Technics SE−9600. 3台目修理記録
在庫品、希望有れば修理後販売                   平成15年月到着   月日完成
寸評 終段TR(トランジスタ−)の供給電圧まで安定化した理想的なAMPです。
    途中で基盤改造がありますので、未対策器は修理した方が良いです(対作品は「2a」のシールが添付)
    高域の発振対策を施し、安全の為、フューズを挿入した
A. 修理前の状況
  •  プロテクト作動したまま

B. 原因
  • 経年変化による、プロテクト回路不良

C. 修理状況
  • プロテクトリレー交換
    初段TR(トランジスター)交換
    RLバイアス/バランスVR交換
    大型を除く全電解コンデンサー交換(オーデオコンデンサー使用)

D.使用部品
  • プロテクトリレー交換                   個
    初段TR(トランジスター)                 個
    バイアス/バランス半固定VR             個
    電解コンデンサー                     個

E. 調整・測定


F. 修理費(販売価格)   198,000円

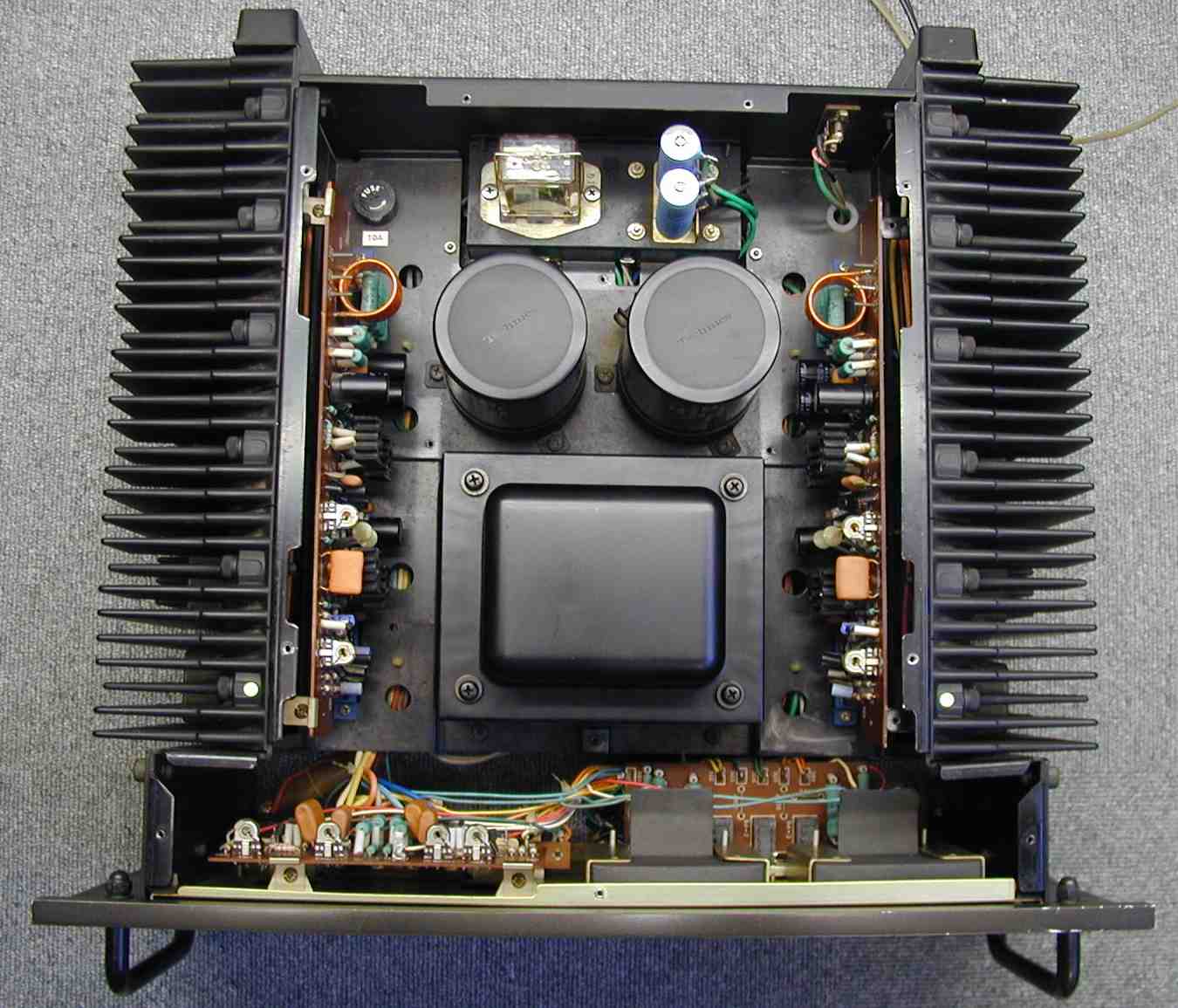

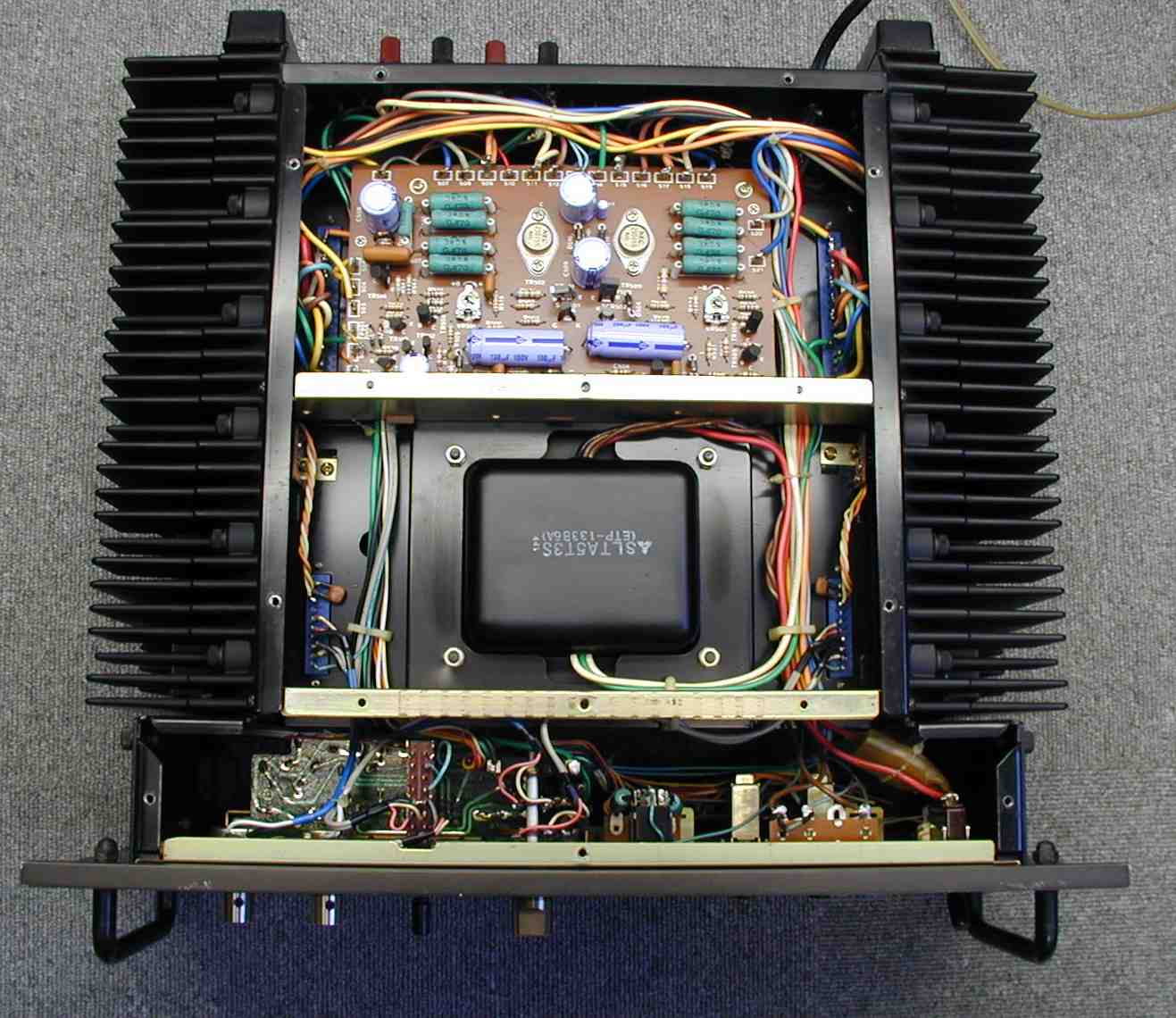

A1A. 修理前 上から見る
A1B. 修理前 下から見る

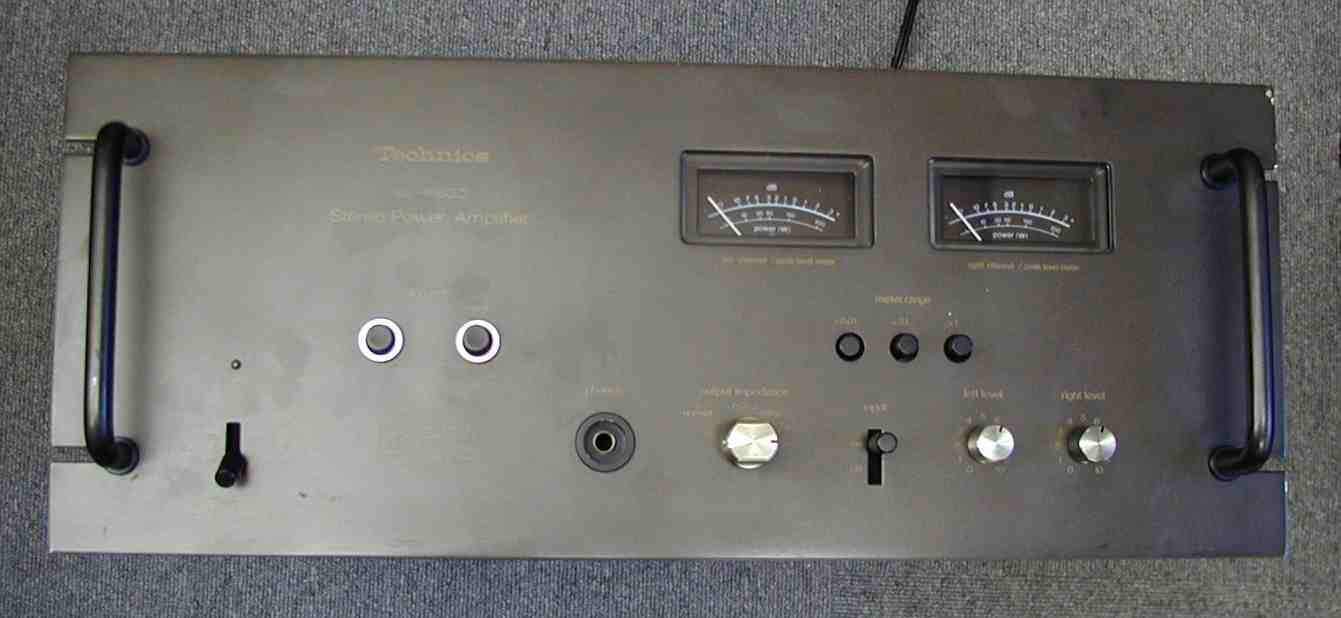

A2A. 修理前 前から見る

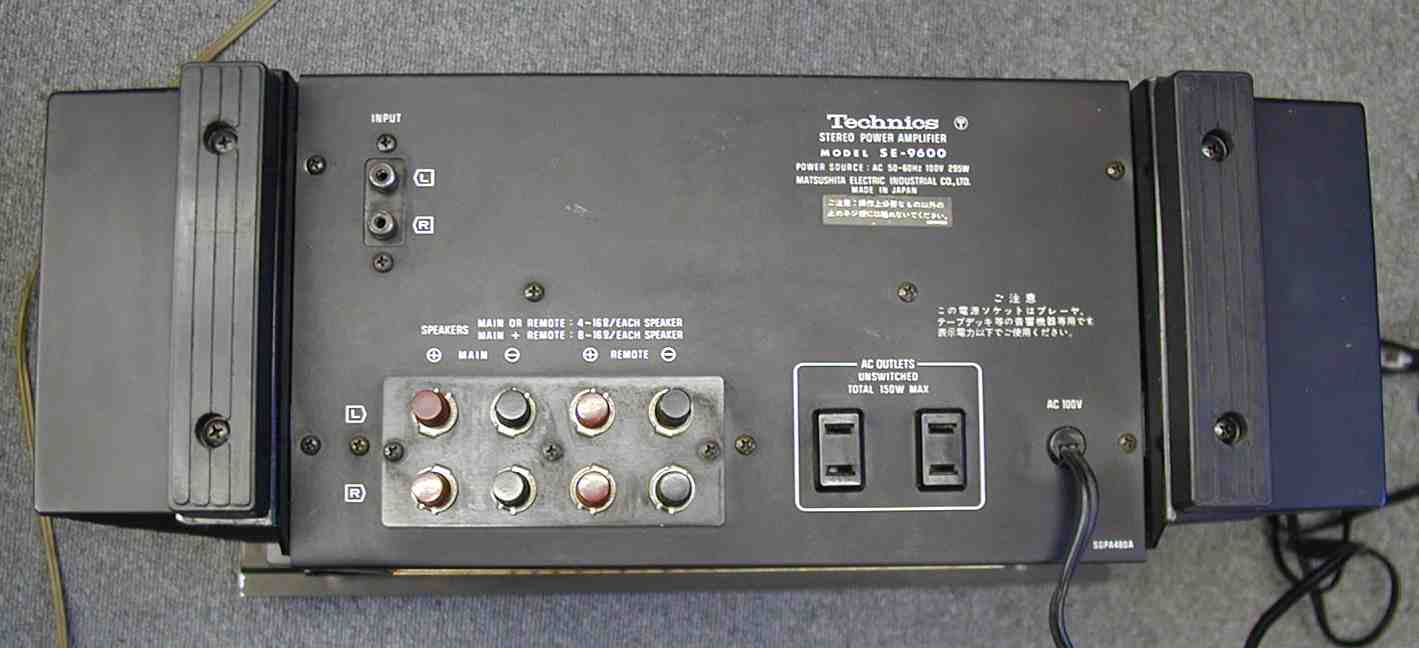

A2B. 修理前 後から見る

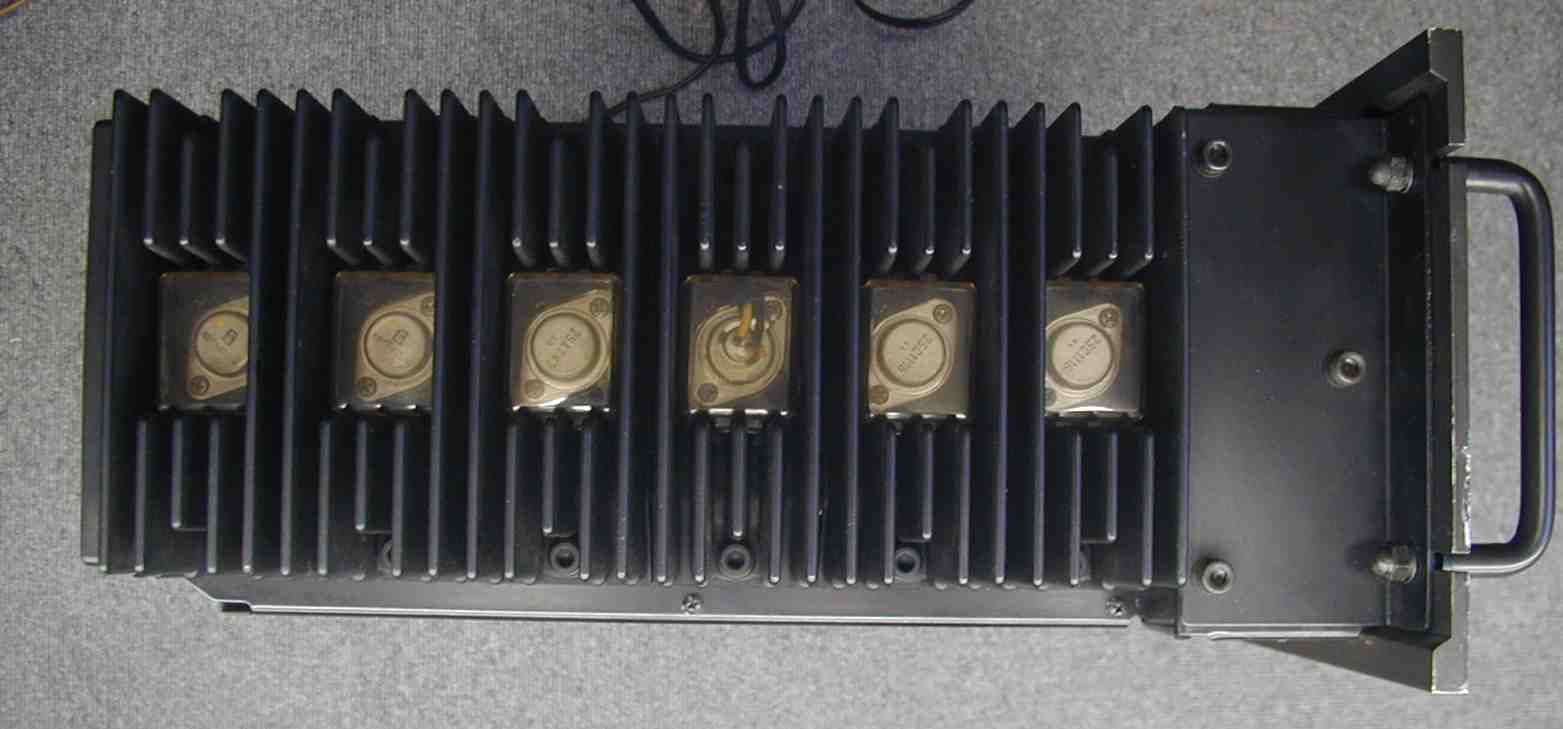

A3A. 修理前 横から見る

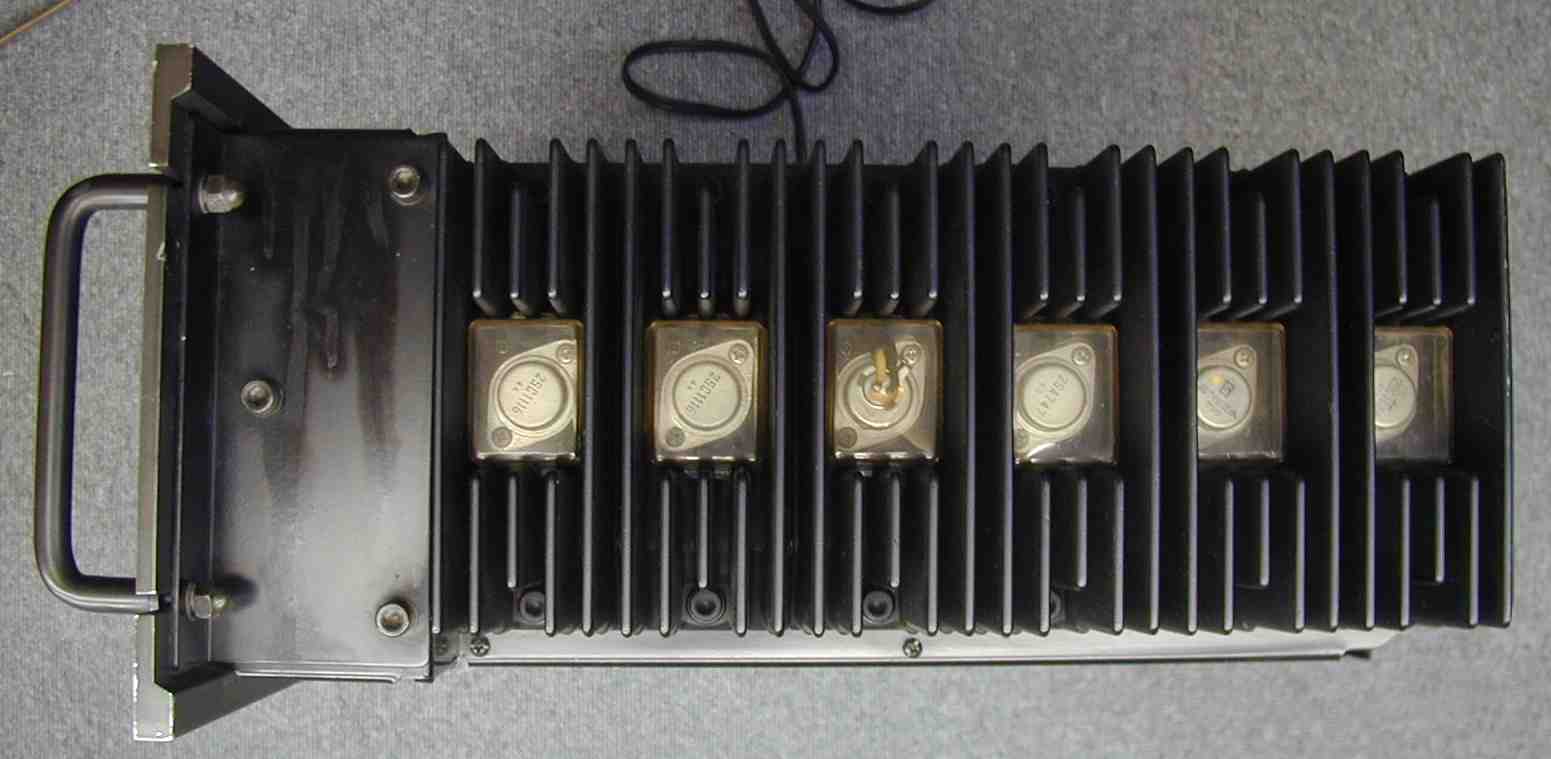

A3B. 修理前 横から見る

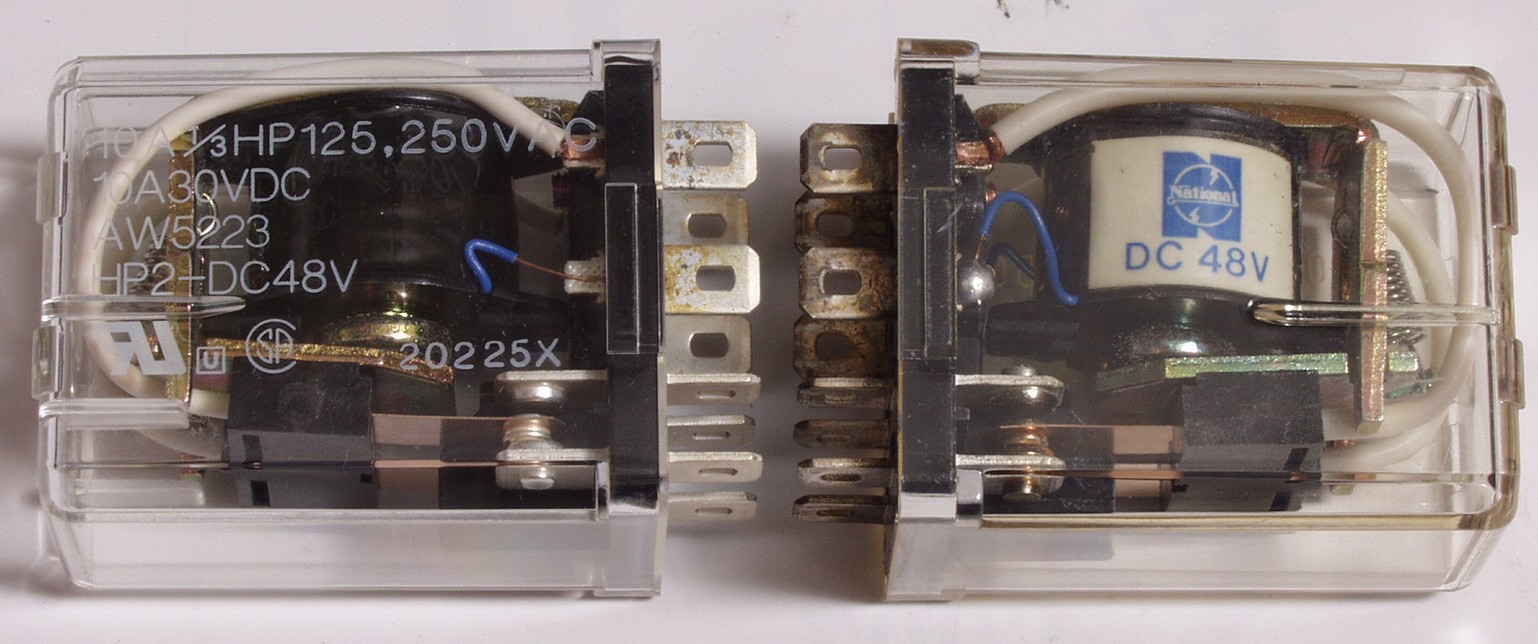

A4. SP接続リレー比較  左=新しい物  右=古い物
C. 修理状況

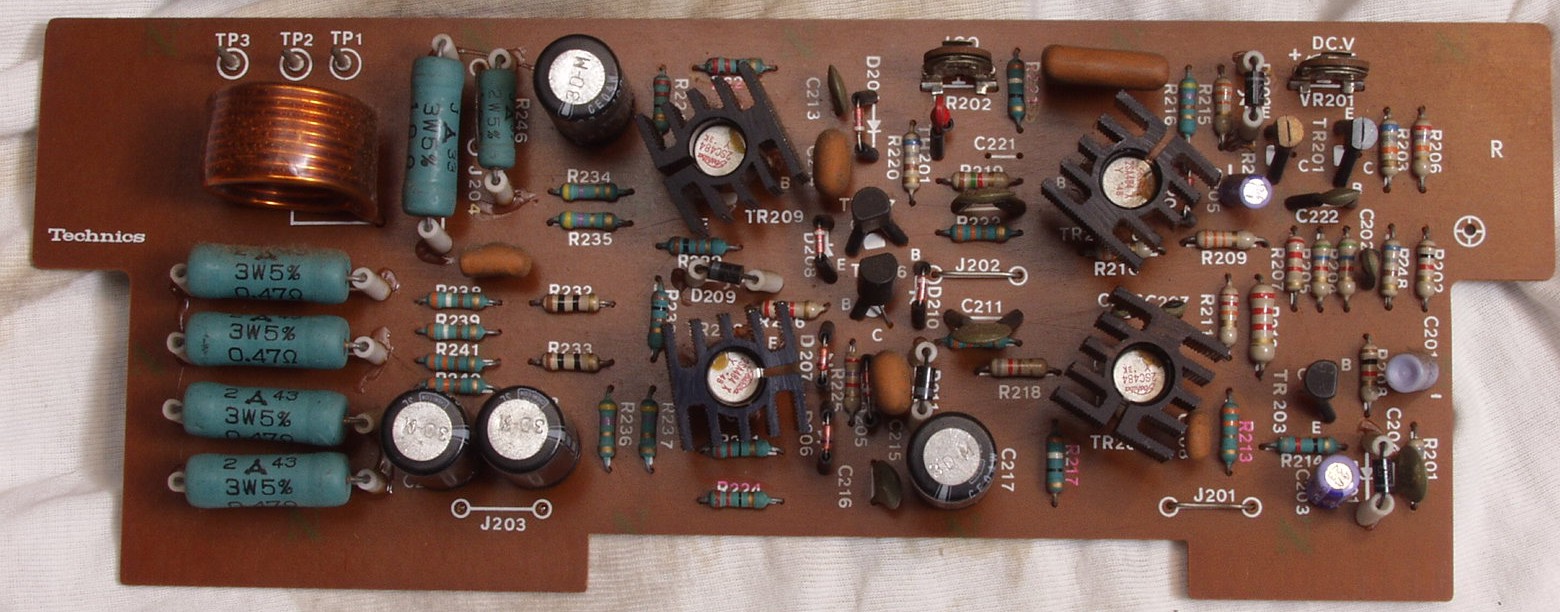

C1A. 修理前 Rドライブ基板

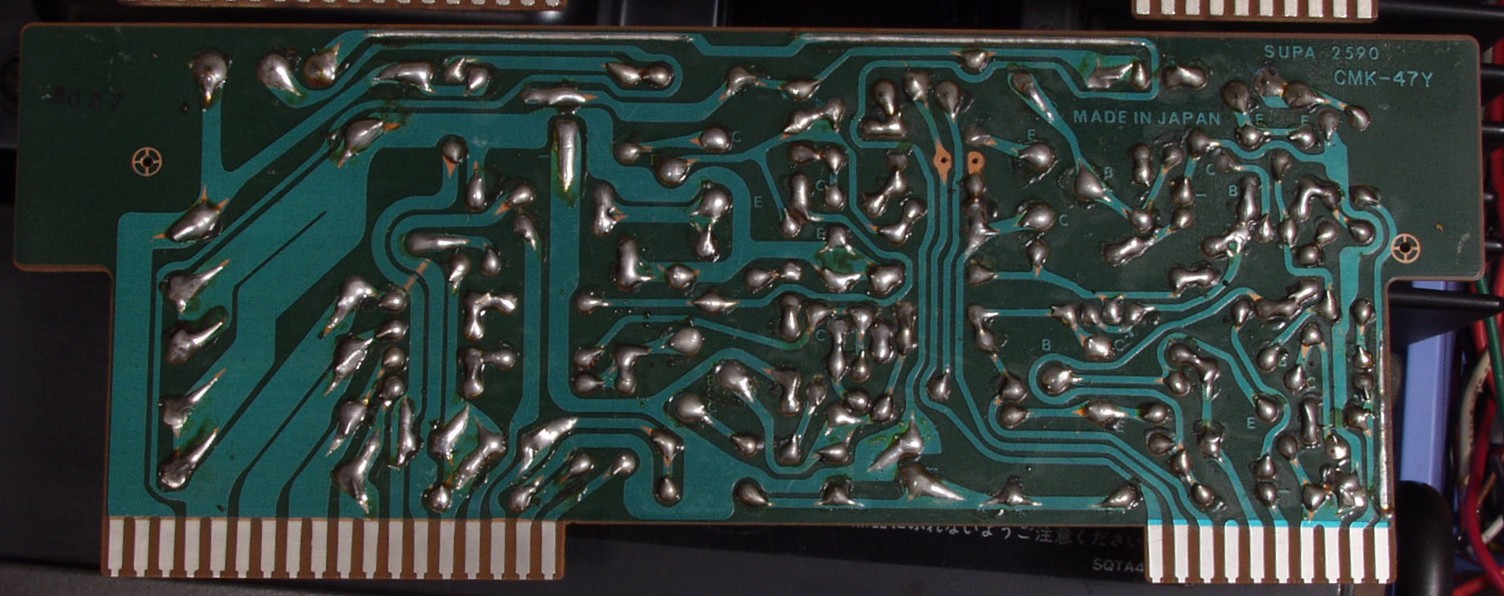

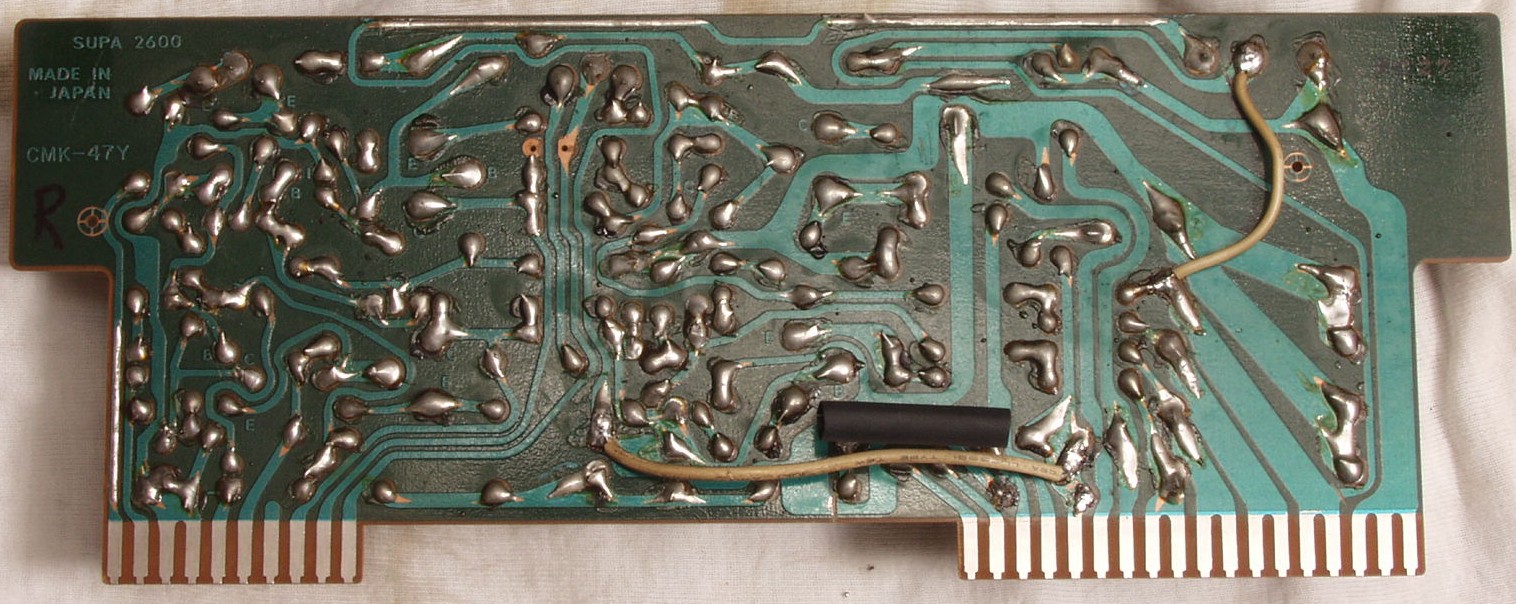

C1C. 修理前 Rドライブ基板裏

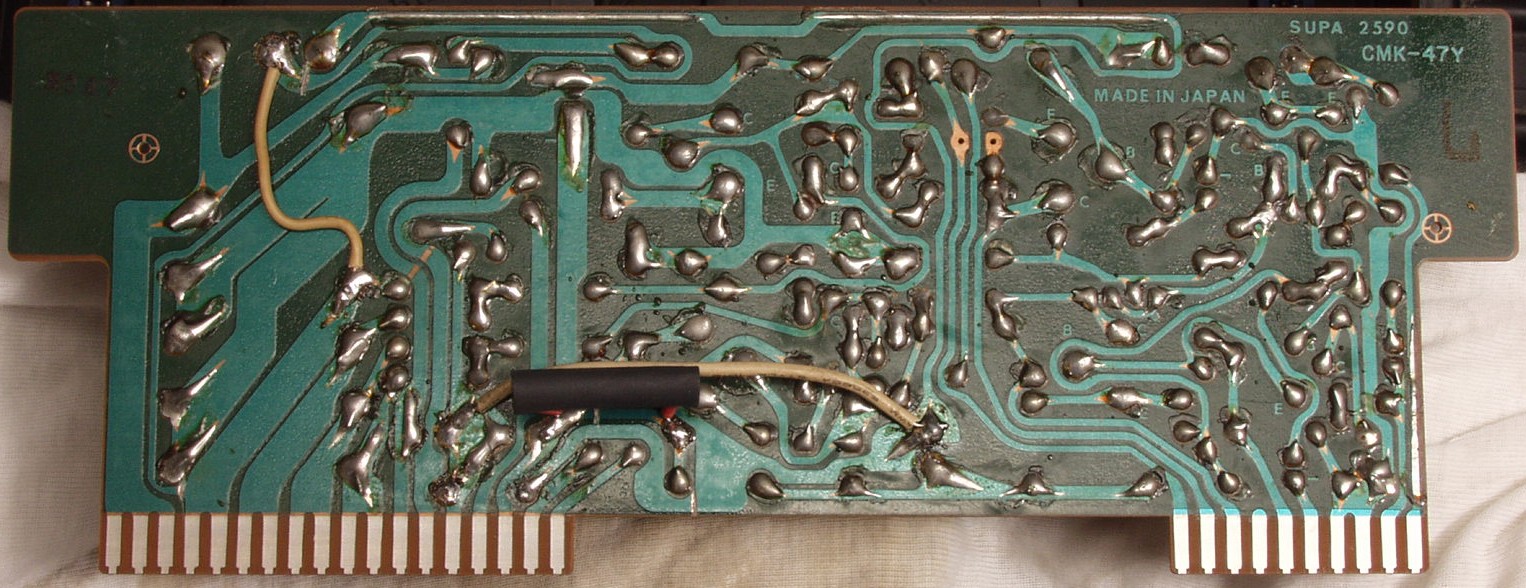

C1D. 修理後 Rドライブ基板裏 メーカーの基盤変更及びフューズの増設

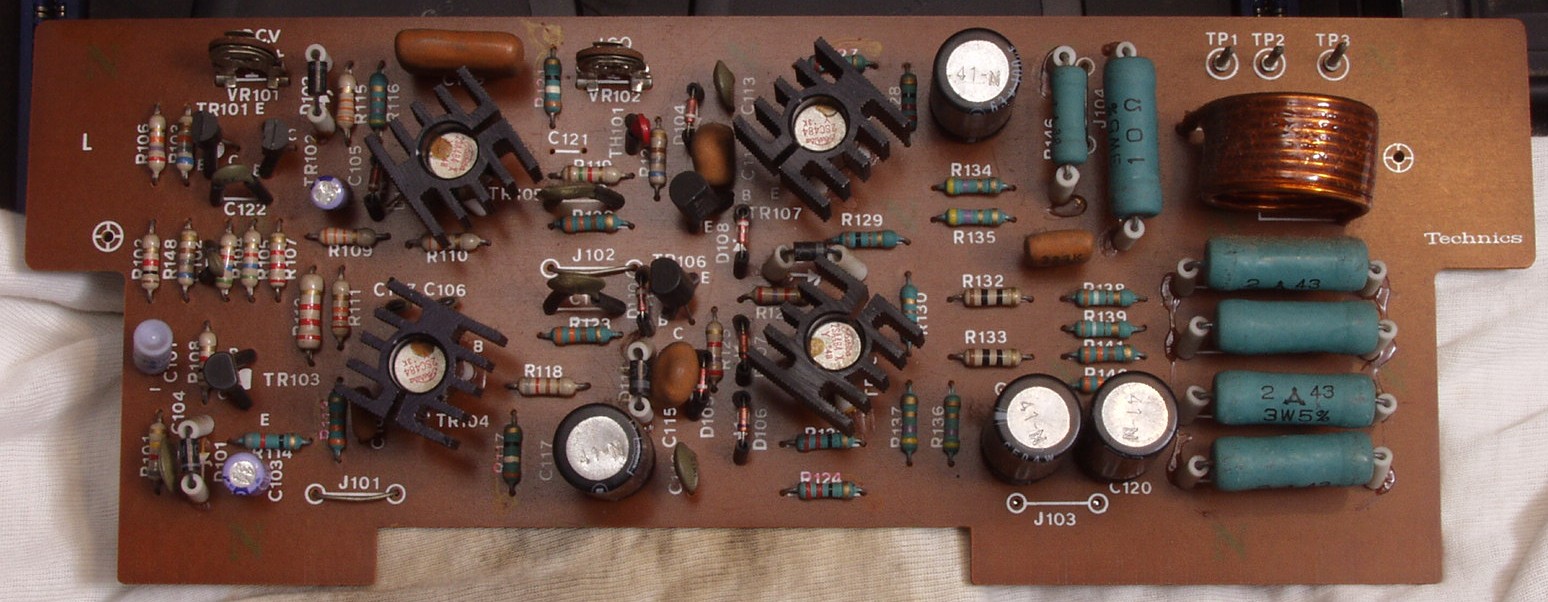

C2A. 修理前 Lドライブ基板
C2B. 修理後 Lドライブ基板 初段TR(トランジスター)2個、バランス/バイアス調整用半固定VR2個、
           電解コンデンサー7個交換

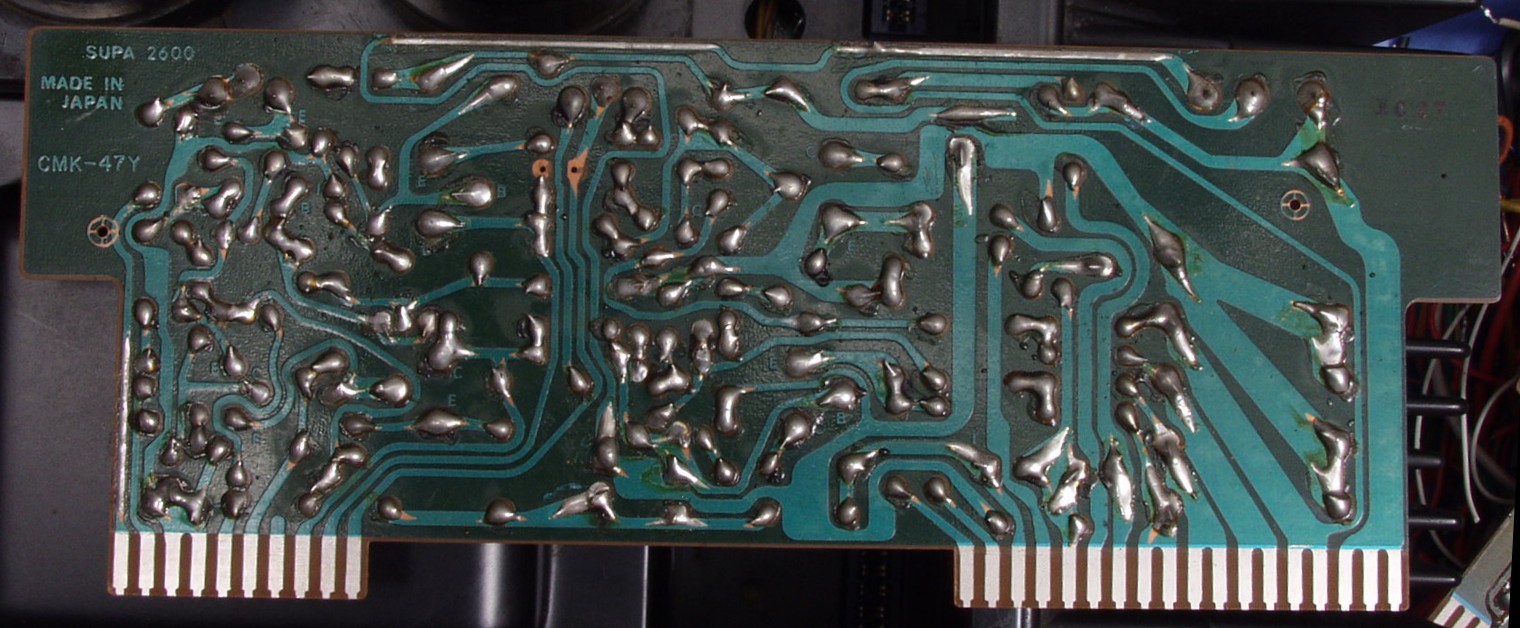

C2C. 修理前 Lドライブ基板裏
C2D. 修理後 Lドライブ基板裏  メーカーの基盤変更及びフューズの増設

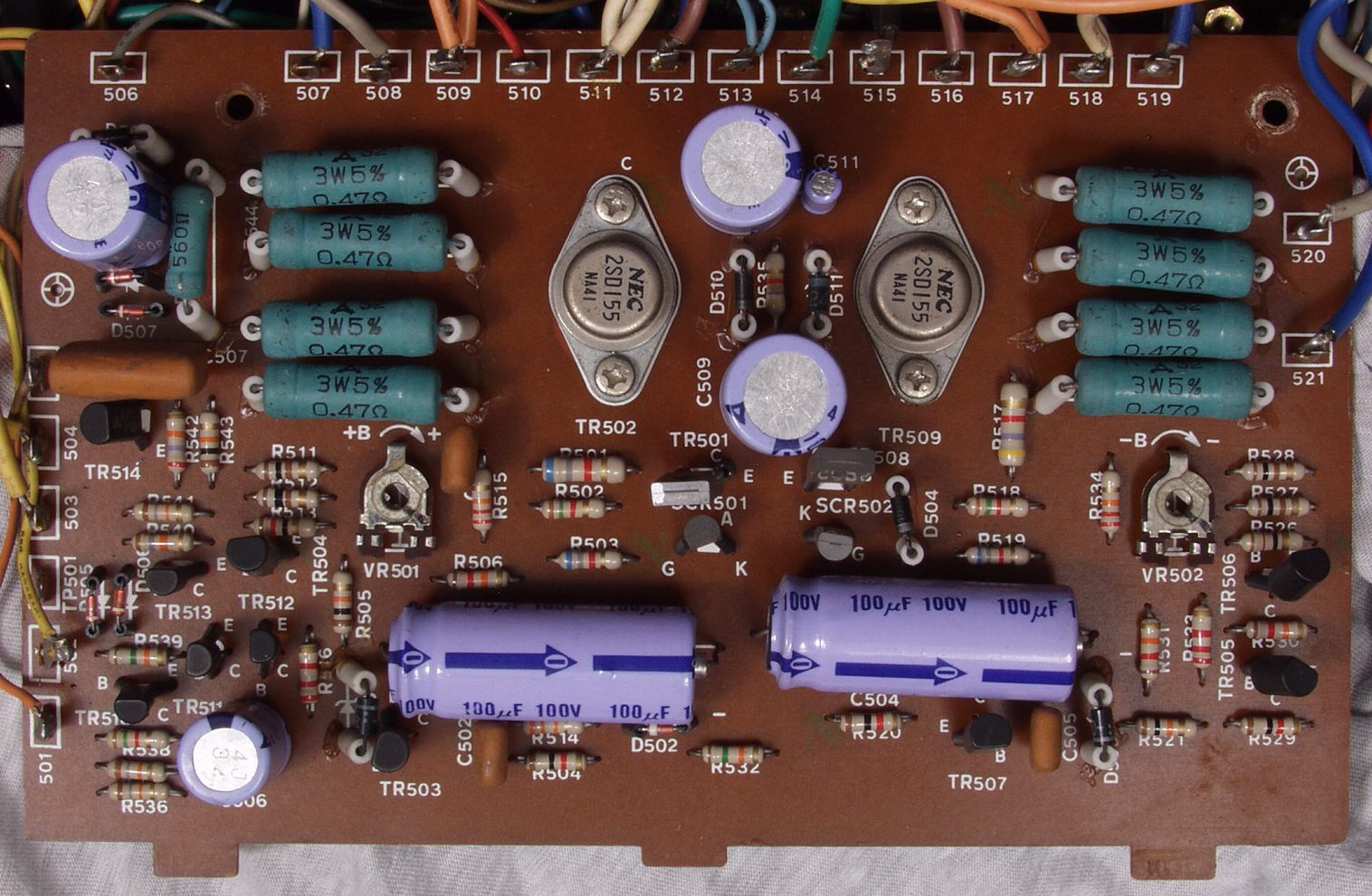

C3A. 修理前 定電圧電源基盤
C3B. 修理後 定電圧電源基盤 半固定VR2個、電解コンデンサー7個交換

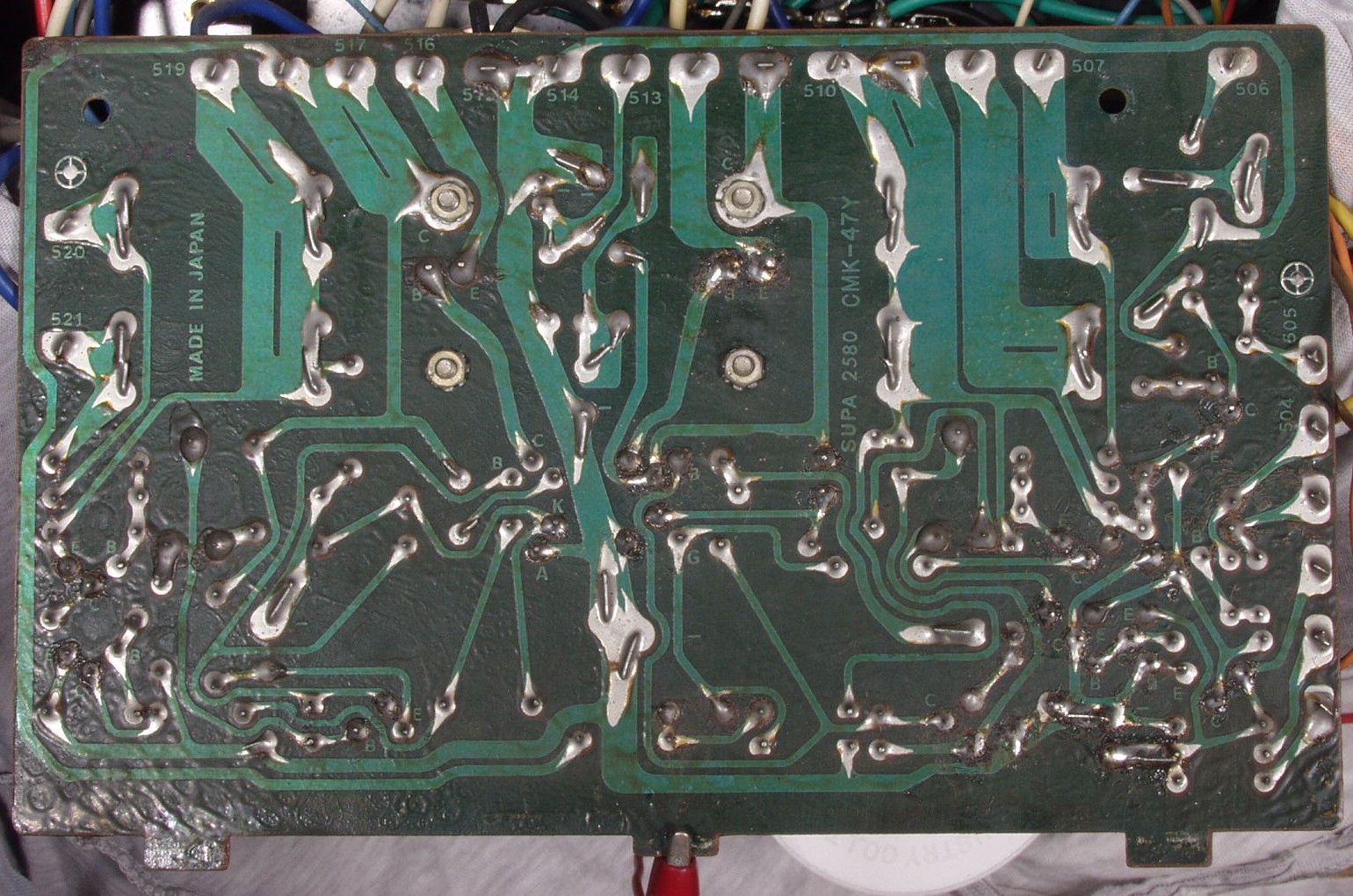

C3C. 修理前 定電圧電源基盤裏

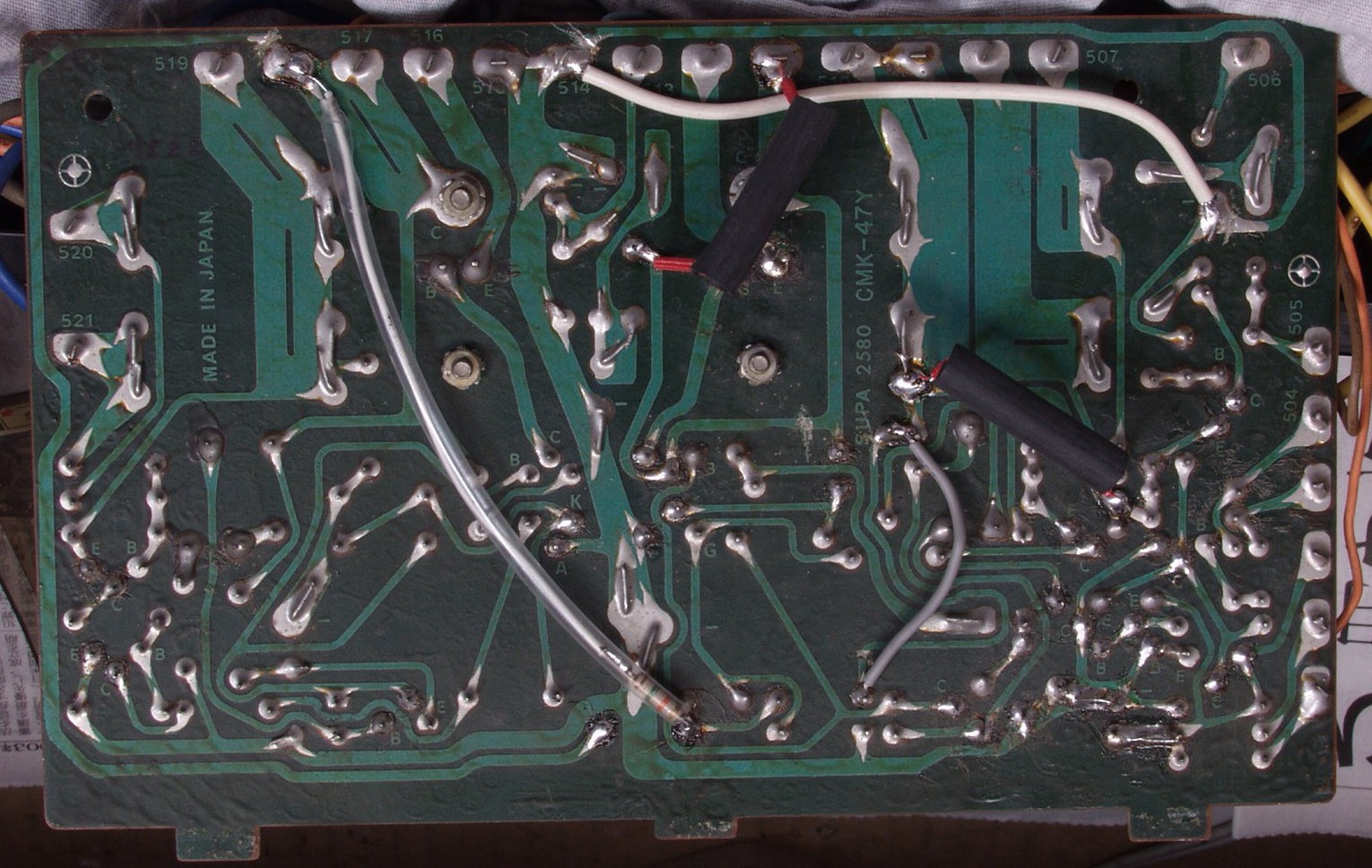

C3D. 修理後 定電圧電源基盤裏  メーカーの基盤変更及びフューズの増設
C4A. 修理前 VUメーターAMP基盤
C4B. 修理後 VUメーターAMP基盤 半固定VR4個交換
C4C. 修理前 VUメーターAMP基盤 裏
C4B. 修理(半田補正後)後 VUメーターAMP基盤 裏
C5A. 修理前 SP接続リレ−&入力RCA端子.
C5B.修理後 SP接続リレ−&入力RCA端子
C6A.修理前 電源電解コンデンサー
C6B.修理後 電源電解コンデンサー
C7.交換した部品
C8A.修理前 下から見る
C8B.修理後 上から見る
E.調整・測定
E−1.出力/歪み率測定・調整
E−2A.L側、31V=120W出力 0.02%歪み 1000HZ 上のオシロの縞は埃です(後で拭きます)
E−2B.L側、31V=120W出力 0.02%歪み 400HZ
E−2C.R側、31V=120W出力 0.02%歪み 1000HZ
E−2D.R側、31V=120W出力 0.02%歪み 400HZ
E−3.完成  24時間エージング
