ONKYO Integra A755nU/100. 2台目修理記録
平成16年4月8日到着 4月26日修理完了
A. 修理前の状況
  •  25年以上前のものですが ONKYOのインテグラシリーズです

B. 原因
  • 経年変化による劣化
  • 電解コンデンサー劣化
C. 修理状況
  • 初段TR(トランジスター)交換
    RLバイアス/バランスVR交換
    電解コンデンサー交換(オーデオコンデンサー使用)
D.使用部品
  • 初段TR(トランジスター)                  2個
    バイアス/バランス半固定VR              4個
    電解コンデンサー                      31個
E.調整・測定


F. 修理費   68,000円

A. 修理前の状況
A−1. 修理前点検中 上から見る、非常に綺麗です
C. 修理状況

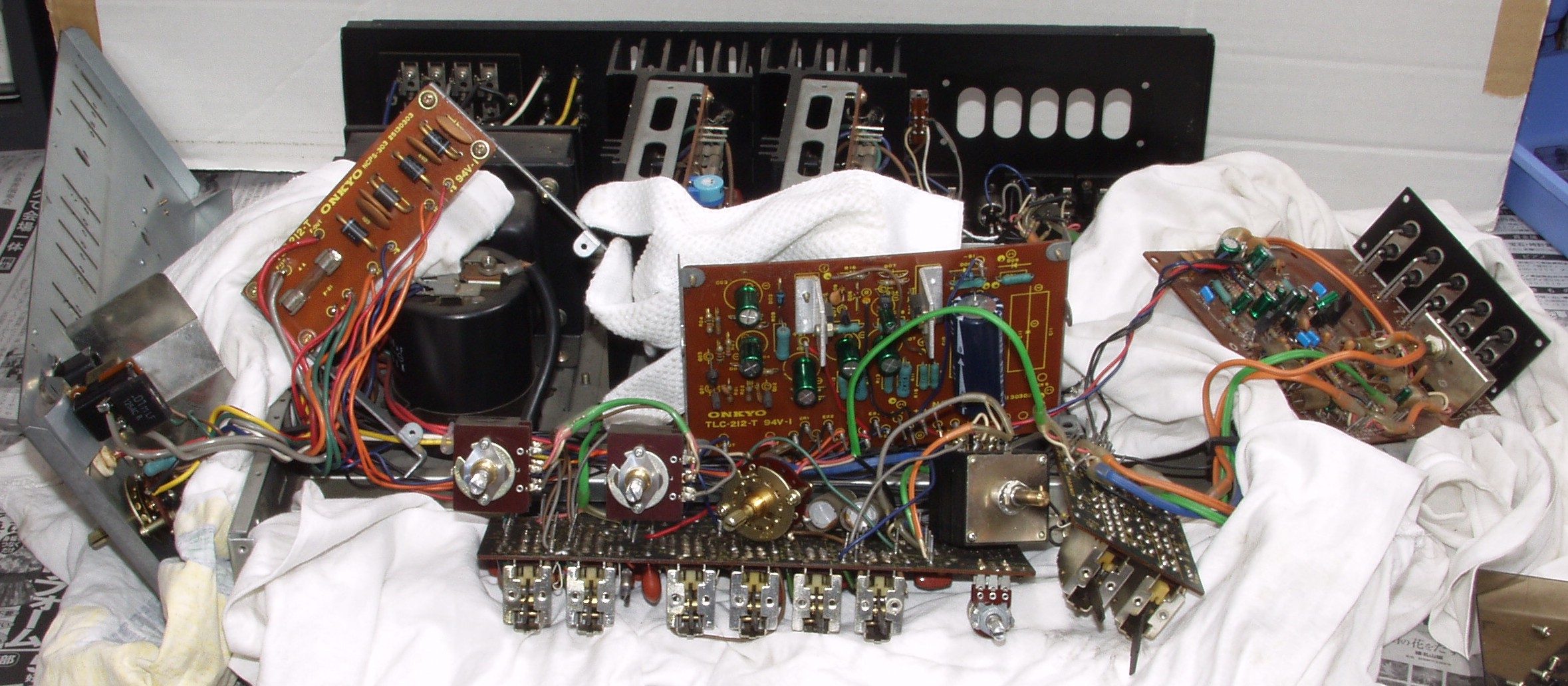

C−1. 修理中 この当時は未だ人件費が安く、高いコネクターを使用していないので、ご覧の様に作業性が悪。

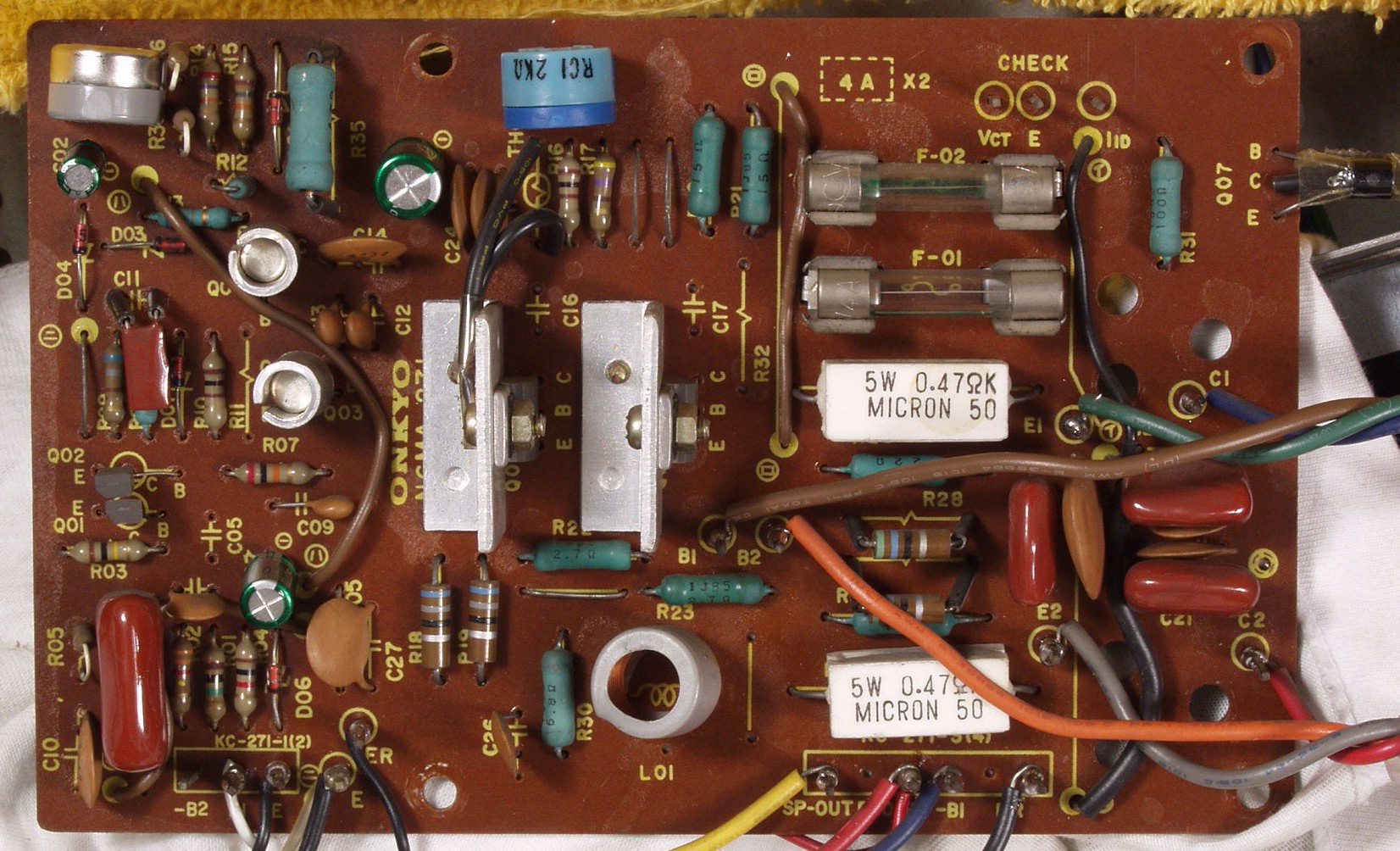

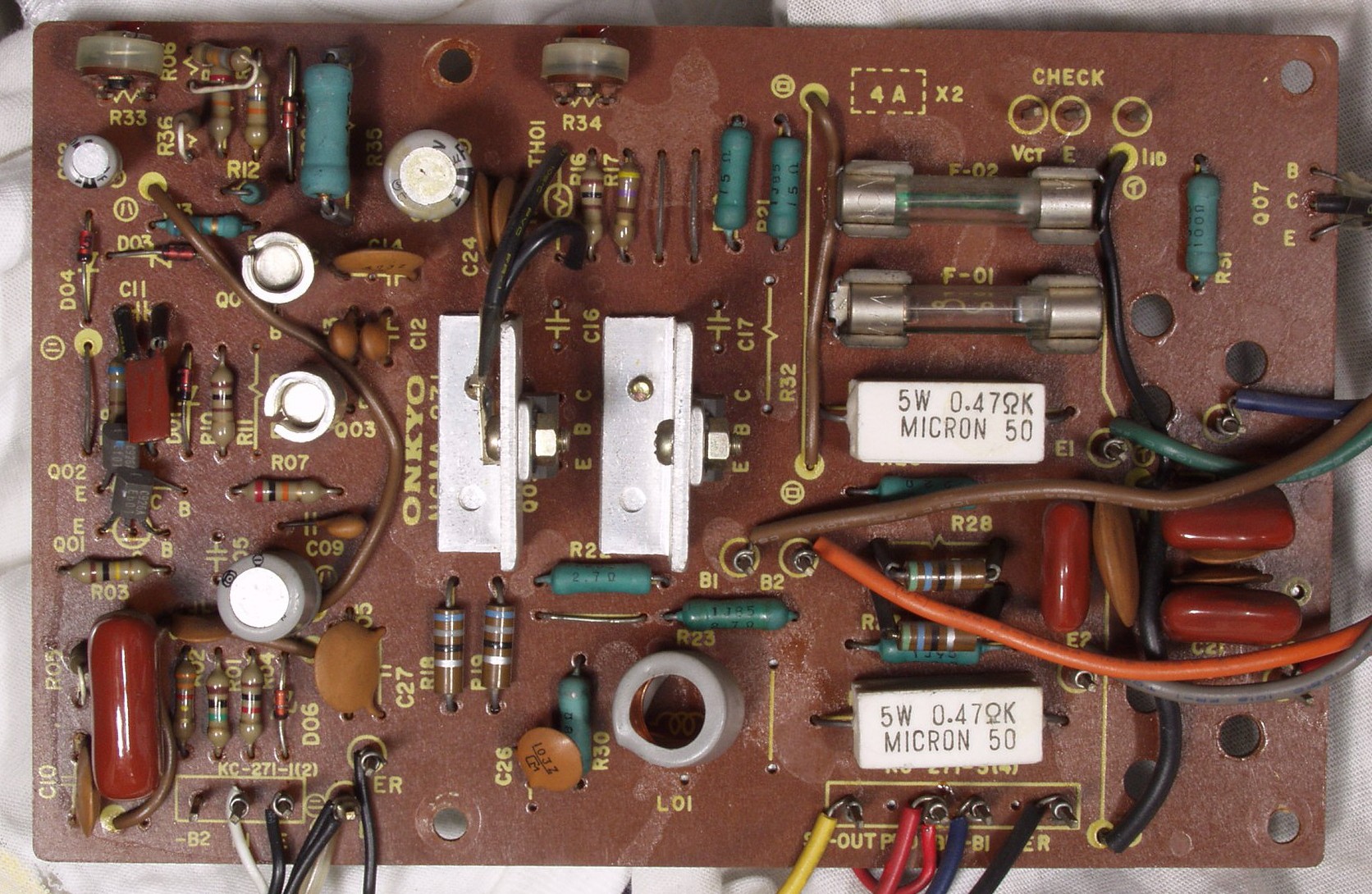

C−1A. 修理前 Rドライブ基板
C−1B. 修理後 Rドライブ基板 TR(トランジスター)2個、バランス・バイアス調整用半固定VR2個、電解コンデンサー3個交換

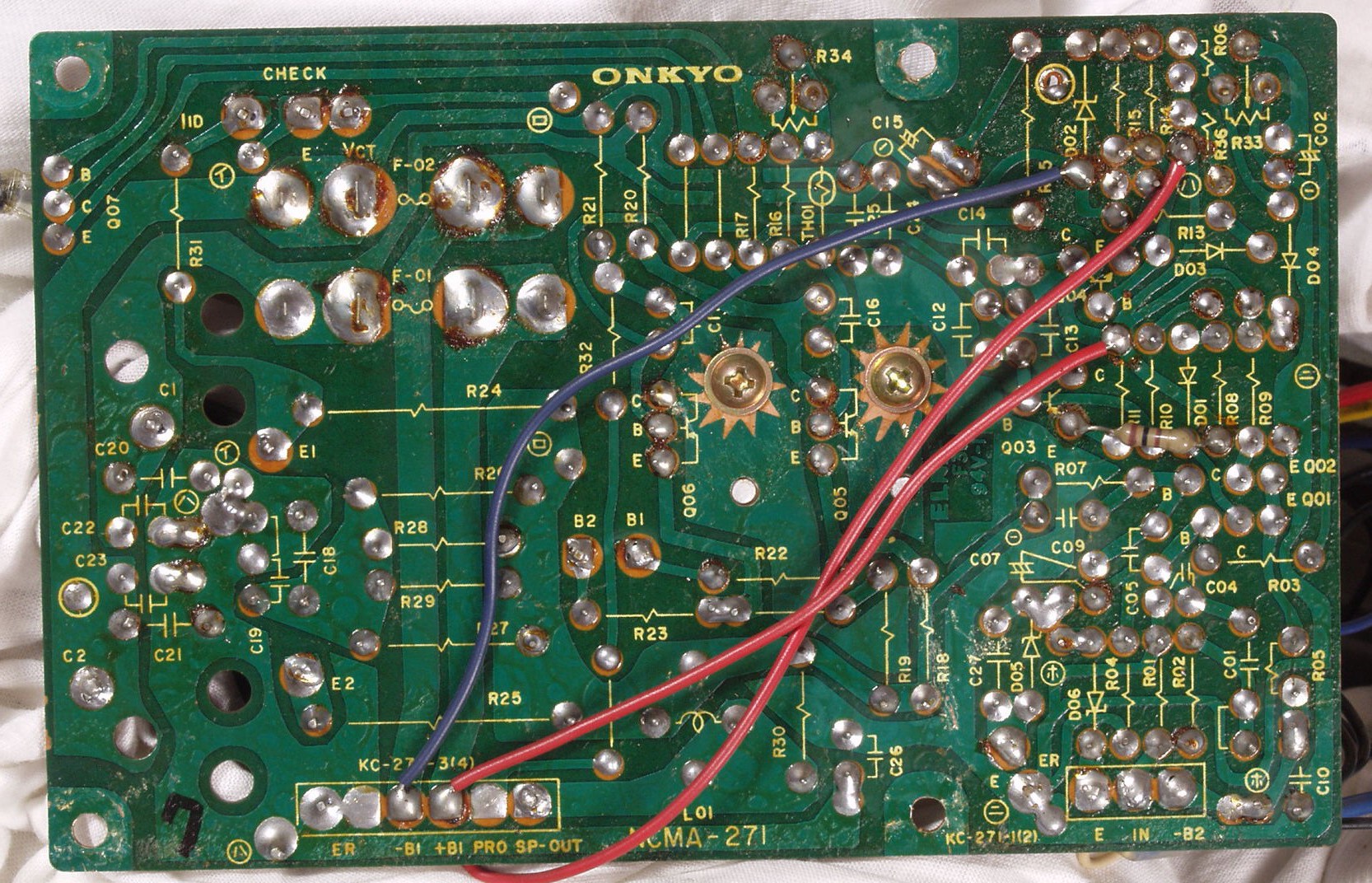

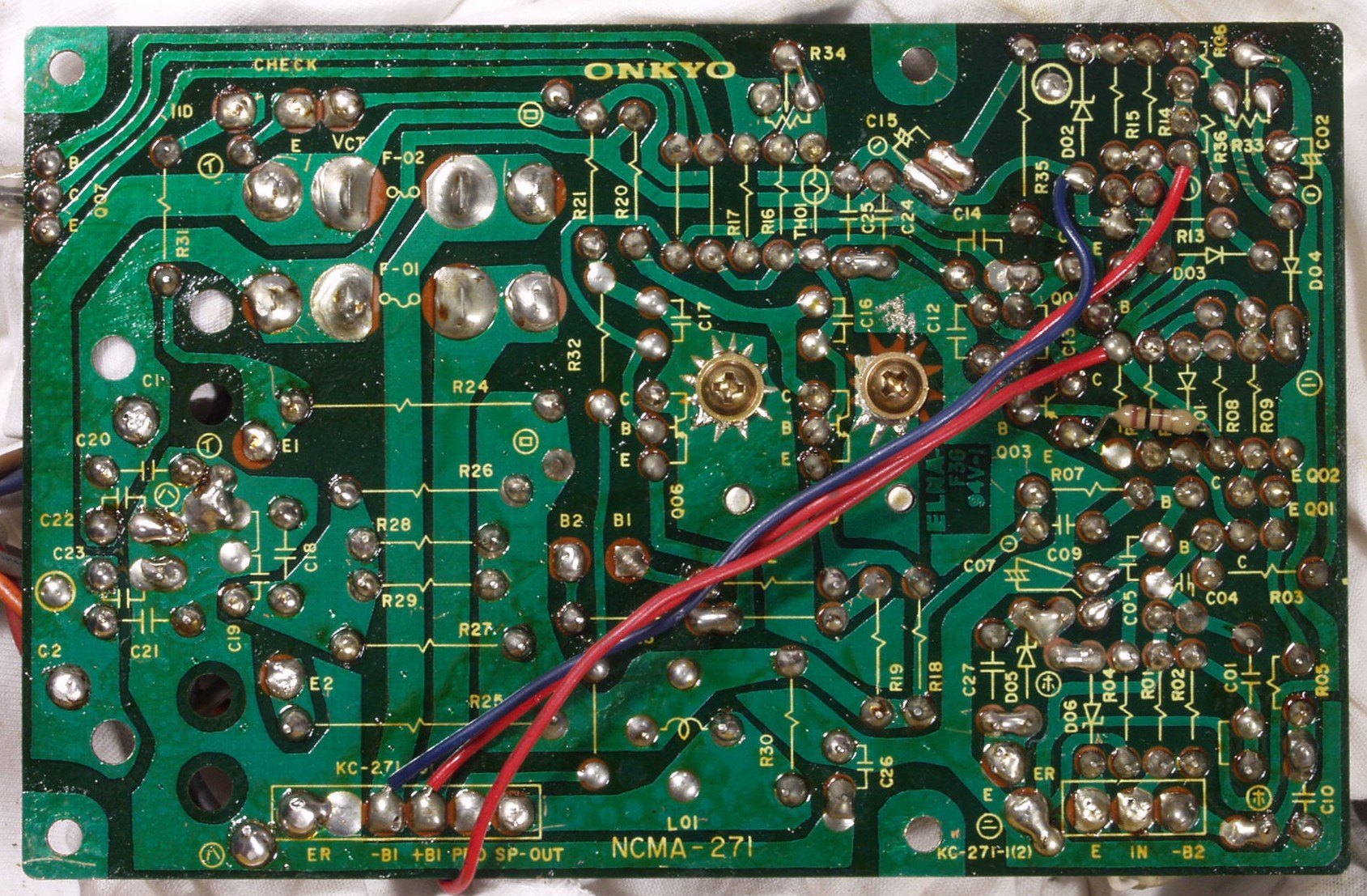

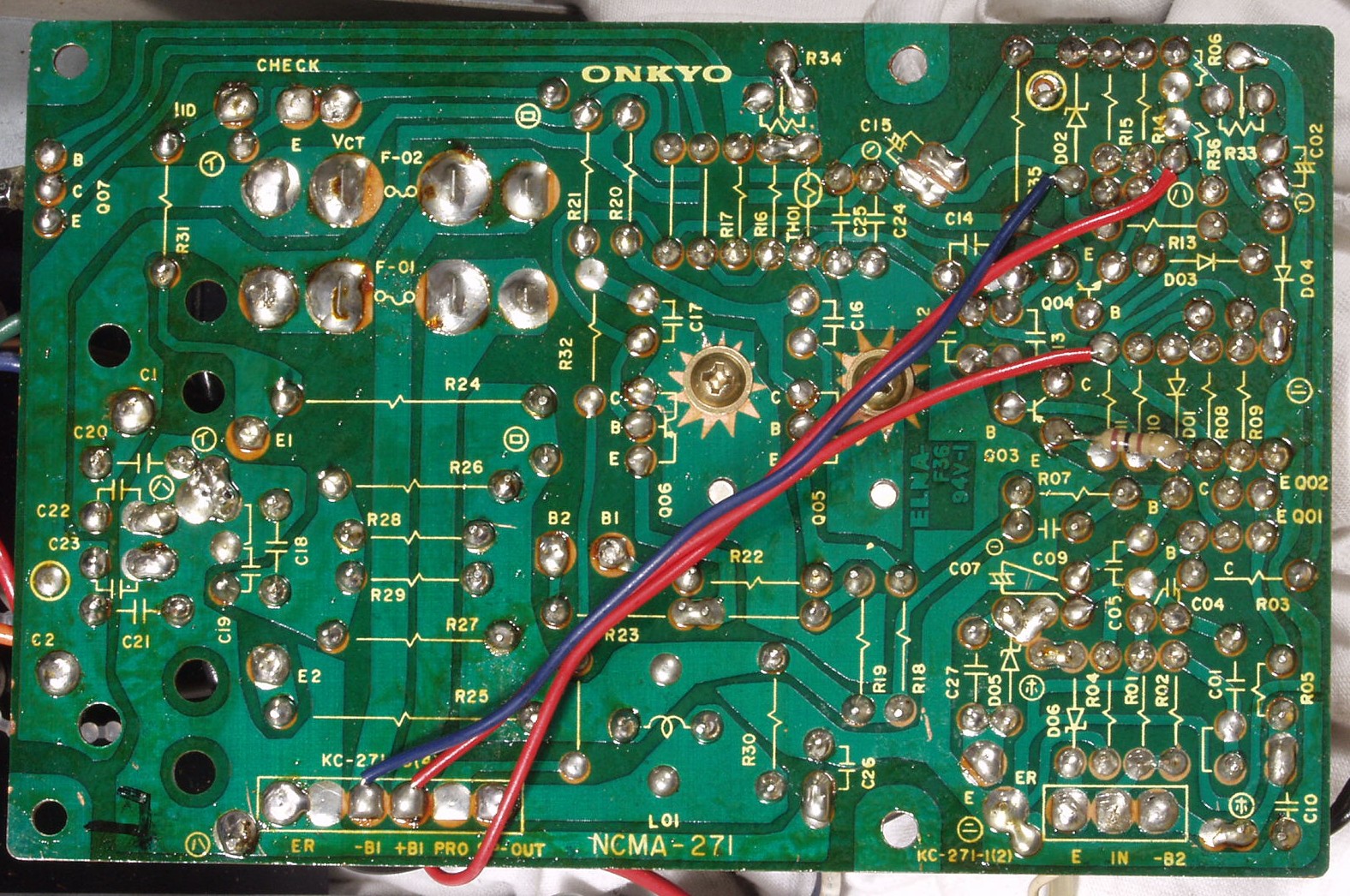

C−1C. 修理前 Rドライブ基板裏

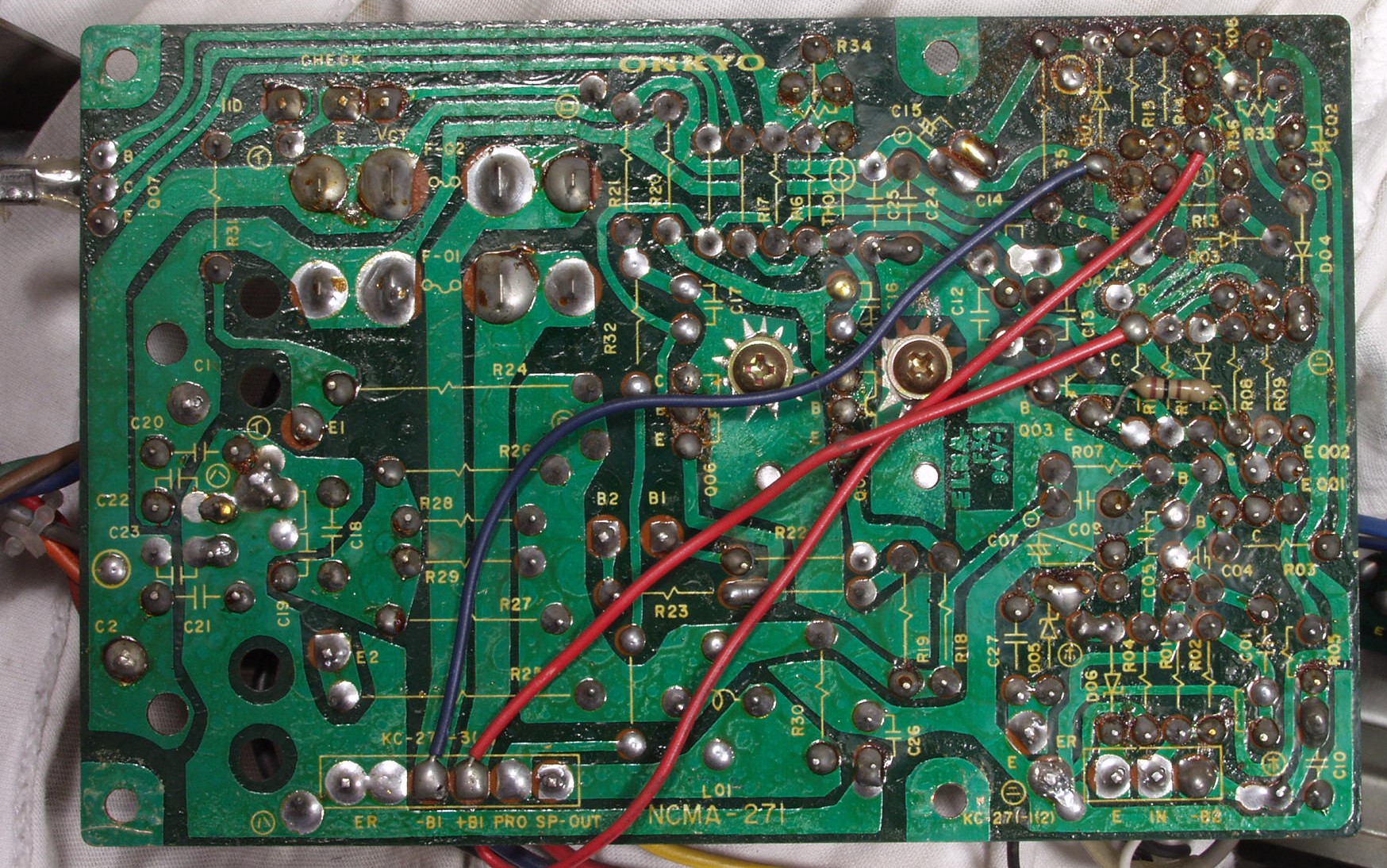

C−1D. 修理(半田補正)後 Rドライブ基板裏 不要なフラックスを取り清掃後
C−2A. 修理前 Lドライブ基板

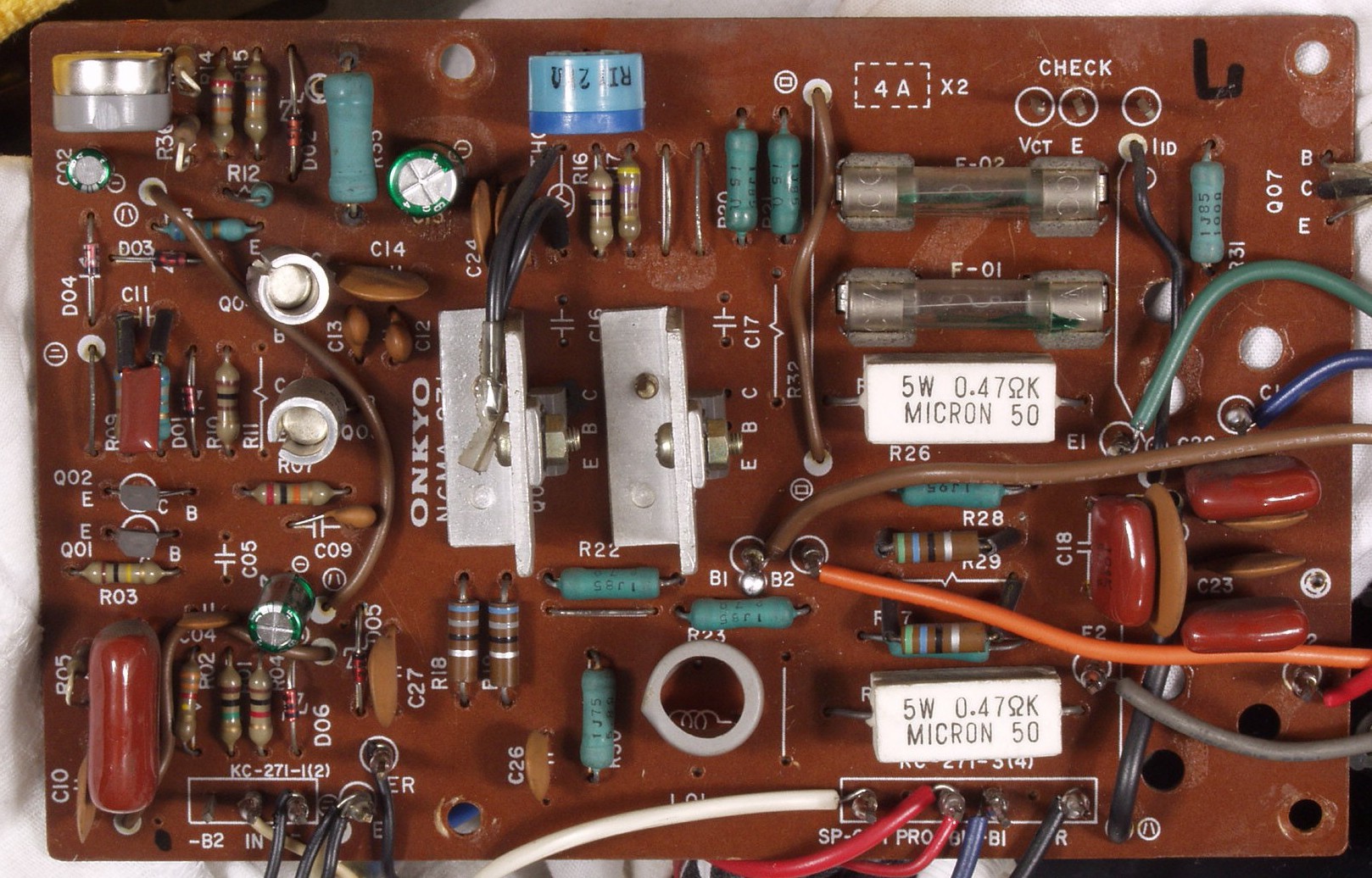

C−2B. 修理後 Lドライブ基板 TR(トランジスター)2個、バランス・バイアス調整用半固定VR2個、電解コンデンサー3個交換
C−2C. 修理前 Lドライブ基板裏
C−2D. 修理(半田補正)後 Lドライブ基板裏  不要なフラックスを取り清掃後

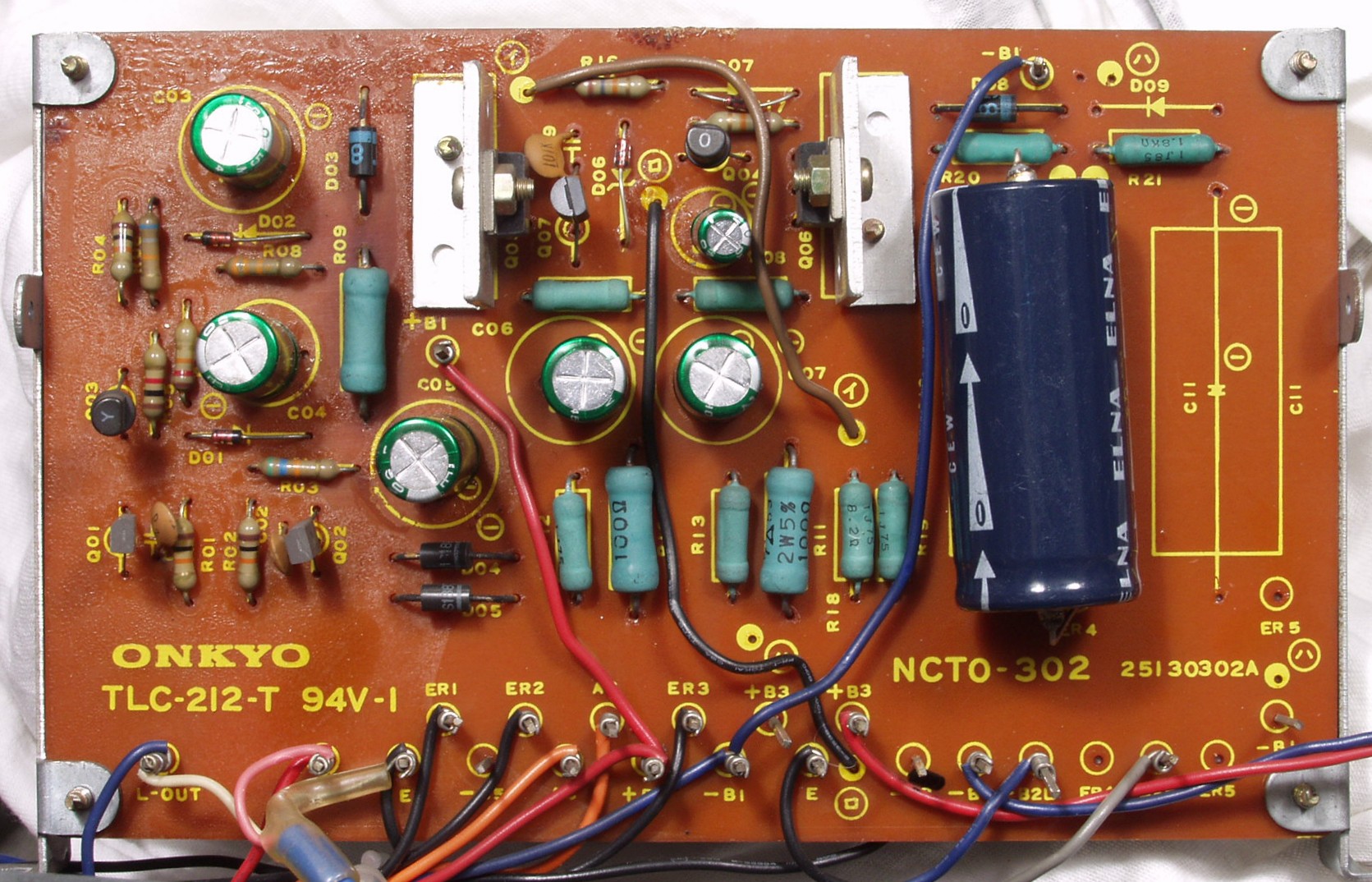

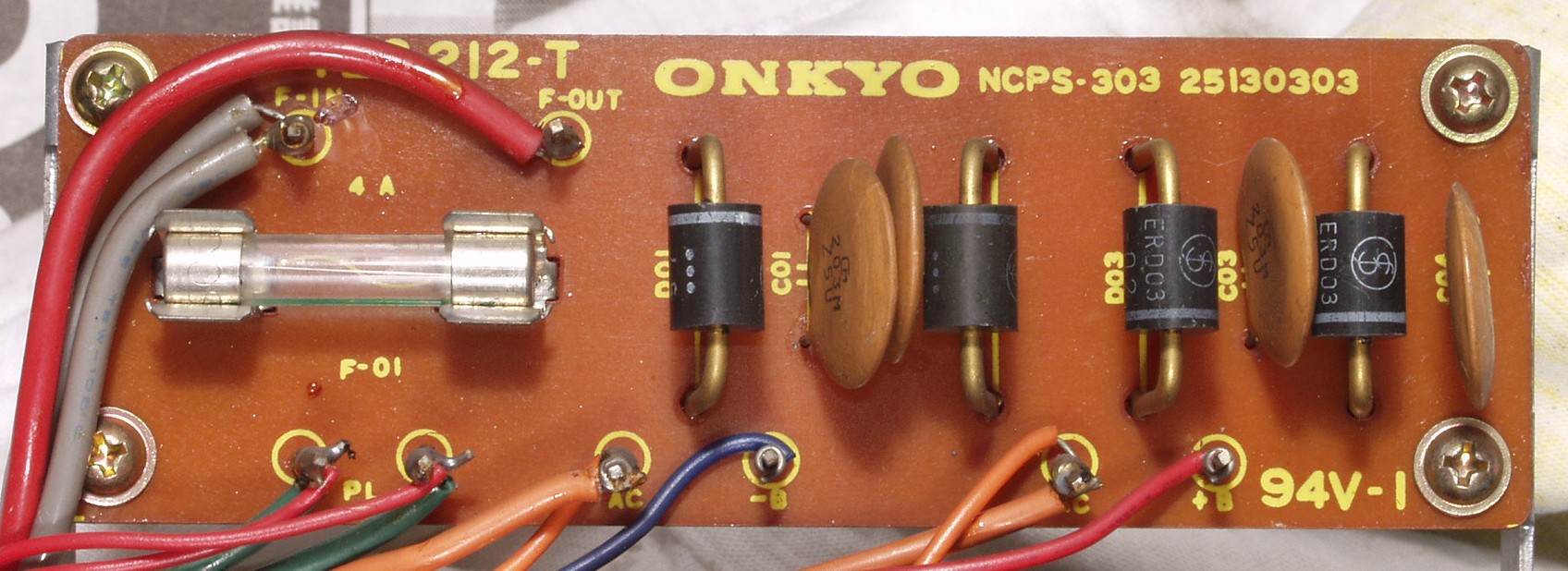

C−3A. 修理前 電源基盤

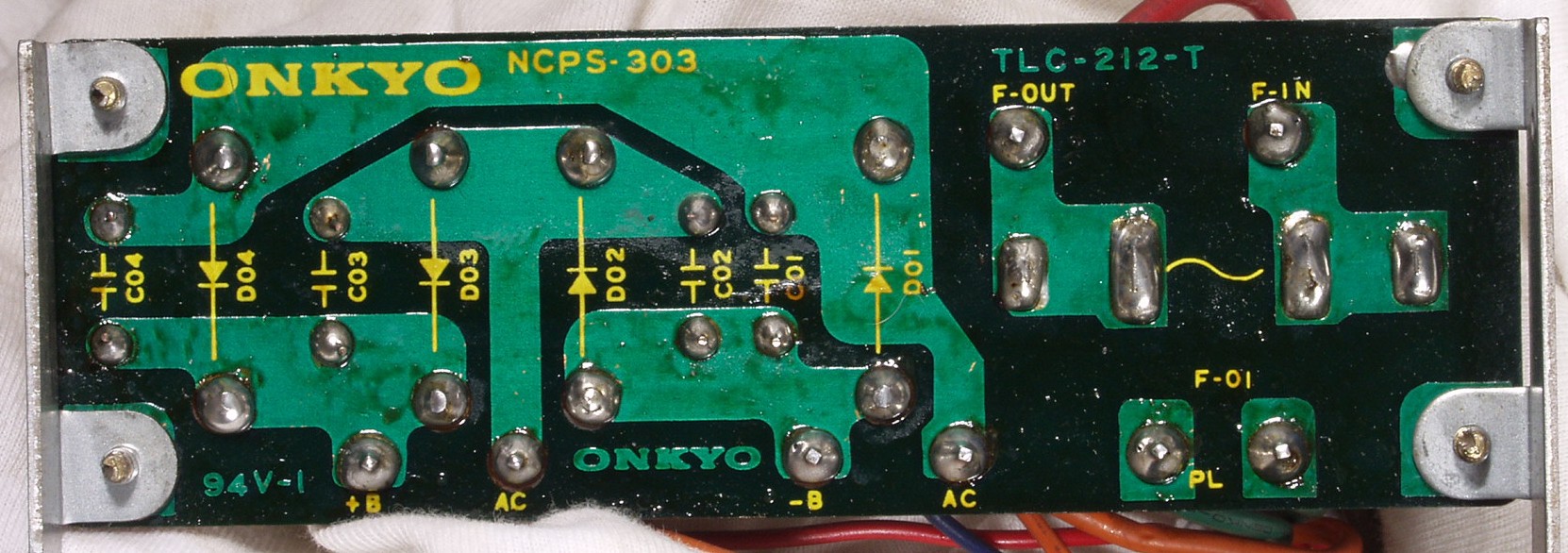

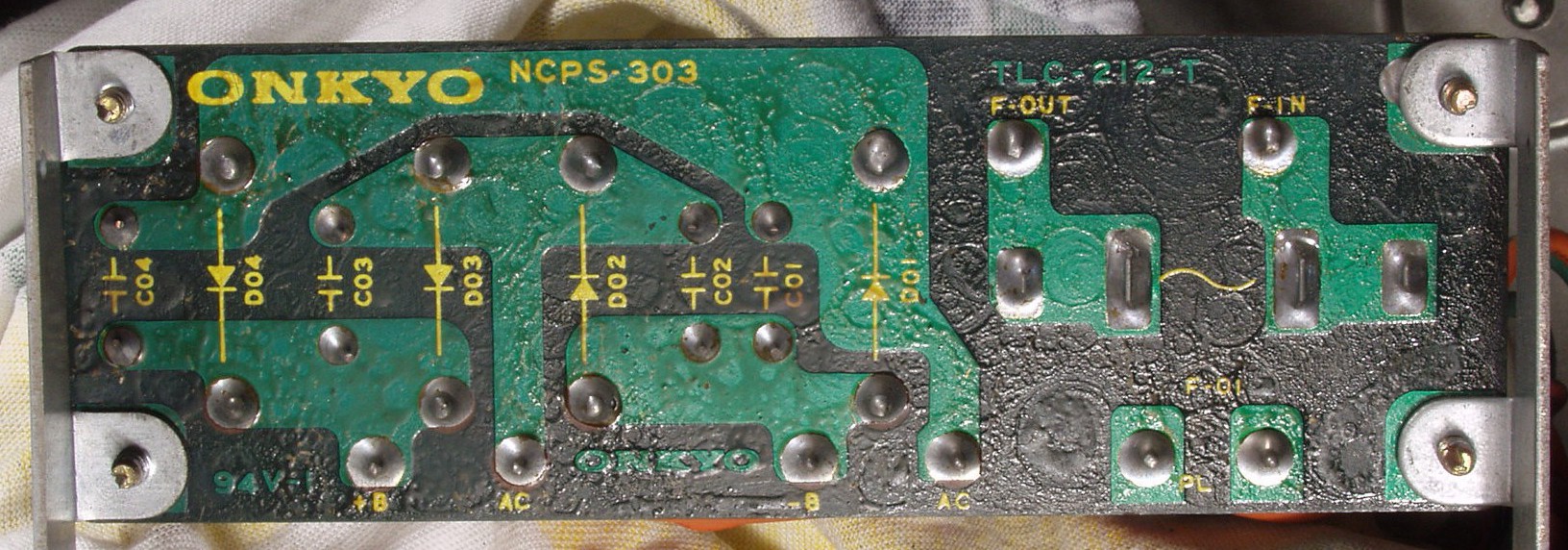

C−3C. 修理前 電源基盤裏
C−3D. 修理(半田補正)後 電源基盤裏 不要なフラックスを取り清掃後

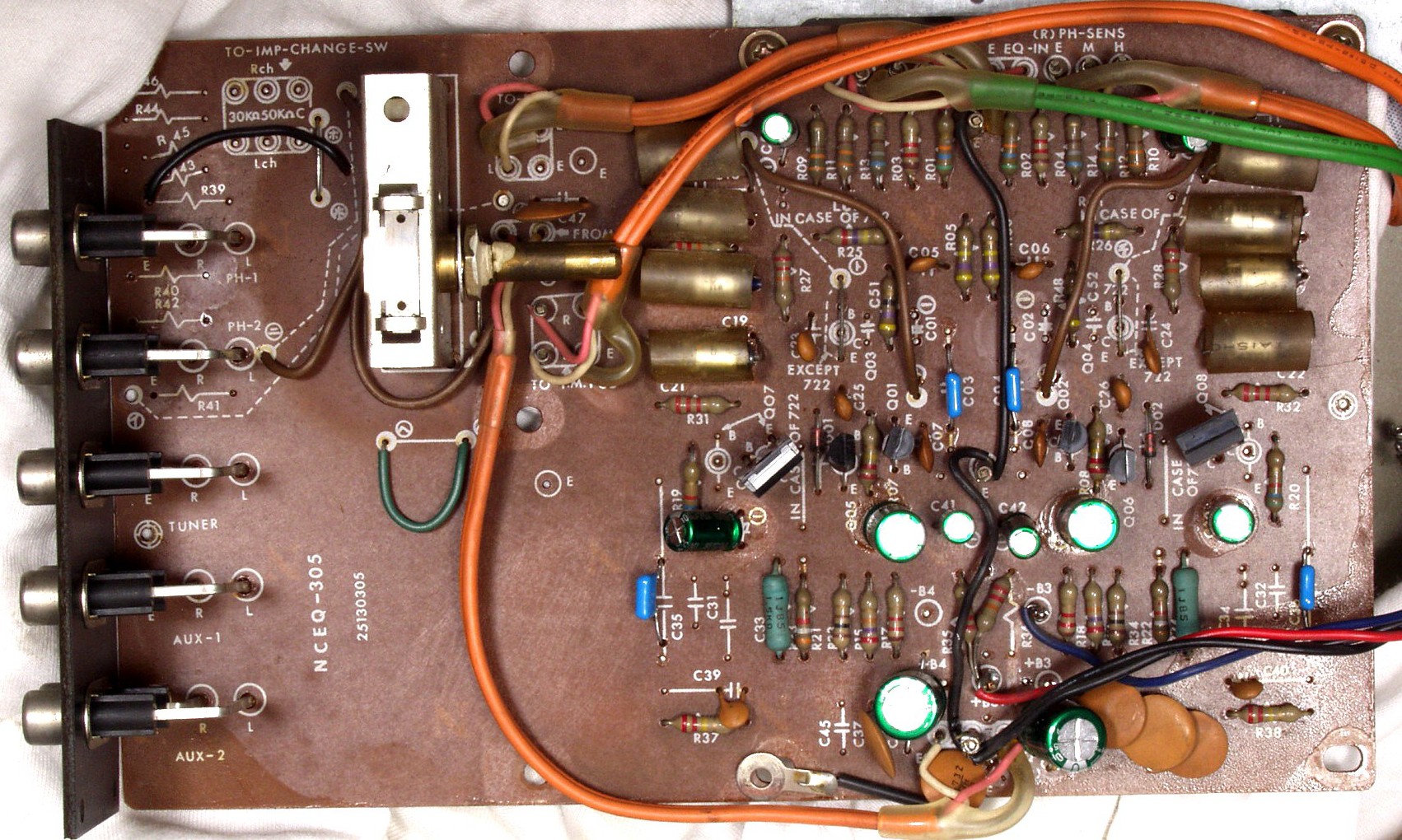

C−4A. 修理前 EQ基板
C−4B. 修理後 EQ基板

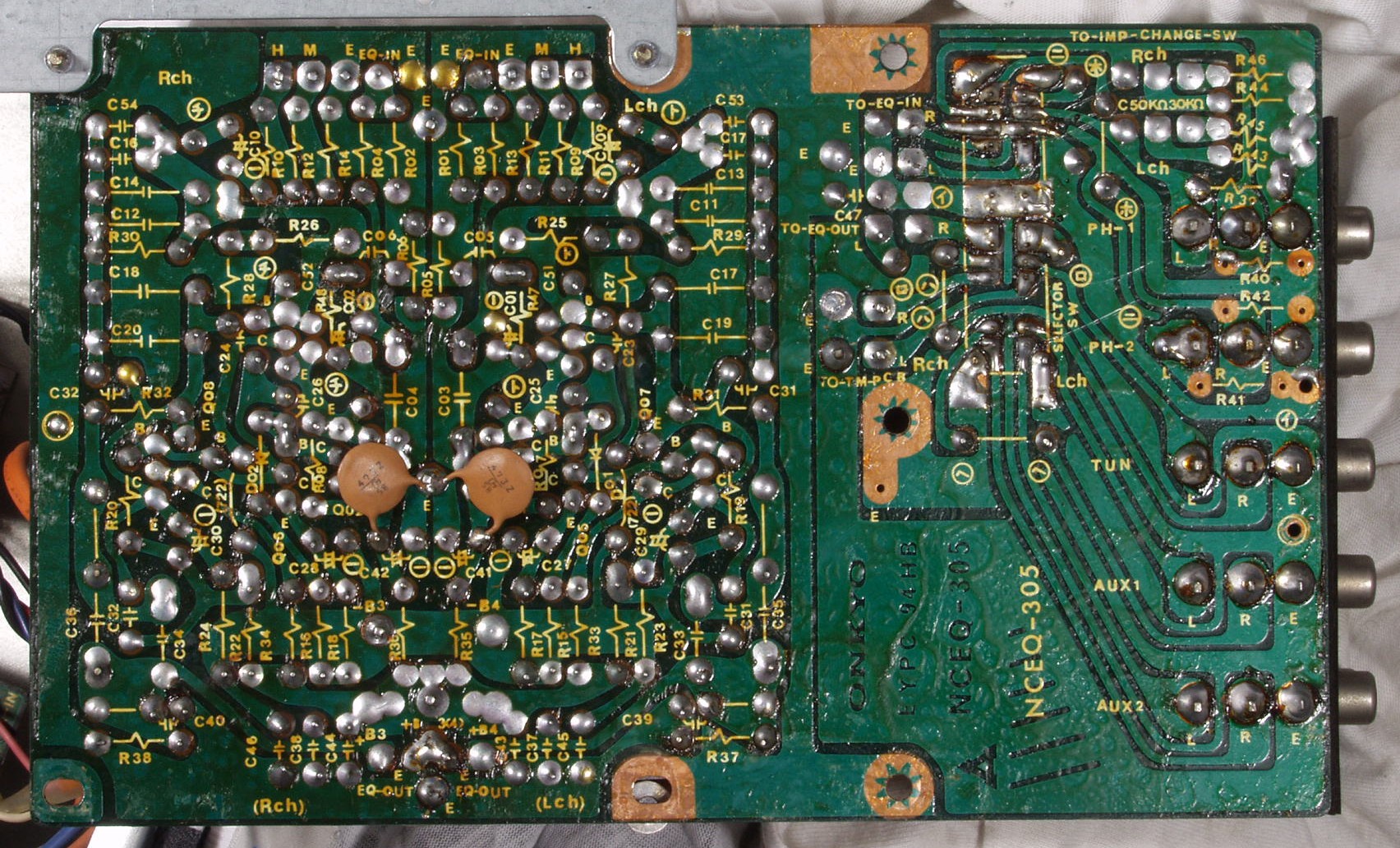

C−4C. 修理後 EQ基板裏

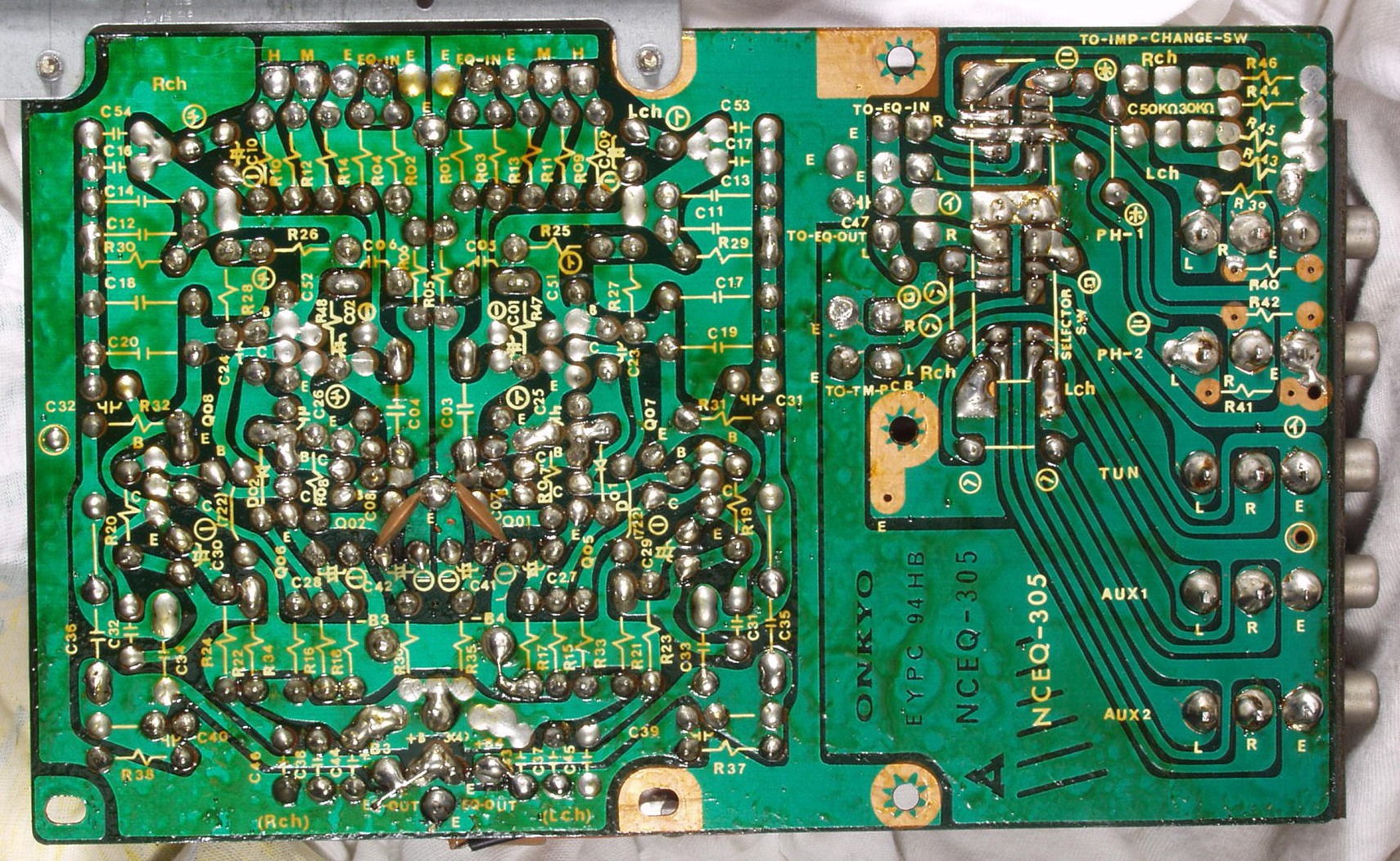

C−4D. 修理(半田補正)後 EQ基板裏 不要なフラックスを取り清掃後

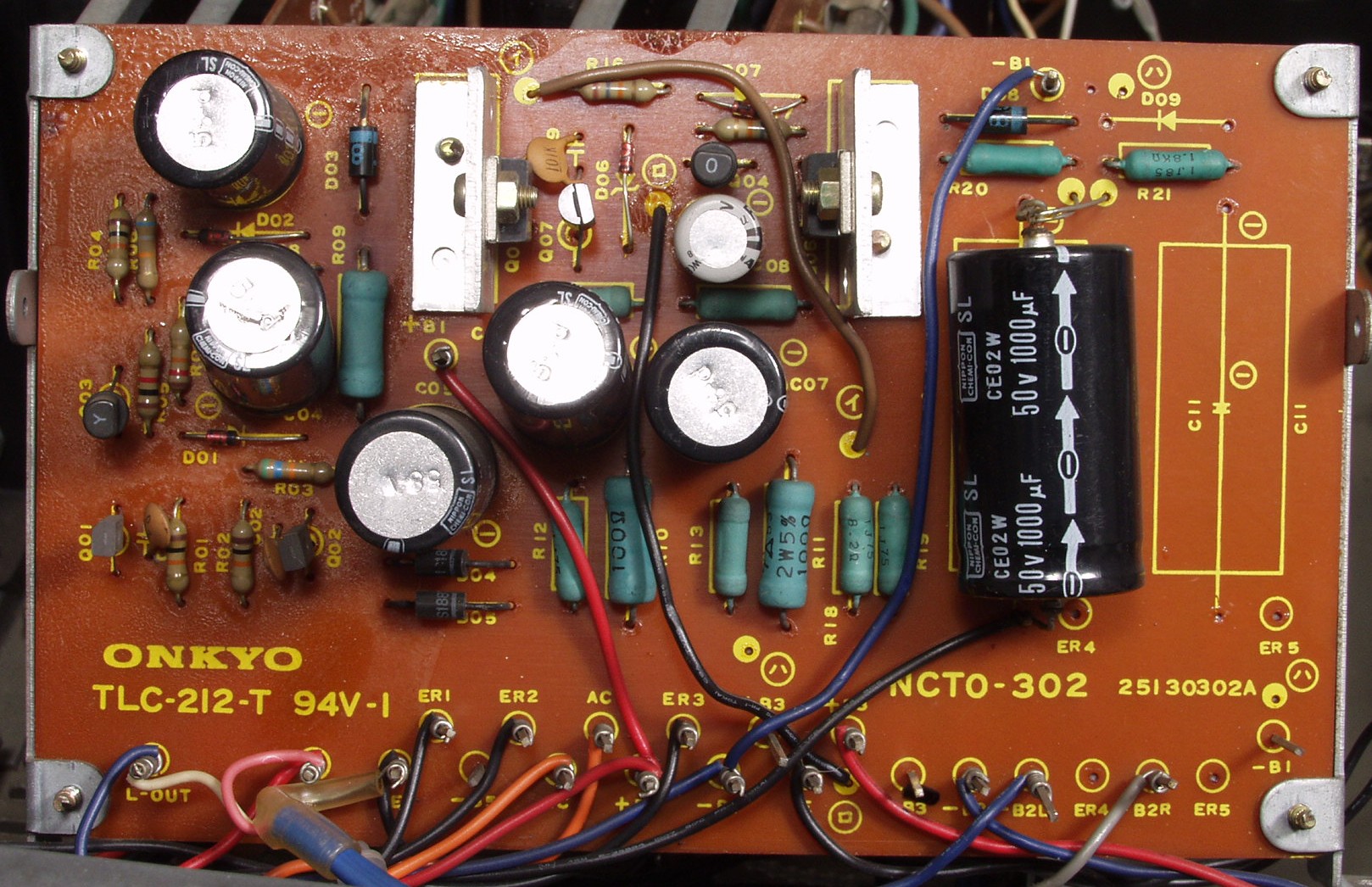

C−5A. 修理前 定電圧基板
C−5B. 修理後 定電圧基板

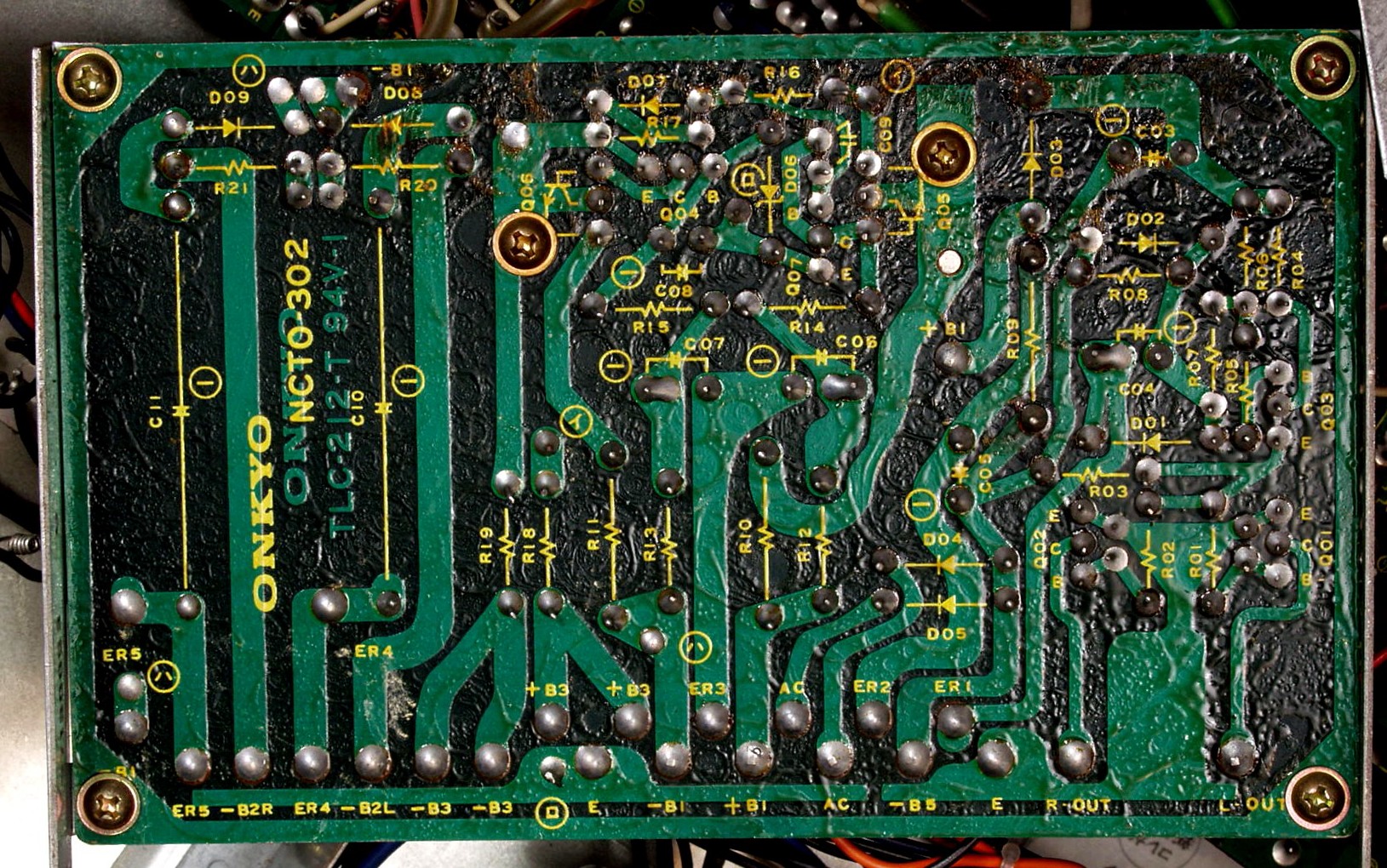

C−5C. 修理前 定電圧基板裏
C−5D. 修理(半田補正)後 定電圧基板裏 不要なフラックスを取り清掃後

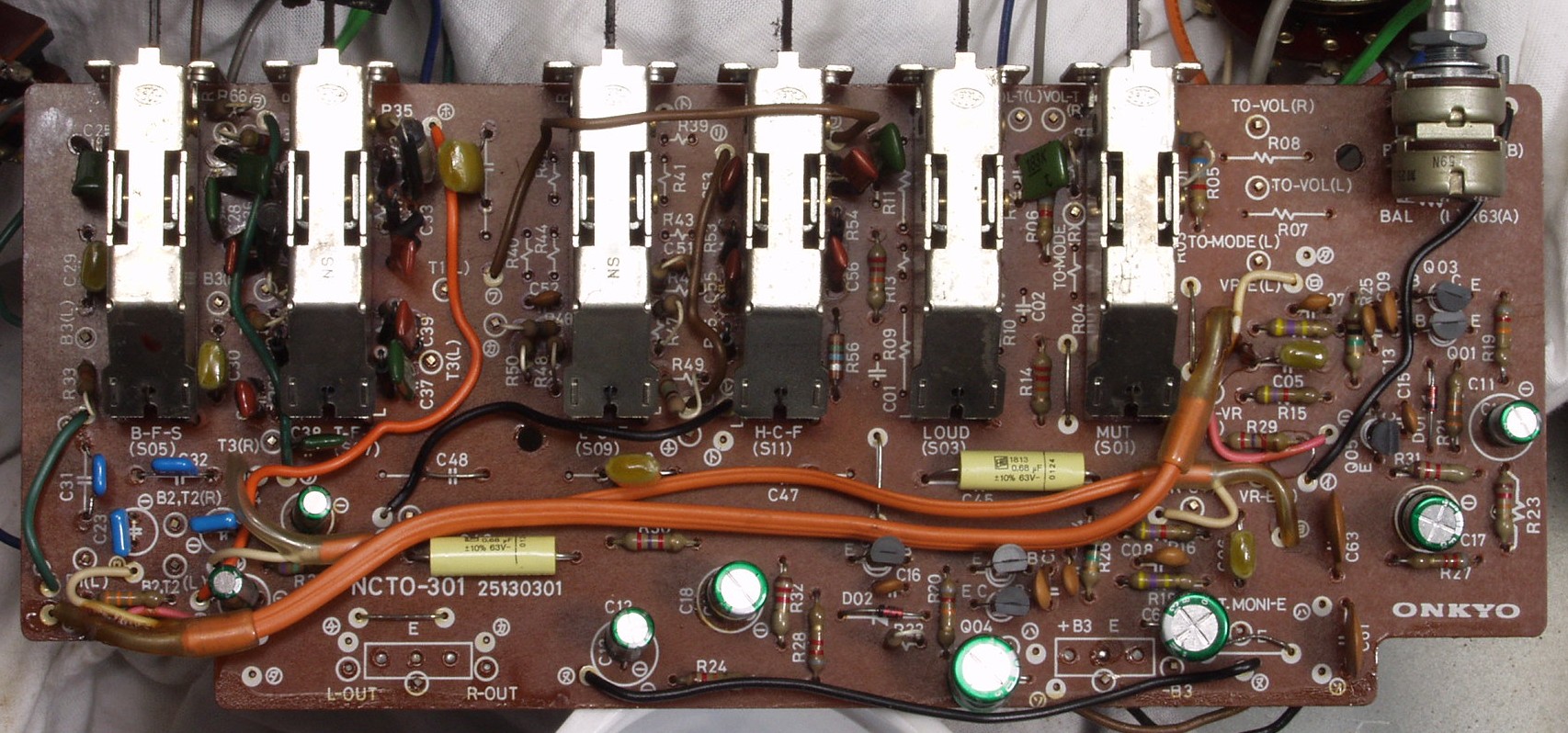

C−6A. 修理前 コントロール基板
C−6B. 修理後 コントロール基板

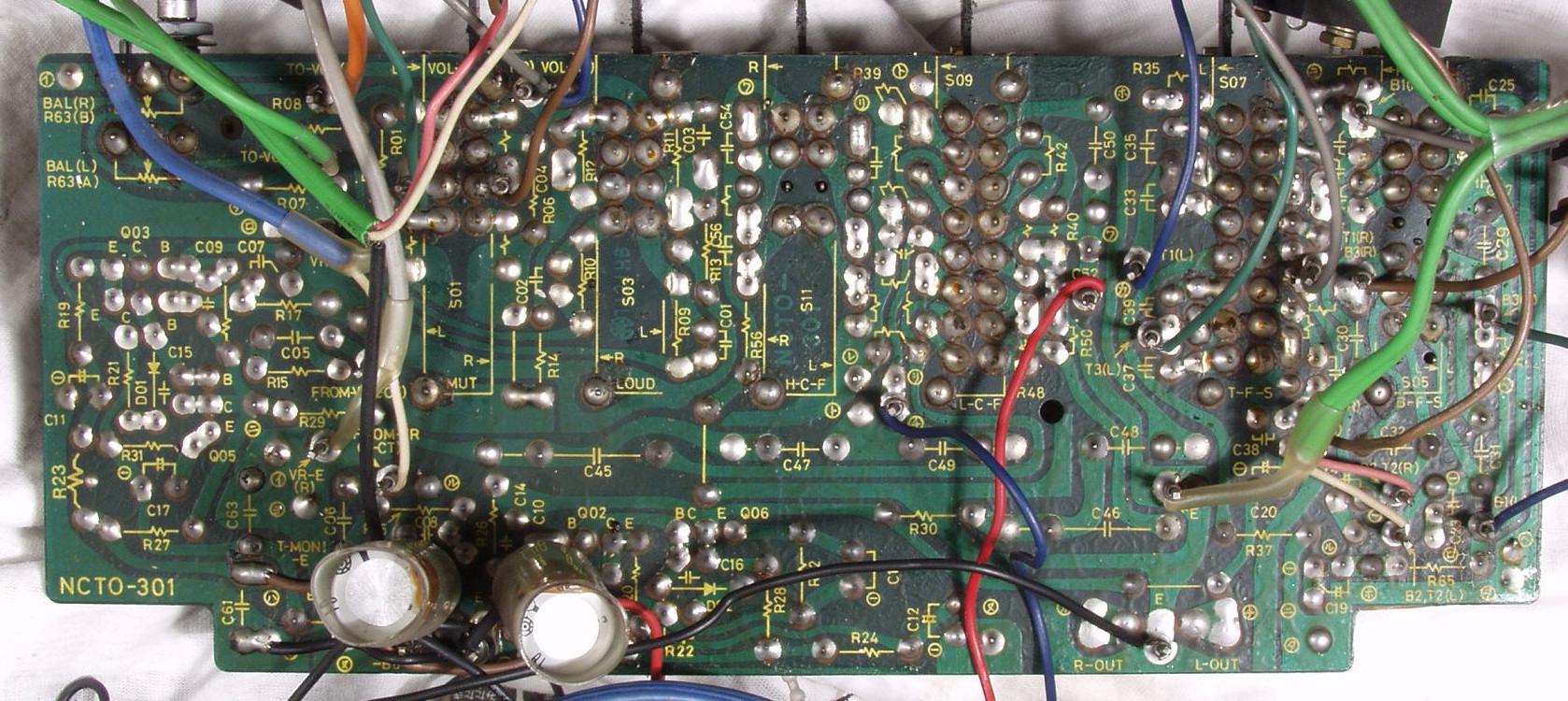

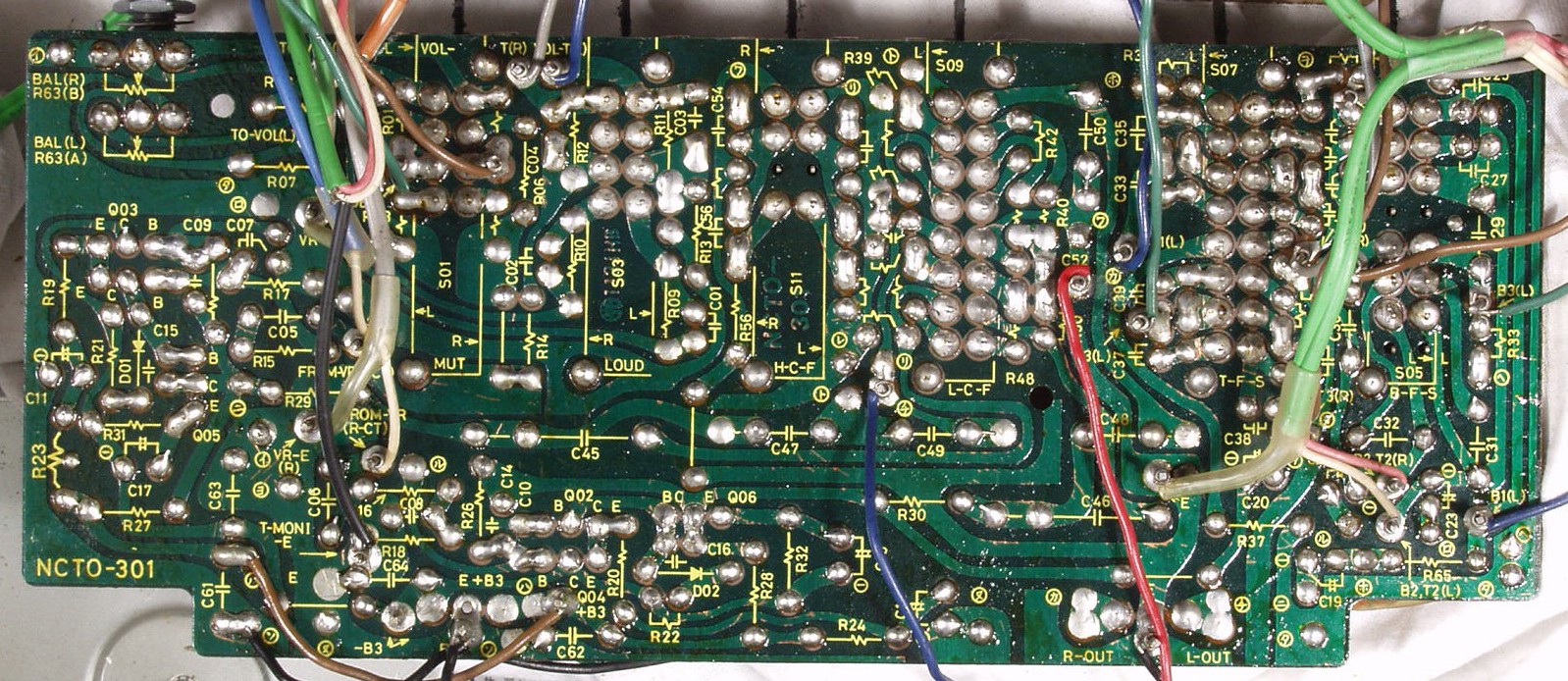

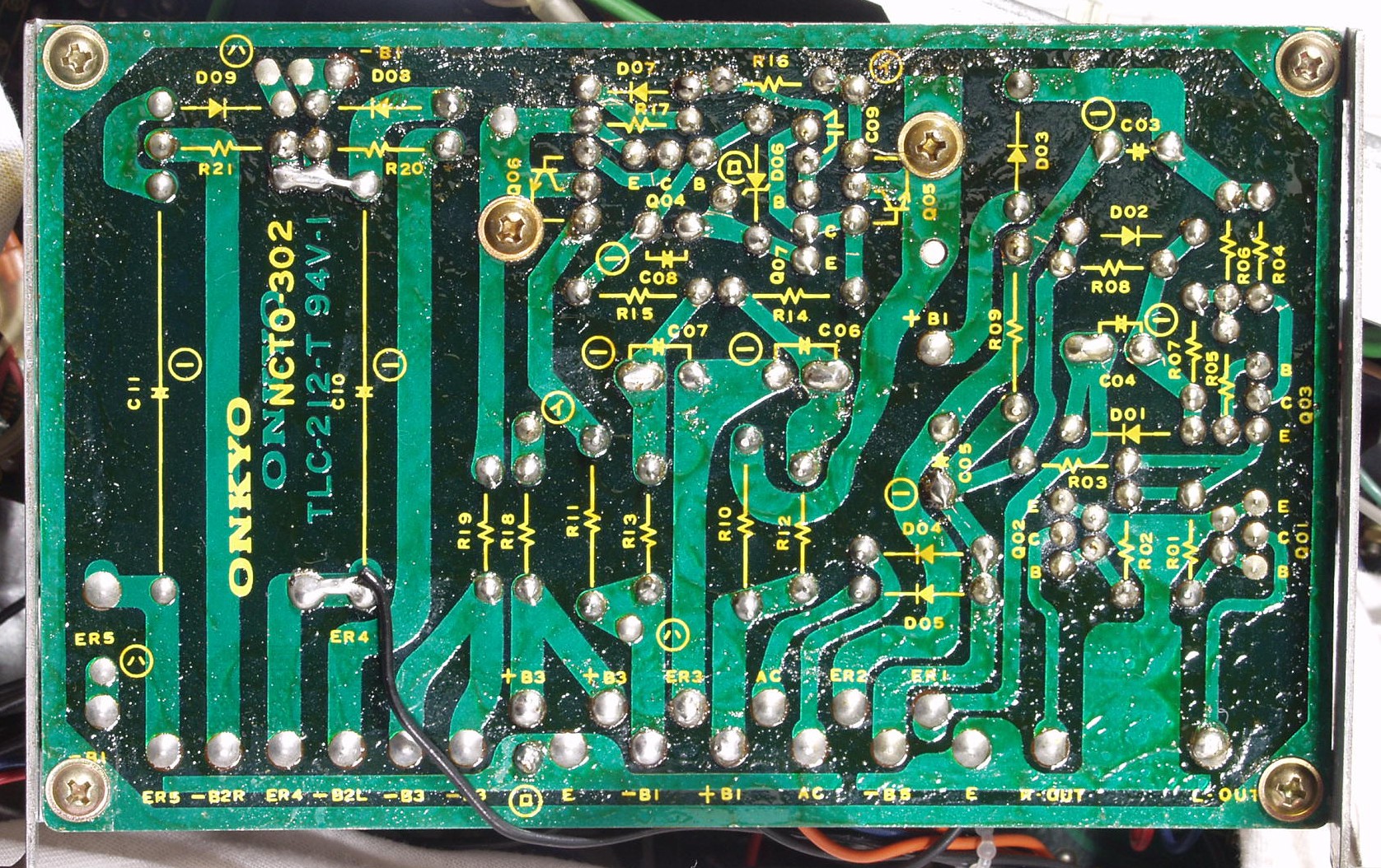

C−6C. 修理前 コントロール基板裏
C−6D. 修理(半田補正)後  コントロール基板裏 不要なフラックスを取り清掃後

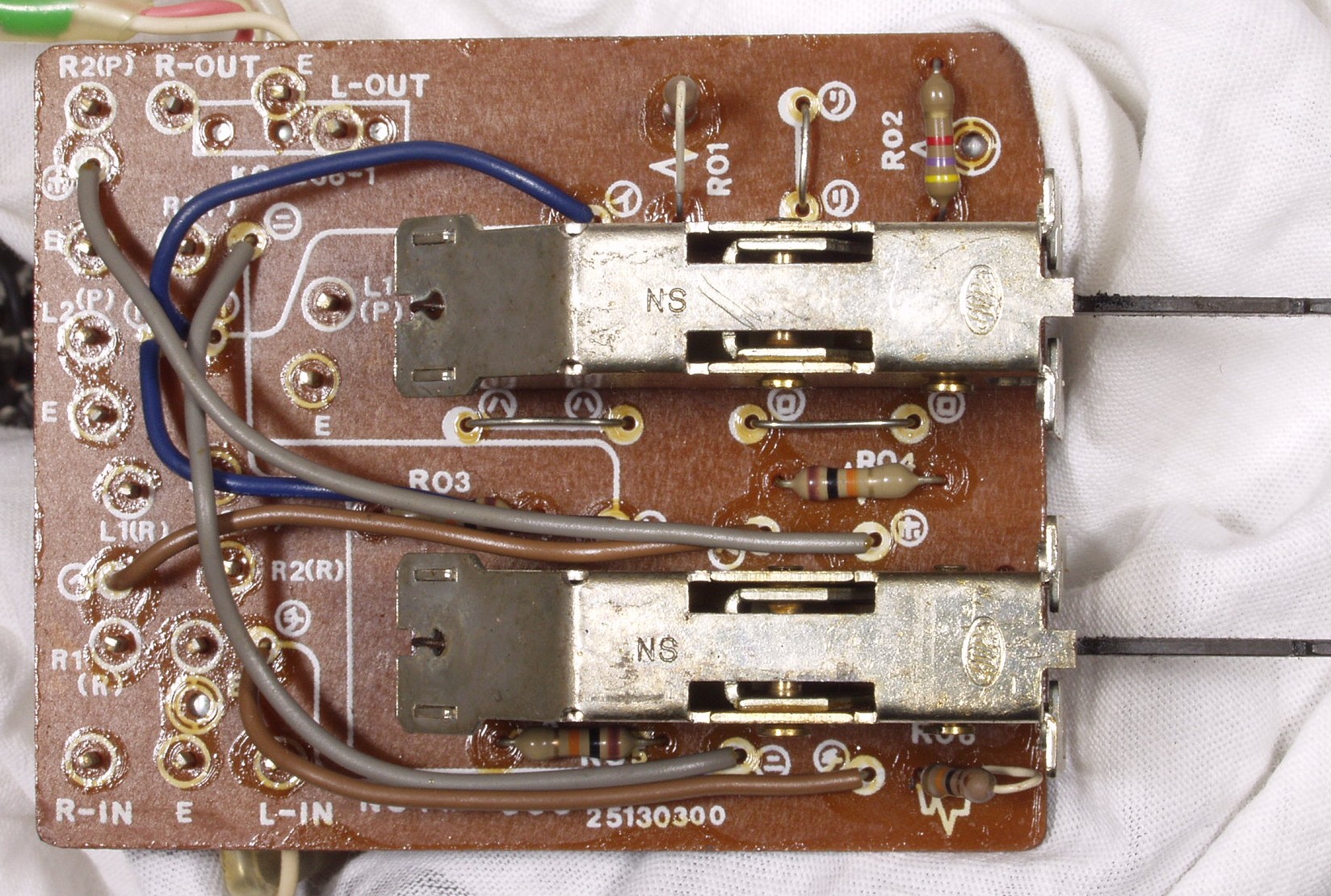

C−7A. 修理前 テープコントロール基板

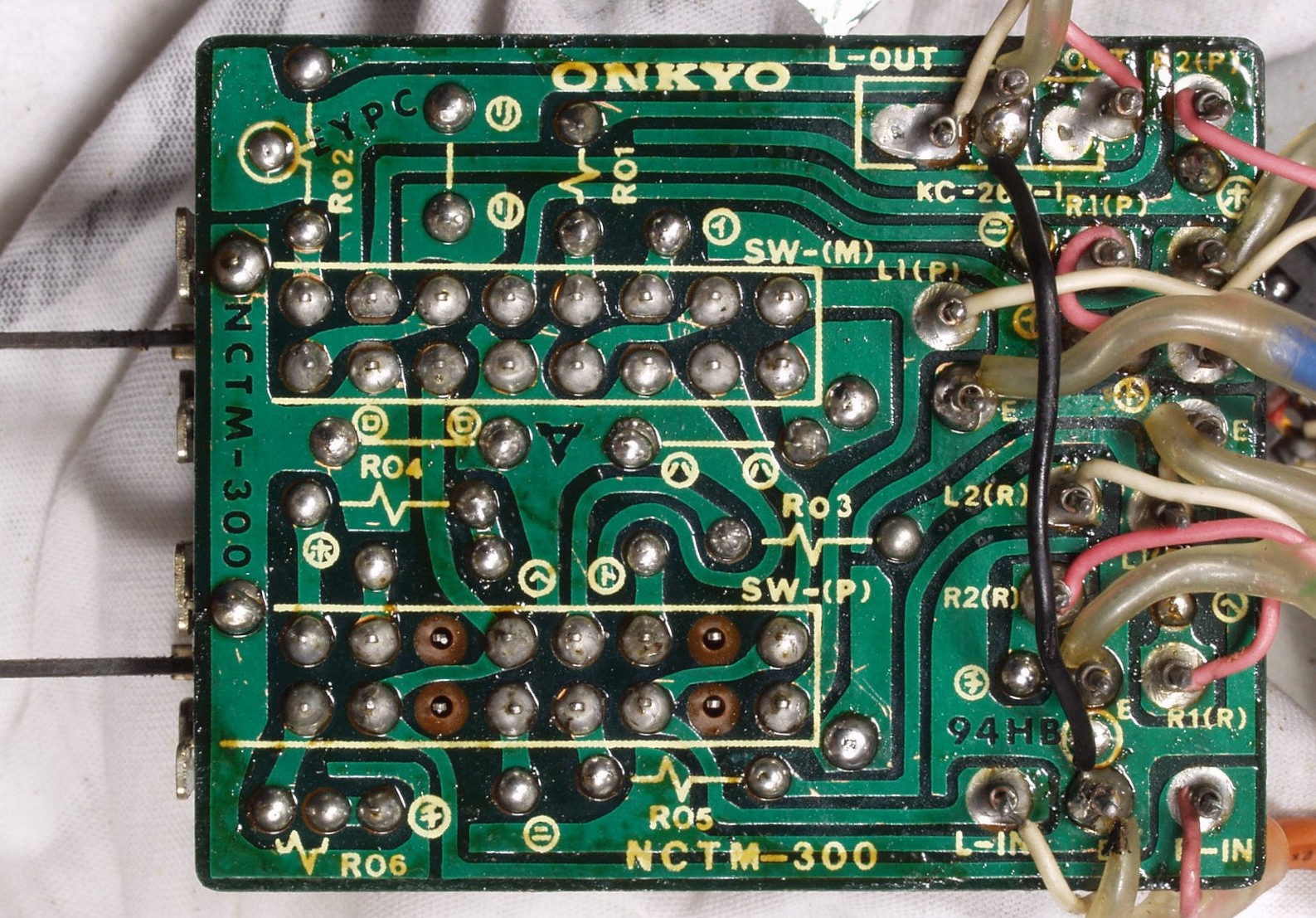

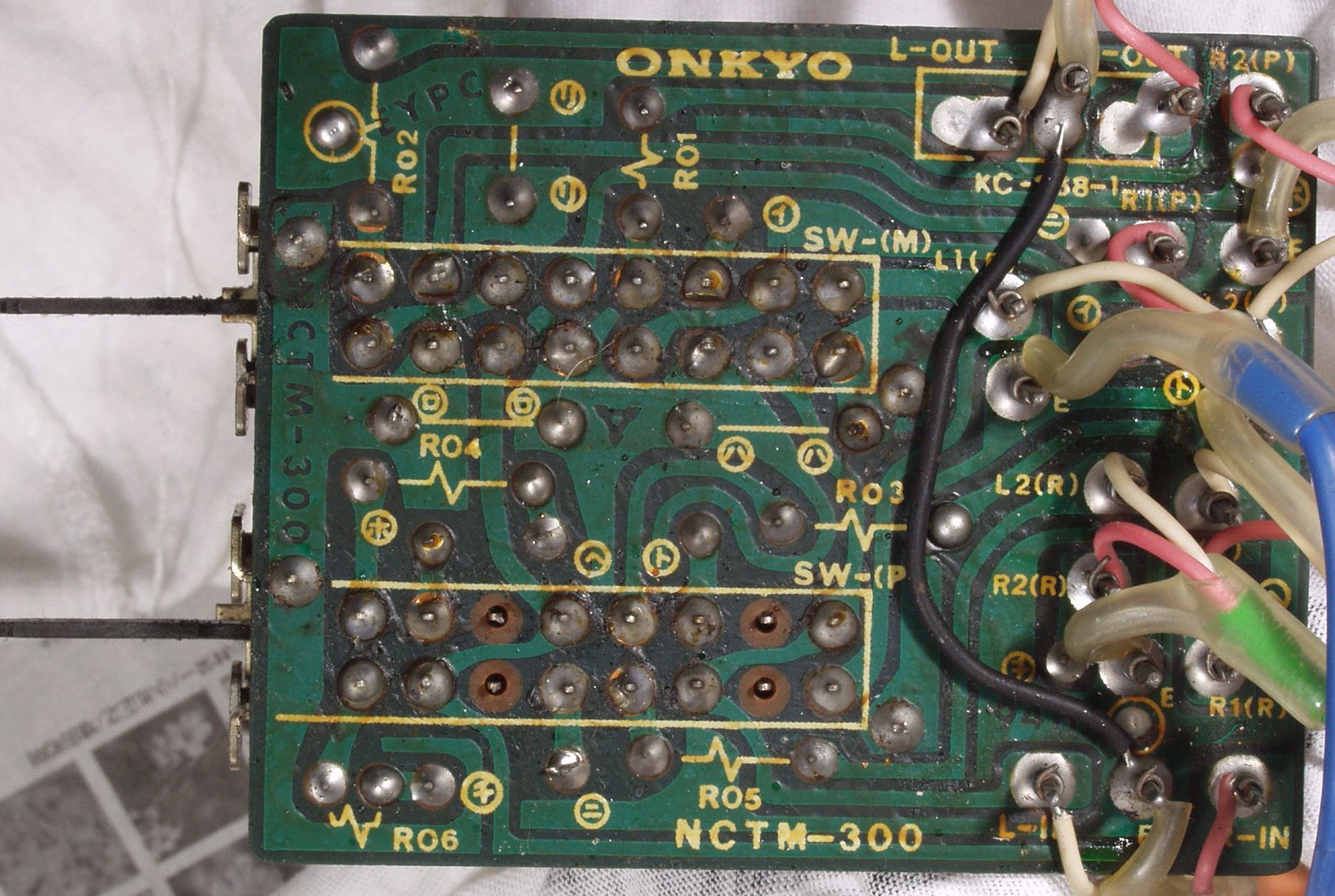

C−7B. 修理前 テープコントロール基板裏
C−7C. 修理(半田補正)後  テープコントロール基板裏 不要なフラックスを取り清掃後

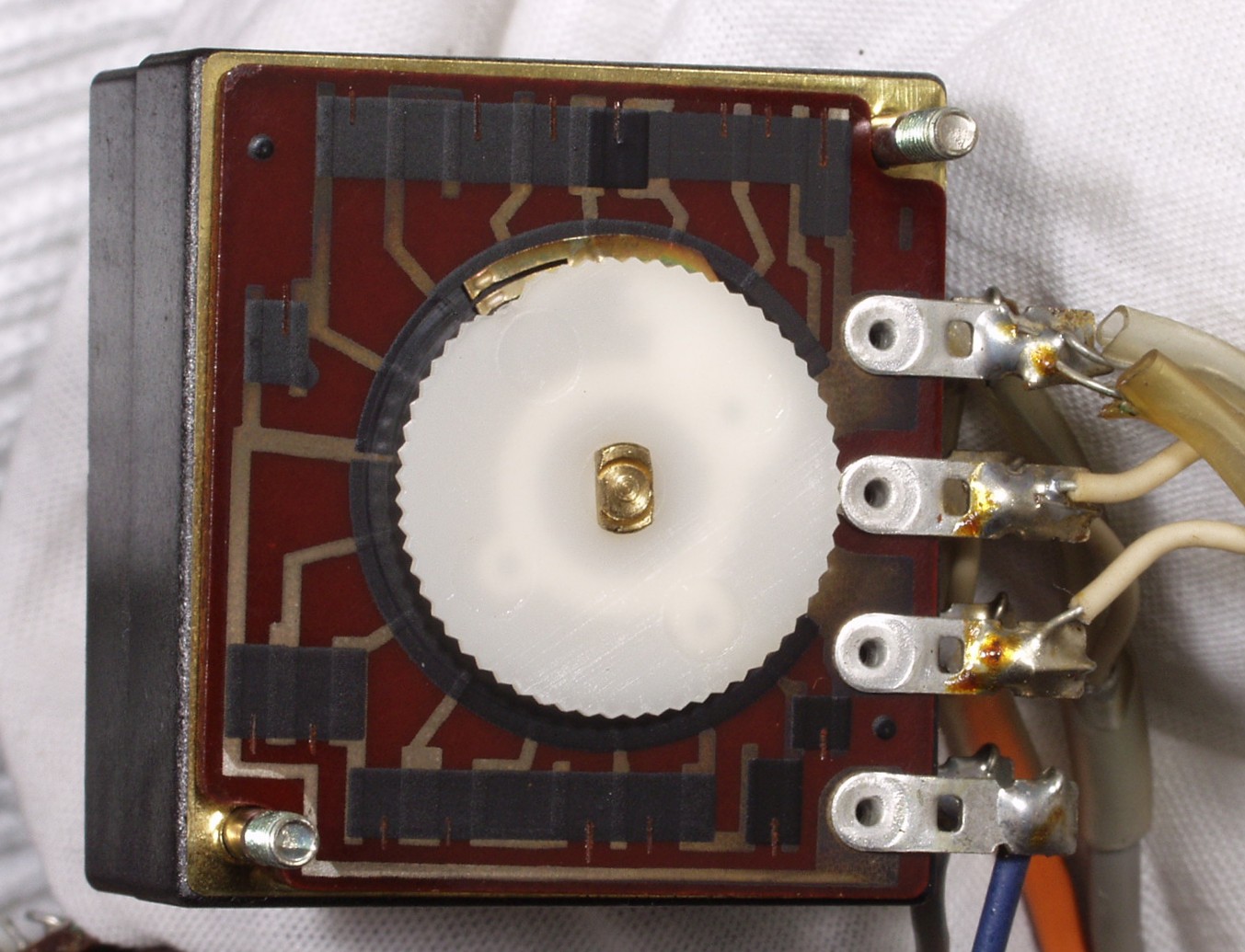

C−8A. 修理中 抵抗を配置した、性能の良いVRですが、カシメて有るので分解出来ず。

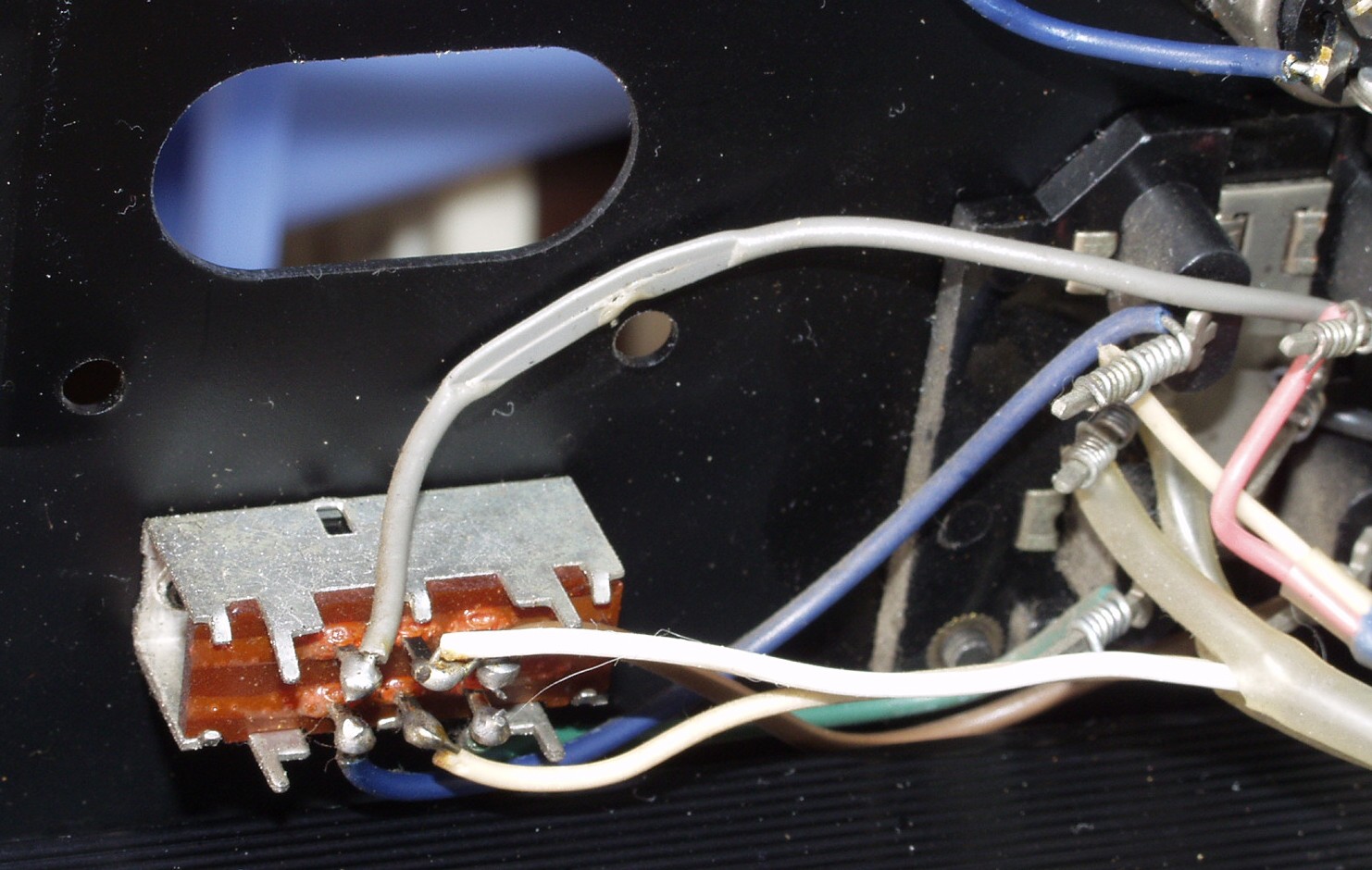

C−8B. 修理中 組み付けが悪く、配線を噛んでいた。

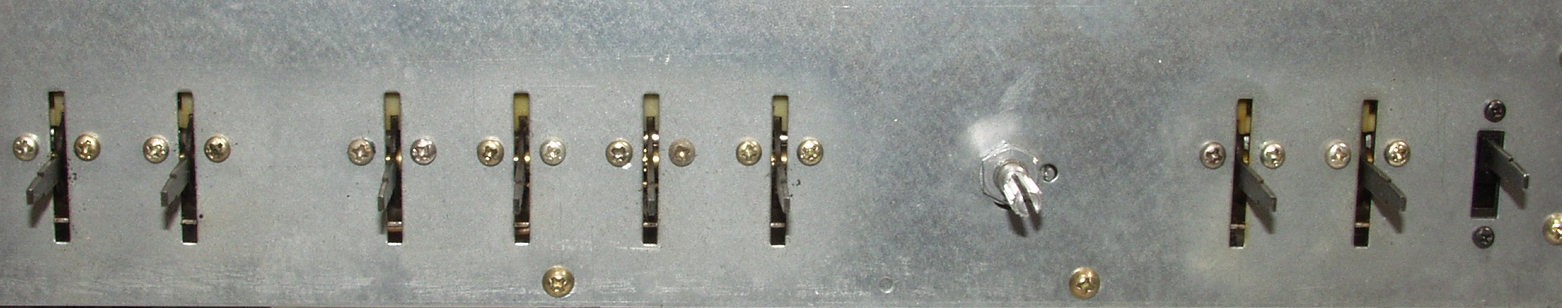

C−9A. 修理中 止めネジが片方のみしか無い
C−9B. 修理後 止めネジを倍にする

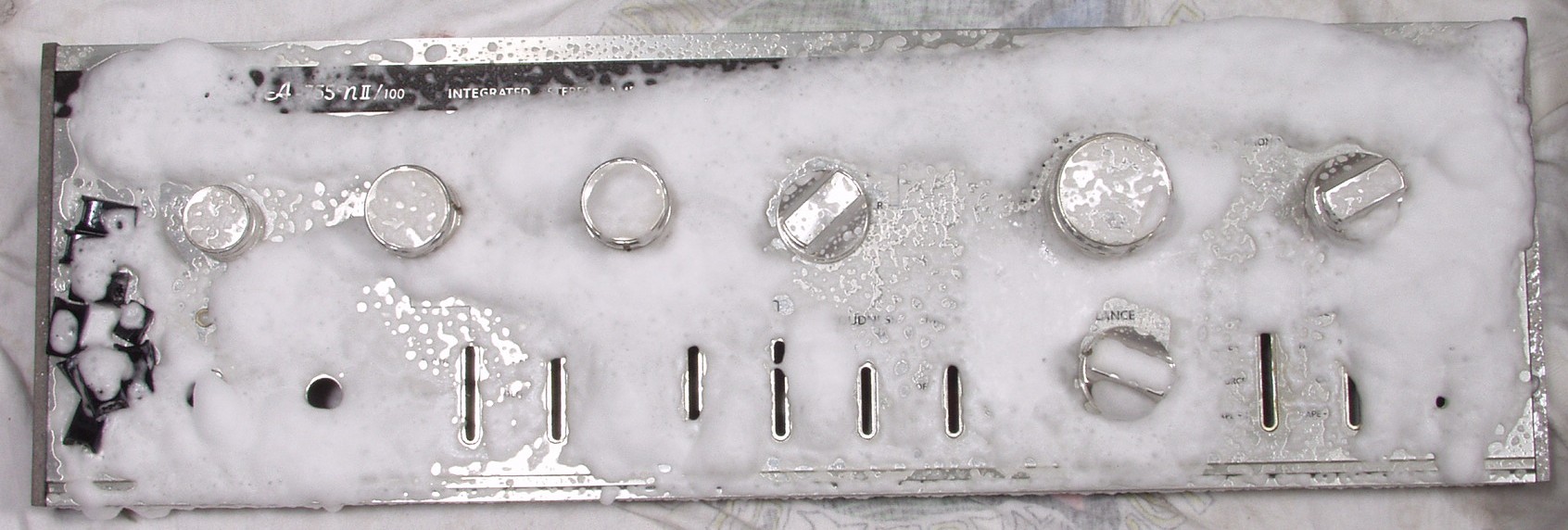

C−9C. パネル清掃

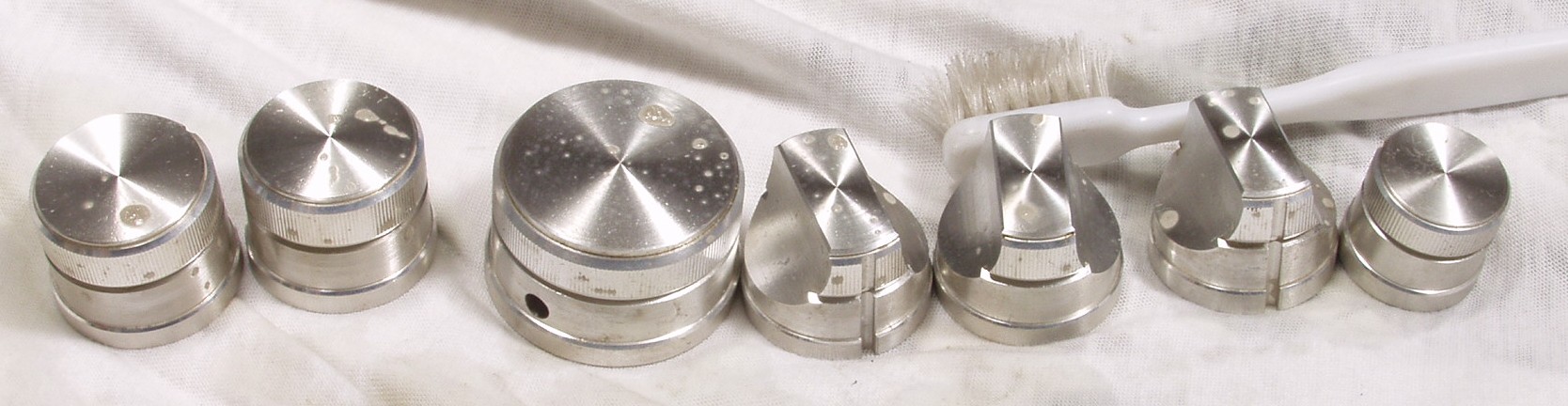

C−9D. ツマミ清掃

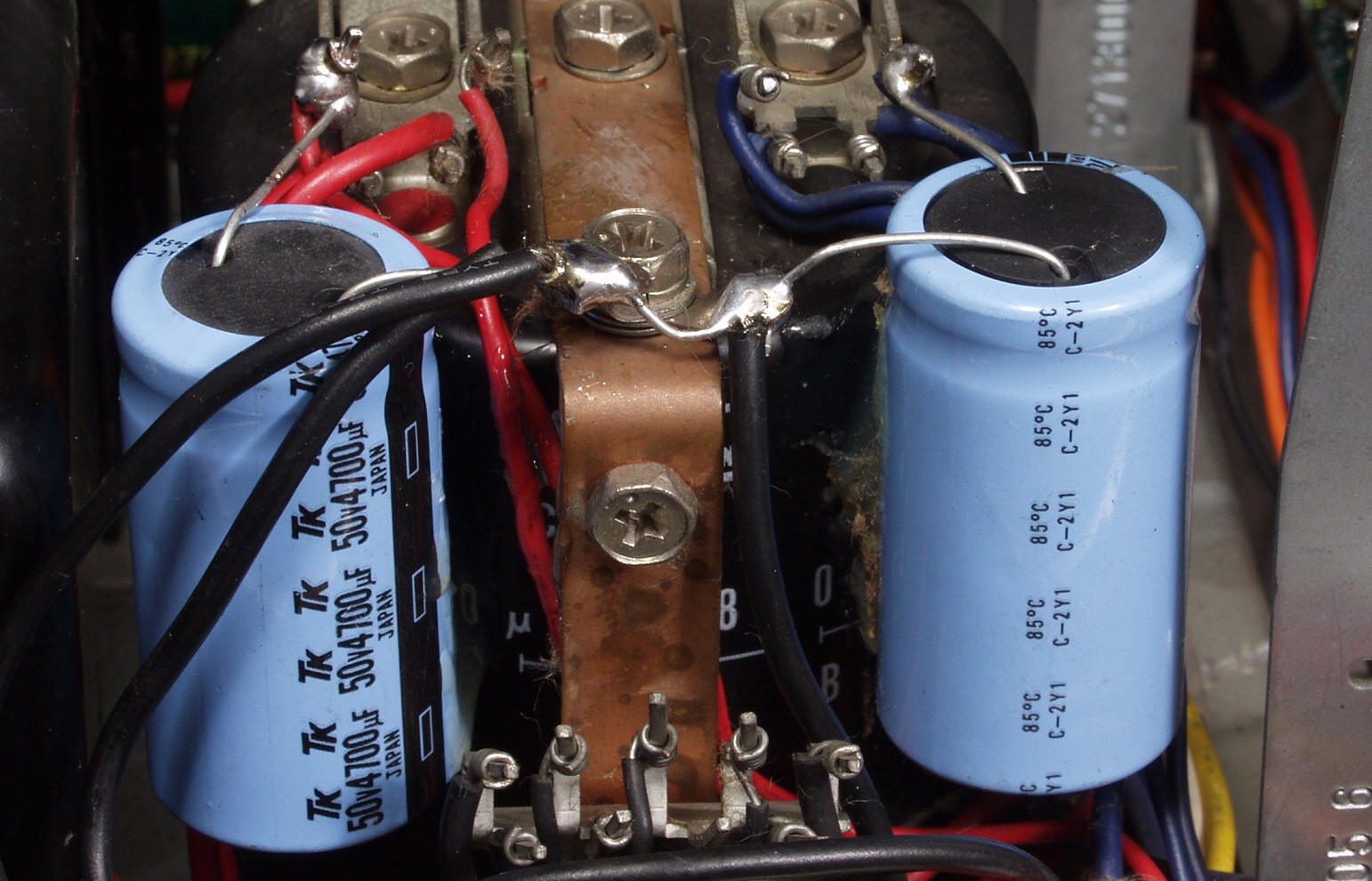

C−A. 追加した電解コンデンサー
C−B. 交換した部品

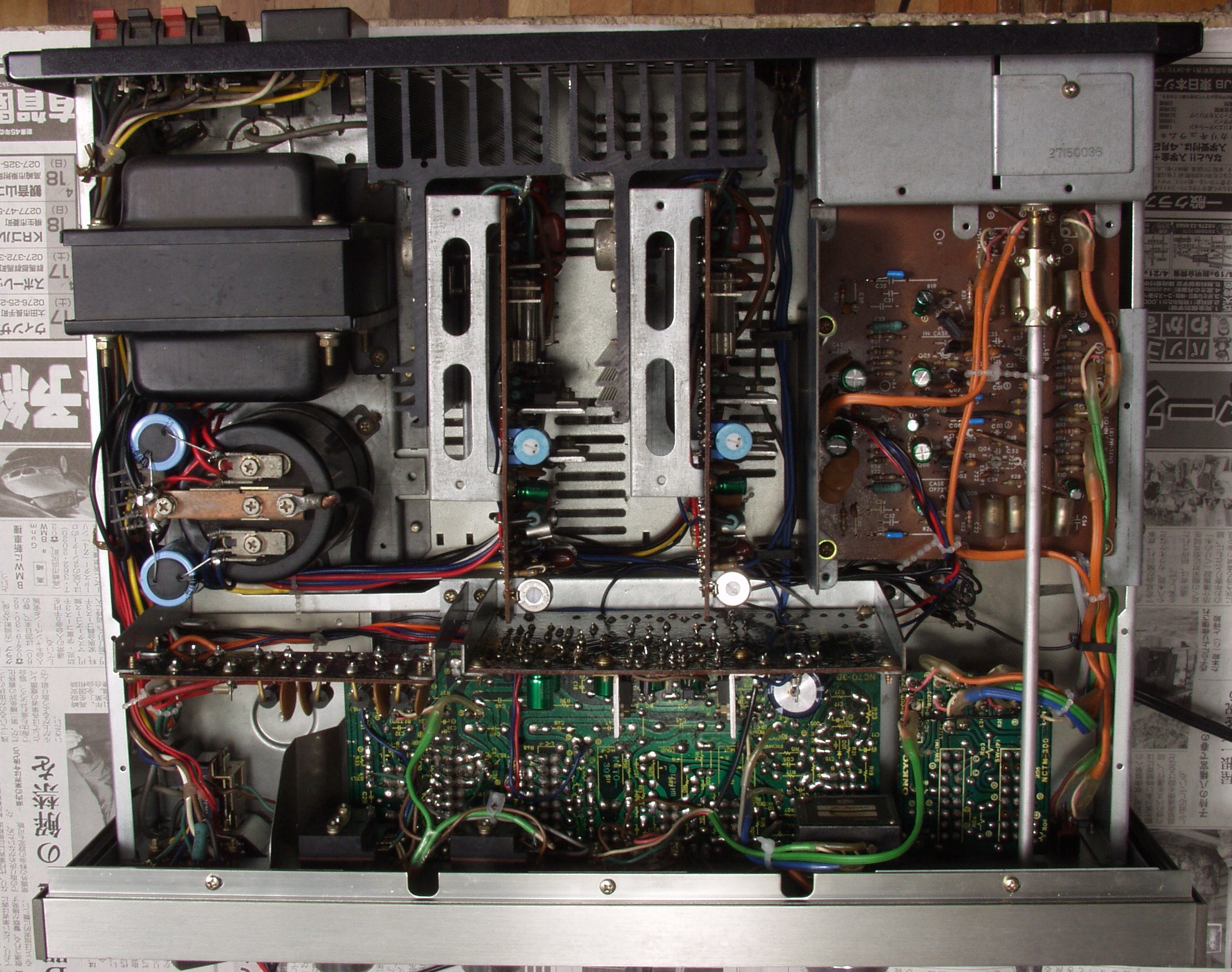

C−CA. 修理前 下から見る
C−CB. 修理後 上から見る
E. 調整・測定

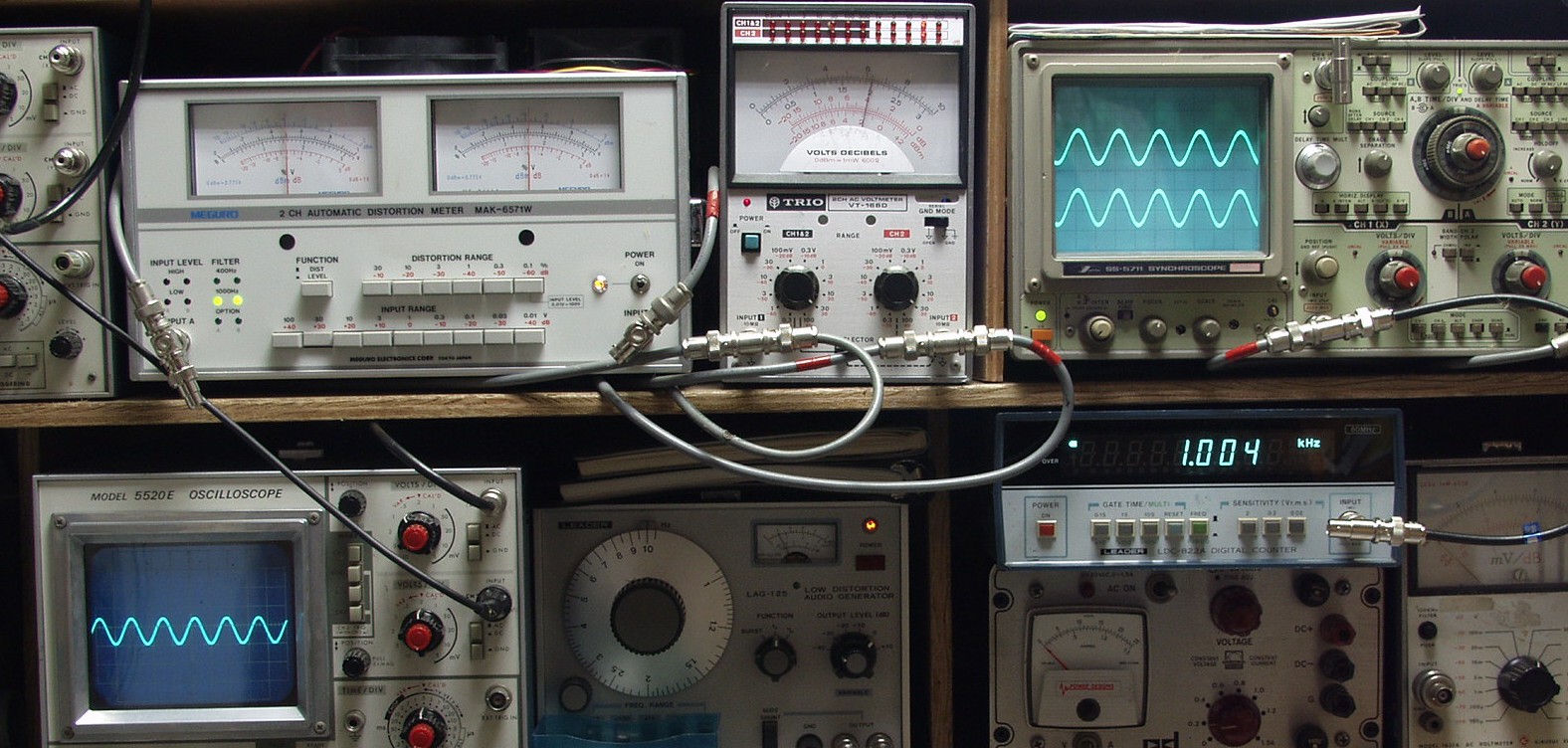

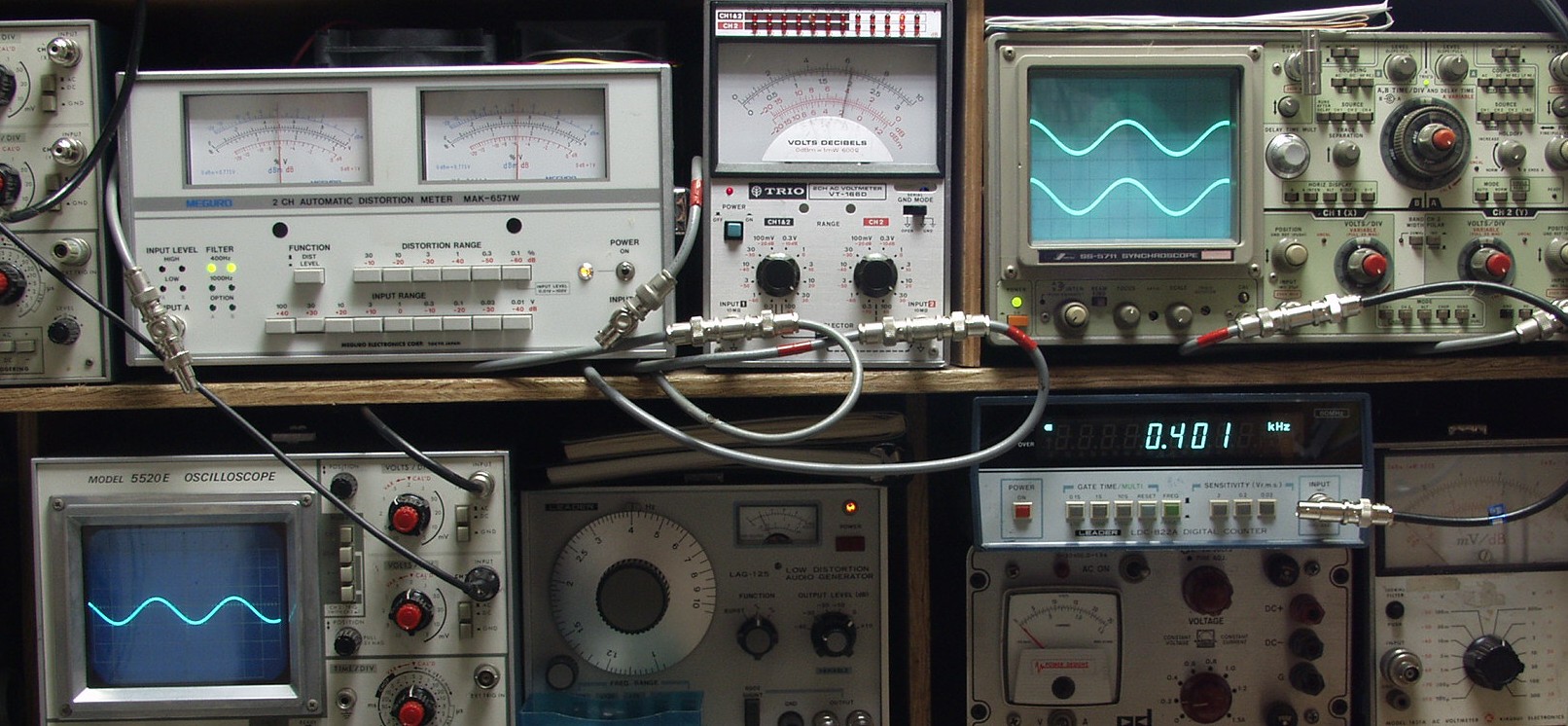

E−1. 出力/歪み率測定・調整
    <見方>
     上左オーディオ発振器より400HZ・1KHZの信号を出す(歪み率=約0.003%)
     下中=入力波形(オーディオ発振器のTTLレベル) 下右=周波数計
     上左=SP出力の歪み率測定 左メ−タ−=L出力、右メ−タ−=R出力
     上中=SP出力電圧測定器、赤針=R出力、黒針=L出力
     上右=SP出力波形オシロ 上=R出力、下=L出力(出力電圧測定器の出力)

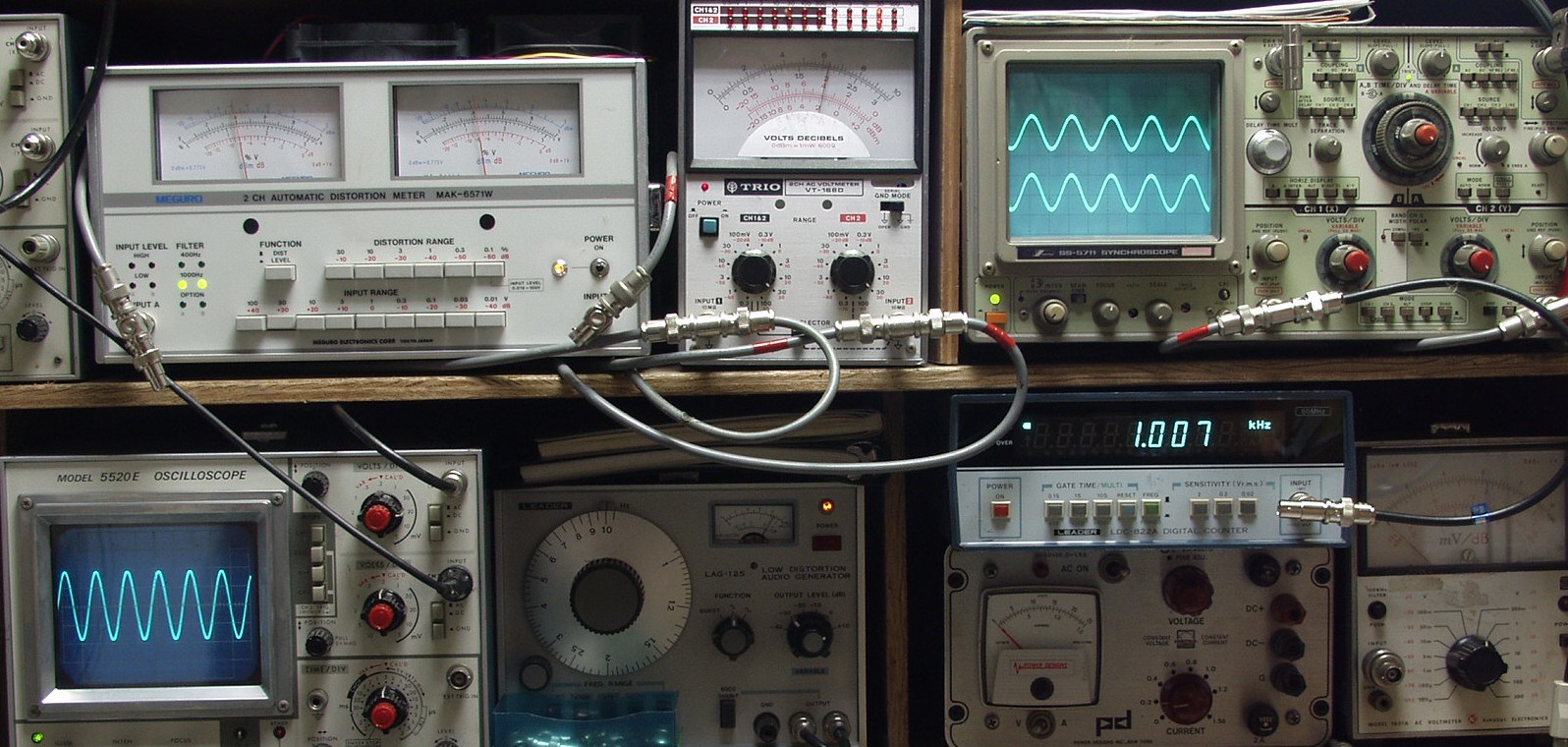

E−2A. SP出力 20V=50W 歪み率=0.05% AUX入力 1000HZ

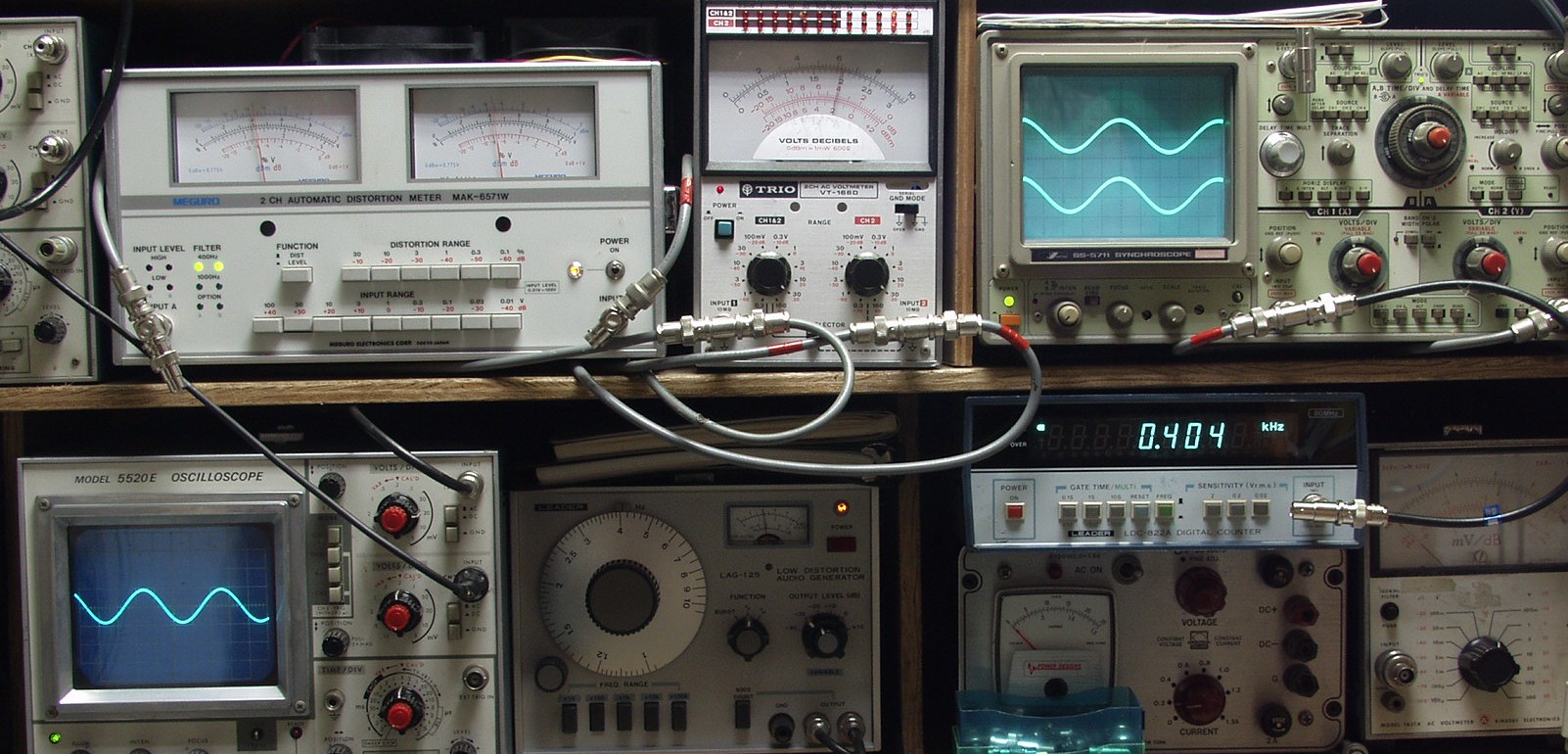

E−2B. SP出力 20V=50W 歪み率=0.05% AUX入力 400HZ

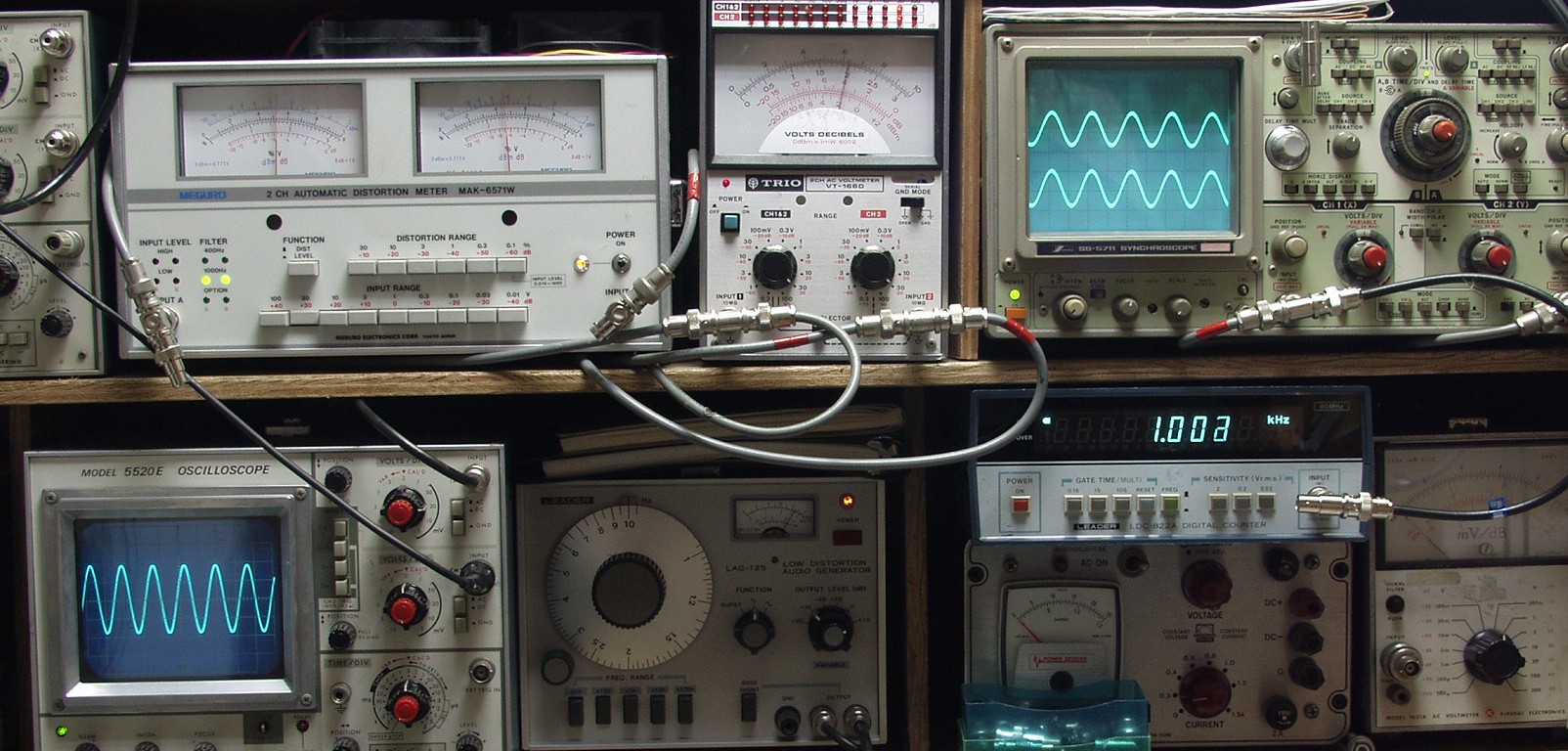

E−3A. SP出力 20V=50W 歪み率=0.04% MM入力 1000HZ
E−3B. SP出力 20V=50W 歪み率=0.05% MM入力 400HZ
E−4A. SP出力 20V=50W 歪み率=0.05% MC入力 1000HZ
E−4B. SP出力 20V=50W 歪み率=0.05% MC入力 400HZ

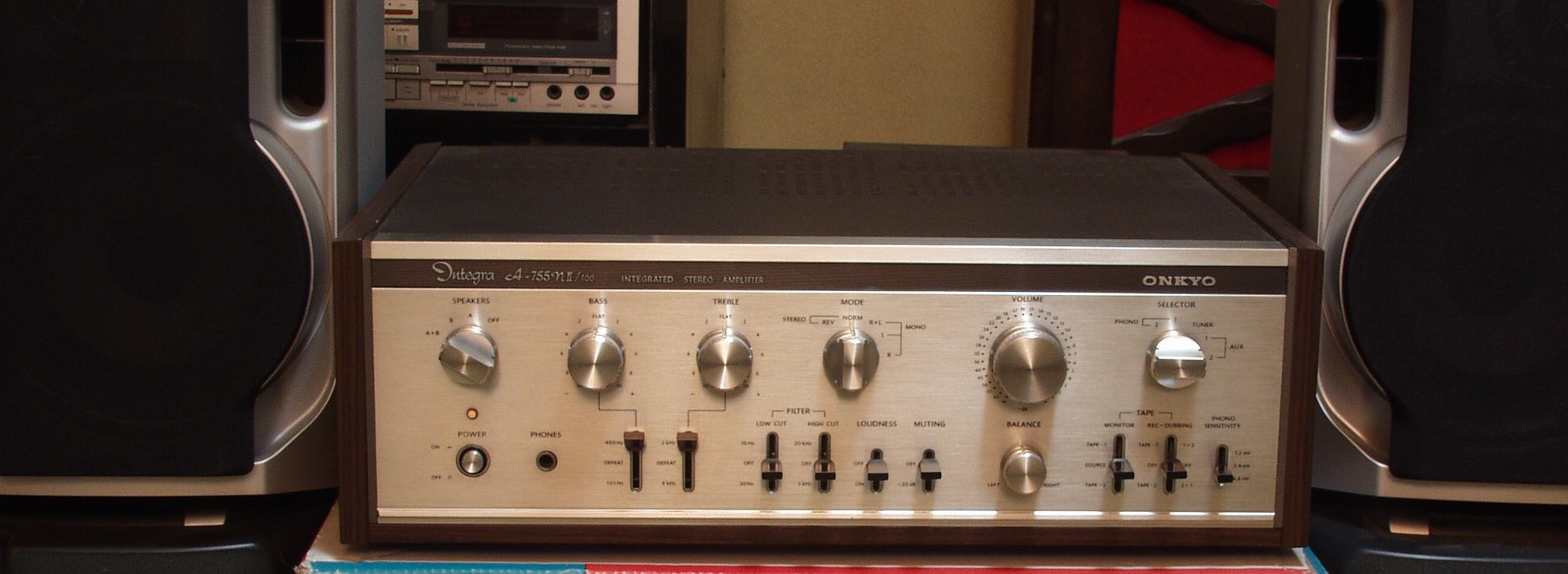

E−3. 完成  24時間エージング
