Ｍａｒａｎｔｚ　２５０　修理記録

平成１７年６月１４日到着　　７月２５日完成

Ａ．　修理前の状況 　　フューズが飛ぶ Ｂ．　症状、原因 　　電解コンデンサー劣化 Ｃ．　修理状況 　　電解コンデンサ－交換＝オーディオ・コンデンサー（ミューズ）使用。 　　配線手直し、補強。 　　経年劣化による各部ハンダ補正。 　　SP接続リレー交換。 Ｄ．　使用部品 　　半固定ＶＲ　　　　　　８個。 　　電解コンデンサー　　　１７個。 　　SP接続リレー　　　　　１個。 　　ＴＲ（トランジスター）４個。 　　フイルムコンデンサー　４個。 Ｆ．　修理費　　　８５，０００円　　　オーバーホール修理。 Ｓ．　Ｍａｒａｎｔｚ　２５０　の仕様（マニアル・カタログより）

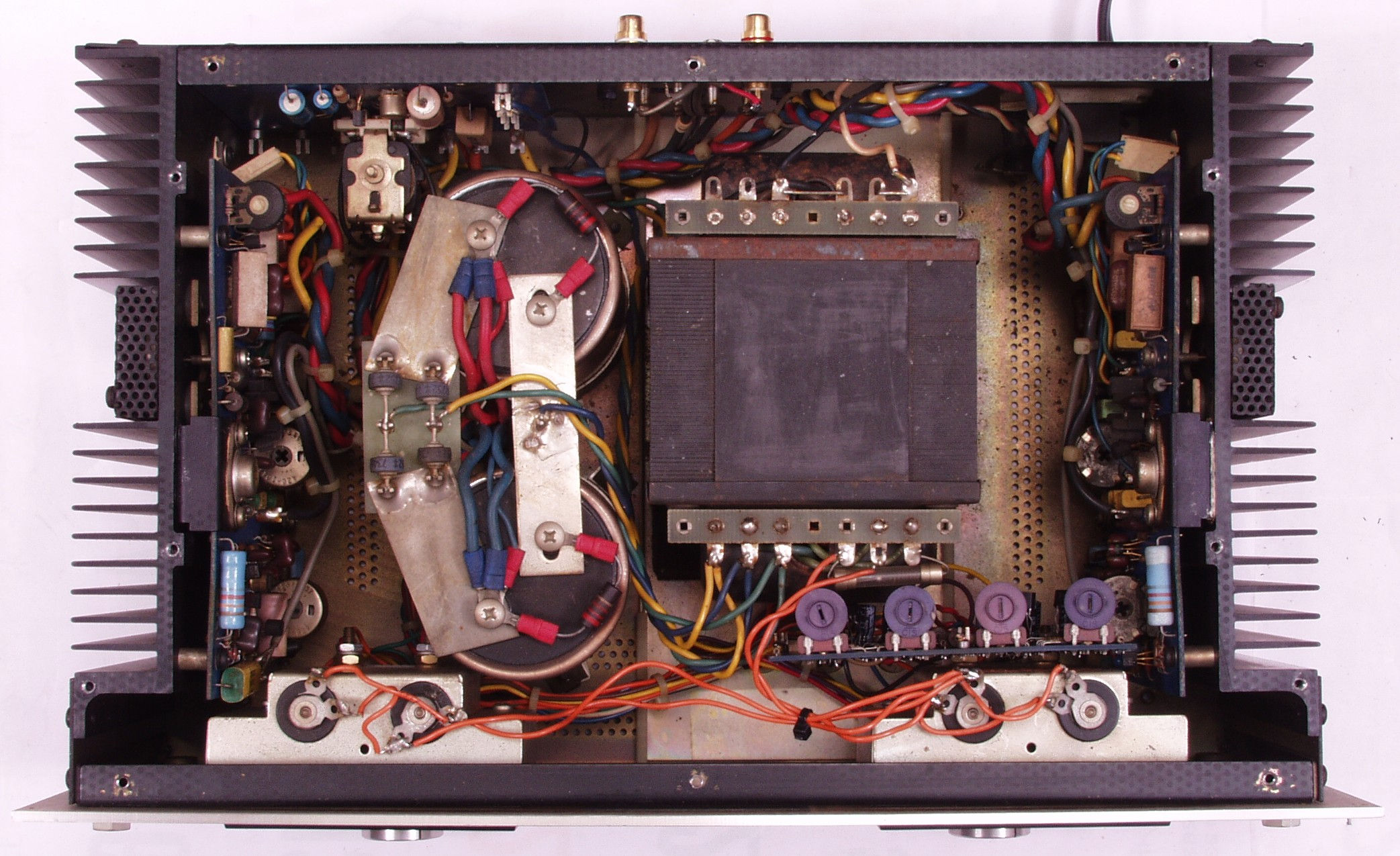

Ａ．　修理前の状況 Ａ－１．　点検中　上から見る

Ａ－２．　点検中　上から見る

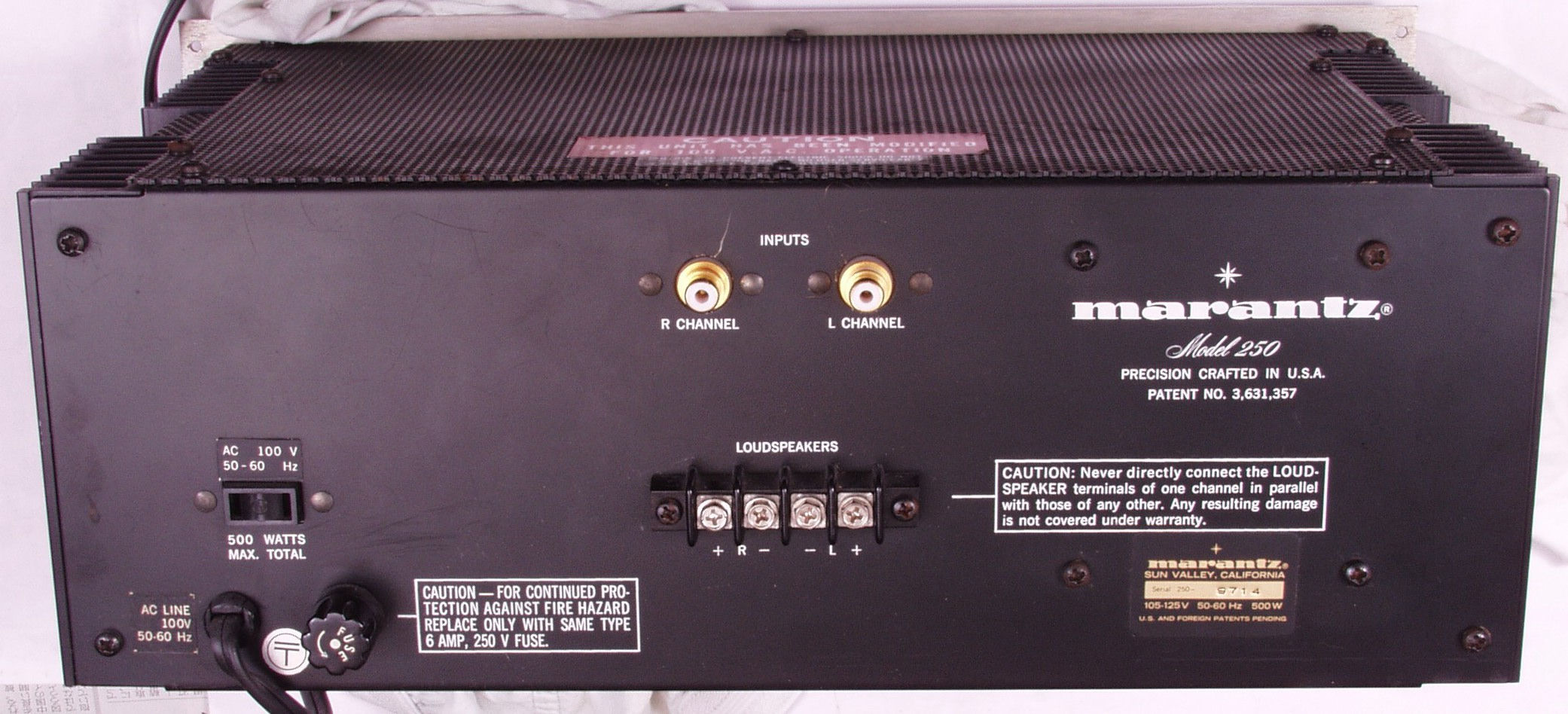

Ａ－３．　点検中　後から見る

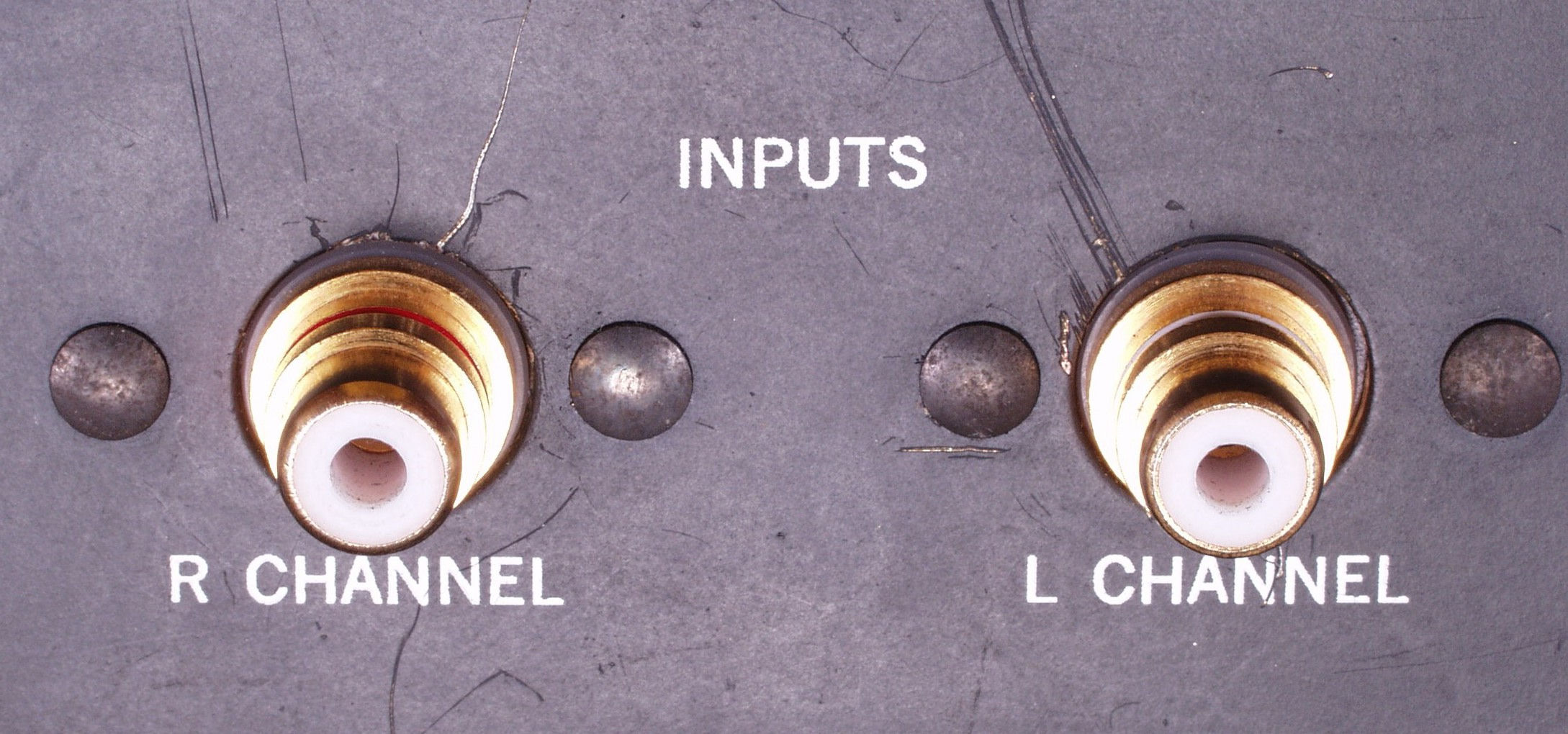

Ａ－４．　点検中　ＲＣＡ端子

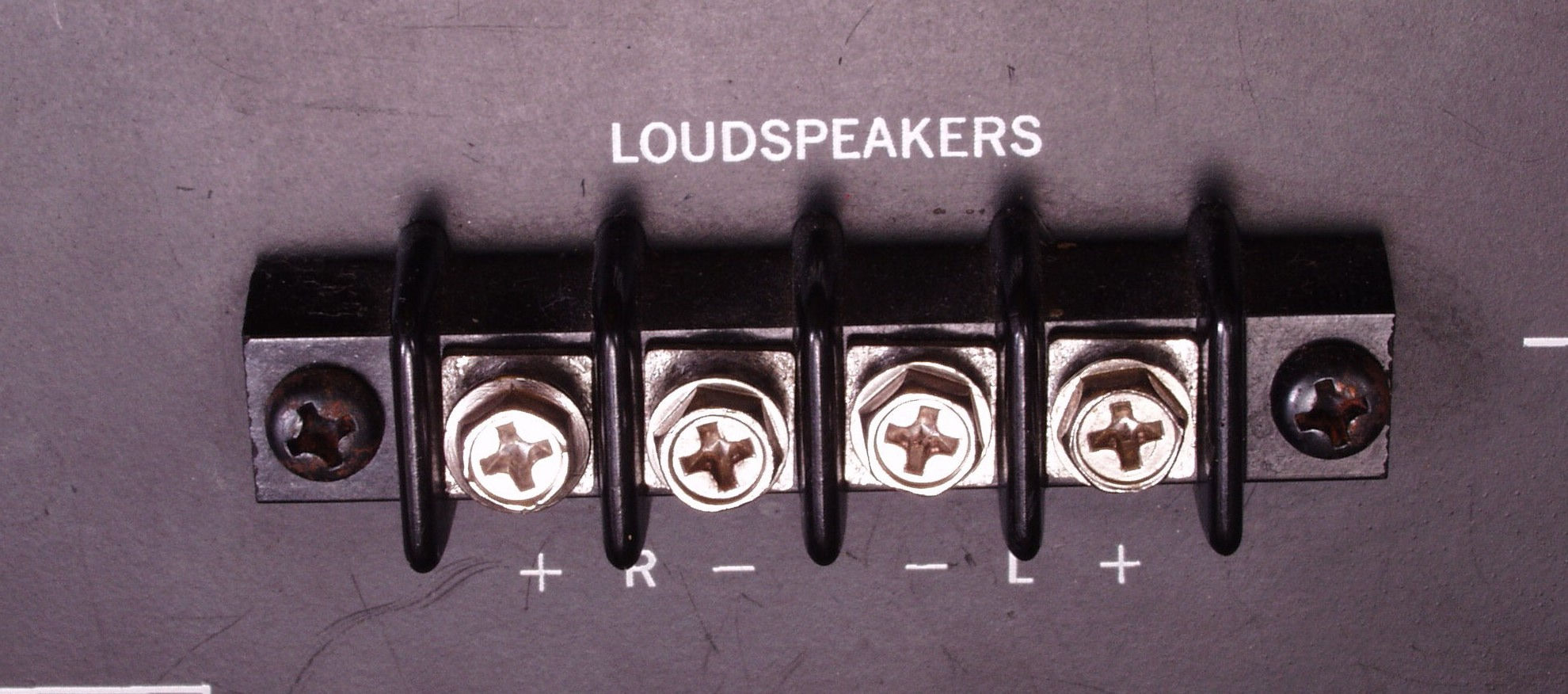

Ａ－５．　点検中　　ＳＰ端子

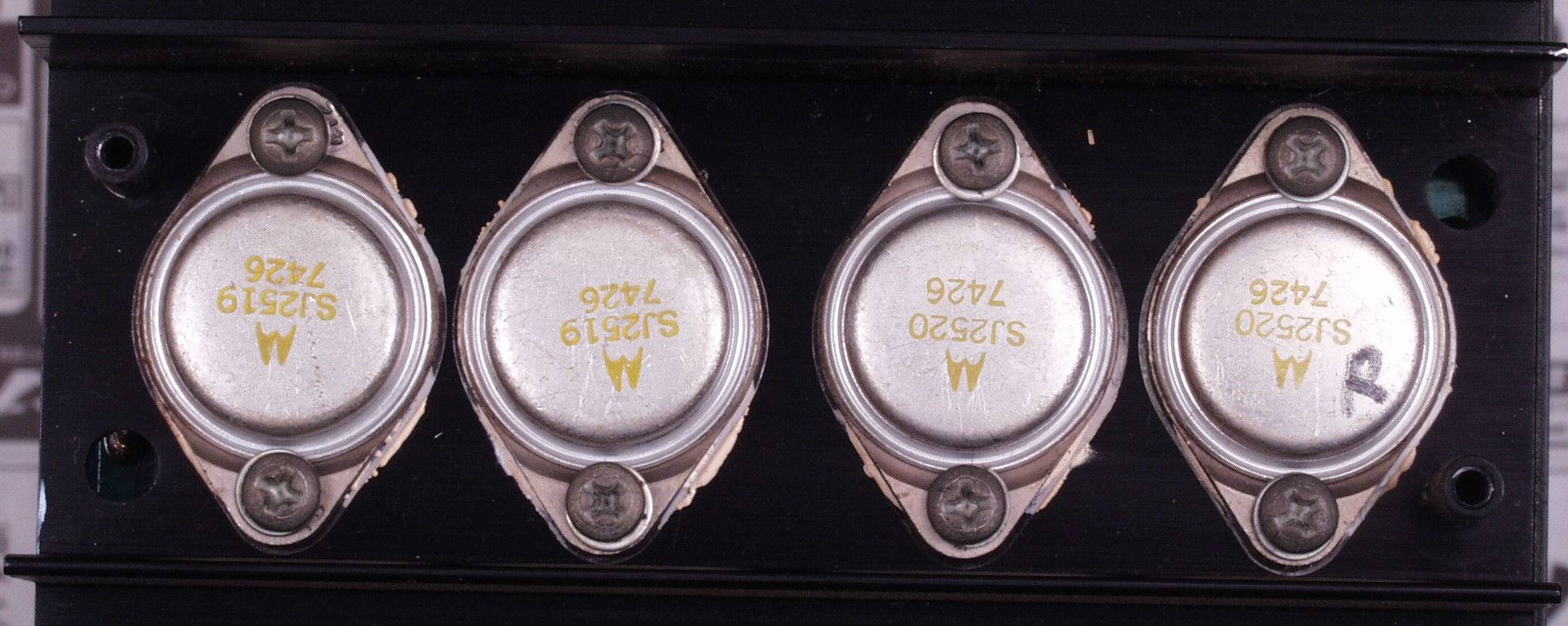

Ｃ．　修理状況 Ｃ－１Ａ．　修理前　　Ｒ側終段ＴＲ（トランジスター）

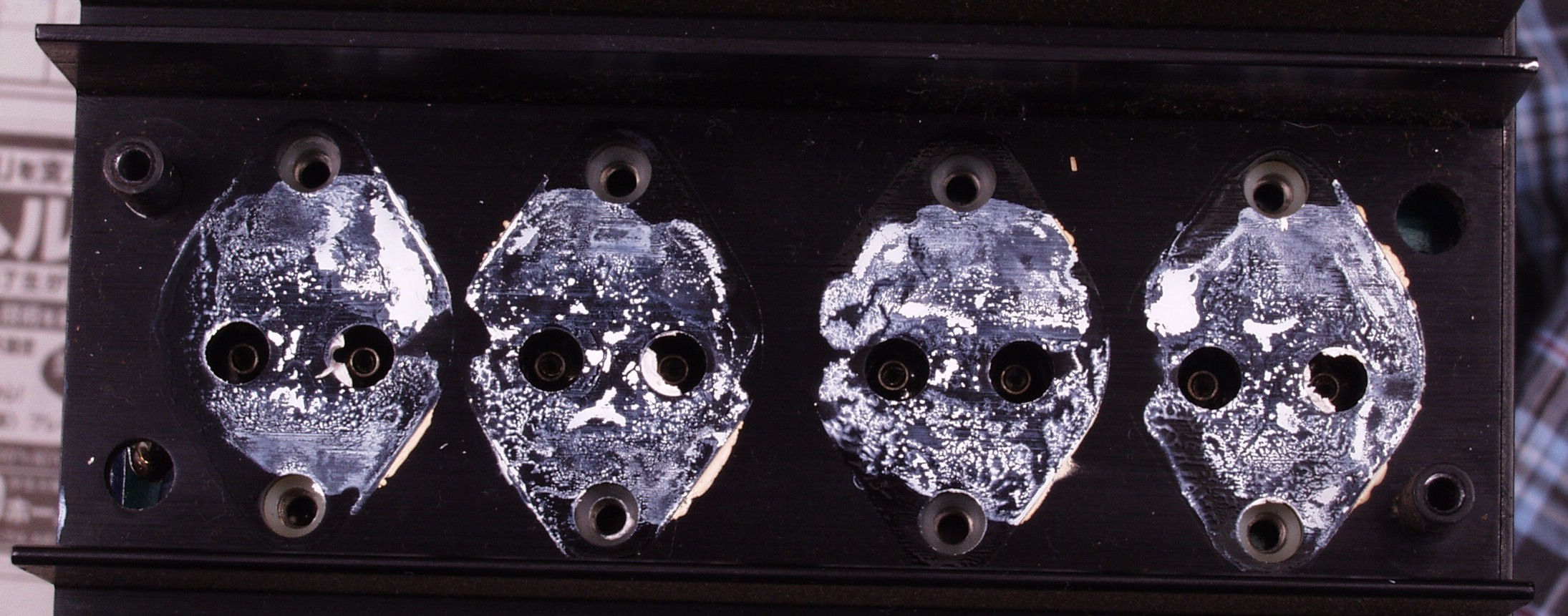

Ｃ－１Ａ－１．　修理中　　Ｒ側終段ＴＲ（トランジスター）を外した所、シリコングリスが少ない

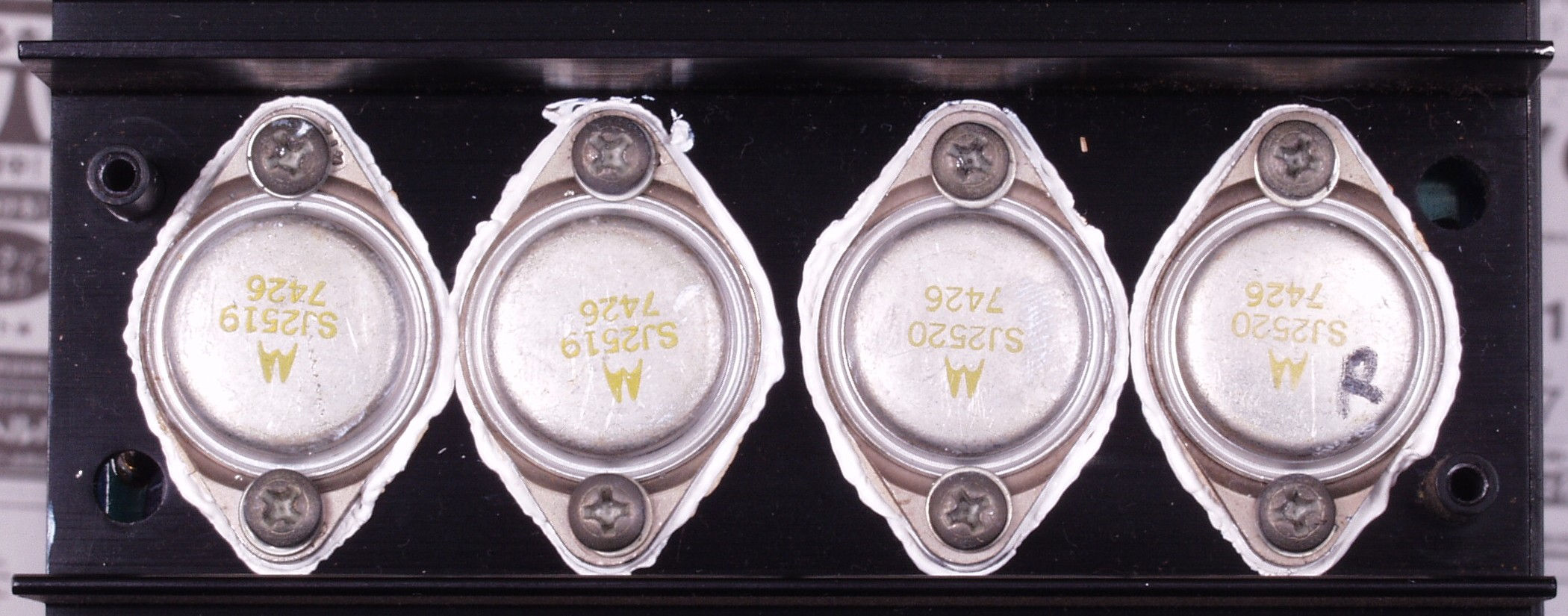

Ｃ－１Ｂ．　修理後　　Ｒ側終段ＴＲ（トランジスター）

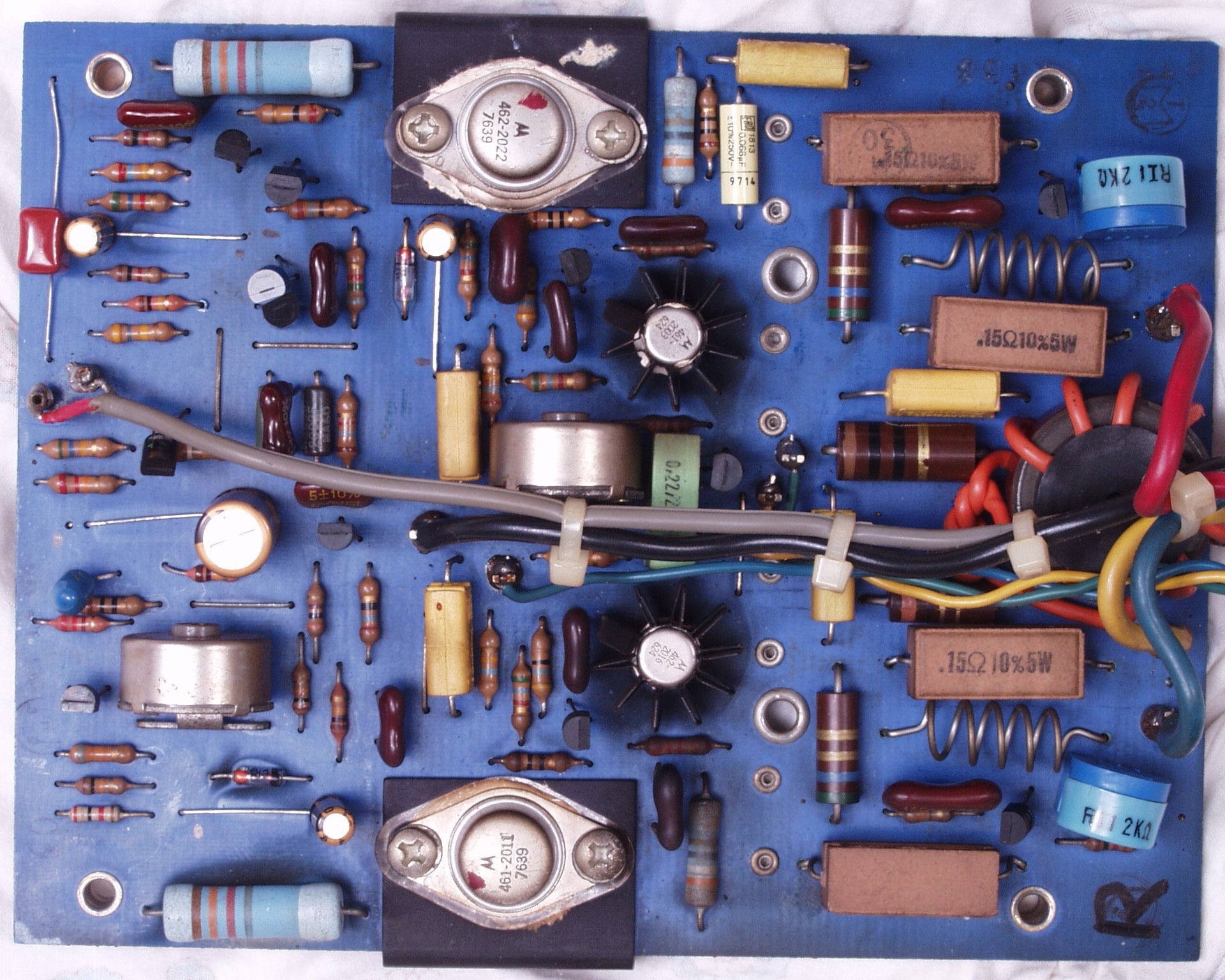

Ｃ－１Ｃ．　修理前　　Ｒ側ＡＭＰ基板

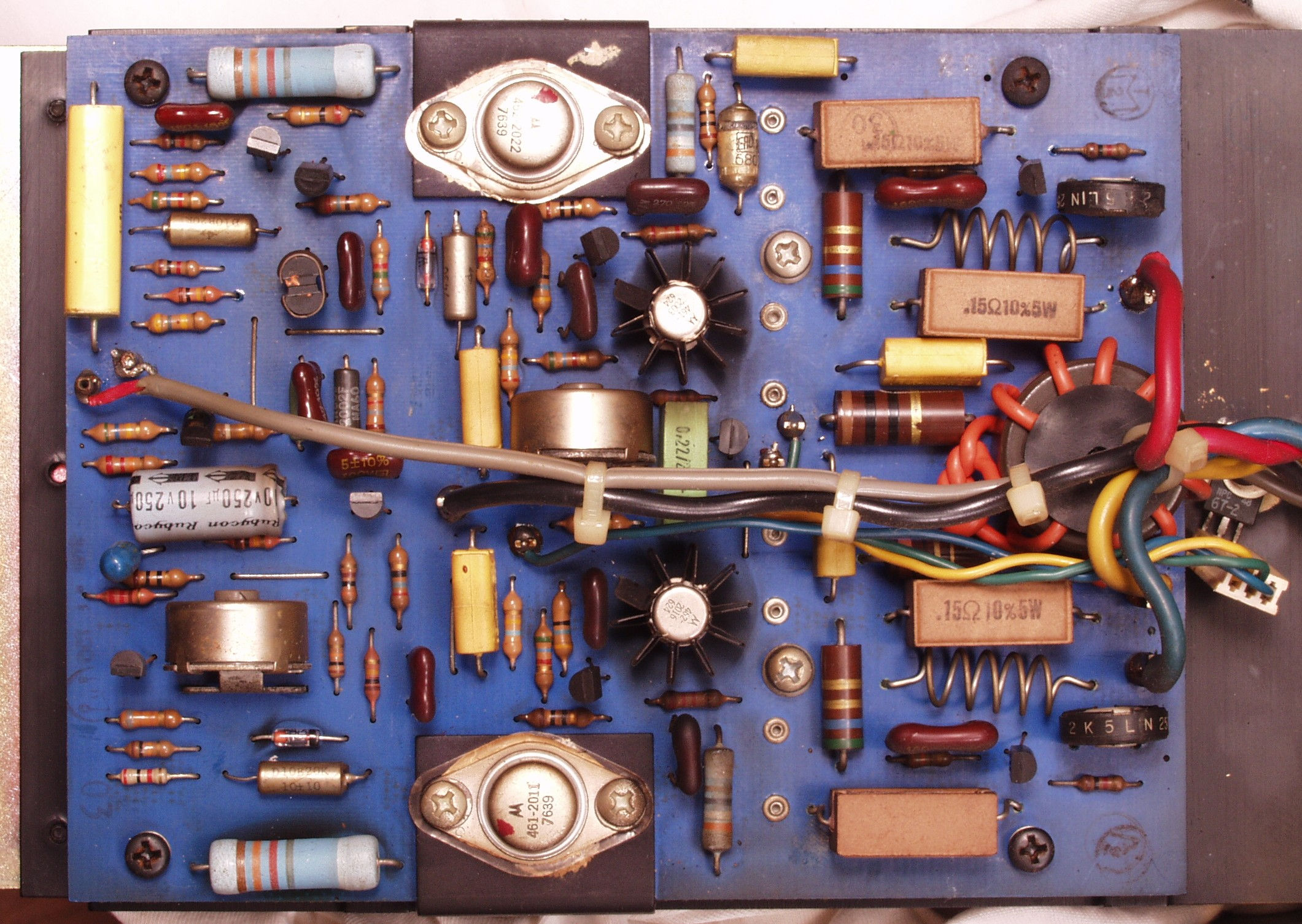

Ｃ－１Ｄ．　修理後　Ｒ側ＡＭＰ基板　ＴＲ（トランジスター）２個、電解コンンサー４個、半固定ＶＲ２個、フイルムコンデンンサー２個交換

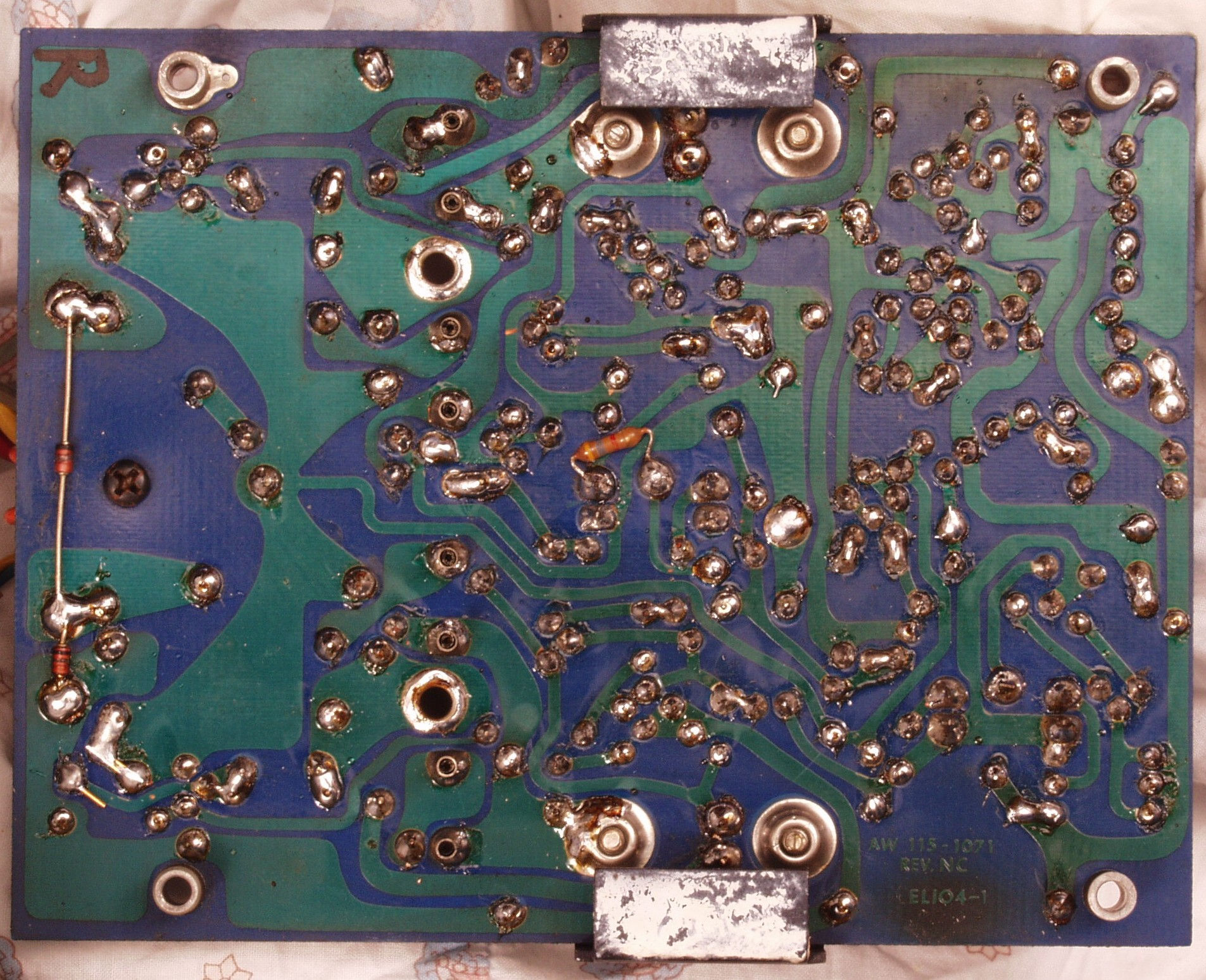

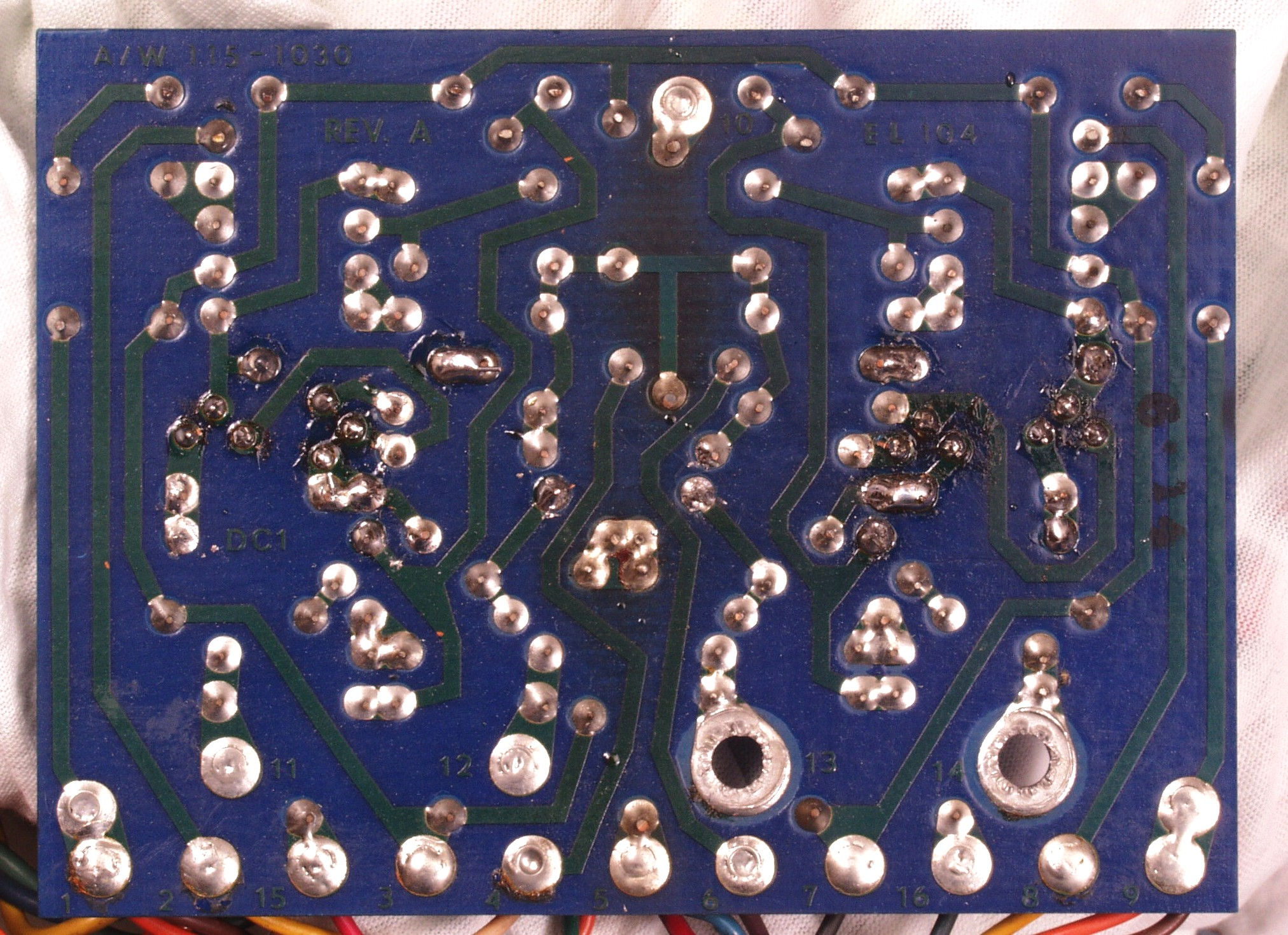

Ｃ－１Ｅ．　修理前　　Ｒ側ＡＭＰ基板裏

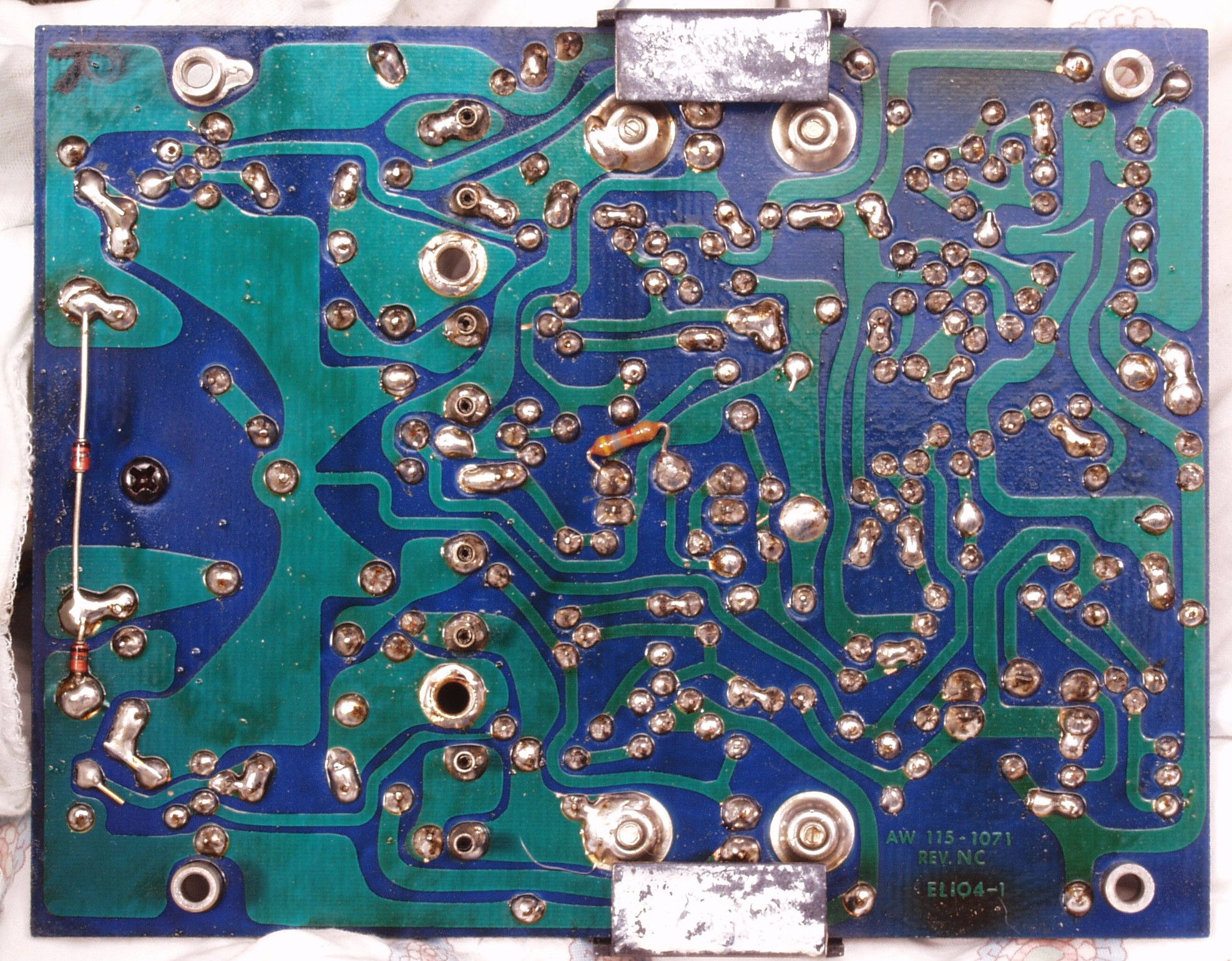

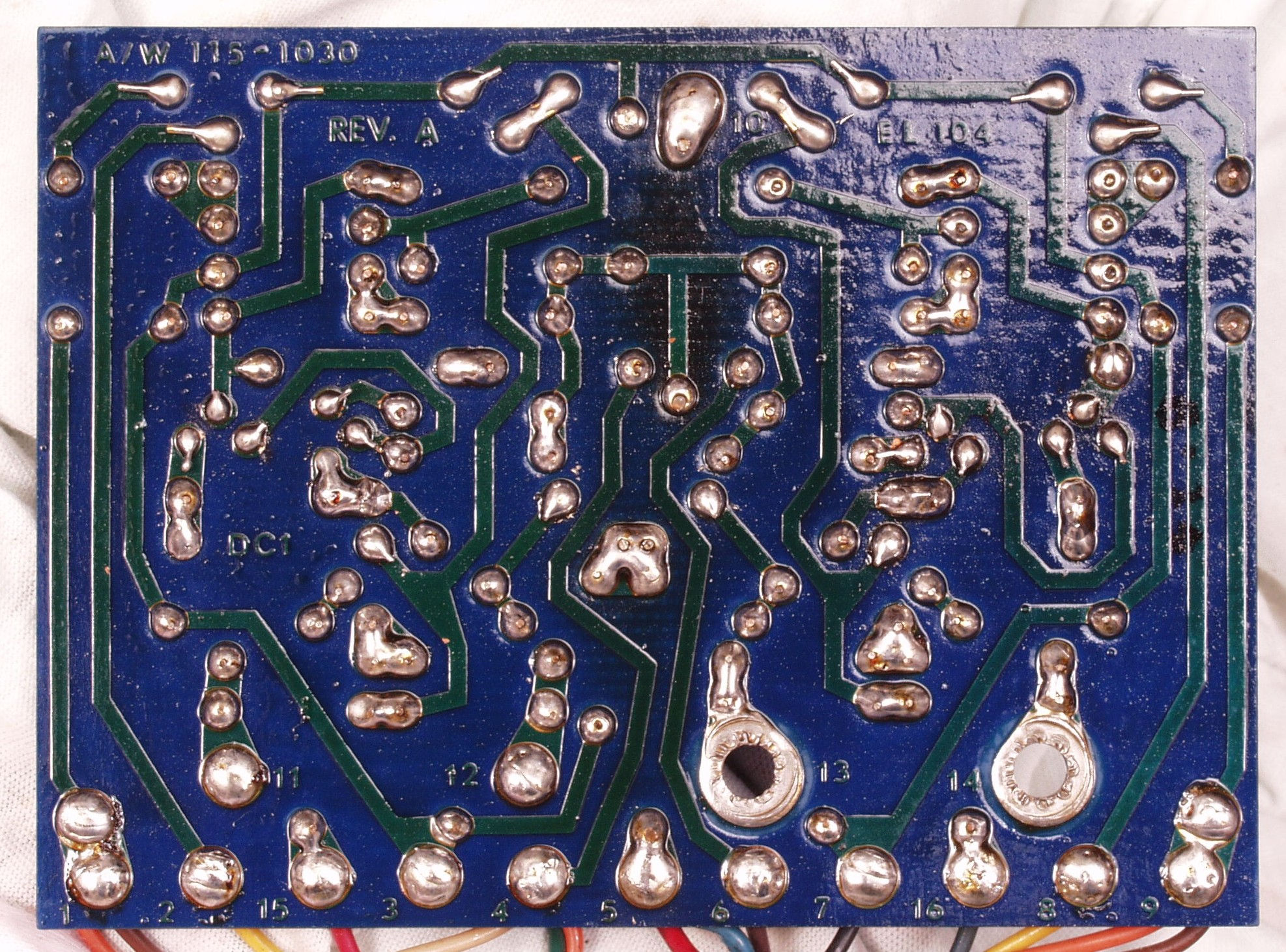

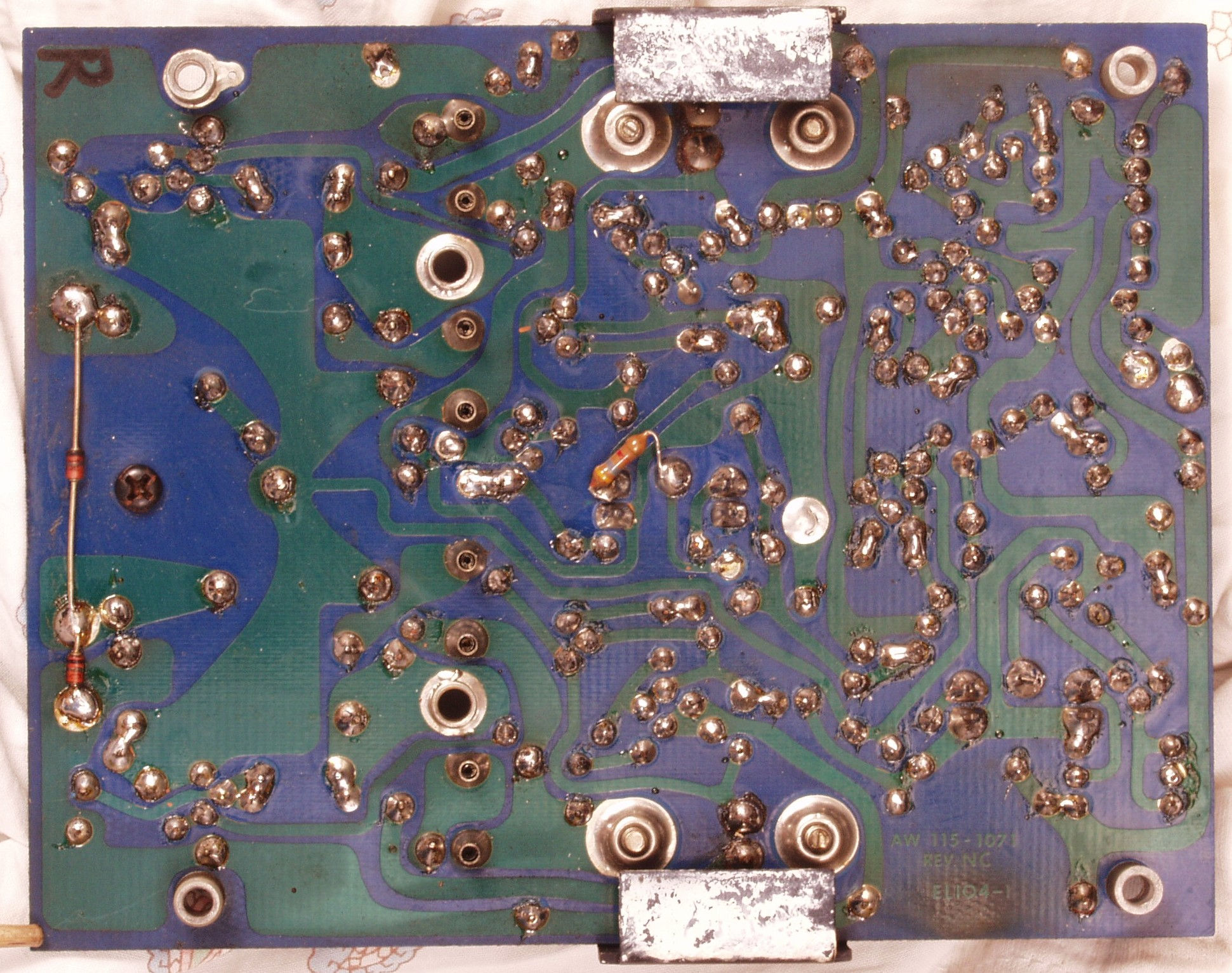

Ｃ－１Ｆ．　修理（半田補正）後　　Ｒ側ＡＭＰ基板裏　全ハンダやり直す

Ｃ－１Ｇ．　完成Ｒ側ＡＭＰ基板裏　洗浄後

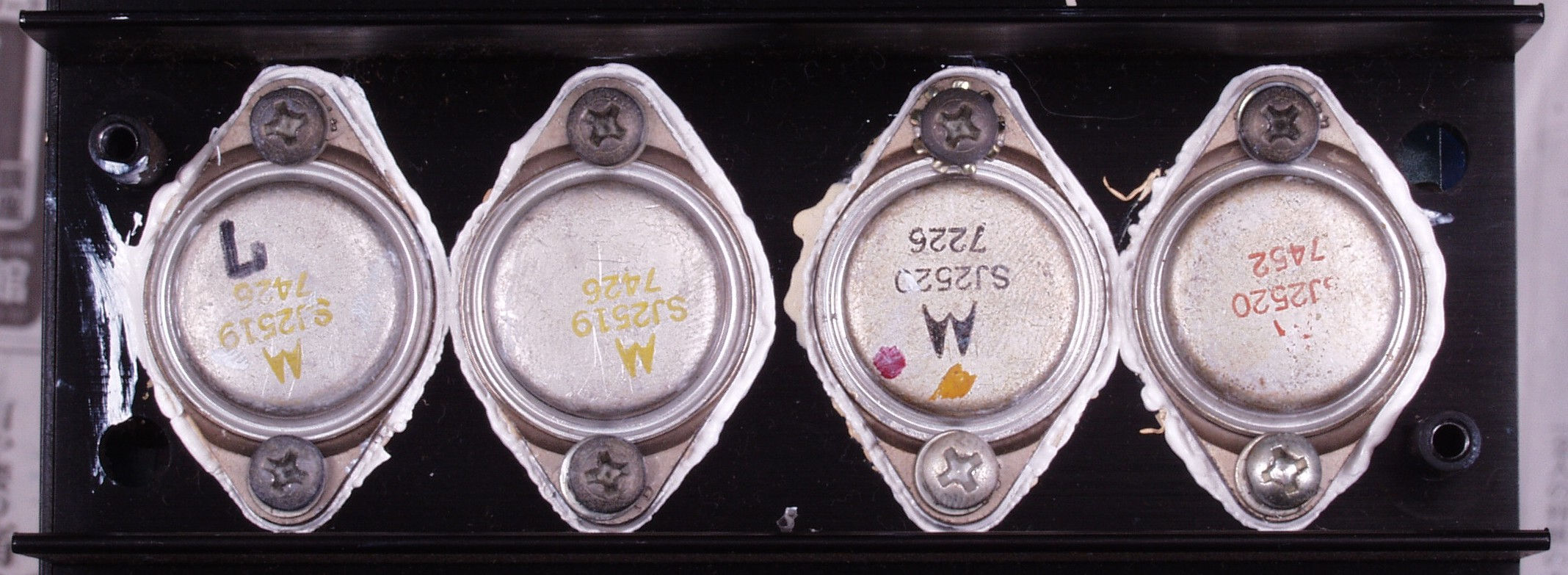

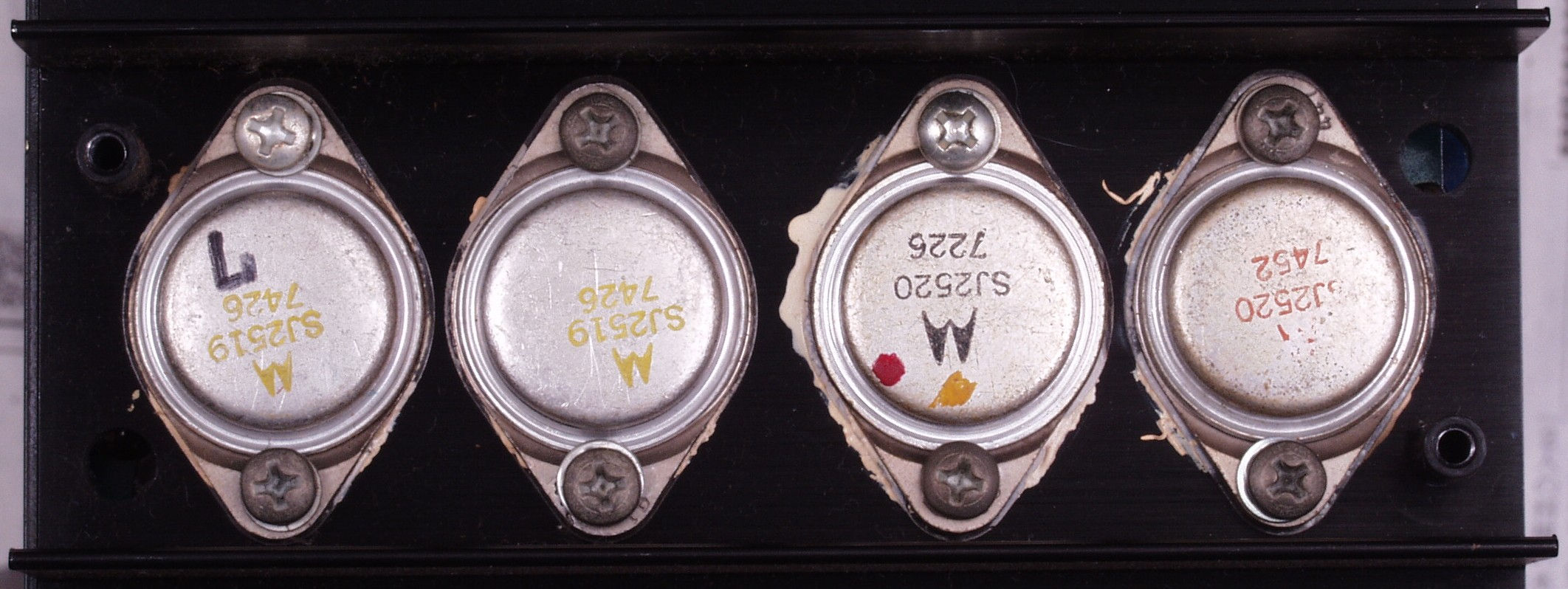

Ｃ－２Ａ．　修理前　　Ｌ側終段ＴＲ（トランジスター）、交換履歴あり

Ｃ－２Ｂ．　修理後　　Ｌ側終段ＴＲ（トランジスター）

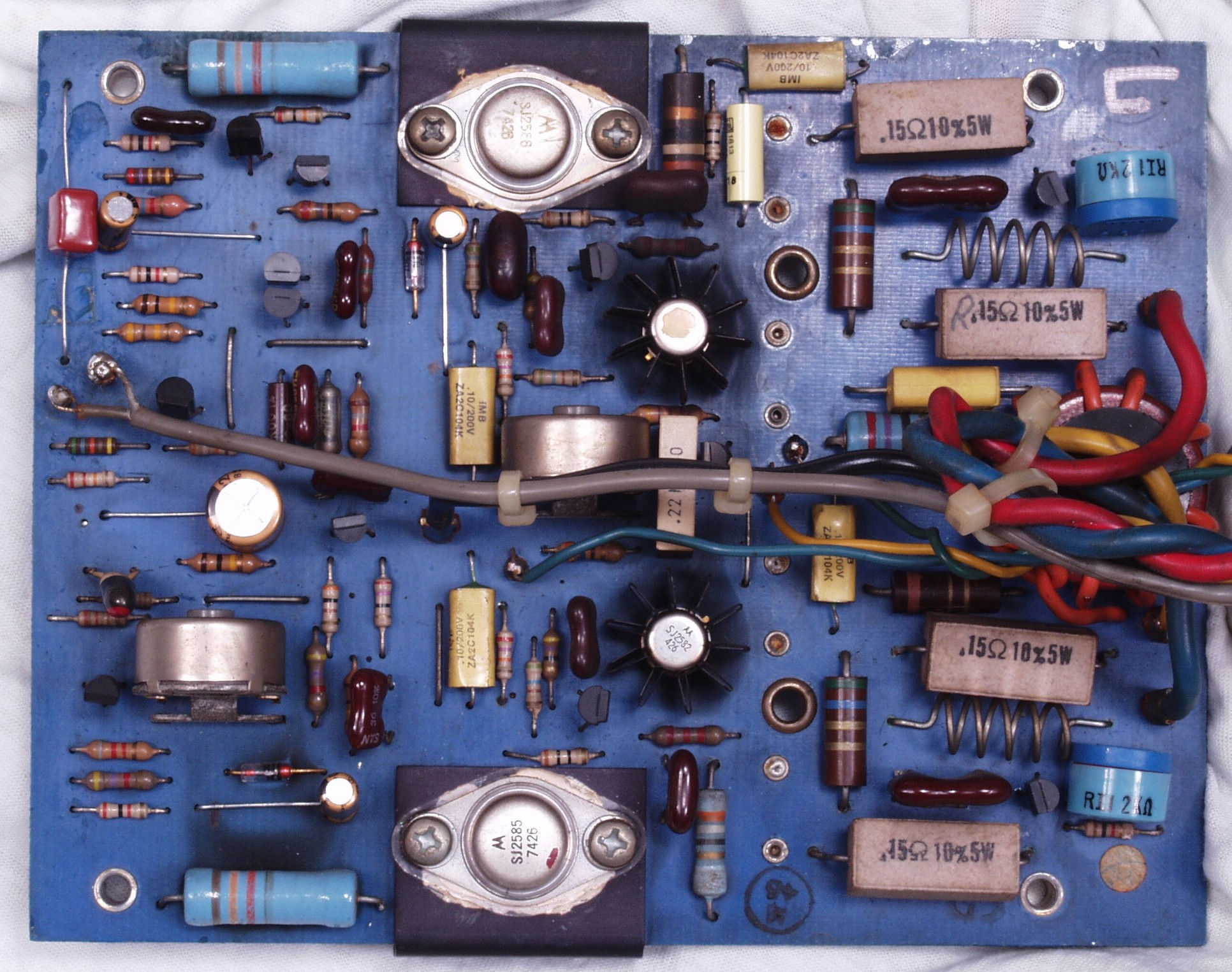

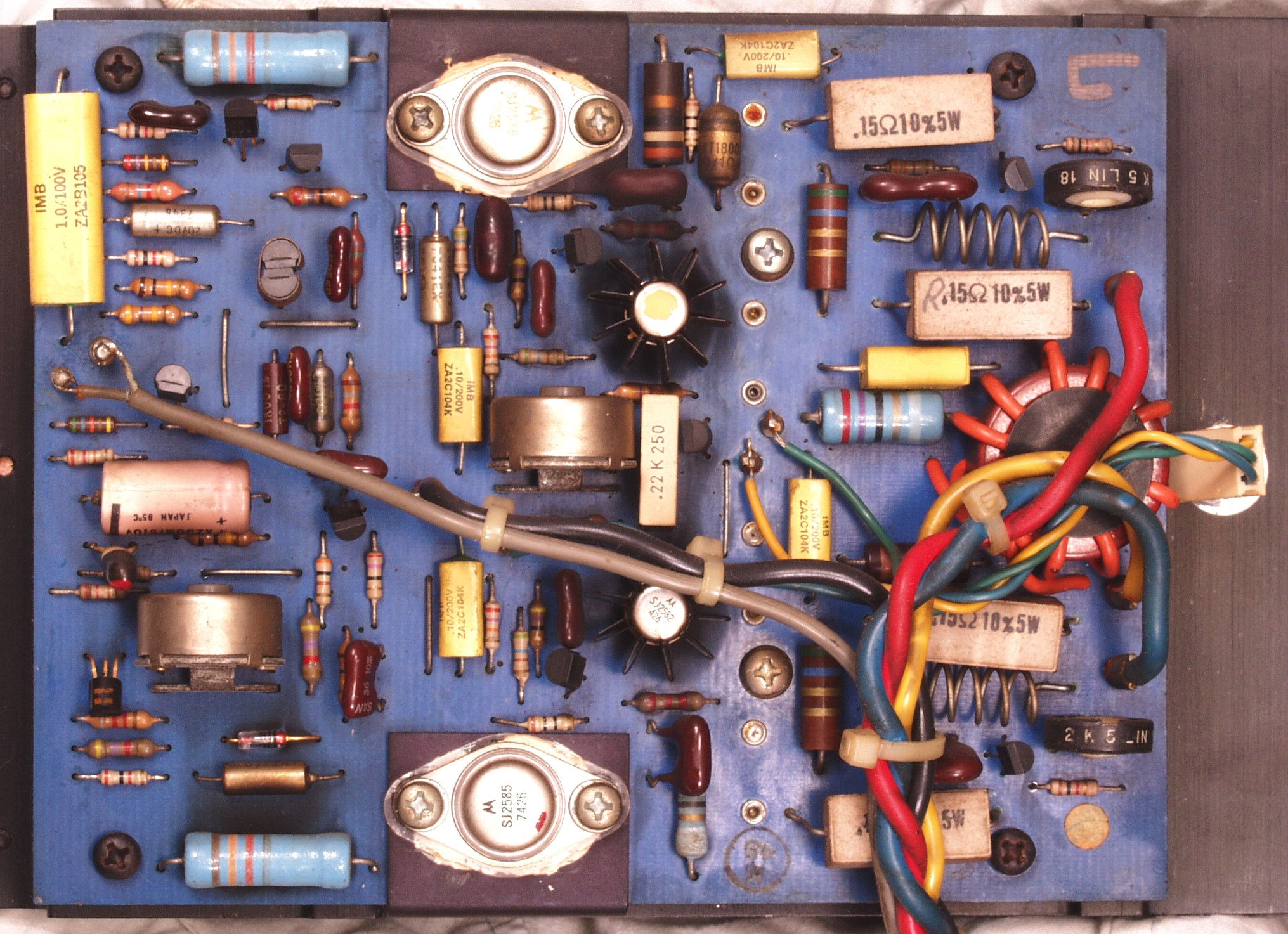

Ｃ－２Ｃ．　修理前　　Ｌ側ＡＭＰ基板

Ｃ－２Ｄ．　修理後　Ｌ側ＡＭＰ基板　ＴＲ（トランジスター）２個、電解コンンサー４個、半固定ＶＲ２個、フイルムコンデンンサー２個交換

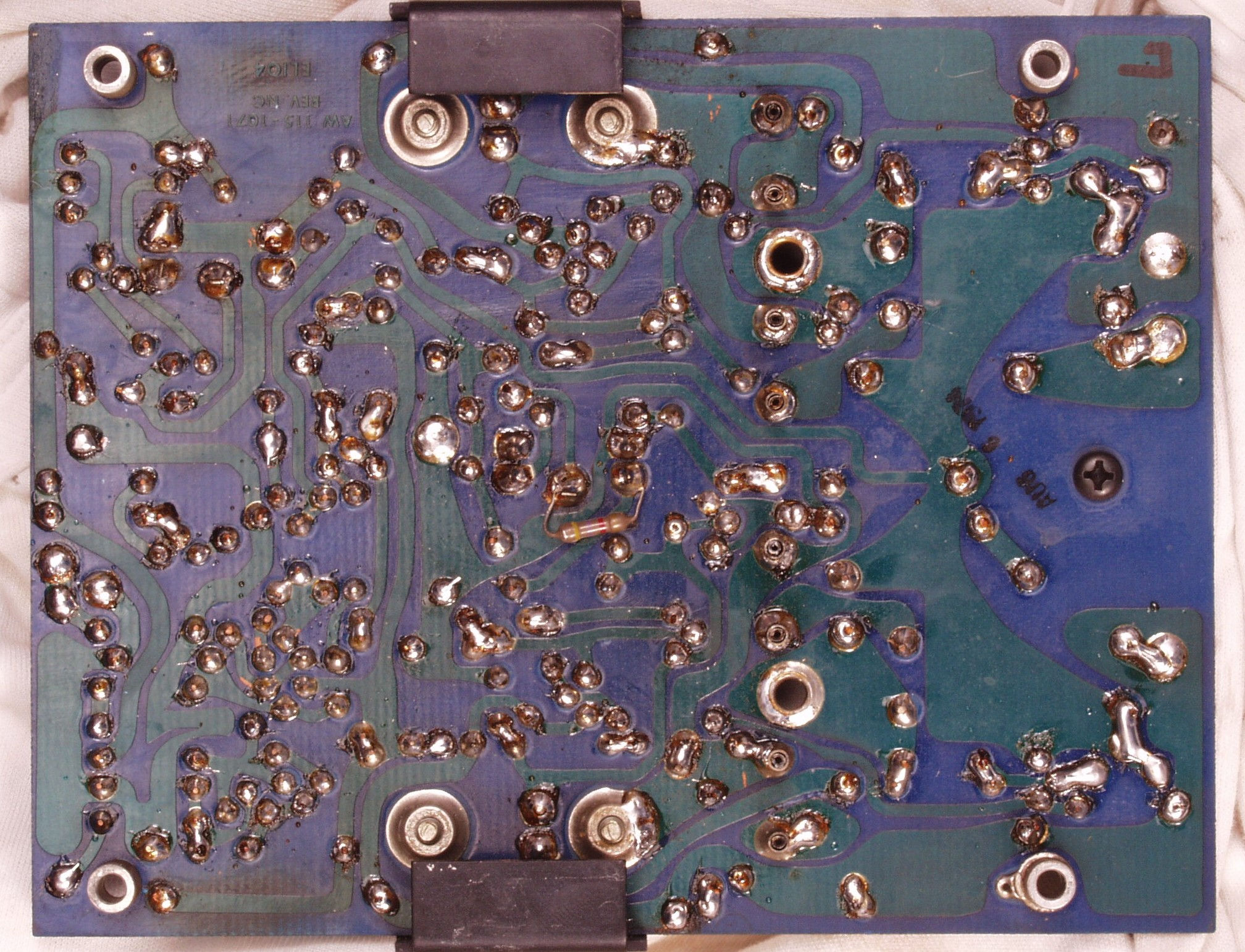

Ｃ－２Ｅ．　修理前　　Ｌ側ＡＭＰ基板裏

写真紛失

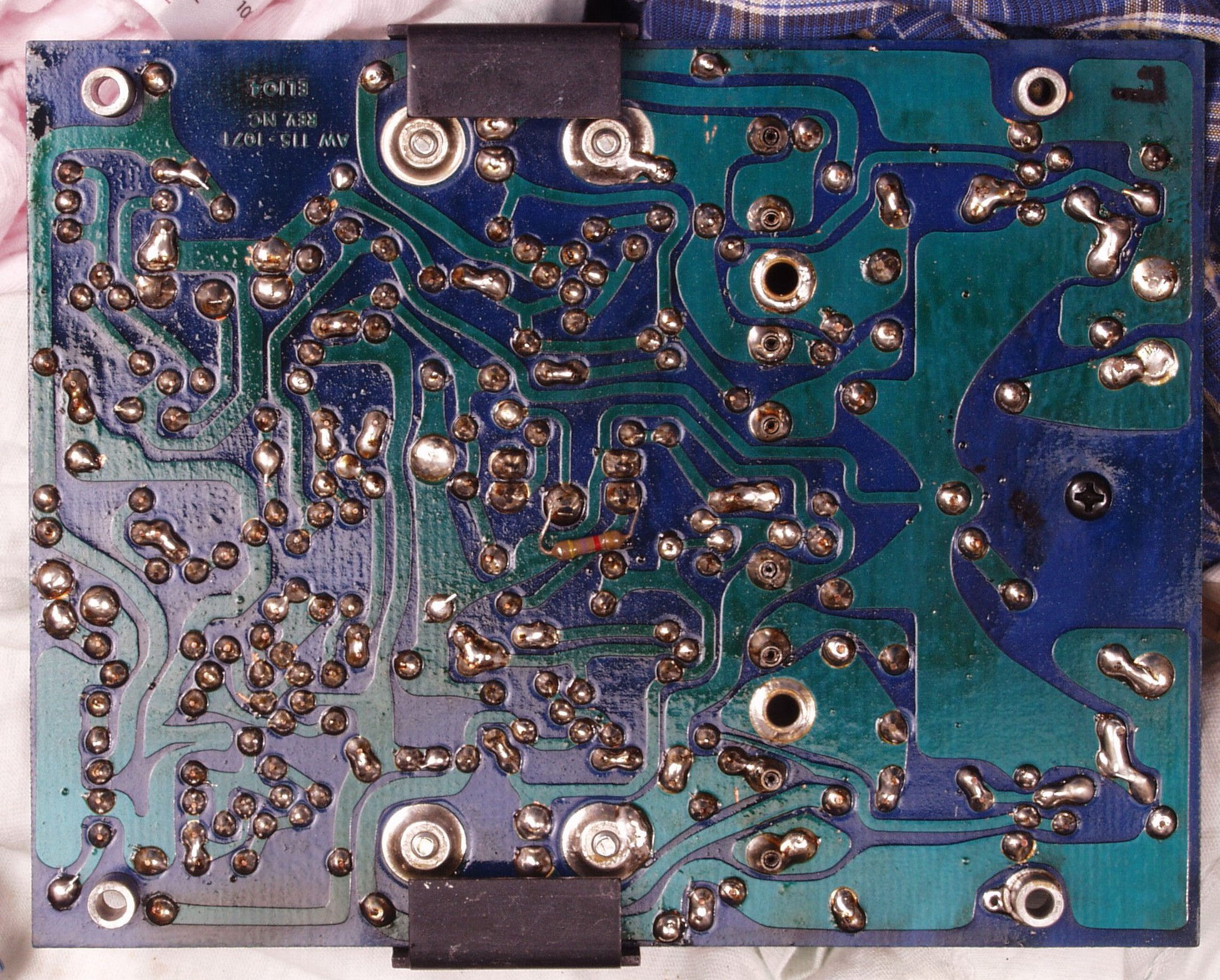

Ｃ－２Ｆ．　修理（半田補正）後　　Ｌ側ＡＭＰ基板裏　全ハンダやり直す

Ｃ－２Ｇ．　完成Ｌ側ＡＭＰ基板裏　洗浄後

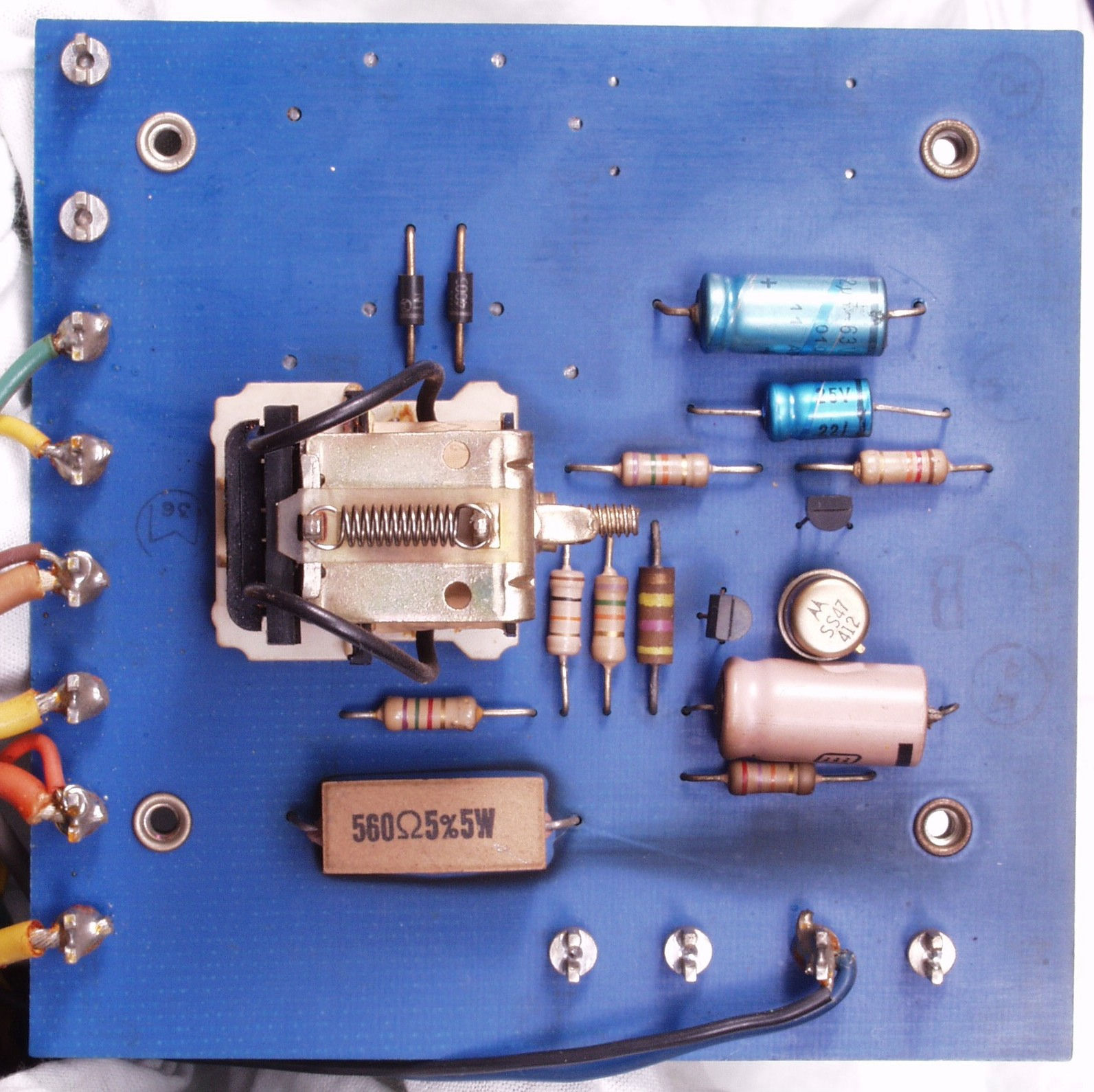

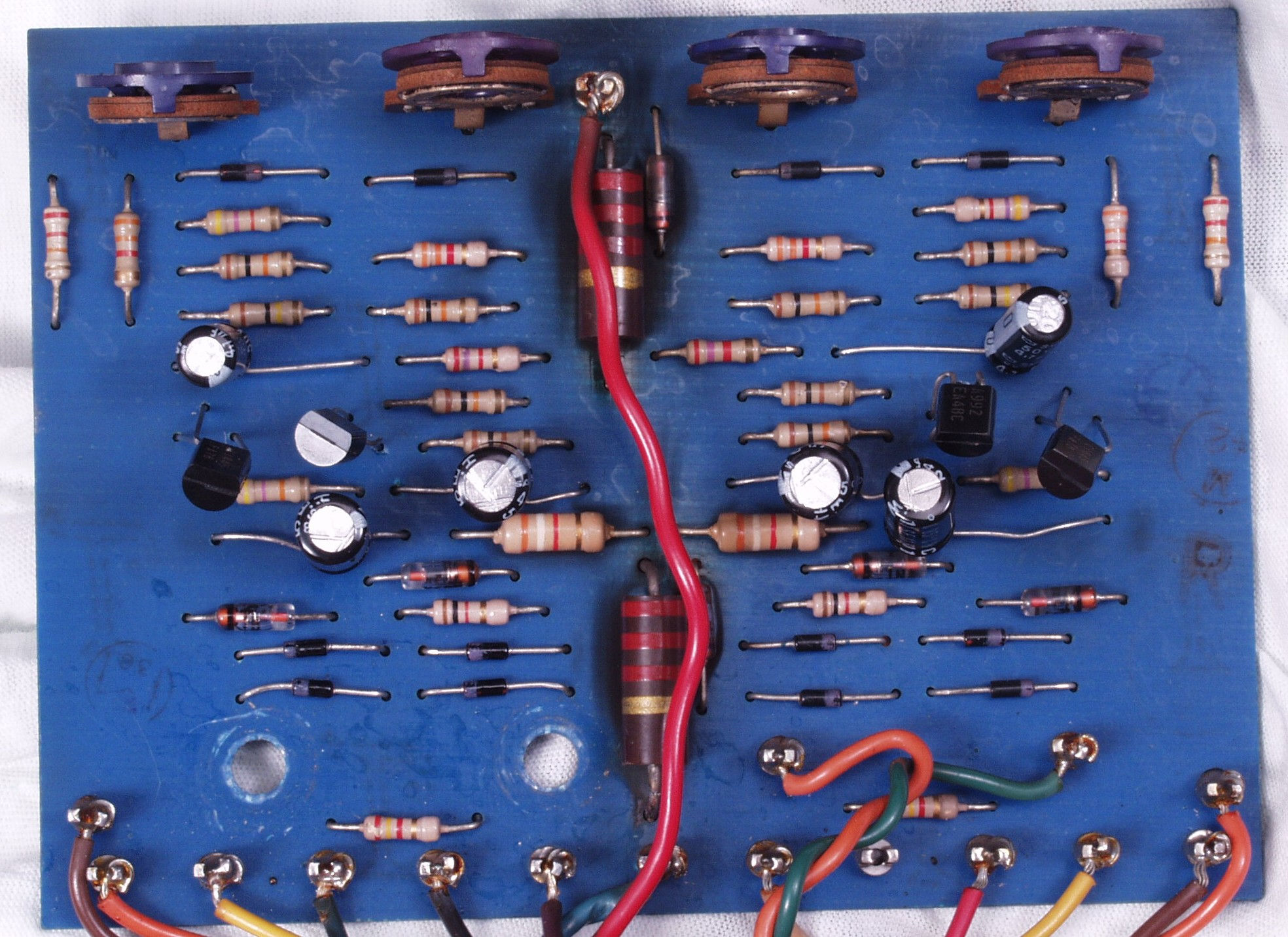

Ｃ－３Ａ．　修理前　プロテクト基板

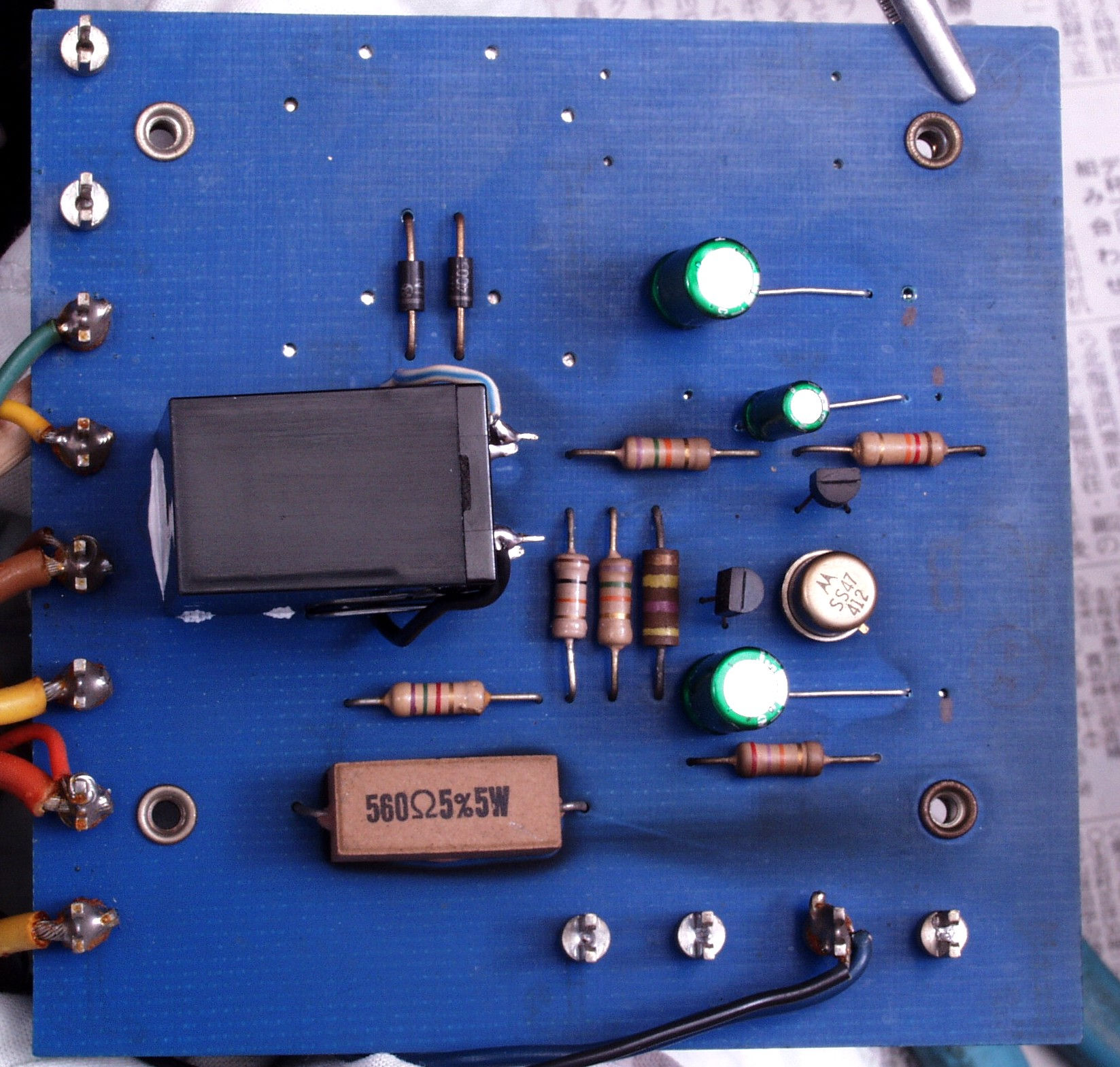

Ｃ－３Ｂ．　修理後　プロテクト基板　電解コンンサー３個、リレー１個交換

Ｃ－３Ｃ．　修理前　プロテクト基板裏

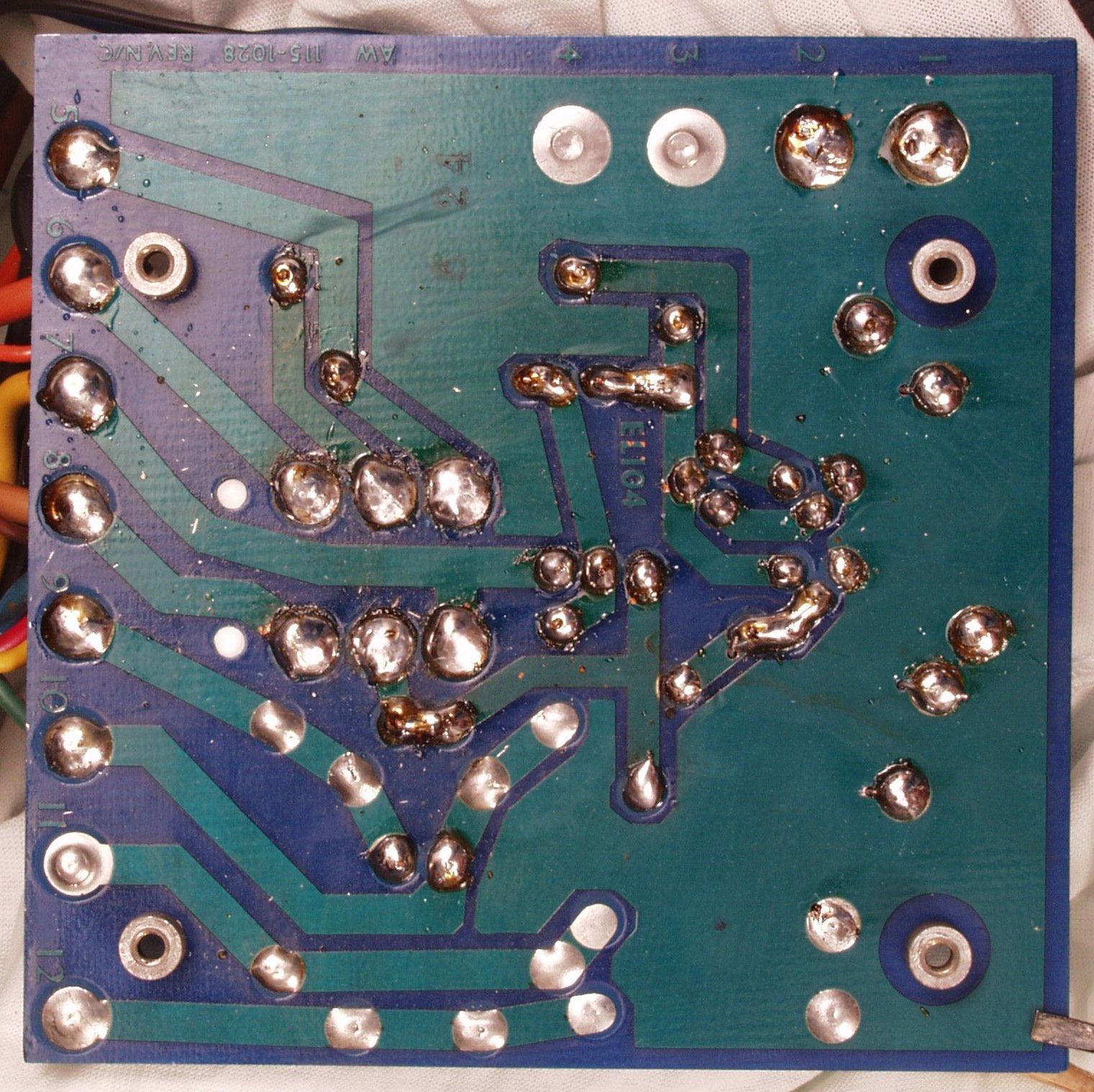

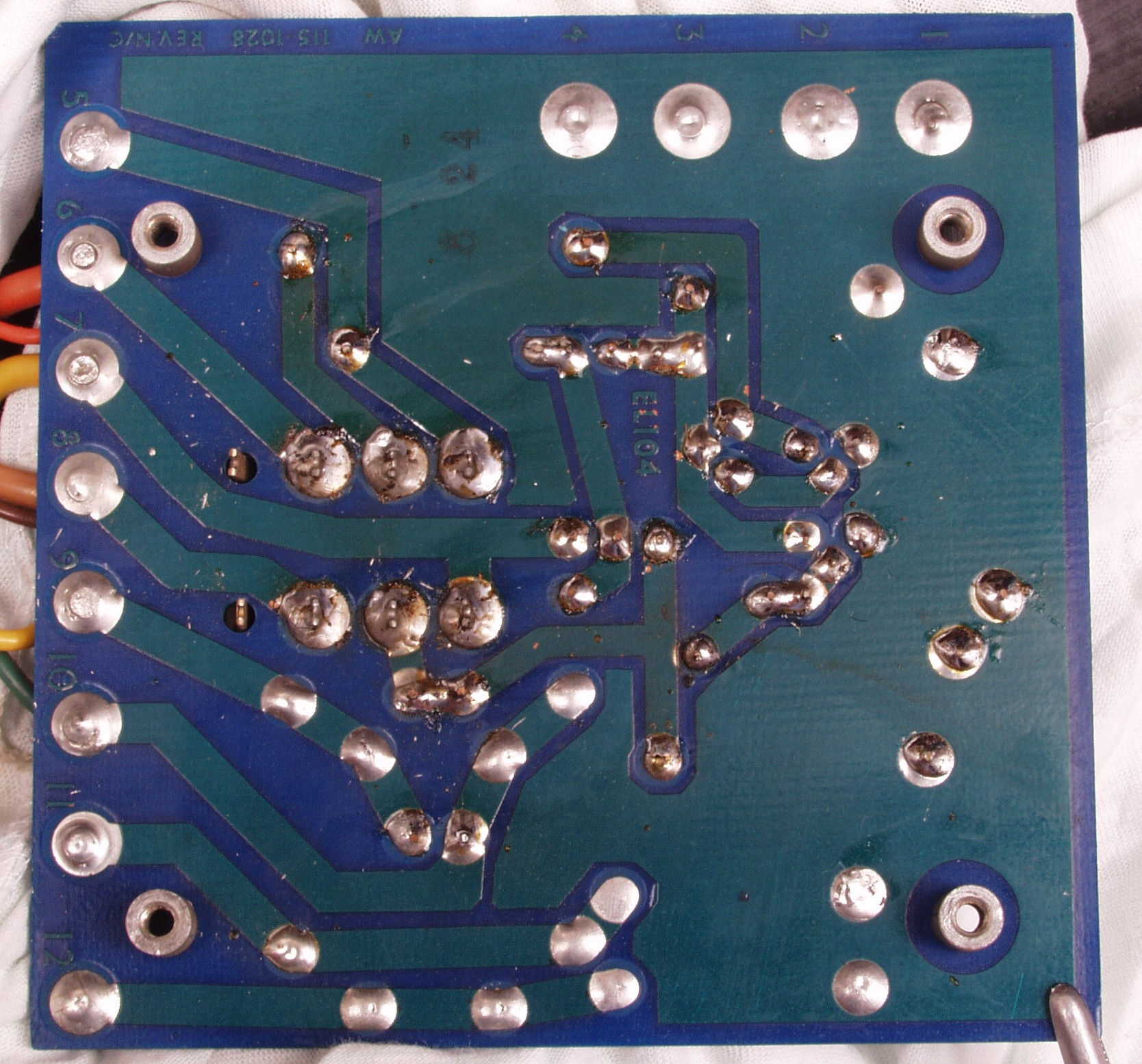

Ｃ－３Ｄ．　修理（半田補正）後　　プロテクト基板　全ハンダやり直す

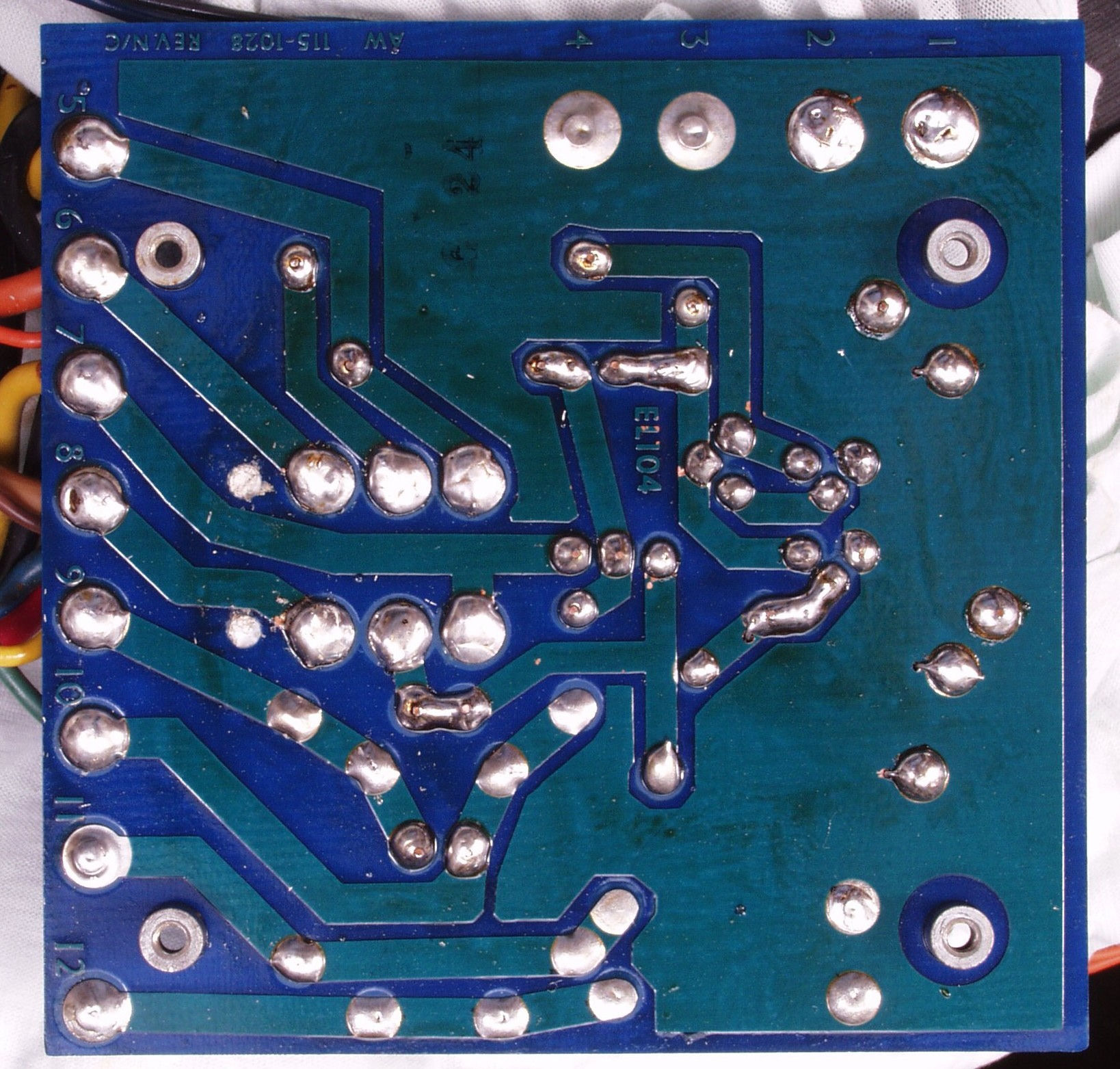

Ｃ－３Ｅ．　完成プロテクト基板　洗浄後

Ｃ－４Ａ．　修理前　　ＶＵ基板

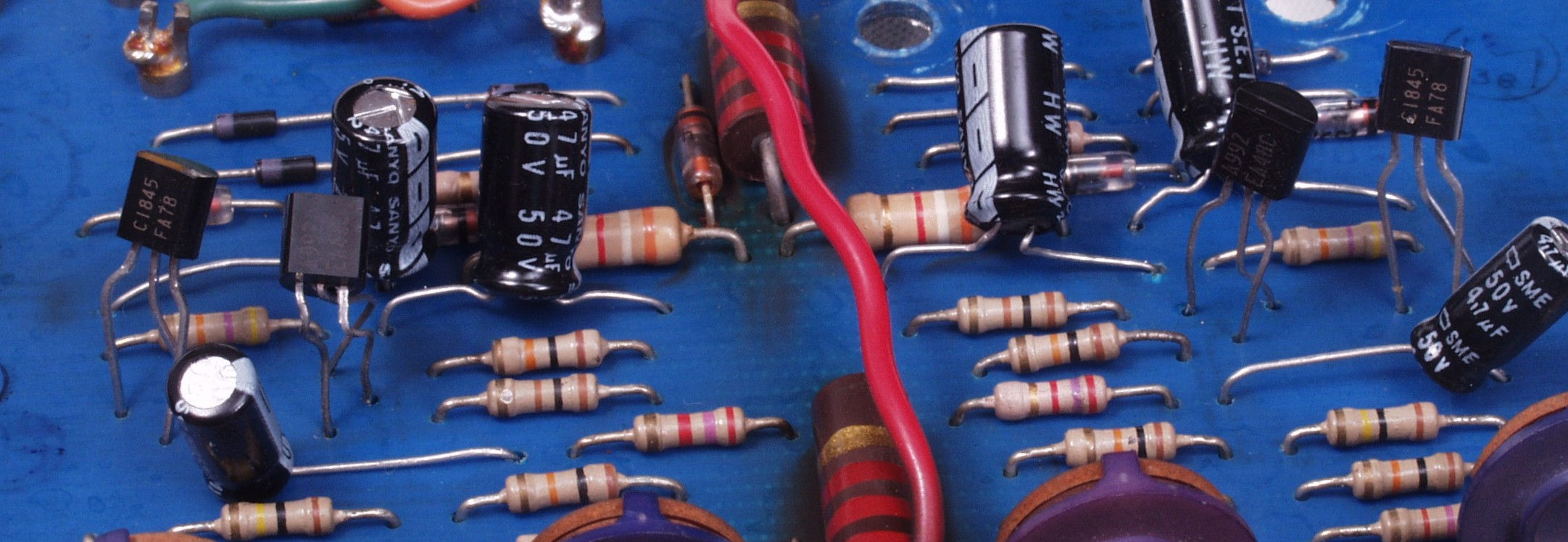

Ｃ－４Ａ－１．　修理前　　ＶＵ基板　足が千鳥足のＴＲ（トランジスター）

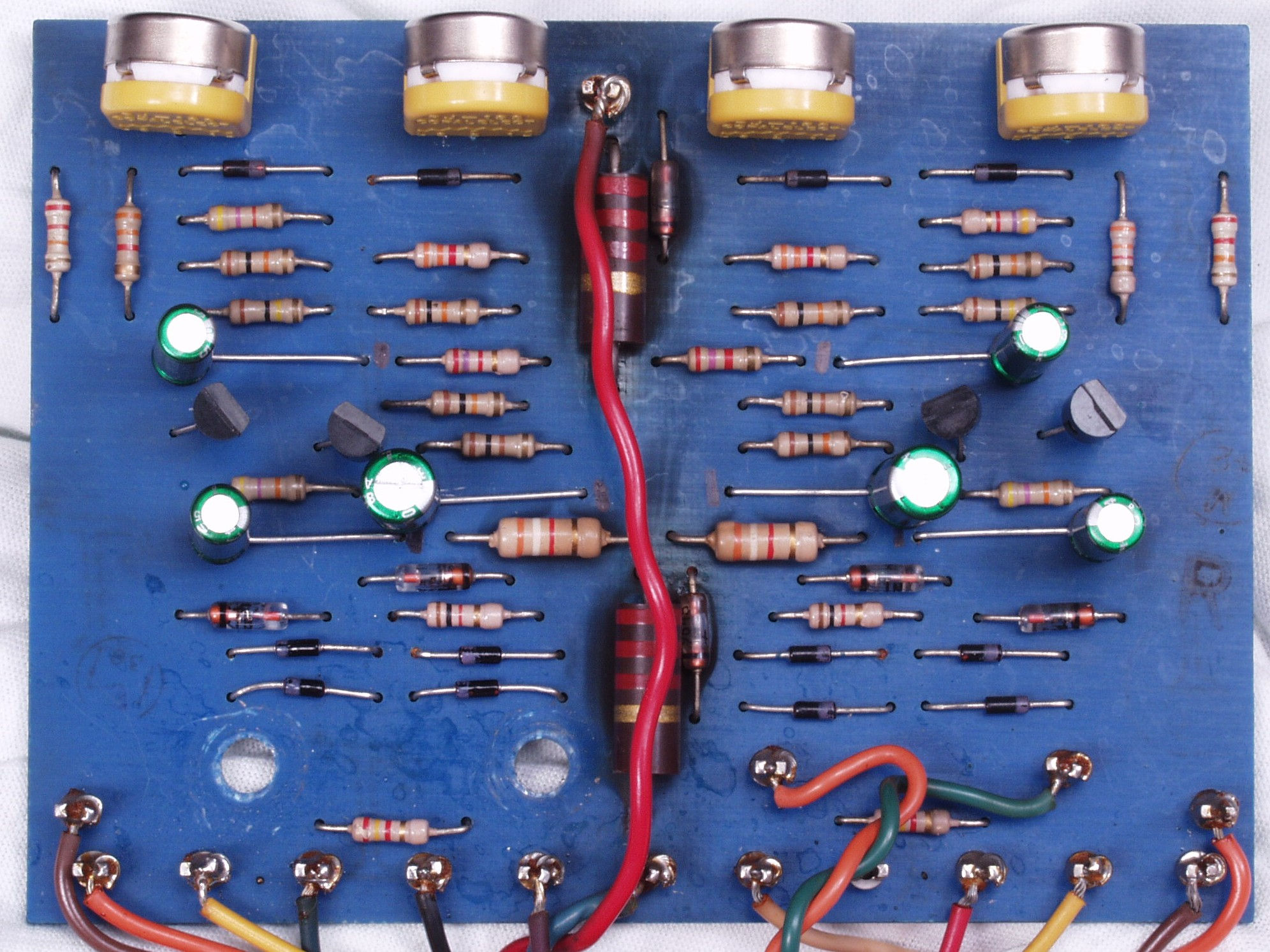

Ｃ－４Ｂ．　修理後　　ＶＵ基板　電解コンンサー６個、半固定ＶＲ４個交換

Ｃ－４Ｃ．　修理前　　ＶＵ基板裏

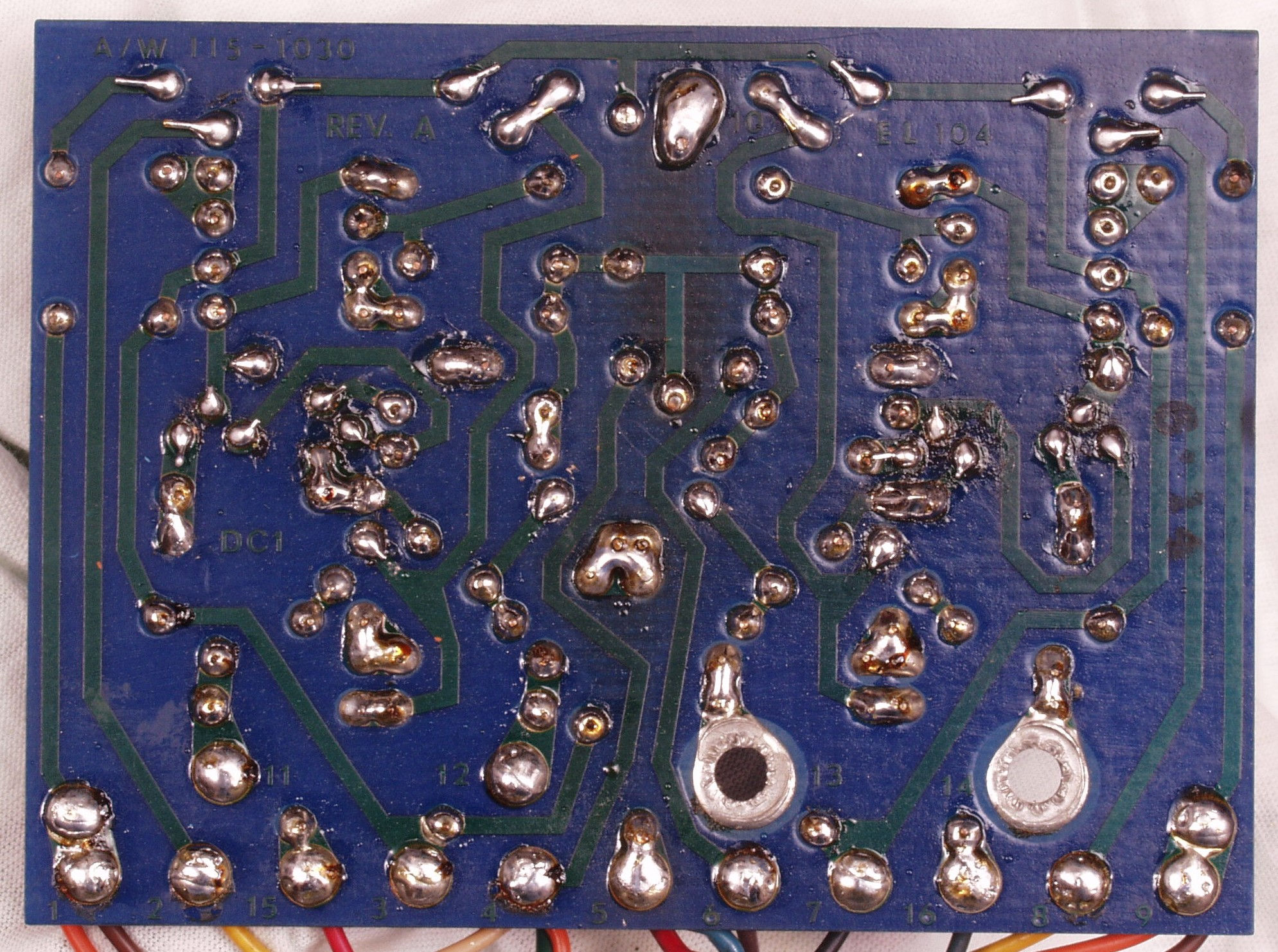

Ｃ－４Ｄ．　修理（半田補正）後　ＶＵ基板裏

Ｃ－４Ｅ．　完成ＶＵ基板裏　洗浄後

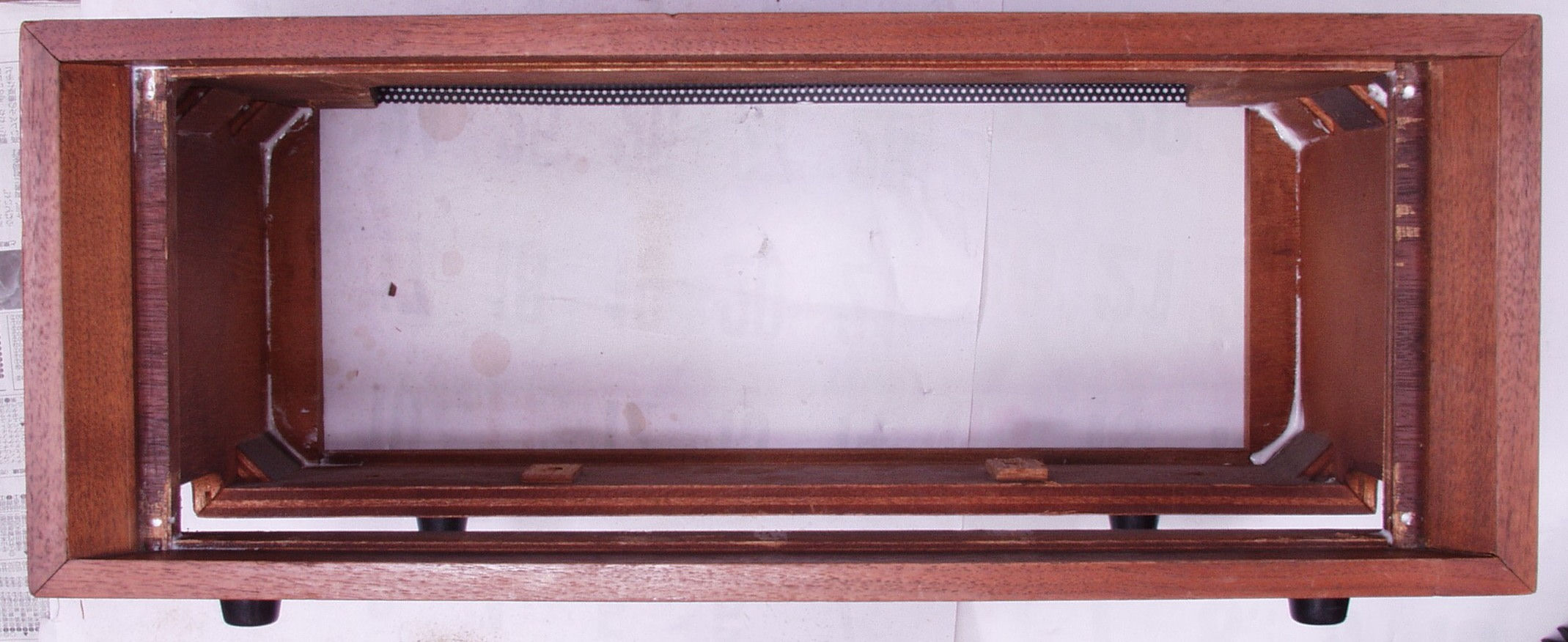

Ｃ－５．　修理中　木ケース　ボンドで接着する

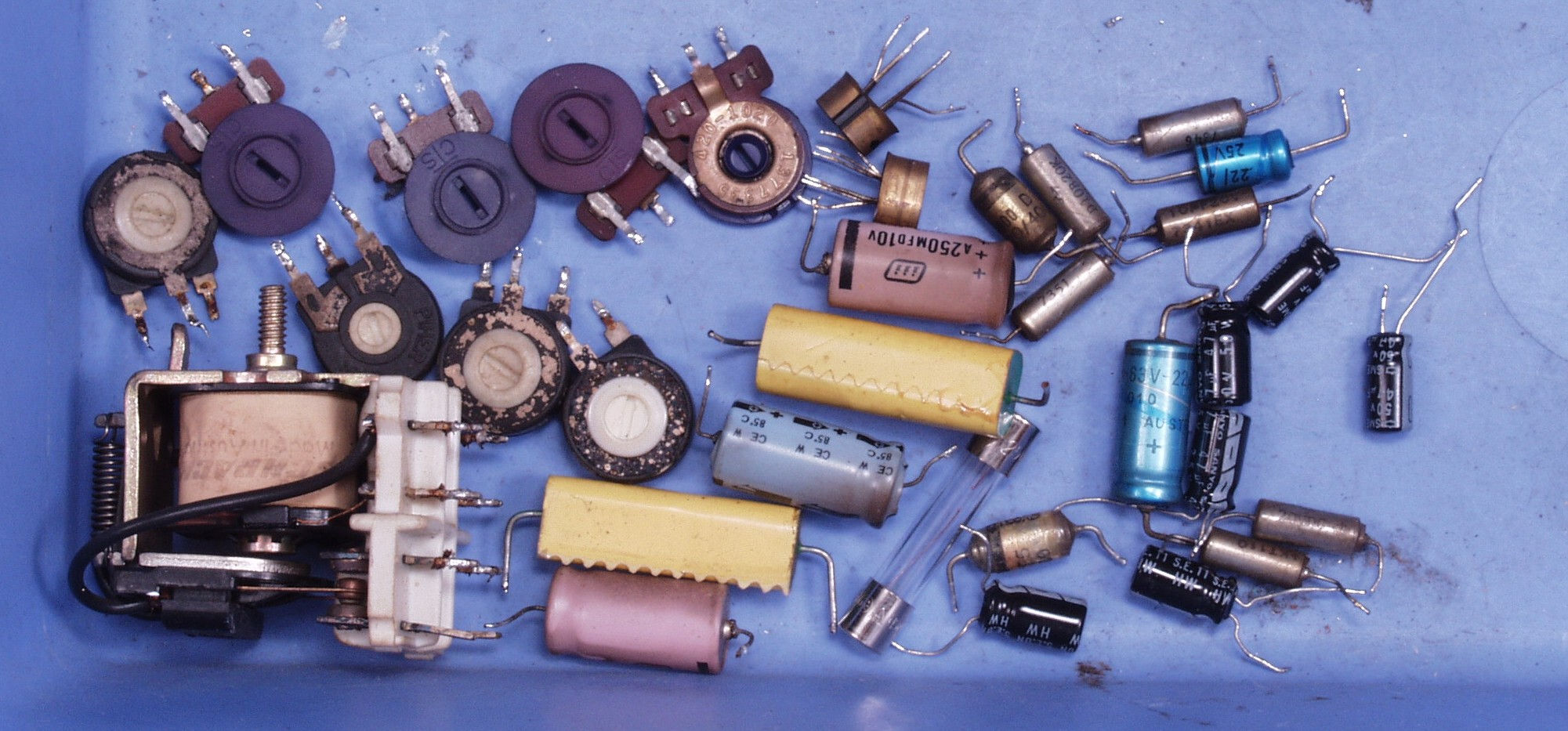

Ｃ－ＢＡ．　交換部品

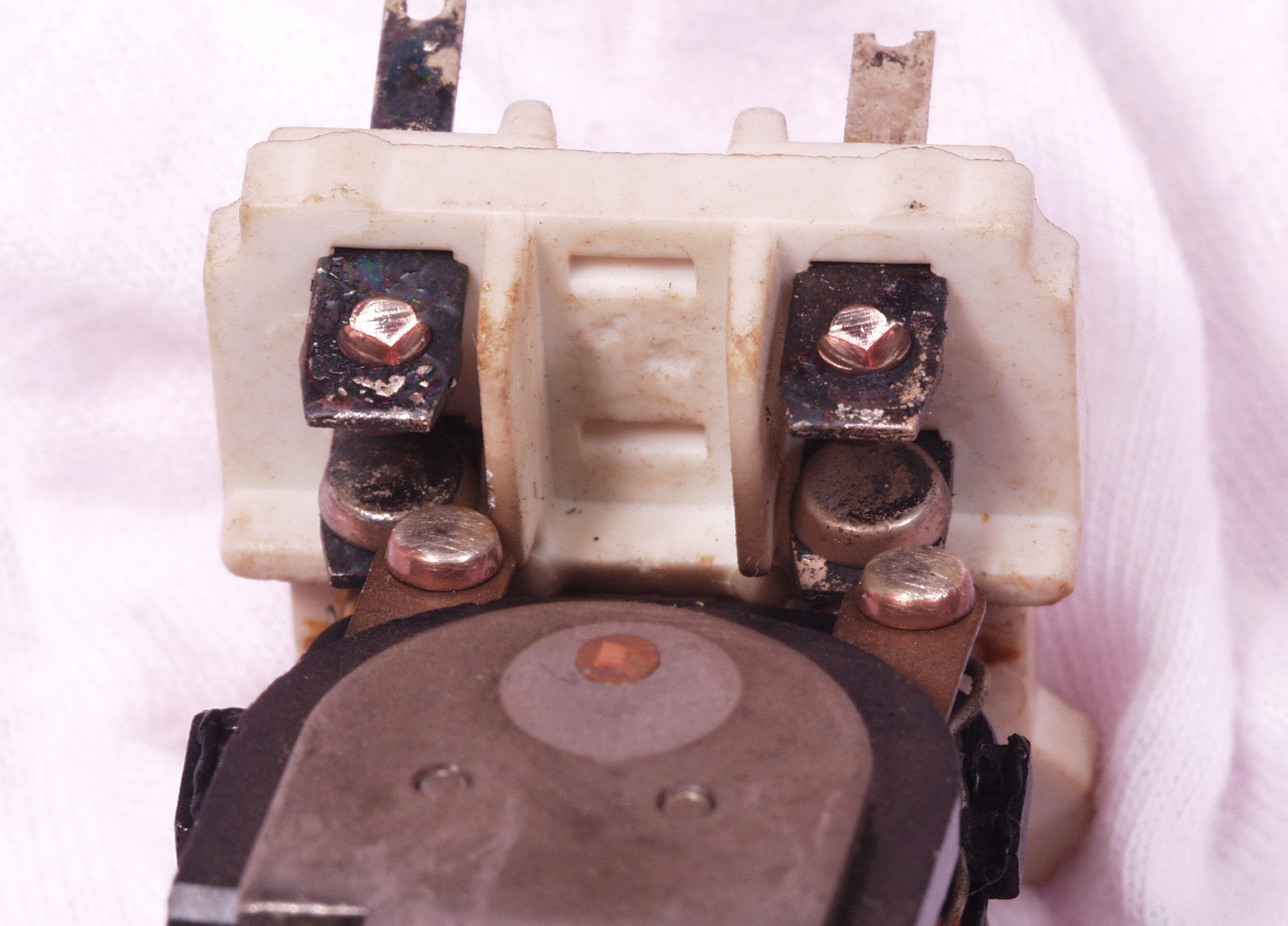

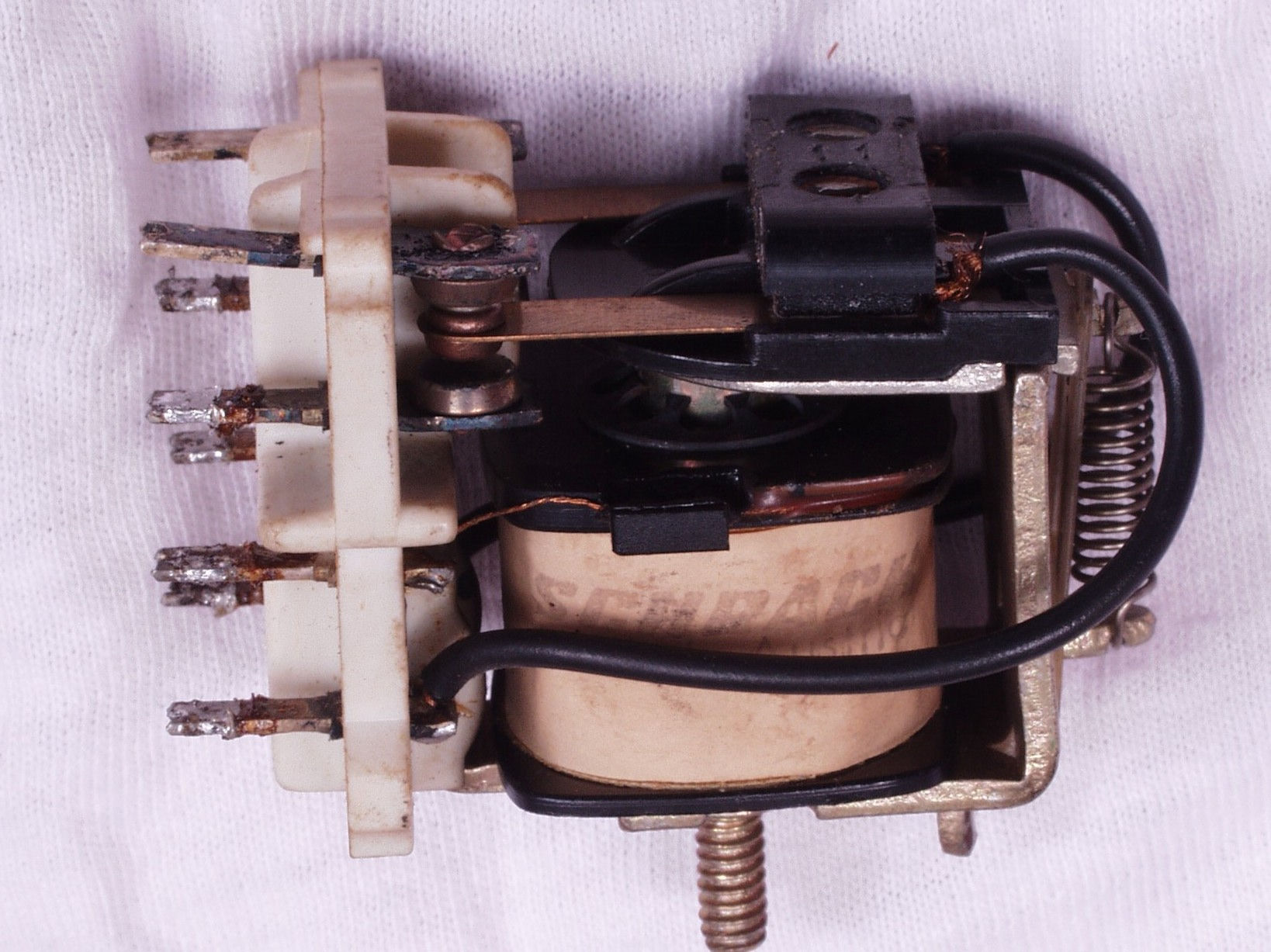

Ｃ－ＢＢ．　交換部品　ＳＰ接続リレー　可動接点は磨いてあるが、固定接点は磨いていない

Ｃ－ＢＣ．　交換部品　ＳＰ接続リレー　解放型なので接点が腐食しやすい

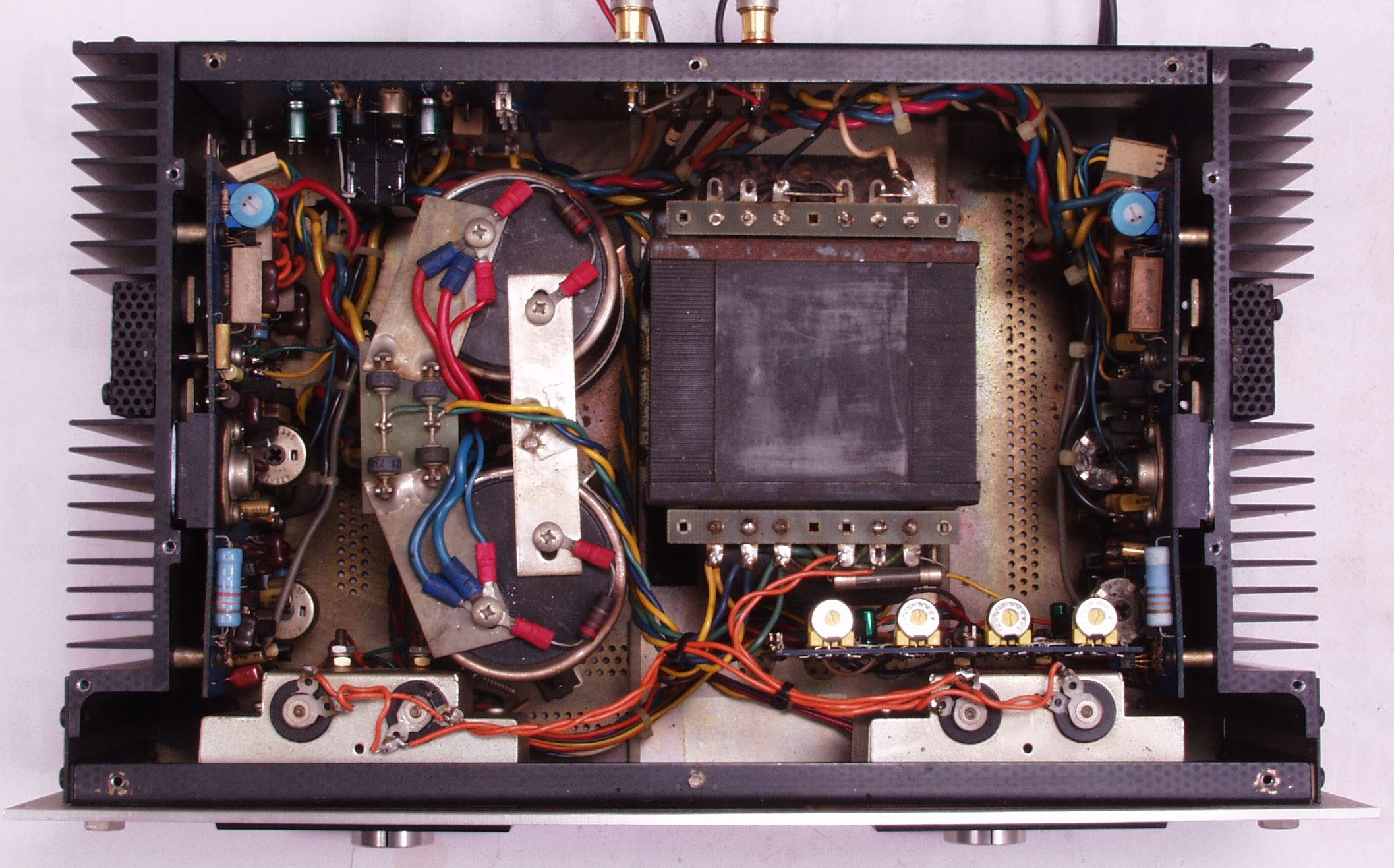

Ｃ－Ｃ１．　修理前　上から見る

Ｃ－Ｃ２．　修理後　上から見る

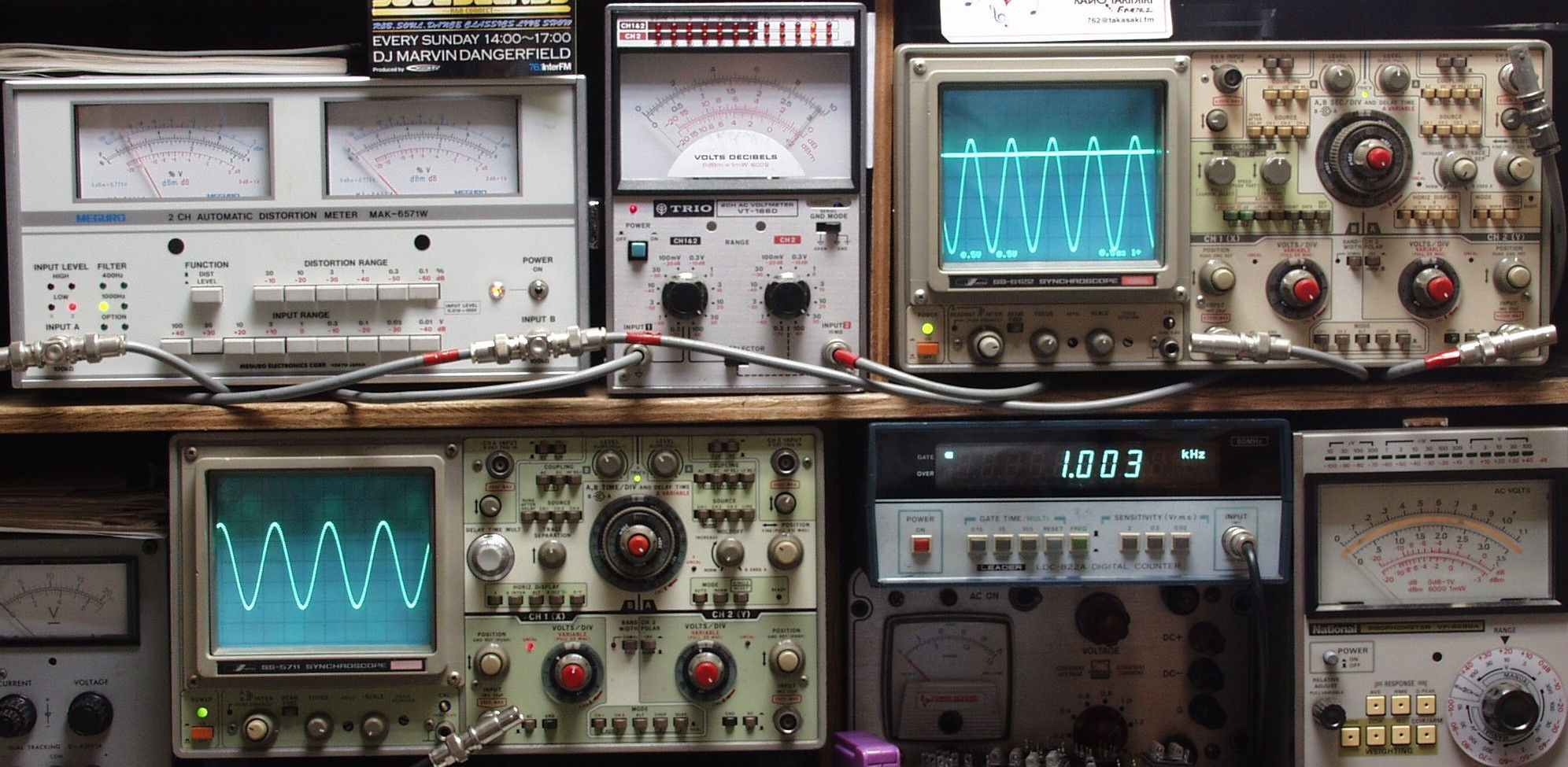

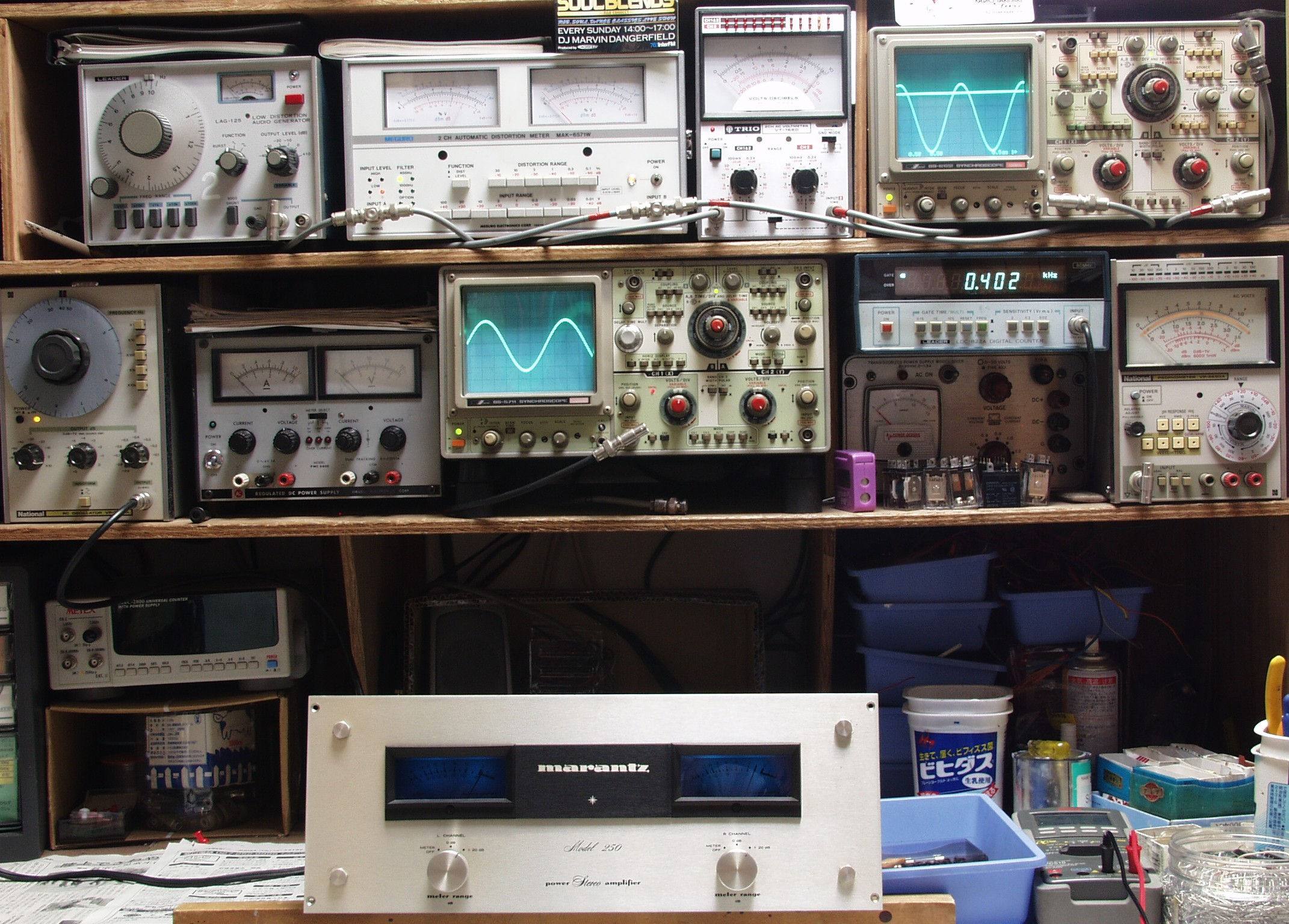

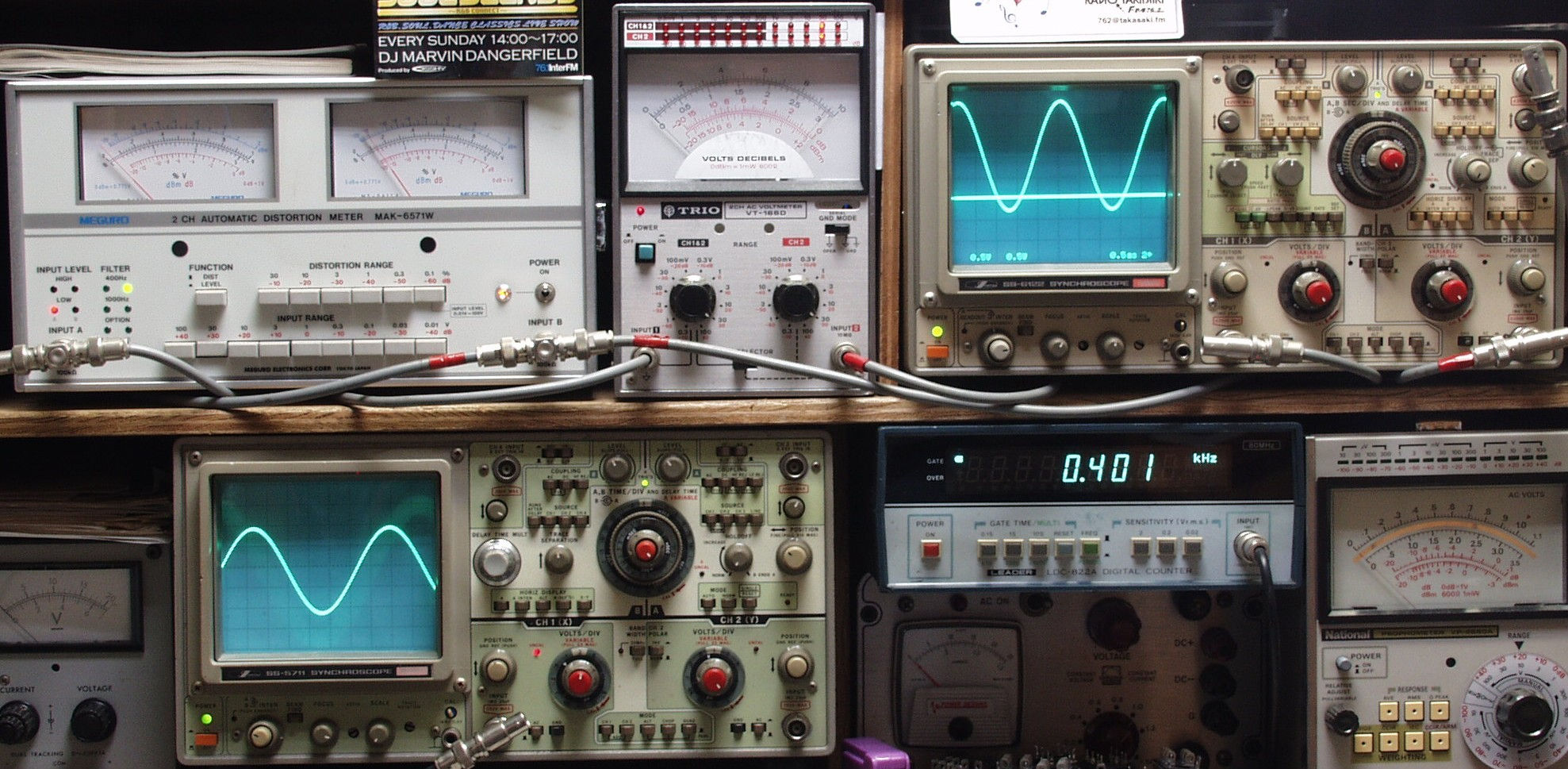

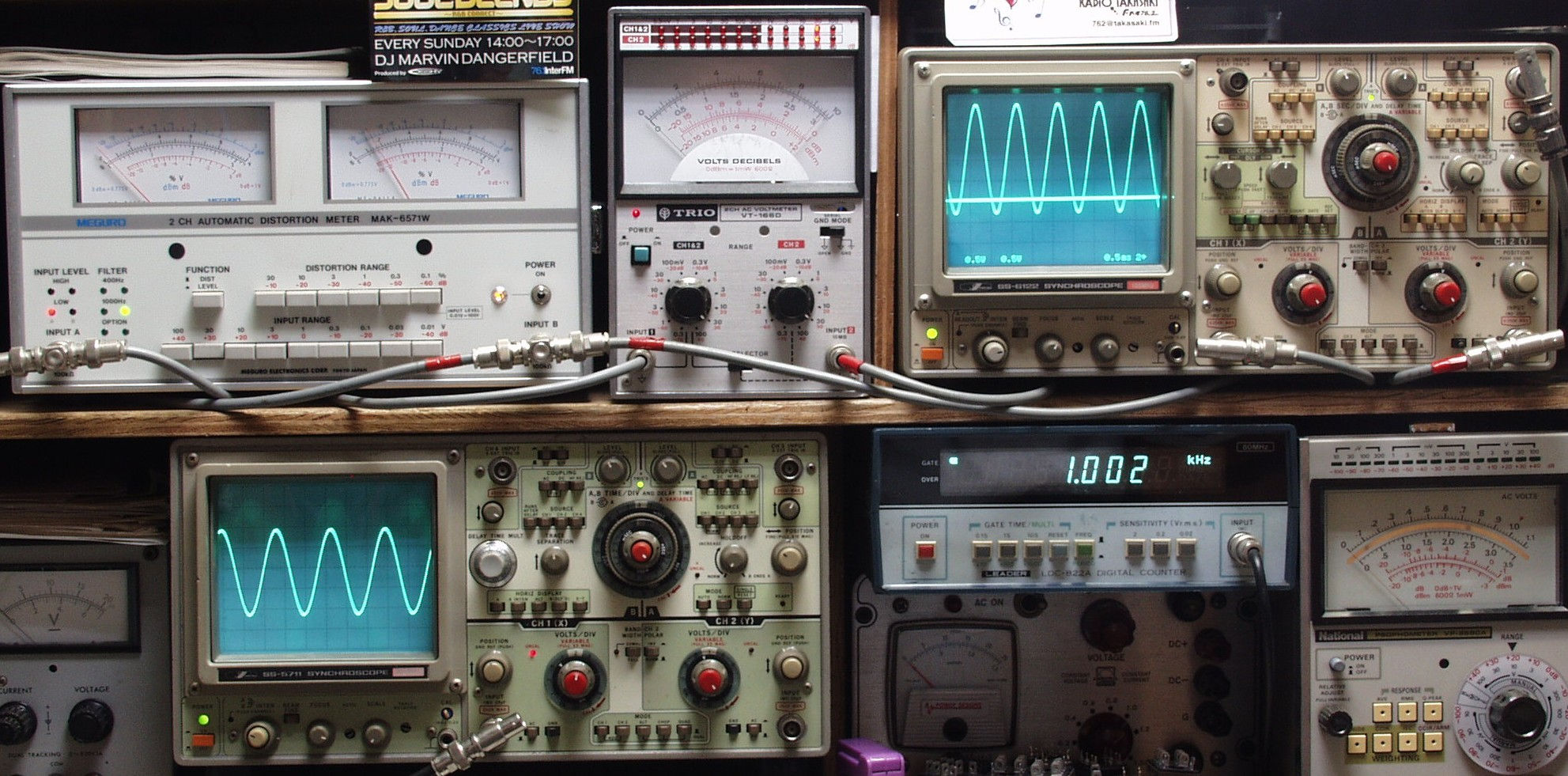

Ｅ．　調整・測定 Ｅ－１．　出力／歪み率測定・調整 　　　　＜見方＞ 　　　　　下左オーディオ発振器より４００ＨＺ＆１KHZの信号を出す（歪み率＝約０．００３％）。 　　　　　下中＝入力波形（オーディオ発振器のTTLレベル）。 　　　　　下右＝周波数計。 　　　　　上左＝ＳＰ出力の歪み率測定。　左メータ＝Ｌ出力。　右メータ＝Ｒ出力。 　　　　　上中＝ＳＰ出力電圧測定器。　赤針＝Ｒ出力。　黒針＝Ｌ出力 　　　　　上右＝ＳＰ出力波形オシロ。　上＝Ｒ出力。　下＝Ｌ出力（出力電圧測定器の出力）。

Ｅ－２Ａ．　Ｒ－ＳＰ出力３０Ｖ＝１１２Ｗ出力　０．０２％歪み　１０００ＨＺ入力

Ｅ－２Ｂ．　Ｌ－ＳＰ出力３０Ｖ＝１１２Ｗ出力　０．０２％歪み　１０００ＨＺ入力

Ｅ－２Ｃ．　Ｒ－ＳＰ出力３０Ｖ＝１１２Ｗ出力　０．０２％歪み　４００ＨＺ入力

Ｅ－２Ｄ．　Ｌ－ＳＰ出力３０Ｖ＝１１２Ｗ出力　０．０２％歪み　４００ＨＺ入力

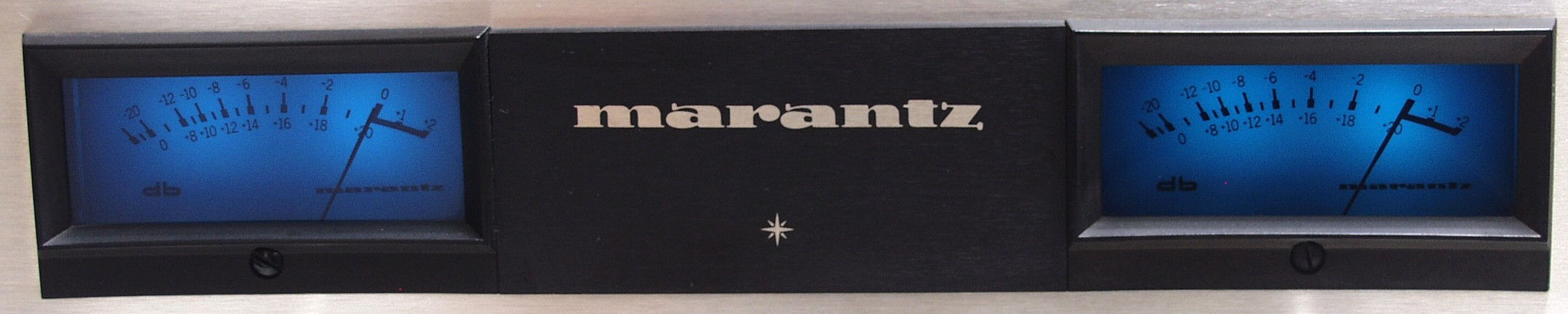

Ｅ－３．　ＶＵメーター校正

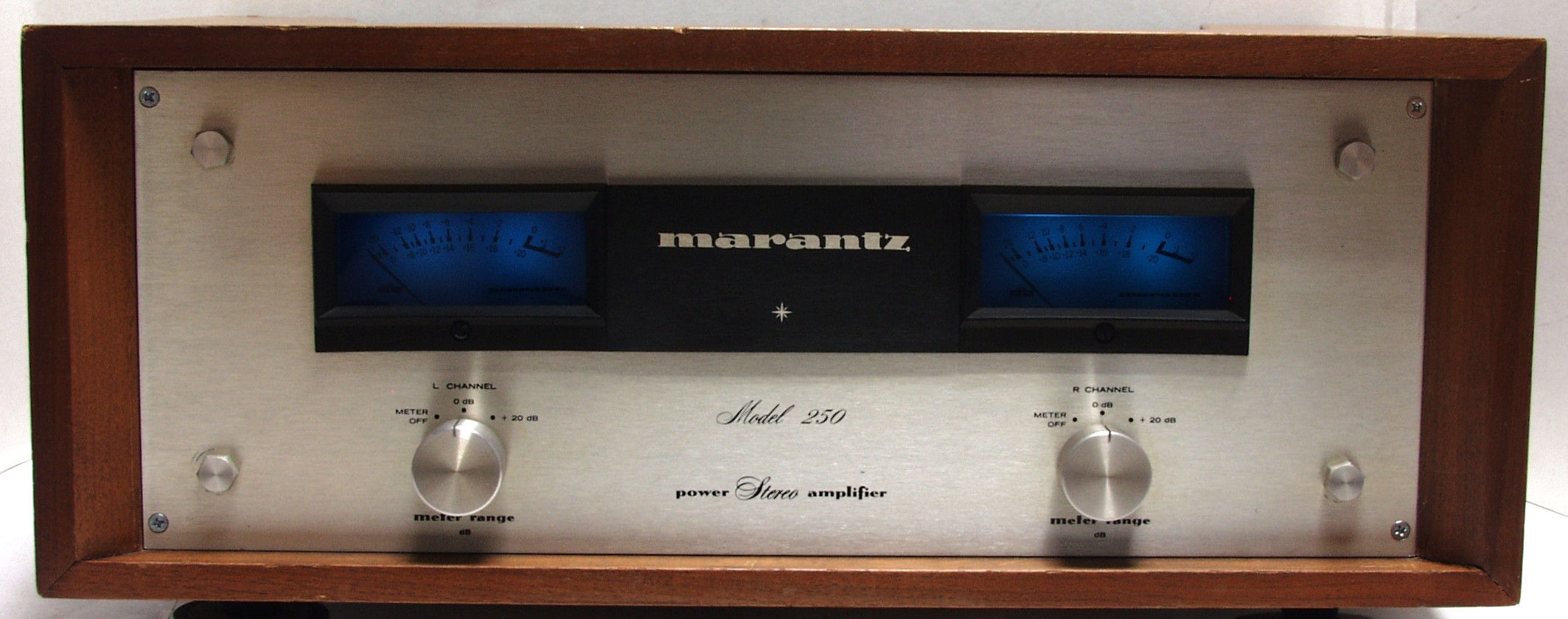

Ｅ－４．　完成　引き続き２４時間エージング

Ｓ．　Ｍａｒａｎｔｚ　２５０　の仕様（マニアル・カタログより）

型式 ステレオパワーアンプ　２５０ 出力 (定格出力時、両ch、20Hz～20kHz) 4Ω:300W(150W+150W)、Typically 340W 8Ω:250W(125W+125W)、Typically 280W 16Ω:128W(64W+64W)、Typically 150W 全高調波歪率 0.1%以下(20Hz～20000Hz、定格出力時) Typically 0.05% 混変調歪率 0.1%以下(定格出力時、20Hz～20kHzのうち任意の2つの周波数) Typically 0.05% 周波数特性 2Hz～100kHz +0 -1.5dB 20Hz～20kHz ±0.1dB パワーバンドウィズ(IHF) 5Hz～45000Hz 入力感度/インピーダンス 1.5V/100kΩ ダンピング・ファクター 100以上(8Ω) 総　合 Total Noise better than 106dB below Rated Power into 8Ω 電源 AC100V、50Hz/60Hz 220Volts optional on special order 消費電力 500W 外形寸法 幅362x高さ156x奥行241mm 重量 12.7kg 価格 ￥245,000(1972年頃)
