LUX L−309V 修理記録
平成16年11月25日到着  平成17年2月16日完成
  • A.修理前の状況
      オ−バ−ホ−ル

  • B.原因
      経年劣化

  • C.修理状況
     SP接続リレ−交換
     バランス・バイアス用半固定VR交換
     コントロ−ルAMPのTR(トランジスタ-)交換
     EQ_AMPのTR(トランジスタ-)交換
     電源電解コンデンサ−増強
     配線手直し、補強
     リードリレー交換

  • D.使用部品
     SP接続リレ−                   1個
     TR(トランジスタ-)                  8個
     電解コンデンサ−                32個 (オ−デオ用)ニチコン・ミュ−ズ使用
     半固定VR                     4個
     フイルムコンデンサー             18個
     リードリレー                     1個
     電源電解コンデンサー              2個

  • E.修理費      85,000円

A.修理前の状況
A−1.点検中 上から

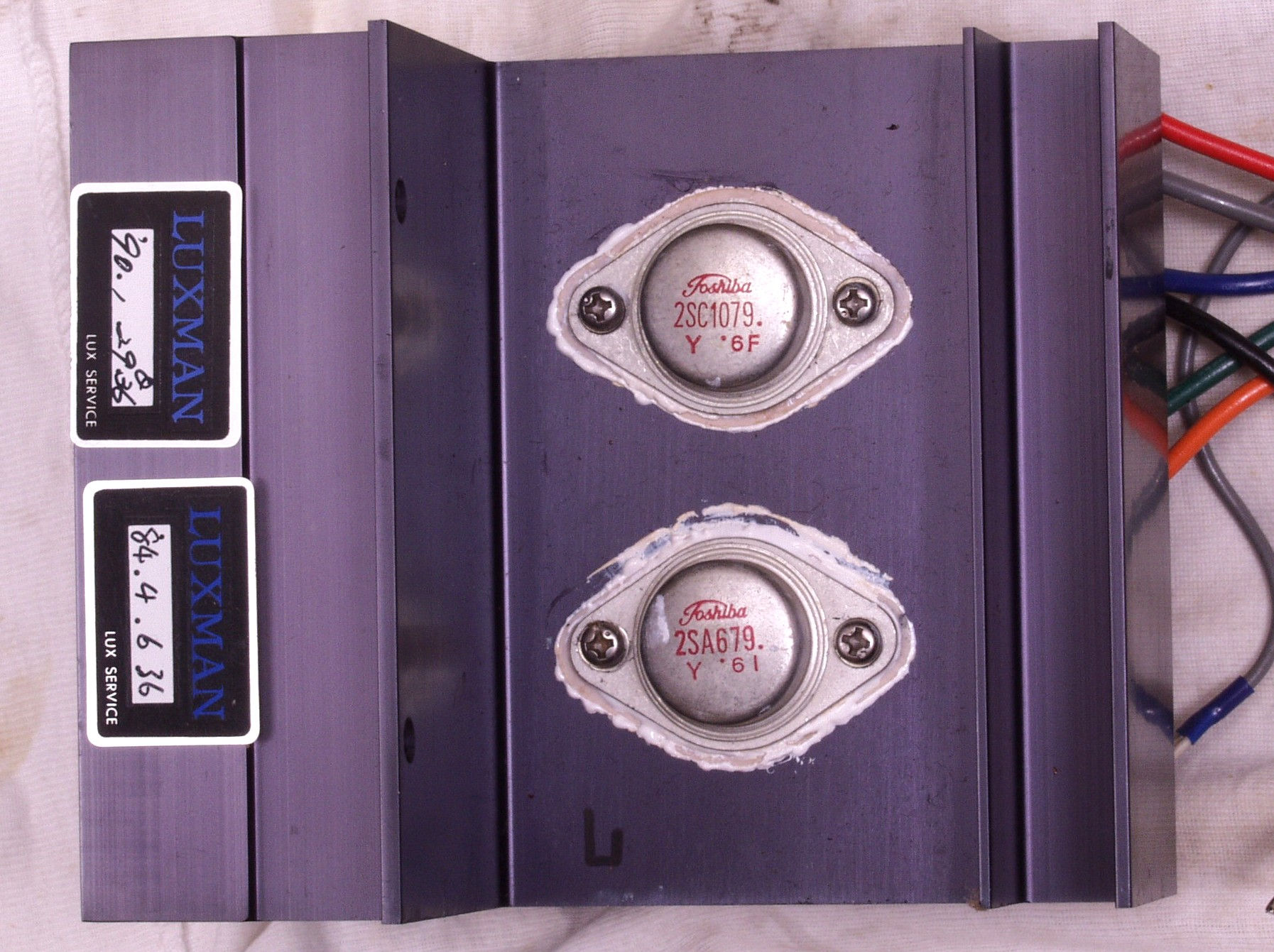

A−2.点検中 終段ユニットの接続コネクターが半田付けされている
A−3.点検中 お陰で、修理は大変、後ろが開かない!
A−4.点検中 過去の修理履歴
C.修理状況

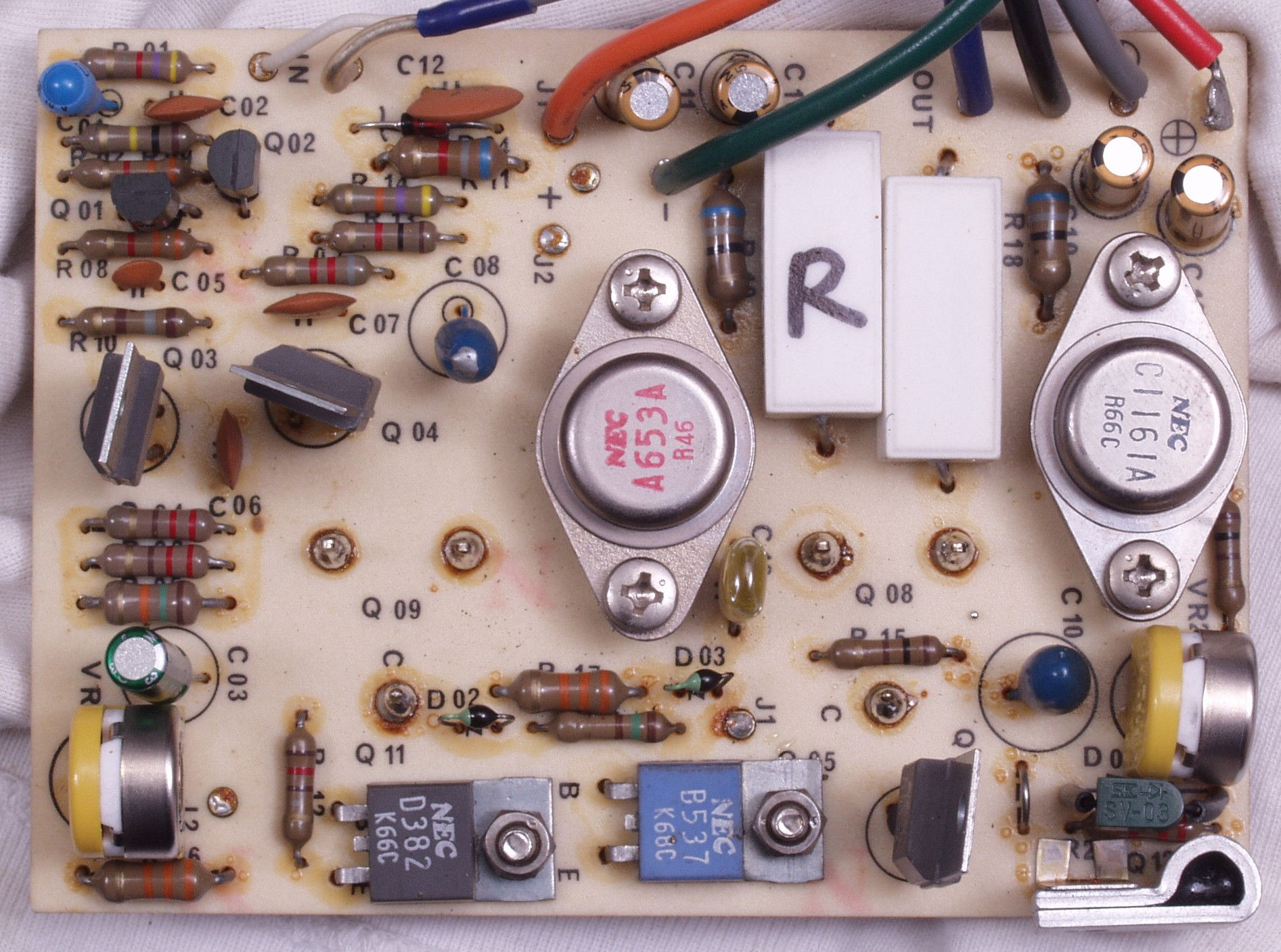

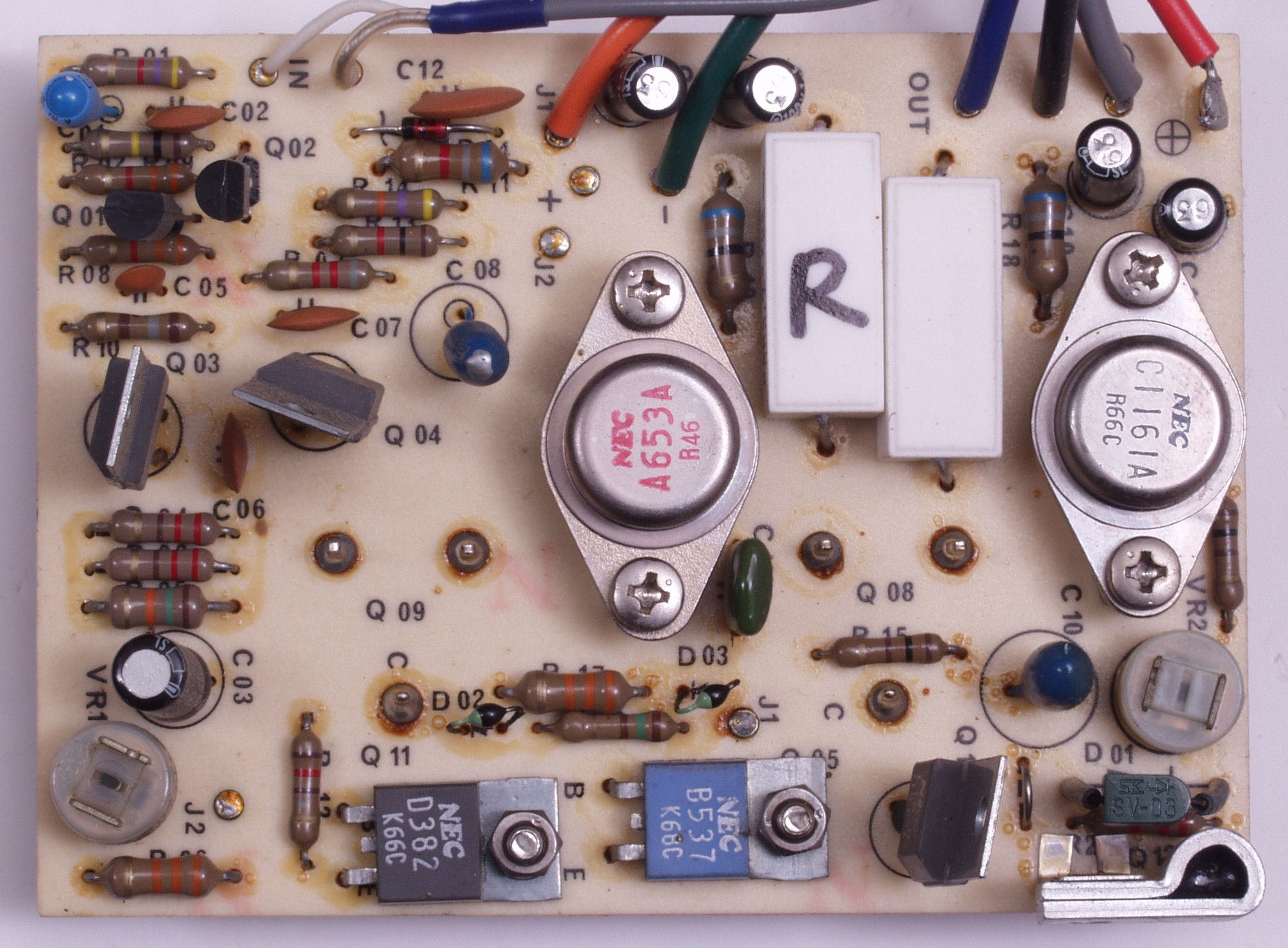

C−1A.修理前 右終段基板
C−1B.修理後 右終段基板 半固定VR2個、電解コンデンサー5個、フイルムコンデンサー、TR(トランジスター)2個交換

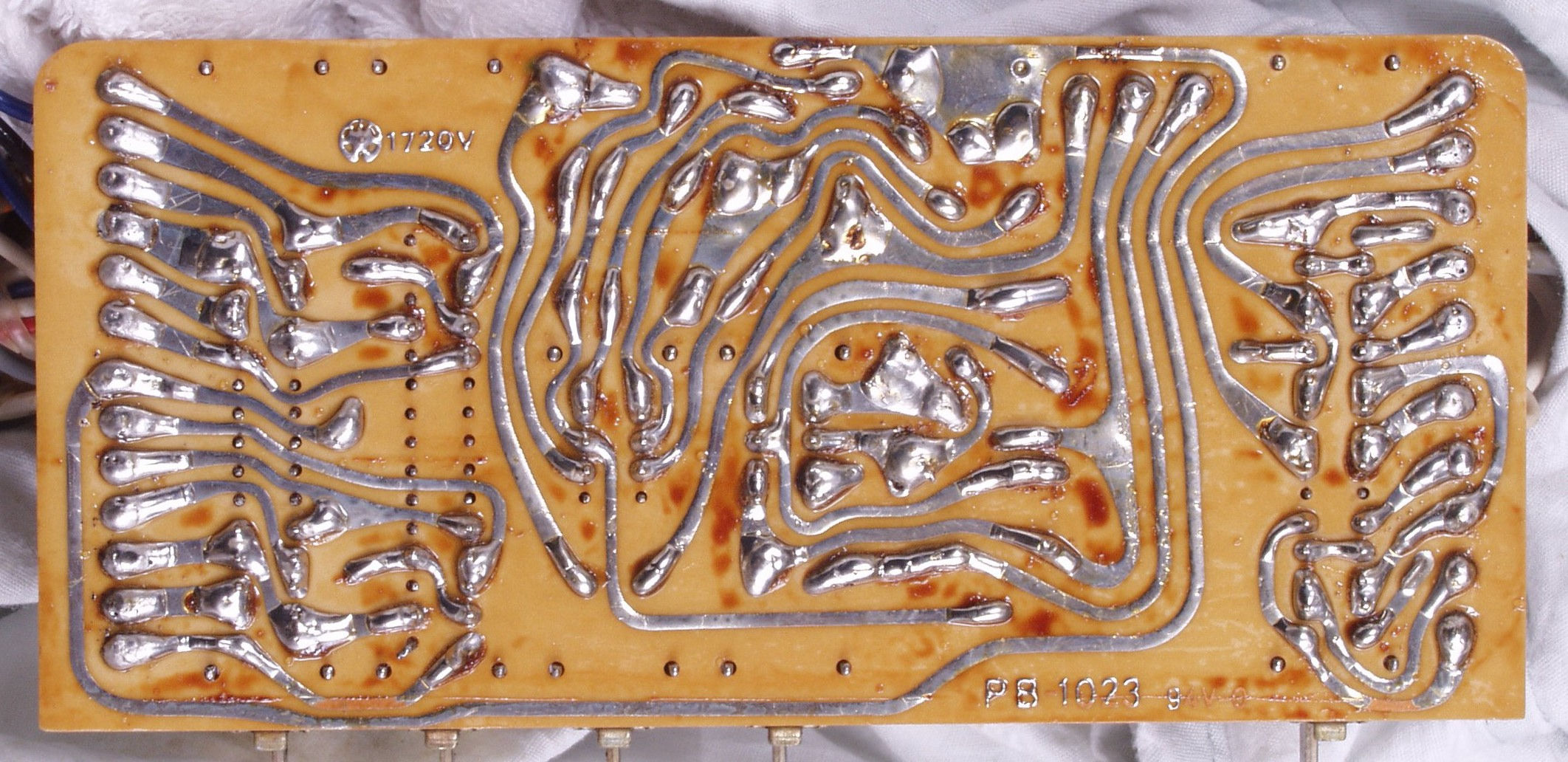

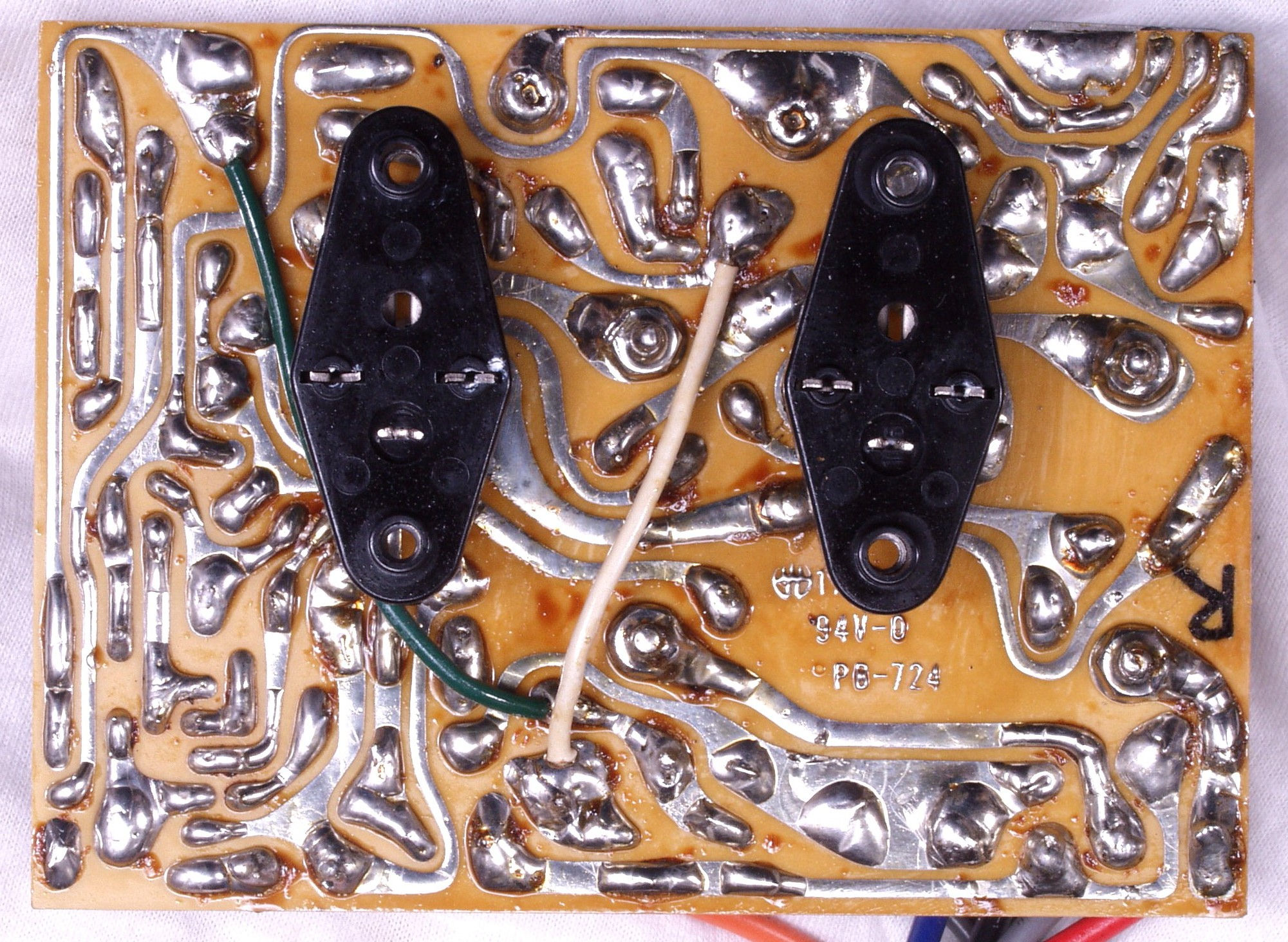

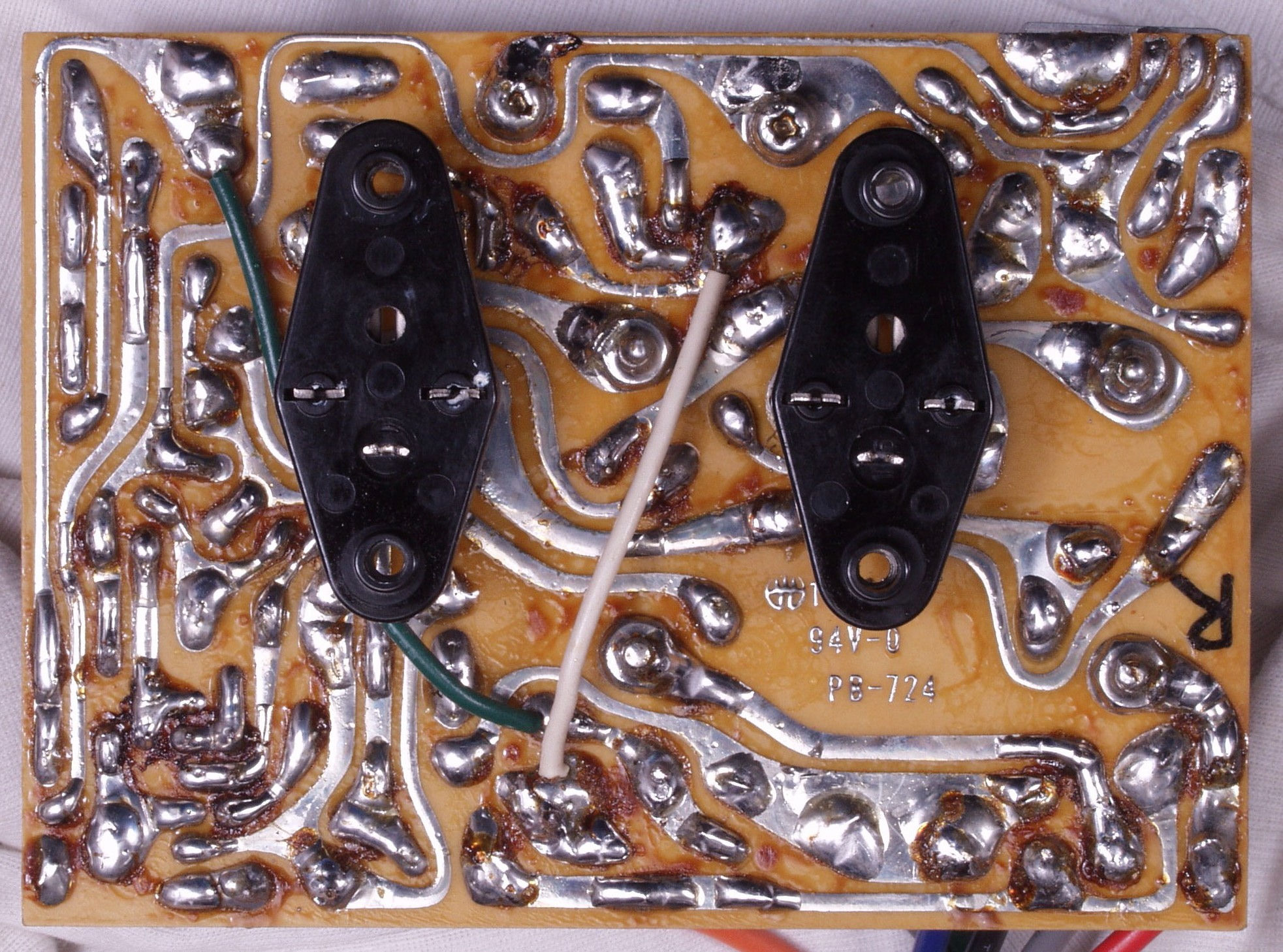

C−1C.修理前 右終段基板裏

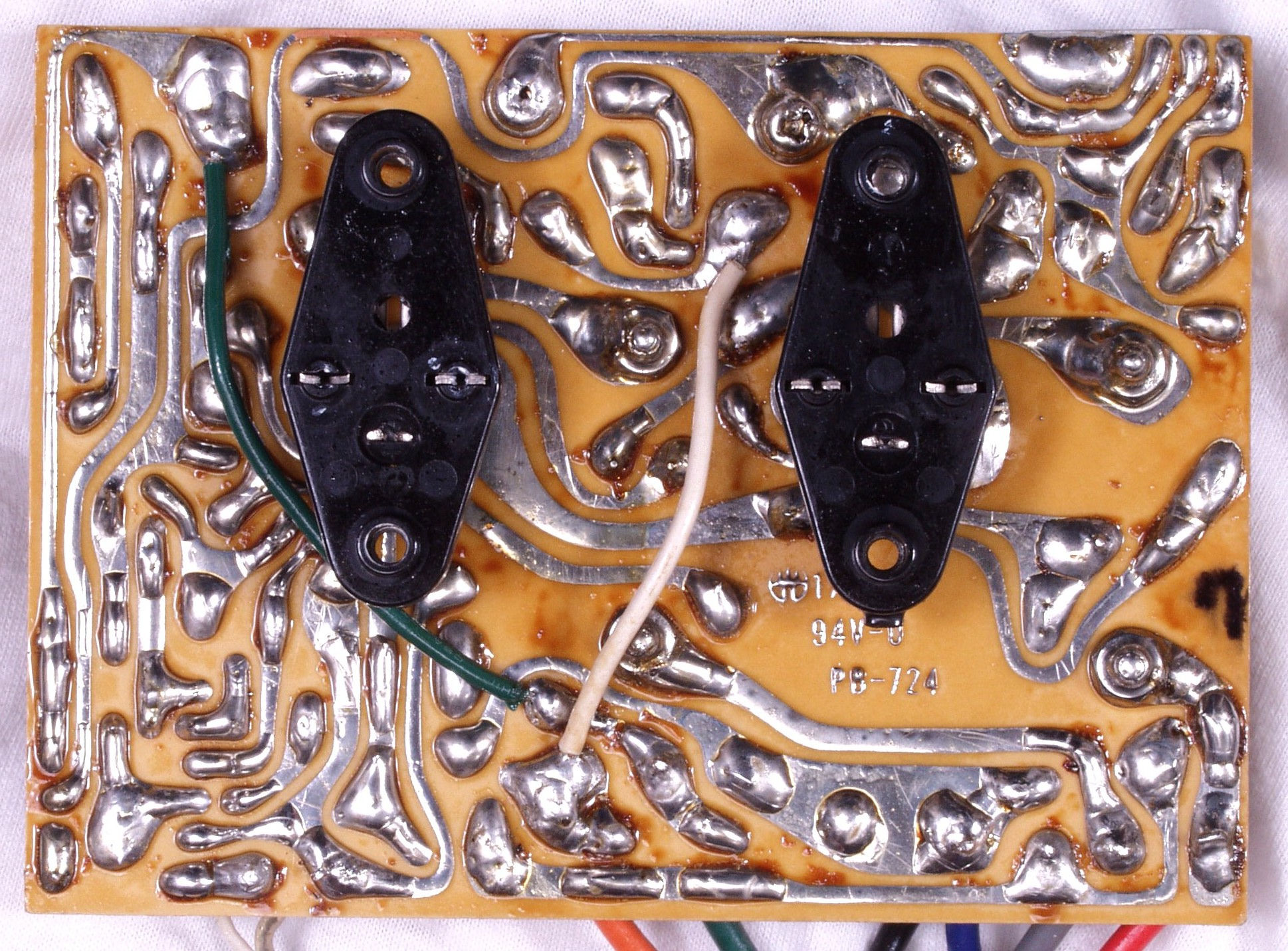

C−1D.修理(半田補正)後 右終段基板裏
C−1E.完成右終段基板裏 洗浄後

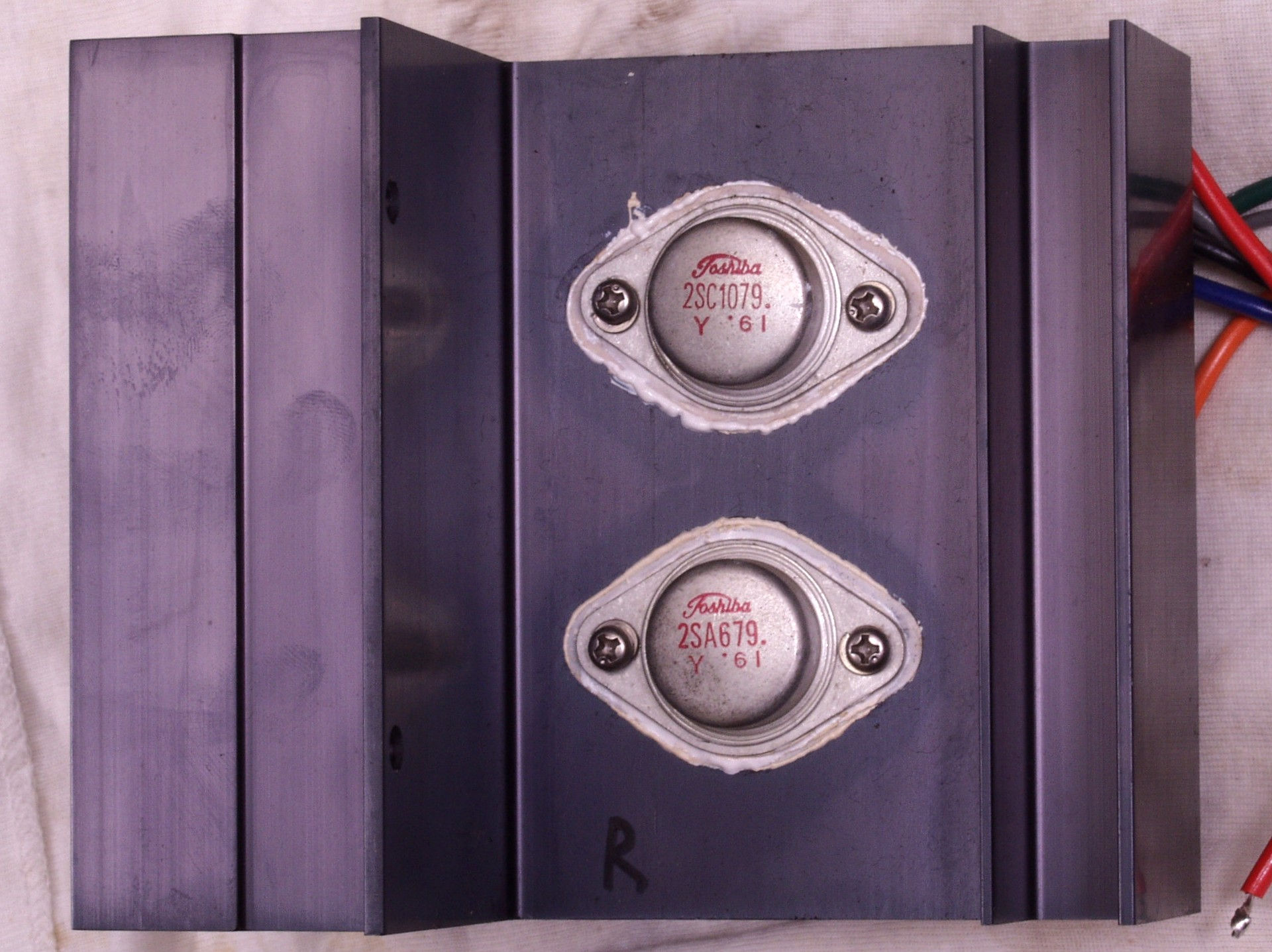

C−1F.完成右終段 シリコングリスを塗り治す

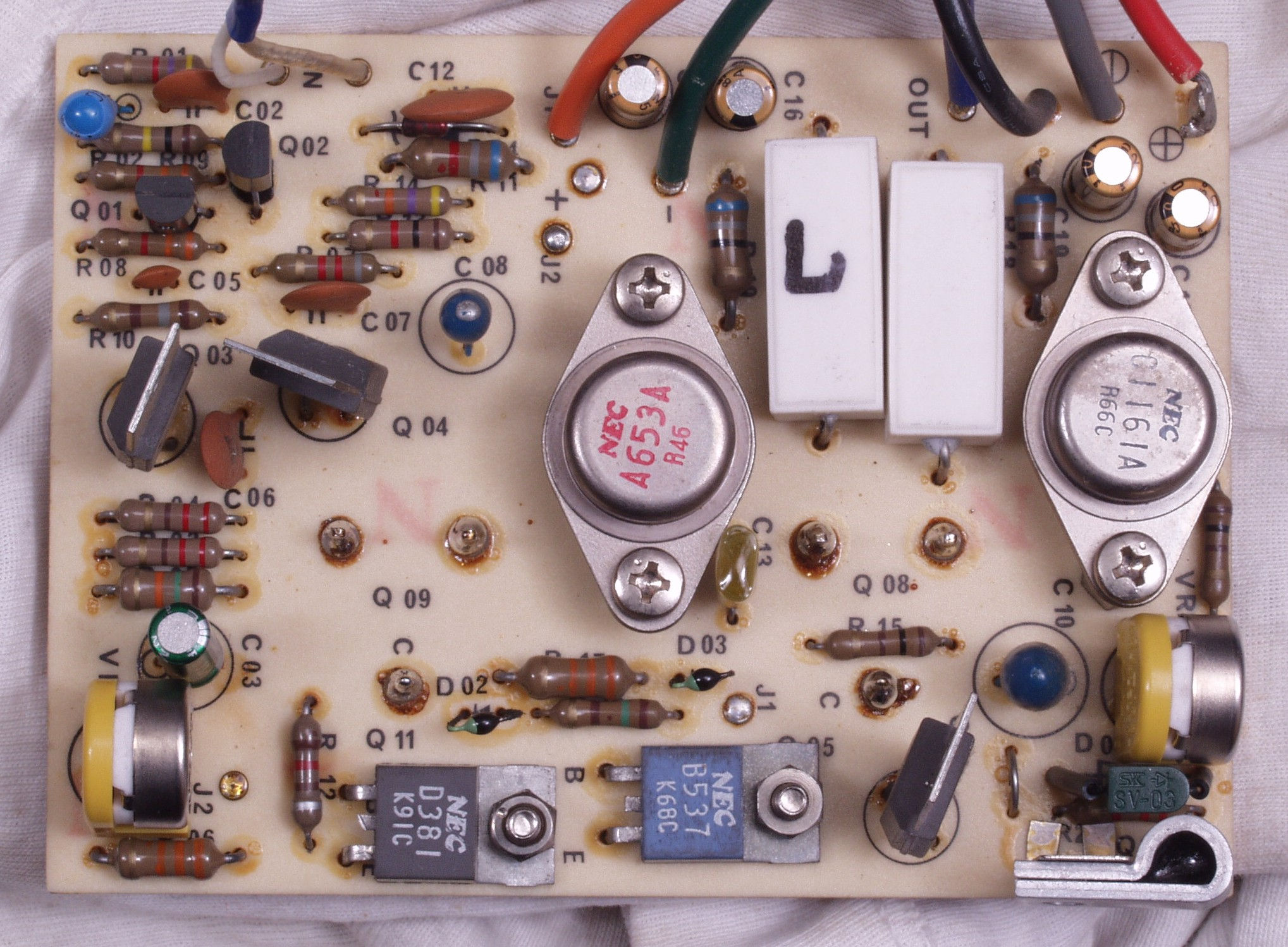

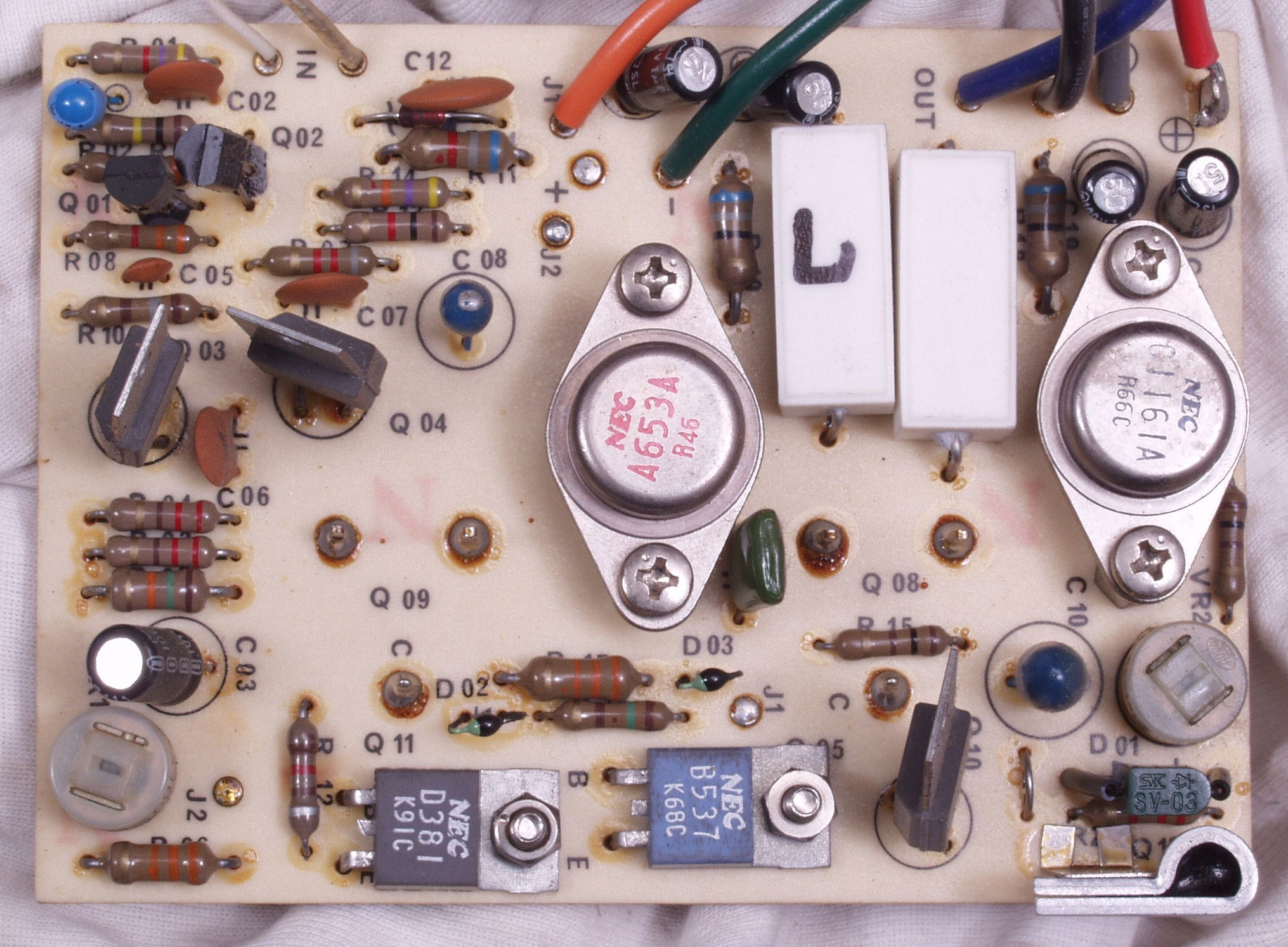

C−2A.修理前 左終段基板
C−2B.修理後 左終段基板  半固定VR2個、電解コンデンサー5個、フイルムコンデンサー、TR(トランジスター)2個交換

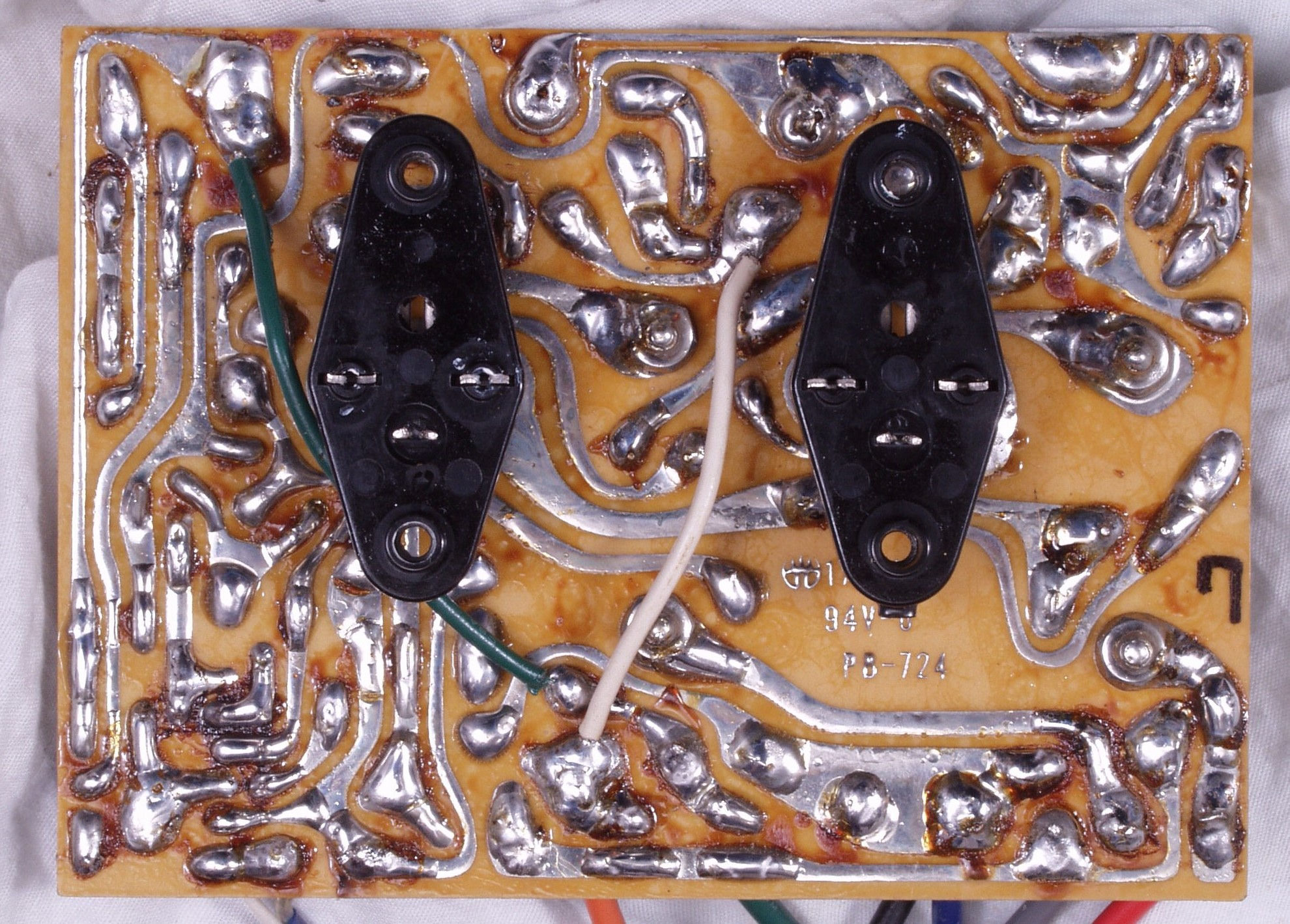

C−2C.修理前 左終段TR基板裏

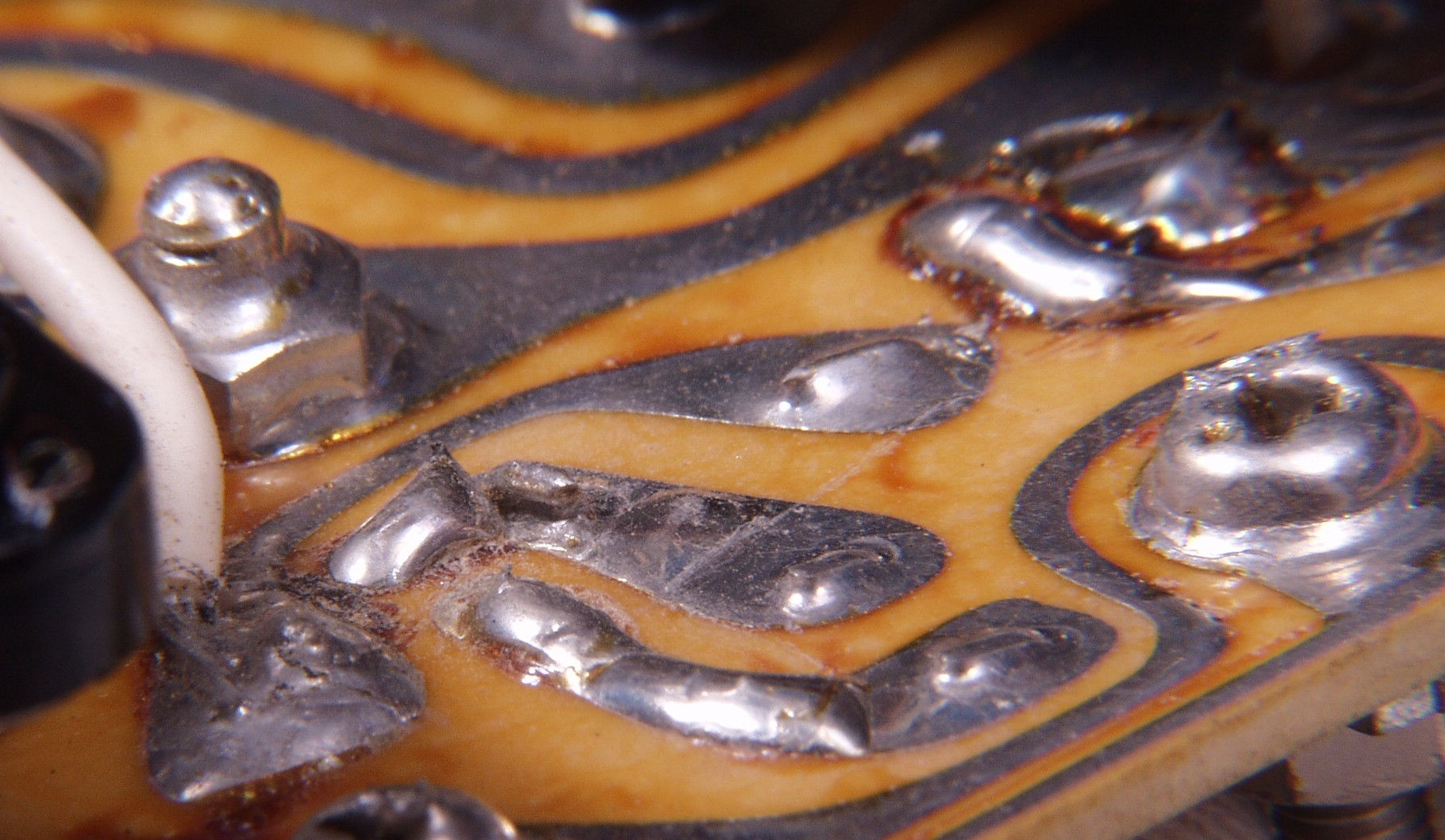

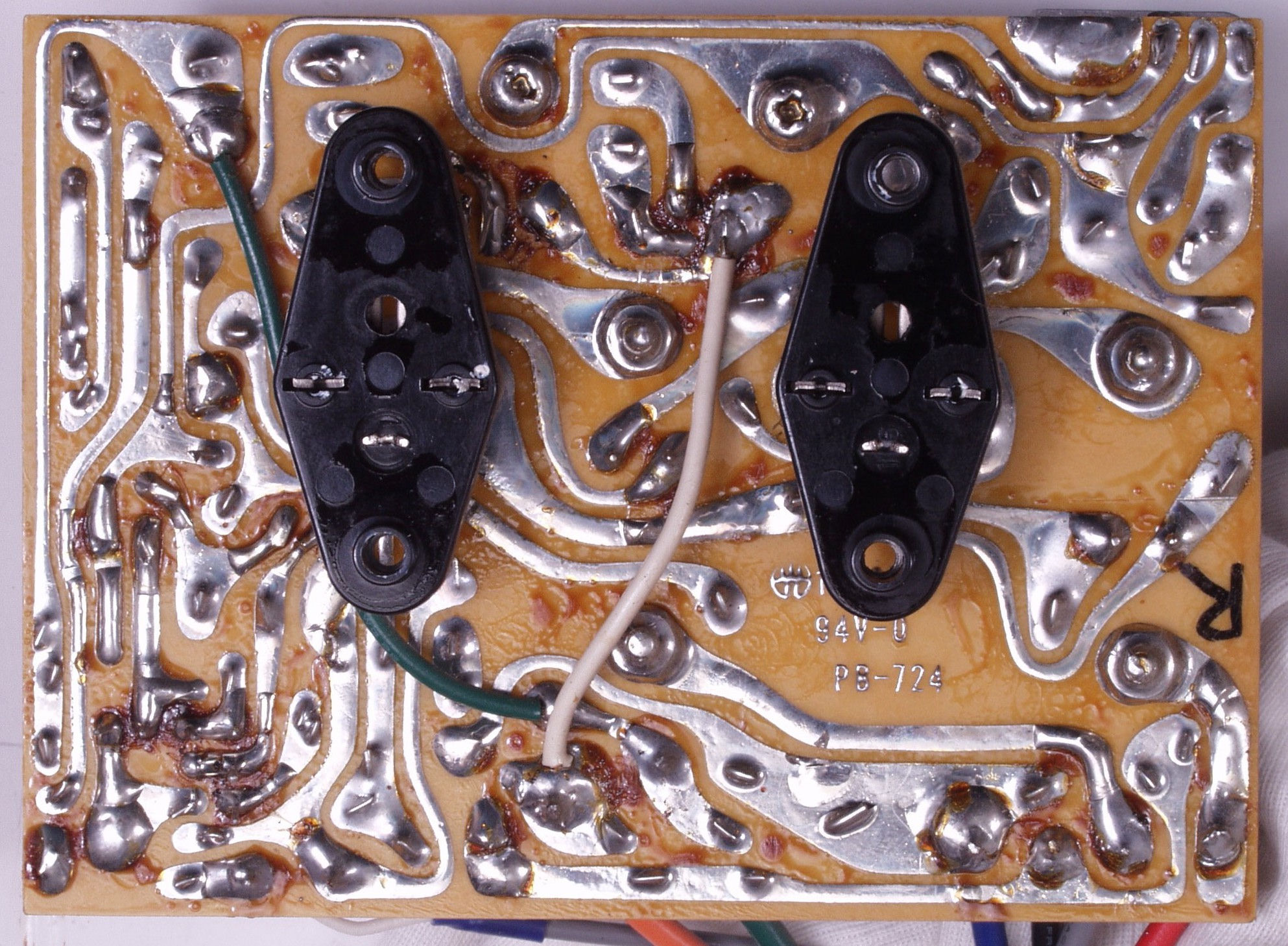

C−2C−1.修理前 左終段TR基板裏 半田不良ヶ所 半田が全く乗っていない

C−2D.修理(半田補正)後 左終段基板裏
C−2E.完成左終段基板裏 洗浄後
C−2F.完成左終段 シリコングリスを塗り治す

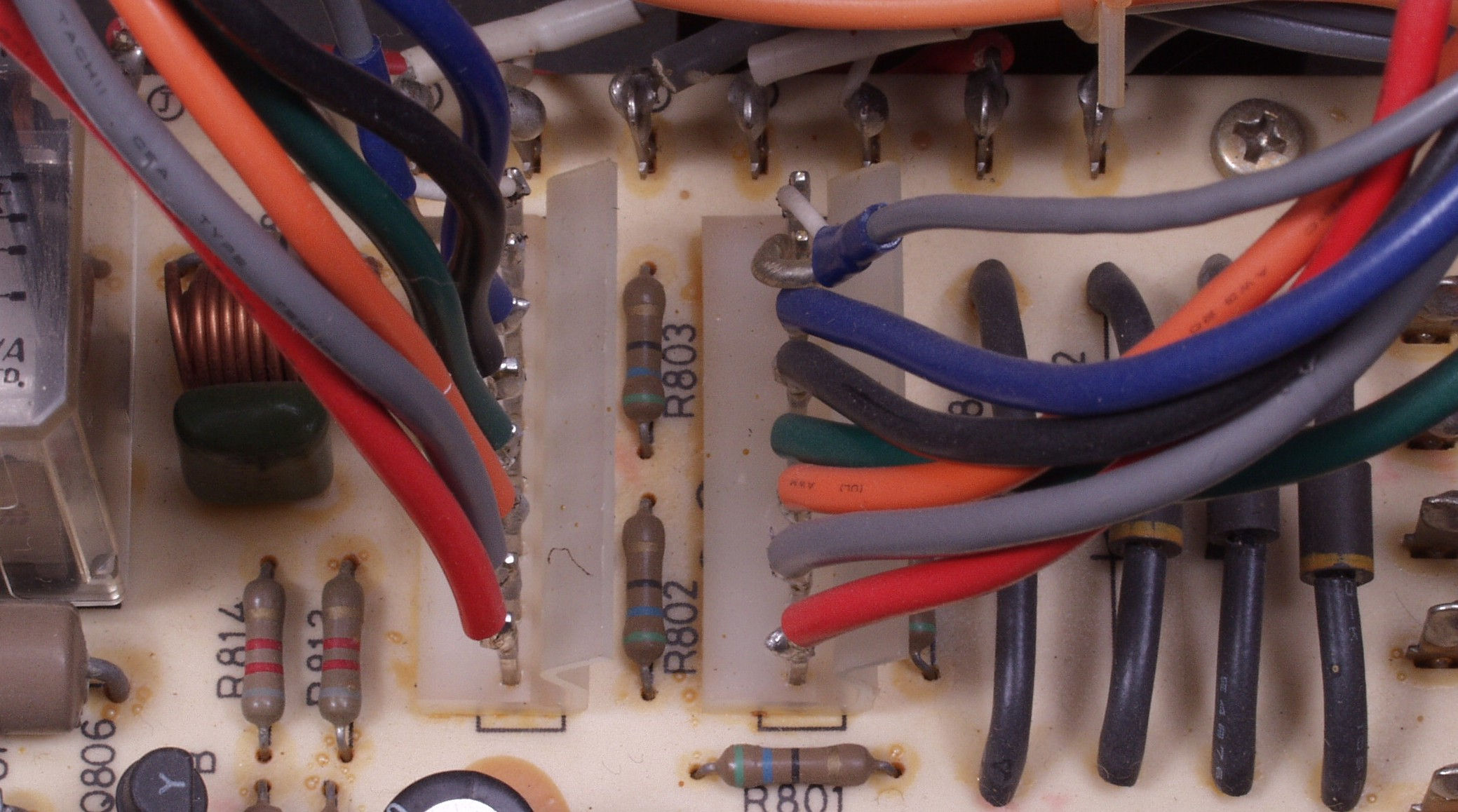

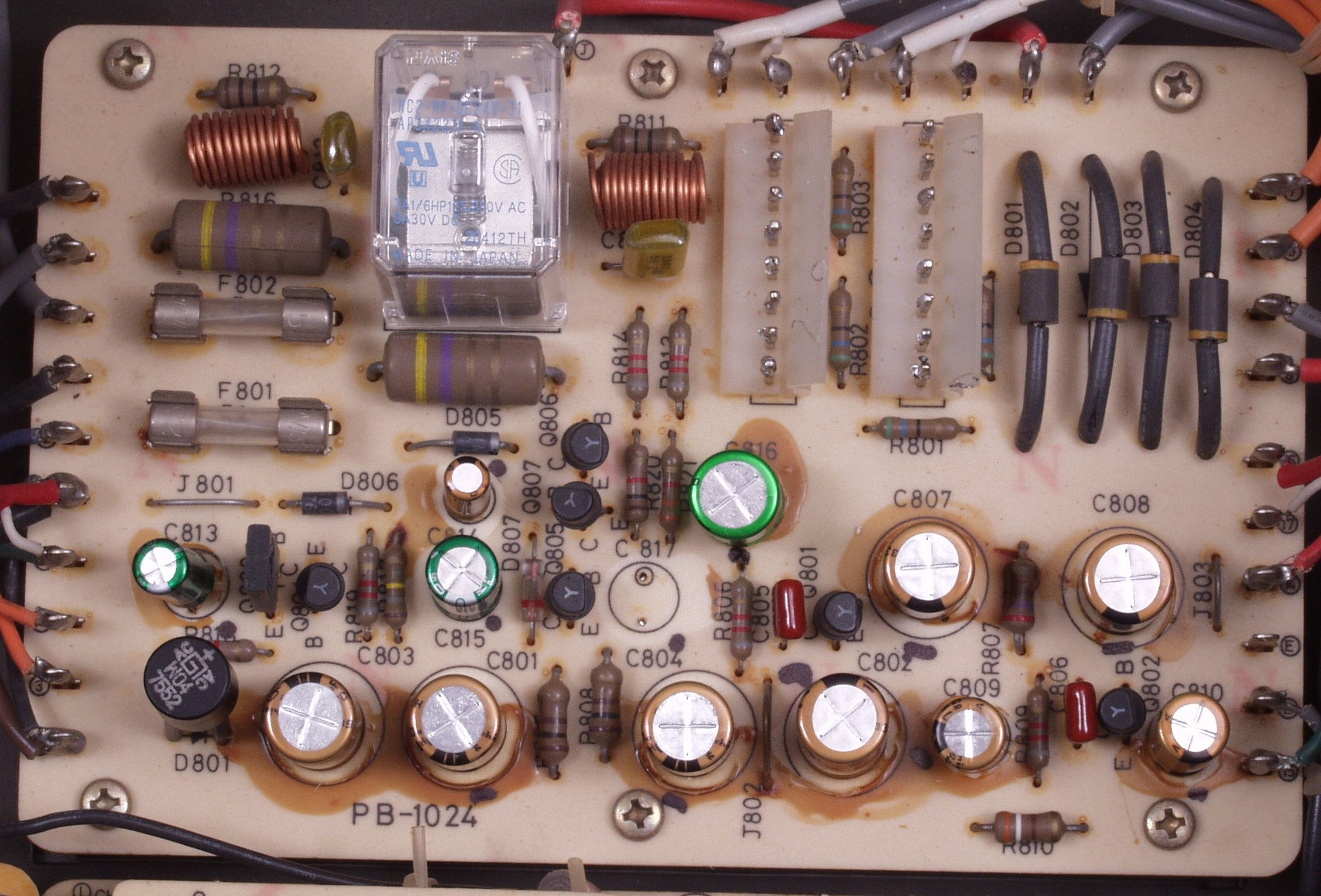

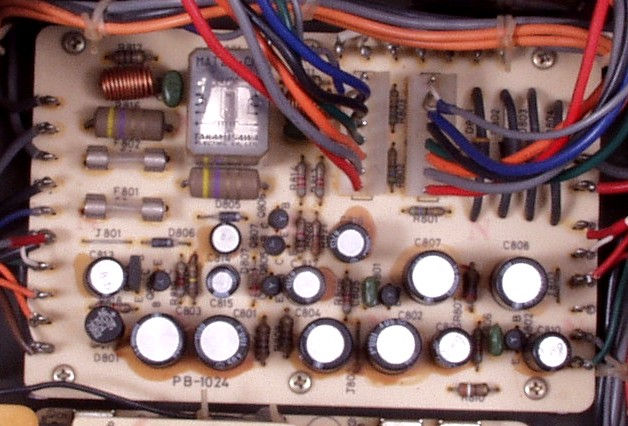

C−3A.修理前 電源・プロテクト基板
C−3B.修理後 電源・プロテクト基板 SP接続リレー、電解コンデンサー12個、フイルムコンデンサー4個交換

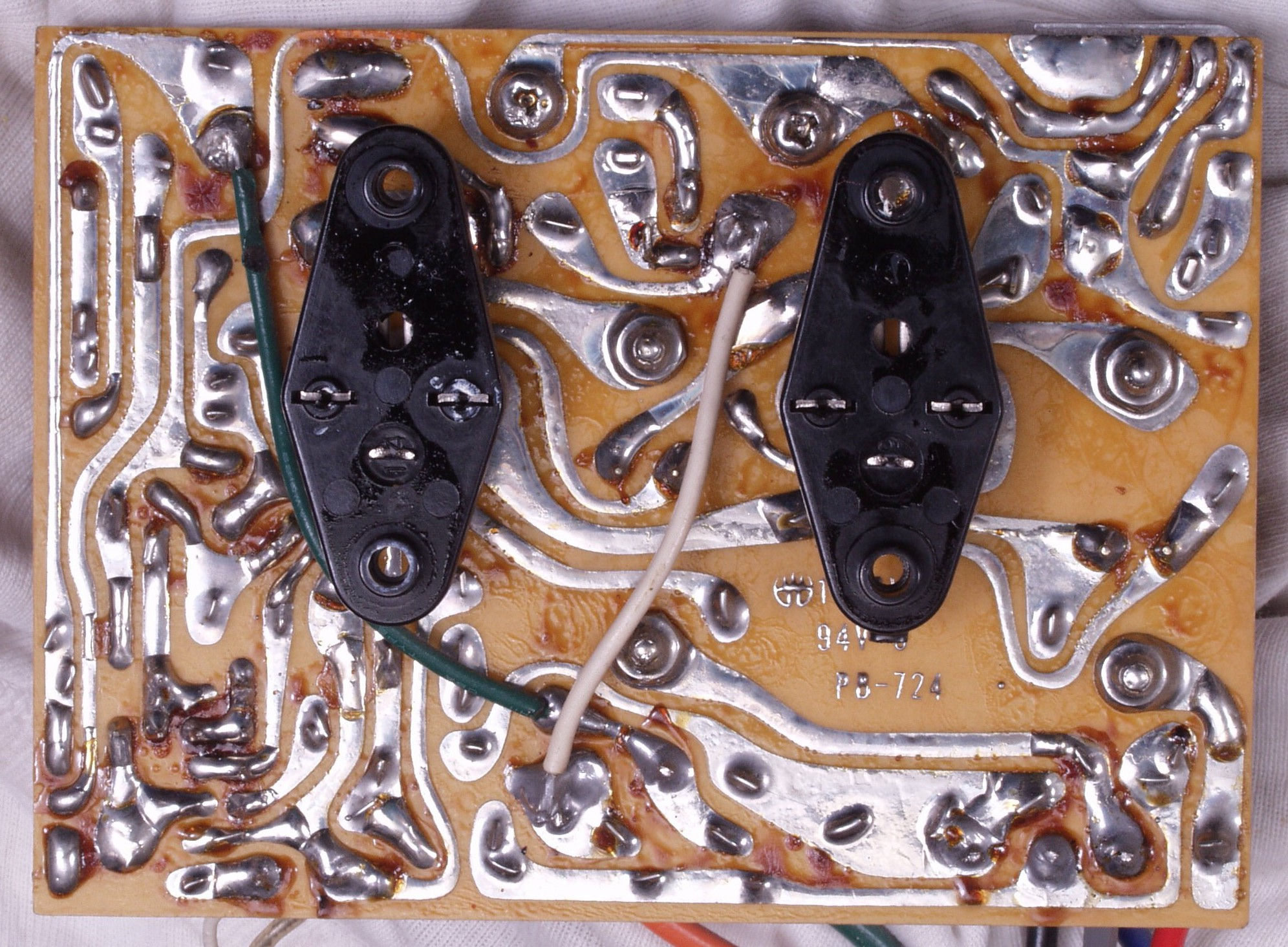

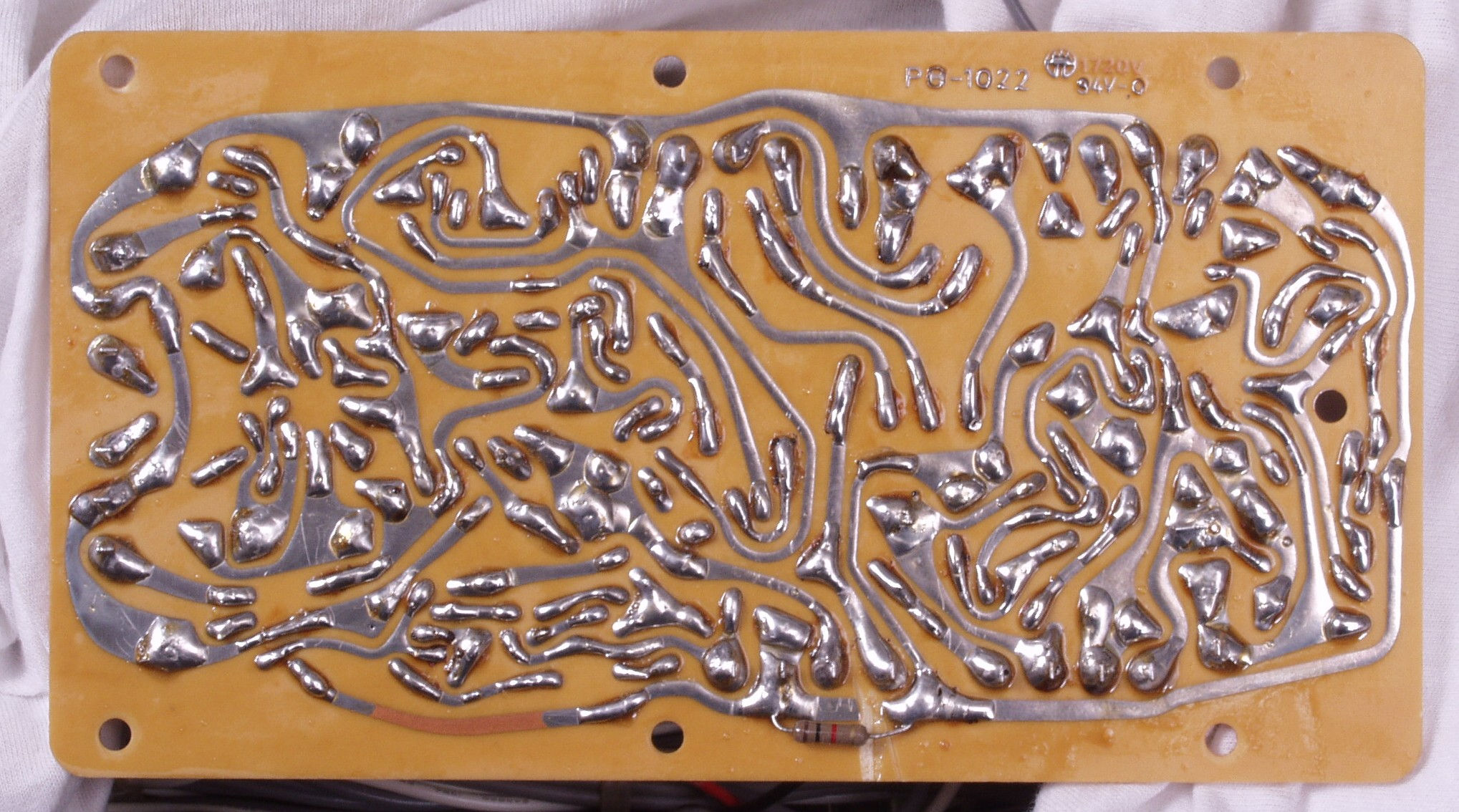

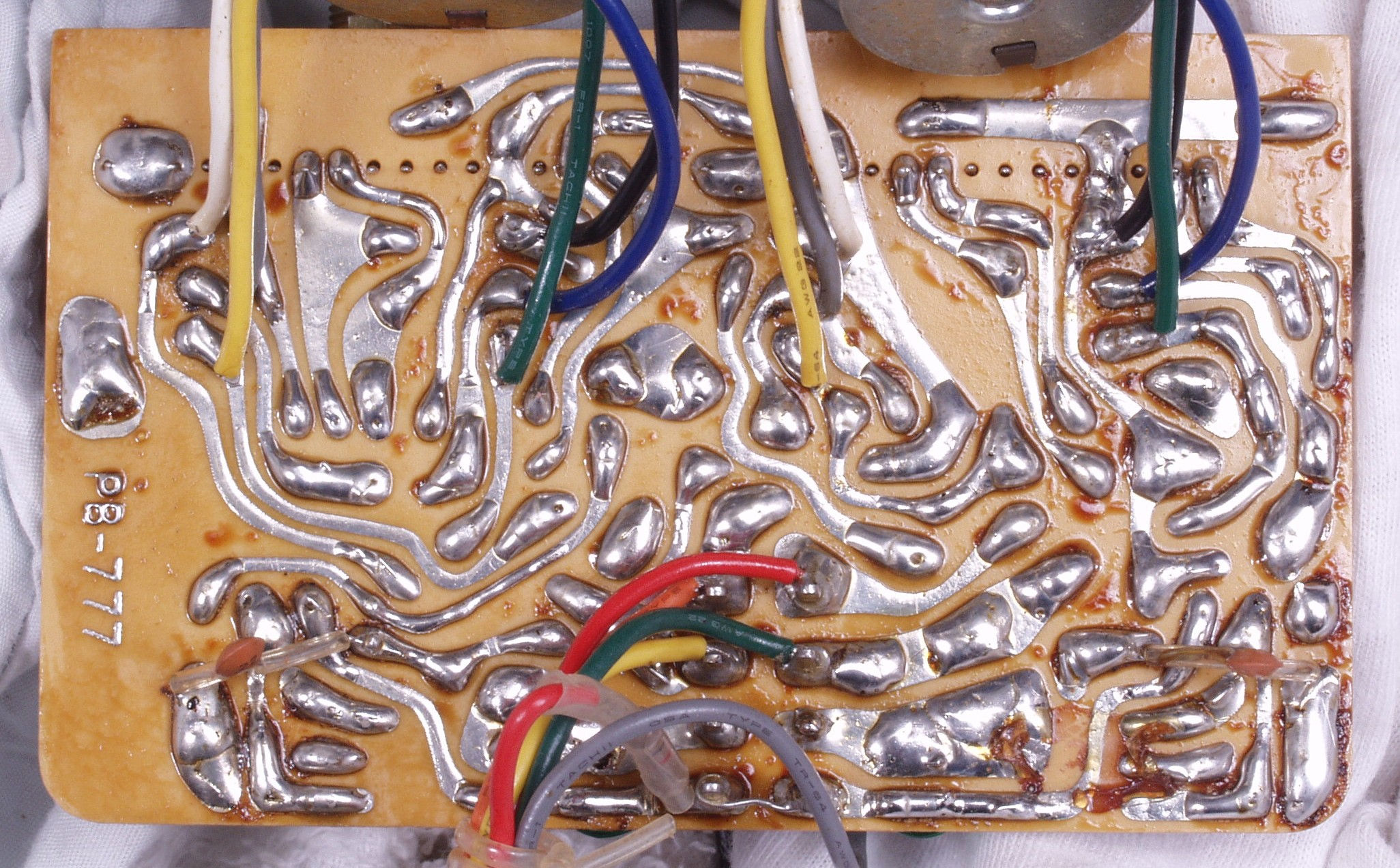

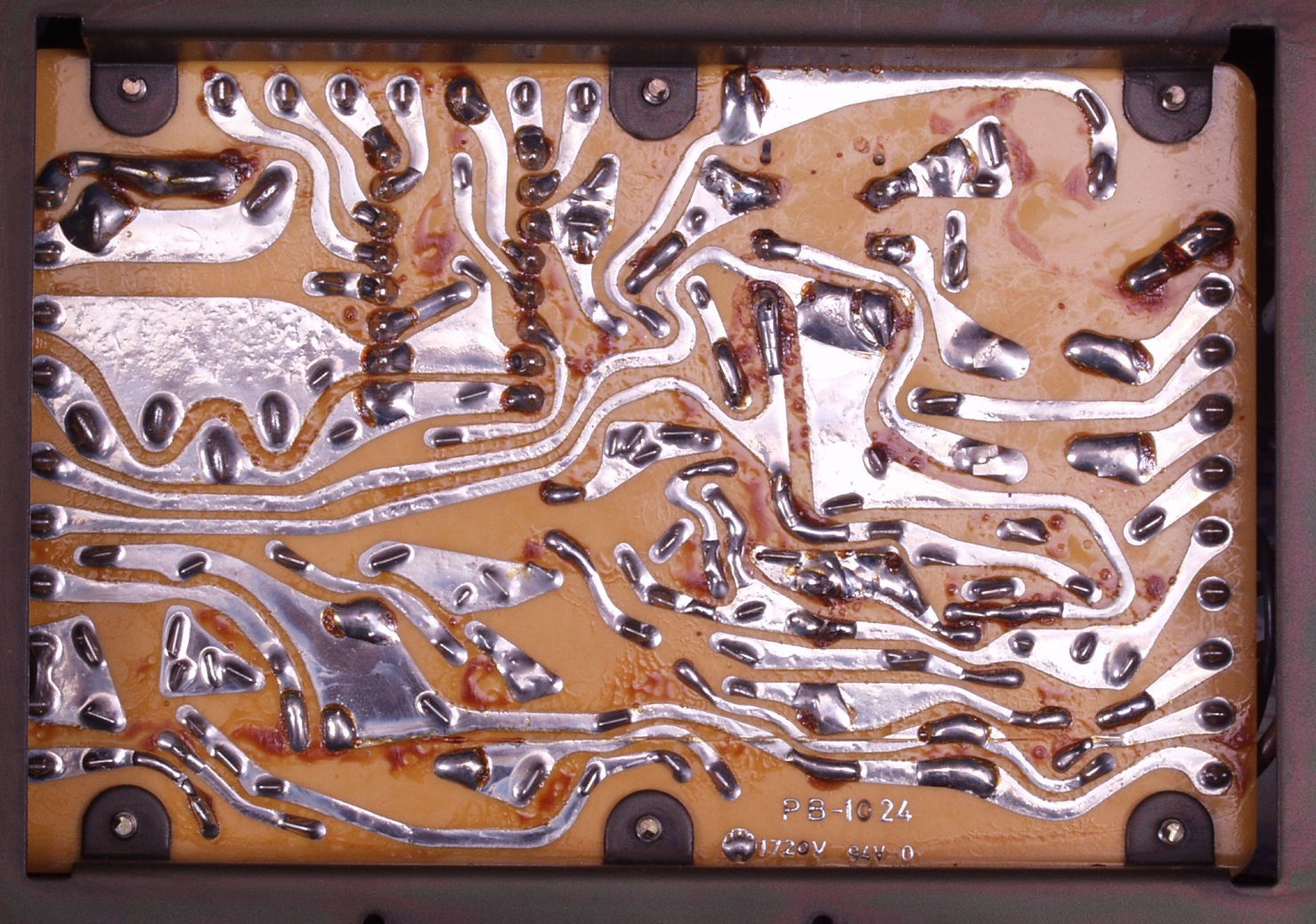

C−3C.修理前 電源・プロテクト基板裏
C−3D.修理(ハンダ補正)後 電源・プロテクト基板裏
C−3E.完成電源・プロテクト基板裏 洗浄後

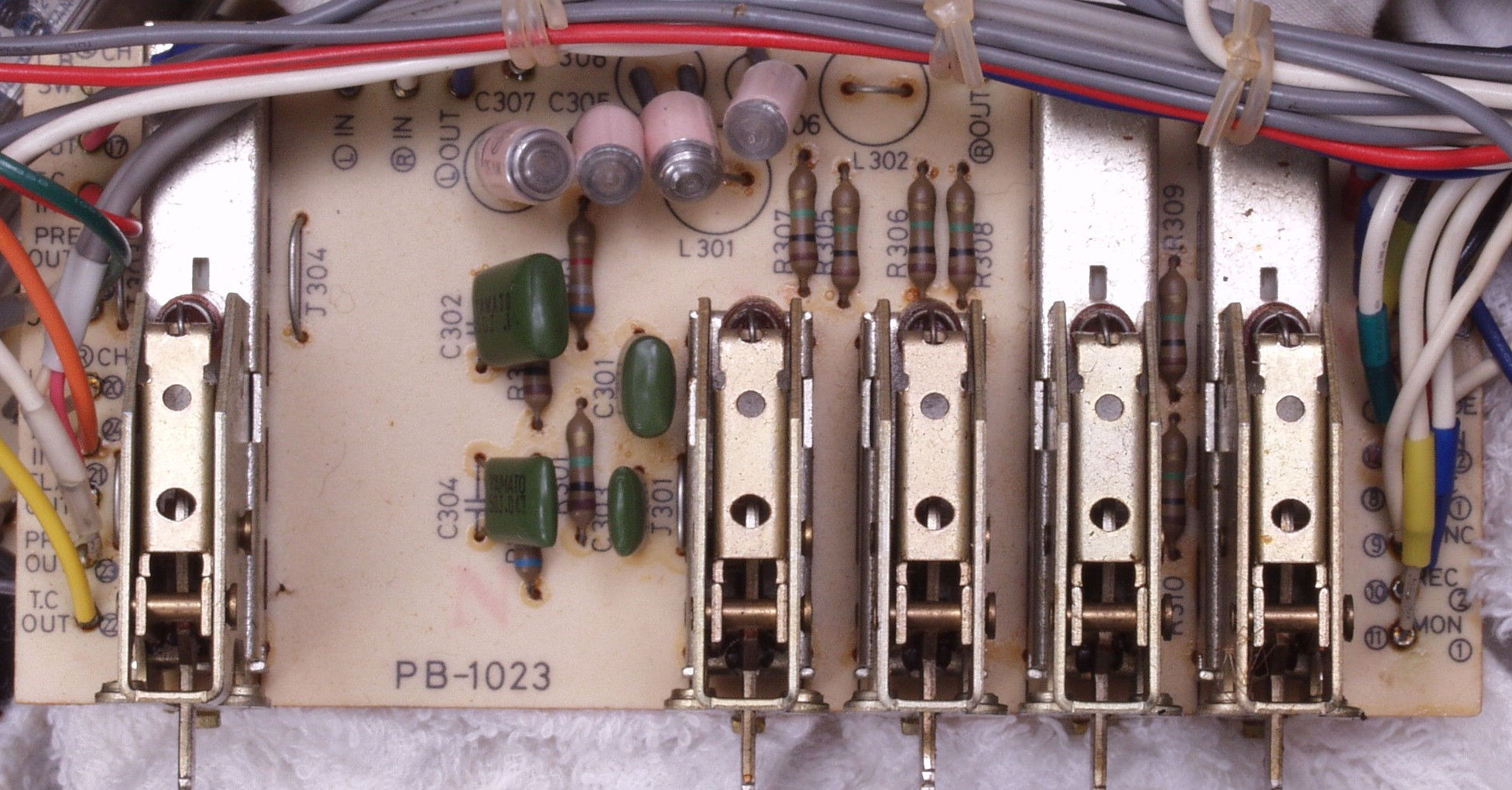

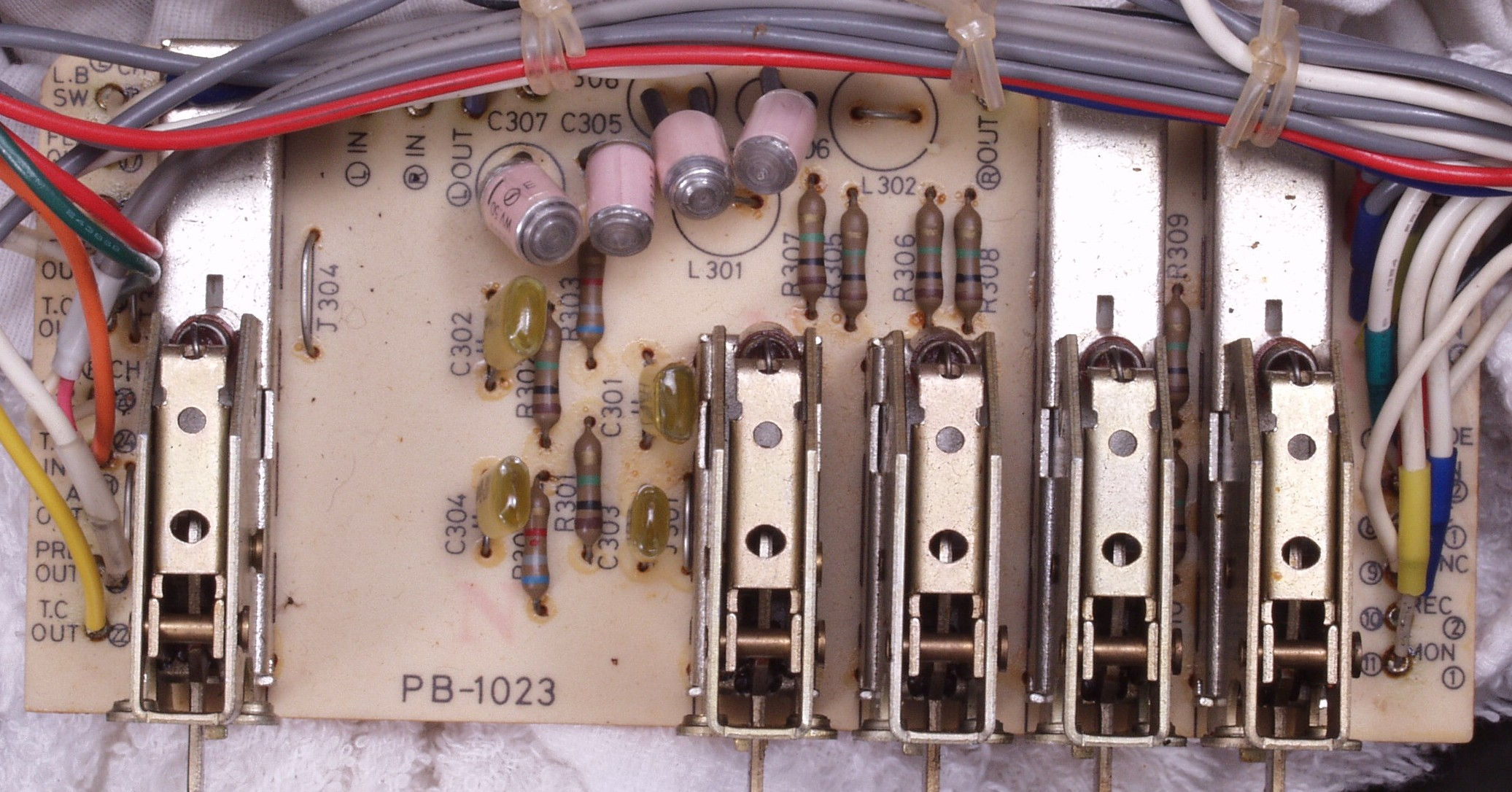

C−4A.修理前 フイルター基板
C−4B.修理後 フイルター基板 フイルムコンデンサー4個交換

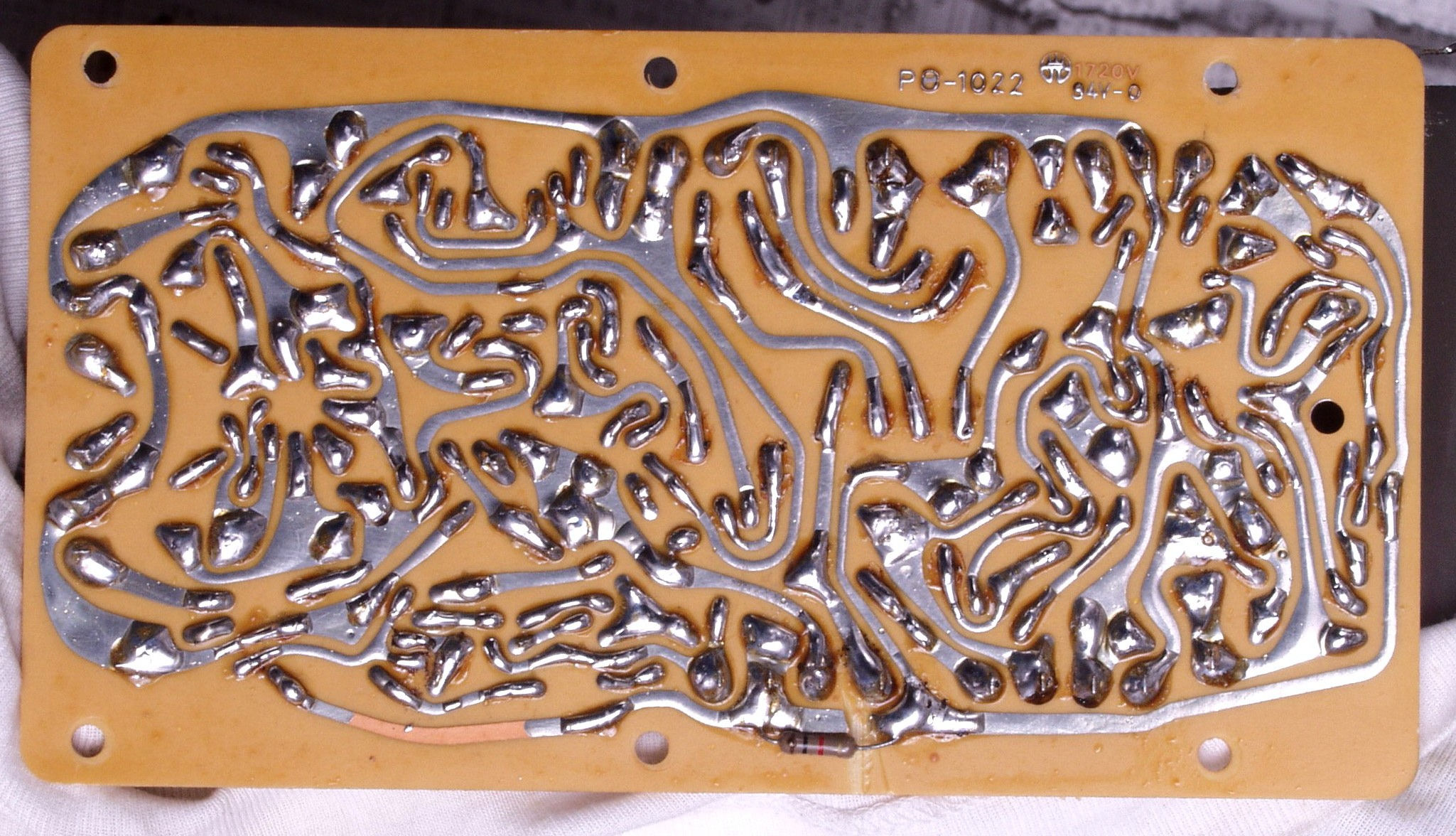

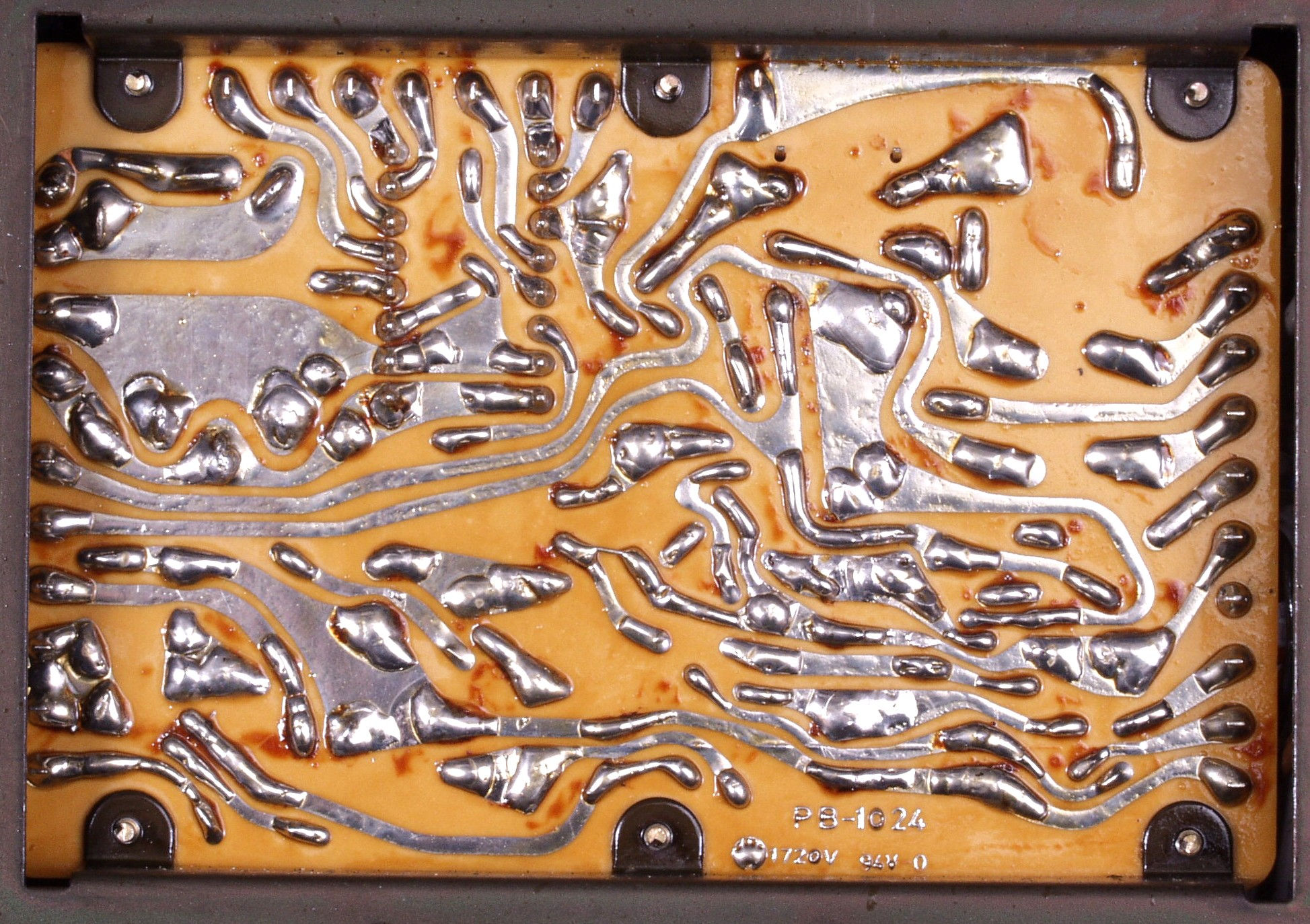

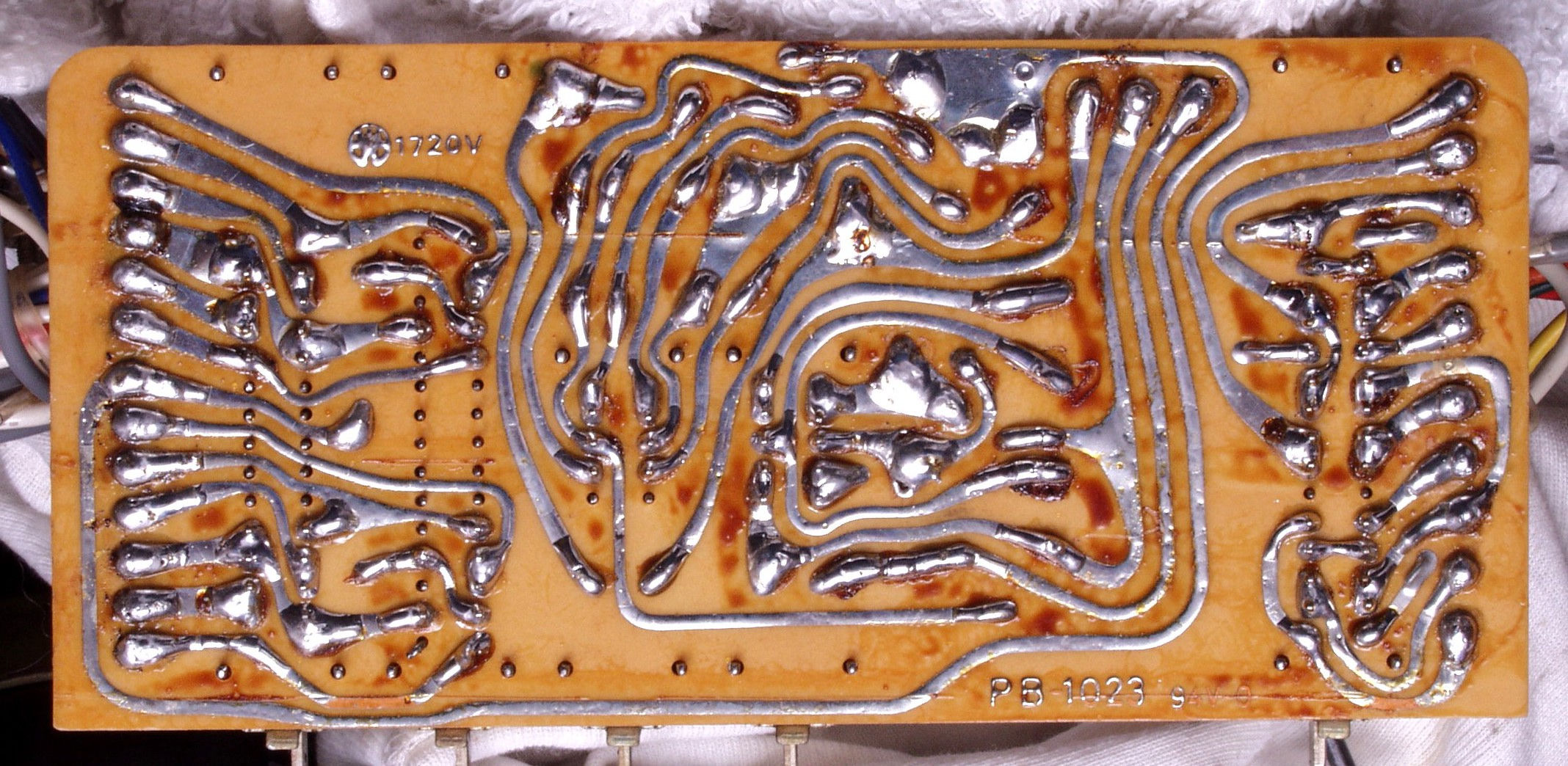

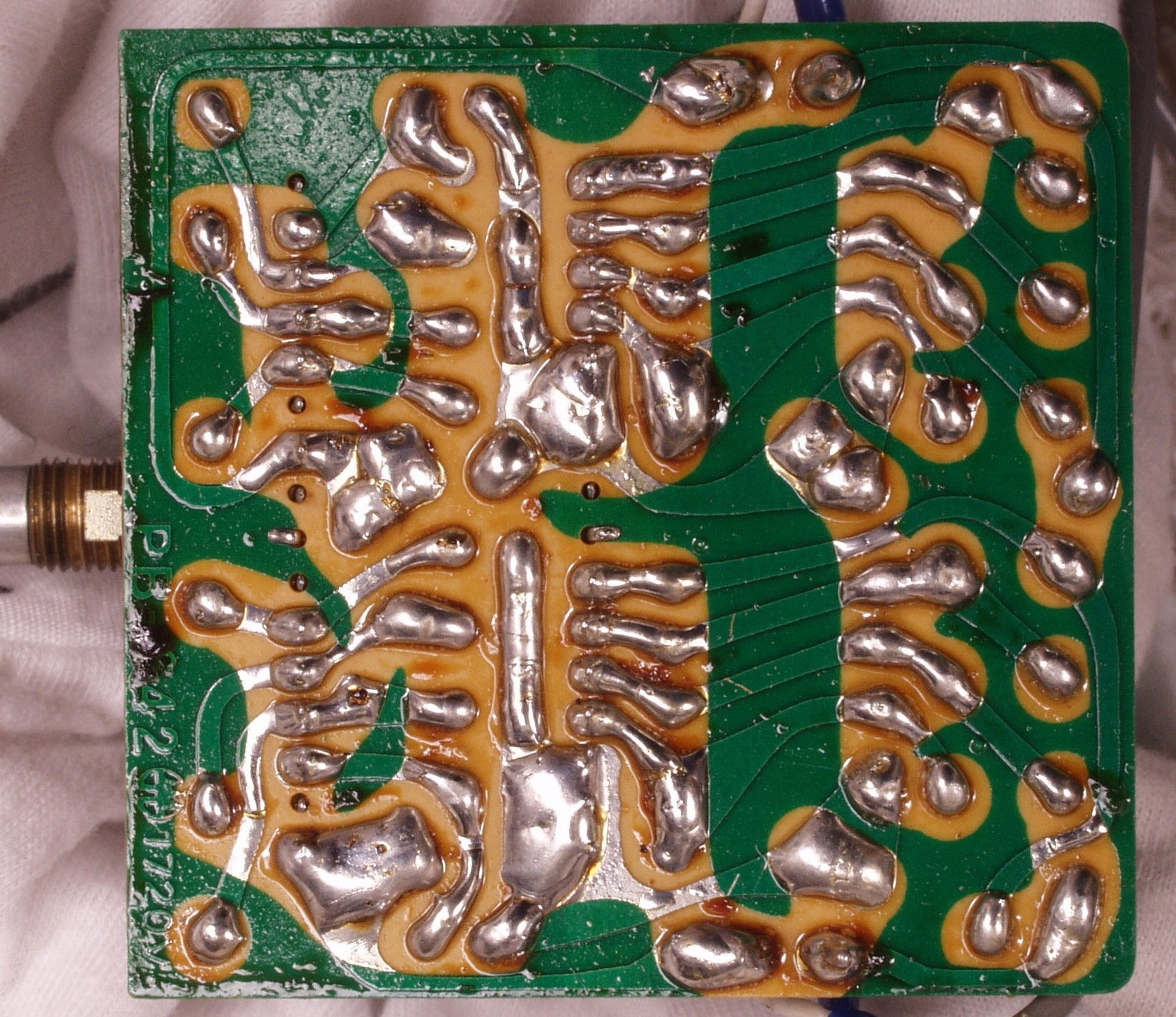

C−4C.修理前 フイルター基板裏
C−4D.修理(ハンダ補正)後 フイルター基板裏
C−4E.完成フイルター基板裏 洗浄後

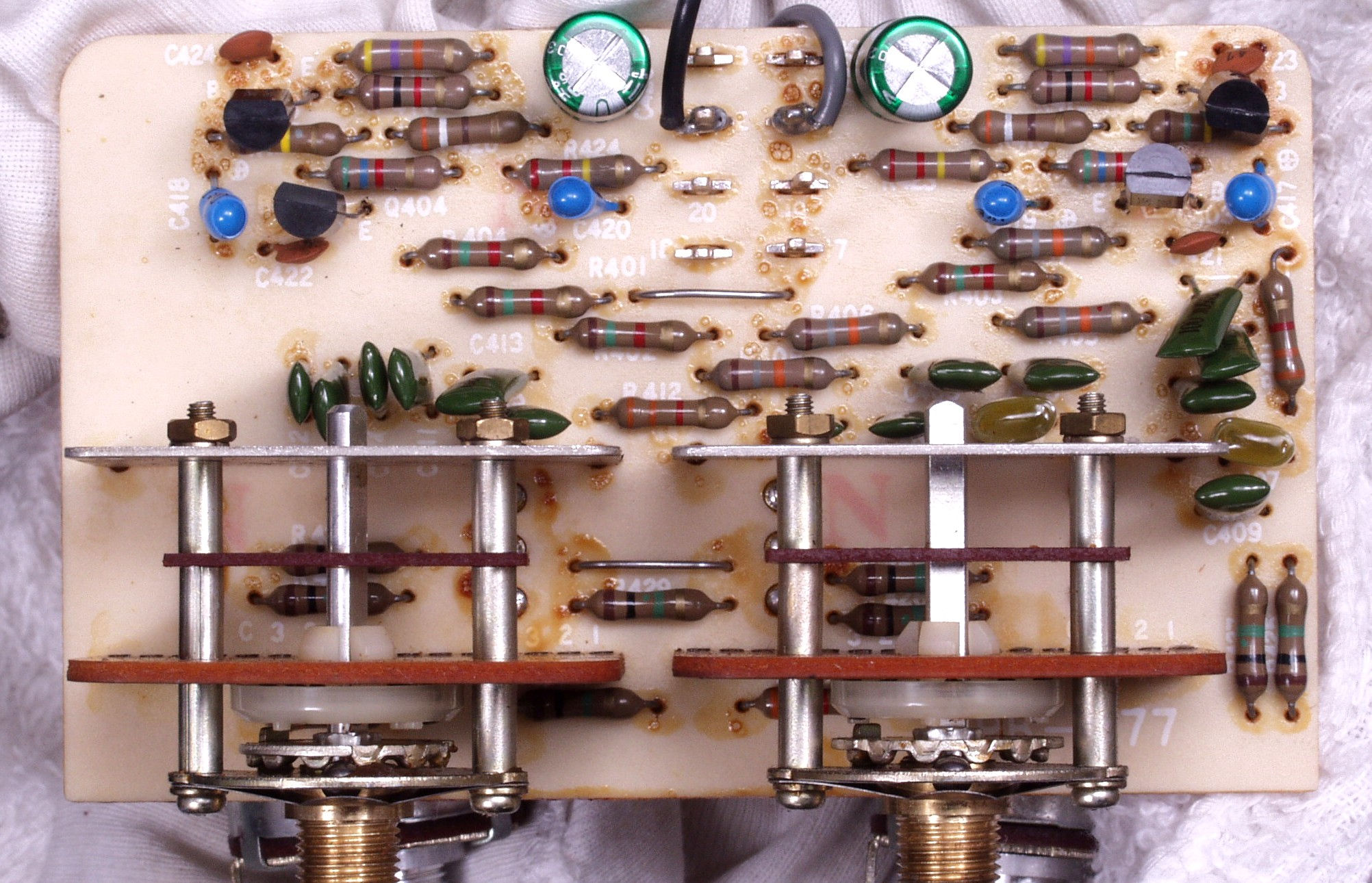

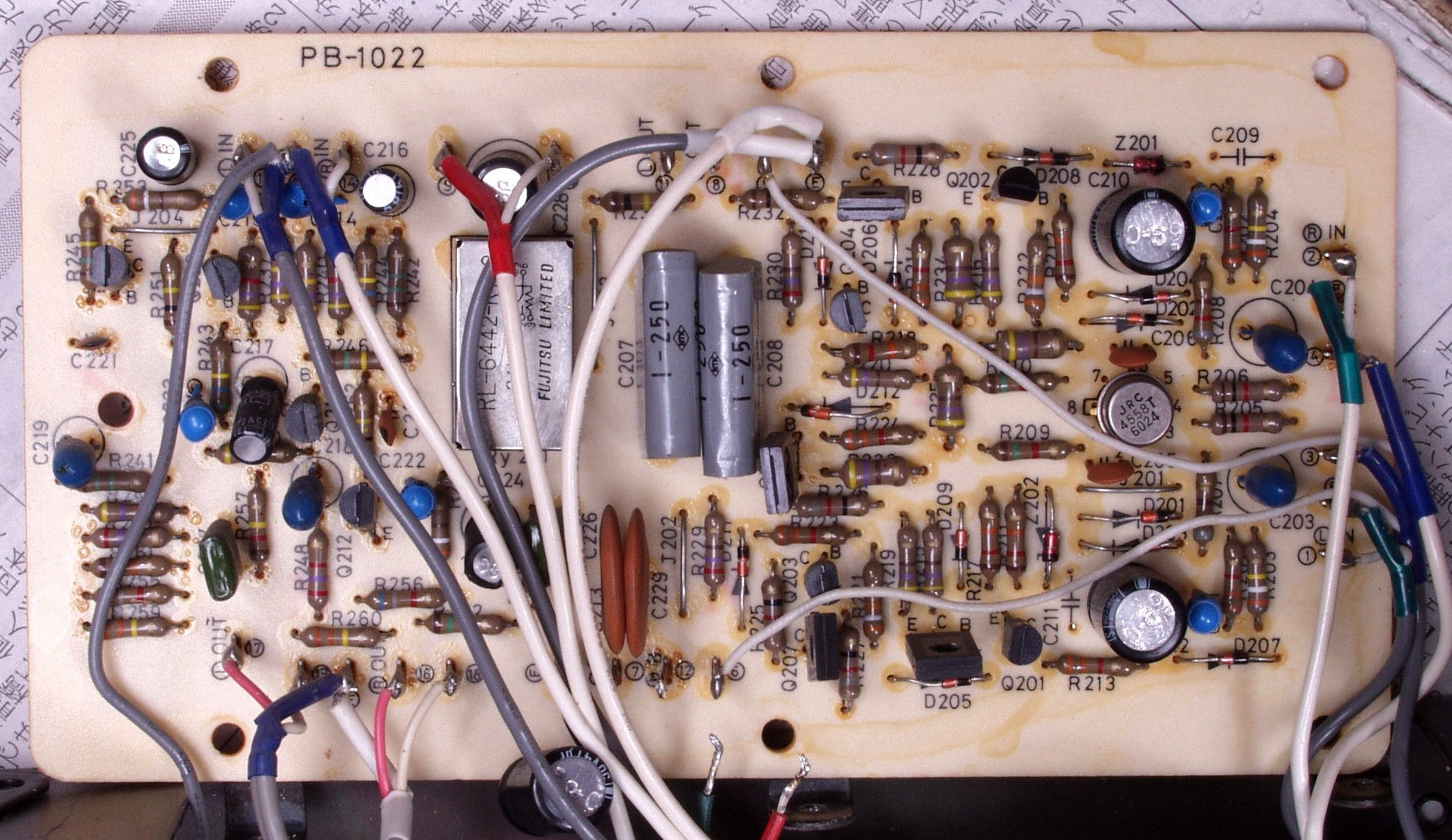

C−5A.修理前 コントロール基板
C−5B.修理後 コントロール基板 TR(トランジスター)4個、電解コンデンサー2個、フイルムコンデンサー2個交換

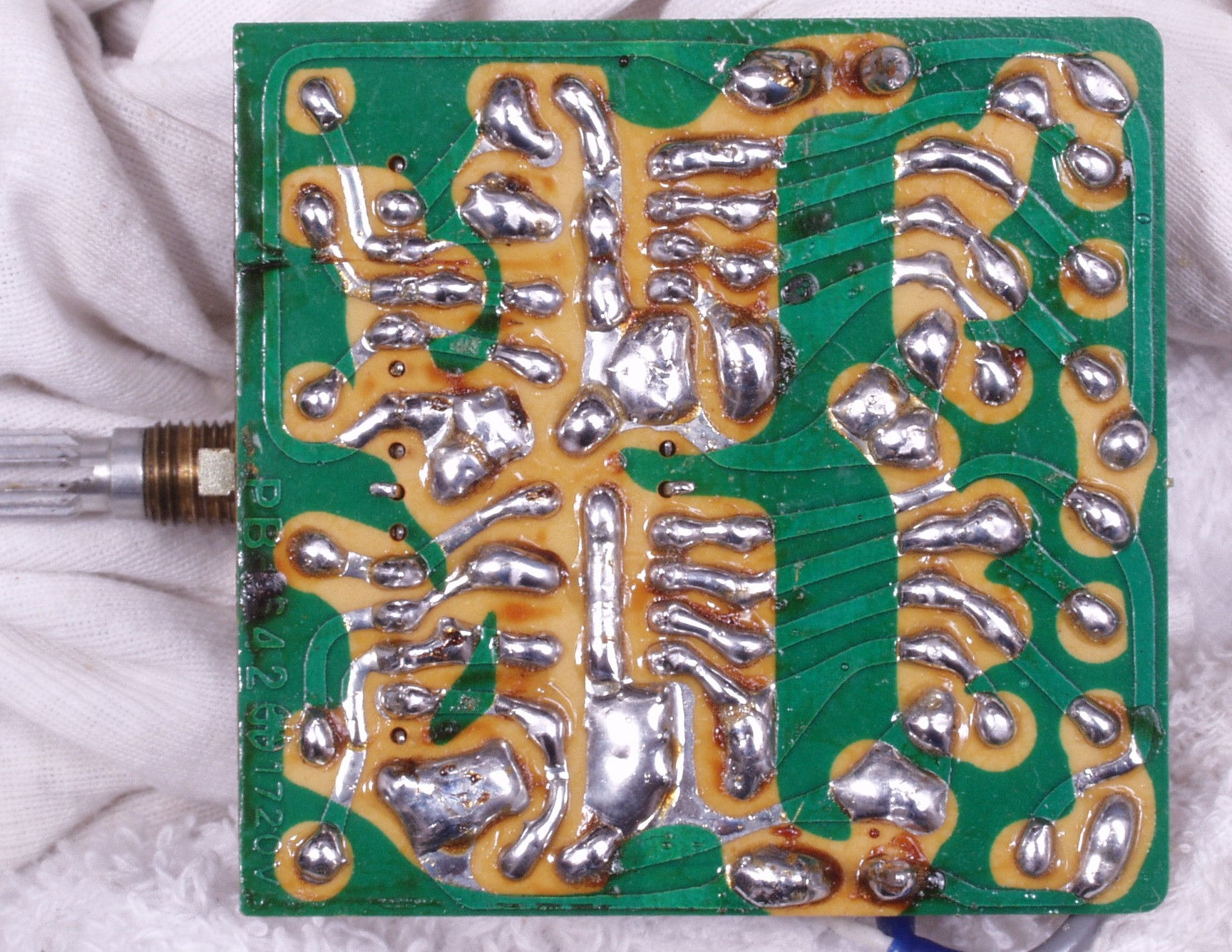

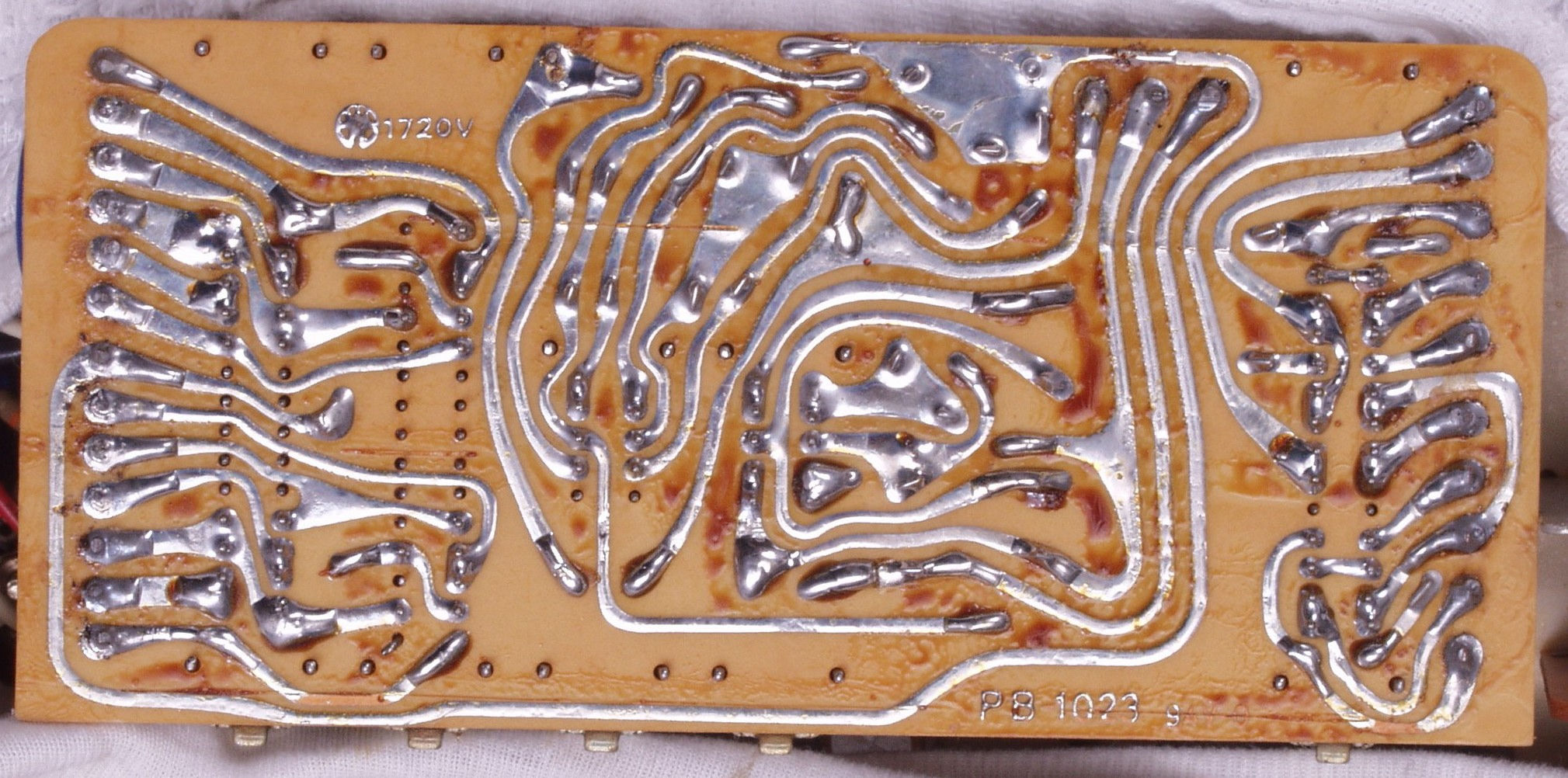

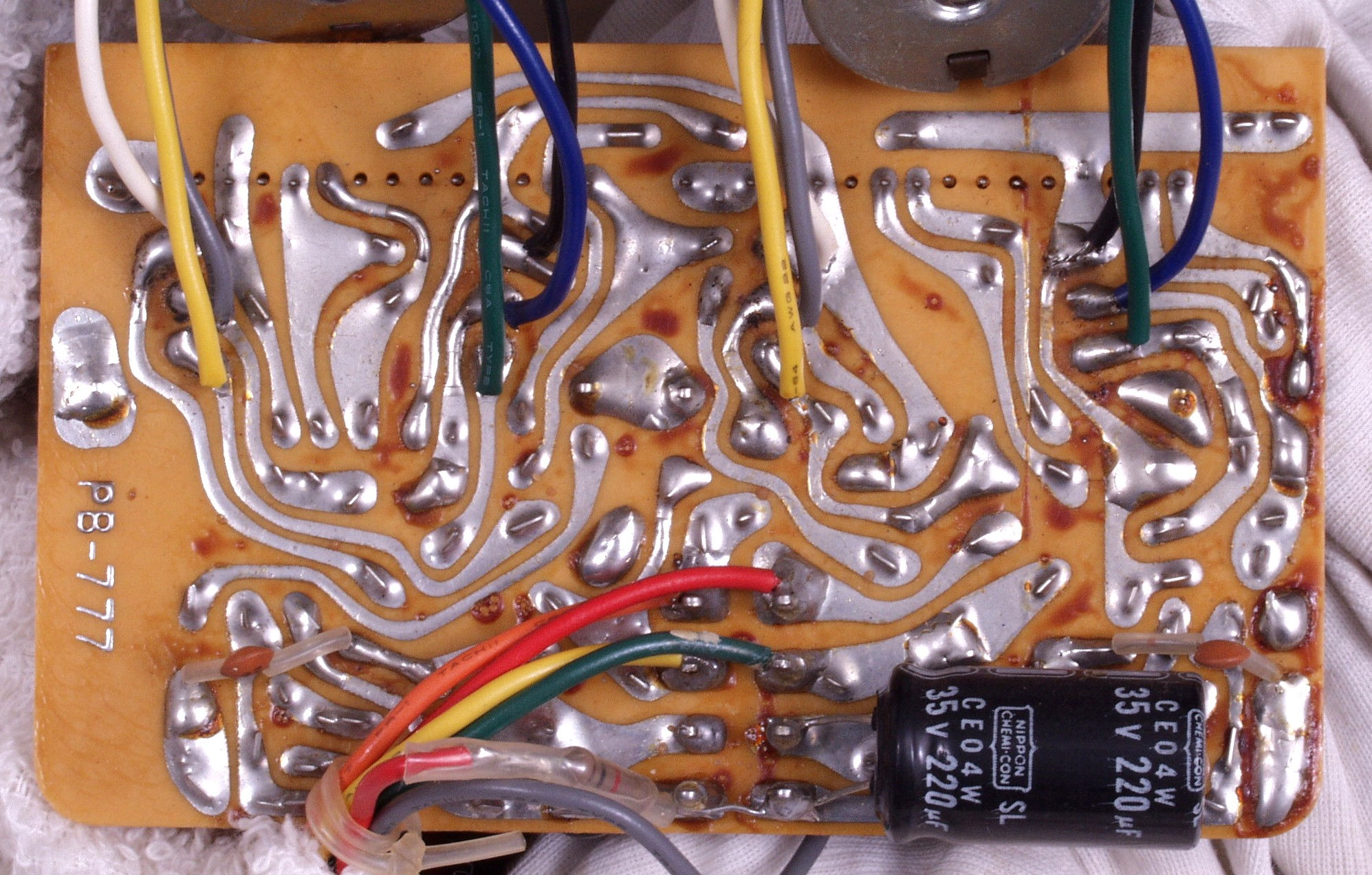

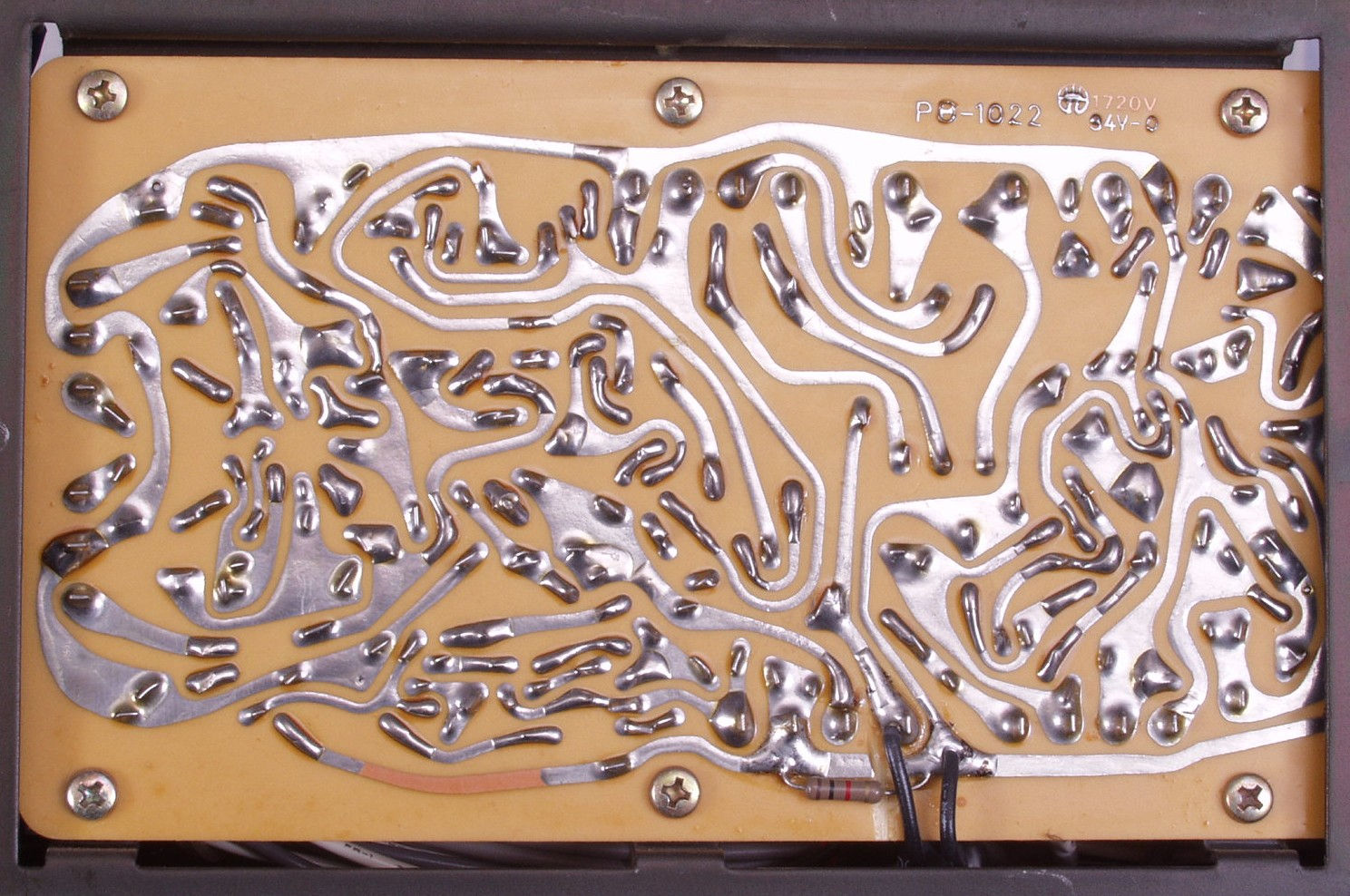

C−5C.修理前 コントロール基板裏
C−5D.修理(ハンダ補正)後 コントロール基板裏
C−5E.完成コントロール基板裏 洗浄後

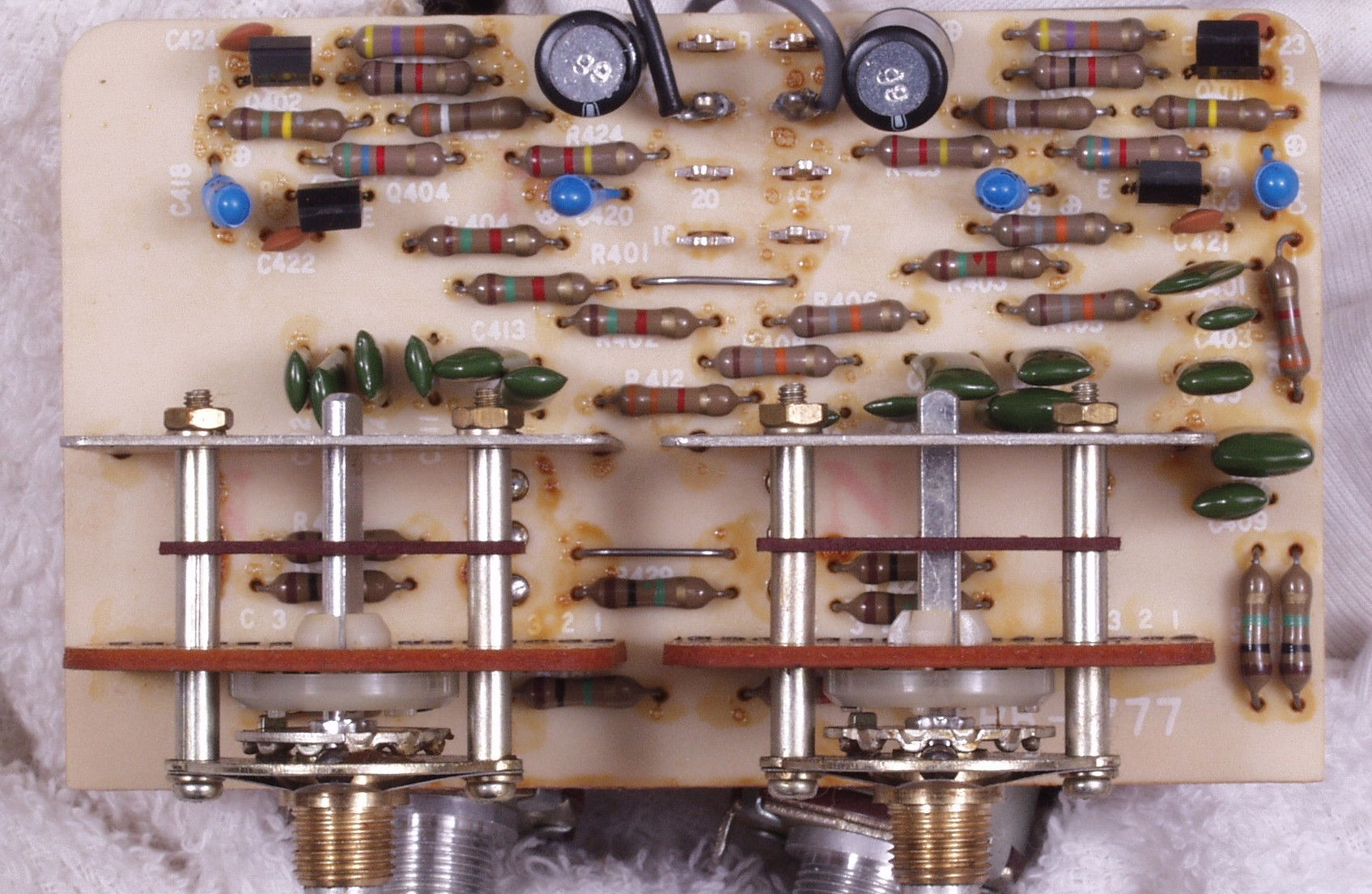

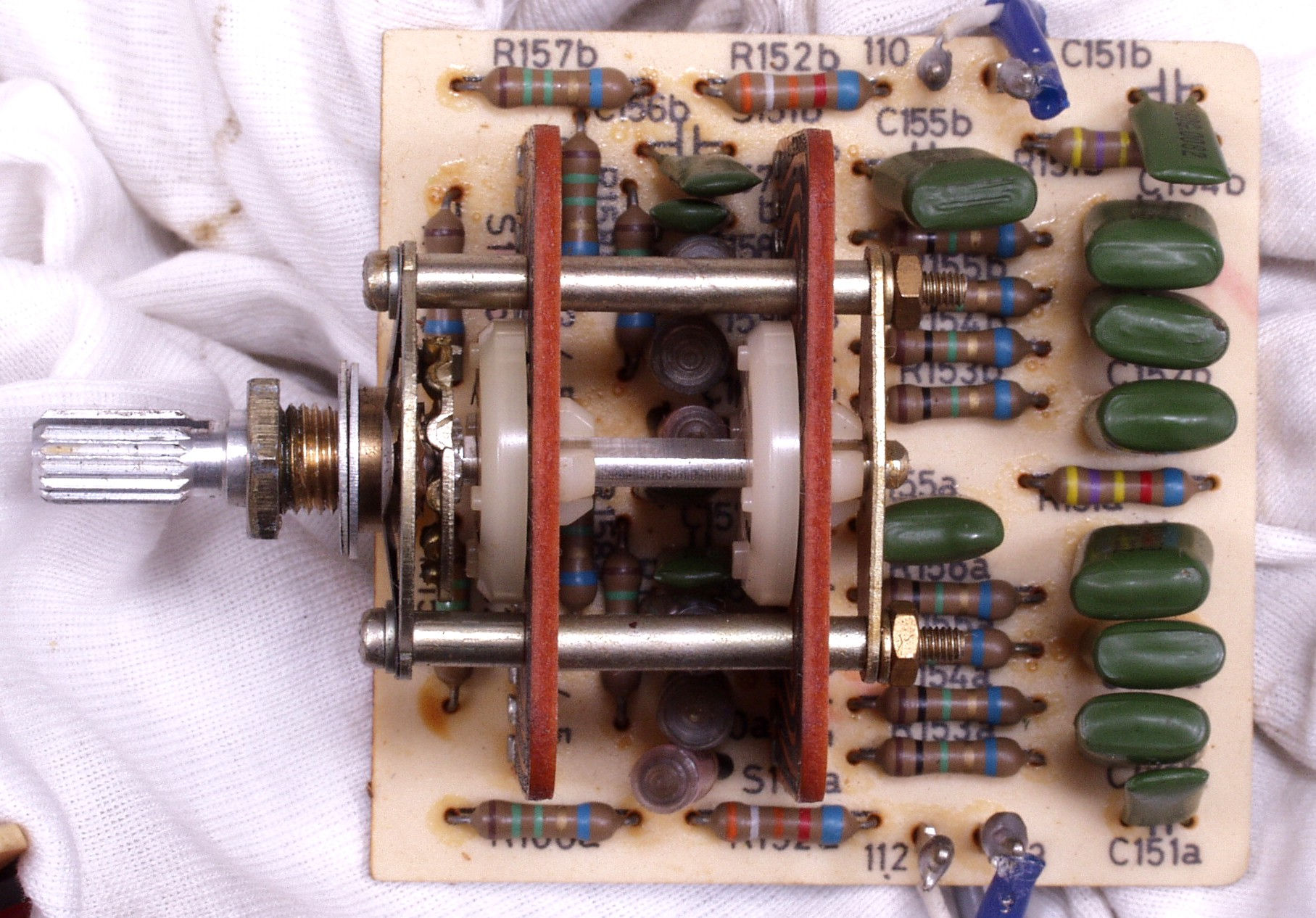

C−6A.修理前 リニヤーEQコントロール基板
C−6B.修理前 リニヤーEQコントロール基板裏
      写真紛失
C−6C.修理(ハンダ補正)後 リニヤーEQコントロール基板裏
C−6D.完成リニヤーEQコントロール基板裏 洗浄後

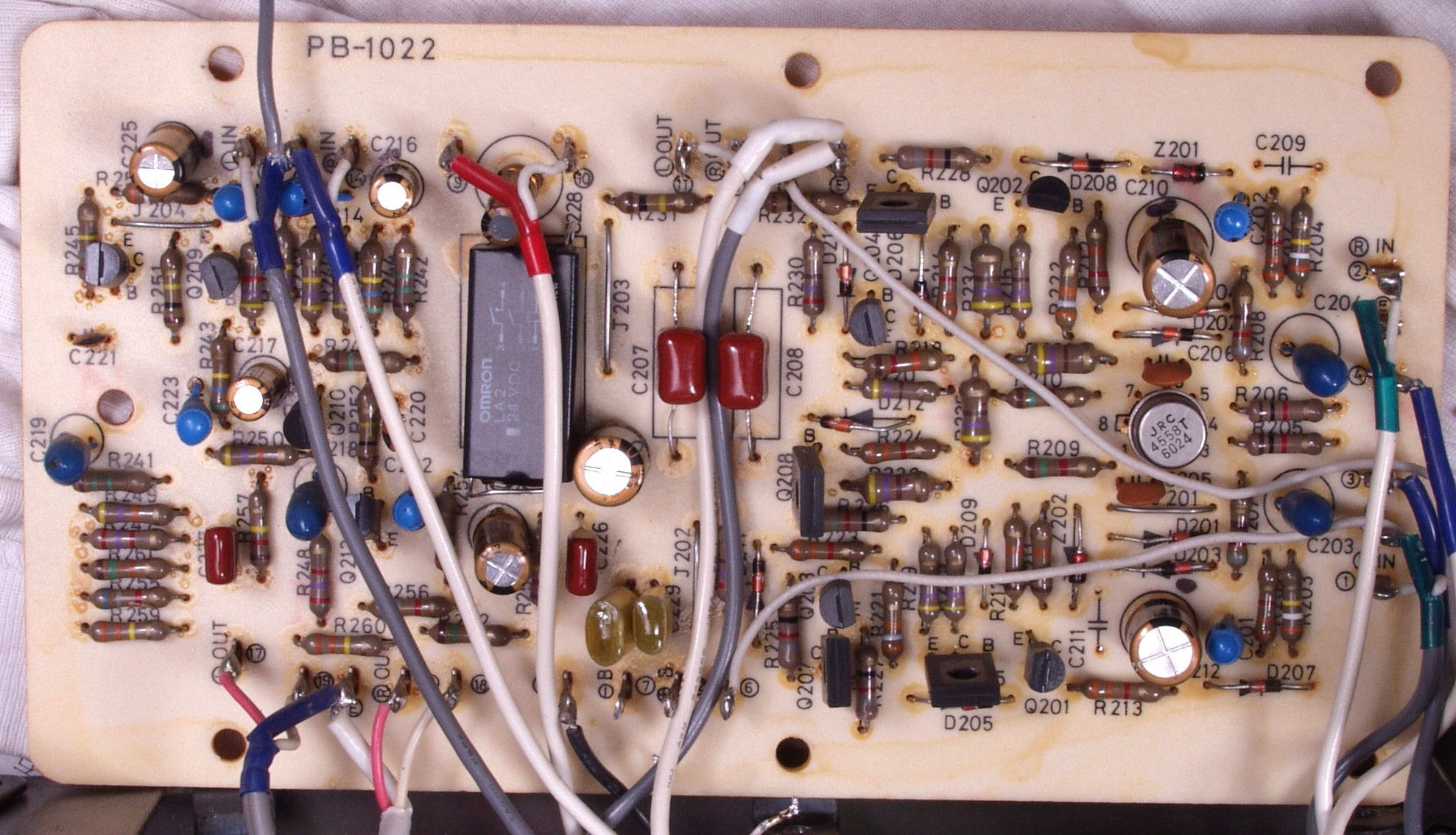

C−7A.修理前 EQ_AMP基板
C−7B.修理後 EQ_AMP基板 リレー、電解コンデンサー8個、フイルムコンデンサー6個交換

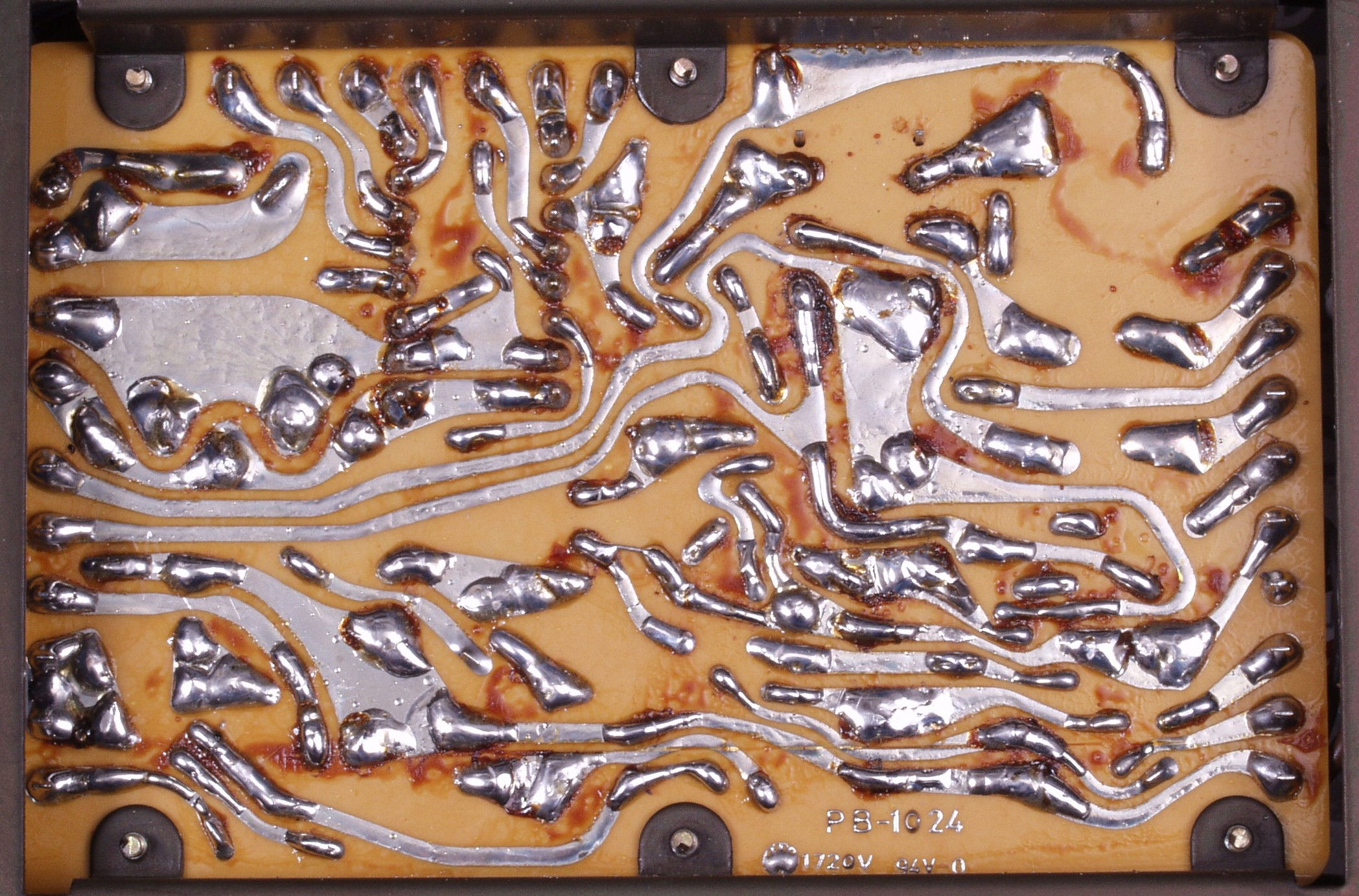

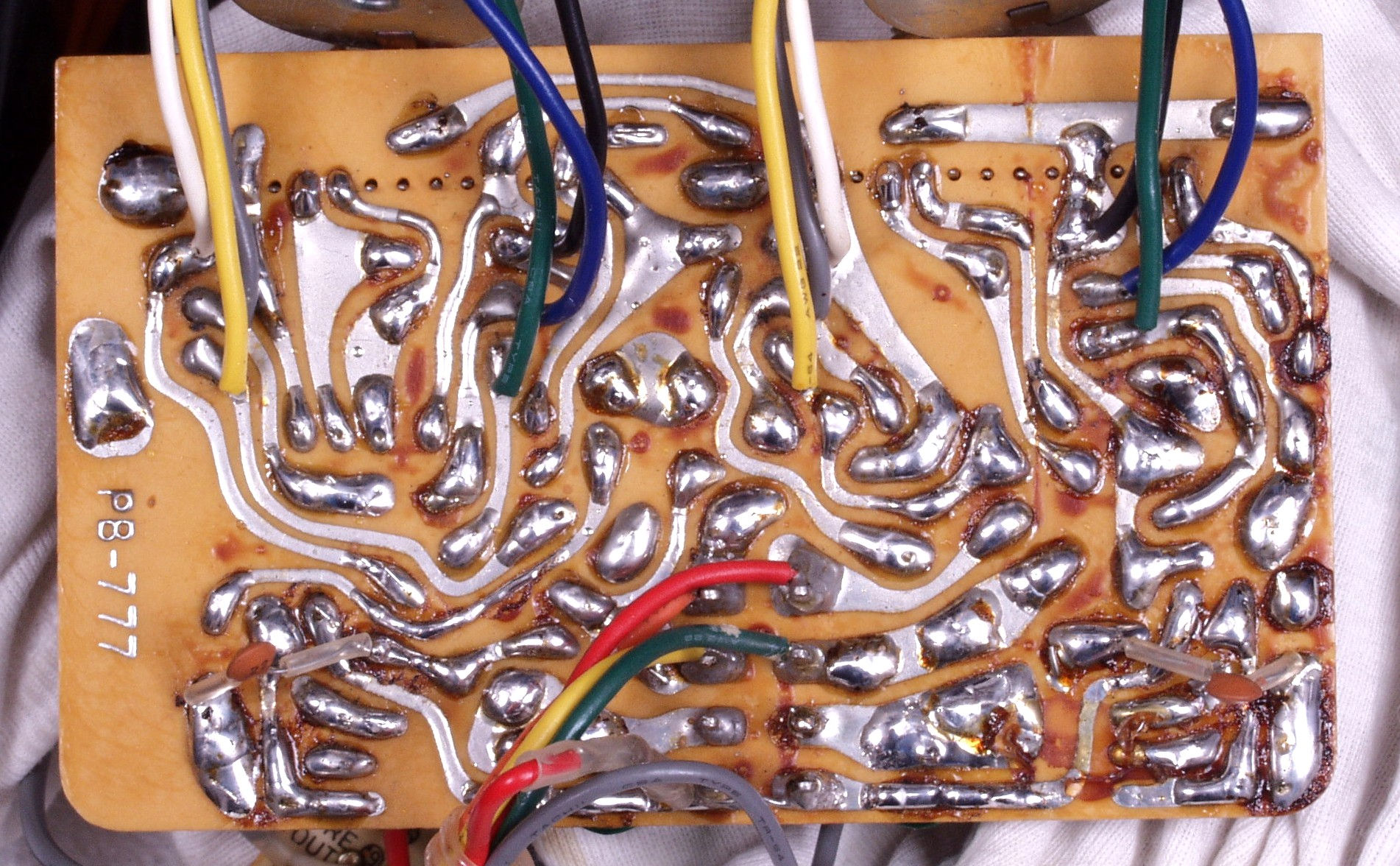

C−7C.修理前 EQ_AMP基板裏
C−7D.修理前 EQ_AMP基板裏 ハンダ不良
C−7E.完成EQ_AMP基板裏 洗浄後

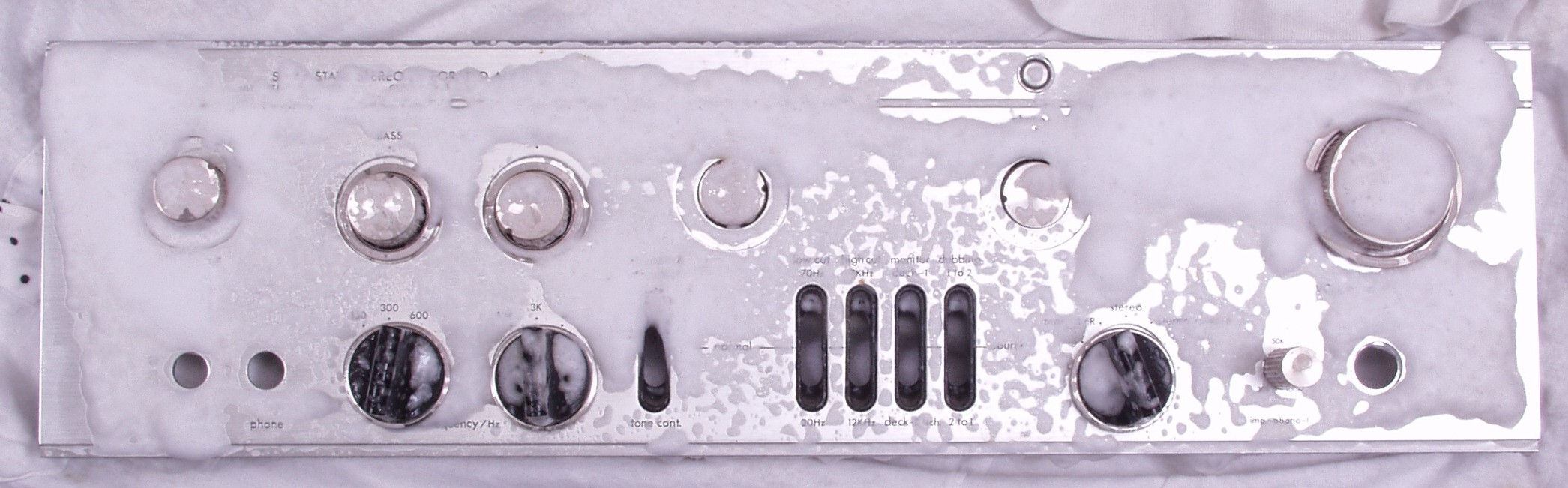

C−8.パネル清掃 無垢なので綺麗に成ります

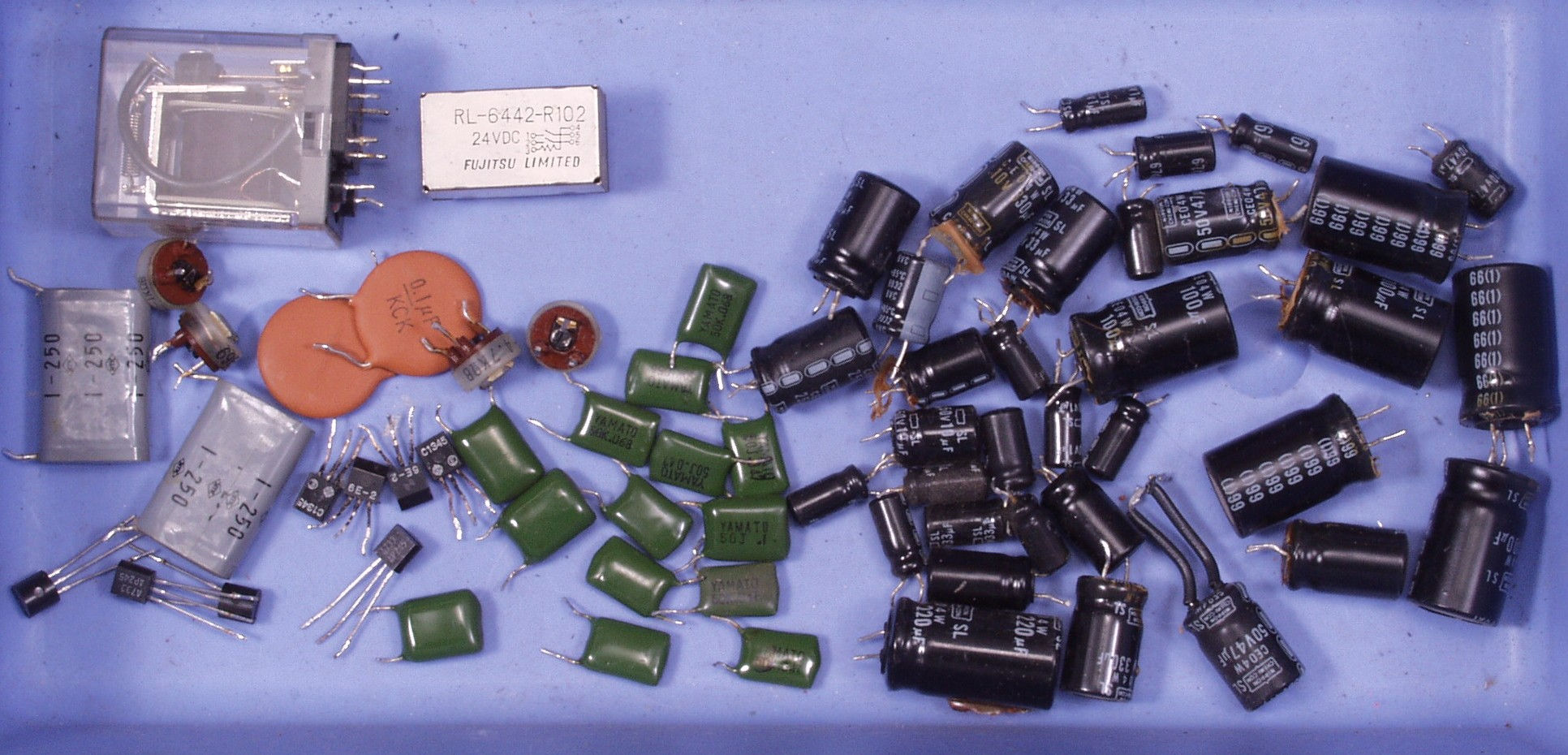

C−9.交換部品

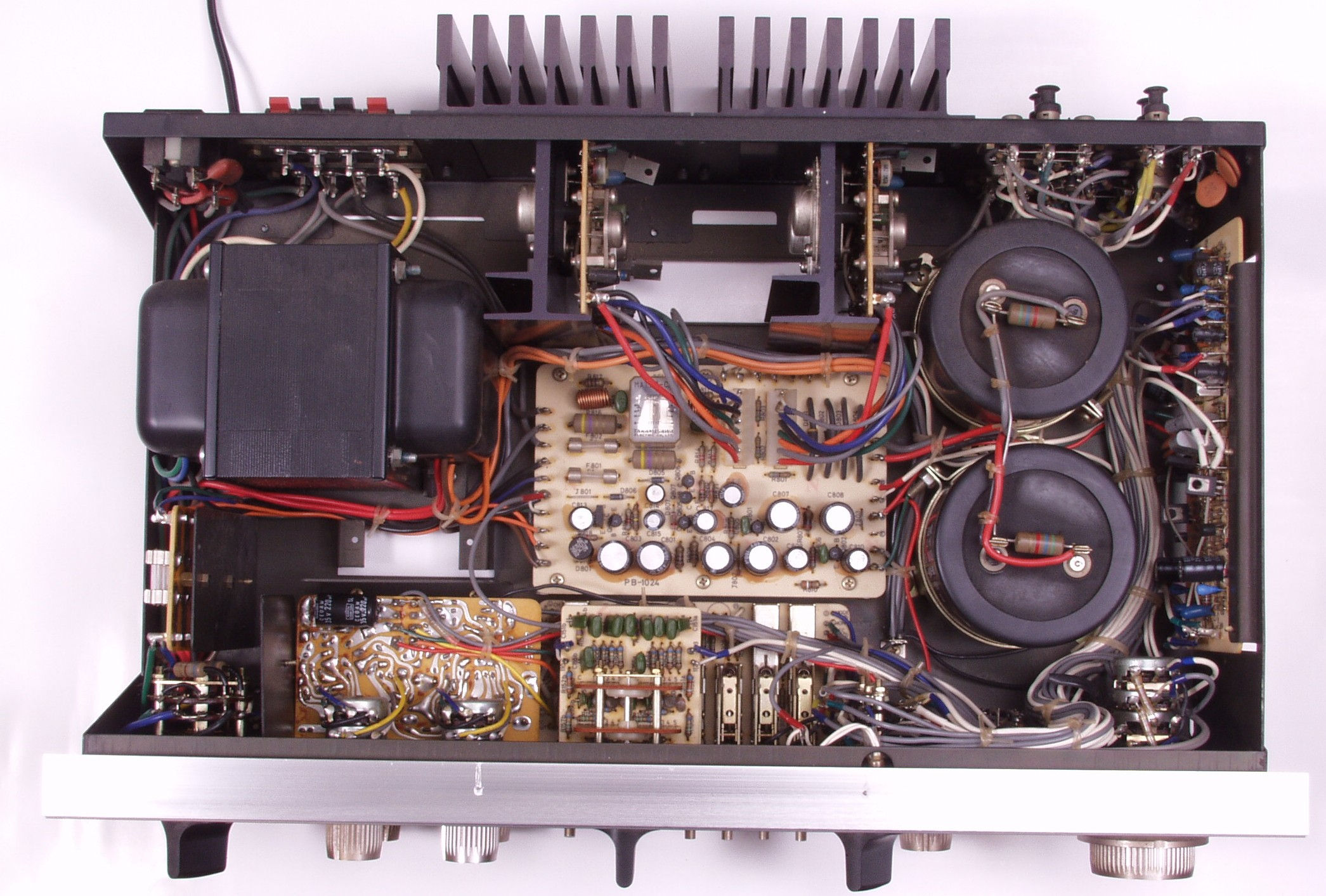

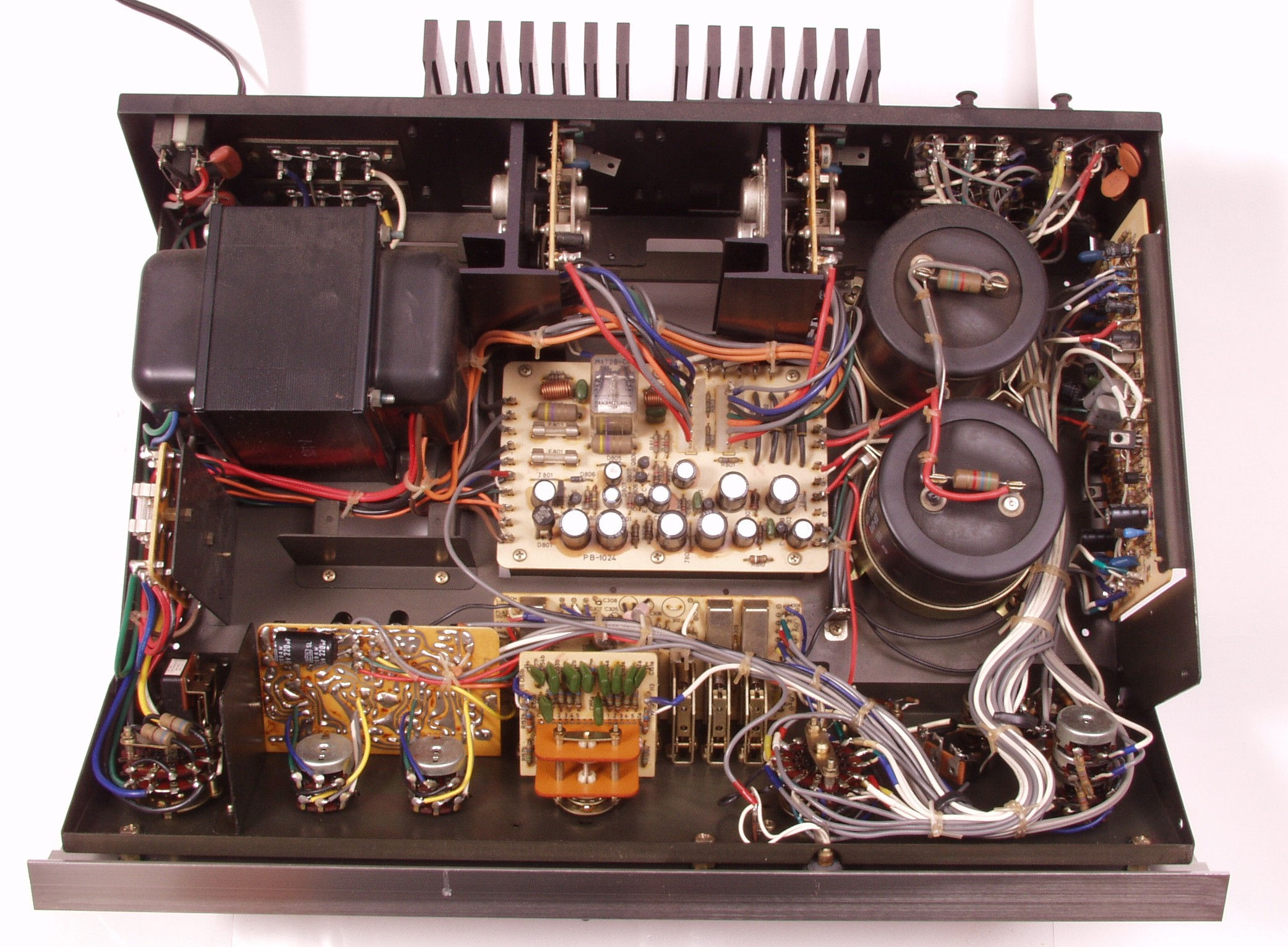

C−AA.修理前 上から見る

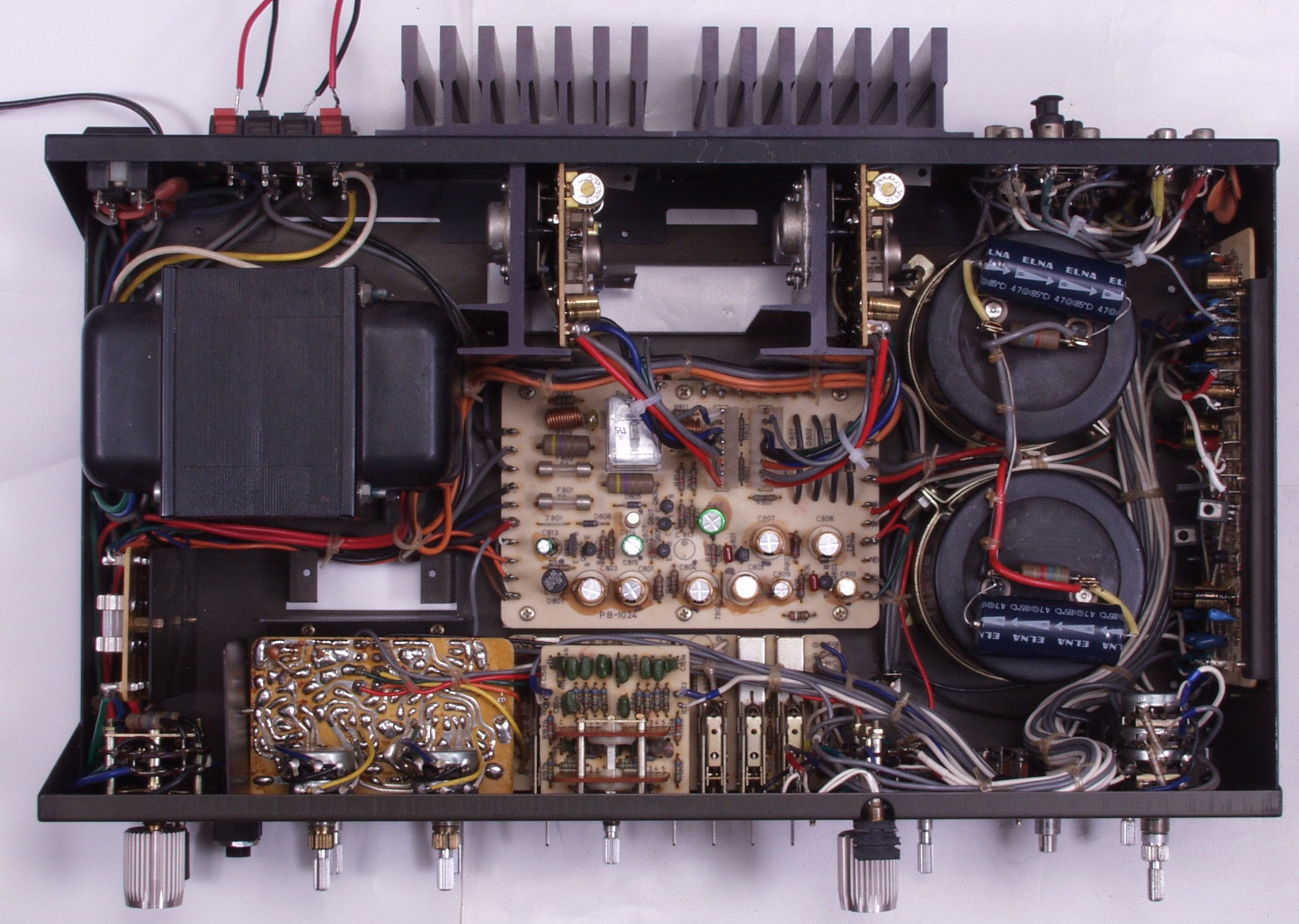

C−AB.修理後 上から見る

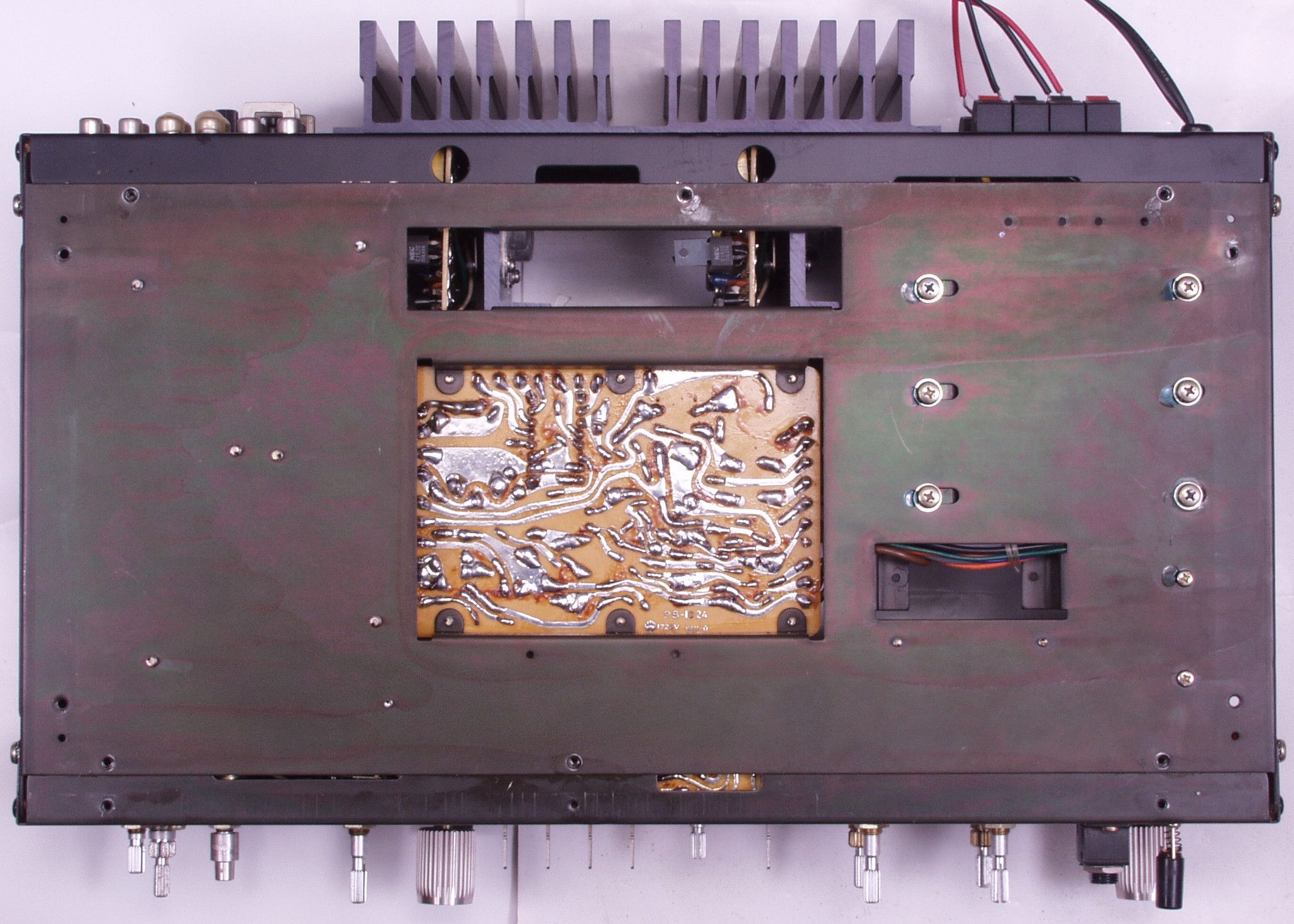

C−AC.修理後 下から見る

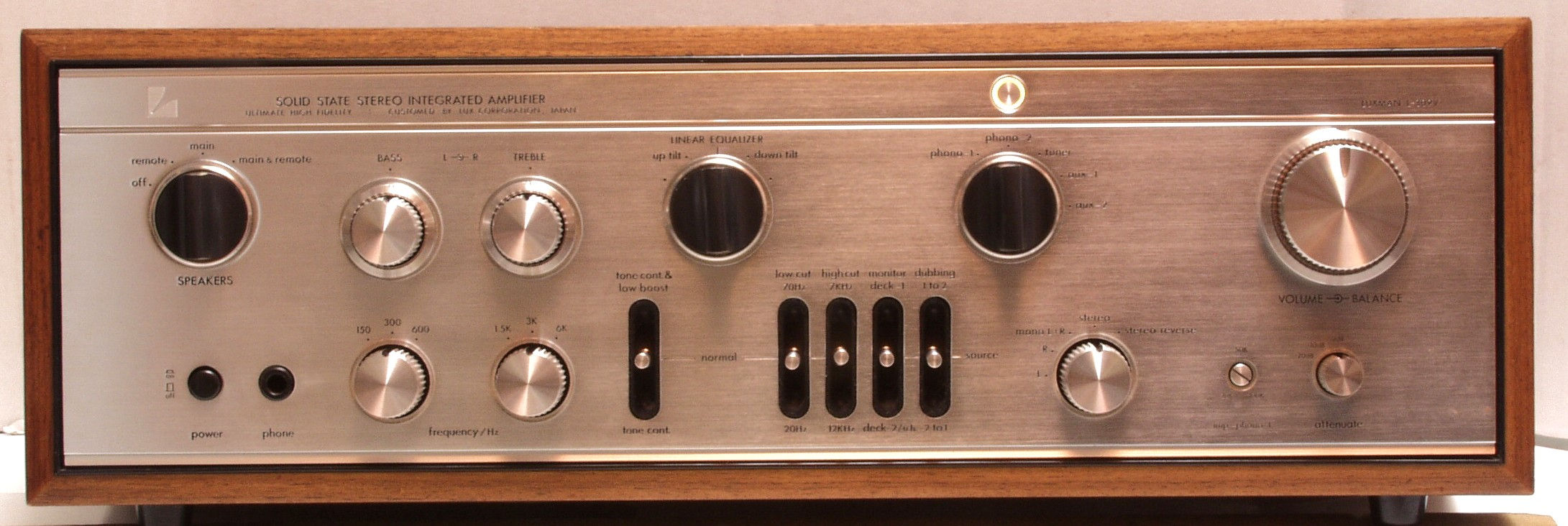

C−C.完成
E.調整・測定

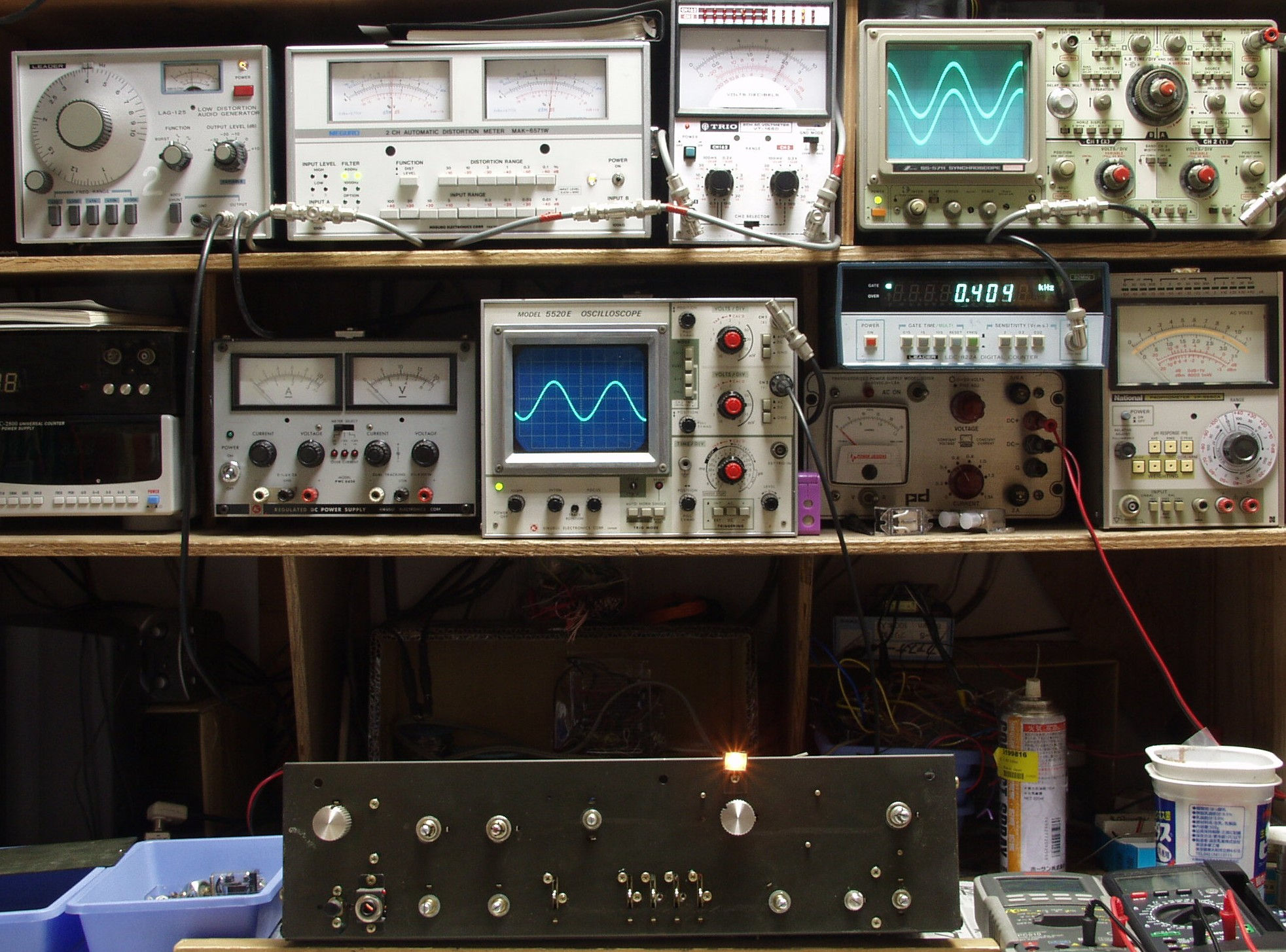

E−1.ケース無しで測定

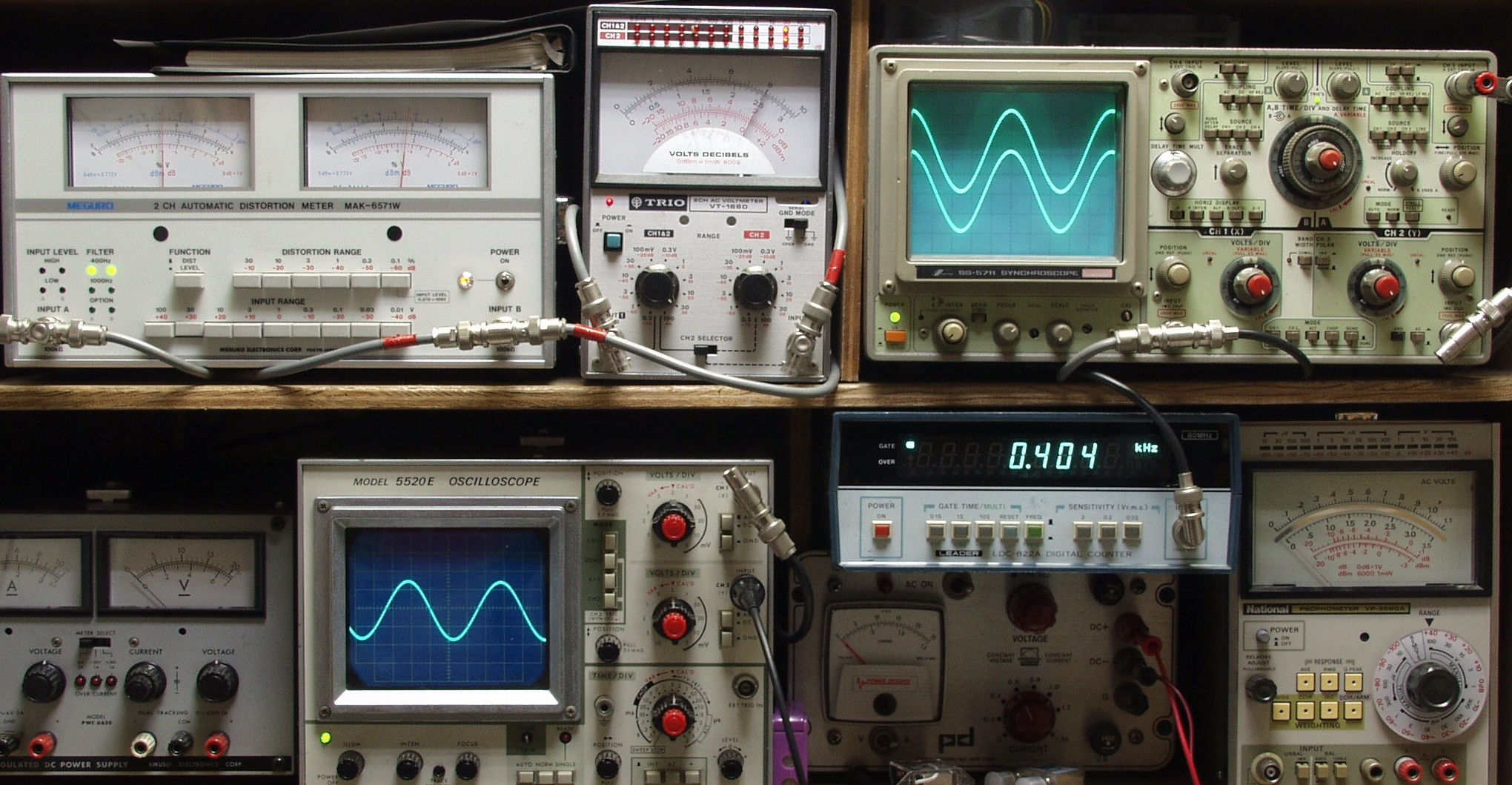

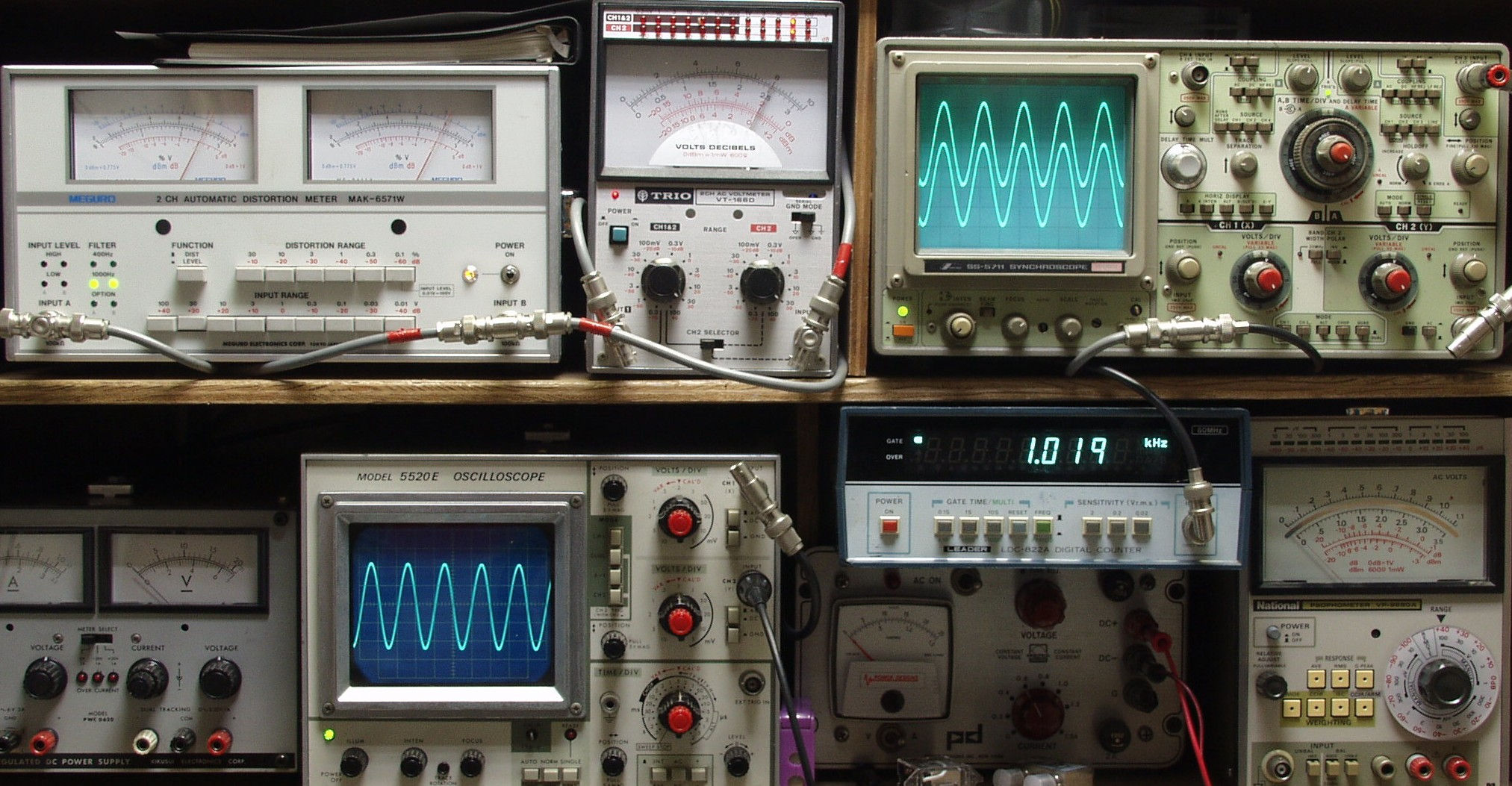

    <見方>
     上左オーデオ発振器より400HZ・1KHZの信号を出す(歪み率=約0.003%)
     下中=入力波形(オーデオ発振器のTTLレベル) 下右=周波数計
     上左=SP出力の歪み率測定 左メ−タ−=L出力、右メ−タ−=R出力
     上中=SP出力電圧測定器、赤針=R出力、黒針=L出力
     上右=SP出力波形オシロ 上=R出力、下=L出力(出力電圧測定器の出力)

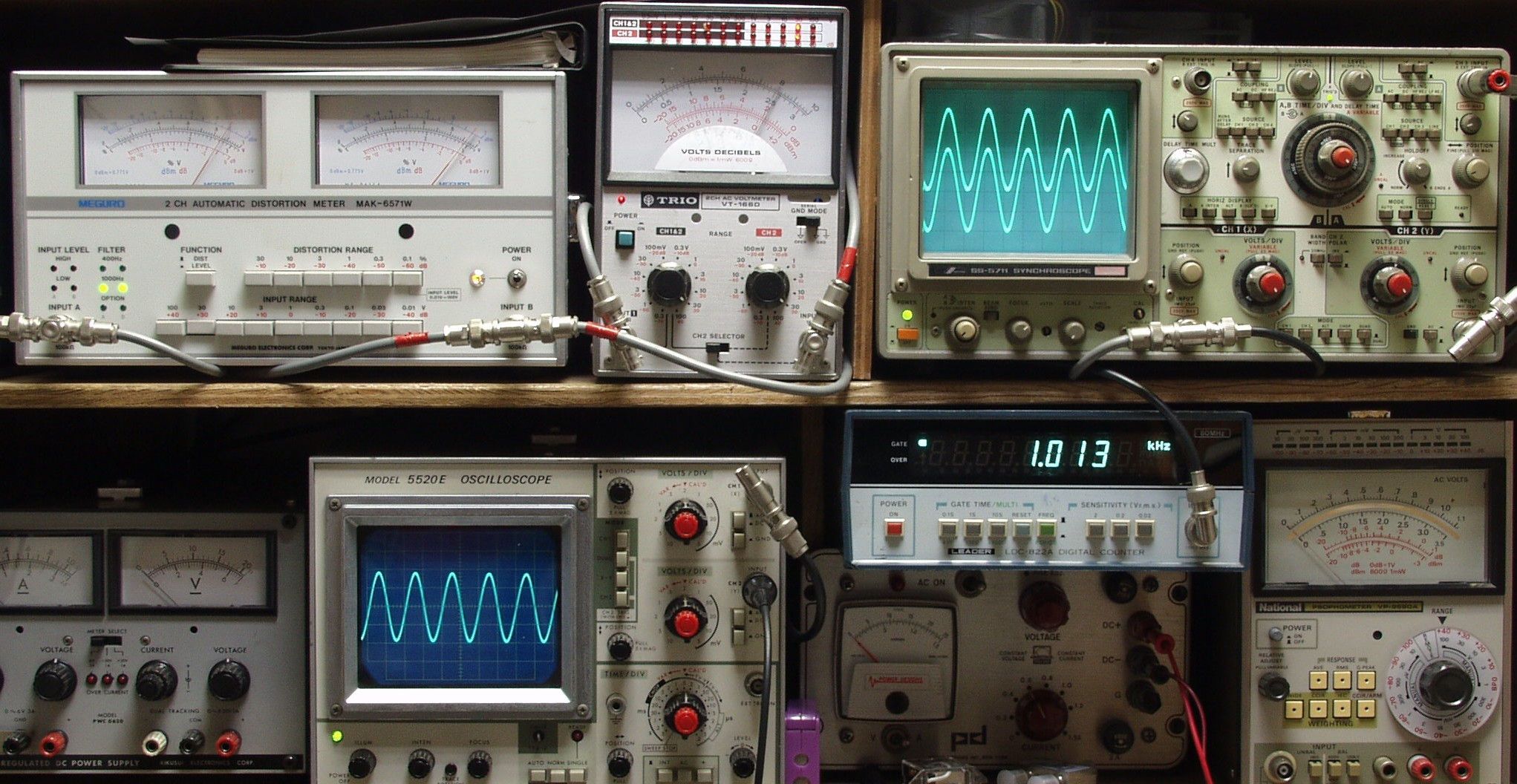

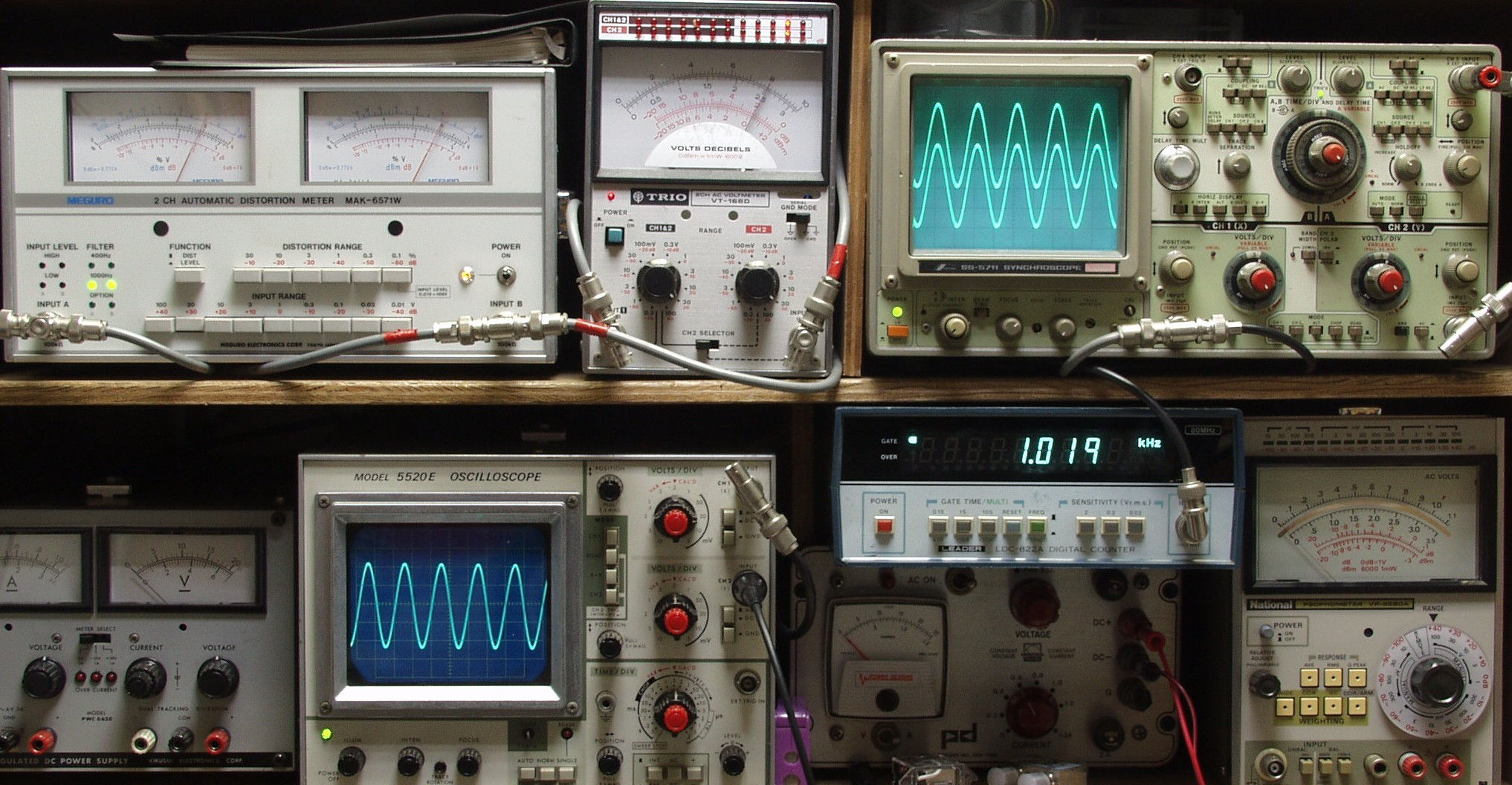

E−1A.SP出力25V=78W出力 0.09%歪率 AUX入力 1000HZ

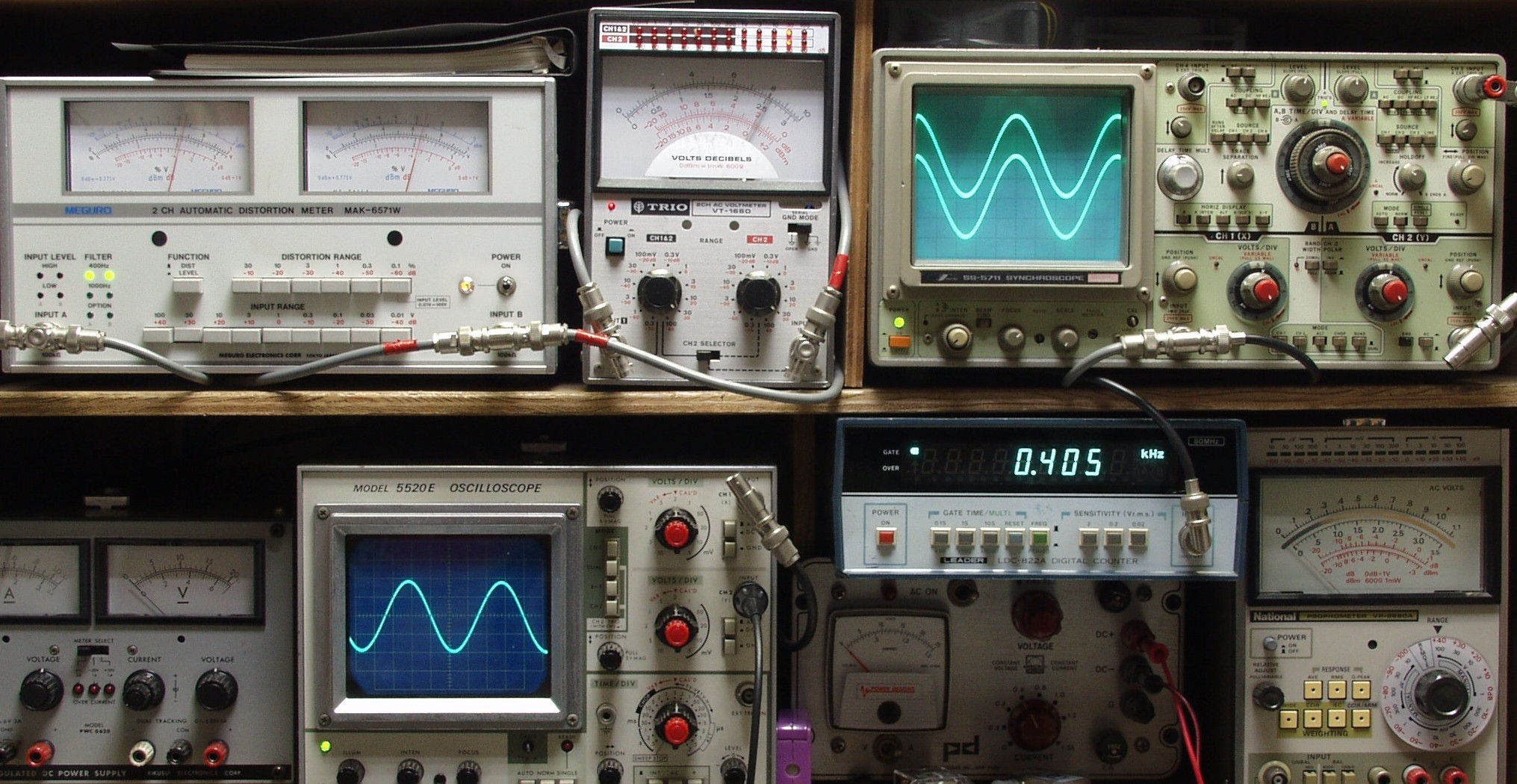

E−1B.SP出力25V=78W出力 0.07%歪率 AUX入力 400HZ
E−2A.SP出力25V=78W出力 0.08%歪率 MM1入力 1000HZ
E−2B.SP出力25V=78W出力 0.06%歪率 MM1入力 400HZ
E−3A.SP出力25V=78W出力 0.08%歪率 MM2入力 1000HZ
E−3B.SP出力25V=78W出力 0.07%歪率 MM2入力 400HZ
E−4.完成 24時間エージング
