ＬＵＸ　Ｌ−１０　修理記録

平成１５年10月31日到着　　　１１月２７日完成

Ａ．　修理前の状況 　中古入手して使用していますが、ごくたまに左チャンネルから「ばちっ」というノイズが出ることがあります。 ほぼ毎日１・２時間使用していますが２〜３日に一回出るかでないかという程度、一回でればその後はおきません。 規則性がつかめないので、整備に出そうにも出せません。（出してもよくわからないままかえってきそうです） 　 B．原因 ＴＲ（トランジスタ−）の劣化 Ｃ．　修理状況 初段・中段のＴＲ（トランジスタ−）交換 ＲＬバイアス／バランスＶＲ交換 電解コンデンサー交換（オーデオコンデンサー使用） フイルムコンデンサ交換 FET（電解トランジスタ−）交換 Ｄ．使用部品 ＴＲ（トランジスタ−）　　　　　　　　　　　　　　　　　　　　　２４個 バイアス／バランス半固定ＶＲ　　　　　　　　　　　　　　　６個 電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　１８個 フイルムコンデンサ　　　　　　　　　　　　　　　　　　　　　１８個 FET（電解トランジスタ−）　　　　　　　　　　　　　　　　　　　２個 Ｅ．　調整・測定 Ｆ．　修理費　　　８８，０００円 Ｇ．　再修理 　　　　　電源電解コンデンサー４個交換 　　　　　ＲＬモジュール製作交換 Ｓ．　LUXＭAN　Ｌ−１０　の仕様（マニアル・カタログより）

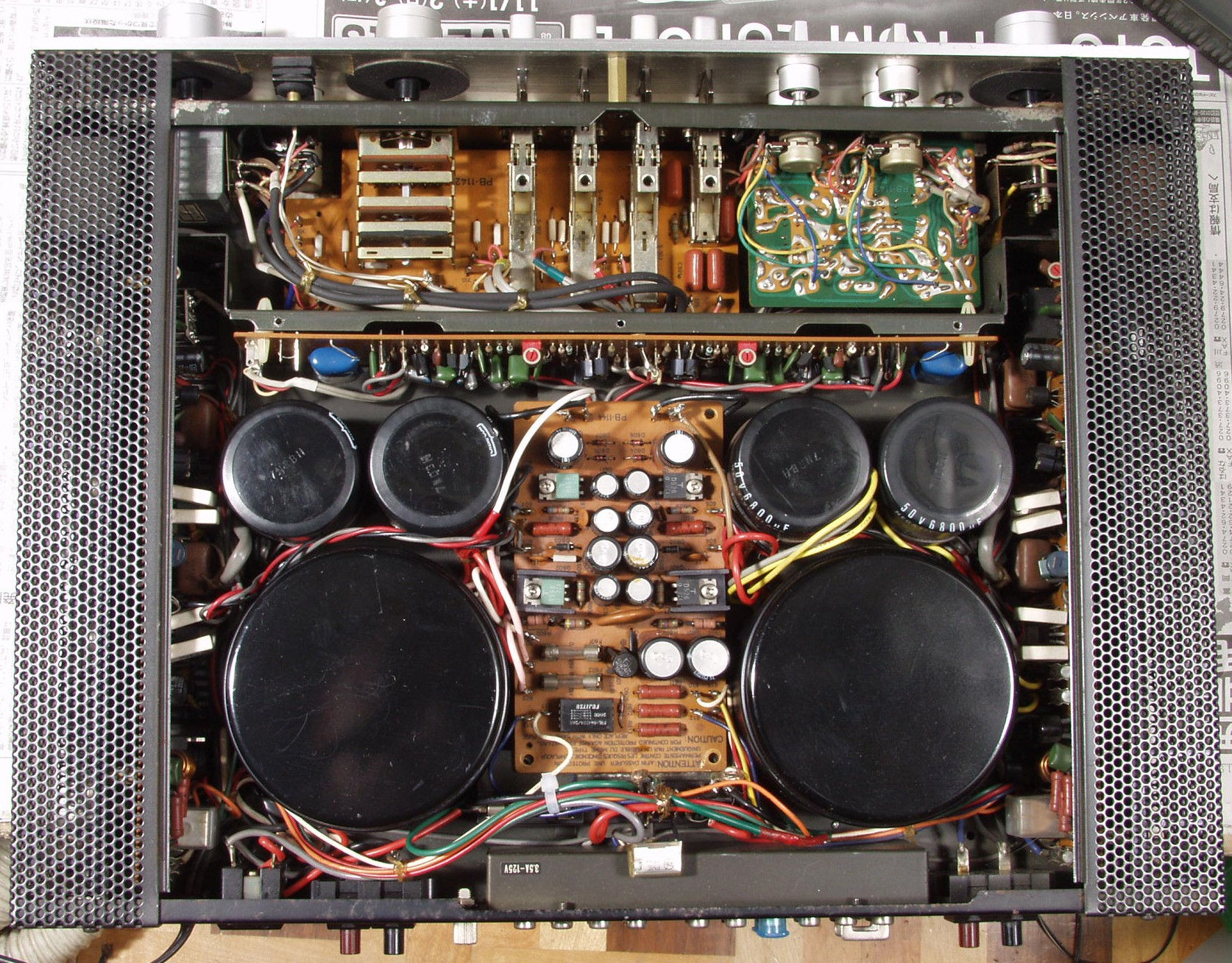

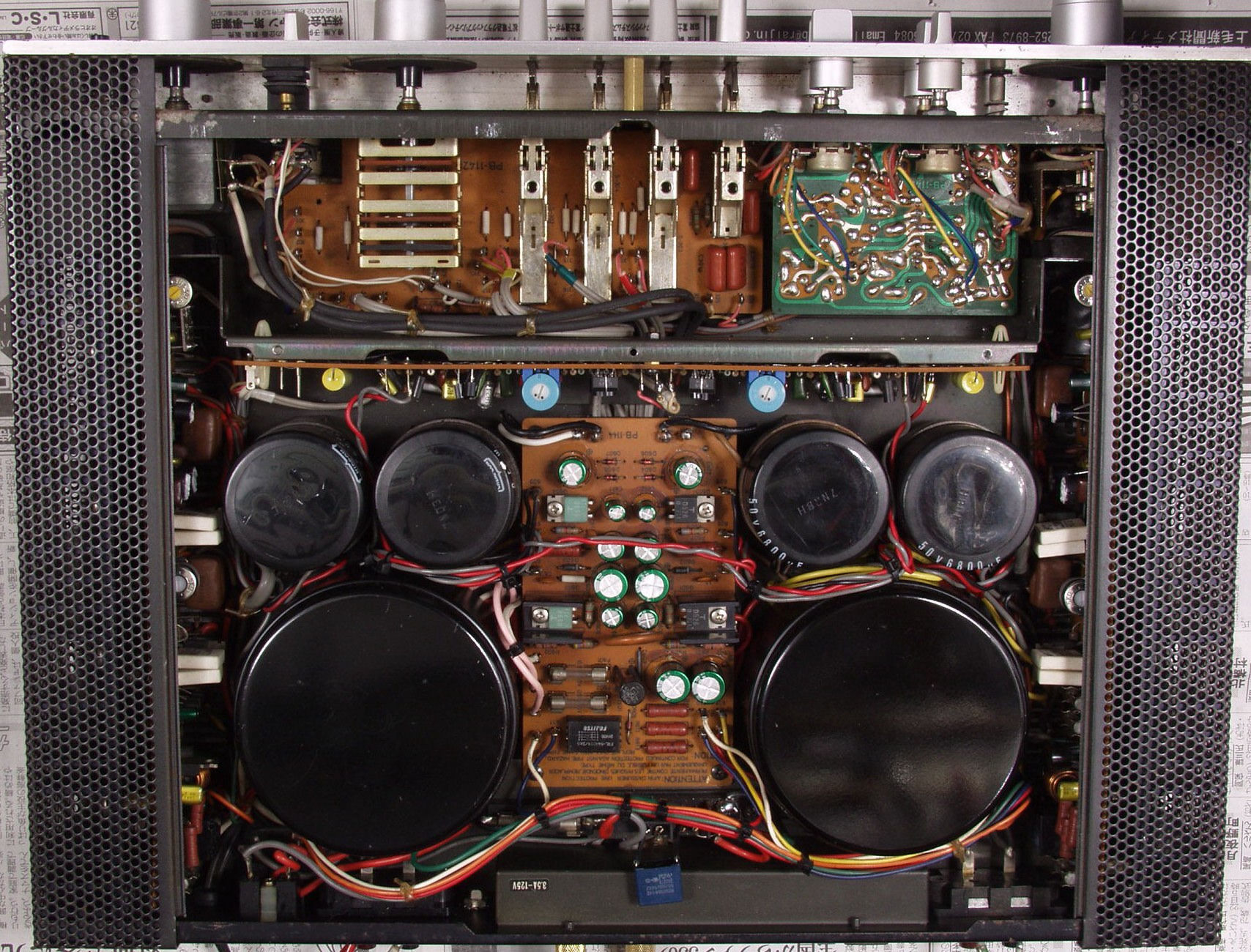

Ａ．　修理前の状況 Ａ１．修理前点検中　下から見る

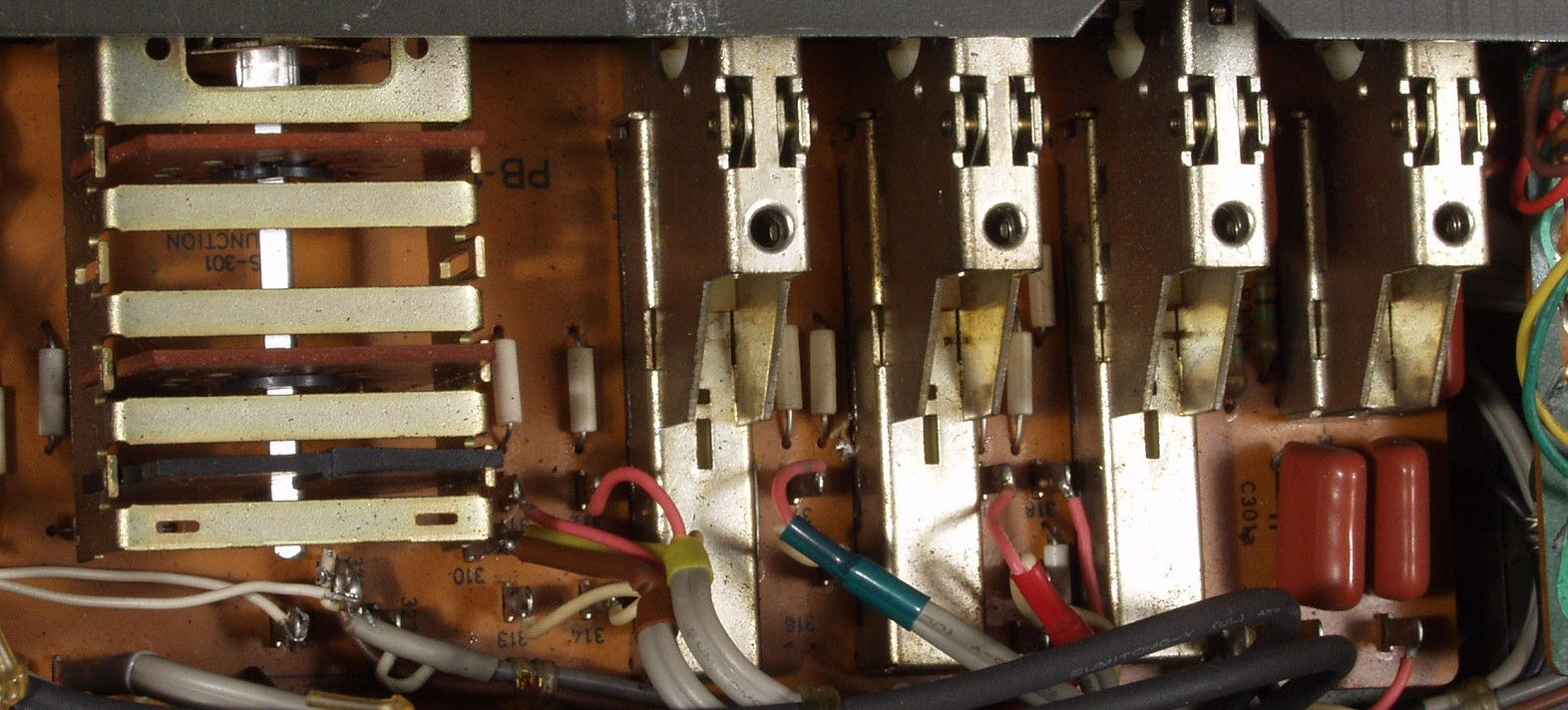

Ａ２．修理前点検中　ごつくしっかりしたモードSW類

Ｃ．修理状況 Ｃ１Ａ．修理前　Ｒ−メインＡＭＰ基板

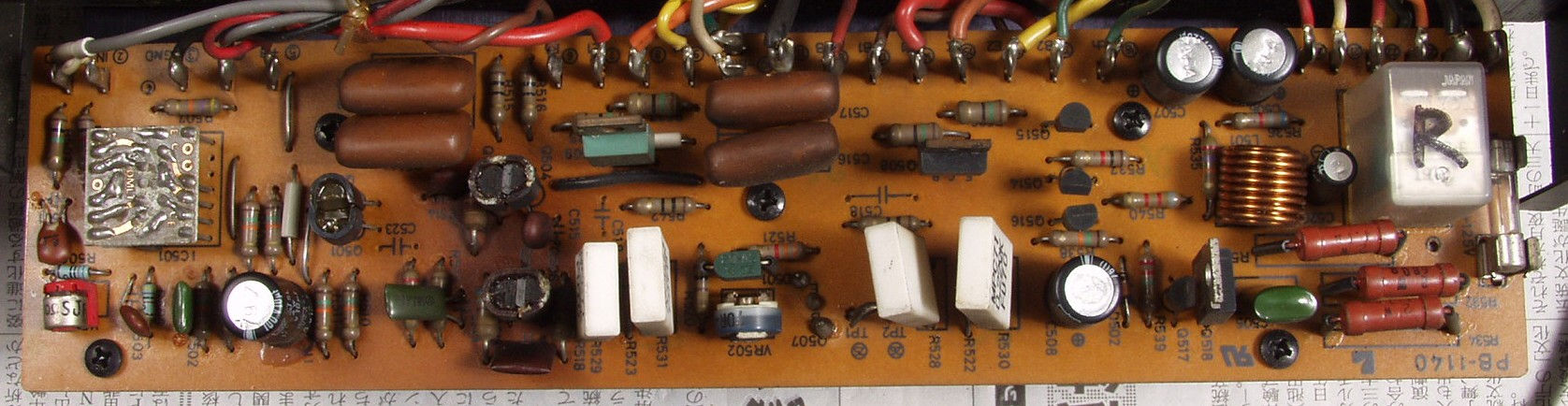

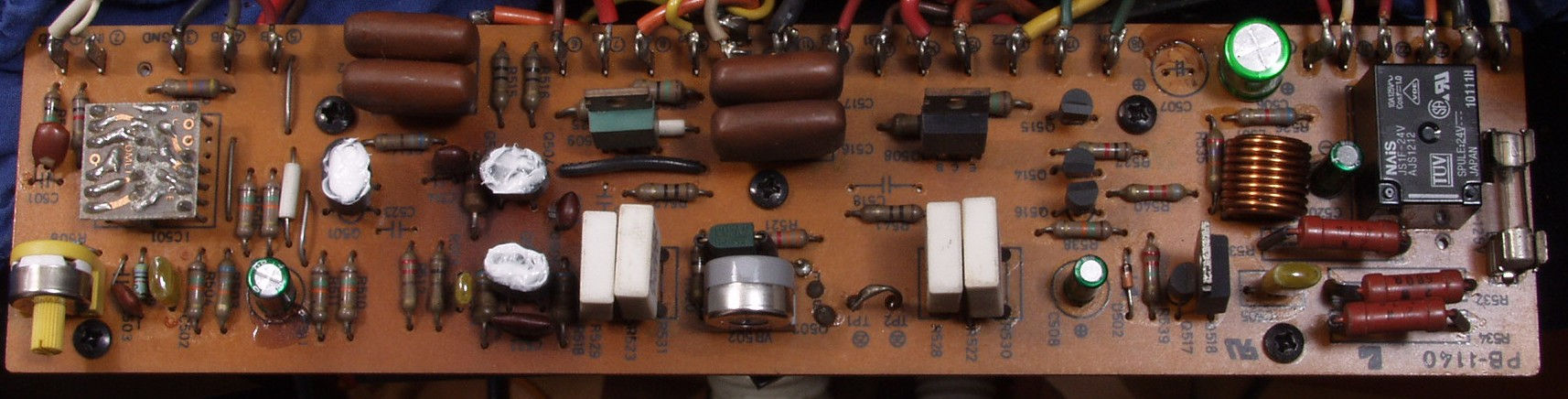

Ｃ１Ｂ．修理後　Ｒ−メインＡＭＰ基板　 　　　　　　　　　　ＳＰ接続リレー、半固定VR２個、ＴＲ（トランジスタ−）６個、電解コンデンサー３個、フイルムコンデンサー３個交換

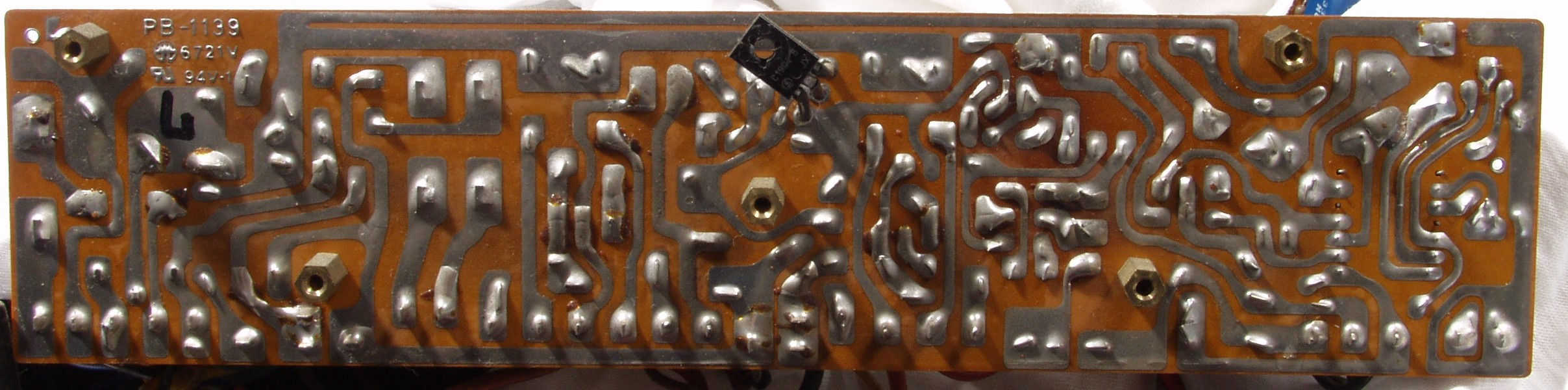

Ｃ１Ｃ．修理前　Ｒ−メインＡＭＰ基板　裏

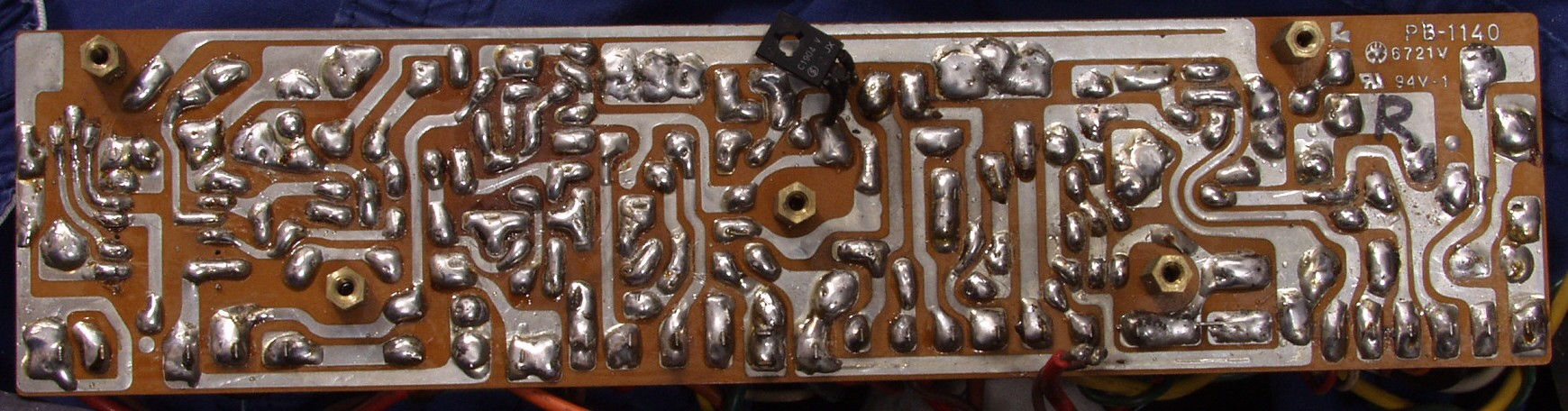

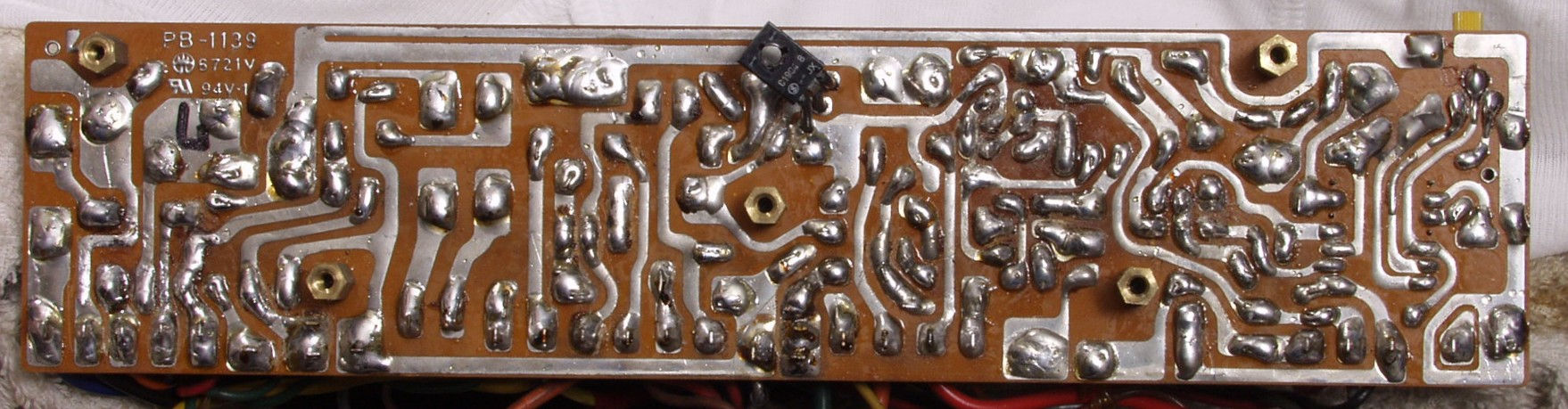

Ｃ１Ｄ．修理（半田補正）後　Ｒ−メインＡＭＰ基板　裏　全ハンダやり直し

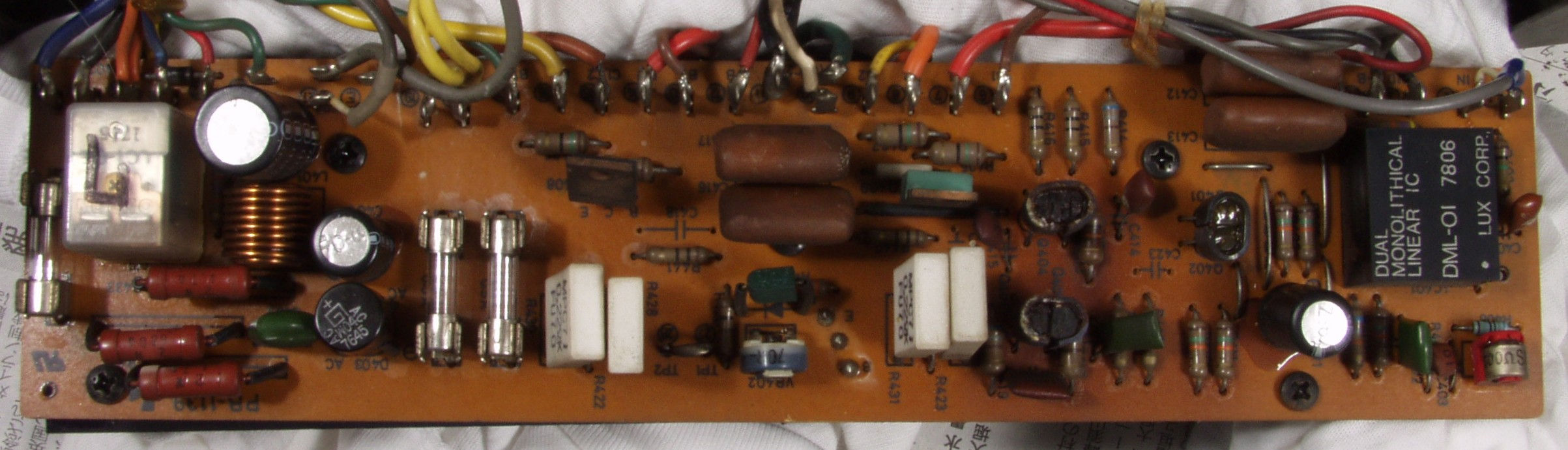

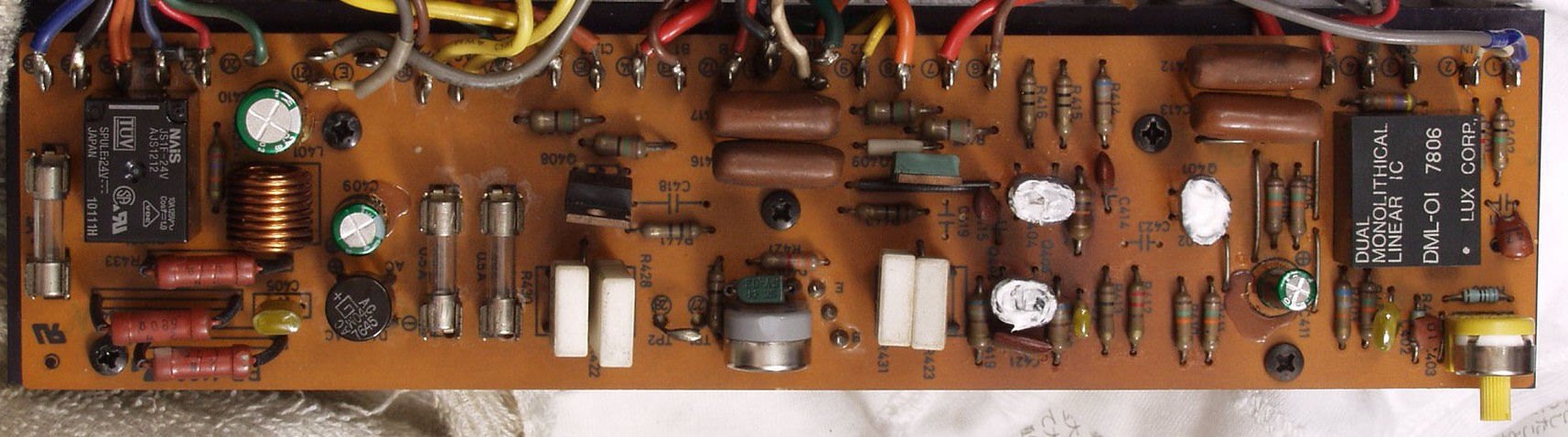

Ｃ２Ａ．修理前　Ｌ−メインＡＭＰ基板

Ｃ２B．修理後　Ｌ−メインＡＭＰ基板　 　　　　　　　　　　ＳＰ接続リレー、半固定VR２個、ＴＲ（トランジスタ−）６個、電解コンデンサー３個、フイルムコンデンサー３個交換

Ｃ２Ｃ．修理前　Ｌ−メインＡＭＰ基板　裏

Ｃ２Ｄ．修理（半田補正）後　Ｌ−メインＡＭＰ基板　裏　全ハンダやり直し

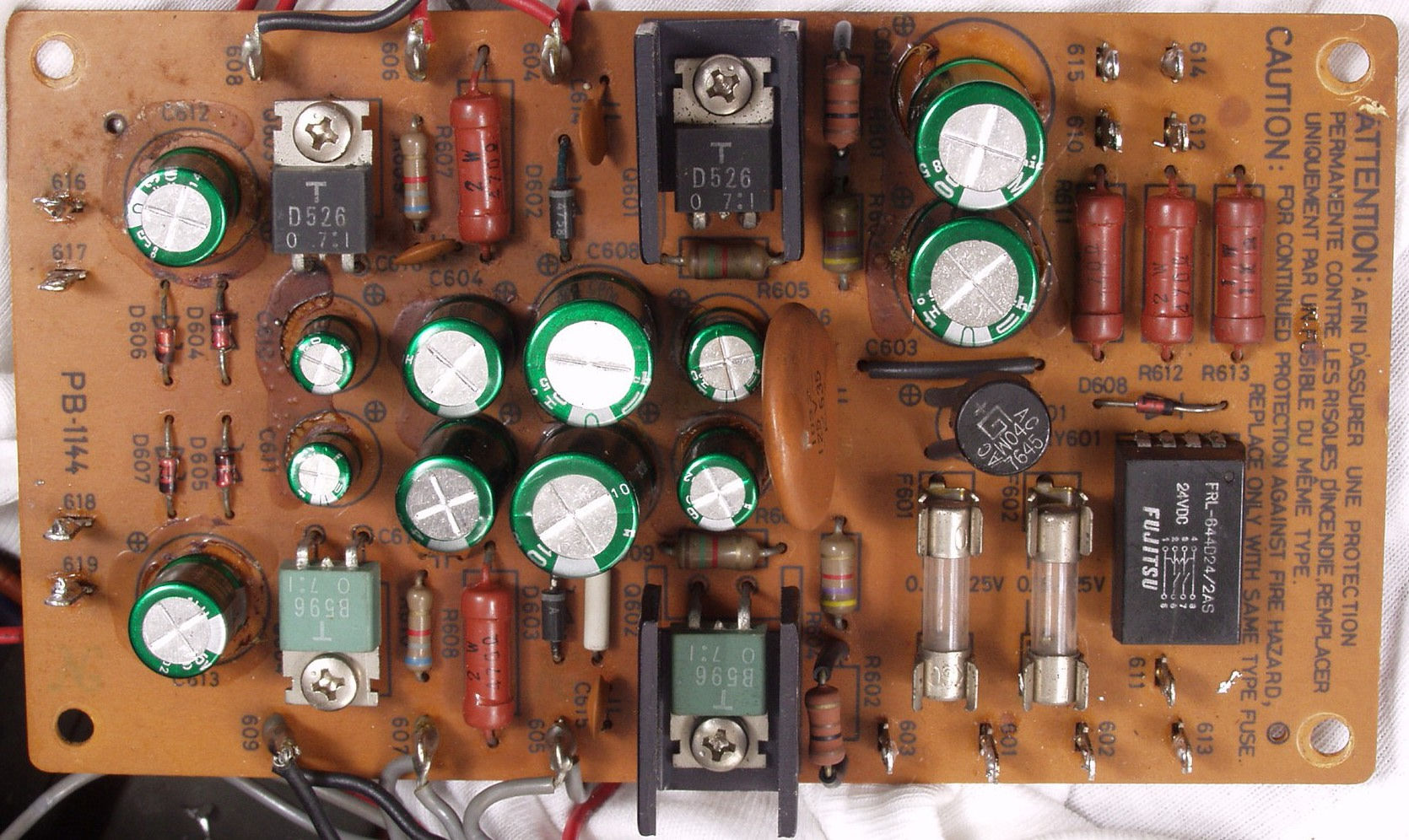

Ｃ３Ａ．修理前　電源基盤

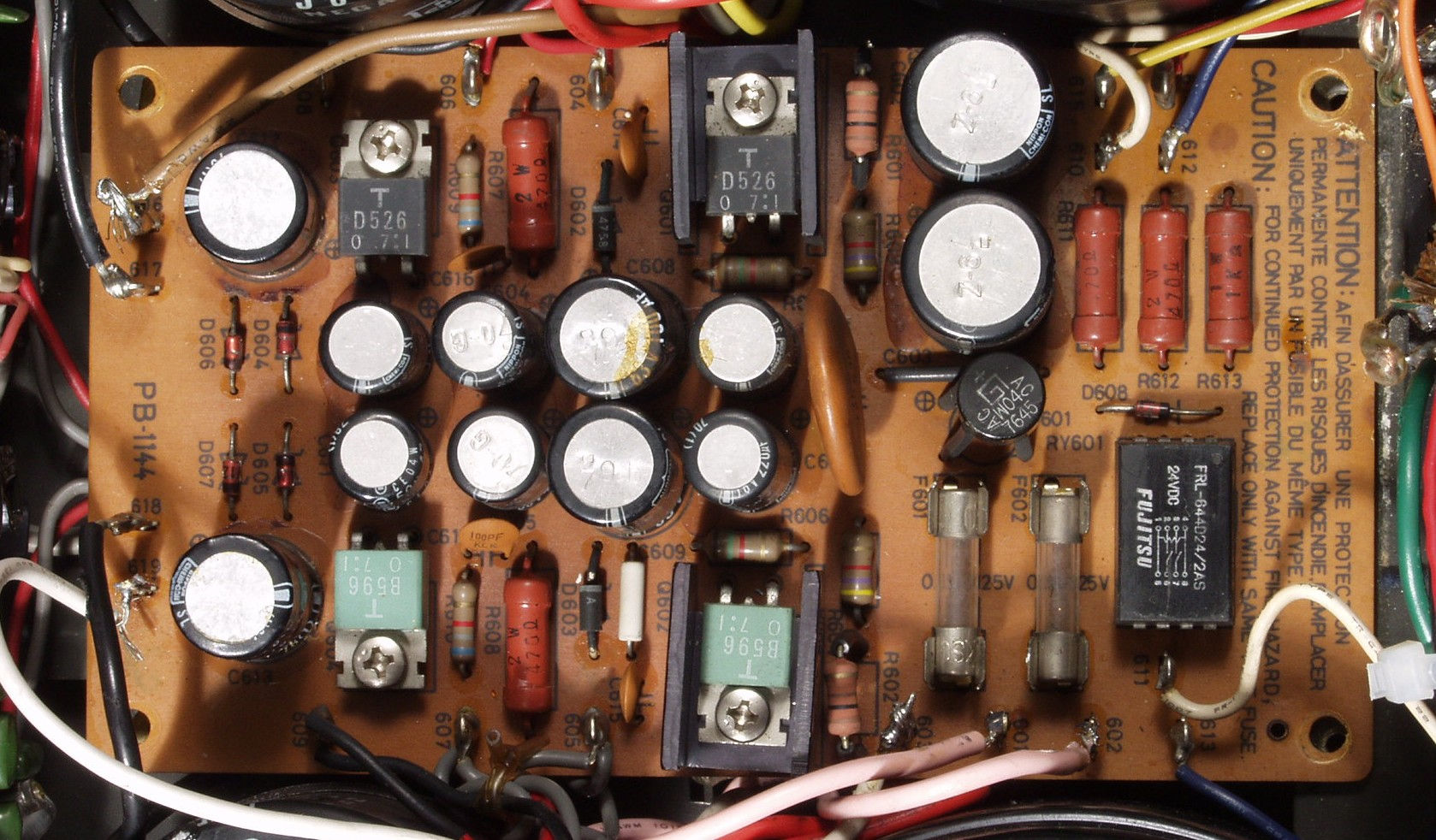

Ｃ３Ｂ．修理後　電源基盤　電解コンデンサー１２個交換

Ｃ３Ｃ．修理前　電源基盤　裏

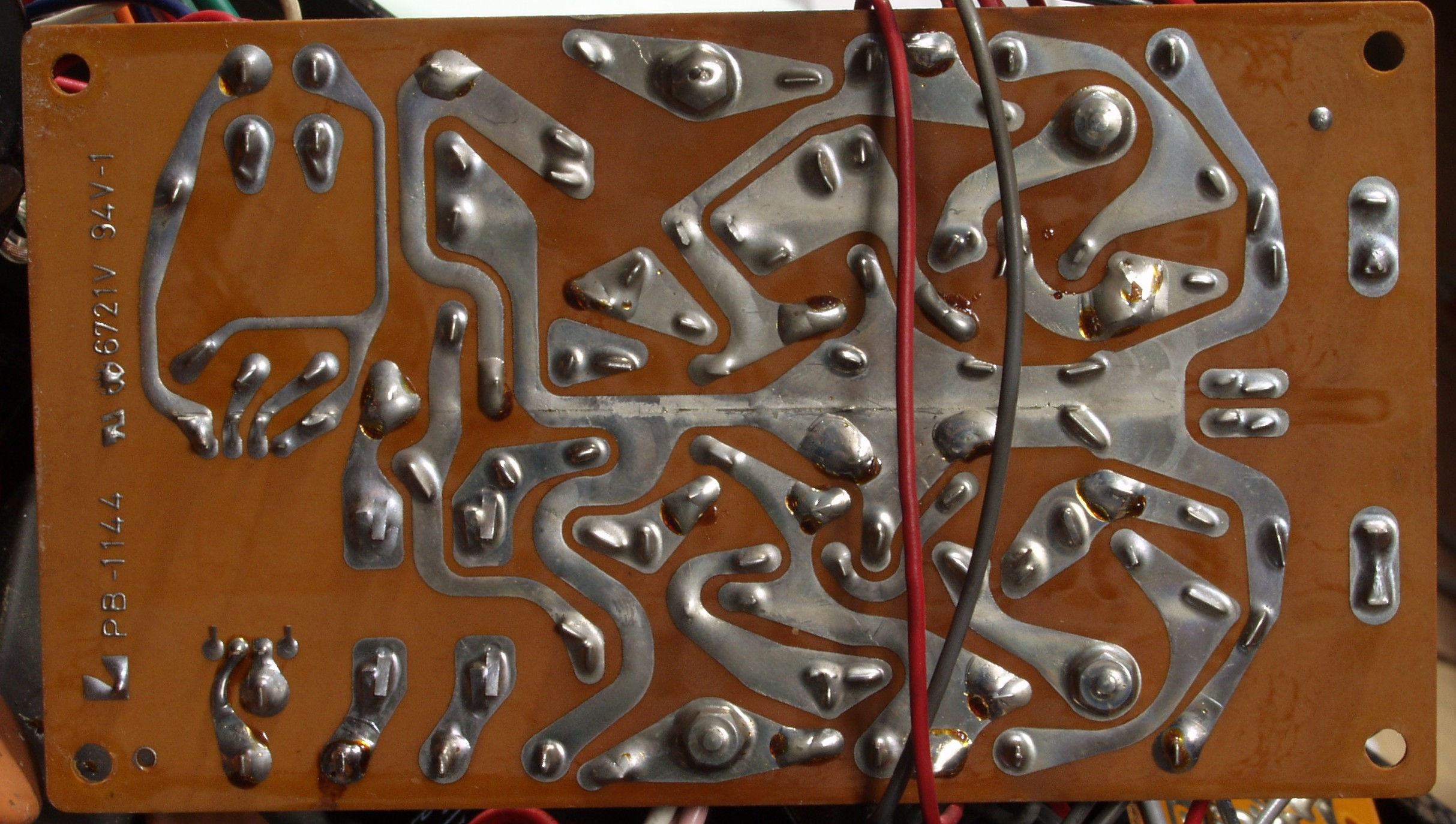

Ｃ３Ｄ．修理（半田補正）後　電源基盤　裏　　全ハンダやり直し

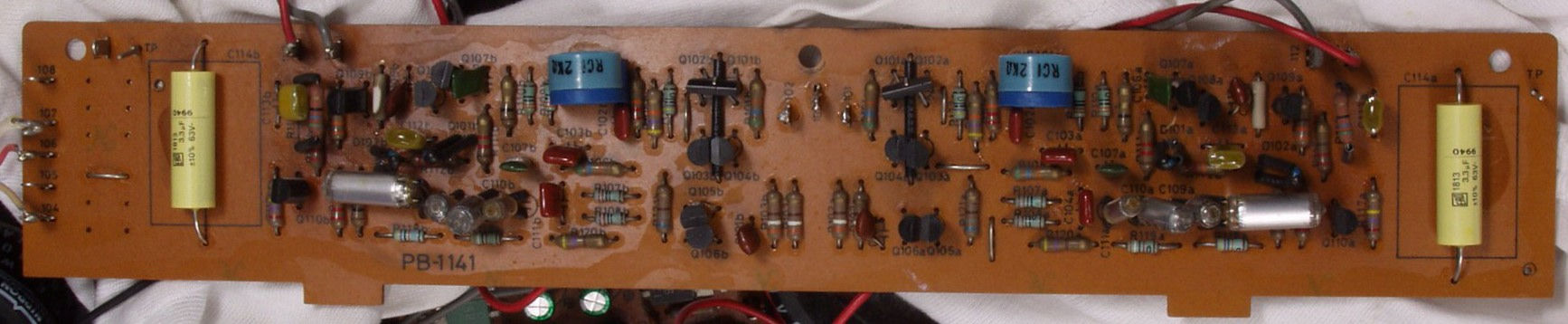

Ｃ４Ａ．修理前　ＥＱ−ＡＭＰ基盤

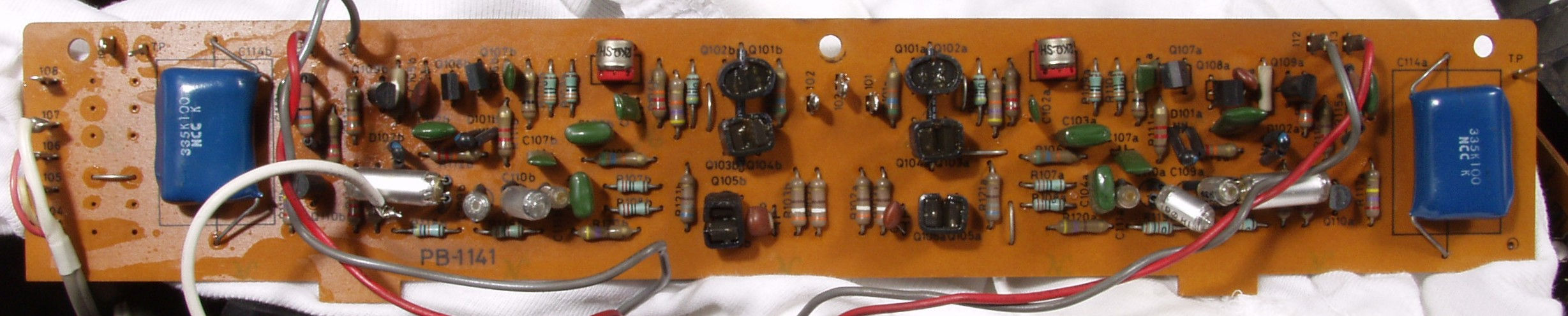

Ｃ４B．修理後　　ＥＱ−ＡＭＰ基盤　半固定VR２個、ＴＲ（トランジスタ−）１２個、フイルムコンデンサー１２個、FET２個交換

Ｃ４Ｃ．修理前　　ＥＱ−ＡＭＰ基盤　裏

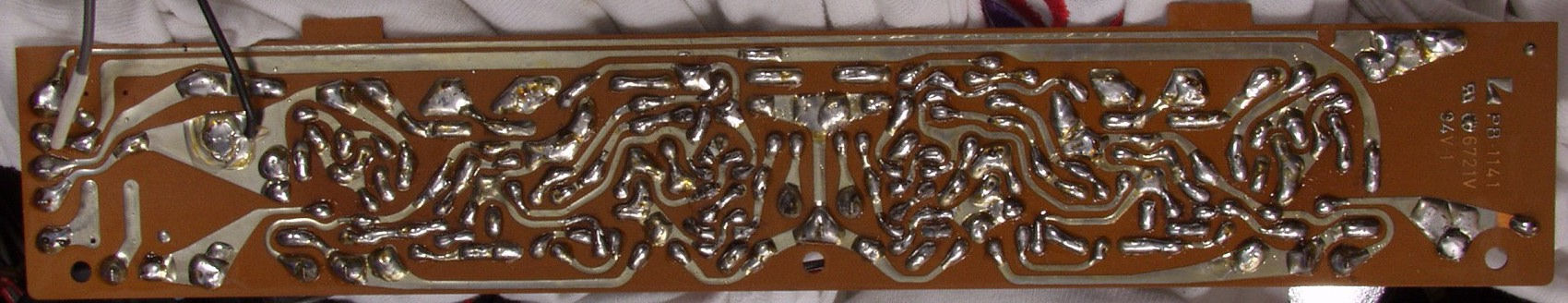

Ｃ４Ｄ．修理（半田補正）後　　　ＥＱ−ＡＭＰ基盤　裏　全ハンダやり直し

Ｃ５Ａ．修理前　SW基盤

Ｃ５B．修理後　SW基盤　全ハンダやり直し

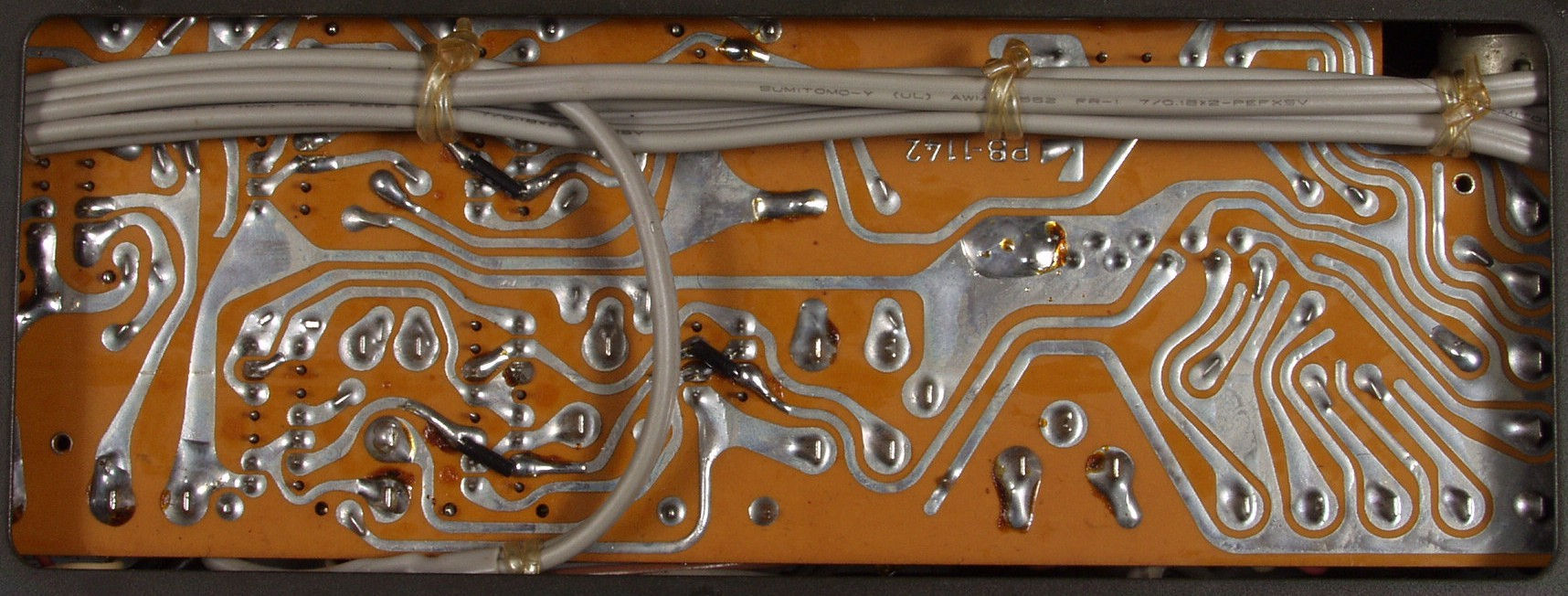

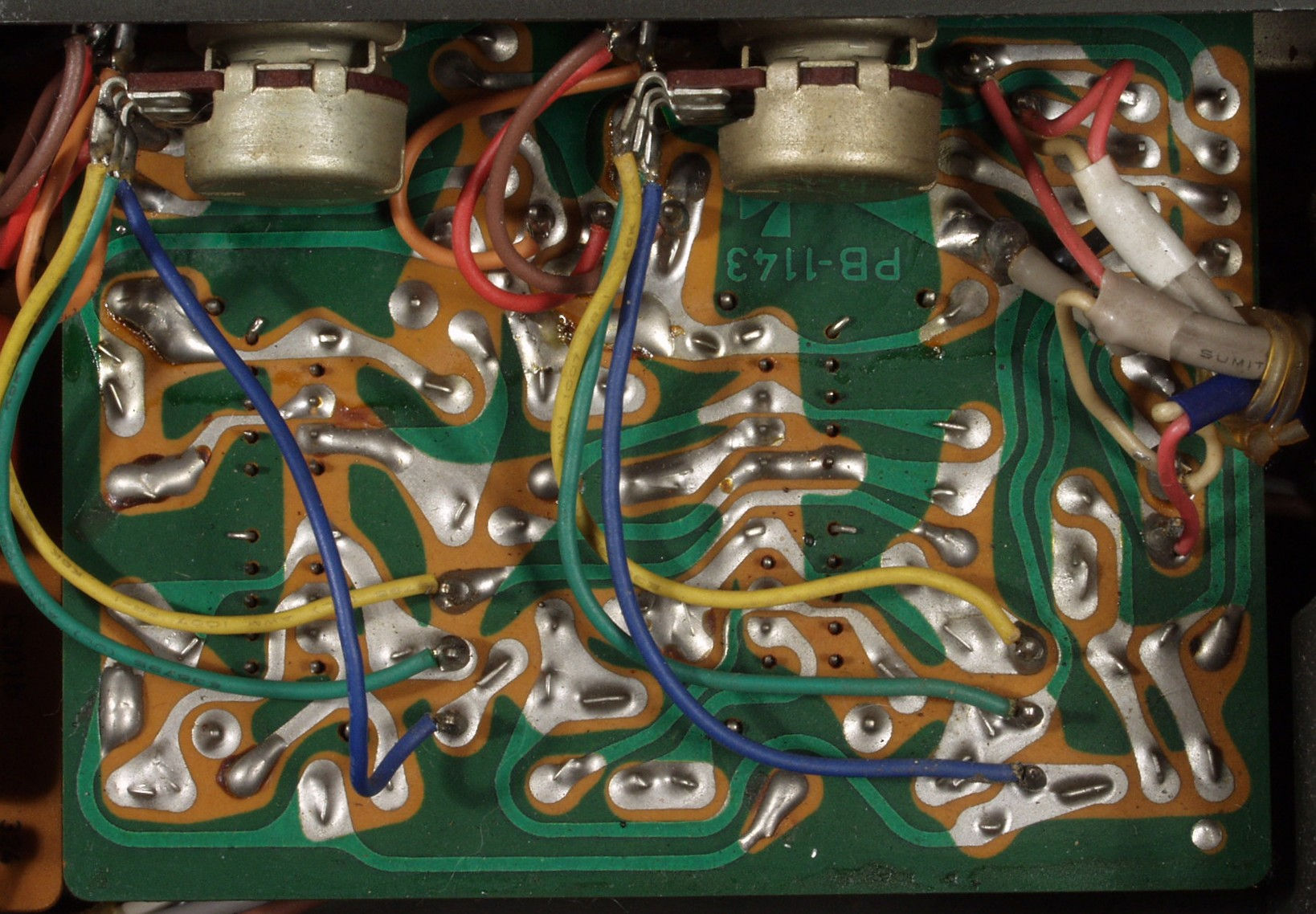

Ｃ６Ａ．修理前　コントロール基盤裏

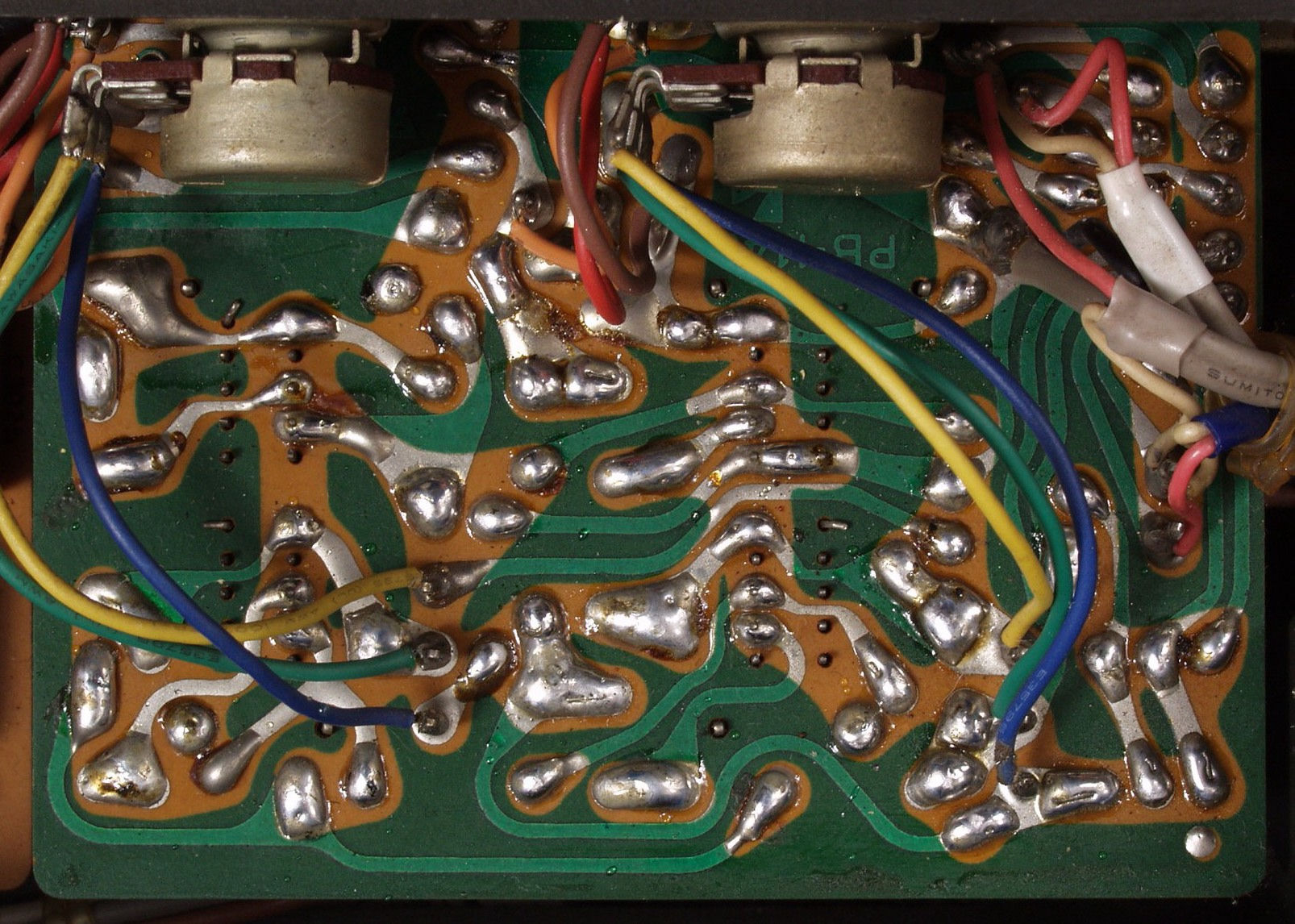

Ｃ６Ｂ．修理後　コントロール基盤裏　全ハンダやり直し

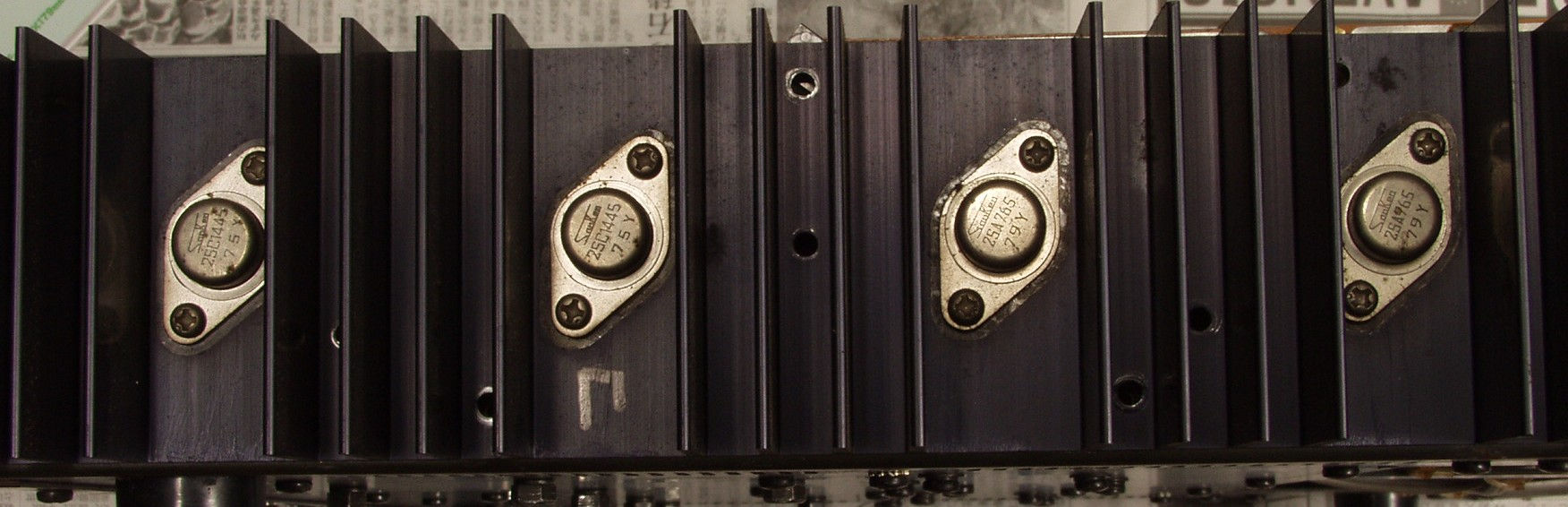

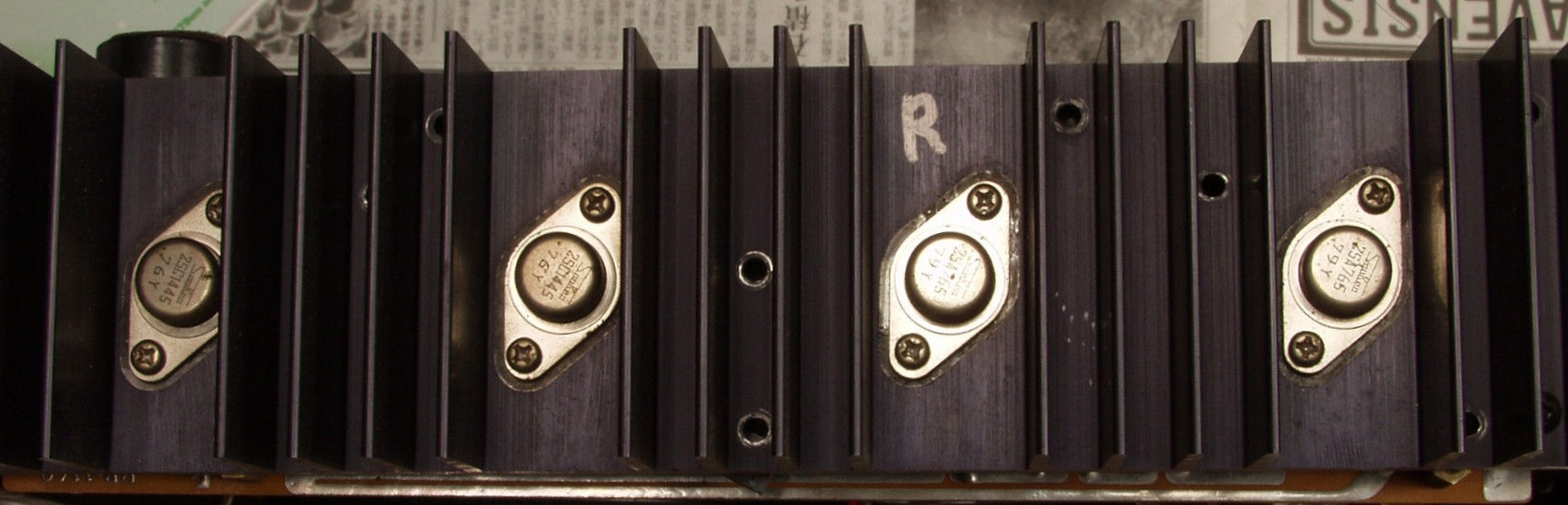

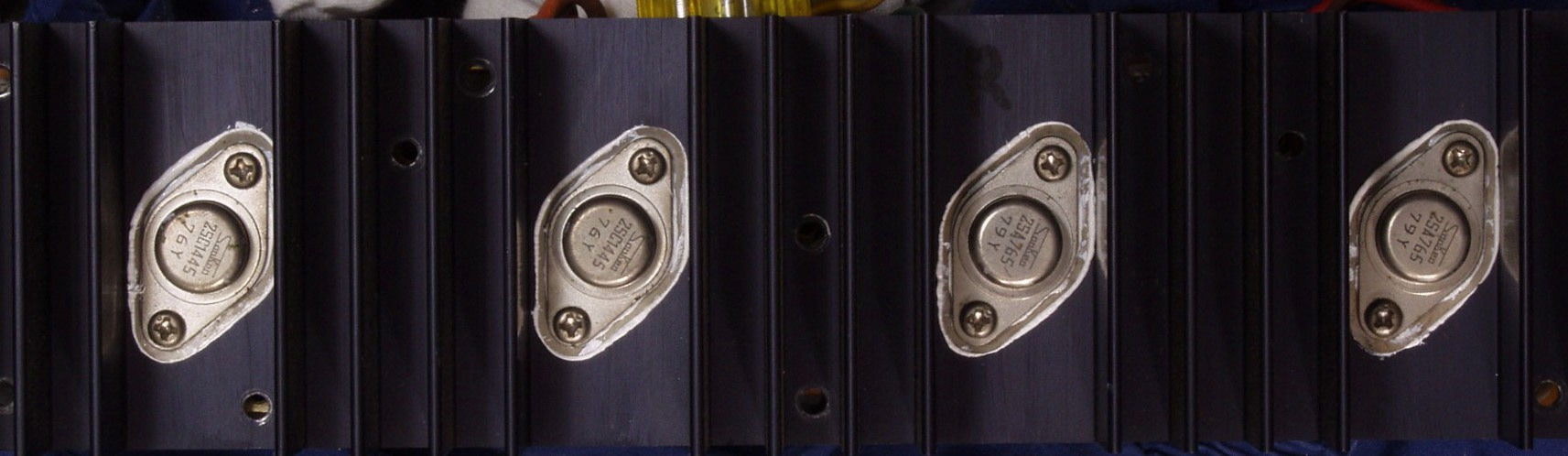

Ｃ７Ａ．修理前　Ｒ側終段ＴＲ（トランジスタ−）

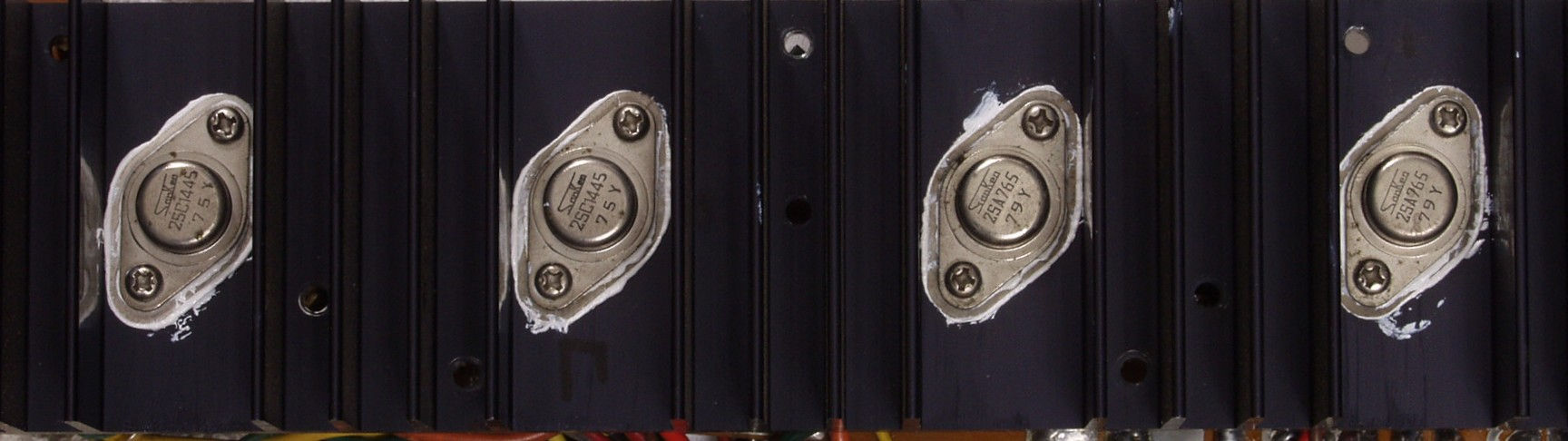

Ｃ７Ｂ．修理後　Ｒ側終段ＴＲ（トランジスタ−）

Ｃ７Ｃ．修理前　Ｌ側終段ＴＲ（トランジスタ−）

Ｃ７Ｄ．修理後　Ｌ側終段ＴＲ（トランジスタ−）

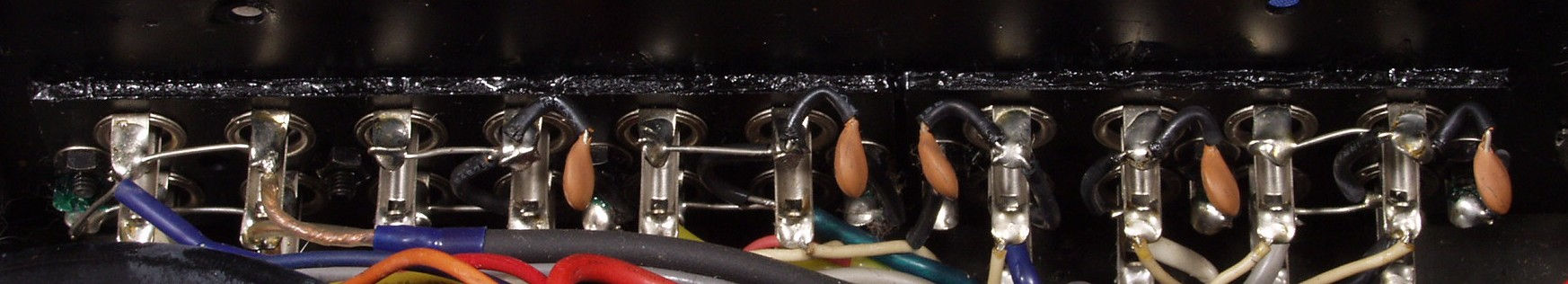

Ｃ８．修理後　接着したＲＣＡ端子

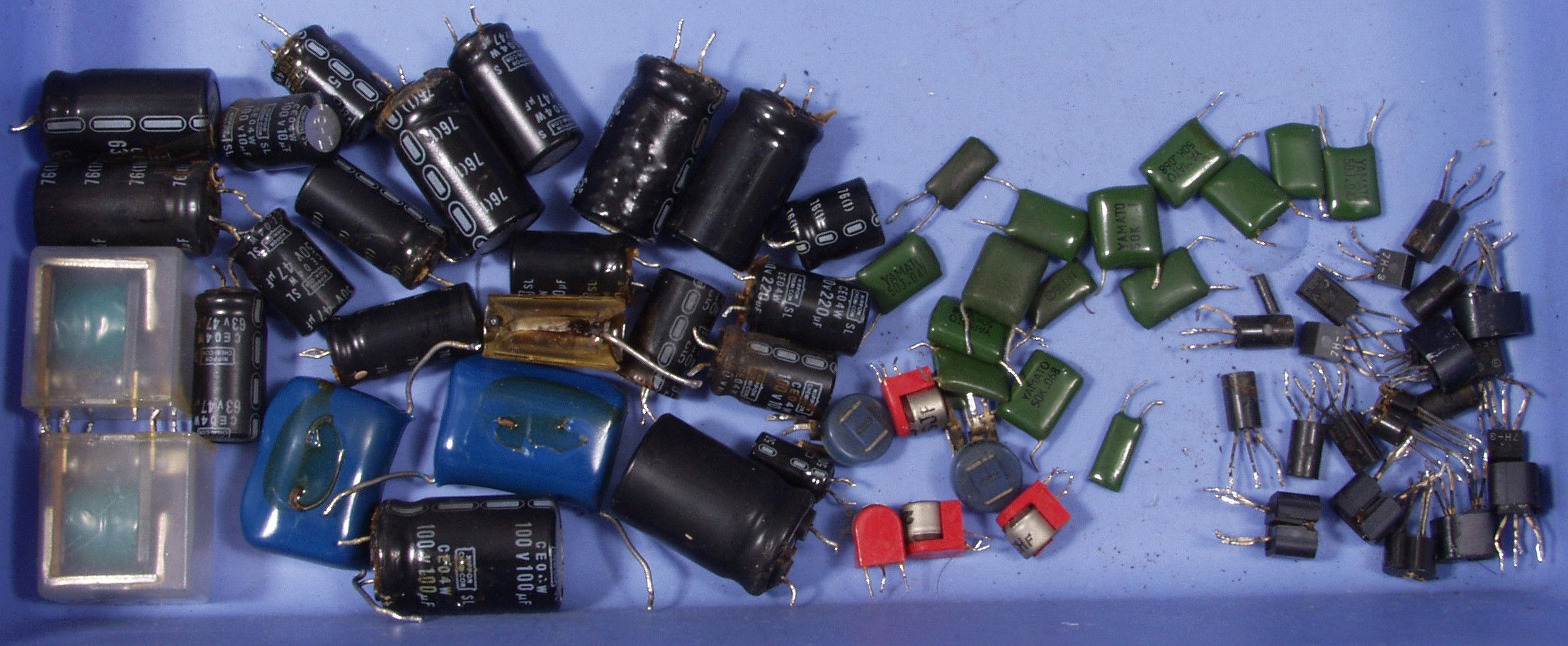

Ｃ８Ａ．交換した部品

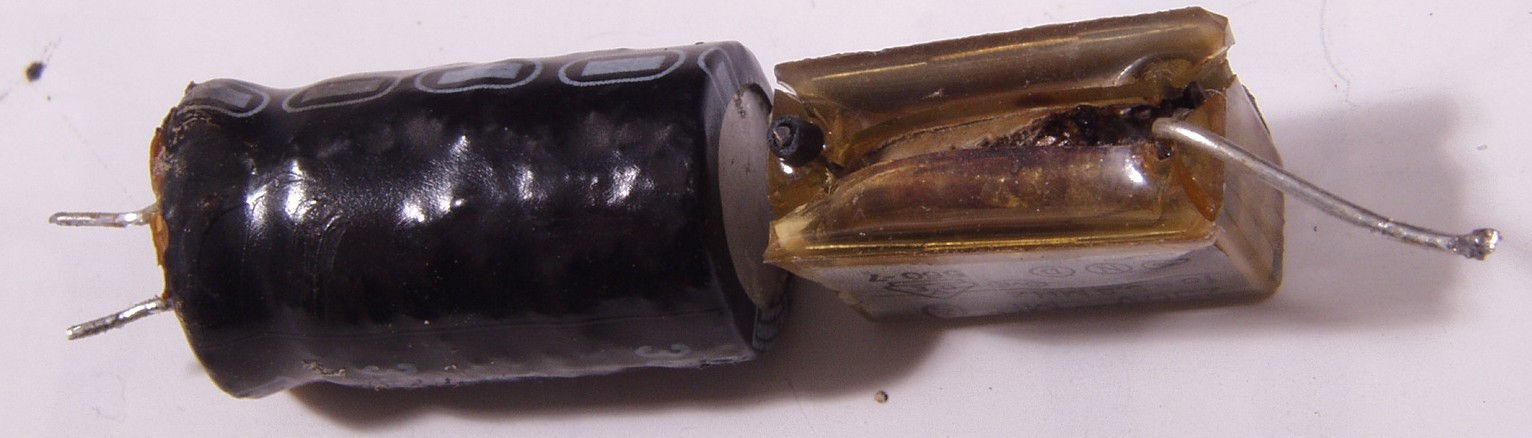

Ｃ８Ａ．左＝液漏れし且つ腐食した電解コンデンサー　　右＝割れたフイルムコンデンサー

Ｃ９Ａ．修理前　上から見る

Ｃ９Ｂ．修理後　上から見る

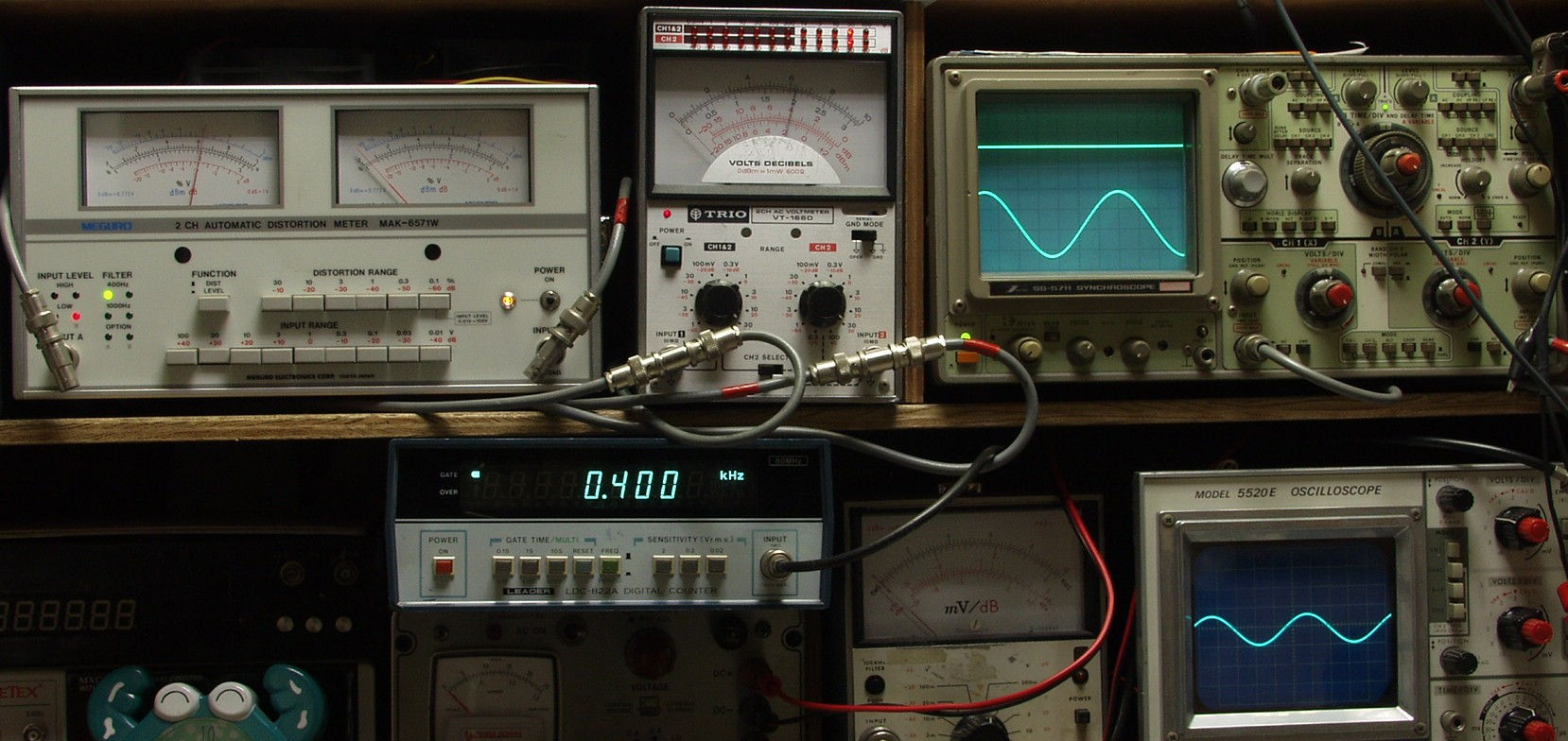

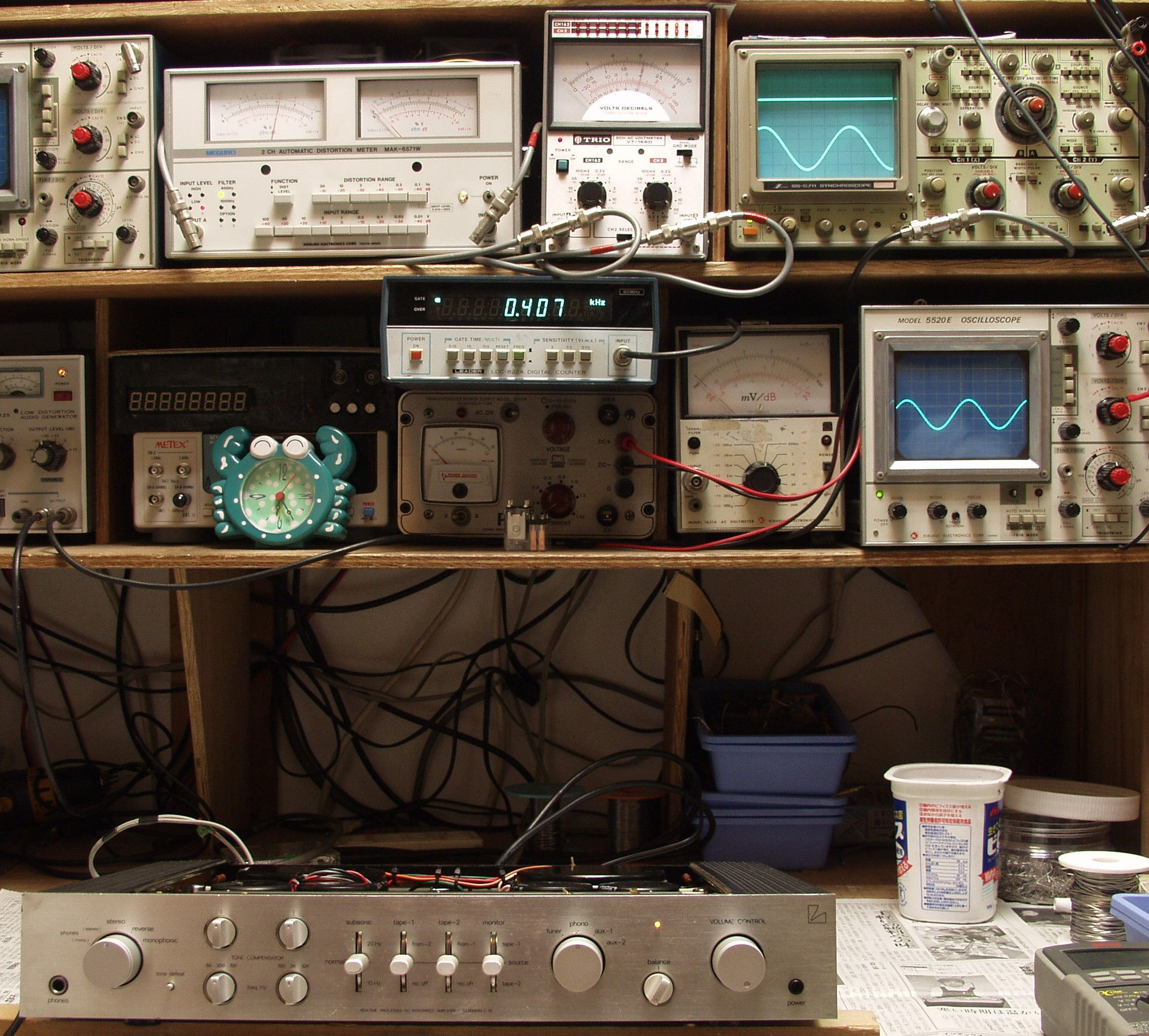

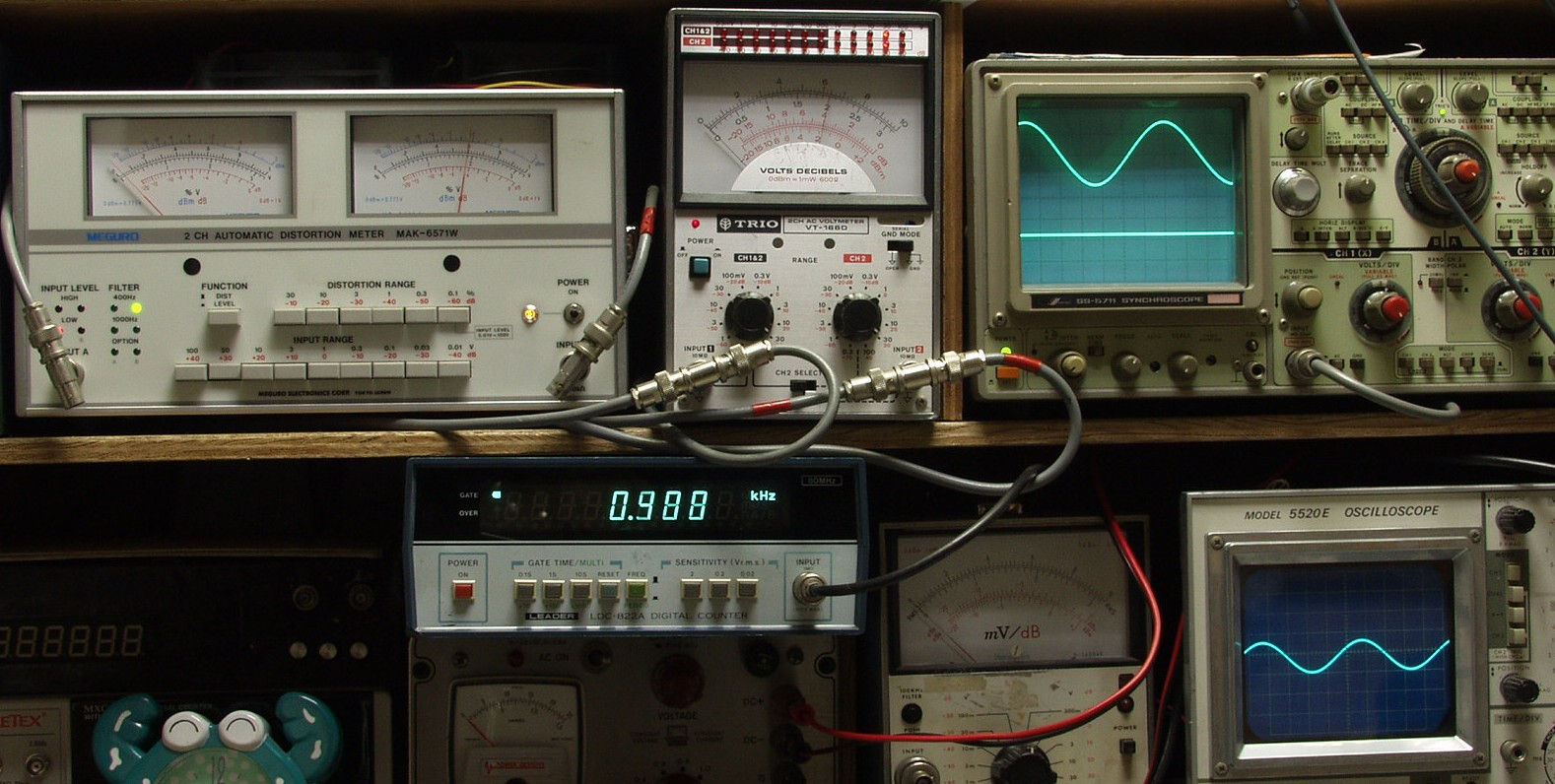

Ｅ．調整・測定 Ｅ１．出力／歪み率測定・調整

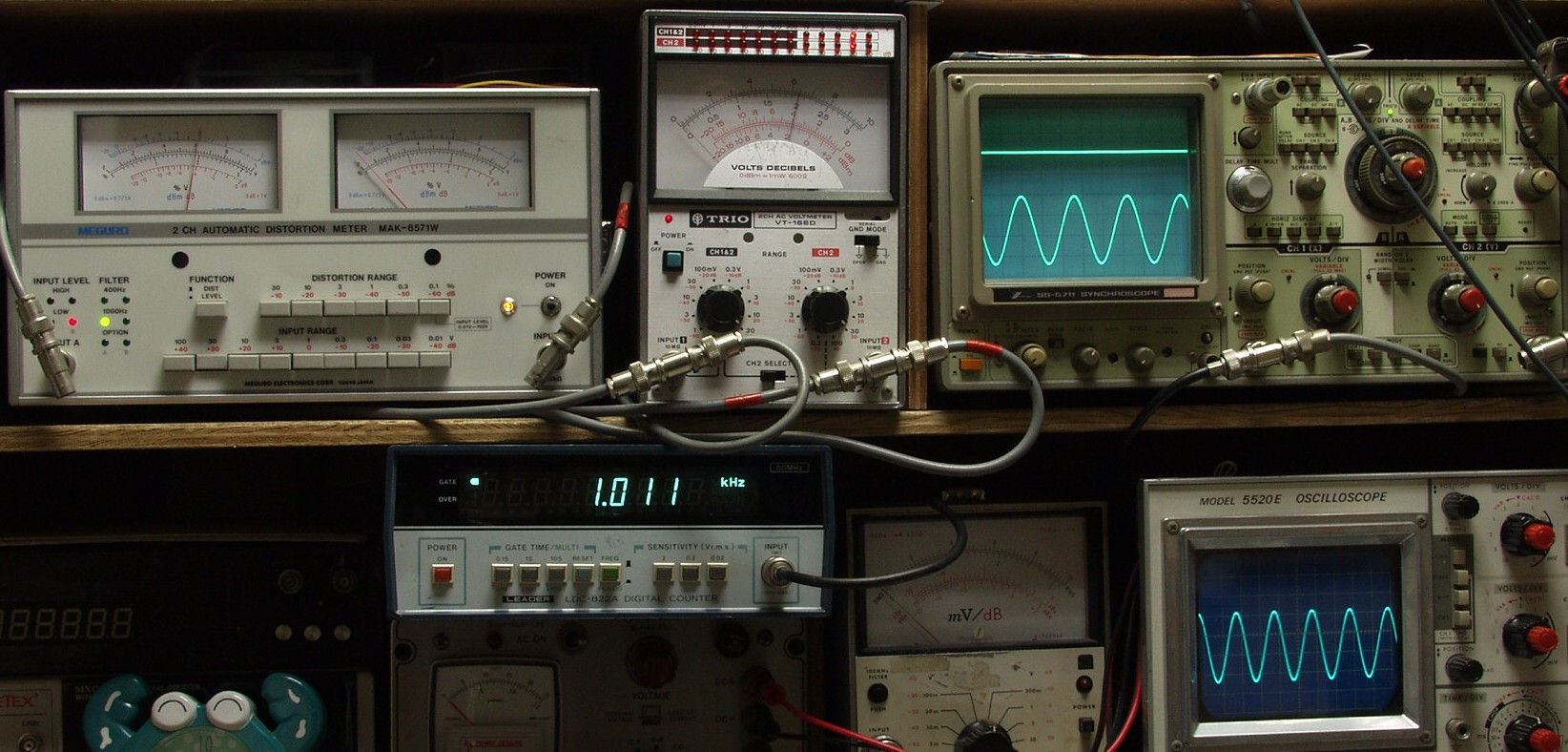

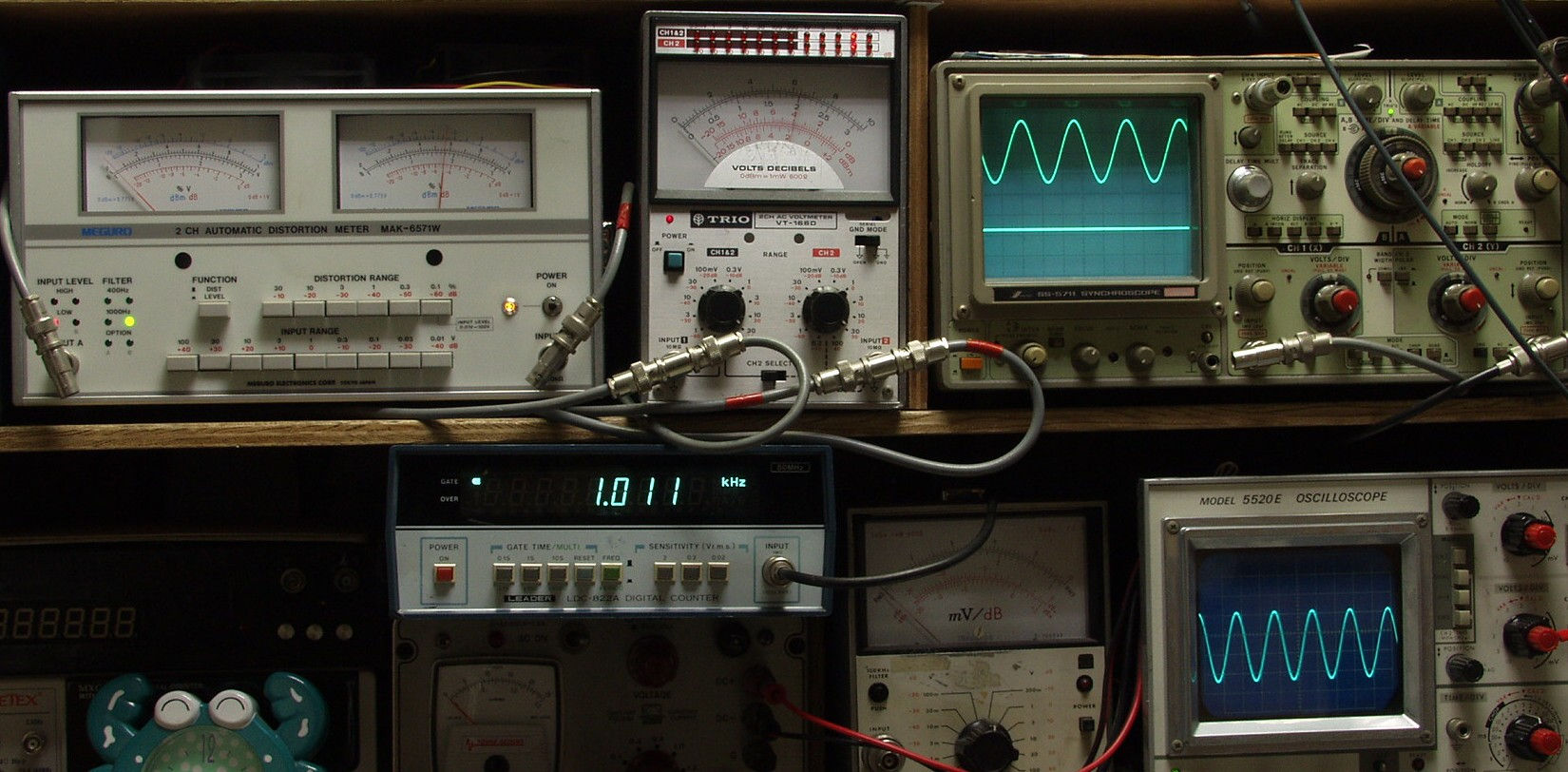

Ｅ２Ａ．Ｌ側、２０Ｖ＝５０Ｗ出力　０．０６％歪み　１０００ＨＺ　AUX入力

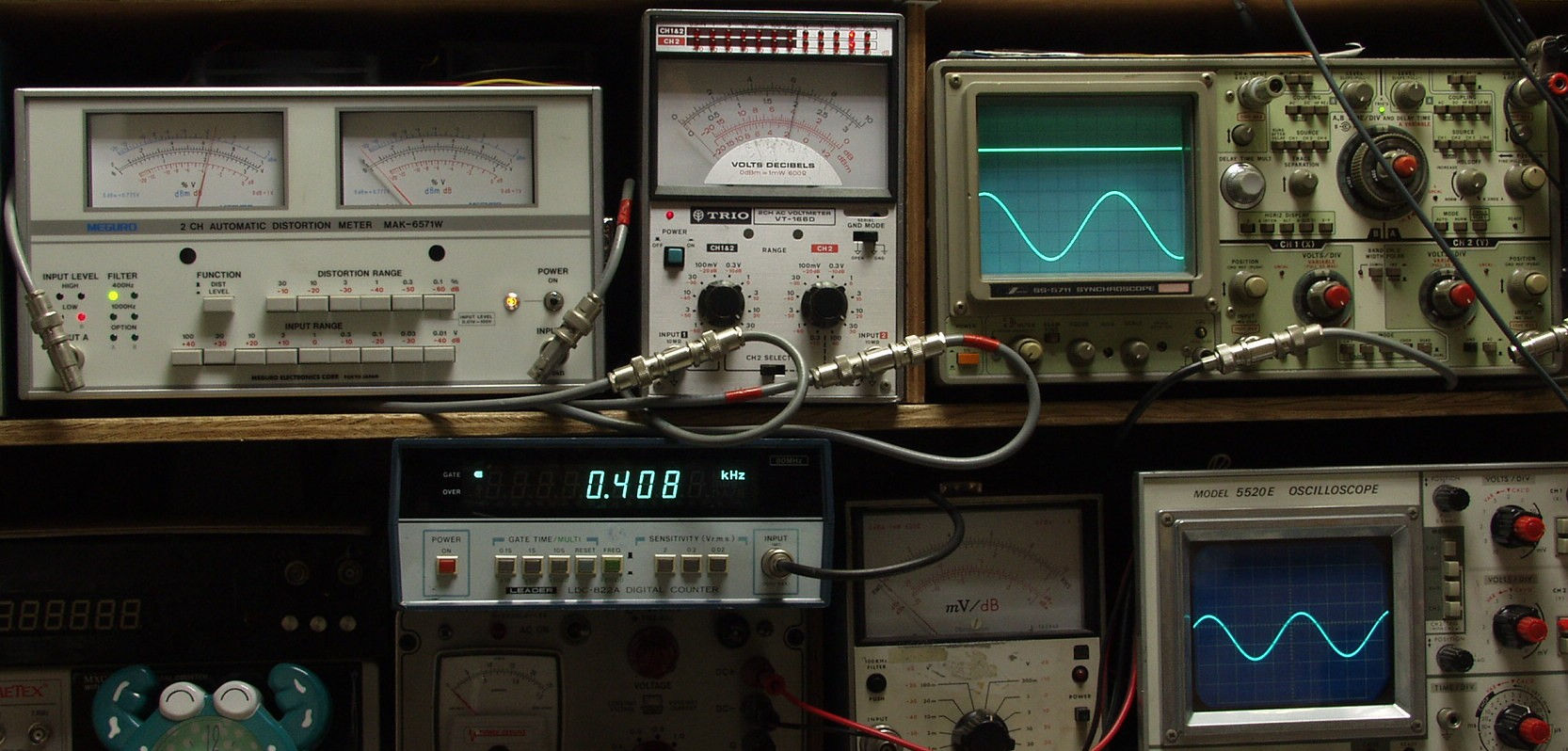

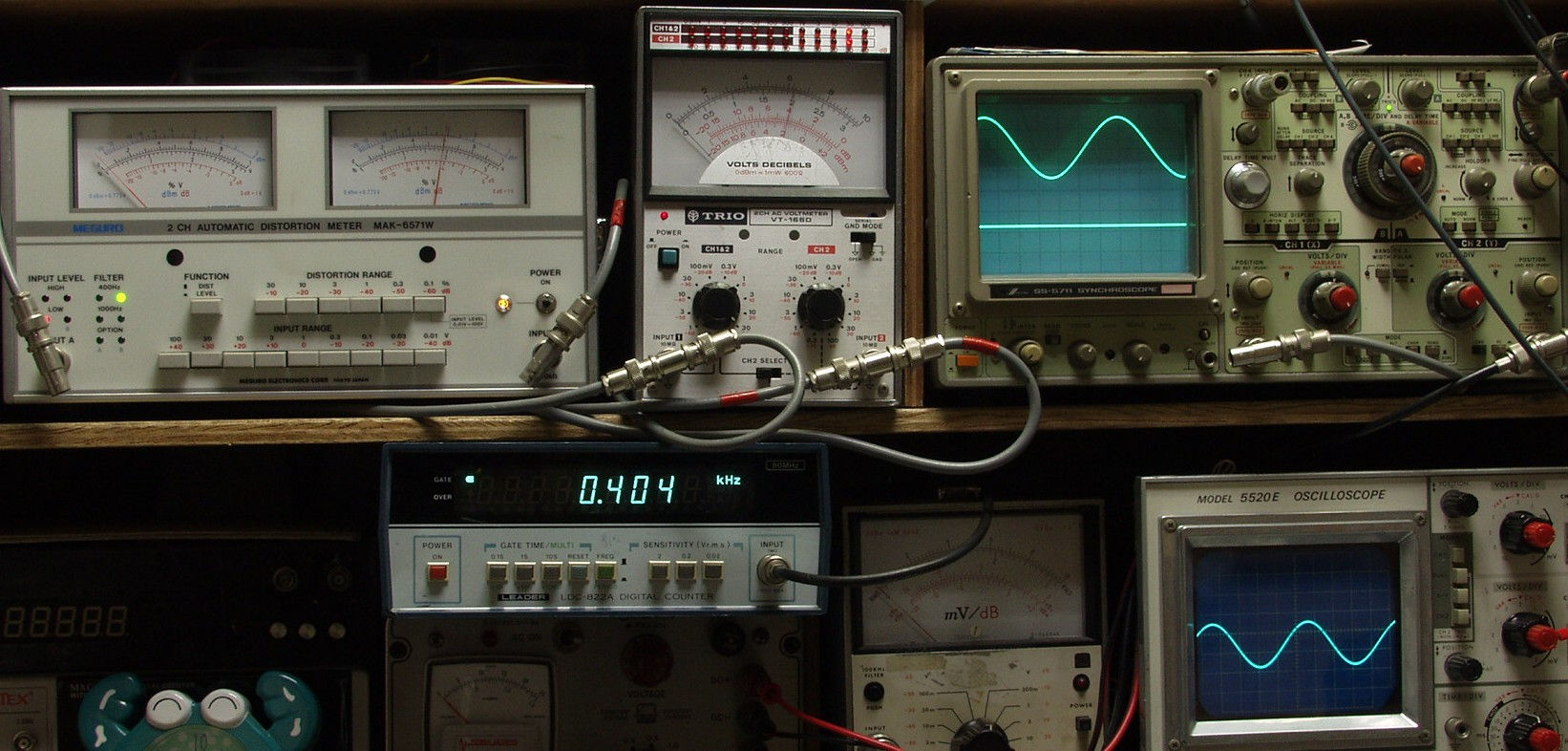

Ｅ２Ｂ．Ｌ側、２０Ｖ＝５０Ｗ出力　０．０６％歪み　４００ＨＺ　AUX入力

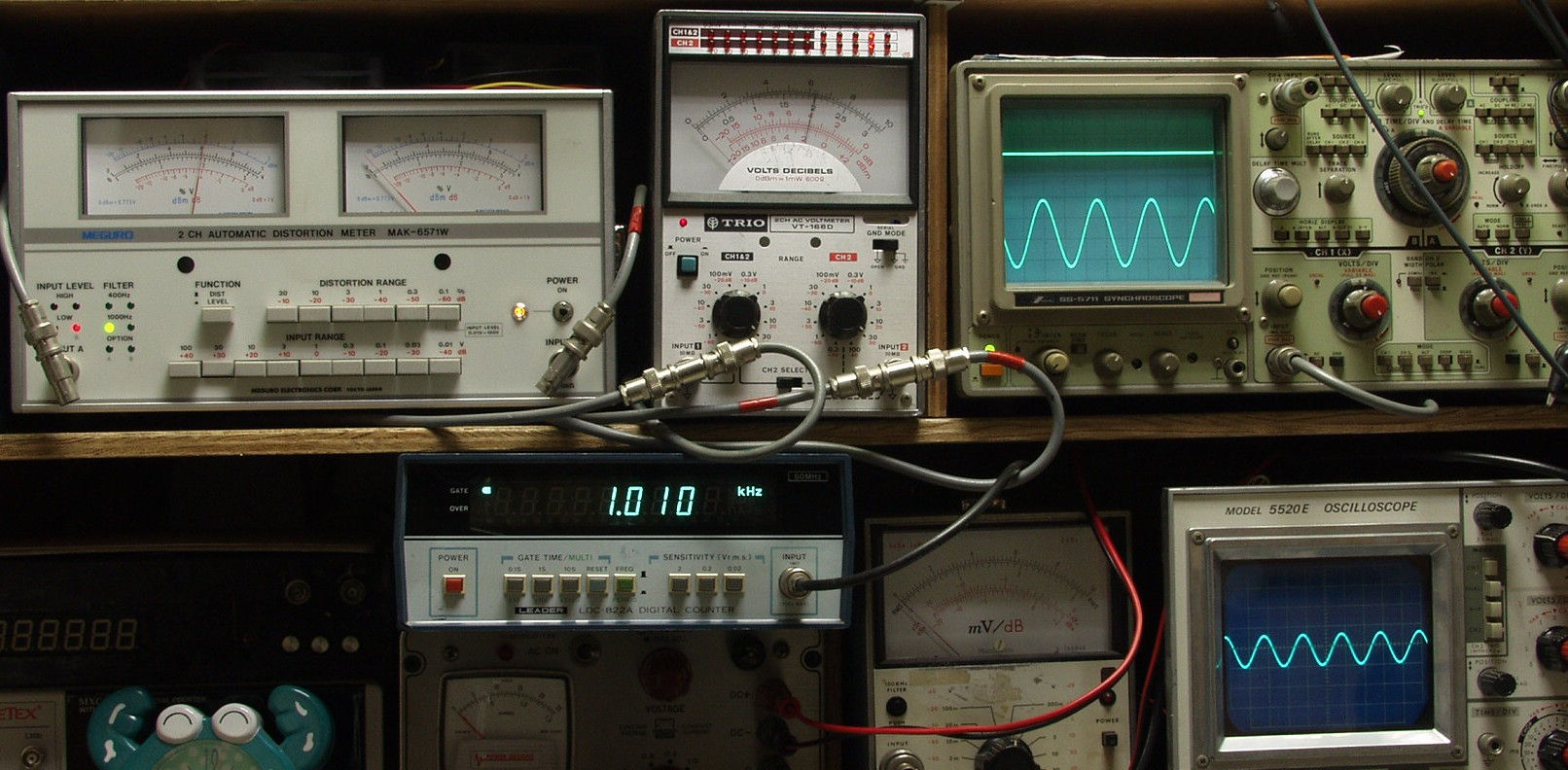

Ｅ２Ｃ．Ｒ側、２０Ｖ＝５０Ｗ出力　０．０６％歪み　１０００ＨＺ　AUX入力

Ｅ２Ｄ．Ｒ側、２０Ｖ＝５０Ｗ出力　０．０６％歪み　４００ＨＺ　AUX入力

Ｅ３Ａ．Ｌ側、２０Ｖ＝５０Ｗ出力　０．０６％歪み　１０００ＨＺ　MM入力

Ｅ３B．Ｌ側、２０Ｖ＝５０Ｗ出力　０．０６％歪み　４００ＨＺ　MM入力

Ｅ３C．R側、２０Ｖ＝５０Ｗ出力　０．０６％歪み　１０００ＨＺ　MM入力

Ｅ３D．R側、２０Ｖ＝５０Ｗ出力　０．０６％歪み　４００ＨＺ　MM入力

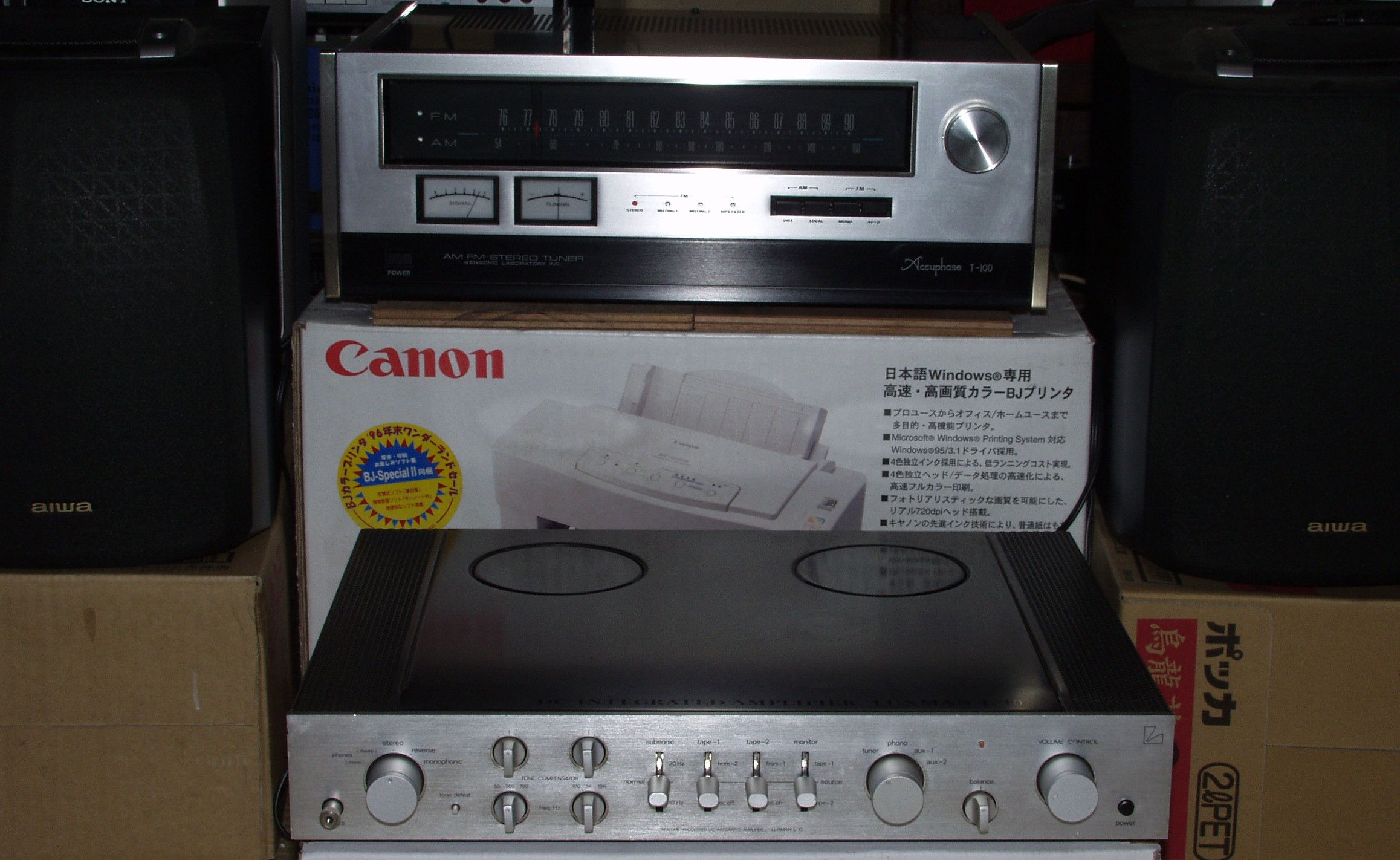

Ｅ４．完成　　２４時間エ−ジング

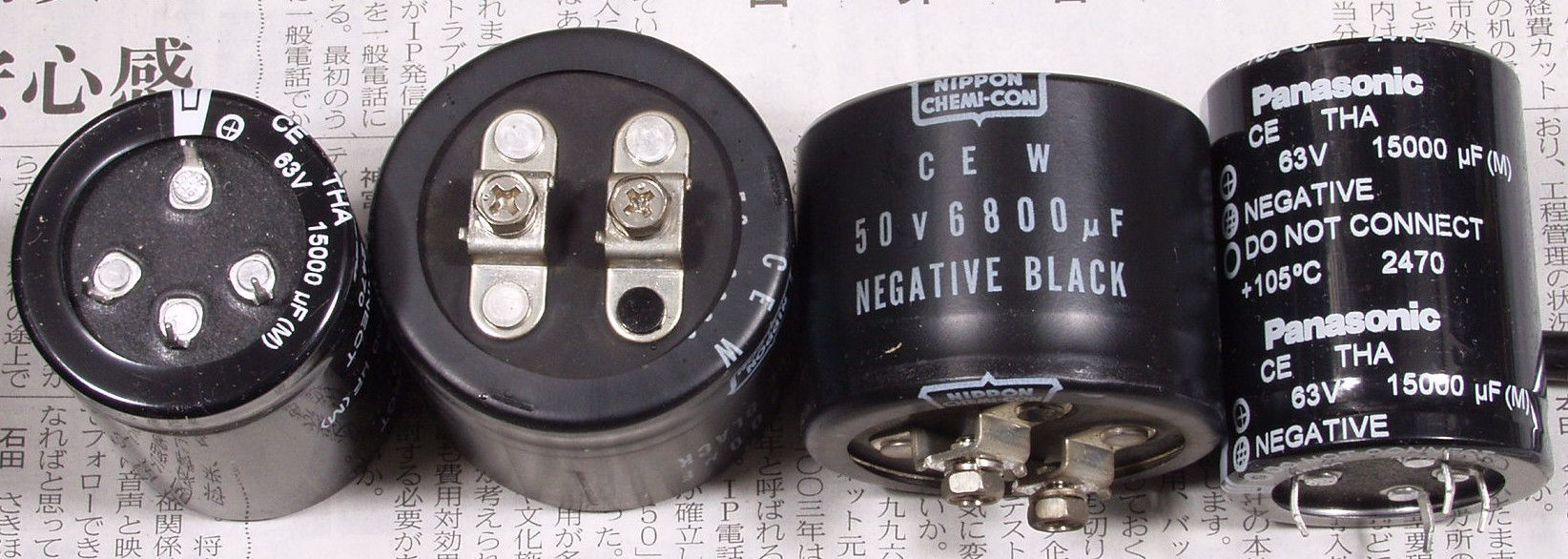

Ｇ．再修理状況 G１Ａ．修理前　交換する電解コンデンサー比較 　　　　　　　　　　　真ん中２個＝付いていた５０Ｖ６８００μ　左右両端＝新しい６３Ｖ１５０００μ

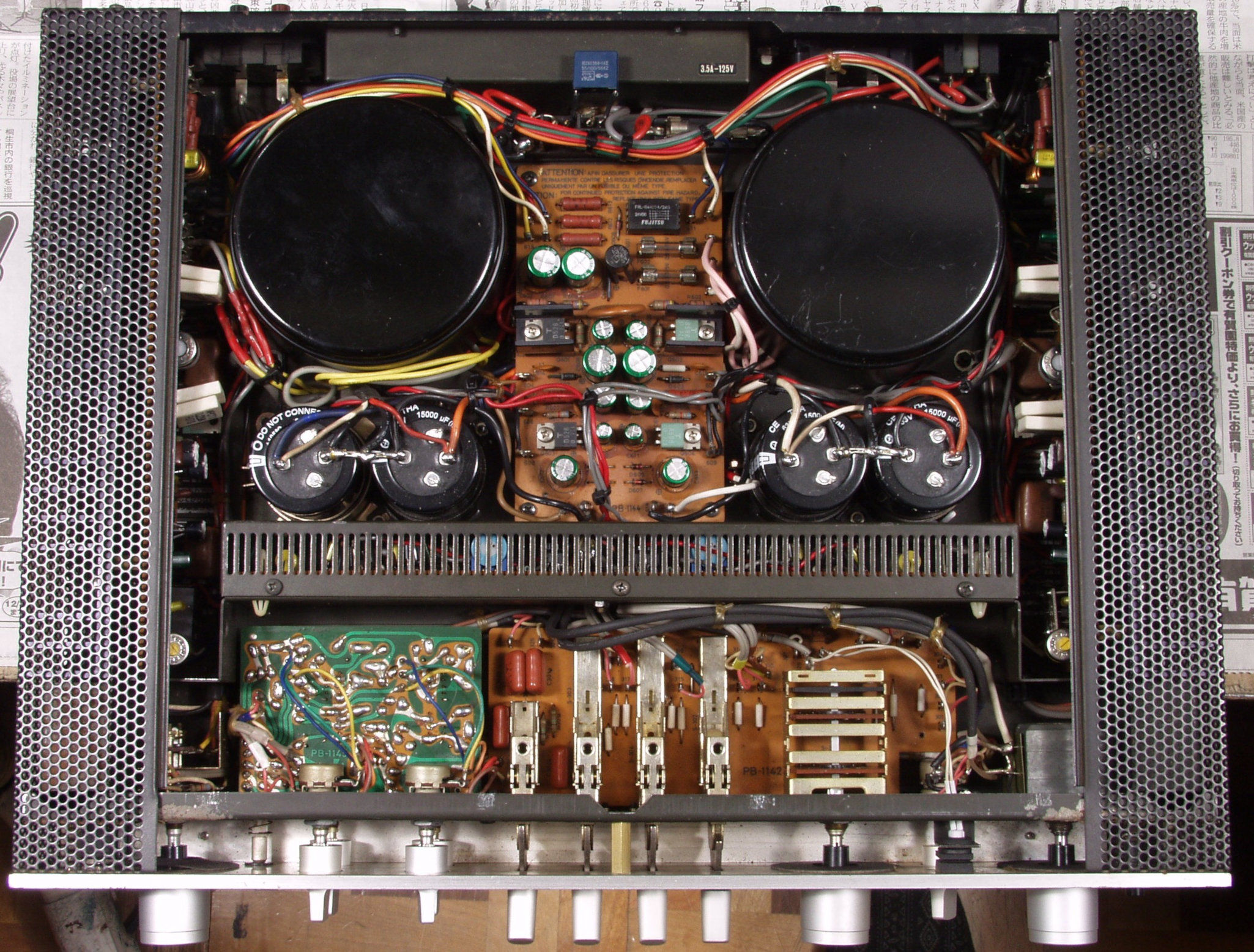

Ｇ１Ｂ．修理後　上から見る

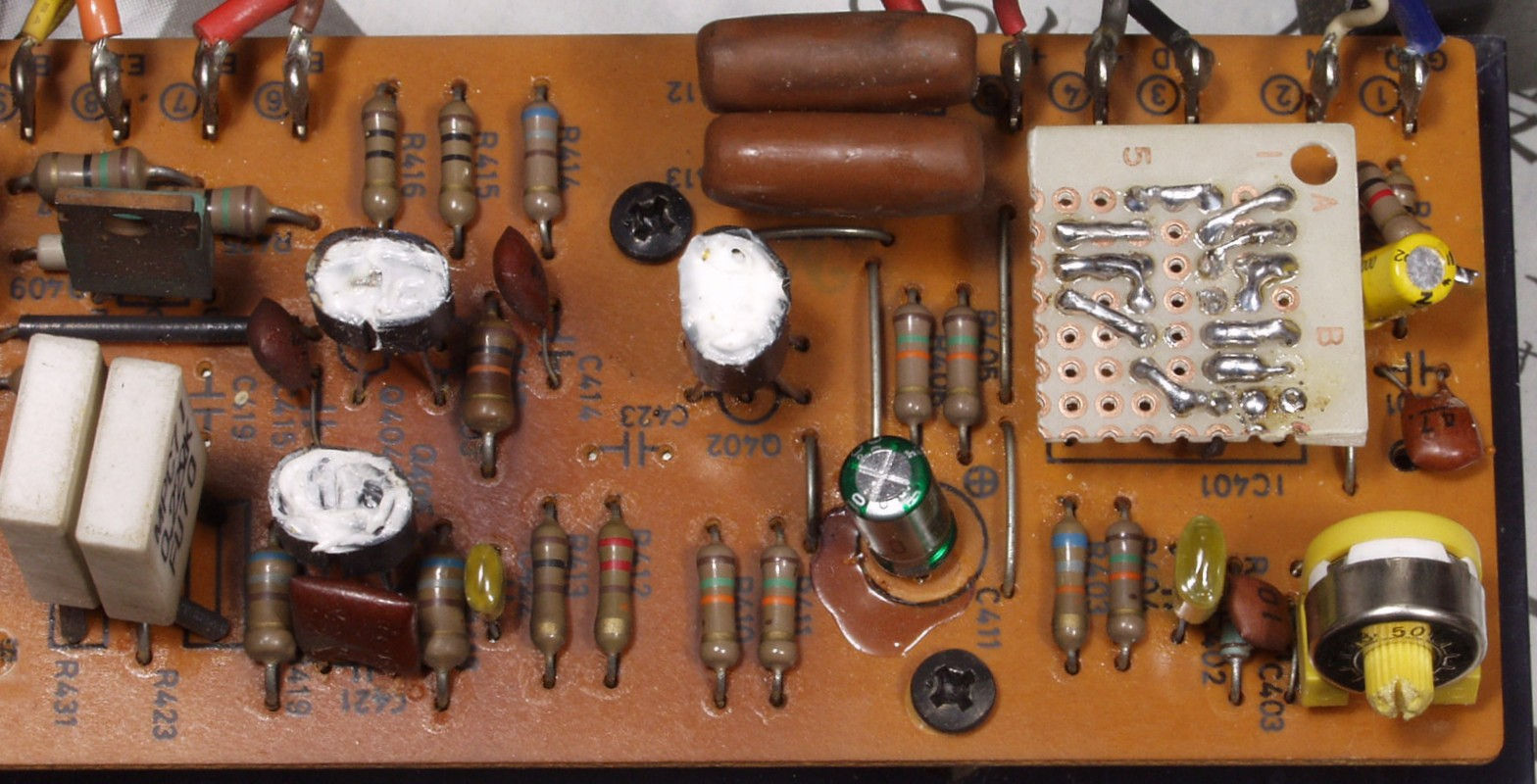

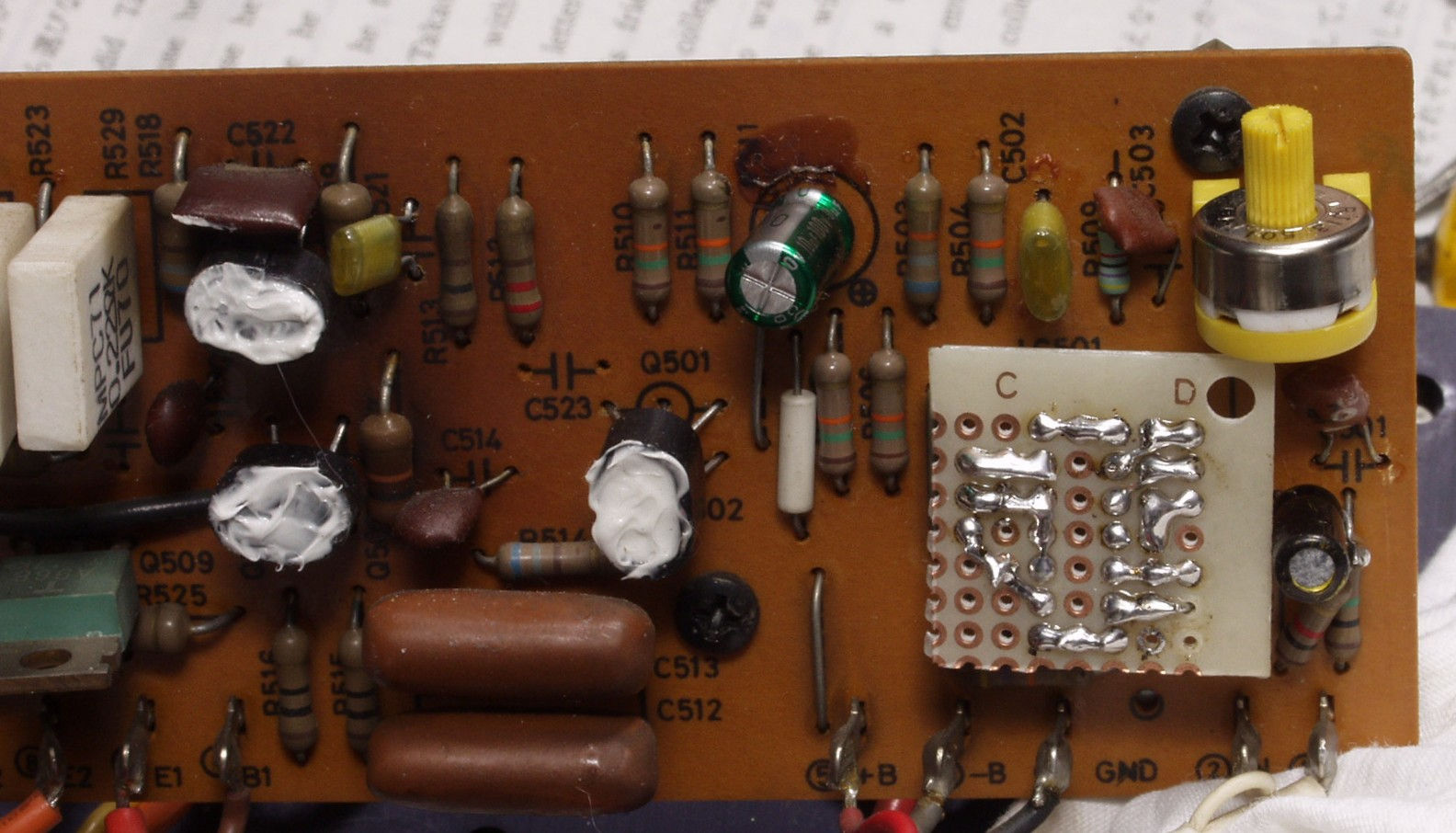

Ｇ２Ａ．修理後　Ｒ側モジュール製作交換

Ｇ２Ａ．修理後　Ｌ側モジュール製作交換

Ｓ．　LUXＭAN　Ｌ−１０　の仕様（マニアル・カタログより）

型式 インテグレーテッド・アンプ　　Ｌ−１０ 連続実効出力 55W+55W(8Ω、両ch動作、20Hz〜20kHz) 全高調波歪率 0.015%以下(8Ω、55W、20Hz〜20kHz) 混変調歪率 0.015%以下(8Ω、55W、60Hz:7kHz=4:1) 出力帯域幅 5Hz〜100kHz -3dB(8Ω、0.1%) ダンピングファクター 80(8Ω、1kHz) 入力感度 Phono:3mV、　Tuner、Aux1/2:300mV S/N比(IHF-Aカーブ補正、入力ショート) Phono:80dB以上、　Tuner、Aux1/2:100dB以上 入力換算雑音(IHF-Aカーブ補正、入力ショート) Phono:-131dB/V以下、　Tuner、Aux1/2:-111dB/V以下 周波数特性 Phono:20Hz〜20kHz ±0.2dB Tuner、Aux1/2:DC〜100kHz -1dB プリ部出力電圧 Pre out:標準300mV、最大18V以上 Rec out:標準300mV、最大18V以上 トーンコンペンセーター 可変範囲:最大+2dB、-2.5dB(低域用、高域用とも連続可変) 低域用湾曲点:50Hz、200Hz、700Hz 高域用湾曲点:700Hz、3kHz、10kHz 保護回路 DC検出によるスピーカー保護回路 出力端子ショートによる過電流防止回路 付属装置 サブソニックフィルター(10Hz、normal、20Hz) Tape1レコーディングセレクター(from2、source、rec off) tape2レコーディングセレクター(from1、source、rec off) モニタースイッチ(tape-1、source、tape-2) ヘッドホンジャック ACアウトレット(Switched/Unswitched、各1系統) 電源電圧 AC100V、50Hz/60Hz 消費電力 150W(定格出力時) 外形寸法 幅438x高さ78x奥行363mm 重量 10.5kg 価格 ￥128,000(1977年8月発売)
