ＨＭＡ−８５００．　２台目修理記録

平成２２年８月９日到着　　　９月２６日返却

寸評 HMA-9500に比して人気が無いが、後発であり、BTL接続ができるので、BTL接続２台使用すると良い（250W＝BTL時、8Ω。） 詳しくは、こちら参照

Ａ．　修理前の状況． オーバーホール修理 　 B．　原因 経年劣化 Ｇ．　修理前の測定 ＳＰ接続リレー交換。 初段ＦＥＴ（電界効果トランジスター）交換。 ＲＬバイアス／バランスＶＲ交換。 電解コンデンサー交換（オーディオコンデンサー使用）。 フューズ入り抵抗交換。 Ｄ．　使用部品 ＳＰ接続リレー交換　　　　　　　　　　　　　　　　　　　　　２個。 初段ＦＥＴ（電界効果トランジスター）　　　　　　　　　　　　　　　　　　　　　　　　　　　２個。 バイアス／バランス半固定ＶＲ　　　　　　　　　　　　　　４個。 フューズ入り抵抗　　　　　　　　　　　　　　　　　　　　　　３２個。 電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　２５個。 フイルムコンデンサー　　　　　　　　　　　　　　　　　　　　２個。 Ｆ．　修理費　　　　　８５，０００円　　　オ−バ−ホ−ル修理。 　　　　　　　　　　　　　　　　　　　　　　３台目からの、お馴染みさん価格。 　　　　　　　　　　　　　　　　　　　　　　ユーザー都合にて、未修理にて返却 Ｓ．　HITACH Lo-D　ＨＭＡ−８５００　の仕様（マニアル・カタログより）

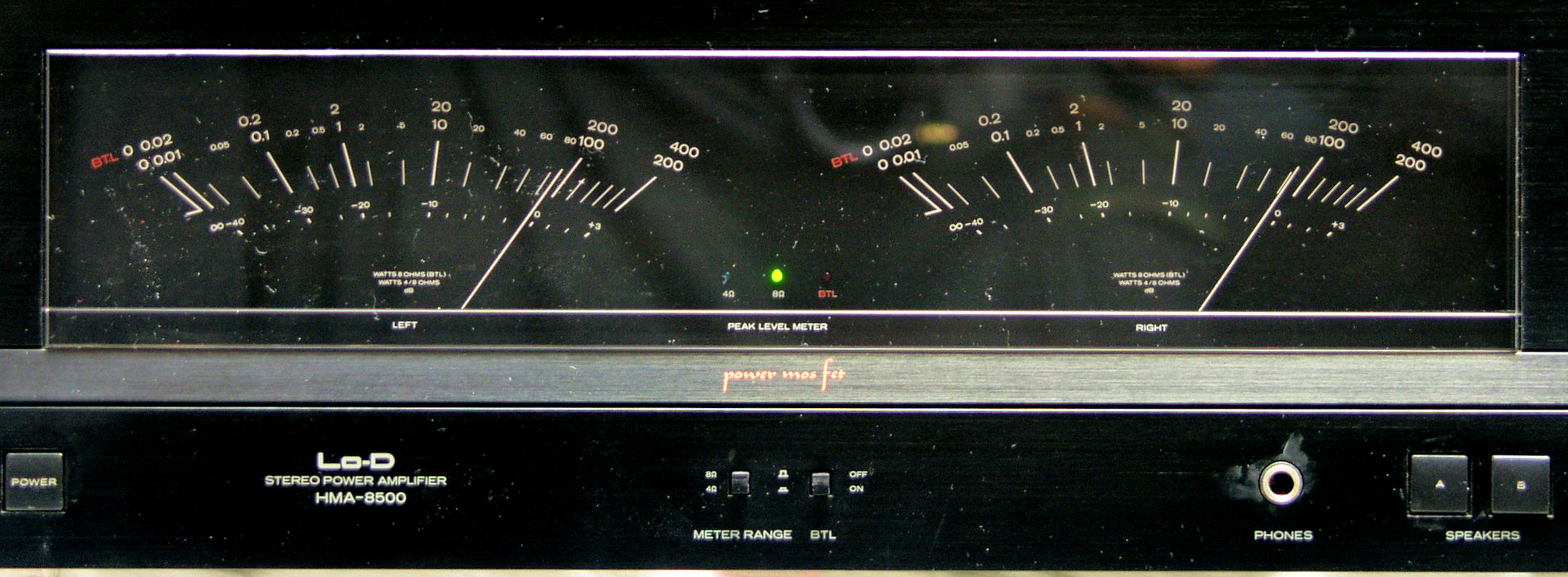

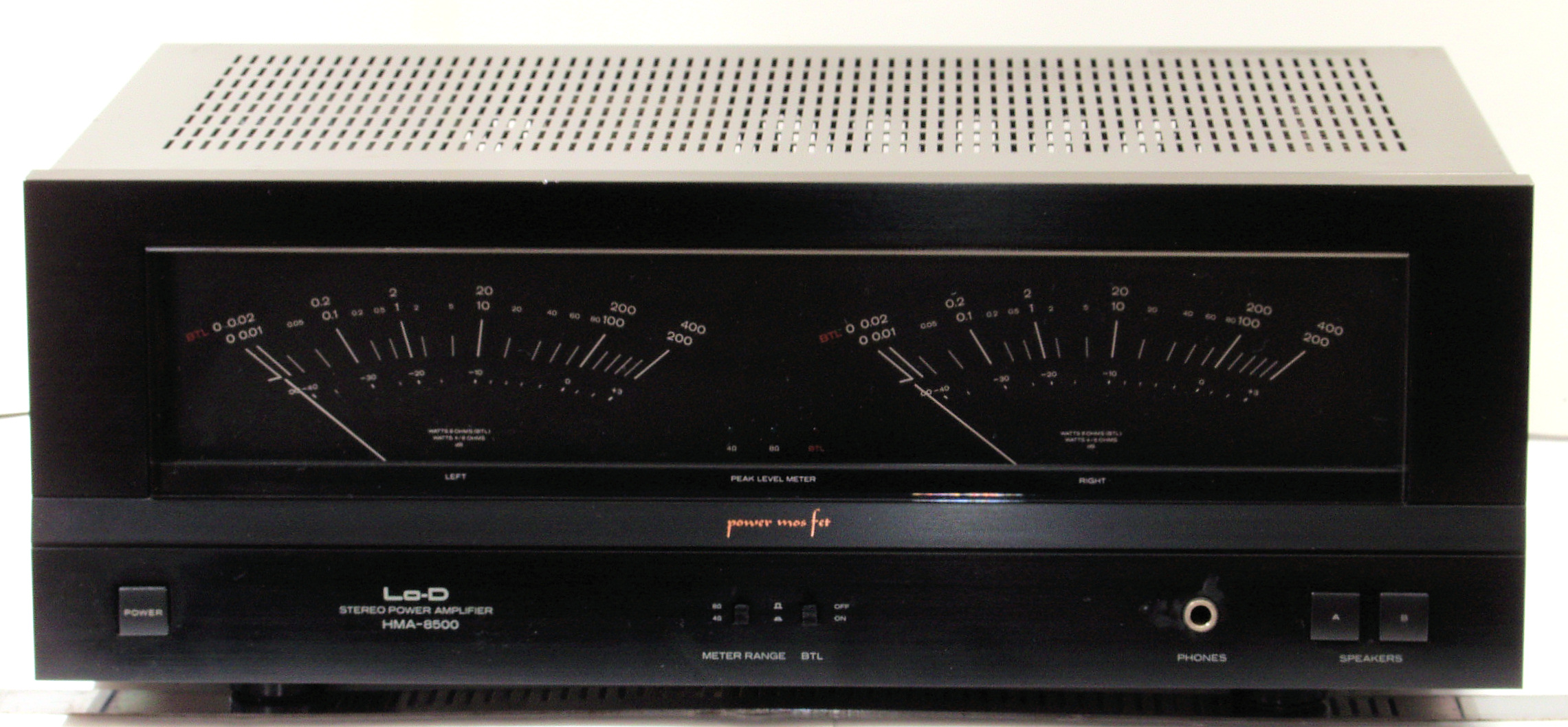

Ａ．　修理前の状況． Ａ１１．　外観・点検中　前から見る

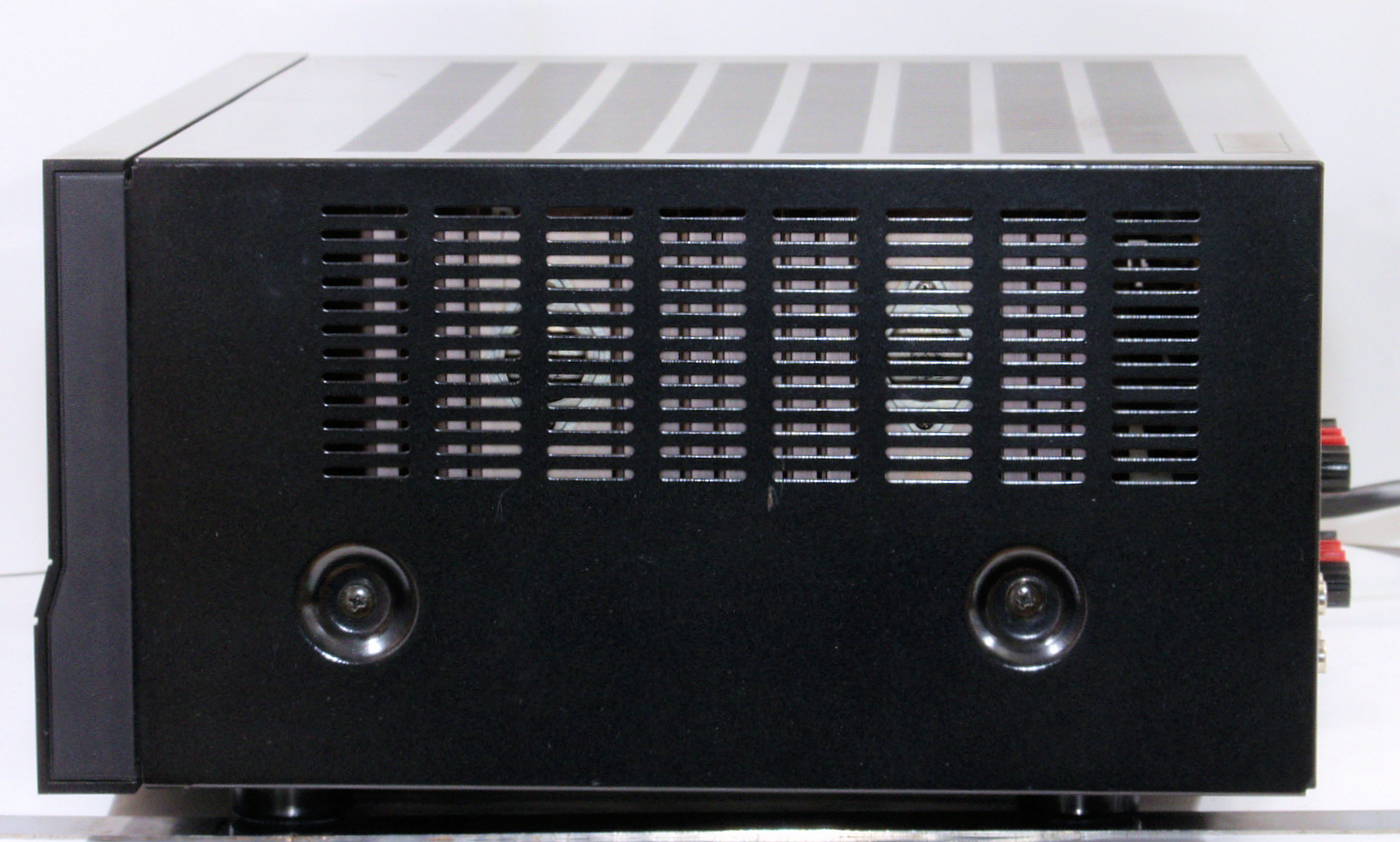

Ａ１２．　外観・点検中　右から見る

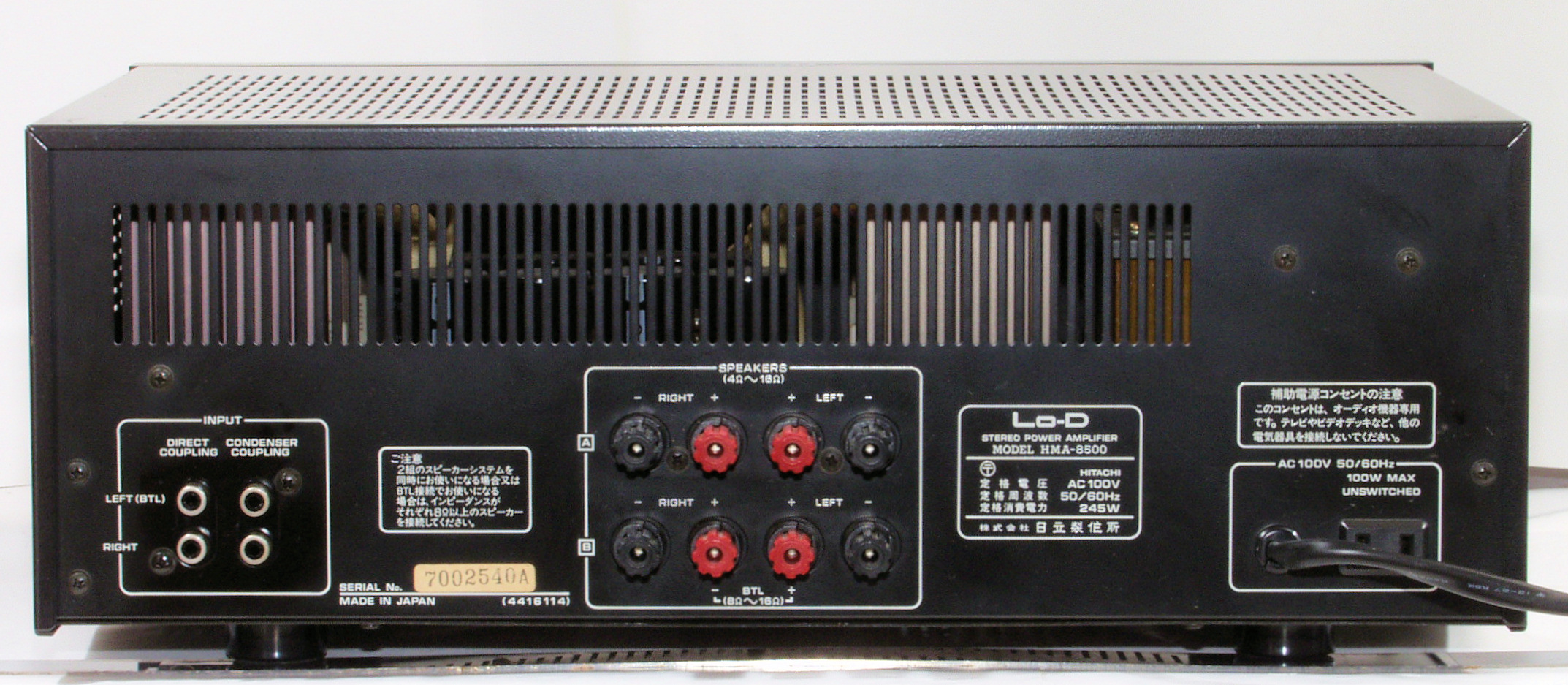

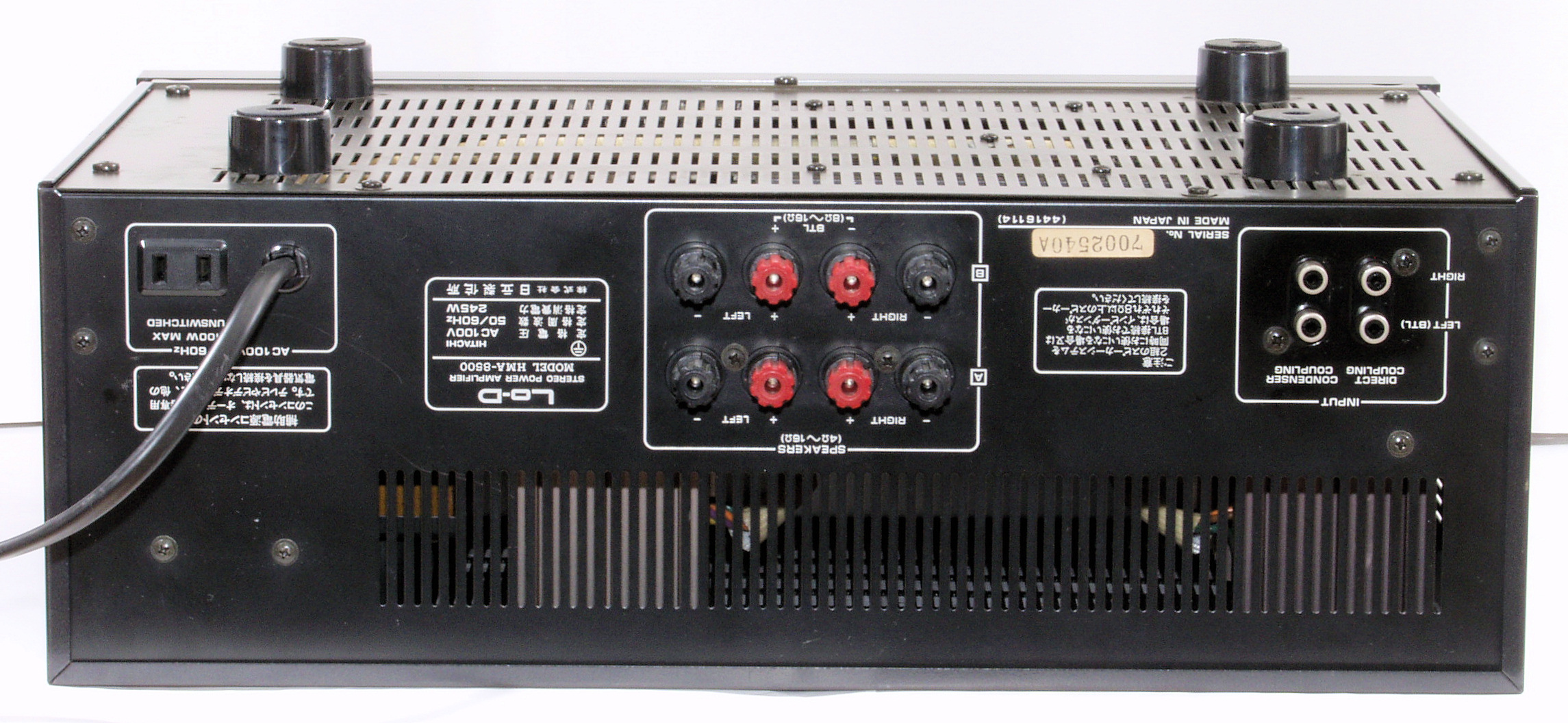

Ａ１３．　外観・点検中　後から見る

Ａ１４．　外観・点検中　左から見る

Ａ１５．　外観・点検中　上から見る

Ａ２１．　外観・点検中　下前から見る

Ａ２２．　外観・点検中　下右から見る

Ａ２３．　外観・点検中　下後から見る

Ａ２４．　外観・点検中　下左から見る

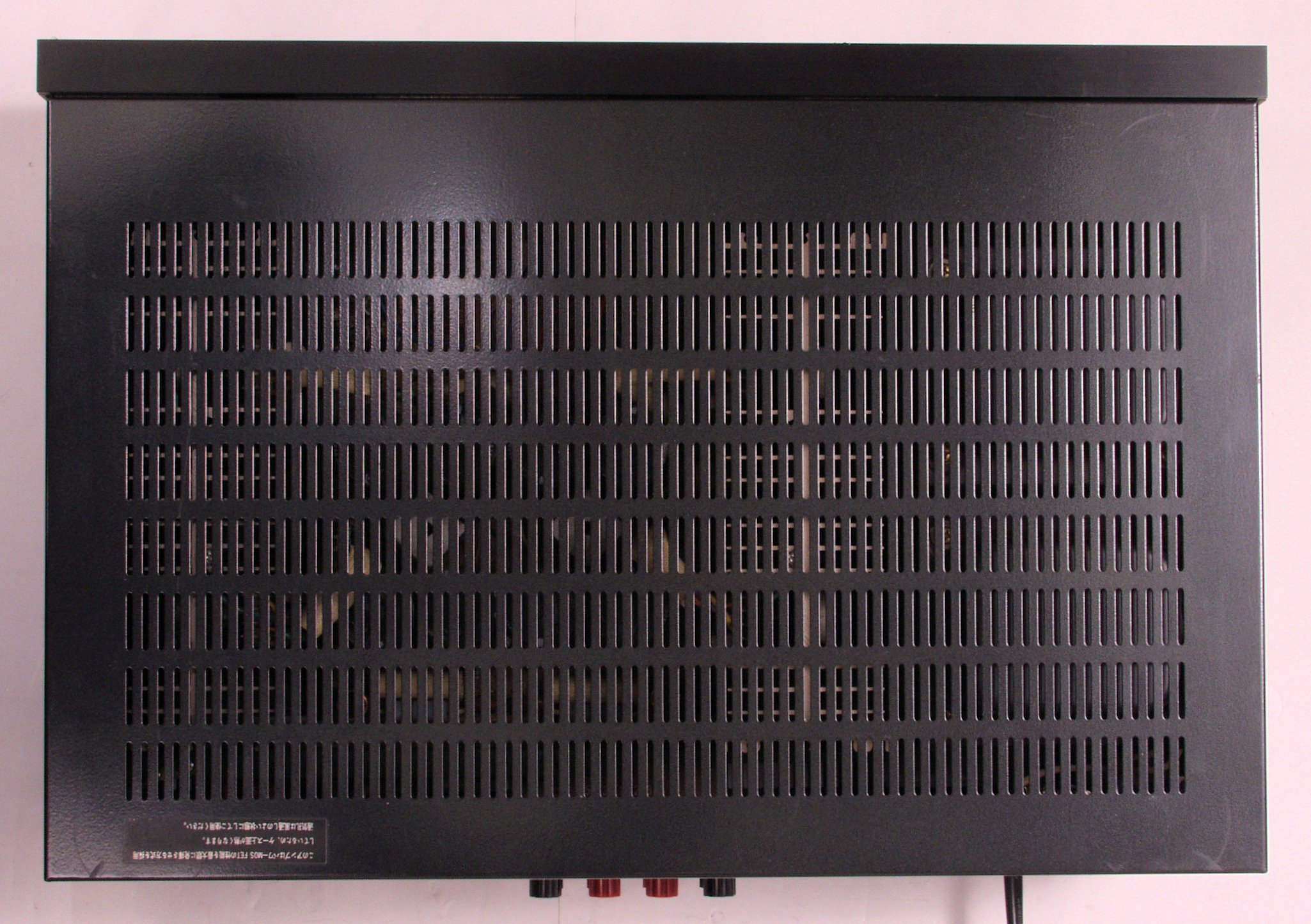

Ａ２５．　外観・点検中　下から見る

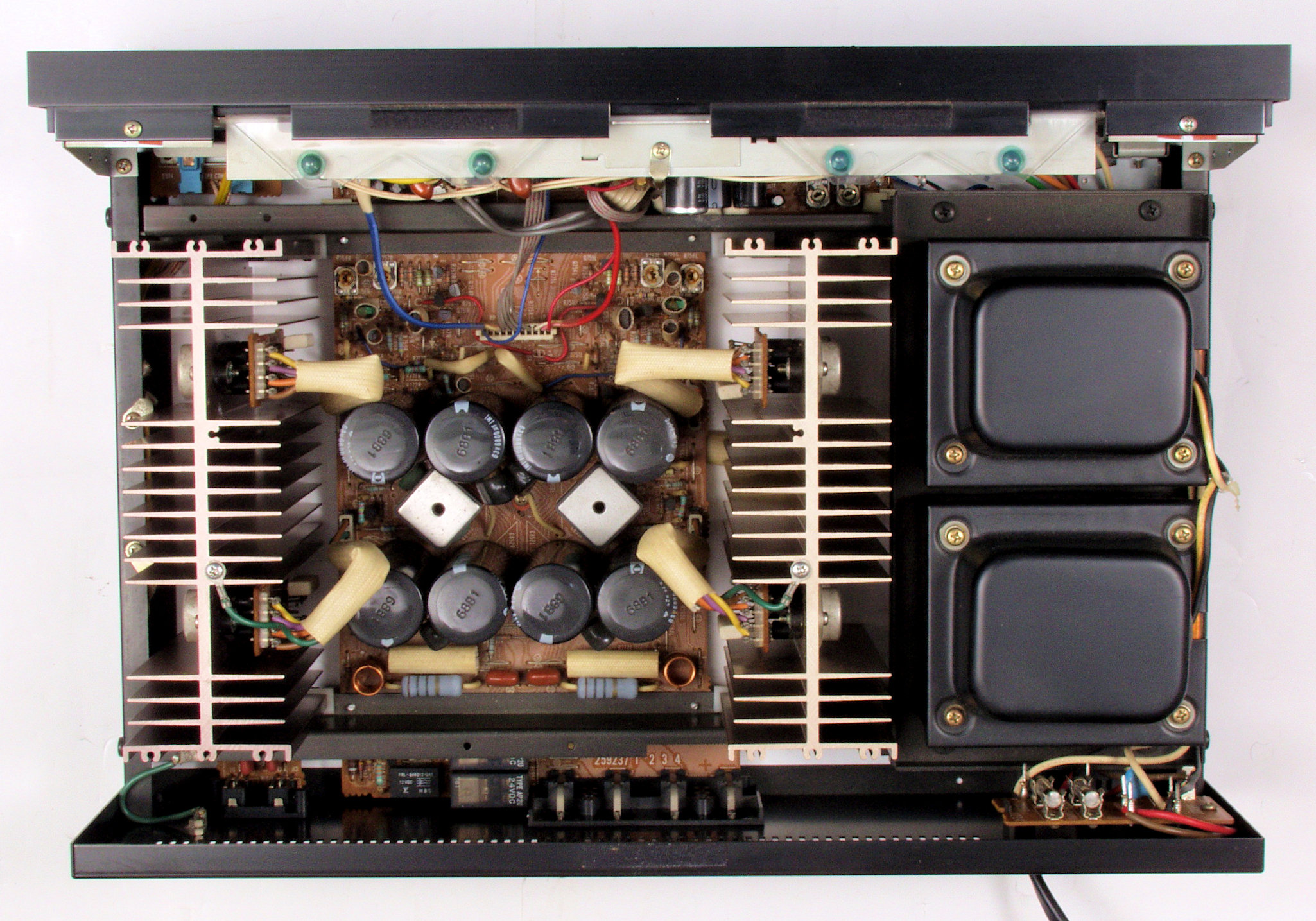

Ａ３１．　点検中　上ケースを取り、上から見る

Ａ３２．　点検中　上ケース・シールドを取り、上から見る

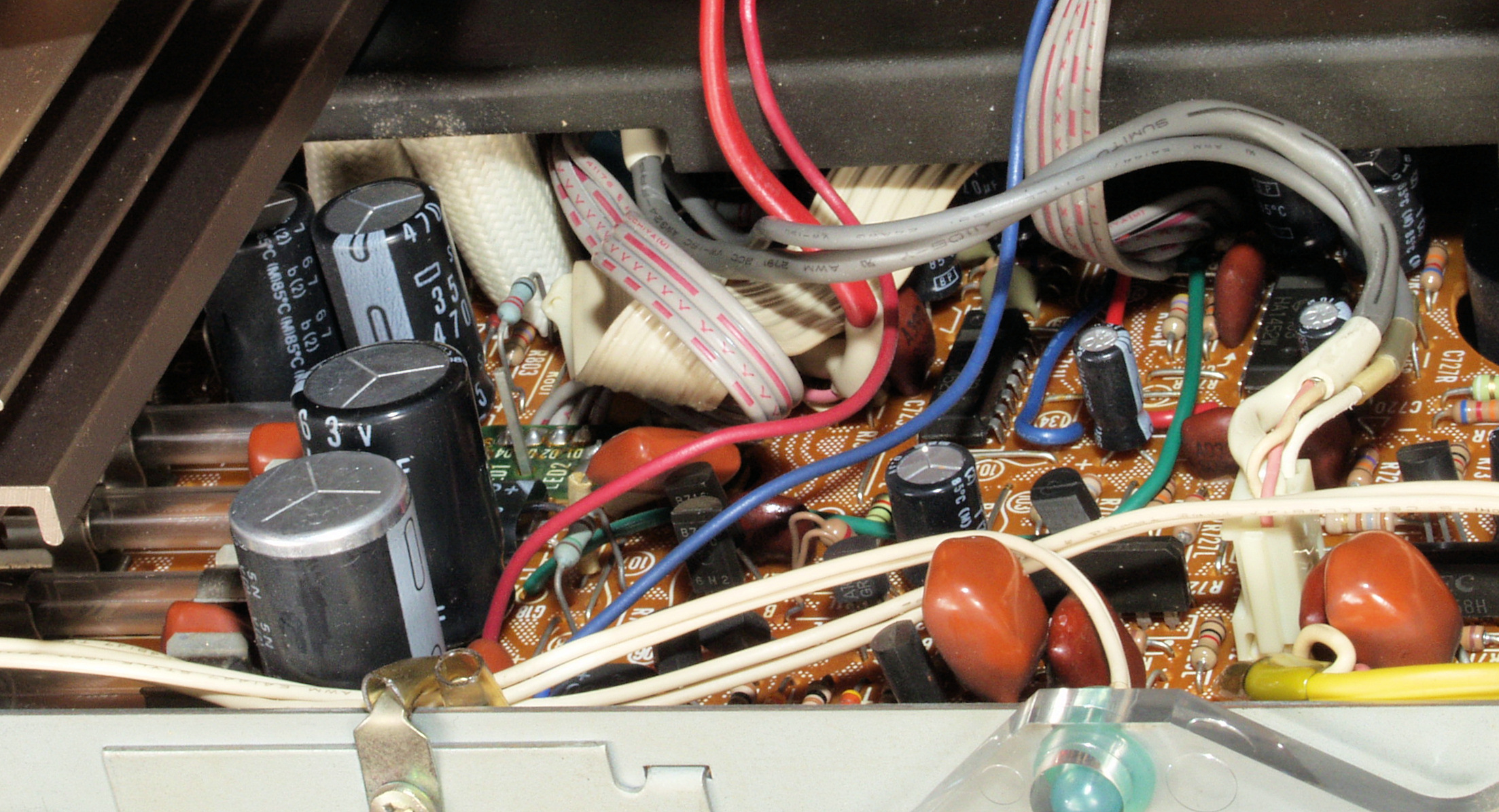

Ａ３３．　点検中　頭のビニールが後退した電解コンデンサー

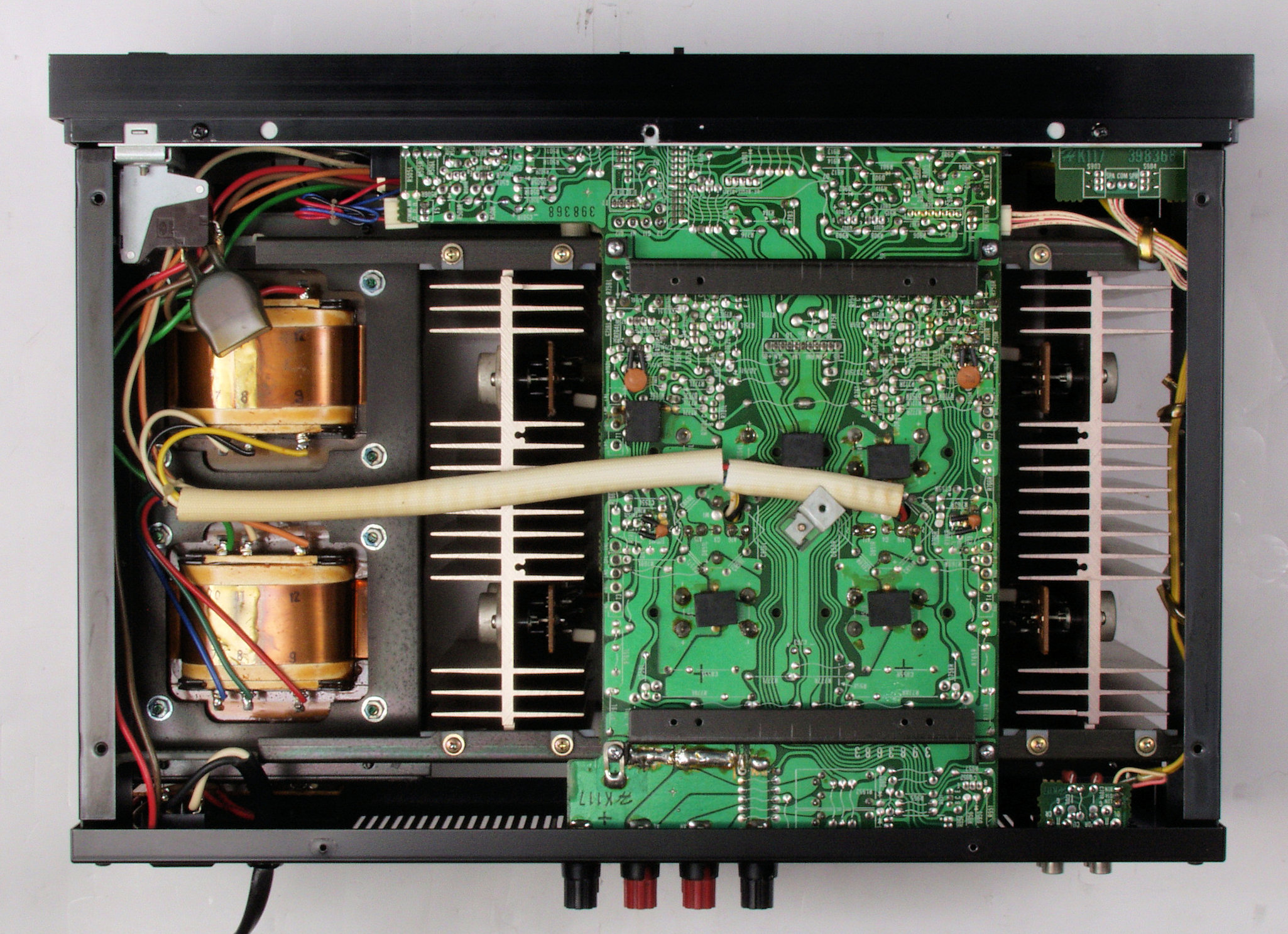

Ａ４１．　点検中　下ケースを取り、下から見る

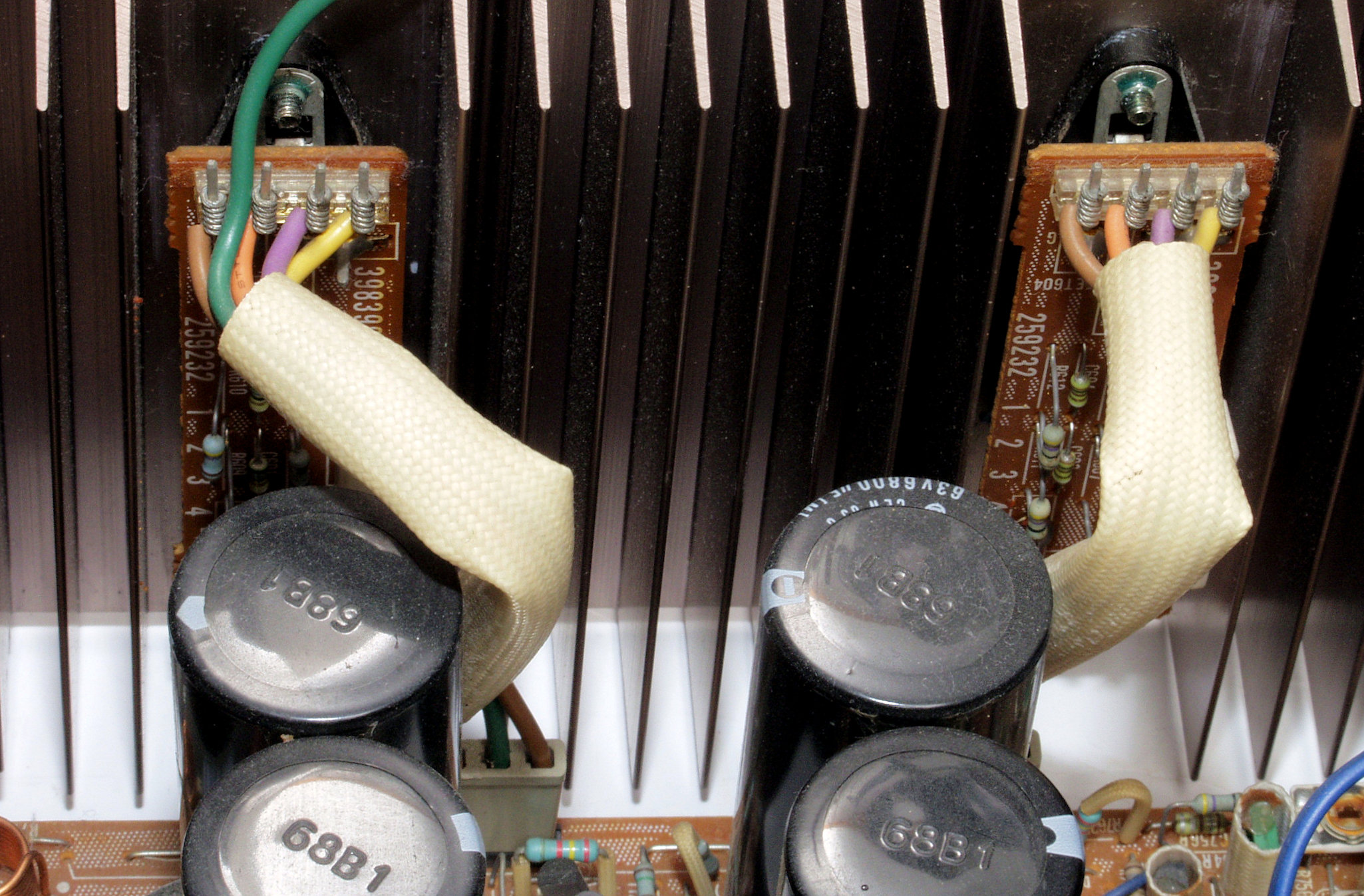

Ａ５１．　点検中　右側終段ＦＥＴ（電界効果トランジスター）の配線、HMA-9500とは異なり、コネクターを多用し、保守を容易にしている。 　　　　　　　　　　　作りは、優等生の多い、S＊NY製品に作風が似て完成度は高い。この長さがHMA-9500との「ｆ得」の相違かな？

Ａ５２．　点検中　左側終段ＦＥＴ（電界効果トランジスター）の配線

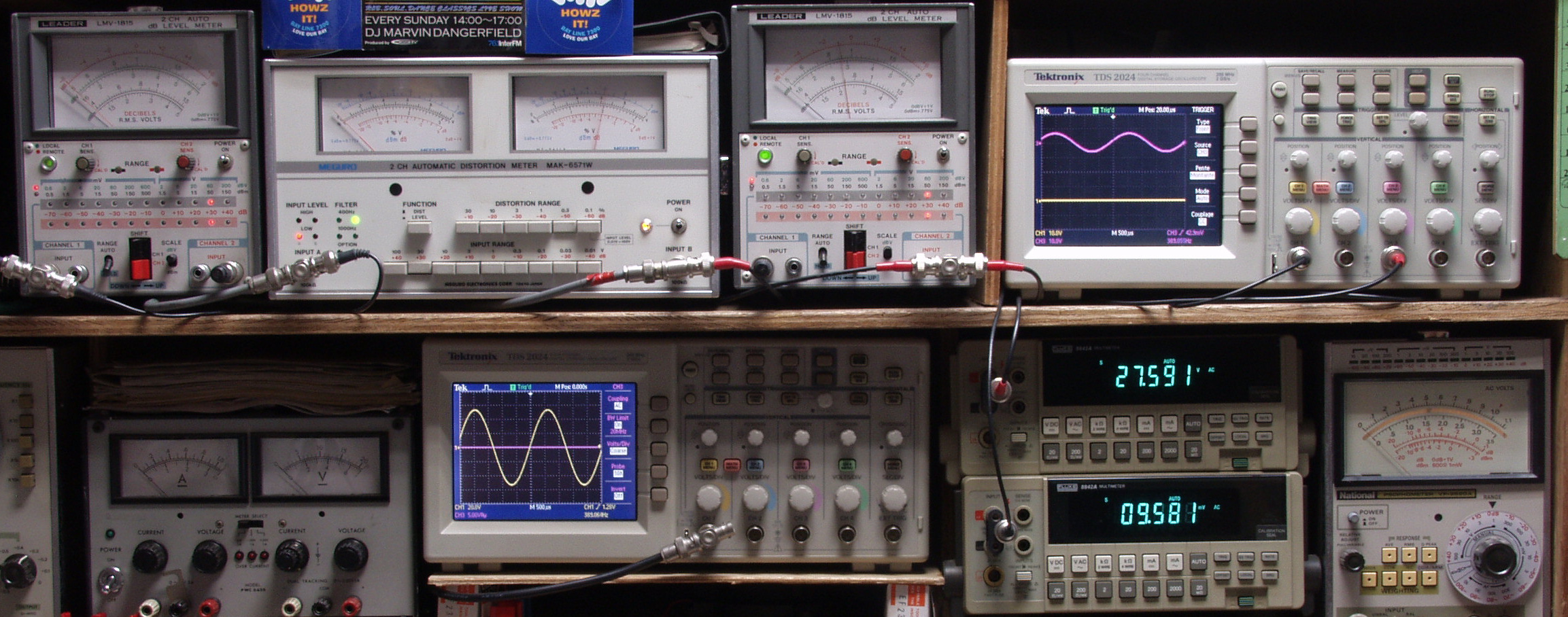

Ｇ．　修理前の測定 Ｇ１．　出力・歪み率測定・調整 　　　　「見方」。 　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定。 　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）。 　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用。 　　　上段中左　歪み率計＝出力の歪み率測定。　左メータ＝Ｌ出力、右メータ＝Ｒ出力。 　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用。 　　　上段右端　オシロ＝出力波形、上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測）。 　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定。　 　　　下段中右下　デジタル電圧計＝Ｌ出力電圧測定。

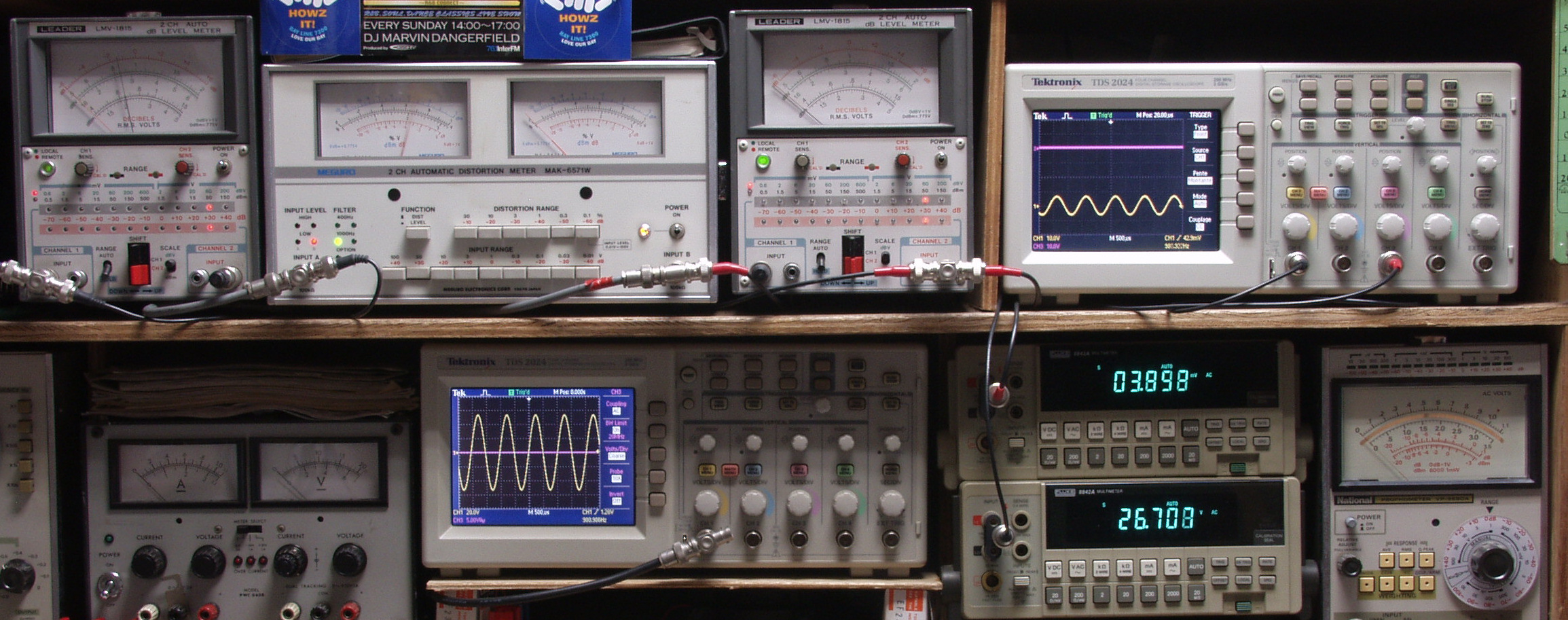

Ｇ２１．　Ｒ側ＳＰ出力電圧２６Ｖ＝８４Ｗ　０．２２％歪み　１０００ＨＺ

Ｇ２２．　Ｌ側ＳＰ出力電圧２６Ｖ＝８４Ｗ　０．２１％歪み　１０００ＨＺ

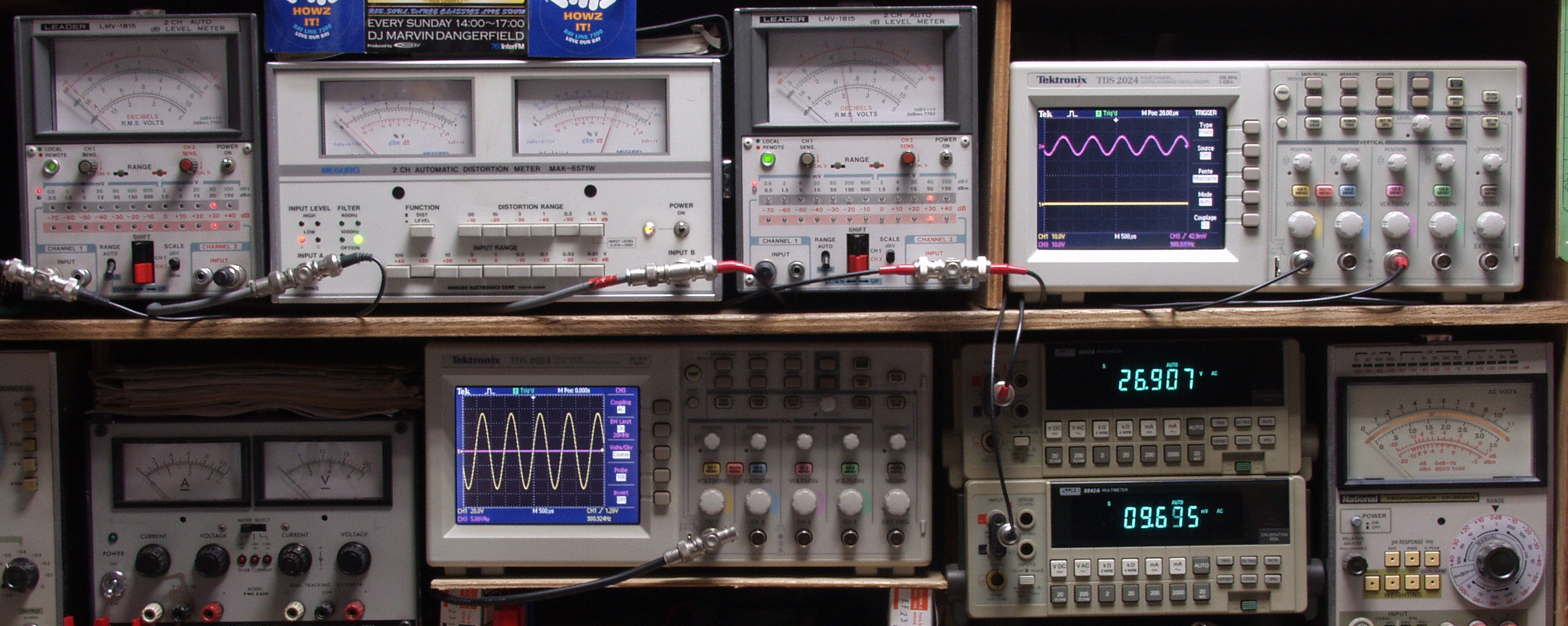

Ｇ２３．　Ｒ側ＳＰ出力電圧２７Ｖ＝９１Ｗ　０．２％歪み　４００ＨＺ

Ｇ２４．　Ｌ側ＳＰ出力電圧２６Ｖ＝８４Ｗ　０．２２％歪み　４００ＨＺ

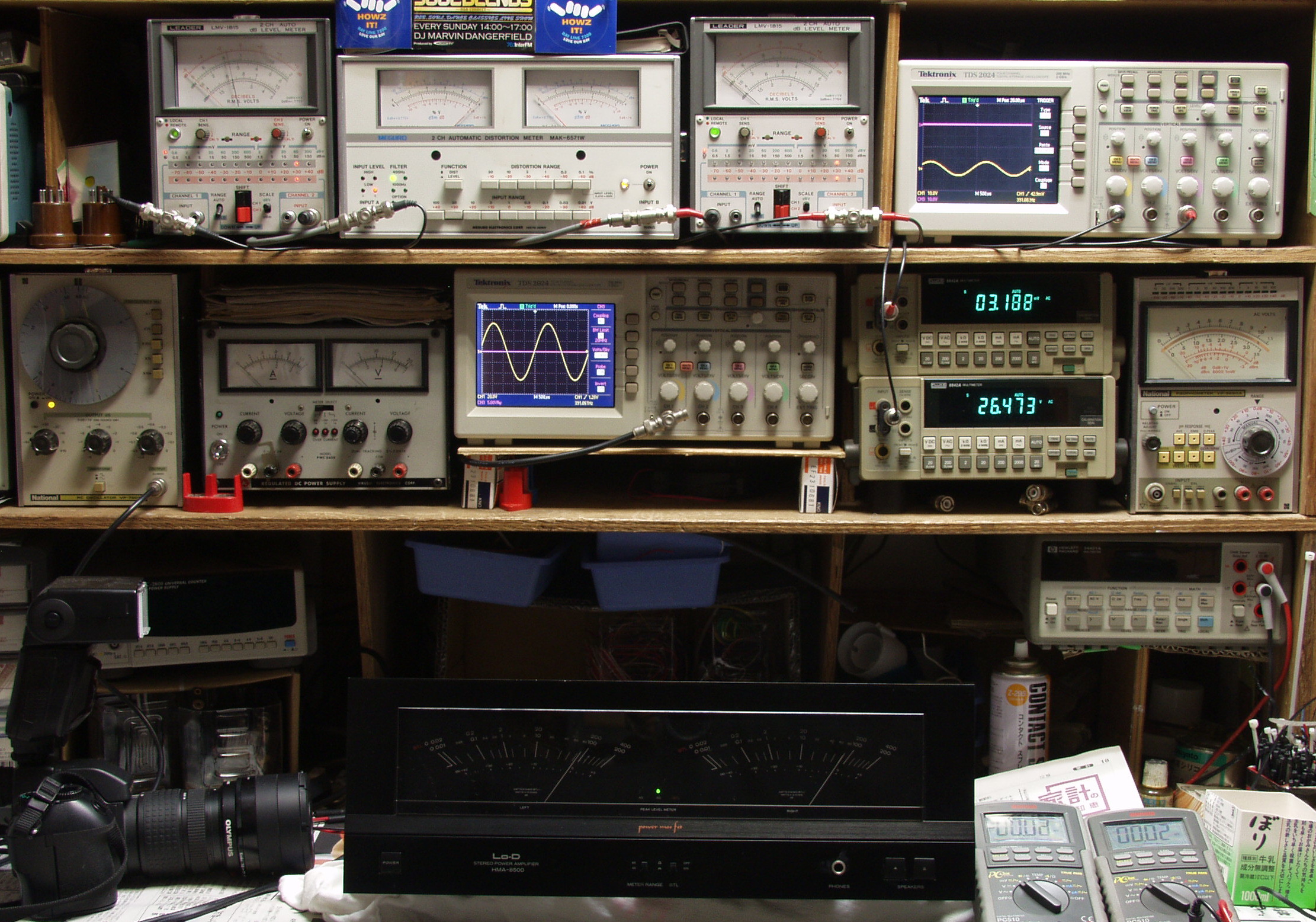

Ｇ２５．　その時のＶＵメーター

Ｓ．　HITACH Lo-D　ＨＭＡ−８５００　の仕様（マニアル・カタログより）

型式 メインアンプ、ＨＭＡ−８５００ 回路方式（特色） 初段ﾃﾞｭｱﾙFET差動、ﾃﾞｭｱﾙｻｰﾎﾞ、ﾉﾝｶｯﾄｵﾌA回路、ﾊﾟﾗﾚﾙﾌﾟｯｼｭﾌﾟﾙ、ﾊﾟﾜｰMOS FET使用 実効出力（両ch駆動） 100W＋100W（8Ω、5Hz〜20kHz）。 250W（BTL時、8Ω、20Hz〜20kHz） 全高調波歪率 0.003％（8Ω、100w出力時、5Hz〜20kHz）。 0.002％（8Ω、1kHz、100w出力時）。 0.005％（BTL時、8Ω、20Hz〜20kHz、250W出力時） 混変調歪率（60Hz：7kHz＝4：1） 0.003％（8Ω、100w出力時）。 0.003％（8Ω、50w出力時） 周波数特性 0.5Hz〜100kHz（+0、-1dB）、ﾀﾞｲﾚｸﾄｶｯﾌﾟﾘﾝｸﾞ入力端子使用 ローカット特性 4Hz,6dB/ｏct（ｺﾝﾃﾞﾝｻｰｶｯﾌﾟﾘﾝｸﾞ入力端子使用） ダンピングファクター（新IHF、20Hz〜20kHz） 100（8Ω、20Hz〜20kHz） 入力感度/インピーダンス 1V/47kΩ SN比（IHF-Aﾈｯﾄﾜｰｸ、入力ショート） 118dB 電源 AC100V、50/60Hz共用 定格消費電力（電気用品取締法） 245W 補助電源コンセント 電源SW非連動１個（最大100w） 外形寸法 幅435×高さ165×奥行320mm 重量 16kg 価格 ￥150,000(1982年頃)
