ＨＭＡ−９５００ｍｋ�U．　７３台目修理記録

同時修理　ＳＡＮＹＯ　ＯＴＴＯ　ＤＣＣ−３００１　　　　　　　　２０２４／３／１６持込　　　完成

注意　このＡＭＰはアースラインが浮いています。 　　　　ＡＭＰのシャーシにＳＰの線（アース側）やプリAMPのアースもも接続してはいけません。 　　　　ＲＬ−ＳＰのアース線も接続（共通）してもいけません、＋−の撚りのあるのも使用出来ません。 　　　　又、ＤＣ（directconnection）入力が可能ですが、絶対に使用しないこと＝ここ参照

Ａ．　修理前の状況 貴殿のHPは10数年前から拝見しており、アンプ修理に関する知識、スキルには感服しております。 故障した名機たちが修理されブラッシュアップ(brush up)されていく過程を見ているとワクワクします。 帰ってきたアンプから音を出したオーナー達は昔のレコードをとっかえひっかえ楽しんでいるのでしょうね。 長岡鉄男設計のBH(バックロードホーン型スピーカー)でオーディオを楽しんでおり、氏の愛用していたHMA9500mk�Uを３年前に入手し今まで使ってきたアンプの存在が消し飛ぶほどの透明感にもっと早く手に入れておけばという思いです。 最近ヤフオクでプロテクションのかかったジャンク品を手に入れましたので修理して頂き、今使っている9500mk�Uと聴き比べしてみたいです。 新潟県からなので修理を受けていただけるのであれば土曜か日曜に自家用車で直接持って行きたいと思います。 できれば3月中に受け入れだけでもしていただけると嬉しいです。 B．　原因 各部経年劣化。 ヒューズ抵抗劣化。 Ｄ．　使用部品 ヒューズ入り抵抗　　　　　　　　　　　　　　　３０個。 Ｆ．　修理費　　　　　　７０，０００円　　　　通常修理。 　　　　　　　　　　　　　　　　　　　　　 　　　特別にＨＰ製作。 Ｓ．　ＨＩＴＡＣＨＩ Ｌｏ−Ｄ　ＨＭＡ−９５００ｍｋ�U　の仕様（マニアルより）

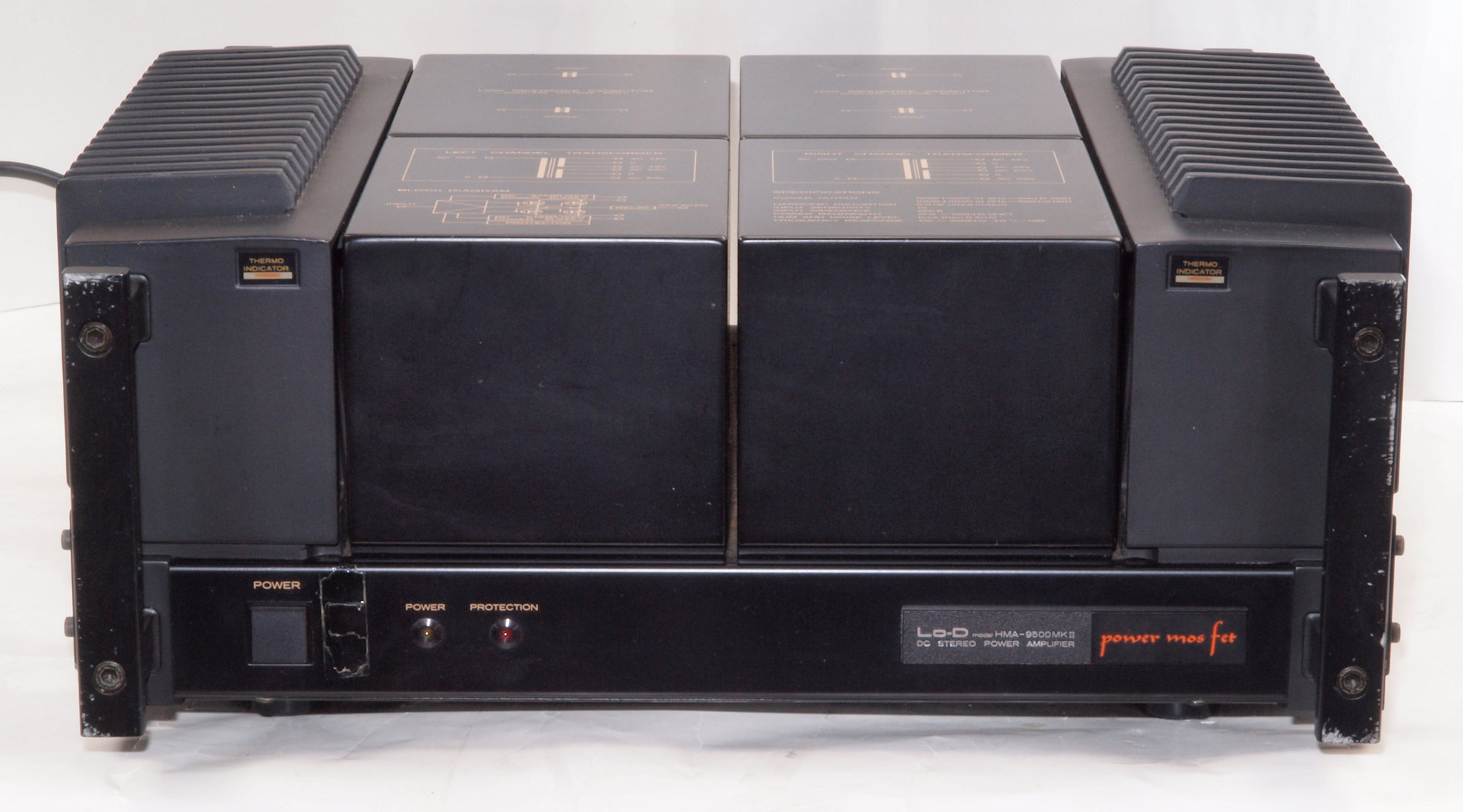

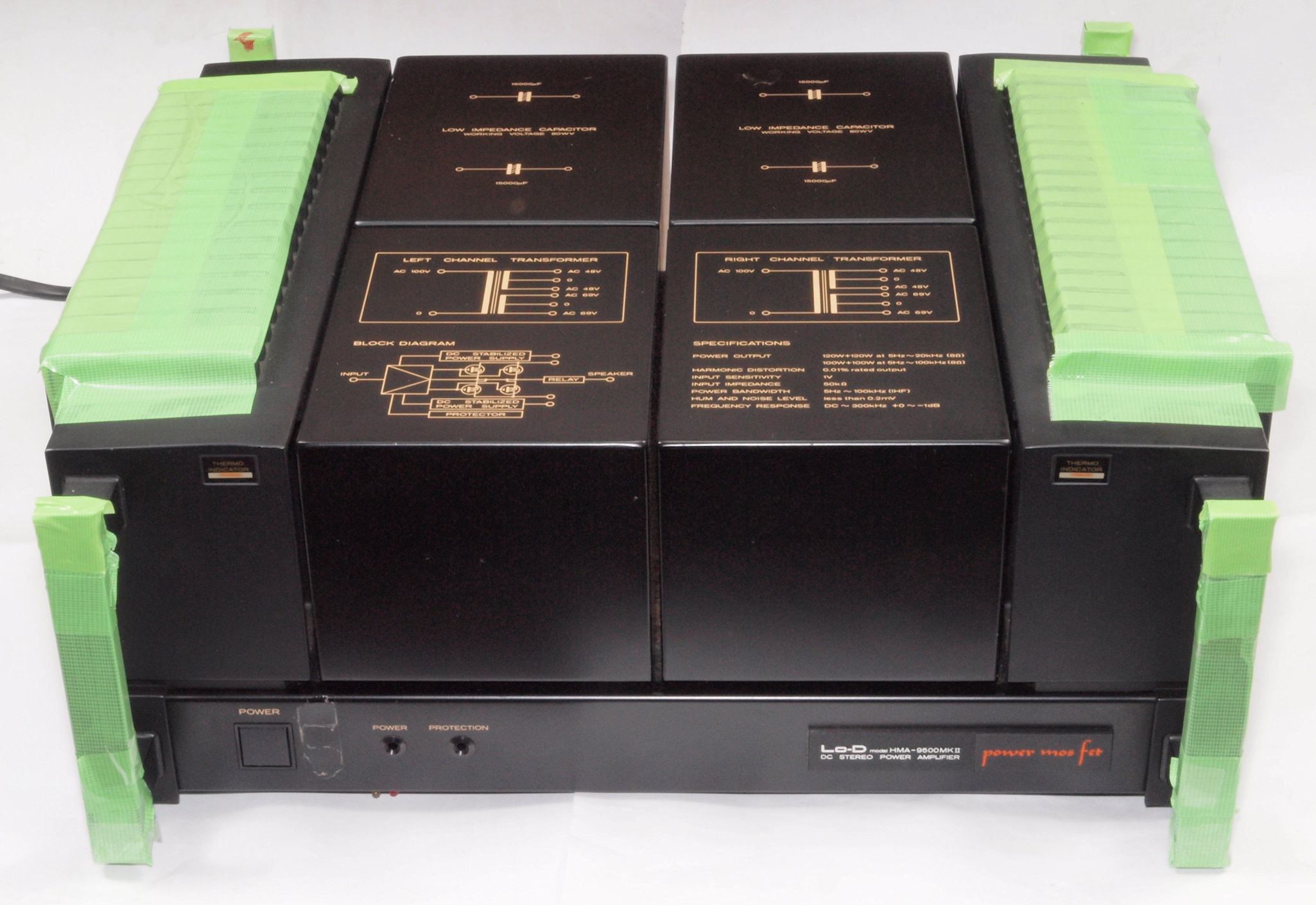

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る

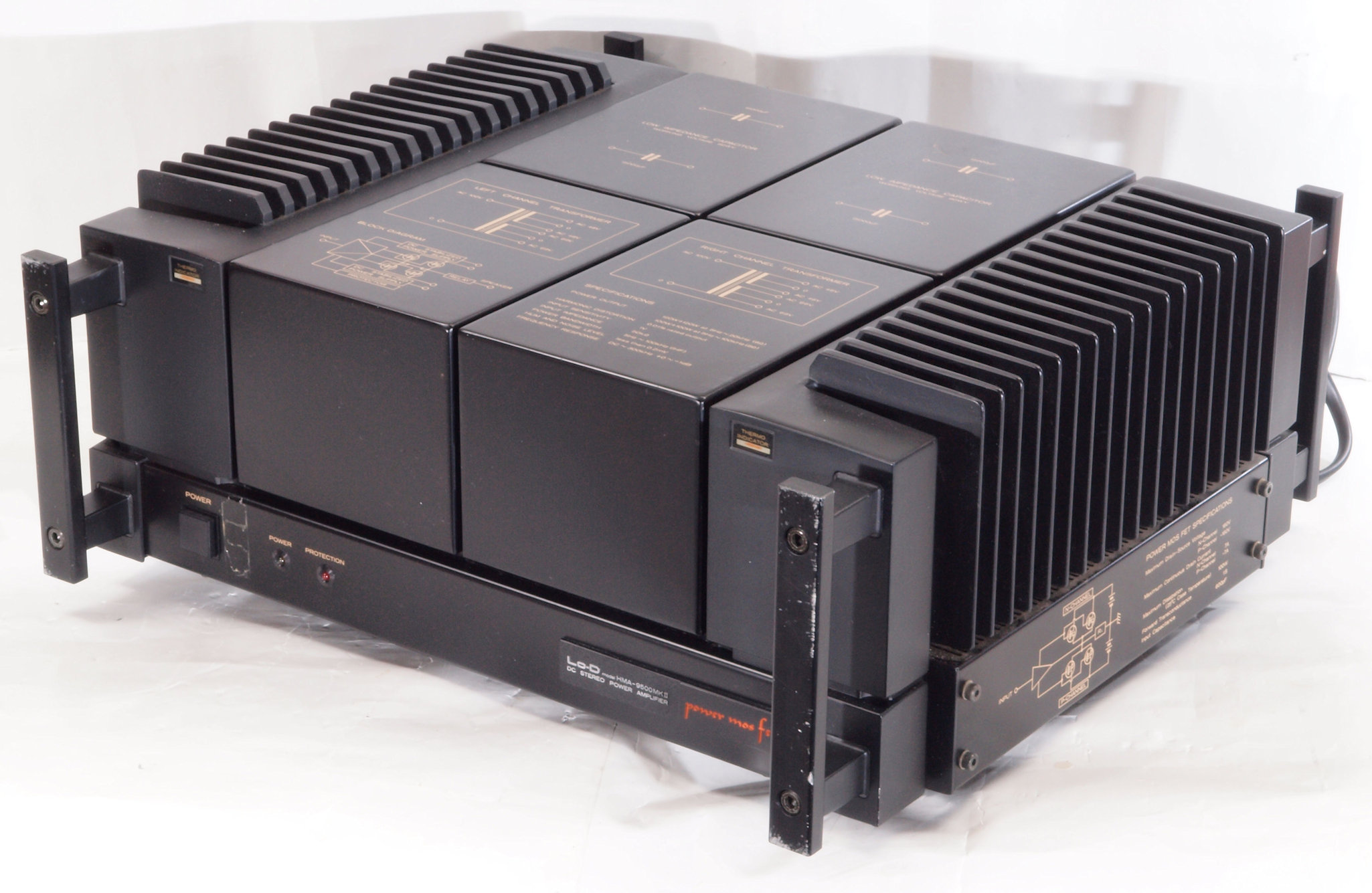

Ａ１２．　点検中　前右から見る

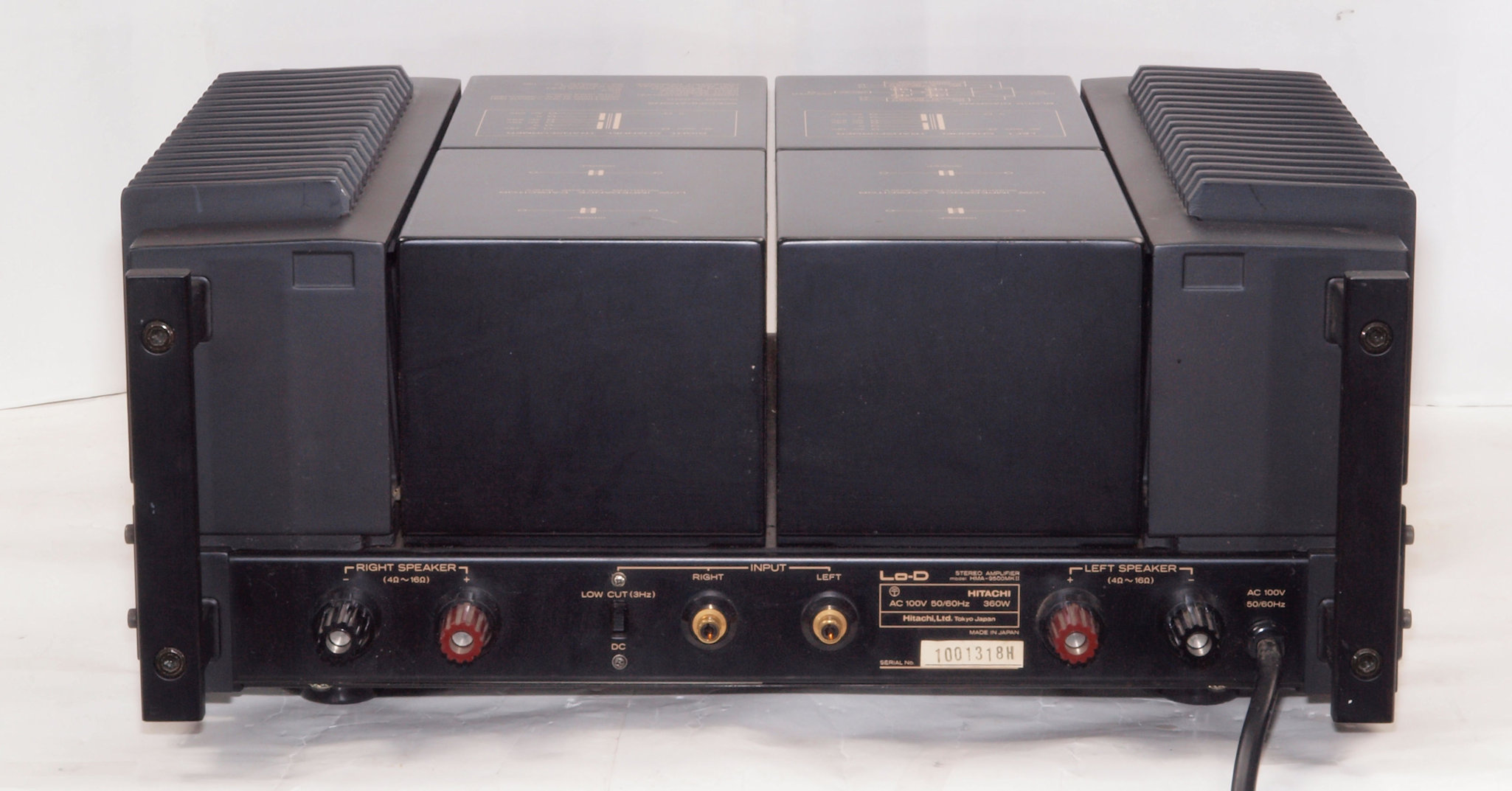

Ａ１３．　点検中　後から見る

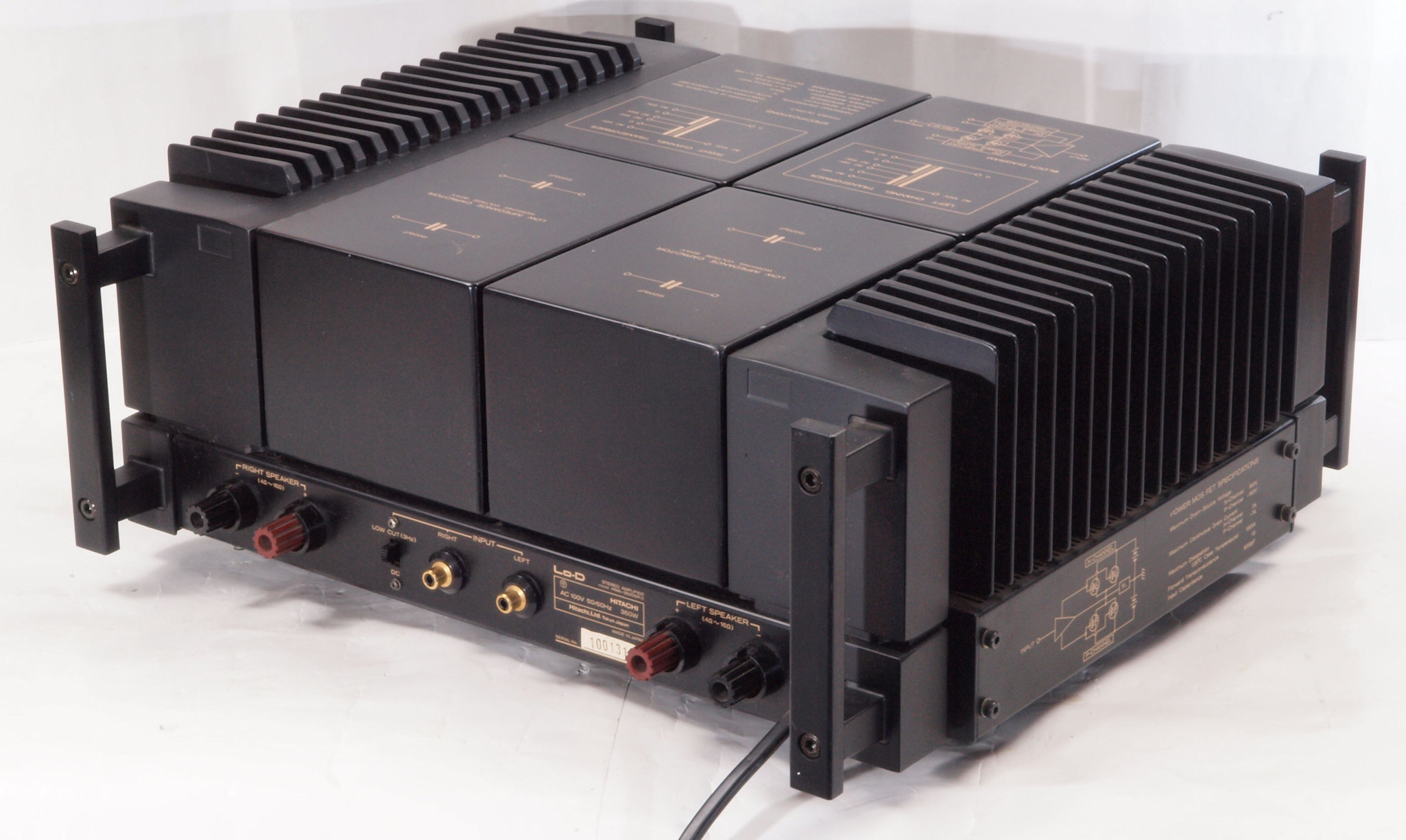

Ａ１４．　点検中　後左から見る

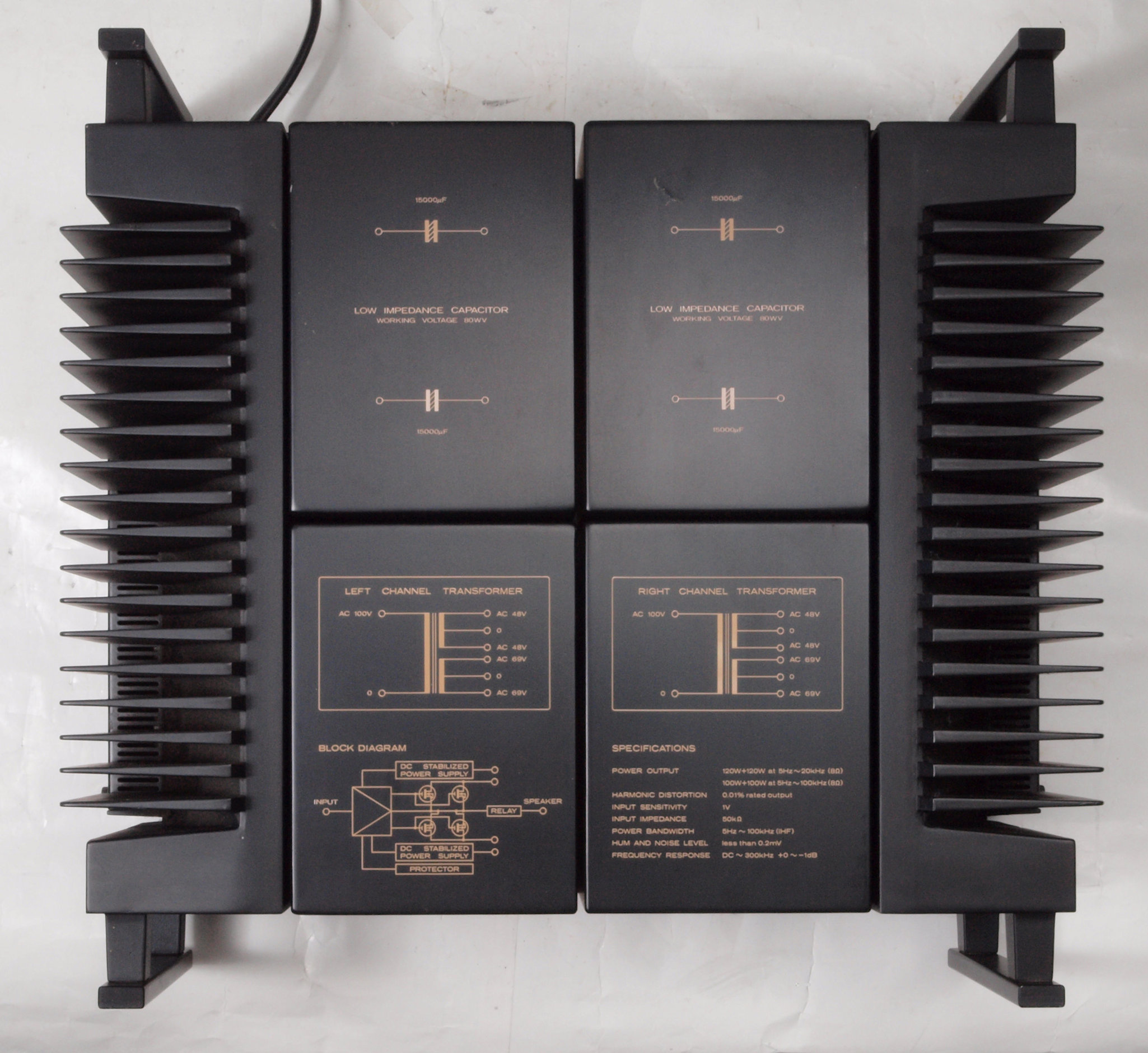

Ａ１５．　点検中　上から見る

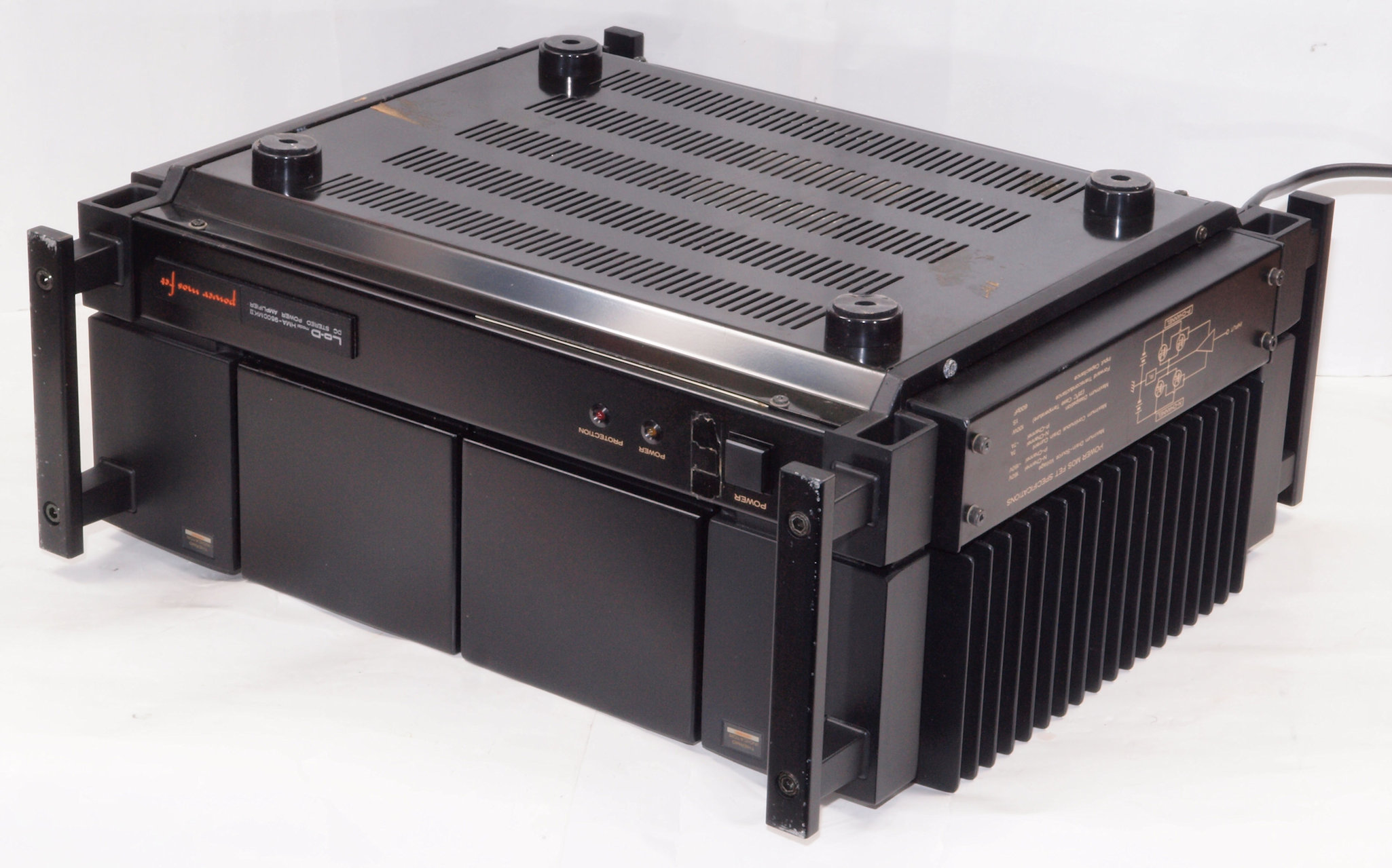

Ａ２１．　点検中　下前から見る

Ａ２２．　点検中　下前左から見る

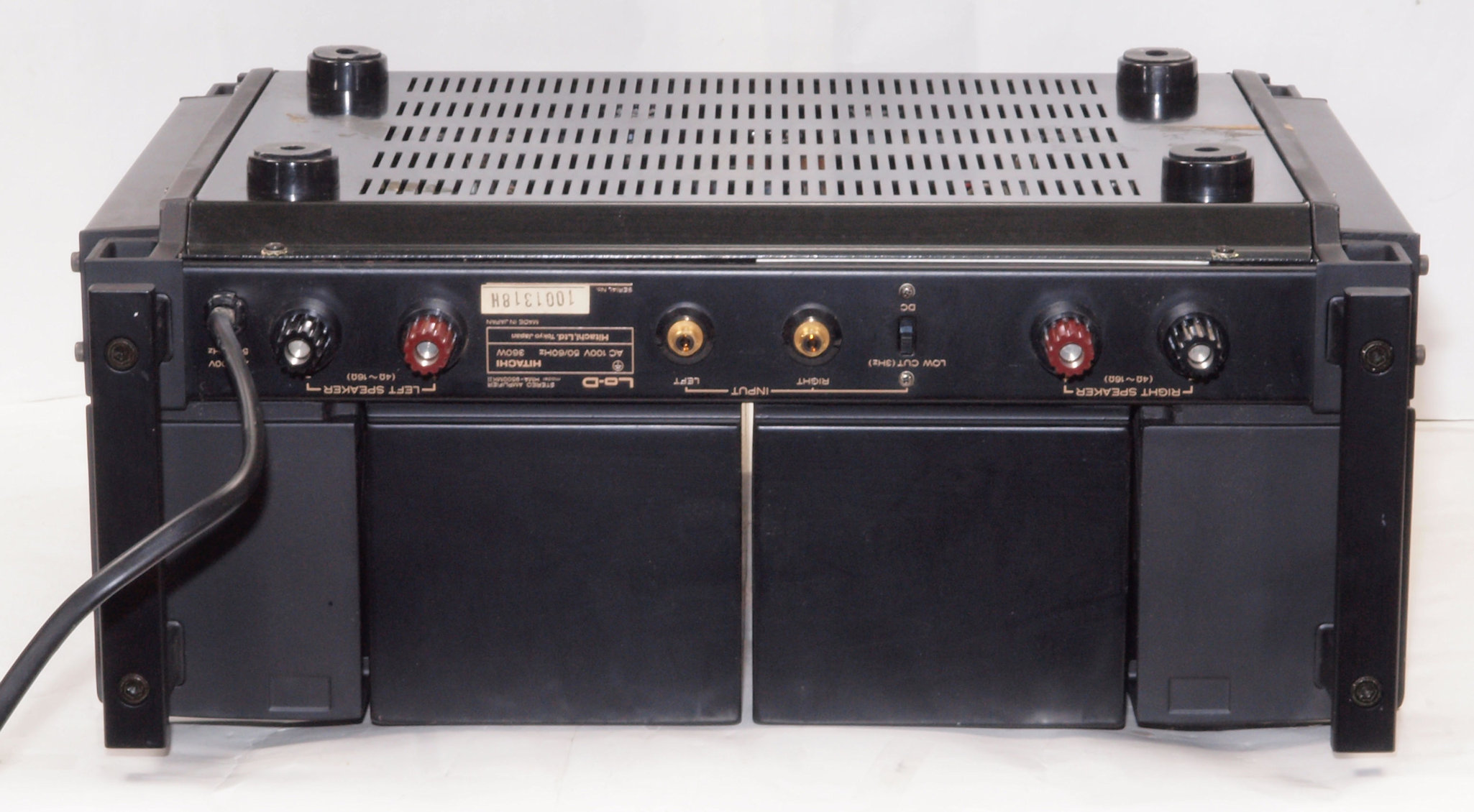

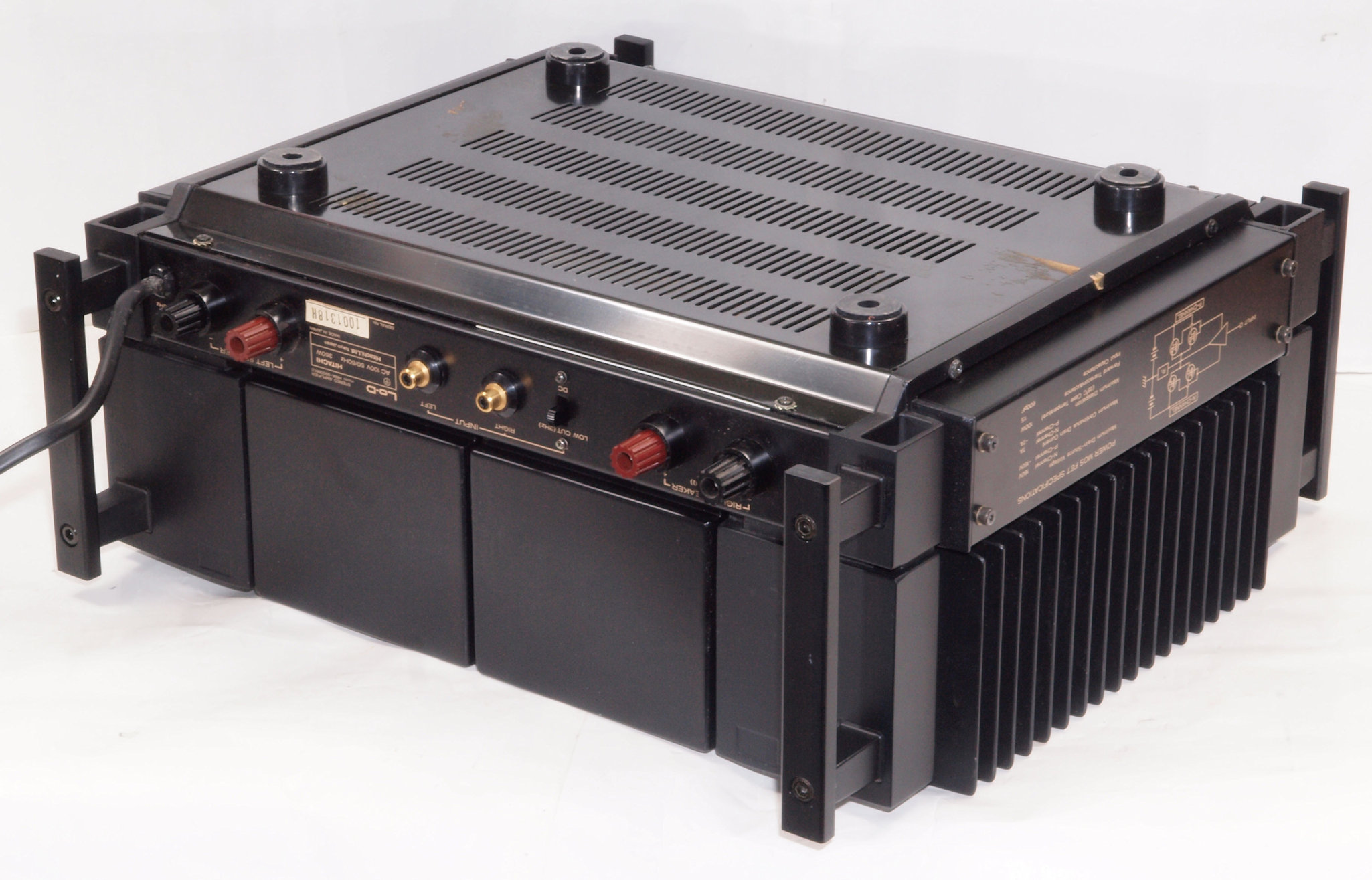

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下後右から見る

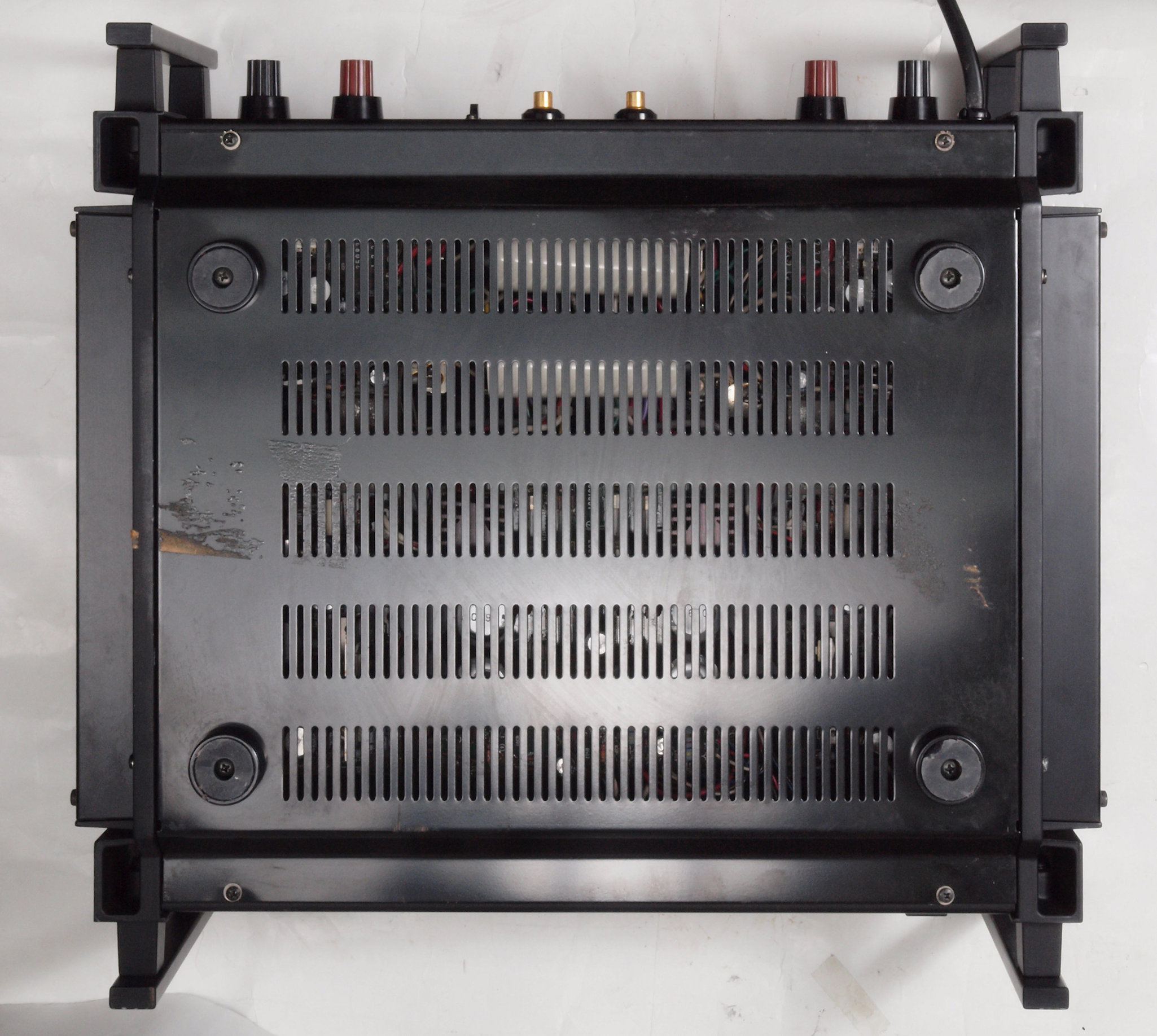

Ａ２５．　点検中　下から見る。

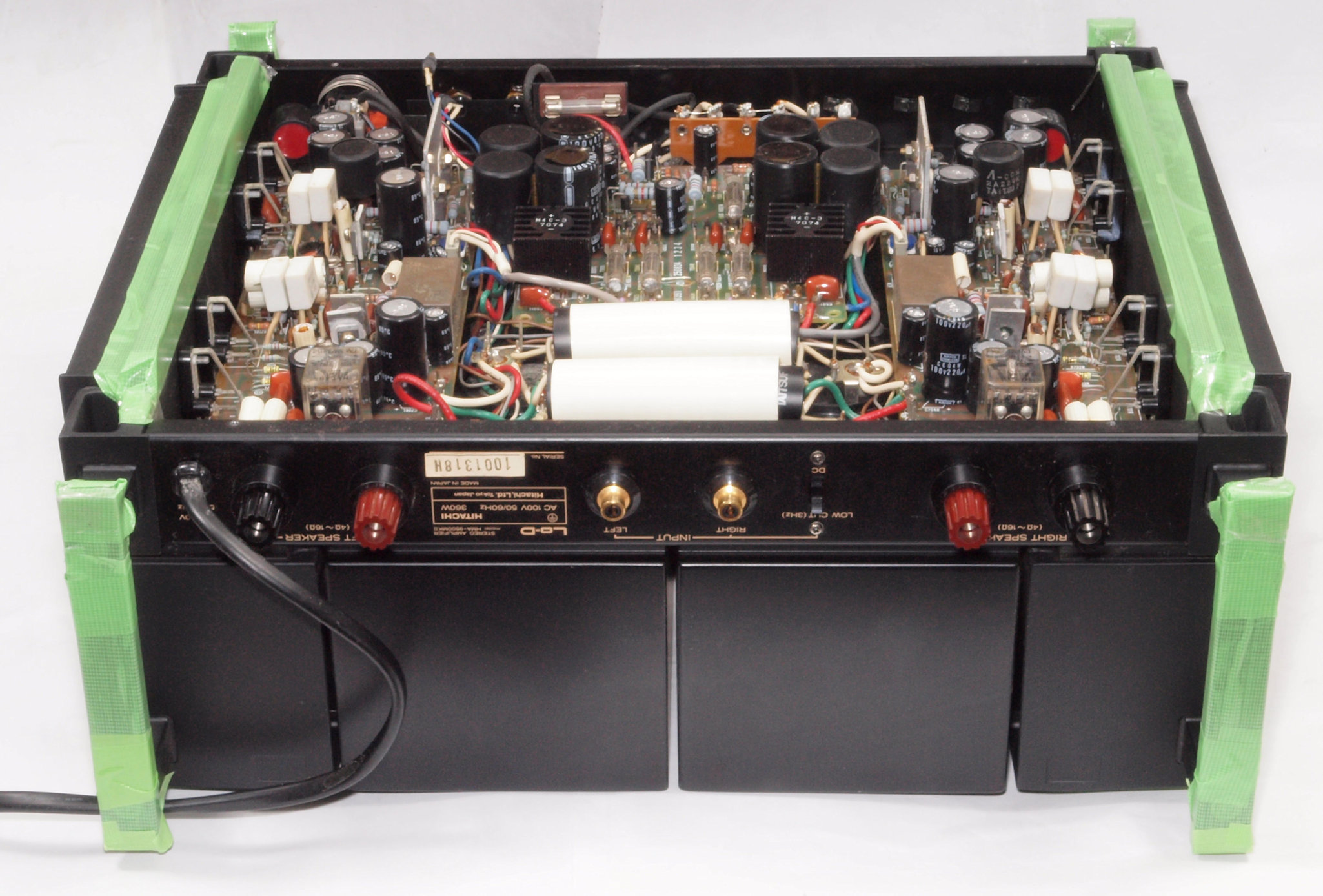

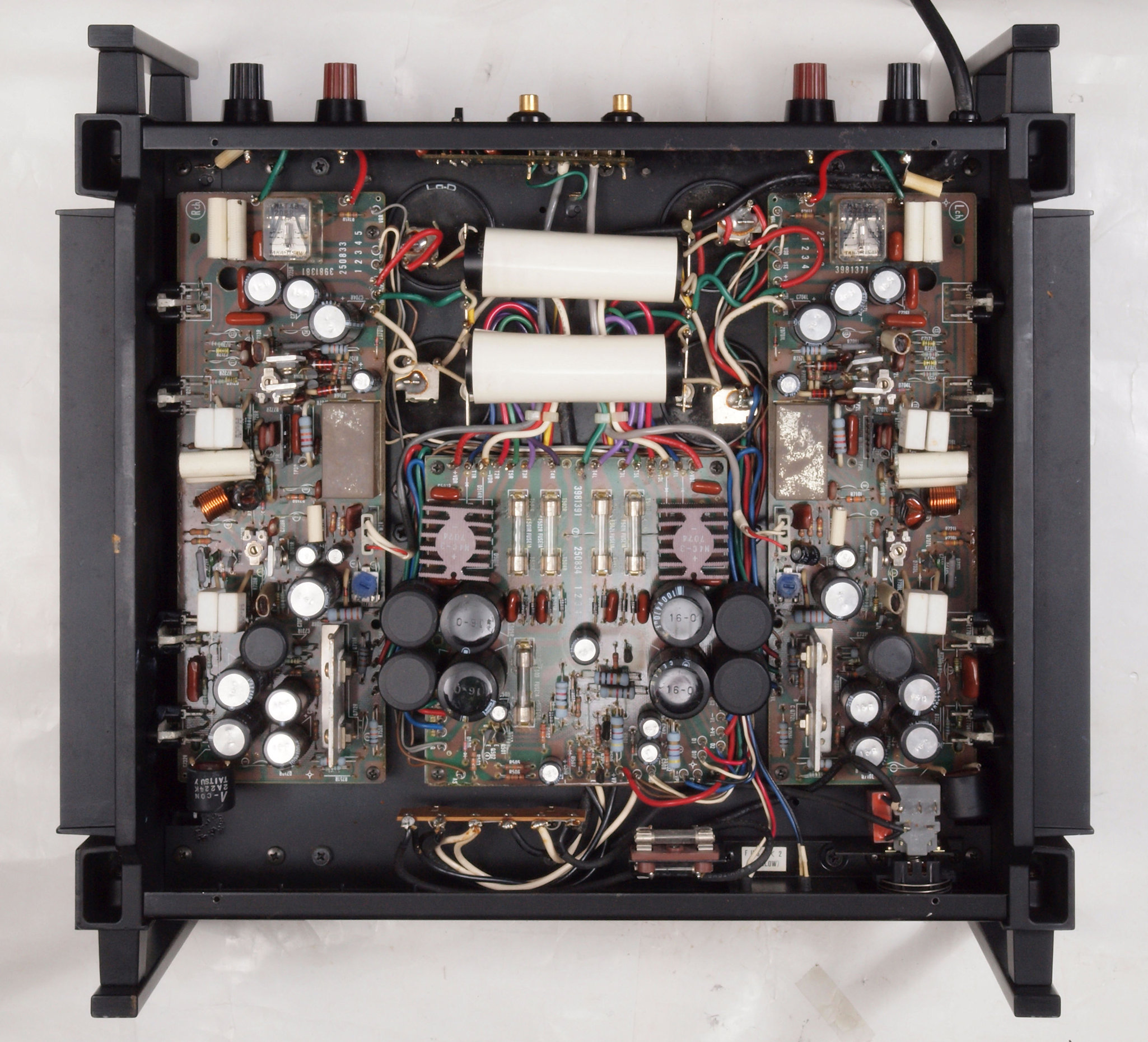

Ａ３１．　点検中　下蓋を取り、下から見る

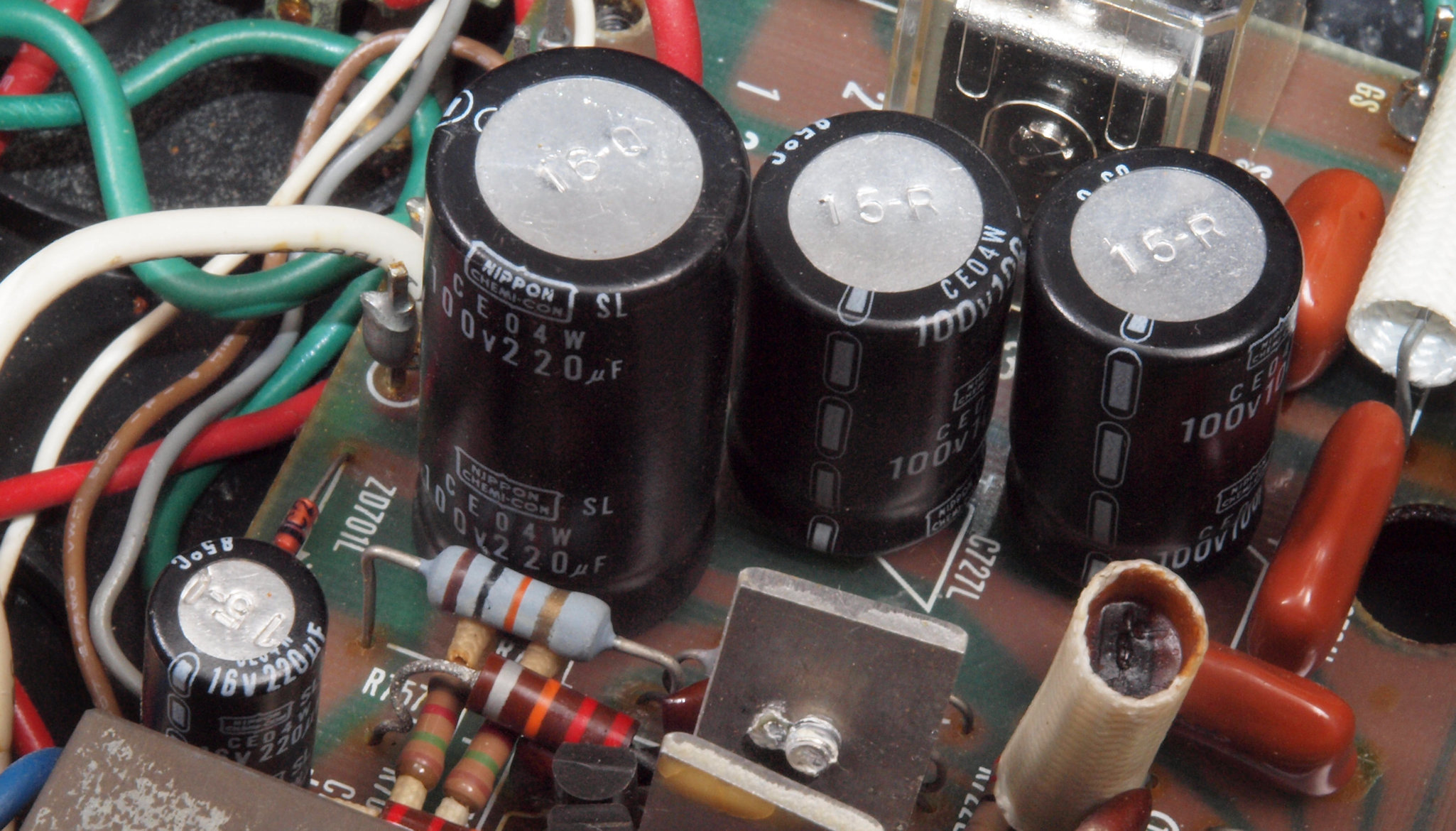

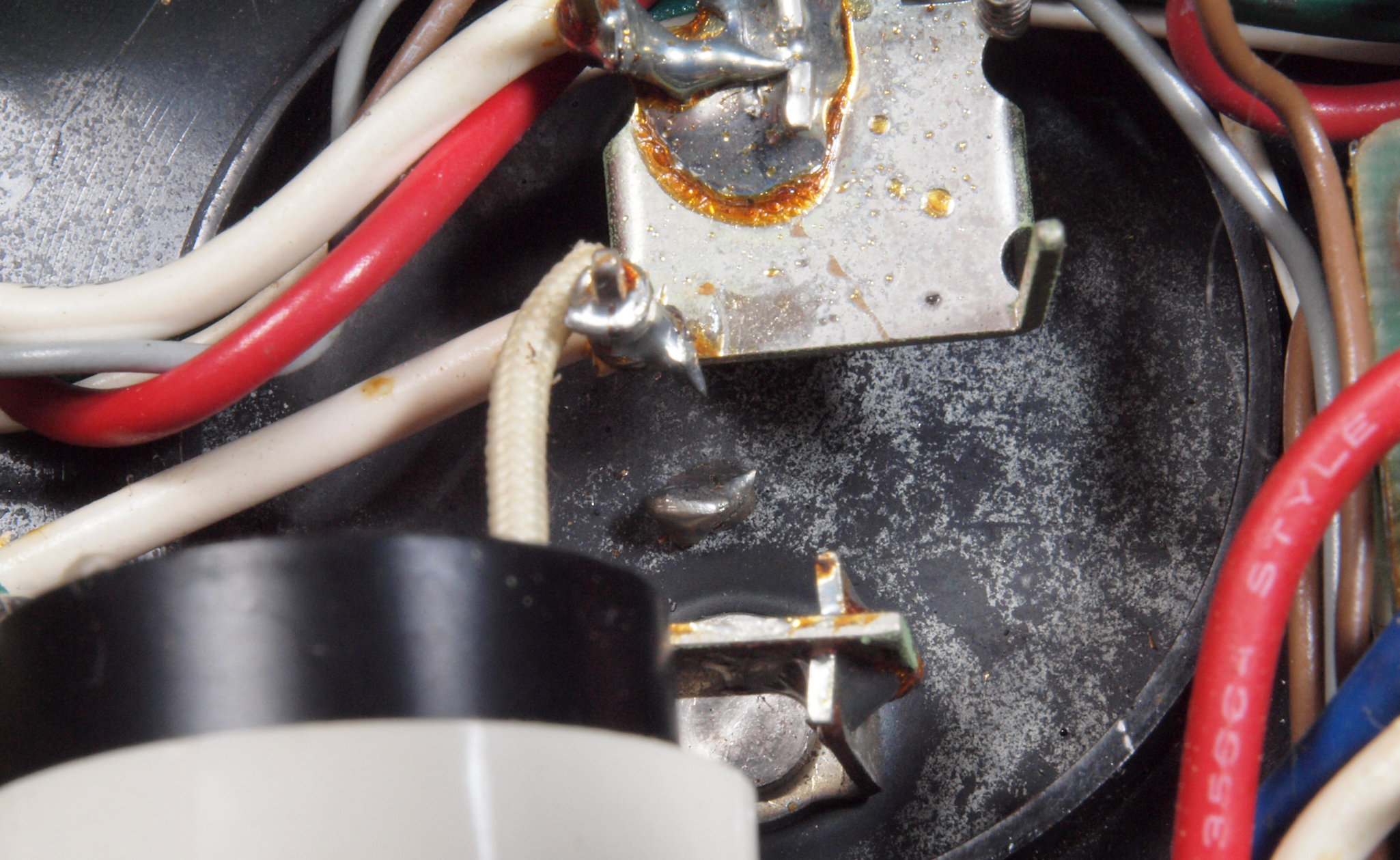

Ａ３１２．　点検中　下蓋を取り、下から見る。電解コンデンサーの所にハンダクズ（玉）が張り付いている。

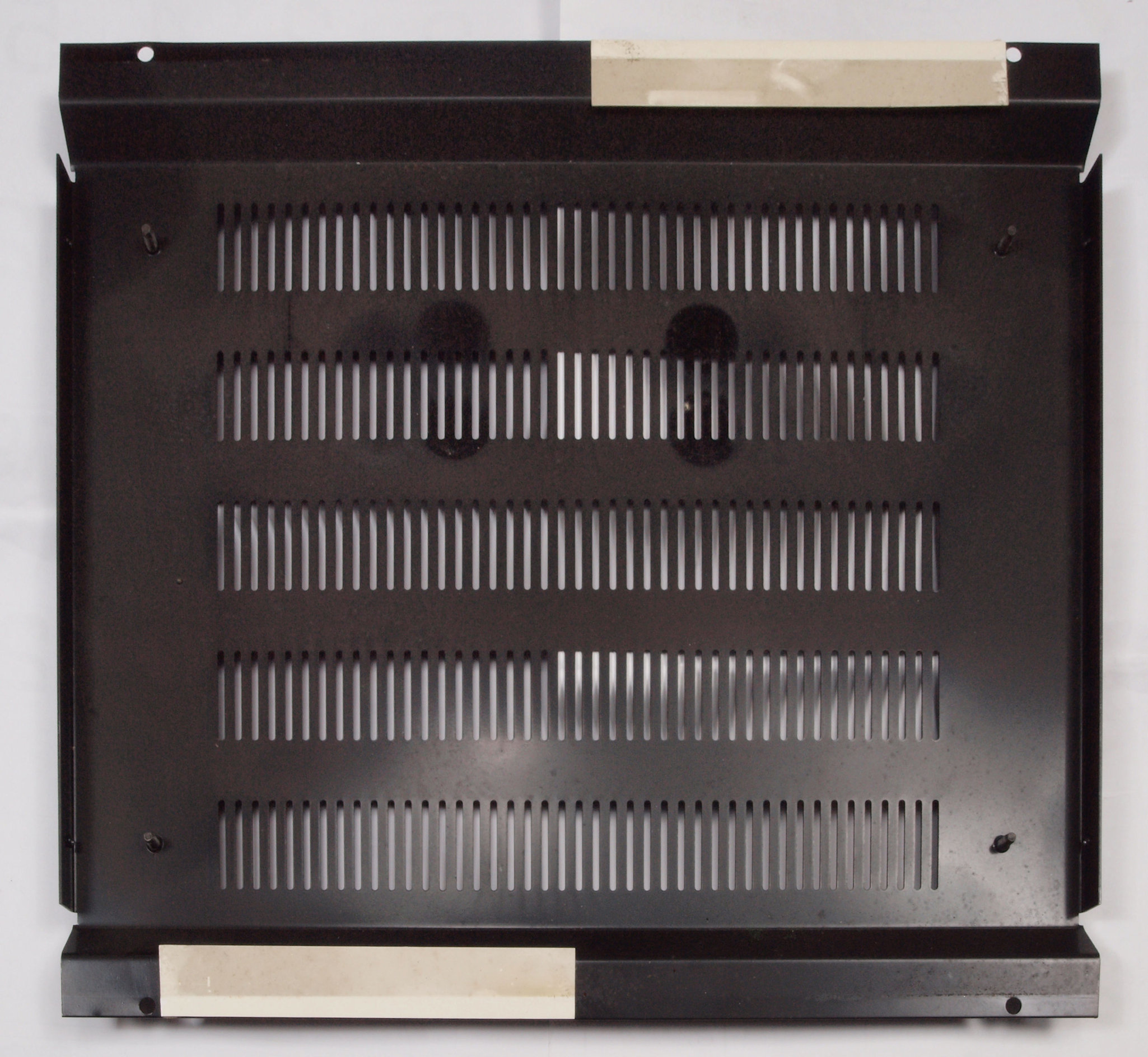

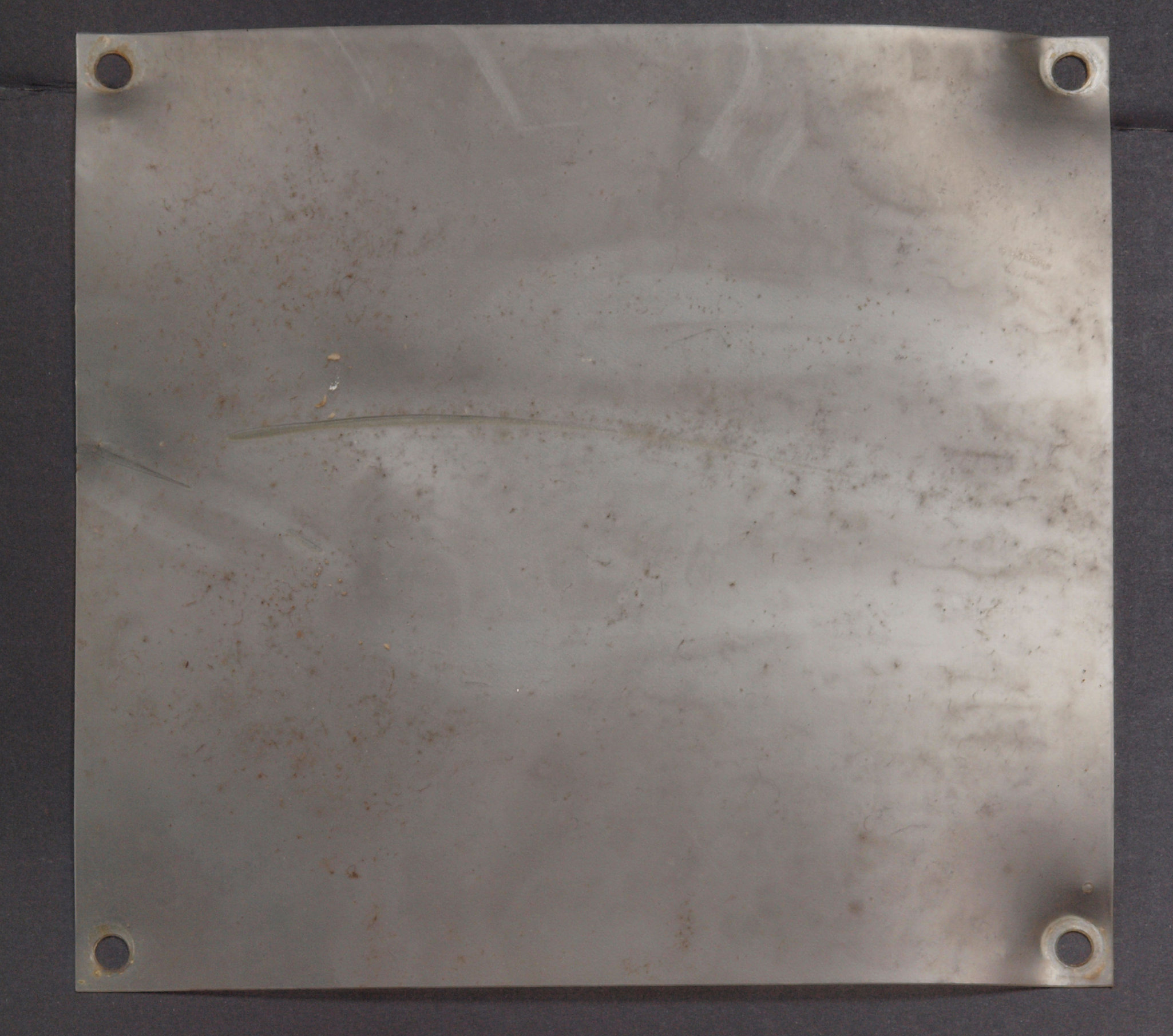

Ａ３２．　点検中　下蓋裏埃。

Ａ３３．　点検中　電源トランスの詰め物を見る。焼けは無。

Ａ４１．　点検中　　Ｒ側ドライブ基板の電解コンデンサー頭のビニールのむけは殆ど無。

Ａ４２．　点検中　　L側ドライブ基板の電解コンデンサー頭のビニールのむけは殆ど無。

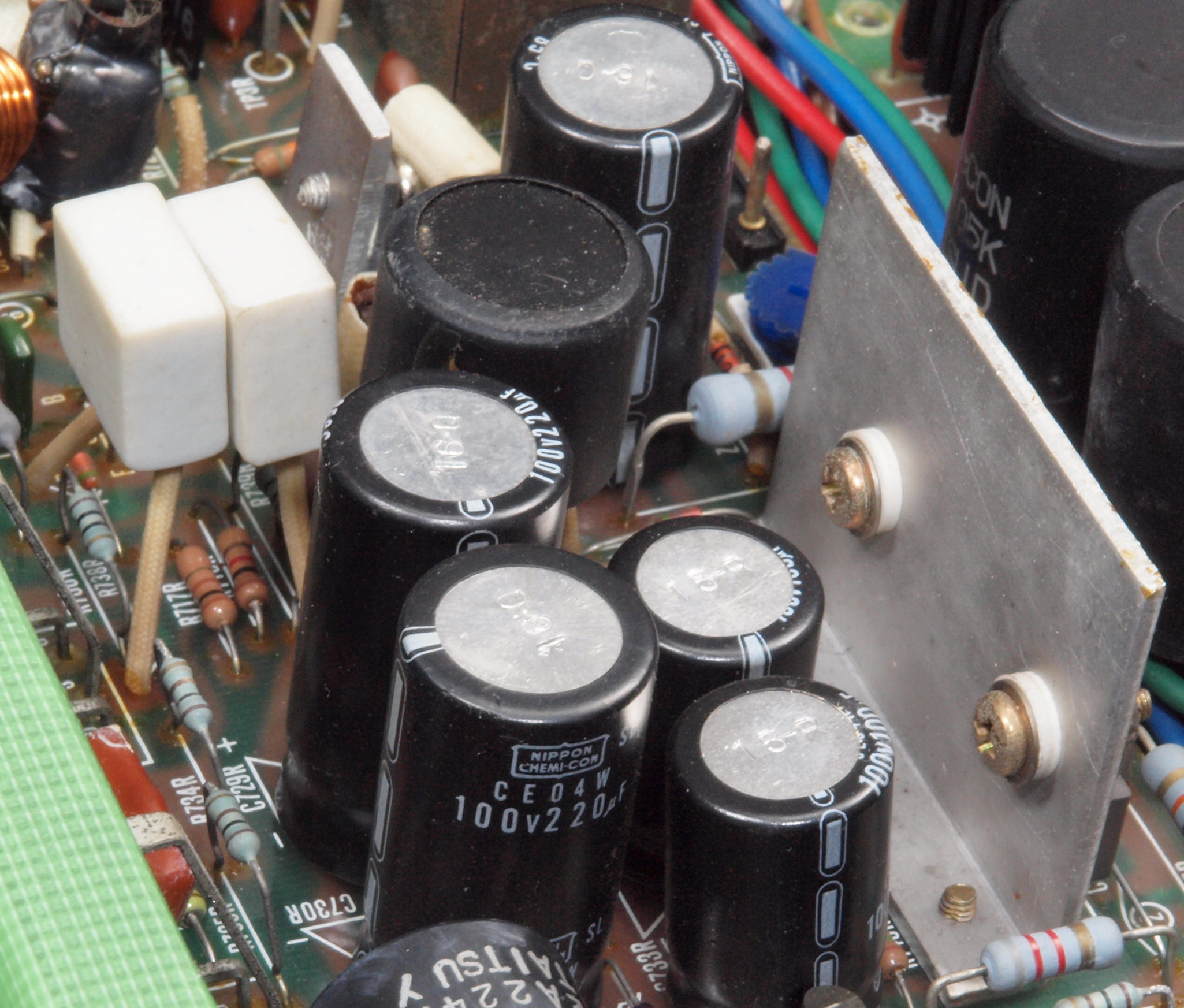

Ａ５１．　点検中　電解コンデンサー外観比較、１００μ／１００Ｖ、今回通常修理なので使用せず。

Ａ５２．　点検中　電解コンデンサー外観比較、２２０μ／１００Ｖ、今回通常修理なので使用せず。

Ａ６１．　点検中　電源基板の整流ブリッジを「ファストリカバリー 整流ダイオード（ 3A／ 200V）と 交換可能、今回通常修理なので使用せず。

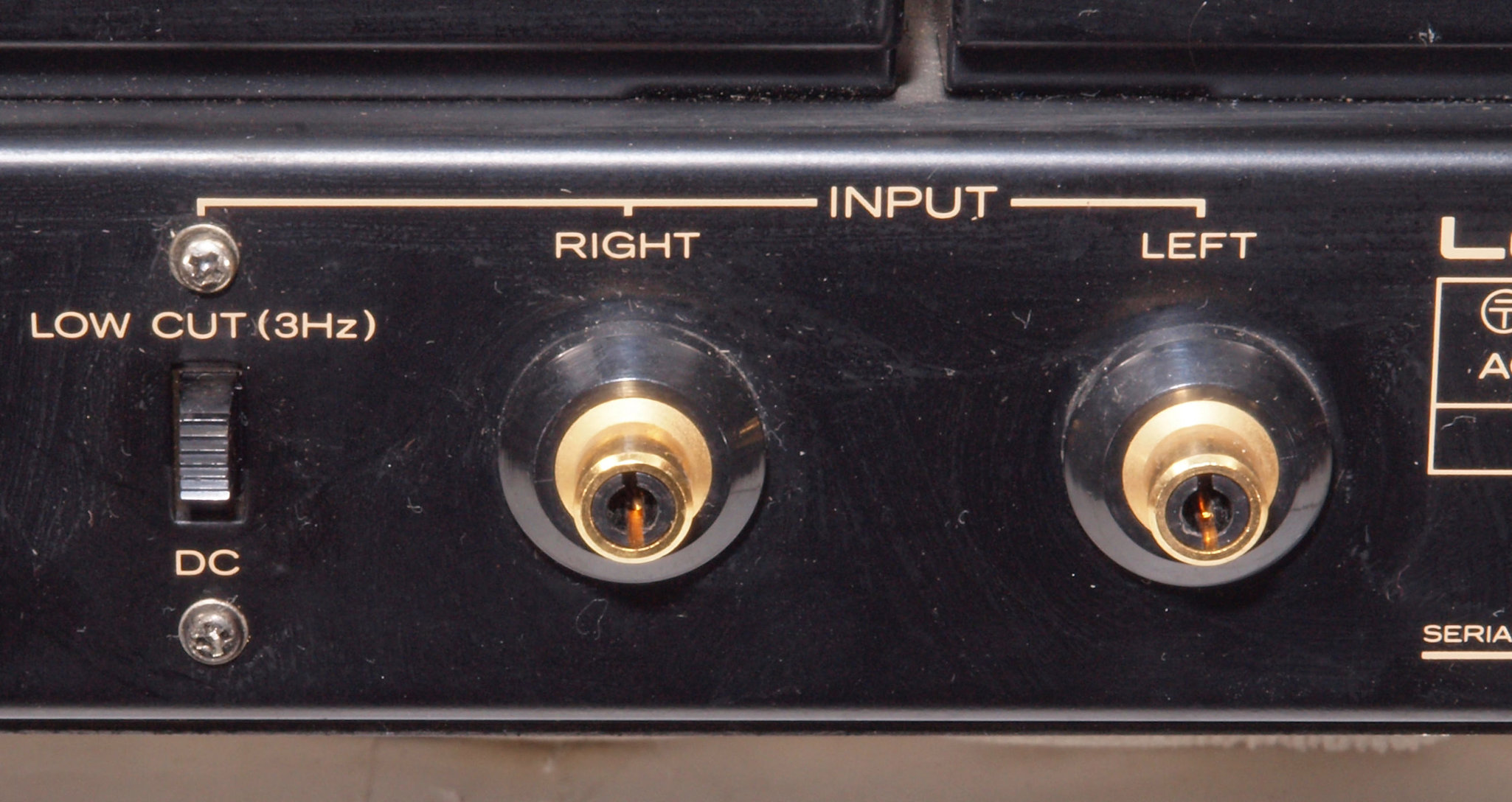

Ａ７１．　点検中　入力ＲＣＡ端子。取り付け穴が大きいので、大型しか交換出来ません、今回通常修理なので使用せず。

Ａ７１２．　点検中　入力ＲＣＡ端子。　ＷＢＴ−０２０１に交換可能です。

Ａ７１３．　点検中　入力ＲＣＡ端子。　ＷＢＴ−０２１０Ａｇに交換可能です。

Ａ７１４．　点検中　入力ＲＣＡ端子。　ＷＢＴ−０２１０Ｃｕに交換可能です。

Ａ７２．　点検中　使用されていたＲＣＡ端子。　中心電極は上下で挟む方式。

Ａ７３．　点検中　使用されていたＲＣＡ端子。　挟み込むタイプなので、接触は２点（２線）のみ。

Ａ７４．　点検中　使用されていたＲＣＡ端子。　拡大。

Ａ７５．　点検中　交換するテフロン絶縁製ＲＣＡ端子。　中心電極は円筒状で４つ割方式。

Ａ７６．　点検中　ＷＢＴ製ＲＣＡ端子　ＷＢＴ−０２０１。　さらに複雑な構造で「カチ」と差し込み感を与える。

Ａ７７．　点検中　最近の「ＲＣＡプラグ」の中心電極は２割になっているので接触不良が起きにくい。

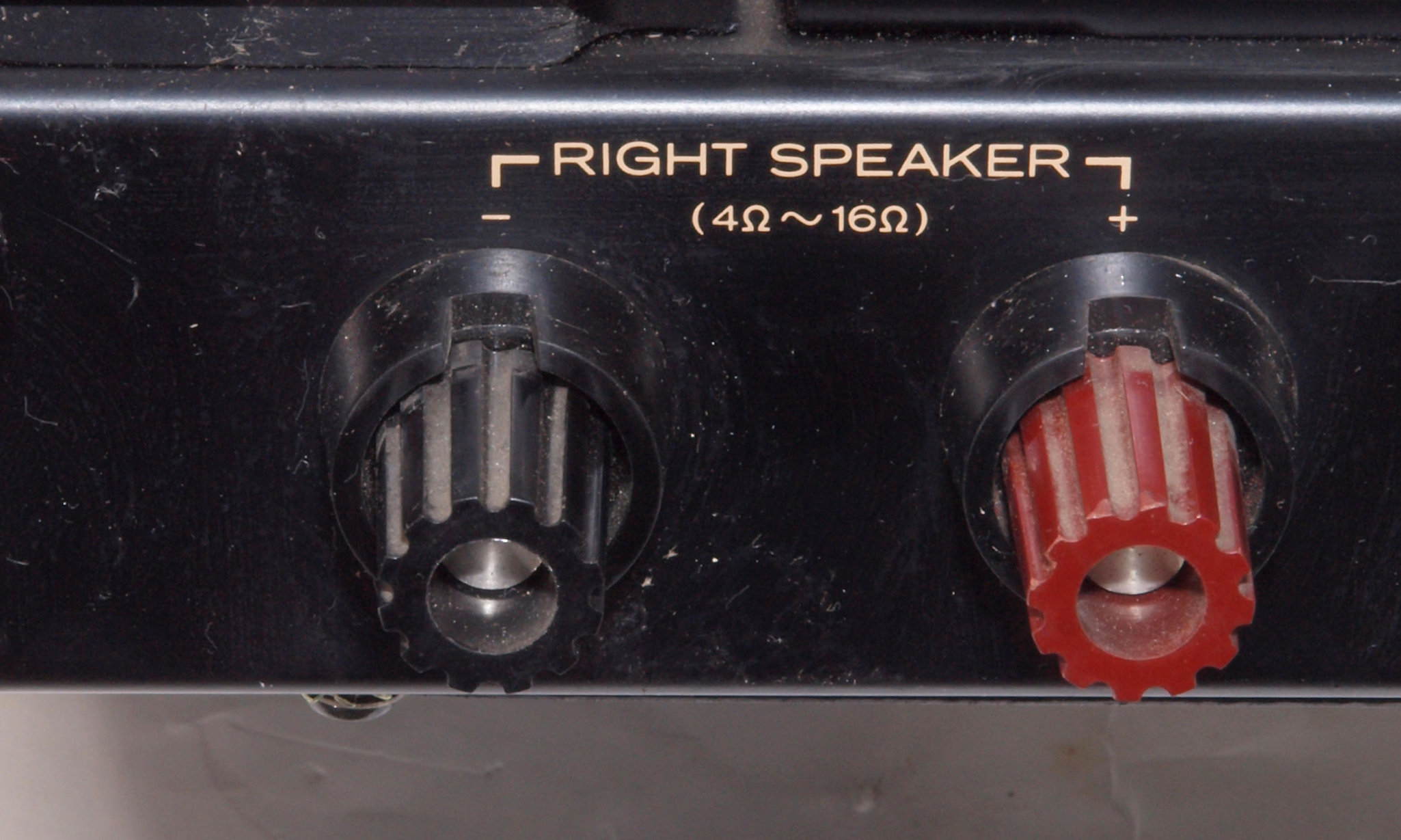

Ａ８１．　点検中　Ｒ−ＳＰ端子

Ａ８２．　点検中　Ｒ−ＳＰ端子。　ＷＢＴ−０７０２ＰＬ　に交換可能です。

Ａ８３．　点検中　Ｒ−ＳＰ端子。　ＷＢＴ−０７０２に交換可能です。

Ａ８４．　点検中　Ｒ−ＳＰ端子。　ＷＢＴ−０７０５Ａｇに交換可能です。

Ａ８５．　点検中　Ｒ−ＳＰ端子。　ＷＢＴ−０７０５Ｃｕに交換可能です。

Ａ８６．　点検中　Ｒ−ＳＰ端子。　ＷＢＴ−０７３５に交換可能です、但し既存の取り付け穴が見えます。

Ａ８７．　点検中　Ｒ−ＳＰ端子。　その他　在庫ＳＰ接続端子、フルテック製品 使用可能です。

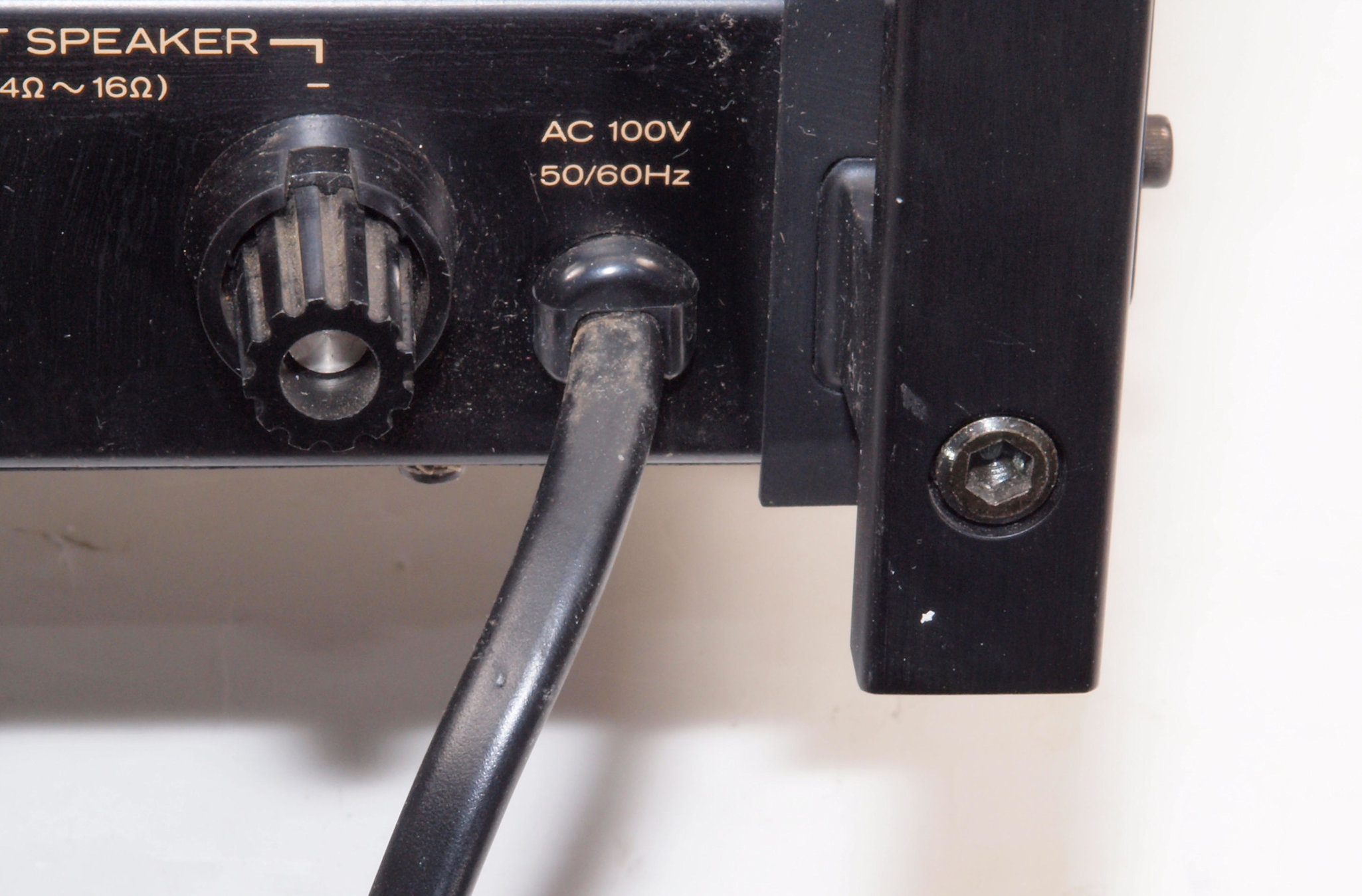

Ａ９１．　点検中　電源コード取り付け。

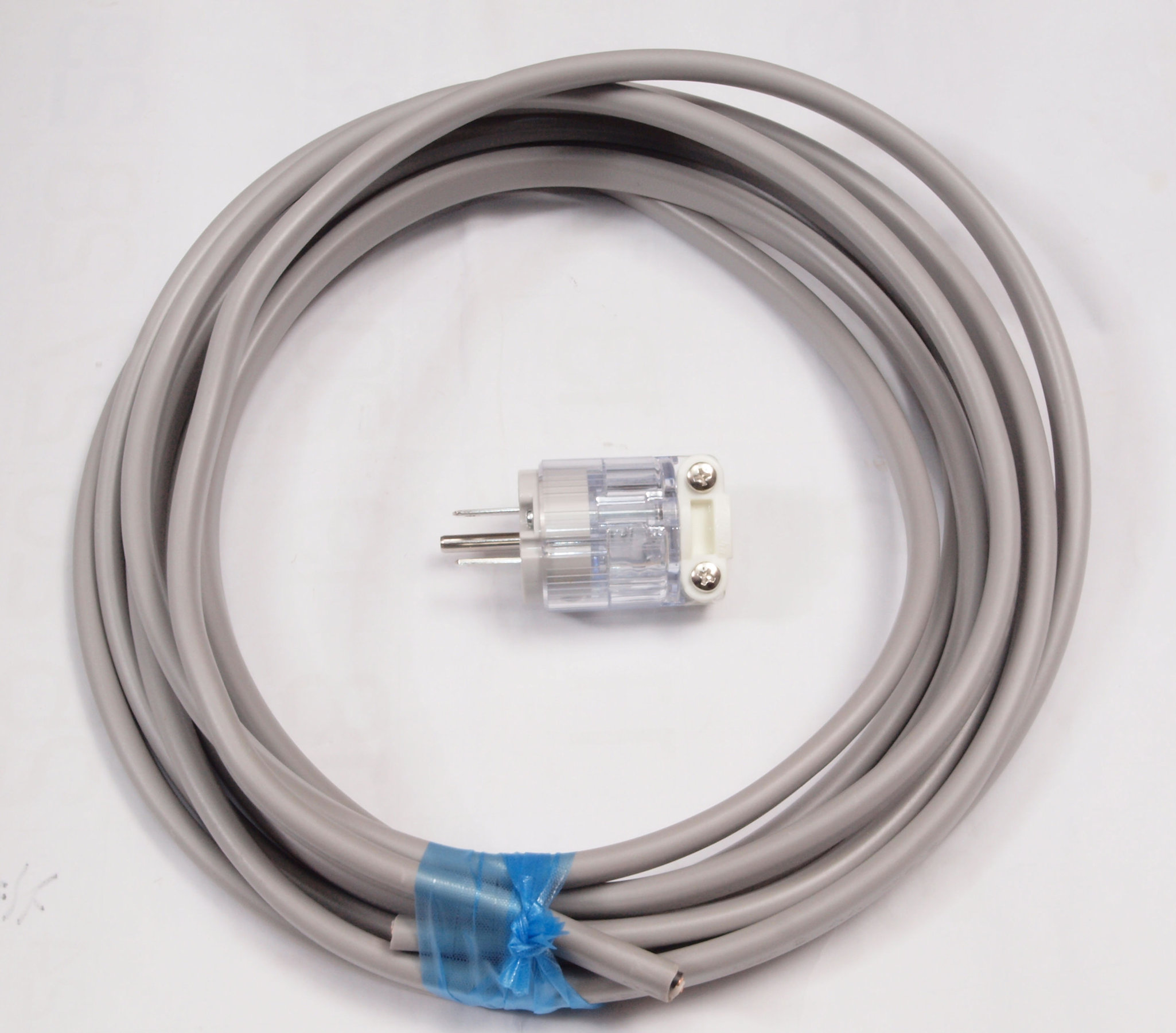

Ａ９２．　点検中　ユーザーからの支給品。コードはＫＹＯＷＡ「協和電線工業株式会社」製２．６ｍｍのＦケーブル、Ｍｅｉｋｏｓｈａ「明工社」製プラグ。　今回使用せず返却。

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１．　修理前　下になる放熱器や取っ手の部分を養生する。

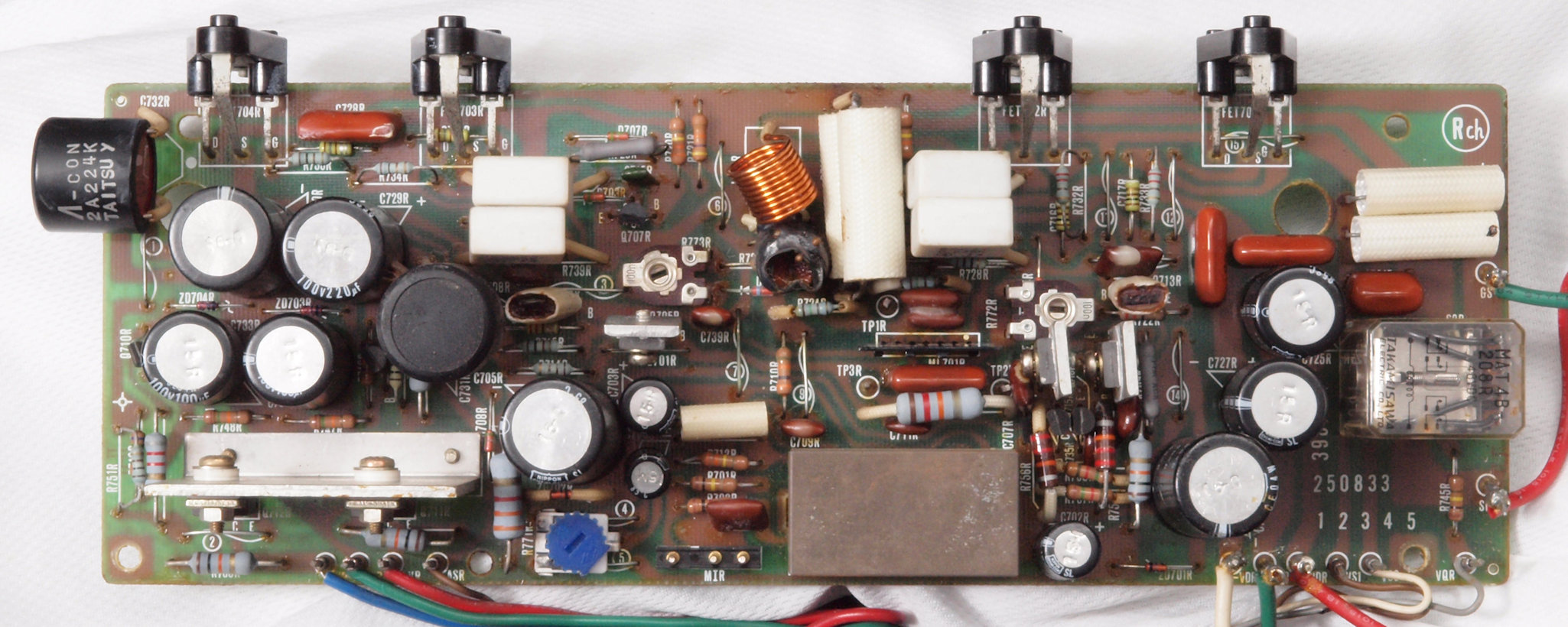

Ｃ１１．　修理前　Ｒ側ドライブ基板。

Ｃ１３．　修理前　Ｒ側ドライブ基板裏

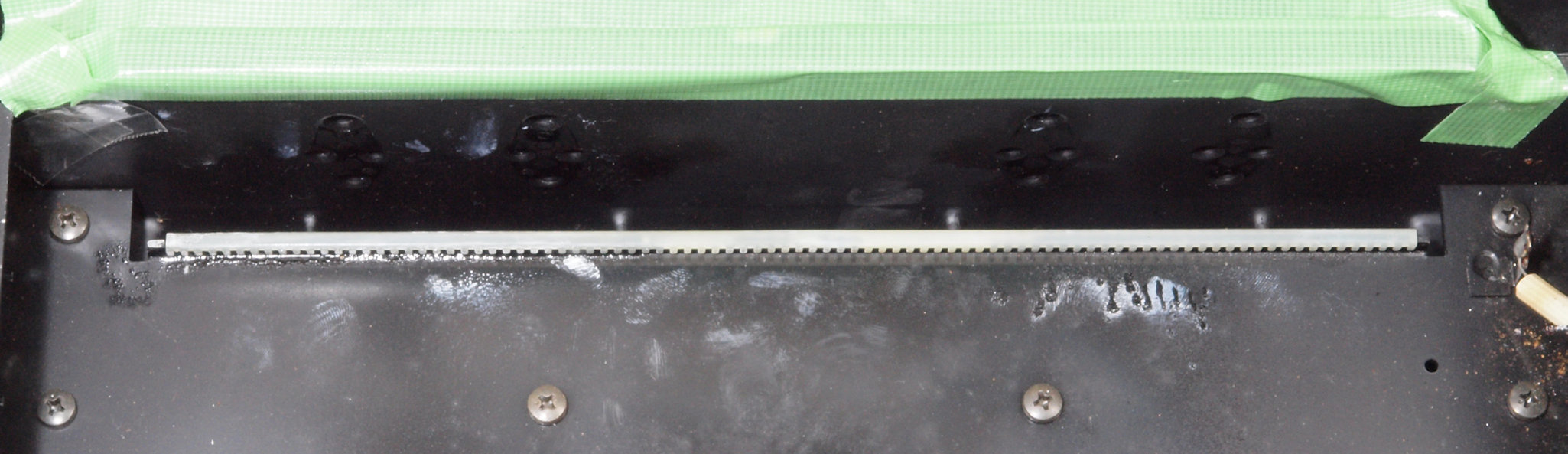

Ｃ１７．　修理中　Ｒ側放熱器裏の埃無。

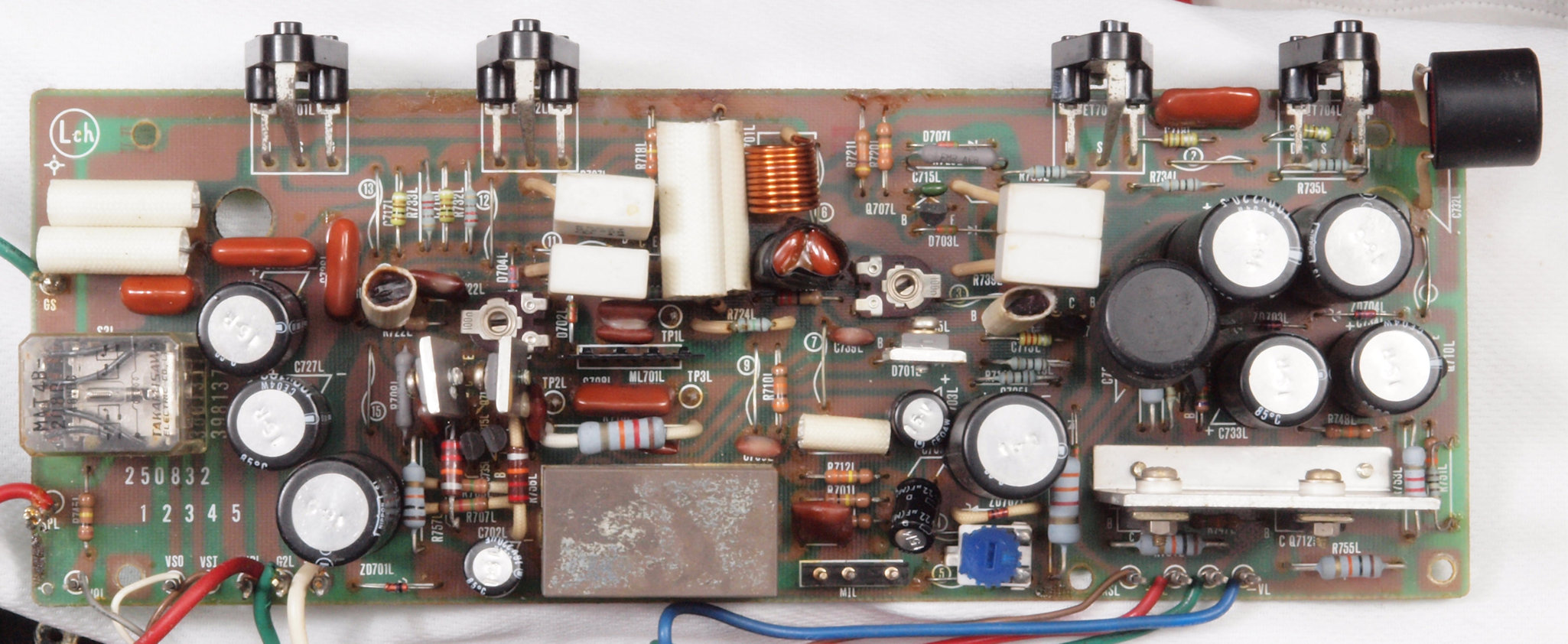

Ｃ２１．　修理前　Ｌ側ドライブ基板。

Ｃ２３．　修理前　Ｌ側ドライブ基板裏

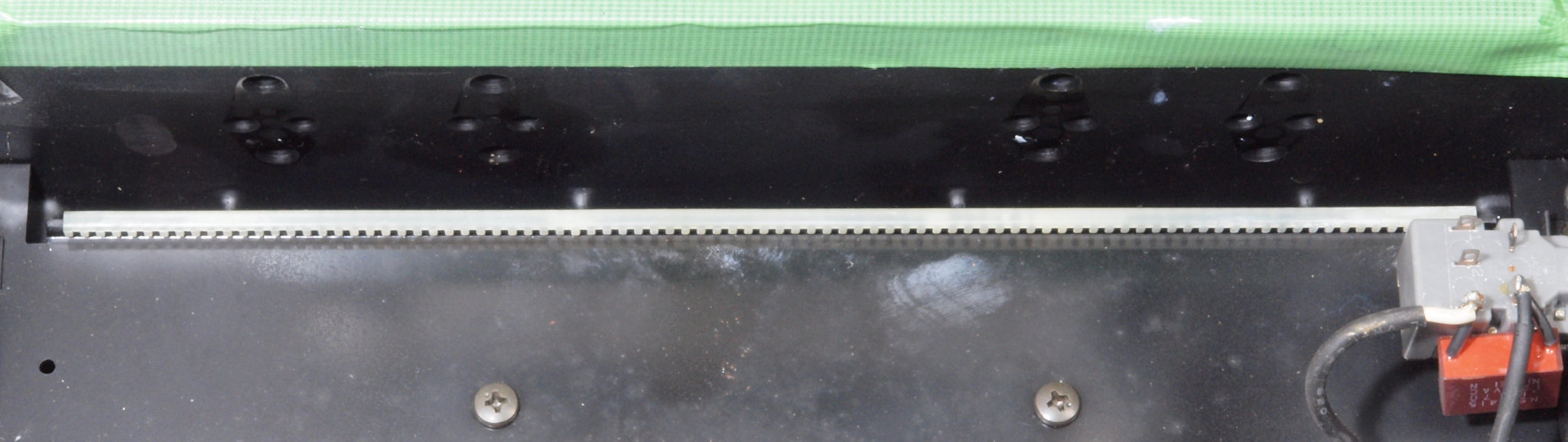

Ｃ２７．　修理中　L側放熱器裏の埃無。

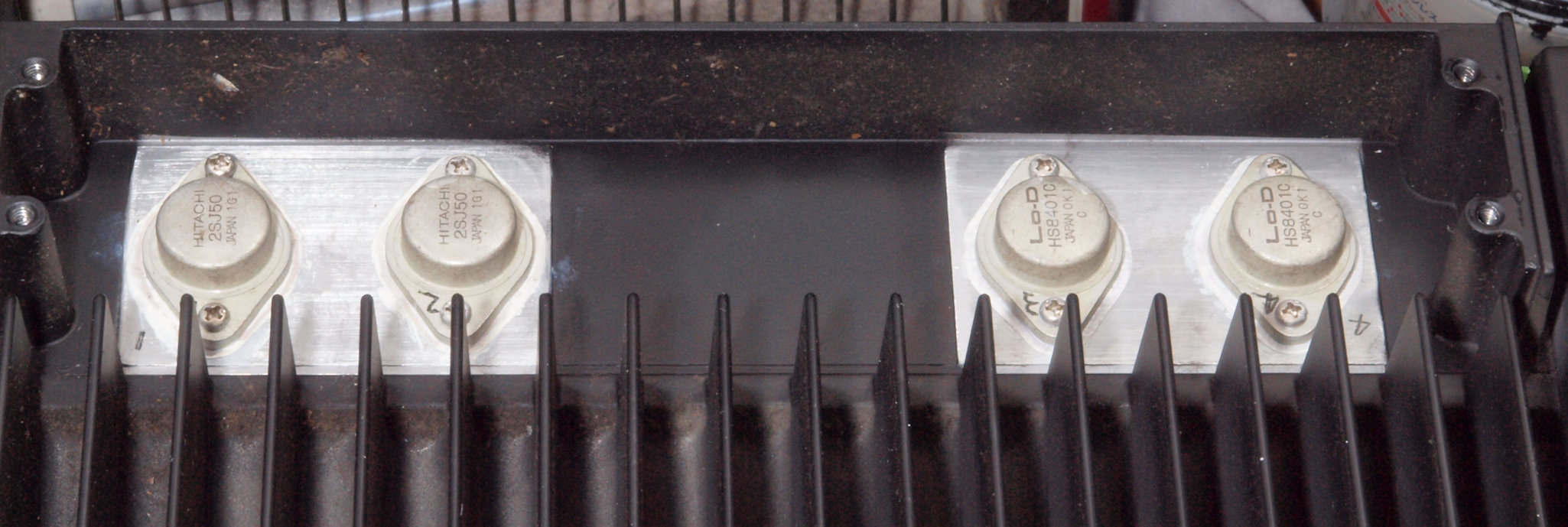

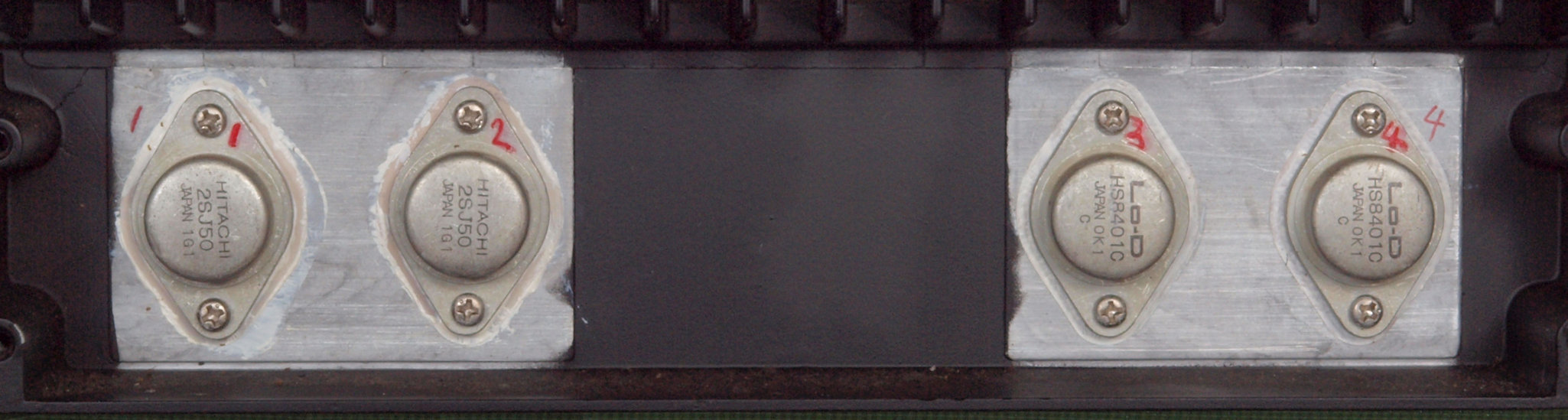

Ｃ３１．　修理前　Ｒ側終段ＦＥＴ（電界効果トランジスター）

Ｃ３２．　修理中　R側終段ＦＥＴ（電界効果トランジスター）、取り付け絶縁マイカー。 　熱伝導の良い「シリコン製絶縁シート」は比誘電率が、シリコンオイル＝2.60〜2.75、雲母＝5〜8と 、２倍の開きがあり、高域特性に影響が出るので、現在は未採用。

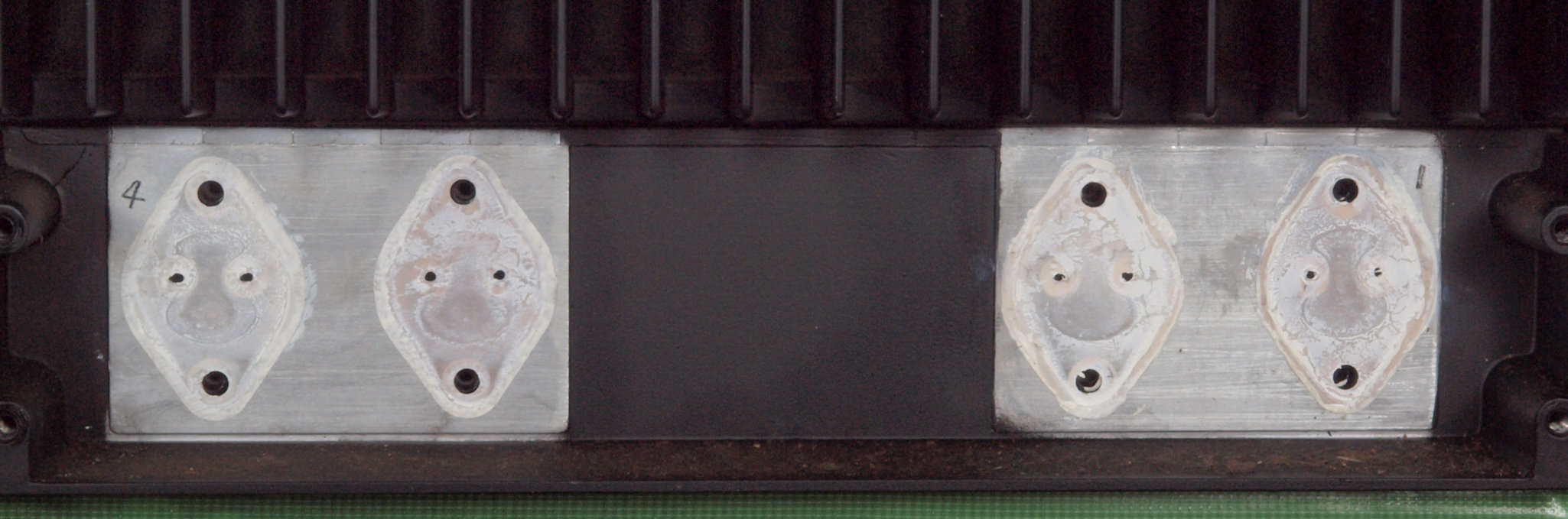

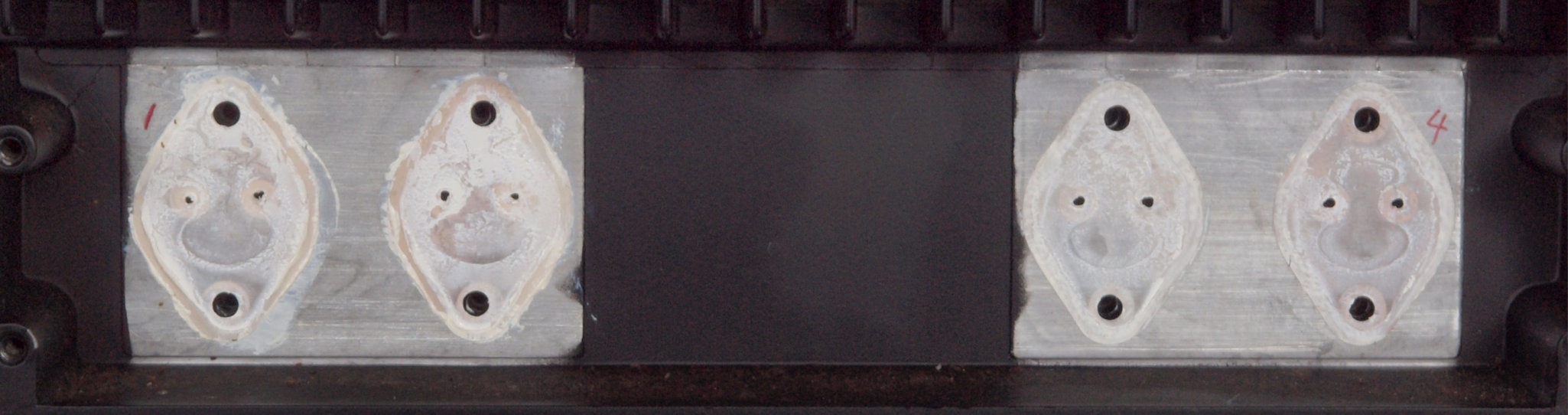

Ｃ３４．　修理中　Ｌ側終段ＦＥＴ（電界効果トランジスター）周りの埃。

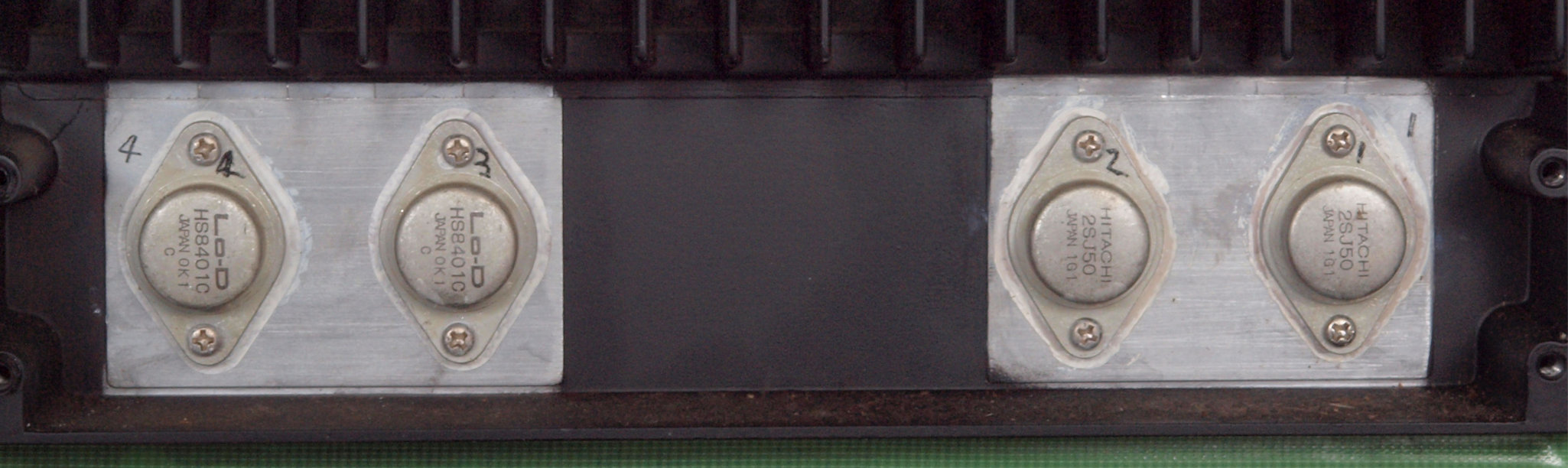

Ｃ３５．　修理前　清掃後、Ｌ側終段ＦＥＴ（電界効果トランジスター）

Ｃ３６．　修理中　Ｌ側終段ＦＥＴ（電界効果トランジスター）、取り付け絶縁マイカー。　熱伝導の良い「シリコン製絶縁シート」は比誘電率が、シリコン＝2.60〜2.75、雲母＝5〜8と、２倍の開きがあり、高域特性に影響が出るので、現在は未採用。

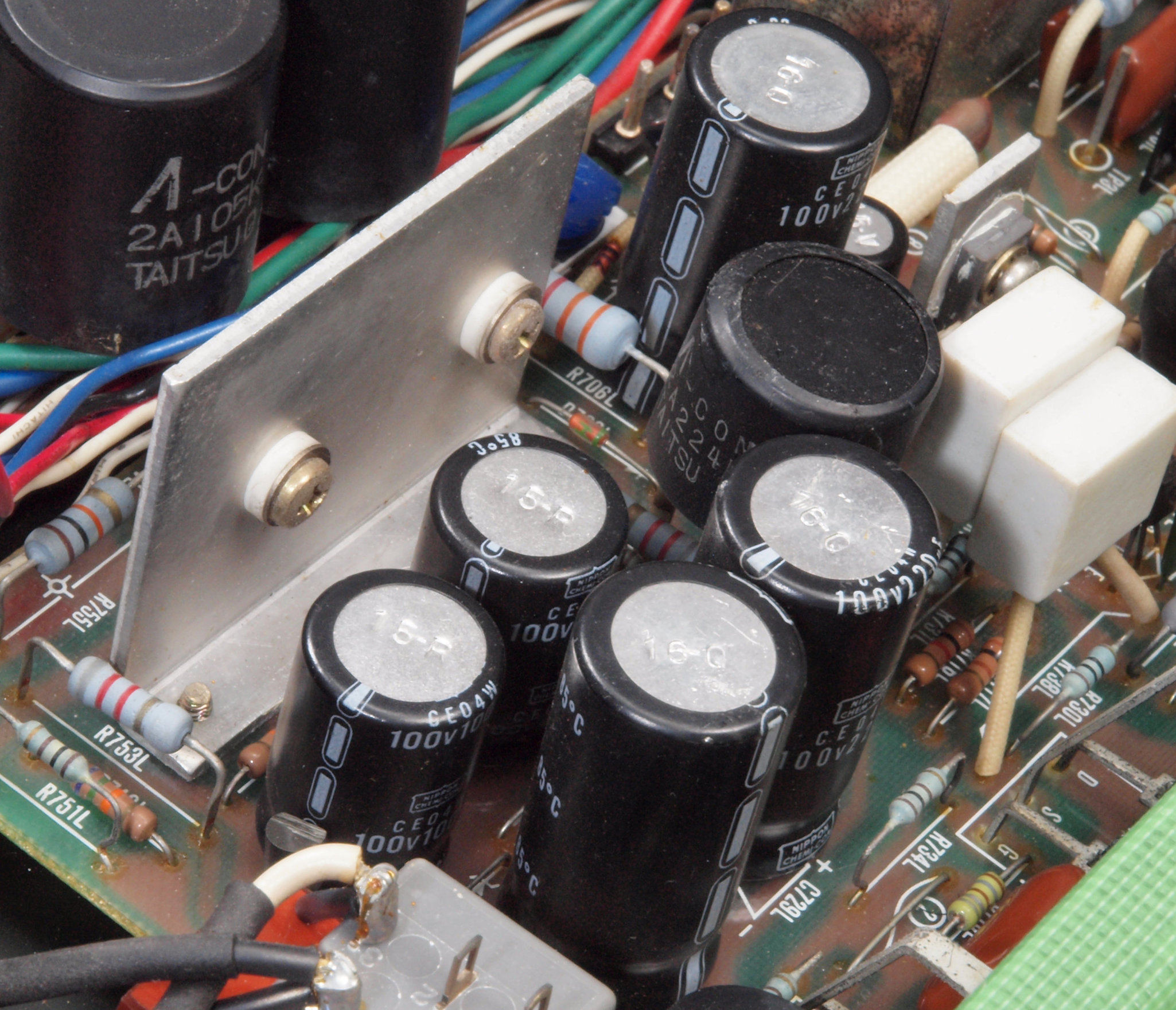

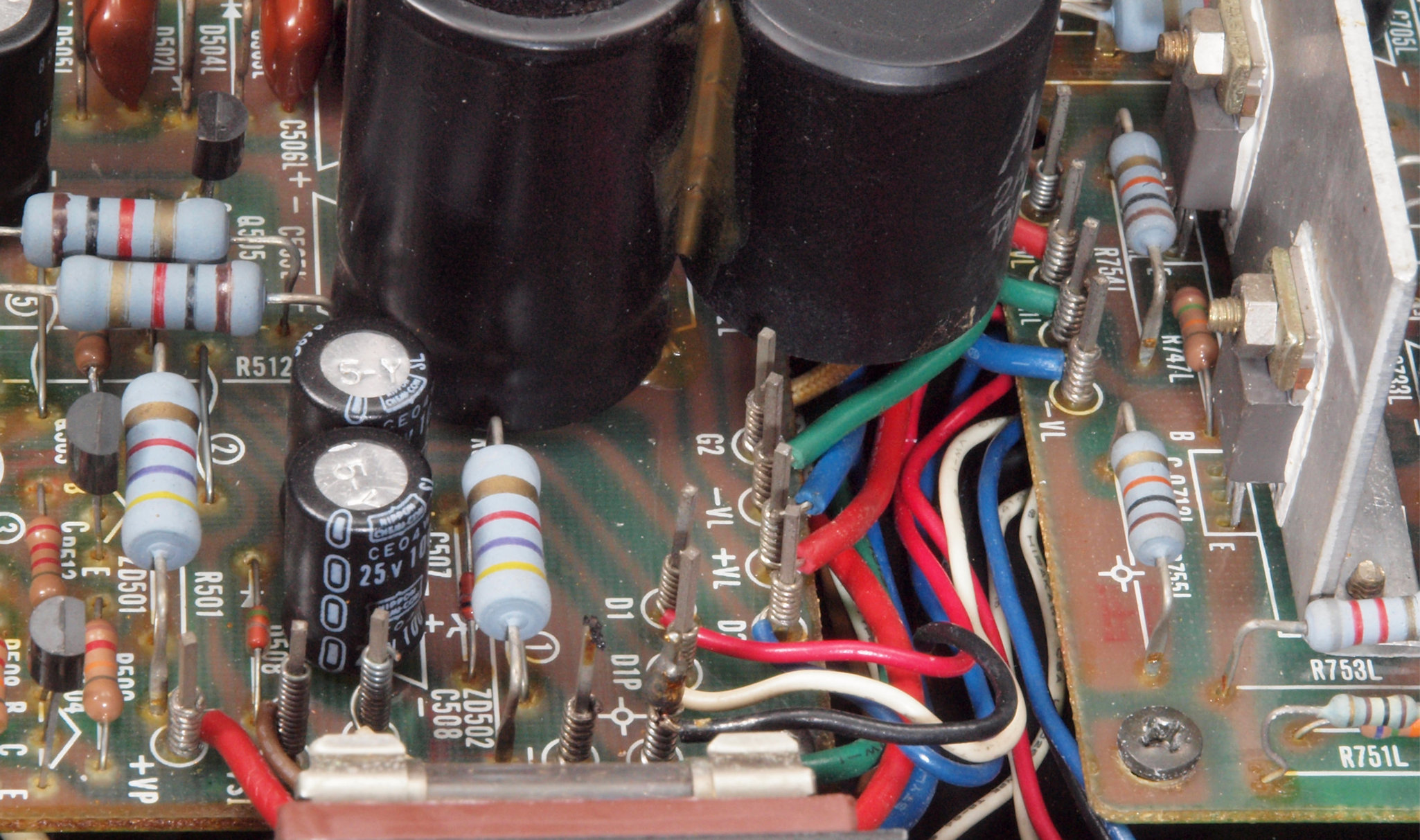

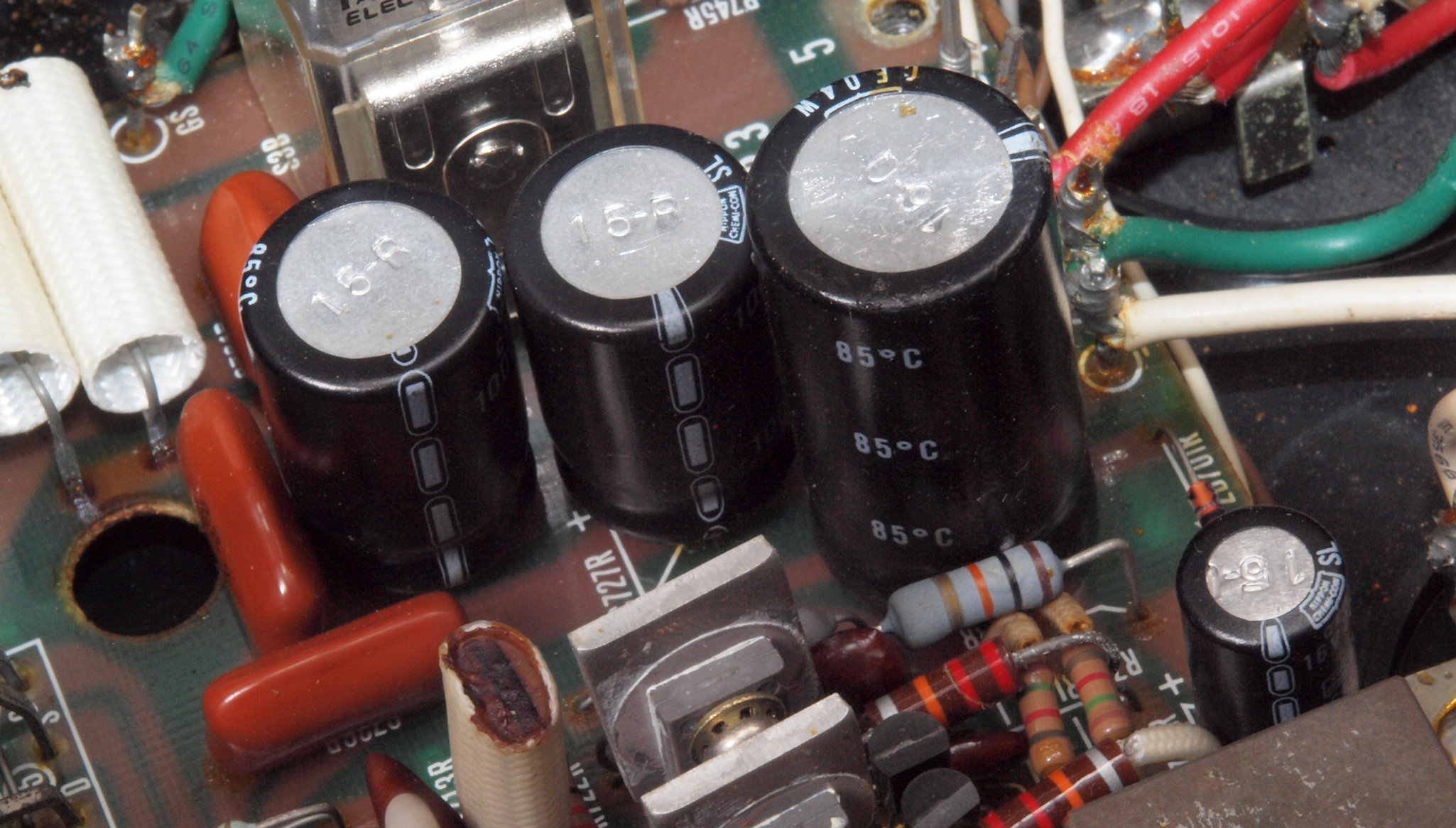

Ｃ５１．　修理前　電源基板。

Ｃ５６．　修理中　絶縁シート。　過大電流による変形あり。

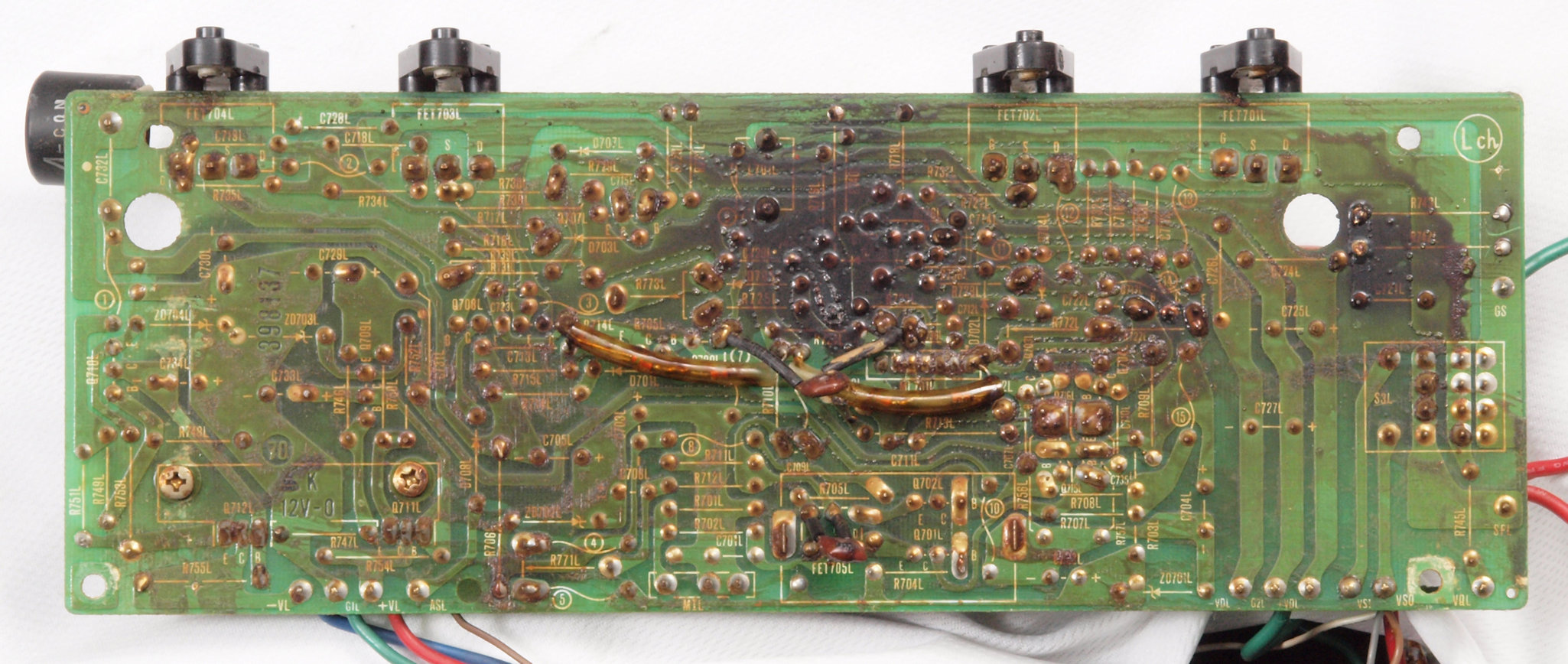

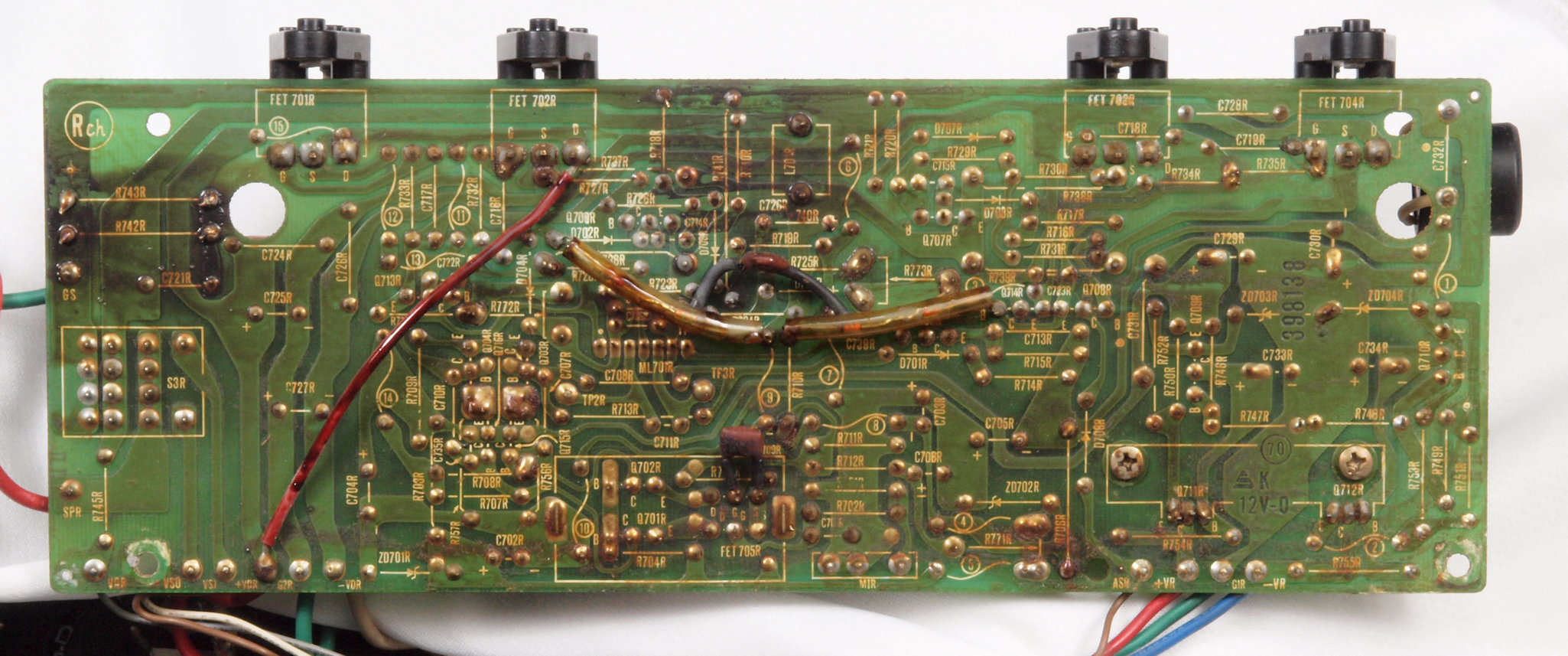

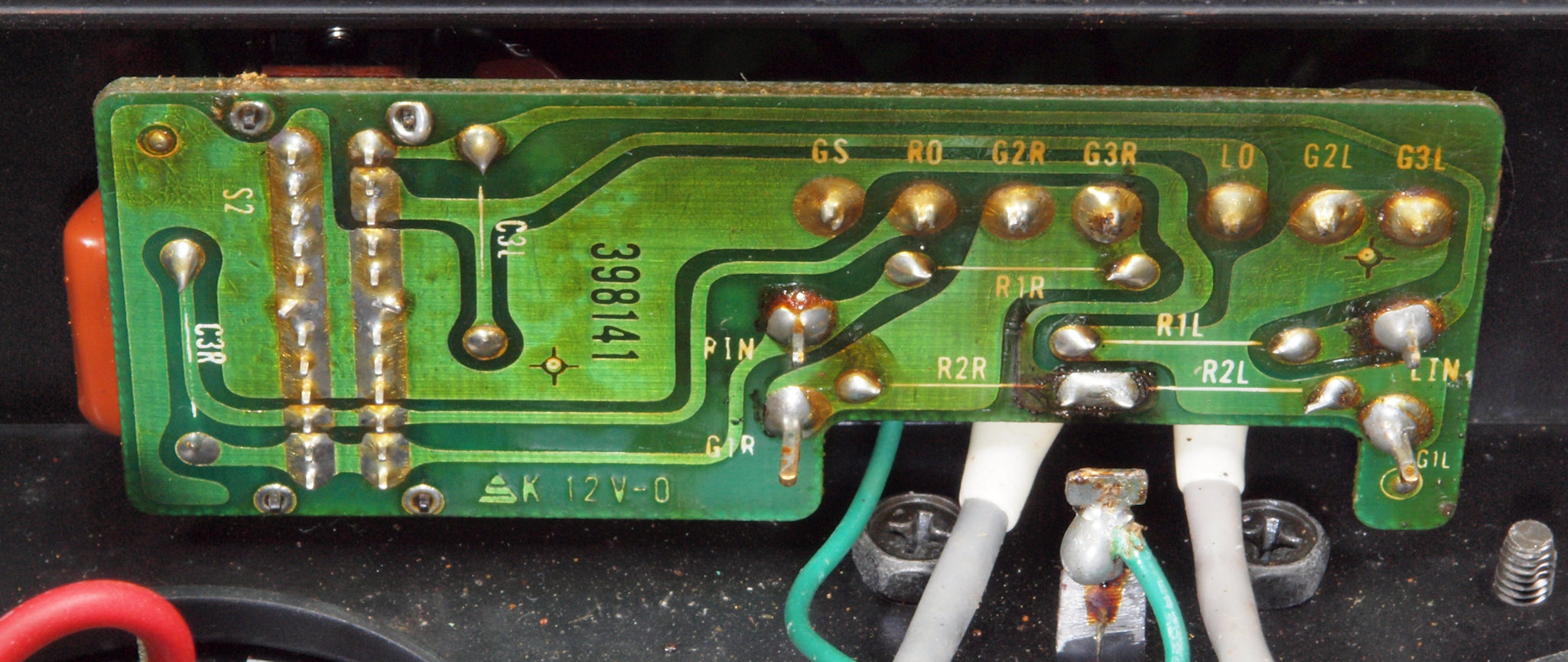

Ｃ７７．　修理前　入力ＲＣＡ端子基板取付裏

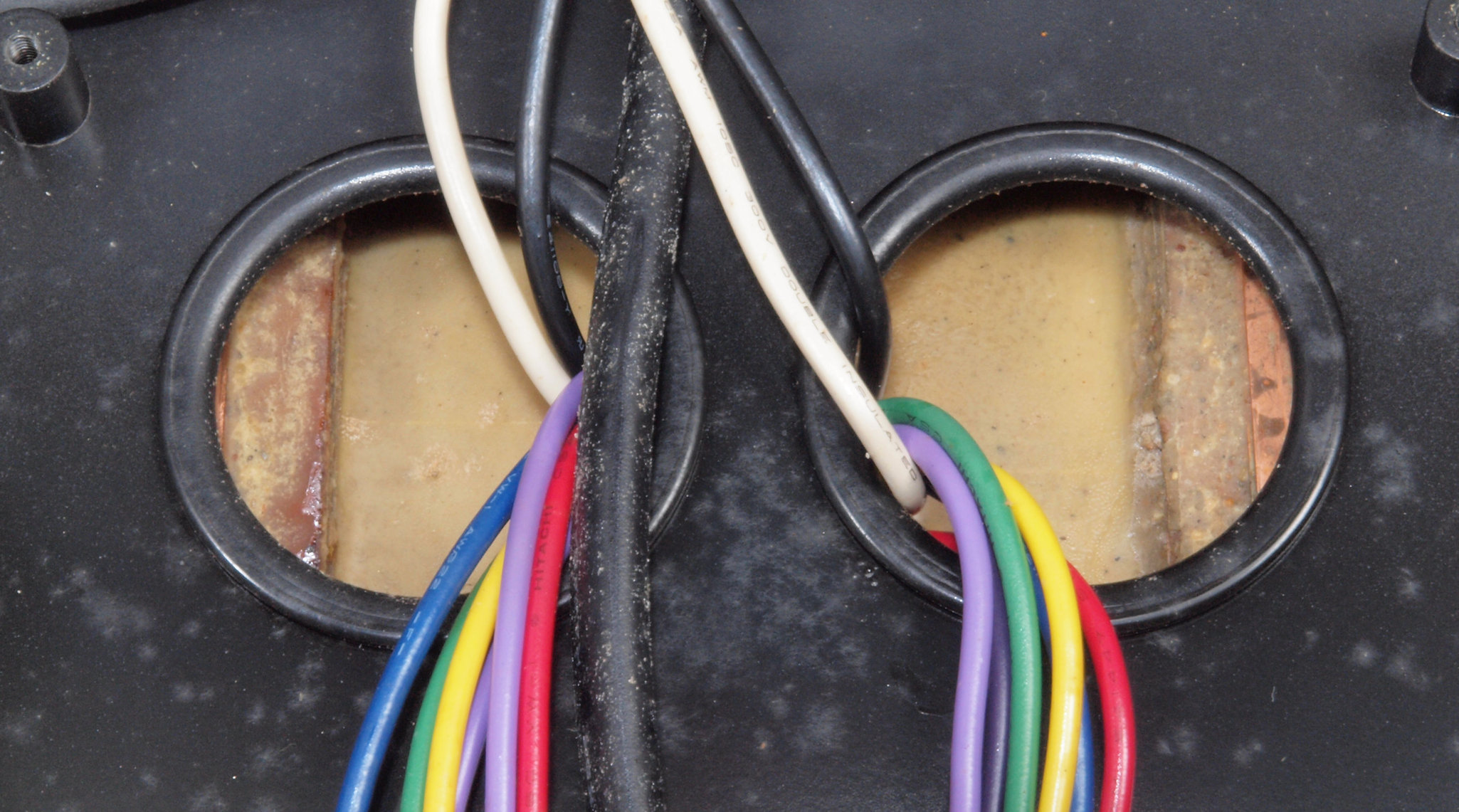

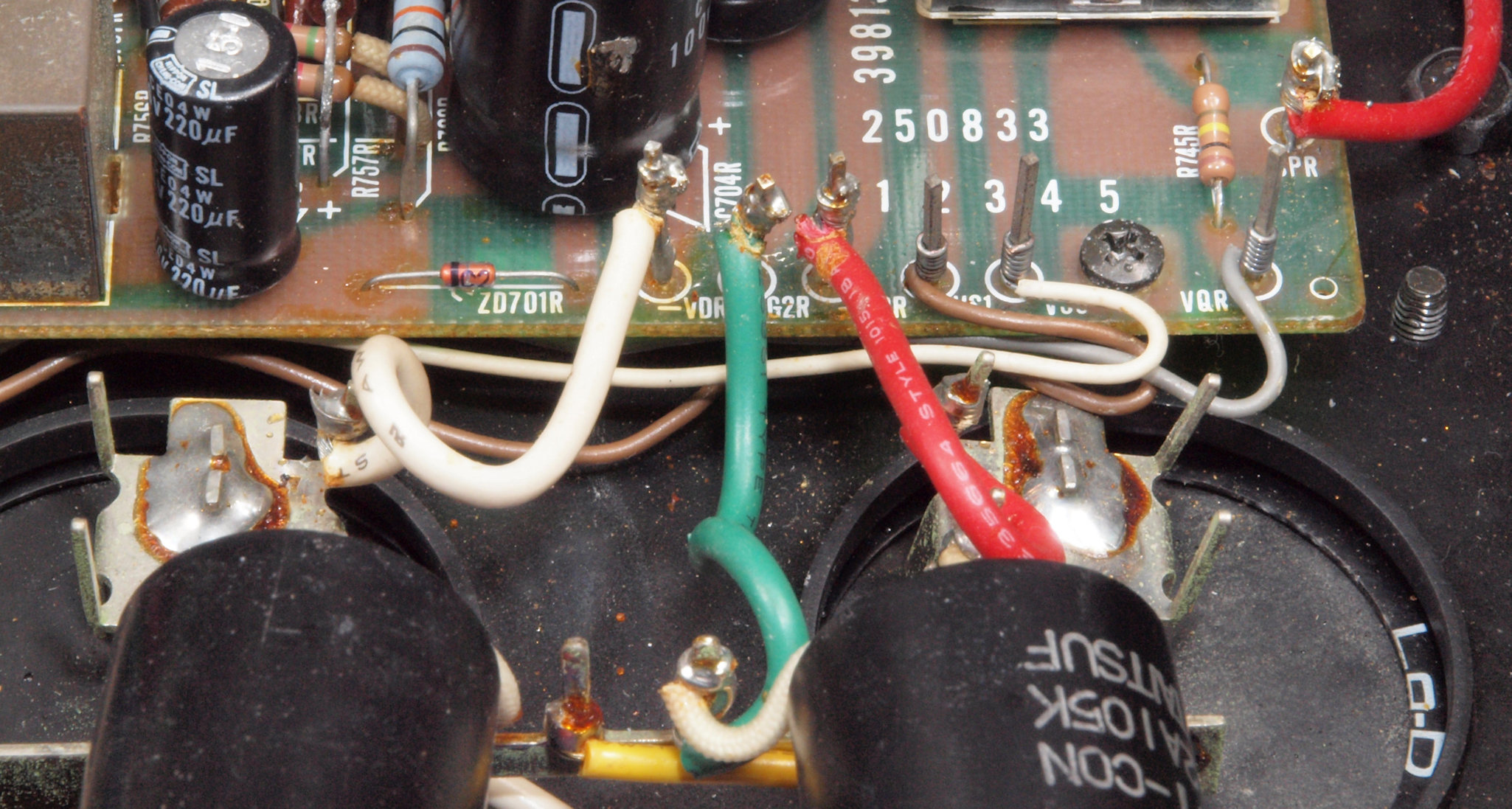

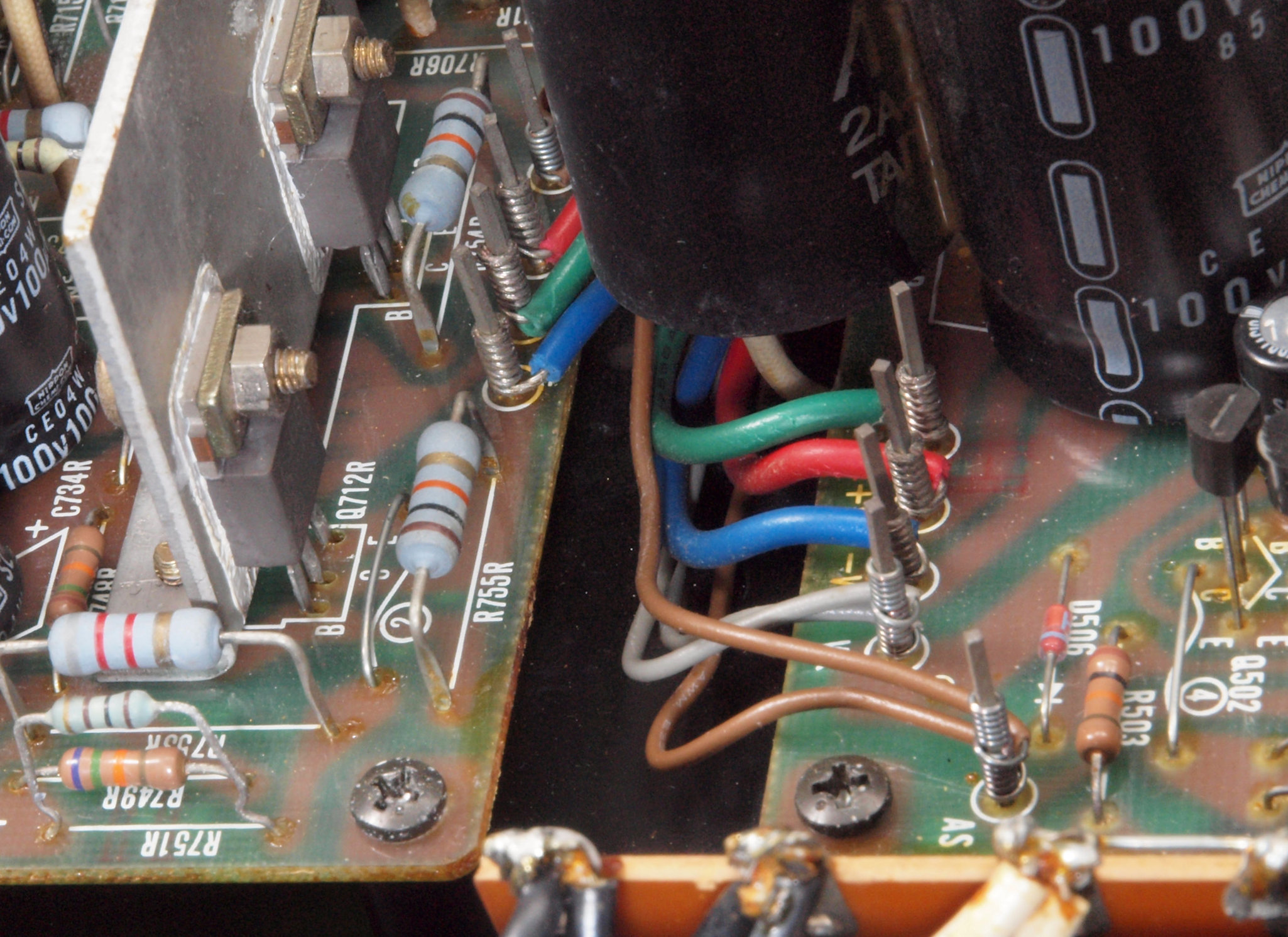

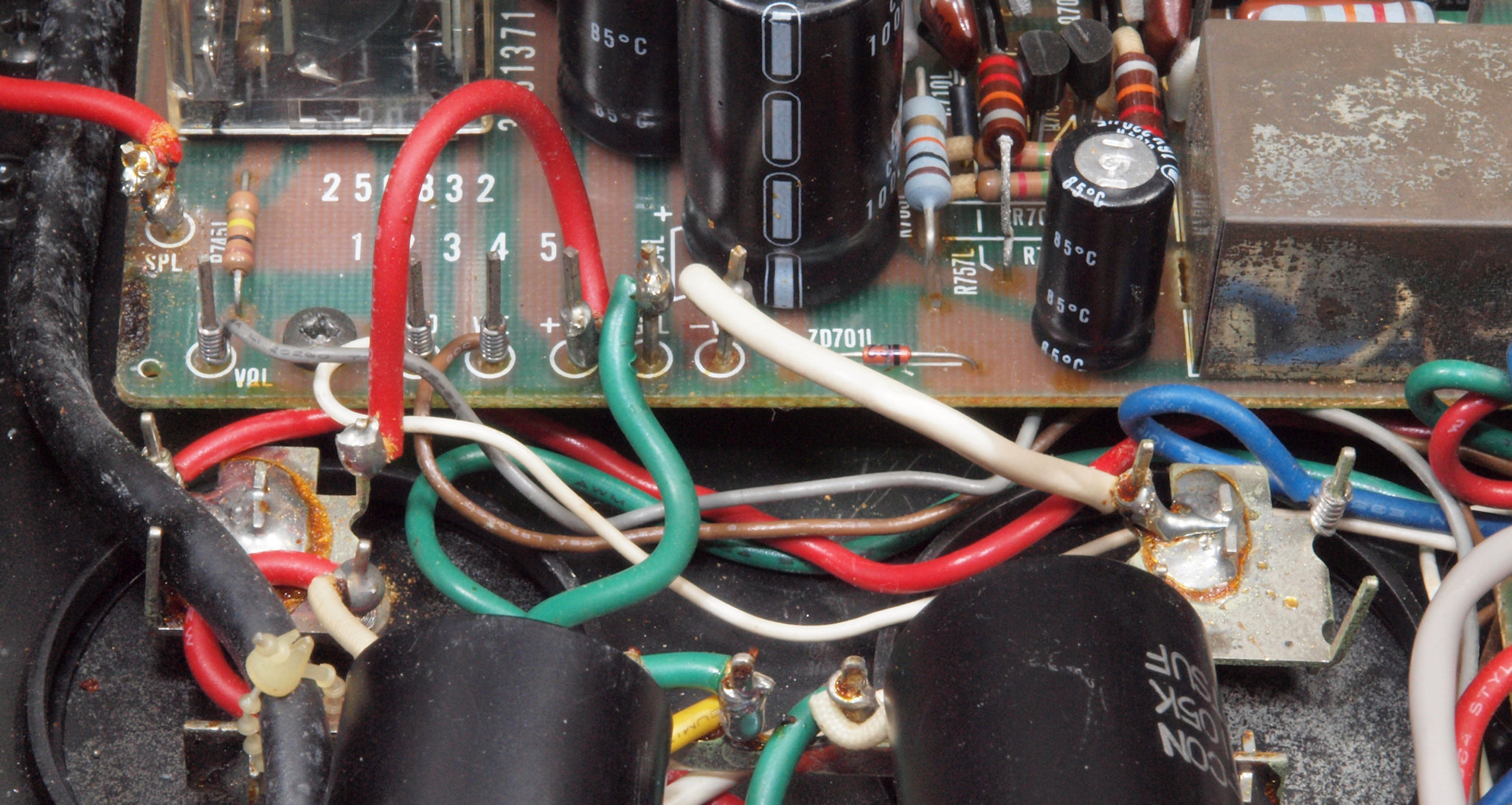

ＣＣ１．　修理前　Ｒ側ドライブ基板へのラッピング線

ＣＣ３．　修理前　Ｌ側ドライブ基板へのラッピング線

ＣＣ５．　修理前　Ｒ側ドライブ基板−電源基板へのラッピング線

ＣＣ７．　修理前　Ｌ側ドライブ基板−電源基板
