ＨＭＡ−９５００ｍｋ�U．　３６台目　修理記録

平成２１年２月１０日到着　　　　３月６日返却

注意　このＡＭＰはアースラインが浮いています。 　　　　ＡＭＰのシャーシにＳＰの線（アース側）やプリAMPのアースもも接続してはいけません。 　　　　ＲＬ−ＳＰのアース線も接続（共通）してもいけません、＋−の撚りのあるのも使用出来ません。 　　　　又、ＤＣ（directconnection）入力が可能ですが、絶対に使用しないこと＝ここ参照

Ａ．　修理前の状況 ひょんなことから「日立Lo-D HMA9500mk2」を知人よりいただいてしまいました。 １０年以上稼働させておりませんのて「プロテクション」の状態です。 B．　原因 R側電源トランス１次巻線（１００Ｖ）断線 Ｃ．　修理状況 ＳＰ接続リレー交換。 初段ＦＥＴ（電界効果トランジスター）交換。 ＲＬバイアス／バランスＶＲ交換。 電解コンデンサー交換（オーディオコンデンサー使用）。 ＳＰ接続端子交換。 Ｄ．　使用部品 ＳＰ接続リレー　　　　　　　　　２個 初段ＦＥＴ（電界効果トランジスター）　　２個 バイアス／バランス半固定ＶＲ　　　　　６個 ヒューズ入り抵抗　　　　　　　　　　　　　３０個 電解コンデンサー　　　　　　　　　　　３１個 フイルムコンデンサー　　　　　　　　　４個 ＳＰ接続端子　　　　　　　　　　　　　　２組（４個） Ｅ．　調整・測定 Ｆ．　修理費　　，０００円　　「自分で修理するので返却」 Ｓ．　ＨＩＴＡＣＨＩ Ｌｏ−Ｄ　ＨＭＡ−９５００ｍｋ�U　の仕様（マニアルより）

Ａ．　修理前の状況 Ａ１．　点検中　下から見る

Ａ２Ａ．　点検中　右側電源トランスの１００Vの１次巻き線断線。

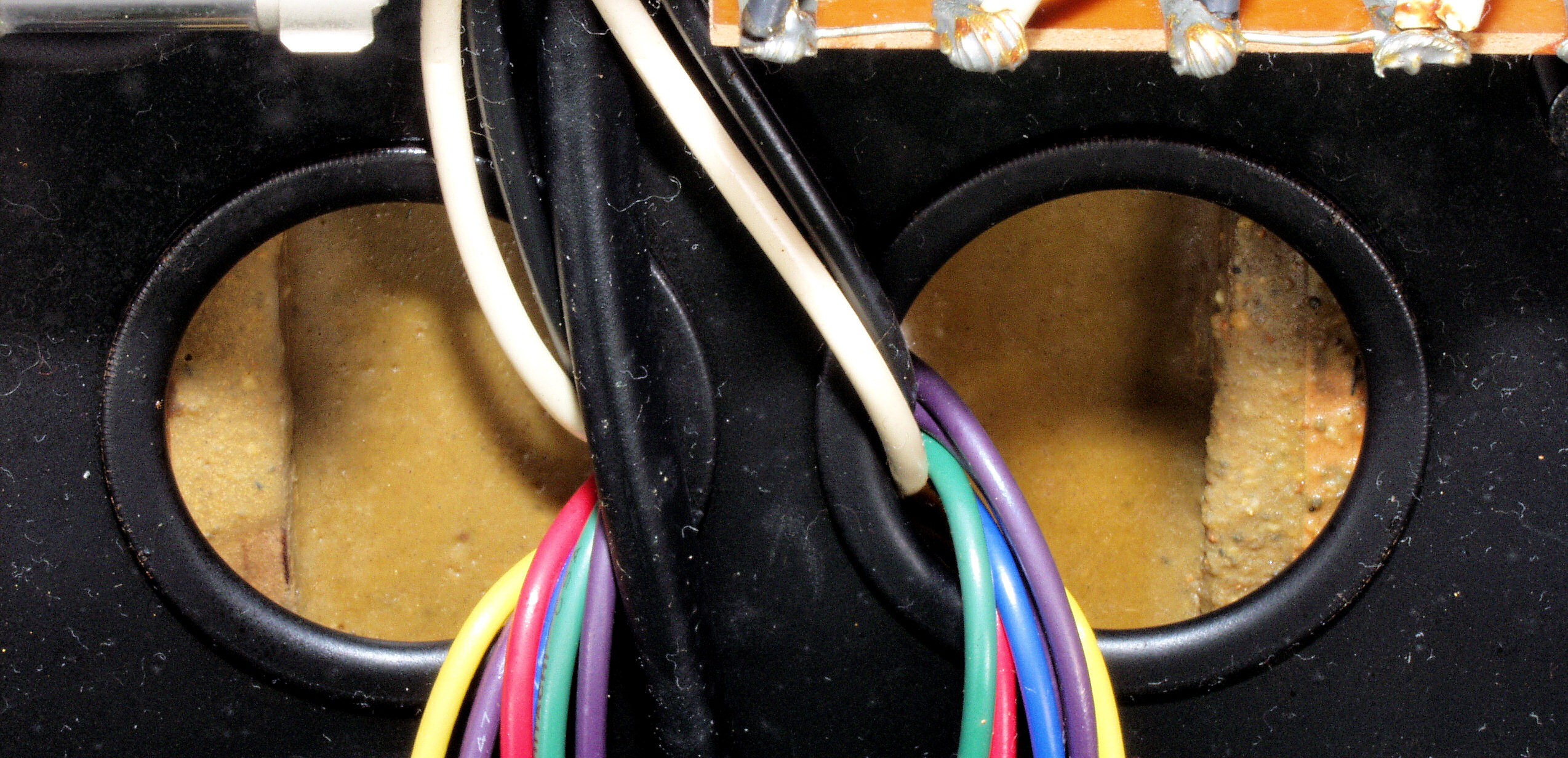

Ａ２Ｂ．　点検中　右側電源トランスの詰め物、変色していない。 　　　　　　　　　よって、高熱による巻き線の短絡や温度フューズの溶断では無く、大電流による温度フューズの溶断と推測される？

Ａ３Ａ．　点検中　コンデンサーケース間や電源トランス間の埃

Ａ３Ｂ．　点検中　コンデンサーケース間や電源トランス間の埃、ウエスを隙間にいれて清掃。

Ａ３C．　点検中　　コンデンサーケース間や電源トランス間の埃、広告紙を隙間にいれて清掃。

Ｃ．　修理状況 Ｃ１Ａ．　修理前　Ｒ側ドライブ基板

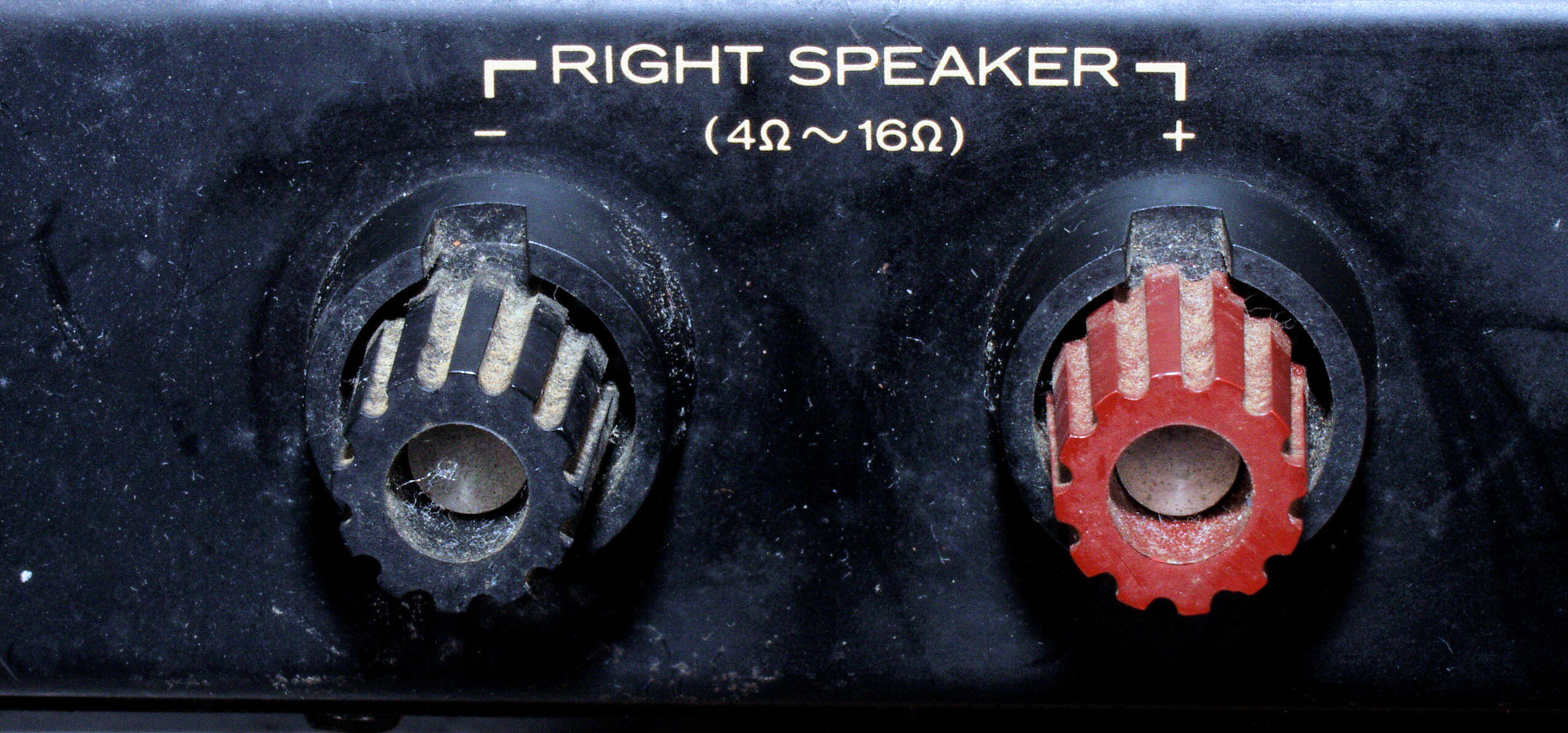

Ｃ４Ａ．　修理前　Ｒ−ＳＰ端子

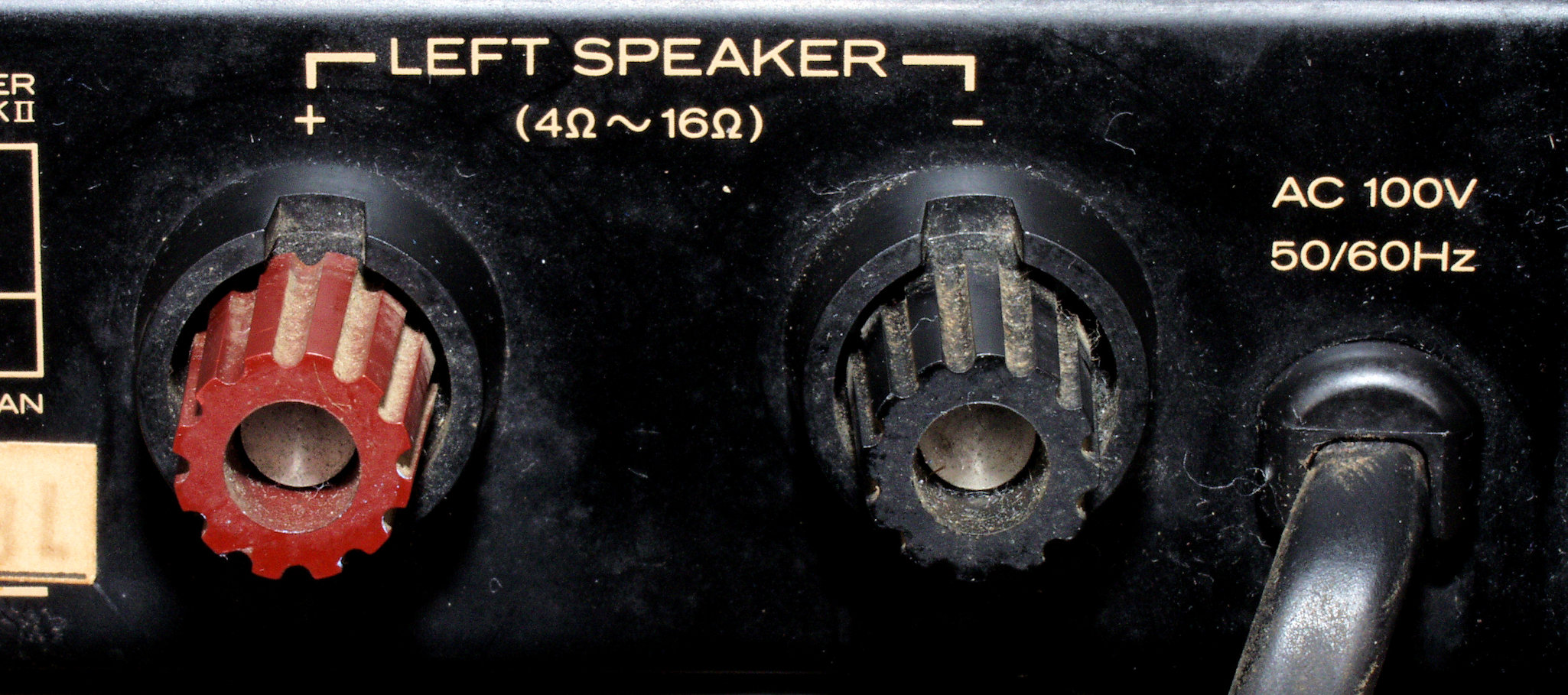

Ｃ４Ｄ．　修理前　Ｌ−ＳＰ端子

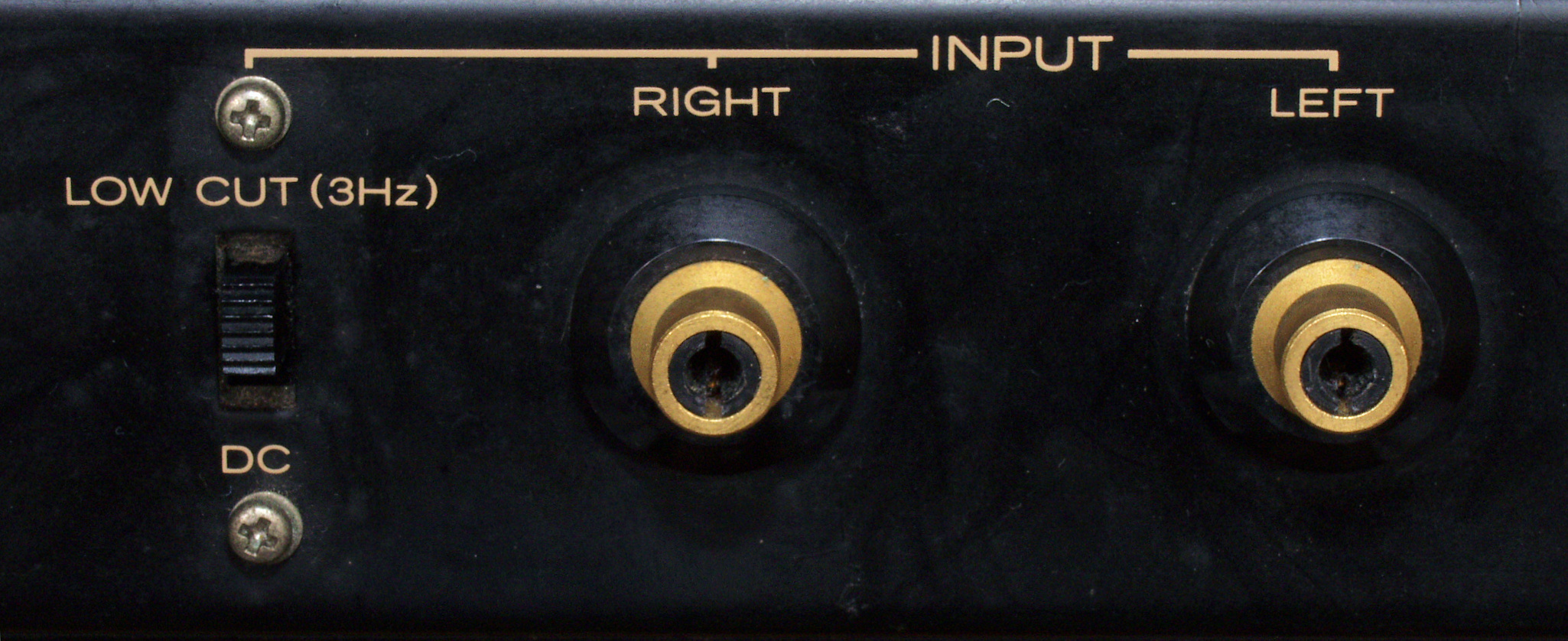

Ｃ５Ａ．　修理前　ＲＣＡ端子

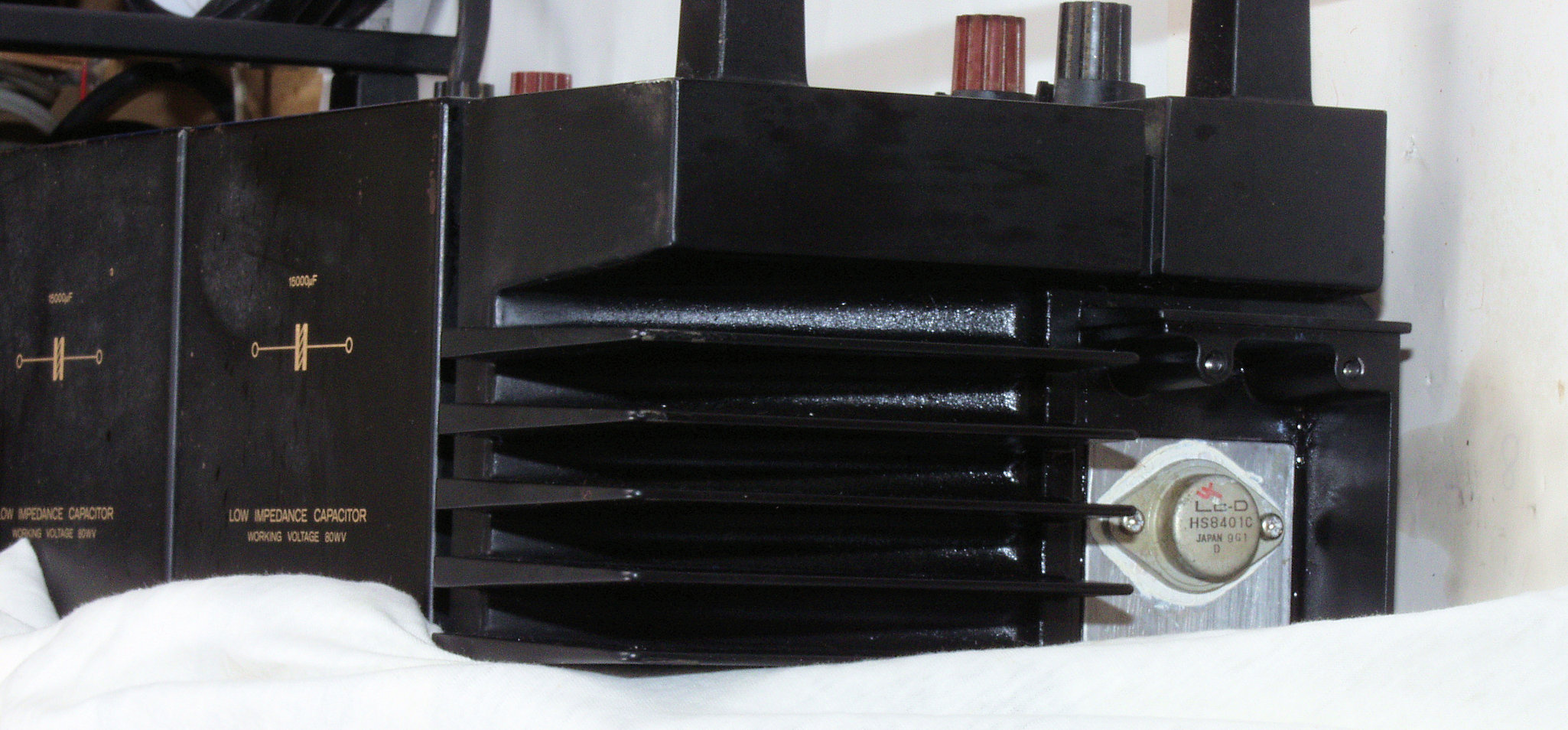

Ｃ６Ａ．　修理前　Ｒ側放熱器＋埃

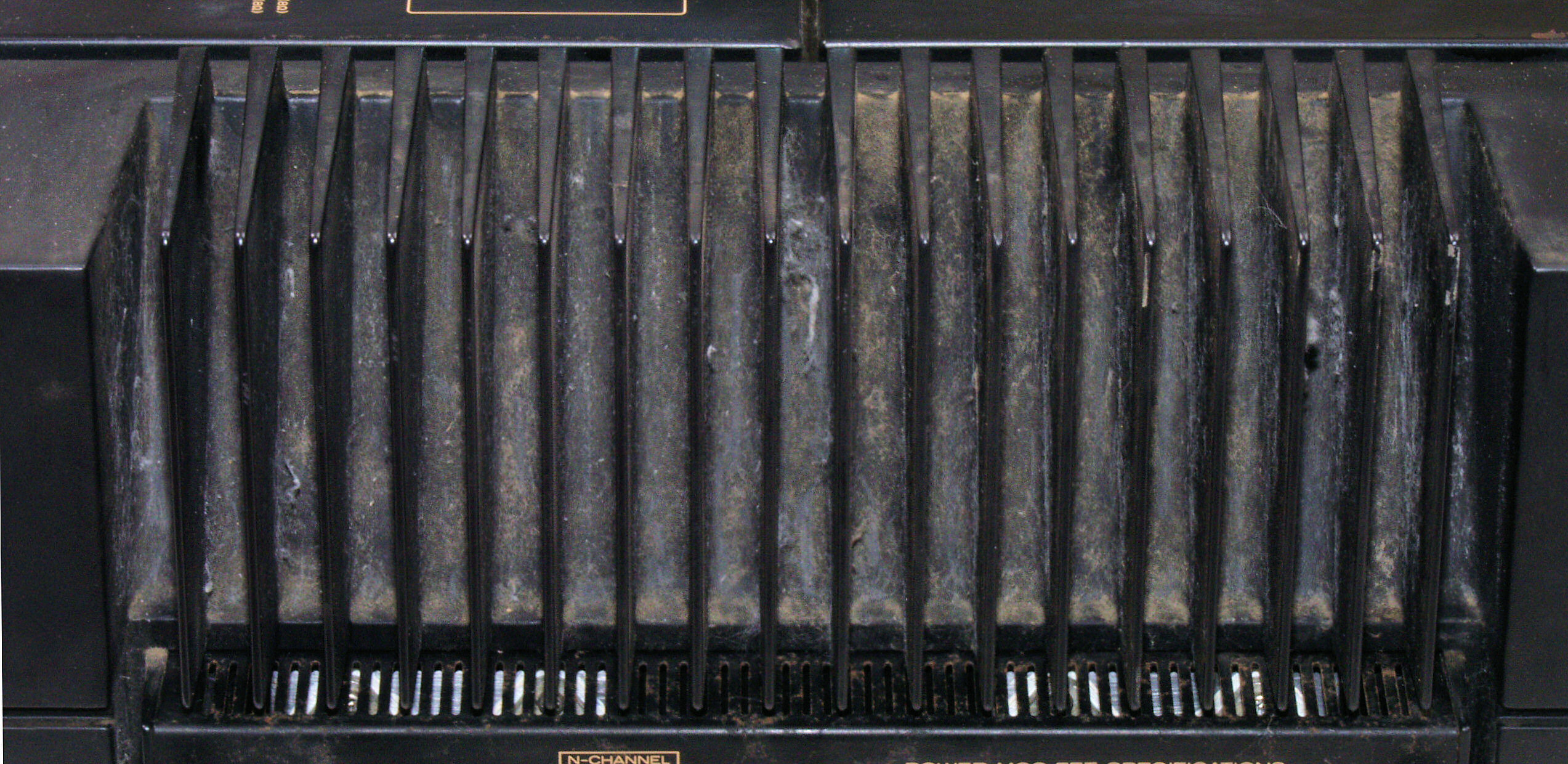

Ｃ６B．　清掃後　Ｒ側放熱器

Ｃ６Ｂ１．　修理中　Ｒ側放熱器の埃取り、ウエスでこする。

Ｃ６Ｂ１．　修理中　Ｒ側放熱器の埃取り、刷毛で取る。

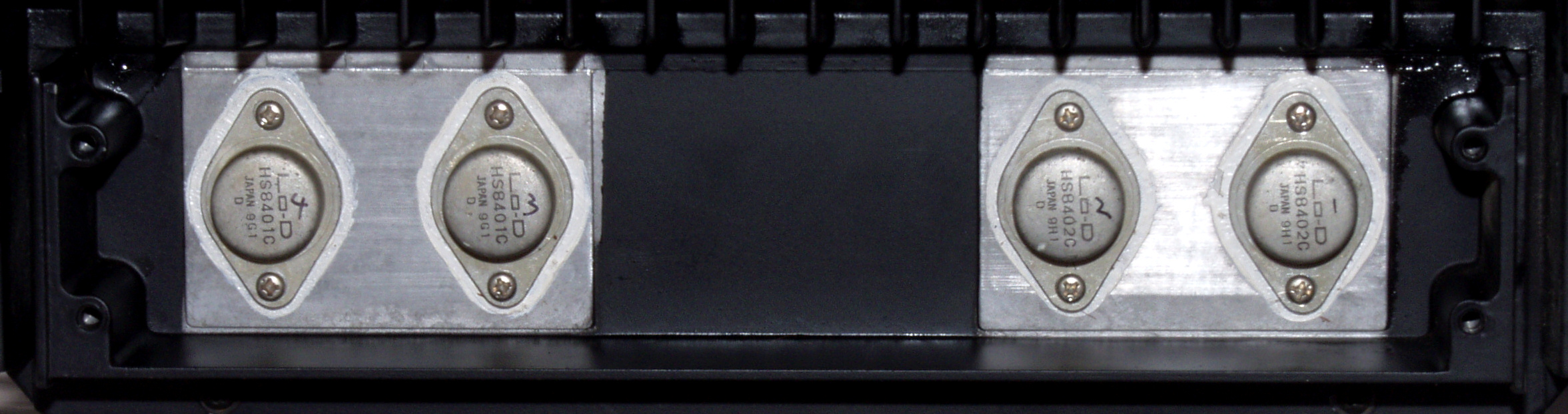

Ｃ６Ｃ．　修理（清掃）後　Ｒ側終段ＦＥＴ（電界効果トランジスター）

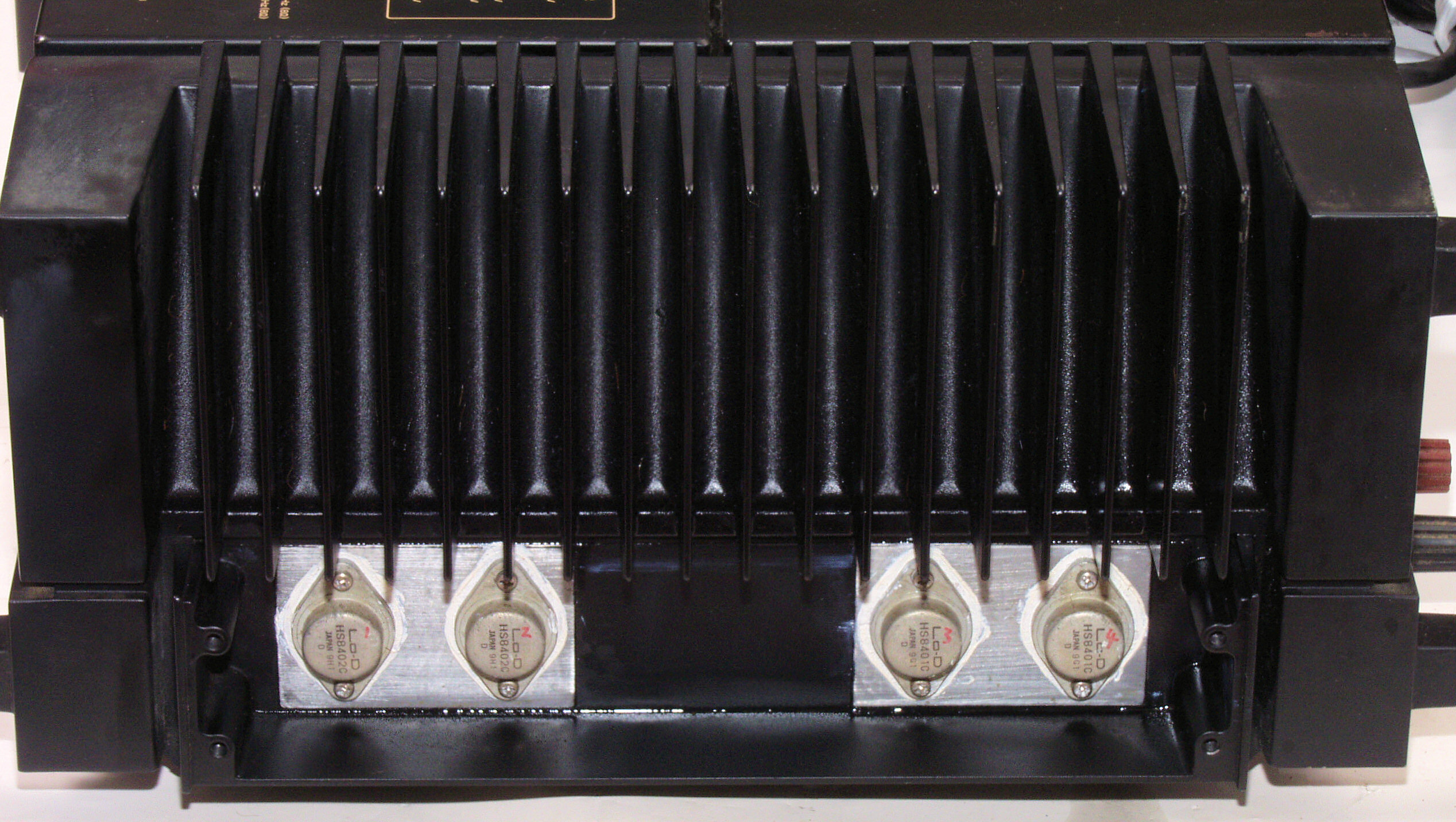

Ｃ６Ｄ．　清掃後　Ｌ側放熱器

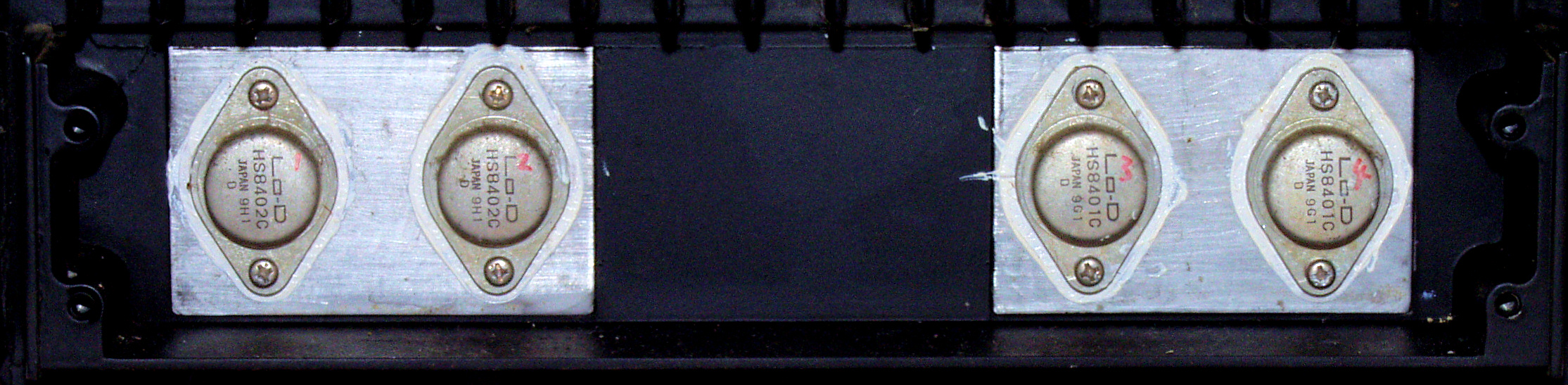

Ｃ６Ｅ．　修理（清掃）後　Ｌ側終段ＦＥＴ（電界効果トランジスター）
