HMA−9500. 28台目修理記録
同時修理 HMA-9500. 27台目、 同時修理 HMA-9500mkU. 42台目
         平成22年9月30日持込   10月25日完成
注意 このAMPはアースラインが浮いています。
    AMPのシャーシにSPの線(アース側)や入力のRCAプラグのアース側も接続してはいけません。
    RL−SPのアース線も接続(共通)してもいけません。
    本機の様に、電源コードがシールド(アース)付きの場合、シールド(アース)は本体かプラグのどちらかで外す事。

    又、DC(directconnection)入力が可能ですが、絶対に使用しないこと=ここ参照
A. 修理前の状況

B. 原因
  • 経年劣化。

C. 修理状況
  • SP接続リレー交換。
    初段FET(電界効果トランジスター)交換。
    RLバイアス/バランスVR交換。
    電解コンデンサー交換(オーディオコンデンサー使用)。
    全ヒューズ入抵抗交換。
    1部整流ダイオード交換。
    電源コード交換
    配線手直し、補強。
    SP接続端子交換
    RCA端子交換
D. 使用部品
  • SP接続リレー            2個。
    初段FET(電界効果トランジスター)     2個。
    バイアス/バランス半固定VR        6個。
    ヒューズ入り抵抗                30個。
    電解コンデンサー                31個 。
    フイルムコンデンサー              4個。
    整流ダイオード交換               10個。
    SP端子                      2組4個。
    電源コード支給品。 DENON 製品
    電源プラグ支給品。  FURUTECH FI-28M
    WBT−0702PL     2組(定価で工賃込み)。
    WBT−0201      1組(定価で工賃込み)。
E. 調整・測定

F. 修理費  120,000円

S. HITACHI Lo−D HMA−9500 の仕様(マニアルより)

A. 修理前の状況

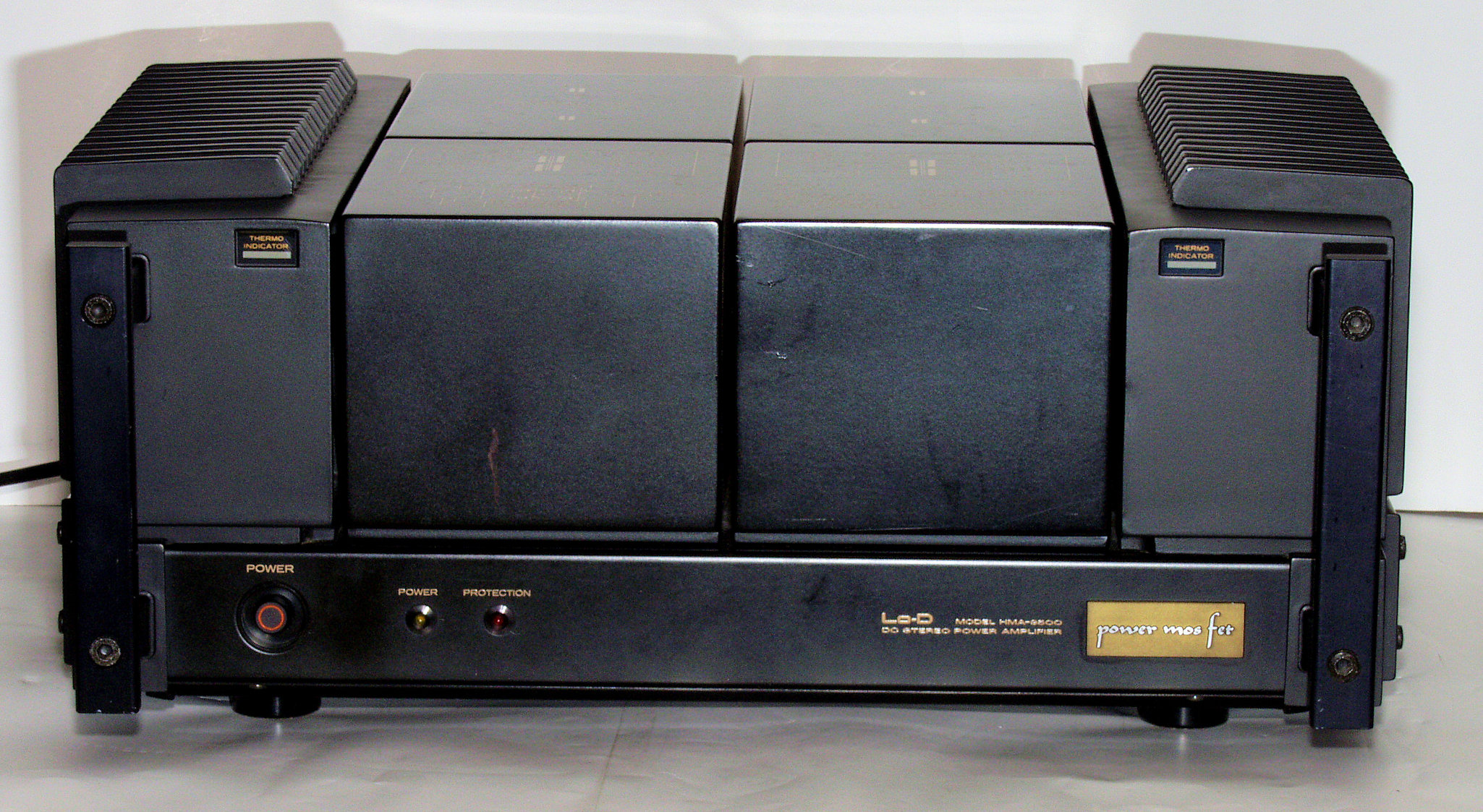

A11. 点検中 前から見る

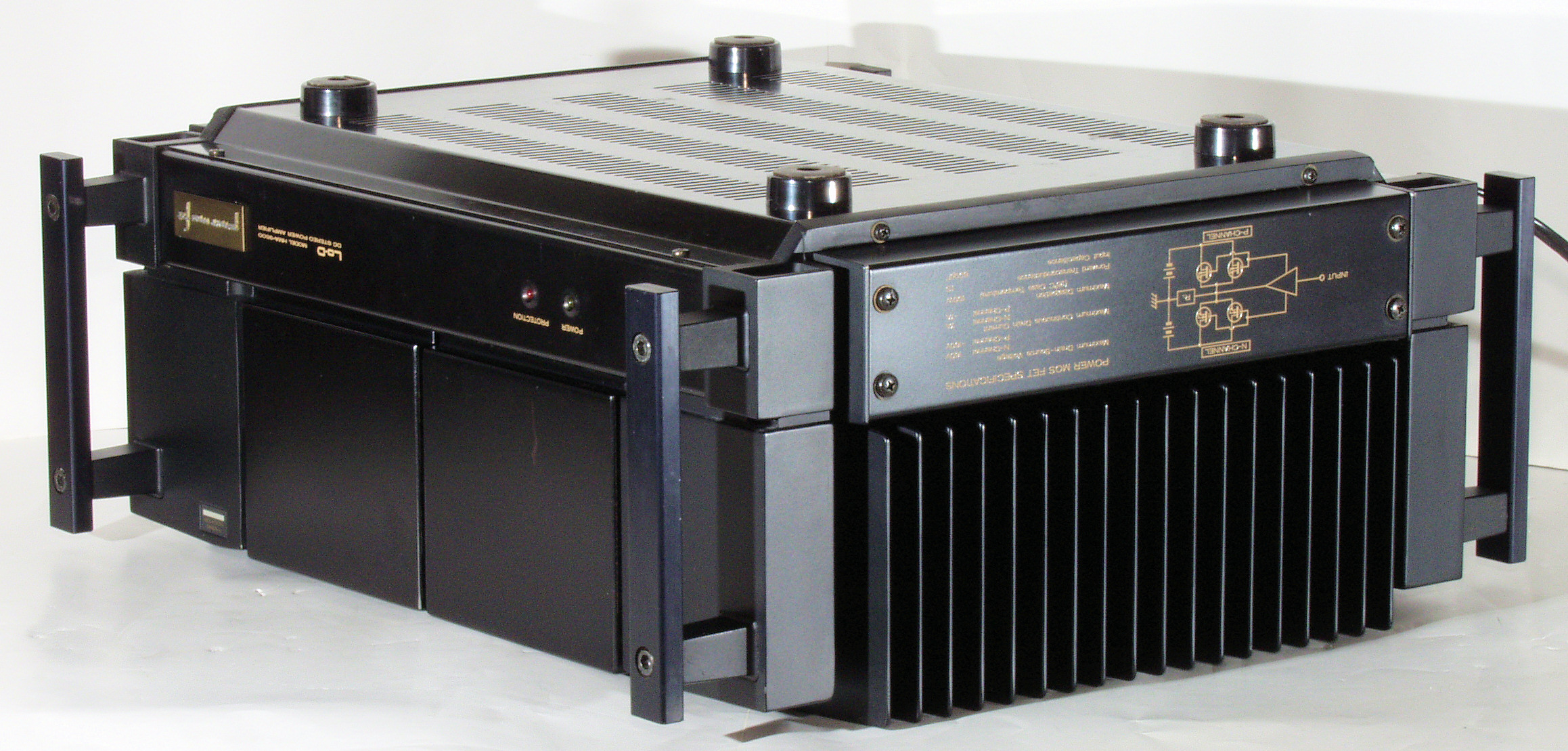

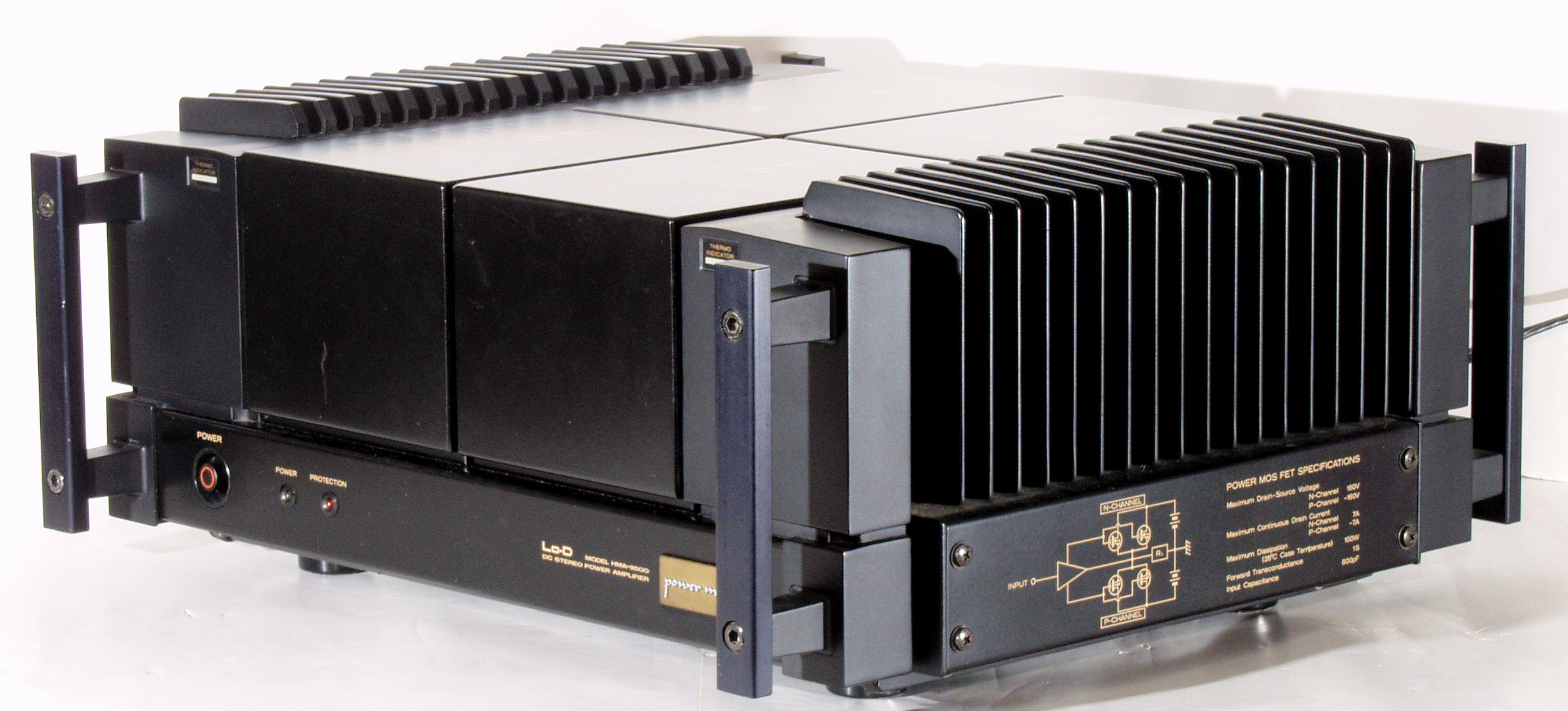

A12. 点検中 前右から見る
A13. 点検中 右から見る

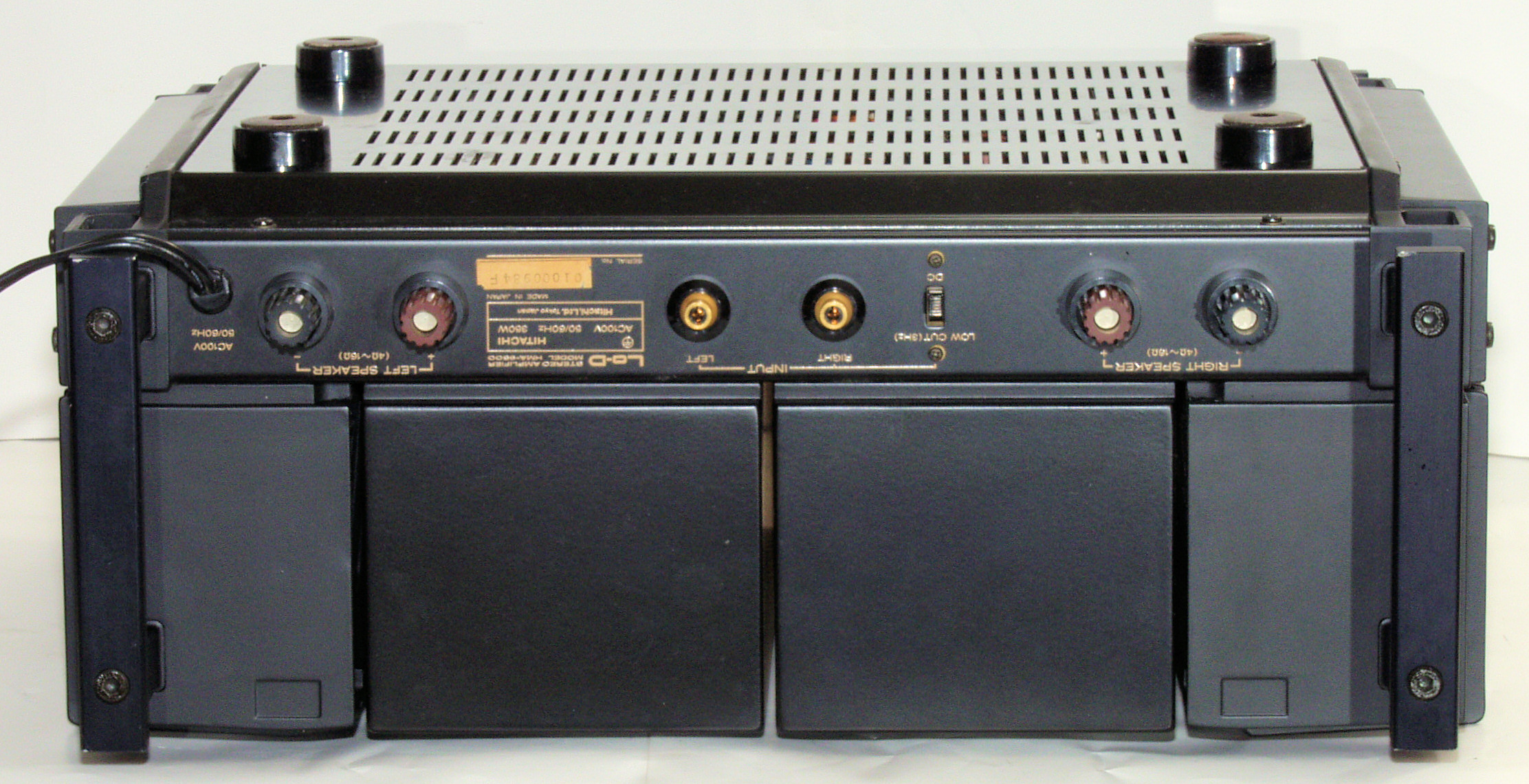

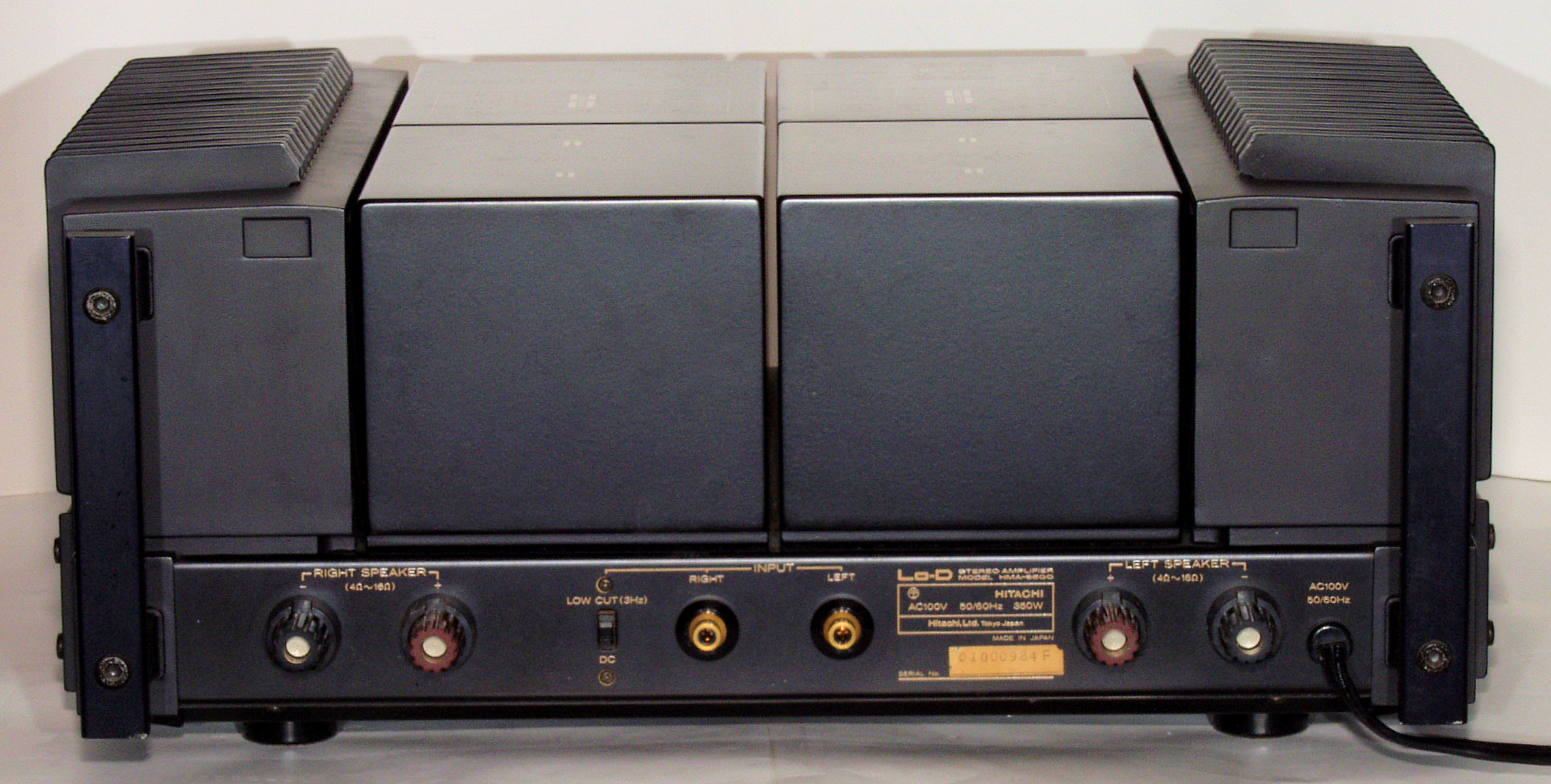

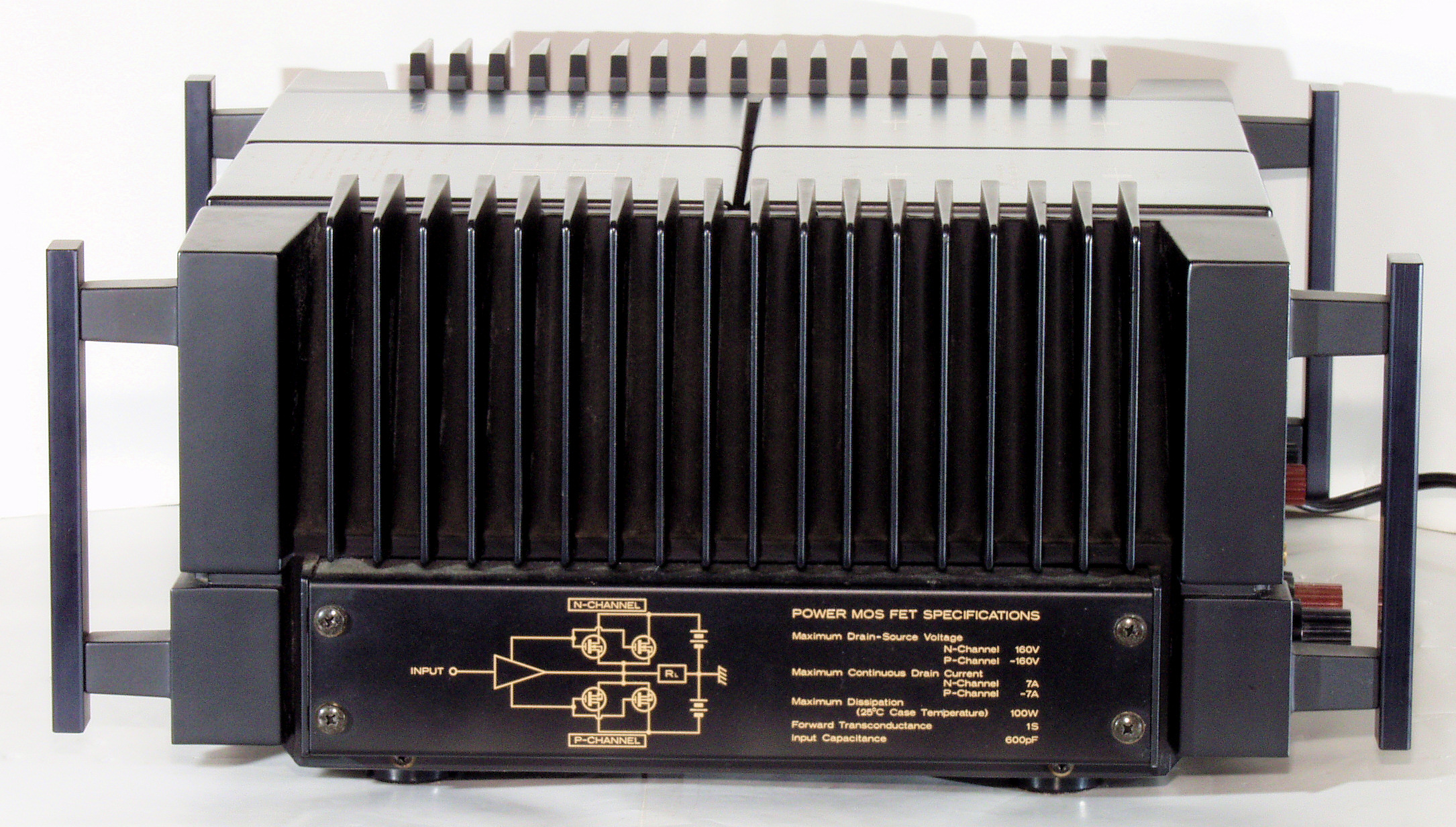

A14. 点検中 後から見る

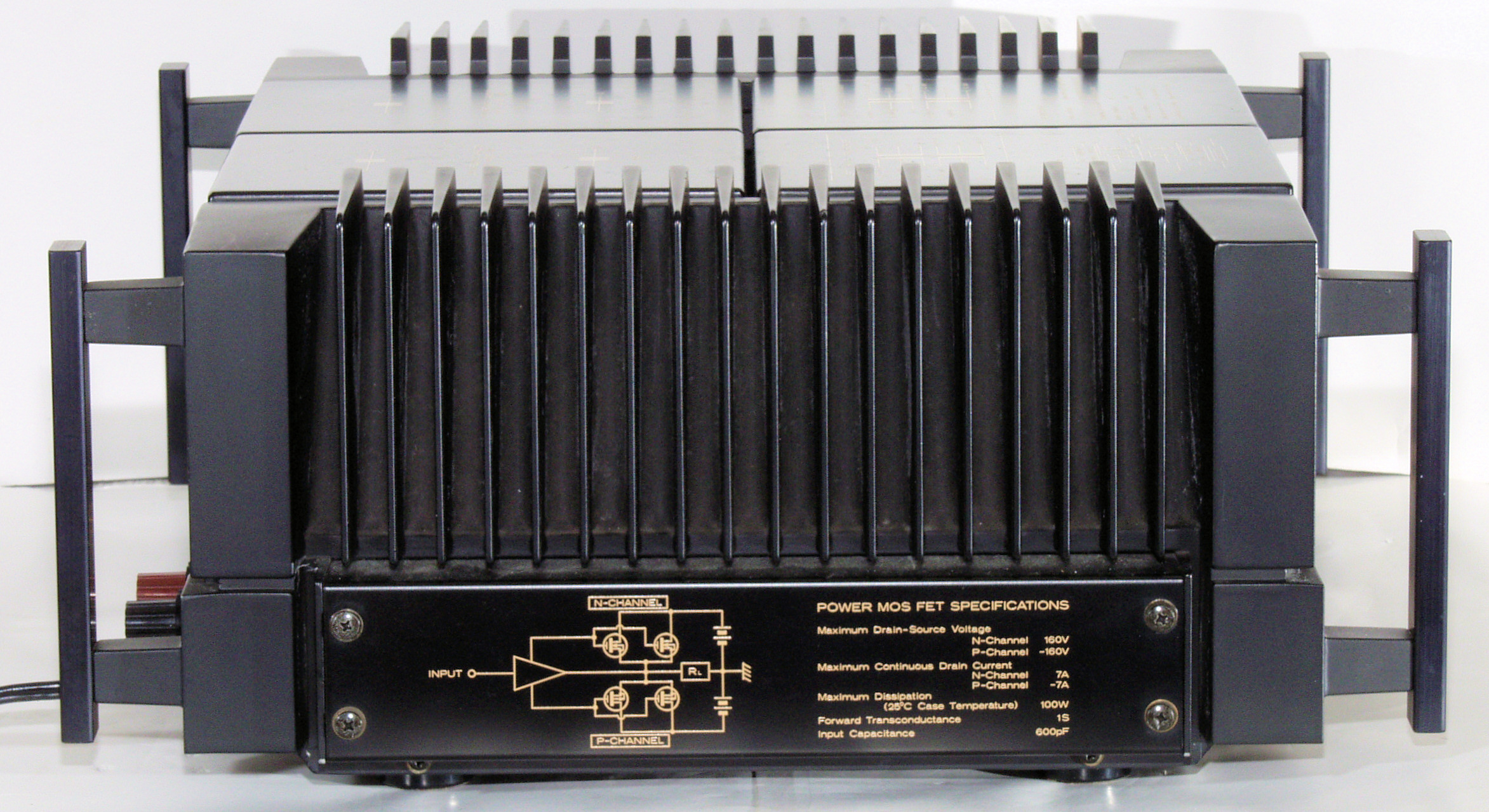

A15. 点検中 後左から見る
A16. 点検中 左から見る
A17. 点検中 上から見る

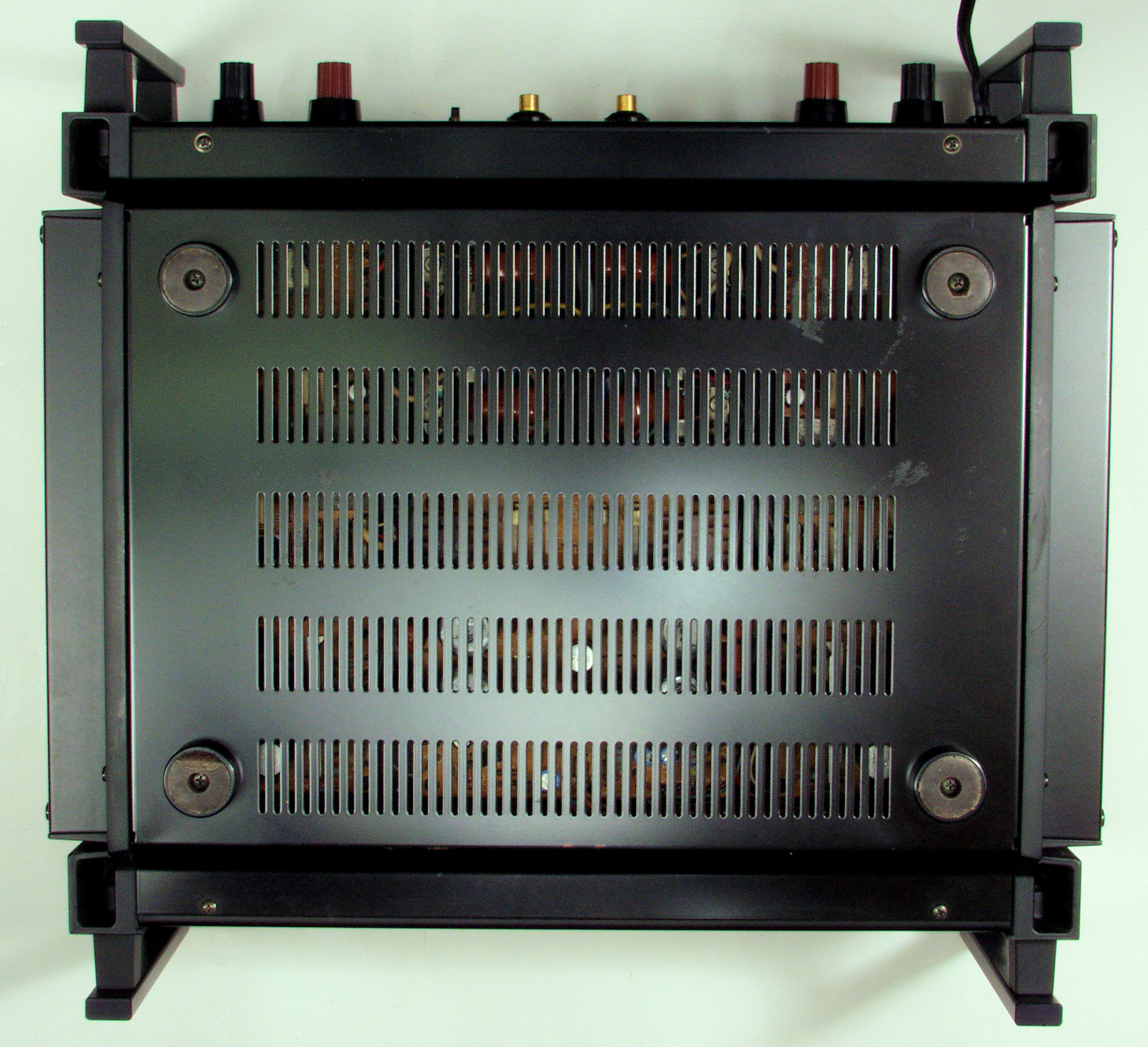

A21. 点検中 下から見る
A22. 点検中 下前から見る

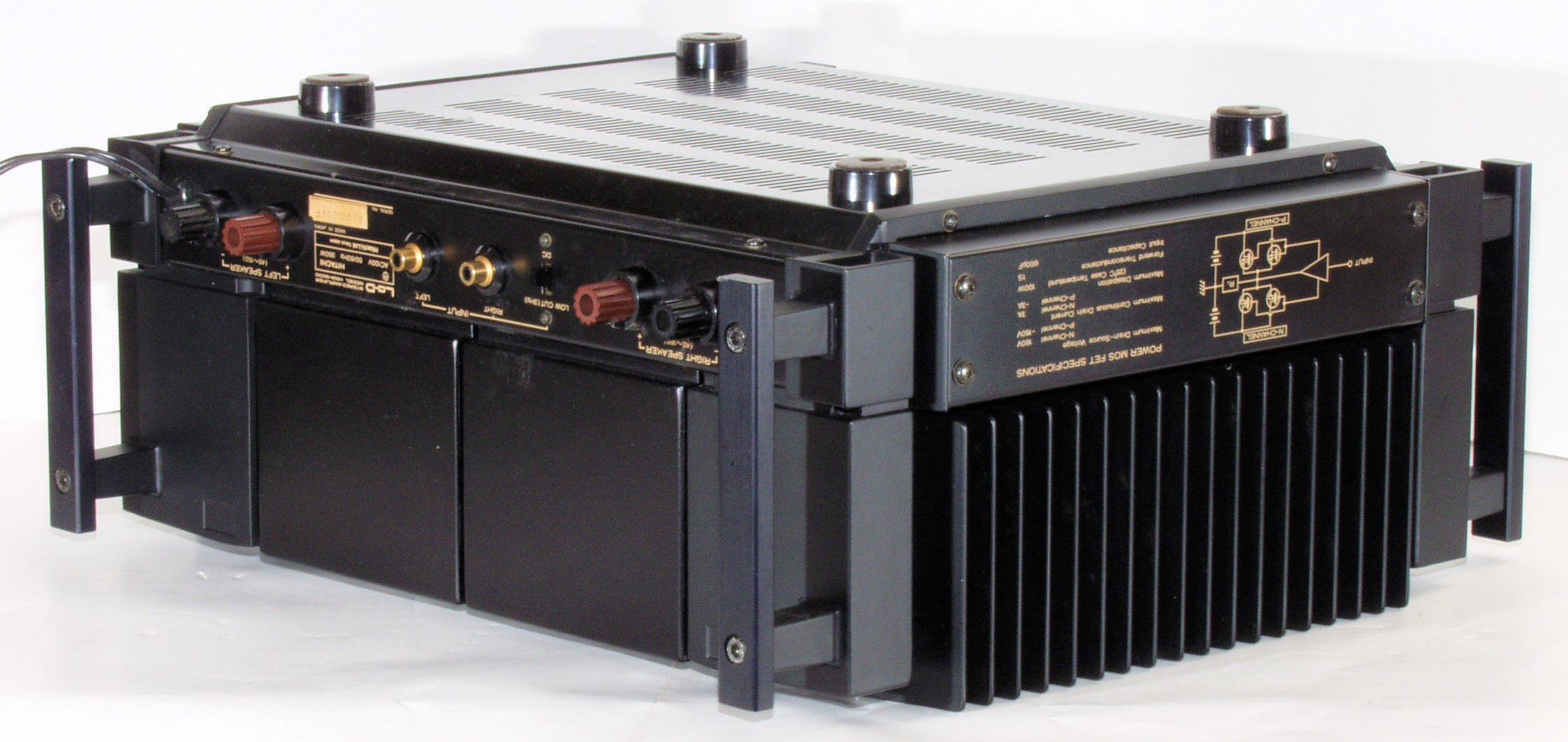

A23. 点検中 下後右から見る
A24. 点検中 下後から見る
A25. 点検中 下前左から見る
A31. 点検中 下蓋を取り、下から見る。

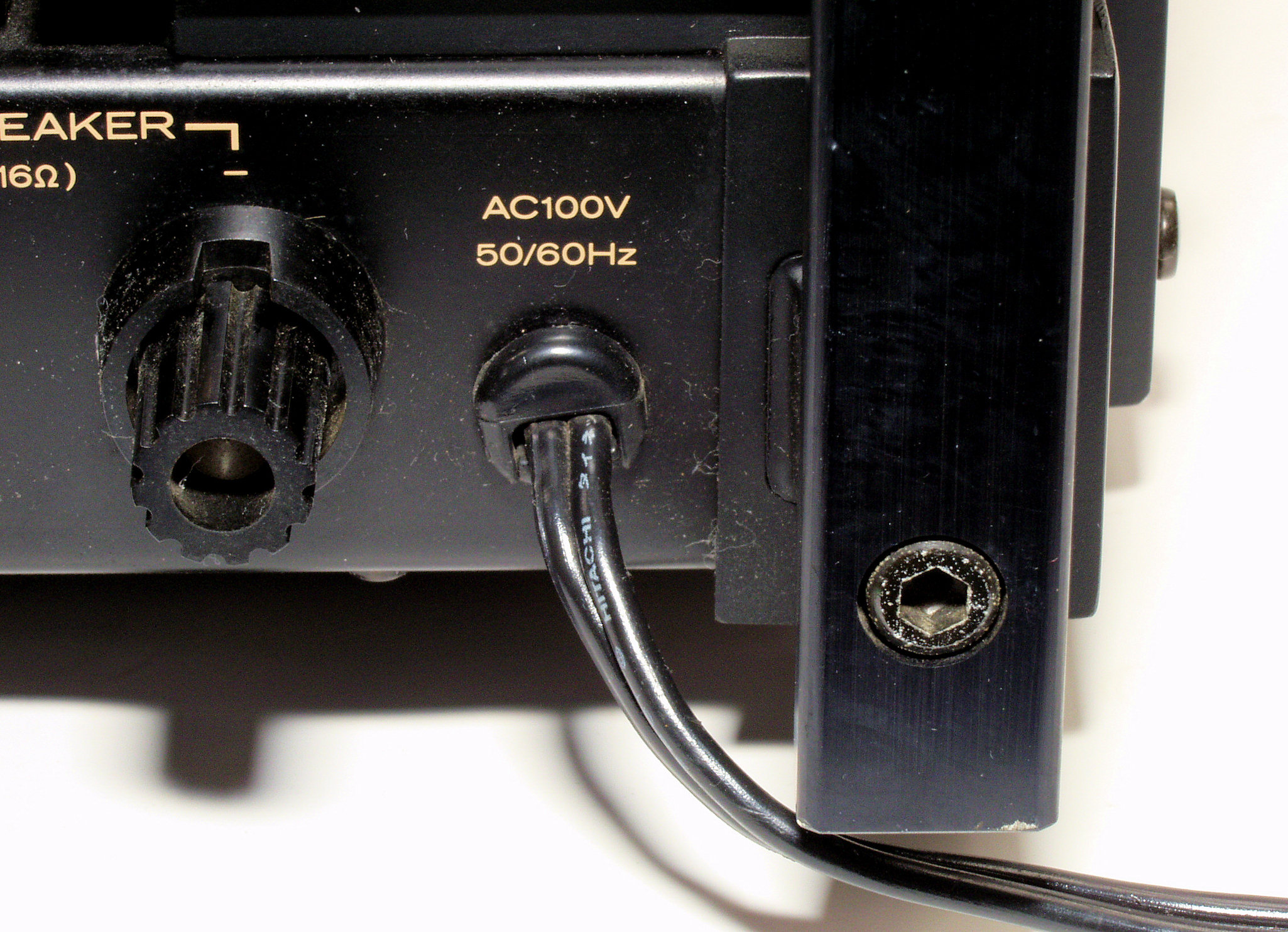

A41. 点検中 電源コード取り付け部。

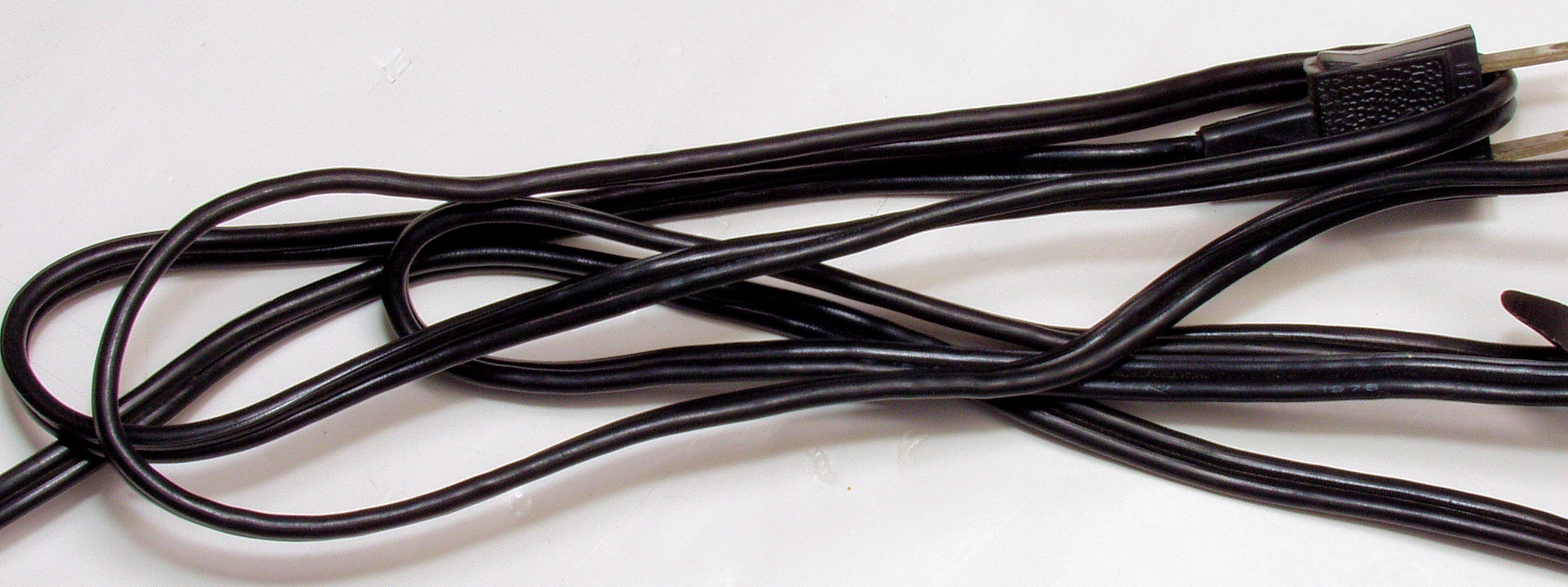

A42. 点検中 バイアスが狂い、異常電流が流れ、よれよれの電源コード。

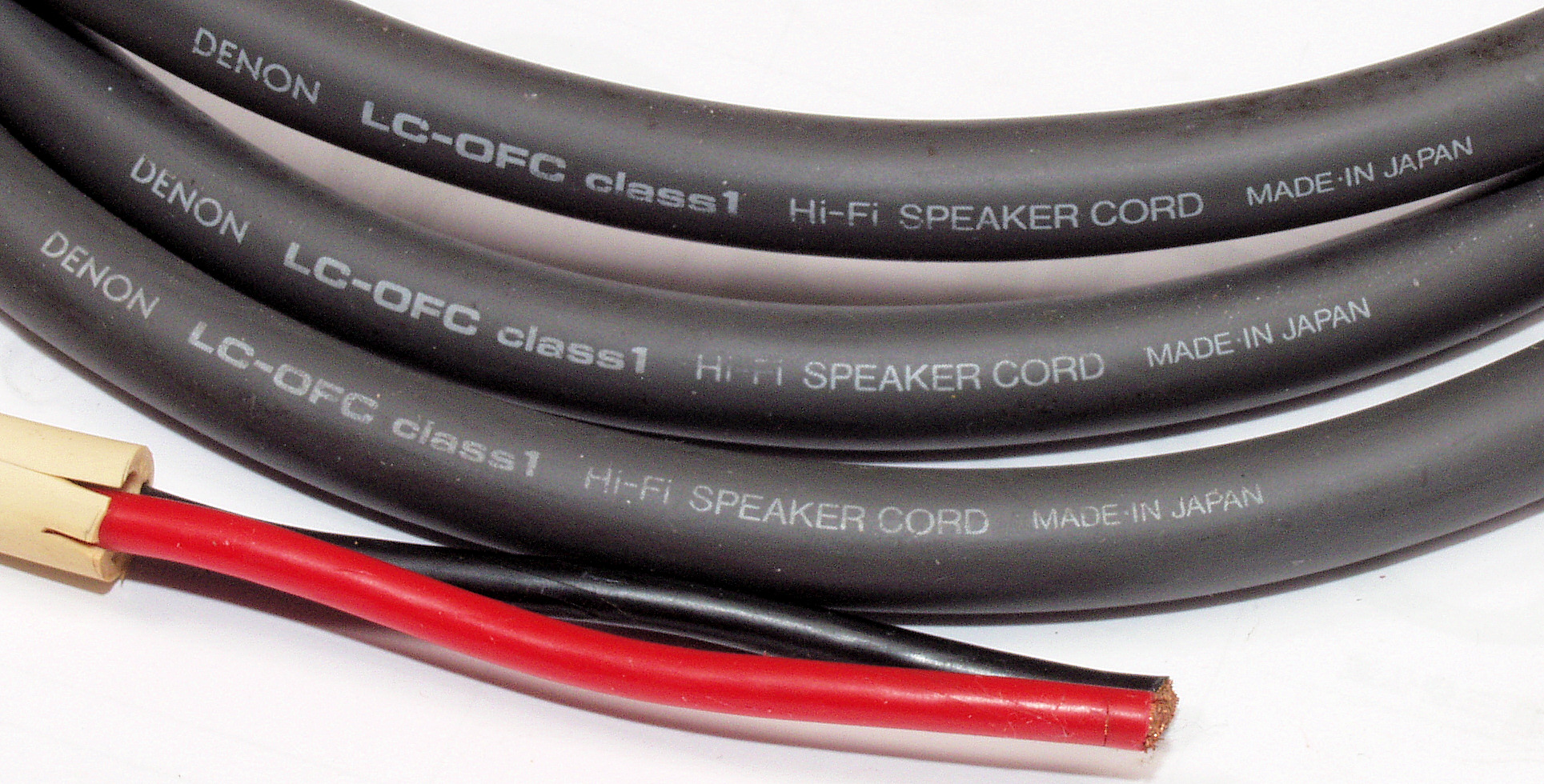

A43. 点検中 支給品の電源コード、スピーカコードなので、絶縁が薄いが、ユーザ責任にて使用。 DENON 製品

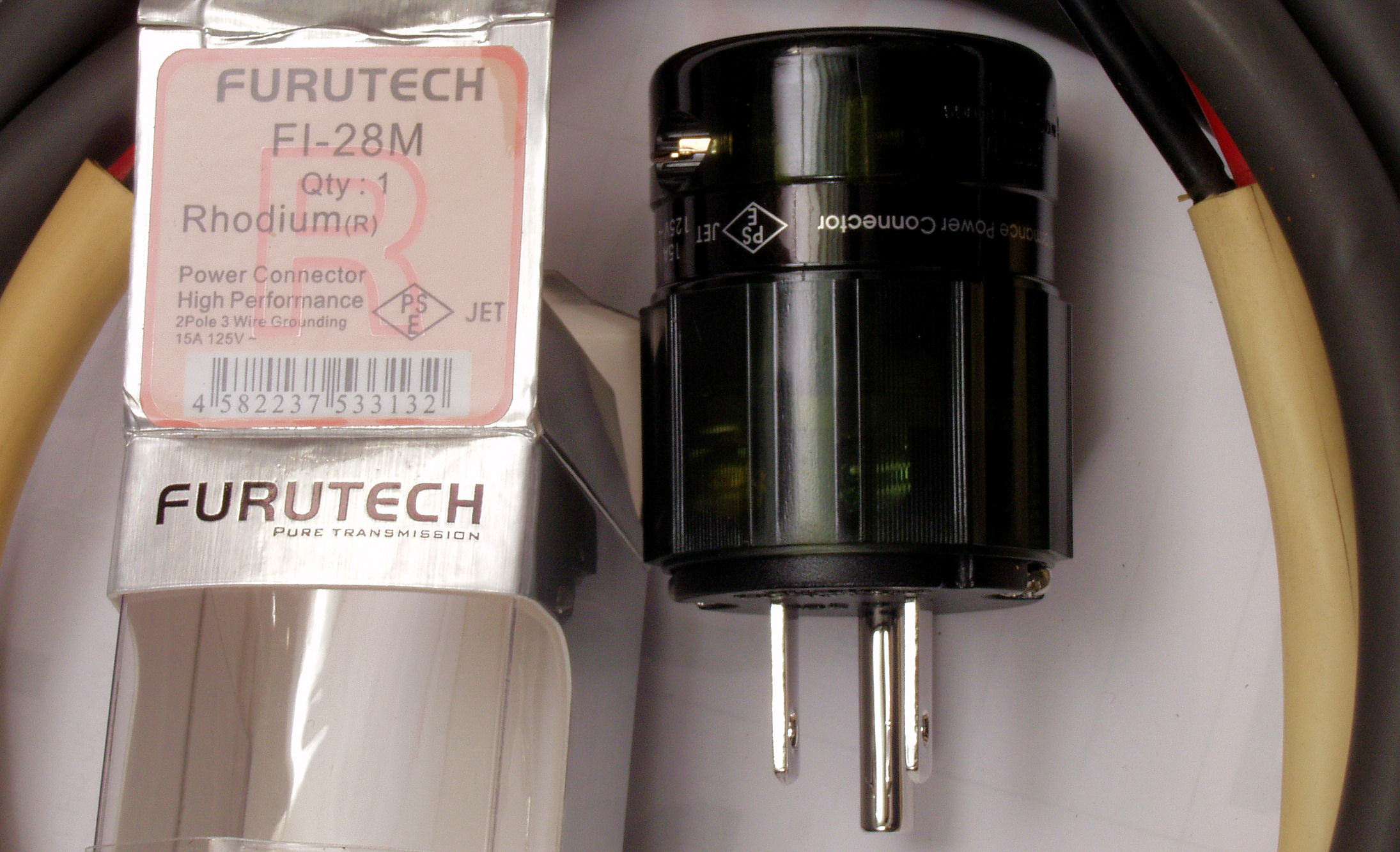

A44. 点検中 支給品の電源3Pプラグ。  FURUTECH製FURUTECH FI-28M

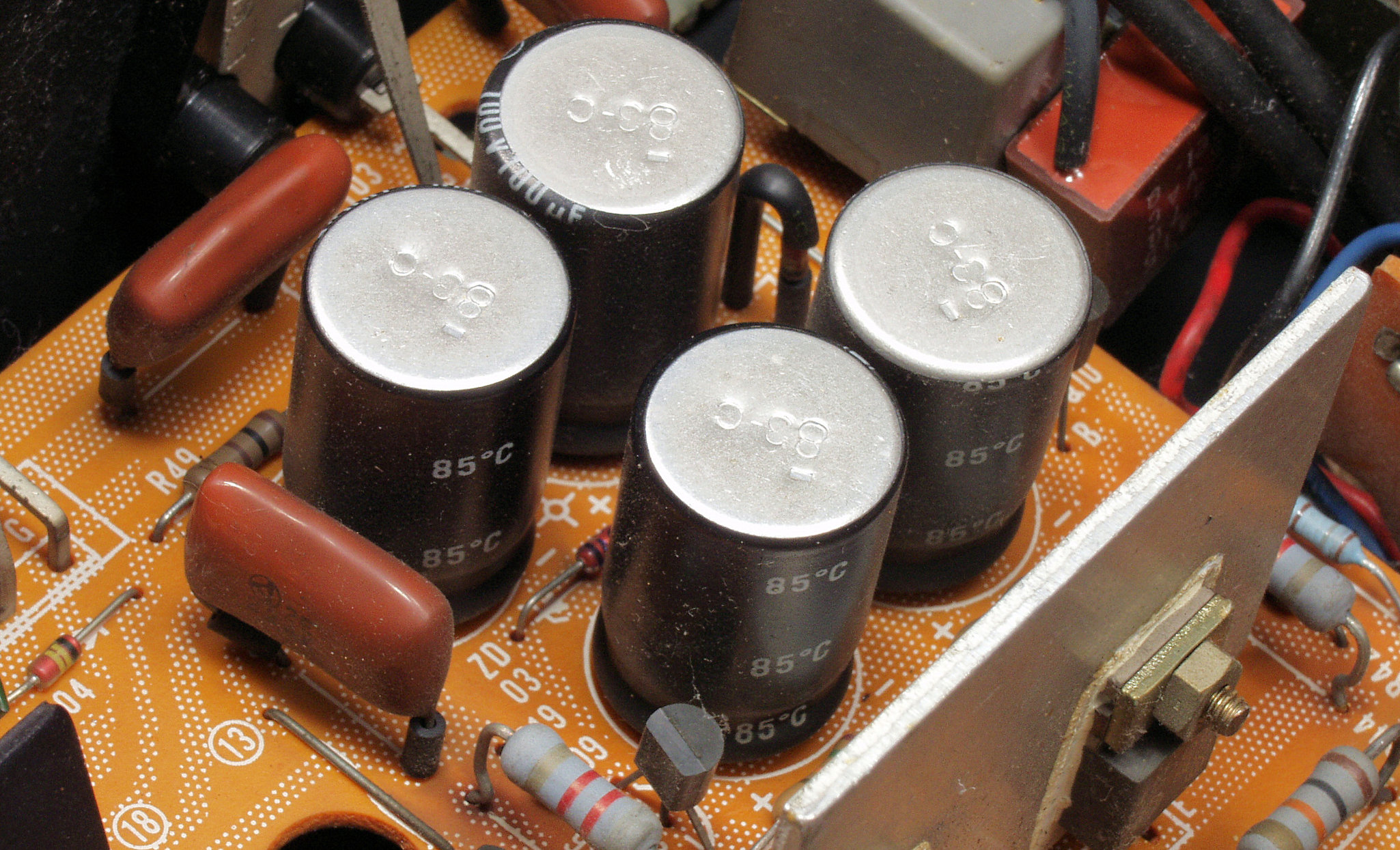

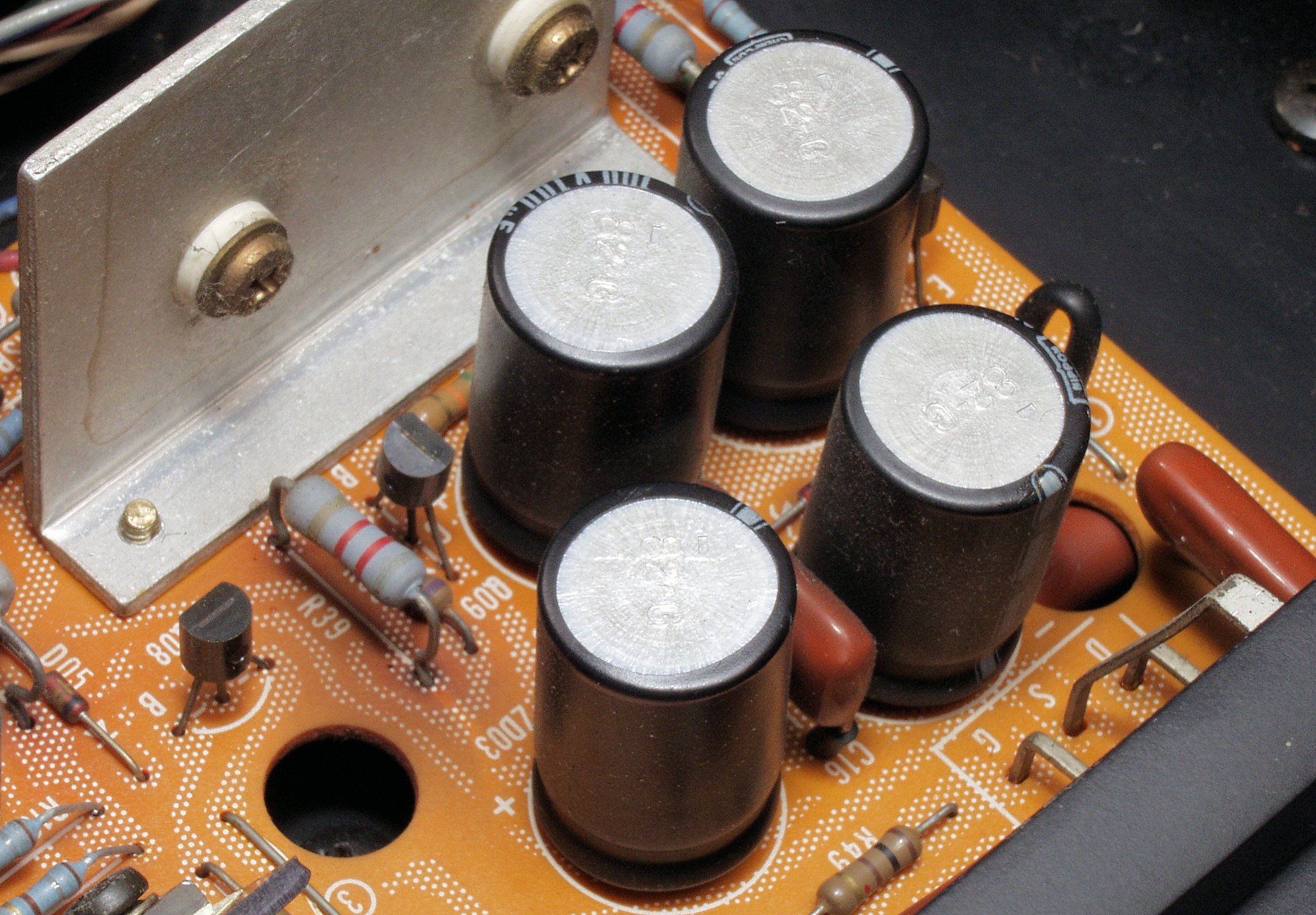

A51. 点検中 R側ドライブ基板、 電解コンデンサーが熱のため、頭のビニールが剥けた。
A52. 点検中 L側ドライブ基板、 電解コンデンサーが熱のため、頭のビニールが剥けた。

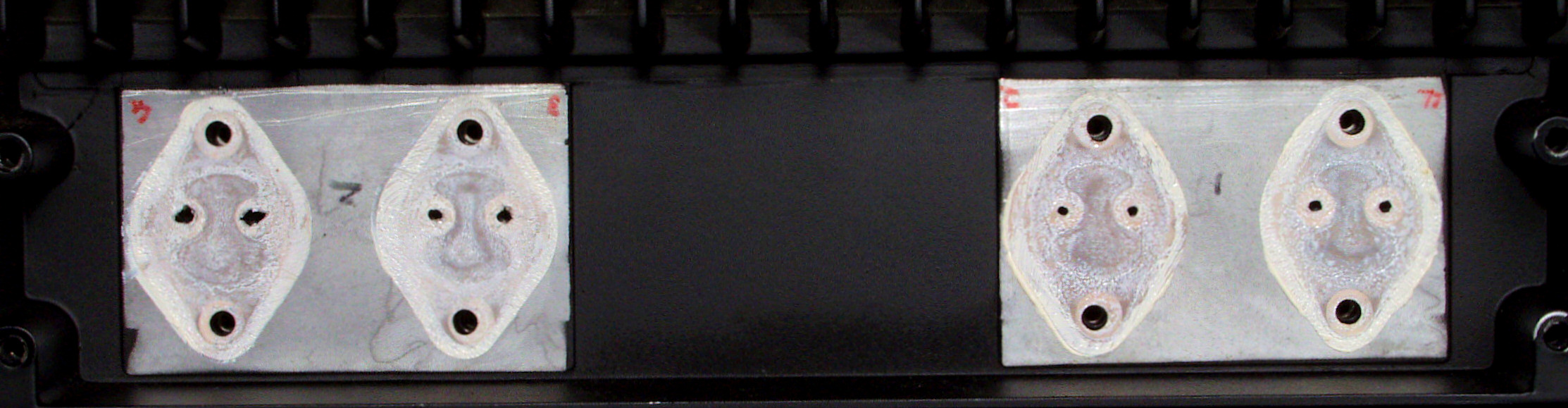

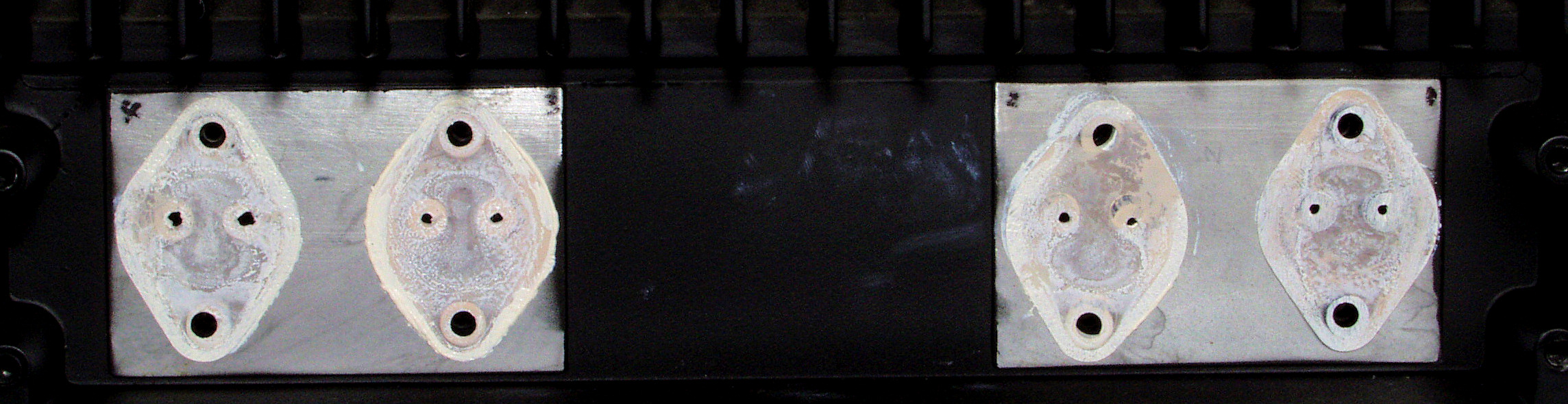

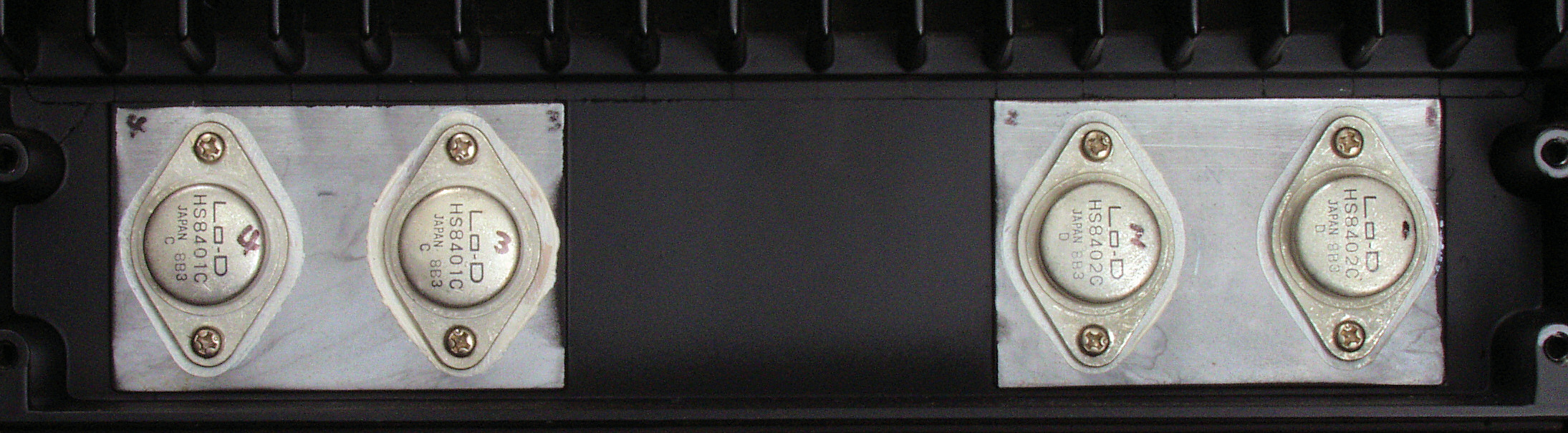

A61. 点検中 R側終段FET(電界効果トランジスター)の絶縁マイカーの穴は小さい、シリコングリスも湿気有り。
A62. 点検中 L側終段FET(電界効果トランジスター)の絶縁マイカーの穴は小さい、シリコングリスも湿気有り。
A71. 点検中 電源トランスの詰め物、色は綺麗。

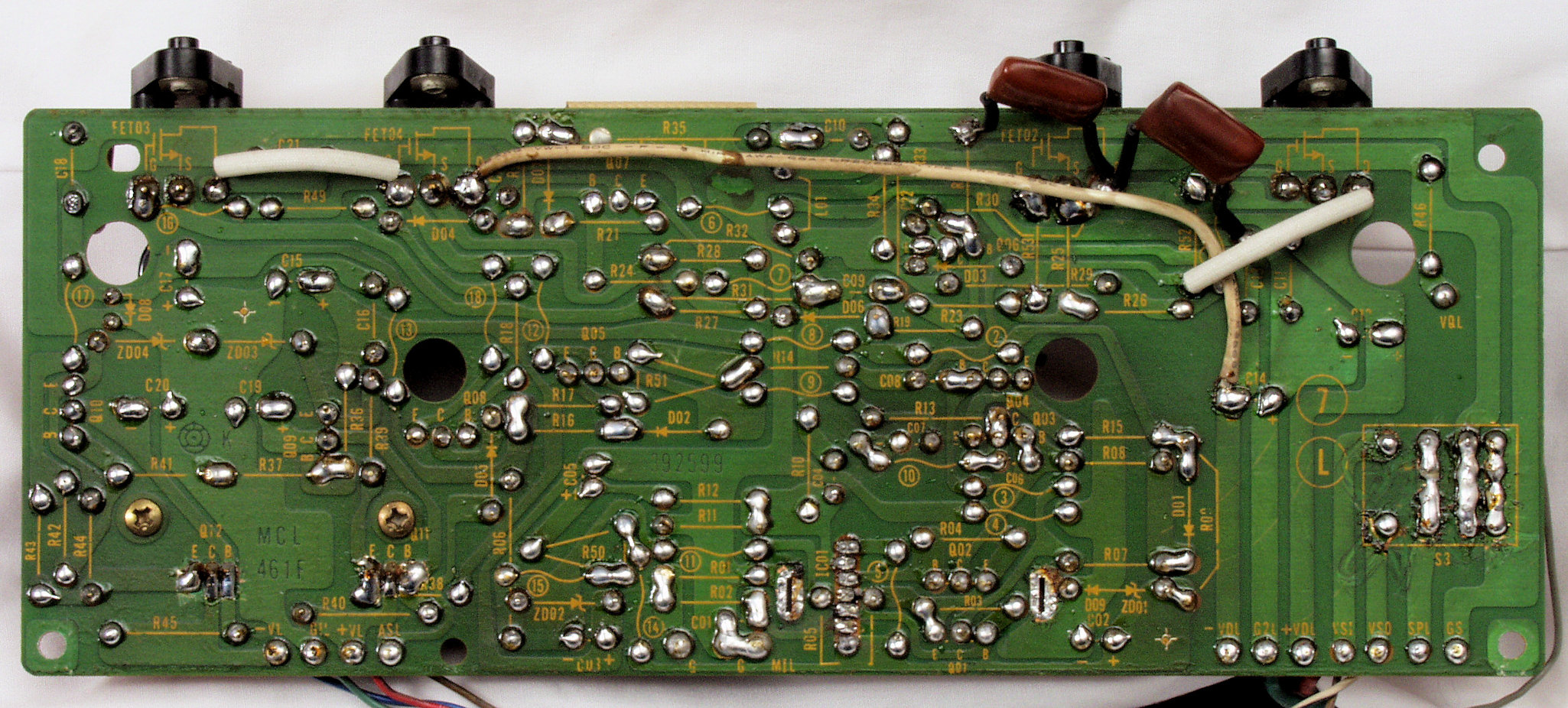

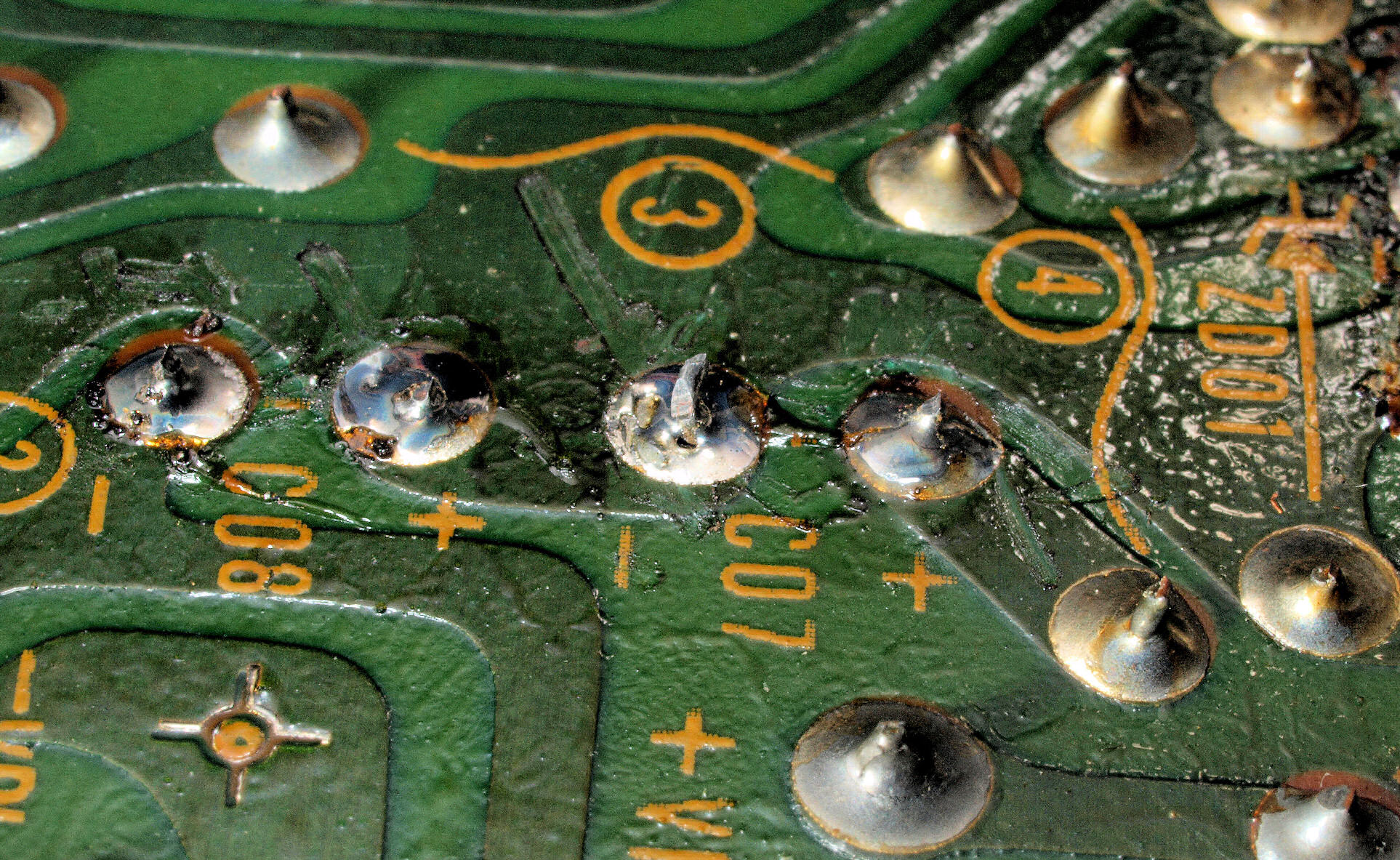

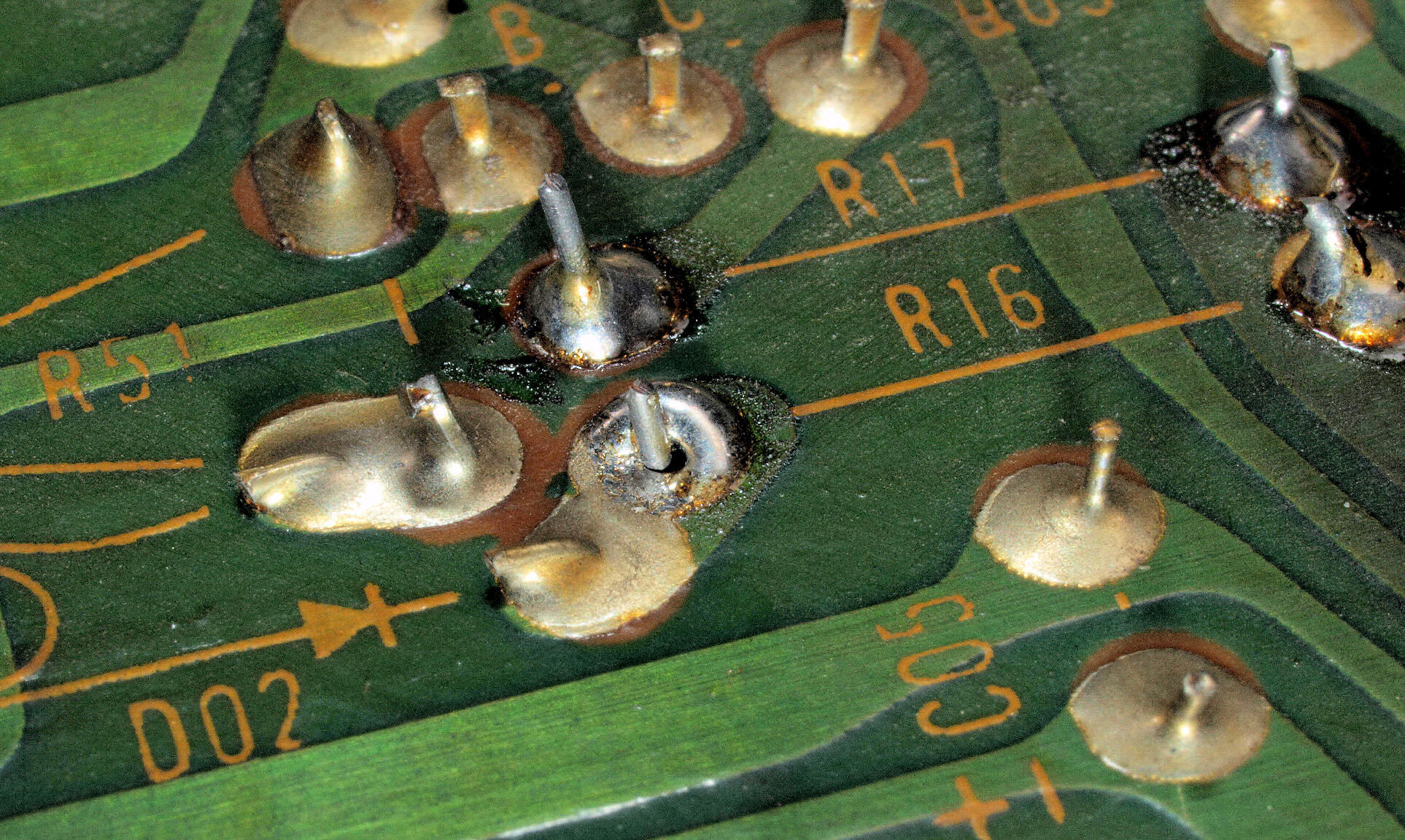

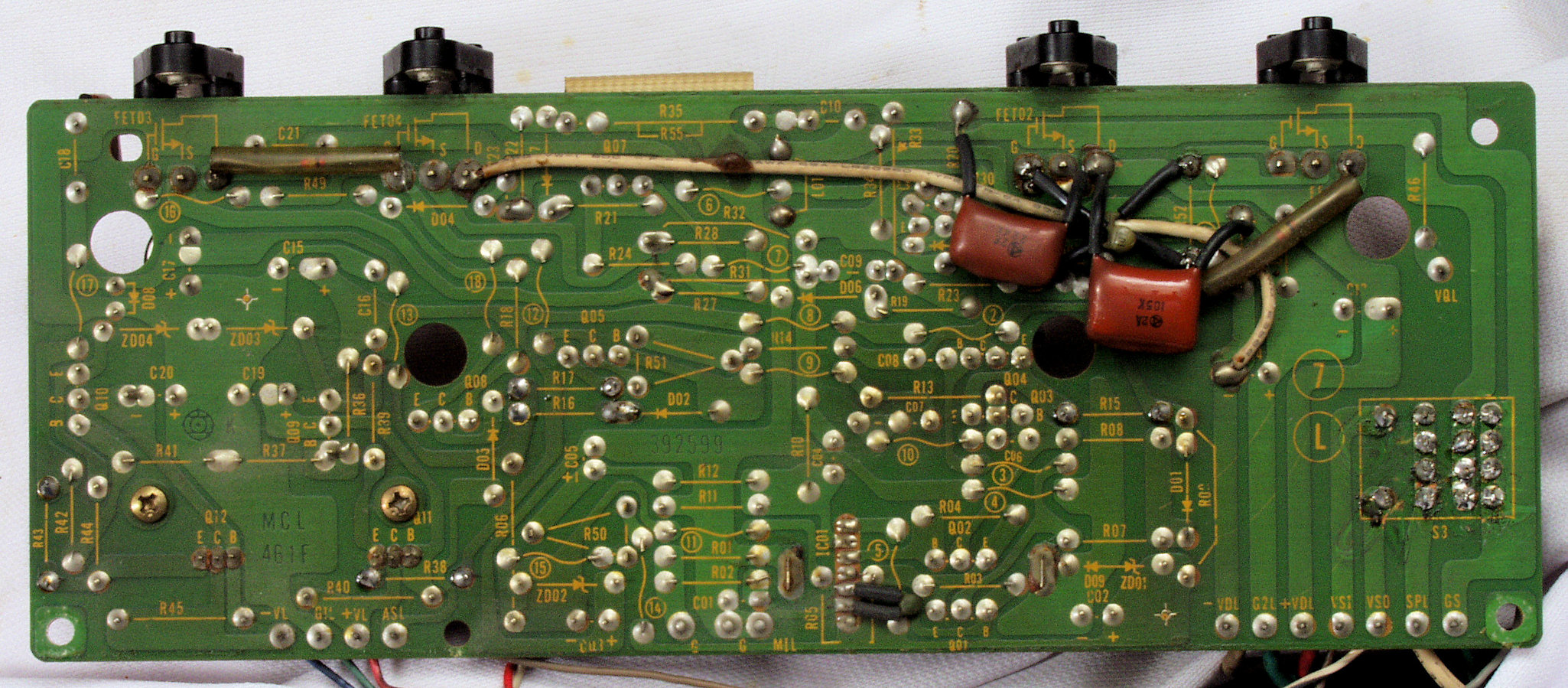

A81. 点検中 R側ドライブ基板裏、 半田不良ケ所。
A82. 点検中 電源基板裏、半田不良ケ所。
C. 修理状況
C11. 修理前 R側ドライブ基板

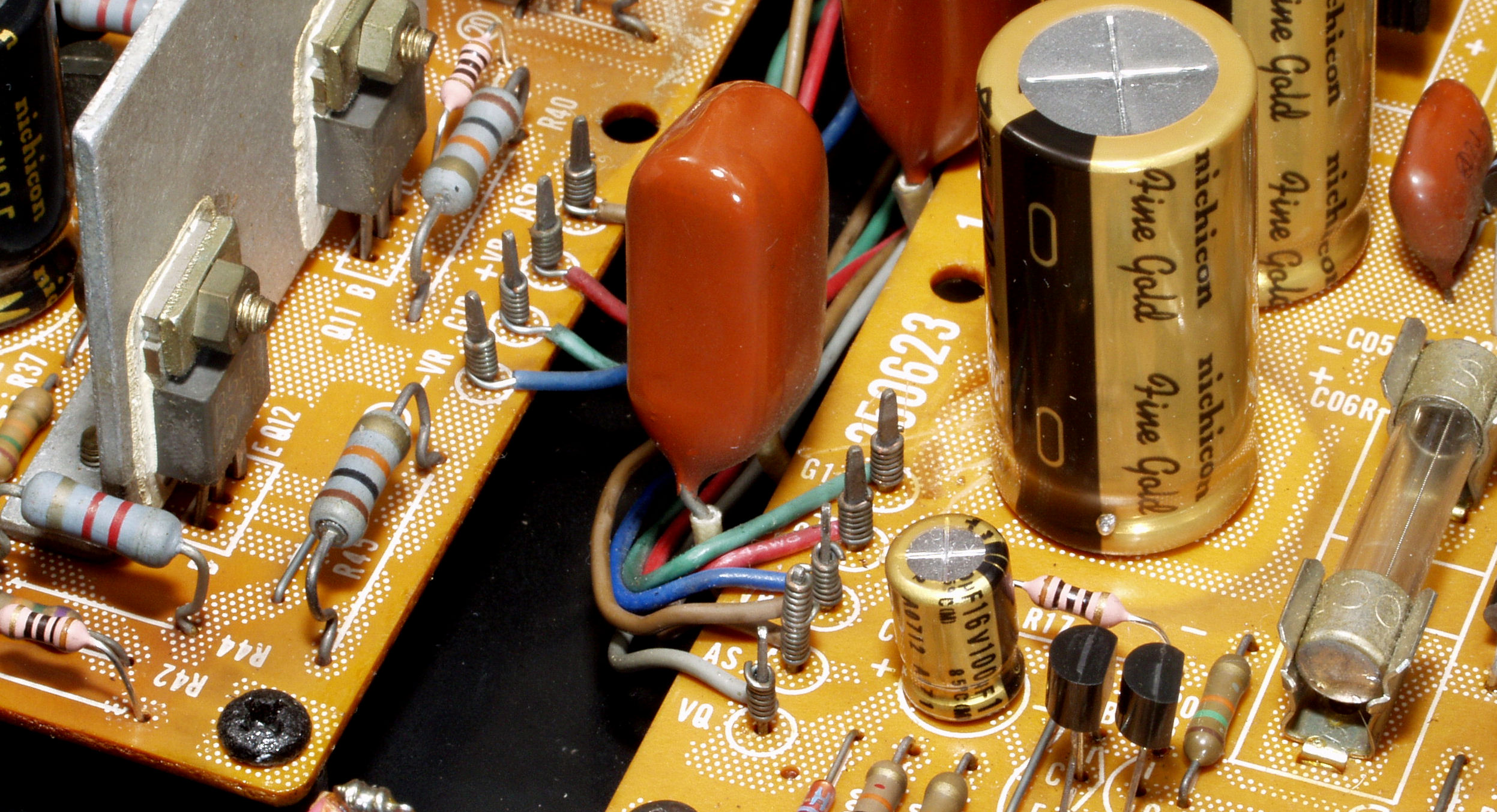

C12. 修理後 R側ドライブ基板 初段FET(電界効果トランジスター)、バランス・バイアス調整用半固定VR2個、SP接続リレー交換
                      フューズ入り抵抗全部、電解コンデンサー9個、TR(トランジスター)2個交換
C13. 修理前 R側ドライブ基板裏
C14. 修理(半田補正)後 R側ドライブ基板裏 半田を全部やり直す。 普通はこれで完成。
C15. 修理中 R側ドライブ基板裏 不要なフラックスを落とす、 普通は掃除機で吸いながら行うので写真は撮らず。
C16. 完成R側ドライブ基板裏  洗浄後
C21. 修理前 L側ドライブ基板

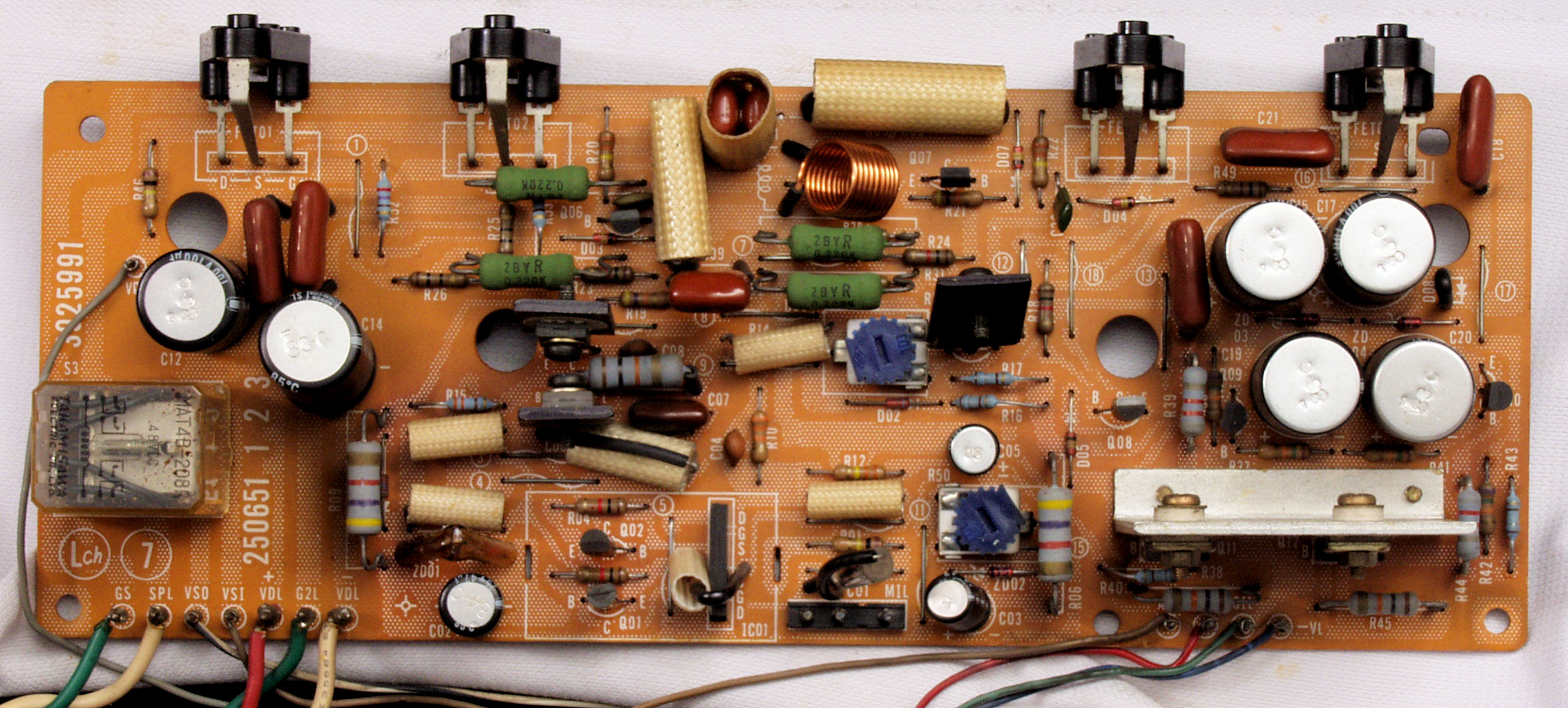

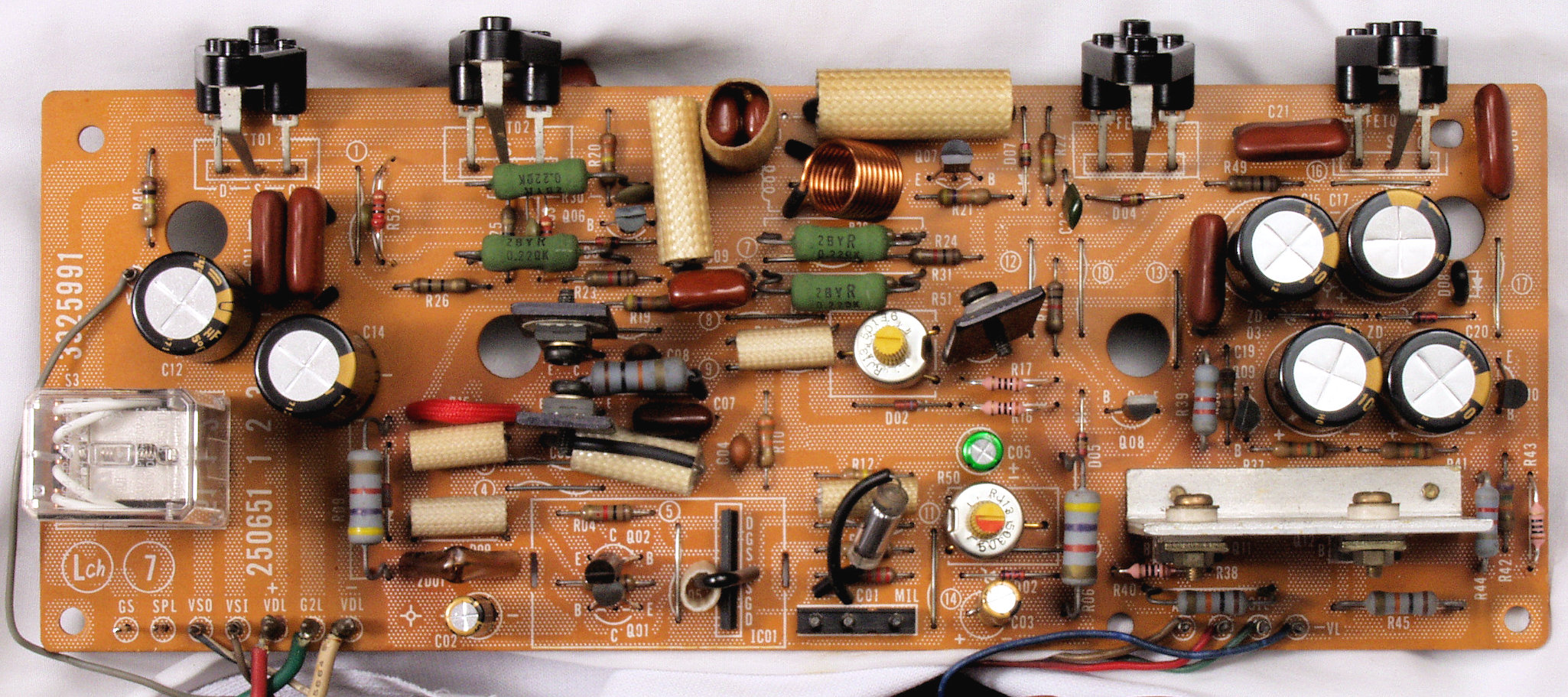

C22. 修理後 L側ドライブ基板 初段FET(電界効果トランジスター)、バランス/バイアス調整用半固定VR2個、SP接続リレー交換
                     フューズ入り抵抗全部、電解コンデンサー9個、TR(トランジスター)2個交換
C23. 修理前 L側ドライブ基板裏
C24. 修理(半田補正)後 L側ドライブ基板裏 半田を全部やり直す。 普通はこれで完成。
C25. 修理中 L側ドライブ基板裏 不要なフラックスを落とす、 普通は掃除機で吸いながら行うので写真は撮らず。
C26. 完成L側ドライブ基板裏  洗浄後防湿材を塗る

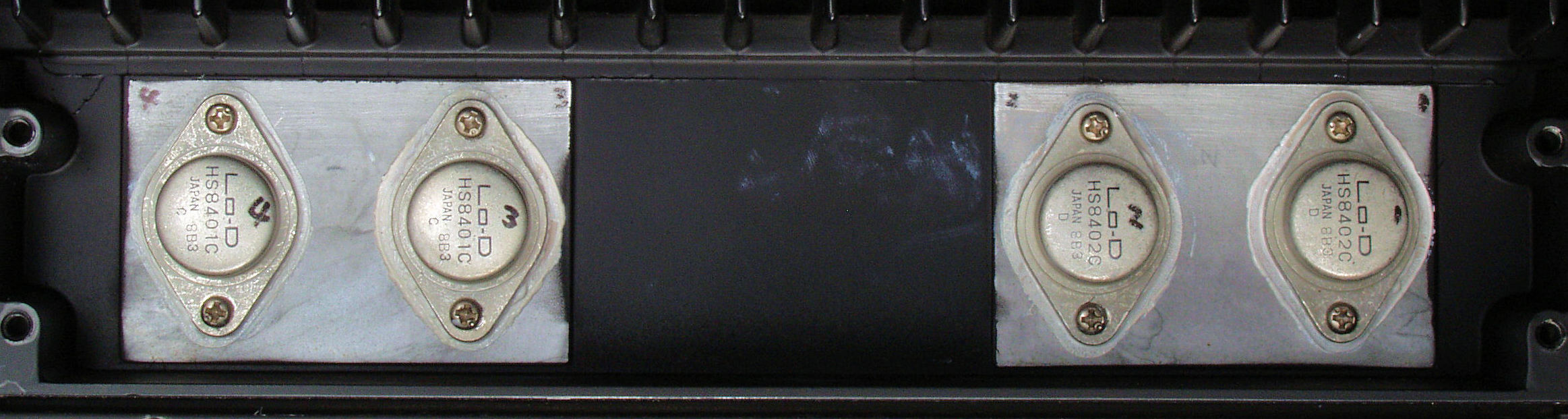

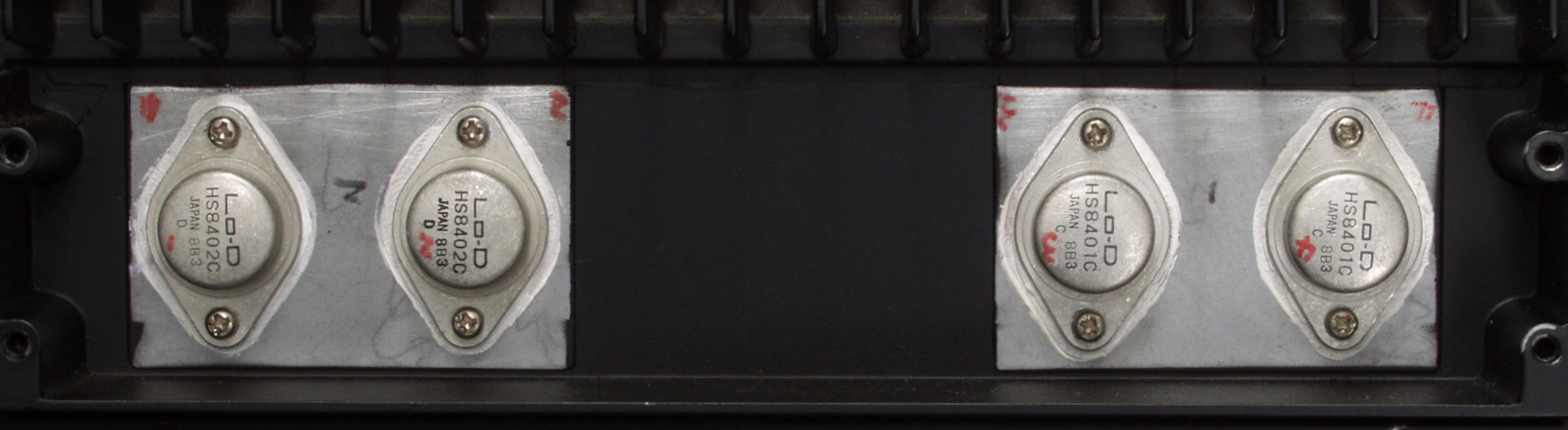

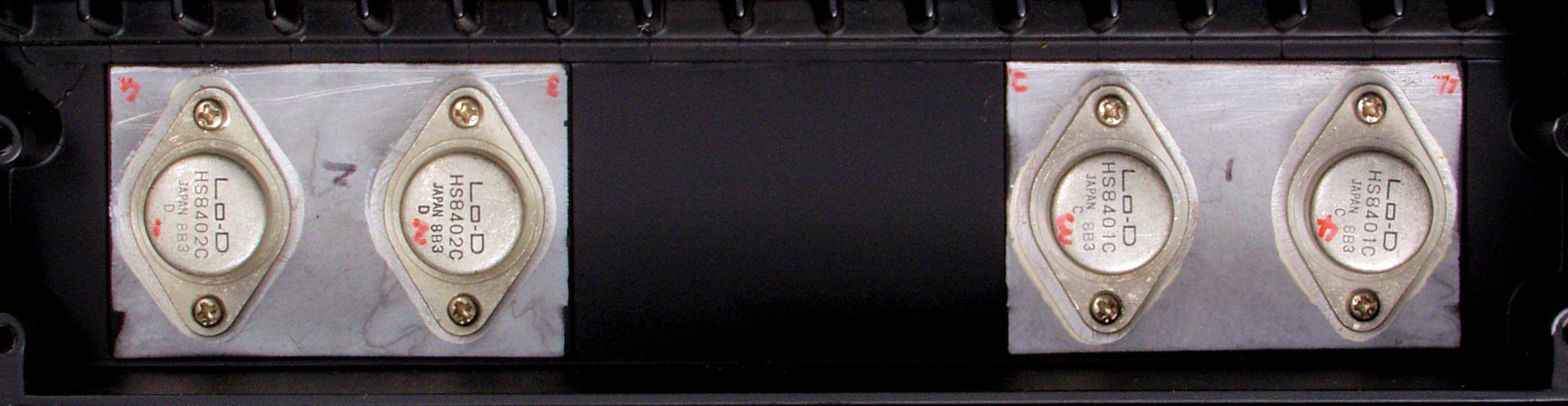

C31. 修理前 R側終段FET(電界効果トランジスター)
C32. 修理後 R側終段FET(電界効果トランジスター)
C33. 修理前 L側終段FET(電界効果トランジスター)
C34. 修理後 L側終段FET(電界効果トランジスター)
C51. 修理前 電源基板
C52. 修理後 電源基板 フューズ入り抵抗全部、電解コンデンサー9個、整流ダイオード10個交換。

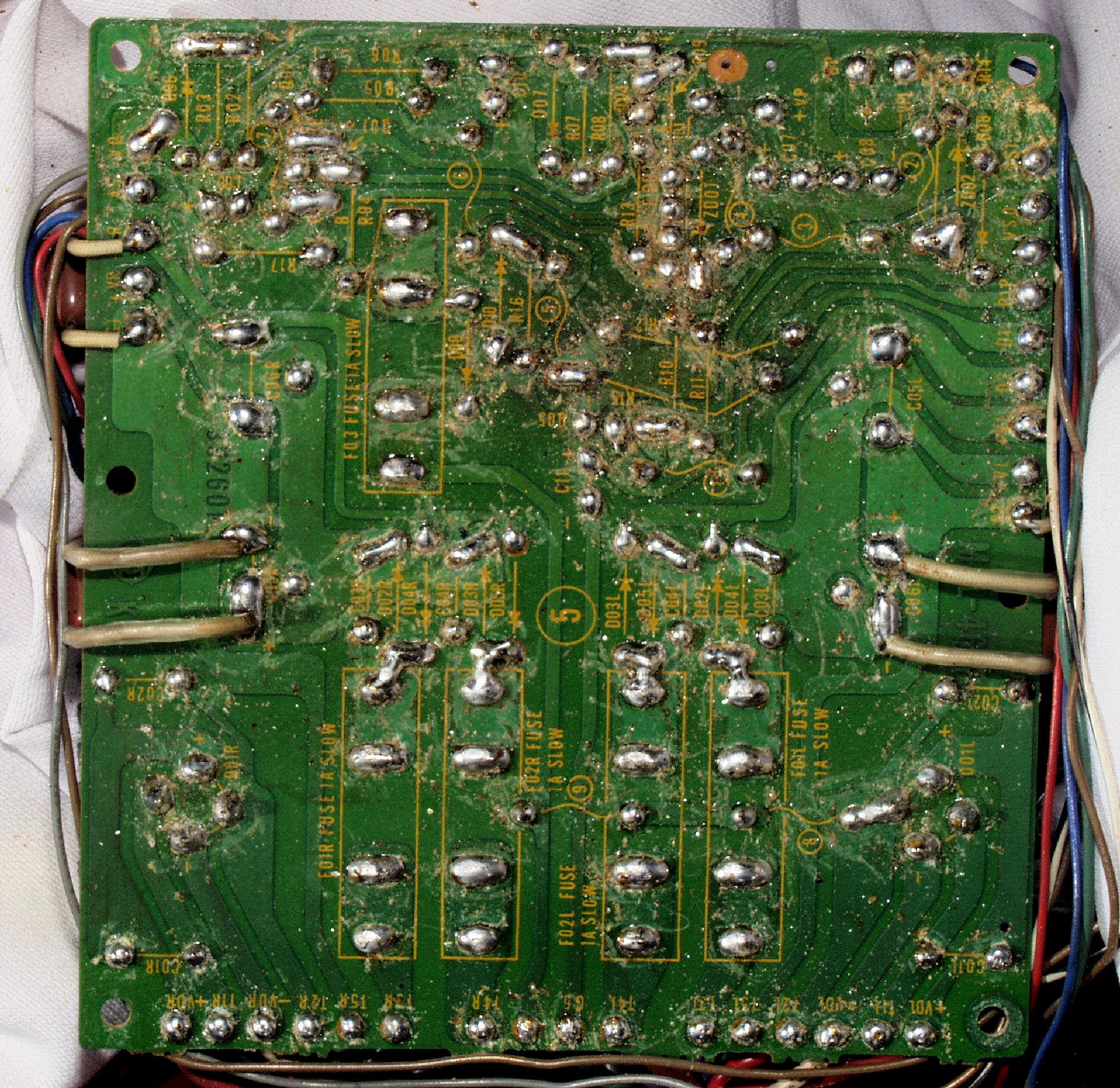

C53. 修理前 電源基板裏
C54. 修理(半田補正)後 電源基板裏 半田を全部やり直す
C55. 修理中 電源基板裏 不要なフラックスを落とす、 普通は掃除機で吸いながら行うので写真は撮らず。
C56. 完成電源基板裏  洗浄後防湿材を塗る
C57. 修理中 絶縁シート
C61. 修理前 RCA端子
C62. 修理(交換)後 WBT RCA端子 WBT−0201

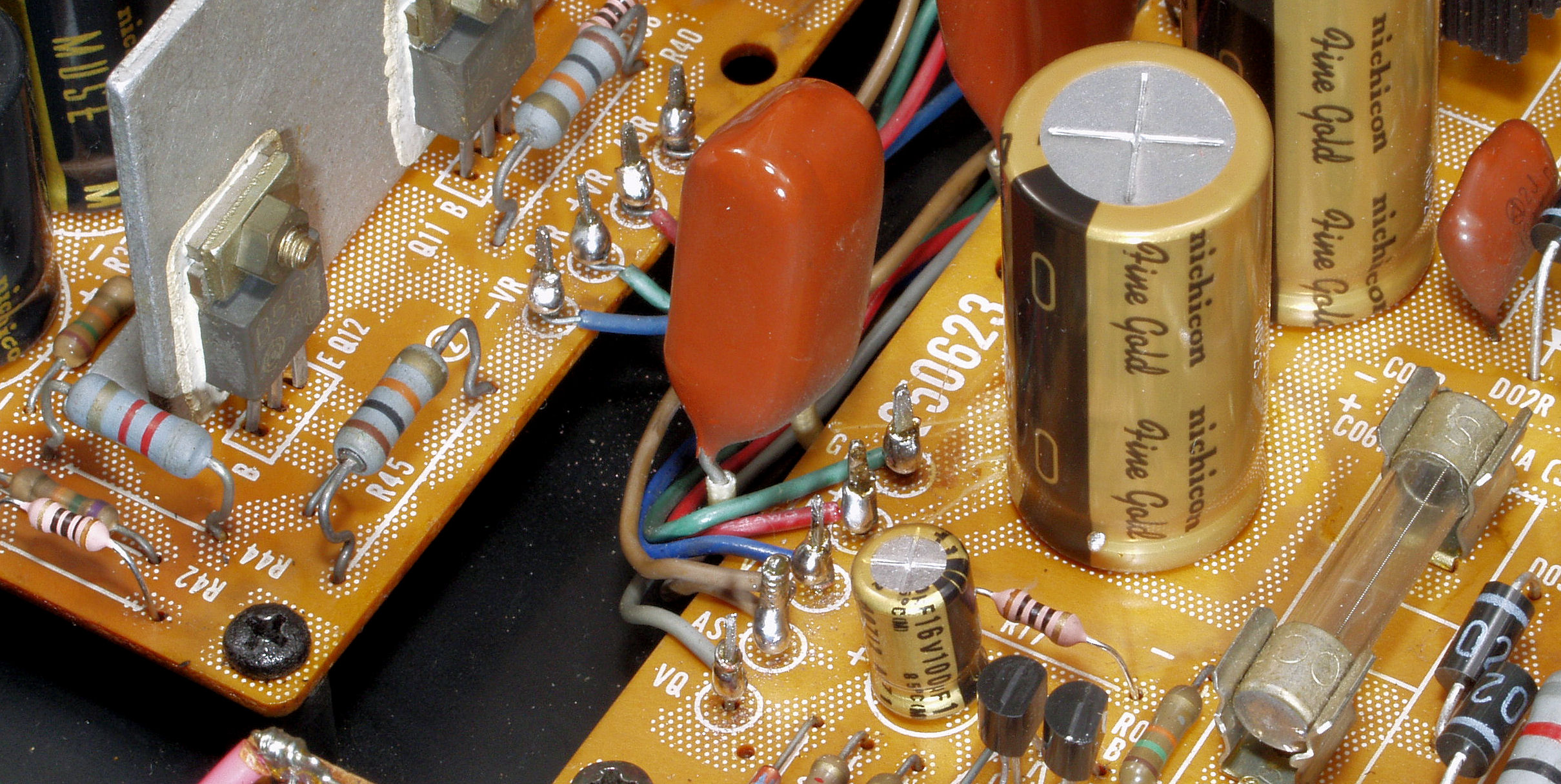

C63. 修理前 RCA端子裏
C64. 修理後 RCA端子裏
C65. 修理前 入力RCA端子基板

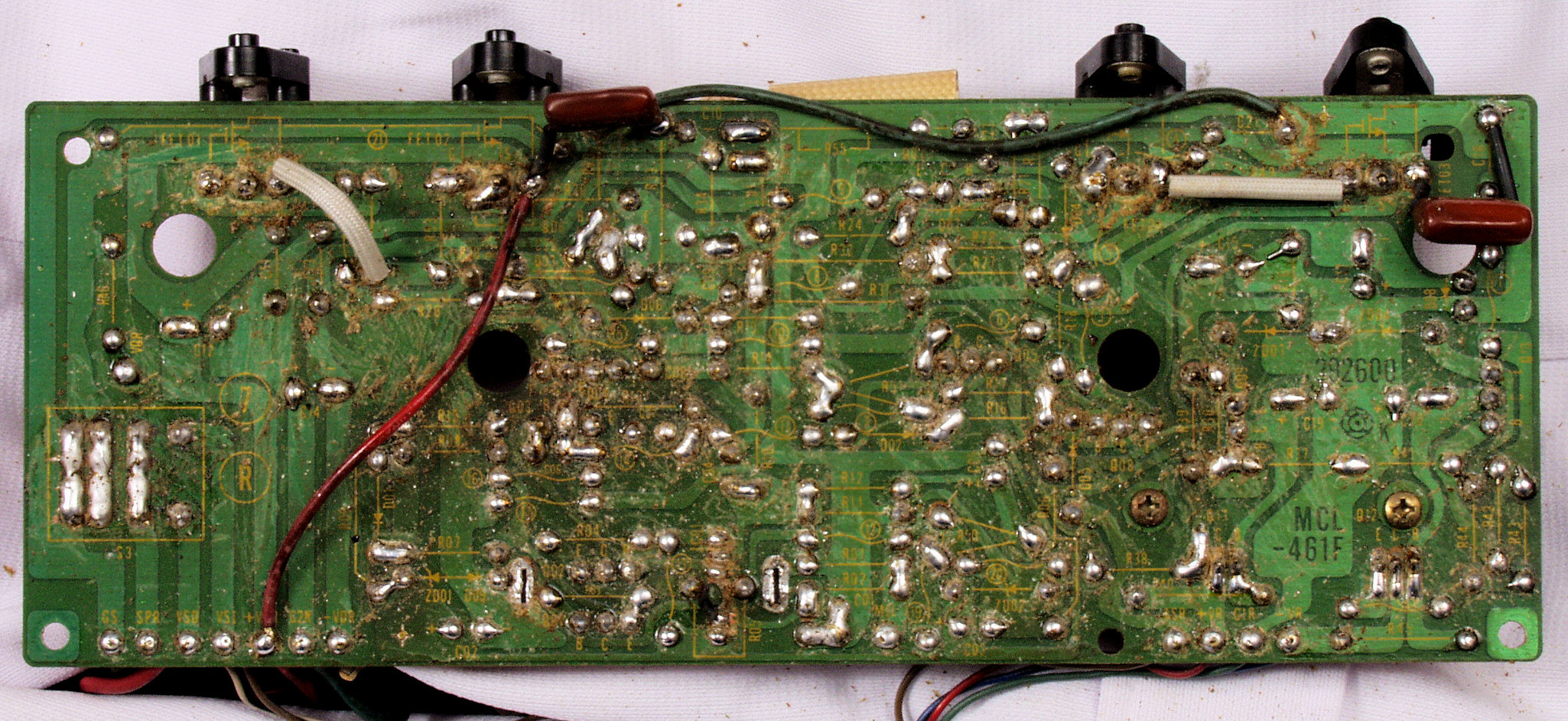

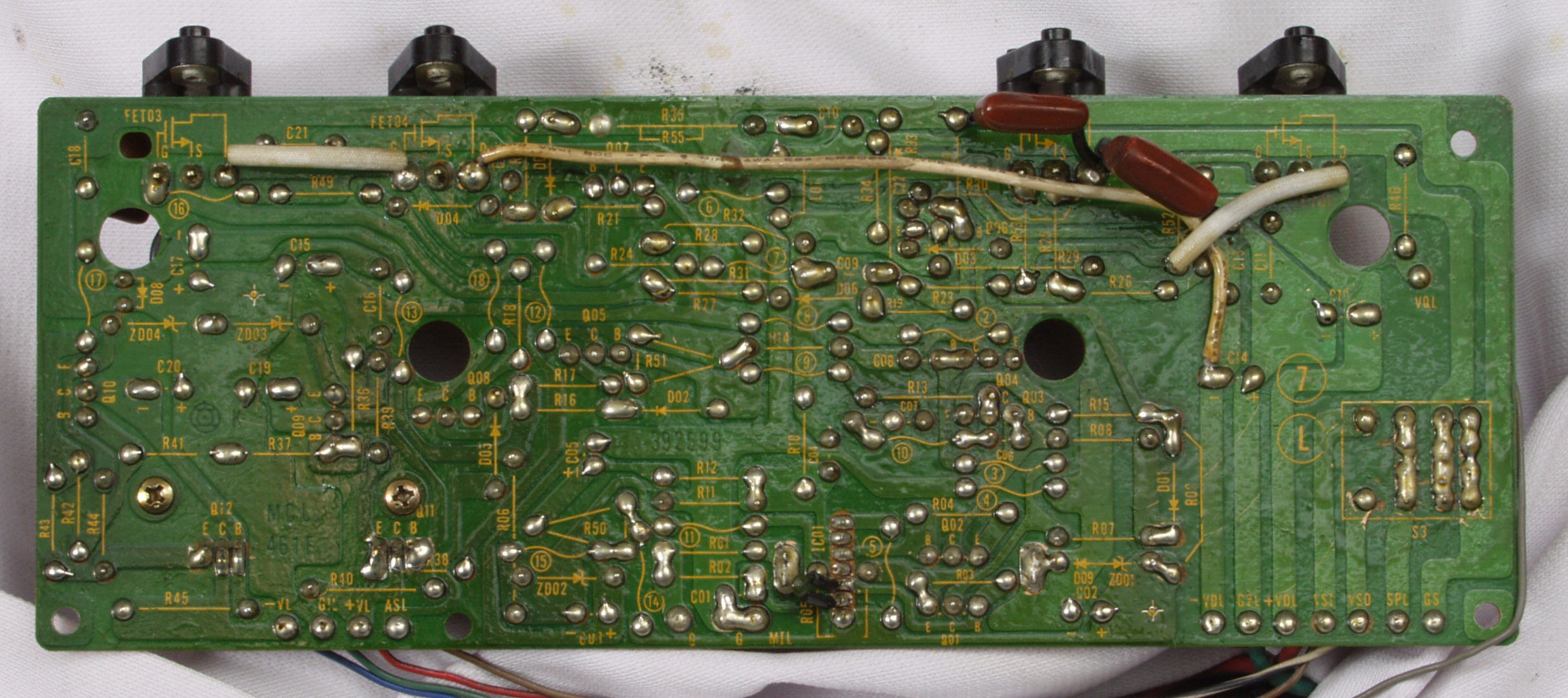

C66. 修理前 入力RCA端子基板裏

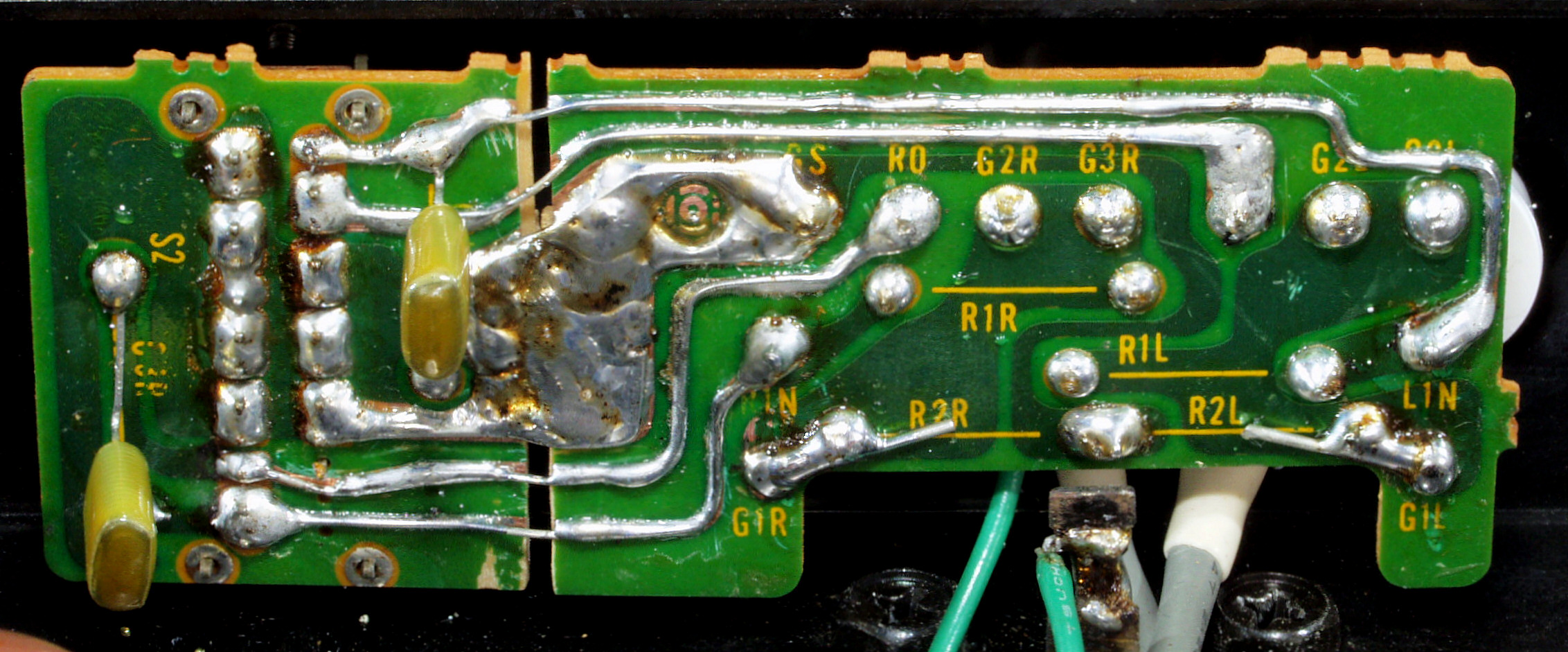

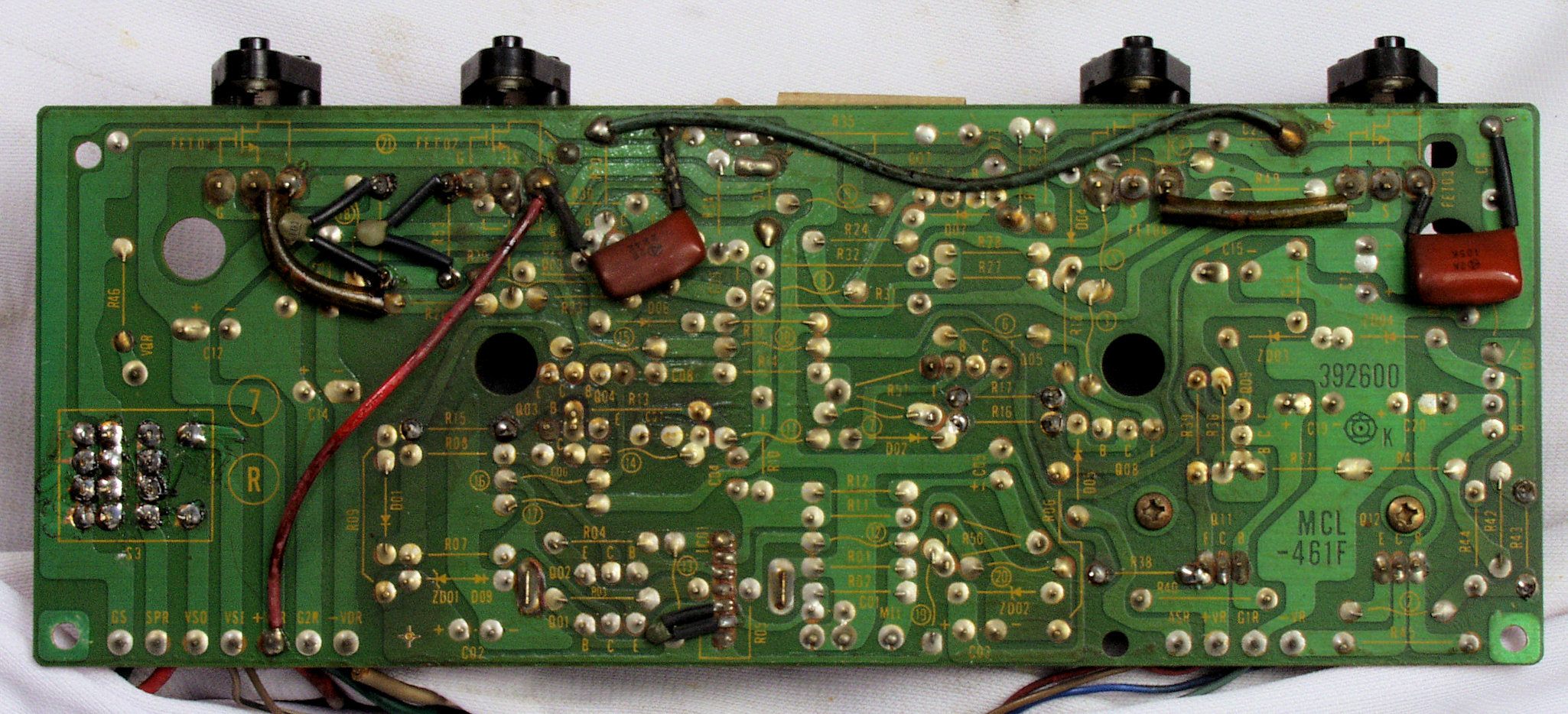

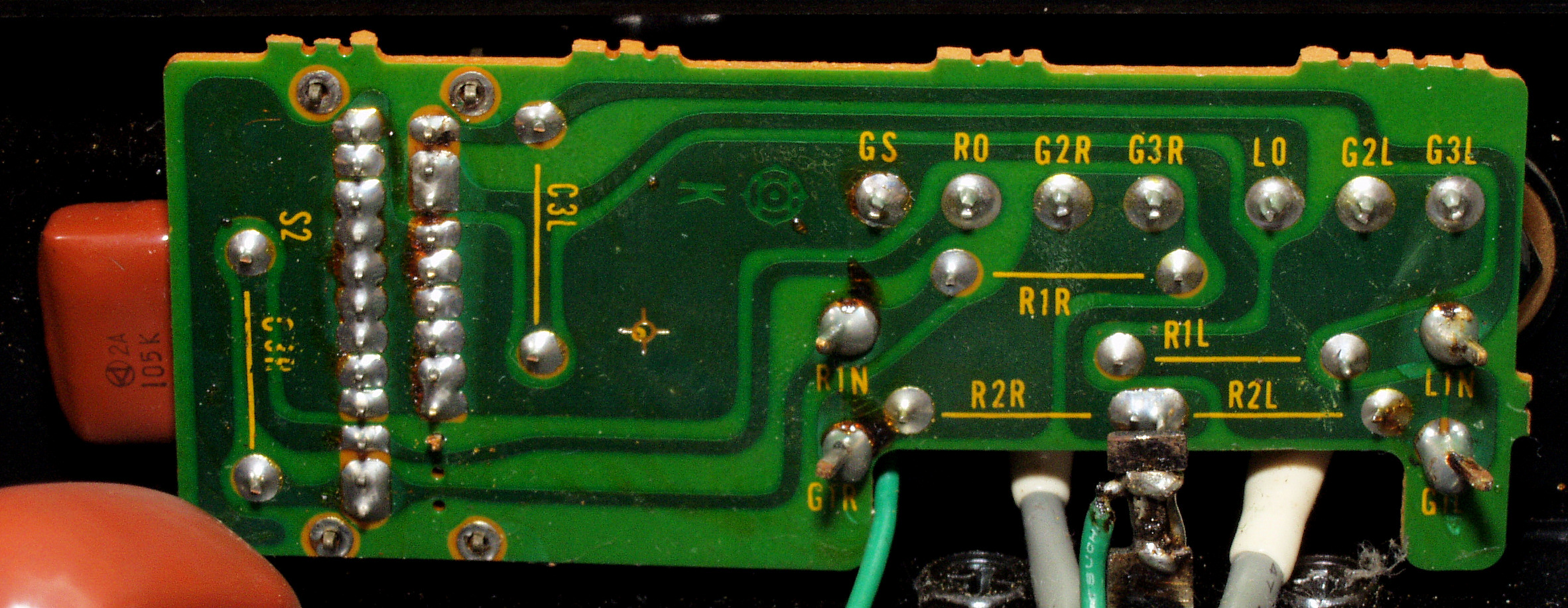

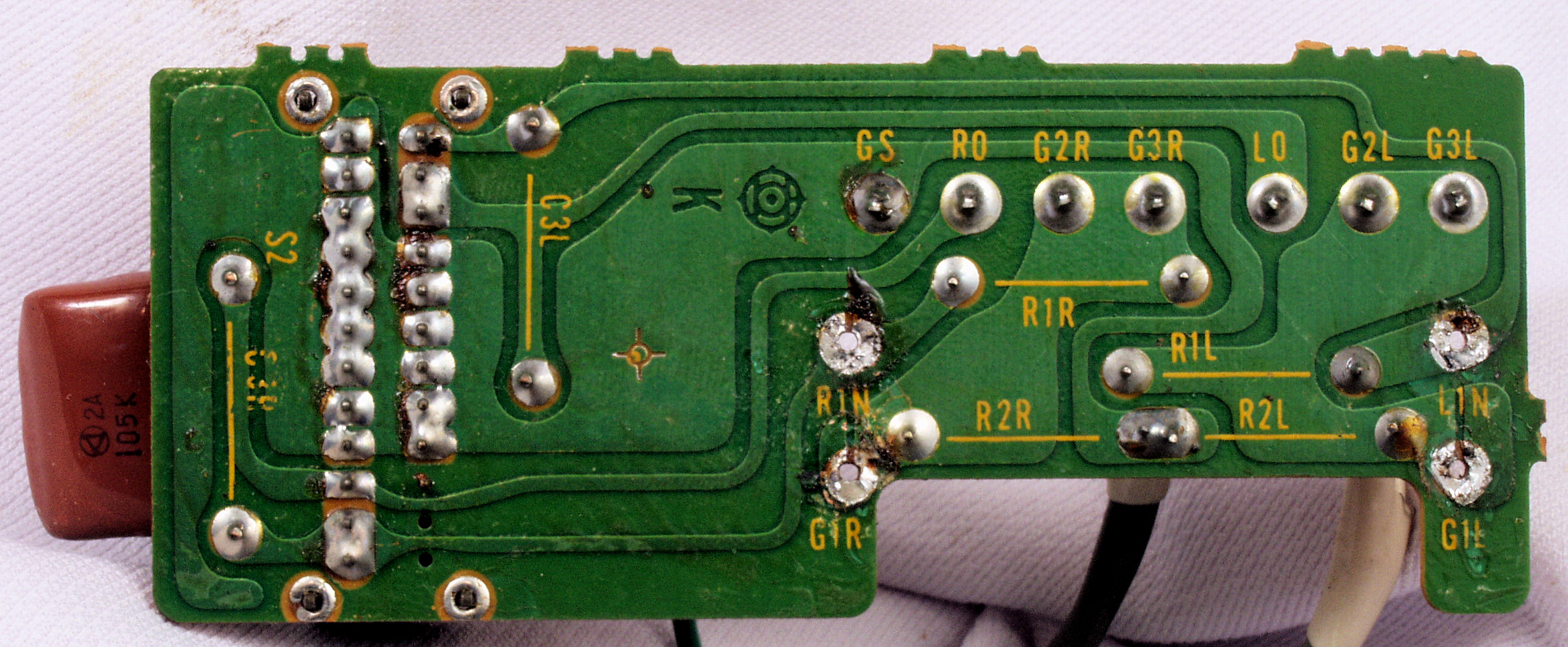

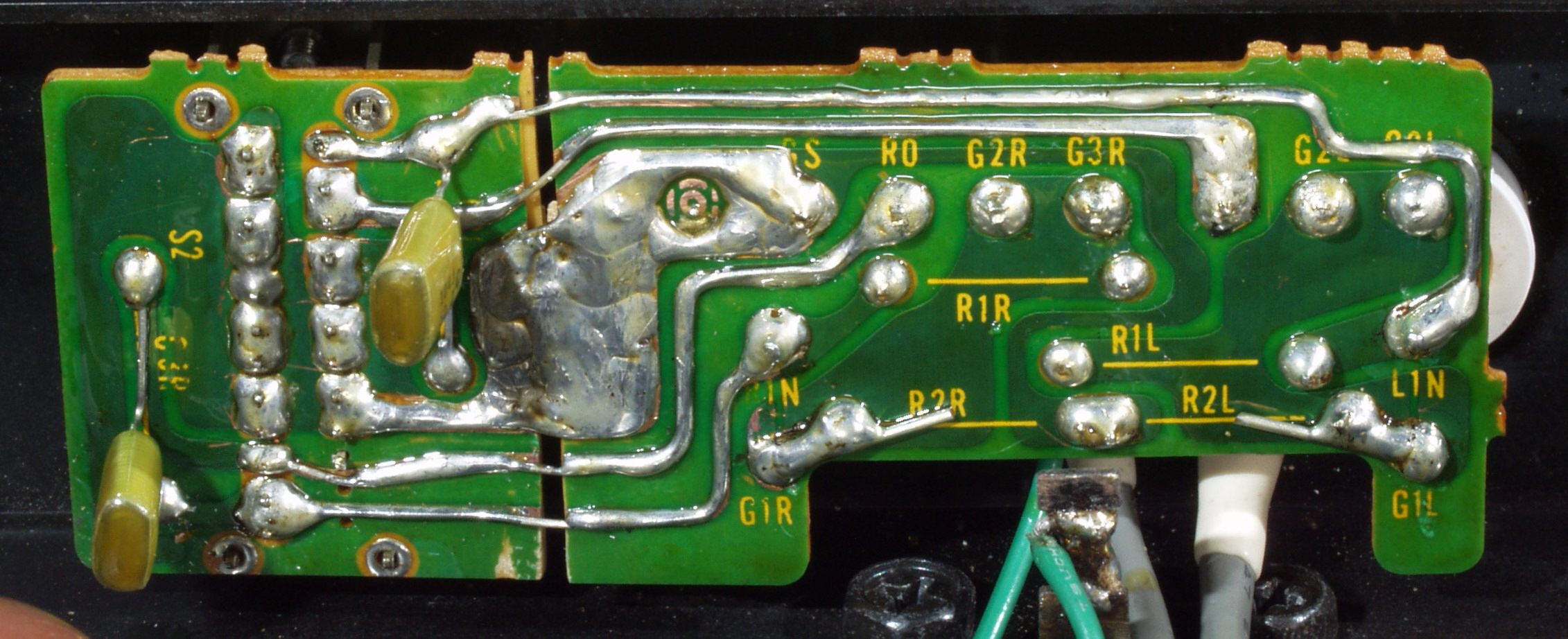

C67. 修理(半田補正)後 RCA端子基板裏  半田を全部やり直す
                   フイルムコンデンサー2個交換、2個増設

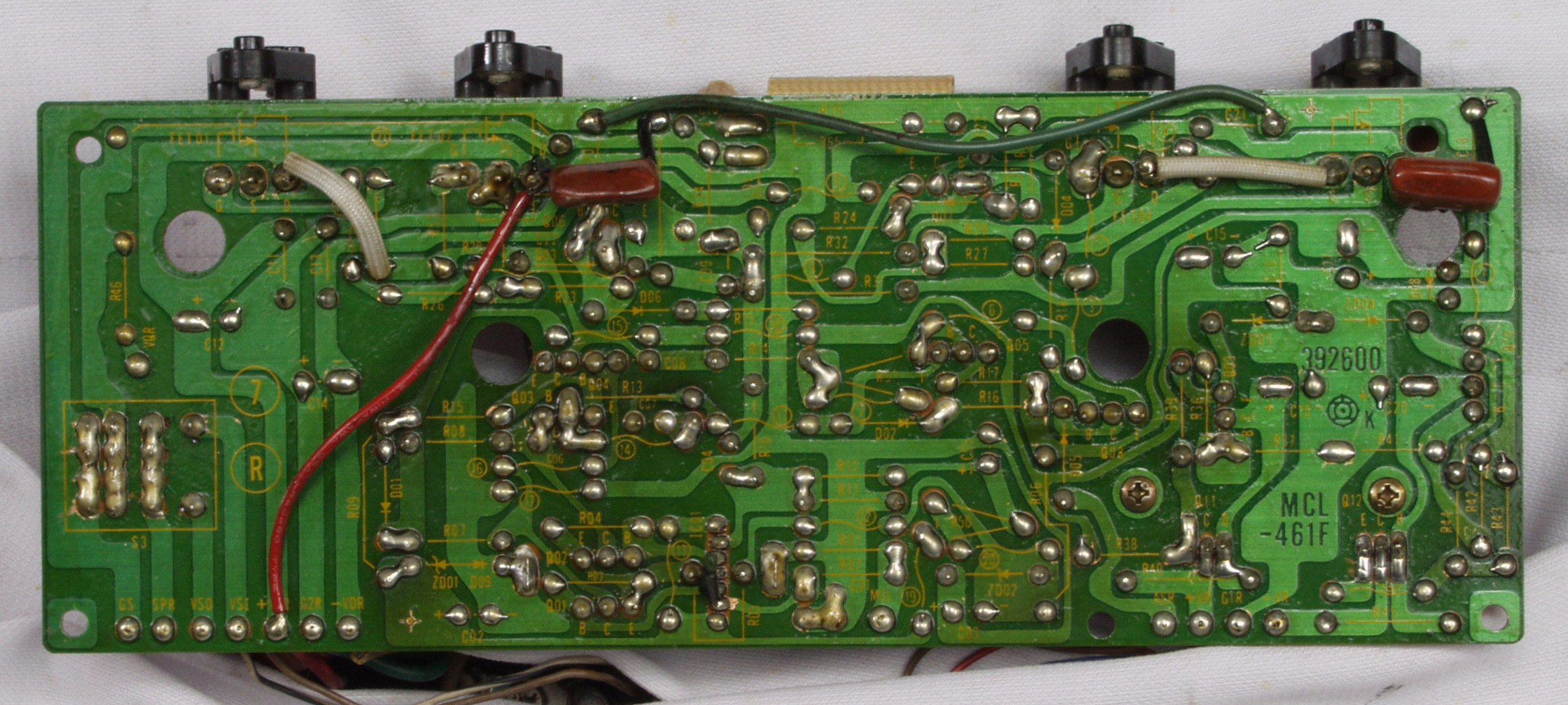

C68. 完成RCA端子基板裏 洗浄後防湿材を塗る

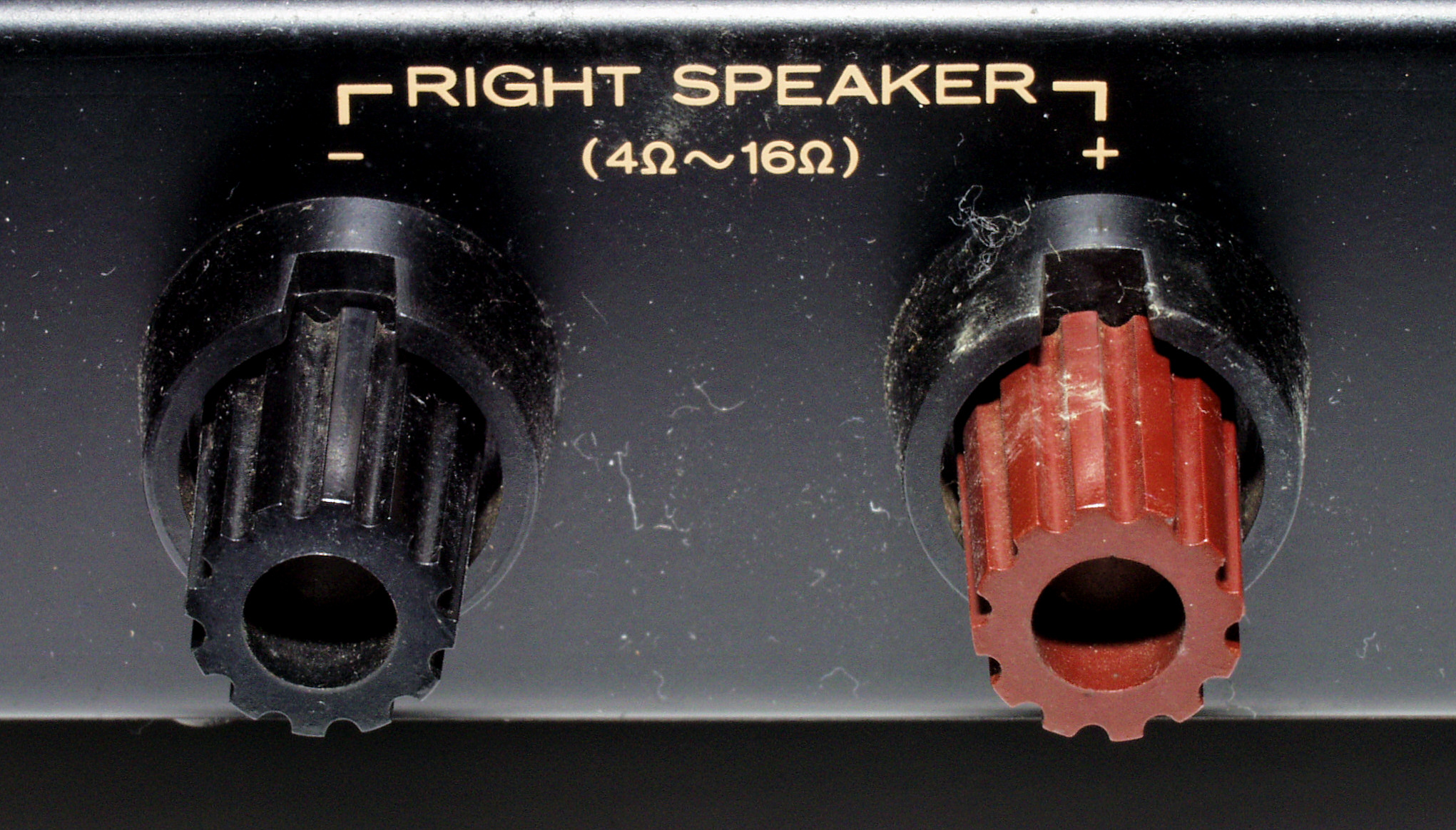

C71. 修理前 R−SP端子

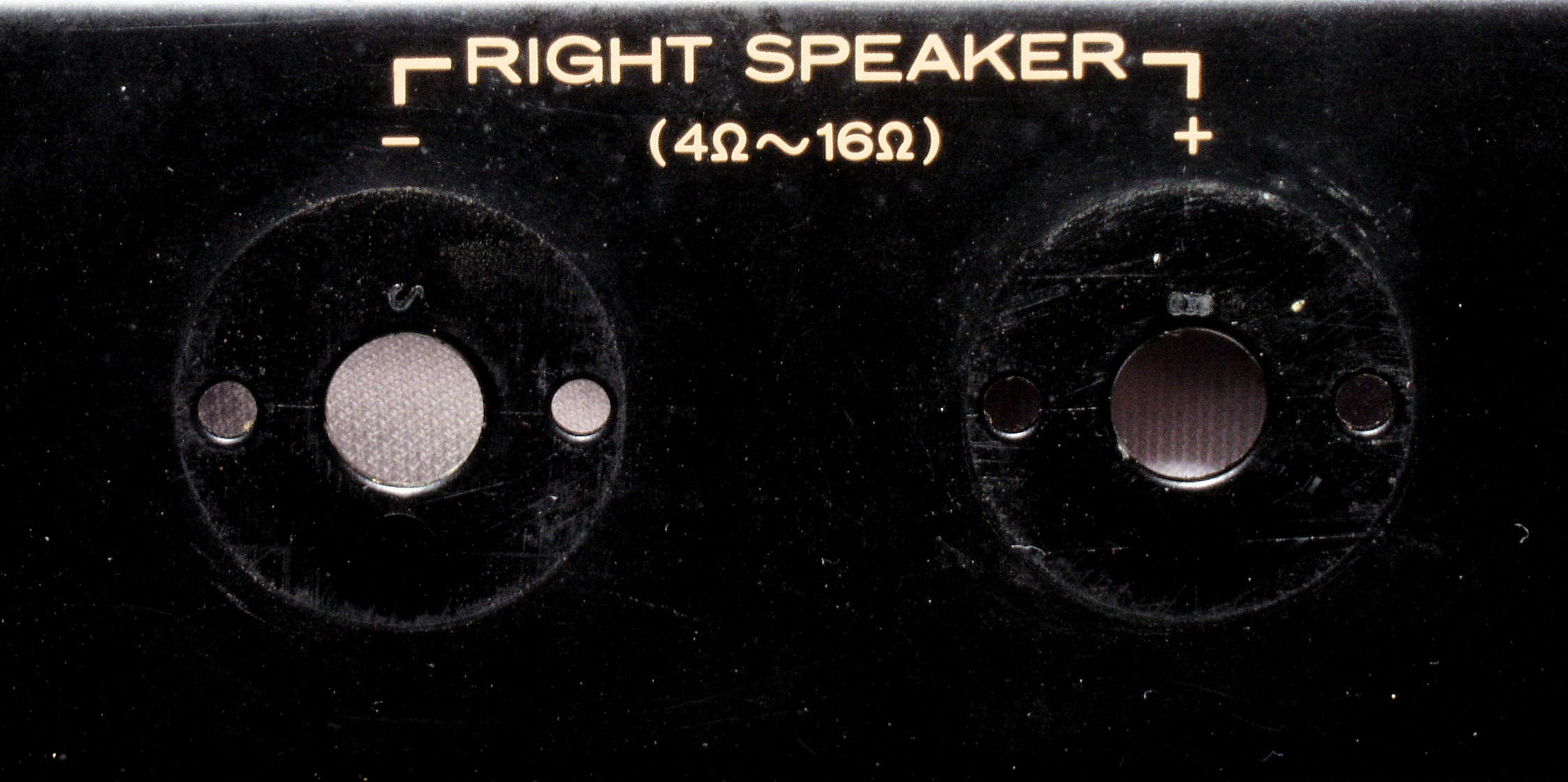

C72. 修理中 R−SP端子取り付け穴。

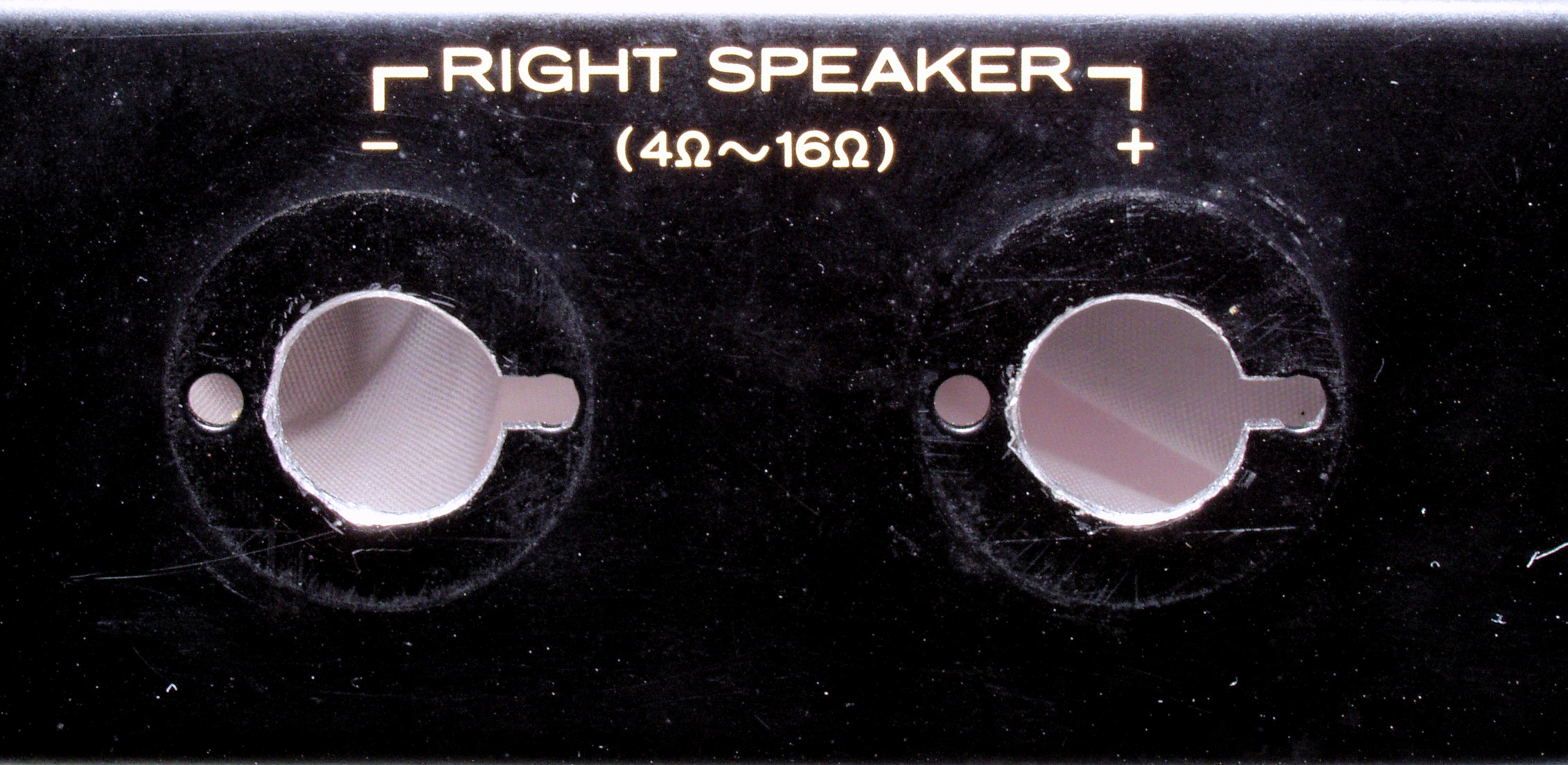

C73. 修理中  R−SP接続端子穴加工後

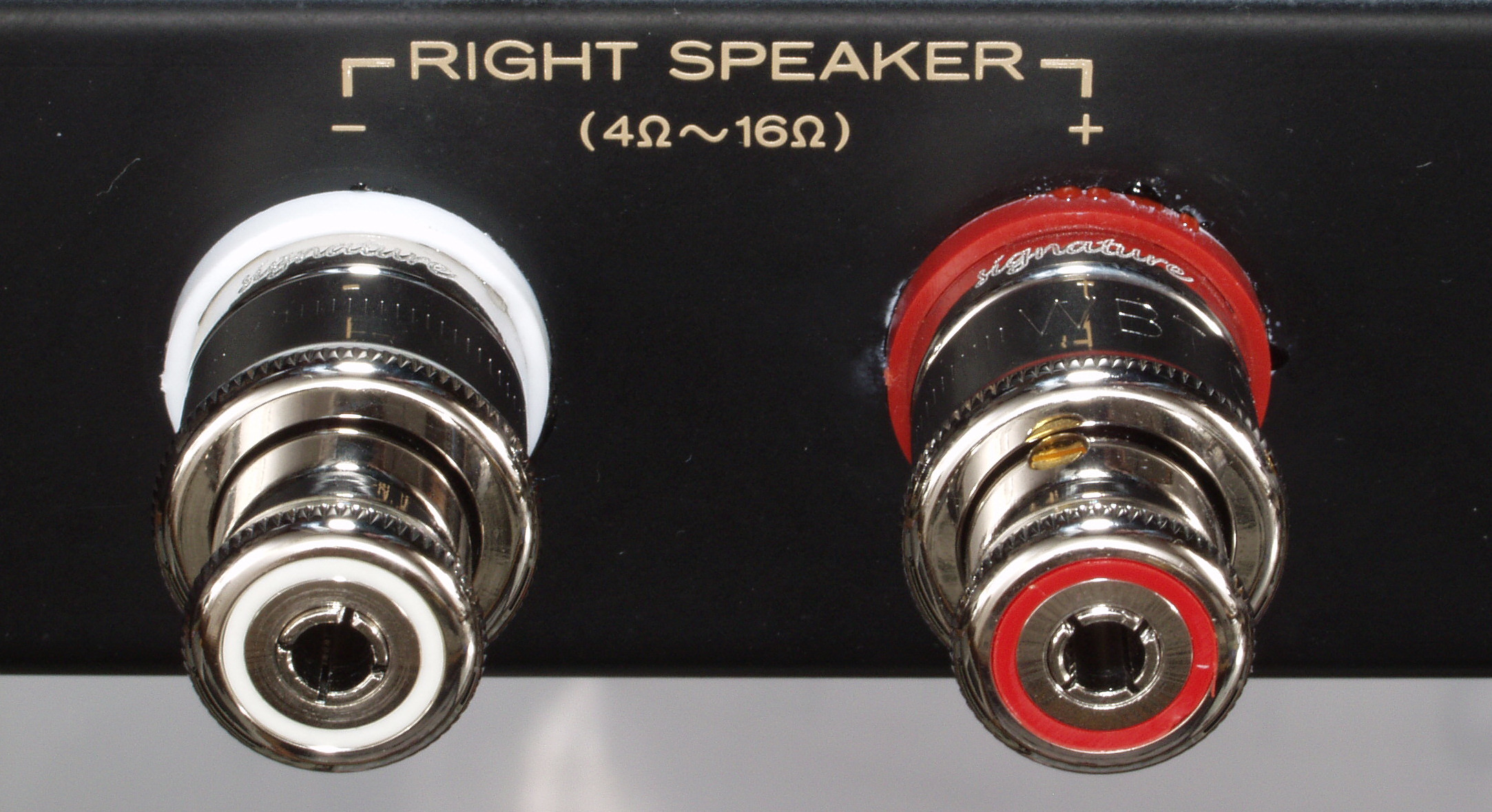

C74. 修理(交換)後 R−SP端子 WBT SP端子 WBT−0702PL

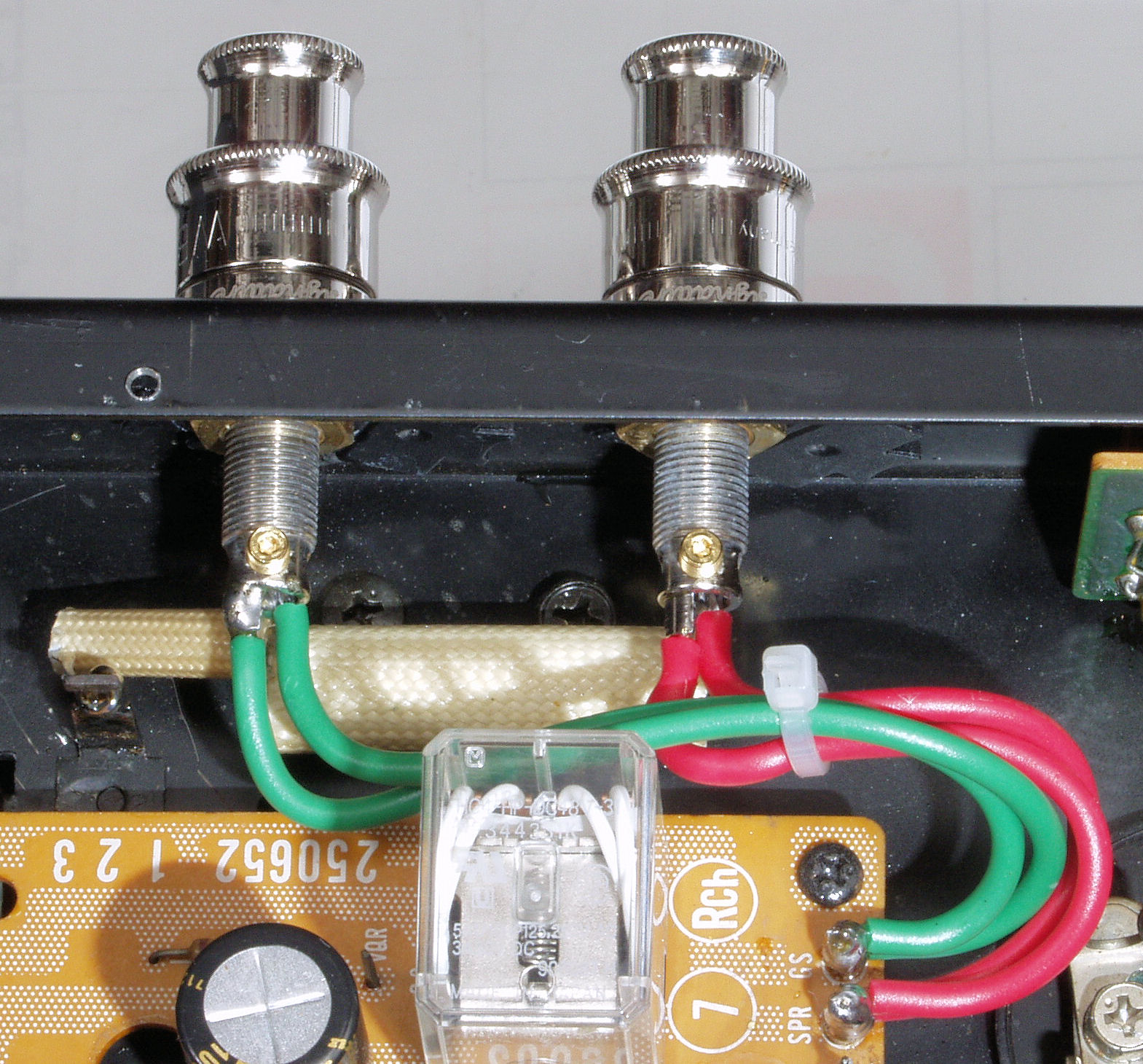

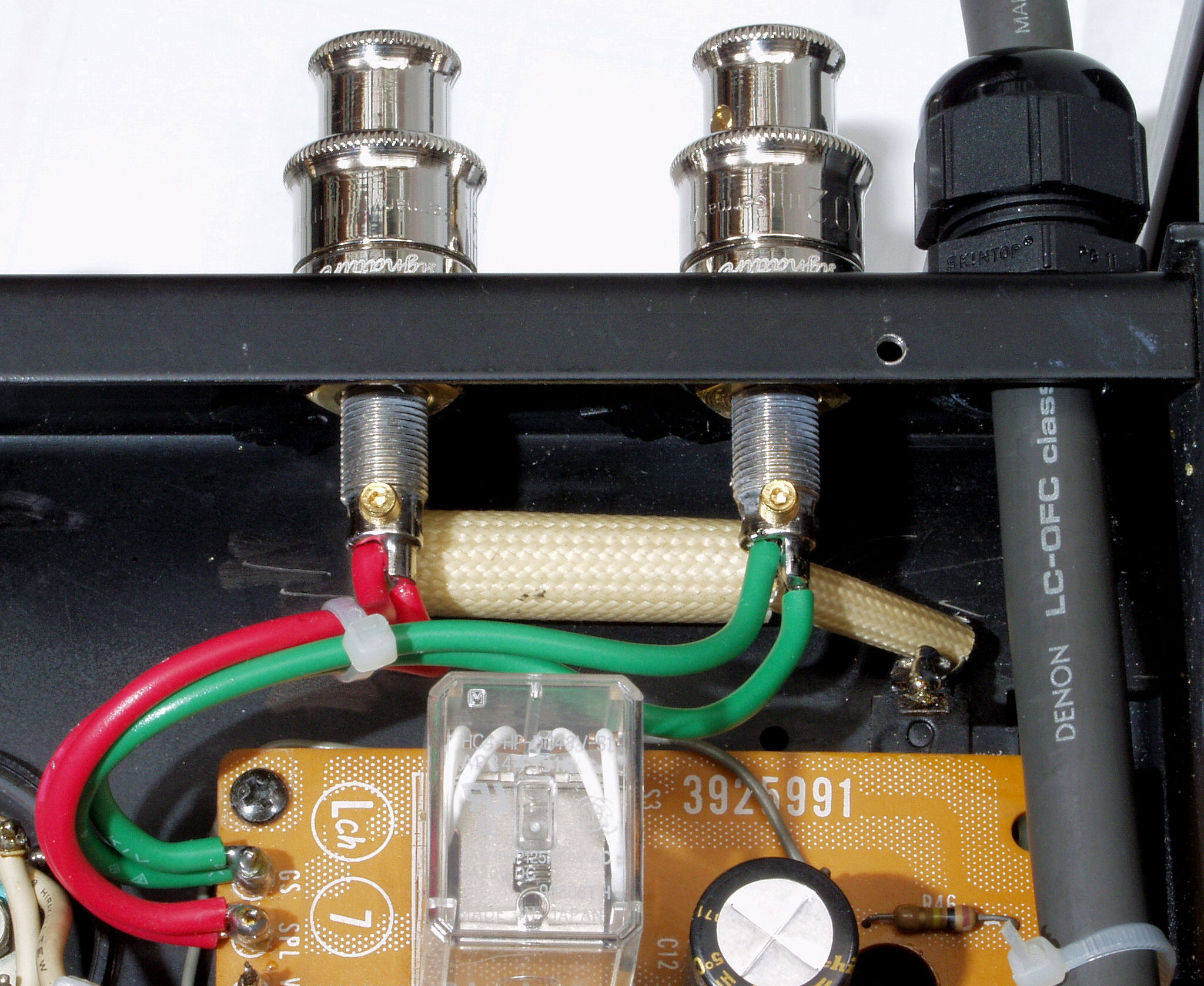

C75. 修理後 R−SP端子への接続 WBTのネジ止めを生かし、ネジ止め接続+半田接続のW配線にした
                                                         <<理由はこちら参照>>

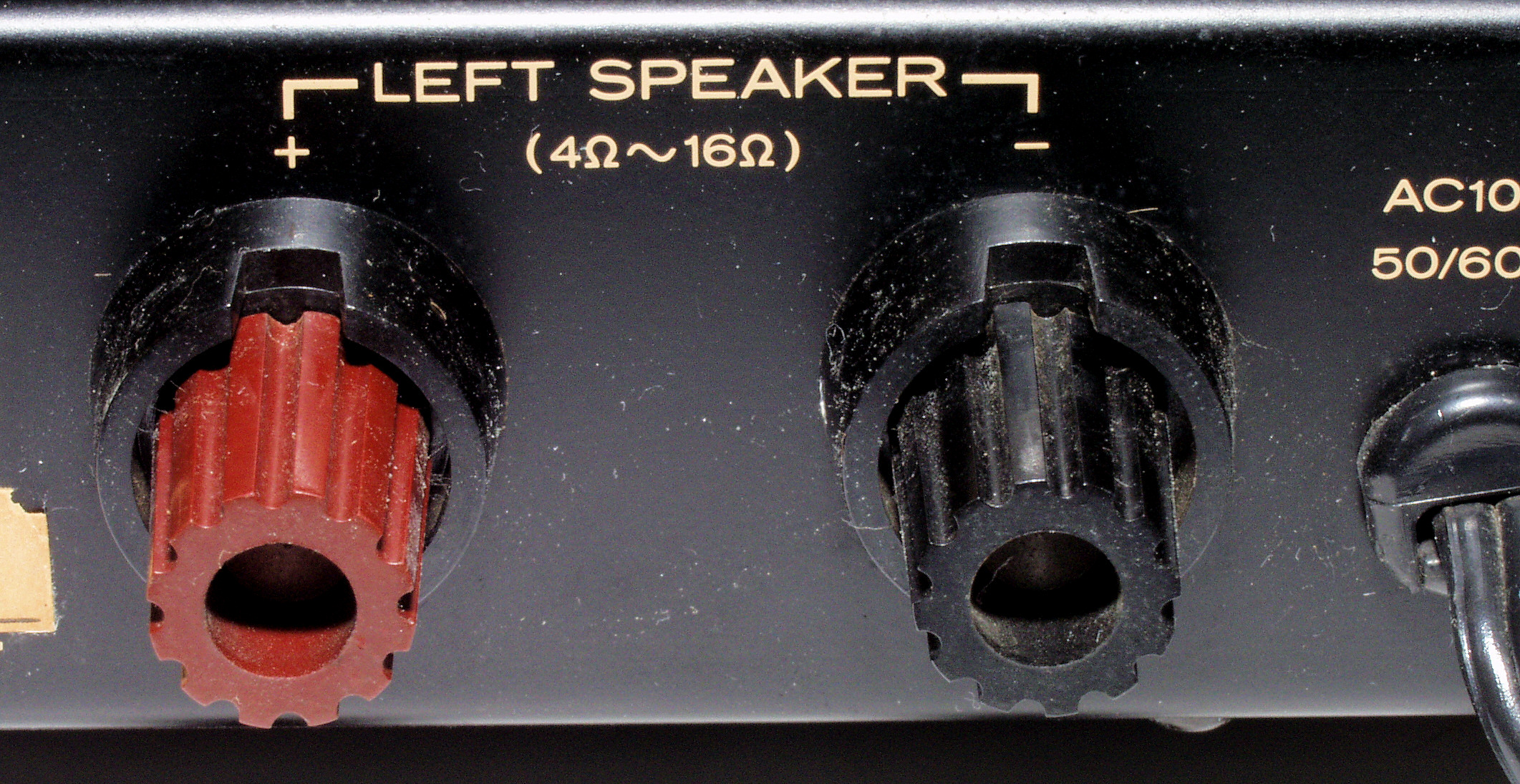

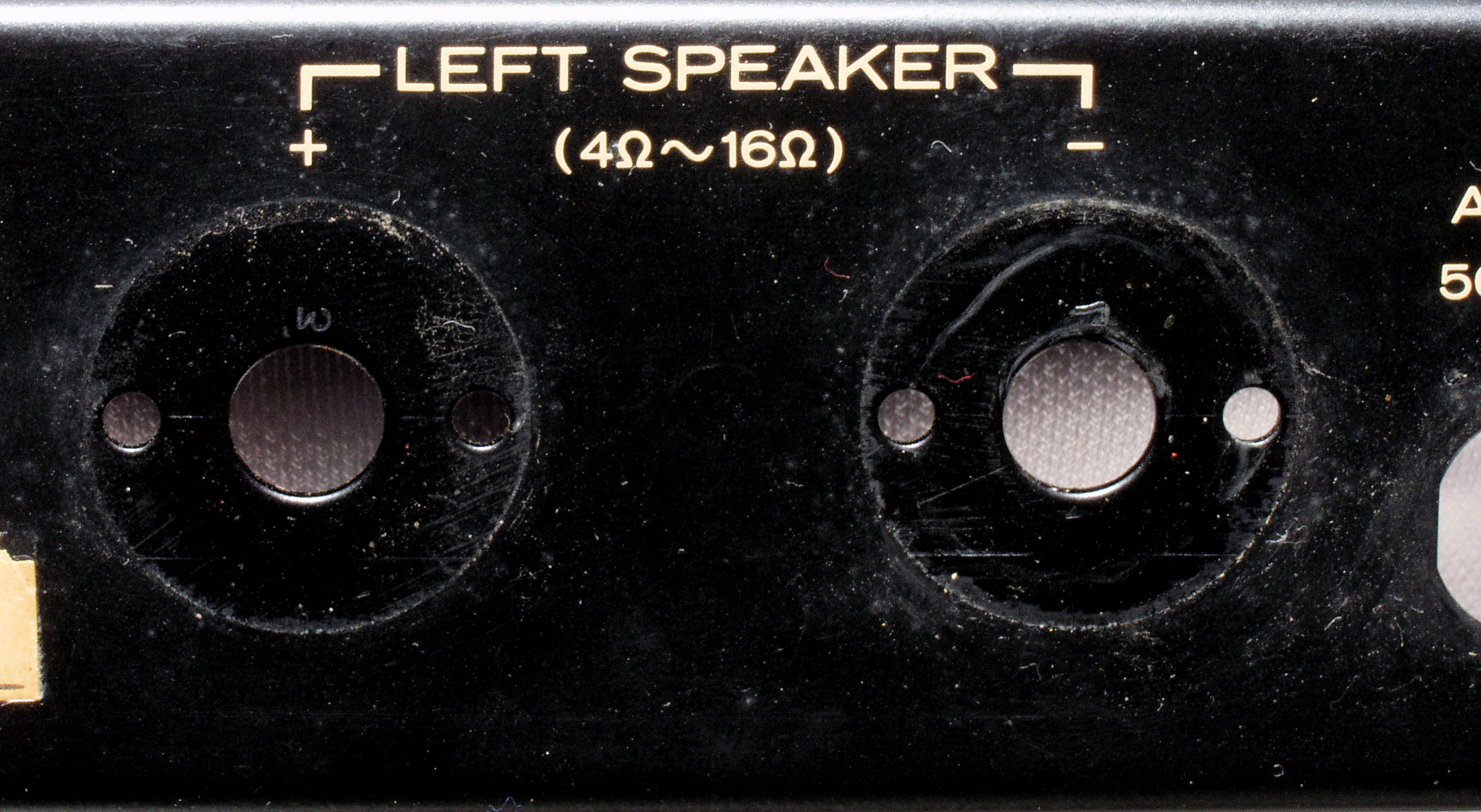

C81. 修理前 L−SP端子
C82. 修理中 L−SP端子取り付け穴。

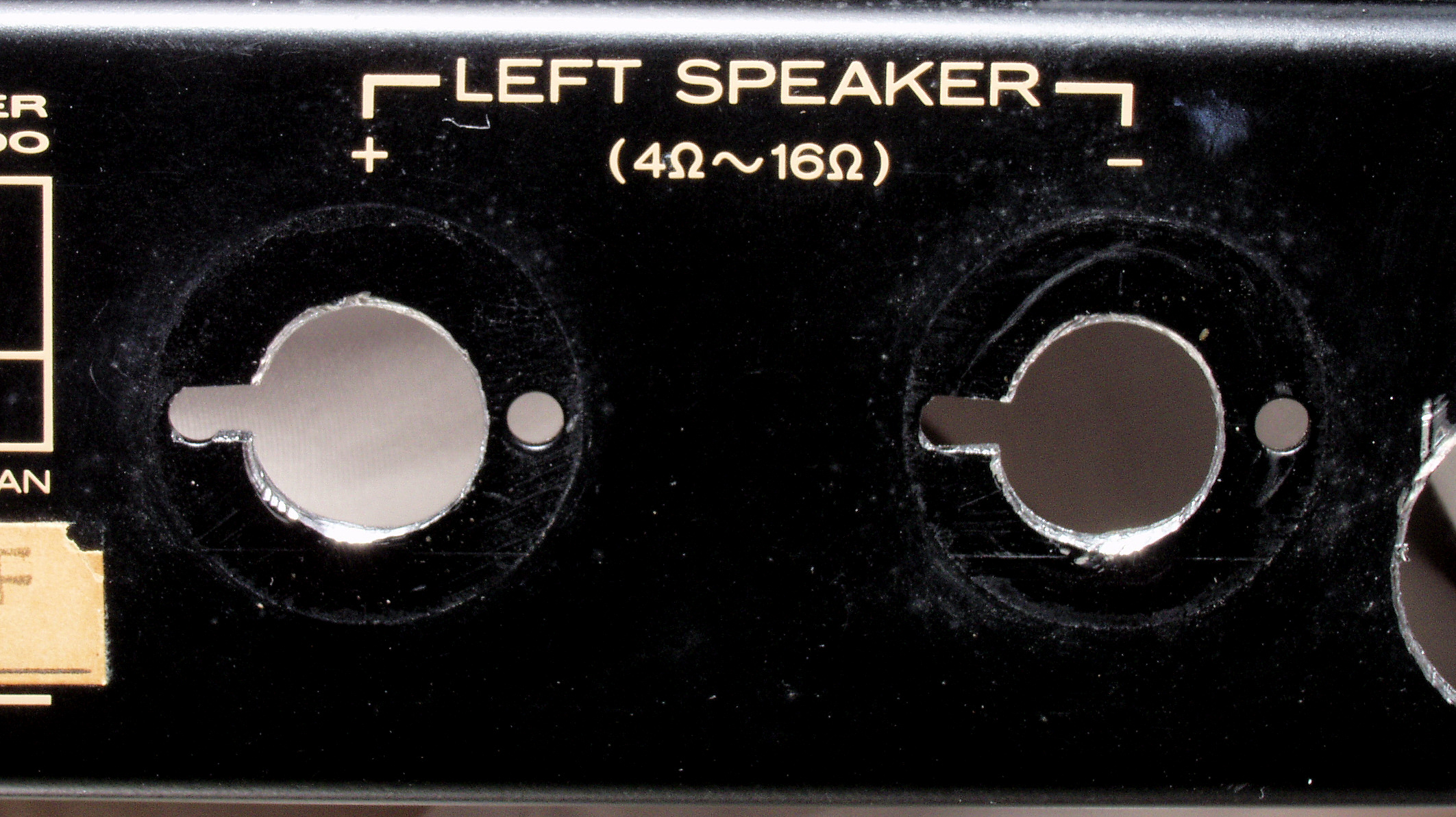

C83. 修理中 L−SP接続端子穴加工後。

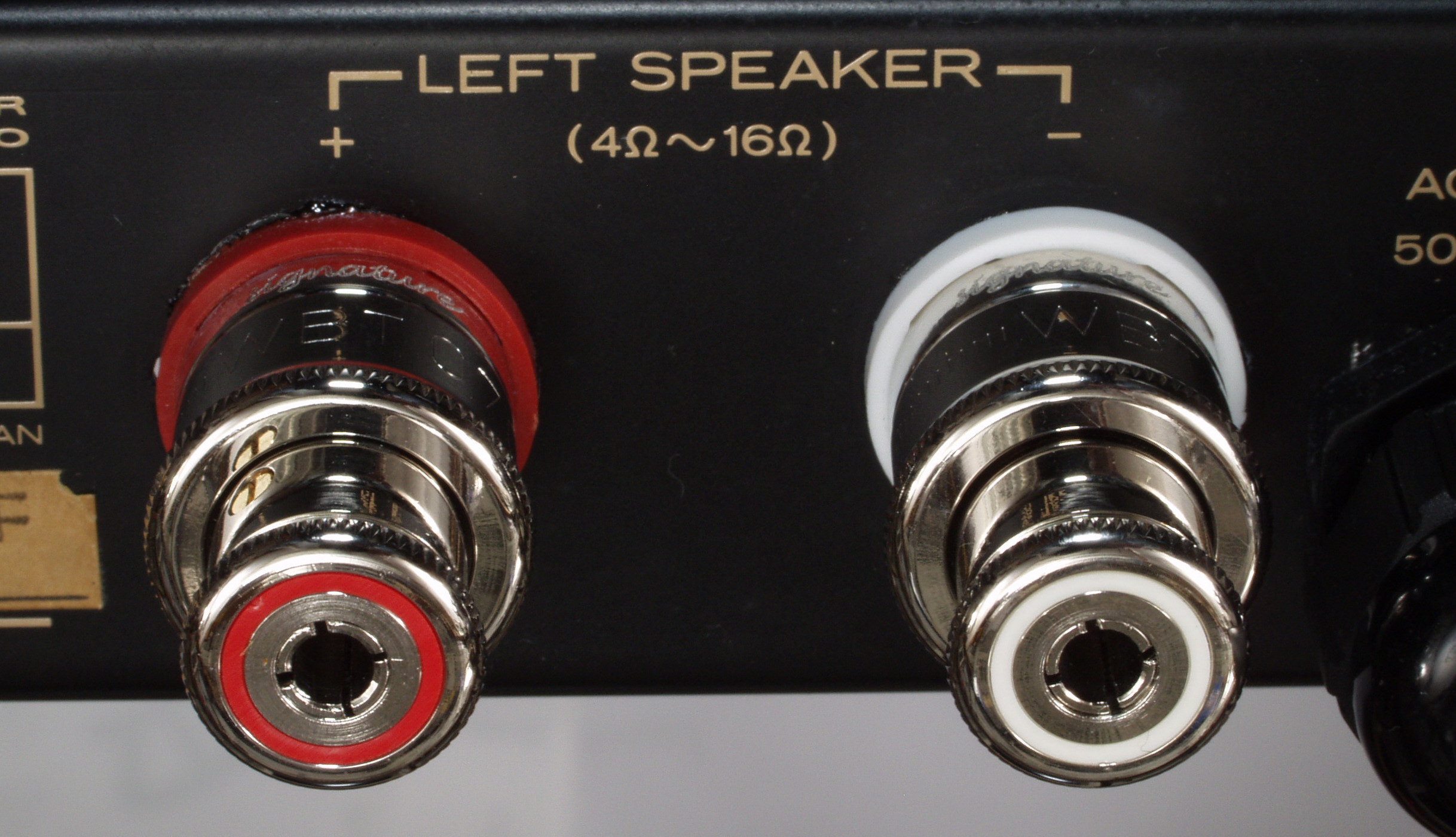

C84. 修理(交換)後 L−SP端子 WBT SP端子 WBT−0702
C85. 修理後 R−SP端子への接続 WBTのネジ止めを生かし、ネジ止め接続+半田接続のW配線にした
                                                         <<理由はこちら参照>>

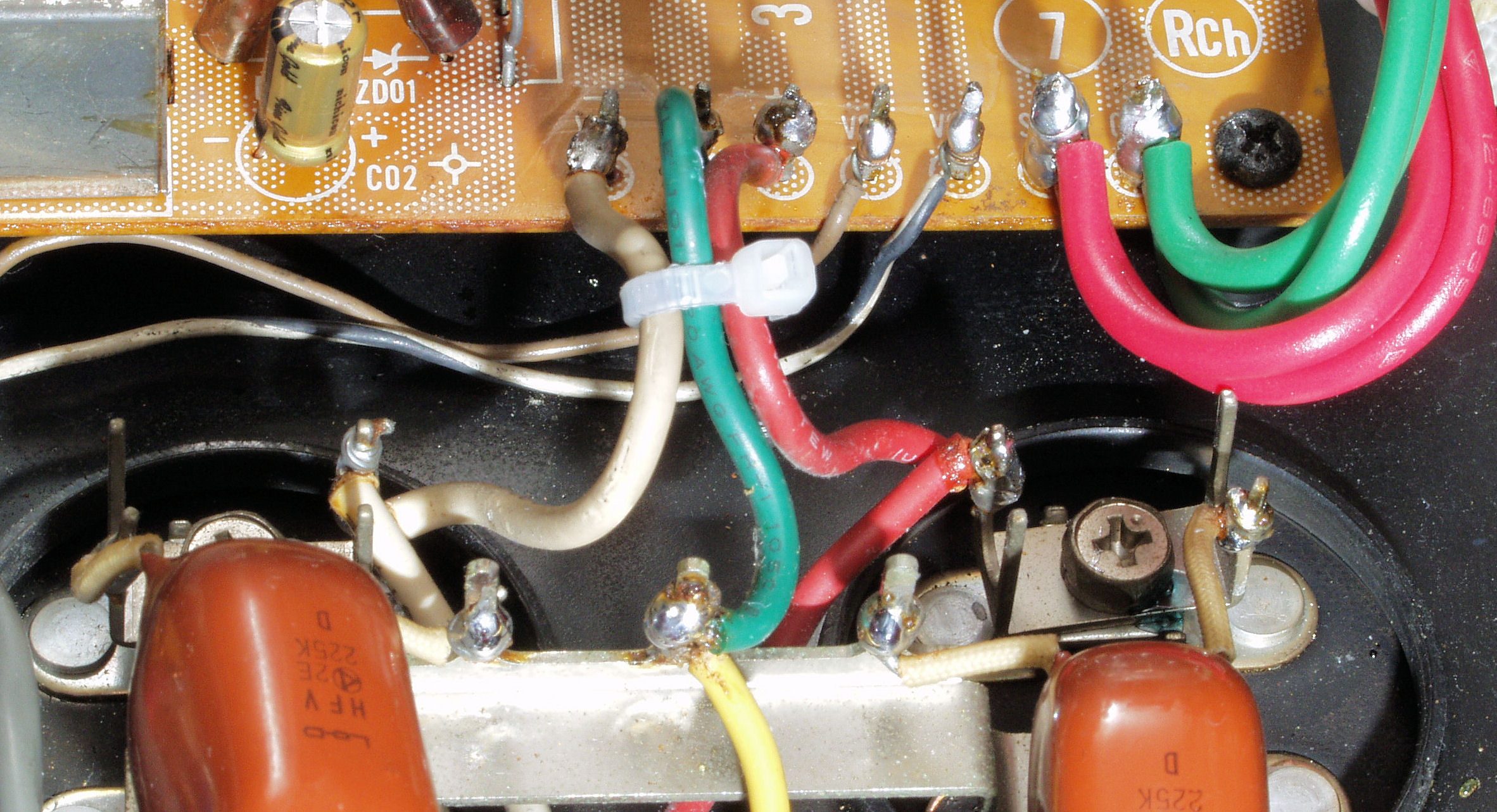

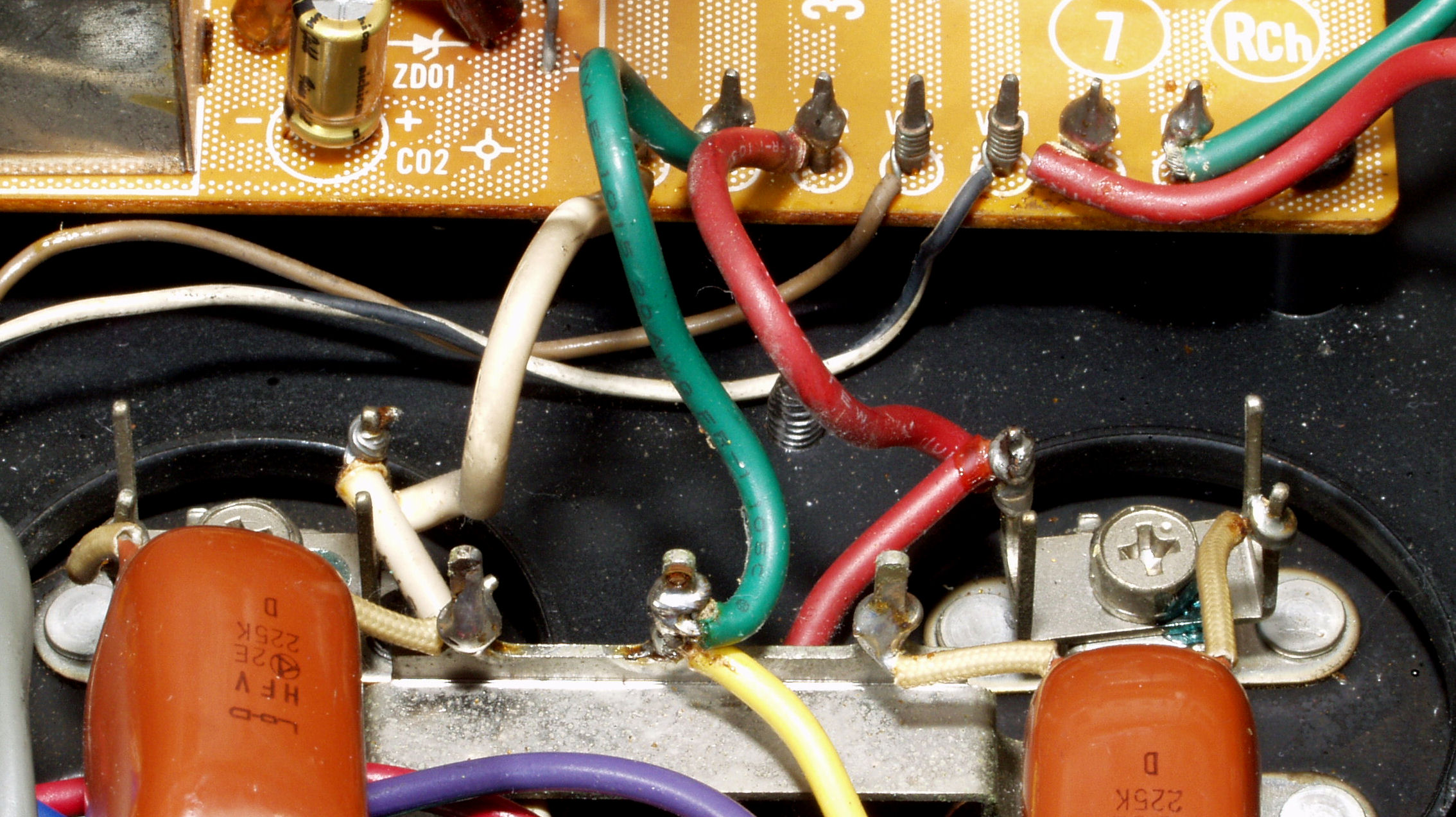

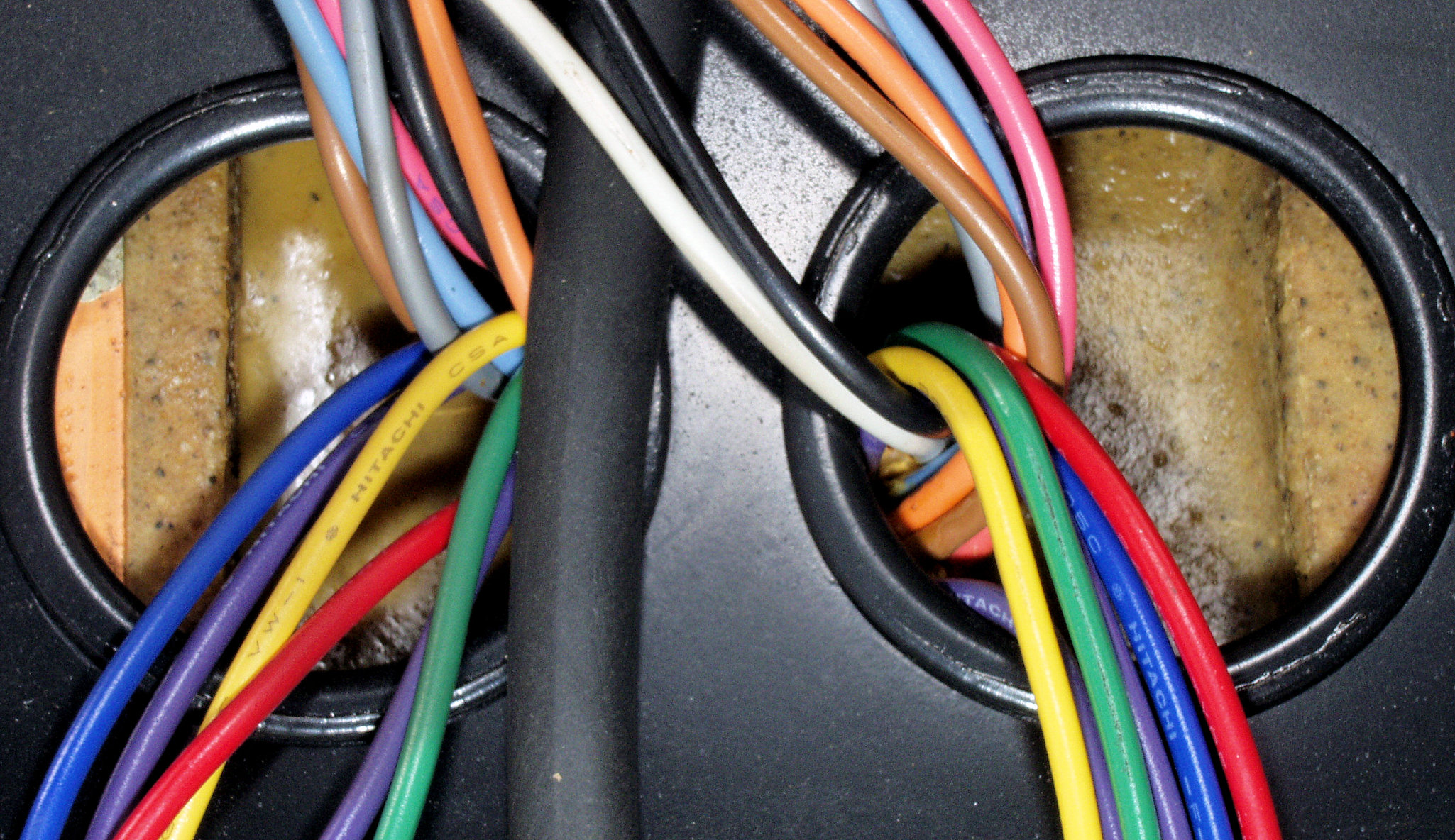

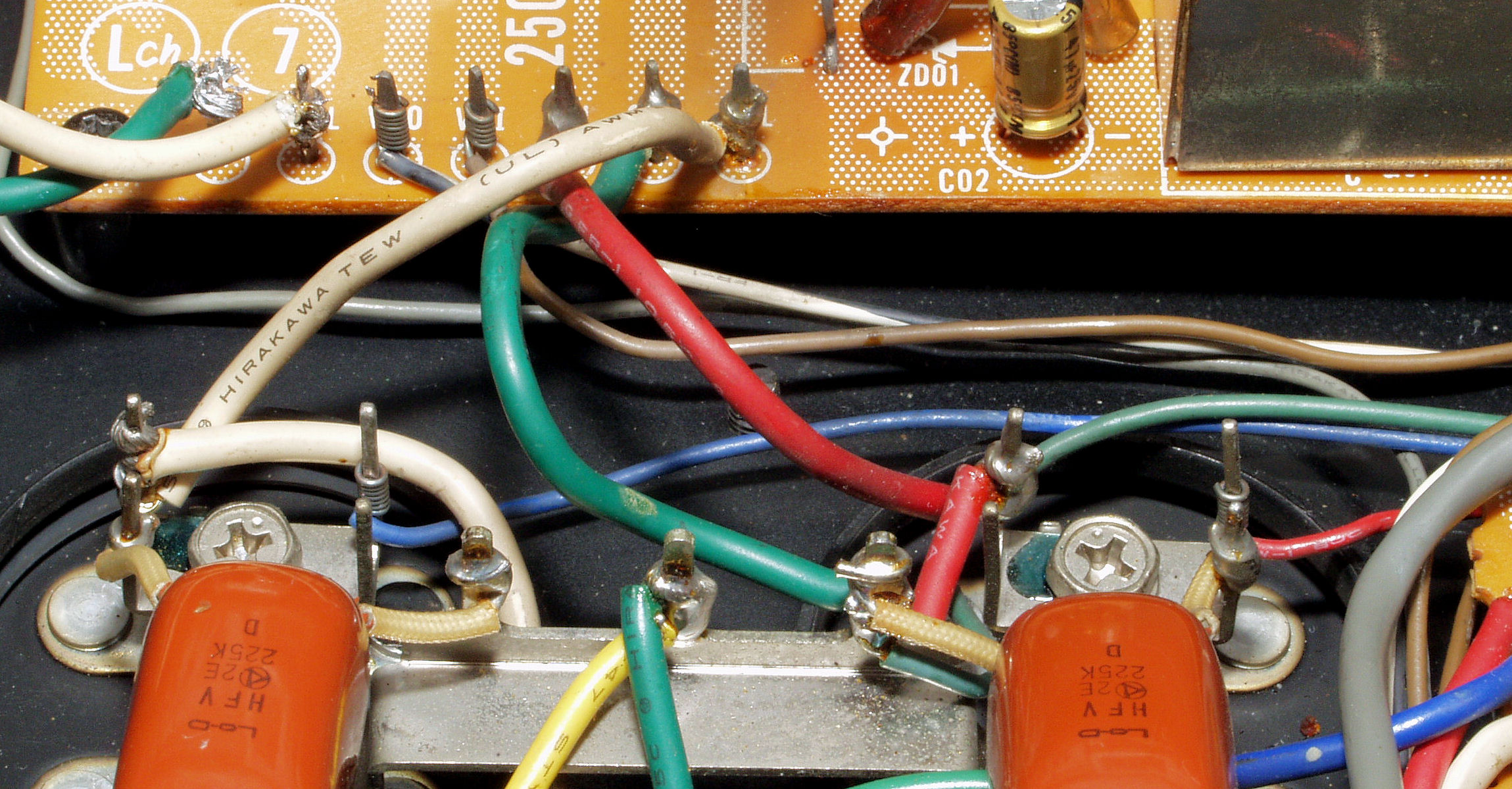

C91. 修理前 R側ドライブ基板へのラッピング線
C92. 修理後 R側ドライブ基板へのラッピング線に半田を浸み込ませる

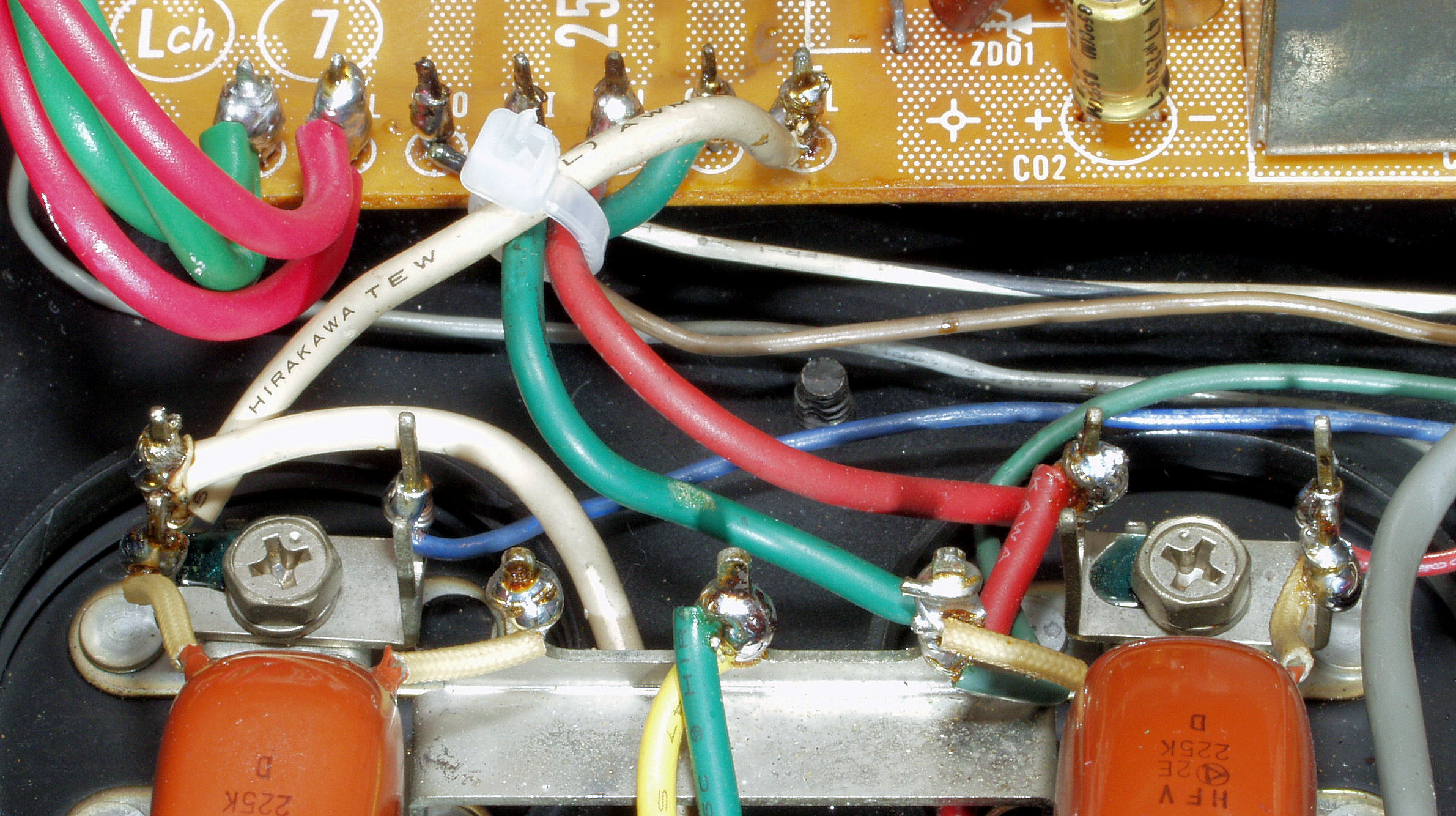

C93. 修理前 L側ドライブ基板へのラッピング線

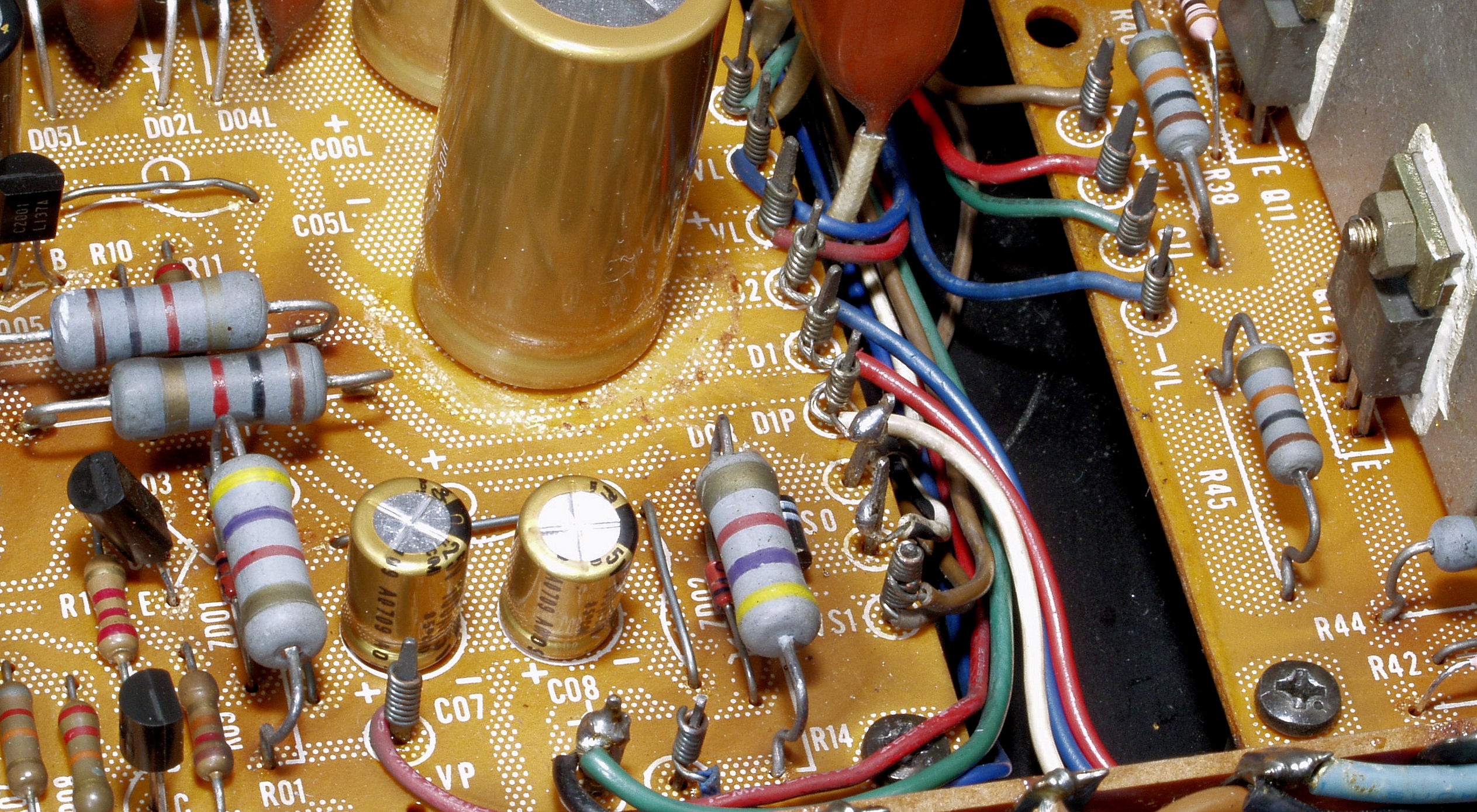

C94. 修理後 L側ドライブ基板へのラッピング線に半田を浸み込ませる
C95. 修理前 R側ドライブ基板−電源基板へのラッピング線

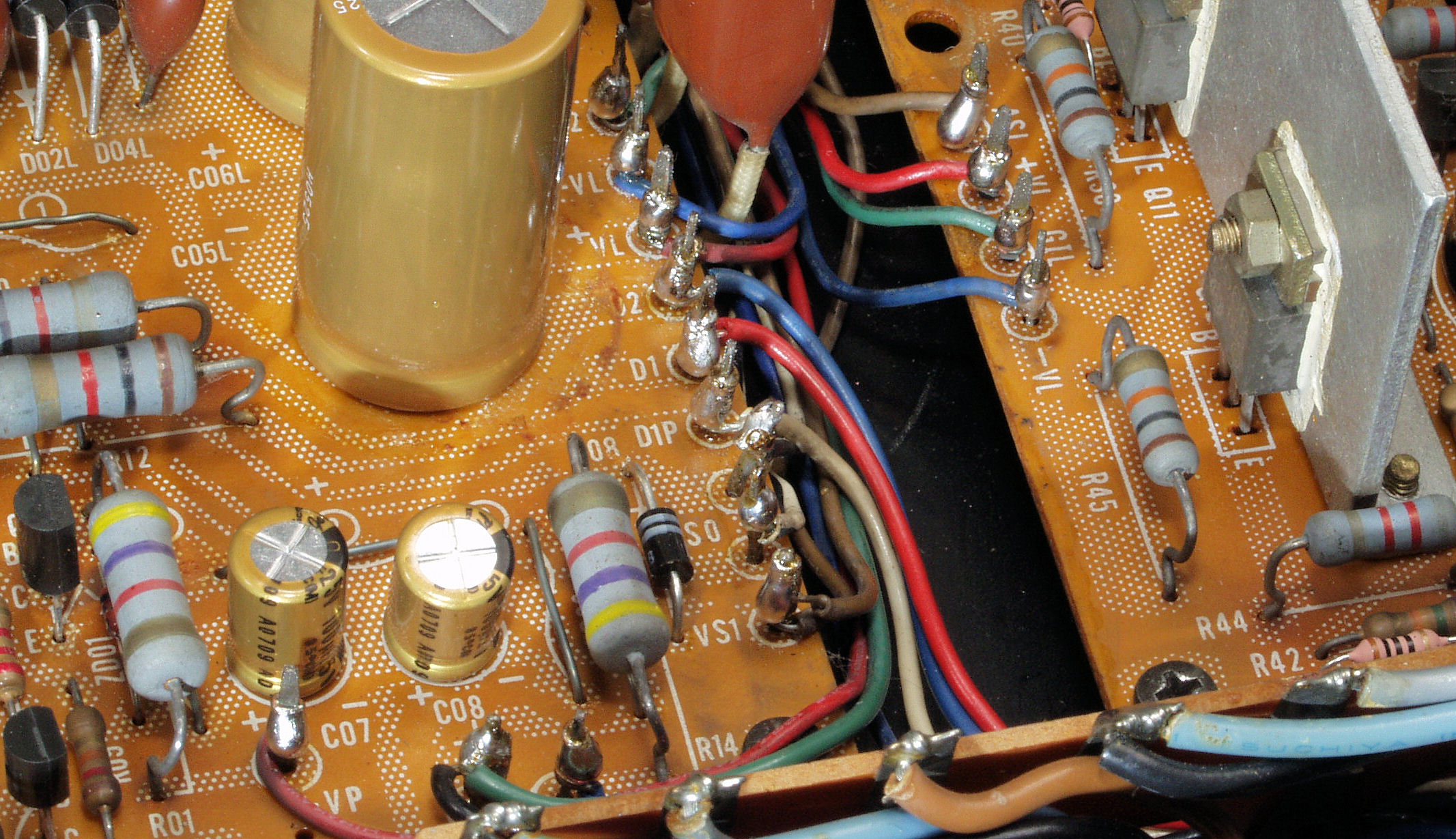

C96. 修理後 R側ドライブ基板−電源基板へのラッピング線に半田を浸み込ませる
C97. 修理前 L側ドライブ基板−電源基板へのラッピング線
C98. 修理後 L側ドライブ基板−電源基板へのラッピング線に半田を浸み込ませる
CA1. 修理前 電源ケーブル挿入部

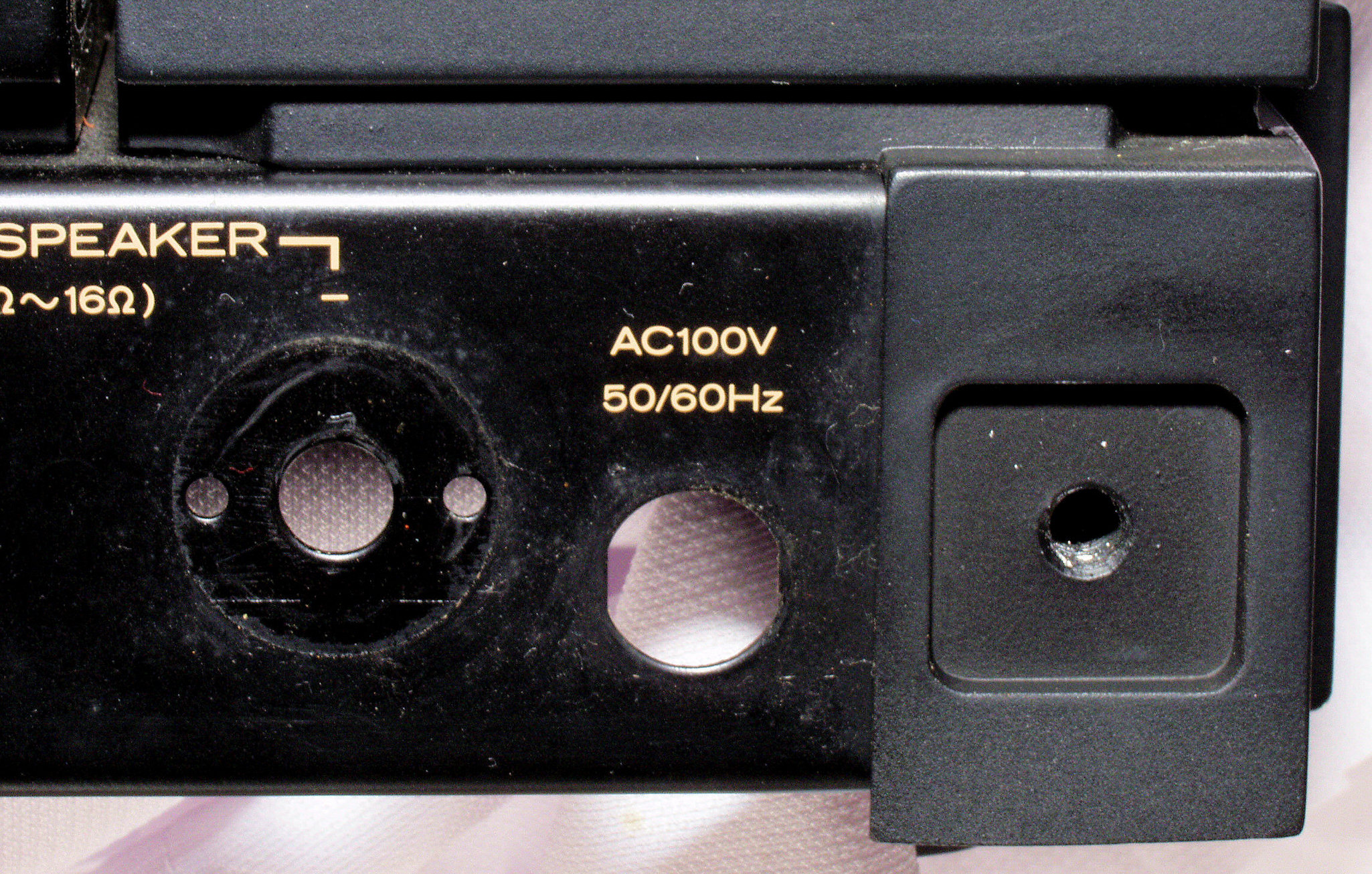

CA2. 修理中 電源ケーブル挿入穴。
CA3. 修理中 電源ケーブル挿入穴加工後。

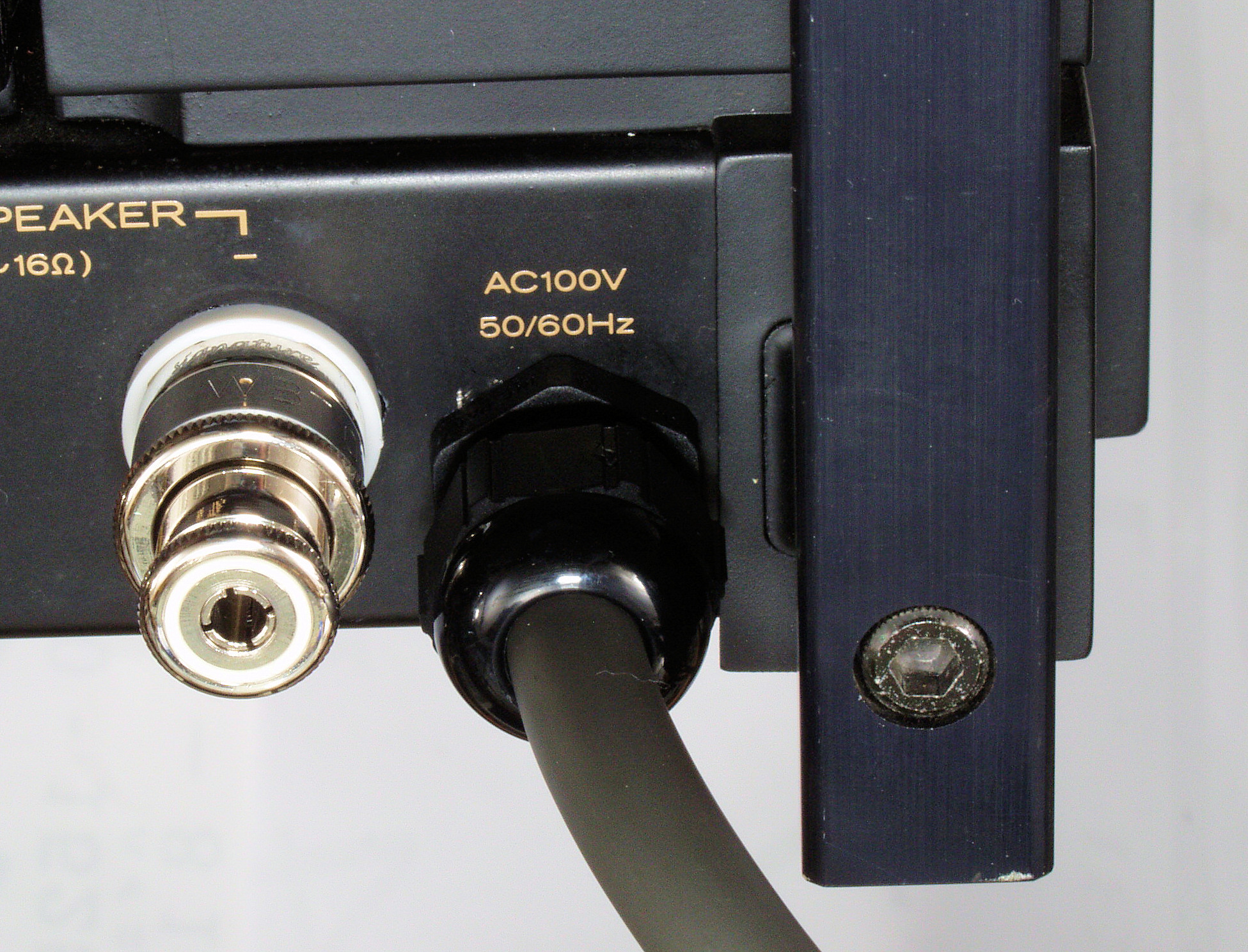

CA4. 修理(交換)後 電源ケーブル挿入

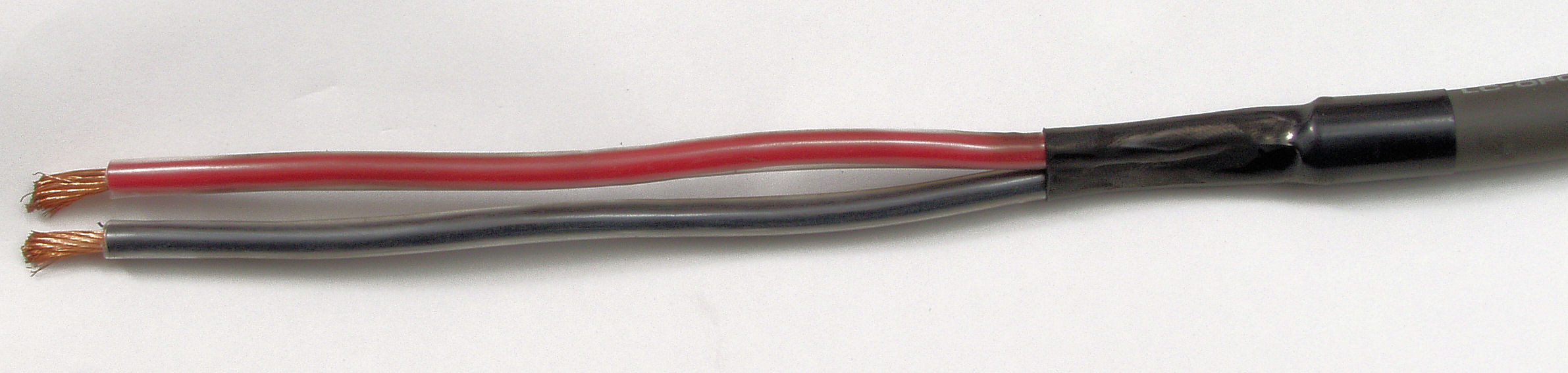

CA5. 修理中 電源ケーブル端末処理。  DENON 製品
CA6. 修理中 電源ケーブル、プラグ取り付け中。FURUTECH FI-28M

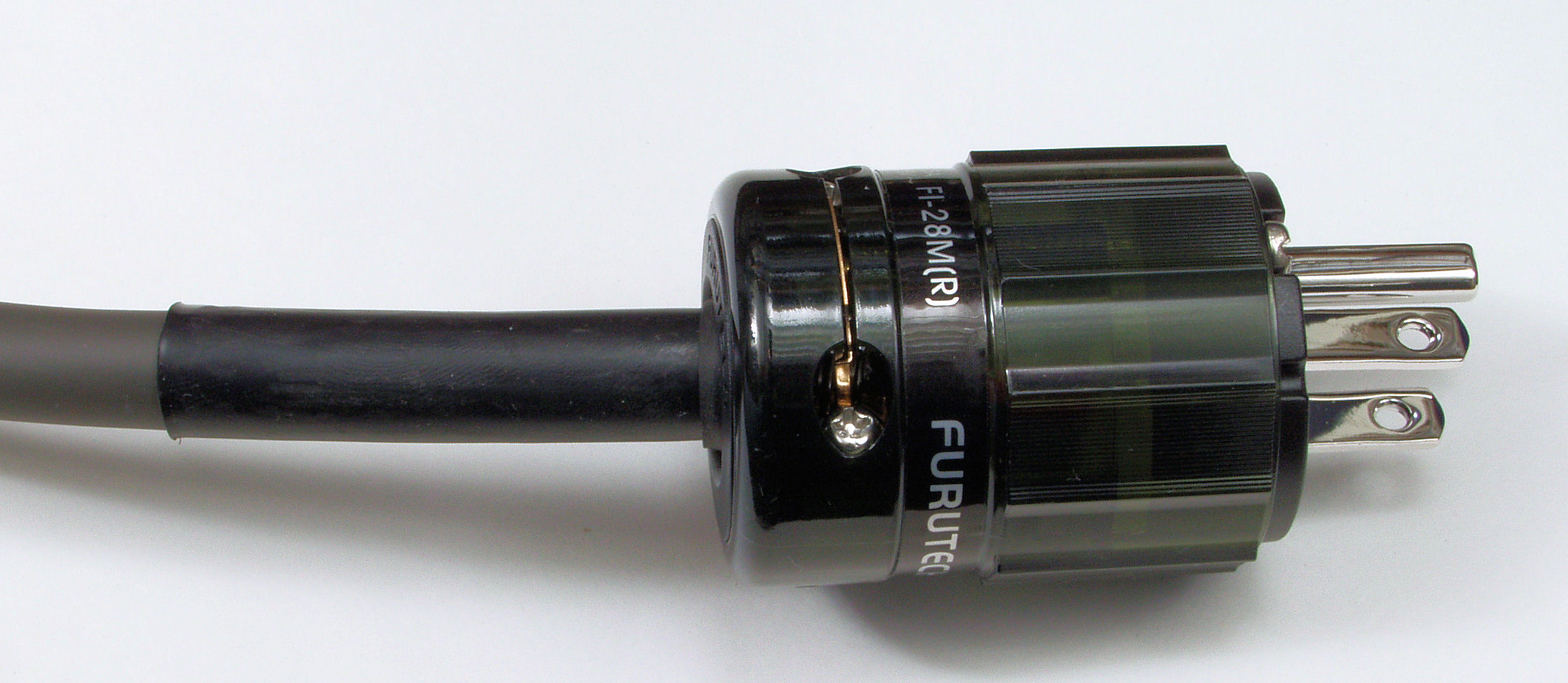

CA7. 完成電源ケーブル、プラグ取り付け。FURUTECH FI-28M

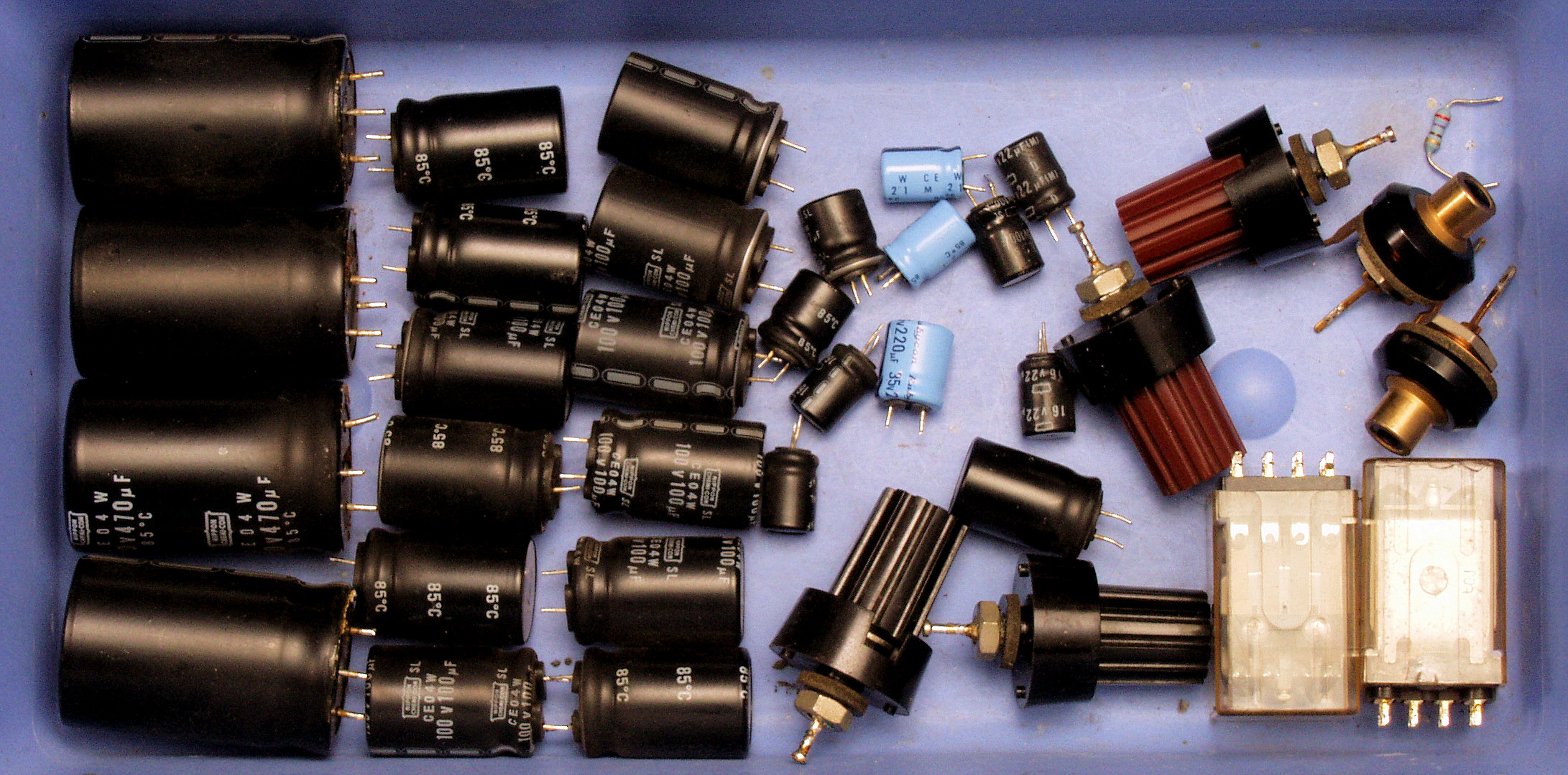

CB1. 交換部品
CB2. 交換部品2

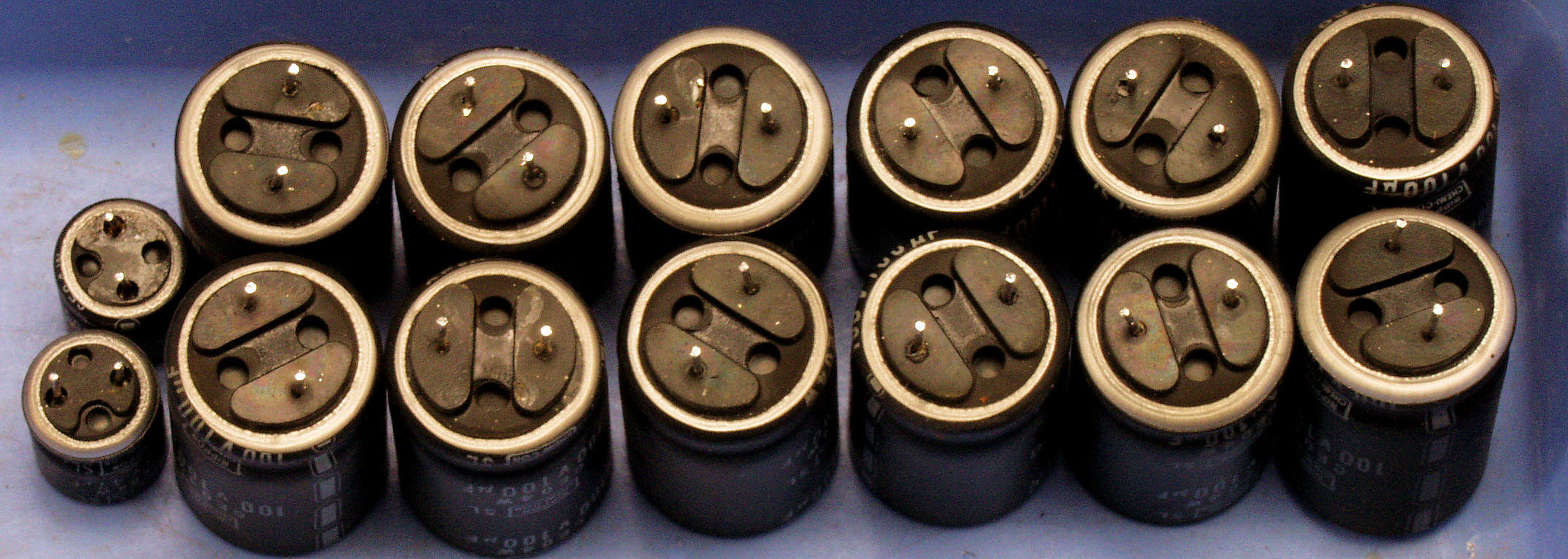

CB3. 交換部品、 ビニールが後退した電解コンデンサー。

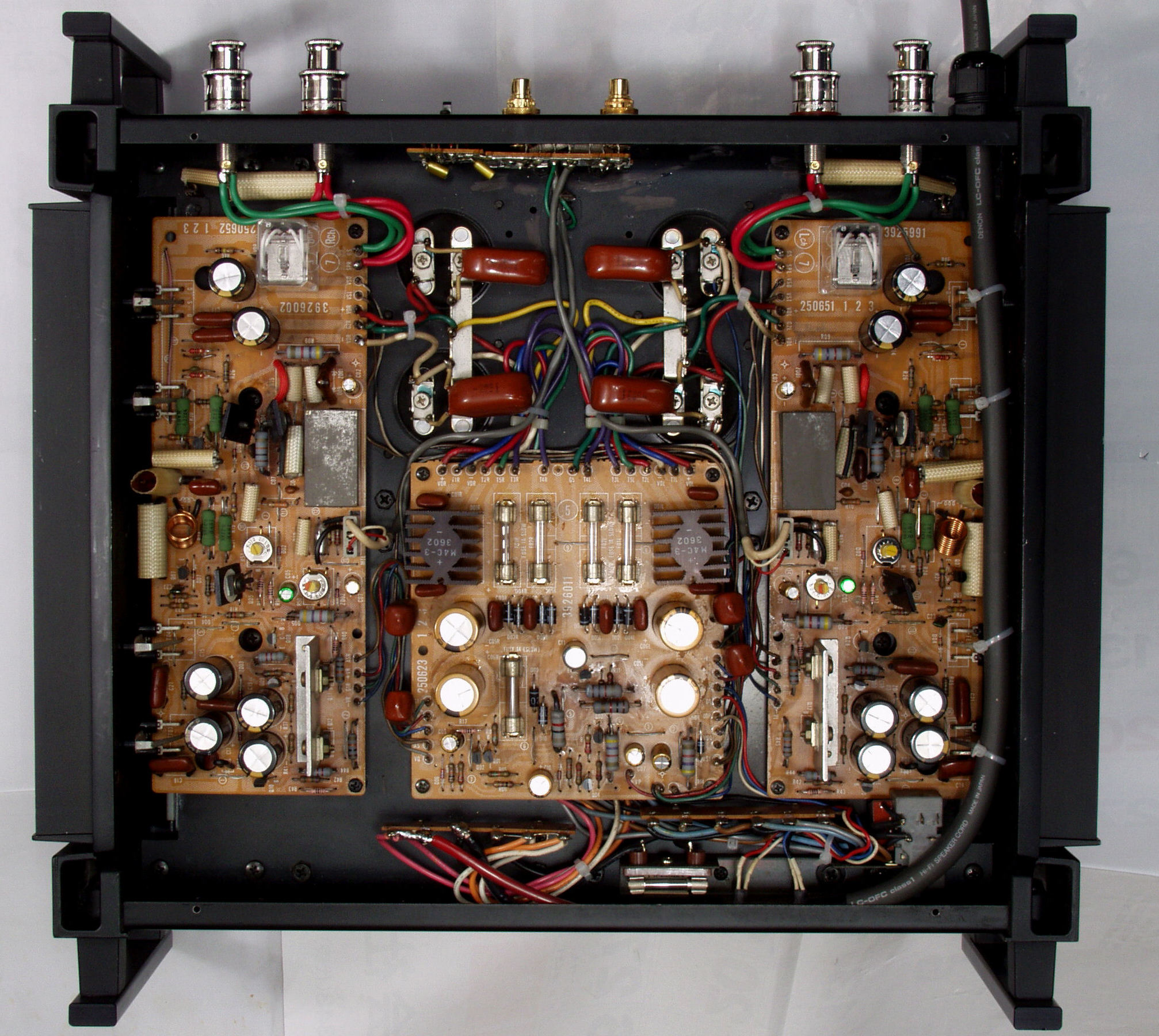

CC1. 修理前 下から見る
CC2. 修理後 下から見る

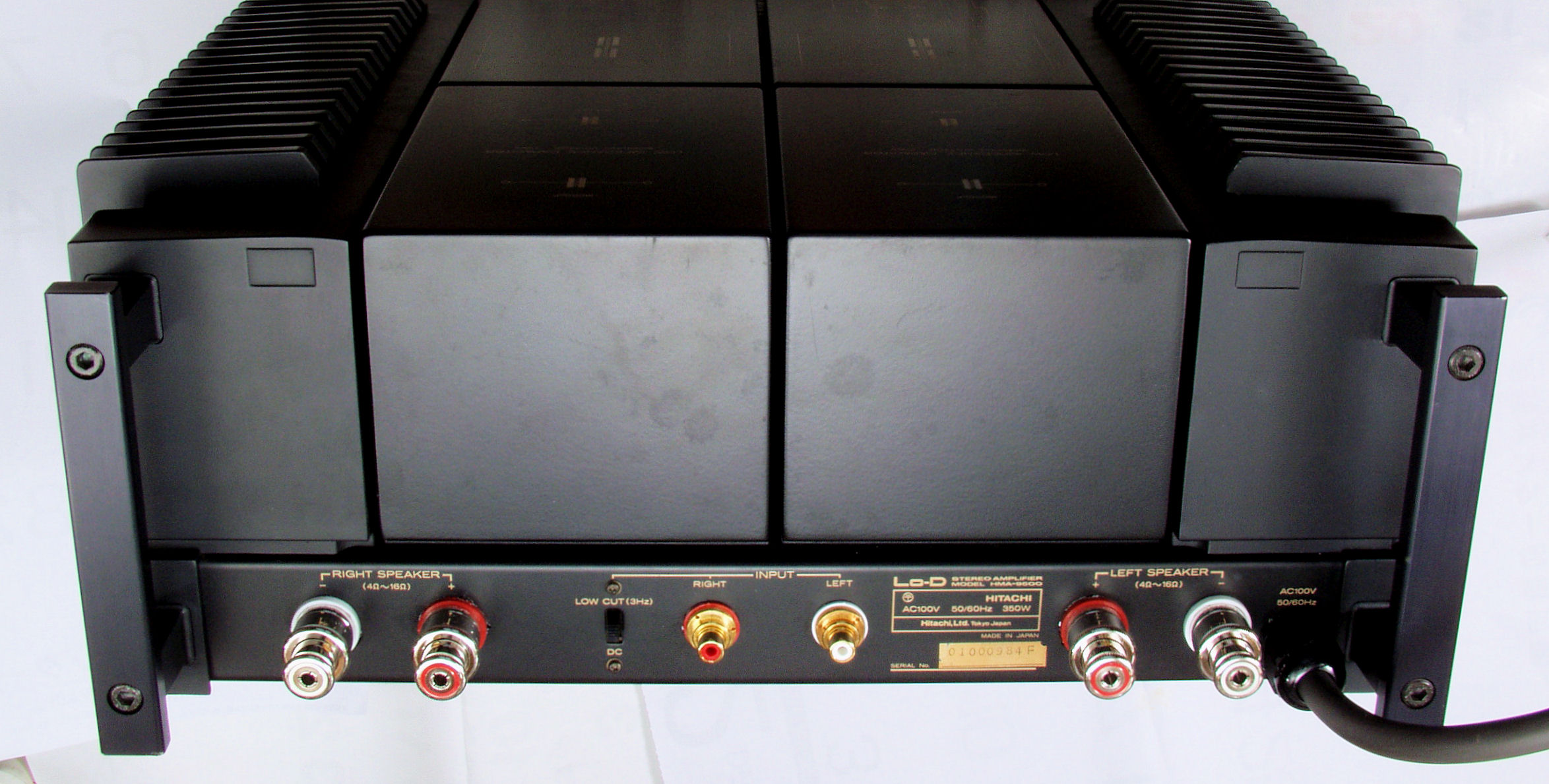

CC3. 完成 後から見る。
E. 調整・測定

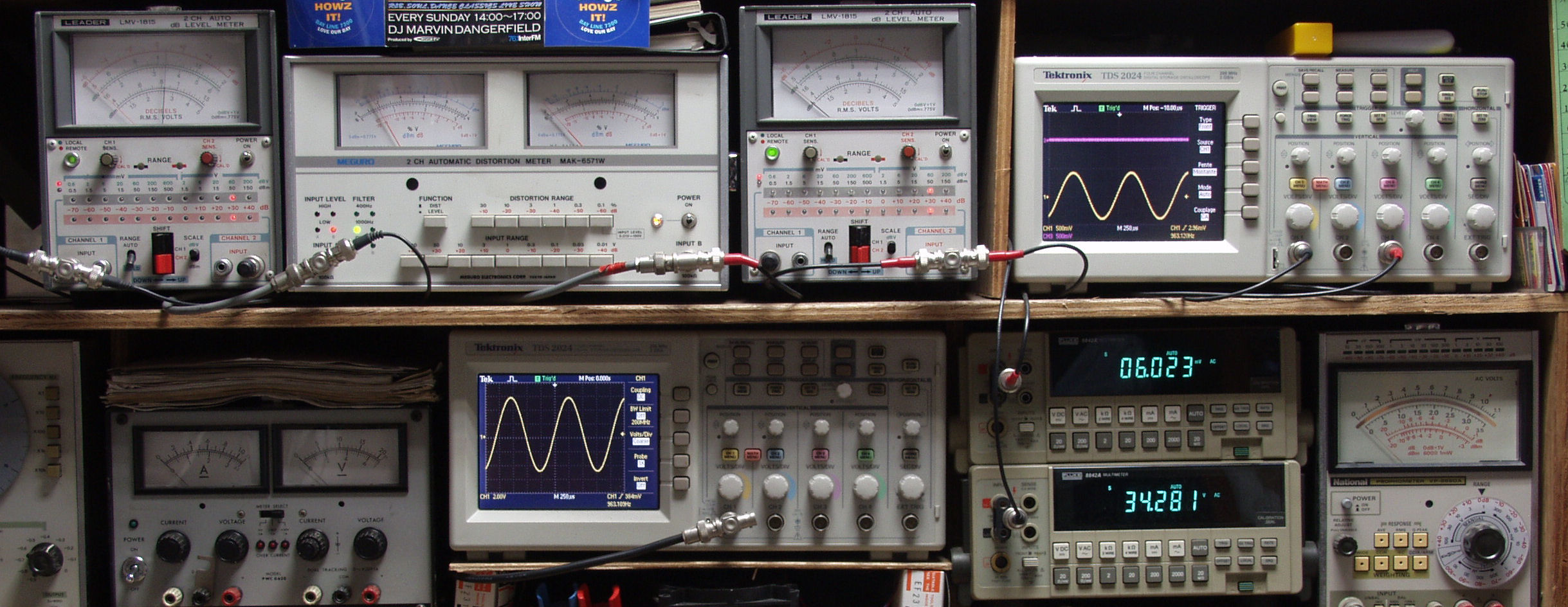

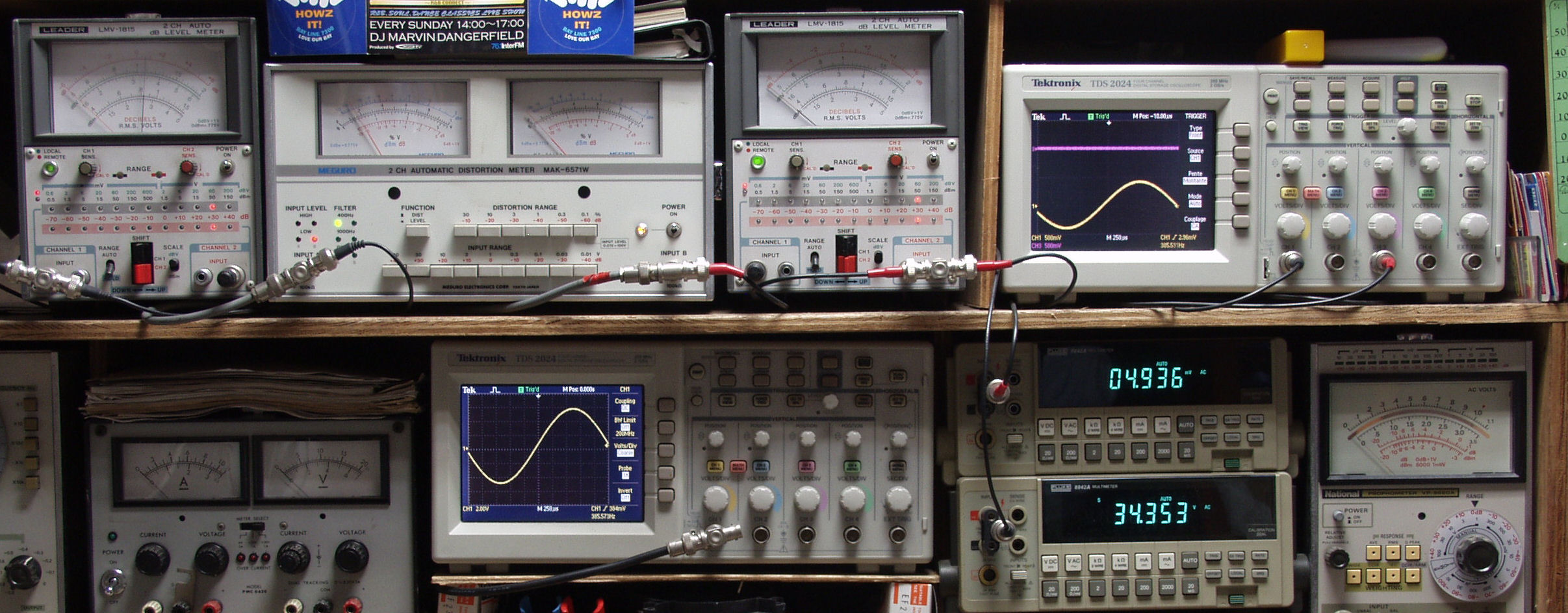

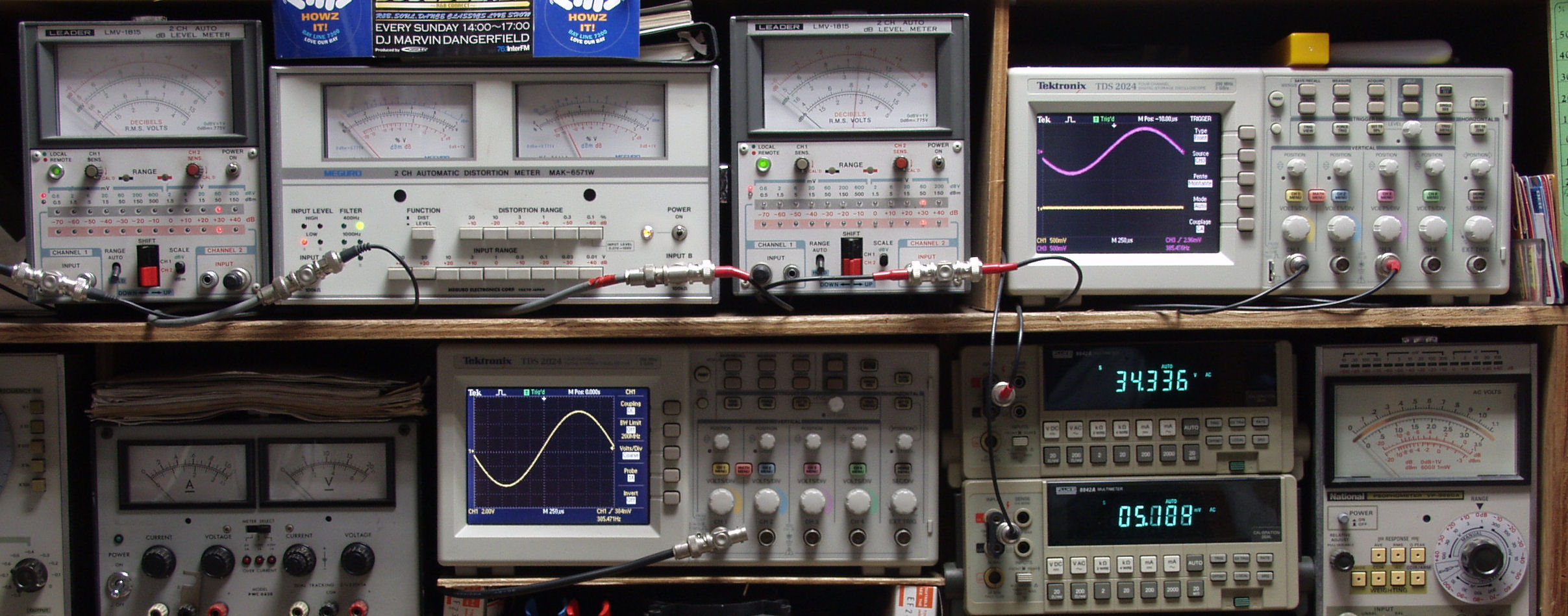

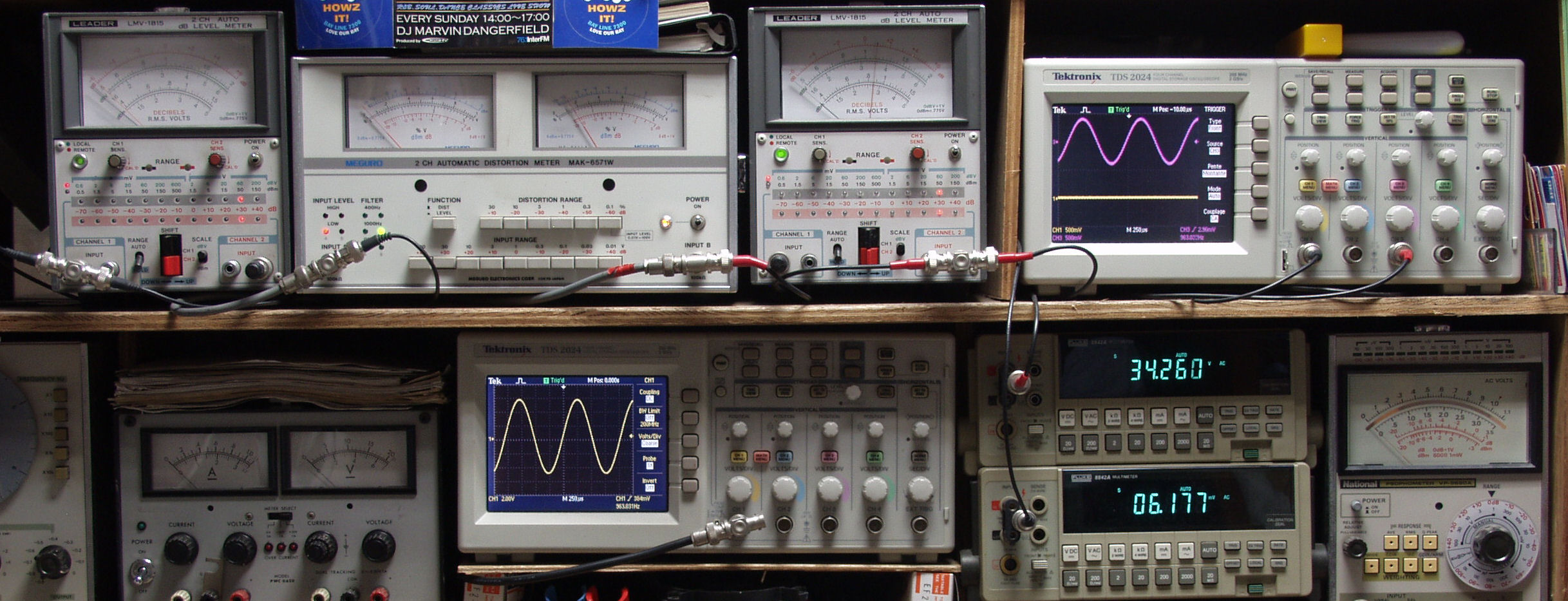

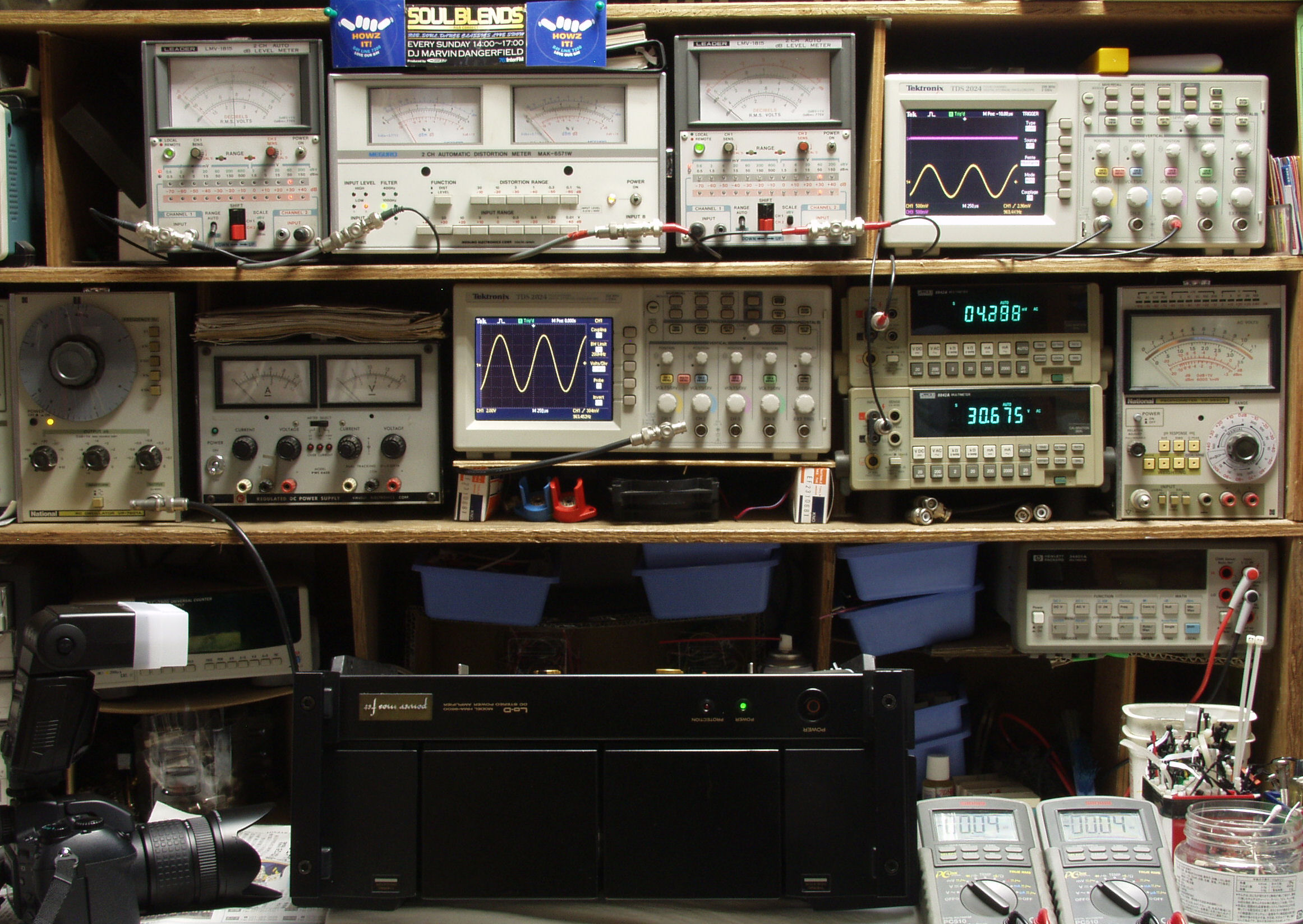

E1. 出力・歪み率測定・調整
    <見方>
   下段左端 オーディオ発振器より400HZ・1KHZの信号を出し(歪み率=約0.003%)これをAMPに入力し、出力を測定
   下段中左 オシロ=入力波形(オーディオ発振器のTTLレベル)   下段中右上=周波数計
   上段左端 電圧計=L側出力電圧測定、黒針のみ使用
   上段中左 歪み率計=出力の歪み率測定 左メータ=L出力、右メータ=R出力
   上段中右 電圧計=R側出力電圧測定、赤針のみ使用
   上段右端 オシロ=出力波形 上=R出力、下=L出力(実際にはRL電圧計の出力「Max1V」を観測)
   下段中右上 デジタル電圧計=R出力電圧測定 下段中右下 デジタル電圧計=L出力電圧測定
E21. R側SP出力電圧34V=144W出力 0.02%歪み 1000HZ
E22. L側SP出力電圧34V=144W出力 0.02%歪み 1000HZ
E23. R側SP出力電圧34V=144W出力 0.02%歪み 400HZ
E24. L側SP出力電圧34V=144W出力 0.02%歪み 400HZ
