ＨＭＡ−９５００．　１１台目　修理記録

平成１５年５月２２日　　　７月２２日完成

注意　このＡＭＰはアースラインが浮いています 　　　　ＡＭＰのシャーシにＳＰの線（アース側）や入力のＲＣＡプラグのアース側も接続してはいけません 　　　　ＲＬ−ＳＰのアース線も接続（共通）してもいけません 　　　　又、ＤＣ（directconnection）入力が可能ですが、絶対に使用しないこと＝ここ参照

Ａ．　修理前の状況 出力しない Ｂ．　原因 　　経年変化による劣化 　　ＴＲ（トランジスター）焼損 Ｃ．　修理状況 　　初段FET（電界トランジスター）交換 　　ＳＰ接続リレー交換 　　ＳＰ接続端子交換 　　バイアス／バランスＶＲ交換 　　ＴＲ（トランジスター） 　　電解コンデンサー交換（オーディオコンデンサー使用） 　　フューズ入り抵抗交換 　　配線手直し、補強 　　前段ＴＲ（トランジスター）交換 Ｄ．　使用部品 　　初段ＦＥＴ（電界効果トランジスター）　　　　　　　　　　　　　　　　　　２個 　　ＳＰ接続リレー　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個 　　ＳＰ接続端子　　　　　　　　　　　　　　　　　　　　　　　　　　　　　４個 　　電解コンデンサー（オーディオコンデンサー使用）　　　　　　　２７個 　　バイアス／バランス半固定ＶＲ　　　　　　　　　　　　　　　　　　４個 　　フューズ入り抵抗　　　　　　　　　　　　　　　　　　　　　　　　　　１８個 　　フイルムコンデンサー　　　　　　　　　　　　　　　　　　　　　　　　２個 　　ＴＲ（トランジスター）　　　　　　　　　　　　　　　　　　　　　　　　１０個 Ｅ．　調整・測定 Ｆ．　修理費　　　７５，０００円　　　オーバーホール修理。 Ｓ．　ＨＩＴＡＣＨＩ Ｌｏ−Ｄ　ＨＭＡ−９５００　の仕様（マニアルより）

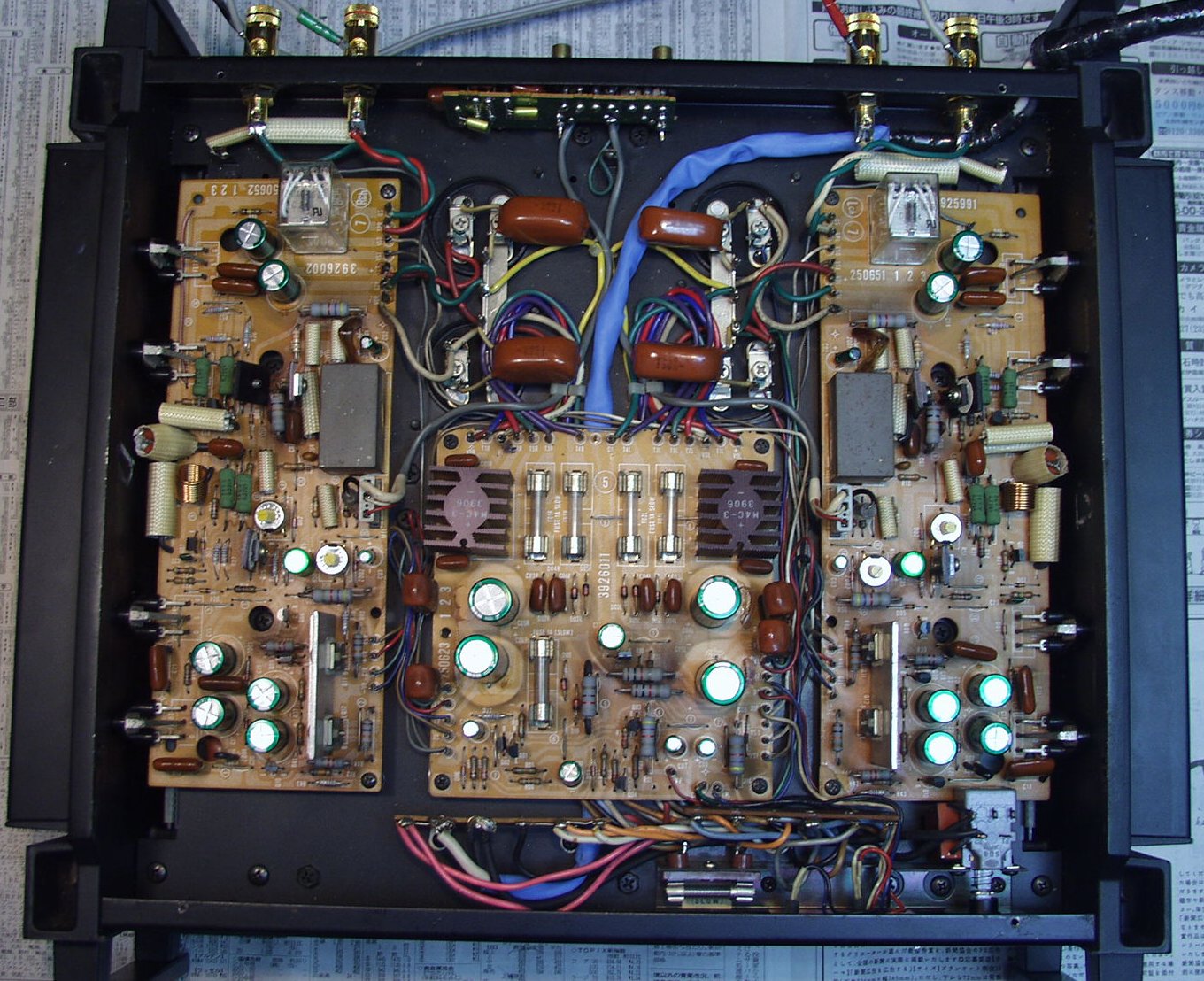

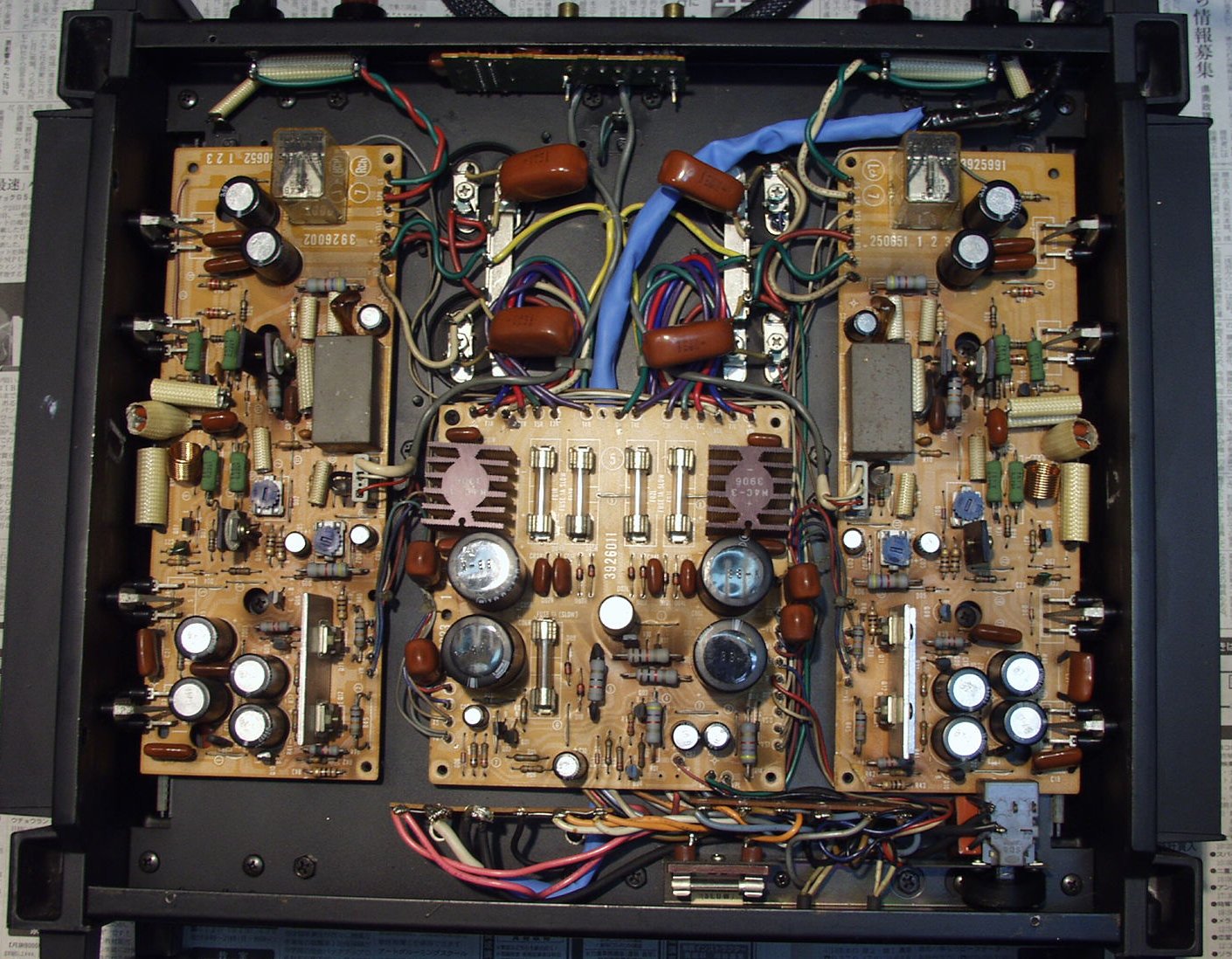

Ａ．　修理前の状況 Ａ−１．　修理前　下から見る

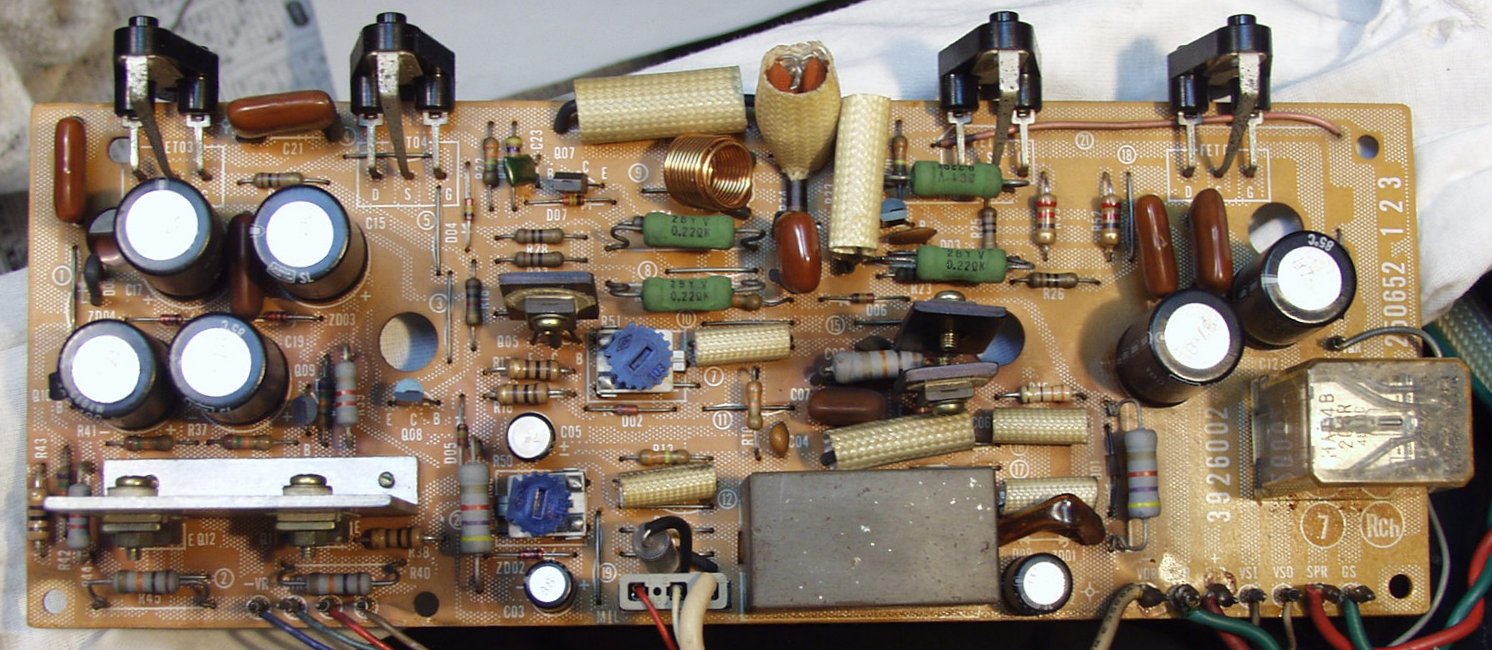

Ｃ．　修理状況 Ｃ−１Ａ．　修理前　Ｒドライブ基板　安全抵抗が全て普通の抵抗に交換されている！　ＦＥＴ（電界効果トランジスター）が劣化していないことを願う

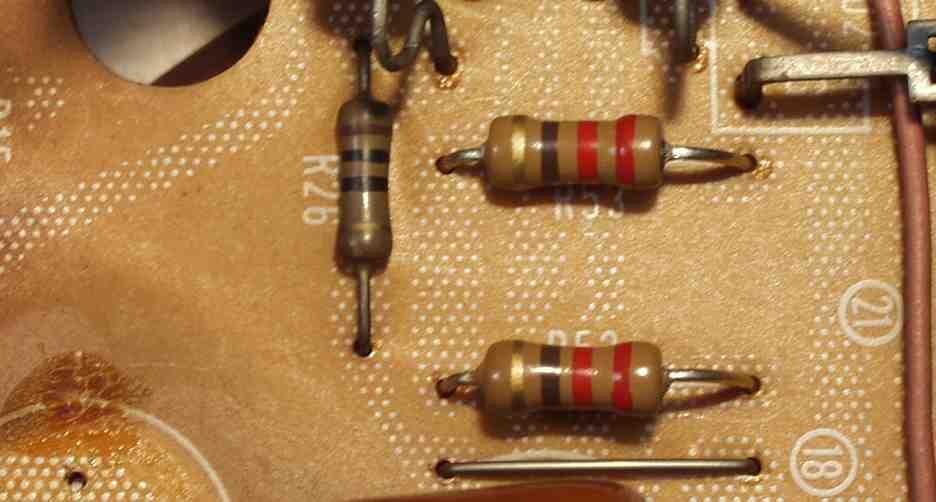

Ｃ−１Ａ−１．　修理前　安全抵抗が普通の抵抗に交換され、且つ、Ｗ数が上げてある。 　　　　　　　　　　　　　　　「茶黒茶金」　の３本

Ｃ−１Ａ−１．　修理前　安全抵抗が普通の抵抗に交換され、且つ、Ｗ数が上げてある。 　　　　　　　　　　　　　　　　　　　　「赤赤茶金」　の２本

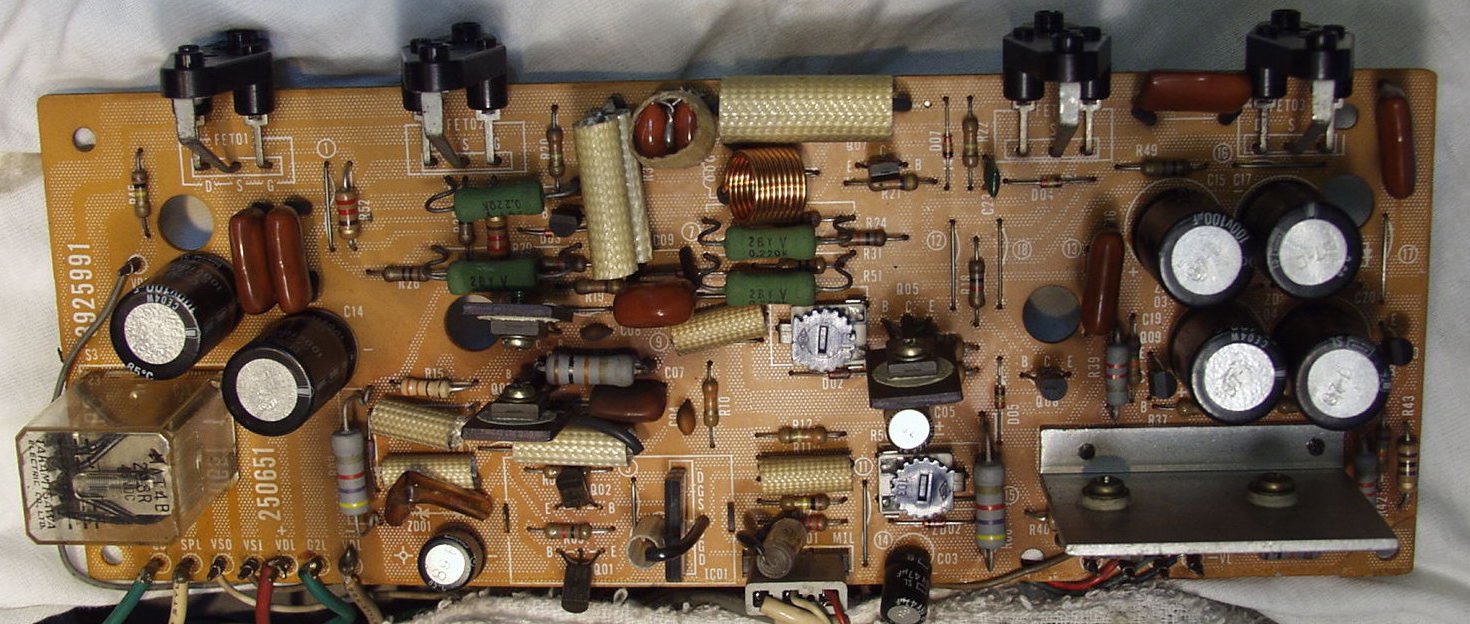

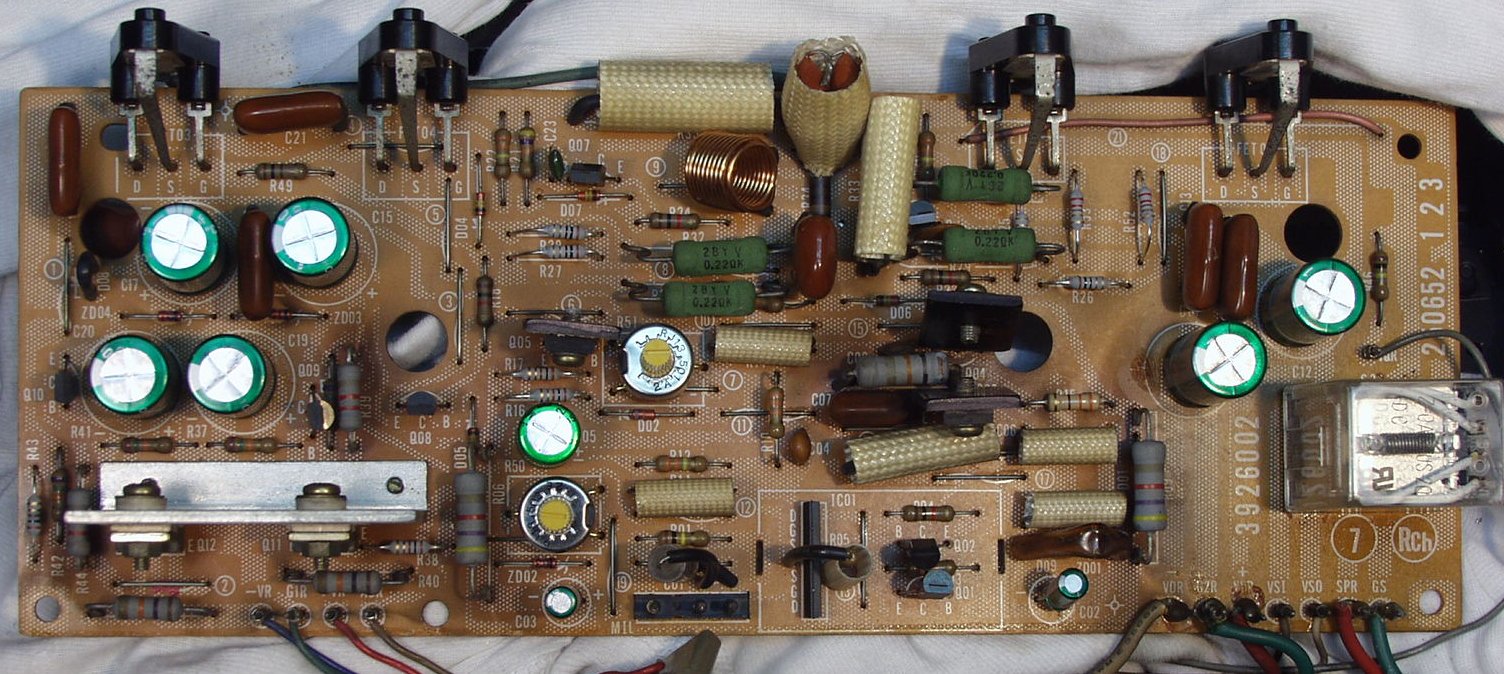

Ｃ−１Ｂ．　修理後　Ｒドライブ基板　初段ＦＥＴ（電界効果トランジスター）、バランス／バイアス調整用半固定ＶＲ、ＳＰ接続リレー交換 　　　　　　　　　　　フューズ入り抵抗も全部交換　全電解コンデンサー、ＴＲ（トランジスター）交換

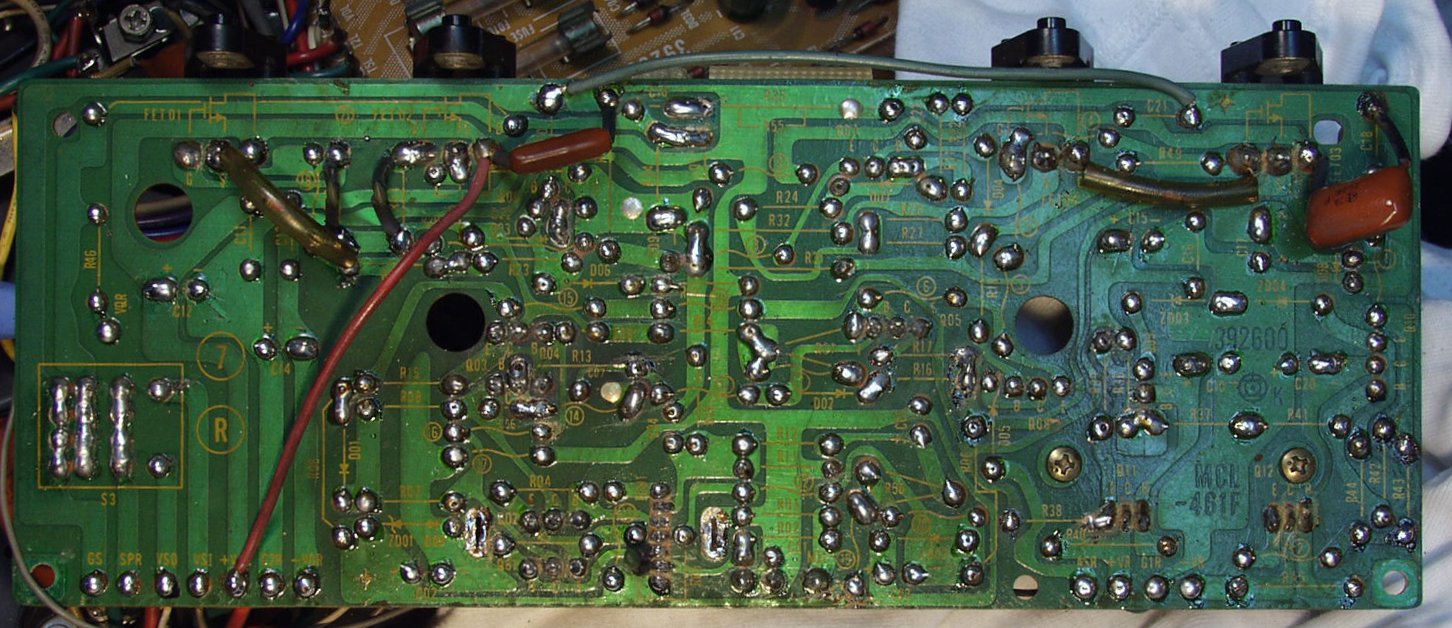

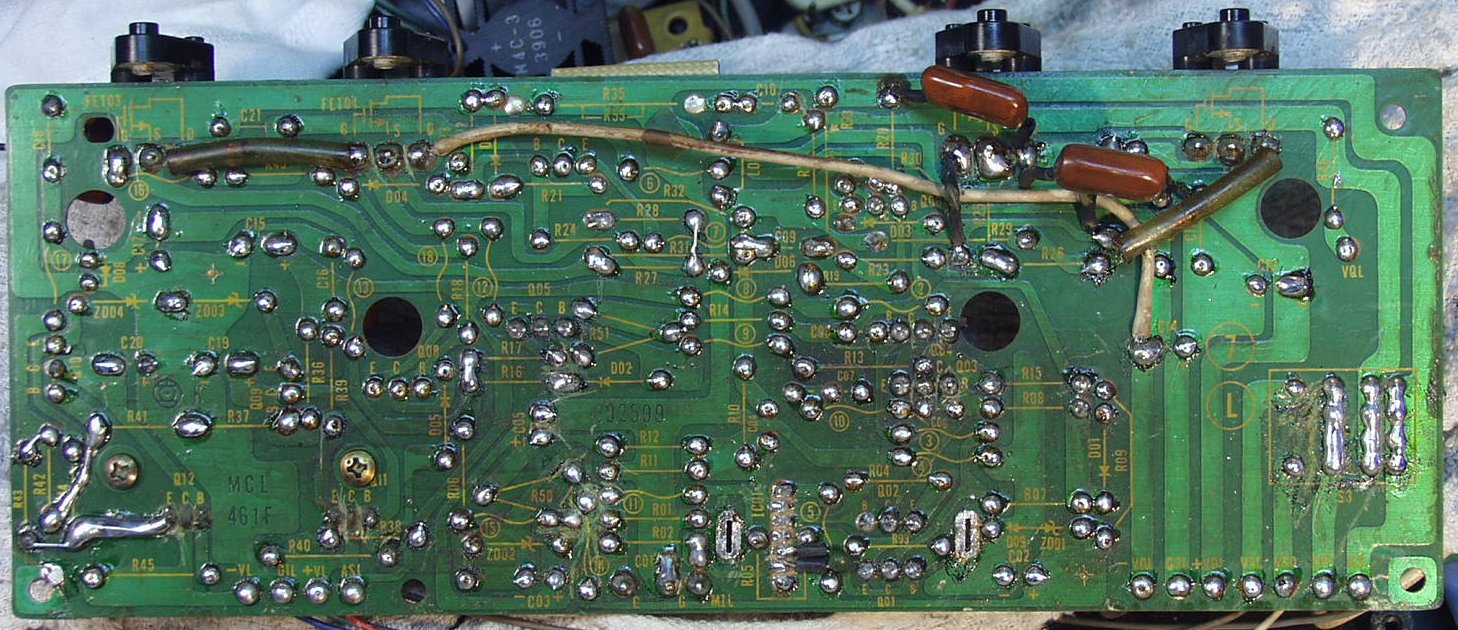

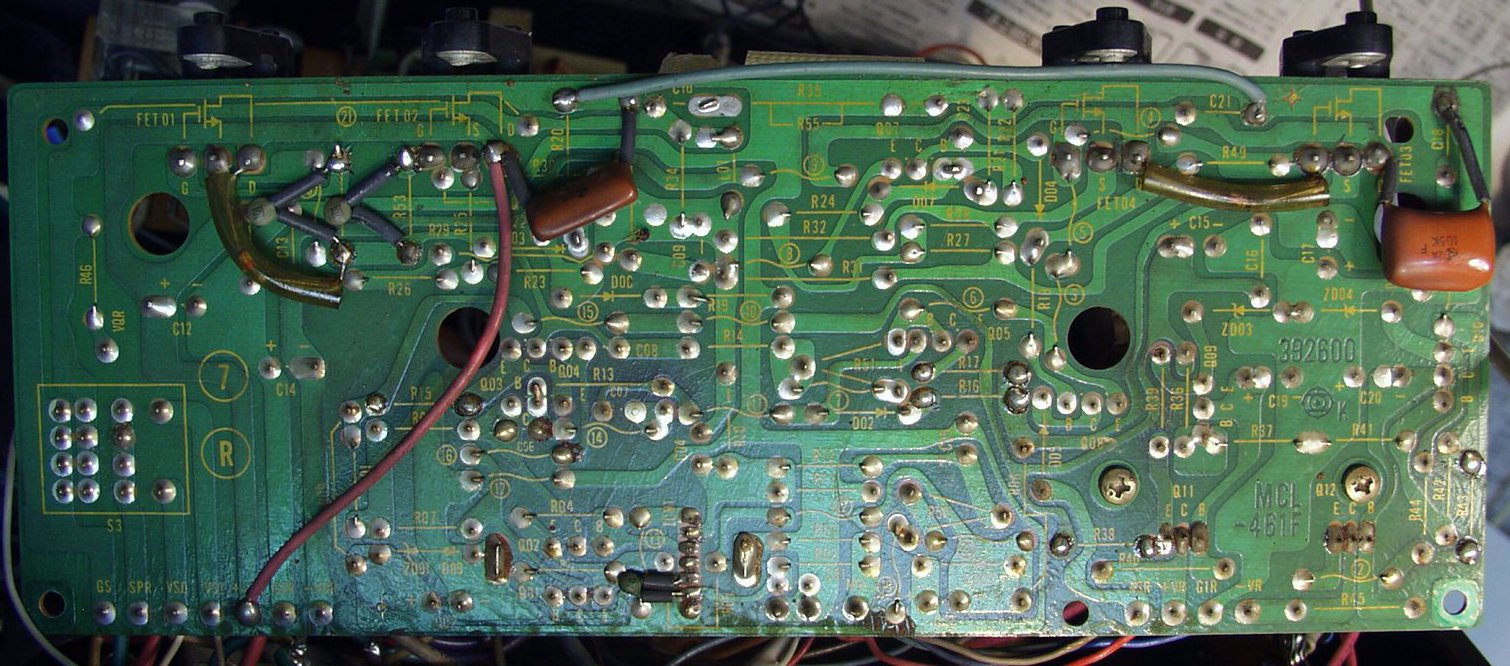

Ｃ−１Ｃ．　修理前　Ｒドライブ基板裏

Ｃ−１Ｄ．　修理（半田補正）後　Ｒドライブ基板裏　　全ての半田をやり修す

Ｃ−２Ａ．　修理前　Ｌドライブ基板　安全抵抗が全て普通の抵抗に交換されている！　ＦＥＴ（電界効果トランジスター）が劣化していないことを願う

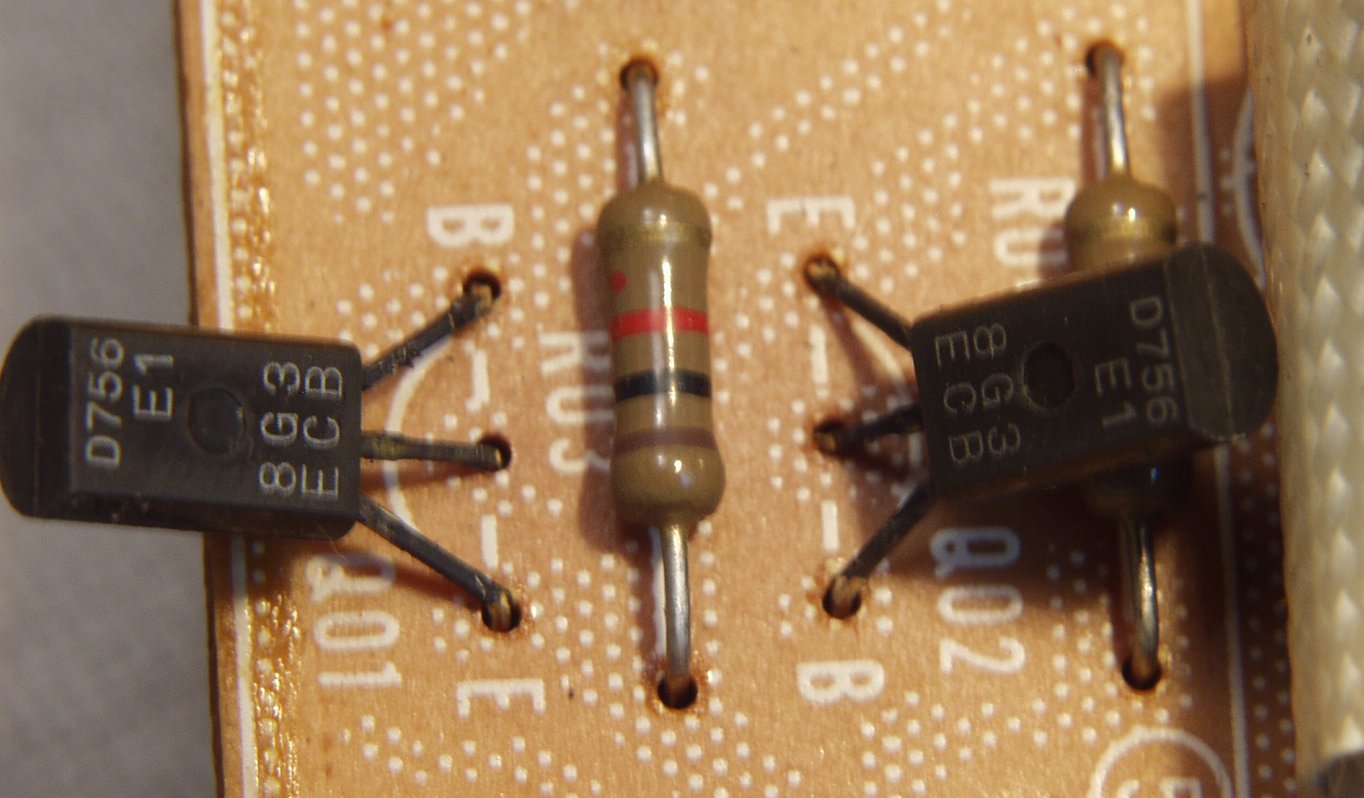

Ｃ−２Ａ１．　修理前　Ｌドライブ基板　ＴＲ（トランジスター）の足が腐食で真っ黒！

Ｃ−２Ｂ．　修理後　Ｌドライブ基板　初段ＦＥＴ（電界効果トランジスター）、バランス／バイアス調整用半固定ＶＲ、ＳＰ接続リレー交換 　　　　　　　　　　　フューズ入り抵抗も全部交換　全電解コンデンサー、ＴＲ（トランジスター）交換

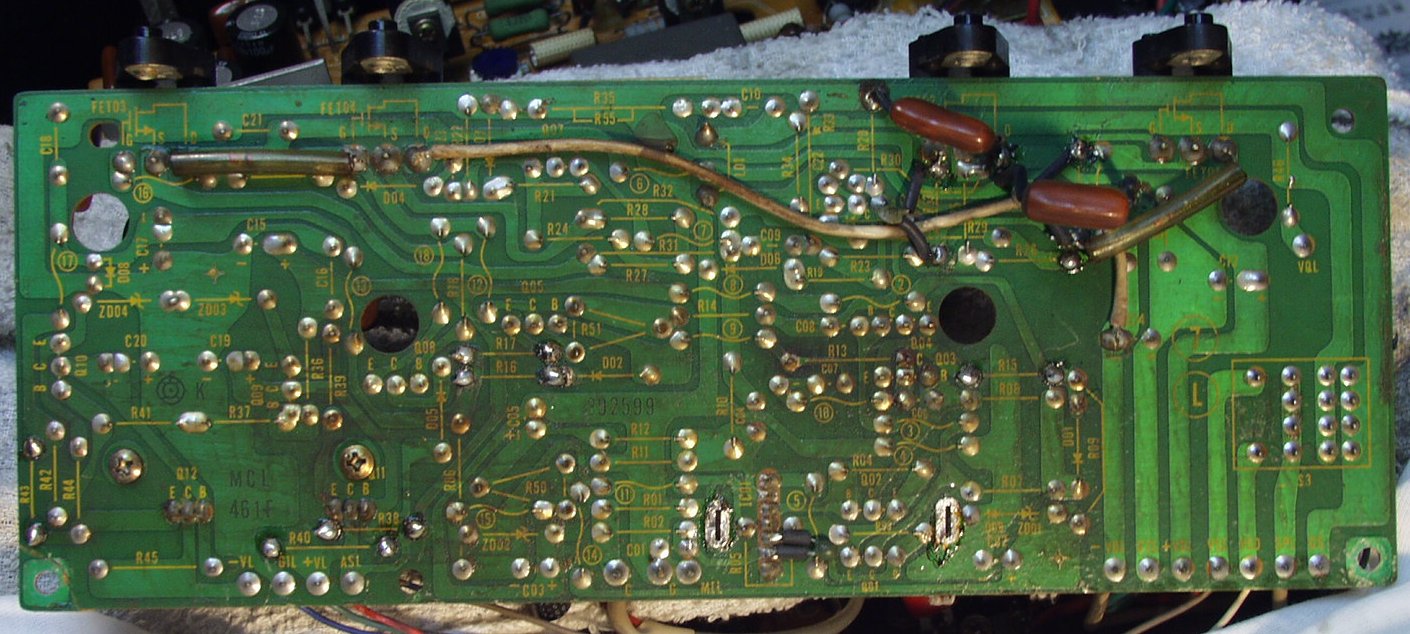

Ｃ−２Ｃ．　修理前　Ｌドライブ基板裏

Ｃ−２Ｄ．　修理（半田補正）後　Ｌドライブ基板裏　全ての半田をやり修す

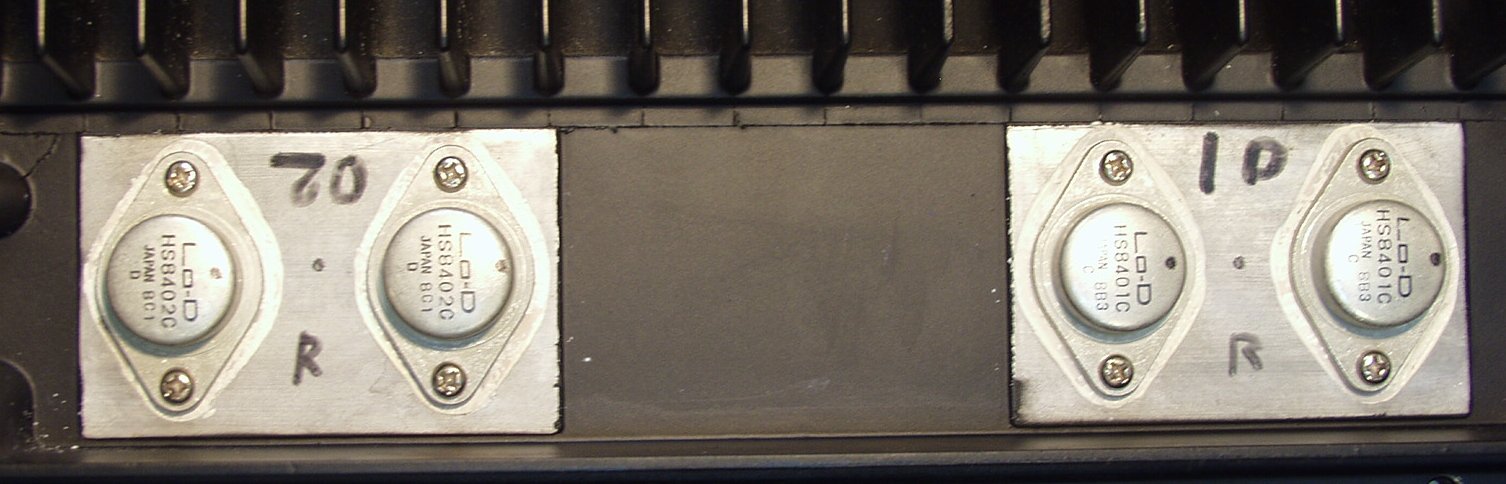

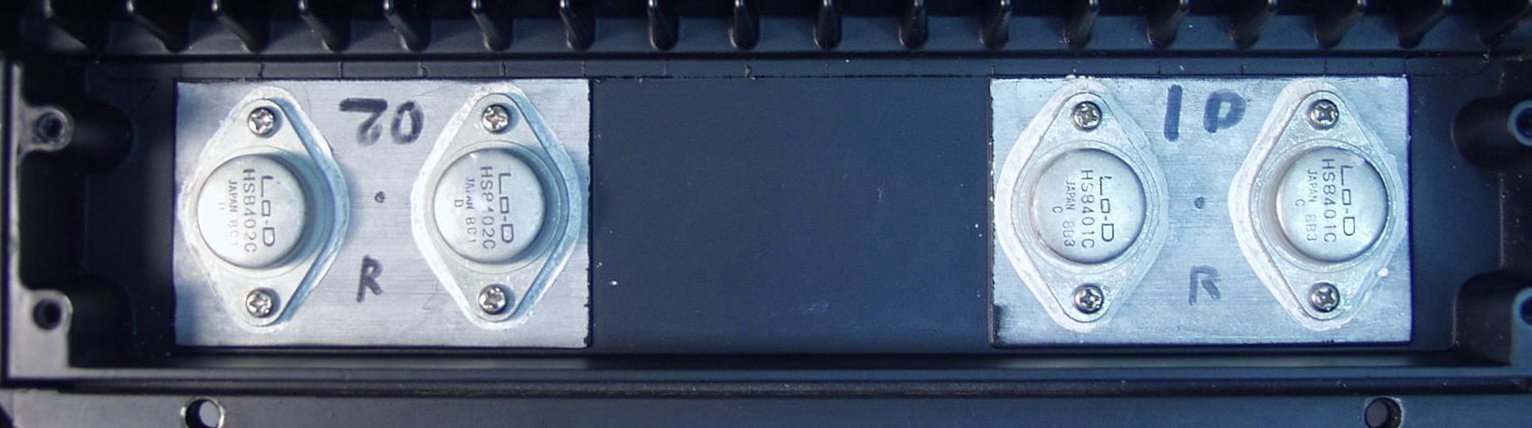

Ｃ−３Ａ．　修理前　Ｒ側　終段FET（電界トランジスター）

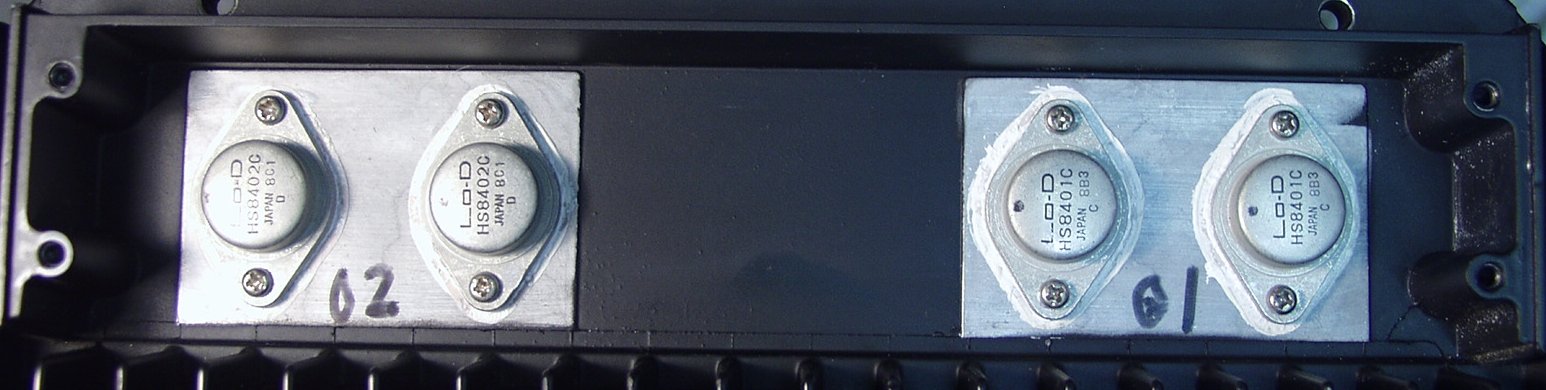

Ｃ−３Ｂ．　修理後　Ｒ側　終段FET（電界トランジスター）取り付、シリコンを十分塗り取り付ける

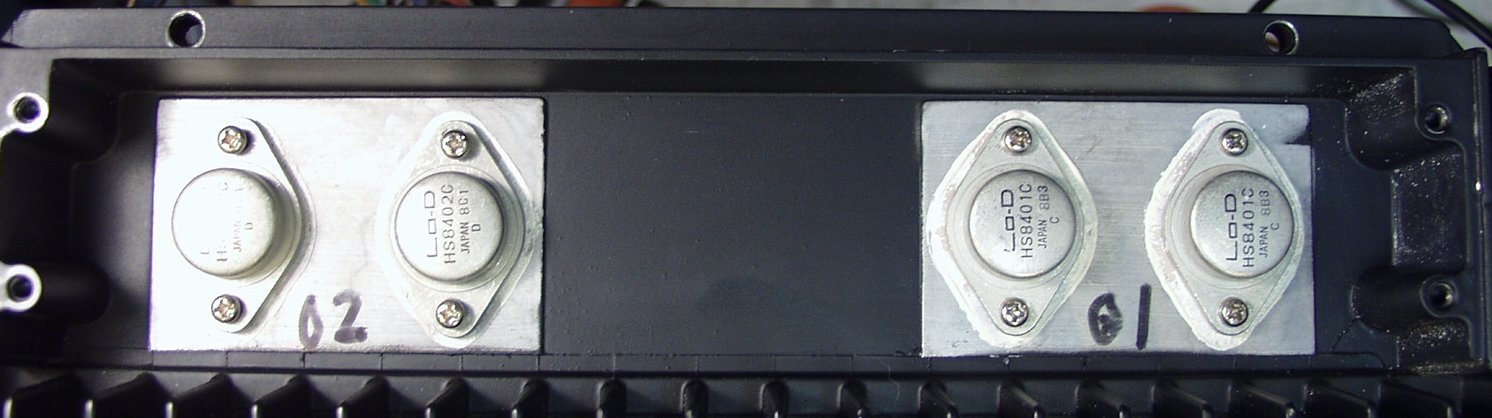

Ｃ−３Ｃ．　修理前　Ｌ側　終段FET（電界トランジスター）

Ｃ−３Ｄ．　修理後　Ｌ側　終段FET（電界トランジスター）取り付、シリコンを十分塗り取り付ける

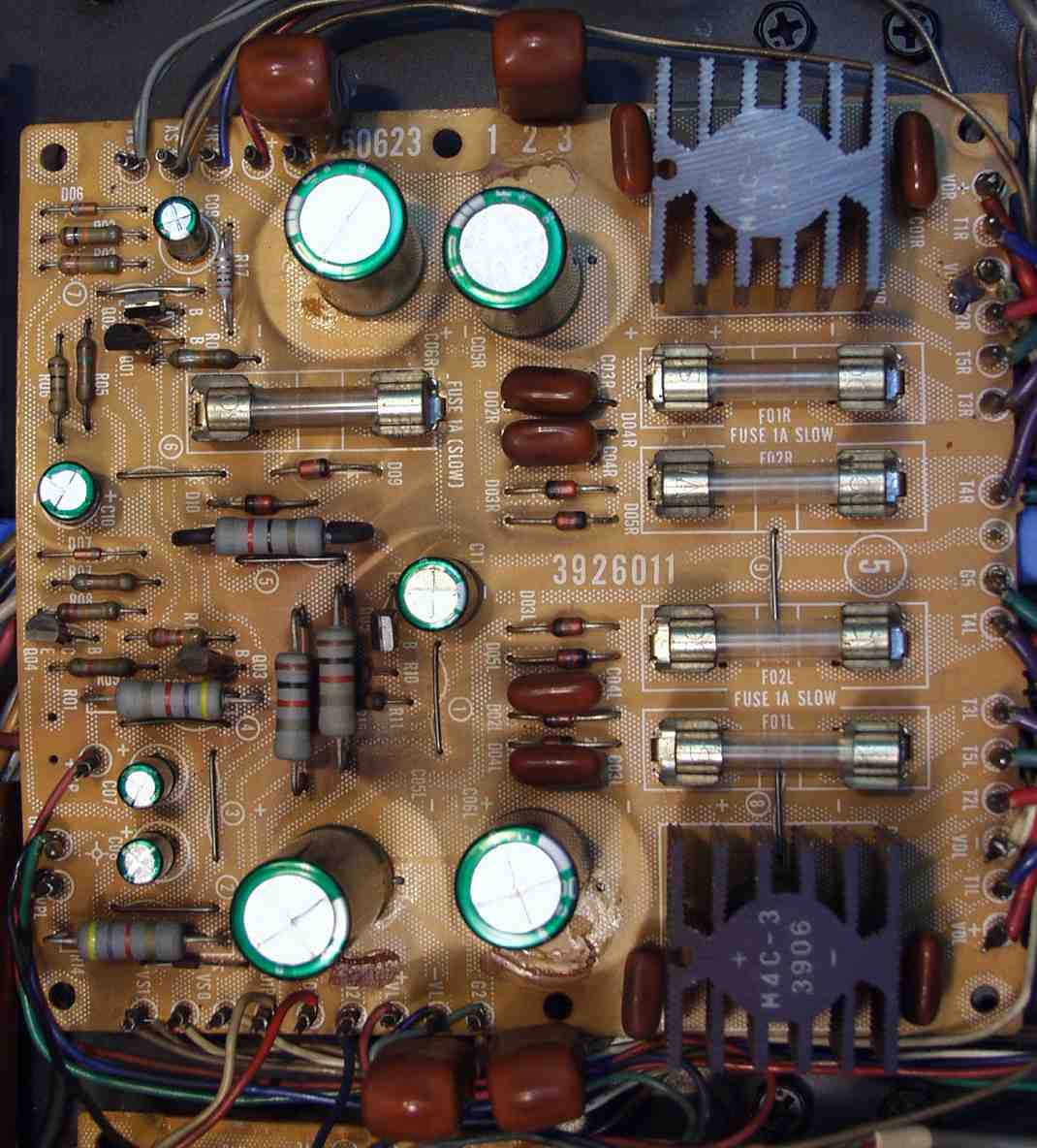

Ｃ−４Ａ．　修理前　電源基盤

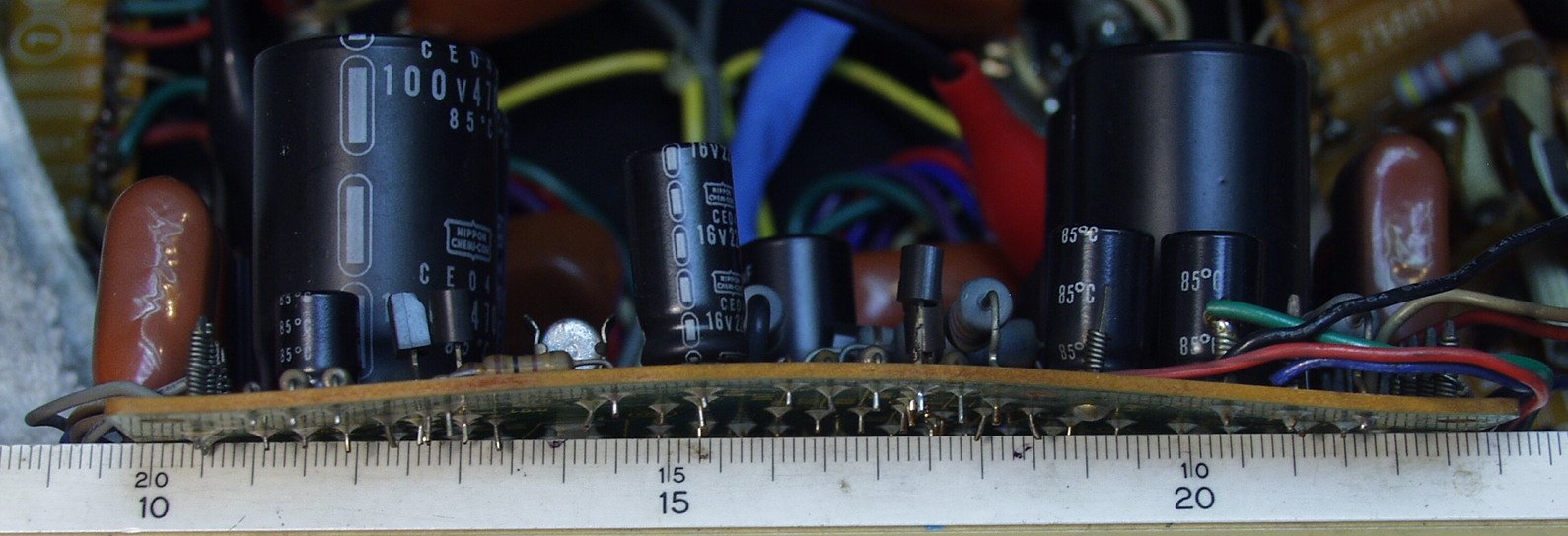

Ｃ−４Ａ１．　修理前　電源基盤　ご覧のように熱で変形、この力でハンダに力が加わり、接触不良になる

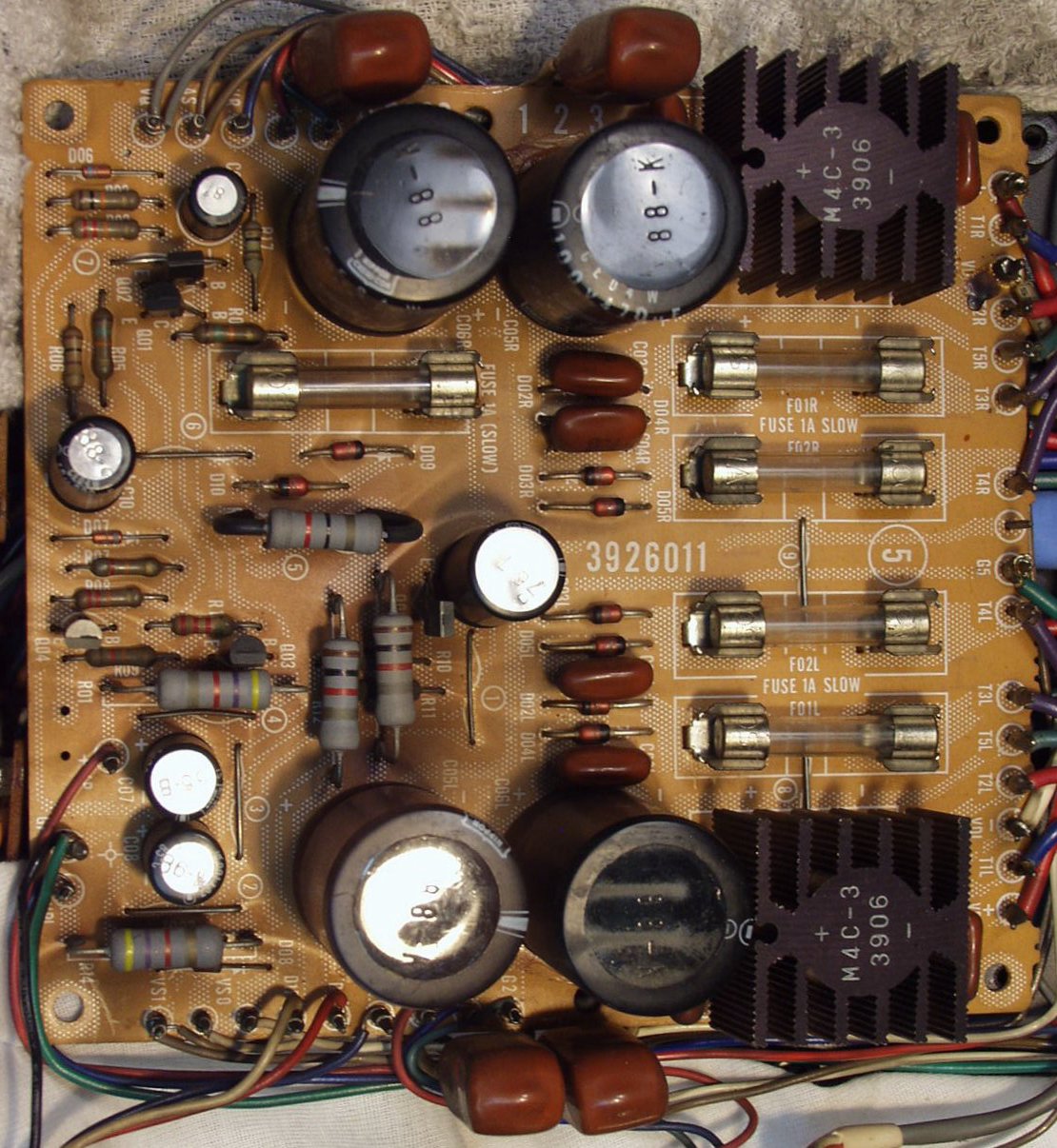

Ｃ−４Ｂ．　修理後　電源基盤　電解コンデンサー９個、フューズ入り抵抗交換

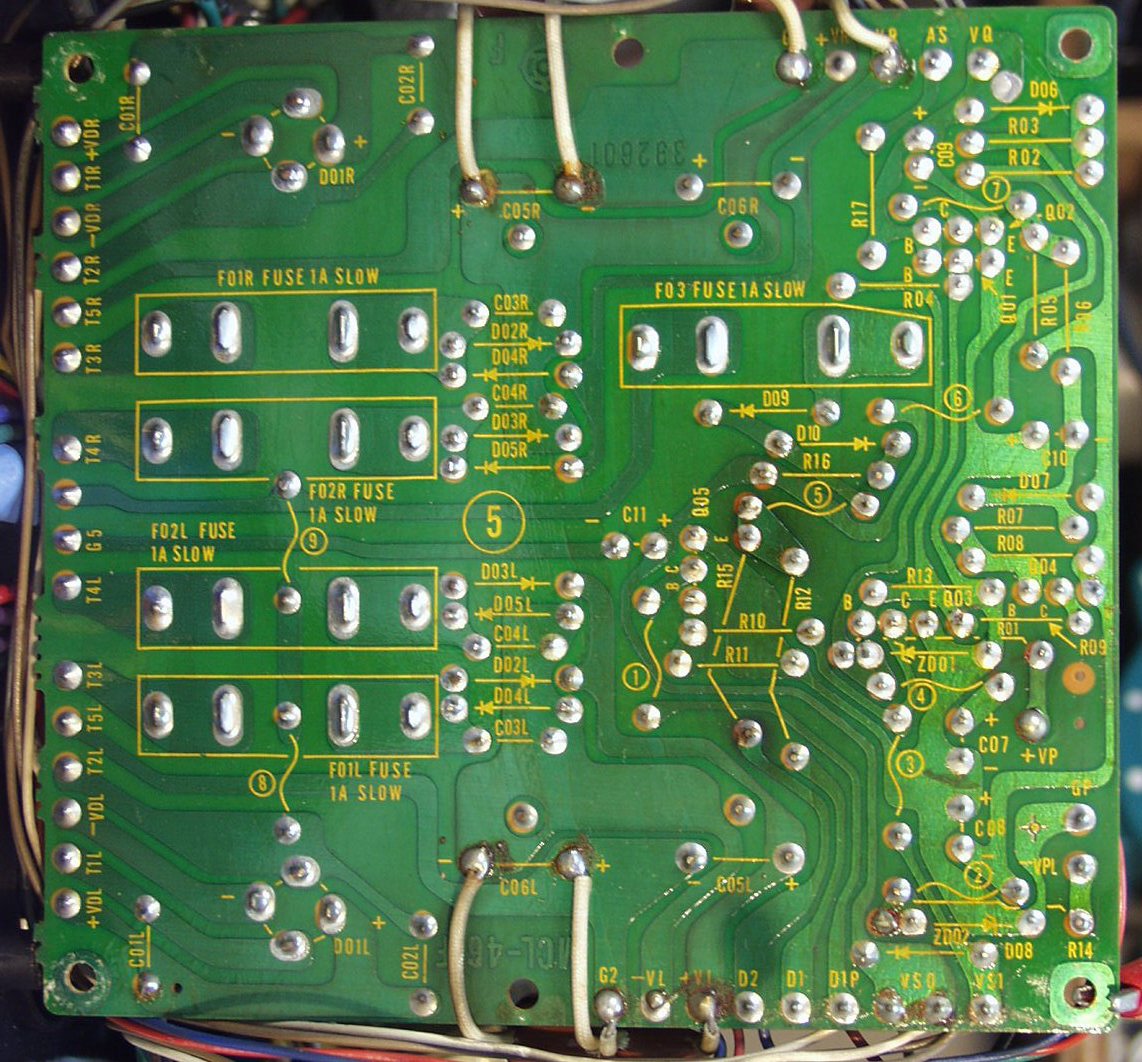

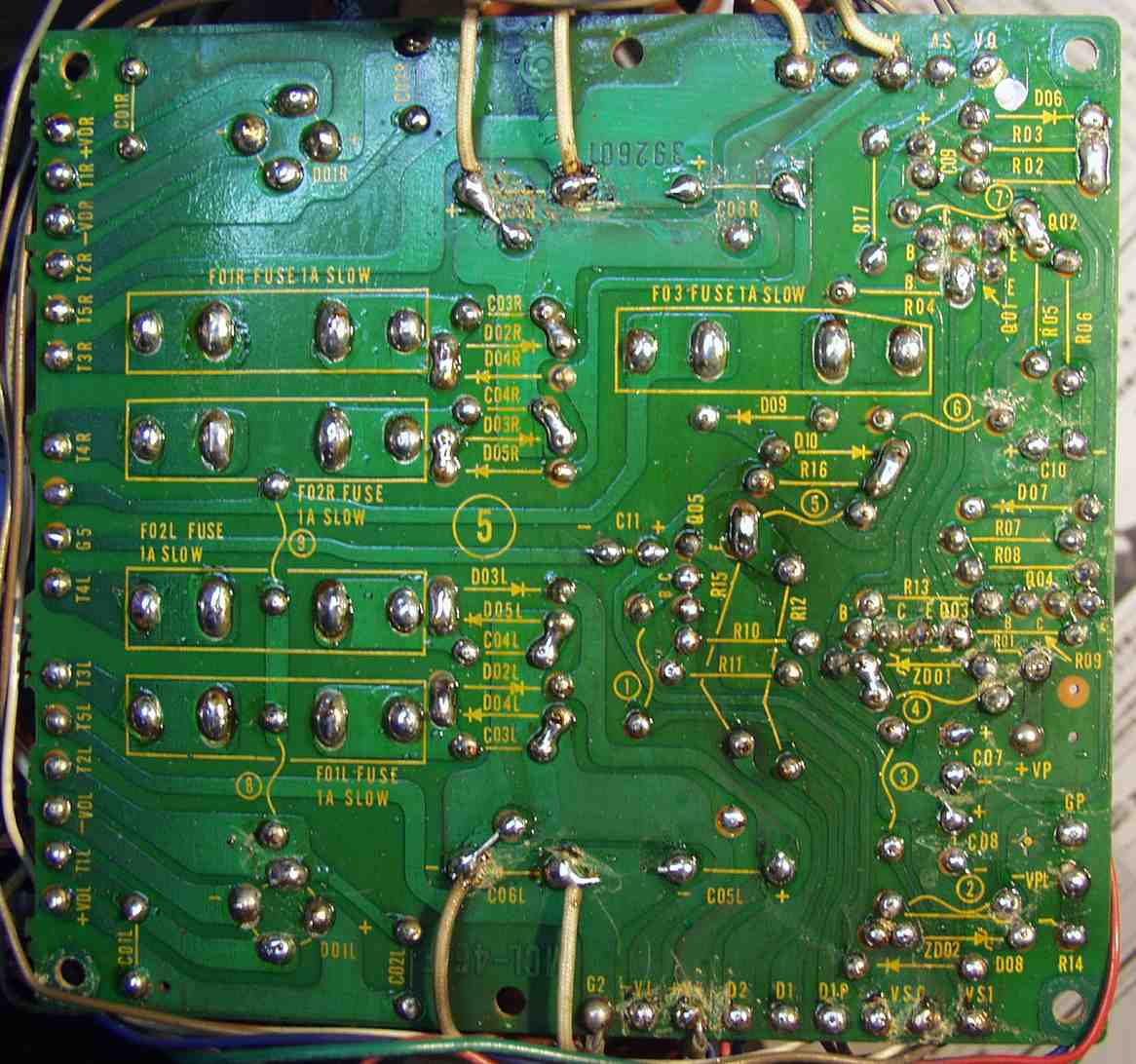

Ｃ−４Ｃ．　修理前　電源基盤裏

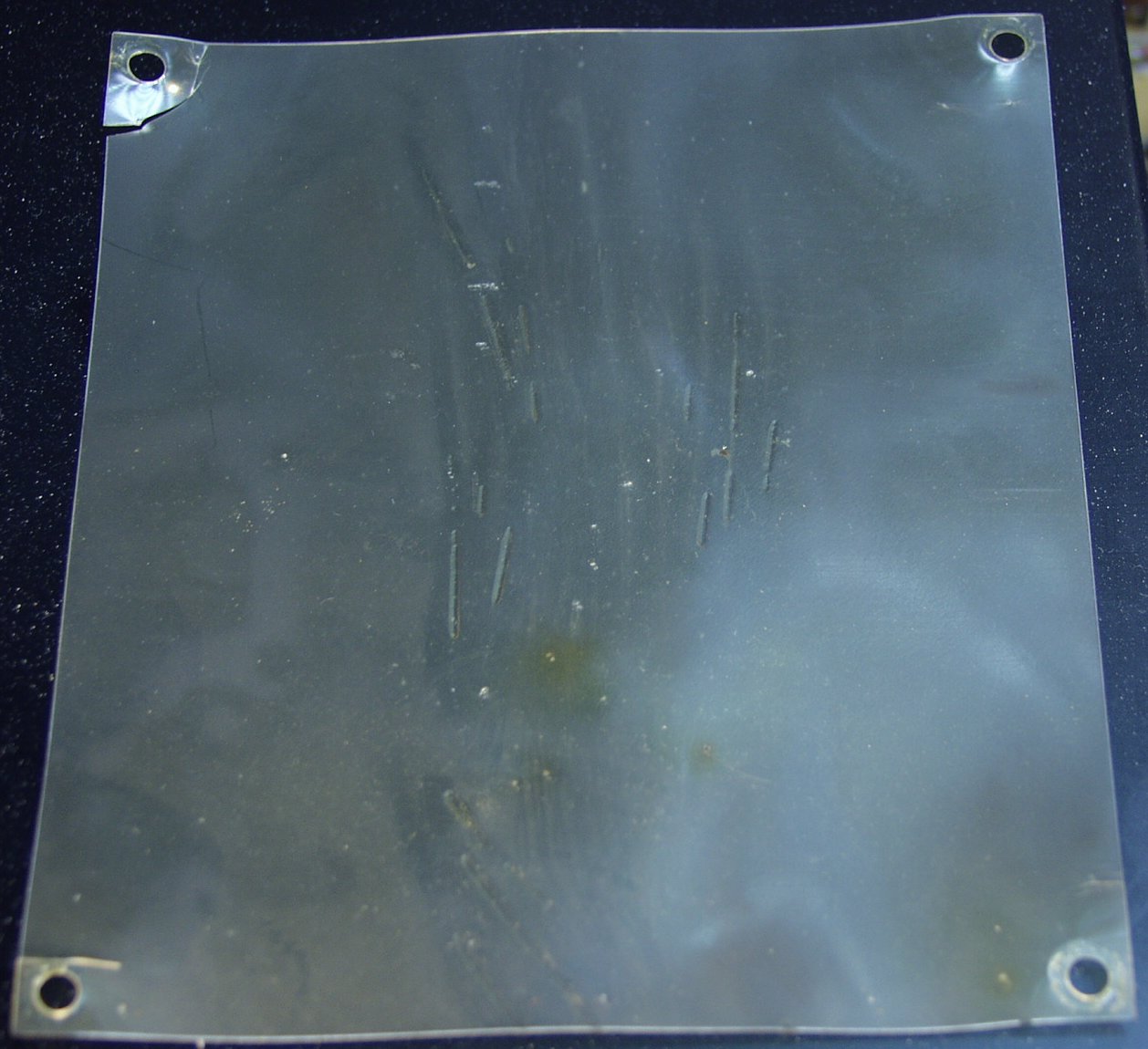

Ｃ−４Ｃ２．　修理前　電源基盤　下の絶縁シート　発振の熱で焼けた後がある

Ｃ−４Ｄ．　修理（半田補正）後　電源基盤　　全ての半田をやり修す

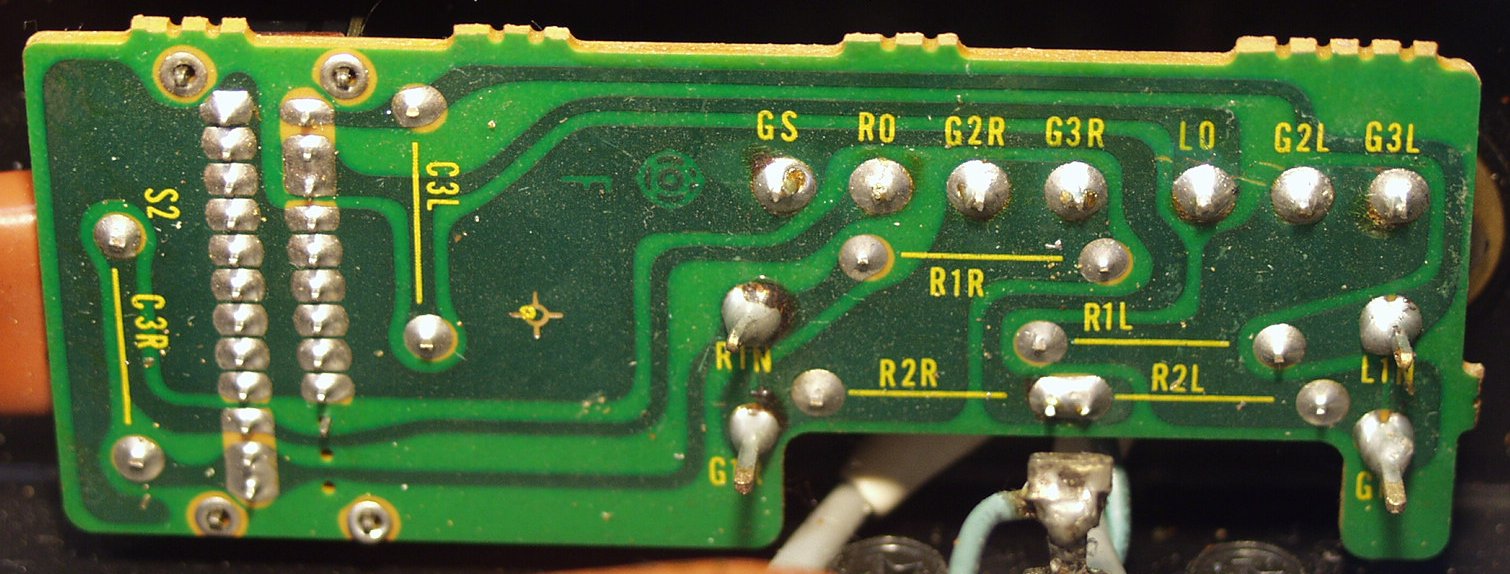

Ｃ−５Ａ．　修理前　入力ＲＣＡ端子基盤

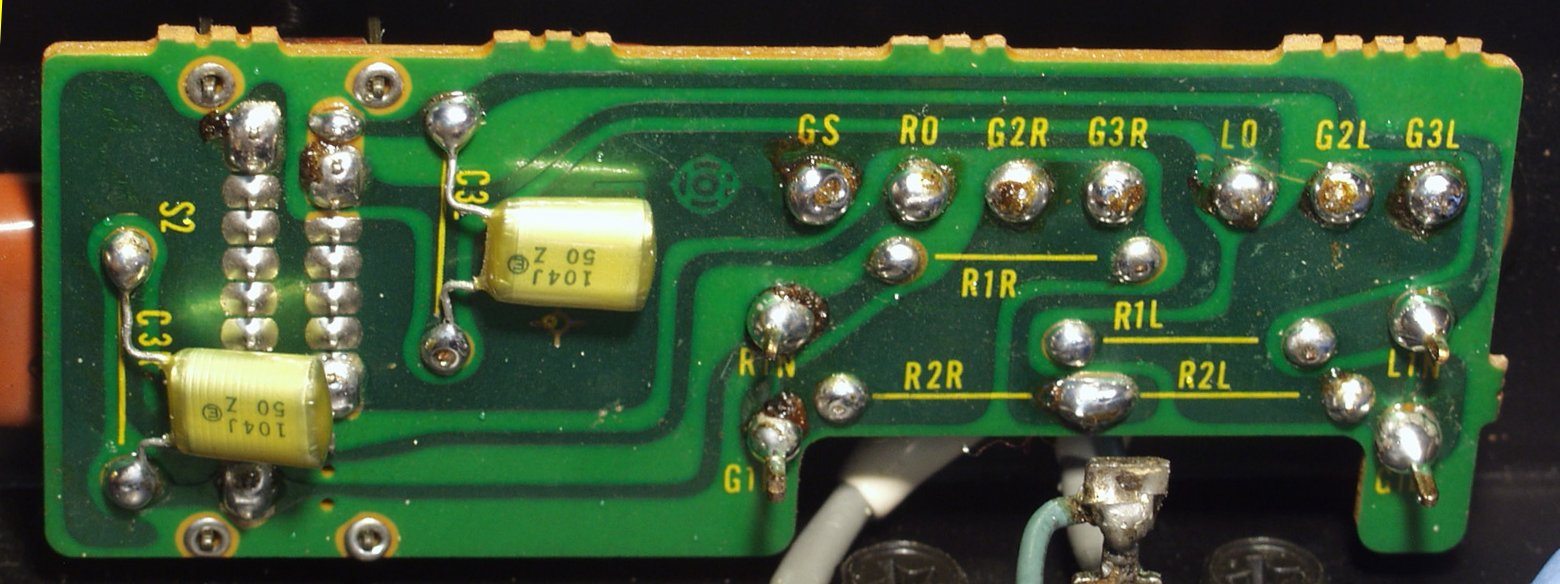

Ｃ−５Ｂ．　修理（半田補正）後　入力ＲＣＡ端子基盤　全ての半田をやり修す

Ｃ−６Ａ．　修理前　ＳＰ接続端子

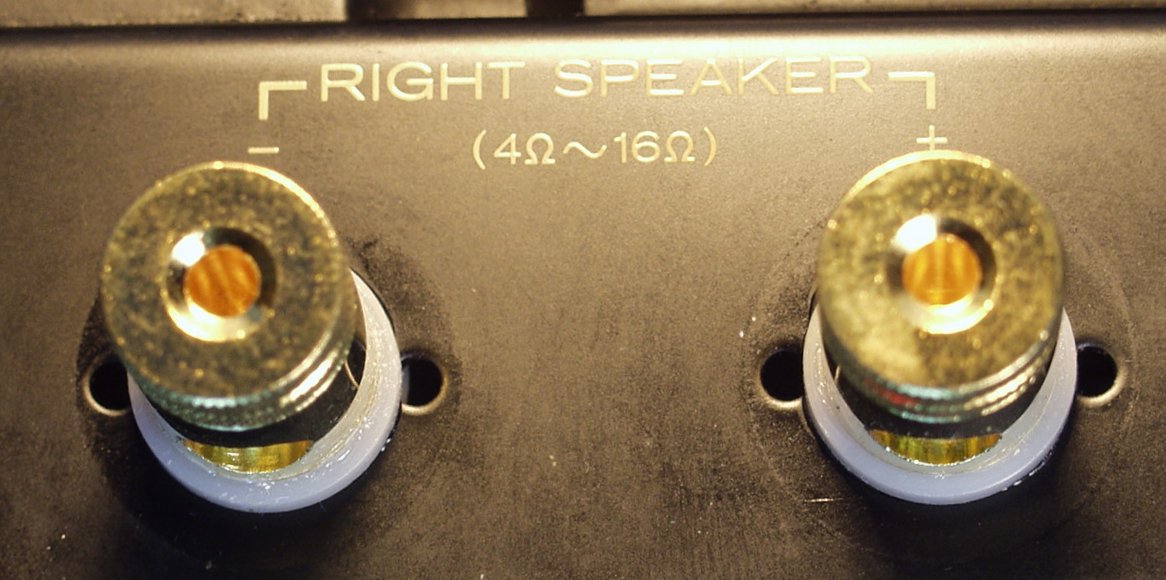

Ｃ−６Ｂ．　修理後　ＳＰ接続端子

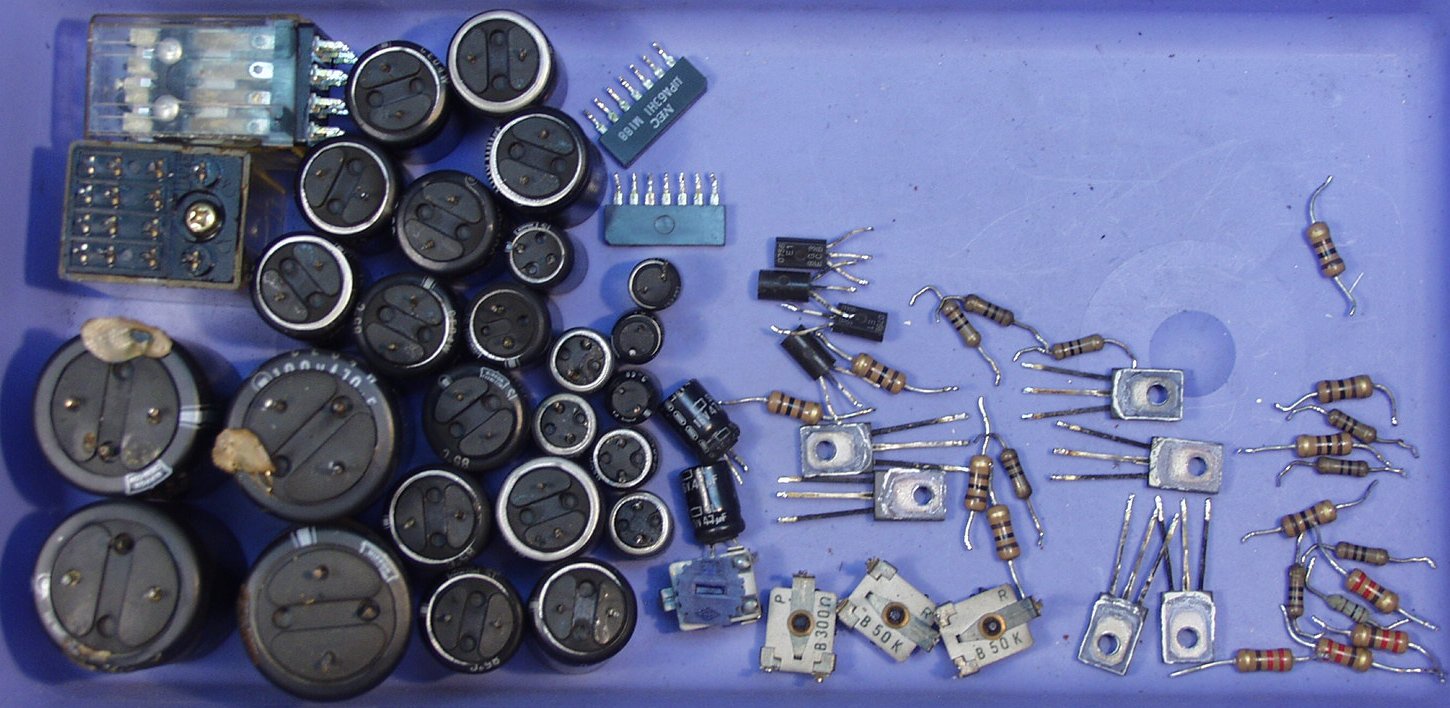

Ｃ−７．　交換した部品　熱で電解コンデンサーのビニールが大きく剥けている

C８−Ａ．　修理前　下から見る

Ｃ−８Ｂ．　修理後　下から見る

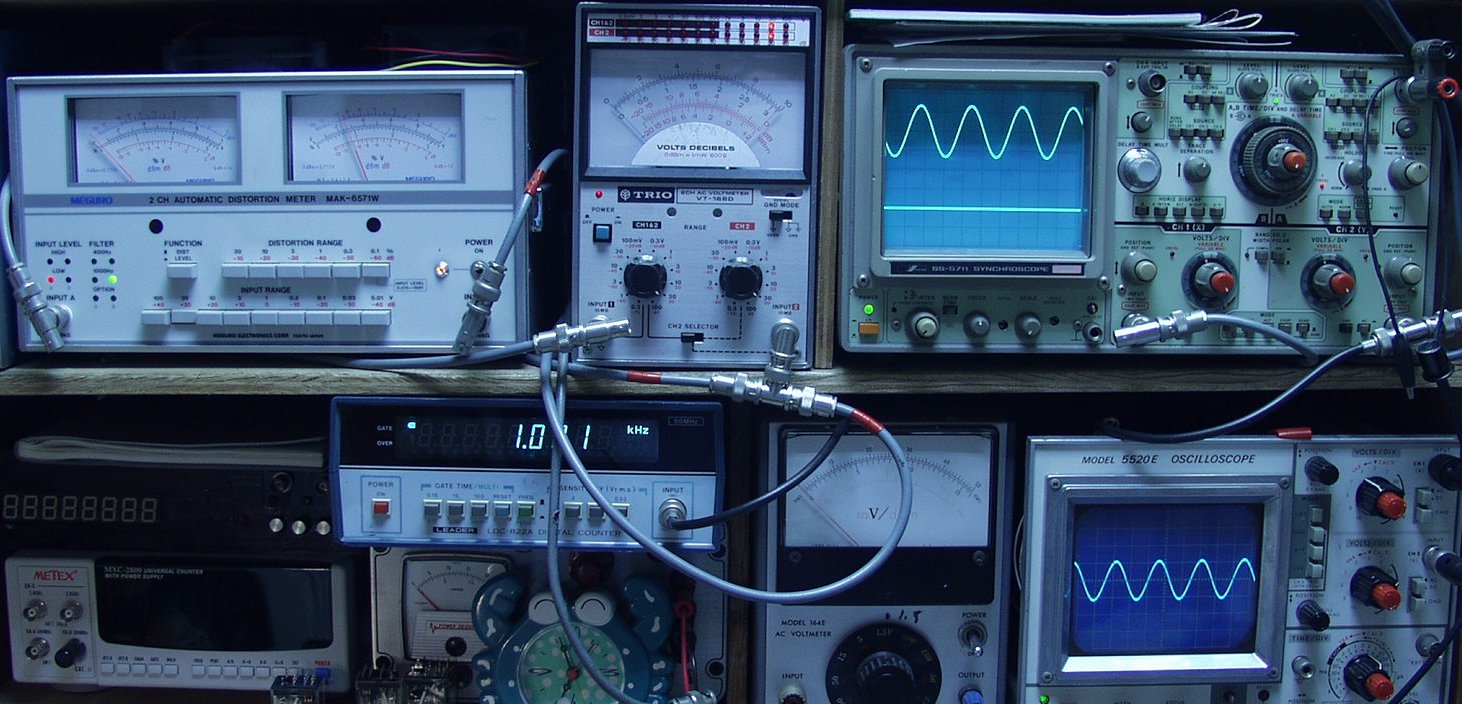

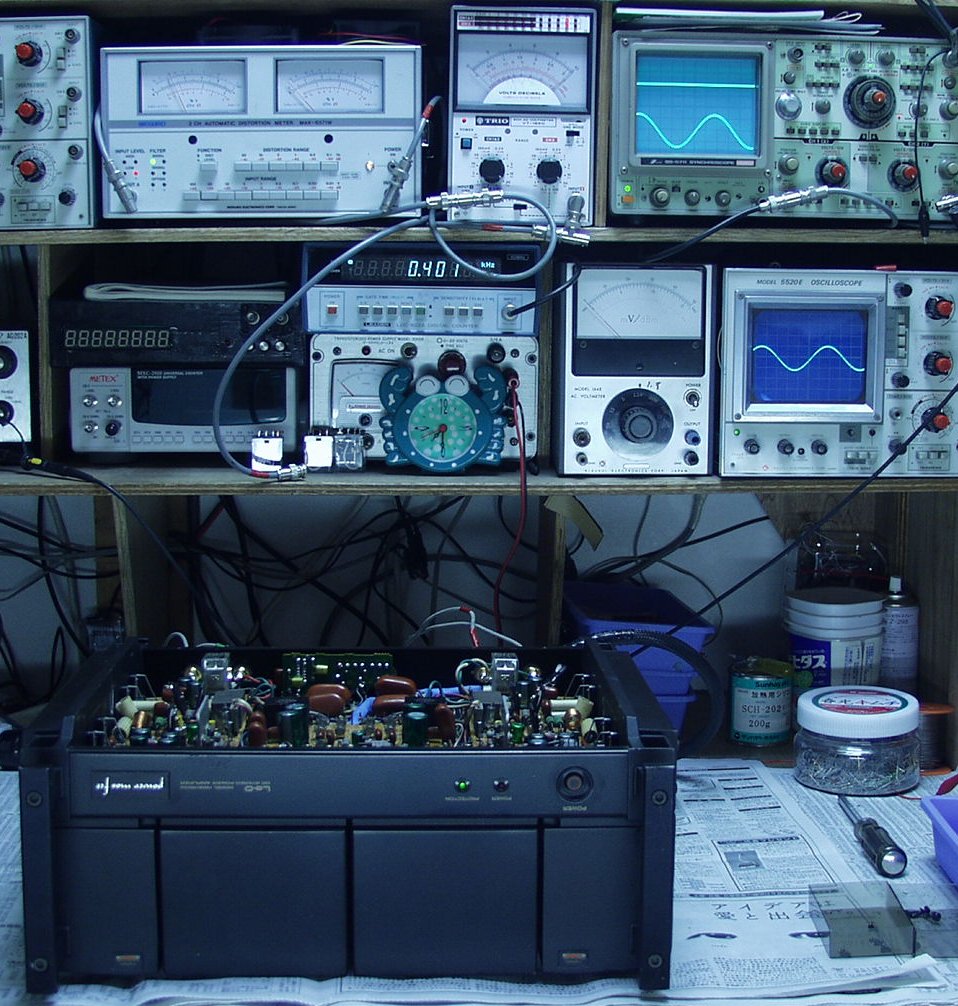

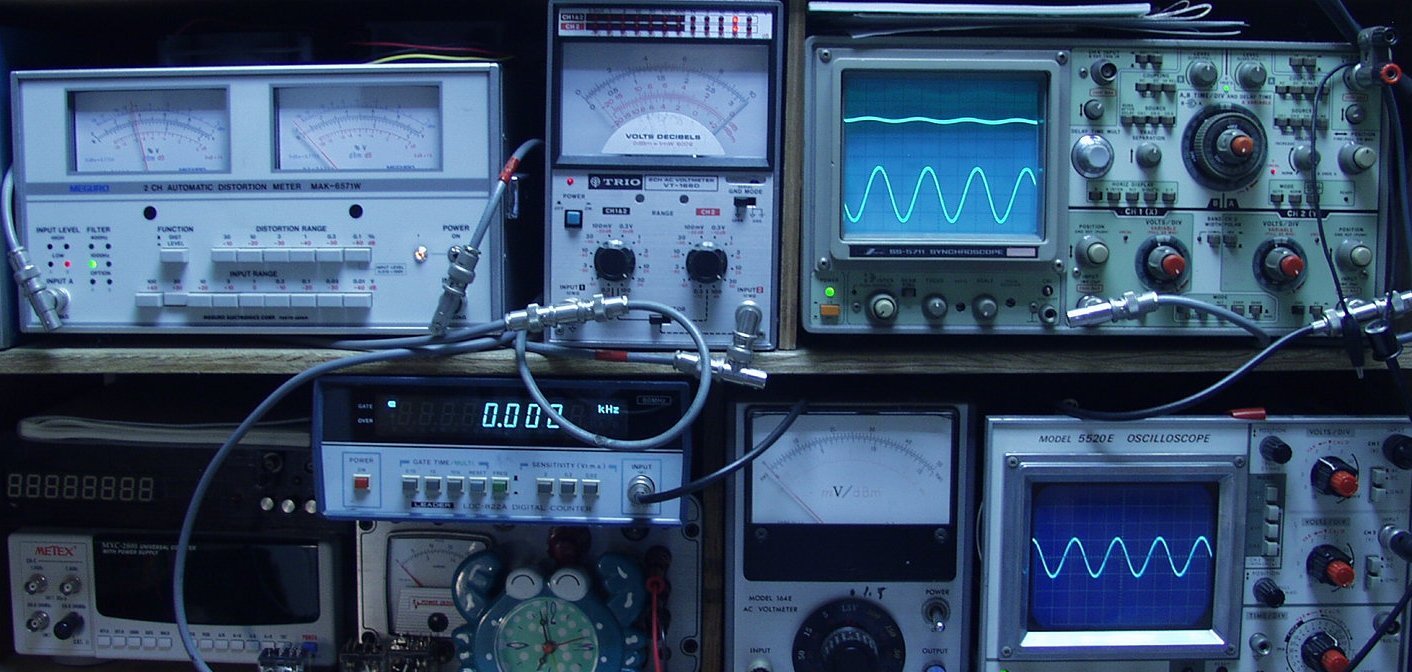

Ｅ．　調整・測定 Ｅ−１．　出力／歪み率測定・調整 　　　　＜見方＞ 　　　　　下左オーディオ発振器より４００ＨＺ・１KHZの信号を出す（歪み率＝約０．００３％） 　　　　　下中＝入力波形（オーディオ発振器のTTLレベル）　下右＝周波数計 　　　　　上左＝ＳＰ出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　　　上中＝ＳＰ出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力 　　　　　上右＝ＳＰ出力波形オシロ　上＝Ｒ出力、下＝Ｌ出力（出力電圧測定器の出力）

Ｅ−２Ａ．　Ｌ側ＳＰ出力＝３１Ｖ＝１２０Ｗ出力　０．０４％歪み　１０００ＨＺ 　　　　　　　　　　　右＝上＝赤指針、左＝下＝黒指針、右下オシロ＝入力波形

Ｅ−２Ｂ．　Ｌ側ＳＰ出力＝３１Ｖ＝１２０Ｗ出力　０．０３％歪み　４００ＨＺ

Ｅ−２Ｃ．　Ｒ側ＳＰ出力＝３１Ｖ＝１２０Ｗ出力　０．０３％歪み　１０００ＨＺ 　　　　　　　　　　右＝上＝赤指針、左＝下＝黒指針、右下オシロ＝入力波形

Ｅ−２Ｄ．　Ｒ側ＳＰ出力＝３１Ｖ＝１２０Ｗ出力　０．０３％歪み　４００ＨＺ

Ｅ−４．　　２４時間エージング
