SUMO nine修理記録
平成17年12月6日到着  12月9日完成
  • A. 修理前の状況
      操作誤りで、L出力が歪む。

  • B. 原因
      各部劣化

  • C. 修理状況
      OP−AMP交換


  • D. 使用部品
      OP−AMP                       2個

  • E. 調整・測定

  • F. 修理費              28,000円    通常修理
                                        3台目からの、お馴染みさん価格

A. 修理前の状況

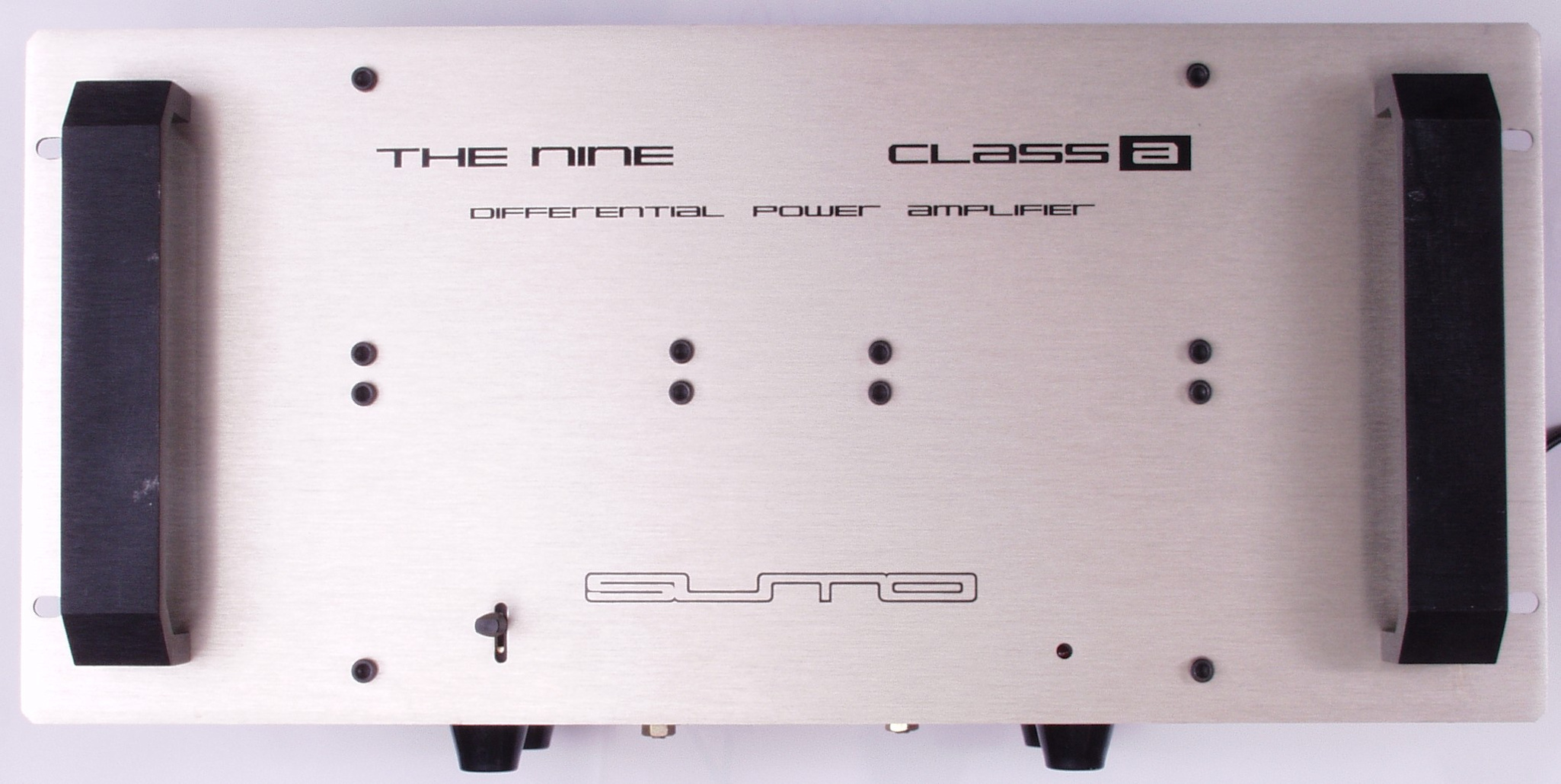

A−1. 点検中 前から見る
A−2A. 点検中 後から見る

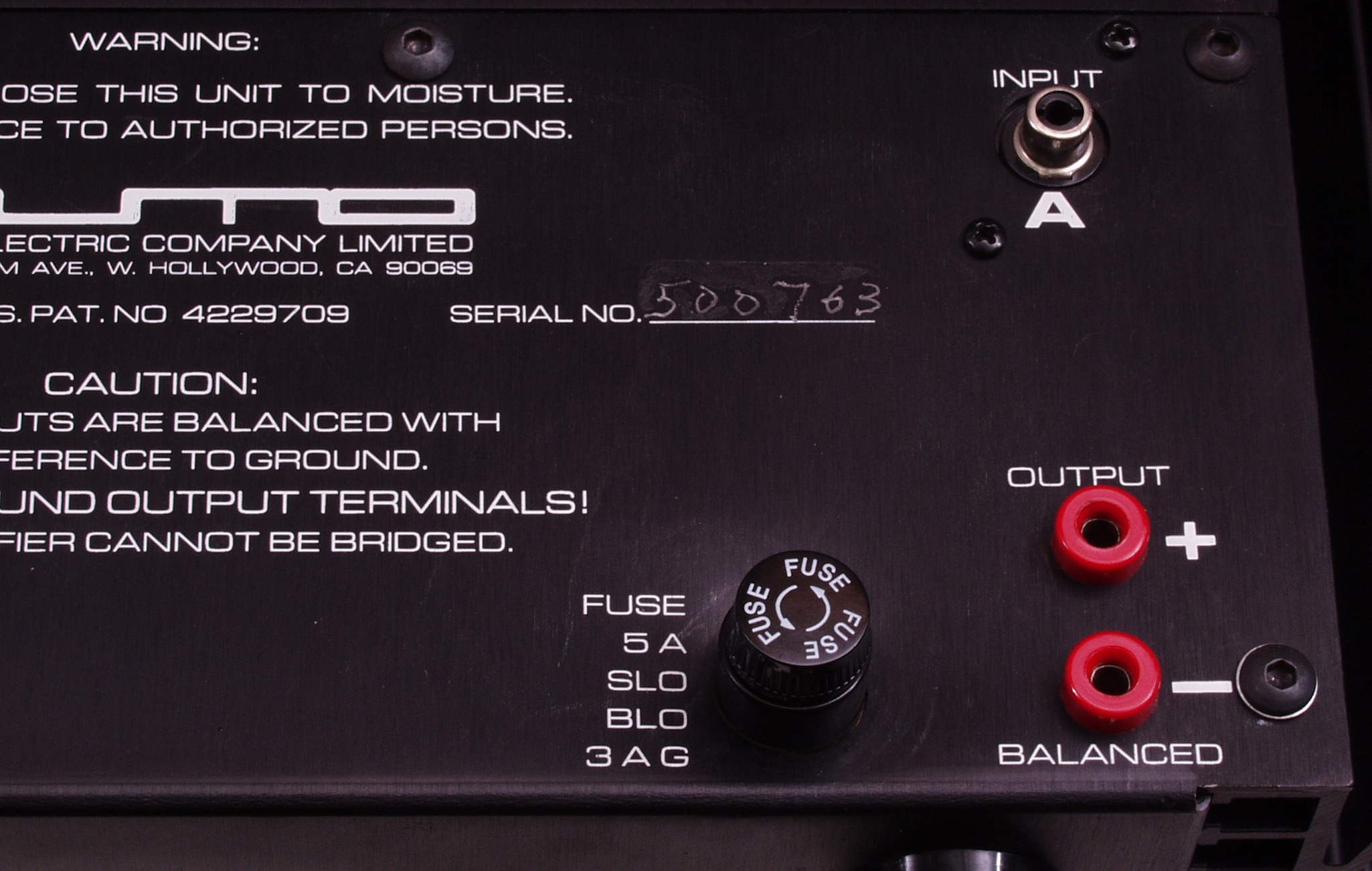

A−2B. 点検中 フューズブラケットが押し込まれている

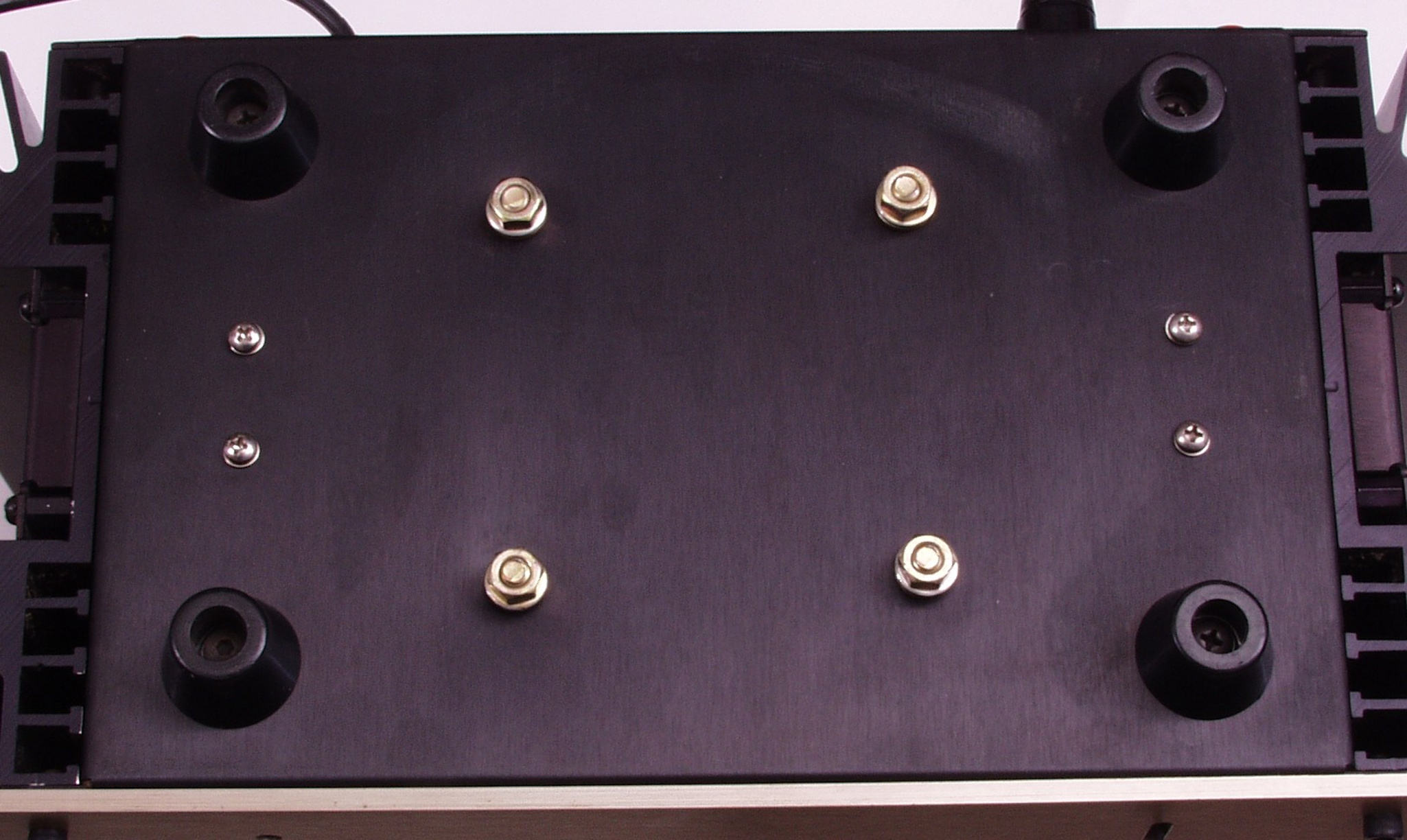

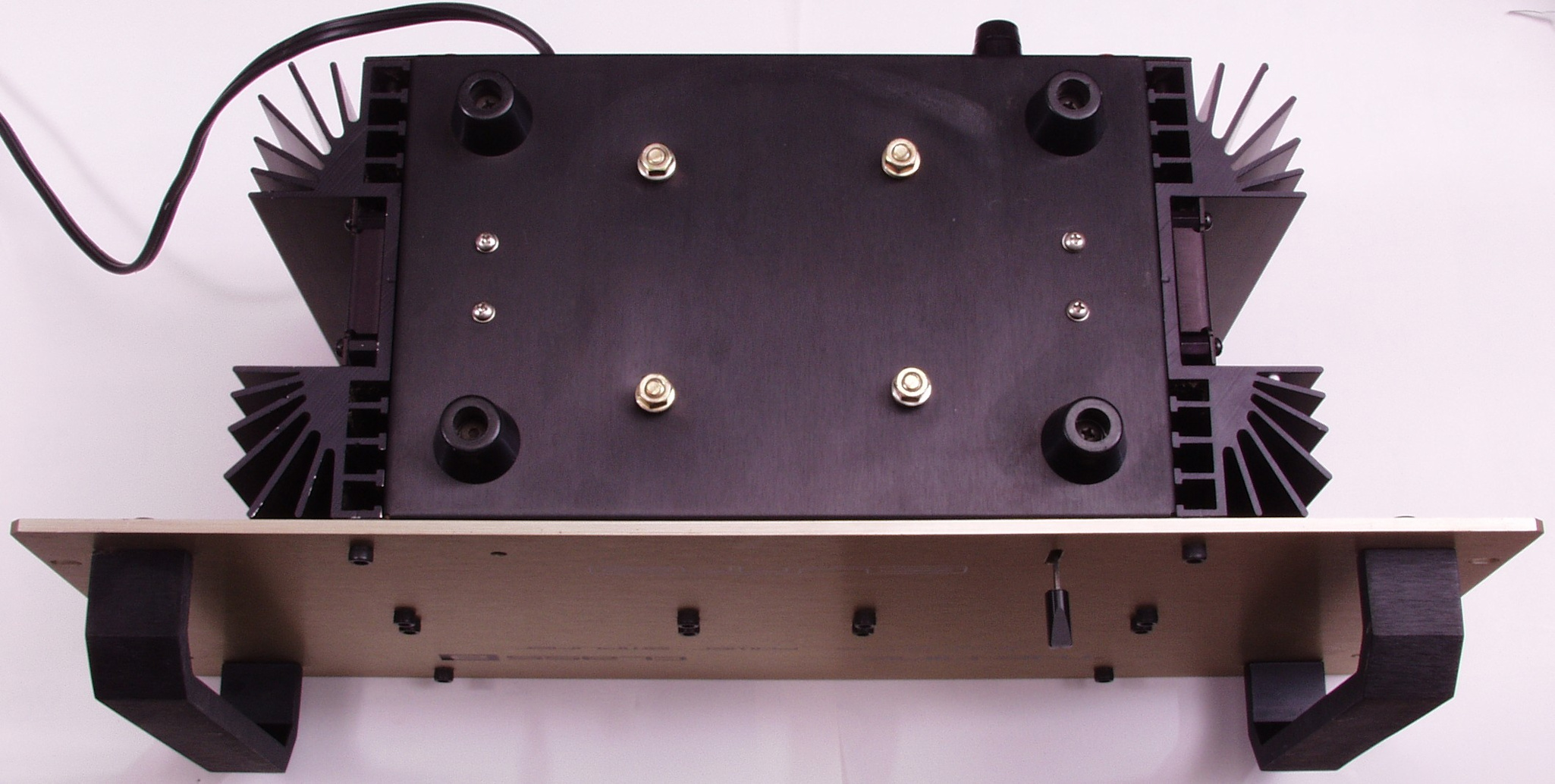

A−3A. 点検中 下から見る
A−3B. 点検中 シャーシがアルミ製なので、重いトランスの自重で、変形している

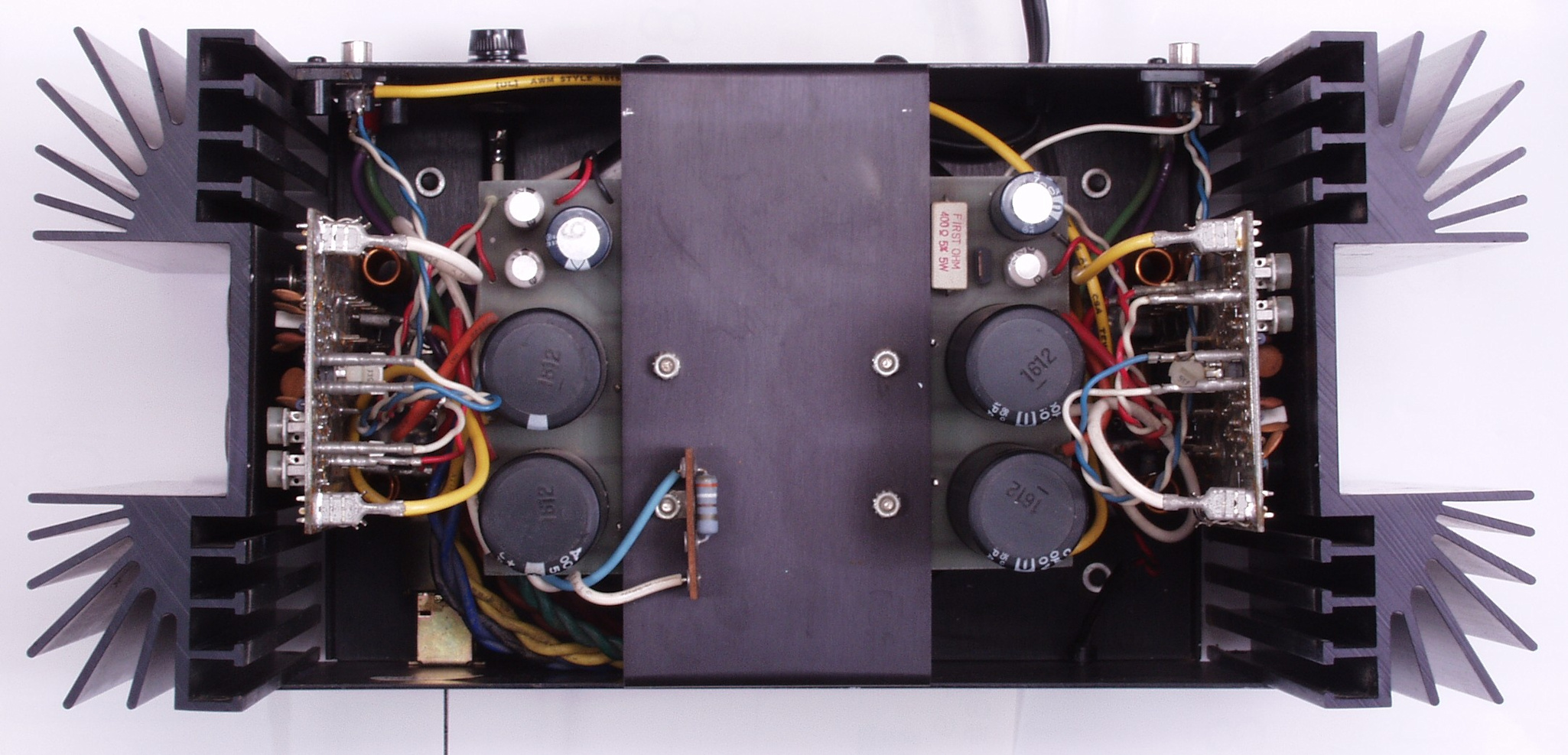

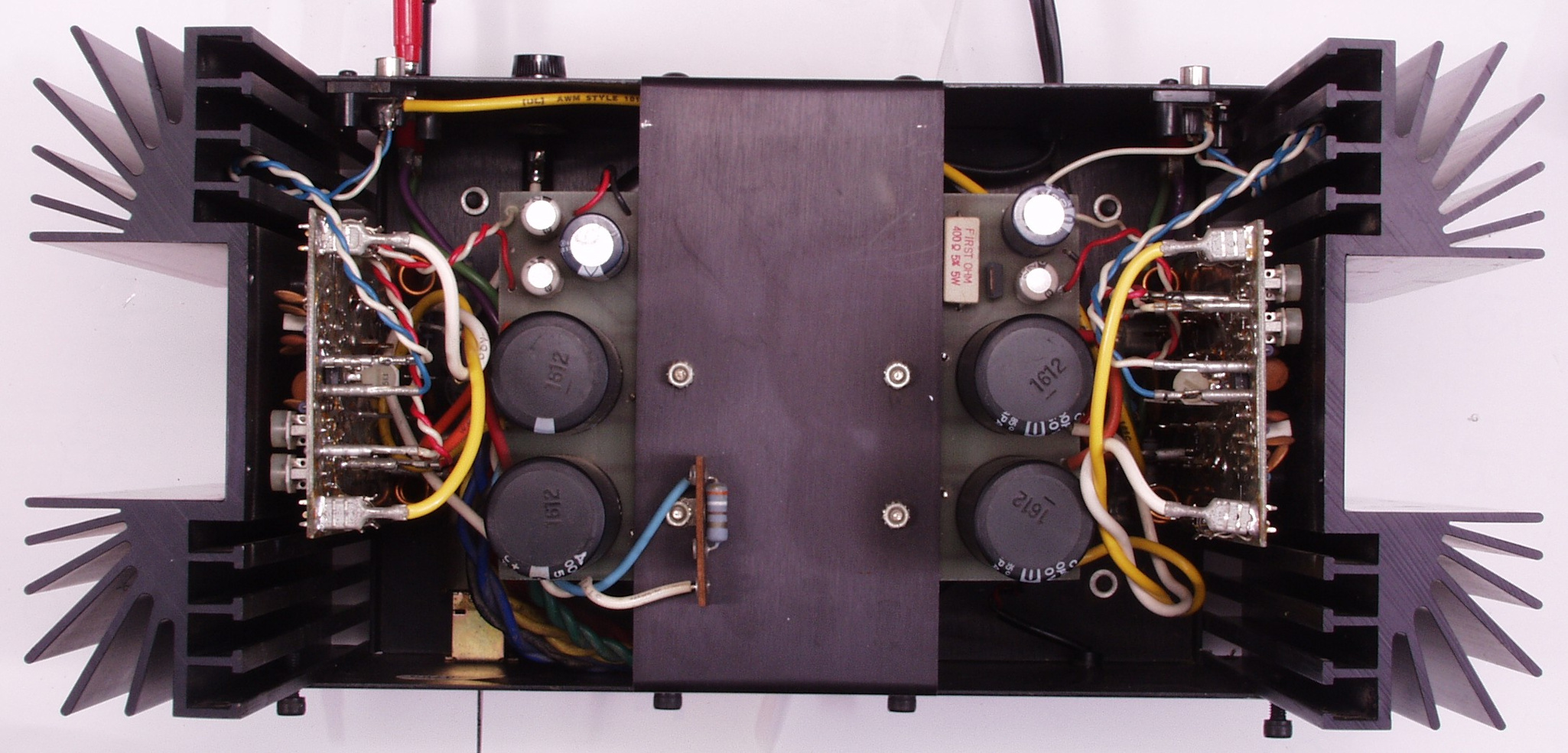

A−4. 点検中 上から見る

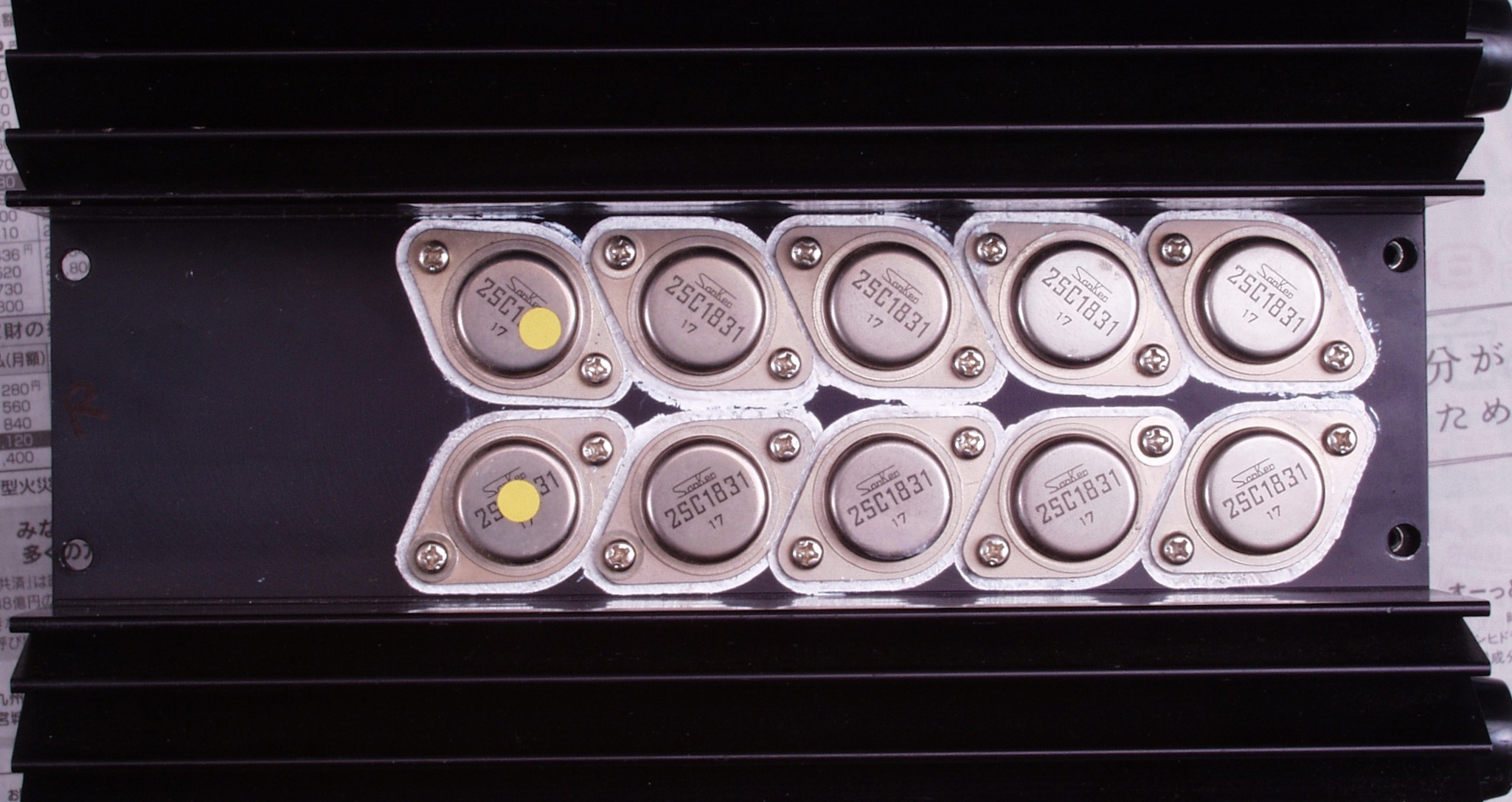

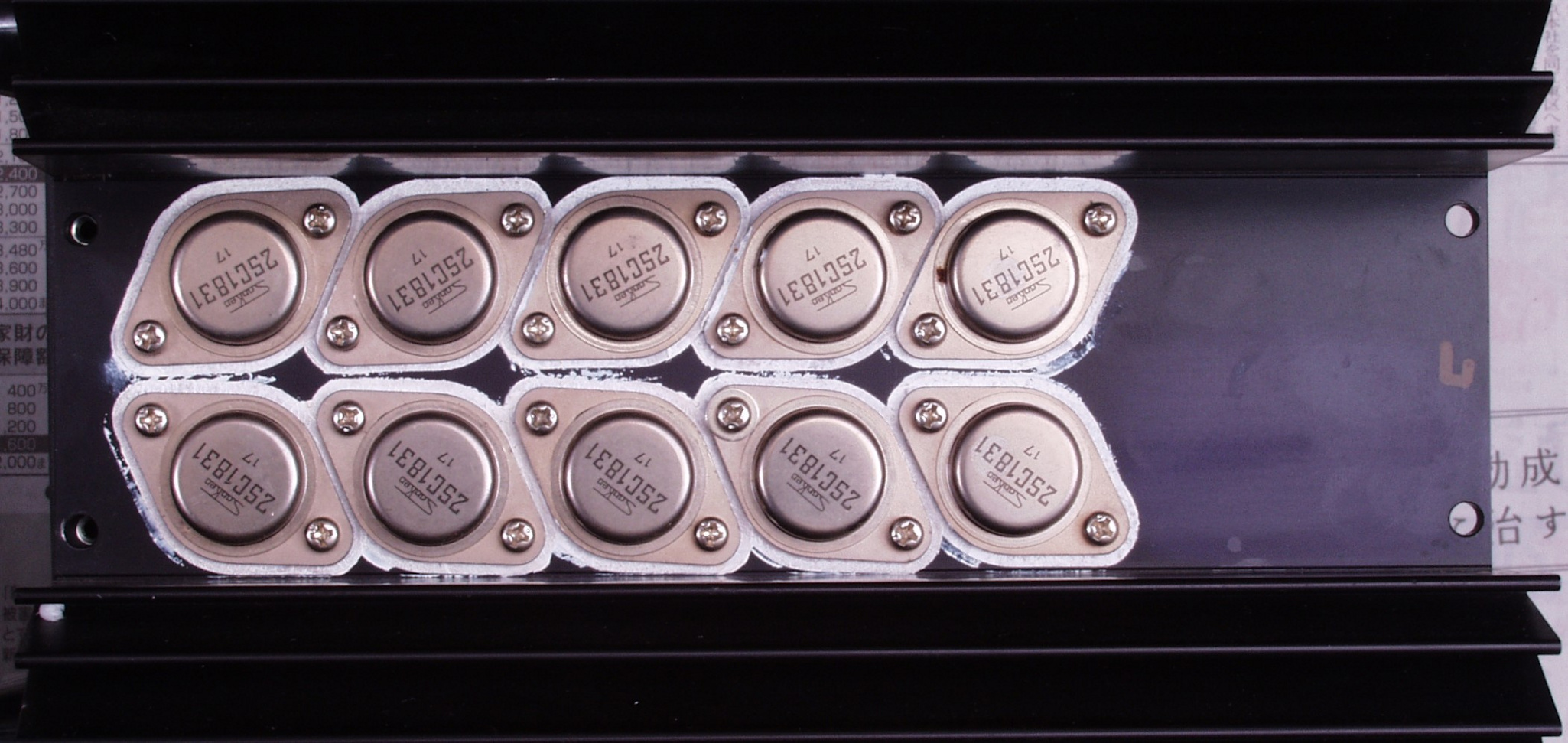

A−5A. 点検中 R側終段TR(トランジスター)
A−5B. 点検中 L側終段TR(トランジスター)

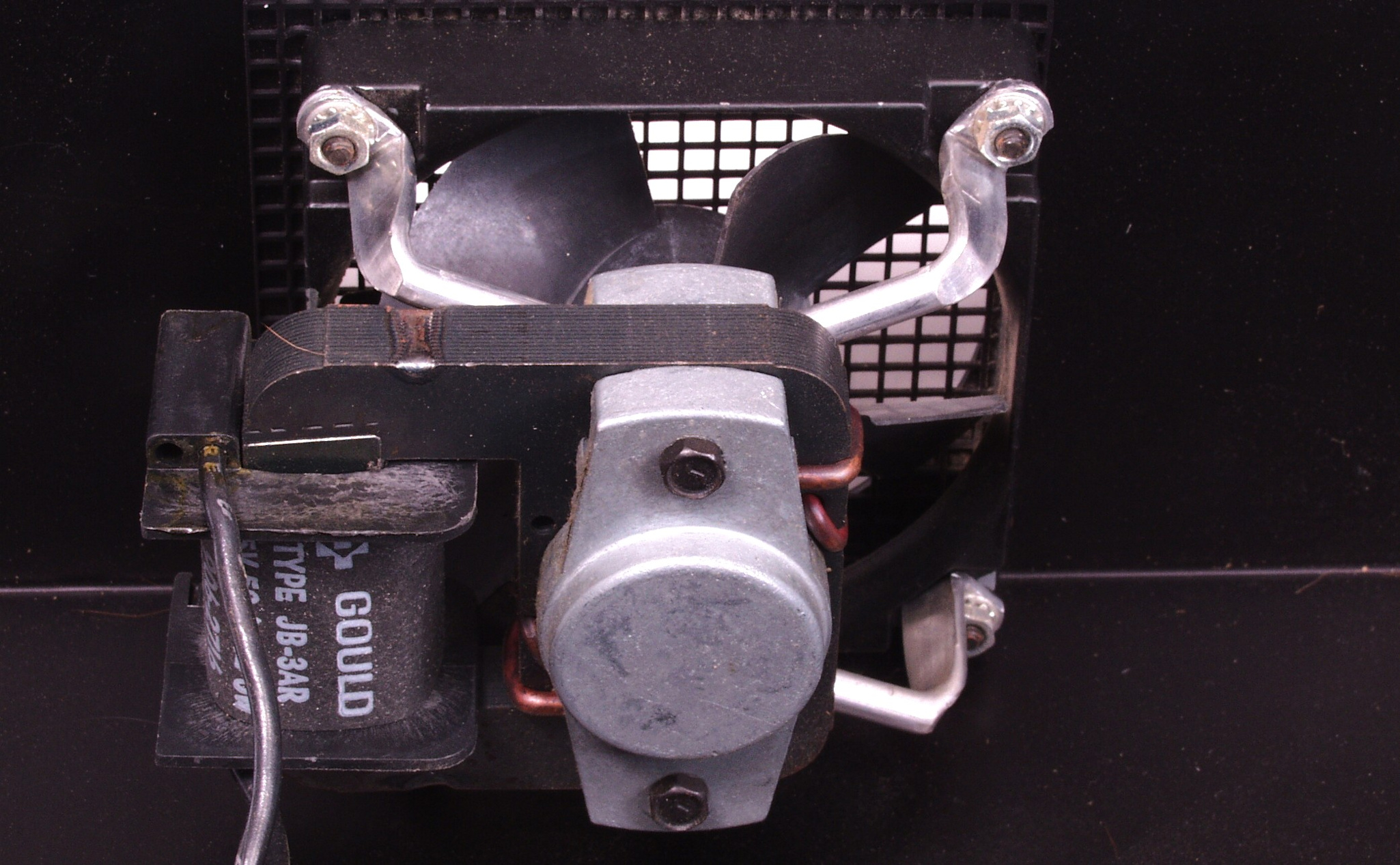

A−6. 点検中 冷却フアン
C. 修理状況

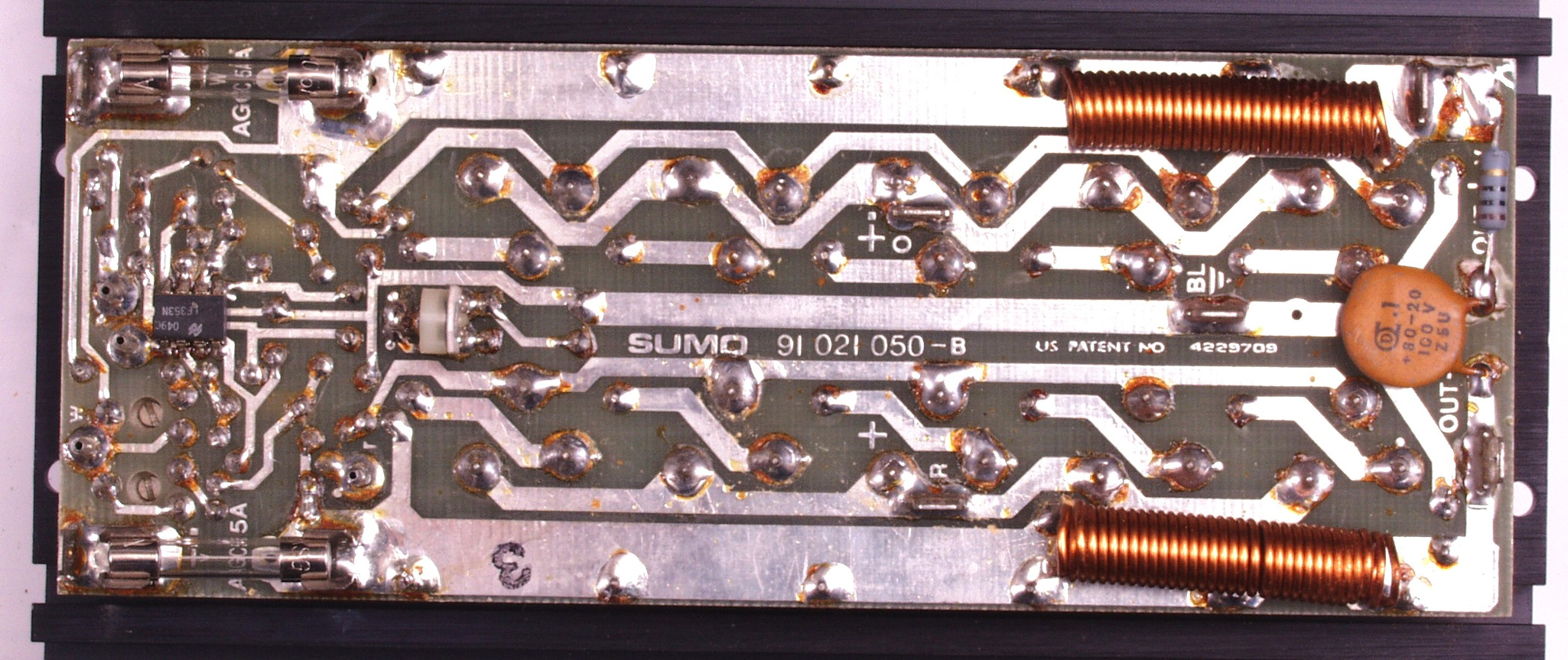

C−1A. 修理前 R−AMP基板裏の半固定VRがハンダ不良

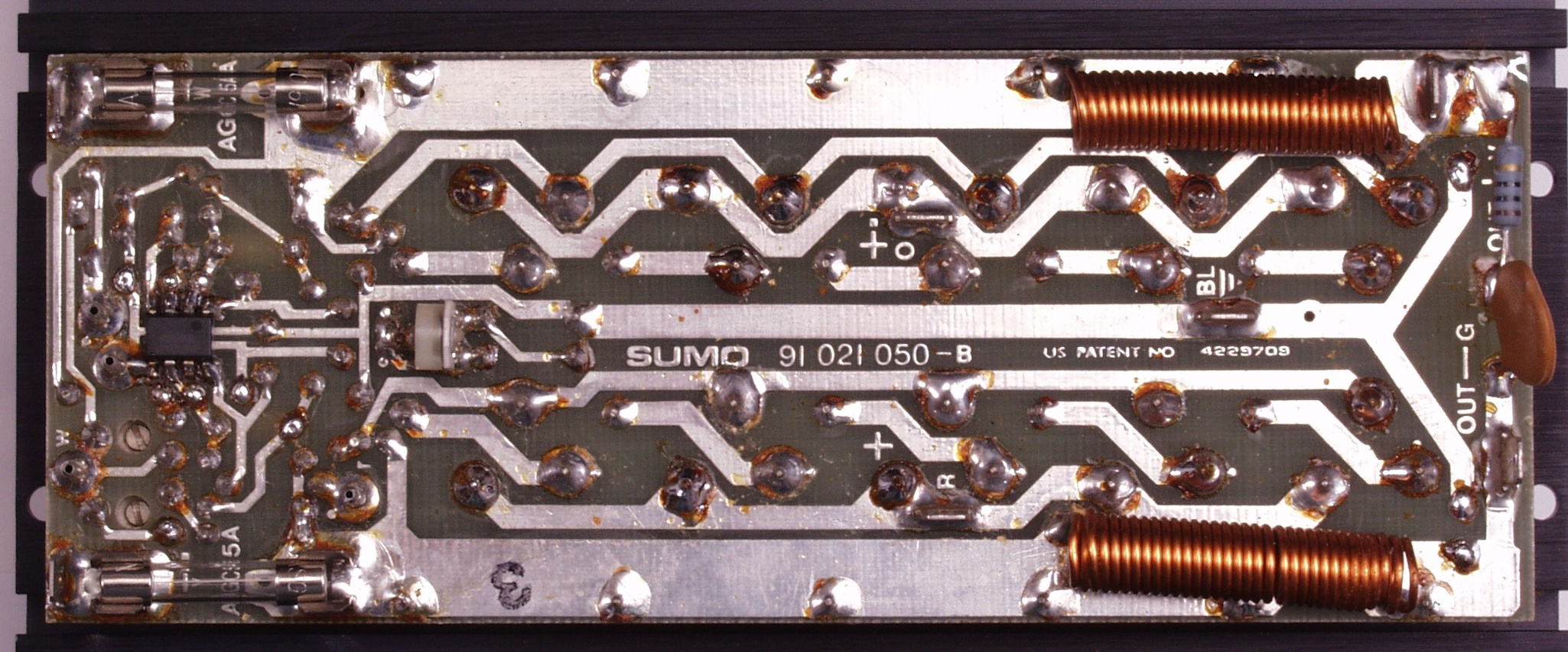

C−1B. 修理後 R−AMP基板裏、OP−AMP1個交換
C−2A. 修理前 L−AMP基板裏

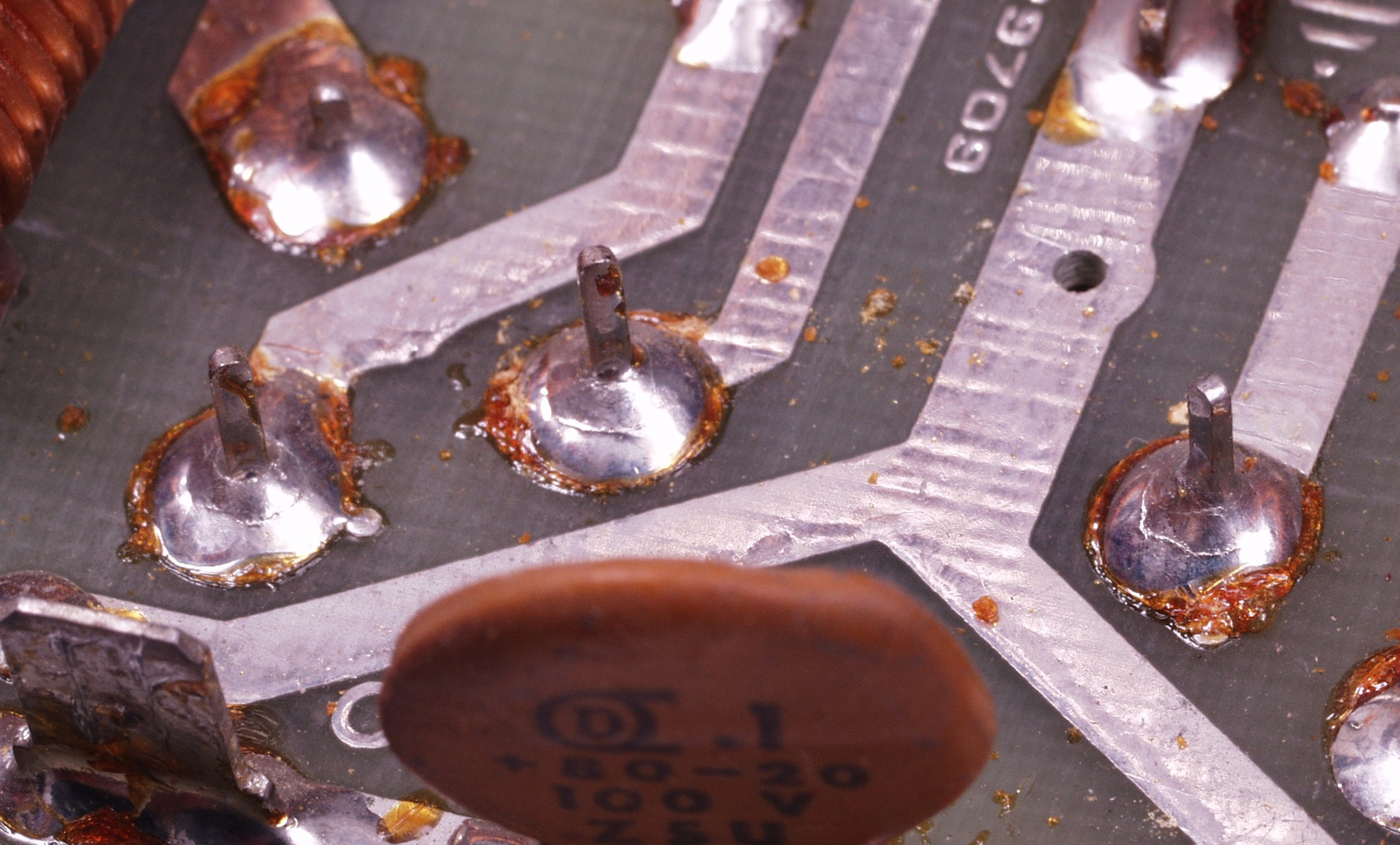

C−2A−1. 修理中 L−AMP基板裏、ハンダ不良ヶ所

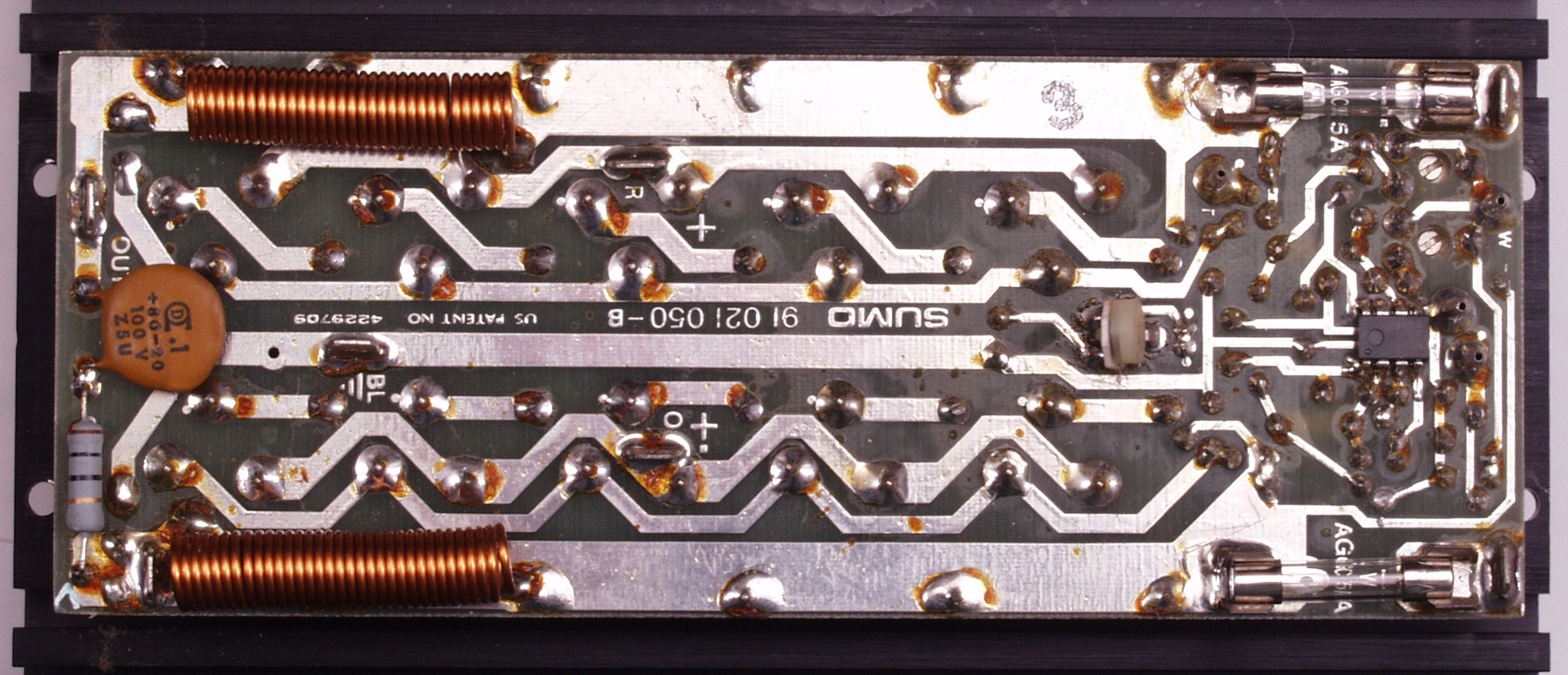

C−2B. 修理後 L−AMP基板裏、OP−AMP個交換
C−3A. 修理前 上から見る
C−3B. 修理後 上から見る

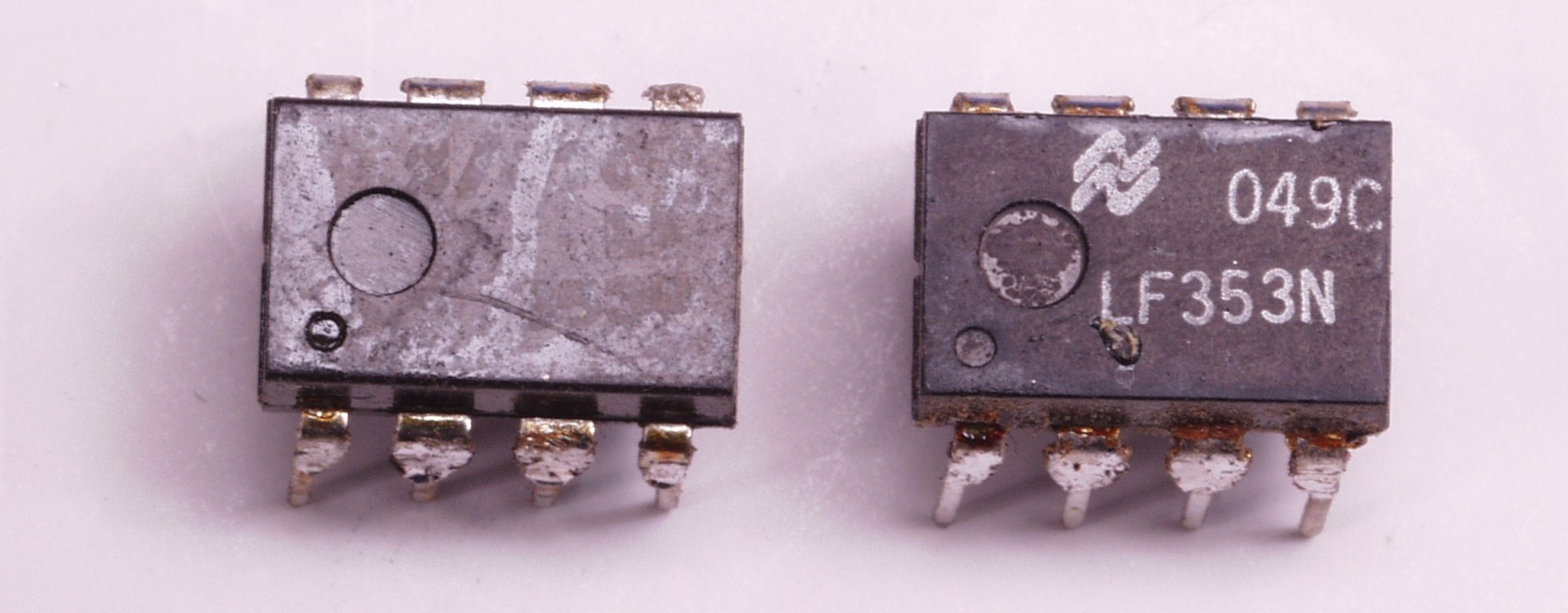

C−4. 交換した部品、RLで異なる
E. 調整・測定

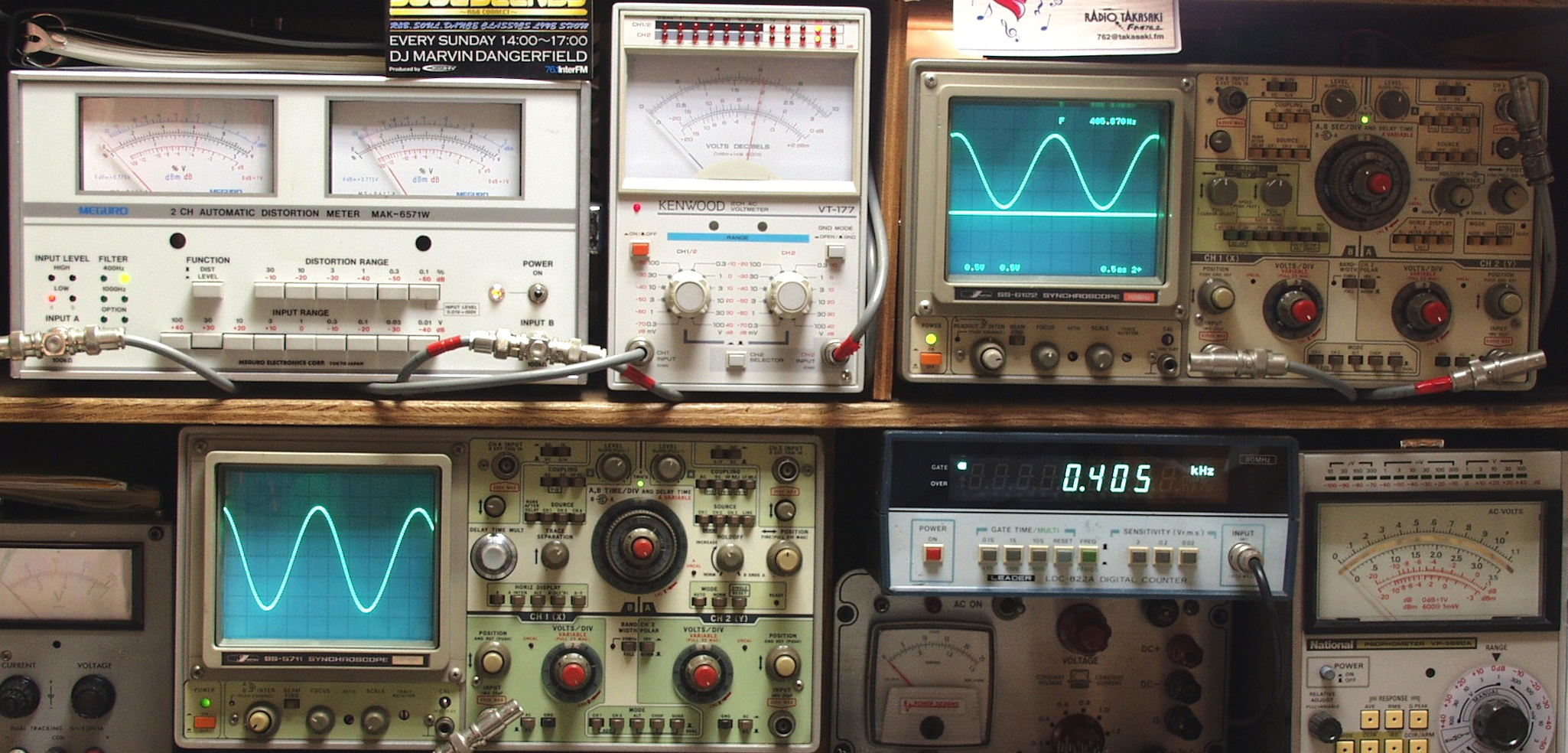

E−1. 出力・歪み率測定・調整
    <見方>
     下左オーディオ発振器より400HZ・1KHZの信号を出す(歪み率=約0.003%)
     下中=入力波形(オーディオ発振器のTTLレベル) 下右=周波数計
     上左=SP出力の歪み率測定 左メータ=L出力、右メータ=R出力
     上中=SP出力電圧測定器、赤針=R出力、黒針=L出力
     上右=SP出力波形オシロ 上=R出力、下=L出力(出力電圧測定器の出力)

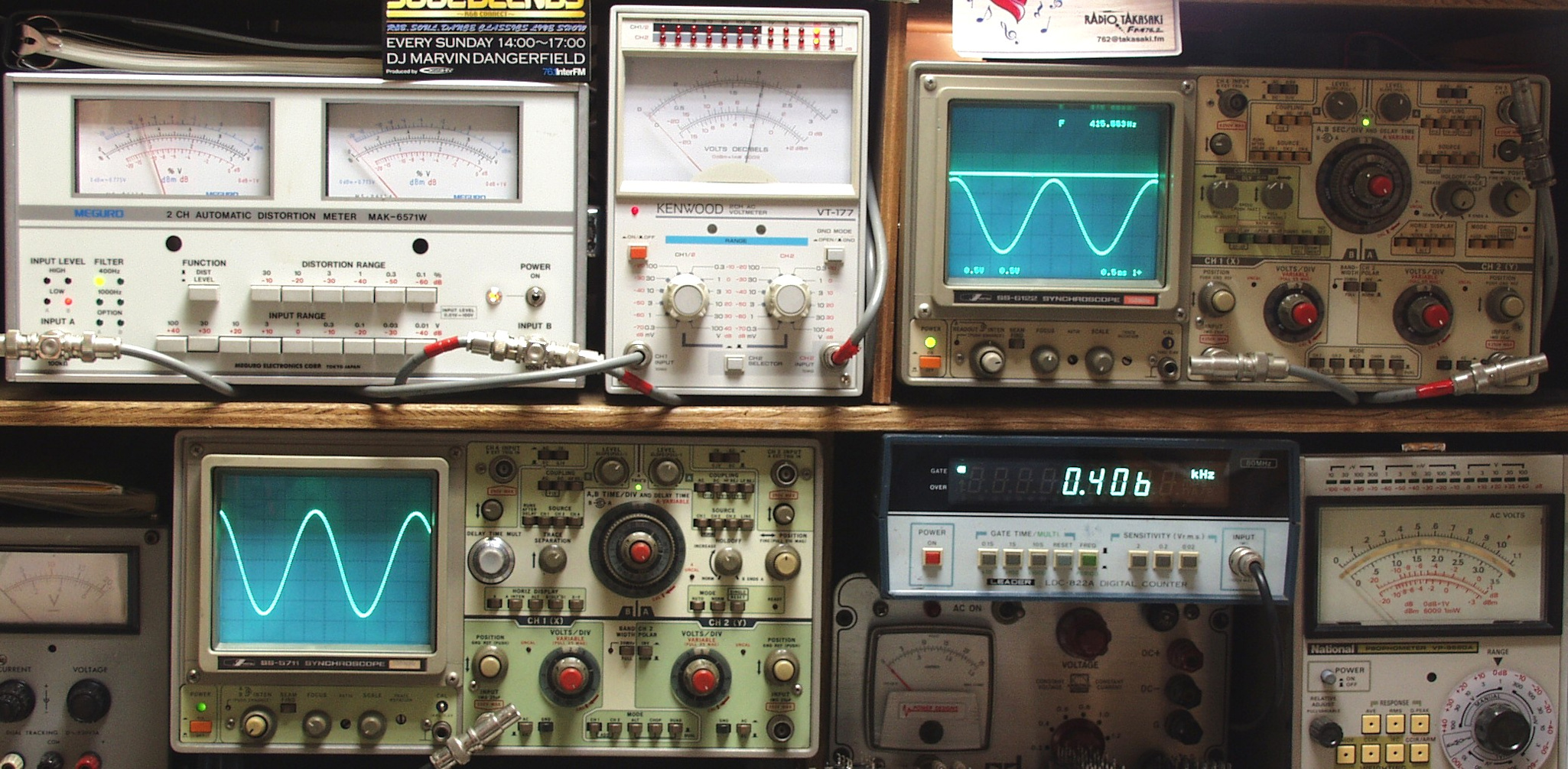

E−2A. R_SP出力電圧20V 50W出力 歪み率=0.02% 1000HZ
E−2B. R_SP出力電圧20V 50W出力 歪み率=0.02% 400HZ
E−3A. L_SP出力電圧20V 50W出力 歪み率=0.04% 1000HZ
E−3B. L_SP出力電圧20V 50W出力 歪み率=0.03% 400HZ

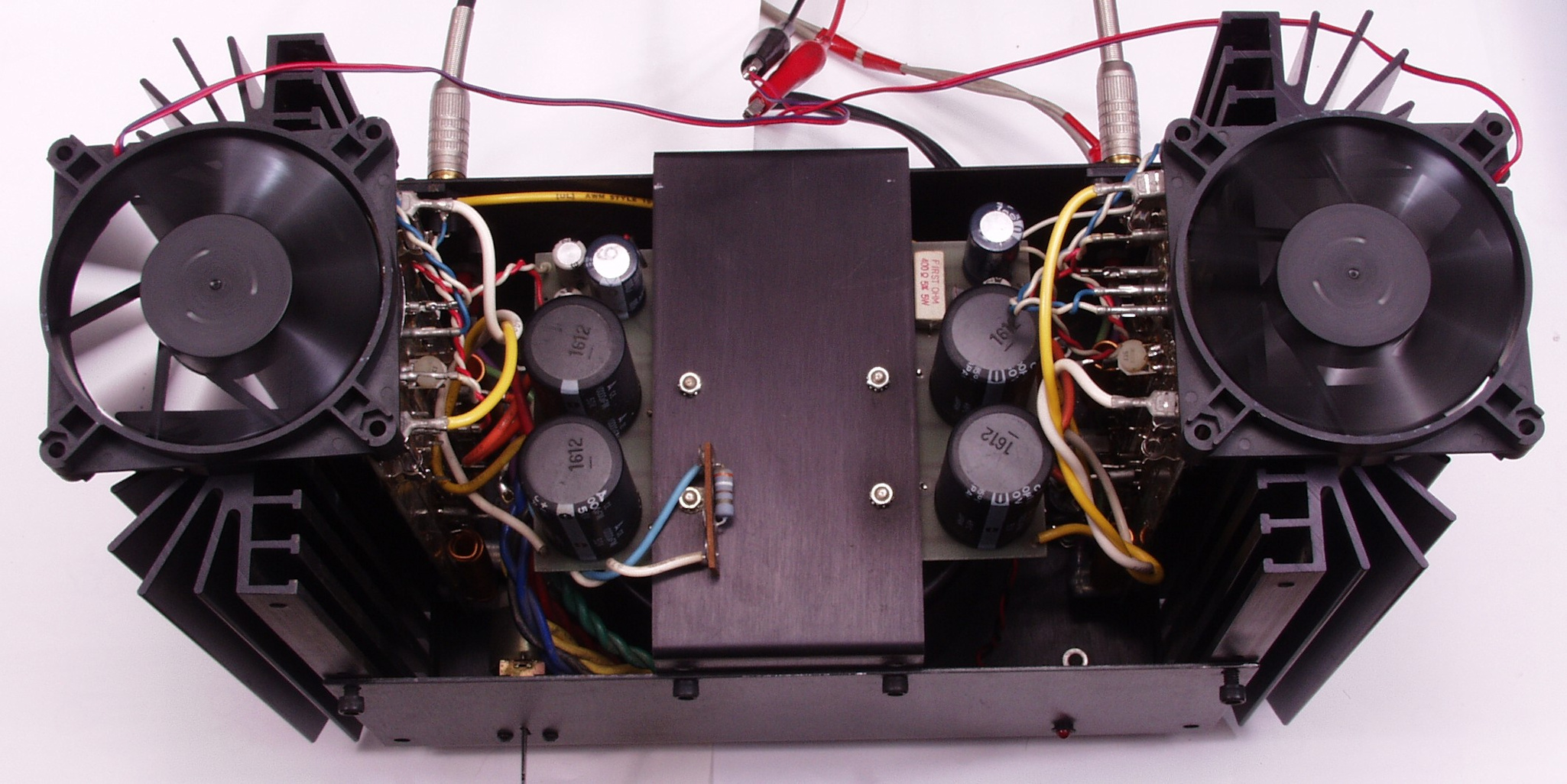

E−4. A級AMPなので、フアンで冷却しながら測定・調整

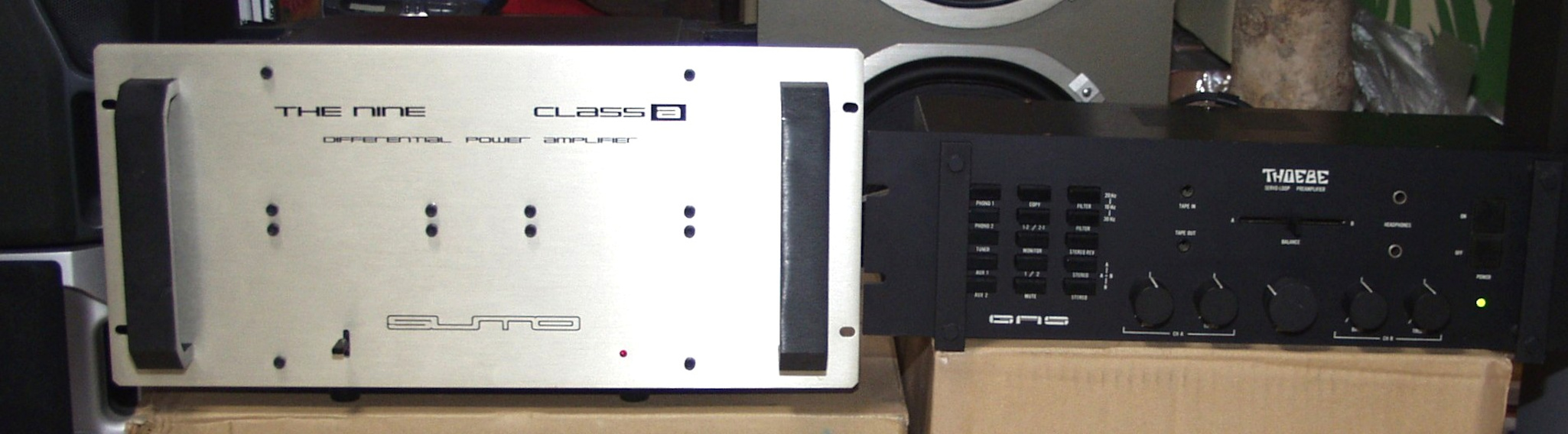

E−5. 完成 引き続き24時間エージング 右は GAS THOEBE. 2台目
