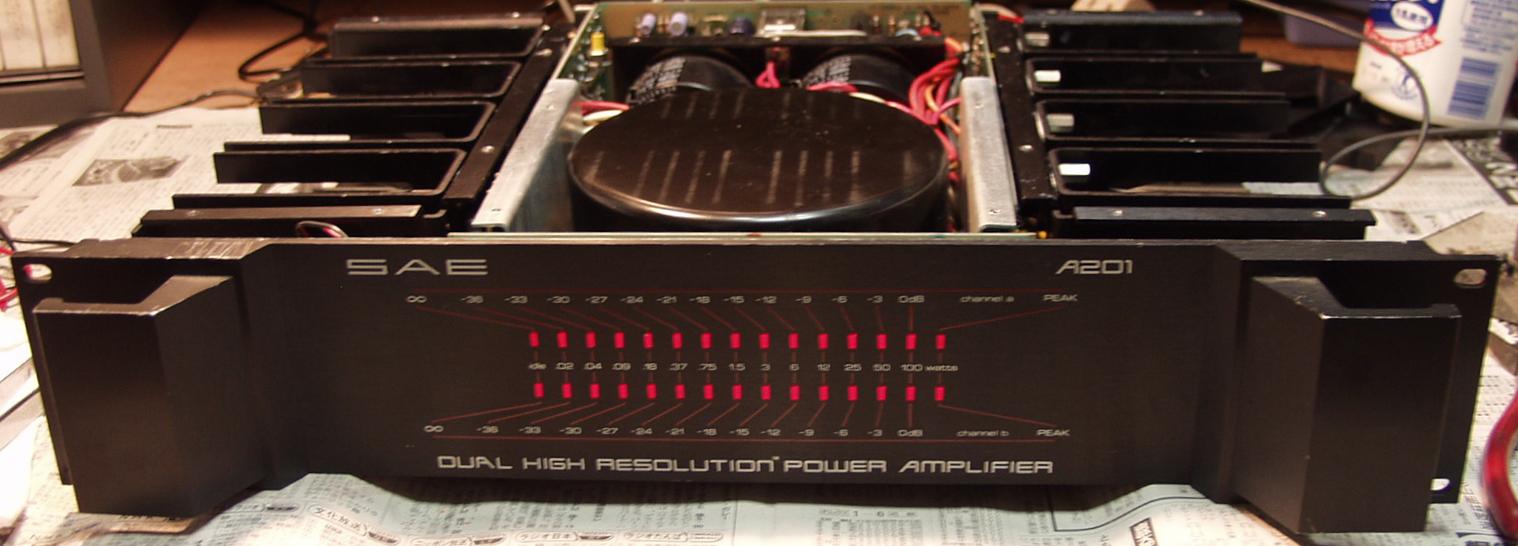

SAE(Scientific Audio Electronics) A-201 修理記録
平成14年8月11日到着   9月25日完成
  • A. 修理前の状況
       正規輸入品ですが、 いきなり蚊の泣くような音になりました。

  • B. 原因
       コンデンサー劣化によるリレー焼損。

  • C. 修理状況
       SP接続リレー交換。
       バイアス調整用半固定VR交換。
       電解コンデンサー交換。
       基板半田補正。

  • D. 使用部品
       リレー                    1個。
       電解コンデンサー            17個。
       半固定VR                  2個。

  • E. 調整

  • F. 修理費   48,000円   通常修理

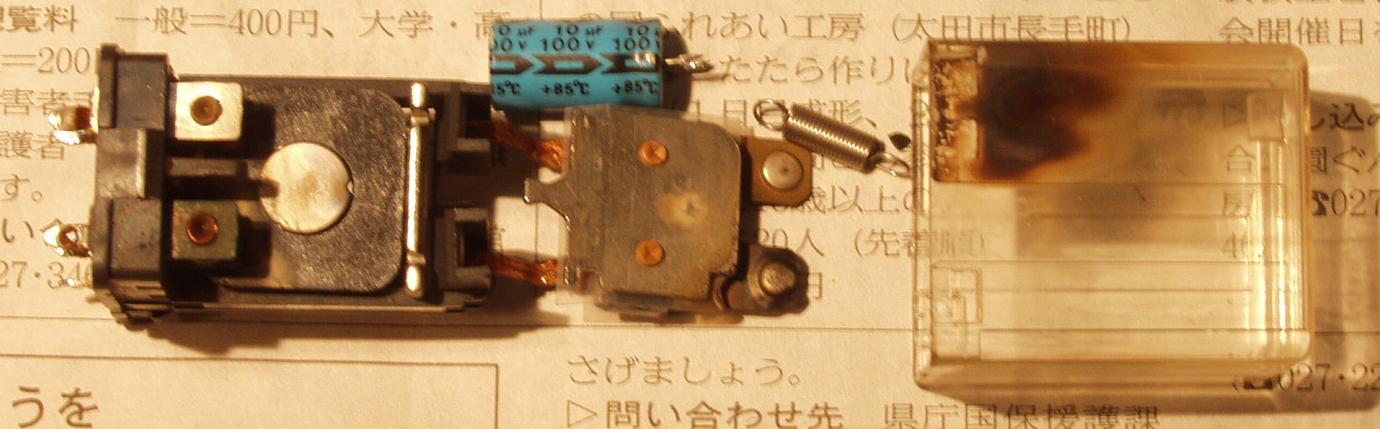

A−1. 焼けたリレー、コイル電圧が48Vなので工場受注生産品
      納期は月単位です
C. 修理状況

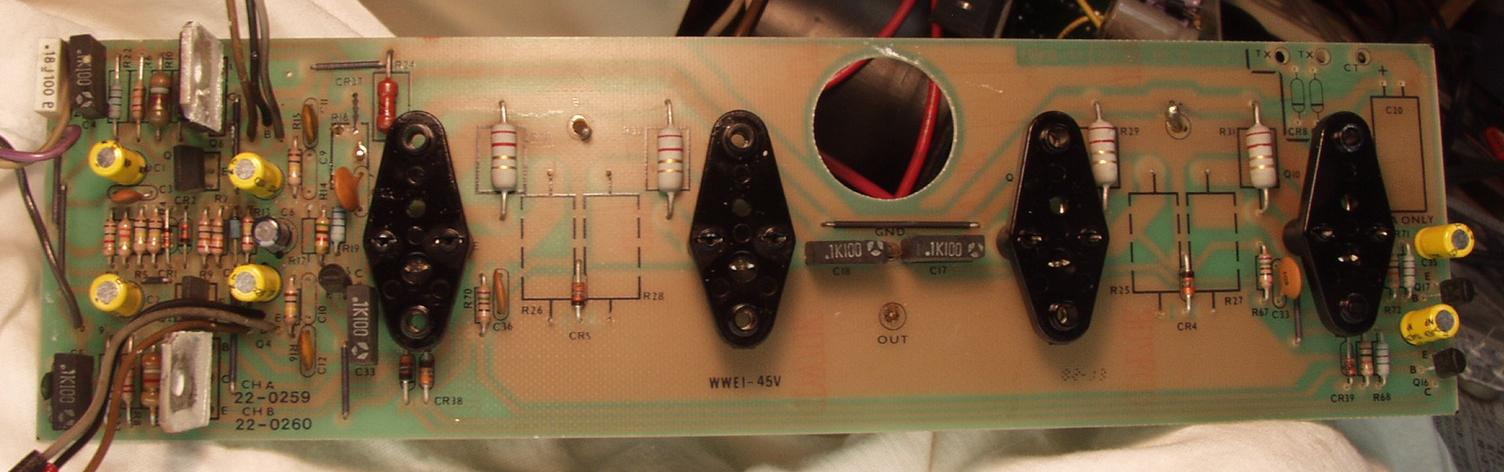

C−1. 修理前 ドライブ基盤

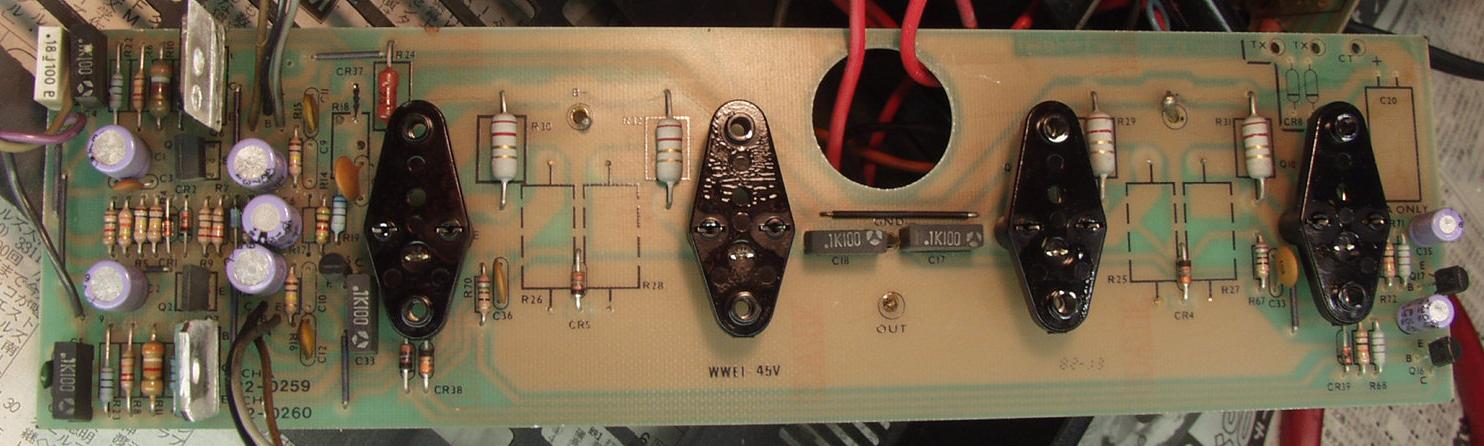

C−2. 修理後 ドライブ基盤 電解コンデンサー全部交換

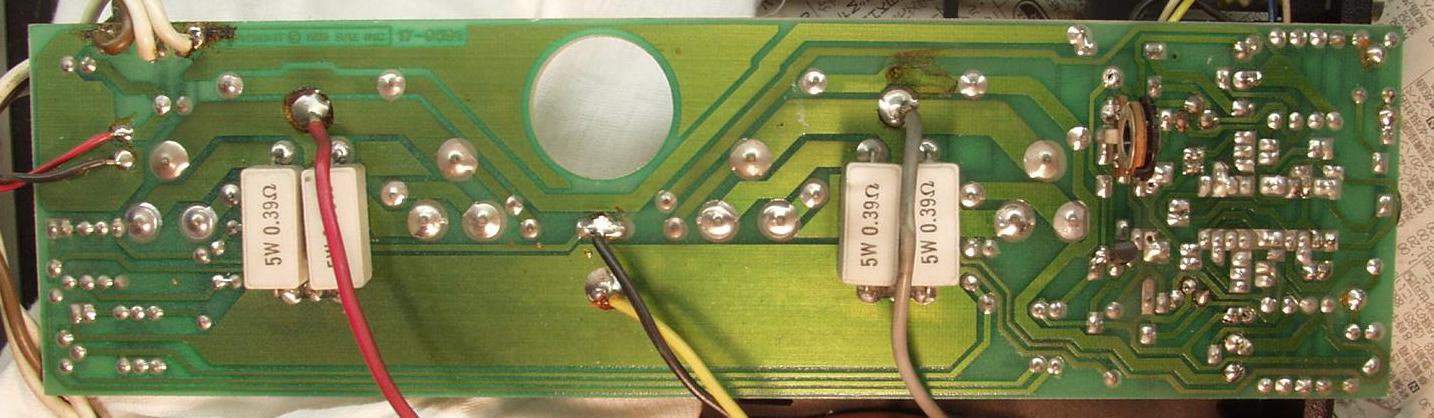

C−3. 修理前 ドライブ基盤裏

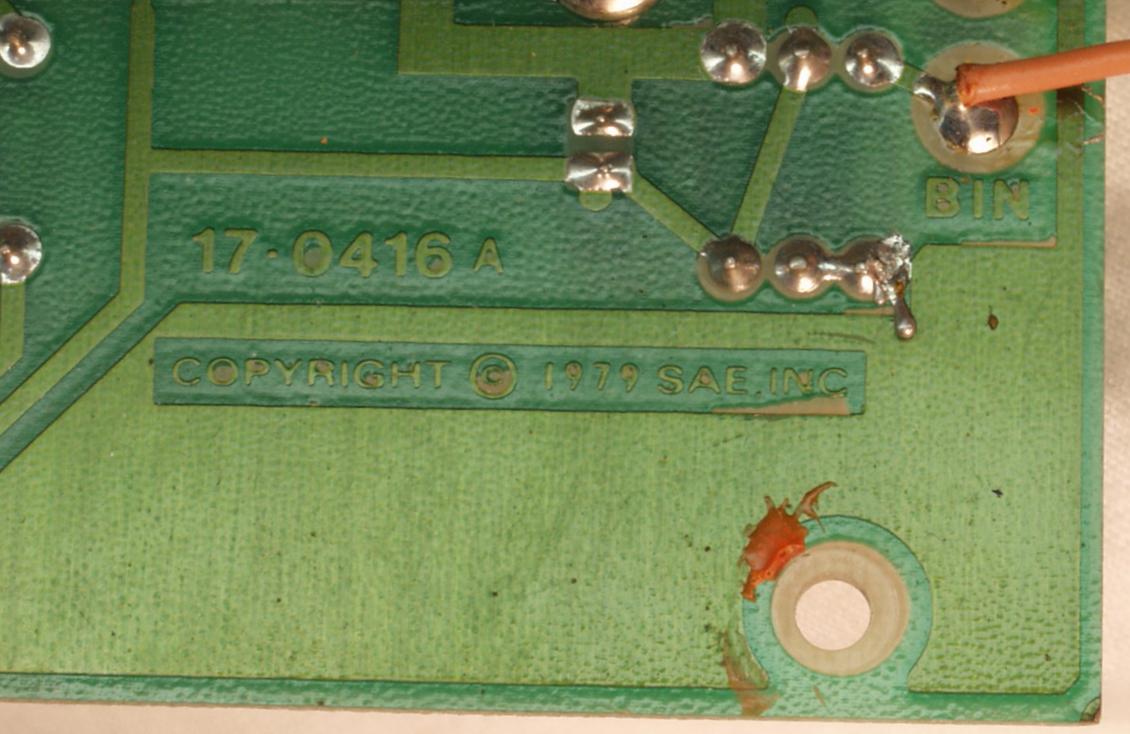

C−4. 修理前 半田を忘れた所 真ん中上から3個目=周りに半田が無い

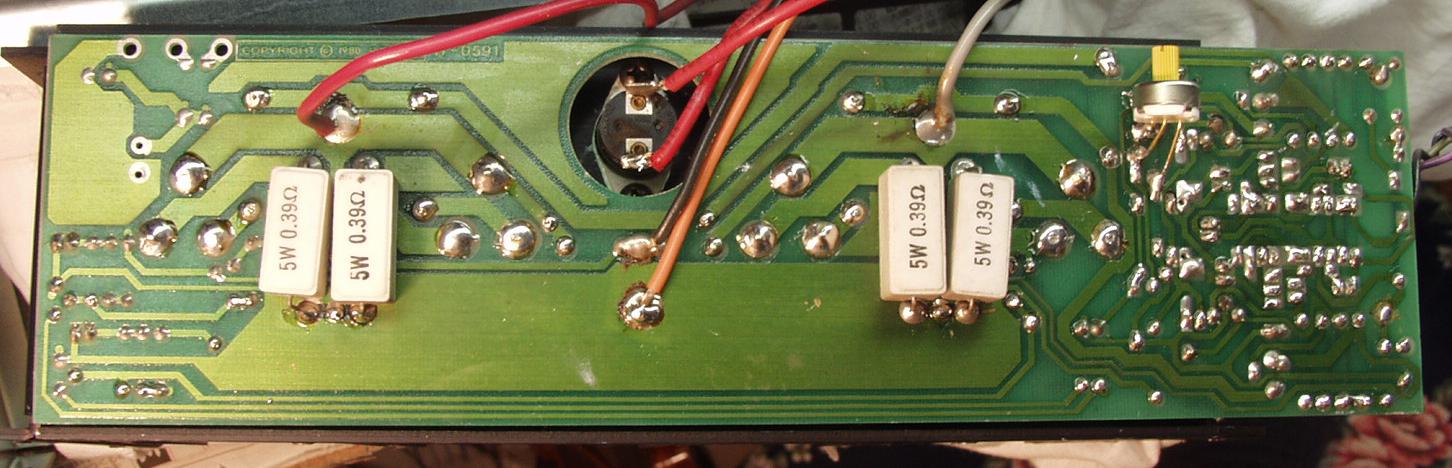

C−5. 修理(半田補正)後 ドライブ基盤 半固定VR交換

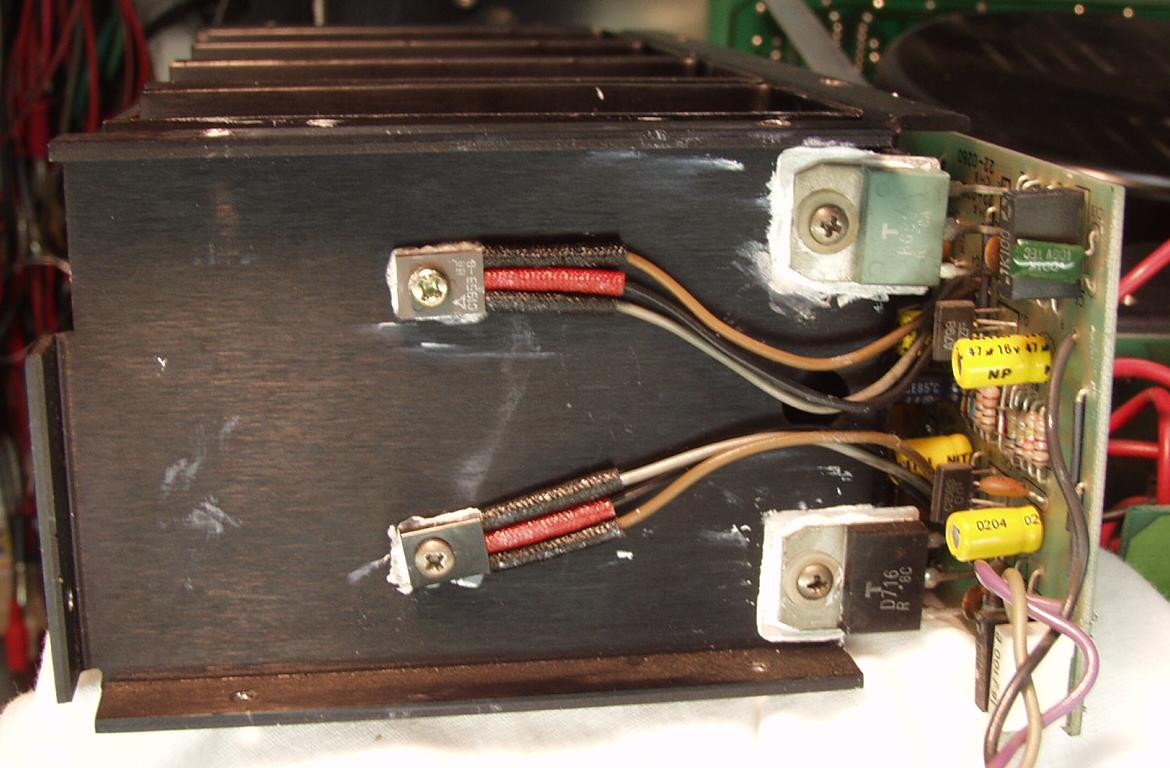

C−6. 修理後 ドライブTR(トランジスター)

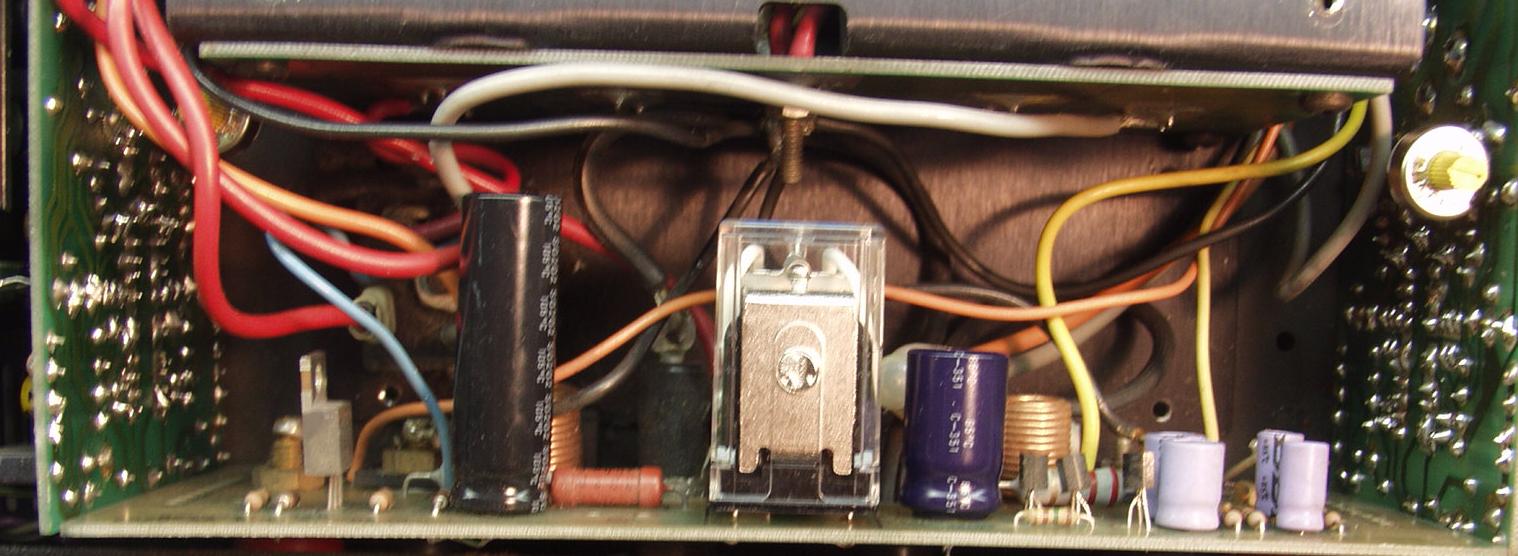

C−7. SP接続リレー交換、コンデンサー交換

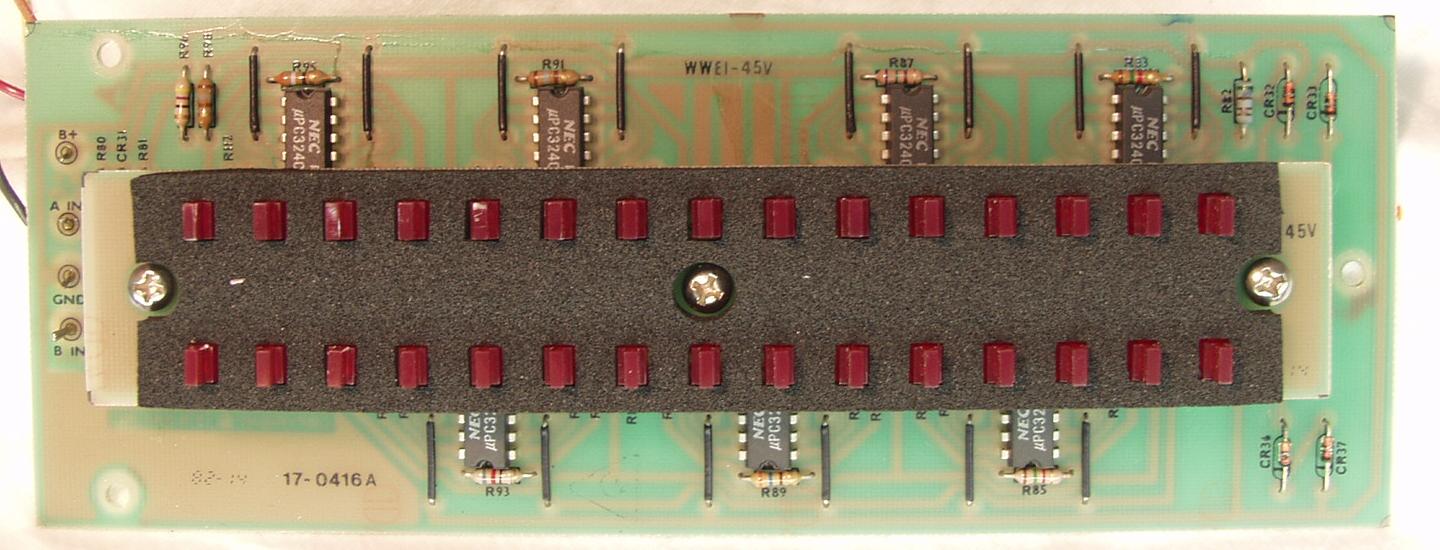

C−8. VU表示のLED基盤

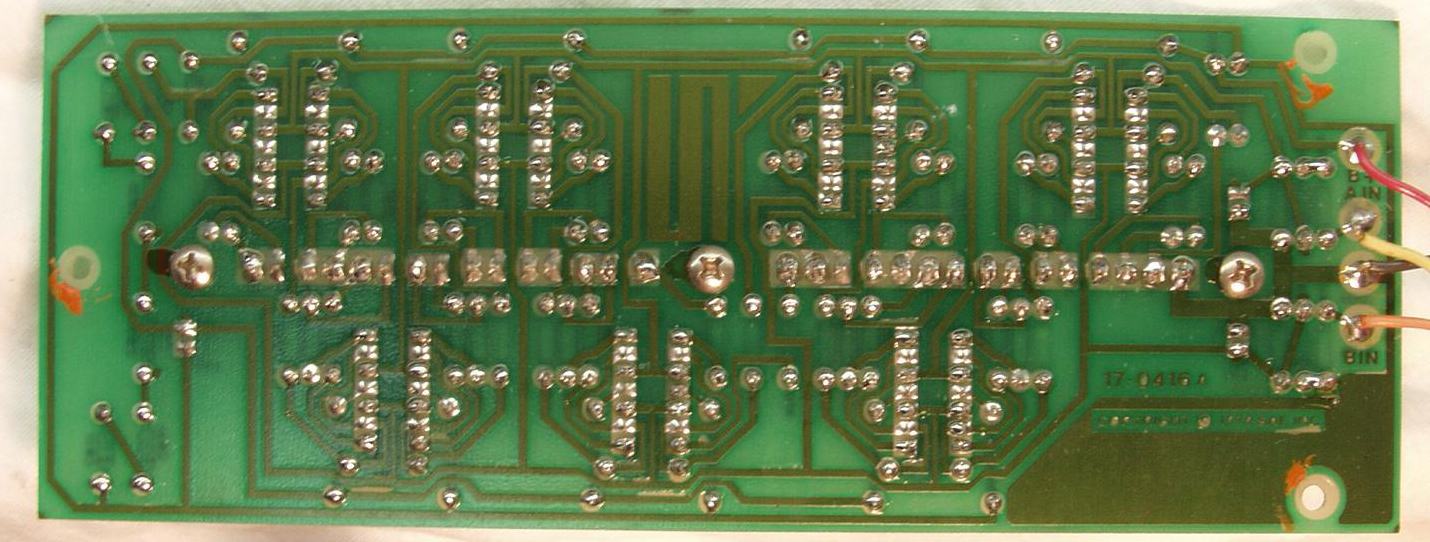

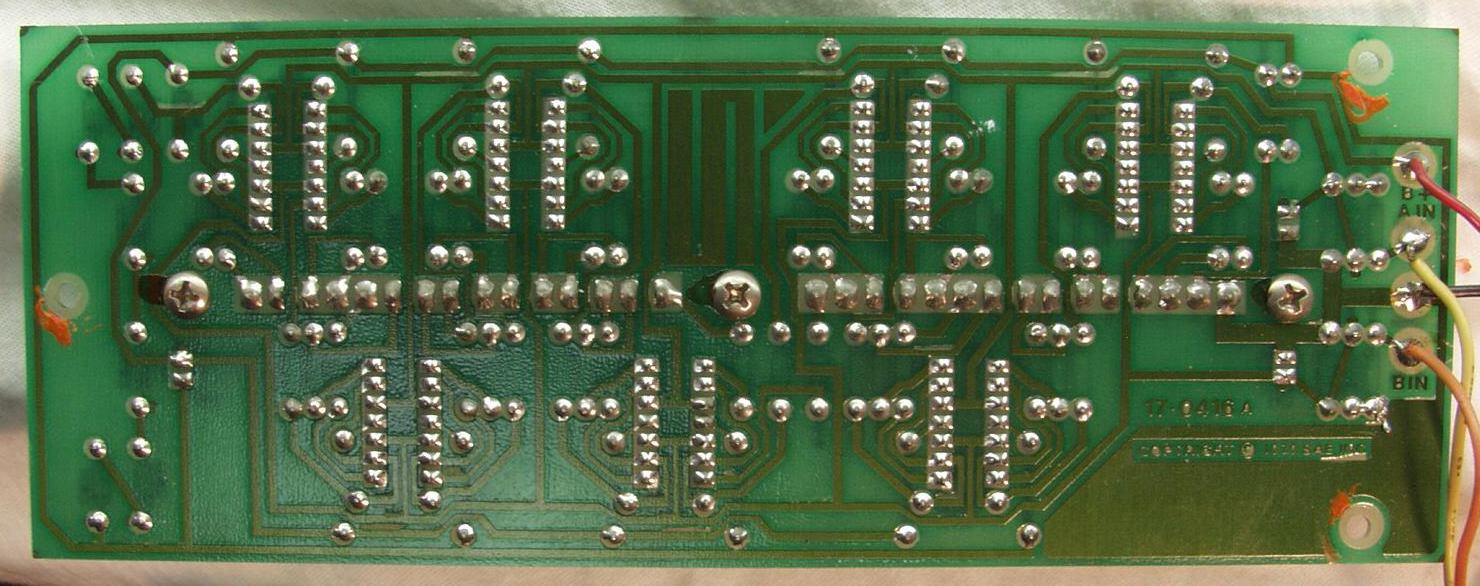

C−9. 修理前 VU表示のLED基盤裏

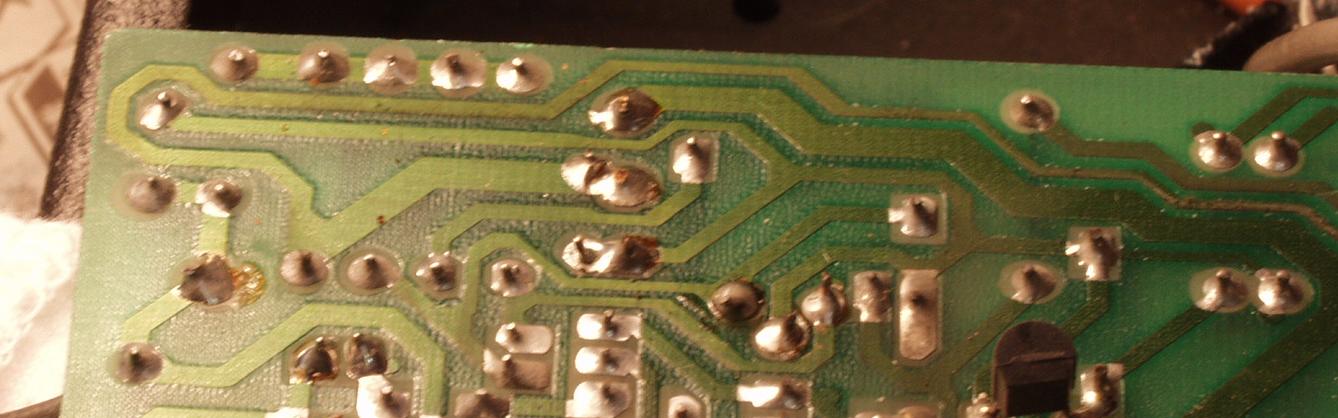

C−10. 修理前 VU表示のLED基盤裏 の半田がたれている所
C−11. 修理(半田補正)後 VU表示のLED基盤裏

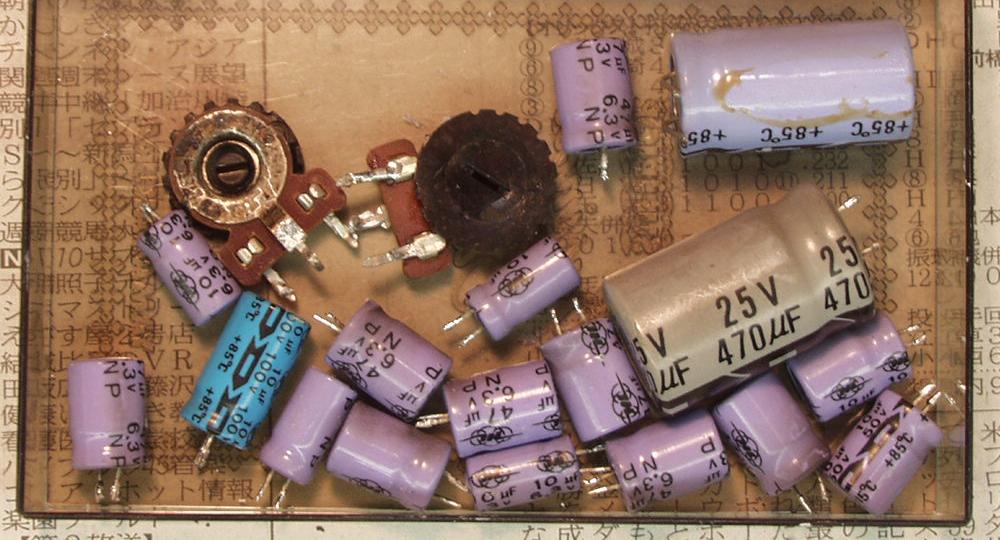

C−12. 交換部品
E. 調整

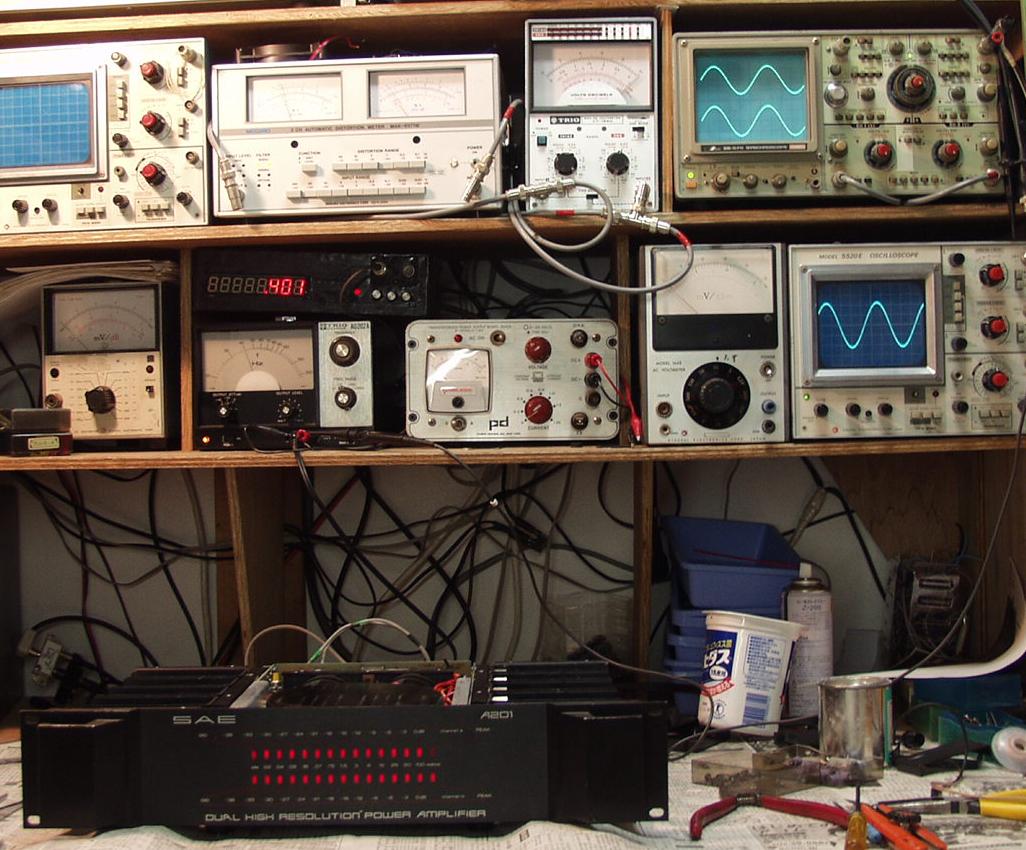

E−1. 出力/歪み率測定。

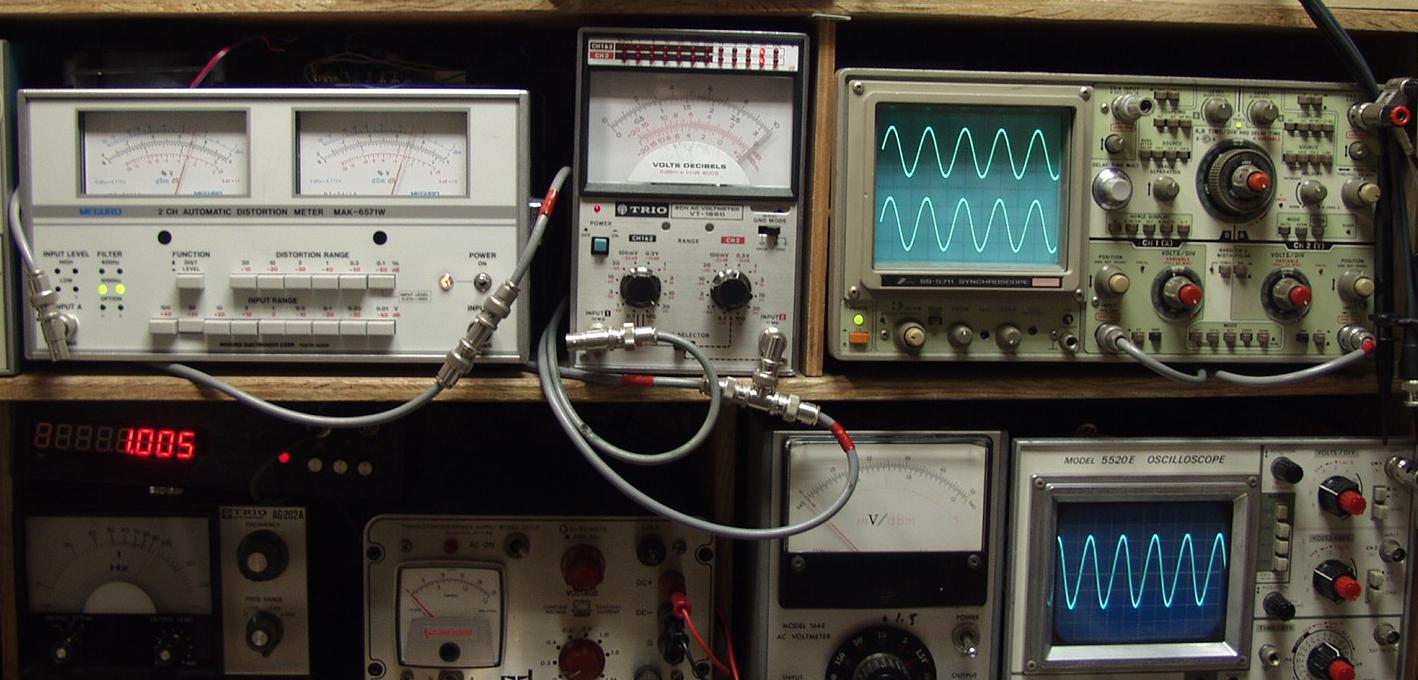

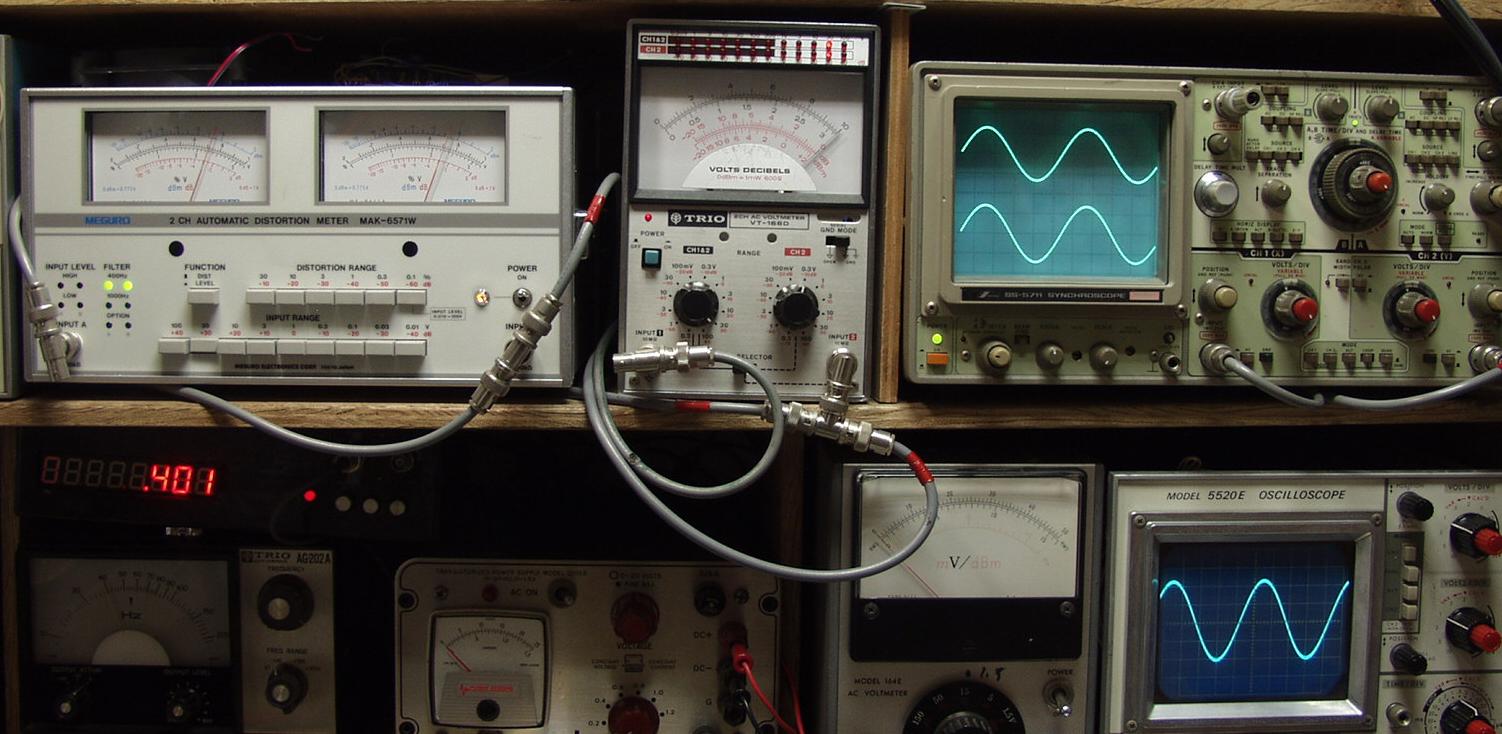

E−2. SP出力33V=136W 0.07%歪み 1000HZ、
      R側出力=右=上=赤針、 L側出力=左=下=黒針、 右下のオシロが入力
E−3. SP出力33V=136W 0.07%歪み 4000HZ、
      R側出力=右=上=赤針、 L側出力=左=下=黒針、 右下のオシロが入力
E−4. 上記出力の時、本体VUメータ

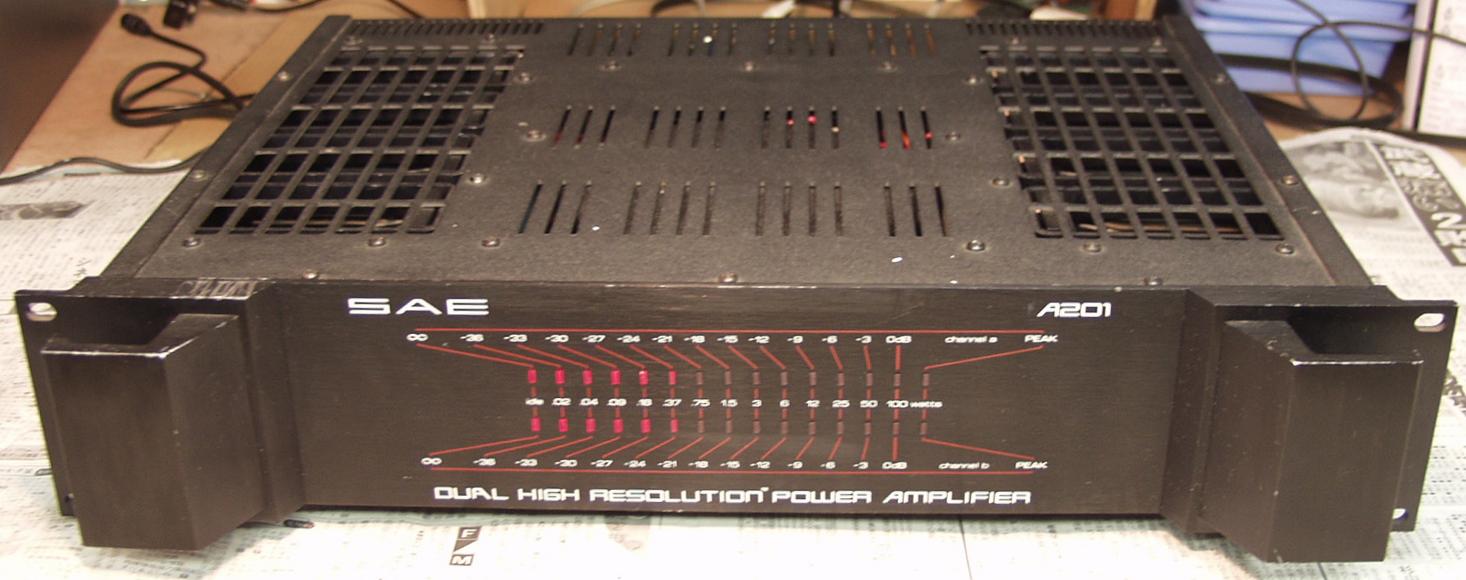

E−5. 完成

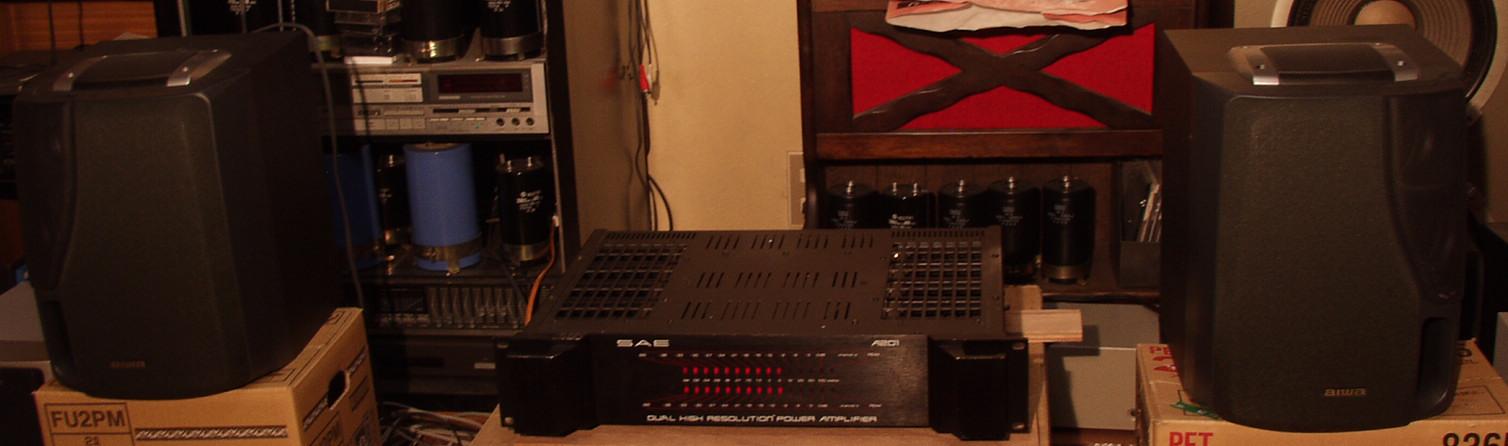

E−6. 実働試験
      音は完全に「アメリカ・サウンド」
