QUAD-405

ＱＵＡＤ　４０５Ⅱ．　５台目修理記録

Ⅱからは、モジュール（四角の赤い物＝４個）が使用されています、これが壊れると、修理大変です。　早めの点検を、勧めます。
ＳＰラインは単独で４本、引いて下さい、アースは共通にしないこと。

平成１６年２月26日到着　　　３月７日完成

Ａ．　修理前の状況

B．　原因

Ｃ．　修理状況

Ｄ．　使用部品

電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　　　　１４個
ＯＰ－ＡＭＰ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個
ＳＰ端子　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　４個

Ｅ．　調整・測定

Ｆ．　修理費　　　５０，０００円　　

Ｓ．　ＱＵＡＤ　４０５　の仕様（マニアル・カタログより）

Ａ．　修理前の状況

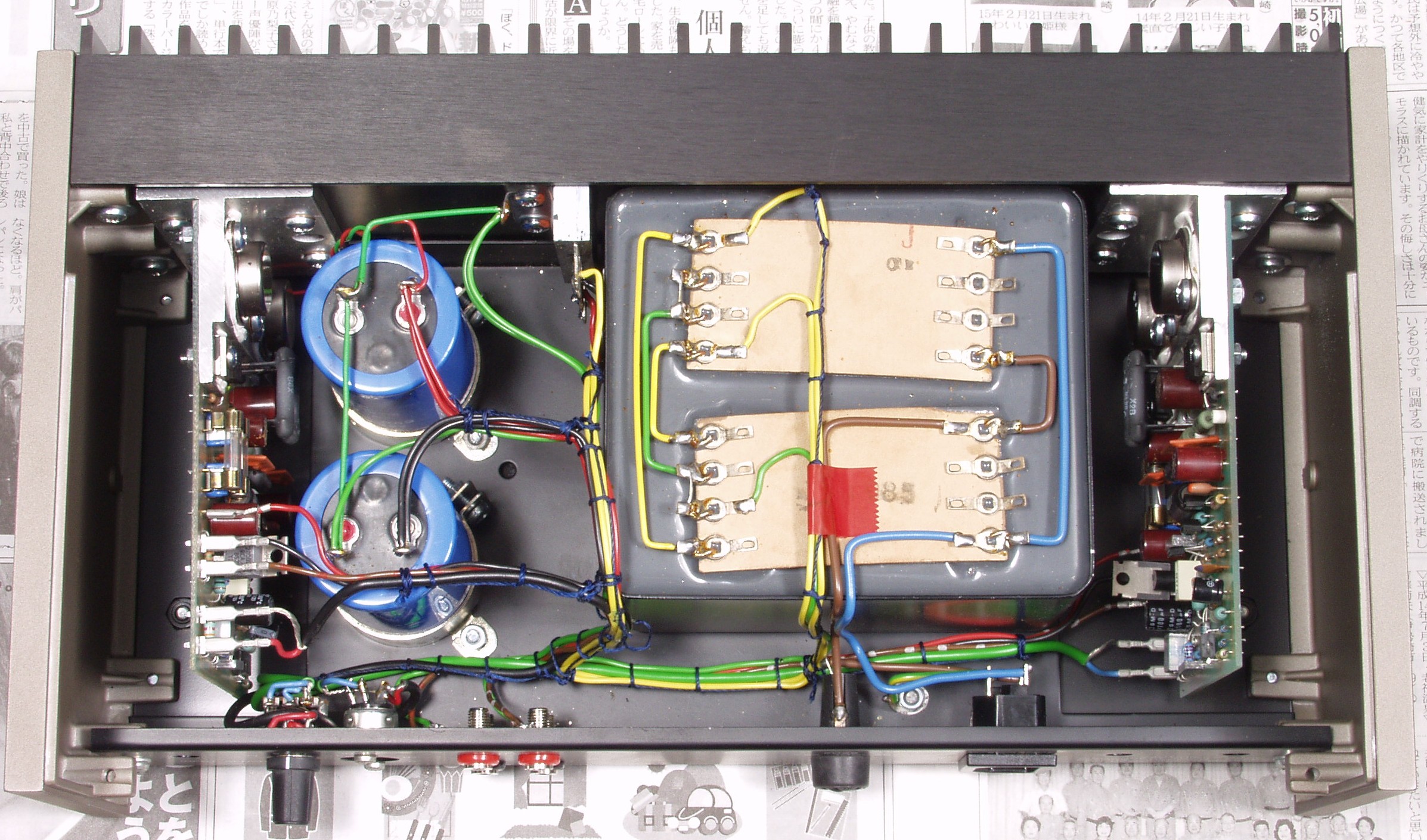

Ａ１．　修理前　上から見る

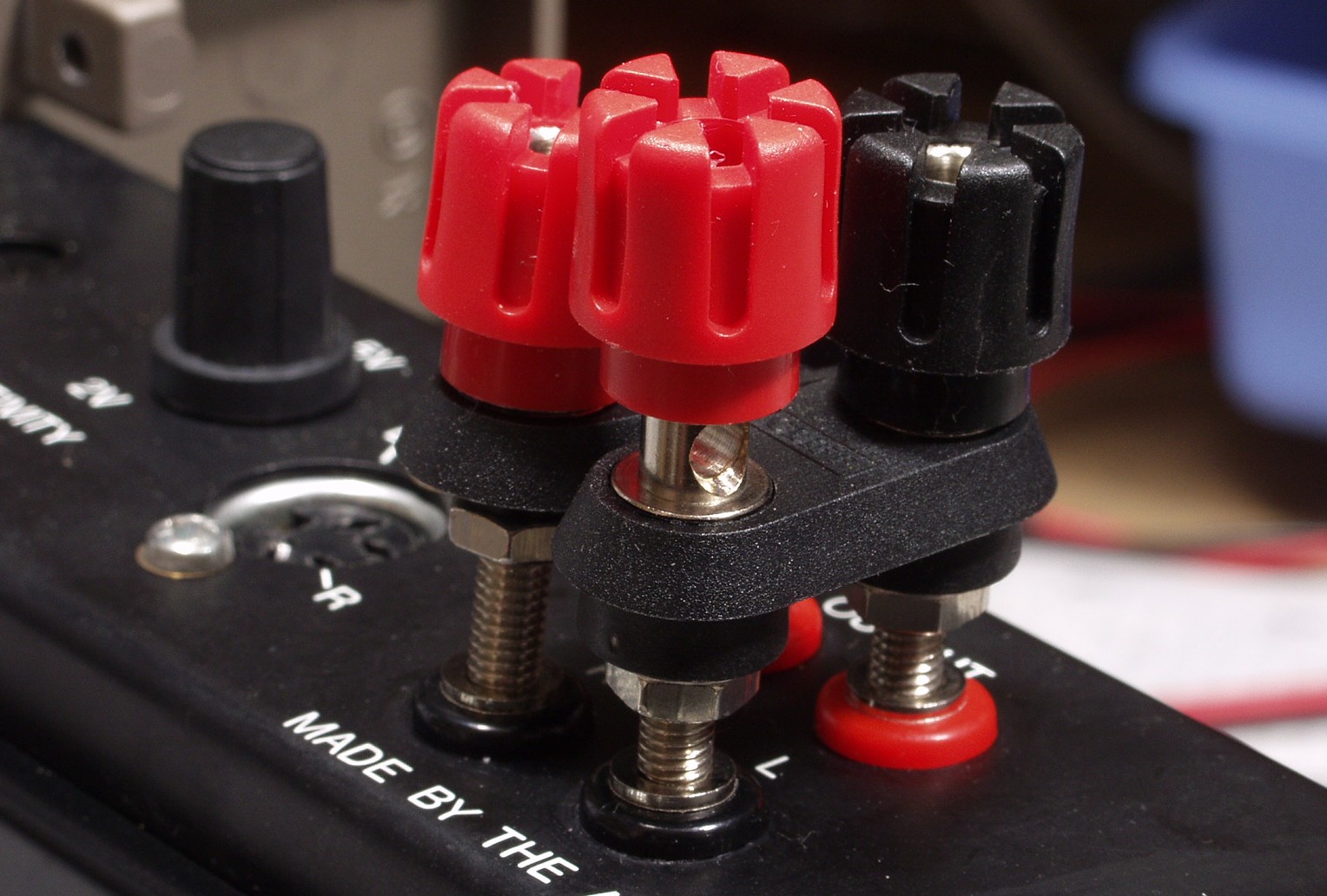

Ａ２．　修理前　交換するＳＰ端子

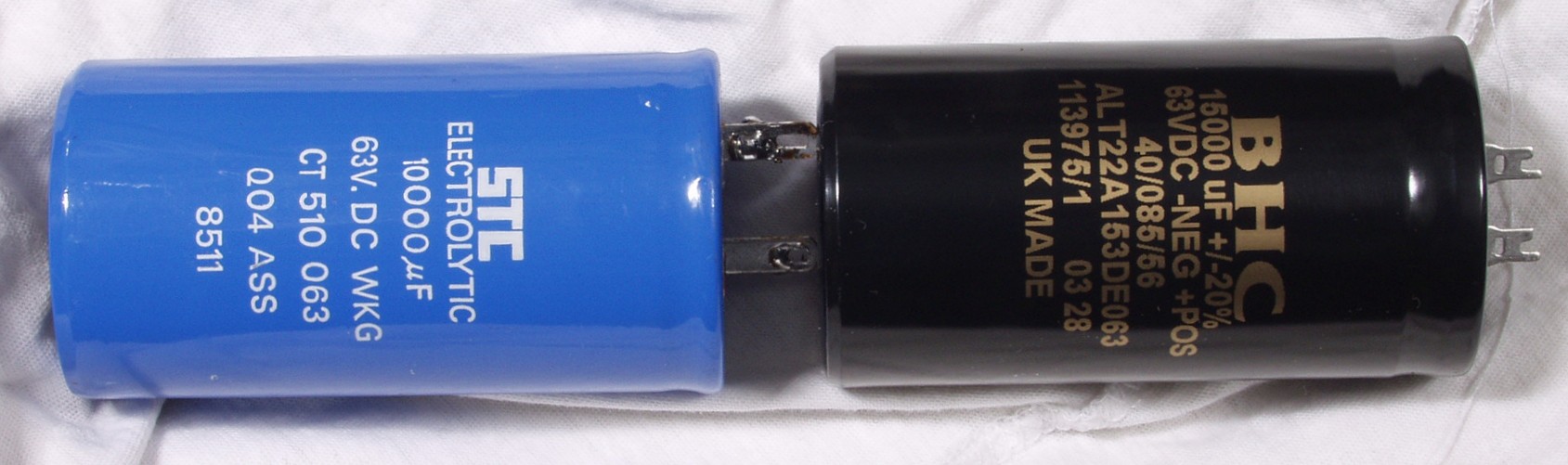

Ａ３．　修理前　交換する電解コンデンサー比較

Ｃ．　修理状況

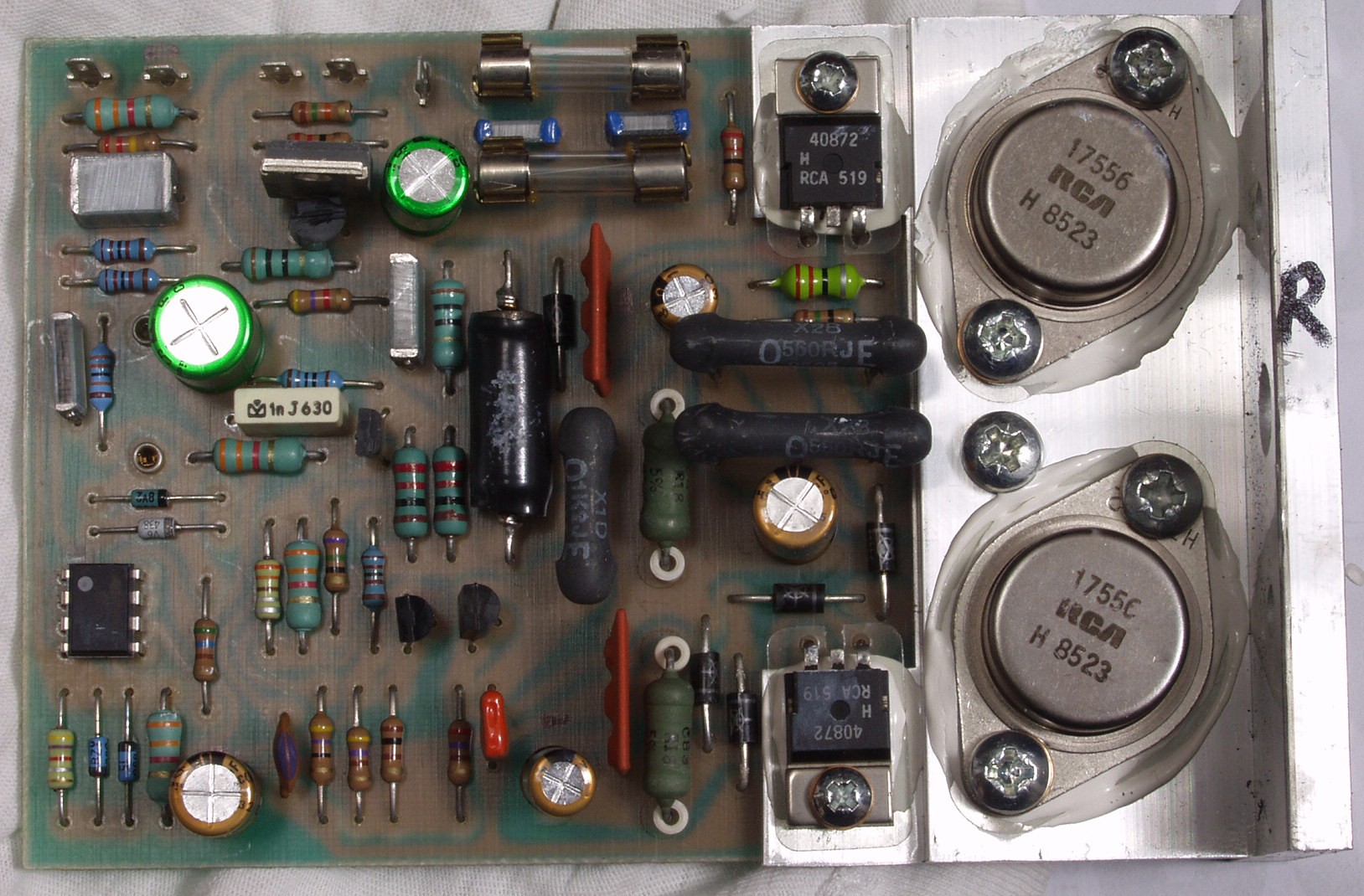

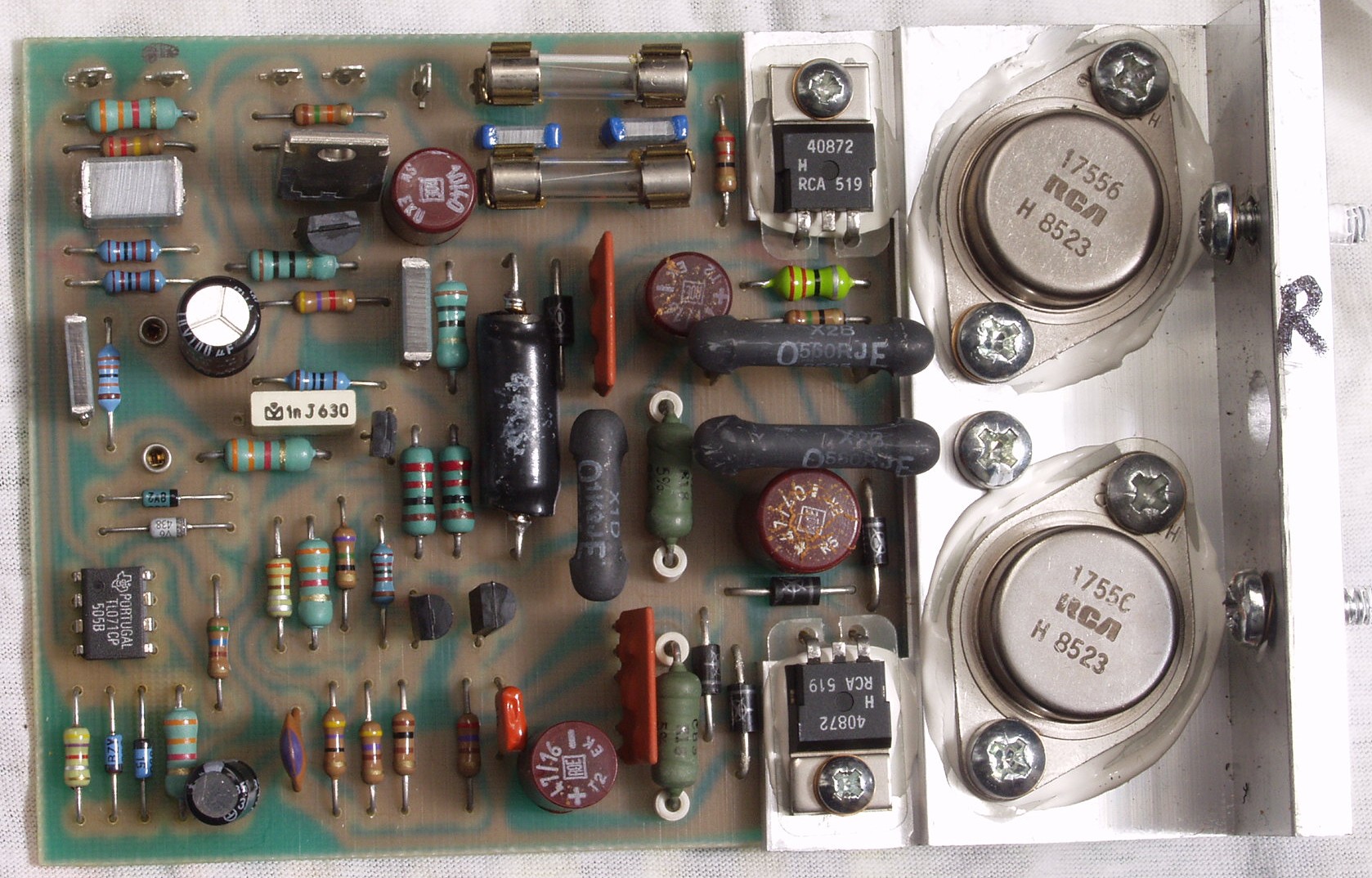

Ｃ１Ａ．　修理前　Ｒ側ＡＭＰ基板

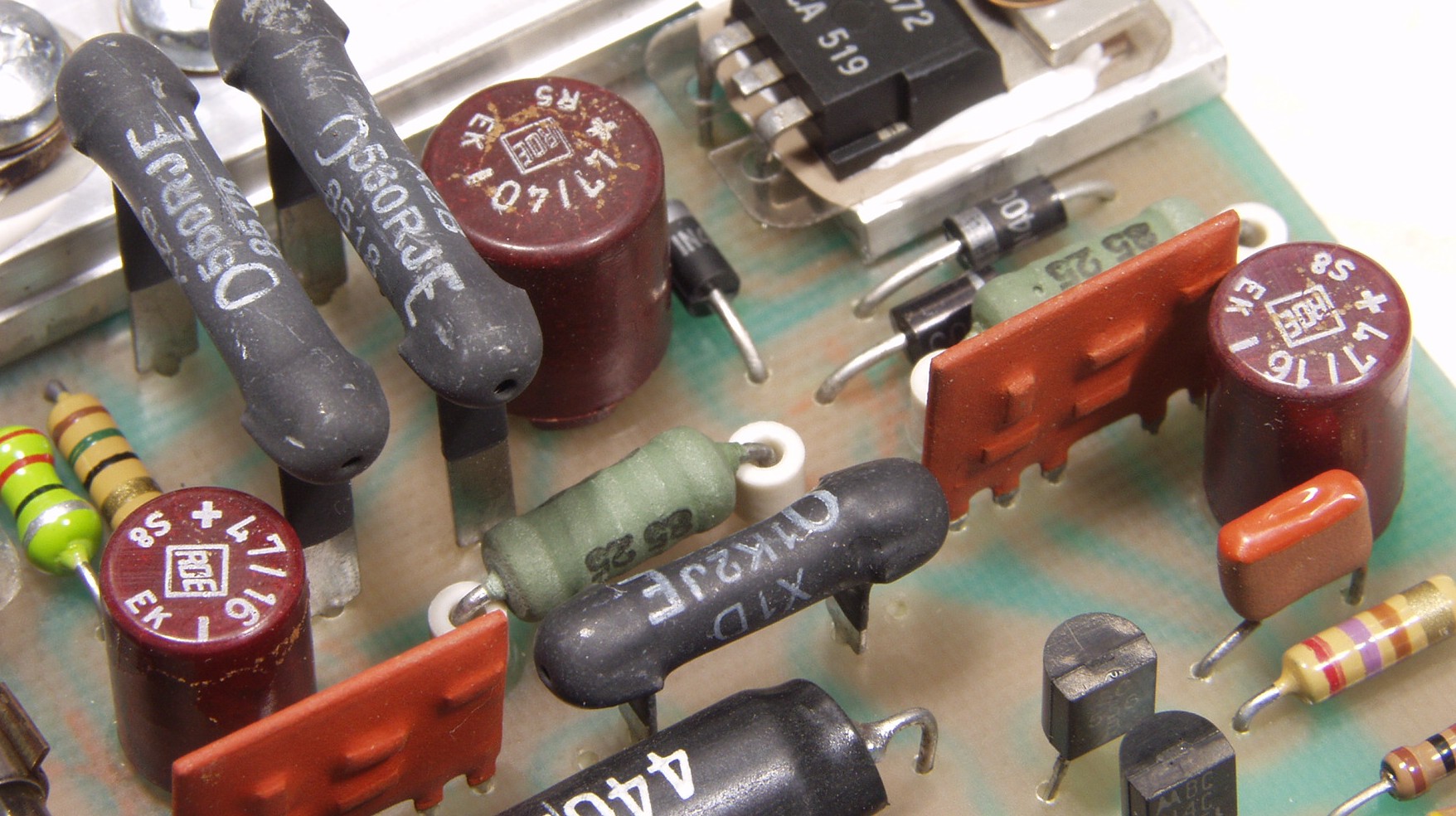

Ｃ１Ａ１．　修理前　Ｒ側ＡＭＰ基板のヒビの入った電解コンデンサー

Ｃ１Ｂ．　修理後　Ｒ側ＡＭＰ基板　電解コンデンサー６個、ＯＰ－ＡＭＰ交換

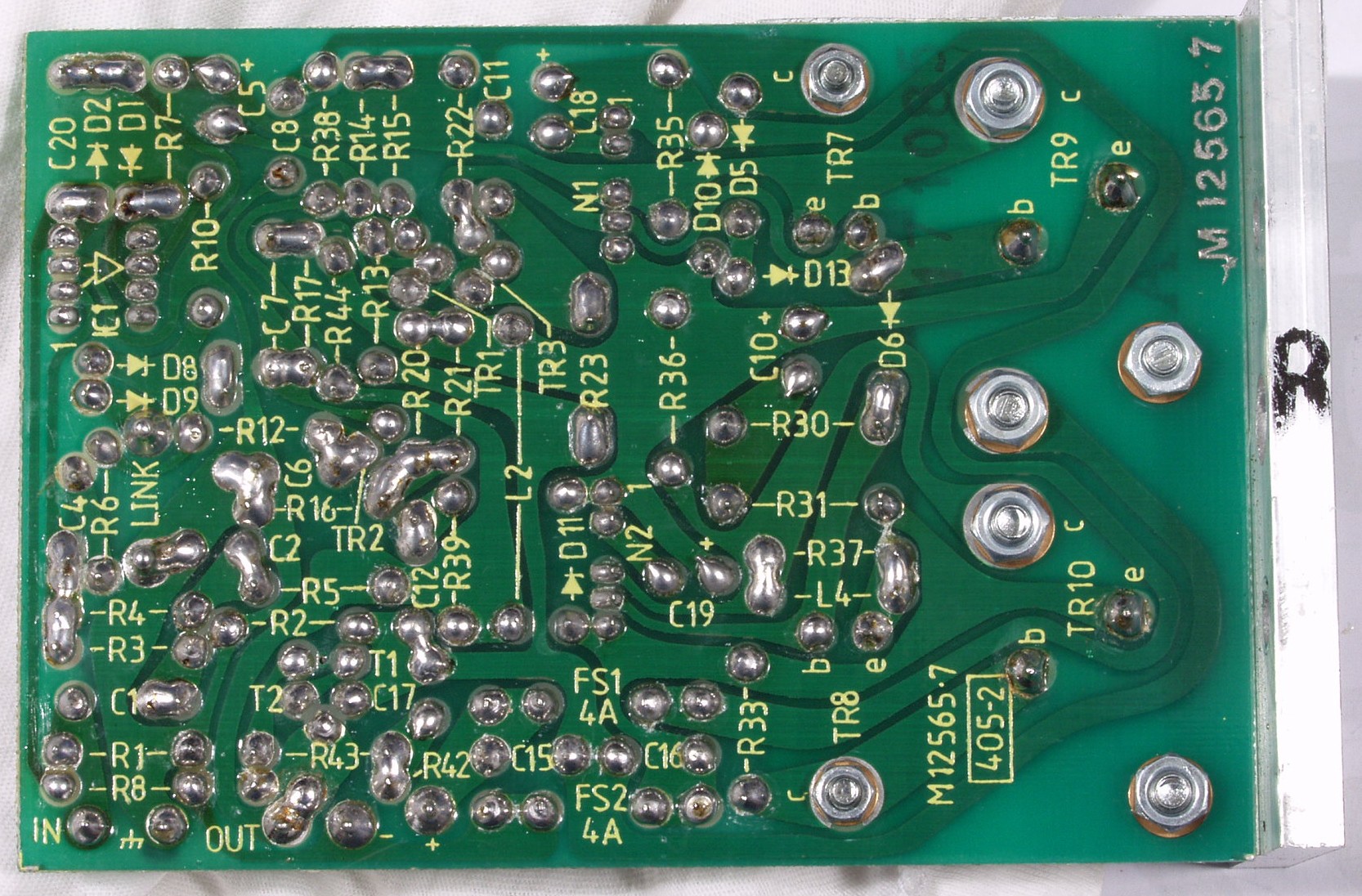

Ｃ１Ｃ．　修理前　Ｒ側ＡＭＰ基板裏

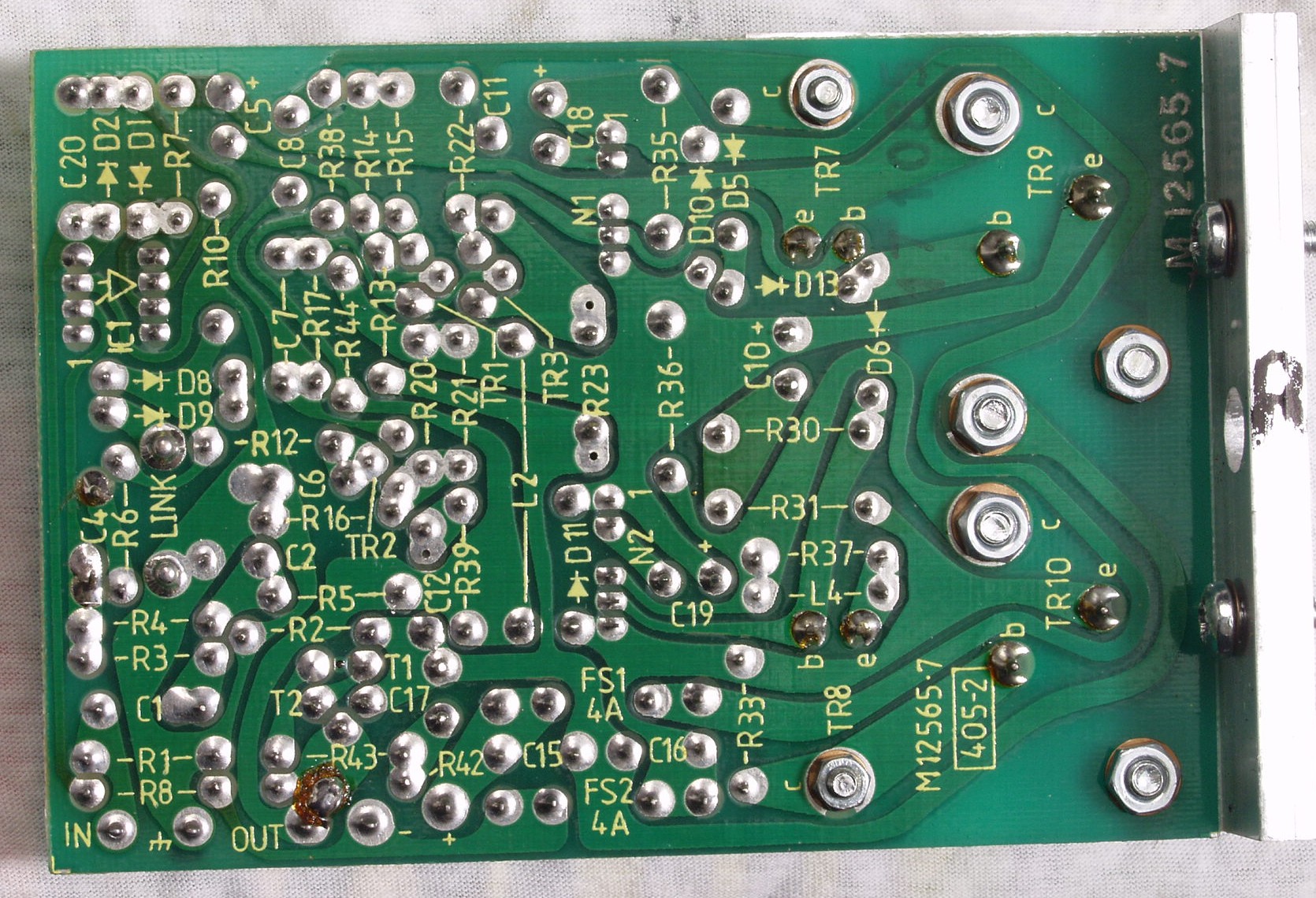

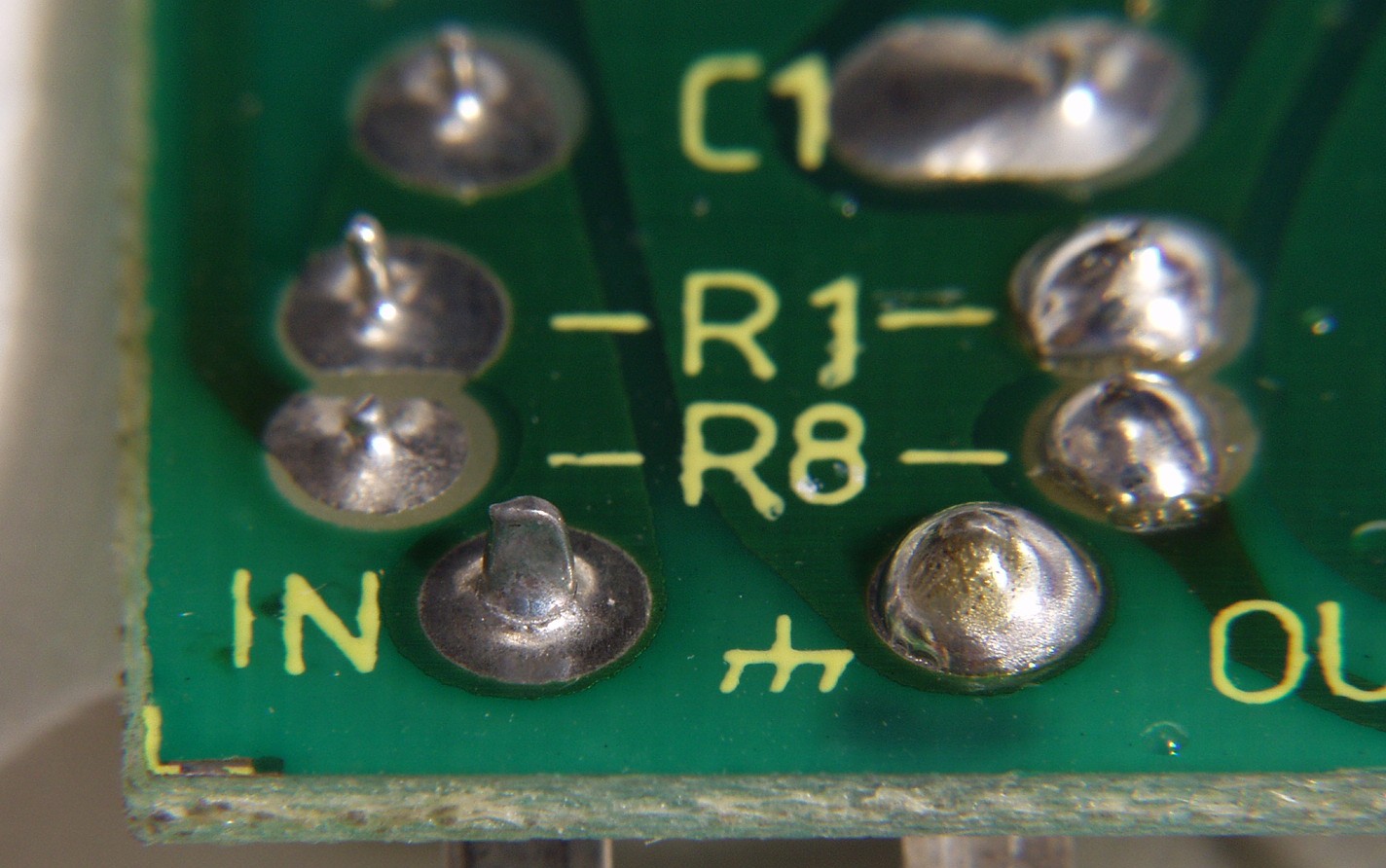

Ｃ１Ｃ１．　修理中　Ｒ側ＡＭＰ基板裏　半田不良ヶ所　右半分は補正後

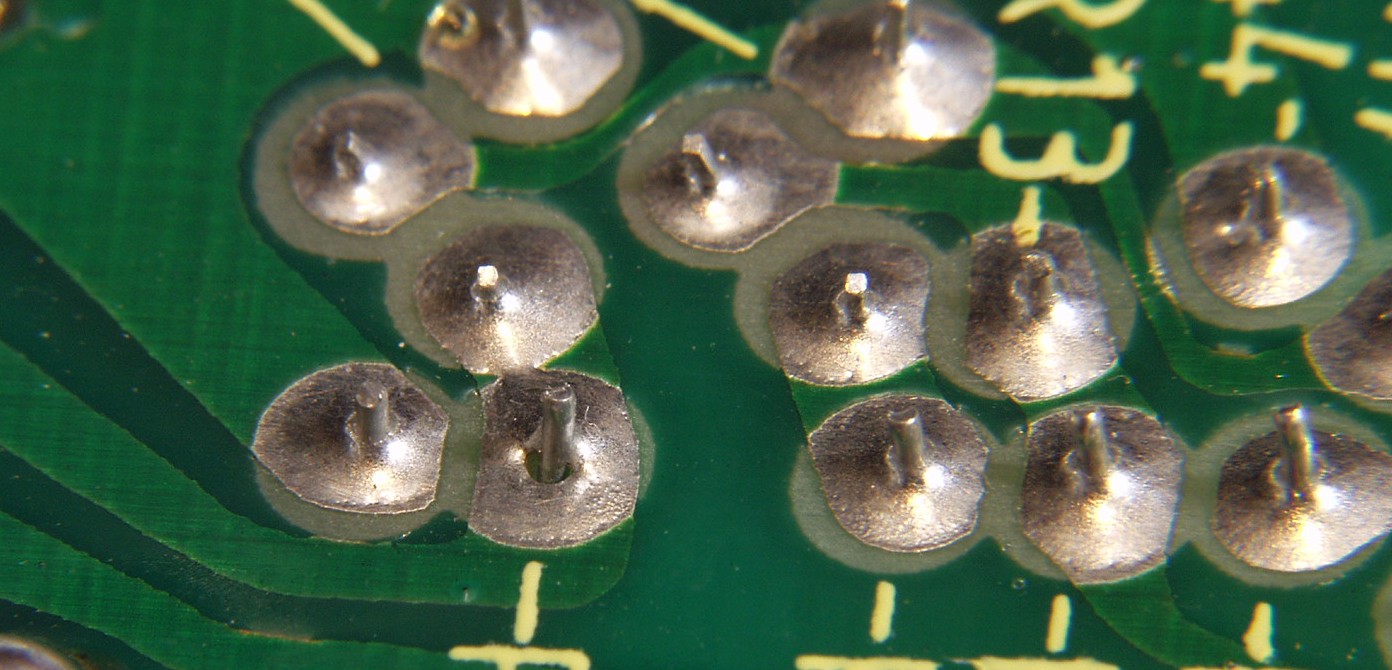

Ｃ１Ｃ２．　修理中　Ｒ側ＡＭＰ基板裏　半田不良ヶ所

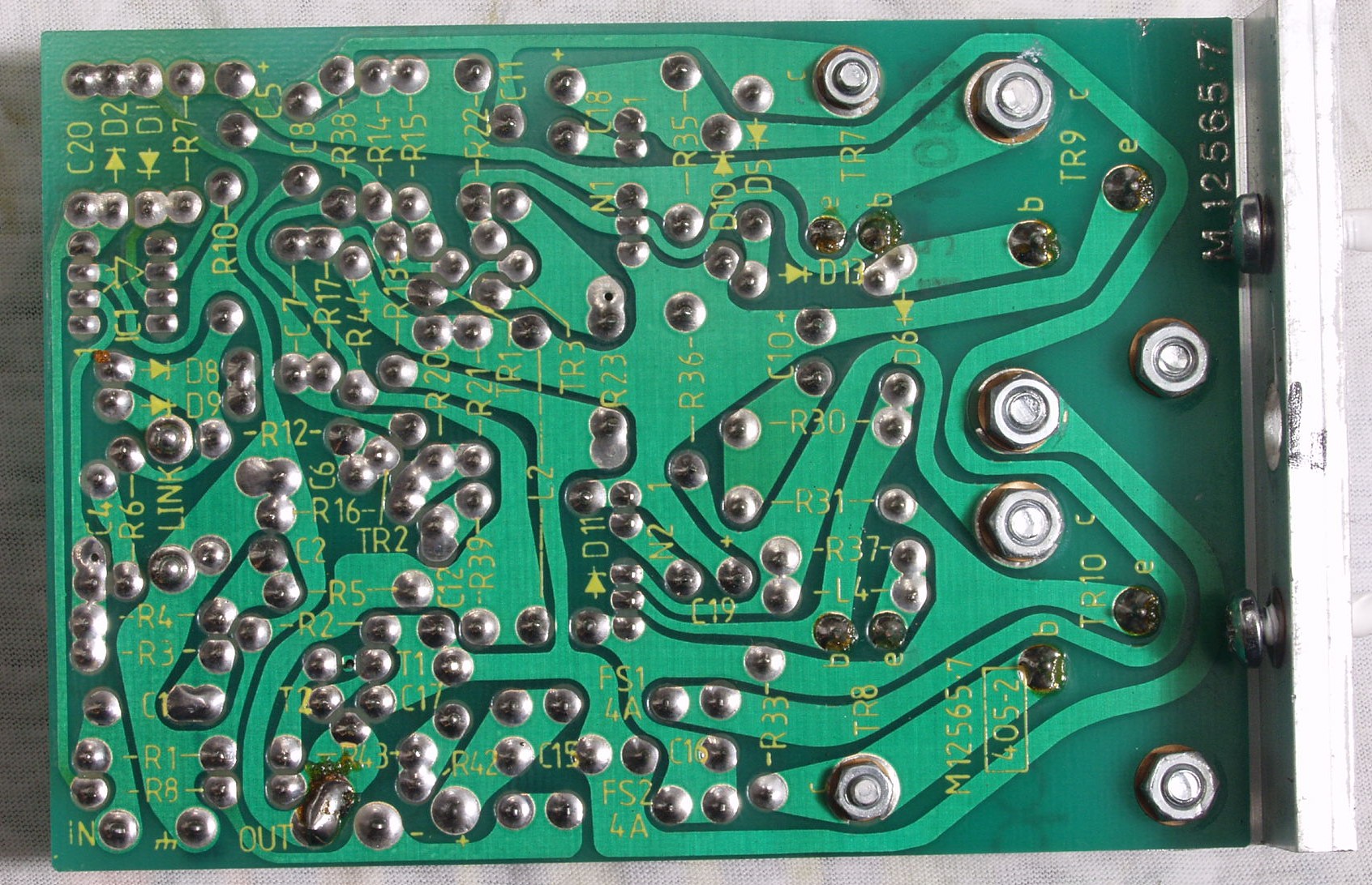

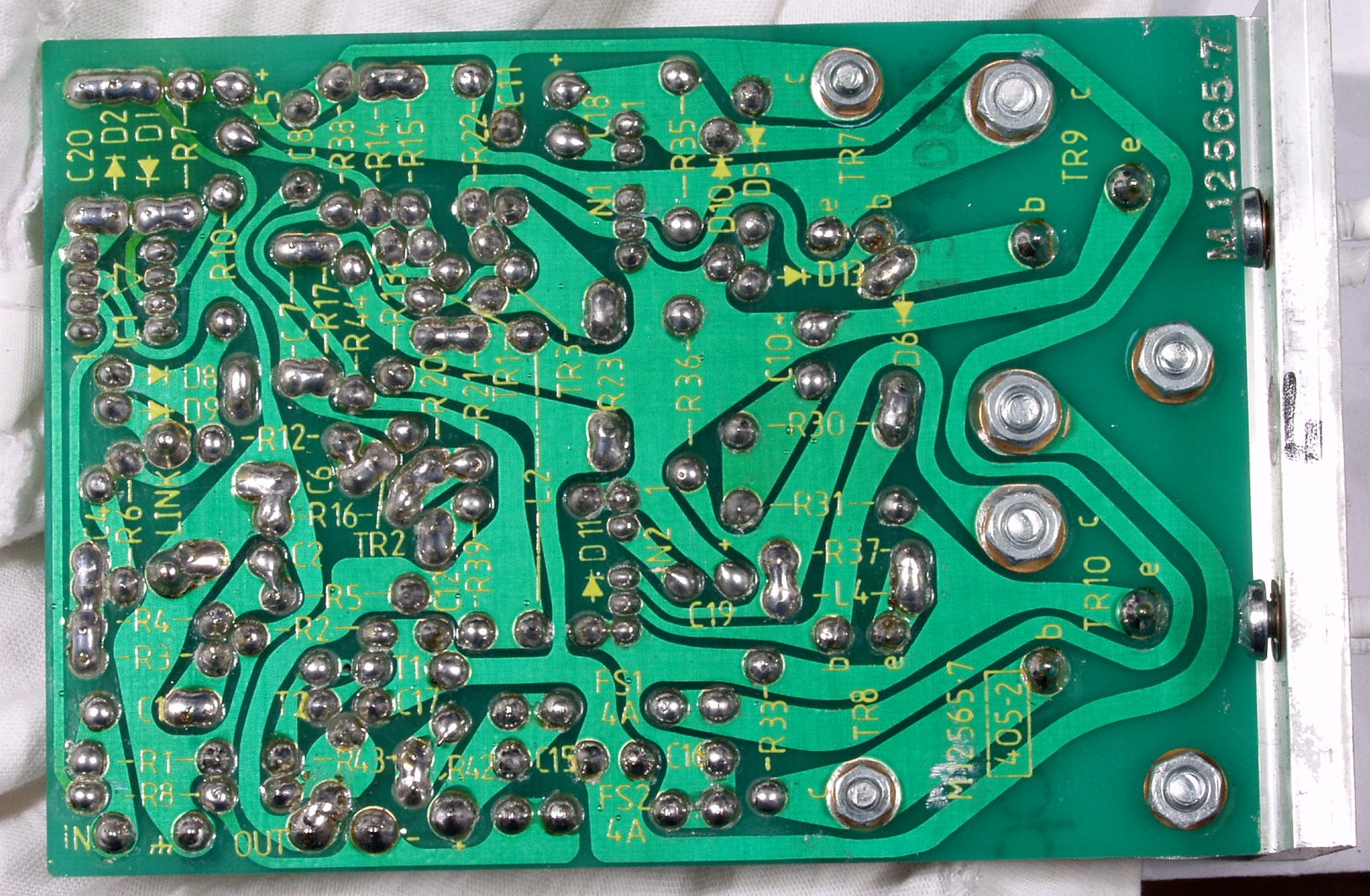

Ｃ１Ｄ．　修理（半田補正）後　Ｒ側ＡＭＰ基板裏　全半田やり直し

Ｃ２Ａ．　修理前　Ｌ側ＡＭＰ基板

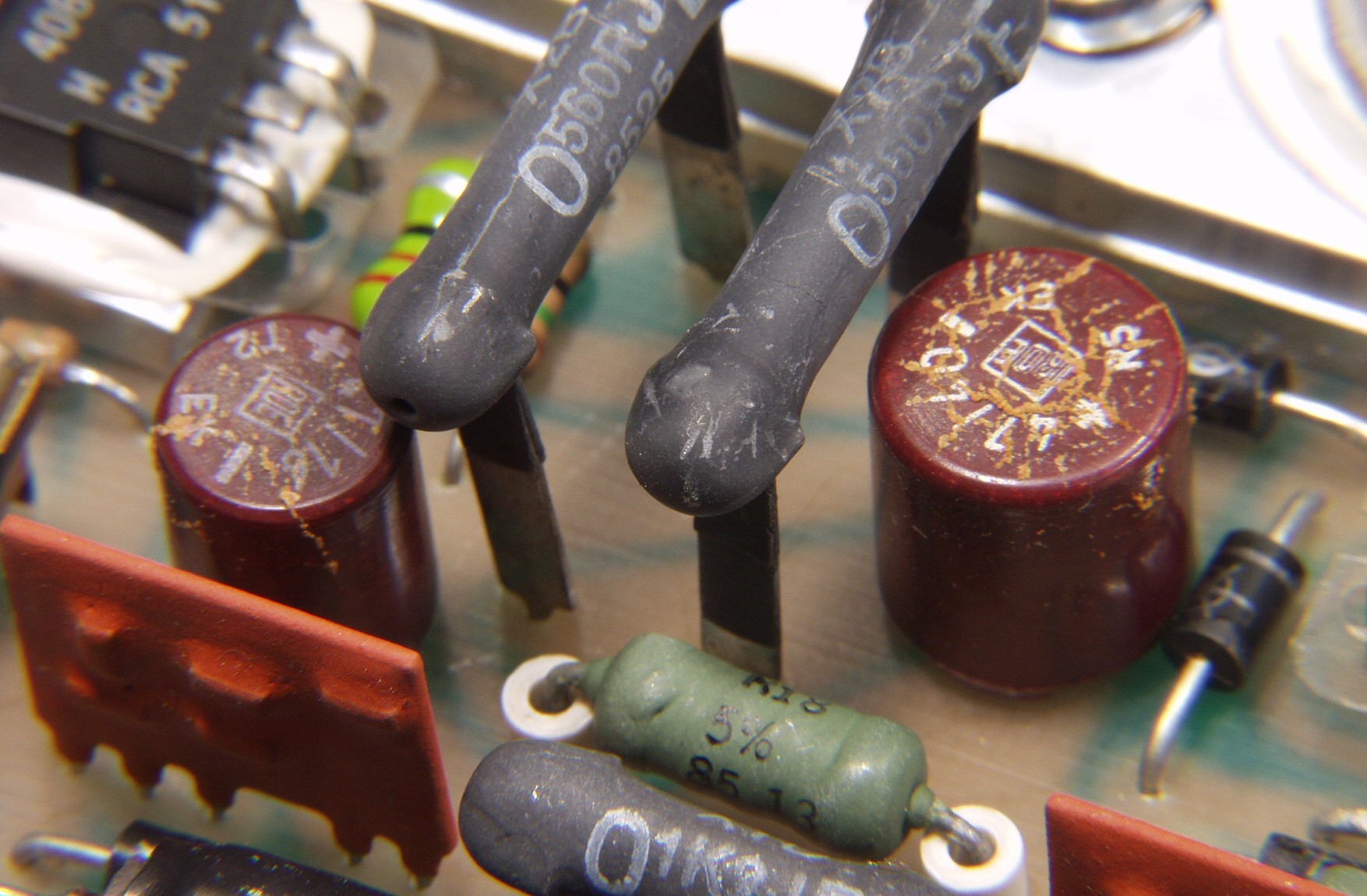

Ｃ２Ａ１．　修理前　Ｌ側ＡＭＰ基板のヒビの入った電解コンデンサー

Ｃ２Ａ２．　修理中　Ｌ側ＡＭＰ基板

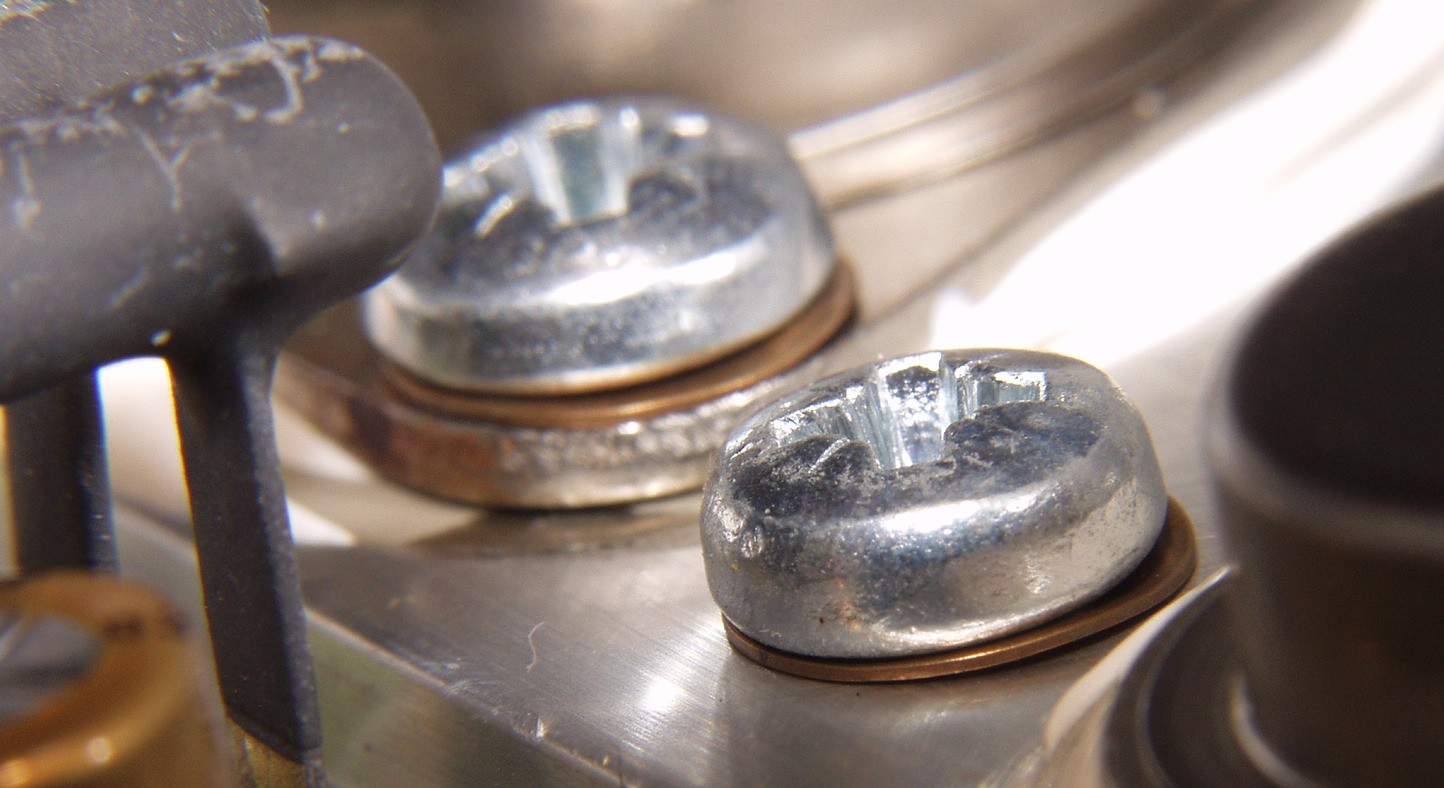

　　　　　　　　　　　　　　ＴＲ（トランジスター）の止めネジが緩んでいる、ワッシャの所に隙間がある　　　　　　　　　　

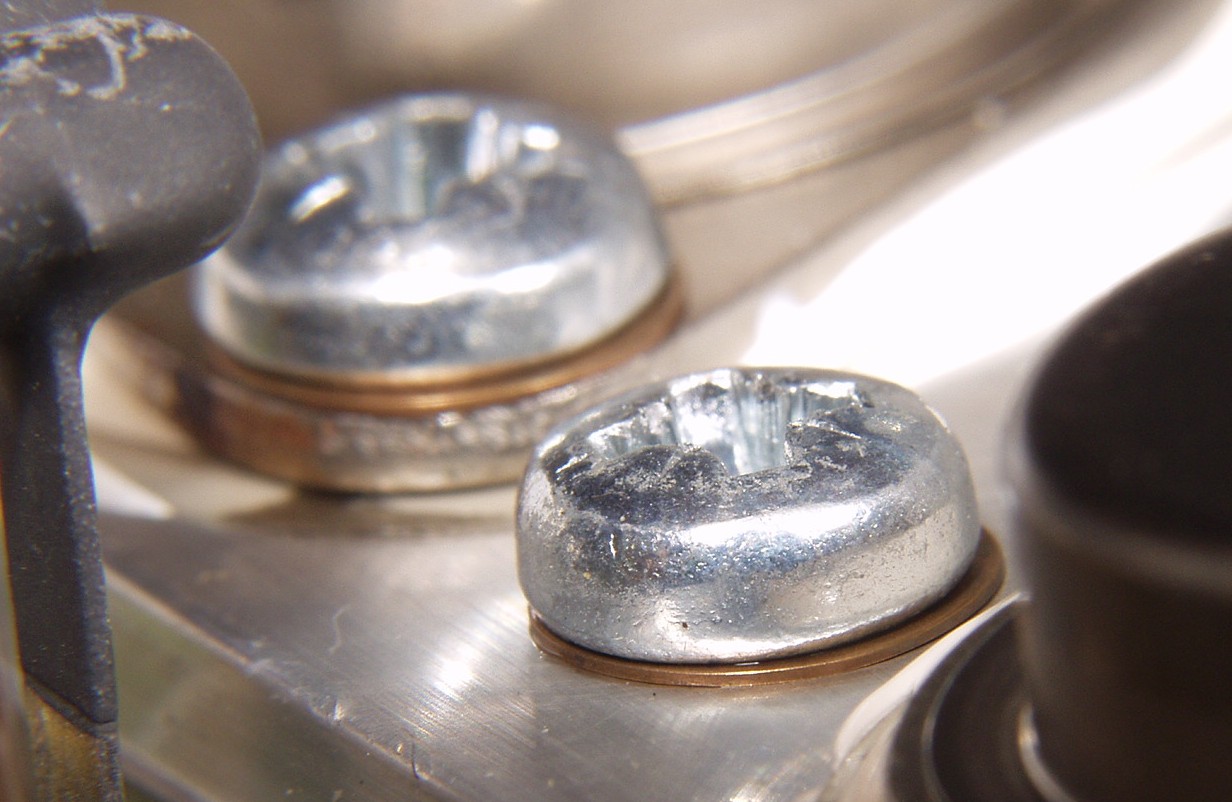

Ｃ２Ａ３．　修理後　Ｌ側ＡＭＰ基板　　ＴＲ（トランジスター）の止めネジを増締め（１．５回回った）

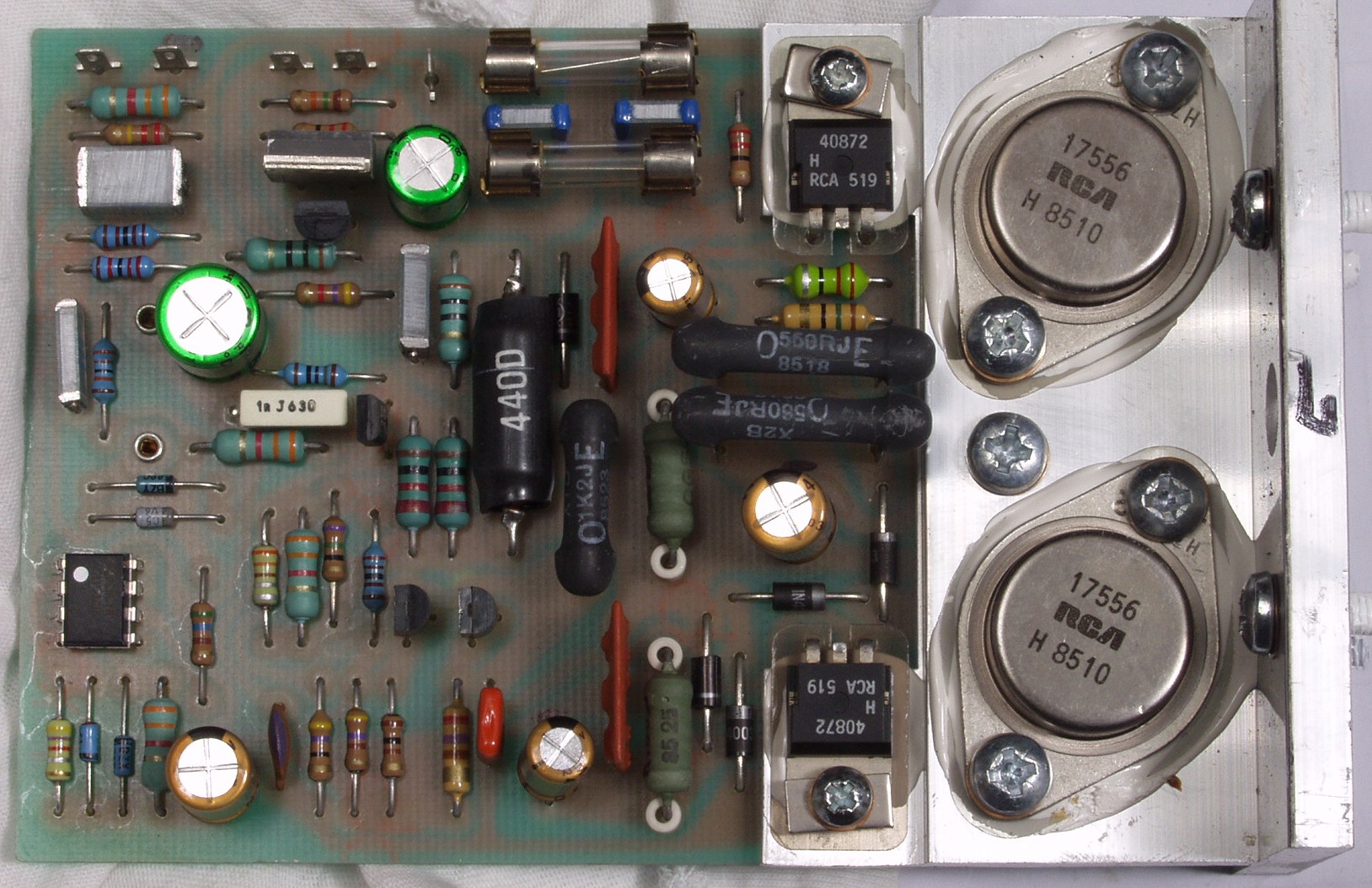

Ｃ２Ｂ．　修理後　Ｌ側ＡＭＰ基板　電解コンデンサー６個、ＯＰ－ＡＭＰ交換

Ｃ２Ｃ．　修理前　Ｌ側ＡＭＰ基板裏

Ｃ２Ｄ．　修理（半田補正）後　Ｌ側ＡＭＰ基板裏　全半田やり直し

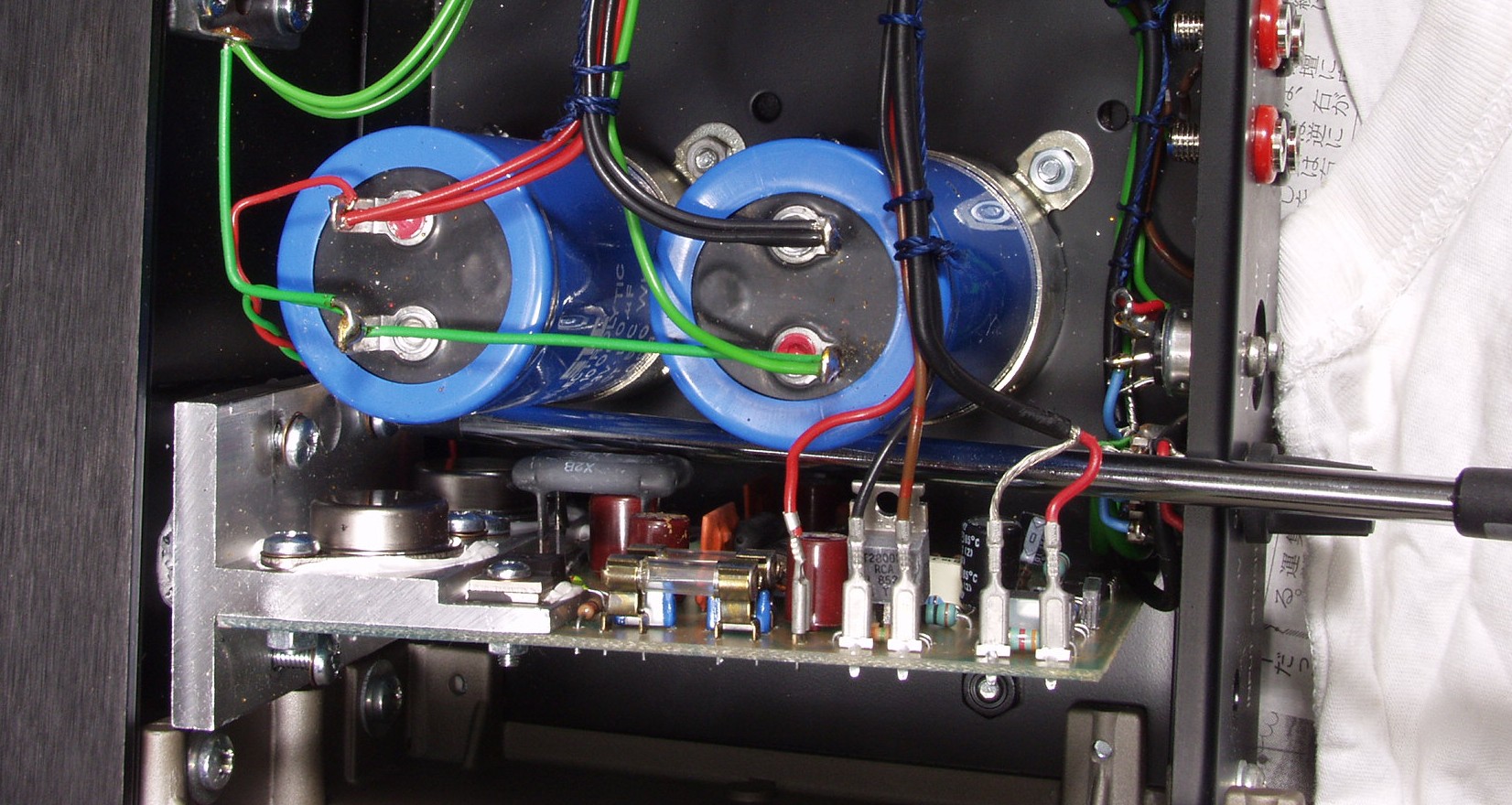

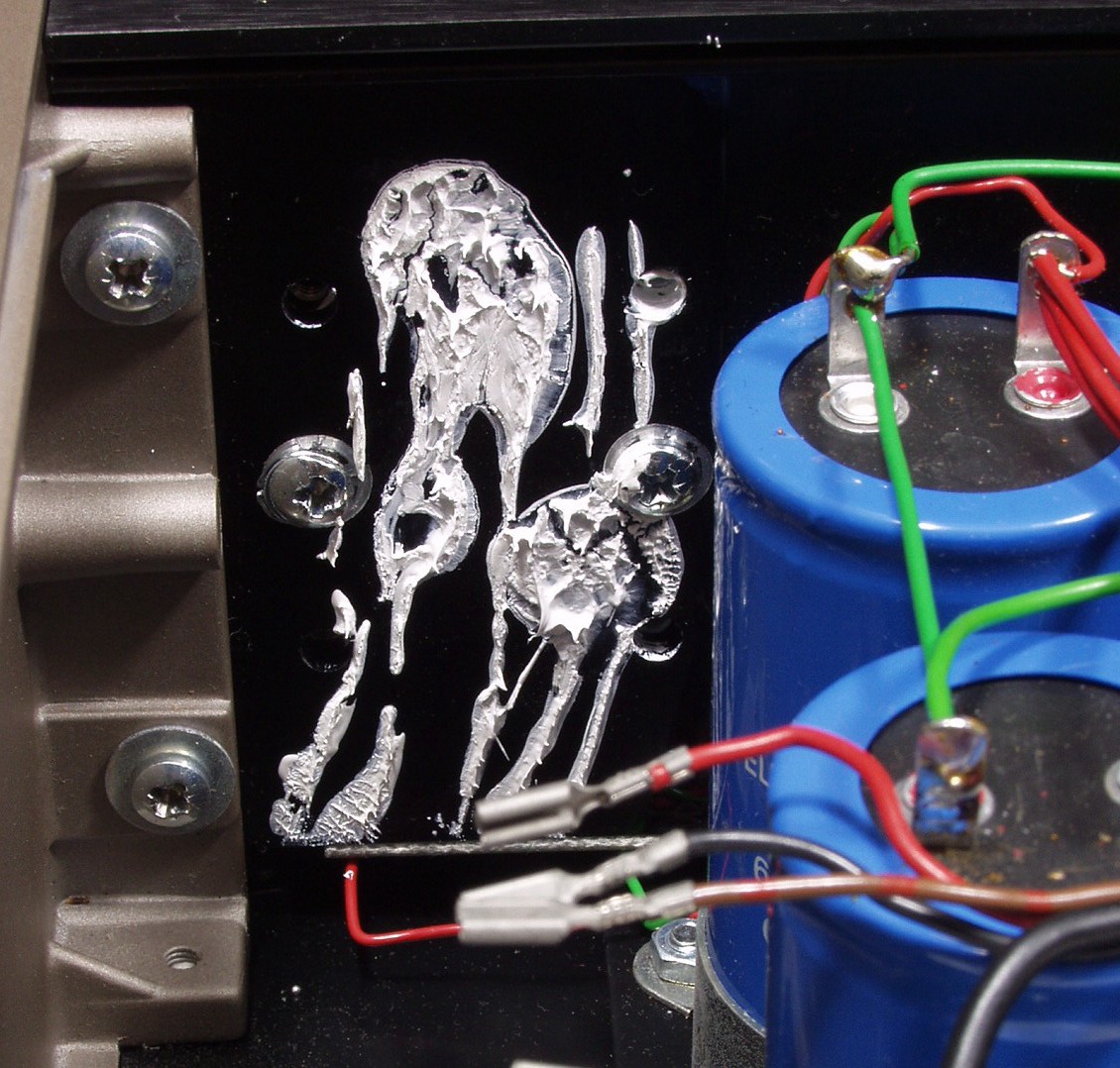

Ｃ３Ａ．　修理中　位置が悪い電解コンデンサー、もう少し上が良い

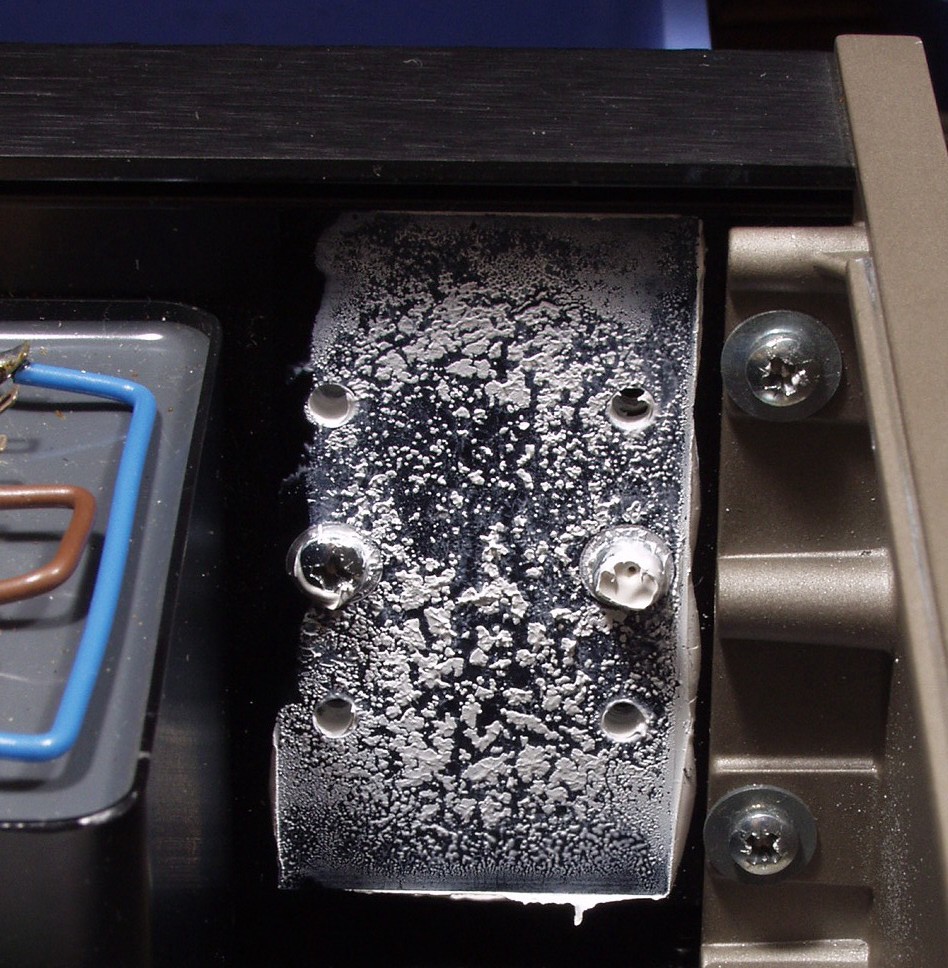

Ｃ３Ａ１．　修理中　お陰で締め付け不十分

　　　　　　　　　　　十分に締めた左

電解コンデンサーが邪魔で不十分な締めつけの右

Ｃ３Ａ２．　修理後　コンデンサーの取り付け位置を変更

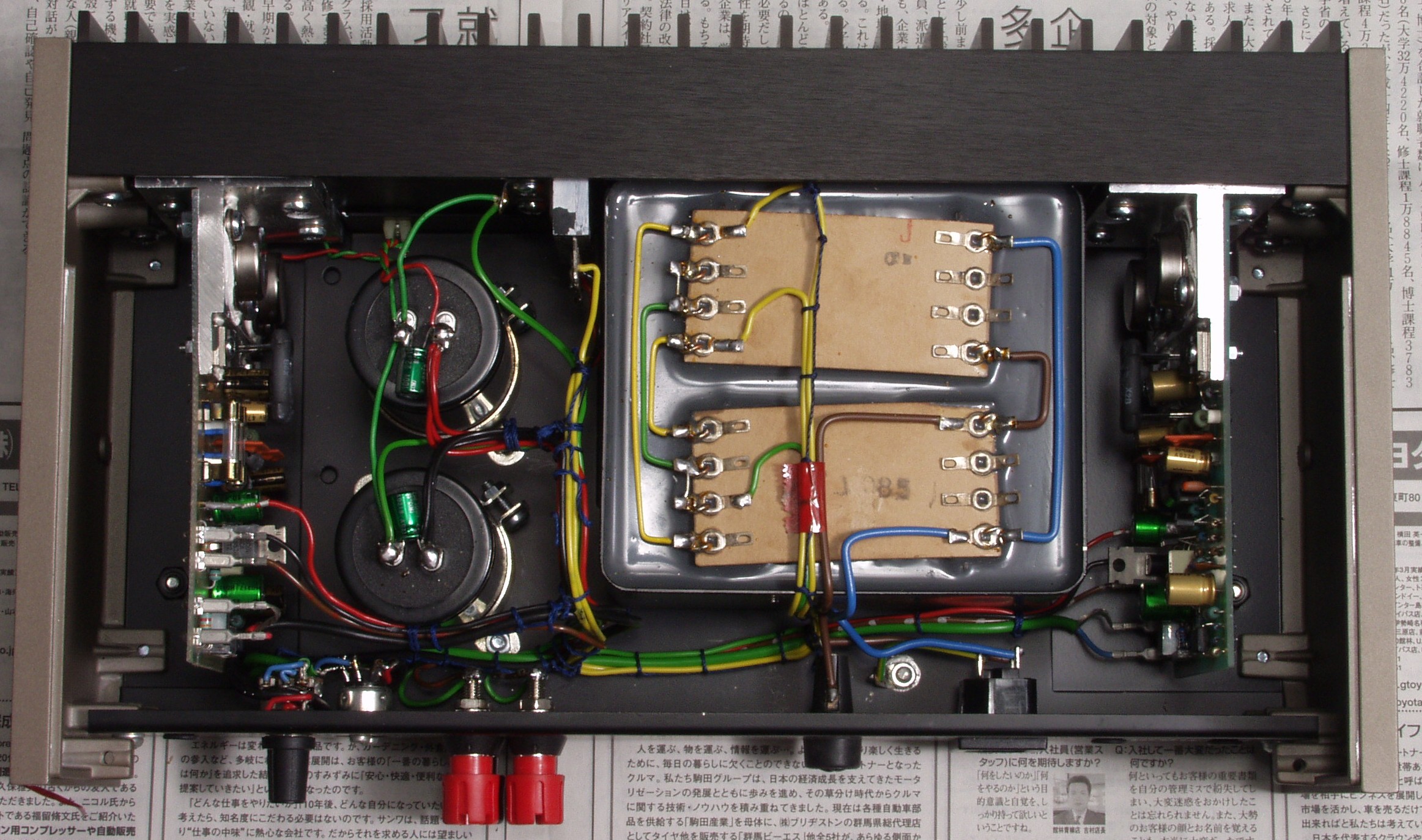

Ｃ４Ａ．　修理前　上から見る

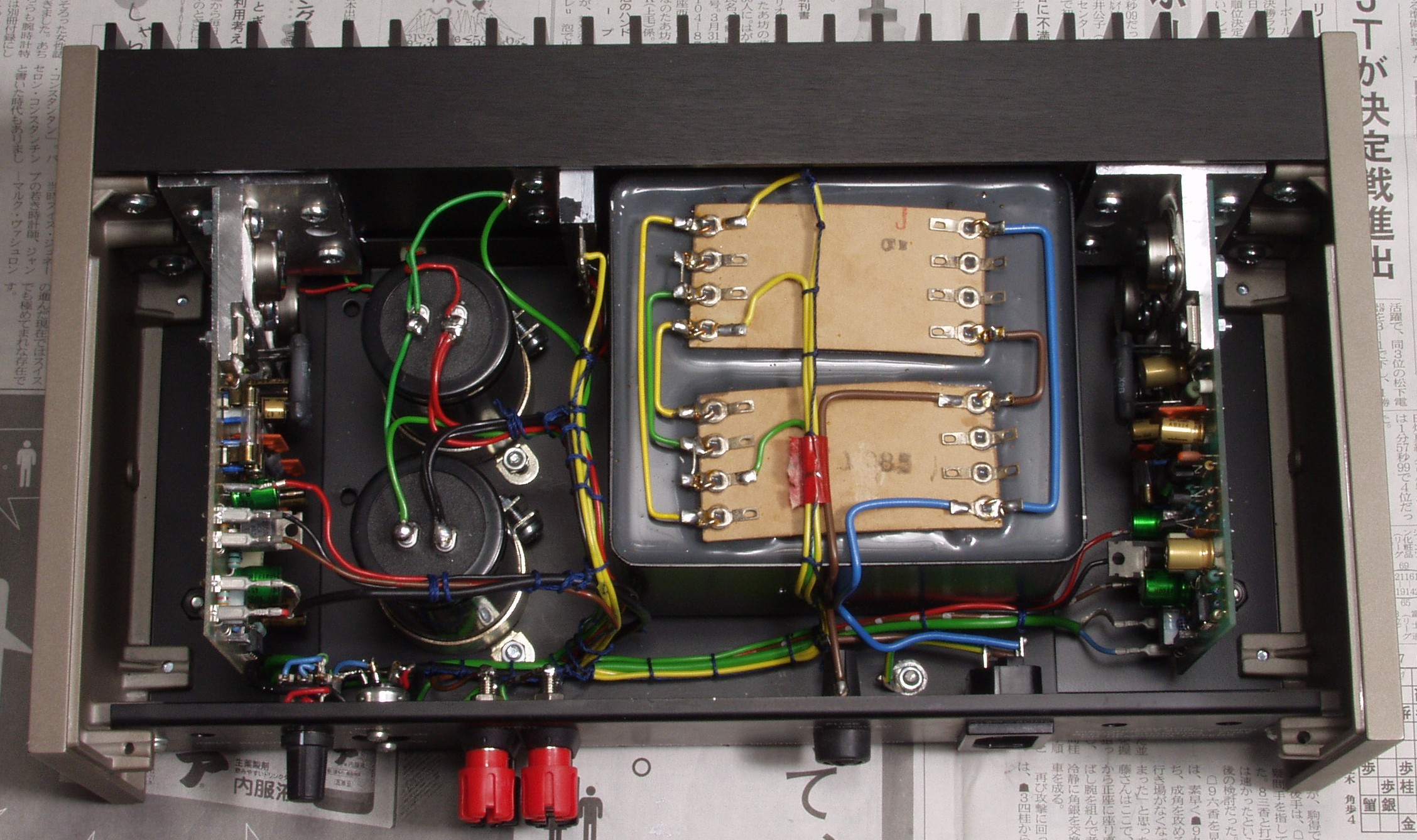

Ｃ４Ｂ．　修理後　上から見る

Ｃ４Ｂ－１．　修理後　上から見る　電解コンデンサー２個取り付け

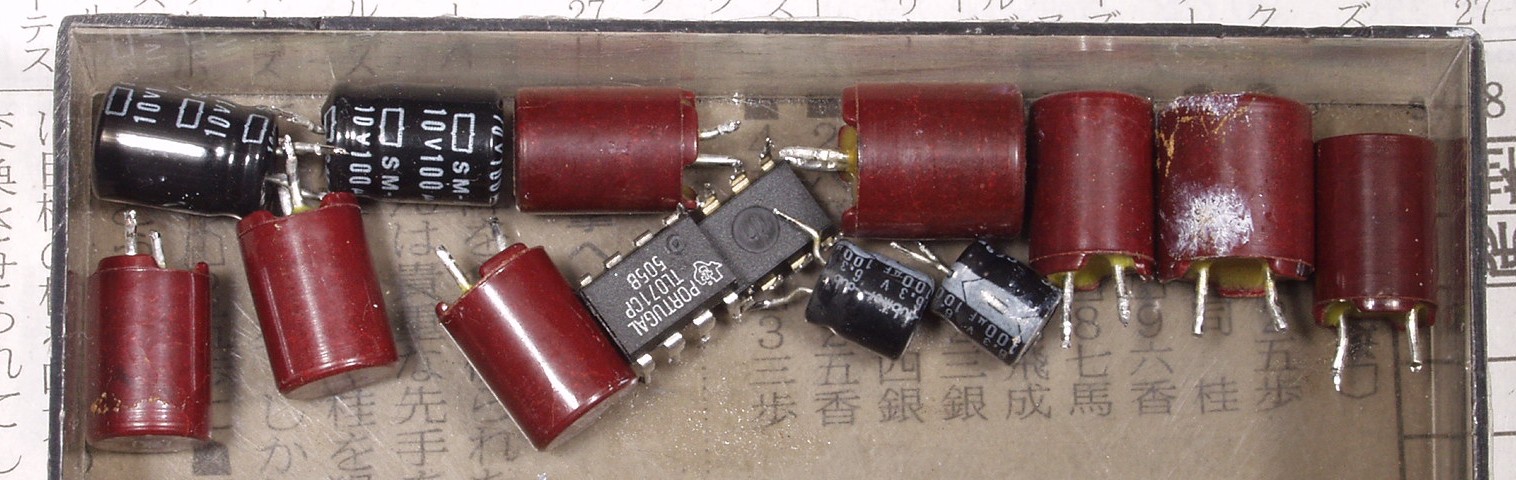

Ｃ５．　交換部品

Ｅ．　調整・測定

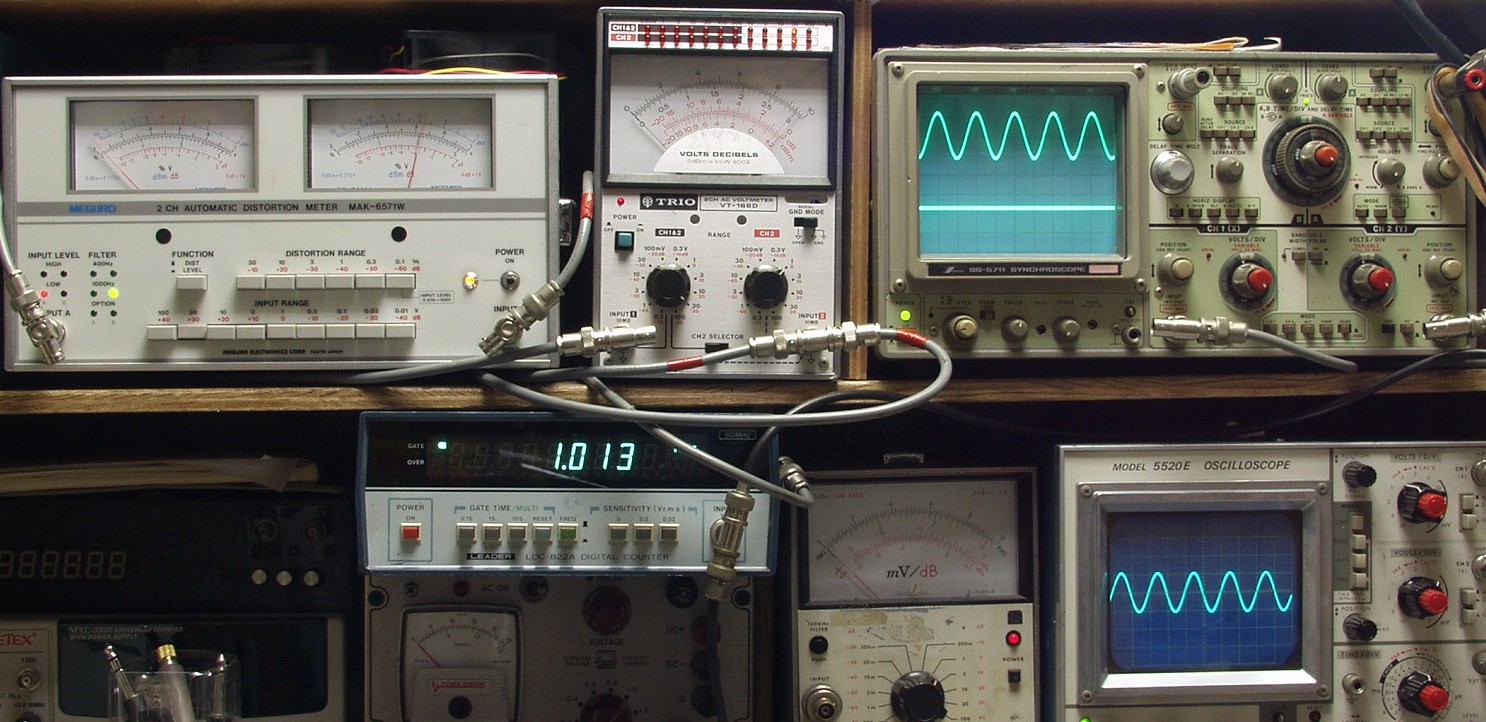

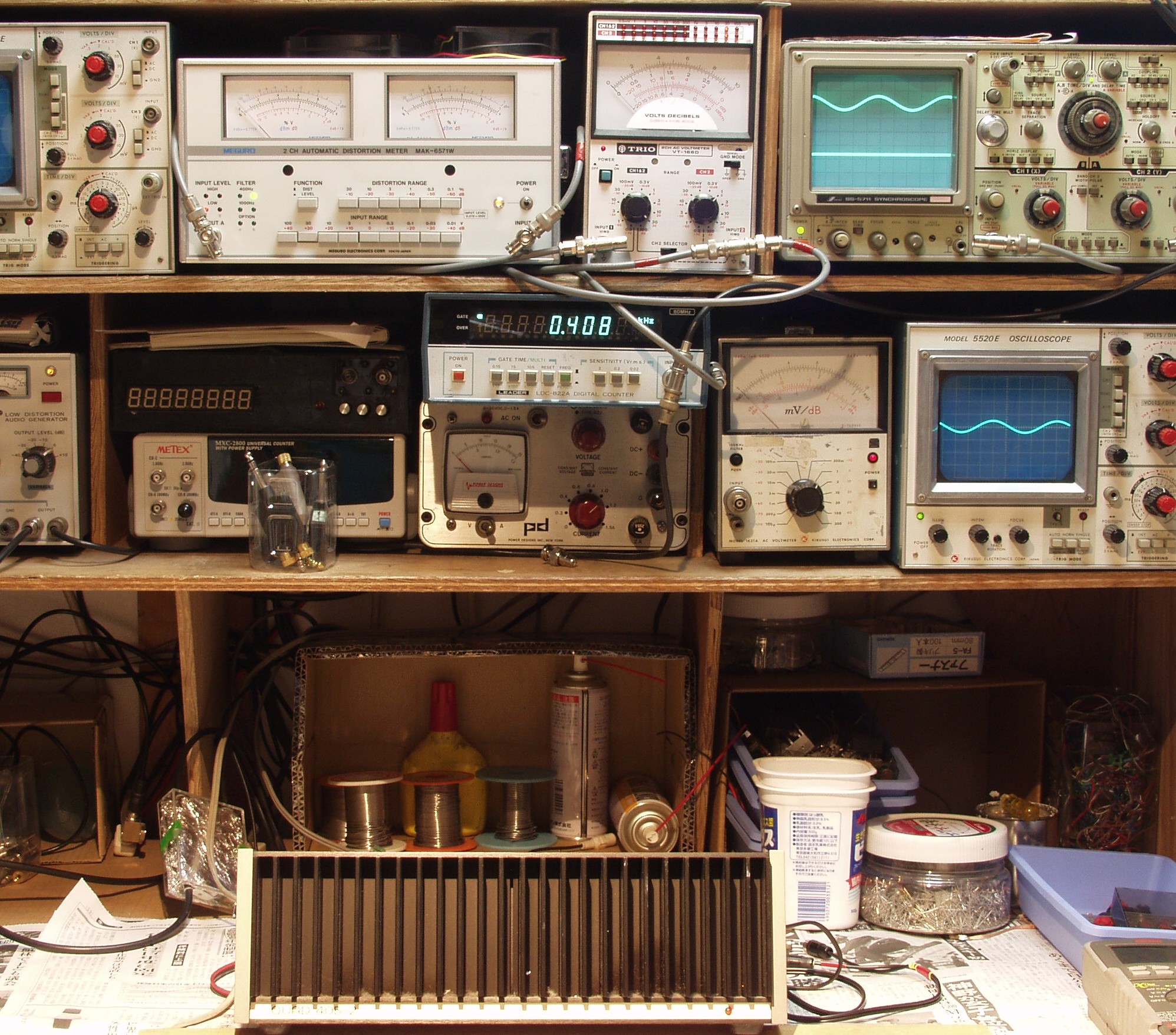

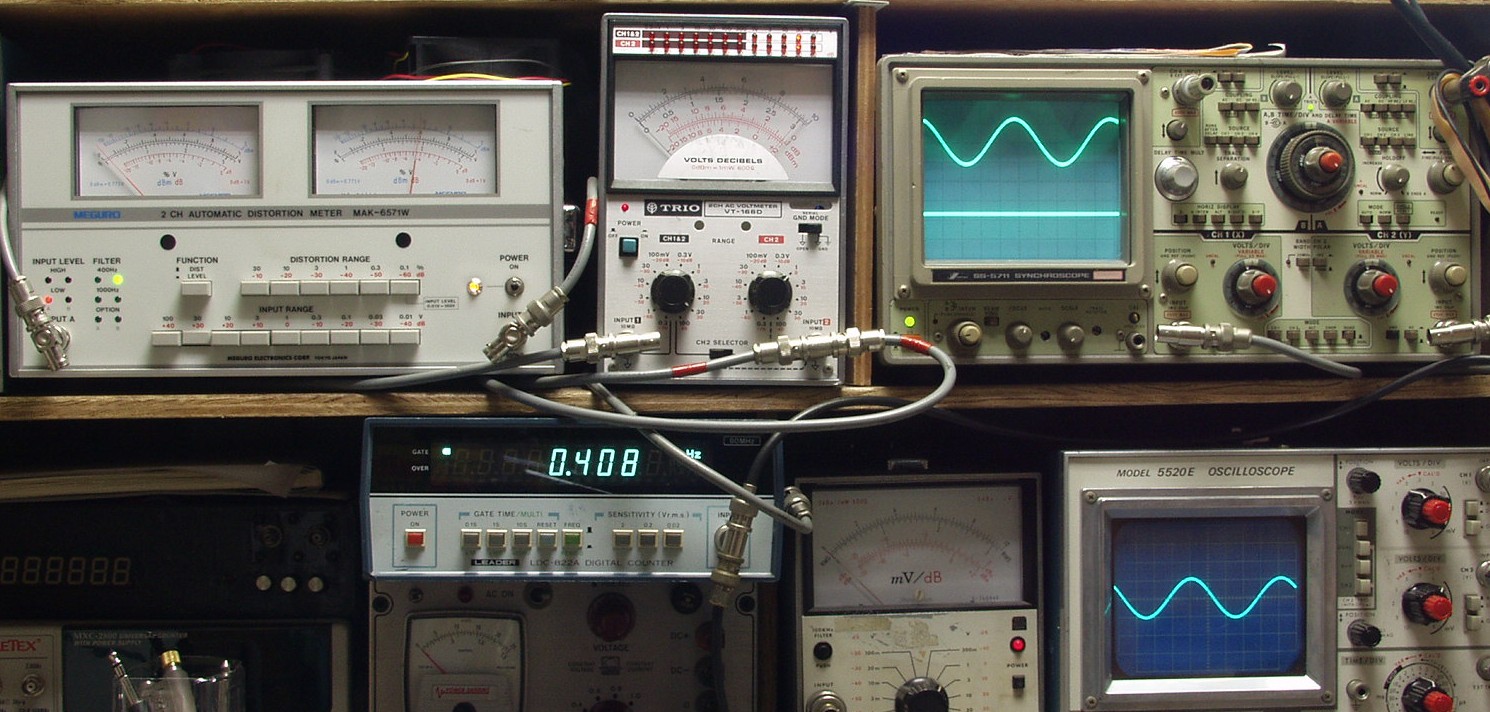

Ｅ１．　出力、歪み調整・測定　電源電圧は１００Ｖにて測定

Ｅ２Ａ．　Ｒ－ＳＰ出力　３０Ｖ＝１１３Ｗ　歪み率＝０．０６％　１０００ＨＺ

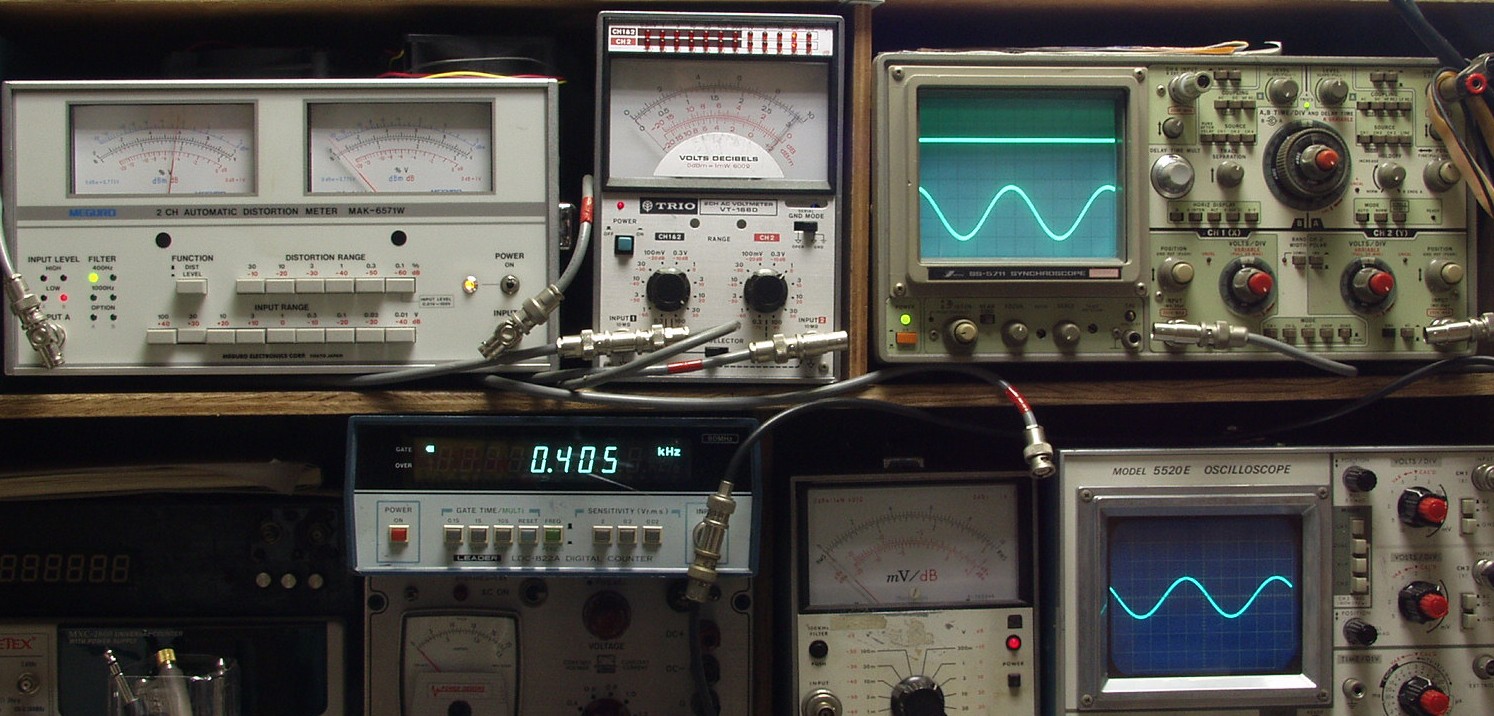

Ｅ２Ｂ．　Ｒ－ＳＰ出力　３０Ｖ＝１１３Ｗ　歪み率＝０．０６％　４００ＨＺ

Ｅ２Ｃ．　Ｌ－ＳＰ出力　２８Ｖ＝９８Ｗ　歪み率＝０．０３％　１０００ＨＺ

Ｅ２Ｄ．　Ｌ－ＳＰ出力　２８Ｖ＝９８Ｗ　歪み率＝０．０３％　４００ＨＺ

型式	ステレオパワーアンプ　４０５
両チャンネルを同時に駆動した場合の値です。
出力及び歪率（8Ω負荷、サイン波入力）	100Hz、100W出力時、0.01％以下 1kHz、100W出力時、0.01％以下 10kHz、100W出力時、0.05％以下
出力内部インピーダンス	0.03Ωと直列に3.3μH
オフセット電圧	7mV以下
周波数特性（1kHz基準）	低域=20Hzにて-1dB 高域=20Hzにて-0.1dB、50kHzにて-3dB
入力感度	0.5Vrms＋－0.5dB（8Ω負荷、120W出力時）
入力インピーダンス	20kΩ（220pF）
スルーレート	0.1V/μs
最大入力限度	入力信号が+20dBまでなら瞬時に復帰します。
クロストーク（1kΩの入力負荷時）	80dB（100Hz）、70dB（1kHz）、60dB(10kHz）
SN比	-96dB（A補正時）、-93dB（補正なし）
パワーリミッター	50W/8Ω負荷時の制限
電源入力	100～130V、200～250V、50-60Hz 消費電力は信号レベルにより30～350W。
外形寸法	幅340.5×高さ115×奥行195mm プラグ及びソケットの分38mmを含む。
重量	9kg
価格	198,000円
