McIntosh C32 修理記録
平成15年7月5日到着  平成16年7月10日返却
  • A. 修理前の状況
     全く出力せず

  • B.原因
      出力AMPのリレー回路故障

  • C.修理状況
      リレー交換
      OP−AMP交換
      電解コンデンサー交換
      配線手直し、補強
      経年劣化による各部ハンダ補正
    問題は接点復活剤の多量使用により、リボンケーブル端子に緑青が出ている、強力な接点復活剤は注意して使用する

  • D.使用部品
      リレー                  個
      OP−AMP              個
      TR(トランジスタ−)         個
      電解コンデンサ−          個
      リボンケーブル物色中です
  • E.調整・測定

  • F.修理費  155,000円   オーバーホール修理。
                         リボンケーブル見つからず返却。

A. 修理前の状況

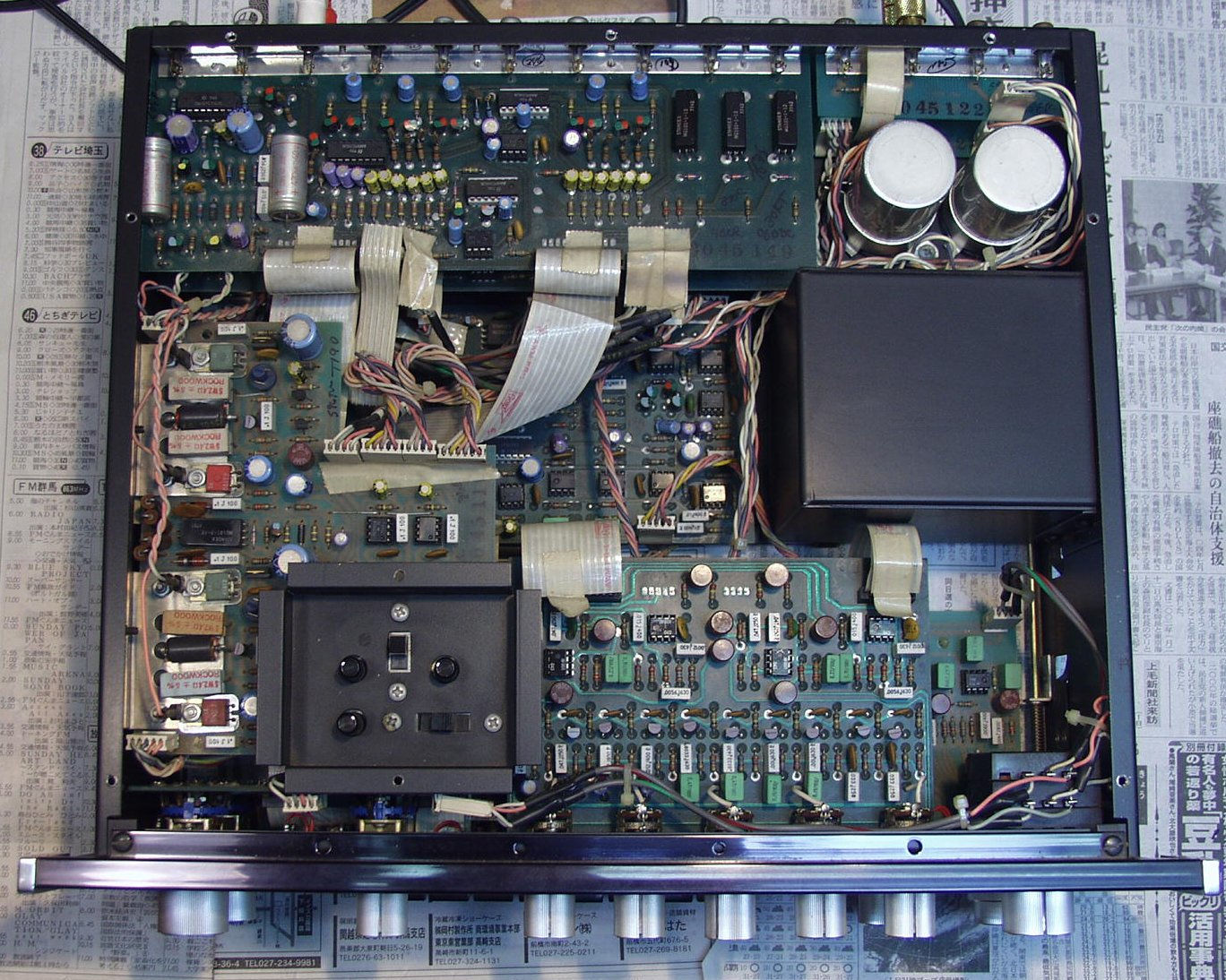

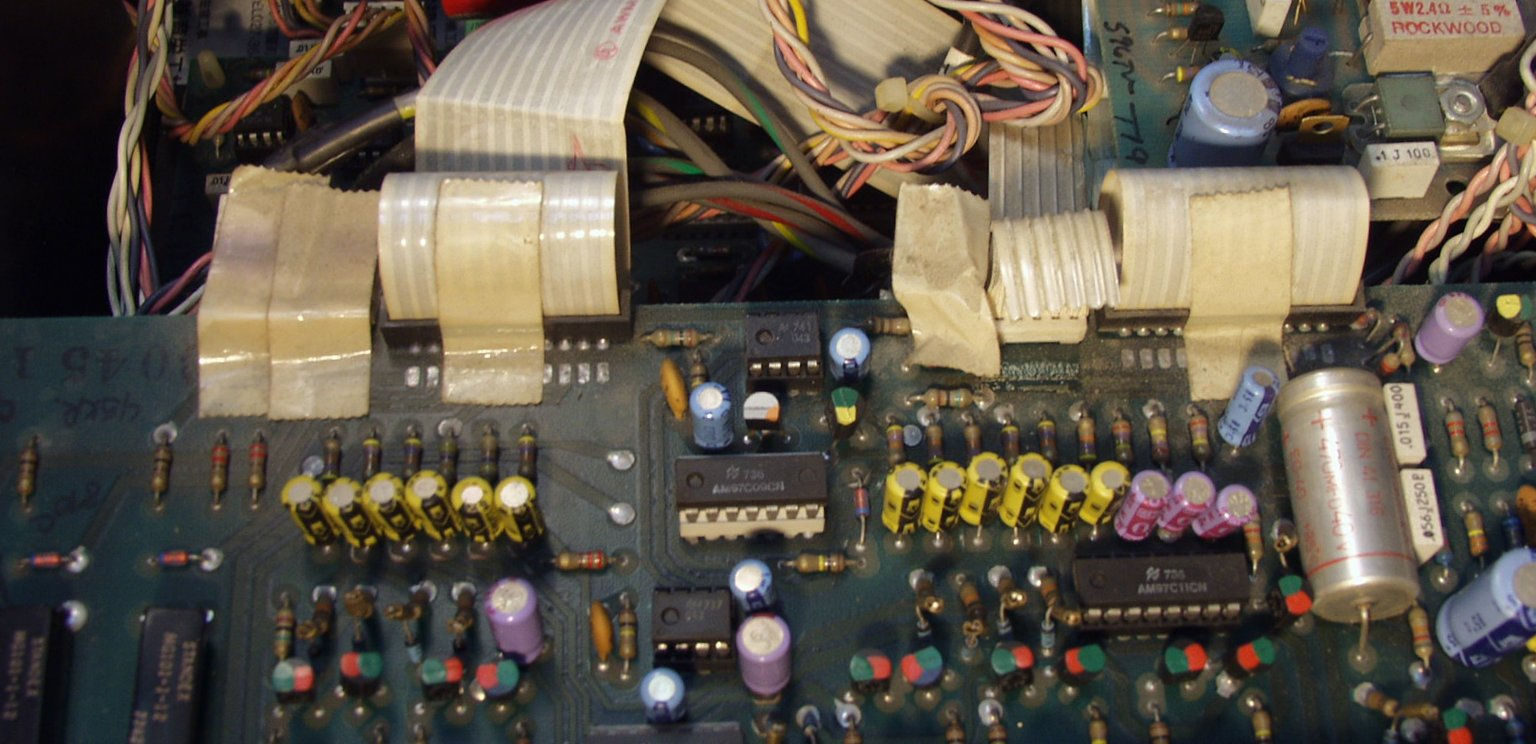

A1A. 修理前 上から、リボンケーブルは多数使用されている

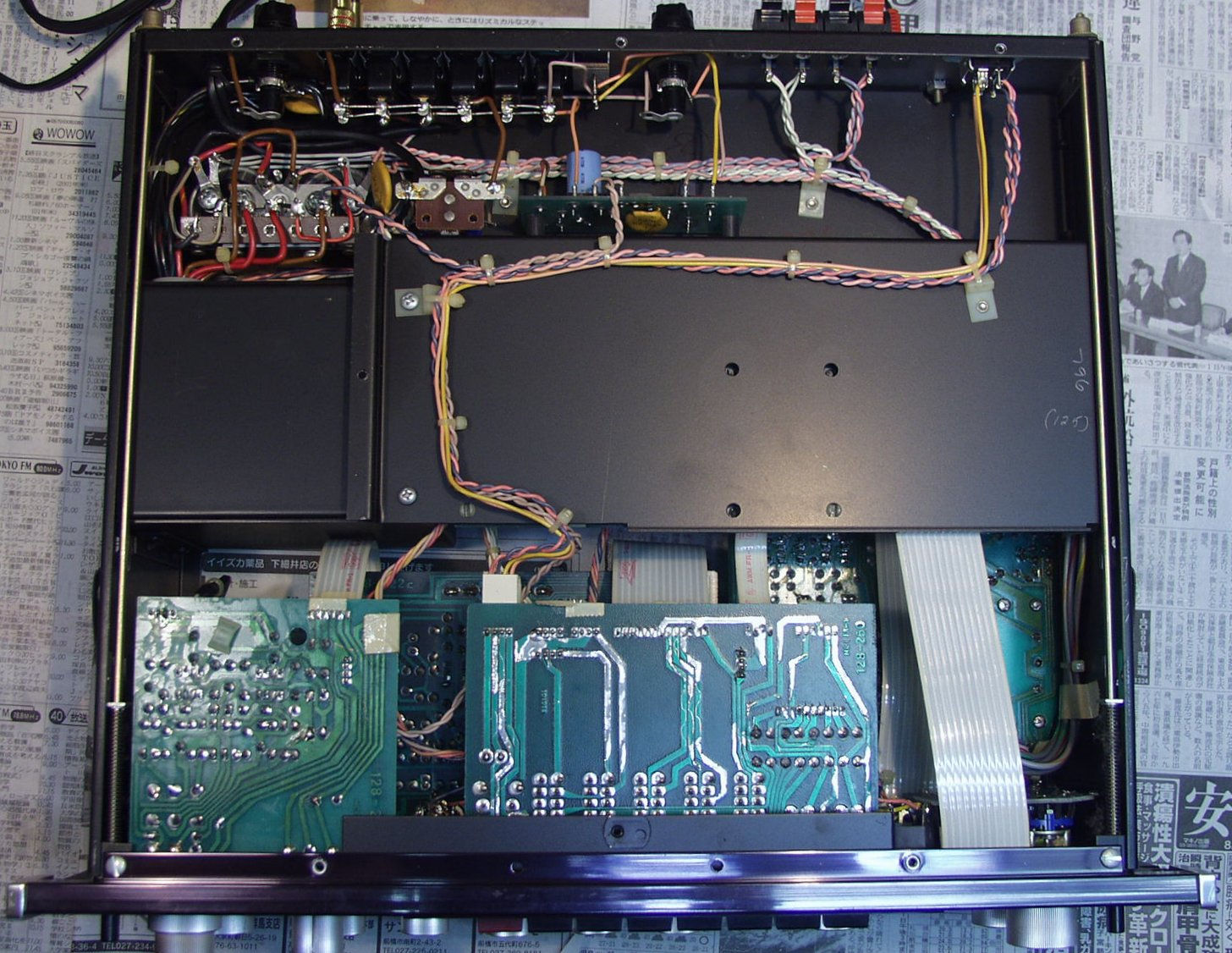

A1B. 修理前 下から

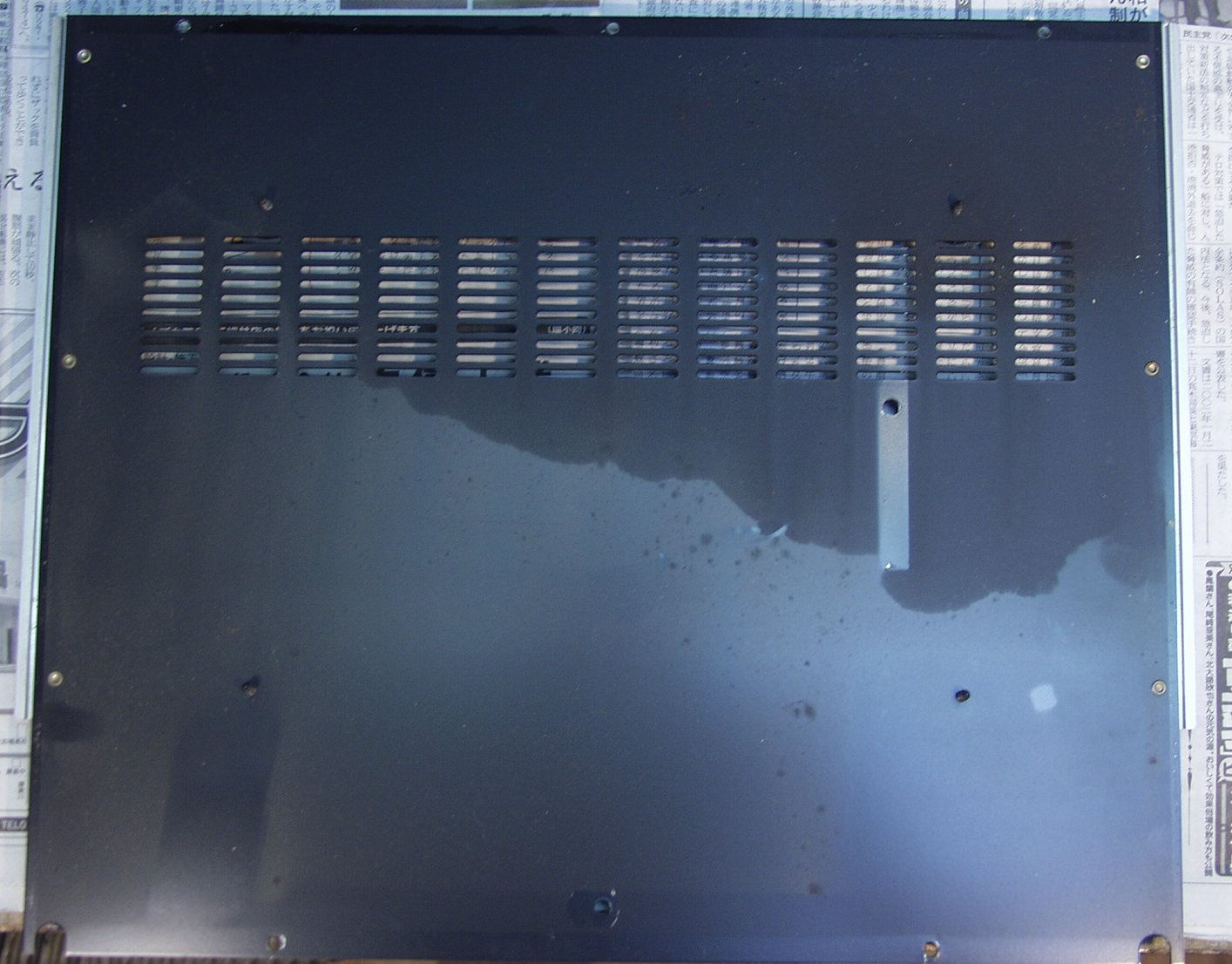

A1C. 修理前 底板に残る接点復活剤の後

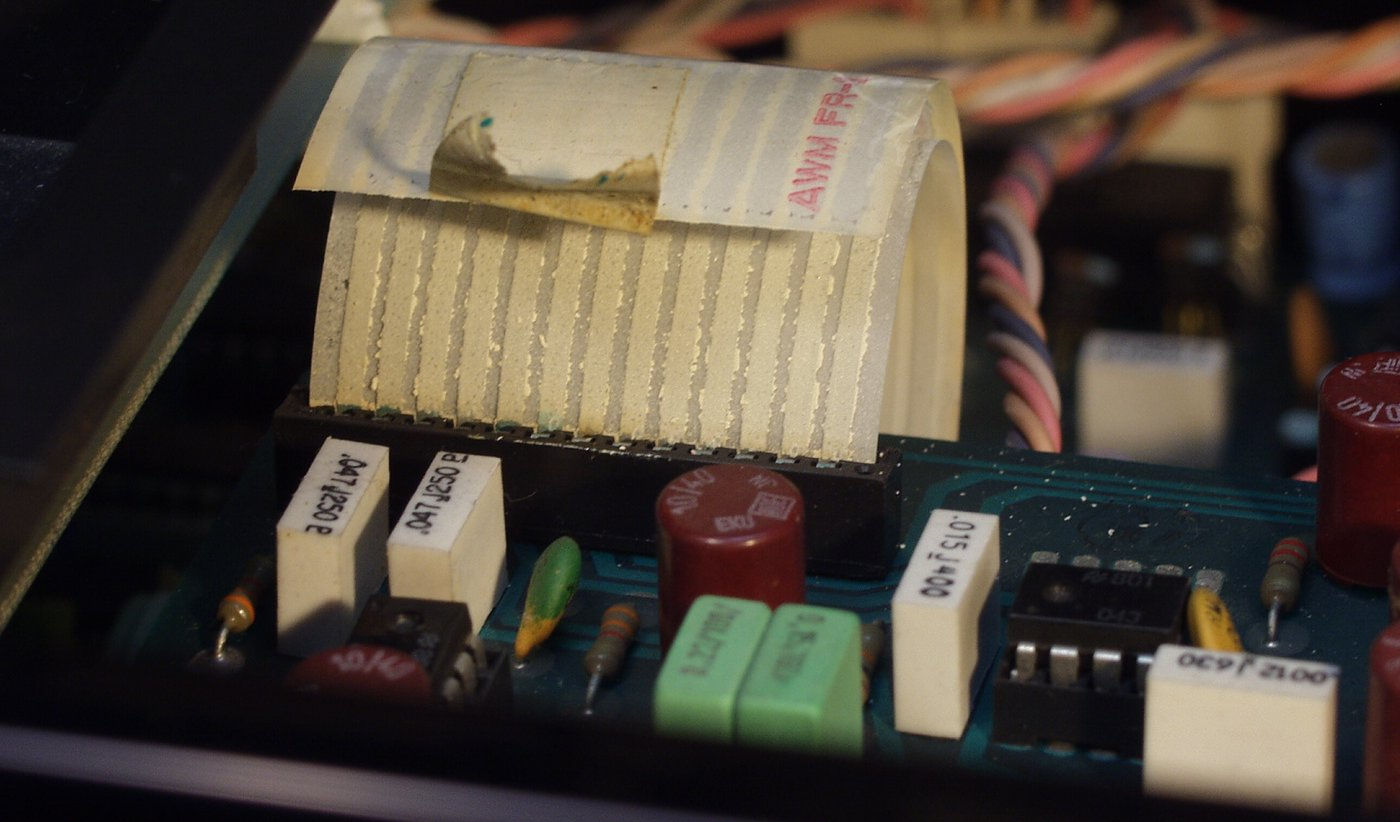

A2A. 修理前 リボンケーブルの絶縁が剥けている

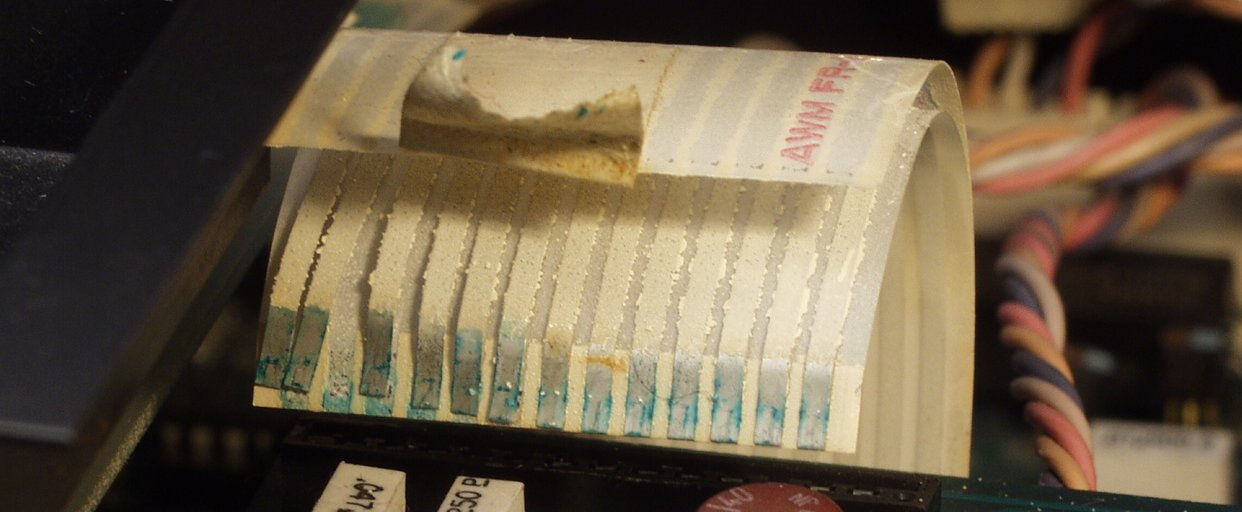

A2B. 修理前 リボンケーブルを抜くと端子は緑青が出ている

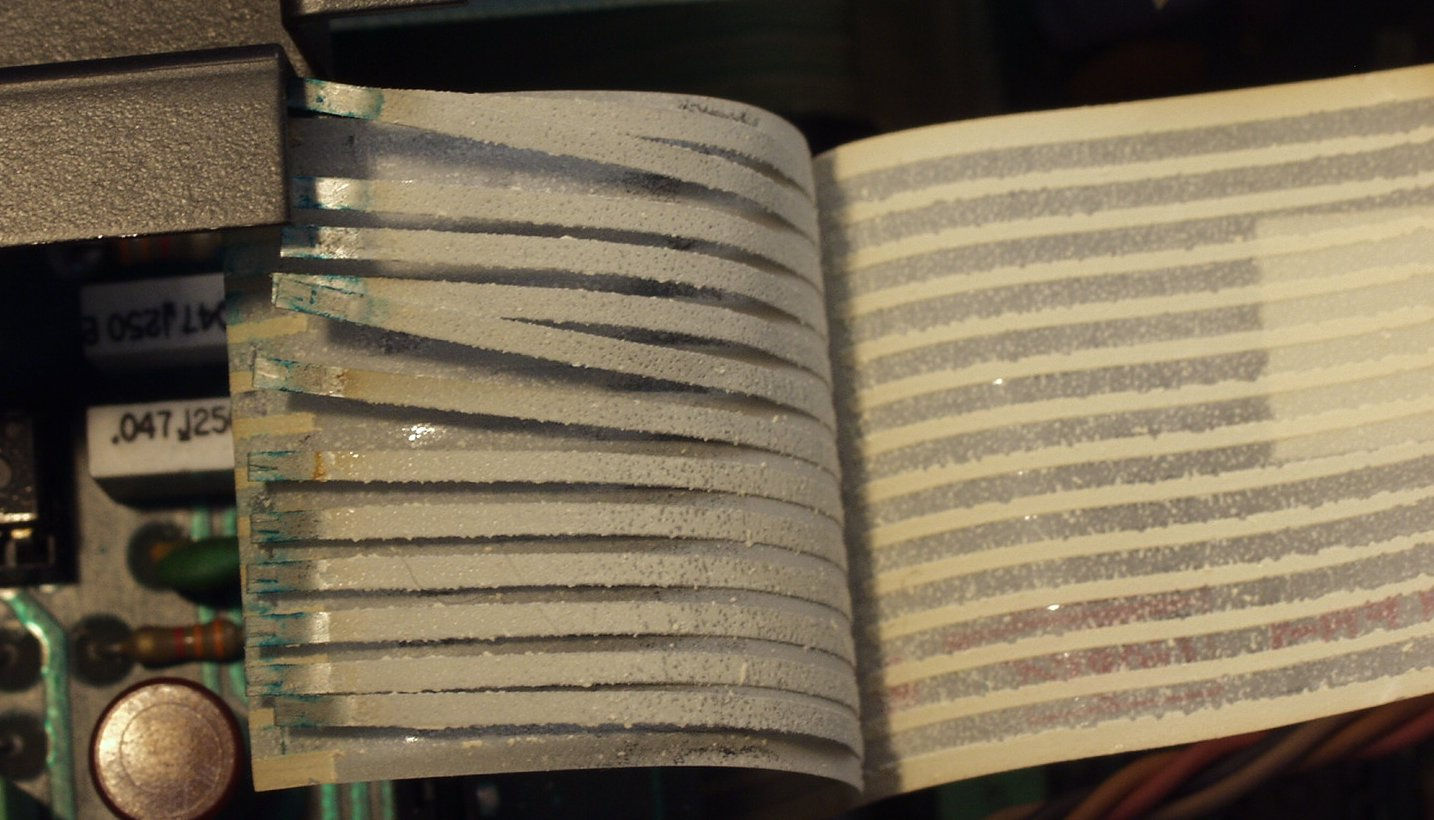

A2C. 修理前 リボンケーブル内の銅泊はバラバラ

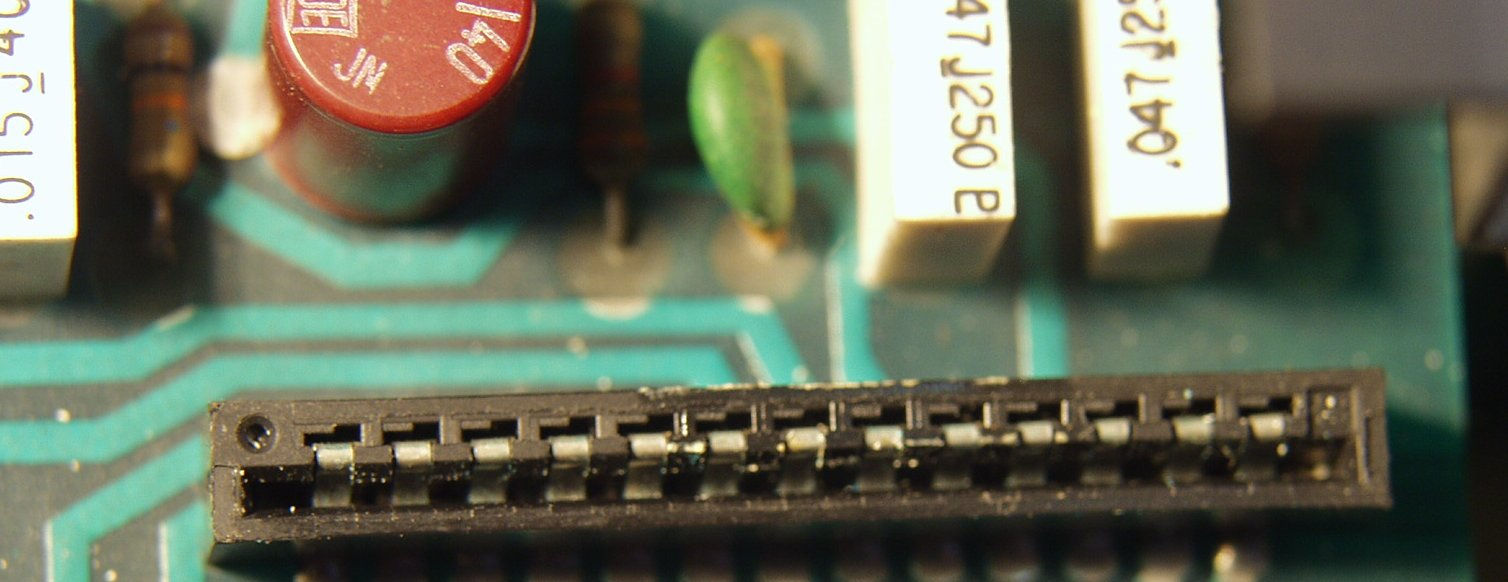

A2D. 修理前 リボンケーブルの受け端子も腐食
A2E. 修理前 他のリボンケーブルも同様

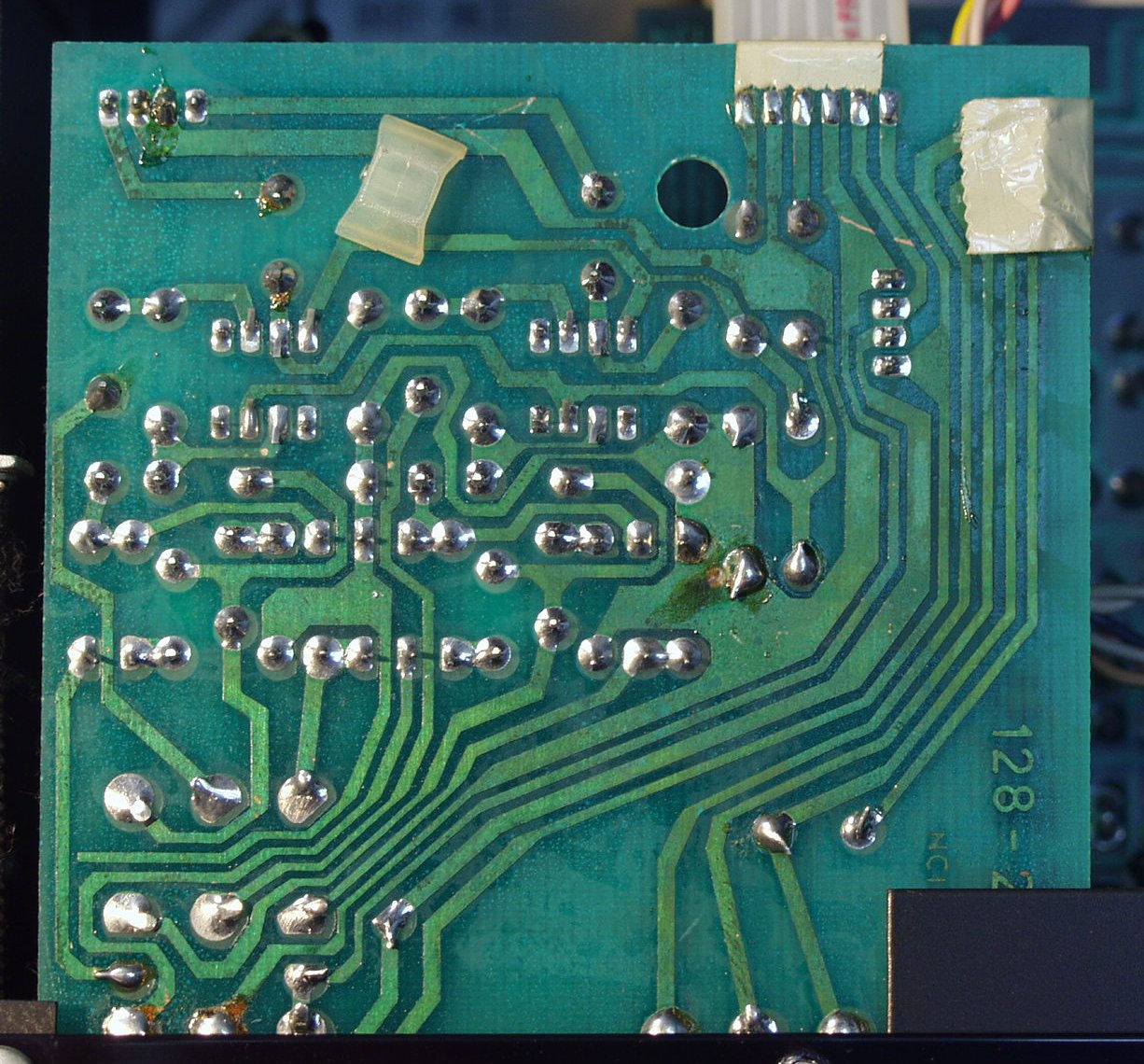

A1C. 修理前 基板に残る接点復活剤の後 銅箔の1部に黒く腐食の後が出てきている
A1C. 修理前 基板の絶縁ワニスも溶かし、銅箔がむき出しになっている
C. 修理状況

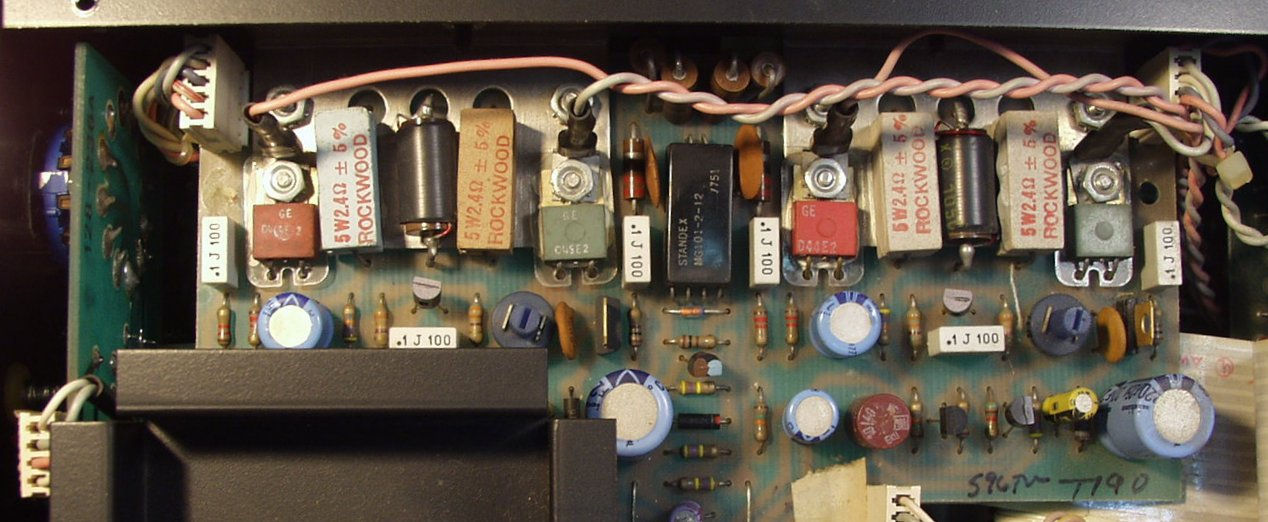

C1A. 修理前 電源基盤 電解コンデンサー交換

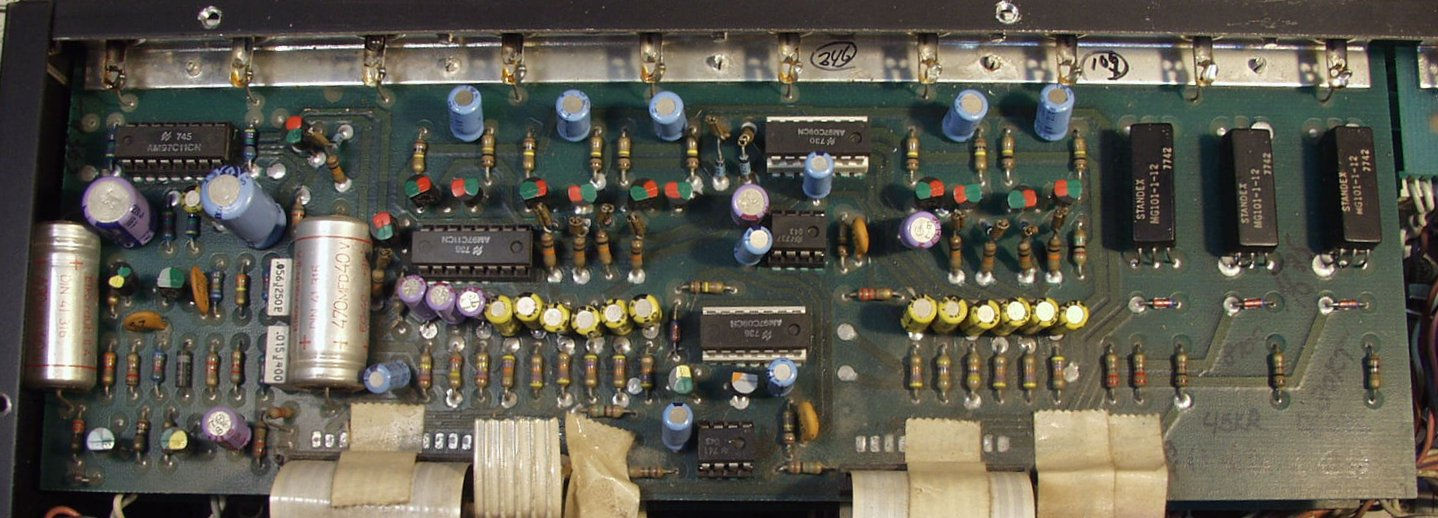

C2A. 修理前 入力端子基板 電解コンデンサー6個交換

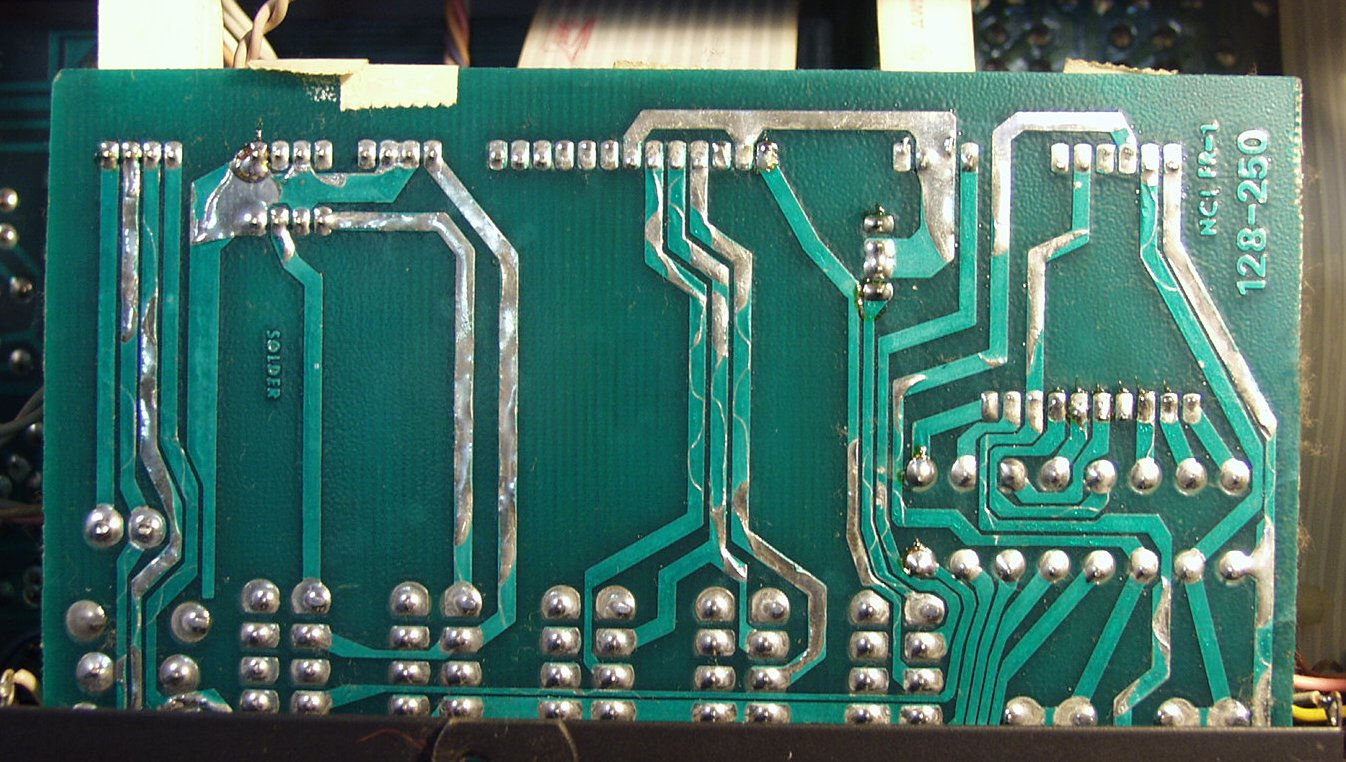

                         C-32-b
