Apt Corp. Cambridge, Massachusetts Holman Preamplifier
平成20年1月2日持込  12月10日返却
A.  修理前の状況
  • 片側出力しない。

B. 原因・現状

AE. 仮修理での測定

C. 修理状況
  • 電解コンデンサー交換
    OP−AMP交換
    フイルムコンデンサー交換
D. 使用部品
  • オ−ディオ用電解コンデンサー             個(ニチコン・ミューズ使用)
    OP−AMP                         個
    フイルムコンデンサー                   個

E. 調整・測定

EE.上位測定器による 調整・測定

F. 修理費       110,000円
                <<オーバーホール修理>>
                <<修理費会わず返却>>
A. 修理前の状況

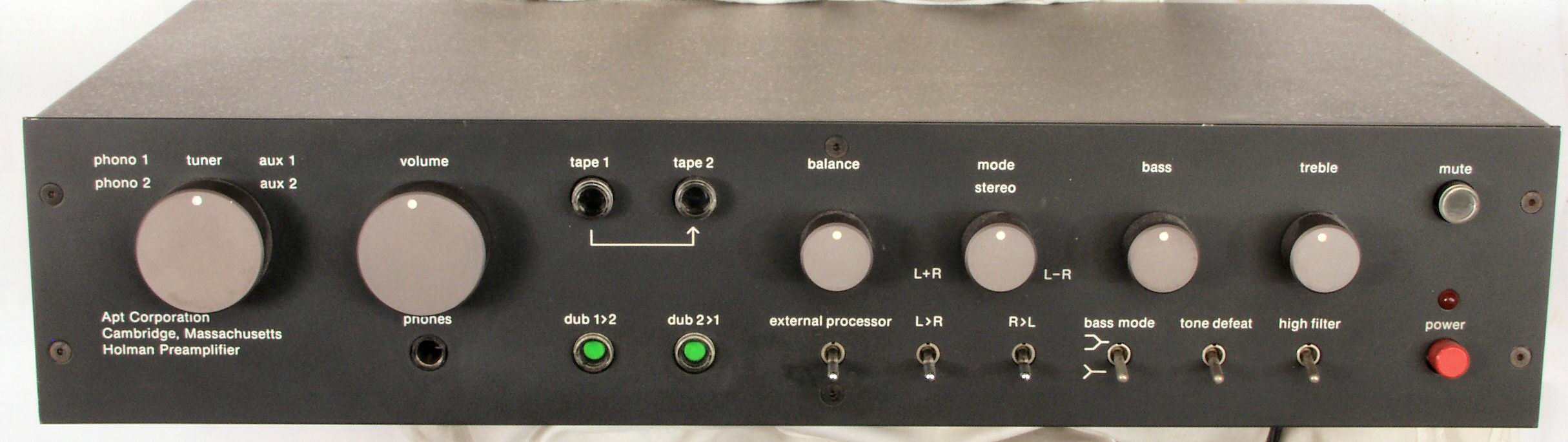

A1. 点検中 前から見る

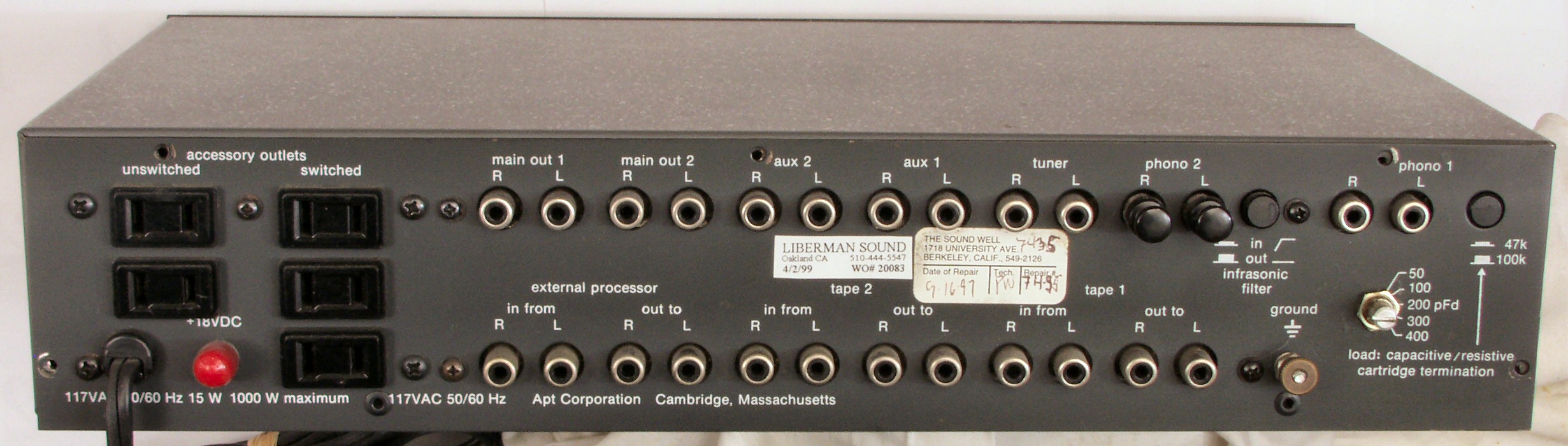

A2. 点検中 後から見る 2回の修理履歴のシ−ルが有る
A3. 点検中 下から見る 下蓋に回路図が貼られている、これだと紛失の心配が無い!

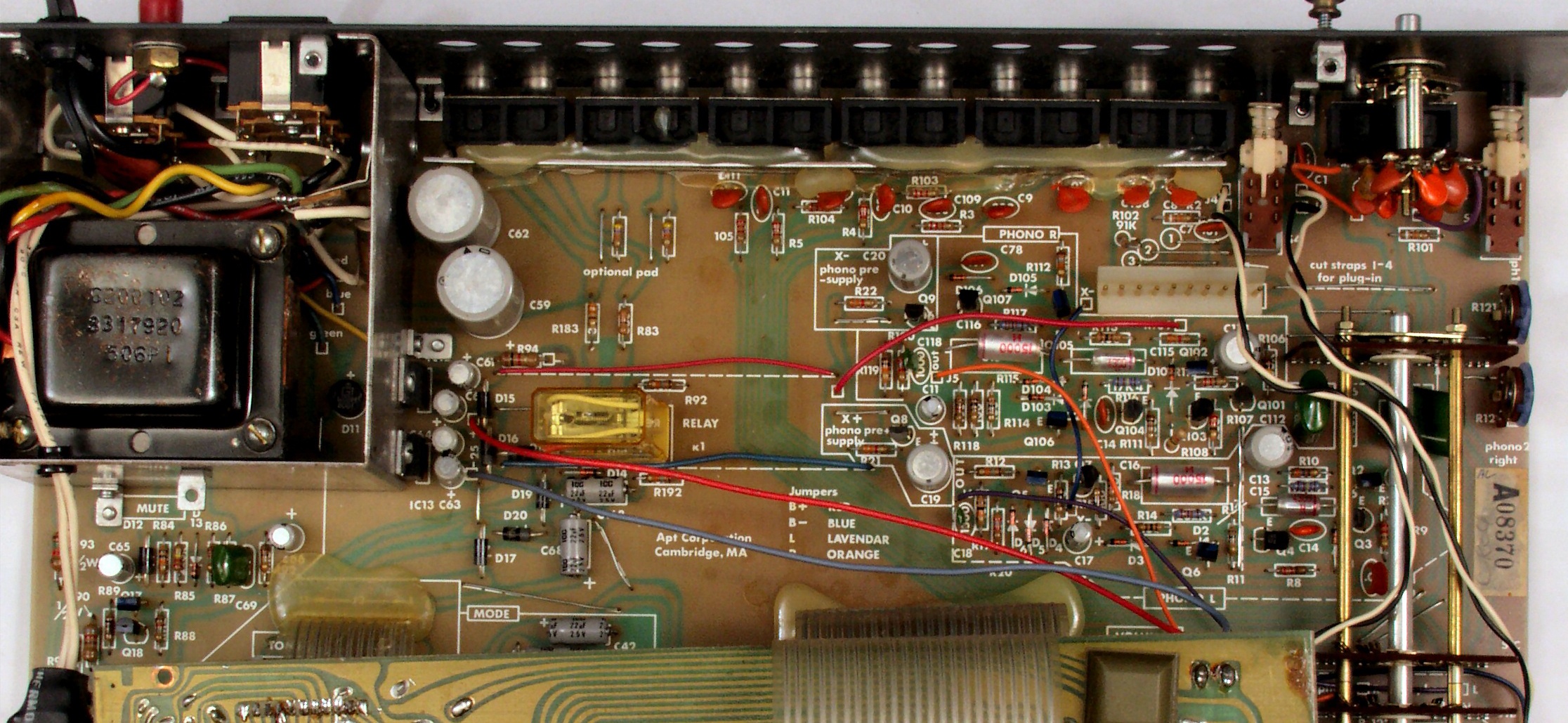

A4A. 点検中 下蓋を取り、下から見る
A4B. 点検中 下蓋&トランスシールドを取り、下から見る
A5. 点検中 入出力RCA端子基板のアースに半田が盛られていない!

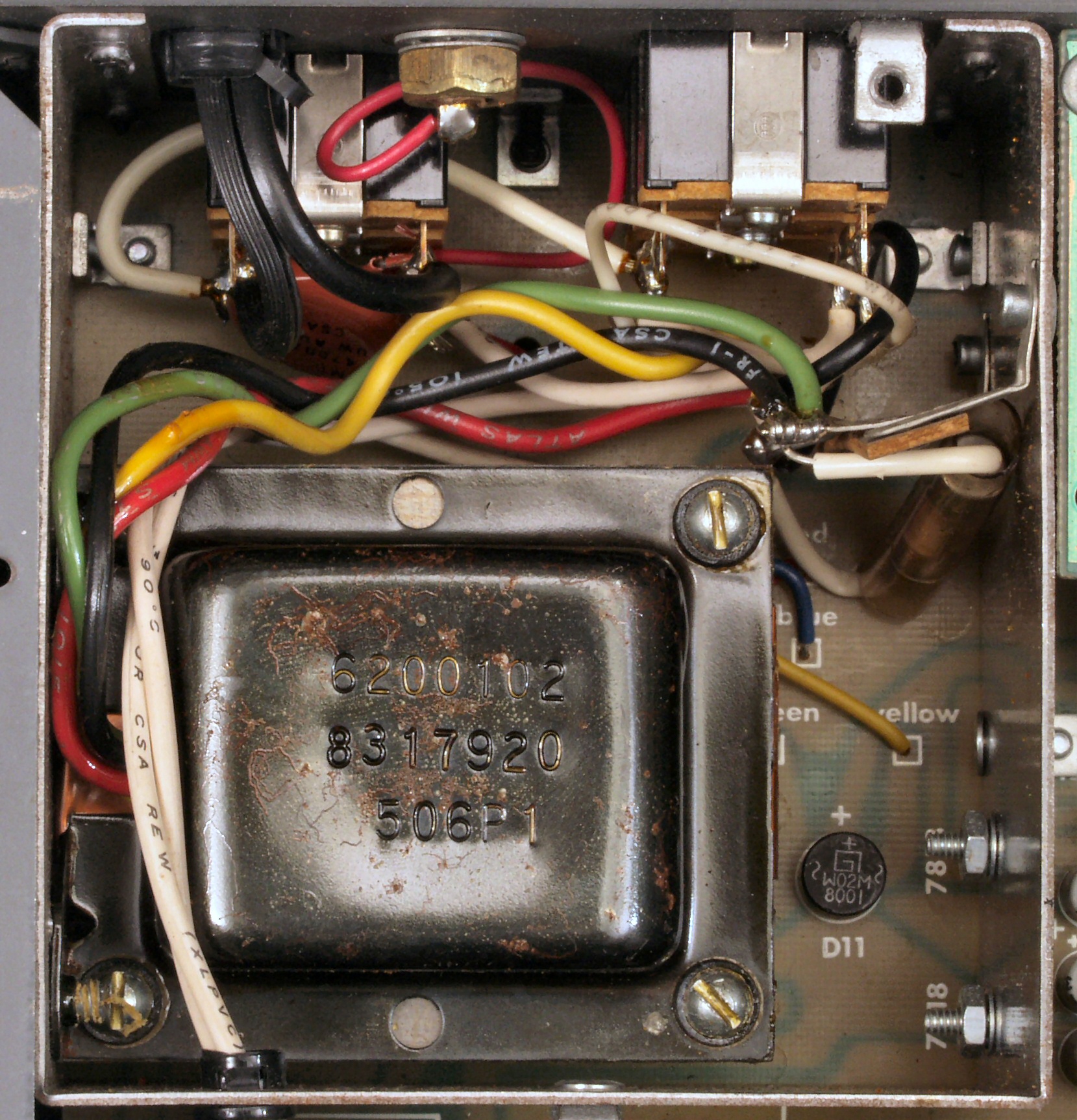

A6. 点検中 電源トランス回り
AE. 仮修理での測定

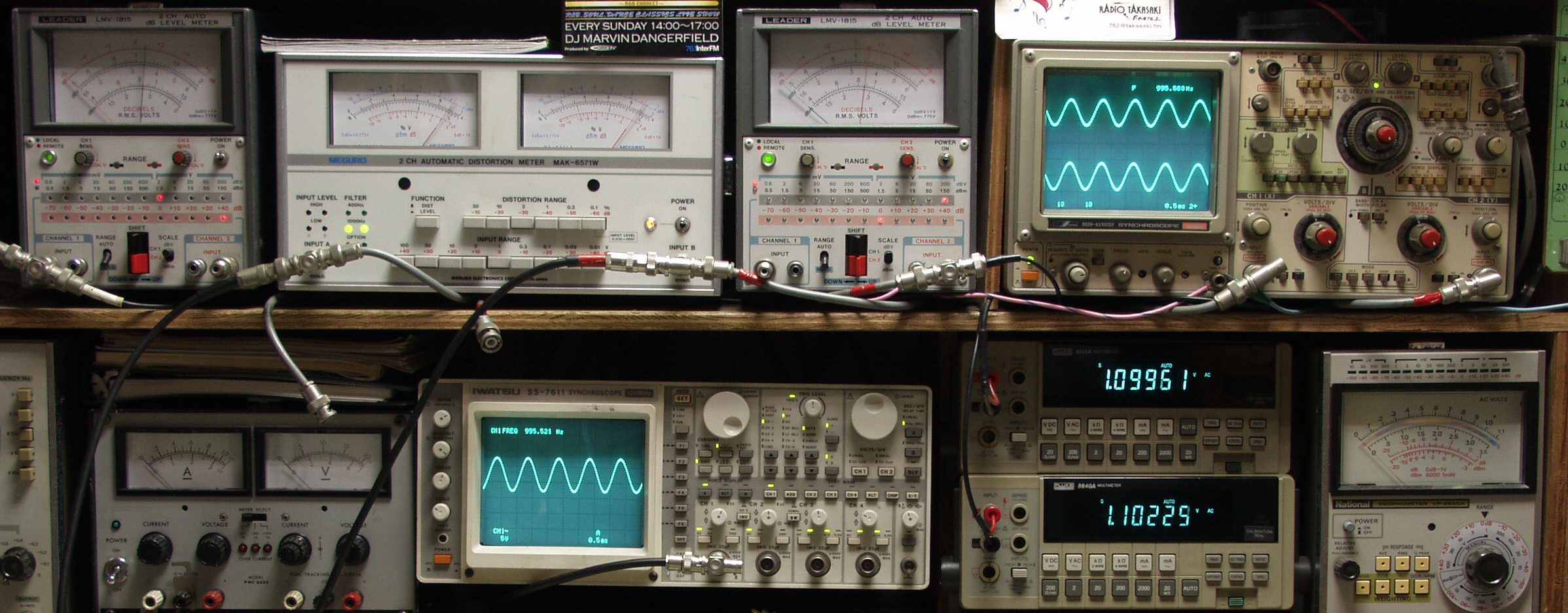

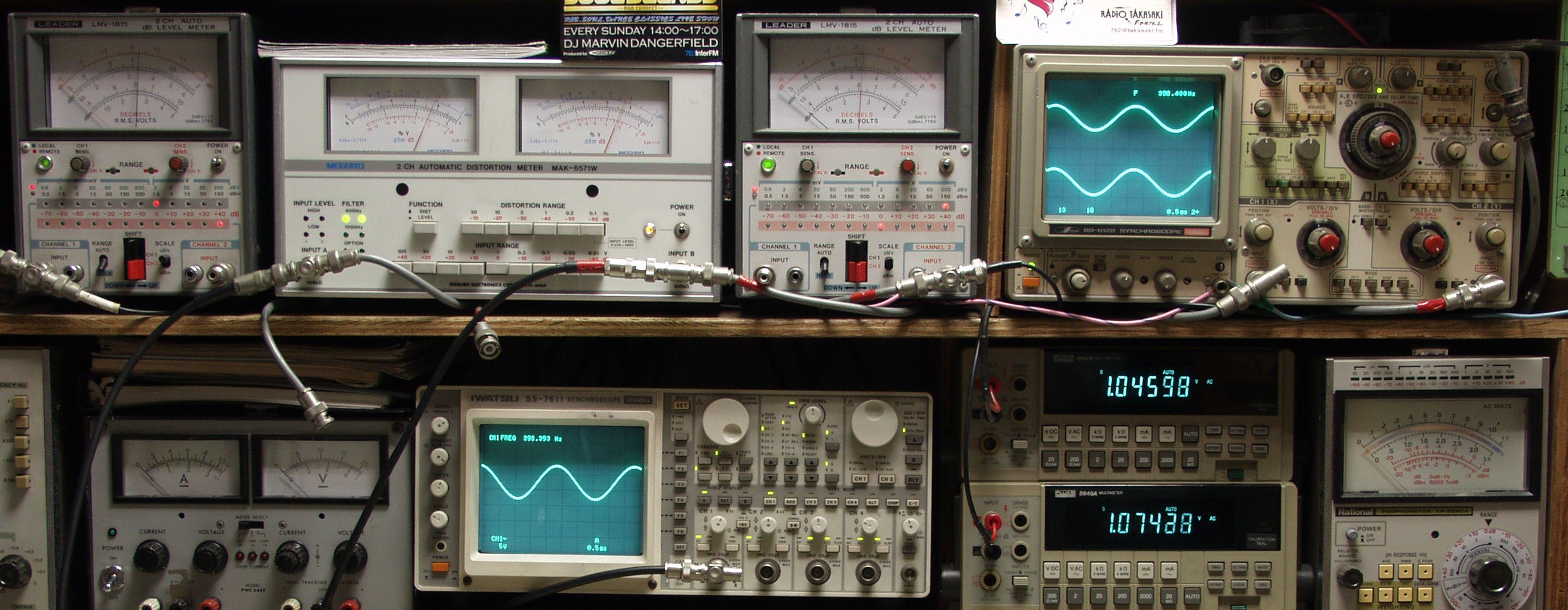

AE1. 出力・歪み率測定・調整
    <見方>
   下段左端 オーディオ発振器より400HZ・1KHZの信号を出し(歪み率=約0.003%)これをAMPに入力し、出力を測定
   下段中左 オシロ=入力波形(オーディオ発振器のTTLレベル)   下段中右上=周波数計
   上段左端 電圧計=L側出力電圧測定、黒針のみ使用
   上段中左 歪み率計=出力の歪み率測定 左メータ=L出力、右メータ=R出力
   上段中右 電圧計=R側出力電圧測定、赤針のみ使用
   上段右端 オシロ=出力波形 上=R出力、下=L出力(実際にはRL電圧計の出力「Max1V」を観測)
   下段中右上 デジタル電圧計=R出力電圧測定 下段中右下 デジタル電圧計=L出力電圧測定
AE2A. 出力電圧1V 歪み率=2%(測定レンジ=3%) AUX入力 1000HZ
AE2B. 出力電圧1V 歪み率=2%(測定レンジ=3%) AUX入力 400HZ
AE3A. 出力電圧1V 歪み率=2.8%(測定レンジ=3%) MM1入力 1000HZ
AE3B. 出力電圧1V 歪み率=2.5%(測定レンジ=3%) MM1入力 400HZ
AE4A. 出力電圧1V 歪み率=2.8%(測定レンジ=3%) MM2入力 1000HZ
AE4B. 出力電圧1V 歪み率=3%(測定レンジ=3%) MM2入力 400HZ
C. 修理状況
C1A. 修理前 メイン基板後部 半固定VR個、電解コンデンサー個、フイルムコンデンサー個、OP−AMP交換
C2A. 修理前 メイン基板前部 半固定VR個、電解コンデンサー個、フイルムコンデンサー個、OP−AMP交換

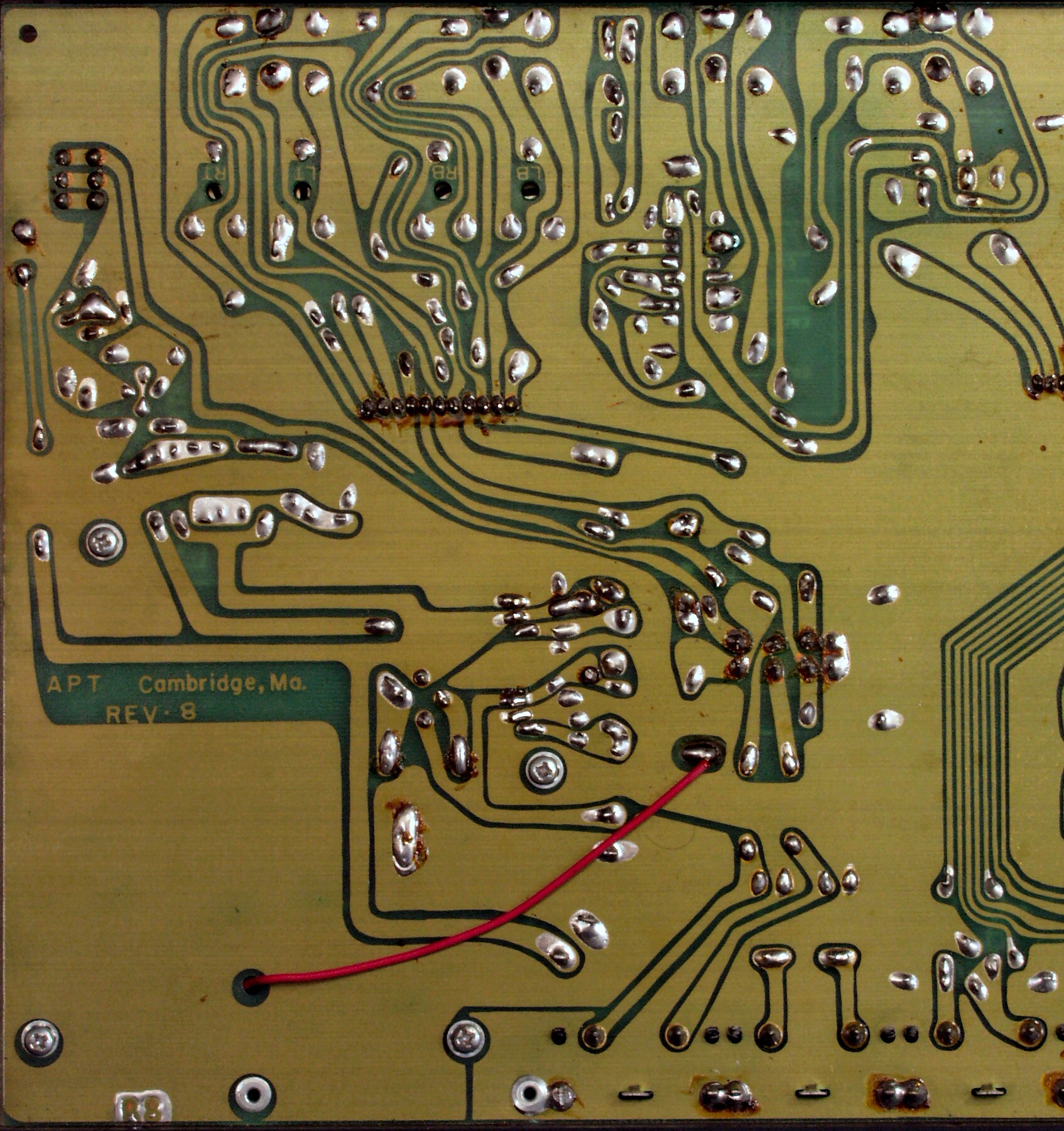

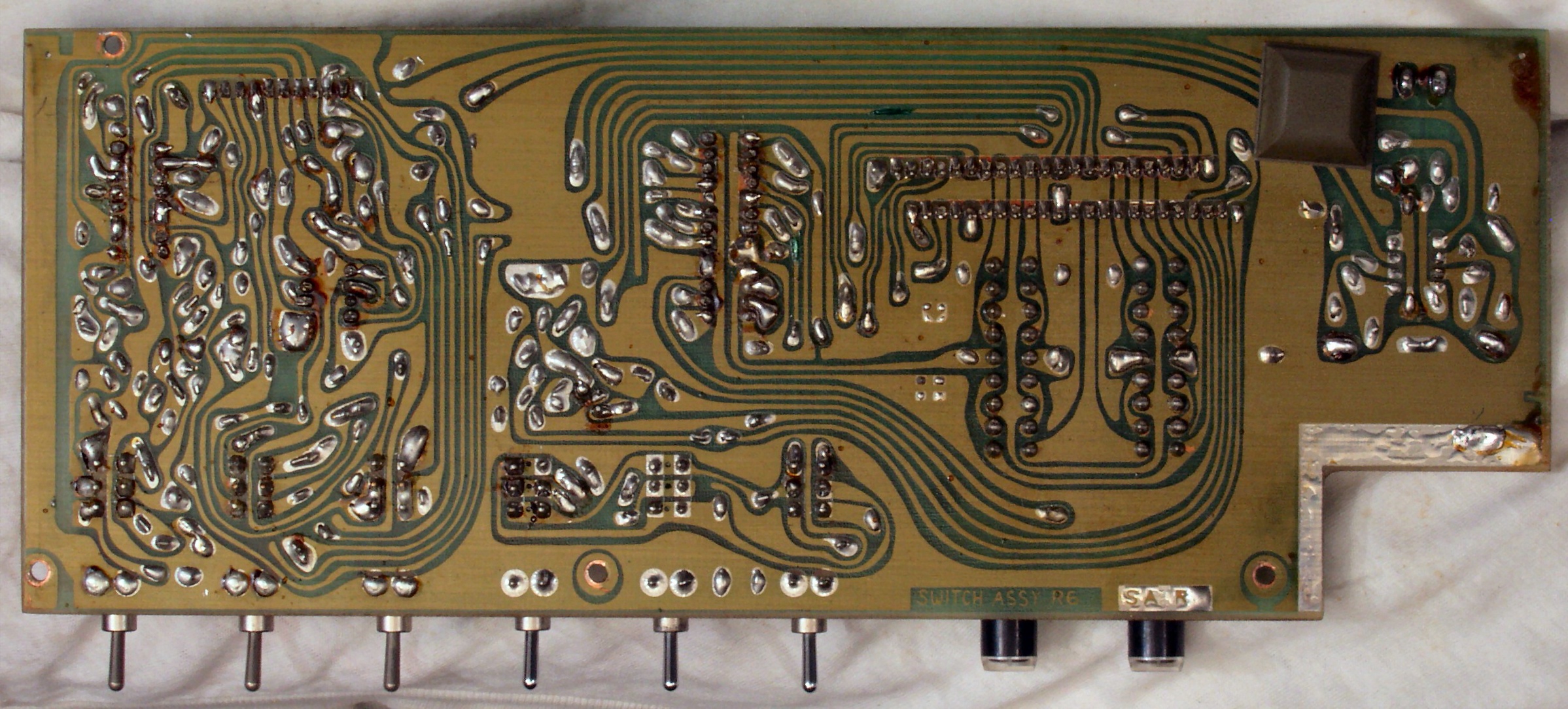

C3A. 修理前 メイン基板裏
C4A. 修理前 メイン基板裏右側部
C5A. 修理前 メイン基板裏左側部
C6A. 修理前 基板RCA端子郡

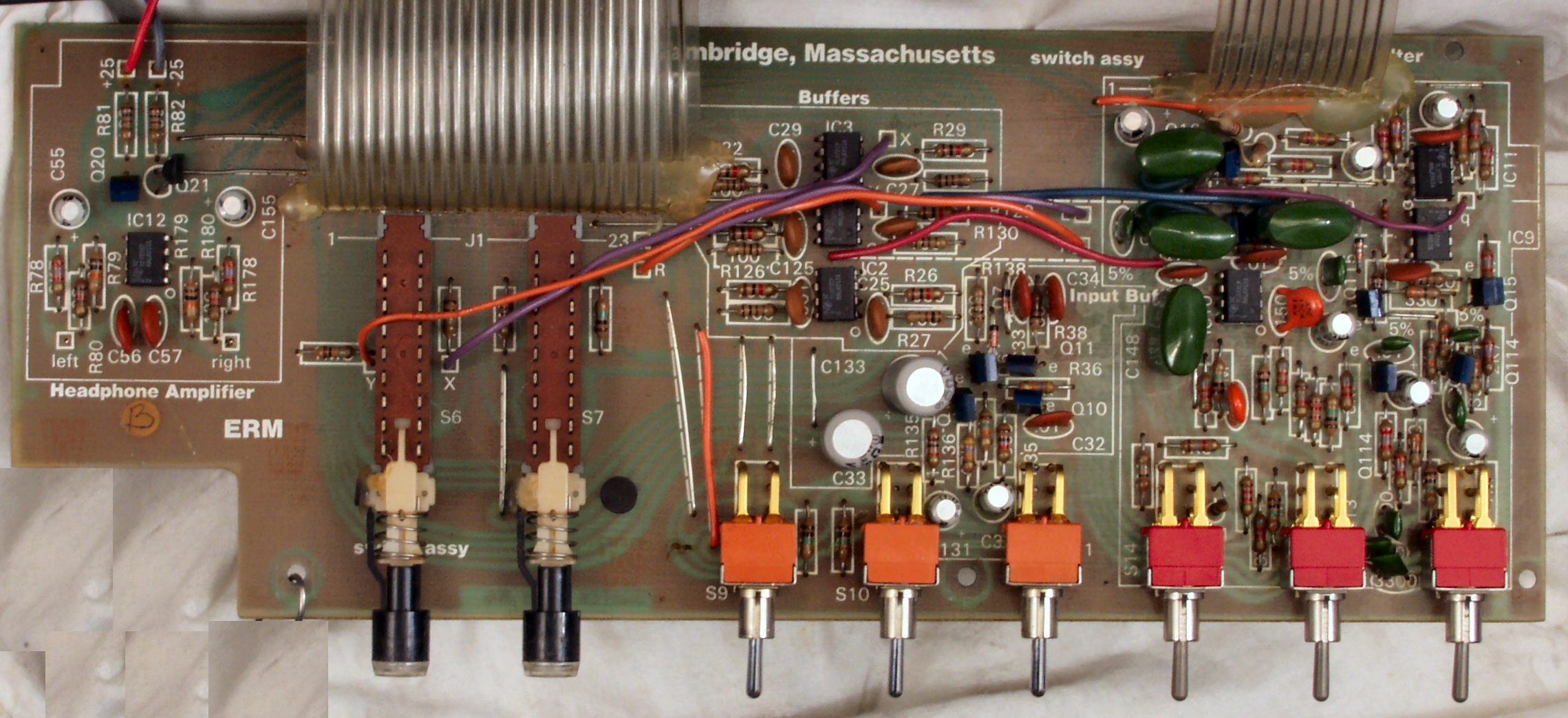

C7A. 修理前 基板2
C7C. 修理前 基板2裏
C8A. 修理前 電源部

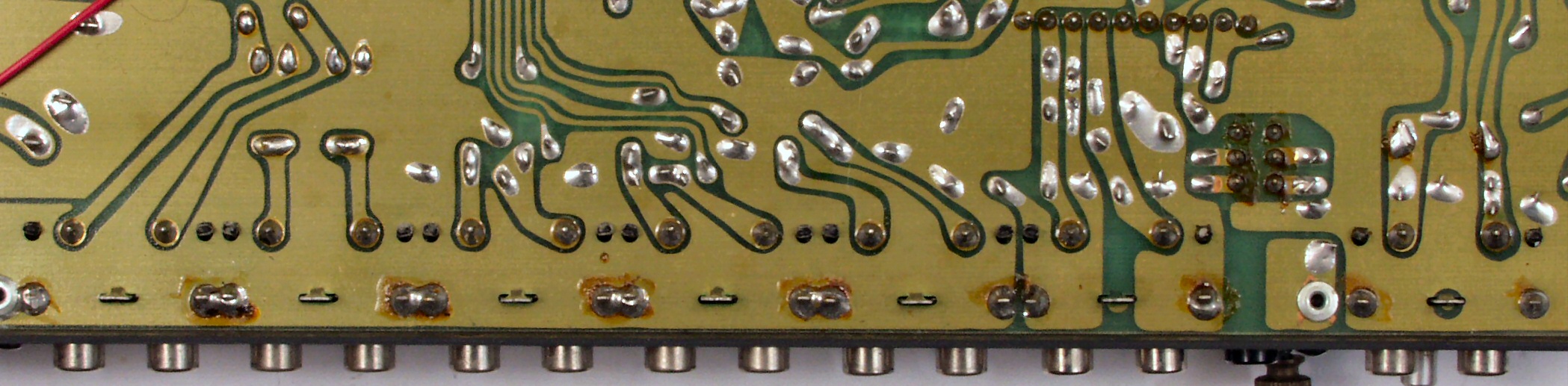

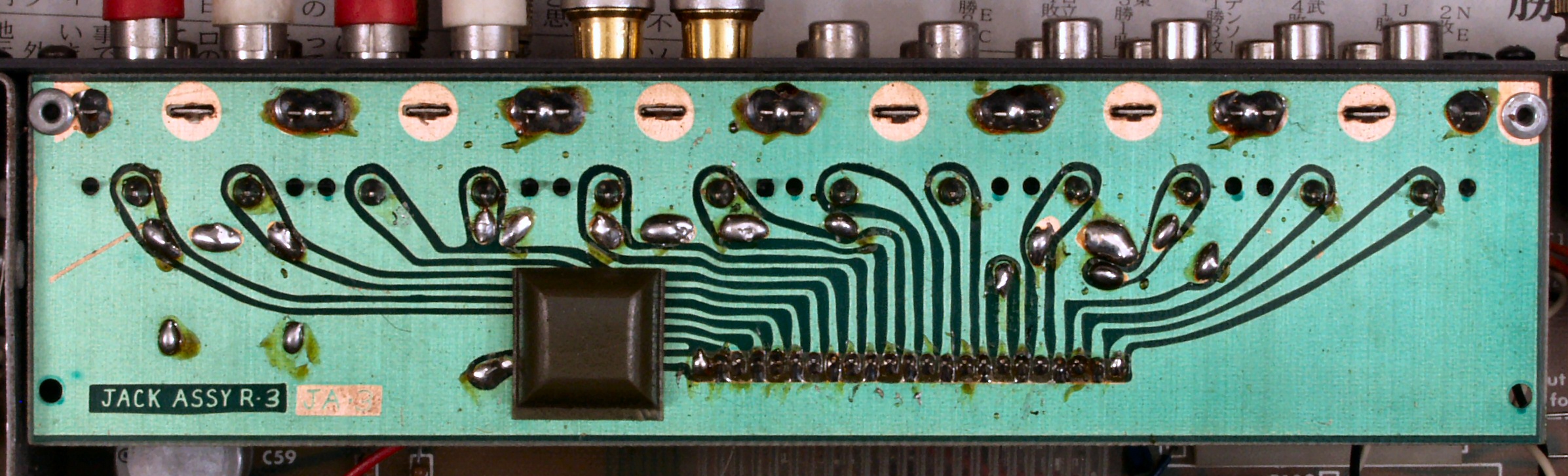

C9A. 修理前 入出力RCA端子基板
E. 調整・測定

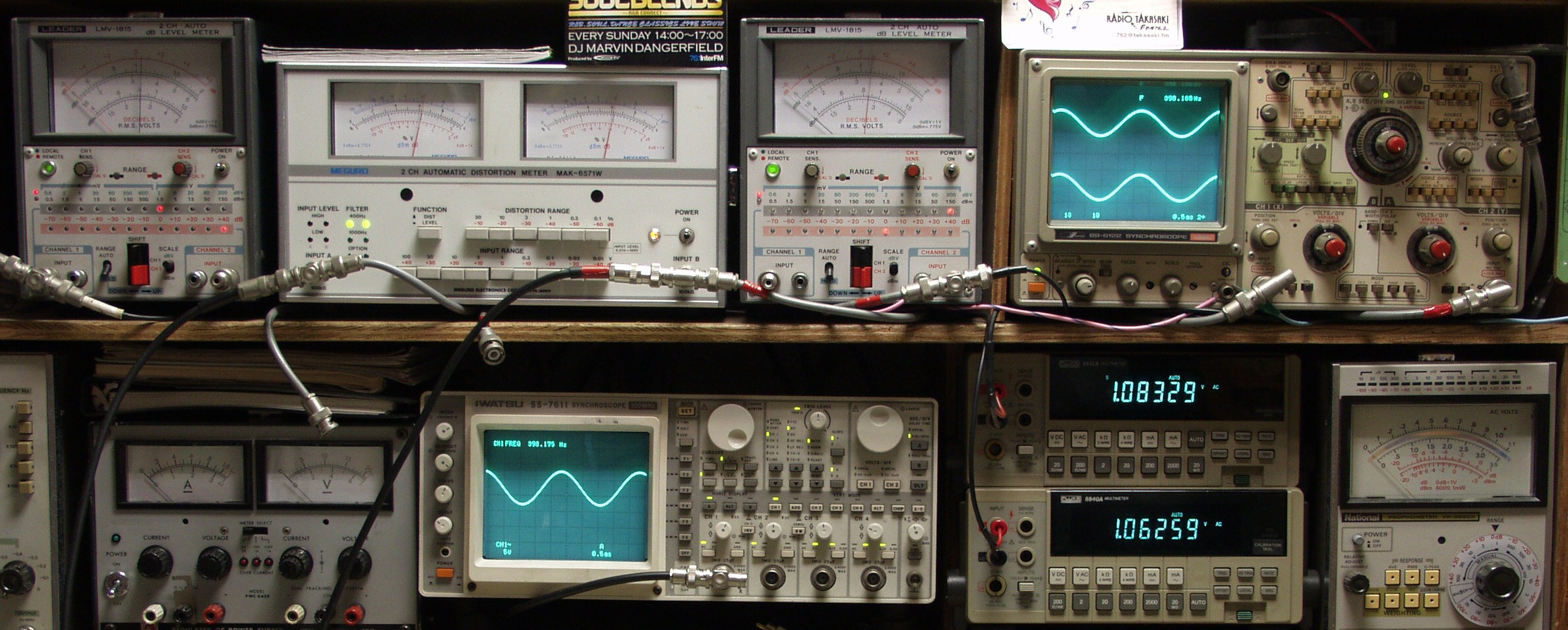

E−1. 出力・歪み率測定・調整
    <見方>
   下段左端 オーディオ発振器より400HZ・1KHZの信号を出し(歪み率=約0.003%)これをAMPに入力し、出力を測定
   下段中左 オシロ=入力波形(オーディオ発振器のTTLレベル)   下段中右上=周波数計
   上段左端 電圧計=L側出力電圧測定、黒針のみ使用
   上段中左 歪み率計=出力の歪み率測定 左メータ=L出力、右メータ=R出力
   上段中右 電圧計=R側出力電圧測定、赤針のみ使用
   上段右端 オシロ=出力波形 上=R出力、下=L出力(実際にはRL電圧計の出力「Max1V」を観測)
   下段中右上 デジタル電圧計=R出力電圧測定 下段中右下 デジタル電圧計=L出力電圧測定
EE. 上位測定器による 調整・測定
EE−1. 下のオーディオアナライザーで自動測定
