ＣｏｕｎｔｅｒＰｏｉｎｔ　ＳＡ−１２ 修理
平成１４年１０月２８日到着　１１月１６日返却
  • Ａ．修理前の状況
    　ハイブリッドのアンプを持っておりますが、電源を入れると同時に電源のマイナス側のヒューズが切れ片ｃｈが動きません。すでにメーカはなく、代理店も不明で修理依頼が全くできない状態です。

  • Ｂ．原因
    　終段ＦＥＴの断線、短絡

  • Ｃ．修理状況
    　終段ＦＥＴ８個交換
    　メインAMPのバランス、バイアス半固定ＶＲ交換
    　結合コンデンサ−交換
    　配線手直し、補強
    　経年劣化による各部ハンダ補正
    　
    　
  • Ｄ．使用部品
    　終段ＦＥＴ　　　　　　　　　　　　　８個　東芝製１５０Ｗ損失
    　半固定ＶＲ交換
    　結合コンデンサ−　　　　　　　６個

  • Ｅ．調整・測定

  • Ｆ．修理費　　９２，０００円、　終段ＦＥＴをモ−ルド型に交換。　オーバーホール修理。
    　　　　　　　　　５５，０００円、　終段ＦＥＴ支給の場合。
  • Ｇ．ユ−ザ−の都合で返却

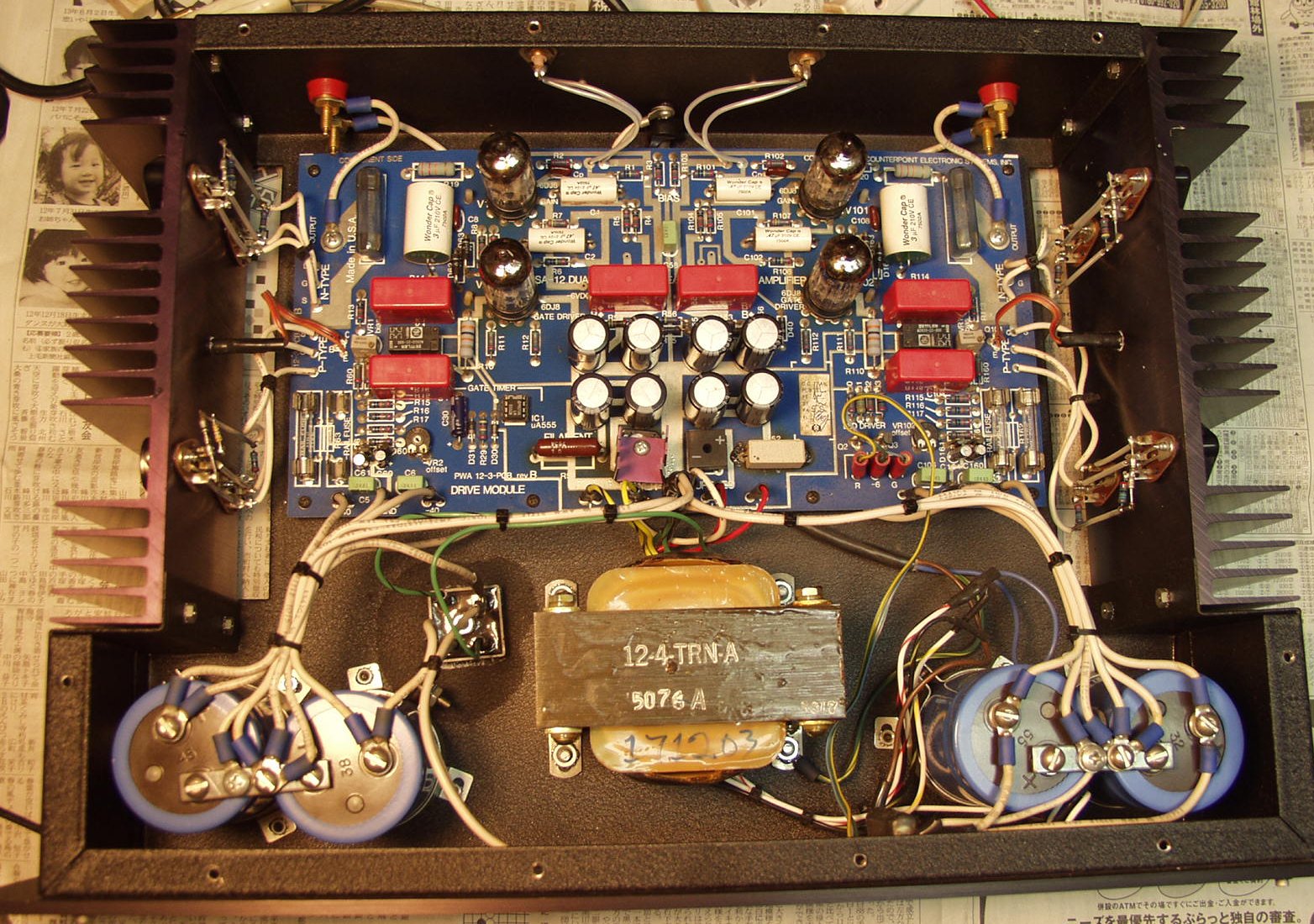

Ａ１．修理前　上から見る

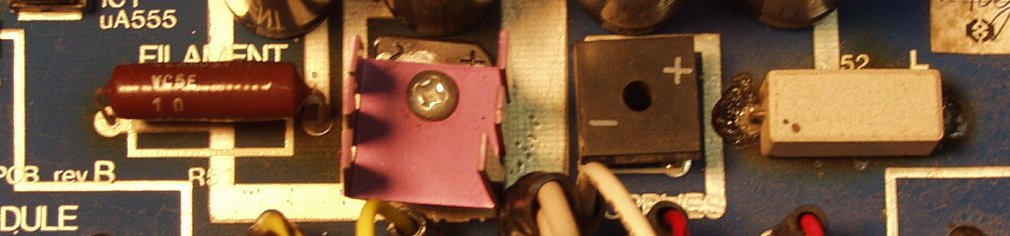

Ａ２．修理前　左右で異なる抵抗
Ａ３．修理前　死んでいるＬ側ＦＥＴ、３個が断線、１個が短絡、右も出力不足

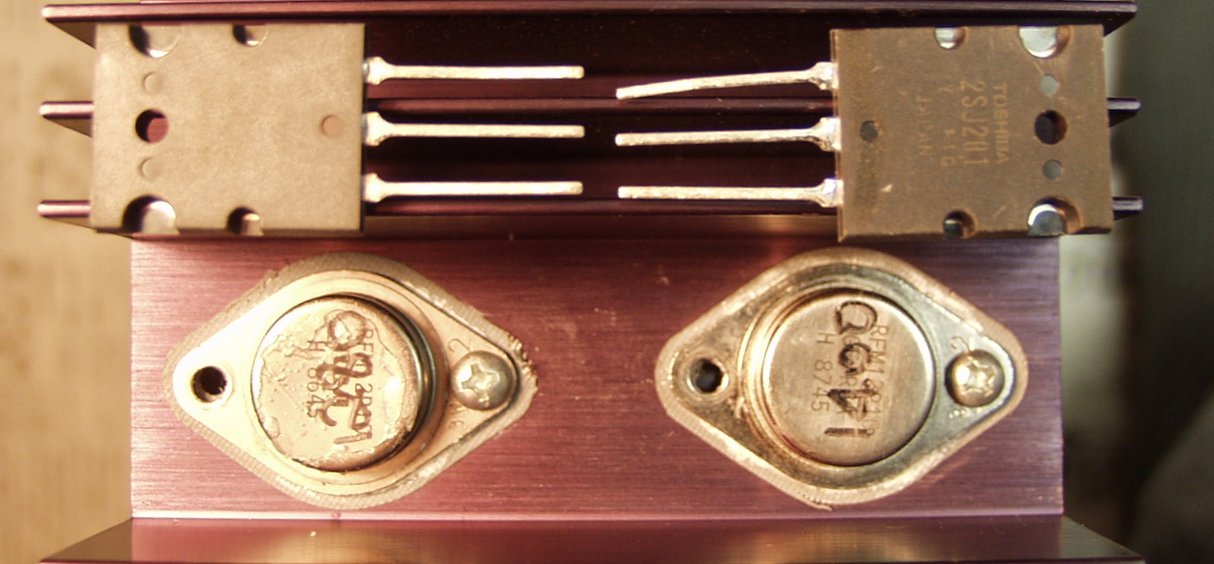

Ａ３．修理前　上＝交換する新しい損失１５０ＷのＦＥＴ、下＝死んだ損失１００ＷのＦＥＴ＝多分日立製品
　　　　　　　　　　形状が異なるので、加工が必要です
　　　 　　 　　　　　　　　　　　　　　　　　　　　　　　　　　sa-12-4
