Aura VA−100U 修理記録
平成15年11月7日到着   12月22日完成
A.修理前の状況.
  •  電源入らない.

B.原因
  • 経年変化による整流ブリッジの短絡.

C.修理状況.
  • SP接続リレ−交換.
    RLバイアス/バランスVR交換.
    整流ブリッジ交換.
    電解コンデンサー交換(オーデオコンデンサー使用).
    ブロック電解コンデンサー交換.

D.使用部品.
  • SP接続リレ−交換                      1個.
    バイアス/バランス半固定VR               2個.
    抵抗                                2個.
    整流ブリッジ                           1個.
    電解コンデンサー(オーデオコンデンサー使用)    10個.
    ブロック電解コンデンサー                   2個.

E.調整・測定


F.修理費   78,000円  オーバーホール修理

A.修理前の状況

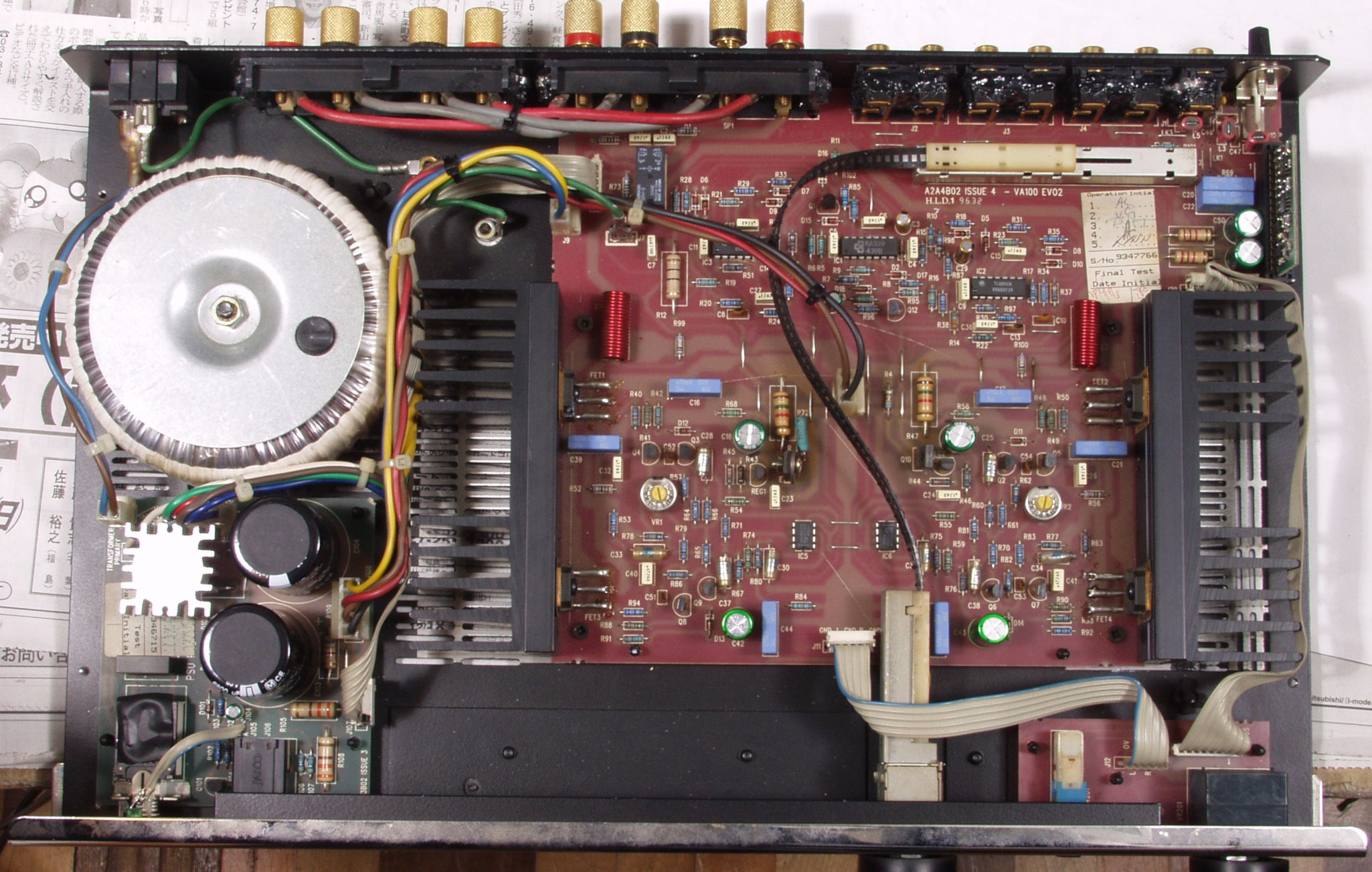

A−1.修理前点検中 上から見る
C.修理状況

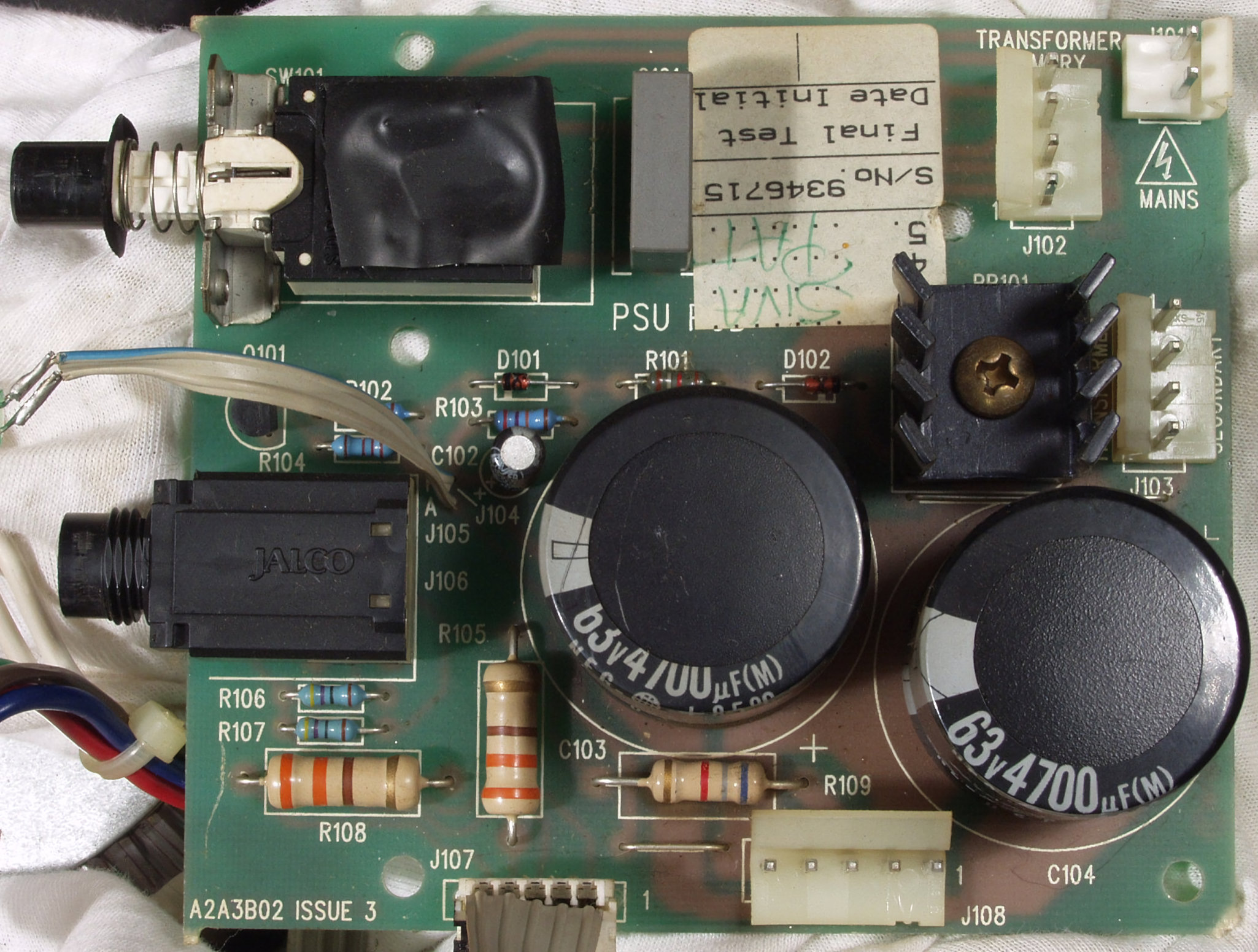

C−1A.修理前 電源基板 整流ブリッジ短絡

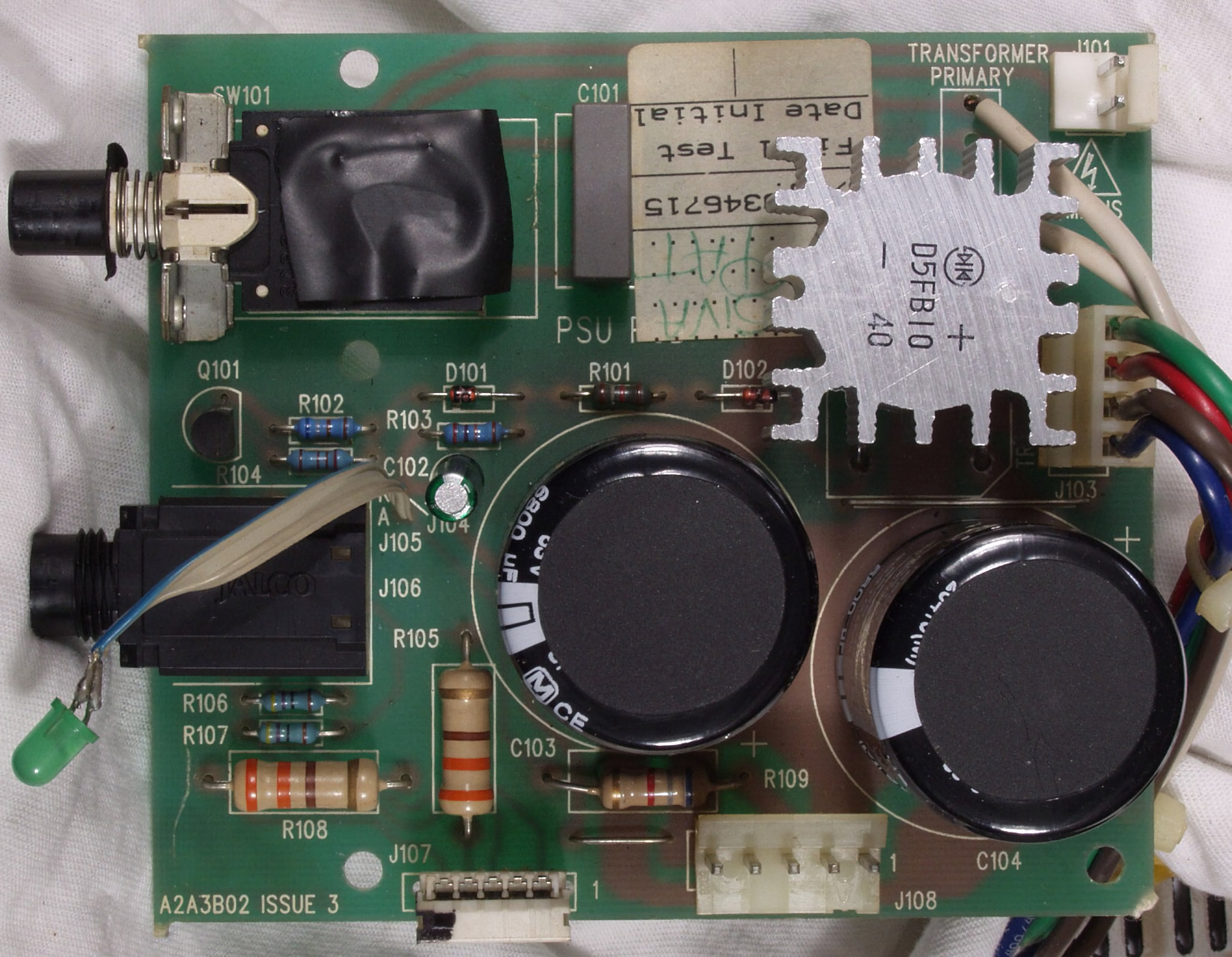

C−1B.修理後 電源基板 整流ブリッジ短絡、電解コンデンサー3個交換

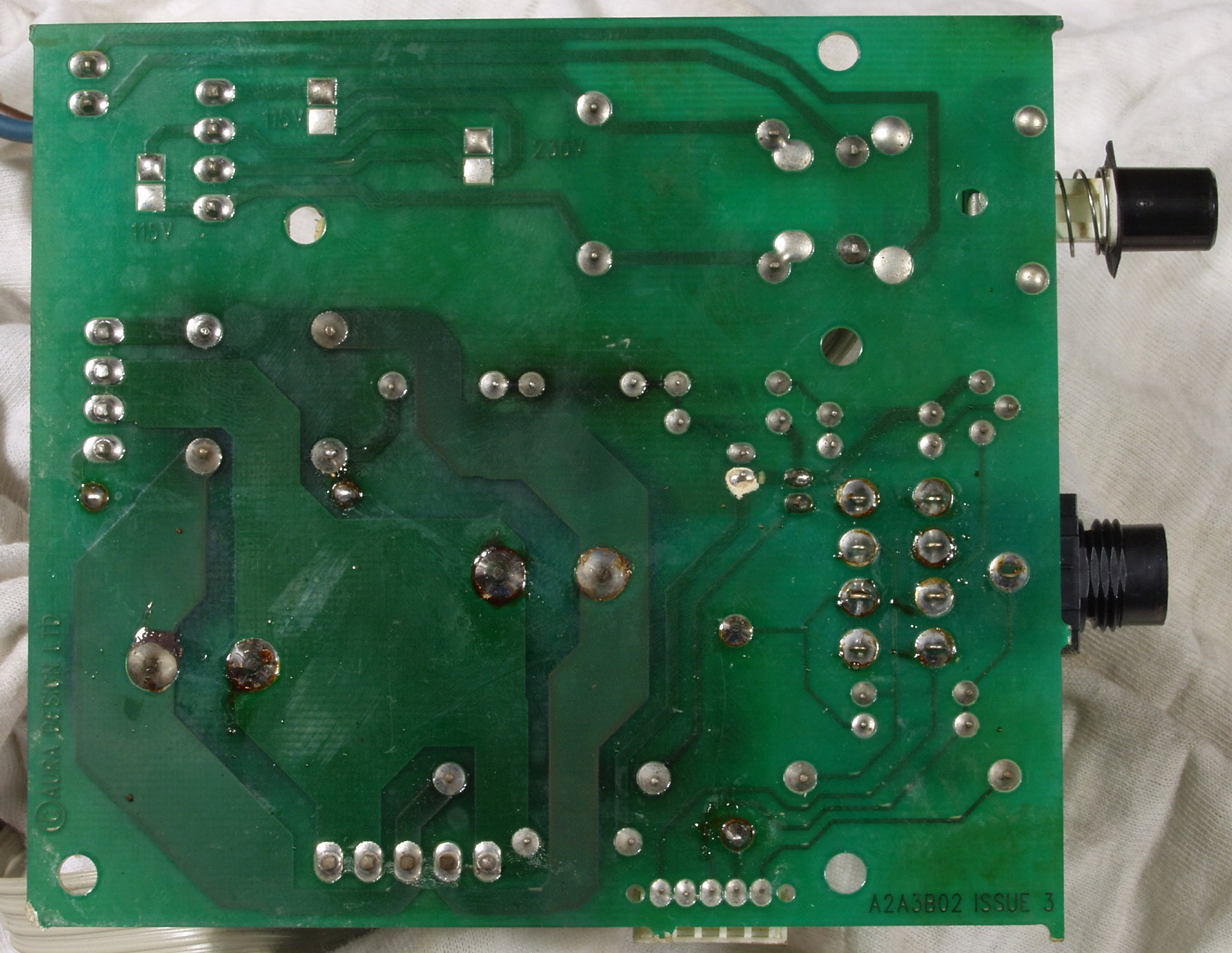

C−1C.修理前 電源基板 裏

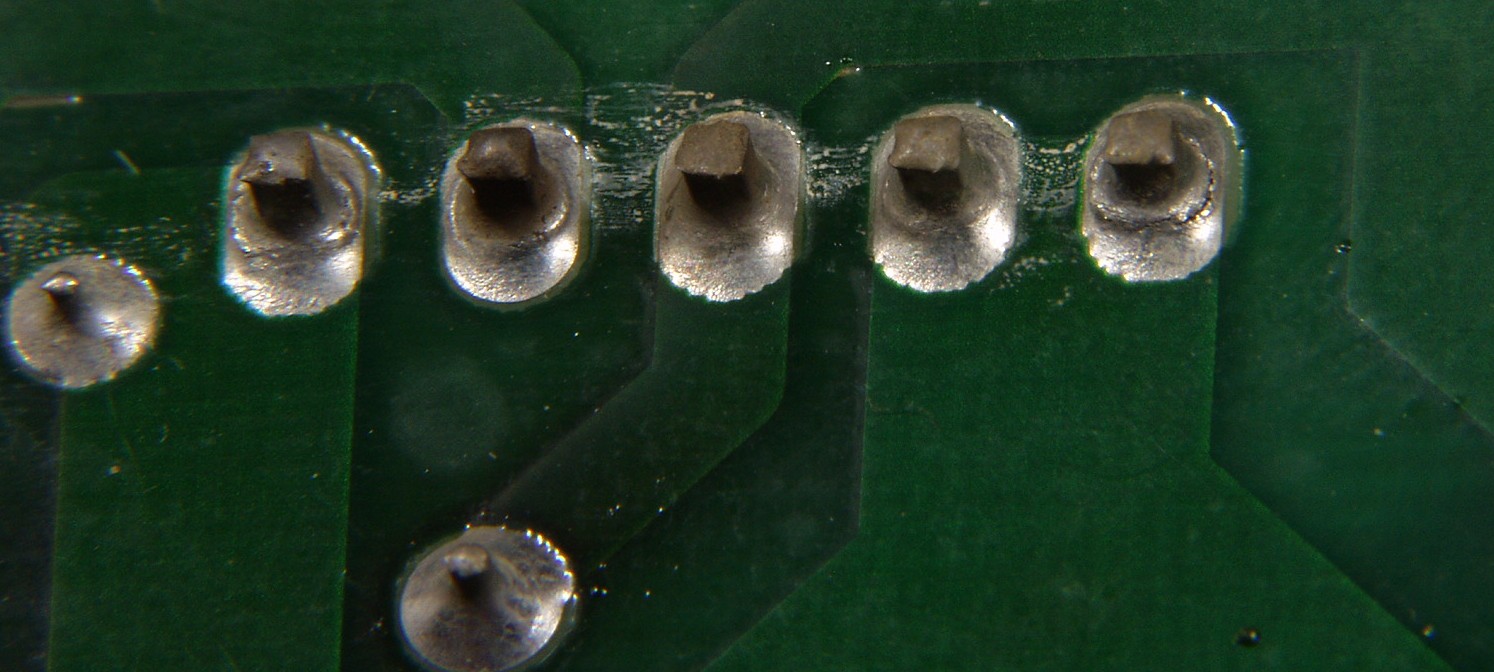

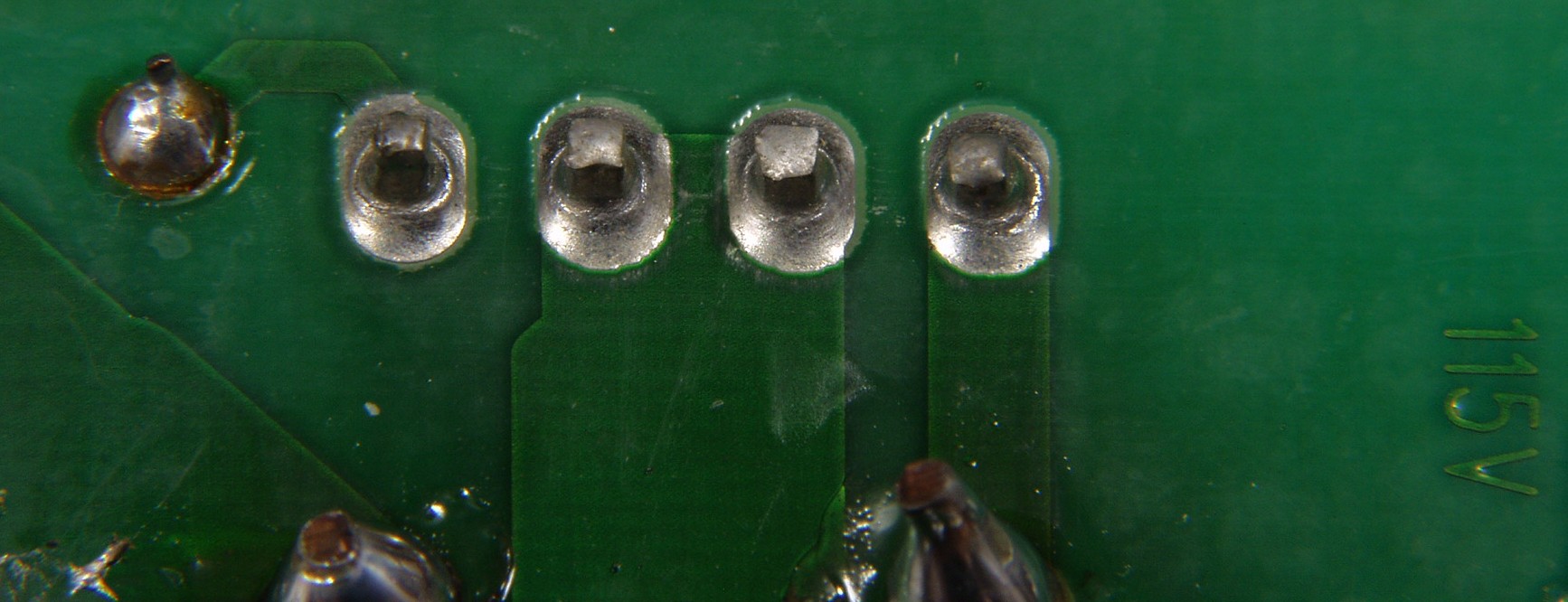

C−1D.修理前 電源基板 裏 半田不良ヶ所
C−1E.修理前 電源基板 裏 半田不良ヶ所

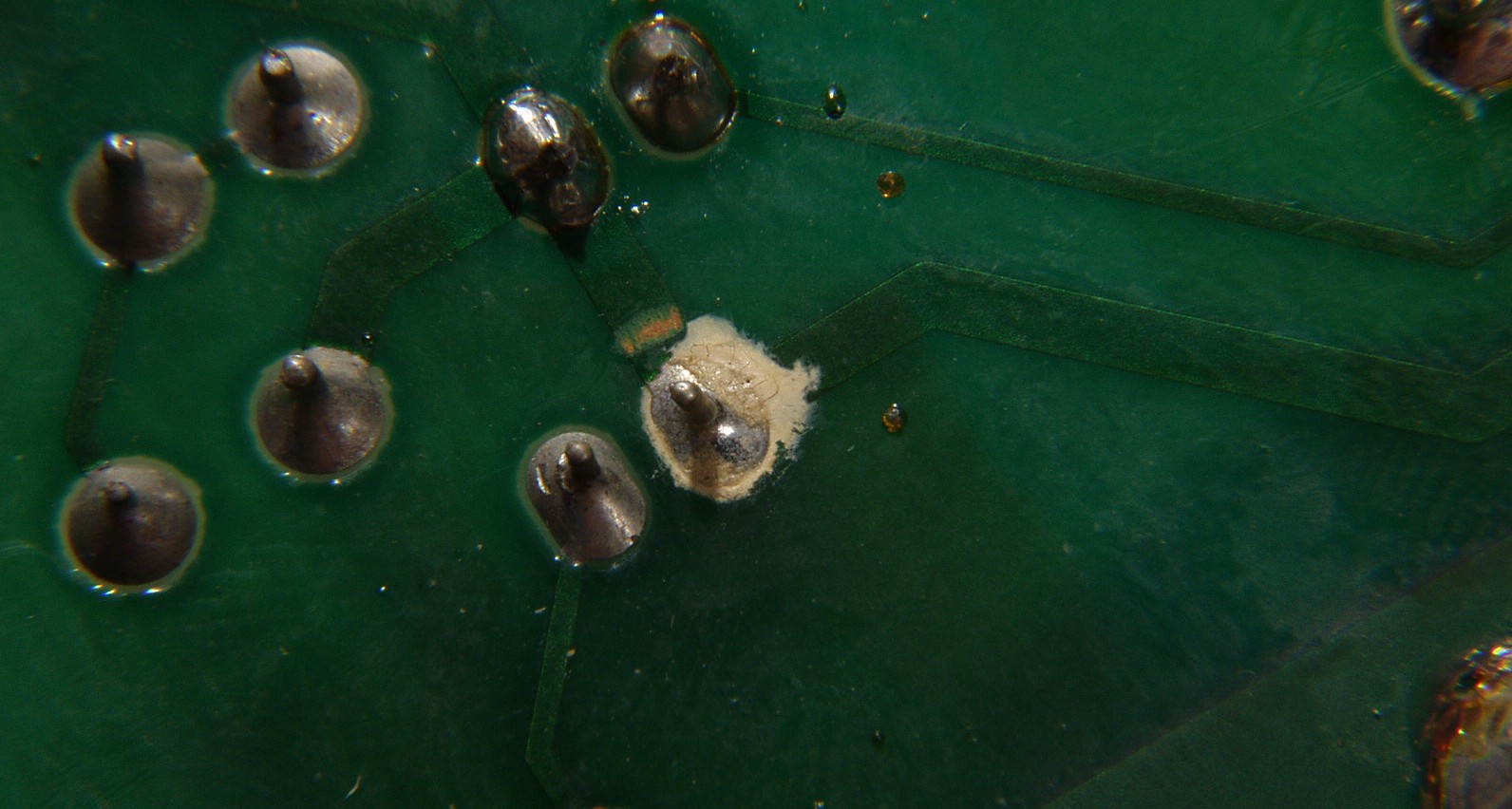

C−1F.修理前 電源基板 裏 電解コンデンサー液漏れ

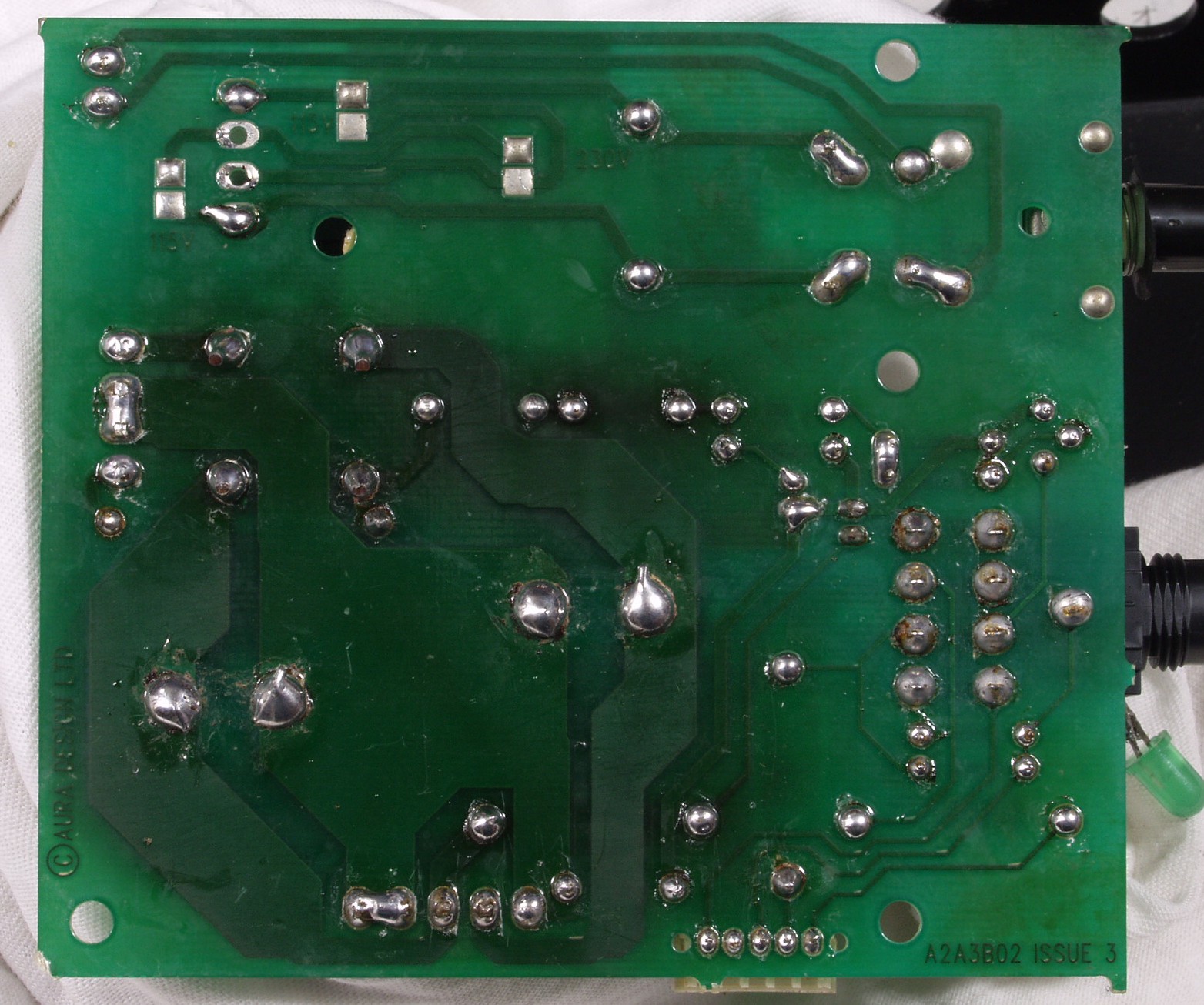

C−1G.修理(半田補正)後  電源基板 裏 半田を全部やり直す

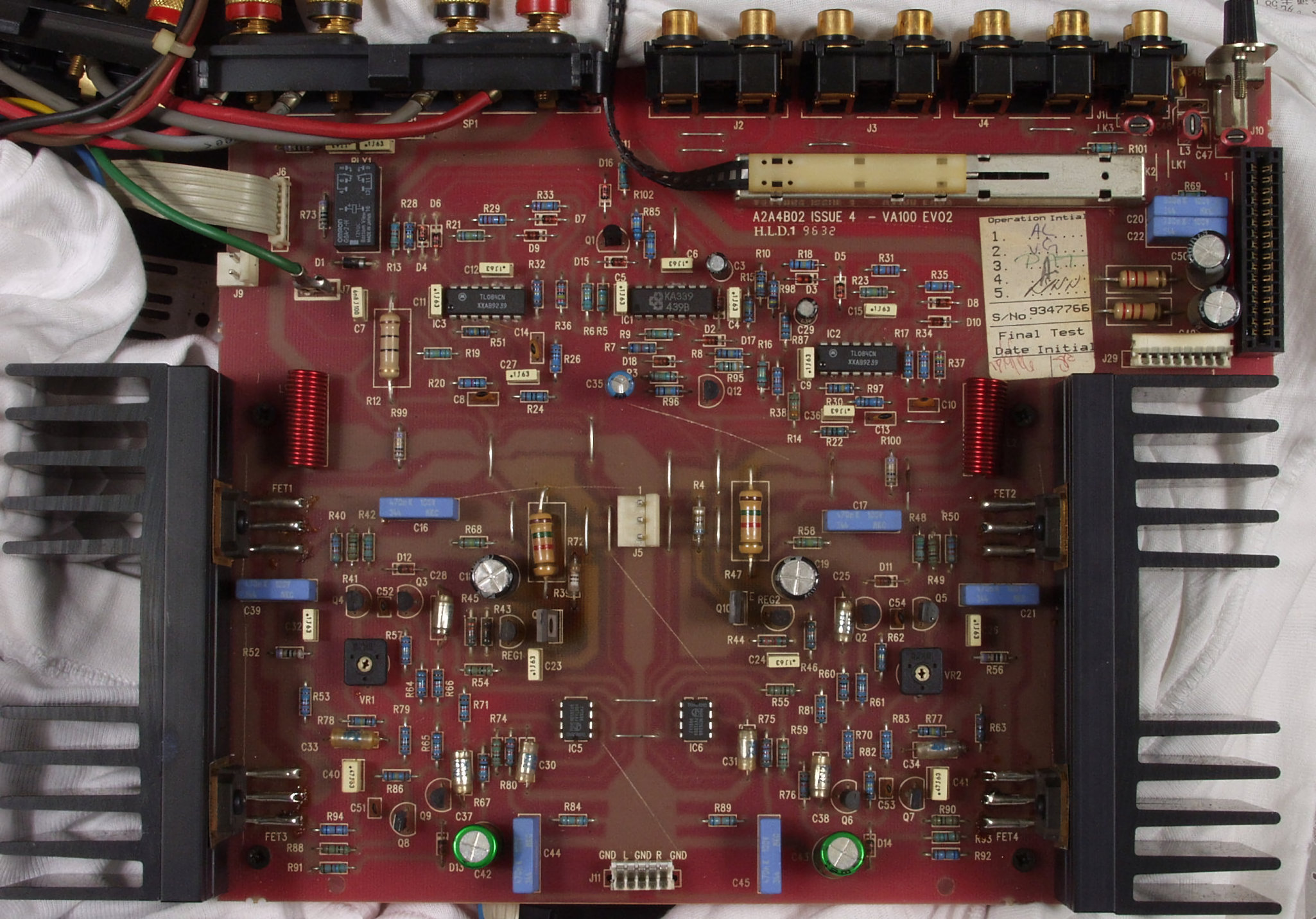

C−2A.修理前 AMP基盤

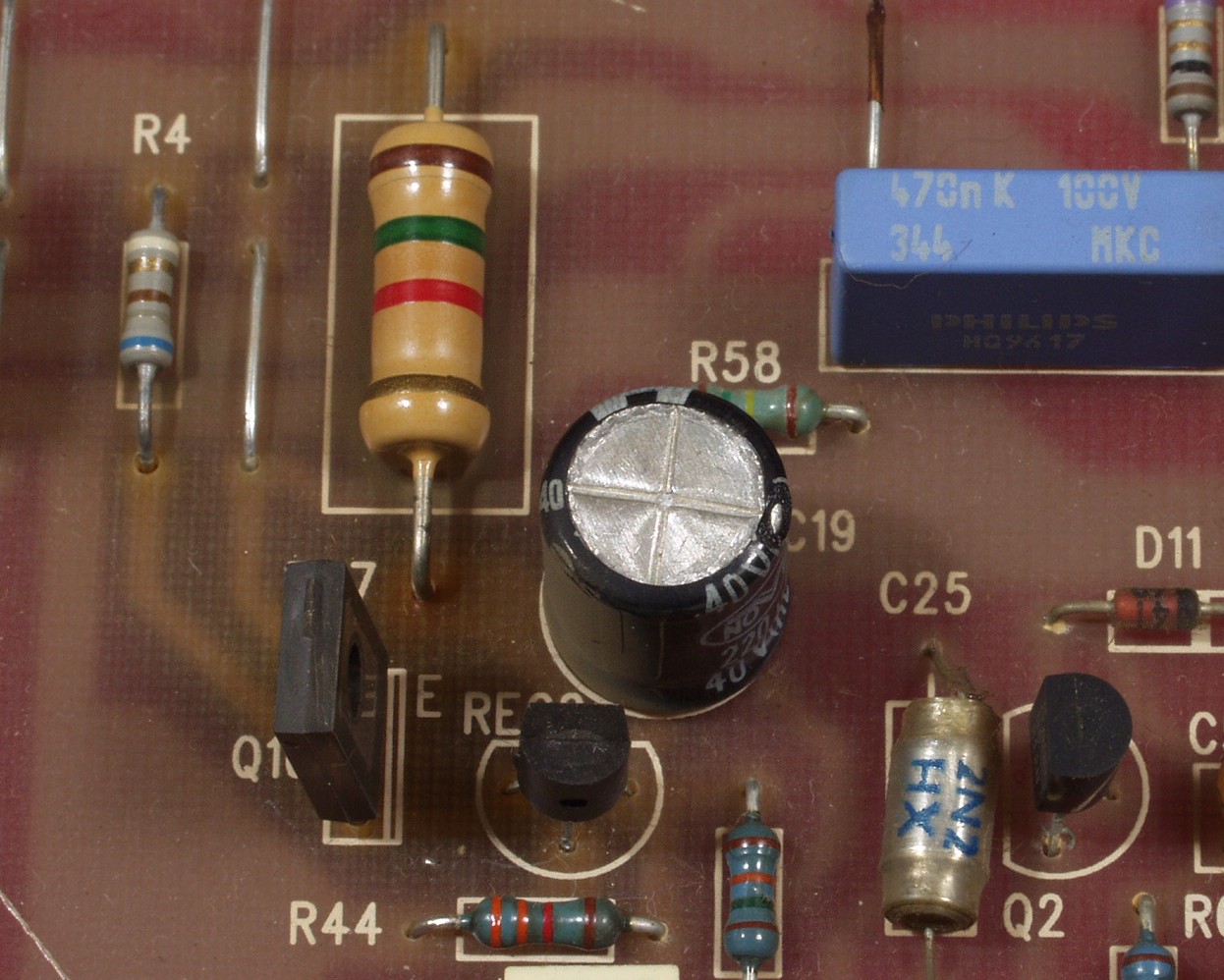

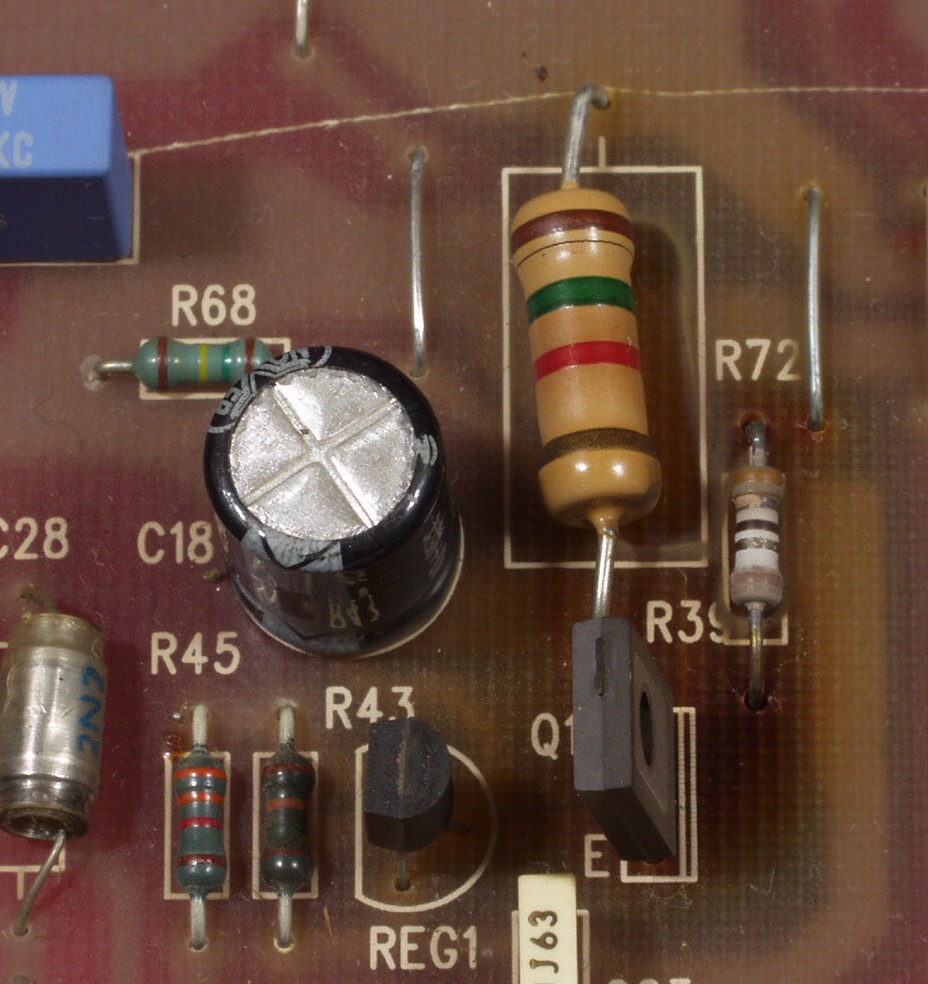

C−2B.修理前 AMP基盤 経年変化でバイアスが変化し抵抗が焼損した
C−2C.修理後  AMP基盤 電解コンデンサー個交換

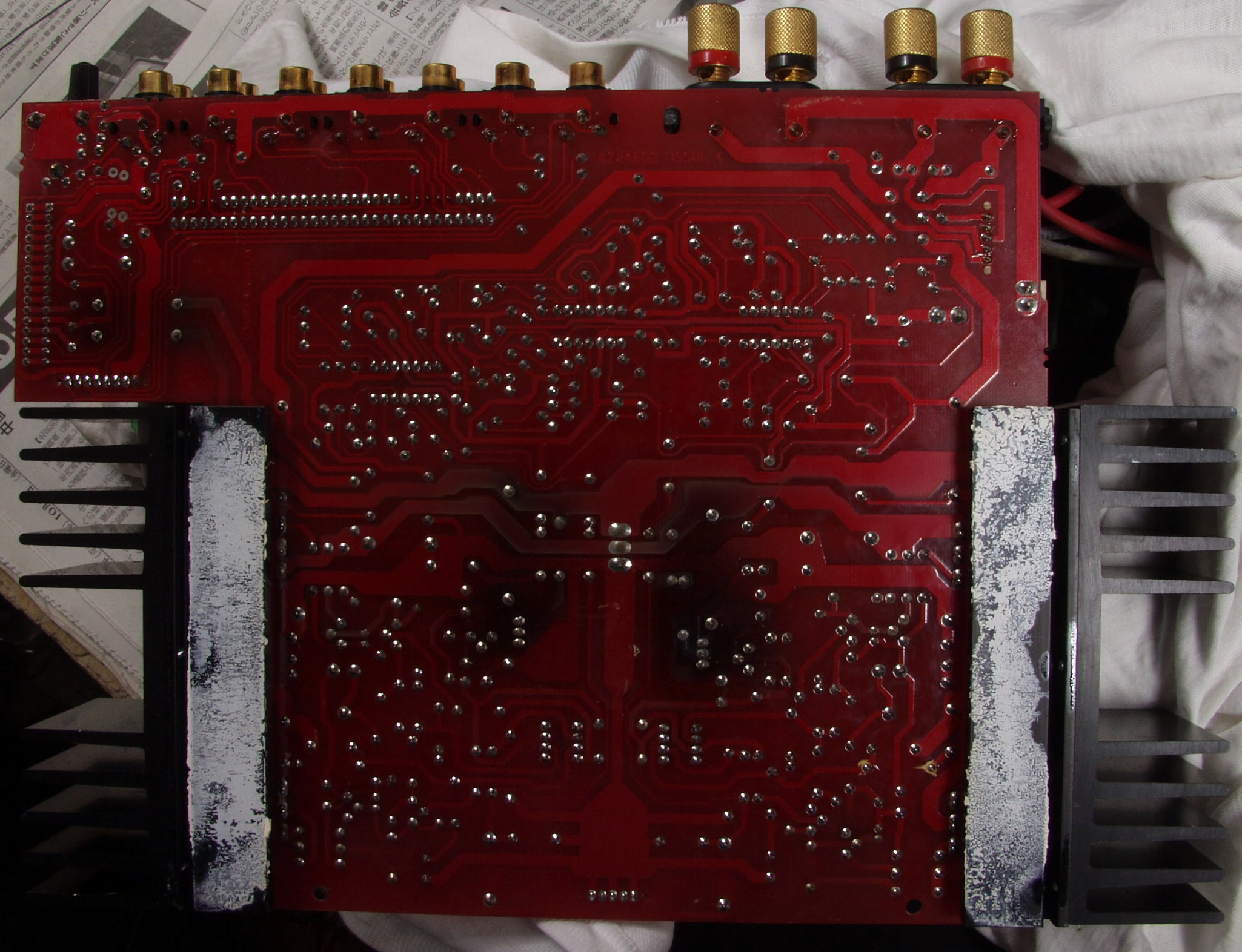

C−2D.修理前  AMP基盤 裏
C−2E.修理(半田補正)後  AMP基盤 裏 半田を全部やり直す

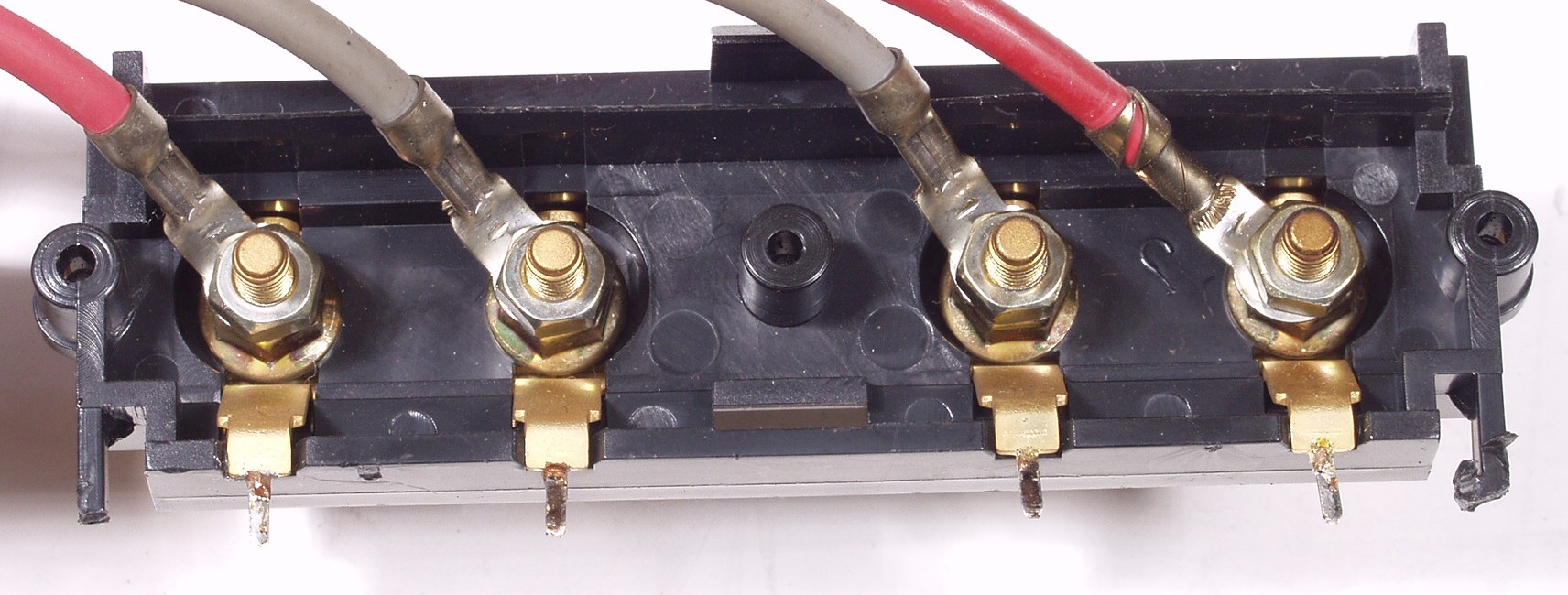

C−3A.修理前  SP端子 最近は太いケーブルを付けるので、薄いので割れやすい

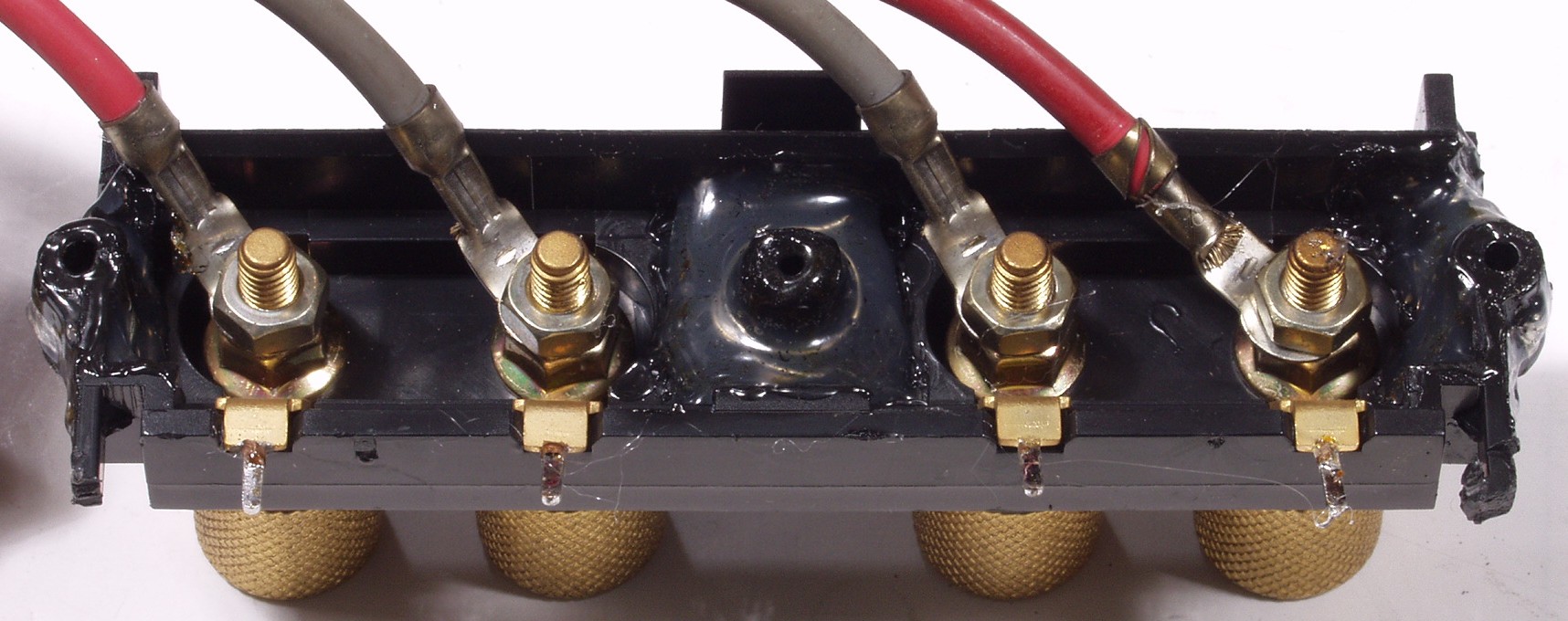

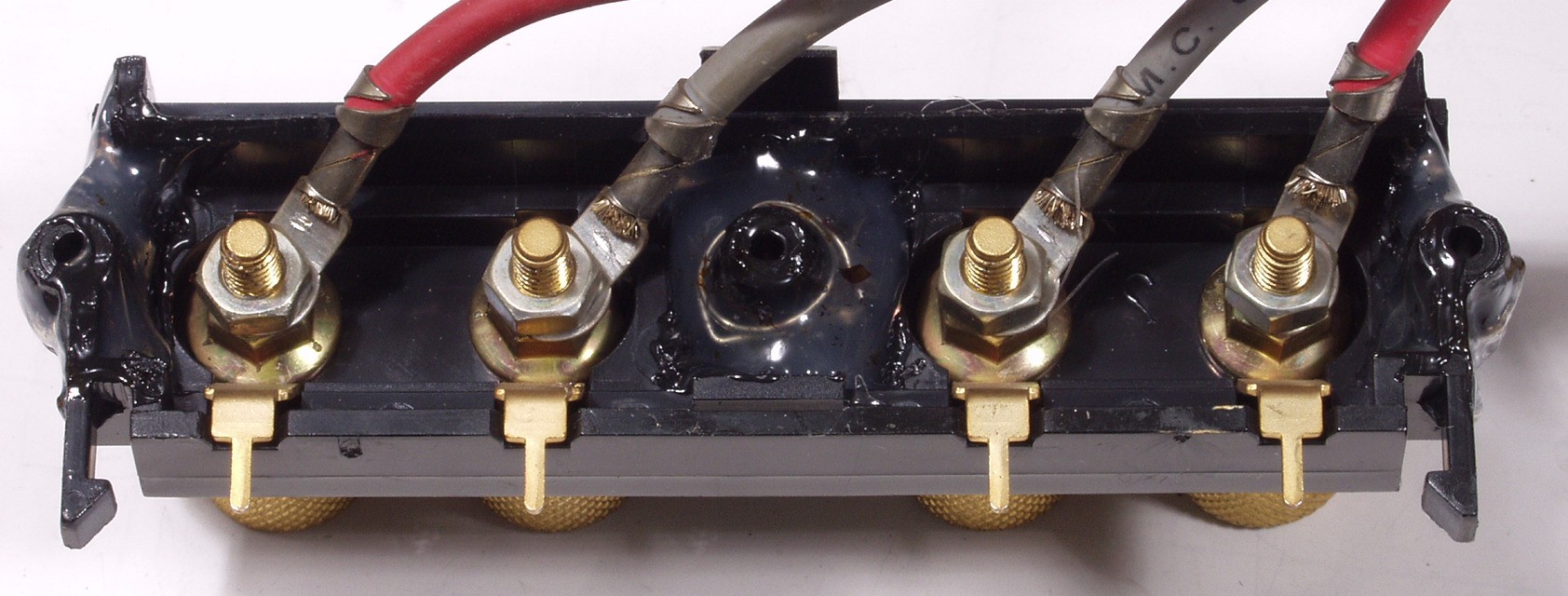

C−3B.修理後  SP端子
C−3C.修理後  SP端子2
C−4A.修理前  RCA端子 最近は太いケーブルを付けるので、薄いので割れやすい
C−4A.修理後  RCA端子、真ん中は修理前

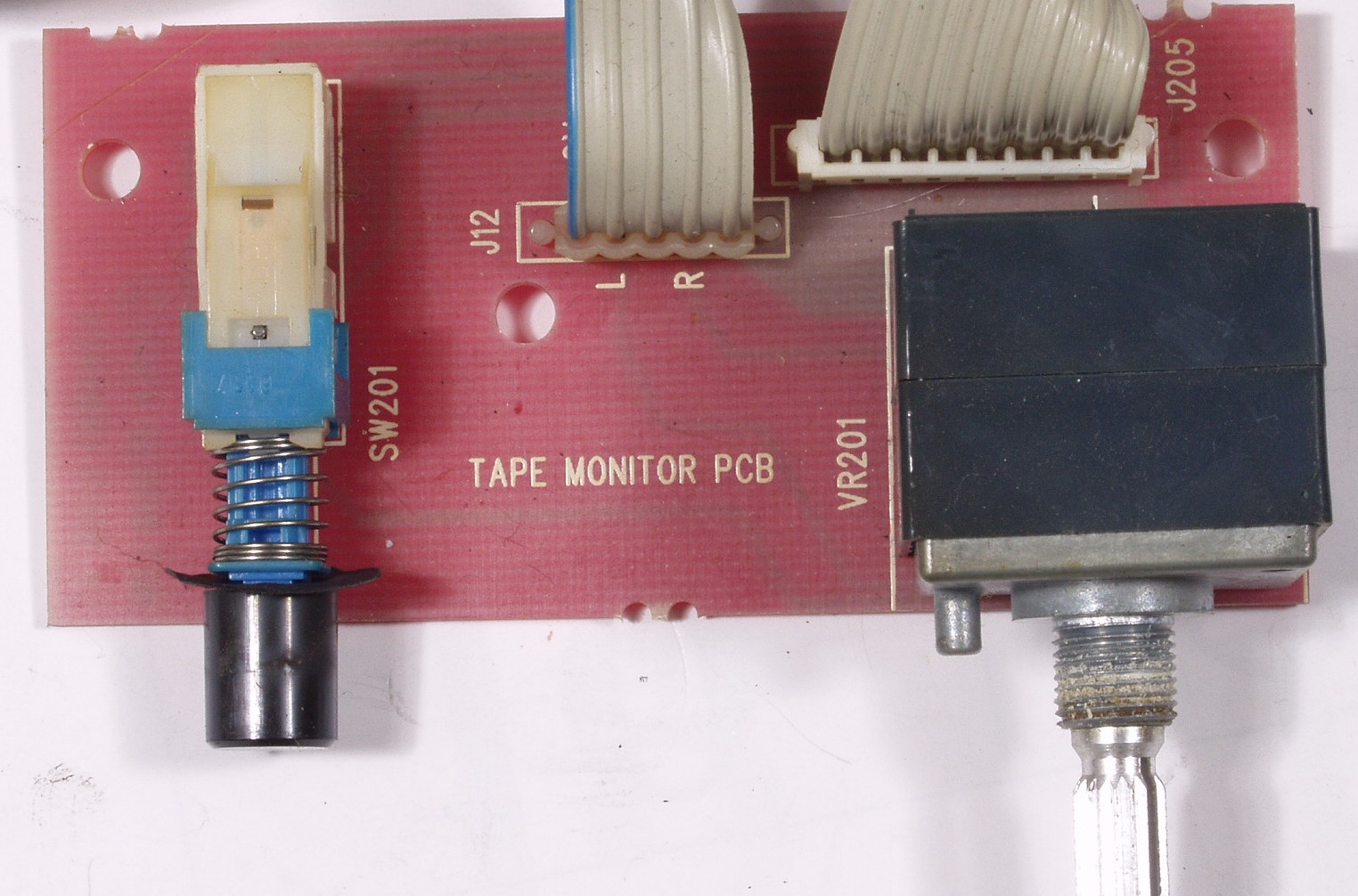

C−5A.修理前 メインVT6テープSW基盤

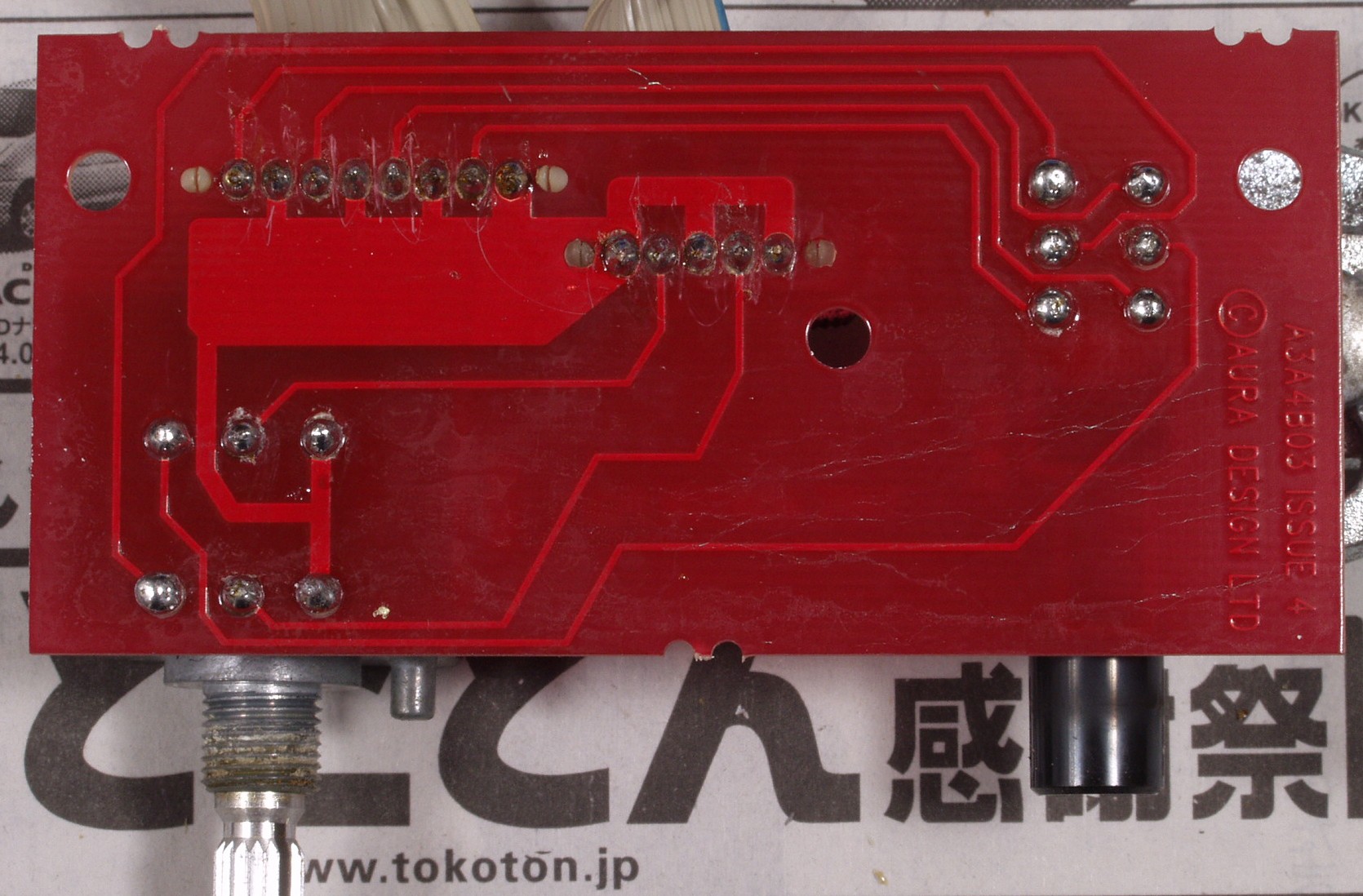

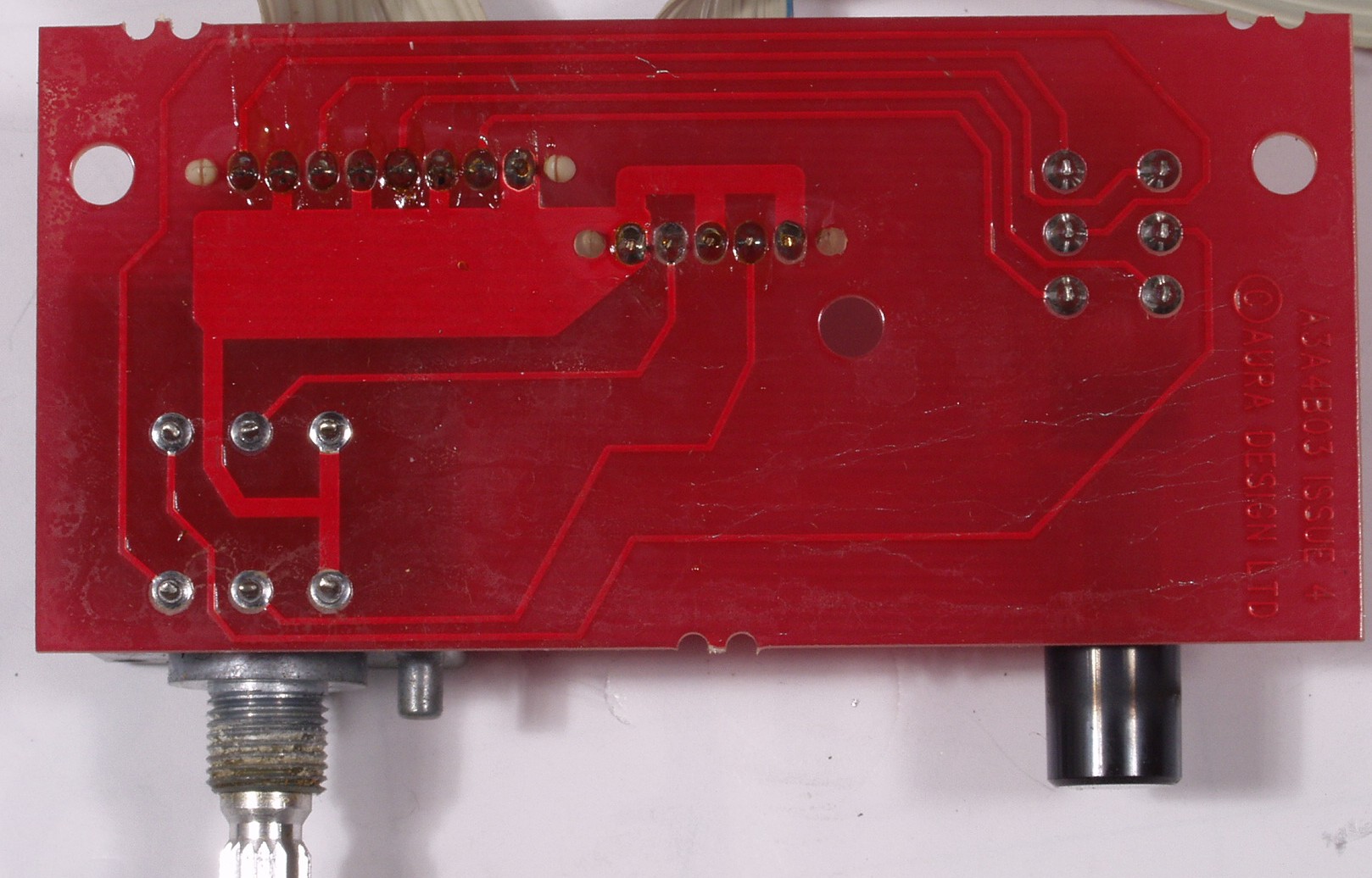

C−5B.修理前 メインVT6テープSW基盤 裏
C−5C.修理(半田補正)後 メインVT6テープSW基盤 裏

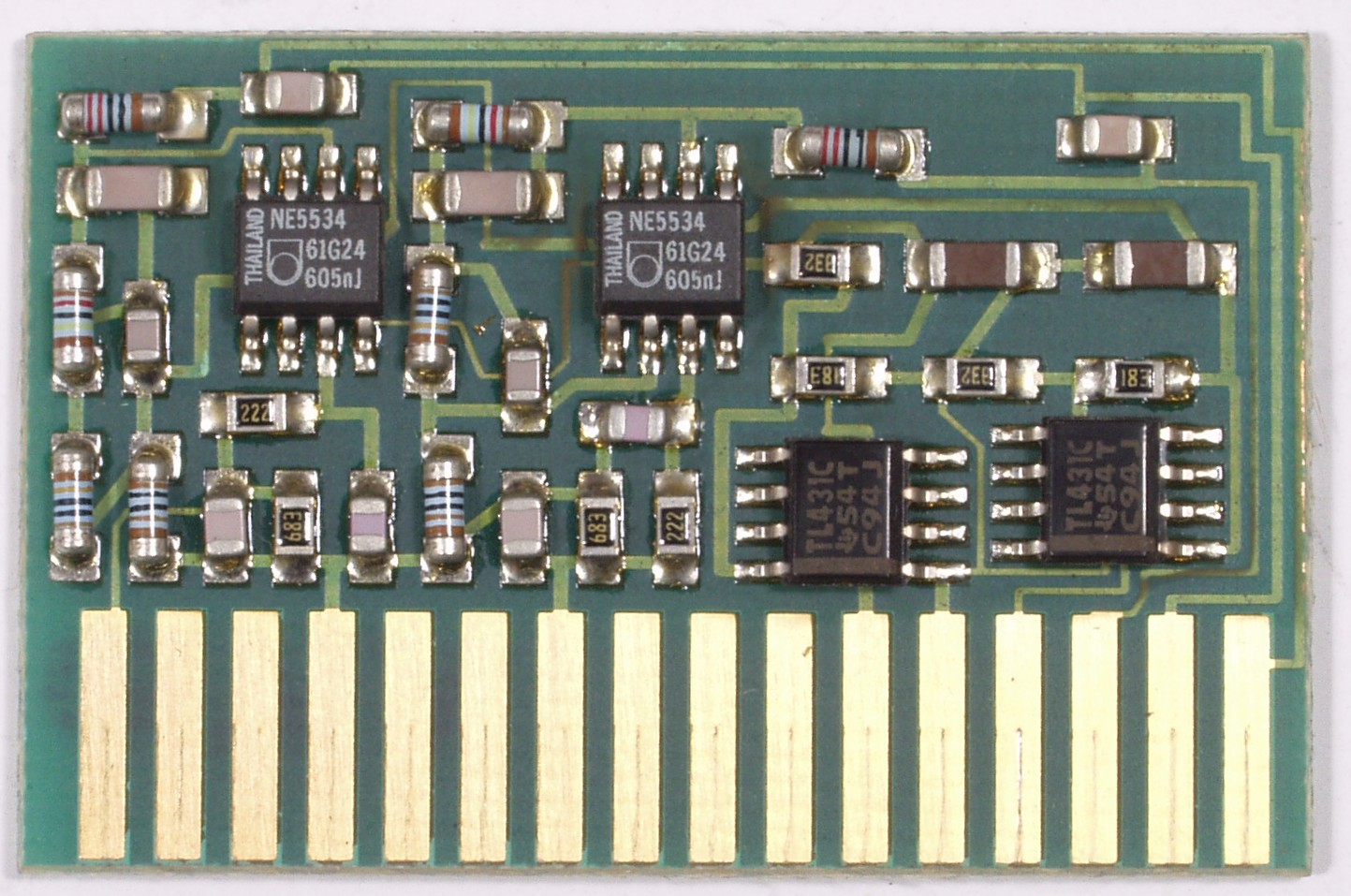

C−6A.修理前 EQ−AMP基盤

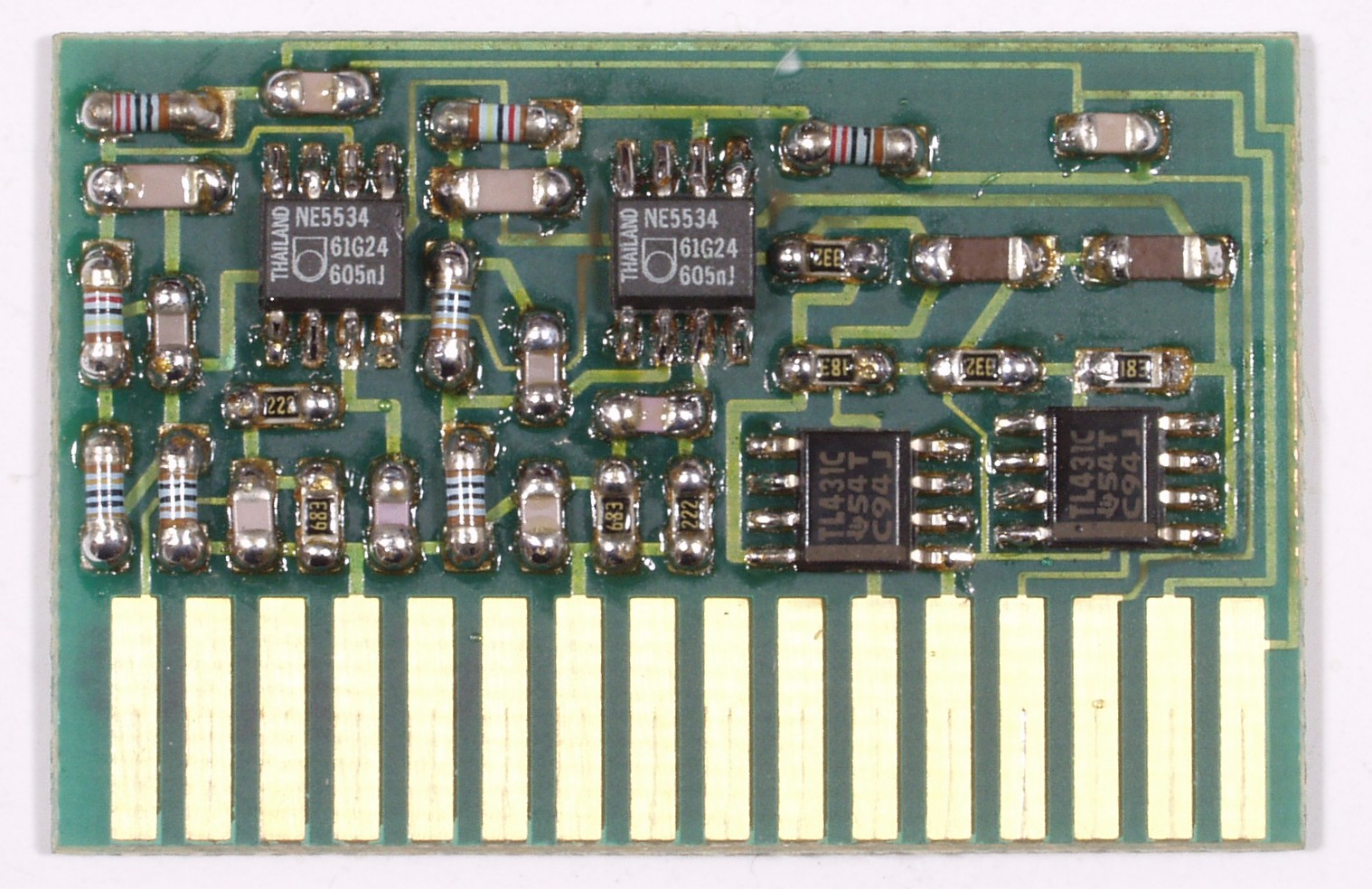

C−6B.修理(半田補正)後 EQ−AMP基盤

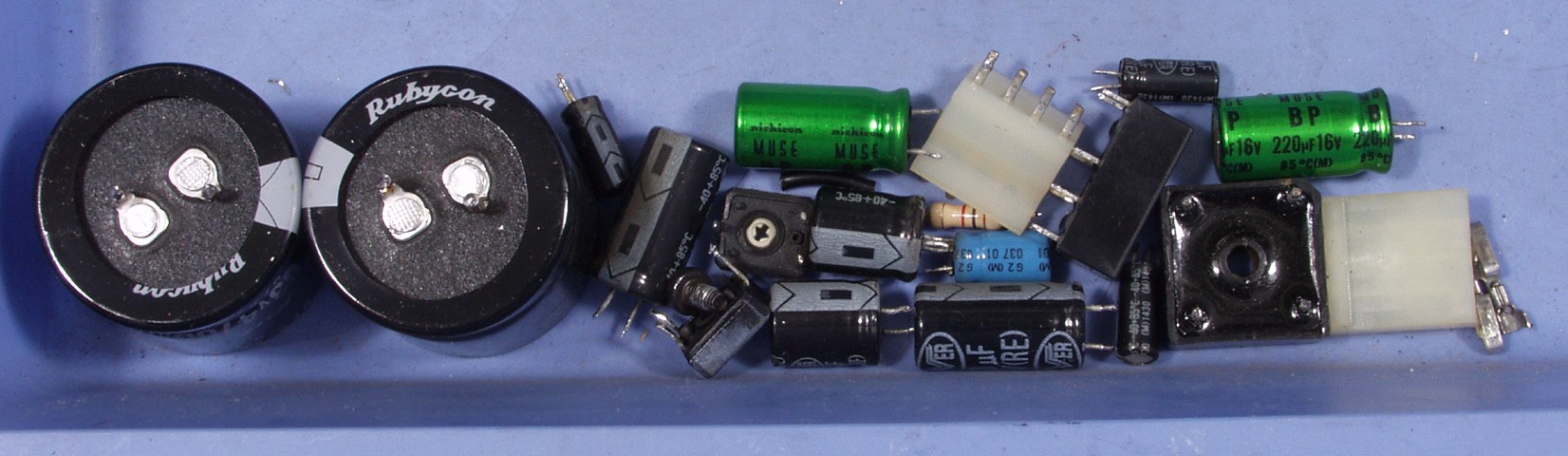

C−7.交換した部品

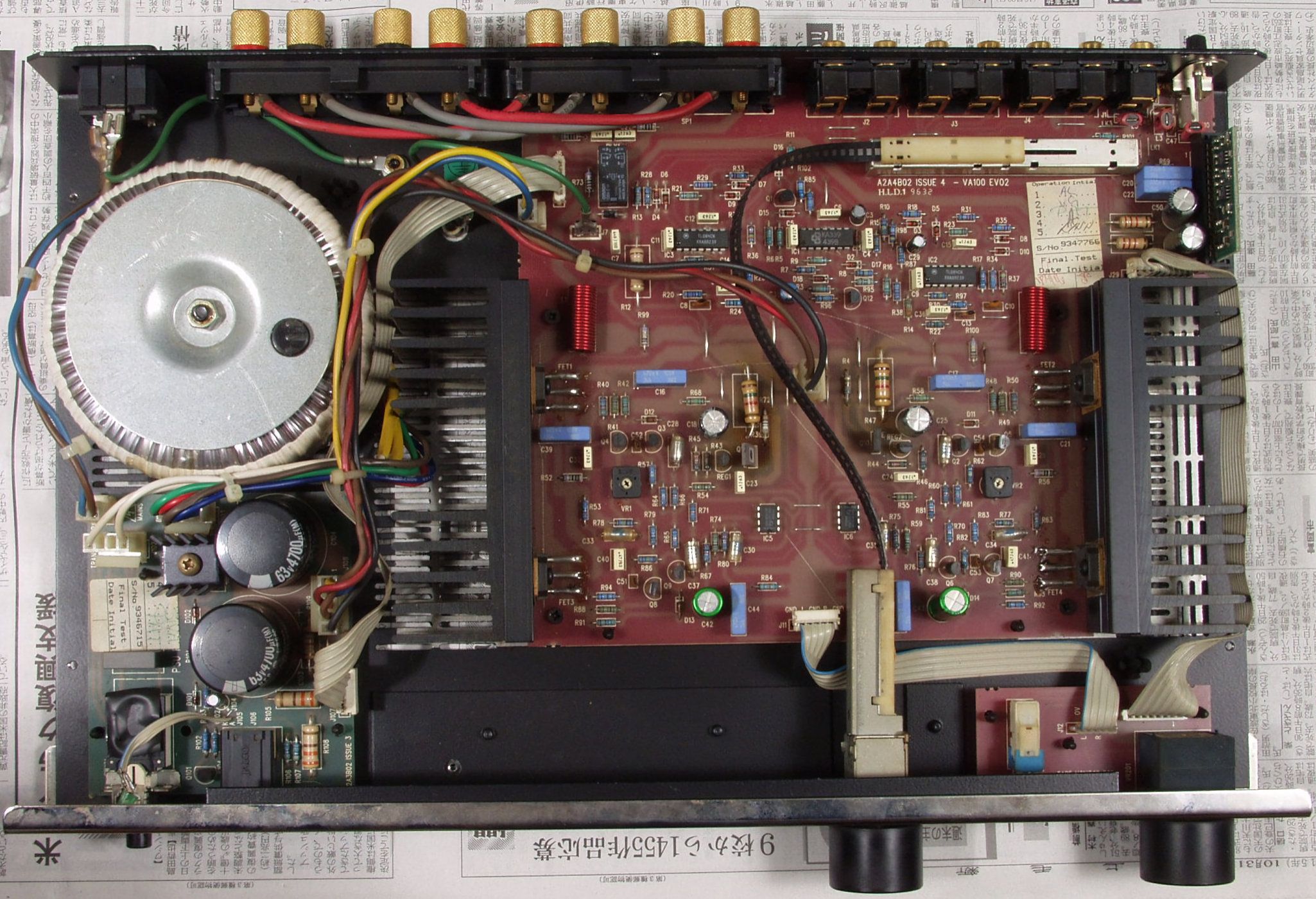

C−8A.修理前 下から見る
C−8B.修理後 上から見る
E.調整・測定

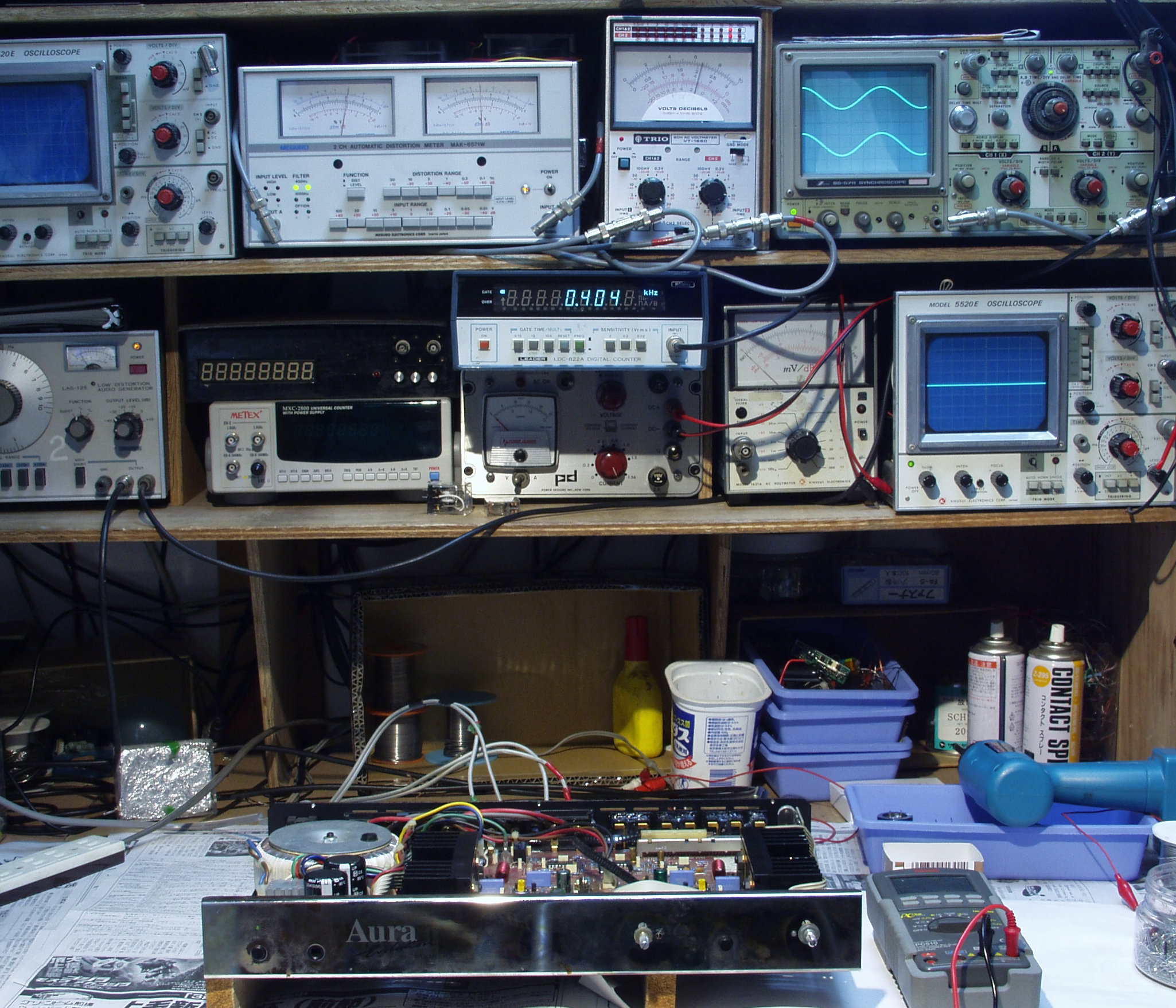

E−1.出力/歪み率測定・調整.

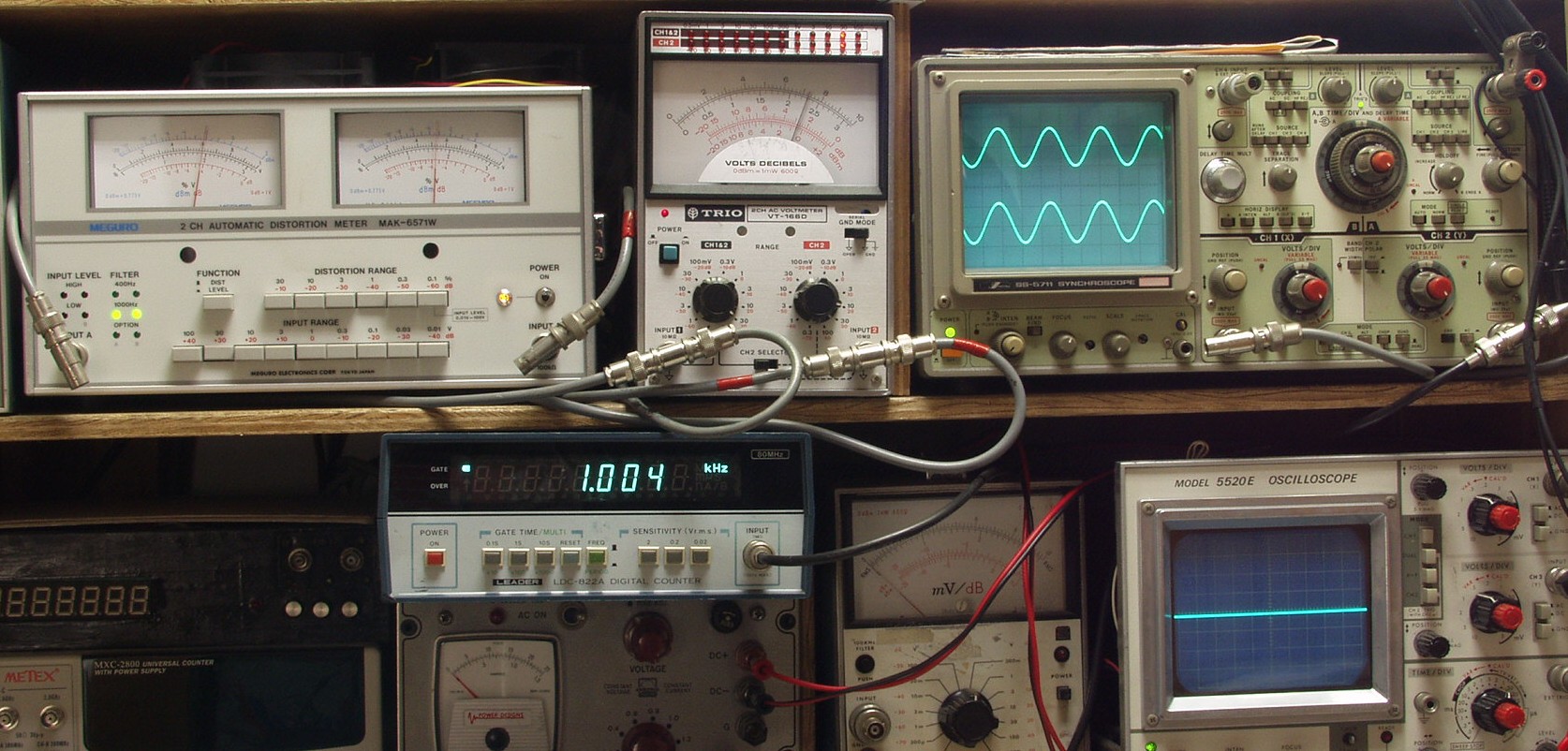

E−2A.SP出力=23V=66W 歪率=0.5% AUX入力 1000HZ
E−2B.SP出力=23V=66W 歪率=0.6%  AUX入力 400HZ
E−3A.SP出力=23V=66W 歪率=0.6%  MM入力 1000HZ
E−3B.SP出力=23V=66W 歪率=0.6%  MM入力 400HZ
E−4.完成  24時間エ−ジング
