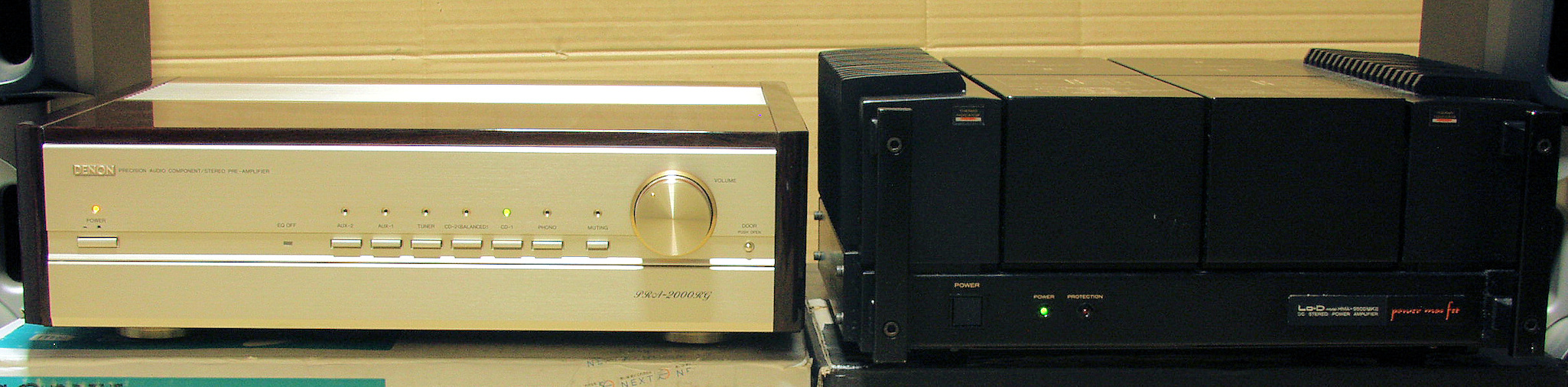

ＰＲＡ−２０００ＲＧ．　修理記録

平成２２年１月３１持込　　７月２４日完成

Ａ．　修理前の状況 外観はきれいです。 オーバーホール修理。 入出力ＲＣＡ端子交換 Ｔ．　修理前点検測定 Ｂ．　原因・現状 経年変化による劣化で歪みが多い。 修理履歴あり Ｃ．　修理状況 全電解コンデンサー交換 リレー交換 抵抗 フイルムコンデンサー追加 入出力ＲＣＡ端子交換 ３Pインレット取り付け D．　使用部品 オーディオ用電解コンデンサー　　　　　　　　　　７７個（ニチコン・ミューズ使用） リレー　　　　　　　　　　　　　　　　　　　　　　　　　　１６個 抵抗　　　　　　　　　　　　　　　　　　　　　　　　　　　２個 フイルムコンデンサー　　　　　　　　　　　　　　　　　２個 ３Pインレット　　　　　　　　　　　　　　　　　　　　　　　１個　FURUTECH　FI-10(Ｇ)金メッキ。　 大型ＲＣＡ端子　　　　　　　　　　　　　　　　　　　　　　８個 ＲＣＡ端子　　　　　　　　　　　　　　　　　　　　　　　　１４個 Ｅ．　調整・測定 Ｆ．　上位測定器による　調整・測定 Ｇ．　修理費　　　　　　　　１２５，０００円 　　　　　　　　　　　　　　　　オーバーホール修理 Ｓ．　ＤＥＮＯＮ　ＰＲＡ−２０００ＲＧ　の仕様（マニアル・カタログより）

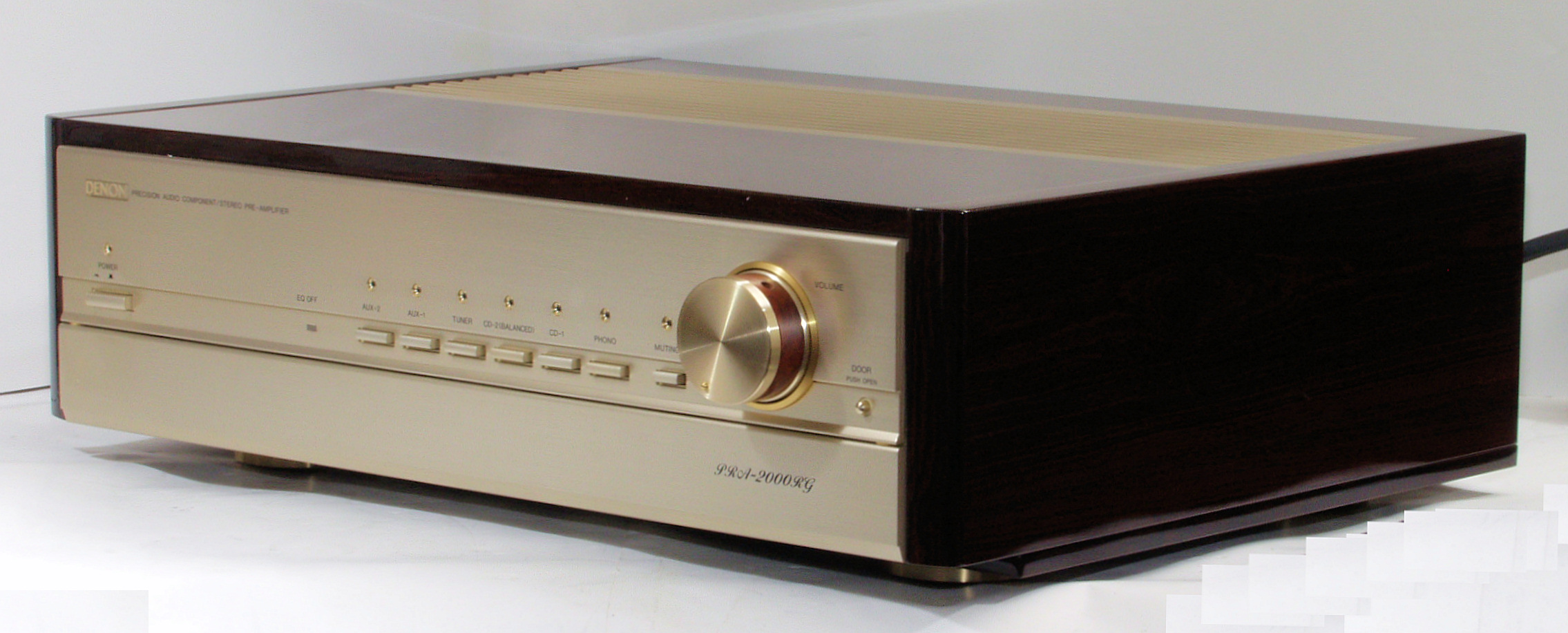

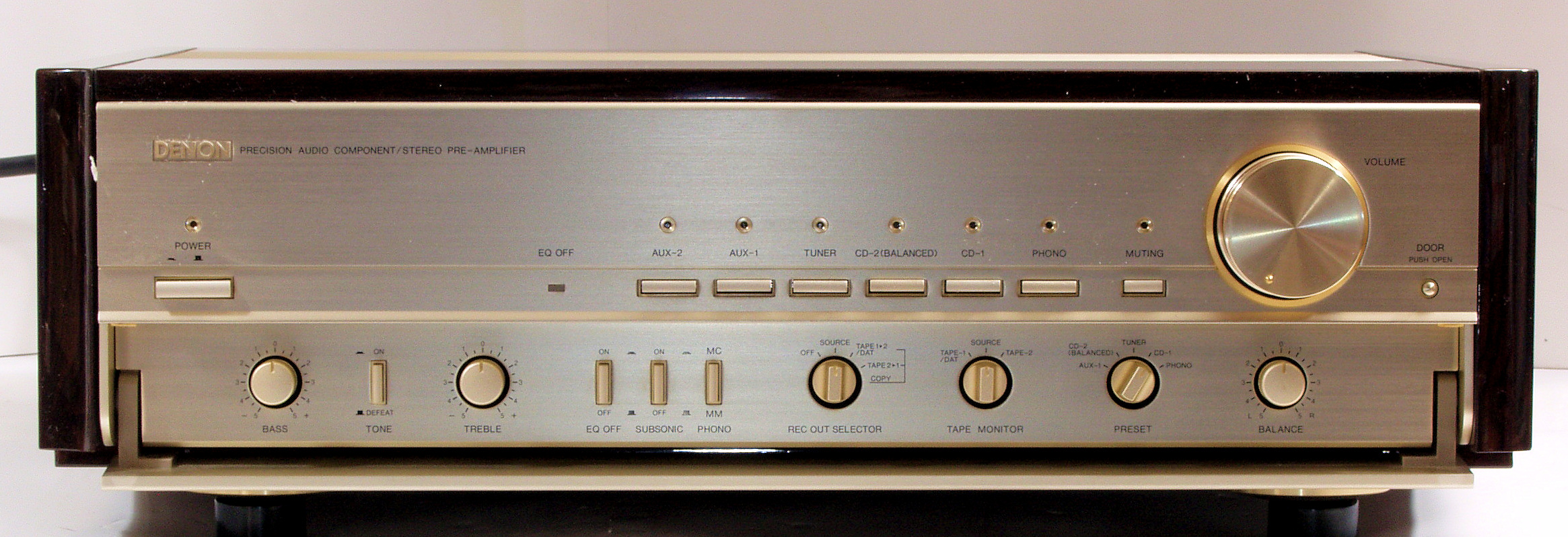

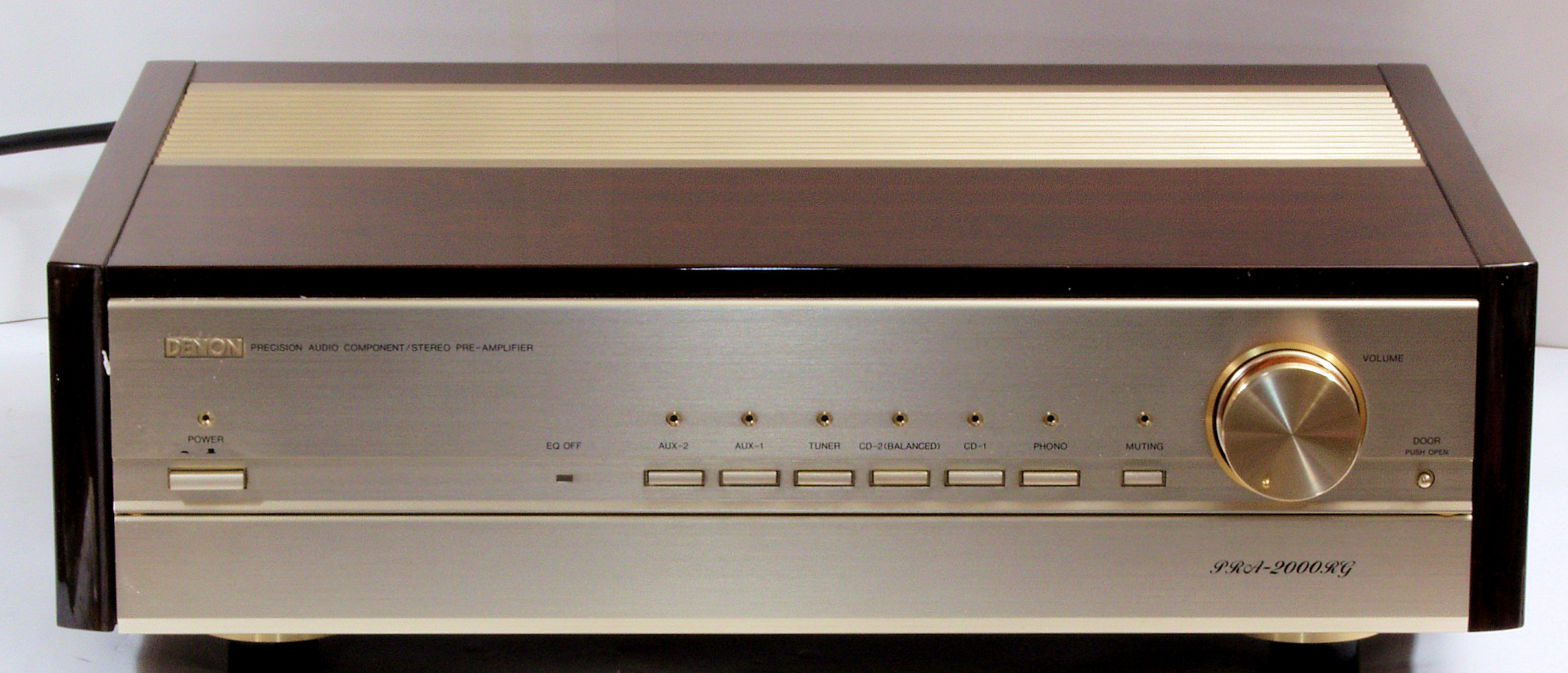

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る。

Ａ１２．　点検中　下部操作パネル蓋を開け、前から見る。

Ａ１３．　点検中　前右から見る

Ａ１４．　点検中　右から見る

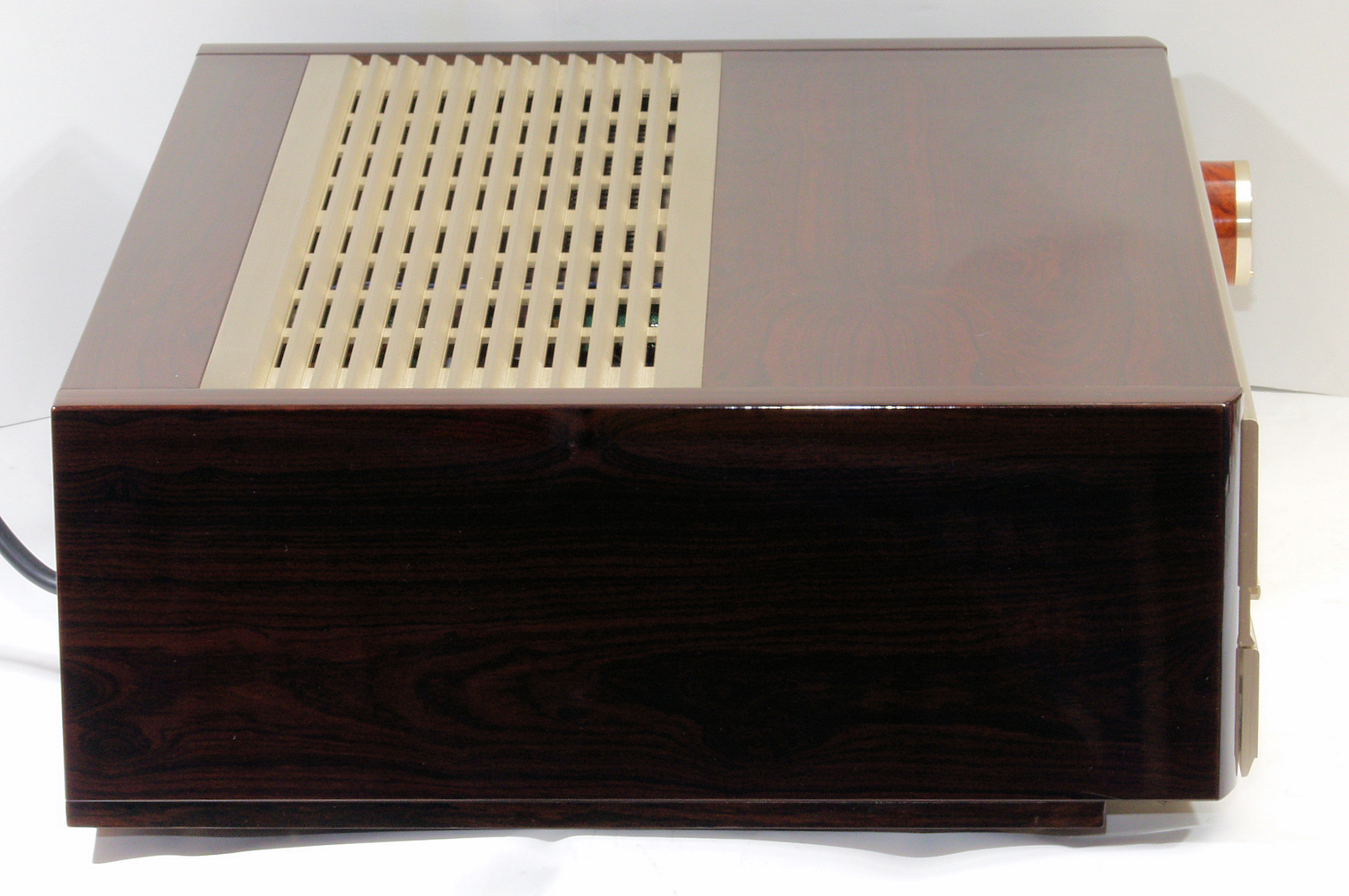

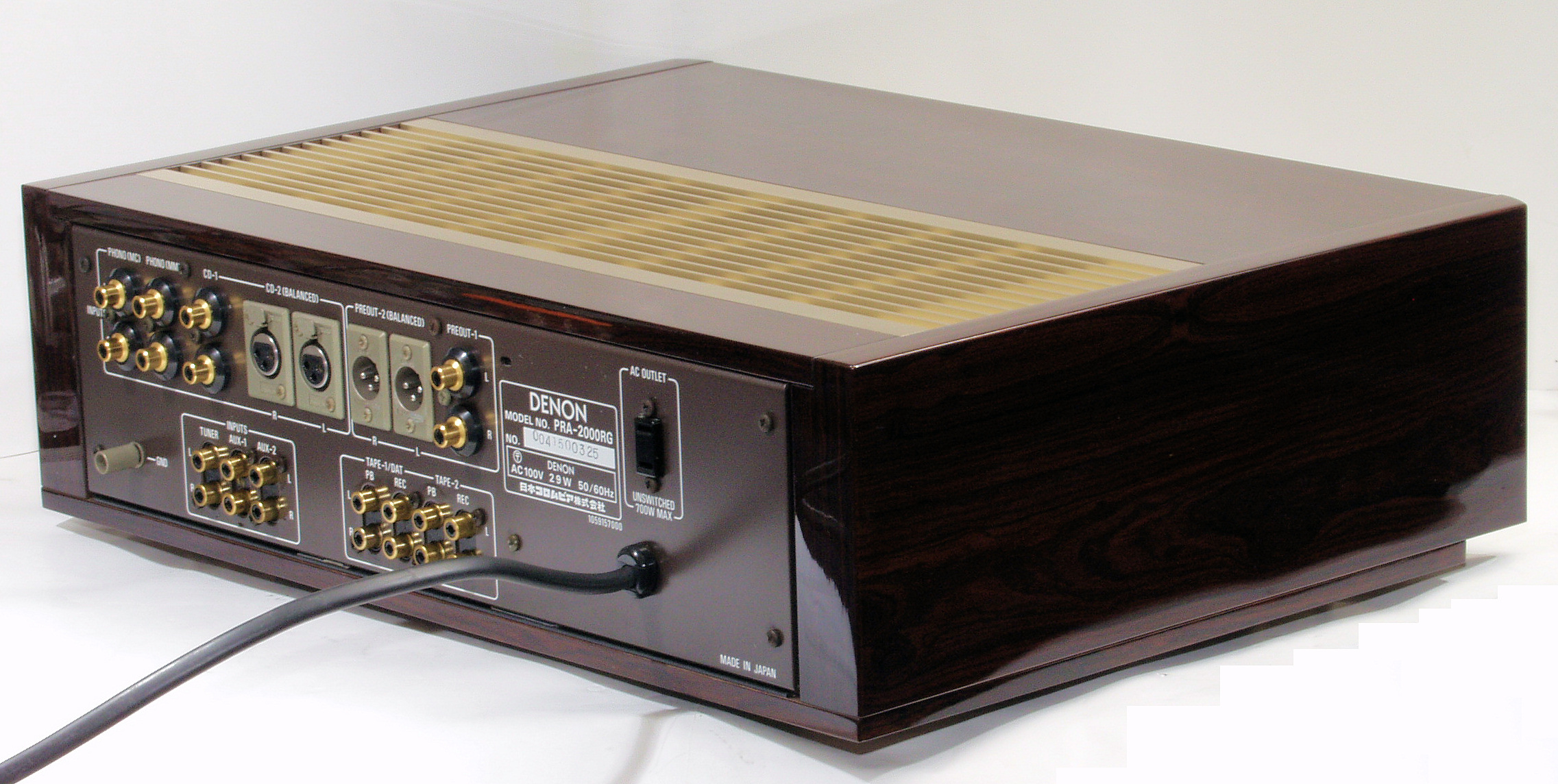

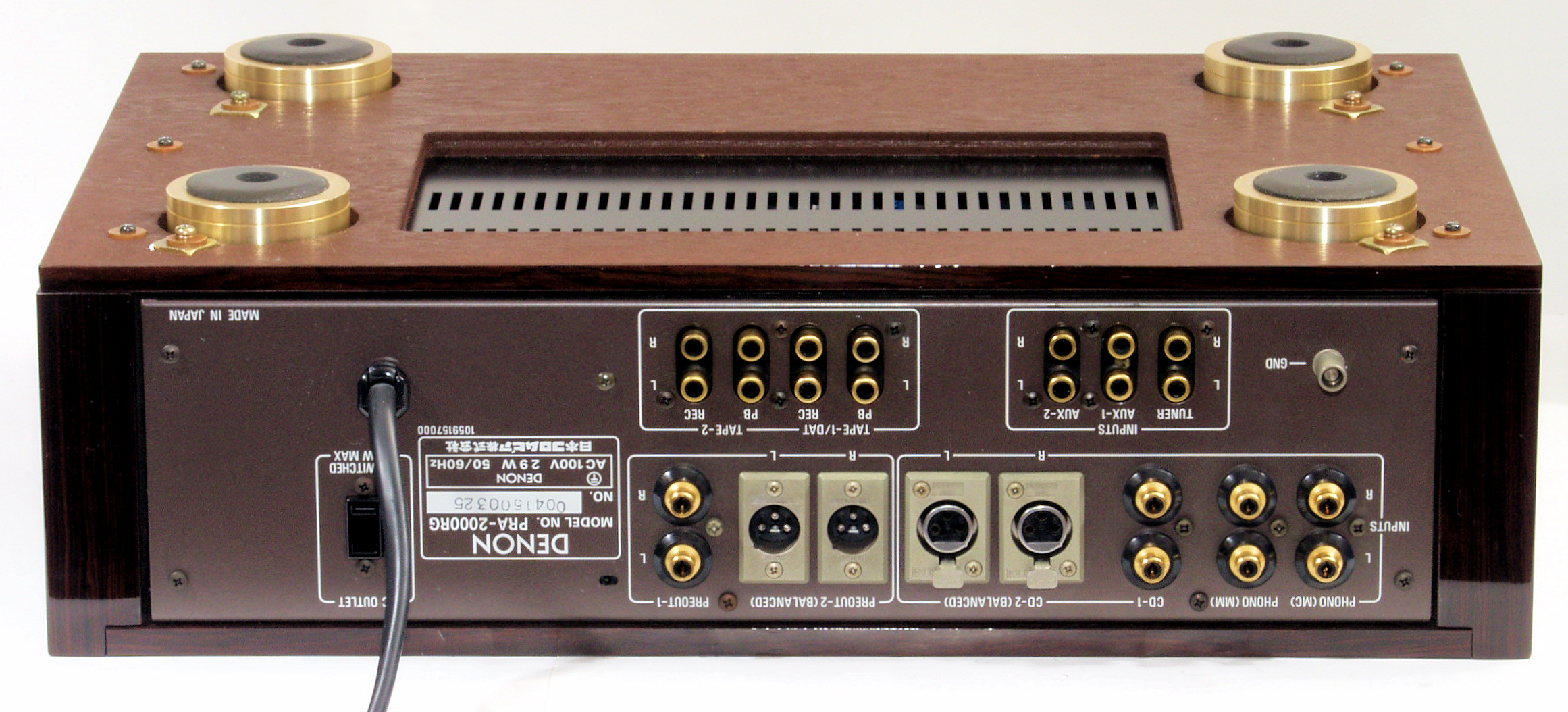

Ａ１５．　点検中　後から見る

Ａ１６．　点検中　後左から見る

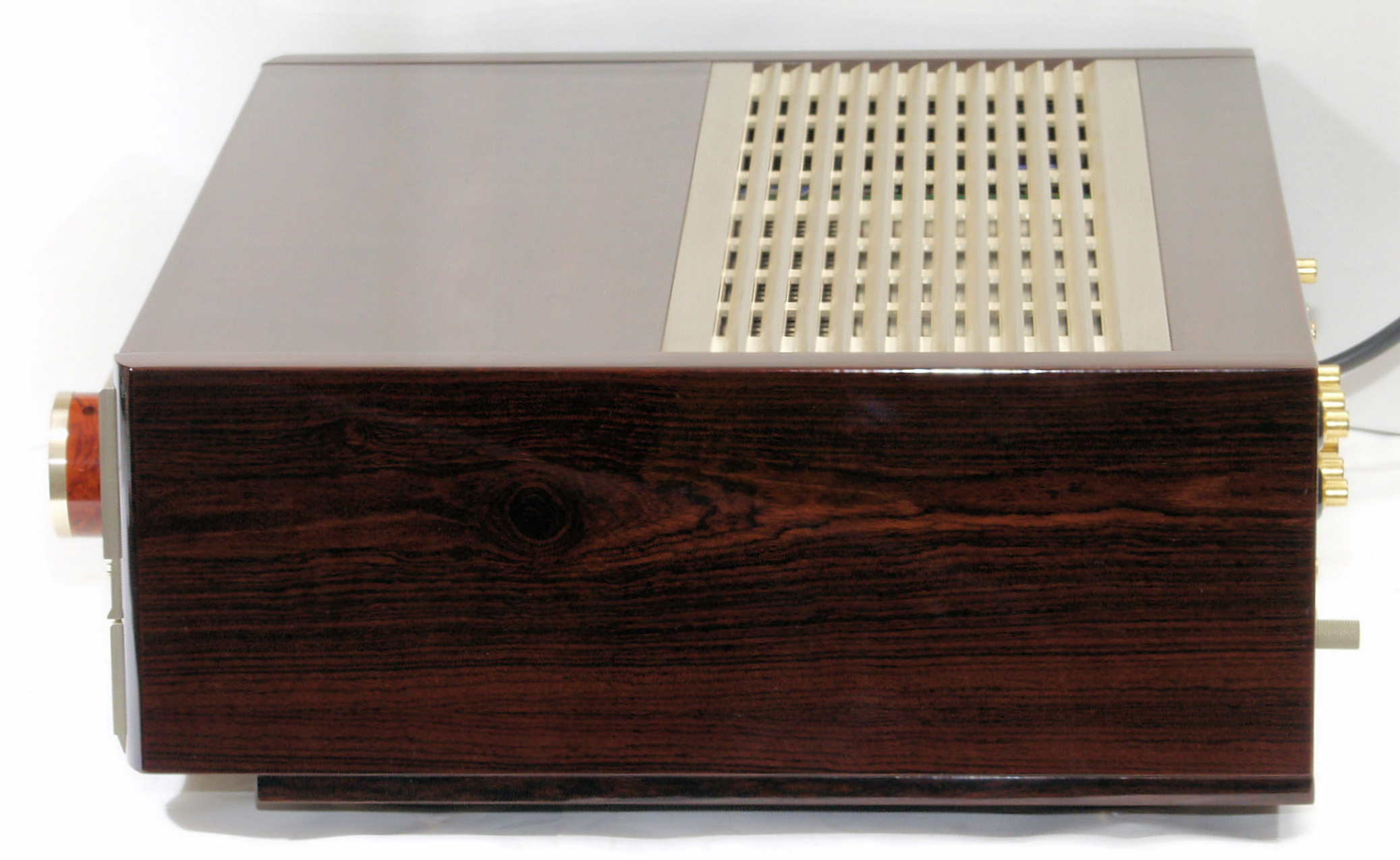

Ａ１７．　点検中　左から見る

Ａ１８．　点検中　後上から見る

Ａ１９．　点検中　前上から見る

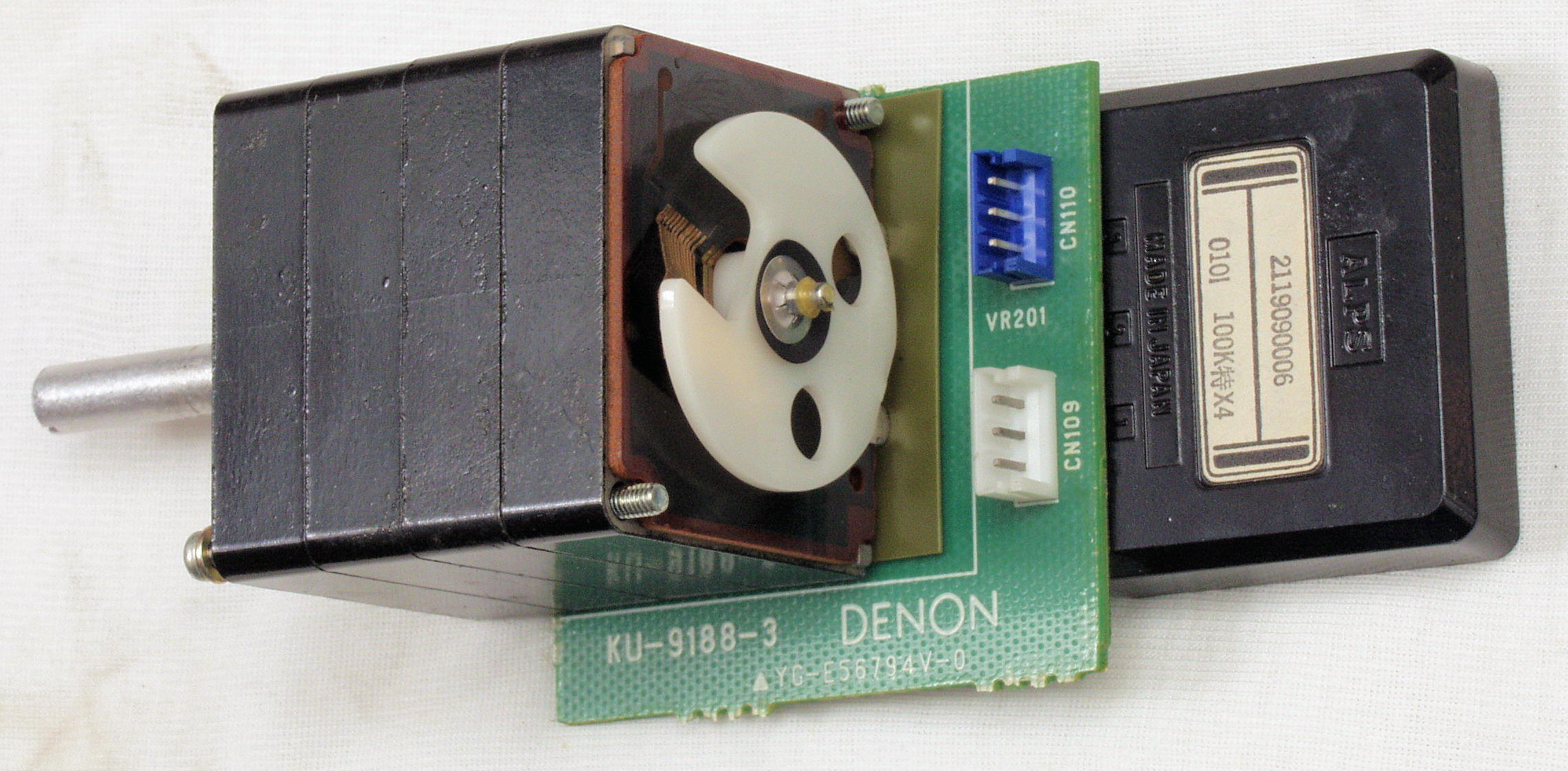

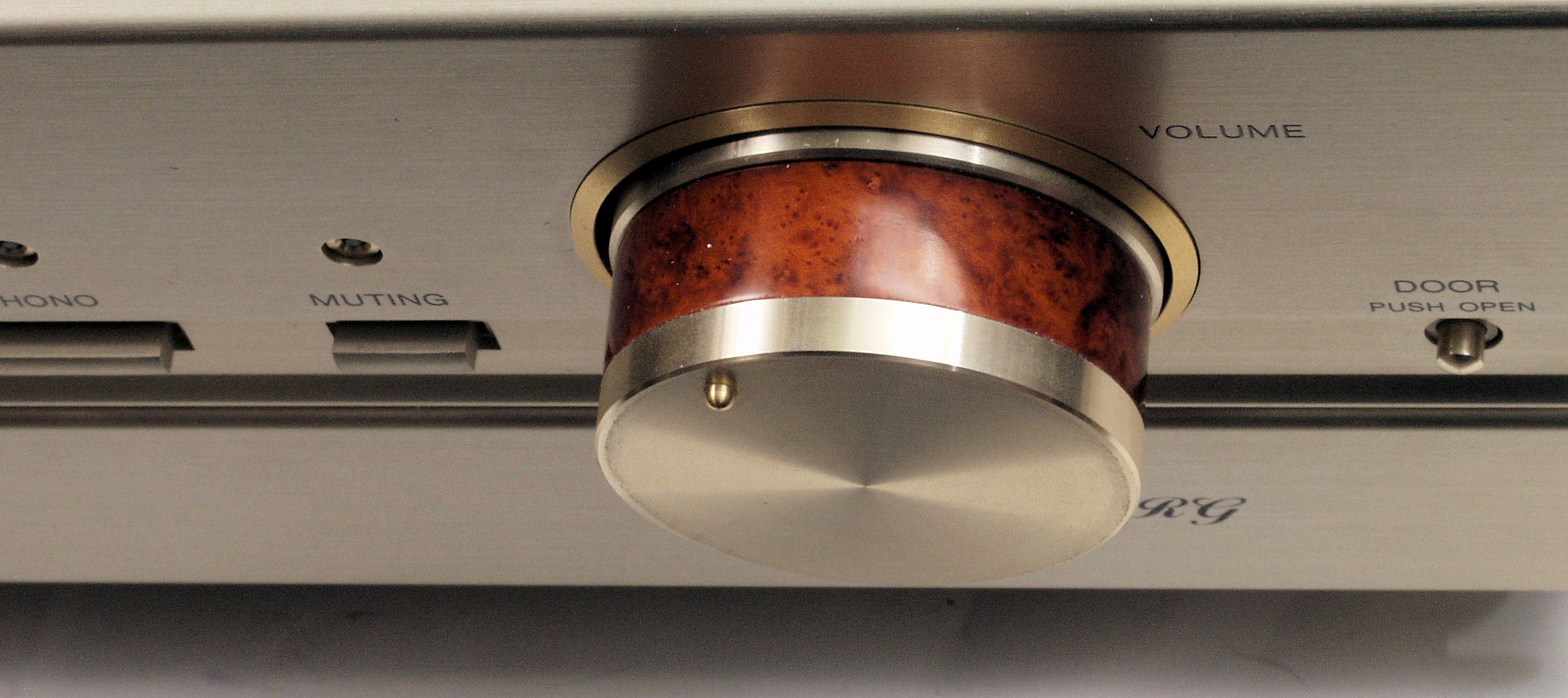

Ａ１Ａ．　点検中　メインＶＲを見る

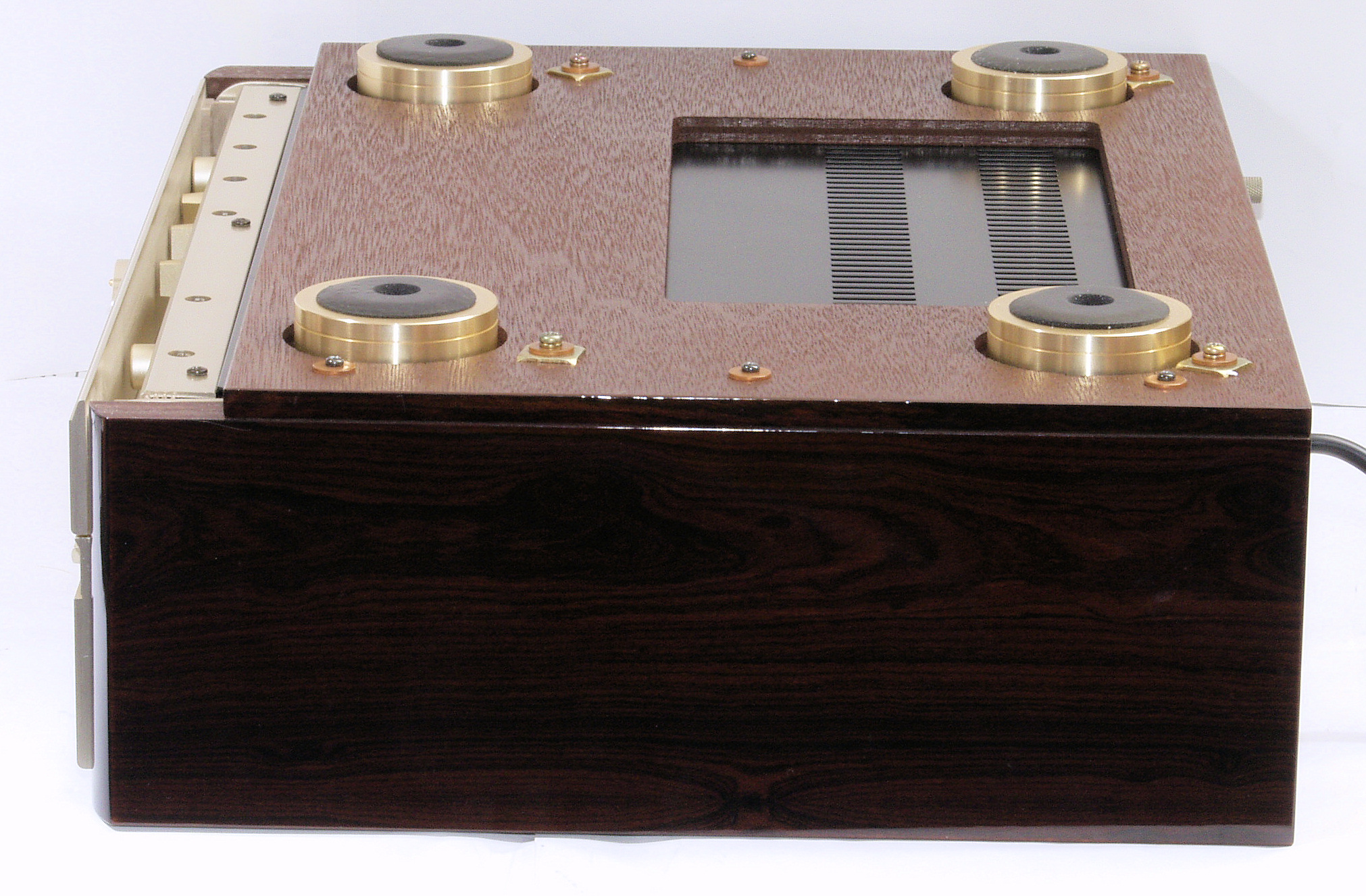

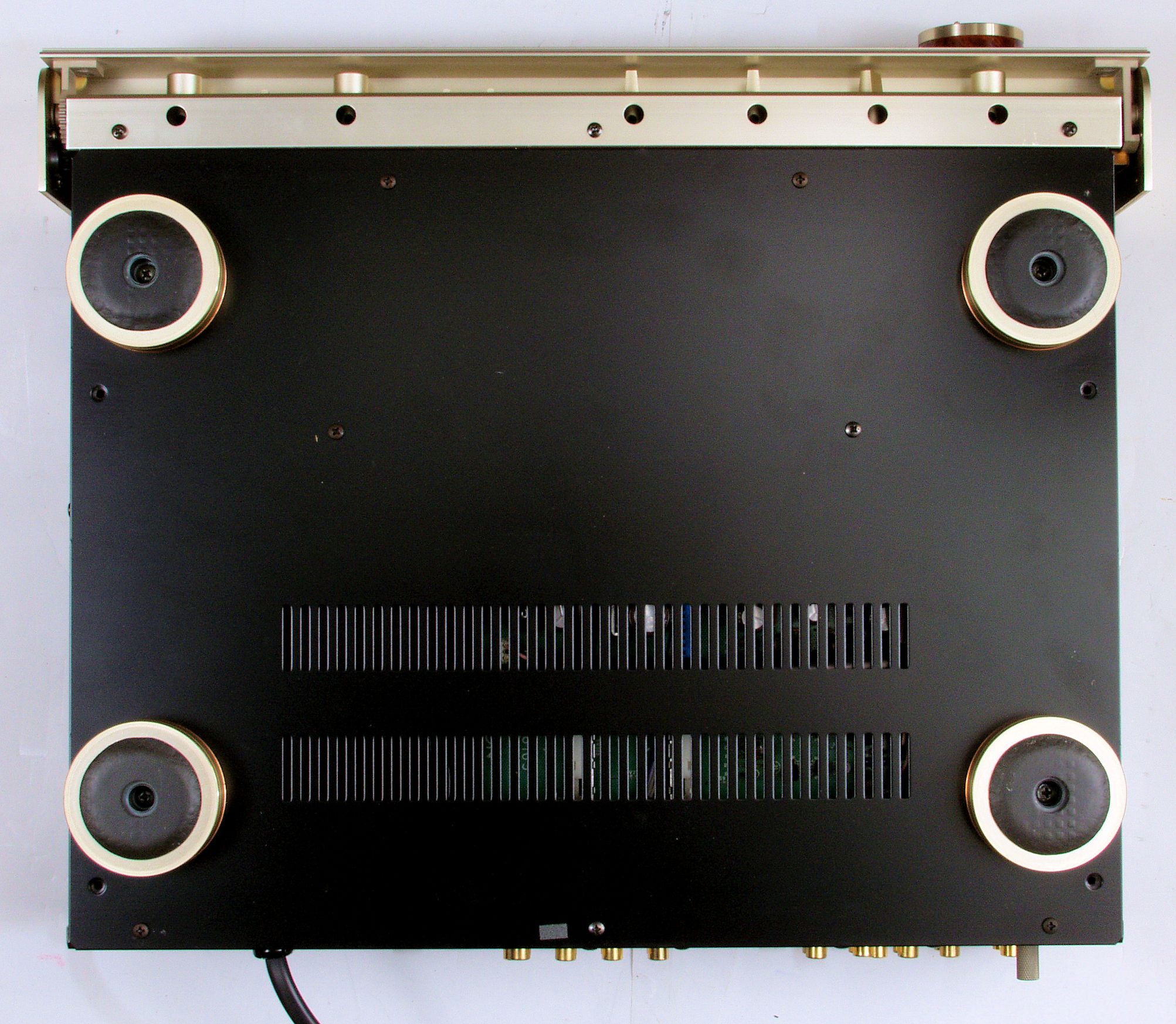

Ａ２１．　点検中　下から見る

Ａ２２．　点検中　下前から見る

Ａ２３．　点検中　下右から見る

Ａ２４．　点検中　下後から見る

Ａ２５．　点検中　下左から見る

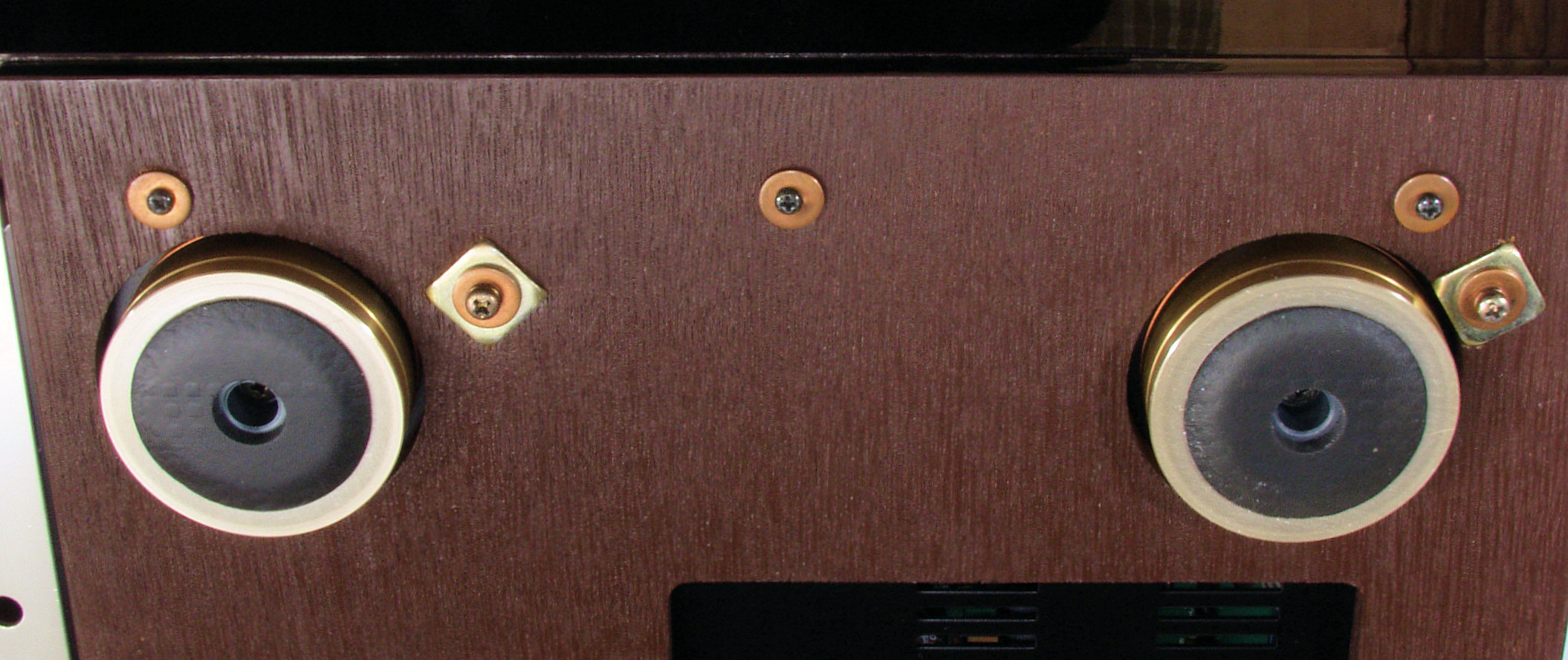

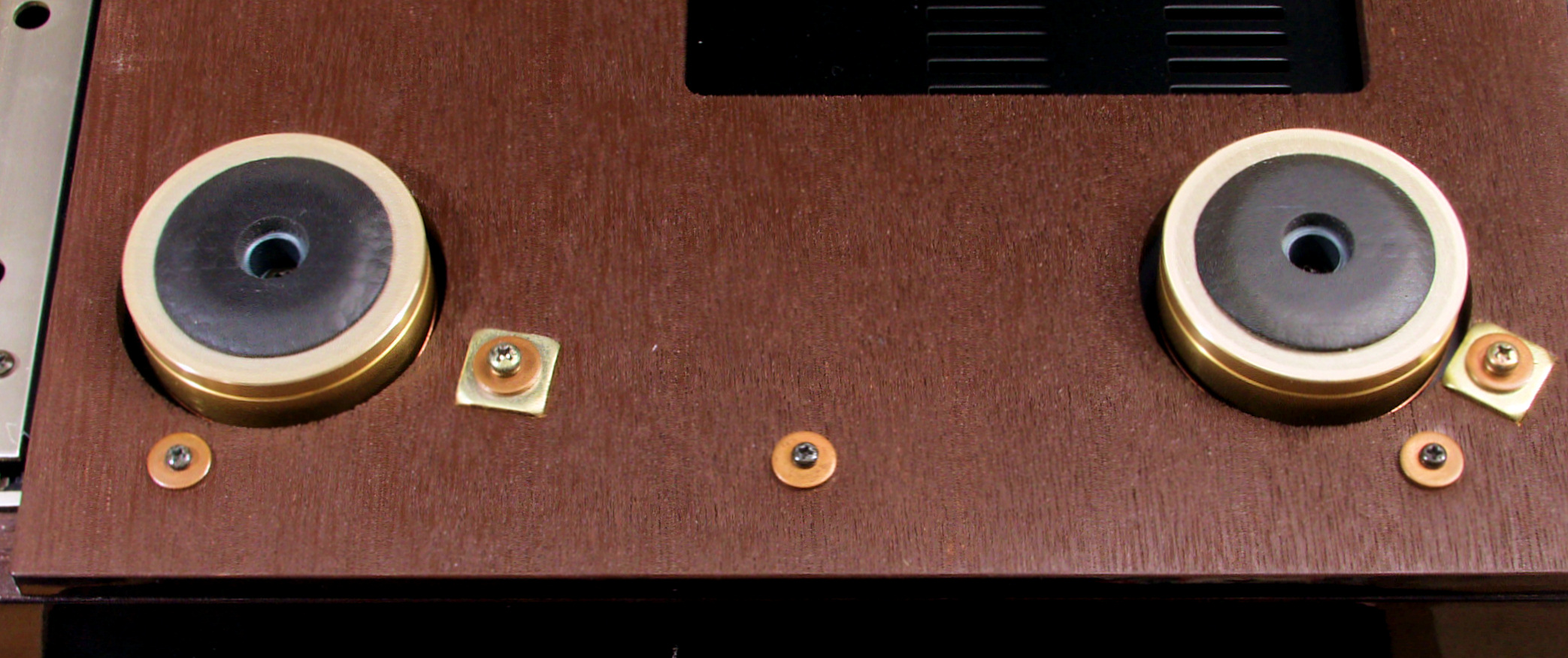

Ａ２６．　点検中　重いメインＡＭＰ用の足（インシュレター）右。

Ａ２７．　点検中　重いメインＡＭＰ用の足（インシュレター）左。

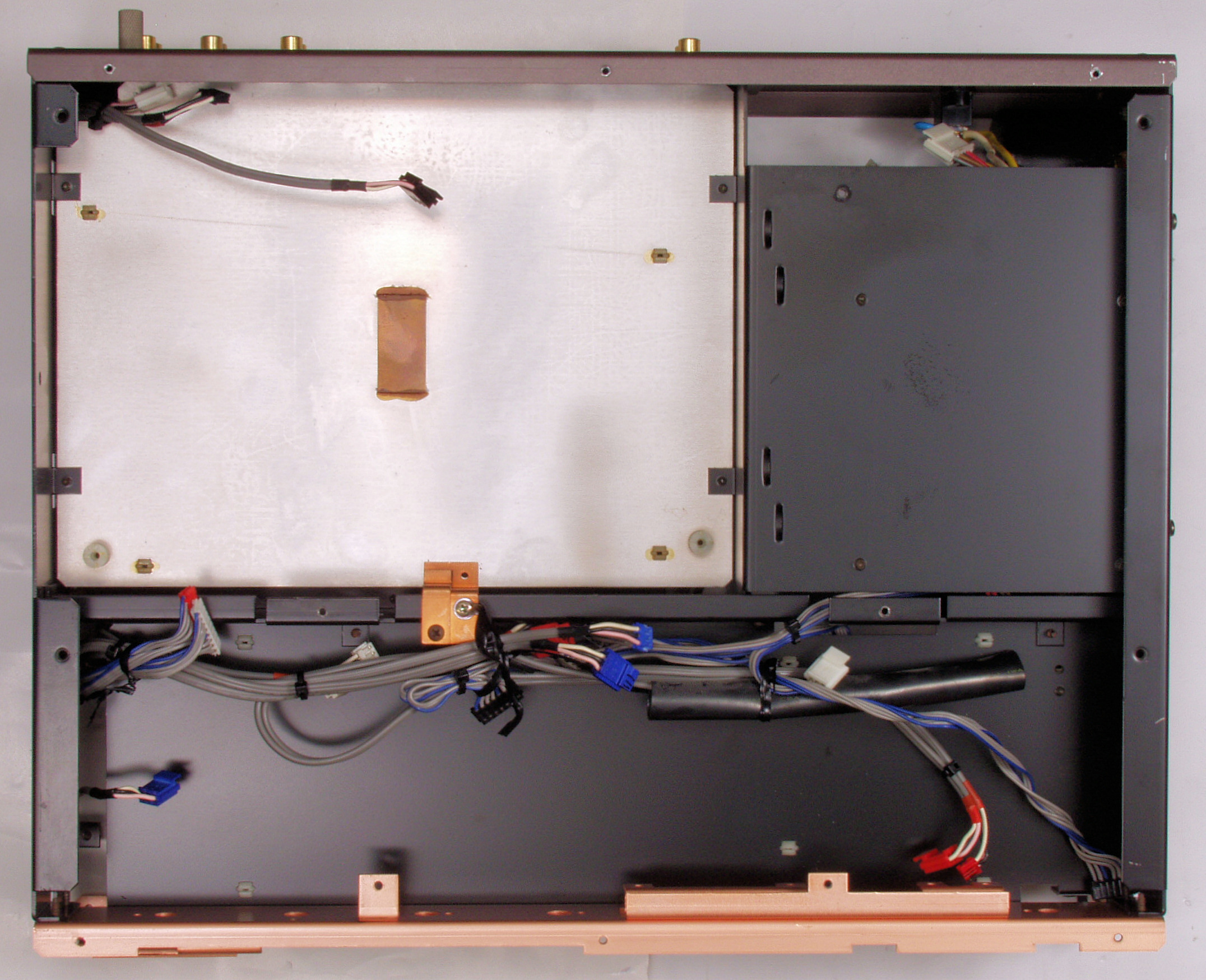

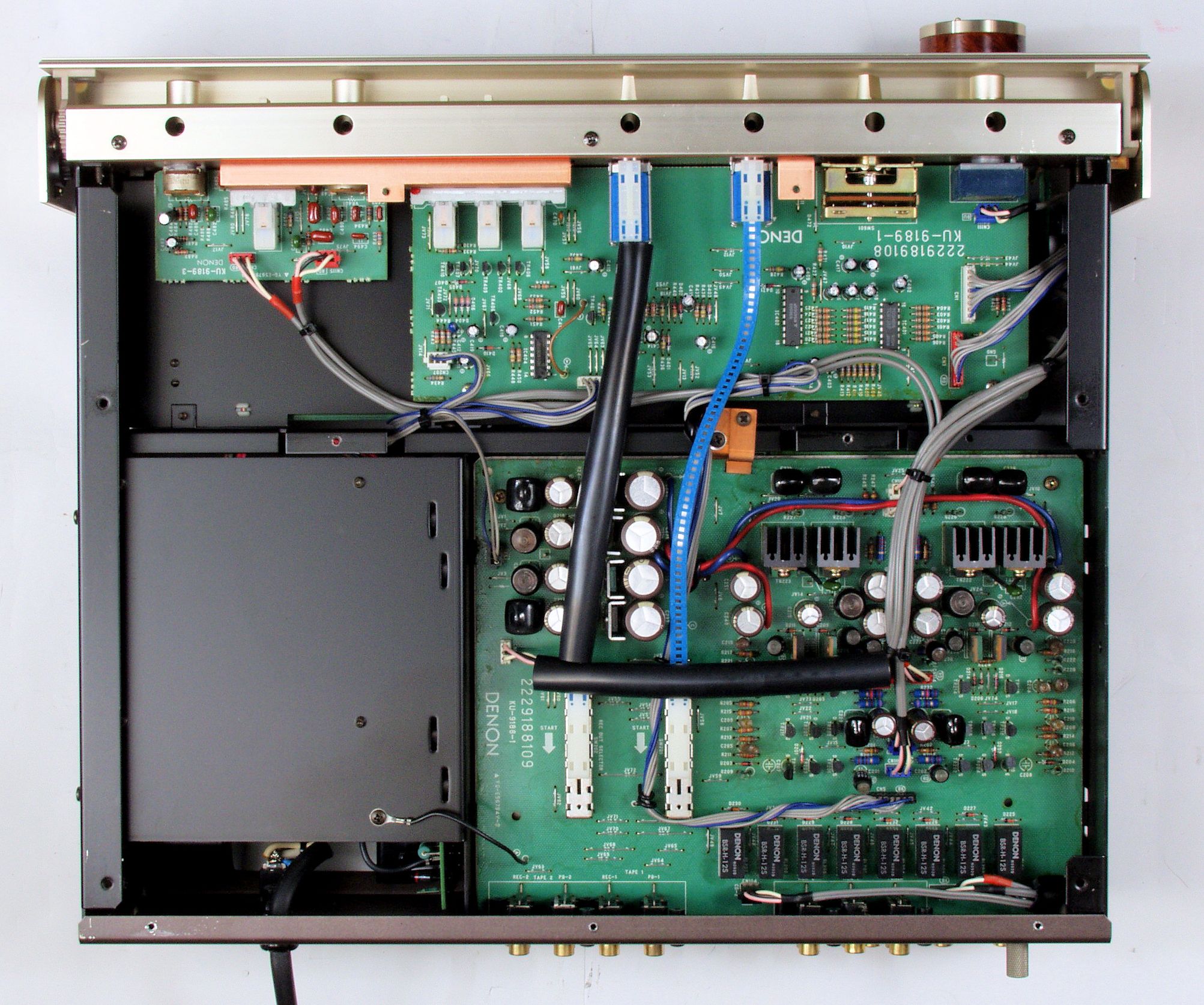

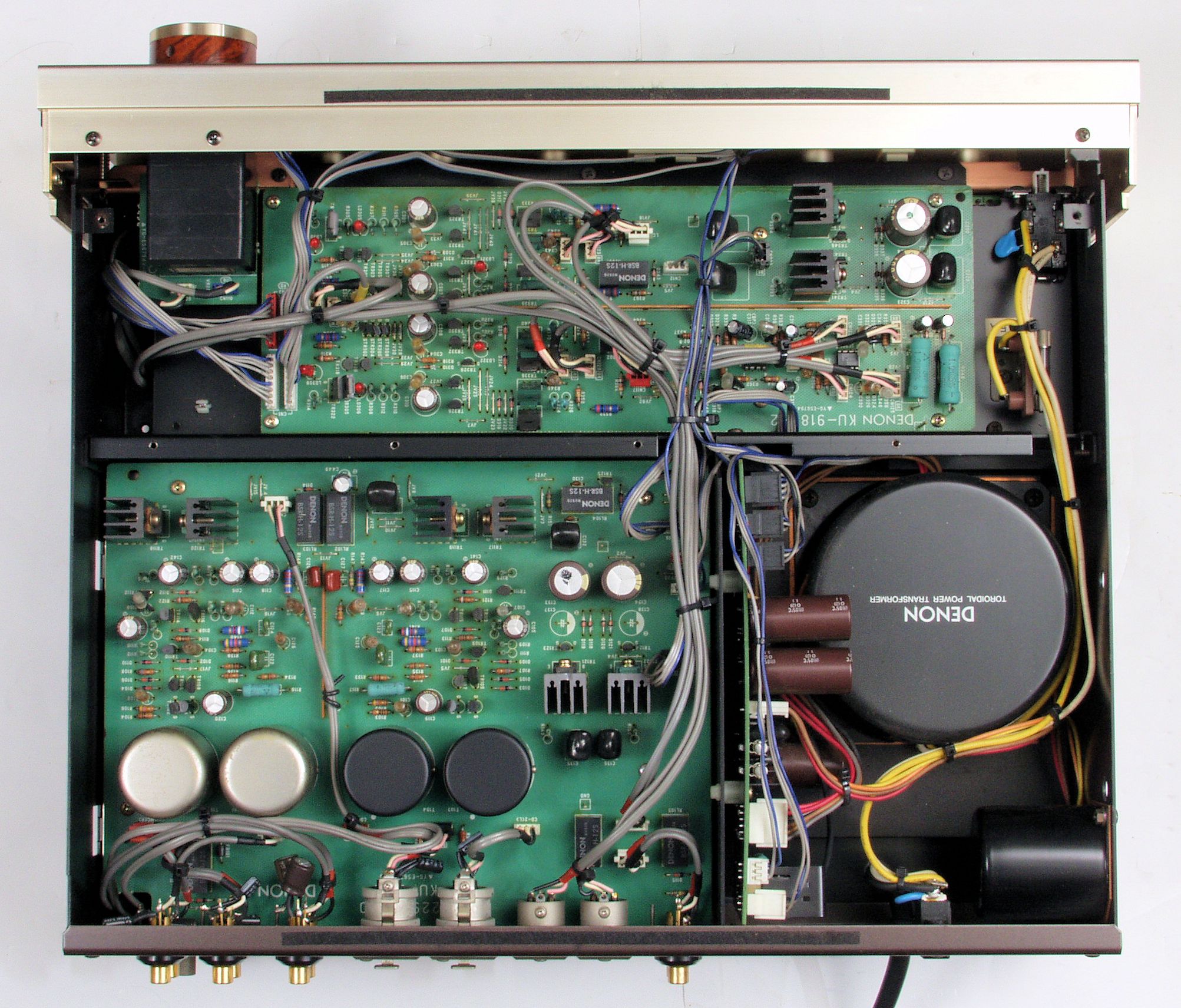

Ａ３１．　点検中　木製ケースを外し、上から見る

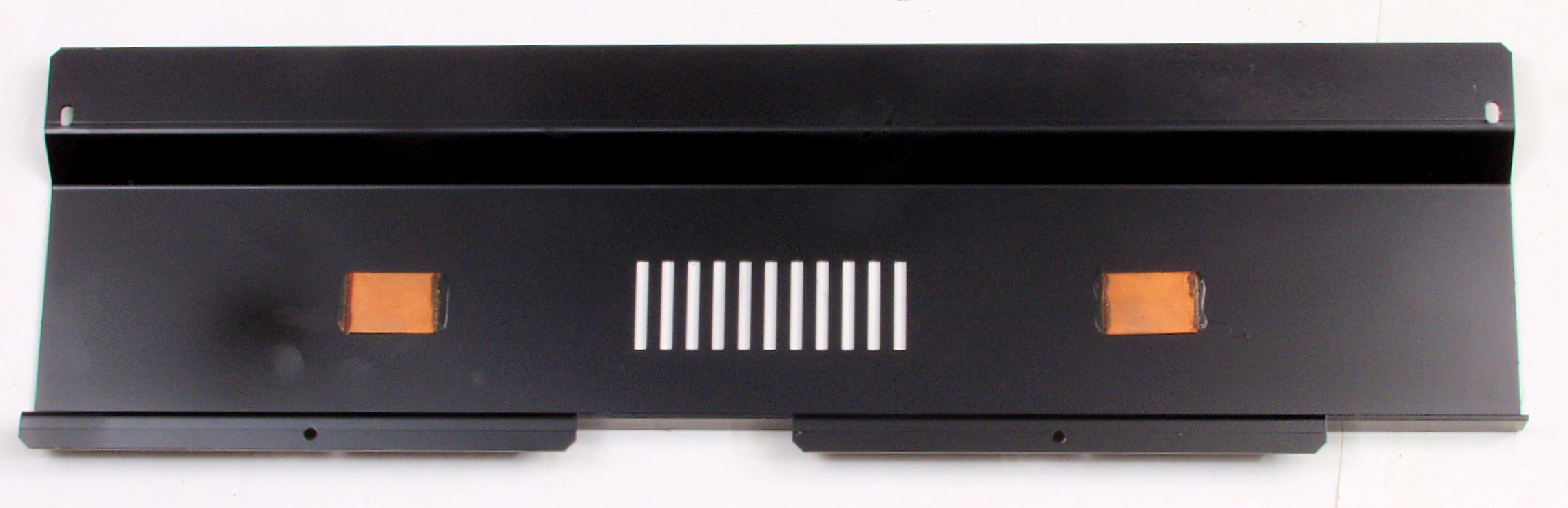

Ａ３２．　点検中　シールドを外し、上から見る

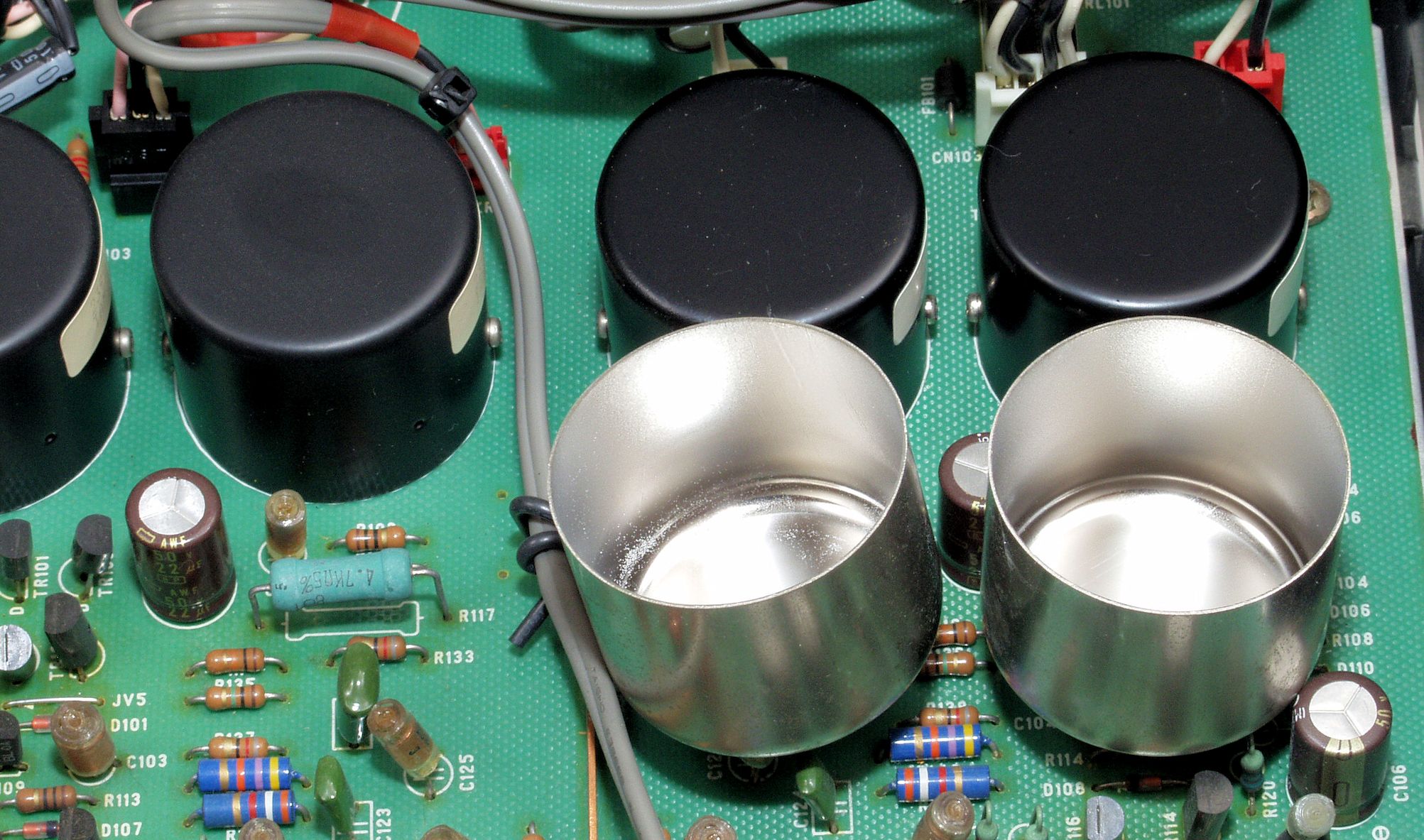

Ａ３３．　点検中　ＭＣトランスはさらにシールドを被せている。

Ａ３４．　点検中　シールド板裏の銅板？　もう少し大きくして欲しい、これではお呪い？

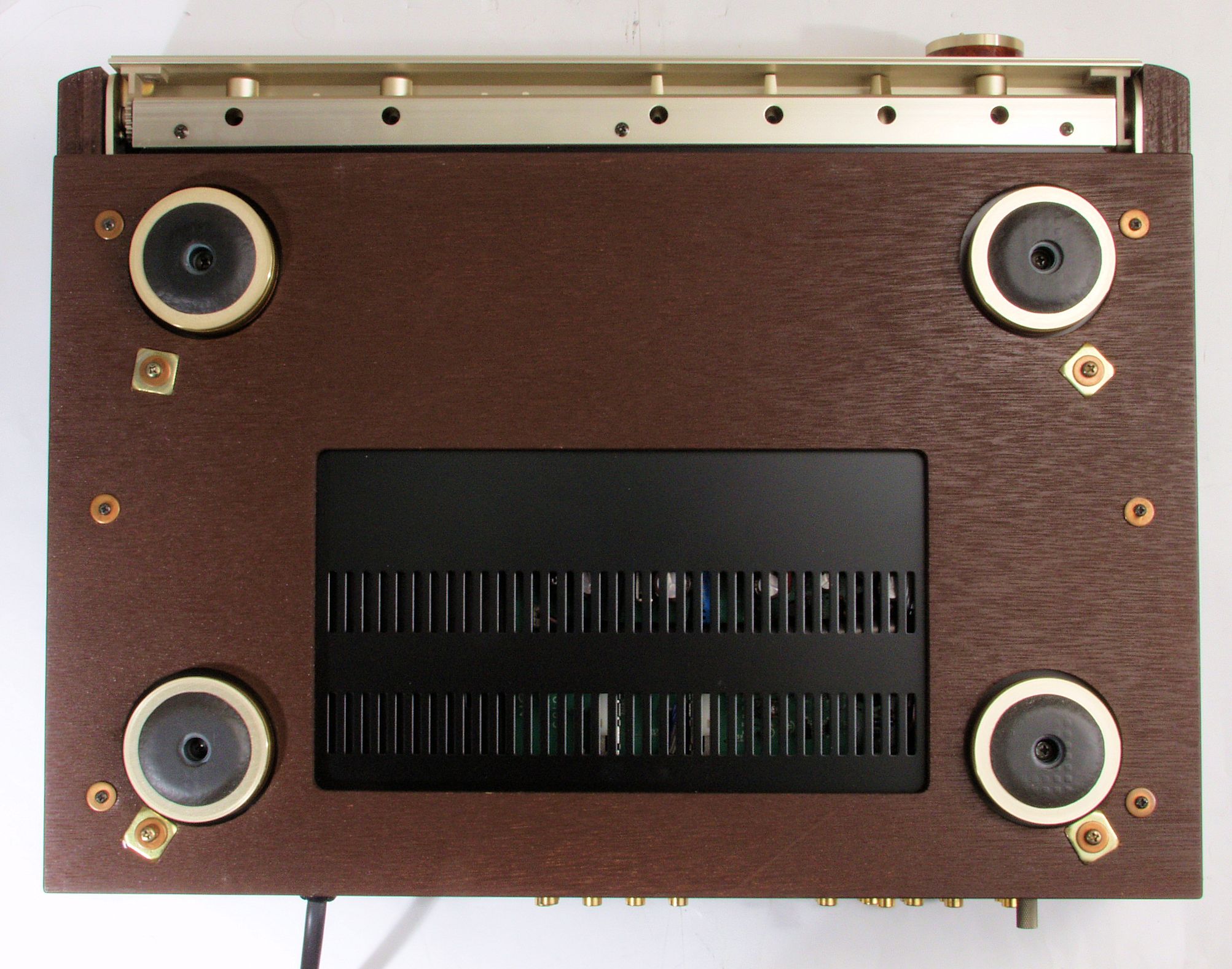

Ａ４１．　点検中　木製ケースを外し、下から見る

Ａ４２．　点検中　真ちゅう削りだしの足（インシュレター）。

Ａ４３．　点検中　シールドを外し、下から見る

Ａ５１．　点検中　後ろシャシ（パネル）の止めネジ付け忘れ！

Ａ６１．　点検中　電源ケーブル挿入部、場所が取れるので、３Ｐインレット取り付ける。 　　　　　　　　　　　電流が少ないので、金メッキ製を使用。　FURUTECH　FI-10(Ｇ)金メッキ。

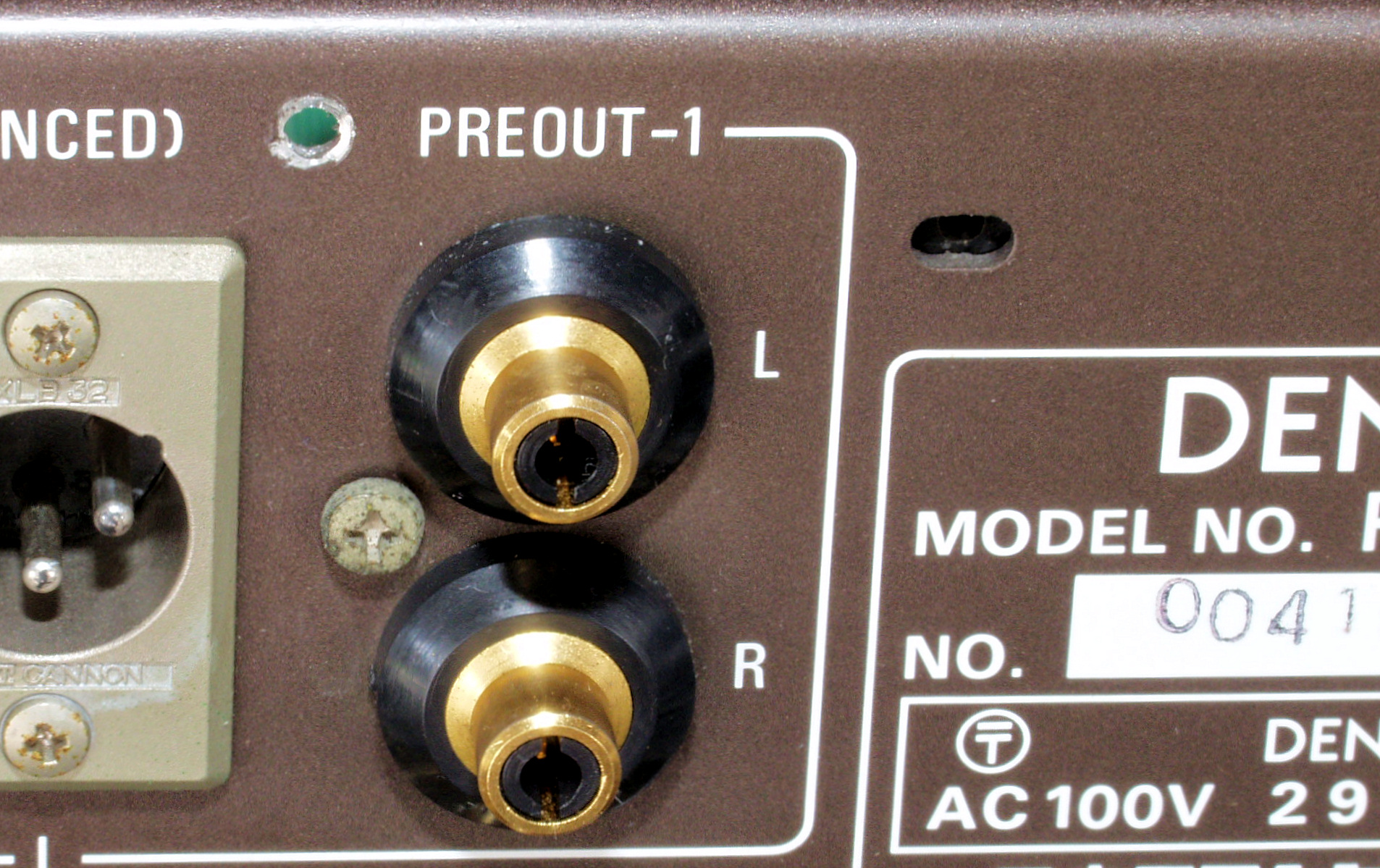

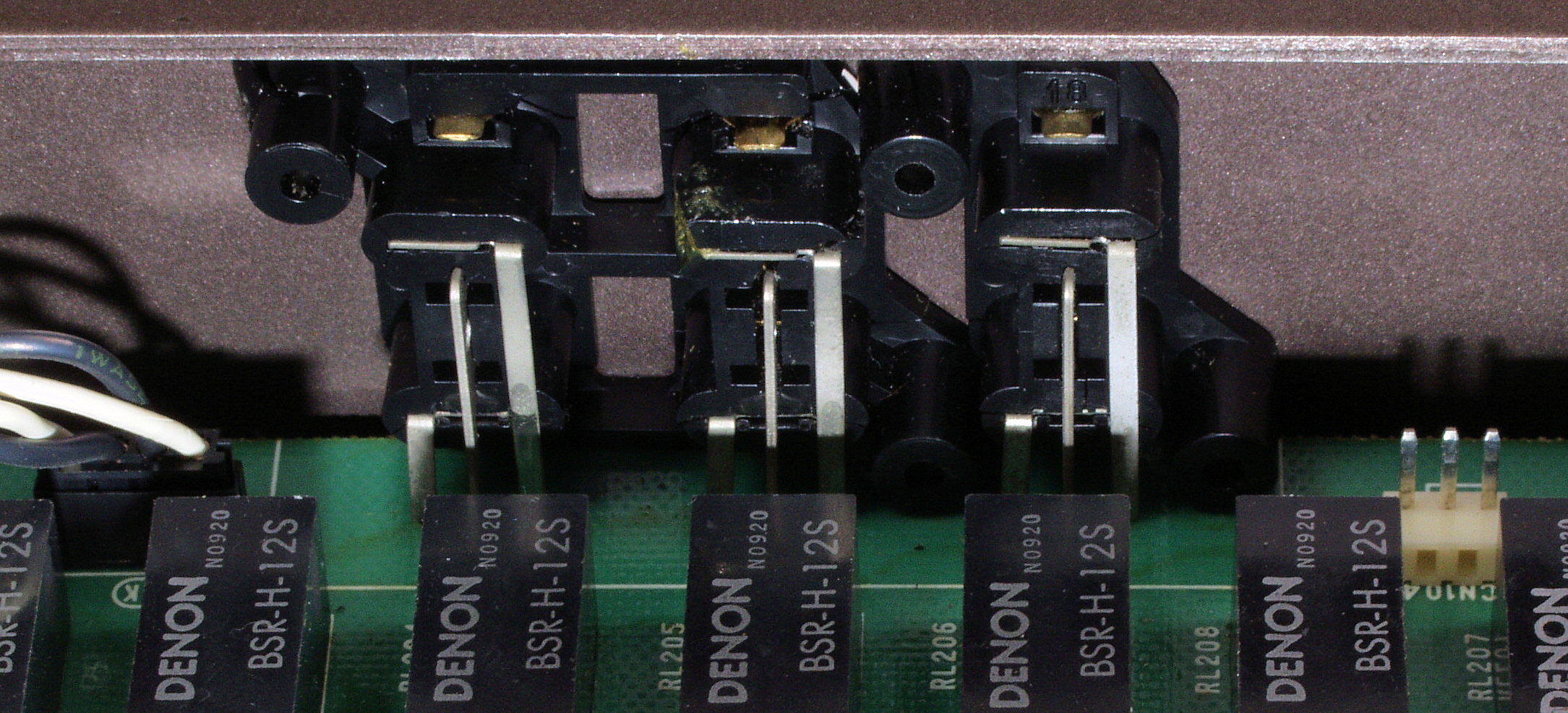

Ａ７１．　点検中　出力RCA端子、　同等品があるので交換。

Ａ７２．　点検中　「ＰＨＯＮＯ、ＣＤ−１」入力RCA端子。

Ａ７３．　点検中　「ＰＨＯＮＯ、ＣＤ−１」入力RCA端子、　同等品があるので交換。

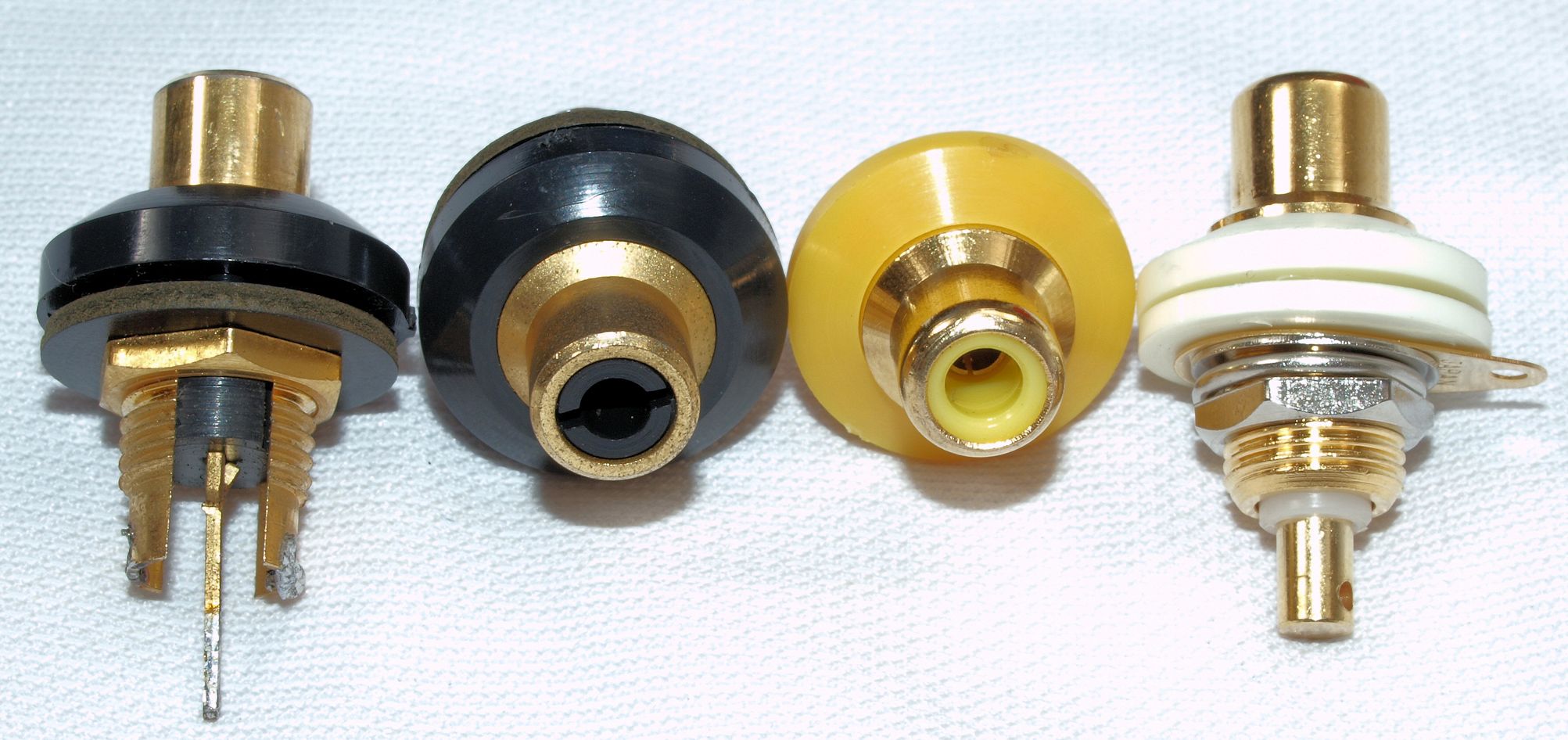

Ａ７４．　点検中　「ＰＨＯＮＯ、ＣＤ−１」入力RCA端子、　左＝使用されていた物、右＝交換する物。

Ａ７５．　点検中　使用されていた物、中心電極は上下で挟む方式。

Ａ７６．　点検中　使用されていた物、挟み込むタイプなので、接触は２点のみ

Ａ７７．　点検中　使用されていた物、拡大。

Ａ７８．　点検中　交換する物、中心電極は円筒状で差し込む方式。

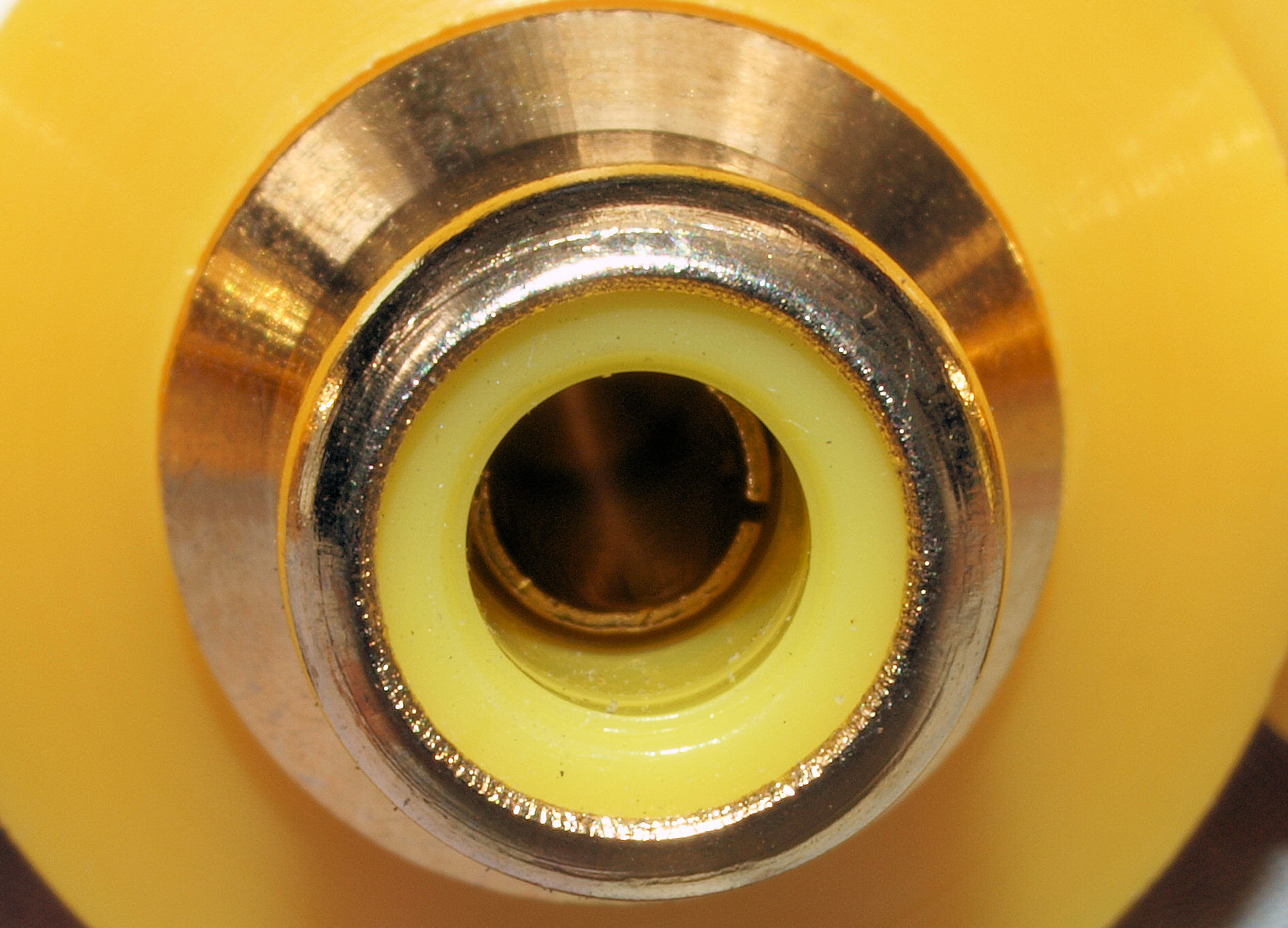

Ａ７９．　点検中　最近の「ＲＣＡプラグ」の中心電極は２割になっている。

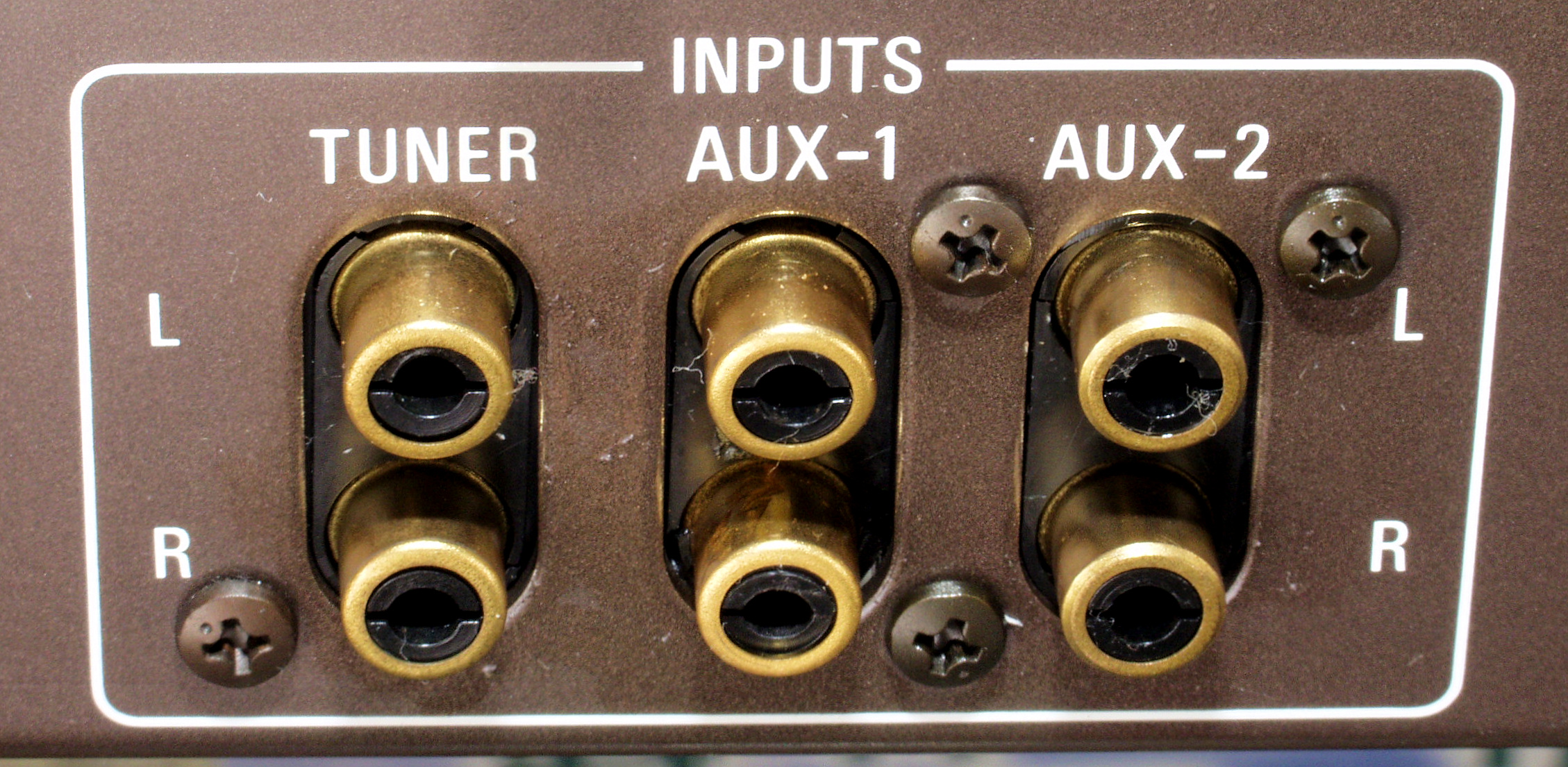

Ａ８１．　点検中　「ＴＵＮＥＲ、ＡＵＸ」入力RCA端子、　太いケーブルを付けられ、ぐらぐら。

Ａ８２．　点検中　「ＴＵＮＥＲ、ＡＵＸ」入力RCA端子裏。かなり割れて簡単な補修（接着）の跡あり。本格的ＲＣＡ端子修理・補強。

Ａ８３．　点検中　「ＴＡＰＥ」入出力RCA端子、　太いケーブルを付けられ、ぐらぐら。

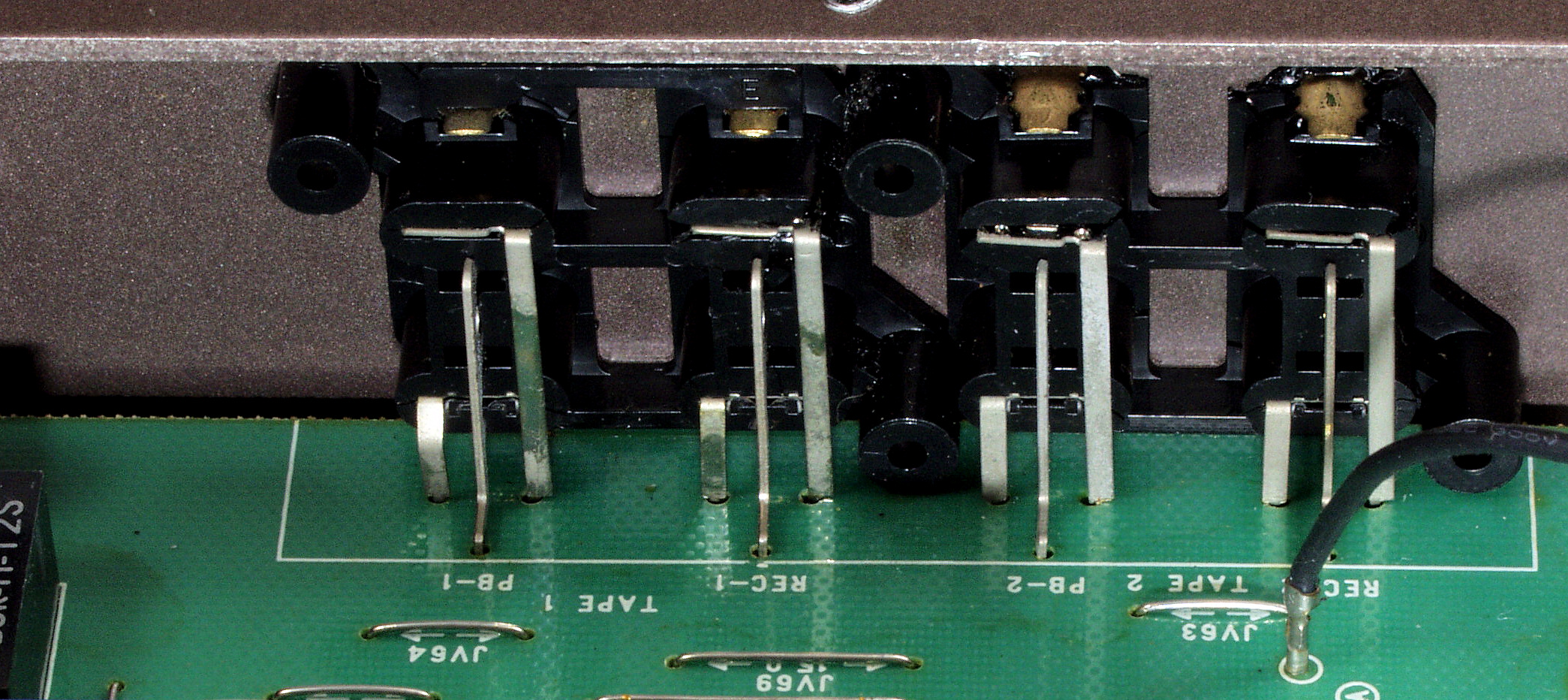

Ａ８４．　点検中　「ＴＡＰＥ」入出力RCA端子裏、　かなり割れている。

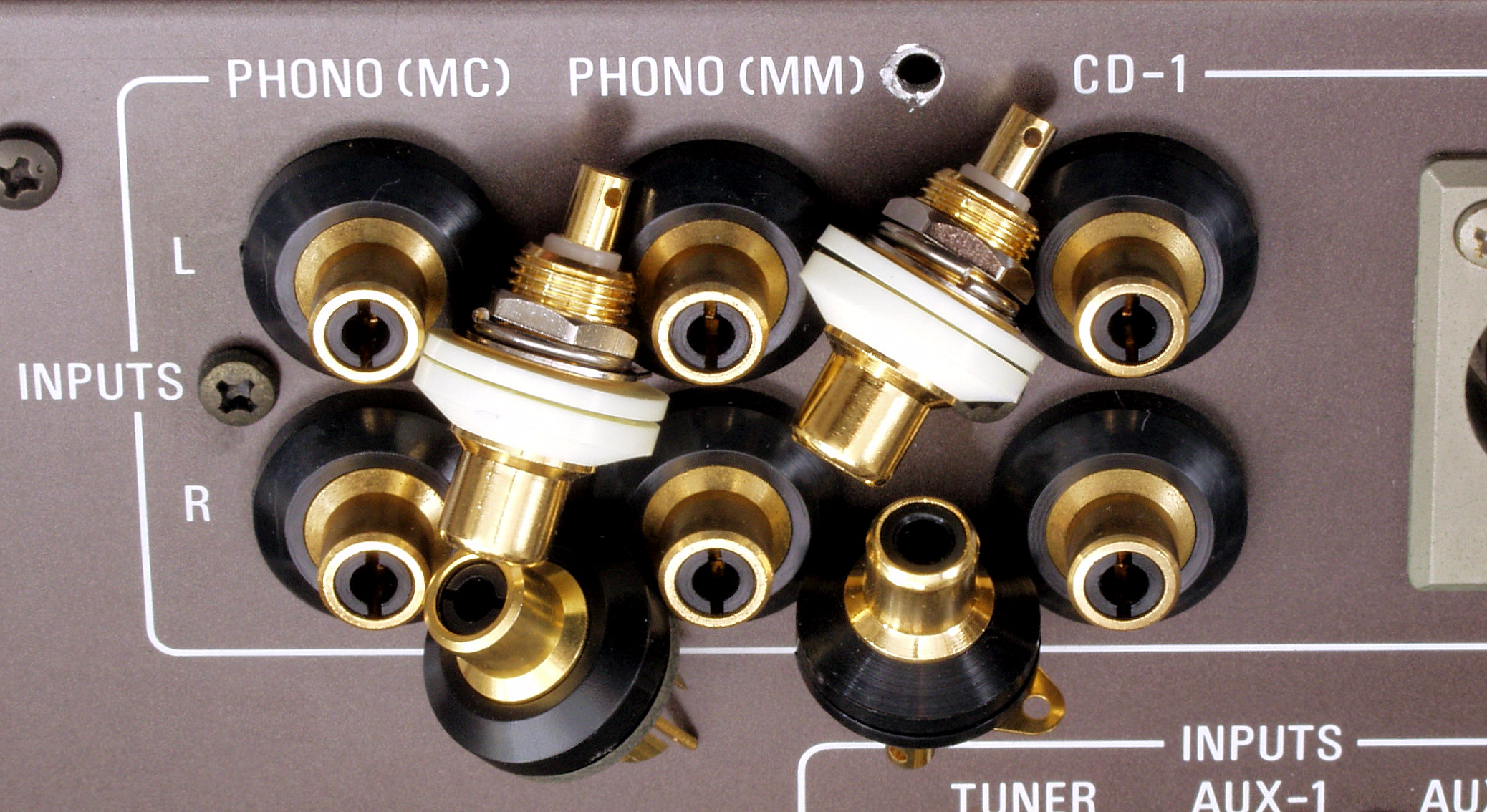

Ａ８５．　点検中　テフロン製ＲＣＡ端子と交換する、　長穴なので大変！！

Ａ９１．　点検中　３Pインレットを取り付ける為、電源トランスを外した所、 　　　　　　　　　　　　　　　　　　　　　「迷走電流」や「トランスの唸り音」を防止するため、銅板を敷いて取り付けられている。

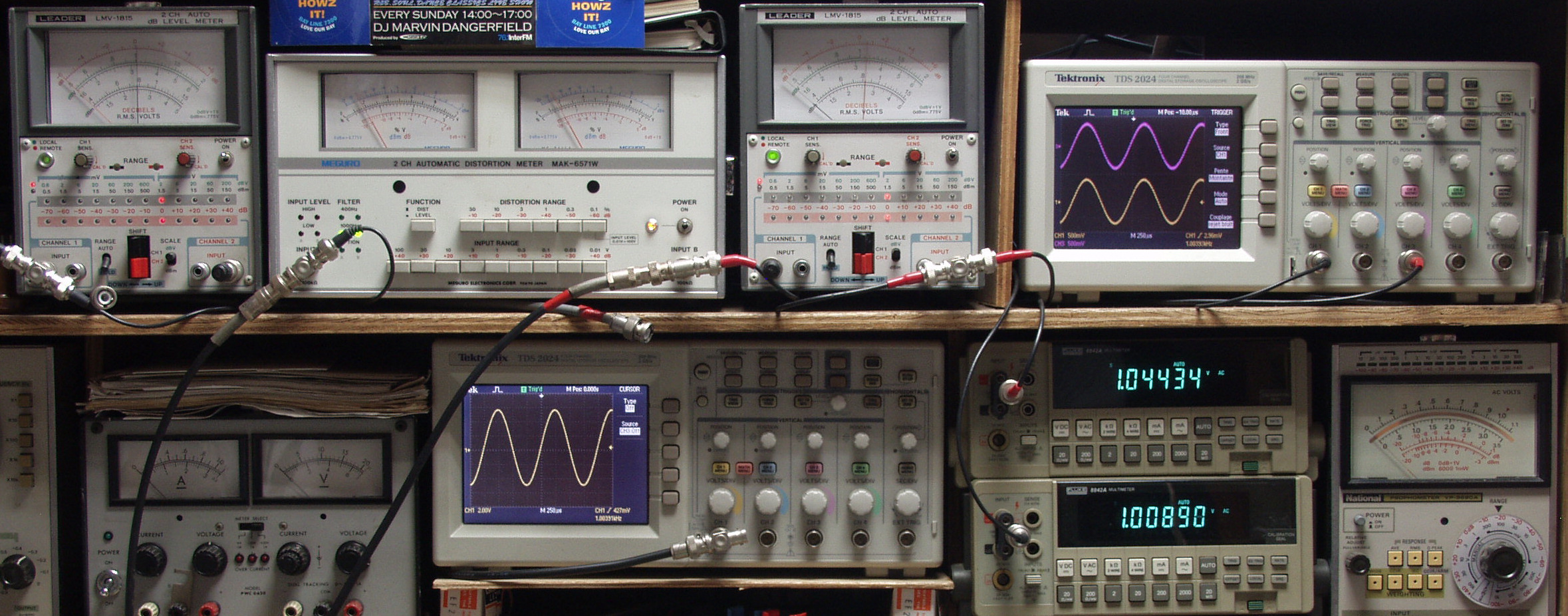

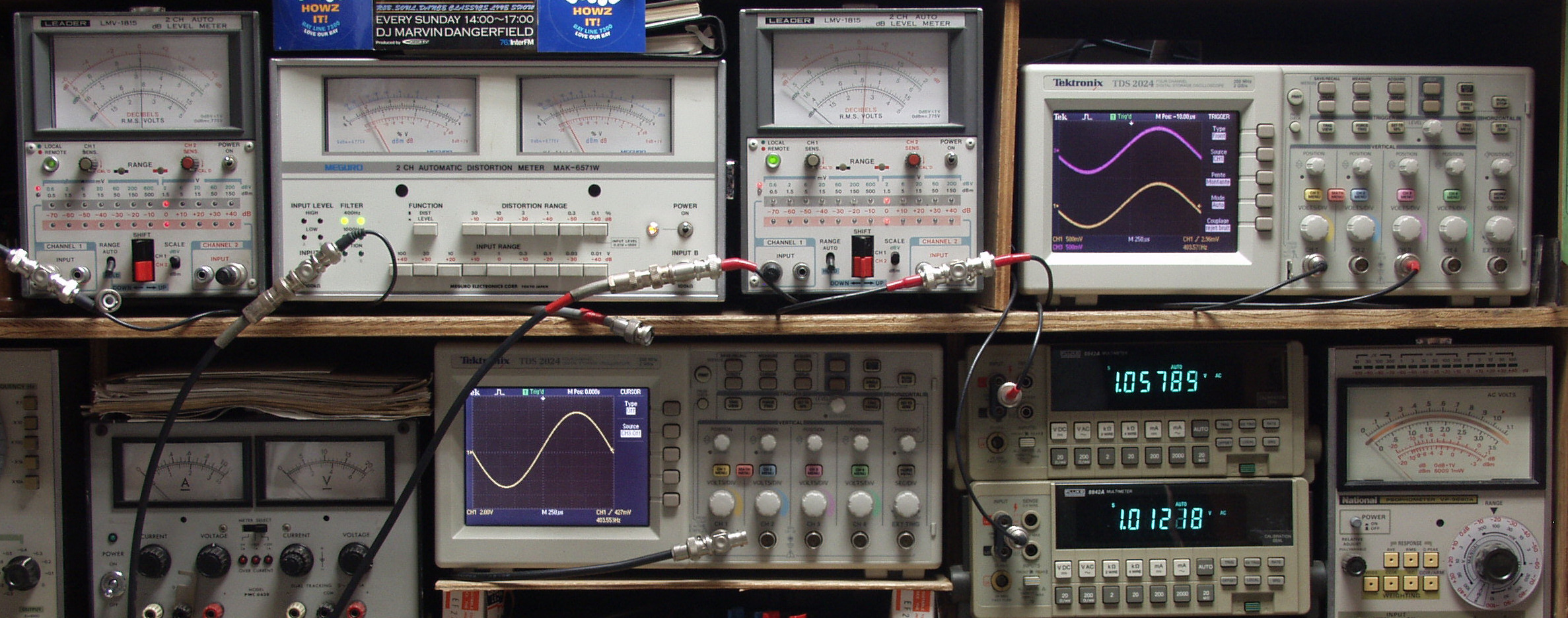

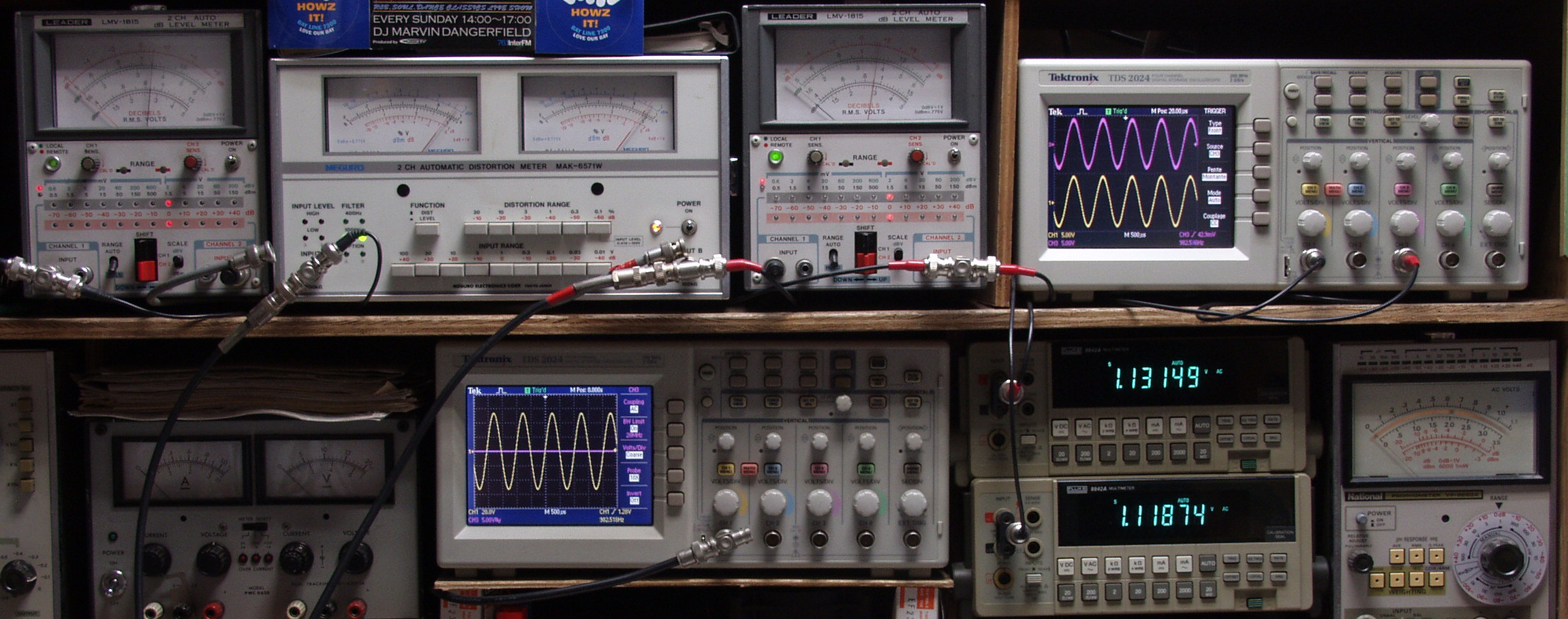

Ｔ．　修理前点検測定 Ｔ１．　出力・歪み率測定 　　　　「見方」。 　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定。 　　　下段中央　オシロ＝入力波形（オーディオ発振器のTTLレベル表示）。 　　　上段左端　交流電圧計＝Ｌ側出力電圧測定、黒針のみ使用。 　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力。 　　　上段中右　交流電圧計＝Ｒ側出力電圧測定、赤針のみ使用。 　　　上段右端　オシロ＝出力波形表示、　赤表示＝Ｒ出力、黄色表示＝Ｌ出力。（実際にはＲＬ交流電圧計の出力「Ｍａｘ１Ｖ」を観測）。 　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定。 　　　下段中右下　デジタル電圧計＝Ｌ出力電圧測定。

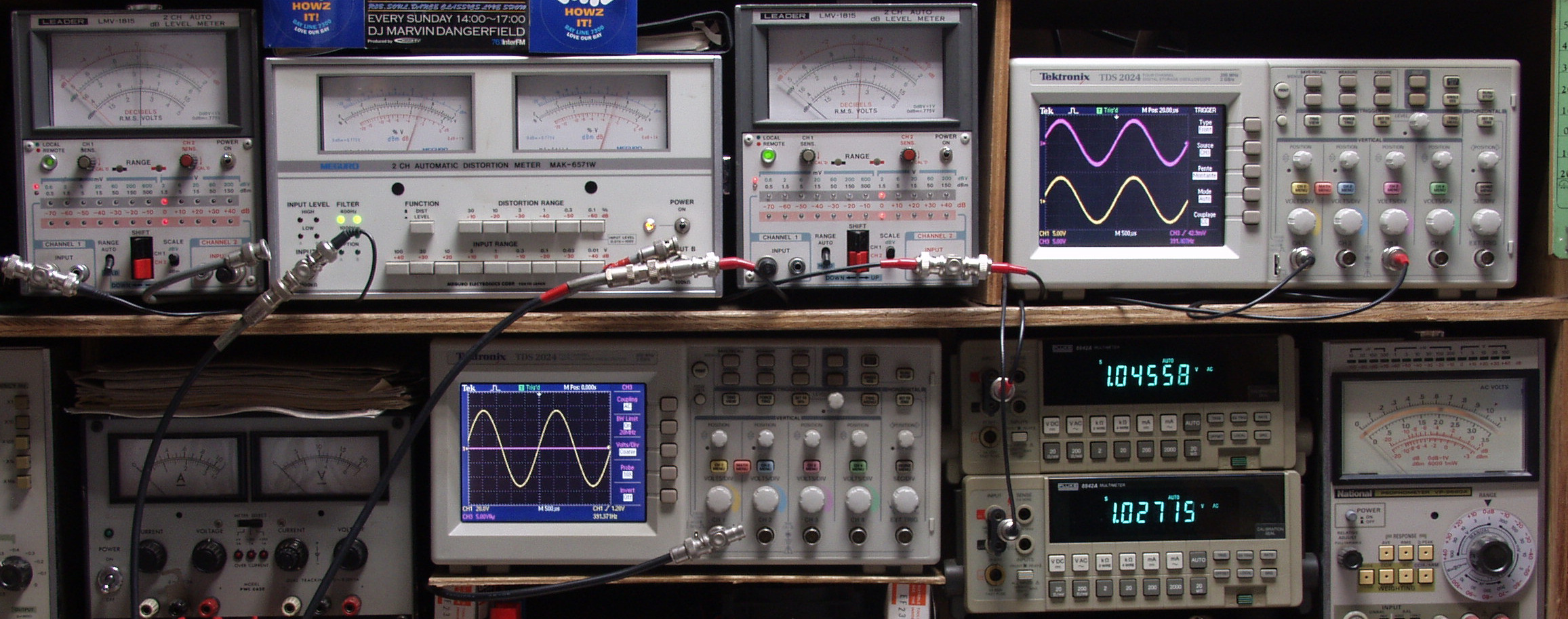

Ｔ２１．　出力電圧１Ｖ　歪み率＝０．０５％　測定レンジ＝０．１％　ＡＵＸ入力　１０００ＨＺ

Ｔ２２．　出力電圧１Ｖ　歪み率＝０．０５％　測定レンジ＝０．１％　ＡＵＸ入力　４００ＨＺ

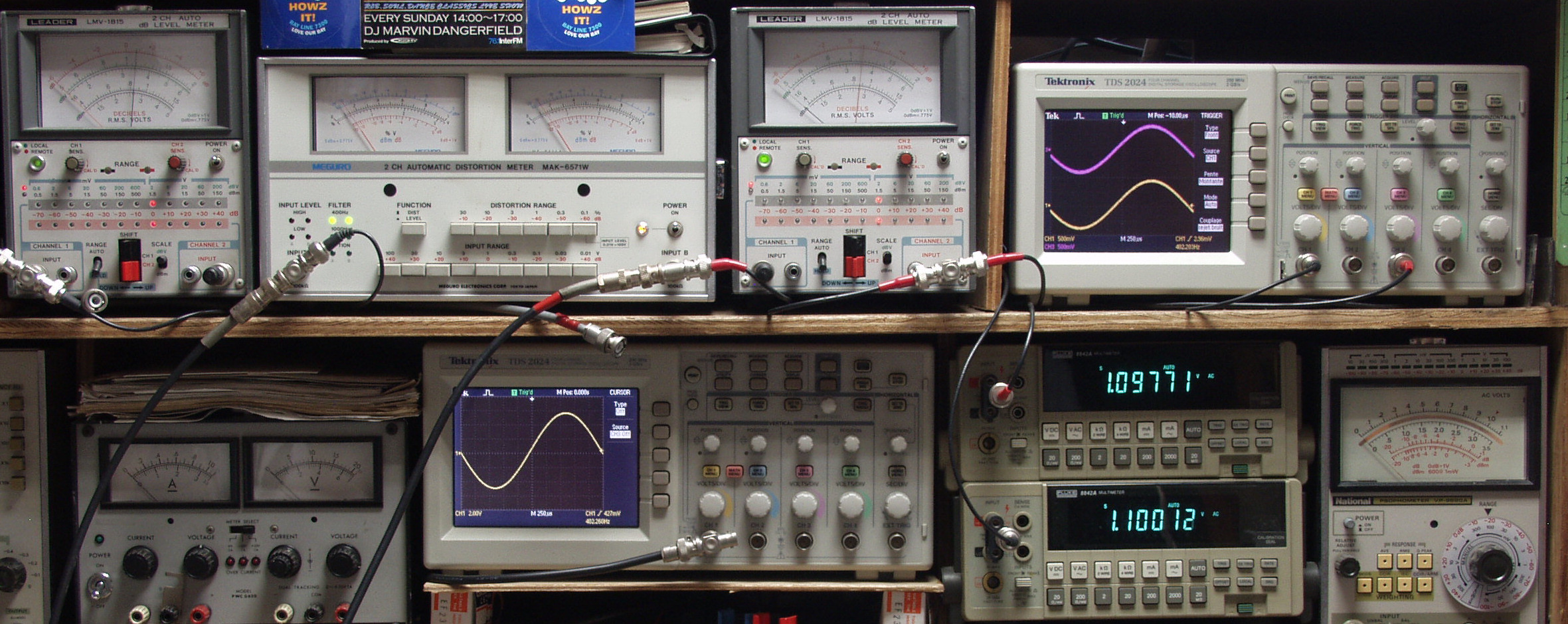

Ｔ３１．　出力電圧１Ｖ　歪み率＝０．０９４％　測定レンジ＝０．１％　ＭＣ（トランス）入力　１０００ＨＺ

Ｔ３２．　出力電圧１Ｖ　歪み率＝０．１％　測定レンジ＝０．１％　ＭＣ（トランス）入力　４００ＨＺ

Ｔ４１．　出力電圧１Ｖ　歪み率＝０．０９％　測定レンジ＝０．１％　ＭＭ入力　１０００ＨＺ

Ｔ４２．　出力電圧１Ｖ　歪み率＝０．０７％　測定レンジ＝０．１％　ＭＭ入力　４００ＨＺ

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１．　修理中　基盤を全て取り除いたシャーシを上から見る

Ｃ２．　修理中　基盤を全て取り除いたシャーシを下から見る

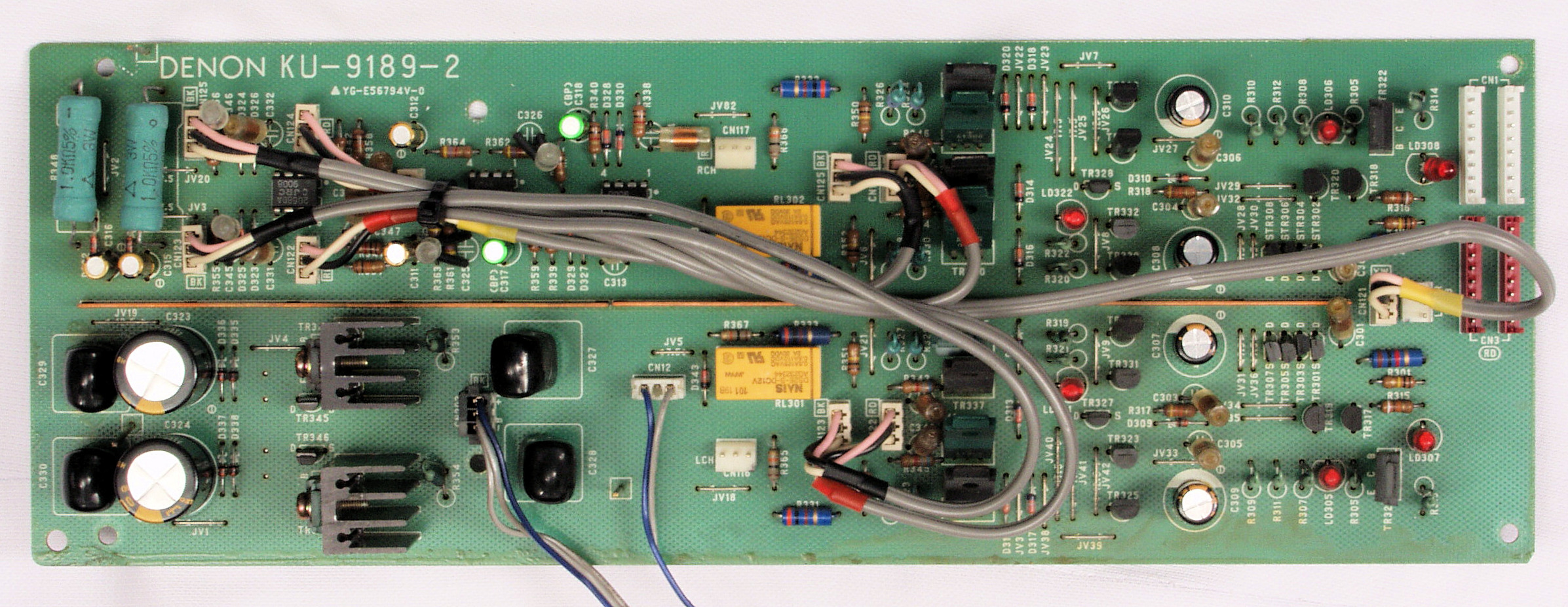

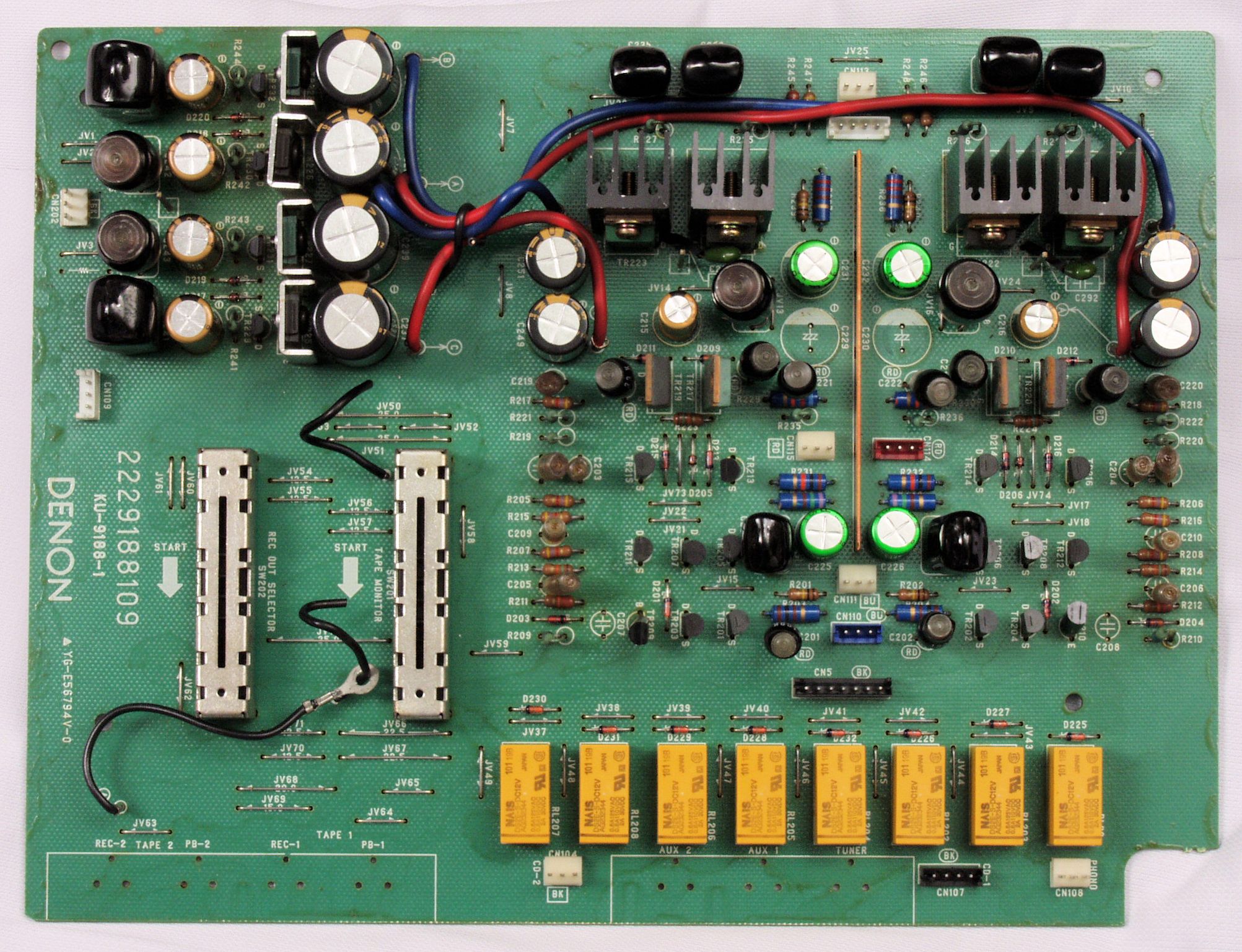

Ｃ１１．　修理前　ＥＱ−HEAD-ＡＭＰ基盤　左黒＝ＣＤバランス入力トランス、　右白＝ＭＣ入力トランス

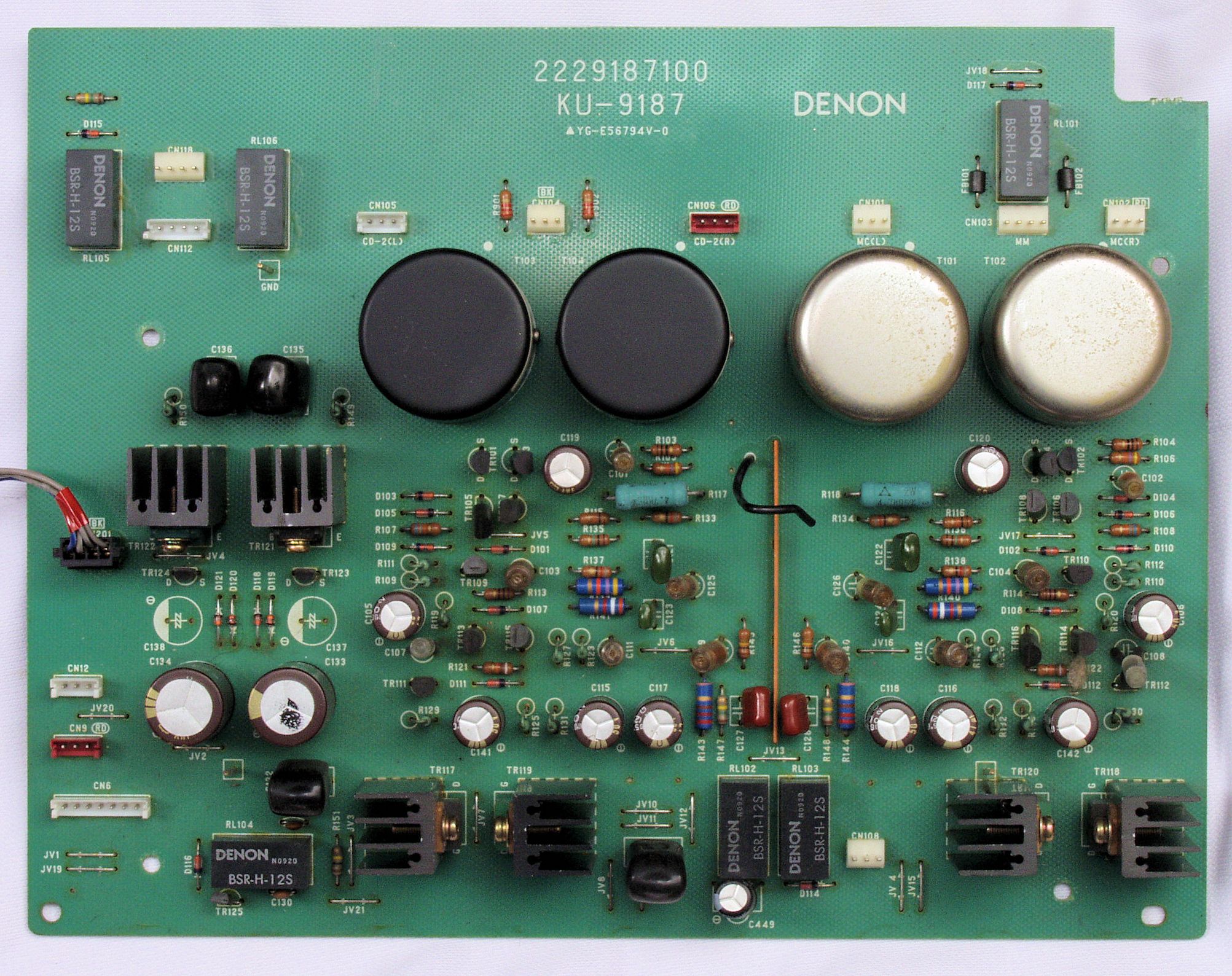

Ｃ１２．　修理後　ＥＱ−HEAD-ＡＭＰ基盤　　電解コンデンサ−１３個、リレー６個交換

Ｃ１３．　修理前　ＥＱ−HEAD-ＡＭＰ基盤裏

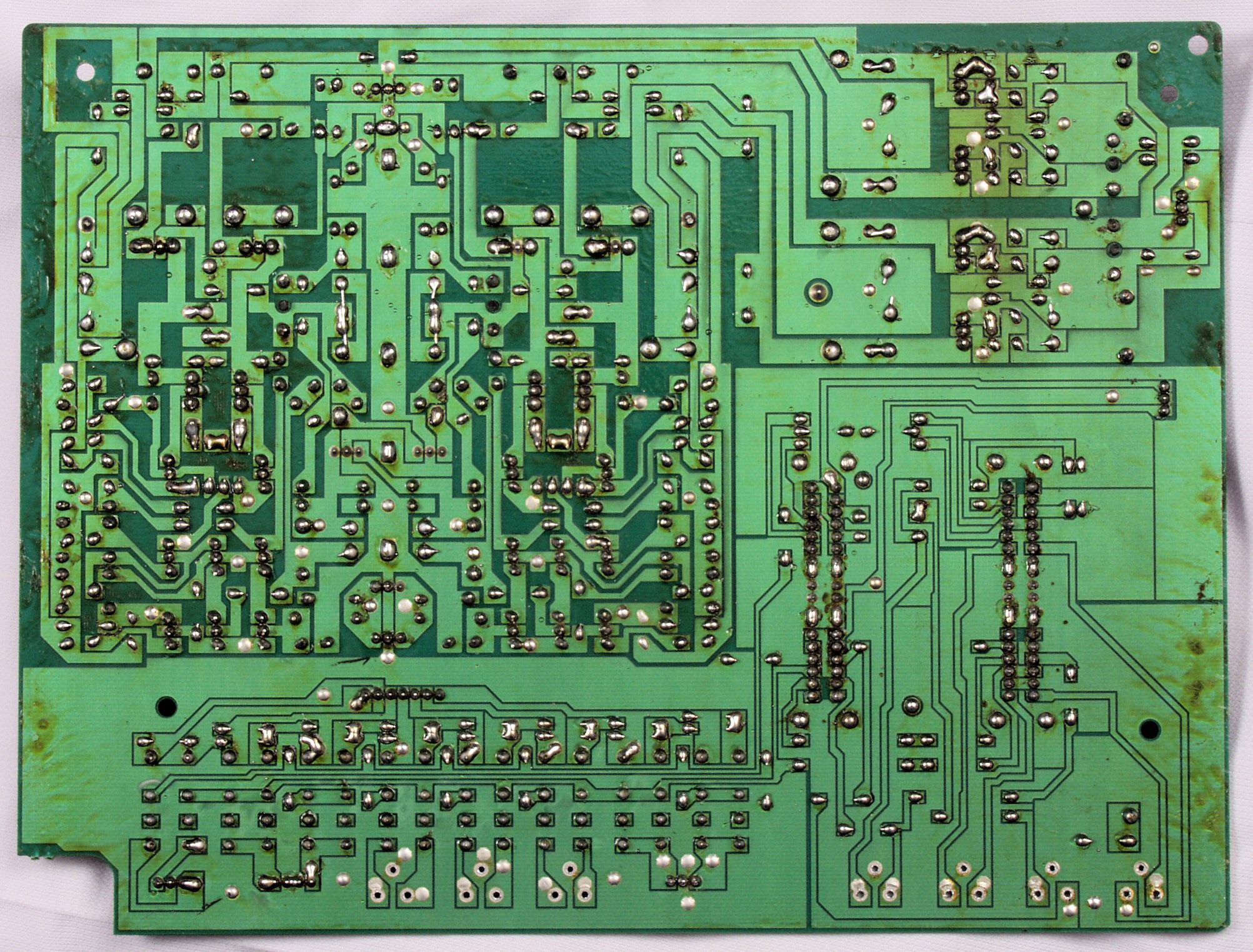

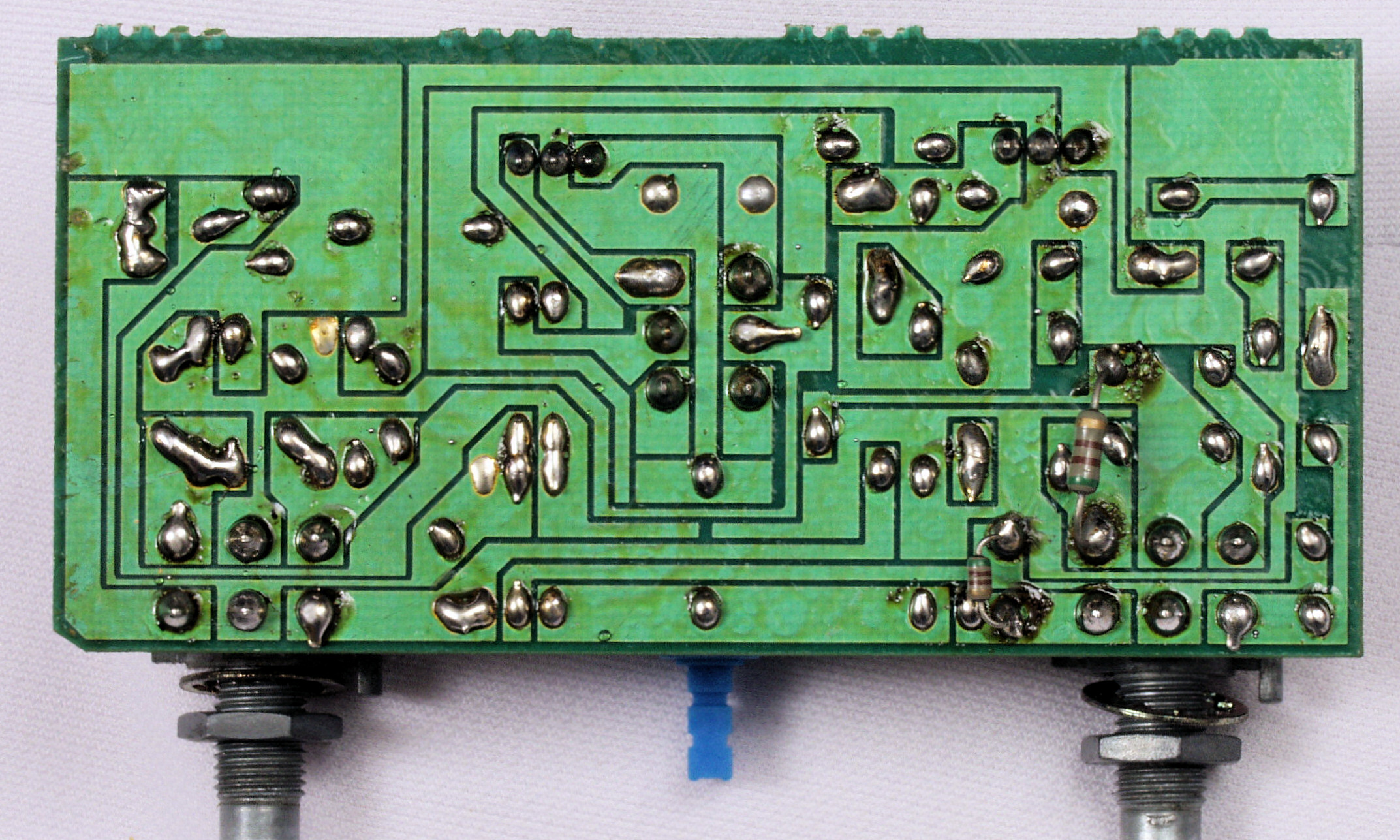

Ｃ２３２．　修理中　ＥＱ−HEAD-ＡＭＰ基盤裏　ハンダ不良ヶ所

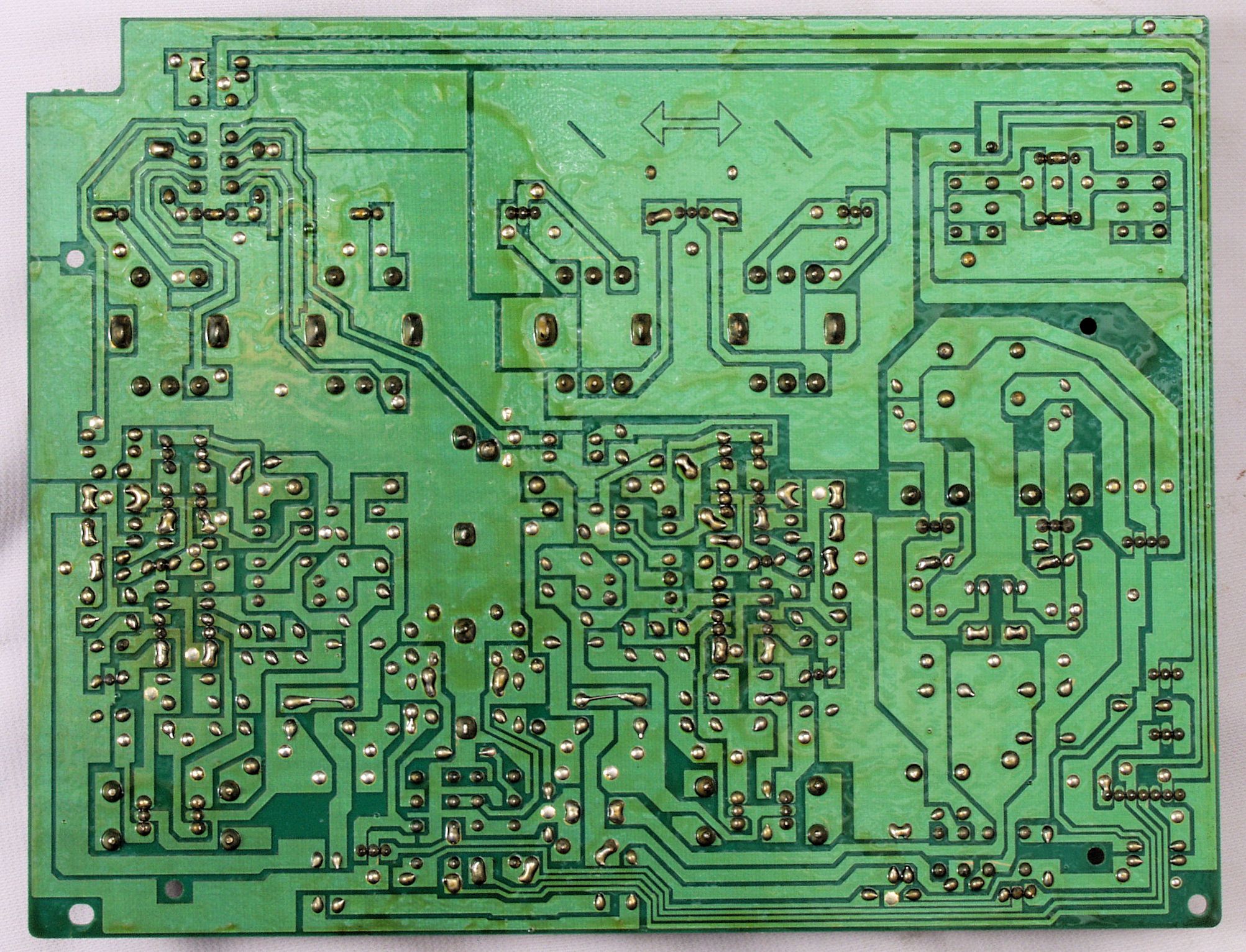

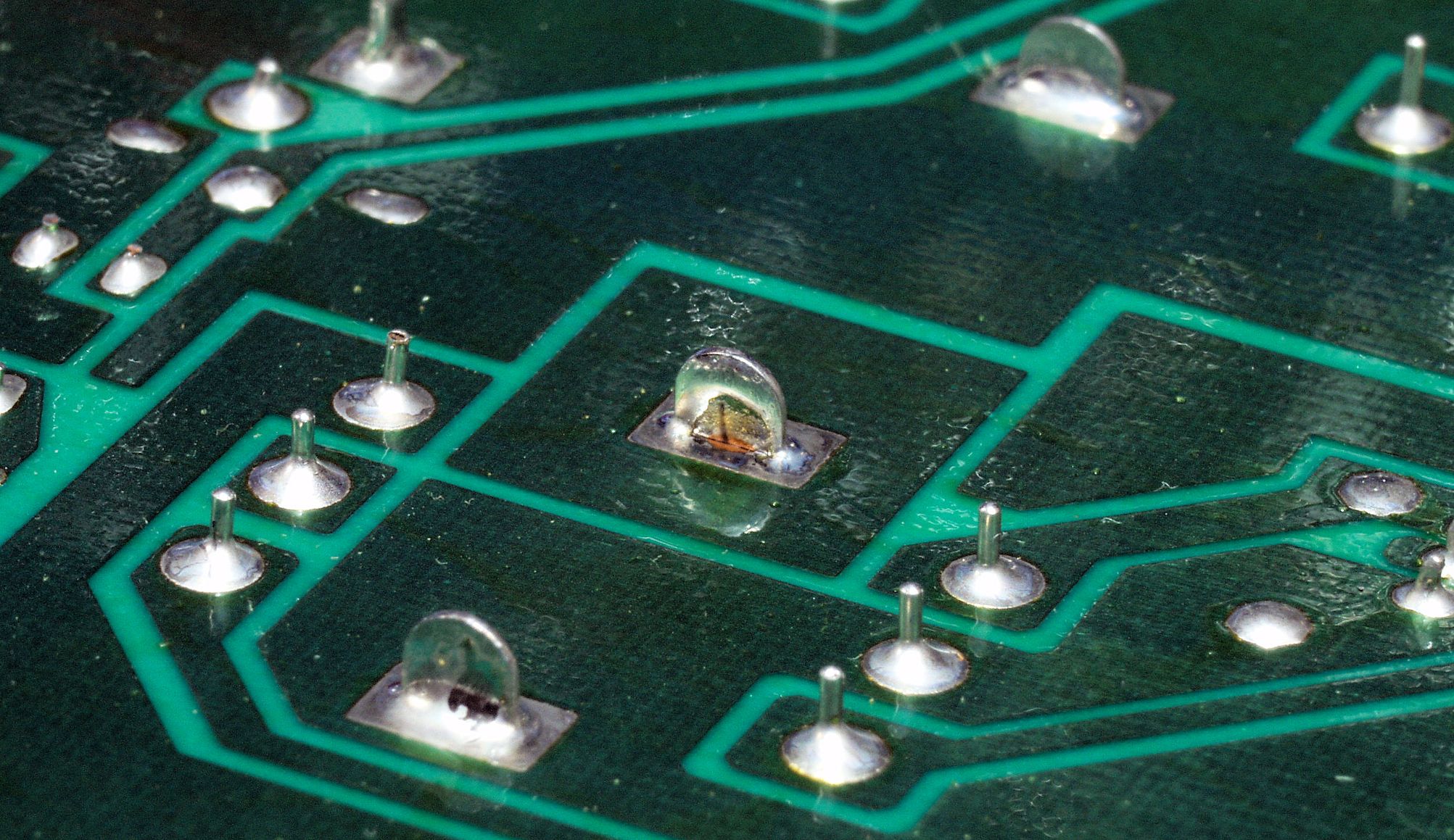

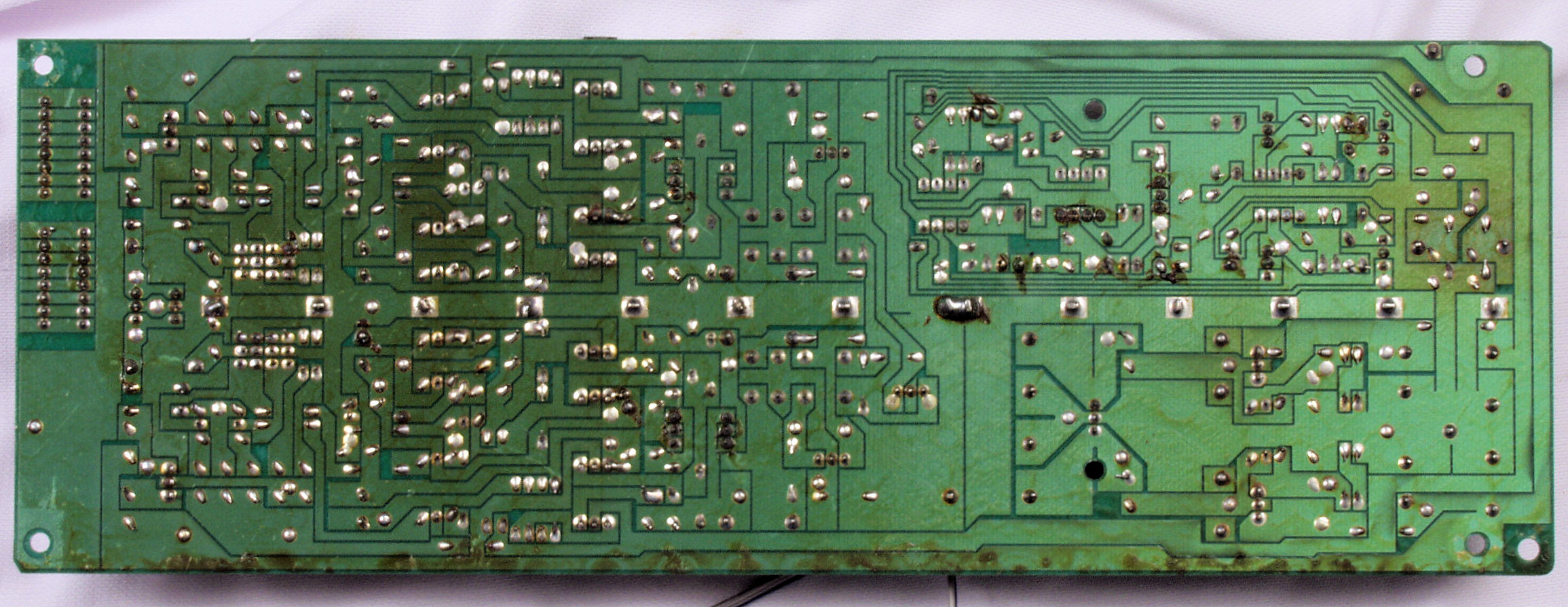

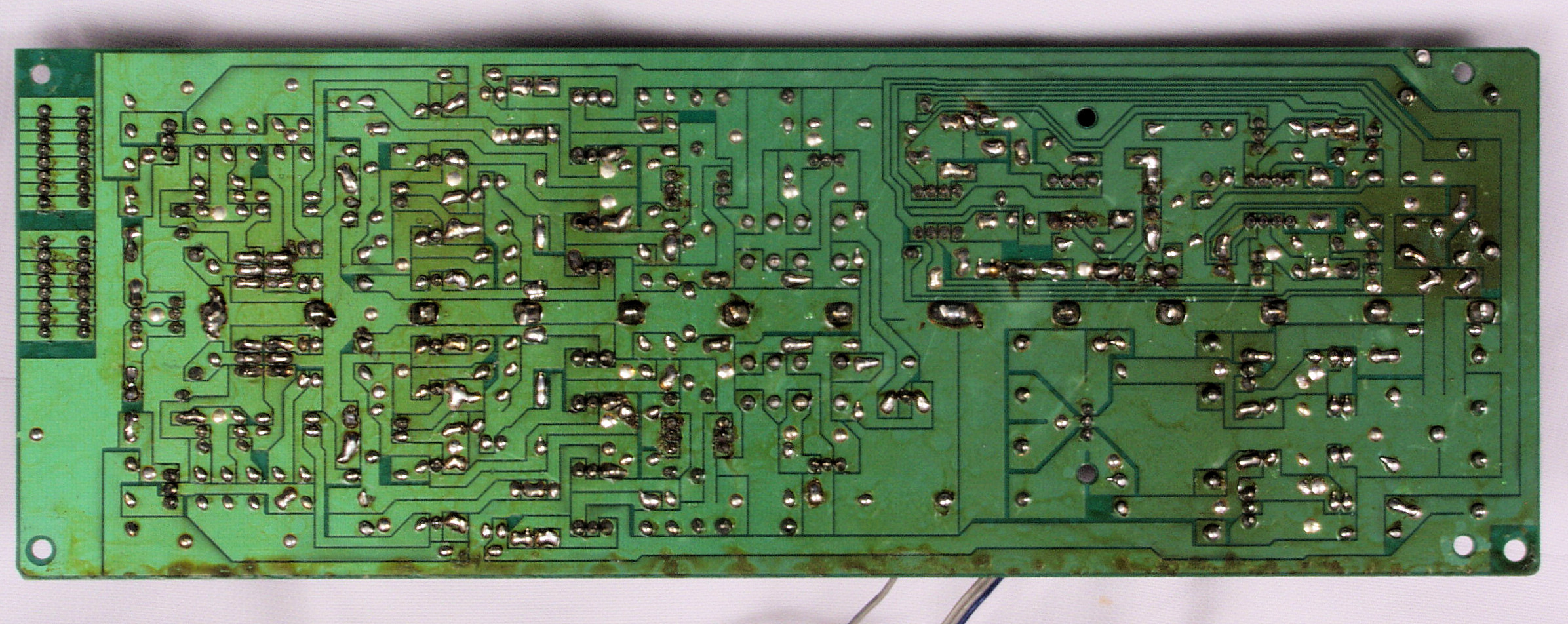

Ｃ１４．　修理（半田補正）後　ＥＱ−HEAD-ＡＭＰ基盤裏 　全ての半田をやり修す

Ｃ１５．　完成ＥＱ−HEAD-ＡＭＰ基盤裏。　洗浄後、さらに防湿材を塗る。

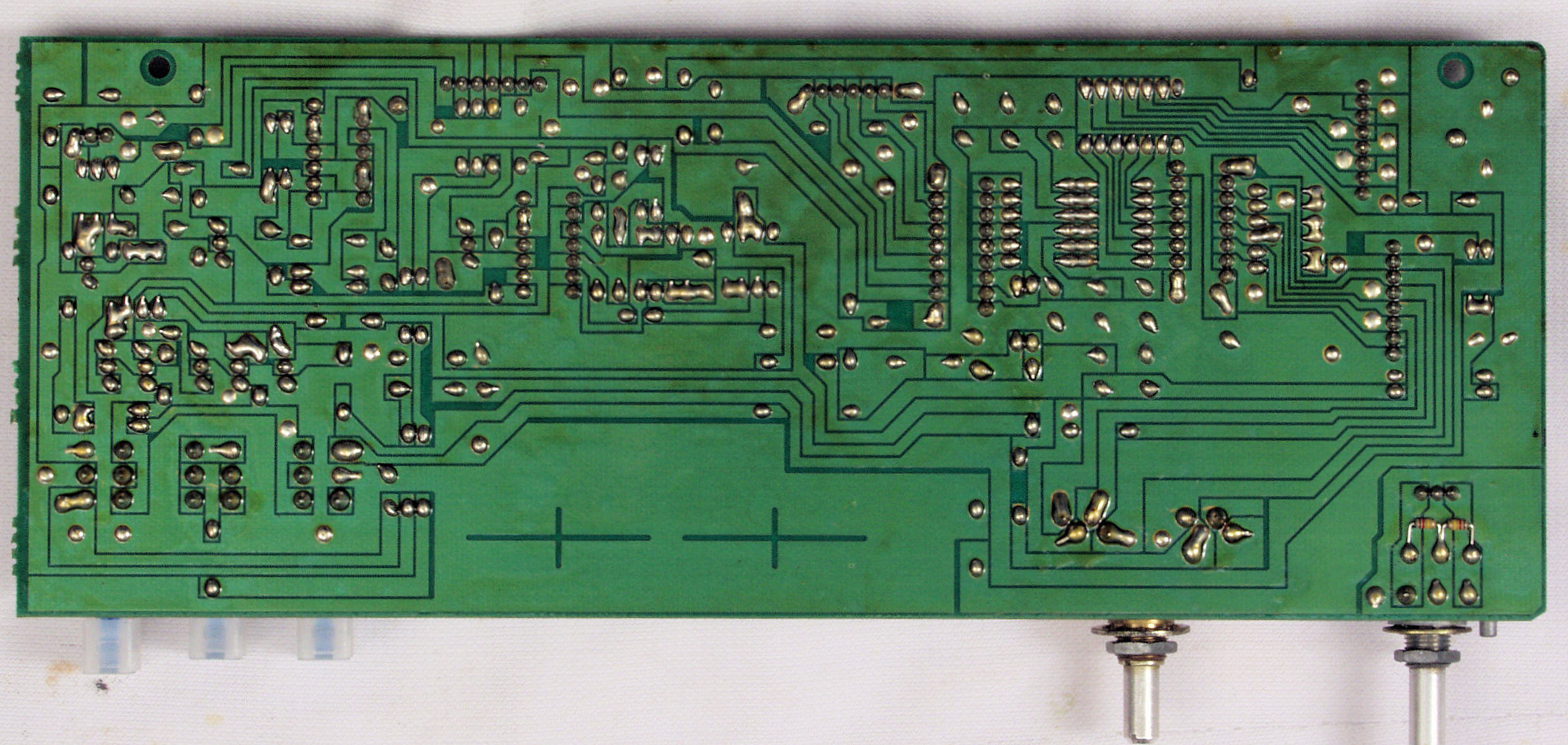

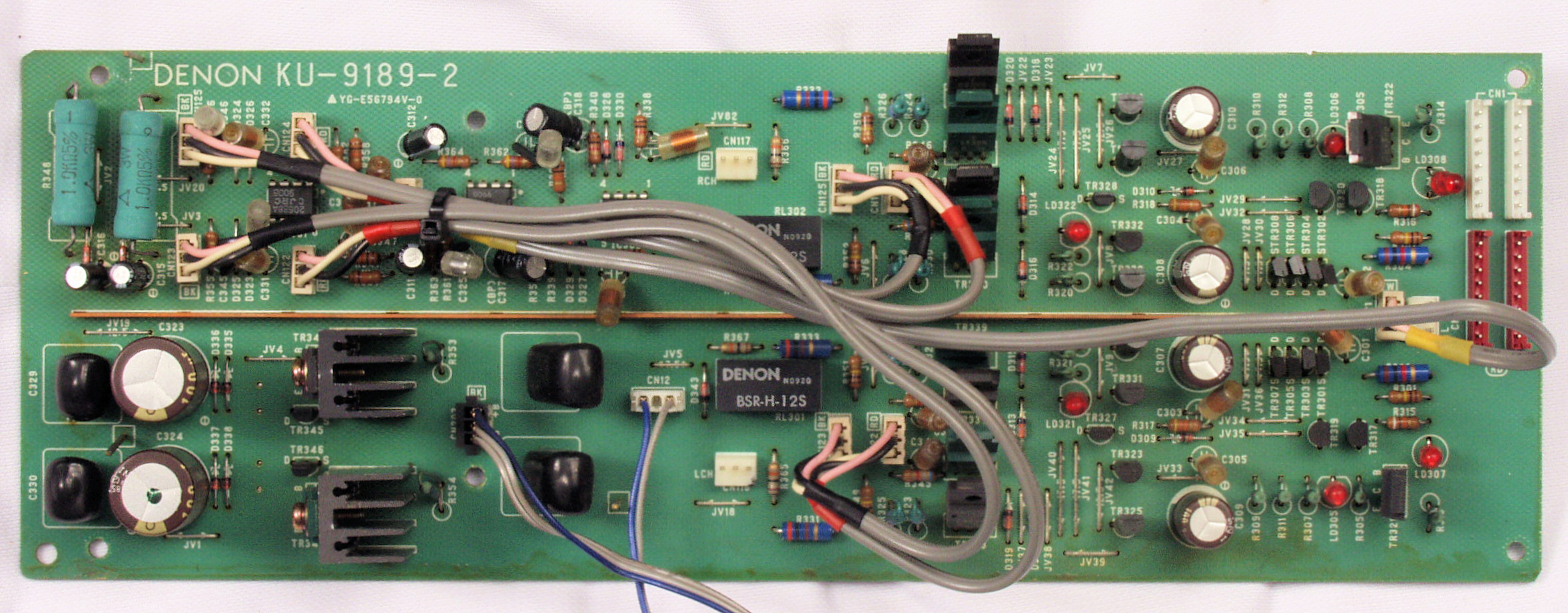

Ｃ２１．　修理前　ＥＱ−ＡＭＰ・入出力切替へ基板

Ｃ２１２．　修理中　ＥＱ−ＡＭＰ・入出力切替へ基板のＲＣＡ端子　破損が酷く修理不可なので交換する

Ｃ２１３．　修理中　ＥＱ−ＡＭＰ・入出力切替へ基板のＲＣＡ端子２

Ｃ２２．　修理後　ＥＱ−ＡＭＰ・入出力切替へ基板　電解コンデンサ−２０個、リレー８個交換

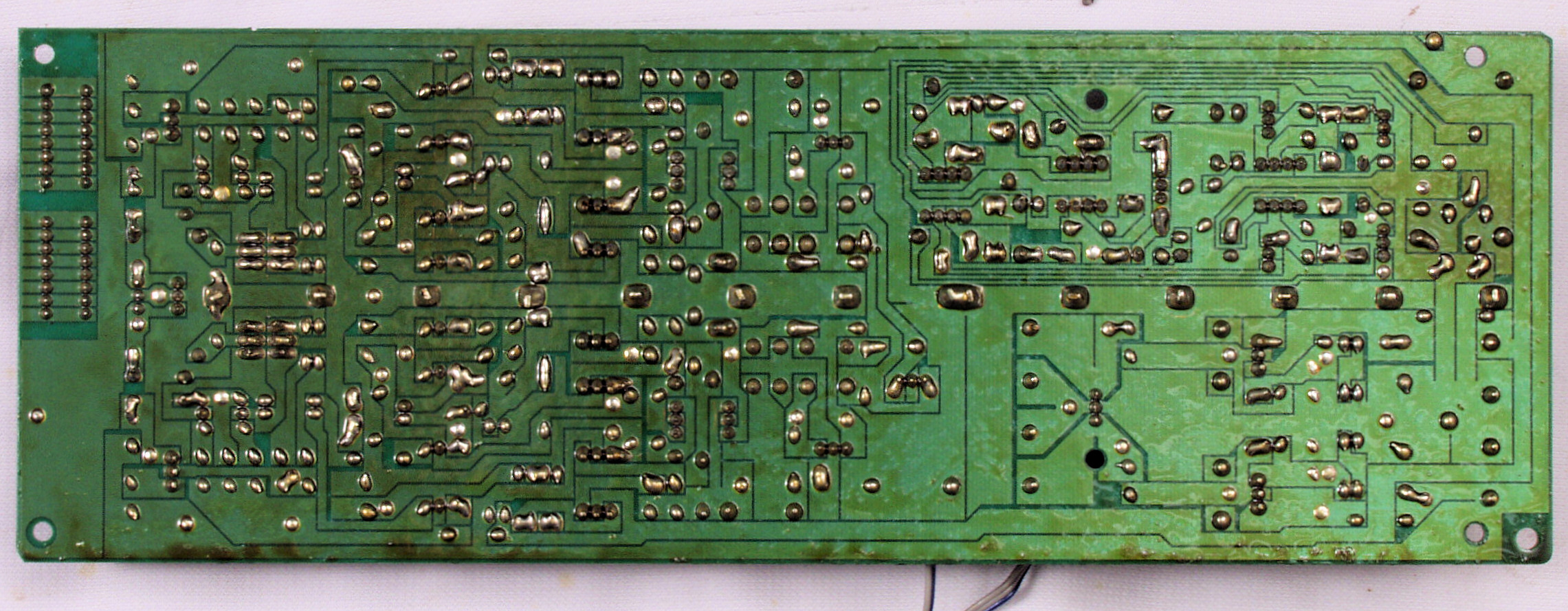

Ｃ２３．　修理前　ＥＱ−ＡＭＰ・入出力切替へ基板裏

Ｃ２４．　修理（半田補正）後　ＥＱ−ＡＭＰ・入出力切替へ基板裏 　全ての半田をやり修す

Ｃ２５．　完成ＥＱ-ＡＭＰ・入出力切替へ基板裏。　洗浄後、さらに防湿材を塗る。

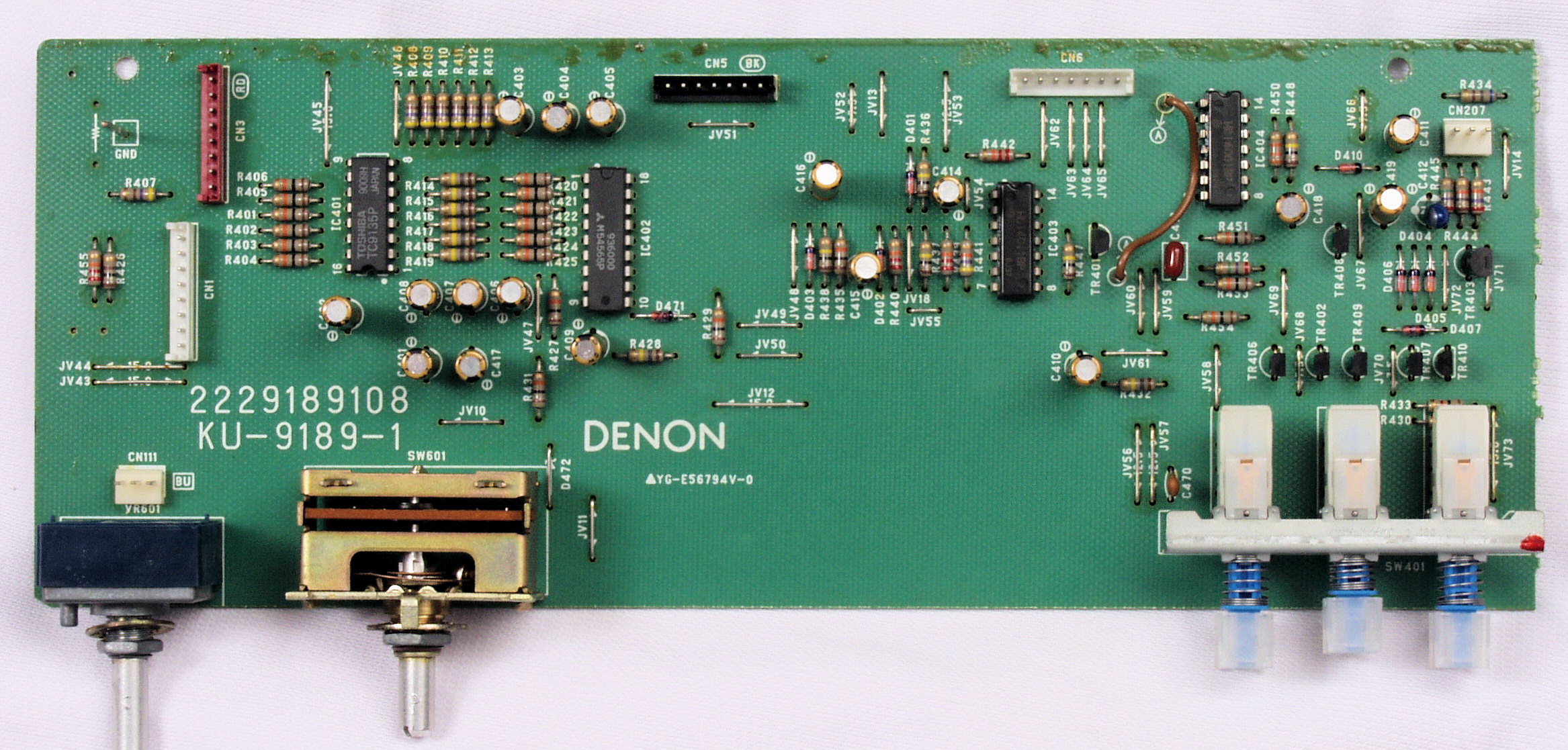

Ｃ３１．　修理前　コントロール基盤

Ｃ３２．　修理後　コントロール基盤　　電解コンデンサー１７個交換

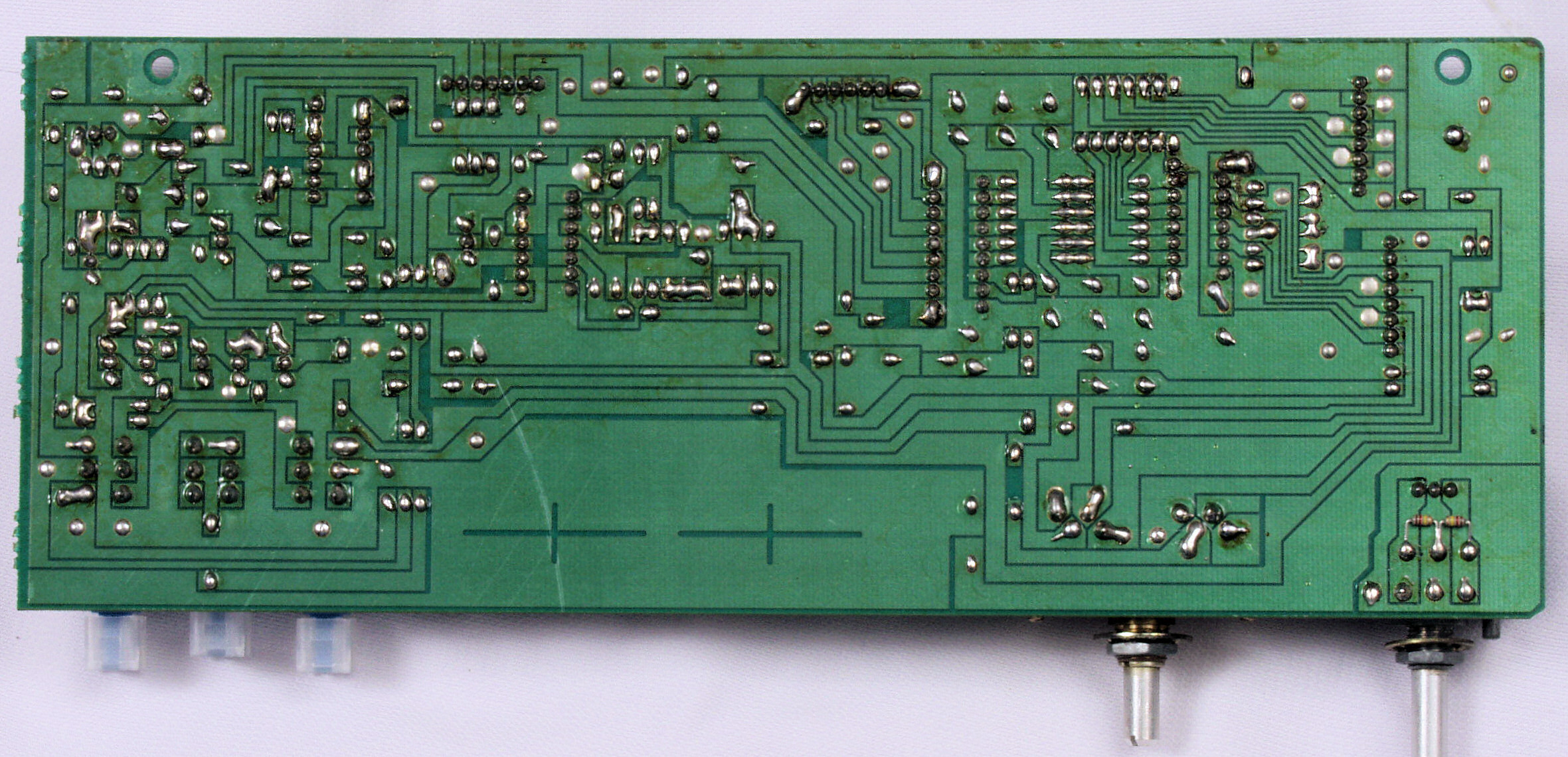

Ｃ３３．　修理前　コントロール基盤裏

Ｃ３４．　修理（半田補正）後　コントロール基盤裏 　全ての半田をやり修す

Ｃ３５．　完成コントロール基盤裏　洗浄後

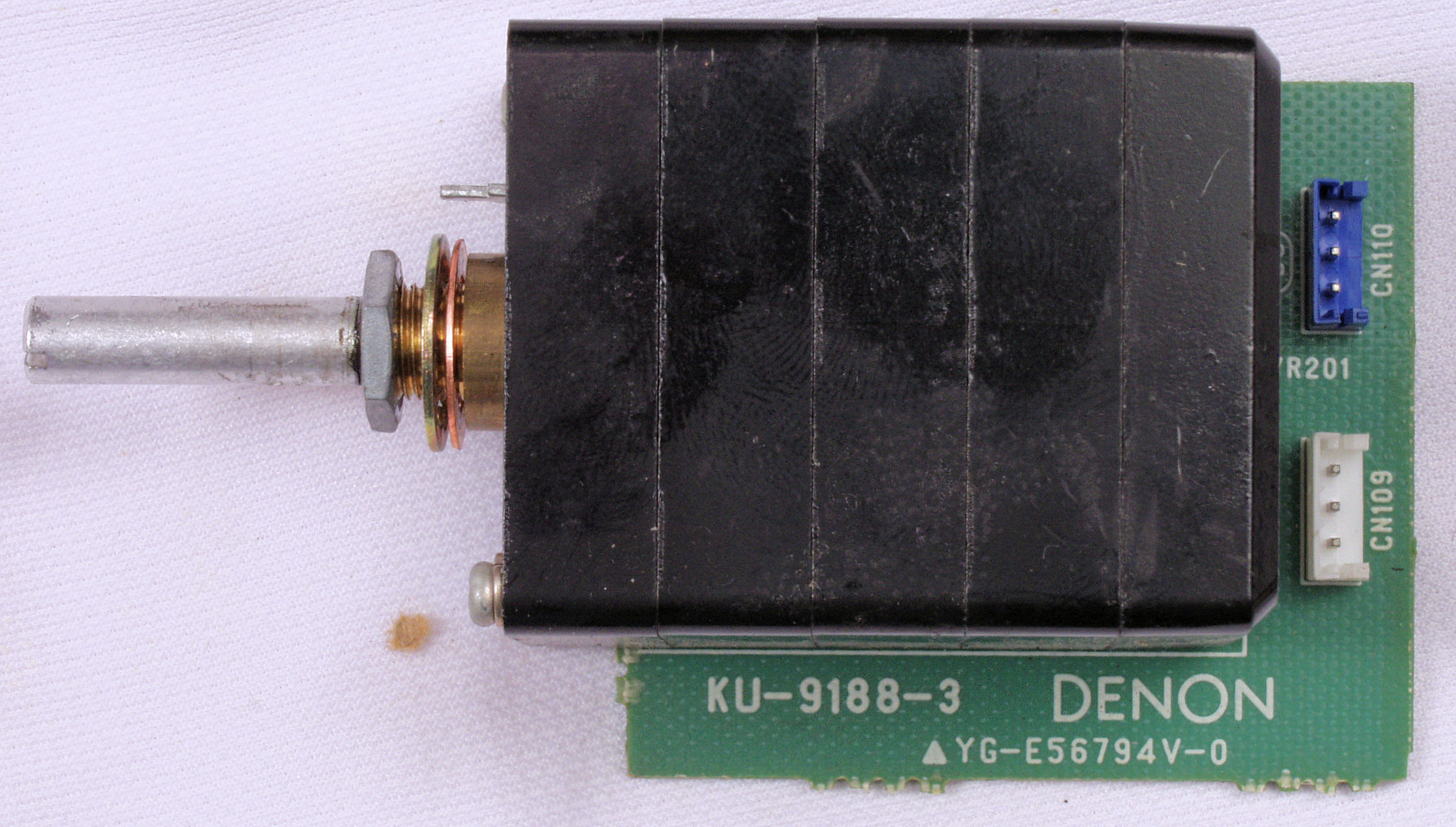

Ｃ４１．　修理前　主ＶＲ基板

Ｃ４２．　修理（清掃）中　終ＶＲ、カシメ構造なので、分解はこれまで

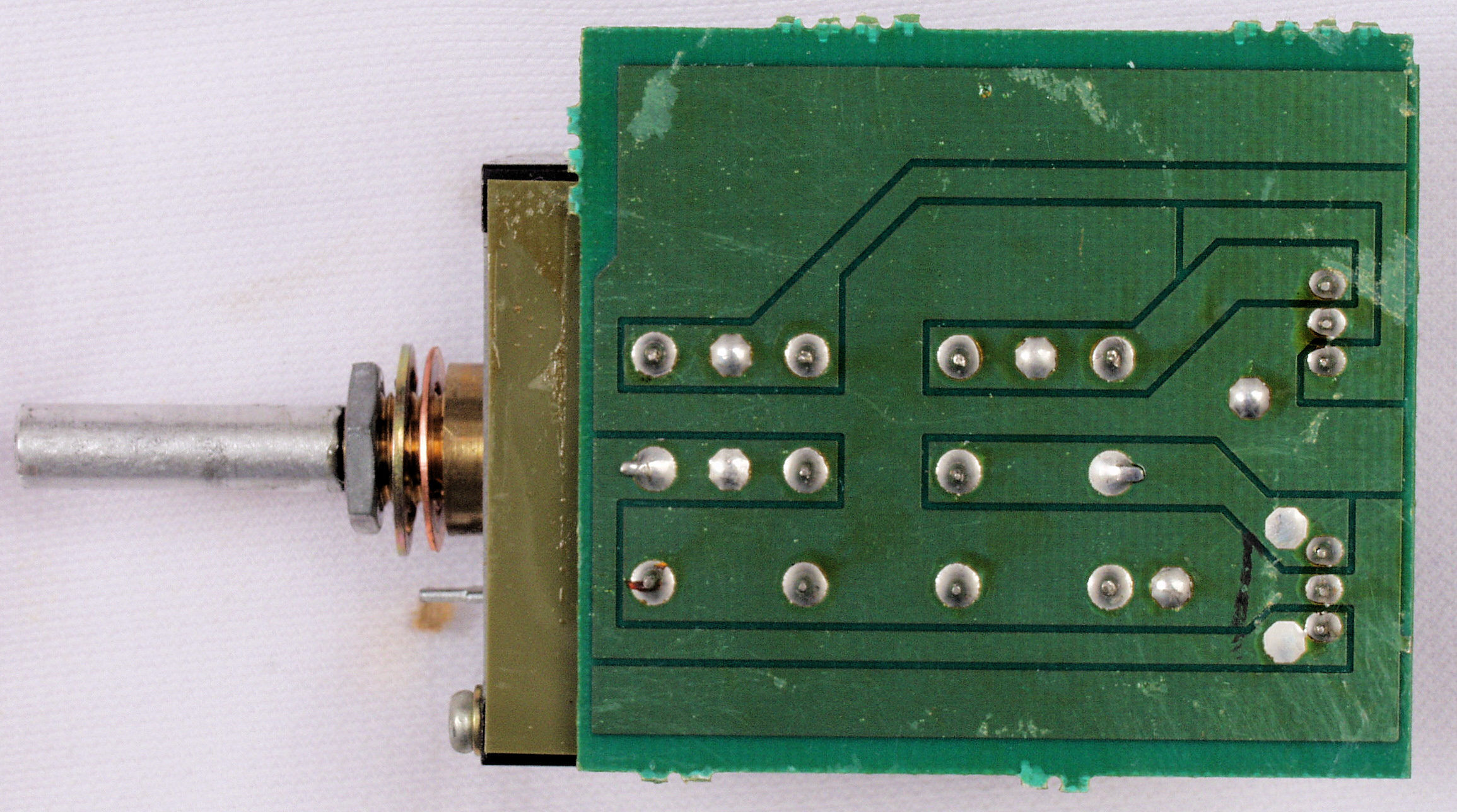

Ｃ４３．　修理前　主ＶＲ基板裏

Ｃ４４．　修理（半田補正）後　　主ＶＲ基板裏

Ｃ４５．　完成　主ＶＲ基板裏。　洗浄後、さらに防湿材を塗る。

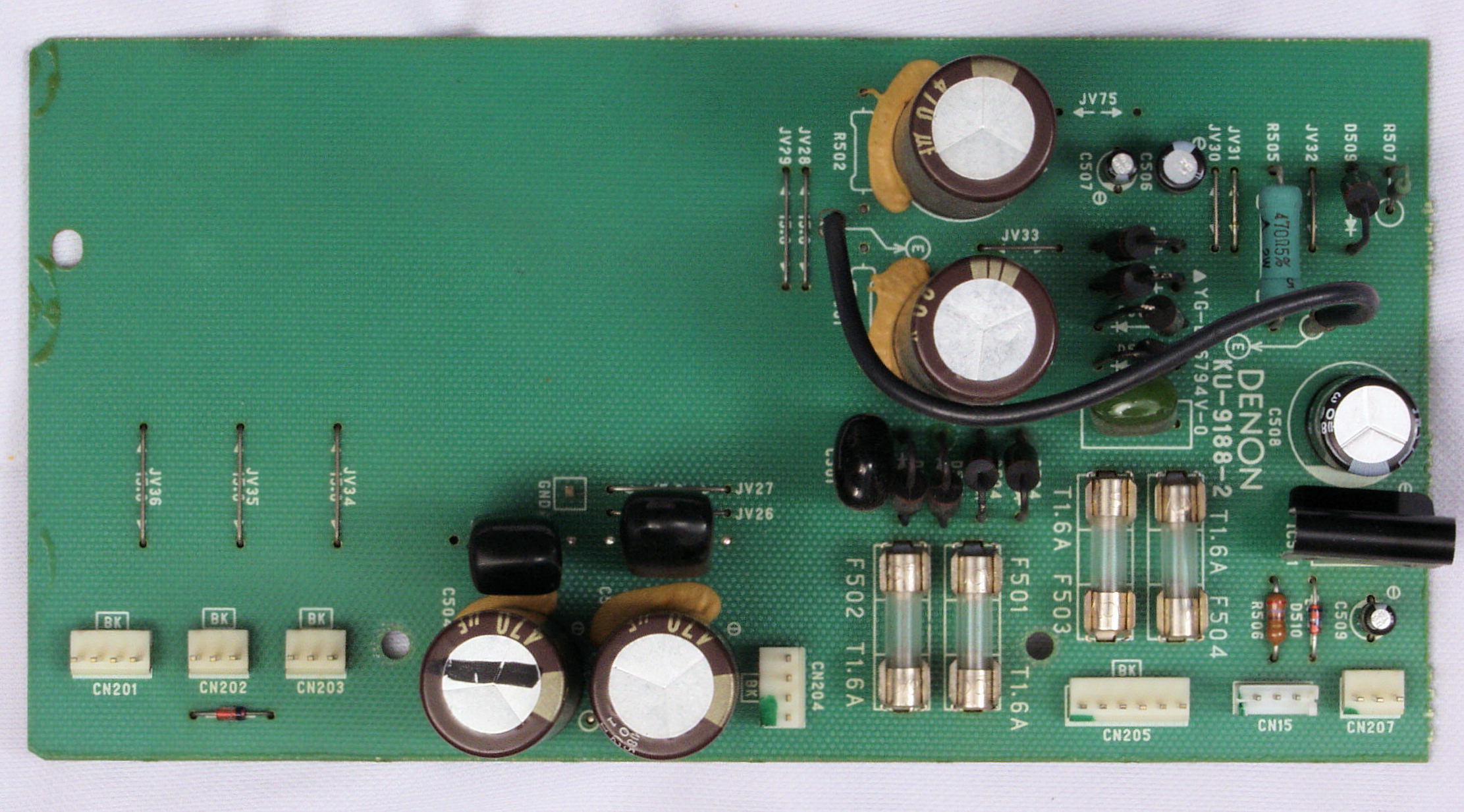

Ｃ５１．　修理前　電源基盤

Ｃ５２．　修理後　電源基盤　電解コンデンサー７個交換、フイルムコンデンサー２個追加

Ｃ５３．　修理前　電源基盤裏

Ｃ５３２．　修理中　電源基盤裏　部品リード線の曲げ方向修正、他の基板も同様にする（写真省略）

Ｃ５４．　修理（半田補正）後　電源基盤裏 　全ての半田をやり修す

Ｃ５５．　完成電源基盤裏。　洗浄後、さらに防湿材を塗る。

Ｃ６１．　修理前　バッファーＡＭＰ基盤

Ｃ６２．　修理後　バッファーＡＭＰ基盤　電解コンデンサ−１０個、リレー２個交換

Ｃ６３．　修理前　バッファーＡＭＰ基盤裏

Ｃ６４．　修理（半田補正）後　バッファーＡＭＰ基盤裏

Ｃ６５．　完成バッファーＡＭＰ基盤裏。　洗浄後、さらに防湿材を塗る。

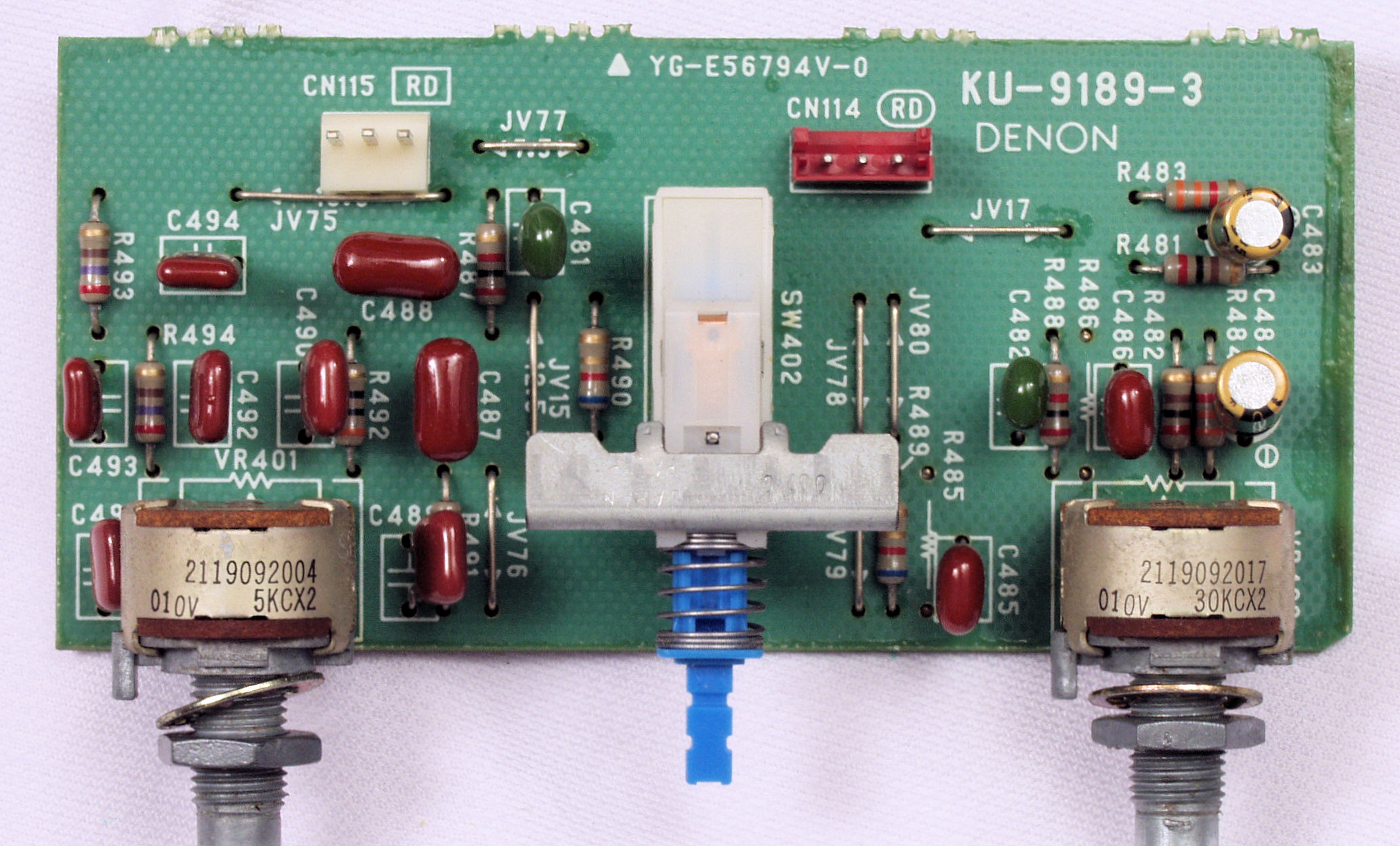

Ｃ７１．　修理前　ＴｏｎｅＶＲ基盤

Ｃ７２．　修理前　ＴｏｎｅＶＲ基盤　電解コンデンサ−２個交換

Ｃ７３．　修理前　ＴｏｎｅＶＲ基盤裏

Ｃ７４．　修理（半田補正）後　ＴｏｎｅＶＲ基盤裏 　全ての半田をやり修す

Ｃ７５．　完成ＴｏｎｅＶＲ基盤裏。　洗浄後、さらに防湿材を塗る。

Ｃ８０．　修理前　電源ケーブル挿入部

Ｃ８１．　修理（加工）中　電源ケーブル挿入部、３Ｐインレット取り付け穴を開ける、ハンドツールなので時間がかかる。

Ｃ８２．　修理（交換）後　電源ケーブル挿入部、場所が取れるので、３Ｐインレット取り付ける。 　　　　　　　　　　　　　　　電流が少ないので、金メッキ製を使用。　FURUTECH製FURUTECH　FI-10(Ｇ)金メッキ。

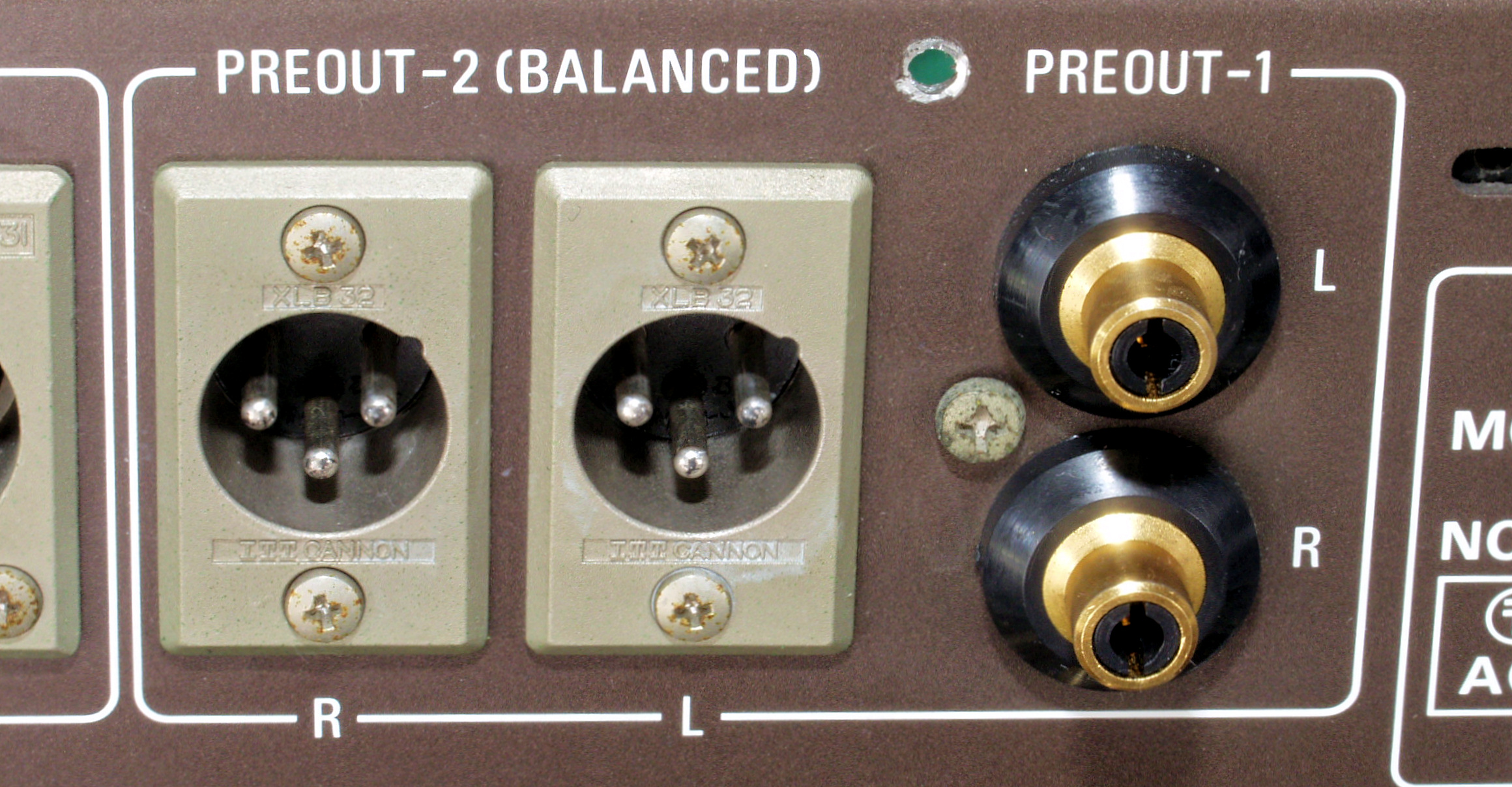

Ｃ８３．　修理前　出力RCA端子。

Ｃ８４．　修理（交換）後　出力RCA端子、　同等品があるので交換。

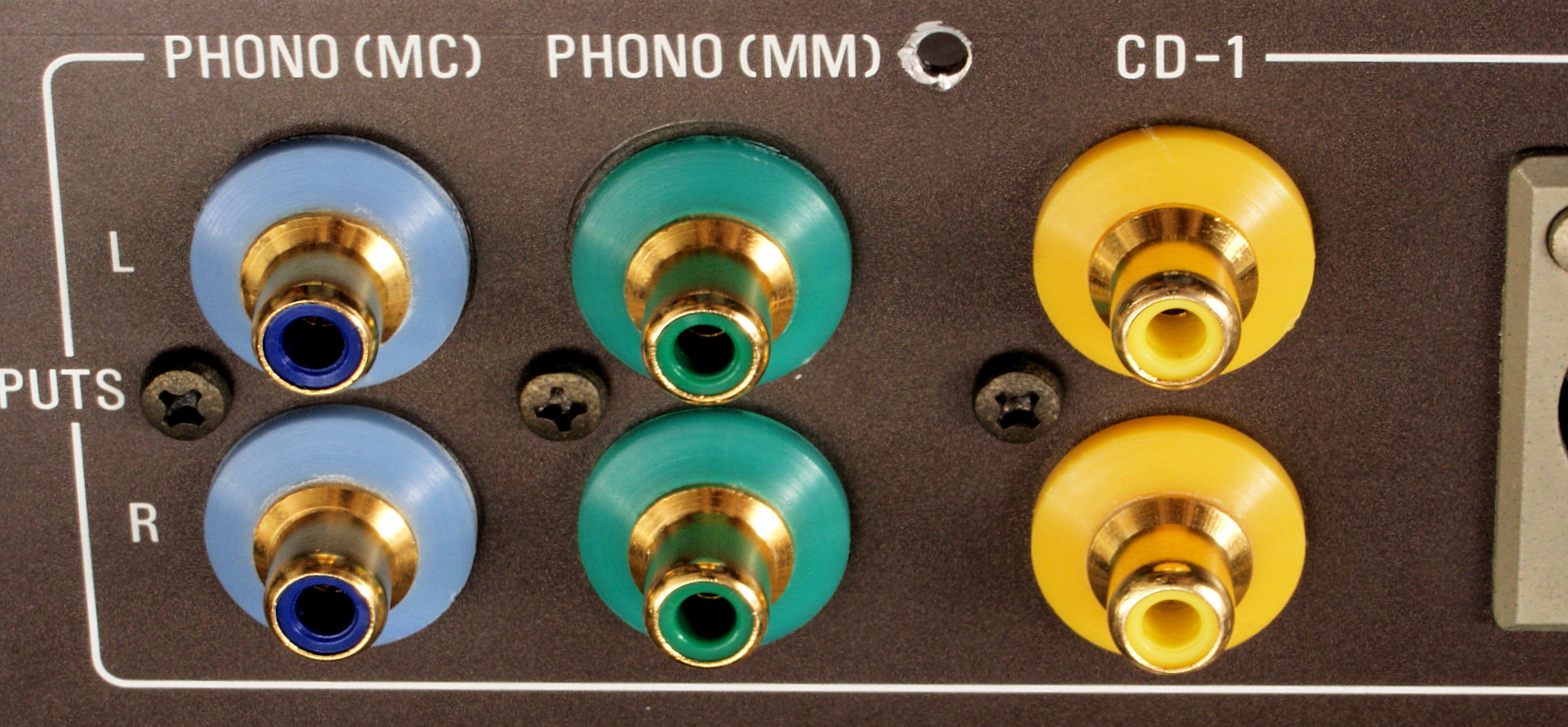

Ｃ８５．　修理前　「ＰＨＯＮＯ、ＣＤ−１」入力RCA端子。

Ｃ８６．　修理（交換）後　「ＰＨＯＮＯ、ＣＤ−１」入力RCA端子。　同等品があるので交換。

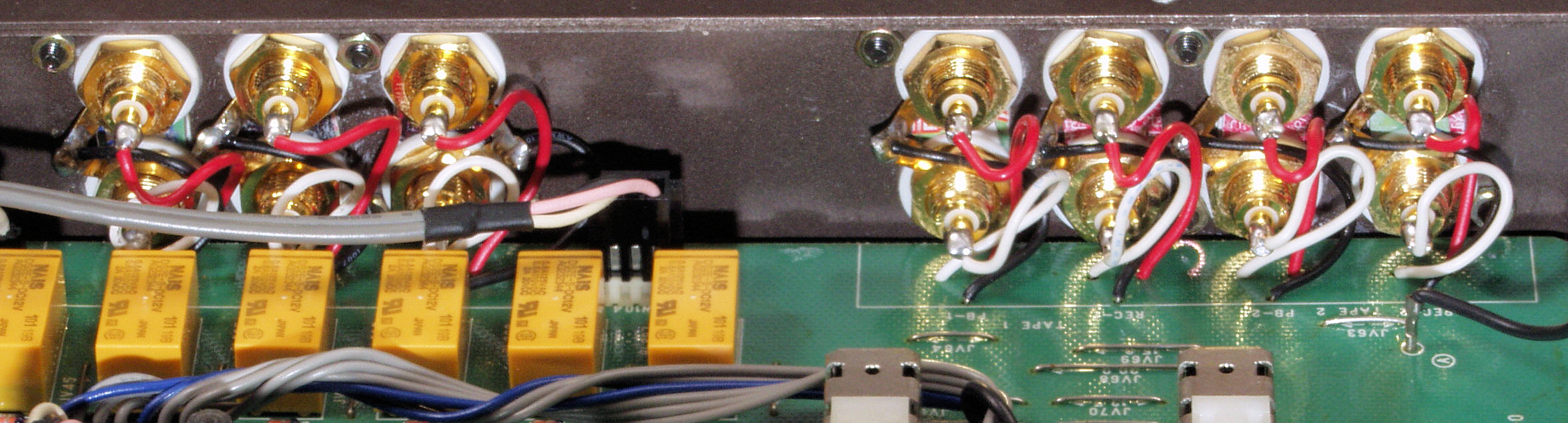

Ｃ８７．　修理前　「ＰＨＯＮＯ、ＣＤ−１」入力RCA端子裏配線。

Ｃ８８．　修理後　「ＰＨＯＮＯ、ＣＤ−１」入力RCA端子裏配線、　電解コンデンサ−８個交換。

写真紛失

Ｃ９１．　修理前　「ＴＵＮＥＲ、ＡＵＸ」入力RCA端子。

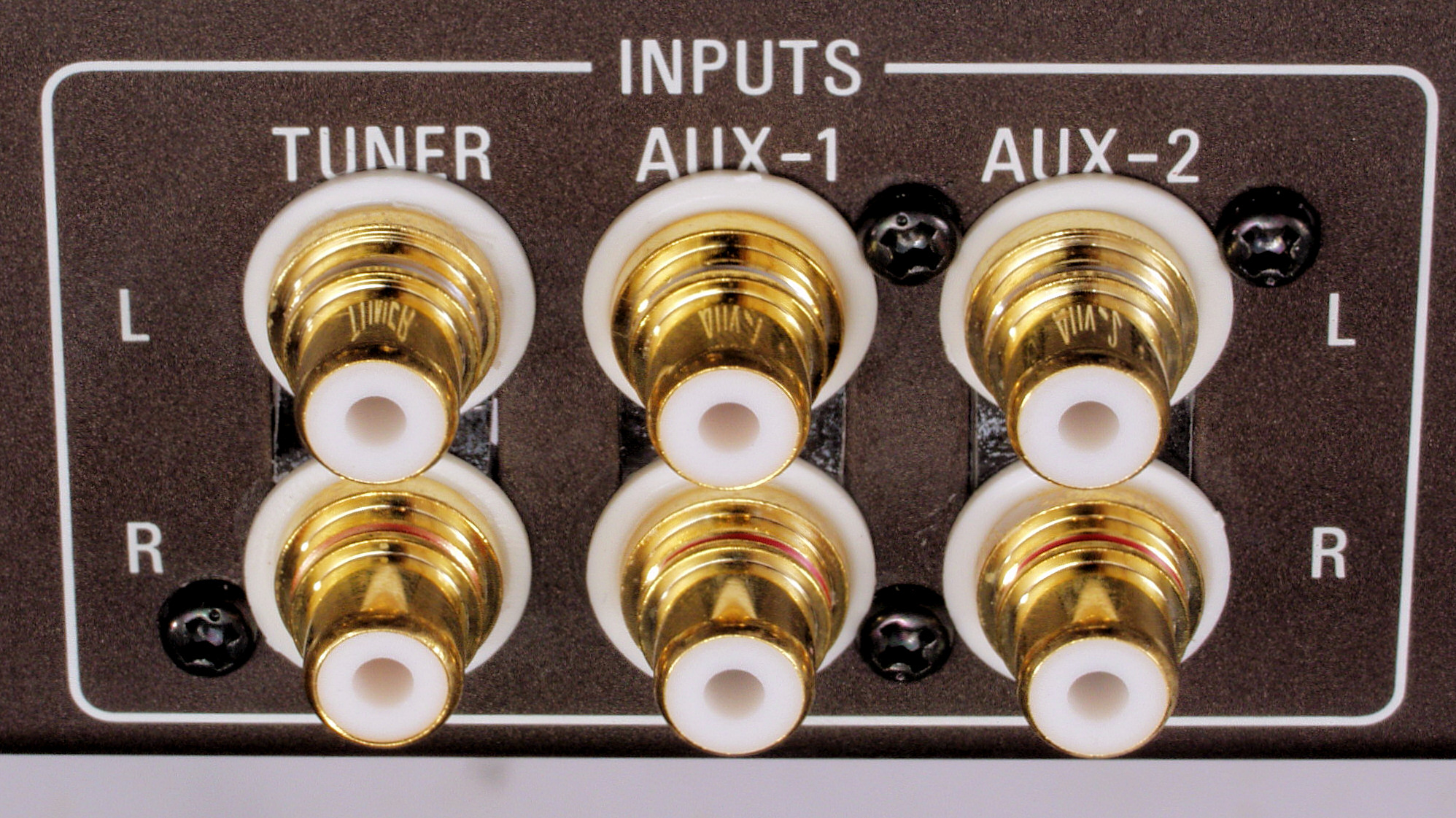

Ｃ９２．　修理（交換）後　「ＴＵＮＥＲ、ＡＵＸ」入力RCA端子、テフロン製ＲＣＡ端子と交換する、　長穴なので大変！

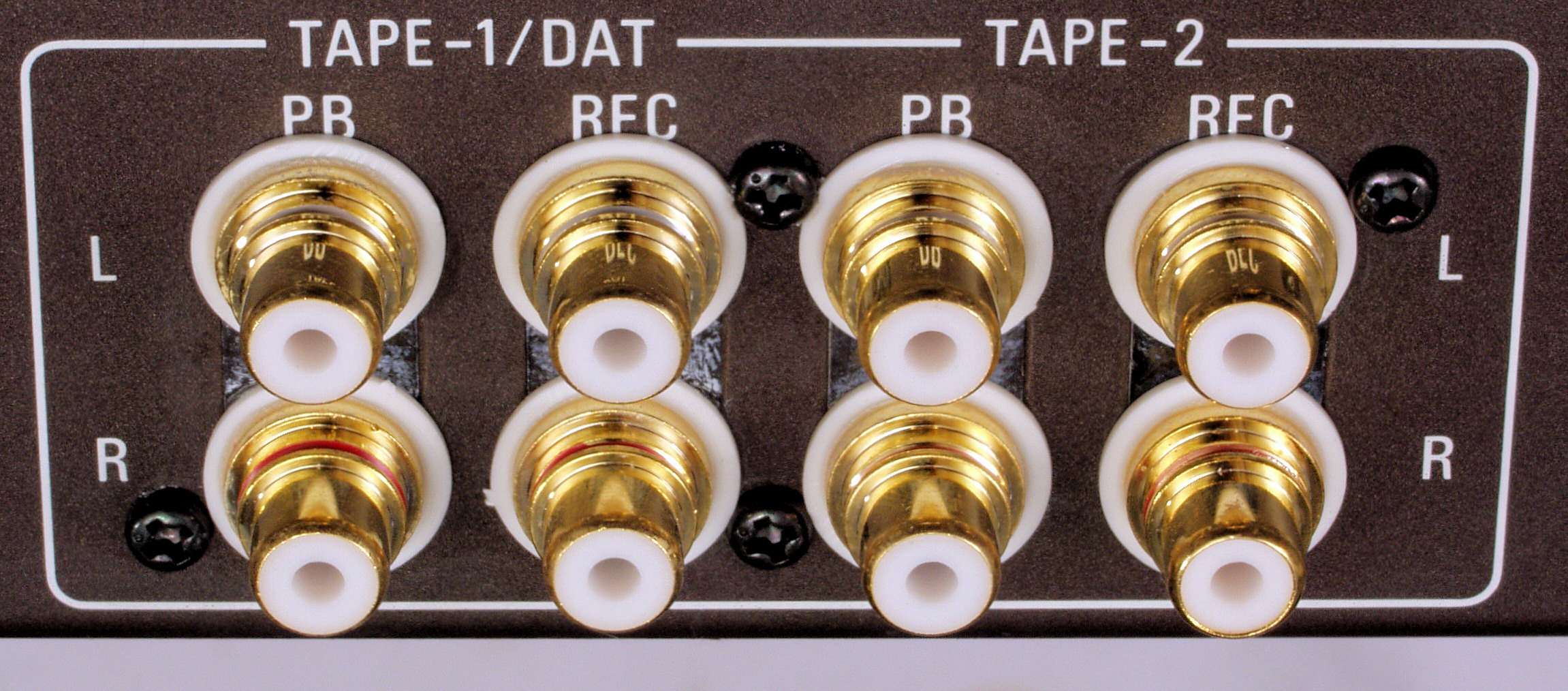

Ｃ９３．　修理前　「ＴＡＰＥ」入出力RCA端子。

Ｃ９４．　修理（交換）後　「ＴＡＰＥ」入出力RCA端子、テフロン製ＲＣＡ端子と交換する、　長穴なので大変！

Ｃ９５．　修理前　「ＴＵＮＥＲ、ＡＵＸ」入力RCA端子裏。かなり割れて簡単な補修（接着）の跡あり。本格的ＲＣＡ端子修理・補強。

Ｃ９６．　修理前　「ＴＡＰＥ」入出力RCA端子裏、　かなり割れている。

Ｃ９７．　修理（交換）後　　「ＴＵＮＥＲ、ＡＵＸ」　＋　「ＴＡＰＥ」入出力RCA端子裏。

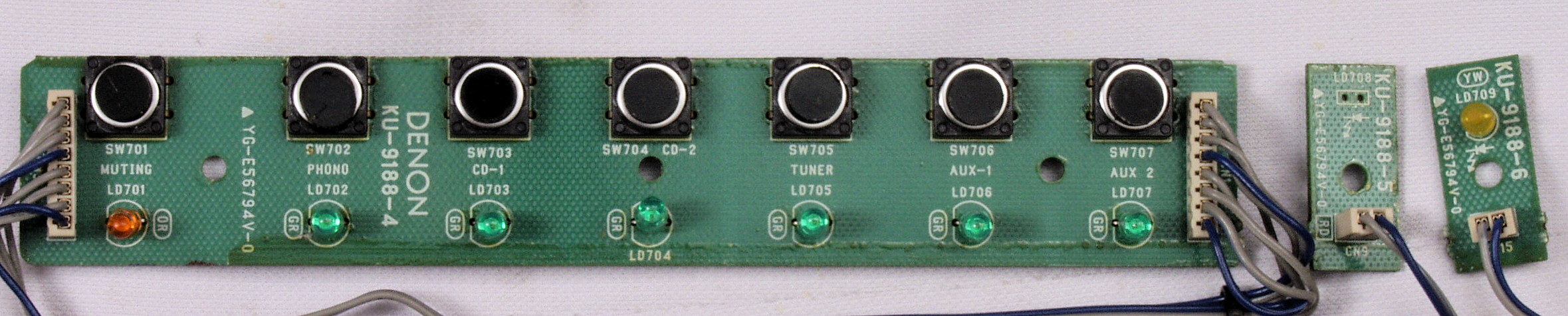

ＣＡ１．　修理前　パネルＬＥＤ表示基盤

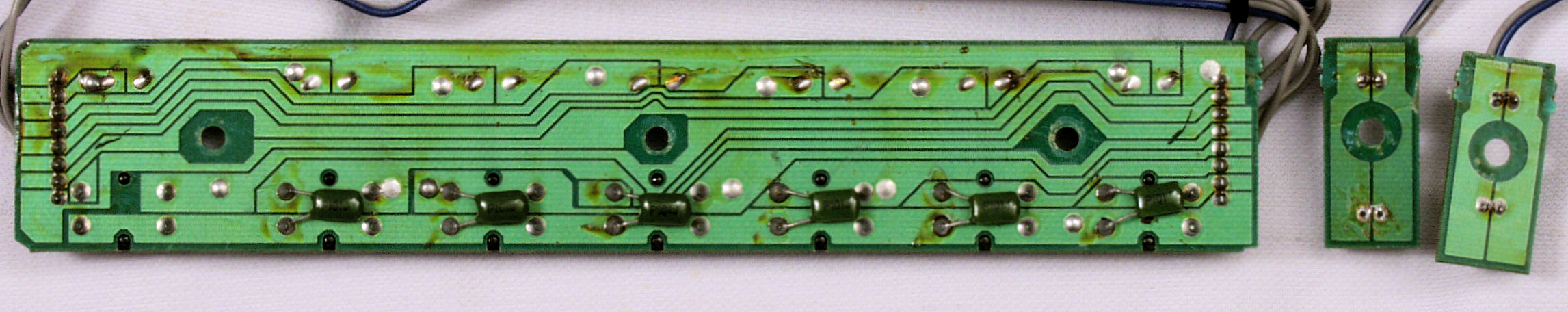

ＣＡ２．　修理前　パネルＬＥＤ表示基盤裏

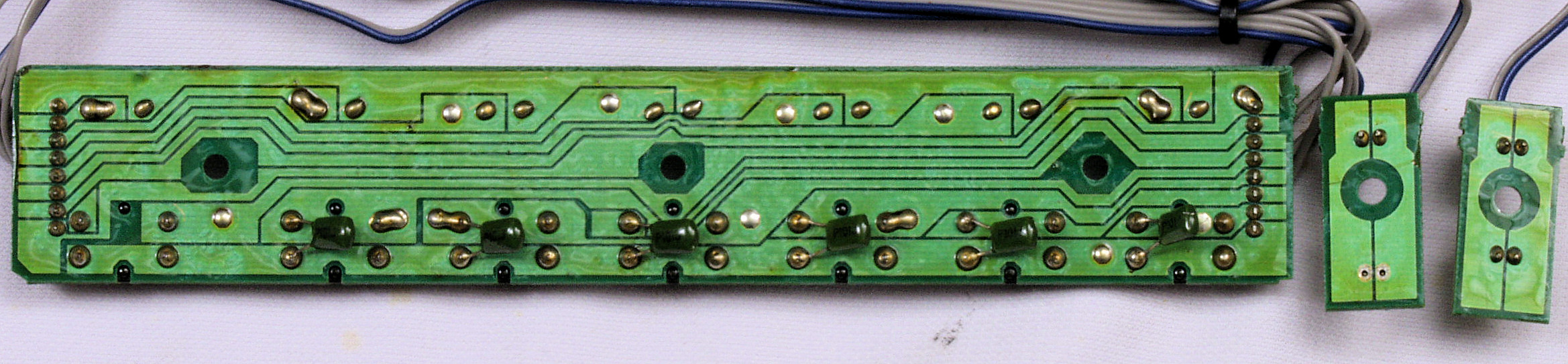

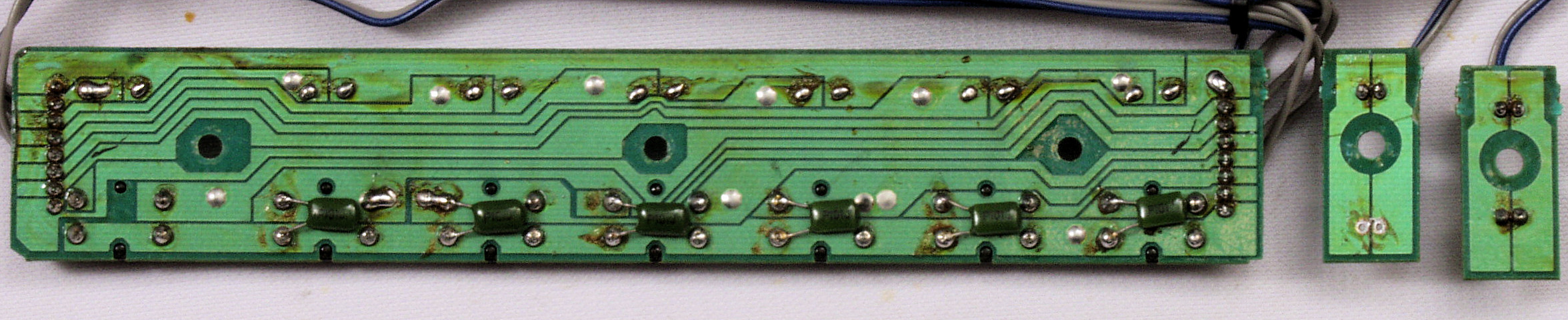

ＣＡ３．　修理（半田補正）後　パネルＬＥＤ表示基盤裏

ＣＡ４．　完成パネルＬＥＤ表示基盤裏。　洗浄後、さらに防湿材を塗る。

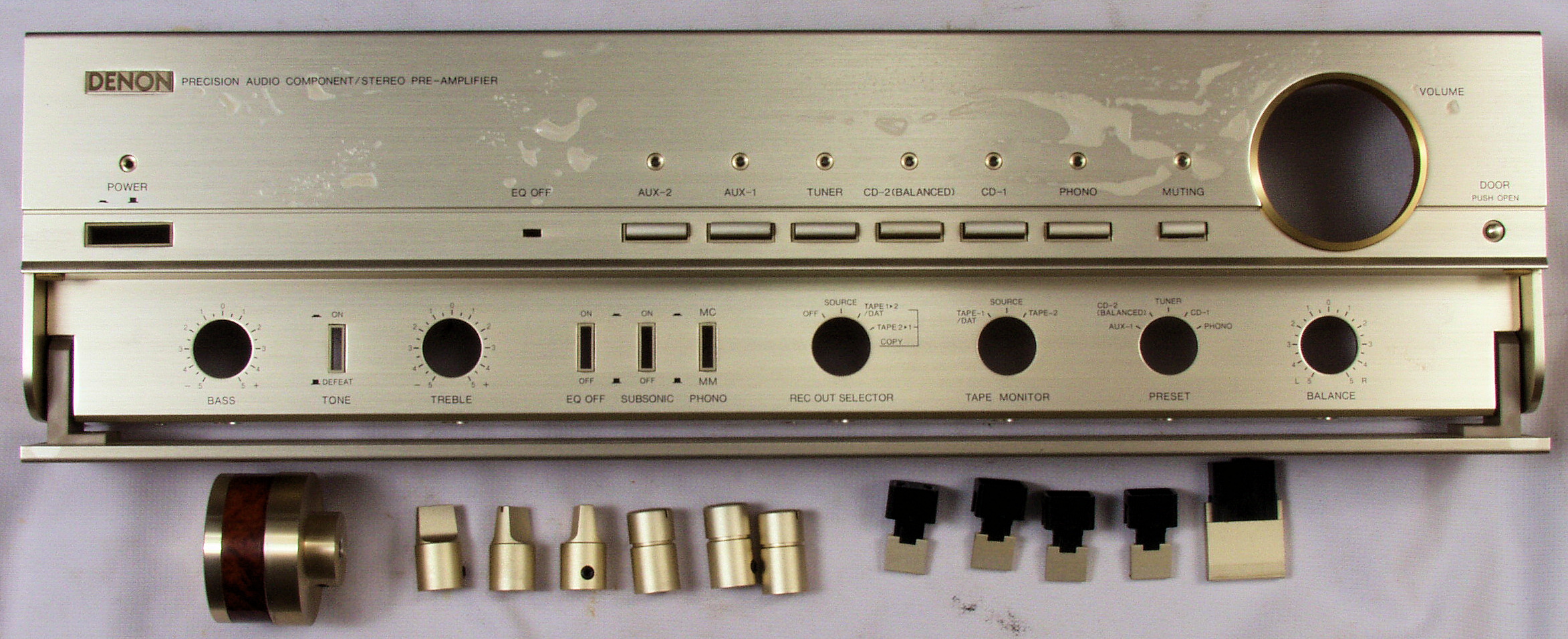

ＣＢ１．　パネル清掃、合わせパネルなので、布にクリーナーを付けて清掃

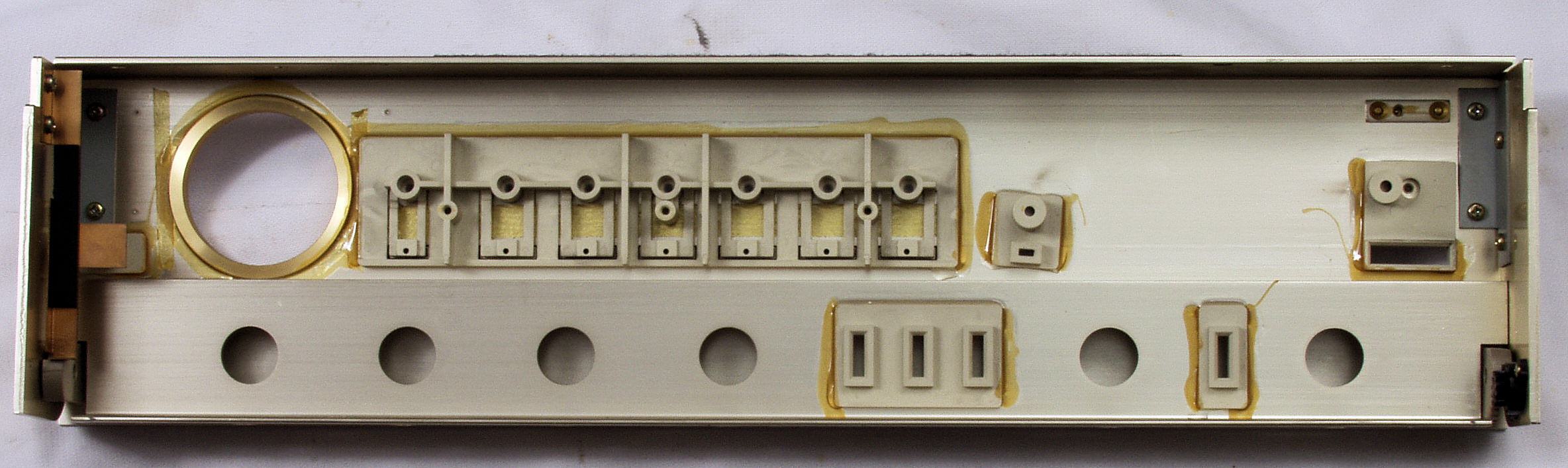

ＣＢ２．　パネル裏接着材補充

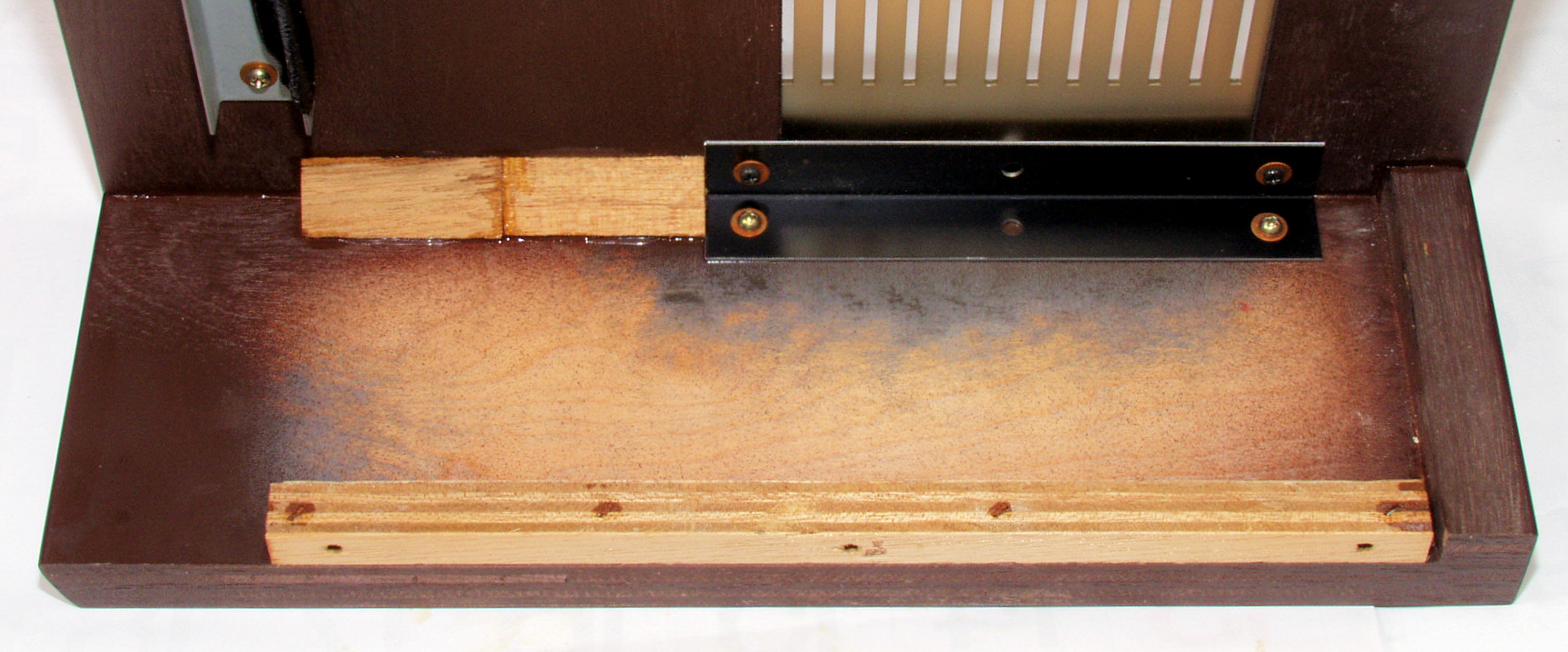

ＣＣ１．　木箱ケース、　接着補修、右側。

ＣＣ２．　木箱ケース、　接着補修、左側。

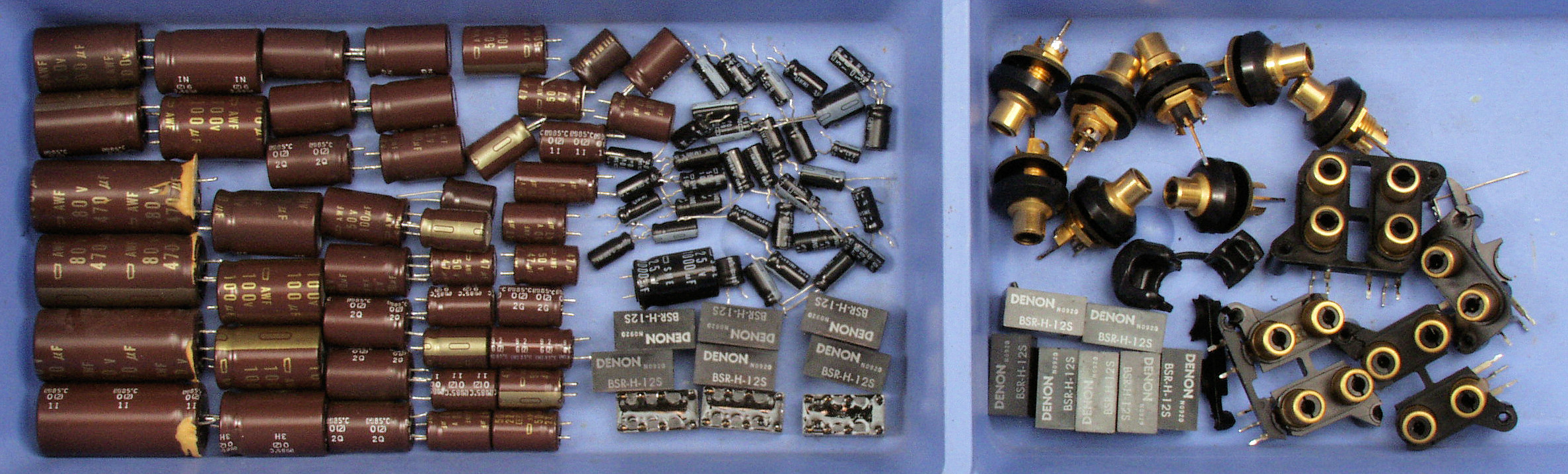

ＣＤ１．　交換部品

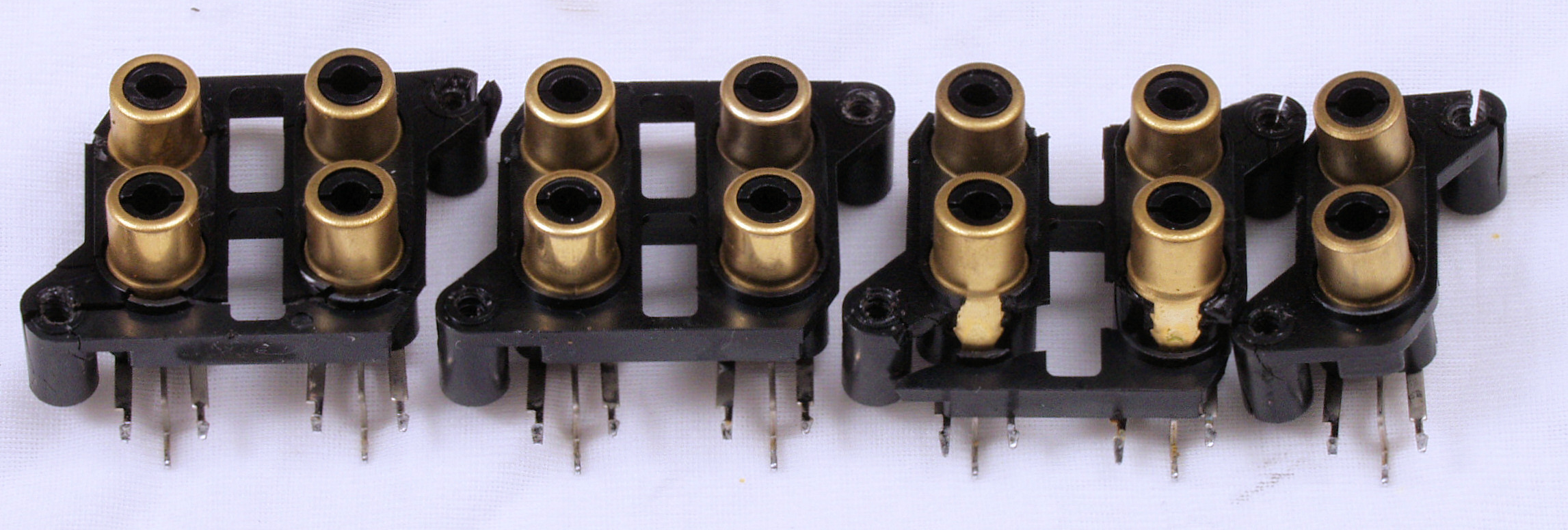

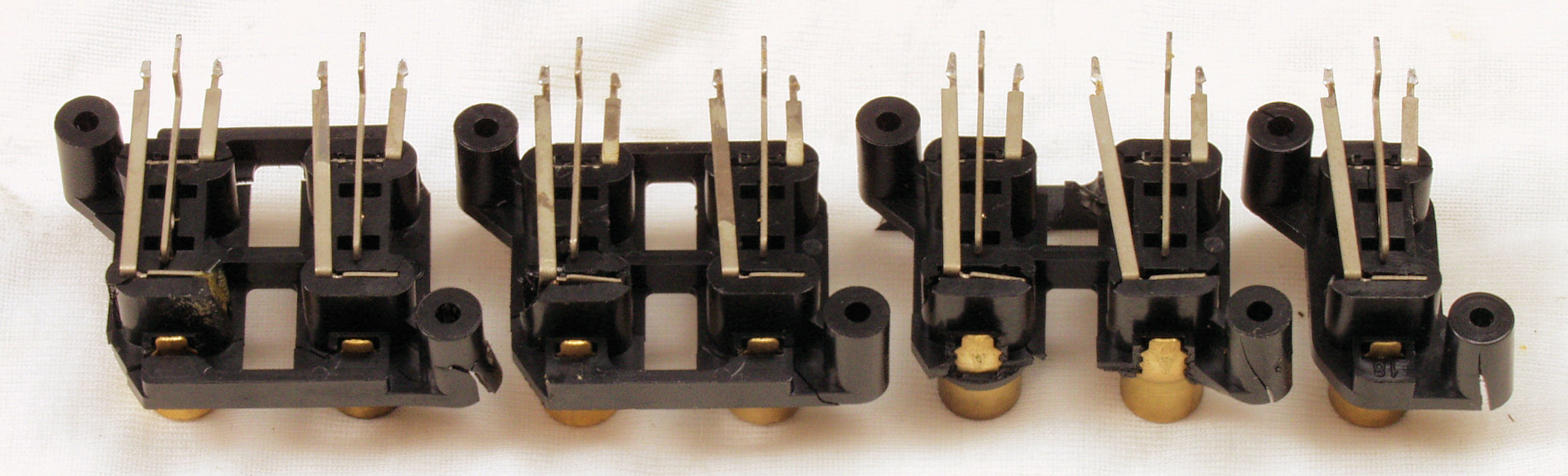

ＣＤ２．　交換部品、ＥＱ−ＡＭＰ・入出力切替へ基板のＲＣＡ端子

ＣＥ１．　修理前　上から

ＣＥ２．　修理後　上から

ＣＥ３．　修理前　下から

ＣＥ４．　修理後　下から

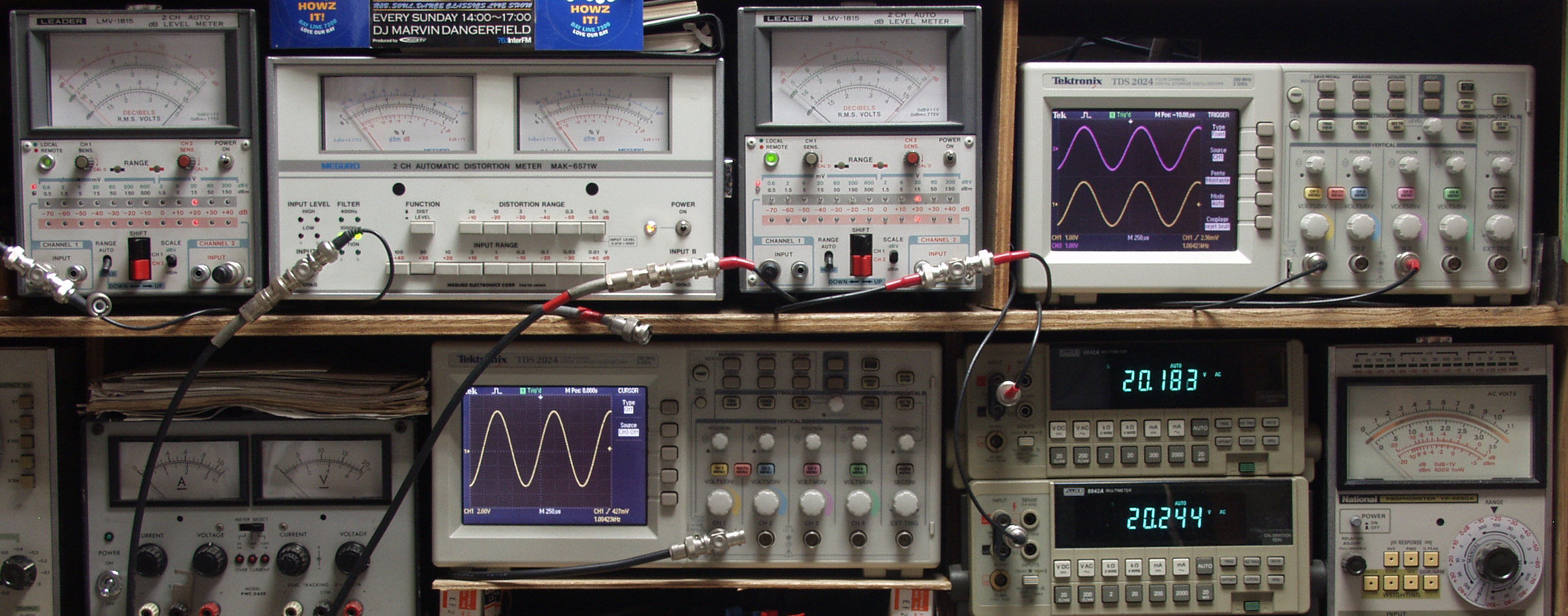

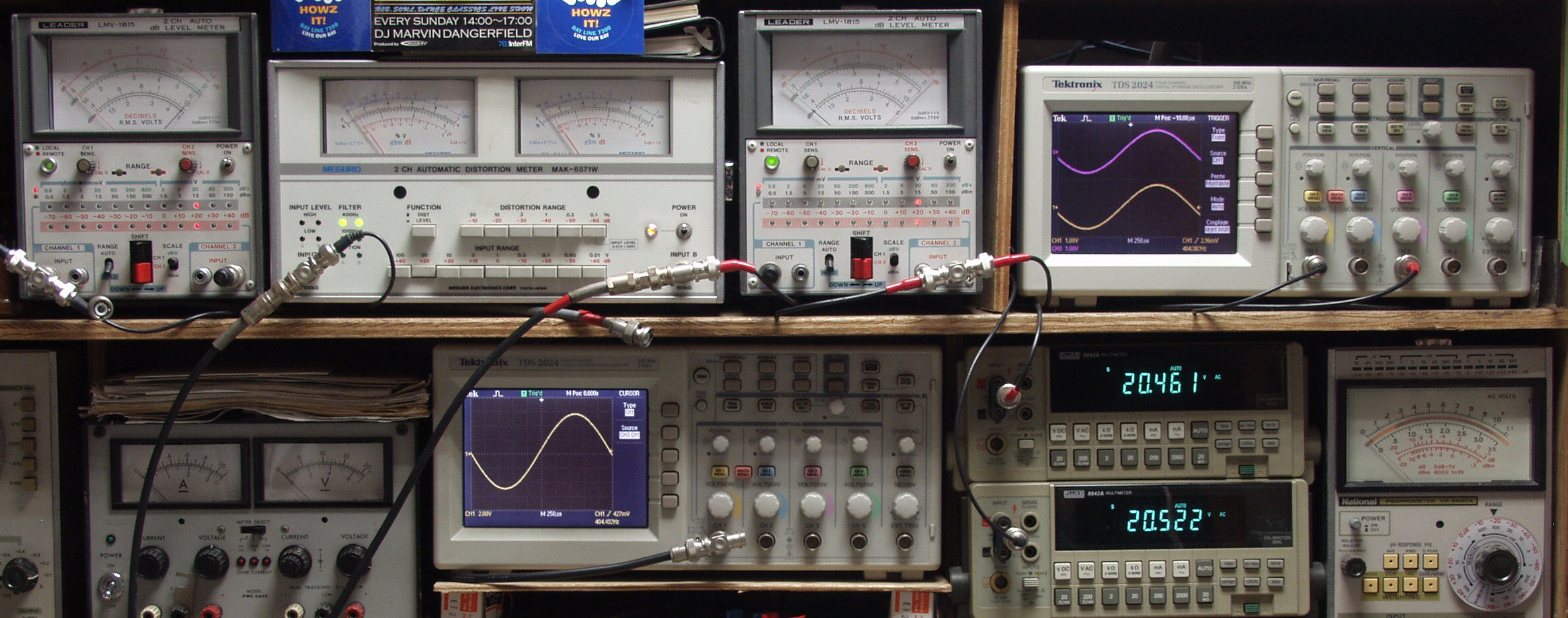

Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定。 　　　　「見方」。 　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定。 　　　下段中央　オシロ＝入力波形（オーディオ発振器のTTLレベル表示）。 　　　上段左端　交流電圧計＝Ｌ側出力電圧測定、黒針のみ使用。 　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力。 　　　上段中右　交流電圧計＝Ｒ側出力電圧測定、赤針のみ使用。 　　　上段右端　オシロ＝出力波形表示、　赤表示＝Ｒ出力、黄色表示＝Ｌ出力。（実際にはＲＬ交流電圧計の出力「Ｍａｘ１Ｖ」を観測）。 　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定。 　　　下段中右下　デジタル電圧計＝Ｌ出力電圧測定。

Ｅ１１．　出力電圧１Ｖ　歪み率＝０．０？％（測定レンジ＝０．１％）　ＡＵＸ入力　１０００ＨＺ

Ｅ１２．　出力電圧１Ｖ　歪み率＝０．０？％（測定レンジ＝０．１％）　ＡＵＸ入力　４００ＨＺ

Ｅ２１．　出力電圧１Ｖ　歪み率＝０．０２％（測定レンジ＝０．１％）　ＭＣ入力　１０００ＨＺ

Ｅ２２．　出力電圧１Ｖ　歪み率＝０．０２％（測定レンジ＝０．１％）　ＭＣ入力　４００ＨＺ

Ｅ３１．　出力電圧１Ｖ　歪み率＝０．０１５％（測定レンジ＝０．１％）　ＭＭ入力　１０００ＨＺ

Ｅ３２．　出力電圧１Ｖ　歪み率＝０．０２％（測定レンジ＝０．１％）　ＭＭ入力　４００ＨＺ

Ｅ４１．　出力電圧２０Ｖ　歪み率＝０．０？％（測定レンジ＝０．１％）　ＡＵＸ力　１０００ＨＺ

Ｅ４２．　出力電圧２０Ｖ　歪み率＝０．０？％（測定レンジ＝０．１％）　ＡＵＸ入力　４００ＨＺ

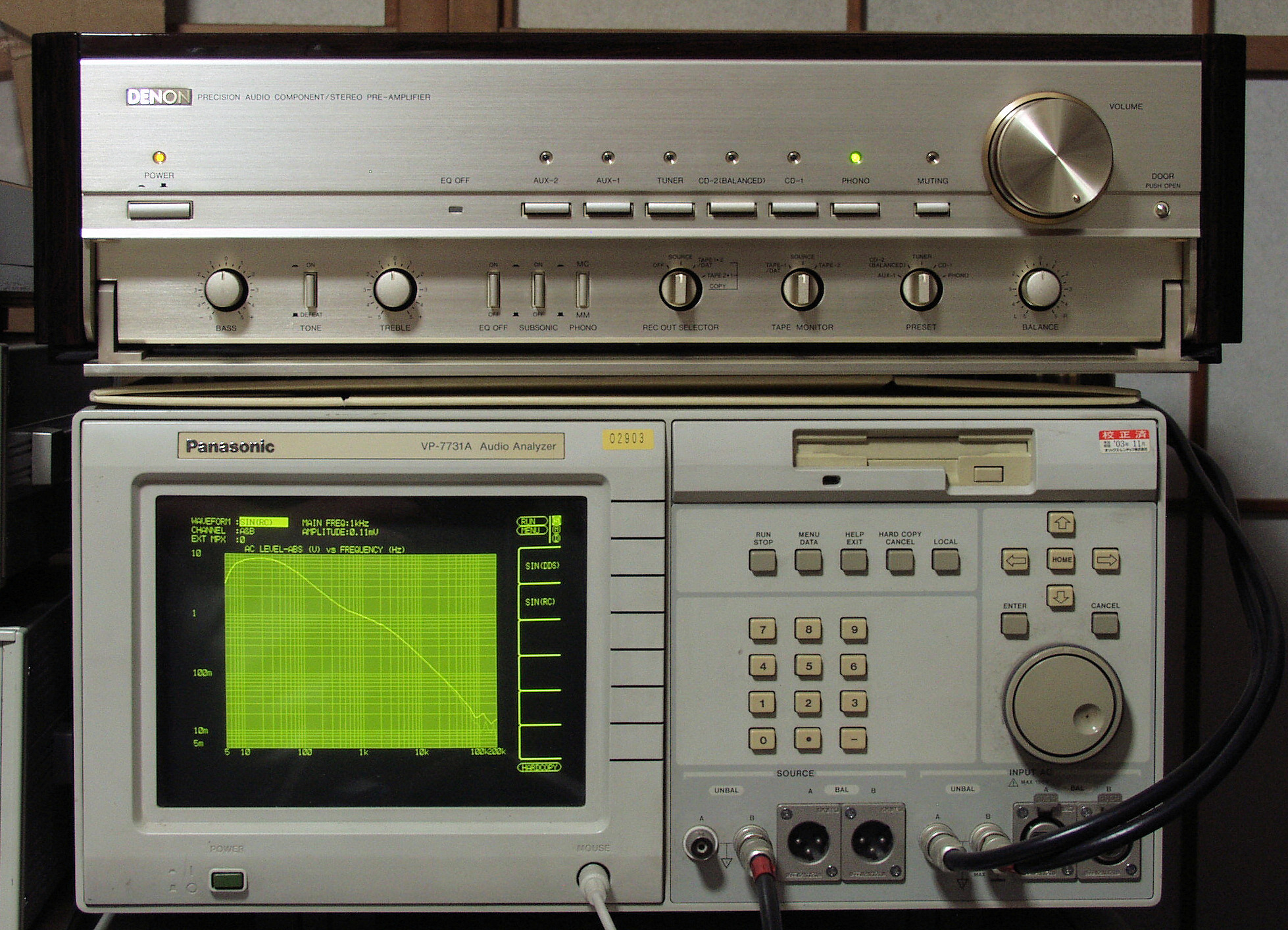

Ｆ．　上位測定器による　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｆ０．　下のオーディオアナライザーＶＰ−７７３２Ａで自動測定

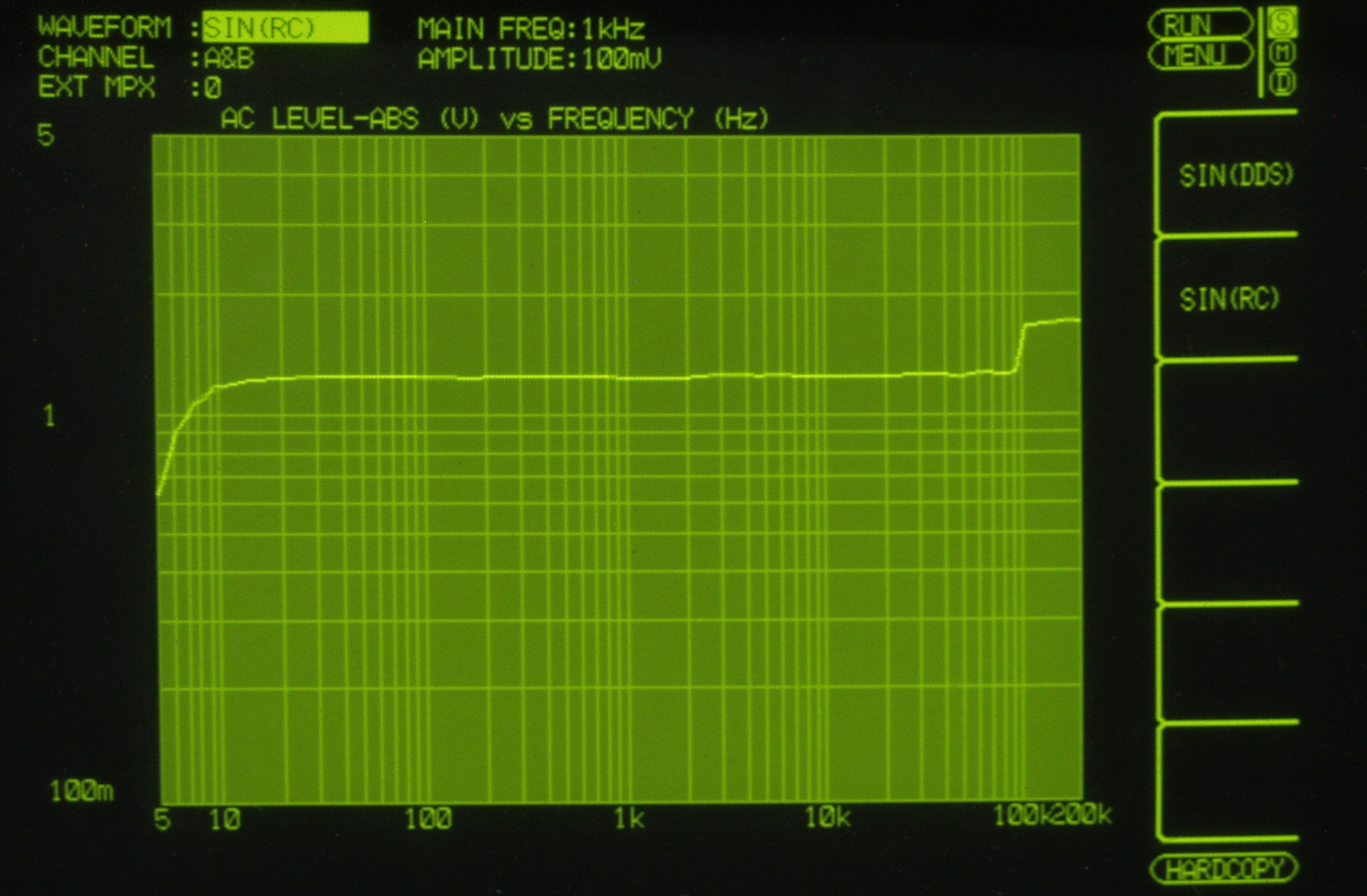

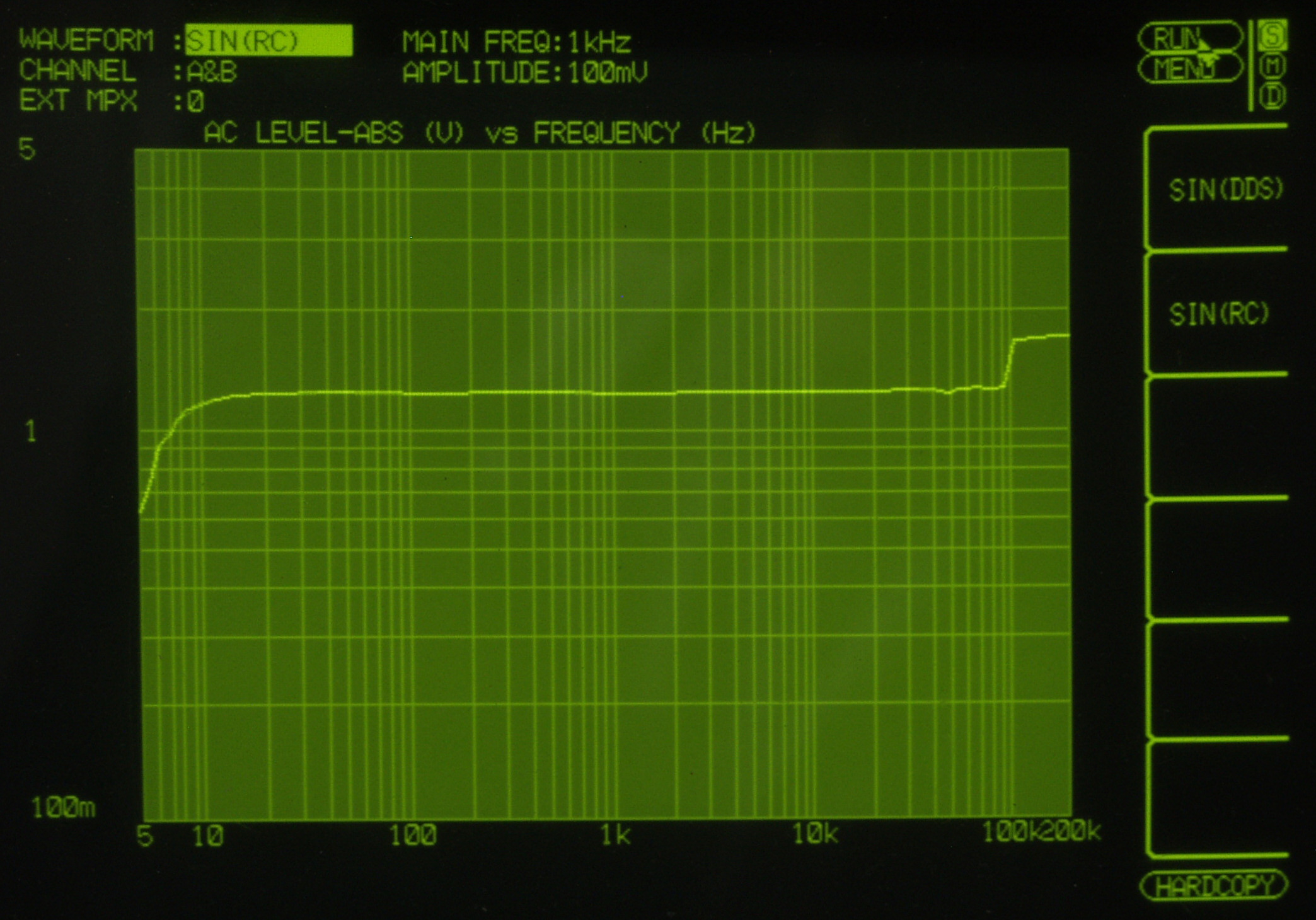

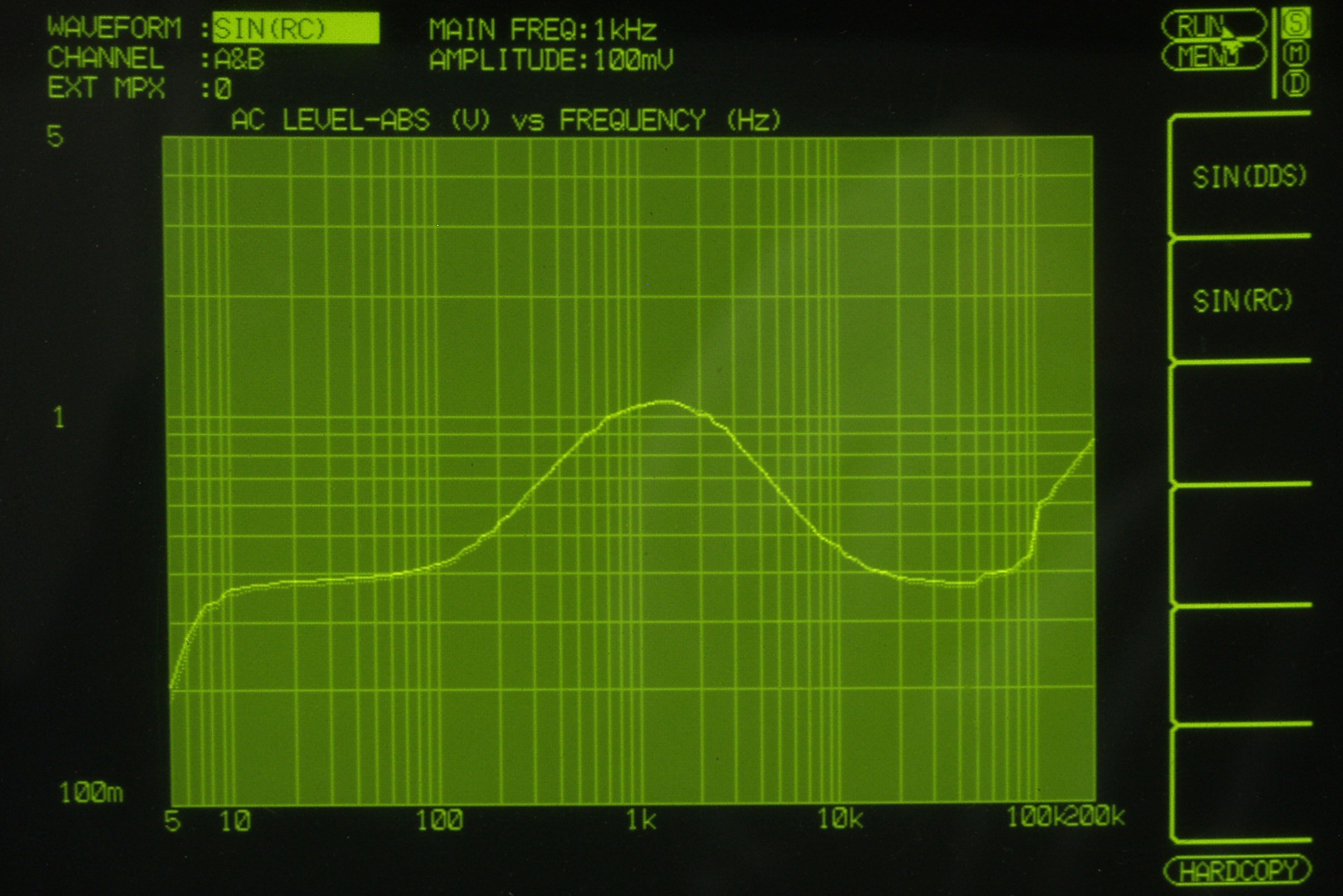

Ｆ１１．　入出力特性測定（AUX入力） 　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力　ＶＲはｍａｘ　平均で１．２Ｖ出力 　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ１２．　歪み率特性測定（AUX入力） 　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力　ＶＲはｍａｘ　　左出力＝薄（細い）色　右出力＝濃い（太い）色

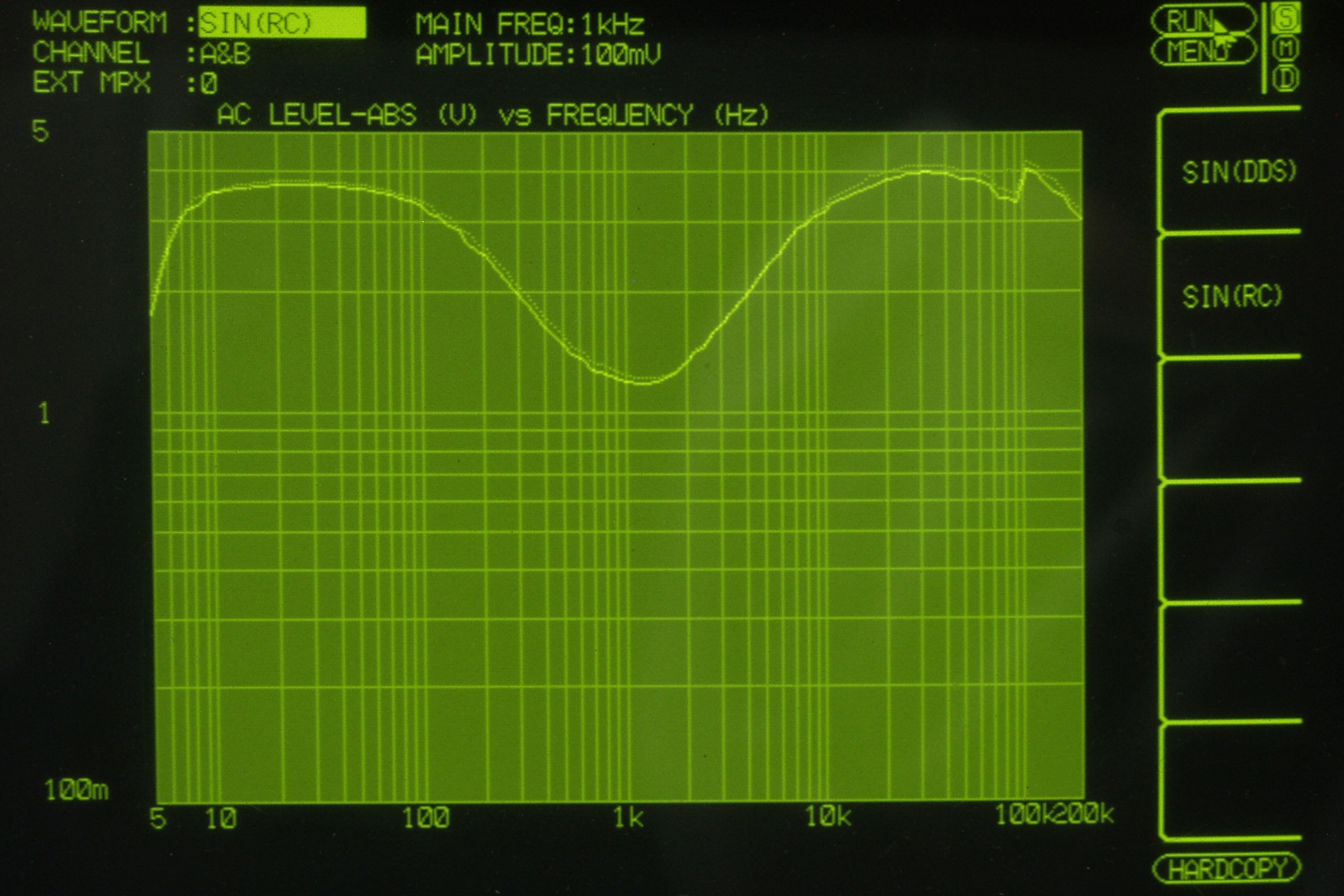

Ｆ１３．　入出力特性測定（AUX入力）　ＢＡＳＳ　＆　ＴＲＥＢＬＥ　最大 　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力　ＶＲはｍａｘ　平均で１Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ１４．　入出力特性測定（AUX入力）　ＢＡＳＳ　＆　ＴＲＥＢＬＥ　最小 　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力　ＶＲはｍａｘ　平均で１Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ１５．　入出力特性測定（AUX入力）　SUB SONIC Ｆｉｌｔｅｒ　ＯＮ 　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力　ＶＲはｍａｘ　平均で１Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

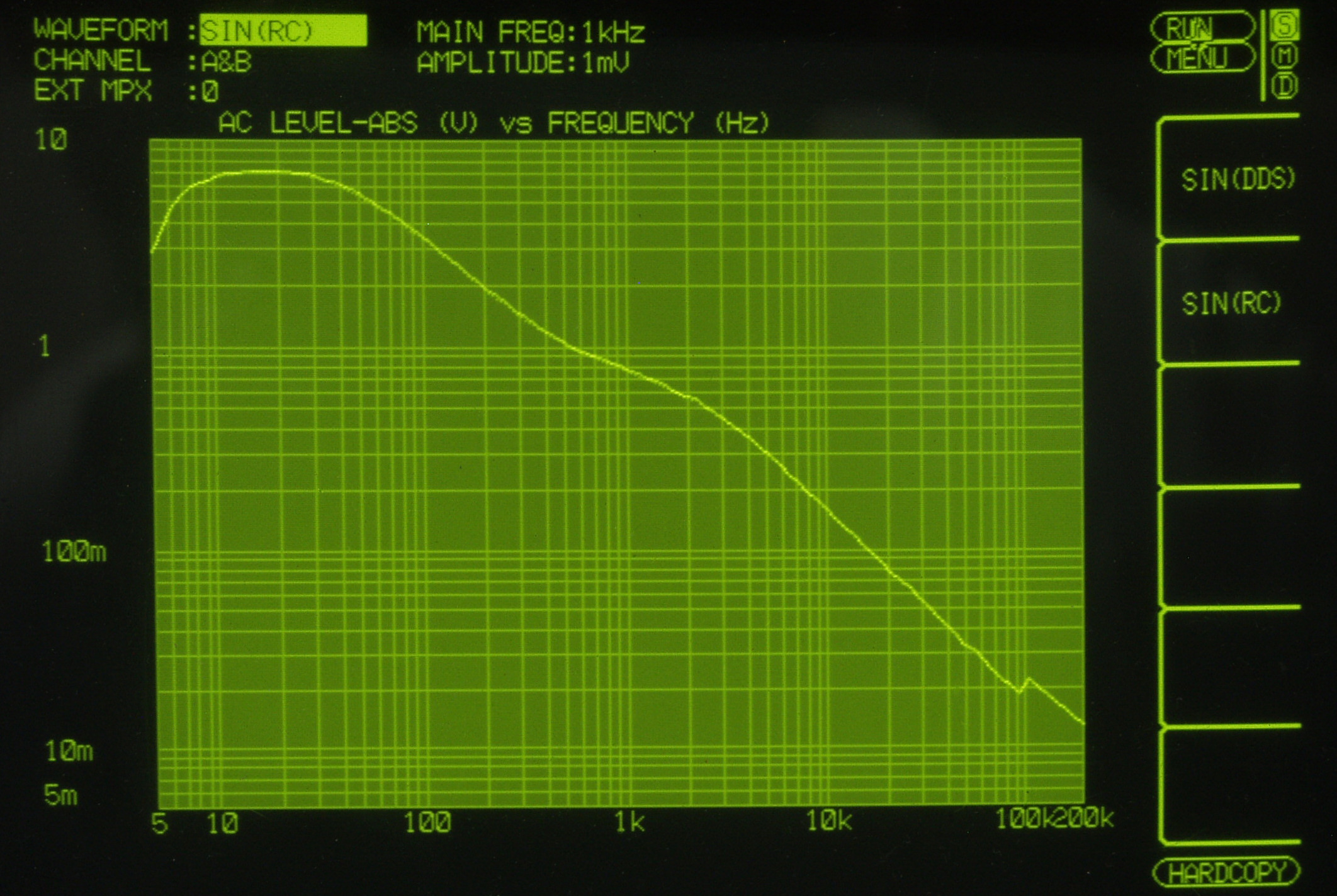

Ｆ２１．　入出力特性測定（MM入力） 　　　　　　ＭＭ入力　入力電圧＝１ｍＶ一定入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

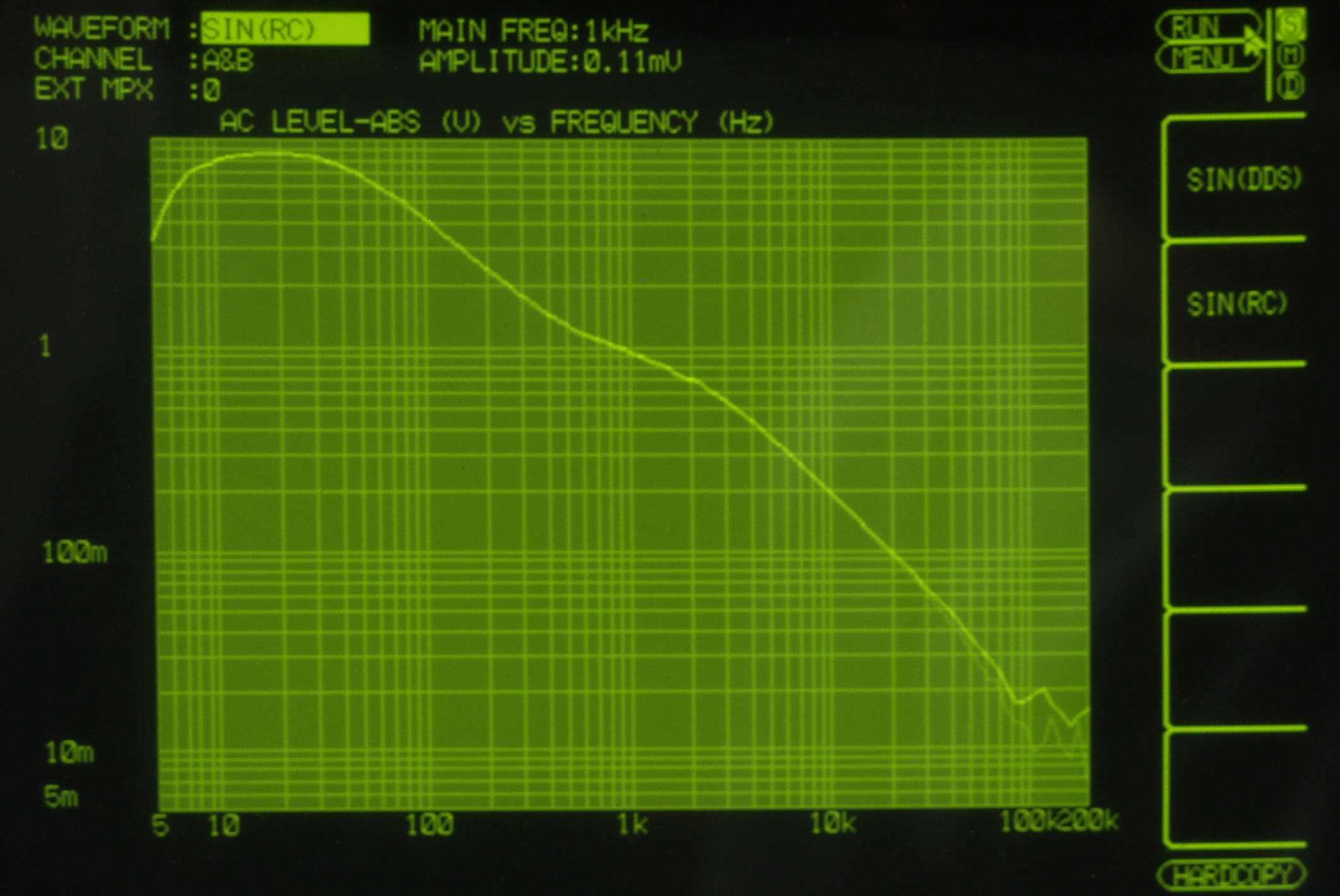

Ｆ２２．　入出力特性測定（ＭＣ入力） 　　　　　ＭＣ入力端子へ０．１１ｍＶ入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ３．　完成、綺麗なお尻で帰ります。

Ｆ４．　引き続き２４時間エージング、　右はベストチョイスＨＭＡ−９５００ｍｋ�U．　５７台目。

Ｓ．　ＤＥＮＯＮ　ＰＲＡ−２０００ＲＧ　の仕様（マニアル・カタログより）

型式 ステレオプリアンプ＝ＰＲＡ−ＰＲＡ−２０００ＲＧ イコライザーアンプ部（PHONO IN〜REC OUT） 入力感度/インピーダンス Phono MC=125μV/40Ω Phono MM=2.5mV/47kΩ 最大許容入力(1kHz) Phono MC=25mV Phono MM=500mV 最大出力/定格出力 30V/150mV 全高調波歪率 Phono MC〜Rec Out=0.01%(10V、1kHz) Phono MM〜Rec Out=0.005%(10V、20Hz〜20kHz) CD1〜Pre OUt1=0.005%(10V、20Hz〜20kHz) CD2〜Pre Out2=0.005%(10V、1kHz) RIAA偏差 Phono MM=20Hz〜20kHz ±0.3dB Phono MC=20Hz〜20kHz ±0.2dB S/N(IHF-A) Phono MC=80dB(250μV入力) Phono MM=90dB(2.5mV入力) サブソニックフィルター 16Hz、6dB/oct ハイレベルアンプ部（AUX IN〜ＰRE OUT） 入力感度/インピーダンス CD1、Tuner、AUX1、2=150mV/20kΩ CD2(Balanced)=150mV/2kΩ 最大出力/定格出力 10V/2V 全高調波歪率 CD1、Tuner、AUX1、2=0.005%(10V、20Hz〜20kHz) CD2(Balanced)=0.005%(1V、1kHz) 周波数特性 CD1、Tuner、AUX1、2=1Hz〜100kHz +0 -3dB CD2(Balanced)=20Hz〜50kHz +0 -3dB S/N(IHF-A) 105dB ミューティング -∞dB(LED点滅指示) トーンコントロール Bass=±10dB(100Hz) Treble=±10dB(10kHz) 総合 電源電圧 AC100V、50Hz/60Hz ACアウトレット 電源スイッチ非連動=1系統(700W) 消費電力(電気用品取締法) 29W 外形寸法 幅476x高さ144x奥行388mm(つまみ類、脚含む) 重量 16.5kg 価格 ￥330,000(1990年頃)
