PRA−2000. 2台目修理記録
備品ですので、暇が出来たら修理します                            平成19年5月16持込  月日完成
注意 このAMPはPRE−OUT/REC端子出力にDCが出る事が有ります。
    よって、メインAMPに、DC入力が有る場合、これを使用しないように! HMA−9500やB-2301等
  • A. 修理前の状況
       オーバーホール

  • B. 原因・現状
       経年変化による劣化あり

  • C. 修理状況
       全電解コンデンサー交換
       半固定VR交換
       初段FET(電解トランジスター)交換
       リード・リレー交換
       抵抗

  • D. 使用部品
      オーディオ用電解コンデンサー            個(ニチコン・ミューズ使用)
      半固定VR                        個
      リード・リレー                       個
      FET                            個
      抵抗                            個


  • E. 調整・測定

  • EE.上位測定器による 調整・測定

  • F. 修理費(改造費)   ,000円
                      オーバーホール修理

A. 修理前の状況

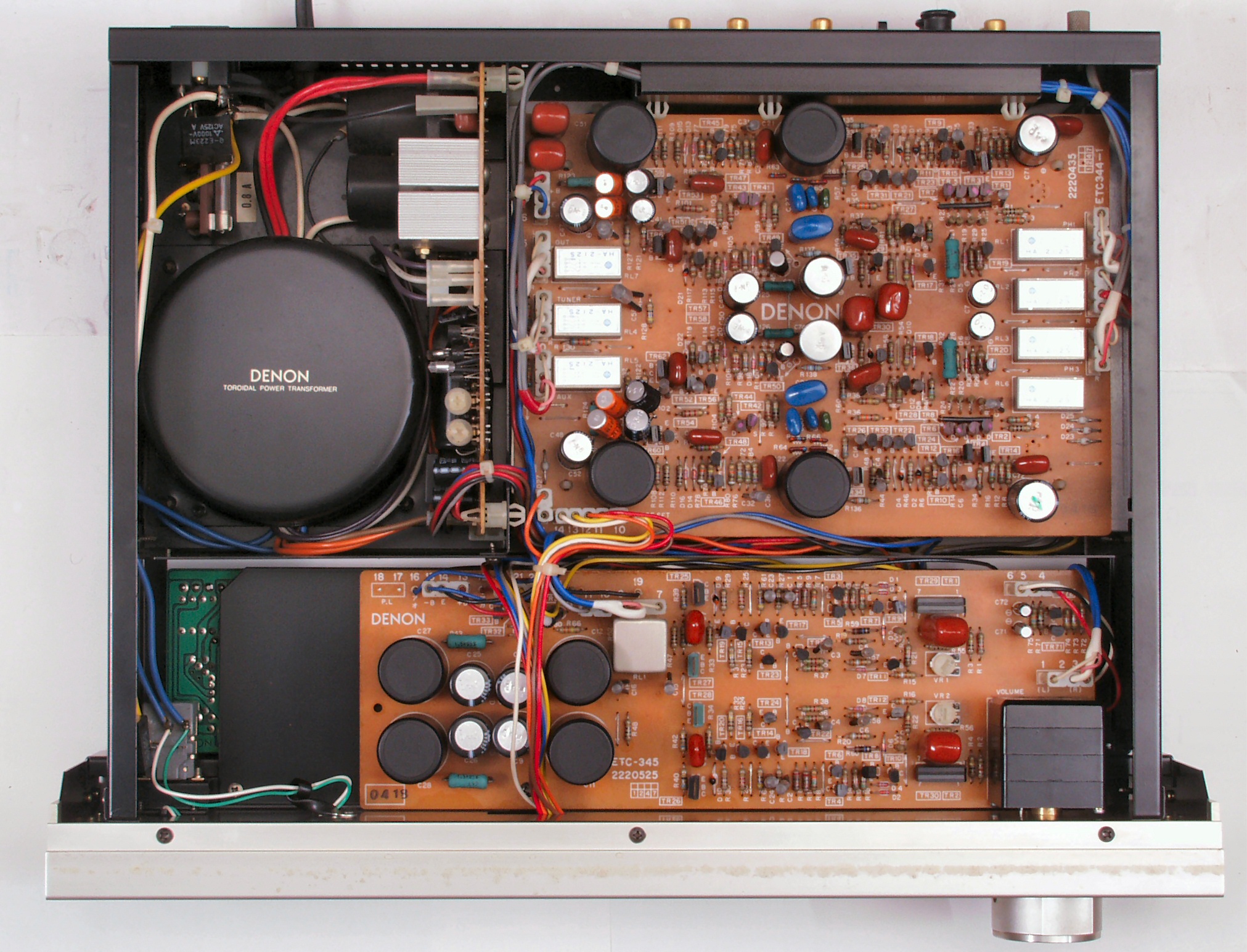

A−1. 点検中 上から見る
A−2. 点検中 下から見る
E. 調整・測定
E−1. 出力・歪み率測定
    <見方>
     下左オーデオ発振器より400HZ・1KHZの信号を出す(歪み率=約0.003%)
     上左=歪み率計=左メータ=L出力、右メータ=R出力(最大0.1%レンジ)
     上中=出力電圧測定器、赤針=R出力、黒針=L出力(最大3Vレンジ)
     上右=出力波形オシロ 上=R出力、下=L出力(出力電圧測定器の出力)
     下中=入力波形(オーディオ発振器のTTLレベル) 下右=周波数計
E−1A. 出力電圧1V 歪み率=0.0?% 測定レンジ=0.1% AUX入力 1000HZ
E−1B. 出力電圧1V 歪み率=0.0?% 測定レンジ=0.1% AUX入力 400HZ
E−2A. 出力電圧1V 歪み率=0.0?% 測定レンジ=0.1% MC(トランス)入力 1000HZ
E−2B. 出力電圧1V 歪み率=0.02% 測定レンジ=0.1% MC(トランス)入力 400HZ
E−3A. 出力電圧1V 歪み率=0.0?% 測定レンジ=0.1% MC入力 1000HZ
E−3B. 出力電圧1V 歪み率=0.02% 測定レンジ=0.1% MC入力 400HZ
E−4A. 出力電圧1V 歪み率=0.0?% 測定レンジ=0.1% MM入力 1000HZ
E−4B. 出力電圧1V 歪み率=0.0?% 測定レンジ=0.1% MM入力 400HZ
EE. 上位測定器による 調整・測定
EE−1. 下のオーディオアナライザーで自動測定
EE−1A. 入出力特性測定(AUX入力)
      AUX入力端子へ150mV一定入力 VRはmax 平均で1V出力   左出力=薄(細い)色 右出力=濃い(太い)色
EE−1B. 入出力特性測定(AUX入力) BASS & TREBLE 最大
      AUX入力端子へ150mV一定入力 VRはmax 平均で1V出力   左出力=薄(細い)色 右出力=濃い(太い)色
EE−1C. 入出力特性測定(AUX入力) BASS & TREBLE 最小
      AUX入力端子へ150mV一定入力 VRはmax 平均で1V出力   左出力=薄(細い)色 右出力=濃い(太い)色
EE−1D. 歪み率特性測定(AUX入力)
     AUX入力端子へ150mV一定入力 VRはmax  左出力=薄(細い)色 右出力=濃い(太い)色
EE−2A. 入出力特性測定(MM入力)=PHONO−3
      MM入力 入力電圧=1mV一定入力 VRはmax   左出力=薄(細い)色 右出力=濃い(太い)色
EE−3A. 入出力特性測定(MC入力)=PHONO−2
     MC入力端子へ0.11mV入力 VRはmax   左出力=薄(細い)色 右出力=濃い(太い)色
EE−4A. 入出力特性測定(MC TR入力)=PHONO−1
     MC入力端子へ0.11mV入力 VRはmax   左出力=薄(細い)色 右出力=濃い(太い)色
     高域100kHZから左右に差が出ているのは、入力トランスの特性でしょ
E−5A. 引き続き24時間エージング
E−5B. 下蓋の通気口、放熱には十分注意する事
