Ｍｃｉｎｔｏｓｈ　ＭＣ２７５．　４台目修理記録

同時修理　Ｍｃｉｎｔｏｓｈ　Ｃ２２．　６台目　　　　　　　　　　　　　　　　　　　　　　　平成２１年３月１１日持込　　　４月１７日完成

Ａ．　修理前の状況 オーバホール修理依頼。 Ｔ．　修理前点検測定 Ｂ．　原因 経年劣化。 Ｃ．　修理状況 終段（ＫＴ−８８）ソケット交換。 前段ＭＴ管ソケット交換。 ブロックコンを除く電解コンデンサー交換。 フイルムコンデンサー交換。 配線手直し、補強。 接続端子交換。 Ｗ．　TubeTester　Ｈｉｃｋｏｋ６００Ａによる付属真空管測定 ＫＴ８８　Ｇｍ、ＩＰ測定。 備品　ＫＴ８８　Ｇｍ、ＩＰ測定。 備品　６５５０ＥＨ　Ｇｍ、ＩＰ測定。 １２ＢＨ７　Ｇｍ、ＩＰ測定。 １２ＡＺ７（ＥＣＣ８１）　Ｇｍ、ＩＰ測定。 備品　１２ＡＺ７（ＥＣＣ８１）　Ｇｍ、ＩＰ測定。 １２ＡＵ７（ＥＣＣ８２） Ｇｍ、ＩＰ測定。 １２ＡＸ７（ＥＣＣ８３）　Ｇｍ、ＩＰ測定。 Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属真空管測定 ＫＴ８８　Ｇｍ、ＩＰ測定。 １２ＢＨ７　Ｇｍ、ＩＰ測定。 １２ＡＺ７（ＥＣＣ８１）　Ｇｍ、ＩＰ測定。 １２ＡＵ７（ＥＣＣ８２） Ｇｍ、ＩＰ測定。 １２ＡＸ７（ＥＣＣ８３）　Ｇｍ、ＩＰ測定。 Ｄ．　使用部品 タイト製ＵＳソケット　　　　　　　　　　　　４個。 タイト製ＭＴソケット　　　　　　　　　　　　７個。 電解コンデンサー　　　　　　　　　　　　１１個。 フイルムコンデンサー　　　　　　　　　　１６個。 ＳＰ接続端子　　　　　　　　　　　　　　　　２個。 Ｅ．　調整・測定 Ｆ．　修理費　　　８５，０００円　　　　オーバーホール修理 　　　　　　　　　　　　　　　　　　　　　　　但し、真空管は別途 Ｓ．　Ｍｃｉｎｔｏｓｈ　ＭＣ２７５　の仕様（マニアル・カタログより） このクラスのＫＴ−８８は良質な物を選択すること。 又、前段１２ＡＺ７／１２ＡＴ７と直結なので、こちらも同様の配慮が必要。

Ａ．　修理前の状況 Ａ１Ａ．　点検中　前から見る

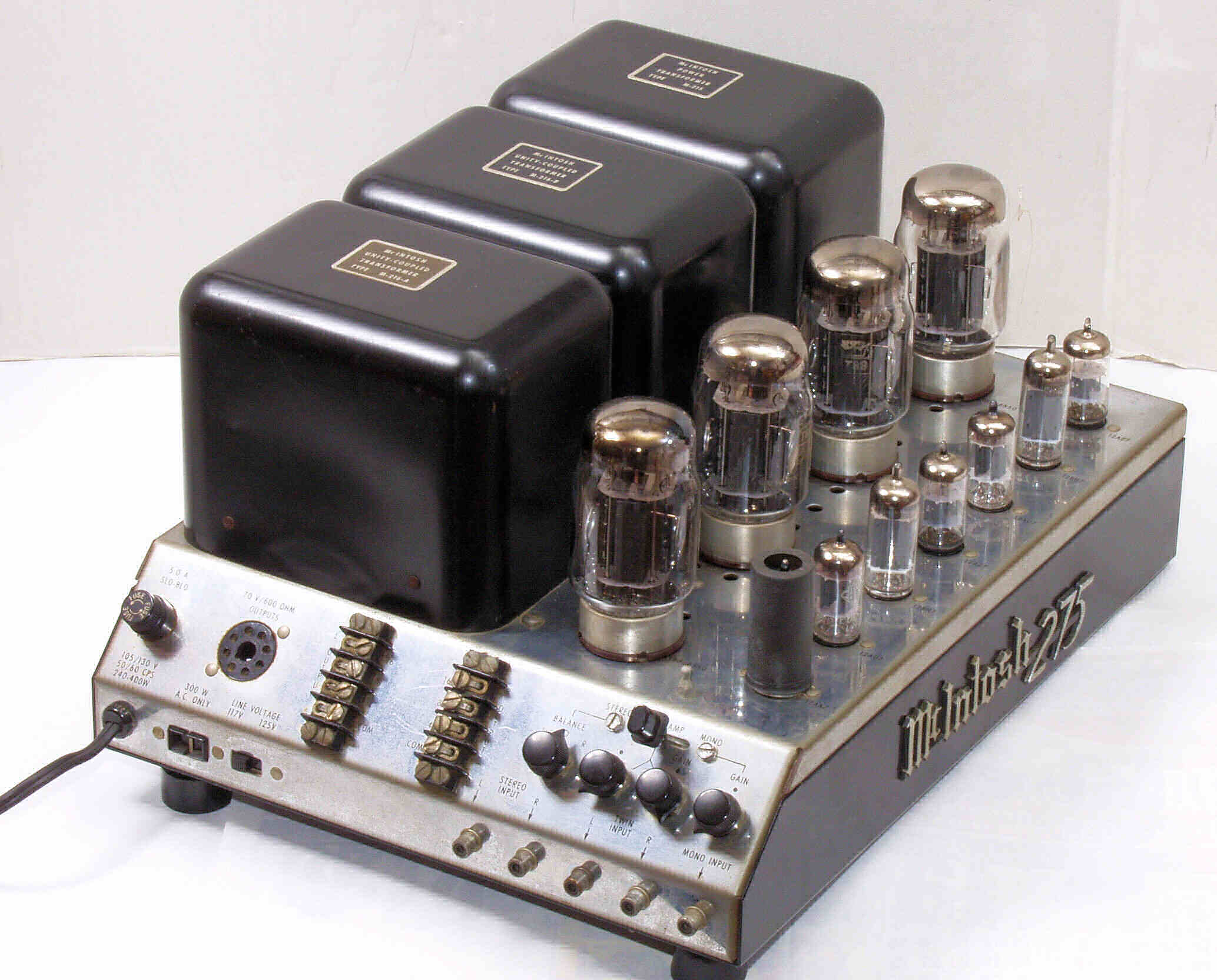

Ａ１Ｂ．　点検中　前左上から見る

Ａ１Ｃ．　点検中　左から見る

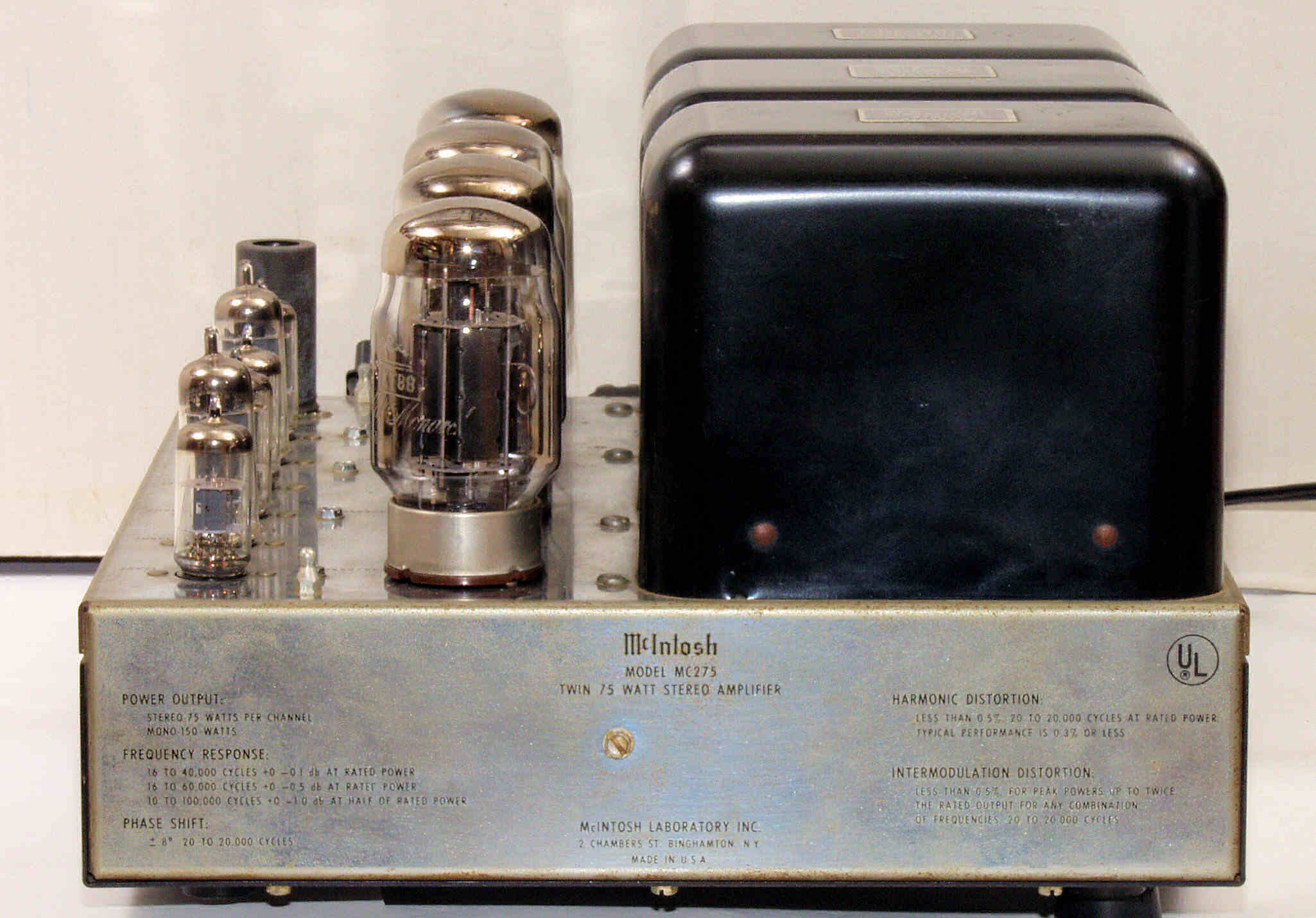

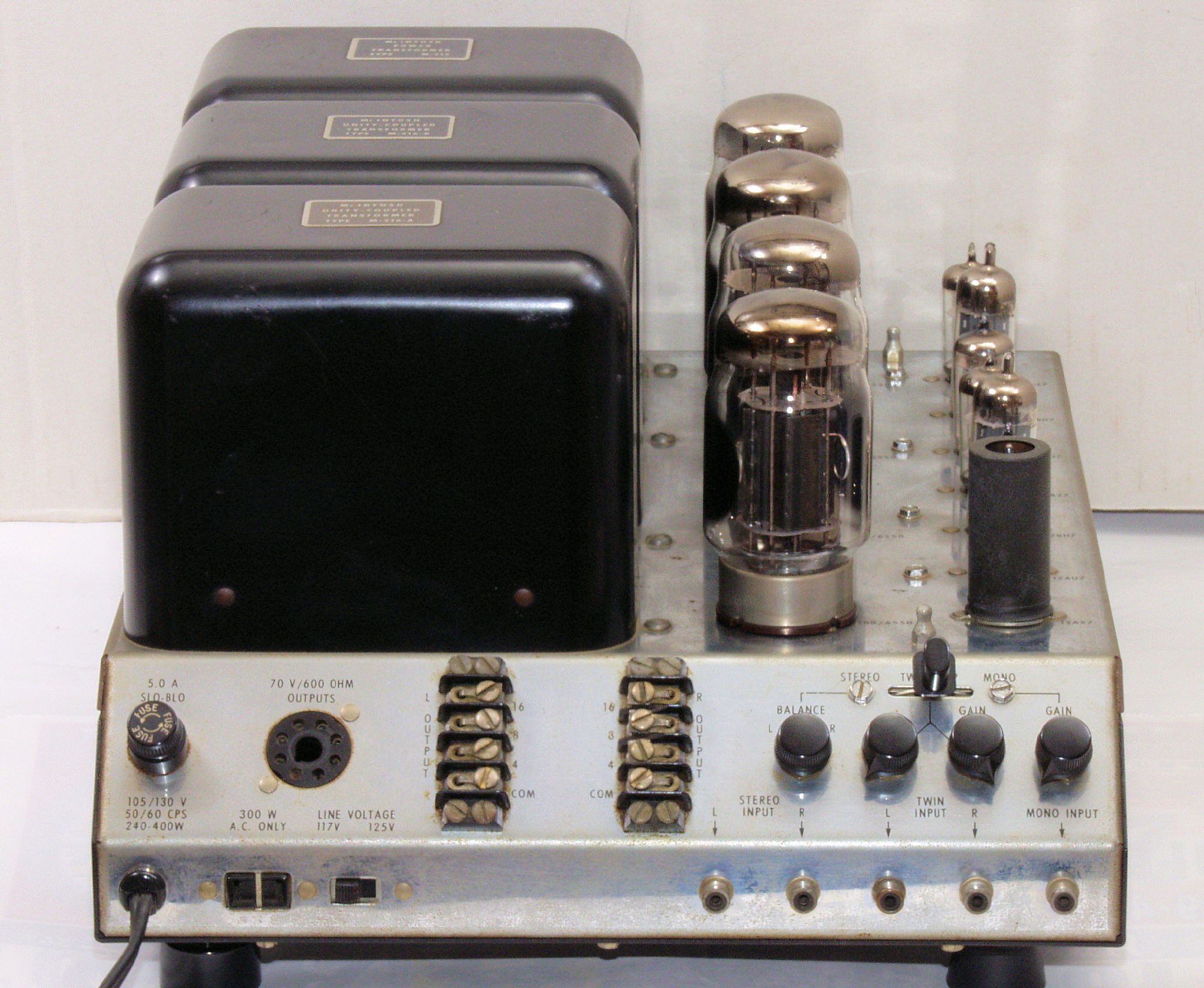

Ａ１Ｄ．　点検中　後から見る

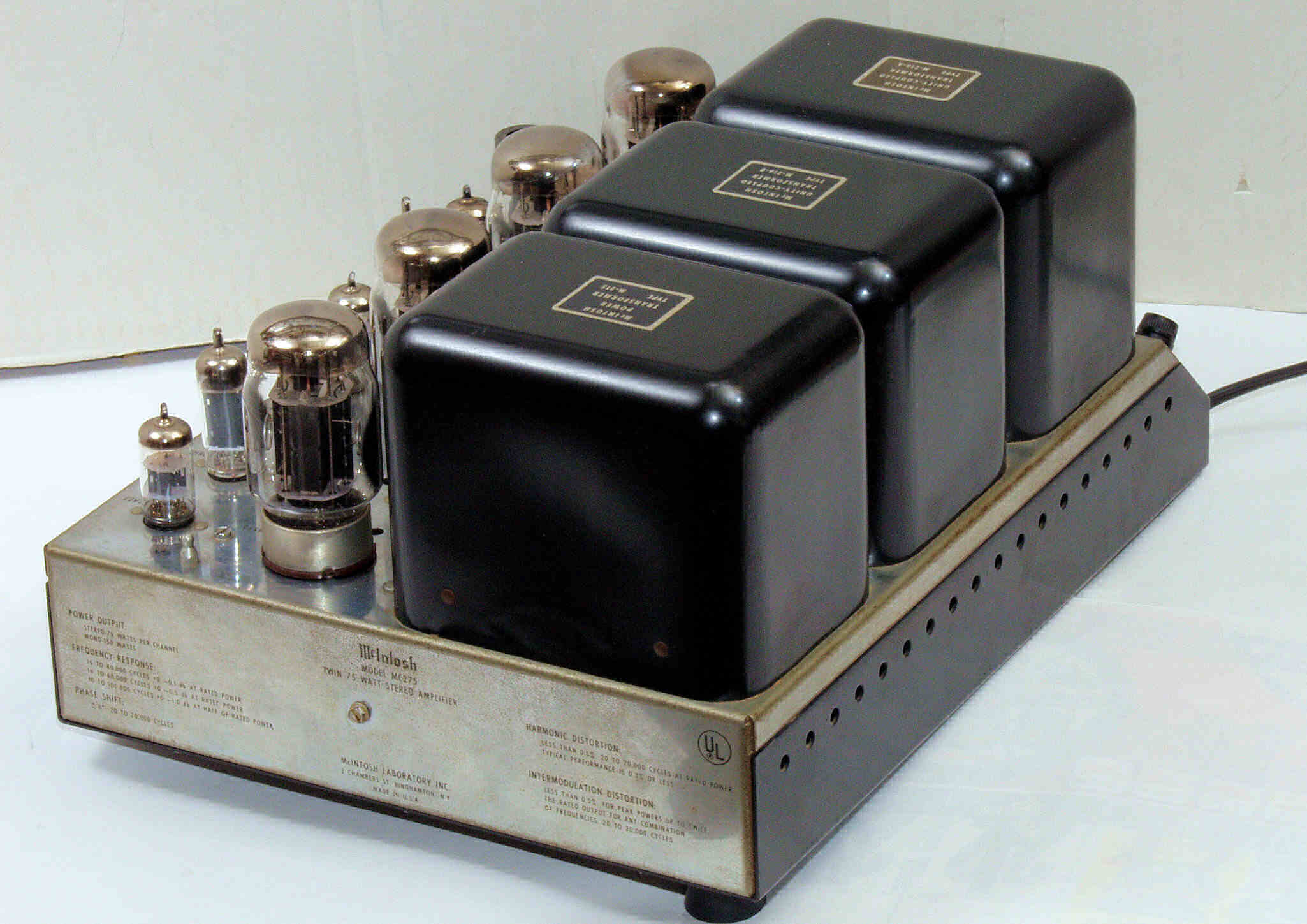

Ａ１Ｅ．　点検中　後右上から見る

Ａ１Ｆ．　点検中　右から見る

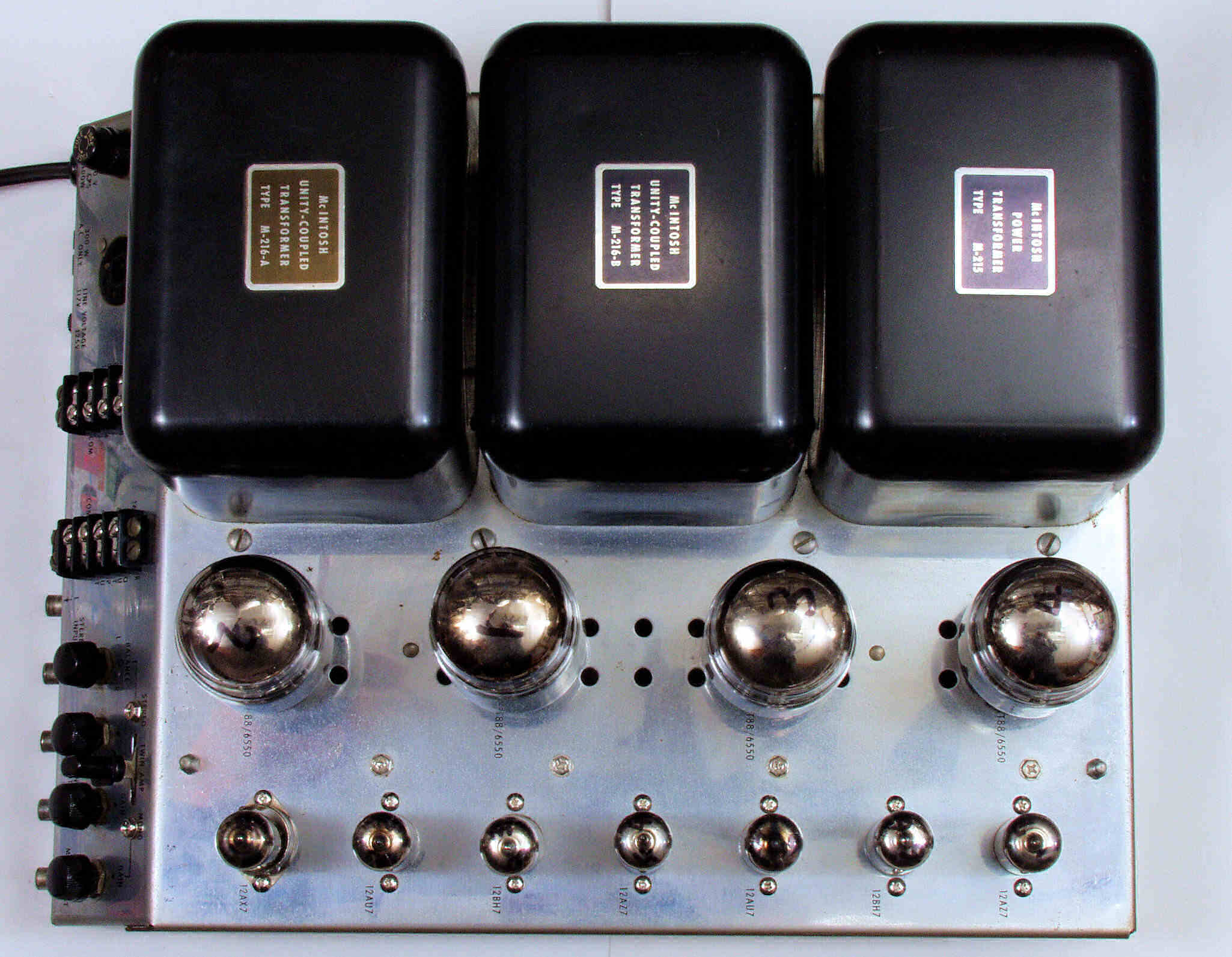

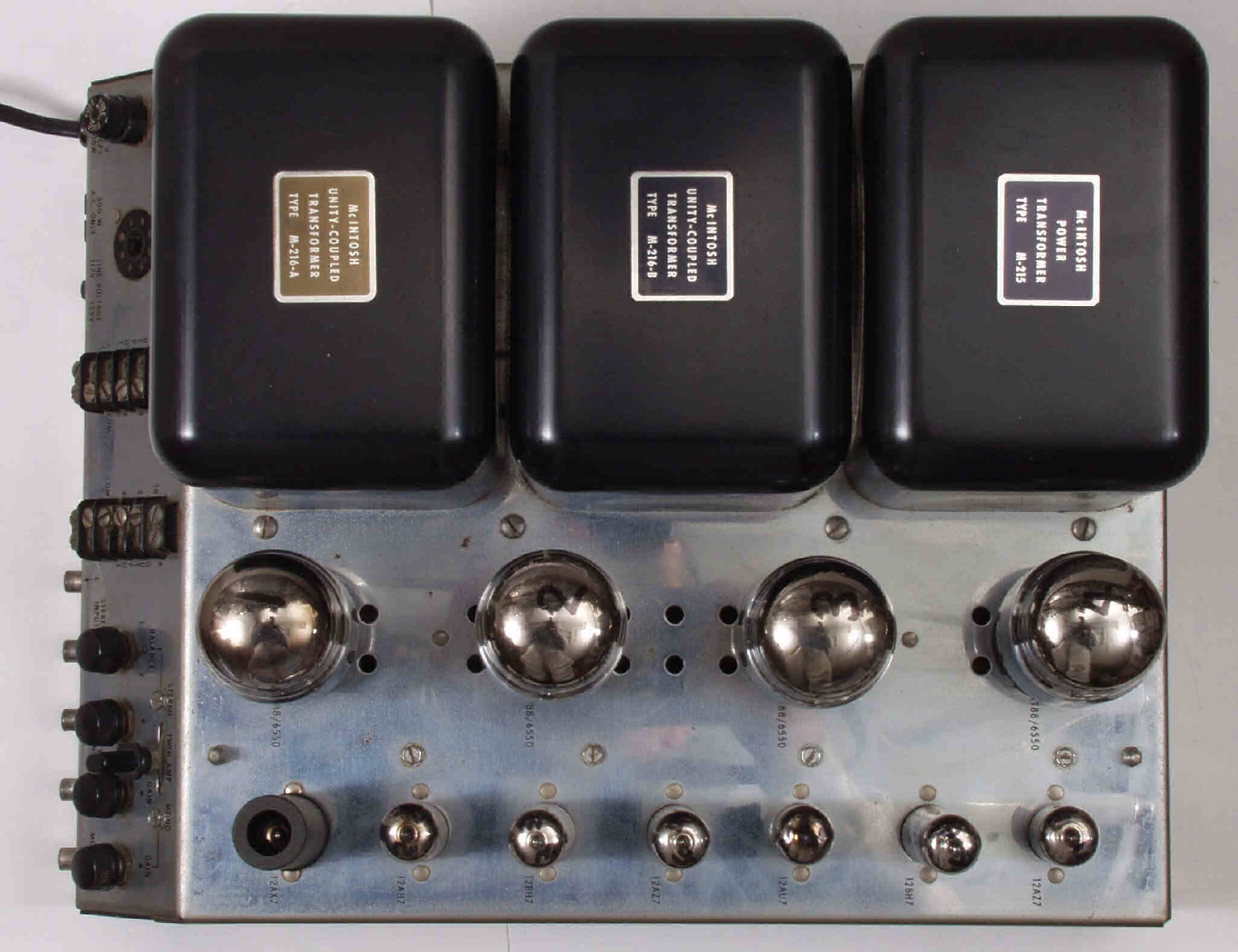

Ａ２Ａ．　点検中　上から見る

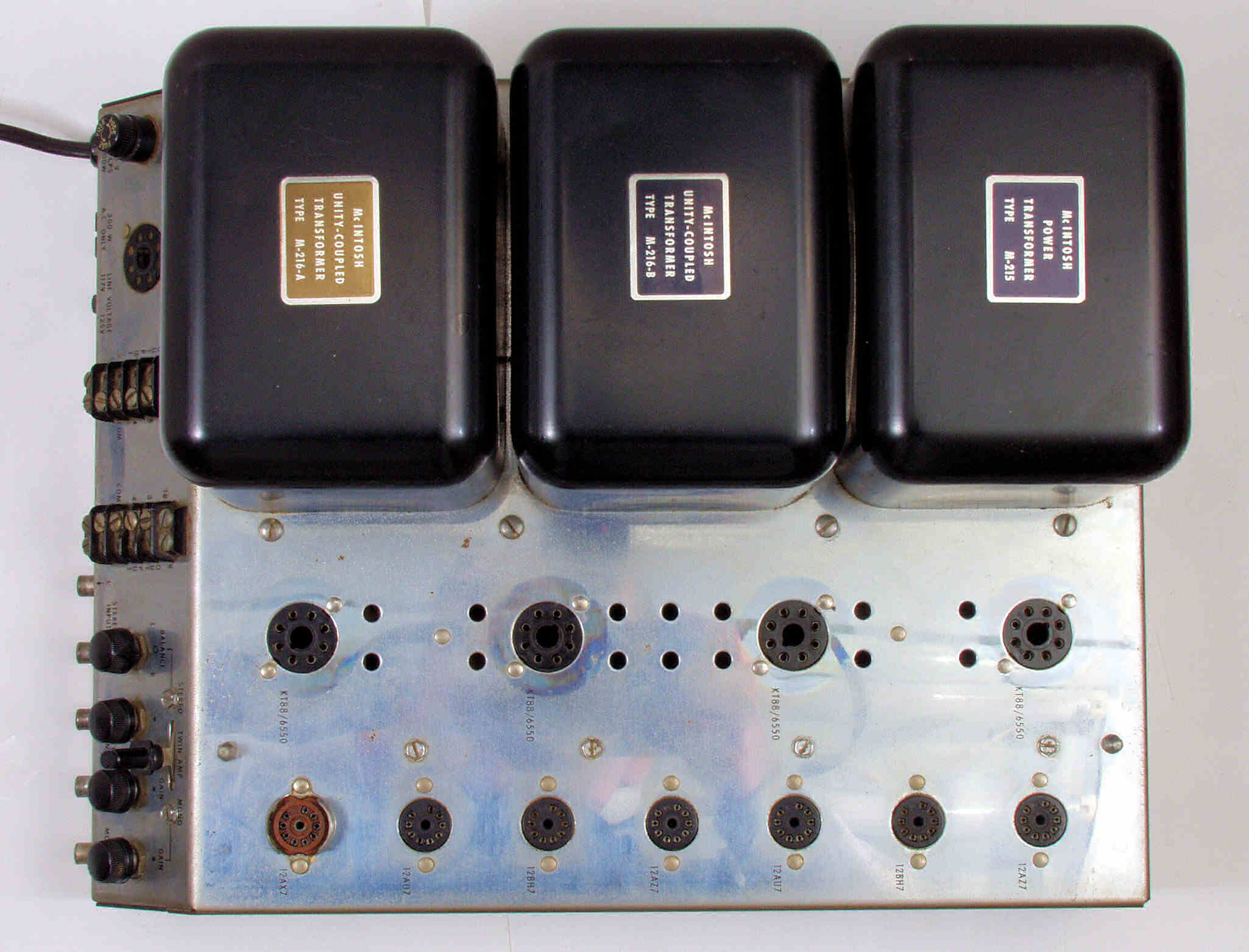

Ａ２Ｂ．　点検中　真空管を抜き、上から見る

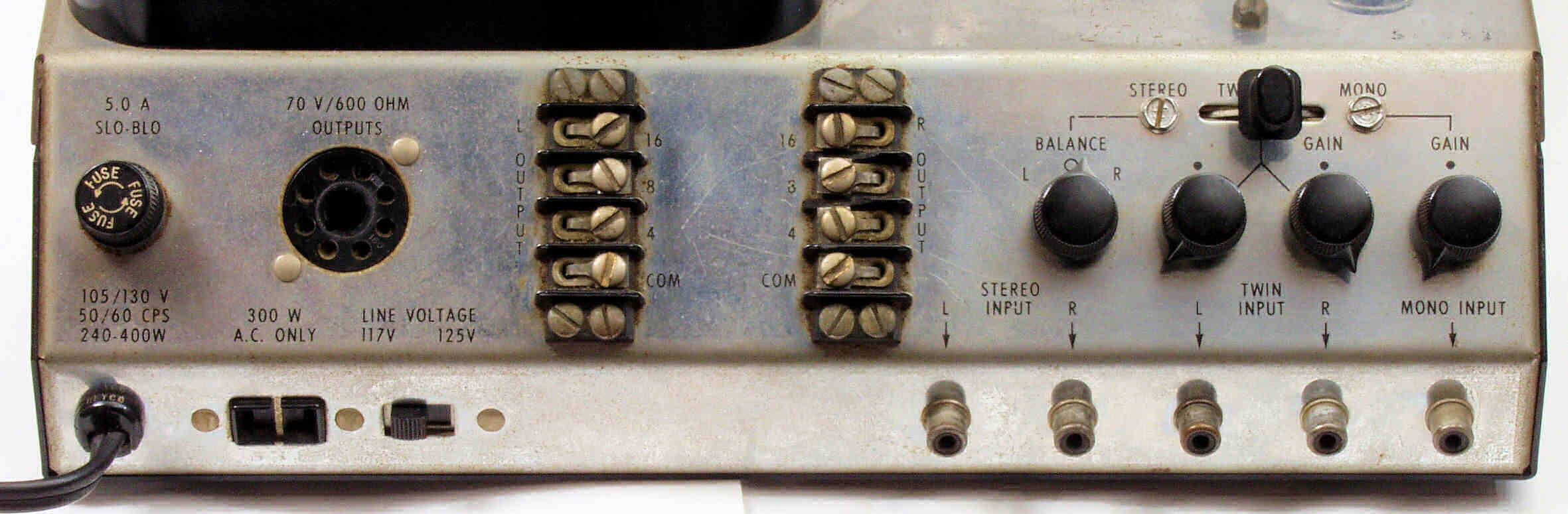

Ａ２Ｃ．　点検中　ＳＰ接続端子、入力RCA端子、ＶＲ、ＳＷを見る

Ａ２Ｄ．　点検中　ＳＰ接続端子

Ａ２Ｅ．　点検中　ＳＰ接続端子、新品と交換可能

Ａ２Ｆ．　点検中　ソケットを見る

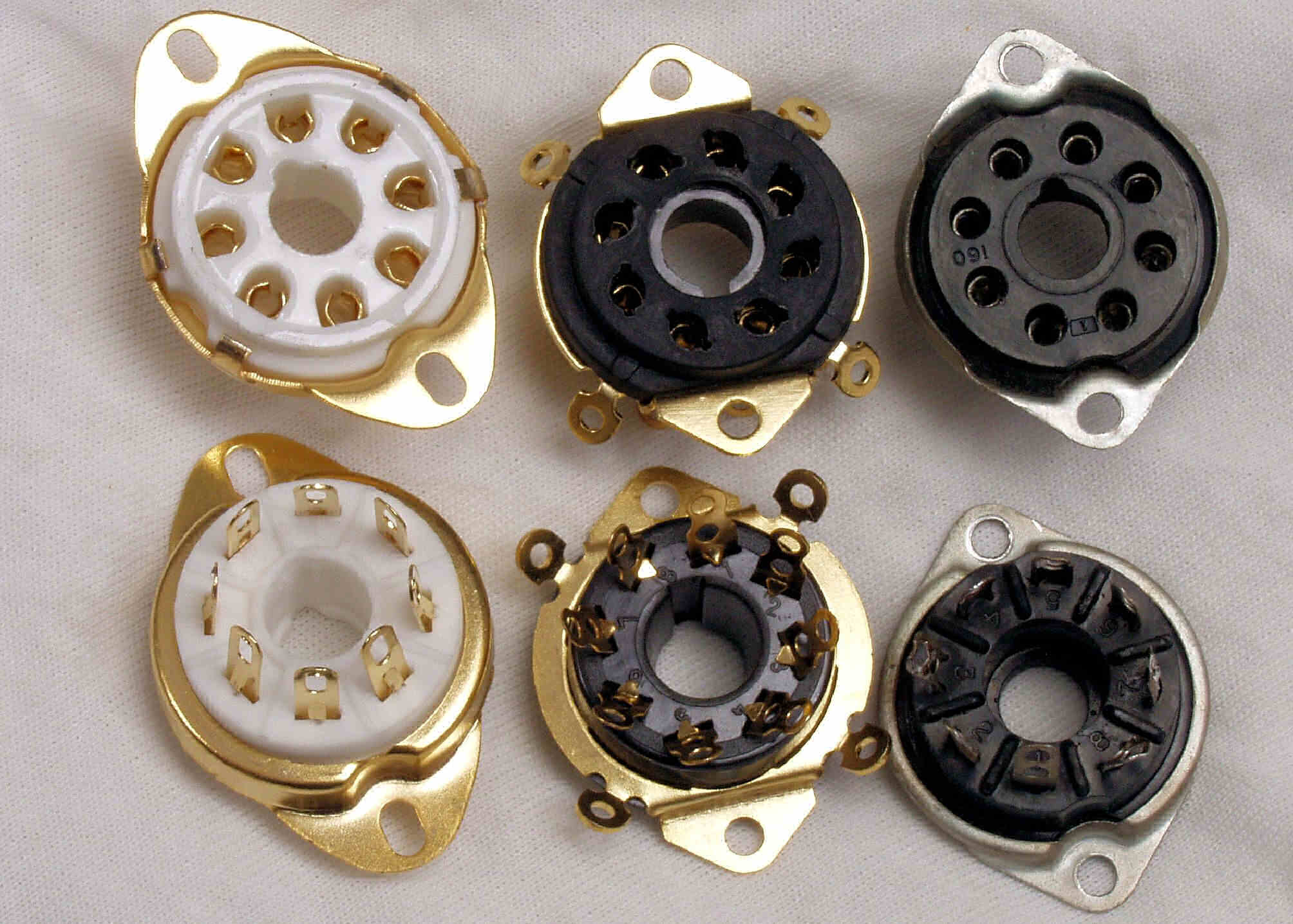

Ａ２Ｇ．　点検中　交換ソケットと比較、左＝径が大きく入らない、　中＝使用する物、　右＝付いていた物

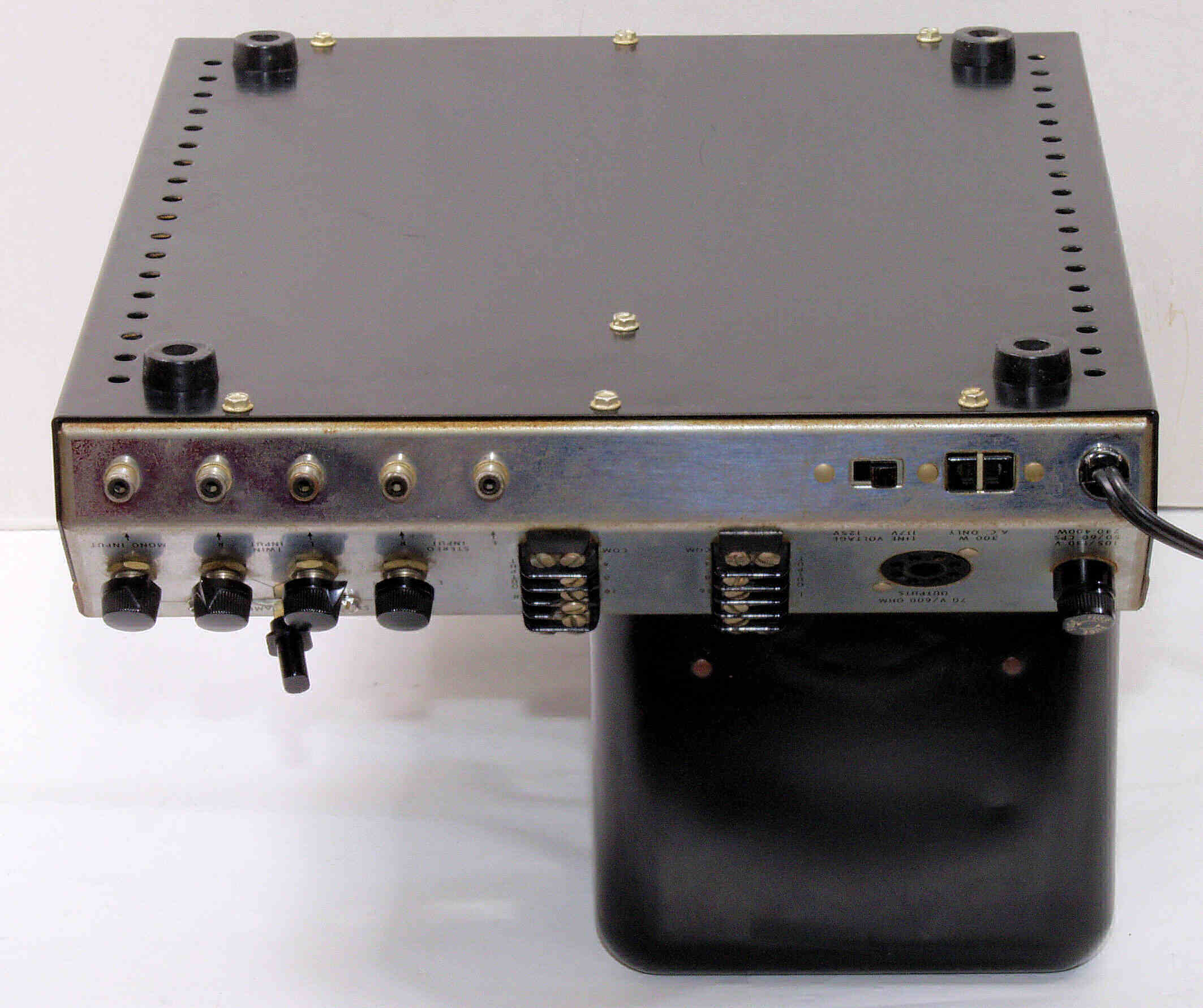

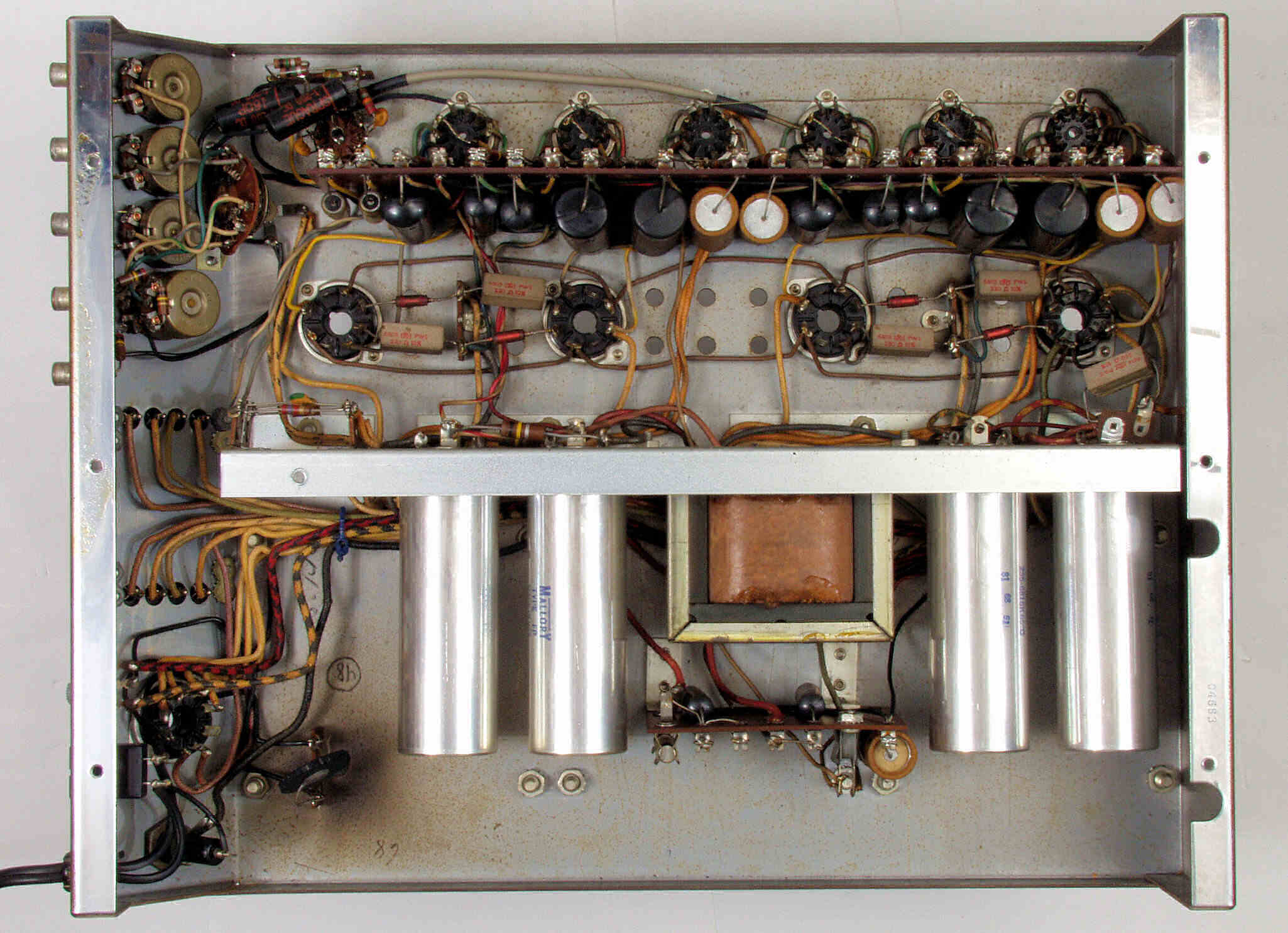

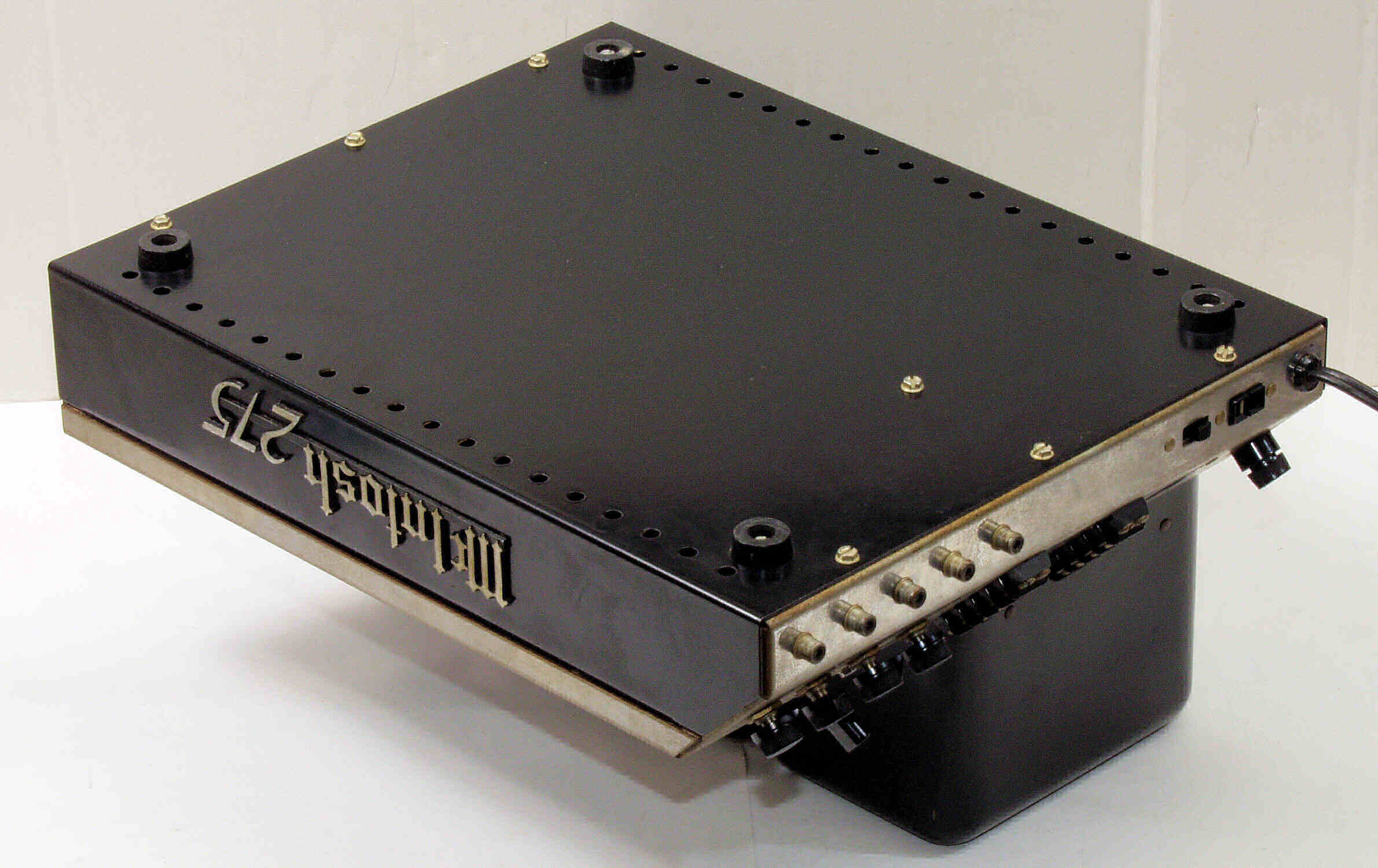

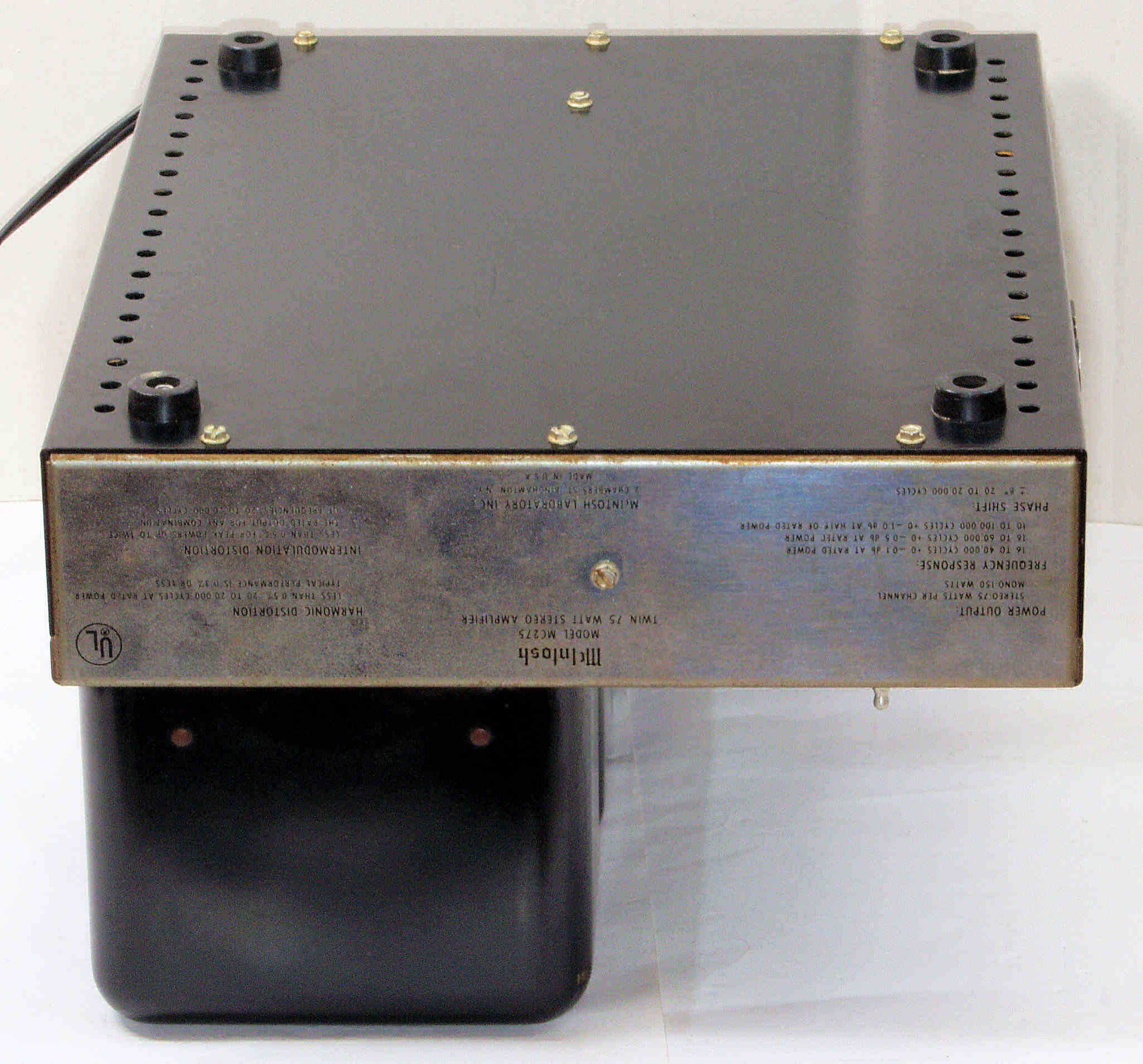

Ａ３Ａ．　点検中　下から見る

Ａ３Ｂ．　点検中　下前から見る

Ａ３Ｃ．　点検中　下左前から見る

Ａ３Ｄ．　点検中　下左から見る

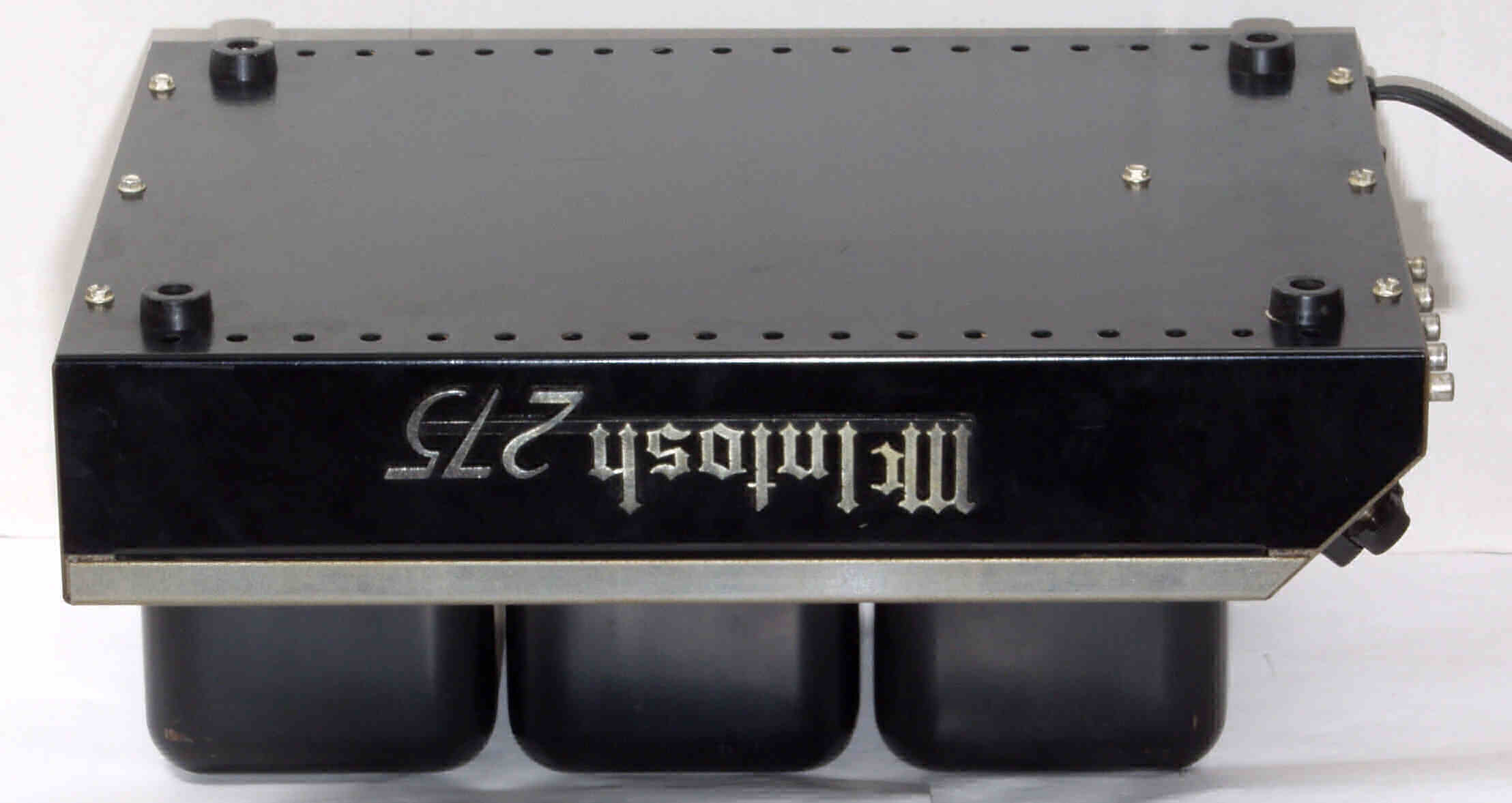

Ａ３Ｅ．　点検中　下後から見る

Ａ３Ｆ．　点検中　下右前から見る

Ａ３Ｇ．　点検中　下右から見る

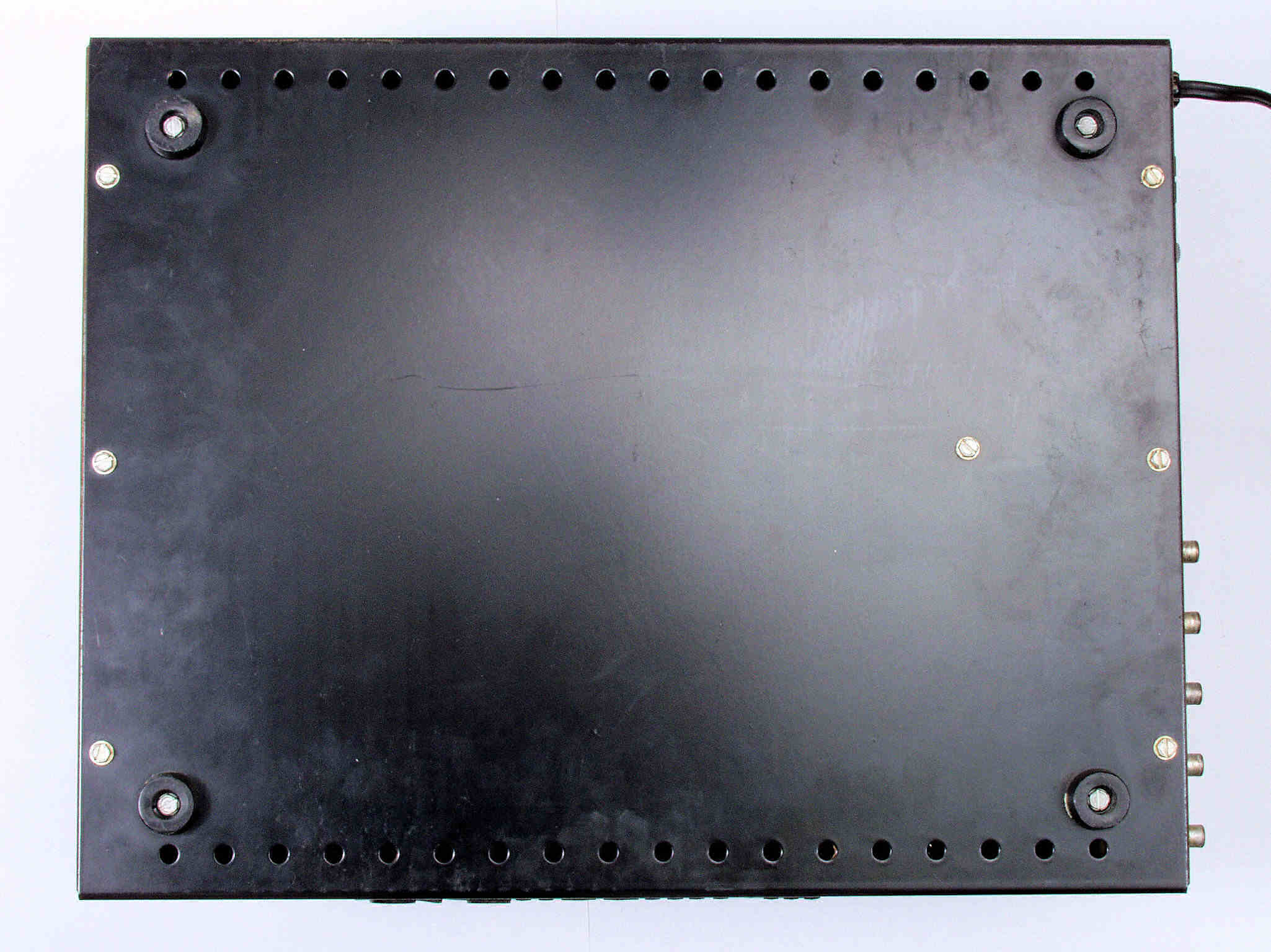

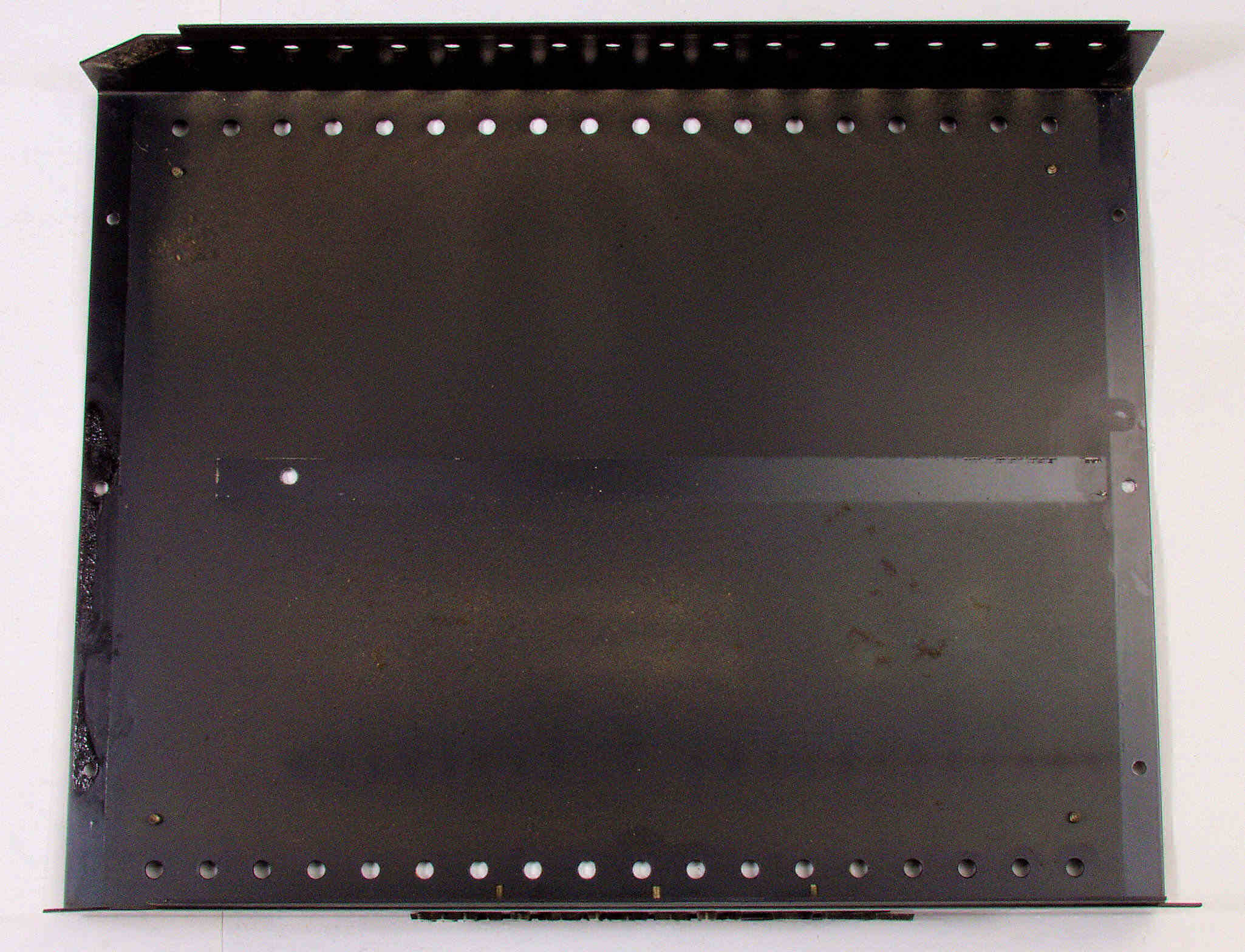

Ａ４Ａ．　点検中　下ケースを見る

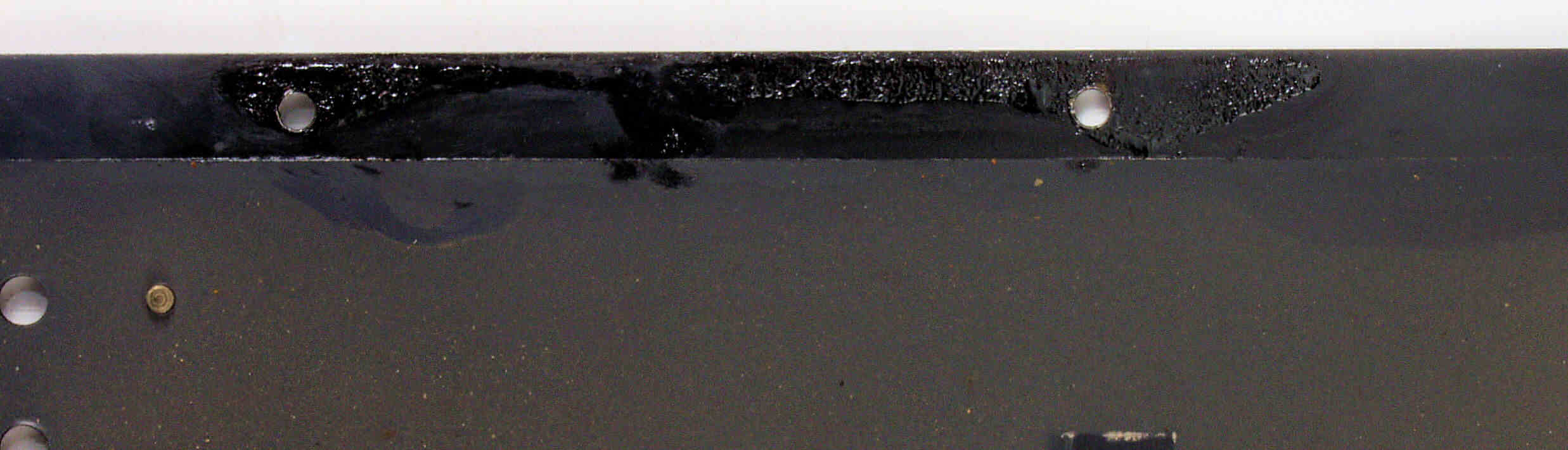

Ａ４Ｂ．　点検中　下ケースのオイル漏れ跡？

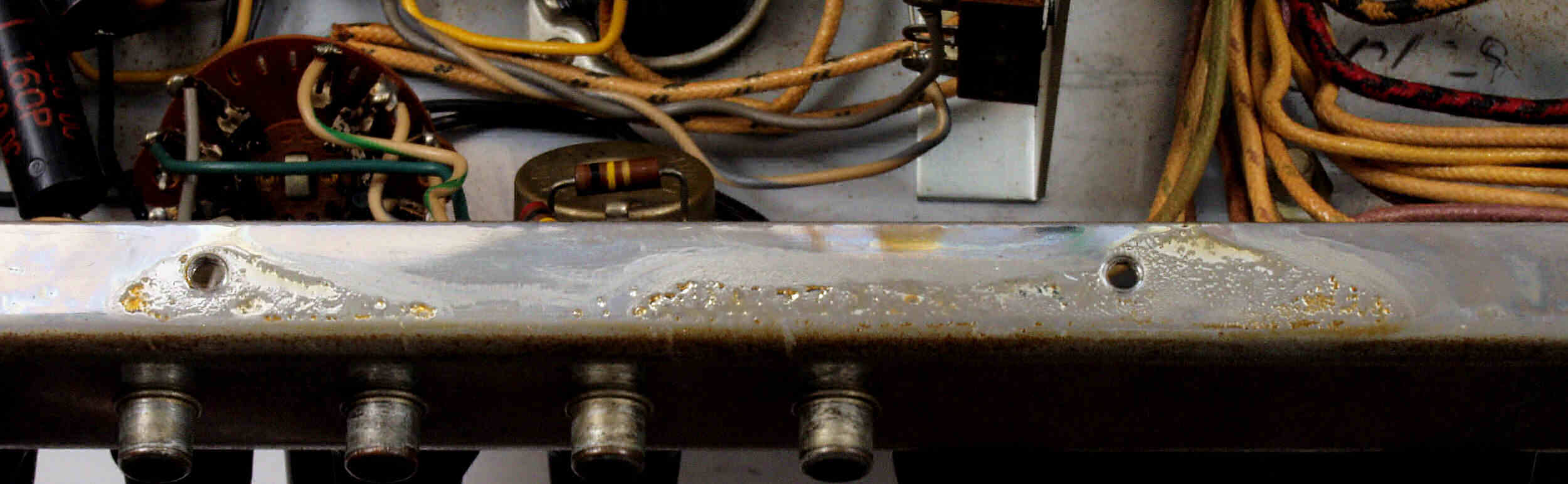

Ａ４Ｃ．　点検中　本体シャシのオイル漏れ跡？

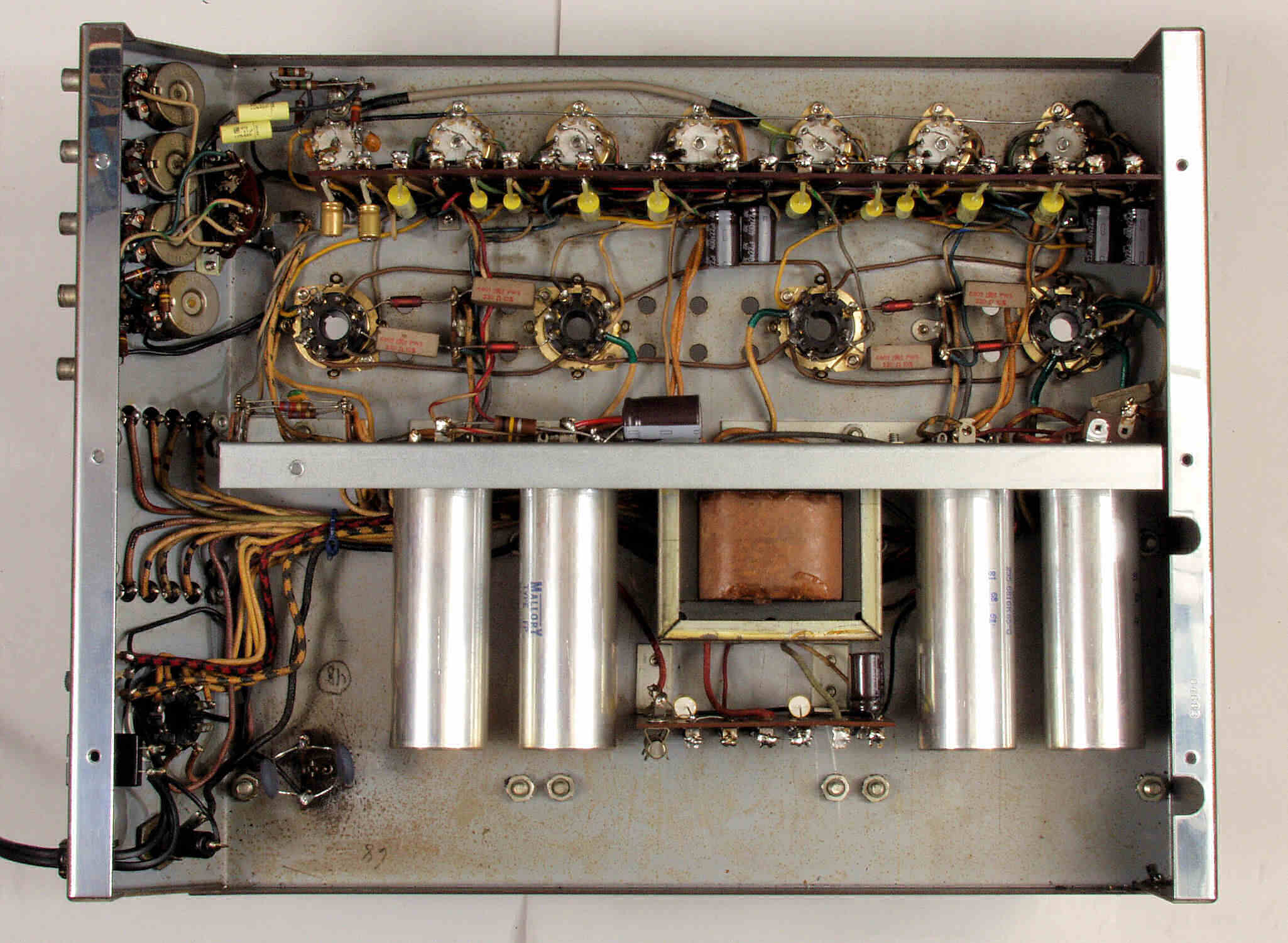

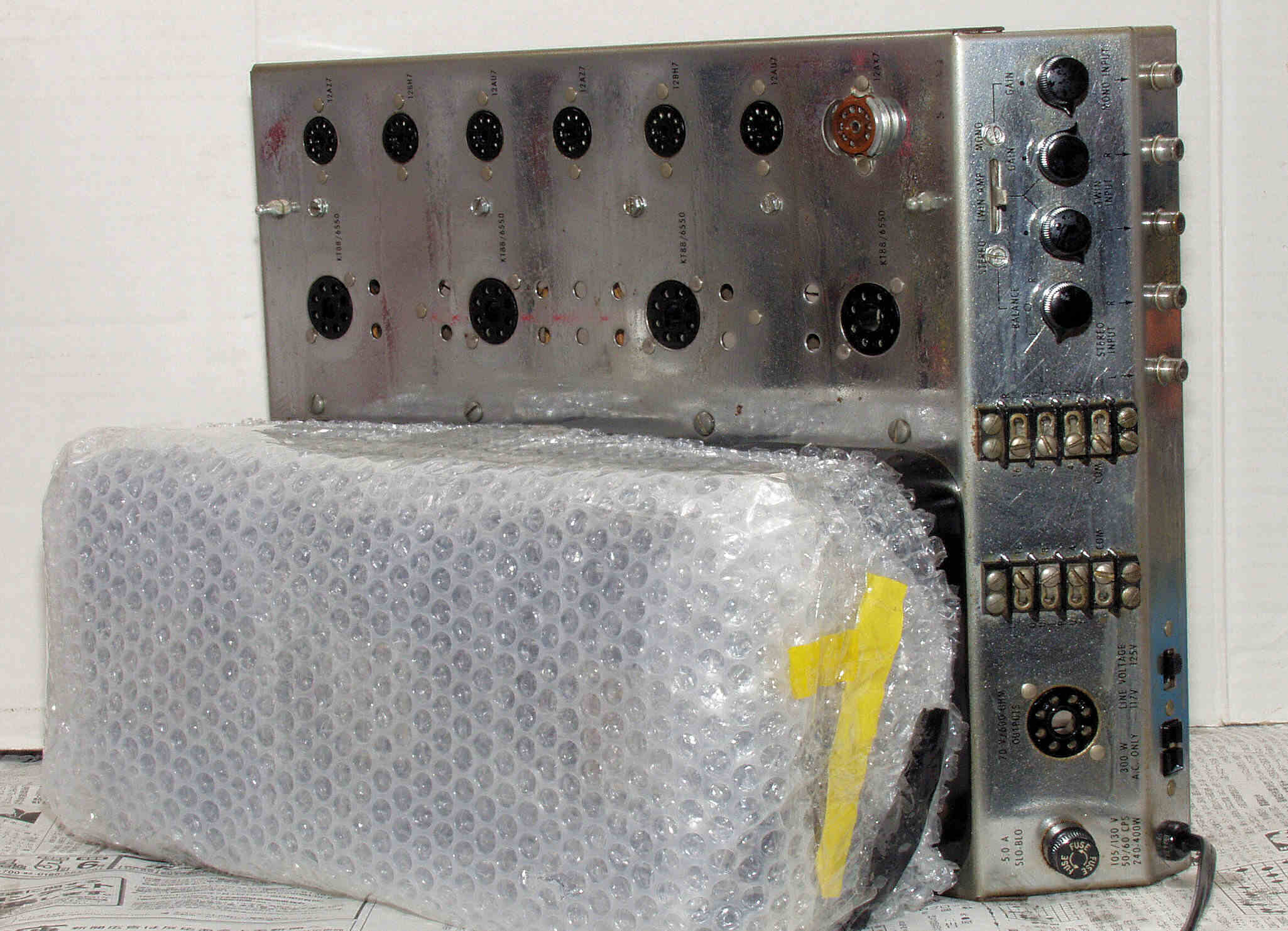

Ａ５．　点検中　下ケースを取り下から見る

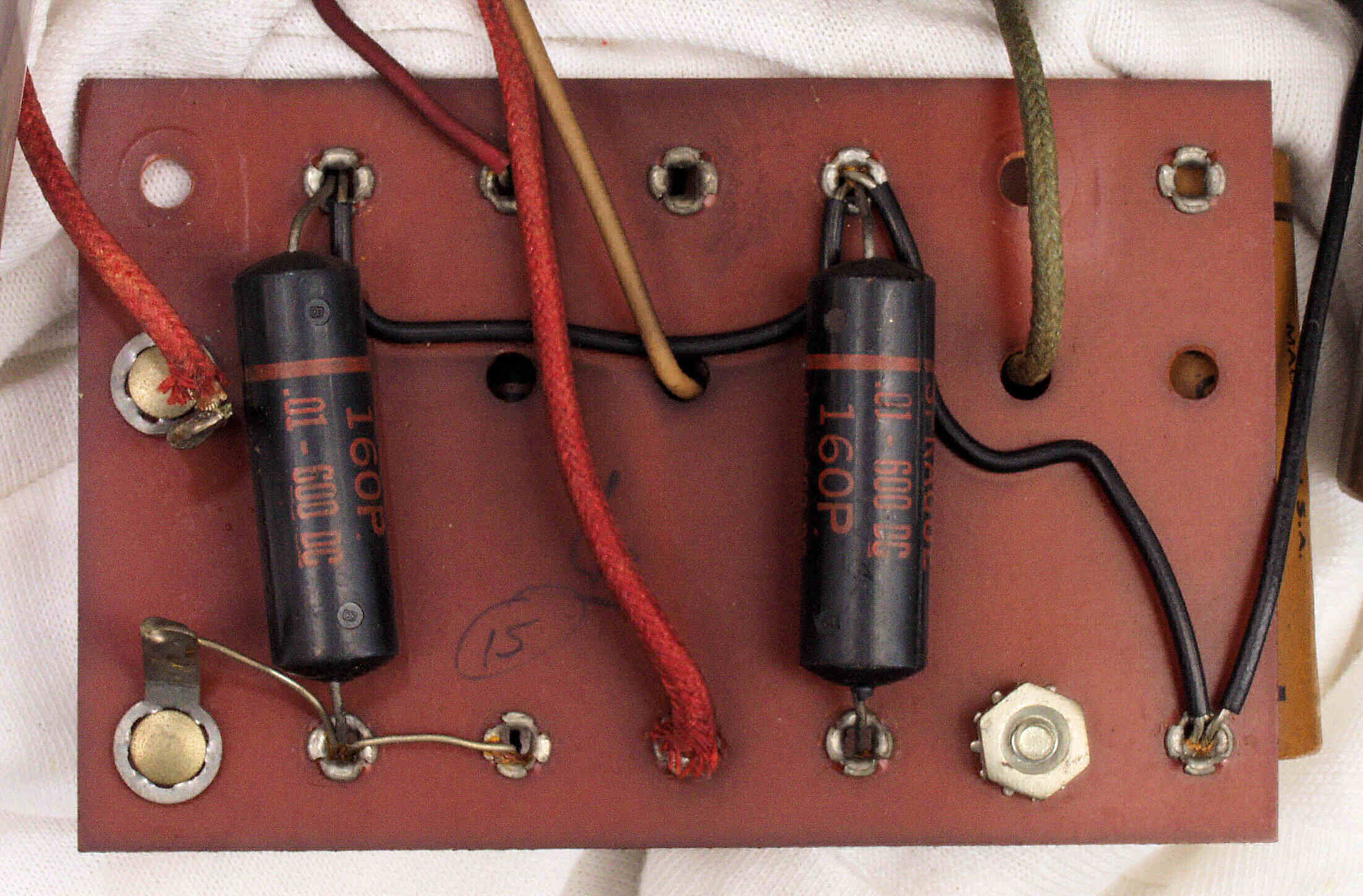

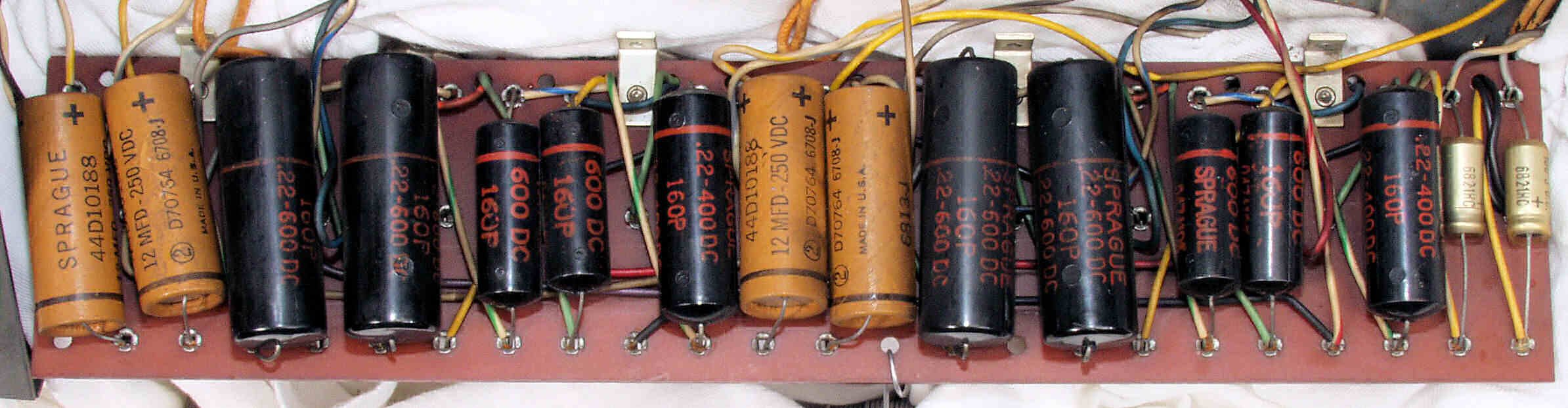

Ａ６Ａ．　点検中　基板上のコンデンサー類、製造時のまま

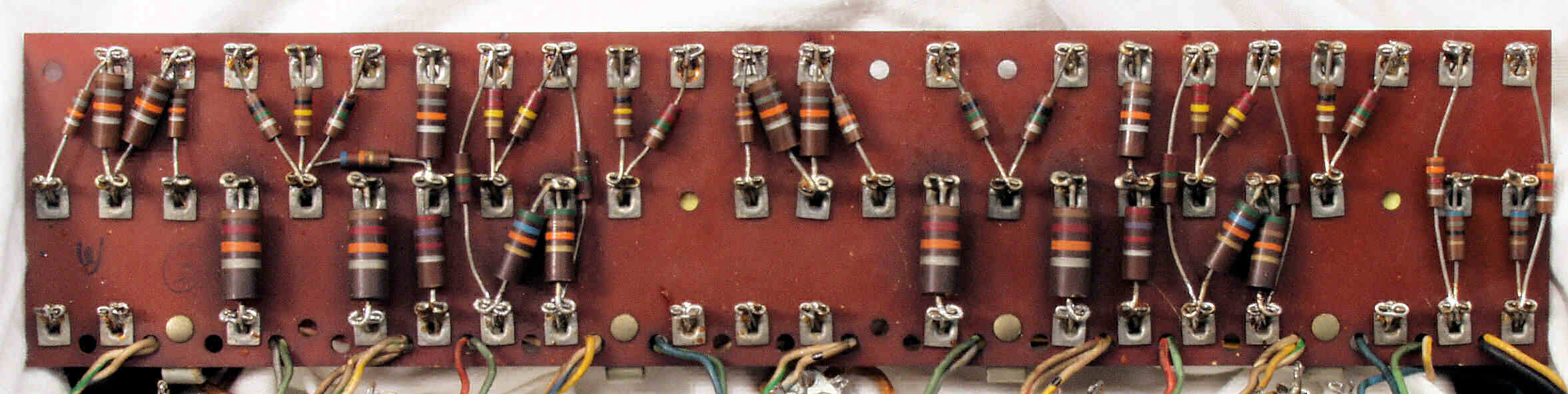

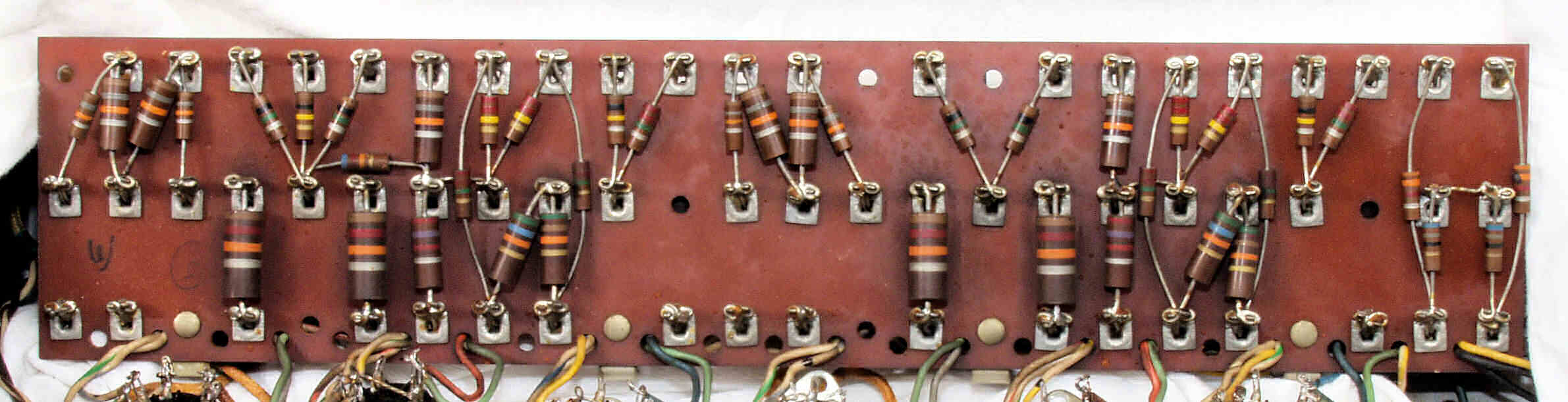

Ａ６Ｂ．　点検中　基板上の抵抗類、製造時のまま

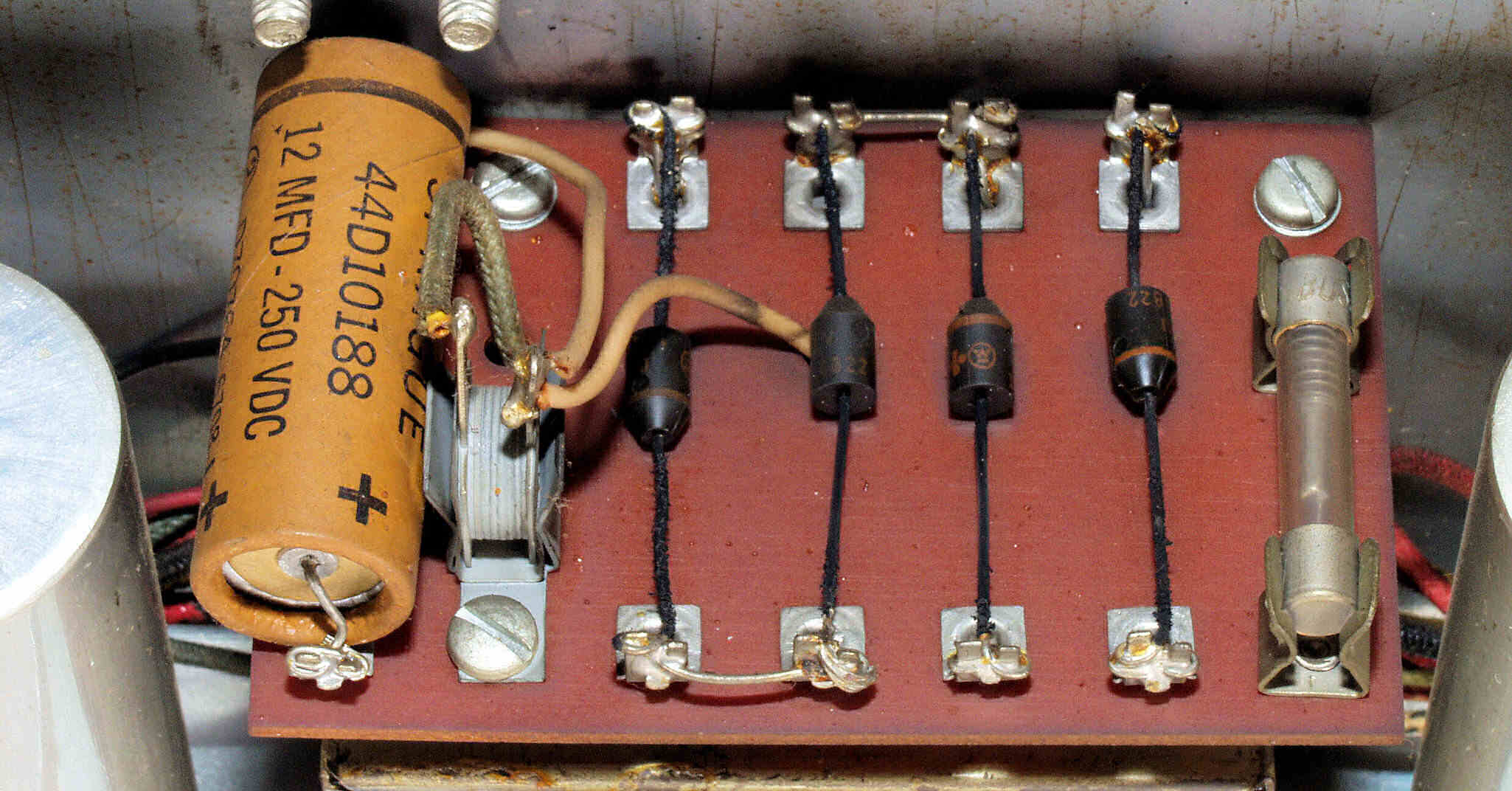

Ａ７．　点検中　整流基板、製造時のまま

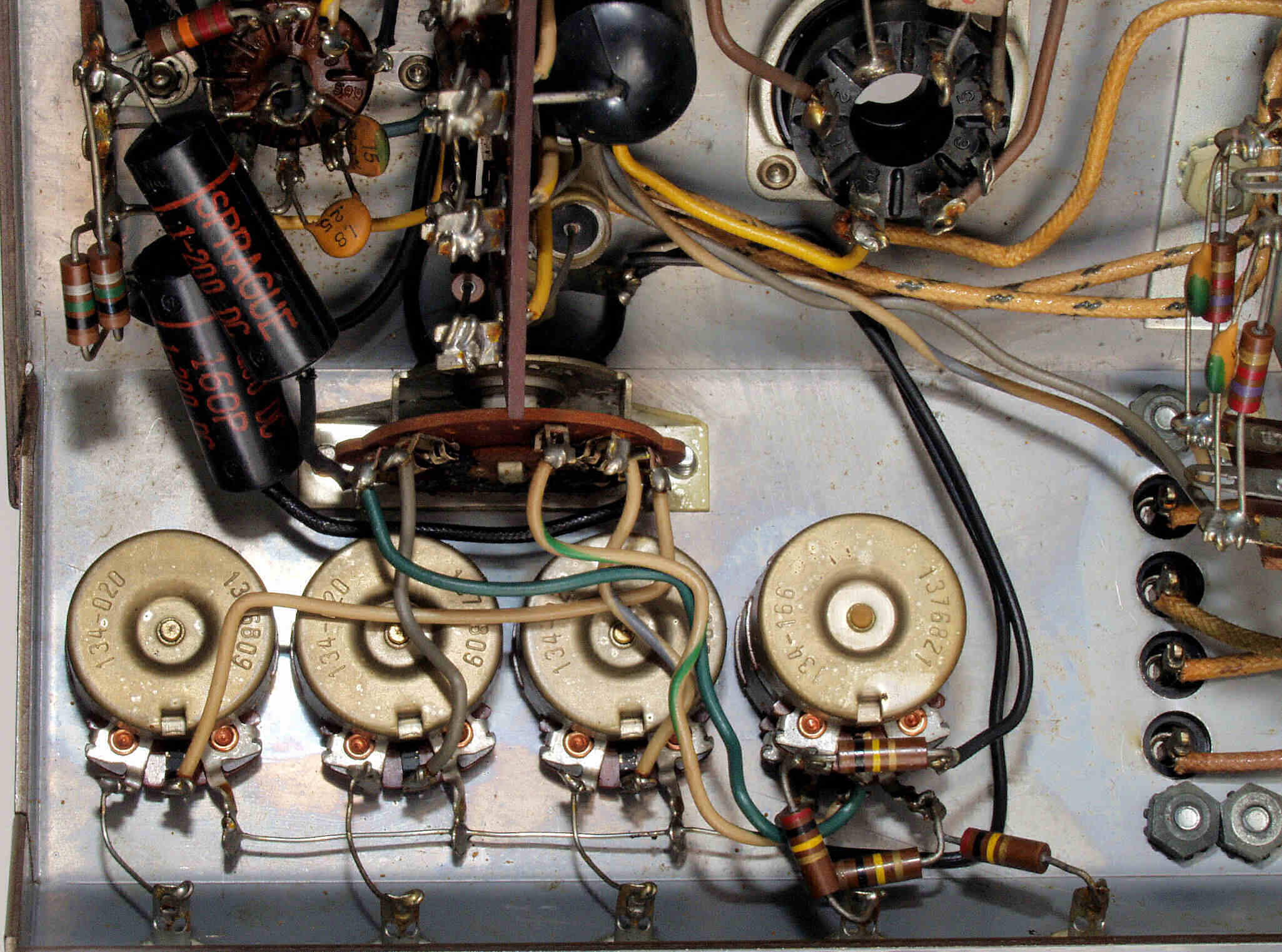

Ａ８．　点検中　ＶＲ裏配線、製造時のまま

Ａ９．　点検中　突入電流抑制素子、製造時のまま

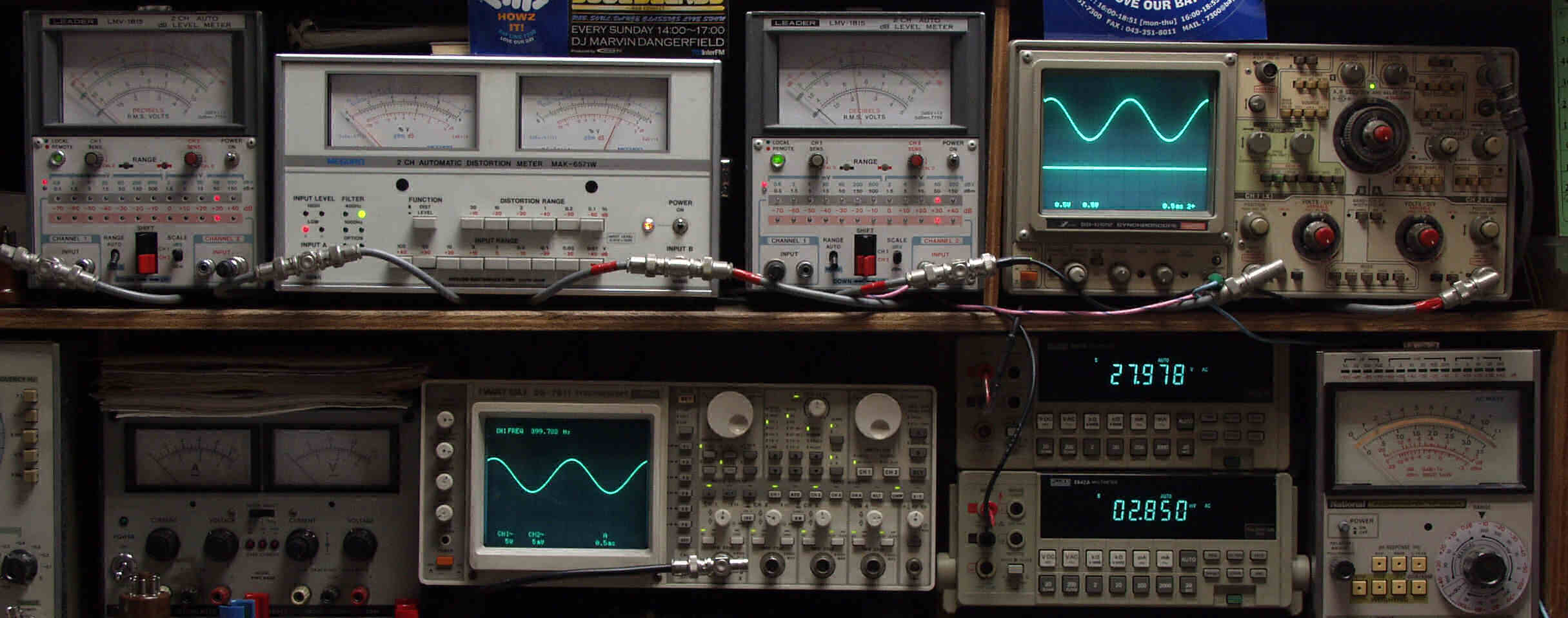

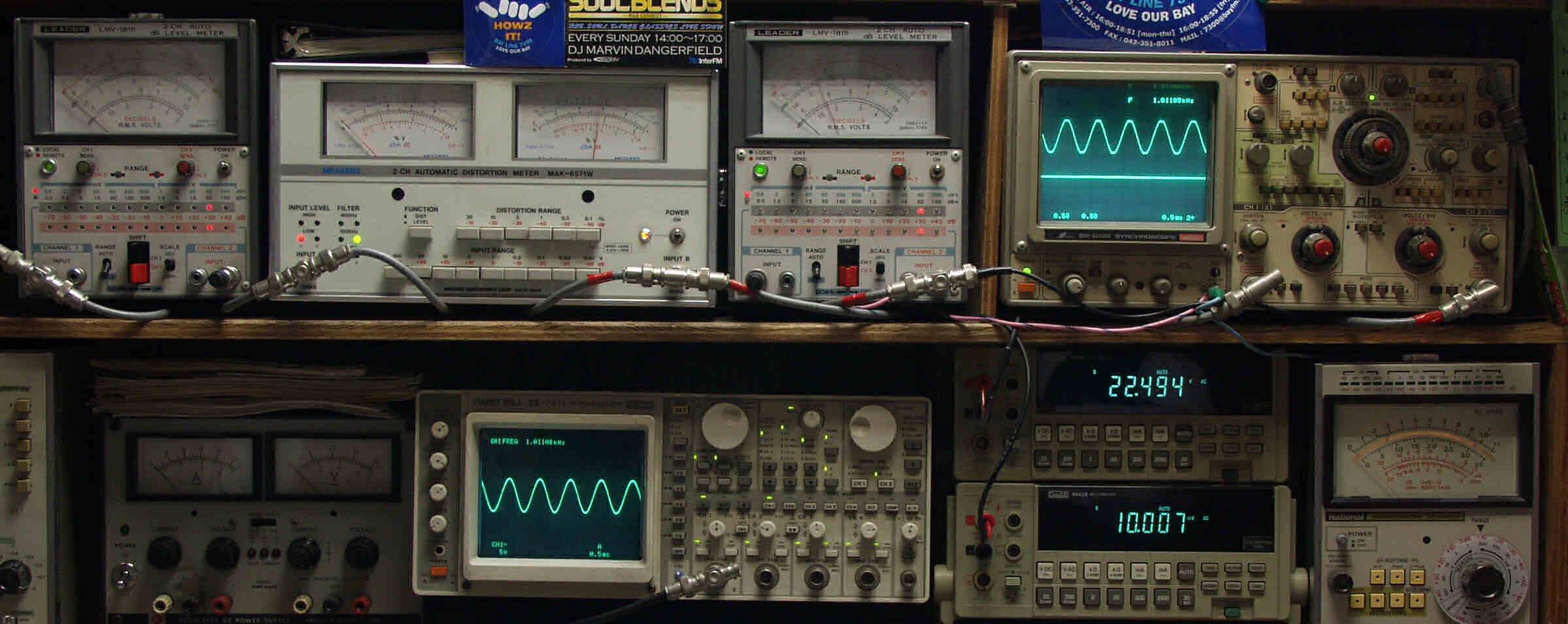

Ｔ．　修理前点検測定 Ｔ１．　出力・歪み率測定 　　　　＜見方＞ 　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定 　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計 　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用 　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用 　　　上段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測） 　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定　下段中右下　デジタル電圧計＝Ｌ出力電圧測定

Ｔ２Ａ．　Ｒ側ＳＰ出力２２Ｖ＝60Ｗ　歪率＝１．８％　ＡＵＸ入力　１０００ＨＺ。　電源電圧は１００Ｖ５０ＨＺ。

Ｔ２Ｂ．　Ｌ側ＳＰ出力２２Ｖ＝60Ｗ　歪率＝２．４％　ＡＵＸ入力　１０００ＨＺ

Ｔ２Ｃ．　Ｒ側ＳＰ出力２２Ｖ＝60Ｗ　歪率＝２．２％　ＡＵＸ入力　４００ＨＺ

Ｔ２Ｄ．　Ｌ側ＳＰ出力２２Ｖ＝60Ｗ　歪率＝２．４％　ＡＵＸ入力　４００ＨＺ

Ｃ．修理状況 Ｃ１Ａ．　修理前　基板

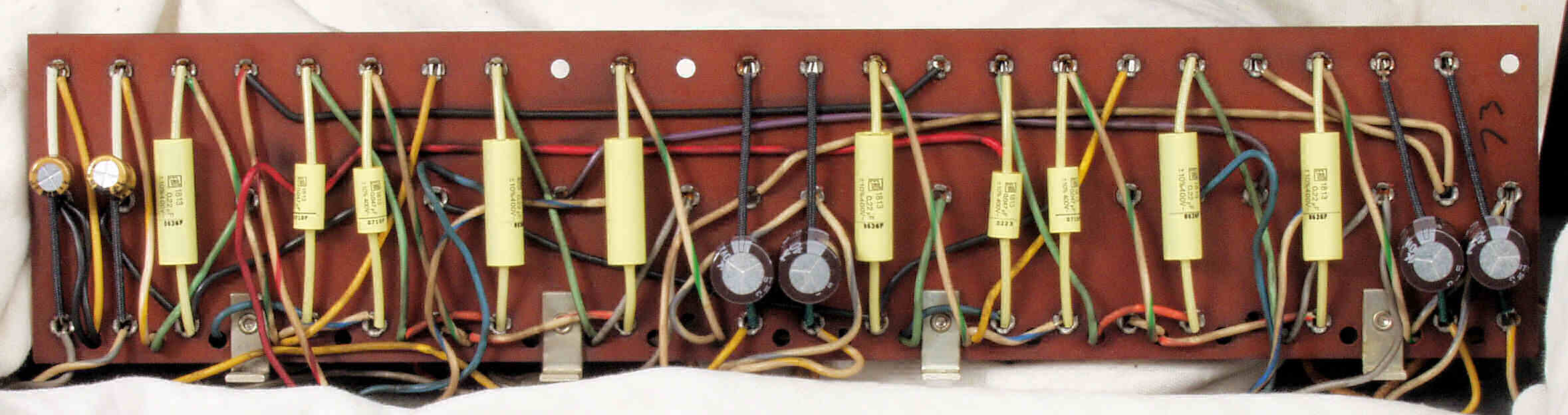

Ｃ１Ｂ．　修理後　基板

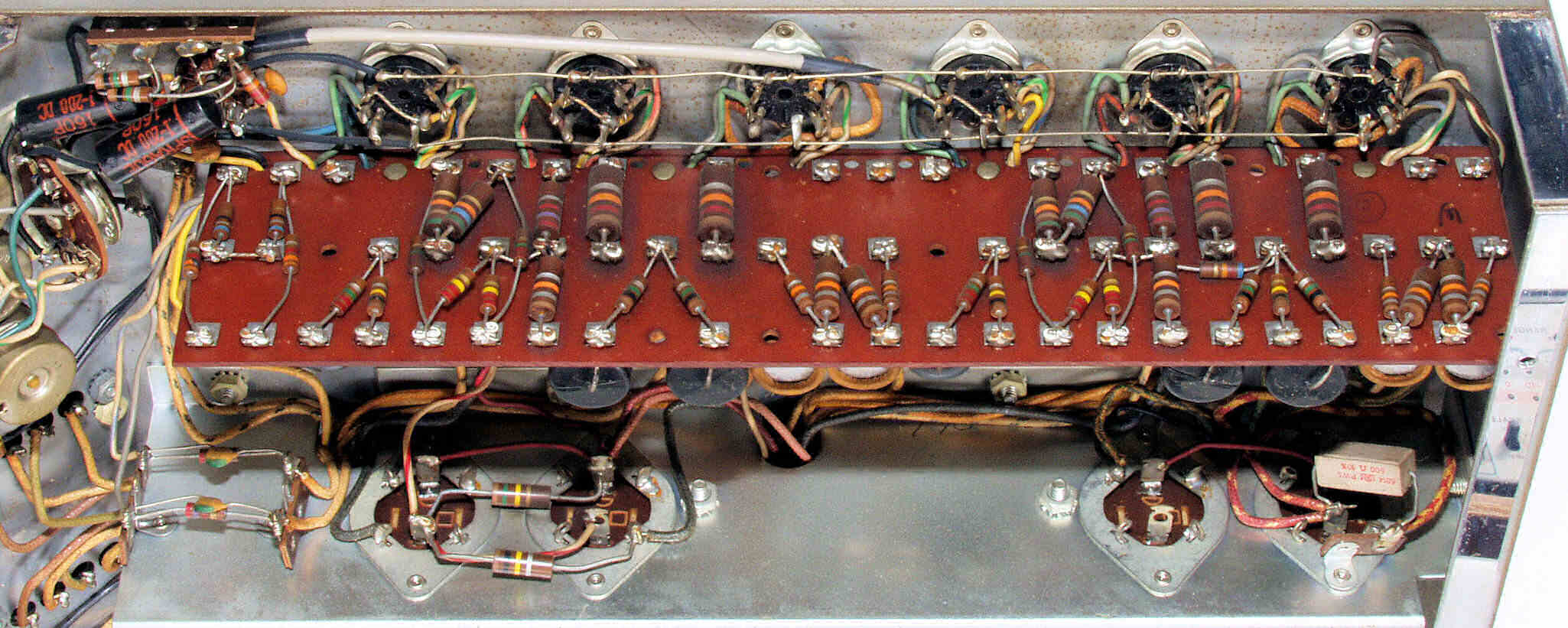

Ｃ１Ｄ．　修理前　　基板裏

Ｃ１Ｅ．　修理（ハンダ補正）後　　基板裏、配線をしっかりと巻き付ける

Ｃ１Ｆ．　修理（ハンダ補正）後　　基板裏、半田を流し込む

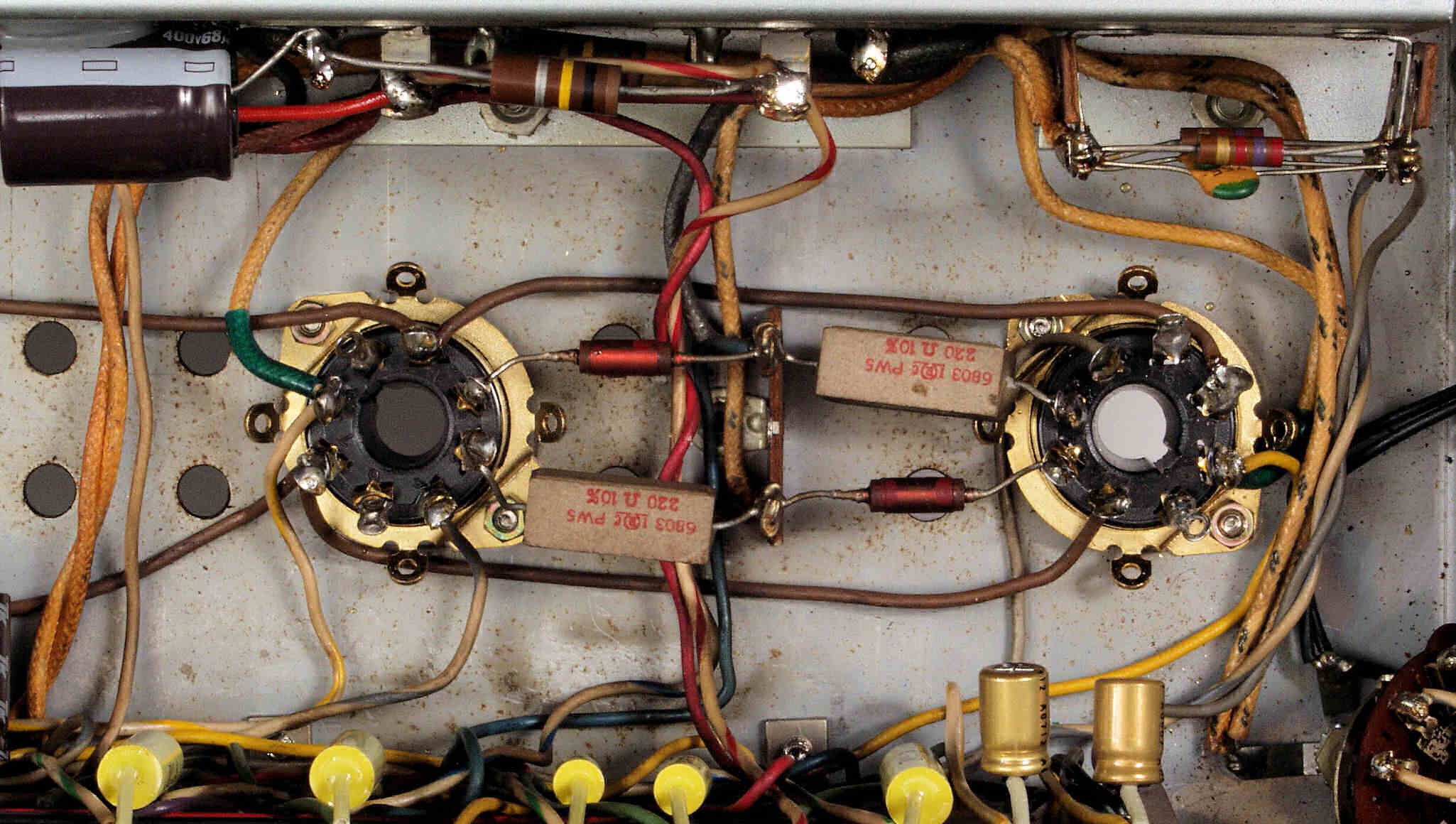

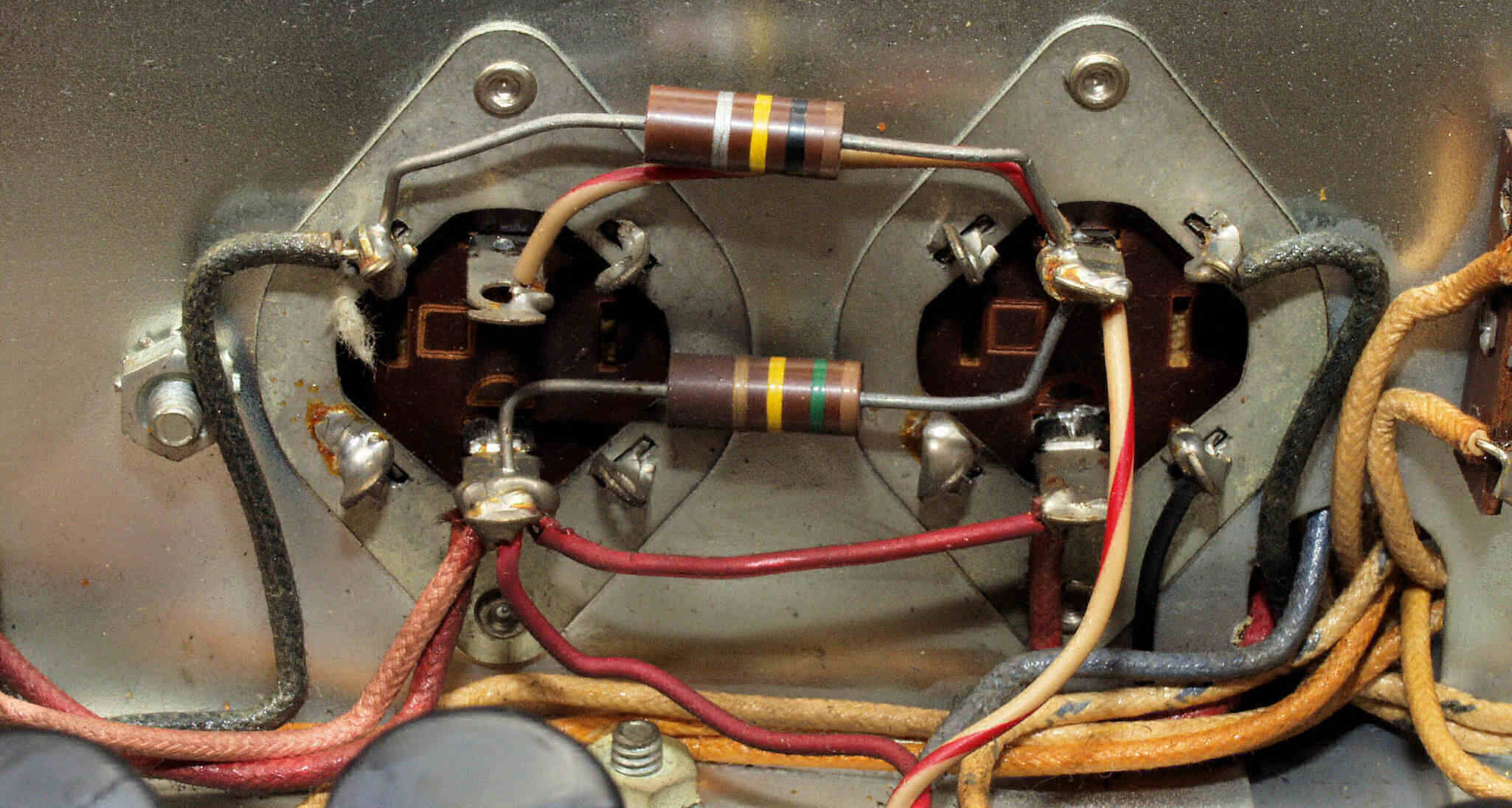

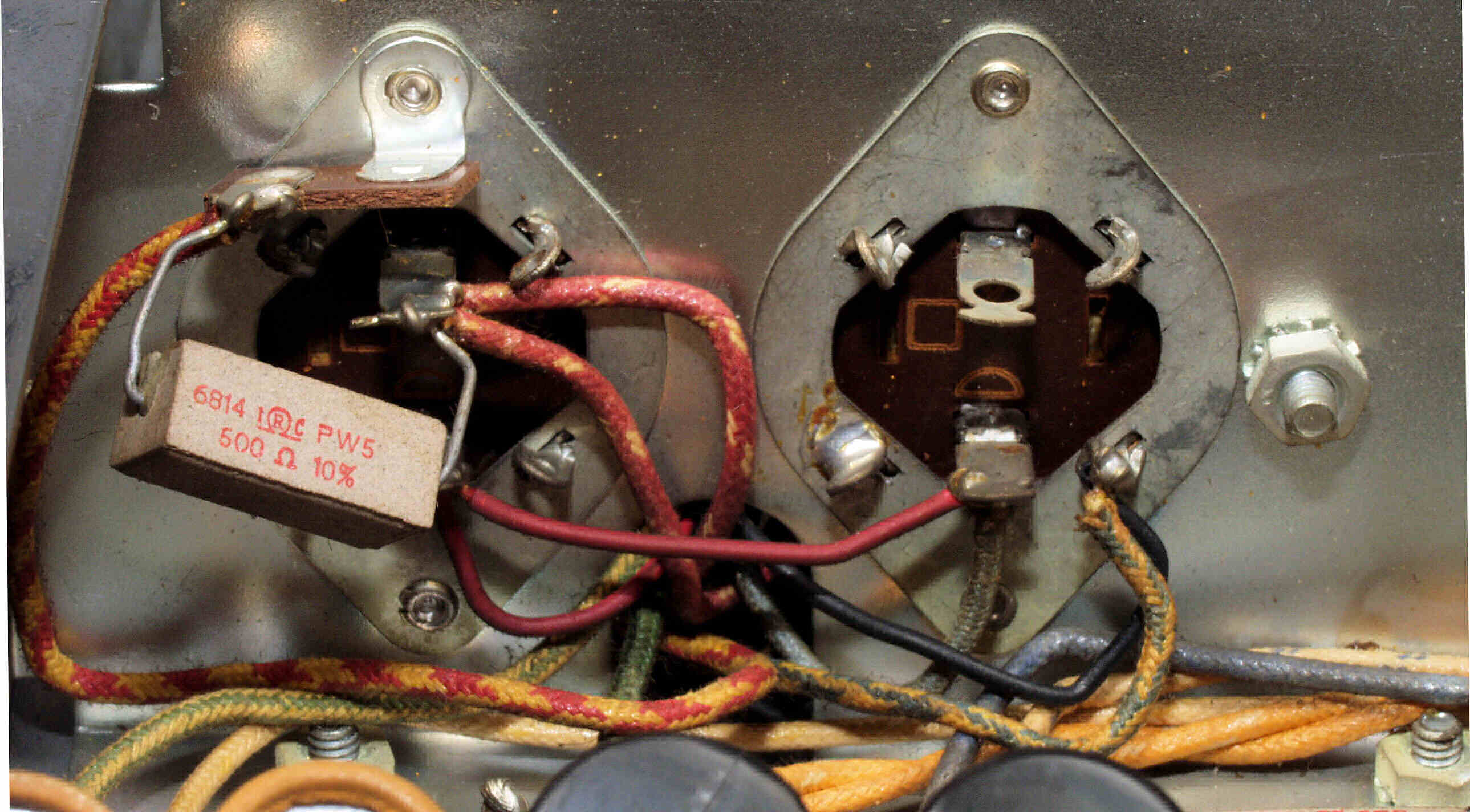

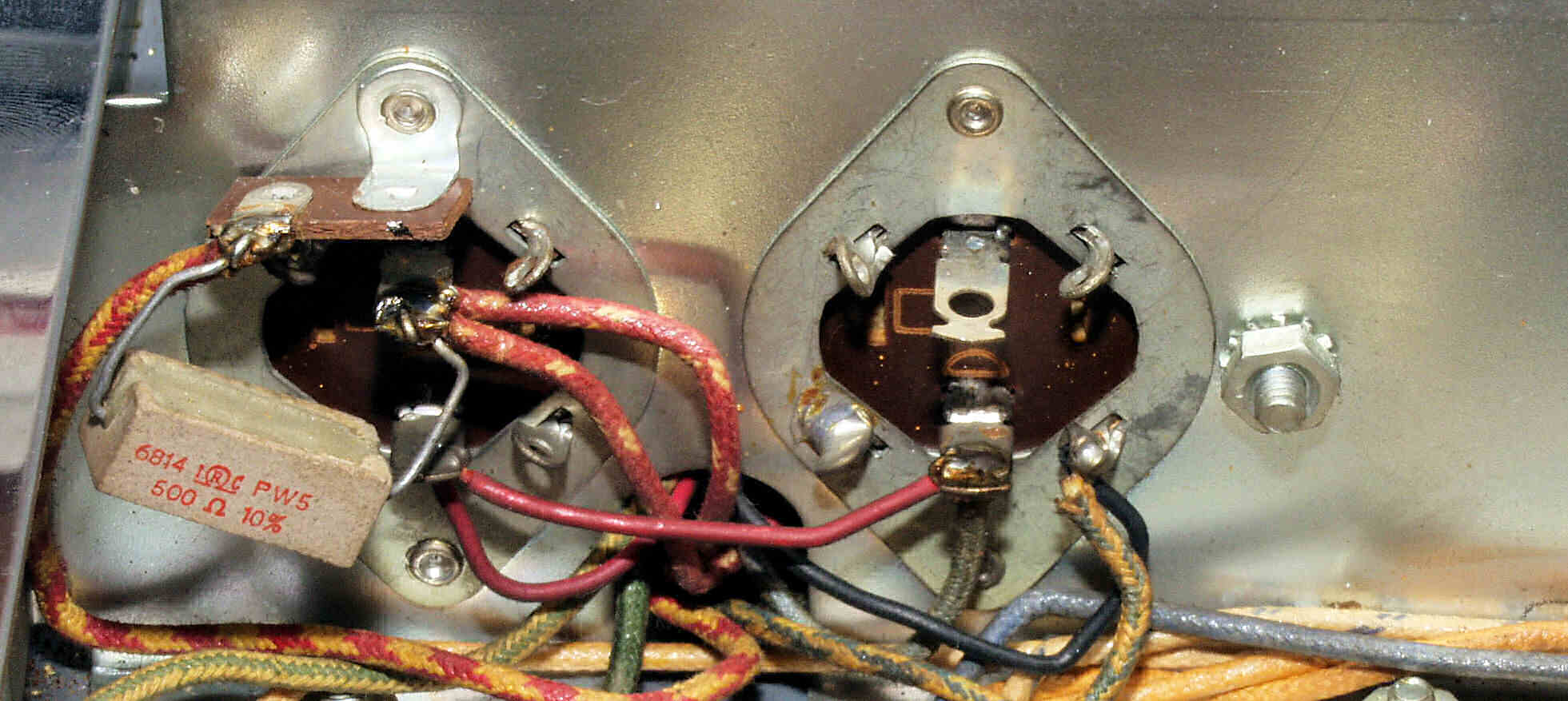

Ｃ２Ａ．　修理前　Ｒ側ＫＴ−８８ソケット裏配線

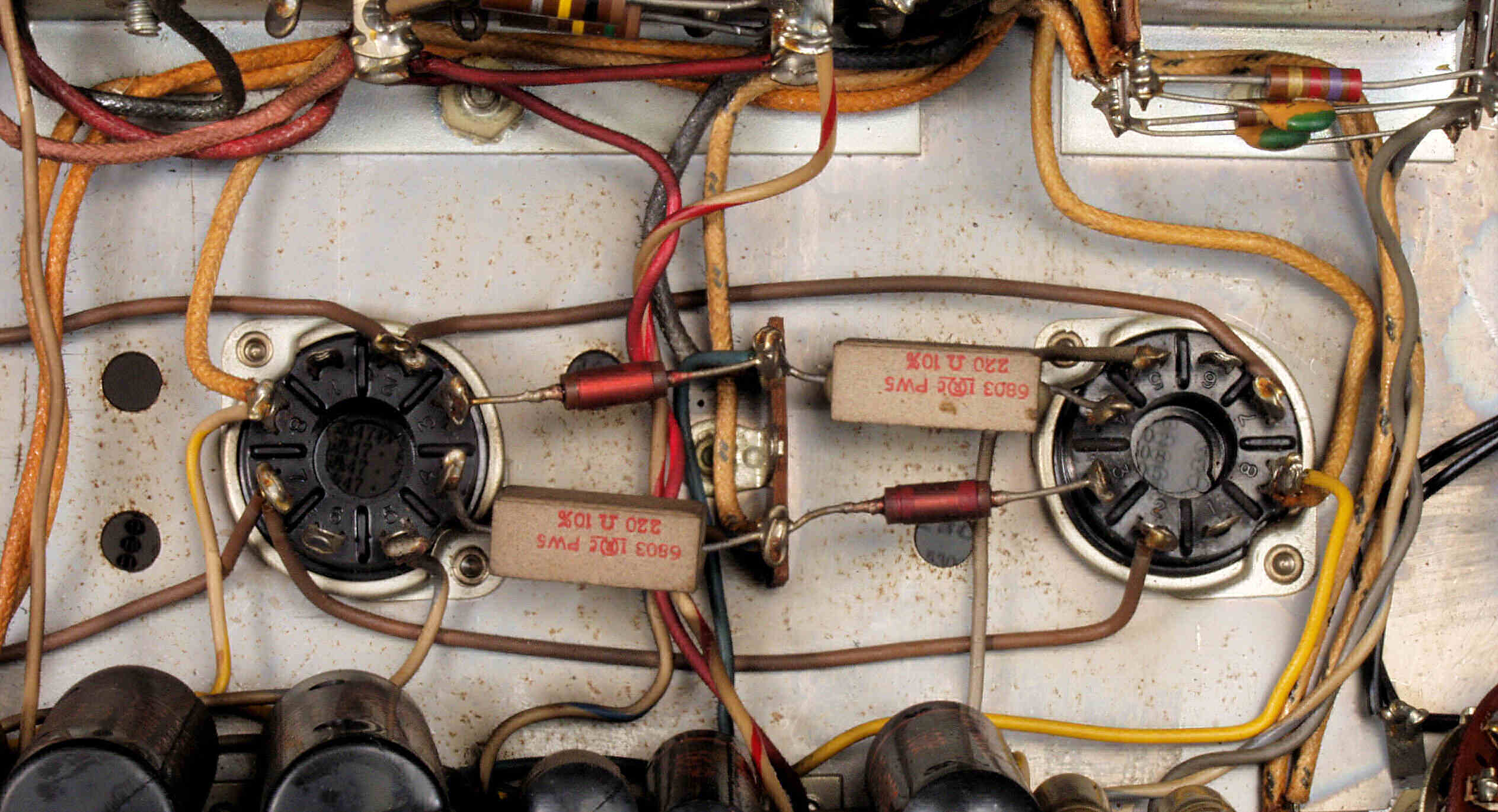

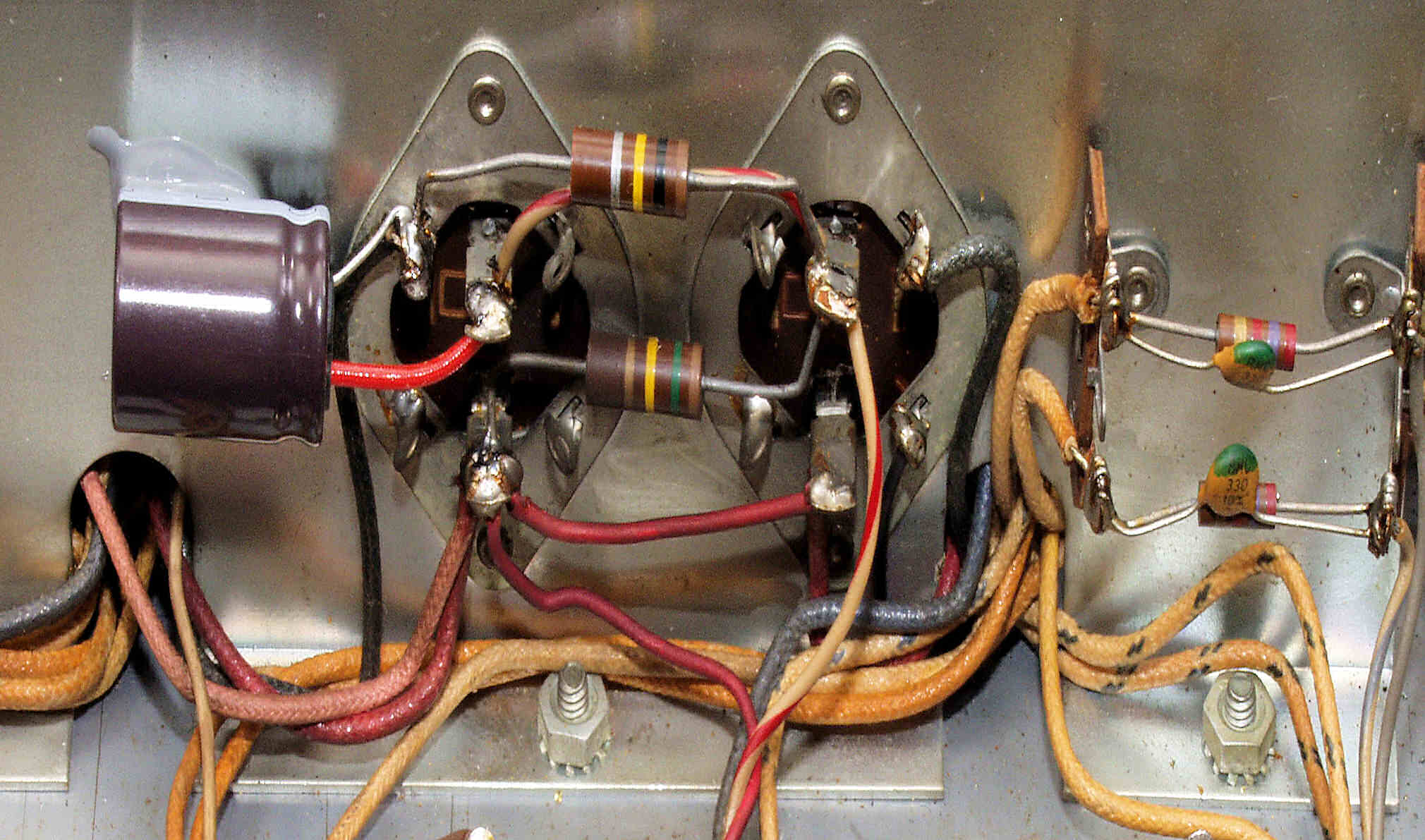

Ｃ２Ｂ．　修理後　Ｒ側ＫＴ−８８ソケット裏配線

Ｃ２Ｃ．　修理前　Ｌ側ＫＴ−８８ソケット裏配線

Ｃ２Ｅ．　修理後　ソケットを交換し、配線完了。

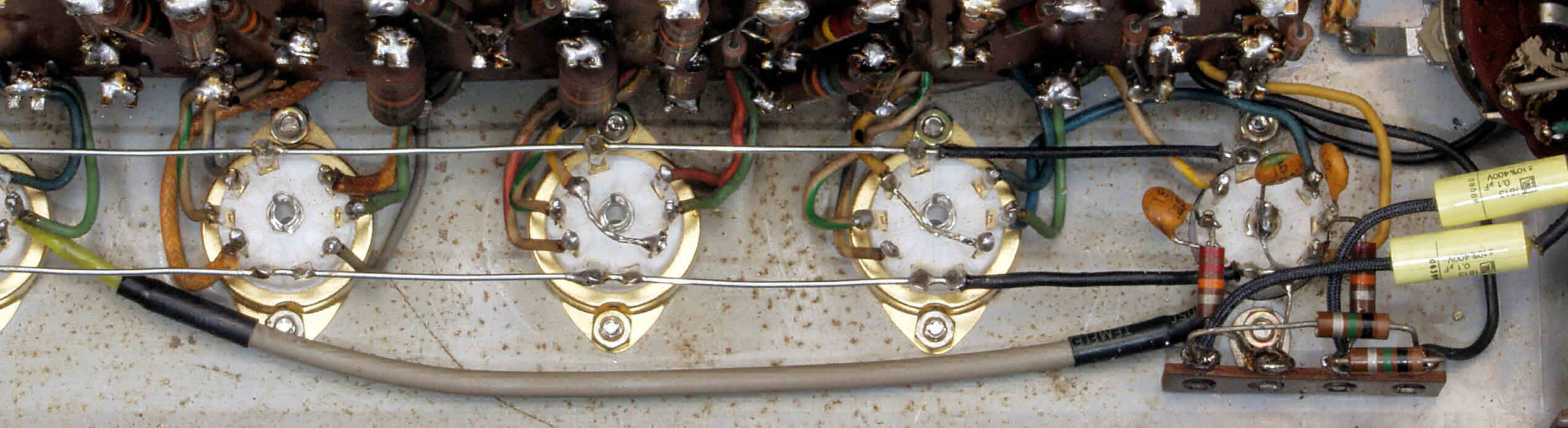

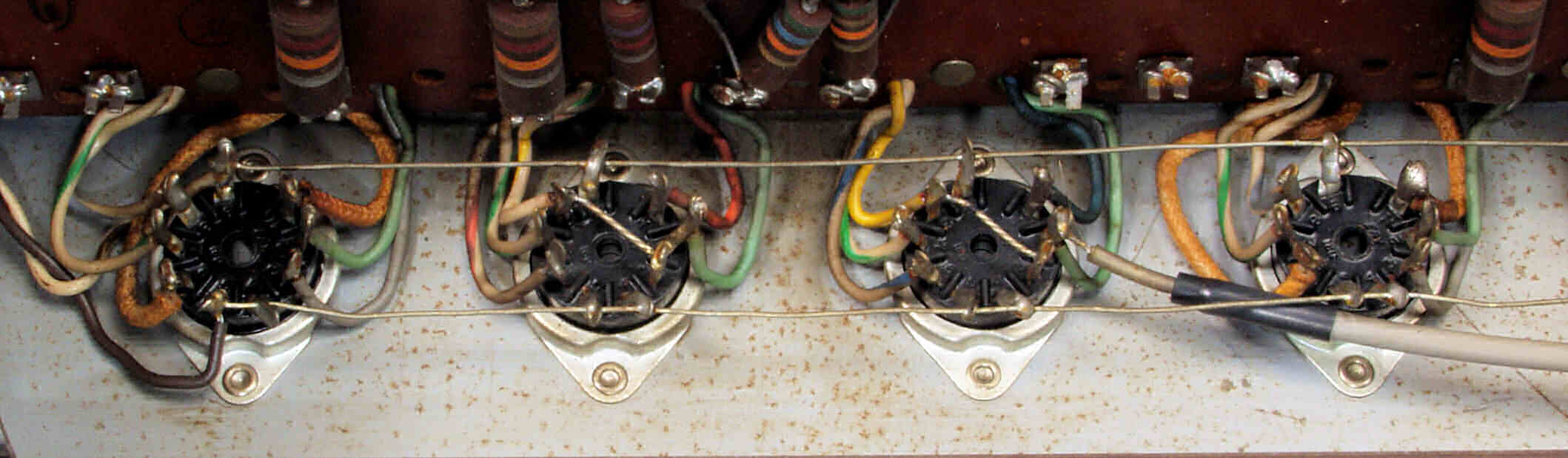

Ｃ３Ａ．　修理前　Ｖ１〜Ｖ４ソケット

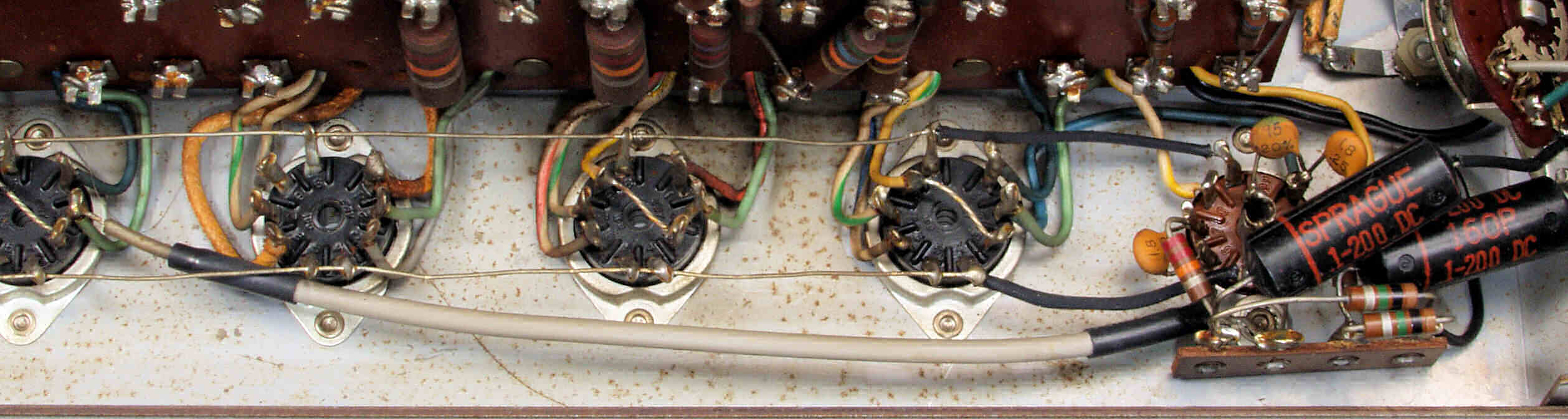

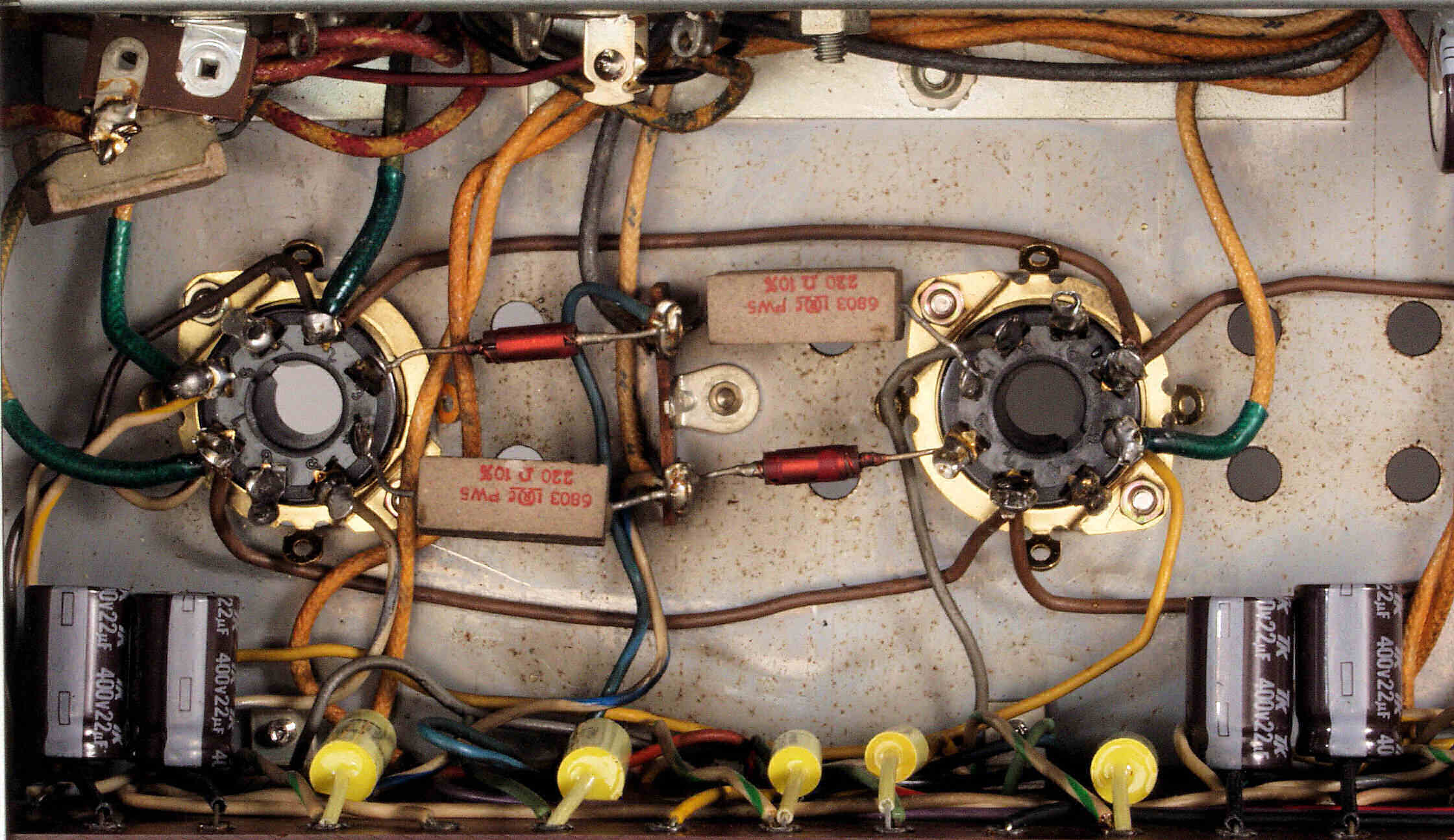

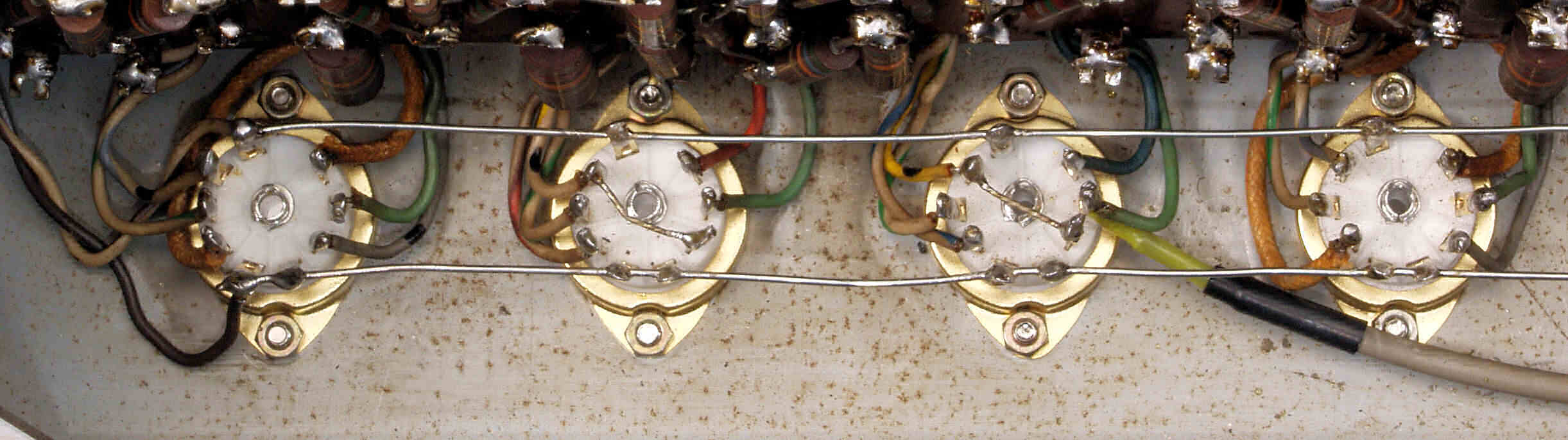

Ｃ３Ｂ．　修理後　Ｖ１〜Ｖ４ソケット

Ｃ３Ｃ．　修理前　Ｖ３〜Ｖ６ソケット

Ｃ３Ｄ．　修理後　Ｖ３〜Ｖ６ソケット

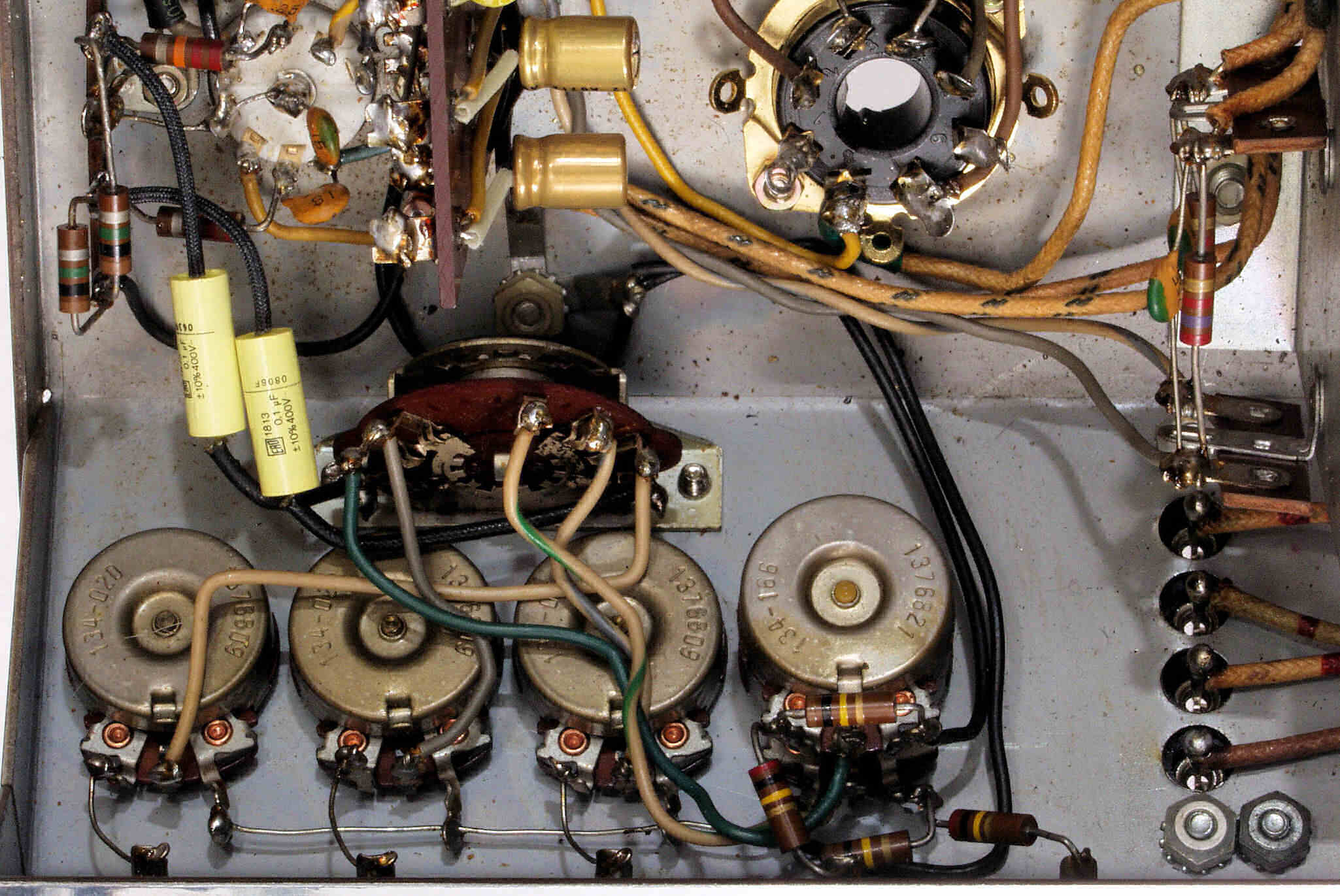

Ｃ４Ａ．　修理前　入力ＳＷ周り配線

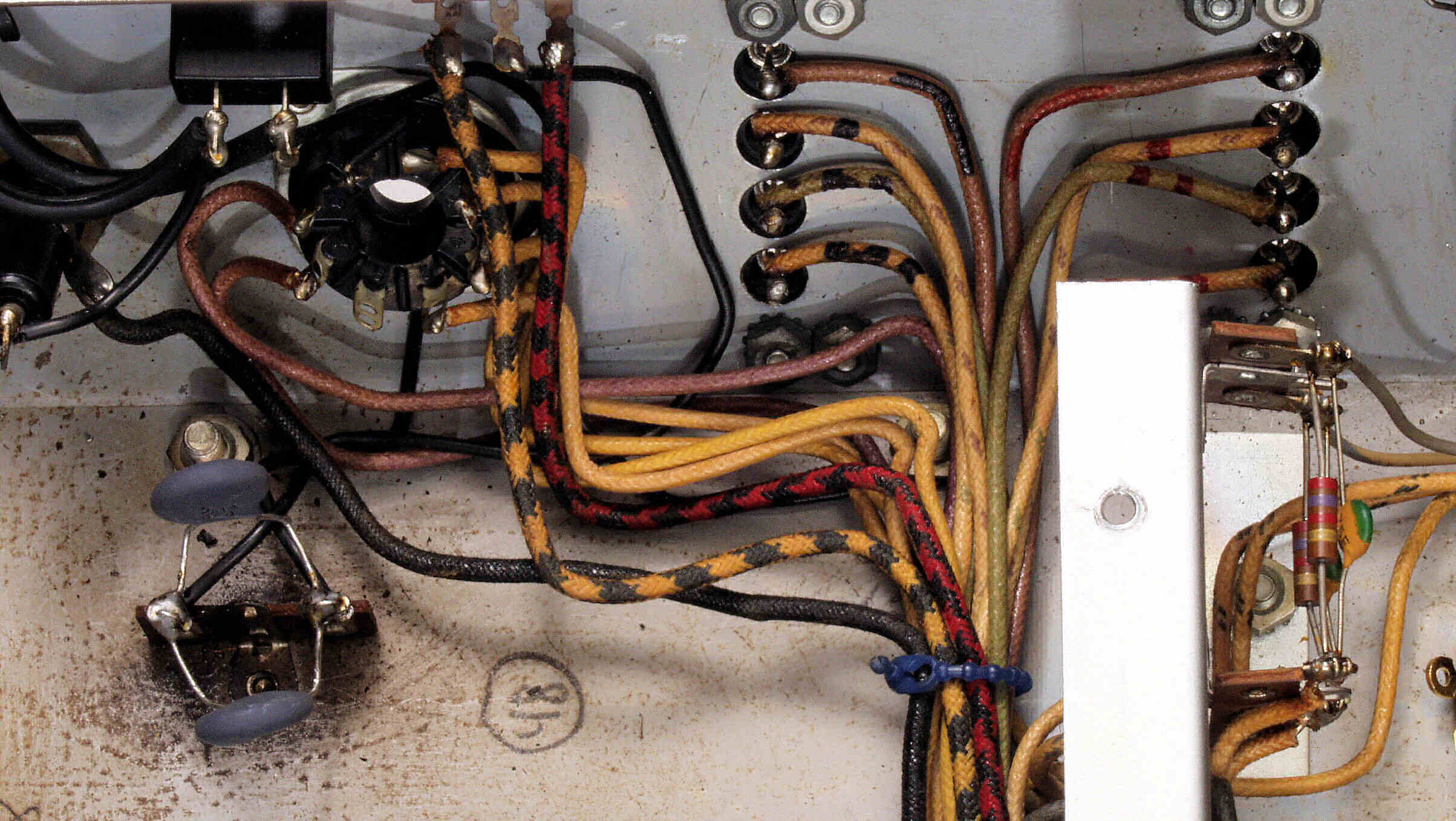

Ｃ４Ｂ．　修理後　入力ＳＷ周り配線

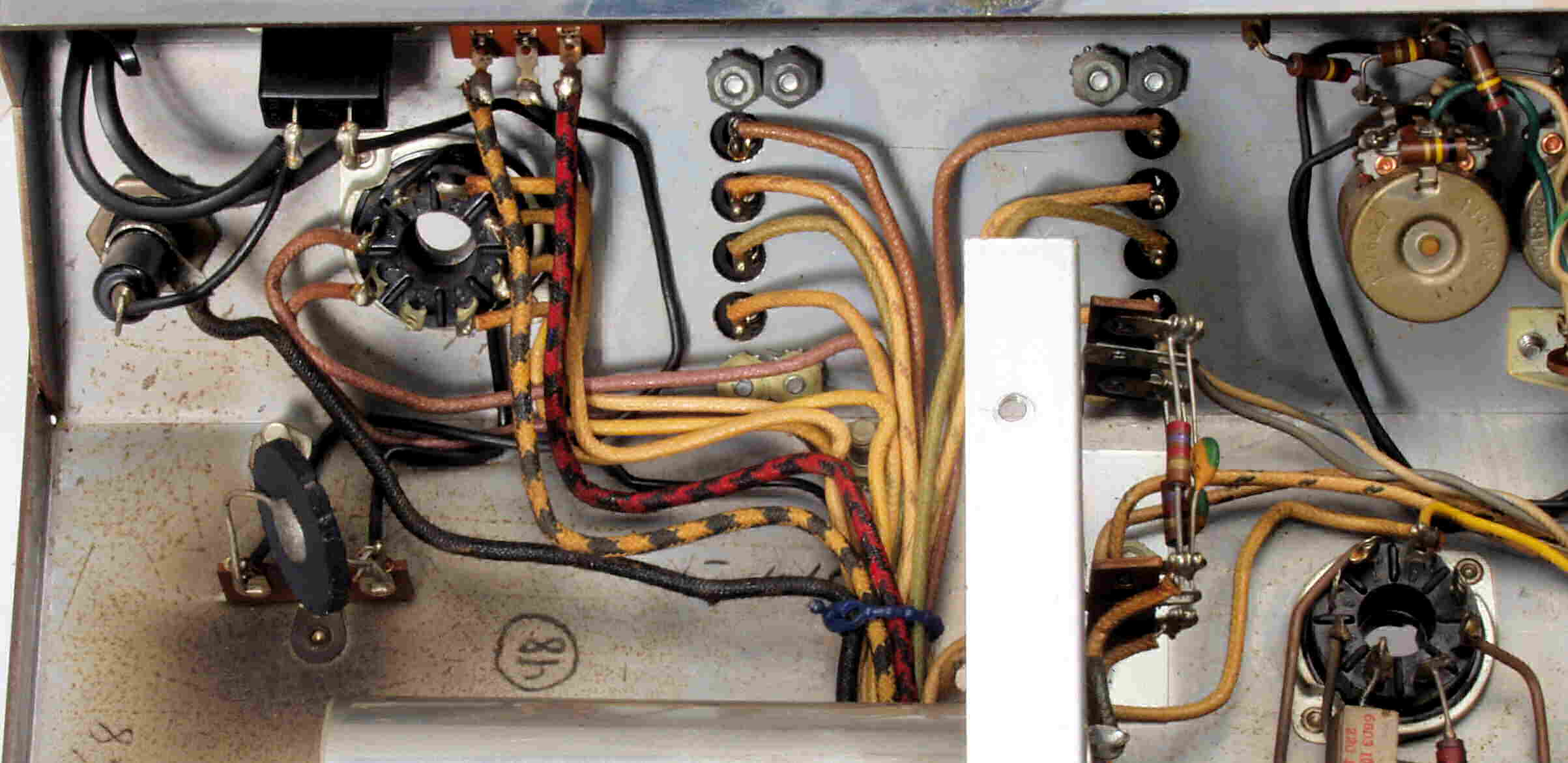

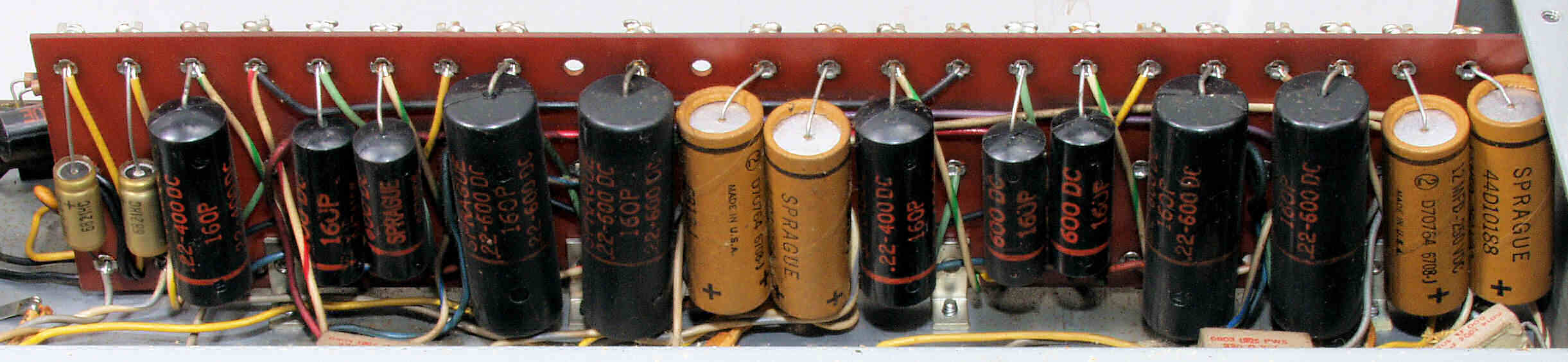

Ｃ５Ａ．　修理前　電解コンデンサー周り配線

Ｃ５Ｂ．　修理後　電解コンデンサー周り配線

Ｃ５Ｃ．　修理前　電解コンデンサー２周り配線

Ｃ５Ｄ．　修理後　電解コンデンサー２周り配線

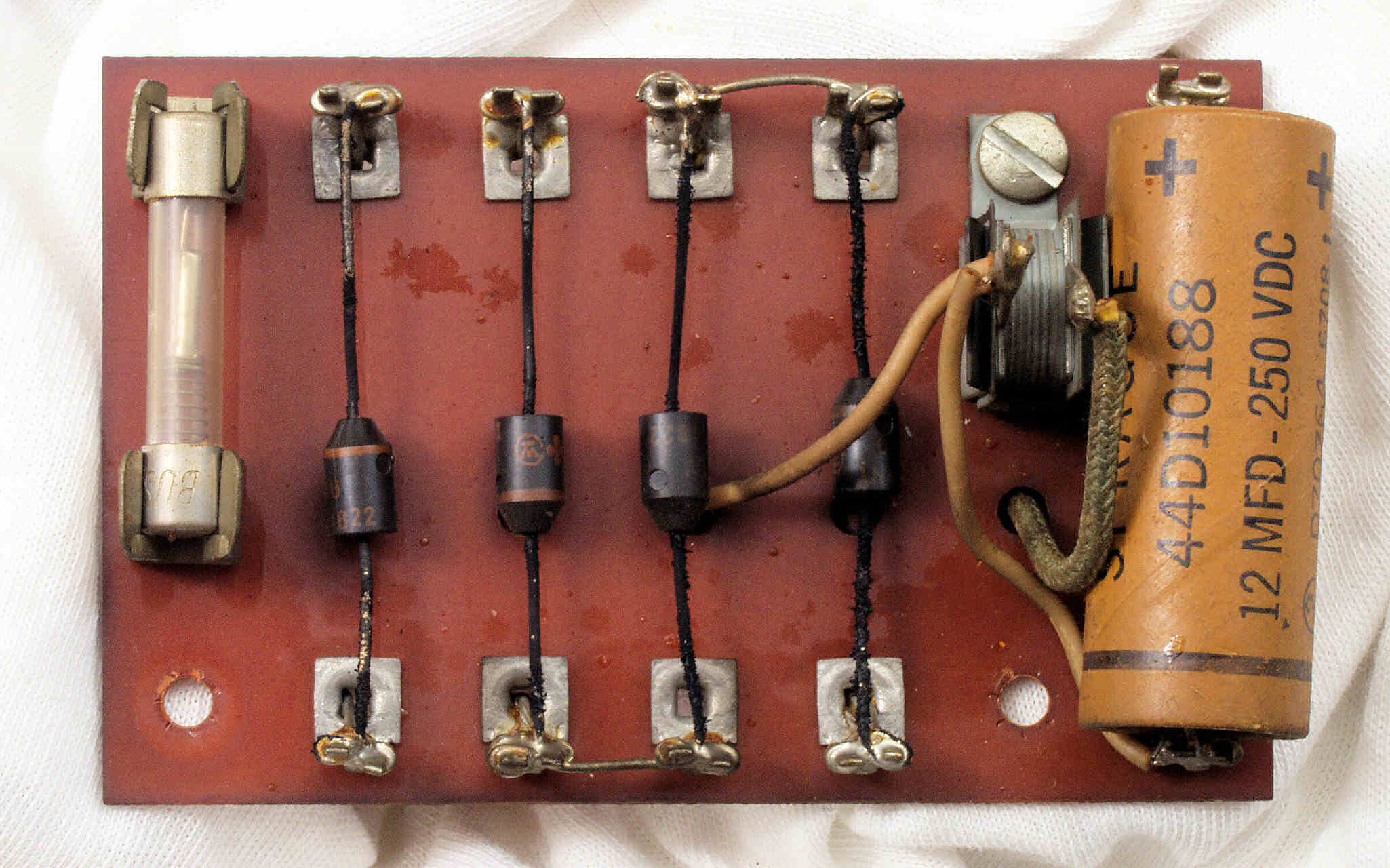

Ｃ６Ａ．　修理前　整流基板

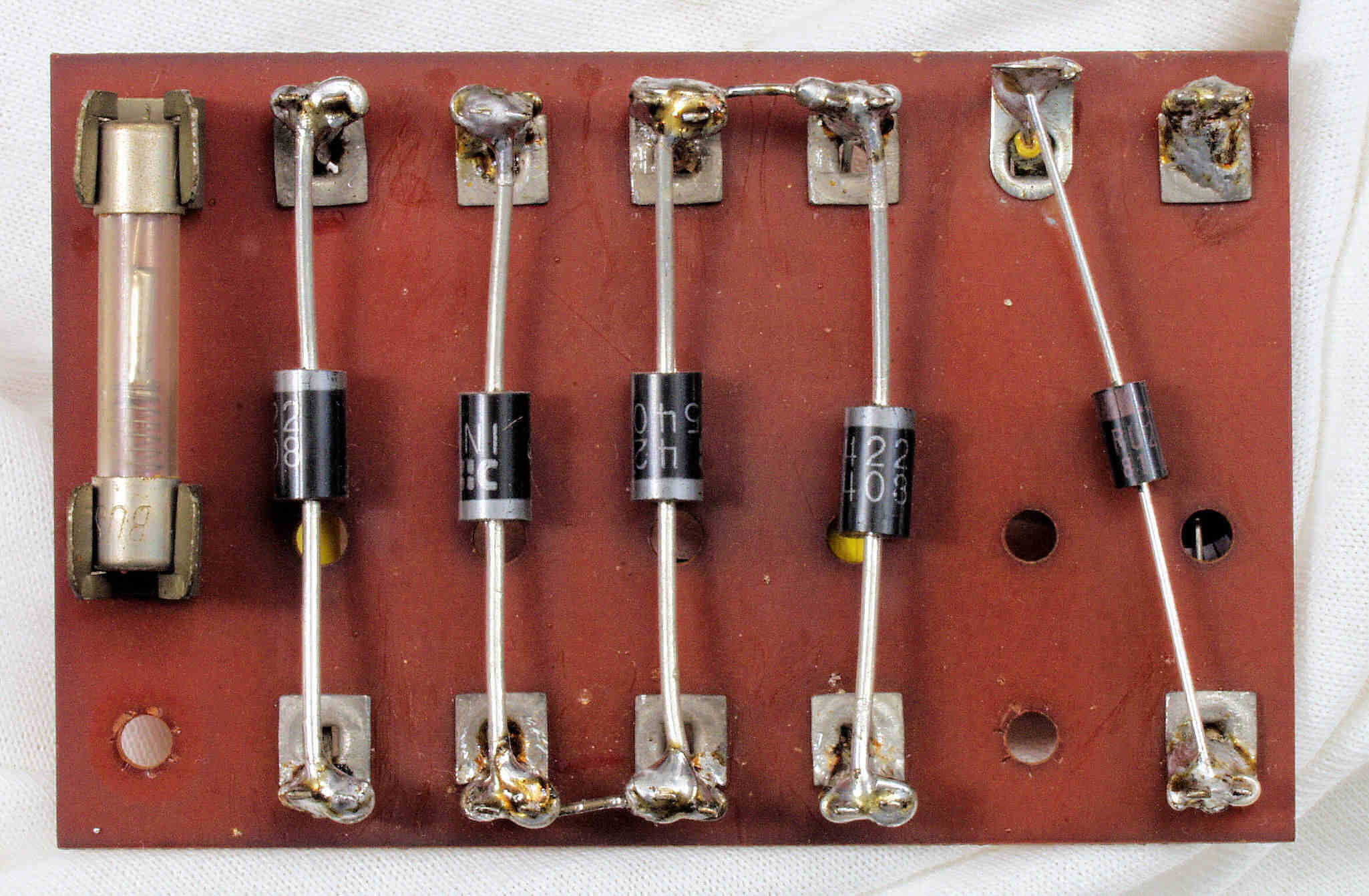

Ｃ６Ｂ．　修理後　整流基板、ダイオード５本交換

Ｃ６Ｃ．　修理前　整流基板裏

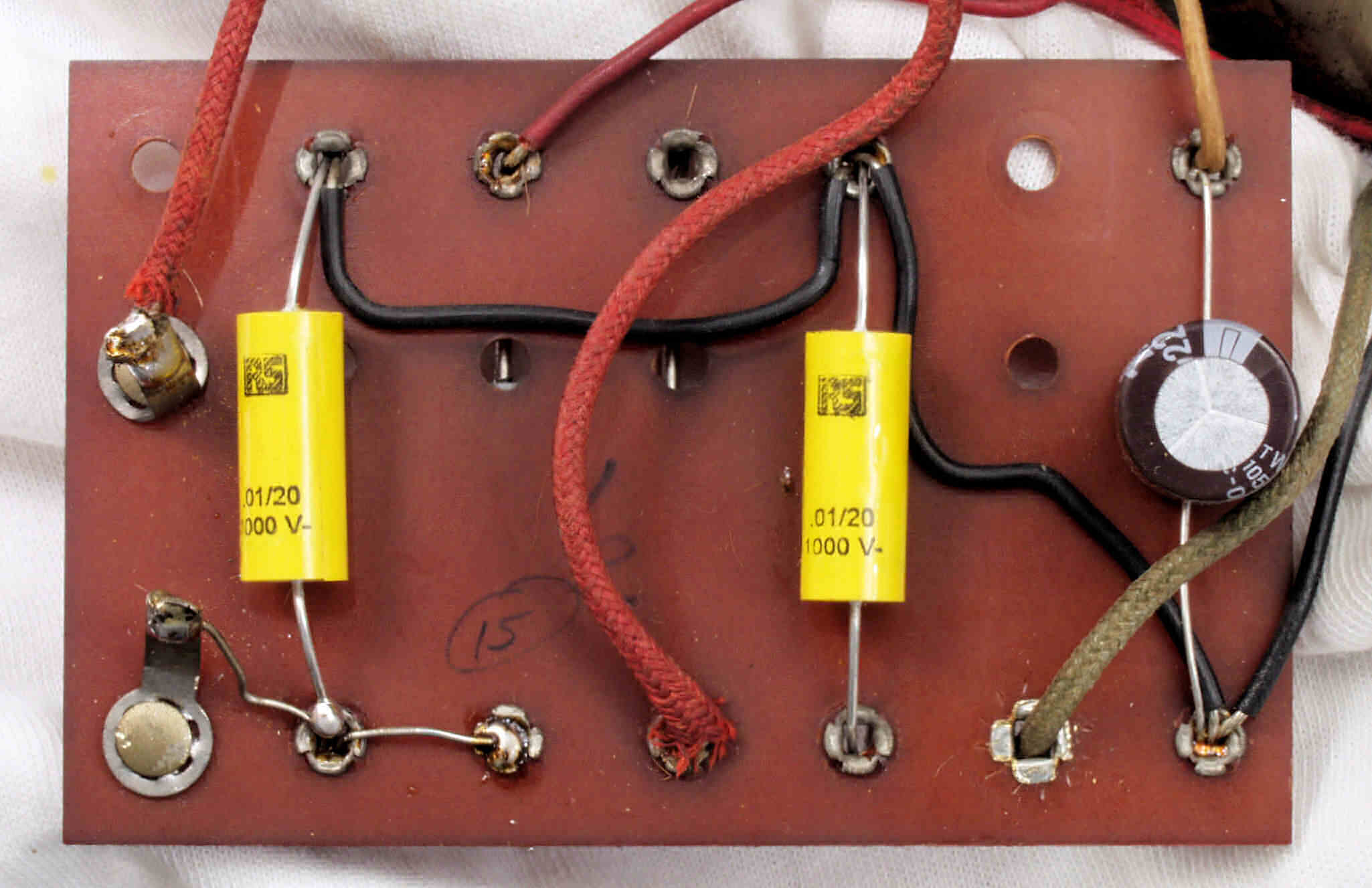

Ｃ６Ｄ．　修理後　整流基板裏、コンデンサー３個交換

Ｃ７Ａ．　修理前　突入電流抑制素子

Ｃ７Ｂ．　修理（交換）後　突入電流抑制素子

Ｃ８．　修理中　ＣＲＣでサビ落とし中

Ｃ９Ａ．　修理前　ＳＰ接続端子

Ｃ９Ｂ．　修理（交換）後　ＳＰ接続端子

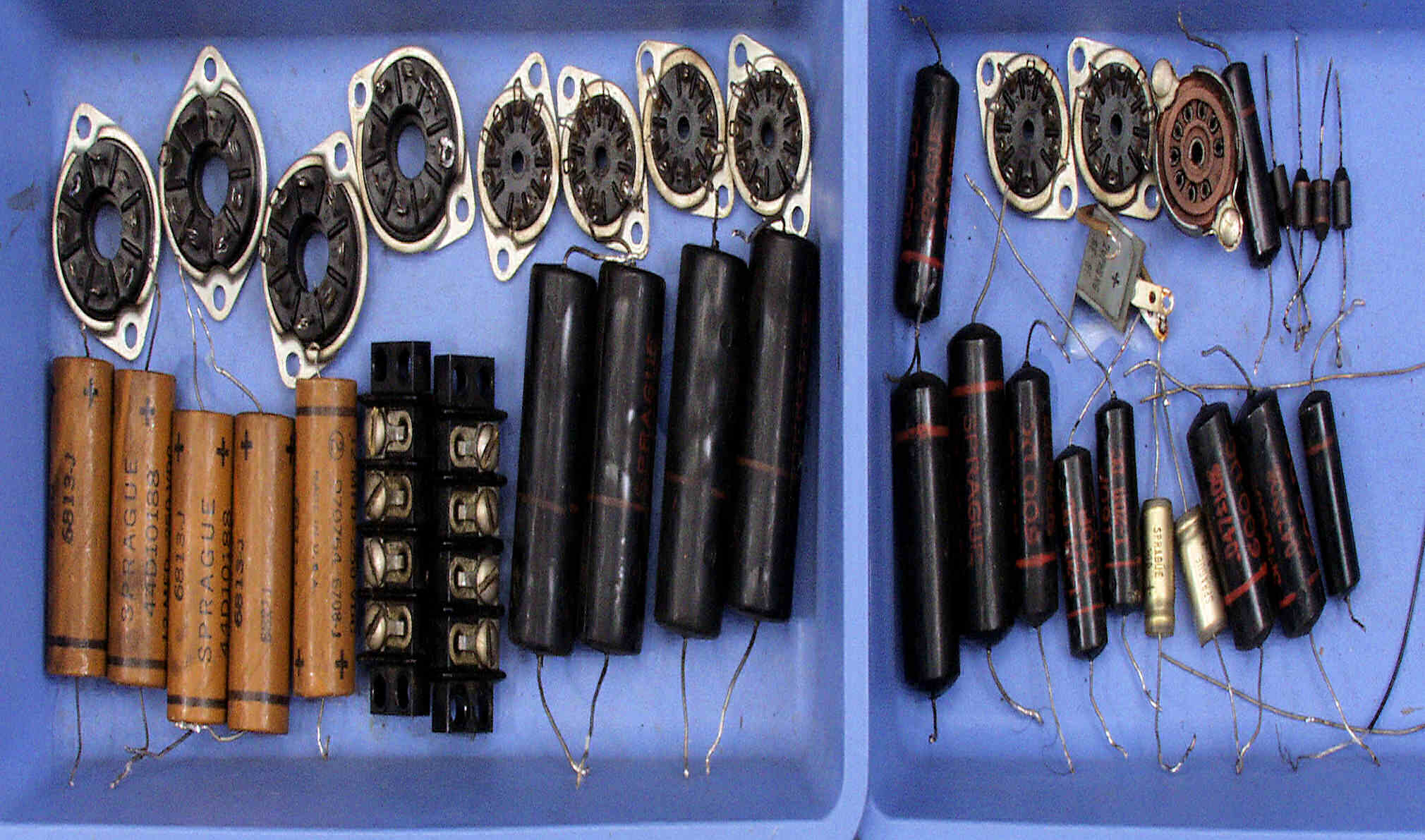

CＡ．　交換部品

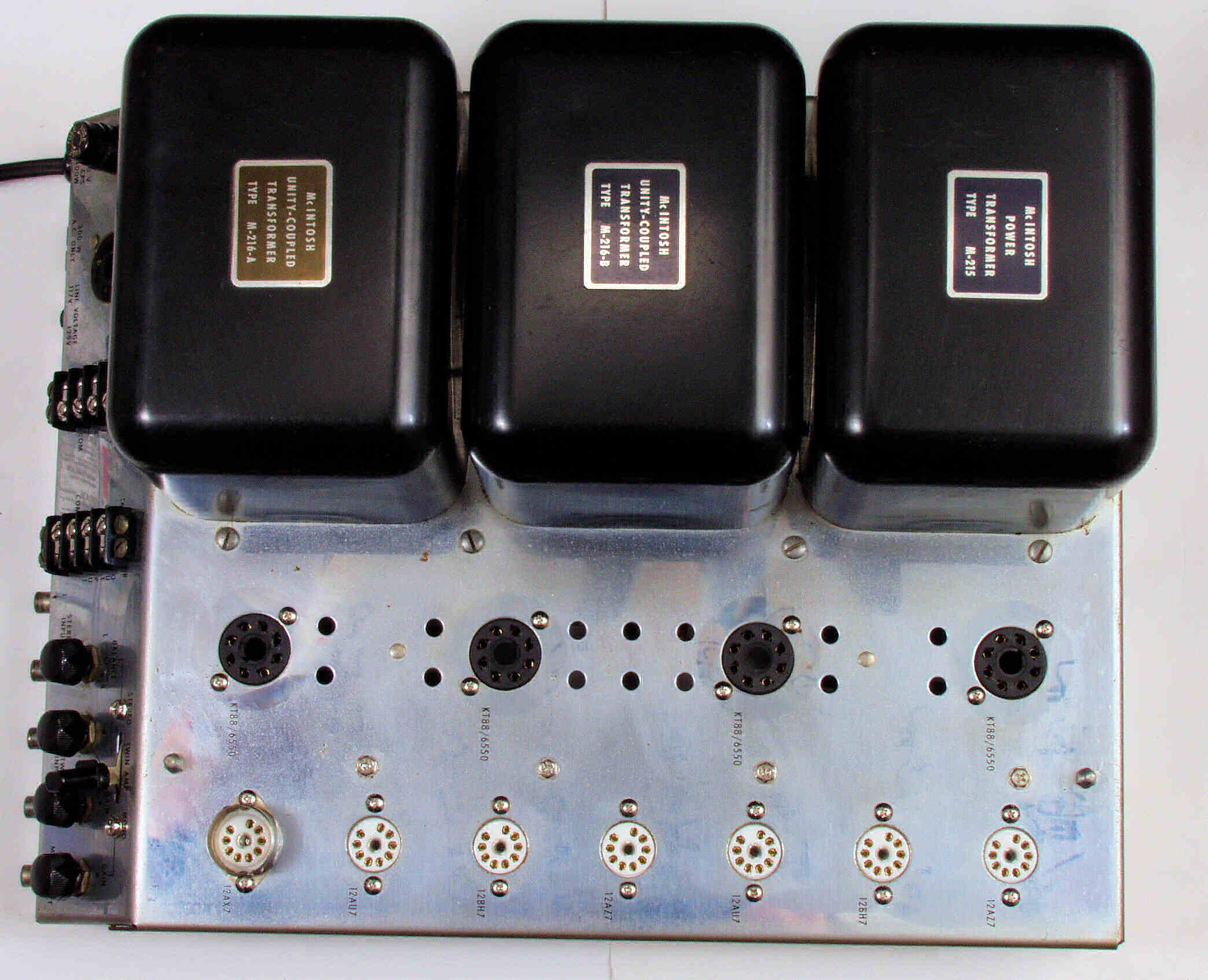

ＣＢＡ．　修理前　上から

ＣＢＢ．　修理後　上から

ＣＢＣ．　修理前　真空管ソケットを見る

ＣＢＤ．　修理（交換）後　真空管ソケットを見る

ＣＢＥ．　修理前　下から

ＣＢＦ．　修理後　下から

ＣＢＧ．　完成

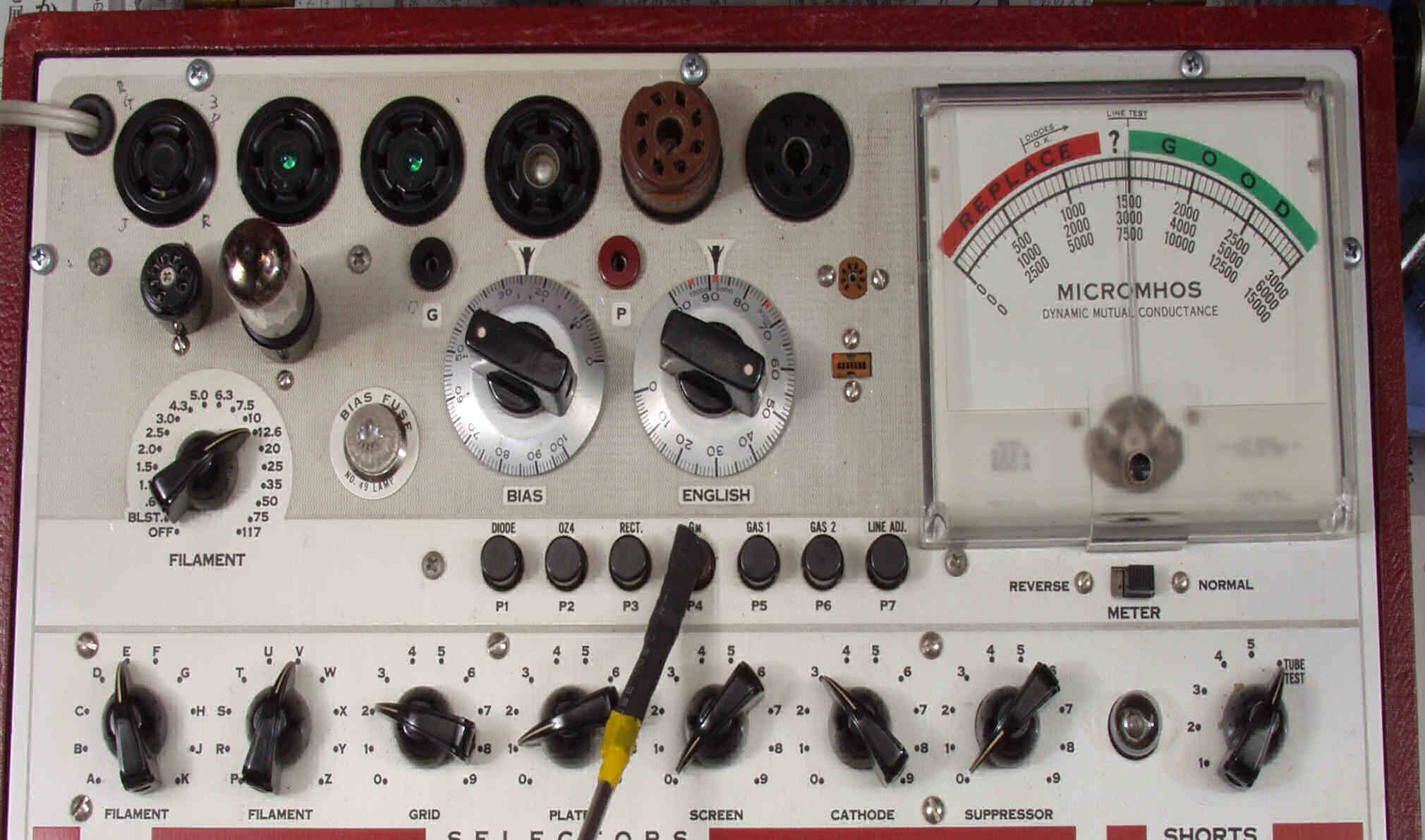

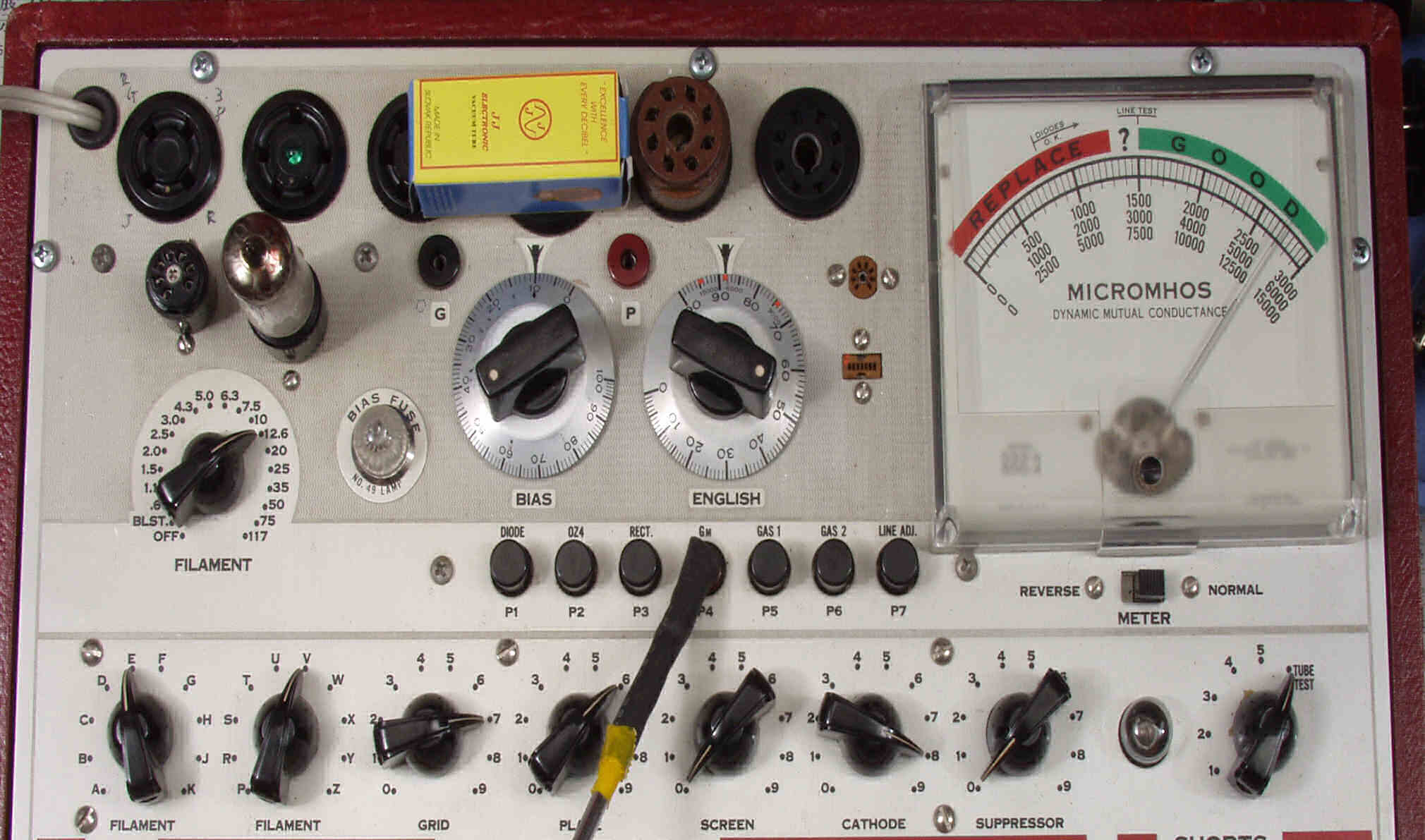

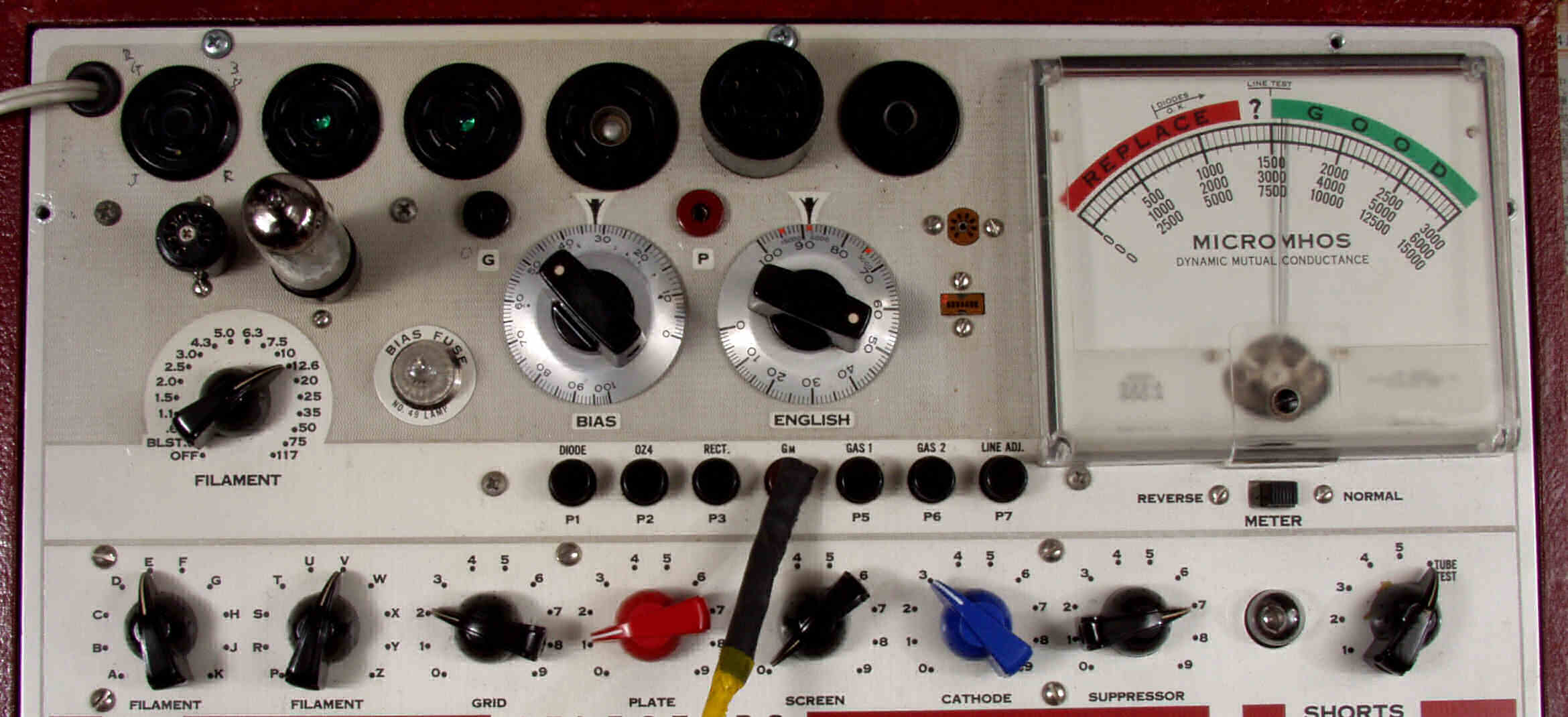

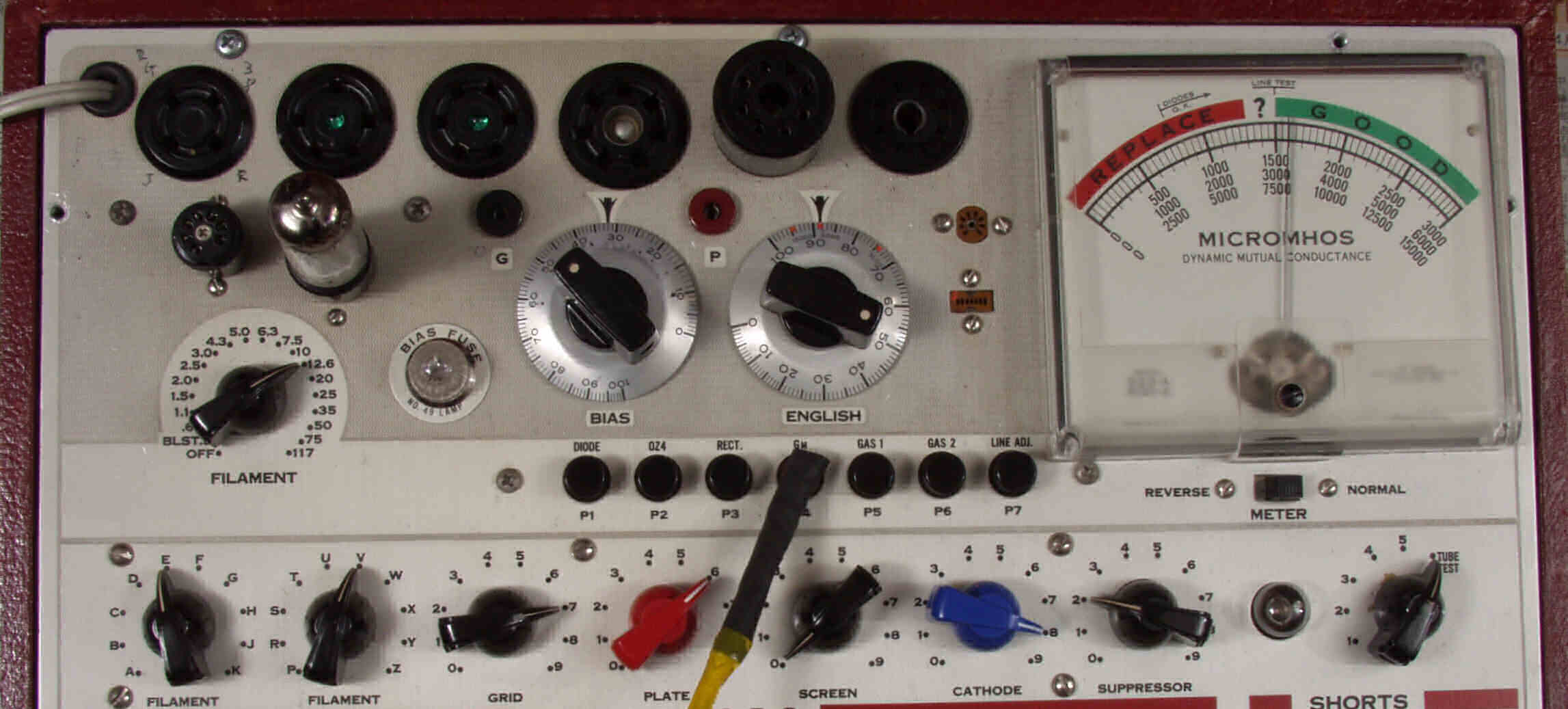

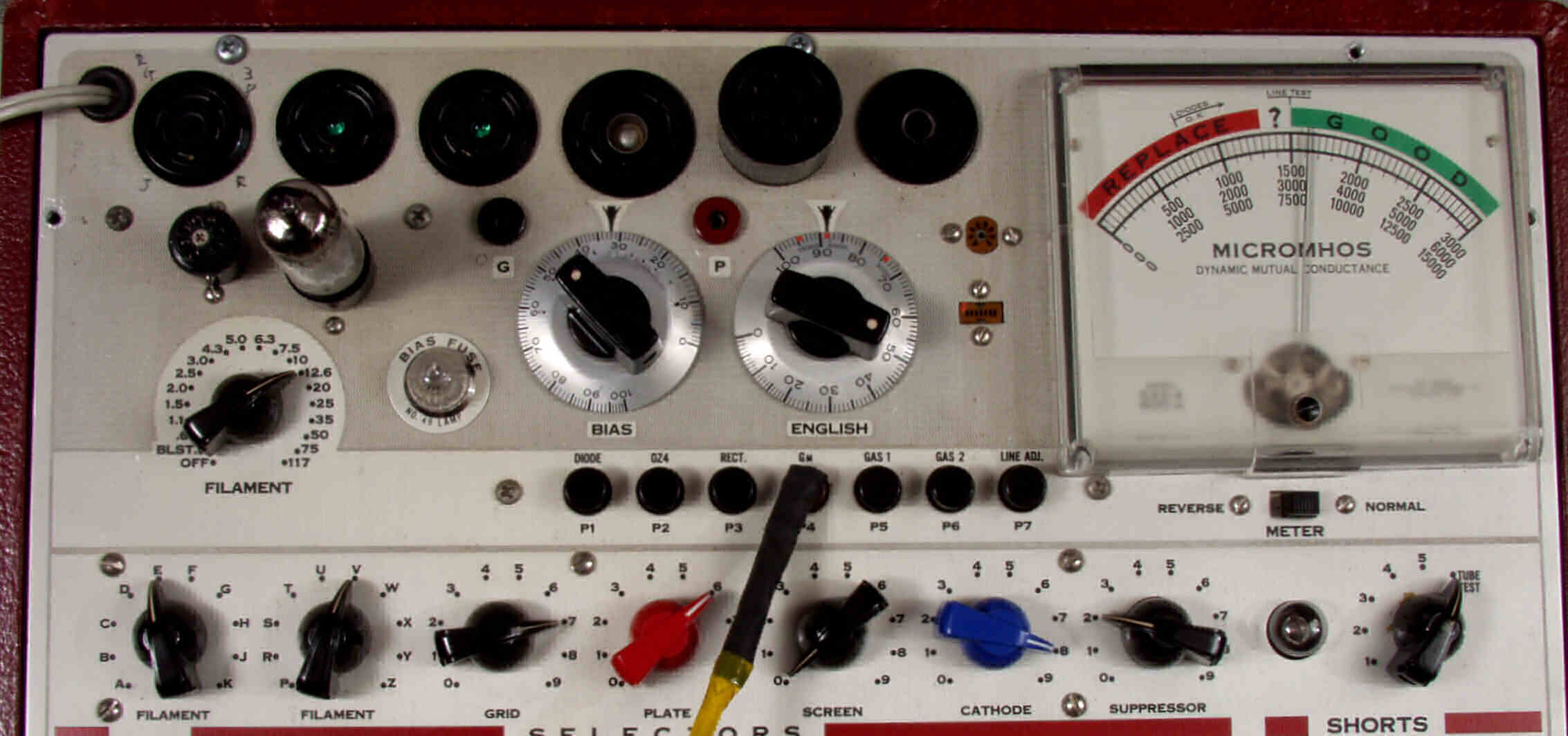

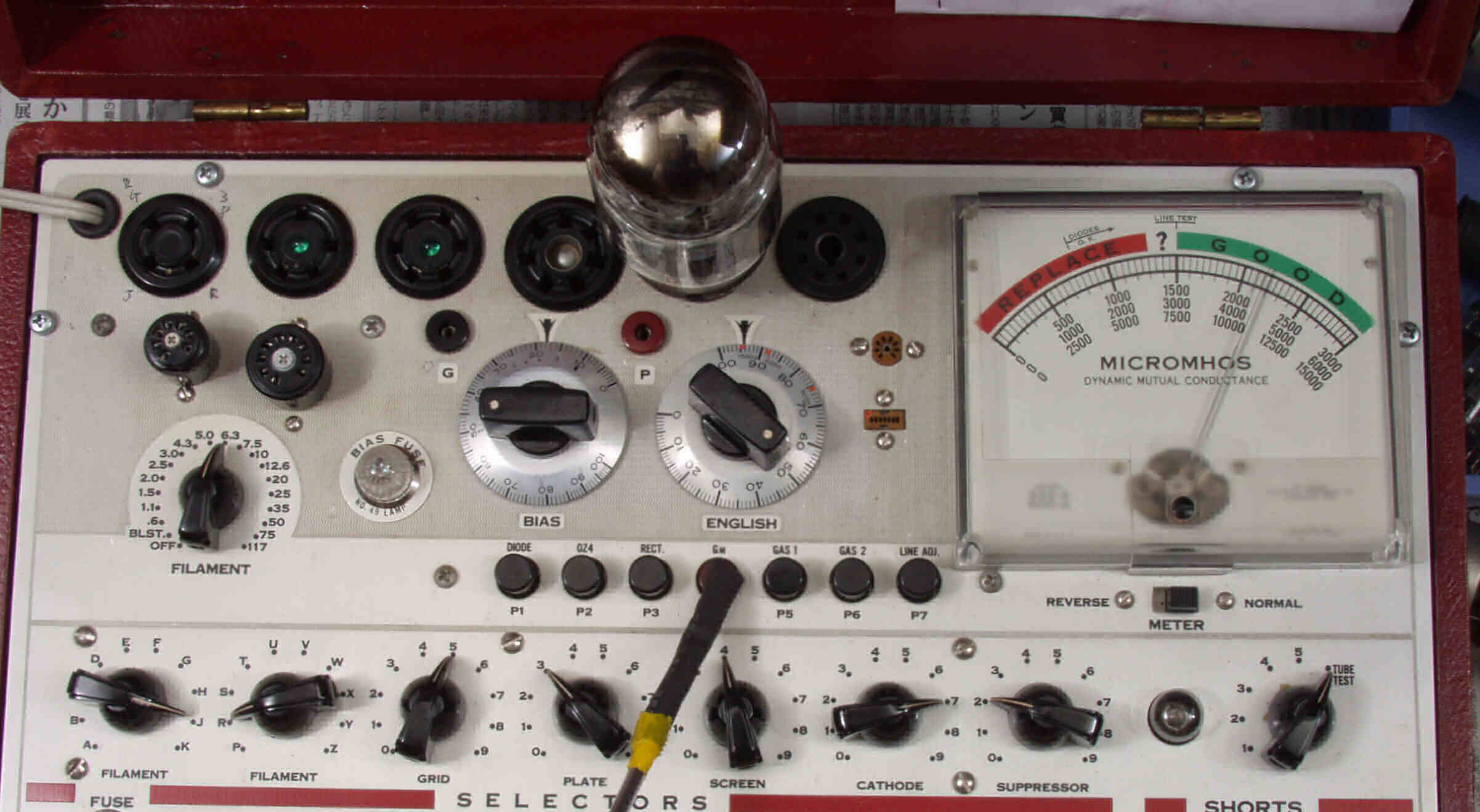

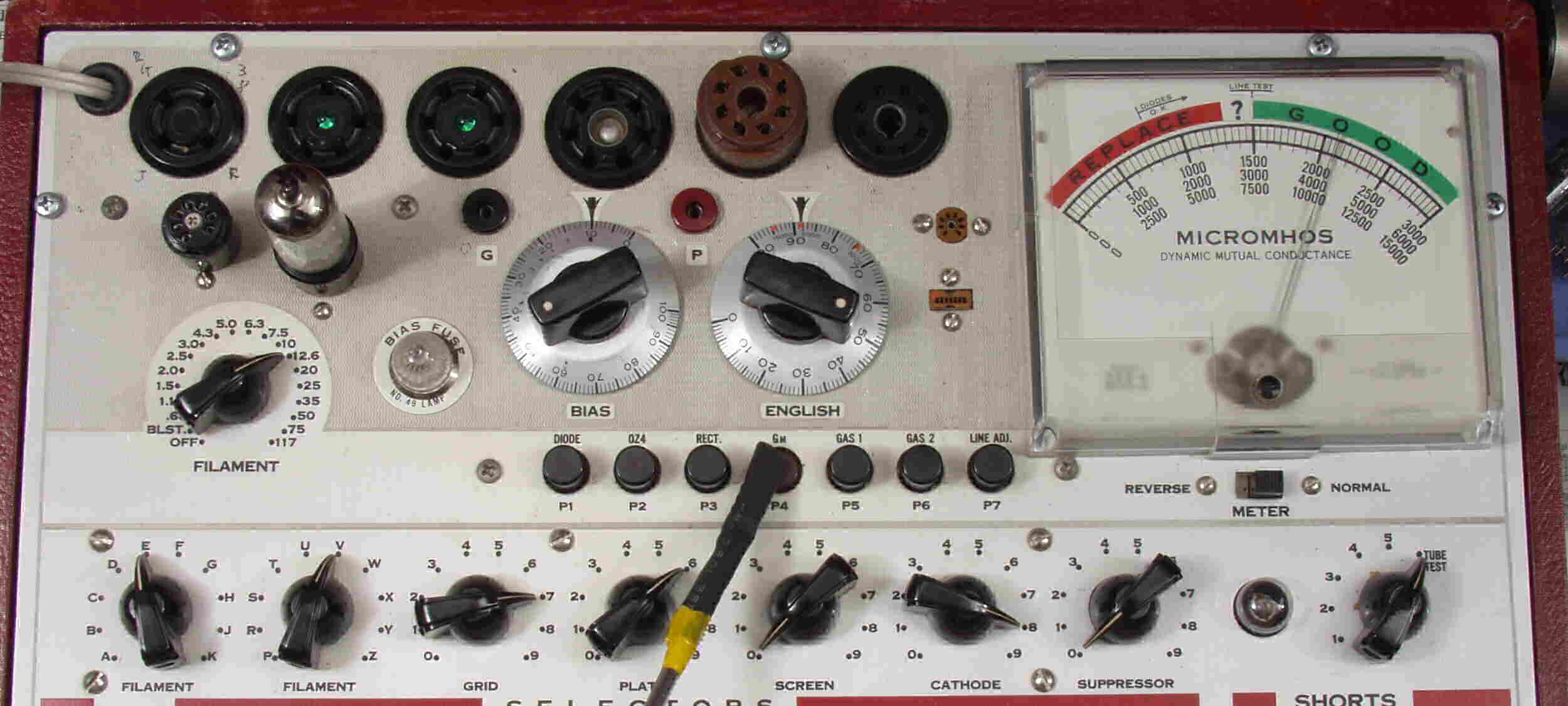

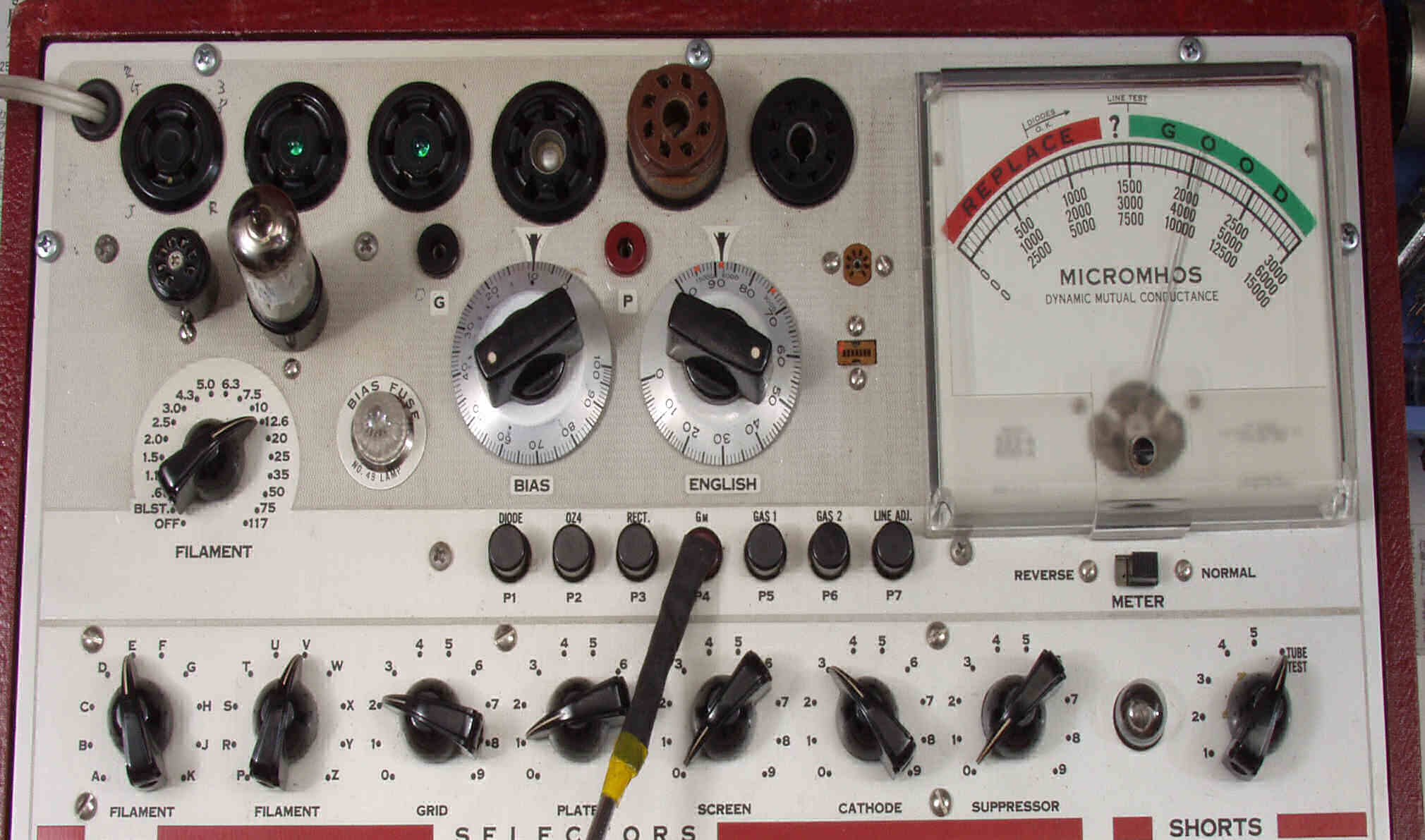

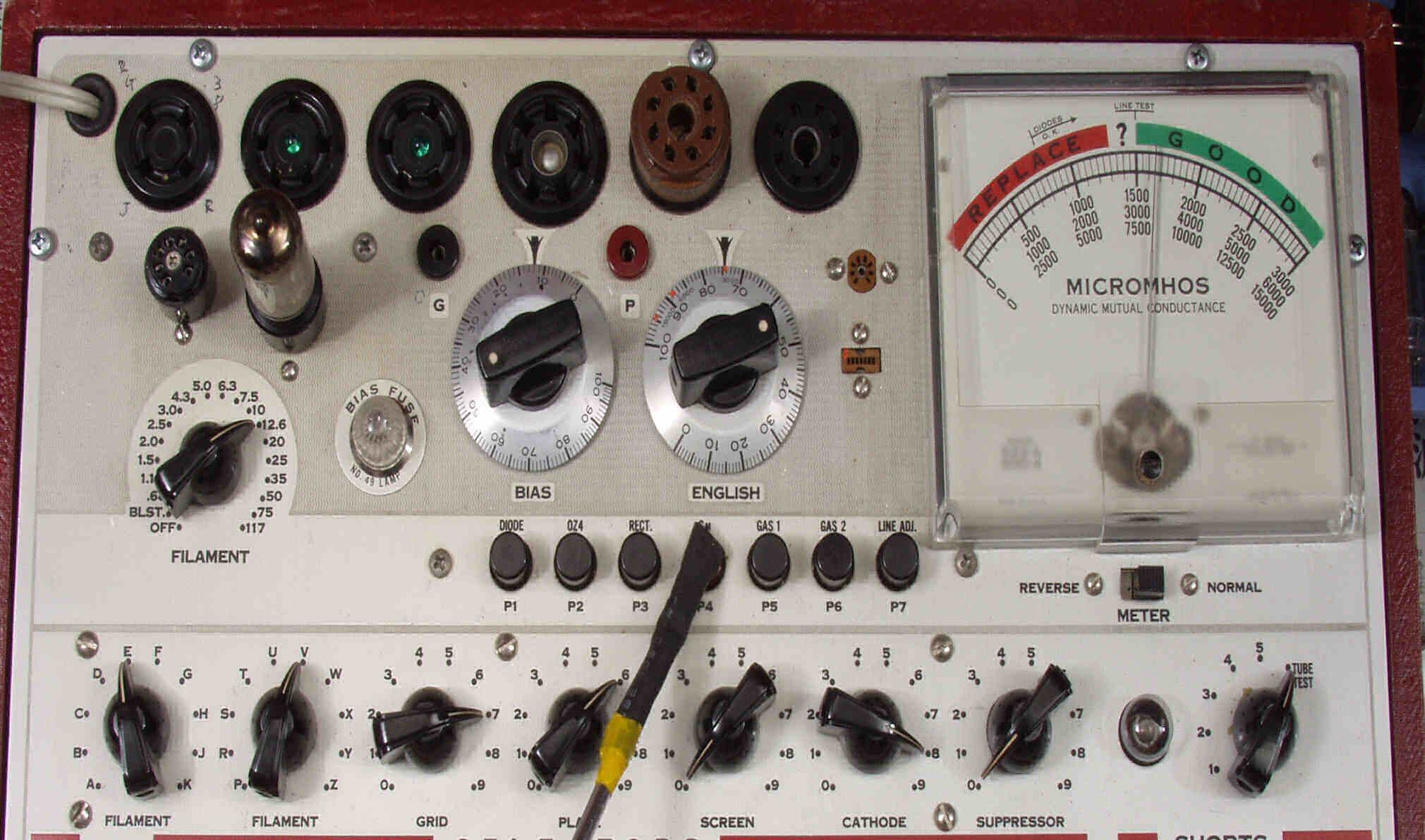

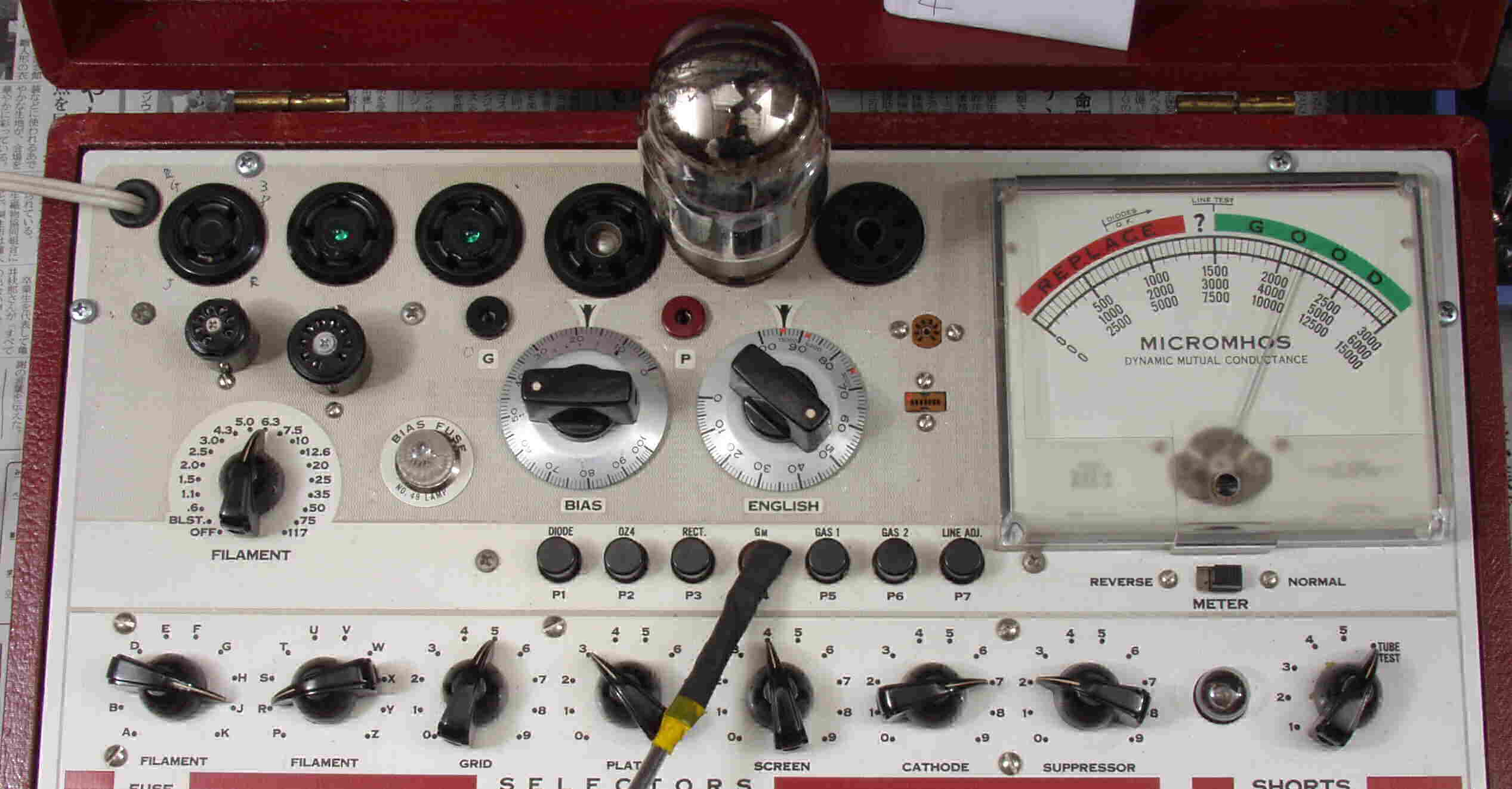

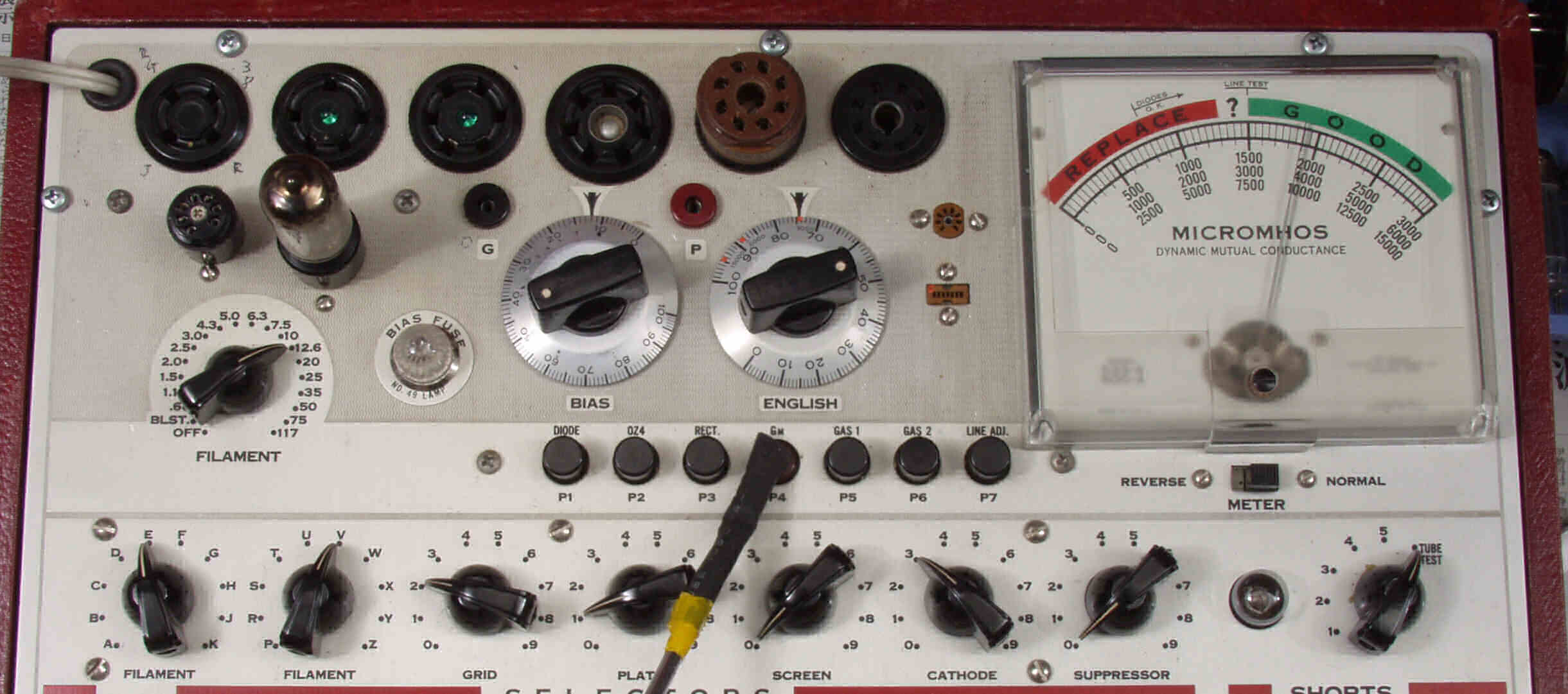

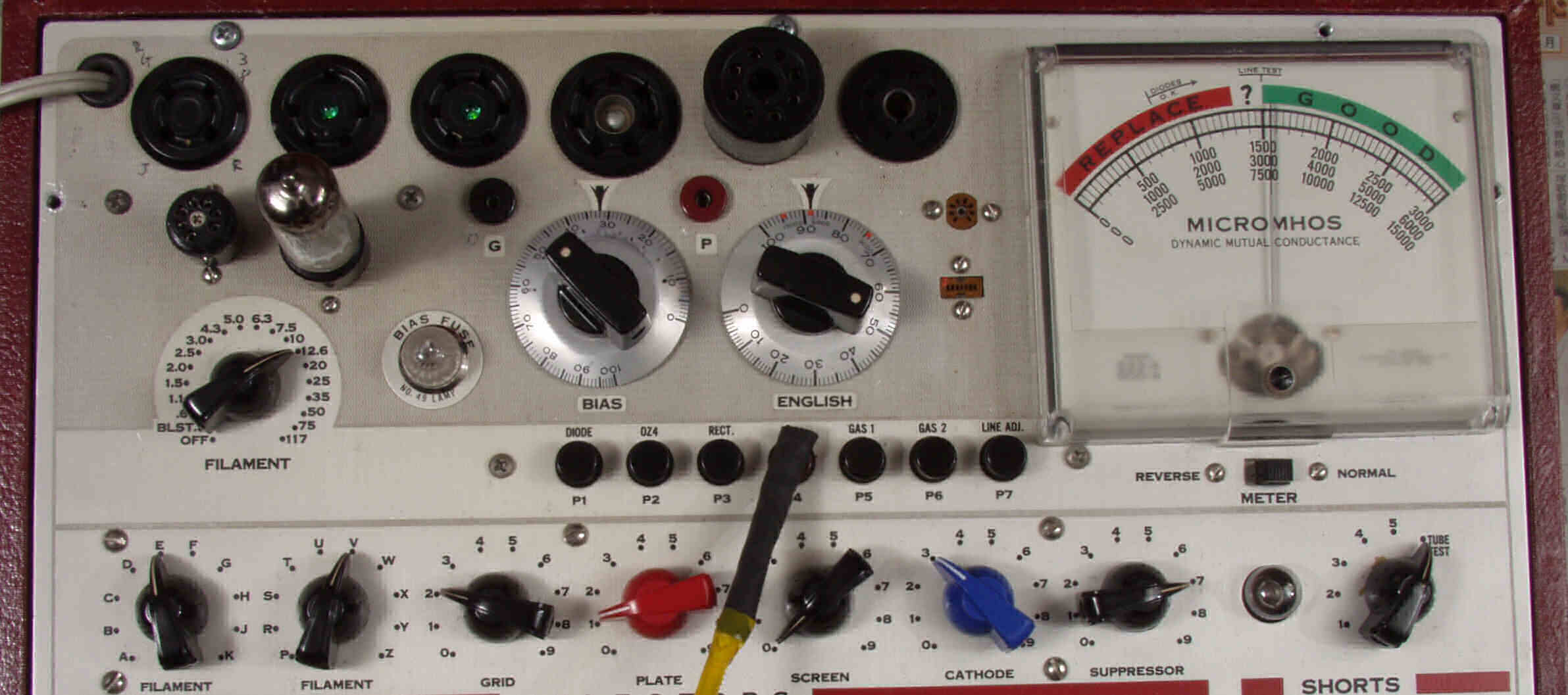

Ｗ．　TubeTester　Ｈｉｃｋｏｋ６００Ａによる付属真空管測定 Ｗ１Ａ．　付属「Ｖ１」１２ＡＸ７（ＥＣＣ８３）ユニット１測定＝１８００μmho 　　　　　　１２ＡＸ７　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ、Ｉｐ＝１．２ｍＡ」 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966実用真空管ハンドブック、1995世界の真空管カタログより。

Ｗ１Ｂ．　付属「Ｖ１」１２ＡＸ７（ＥＣＣ８３）ユニット２測定＝１６５０μmho

Ｗ２Ａ．　付属「Ｖ２」１２ＡＵ７（ＥＣＣ８２）ユニット１測定＝３０００μmho 　　　　　　１２ＡＵ７　相互コンダクタンス＝２２００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ、ＩＰ＝１０．５ｍＡ」1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966実用真空管ハンドブック、1995世界の真空管カタログより。

Ｗ２Ｂ．　付属「Ｖ２」１２ＡＵ７（ＥＣＣ８２）ユニット２測定＝３１００μmho

Ｗ２Ｃ．　付属「Ｖ５」１２ＡＵ７（ＥＣＣ８２）ユニット１測定＝３０００μmho

Ｗ２Ｄ．　付属「Ｖ５」１２ＡＵ７（ＥＣＣ８２）ユニット２測定＝３１００μmho

Ｗ２Ｅ．　備品１２ＡＵ７（ＥＣＣ８２）ユニット１測定＝３４００μmho

Ｗ２Ｆ．　備品１２ＡＵ７（ＥＣＣ８２）ユニット２測定＝３２００μmho

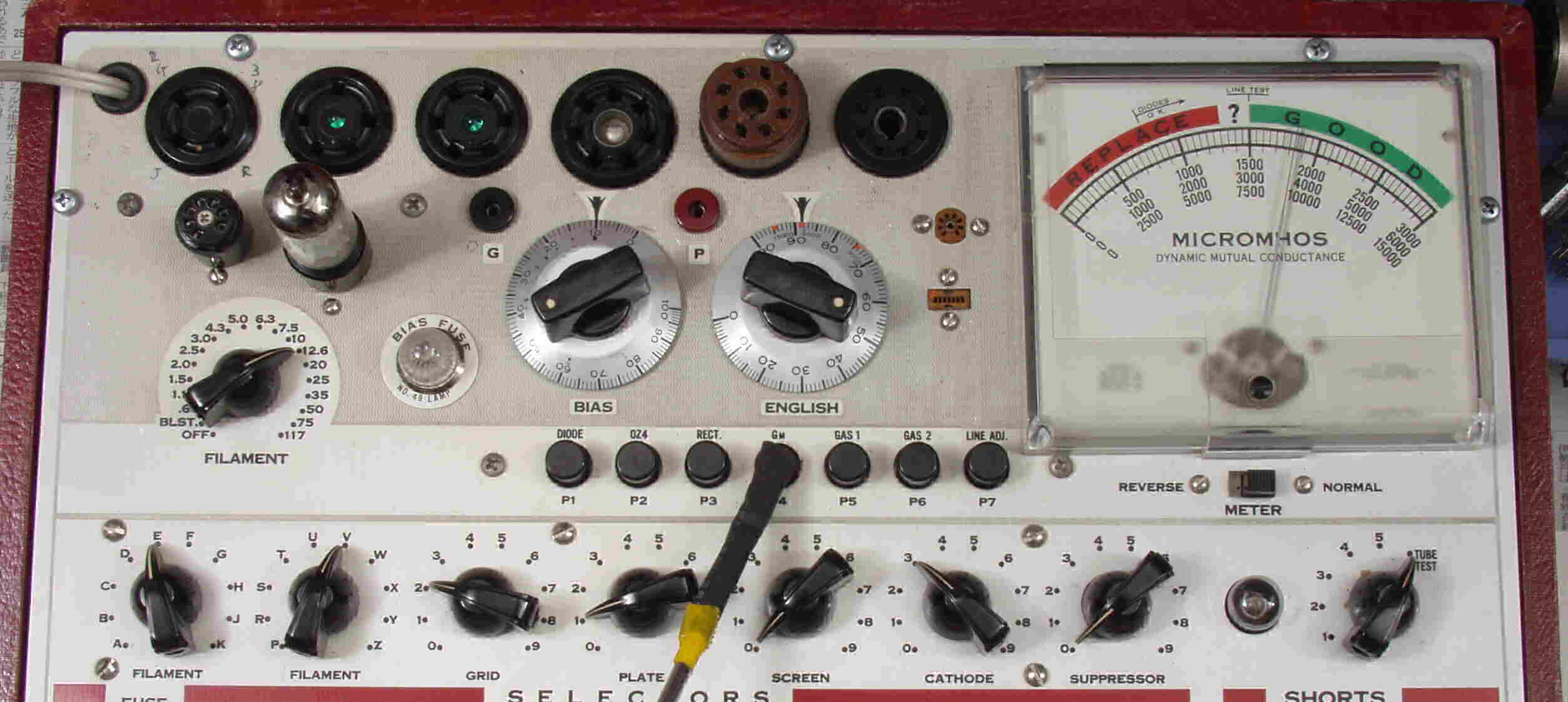

Ｗ３Ａ．　付属「Ｖ３」１２ＢＨ７ユニット１測定＝３１００μmho 　　　　　　　１２ＢＨ７　相互コンダクタンス＝３１００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ、ＩＰ＝１１．５ｍＡ」 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966実用真空管ハンドブック、1995世界の真空管カタログより。

Ｗ３Ｂ．　付属「Ｖ３」１２ＢＨ７ユニット２測定＝３２００μmho

Ｗ３Ｃ．　付属「Ｖ６」１２ＢＨ７ユニット１測定＝３２００μmho

Ｗ３Ｄ．　付属「Ｖ６」１２ＢＨ７ユニット２測定＝３１００μmho

Ｗ４Ａ．　付属「Ｖ４」１２ＡＺ７（ＥＣＣ８１）ユニット１測定＝３７００μmho 　　　　　　　１２ＡＺ７　相互コンダクタンス＝６０００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１２Ｖ、Ｉｐ＝１０ｍＡ」 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966実用真空管ハンドブック、1995世界の真空管カタログより。

Ｗ４Ｂ．　付属「Ｖ４」１２ＡＺ７（ＥＣＣ８１）ユニット２測定＝４２００μmho

Ｗ４Ｃ．　付属「Ｖ７」１２ＡＺ７（ＥＣＣ８１）ユニット１測定＝４０５０μmho

Ｗ４Ｄ．　付属「Ｖ７」１２ＡＺ７（ＥＣＣ８１）ユニット２測定＝３９００μmho

Ｗ４Ｅ．　備品１２ＡＺ７（ＥＣＣ８１）１２ＡＴ７ユニット１測定＝５３００μmho

Ｗ４Ｆ．　備品１２ＡＺ７（ＥＣＣ８１）１２ＡＴ７ユニット２測定＝５３００μmho

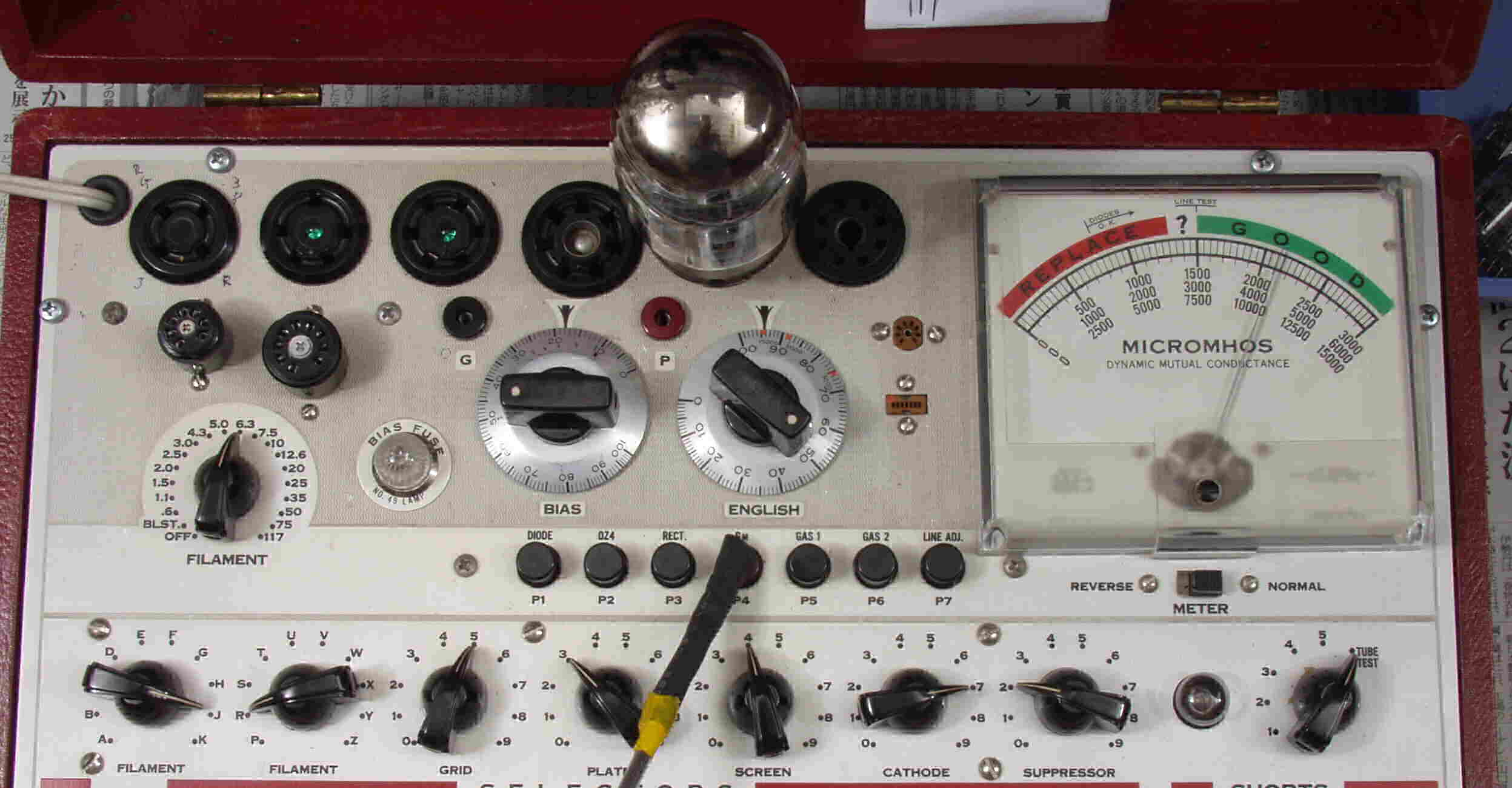

Ｗ５Ａ．　付属「ｖ１」ＫＴ−８８測定＝１０７５０μmho 　　　　　相互コンダクタンス＝１１５００μmho「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１５Ｖ、Ｉｐ＝１４０ｍＡ」 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966実用真空管ハンドブック、1995世界の真空管カタログより。

Ｗ５Ｂ．　付属「ｖ２」ＫＴ−８８測定＝１０６００μmho

Ｗ５Ｃ．　付属「ｖ３」ＫＴ−８８測定＝１０５００μmho

Ｗ５Ｄ．　付属「ｖ４」ＫＴ−８８測定＝１０７５０μmho

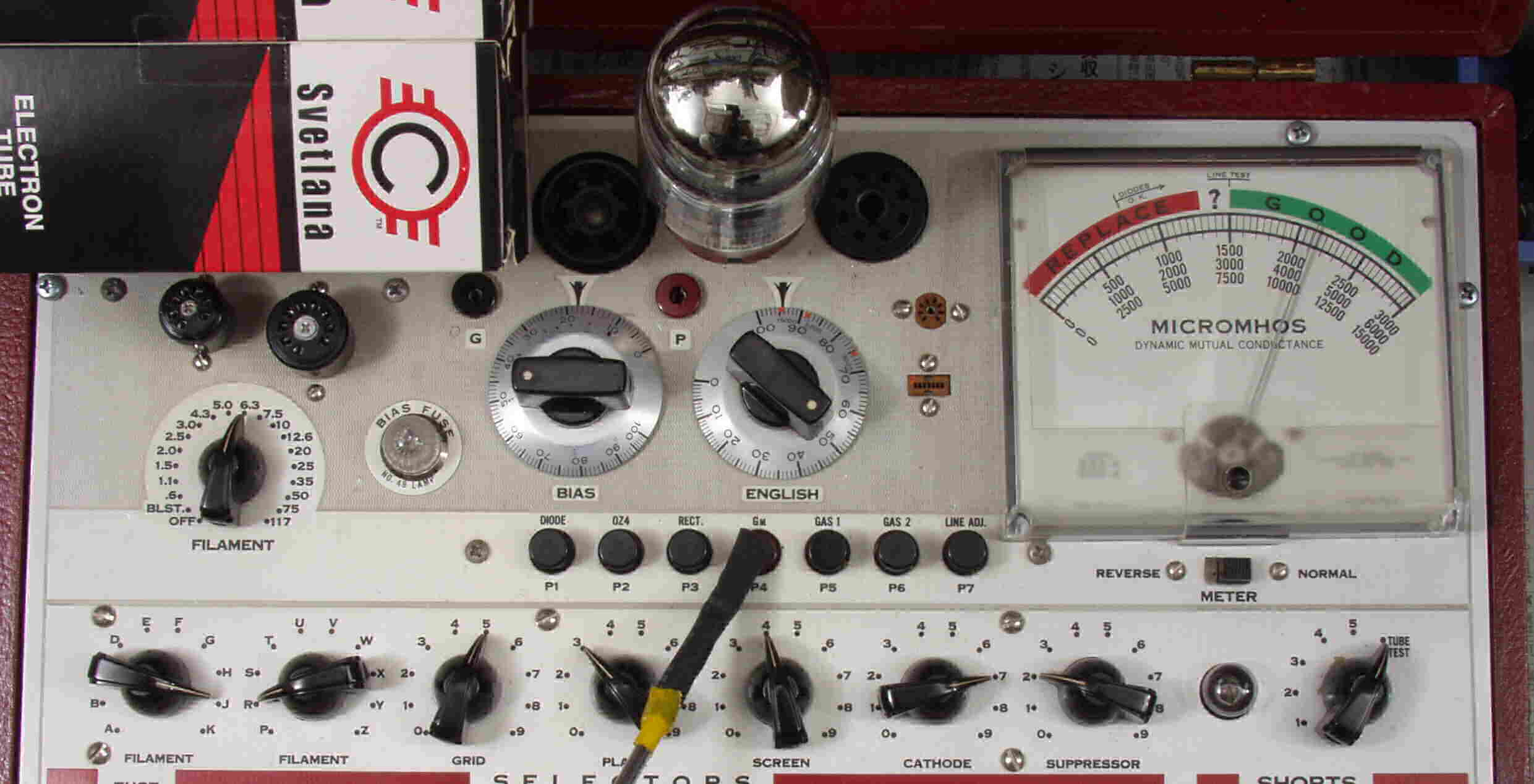

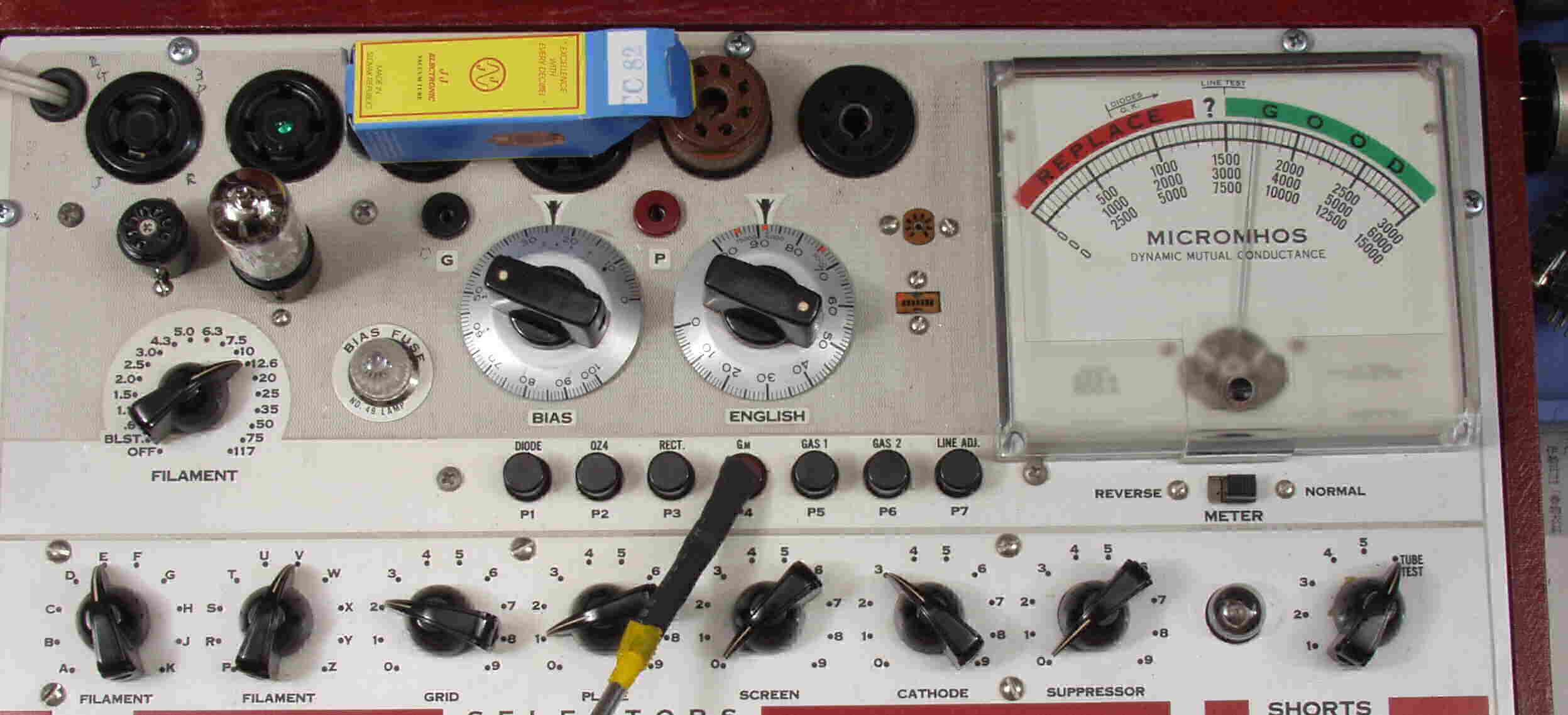

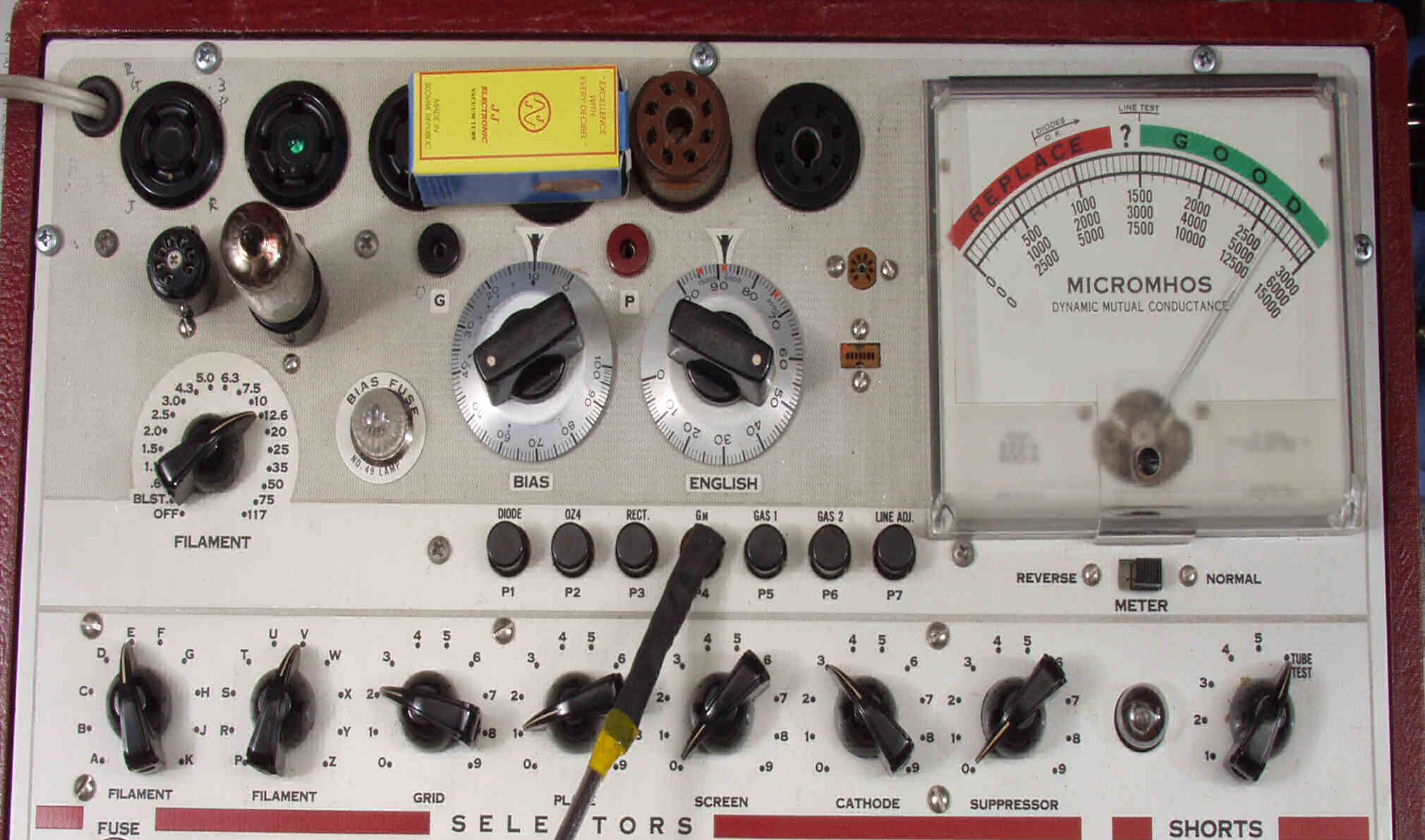

Ｗ５Ｅ．　備品Ｓｖｅｔｌａｎａ　ＫＴ−８８測定中＝１０５００μmho　　　下記参照

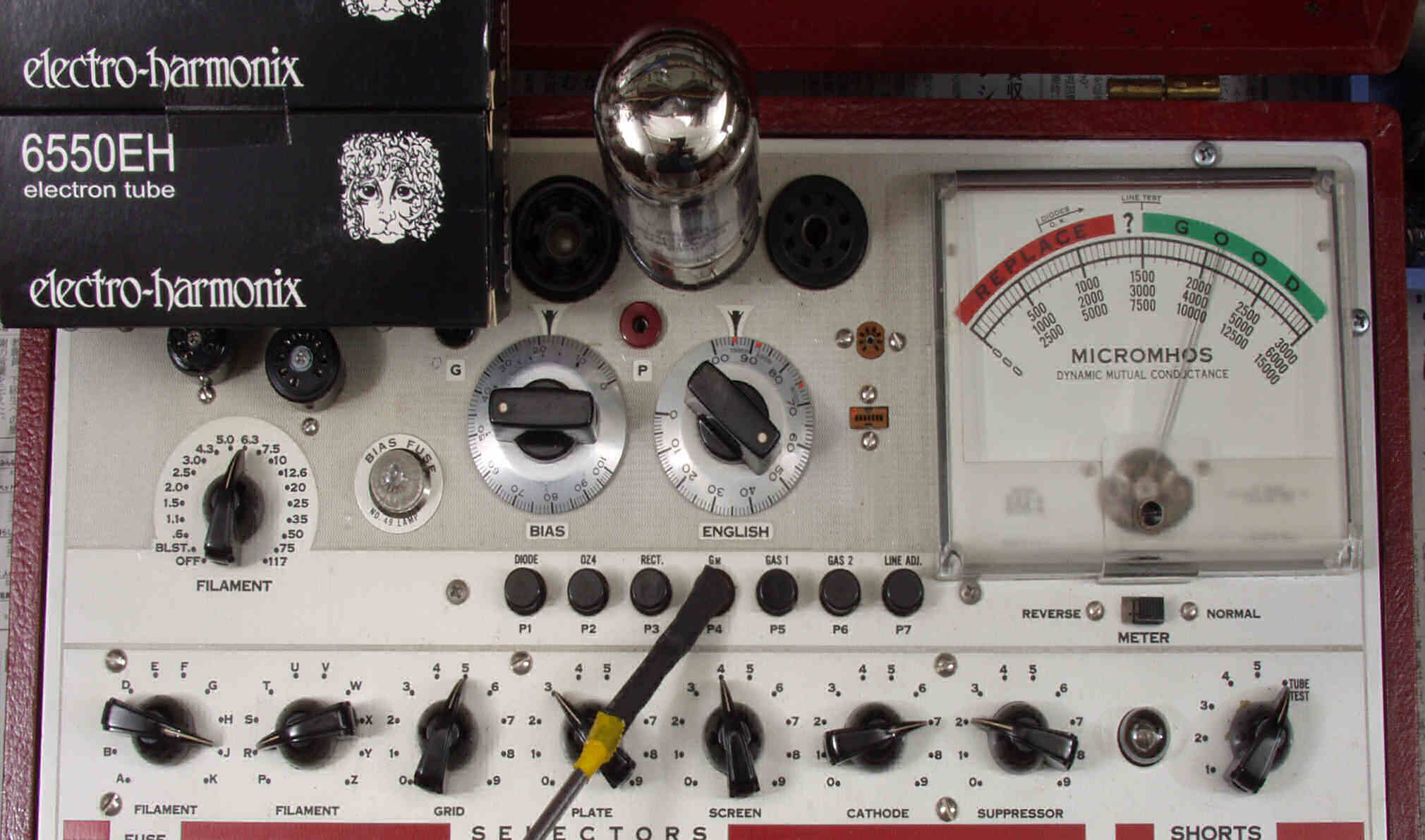

Ｗ５Ｆ．　備品electro-harmonix　６５５０EH測定中＝１０５００μmho。

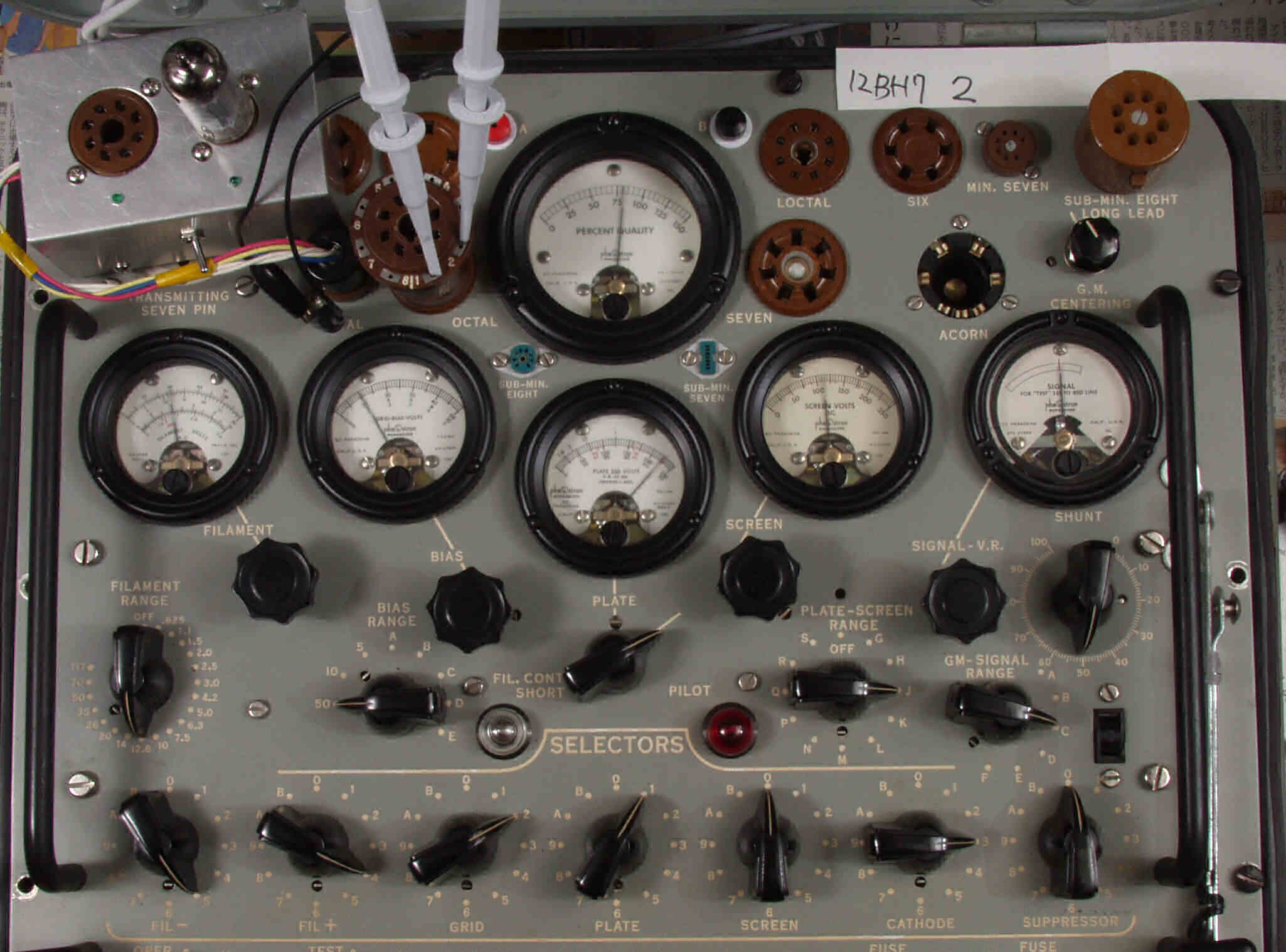

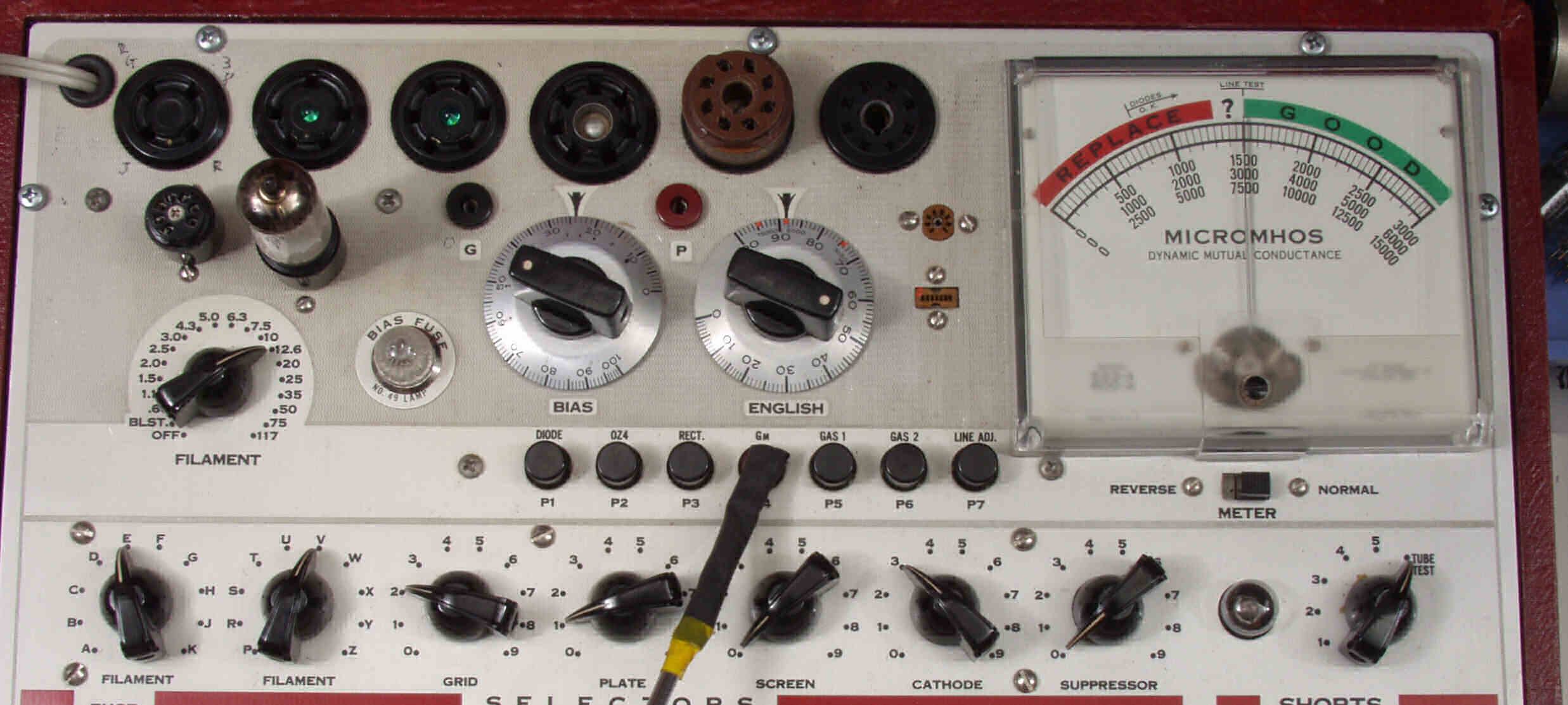

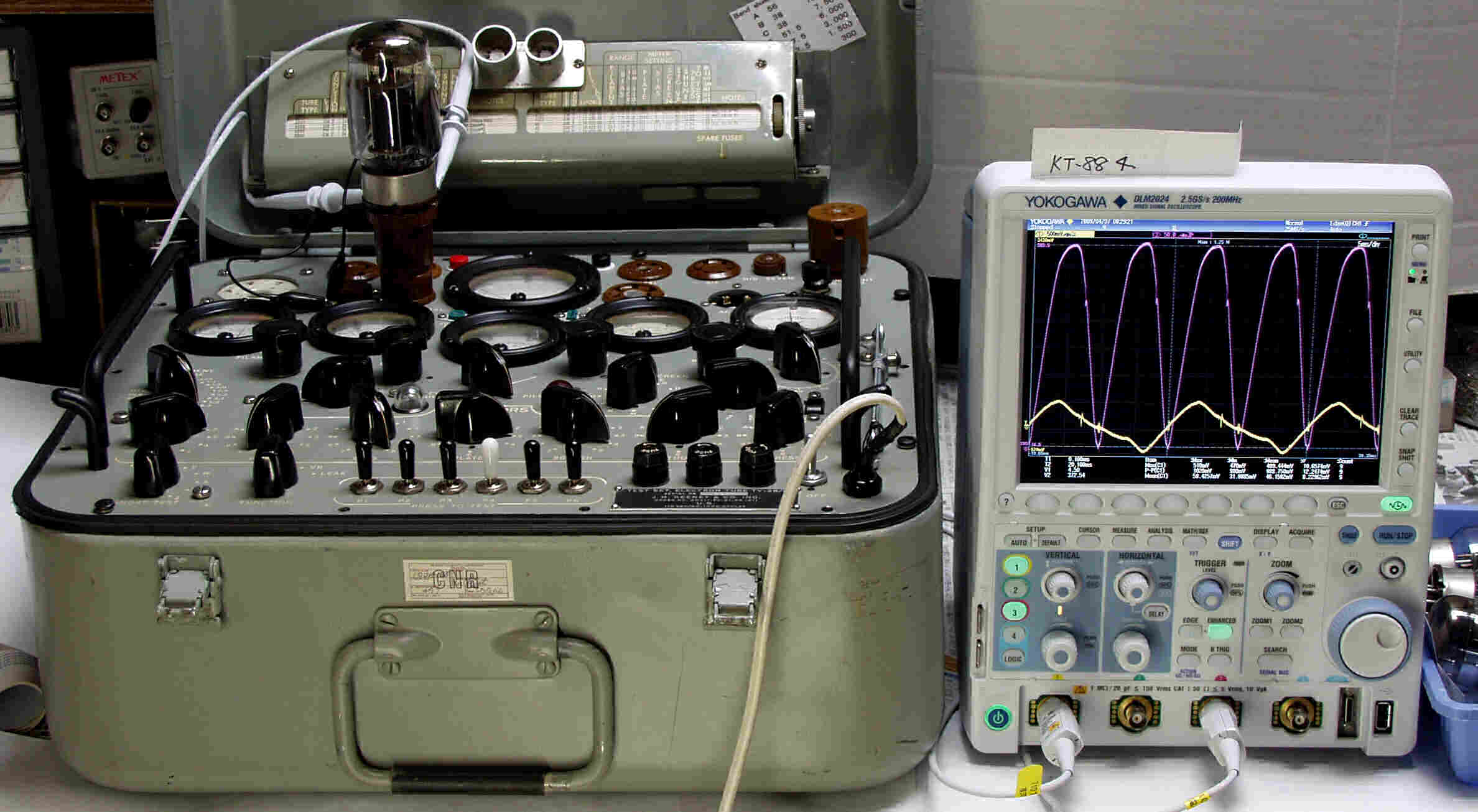

Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属真空管測定 Ｕ１． 　右のデジタルオシロはデモで拝借　ＹＯＫＯＧＡＷＡ　ＤＬＭ２０２４

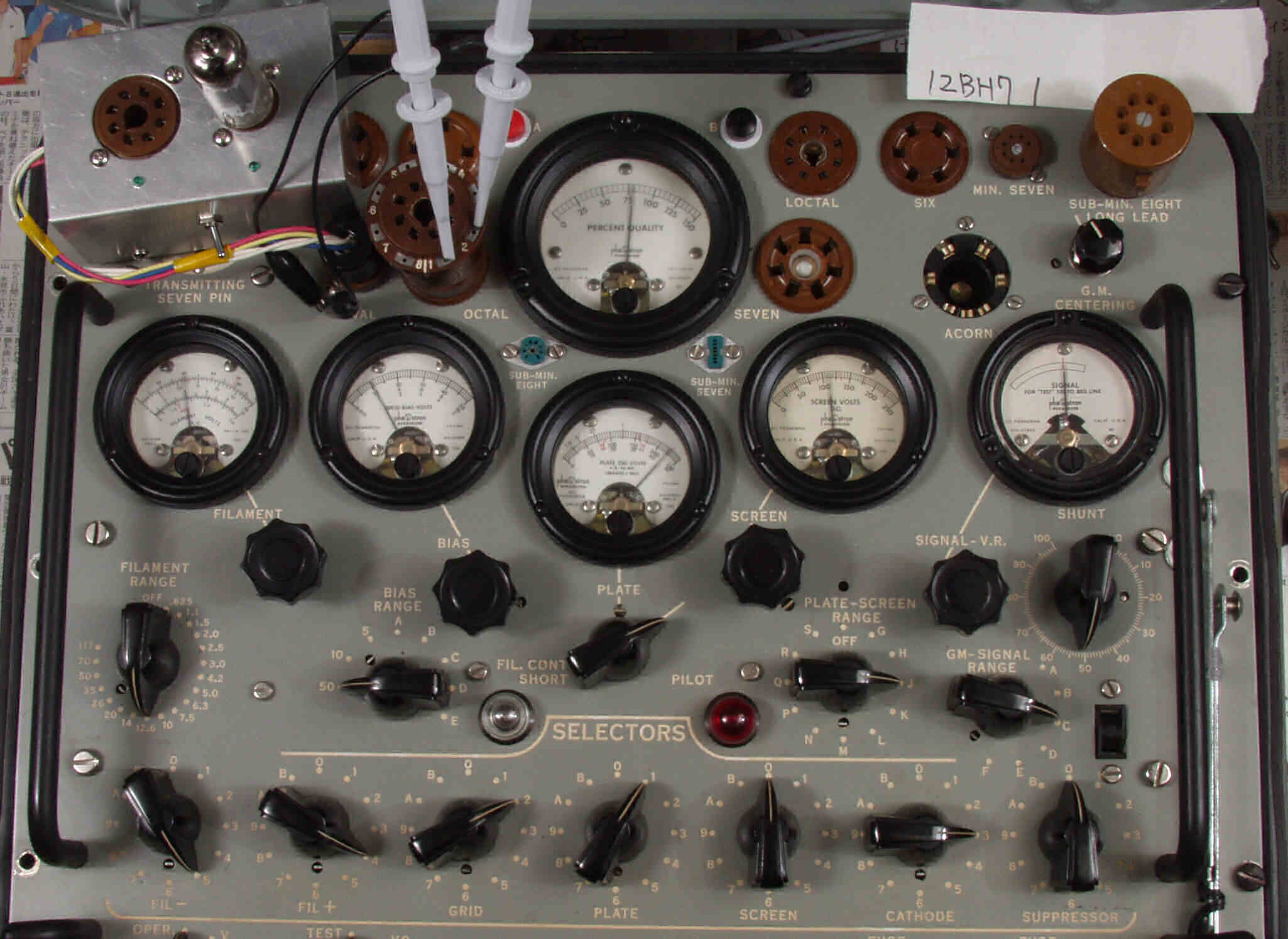

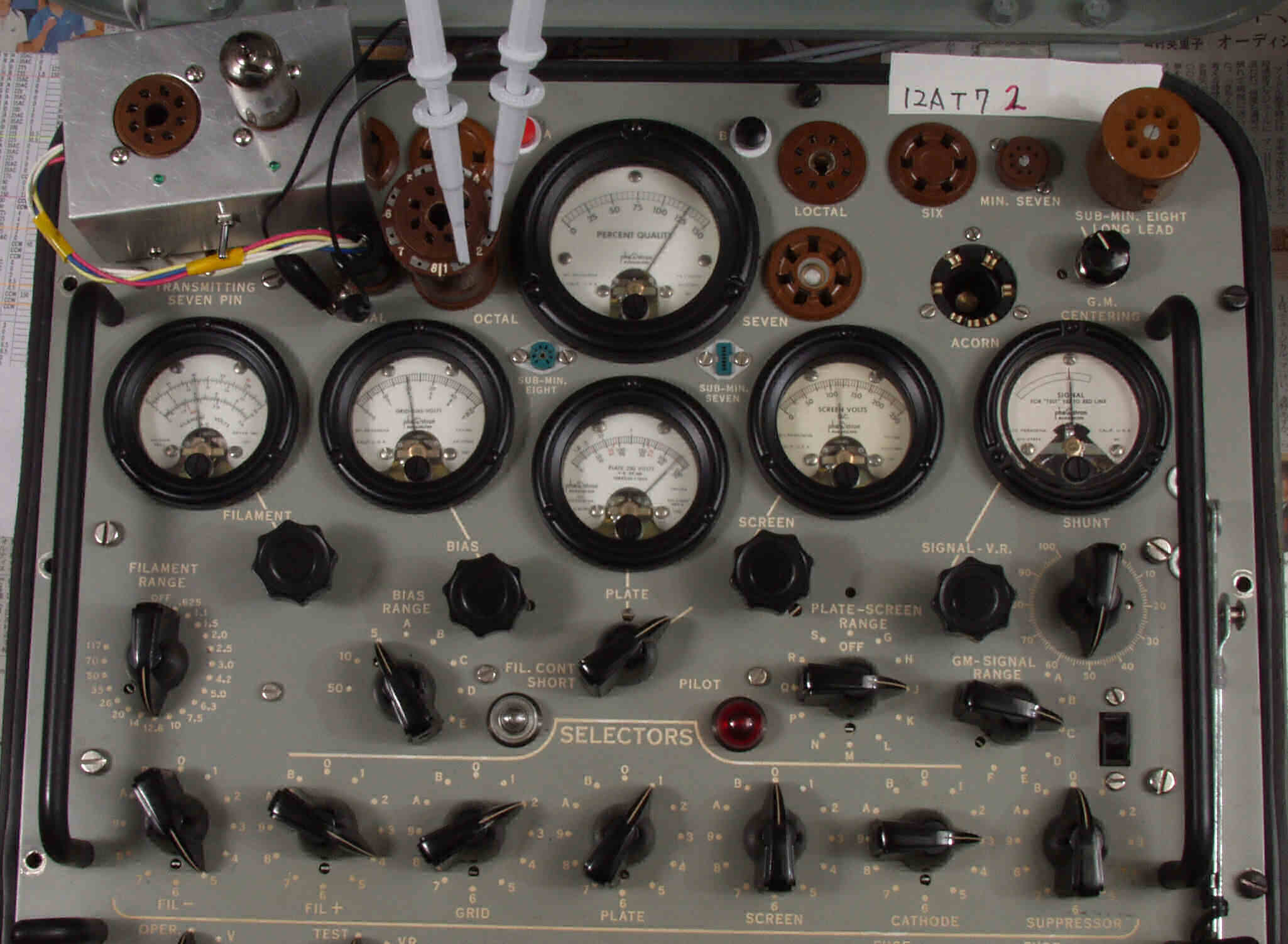

Ｕ１Ａ．　付属１２ＢＨ７「１」ユニット１測定＝３０４０μmho 　　　　　　　　Ｃレンジ＝６０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ」 　　　　　　　１２ＢＨ７　相互コンダクタンス＝３１００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ、ＩＰ＝１１．５ｍＡ」 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966実用真空管ハンドブック、1995世界の真空管カタログより。

Ｕ１Ｂ．　付属１２ＢＨ７「１」ユニット２測定＝３０８０μmho

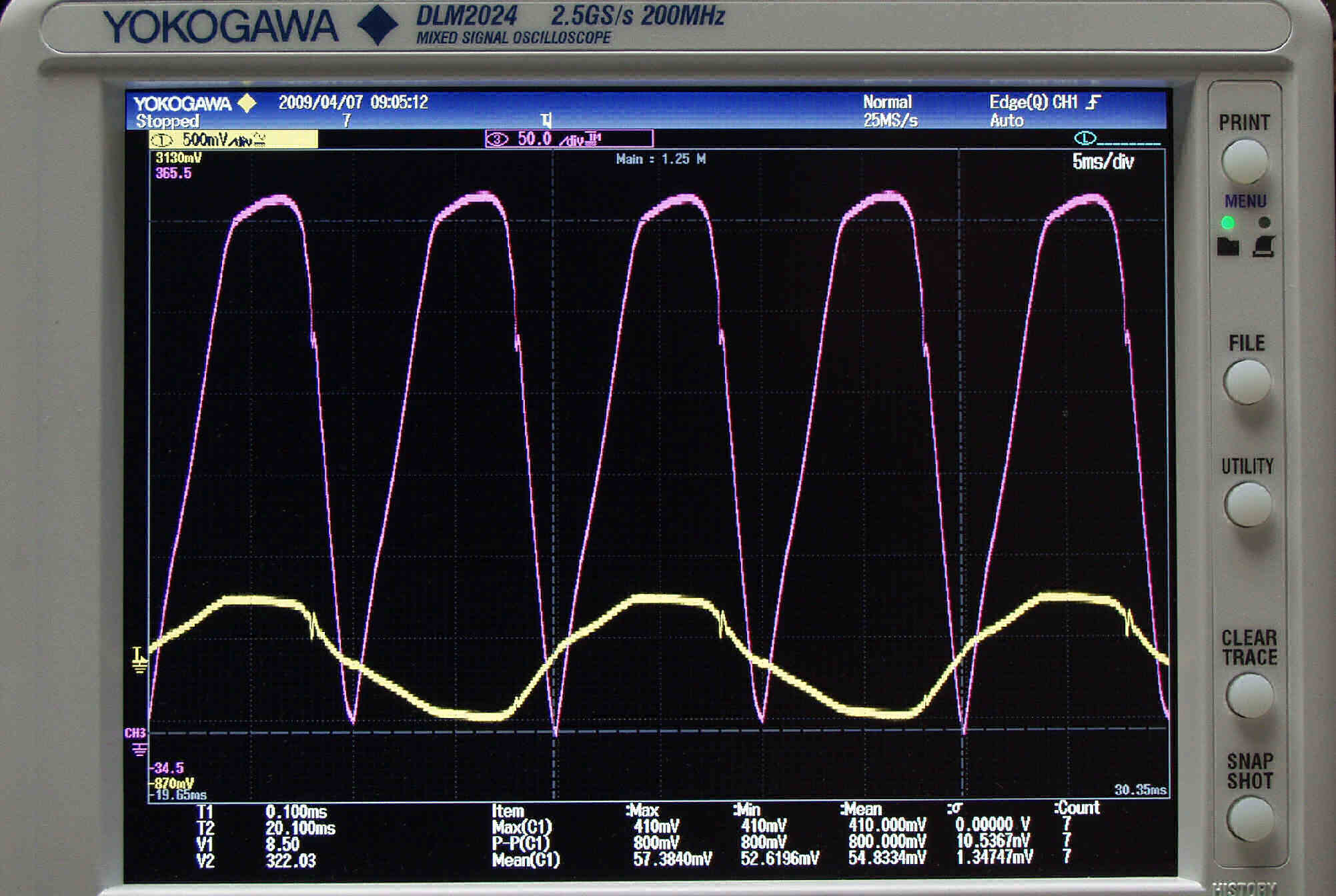

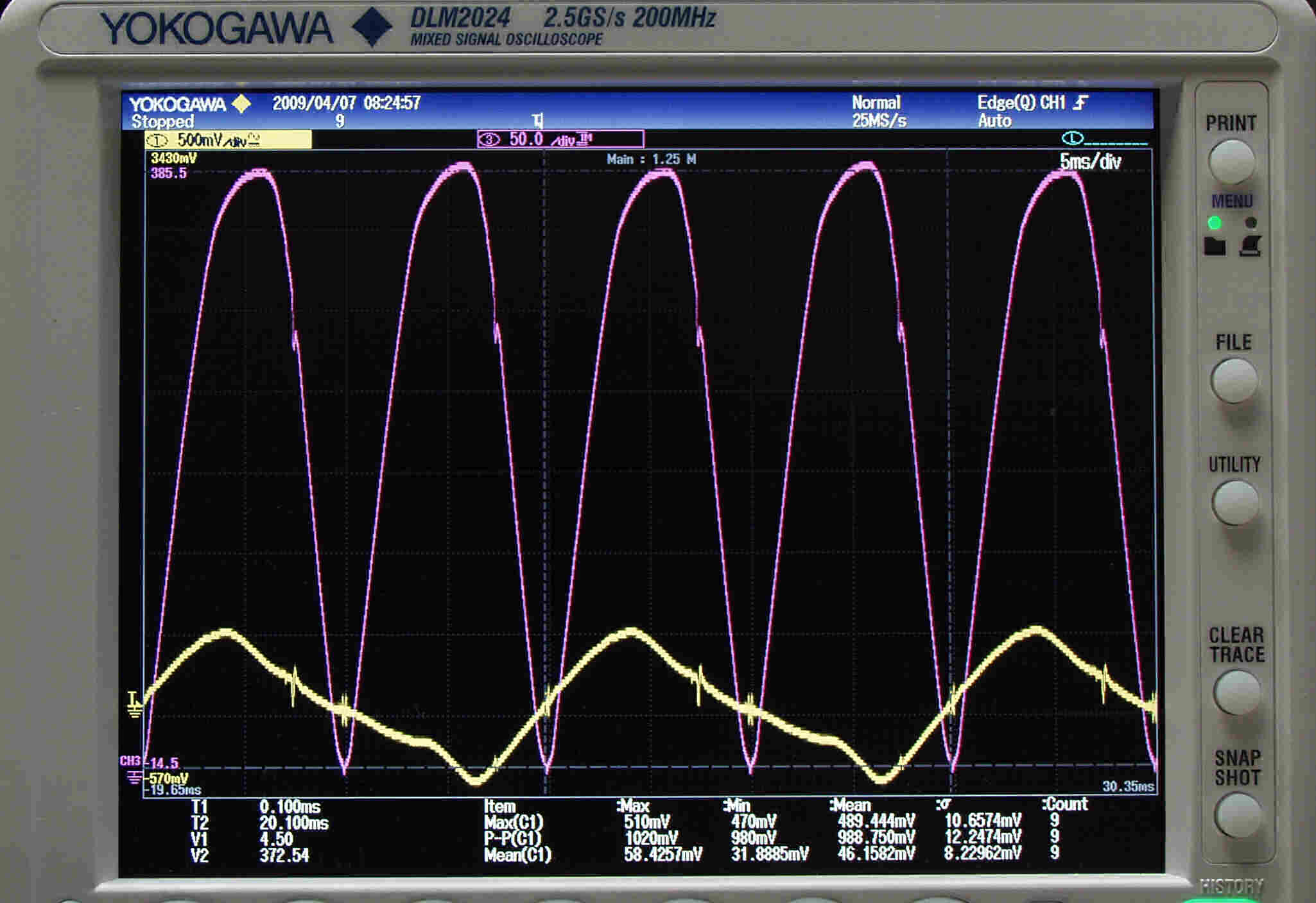

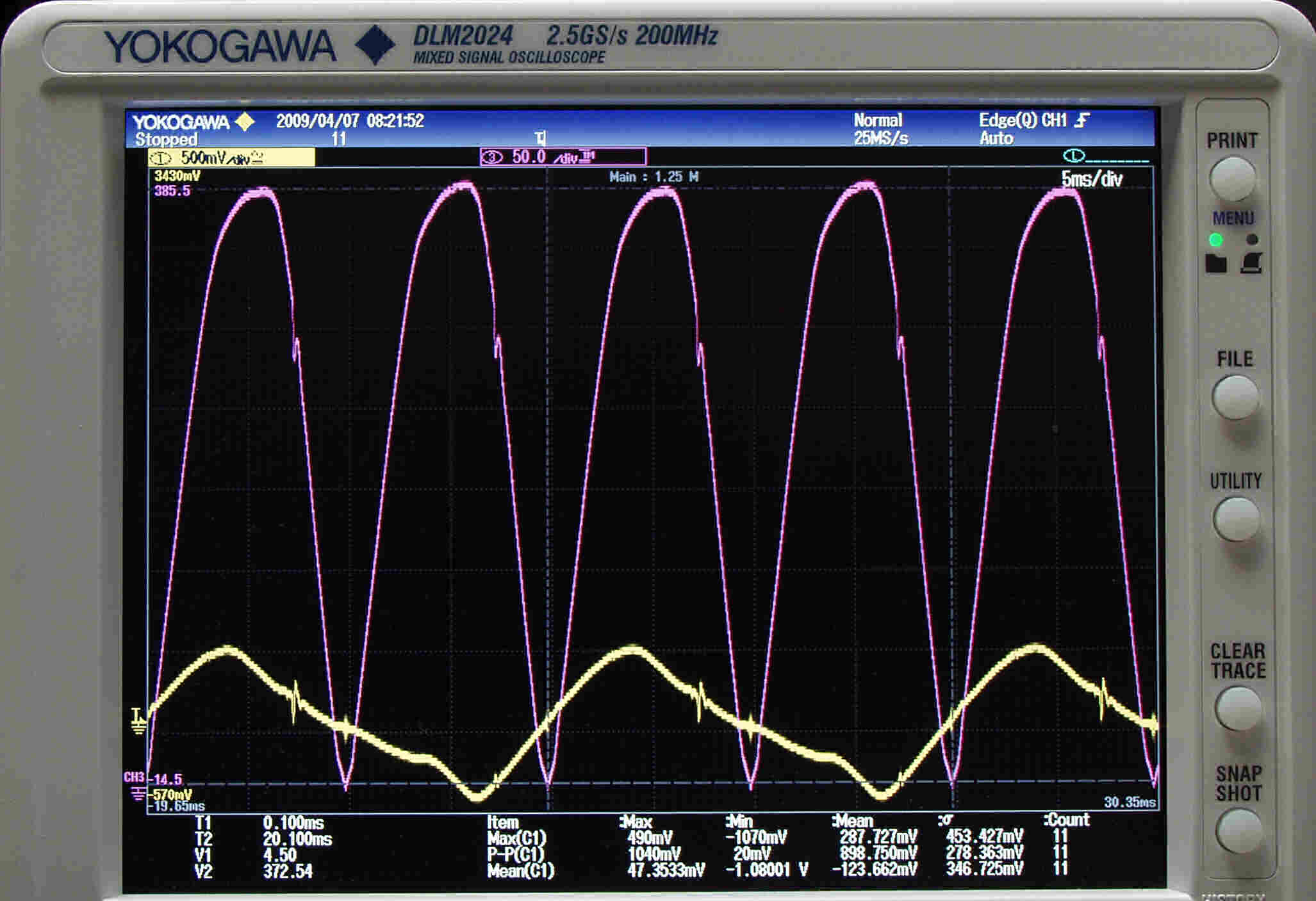

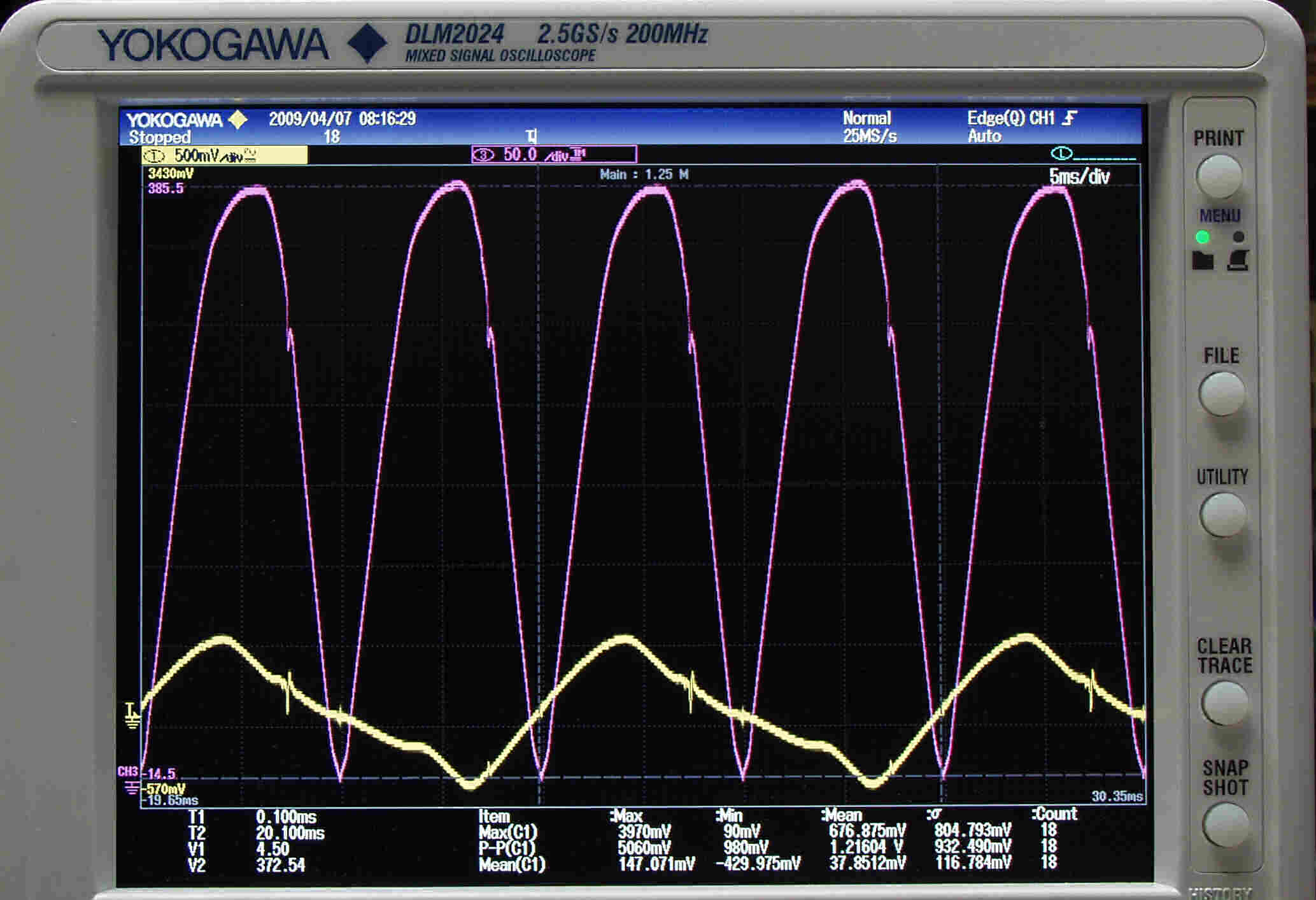

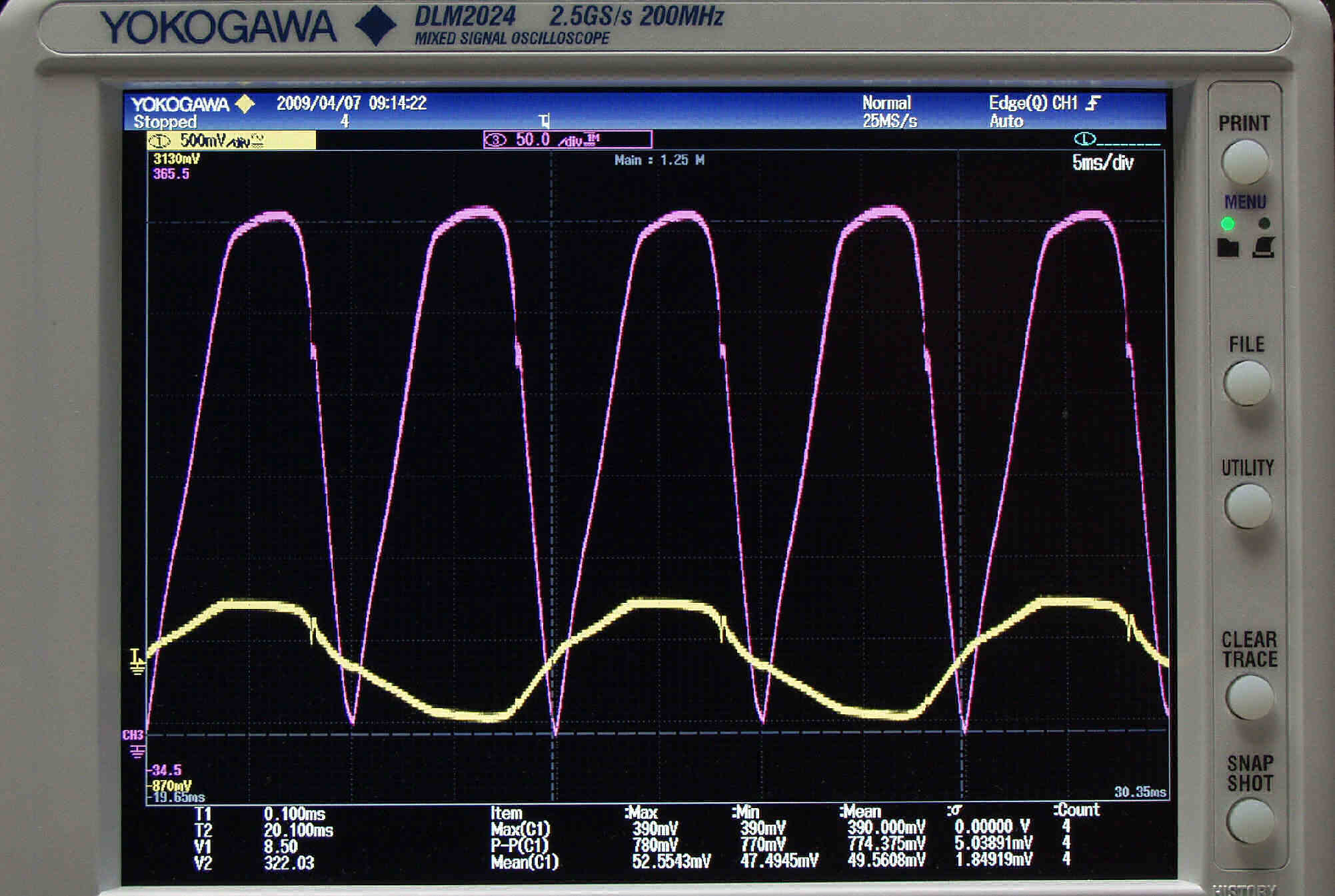

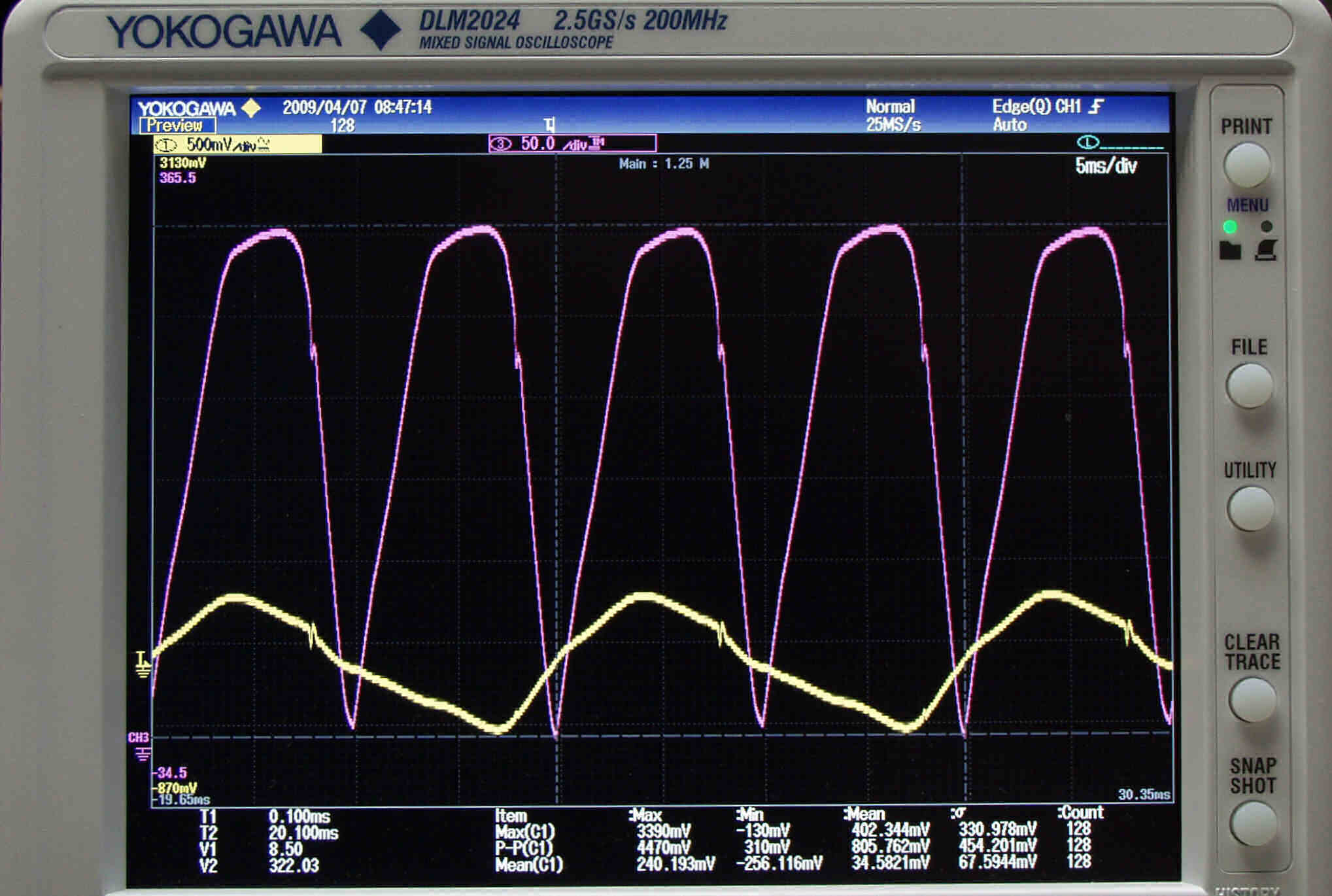

Ｕ１Ｃ．　付属１２ＢＨ７「１」測定の入出力波形、赤色＝グリッド電圧、黄色＝プレート電圧

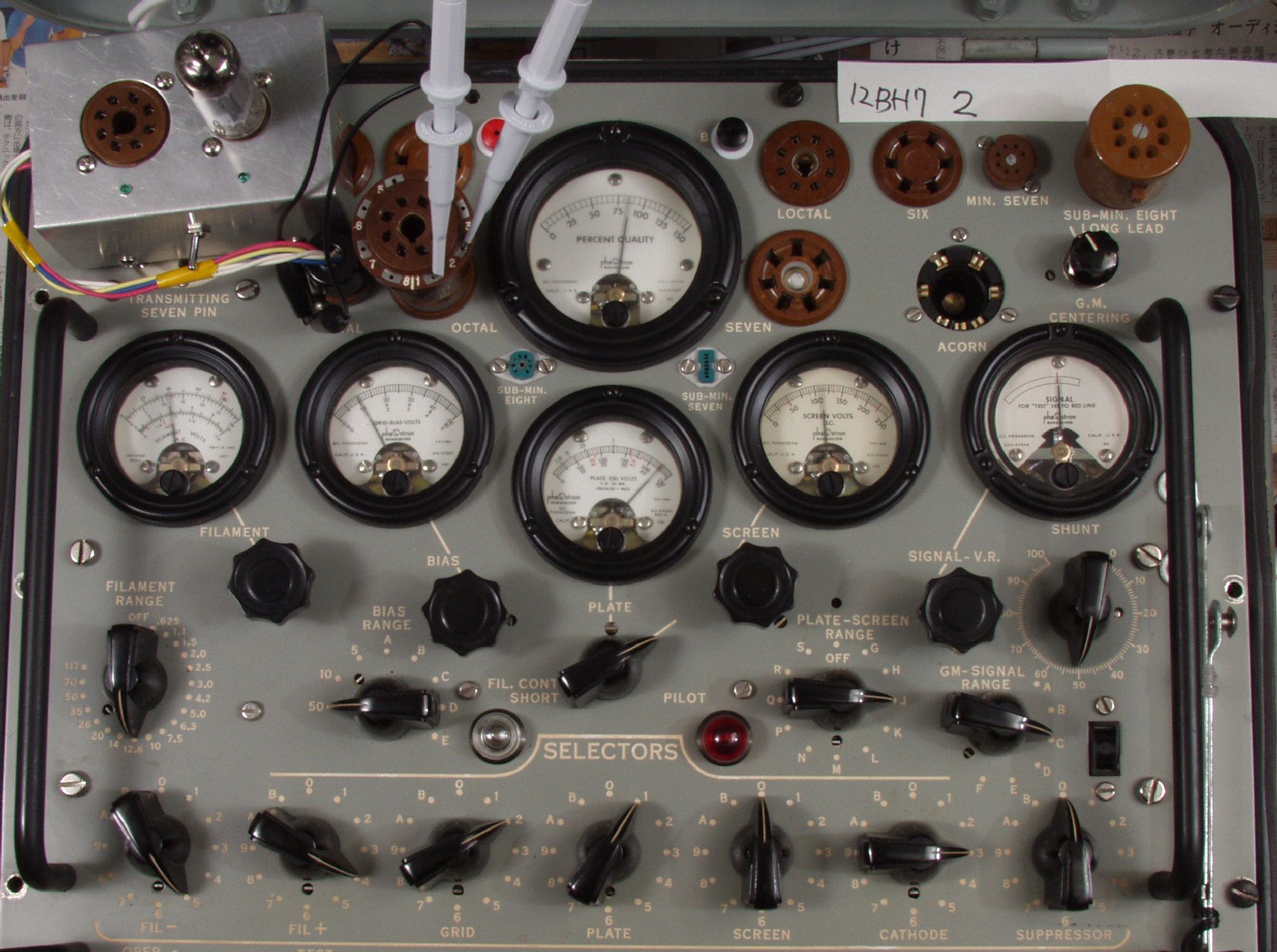

Ｕ２Ａ．　付属１２ＢＨ７「２」ユニット１測定＝３４００μmho

Ｕ２Ｂ．　付属１２ＢＨ７「２」ユニット２測定＝３２００μmho

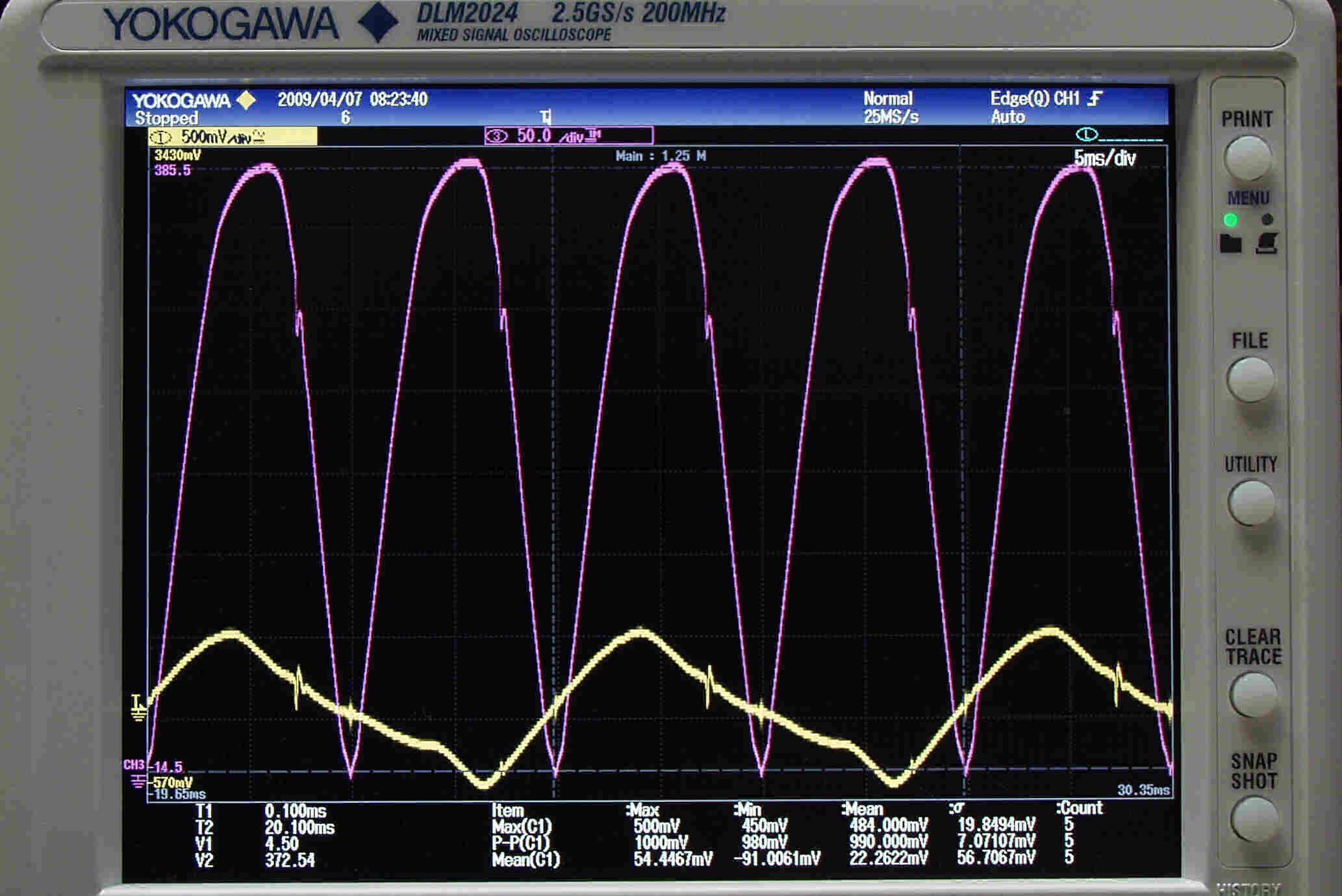

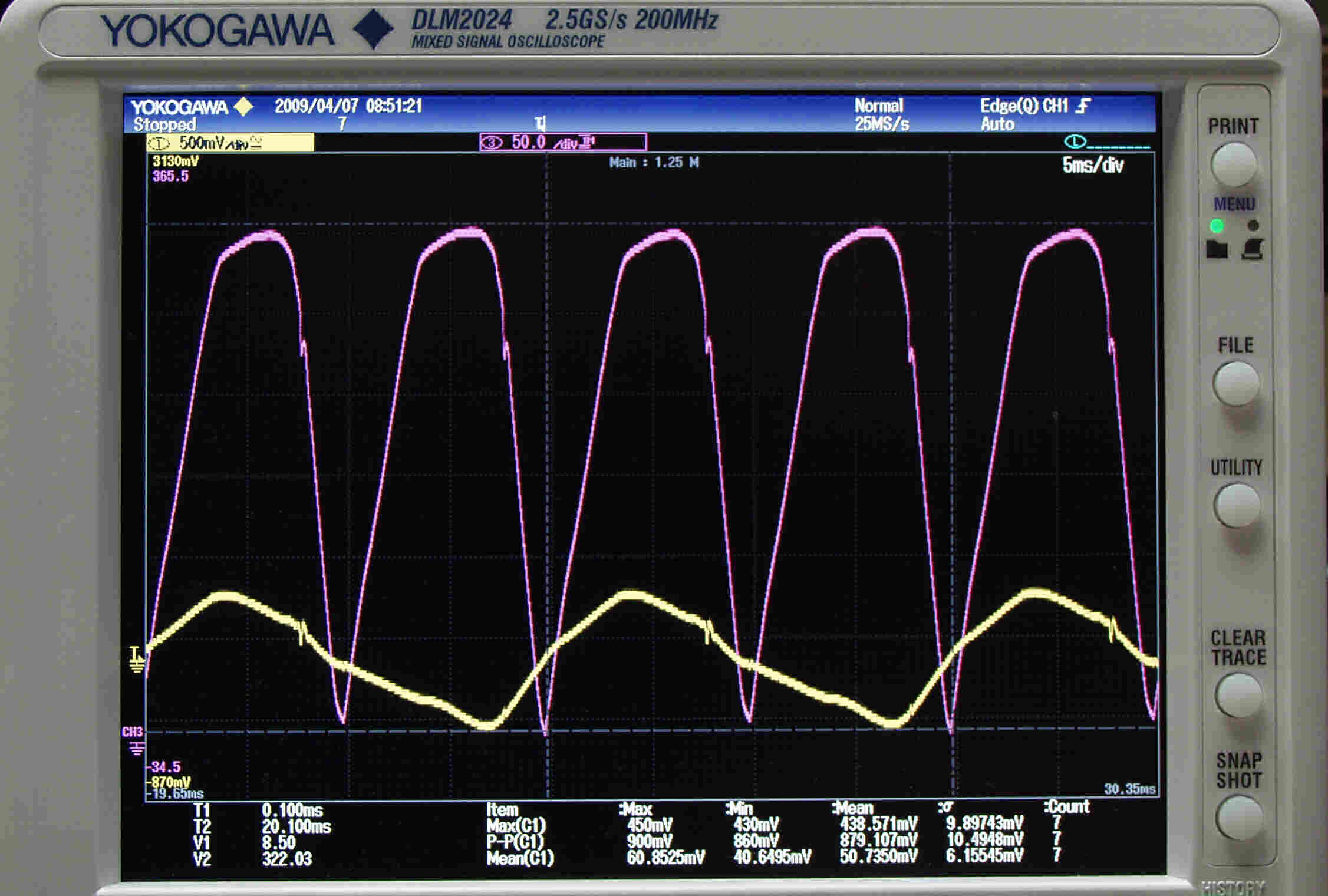

Ｕ２Ｃ．　付属１２ＢＨ７「２」測定の入出力波形、赤色＝グリッド電圧、黄色＝プレート電圧

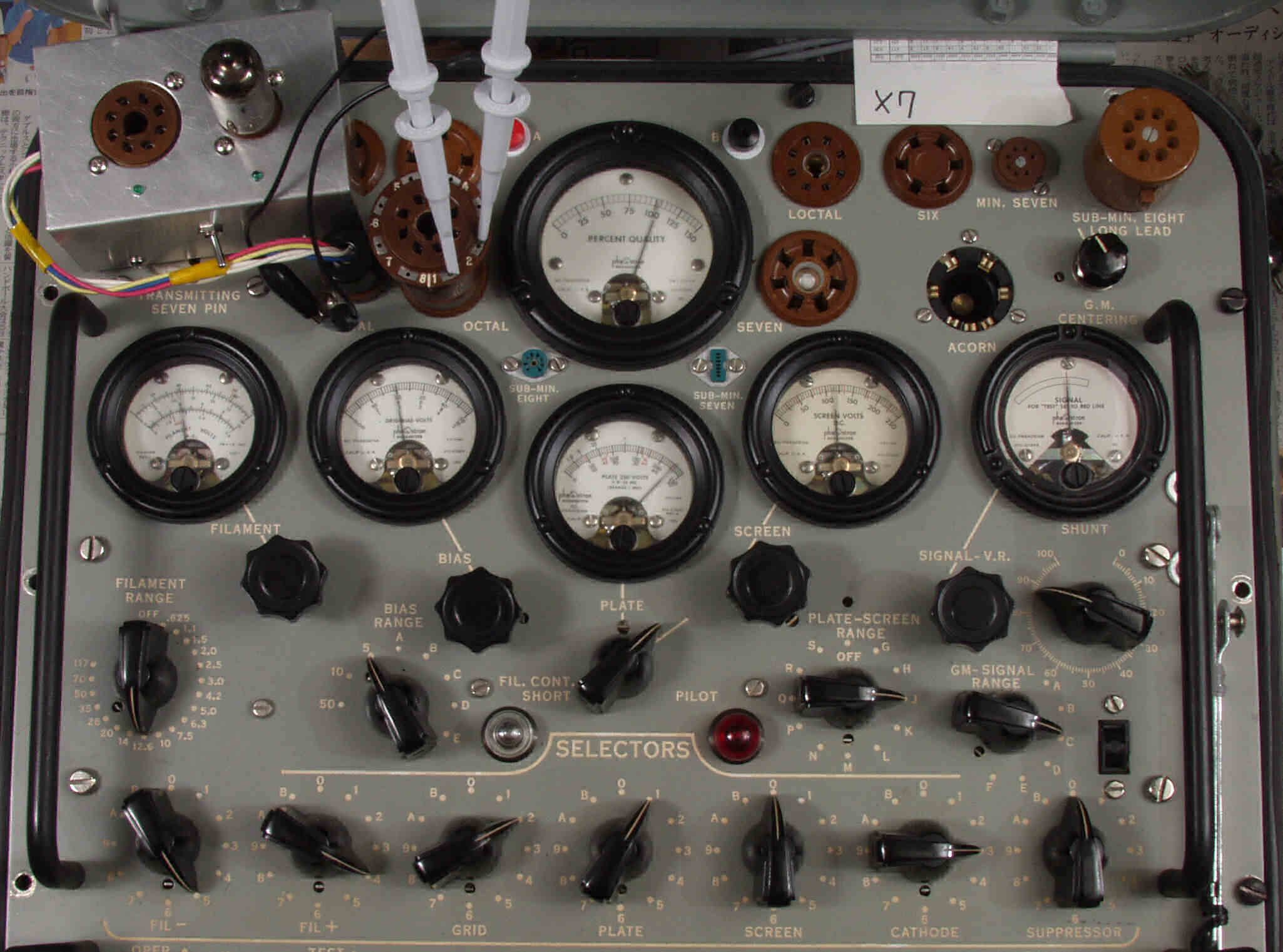

Ｕ３Ａ．　付属１２ＡＸ７ユニット１測定＝１８００μmho 　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２２５Ｖ、Ｅｇ１＝−２Ｖ」 １２ＡＸ７　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ、Ｉｐ＝１．２ｍＡ」 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966実用真空管ハンドブック、1995世界の真空管カタログより。

Ｕ３Ｂ．　付属１２ＡＸ７ユニット２測定＝２０４０μmho

Ｕ３Ｃ．　付属１２ＡＸ７測定の入出力波形、赤色＝グリッド電圧、黄色＝プレート電圧

Ｕ４Ａ．　付属１２ＡＺ７（ＥＣＣ８１）「１」ユニット１測定＝５２００μmho 　　　　　　　　Ｃレンジ＝６０００μmhoレンジでの測定、「Ｅｐ＝２２５Ｖ、Ｅｇ１＝−２Ｖ」 　　　　　　　１２ＡＺ７　相互コンダクタンス＝６０００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１２Ｖ、Ｉｐ＝１０ｍＡ」 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966実用真空管ハンドブック、1995世界の真空管カタログより。

Ｕ４Ｂ．　付属１２ＡＺ７（ＥＣＣ８１）「１」ユニット２測定＝４３２０μmho

Ｕ４Ｃ．　付属１２ＡＺ７（ＥＣＣ８１）「１」測定の入出力波形、赤色＝グリッド電圧、黄色＝プレート電圧

Ｕ５Ａ．　付属１２ＡＺ７（ＥＣＣ８１）「２」ユニット１測定＝５０００μmho

Ｕ５Ｂ．　付属１２ＡＺ７（ＥＣＣ８１）「２」ユニット２測定＝５０００μmho

Ｕ５Ｃ．　付属１２ＡＺ７（ＥＣＣ８１）「２」測定の入出力波形、赤色＝グリッド電圧、黄色＝プレート電圧

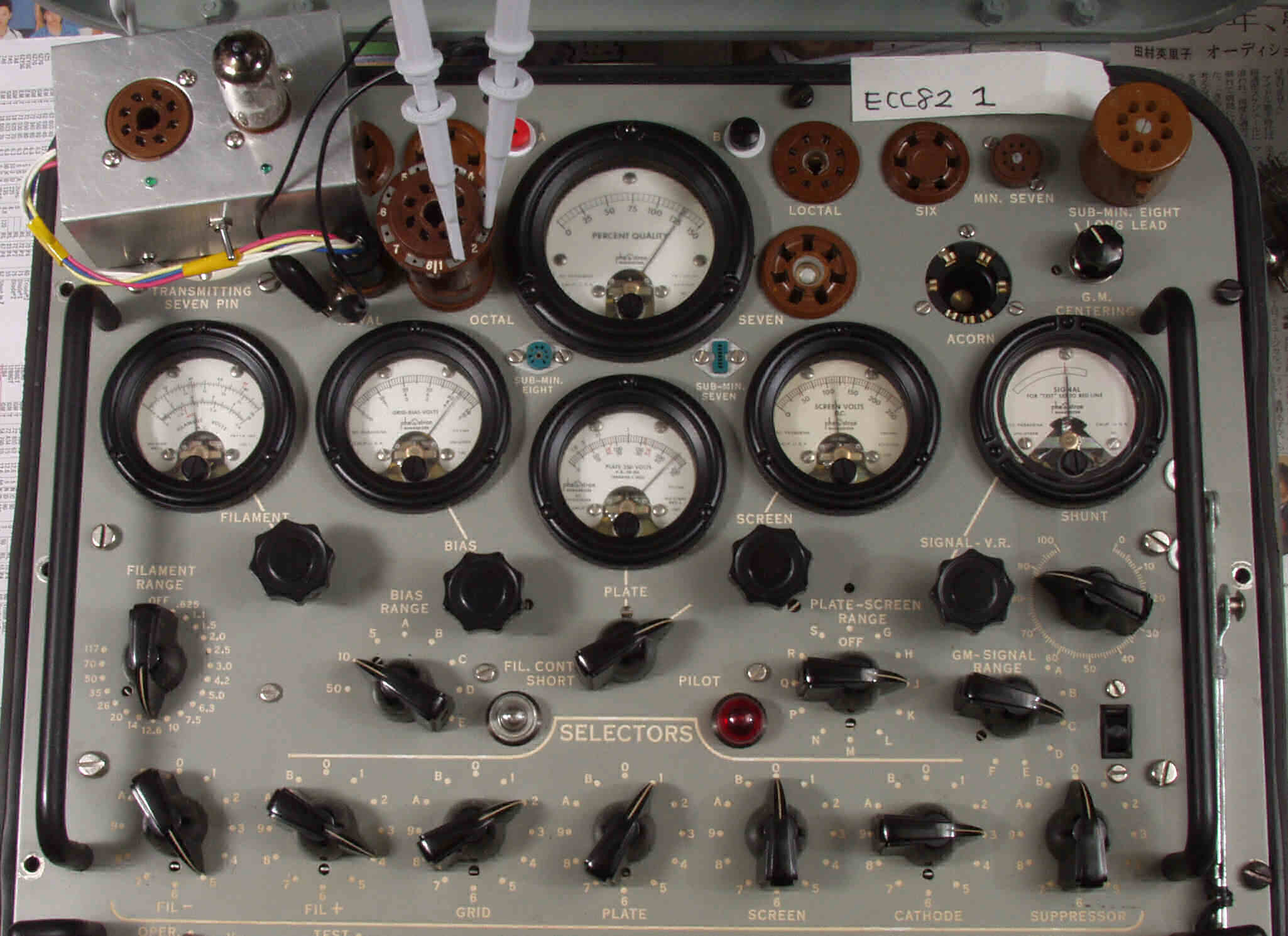

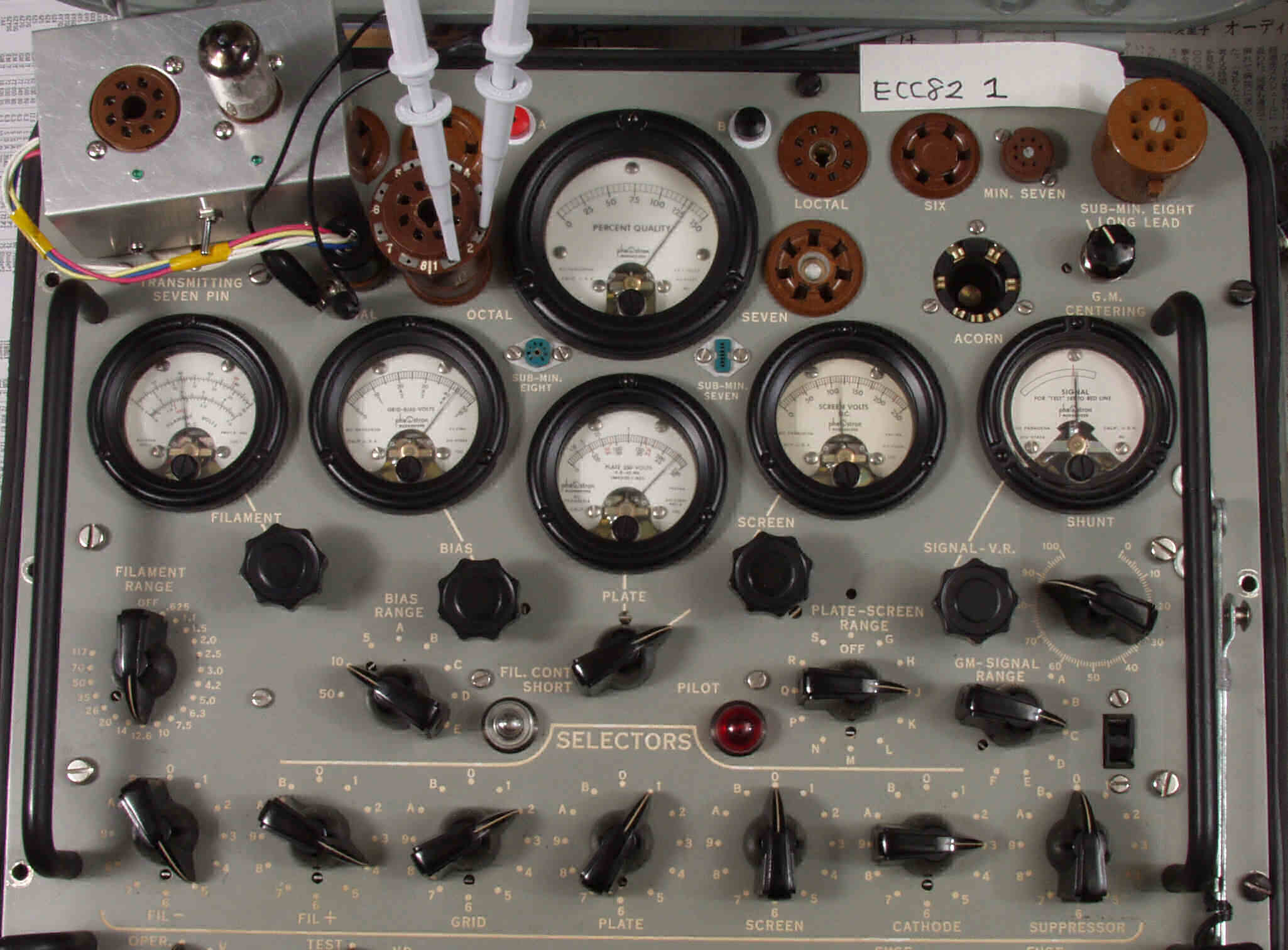

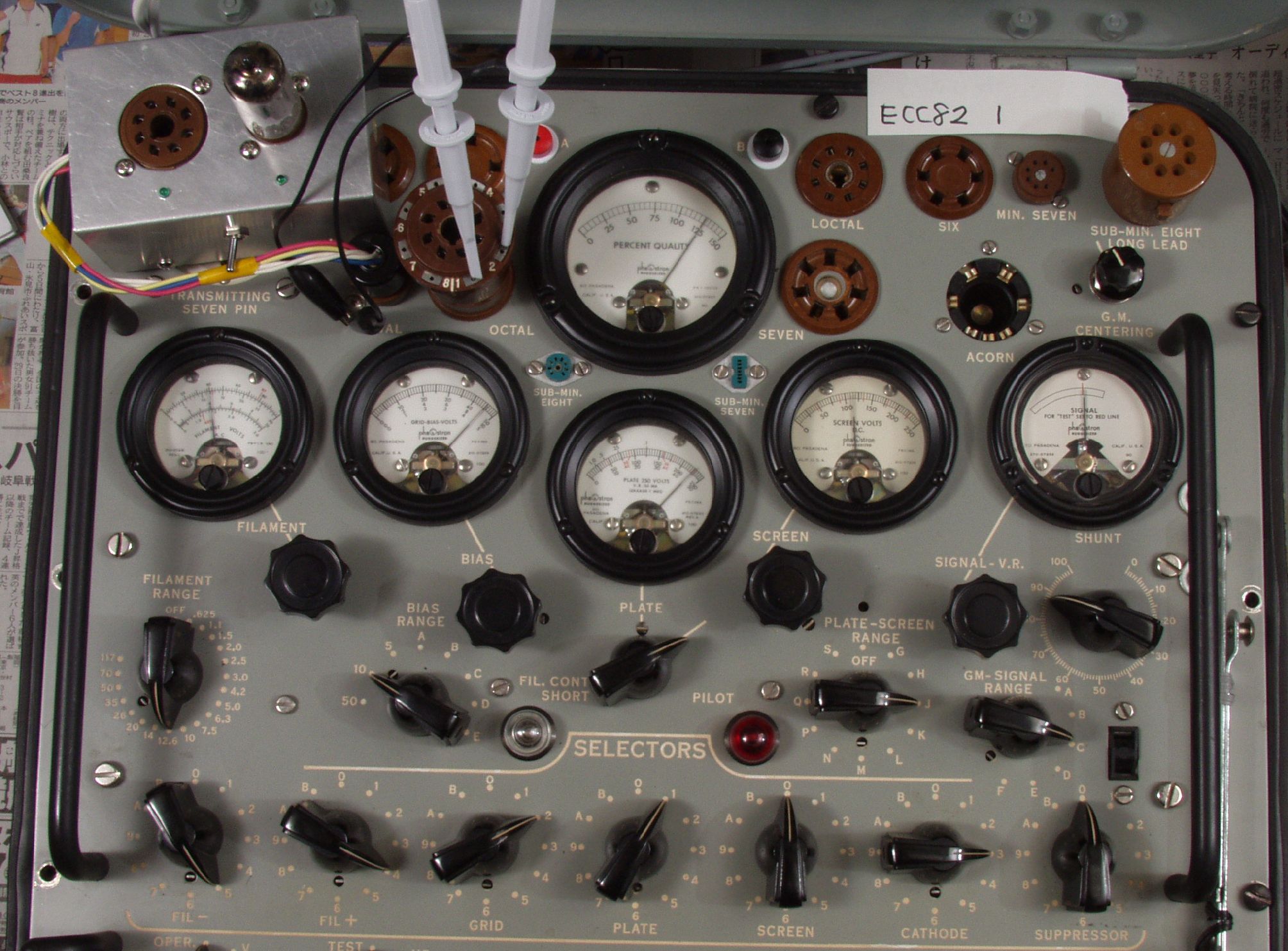

Ｕ６Ａ．　付属ＥＣＣ８２「１」ユニット１測定＝２５００μmho 　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２２５Ｖ、Ｅｇ１＝−８Ｖ」 　　　　　　１２ＡＵ７　相互コンダクタンス＝２２００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ、ＩＰ＝１０．５ｍＡ」1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966実用真空管ハンドブック、1995世界の真空管カタログより。

Ｕ６Ｂ．　付属ＥＣＣ８２「１」ユニット２測定＝２６００μmho

Ｕ６Ｃ．　付属ＥＣＣ８２「１」測定の入出力波形、赤色＝グリッド電圧、黄色＝プレート電圧

Ｕ７Ａ．　付属ＥＣＣ８２「２」ユニット１測定＝２６００μmho 　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２２５Ｖ、Ｅｇ１＝−２Ｖ」

Ｕ７Ｂ．　付属ＥＣＣ８２「２」ユニット２測定＝２４４０μmho

Ｕ７Ｃ．　付属ＥＣＣ８２「２」測定の入出力波形、赤色＝グリッド電圧、黄色＝プレート電圧

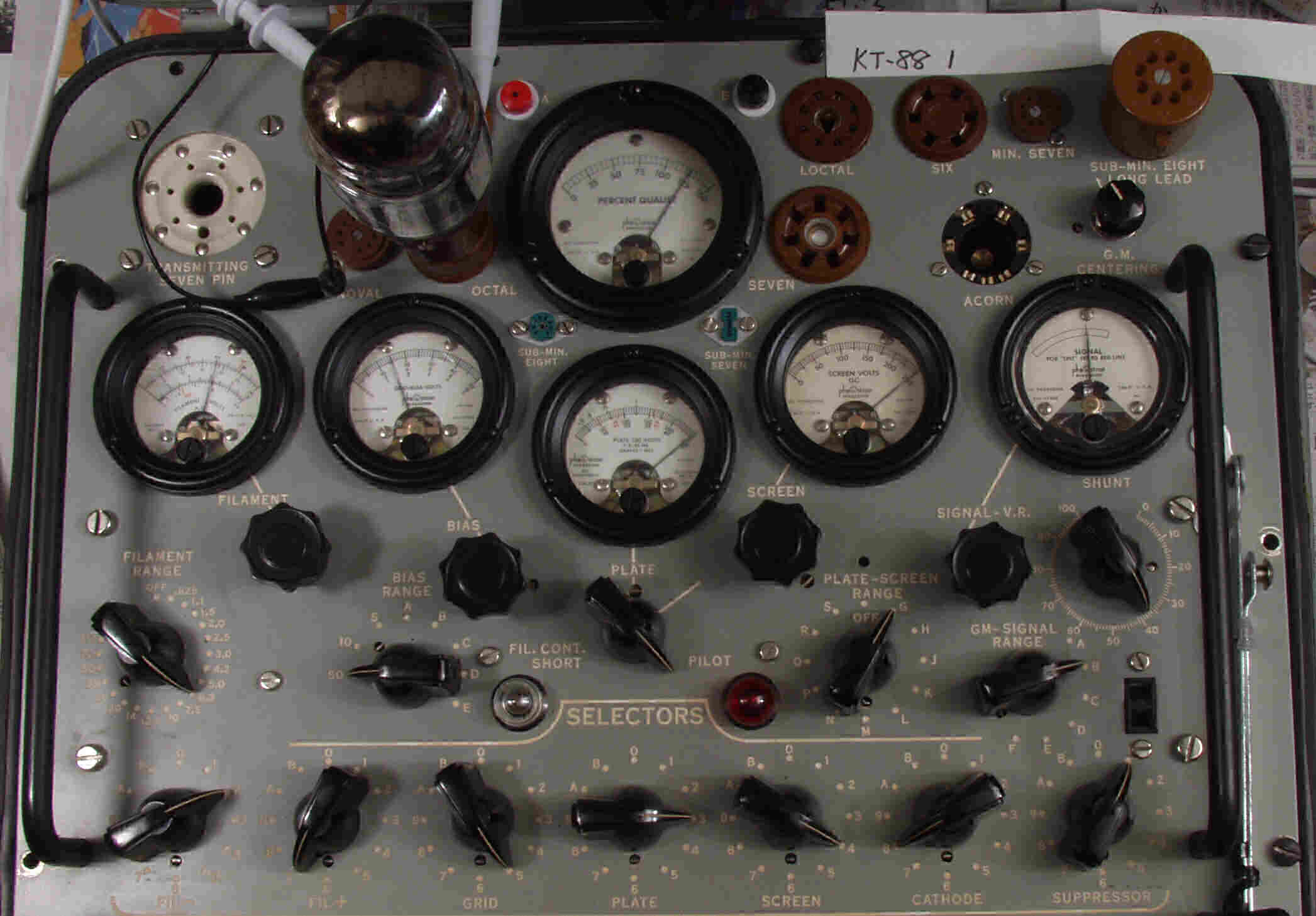

Ｕ８Ａ．　付属ＫＴ−８８「１」＝１２５００μmho 　　　　　　　　Ｂレンジ＝１５０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０ＶＥｇ１＝−１４Ｖ」 　　　　　相互コンダクタンス＝１１５００μmho「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１５Ｖ、Ｉｐ＝１４０ｍＡ」 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966実用真空管ハンドブック、1995世界の真空管カタログより。

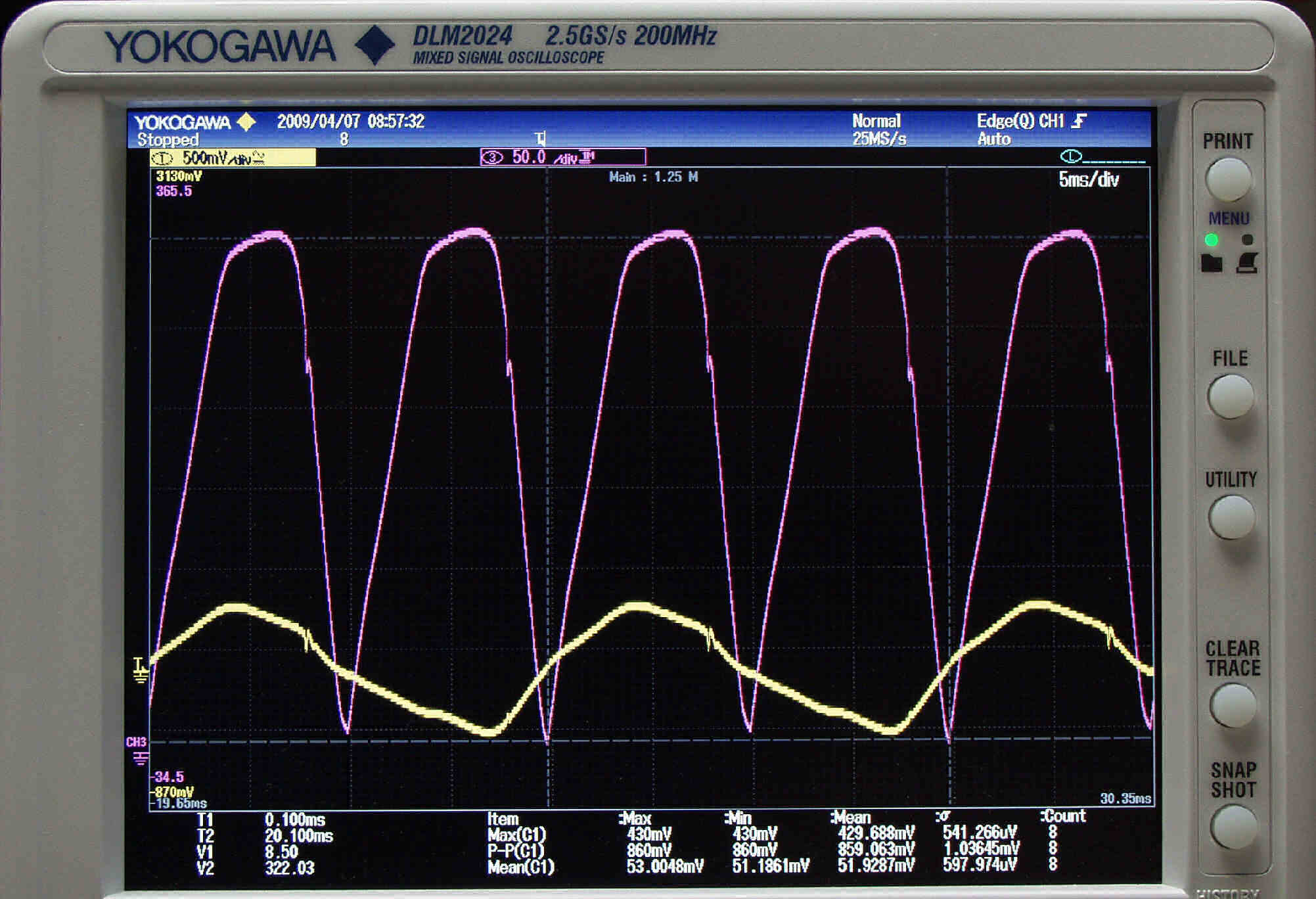

Ｕ８Ｂ．　付属ＫＴ−８８「１」測定の入出力波形、赤色＝グリッド電圧、黄色＝プレート電圧

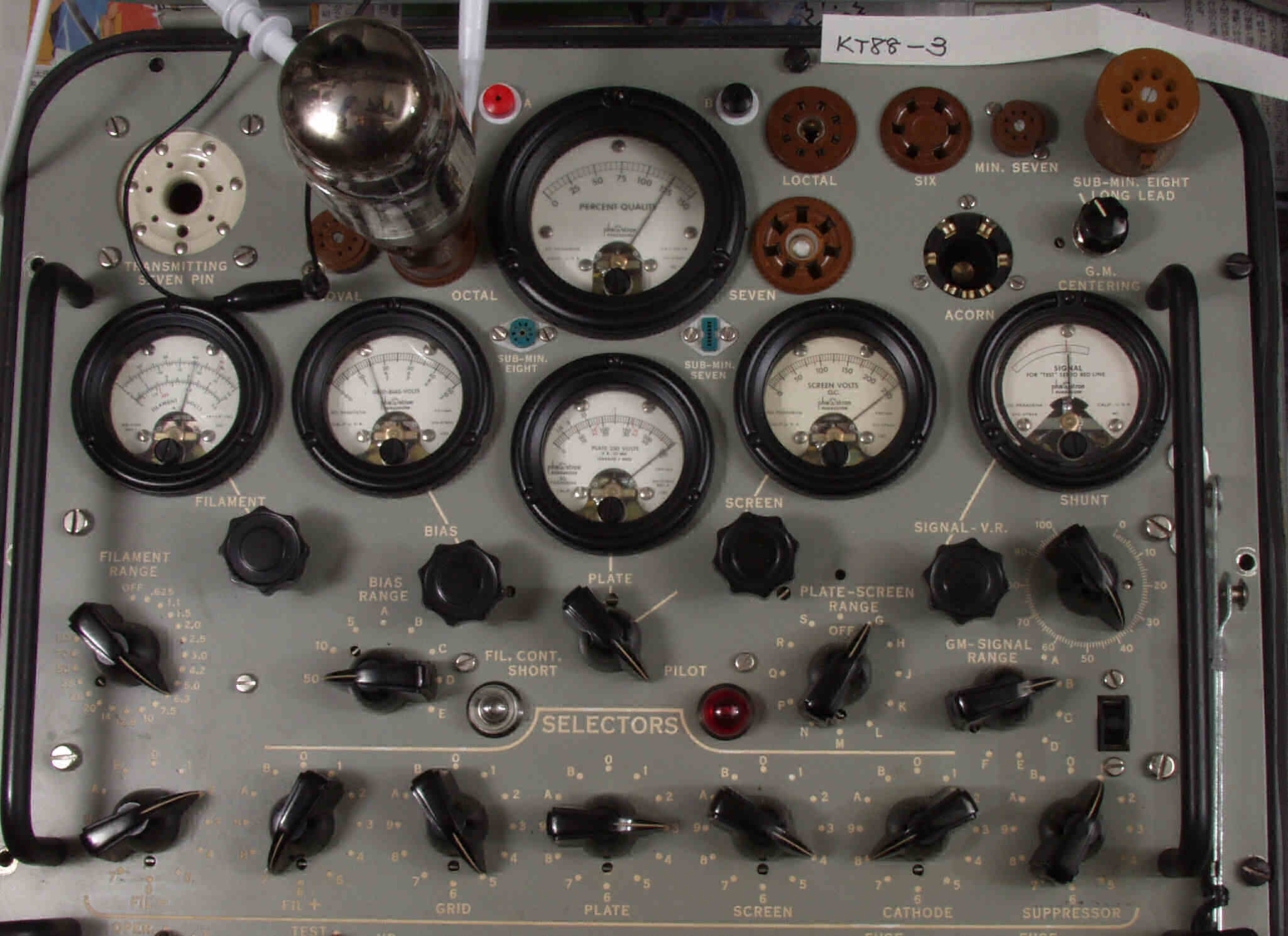

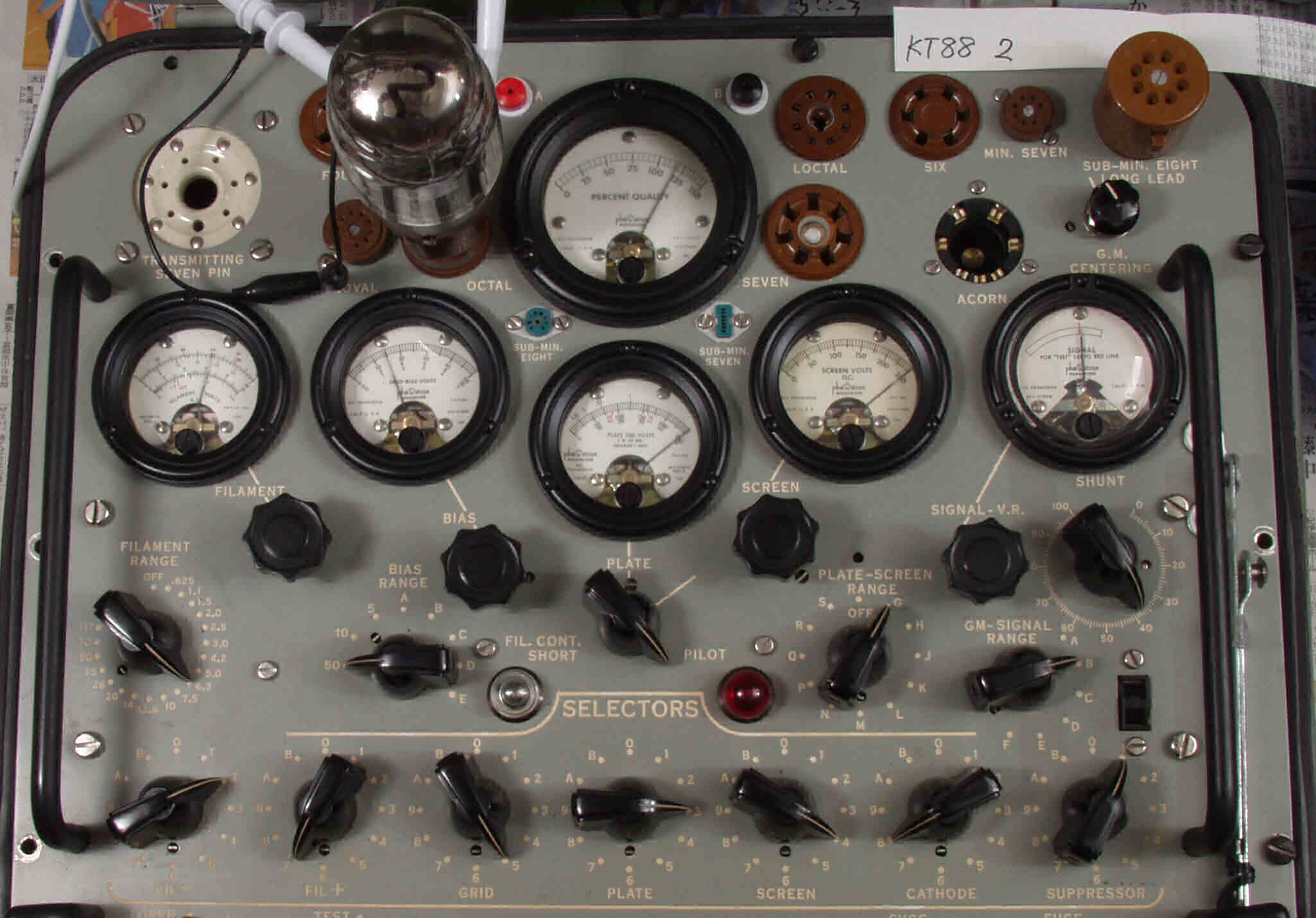

Ｕ９Ａ．　付属ＫＴ−８８「２」＝１２０００μmho

Ｕ９Ｂ．　付属ＫＴ−８８「２」測定の入出力波形、赤色＝グリッド電圧、黄色＝プレート電圧

ＵＡＡ．　付属ＫＴ−８８「３」＝１２５００μmho

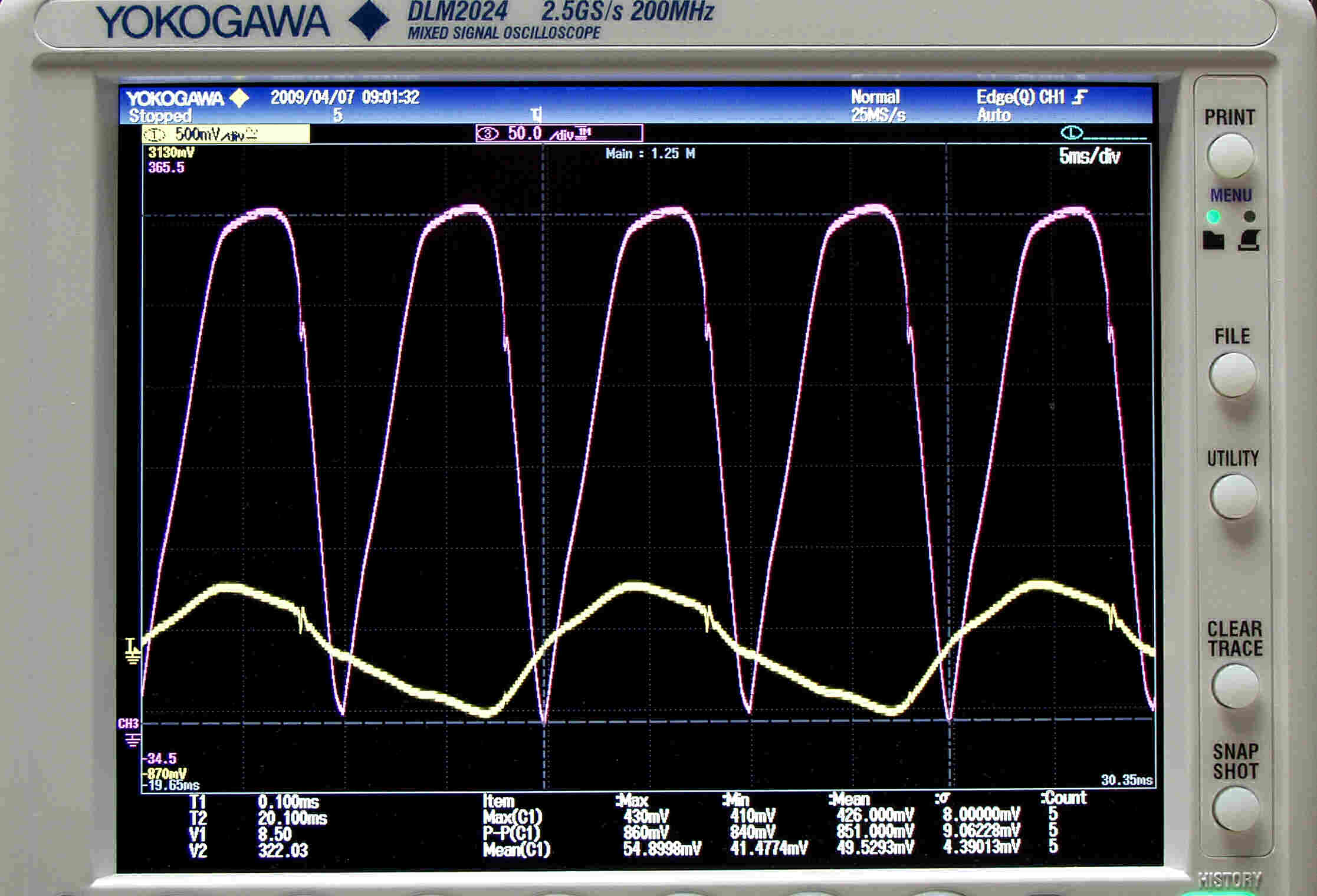

ＵＡＢ．　付属ＫＴ−８８「３」測定の入出力波形、赤色＝グリッド電圧、黄色＝プレート電圧

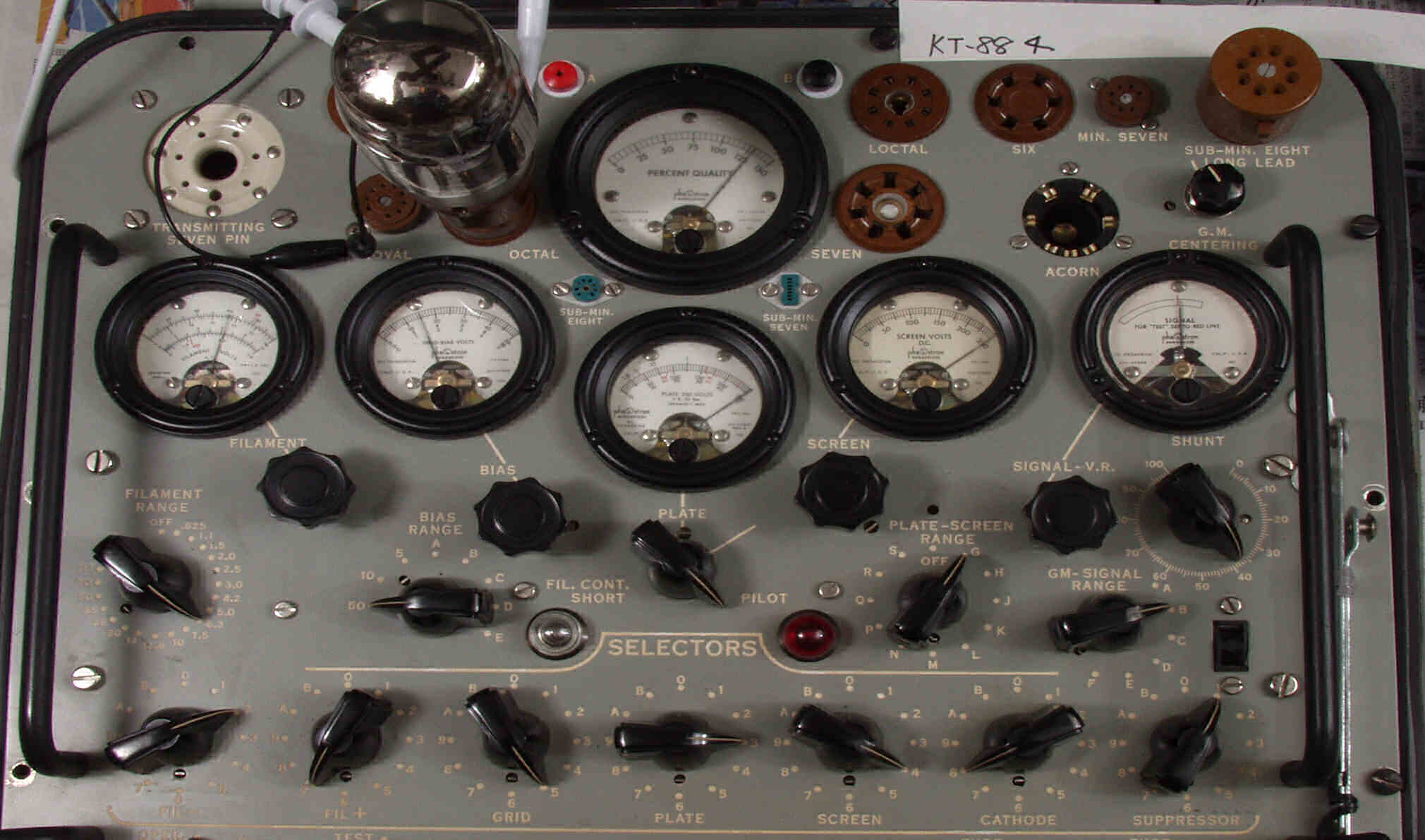

ＵＢＡ．　付属ＫＴ−８８「４」＝１３０００μmho

ＵＢＢ．　付属ＫＴ−８８「４」測定の入出力波形、赤色＝グリッド電圧、黄色＝プレート電圧

Ｅ．　調整・測定 この機種は「初期型？」で固定バイアスなので、出力が大きいです。　又、歪み率も少ない！ Ｅ１Ａ．　出力・歪み率測定・調整、平行輸入品なので、電源電圧＝１１５Ｖで使用。　左＝電源電圧、右＝ヒータ電圧

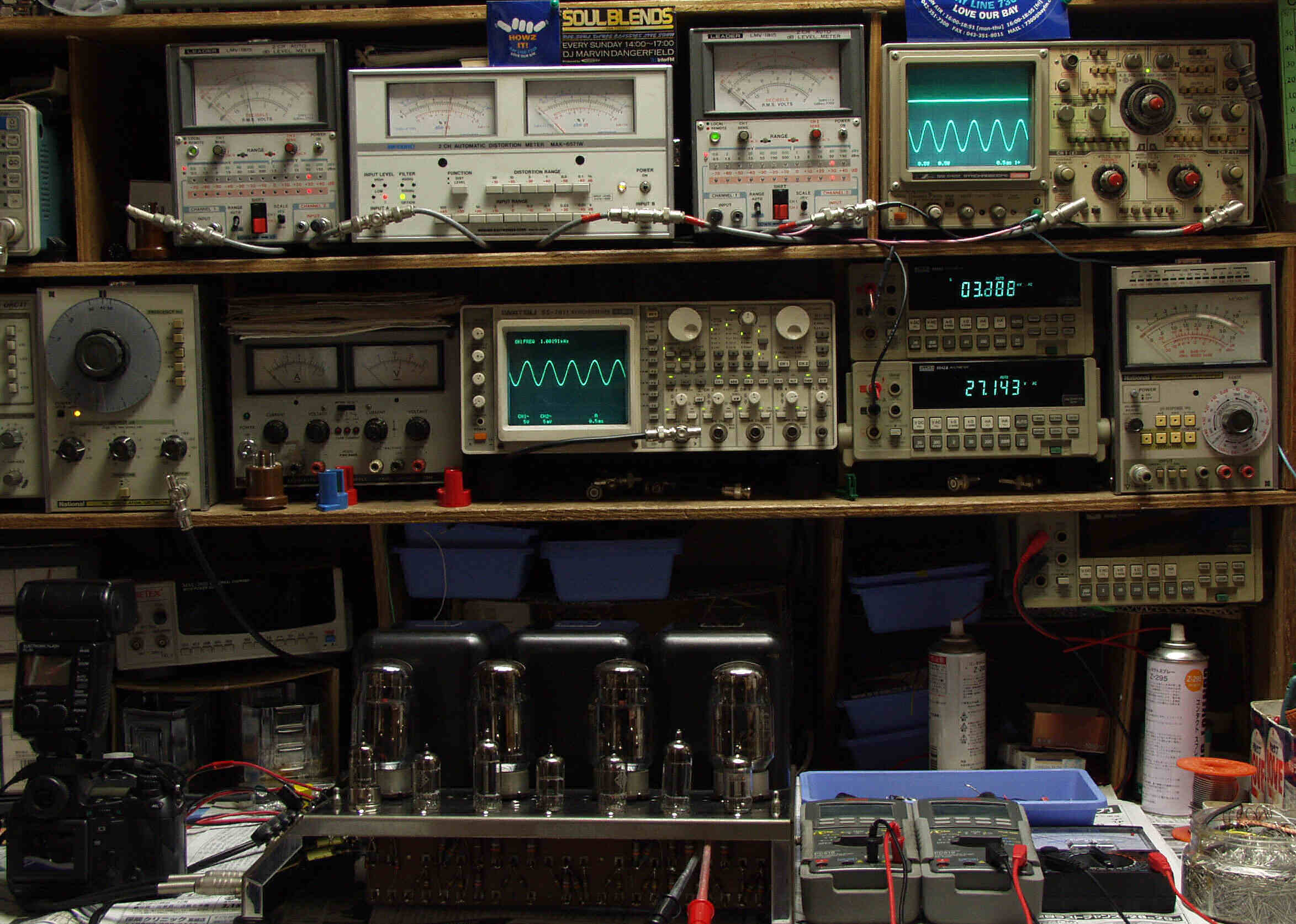

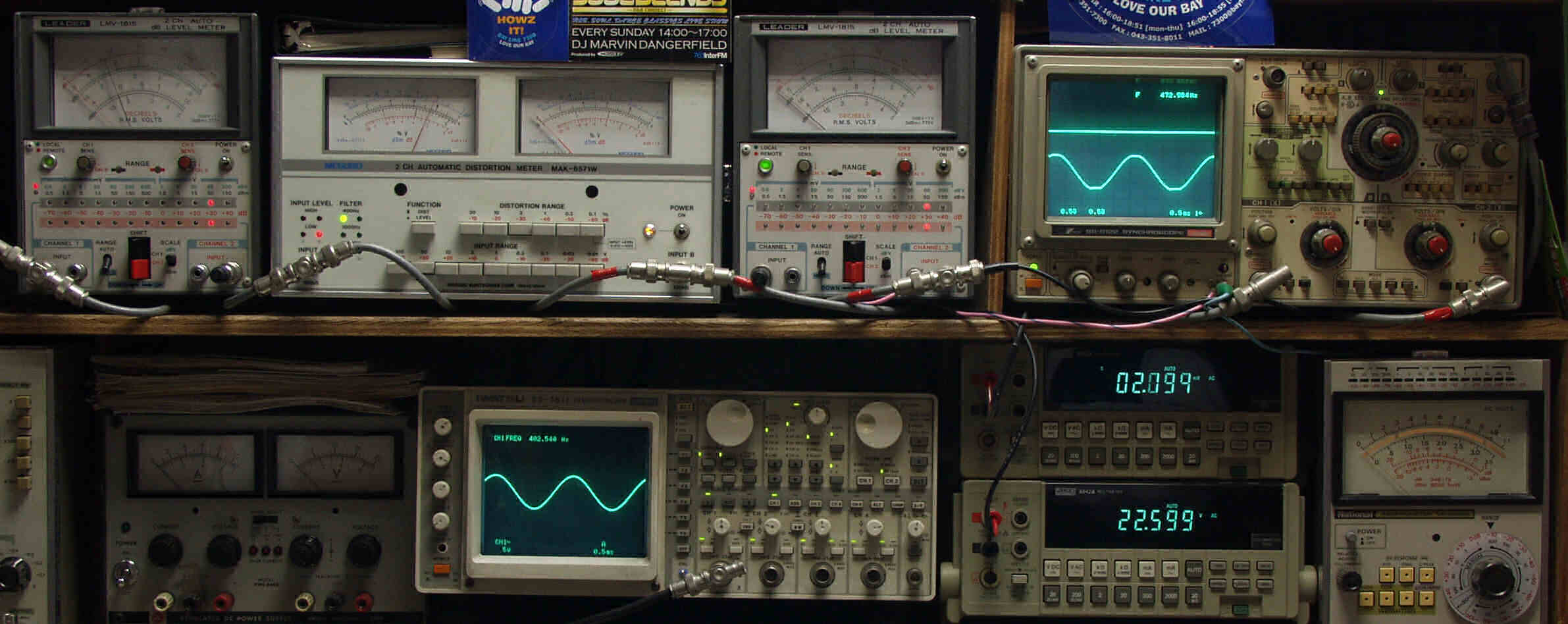

Ｅ１Ｂ．　出力・歪み率測定・調整 　　　　＜見方＞ 　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定 　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計 　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用 　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用 　　　上段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測） 　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定　下段中右下　デジタル電圧計＝Ｌ出力電圧測定

Ｅ２Ａ．　Ｒ側ＳＰ出力２８Ｖ＝９８Ｗ　歪率＝０．２５％　ＡＵＸ入力　１０００ＨＺ。　電源電圧は１１５Ｖ５０ＨＺ。

Ｅ２Ｂ．　Ｌ側ＳＰ出力２７Ｖ＝９１Ｗ　歪率＝０．２２％　ＡＵＸ入力　１０００ＨＺ

Ｅ２Ｃ．　Ｒ側ＳＰ出力２７Ｖ＝９１Ｗ　歪率＝０．２５％　ＡＵＸ入力　４００ＨＺ

Ｅ２Ｄ．　Ｌ側ＳＰ出力２７Ｖ＝９１Ｗ　歪率＝０．２％　ＡＵＸ入力　４００ＨＺ

Ｅ４．　２４時間エージング中

Ｓ．　Ｍｃｉｎｔｏｓｈ　ＭＣ２７５　の仕様（マニアル・カタログより）

型式 管球式ステレオパワーアンプ　MC275 定格出力 Stereo＝75W＋75W（4Ω、8Ω、16Ω） Mono＝　150W（2Ω、4Ω、8Ω） 周波数特性 16Ｈｚ〜60ｋＨｚ/−0,5dB 全高調波歪率 0.5％（20〜20,000Hｚ　定格出力時） ＳＮ比 90ｄＢ 入力感度/インピーダンス アンバランス＝　0.5V/250KΩ バランス＝　15V/250KΩ スピーカー出力端子 1系統×3＝4Ω/8Ω/16Ω 入力端子 RCA＝３系統 使用真空管 電圧増幅・ドライバー管＝１２AZ7、12BH7、１２AU7、１２AX7 出力管　＝KT88×4 消費電力 240W 最大外形寸法 幅311mm×高さ203mm×奥行438mm 重量 ３０.５kg
