ＭｃＩｎｔｏｓｈ　Ｃ２２　レプリカ修理記録

平成１４年５月２５日到着　　６月９日完成

Ａ．　修理前の状況 　　　最近マッキントッシュＣ２２（復刻版）を友人から手にいれたのですが、以前からあまり使わなかったみたいで 　　　プリについている電源のスイッチドのリレーの接点不良で、アンスイッチドはＯＫでしたがスイッチド部分が効きません。 　　　盆に修理を依頼。 　　　１１月手元に届きましたが、外部に別電源回路が取り付いてもどってきた。 B．　症状、原因 　　　保管場所が悪く、鉛の半田を腐食させた。 　　　鉛は硫酸系には反応し、硫酸鉛になる、酸化鉛は非伝導なので始末が悪い。 Ｃ．　修理状況 　　　電源回路基板修理。 　　　他の基板ハンダ補正。 Ｄ．　使用部品 　　　抵抗　　　　　　　　　　　　　　　２個。 　　　ダイオード　　　　　　　　　　　２個。 Ｅ．　修理費　　４０，０００円　　　　通常修理。 Ｓ．　Ｍｃｉｎｔｏｓｈ　Ｃ２２　の仕様（カタログ・マニアルより）

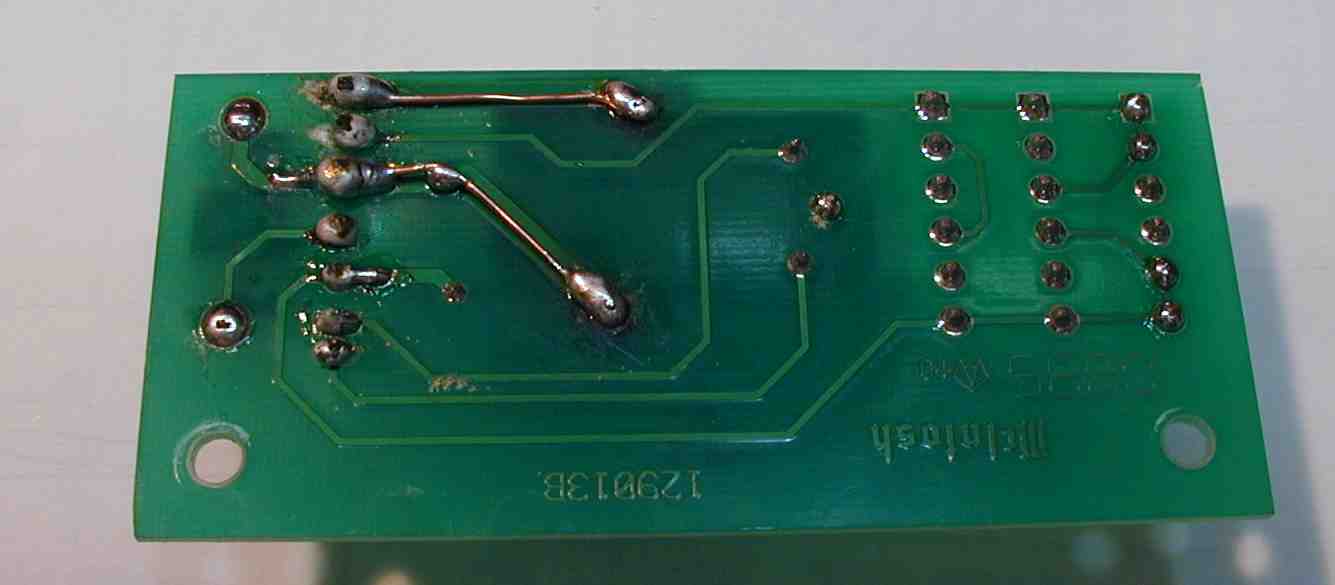

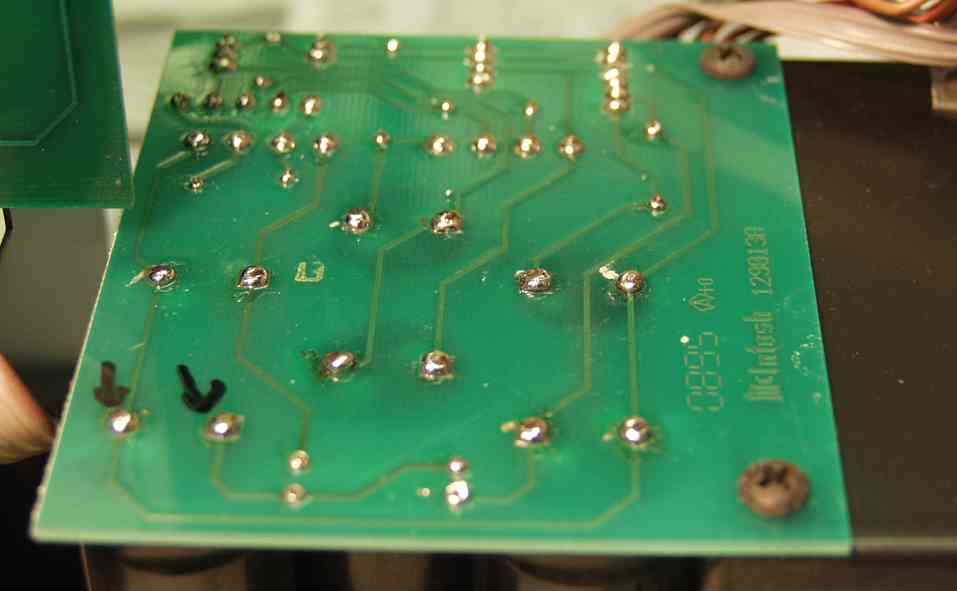

１．　電源ＳＷ回路基板修理後

２．　整流基板半田補正後

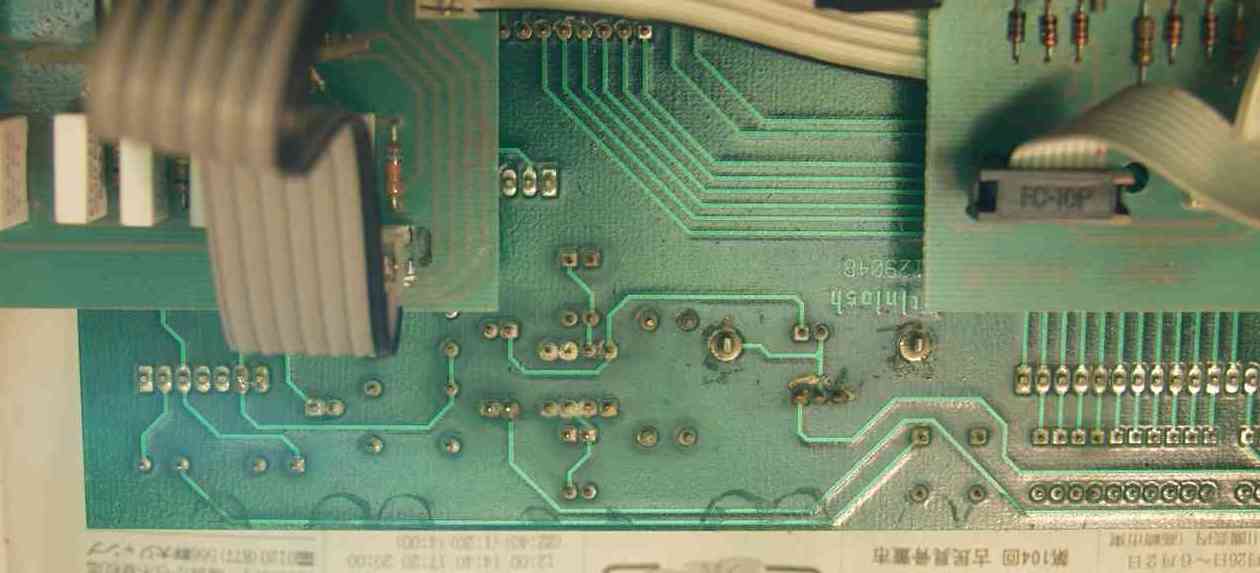

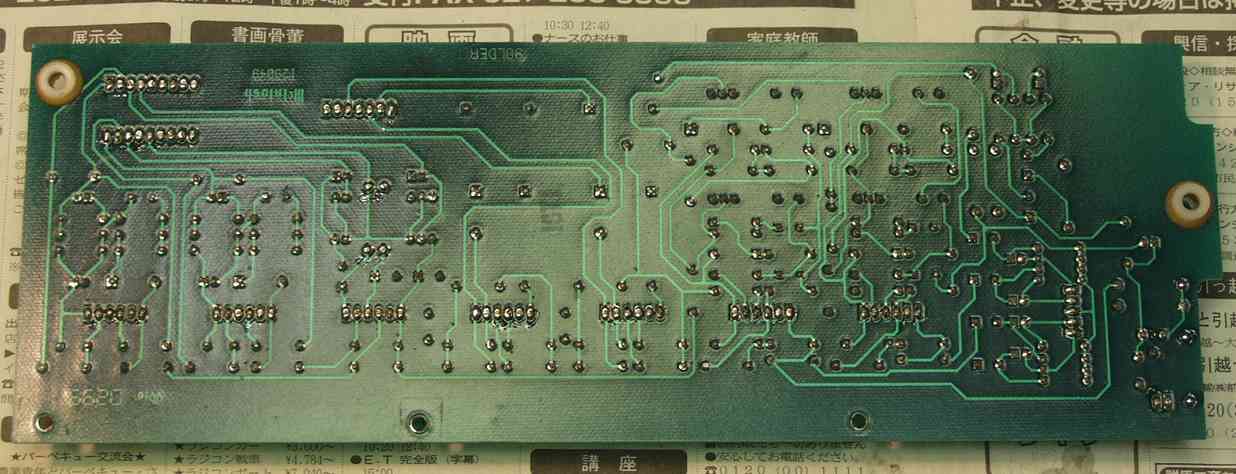

３．　コントロール基板半田腐食の所

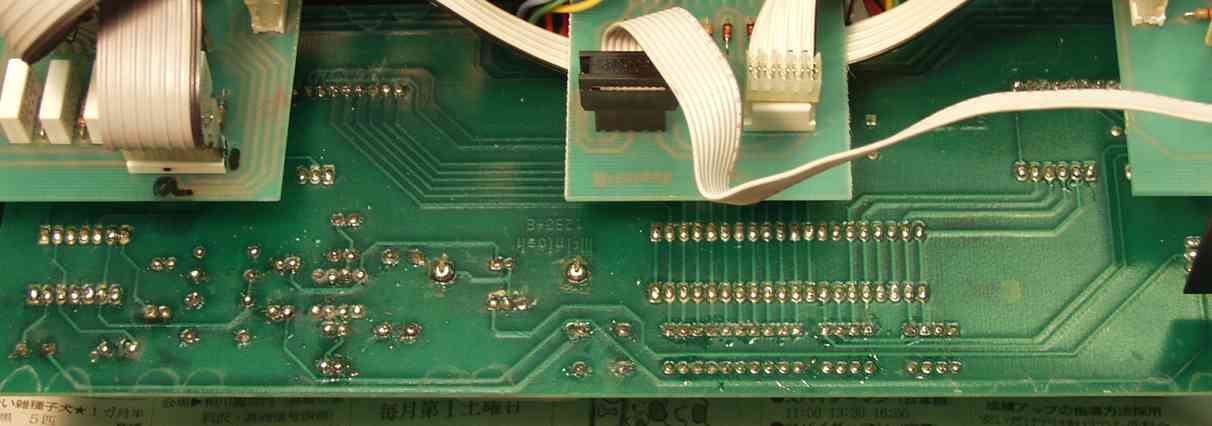

４．　コントロール基板半田補正後 　　　　　　　　　　　　　　　　　　　　腐食した半田（＝硫酸鉛）は熱も伝わりにくく、半田の補正は大変

５．　真空管ソケット半田腐食の所

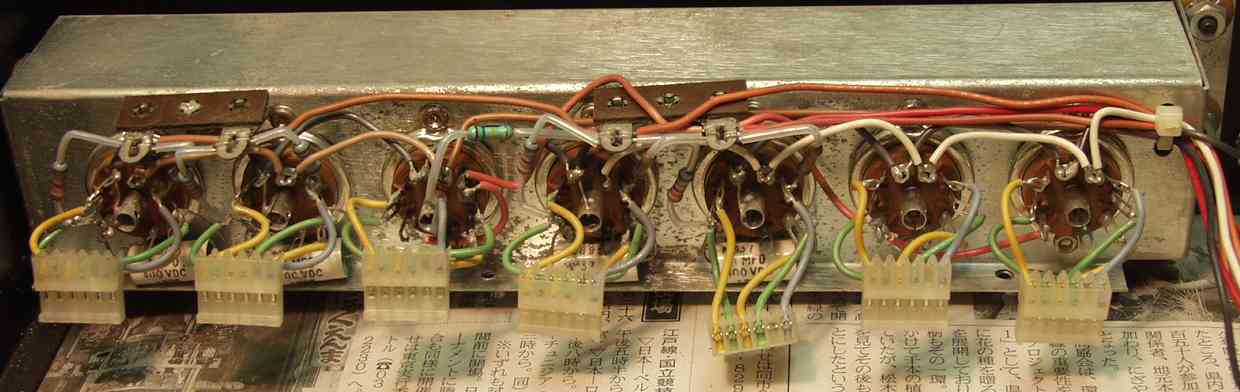

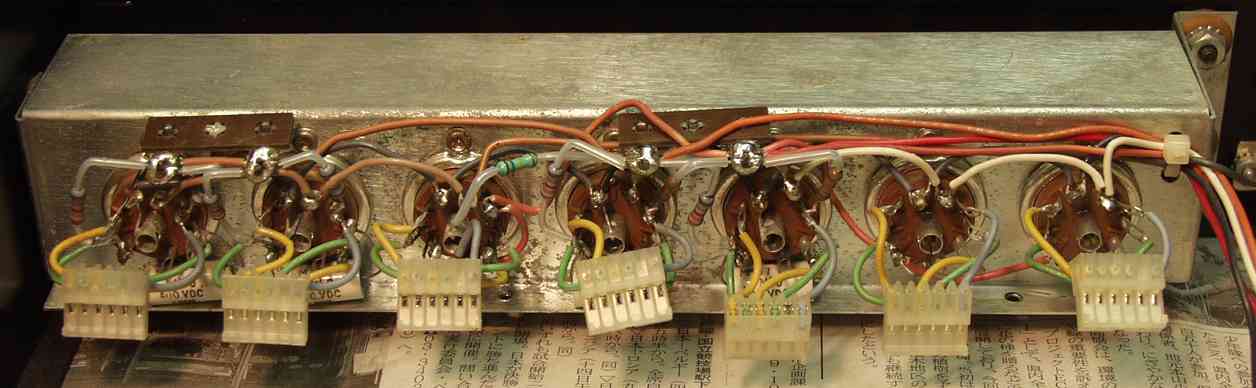

６．　真空管ソケット半田補正後

７．　回路基板半田補正前

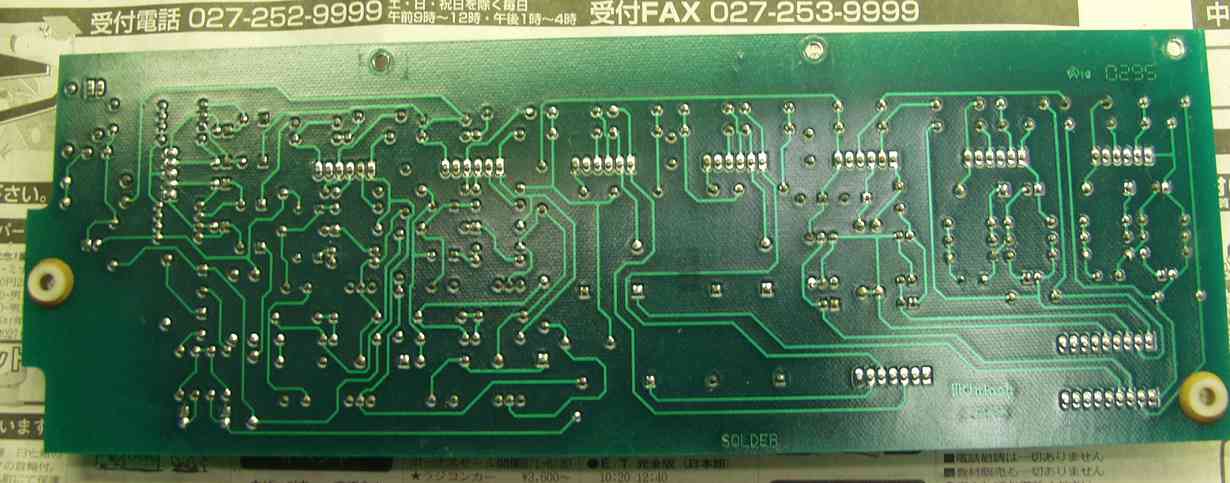

８．　回路基板半田補正後

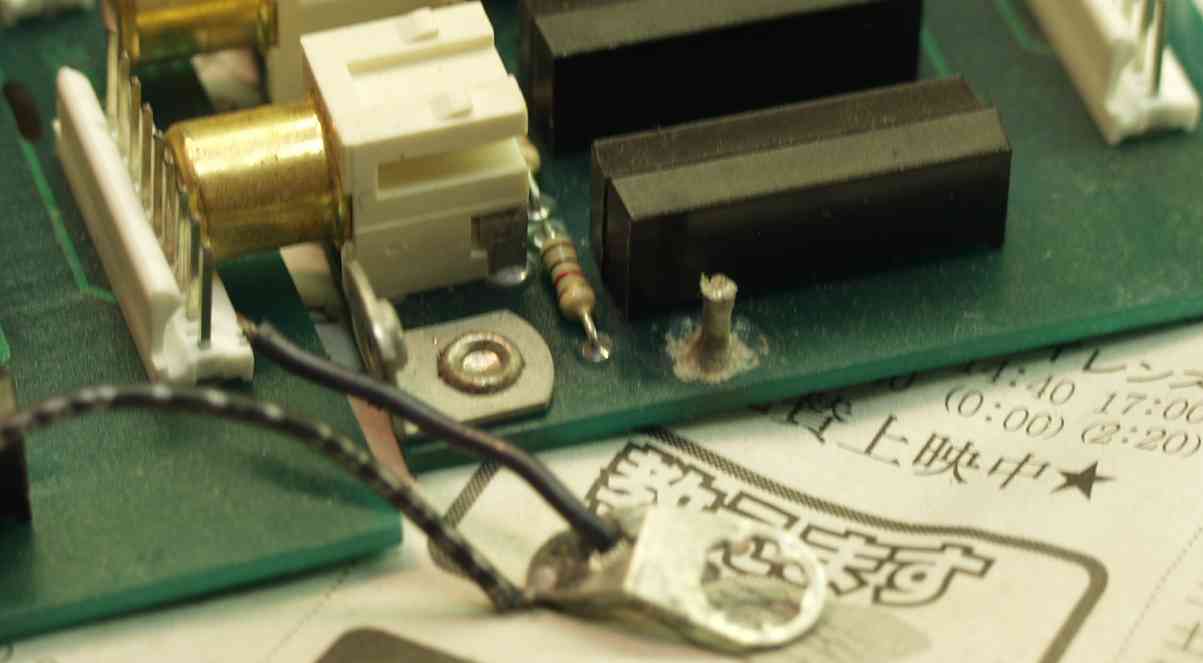

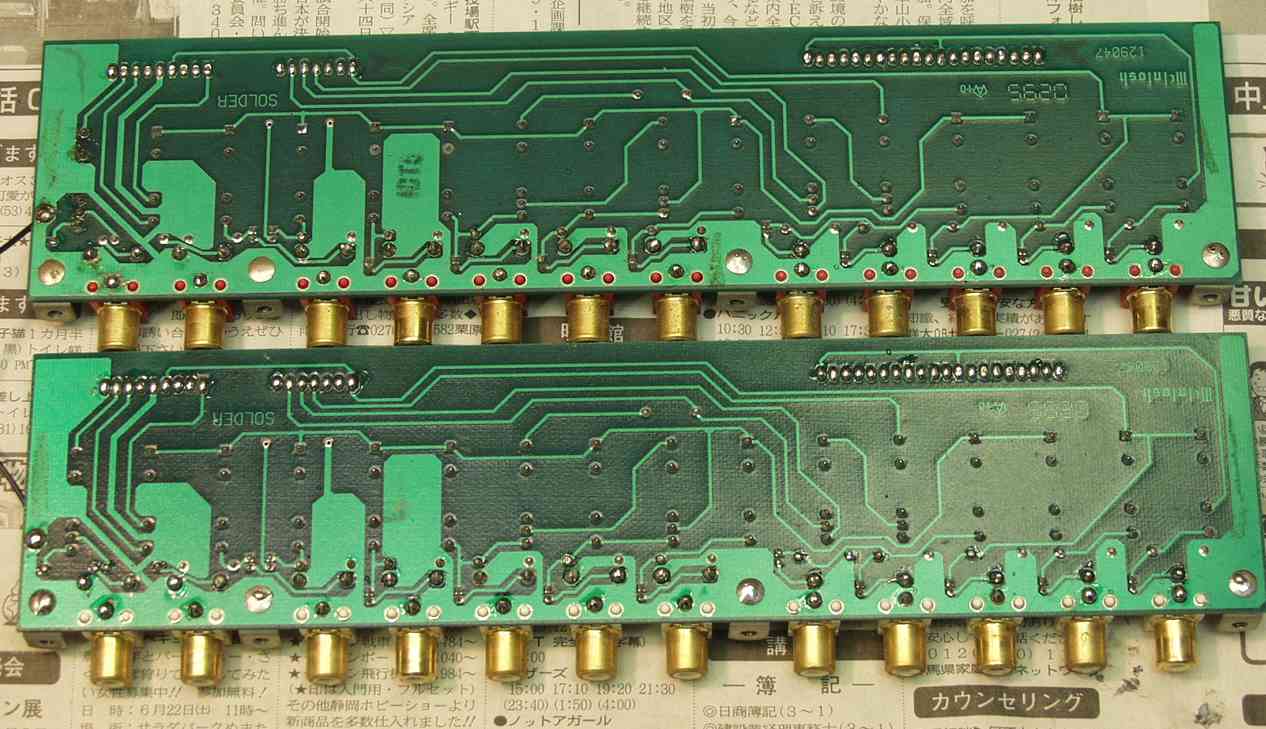

９．　ＲＣＡ入力端子基板半田腐食

１０．　ＲＣＡ入力端子基板半田補正後

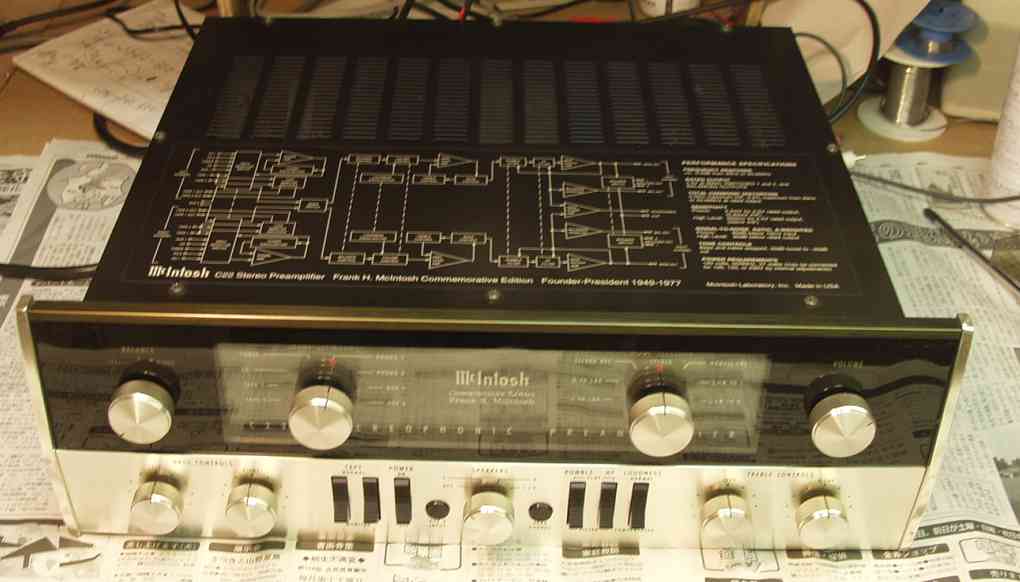

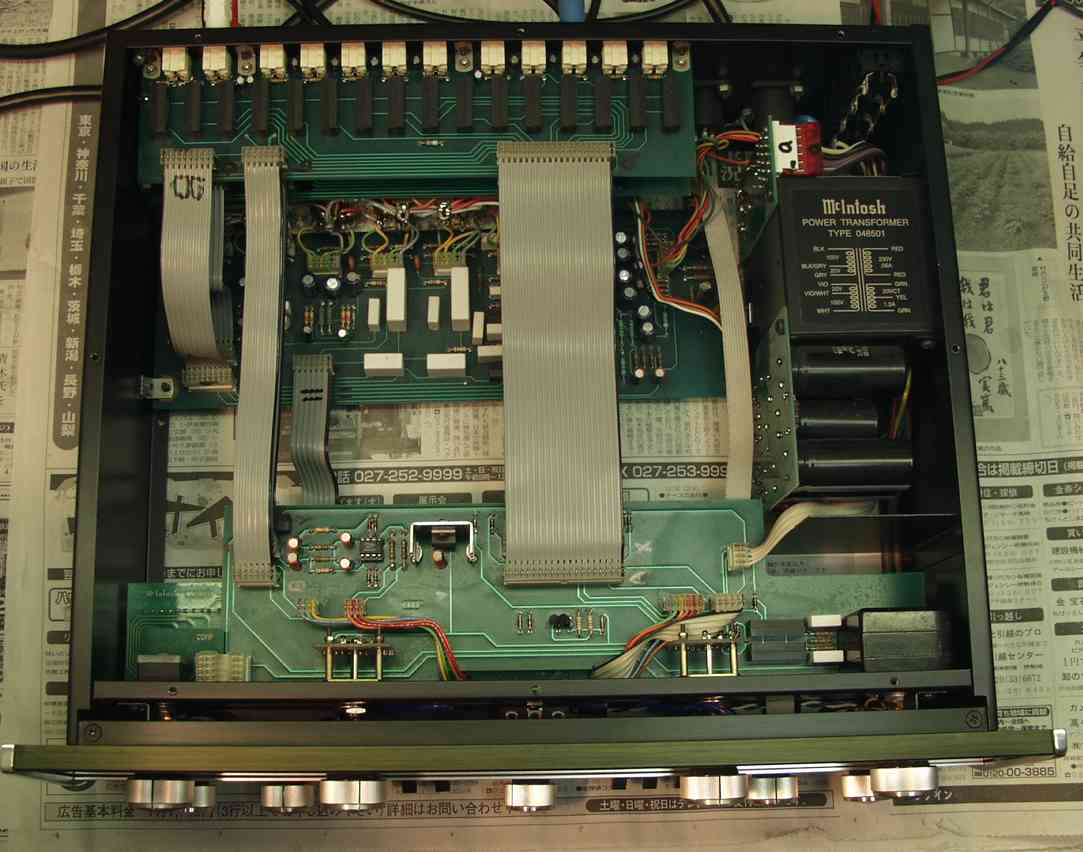

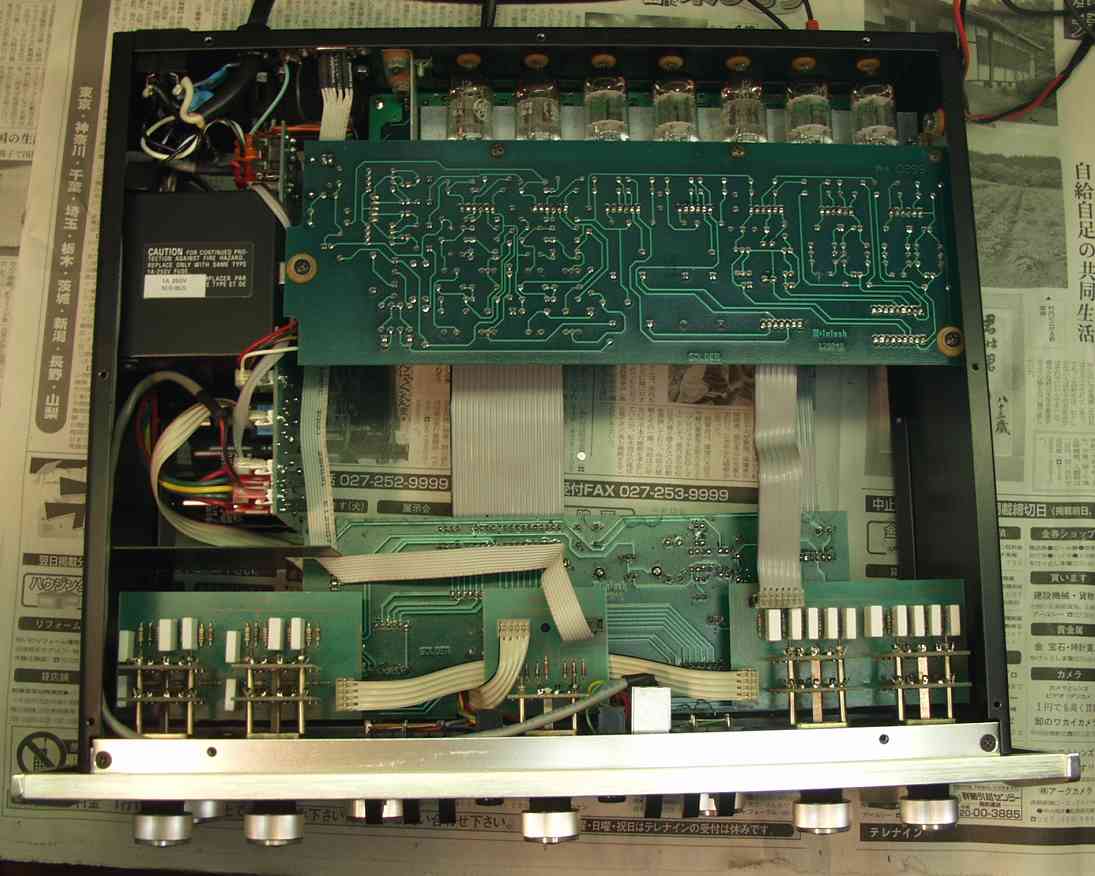

１１．　完成上から見る

１２．　完成下から見る

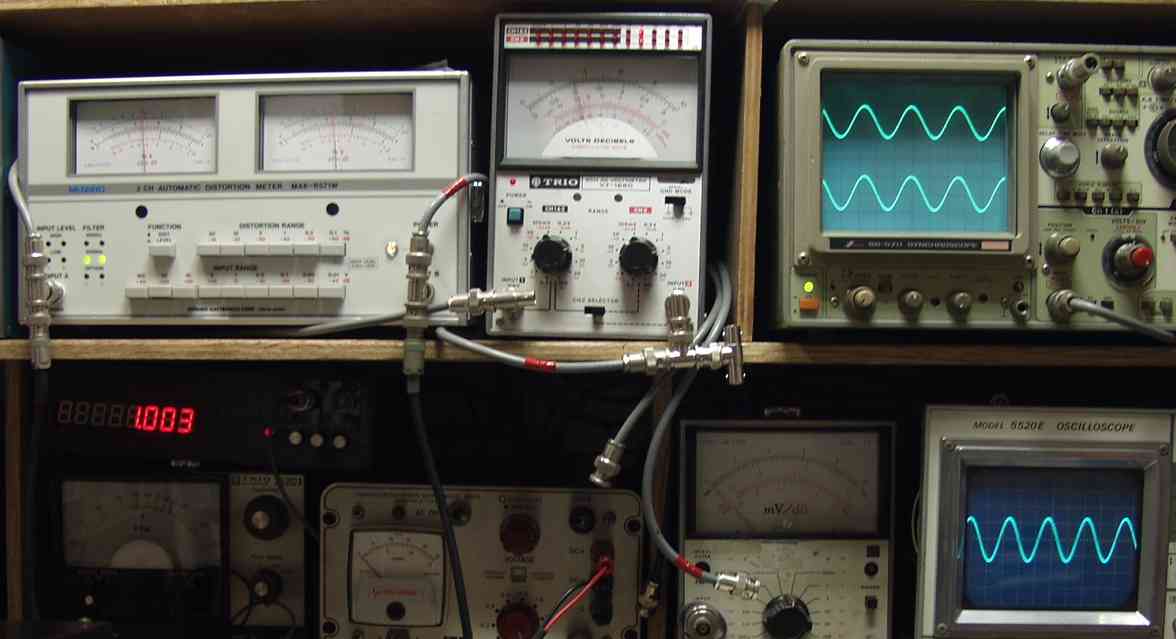

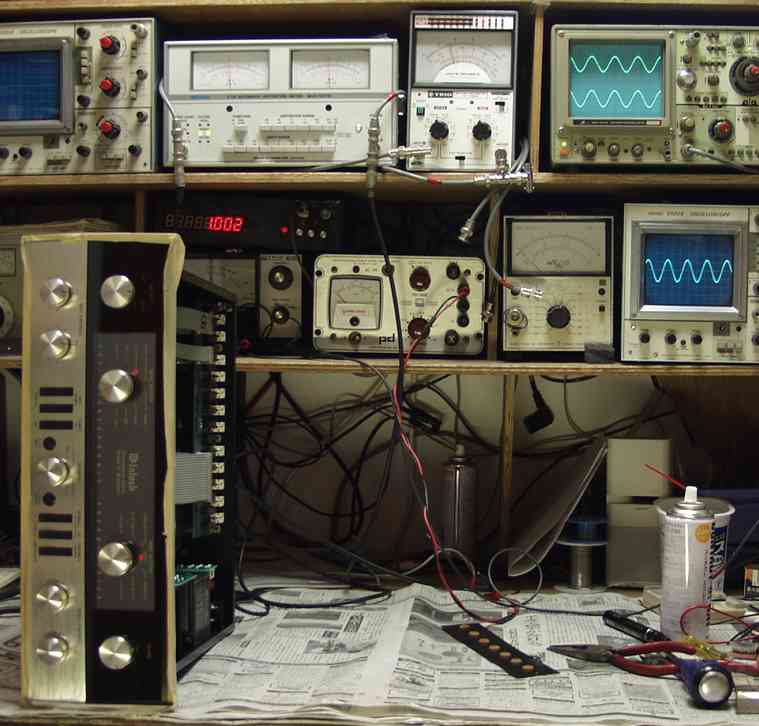

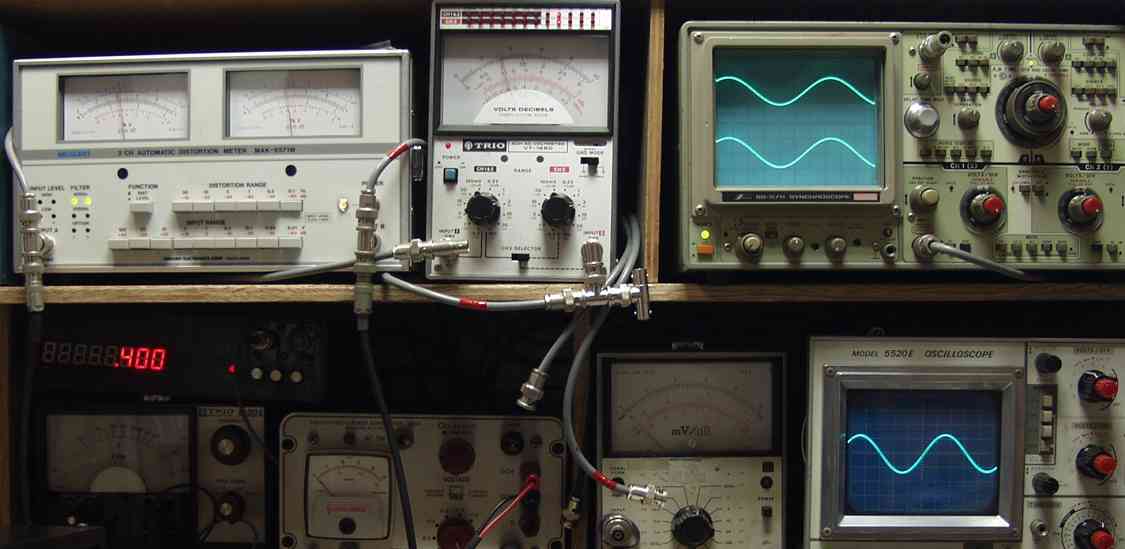

１３．　測定

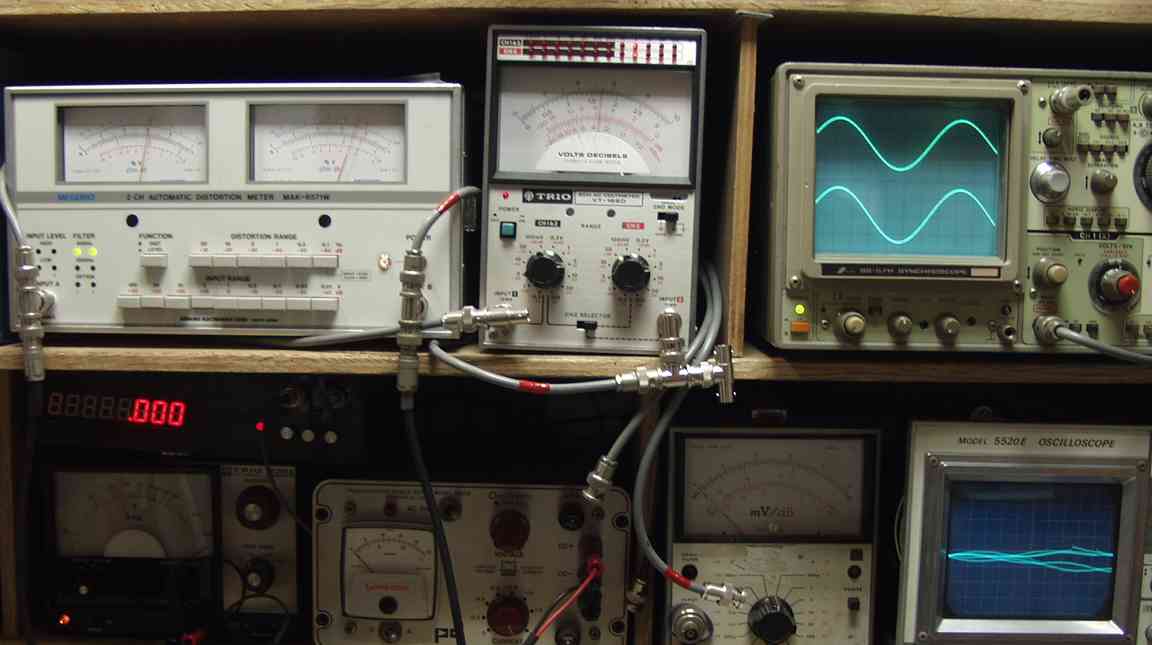

１４．　ＣＤ端子入力　出力＝１Ｖ　歪み率０．０５％　１０００ＨＺ

１５．　ＣＤ端子入力　出力＝１Ｖ　歪み率０．０４％　４００ＨＺ

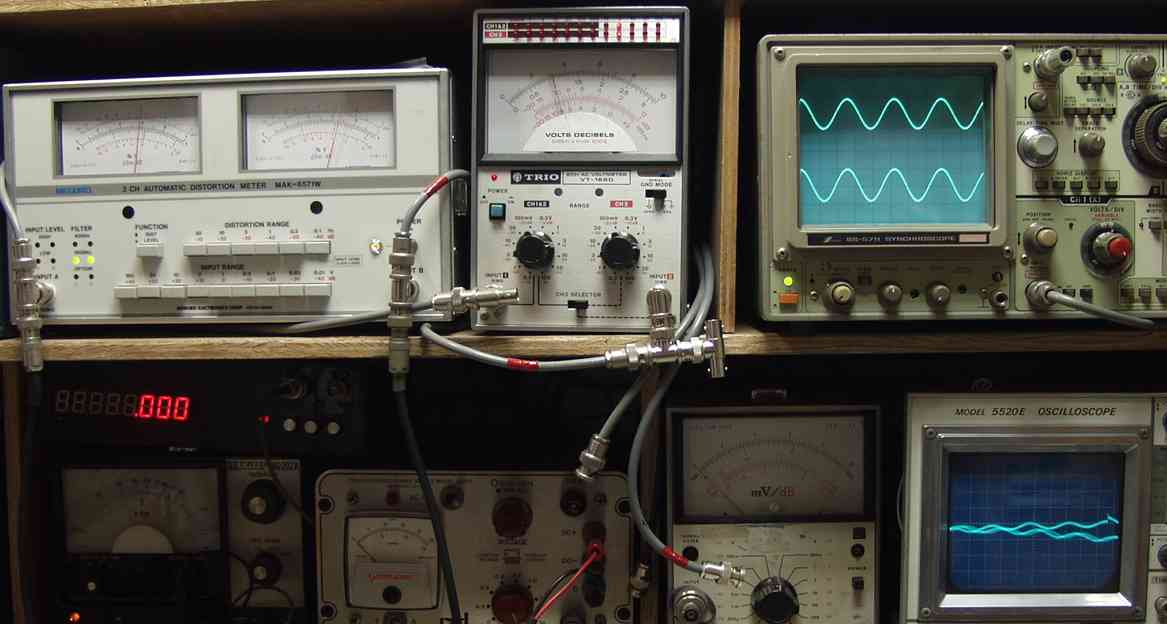

１６．　ＭＭ端子入力　出力＝１Ｖ　歪み率０．０６％　１０００ＨＺ

１７．　ＭＭ端子入力　出力＝１Ｖ　歪み率０．０６％　４００ＨＺ

１８．　２４時間エージング。

Ｓ．　Ｍｃｉｎｔｏｓｈ　Ｃ２２　の仕様（マニアル・カタログより）

型式 管球式コントロールアンプ　C22 周波数特性 20Hz〜20kHz、 +-0.5dB 全高調波歪率 0.2％以下（出力10V）、0.02％以下（出力3V） 入力感度／インピーダンス 2.5V OutPut Phono1、2　＝　2mV/47kΩ(1kHz)。 Microphone　＝　2.5mV/47kΩ(1kHz)。 Aux1、2　＝　250mV/250kΩ。 TAPE1.2　＝　250mV/250kΩ。　Tuner/CD　＝　250mV/250kΩ。 SN比 SN比＝85ｄB(ハイレベル)、SN比＝62.5ｄＢ(ローレベル) Bass Control +-20dB at 20Hz Treble　Control +-20dB at 20kHz LF Filter CutOff Below 50Hz (Down 30dB @20Hz) HF Filter CutOff Above 5kHz (Down 30dB @20kHz) 使用真空管 12AX7（ＥＣＣ８３）×６本 定格消費電力 最大34W ＡCアウトレット スイッチド（４）、アンスイッチド（１） 外形寸法 幅406.4mm×高さ138mm×奥行330.2mm 重量 約7.3kg 定価 1962〜1972年発売。 （2009年復刻版）￥693,000

c22R-a
