ＣｏｕｎｔｅｒＰｏｉｎｔ　ＳＡ−４．真空管測定記録
他の修理機器　ＣｏｕｎｔｅｒＰｏｉｎｔ　ＳＡ−１２　ＰＯＡ−１０００Ｂ．　２台目　ＰＲＡ−１０００Ｂ．　２台目
ＳＡ−４　ＳＡ−４．　２台目　　２０１９／４／１５到着　　　７／１０完成
出力管６ＬＦ６（６ＭＨ６、６ＬＸ６）「Ｐｃ＝40W,」のバイアスの検討。
  • 真空管ハンドブック（規格表）の相互コンダクタンス＝？？μmho
    • 「Ｅｐ＝１６０Ｖ、Ｅｓｇ＝１６０Ｖ、Ｉｐ＝１４００ｍＡ、Ｅｇ１＝０Ｖ、ＰＣ＝４０Ｗ」、　RC-30 Ｒｅｃｅｉｖｉｎｇ Ｔｕｂｅ Ｍａｎｕａｌより
    • 測定は、　tv2b/uでは最大プレート電流が１００ｍAなのでEg１＝−３５Vに電圧を下げて測定。
  • Ａ級増幅のバイアスはどの位か？
    • 同じＴＶの水平出力管６ＪＳ６「Ｐｃ＝２８Ｗ」場合。
      　　　　　「Ｅｐ＝１７５Ｖ、Ｅｓｇ＝１２５Ｖ、Ｉｐ＝１３０ｍＡ、Ｅｇ１＝−２５Ｖ、Ｇｍ＝１１５００μmho」
    • 同じＴＶの水平出力管６ＫＤ６「Ｐｃ＝３３Ｗ」場合。
      　　　　　「Ｅｐ＝１５０Ｖ、Ｅｓｇ＝１１０Ｖ、Ｉｐ＝１２０ｍＡ、Ｅｇ１＝−２２．５Ｖ、Ｇｍ＝１４０００μmho」
    • 同じＴＶの水平出力管６ＤＱ５「Ｐｃ＝２４Ｗ」場合。
      　　　　　「Ｅｐ＝１７５Ｖ、Ｅｓｇ＝１２５Ｖ、Ｉｐ＝１００ｍＡ、Ｅｇ１＝−２５Ｖ、Ｇｍ＝１０５００μmho」
  • 以上から６ＬＦ６のＡ級増幅のバイアスは１００〜１４０ｍＡが適当。
    　但し、８本にバラツキがある場合は、最大値に注意する。
    又、少し出力が欲しい場合は、ＡＢ級増幅に移行して、バイアスは４０〜１００ｍＡが適当。
    　この場合も、８本にバラツキがある場合は、最少値が０ｍＡにならない様注意する。
Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属・予備真空管測定
  • １台目付属　６ＬＦ６　Ｇｍ（相互コンダクタンス）、ＩＰ測定。
    • 測定条件、「Ｅｐ＝Ｅｓｇ＝１６０Ｖ、Ｅｇ１＝−３５Ｖ」で測定。
      • １−１本目　Ｇｍ測定＝８１００μmho、　Ｉｐ＝１２７．４ｍＡ。
        １−２本目　Ｇｍ測定＝８１００μmho、　Ｉｐ＝１２３．２ｍＡ。
        １−３本目　Ｇｍ測定＝８１００μmho、　Ｉｐ＝１２９．５ｍＡ。
        １−４本目　Ｇｍ測定＝７９００μmho、　Ｉｐ＝１２０．６ｍＡ。
        １−５本目　Ｇｍ測定＝７９００μmho、　Ｉｐ＝１２０．２ｍＡ。
        １−６本目　Ｇｍ測定＝８５００μmho、　Ｉｐ＝１３４．７ｍＡ。
        １−７本目　Ｇｍ測定＝８０００μmho、　Ｉｐ＝１３６．０ｍＡ。
        １−８本目　Ｇｍ測定＝８０００μmho、　Ｉｐ＝１２７．１ｍＡ。

    ２台目付属　６ＬＦ６　Ｇｍ（相互コンダクタンス）、ＩＰ測定。
    • 測定条件、「Ｅｐ＝Ｅｓｇ＝１６０Ｖ、Ｅｇ１＝−３５Ｖ」で測定。
      • ２−１本目　Ｇｍ測定＝７６００μmho、　Ｉｐ＝　９５．７ｍＡ。
        ２−２本目　Ｇｍ測定＝８２００μmho、　Ｉｐ＝１０５．４ｍＡ。
        ２−３本目　Ｇｍ測定＝８１００μmho、　Ｉｐ＝１０８．５ｍＡ。
        ２−４本目　Ｇｍ測定＝８３００μmho、　Ｉｐ＝１１５．２ｍＡ。
        ２−５本目　Ｇｍ測定＝８１００μmho、　Ｉｐ＝１１７．５ｍＡ。
        ２−６本目　Ｇｍ測定＝８４００μmho、　Ｉｐ＝１２１．２ｍＡ。
        ２−７本目　Ｇｍ測定＝７９００μmho、　Ｉｐ＝１１３．５ｍＡ。
        ２−８本目　Ｇｍ測定＝７９００μmho、　Ｉｐ＝１１８．２ｍＡ。

    予備　６ＬＦ６　Ｇｍ（相互コンダクタンス）、ＩＰ測定。
    • 測定条件、「Ｅｐ＝Ｅｓｇ＝１６０Ｖ、Ｅｇ１＝−３５Ｖ」で測定。
      • 予備１本目　Ｇｍ測定＝８２００μmho、　Ｉｐ＝１２６．５ｍＡ。
        予備２本目　Ｇｍ測定＝８０００μmho、　Ｉｐ＝１３２．２ｍＡ。
        予備３本目　Ｇｍ測定＝８０００μmho、　Ｉｐ＝１２６．９ｍＡ。
        予備４本目　Ｇｍ測定＝８０００μmho、　Ｉｐ＝１３６．９ｍＡ。
        予備５本目　Ｇｍ測定＝７６００μmho、　Ｉｐ＝１２３．８ｍＡ。
        予備６本目　Ｇｍ測定＝６２００μmho、　Ｉｐ＝　８７．２ｍＡ。
        予備７本目　Ｇｍ測定＝８０００μmho、　Ｉｐ＝１３０．５ｍＡ。
        予備８本目　Ｇｍ測定＝７２００μmho、　Ｉｐ＝１０７．１ｍＡ。
        予備９本目　Ｇｍ測定＝８０００μmho、　Ｉｐ＝１７．６７ｍＡ。
        予備１０本目　Ｇｍ測定＝８０００μmho、　Ｉｐ＝１１８．５ｍＡ。
        予備１１本目　Ｇｍ測定＝７４００μmho、　Ｉｐ＝１２６．９ｍＡ。
        予備１２本目　Ｇｍ測定＝８４００μmho、　Ｉｐ＝１２５．６ｍＡ。
        予備１３本目　Ｇｍ測定＝８０００μmho、　Ｉｐ＝１３０．６ｍＡ。
        予備１４本目　Ｇｍ測定＝８１００μmho、　Ｉｐ＝１３９．８ｍＡ。
        予備１５本目　Ｇｍ測定＝７５００μmho、　Ｉｐ＝１２５．７ｍＡ。
        予備１６本目　Ｇｍ測定＝８０００μmho、　Ｉｐ＝１１８．５ｍＡ。
        予備１７本目　Ｇｍ測定＝８０００μmho、　Ｉｐ＝　９０．１ｍＡ。

    ６ＦＳ５　Ｇｍ、ＩＰ測定。
    • 相互コンダクタンス＝１００００μmho、Ｉｐ＝９ｍＡがＲＣＡの規格値。
      １台目付属１本目　Ｇｍ測定＝８３００μmho、　Ｉｐ＝９．１２ｍＡ。
      １台目付属２本目　Ｇｍ測定＝８０００μmho、　Ｉｐ＝７．３５ｍＡ。
      ２台目付属１本目　Ｇｍ測定＝５５００μmho、　Ｉｐ＝５．６３ｍＡ。
      ２台目付属２本目　Ｇｍ測定＝６５００μmho、　Ｉｐ＝５．４３ｍＡ。
      予備１本目　Ｇｍ測定＝６７００μmho、　Ｉｐ＝７．６７ｍＡ。
      予備２本目　Ｇｍ測定＝４７００μmho、　Ｉｐ＝４．３０ｍＡ。
      予備３本目　Ｇｍ測定＝６５００μmho、　Ｉｐ＝７．３４ｍＡ。
      予備４本目　Ｇｍ測定＝７０００μmho、　Ｉｐ＝６．７２ｍＡ。

    ＥＣＣ８３　Ｇｍ、ＩＰ測定。
    • 相互コンダクタンス＝１６００μmho、Ｉｐ＝１．２ｍＡがＲＣＡの規格値。
      １台目付属ユニット１　Ｇｍ測定＝１７００μmho、ＩＰ＝１．３１ｍＡ。
      　　　　　　　ユニット２　Ｇｍ測定＝１７００μmho、ＩＰ＝１．３９ｍＡ。
      ２台目付属ユニット１　Ｇｍ測定＝１８００μmho、ＩＰ＝１．３９ｍＡ。
      　　　　　　　ユニット２　Ｇｍ測定＝１６６０μmho、ＩＰ＝１．３０ｍＡ。
      予備１本目ユニット１　Ｇｍ測定＝１９００μmho、ＩＰ＝２．６０ｍＡ。
      　　　　　　　ユニット２　Ｇｍ測定＝１８６０μmho、ＩＰ＝２．６１ｍＡ。
      予備２本目ユニット１　Ｇｍ測定＝１７００μmho、ＩＰ＝２．２８ｍＡ。
      　　　　　　　ユニット２　Ｇｍ測定＝１８００μmho、ＩＰ＝２．４１ｍＡ。

Ｙ．　ユーザー宅の設置状況
Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属・予備真空管測定。画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｕ０．　真空管「６ＦＳ５」の規格。
　　　　　　　　　　　　真空管ハンドブック（規格表）の相互コンダクタンス＝１００００μmho
　　　　　　　　　　　　「Ｅｐ＝２７５Ｖ、Ｅｓｇ＝１３５Ｖ、Ｉｐ＝９ｍＡ、Ｅｇ１＝−０．２Ｖ」
　　　　　　　　　　　　RC-30 Ｒｅｃｅｉｖｉｎｇ Ｔｕｂｅ Ｍａｎｕａｌより
付属真空管「６ＦＳ５」左から　１台目付属１、２本目　２台目付属１、２本目。
Ｕ１１．　１台目付属１本目「６ＦＳ５」。　Ｇｍ測定＝８３００μmho、　Ｉｐ＝９．１２ｍＡ。
　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝１４０Ｖ、Ｅｇ１＝−０．２Ｖ」、Ｂレンジ＝１５０００μmhoの測定。
Ｕ１２．　１台目付属２本目「６ＦＳ５」。　Ｇｍ測定＝８０００μmho、　Ｉｐ＝７．３５ｍＡ。
Ｕ１３．　２台目付属１本目「６ＦＳ５」。　Ｇｍ測定＝５５００μmho、　Ｉｐ＝５．６３ｍＡ。
　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝１４０Ｖ、Ｅｇ１＝−０．２Ｖ」、Ｂレンジ＝１５０００μmhoの測定。
Ｕ１４．　２台目付属２本目「６ＦＳ５」。　Ｇｍ測定＝６５００μmho、　Ｉｐ＝５．４３ｍＡ。
Ｕ２．　予備属真空管「６ＦＳ５」。
　　　　　　　　　　　　真空管ハンドブック（規格表）の相互コンダクタンス＝８０００μmho
　　　　　　　　　　　　「Ｅｐ＝１１０Ｖ、Ｅｓｇ＝１１０Ｖ、Ｉｐ＝１４ｍＡ、Ｅｇ１＝−７．５Ｖ」
　　　　　　　　　　　　RC-30 Ｒｅｃｅｉｖｉｎｇ Ｔｕｂｅ Ｍａｎｕａｌより
予備真空管「６ＦＳ５」左から　１、２、３、４本目。
Ｕ２１．　予備１本目「６ＦＳ５」。　Ｇｍ測定＝６７００μmho、　Ｉｐ＝７．６７ｍＡ。
　　　　　　　　　　　　　　　測定条件、「２５０Ｖ、Ｅｓｇ＝１４０Ｖ、Ｅｇ１＝−０．２Ｖ」、Ｂレンジ＝１５０００μmhoの測定。
Ｕ２２．　予備２本目「６ＦＳ５」。　Ｇｍ測定＝４７００μmho、　Ｉｐ＝４．３０ｍＡ。
Ｕ２３．　予備３本目「６ＦＳ５」。　Ｇｍ測定＝６５００μmho、　Ｉｐ＝７．３４ｍＡ。
　　　　　　　　　　　　　　　測定条件、「２５０Ｖ、Ｅｓｇ＝１４０Ｖ、Ｅｇ１＝−０．２」、Ｂレンジ＝１５０００μmhoの測定。
Ｕ２４．　予備４１本目「６ＦＳ５」。　Ｇｍ測定＝７０００μmho、　Ｉｐ＝６．７２ｍＡ。
測定電源は安定化（電圧・周波数）電源を使用し、ＡＣ１１５Ｖ　６０Ｈｚで行う。
プレート電流波形を観測しながら測定する。
Ｕ３．　真空管「ＥＣＣ８３」の規格。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
　　　　　　　真空管ハンドブック（規格表）の１２ＡＸ７（ＥＣＣ８３）　相互コンダクタンス＝１６００μmho
　　　　　　　　　「Ｅｐ＝２５０Ｖ、Ｉｐ＝１．２ｍＡ、Ｅｇ１＝−２Ｖ」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。　（１９６０／１９６２ナショナル真空管ハンドブック、インプレス　オーディオ用真空管マニアル、ＲＣ−３０　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌより）

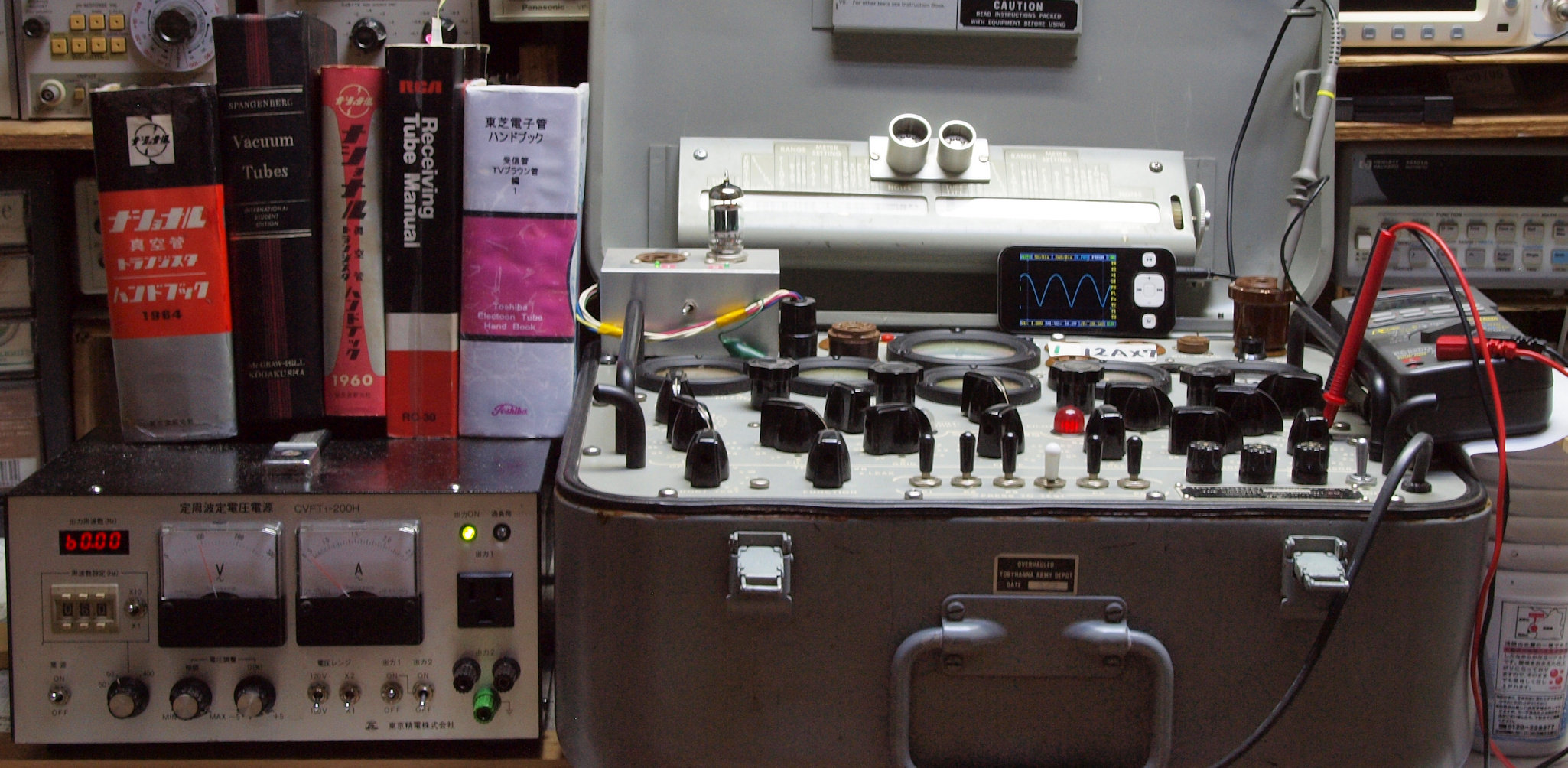

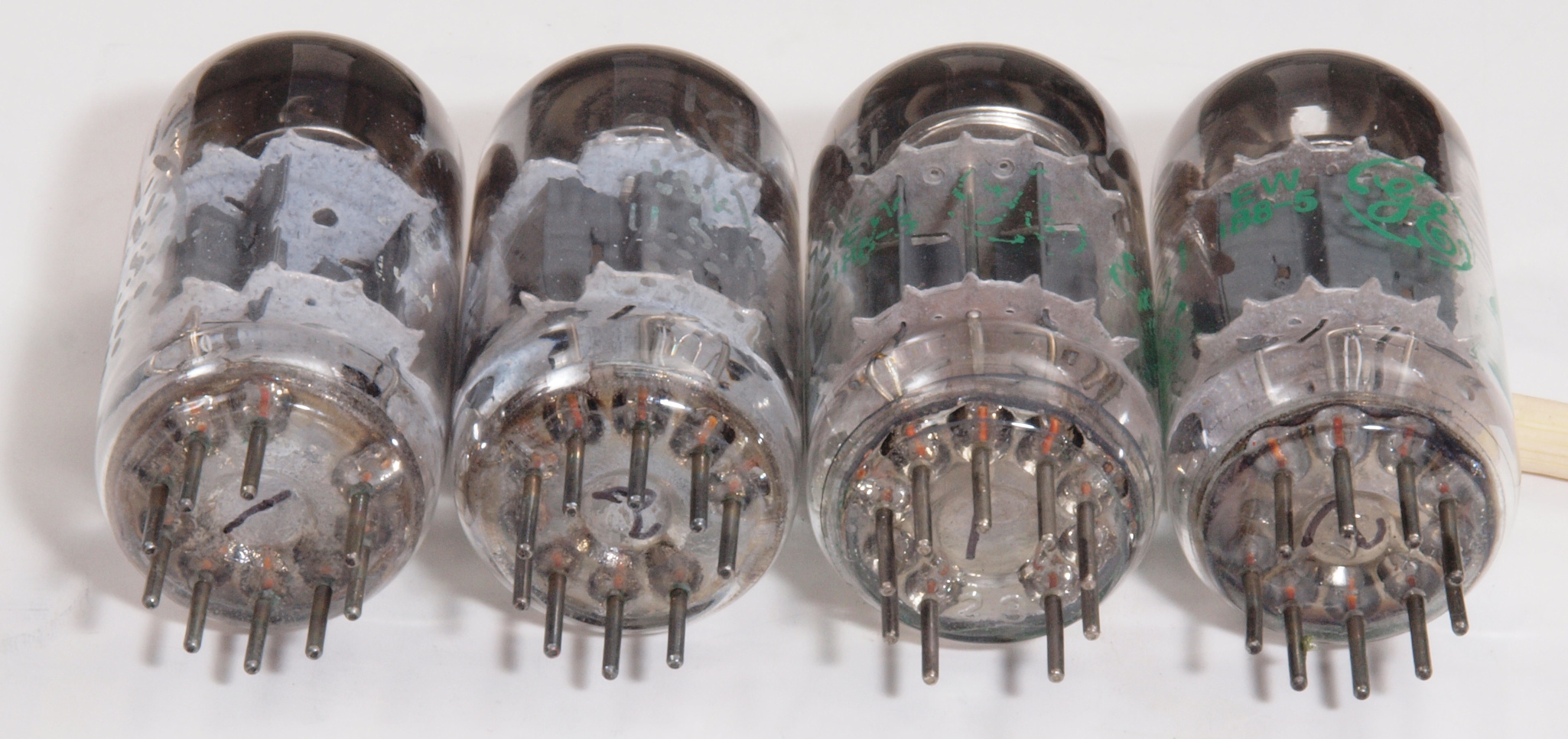

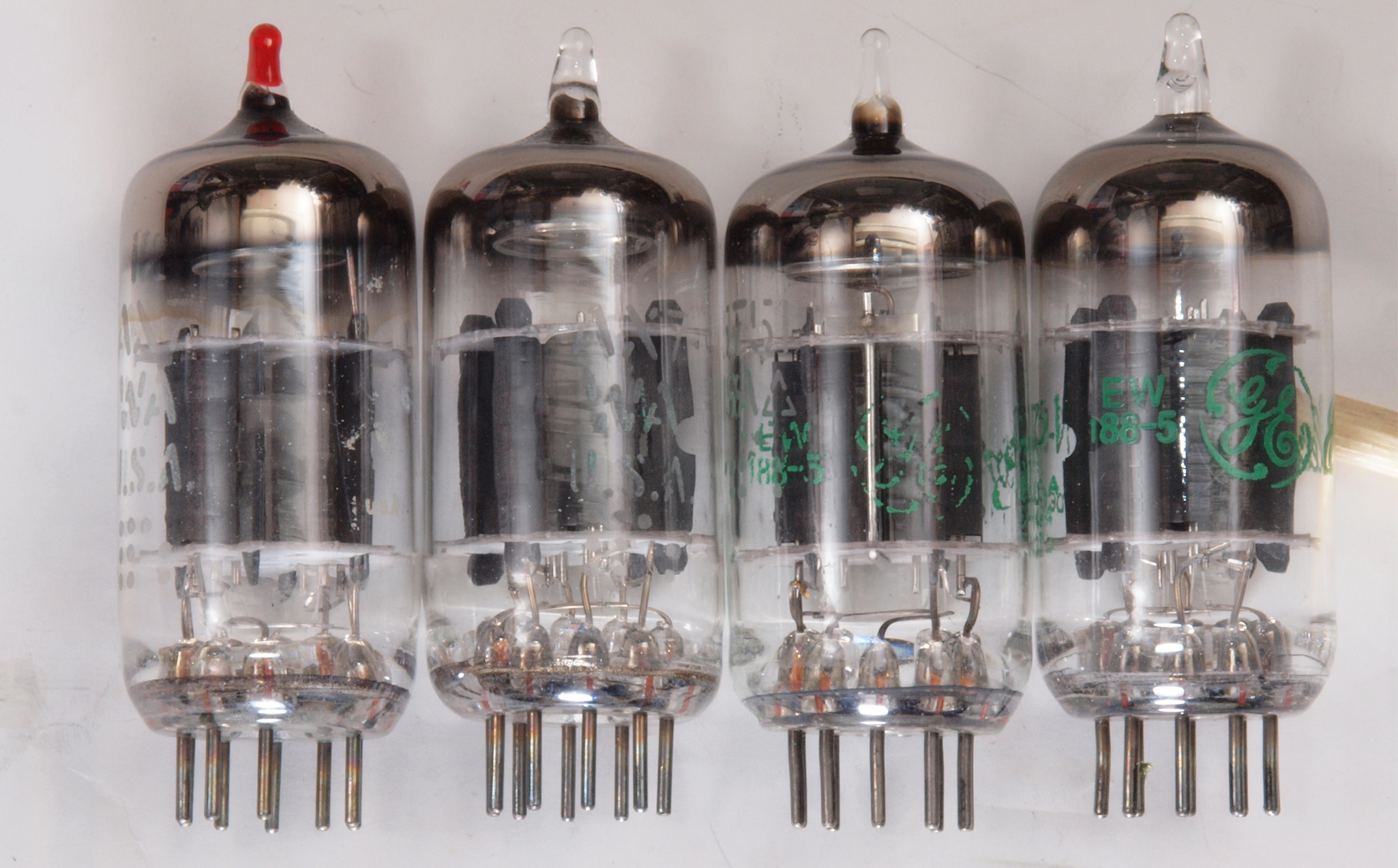

真空管「ECC83」。左から　１台目付属、２台目付属、予備１、２本目。

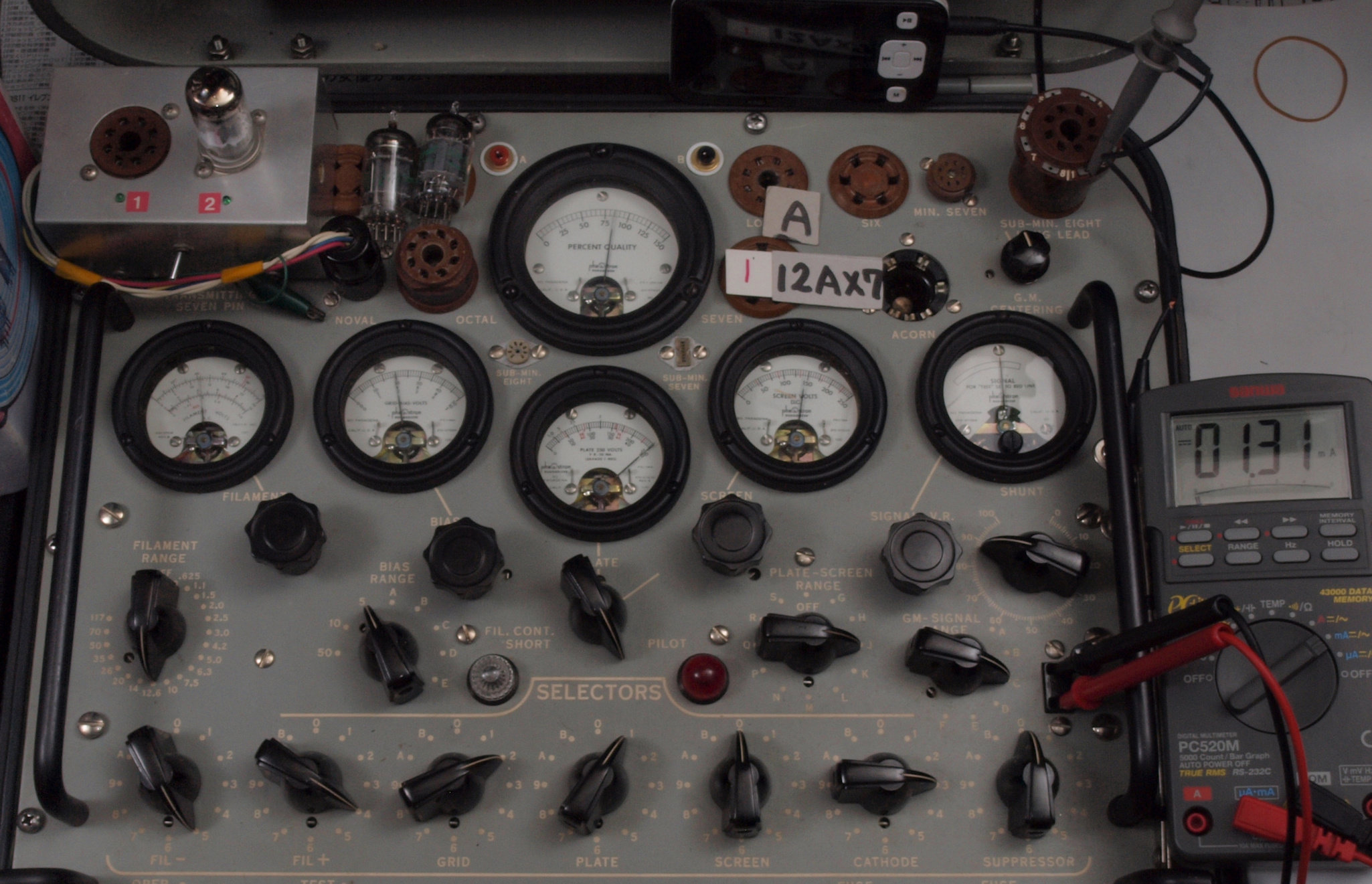

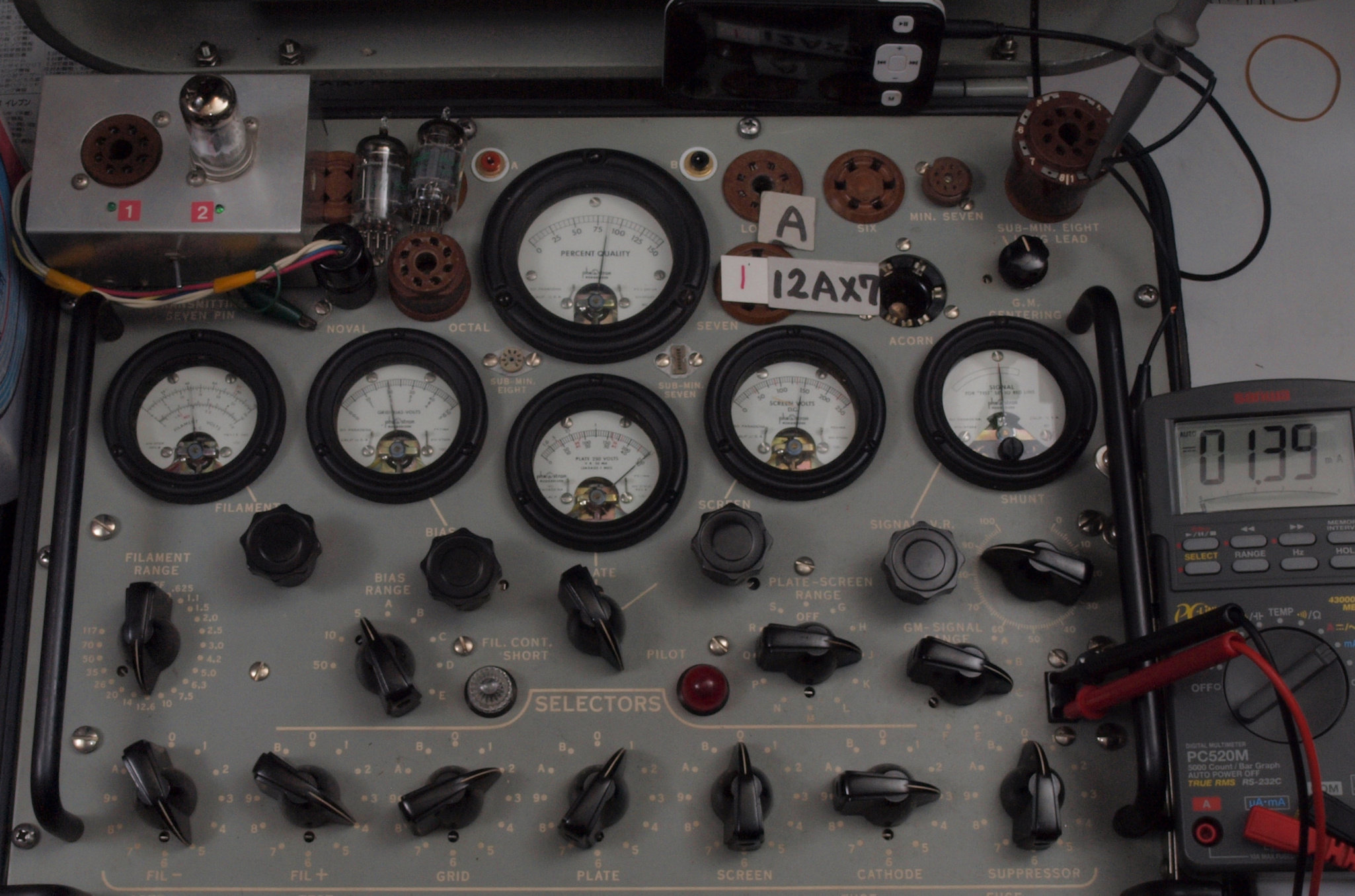

Ｕ３１．　１台目付属「ECC83」　ユニット１。　Ｇｍ測定＝１７００μmho、ＩＰ＝１．３１ｍＡ。
　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」
Ｕ３２．　１台目付属「ECC83」ユニット２。　Ｇｍ測定＝１７００μmho、ＩＰ＝１．３９ｍＡ。

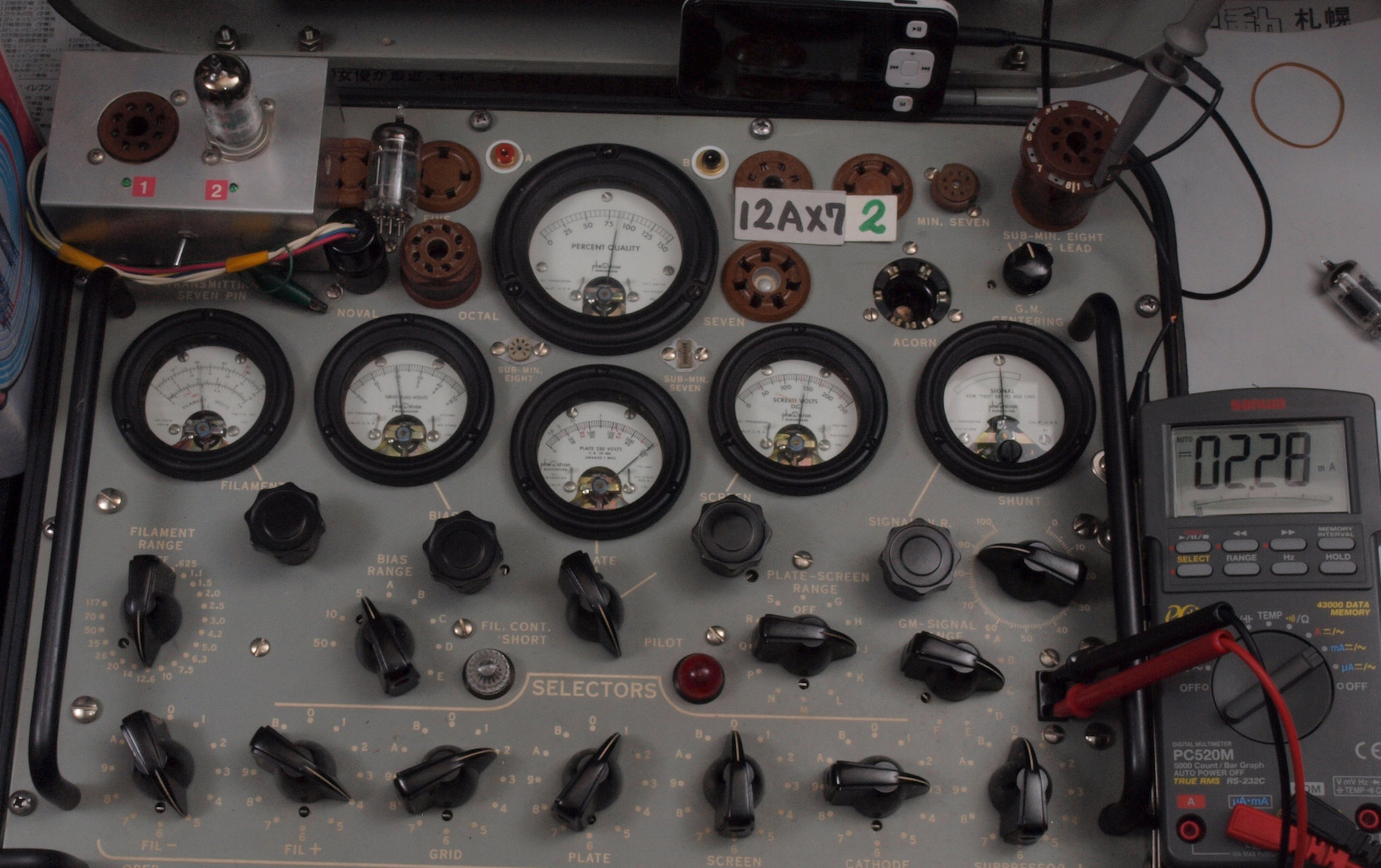

Ｕ３３．　２台目付属「ECC83」　ユニット１。　Ｇｍ測定＝１８００μmho、ＩＰ＝１．３９ｍＡ。
　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」
Ｕ３４．　２台目付属「ECC83」ユニット２。　Ｇｍ測定＝１６６０μmho、ＩＰ＝１．３０ｍＡ。

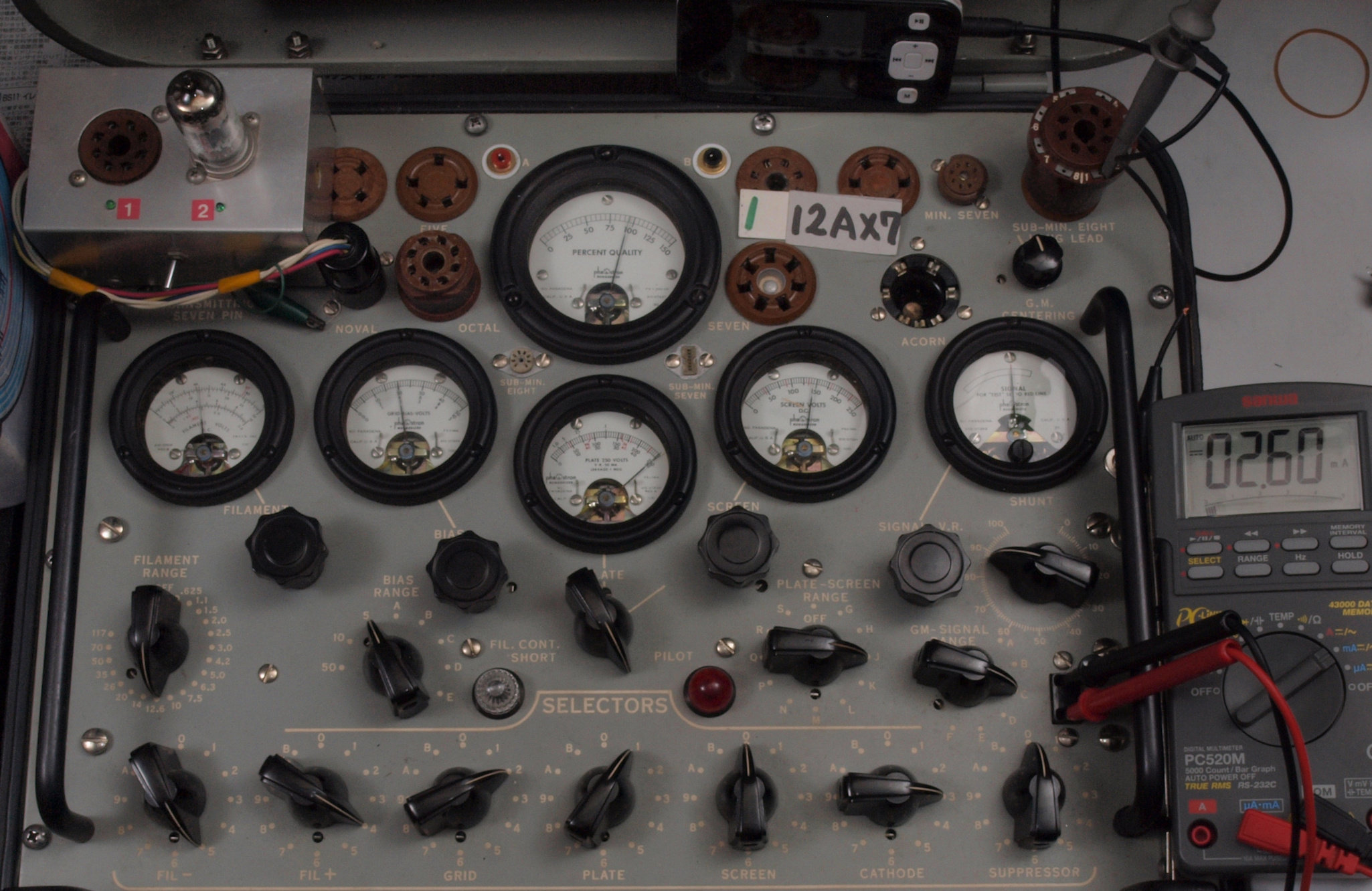

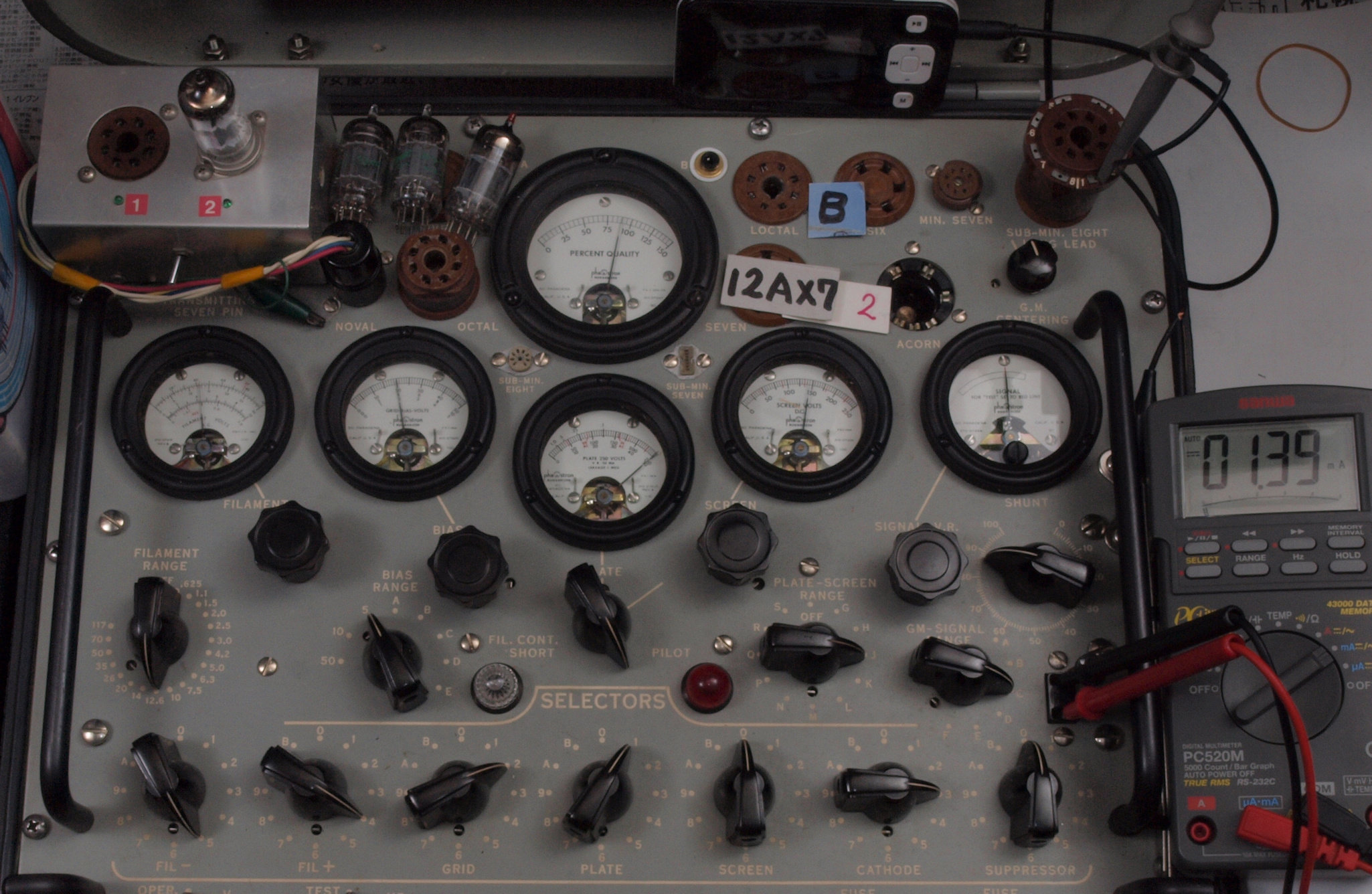

Ｕ３５．　予備１本目「ECC83」　ユニット１。　Ｇｍ測定＝１９００μmho、ＩＰ＝２．６０ｍＡ。
　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」
Ｕ３６．　予備１本目「ECC83」　ユニット２。　Ｇｍ測定＝１８６０μmho、ＩＰ＝２．６１ｍＡ。

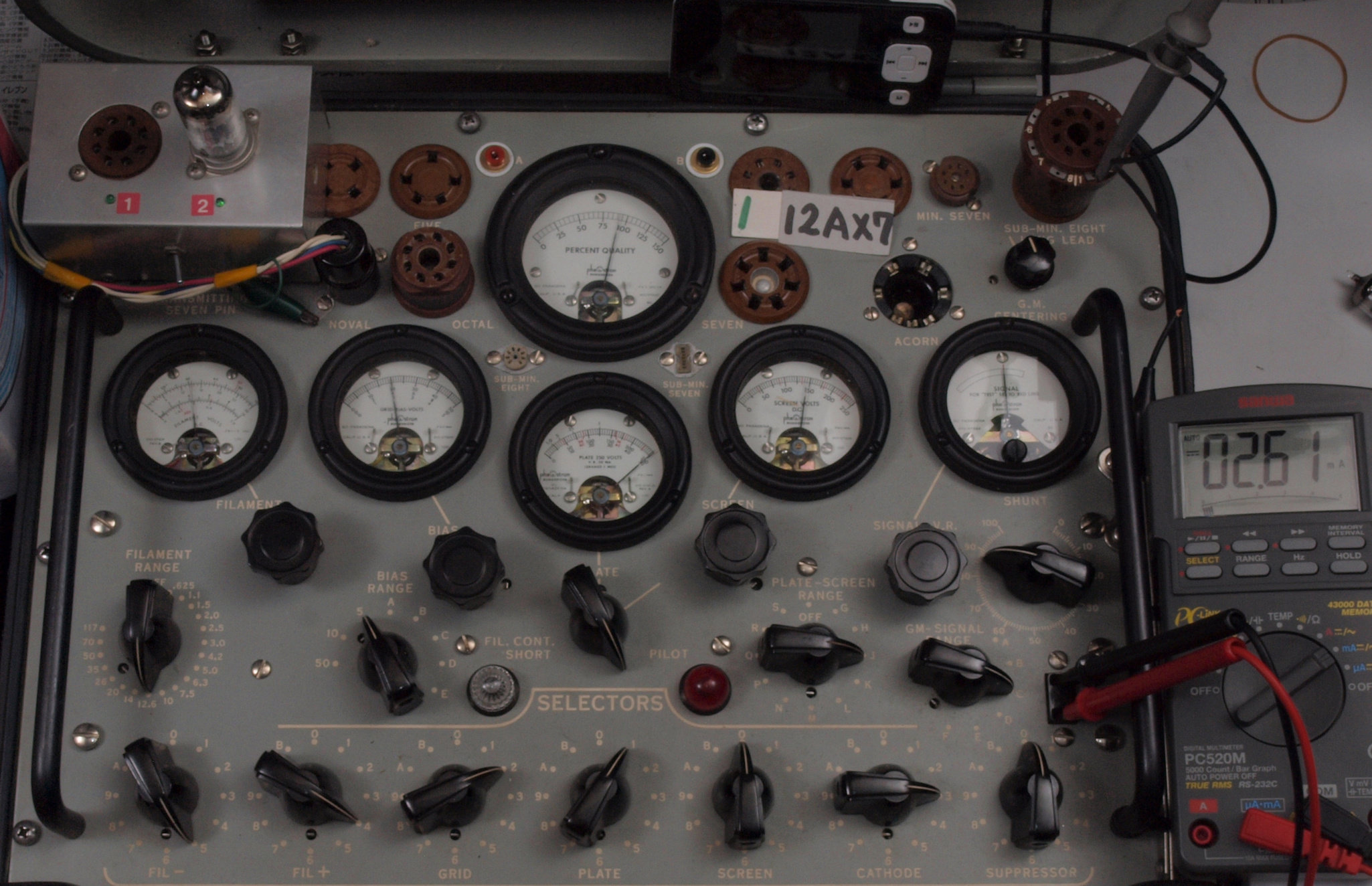

Ｕ３７．　予備２本目「ECC83」　ユニット１。　Ｇｍ測定＝１７００μmho、ＩＰ＝２．２８ｍＡ。
　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」

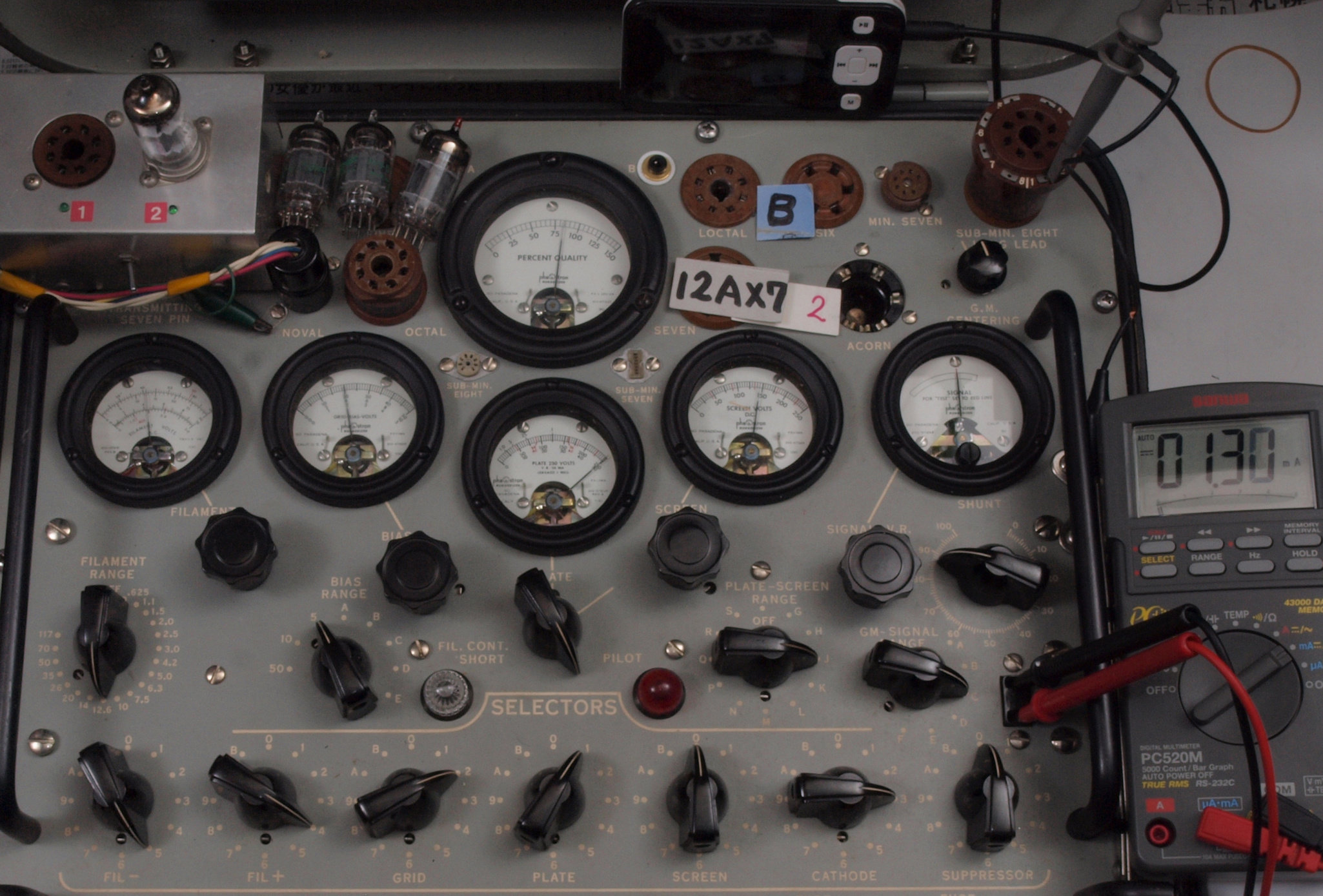

Ｕ３８．　予備１本目「ECC83」　ユニット２。　Ｇｍ測定＝１８００μmho、ＩＰ＝２．４１ｍＡ。
測定電源は安定化（電圧・周波数）電源を使用し、ＡＣ１１５Ｖ　６０Ｈｚで行う。

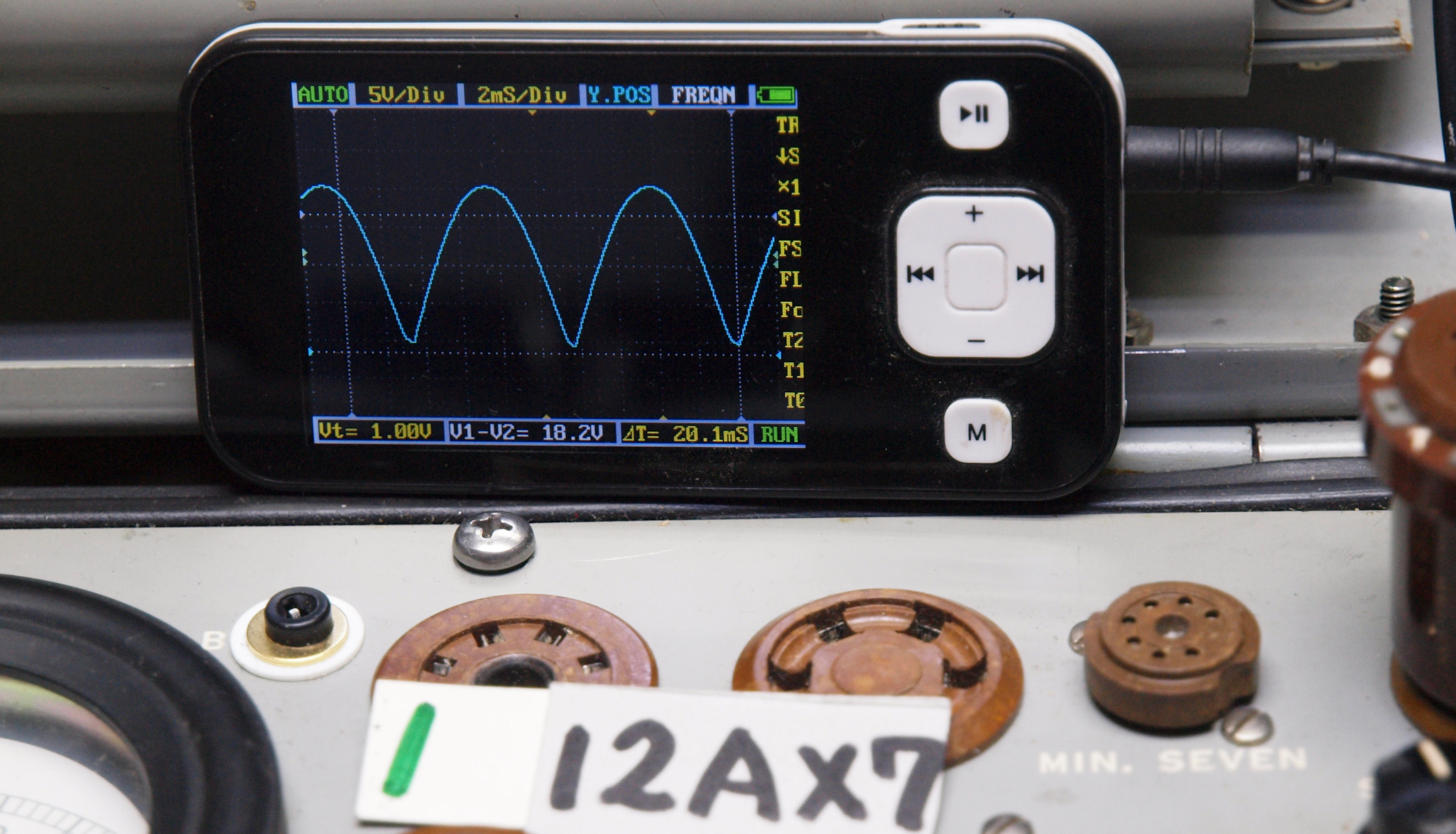

プレート電流波形を観測しながら測定する。
Ｕ４．　真空管「６ＬＦ６」の規格。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
　　　　　　　　　　　真空管ハンドブック（規格表）の相互コンダクタンス＝？？μmho
　　　　　　　　　　　　「Ｅｐ＝１６０Ｖ、Ｅｓｇ＝１６０Ｖ、Ｉｐ＝１４００ｍＡ、Ｅｇ１＝０Ｖ」
　　　　　　　　　　　　RC-30 Ｒｅｃｅｉｖｉｎｇ Ｔｕｂｅ Ｍａｎｕａｌより
　　　　　　　　　　　　tv2b/uでは最大プレート電流が１００ｍAなのでEg１＝−３５Vに電圧を下げて測定。
１台目付属真空管「６ＬＦ６」右から１番目、２番目、、、、８番目。
Ｕ４１．　１台目付属１本目「６ＬＦ６」。　Ｇｍ測定＝８１００μmho、　Ｉｐ＝１２７．４ｍＡ。
　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝Ｅｓｇ＝１６０Ｖ、Ｅｇ１＝−３５Ｖ」、Ｂレンジ＝１５０００μmhoでの測定。
Ｕ４２．　１台目付属２本目「６ＬＦ６」。　Ｇｍ測定＝８１００μmho、　Ｉｐ＝１２３．２ｍＡ。
Ｕ４３．　１台目付属３本目「６ＬＦ６」。　Ｇｍ測定＝８１００μmho、　Ｉｐ＝１２９．５ｍＡ。
　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝Ｅｓｇ＝１６０Ｖ、Ｅｇ１＝−３５Ｖ」、Ａレンジ＝３００００μmhoでの測定。
Ｕ４４．　１台目付属４本目「６ＬＦ６」。　Ｇｍ測定＝７９００μmho、　Ｉｐ＝１２０．６ｍＡ。
Ｕ４５．　１台目付属５本目「６ＬＦ６」。　Ｇｍ測定＝７９００μmho、　Ｉｐ＝１２０．２ｍＡ。
　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝Ｅｓｇ＝１６０Ｖ、Ｅｇ１＝−３５Ｖ」、Ｂレンジ＝１５０００μmhoでの測定。
Ｕ４６．　１台目付属６本目「６ＬＦ６」。　Ｇｍ測定＝８５００μmho、　Ｉｐ＝１３４．７ｍＡ。
Ｕ４７．　１台目付属７本目「６ＬＦ６」。　Ｇｍ測定＝８０００μmho、　Ｉｐ＝１３６．０ｍＡ。
　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝Ｅｓｇ＝１６０Ｖ、Ｅｇ１＝−３５Ｖ」、Ｂレンジ＝１５０００μmhoでの測定。
Ｕ４８．　１台目付属８本目「６ＬＦ６」。　Ｇｍ測定＝８０００μmho、　Ｉｐ＝１２７．１ｍＡ。
Ｕ５．　２台目付属真空管の測定。
２台目付属真空管「６ＬＦ６」右から１番目、２番目、、、、８番目。
Ｕ５１．　２台目付属１本目「６ＬＦ６」。　Ｇｍ測定＝７６００μmho、　Ｉｐ＝９５．７ｍＡ。
　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝Ｅｓｇ＝１６０Ｖ、Ｅｇ１＝−３５Ｖ」、Ｂレンジ＝１５０００μmhoでの測定。
Ｕ５２．　２台目付属２本目「６ＬＦ６」。　Ｇｍ測定＝８２００μmho、　Ｉｐ＝１０５．４ｍＡ。
Ｕ５３．　２台目付属３本目「６ＬＦ６」。　Ｇｍ測定＝８１００μmho、　Ｉｐ＝１０８．５ｍＡ。
　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝Ｅｓｇ＝１６０Ｖ、Ｅｇ１＝−３５Ｖ」、Ｂレンジ＝１５０００μmhoでの測定。
Ｕ５４．　２台目付属４本目「６ＬＦ６」。　Ｇｍ測定＝８３００μmho、　Ｉｐ＝１１５．２ｍＡ。
Ｕ５５．　２台目付属５本目「６ＬＦ６」。　Ｇｍ測定＝８１００μmho、　Ｉｐ＝１１７．５ｍＡ。
　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝Ｅｓｇ＝１６０Ｖ、Ｅｇ１＝−３５Ｖ」、Ｂレンジ＝１５０００μmhoでの測定。
Ｕ５６．　２台目付属６本目「６ＬＦ６」。　Ｇｍ測定＝８４００μmho、　Ｉｐ＝１２１．２ｍＡ。
Ｕ５７．　２台目付属７本目「６ＬＦ６」。　Ｇｍ測定＝７９００μmho、　Ｉｐ＝１１３．５ｍＡ。
　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝Ｅｓｇ＝１６０Ｖ、Ｅｇ１＝−３５Ｖ」、Ｂレンジ＝１５０００μmhoでの測定。
Ｕ５８．　２台目付属８本目「６ＬＦ６」。　Ｇｍ測定＝７９００μmho、　Ｉｐ＝１１８．２ｍＡ。
Ｕ６．　予備真空管の測定。「６ＬＦ６／６ＭＨ６」右から１番目、２番目、、、、５番目。
予備真空管「６ＬＦ６／６ＭＨ６」右から１番目、２番目、、、、５番目。
Ｕ６１．　１本目「６ＬＦ６」。　Ｇｍ測定＝８２００μmho、　Ｉｐ＝１２６．５ｍＡ。
　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝Ｅｓｇ＝１６０Ｖ、Ｅｇ１＝−３５Ｖ」、Ｂレンジ＝１５０００μmhoでの測定。
Ｕ６２．　２本目「６ＬＦ６」。　Ｇｍ測定＝８０００μmho、　Ｉｐ＝１３２．２ｍＡ。
Ｕ６３．　３本目「６ＬＦ６」。　Ｇｍ測定＝８０００μmho、　Ｉｐ＝１２６．９ｍＡ。
　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝Ｅｓｇ＝１６０Ｖ、Ｅｇ１＝−３５Ｖ」、Ｂレンジ＝１５０００μmhoでの測定。
Ｕ６４．　４本目「６ＬＦ６」。　Ｇｍ測定＝８０００μmho、　Ｉｐ＝１３６．９ｍＡ。
Ｕ６５．　５本目「６ＬＦ６」。　Ｇｍ測定＝７６００μmho、　Ｉｐ＝１２３．８ｍＡ。
　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝Ｅｓｇ＝１６０Ｖ、Ｅｇ１＝−３５Ｖ」、Ｂレンジ＝１５０００μmhoでの測定。
予備真空管の測定。　「６ＬＦ６／６ＭＨ６」右から６番目、７番目、、、、１０番目。
予備真空管「６ＬＦ６／６ＭＨ６」右から６番目、７番目、、、、１０番目。
Ｕ６６．　６本目「６ＬＦ６」。　Ｇｍ測定＝６２００μmho、　Ｉｐ＝８７．２ｍＡ。
　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝Ｅｓｇ＝１６０Ｖ、Ｅｇ１＝−３５Ｖ」、Ｂレンジ＝１５０００μmhoでの測定。
Ｕ６７．　７本目「６ＬＦ６」。　Ｇｍ測定＝８０００μmho、　Ｉｐ＝１３０．５ｍＡ。
Ｕ６８．　８本目「６ＬＦ６」。　Ｇｍ測定＝７２００μmho、　Ｉｐ＝１０７．１ｍＡ。
　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝Ｅｓｇ＝１６０Ｖ、Ｅｇ１＝−３５Ｖ」、Ｂレンジ＝１５０００μmhoでの測定。
Ｕ６９．　９本目「６ＬＦ６」。　Ｇｍ測定＝８０００μmho、　Ｉｐ＝１７．６７ｍＡ。
Ｕ６１０．　１０本目「６ＬＦ６」。　Ｇｍ測定＝８０００μmho、　Ｉｐ＝１１８．５ｍＡ。
　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝Ｅｓｇ＝１６０Ｖ、Ｅｇ１＝−３５Ｖ」、Ｂレンジ＝１５０００μmhoでの測定。
予備真空管の測定。　「６ＬＦ６／６ＭＨ６」右から１１番目、１２番目、、、、１７番目。
「６ＬＦ６」右から１１番目、１２番目、、、、１７番目。
Ｕ６１１．　１１本目「６ＬＦ６」。　Ｇｍ測定＝７４００μmho、　Ｉｐ＝１２６．９ｍＡ。
　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝Ｅｓｇ＝１６０Ｖ、Ｅｇ１＝−３５Ｖ」、Ｂレンジ＝１５０００μmhoでの測定。
Ｕ６１２．　１２本目「６ＬＦ６」。　Ｇｍ測定＝８４００μmho、　Ｉｐ＝１２５．６ｍＡ。
Ｕ６１３．　１３本目「６ＬＦ６」。　Ｇｍ測定＝８０００μmho、　Ｉｐ＝１３０．６ｍＡ。
　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝Ｅｓｇ＝１６０Ｖ、Ｅｇ１＝−３５Ｖ」、Ｂレンジ＝１５０００μmhoでの測定。
Ｕ６１４．　１４本目「６ＬＦ６」。　Ｇｍ測定＝８１００μmho、　Ｉｐ＝１３９．８ｍＡ。
Ｕ６１５．　１５本目「６ＬＦ６」。　Ｇｍ測定＝７５００μmho、　Ｉｐ＝１２５．７ｍＡ。
　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝Ｅｓｇ＝１６０Ｖ、Ｅｇ１＝−３５Ｖ」、Ｂレンジ＝１５０００μmhoでの測定。
Ｕ６１６．　１６本目「６ＬＦ６」。　Ｇｍ測定＝８０００μmho、　Ｉｐ＝１１８．５ｍＡ。
Ｕ６１７．　１７本目「６ＬＦ６」。　Ｇｍ測定＝８０００μmho、　Ｉｐ＝９０．１ｍＡ。
　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝Ｅｓｇ＝１６０Ｖ、Ｅｇ１＝−３５Ｖ」、Ｂレンジ＝１５０００μmhoでの測定。
プレート（カソード電流）波形を観測しながら測定する。
測定電源は安定化（電圧・周波数）電源を使用し、ＡＣ１１５Ｖ　６０Ｈｚで行う。
測定に使用する変換アダプター。　左＝５０ＣＡ１０→ＵＳ８ピン、右＝６ＬＦ６→ＵＳ８ピン。
Ｙ０．　ユーザー宅への設置状況。画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｙ２．　冷却フアン設置の様子。
Ｓ．　ＣｏｕｎｔｅｒＰｏｉｎｔ　ＳＡ−４　の仕様（マニアル・カタログより）　
型式 管球式モノラルパワーアンプ　ＳＡ−４
出力 140W(8Ω)
280W(16Ω)
周波数帯域幅 0.1Hz〜50kHz
歪率 0.1%以下(最大出力時)
0.02%(20W出力時)
使用真空管 ECC83
6LF6 x8
6FS5 x2
電源電圧 AC100V、50Hz/60Hz
消費電力 200W(通常使用時)、700W(実行出力時)
外形寸法 幅480x高さ170x奥行480mm
重量 26kg
その他 ブループリント基盤．．後期型
グレイ基盤．．前期型。
価格 ￥1,000,000(1台、1984年発売)
￥900,000(1台、年代不明)
　　　 　　　　　　　　　　　　　　　　6fs5_e　　　12ax7_c　6lf6-1a
