ＹＡＭＡＨＡ　Ｂ−１．　１４台目　２ＳＫ１８０＆ＴＨＦ５１ｓ用改造器製作記録

平成２８年１０月２５日到着　　月日完成

Ａ．　２ＳＫ７７、２ＳＫ１８０、ＴＨＦ５１s 測定 ２ＳＫ７７はアンプ用として製造されたが、後発の２ＳＫ１８０やＴＨＦ５１sは高周波発振器用として製造。 よって単純に置き換える事は出来ない 。 Ｖｐ電圧測定結果。 　２ＳＫ７７＝１５〜１８Ｖ。 　２ＳＫ１８０＝９Ｖ前後。 　ＴＨＦ５１s＝６Ｖ〜９Ｖ。 Ｉd電流測定結果。Ｖｇｓ電源が〜1.6Ａなので、この範囲に来るようＶｇｓを調整する。放熱器無で1.6Ａは発熱が大きい。 　２ＳＫ７７＝０．５〜１．６Ａ（Ｖds＝８０V、Ｖｇｓ＝−１２Ｖ時）。 　２ＳＫ１８０＝０．５〜１．６Ａ（Ｖds＝８０V、Ｖｇｓ＝−６．７Ｖ時） 　ＴＨＦ５１s＝０．０５〜１．６Ａ（Ｖds＝８０V、Ｖｇｓ＝−６．７〜５．６Ｖ時） Ｃ．　改造状況．．．純正ドライブ基板使用 ２ＳＫ７７の置換えなので、使用出来るのは、Ｖｐ＝９Ｖ以上、且つ、Ｉｄ＝１．６Ａ以上（Ｖds＝８０V、Ｖｇｓ＝−６．７時）。 ドライブ基板の改造は、終段ＦＥＴ（電解トランジスター）のゲート電圧の低滅。 ２ＳＫ７７＝−１８Ｖ＆−１０８Ｖなのを、2ＳＫ180＝−９Ｖ＆−９９に下記を維持して下げる。 直結前段増幅素子２ＳＫ７５のゲート電圧＝−２３．４Ｖ＆−１１２Ｖ、は確保しないと歪や高域のドライブ不足。 入力容量Cisが２ＳＫ７７に比べて2500〜5000pFと大きいので、前段増幅で、高域を持ち上げてやる。 高域パスコンは容量を下げる、ＮＦカップリングは抵抗容量を上げる。 但し、２ＳＫ７７に比べ、増幅率が高いので、発振に注意する、特に2信号以上の複合入力時。 Ｂ１仕様から、パワーバンド幅＝５Ｈｚ〜５０ｋＨｚ（８Ω）、（ＩＨＦ，歪み０．５％）。 全高調波歪率＝０．０２％（１ｋＨｚ），０．０６％（２０ｋＨｚ）、（両ｃｈ，１００Ｗ時，８Ω）なので、これを目標。 この仕様での修理はこちら参照。 Ｅ．　調整・測定 Ｄ．　改造状況．．．改造ドライブ基板使用入手難の前段ＦＥＴ（電解トランジスター）等が死んでいる場合。 終段ＦＥＴ（電解トランジスター）ゲート電圧を前段ドライブに関係無く、自由度の確保する。 Ｂ１は高域がそれほど伸びていないので、ドライブはＩＣを使用する。 入力容量Cisが２ＳＫ７７に比べて2500〜5000pFと大きいので、前段増幅で、高域を持ち上げてやる。 Ｆ．　調整・測定 Ｓ．　YAMAHA Ｂ−１　の仕様（マニアルより） Ｕ．　YAMAHA ＵＣ−１　の仕様（マニアルより）

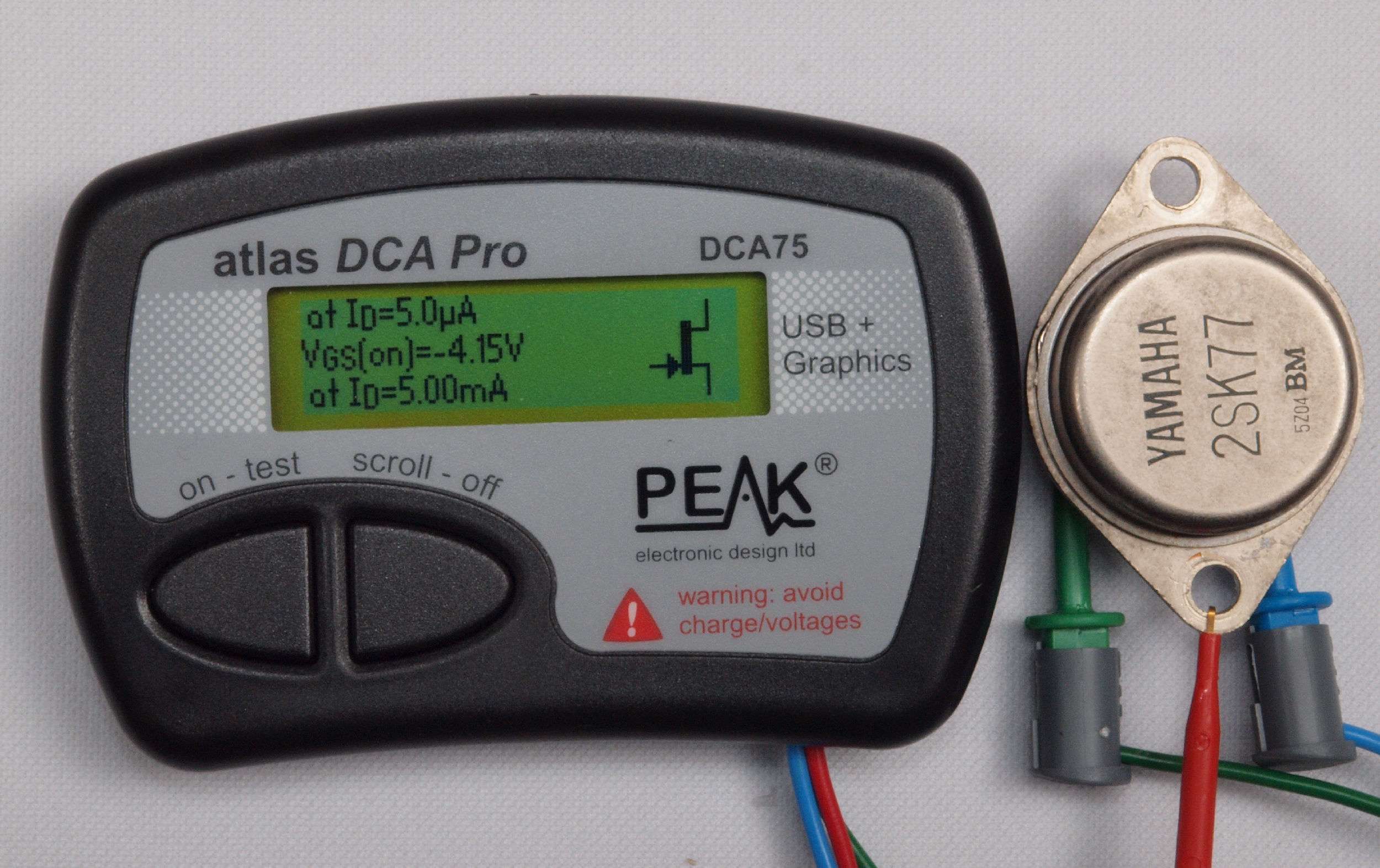

Ａ．　２ＳＫ７７、２ＳＫ１８０d、ＴＨＦ５１s測定。画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　２ＳＫ７７をａｔｌａｓ ＤＣＡ Ｐｒｏで自動測定中。

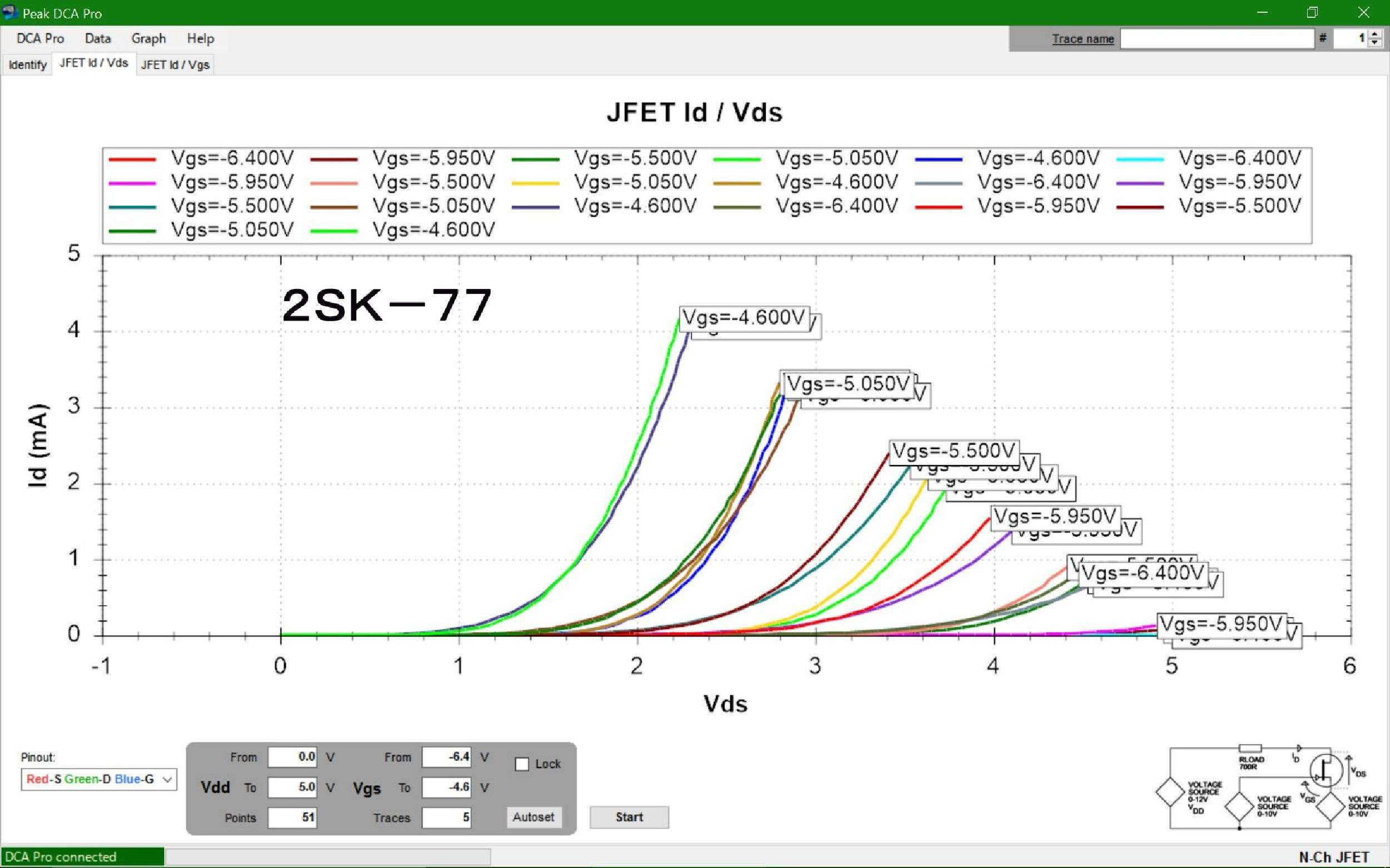

Ａ１２．　２ＳＫ７７　４個の　Ｉｄ／Ｖｄｓ測定結果。　４個とも非常に良く揃っている。

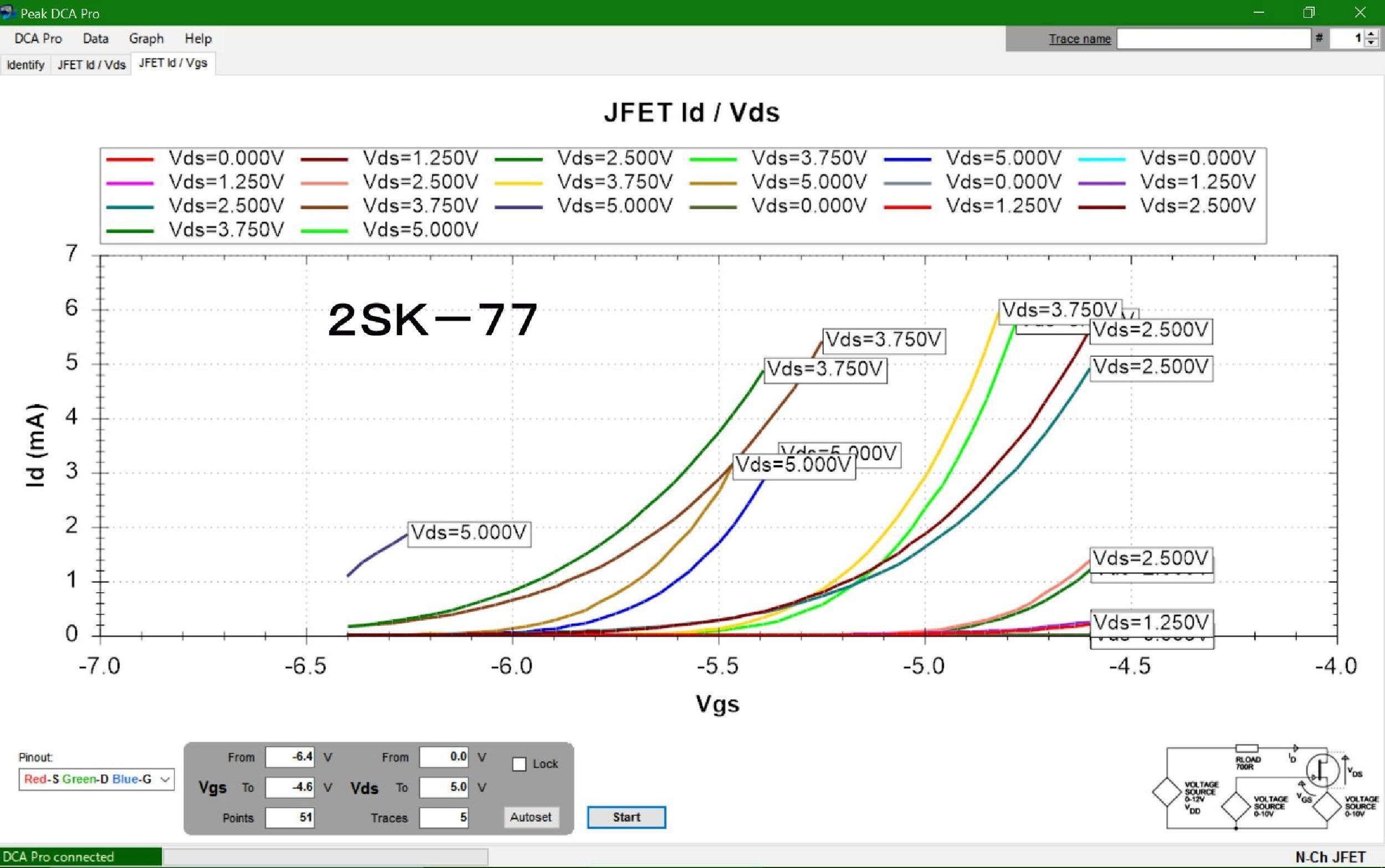

Ａ１３．　２ＳＫ７７　４個の　Ｉｄ／Ｖｇｓ測定結果。

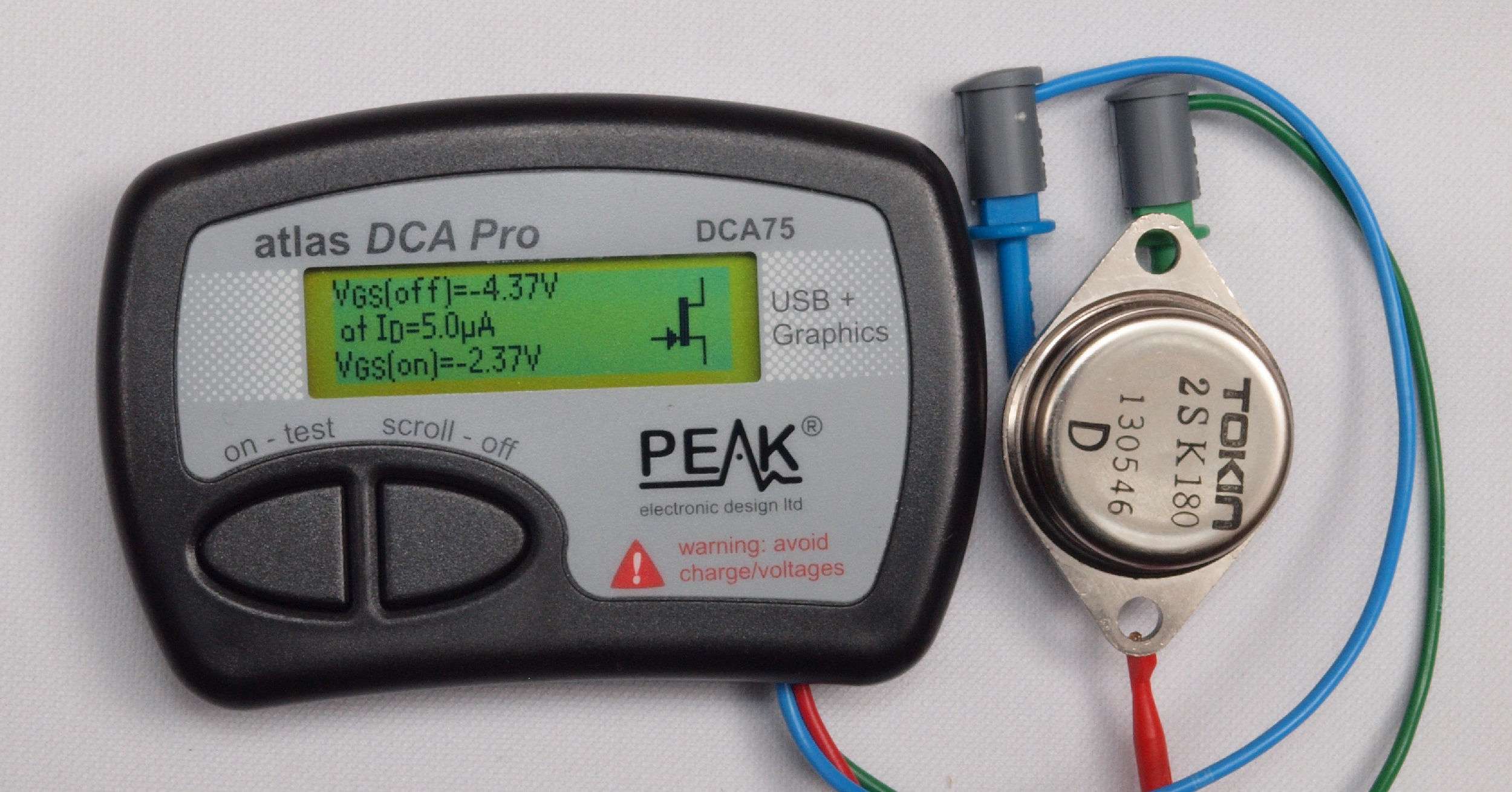

Ａ２１．　２ＳＫ１８０をａｔｌａｓ ＤＣＡ Ｐｒｏで自動測定中。

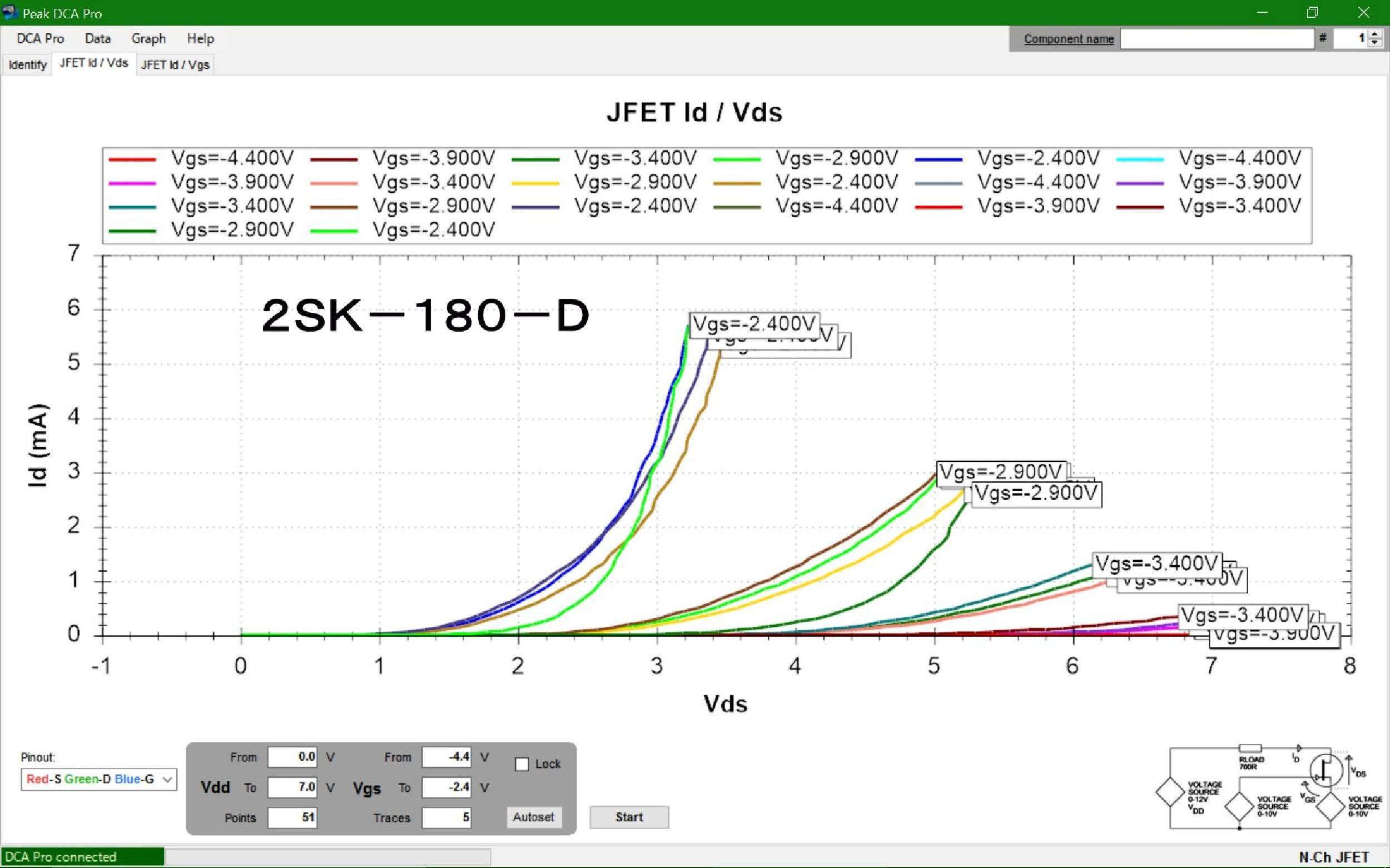

Ａ２２．　２ＳＫ１８０　４個の　Ｉｄ／Ｖｄｓ測定結果。

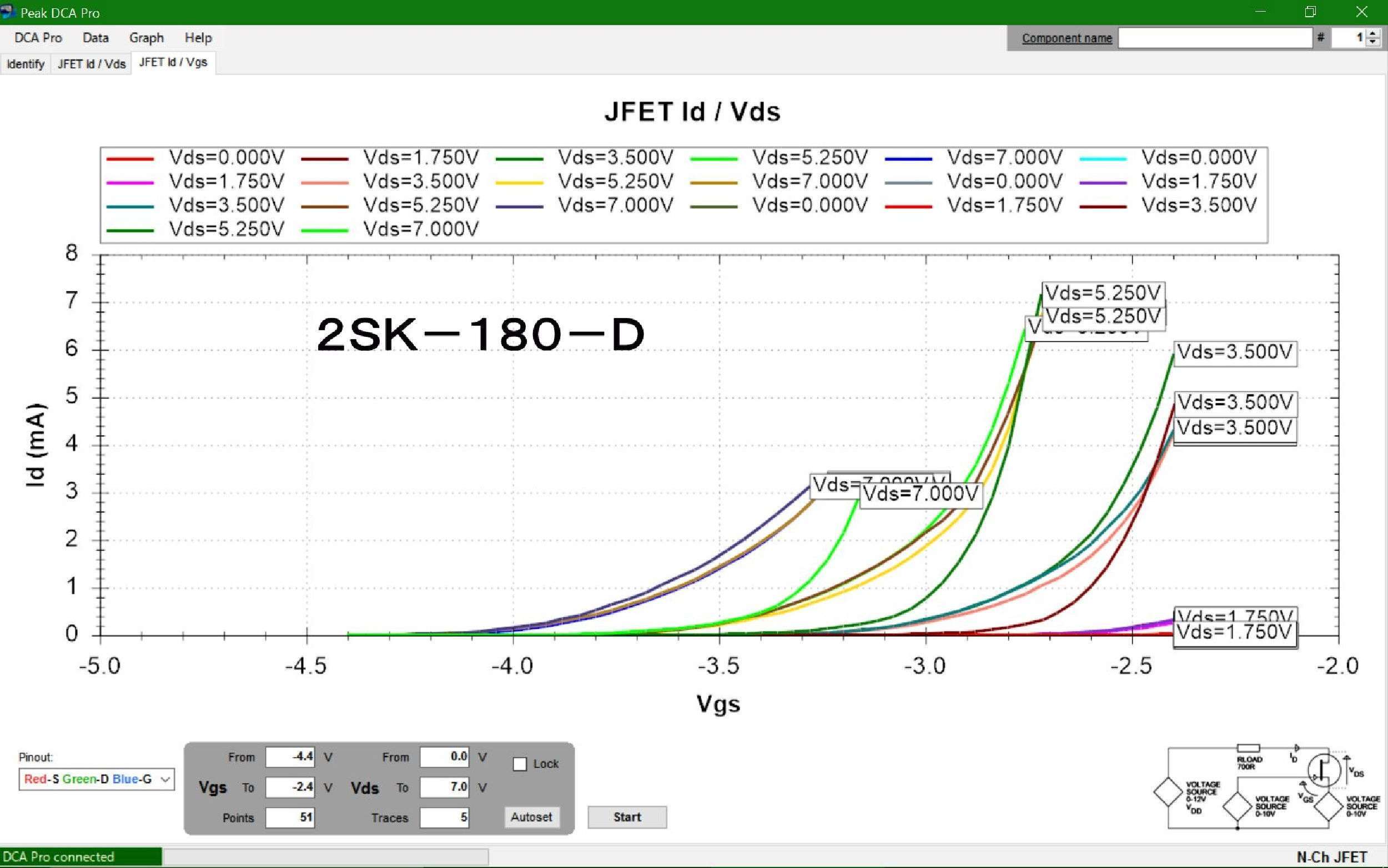

Ａ２３．　２ＳＫ１８０　４個の　Ｉｄ／Ｖｇｓ測定結果。

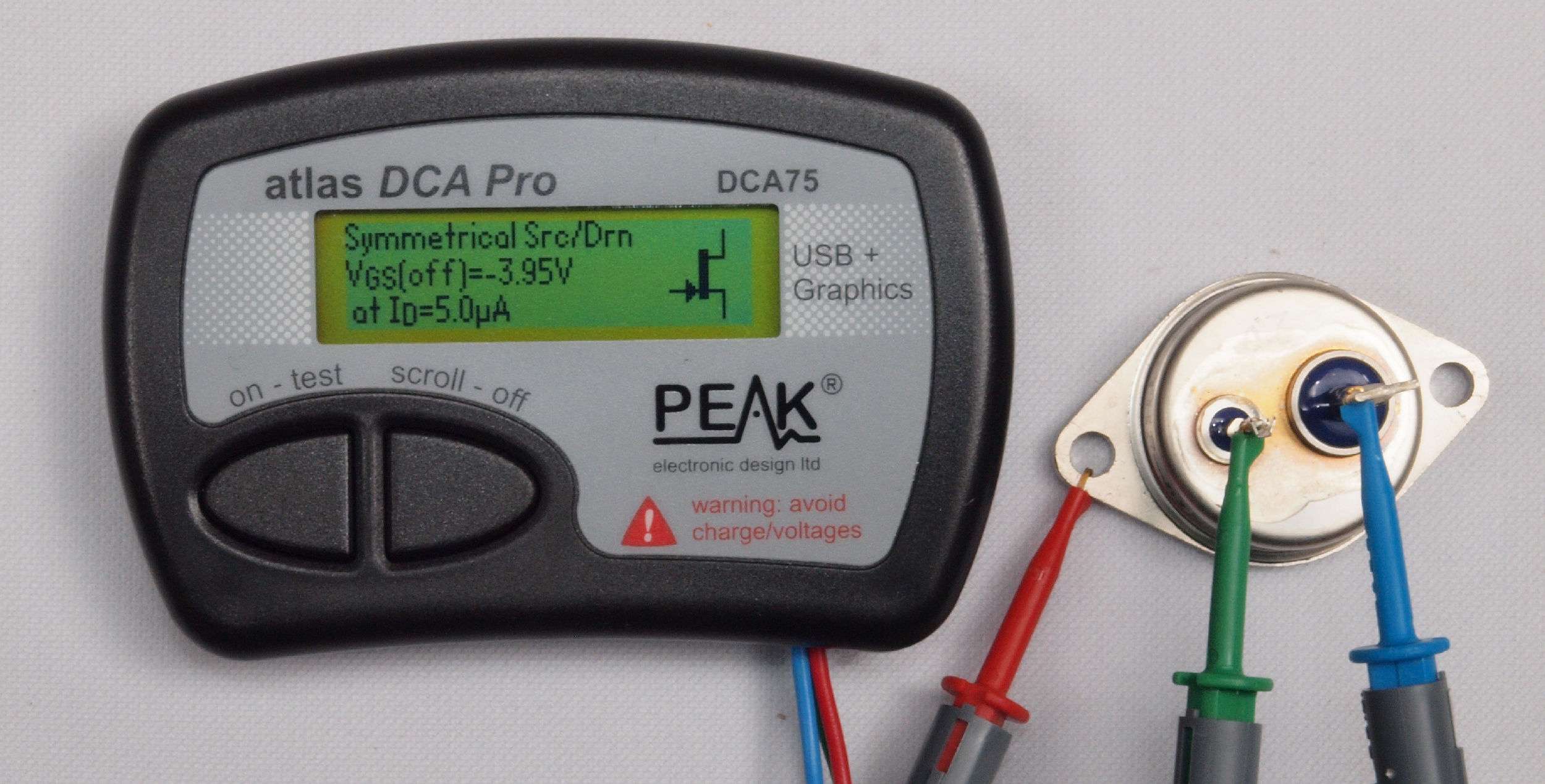

Ａ３１．　ＴＨＦ５１sをａｔｌａｓ ＤＣＡ Ｐｒｏで自動測定中。

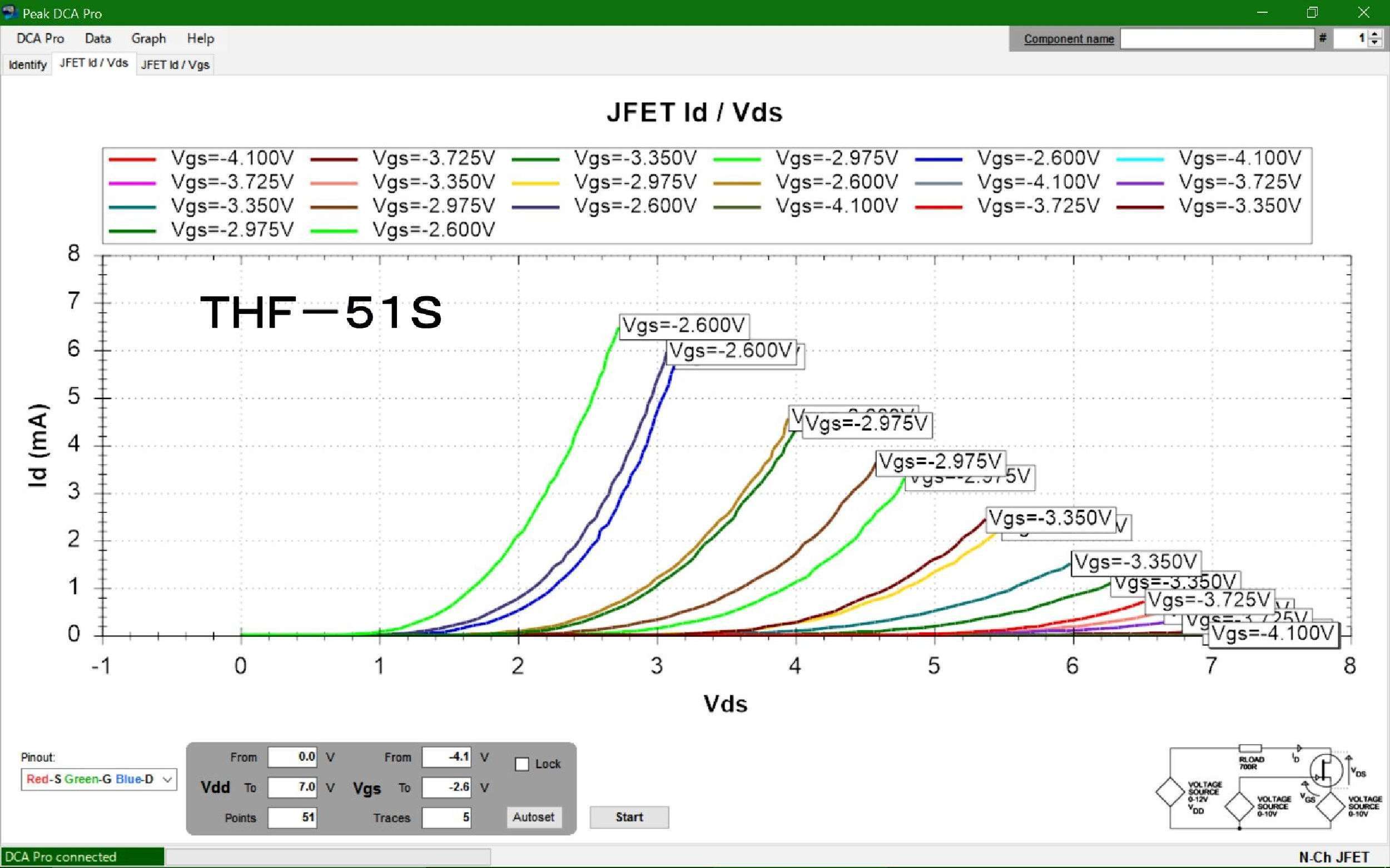

Ａ３２．　ＴＨＦ５１s　４個の　Ｉｄ／Ｖｄｓ測定結果。製造メーカーの４本パックなので、非常に良く揃っている。

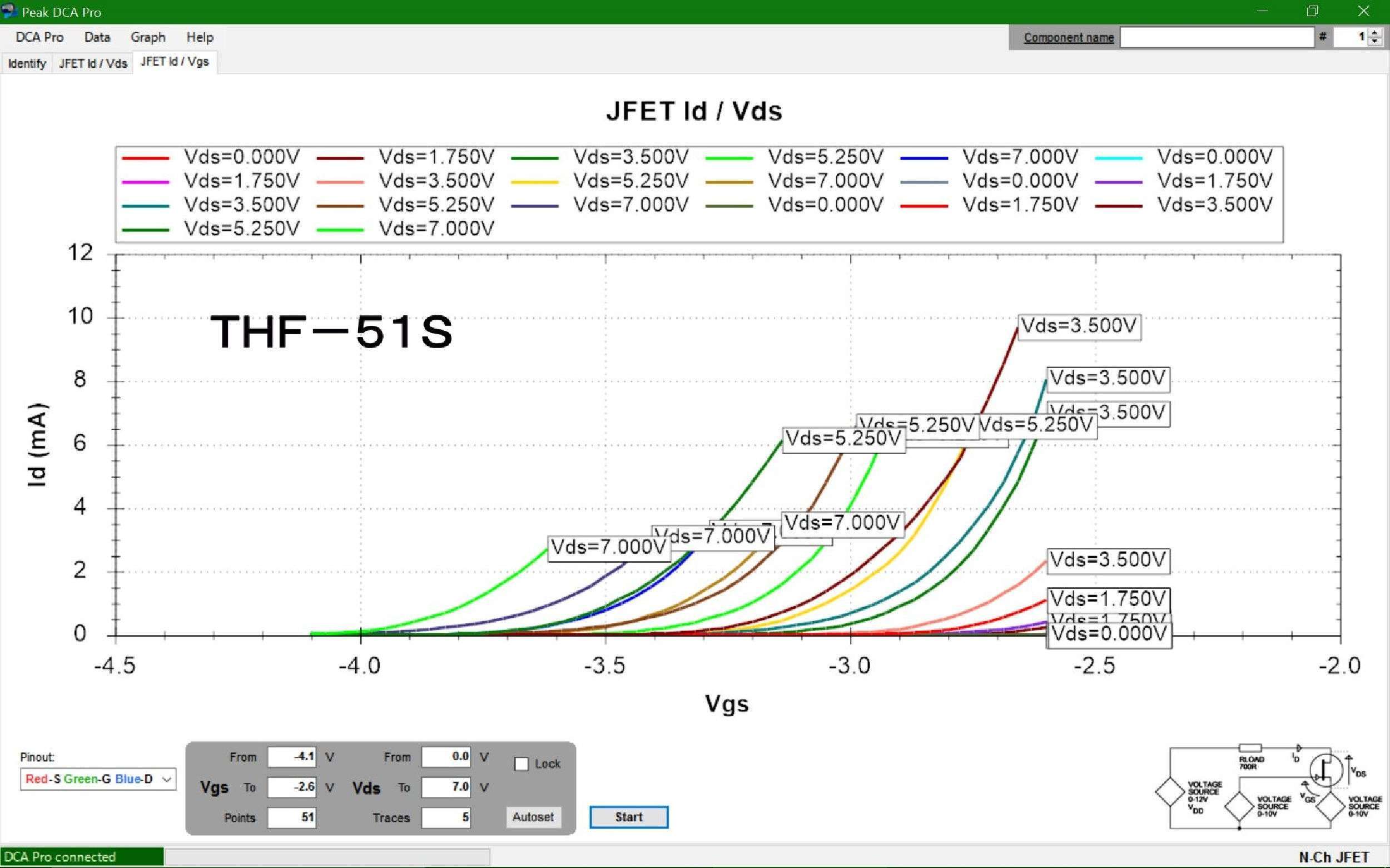

Ａ３３．　ＴＨＦ５１s　４個の　Ｉｄ／Ｖｇｓ測定結果。

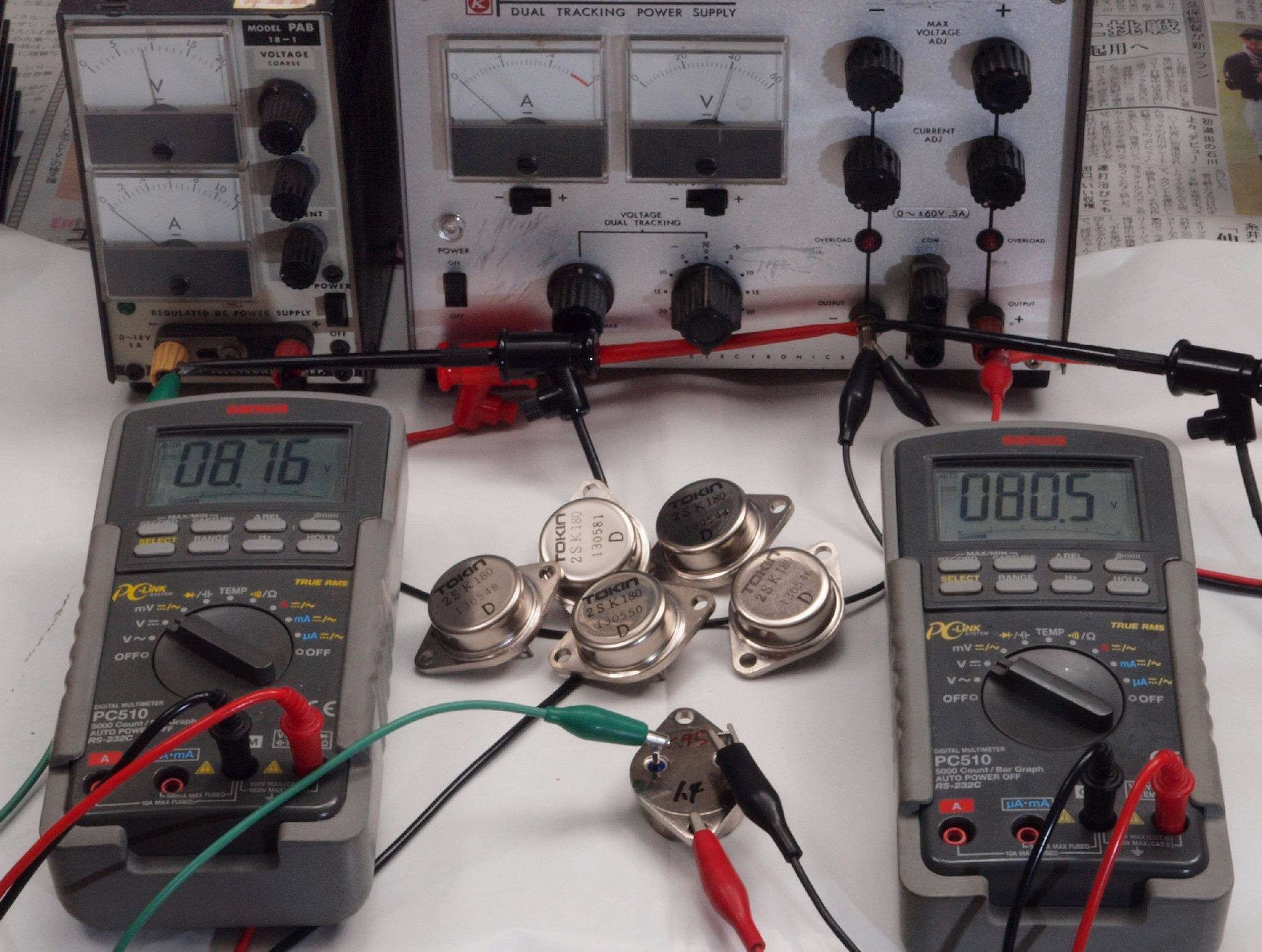

Ａ４１．　２ＳＫ７７、Ｖp電圧測定（Ｖds＝８０V時）。 　　　　　　　　　　　　　　左＝Ｖｇｓ電源、右＝Ｖｄｓ電源＝８０Ｖ固定。Ｖｇｓ電圧を調節し、Ｉｄｓ＝０の時を測定する。

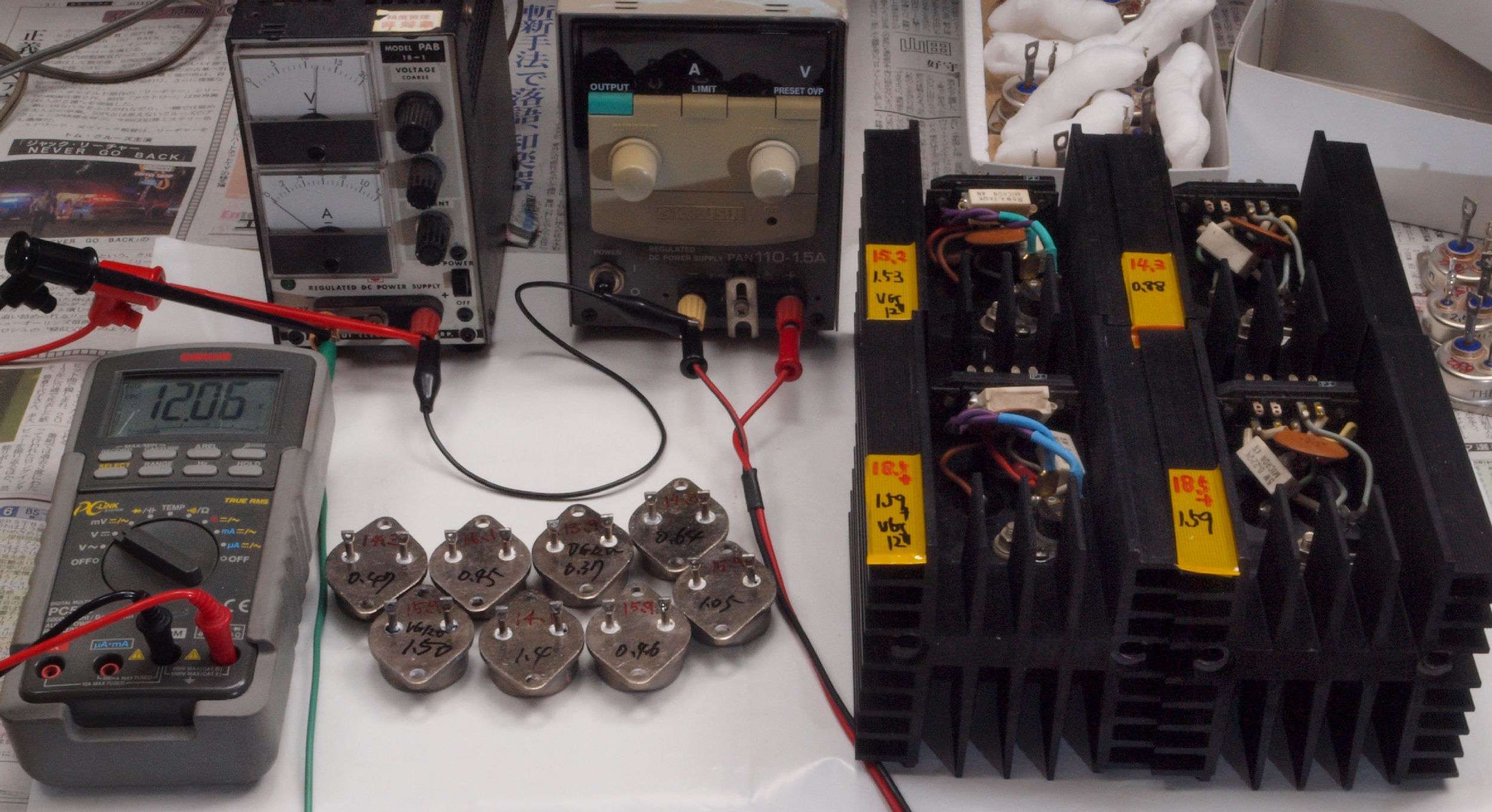

Ａ４２．　２ＳＫ７７、Ｉｄ電流測定（Ｖds＝８０V、Ｖｇｓ＝−１２Ｖ時）。 　　　　　　　　　左＝Ｖｇｓ電源＝−１２Ｖ固定、右＝Ｖｄｓ電源、Ｖｄｓ電圧＝８０Ｖ固定、Ｉｄｓを測定する。

Ａ４３．　２ＳＫ７７測定結果。赤い数字＝Ｖp電圧（Ｖds＝８０V時）、�Kい数字＝Ｉd電流（Ｖds＝８０V、Ｖｇｓ＝−１２Ｖ時）。

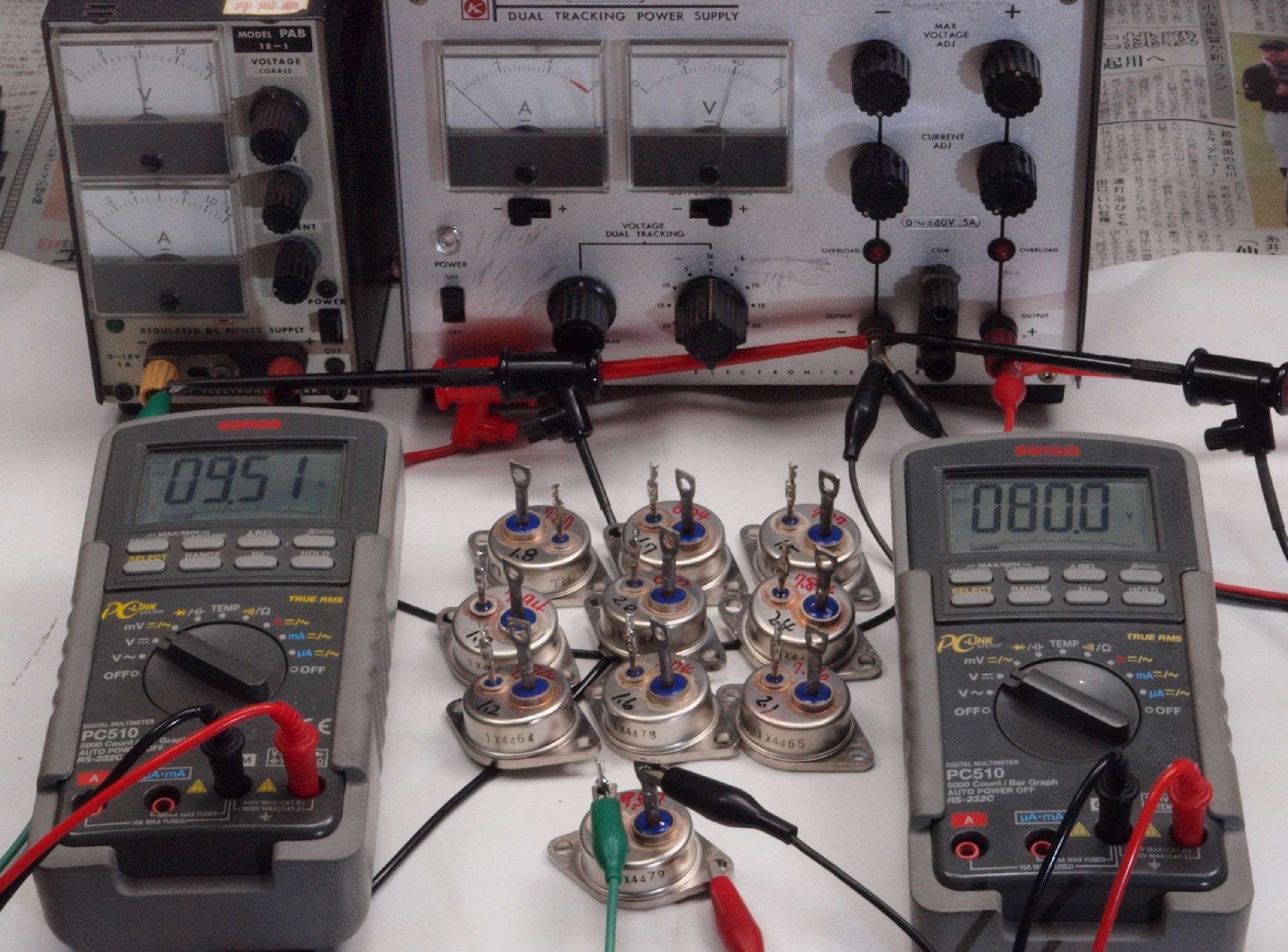

Ａ５１．　２ＳＫ１８０、Ｖp電圧測定（Ｖds＝８０V時）。 　　　　　　　　　　　左＝Ｖｇｓ電源、右＝Ｖｄｓ電源＝８０Ｖ固定、Ｖｇｓ電圧を調節し、Ｉｄｓ＝０の時を測定する。

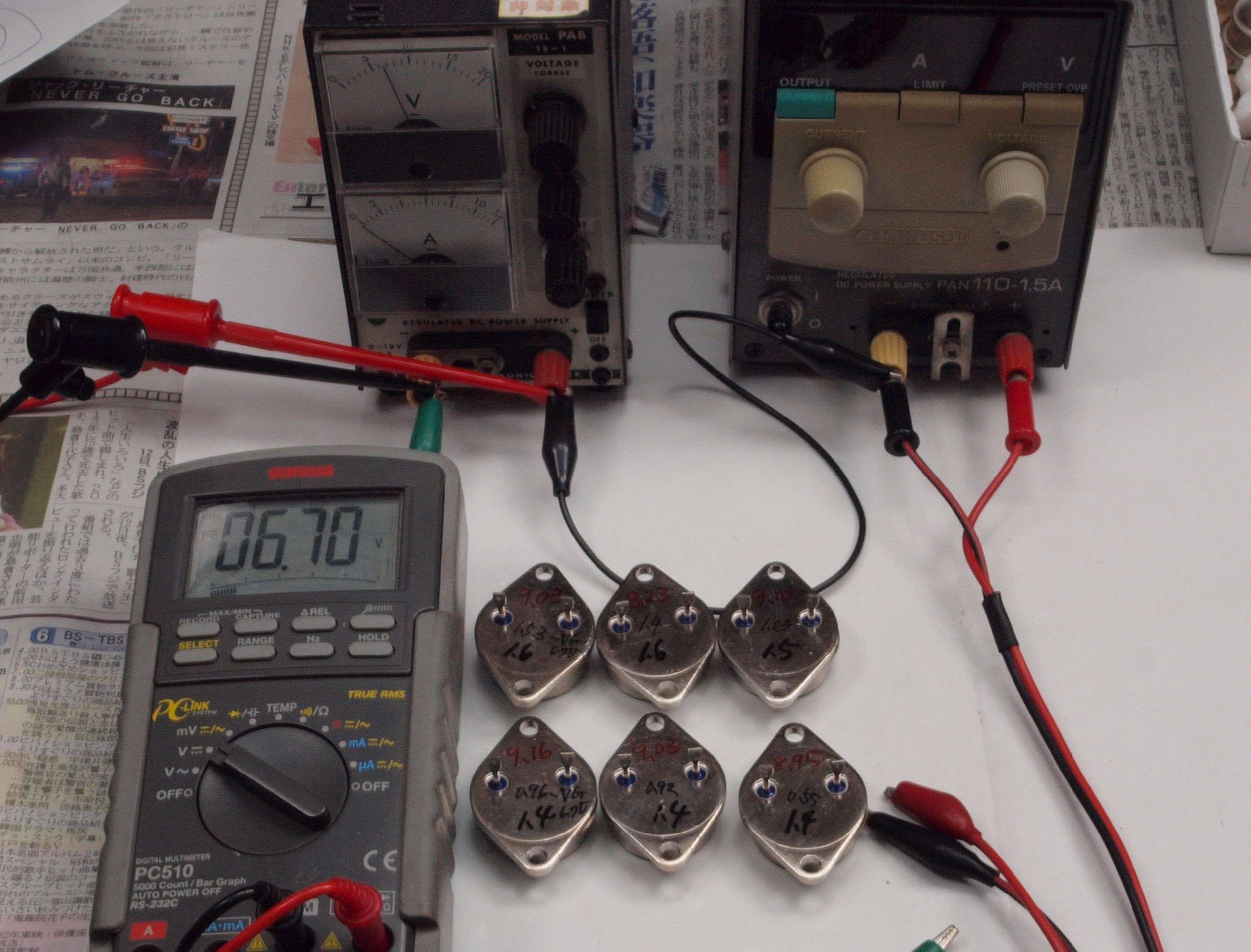

Ａ５２．　２ＳＫ１８０、Ｉｄ電流測定（Ｖds＝８０V、Ｖｇｓ＝−６．７Ｖ時） 　　　　　　　　　左＝Ｖｇｓ電源＝−６．７Ｖ固定、右＝Ｖｄｓ電源、Ｖｄｓ電圧＝８０Ｖ固定、Ｉｄｓを測定する。

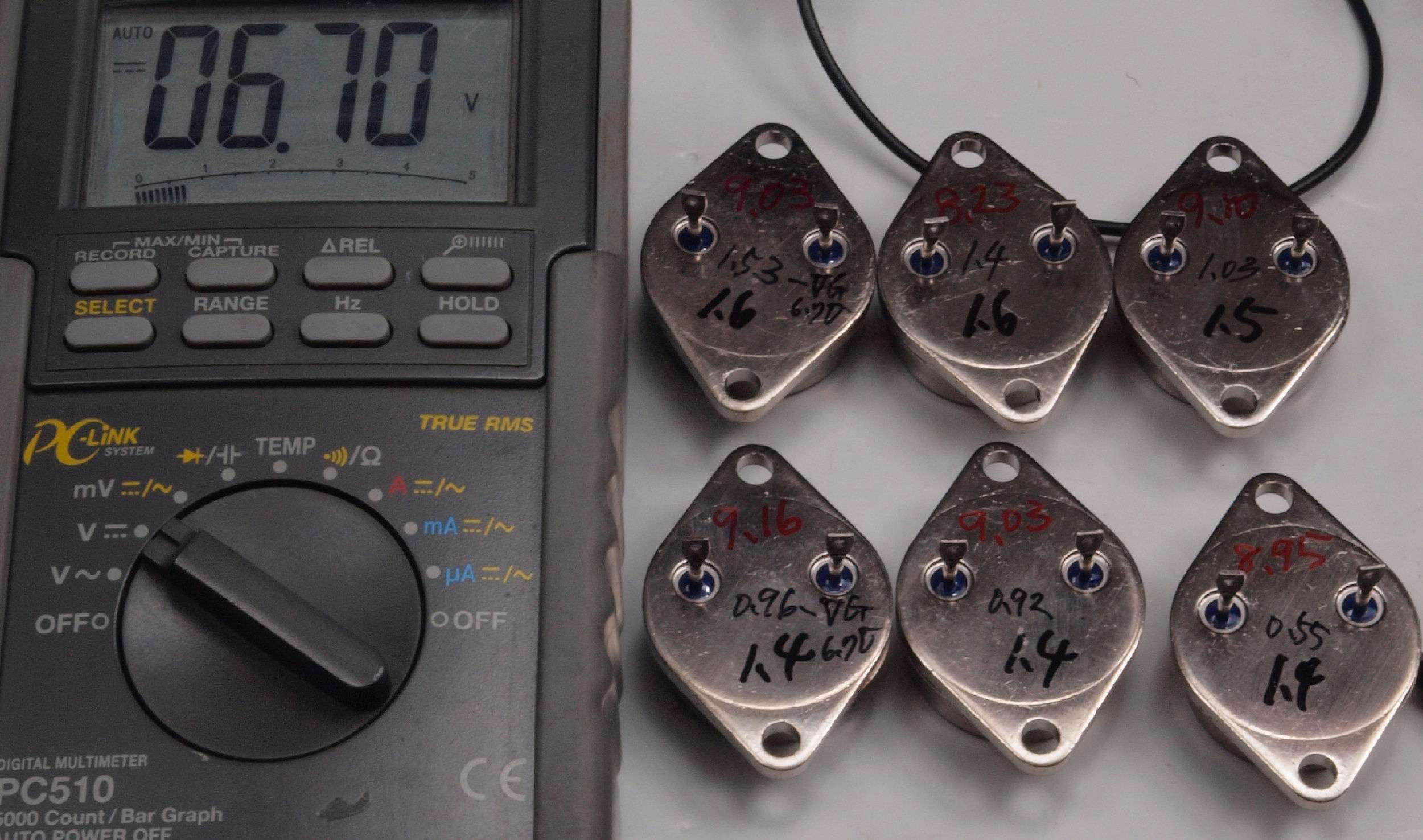

Ａ５３．　２ＳＫ１８０測定結果。赤い数字＝Ｖp電圧（Ｖds＝８０V時）、大きい�Kい数字＝Ｉd電流（Ｖds＝１５V、Ｖｇｓ＝−２Ｖ時）。 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　小さい�Kい数字＝Ｉd電流（Ｖds＝８０V、Ｖｇｓ＝−６．７Ｖ時）。

Ａ５４．　２ＳＫ１８０測定。赤い数字＝Ｖp電圧（Ｖds＝８０V時）、�Kい数字＝Ｉd電流（Ｖds＝１５V、Ｖｇｓ＝−２Ｖ時）。 　　　　　　　　　　　　　　　正規ルート品なので、良く揃っています。

Ａ６１．　ＴＨＦ５１s、Ｖp電圧測定（Ｖds＝８０V時）。 　　　　　　　　　　　　　左＝Ｖｇｓ電源、右＝Ｖｄｓ電源＝８０Ｖ固定、Ｖｇｓ電圧を調節し、Ｉｄｓ＝０の時を測定する。

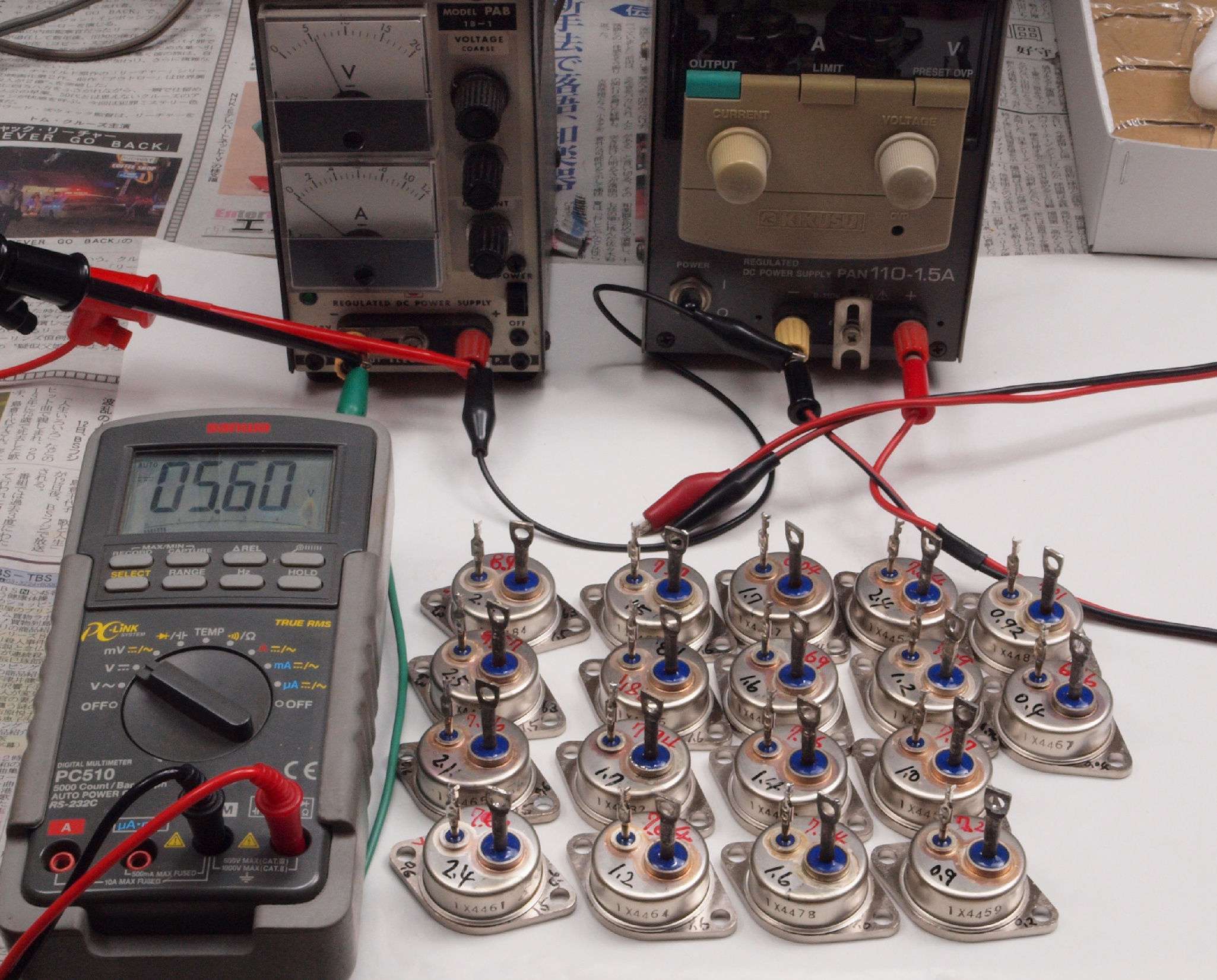

Ａ６２．　ＴＨＦ５１s、Ｉｄ電流測定（Ｖds＝８０V、Ｖｇｓ＝−５．６Ｖ時） 　　　　　　　　　左＝Ｖｇｓ電源＝−５．６〜５．６ＶＶ固定、右＝Ｖｄｓ電源、Ｖｄｓ電圧＝８０Ｖ固定、Ｉｄｓを測定する。

Ａ６３．　２ＳＫ７７測定結果。赤い数字＝Ｖp電圧（Ｖds＝８０V時）、大きい�Kい数字＝Ｉd電流（Ｖds＝１５V、Ｖｇｓ＝−２Ｖ時）。 　　　　　　　　　　　小さい�Kい数字＝Ｉd電流（Ｖds＝８０V、Ｖｇｓ＝−６．７〜５．６Ｖ時）、左端４個はＶｇｓ＝−６．７Ｖで測定。

Ａ６４．　ＴＨＦ５１s測定。赤い数字＝Ｖp電圧（Ｖds＝８０V）、�Kい数字＝Ｉd（Ｖds＝１５V、Ｖｇｓ＝−２Ｖ）。 　　　　　　　　　　　　　　　製造メーカー４個ペア組品なので、良く揃っています。

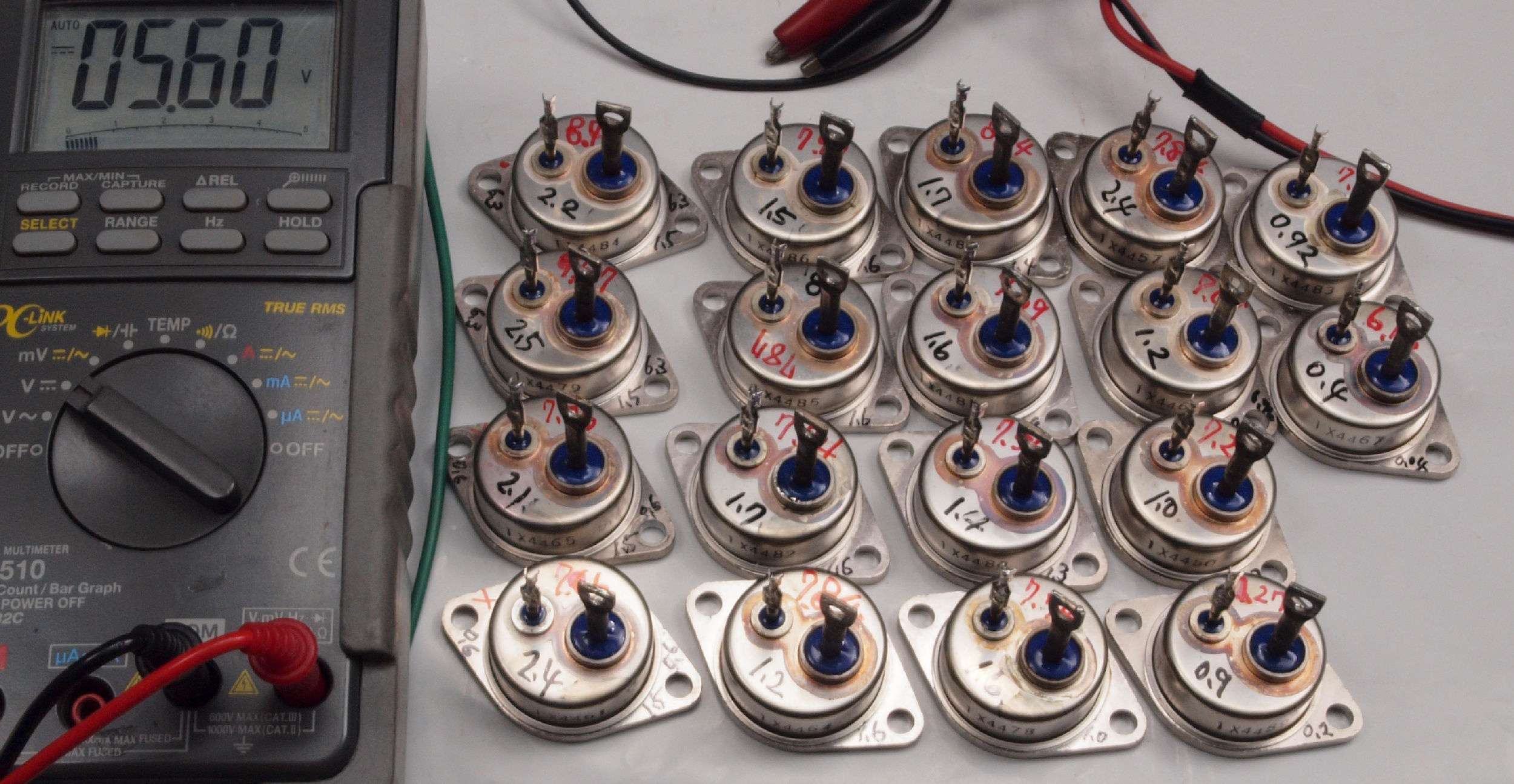

Ａ６５．　ＴＨＦ５１s測定。赤い数字＝Ｖp電圧（Ｖds＝８０V）、�Kい数字＝Ｉd（Ｖds＝１５V、Ｖｇｓ＝−２Ｖ）。 　　　　　　　　　　　　　　　オークションで購入品、ペア取りに苦労する。

Ｃ．　修理状況。画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１．　終段ＦＥＴ（電解トランジスター）ブロック。　Ｇｍが高いので、ゲートに発振防止用ビーズを挿入。 　　　　　　　　　　　　　　　　　　　　　使用ＴＨＦ５１s　は製造メーカーペア組品。

Ｃ２．　終段ＦＥＴ（電解トランジスター）ブロック裏。　ドレインに４Ａヒューズを挿入。ゲートにダイオードを挿入。

Ｃ３．　ドライブ基板を改造する。　ＦＥＴ（電解トランジスター）６個、フイルムコンデンサー８個交換。

写真不掲載

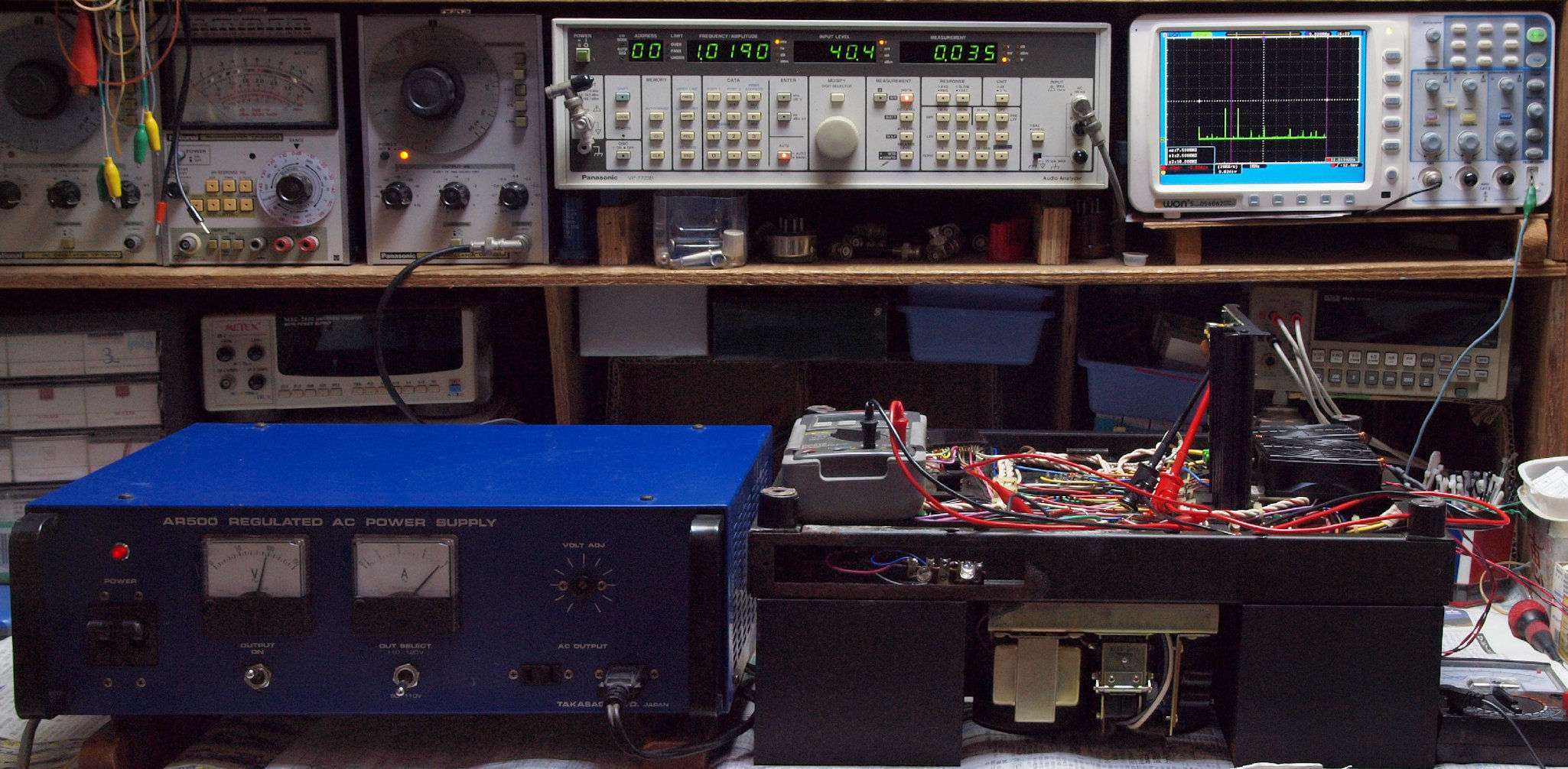

Ｅ．　測定・調整。画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ１．　出力・歪み率測定・調整。片側のみ製作。 　　　　「見方」。 　　　中左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。 　　　ＡＭＰ左側は５００Ｗ交流安定化電源。２００Ｗ出力時で５００ＶＡ入力。

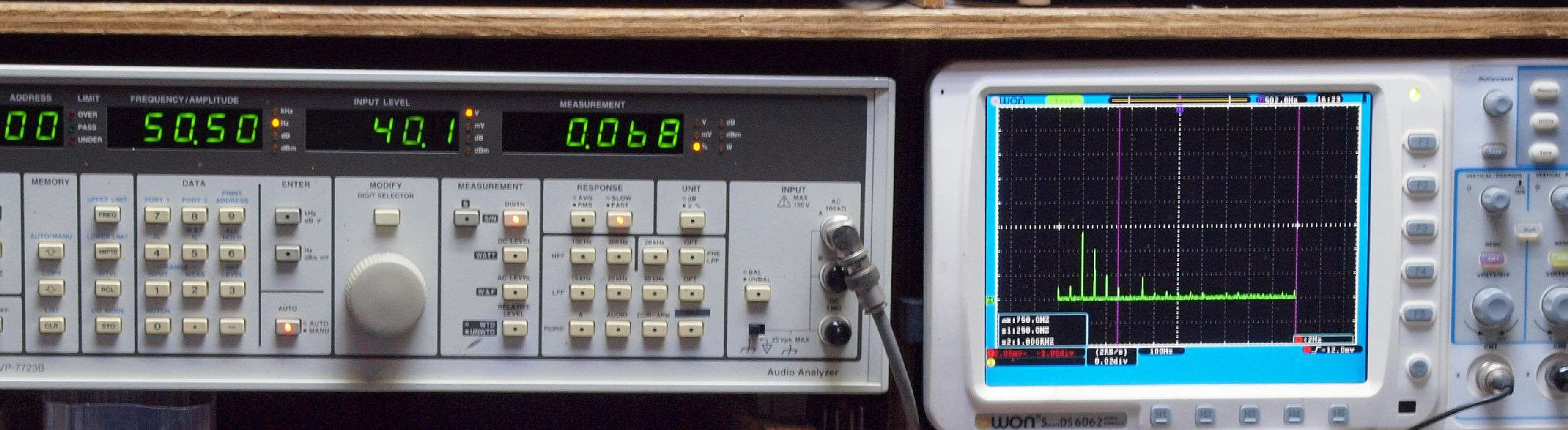

Ｅ２１．　５０Ｈｚ入力、ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０６８％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

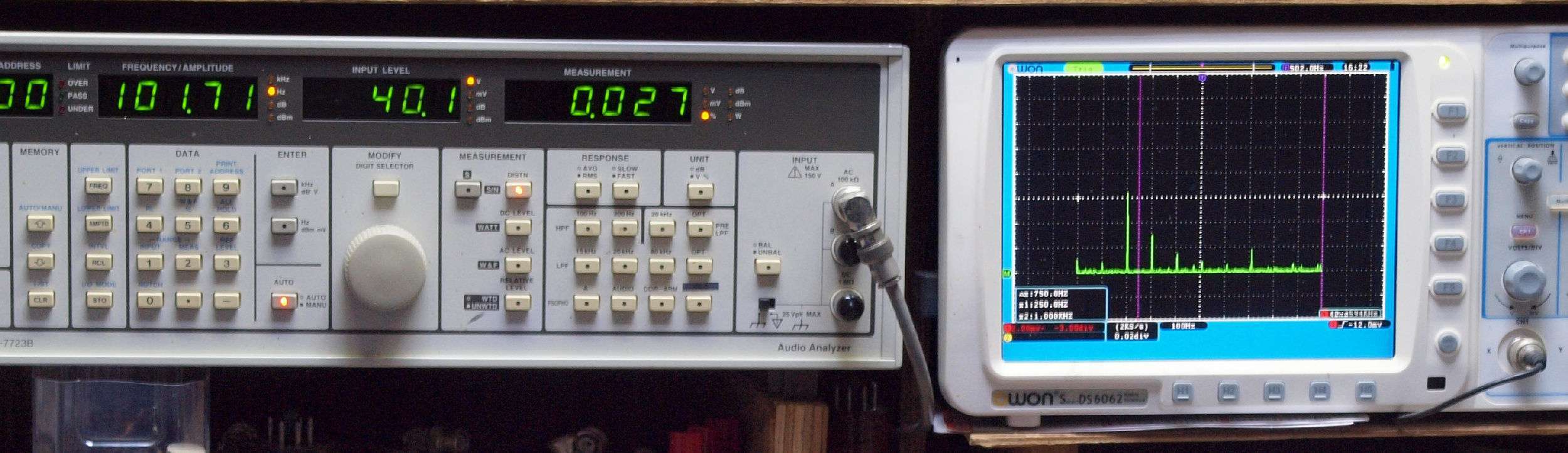

Ｅ２２．　１００Ｈｚ入力、ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０２７％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

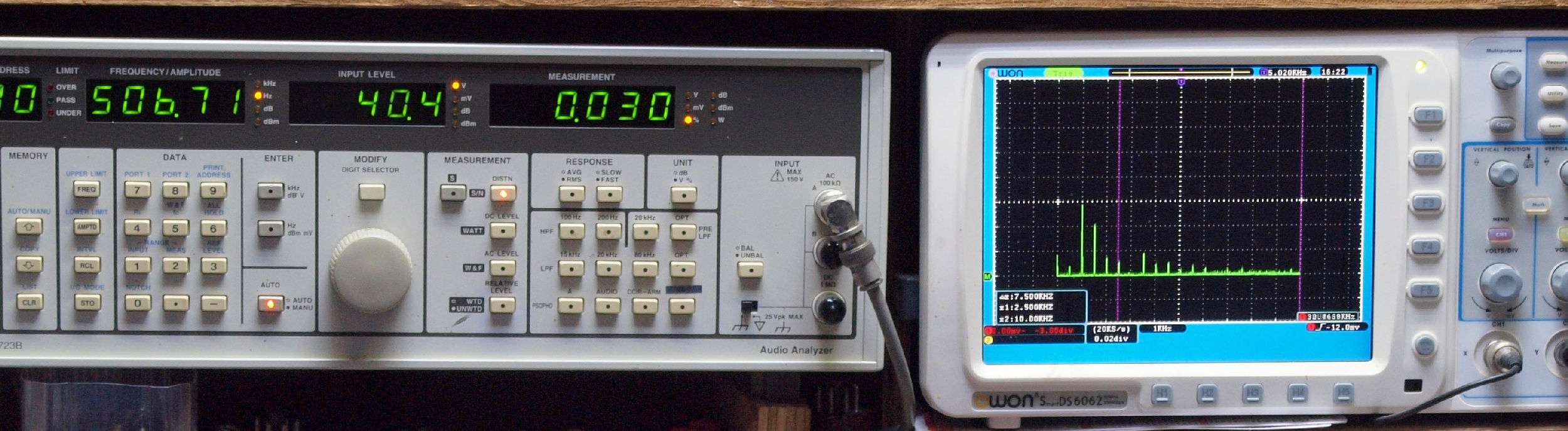

Ｅ２３．　５００Ｈｚ入力、ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０３０％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２４．　１ｋＨｚ入力、ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０３４％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

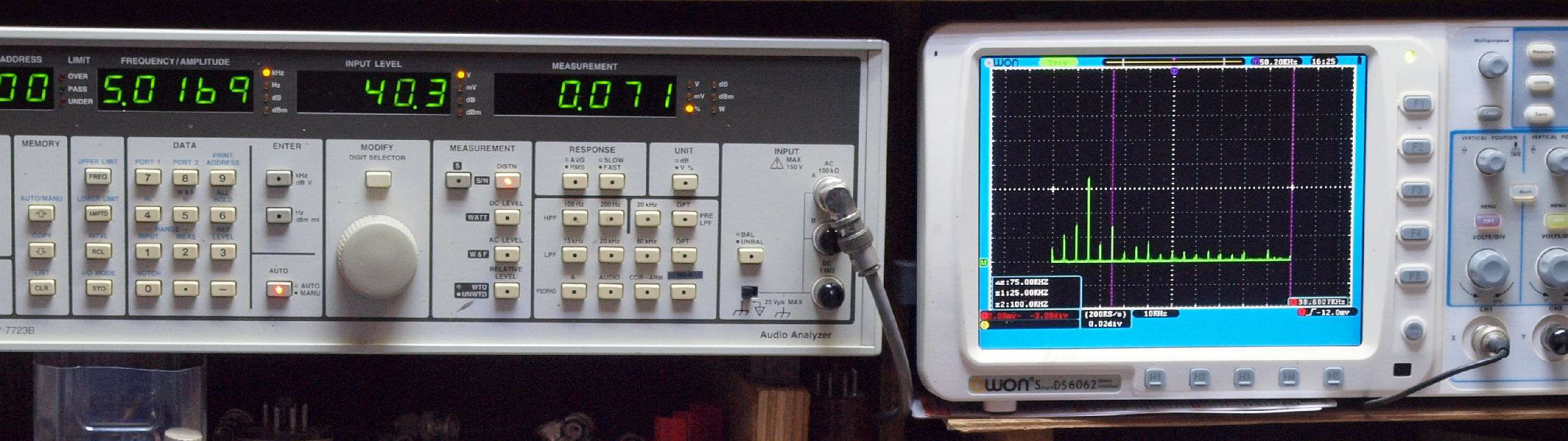

Ｅ２５．　５ｋＨｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０７１％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２６．　２０ｋＨｚ入力、ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．１１９％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

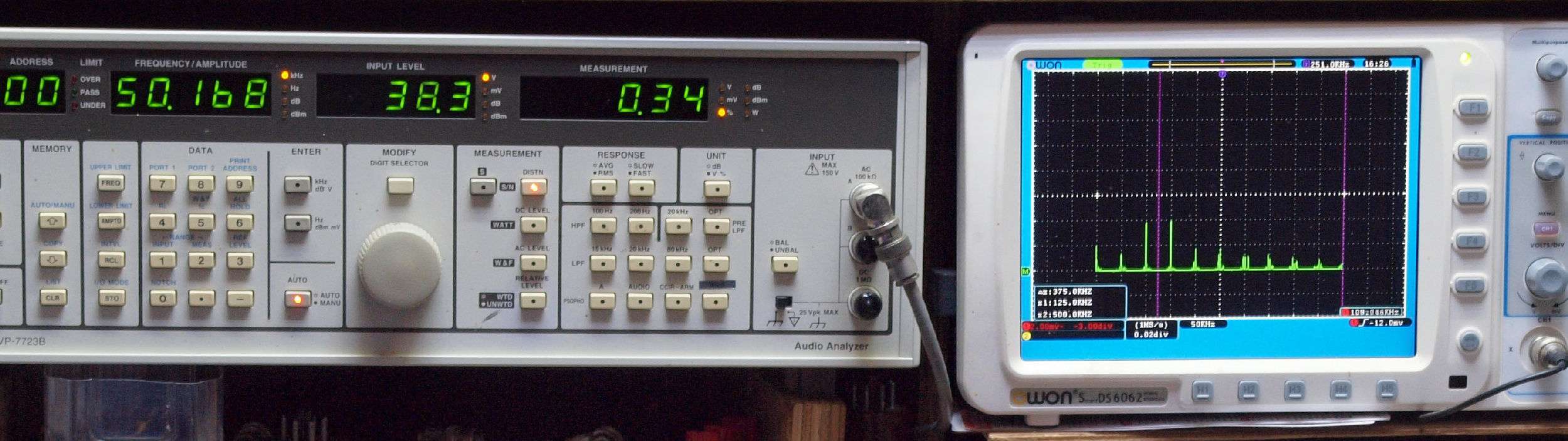

Ｅ２７．　５０ｋＨｚ入力、ＳＰ出力電圧３８Ｖ＝１８０Ｗ出力　０．３４％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｅ２６．　２０ｋＨｚ入力、ＳＰ出力電圧４２Ｖ＝６０．５Ｗ出力　０．０５０９％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｄ．　修理状況。画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｄ１．　終段ＦＥＴ（電解トランジスター）ブロック。　Ｇｍが高いので、ゲートに発振防止用ビーズを挿入。 　　　　　　　　　　　　　　　　　　　　　使用ＴＨＦ５１s　は製造メーカーペア組品。

Ｆ．　測定・調整。画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｆ１．　出力・歪み率測定・調整。片側のみ製作。 　　　　「見方」。 　　　中左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。 　　　ＡＭＰ左側は５００Ｗ交流安定化電源。２００Ｗ出力時で５００ＶＡ入力。

Ｆ１．　５０Ｈｚ入力、ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０６８％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｖ．　ＳＩＴ（Ｖ−ＦＥＴ）　２ＳＫ１８０，２ＳＫ７７，ＴＨＦ−５１ｓ　の規格（マニアル・カタログより）

絶対最大定格（Ta=25℃） ２ＳＫ１８０ ２SK７７ THF-51s ２ＳＫ１８０ES ゲート　ソース間耐圧 70V 50V 70V ドレイン耐圧=ＶＧＳＯ 600V 200V 600V 600V ゲート電流　VGS＝1V 0.5A 0.1A 0.5A ドレイン電流=ＩＤ 20A 20A 30A 60A ドレイン損失=ＰＴ ta=25℃ 300W 200W 400W 500W 電気的特性（Ta=25℃） ２ＳＫ１８０ ２SK７７ THF-51s ２ＳＫ１８０ES ゲート　ソース間降伏電圧　IG＝0.1mA 70V min 70V min 50V min ゲート漏れ電流　VGS＝-40V 100μA max 100μA max 100μA max オフ時ドレイン漏れ電流　VGS＝-50V 100μA max 100μA max 100μA max ゲート　 ソース間オフ電圧VDS＝300V,ID＝1mA 30V 30V 30V ゲート　 ドレイン間降伏電圧 ID＝0.1mA 600V min 600V min 600V min 電圧増幅率=μ/VGS=-20V､VDS=0.1A 10 20 20 入力容量=Cis/V=10V,f=1MHz 2500pF 5000pF 2500pF ドレイン電流=IDSS/VDS=10V、VGS=0V ８A（Typ） 20A（Typ） 18A（Typ） ドレイン　ソース間オン抵抗、VGS=0, ID=2A 1.5Ω max 0.2Ω max 0.3Ω max ドレイン　ソース間オフ抵抗 GS=-50V,VDS=300V 1MΩ　max 1MΩ　max 1MΩ　max 遮断周波数、VGS=20V, ID=2A 10MHz min 50MHz min 10MHz min ターンオン時間IGS=1.5A 200ns 250ns 50ns ターンオフ時間VGS=50V 250ns 300ns 50ns

Ｓ．　YAMAHA Ｂ−１　の仕様（マニアルより）

型式 ステレオ・パワーアンプ　B-1 回路方式 シングルプッシュプルOCL、SEPP回路 パワー段用電源 Ｌ・Ｒ独立のトランス及びケミコン（１５，０００μＦ×２）×両ｃｈ ダイナミックパワー ３６０Ｗ（８Ω）、（１ｋＨｚ，歪０．１％） 実効出力 １５０Ｗ＋１５０Ｗ（８Ω／４Ω共）、（両ｃｈ，２０〜２０，０００Ｈｚ，歪み０．１％） １６０Ｗ＋１６０Ｗ（８Ω／４Ω共）、（両ｃｈ，１ｋＨｚ，歪み０．１％） パワーバンド幅 ５Ｈｚ〜５０ｋＨｚ（８Ω）、（ＩＨＦ，歪み０．５％） ダンピングファクター ８０（８Ω）、（両ｃｈ，１００Ｗ時，８Ω） 全高調波歪率 ０．０２％（１ｋＨｚ），０．０６％（２０ｋＨｚ）、（両ｃｈ，１００Ｗ時，８Ω） ０．０２％（１ｋＨｚ），０．０３％（２０ｋＨｚ）、（両ｃｈ，１Ｗ時，８Ω） 混変調歪率 ０．０４％、（７０Ｈｚ：７ｋＨｚ＝４：１，１００Ｗ，８Ω） 周波数特性 ５Ｈｚ〜１００ｋＨｚ（＋０，−１dB）、（１Ｗ，８Ω） 入力インピーダンス １００ｋΩ 入力感度 ７７５ｍＶ レベル可変幅 １８dB（７７５ｍＶ〜６Ｖ） 残留雑音 ０．３ｍＶ ＳＮ比 １００dB ランブルフィルターｆｃ １０Ｈｚ，−１２dB／ｏｃｔ 入力端子 ＮＯＲＭＡＬ-ＤＩＲＥＣＴ（ＳＷ切換） 出力端子 １-２-３-４-５（ＵＣ−１使用時） （Ｂ-１単体の場合は１のみ） 付属回路 オーバーロード・インジケーター パワーＦＥＴ（電解トランジスター）保護回路（自動復帰・純電子式過電流保護回路） スピーカー保護回路（電圧検出リレー駆動方式） サーマルインジケーター（温度上昇検出保護回路） ランブルフィルタースイッチ 主な使用半導体 ＦＥＴ（電解トランジスター）=39個 ＴＲ（トランジスター）=113個、 LED=3個、 ツェナーダイオード=7個、 ダイオード=64個 電源 AC100V、50Hz/60Hz 定格消費電力 440W（電気用品取締法による表示） 寸法 ４６０Ｗ×１５０Ｈ×３９０Ｄmm 重量 ３７ｋｇ 別売品 専用アダプター　ＵＣ-1 価格 ３３５，０００円（１９７４年当時）

Ｕ．　YAMAHA ＵＣ−１　の仕様（マニアルより）

ピークメーター部 −５０dB〜＋５dBまで表示するピークＶＵメーターとメータードライブ回路 スピーカー切換部 ５組のスピーカー切換ＳＷと左右独立レベルコントロールボリューム その他 パワーインジケーター，オーバーロードインジケーター，サーマルインジケーター Ｂ-１との接続 直接Ｂ-１前面に実装，または，別売専用コネクターコードにて接続使用 仕上げ ブラックアルマイト，梨地仕上げ 寸法 ４６０Ｗ×１５０（＋５）Ｈ×８３（＋５０）Ｄmm 重量 ５．５ｋｇ 別売品 専用コネクターコード 価格 ５万円（１９７４年当時）
