ＹＡＭＡＨＡ　Ｂ−１　用ブロック電解コンデンサー製作
１回目　２０１４／１１／２、　　２回目　２０２３／１０／８　
Ａ．　１回目製作（２０１４／１１／２）。
Ｂ．　２回目製作（１，２＝２０２３／１０／８。　３，４＝２０２４／５予定）
  • 製作した　ブロック電解コンデンサー絶縁測定。
    ＋側、−側共に１００Ｖに充電し、２４時間放置後　電圧測定。

Ｃ．　３回目製作（２０２４／５予定）
  • 製作した　ブロック電解コンデンサー絶縁測定。
    ＋側、−側共に１００Ｖに充電し、２４時間放置後　電圧測定。


Ｓ．　YAMAHA Ｂ−１　の仕様（マニアルより）

Ｕ．　YAMAHA ＵＣ−１　の仕様（マニアルより）

Ｖ．　ＳＩＴ（Ｖ−ＦＥＴ）　２ＳＫ１８０，２ＳＫ７７，ＴＨＦ−５１ｓ, ２ＳＫ１８０ＥＳ の規格（マニアル・カタログより）
Ａ．　終段FET(Field Effect Transistor)電源ブロック電解コンデンサーの製作。画像をクリックすると、大きく（横幅2050ドット）表示されます。
  • 純正品は１５，０００μ／１００V、　交換したのは１０，０００μ×２／１００V。
  • 電解コンデンサーのパラレル（並列）接続は、十分な配慮をしないと、２倍容量には成りにくいです（動的動作時）。
    電解コンデンサー電極配線は、ガラスエポキシ基板をエッチングして製作し、電極用ビス、ワッシャ、スプリングワッシャ、ナットは黄銅製＋ニッケルメッキ使用、配線には銅板を使用したので悪く見ても純正の「１５，０００μ」以上には成るでしょう。各電解コンデンサーへの配線は同じ長さに、且つ＋−対称が理想です。
  • ４組製作した。　　　　　　　　
Ａ２．　購入した２５本の「１０，０００μ×２」電解コンデンサー。　容量の近い物をペアー組し、最小ははじく。

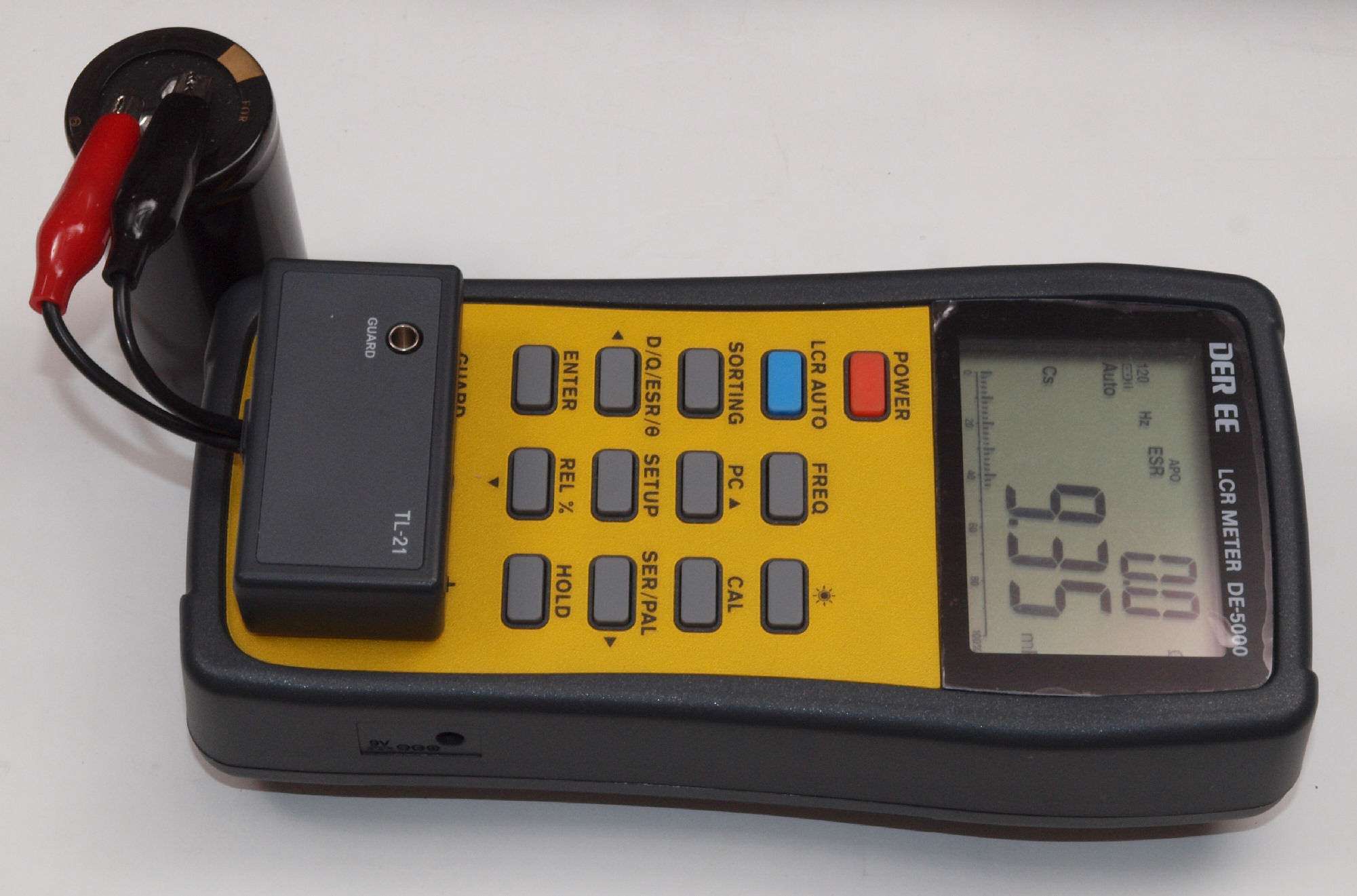

Ａ３．　購入した電解コンデンサー容量測定、　最大の物＝９，３５０μＦ。
　　　　　　測定周波数＝１２０Ｈｚ、ＥＳＲは測定限界以下、測定誤差＝１．２％
　　　　　　ＥＳＲに付いてはmuRata、Nichicon、日本ケミコン、ルビコン、Panasonic、TDK、TechWeb参照。

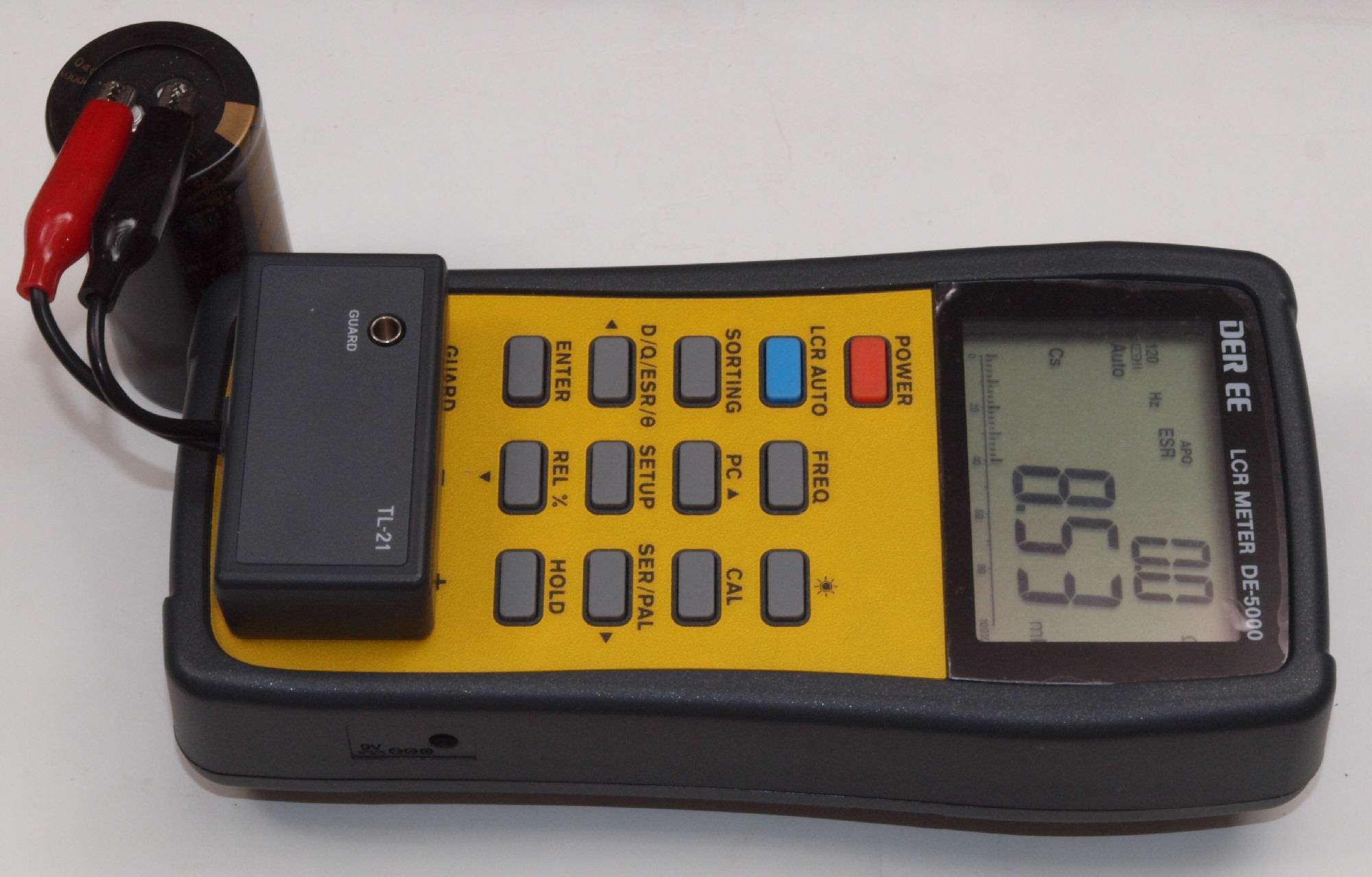

Ａ４．　購入した電解コンデンサー容量測定、　最小の物＝８，５３０μＦ。
　　　　　　　　　　　　　　　　　測定周波数＝１２０Ｈｚ、ＥＳＲは測定限界以下、測定誤差＝１．２％

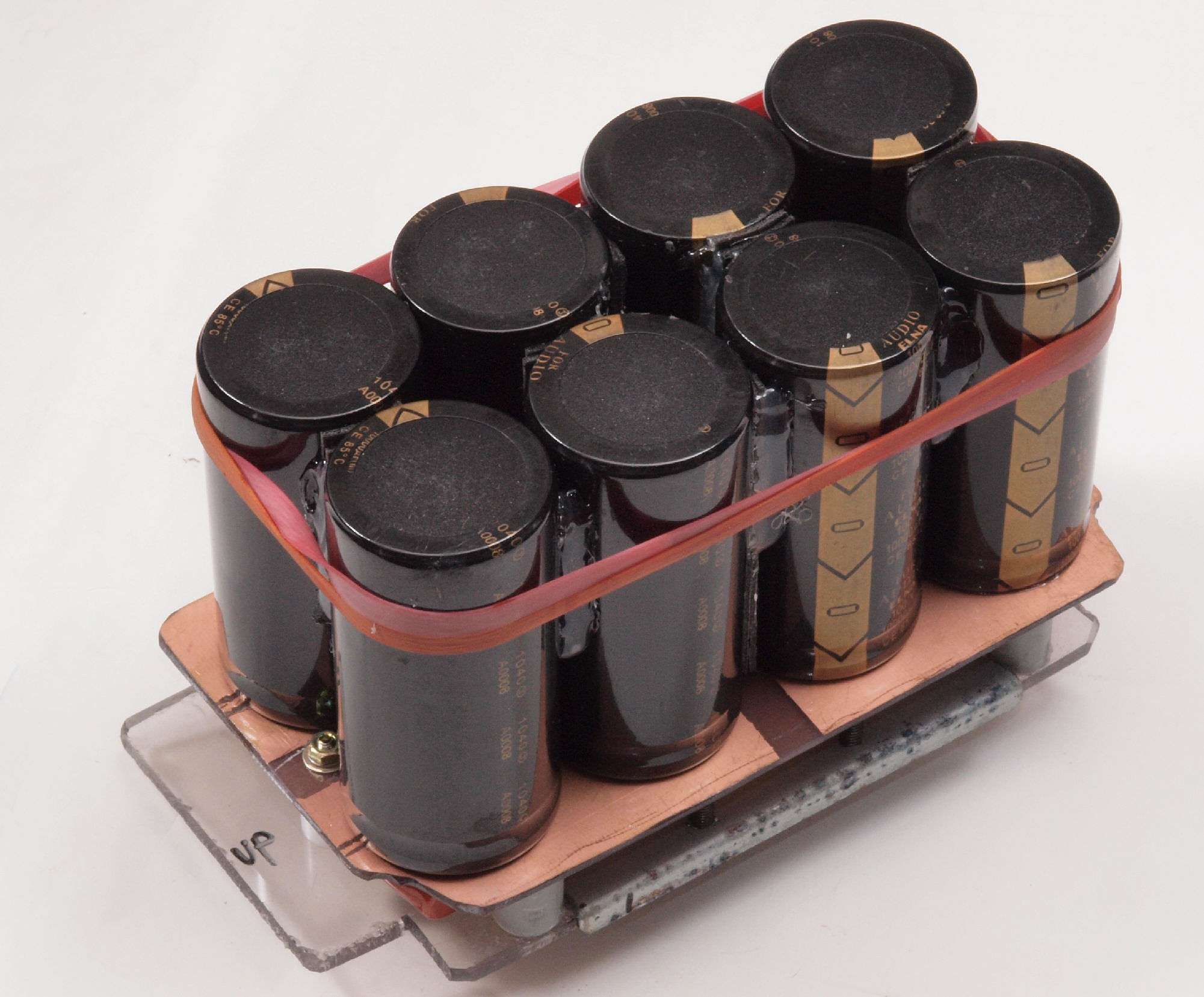

Ａ１１．　赤色ゴムベルト・ブロック電解コンデンサー。
　　　　　　市販品なので外皮に電位差がある電解コンデンサー間は両面テープで絶縁固定、さらにホットボンドで固定。

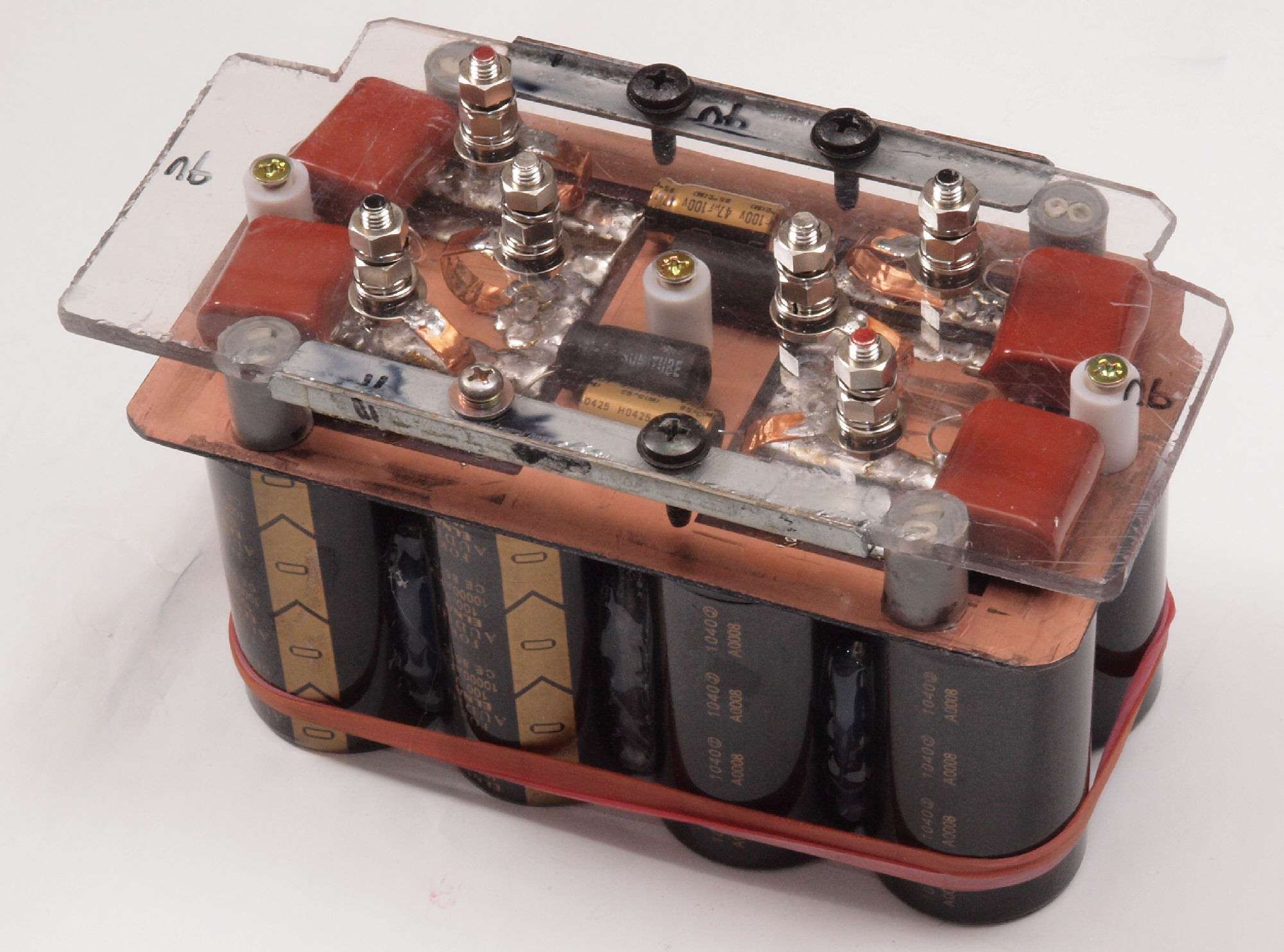

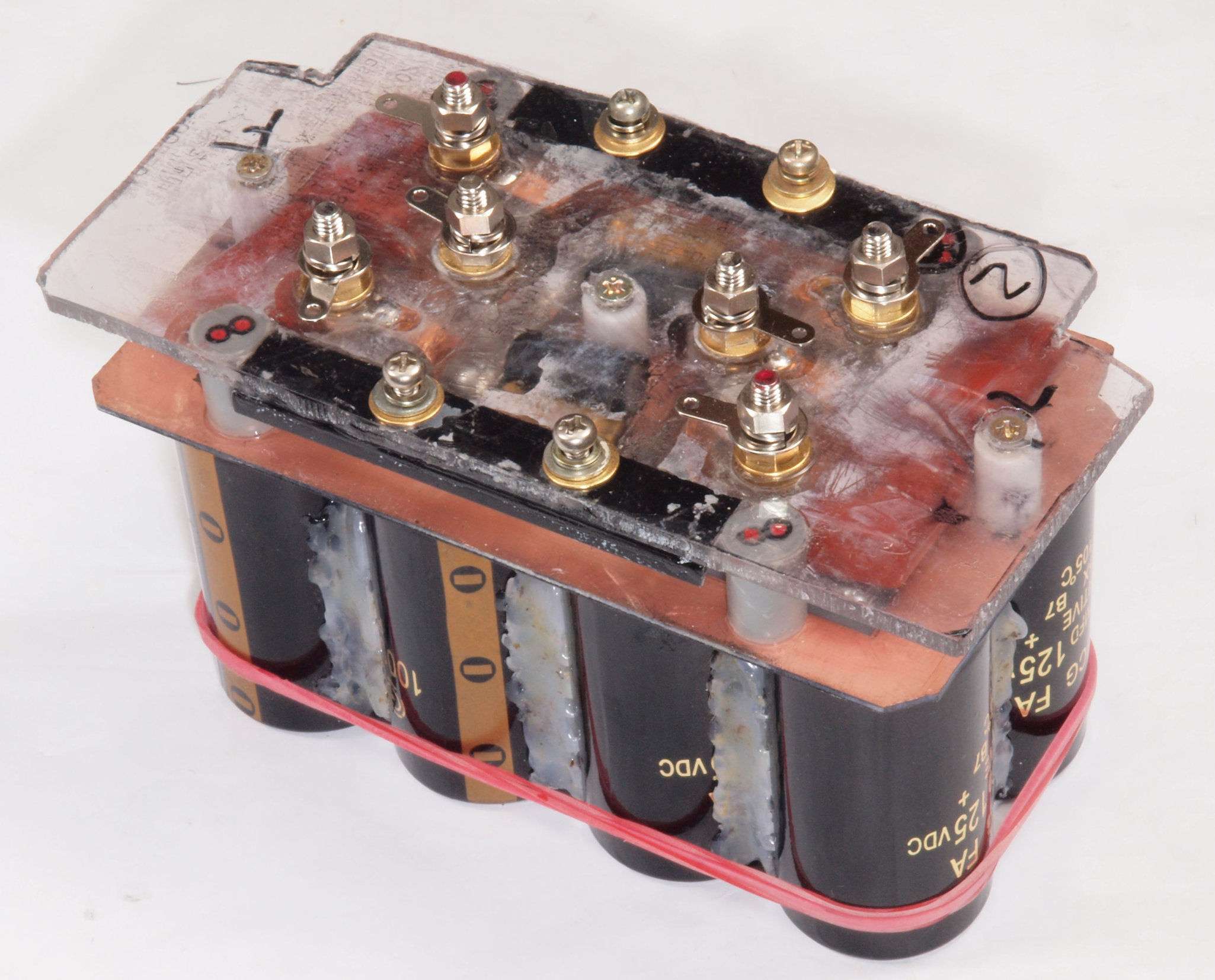

Ａ１２．　赤色ゴムベルト・ブロック電解コンデンサー、下から見る。接続端子はナット締め。
　　　　　電解コンデンサー電極配線は、ガラスエポキシ基板をエッチングして製作し、電極用ビス、ワッシャ、スプリングワッシャ、ナットは黄銅製＋ニッケルメッキ使用、配線には銅板を使用したので悪く見ても純正の「１５，０００μ」以上には成るでしょう。各電解コンデンサーへの配線は同じ長さに、且つ＋−対称が理想です。
Ａ１３．　赤色ゴムベルト・ブロック電解コンデンサー容量測定、　右＋側用＝１８，８２０μＦ。
　　　　　　　測定周波数＝１２０Ｈｚ、ＥＳＲは測定限界以下、測定誤差＝１．２％
　　　　　　　ＥＳＲに付いてはmuRata、Nichicon、日本ケミコン、ルビコン、Panasonic、TDK、TechWeb参照。

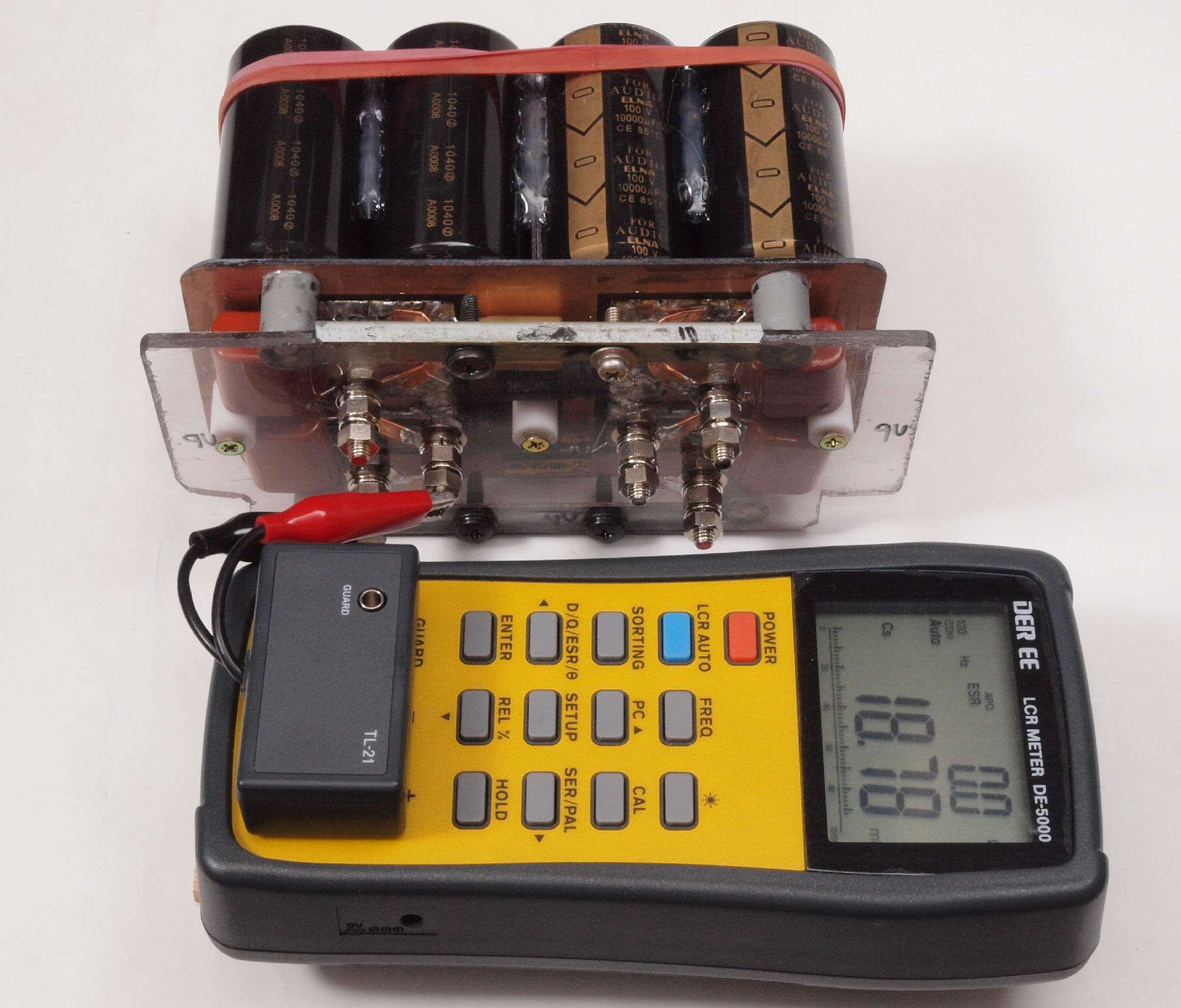

Ａ14．　赤色ゴムベルト・ブロック電解コンデンサー容量測定、　右−側用＝１８，78０μＦ。
Ａ1５．　赤色ゴムベルト・ブロック電解コンデンサー容量測定、　左＋側用＝１８，６９０μＦ。
　　　　　　　　　　　　　　　　　測定周波数＝１２０Ｈｚ、ＥＳＲは測定限界以下、測定誤差＝１．２％

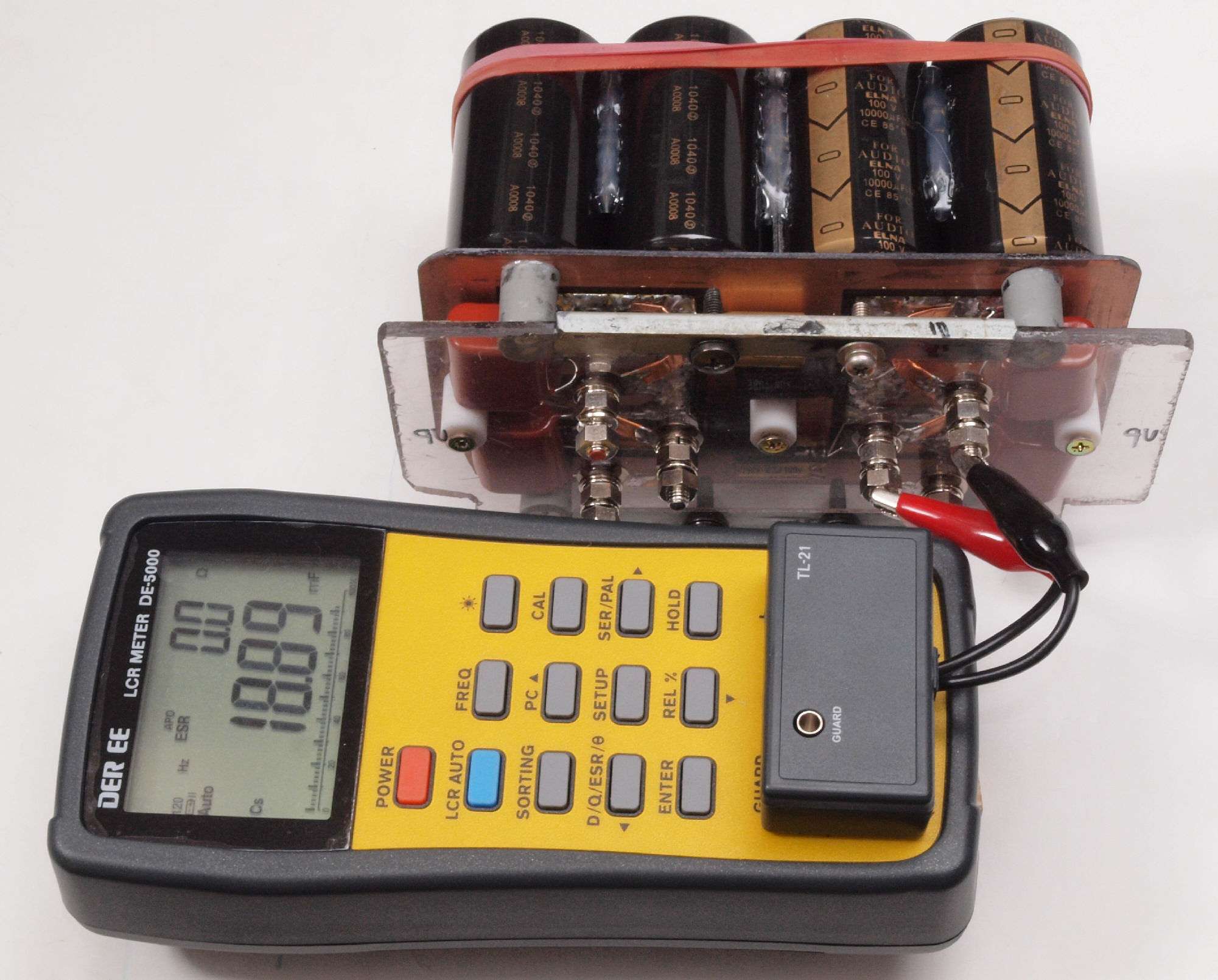

Ａ１６．　赤色ゴムベルト・ブロック電解コンデンサー容量測定、　左−側用＝１８，８９０μＦ。
Ａ２１．　白色ゴムベルト・ブロック電解コンデンサー。
　　　　　　市販品なので外皮に電位差がある電解コンデンサー間は両面テープで絶縁固定、さらにホットボンドで固定。
Ａ２２．　白色ゴムベルト・ブロック電解コンデンサー、下から見る。
　　　　　電解コンデンサー電極配線は、ガラスエポキシ基板をエッチングして製作し、電極用ビス、ワッシャ、スプリングワッシャ、ナットは黄銅製＋ニッケルメッキ使用、配線には銅板を使用したので悪く見ても純正の「１５，０００μ」以上には成るでしょう。各電解コンデンサーへの配線は同じ長さに、且つ＋−対称が理想です。
Ａ２３．　白色ゴムベルト・ブロック電解コンデンサー容量測定、　右＋側用＝１８，２８０μＦ。
　　　　　　　測定周波数＝１２０Ｈｚ、ＥＳＲは測定限界以下、測定誤差＝１．２％
　　　　　　　ＥＳＲに付いてはmuRata、Nichicon、日本ケミコン、ルビコン、Panasonic、TDK、TechWeb参照。
Ａ２4．　白色ゴムベルト・ブロック電解コンデンサー容量測定、　右−側用＝１８，６４０μＦ。
Ａ２５．　白色ゴムベルト・ブロック電解コンデンサー容量測定、　左＋側用＝１８，３００μＦ。
　　　　　　　　　　　　　　　　　測定周波数＝１２０Ｈｚ、ＥＳＲは測定限界以下、測定誤差＝１．２％

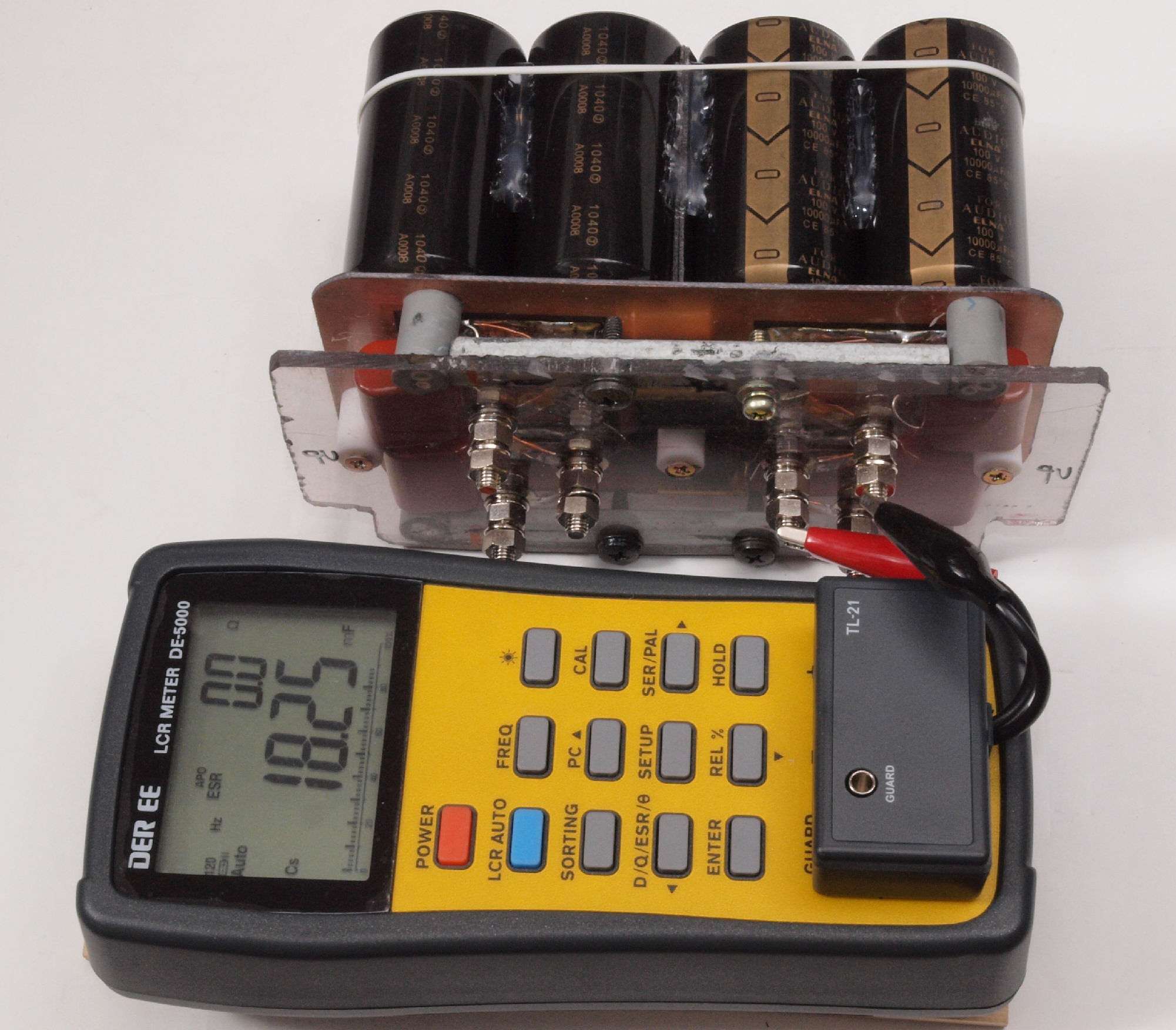

Ａ２６．　白色ゴムベルト・ブロック電解コンデンサー容量測定、　左−側用＝１８，２５０μＦ。
Ａ３１．　緑色ゴムベルト・ブロック電解コンデンサー。
　　　　　　市販品なので外皮に電位差がある電解コンデンサー間は両面テープで絶縁固定、さらにホットボンドで固定。
Ａ３２．　緑色ゴムベルト・ブロック電解コンデンサー、下から見る。
　　　　　電解コンデンサー電極配線は、ガラスエポキシ基板をエッチングして製作し、電極用ビス、ワッシャ、スプリングワッシャ、ナットは黄銅製＋ニッケルメッキ使用、配線には銅板を使用したので悪く見ても純正の「１５，０００μ」以上には成るでしょう。各電解コンデンサーへの配線は同じ長さに、且つ＋−対称が理想です。
Ａ３３．　緑色ゴムベルト・ブロック電解コンデンサー容量測定、　右＋側用＝１７，８４０μＦ。
　　　　　　　測定周波数＝１２０Ｈｚ、ＥＳＲは測定限界以下、測定誤差＝１．２％
　　　　　　　ＥＳＲに付いてはmuRata、Nichicon、日本ケミコン、ルビコン、Panasonic、TDK、TechWeb参照。
Ａ３4．　緑色ゴムベルト・ブロック電解コンデンサー容量測定、　右−側用＝１８，３３０μＦ。
Ａ３５．　緑色ゴムベルト・ブロック電解コンデンサー容量測定、　左＋側用＝１８，０９０μＦ。
　　　　　　　　　　　　　　　　　測定周波数＝１２０Ｈｚ、ＥＳＲは測定限界以下、測定誤差＝１．２％

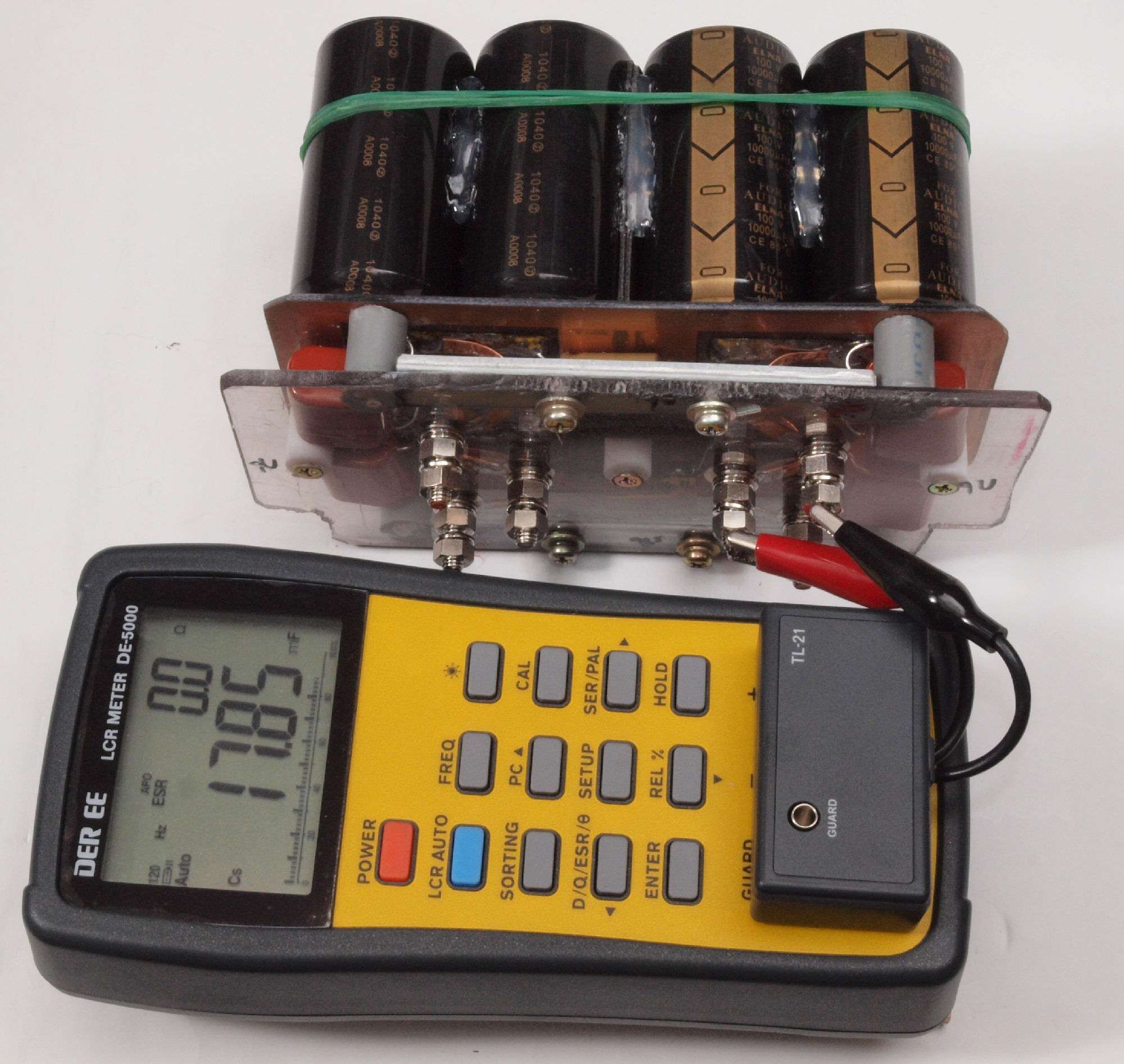

Ａ３６．　緑色ゴムベルト・ブロック電解コンデンサー容量測定、　左−側用＝１７，８５０μＦ。
Ａ４１．　赤色２ゴムベルト・ブロック電解コンデンサー。
　　　　　　市販品なので外皮に電位差がある電解コンデンサー間は両面テープで絶縁固定、さらにホットボンドで固定。
Ａ４２．　赤色２ゴムベルト・ブロック電解コンデンサー、下から見る。
　　　　　電解コンデンサー電極配線は、ガラスエポキシ基板をエッチングして製作し、電極用ビス、ワッシャ、スプリングワッシャ、ナットは黄銅製＋ニッケルメッキ使用、配線には銅板を使用したので悪く見ても純正の「１５，０００μ」以上には成るでしょう。各電解コンデンサーへの配線は同じ長さに、且つ＋−対称が理想です。
Ａ４３．　赤色２ゴムベルト・ブロック電解コンデンサー容量測定、　右＋側用＝１８，６８０μＦ。
　　　　　　　測定周波数＝１２０Ｈｚ、ＥＳＲは測定限界以下、測定誤差＝１．２％
　　　　　　　ＥＳＲに付いてはmuRata、Nichicon、日本ケミコン、ルビコン、Panasonic、TDK、TechWeb参照。
Ａ４4．　赤色２ゴムベルト・ブロック電解コンデンサー容量測定、　右−側用＝１８，６５０μＦ。
Ａ４５．　赤色２ゴムベルト・ブロック電解コンデンサー容量測定、　左＋側用＝１８，５７０μＦ。
　　　　　　　　　　　　　　　　　測定周波数＝１２０Ｈｚ、ＥＳＲは測定限界以下、測定誤差＝１．２％
Ａ４６．　赤色２ゴムベルト・ブロック電解コンデンサー容量測定、　左−側用＝１８，７５０μＦ。

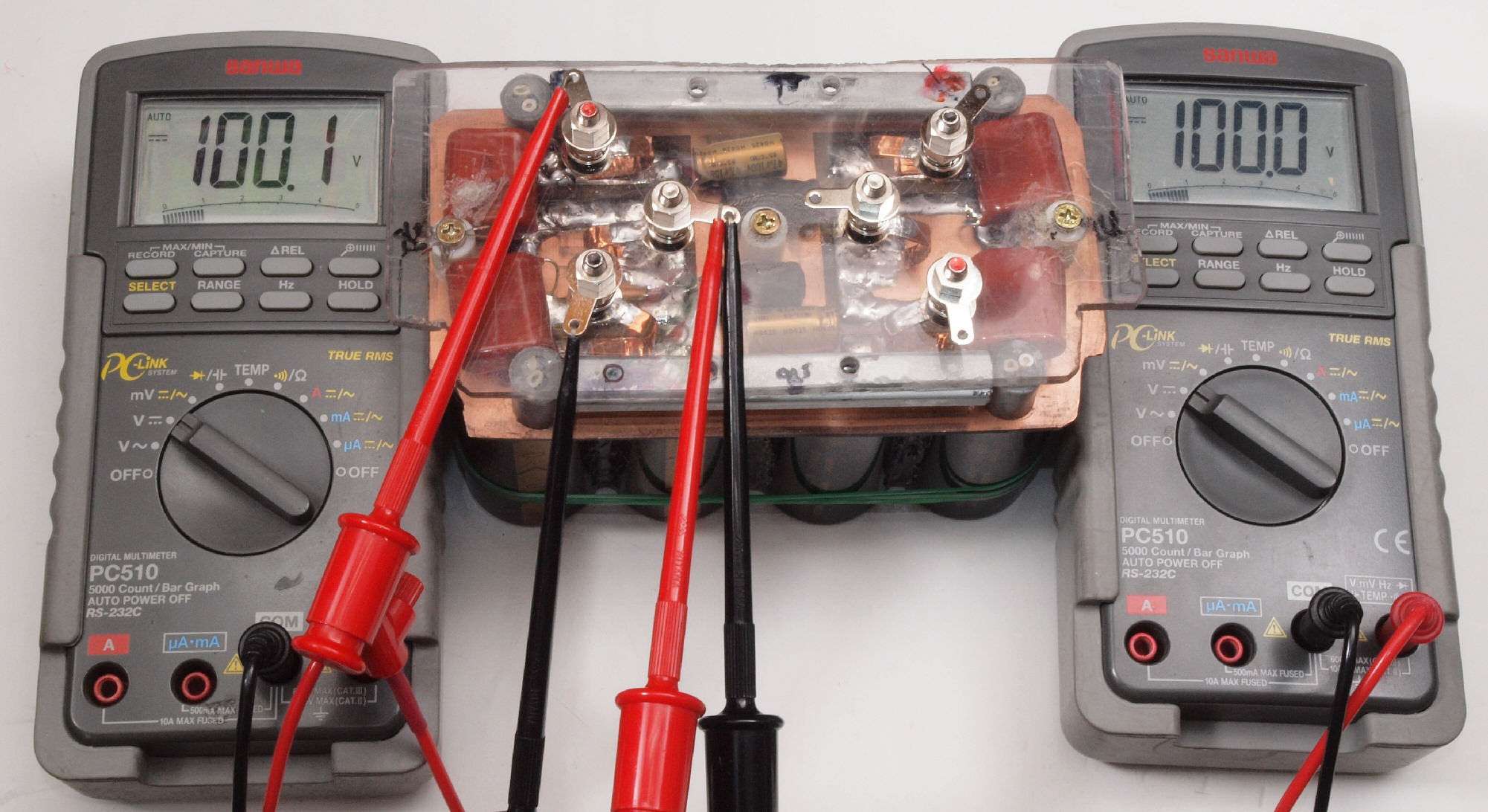

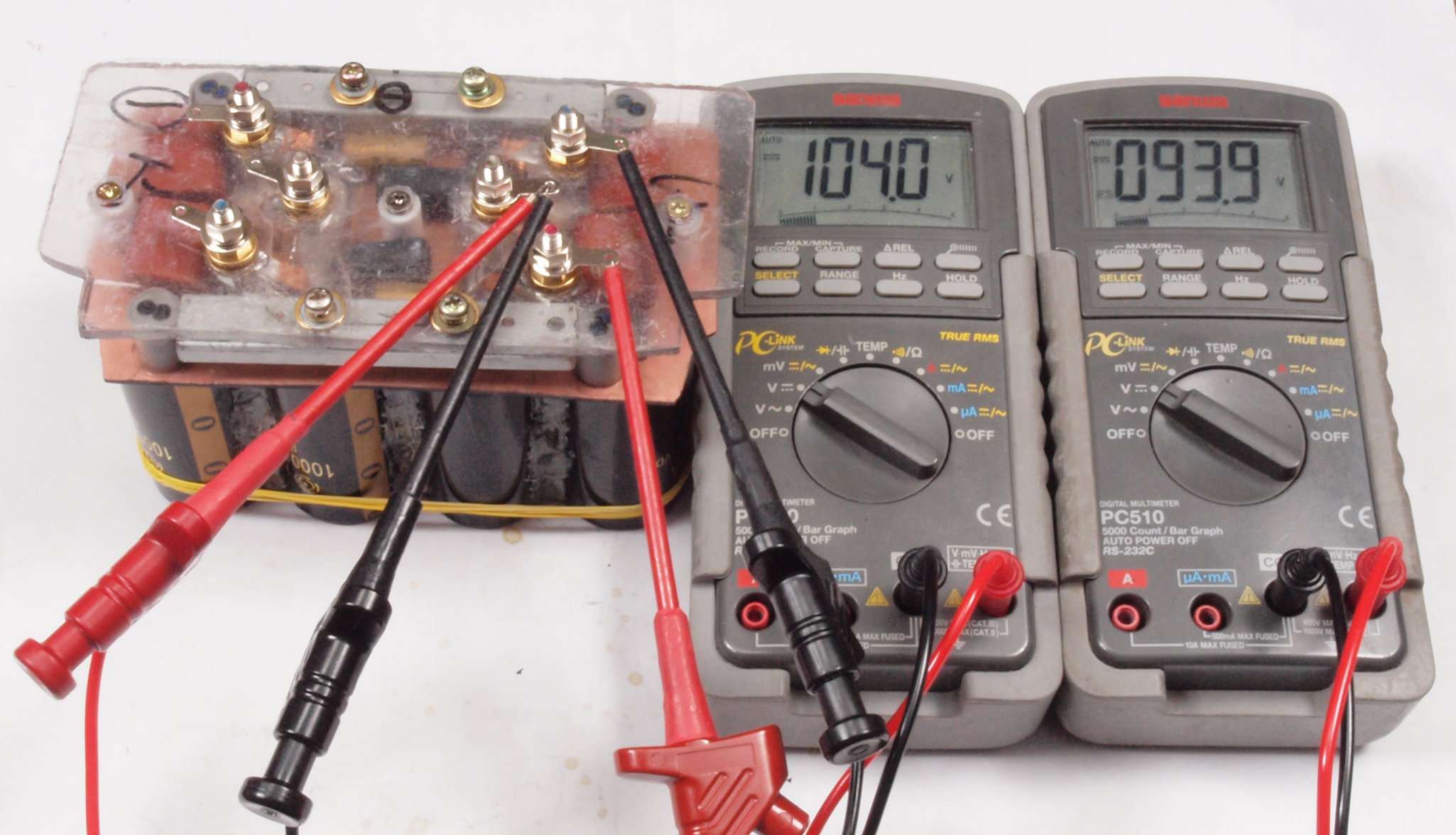

Ａ５１．　右側用ブロック電解コンデンサー絶縁測定、　＋側、−側共に１００Ｖに充電する。

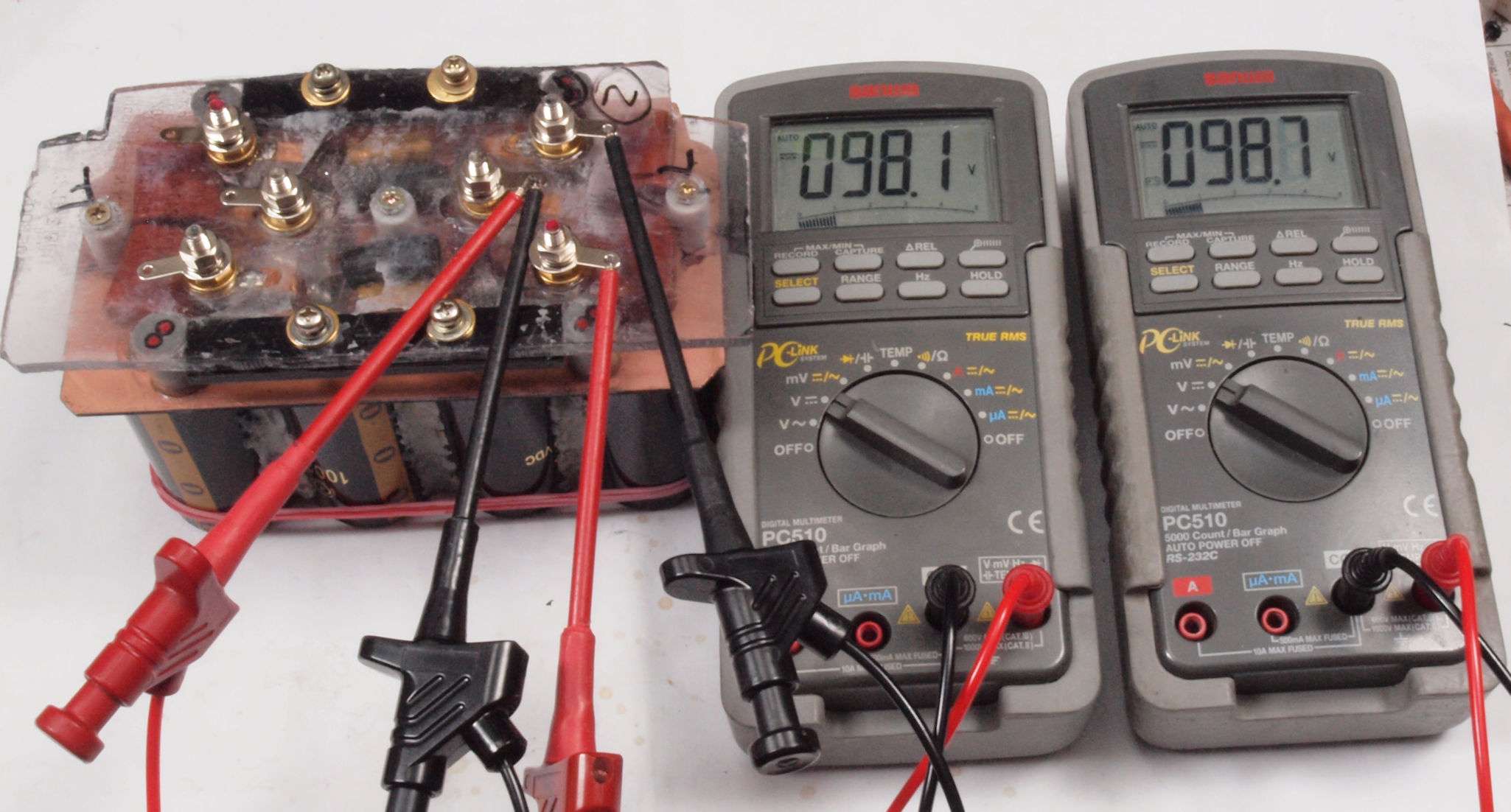

Ａ５２．　右側用ブロック電解コンデンサー絶縁測定、　５時間後＋側、−側の各電圧測定する。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　＋側＝８１．４V、−側＝８０．６V。
Ａ５３　左側用ブロック電解コンデンサー絶縁測定、　＋側、−側共に１００Ｖに充電する。
Ａ５４．　左側用ブロック電解コンデンサー絶縁測定、　５時間後＋側、−側の各電圧測定する。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　＋側＝８０．６V、−側＝７９．８V。
Ｂ．　終段FET(Field Effect Transistor)電源ブロック電解コンデンサーの製作。画像をクリックすると、大きく（横幅2050ドット）表示されます。
  • 純正品は「１５，０００μ」／１００V／８５℃、　交換したのは「１０，０００μ×２」／１２０V／１０５℃。
  • 電解コンデンサーのパラレル（並列）接続は、十分な配慮をしないと、２倍容量には成りにくいです（動的動作時）。
    電解コンデンサー電極配線は、ガラスエポキシ基板をエッチングして製作し、電極用ビス、ワッシャ、スプリングワッシャ、ナットは黄銅製＋ニッケルメッキ使用、配線には銅板を使用したので悪く見ても純正の「１５，０００μ」以上には成るでしょう。各電解コンデンサーへの配線は同じ長さに、且つ＋−対称が理想です。
  • ２組製作した。　　　

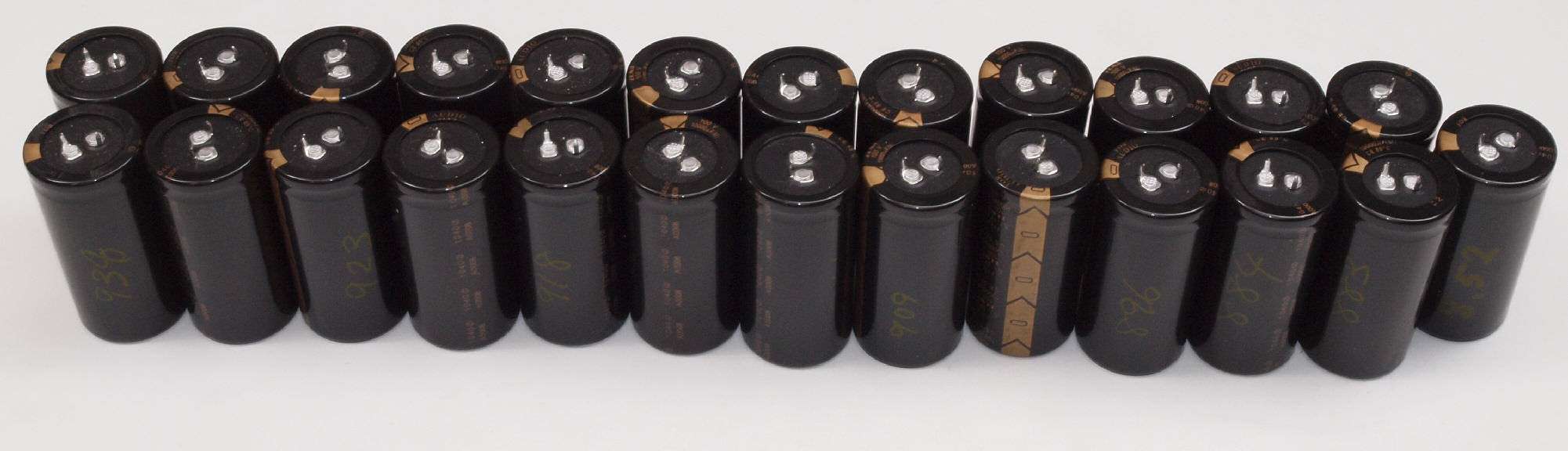

Ｂ２．　購入した２４本の「１０，０００μ×２」電解コンデンサー。　容量の近い物をペアー組する。

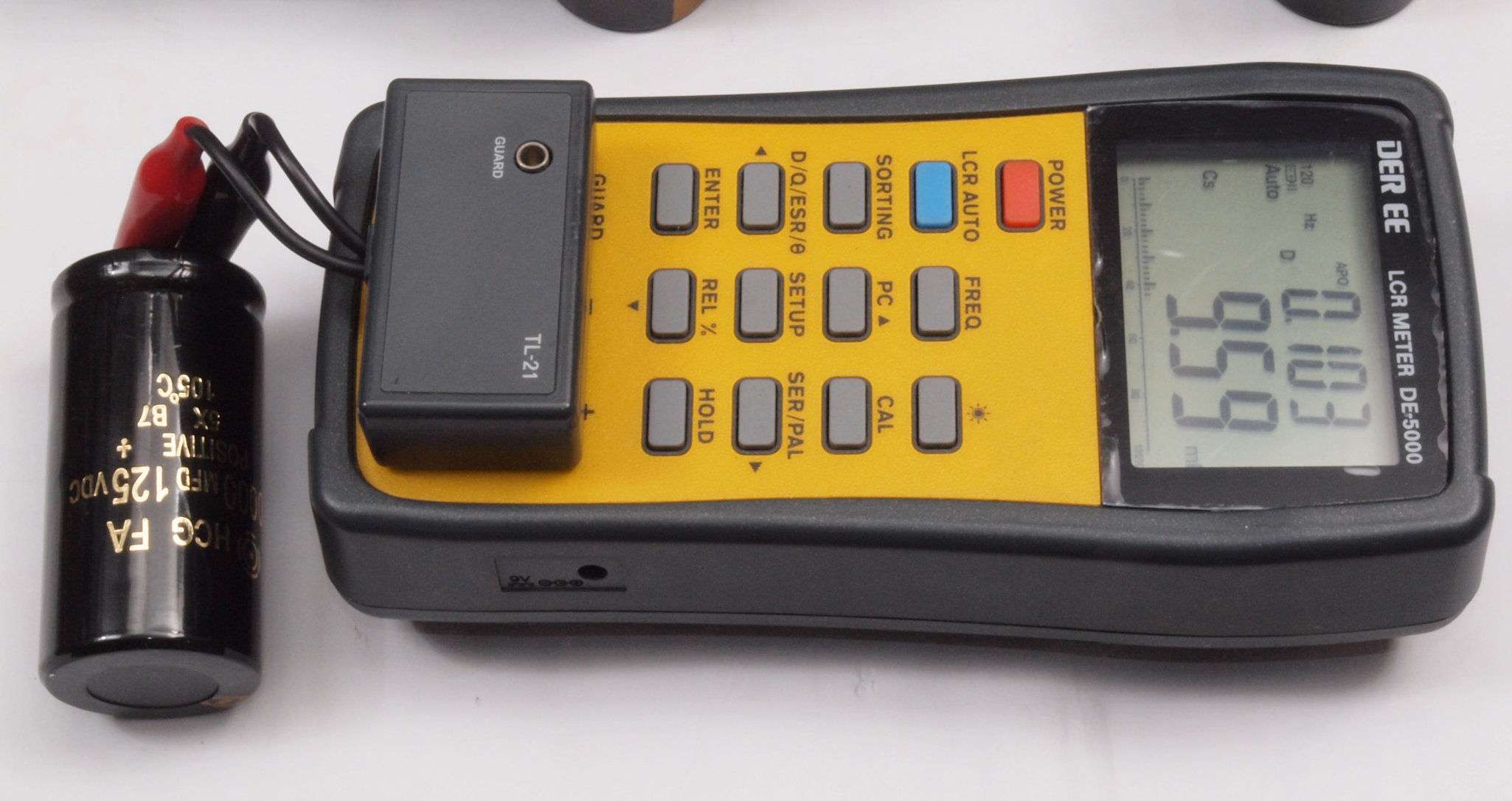

Ｂ３．　購入した電解コンデンサー容量測定、　最大の物＝９，５９０μＦ。
　　　　　　測定周波数＝１２０Ｈｚ、ＥＳＲは測定限界以下、測定誤差＝１．２％
　　　　　　ＥＳＲに付いてはmuRata、Nichicon、日本ケミコン、ルビコン、Panasonic、TDK、TechWeb参照。

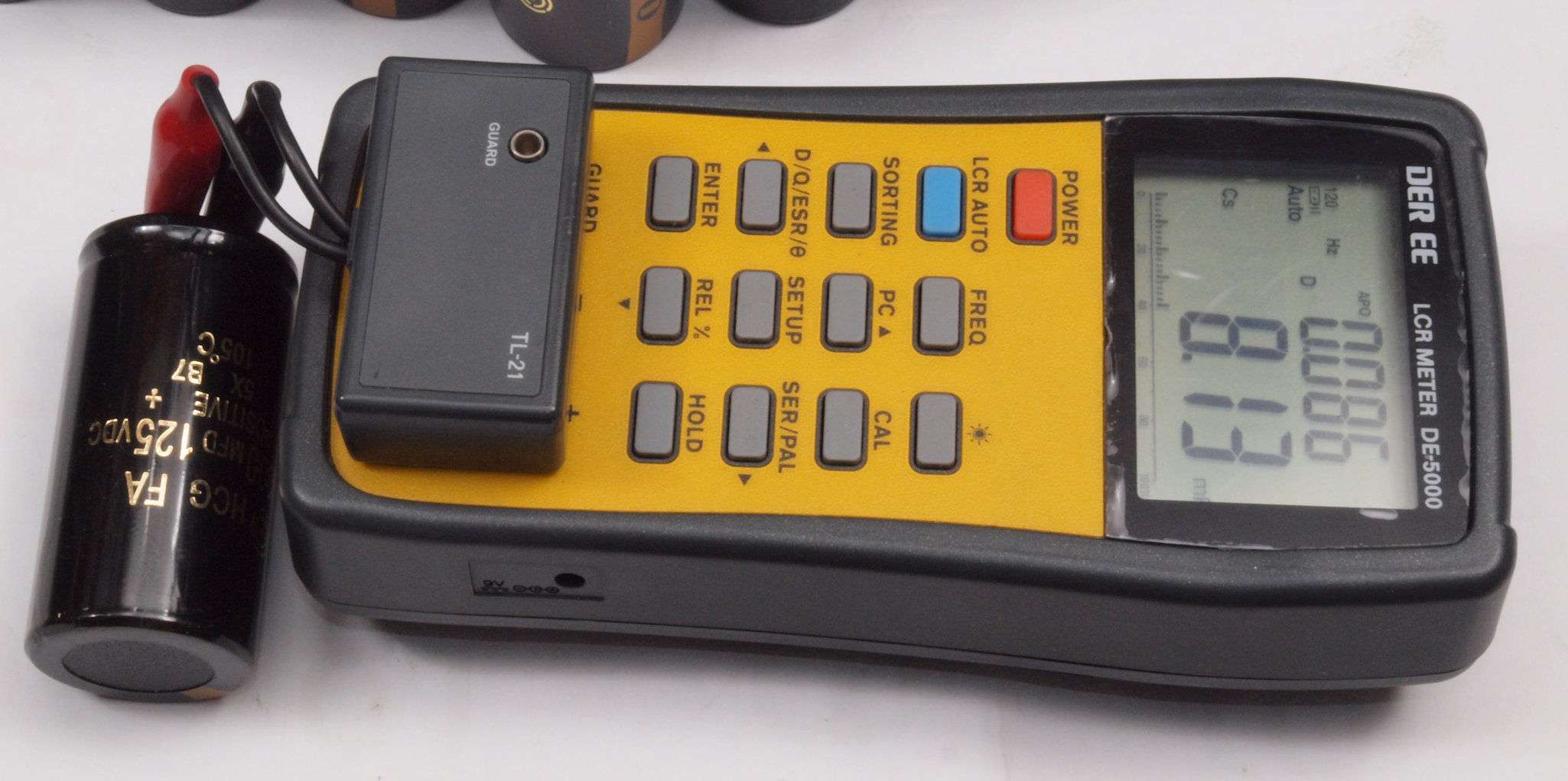

Ｂ４．　購入した電解コンデンサー容量測定、　最小の物＝８，１３０μＦ。
　　　　　　　　　　　　　　　　　測定周波数＝１２０Ｈｚ、ＥＳＲは測定限界以下、測定誤差＝１．２％

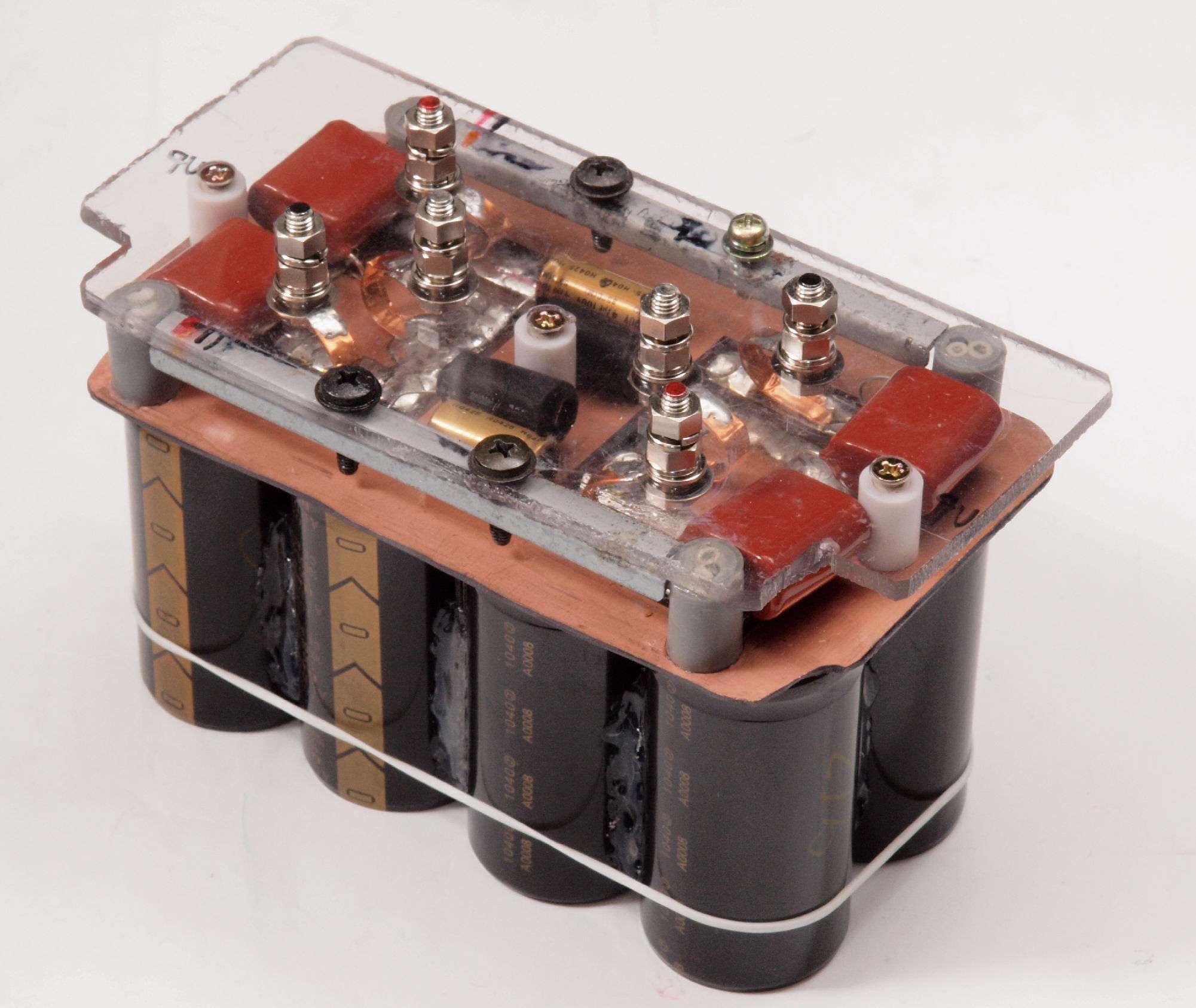

Ｂ１１．　赤色ゴムベルト・ブロック電解コンデンサー。
　　　　　　市販品なので外皮に電位差がある電解コンデンサー間は両面テープで絶縁固定、さらにホットボンドで固定。
Ｂ１２．　赤色ゴムベルト・ブロック電解コンデンサー、下から見る。
　　　　　電解コンデンサー電極配線は、ガラスエポキシ基板をエッチングして製作し、電極用ビス、ワッシャ、スプリングワッシャ、ナットは黄銅製＋ニッケルメッキ使用、配線には銅板を使用したので悪く見ても純正の「１５，０００μ」以上には成るでしょう。各電解コンデンサーへの配線は同じ長さに、且つ＋−対称が理想です。

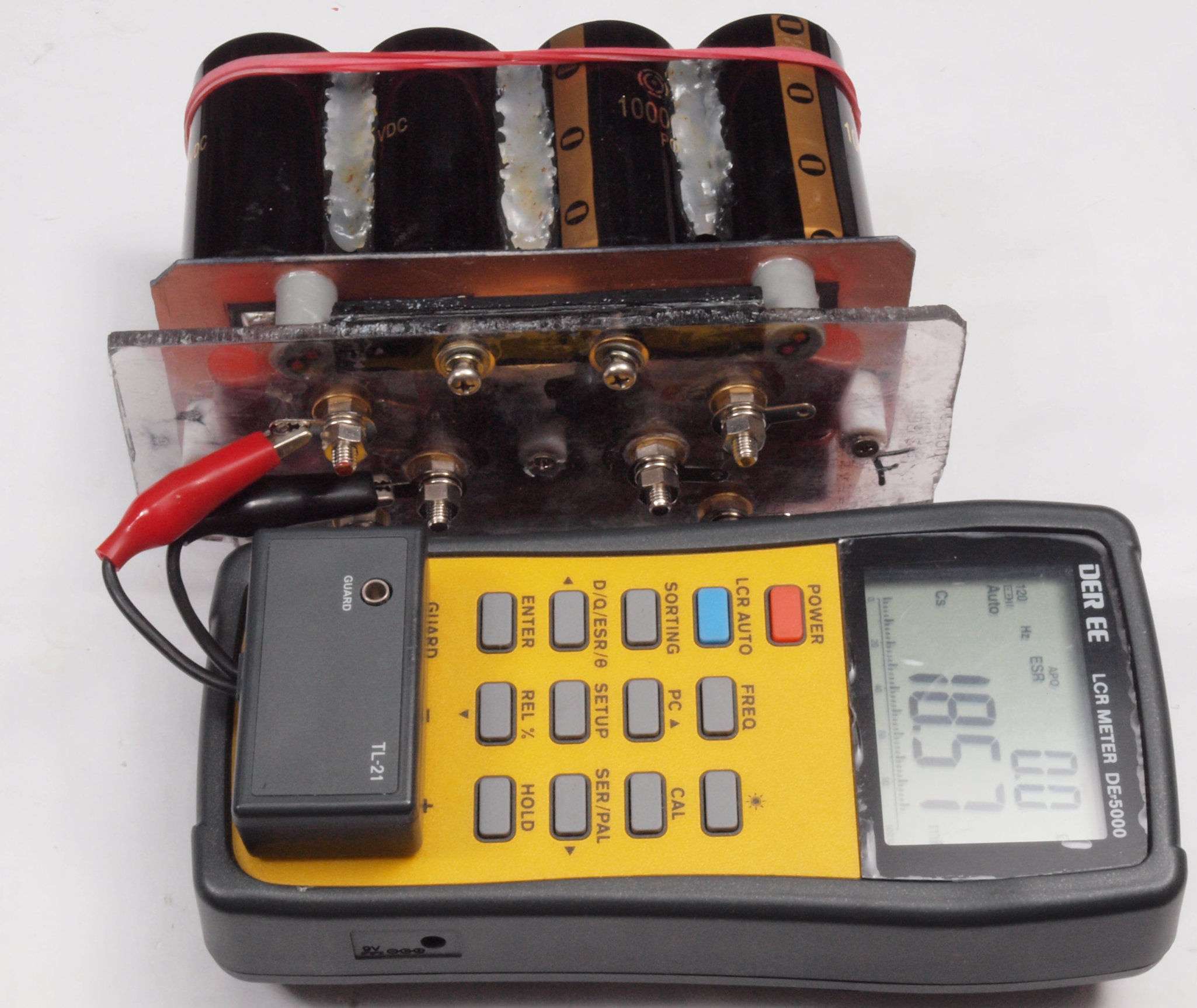

Ｂ１３．　赤色ゴムベルト・ブロック電解コンデンサー容量測定、　右＋側用＝１８，５７０μＦ。
　　　　　　　測定周波数＝１２０Ｈｚ、ＥＳＲは測定限界以下、測定誤差＝１．２％
　　　　　　　ＥＳＲに付いてはmuRata、Nichicon、日本ケミコン、ルビコン、Panasonic、TDK、TechWeb参照。

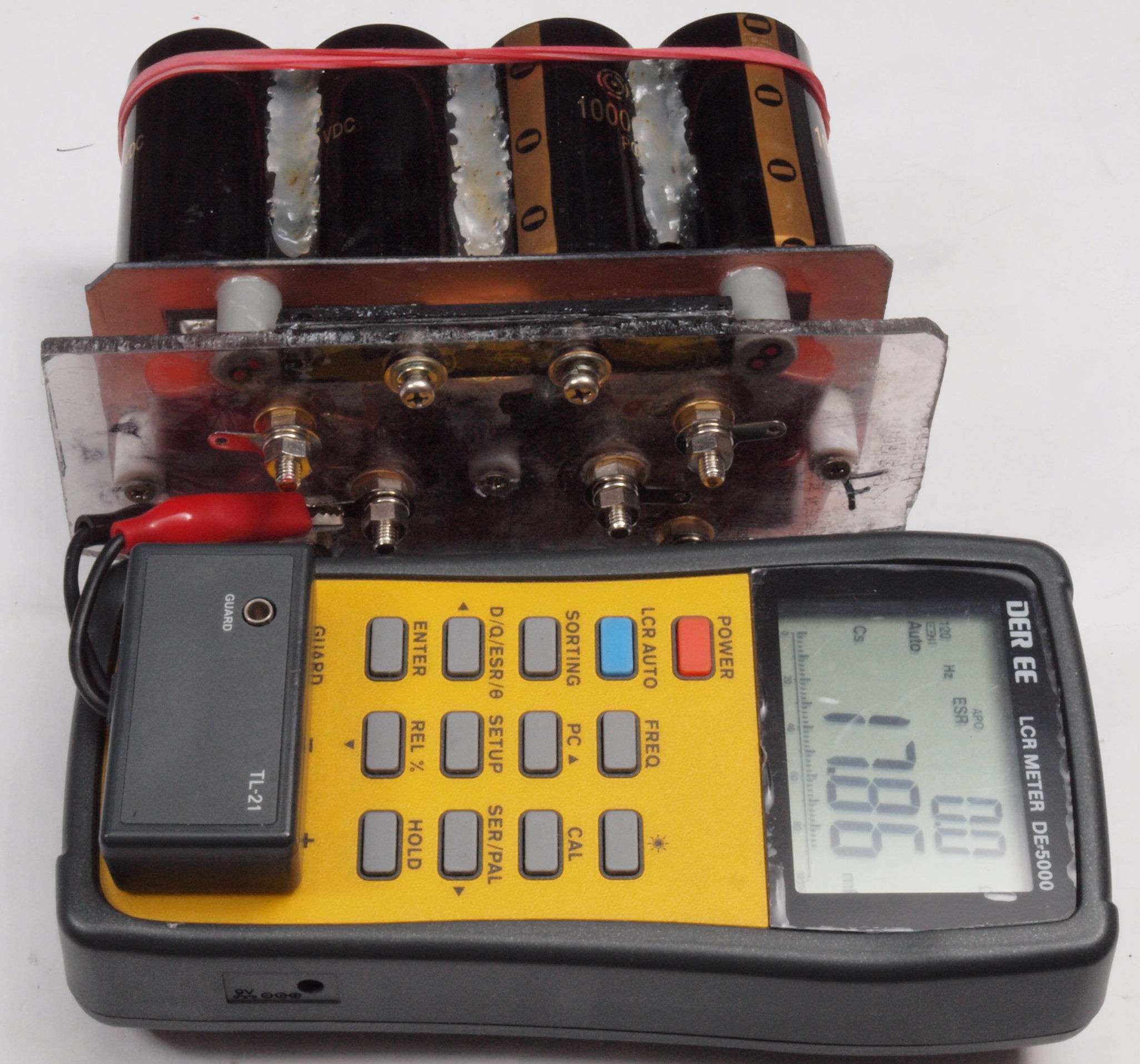

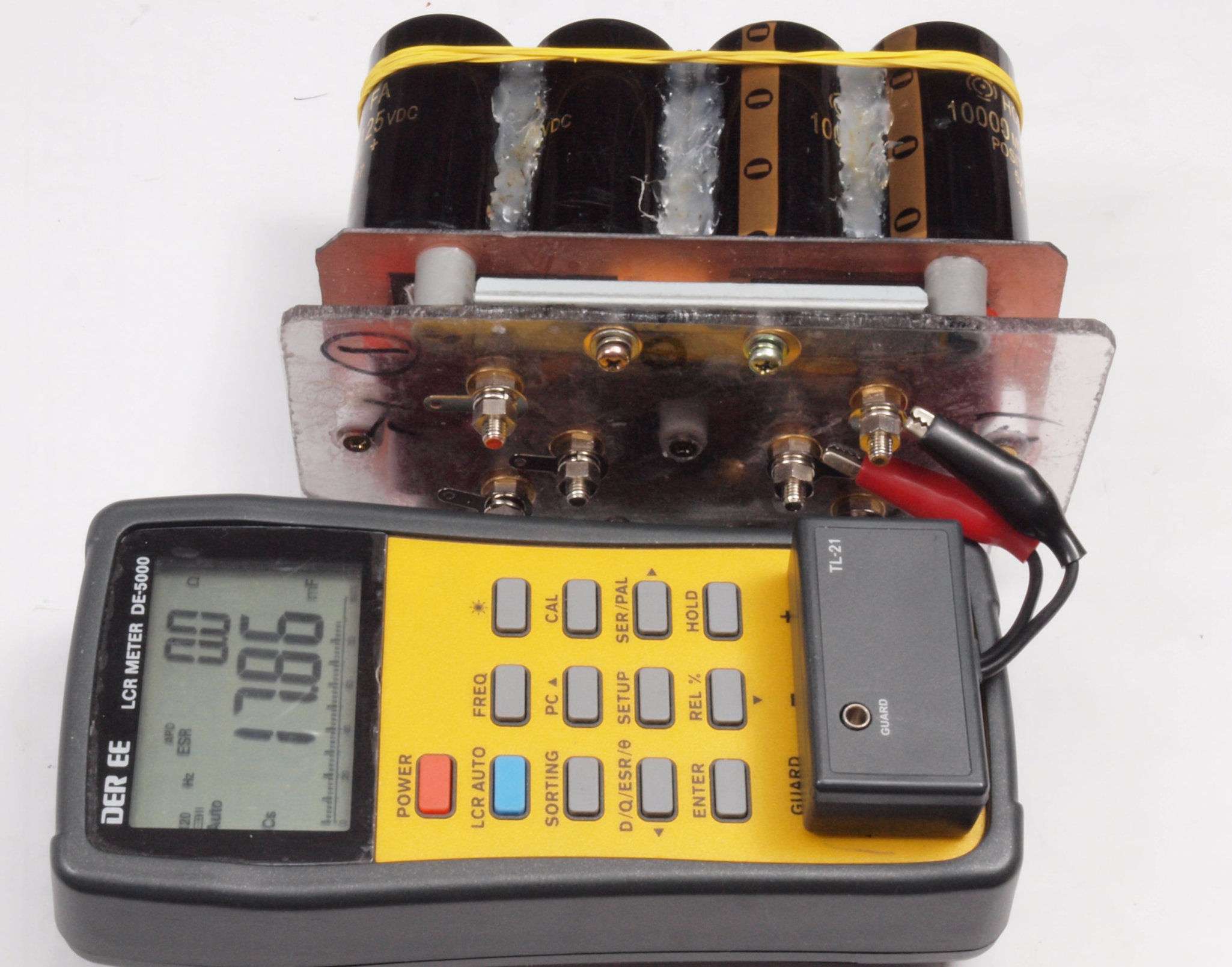

Ｂ14．　赤色ゴムベルト・ブロック電解コンデンサー容量測定、　右−側用＝１７，８６０μＦ。
Ｂ1５．　赤色ゴムベルト・ブロック電解コンデンサー容量測定、　左＋側用＝１７，８６０μＦ。
　　　　　　　　　　　　　　　　　測定周波数＝１２０Ｈｚ、ＥＳＲは測定限界以下、測定誤差＝１．２％
Ｂ１６．　赤色ゴムベルト・ブロック電解コンデンサー容量測定、　左−側用＝１７，９４０μＦ。

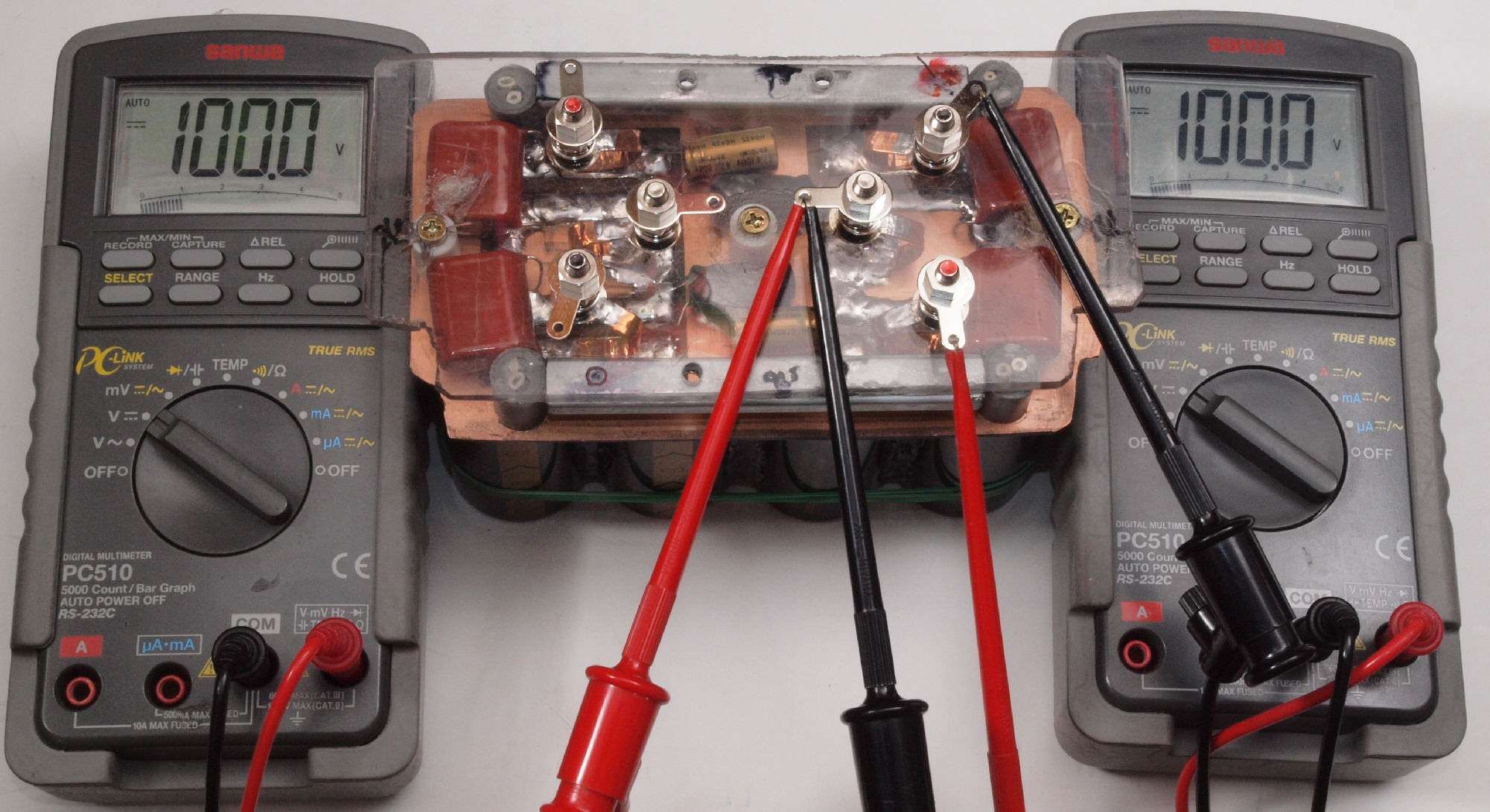

Ｂ１７．　赤色ゴムベルト・右側用ブロック電解コンデンサー絶縁測定、　＋側、−側共に１００Ｖに充電する。

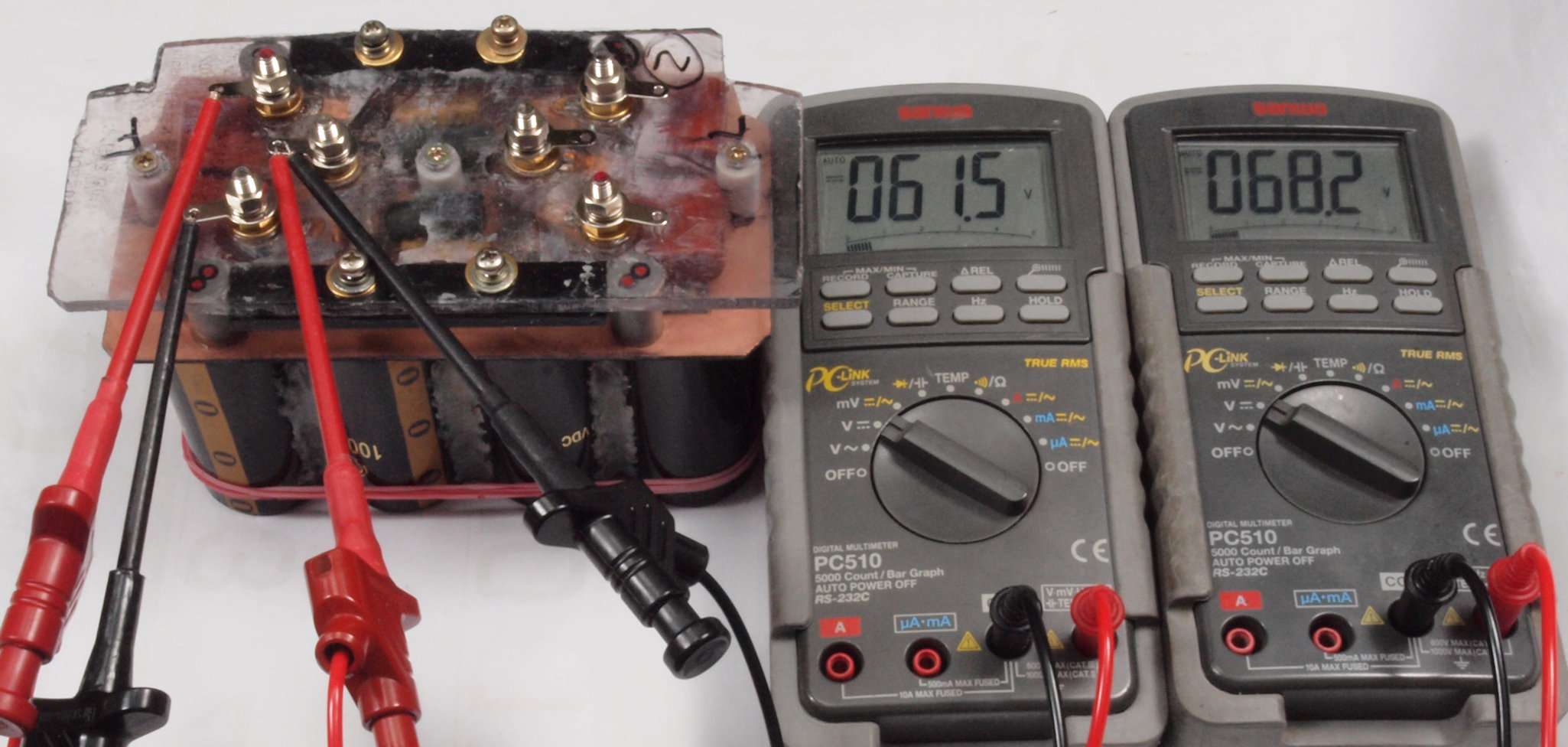

Ｂ１８．　赤色ゴムベルト・右側用ブロック電解コンデンサー絶縁測定、　２４時間後＋側、−側の各電圧測定する。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　＋側電圧＝６１．５V、−側電圧＝６８．２V。
Ｂ１９．　赤色ゴムベルト・左側用ブロック電解コンデンサー絶縁測定、　＋側、−側共に１００Ｖに充電する。

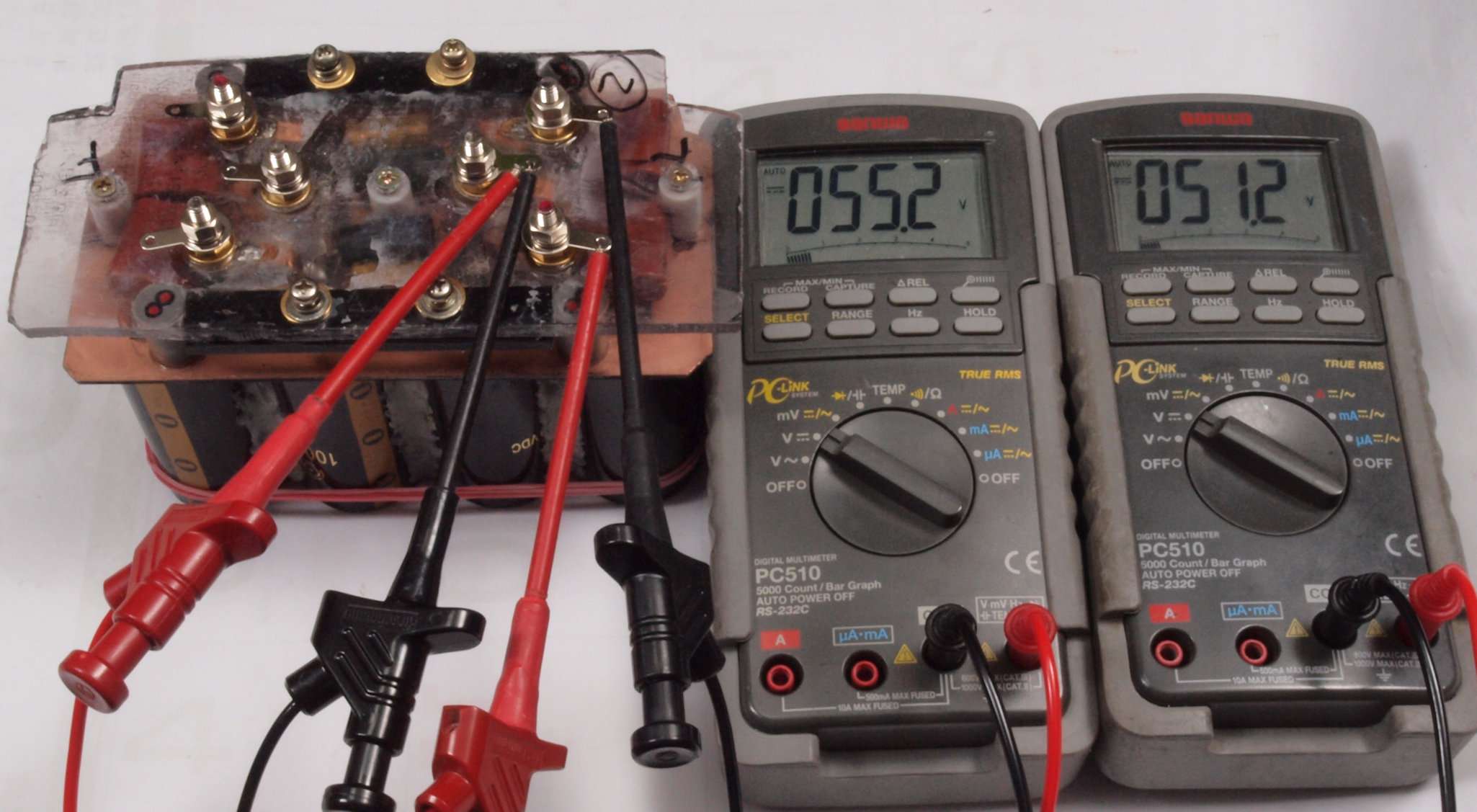

Ｂ１Ａ．　赤色ゴムベルト・左側用ブロック電解コンデンサー絶縁測定、　２４時間後＋側、−側の各電圧測定する。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　＋側電圧＝５５．２V、−側電圧＝５１．２V。

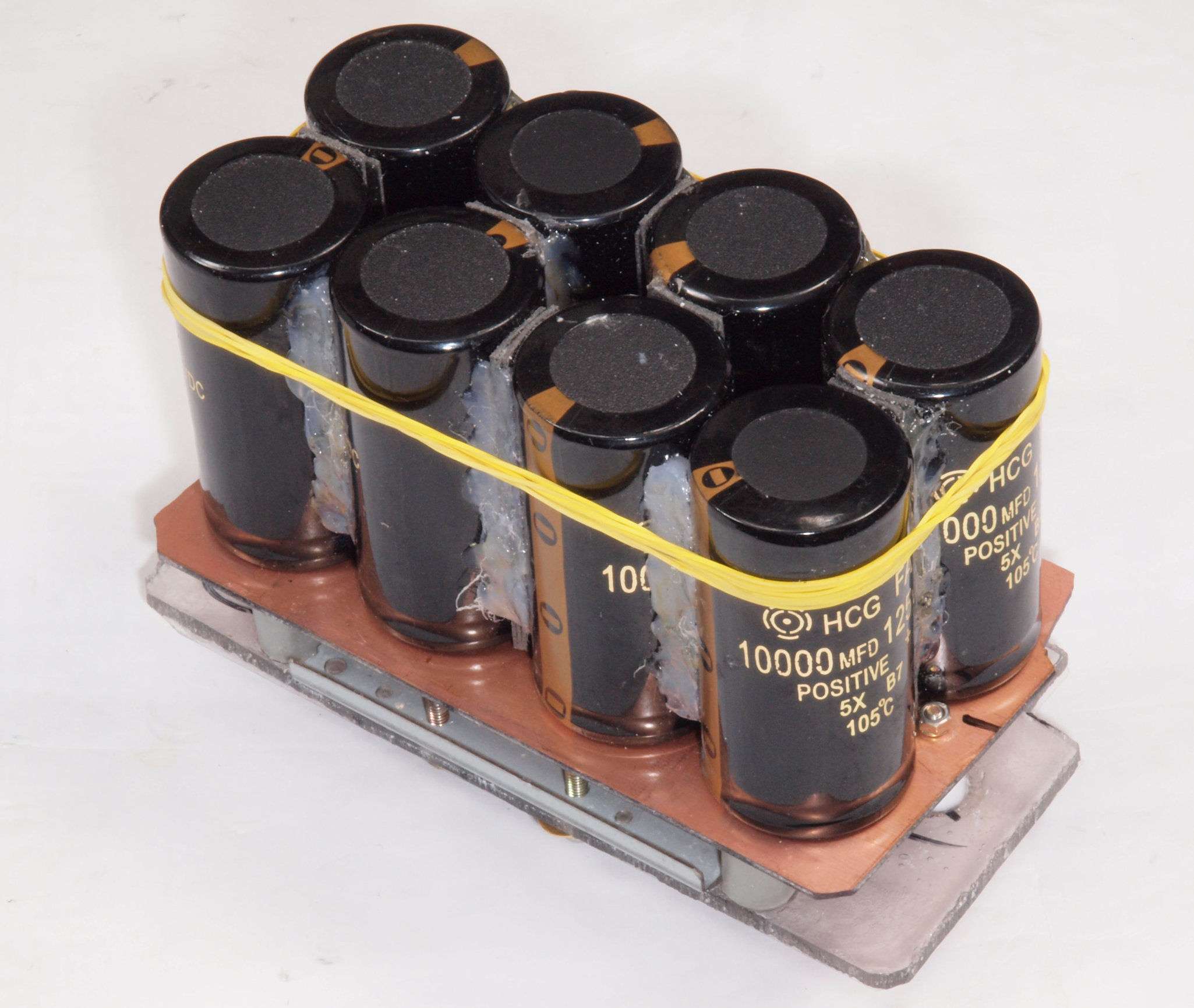

Ｂ２１．　黄色ゴムベルト・ブロック電解コンデンサー。
　　　　　　市販品なので外皮に電位差がある電解コンデンサー間は両面テープで絶縁固定、さらにホットボンドで固定。
Ｂ２２．　黄色ゴムベルト・ブロック電解コンデンサー、下から見る。
　　　　　電解コンデンサー電極配線は、ガラスエポキシ基板をエッチングして製作し、電極用ビス、ワッシャ、スプリングワッシャ、ナットは黄銅製＋ニッケルメッキ使用、配線には銅板を使用したので悪く見ても純正の「１５，０００μ」以上には成るでしょう。各電解コンデンサーへの配線は同じ長さに、且つ＋−対称が理想です。

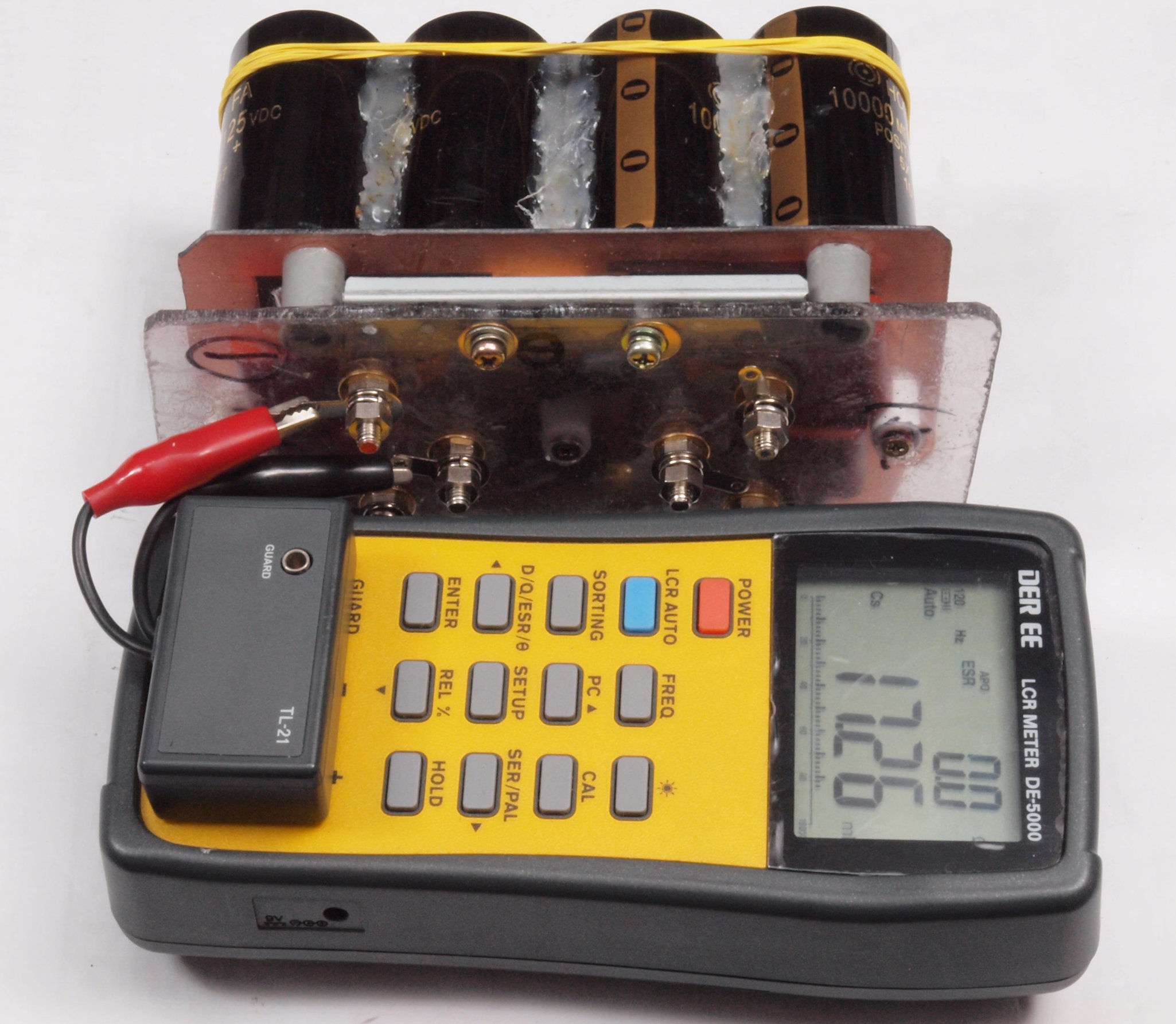

Ｂ２３．　黄色ゴムベルト・ブロック電解コンデンサー容量測定、　右＋側用＝１７，２６０μＦ。
　　　　　　　測定周波数＝１２０Ｈｚ、ＥＳＲは測定限界以下、測定誤差＝１．２％
　　　　　　　ＥＳＲに付いてはmuRata、Nichicon、日本ケミコン、ルビコン、Panasonic、TDK、TechWeb参照。
Ｂ２4．　黄色ゴムベルト・ブロック電解コンデンサー容量測定、　右−側用＝１８，５７０μＦ。
Ｂ２５．　黄色ゴムベルト・ブロック電解コンデンサー容量測定、　左＋側用＝１７，７６０μＦ。
　　　　　　　　　　　　　　　　　測定周波数＝１２０Ｈｚ、ＥＳＲは測定限界以下、測定誤差＝１．２％
Ｂ２６．　黄色ゴムベルト・ブロック電解コンデンサー容量測定、　左−側用＝１７，８６μＦ。

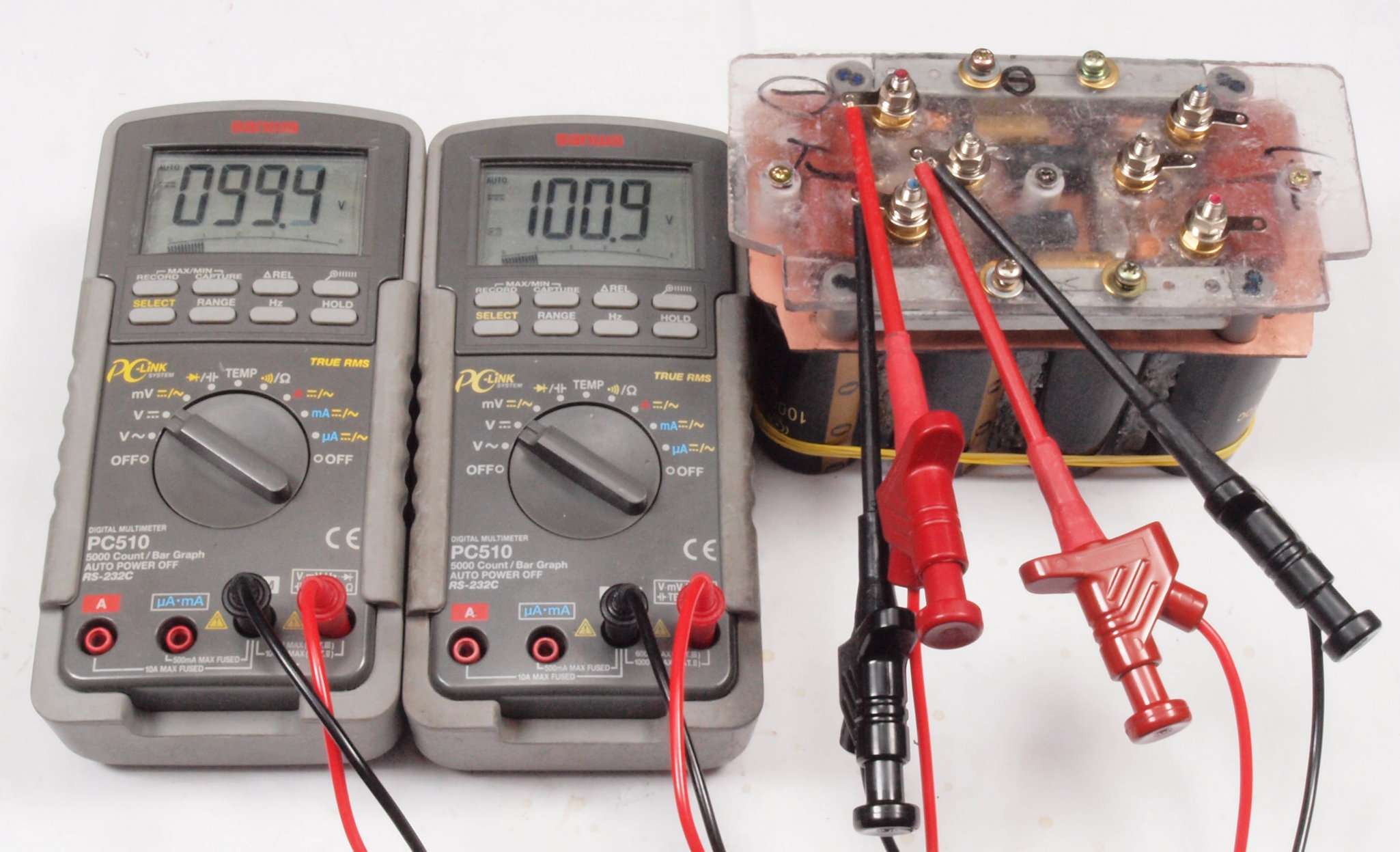

Ｂ２７．　黄色ゴムベルト・右側用ブロック電解コンデンサー絶縁測定、　＋側、−側共に１００Ｖに充電する。

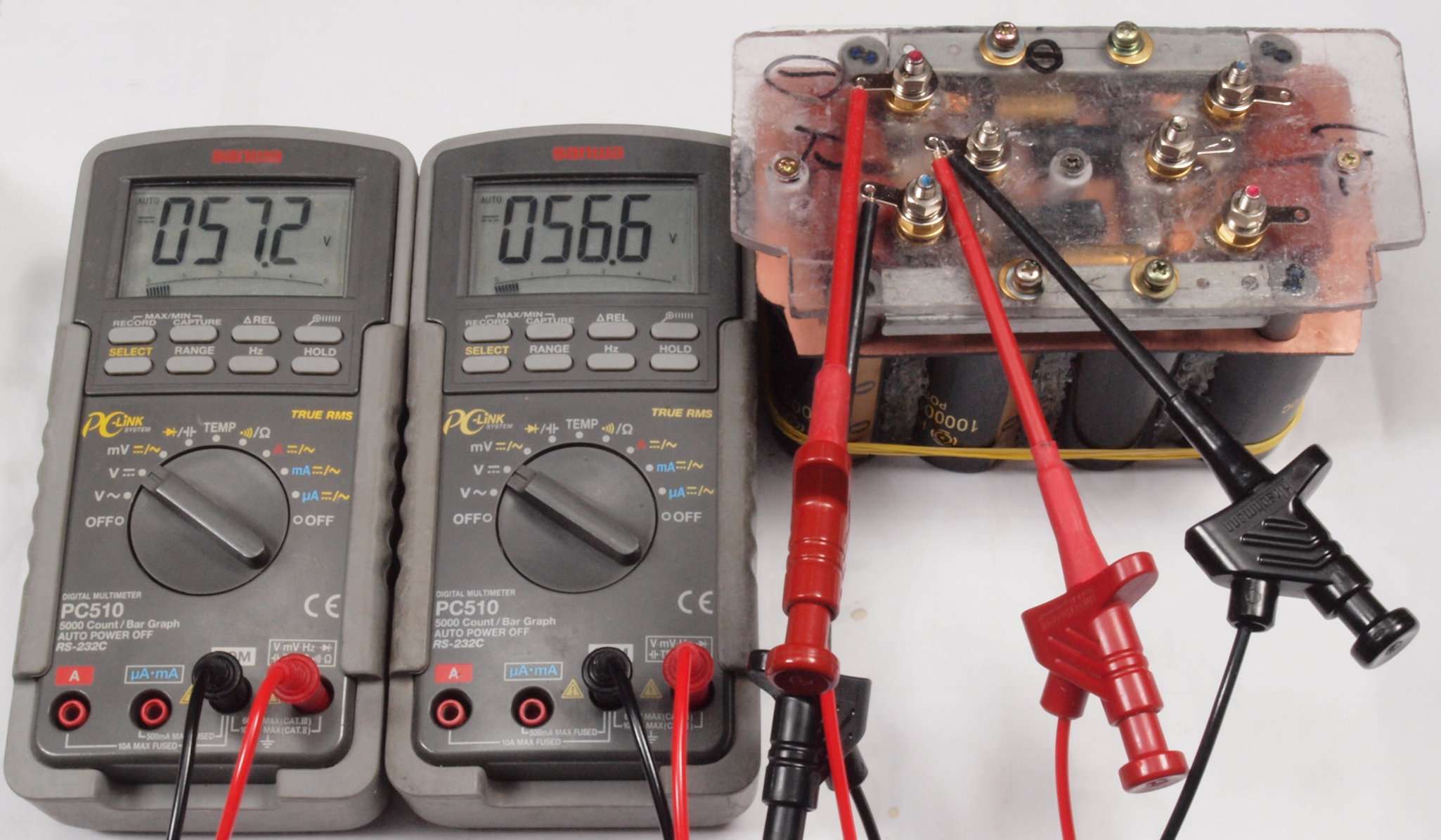

Ｂ２８．　黄色ゴムベルト・右側用ブロック電解コンデンサー絶縁測定、　２４時間後＋側、−側の各電圧測定する。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　＋側電圧＝５７．２V、−側電圧＝５６．６V。
Ｂ２９．　黄色ゴムベルト・左側用ブロック電解コンデンサー絶縁測定、　＋側、−側共に１００Ｖに充電する。

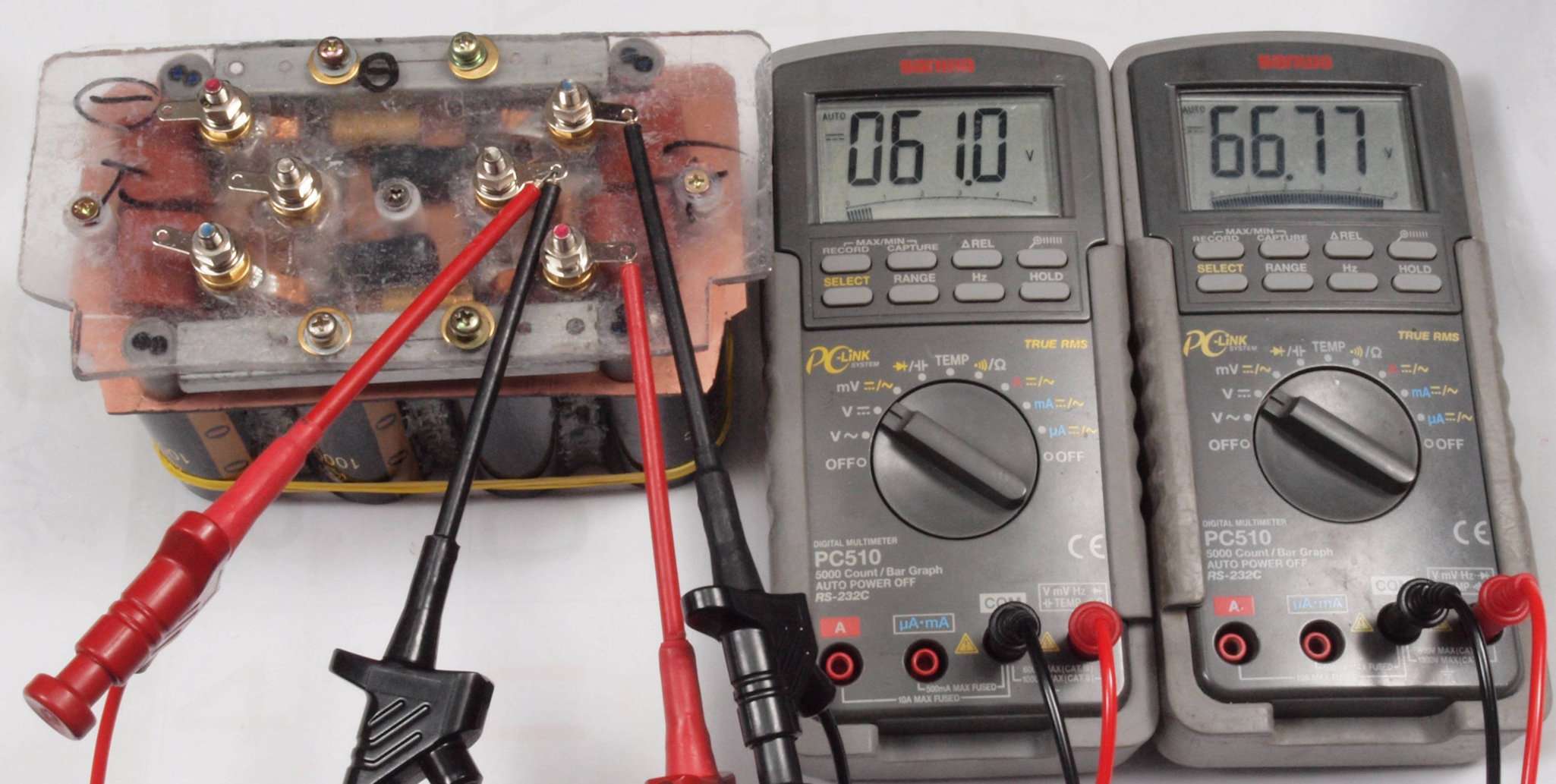

Ｂ２Ａ．　黄色ゴムベルト・左側用ブロック電解コンデンサー絶縁測定、　２４時間後＋側、−側の各電圧測定する。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　＋側電圧＝６１．０V、−側電圧＝６６．７７V。

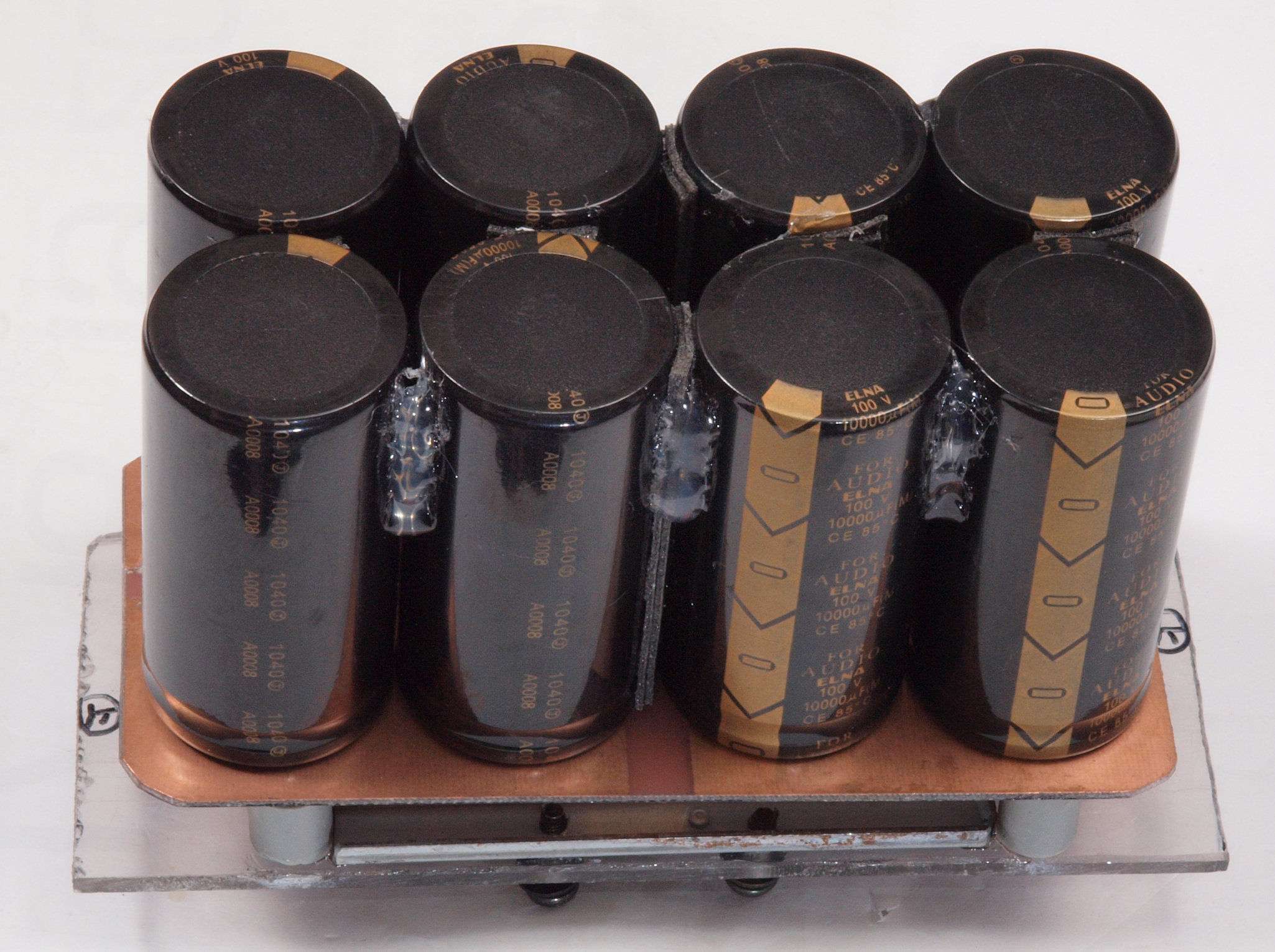

Ｂ３１．　緑色ゴムベルト・ブロック電解コンデンサー。
　　　　　　市販品なので外皮に電位差がある電解コンデンサー間は両面テープで絶縁固定、さらにホットボンドで固定。
Ｂ３２．　緑色ゴムベルト・ブロック電解コンデンサー、下から見る。
　　　　　電解コンデンサー電極配線は、ガラスエポキシ基板をエッチングして製作し、電極用ビス、ワッシャ、スプリングワッシャ、ナットは黄銅製＋ニッケルメッキ使用、配線には銅板を使用したので悪く見ても純正の「１５，０００μ」以上には成るでしょう。各電解コンデンサーへの配線は同じ長さに、且つ＋−対称が理想です。

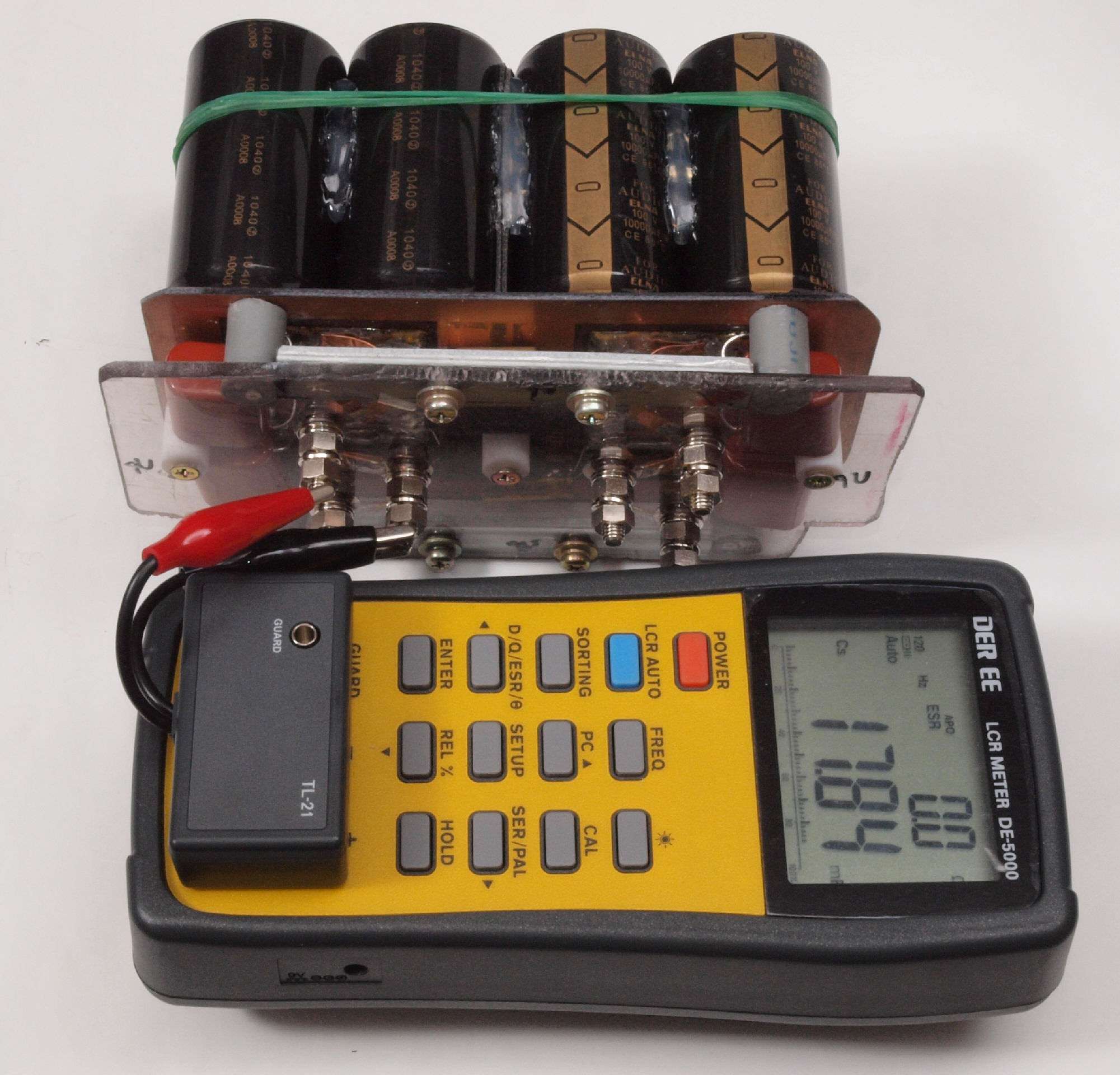

Ｂ３３．　緑色ゴムベルト・ブロック電解コンデンサー容量測定、　右＋側用＝１７，８４０μＦ。
　　　　　　　測定周波数＝１２０Ｈｚ、ＥＳＲは測定限界以下、測定誤差＝１．２％
　　　　　　　ＥＳＲに付いてはmuRata、Nichicon、日本ケミコン、ルビコン、Panasonic、TDK、TechWeb参照。

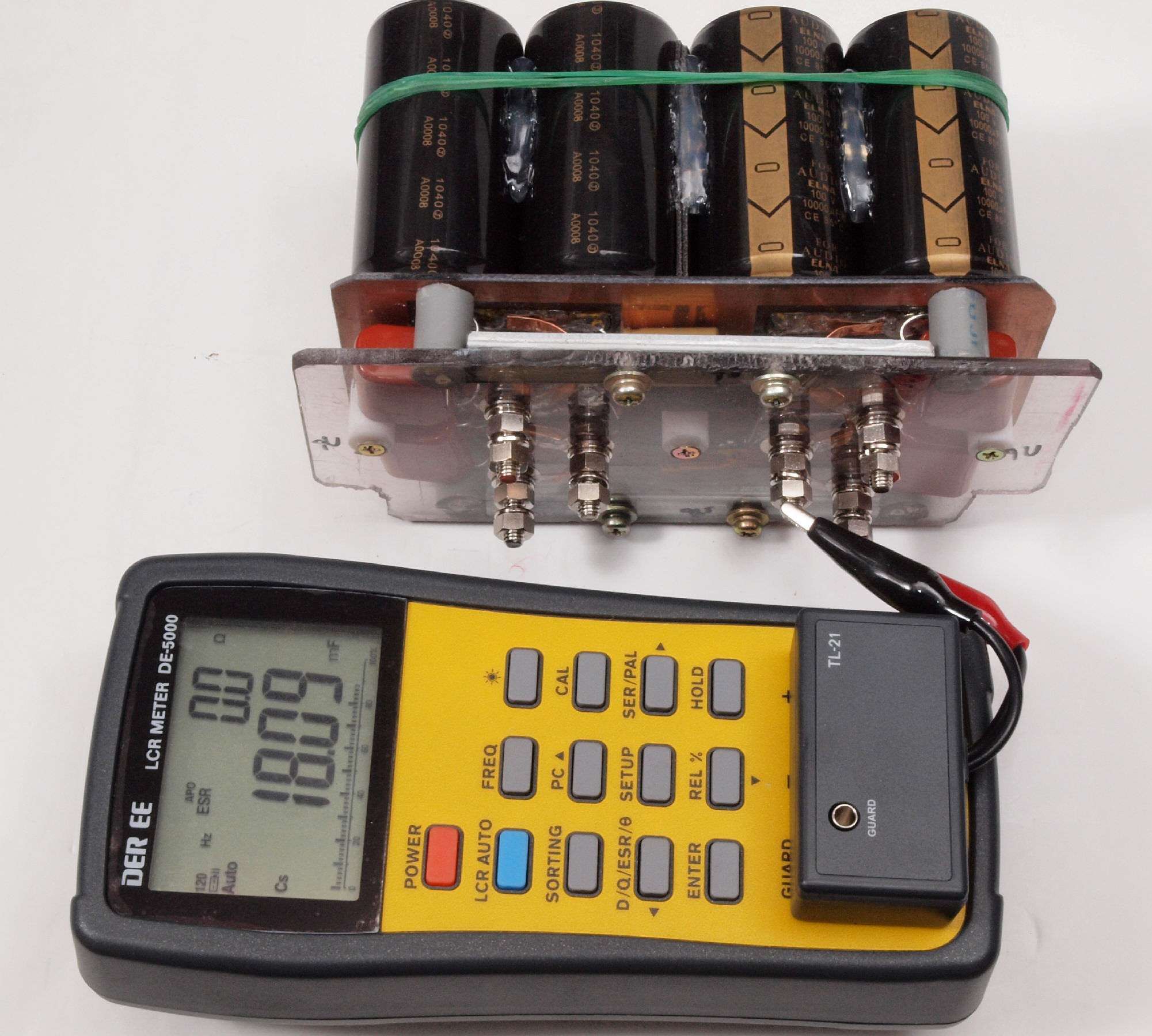

Ｂ３4．　緑色ゴムベルト・ブロック電解コンデンサー容量測定、　右−側用＝１８，３３０μＦ。
Ｂ３５．　緑色ゴムベルト・ブロック電解コンデンサー容量測定、　左＋側用＝１８，０９０μＦ。
　　　　　　　　　　　　　　　　　測定周波数＝１２０Ｈｚ、ＥＳＲは測定限界以下、測定誤差＝１．２％
Ｂ３６．　緑色ゴムベルト・ブロック電解コンデンサー容量測定、　左−側用＝１７，８５０μＦ。
Ｂ３７．　緑色ゴムベルト・右側用ブロック電解コンデンサー絶縁測定、　＋側、−側共に１００Ｖに充電する。
Ｂ３８．　緑色ゴムベルト・右側用ブロック電解コンデンサー絶縁測定、　５時間後＋側、−側の各電圧測定する。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　＋側電圧＝８１．４V、−側電圧＝８０．６V。
Ｂ３９．　緑色ゴムベルト・左側用ブロック電解コンデンサー絶縁測定、　＋側、−側共に１００Ｖに充電する。
Ｂ３Ａ．　緑色ゴムベルト・左側用ブロック電解コンデンサー絶縁測定、　５時間後＋側、−側の各電圧測定する。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　＋側電圧＝８０．６V、−側電圧＝７９．８V。
Ｂ４１．　黄ゴムベルト・ブロック電解コンデンサー。
　　　　　　市販品なので外皮に電位差がある電解コンデンサー間は両面テープで絶縁固定、さらにホットボンドで固定。
Ｂ４２．　黄ゴムベルト・ブロック電解コンデンサー、下から見る。
　　　　　電解コンデンサー電極配線は、ガラスエポキシ基板をエッチングして製作し、電極用ビス、ワッシャ、スプリングワッシャ、ナットは黄銅製＋ニッケルメッキ使用、配線には銅板を使用したので悪く見ても純正の「１５，０００μ」以上には成るでしょう。各電解コンデンサーへの配線は同じ長さに、且つ＋−対称が理想です。
Ｂ４３．　黄ゴムベルト・ブロック電解コンデンサー容量測定、　右＋側用＝１７，８４０μＦ。
　　　　　　測定周波数＝１２０Ｈｚ、ＥＳＲは測定限界以下、測定誤差＝１．２％
　　　　　　ＥＳＲに付いてはmuRata、Nichicon、日本ケミコン、ルビコン、Panasonic、TDK、TechWeb参照。
Ｂ４4．　黄ゴムベルト・ブロック電解コンデンサー容量測定、　右−側用＝１８，３３０μＦ。
Ｂ４５．　黄ゴムベルト・ブロック電解コンデンサー容量測定、　左＋側用＝１８，０９０μＦ。
　　　　　　　　　　　　　　　　　測定周波数＝１２０Ｈｚ、ＥＳＲは測定限界以下、測定誤差＝１．２％
Ｂ４６．　黄ゴムベルト・ブロック電解コンデンサー容量測定、　左−側用＝１７，８５０μＦ。
Ｂ４７．　黄ゴムベルト・右側用ブロック電解コンデンサー絶縁測定、　＋側、−側共に１００Ｖに充電する。
Ｂ４８．　黄ゴムベルト・右側用ブロック電解コンデンサー絶縁測定、　５時間後＋側、−側の各電圧測定する。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　＋側＝８１．４V、−側＝８０．６V。
Ｂ４９．　黄ゴムベルト・左側用ブロック電解コンデンサー絶縁測定、　＋側、−側共に１００Ｖに充電する。
Ｂ４Ａ．　黄ゴムベルト・左側用ブロック電解コンデンサー絶縁測定、　５時間後＋側、−側の各電圧測定する。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　＋側＝８０．６V、−側＝７９．８V。
Ｃ．　終段FET(Field Effect Transistor)電源ブロック電解コンデンサーの製作。画像をクリックすると、大きく（横幅2050ドット）表示されます。
  • 純正品は「１５，０００μ」／１００V／８５℃、　交換したのは「１０，０００μ×２」／１２０V／１０５℃。
  • 電解コンデンサーのパラレル（並列）接続は、十分な配慮をしないと、２倍容量には成りにくいです（動的動作時）。
    電解コンデンサー電極配線は、ガラスエポキシ基板をエッチングして製作し、電極用ビス、ワッシャ、スプリングワッシャ、ナットは黄銅製＋ニッケルメッキ使用、配線には銅板を使用したので悪く見ても純正の「１５，０００μ」以上には成るでしょう。各電解コンデンサーへの配線は同じ長さに、且つ＋−対称が理想です。
  • ２組製作した。　　　
Ｃ２．　購入した２４本の「１０，０００μ×２」電解コンデンサー。　容量の近い物をペアー組する。
Ｃ３．　購入した電解コンデンサー容量測定、　最大の物＝９，５９０μＦ。
　　　　　測定周波数＝１２０Ｈｚ、ＥＳＲは測定限界以下、測定誤差＝１．２％
　　　　　ＥＳＲに付いてはmuRata、Nichicon、日本ケミコン、ルビコン、Panasonic、TDK、TechWeb参照。
Ｃ４．　購入した電解コンデンサー容量測定、　最小の物＝８，１３０μＦ。
　　　　　　　　　　　　　　　　　測定周波数＝１２０Ｈｚ、ＥＳＲは測定限界以下、測定誤差＝１．２％
Ｃ１１．　赤色ゴムベルト・ブロック電解コンデンサー。
　　　　　　市販品なので外皮に電位差がある電解コンデンサー間は両面テープで絶縁固定、さらにホットボンドで固定。
Ｃ１２．　赤色ゴムベルト・ブロック電解コンデンサー、下から見る。
　　　　　電解コンデンサー電極配線は、ガラスエポキシ基板をエッチングして製作し、電極用ビス、ワッシャ、スプリングワッシャ、ナットは黄銅製＋ニッケルメッキ使用、配線には銅板を使用したので悪く見ても純正の「１５，０００μ」以上には成るでしょう。各電解コンデンサーへの配線は同じ長さに、且つ＋−対称が理想です。
Ｃ１３．　赤色ゴムベルト・ブロック電解コンデンサー容量測定、　右＋側用＝１８，５７０μＦ。
　　　　　　測定周波数＝１２０Ｈｚ、ＥＳＲは測定限界以下、測定誤差＝１．２％
　　　　　　ＥＳＲに付いてはmuRata、Nichicon、日本ケミコン、ルビコン、Panasonic、TDK、TechWeb参照。
Ｃ14．　赤色ゴムベルト・ブロック電解コンデンサー容量測定、　右−側用＝１７，８６０μＦ。
Ｃ1５．　赤色ゴムベルト・ブロック電解コンデンサー容量測定、　左＋側用＝１７，８６０μＦ。
　　　　　　　　　　　　　　　　　測定周波数＝１２０Ｈｚ、ＥＳＲは測定限界以下、測定誤差＝１．２％
Ｃ１６．　赤色ゴムベルト・ブロック電解コンデンサー容量測定、　左−側用＝１７，９４０μＦ。
Ｃ１７．　赤色ゴムベルト・右側用ブロック電解コンデンサー絶縁測定、　＋側、−側共に１００Ｖに充電する。
Ｃ１８．　赤色ゴムベルト・右側用ブロック電解コンデンサー絶縁測定、　２４時間後＋側、−側の各電圧測定する。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　＋側電圧＝６１．５V、−側電圧＝６８．２V。
Ｃ１９．　赤色ゴムベルト・左側用ブロック電解コンデンサー絶縁測定、　＋側、−側共に１００Ｖに充電する。
Ｃ１Ａ．　赤色ゴムベルト・左側用ブロック電解コンデンサー絶縁測定、　２４時間後＋側、−側の各電圧測定する。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　＋側電圧＝５５．２V、−側電圧＝５１．２V。
Ｃ２１．　黄色ゴムベルト・ブロック電解コンデンサー。
　　　　　　市販品なので外皮に電位差がある電解コンデンサー間は両面テープで絶縁固定、さらにホットボンドで固定。
Ｃ２２．　黄色ゴムベルト・ブロック電解コンデンサー、下から見る。
　　　　　電解コンデンサー電極配線は、ガラスエポキシ基板をエッチングして製作し、電極用ビス、ワッシャ、スプリングワッシャ、ナットは黄銅製＋ニッケルメッキ使用、配線には銅板を使用したので悪く見ても純正の「１５，０００μ」以上には成るでしょう。各電解コンデンサーへの配線は同じ長さに、且つ＋−対称が理想です。
Ｃ２３．　黄色ゴムベルト・ブロック電解コンデンサー容量測定、　右＋側用＝１７，２６０μＦ。
　　　　　　　測定周波数＝１２０Ｈｚ、ＥＳＲは測定限界以下、測定誤差＝１．２％
　　　　　　　ＥＳＲに付いてはmuRata、Nichicon、日本ケミコン、ルビコン、Panasonic、TDK、TechWeb参照。
Ｃ２4．　黄色ゴムベルト・ブロック電解コンデンサー容量測定、　右−側用＝１８，５７０μＦ。
Ｃ２５．　黄色ゴムベルト・ブロック電解コンデンサー容量測定、　左＋側用＝１７，７６０μＦ。
　　　　　　　　　　　　　　　　　測定周波数＝１２０Ｈｚ、ＥＳＲは測定限界以下、測定誤差＝１．２％
Ｃ２６．　黄色ゴムベルト・ブロック電解コンデンサー容量測定、　左−側用＝１７，８６μＦ。
Ｃ２７．　黄色ゴムベルト・右側用ブロック電解コンデンサー絶縁測定、　＋側、−側共に１００Ｖに充電する。
Ｃ２８．　黄色ゴムベルト・右側用ブロック電解コンデンサー絶縁測定、　２４時間後＋側、−側の各電圧測定する。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　＋側電圧＝５７．２V、−側電圧＝５６．６V。
Ｃ２９．　黄色ゴムベルト・左側用ブロック電解コンデンサー絶縁測定、　＋側、−側共に１００Ｖに充電する。
Ｃ２Ａ．　黄色ゴムベルト・左側用ブロック電解コンデンサー絶縁測定、　２４時間後＋側、−側の各電圧測定する。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　＋側電圧＝６１．０V、−側電圧＝６６．７７V。
Ｃ３１．　緑色ゴムベルト・ブロック電解コンデンサー。
　　　　　　市販品なので外皮に電位差がある電解コンデンサー間は両面テープで絶縁固定、さらにホットボンドで固定。
Ｃ３２．　緑色ゴムベルト・ブロック電解コンデンサー、下から見る。
　　　　　電解コンデンサー電極配線は、ガラスエポキシ基板をエッチングして製作し、電極用ビス、ワッシャ、スプリングワッシャ、ナットは黄銅製＋ニッケルメッキ使用、配線には銅板を使用したので悪く見ても純正の「１５，０００μ」以上には成るでしょう。各電解コンデンサーへの配線は同じ長さに、且つ＋−対称が理想です。
Ｃ３３．　緑色ゴムベルト・ブロック電解コンデンサー容量測定、　右＋側用＝１７，８４０μＦ。
　　　　　　　測定周波数＝１２０Ｈｚ、ＥＳＲは測定限界以下、測定誤差＝１．２％
　　　　　　　ＥＳＲに付いてはmuRata、Nichicon、日本ケミコン、ルビコン、Panasonic、TDK、TechWeb参照。
Ｃ３4．　緑色ゴムベルト・ブロック電解コンデンサー容量測定、　右−側用＝１８，３３０μＦ。
Ｃ３５．　緑色ゴムベルト・ブロック電解コンデンサー容量測定、　左＋側用＝１８，０９０μＦ。
　　　　　　　　　　　　　　　　　測定周波数＝１２０Ｈｚ、ＥＳＲは測定限界以下、測定誤差＝１．２％
Ｃ３６．　緑色ゴムベルト・ブロック電解コンデンサー容量測定、　左−側用＝１７，８５０μＦ。
Ｃ３７．　緑色ゴムベルト・右側用ブロック電解コンデンサー絶縁測定、　＋側、−側共に１００Ｖに充電する。
Ｃ３８．　緑色ゴムベルト・右側用ブロック電解コンデンサー絶縁測定、　５時間後＋側、−側の各電圧測定する。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　＋側電圧＝８１．４V、−側電圧＝８０．６V。
Ｃ３９．　緑色ゴムベルト・左側用ブロック電解コンデンサー絶縁測定、　＋側、−側共に１００Ｖに充電する。
Ｃ３Ａ．　緑色ゴムベルト・左側用ブロック電解コンデンサー絶縁測定、　５時間後＋側、−側の各電圧測定する。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　＋側電圧＝８０．６V、−側電圧＝７９．８V。
Ｃ４１．　黄ゴムベルト・ブロック電解コンデンサー。
　　　　　　市販品なので外皮に電位差がある電解コンデンサー間は両面テープで絶縁固定、さらにホットボンドで固定。
Ｃ４２．　黄ゴムベルト・ブロック電解コンデンサー、下から見る。
　　　　　電解コンデンサー電極配線は、ガラスエポキシ基板をエッチングして製作し、電極用ビス、ワッシャ、スプリングワッシャ、ナットは黄銅製＋ニッケルメッキ使用、配線には銅板を使用したので悪く見ても純正の「１５，０００μ」以上には成るでしょう。各電解コンデンサーへの配線は同じ長さに、且つ＋−対称が理想です。
Ｃ４３．　黄ゴムベルト・ブロック電解コンデンサー容量測定、　右＋側用＝１７，８４０μＦ。
　　　　　　　測定周波数＝１２０Ｈｚ、ＥＳＲは測定限界以下、測定誤差＝１．２％
　　　　　　　ＥＳＲに付いてはmuRata、Nichicon、日本ケミコン、ルビコン、Panasonic、TDK、TechWeb参照。
Ｃ４4．　黄ゴムベルト・ブロック電解コンデンサー容量測定、　右−側用＝１８，３３０μＦ。
Ｃ４５．　黄ゴムベルト・ブロック電解コンデンサー容量測定、　左＋側用＝１８，０９０μＦ。
　　　　　　　　　　　　　　　　　測定周波数＝１２０Ｈｚ、ＥＳＲは測定限界以下、測定誤差＝１．２％
Ｃ４６．　黄ゴムベルト・ブロック電解コンデンサー容量測定、　左−側用＝１７，８５０μＦ。
Ｃ４７．　黄ゴムベルト・右側用ブロック電解コンデンサー絶縁測定、　＋側、−側共に１００Ｖに充電する。
Ｃ４８．　黄ゴムベルト・右側用ブロック電解コンデンサー絶縁測定、　５時間後＋側、−側の各電圧測定する。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　＋側＝８１．４V、−側＝８０．６V。
Ｃ４９．　黄ゴムベルト・左側用ブロック電解コンデンサー絶縁測定、　＋側、−側共に１００Ｖに充電する。
Ｃ４Ａ．　黄ゴムベルト・左側用ブロック電解コンデンサー絶縁測定、　５時間後＋側、−側の各電圧測定する。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　＋側＝８０．６V、−側＝７９．８V。
Ｖ．　ＳＩＴ（Static Induction Transistor）　２ＳＫ１８０，２ＳＫ７７，ＴＨＦ−５１ｓ　の規格（マニアル・カタログより）　
絶対最大定格（Ta=25℃） ２ＳＫ１８０ ２SK７７ ＴＨＦ−５１s ２ＳＫ１８０ES
ゲート　ソース間耐圧 70V 50V 70V
ドレイン耐圧=ＶＧＳＯ 600V 200V 600V 600V
ゲート電流　VGS＝1V 0.5A 0.1A 0.5A
ドレイン電流=ＩＤ 20A 20A 30A 60A
ドレイン損失=ＰＴ ta=25℃ 300W 200W 400W 500W
電気的特性（Ta=25℃） ２ＳＫ１８０ ２SK７７ THF-51s ２ＳＫ１８０ES
ゲート　ソース間降伏電圧　IG＝0.1mA 70V min 70V min 50V min
ゲート漏れ電流　VGS＝-40V 100μA max 100μA max 100μA max
オフ時ドレイン漏れ電流　VGS＝-50V 100μA max 100μA max 100μA max
ゲート　 ソース間オフ電圧VDS＝300V,ID＝1mA 30V 30V 30V
ゲート　 ドレイン間降伏電圧 ID＝0.1mA 600V min 600V min 600V min
電圧増幅率=μ/VGS=-20V､VDS=0.1A 10 20 20
入力容量=Cis/V=10V,f=1MHz 2500pF 5000pF 2500pF
ドレイン電流=IDSS/VDS=10V、VGS=0V ８A（Typ） 20A（Typ） 18A（Typ）
ドレイン　ソース間オン抵抗、VGS=0, ID=2A 1.5Ω max 0.2Ω max 0.3Ω max
ドレイン　ソース間オフ抵抗 GS=-50V,VDS=300V 1MΩ　max 1MΩ　max 1MΩ　max
遮断周波数、VGS=20V, ID=2A 10MHz min 50MHz min 10MHz min
ターンオン時間IGS=1.5A 200ns 250ns 50ns
ターンオフ時間VGS=50V 250ns 300ns 50ns
Ｓ．　YAMAHA Ｂ−１　の仕様（マニアルより）　
型式 ステレオ・パワーアンプ　B-1
回路方式 シングルプッシュプルOCL、SEPP回路
パワー段用電源 Ｌ・Ｒ独立のトランス及びケミコン（１５，０００μＦ×２）×両ｃｈ
ダイナミックパワー ３６０Ｗ（８Ω）、（１ｋＨｚ，歪０．１％）
実効出力 １５０Ｗ＋１５０Ｗ（８Ω／４Ω共）、（両ｃｈ，２０〜２０，０００Ｈｚ，歪み０．１％）
１６０Ｗ＋１６０Ｗ（８Ω／４Ω共）、（両ｃｈ，１ｋＨｚ，歪み０．１％）
パワーバンド幅 ５Ｈｚ〜５０ｋＨｚ（８Ω）、（ＩＨＦ，歪み０．５％）
ダンピングファクター ８０（８Ω）、（両ｃｈ，１００Ｗ時，８Ω）
全高調波歪率 ０．０２％（１ｋＨｚ），０．０６％（２０ｋＨｚ）、（両ｃｈ，１００Ｗ時，８Ω）
０．０２％（１ｋＨｚ），０．０３％（２０ｋＨｚ）、（両ｃｈ，１Ｗ時，８Ω）
混変調歪率 ０．０４％、（７０Ｈｚ：７ｋＨｚ＝４：１，１００Ｗ，８Ω）
周波数特性 ５Ｈｚ〜１００ｋＨｚ（＋０，−１dB）、（１Ｗ，８Ω）
入力インピーダンス １００ｋΩ
入力感度 ７７５ｍＶ
レベル可変幅 １８dB（７７５ｍＶ〜６Ｖ）
残留雑音 ０．３ｍＶ
ＳＮ比 １００dB
ランブルフィルターｆｃ １０Ｈｚ，−１２dB／ｏｃｔ
入力端子 ＮＯＲＭＡＬ-ＤＩＲＥＣＴ（ＳＷ切換）
出力端子 １-２-３-４-５（ＵＣ−１使用時）
（Ｂ-１単体の場合は１のみ）
付属回路 オーバーロード・インジケーター
パワーFET(Field Effect Transistor)保護回路（自動復帰・純電子式過電流保護回路）
スピーカー保護回路（電圧検出リレー駆動方式）
サーマルインジケーター（温度上昇検出保護回路）
ランブルフィルタースイッチ
主な使用半導体 FET(Field Effect Transistor)=39個
ＴＲ（トランジスター）=113個、 LED=3個、 ツェナーダイオード=7個、 ダイオード=64個
電源 AC100V、50Hz/60Hz
定格消費電力 440W（電気用品取締法による表示）
寸法 ４６０Ｗ×１５０Ｈ×３９０Ｄmm
重量 ３７ｋｇ
別売品 専用アダプター　ＵＣ-1
価格 ３３５，０００円（１９７４年当時）
Ｕ．　YAMAHA ＵＣ−１　の仕様（マニアルより）
ピークメーター部 −５０dB〜＋５dBまで表示するピークＶＵメーターとメータードライブ回路
スピーカー切換部 ５組のスピーカー切換ＳＷと左右独立レベルコントロールボリューム
その他 パワーインジケーター，オーバーロードインジケーター，サーマルインジケーター
Ｂ-１との接続 直接Ｂ-１前面に実装，または，別売専用コネクターコードにて接続使用
仕上げ ブラックアルマイト，梨地仕上げ
寸法 ４６０Ｗ×１５０（＋５）Ｈ×８３（＋５０）Ｄmm
重量 ５．５ｋｇ
別売品 専用コネクターコード
価格 ５万円（１９７４年当時）
　　　 　　　　　　　　y-b1-mv
ここに掲載された写真は、修理依頼者の機器を撮影した者です、その肖像権・版権・著作権等は、放棄しておりません。 　写真・記事を無断で商用利用・転載等することを、禁じます。
　Copyright(C) 2025　Amp Repair Studio All right reserved.
