| A−10U 修理記録 |
| 平成14年月日到着 月日完了 |
- A.修理前の状況
- B.原因
経年変化による劣化
- C.修理状況
初段FET(電解トランジスタ−)交換
初段TR(トランジスタ−)交換
半固定VR 交換
フイルムコンデンサ− 1部交換
電解コンデンサ− 交換
出力リレー 交換
電源リレー 交換
配線手直し、補強
経年劣化による各部ハンダ補正
- D.使用部品
半固定VR
フイルムコンデンサ−
電解コンデンサ−(オ−デオコンデンサ−ミュ−ズ使用)
出力リレー
電源リレー
FET(電解トランジスタ−)
TR(トランジスタ−)
- E.調整・測定
- F.修理費 120,000円 オーバーホール修理。
- S. NEC A−10U の仕様(マニアルより)
|
A.修理前の状況

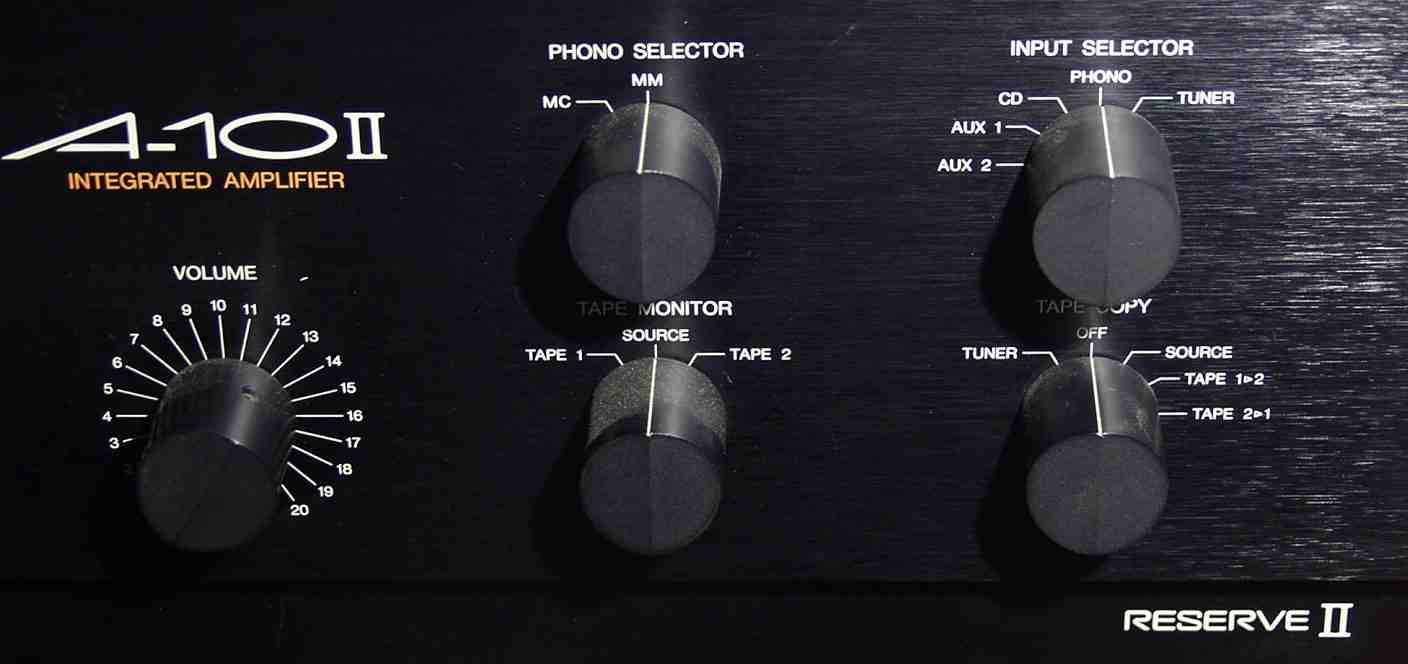

A−1.修理前 パネル見る |
 |

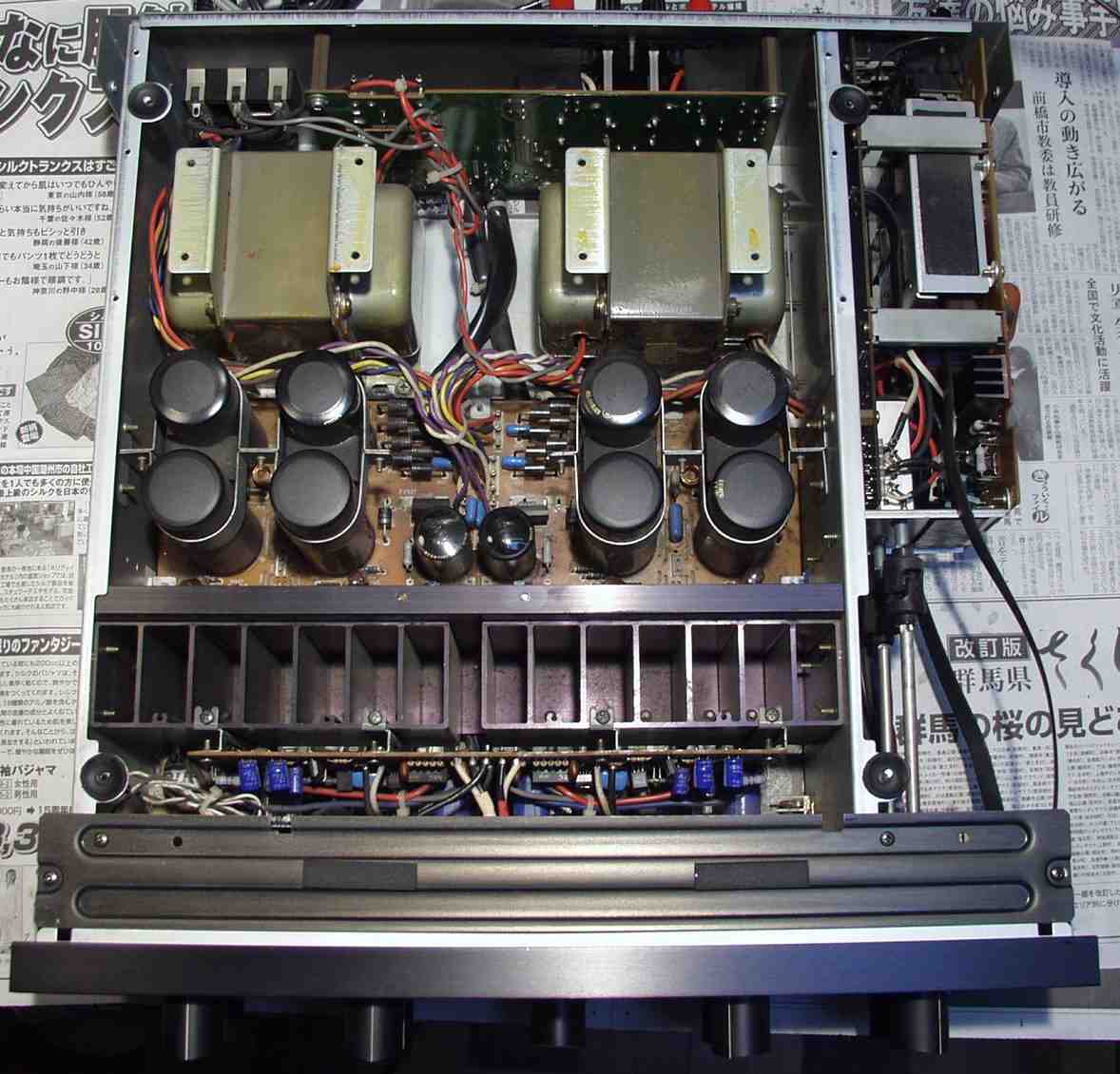

A−2.修理前 上から見る
良い部品を使用しているが、配置等の基本設計が悪い、お陰で、修理は大変
中に終段TR(トランジスタ−)の放熱器を配置=放熱が悪い
真ん中にあるメインAMP基盤は終段TR(トランジスタ−)を外さないと取り出せない
SP接続リレ−は、同型が無く、代替えなので配線変更
右中の、プリAMPも取りだすのが、大変
コネクタ−が少ない為、バラスのも大変
以上の理由により、修理+電解コンデンサ−交換等を含めた方が、良いです |
 |

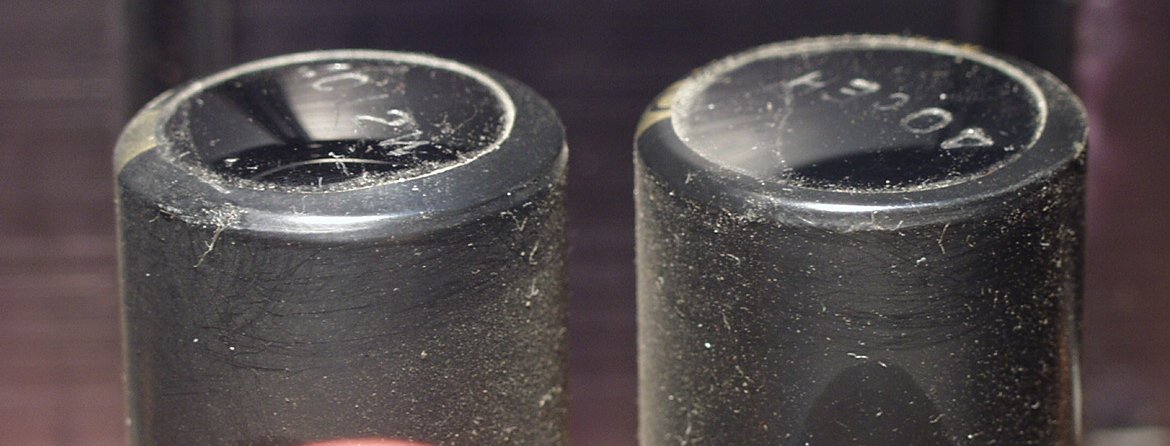

| A−3.修理前 熱で頭が膨れた 左電解コンデンサー |
 |

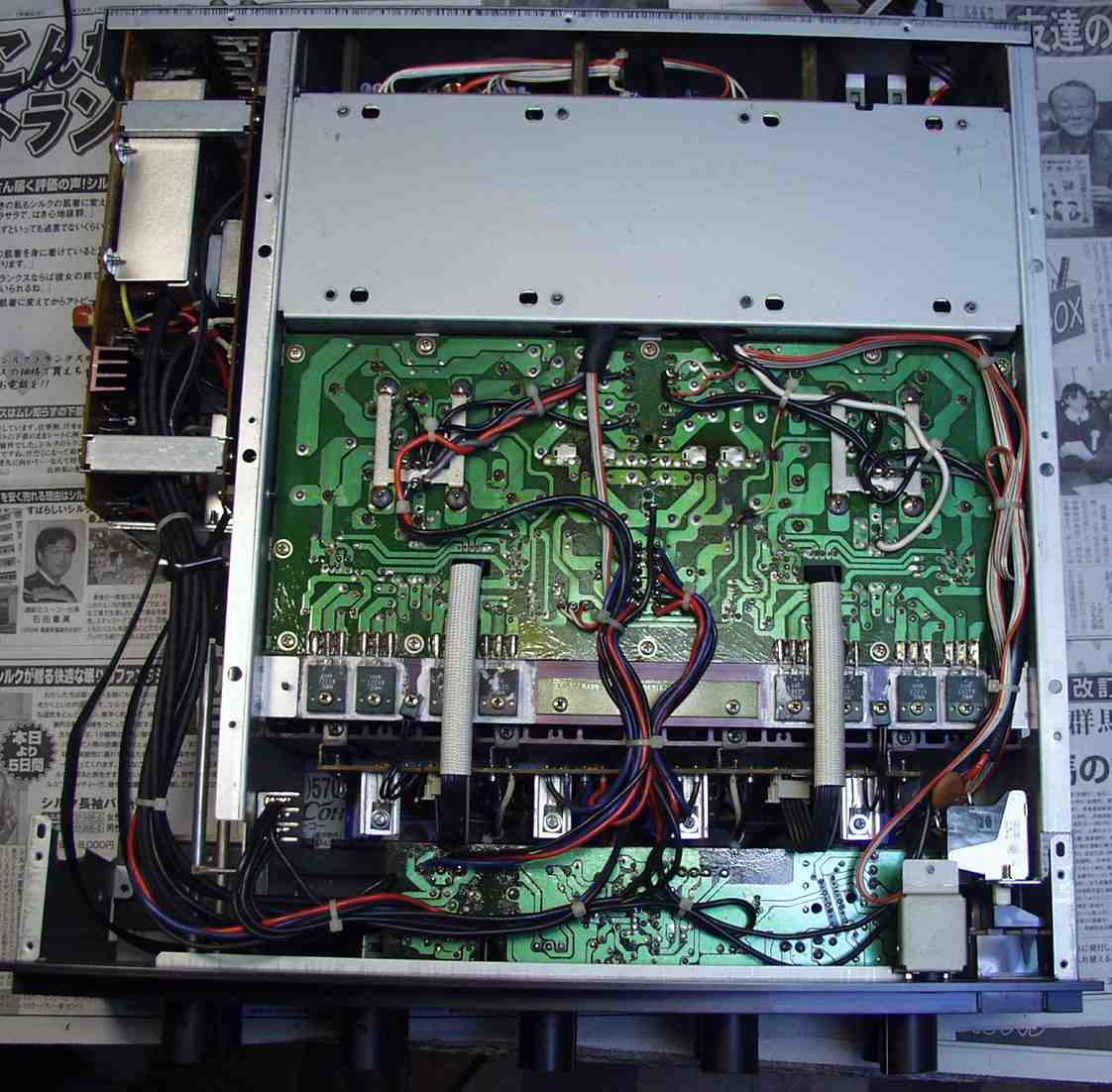

| A−4.修理前 下から見る |
 |

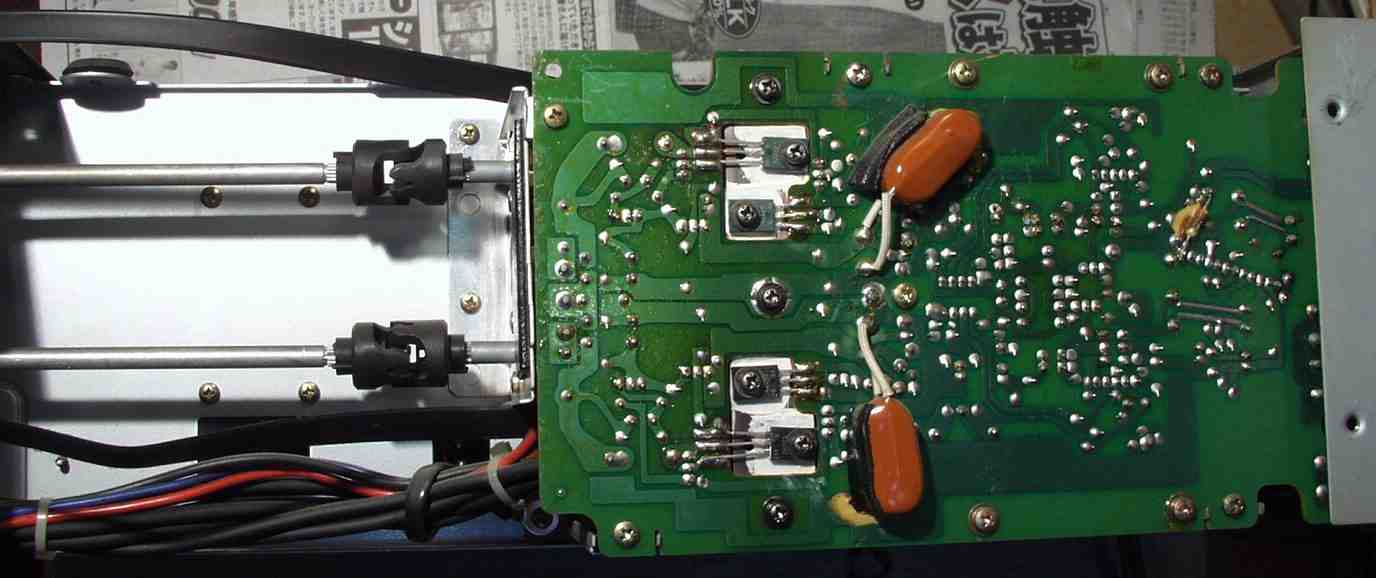

| A−5.修理前 EQ−AMP |
 |
C.修理状況
C−1.修理中 |
| 4.OP−AMP交換後のノイズ |
|
| 5.全動作確認中 |
|
| 6.ケ−スが汚いので、塗装する 塗装前です |
|
| 7.塗装後ピカピカとなって、戻る前の実働試験、エ−ジング |
|
| S. NEC A−10U の仕様(カタログ・マニアルより) |
| 型式 |
ハイクオリティインテグレーテッドアンプ |
| パワーアンプ部 |
| 回路方式 |
全段ダイレクトDCサーボ方式 |
実効出力
(両ch駆動正弦波出力,20Hz〜20kHz) |
60W+60W(8Ω)
120W+120W(4Ω) |
| 全高調波歪率 |
0.004%(実効出力時) |
| 混変調歪率 |
0.004%(実効出力時) |
| 周波数特性 |
5Hz〜300kHz |
| 入力感度/インピーダンス |
1.23V/20kΩ |
| プリアンプ部 |
| 回路方式 |
High Gm FET ダイレクト入力EQ部 |
| 入力端子(レベル/インピーダンス) |
PHONO(MM) 2.5mV/47kΩ
PHONO(MC) 250μV/100Ω
TUNER 150mV/20kΩ
TAPE(1,2) 150mV/20kΩ
CD 150mV/20kΩ
AUX(1,2) 150mV/20kΩ |
| 出力端子(レベル/インピーダンス) |
REC出力 150mV
プリアンプ出力 1.23V/600Ω |
| SN比 |
PHONO(MM) 90dB(−142dBV)
PHONO(MC) 73dB(−142dBV)
TUNER 110dB(−126dBV)
TAPE(1,2) 110dB(−126dBV)
CD 110dB(−126dBV)
AUX 110dB(−126dBV) |
| RIAA偏差 |
±0.2dB以内(10Hz〜100kHz) |
| PHONO最大許容入力 |
150mV(MM) |
| サアブソニックフィルター |
15Hz(−3dB,6dB/Oct)
フォノイコライザ組み込み |
| 入出力位相 |
同相 |
| 総合 |
| 電源回路方式 |
ステージ独立シャントレギュレータ方式+リザーブ電源 |
| 消費電力 |
230W |
| 外形寸法 |
幅430x高さ150x奥行430mm |
| 重量 |
24kg |
| 価格 |
¥109,800 |
|
neca1023-5 |
