Ｍａｒａｎｔｚ　７Ｔ．　２台目修理記録

平成２３年１０月８日到着　　２０２１／９／２３完成

Ａ．　修理前の状況 オ−バ−ホ−ル修理＋下記特別改造依頼。 １．フロント・パネルの交換（Ｍａｒａｎｔｚ　７の物）。 ２．フロントの三つのジャックの取り外し（使用しないので不要でもあります）。 ３．レコードのみ聴きますのでＰＨＯＮＯ１のみ生かして他の配線は取り外。 ４．リヤパネルのピンジャクはプリアウトを１つとＰＨＯＮＯ１のみで他は取り外し。 ５．コンセント全部取り外し。 ６．木箱の再塗装。 Ｔ．　修理前点検測定 Ｂ．　症状、原因 片側歪み多い。 右スピーカーからの音が出たり出なかったり（不良部分） Ｋ．　木ケース補修・塗装 Ｃ．　修理状況 電解コンデンサー交換＝オーディオ・コンデンサー（ミューズ）使用。 配線手直し、補強。 経年劣化による各部ハンダ補正。 ＲＣＡ端子交換。 ３Ｐインレットソケット取り付け。 木箱足交換。 Ｄ．　使用部品 電解コンデンサー　　　　　　　　　　　　　　　　　　　　個。 メタライズド・フイルムコンデンサー　　　　　　　　　　　個。 プラスチック足　　　　　　　　　　　　　　　　　　　　４個。 ３Ｐインレットソケット　FURUTECH　FI-10(R) ロジウムメッキ　１個。 テフロン絶縁ＲＣＡ端子　　　　　　　　　　　　１３組２６個。 小型ＲＣＡ端子　　　　　　　　　　　　　　　　　　２組４個。　 Ｅ．　調整・測定 Ｆ．　上位測定器による　調整・測定 Ｇ．　修理費　　１５０，０００円　　　　　　　オ−バ−ホ−ル修理 　　　　　　　　　　　　　　　　　　　　３台目からの、お馴染みさん価格 Ｓ．　Ｍａｒａｎｔｚ　７Ｔ　の仕様（マニアル・カタログより）

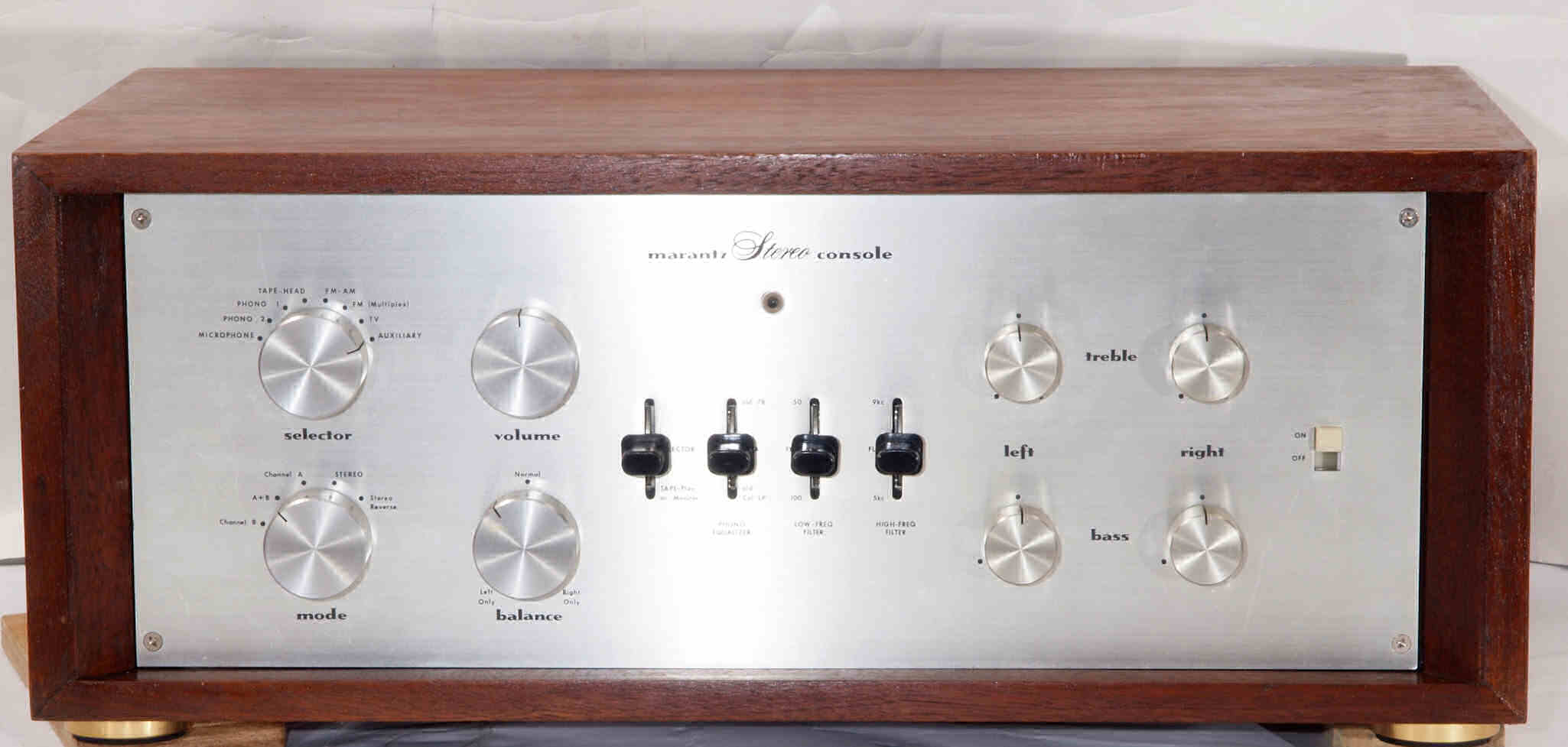

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ０１．　点検中　木箱入り、前から見る

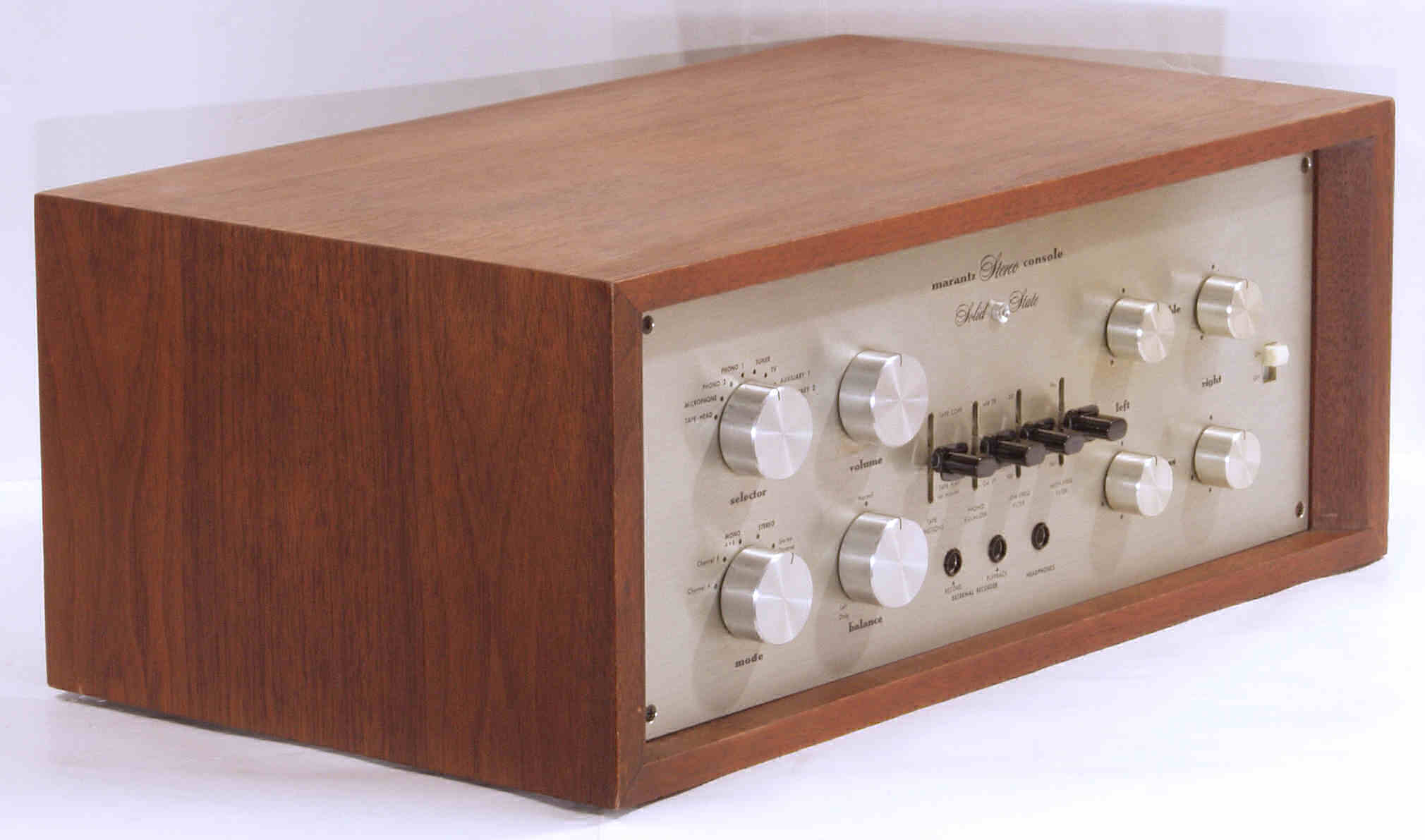

Ａ０２．　点検中　木箱入り、前右から見る

Ａ０３．　点検中　木箱入り、前左から見る

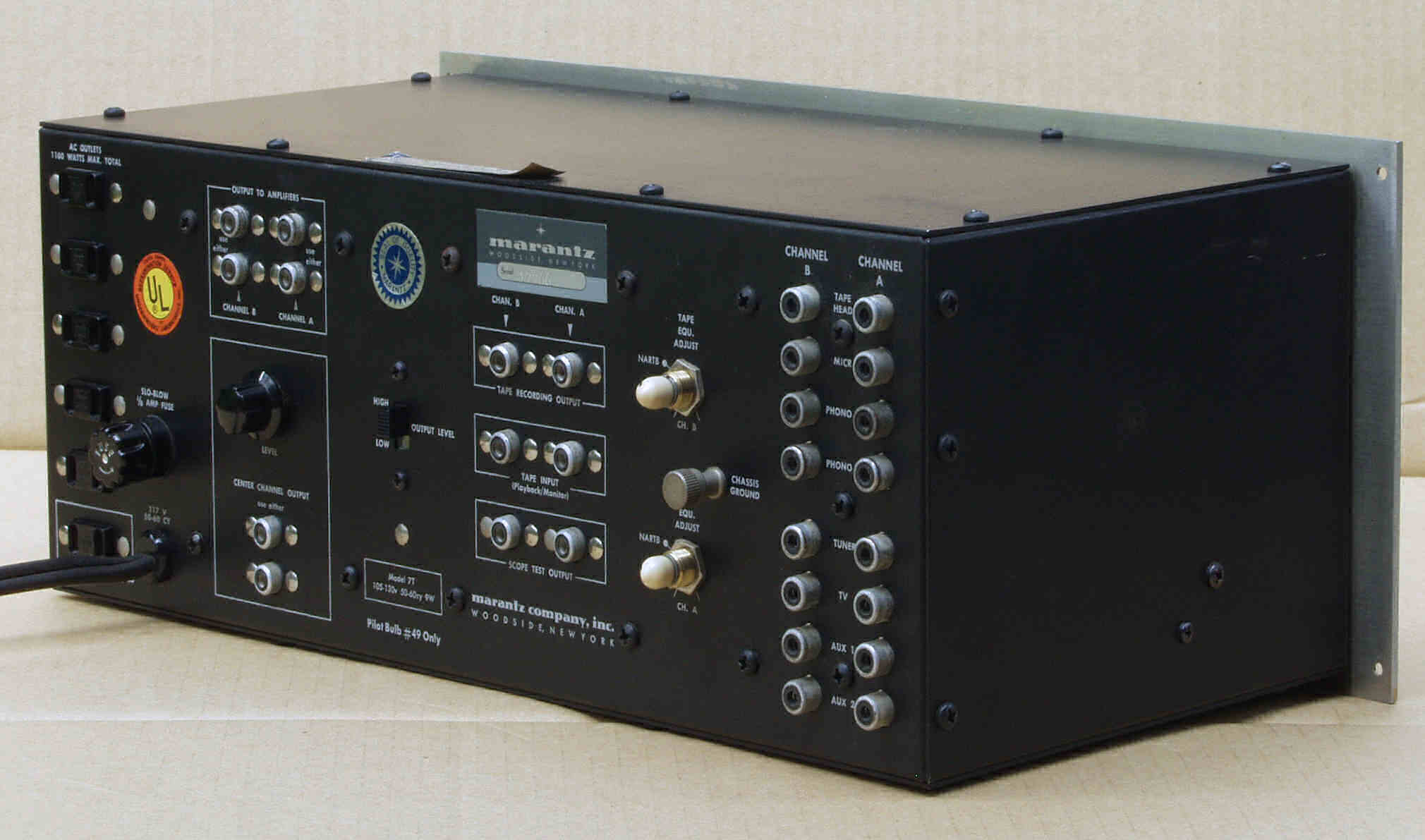

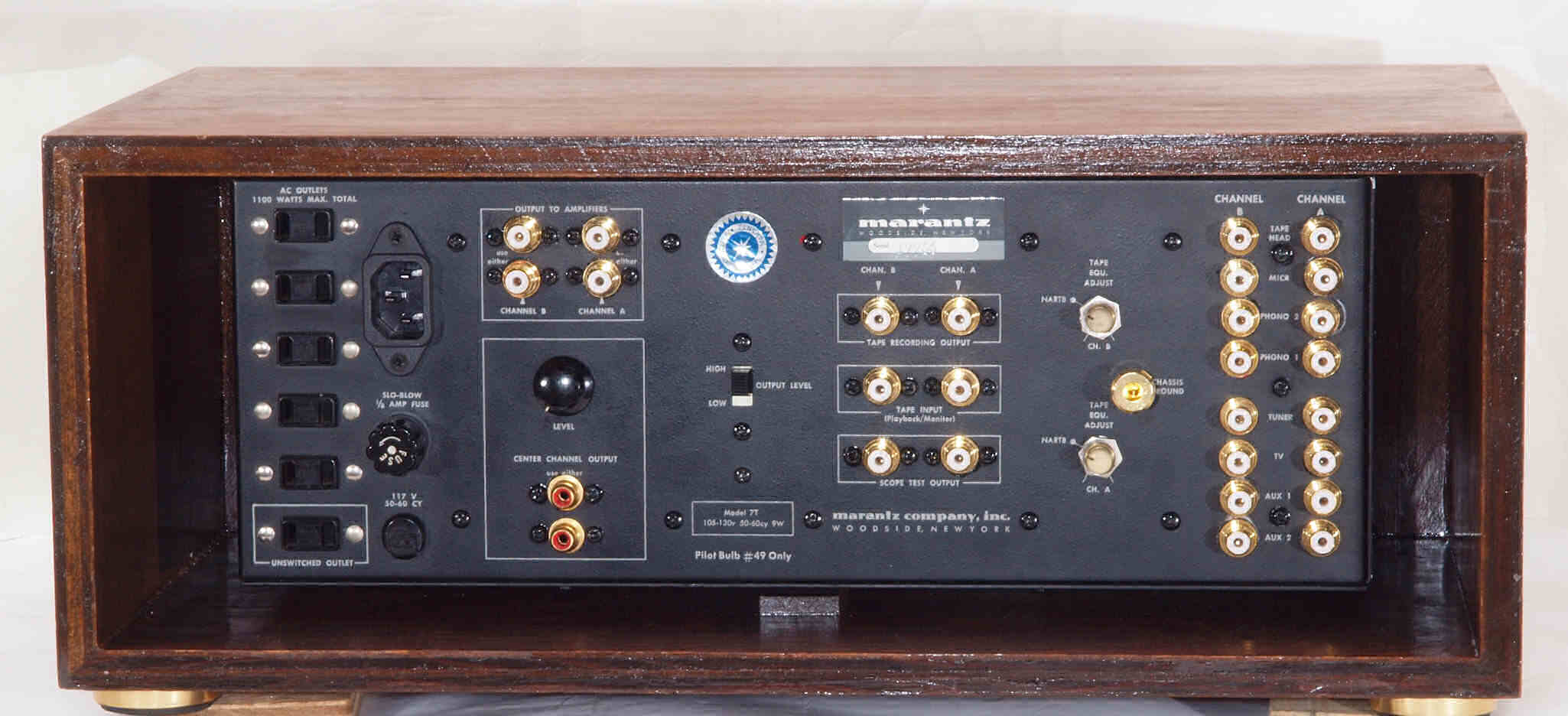

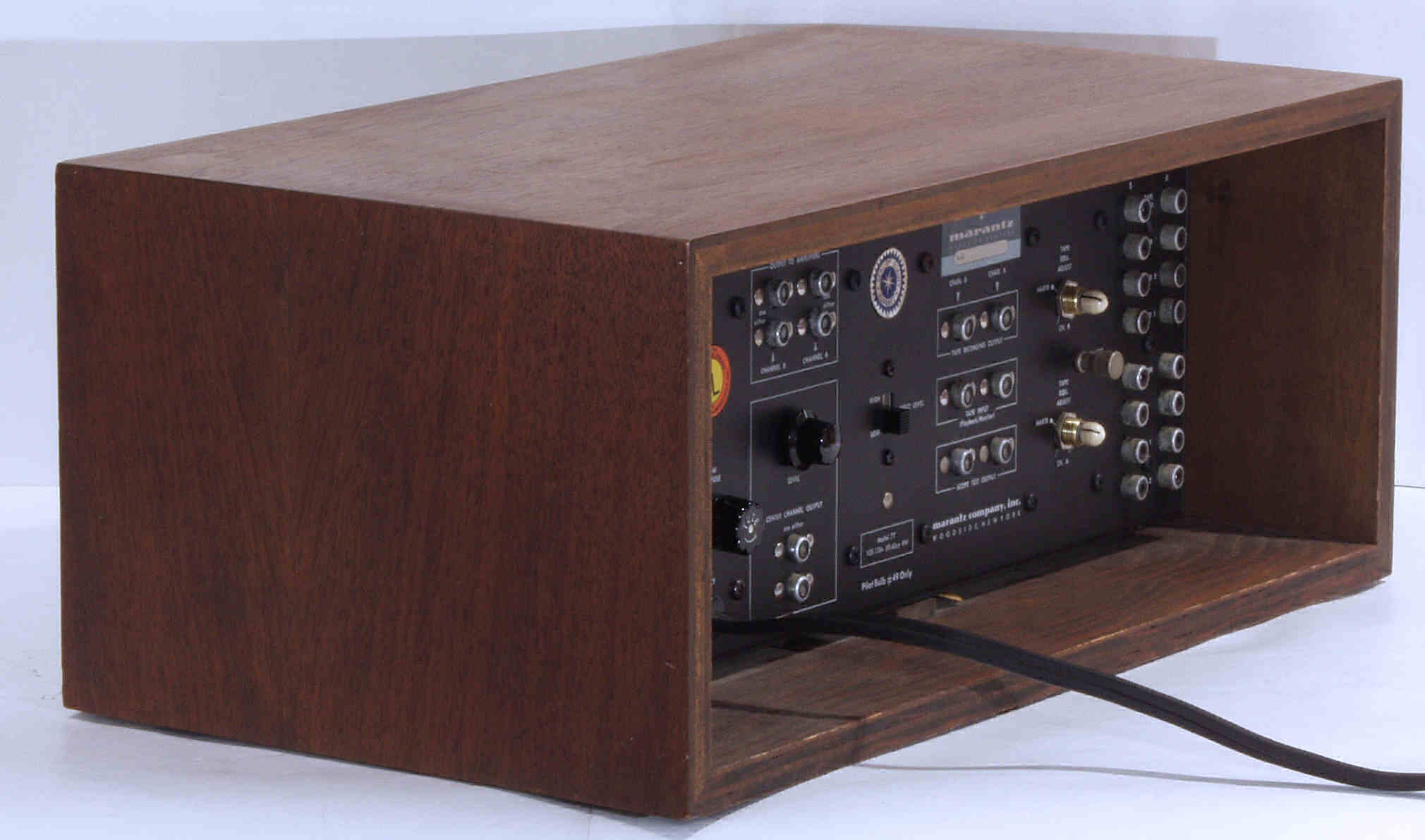

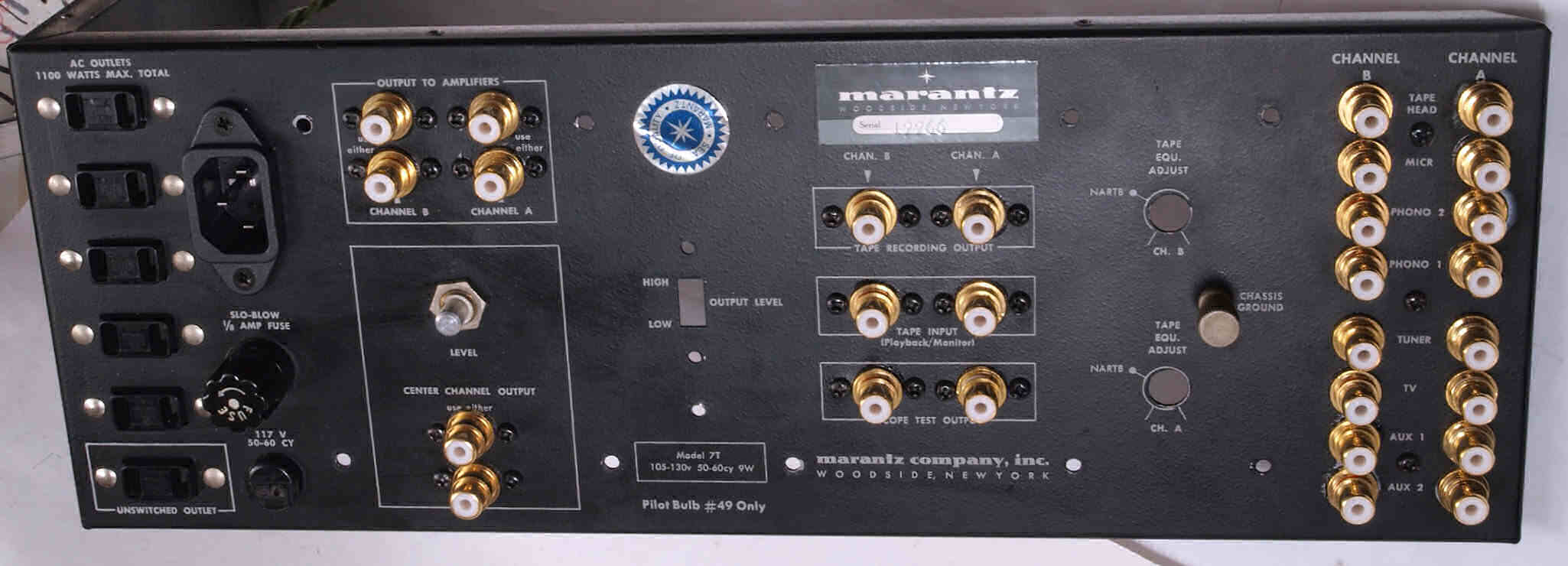

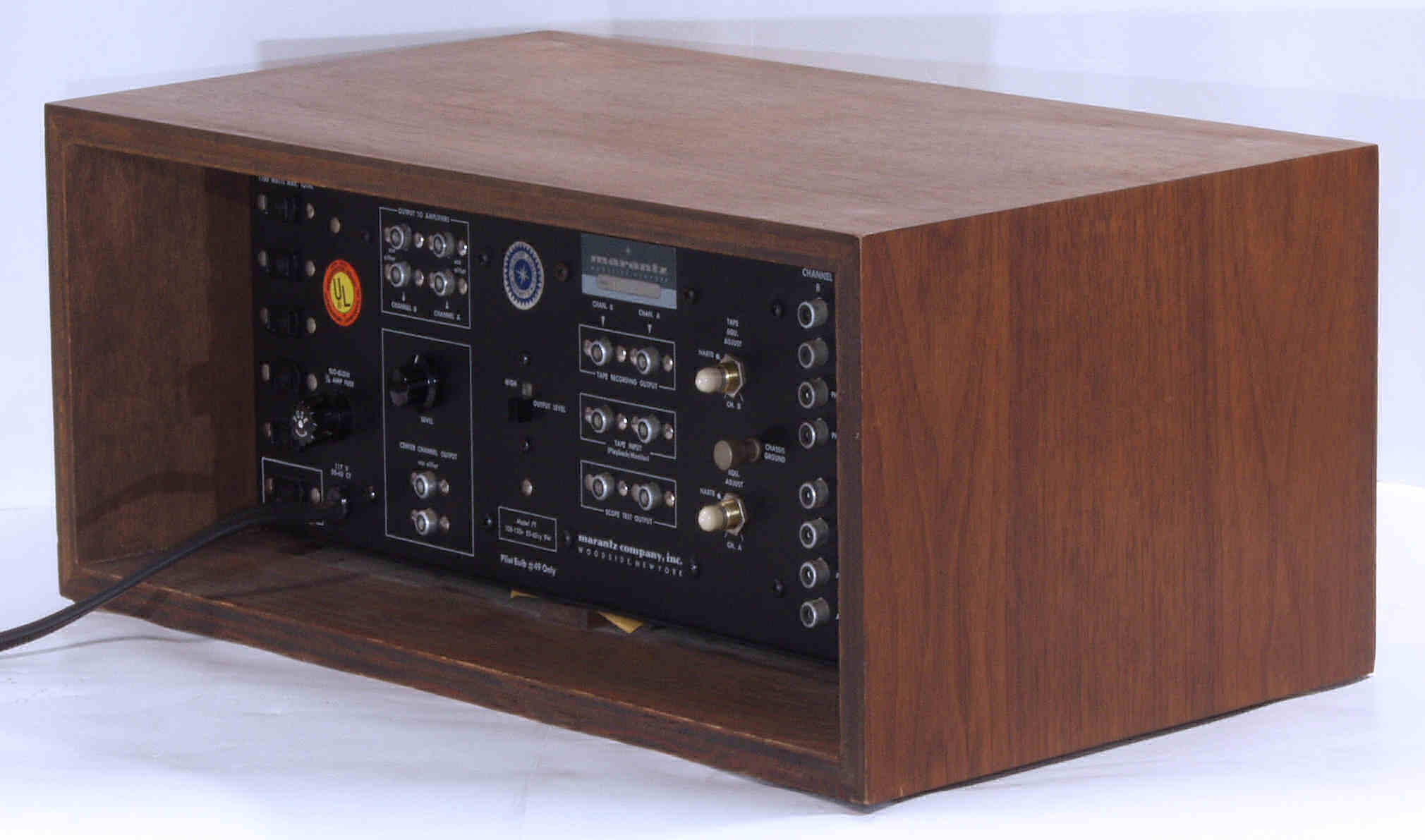

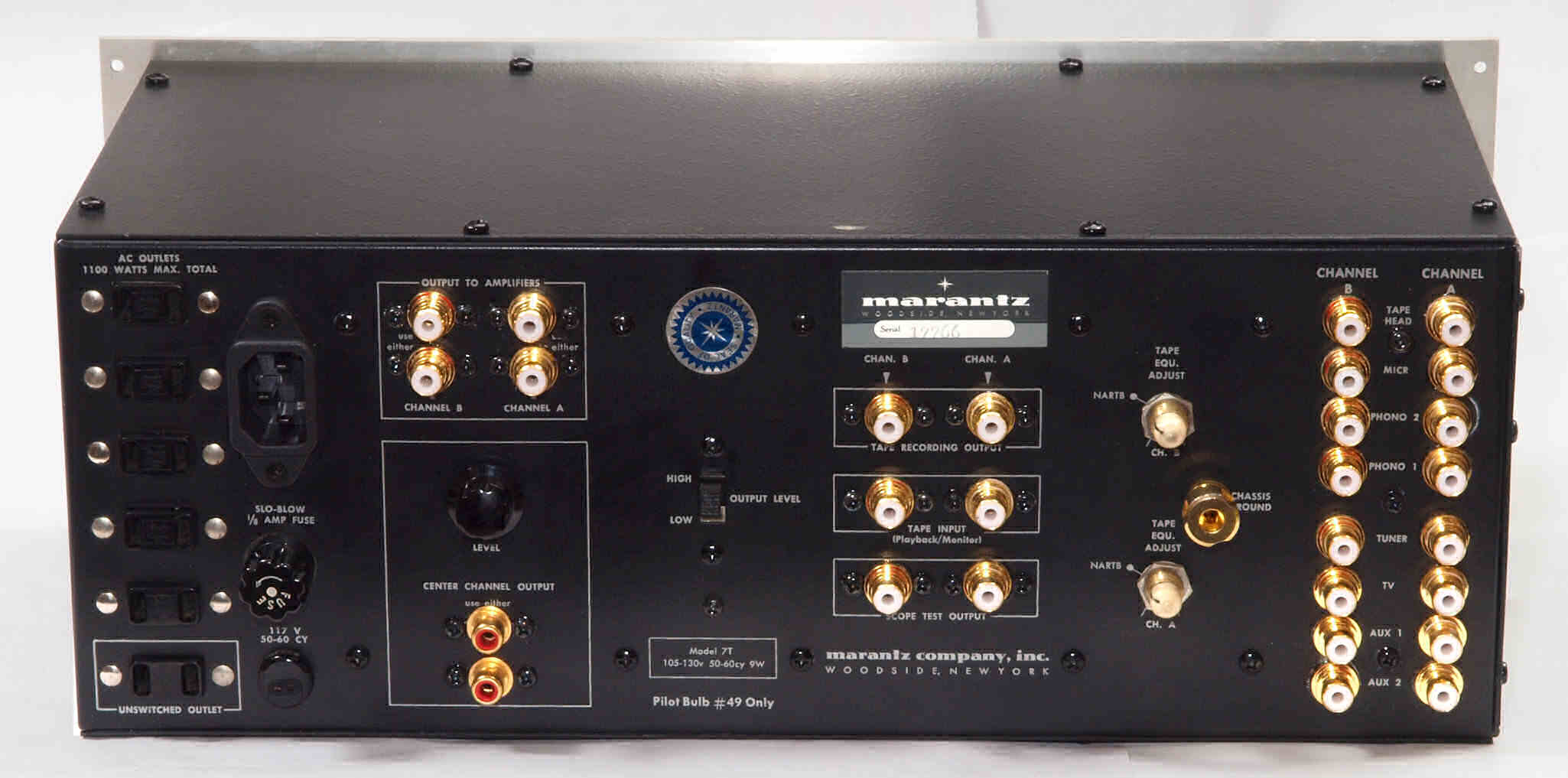

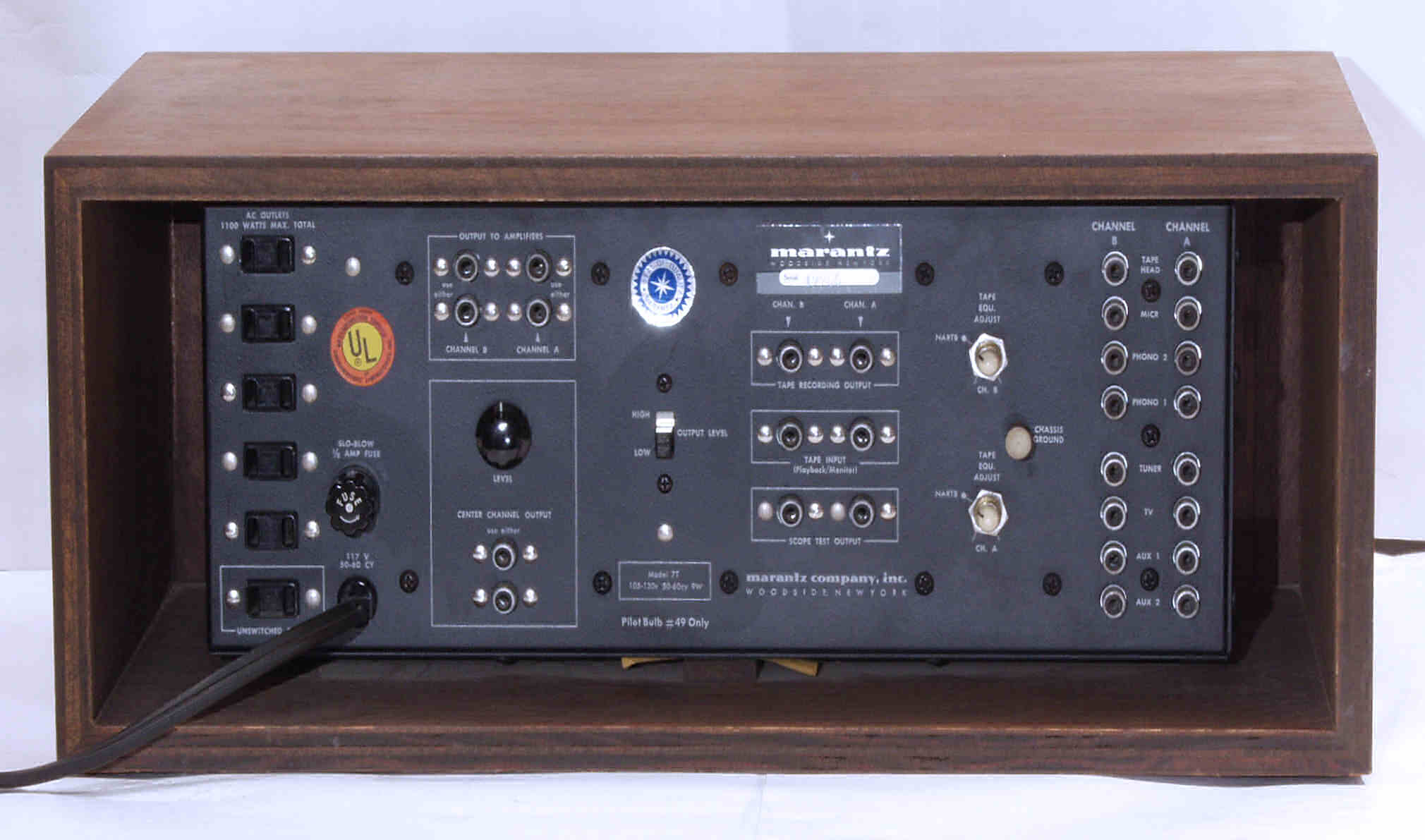

Ａ０４．　点検中　木箱入り、後から見る

Ａ０５．　点検中　木箱入り、後左から見る

Ａ０６．　点検中　木箱入り、後右から見る

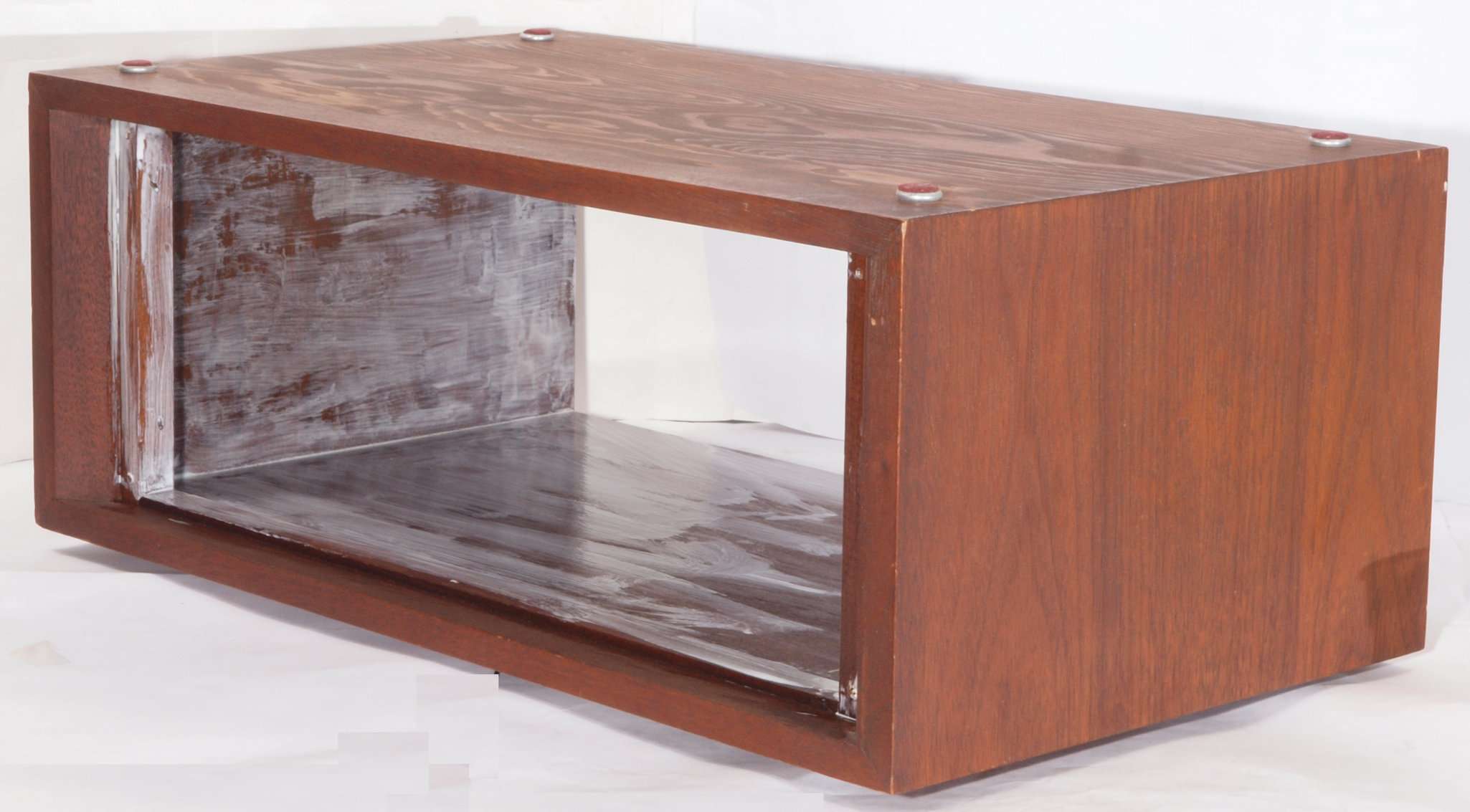

Ａ０７．　点検中　木箱入り、下前から見る

Ａ０８．　点検中　木箱入り、下前右から見る

Ａ０９．　点検中　木箱入り、下後から見る

Ａ０Ａ．　点検中　木箱入り、下後左から見る

Ａ０Ｂ．　点検中　木箱入り、上から見る

Ａ０Ｃ．　点検中　木箱入り、下から見る

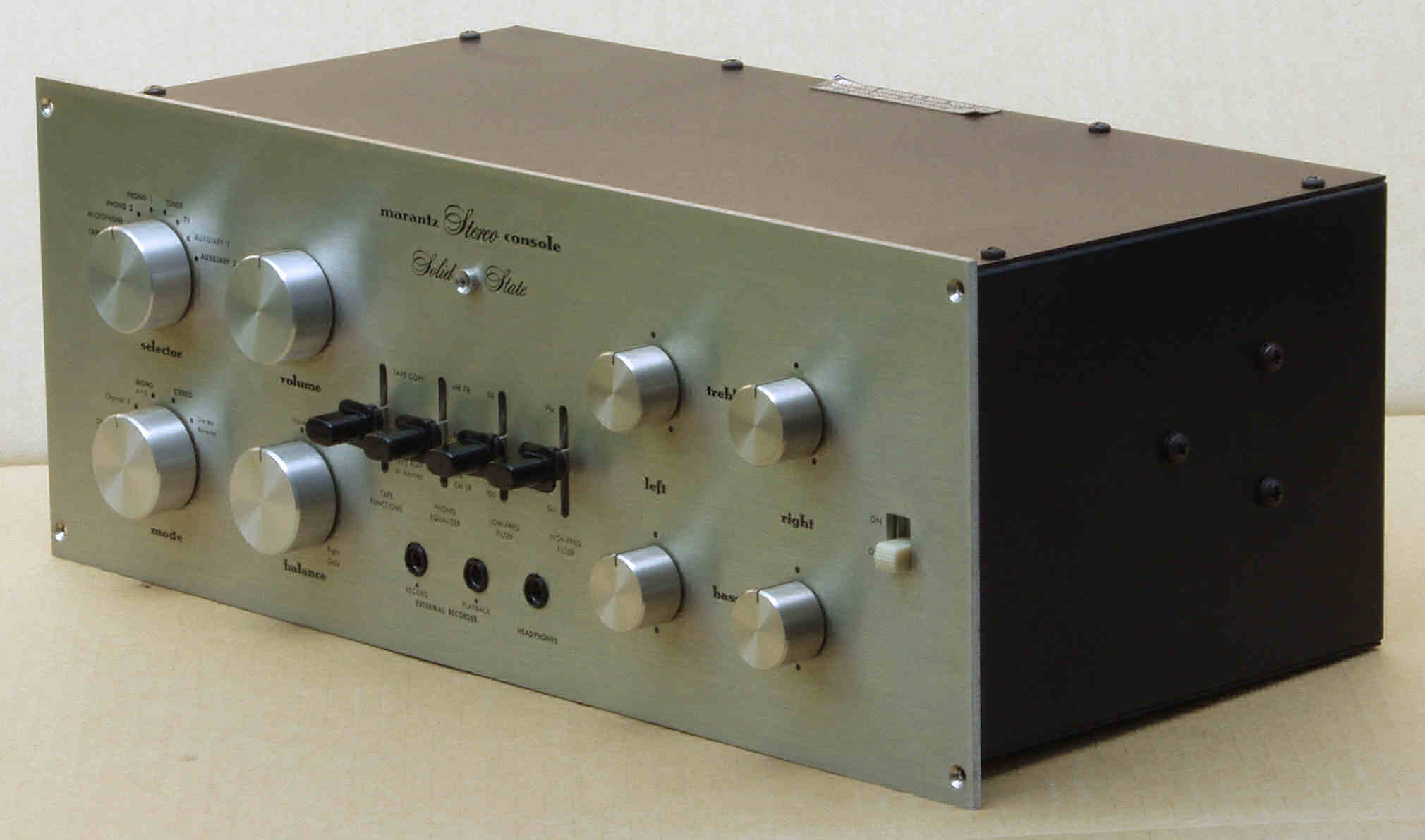

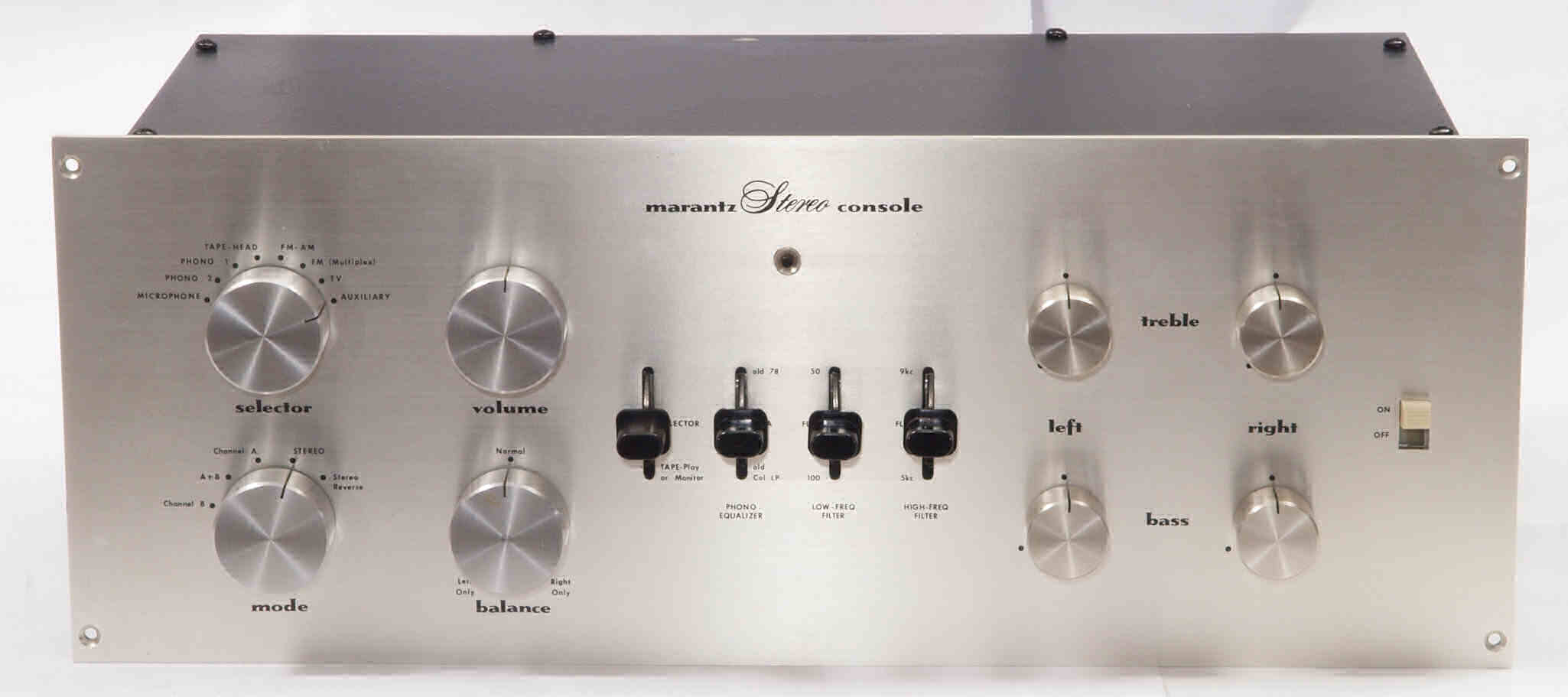

Ａ１１．　点検中　前から見る

Ａ１２．　点検中　前右から見る

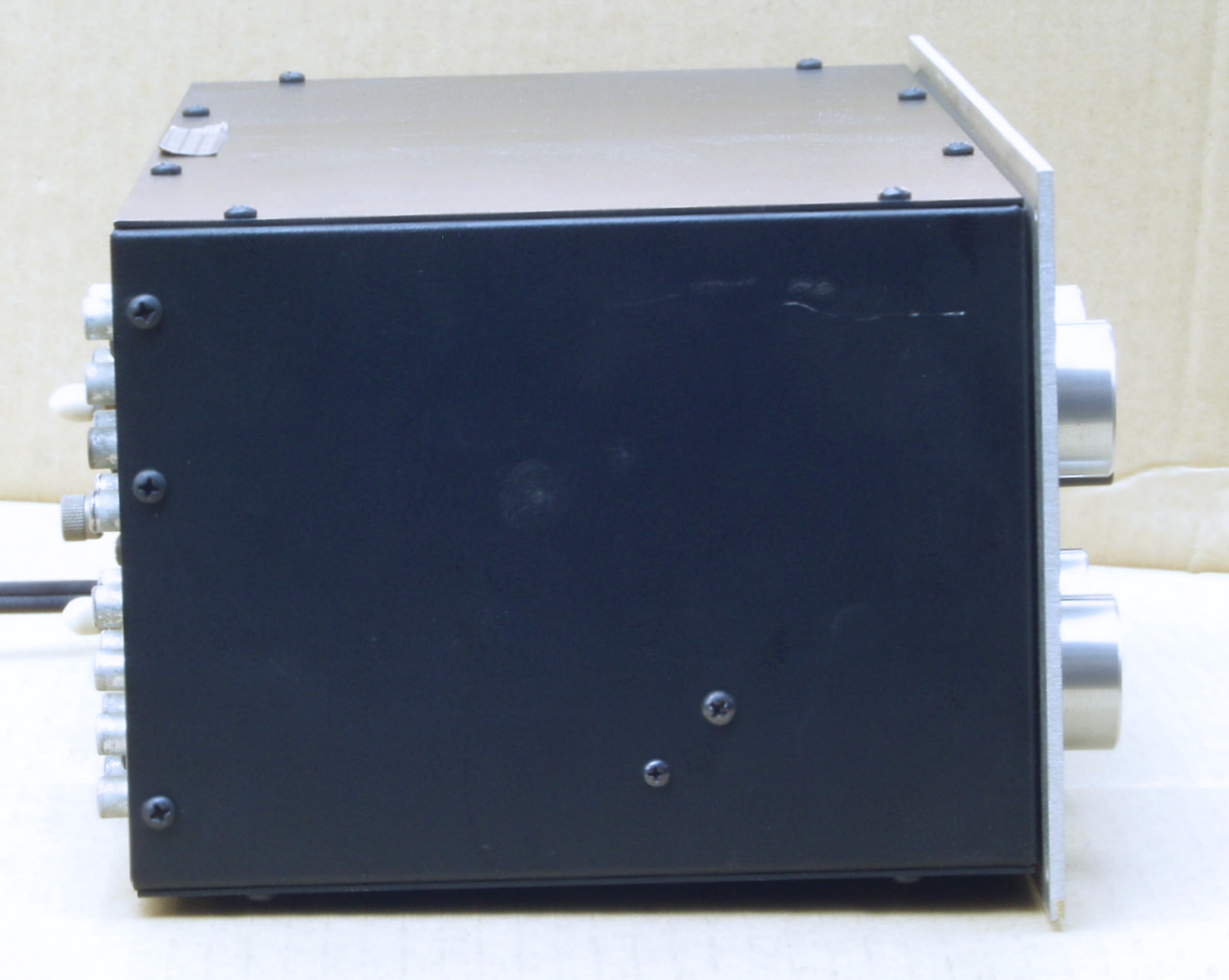

Ａ１３．　点検中　右から見る

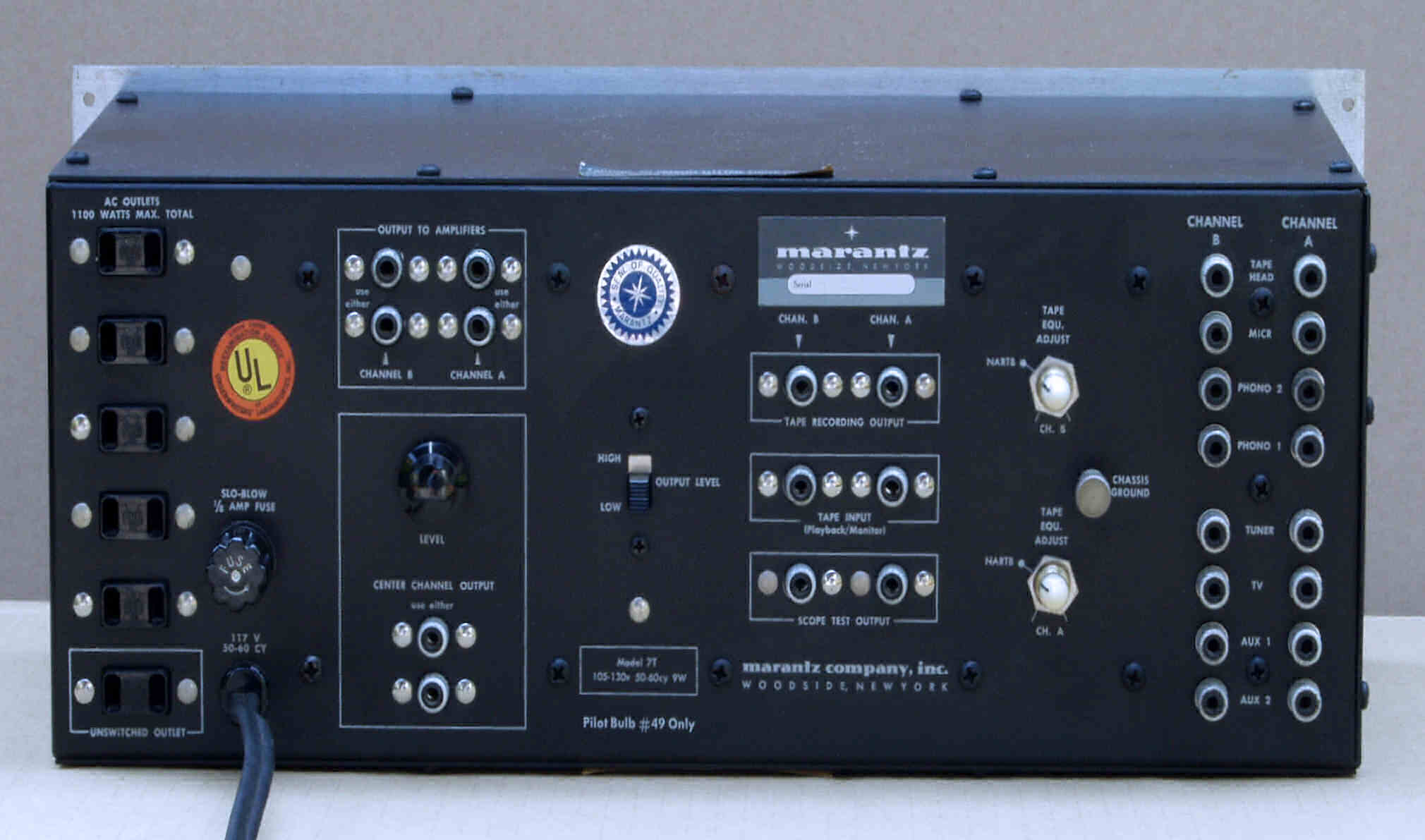

Ａ１４．　点検中　後から見る

Ａ１５．　点検中　後左から見る

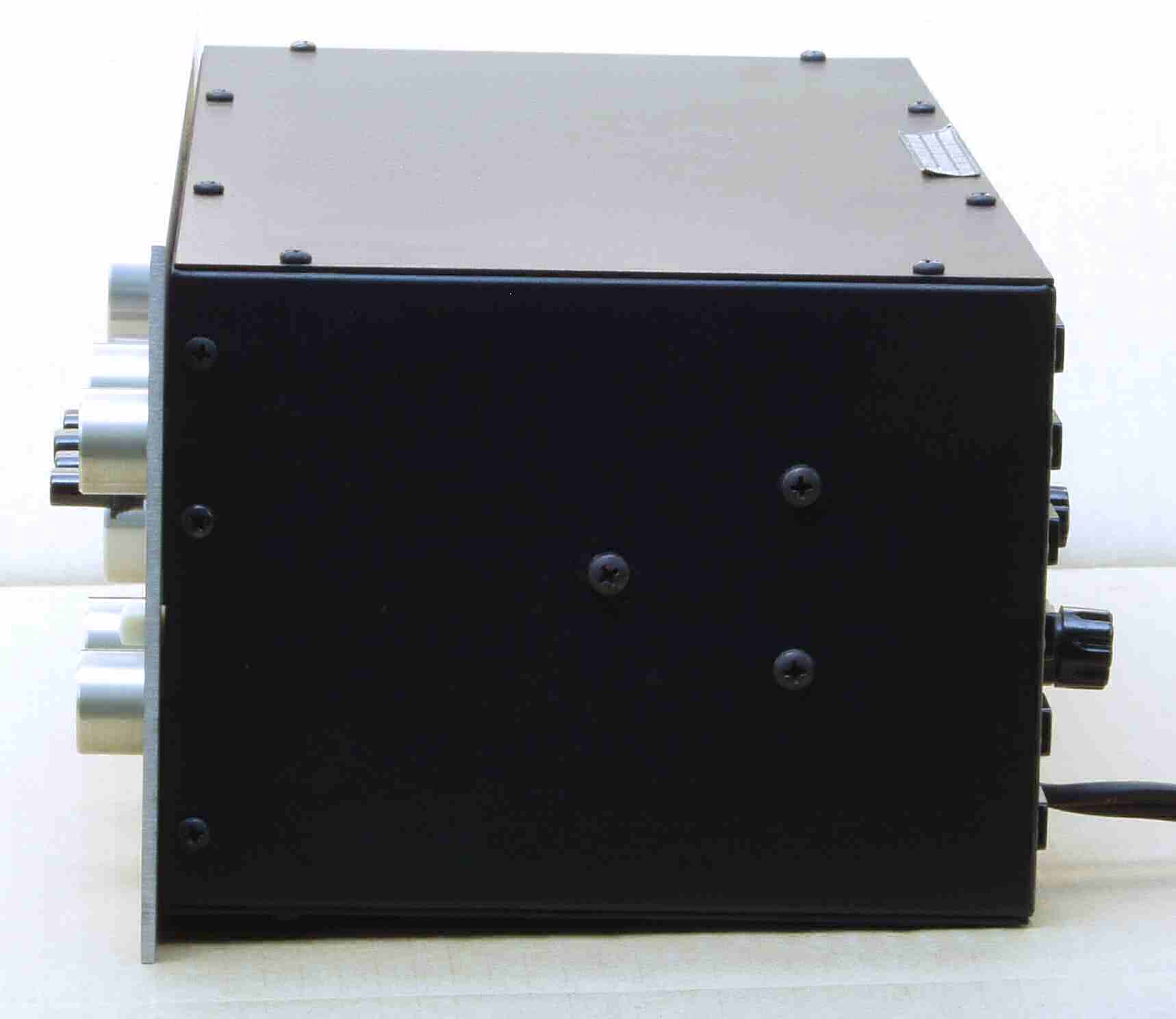

Ａ１６．　点検中　左から見る

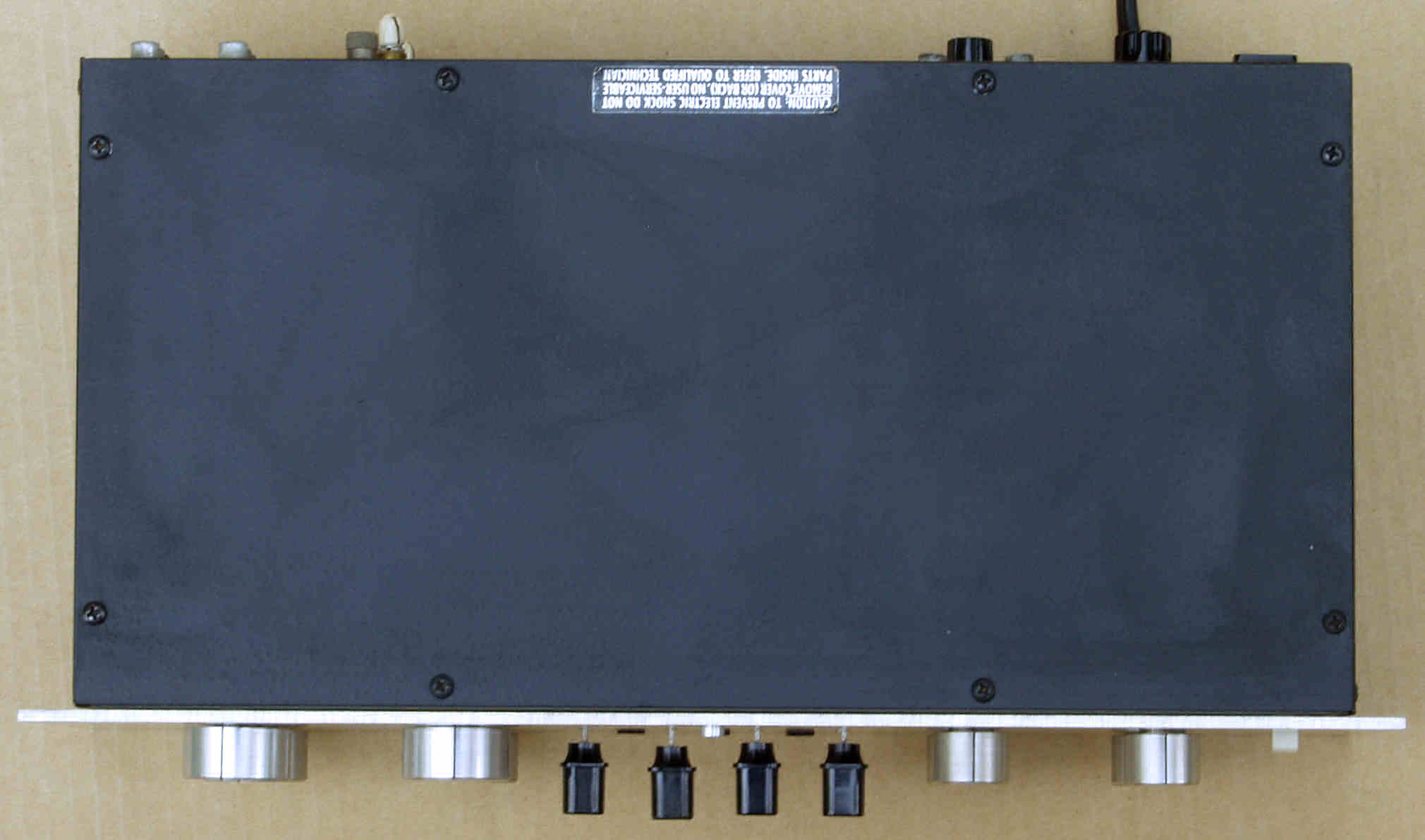

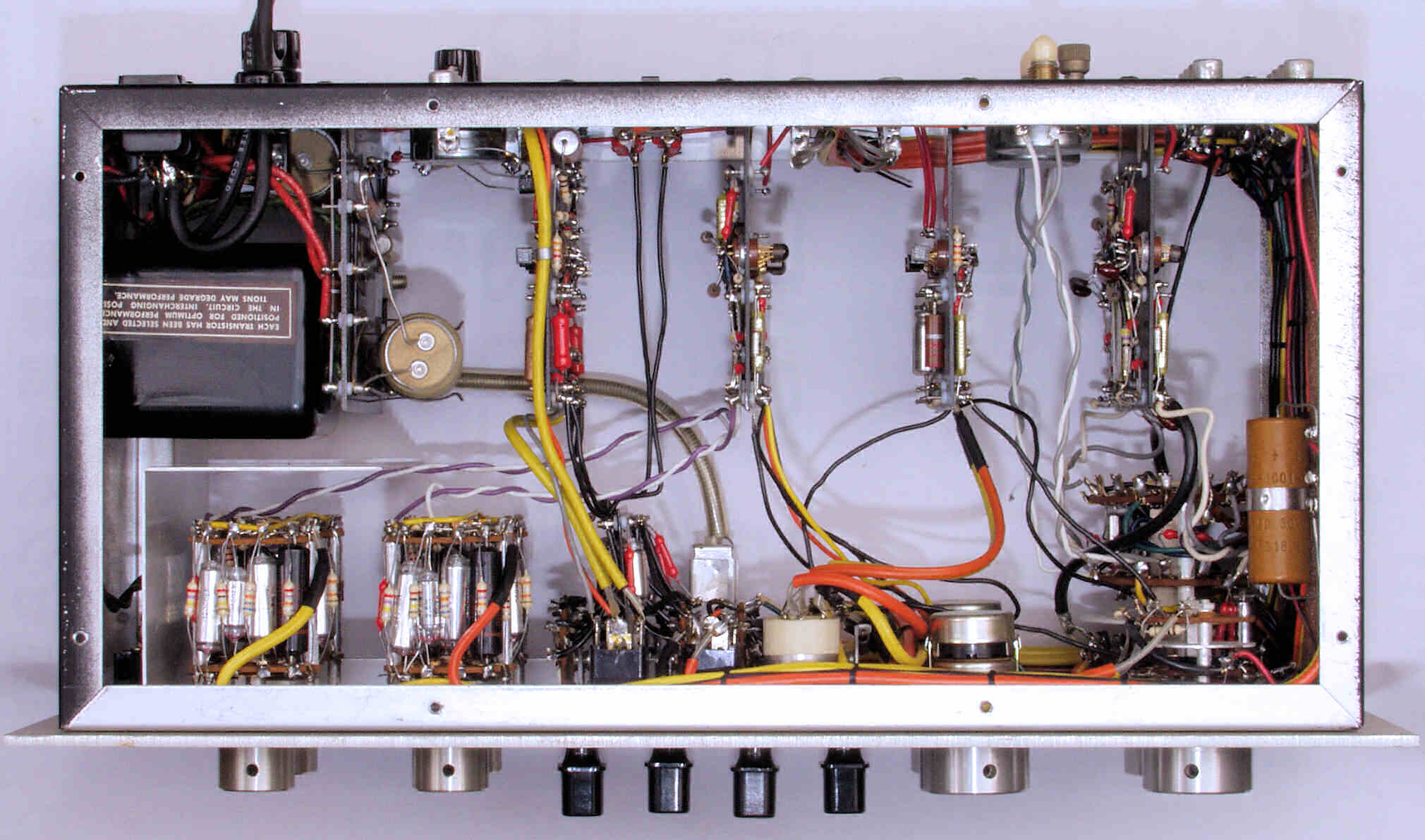

Ａ１７．　点検中　上から見る

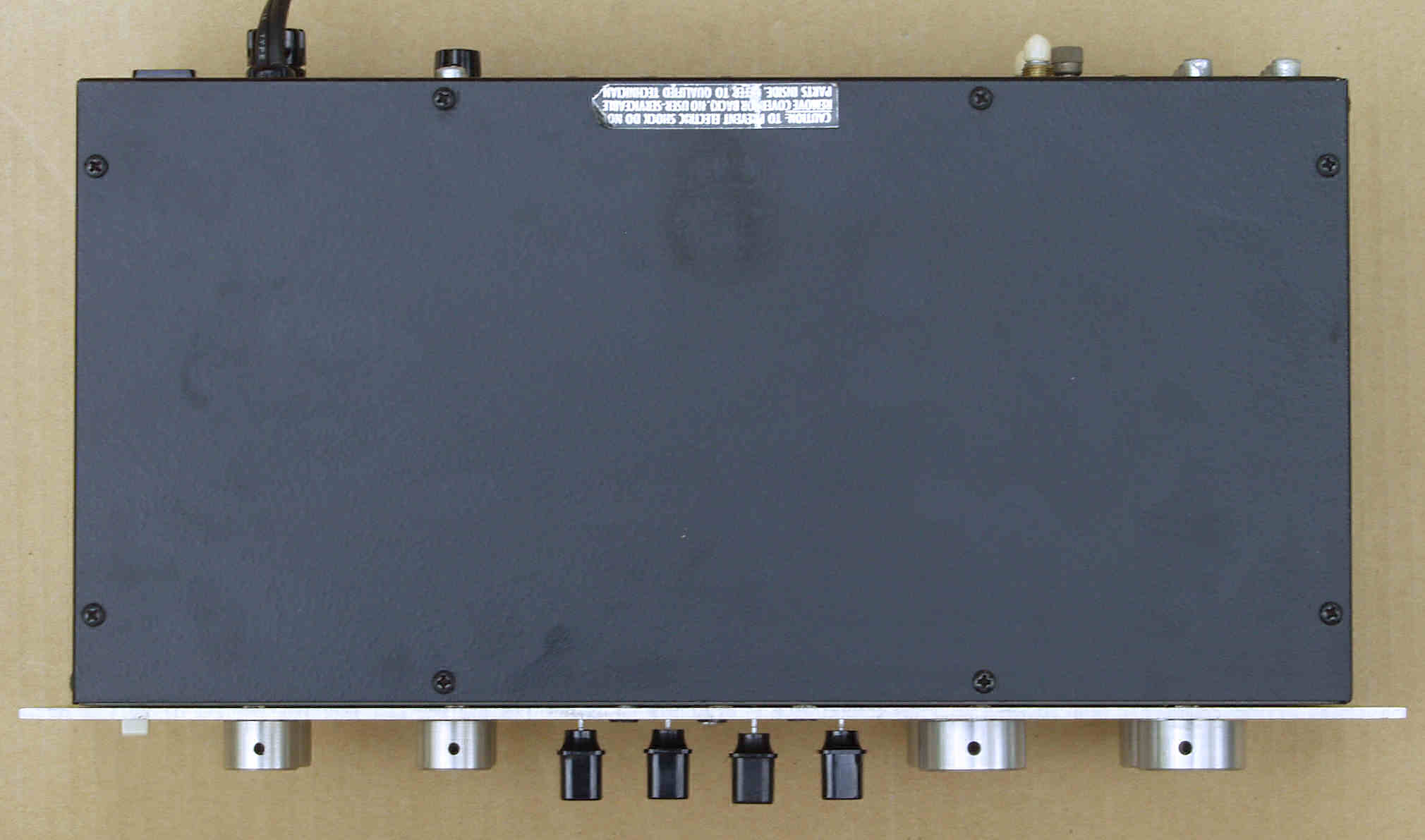

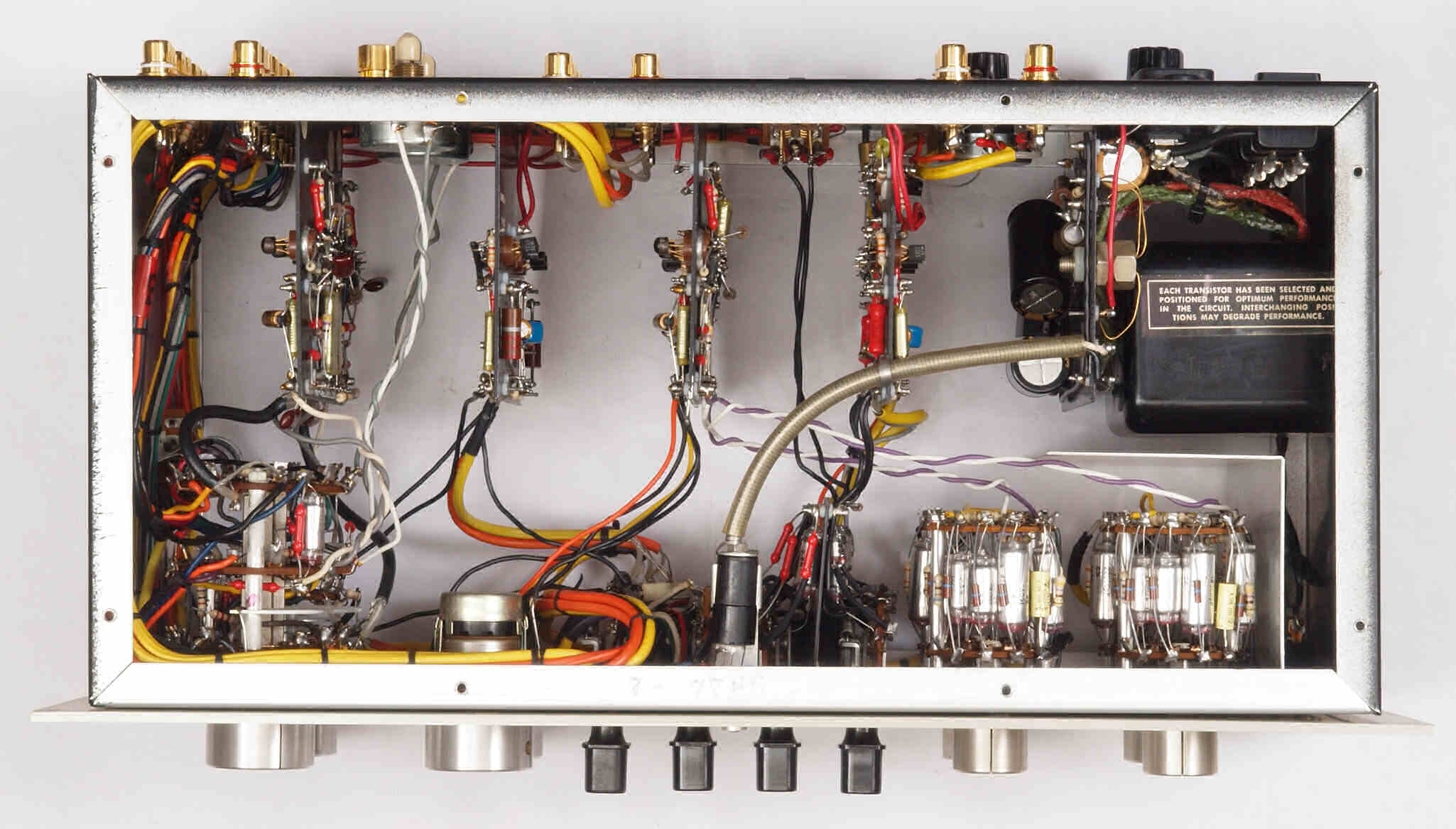

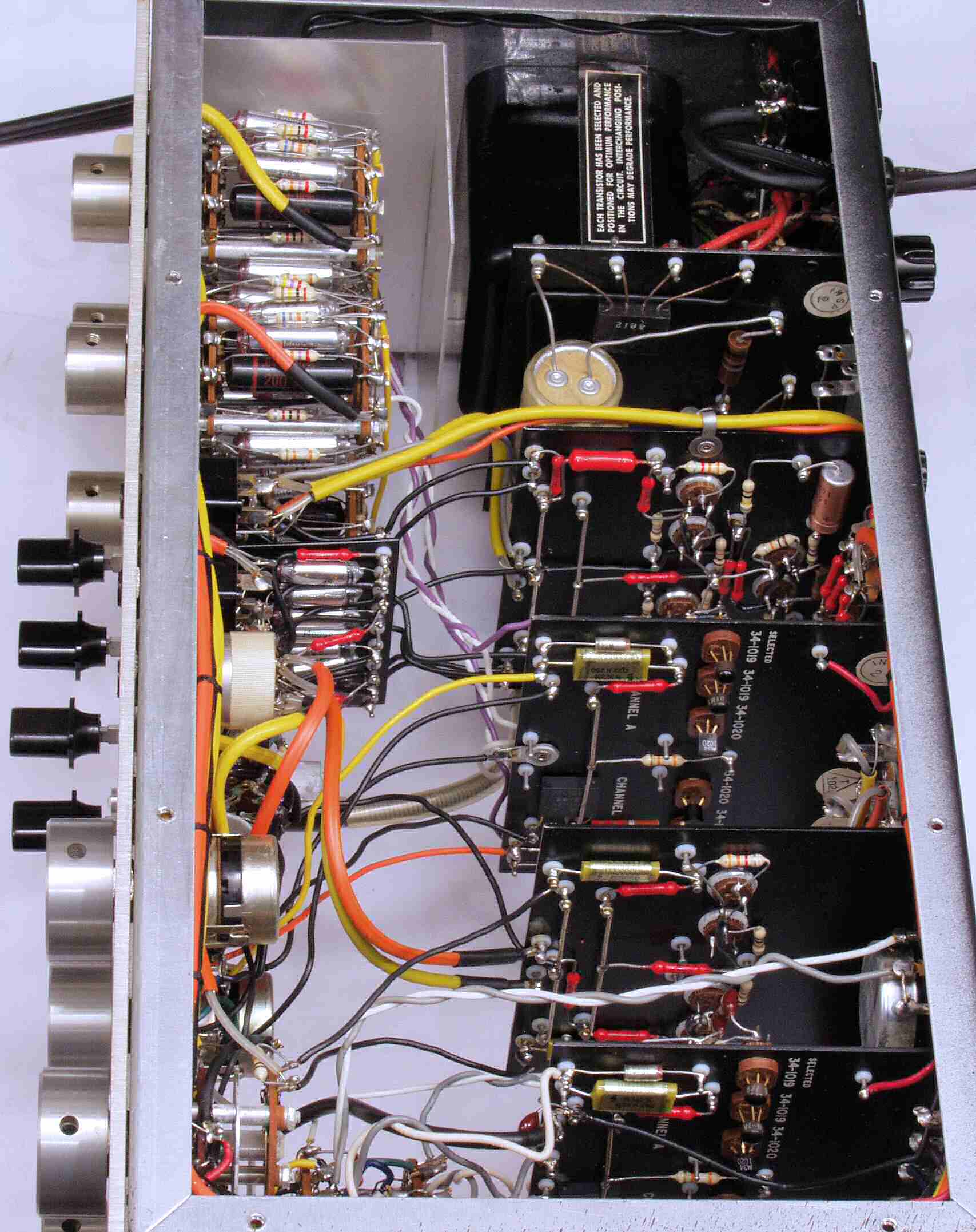

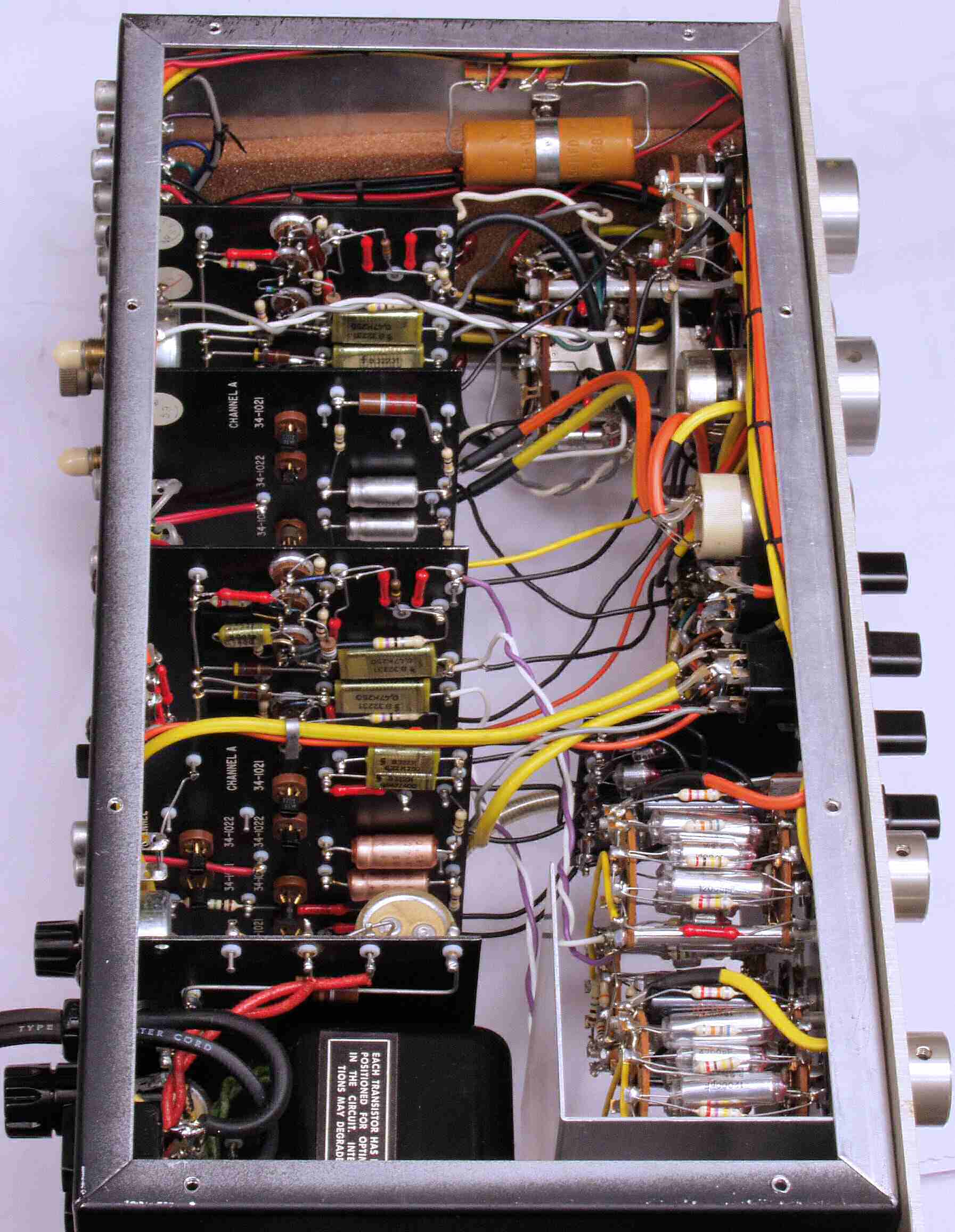

Ａ２１．　点検中　下から見る

Ａ２２．　点検中　下前から見る

Ａ２３．　点検中　下前左から見る

Ａ２４．　点検中　下後から見る

Ａ２５．　点検中　下後右から見る

Ａ３１．　点検中　上下ケースから取り出し、上から見る。

Ａ３２．　点検中　上下ケースから取り出し、上左から見る。

Ａ３３．　点検中　上下ケースから取り出し、上右から見る。

Ａ３４．　点検中　上下ケースから取り出し、下から見る。

Ａ３５．　点検中　上下ケースから取り出し、下右から見る。

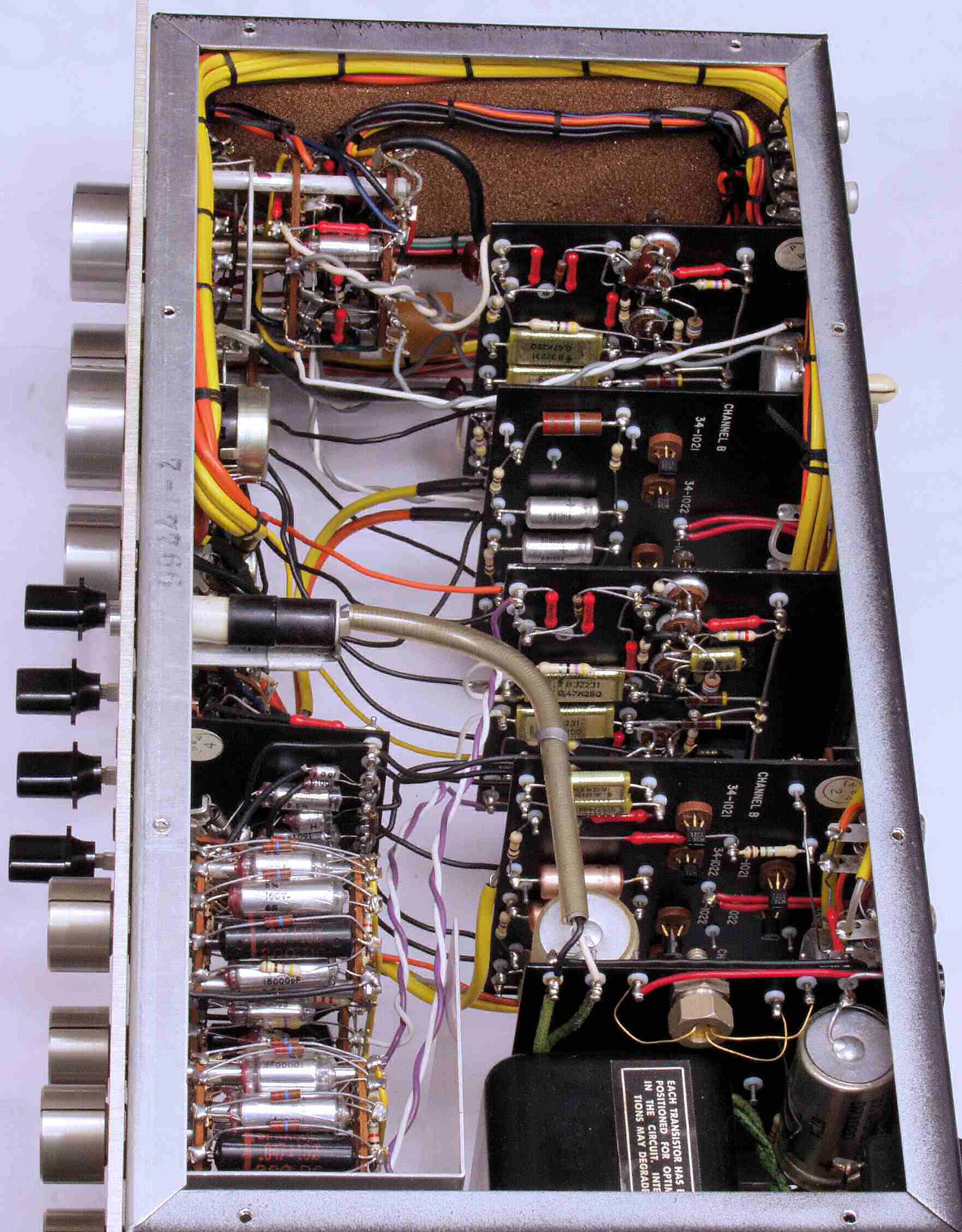

Ａ３６．　点検中　上下ケースから取り出し、下左から見る。

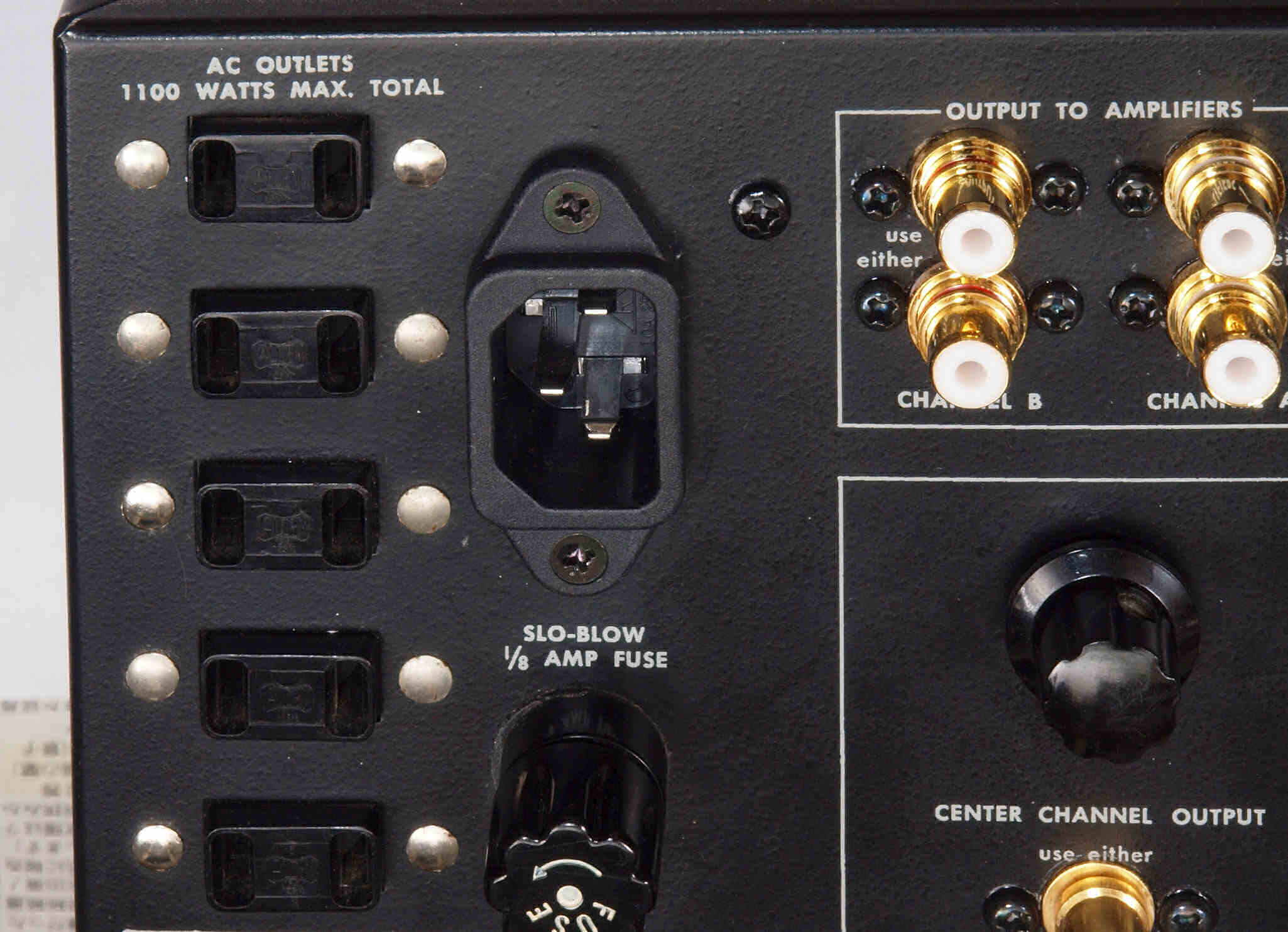

Ａ４１．　点検中　電源コード取り付け。

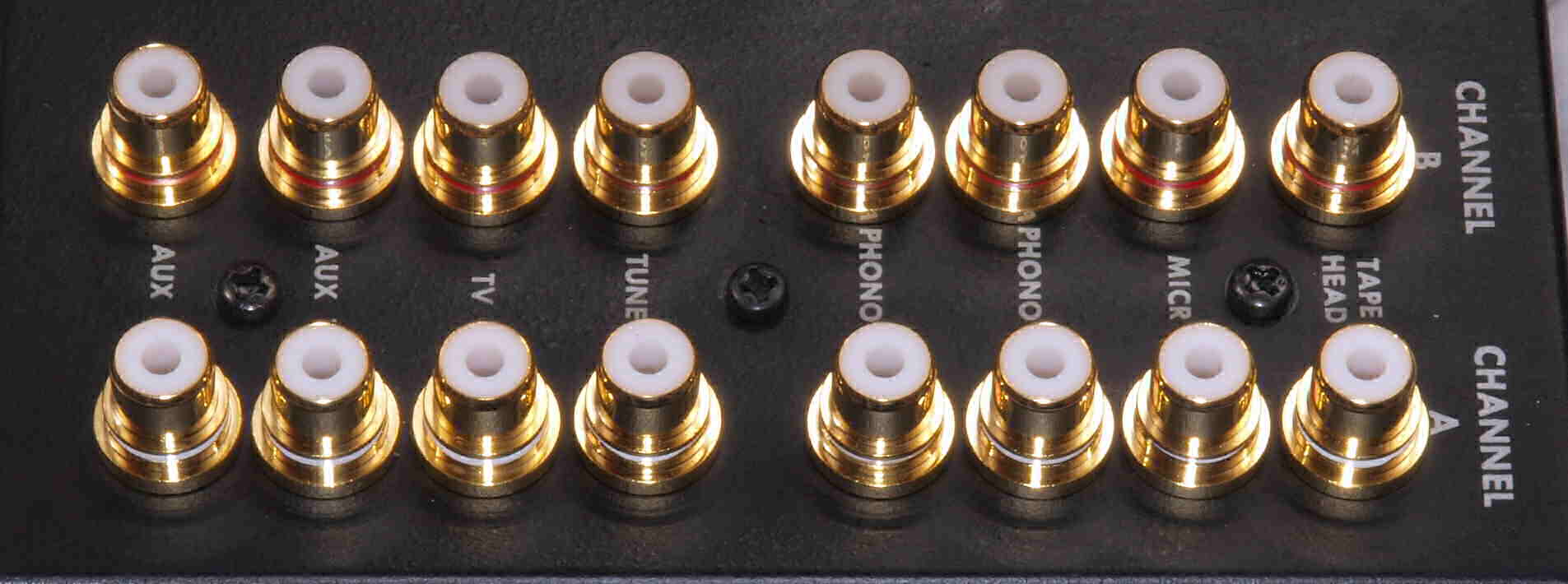

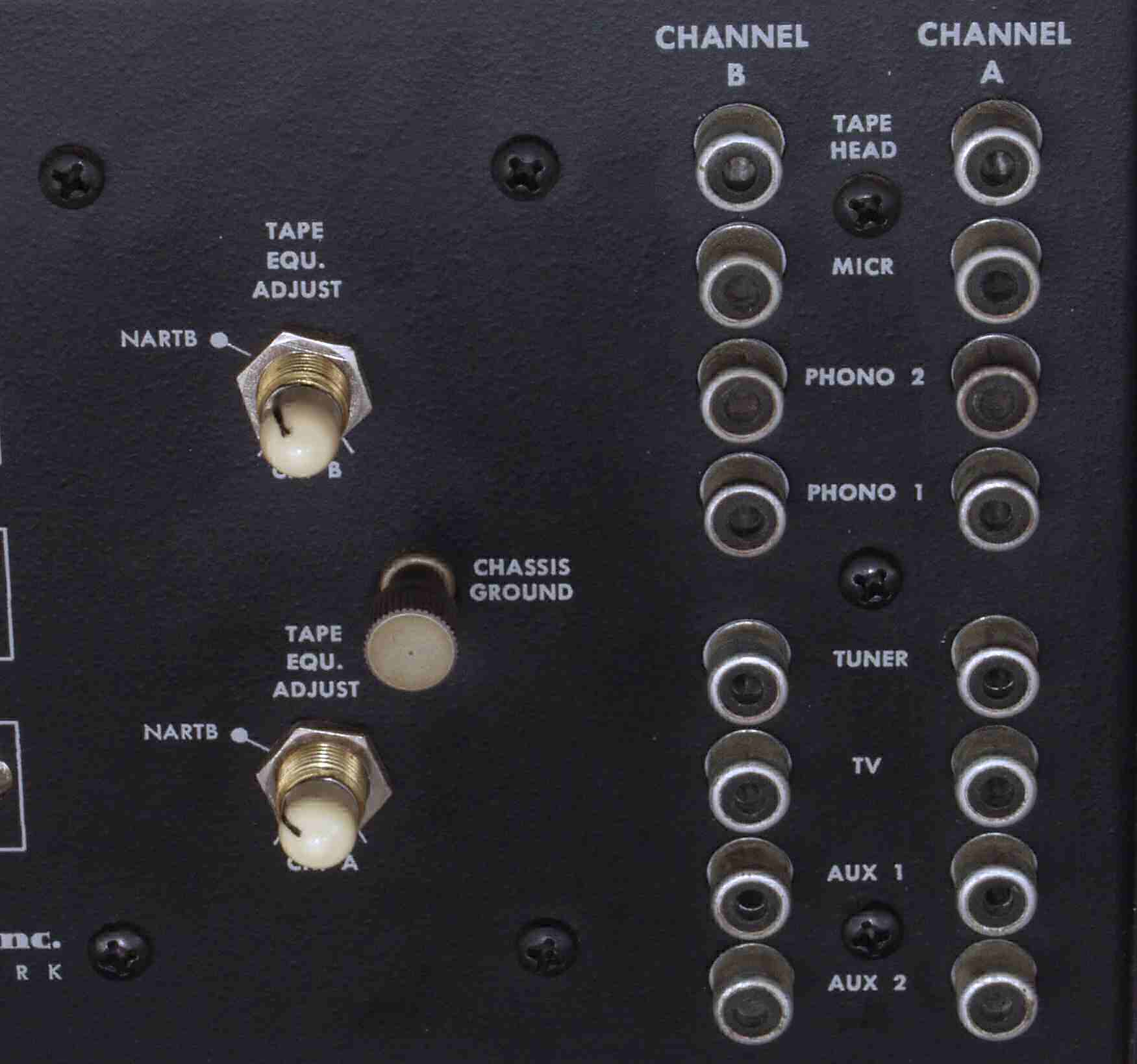

Ａ５１．　点検中　入力ＲＣＡ端子郡。

Ａ５２．　点検中　入力ＲＣＡ端子郡、　小型の物は、取り付け穴が大きく締結面積が少ないので取り付け不可？

Ａ５３．　点検中　入力ＲＣＡ端子郡、　ＷＢＴ製の小型締め付け（コレクトキャッチ）型でも、使用不可。

Ａ５４．　点検中　入力ＲＣＡ端子郡２、　ＷＢＴ製の小型締め付け（コレクトキャッチ）型でも、使用不可。

Ａ５５．　点検中　入力ＲＣＡ端子郡、　１つ置きに取り付ける事も可能。

Ａ６１．　点検中　入出力ＲＣＡ端子郡２。

Ａ６２．　点検中　ＴＡＰＥ入出力ＲＣＡ端子郡、　交換可能。

Ａ６３．　点検中　ＲＬ出力ＲＣＡ端子郡、　ＷＢＴ製の小型締め付け（コレクトキャッチ）型でも、使用不可。

Ａ６４．　点検中　ＲＬ出力ＲＣＡ端子郡、　上段のみ交換。

Ａ６５．　点検中　ＲＬ出力ＲＣＡ端子郡、　１３ｍｍ径の物でも使用可能。

Ａ７１．　点検中　モードＳＷを見る、　保存状態が良く錆もない、接点復活材の仕様も無し。

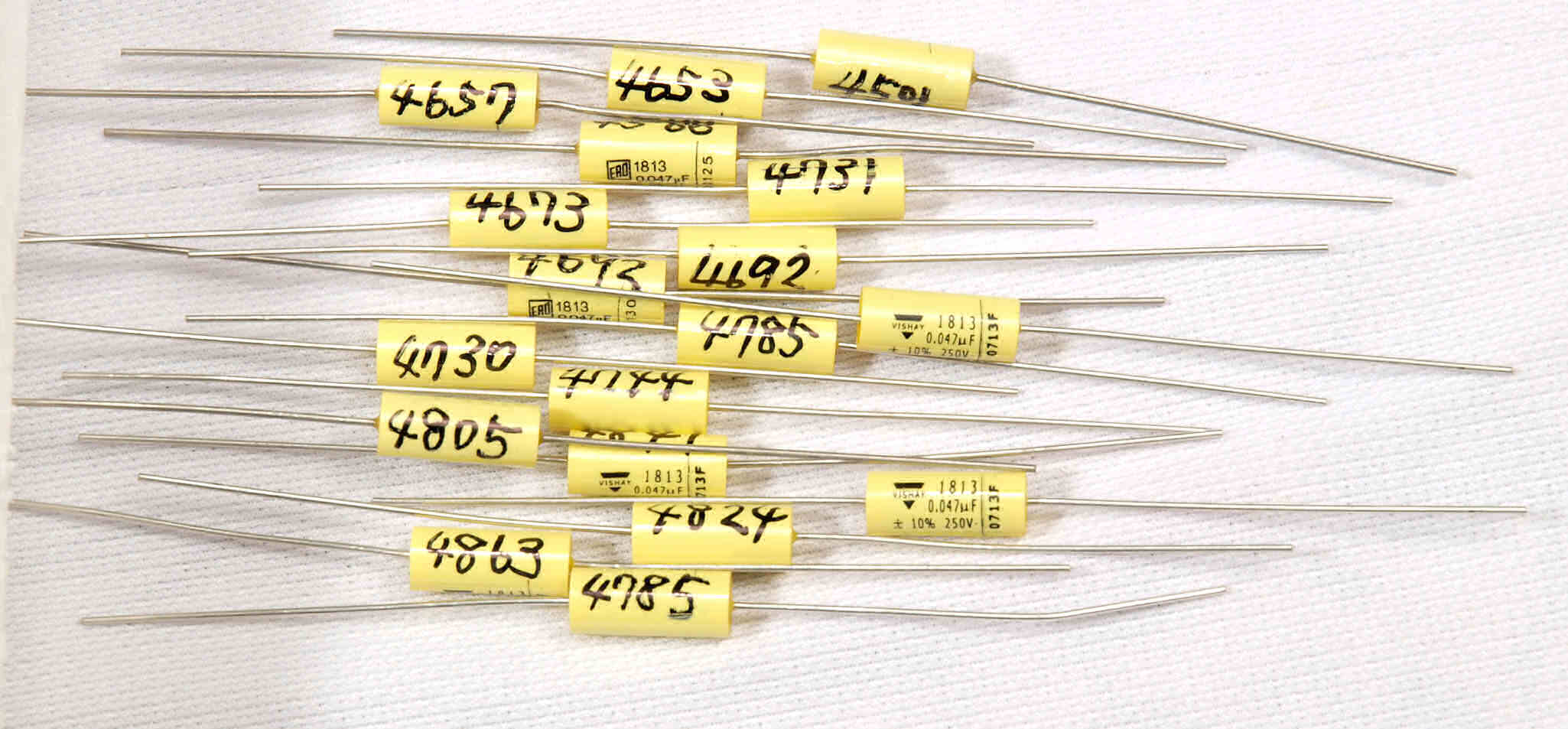

Ａ８１．　点検中　交換するフイルムコンデンサーは測定し選別して使用。

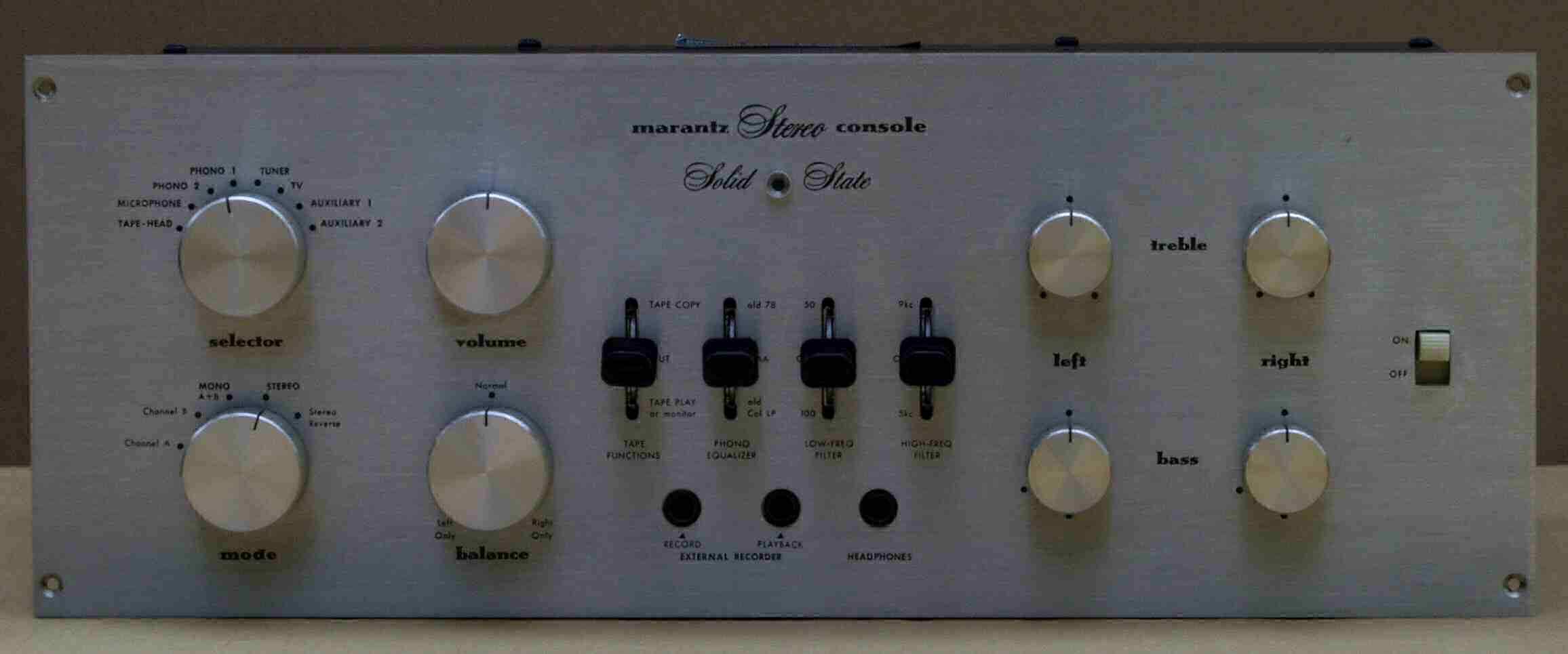

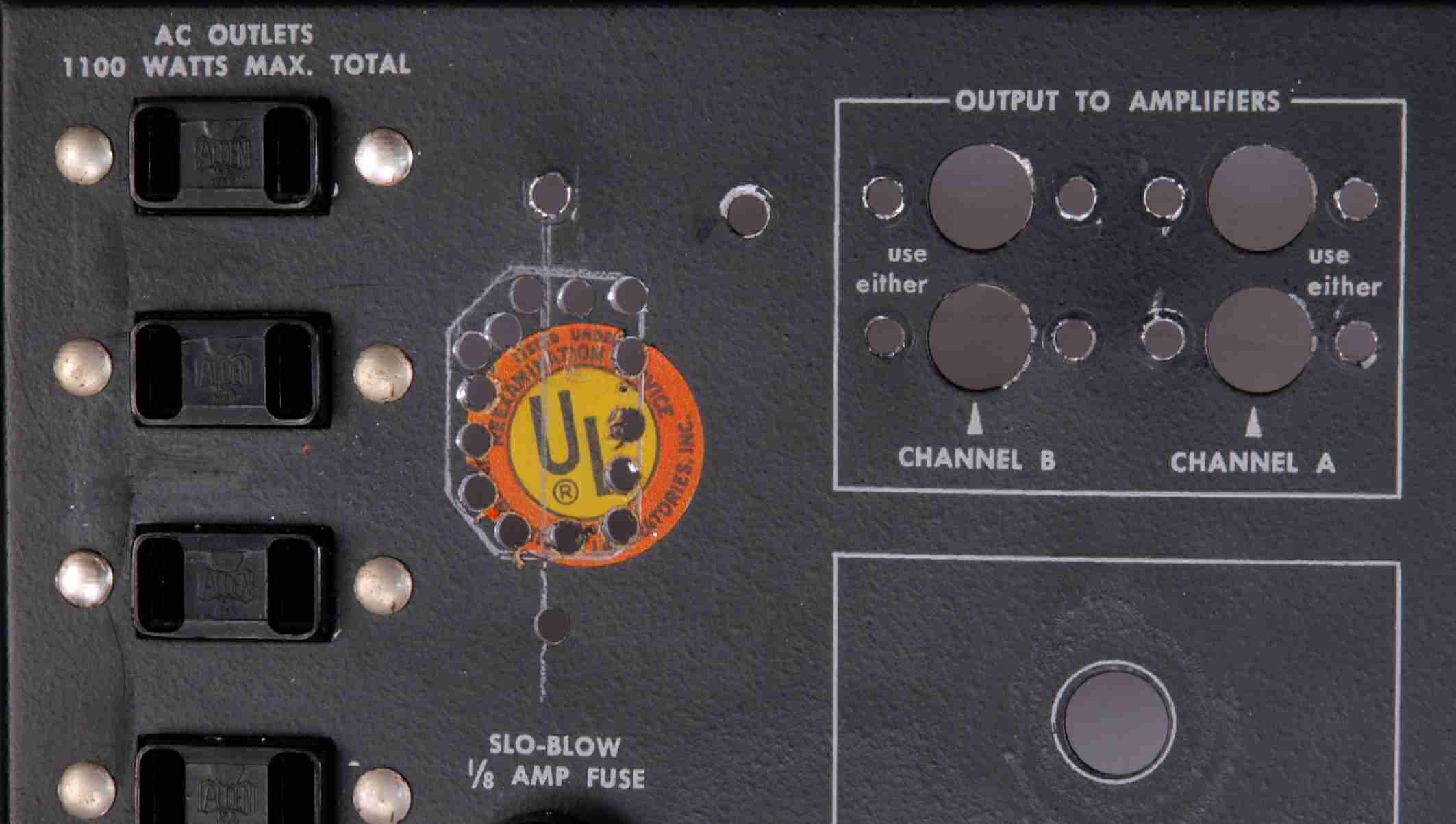

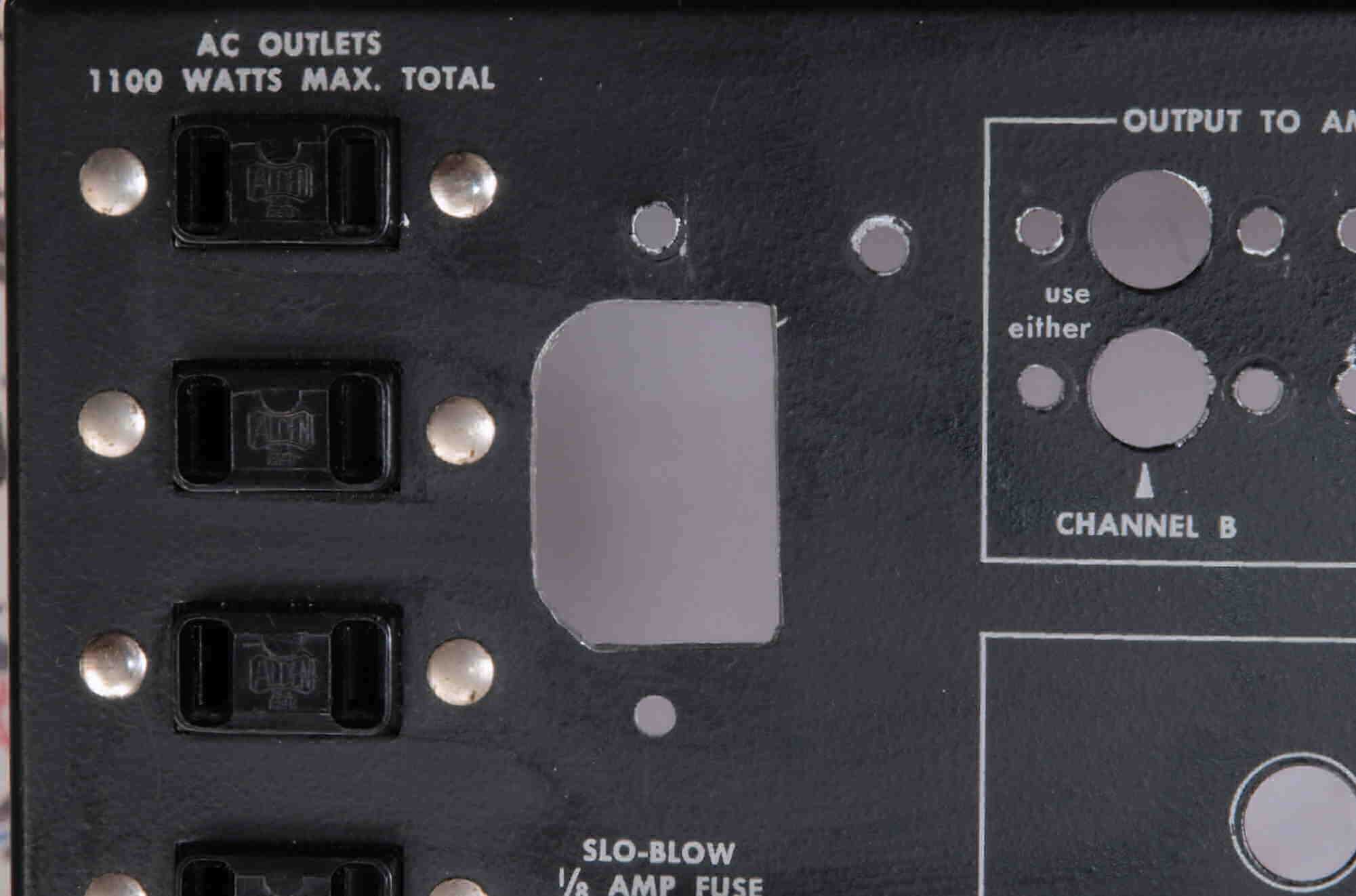

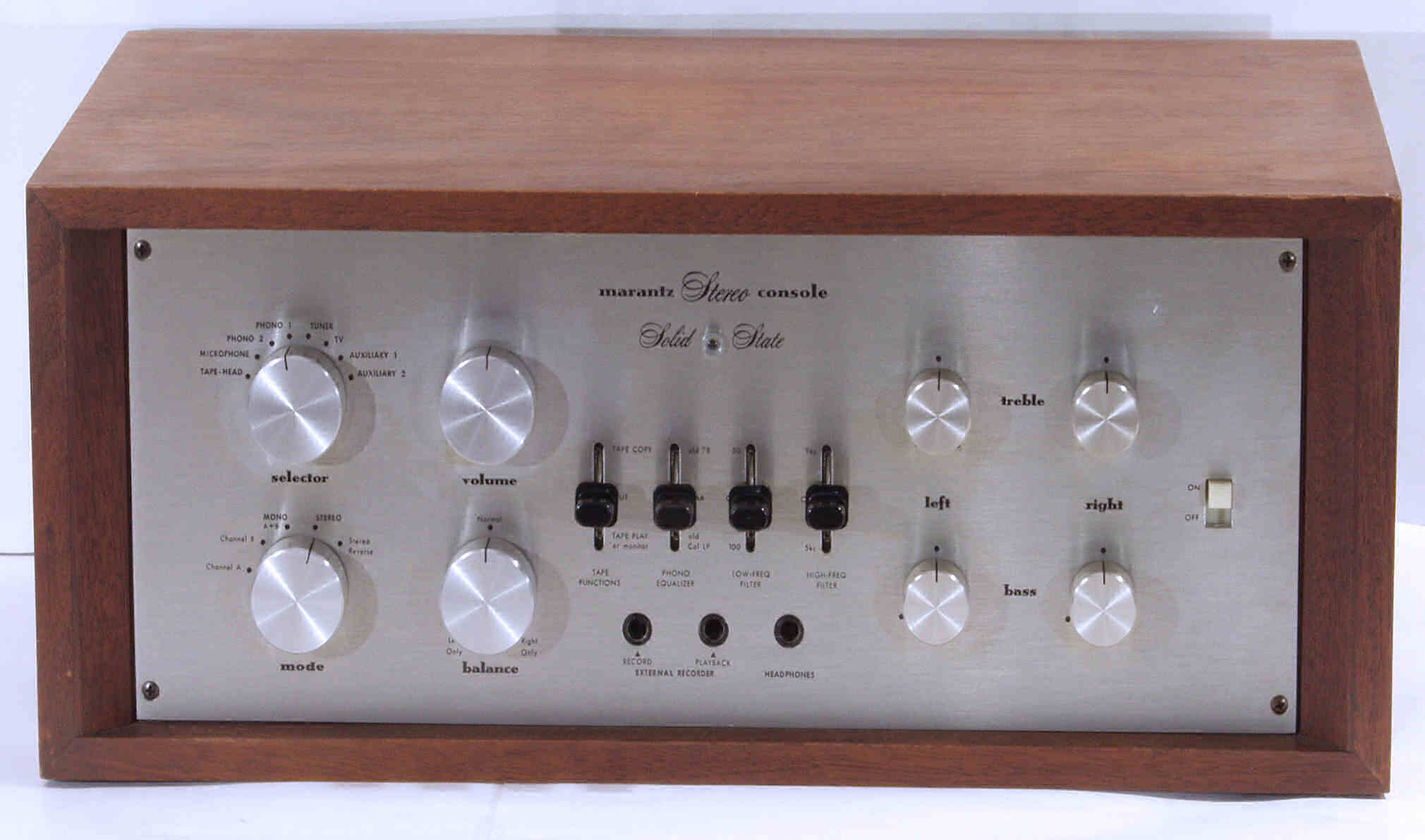

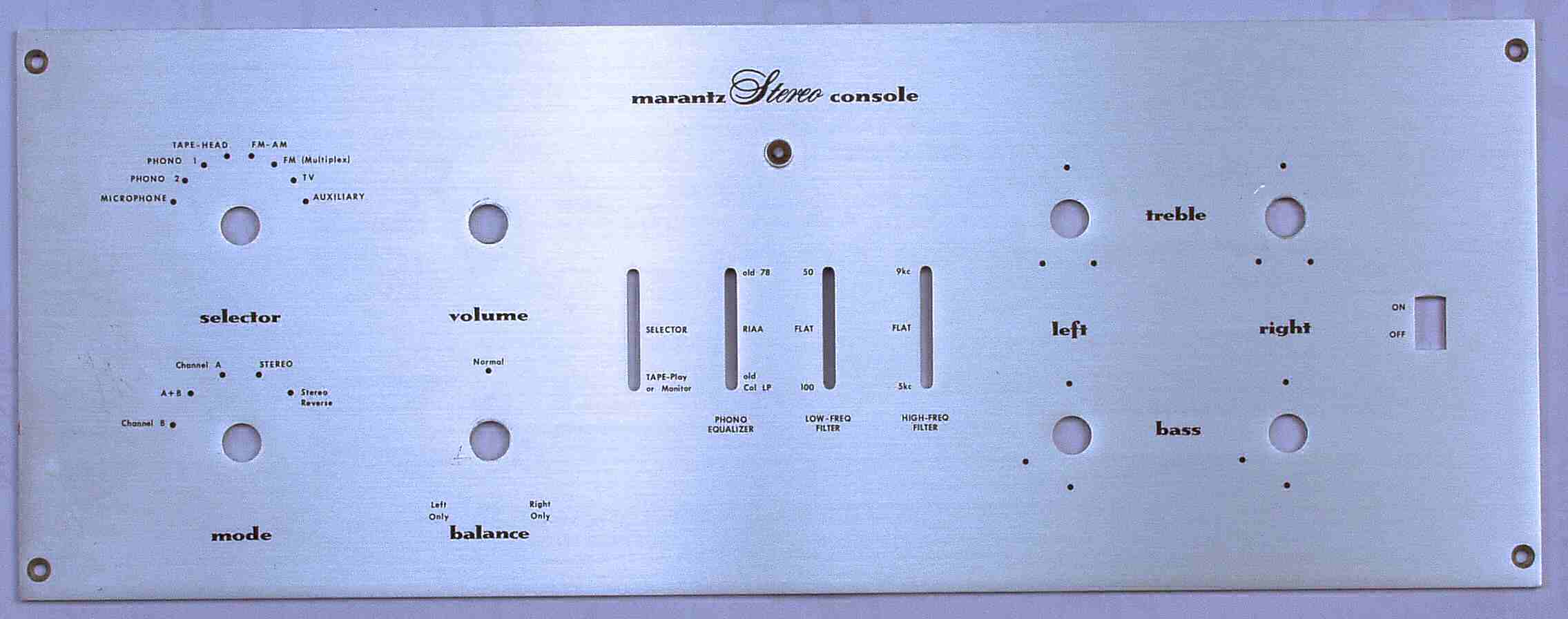

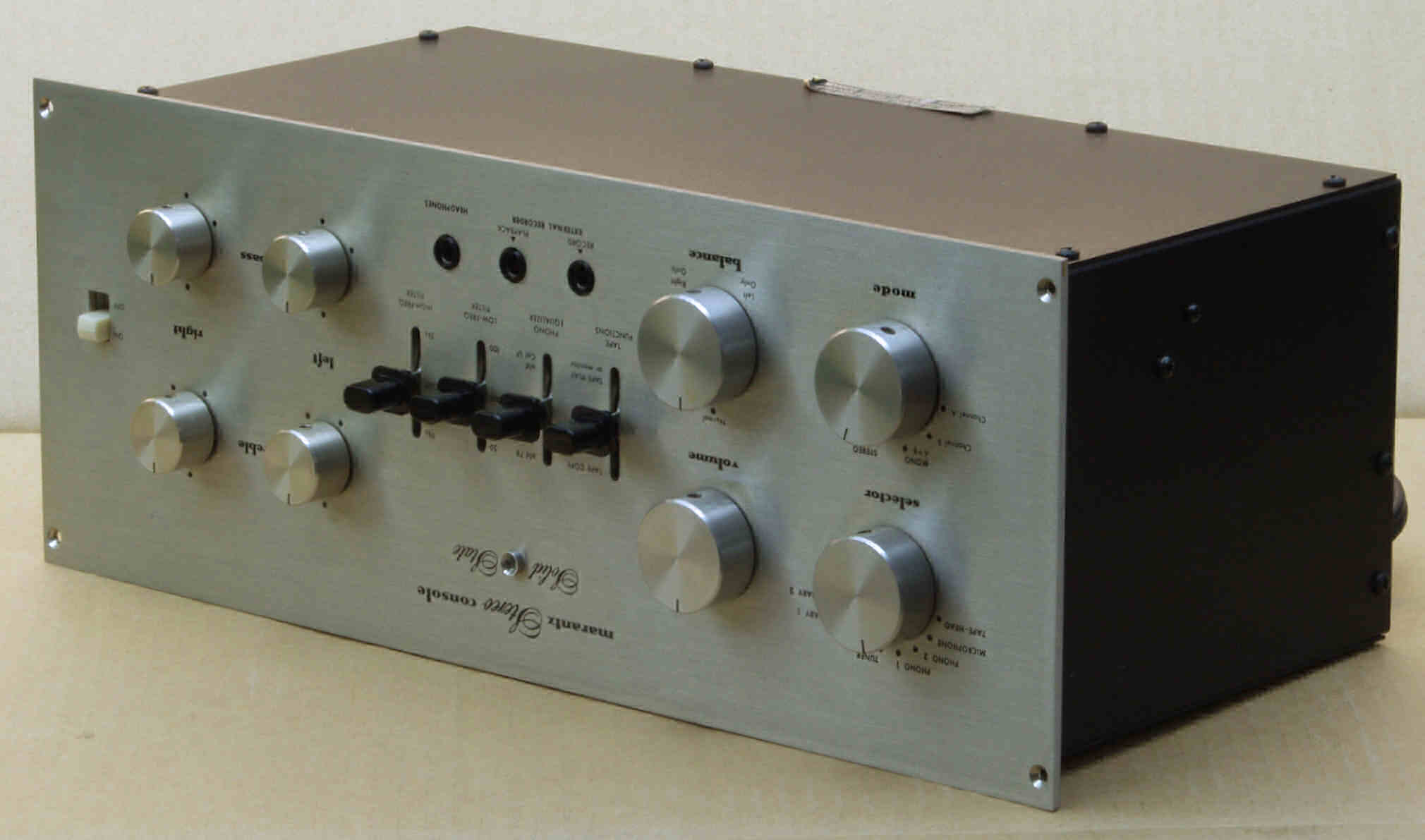

Ａ９１．　点検中　交換するＭａｒａｎｔｚ　７の前面パネル。　ＳｅｌｅｃｔｏｒとＭｏｄｅのポジションが少し異なるが対応不可。

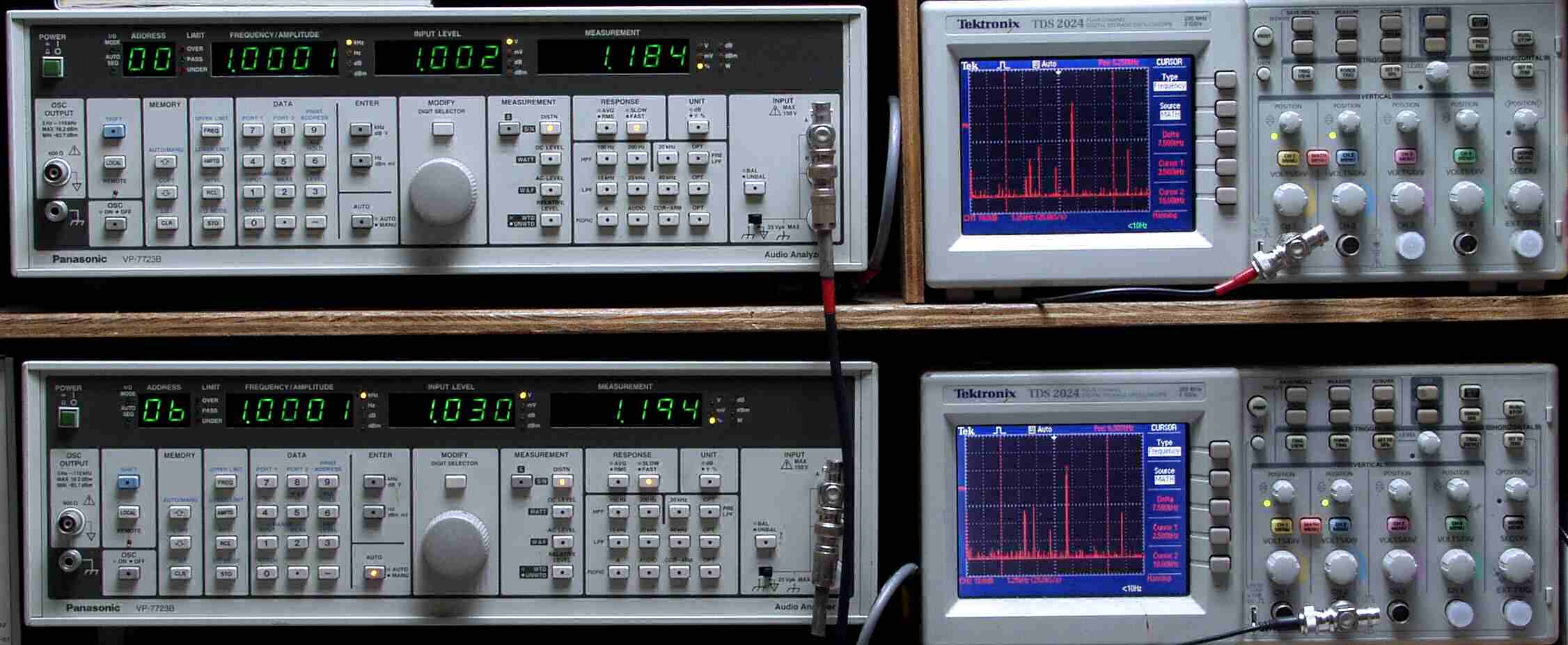

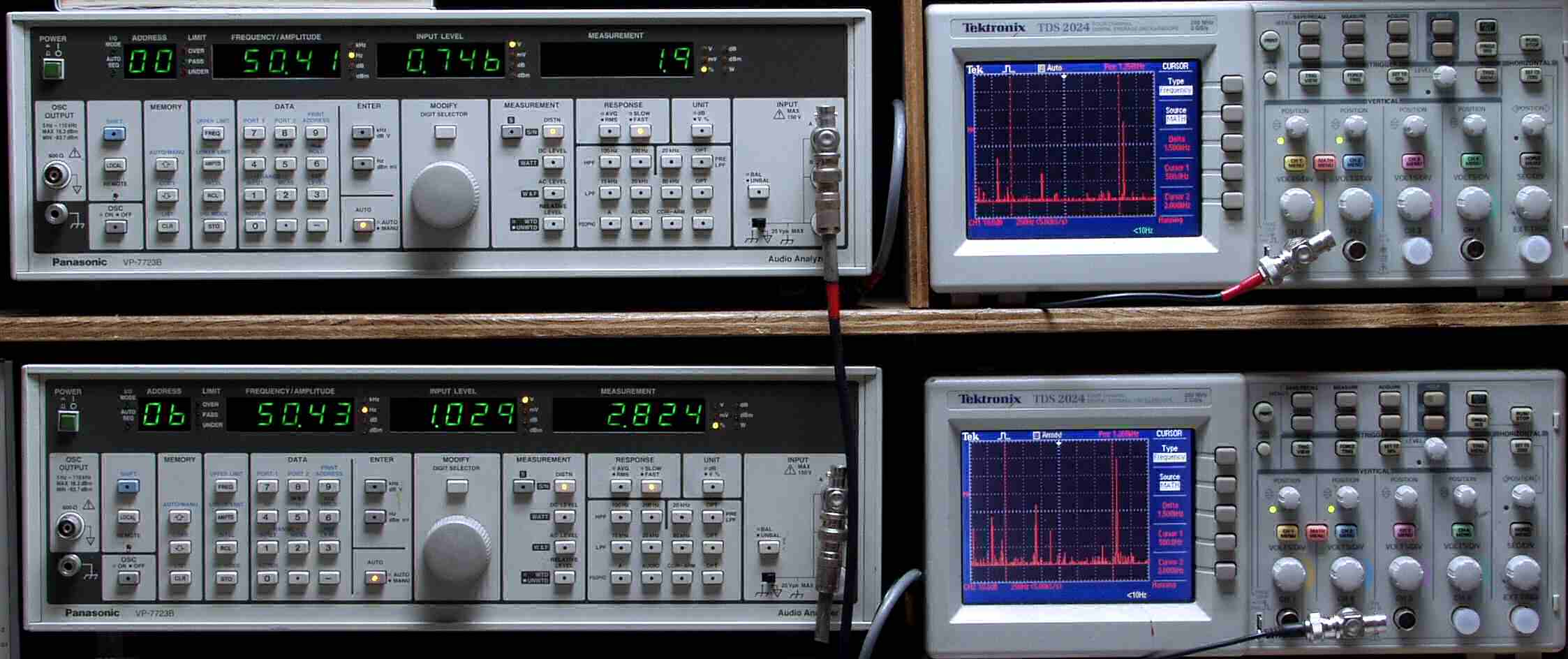

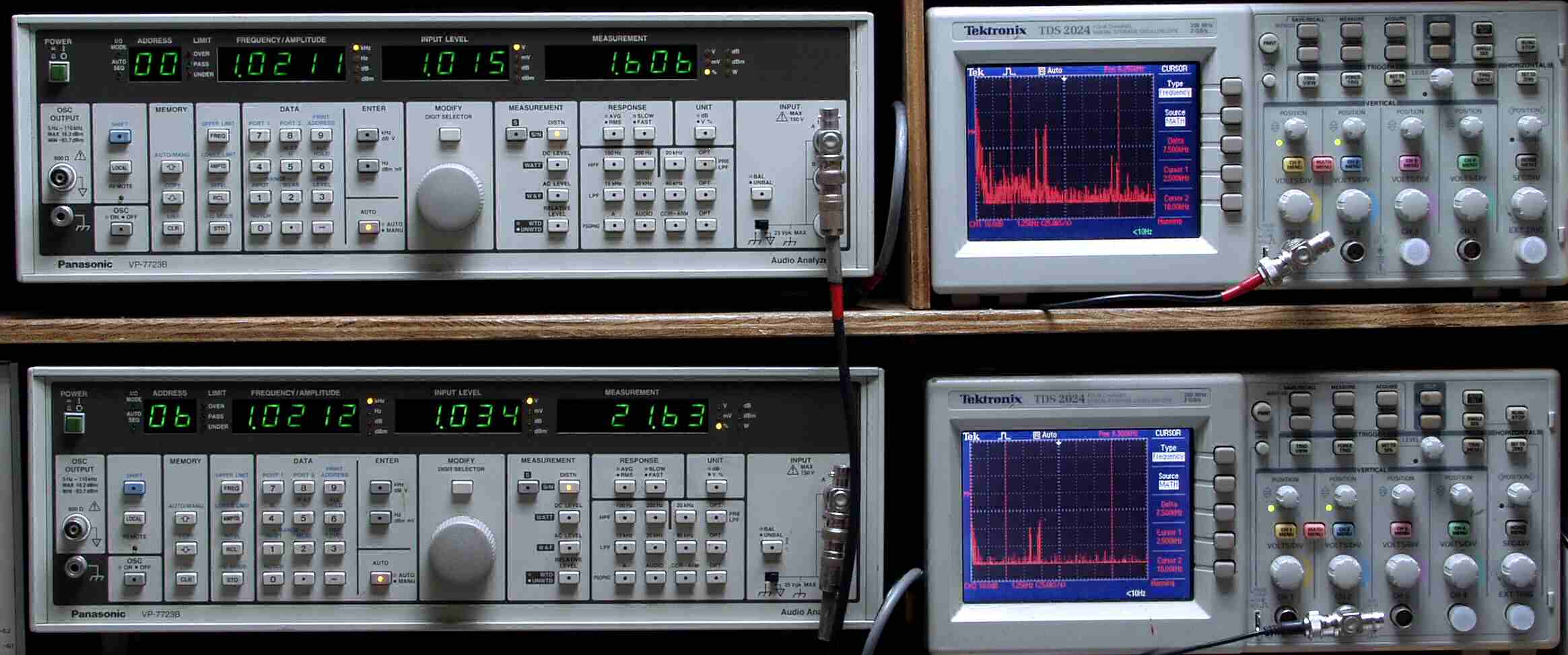

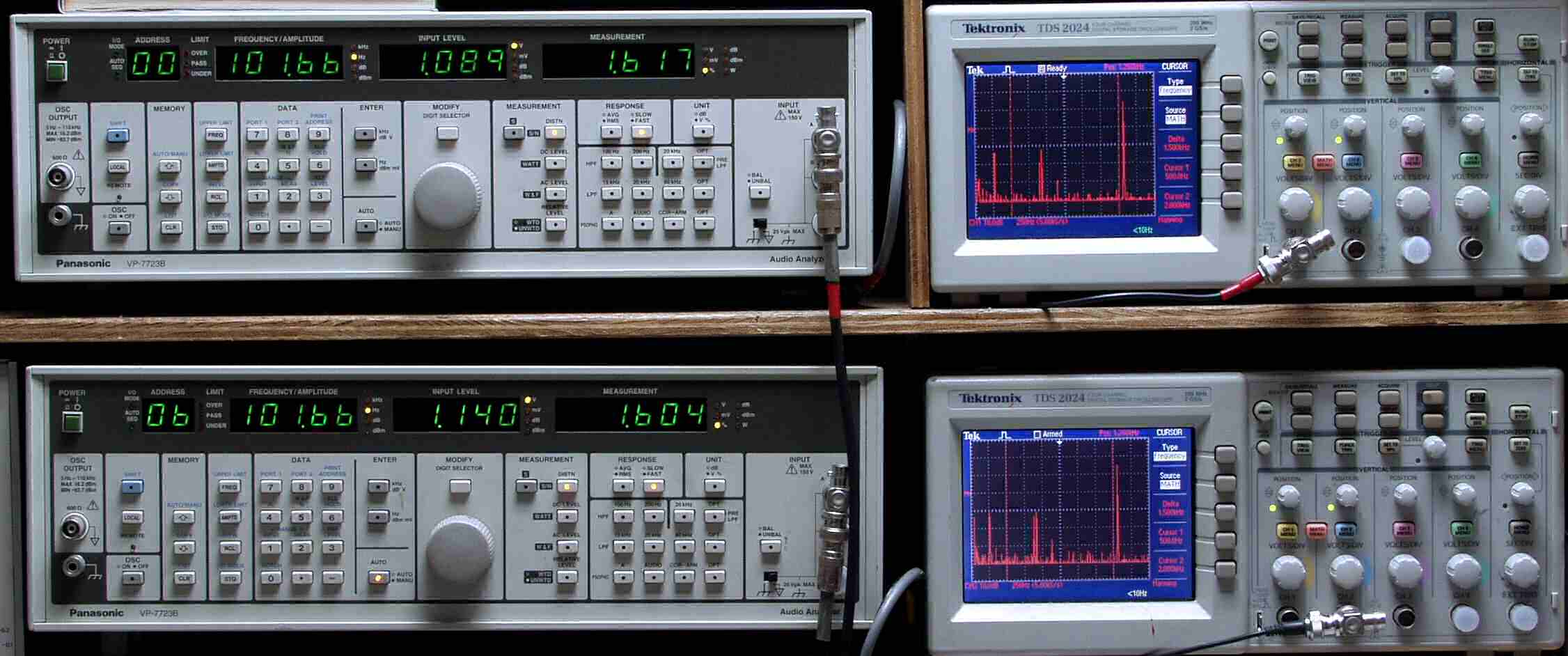

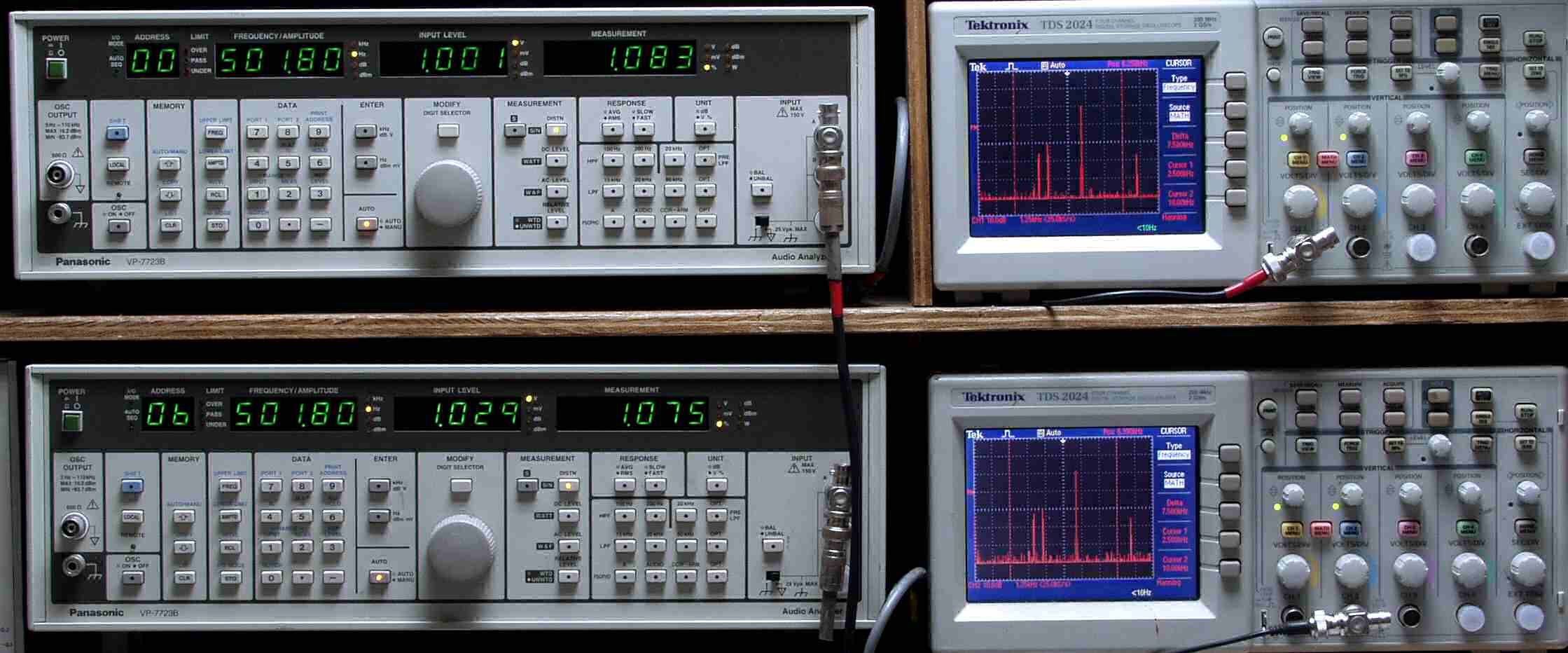

Ｔ．　修理前点検測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｔ０．　出力・歪み率測定。 　　　　「見方」。 　　　上段中　右側出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「Ｔｅｋｔｒｏｎｉｘ　ＴＤＳ−２０２４（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　　　　　　　　ＶＰ−７７２３Ｂで増幅された物を分析していますので、レベルは相対的比較です。 　　　　　　　　　　よって、測定条件が変わる場合は比較検討は無意味です 　　　下段中　左側出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「Ｔｅｋｔｒｏｎｉｘ　ＴＤＳ−２０２４（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より１００Ｈｚ〜１０ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」

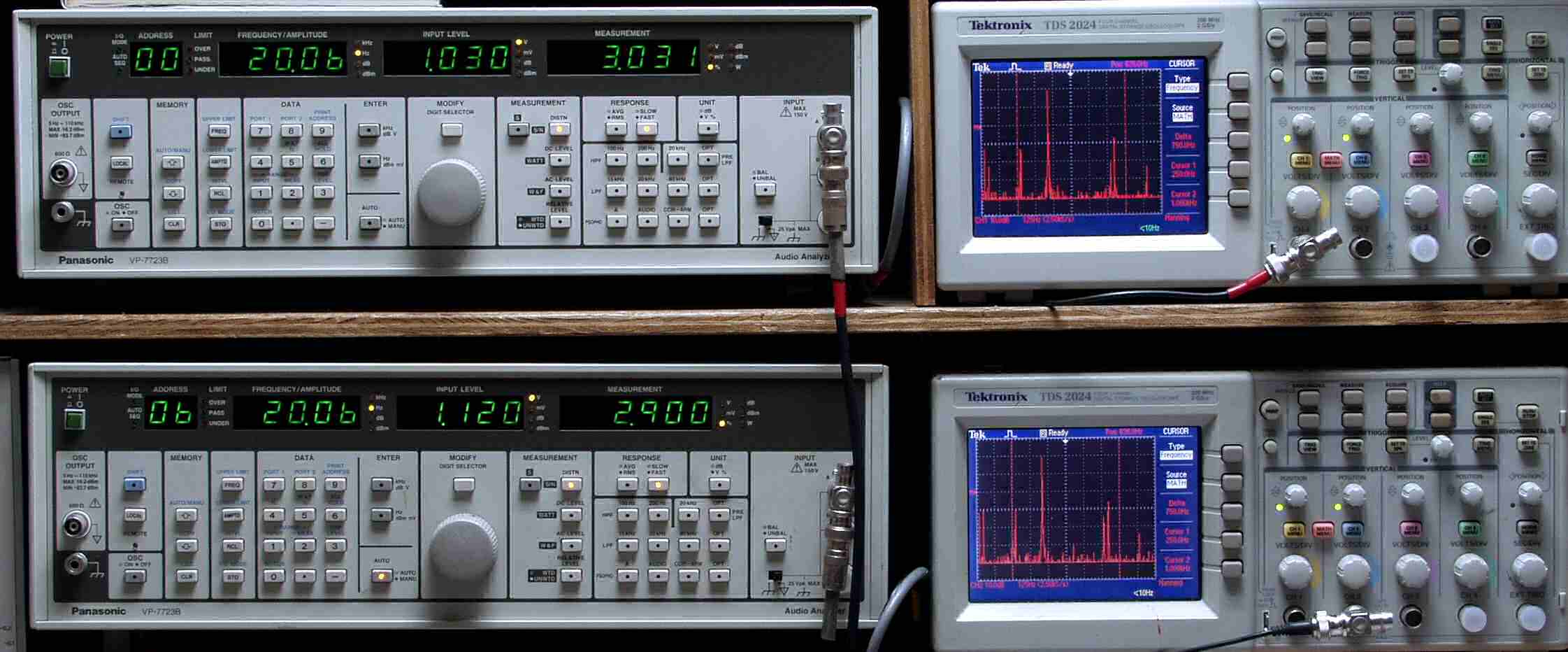

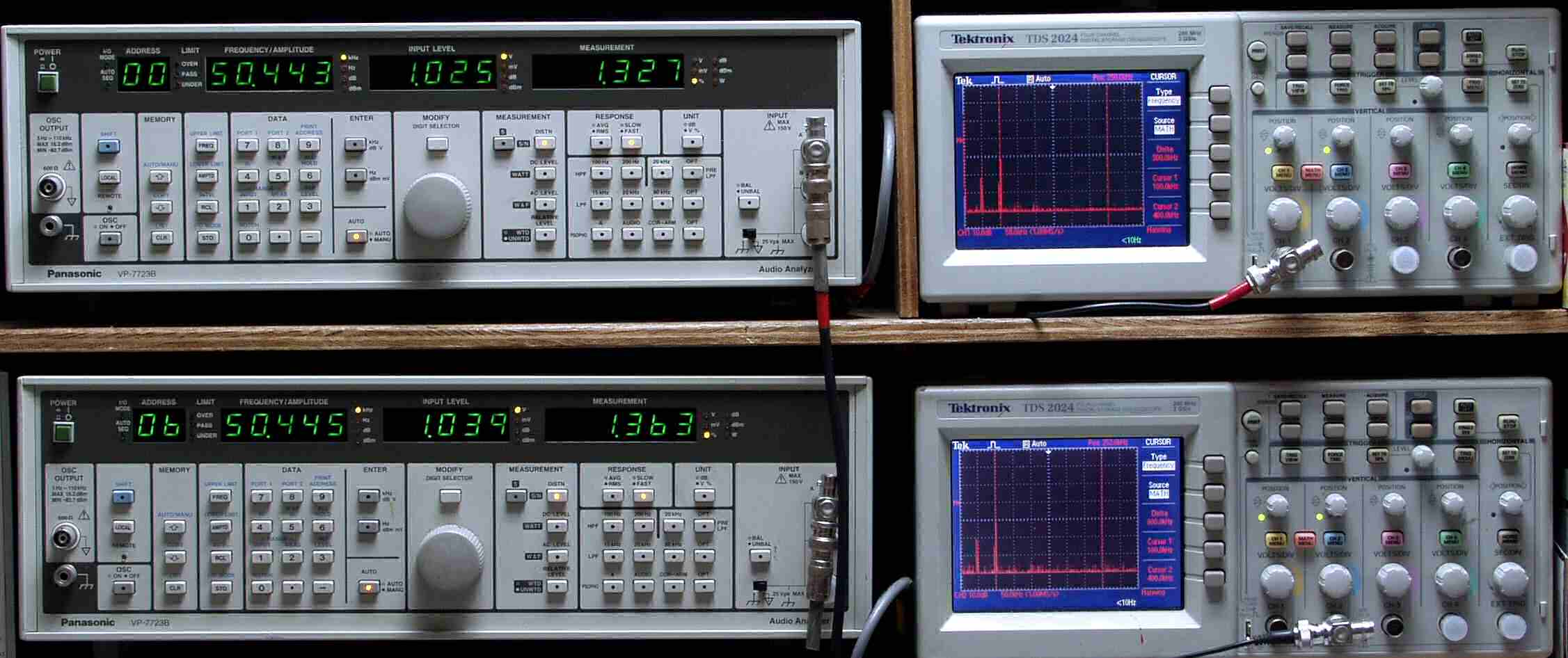

Ｔ１．　ＡＵＸ入力、Ｒ側出力電圧１Ｖ、　３％歪み、　２０ＨＺ。 　　　　　　　　　　　　Ｌ側出力電圧１Ｖ、　３％歪み、　２０ＨＺ。 　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｔ２．　ＡＵＸ入力、Ｒ側出力電圧０．７Ｖ、　２％歪み、　５０ＨＺ。 　　　　　　　　　　　　Ｌ側出力電圧１Ｖ、　　　３％歪み、　５０ＨＺ。 　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝５００Ｈｚ、右＝２ｋＨｚ。

Ｔ３．　ＡＵＸ入力、Ｒ側出力電圧１Ｖ、　　　１．６％歪み、　１００ＨＺ。 　　　　　　　　　　　　Ｌ側出力電圧１Ｖ、　　　１．６％歪み、　１００ＨＺ。 　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝５００Ｈｚ、右＝２ｋＨｚ。

Ｔ４．　ＡＵＸ入力、Ｒ側出力電圧１Ｖ、　　　１％歪み、　５００ＨＺ。 　　　　　　　　　　　　Ｌ側出力電圧１Ｖ、　　　１％歪み、　５００ＨＺ。 　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｔ５．　ＡＵＸ入力、Ｒ側出力電圧１Ｖ、　　　１％歪み、　１ｋＨＺ。 　　　　　　　　　　　　Ｌ側出力電圧１Ｖ、　　　１％歪み、　１ｋＨＺ。 　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｔ６．　ＡＵＸ入力、Ｒ側出力電圧１Ｖ、　　　１．４％歪み、　５ｋＨＺ。 　　　　　　　　　　　　Ｌ側出力電圧１Ｖ、　　　１．４％歪み、　５ｋＨＺ。 　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

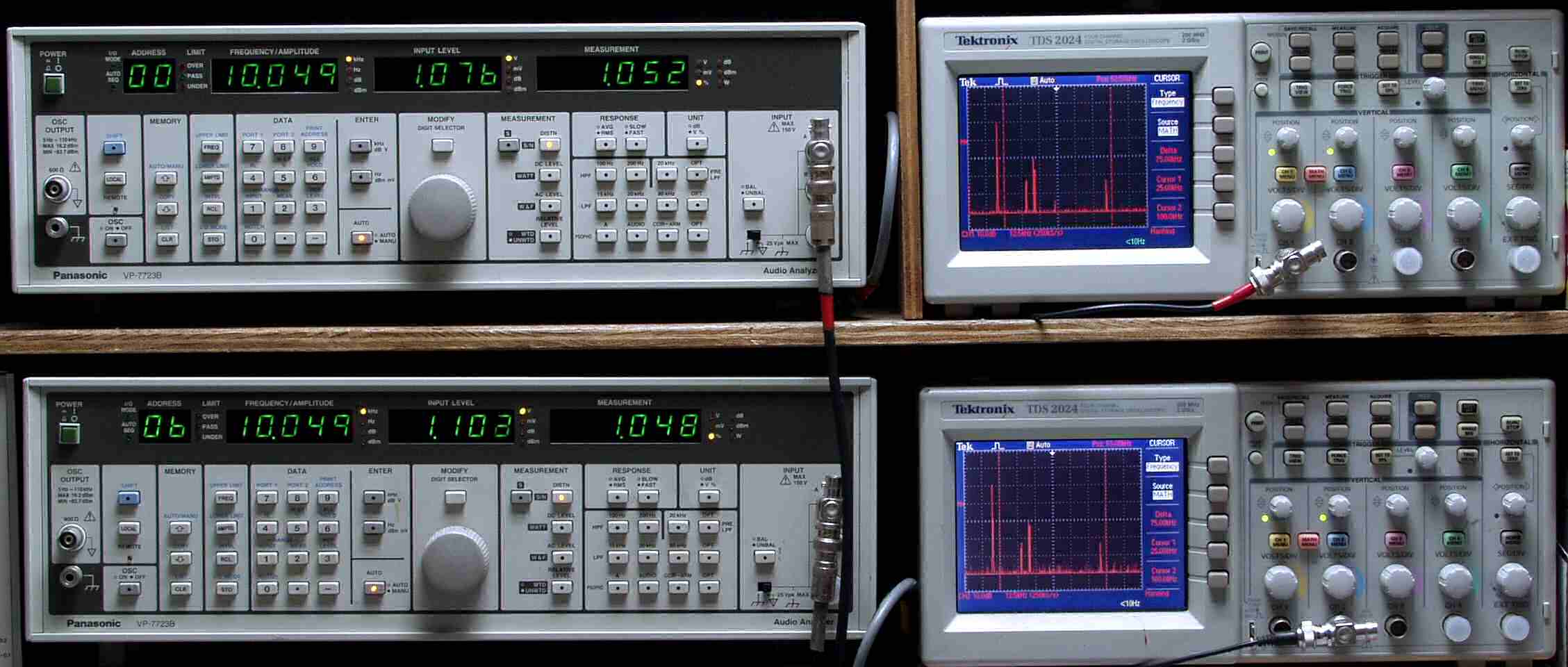

Ｔ７．　ＡＵＸ入力、Ｒ側出力電圧１Ｖ、　　　１％歪み、　１０ｋＨＺ。 　　　　　　　　　　　　Ｌ側出力電圧１Ｖ、　　　１％歪み、　１０ｋＨＺ。 　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｔ８．　ＡＵＸ入力、Ｒ側出力電圧１Ｖ、　　　１．３％歪み、　５０ｋＨＺ。 　　　　　　　　　　　　Ｌ側出力電圧１Ｖ、　　　１．３％歪み、　５０ｋＨＺ。 　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝４００ｋＨｚ。

Ｔ９．　ＡＵＸ入力、Ｒ側出力電圧１Ｖ、　　　１．６％歪み、　１００ｋＨＺ。 　　　　　　　　　　　　Ｌ側出力電圧１Ｖ、　　　１．６％歪み、　１００ｋＨＺ。 　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝４００ｋＨｚ。

Ｔ１１．　ＭＭ入力、Ｒ側出力電圧１Ｖ、　　　１．６％歪み、　１ｋＨＺ。 　　　　　　　　　　　　Ｌ側出力電圧１Ｖ、　　　２２％歪み、　　１ｋＨＺ。 　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｔ１２．　ＭＭ入力、Ｒ側出力電圧１Ｖ、　　　２％歪み、　　　１０ｋＨＺ。 　　　　　　　　　　　　Ｌ側出力電圧１Ｖ、　　　２０％歪み、　　１０ｋＨＺ。 　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

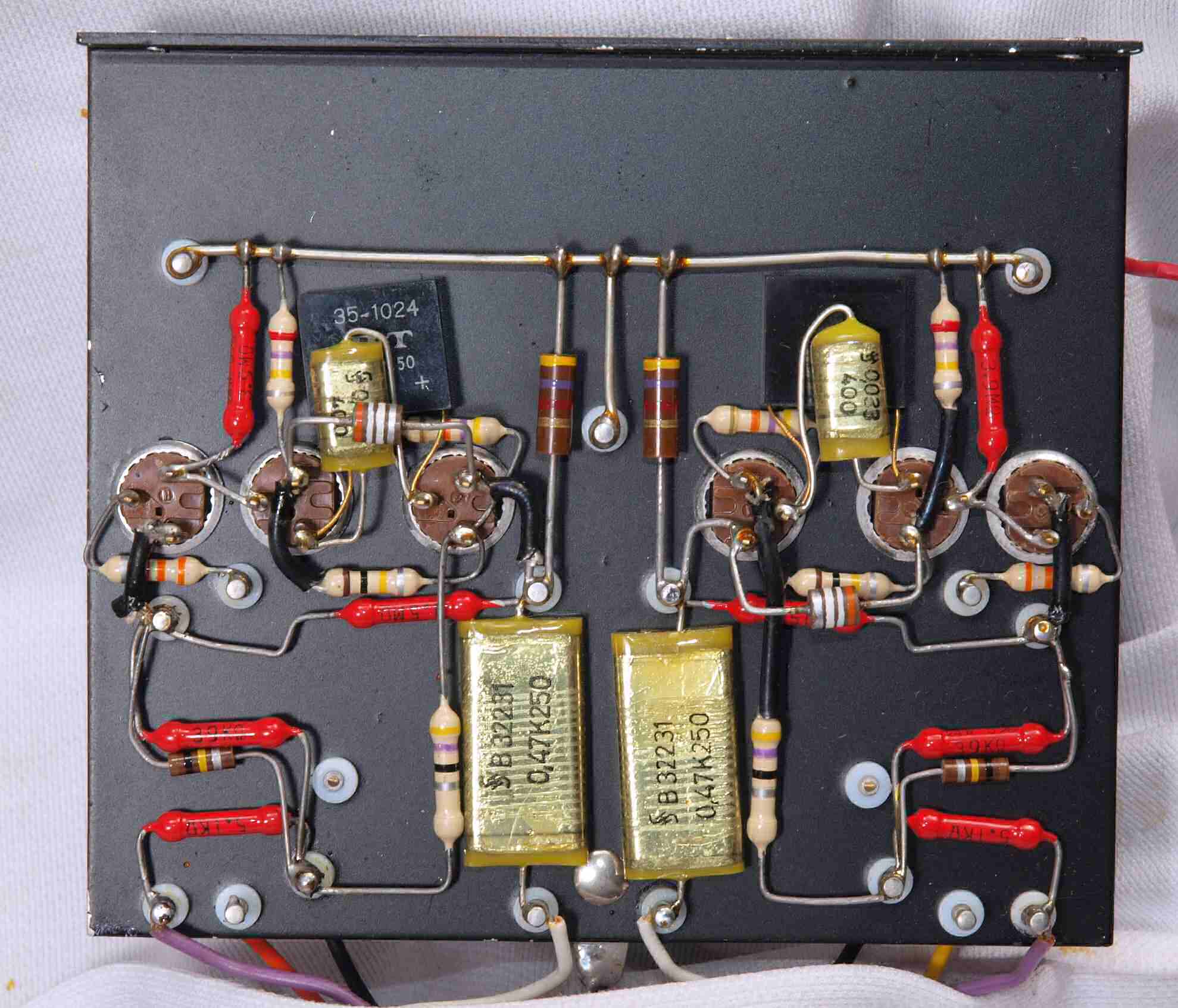

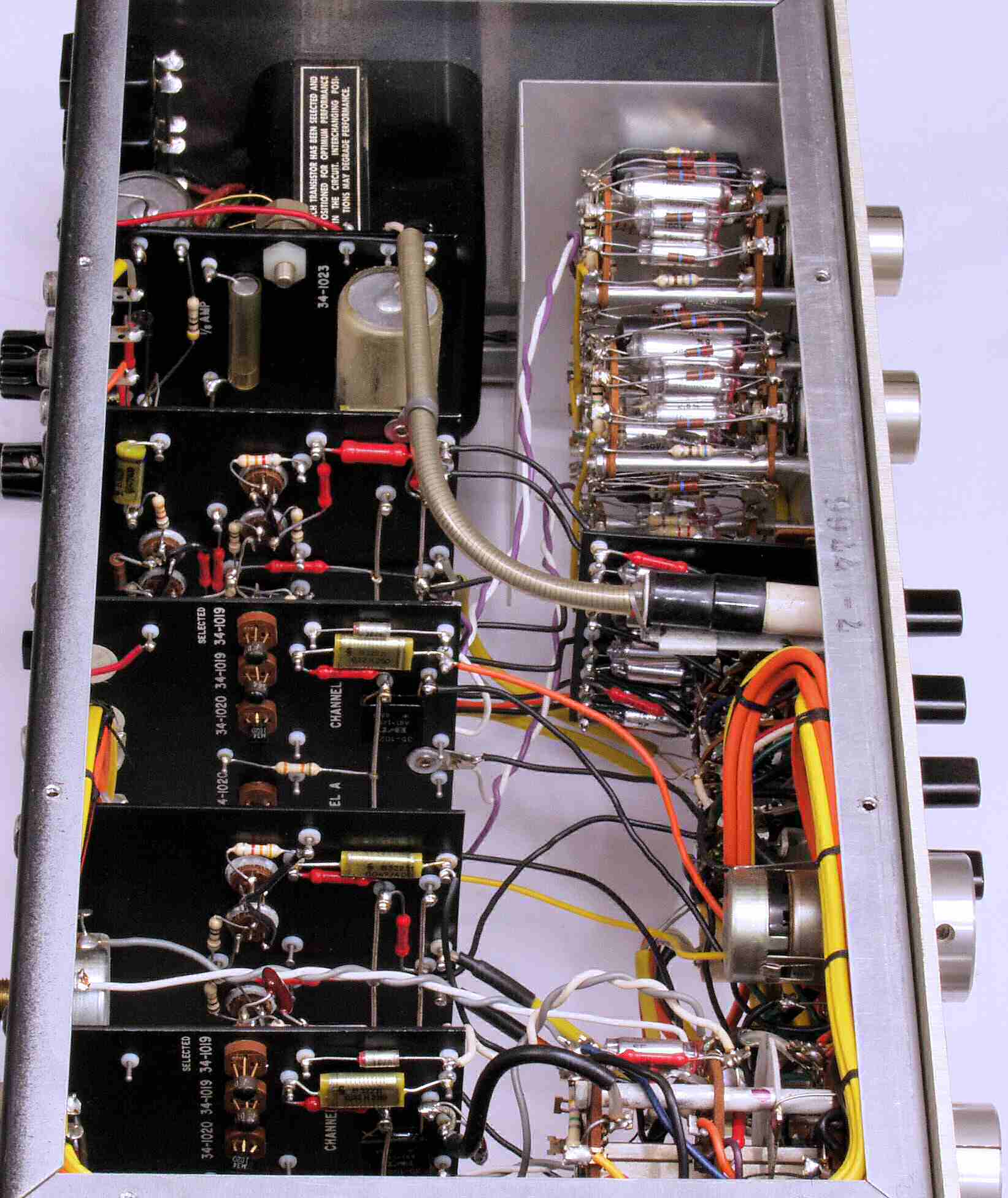

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　修理前　Ｌｏｗ_Ｌｅｖｅｌ Ａｍｐｌｉｆｉｅｒ Ｂｏｒｄ。

Ｃ１２．　修理後　Ｌｏｗ_Ｌｅｖｅｌ Ａｍｐｌｉｆｉｅｒ Ｂｏｒｄ。　電解コンデンサー２個交換。

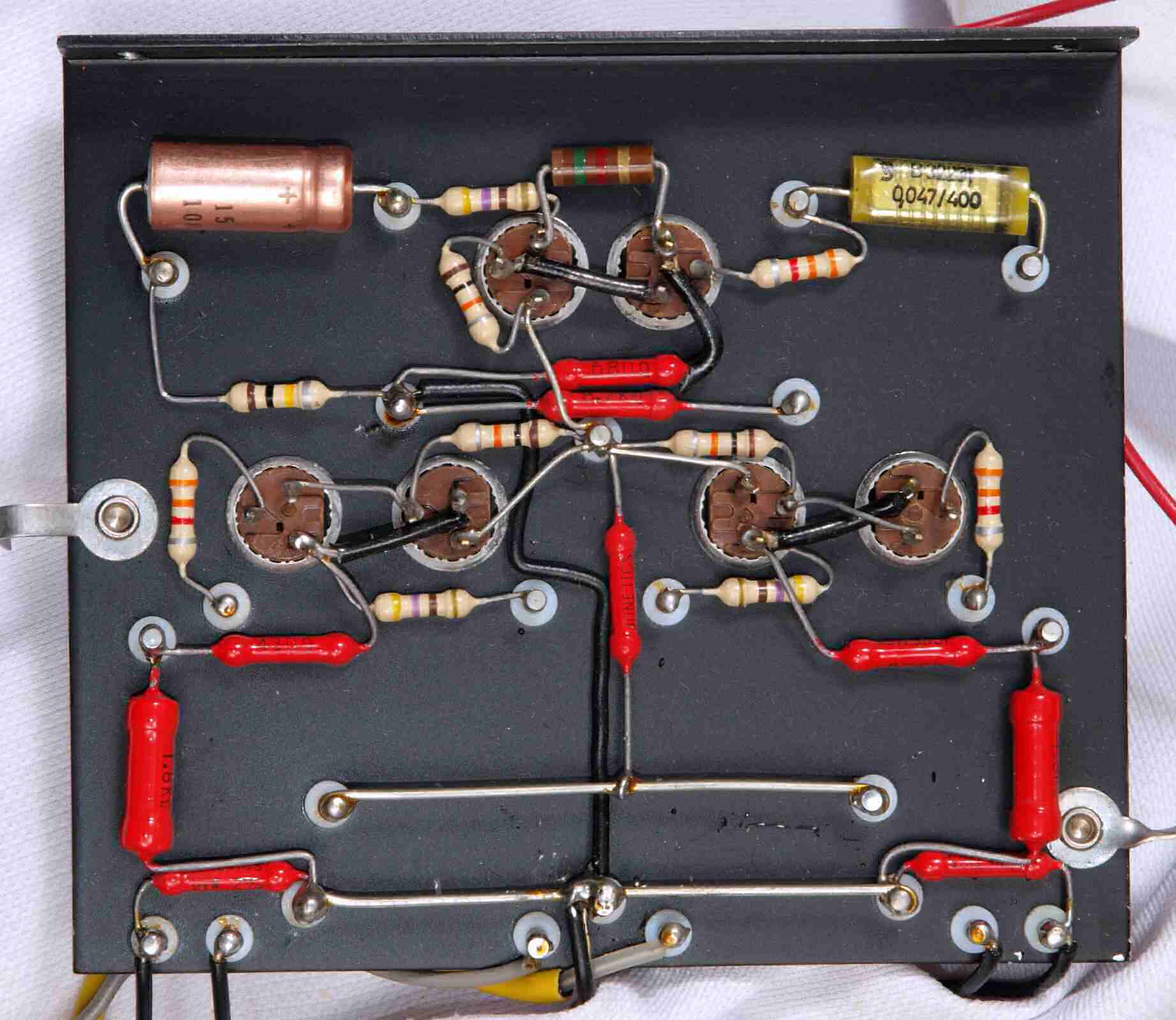

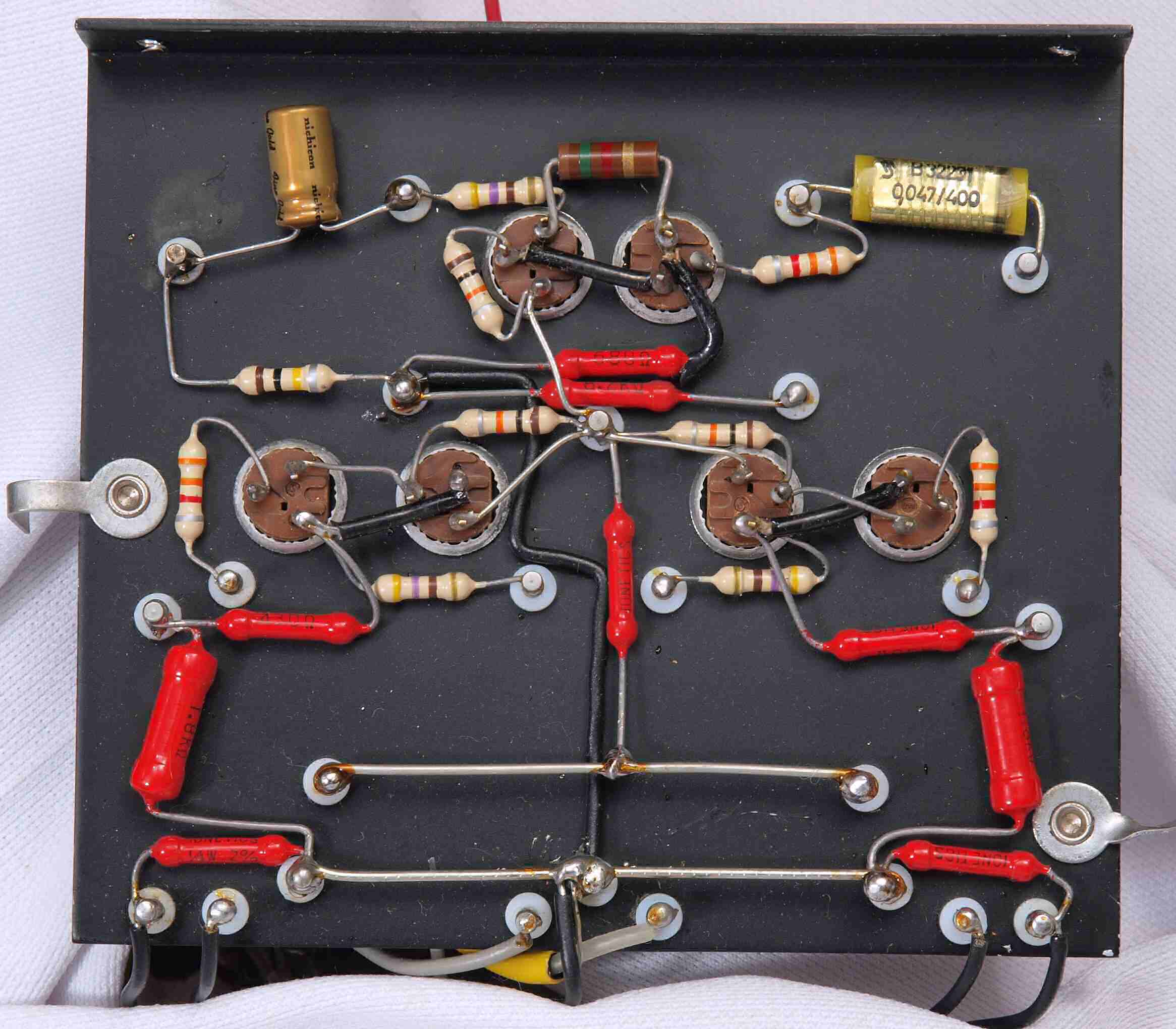

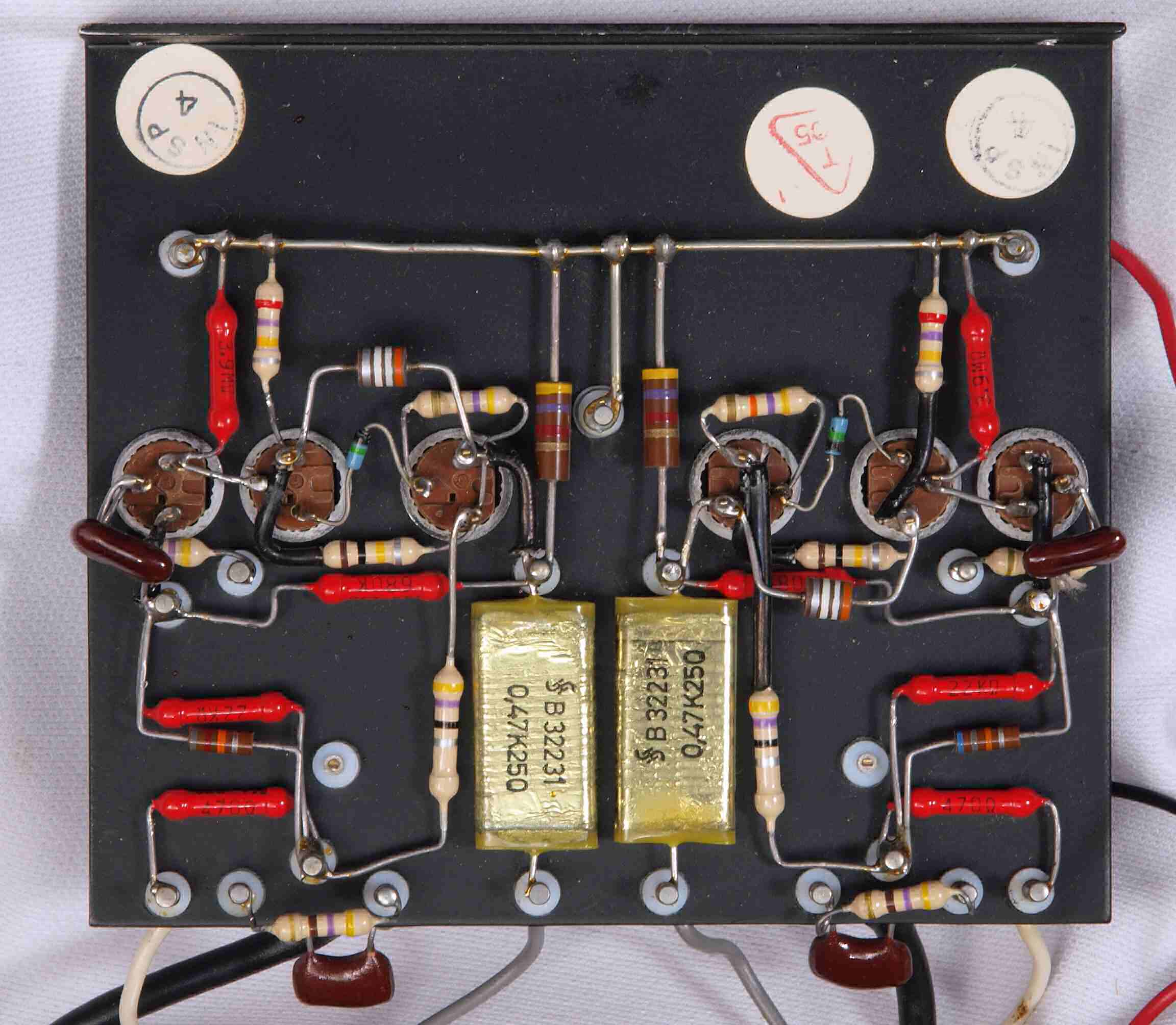

Ｃ１３．　修理前　Ｌｏｗ_Ｌｅｖｅｌ Ａｍｐｌｉｆｉｅｒ Ｂｏｒｄ　Ｂａｃｋ。

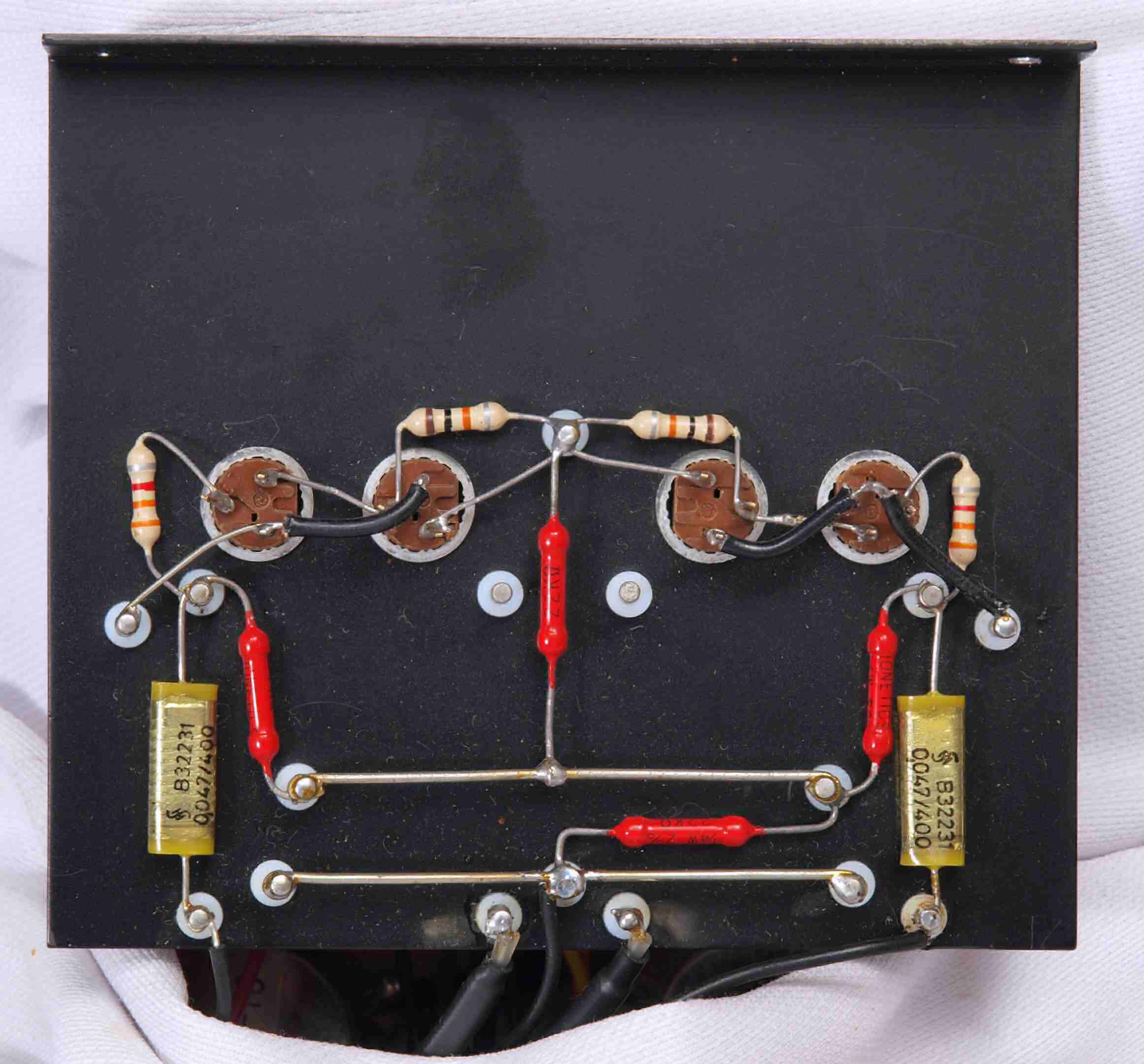

Ｃ１４．　修理後　Ｌｏｗ_Ｌｅｖｅｌ Ａｍｐｌｉｆｉｅｒ Ｂｏｒｄ　Ｂａｃｋ。

Ｃ２１．　修理前　Ｒｅｃｏｒｄｉｎｇ Ｏｕｔｐｕｔ ＲＡＦＥ Ｂｏｒａｄ。

Ｃ２２．　修理後　Ｒｅｃｏｒｄｉｎｇ Ｏｕｔｐｕｔ ＲＡＦＥ Ｂｏｒａｄ。　電解コンデンサー２個交換。

Ｃ２３．　修理前　Ｒｅｃｏｒｄｉｎｇ Ｏｕｔｐｕｔ ＲＡＦＥ Ｂｏｒａｄ　Ｂａｃｋ。

Ｃ２４．　修理後　Ｒｅｃｏｒｄｉｎｇ Ｏｕｔｐｕｔ ＲＡＦＥ Ｂｏｒａｄ　Ｂａｃｋ。

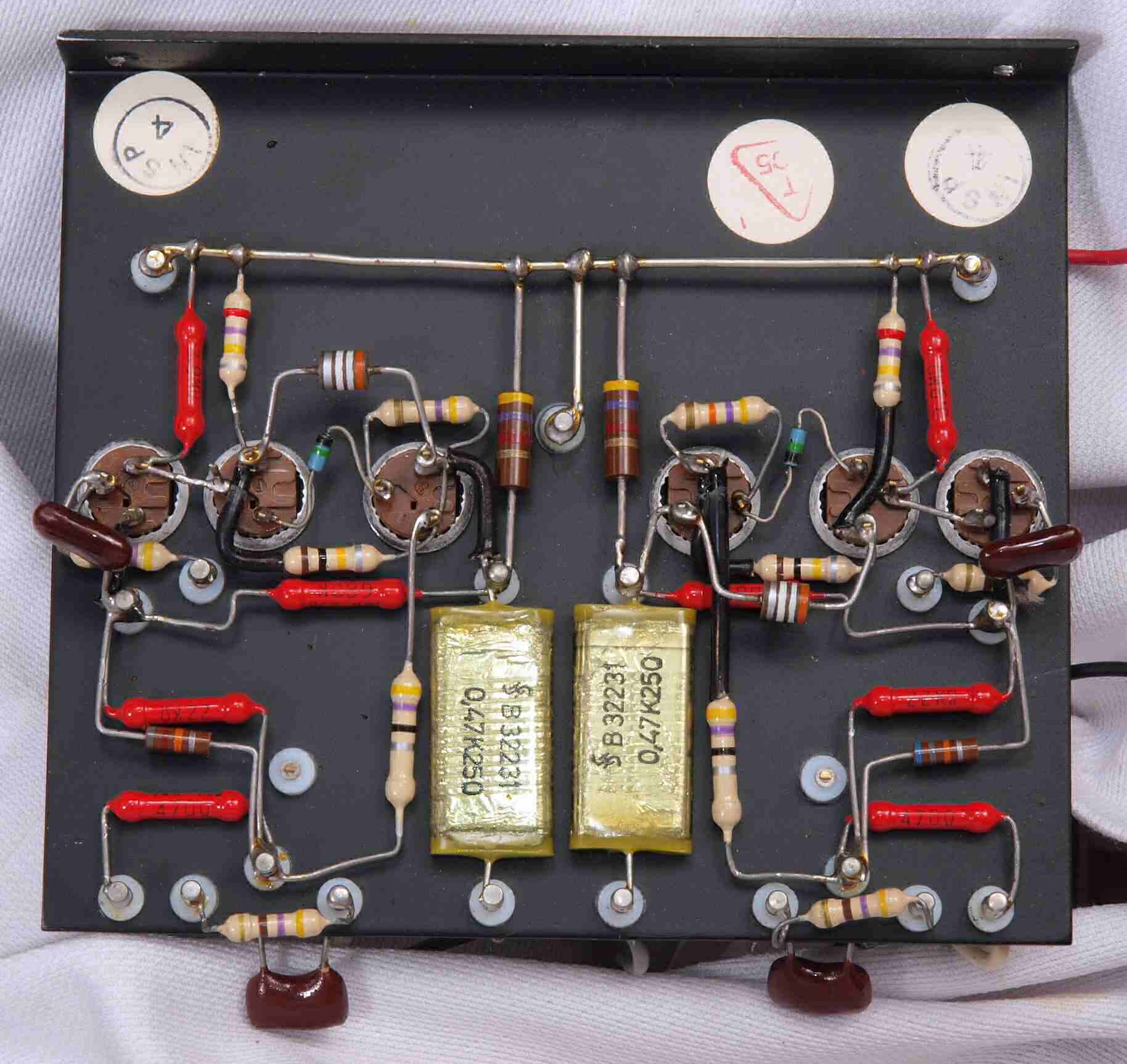

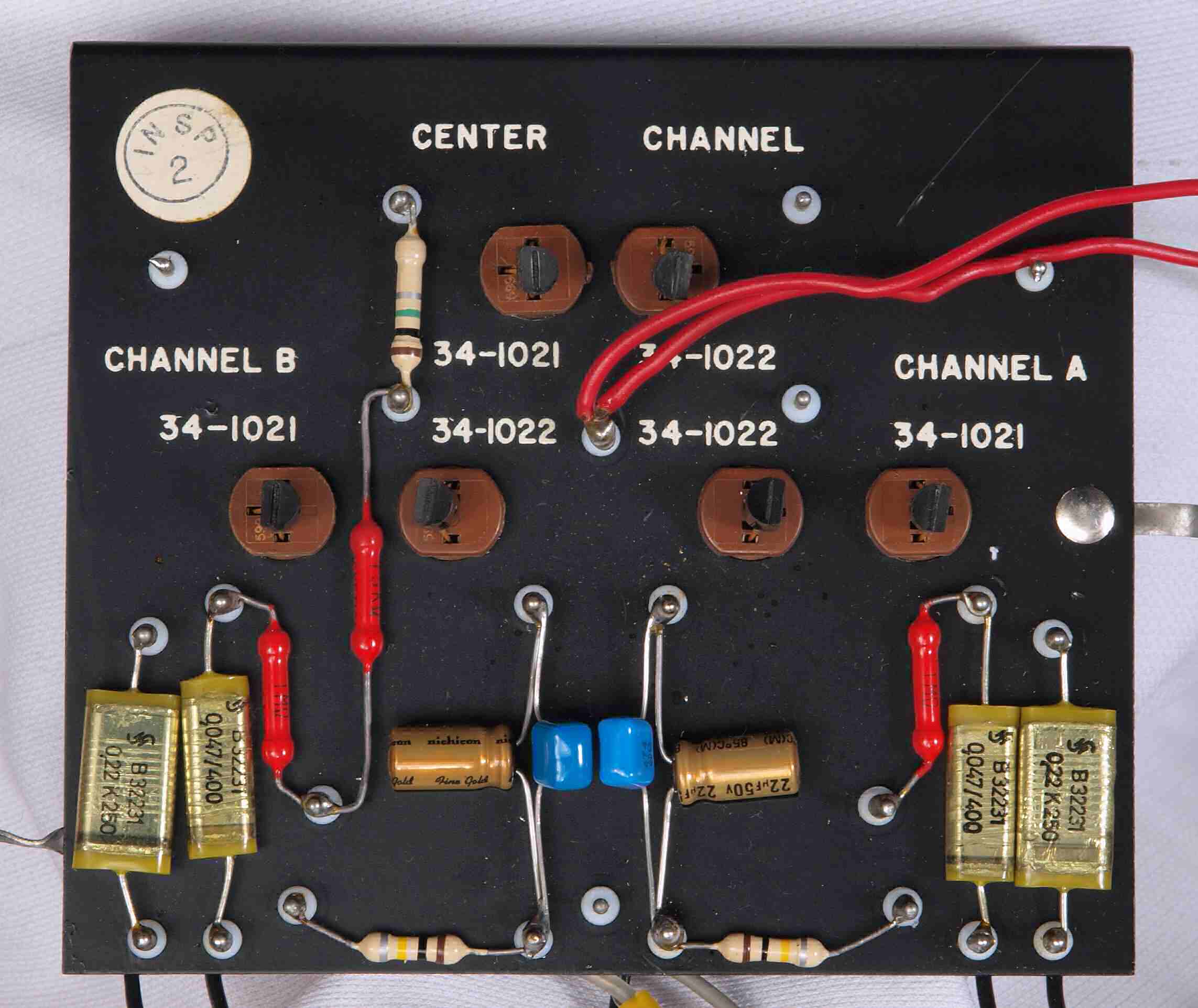

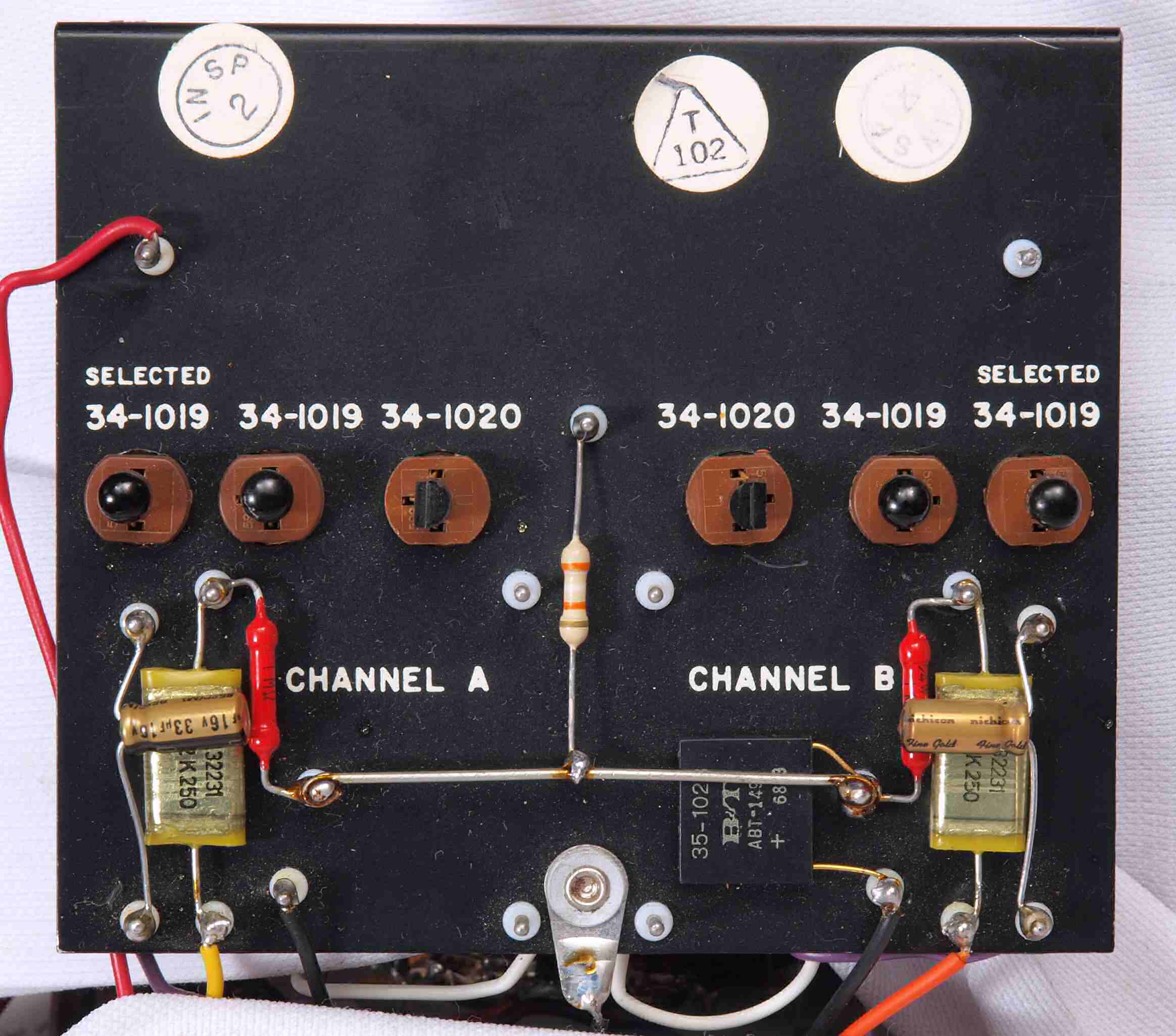

Ｃ３１．　修理前　Ｔｏｎｅ Ａｍｐｌｉｆｉｅｒ Ｂｏｒｄ。

Ｃ３２．　修理後　Ｔｏｎｅ Ａｍｐｌｉｆｉｅｒ Ｂｏｒｄ。　電解コンデンサー２個交換。

Ｃ３３．　修理前　Ｔｏｎｅ Ａｍｐｌｉｆｉｅｒ Ｂｏｒｄ　Ｂａｃｋ。

Ｃ３４．　修理後　Ｔｏｎｅ Ａｍｐｌｉｆｉｅｒ Ｂｏｒｄ　Ｂａｃｋ。

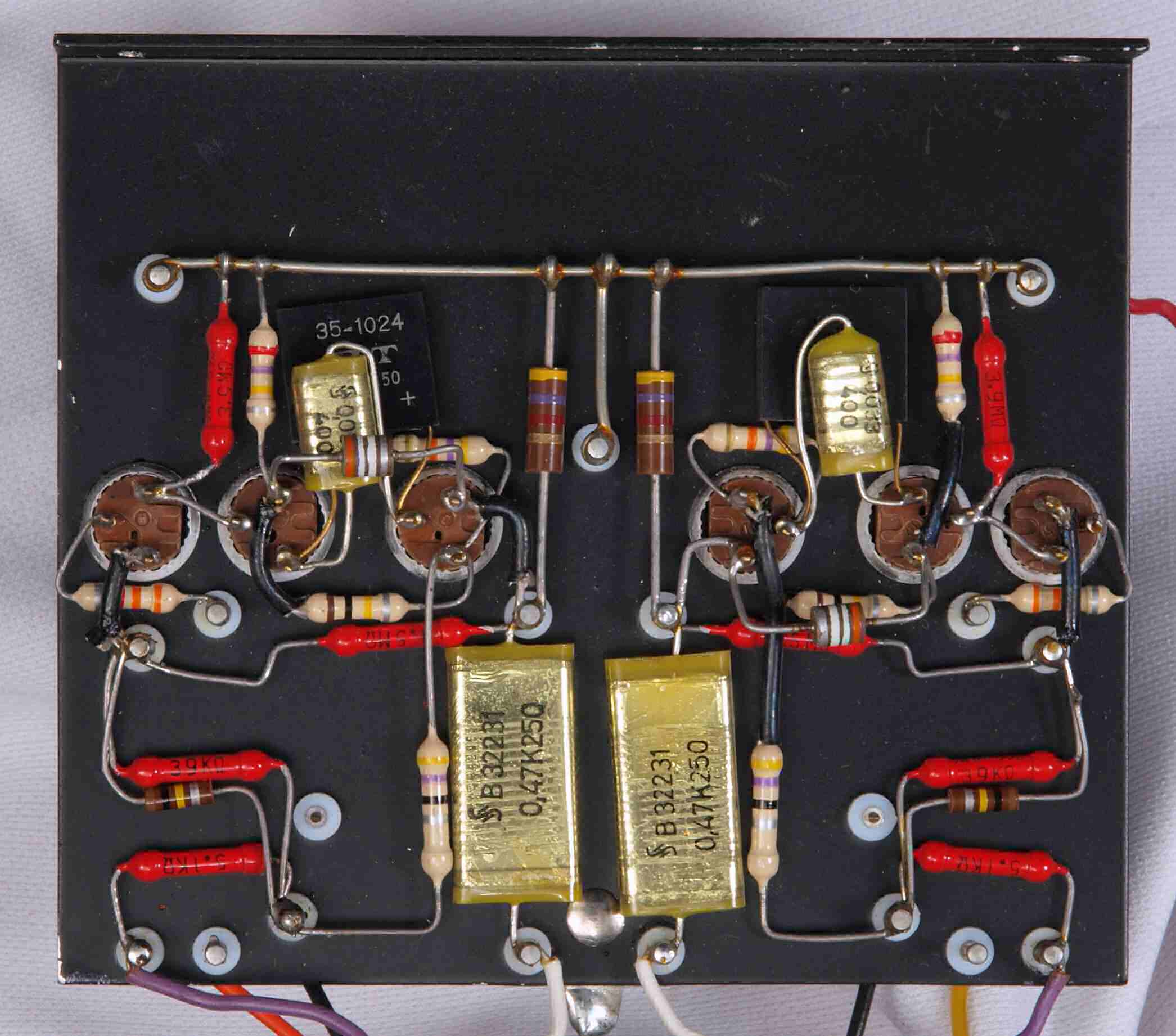

Ｃ４１．　修理前　Ｍａｉｎ Ｏｕｔｐｕｔ ＲＡＦＥ Ｂｏｒｄ。

Ｃ４２．　修理後　Ｍａｉｎ Ｏｕｔｐｕｔ ＲＡＦＥ Ｂｏｒｄ。　電解コンデンサー２個交換、フイルムコンデンサー２個追加。

Ｃ４３．　修理前　Ｍａｉｎ Ｏｕｔｐｕｔ ＲＡＦＥ Ｂｏｒｄ　Ｂａｃｋ。

Ｃ４４．　修理後　Ｍａｉｎ Ｏｕｔｐｕｔ ＲＡＦＥ Ｂｏｒｄ　Ｂａｃｋ。　電解コンデンサー１個交換。

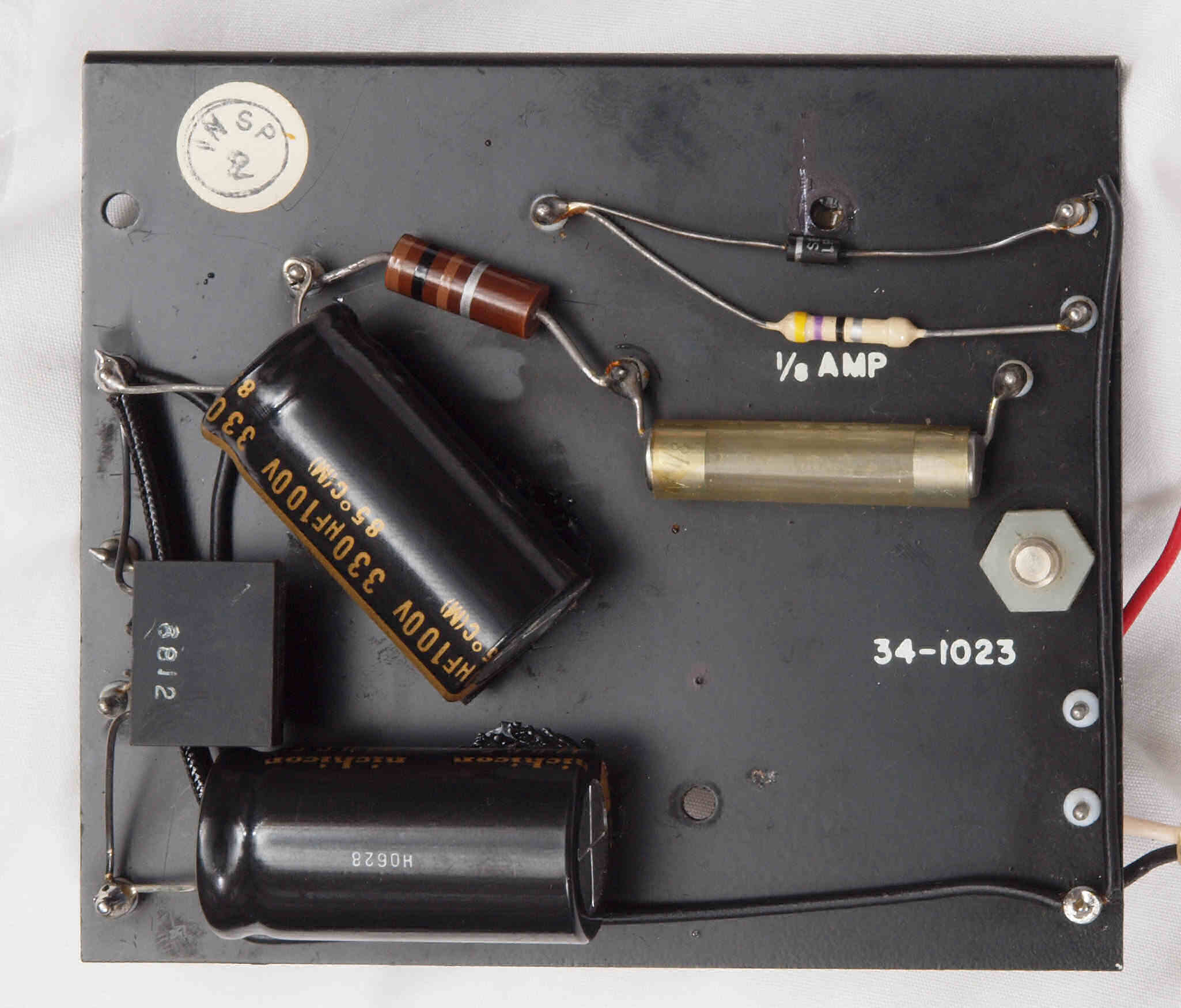

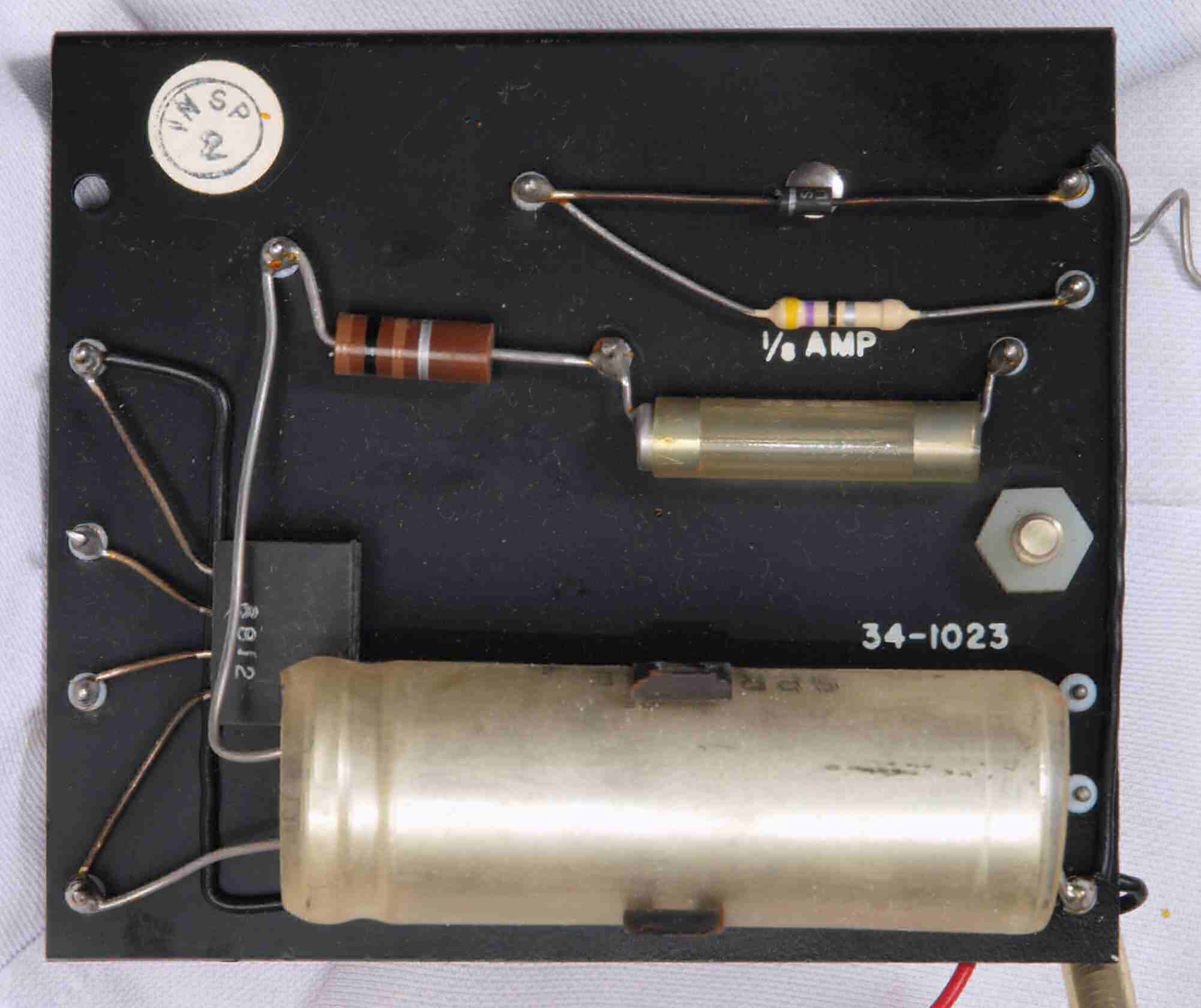

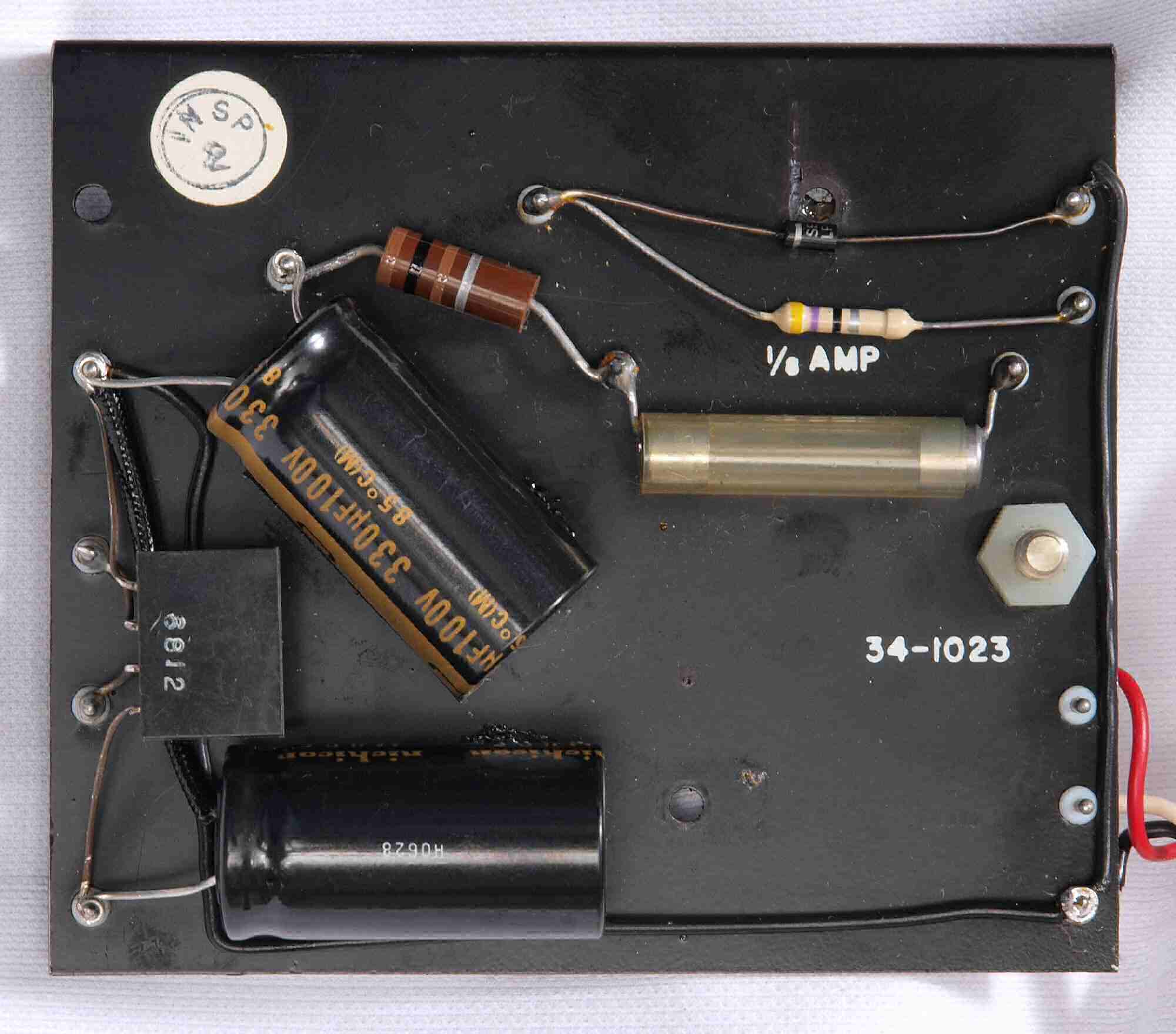

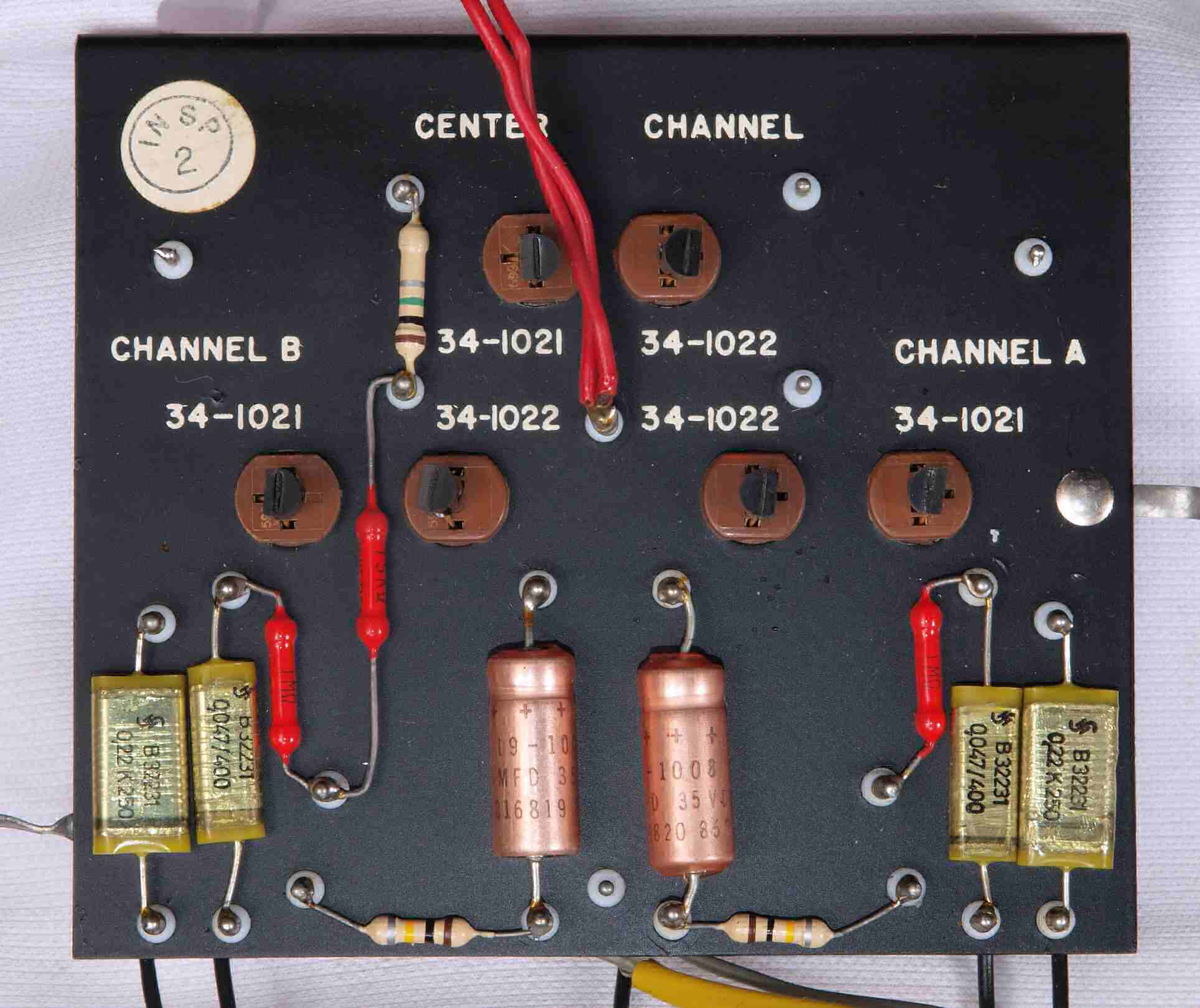

Ｃ５１．　修理前　Ｐｏｗｅｒ　Ｓｕｐｐｌｙ　Ｂｏｒｄ。

Ｃ５２．　修理後　Ｐｏｗｅｒ　Ｓｕｐｐｌｙ　Ｂｏｒｄ。　電解コンデンサー２個交換。

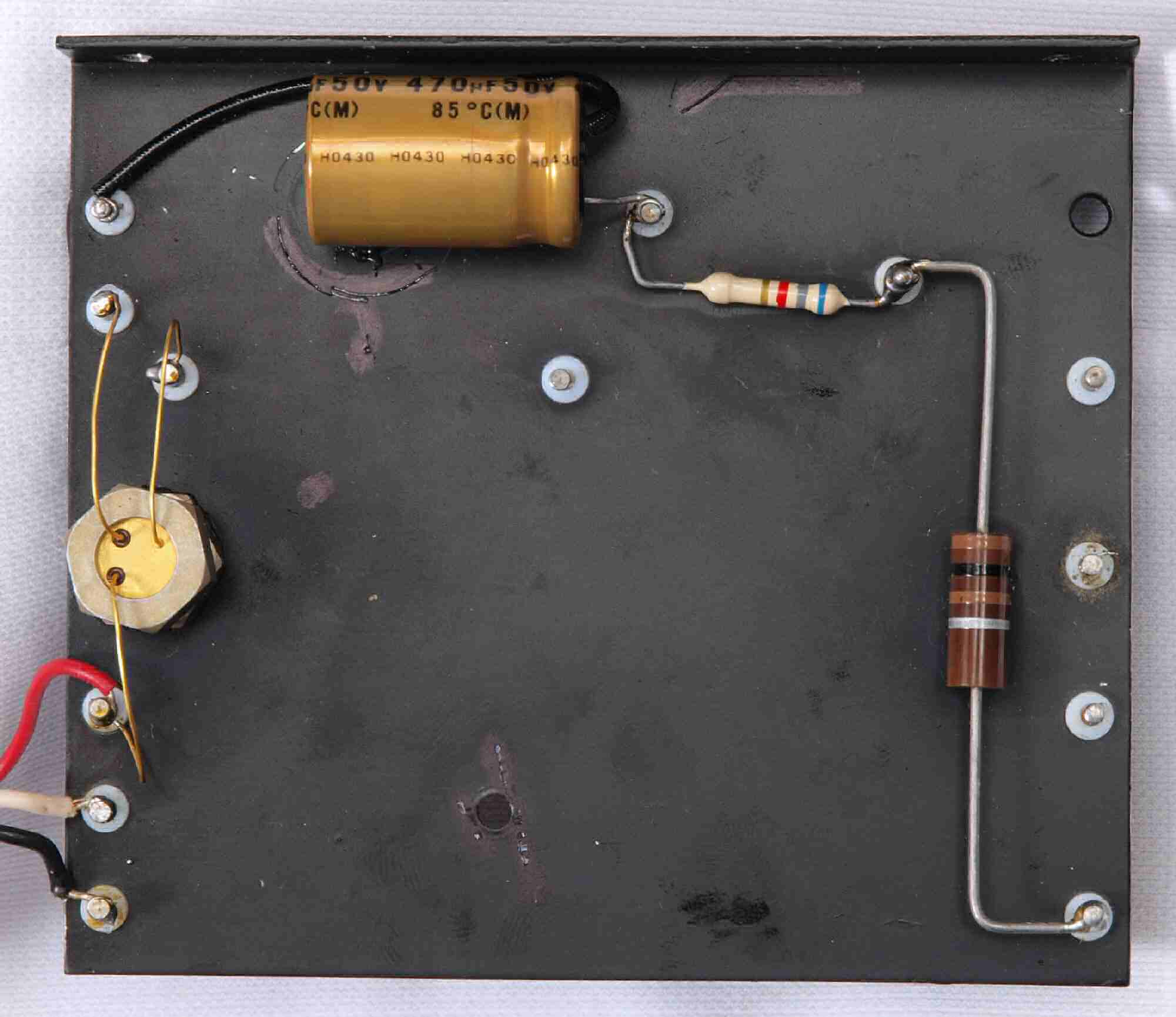

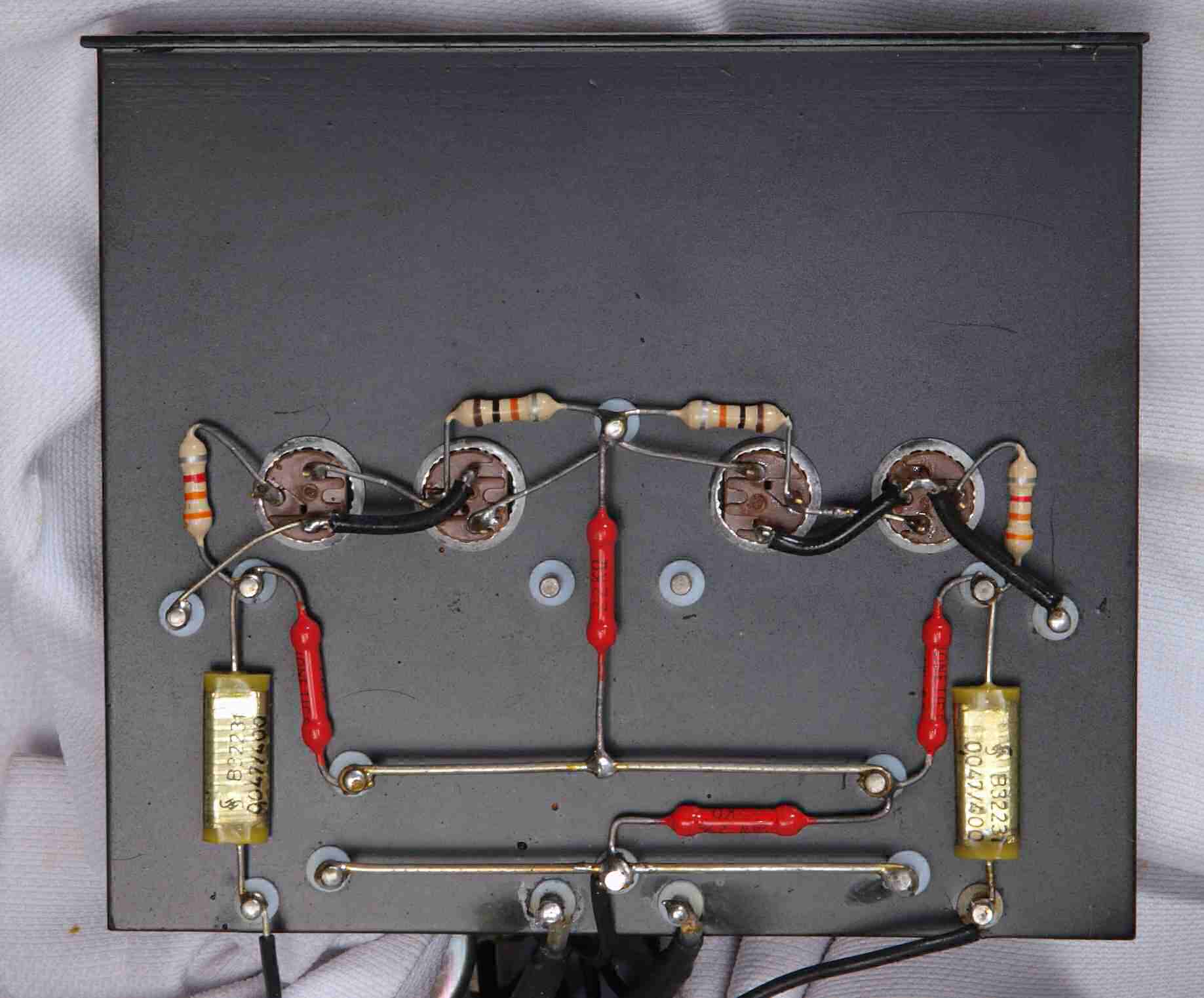

Ｃ５３．　修理前　Ｐｏｗｅｒ　Ｓｕｐｐｌｙ　Ｂｏｒｄ　Ｂａｃｋ。

Ｃ５４．　修理後　Ｐｏｗｅｒ　Ｓｕｐｐｌｙ　Ｂｏｒｄ　Ｂａｃｋ。　電解コンデンサー１個交換。

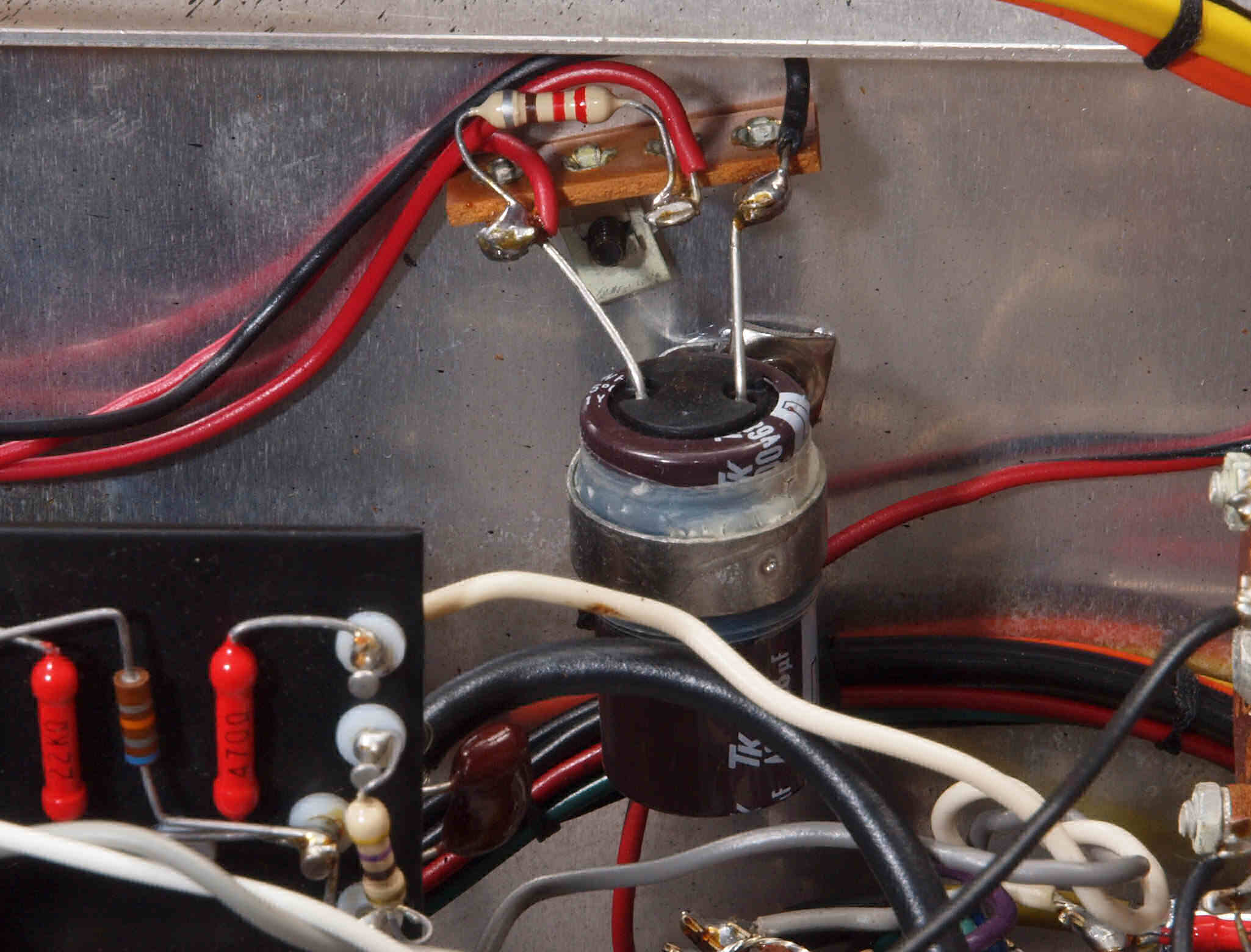

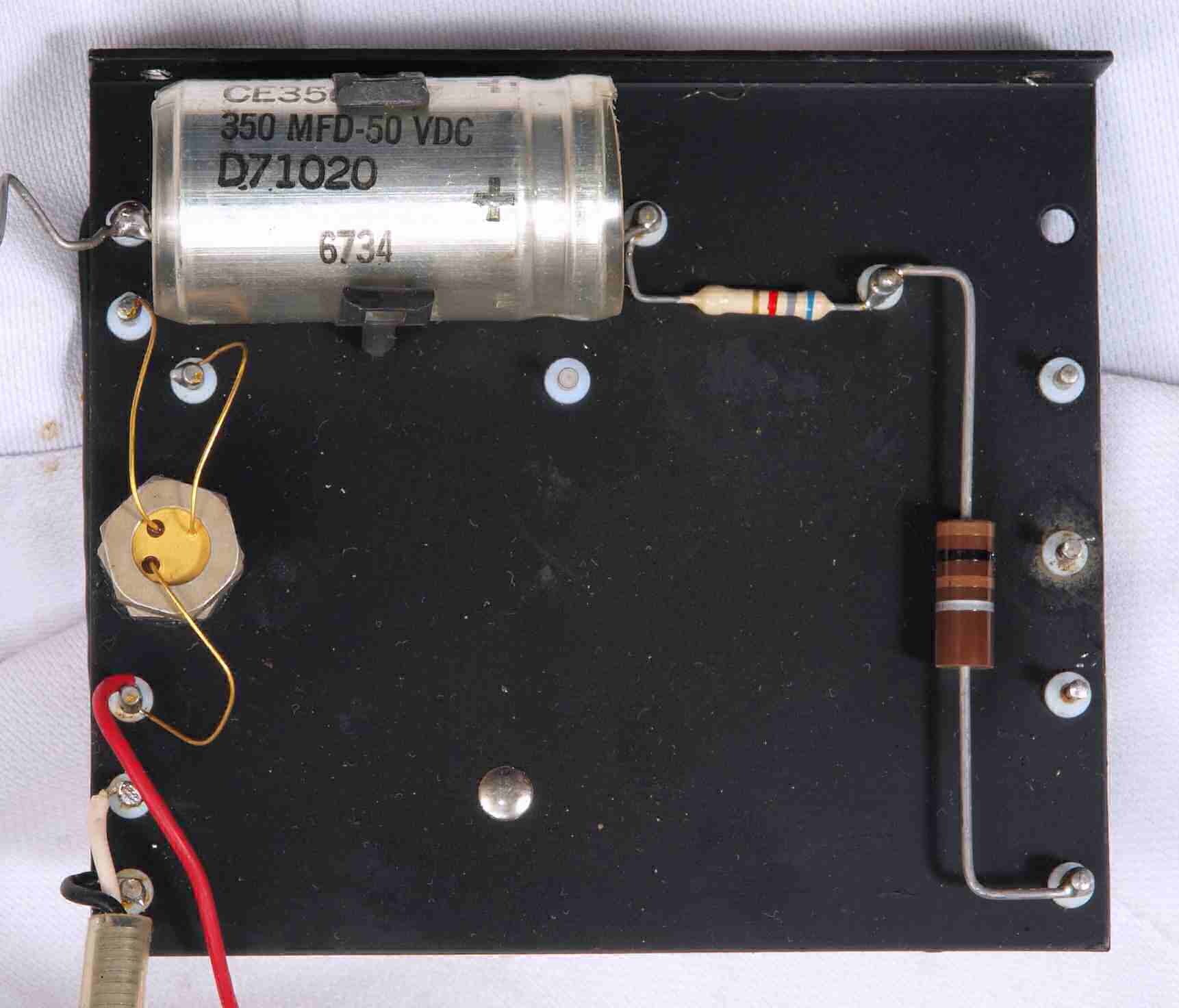

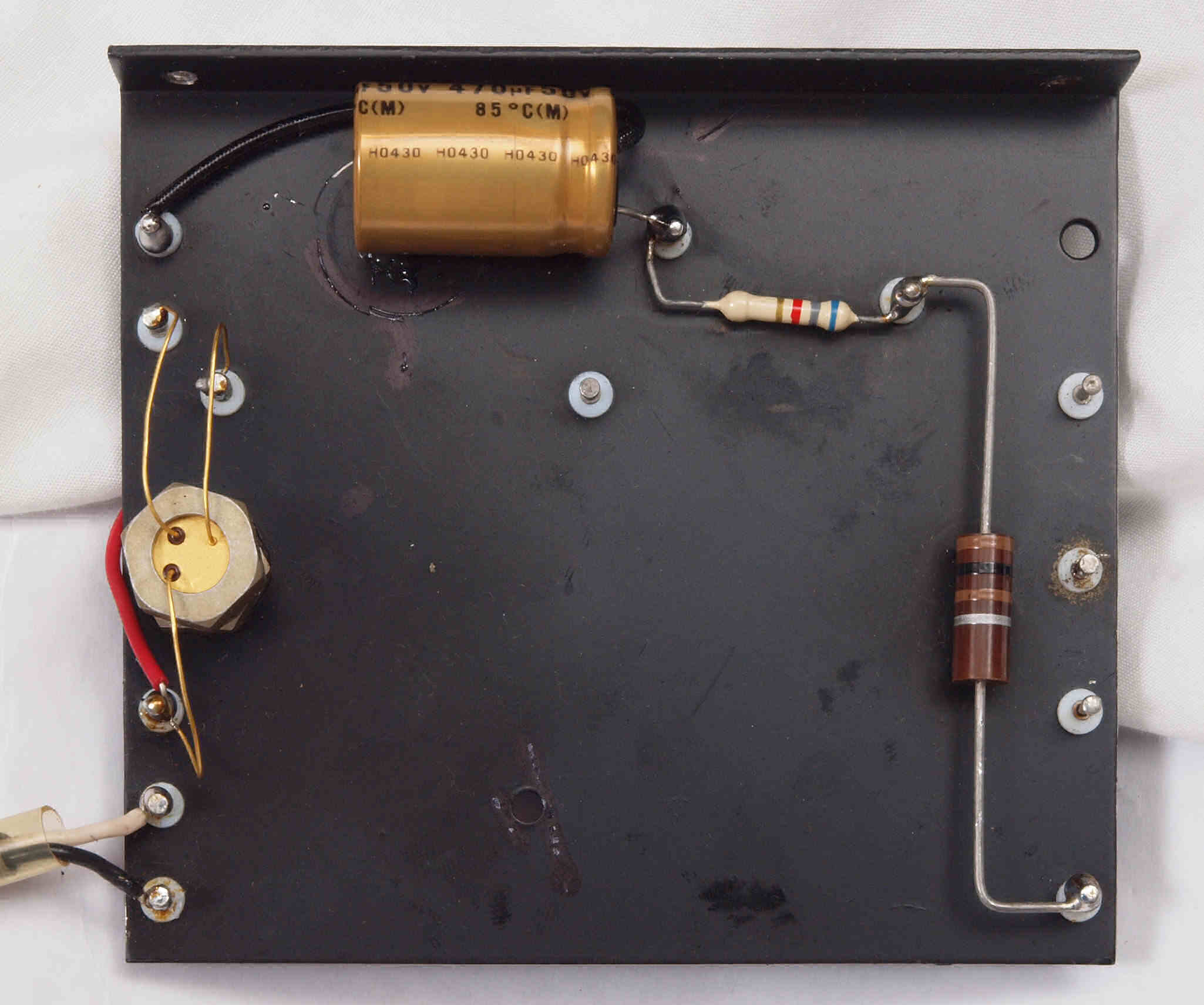

Ｃ６１．　修理前　電源電解コンデンサー。

Ｃ６２．　修理後　電源電解コンデンサー。　電解コンデンサー１個交換。

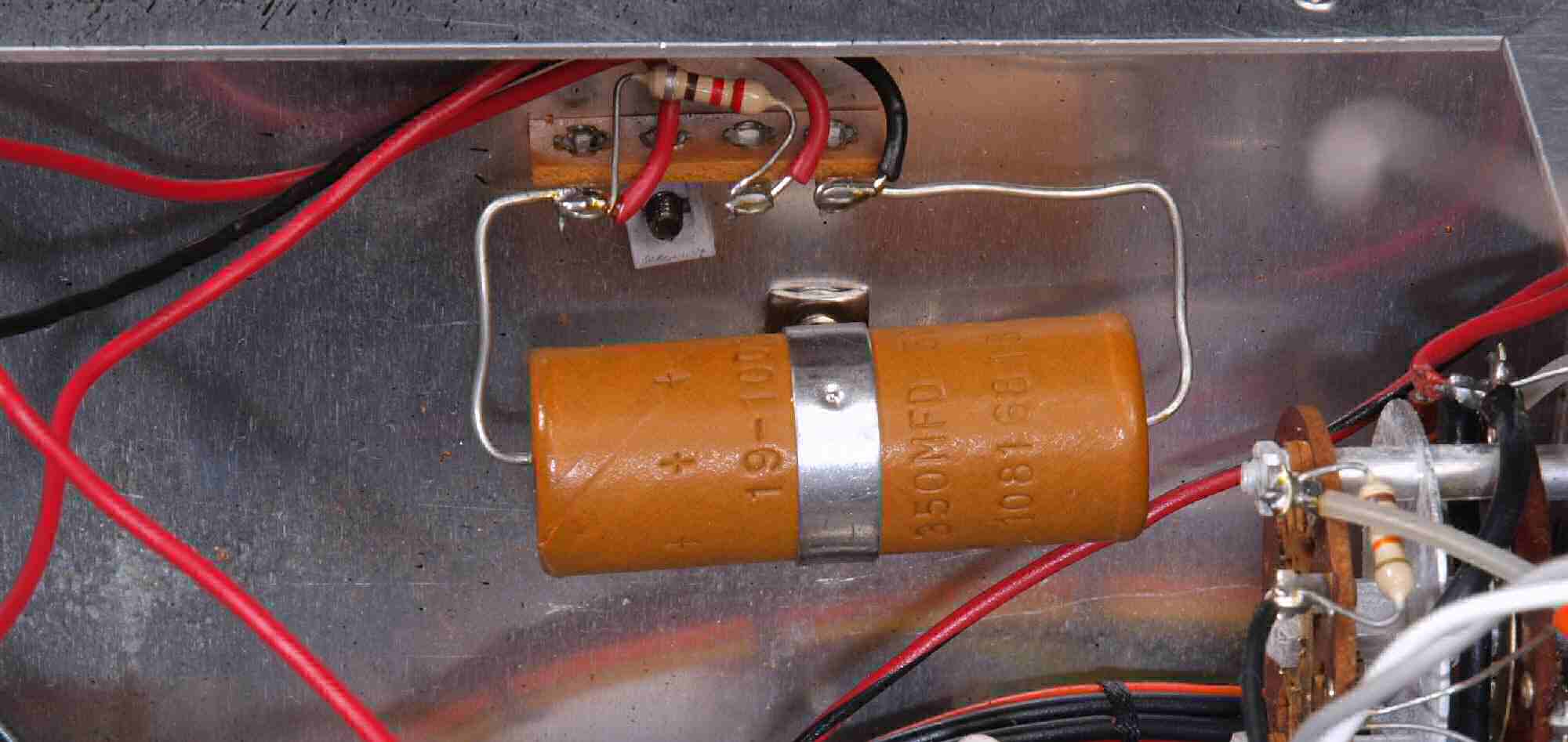

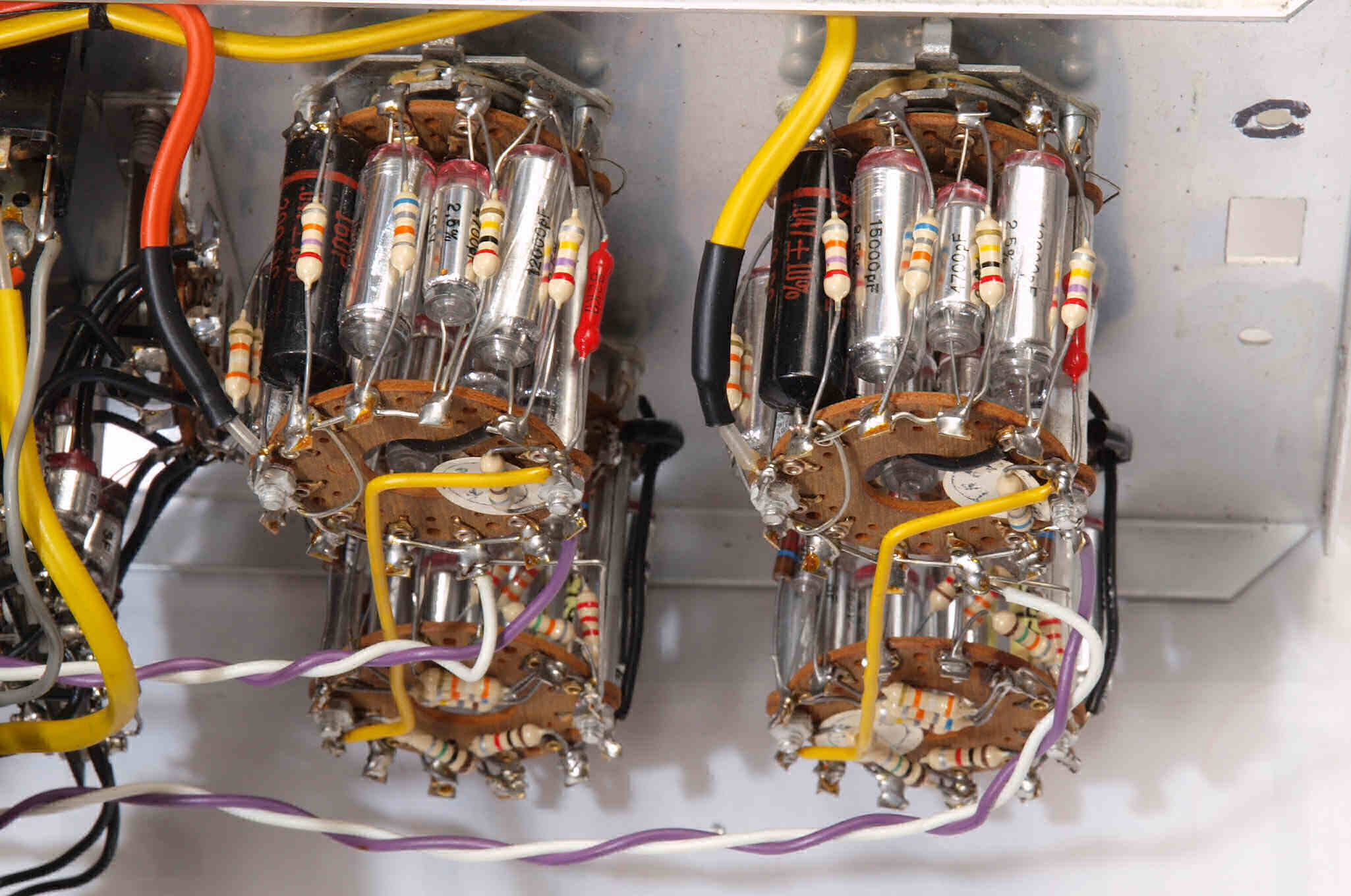

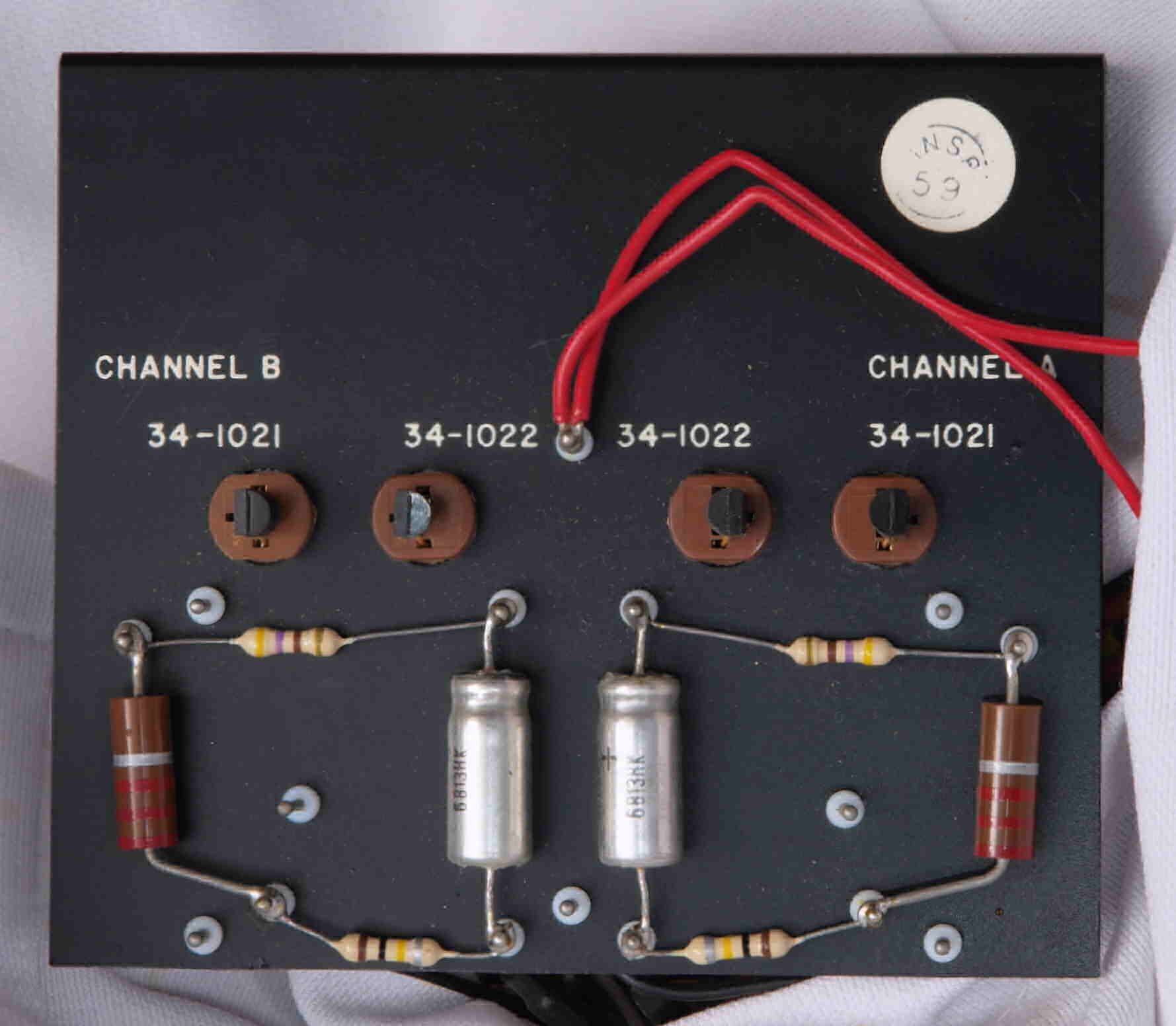

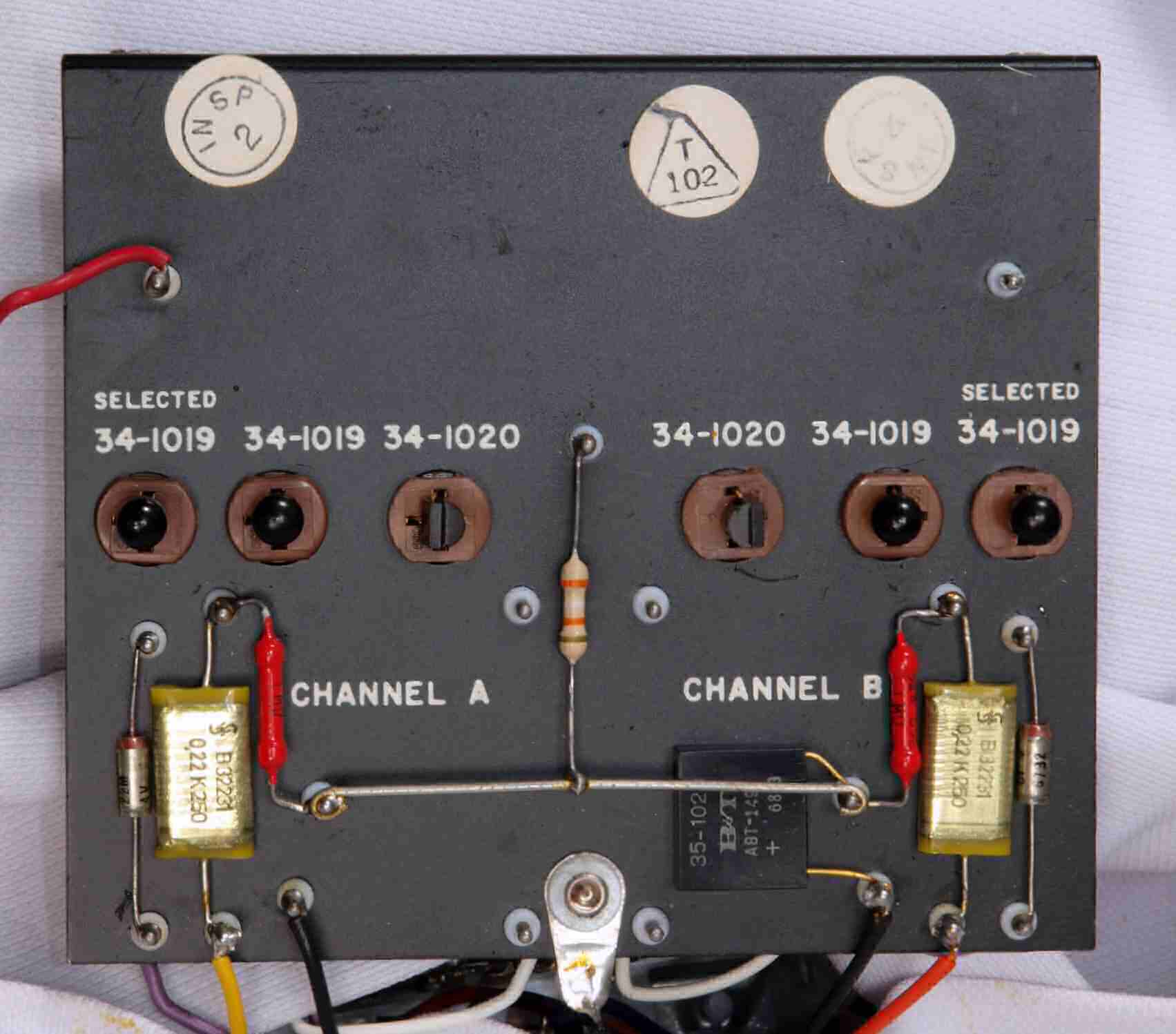

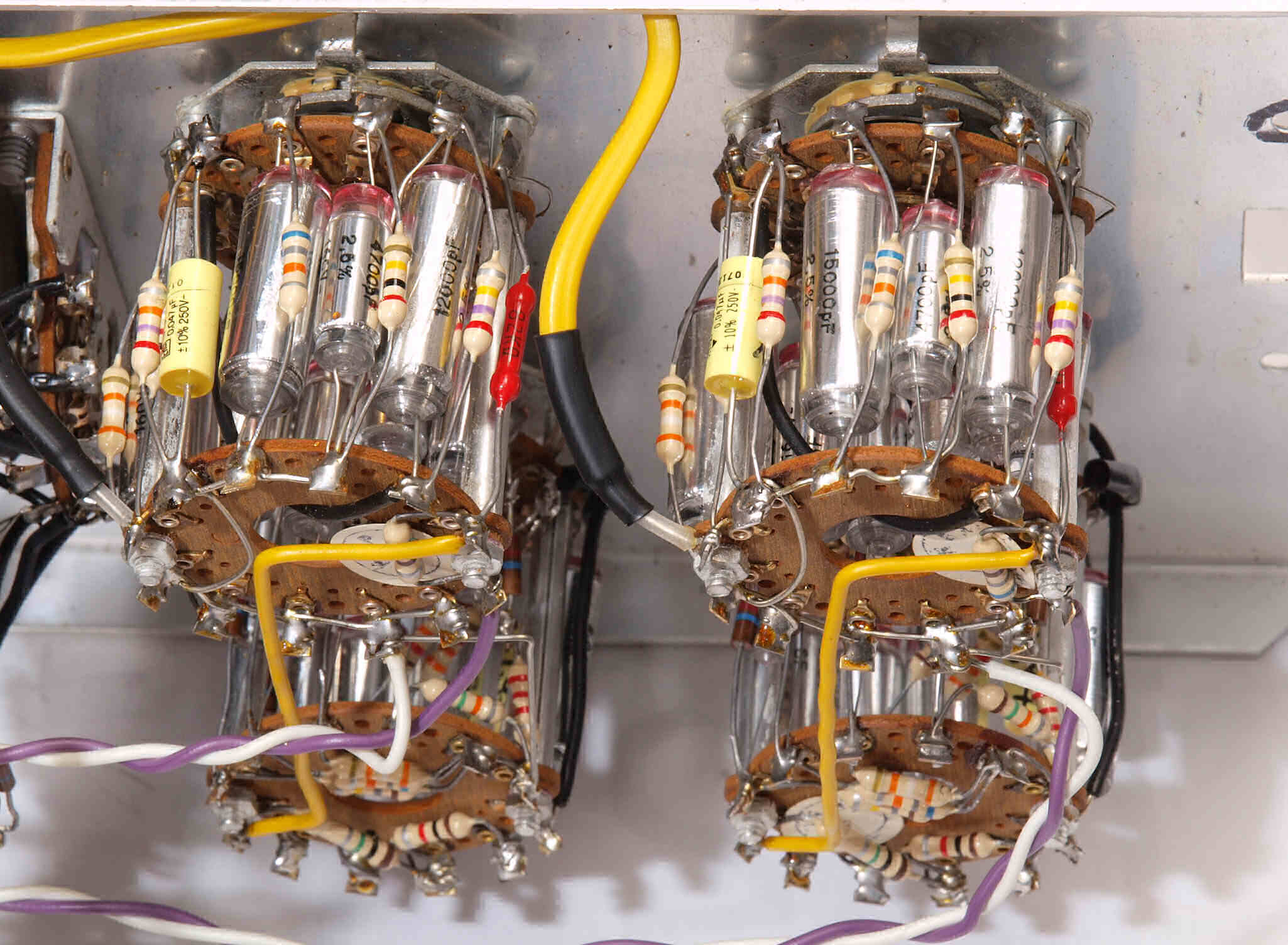

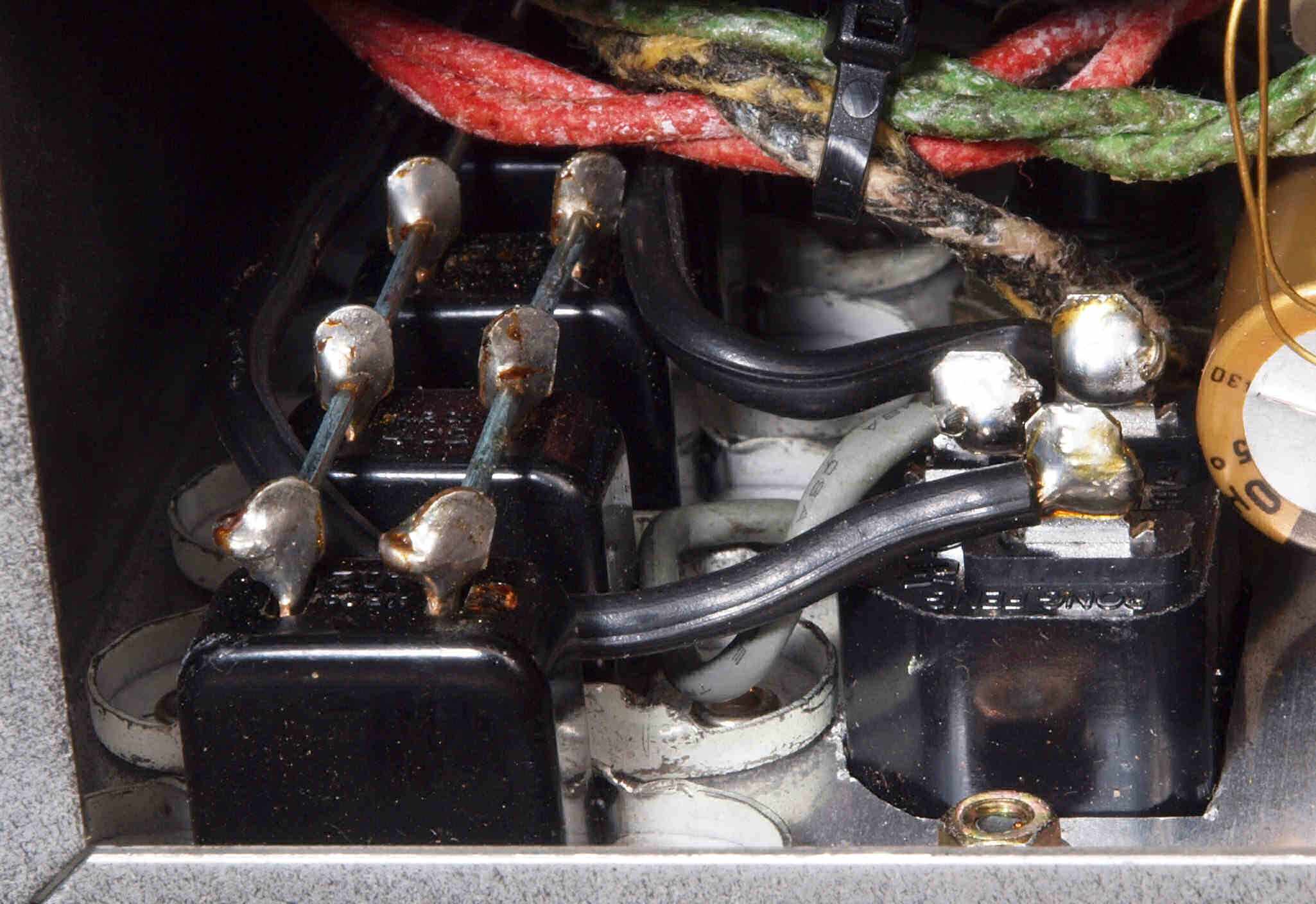

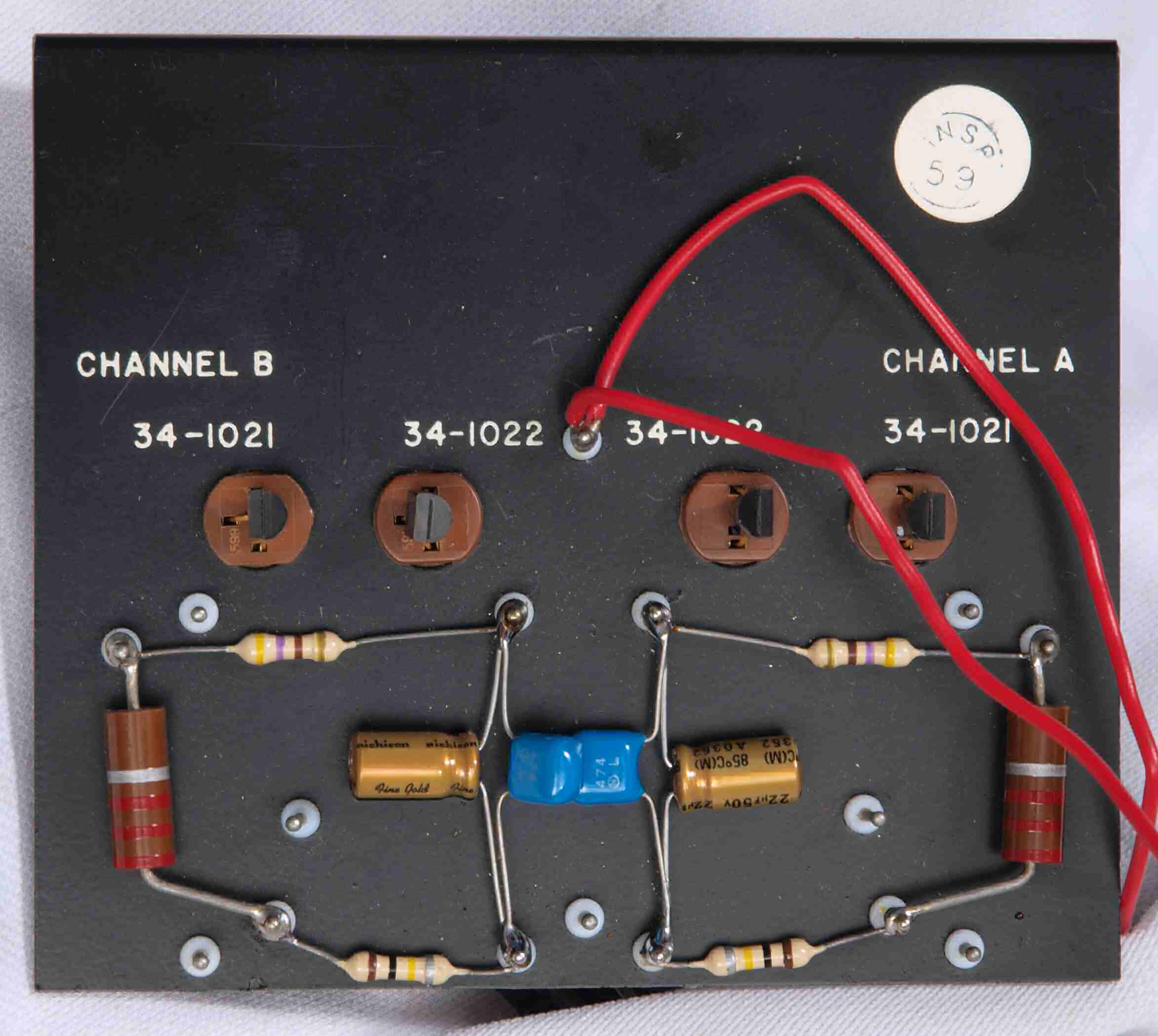

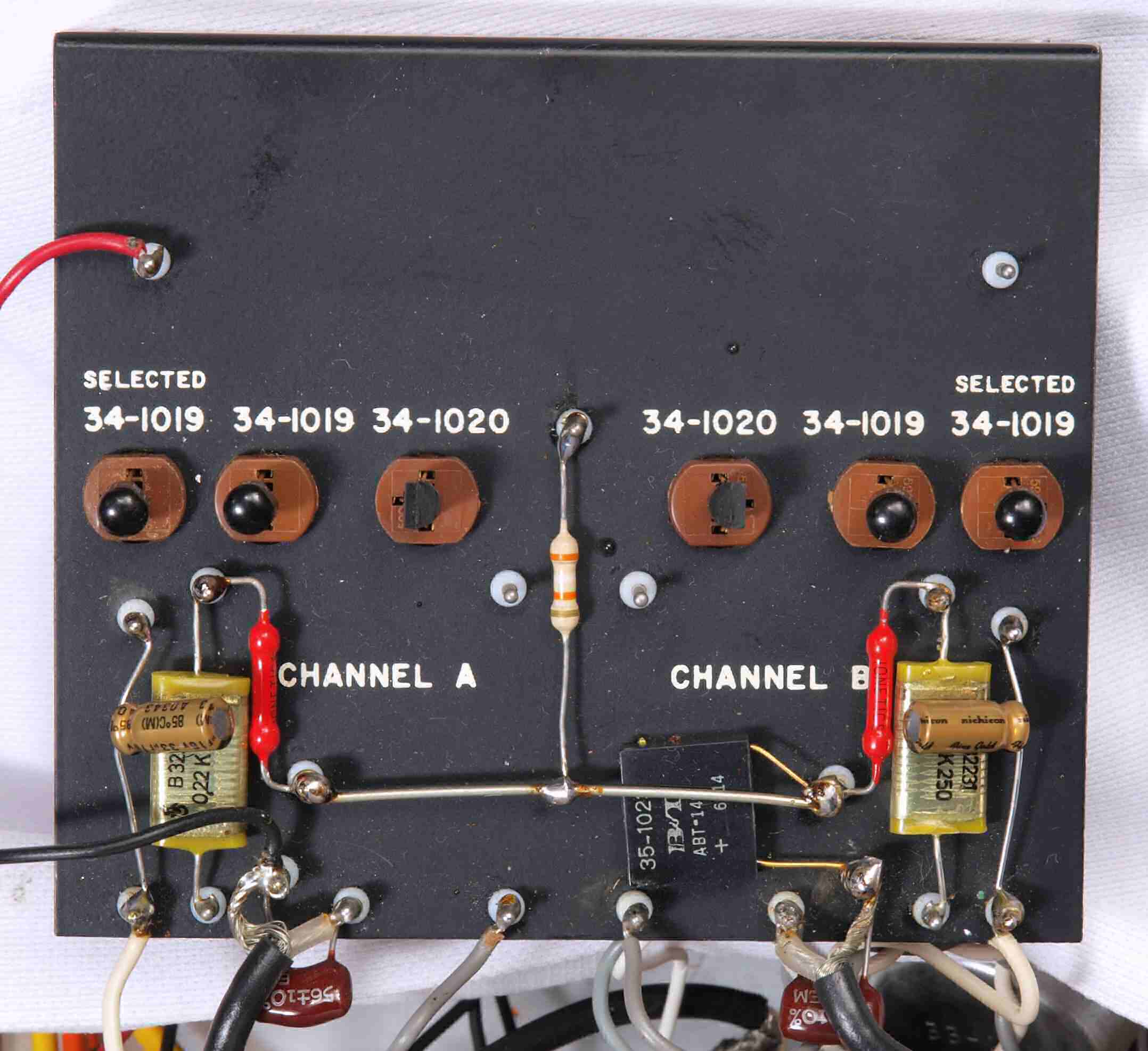

Ｃ７１．　修理前　Ｔｏｎｅ ＳＷ、　オイルコンデンサー。

Ｃ７２．　修理（交換）後　Ｔｏｎｅ ＳＷ、　オイルコンデンサー。

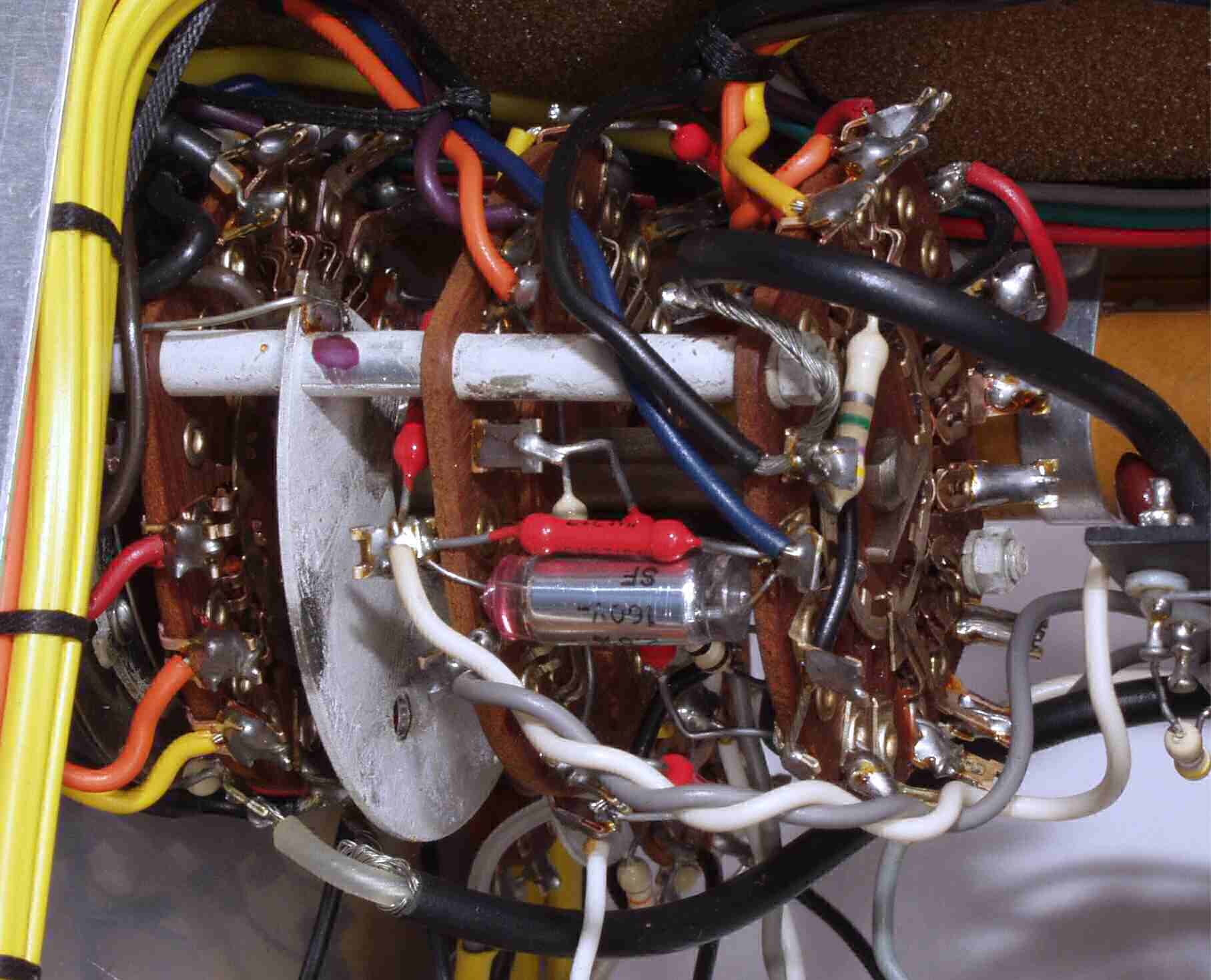

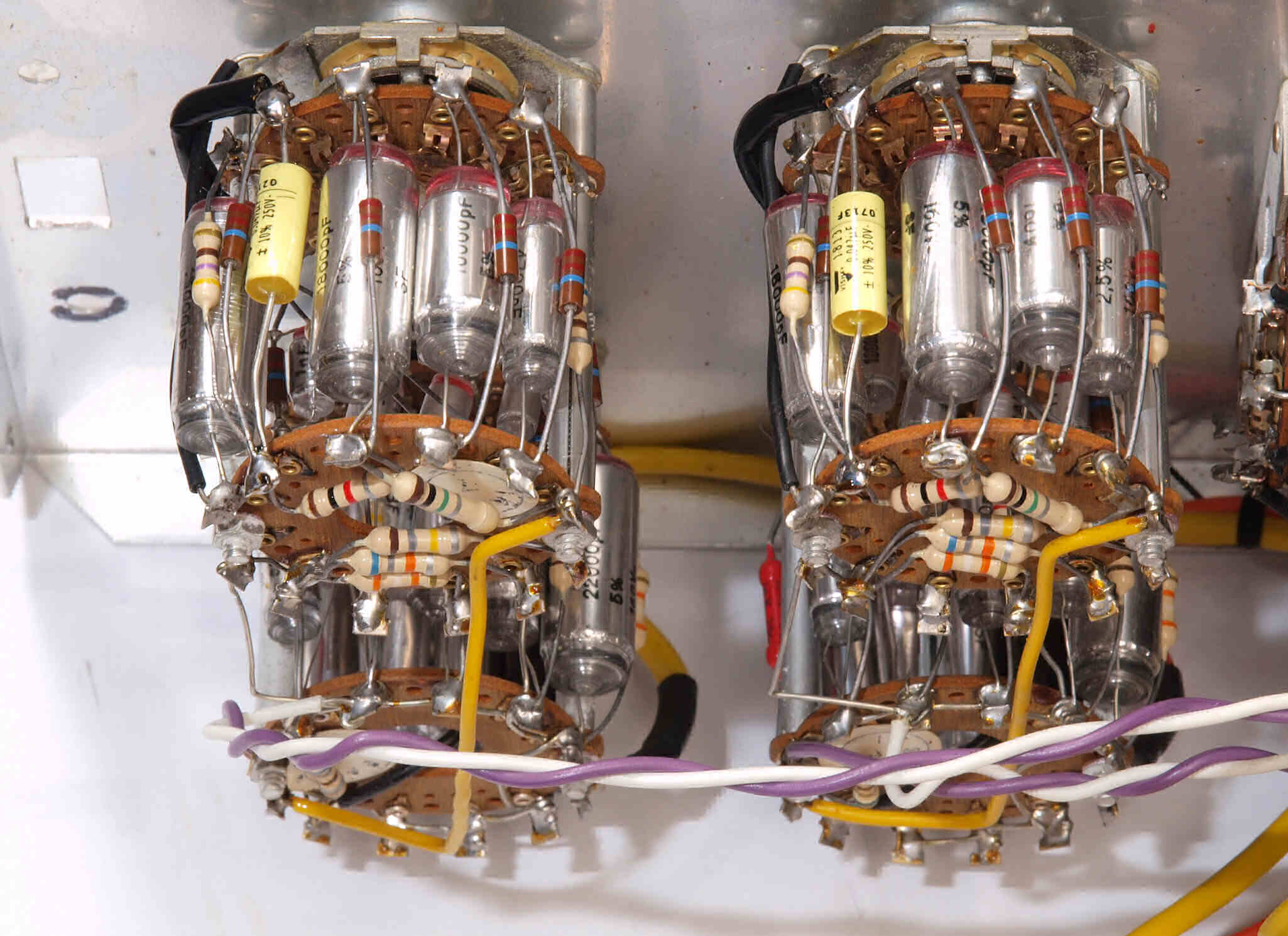

Ｃ７３．　修理前　Ｔｏｎｅ ＳＷ、　オイルコンデンサー。

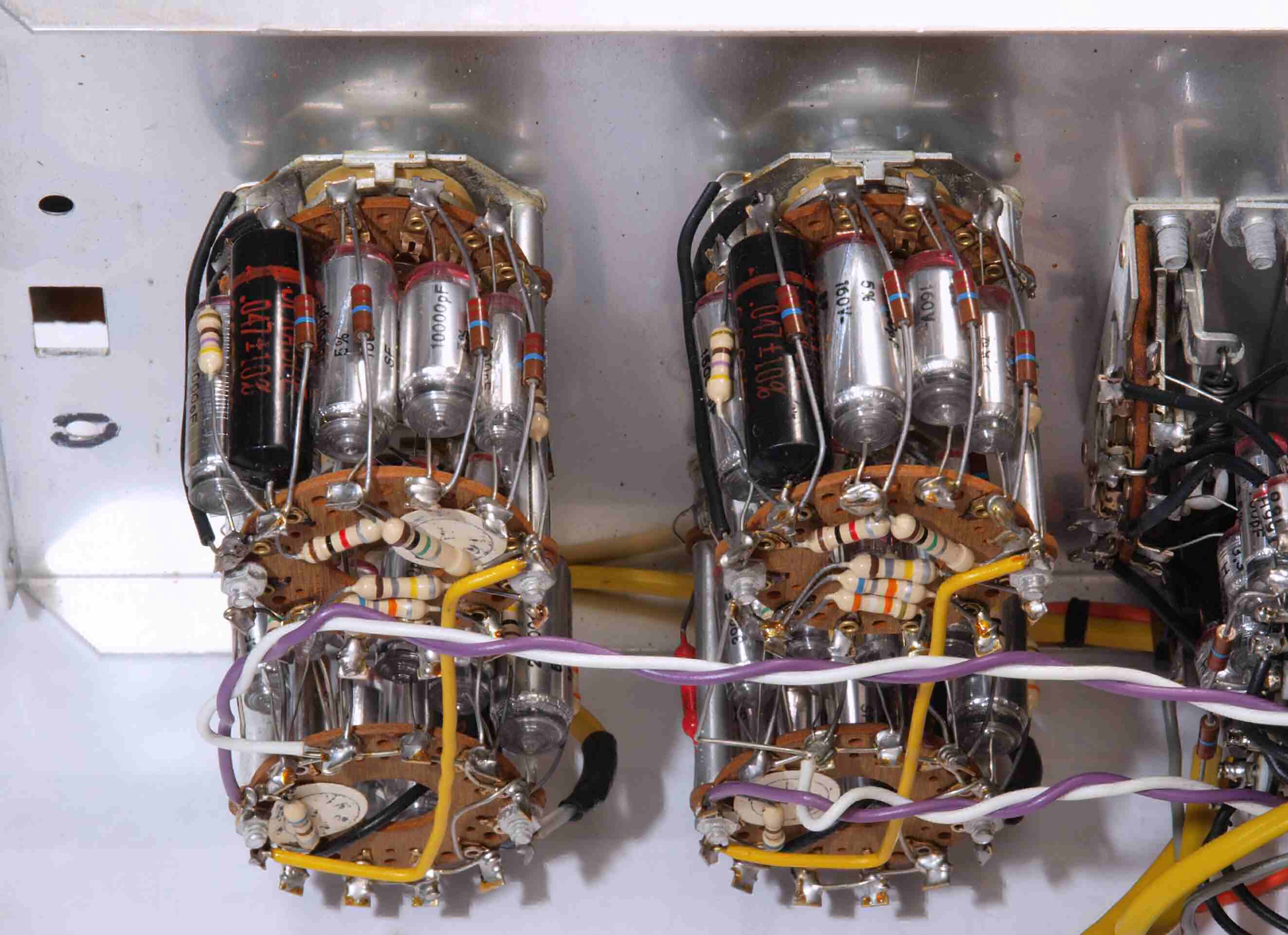

Ｃ７４．　修理（交換）後　Ｔｏｎｅ ＳＷ、　オイルコンデンサー。

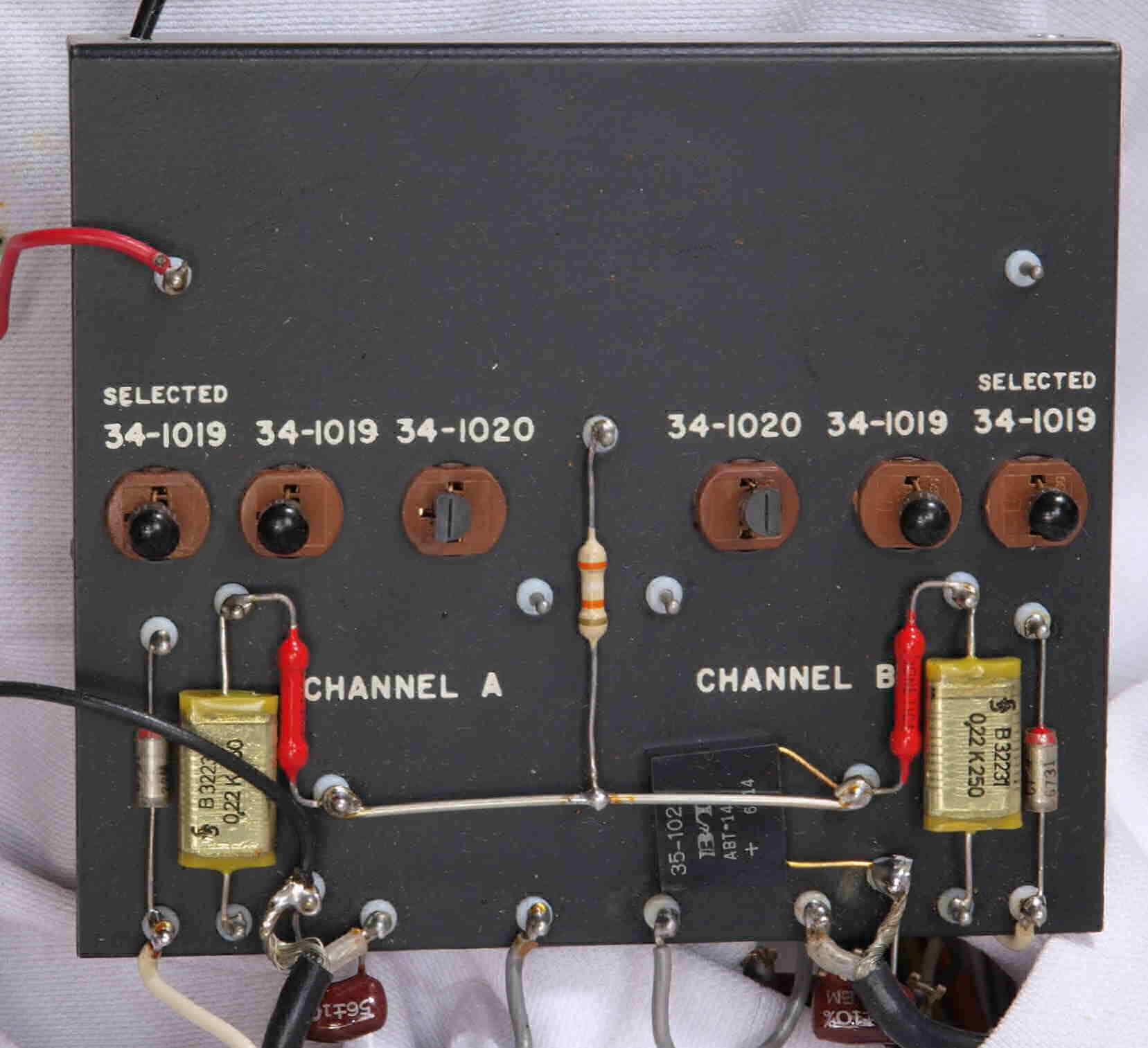

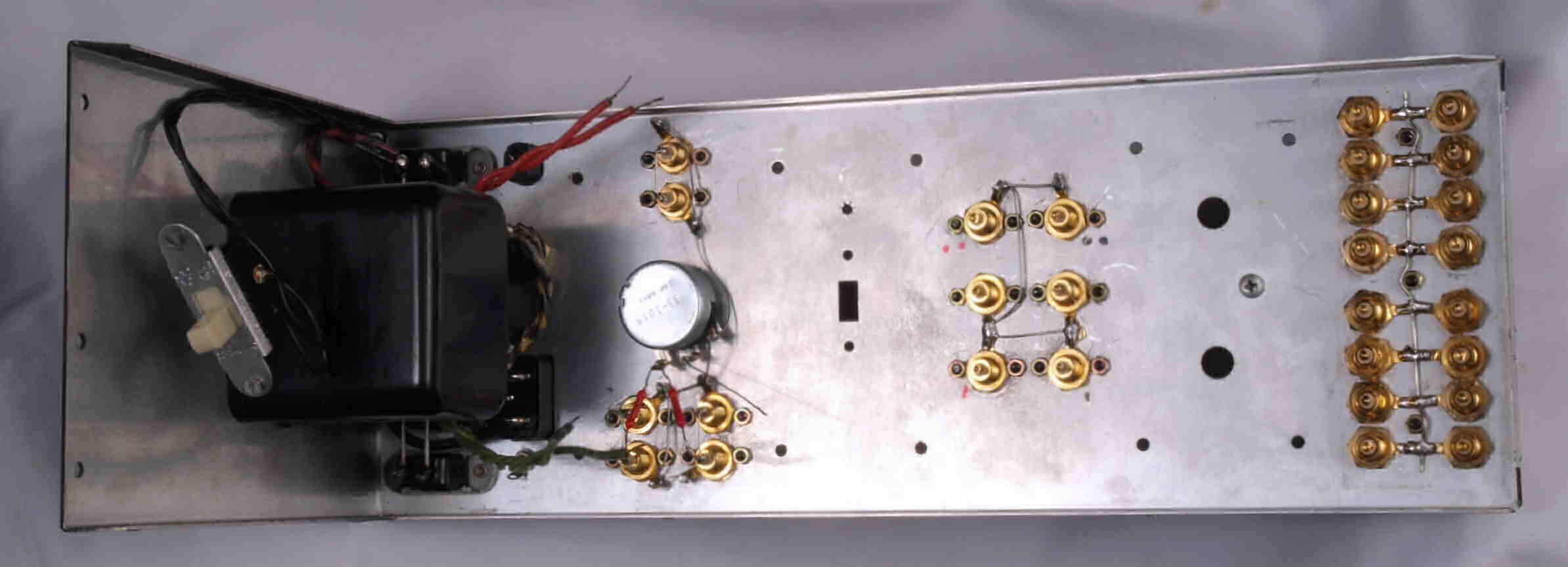

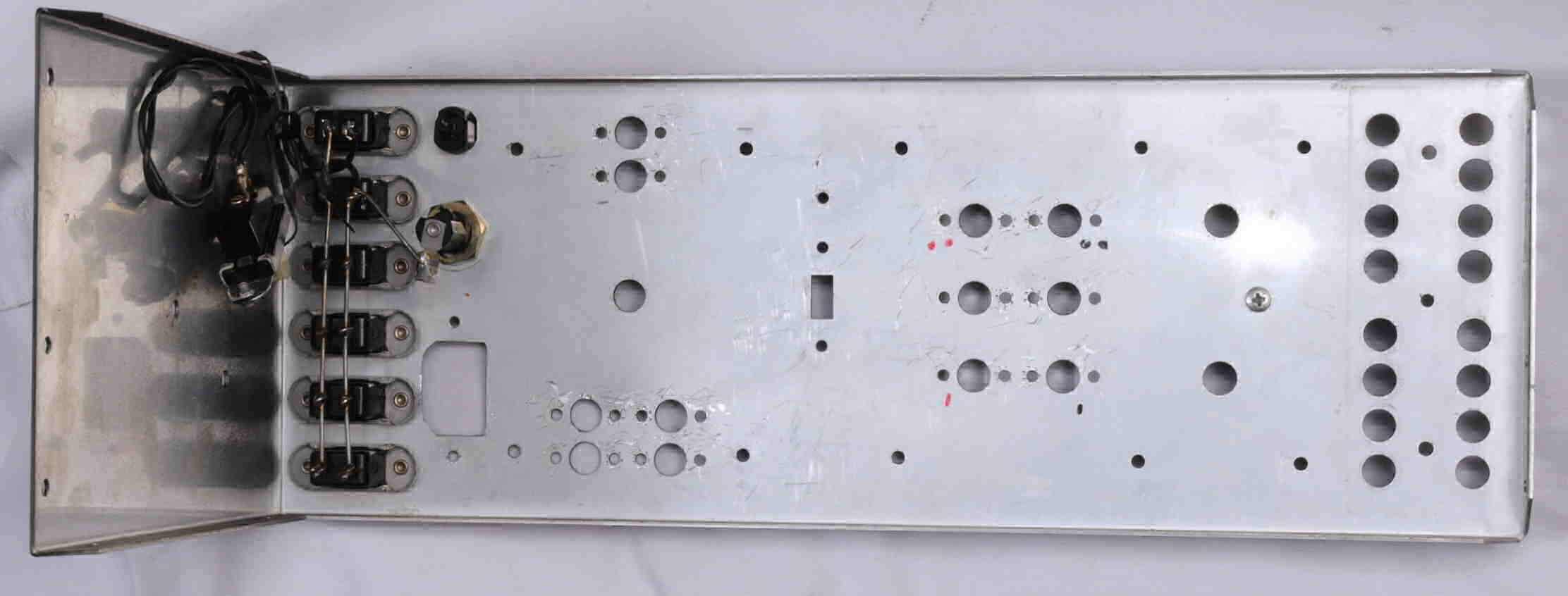

Ｃ８１．　修理中　裏パネル裏側

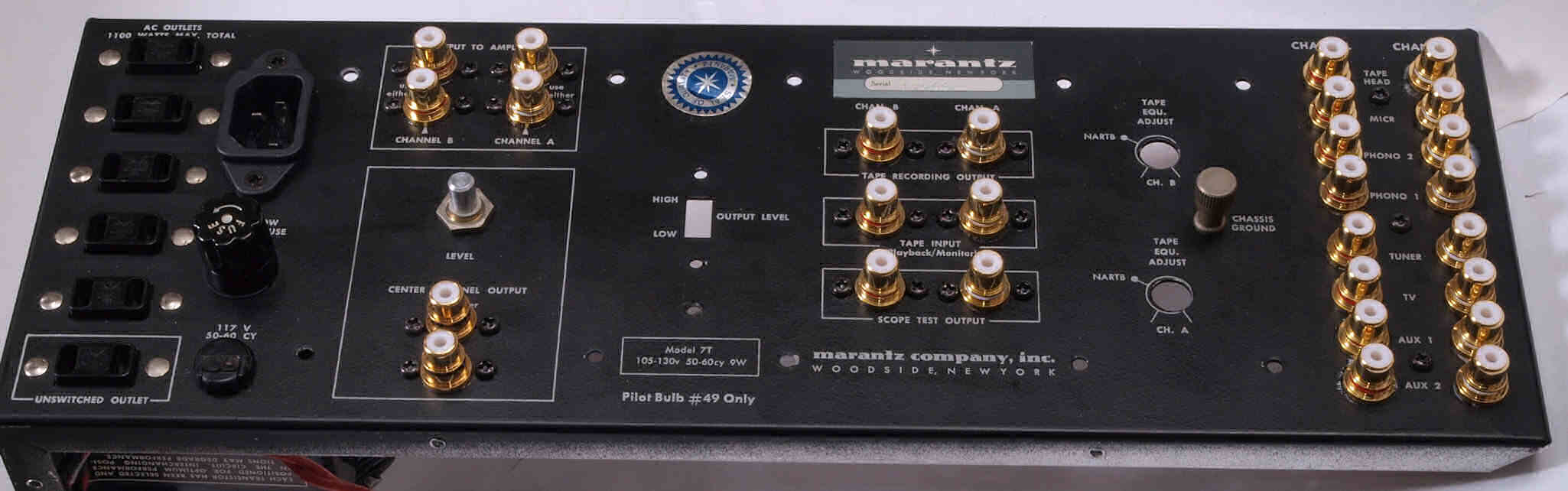

Ｃ８２．　修理後　裏パネル裏側、　ＲＣＡ端子取り付け、アースラインを引いた所。

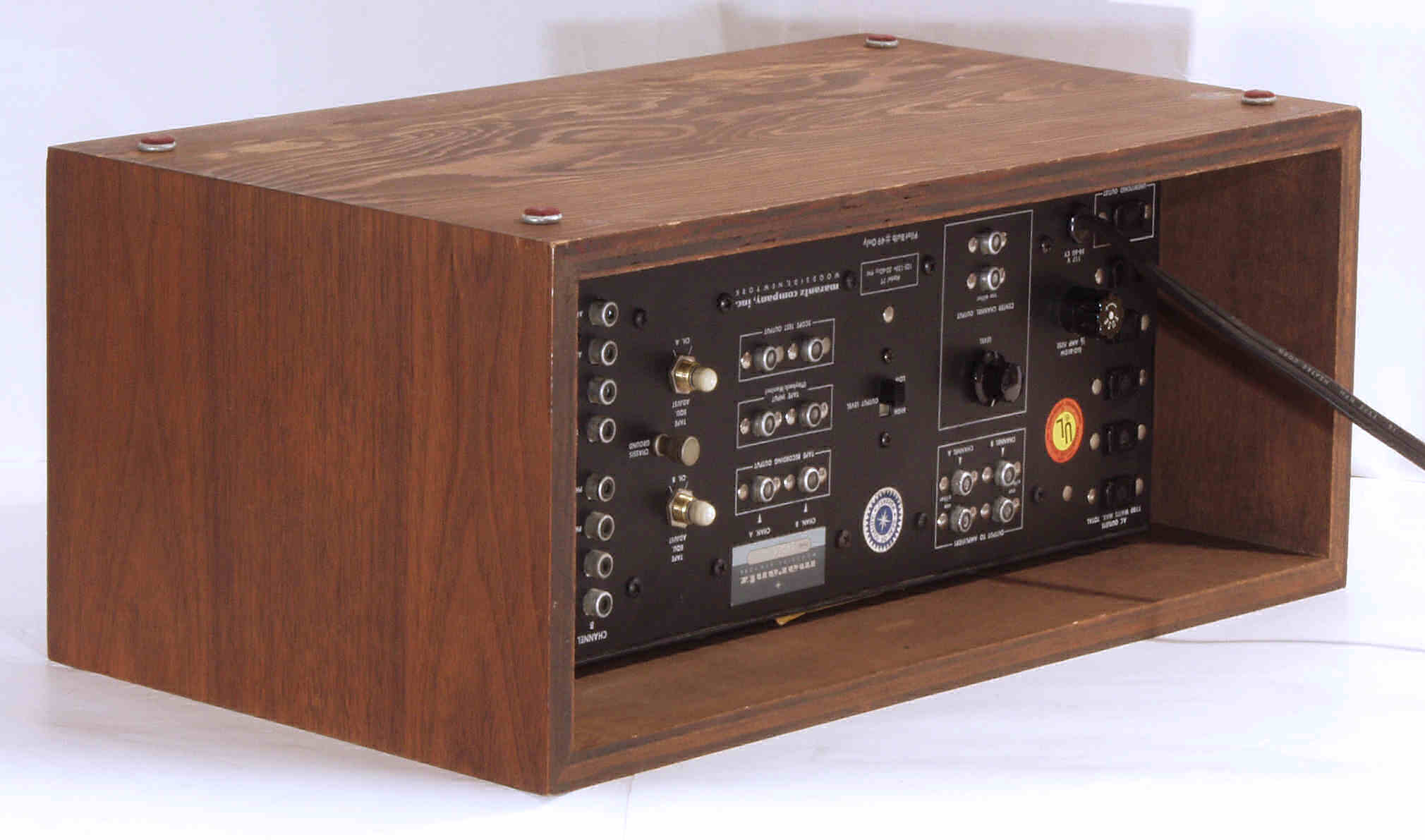

Ｃ８３．　修理後　裏パネル、　ＲＣＡ端子交換、３Ｐインレット取り付け。この後さらにアース端子交換。

Ｃ９１．　修理前　入力ＲＣＡ端子郡。

Ｃ９２．　修理（交換）後　入力ＲＣＡ端子郡。

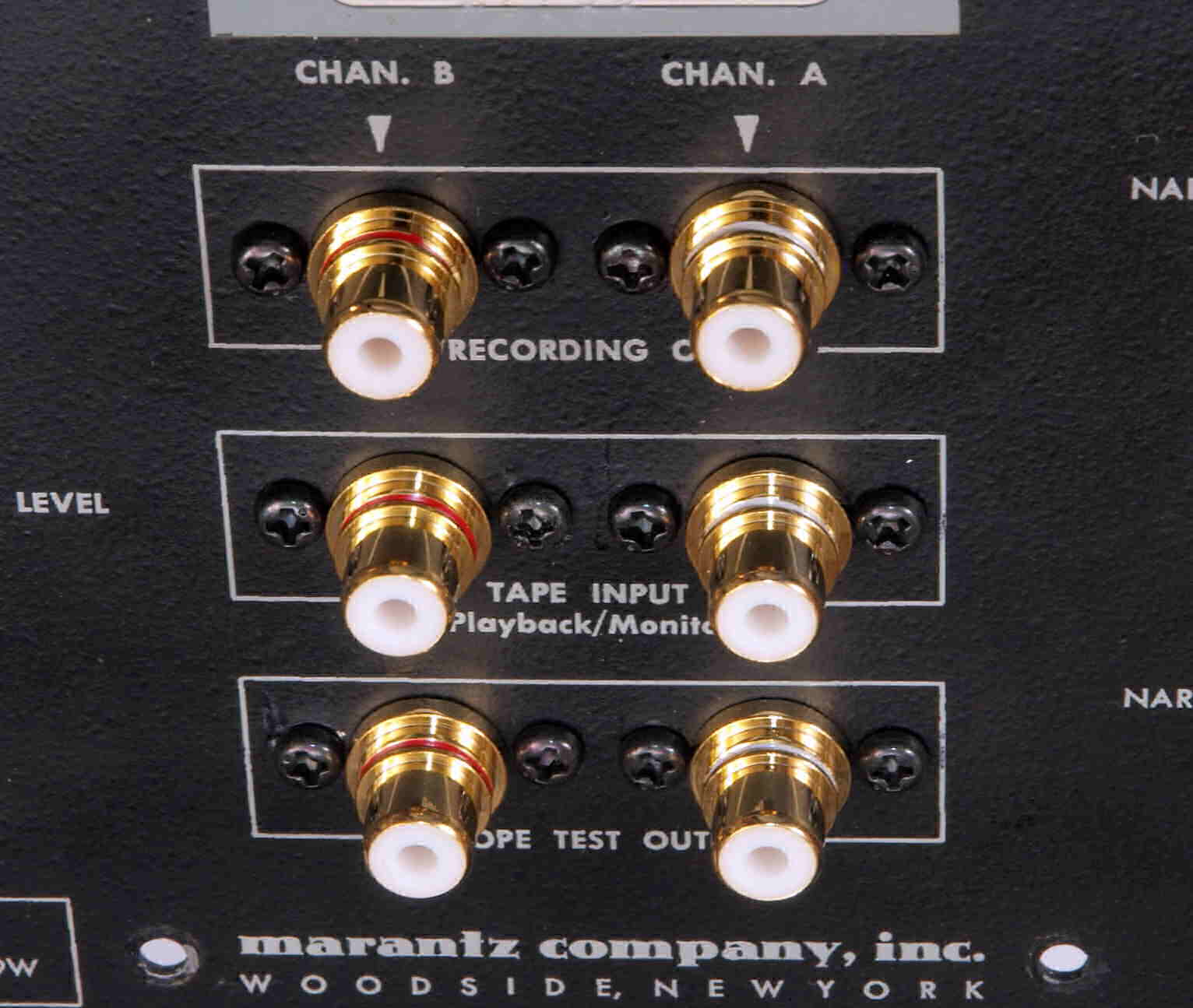

ＣＡ１．　修理前　　ＴＡＰＥ入出力ＲＣＡ端子郡。

ＣＡ２．　修理（交換）後　ＴＡＰＥ入出力ＲＣＡ端子郡。

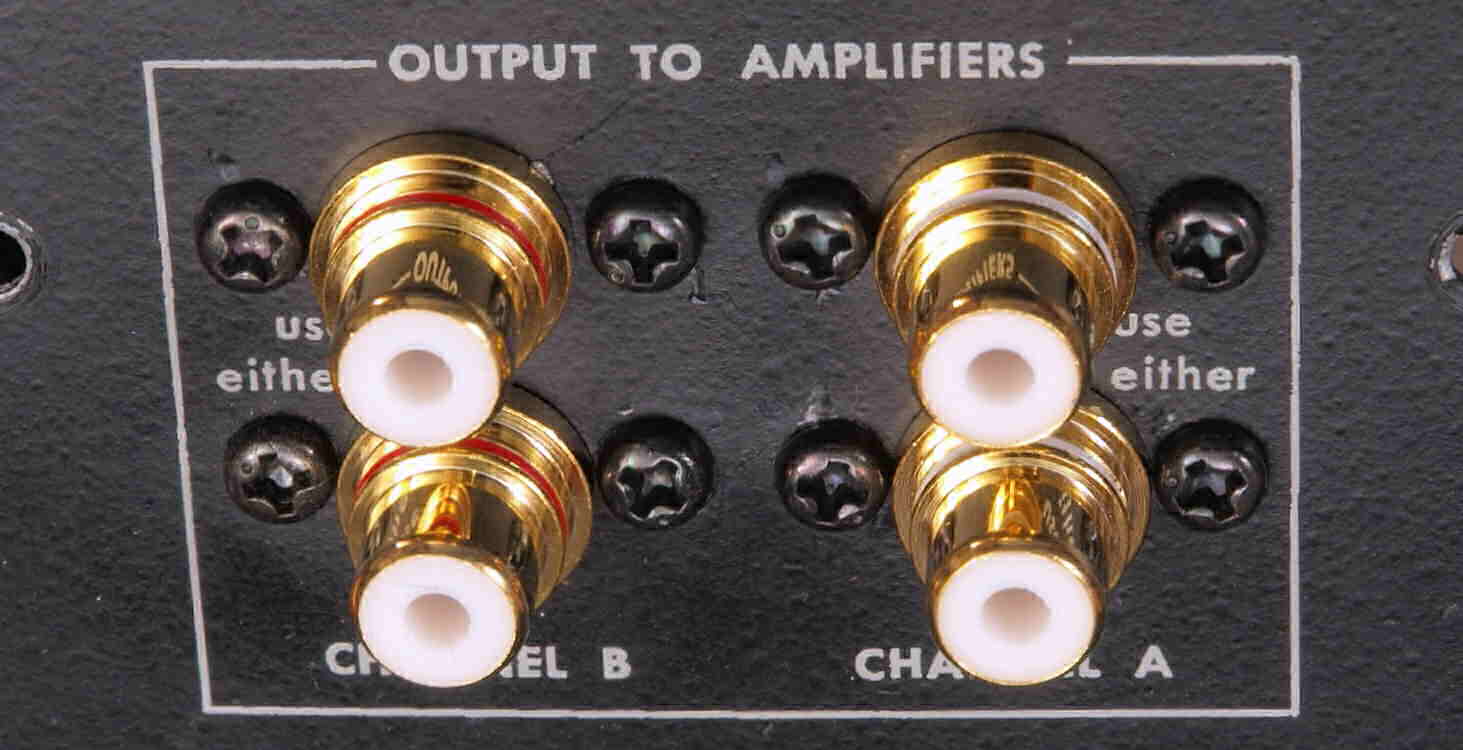

ＣＢ１．　修理前　出力ＲＣＡ端子郡。

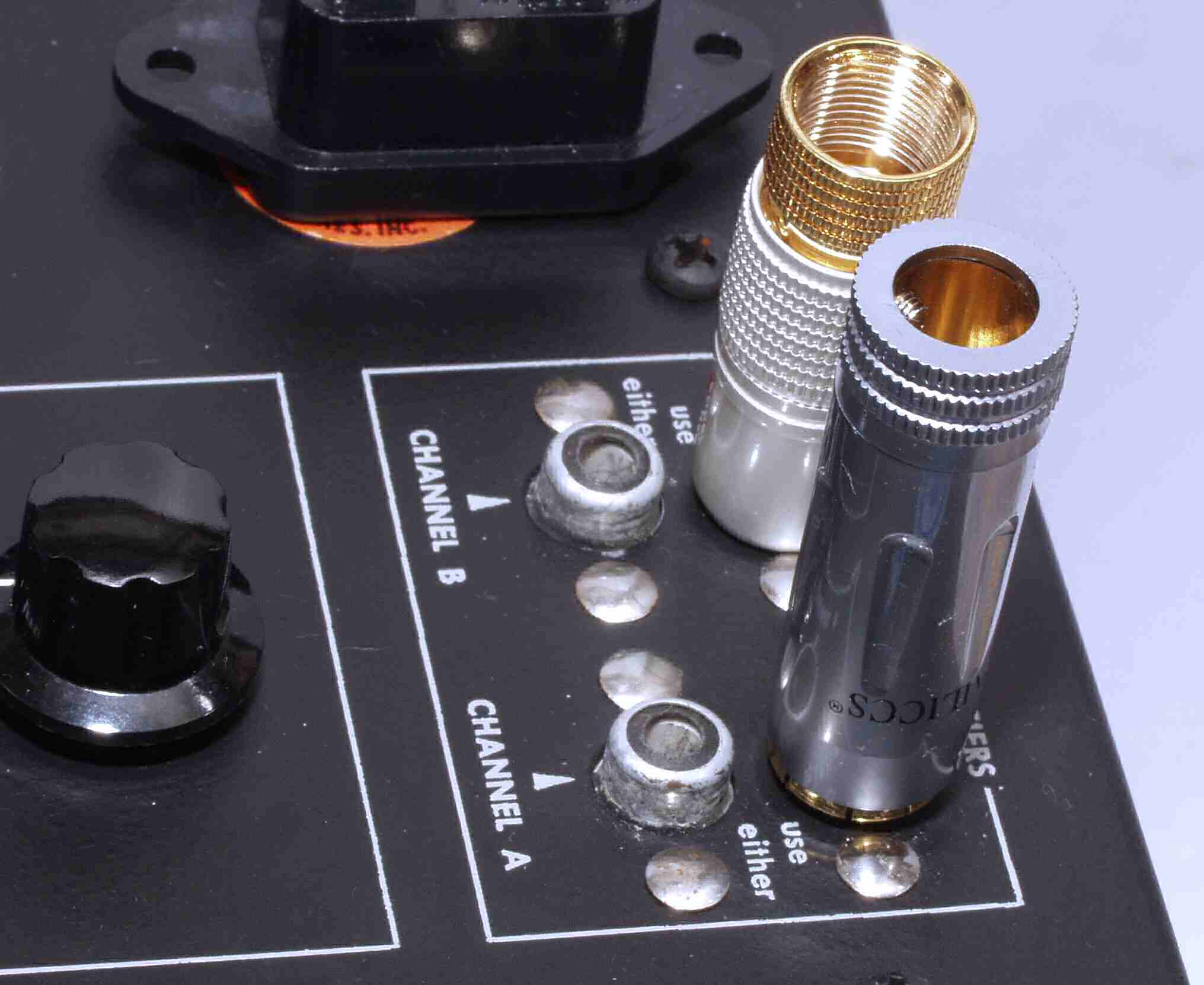

ＣＢ２．　修理（交換）後　出力ＲＣＡ端子郡。

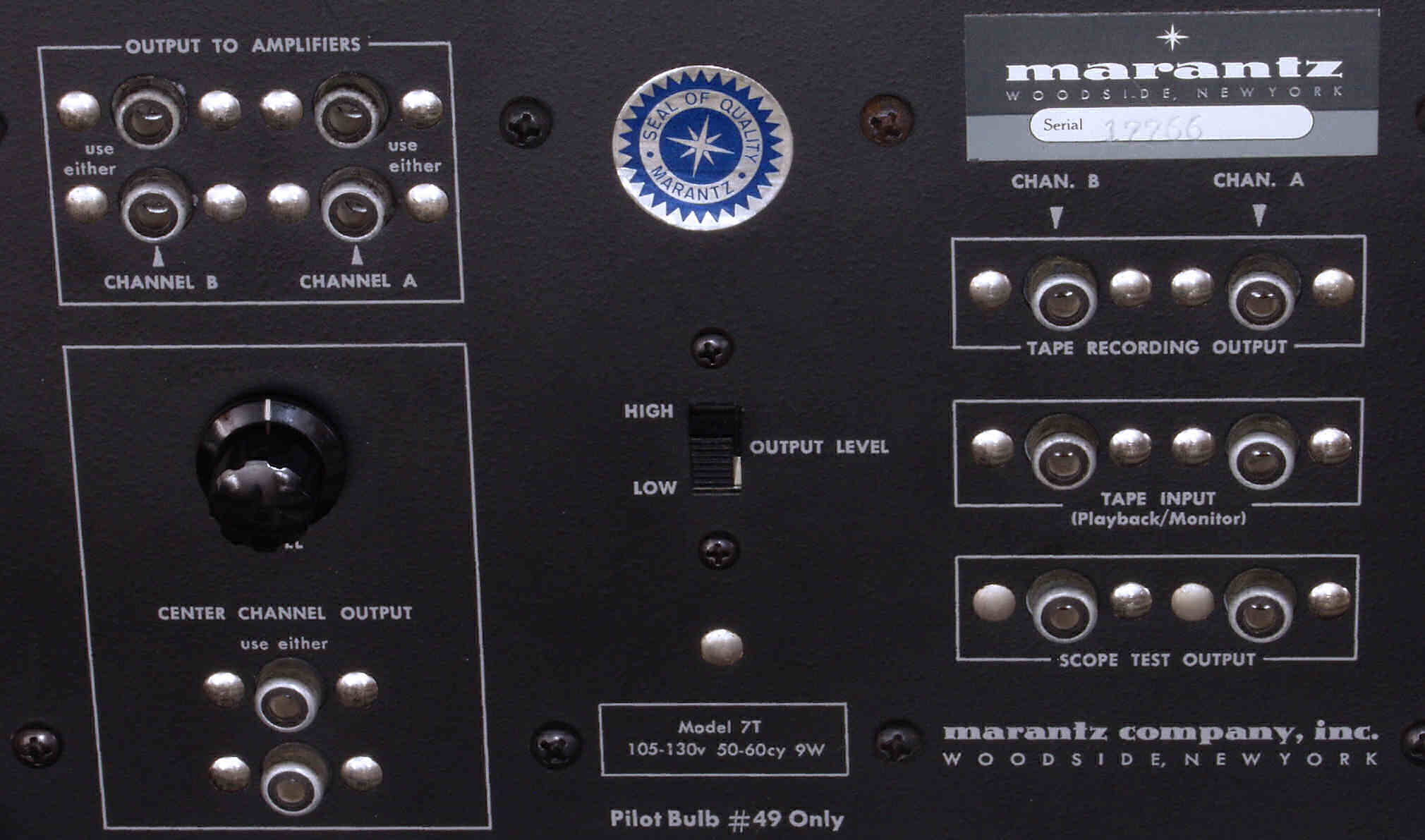

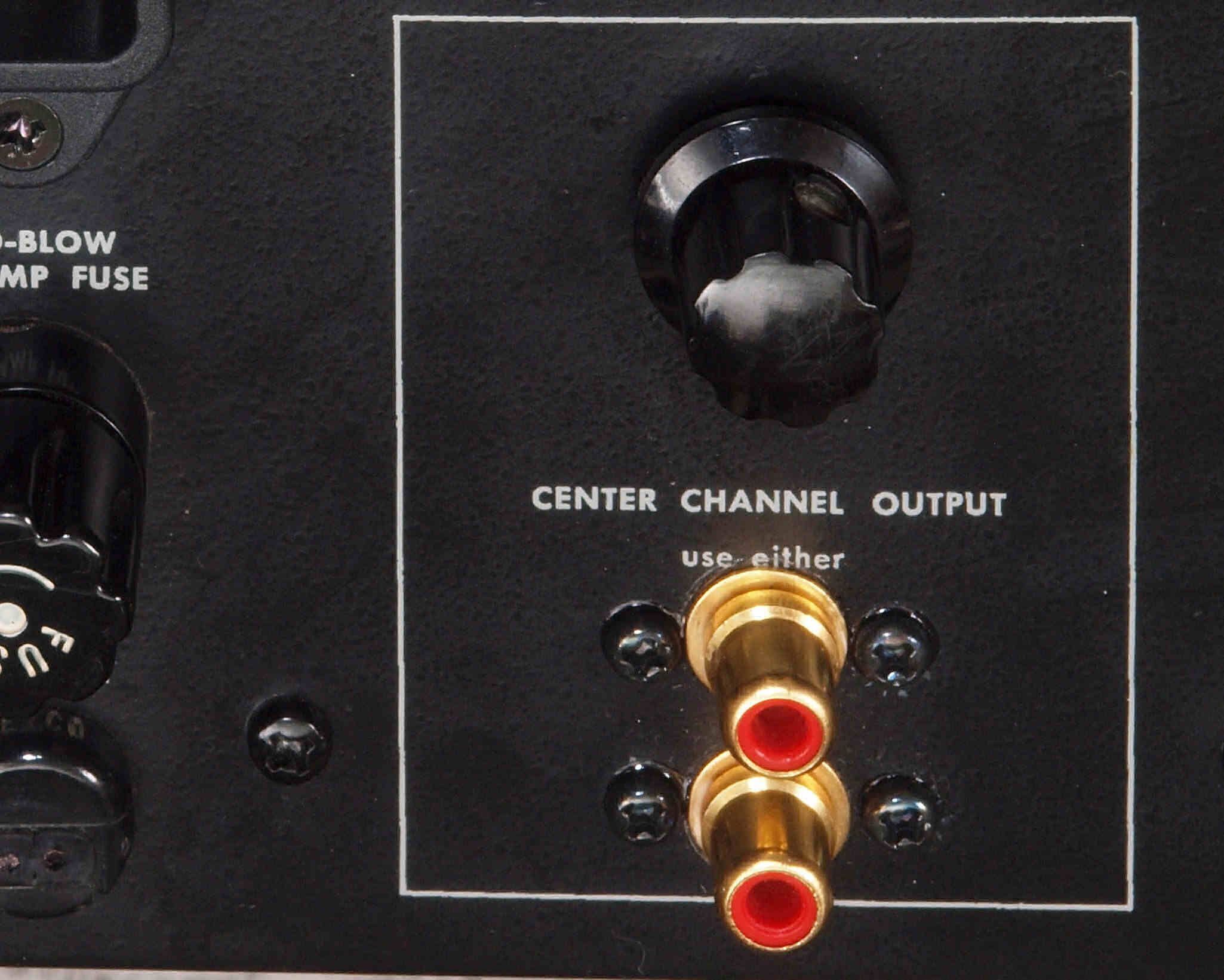

ＣＣ１．　修理前　センター出力ＲＣＡ端子。

ＣＣ２．　修理（交換）後　センター出力ＲＣＡ端子。

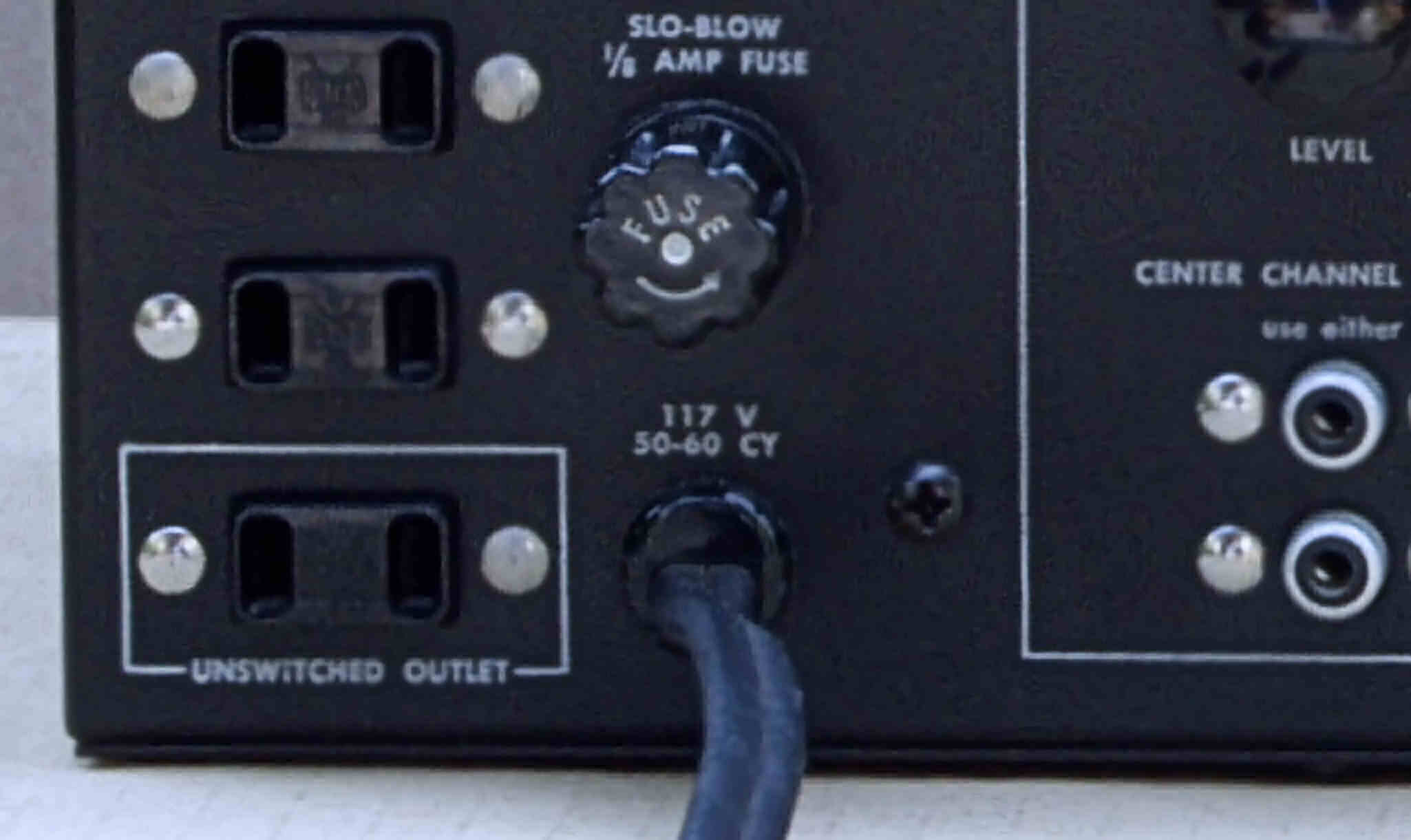

ＣＤ１．　修理前　電源コード取り付け。

ＣＤ２．　修理中　電源コードを取り、　３Ｐインレット取り付け穴加工。

ＣＤ３．　修理中　電源コードを取り、　３Ｐインレット取り付け穴加工完成。

ＣＤ４．　修理後　電源コードを取り除き、　３Ｐインレット取り付け。

ＣＤ５．　修理後　３Ｐインレット裏配線。しっかりとアースを取る。

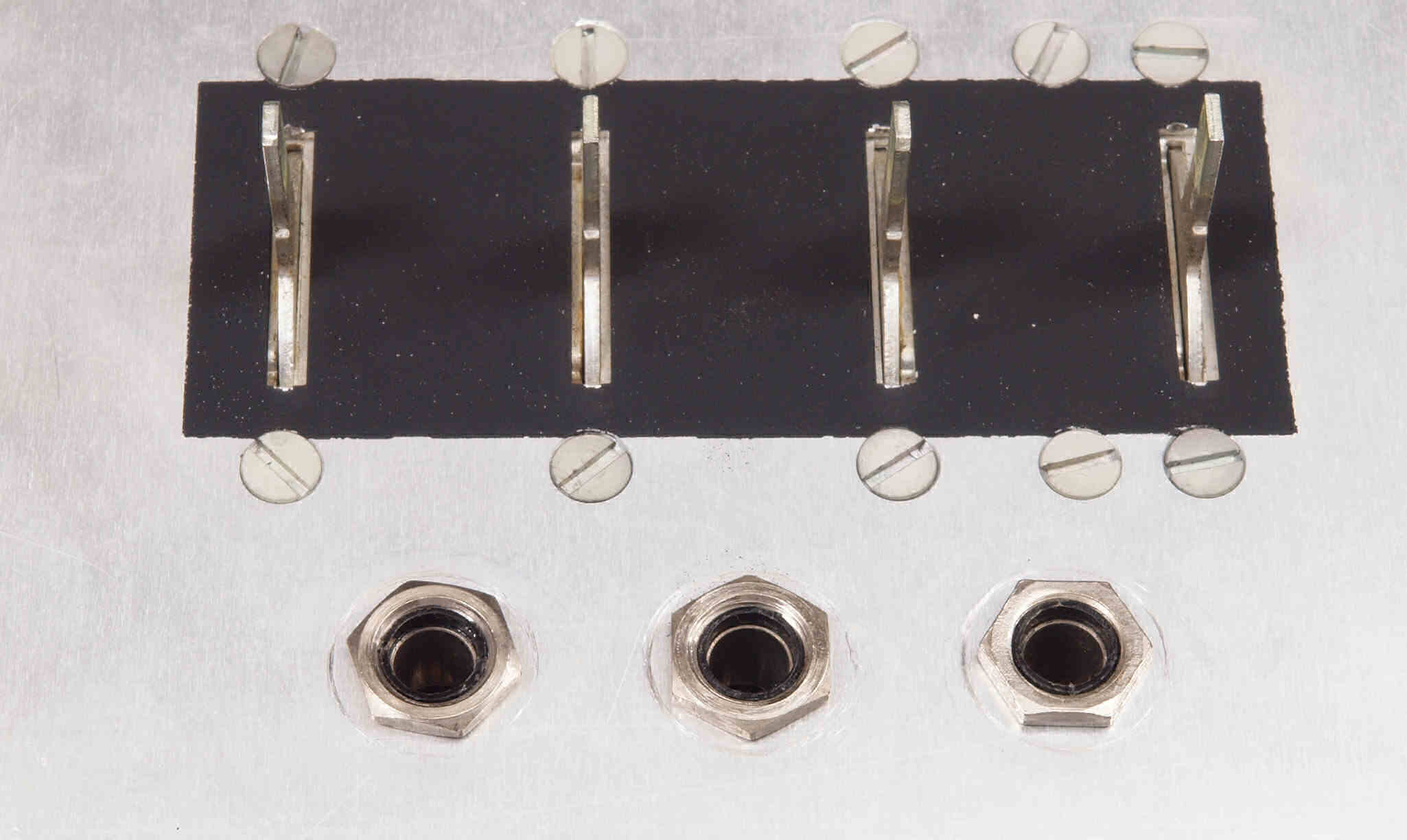

ＣＥ１．　修理中　Ｍａｒａｎｔｚ　７にパネル交換の為、ジャック端子は下げる（めくら）。

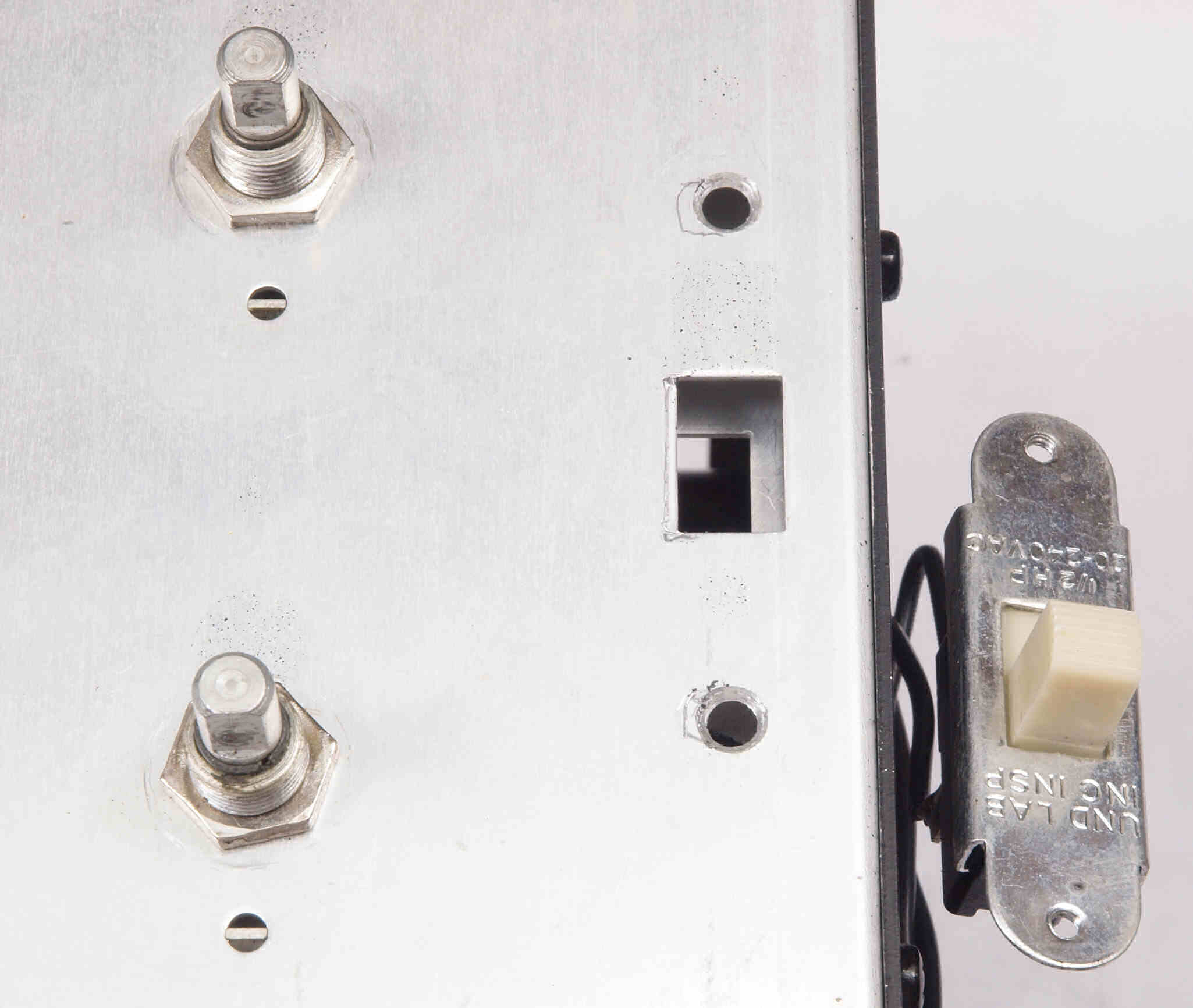

ＣＥ２．　修理中　Ｍａｒａｎｔｚ　７にパネル交換の為、電源ＳＷの位置が１ｍｍほど移動。

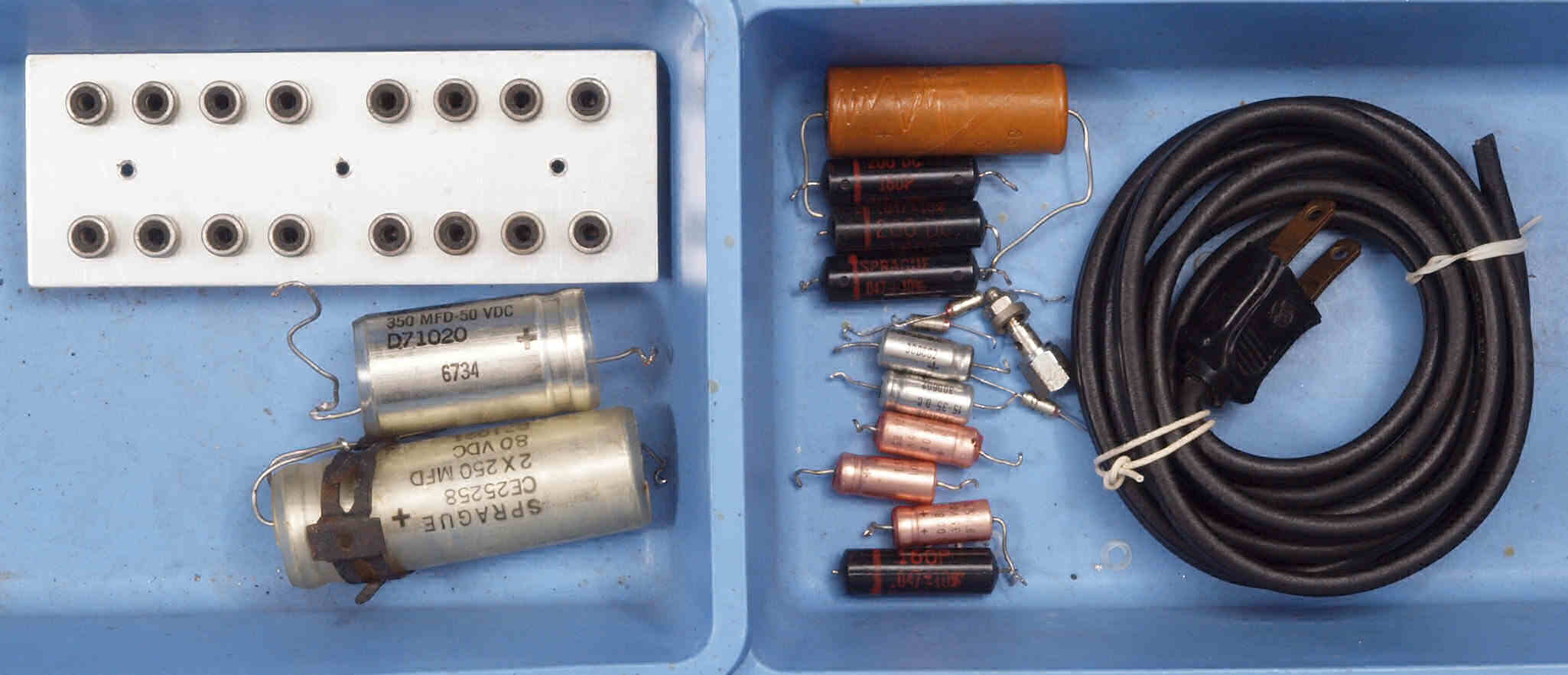

ＣＦ．　交換部品

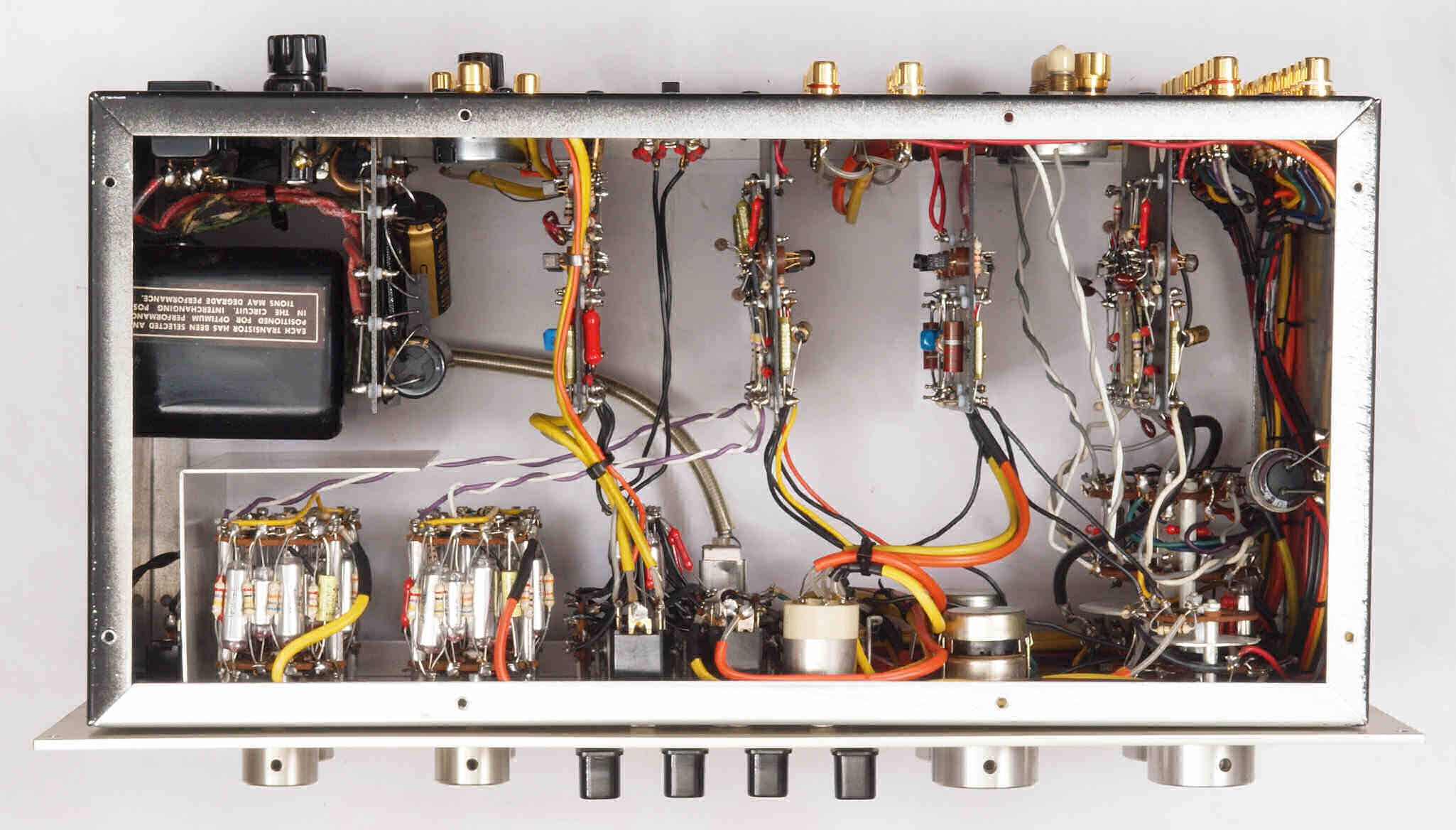

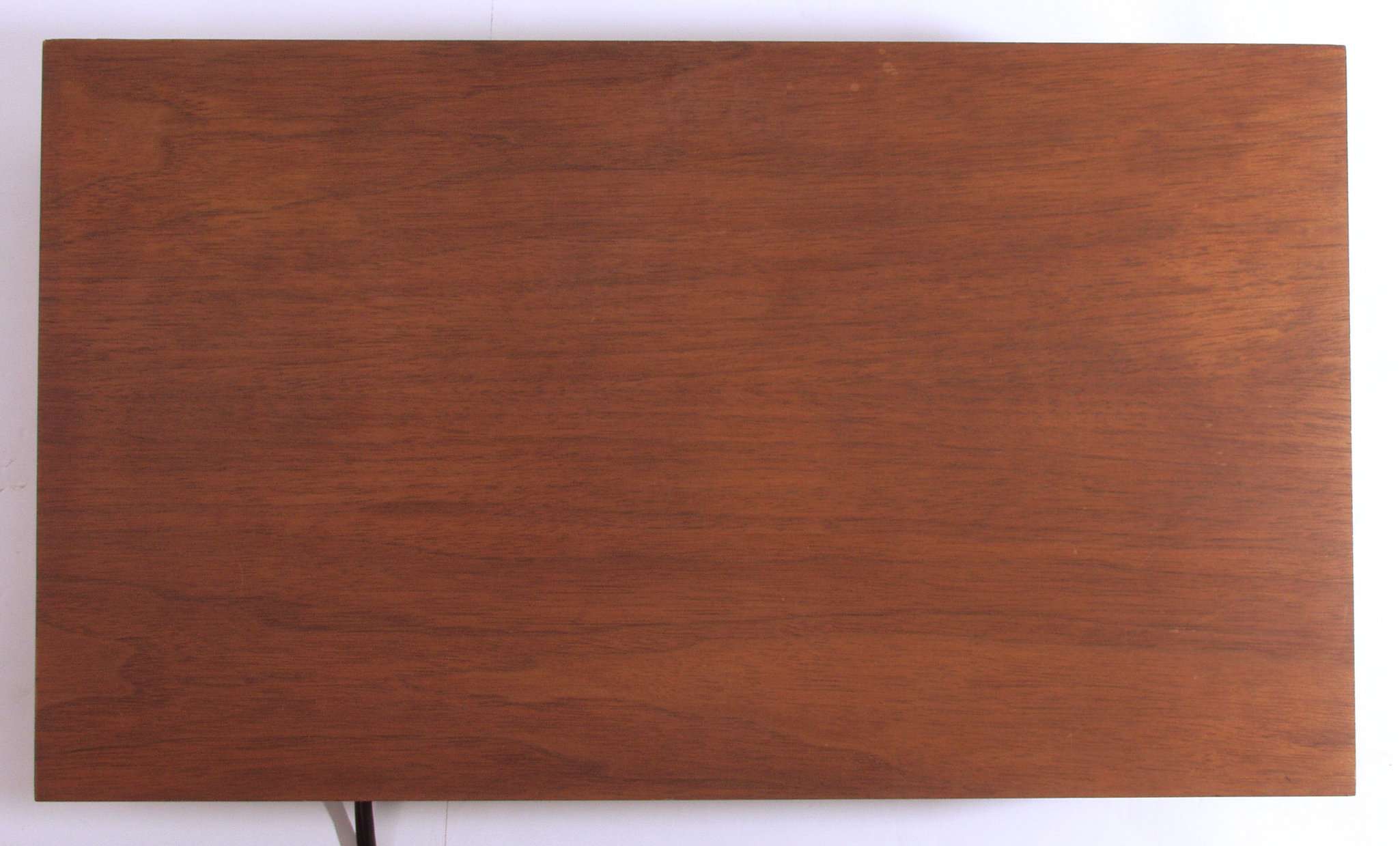

ＣＧ１．　修理前　上から見る

ＣＧ２．　修理後　上から見る

ＣＧ３．　修理前　下から見る

ＣＧ４．　修理後　下から見る

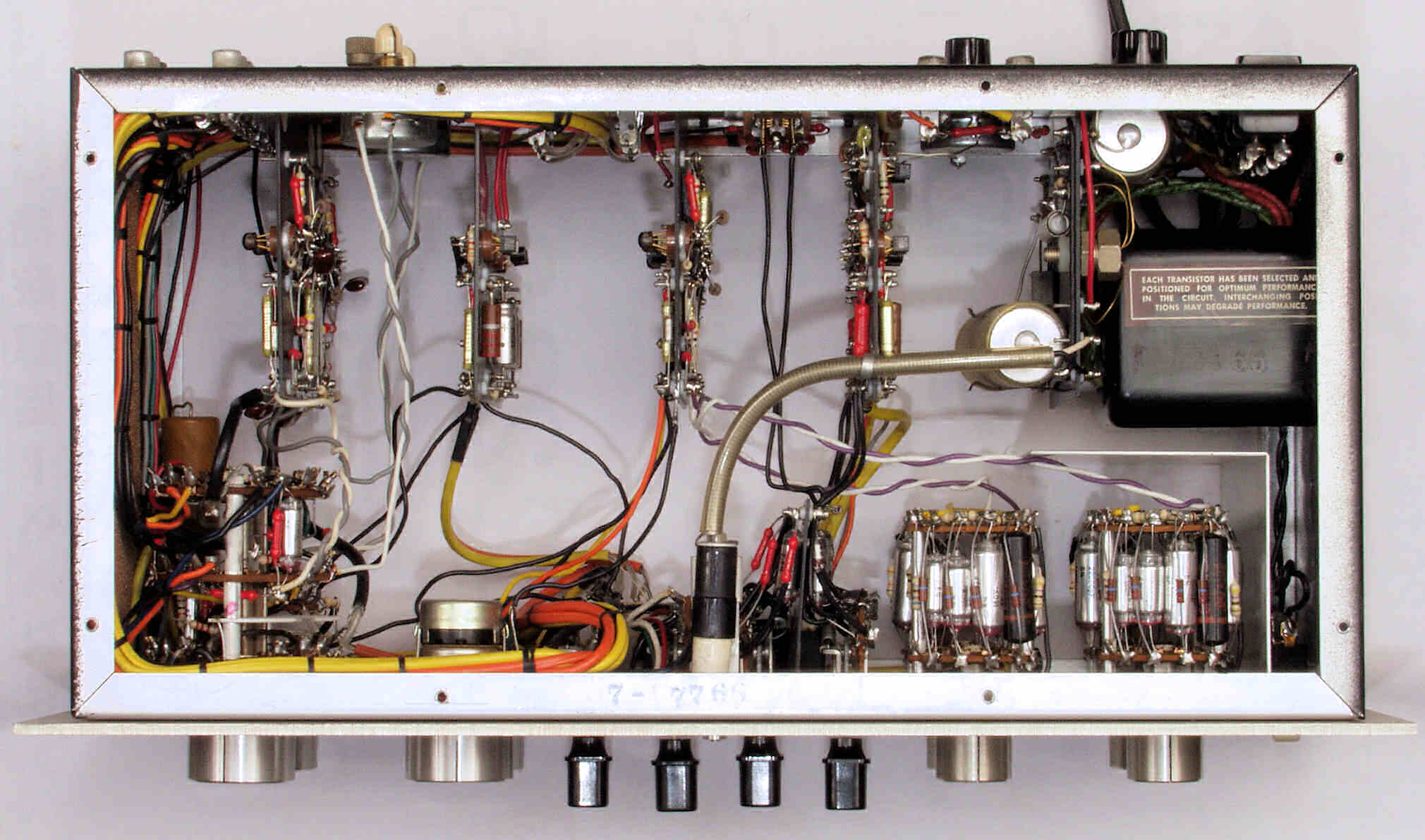

ＣＨ１．　完成前から見る

ＣＨ２．　完成後から見る

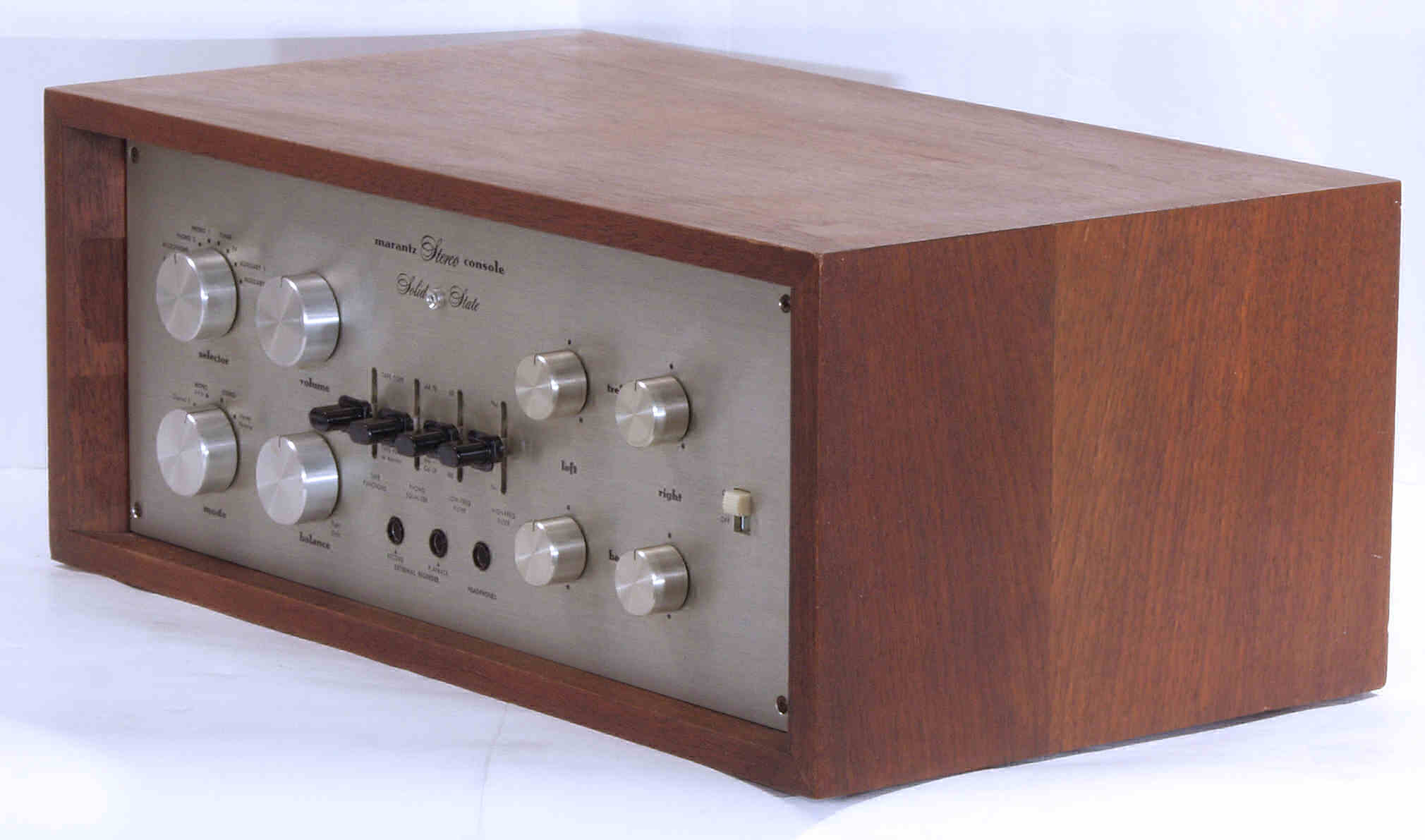

ＣＨ３．　完成木箱に入れ前から見る

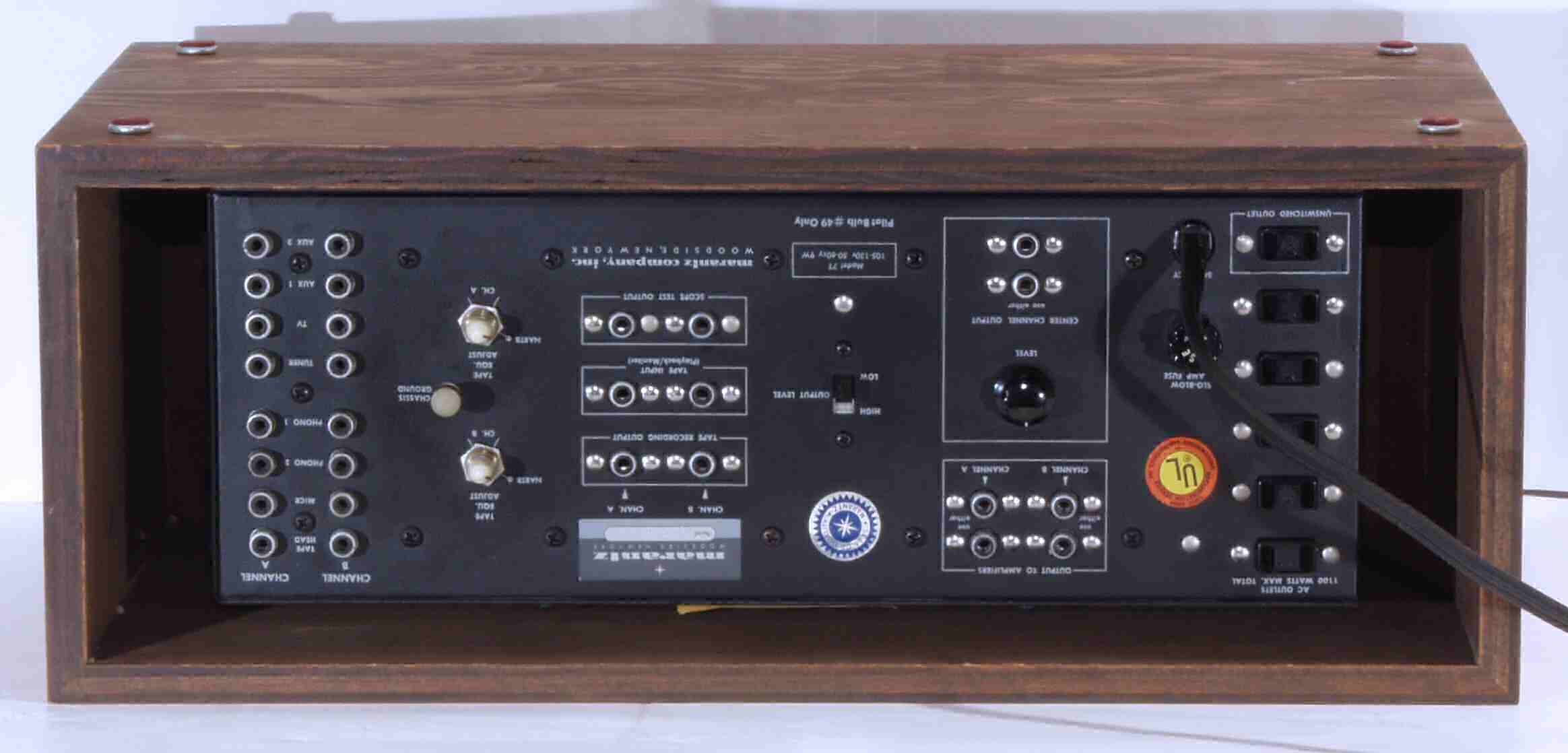

ＣＨ４．　完成木箱に入れ後から見る

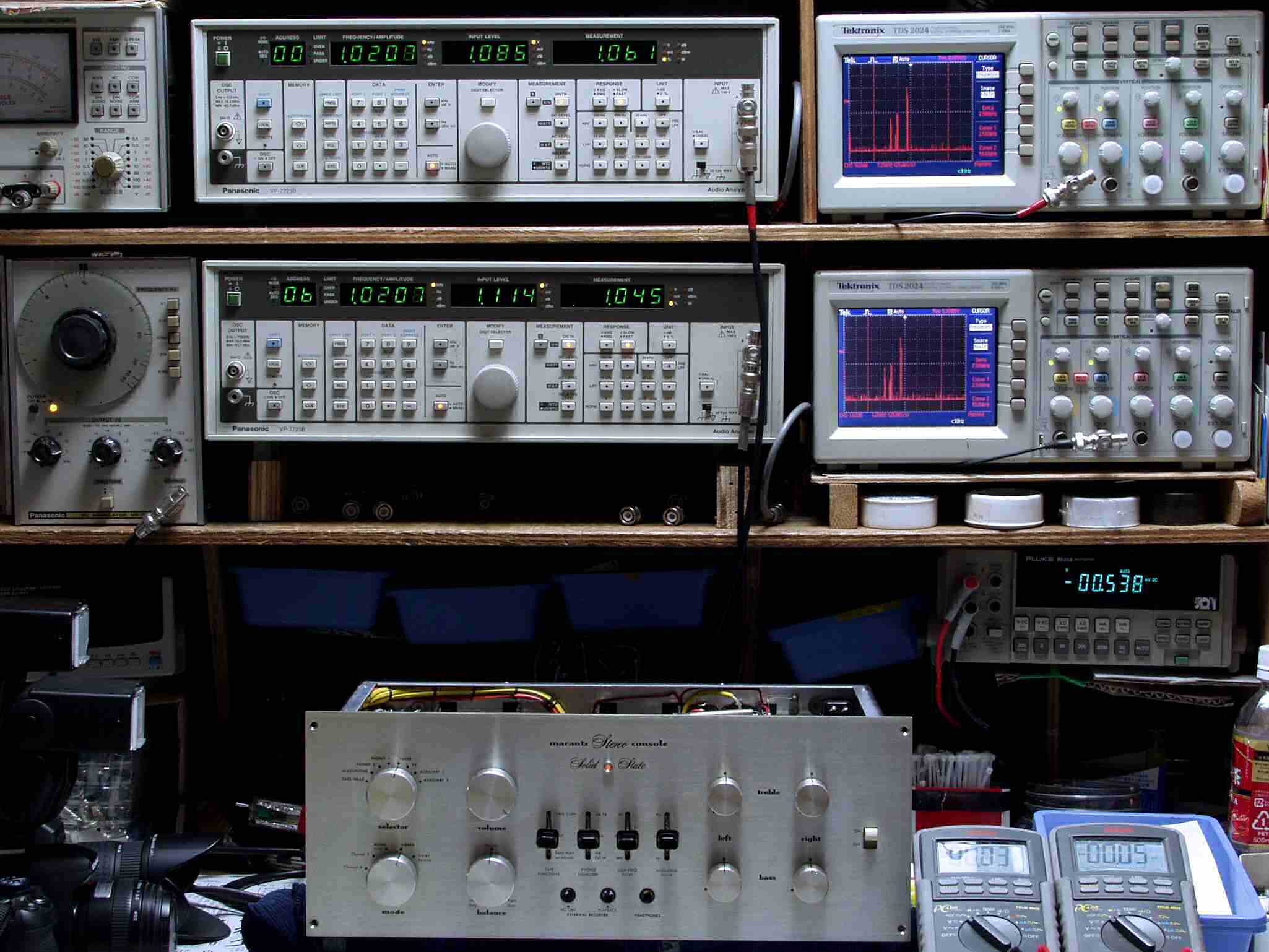

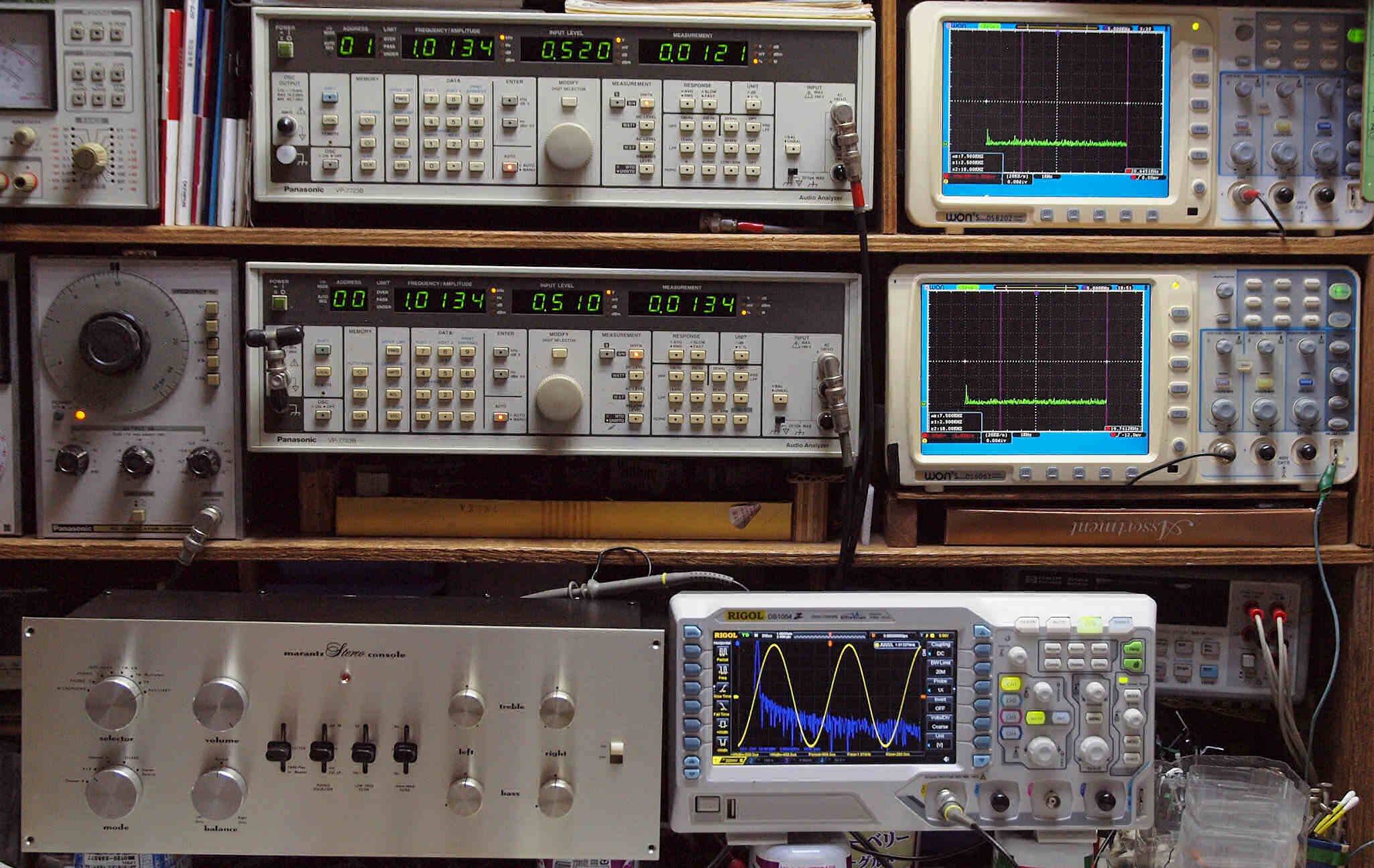

Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整。 　　　　「見方」。 　　　上段中　右側出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

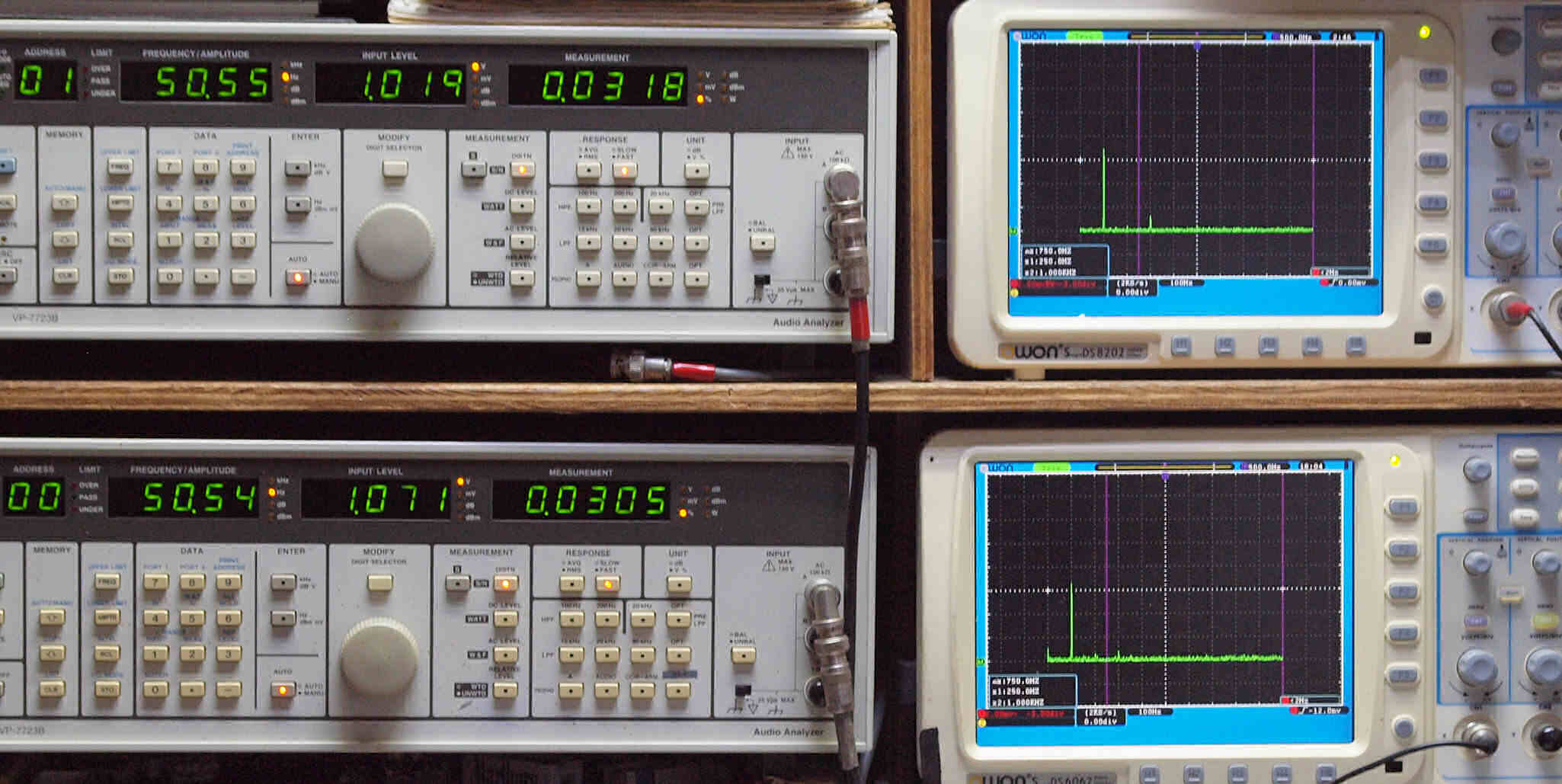

Ｅ１．　ＡＵＸ　５０Ｈｚ入力、Ｒ側出力電圧＝１Ｖ、　０．０３１８％歪み。 　　　　　　　　　　　　　　　　Ｌ側出力電圧＝１Ｖ、　０．０３０５％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

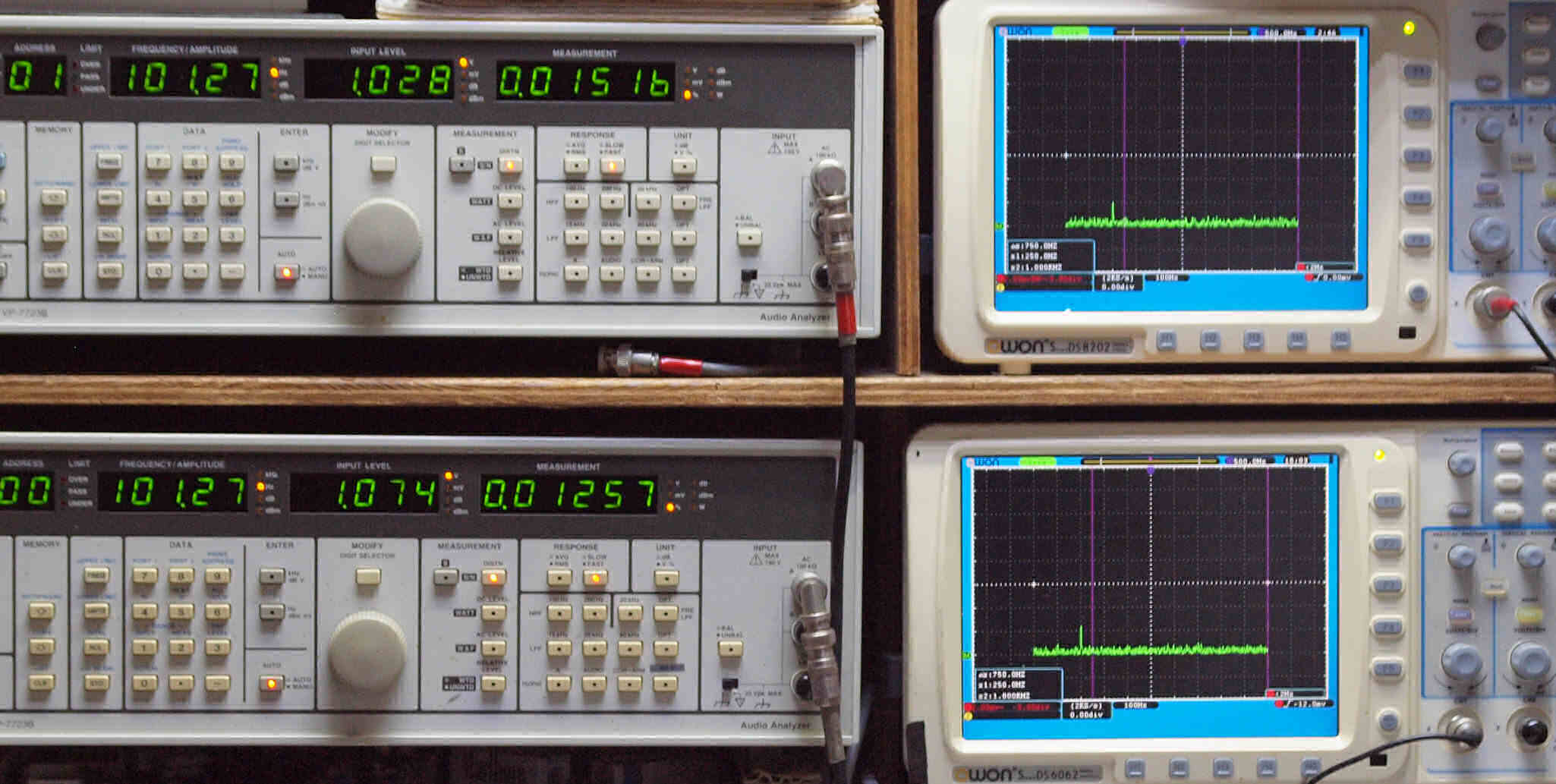

Ｅ２．　ＡＵＸ　１００Ｈｚ入力、Ｒ側出力電圧＝１Ｖ、　０．０１５１６％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝１Ｖ、　０．０１２５７％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

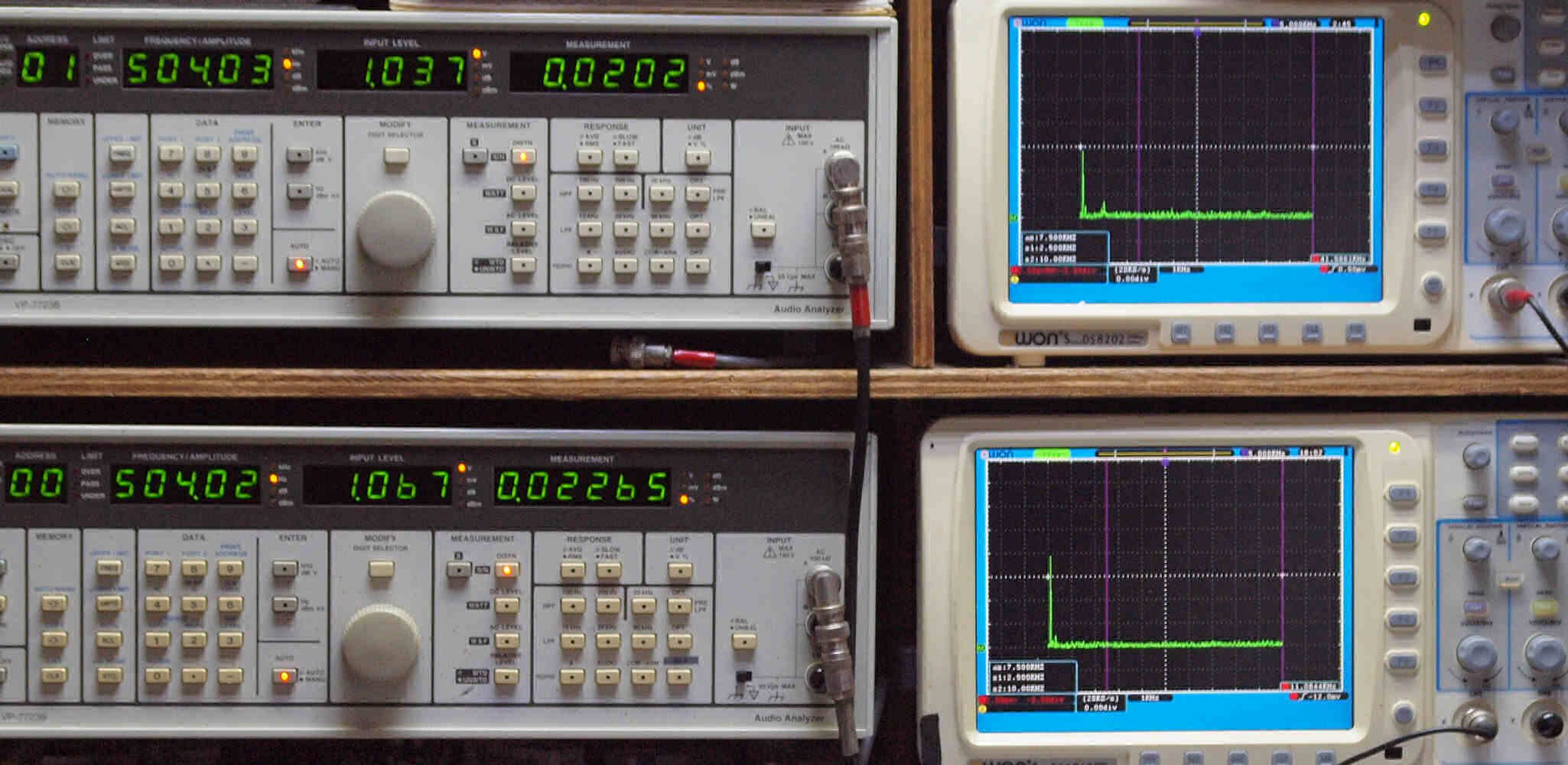

Ｅ３．　ＡＵＸ　５００Ｈｚ入力、Ｒ側出力電圧＝１Ｖ、　０．０２０２％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝１Ｖ、　０．０２２６５％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

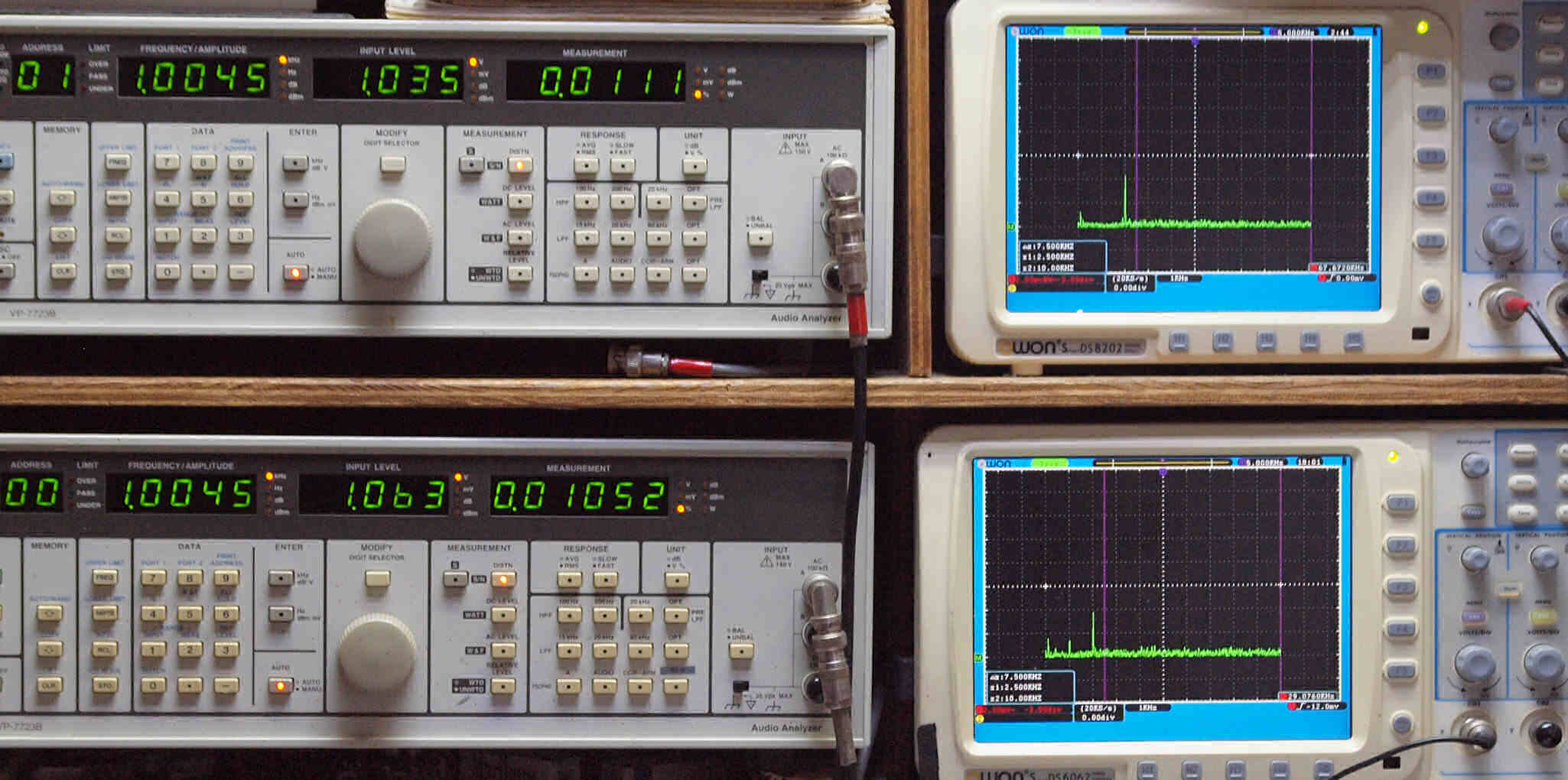

Ｅ４．　ＡＵＸ　１ｋＨｚ入力、Ｒ側出力電圧＝１Ｖ、　０．０１１１％歪み。 　　　　　　　　　　　　　　　　Ｌ側出力電圧＝１Ｖ、　０．０１０５２％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

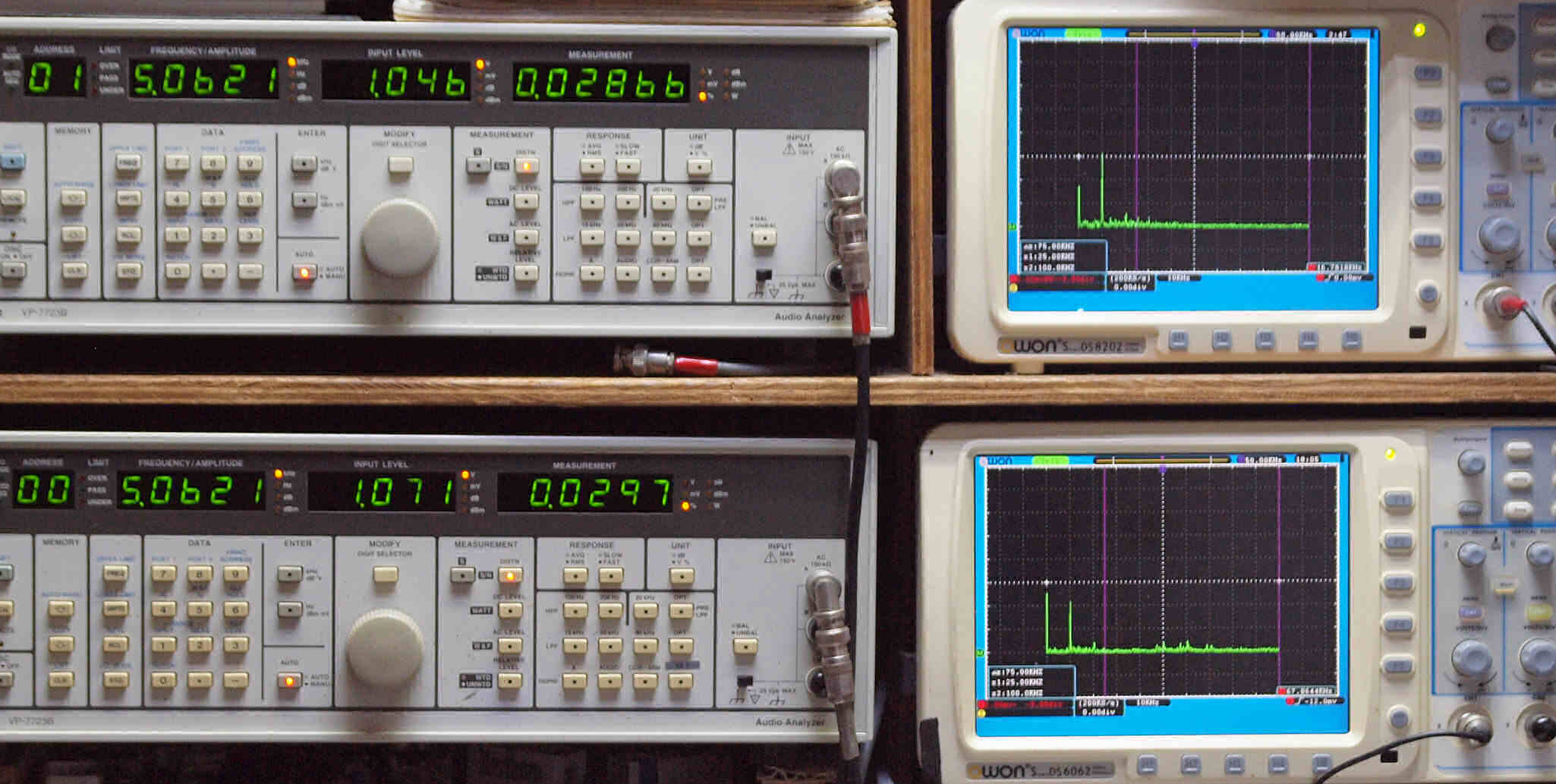

Ｅ５．　ＡＵＸ　５ｋＨｚ入力、Ｒ側出力電圧＝１Ｖ、　０．０２８６６％歪み。 　　　　　　　　　　　　　　　　Ｌ側出力電圧＝１Ｖ、　０．０２９７％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

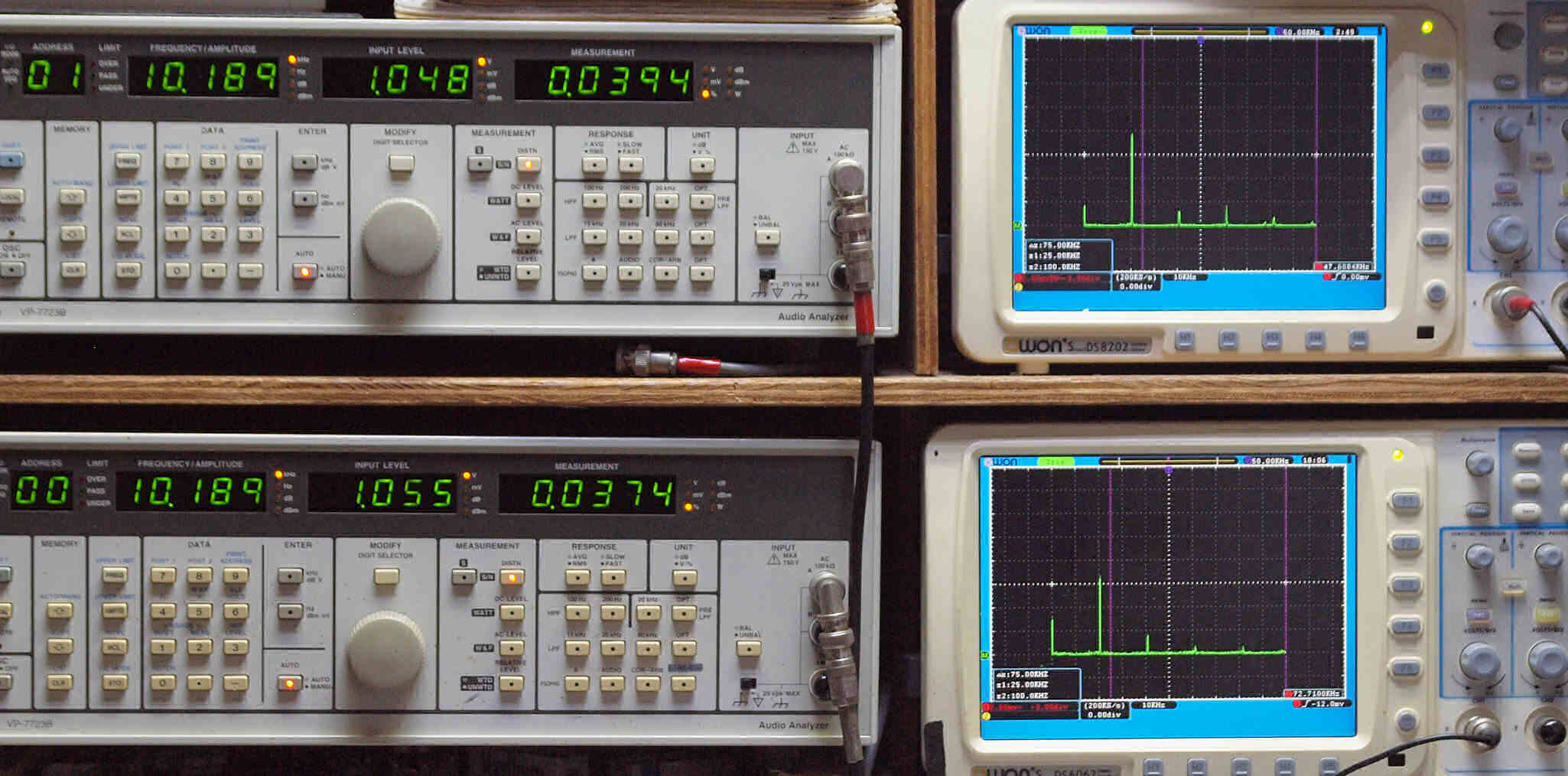

Ｅ６．　ＡＵＸ　１０ｋＨｚ入力、Ｒ側出力電圧＝１Ｖ、　０．０３９４％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝１Ｖ、　０．０３７４％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

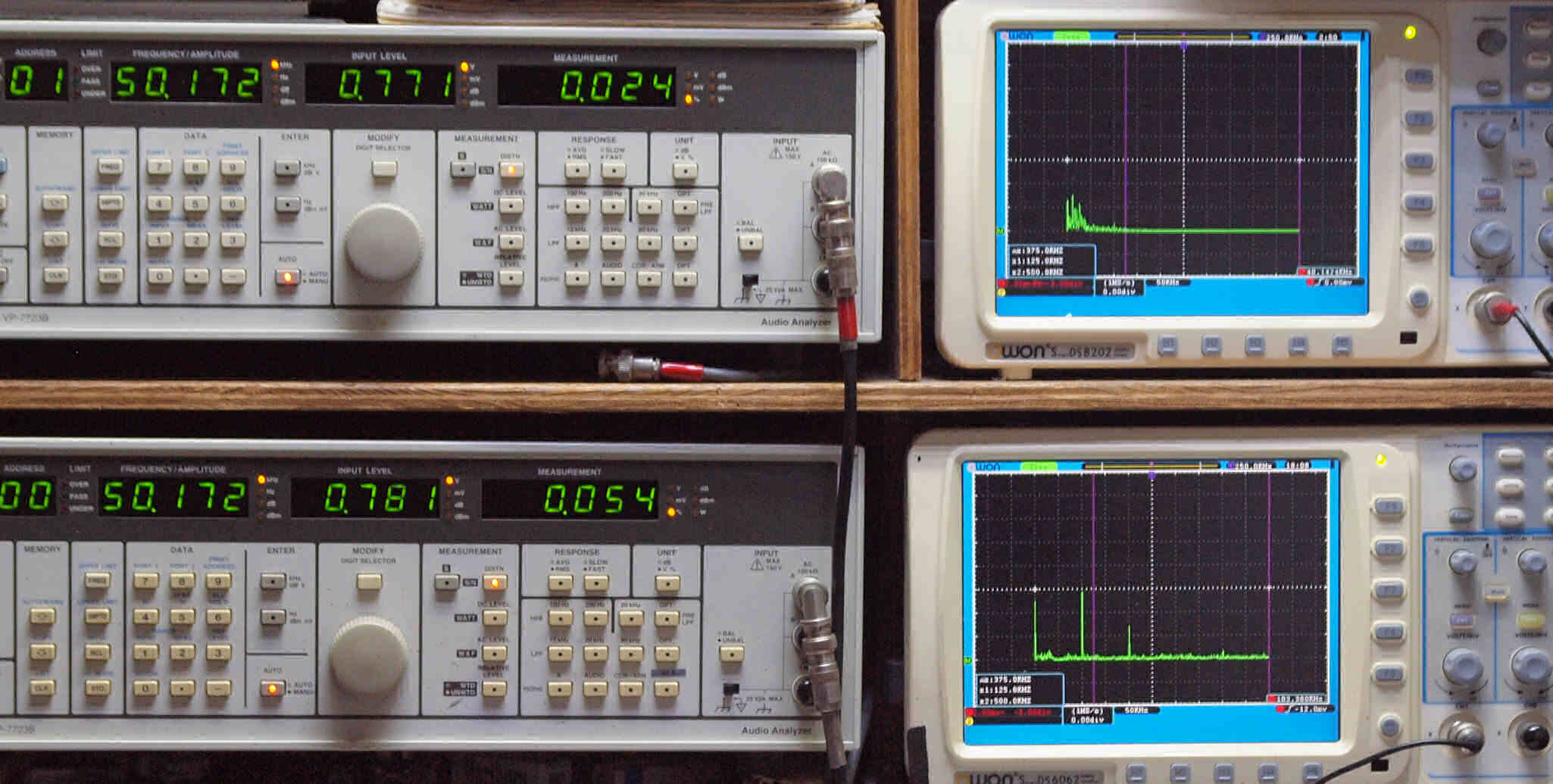

Ｅ７．　ＡＵＸ　５０ｋＨｚ入力、Ｒ側出力電圧＝０．７７Ｖ、　０．０２４％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝０．７８Ｖ、　０．０５４％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

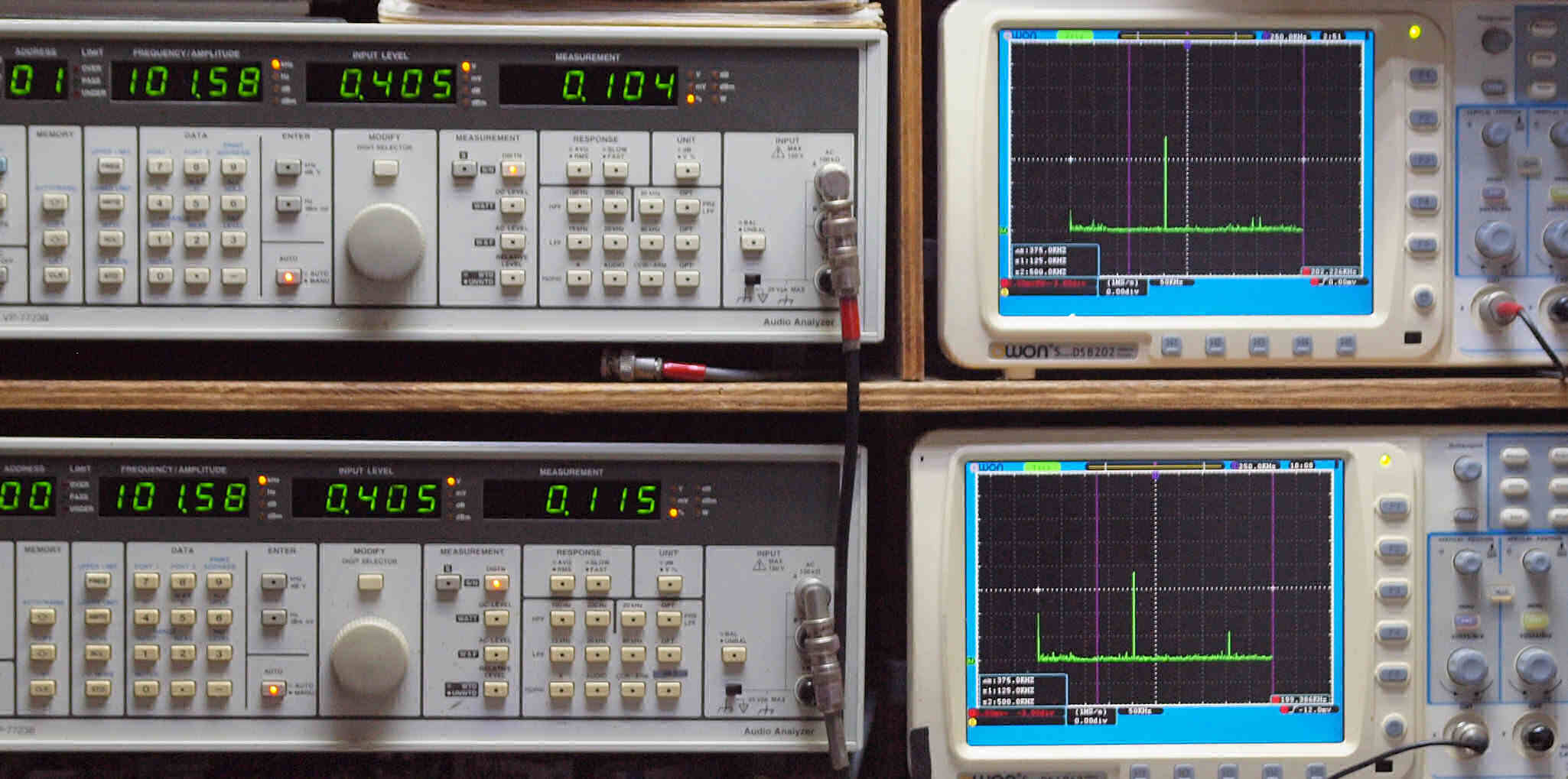

Ｅ８．　ＡＵＸ　１００ｋＨｚ入力、Ｒ側出力電圧＝０．４Ｖ、　０．１０４％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝０．４Ｖ、　０．１１５％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

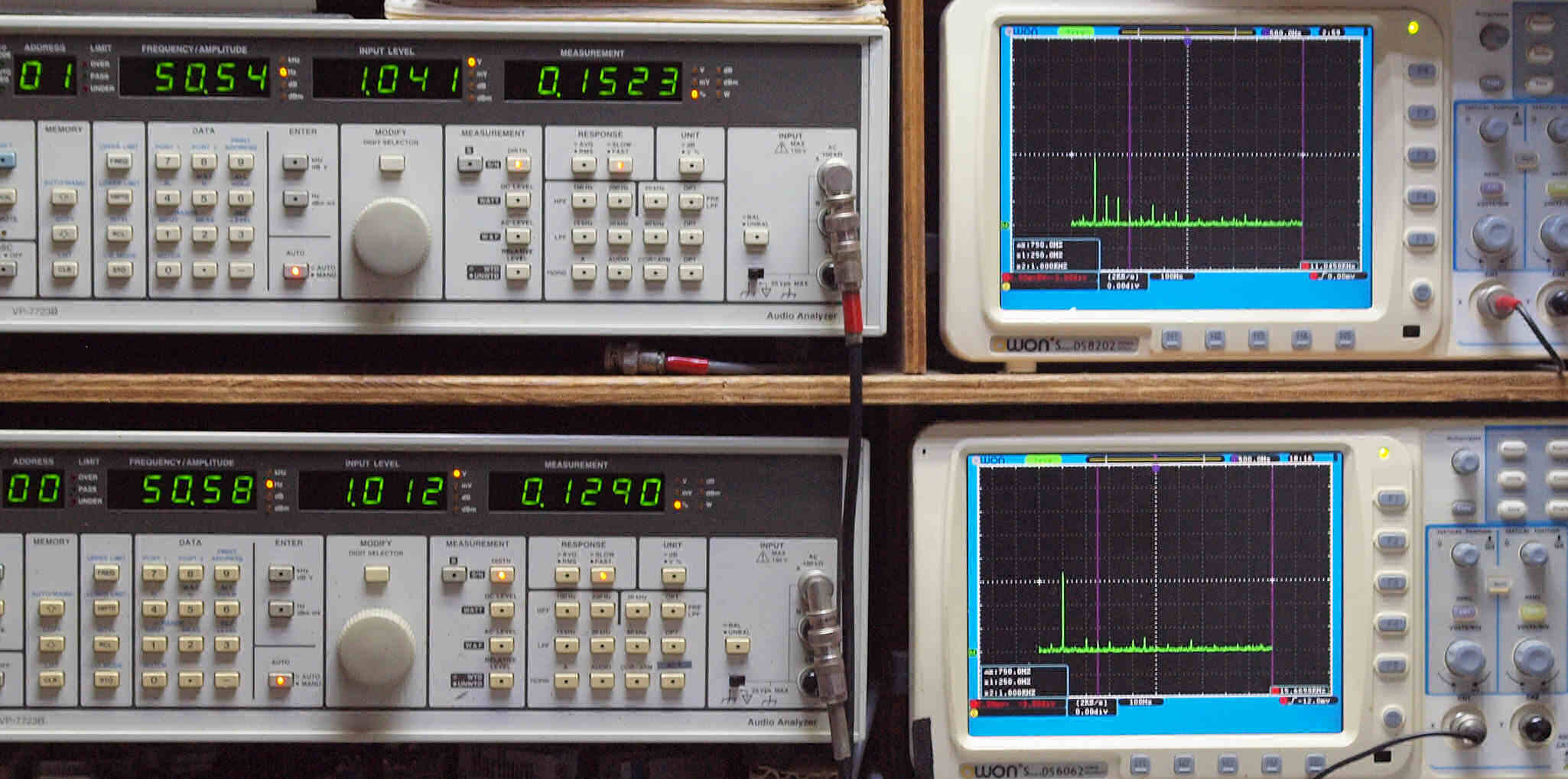

Ｅ１１．　ＭＭ　５０Ｈｚ入力、Ｒ側出力電圧＝１Ｖ、　０．１５２３％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝１Ｖ、　０．１２９０％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ１２．　ＭＭ　１００Ｈｚ入力、Ｒ側出力電圧＝１Ｖ、　０．０４６８％歪み。 　　　　　　　　　　　　　　　　 　Ｌ側出力電圧＝１Ｖ、　０．０２９９％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

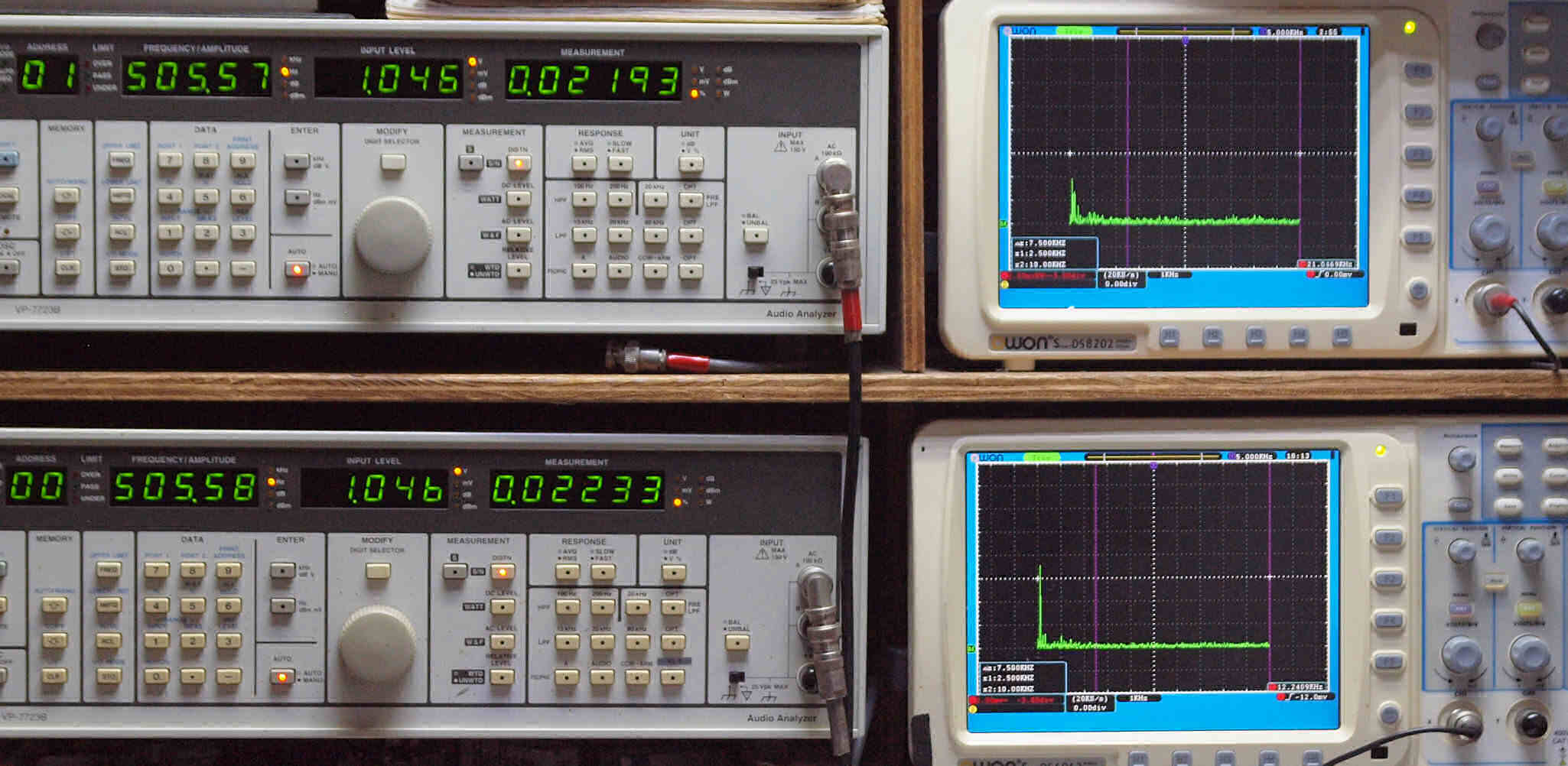

Ｅ１３．　ＭＭ　５００Ｈｚ入力、Ｒ側出力電圧＝１Ｖ、　０．０２１９３％歪み。 　　　　　　　　　　　　　　　　　 　Ｌ側出力電圧＝１Ｖ、　０．０２２３３％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ１４．　ＭＭ　１ｋＨｚ入力、Ｒ側出力電圧＝１Ｖ、　０．０３４５％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝１Ｖ、　０．０３４９％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

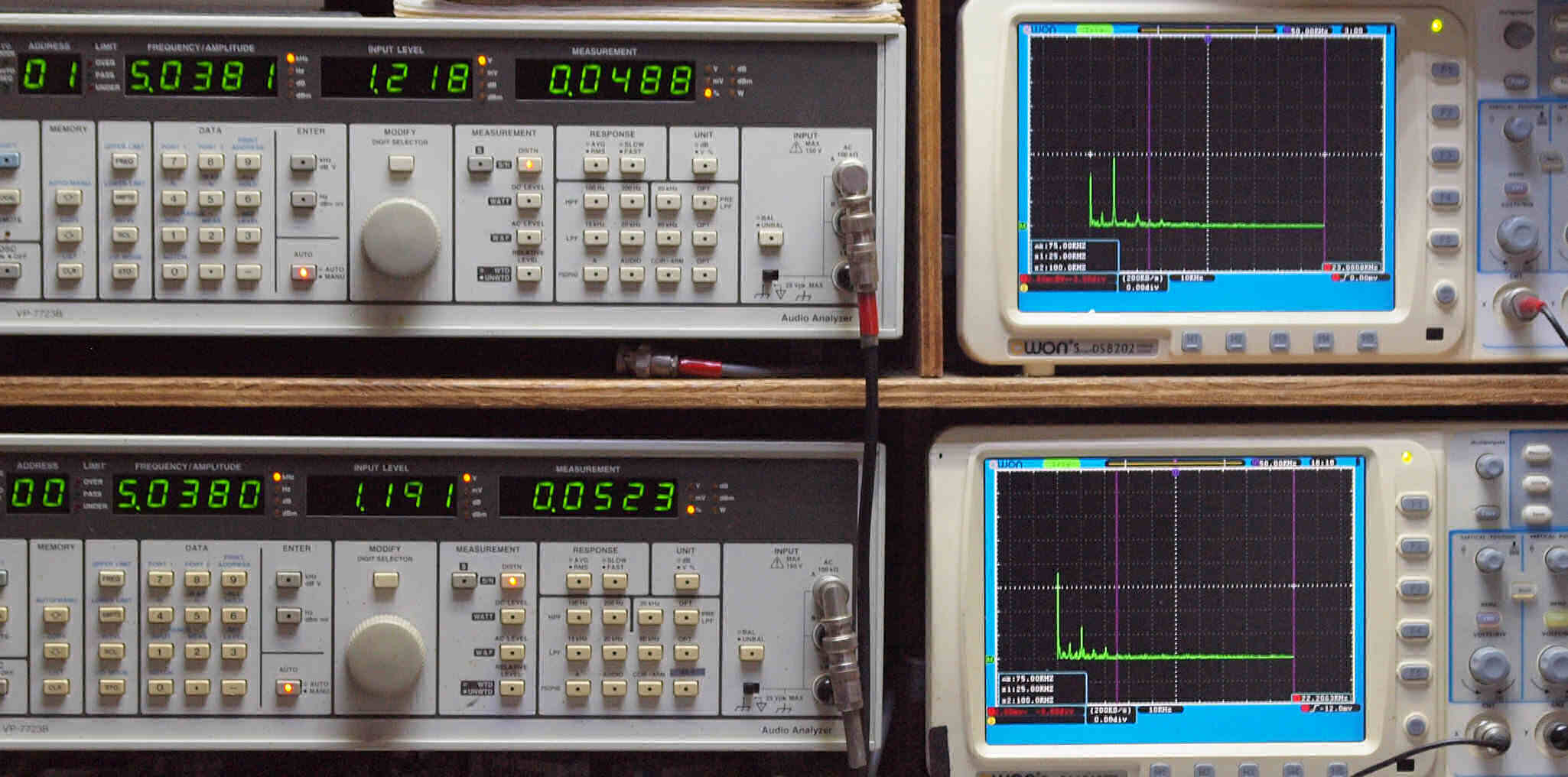

Ｅ１５．　ＭＭ　５ｋＨｚ入力、Ｒ側出力電圧＝１Ｖ、　０．０４８８％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝１Ｖ、　０．０５２３％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

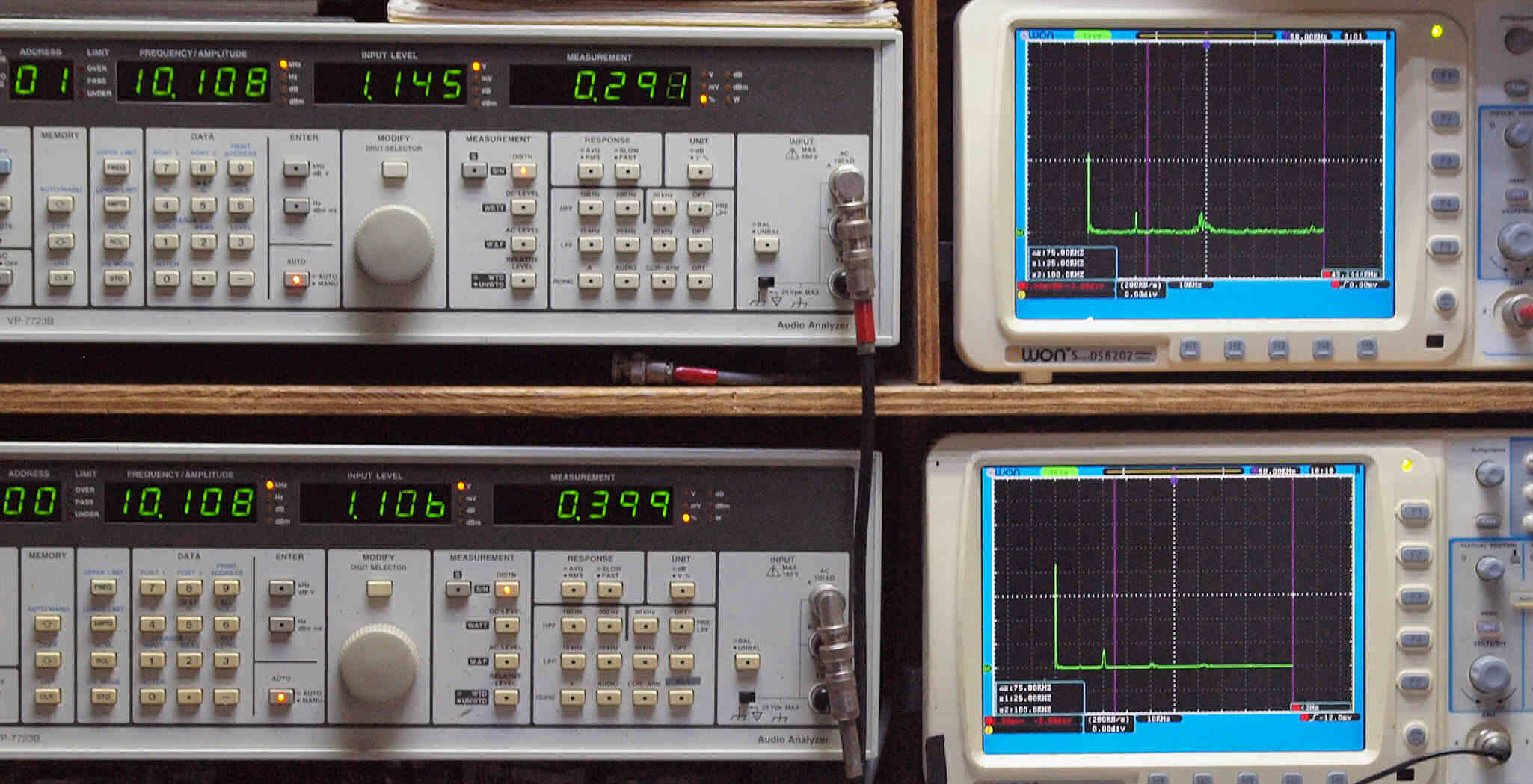

Ｅ１６．　ＭＭ　１０ｋＨｚ入力、Ｒ側出力電圧＝１Ｖ、　０．２９１％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝１Ｖ、　０．３９９％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

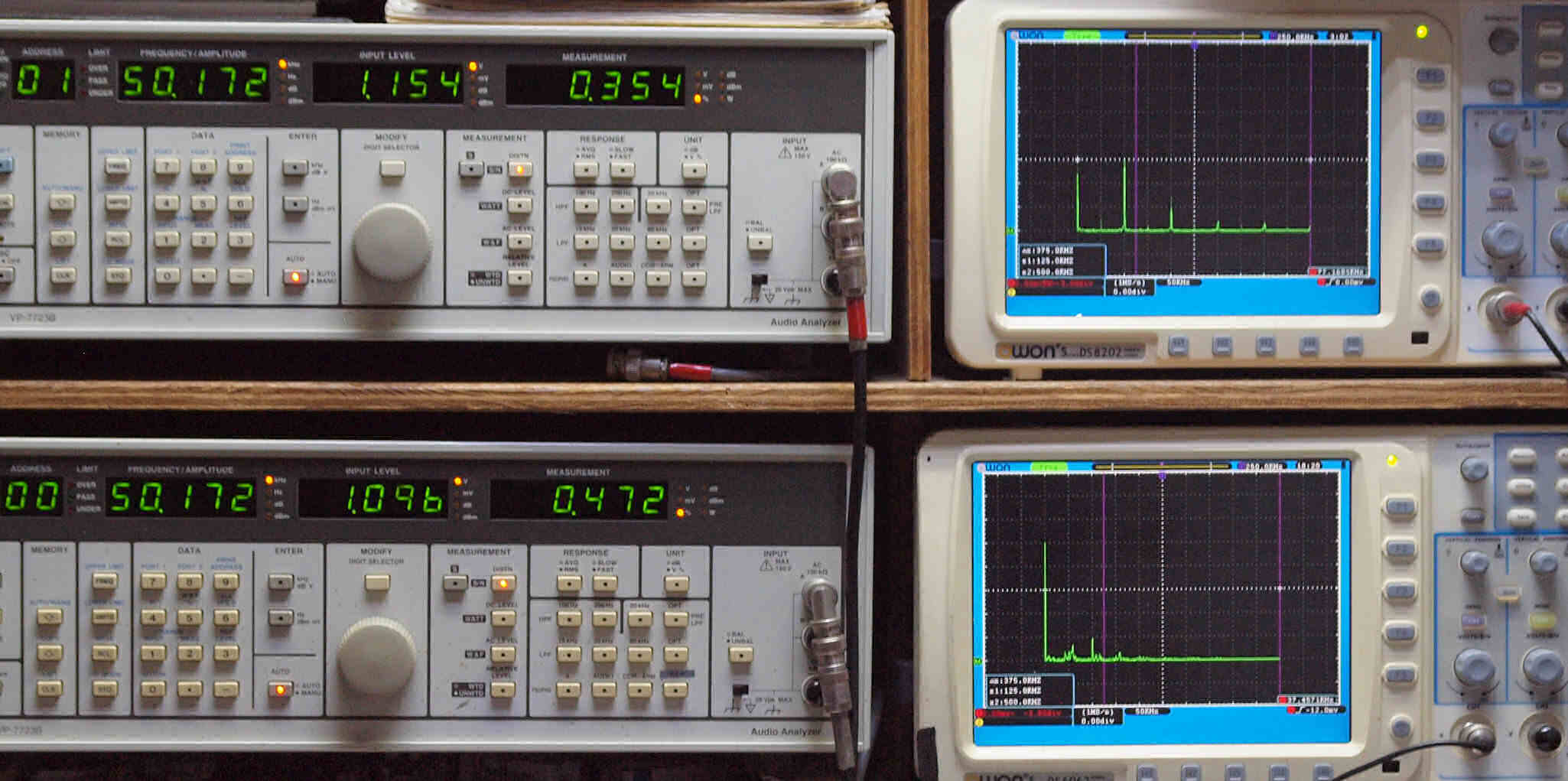

Ｅ１７．　ＭＭ　５０ｋＨｚ入力、Ｒ側出力電圧＝１Ｖ、　０．３５４％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝１Ｖ、　０．４７２％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

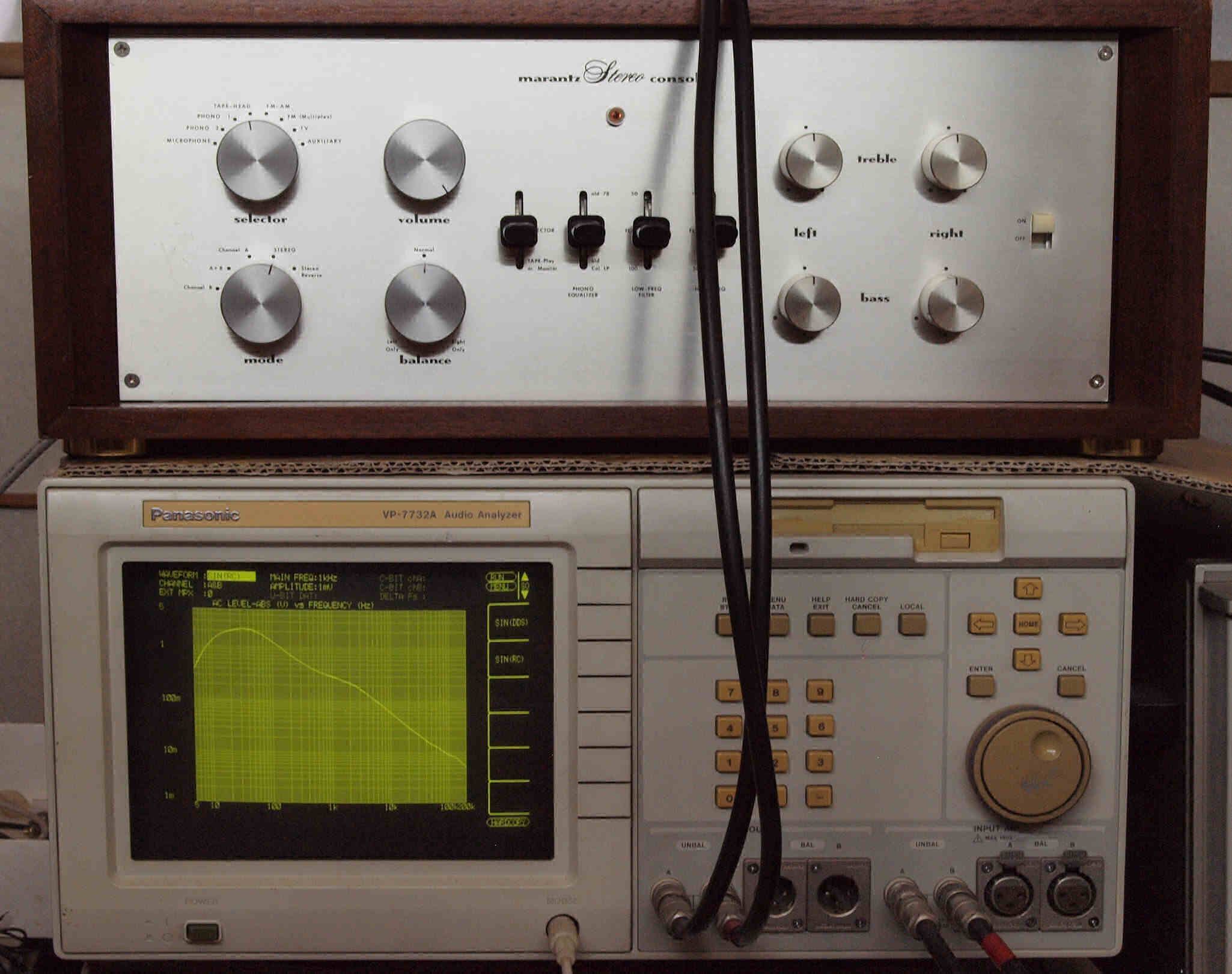

Ｆ．　上位測定器による　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｆ０．　下のオーディオアナライザーＶＰ−７７３２Ａで自動測定。

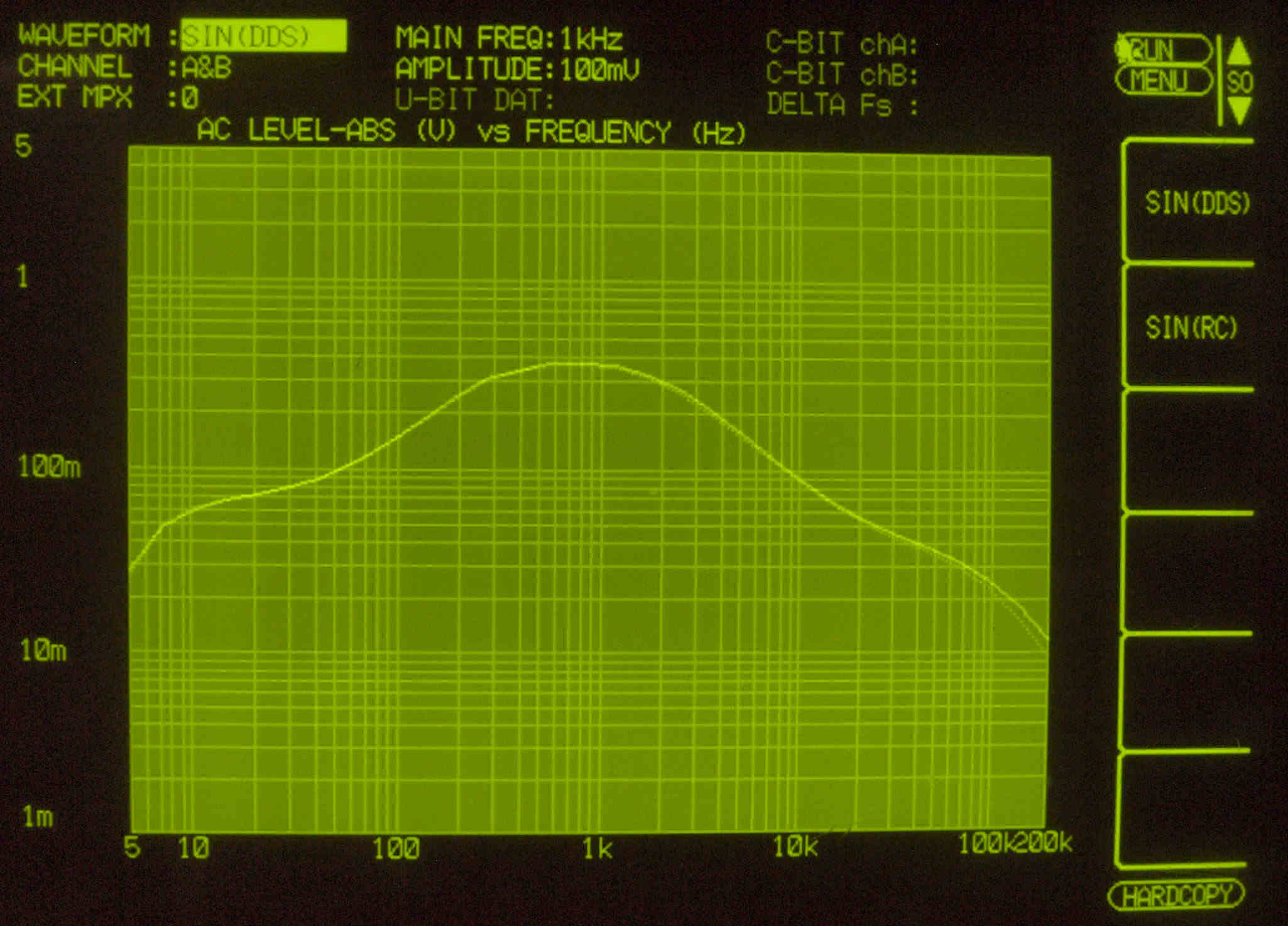

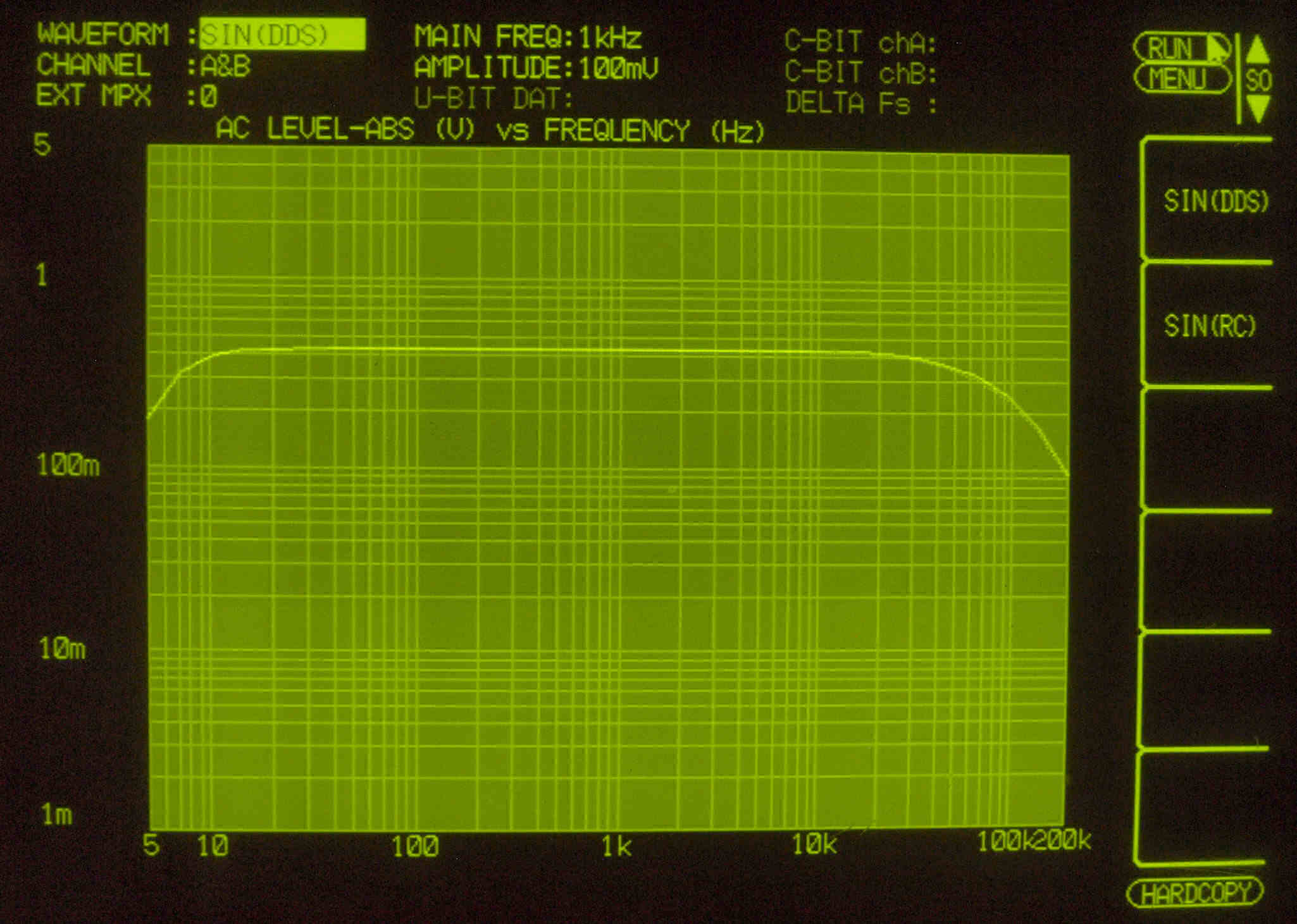

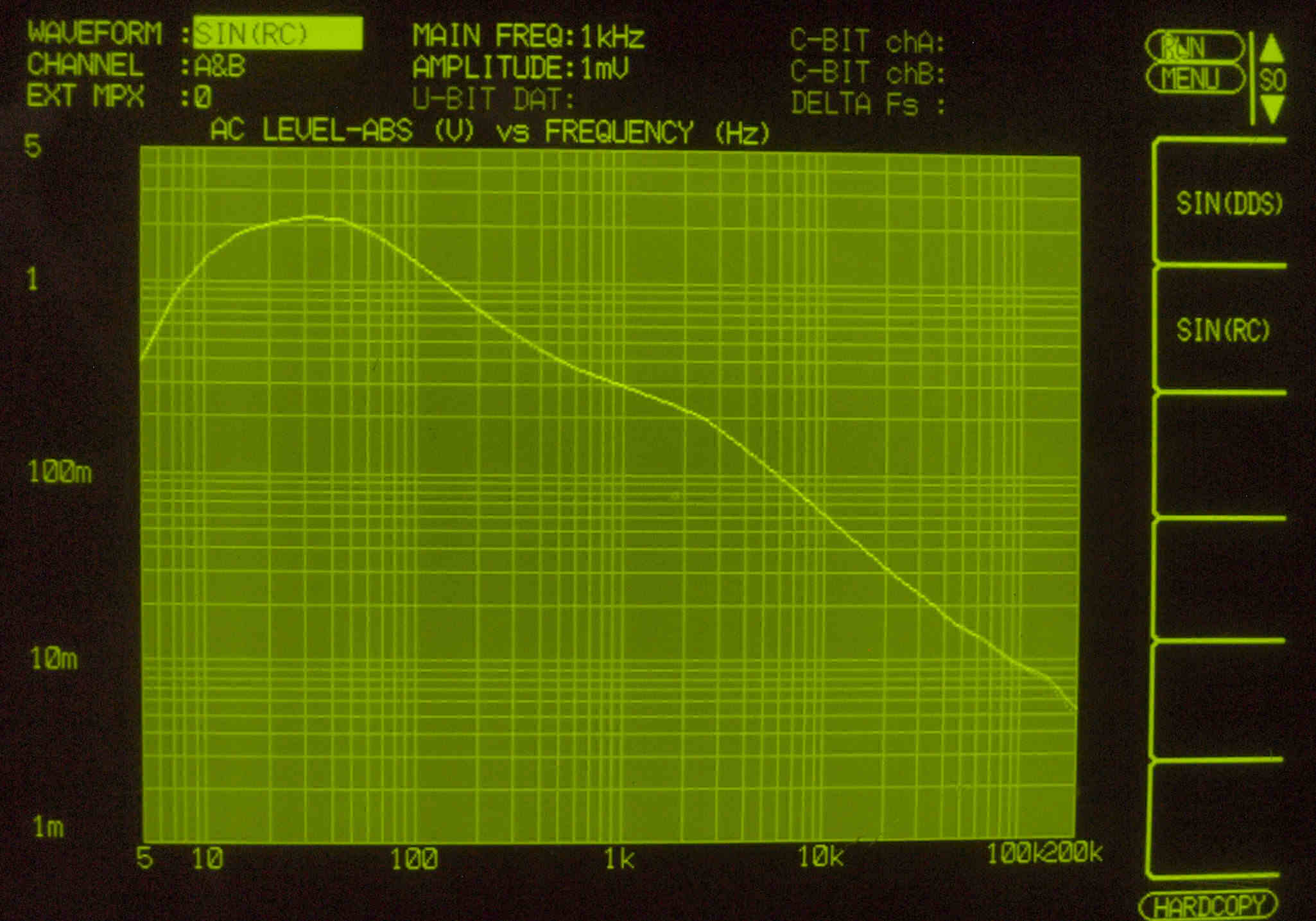

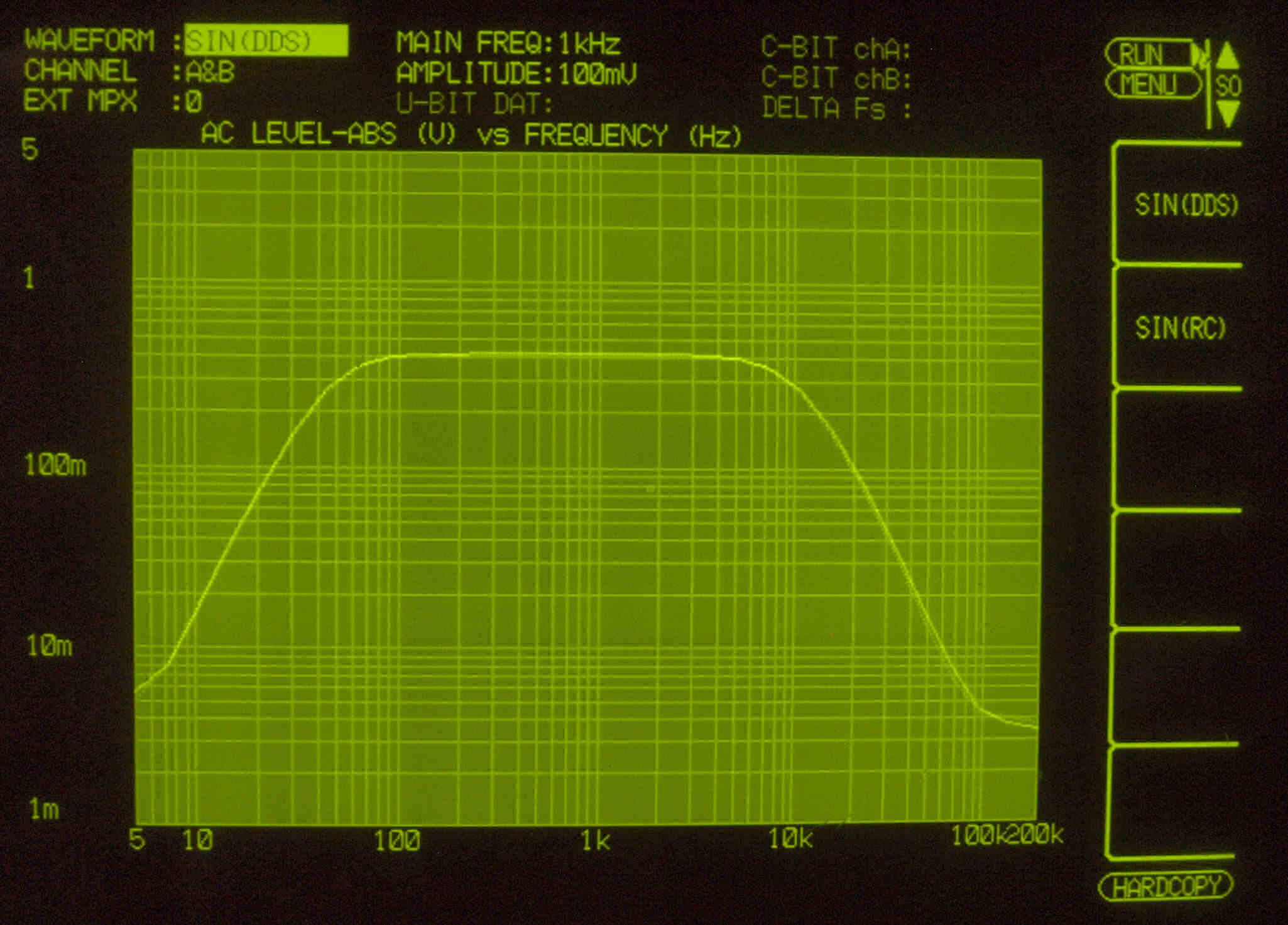

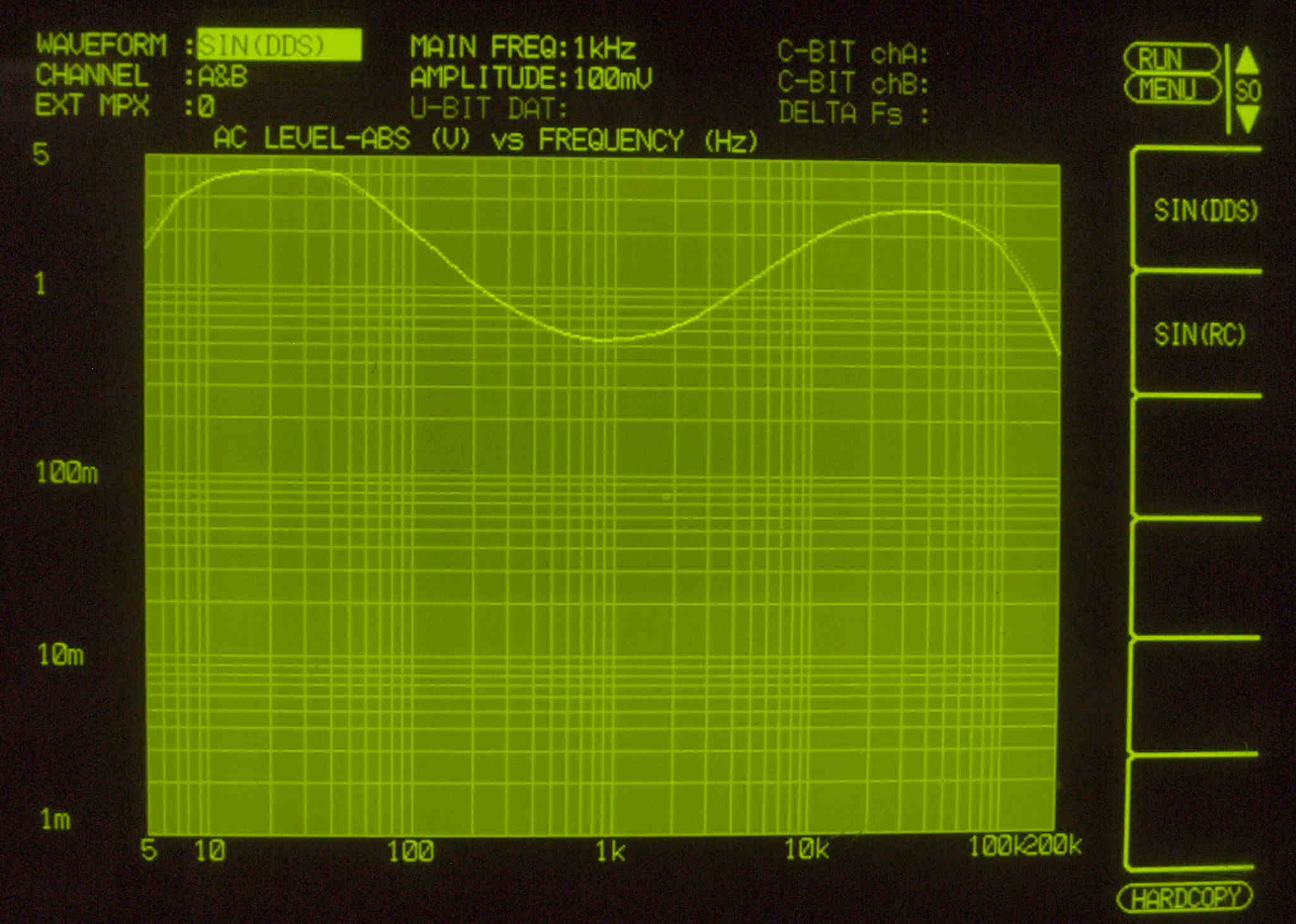

Ｆ１．　入出力特性測定（AUX入力） 　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色

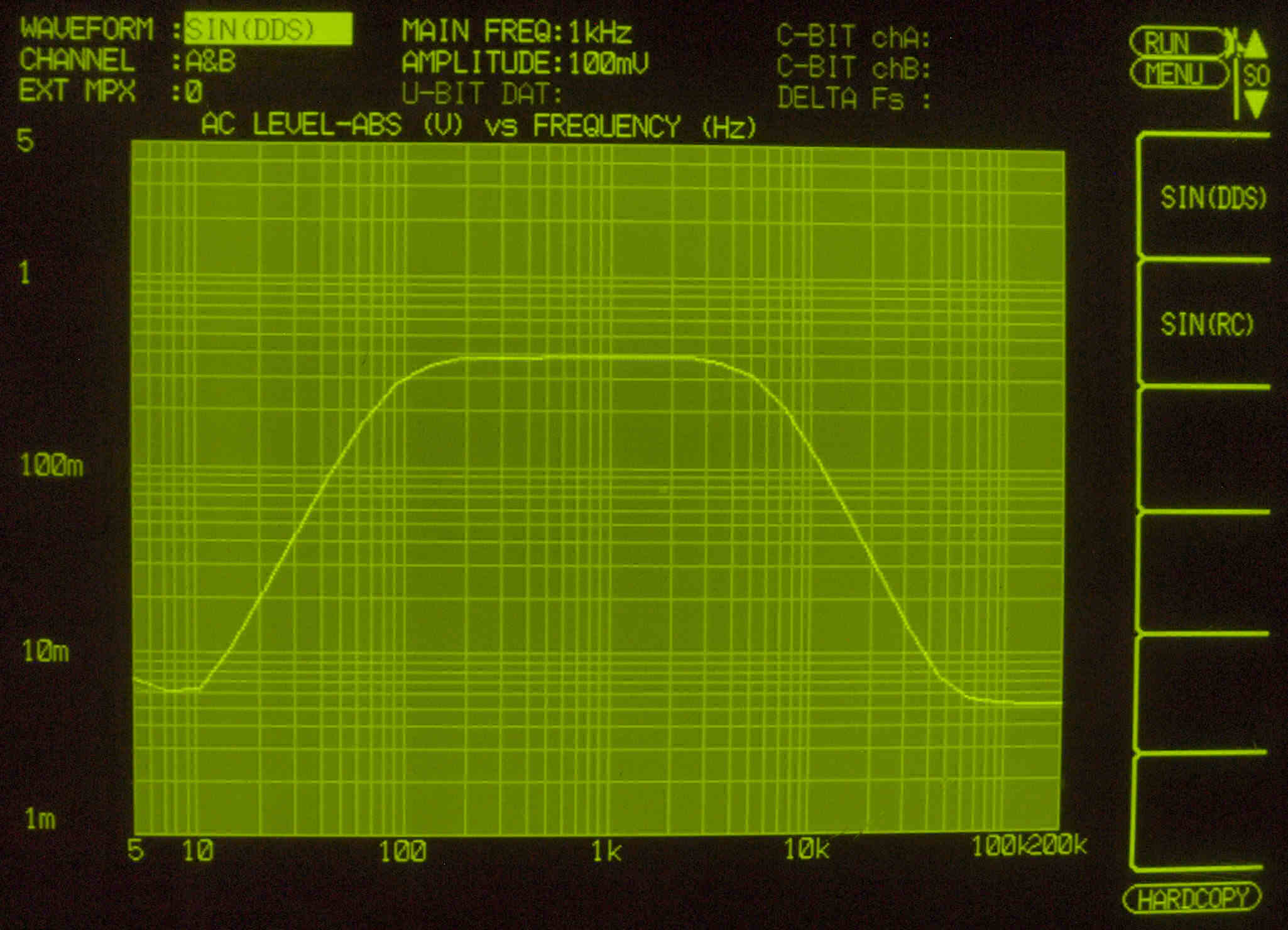

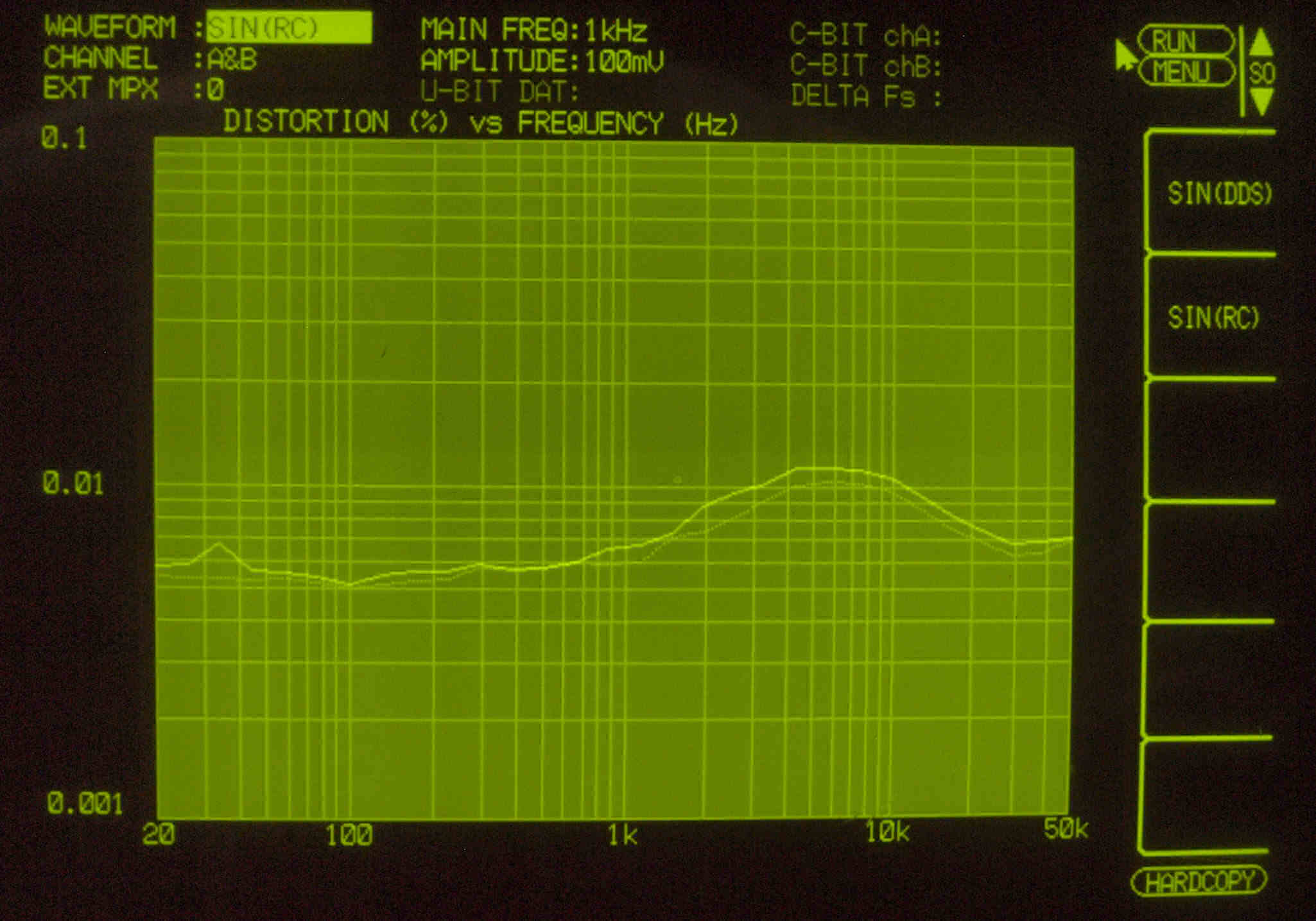

Ｆ２．　歪み率特性測定（AUX入力） 　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ３．　入出力特性測定（AUX入力）　ＢＡＳＳ　＆　ＴＲＥＢＬＥ　最大 　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ４．　入出力特性測定（AUX入力）　ＢＡＳＳ　＆　ＴＲＥＢＬＥ　最小 　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ５．　入出力特性測定（AUX入力）　ＬｏｗＦｉｌｔｅｒ（１００ＨＺ）　＆　ＨｉｇｈＦｉｌｔｅｒ（５ＫＨＺ）　ＯＮ 　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ６．　入出力特性測定（AUX入力）　ＬｏｗＦｉｌｔｅｒ（５０ＨＺ）　＆　ＨｉｇｈＦｉｌｔｅｒ（９ＫＨＺ）　ＯＮ 　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ７．　入出力特性測定（MM入力）＝ＰＨＯＮＯ−１（ＲＩＡＡ） 　　　　　　ＭＭ入力、入力電圧＝１ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ．　完成　　２４時間エージング、　右はＴｈｒｅｓｈｏｌｄ　４００Ａｃａｓ

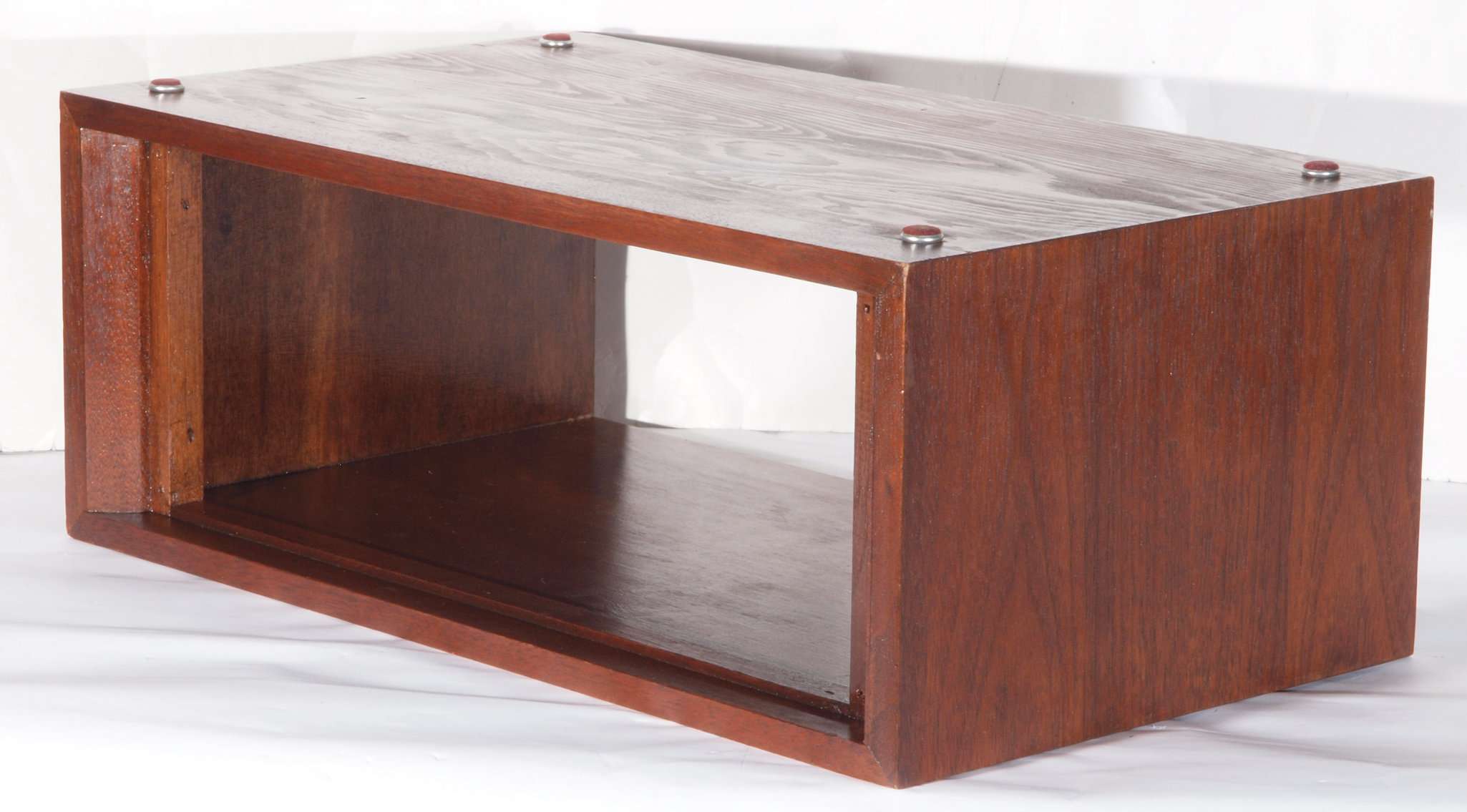

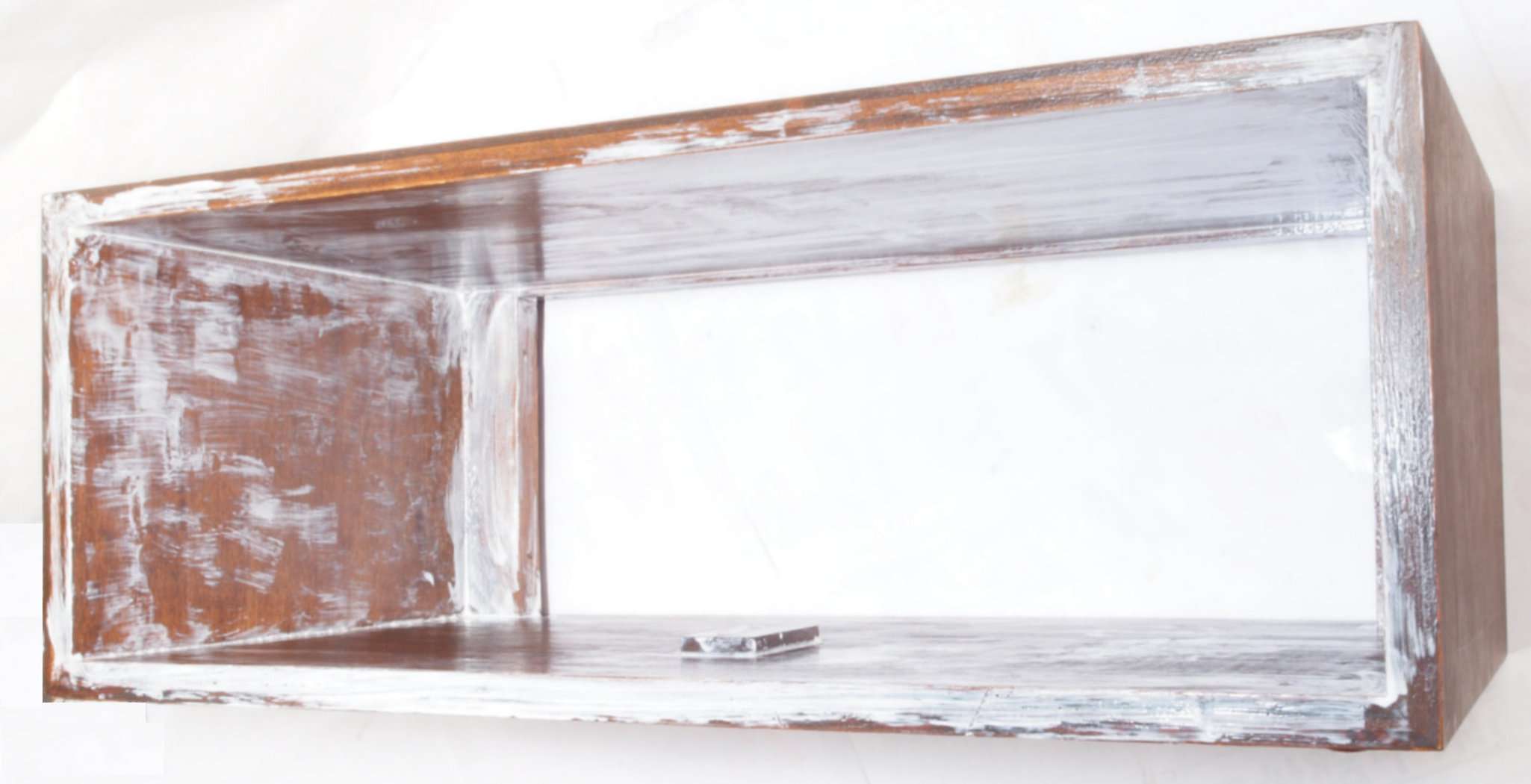

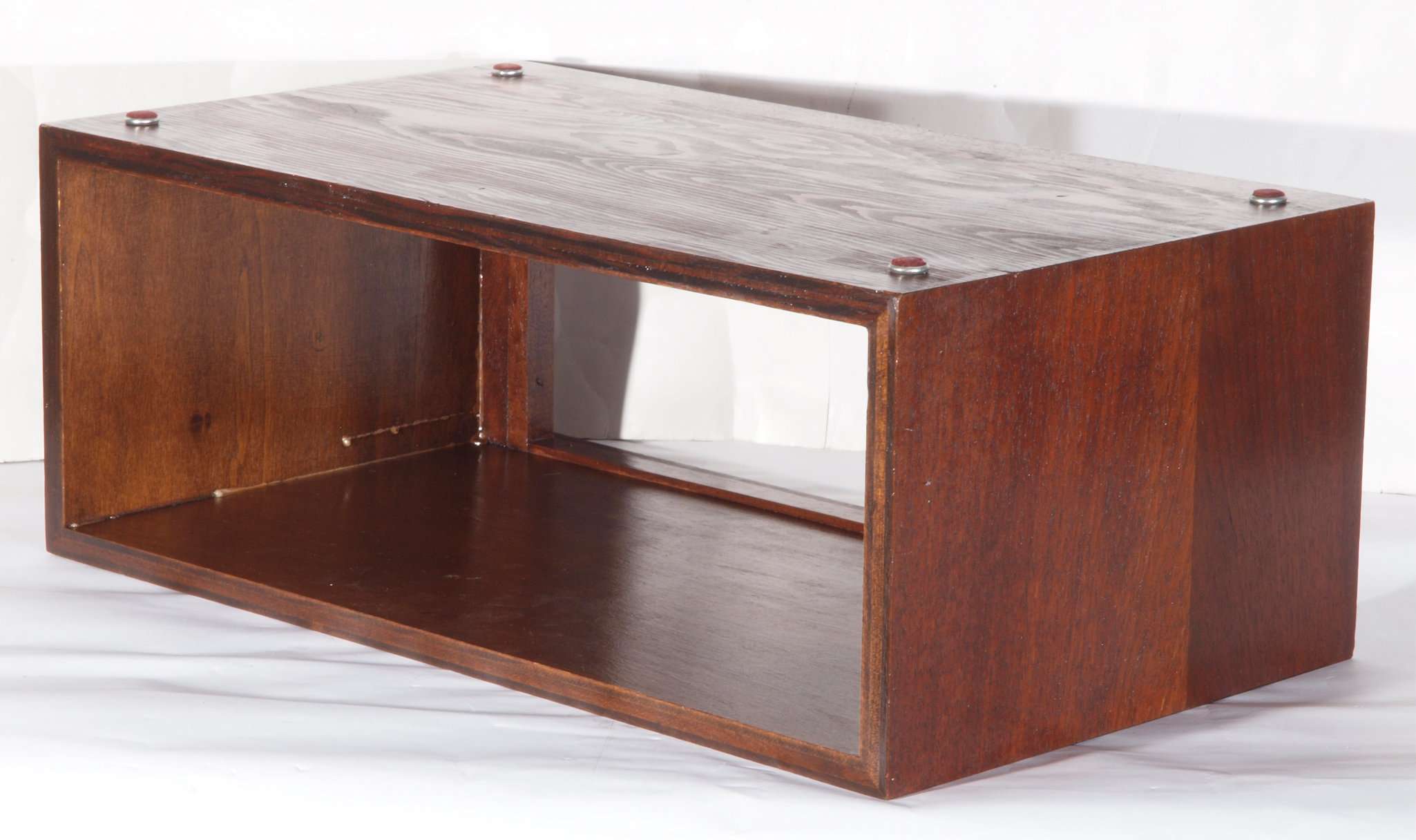

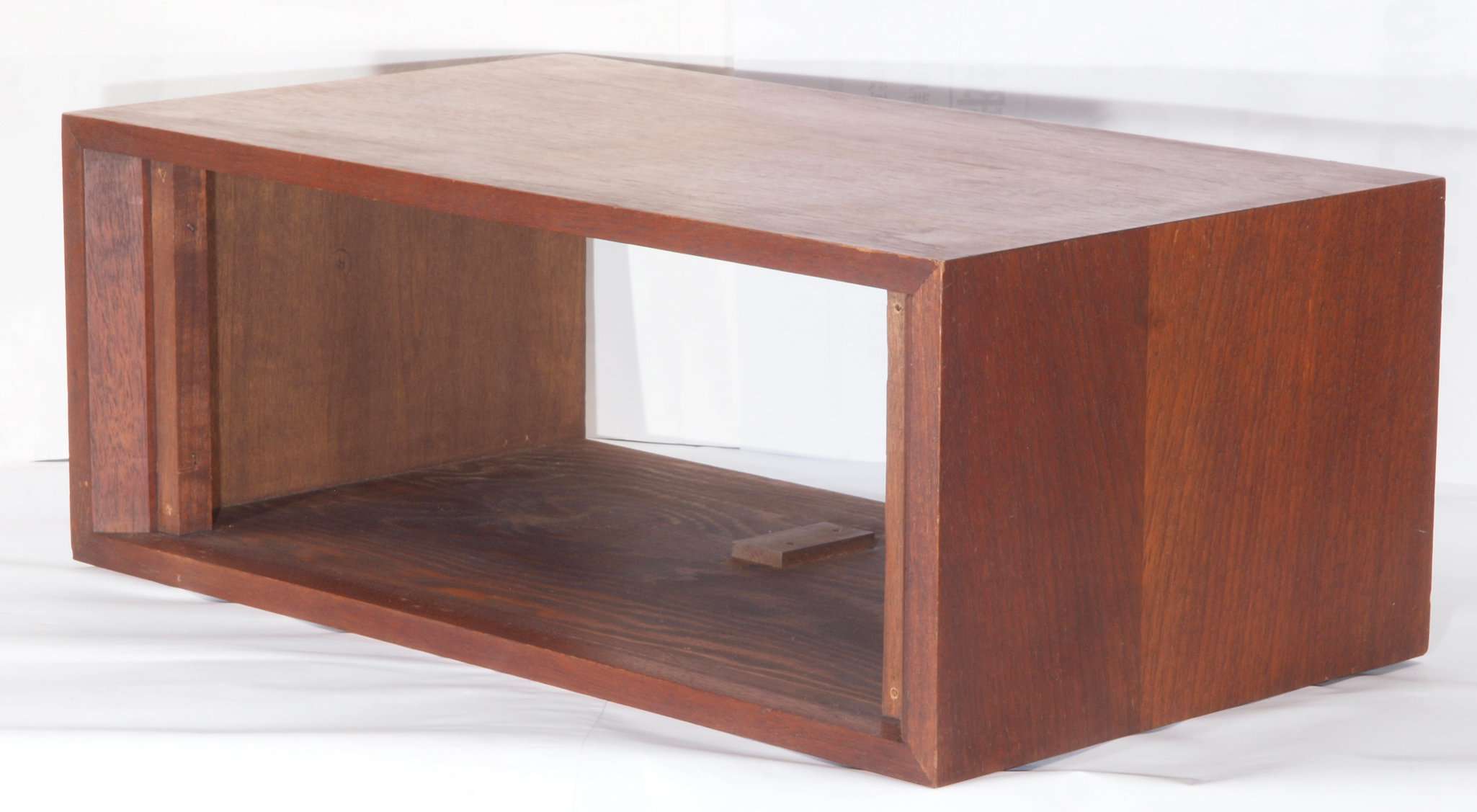

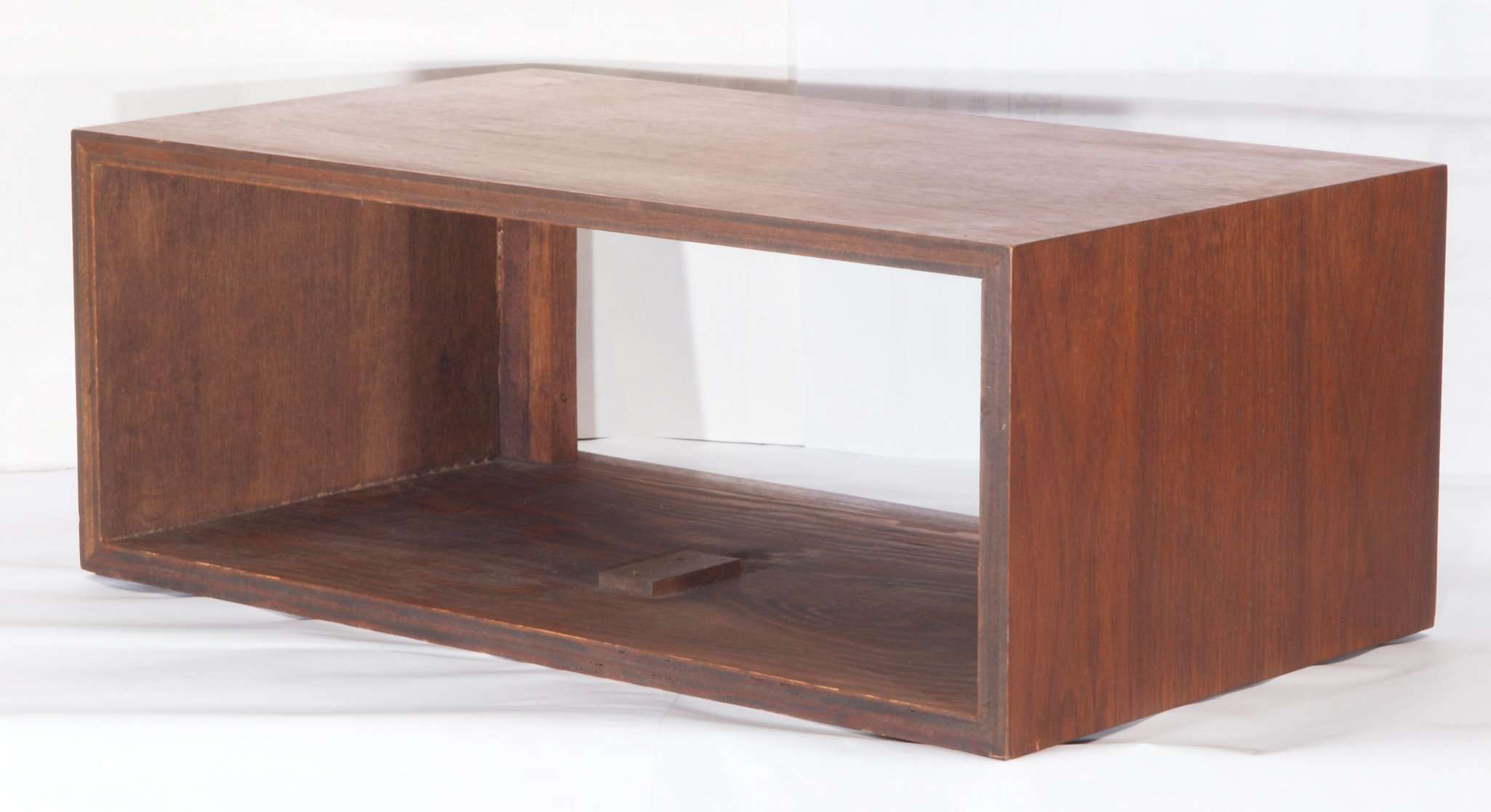

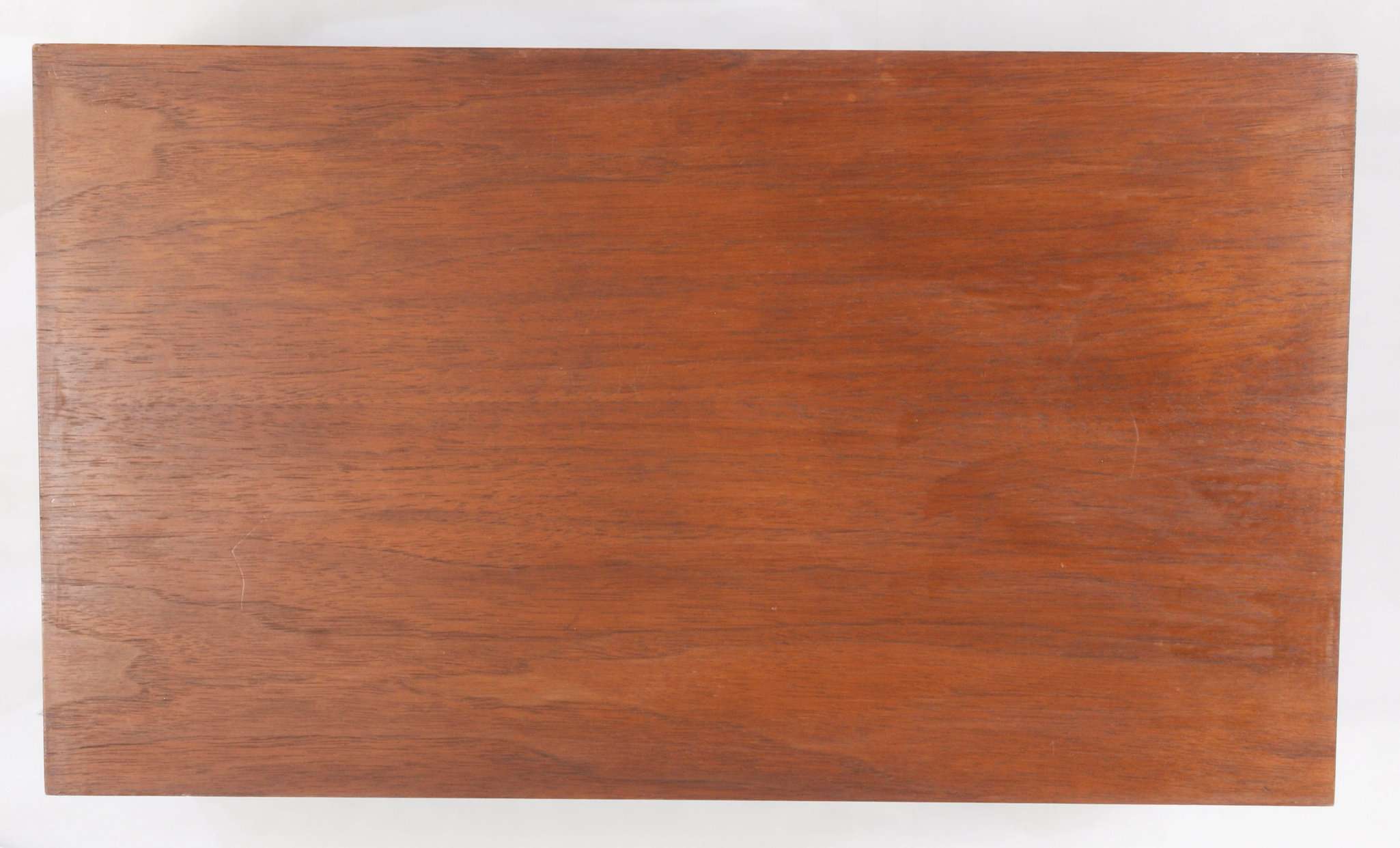

Ｋ．　木ケース補修・塗装。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｋ１．　修理前　上から見る。

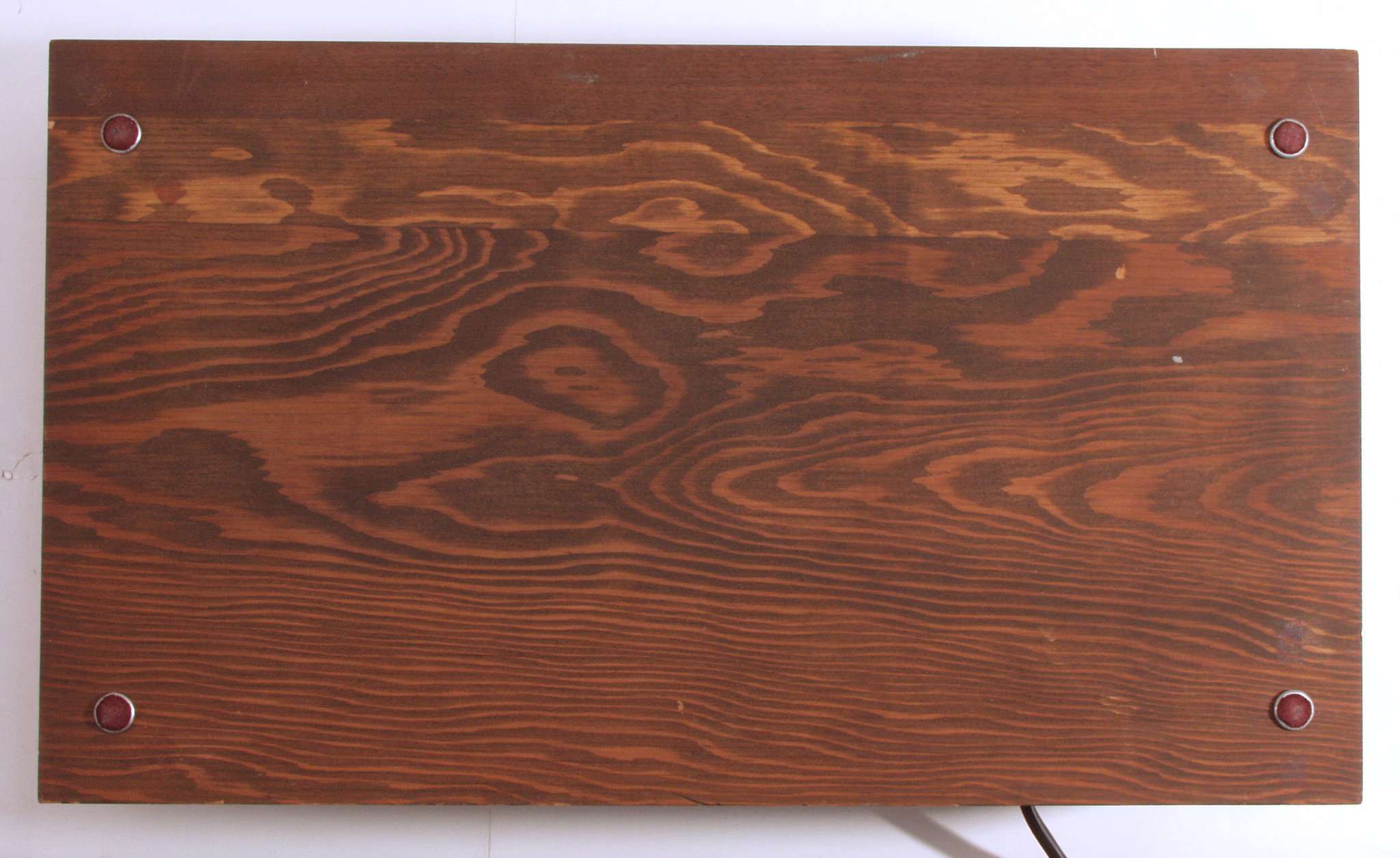

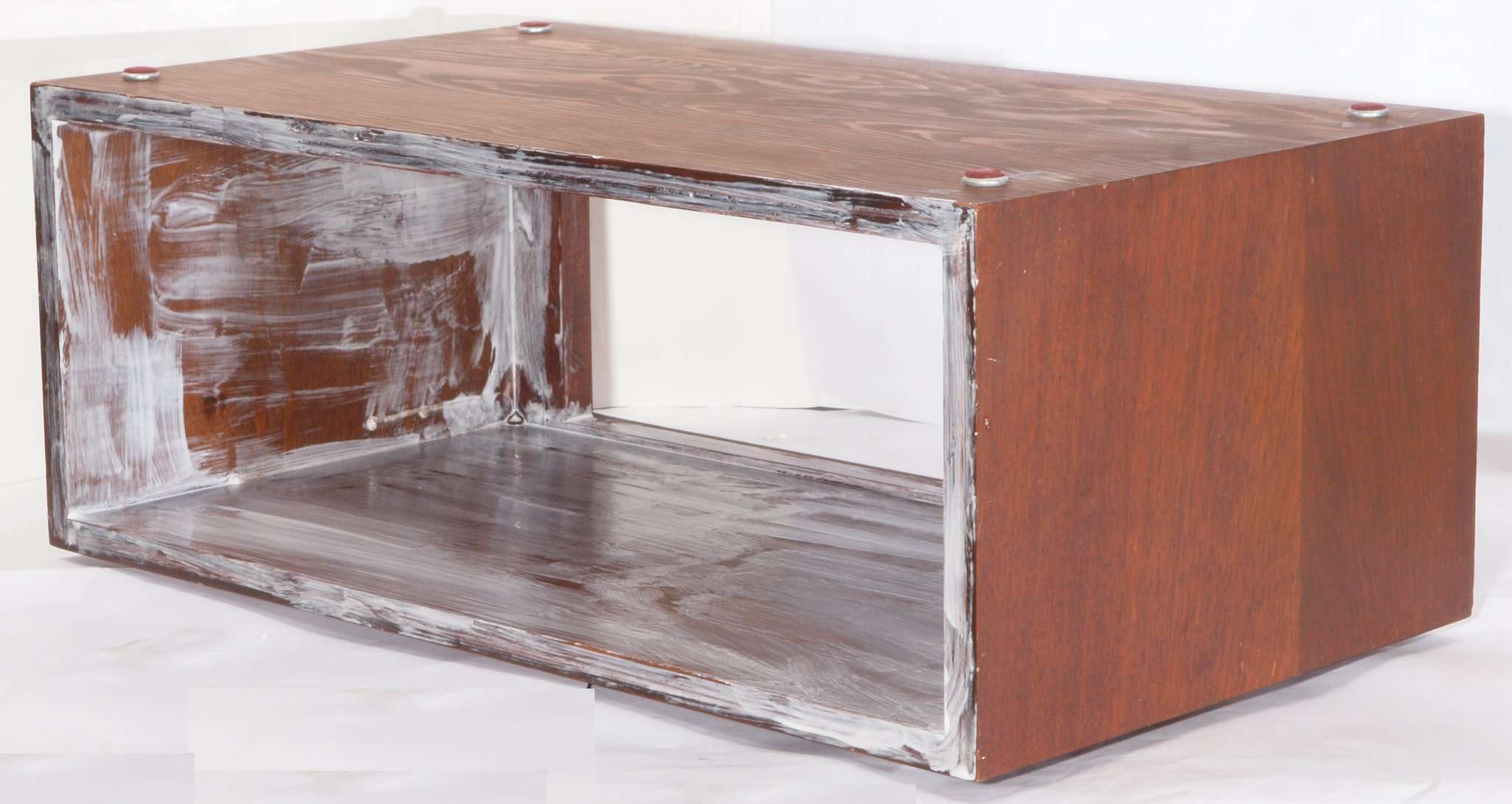

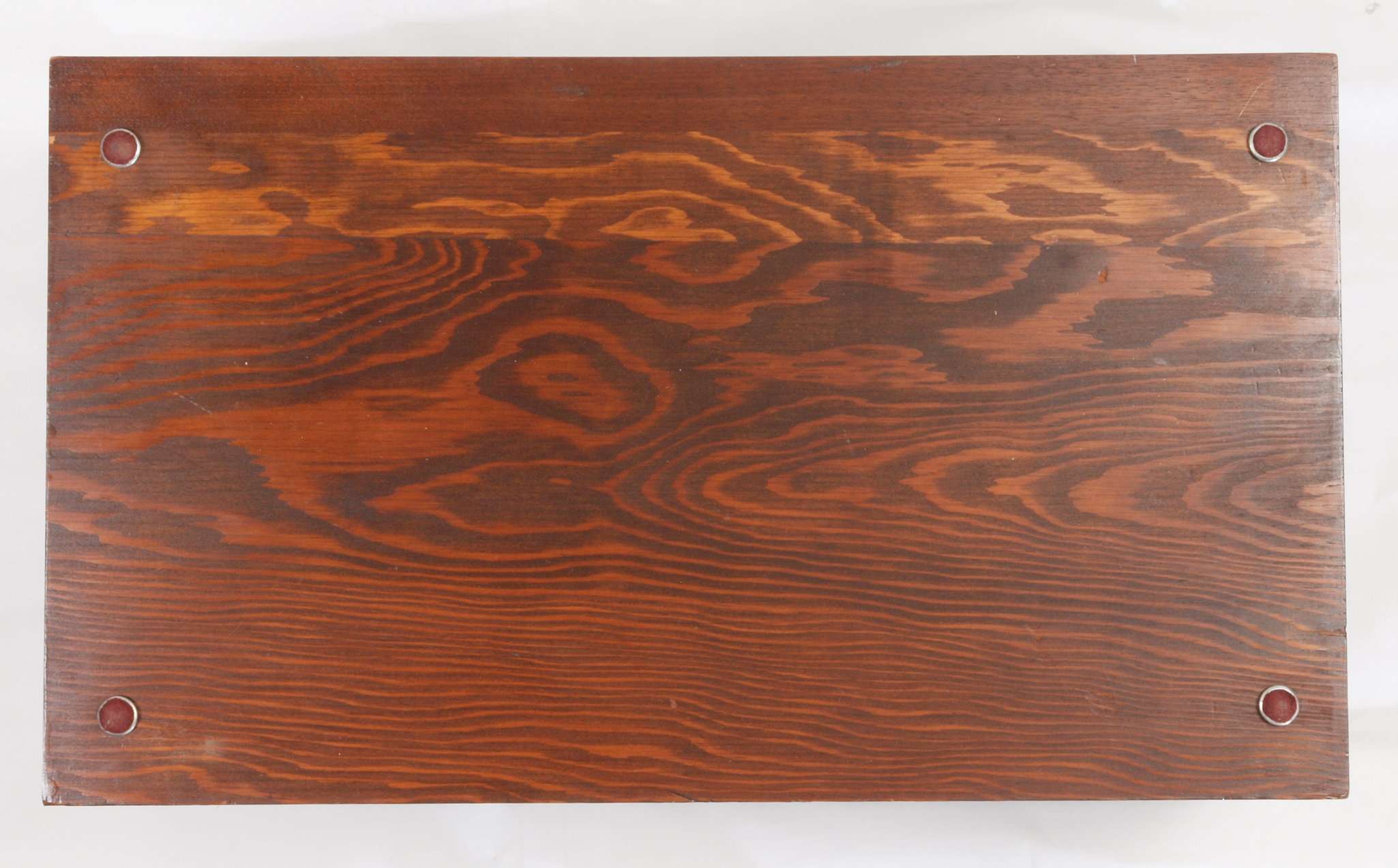

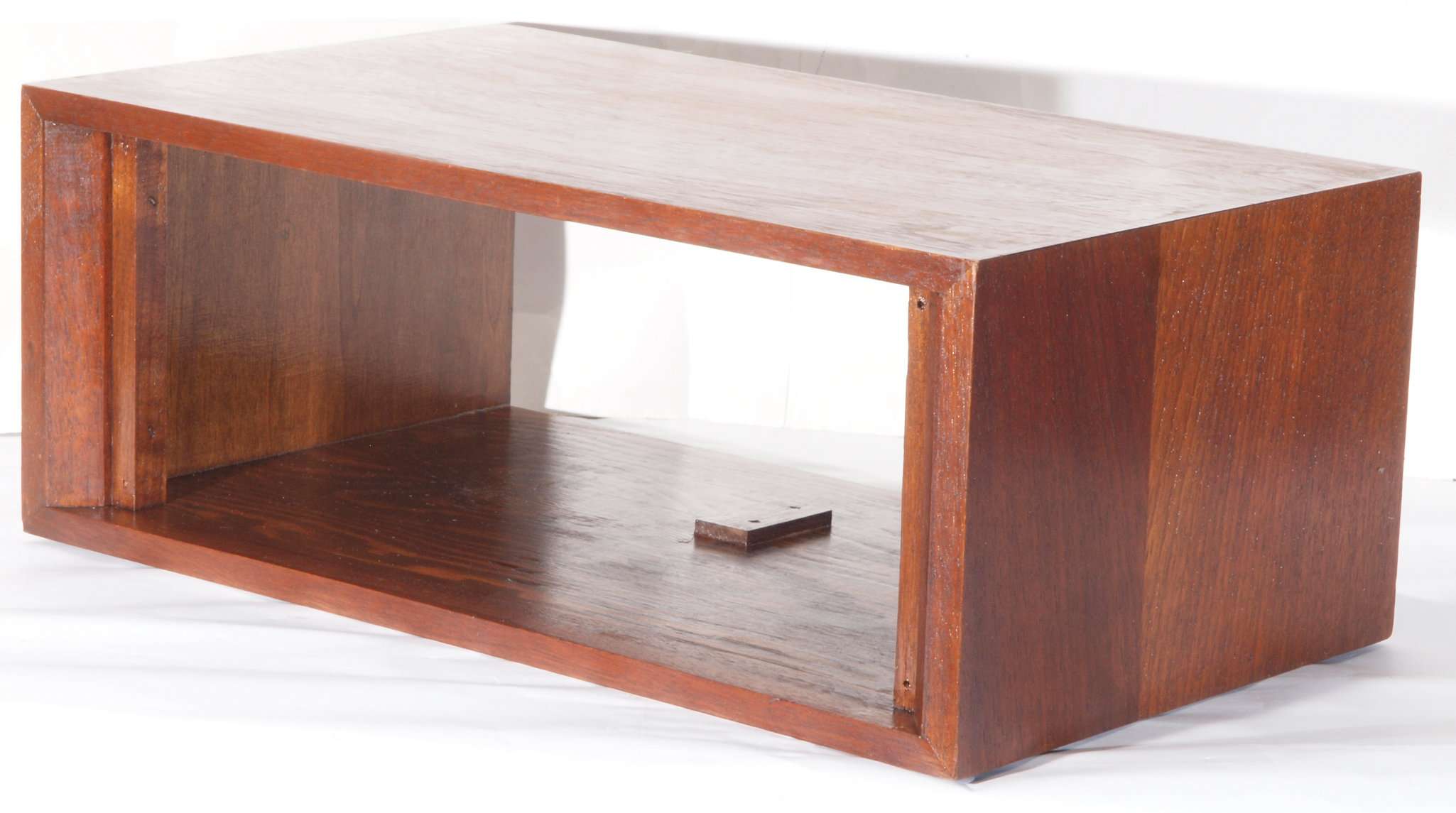

Ｋ２．　修理（塗装）後　上から見る。ウレタンニスを塗る。

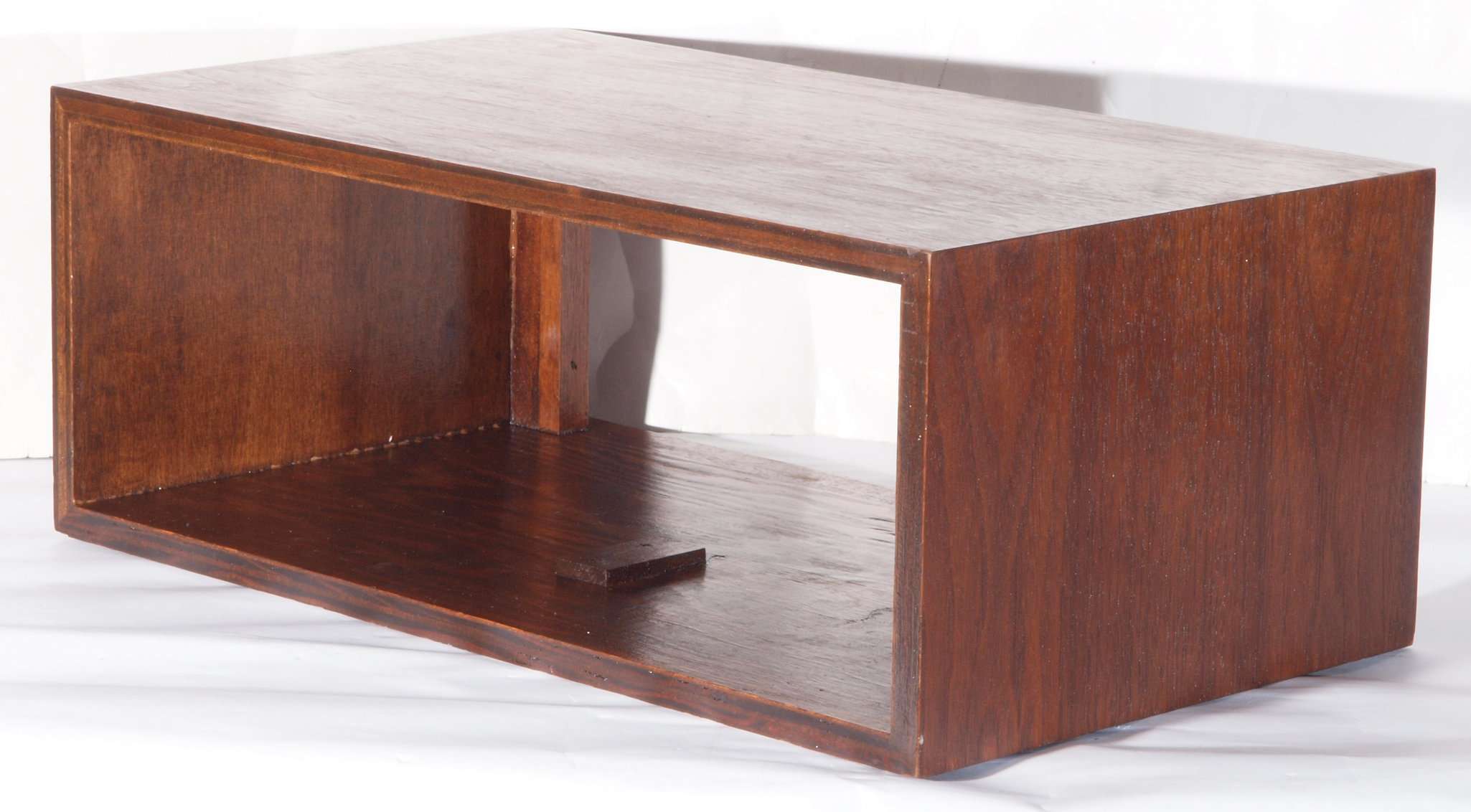

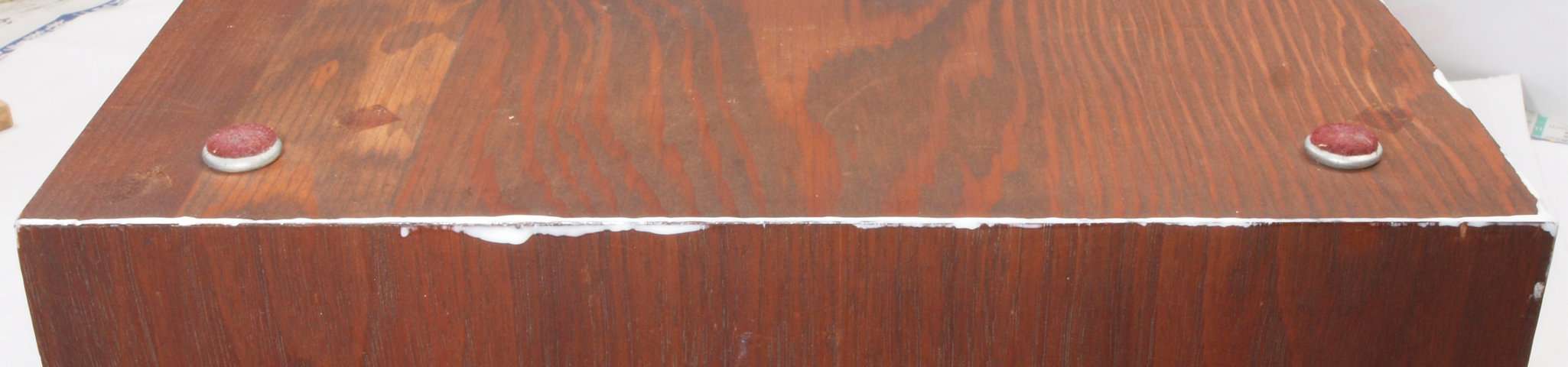

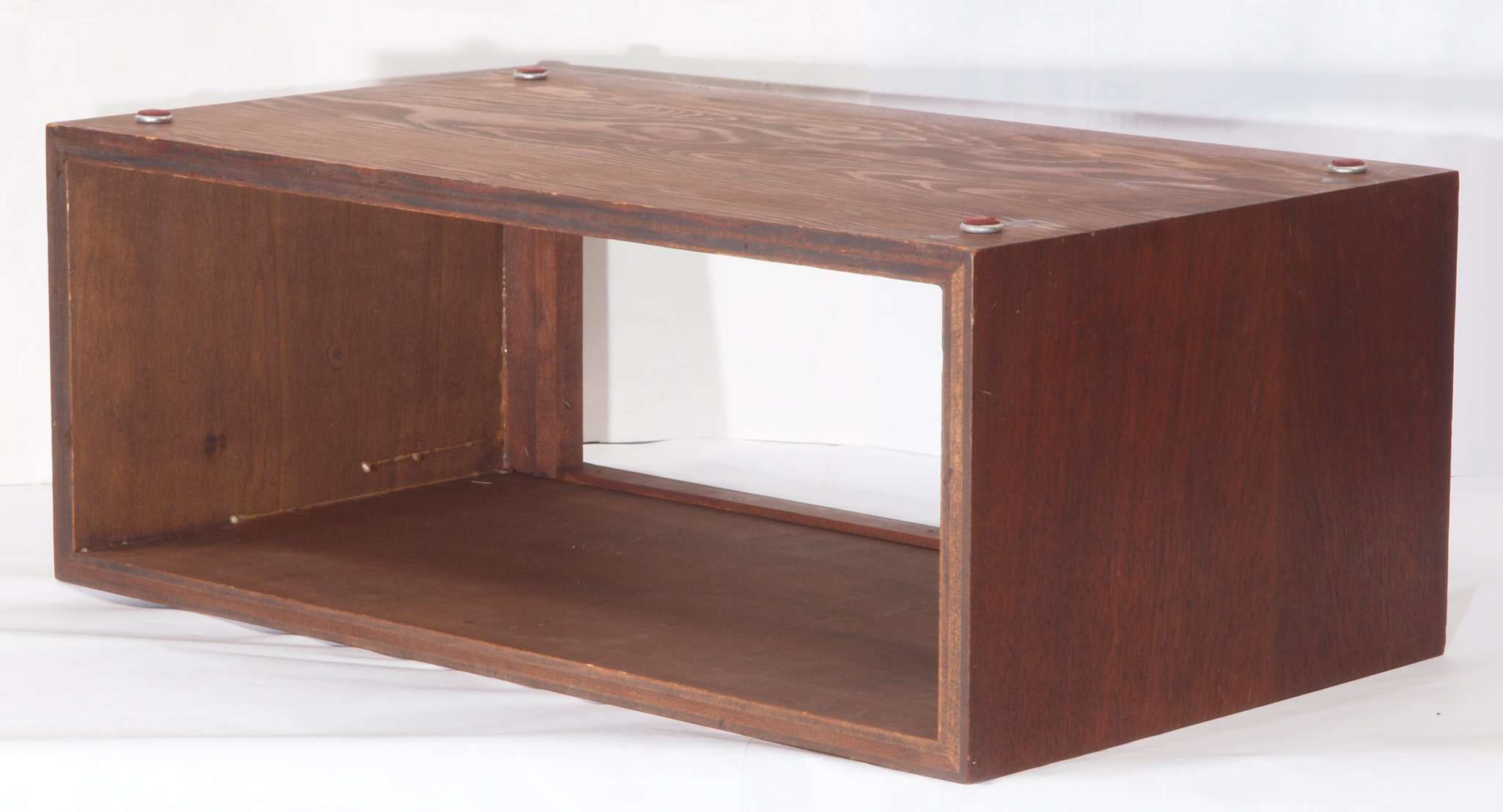

Ｋ３．　修理前　下から見る。

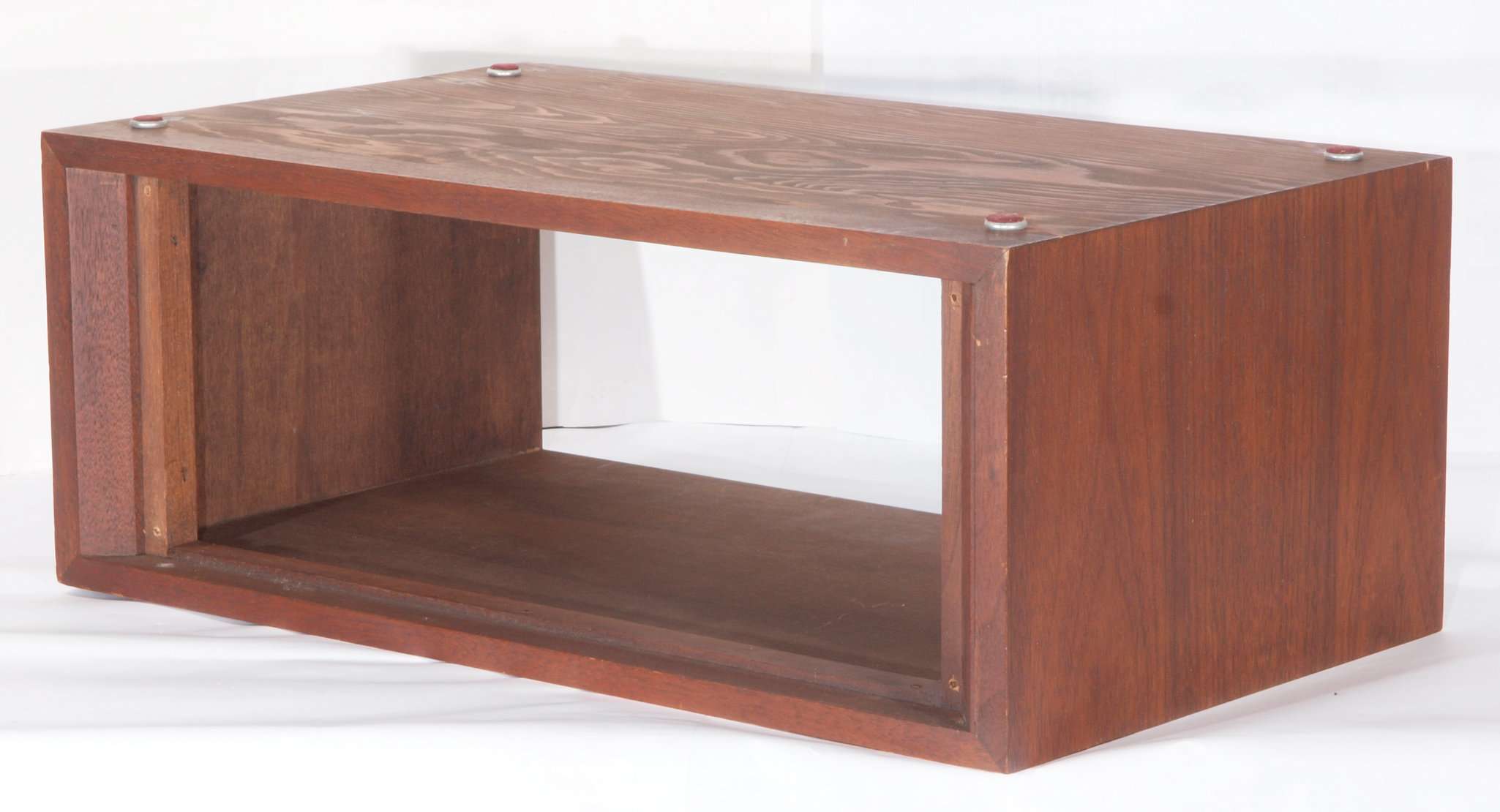

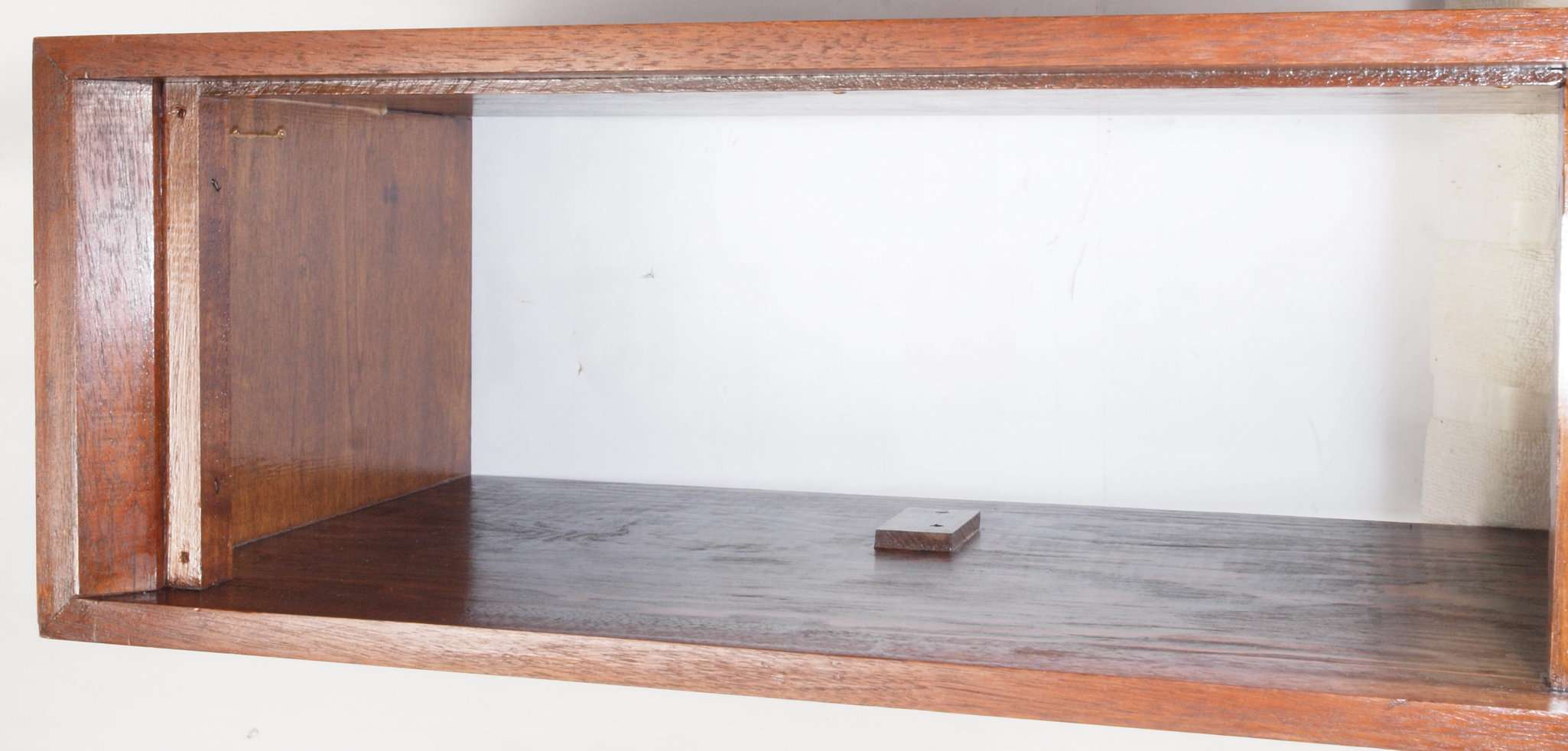

Ｋ４．　修理（塗装）後　下から見る。ウレタンニスを塗る。

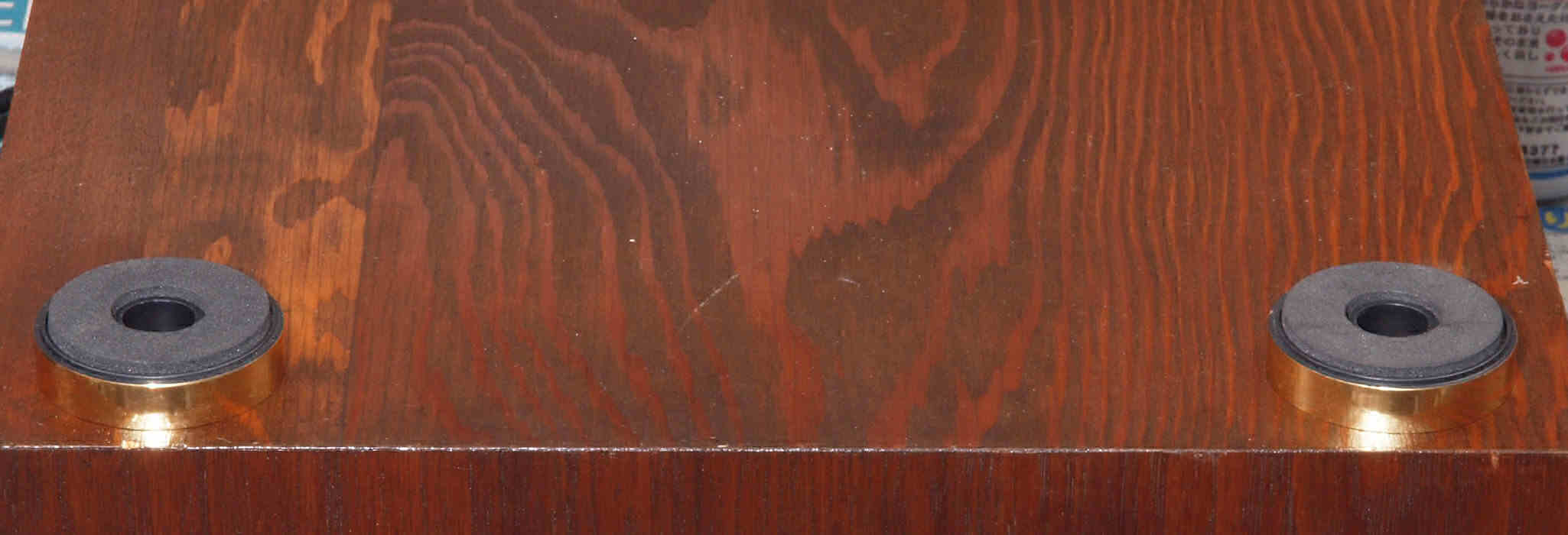

Ｋ５．　修理後　下足を交換。

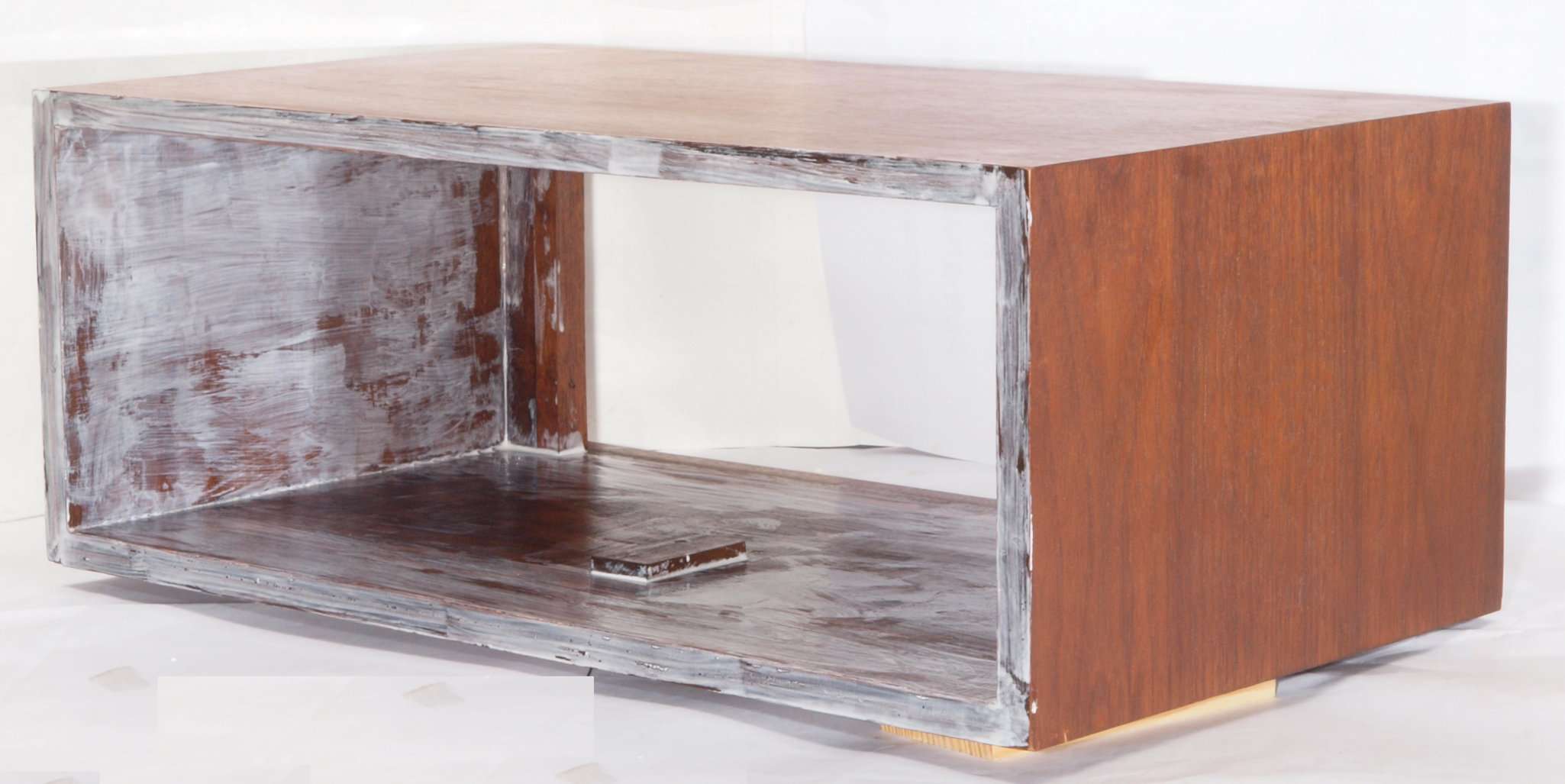

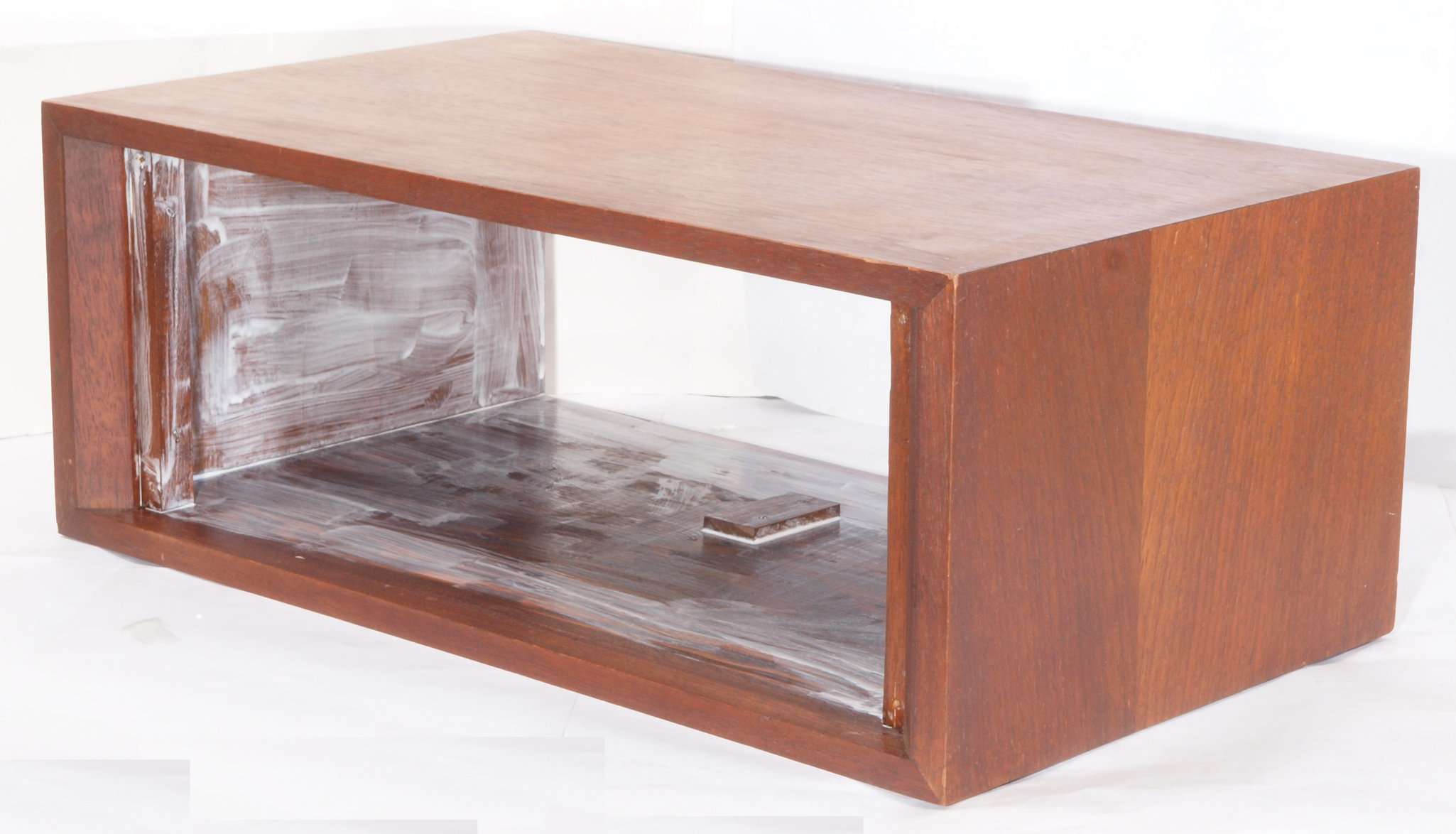

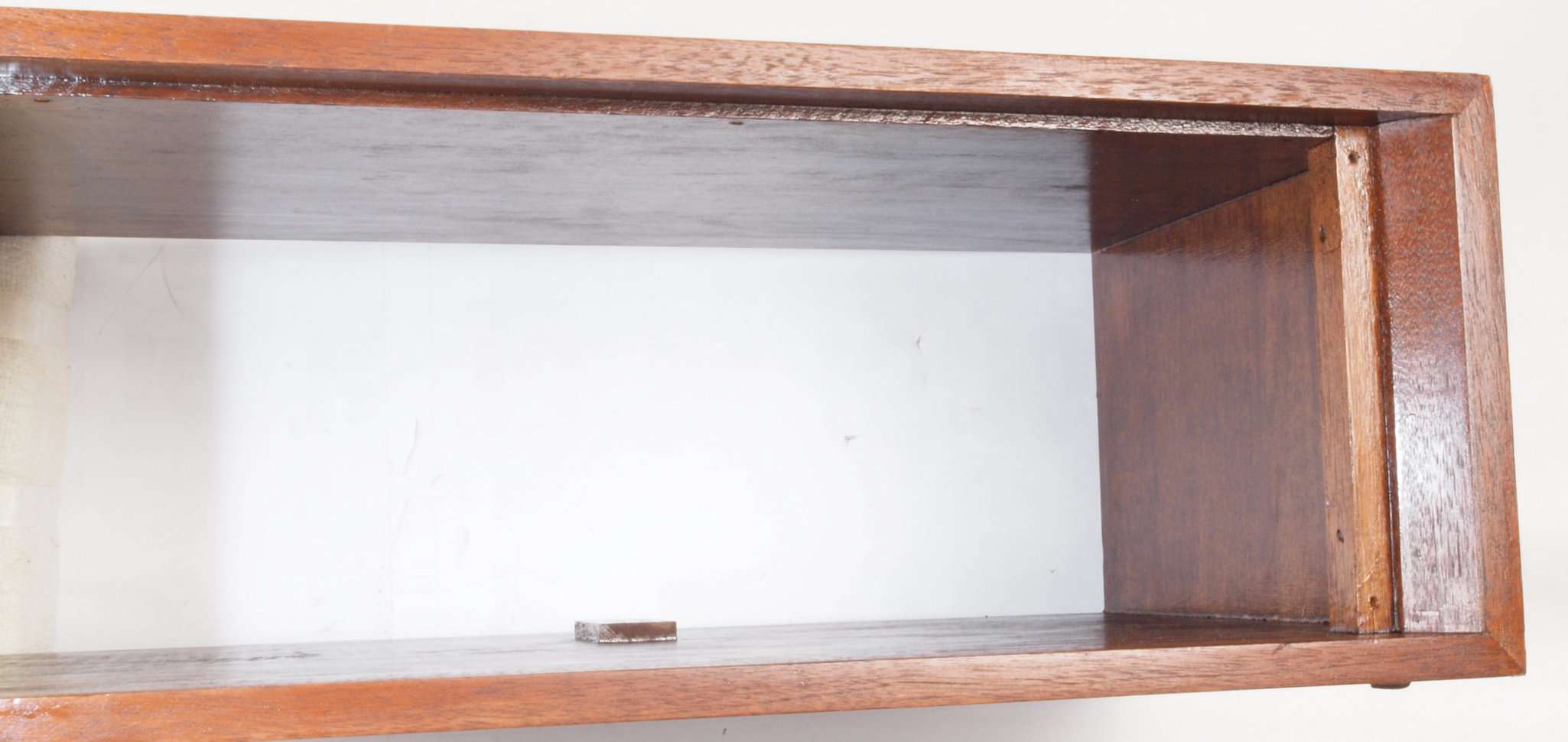

Ｋ１１．　修理前　前右から見る。

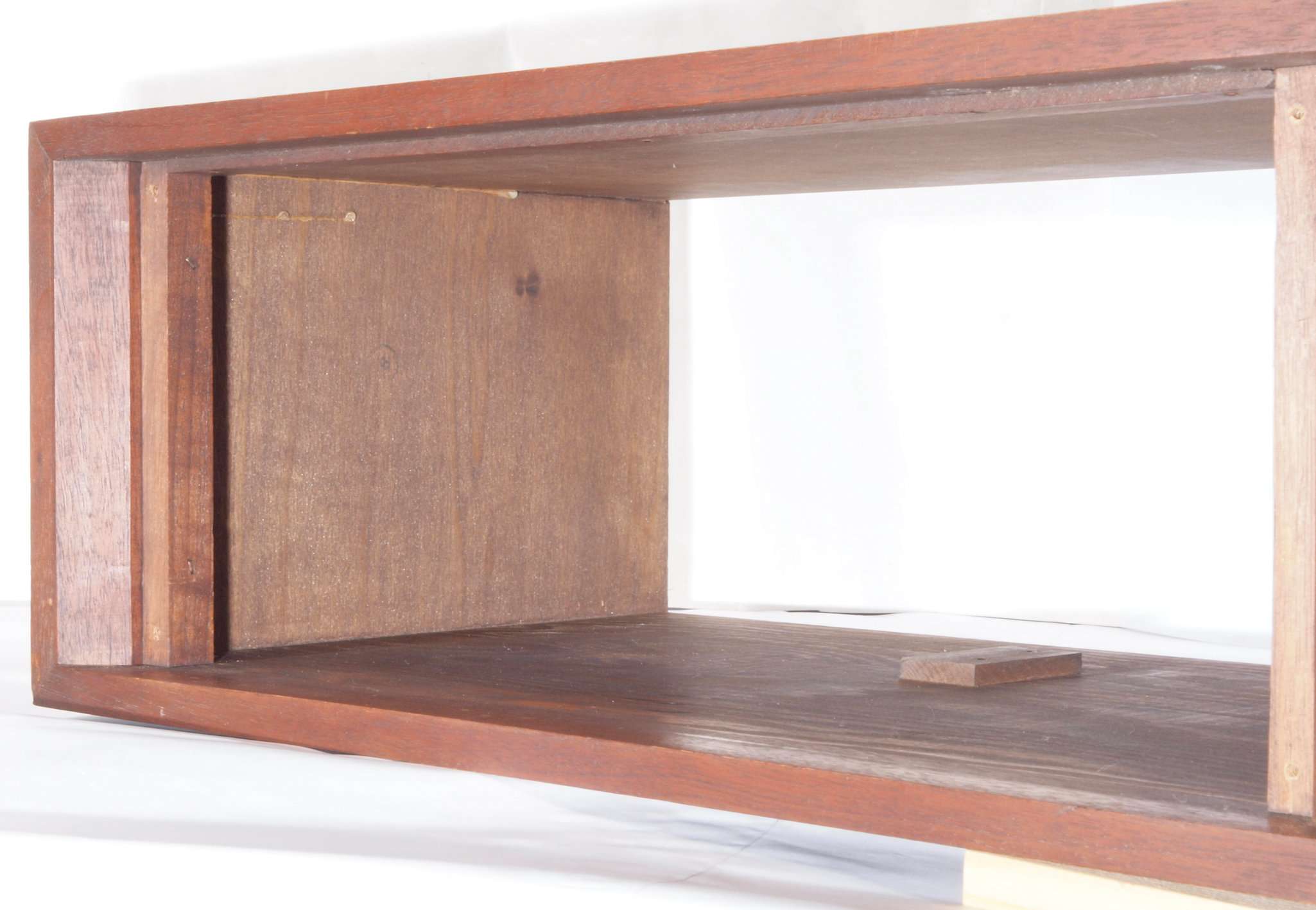

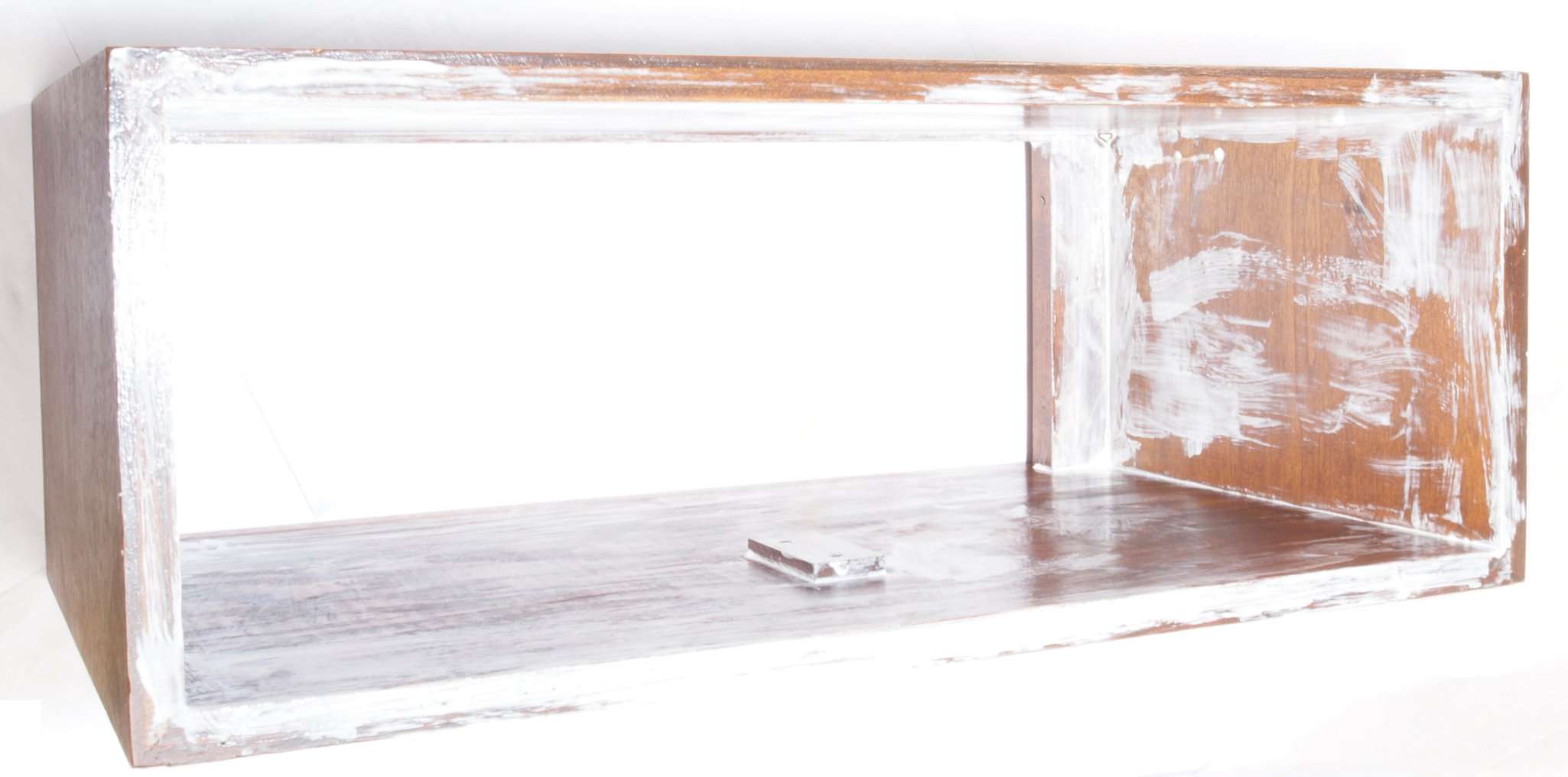

Ｋ１２．　修理中　前右から見る。　内側圧縮材にボンドを染みこませる。

Ｋ１３．　修理（塗装）後　前右から見る。ウレタンニスを塗る。

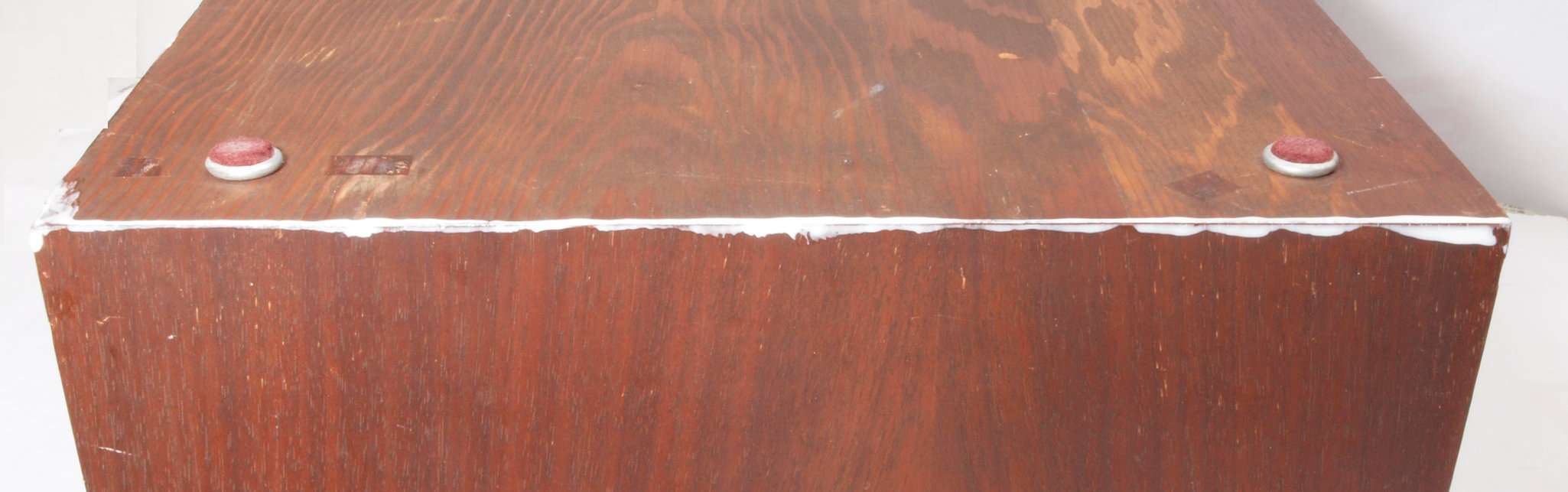

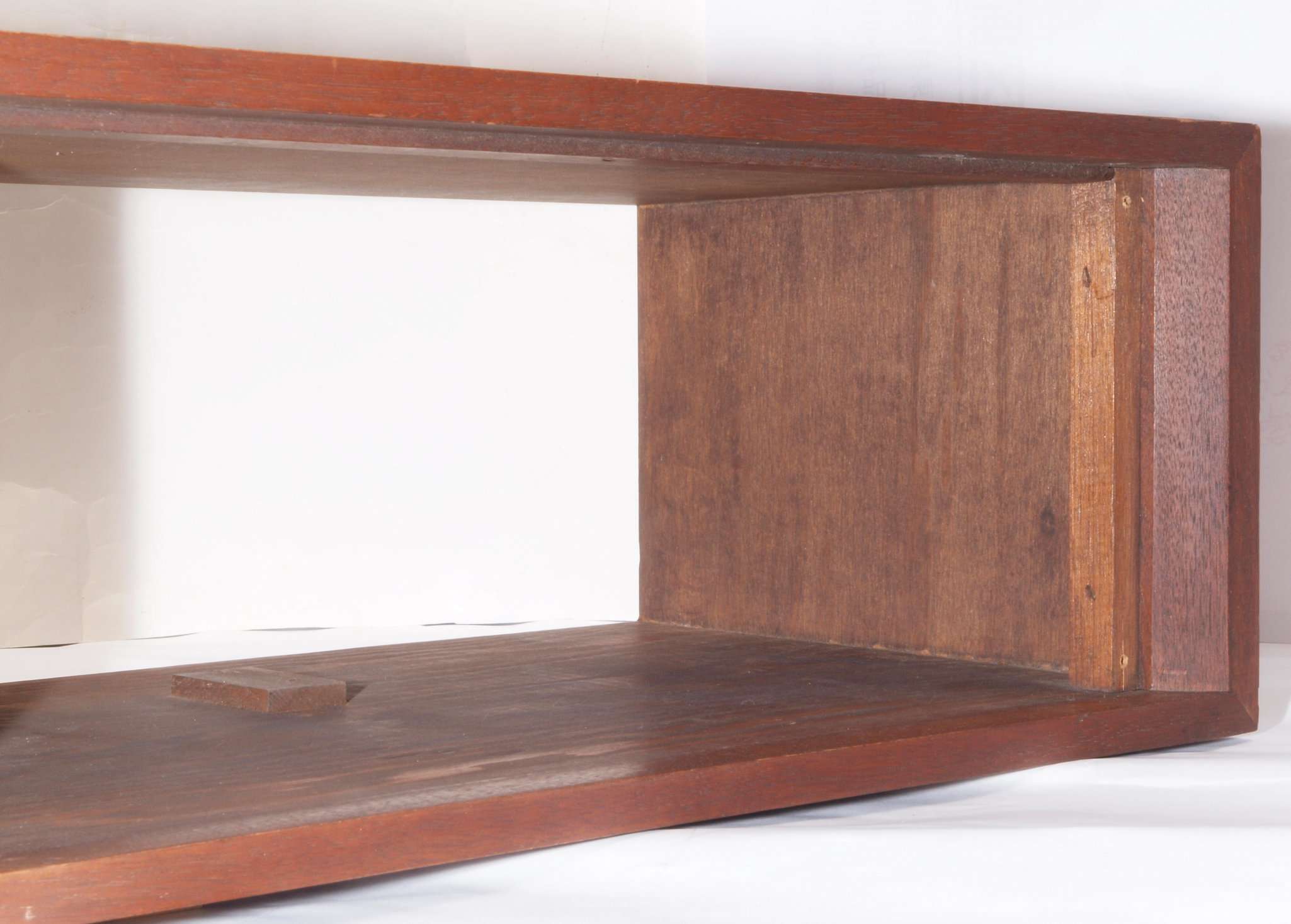

Ｋ１４．　修理前　後左から見る。

Ｋ１５．　修理中　後左から見る。　内側圧縮材にボンドを染みこませる。見切りの所も塗る、はみ出した所は水性なので乾燥後濡雑巾で取る。

Ｋ１６．　修理（塗装）後　後左から見る。ウレタンニスを塗る。

Ｋ２１．　修理前　下前左から見る。

Ｋ２２．　修理中　下前左から見る。　内側圧縮材にボンドを染みこませる。見切りの所も塗る、はみ出した所は水性なので乾燥後濡雑巾で取る。

Ｋ２３．　修理（塗装）後　下前左から見る。ウレタンニスを塗る。

Ｋ２４．　修理前　下後右から見る。

Ｋ２５．　修理中　下後右から見る。　内側圧縮材にボンドを染みこませる。見切りの所も塗る、はみ出した所は水性なので乾燥後濡雑巾で取る。

Ｋ２６．　修理（塗装）後　下後右から見る。ウレタンニスを塗る。

Ｋ３１．　修理前　前中右から見る。

Ｋ３２．　修理中　前中右から見る。　内側圧縮材にボンドを染みこませる。見切りの所も塗る、はみ出した所は水性なので乾燥後濡雑巾で取る。

Ｋ３３．　修理（塗装）後　前中右から見る。ウレタンニスを塗る。

Ｋ３４．　修理前　前中左から見る。

Ｋ３５．　修理中　前中左から見る。　内側圧縮材にボンドを染みこませる。見切りの所も塗る、はみ出した所は水性なので乾燥後濡雑巾で取る。

Ｋ３６．　修理（塗装）後　前中左から見る。ウレタンニスを塗る。

Ｋ４１．　修理中　外側見切りの所も塗る。　はみ出した所は水性なので乾燥後濡雑巾で取る。

Ｋ４２．　修理中　外側見切りの所も塗る。　はみ出した所は水性なので乾燥後濡雑巾で取る。

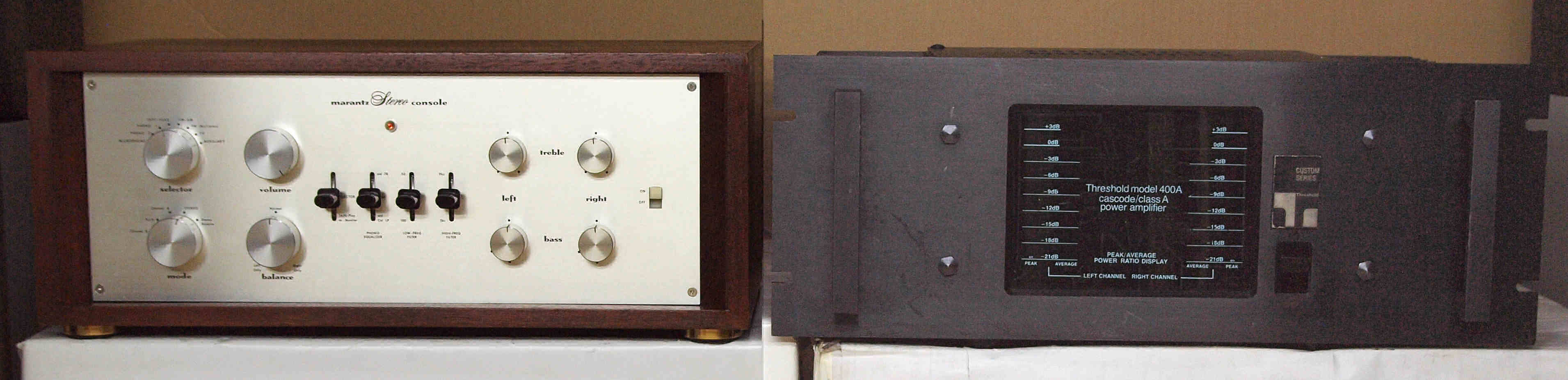

Ｋ５１．　修理中　反りに注意して乾燥中。　左側はＳＭ−９．　３台目

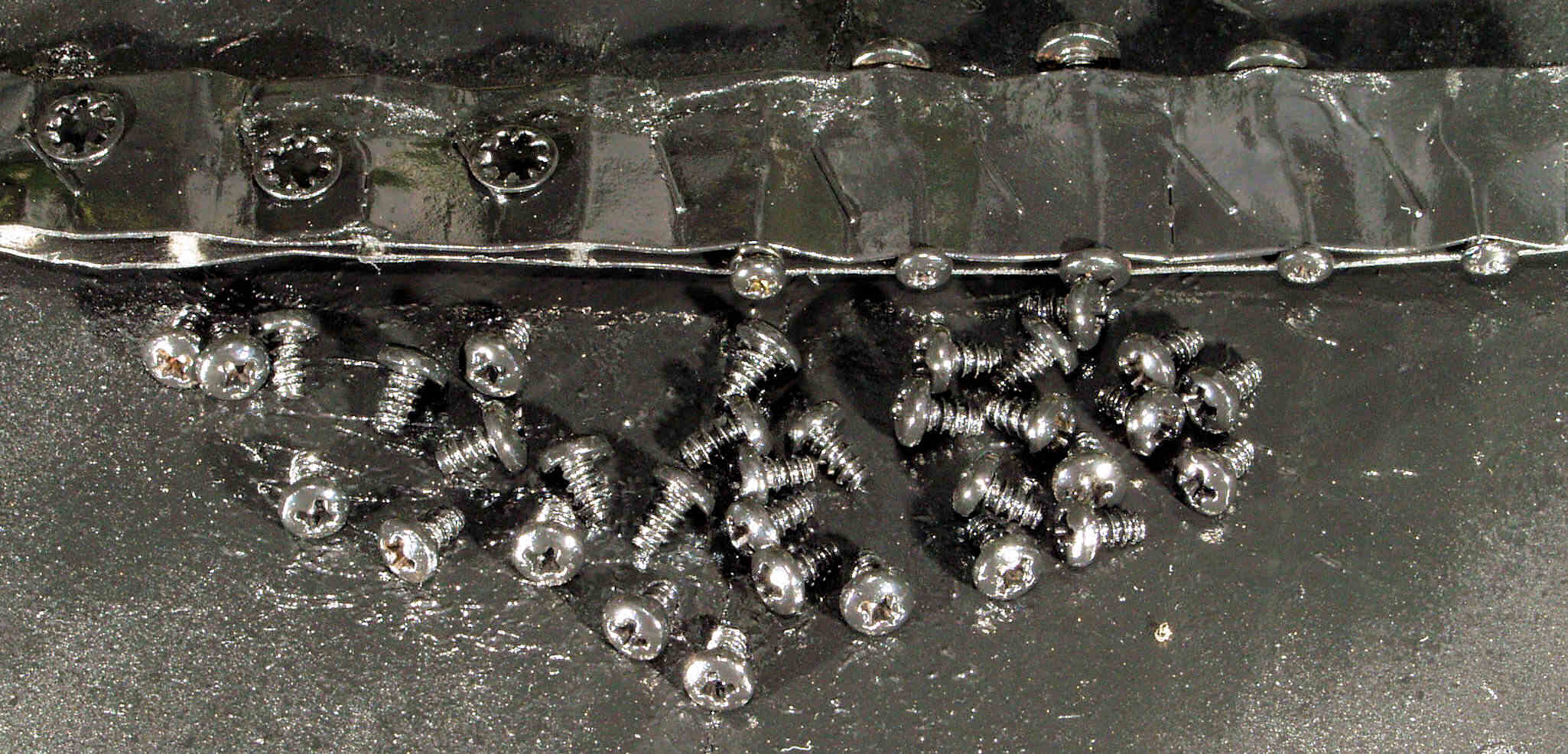

Ｋ６１．　修理中　止めビス塗装。
