Ｍａｒａｎｔｚ　５１０Ｍ．　２台目修理記録
再修理　平成２９年１月１８日持込、１月２５日完成。　　　　　　　平成１８年８月２８日持込、　９月５日完成
A．　修理前の状況
  • 電源投入後１時間程度経過するとR ｃｈの出力が無くなります。
    オーバーホール修理依頼。

B．　原因
  • 電解コンデンサー劣化。
    ピークレベル表示回路修理。

Ｃ．　修理状況
  • 電解コンデンサー交換＝オーディオ・コンデンサー（ミューズ）使用。
    配線手直し、補強。
    経年劣化による各部ハンダ補正。


Ｄ．　使用部品
  • 半固定ＶＲ　　　　　　　　　　　　　　６個。
    電解コンデンサー　　　　　　　　　　　２６個。
    メタライズドフイルムコンデンサー　　　２個。
    抵抗。
    ゼナーダイオード（ツェナーダイオード）。


Ｅ．　調整・測定

Ｆ．　修理費　　９５，０００円　　　　オーバーホール修理

Ｒ．　再修理　平成２９年１月１８日持込、１月２５日完成
　　　電源電解ブロック電解コンデンサー２本交換他　修理費　２２，０００円。

Ｓ．　Ｍａｒａｎｔｚ　Model ５１０Ｍ　の仕様（マニアル・カタログより）
Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

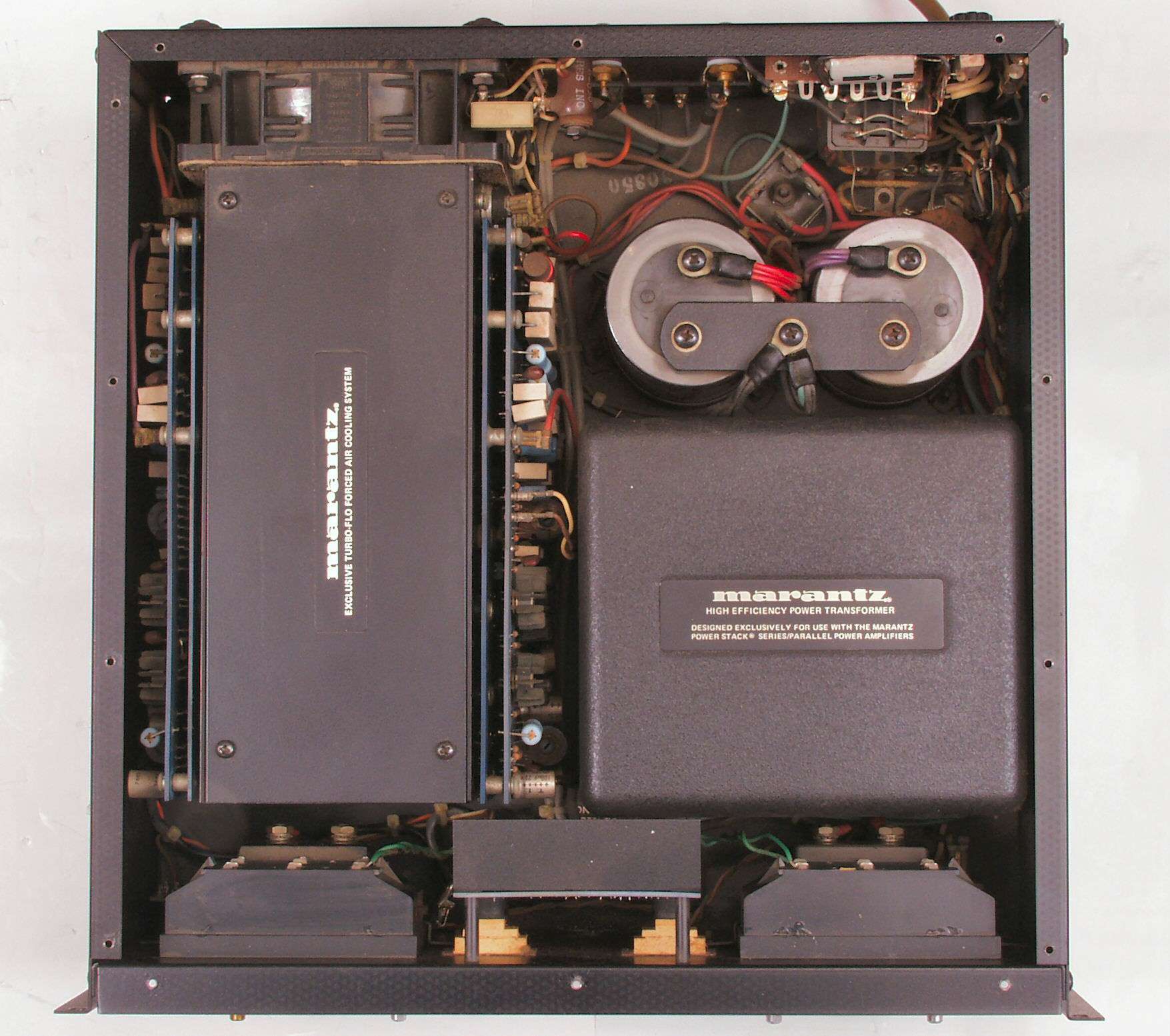

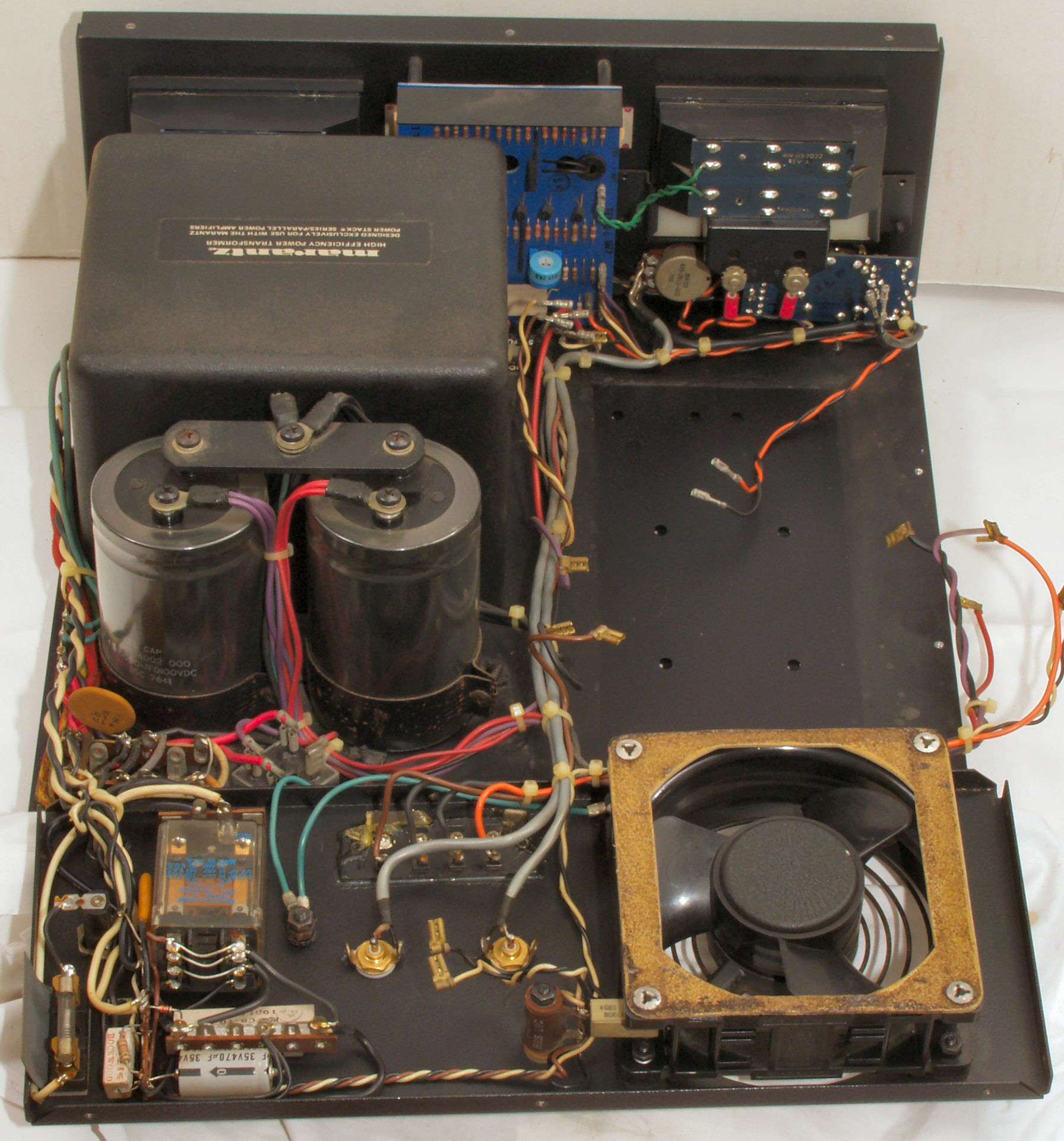

Ａ１．　点検中　上から見る

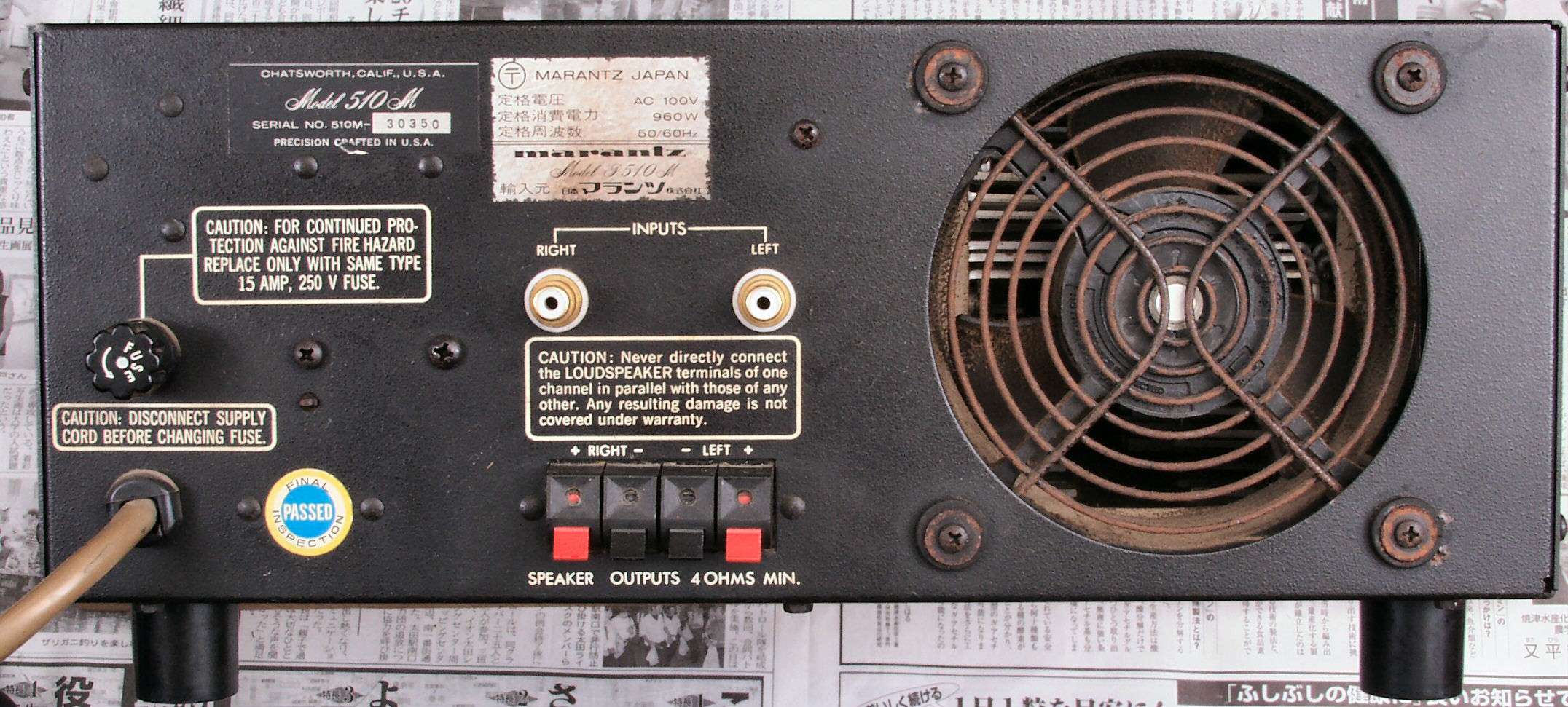

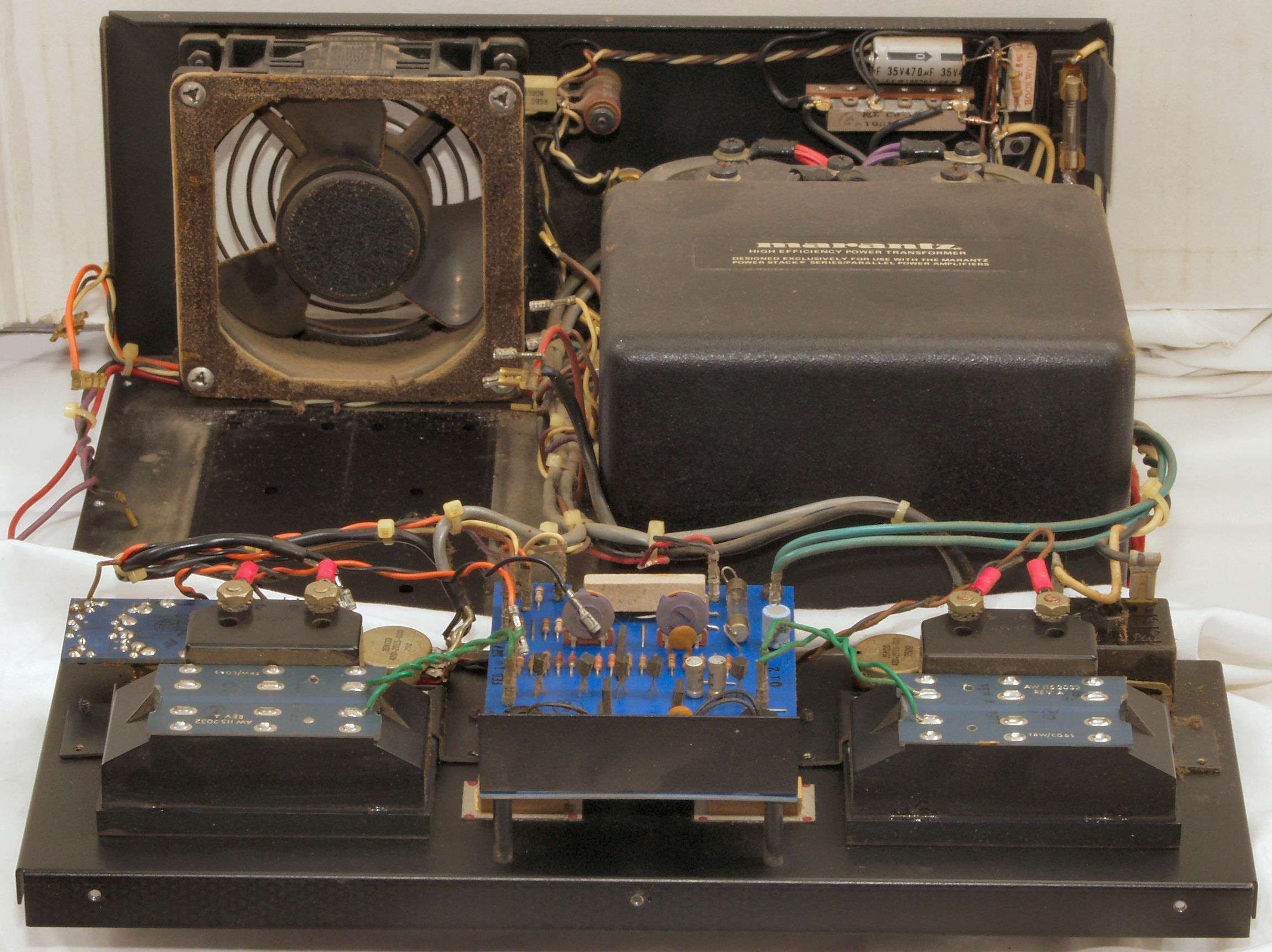

Ａ２．　点検中　後ろ見る　入力はＲＣＡ端子は交換してある

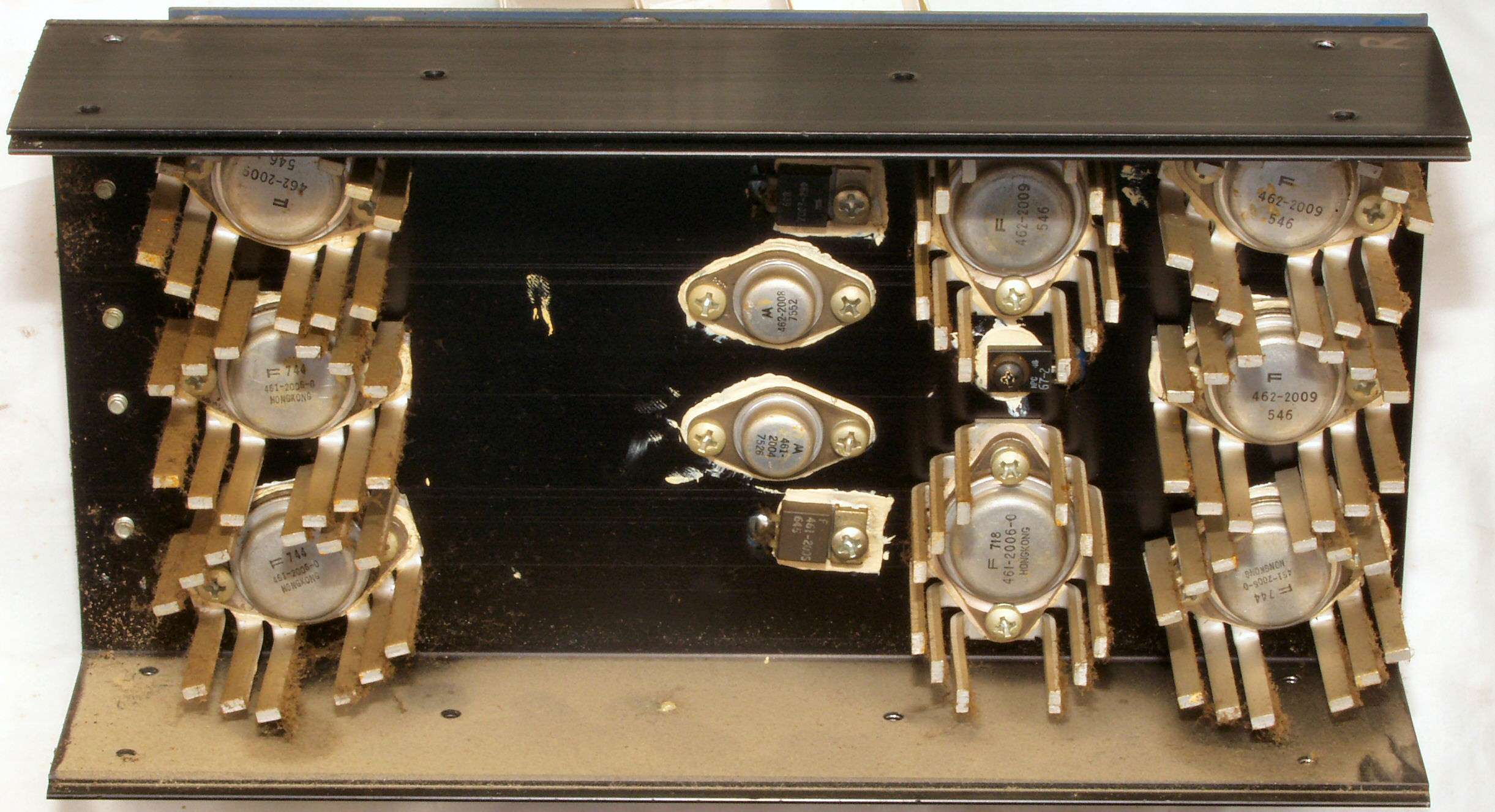

Ａ３A．　点検中　Ｒ側放熱器埃、タバコのヤニで埃がへばりついている
Ａ３B．　点検中　Ｌ側放熱器埃、タバコのヤニで埃がへばりついている

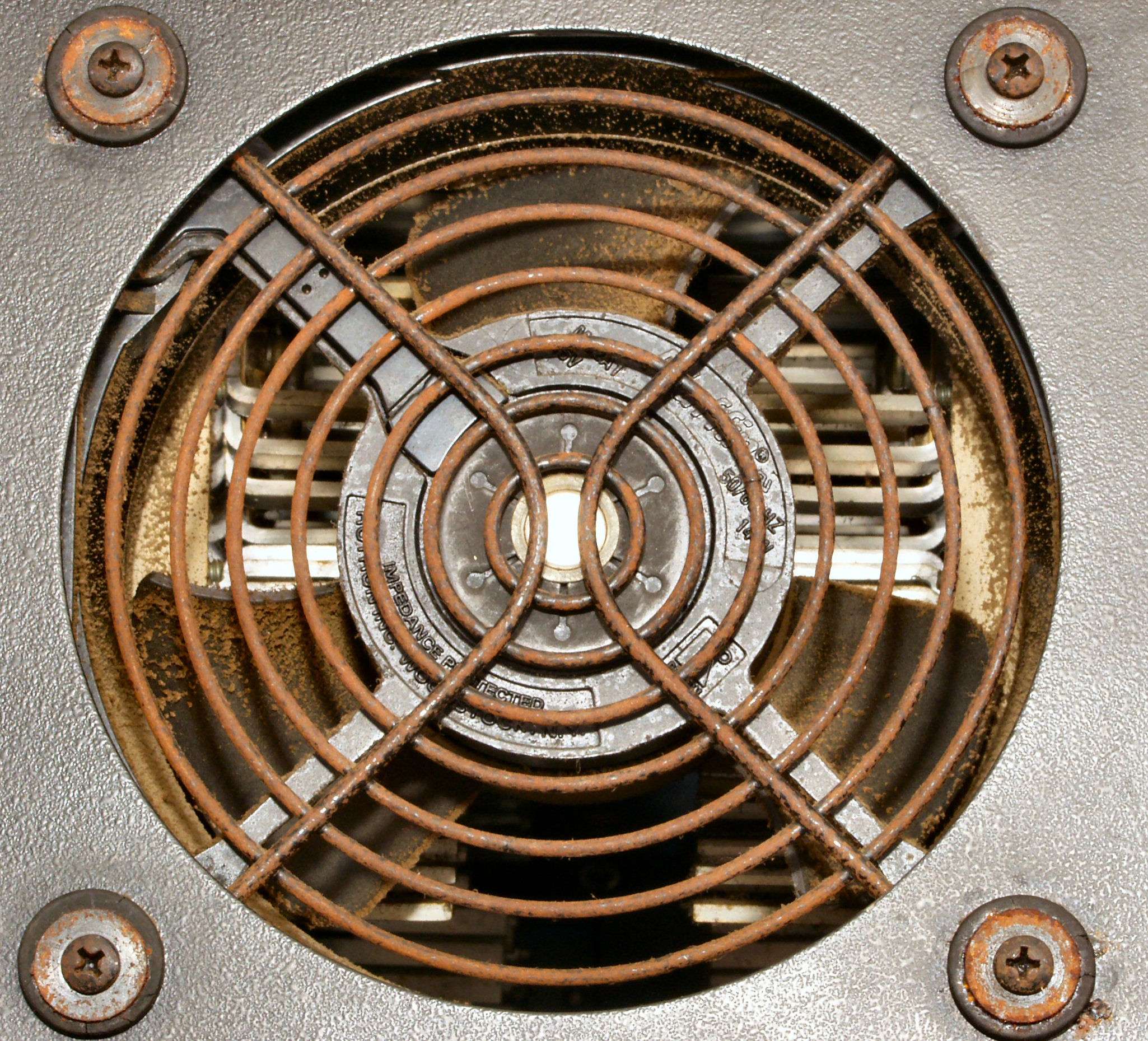

Ａ４．　点検中　　放熱フアン
Ａ５．　点検中　　入力ＲＣＡ端子とＳＰ接続端子、ＳＰ端子は交換には当て板の製作があり高価になるので見送り

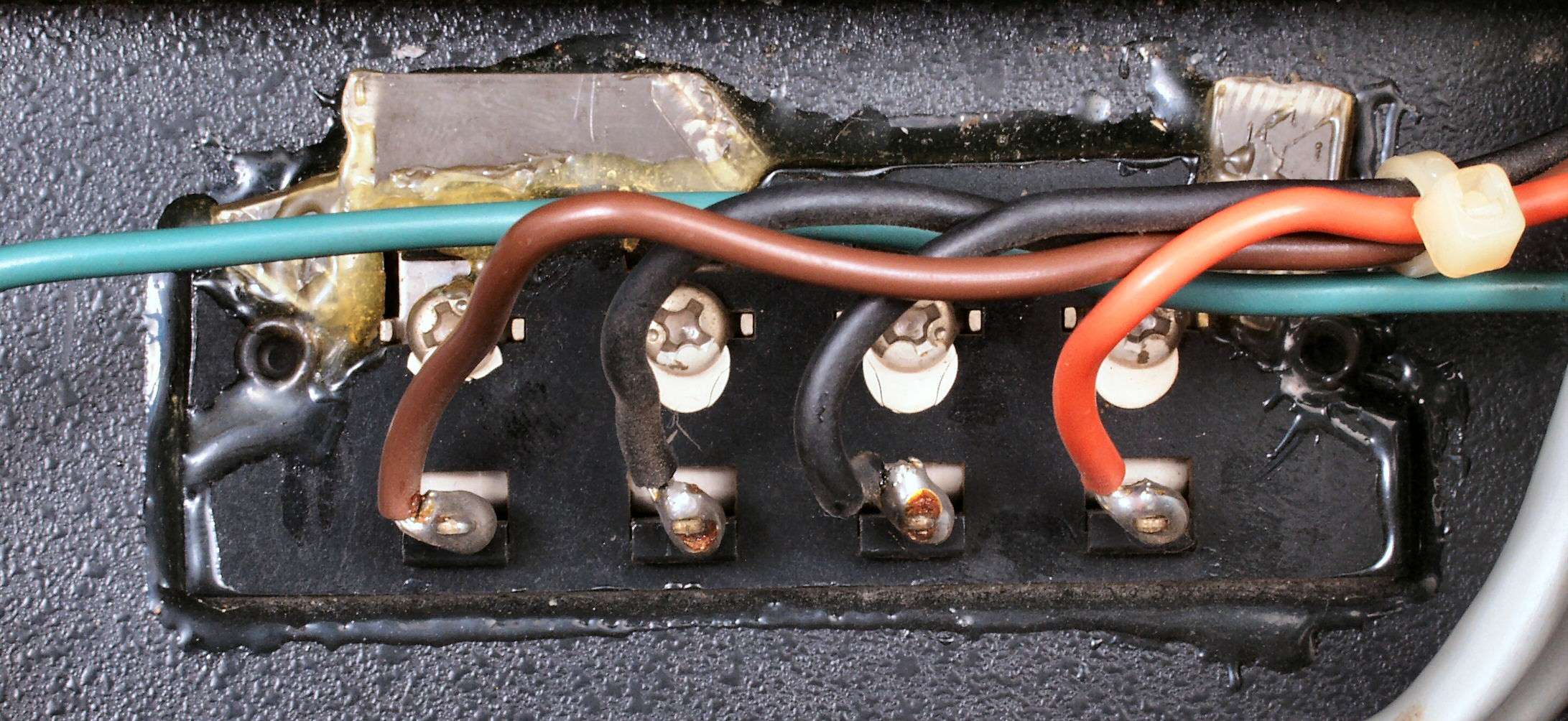

Ａ６．　点検中　　修理されたＳＰ接続端子
Ｃ．　修理状況

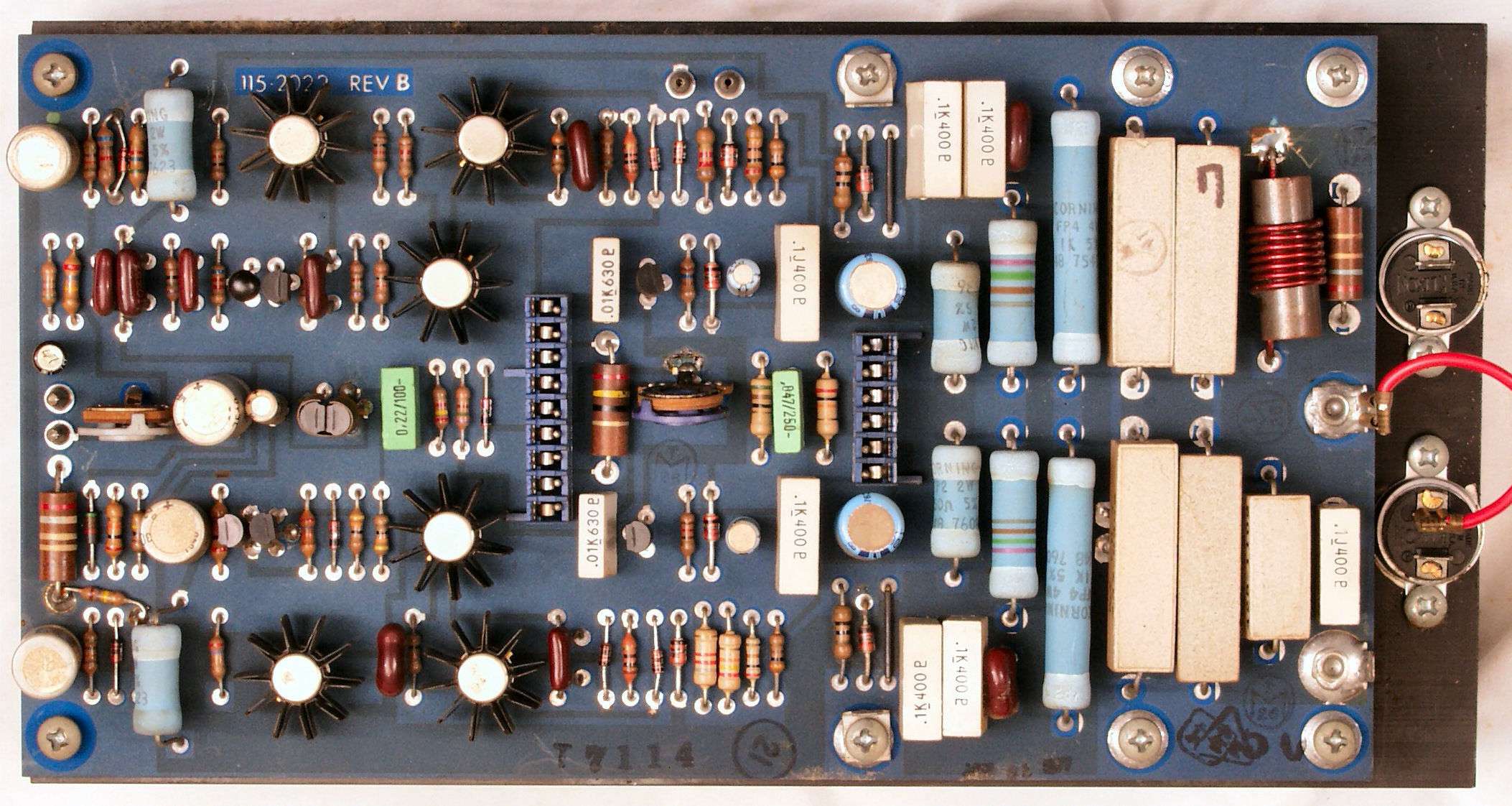

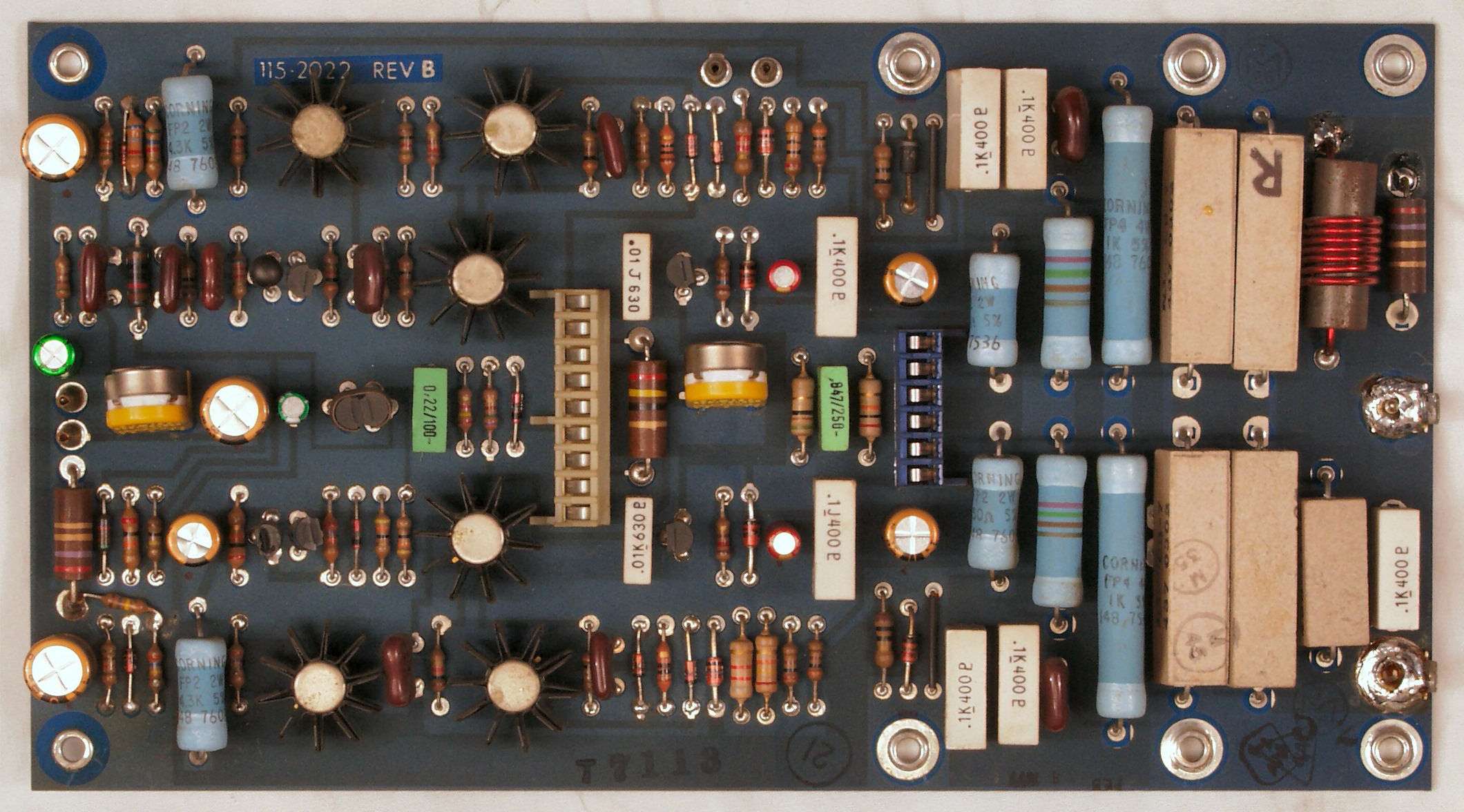

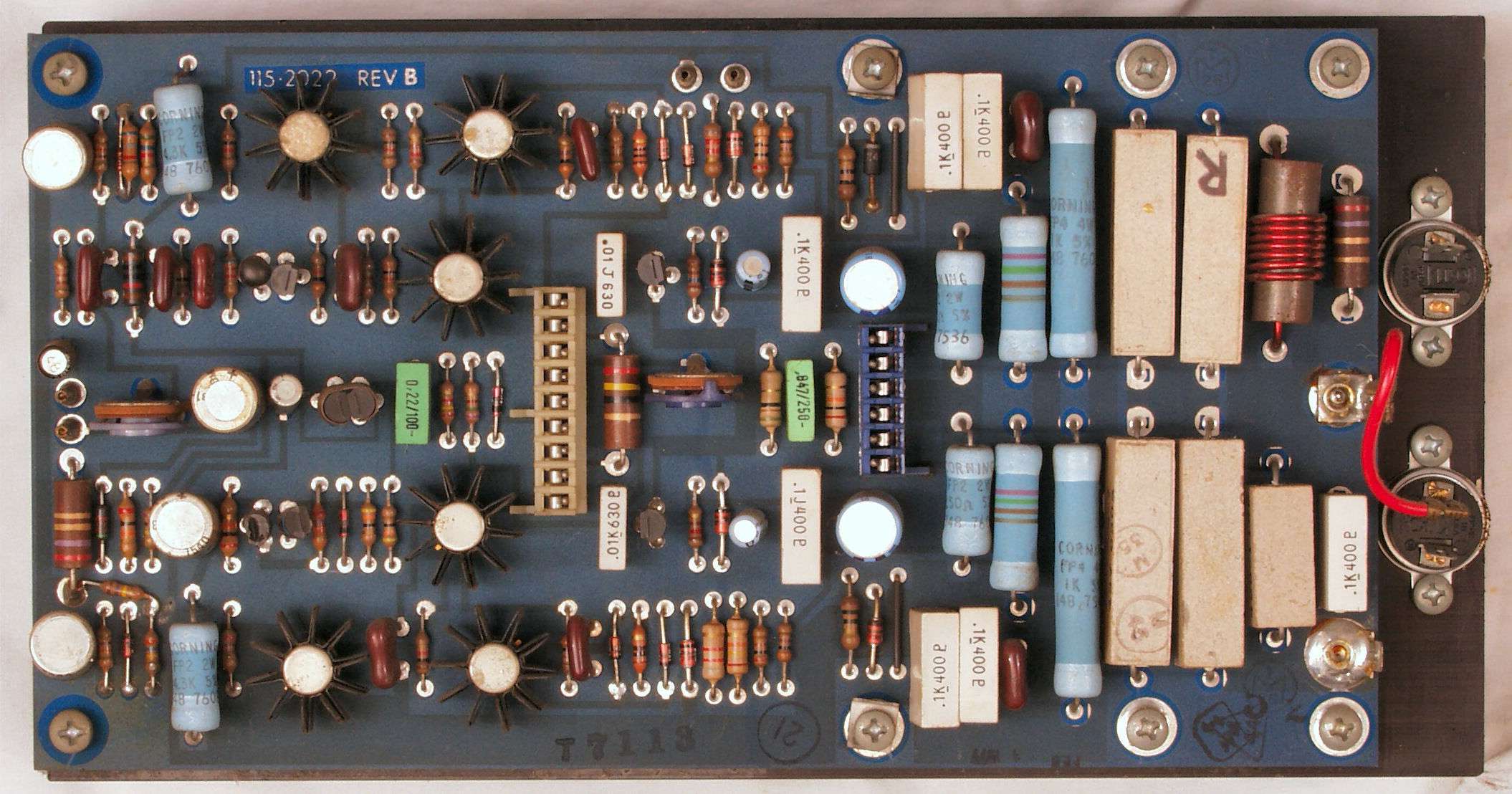

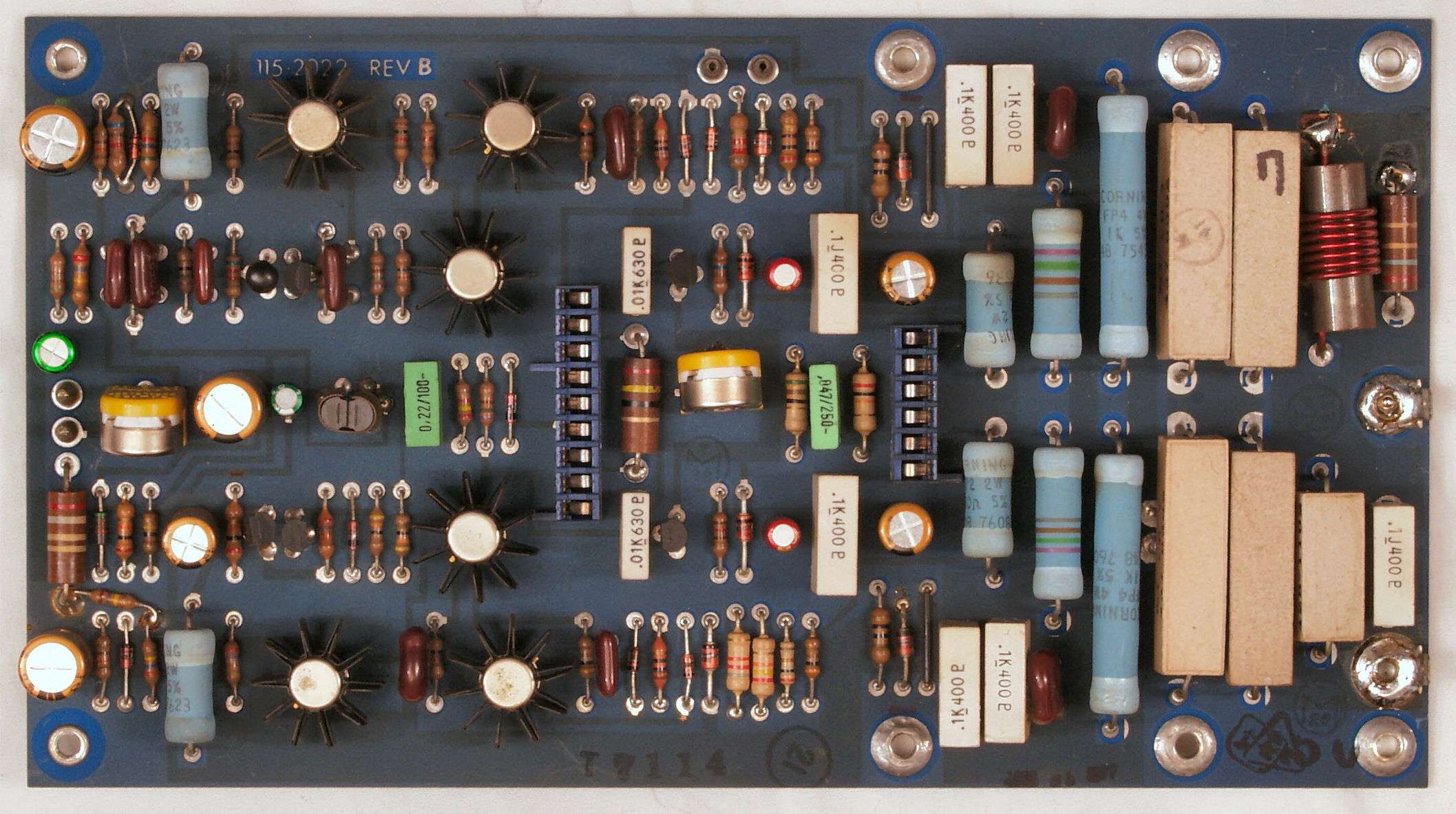

Ｃ１Ａ．　修理前　　Ｒ側終段基板

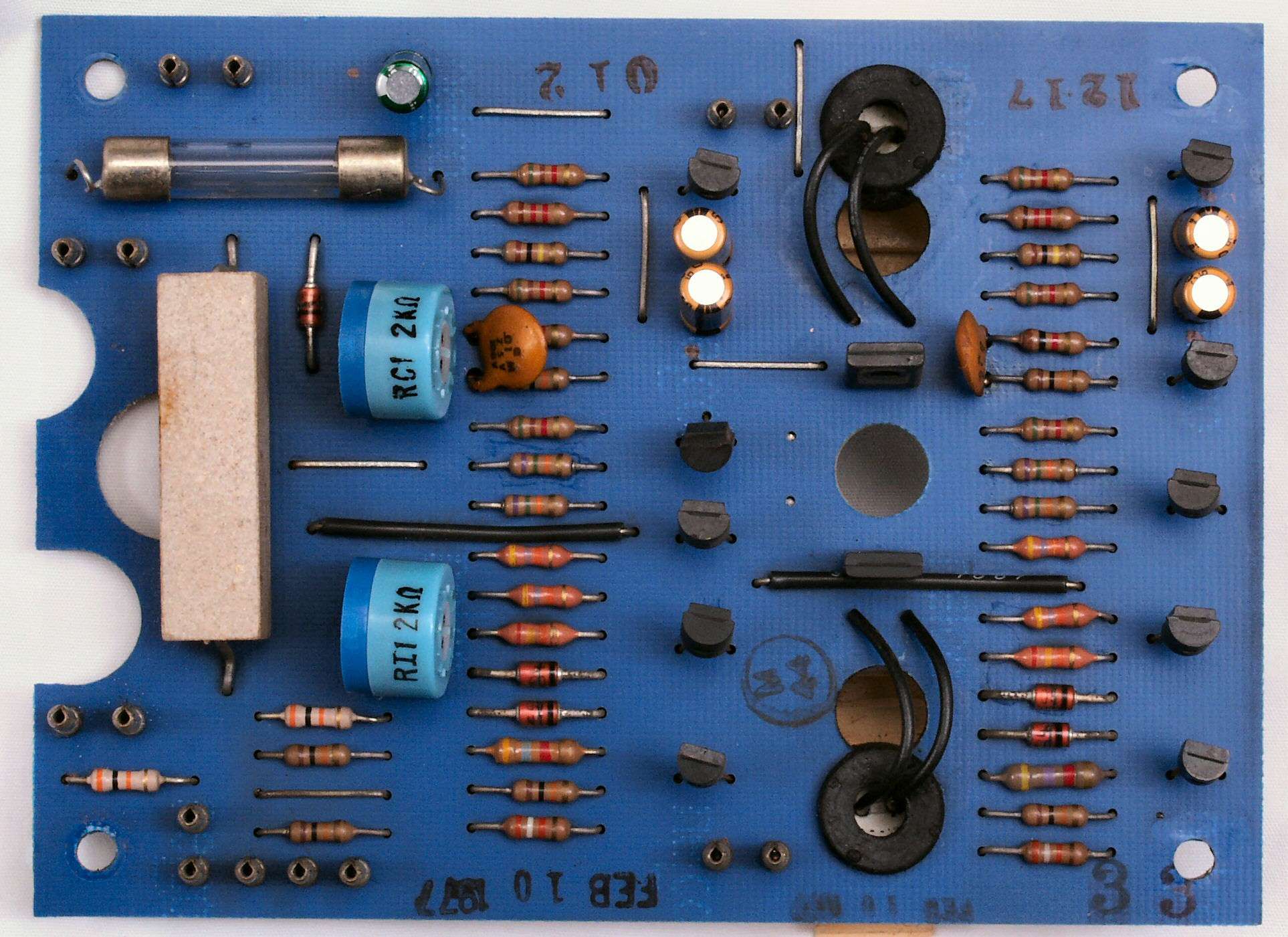

Ｃ１Ｂ．　修理後　　Ｒ側終段基板　　電解コンンサー１０個、半固定ＶＲ２個交換

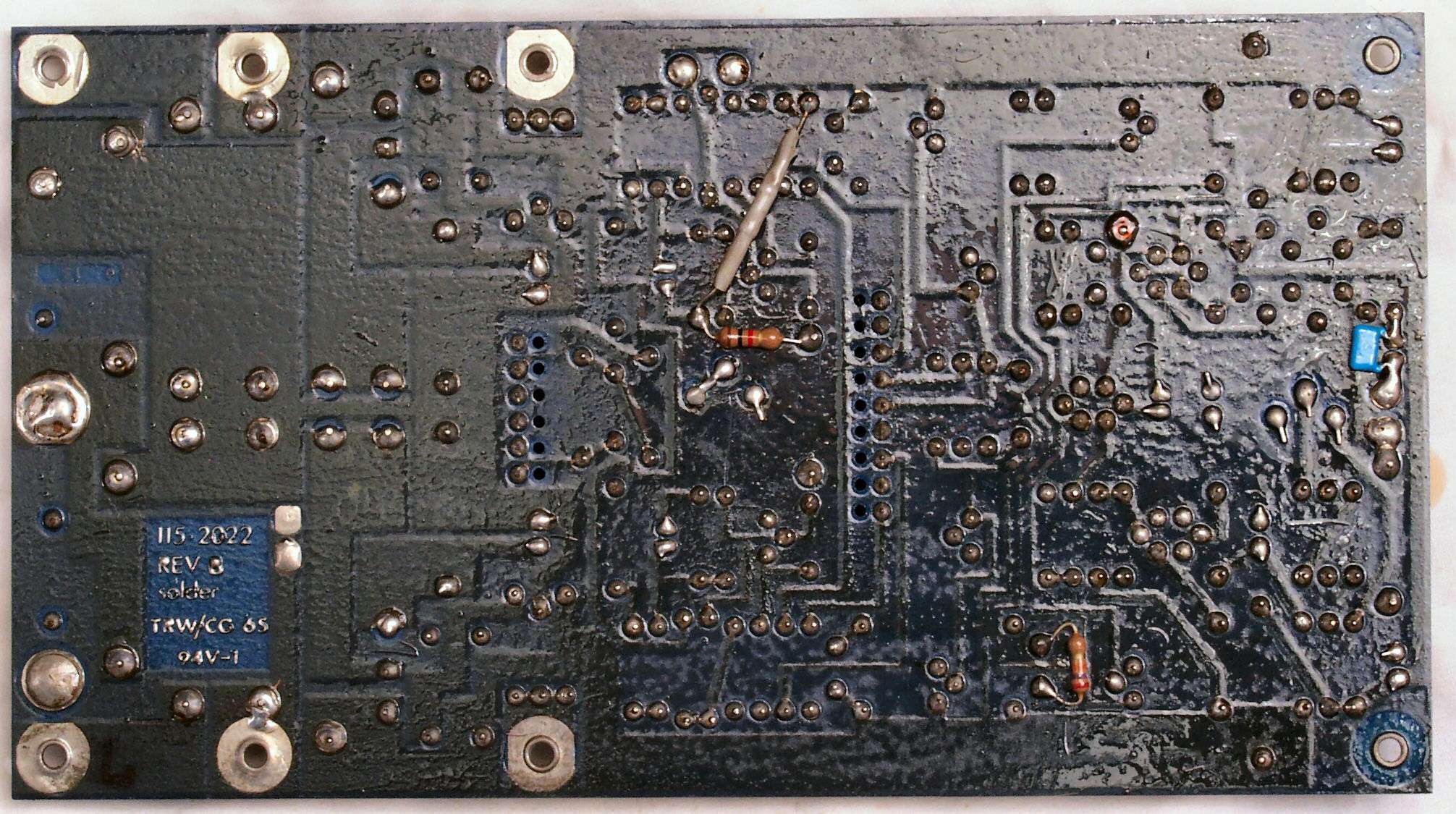

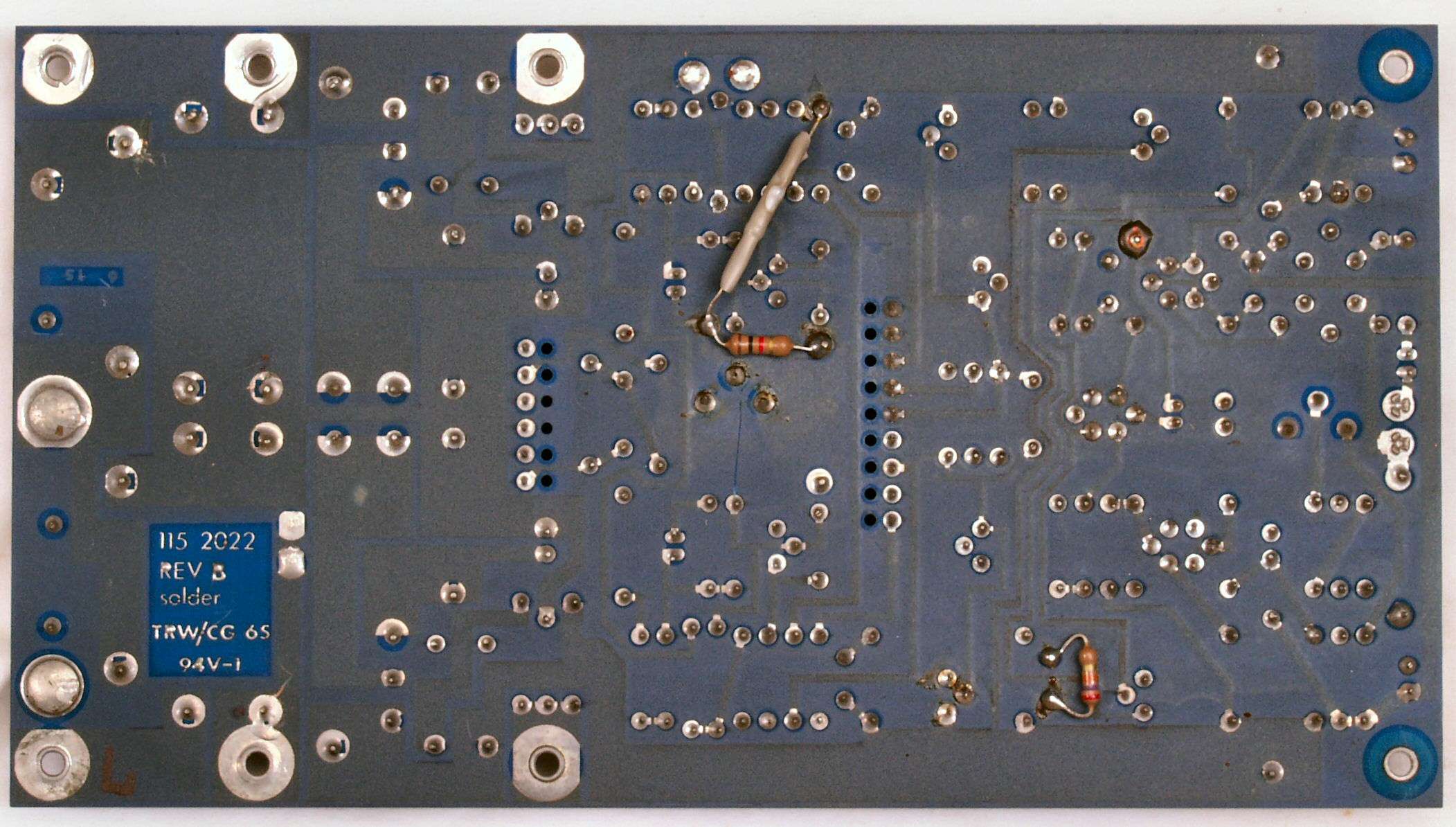

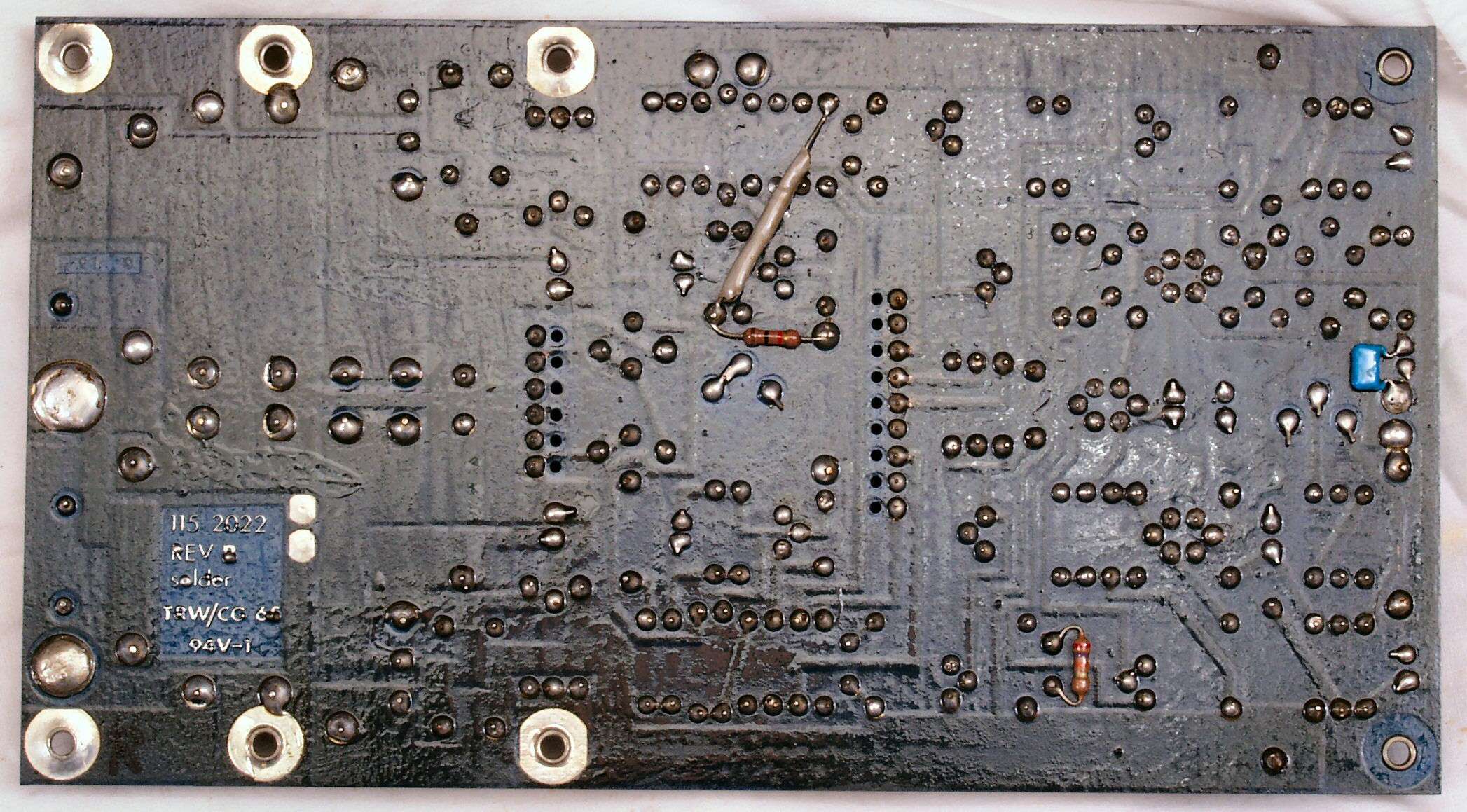

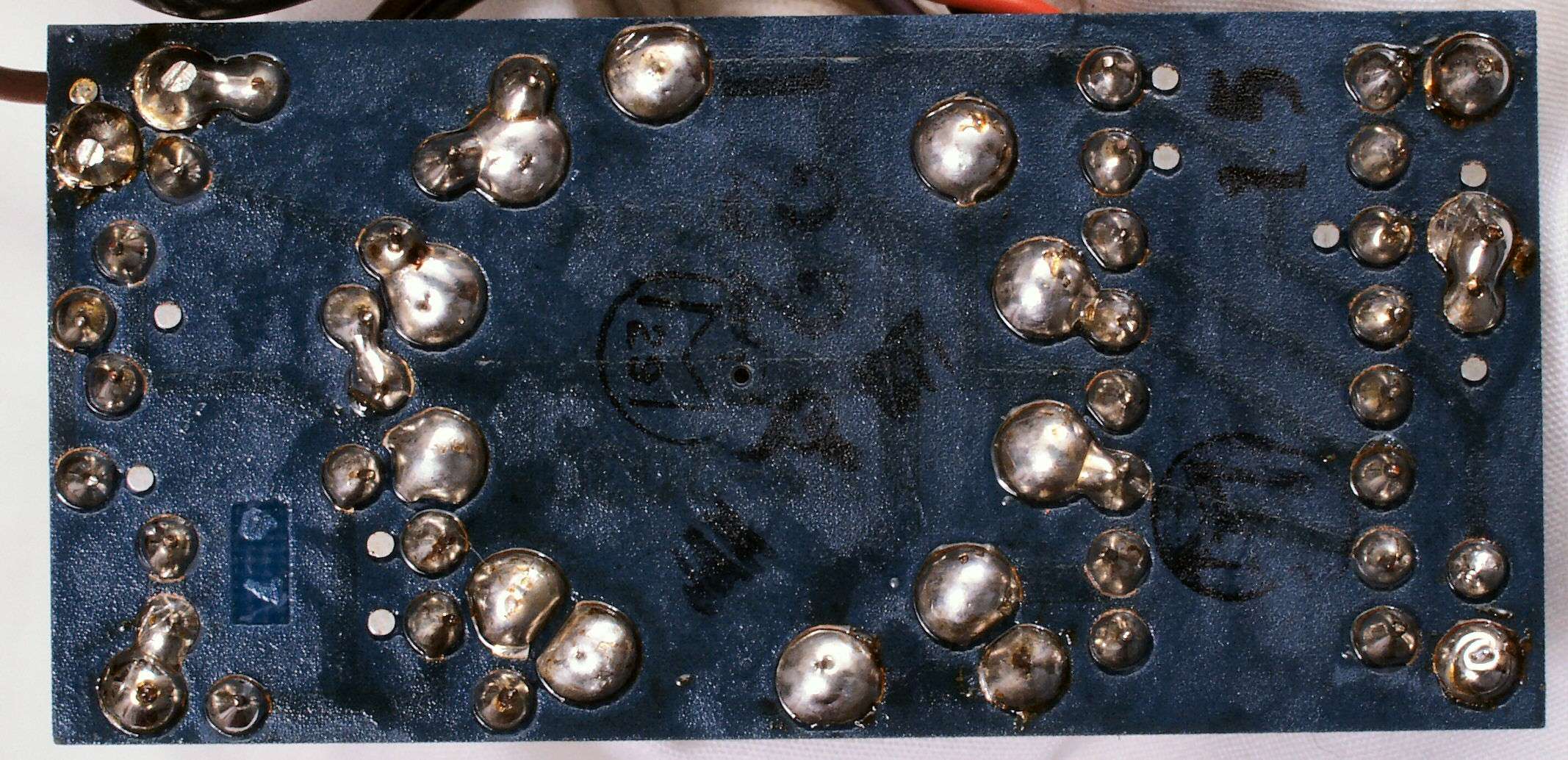

Ｃ１Ｃ．　修理前　Ｒ側終段基板裏

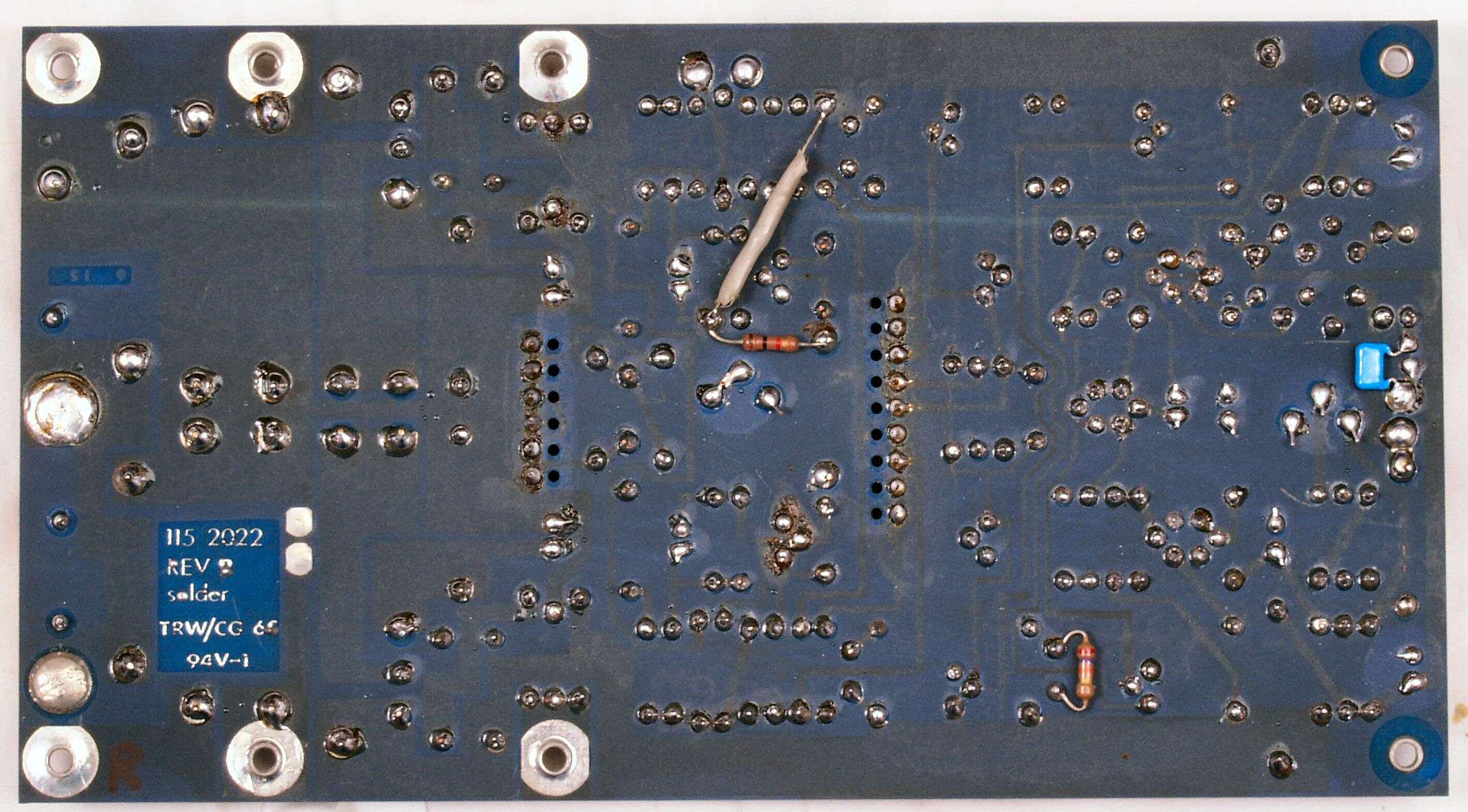

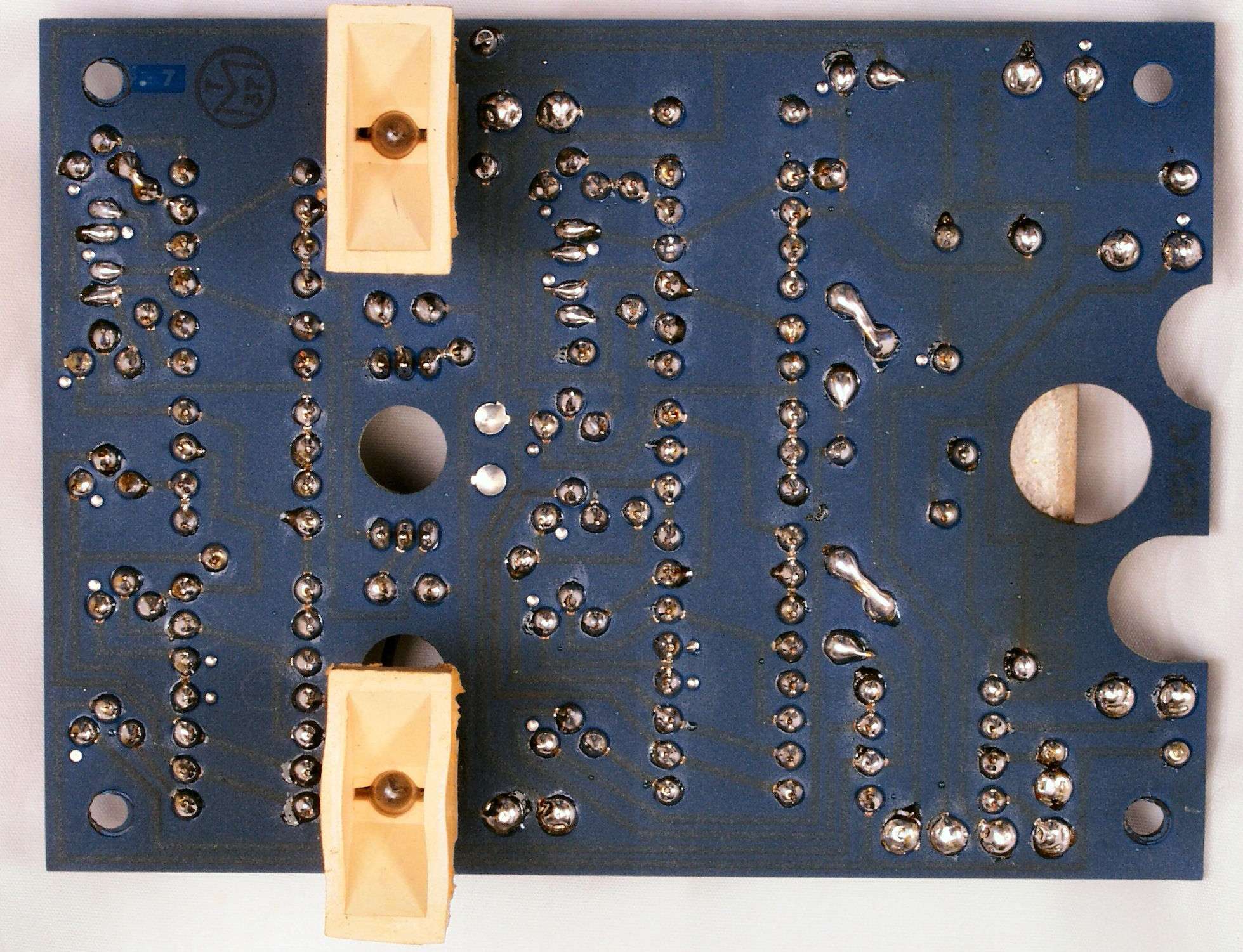

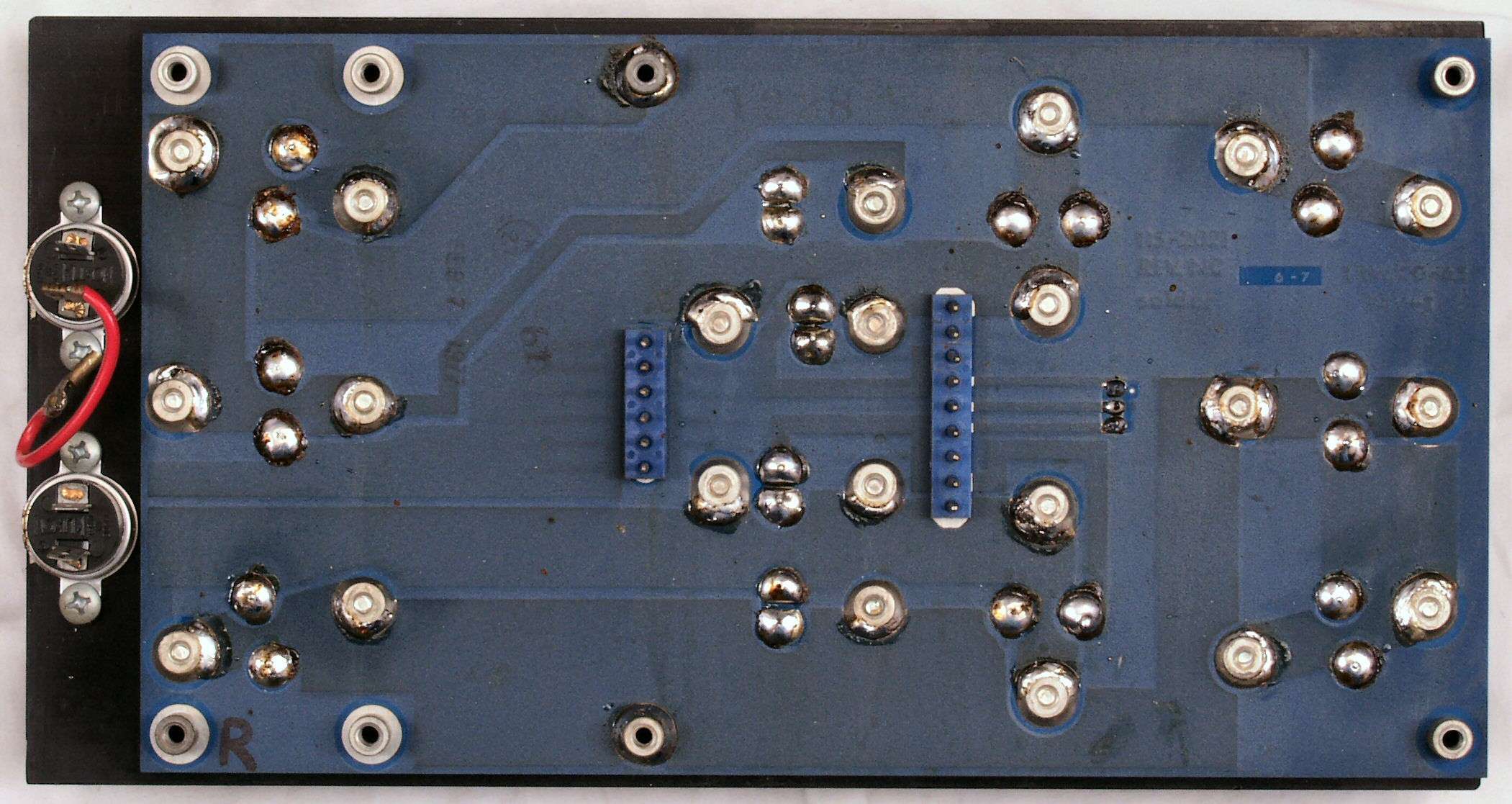

Ｃ１Ｄ．　修理（半田補正）後　　Ｒ側終段基板裏　全半田やり直す

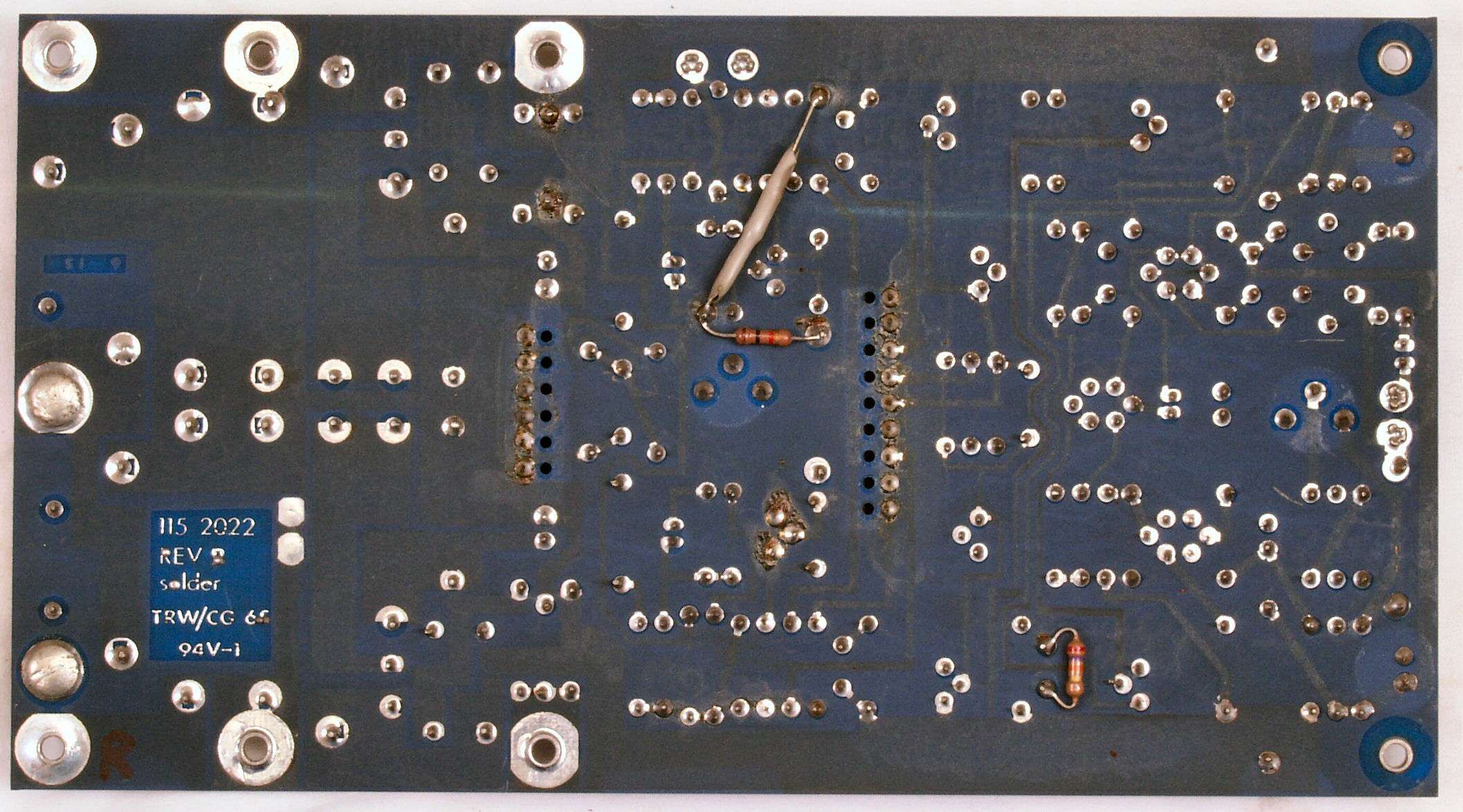

Ｃ１Ｅ．Ｒ側終段基板裏完成　普通の所の修理は、上記で終わり。　不要なフラックスを取り、清掃後

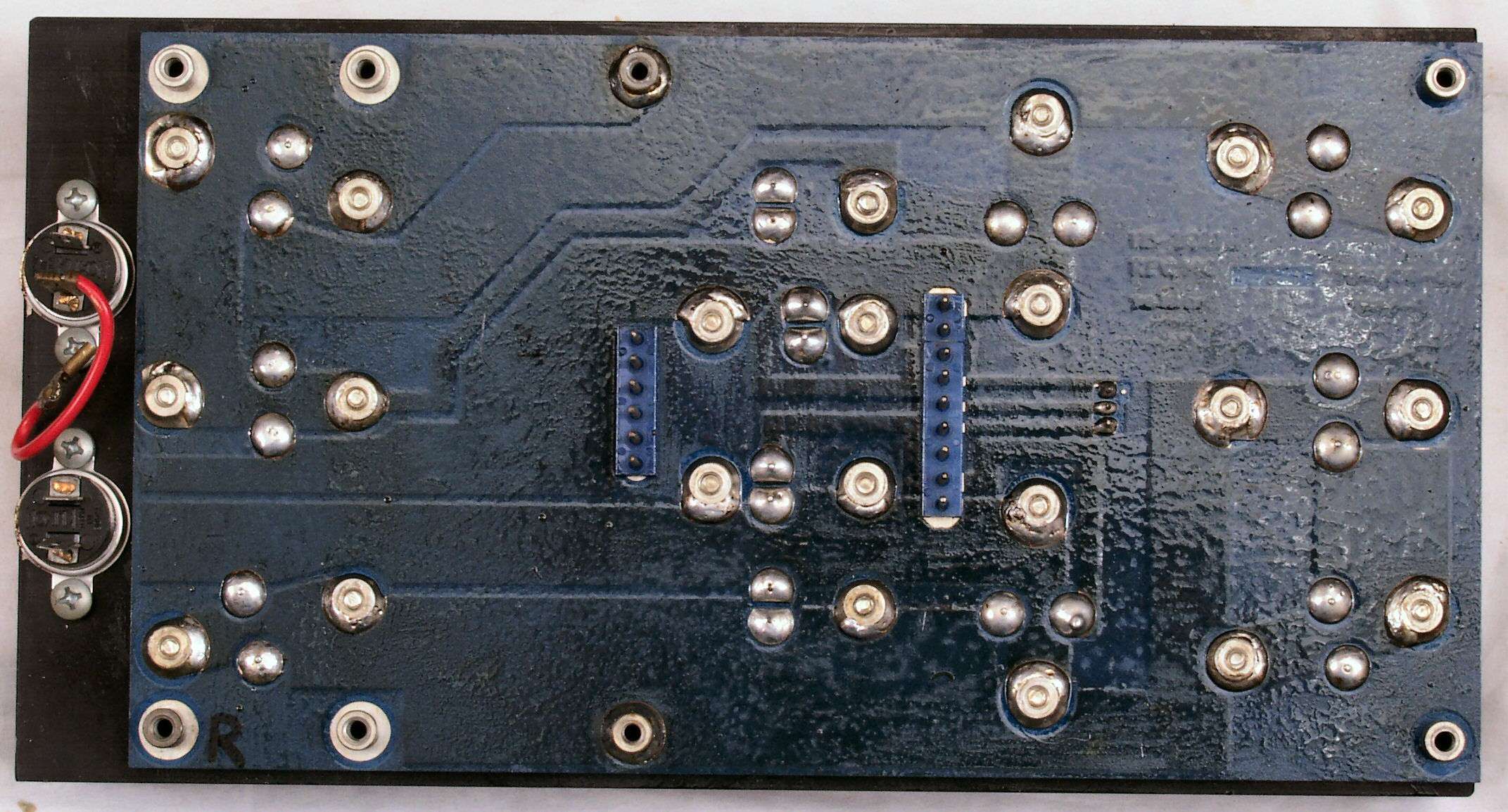

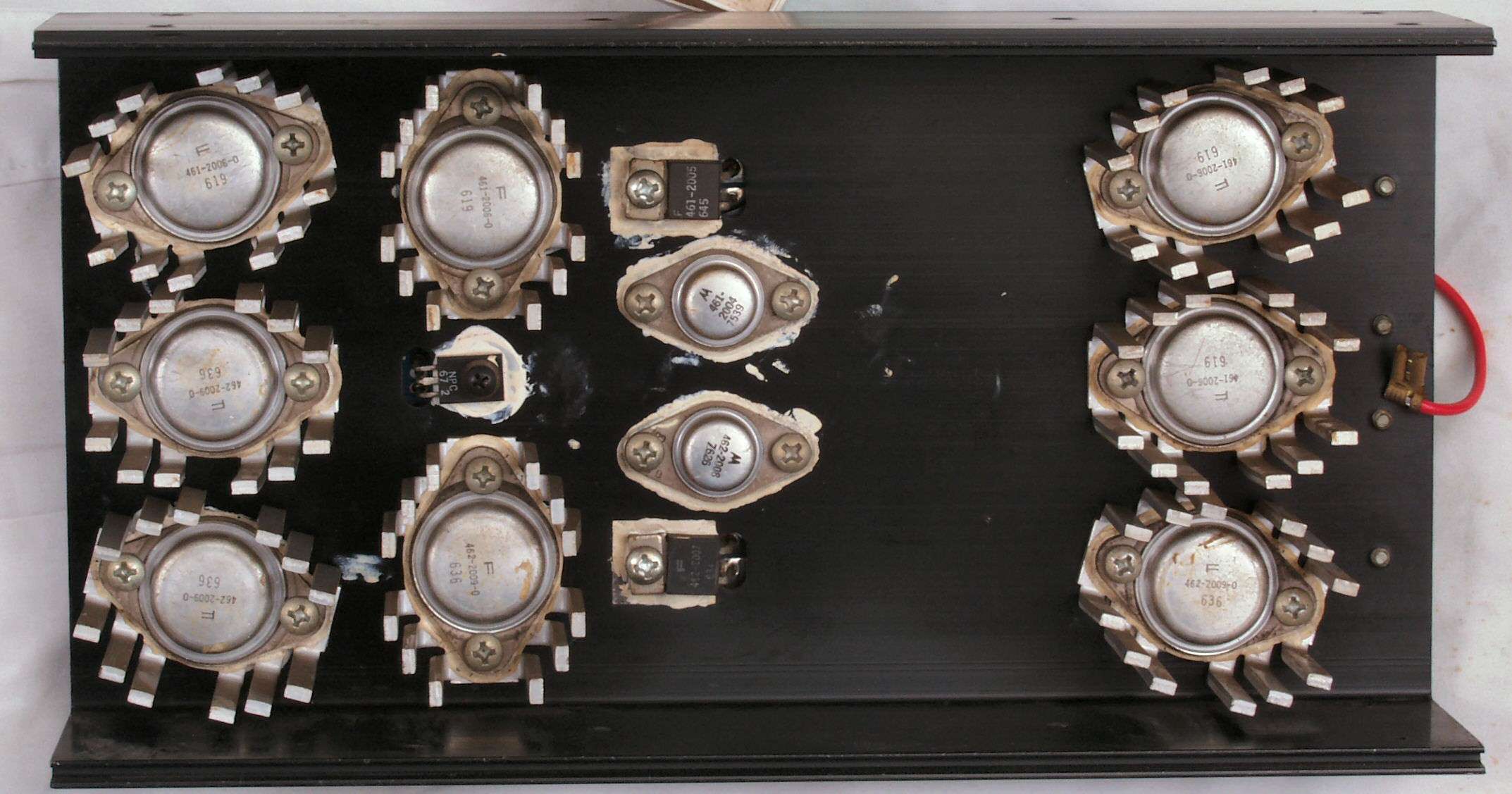

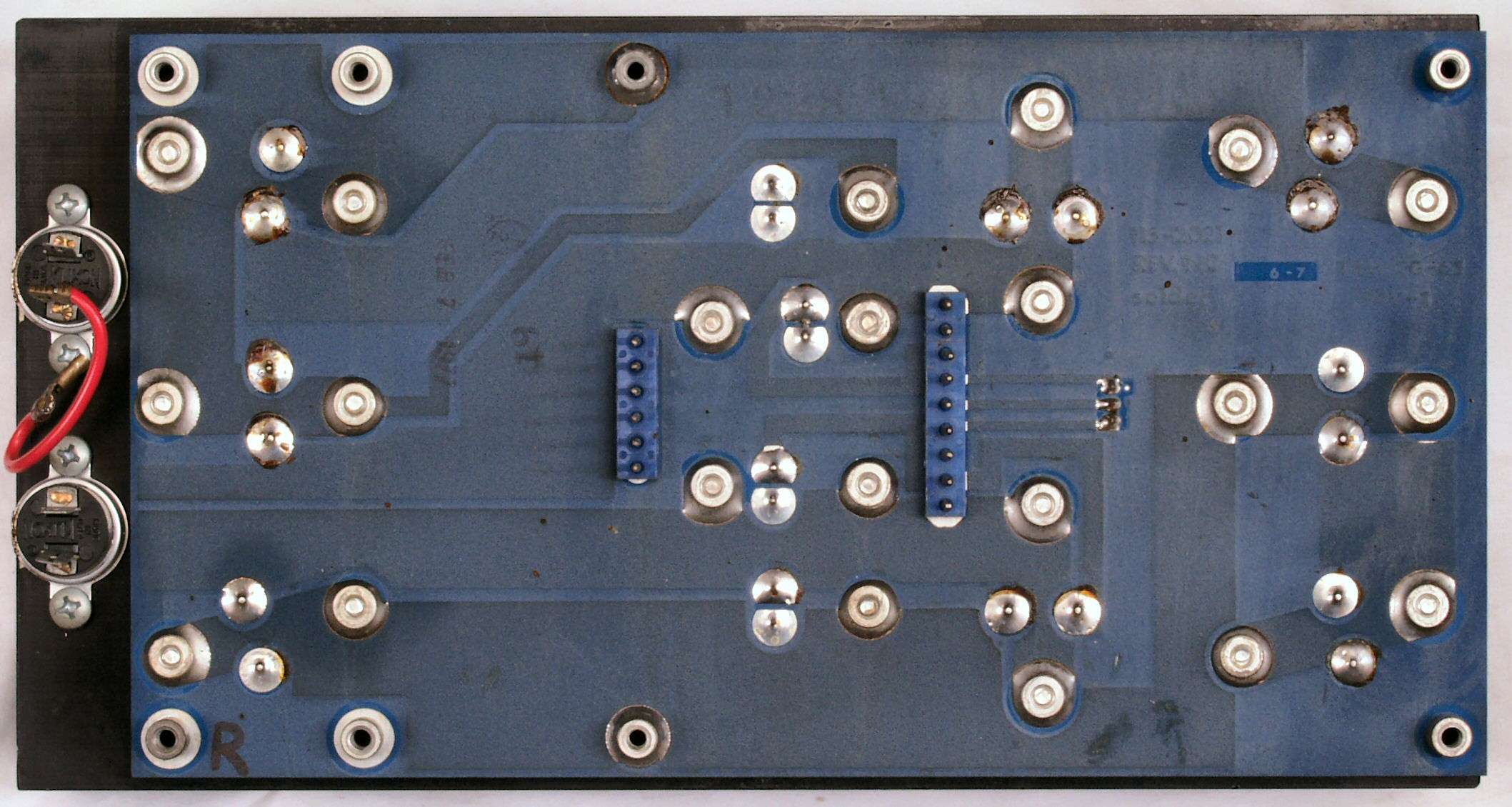

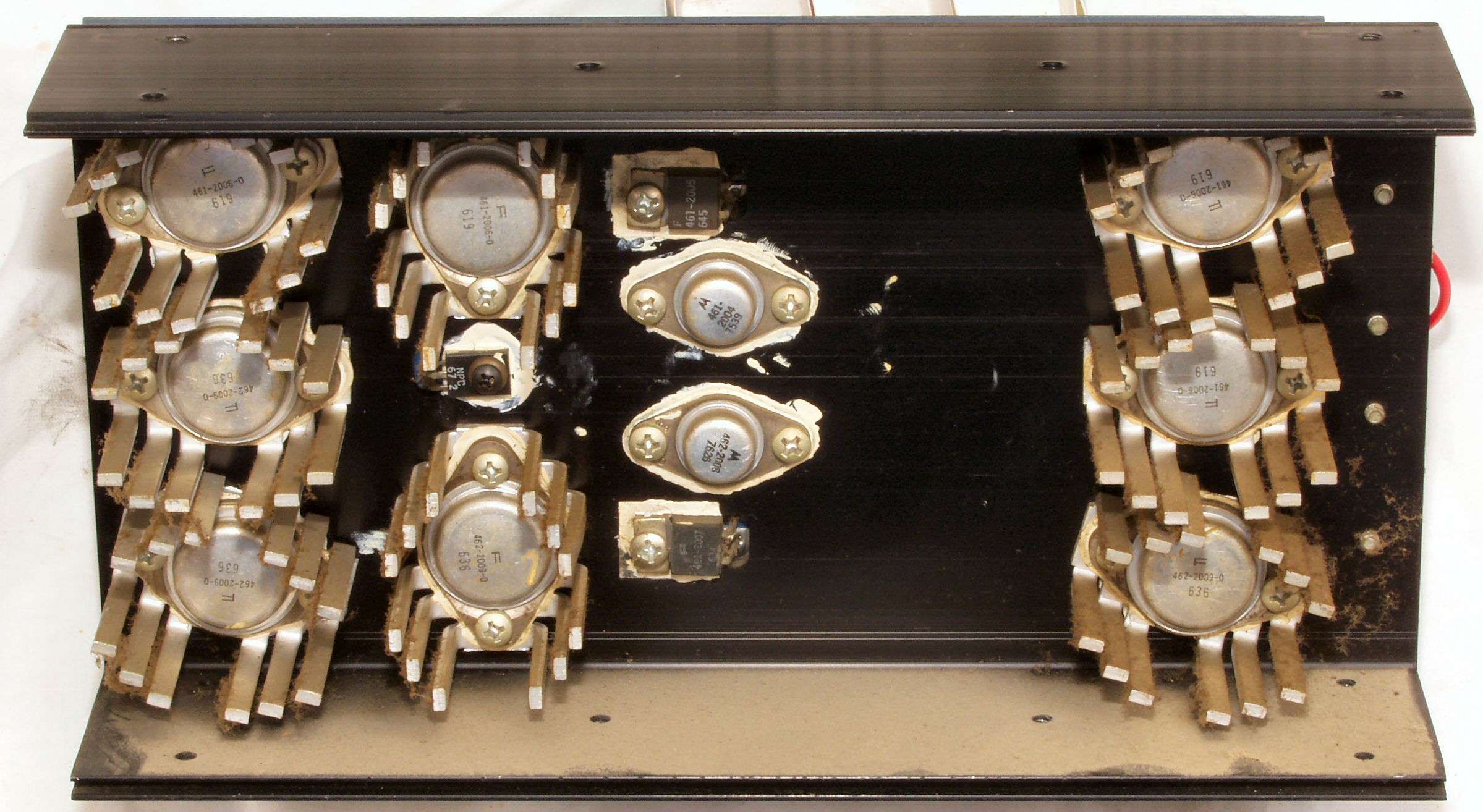

Ｃ１Ｆ．　修理前　Ｒ側終段ＴＲ（トランジスター）基盤　　　　　　　　　　

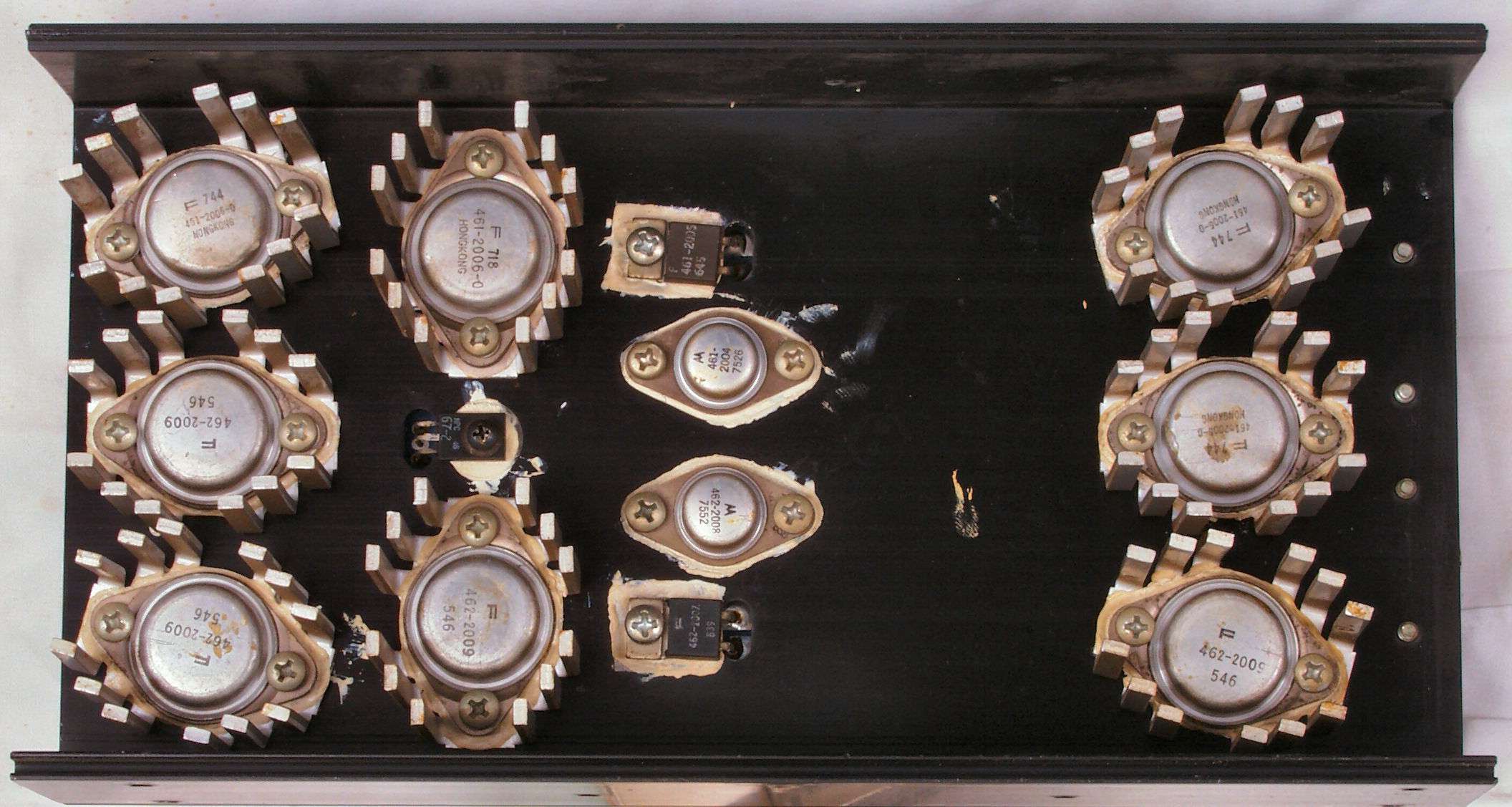

Ｃ１Ｇ．　修理（半田補正）後　Ｒ側終段ＴＲ（トランジスター）基盤　全半田やり直す
Ｃ１Ｈ．Ｒ側終段ＴＲ（トランジスター）基盤完成　普通の所の修理は、上記で終わり。　不要なフラックスを取り、清掃後
Ｃ１Ｉ．完成　Ｒ側ＡＭＰ　放熱を良くするため清掃する、ネジは全て増締めする、結構締まる
Ｃ２Ａ．　修理前　　Ｌ側終段基板
Ｃ２Ｂ．　修理後　　Ｌ側終段基板　　　電解コンンサー１０個、半固定ＶＲ２個交換
Ｃ２Ｃ．　修理前　　Ｌ側終段基板裏

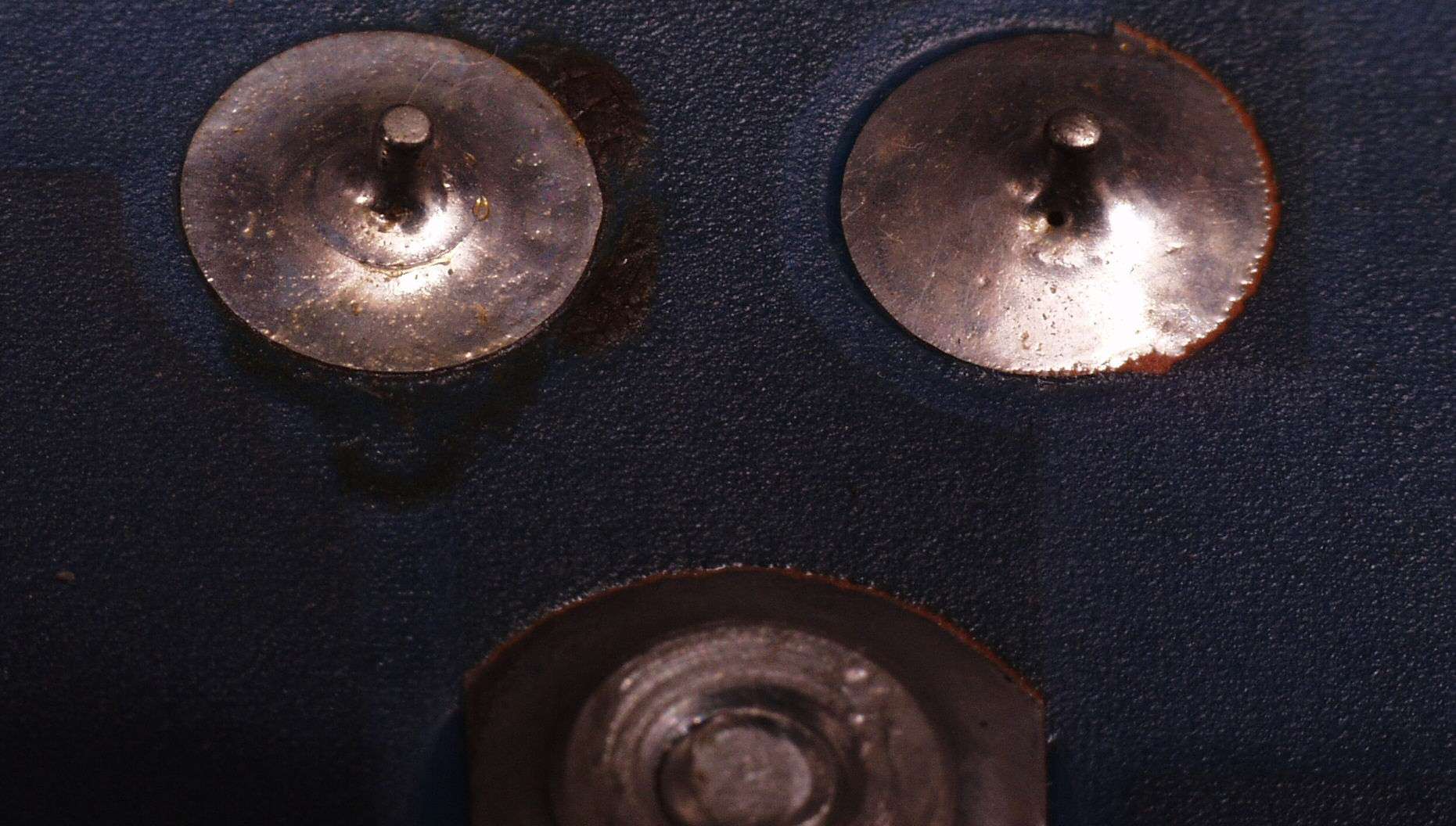

Ｃ２Ｃ1１．　修理中　Ｌ側終段基板裏、半田不良予備軍
Ｃ２Ｃ1２．　修理中　Ｌ側終段基板裏、半田不良予備軍２
Ｃ２Ｄ．　修理（半田補正）後　　Ｌ側終段基板裏　全半田やり直す

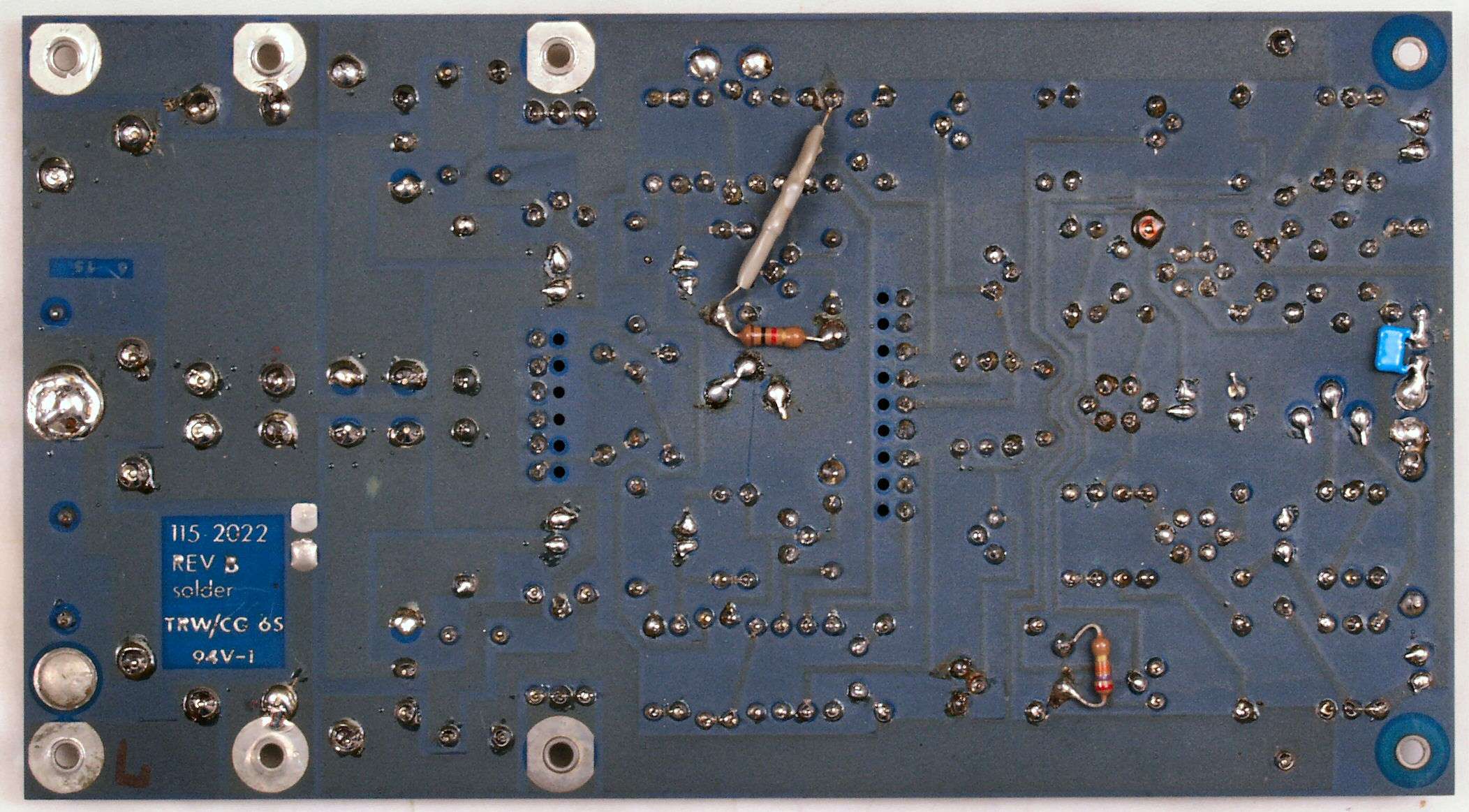

Ｃ２Ｅ．　Ｌ側終段基板裏完成　普通の所の修理は、上記で終わり。　不要なフラックスを取り、清掃後

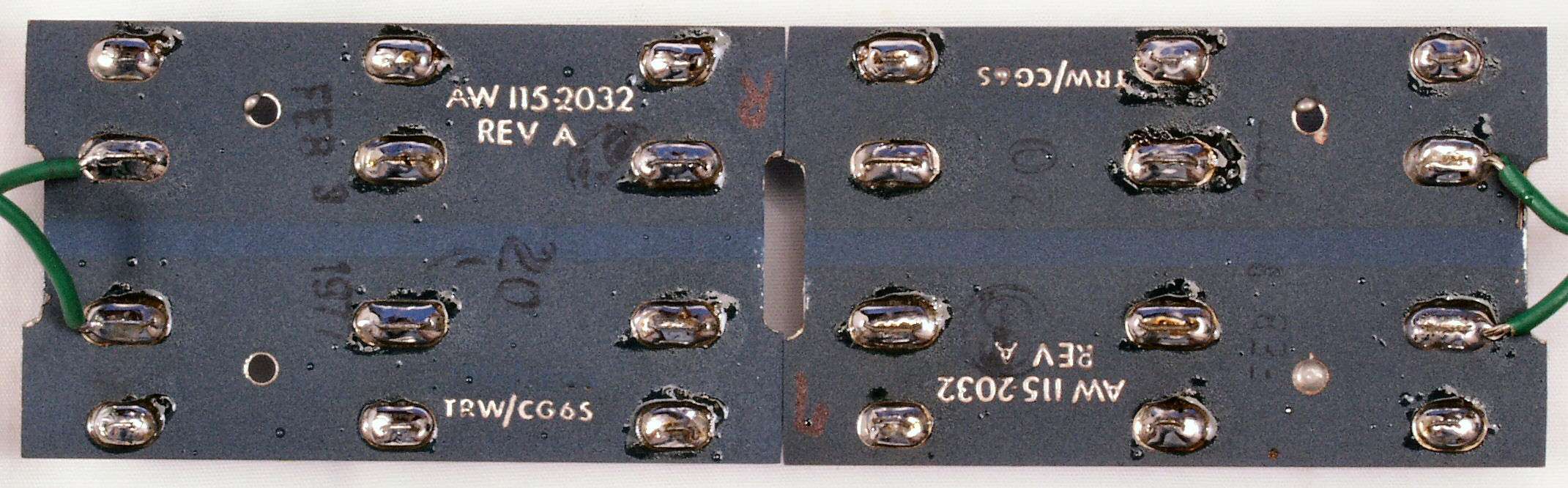

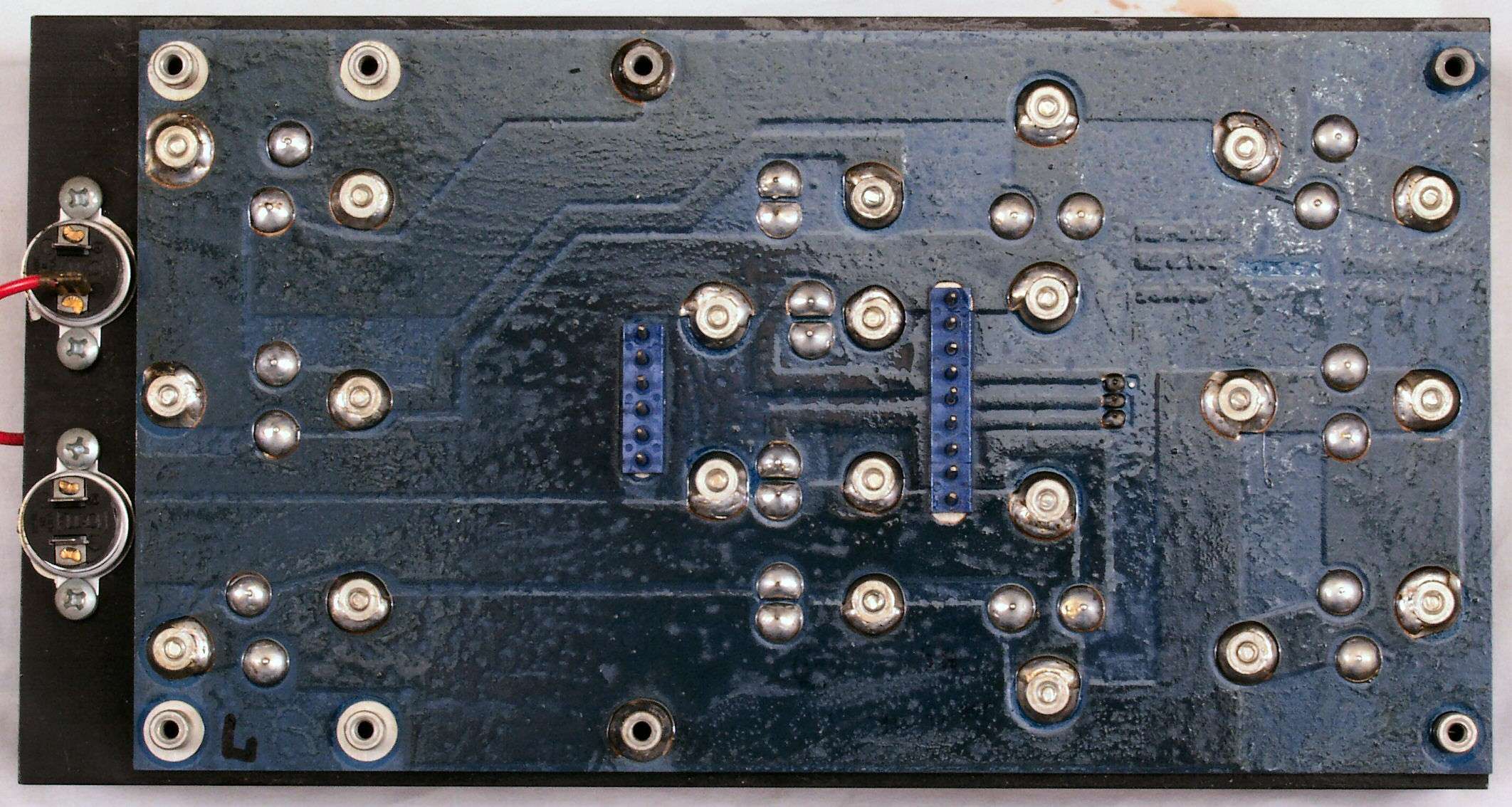

Ｃ２Ｆ．　修理前　Ｌ側終段ＴＲ（トランジスター）基盤

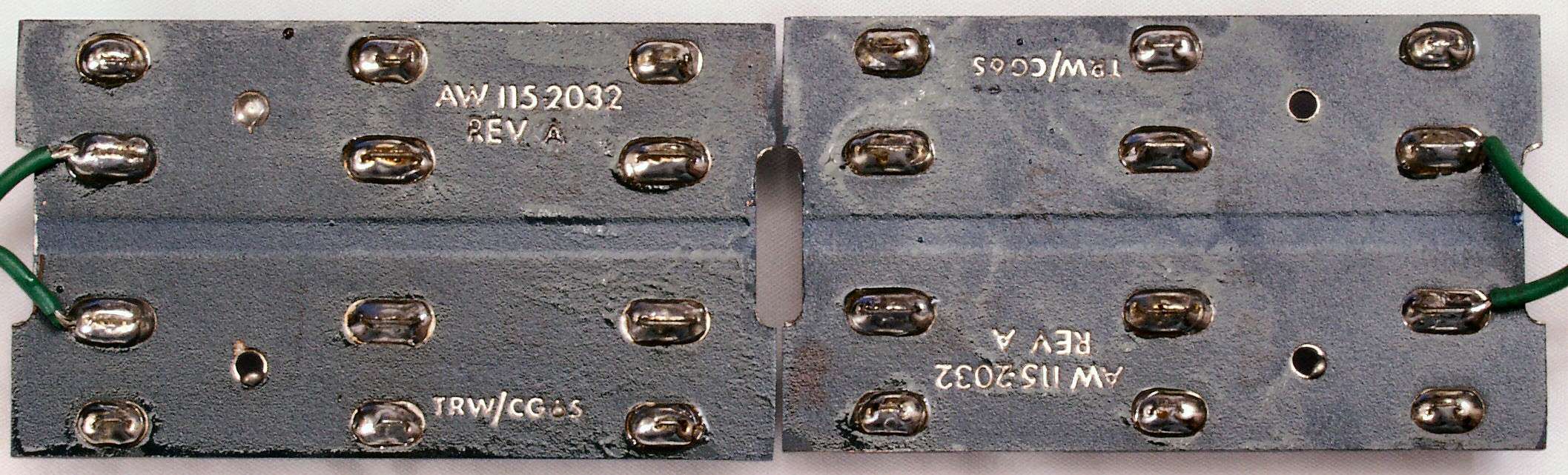

Ｃ２Ｇ．　修理（半田補正）後　Ｌ側終段ＴＲ（トランジスター）基盤　全半田やり直す

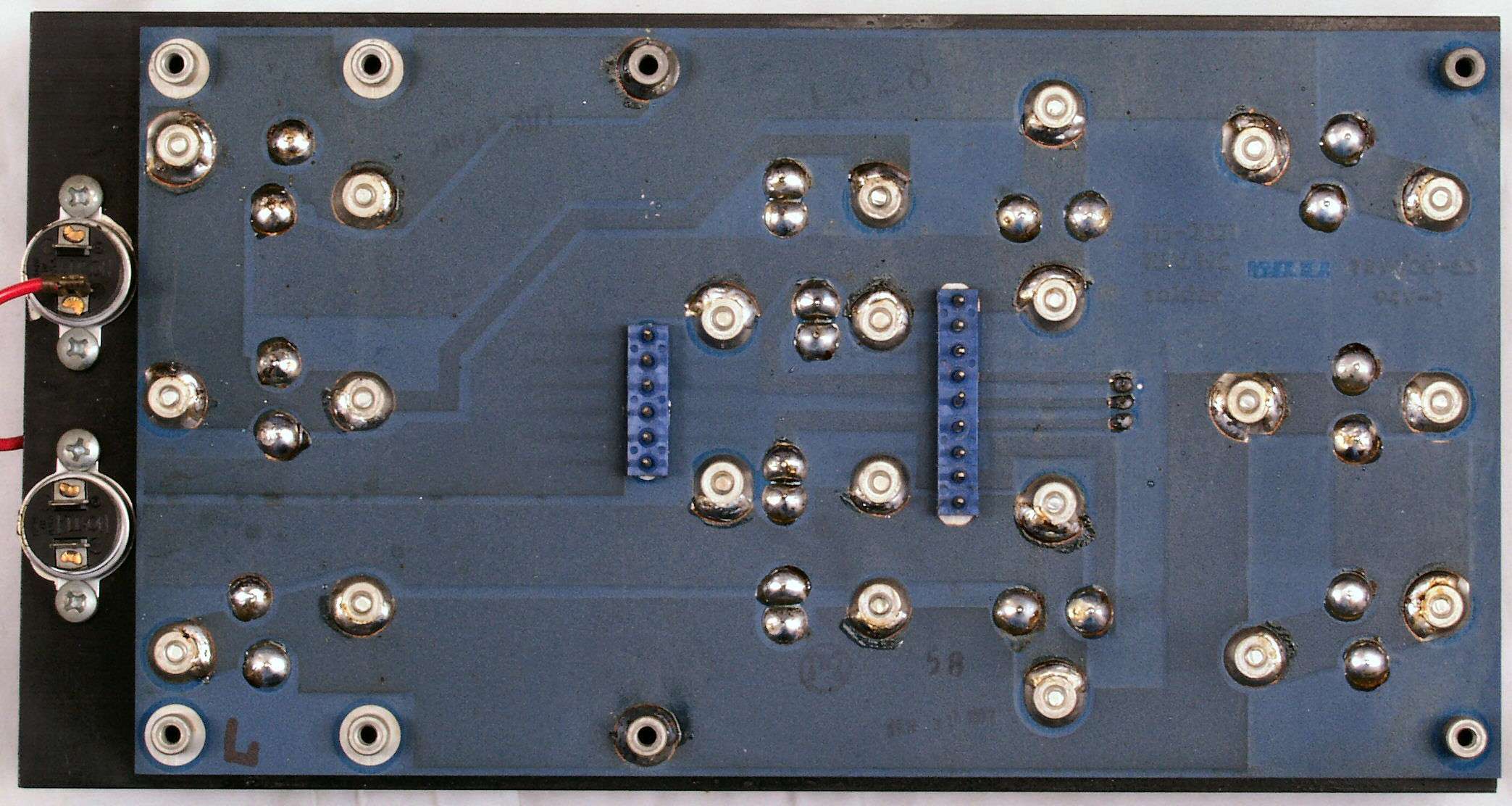

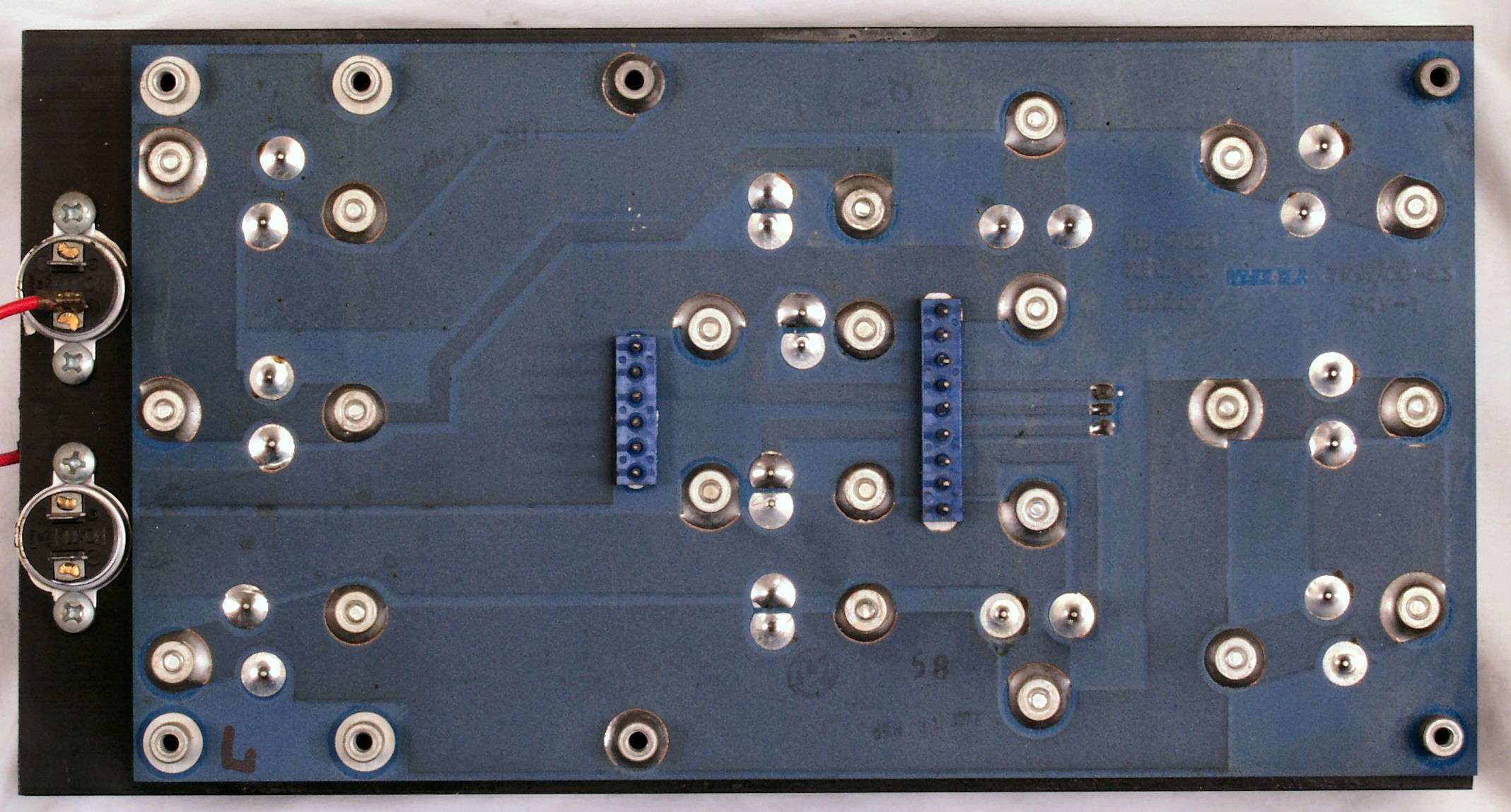

Ｃ２Ｈ．　Ｌ側終段ＴＲ（トランジスター）基盤完成　普通の所の修理は、上記で終わり。　不要なフラックスを取り、清掃後
Ｃ２Ｉ．　完成　Ｌ側ＡＭＰ　放熱を良くするため清掃する、ネジは全て増締めする、結構締まる

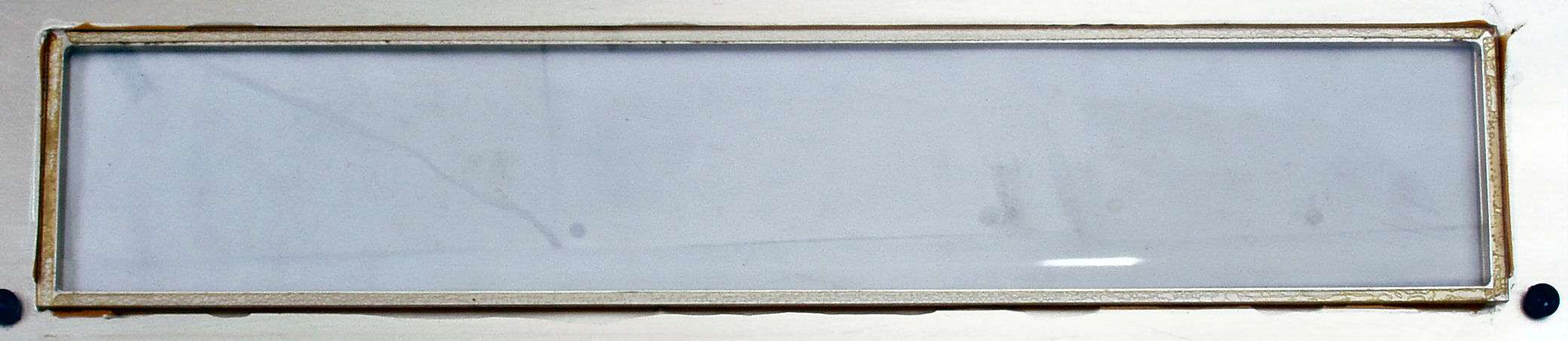

Ｃ３Ａ．　前面パネル裏修理中、接着材を流し込んでおく
Ｃ３Ｂ．　修理中　パネル清掃前

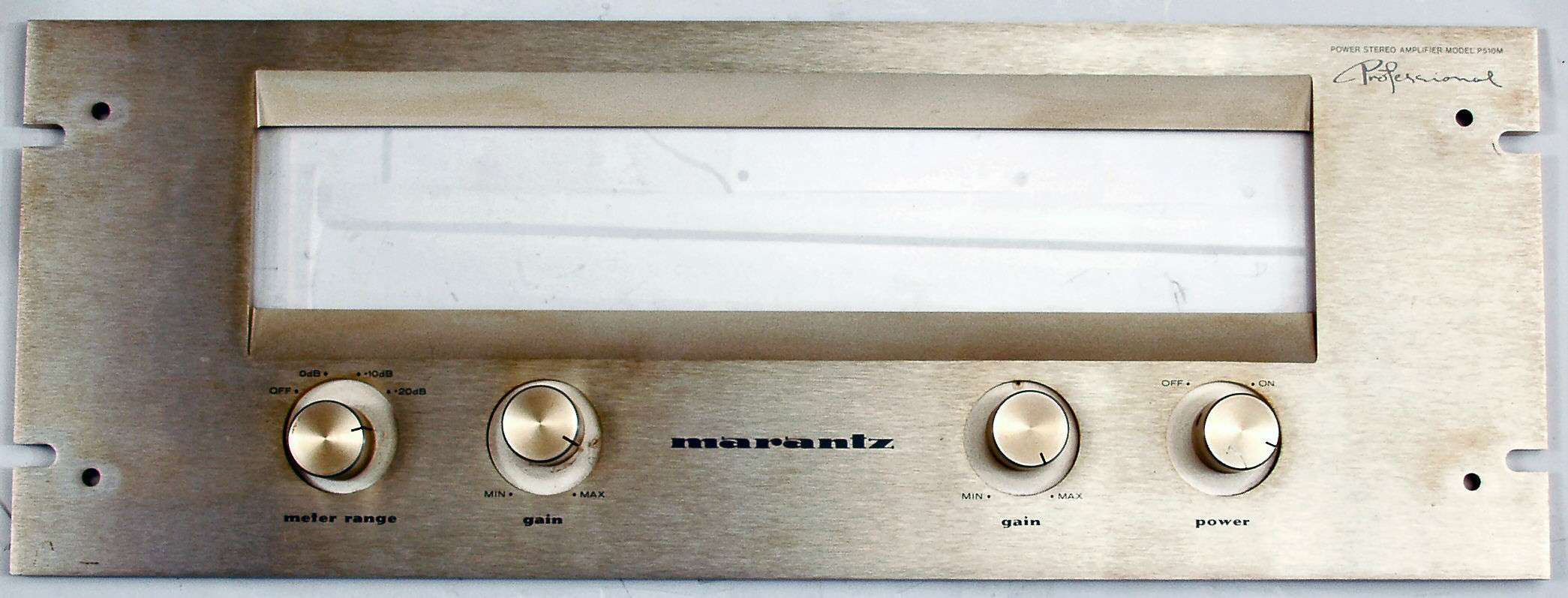

Ｃ３Ｃ．　修理中　パネル清掃後、タバコのヤニが甘くアルマイトの色に深みを与えているのでこの程度の洗浄で十分

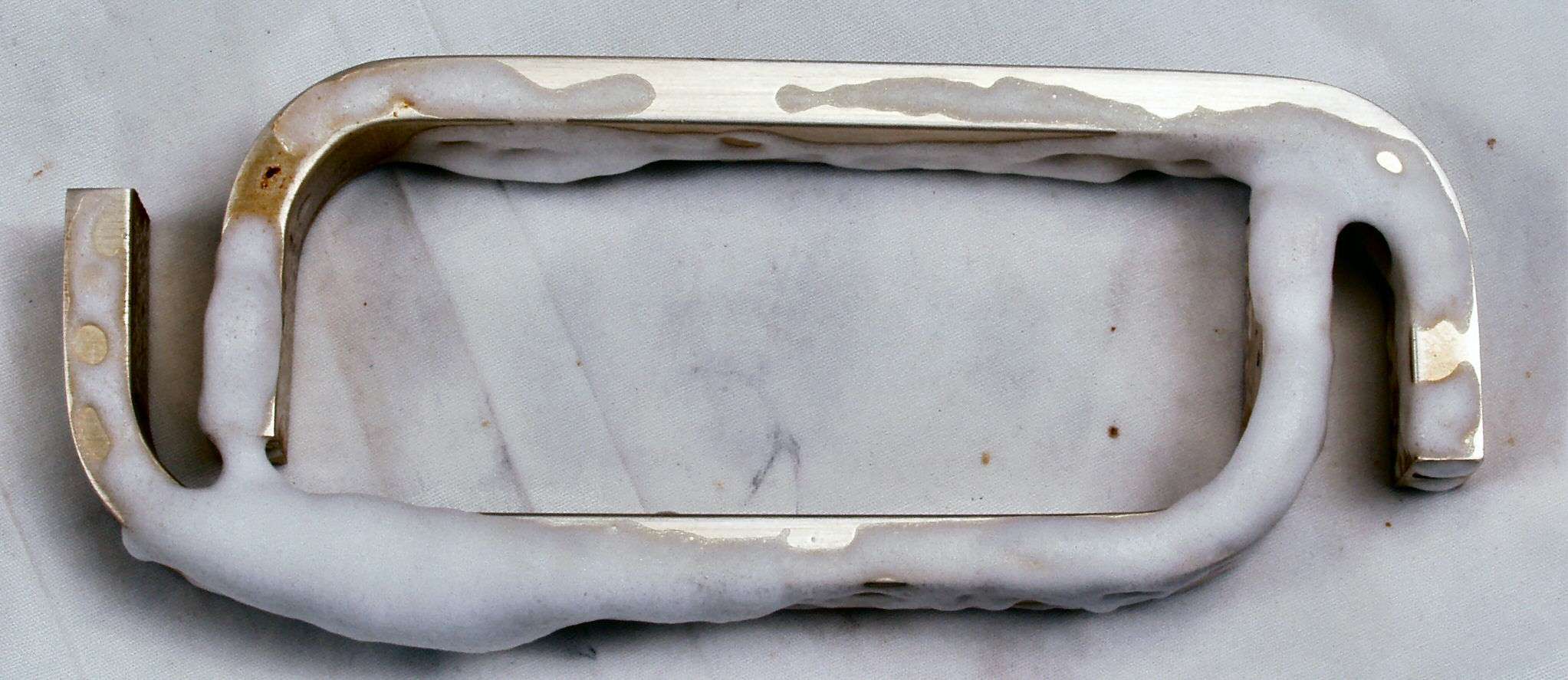

Ｃ３Ｄ．　修理中　パネル取手清掃中、タバコのヤニが甘くアルマイトの色に深みを与えているのでこの程度の洗浄で十分
Ｃ４．　前面パネル裏修理中

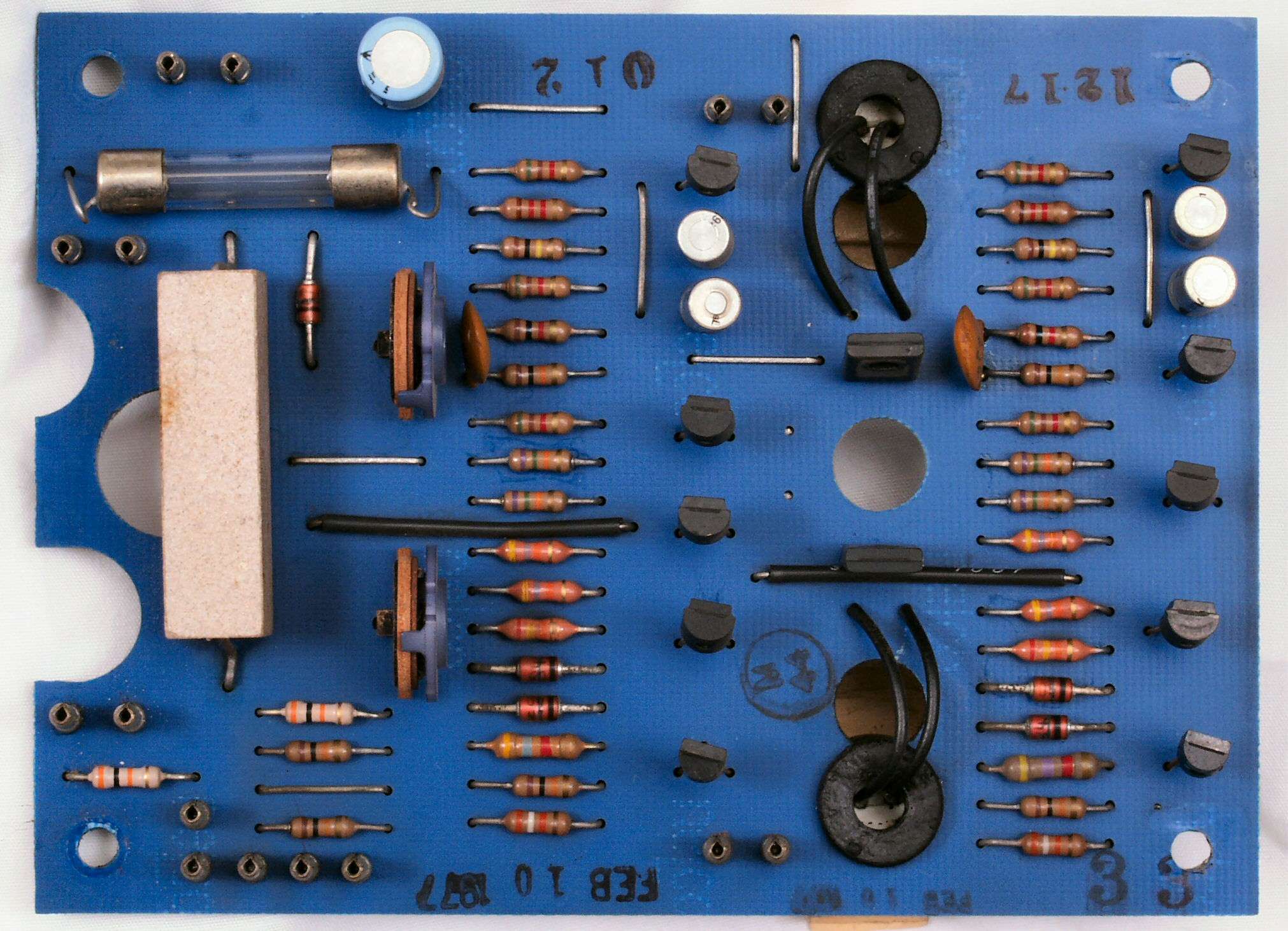

Ｃ４Ａ．　修理前　ＶＵメーターＡＭＰ基盤
Ｃ４Ｂ．　修理後　ＶＵメーターＡＭＰ基盤　　電解コンンサー５個、半固定ＶＲ２個交換

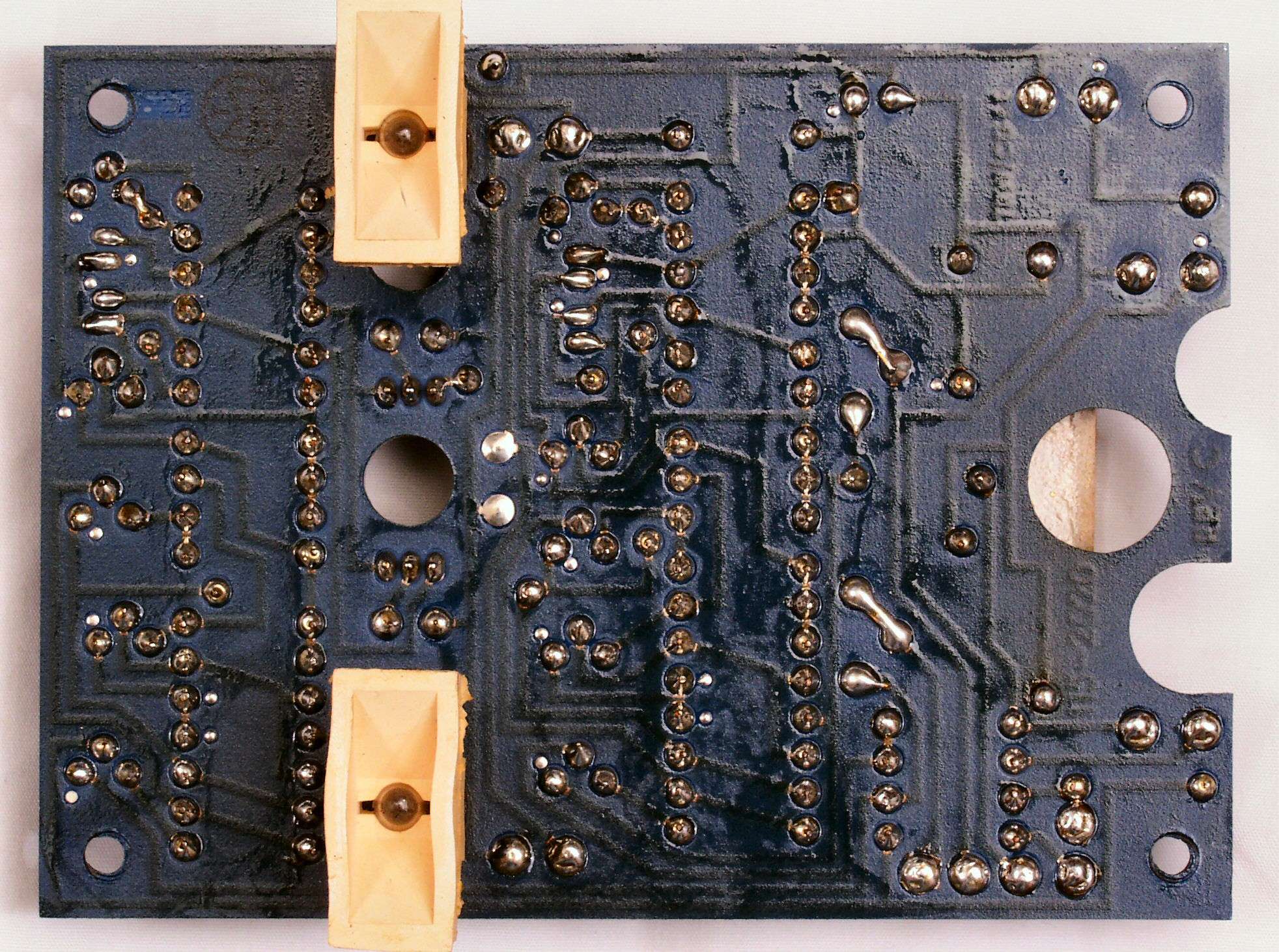

Ｃ４Ｃ．　修理前　ＶＵメーターＡＭＰ基盤裏

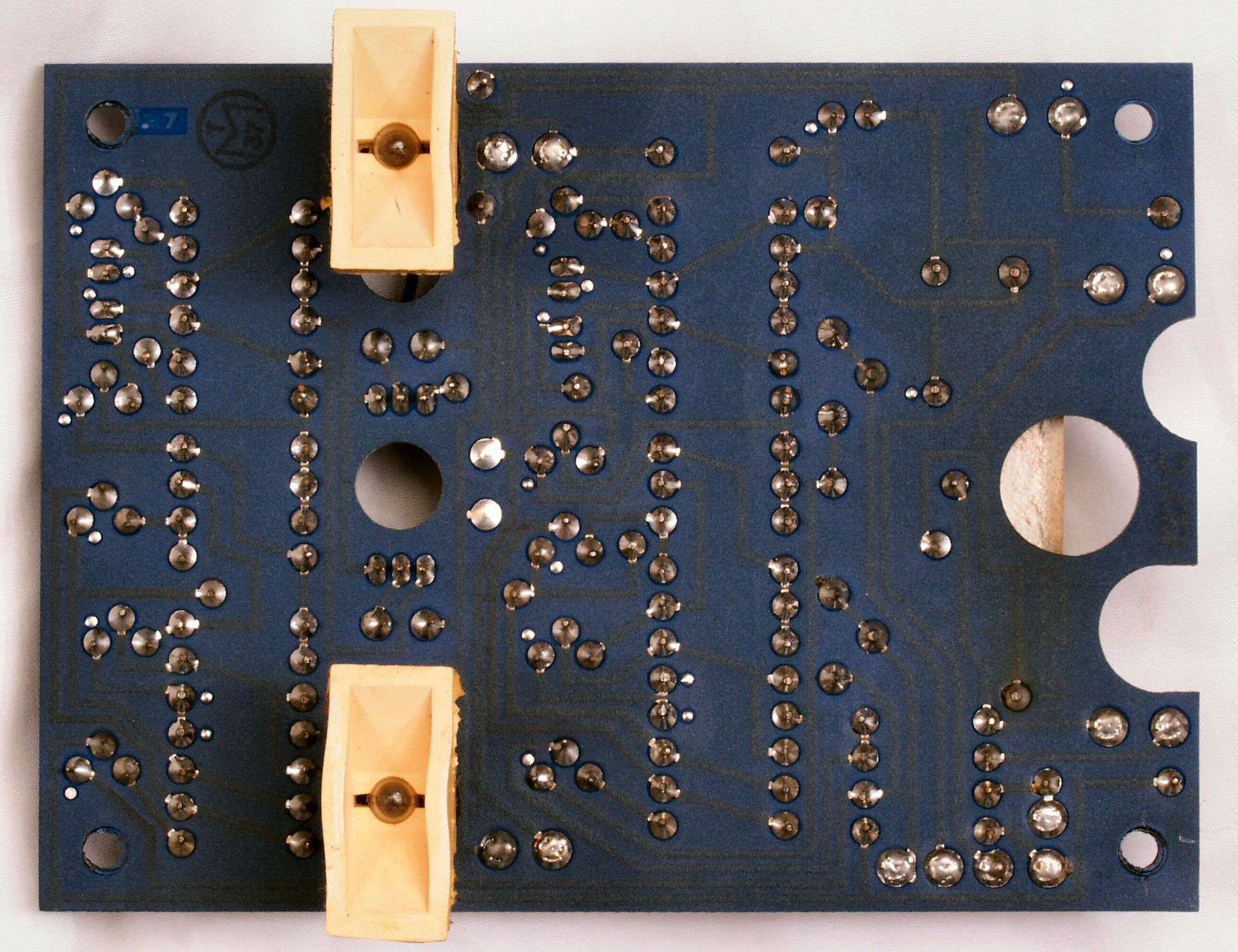

Ｃ４Ｄ．　修理（半田補正）後　ＶＵメーターＡＭＰ基盤裏　全半田やり直す
Ｃ４Ｅ．　完成ＶＵメーターＡＭＰ基盤裏　不要なフラックスを取り、清掃後
Ｃ５A．　修理中　ＶＵメーターランプは綺麗。　１００Ｖ使用（日本）でランプ供給電圧が低いので寿命が延びる。

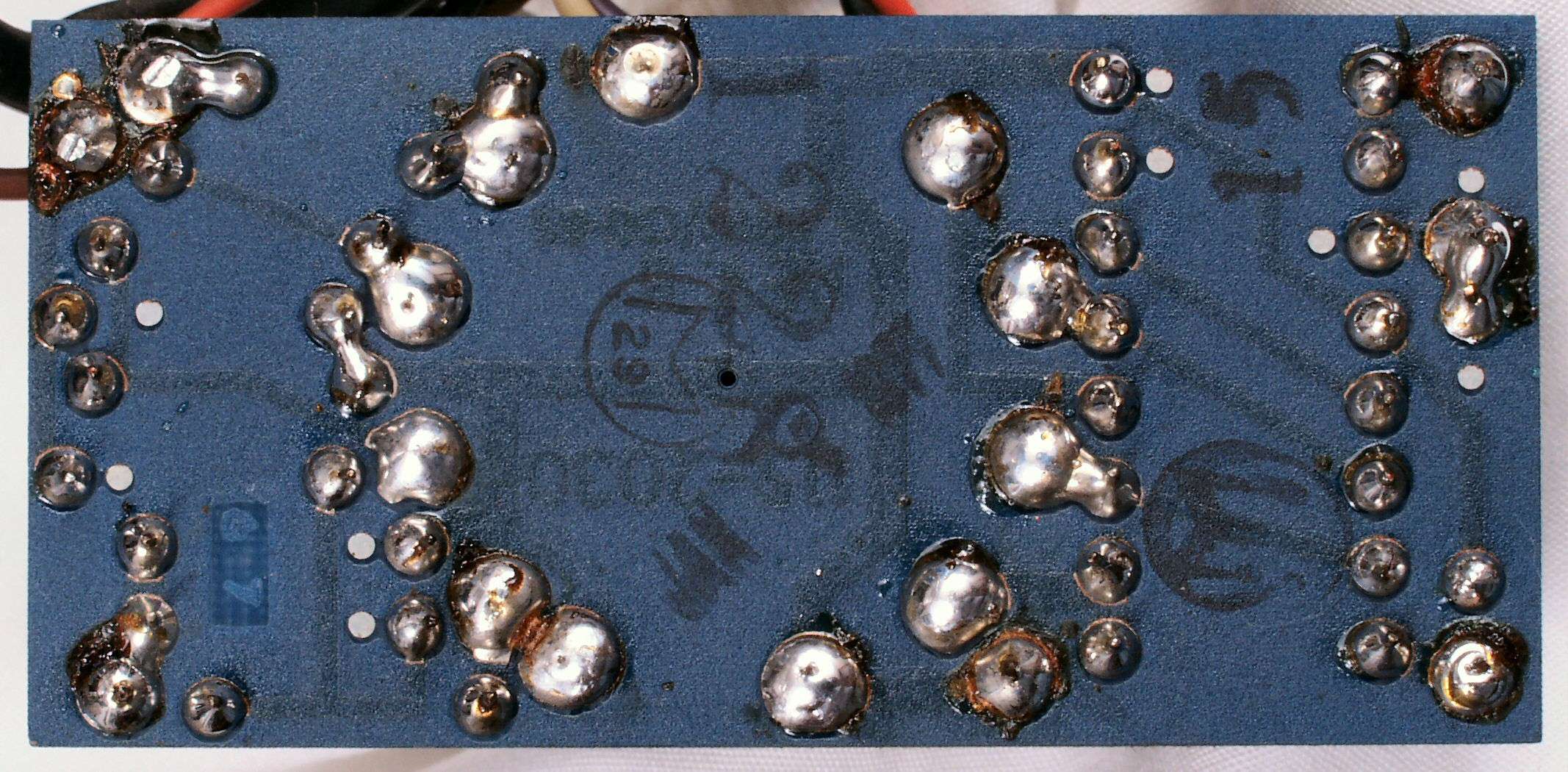

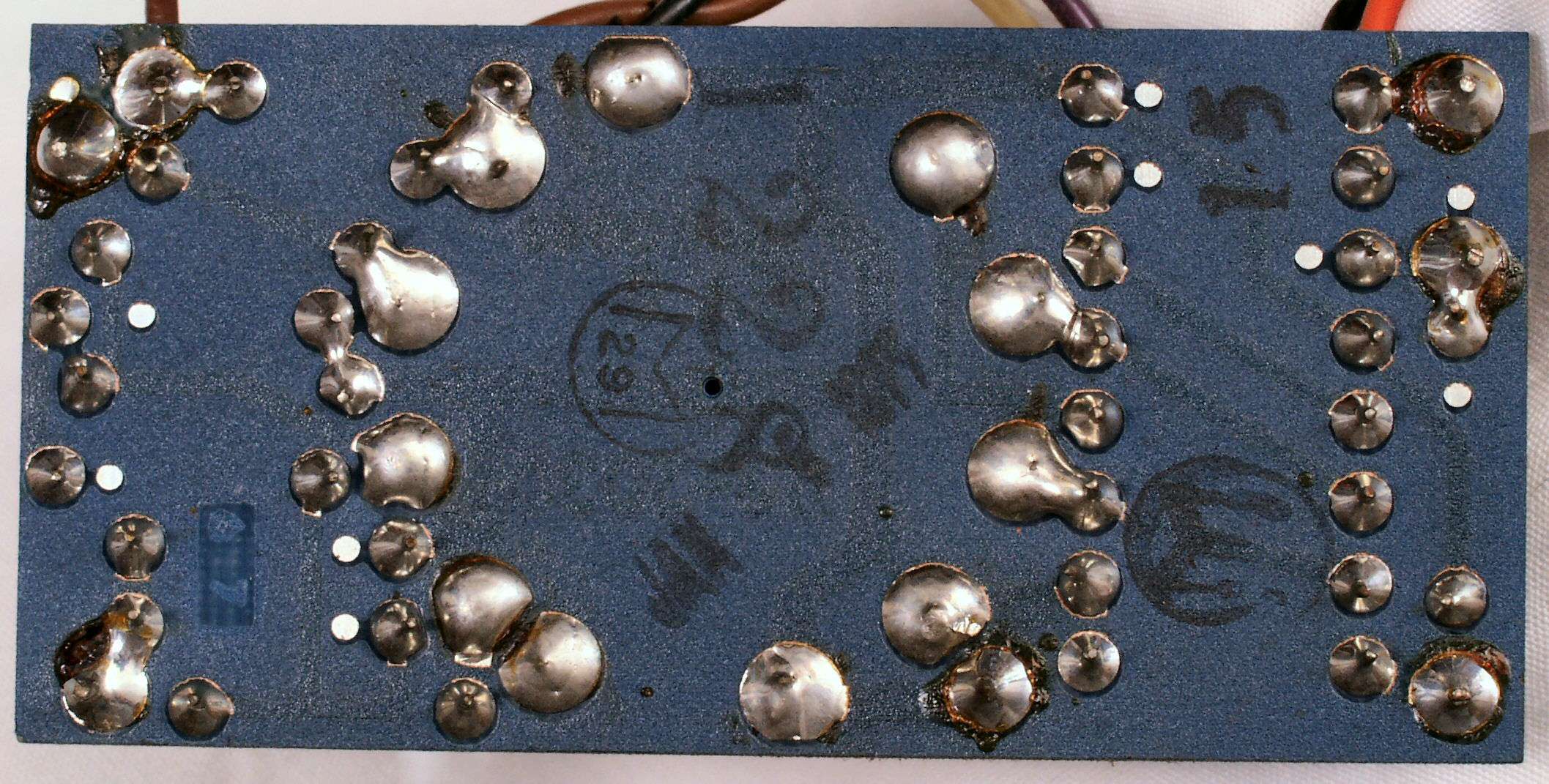

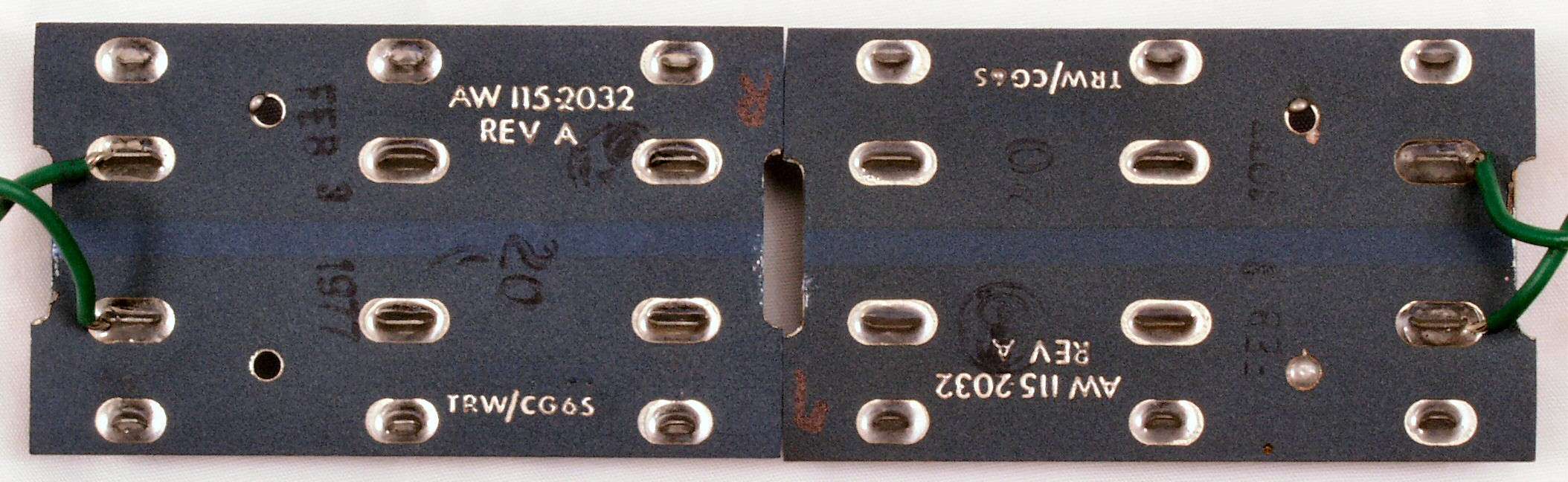

Ｃ５B．　修理前　ＶＵメーターランプ基板裏
Ｃ５C．　修理（半田補正）後　ＶＵメーターランプ基板裏　全半田やり直す
Ｃ５D．　完成ＶＵメーターランプ基板裏　不要なフラックスを取り、清掃後

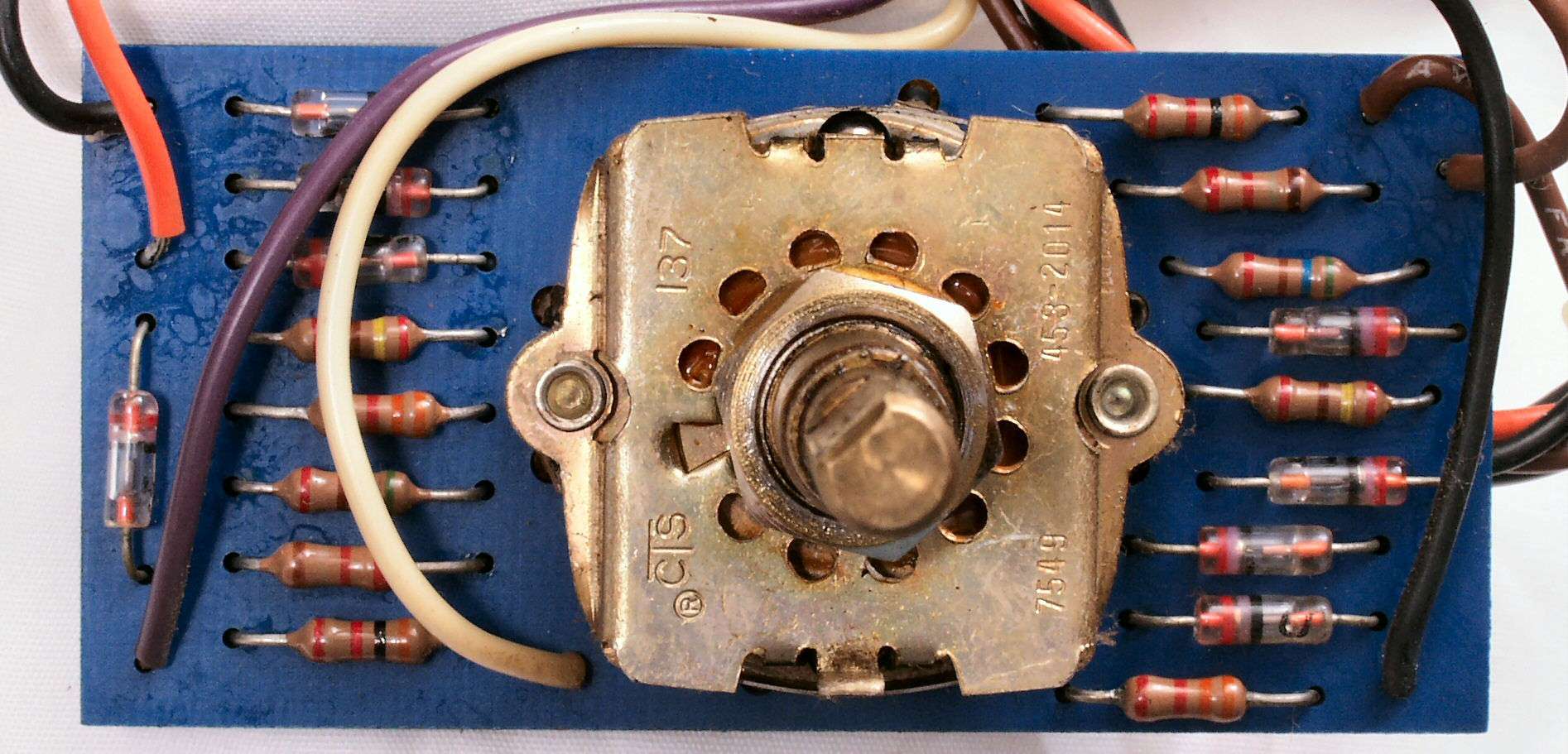

Ｃ６Ａ．　修理前　　ＶＵアテネッター基板
Ｃ６Ｂ．　修理前　　ＶＵアテネッター基板裏
Ｃ６Ｃ．　修理（半田補正）後　　ＶＵアテネッター基板裏後　全半田やり直す
Ｃ６Ｄ．　完成ＶＵアテネッター基板裏後　不要なフラックスを取り、清掃後
Ｃ７．　後パネルを取り修理中　

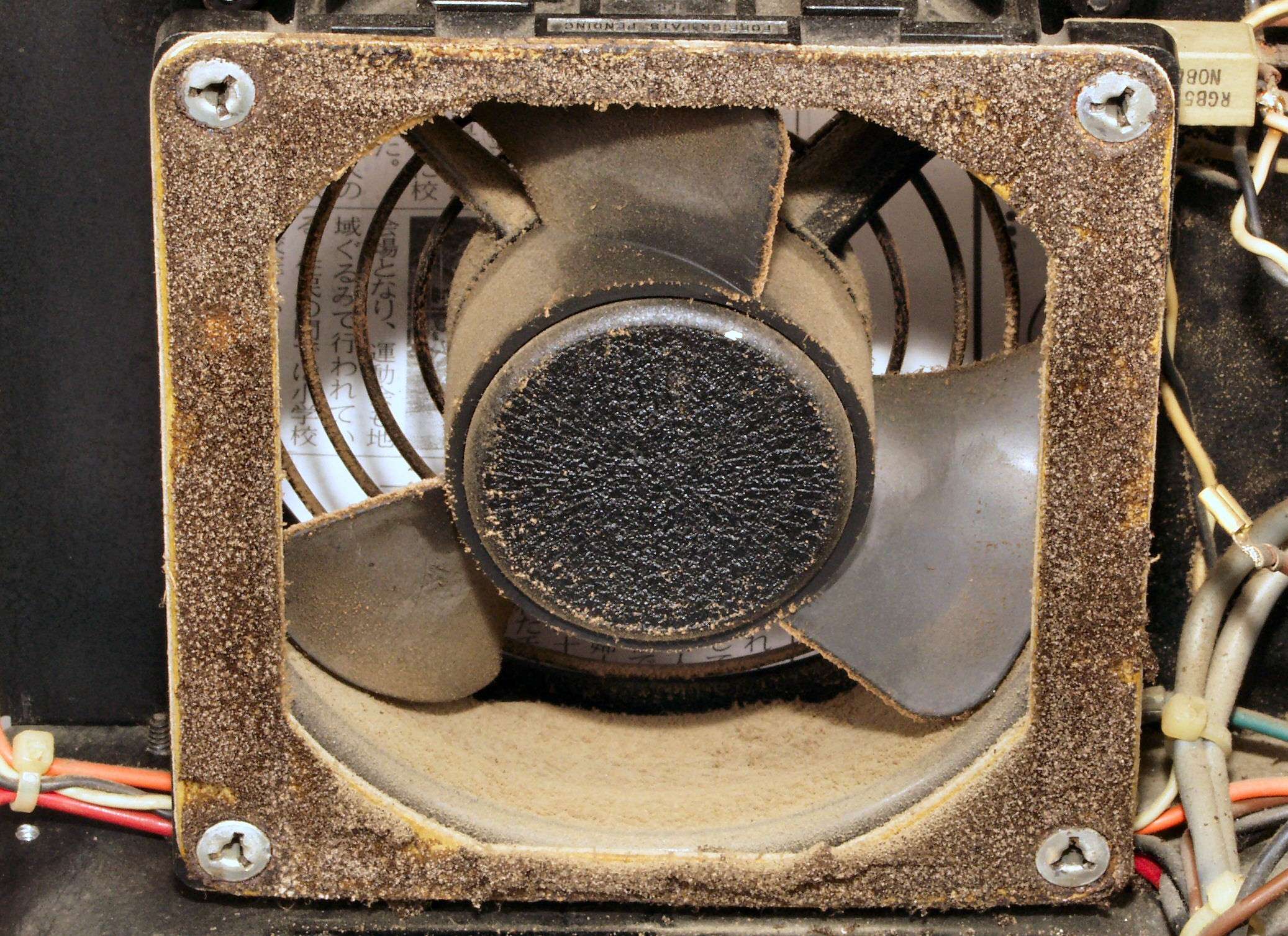

Ｃ９Ａ．　修理前　冷却フアン　シールのスポンジがぼろぼろ

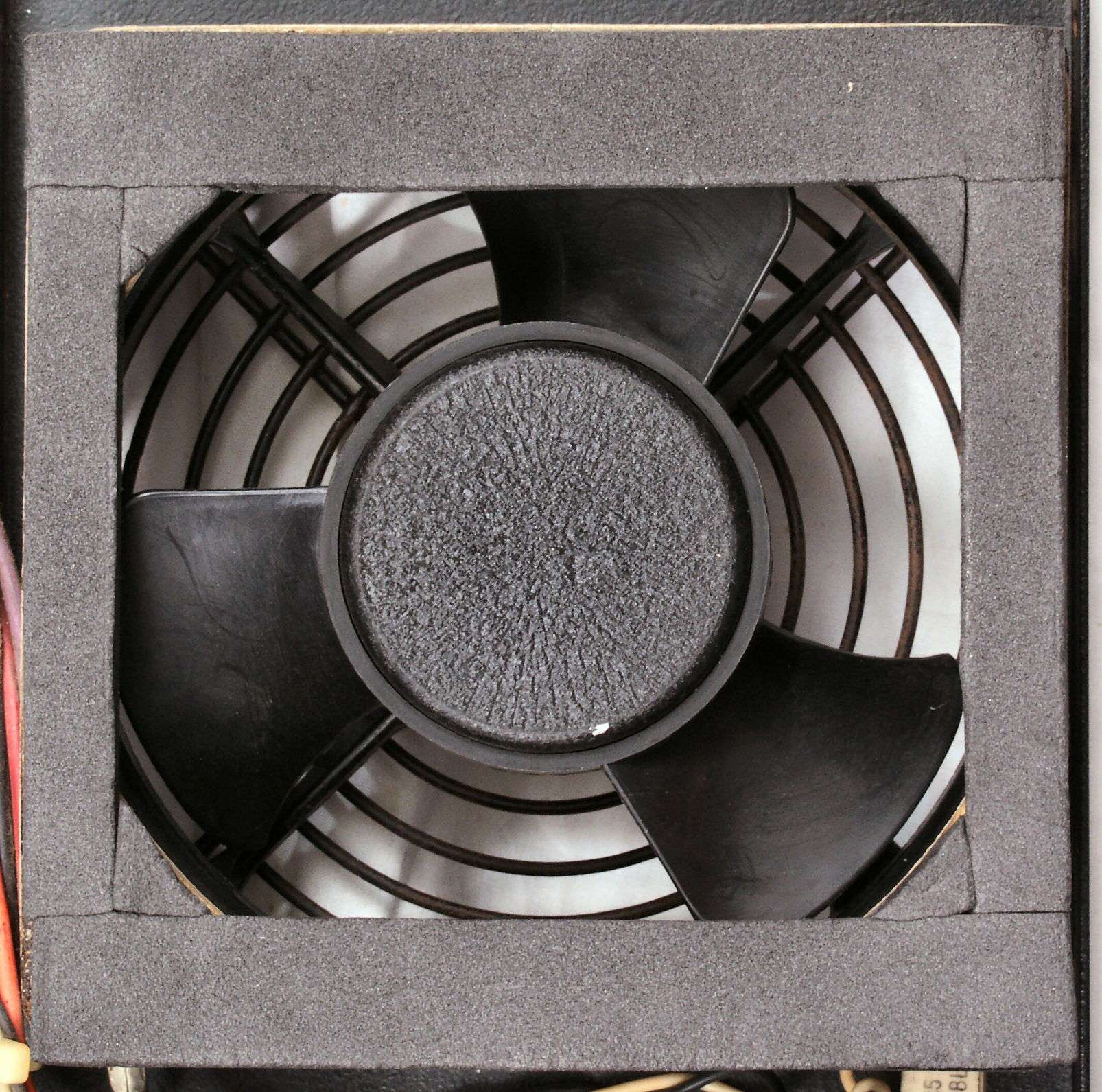

Ｃ９Ｂ．　修理後　冷却フアン

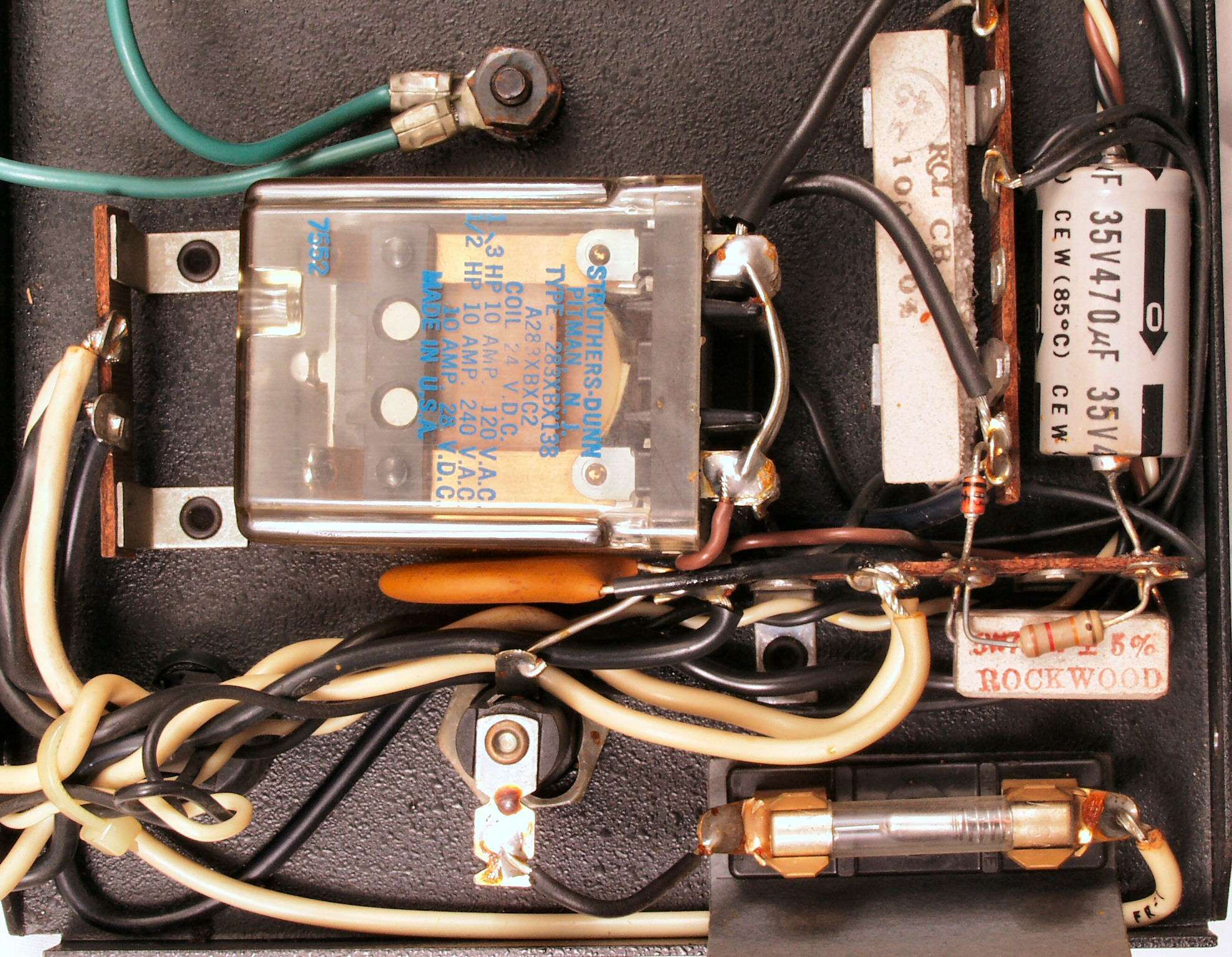

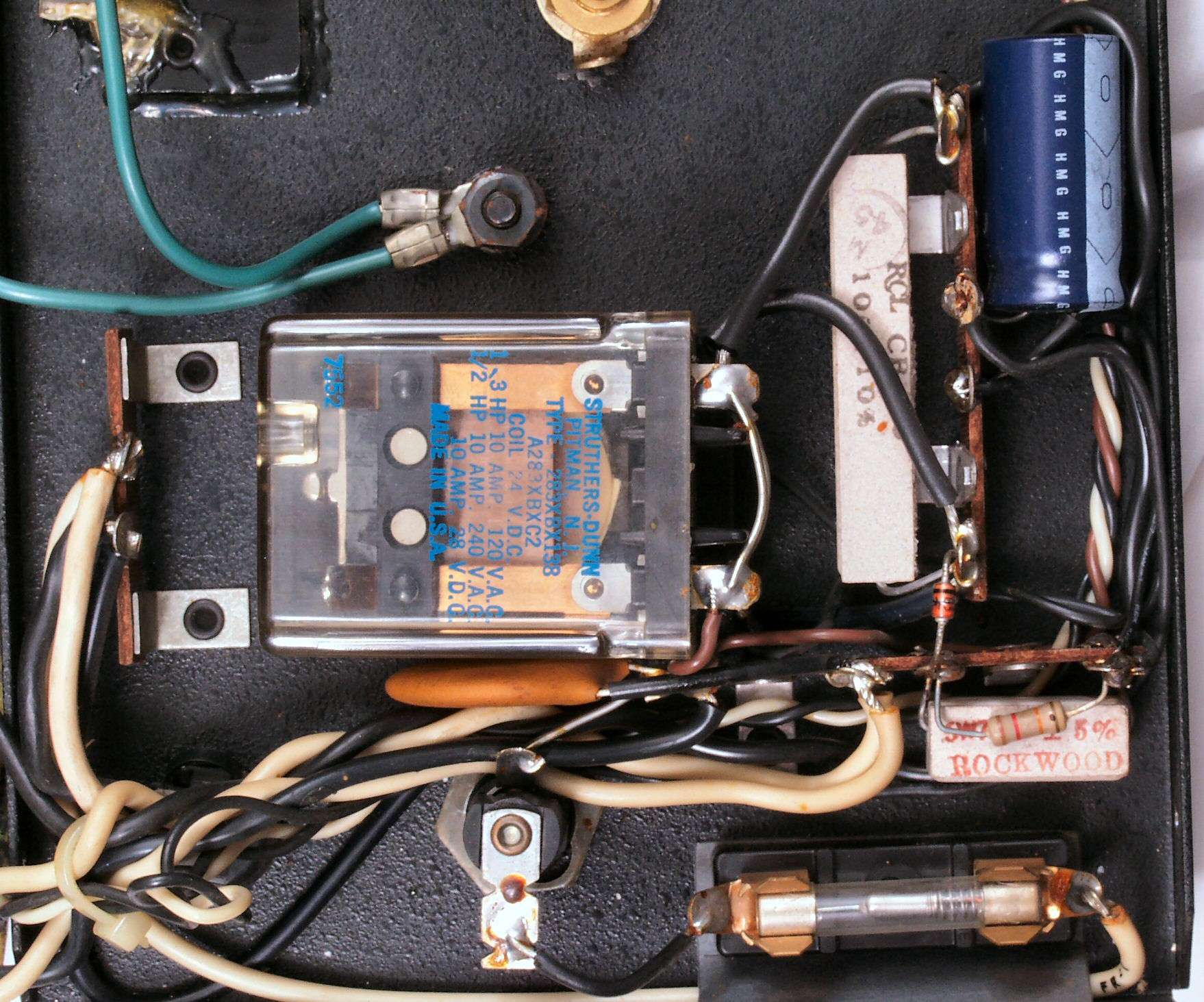

ＣＡＡ．　修理前　電源突入電流抑制回路
ＣＡＢ．　修理後　　電源突入電流抑制回路　電解コンンサー１個交換
ＣＣ．　交換部品

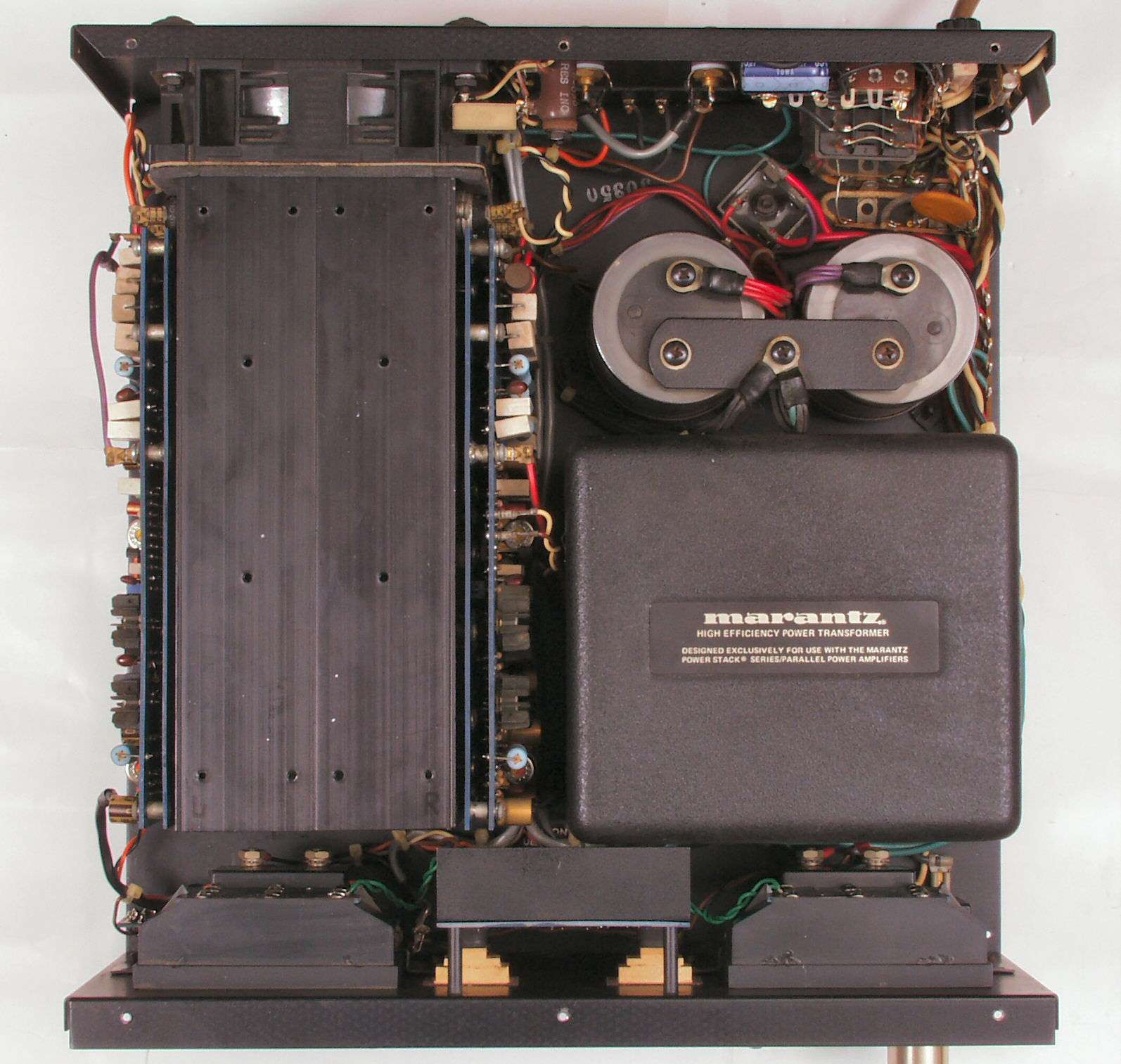

ＣＤＡ．　修理前　上から見る　
ＣＤＢ．　修理後　上から見る
Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

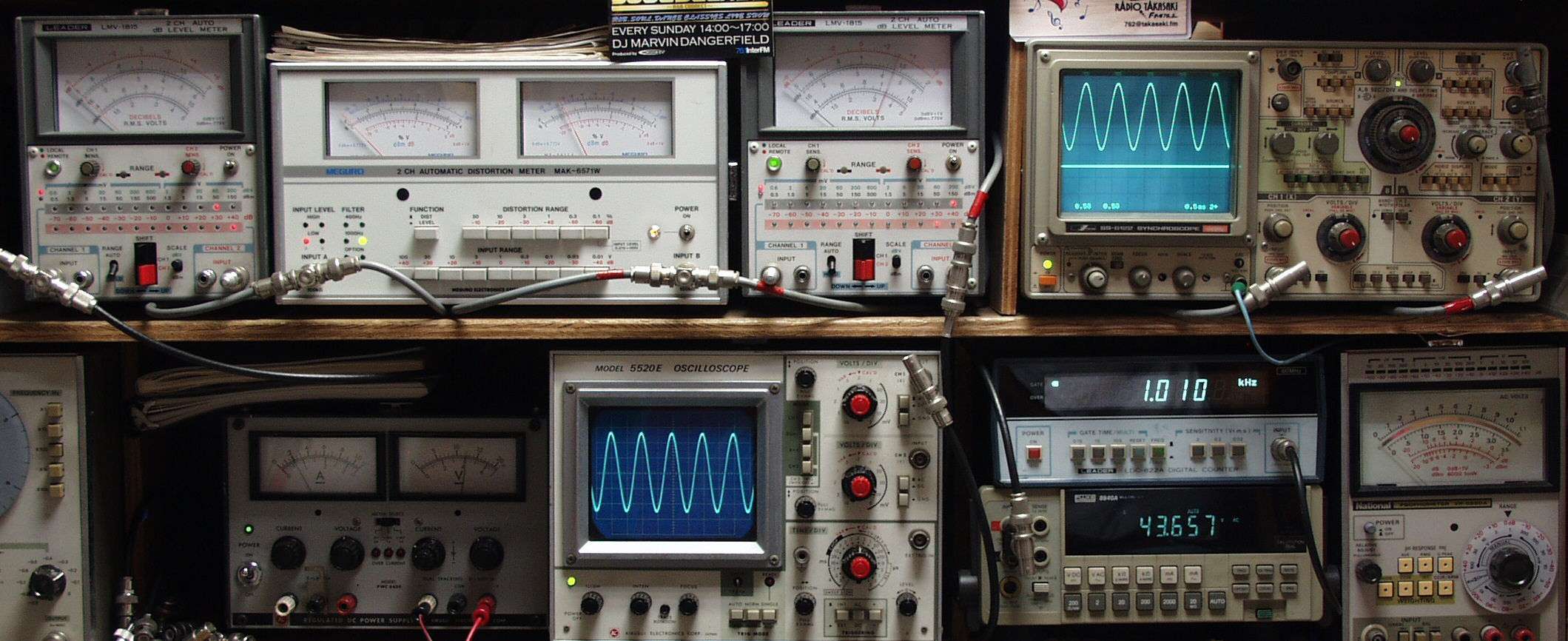

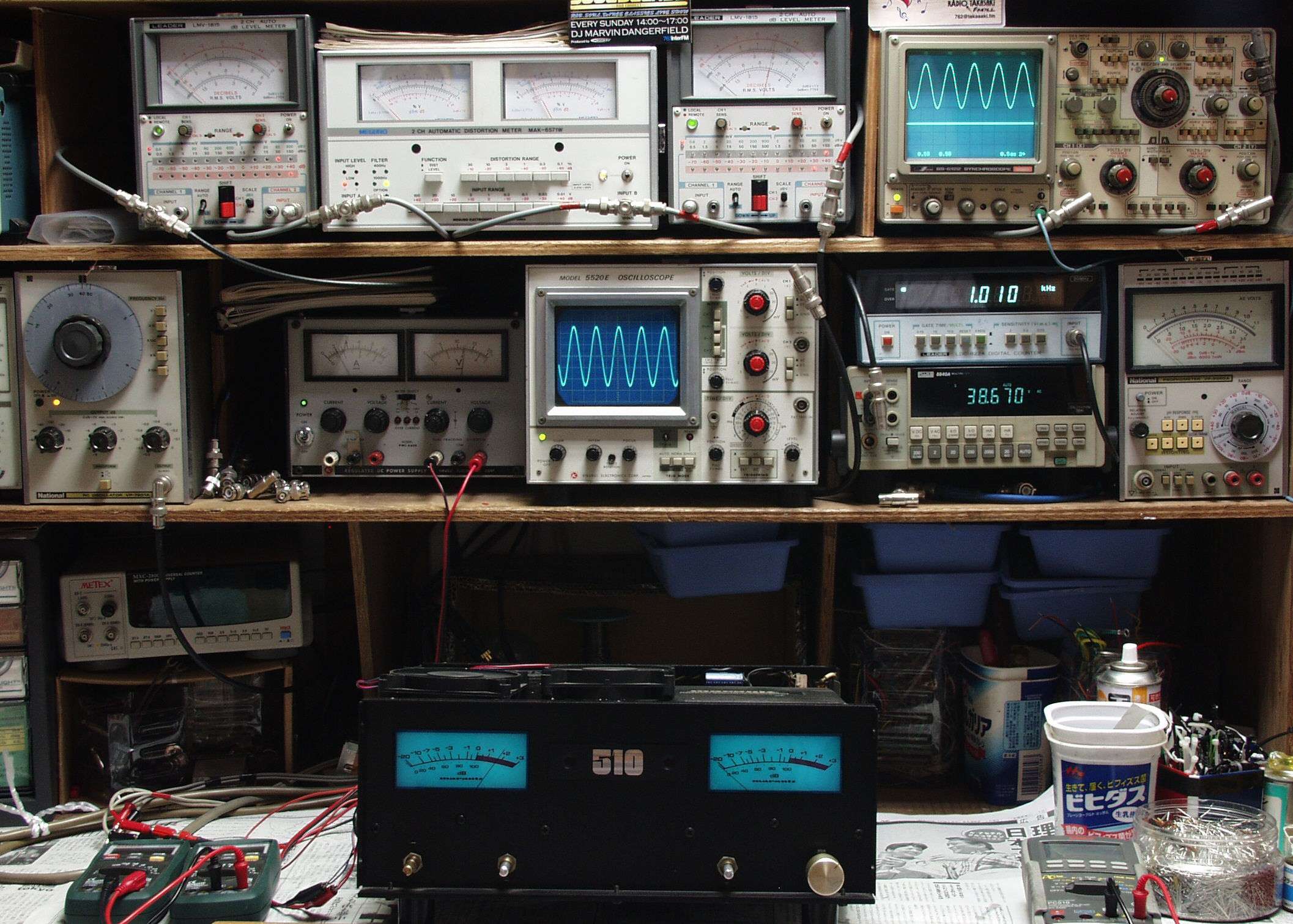

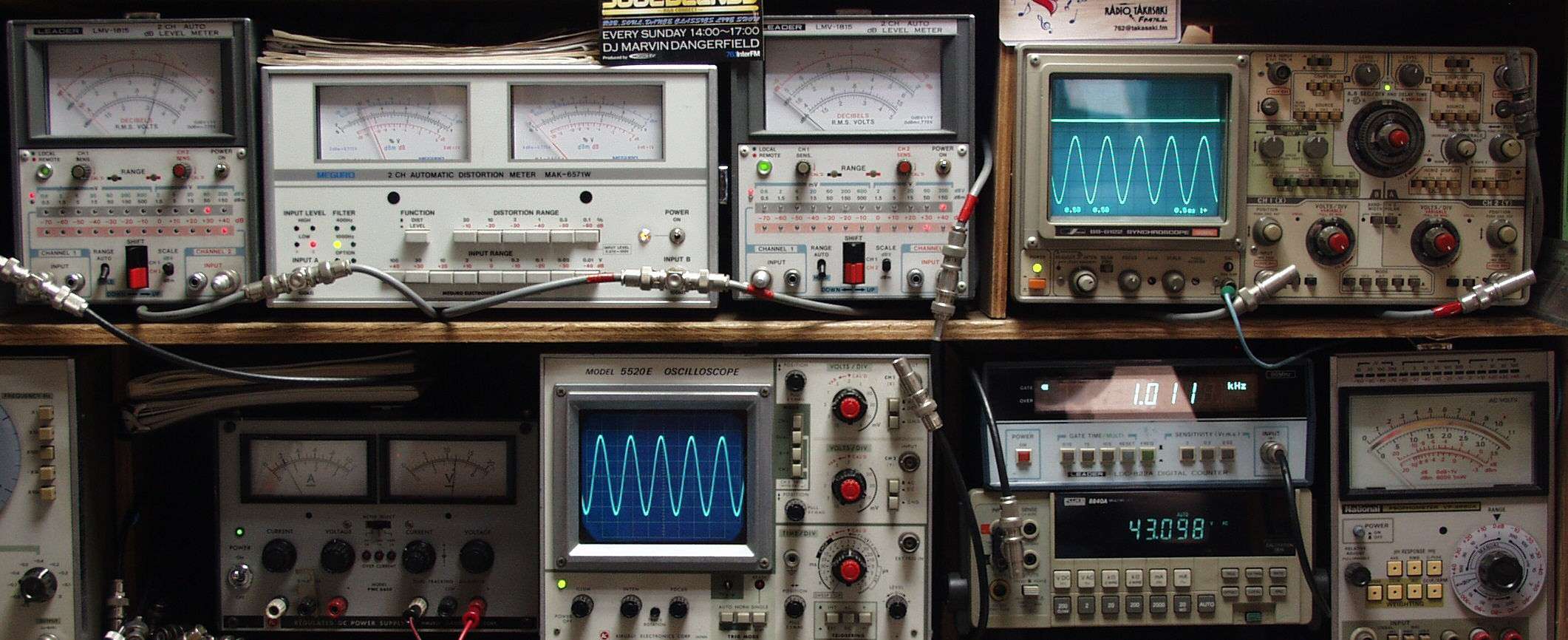

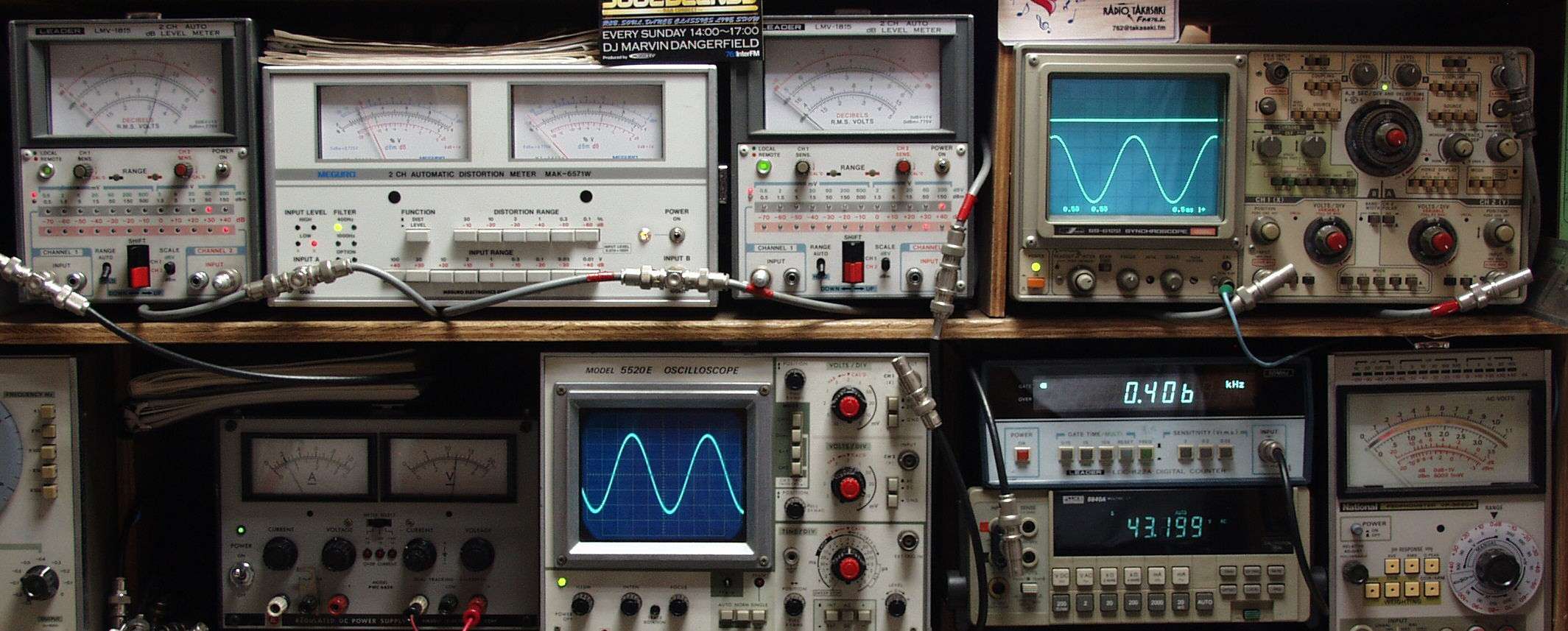

Ｅ１．　出力・歪み率測定・調整
　　　　＜見方＞
　　　　　上左オーディオ発振器より４００ＨＺ・1ＫＨＺの信号を出す（歪み率＝約０．００３％）
　　　　　下中＝入力波形（オーディオ発振器のＴＴＬレベル）　下右＝周波数計
　　　　　上左＝ＳＰ出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力
　　　　　上中＝ＳＰ出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力
　　　　　上右＝ＳＰ出力波形オシロ　上＝Ｒ出力、下＝Ｌ出力（出力電圧測定器の出力）
Ｅ２Ａ．　Ｒ側ＳＰ出力＝４３Ｖ＝２３１Ｗ出力　０．０３％歪み　１０００ＨＺ入力
Ｅ２Ｂ．　Ｒ側ＳＰ出力＝４３Ｖ＝２３１Ｗ出力　０．０２％歪み　４００ＨＺ入力
Ｅ３Ａ．　Ｌ側ＳＰ出力＝４３Ｖ＝２３１Ｗ出力　０．０３％歪み　１０００ＨＺ入力
Ｅ３Ｂ．　Ｌ側ＳＰ出力＝４３Ｖ＝２３１Ｗ出力　０．０３％歪み　４００ＨＺ入力

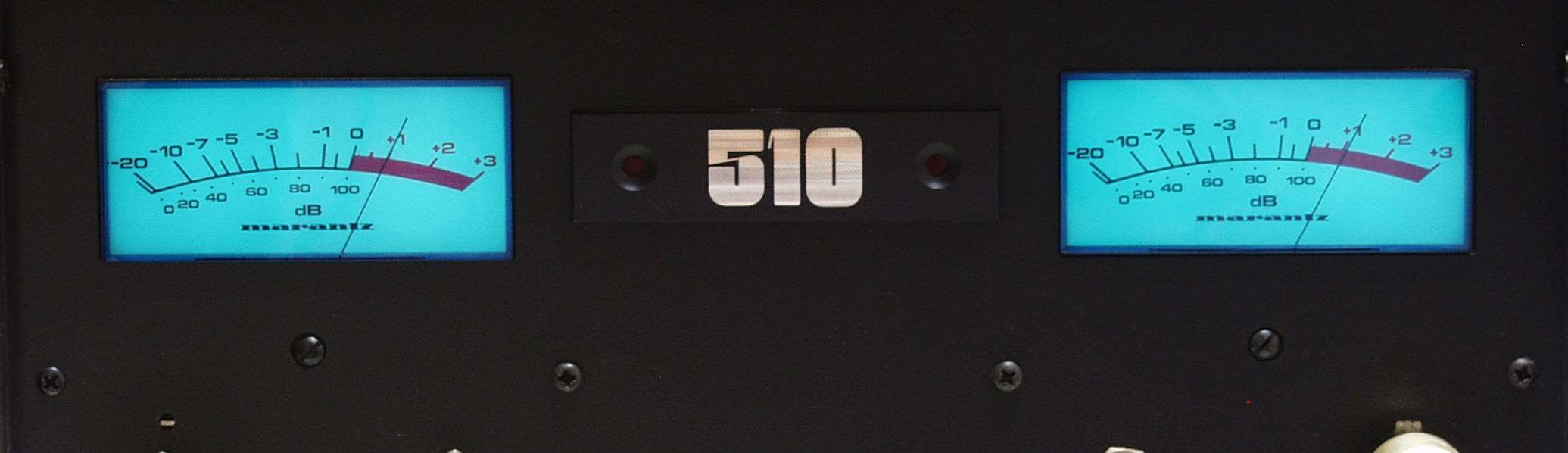

Ｅ４Ａ．　ＶＵメーター校正

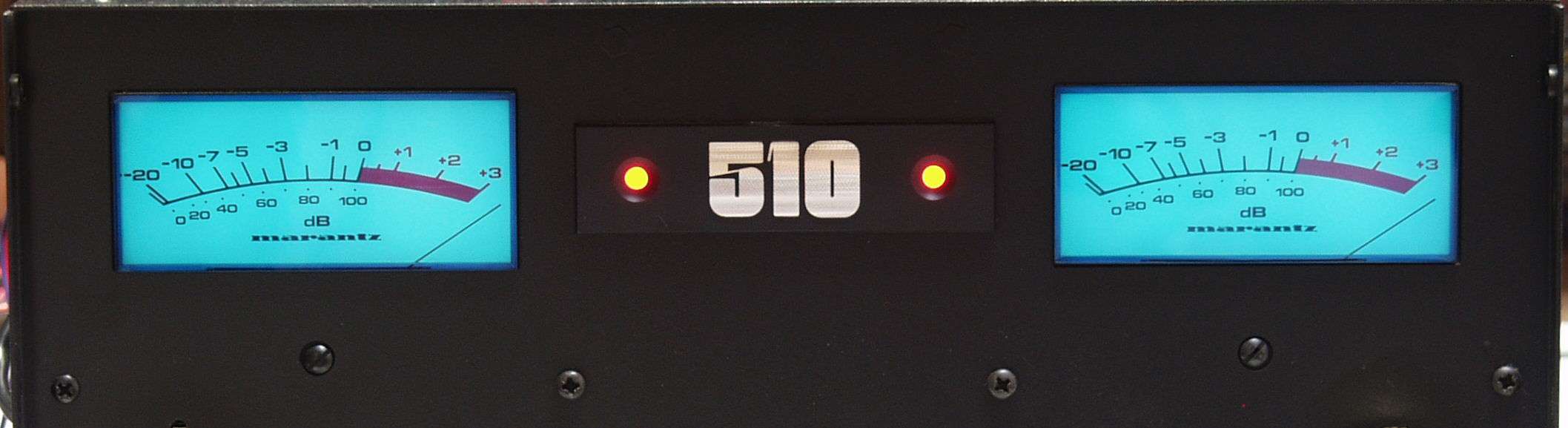

Ｅ４Ｂ．　オーバーロード点灯確認

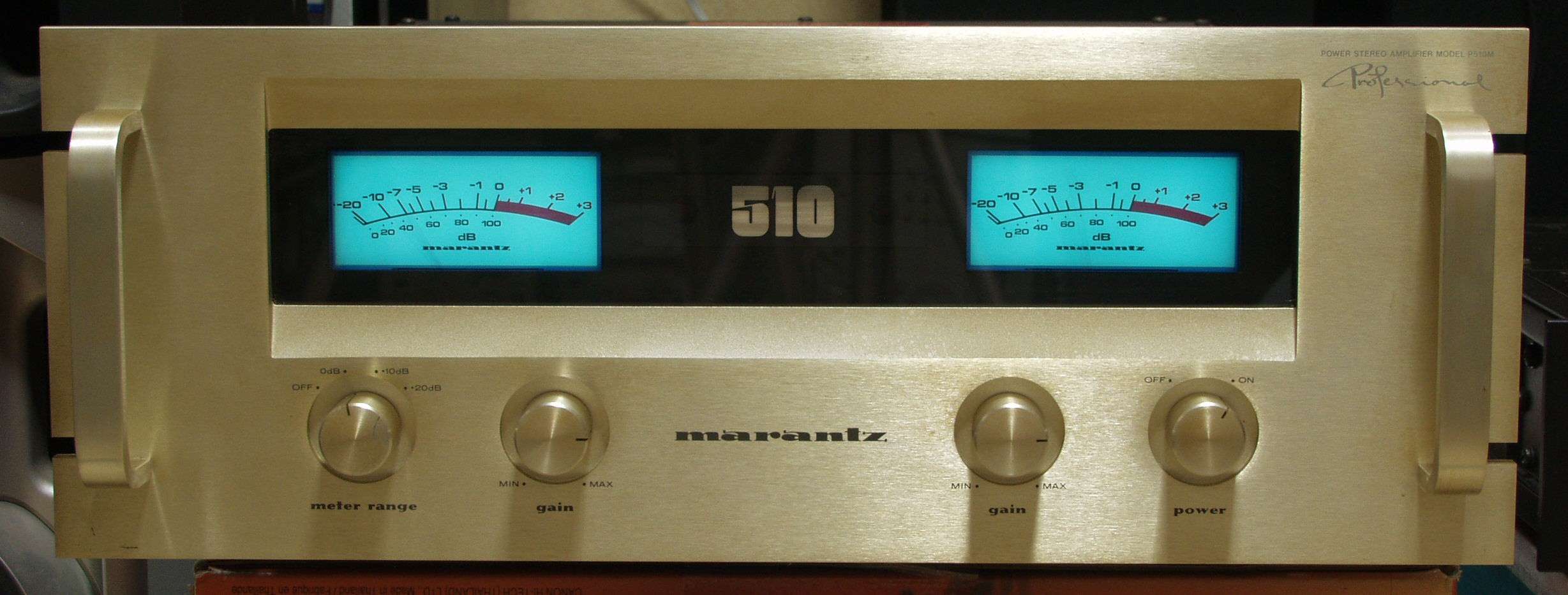

Ｅ５．　完成　引き続き２４時間エージング
Ｒ．　再修理　平成２９年１月１８日持込。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
　　　　　電源電解ブロック電解コンデンサー２本交換他　修理費　２２，０００円。

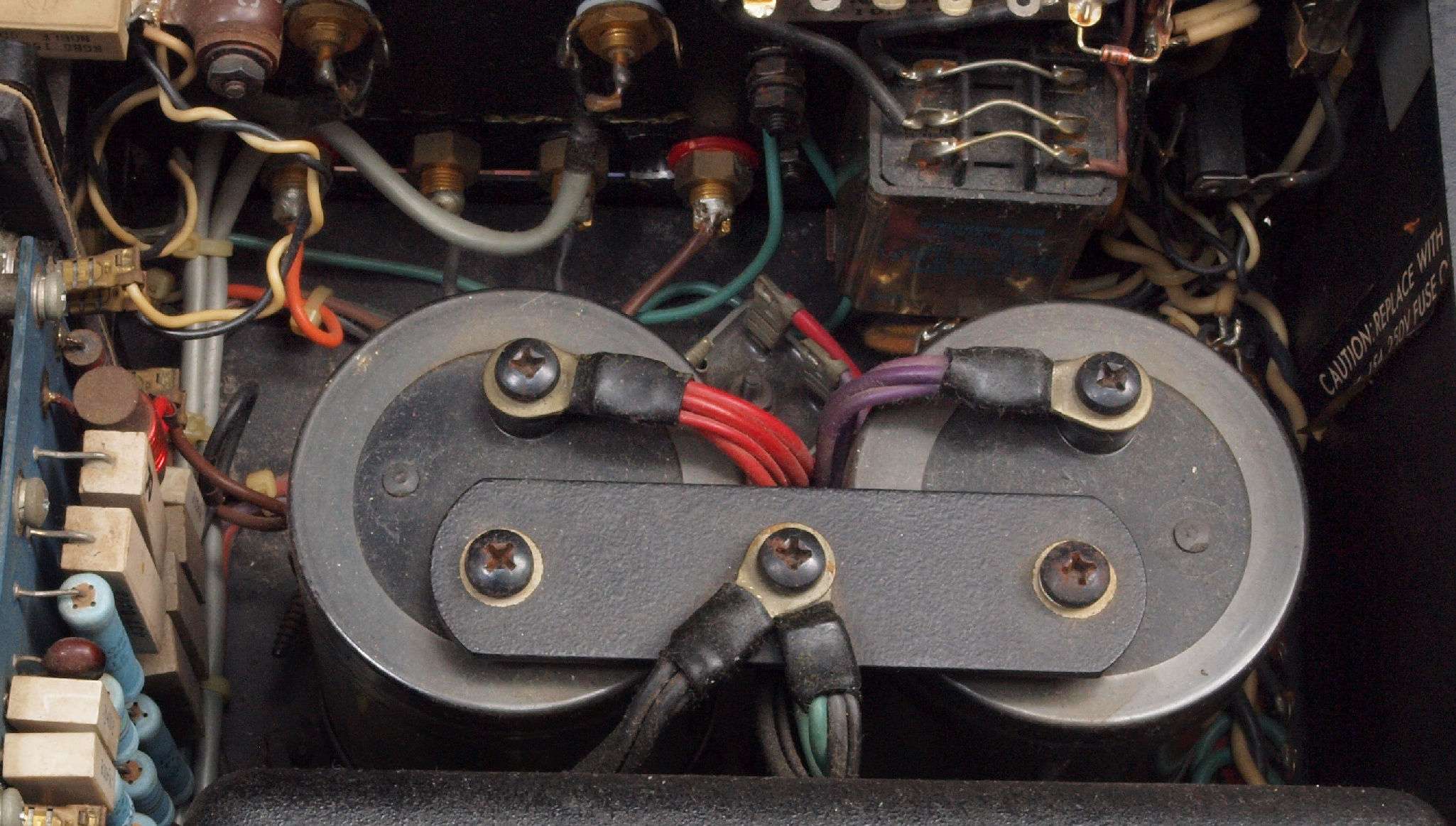

Ｒ１１．　左側＋電源の電源ブロック電解コンデンサーの容量抜け。外観は、液漏れ跡無く、全く異常なし！

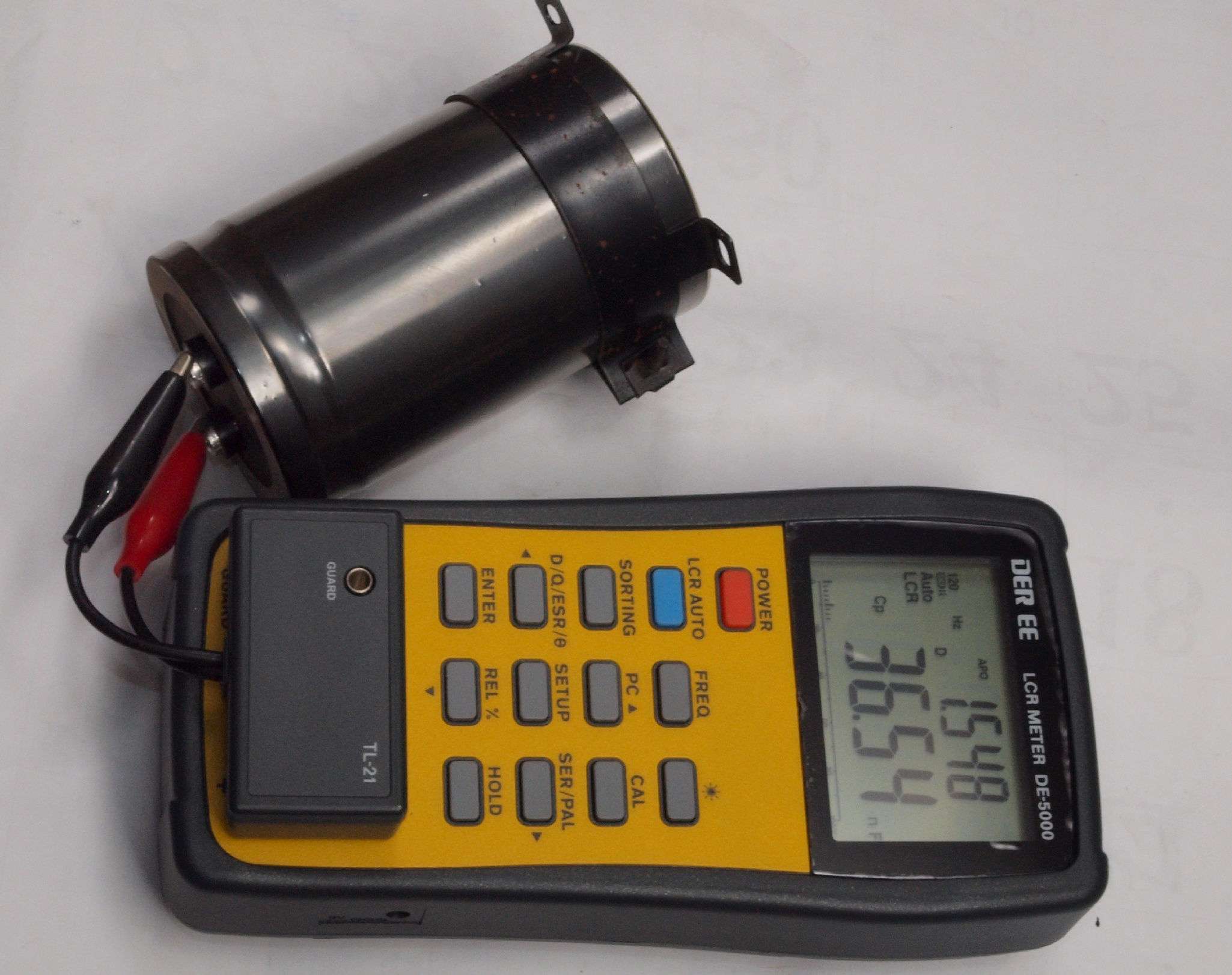

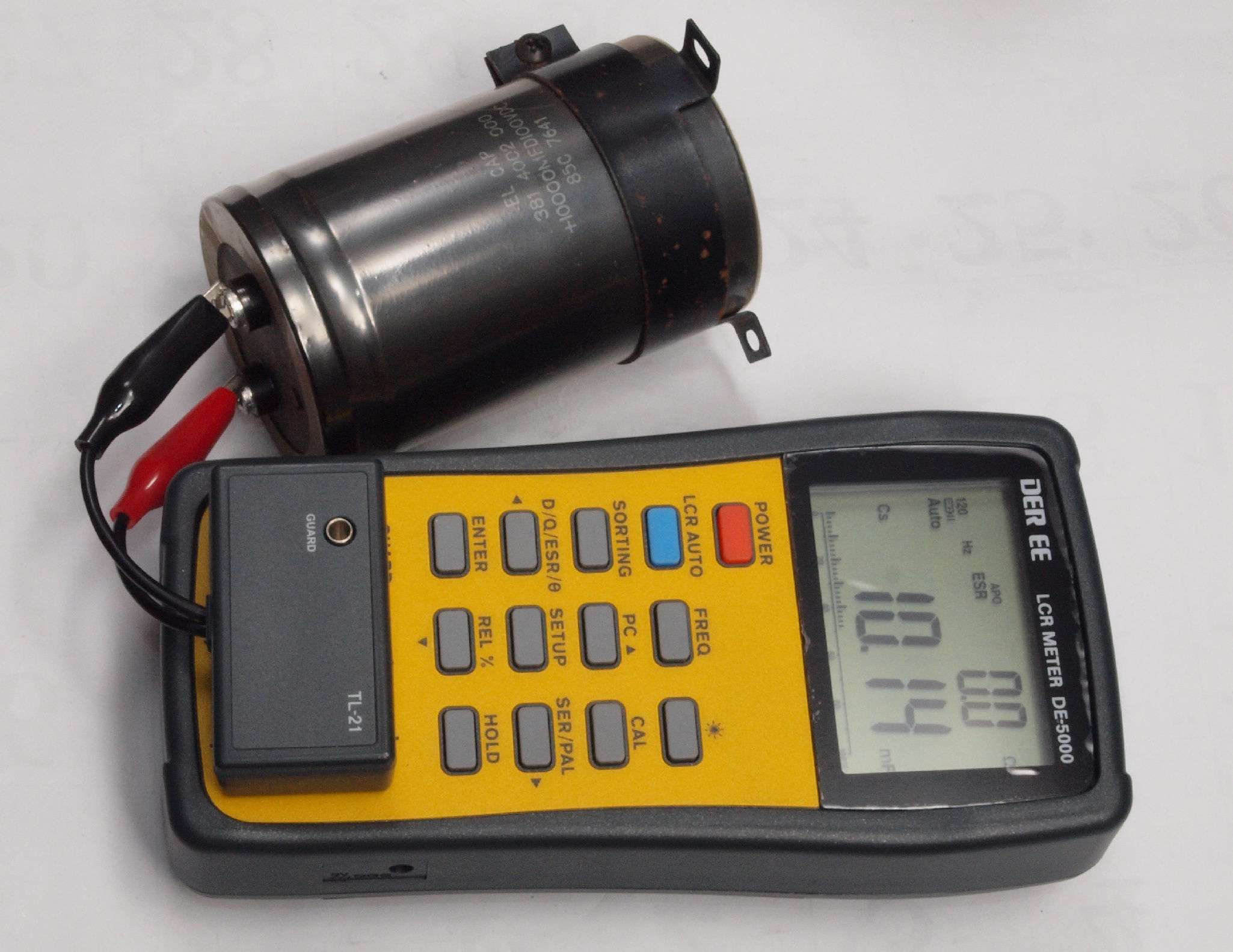

Ｒ１２．　＋電源の電源ブロック電解コンデンサー容量測定、３６．５４μＦ。液漏れがないので、内部の電極切断等？
Ｒ１３．　−電源の電源ブロック電解コンデンサー容量測定、１０，１４０μＦ。ＥＳＲ＝０．０Ω。
　　　　　　　　　　　　　　　　　　　　　　　　　　　ＥＳＲに付いてはmuRata、Nichicon、ルビコン、Panasonic参照。
　　　　　　　　　　　　　　　　　　　　　　　　　　　この測定でＮＧな物はダメですが、負荷試験方が正確です。

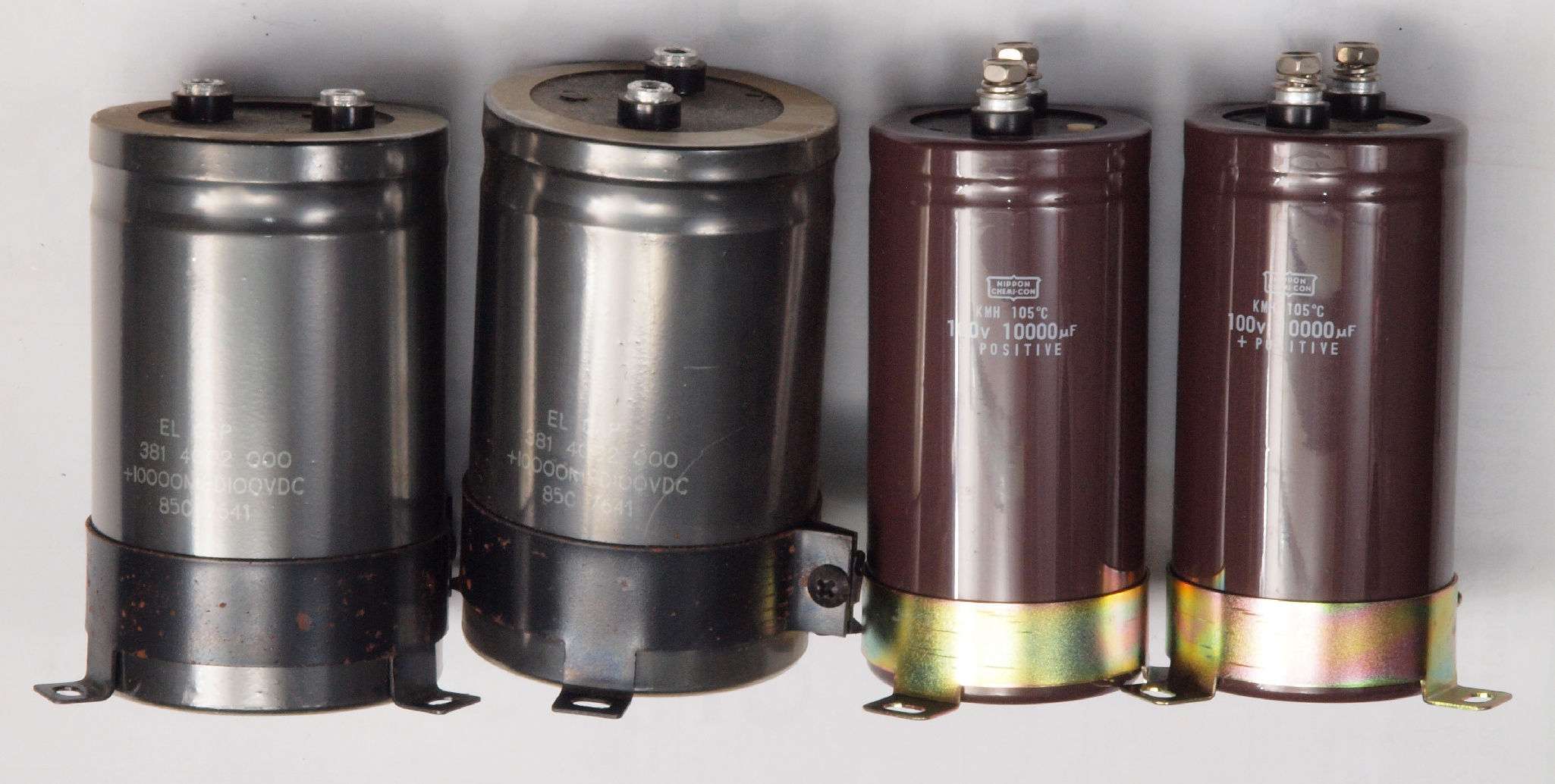

Ｒ２０．　ブロック電解コンデンサー比較。
　　　　　左＝着いていた１０，０００μＦ／１００Ｖ　８５度Ｃ、右＝交換する１０，０００μＦ／１００Ｖ　１０５度Ｃ。

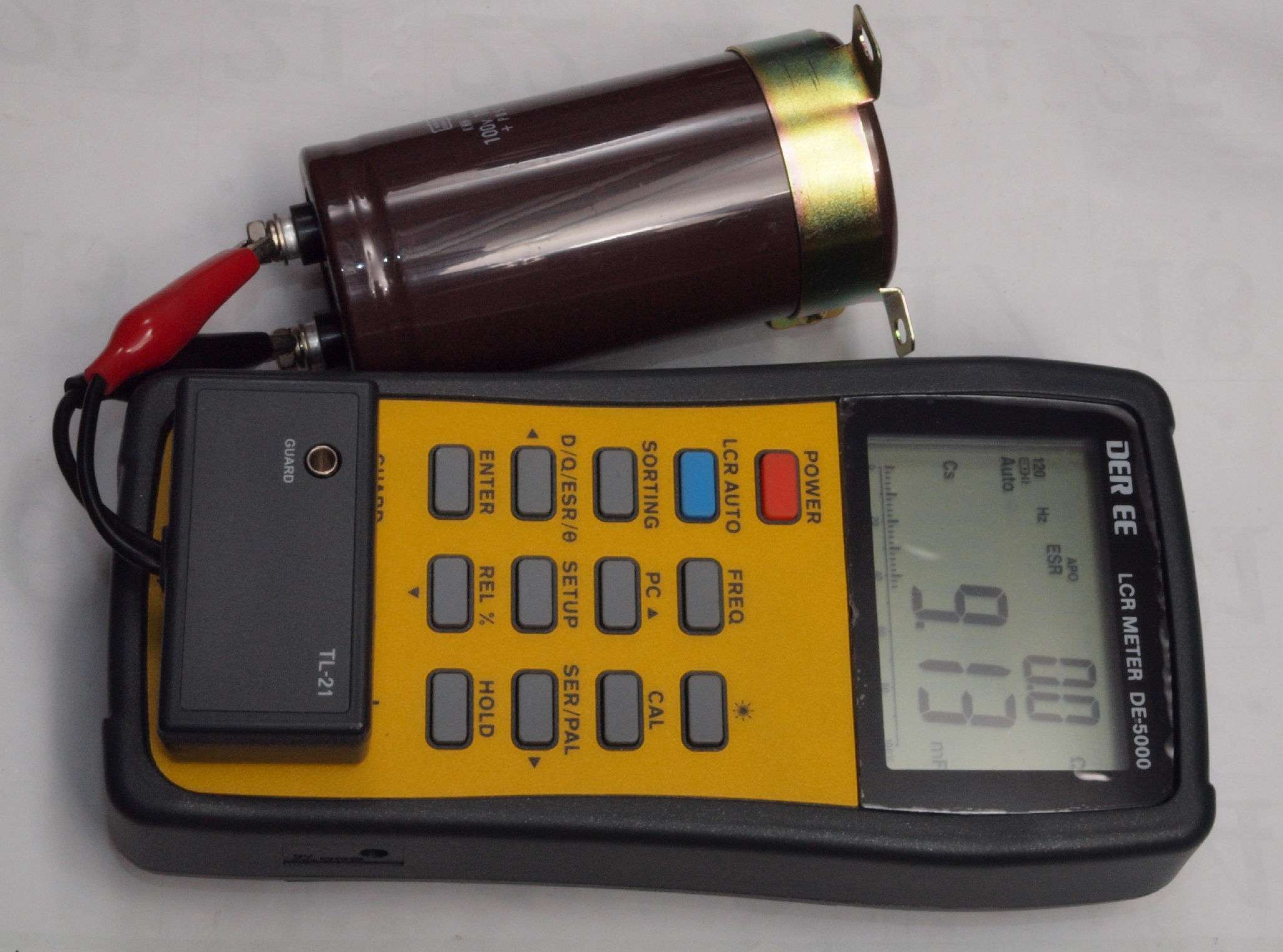

Ｒ２１．　交換するブロック電解コンデンサー容量測定、９，１３０μＦ。ＥＳＲ＝０．０Ω。
　　　　　　　　　　　　　　　　　　　　　　　　　　　ＥＳＲに付いてはmuRata、Nichicon、ルビコン、Panasonic参照。
　　　　　　　　　　　　　　　　　　　　　　　　　　　この測定でＮＧな物はダメですが、負荷試験方が正確です。

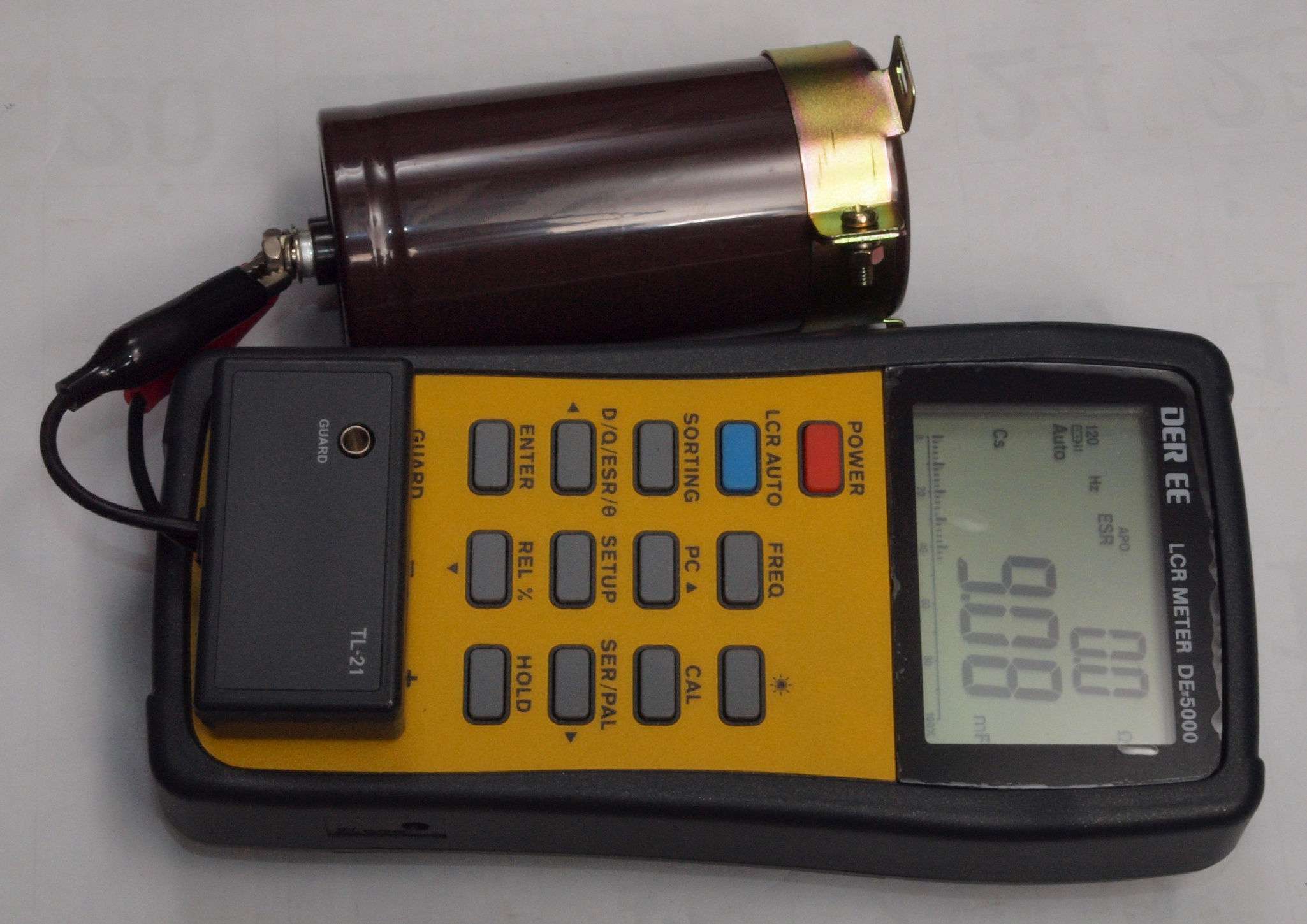

Ｒ２２．　交換するブロック電解コンデンサー容量測定、９，０８０μＦ。ＥＳＲ＝０．０Ω。
　　　　　　　　　　　　　　　　　　　　　　　　　　　ＥＳＲに付いてはmuRata、Nichicon、ルビコン、Panasonic参照。
　　　　　　　　　　　　　　　　　　　　　　　　　　　この測定でＮＧな物はダメですが、負荷試験方が正確です。

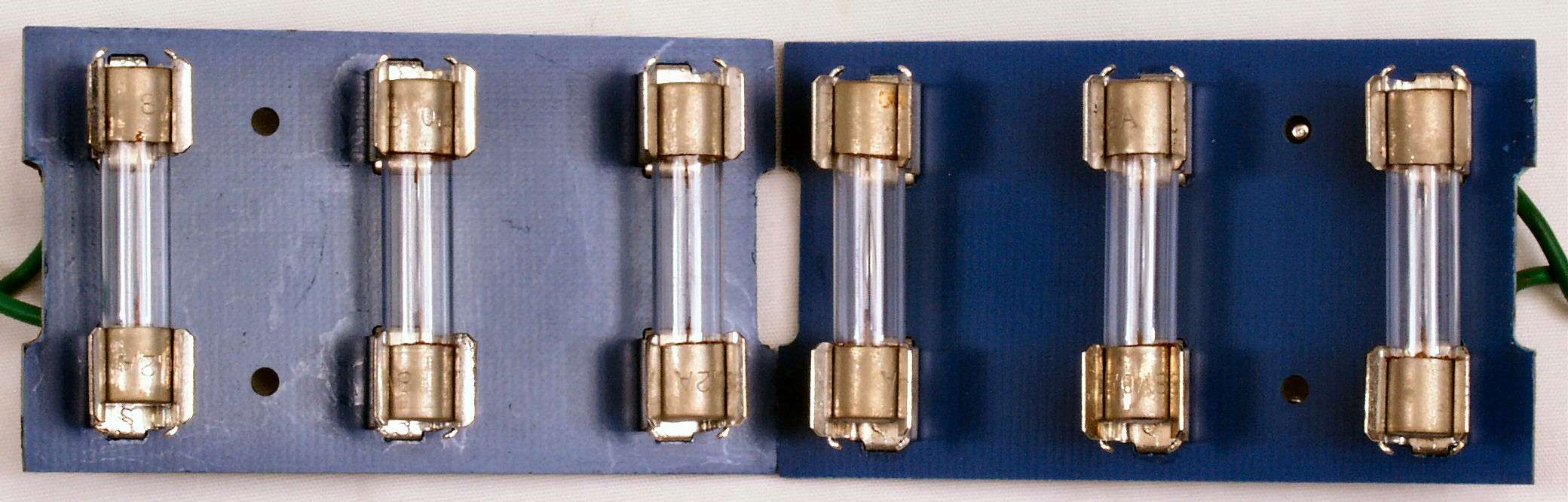

Ｒ３１．　修理（交換）後　電源の電源ブロック電解コンデンサー。フイルムコンデンサー２個、ヒューズ４個追加。
  • この時代のメインアンプは終段ＴＲ（トランジスター）の保護が不十分です。
    電源ＡＣ１００Ｖ入力にヒューズがありますが、１５Ａと大きいです。
    終段ＴＲ（トランジスター）への供給電圧は８０Ｖです。
    今、片側（＋側）のＴＲ（トランジスター）が短絡した場合　８０Ｖ×１０Ａ＝８００ＶＡですが、
    電源ＡＣ１００Ｖ×１５Ａ＝１５００ＶＡなので保護出来ません。
    片側（＋側）のＴＲ（トランジスター）が短絡した場合、反対側（−側）もほぼ同時に焼損します。
  • 終段ＴＲ（トランジスター）を保護の為、ＲＬの＋−供給回路に、ヒューズを挿入します。
  • 詳しくはこちら参考。
Ｓ．　Ｍａｒａｎｔｚ　Model ５１０Ｍ　の仕様（マニアル・カタログより）　
型式 ステレオパワーアンプ　Model ５１０Ｍ
出力 8Ω（定格出力時、両ch、20Hz〜20kHz）=500W（256W＋256W）
全高調波歪率 0.1％以下（20Hz〜20000Hz）
混変調歪率 0.05％以下（定格出力時、両ch、SMPTE）
周波数特性 20Hz〜20kHz ±0.1dB/1W出力
入力感度 2Ｖ for 250W into 8Ω load with Gain Controls fully clockwise.
入力インピーダンス 25kΩ with Gain Controls fully clockwise.
ダンピング・ファクター 100以上
Total Noise better than 106dB below 250W Power（8Ω Load）
Gain Control(s) Dual
Meter Range Single: Off, 0 db (2.56 watts), +10 db (25.6 watts), +20db (128 watts, +3dB is 256 watts)
Peak Lamp(s) Yes
外形寸法 幅15 1/2×高さ6 1/4×奥行14インチ
重量 46ｌｂ＝37.6kg
価格 595,000円（1972年頃）
