ＬＵＸＭＡＮ　Ｃ−５０００Ａ　修理記録

同時修理　ＹＡＭＡＨＡ　Ｂ３．３台目　ＹＡＭＡＨＡ　Ｂ３．４台目　２０２４／４／２５到着　　　７／７完成

Ａ．　修理前の状況 ＹＡＨＯＯオークションで購入。 出品者の説明 ［動作］ 通電：良好 入出力・音出し：確認出来ました。 　本体操作：バランス操作ガリがございます。 　TONEコントロール効いていません。 　TONE bypassボタン切り替わりません。 　※ジャンク品での出品になります。 　記載している「故障箇所」や「未確認箇所」は初期不良の保証対象外となりますので、 修理、パーツ取りなどを想定しご購入頂きますようお願い致します。 　※音質に関しまして、測定器等での正確な数値等の計測は行っておりません。 　中古品となりますので、シビアなセッティングでの使用の場合は調整が必要な商品になります。 　予めご了承の上、ご入札をお願い致します。 ［状態］ 　使用感がありキズ、汚れがございます。 　※状態は写真でご確認ください。 オーバホール修理依頼。 Ｃ．　修理状況 全電解コンデンサー交換。 フイルムコンデンサー１部交換・追加。 配線手直し、補強。 全半固定ＶＲ交換。 電源コードを３Ｐインレットに交換。 入出力ＲＣＡ端子交換。 足黒ＴＲ（トランジスター）の交換。 制御リレー交換。 ロータリーＳＷ類洗浄。 Ｋ．　木製ケース修理　　別ファイルが開きます。 Ｄ．　使用部品 電解コンデンサー　　　　　　　４２個。 フイルムコンデンサー　　　　１８個。 抵抗　　　　　　　　　　　　　　４個。 半固定ＶＲ　　　　　　　　　　２個。 ３Ｐインレット　　　　　　　　　１個。　FURUTECH　FI-10(R) ロジウムメッキ。 ＲＣＡ端子　　　　　　　　　１４組２８個。 リレー　　　　　　　　　　　　　３個。 整流ブリッジ　　　　　　　　　２個。 Ｅ．　調整・測定 Ｆ．　上位測定器による　調整・測定 Ｇ．　修理費　　１５０，０００円　　　　オーバーホール修理 Ｋ．　完成後の外観。 Ｙ．　ユーザー宅の設置状況 Ｓ．　ＬＵＸＭＡＮ　Ｃ−５０００Ａ　の仕様（マニアル・カタログより）

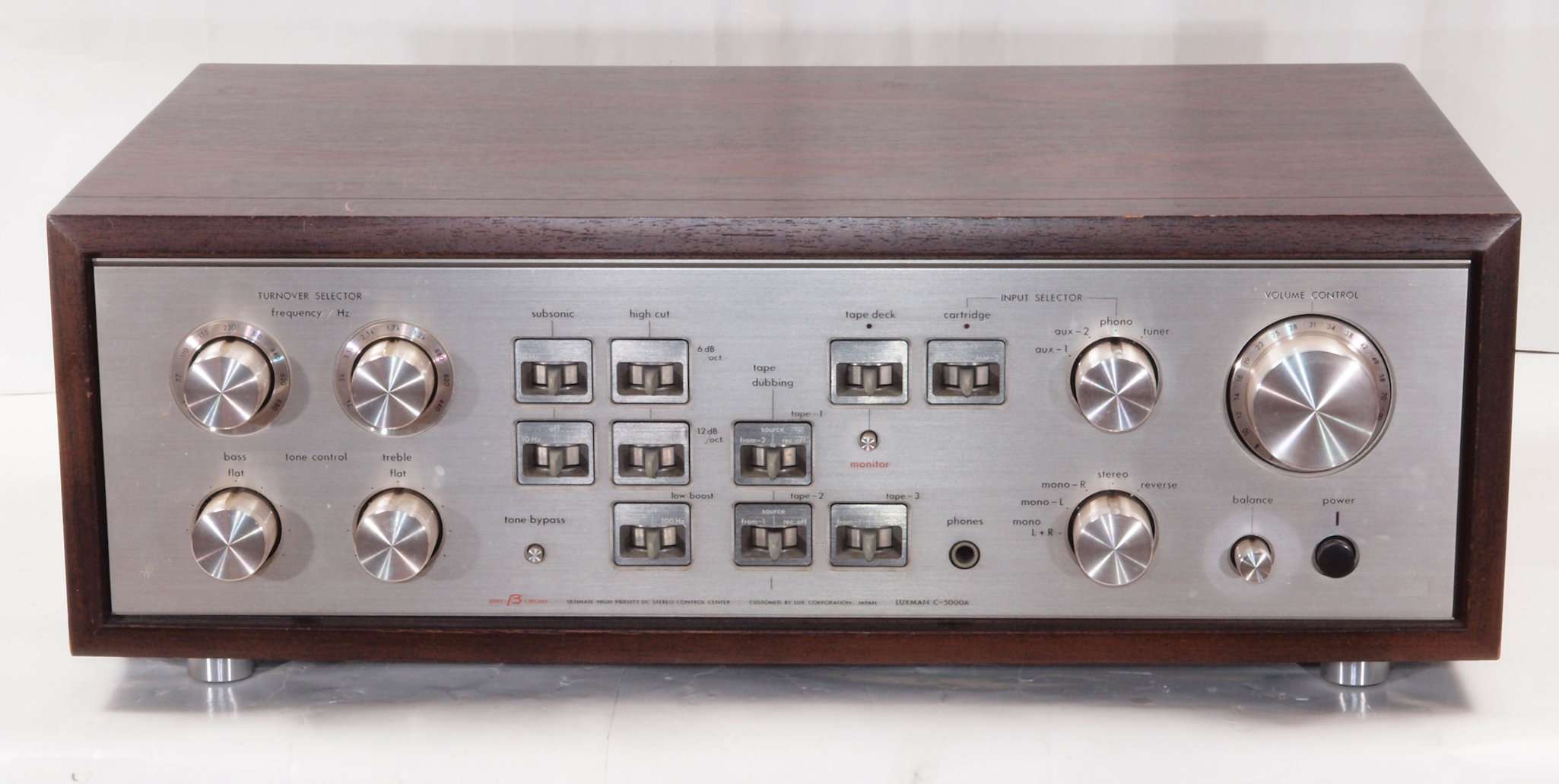

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る。

Ａ１２．　点検中　前右から見る。

Ａ１３．　点検中　後から見る。

Ａ１４．　点検中　後左から見る。

Ａ１５．　点検中　上から見る。

Ａ２１．　点検中　下から見る。

Ａ２２．　点検中　下前から見る。

Ａ２３．　点検中　下前左から見る。

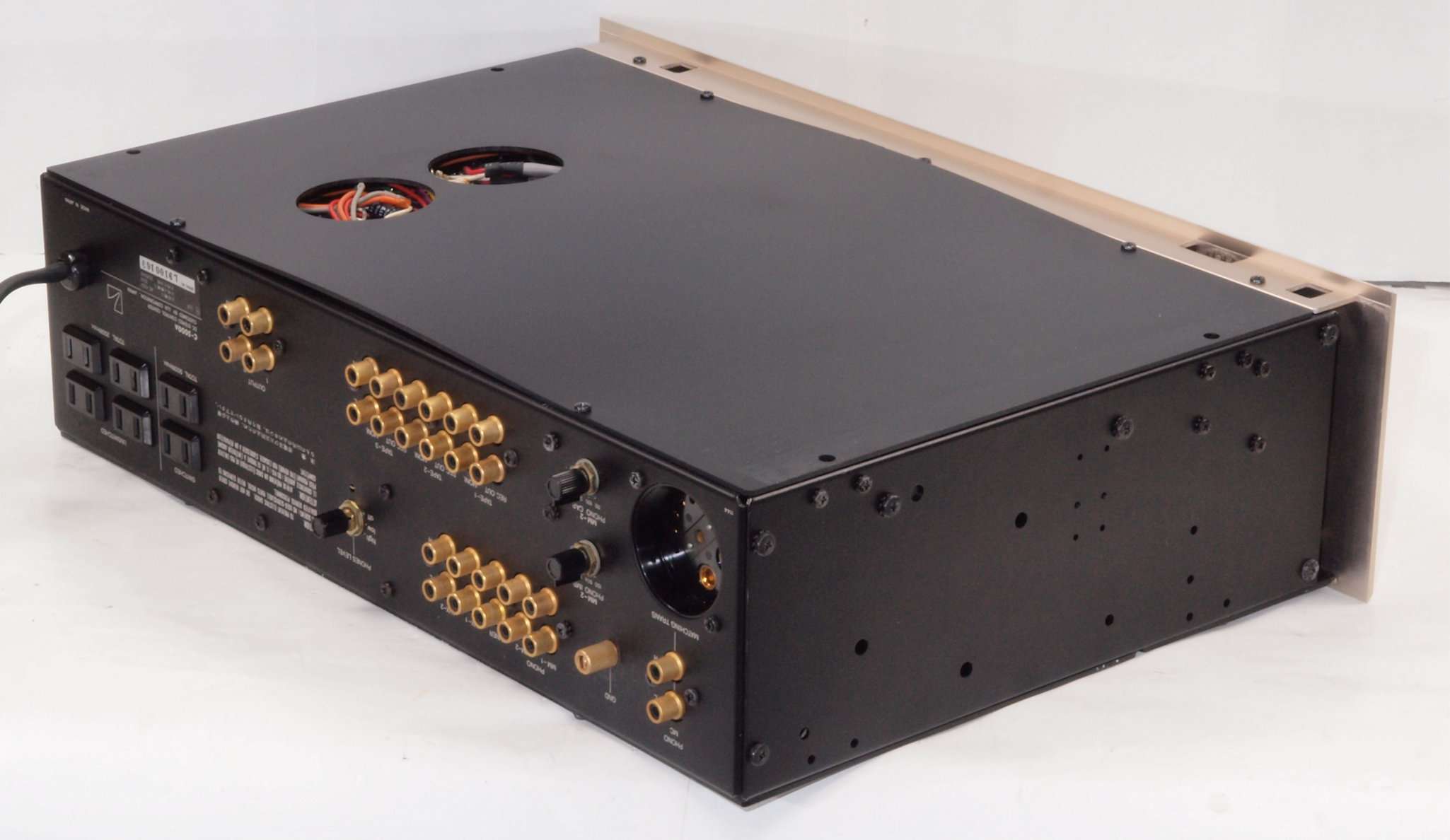

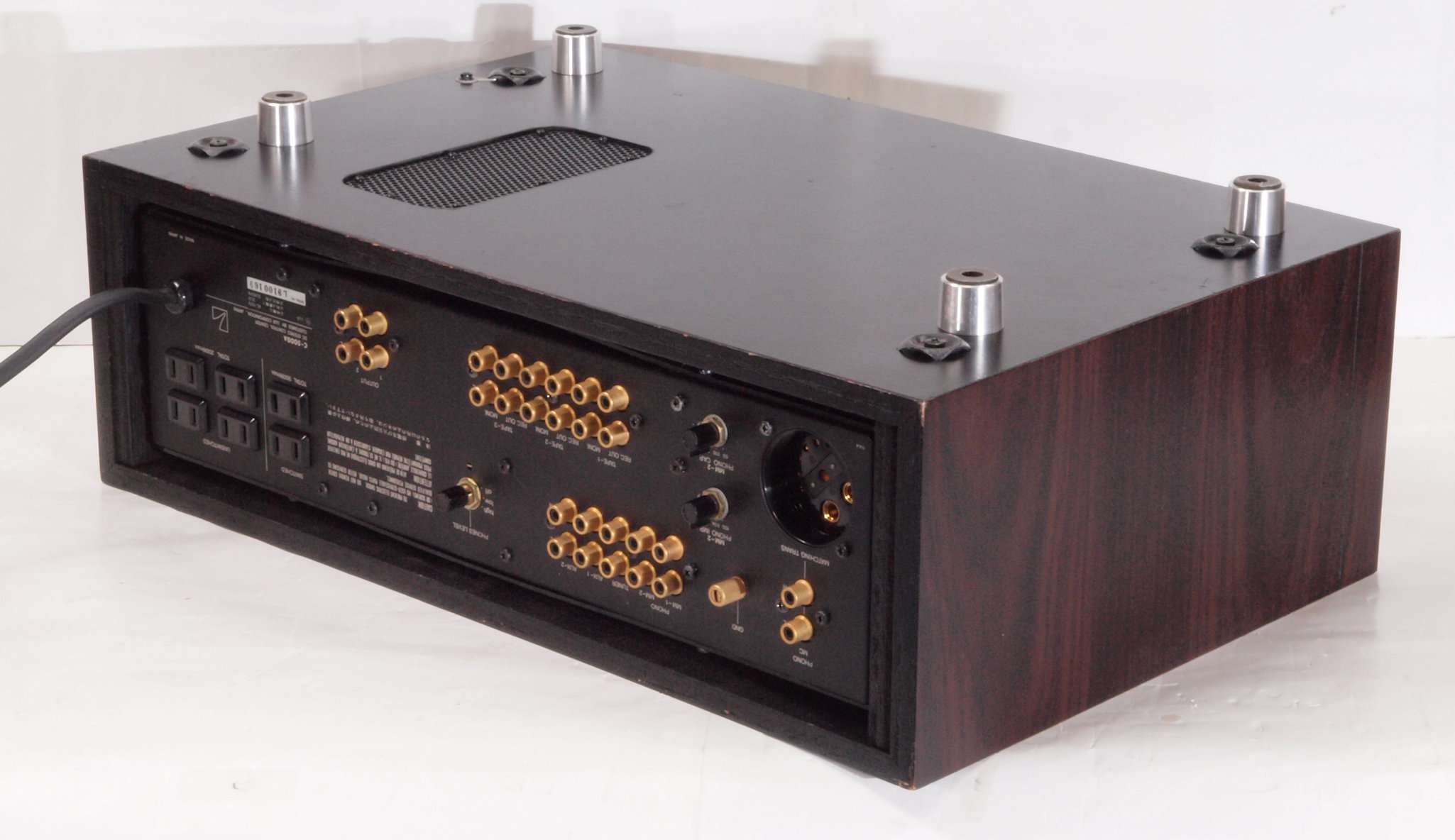

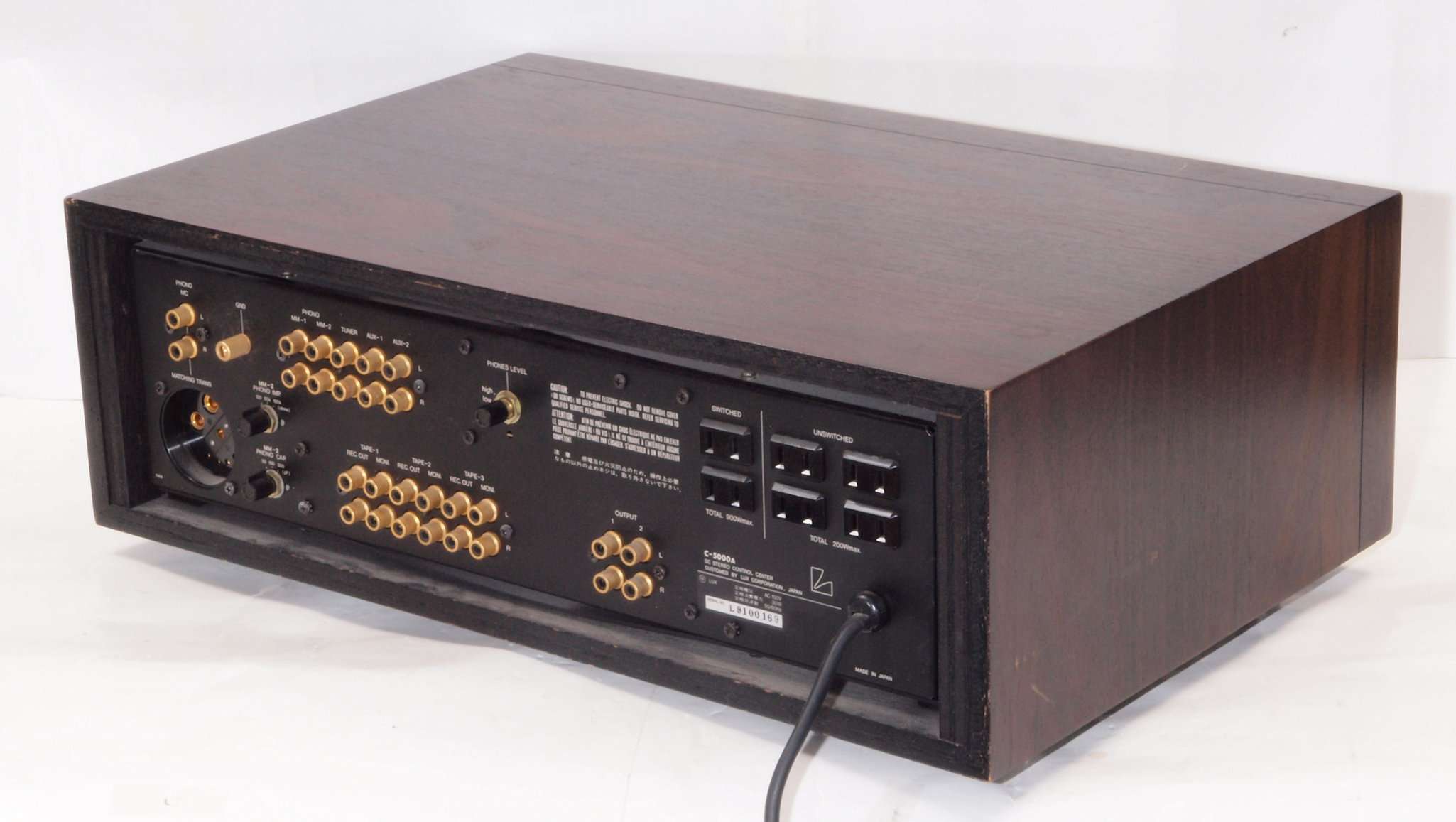

Ａ２４．　点検中　下後から見る。

Ａ２５．　点検中　下後右から見る。

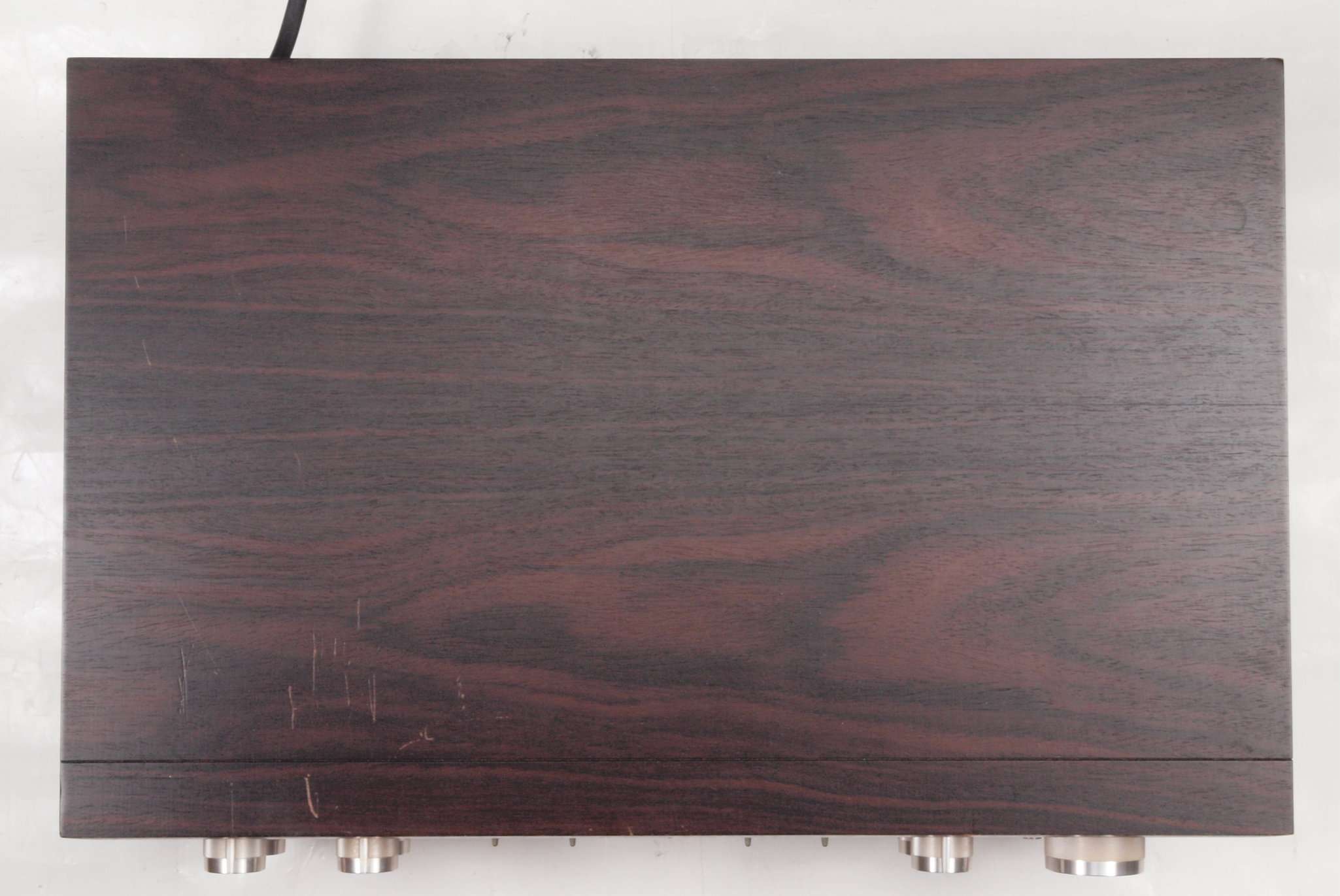

Ａ３１．　点検中　木ケースから取出し前右から見る。

Ａ３２．　点検中　木ケースから取出し後左から見る。

Ａ３３．　点検中　木ケースから取出し下前左から見る。

Ａ３４．　点検中　木ケースから取出し下後右から見る。

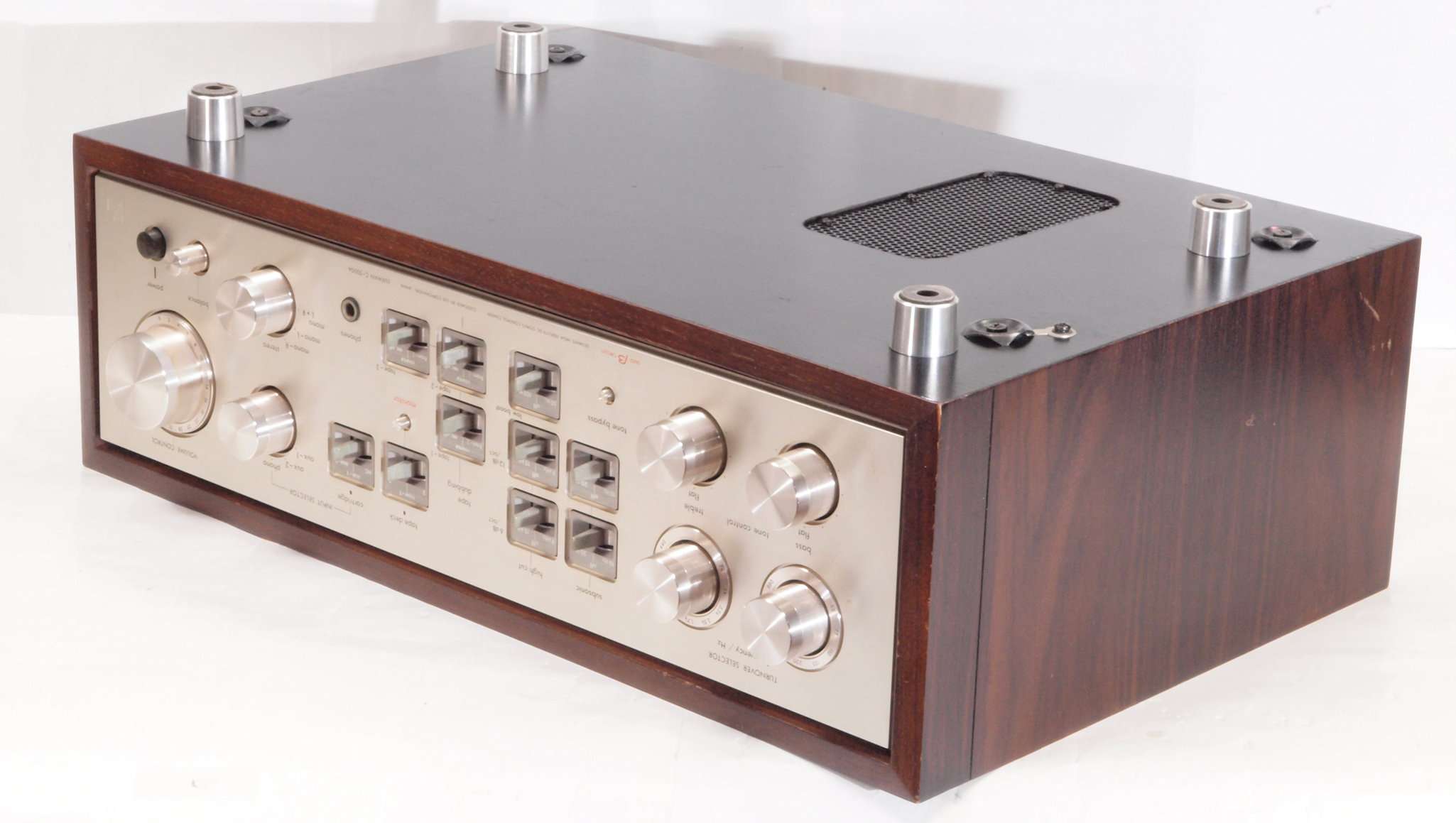

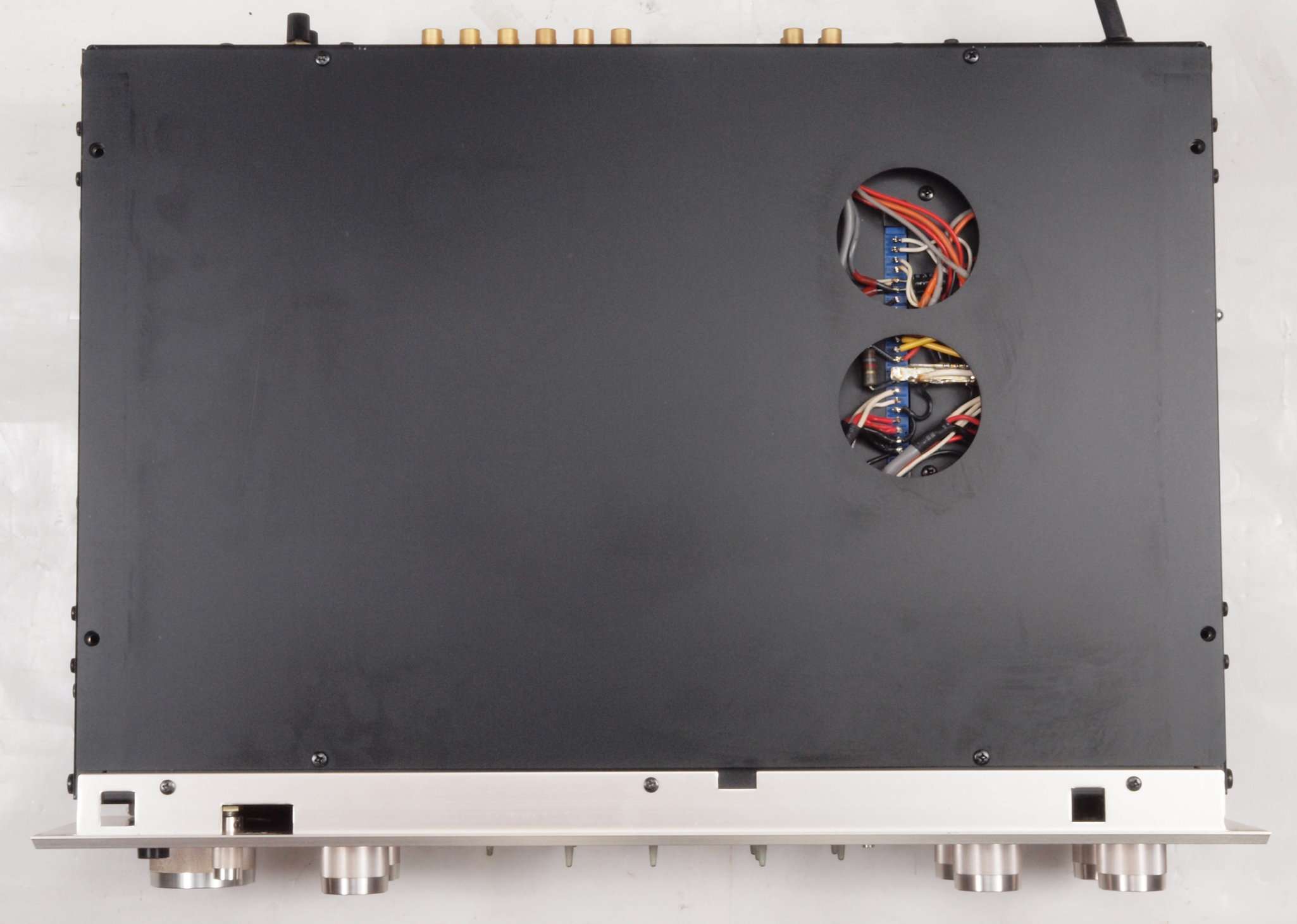

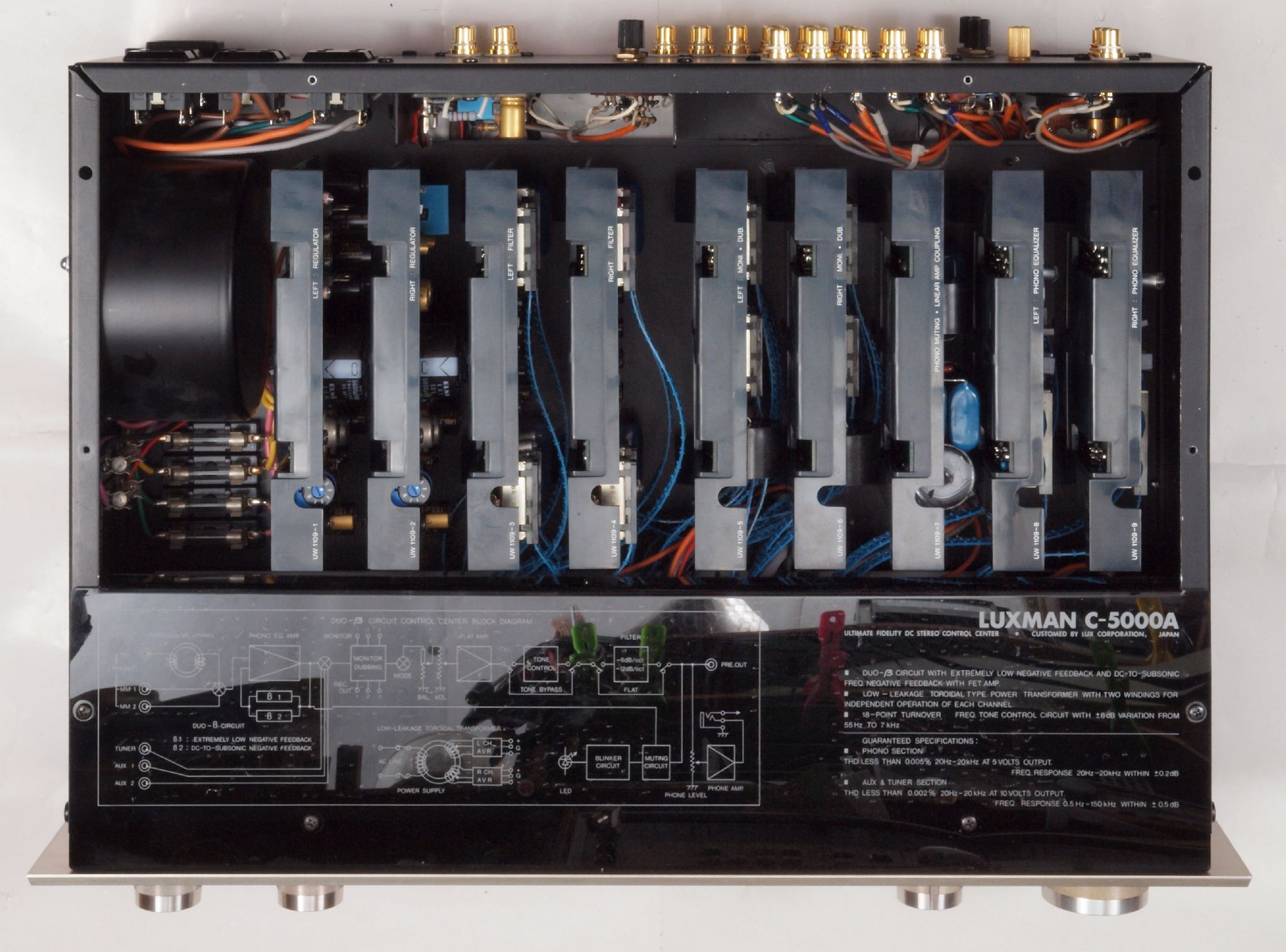

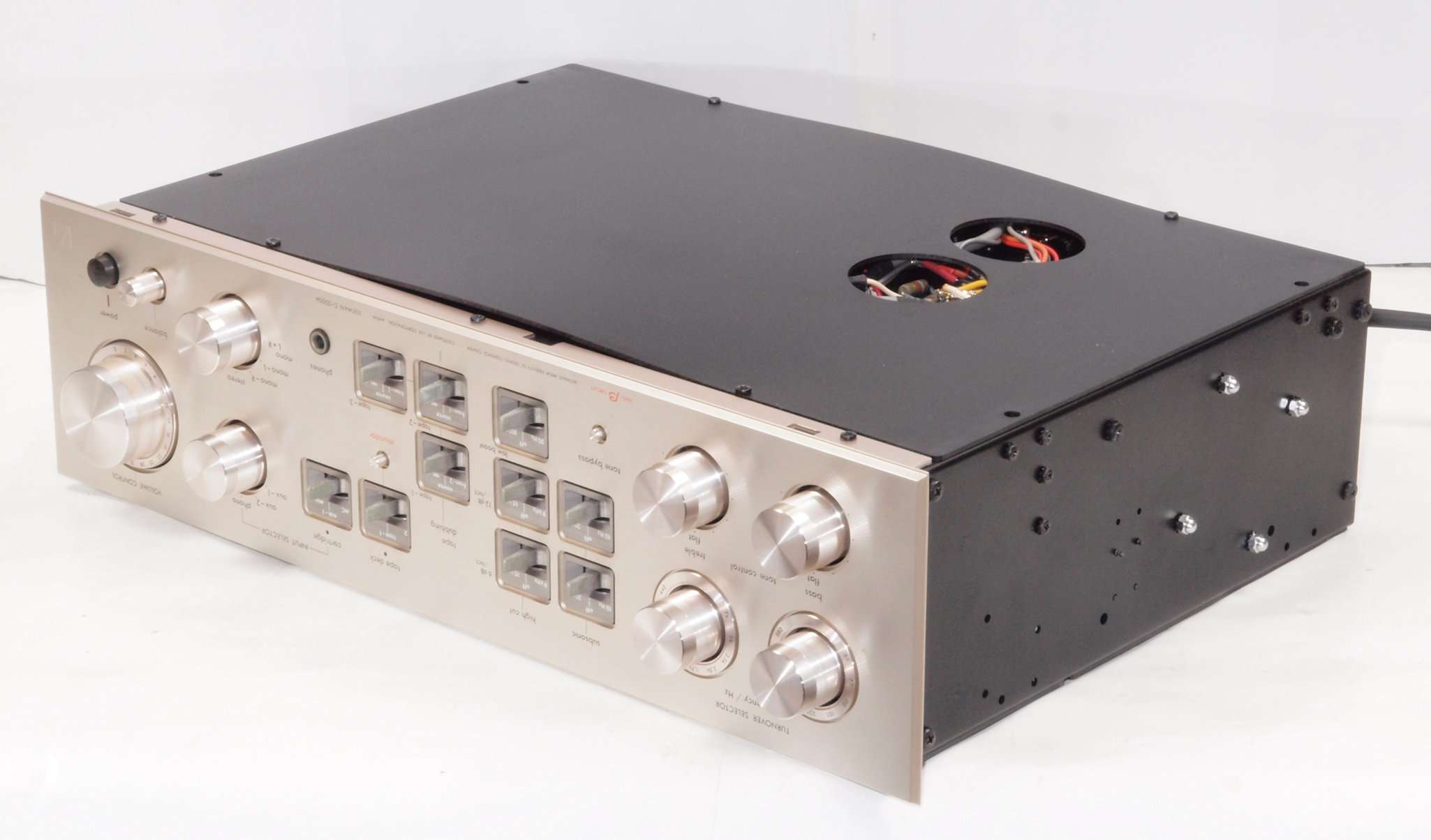

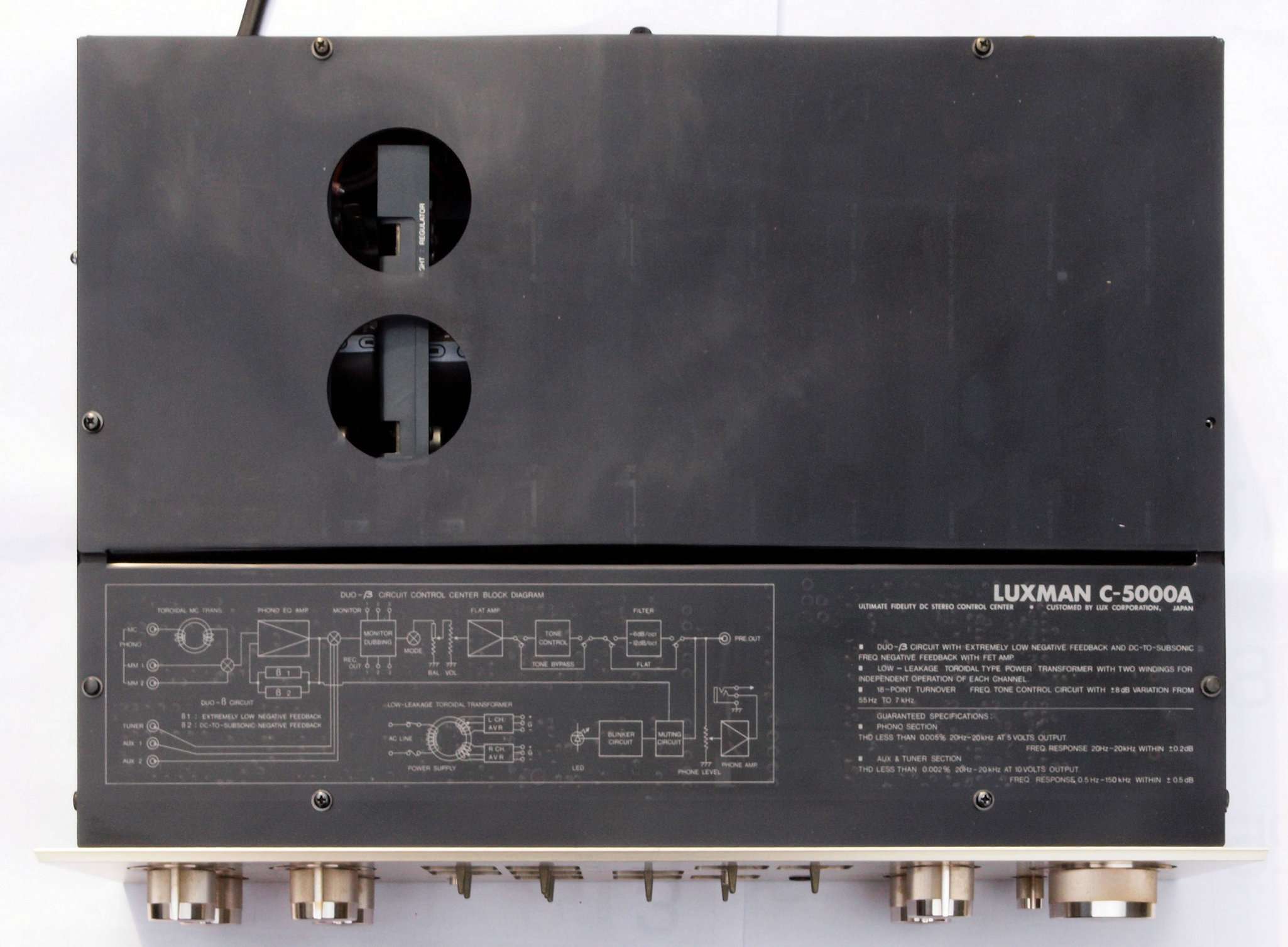

Ａ４１．　点検中　木ケースから取出し上から見る。上蓋はプラスチック製、よってシールド効果無。

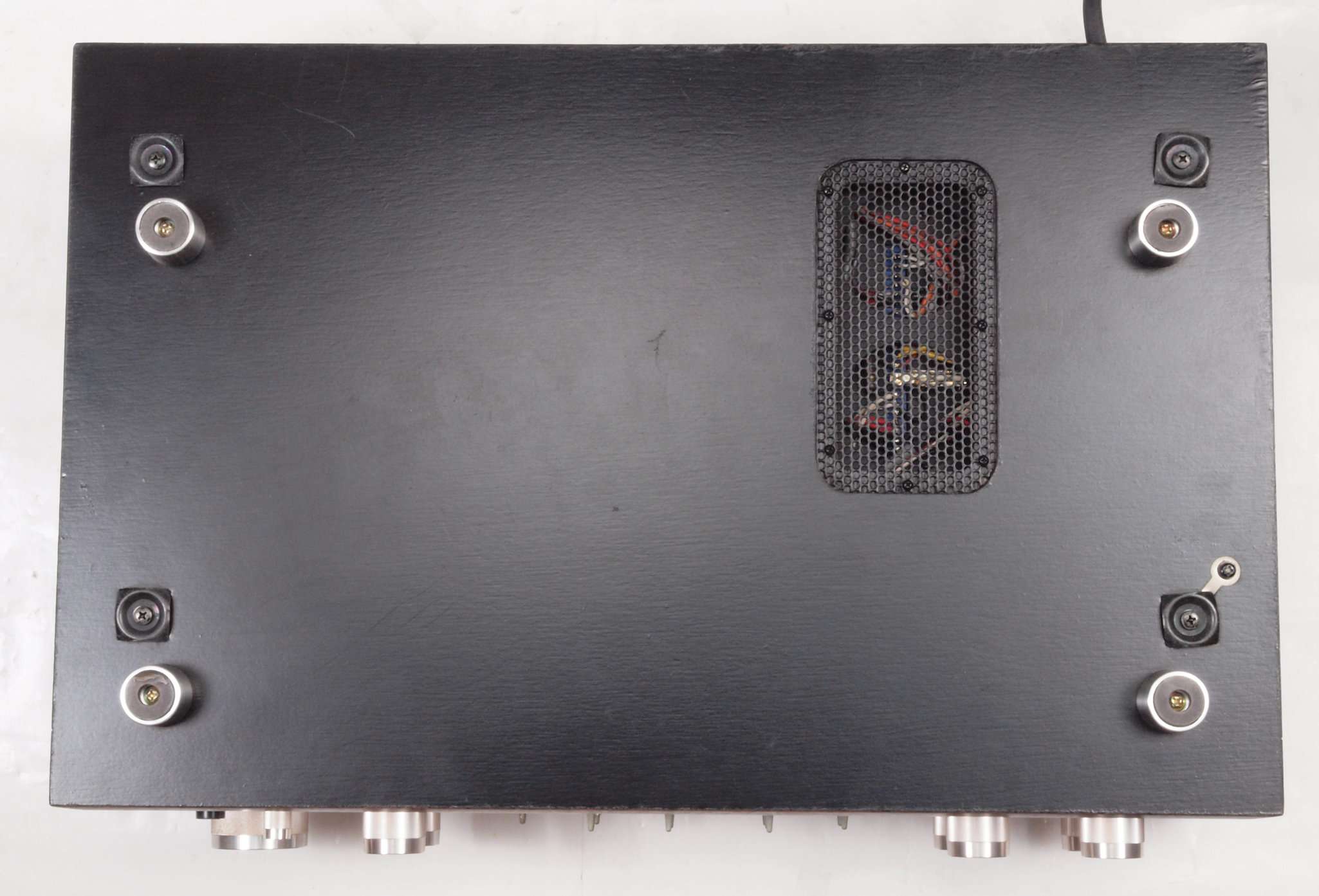

Ａ４２．　点検中　木ケースから取出し下から見る。下蓋はプラスチック製、よってシールド効果無。

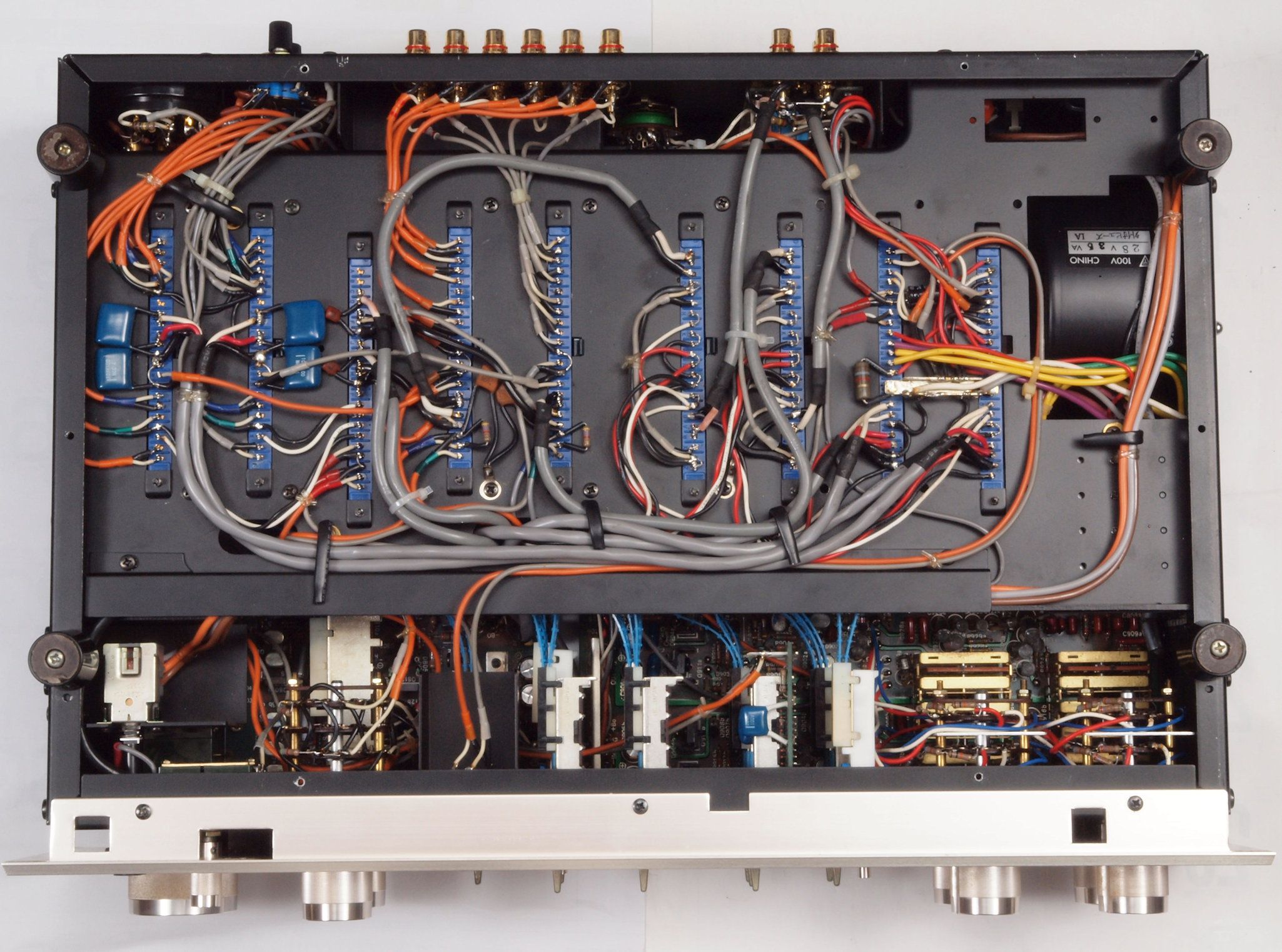

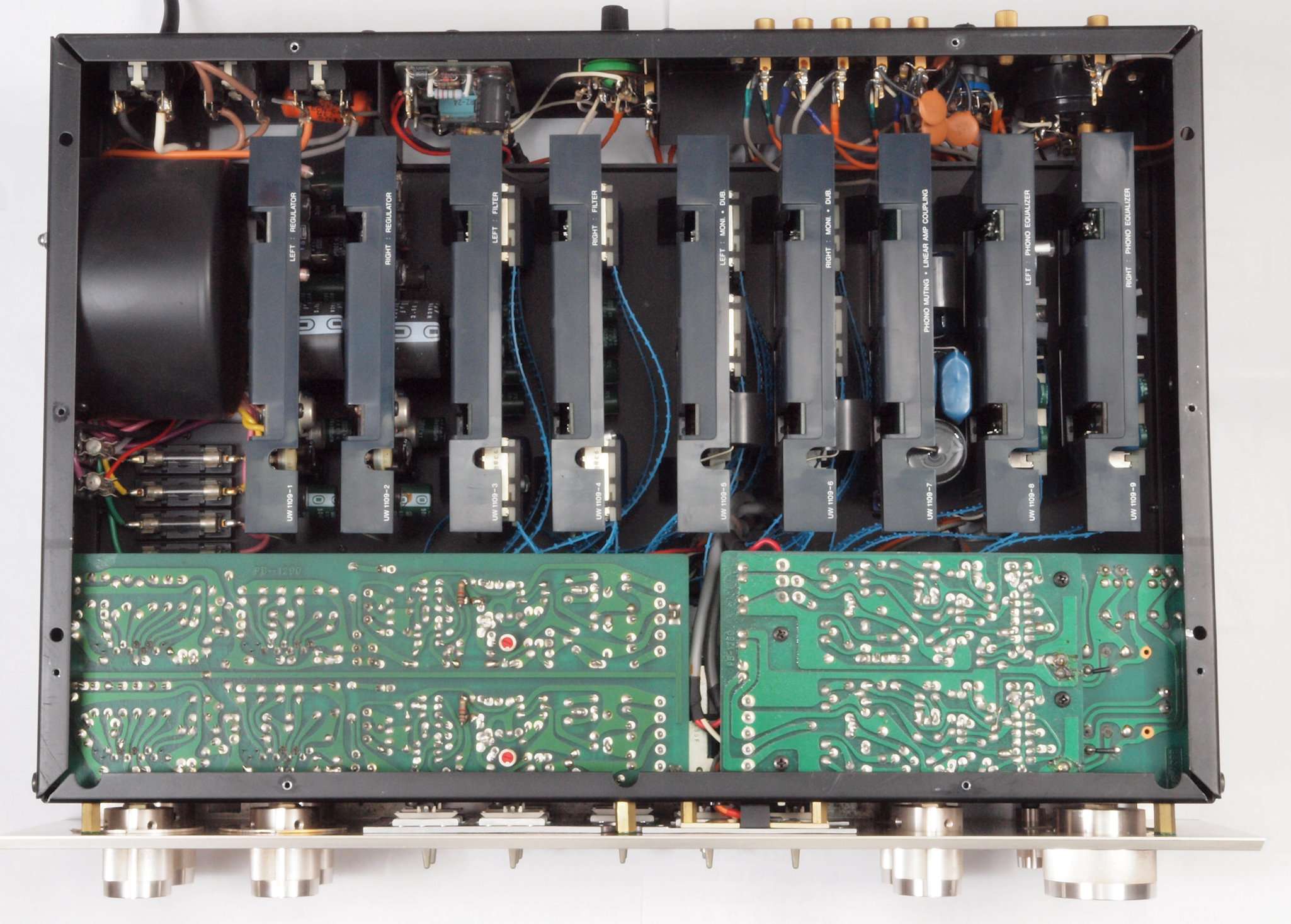

Ａ５１．　点検中　木ケースから取出し、上蓋を取り上から見る。

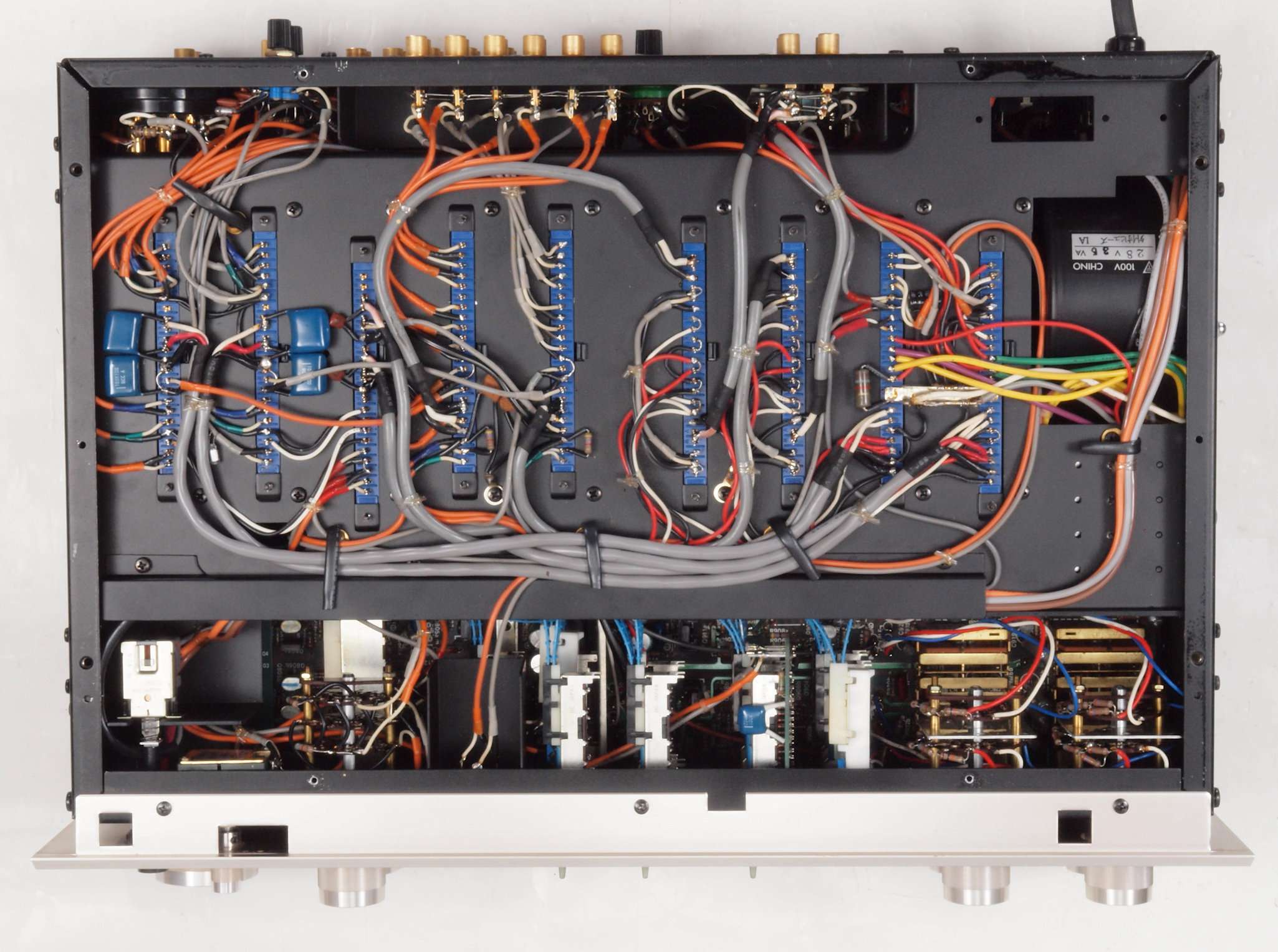

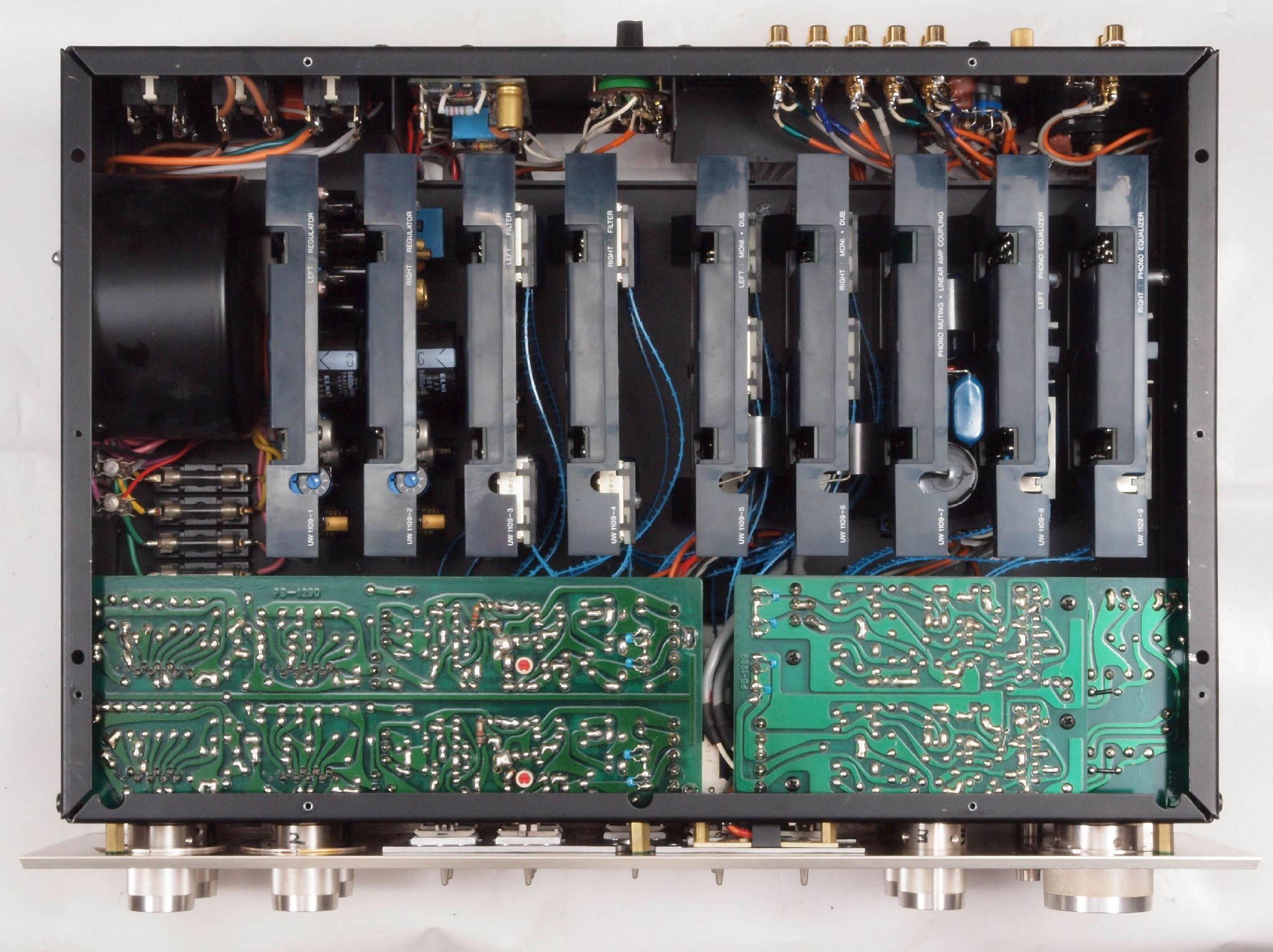

Ａ５２．　点検中　木ケースから取出し、下蓋を取り下から見る。

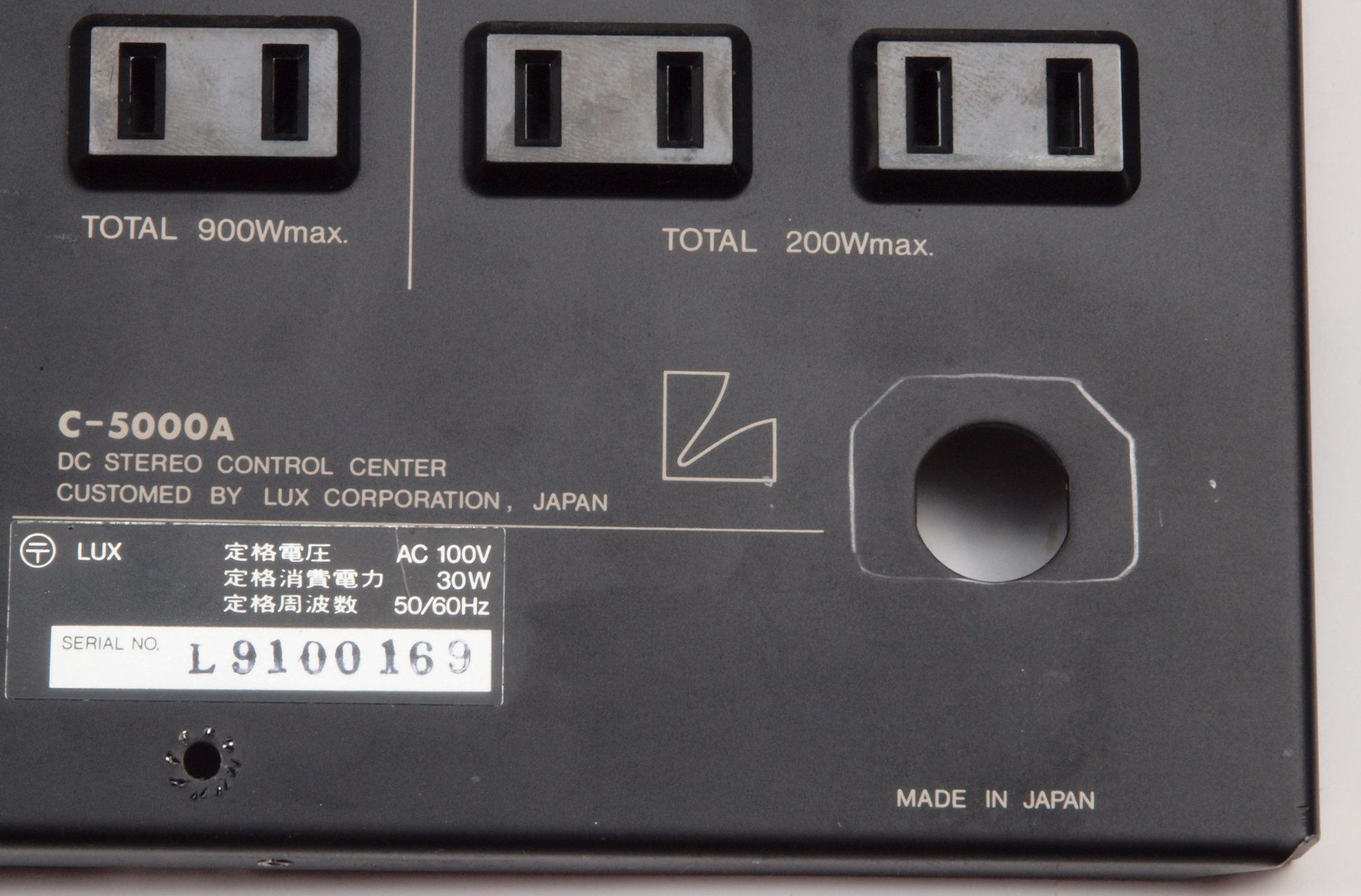

Ａ６１．　点検中　電源コード取り付け。

Ａ６２．　点検中　３Pインレットに交換。FURUTECH　FI-10(R) ロジウムメッキ。

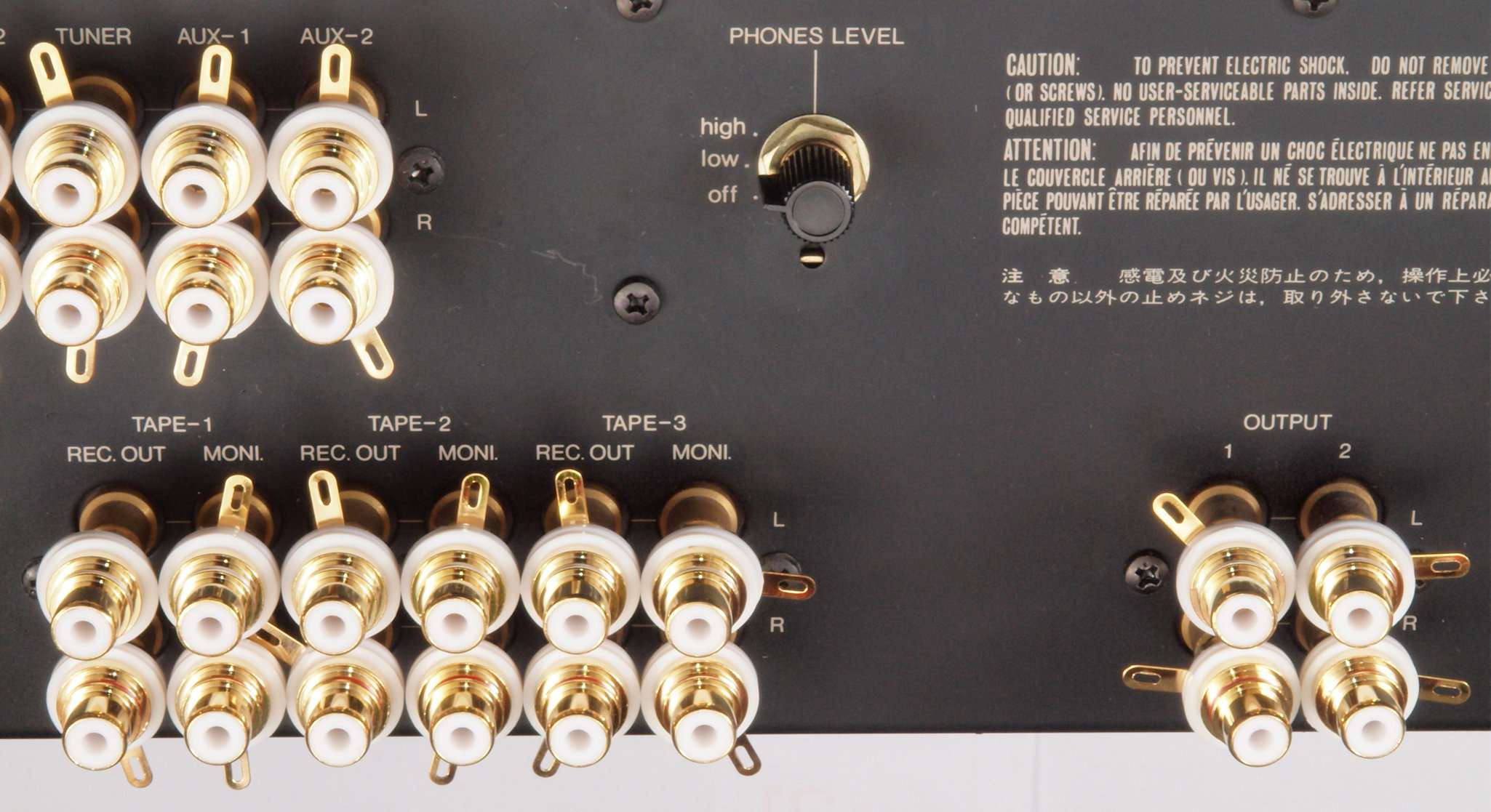

Ａ７１．　点検中　出力RCA端子、テープ入出力ＲＣＡ端子。

Ａ７２．　点検中　出力RCA端子、テープ入出力ＲＣＡ端子。　テフロン絶縁型と交換。 ＷＢＴ　ＲＣＡ端子を選択可。

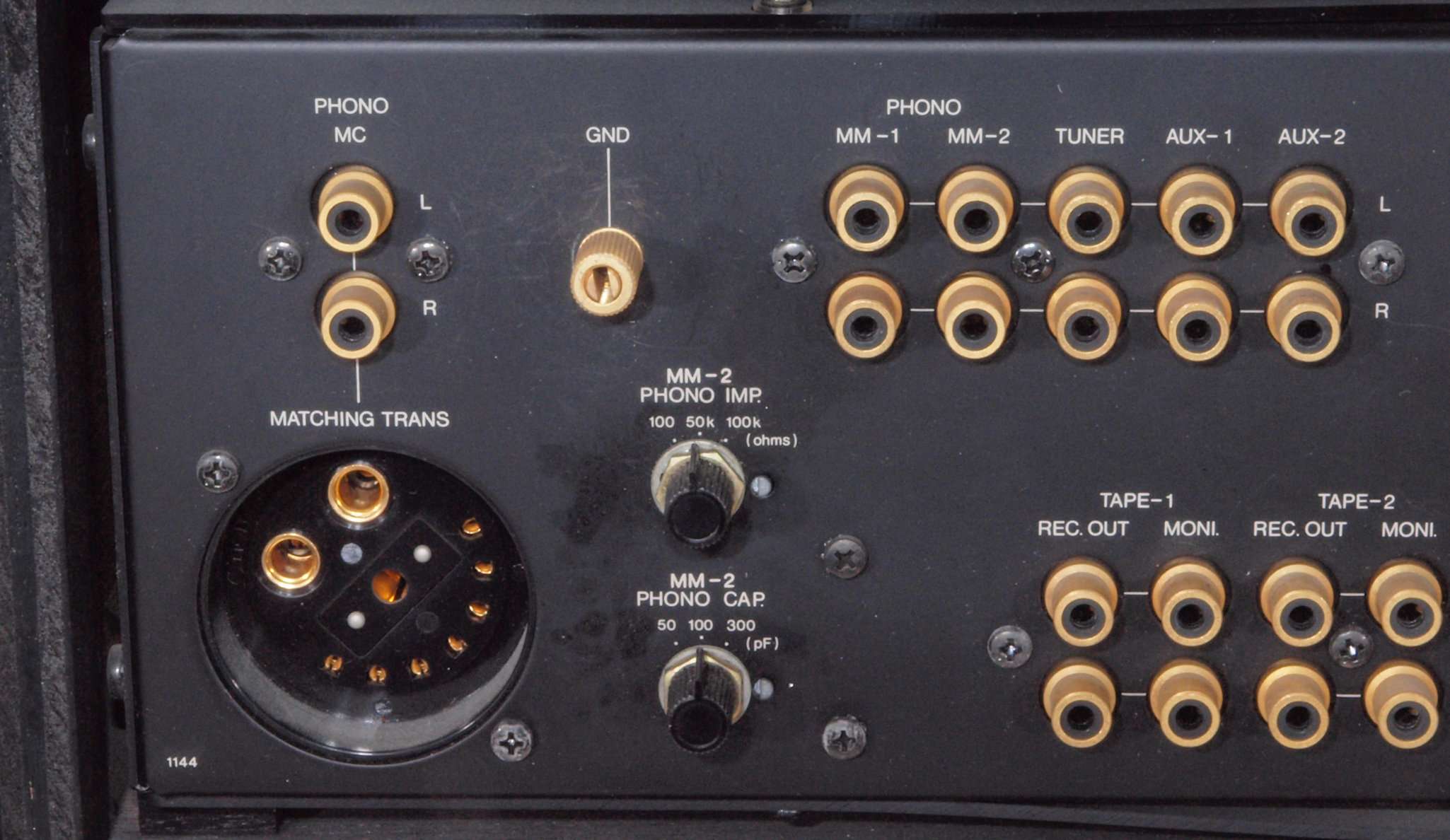

Ａ７３．　点検中　入力ＲＣＡ端子郡。

Ａ７４．　点検中　入力ＲＣＡ端子郡。　テフロン絶縁型と交換。 ＷＢＴ　ＲＣＡ端子を選択可。

Ａ７５．　点検中　交換するテフロン絶縁製ＲＣＡ端子。　中心電極は円筒状で４つ割方式。

Ａ７６．　点検中　ＷＢＴ製ＲＣＡ端子ＷＢＴ−０２０１。　さらに複雑な構造で「カチ」と差し込み感を与える。

Ａ７７．　点検中　最近の「ＲＣＡプラグ」の中心電極は２割になっているので接触不良が起きにくい。

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１．　修理中　後パネル、各種基板を外したシャーシ。

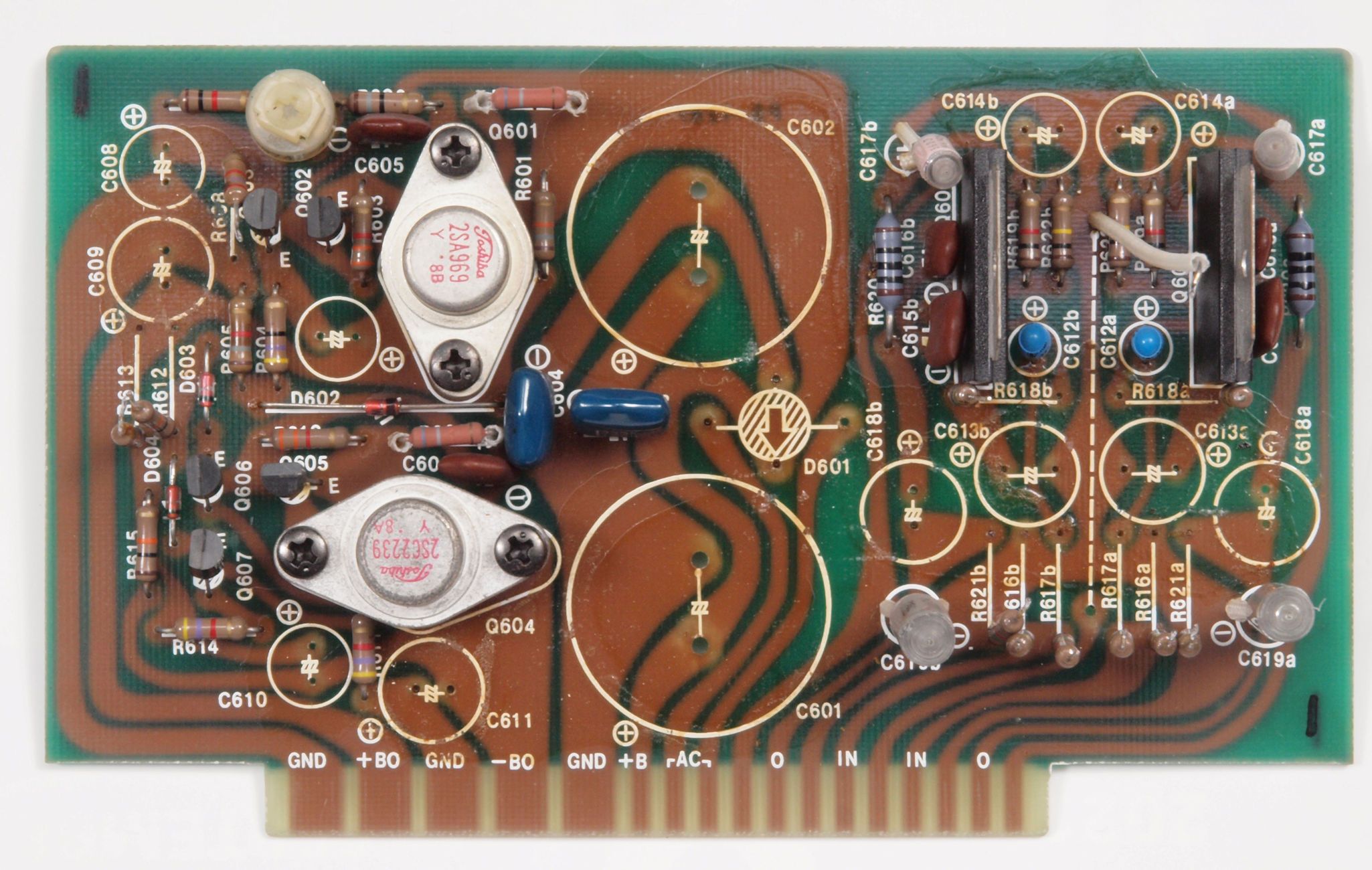

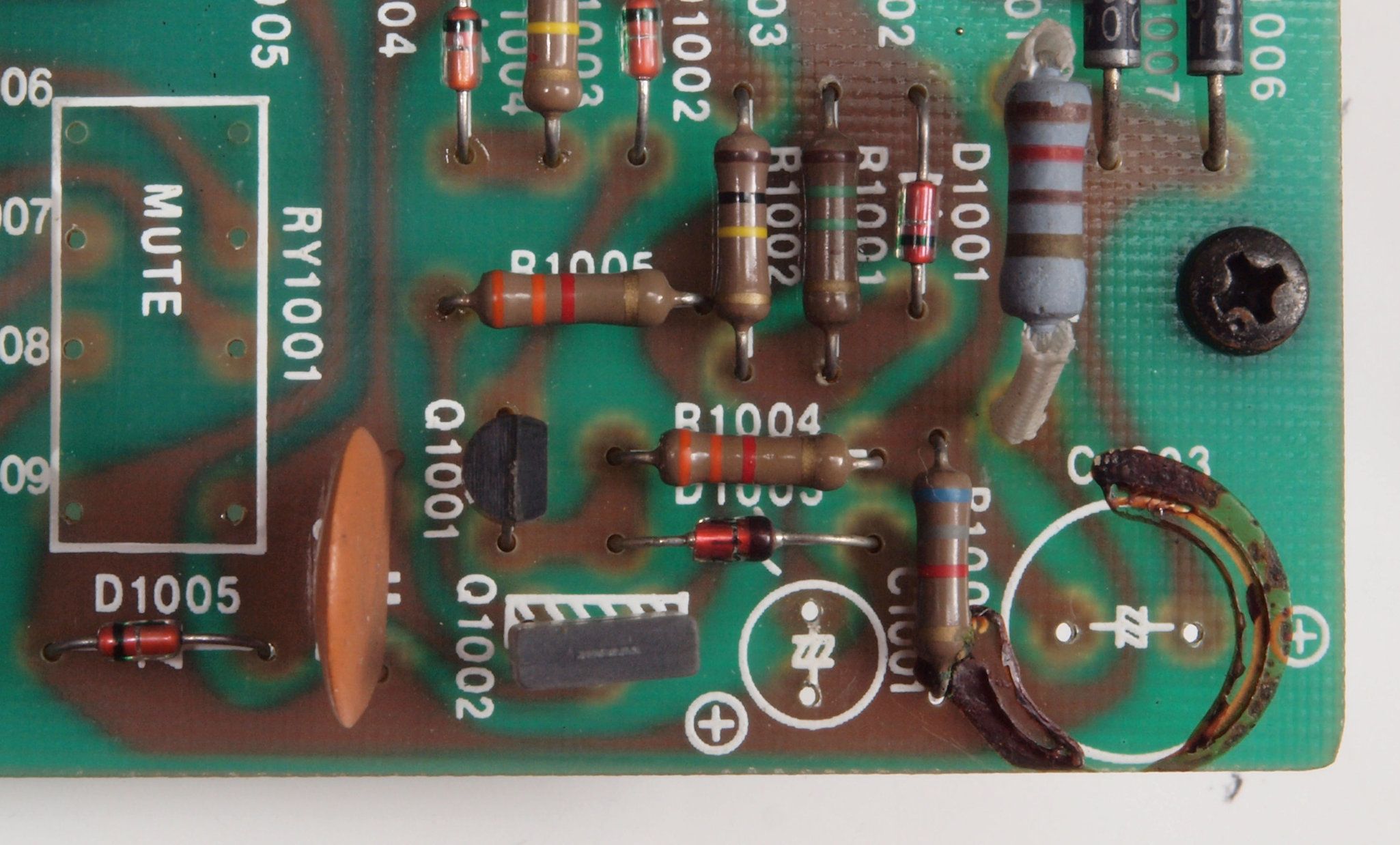

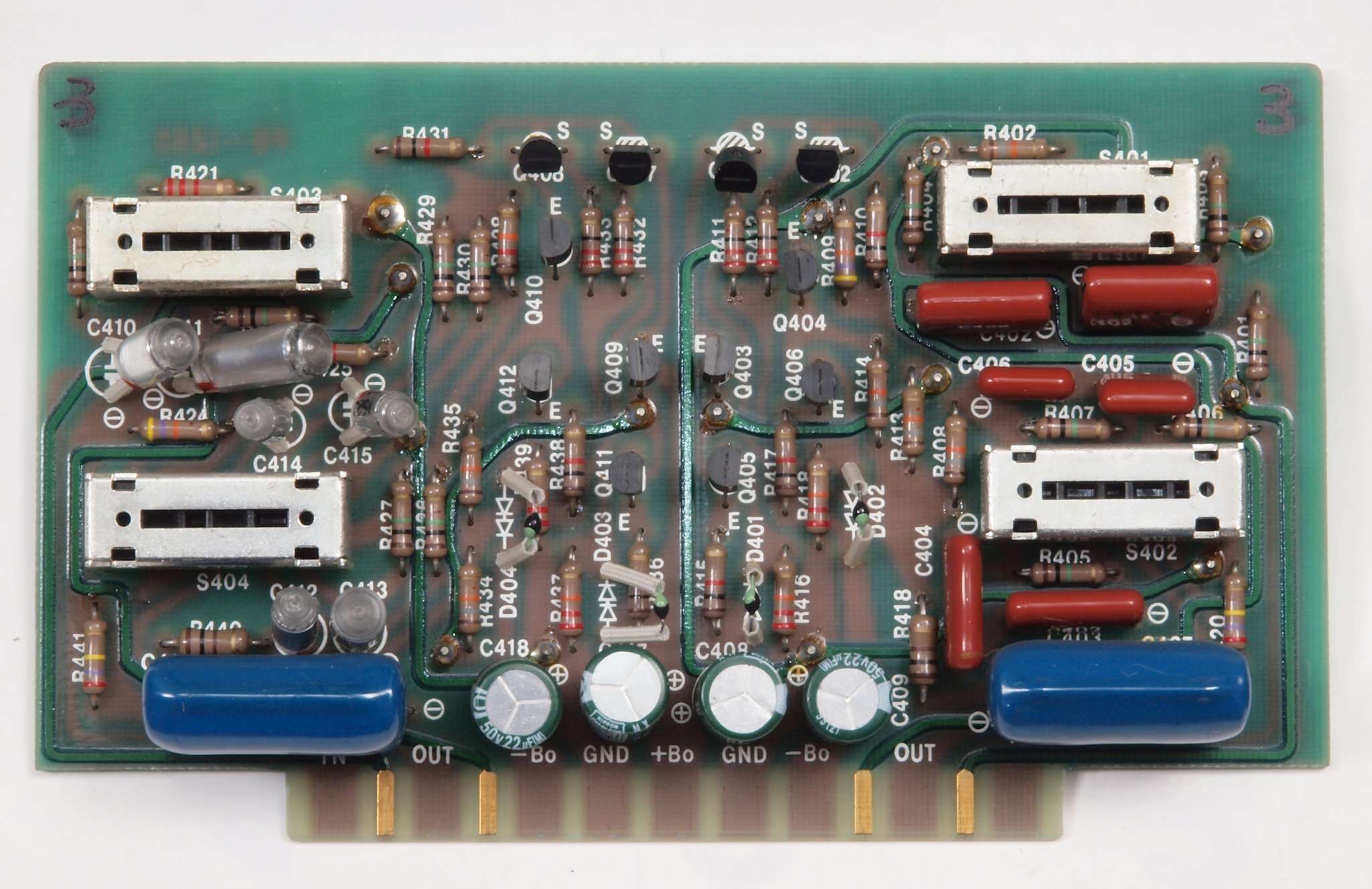

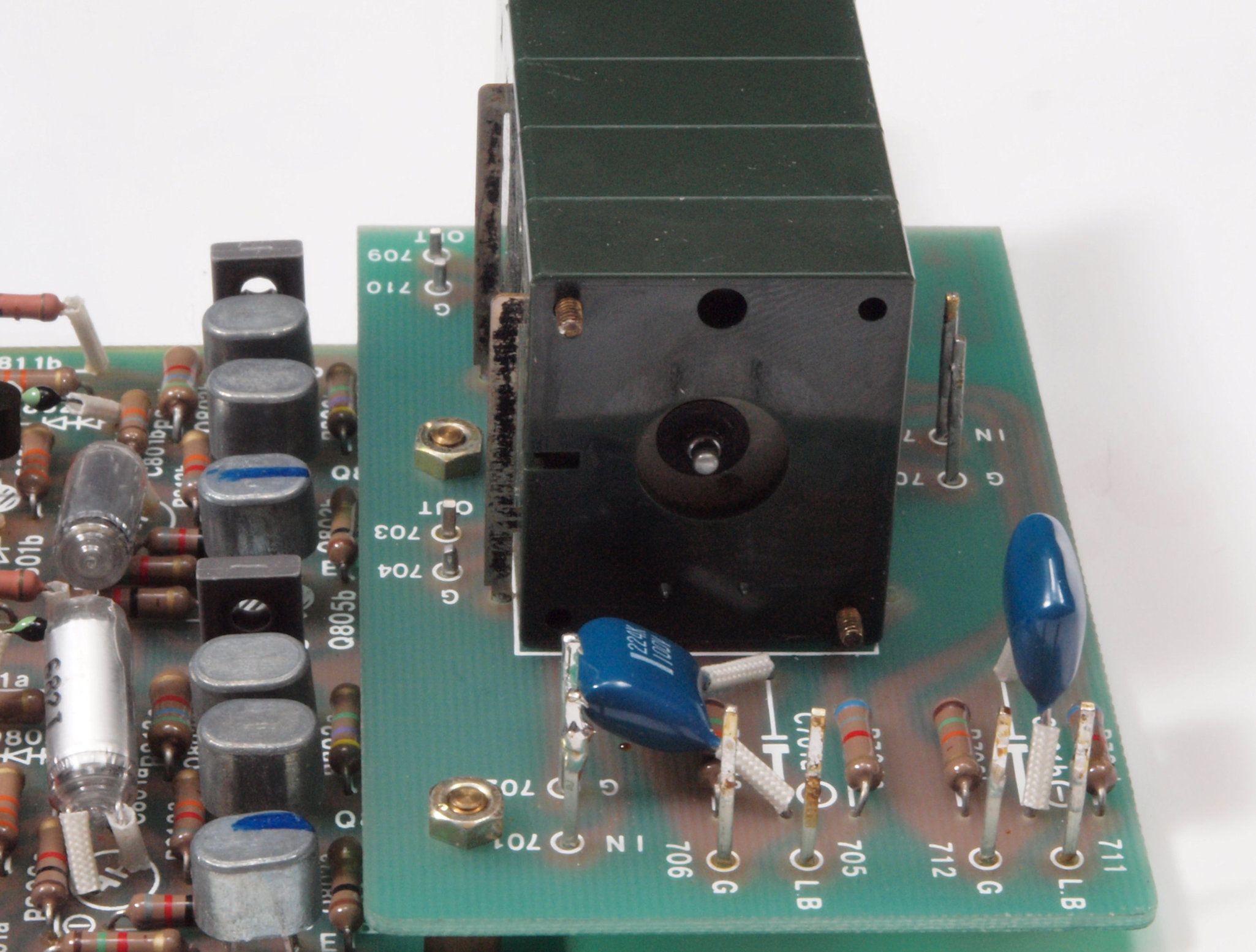

Ｃ１１．　修理前　Ｌ側定電圧基板、ヘッドホーンアンプ基板。

Ｃ１１２．　修理中　Ｌ側定電圧基板、ヘッドホーンアンプ基板。　トルエン溶媒の接着剤。

Ｃ１１３．　修理後　Ｌ側定電圧基板、ヘッドホーンアンプ基板。　トルエン溶媒の接着剤、部品を取り去り、コート液を塗布後。

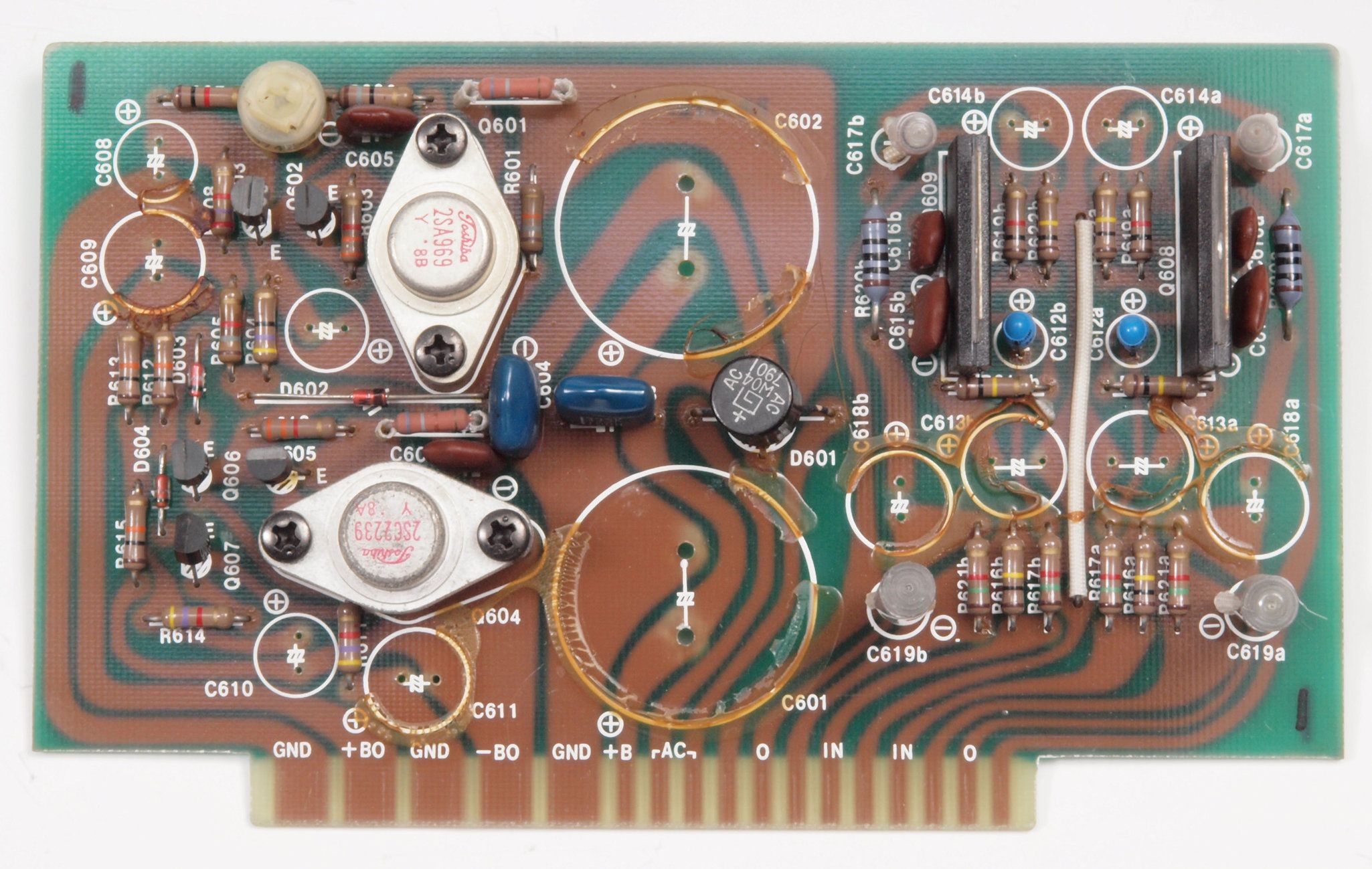

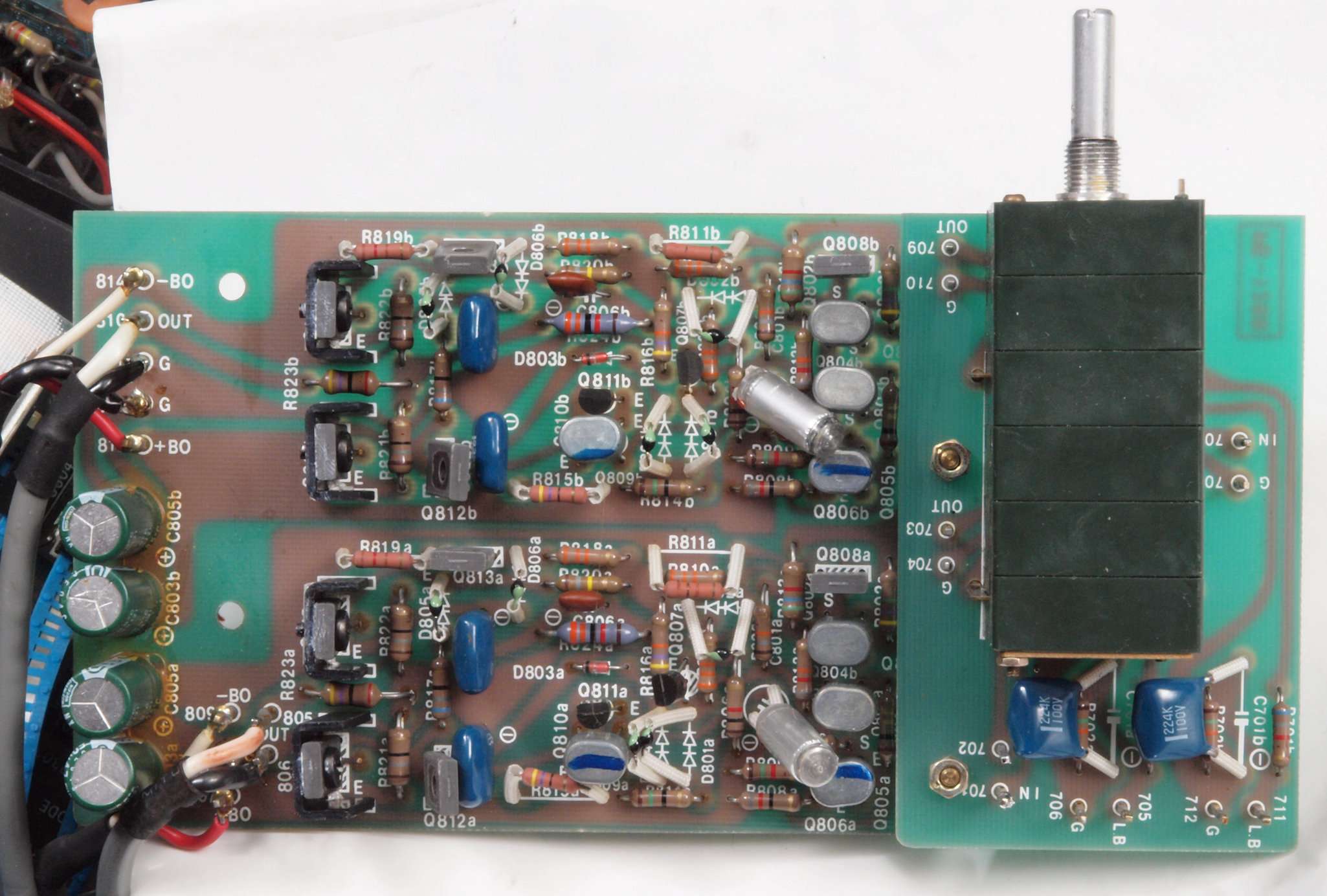

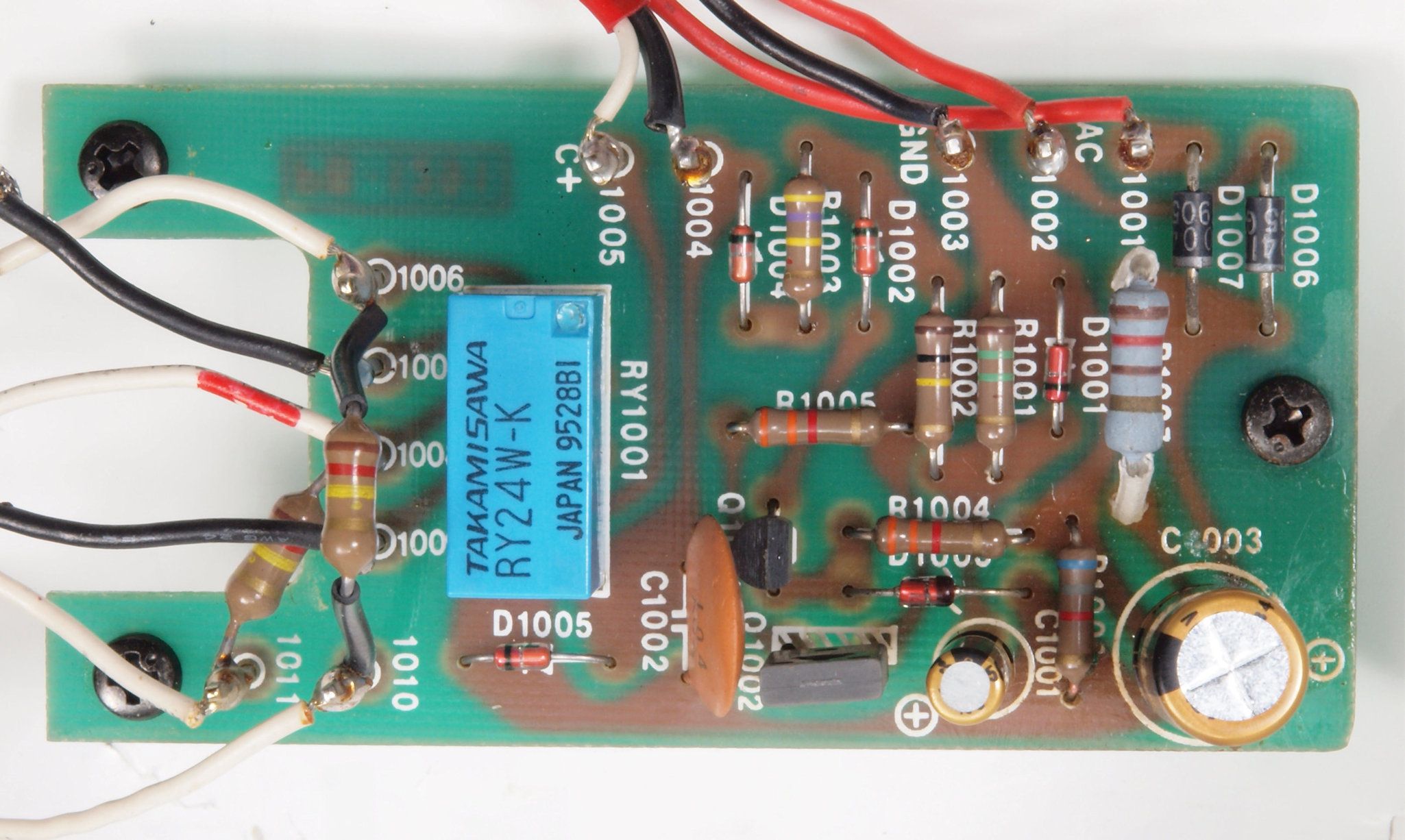

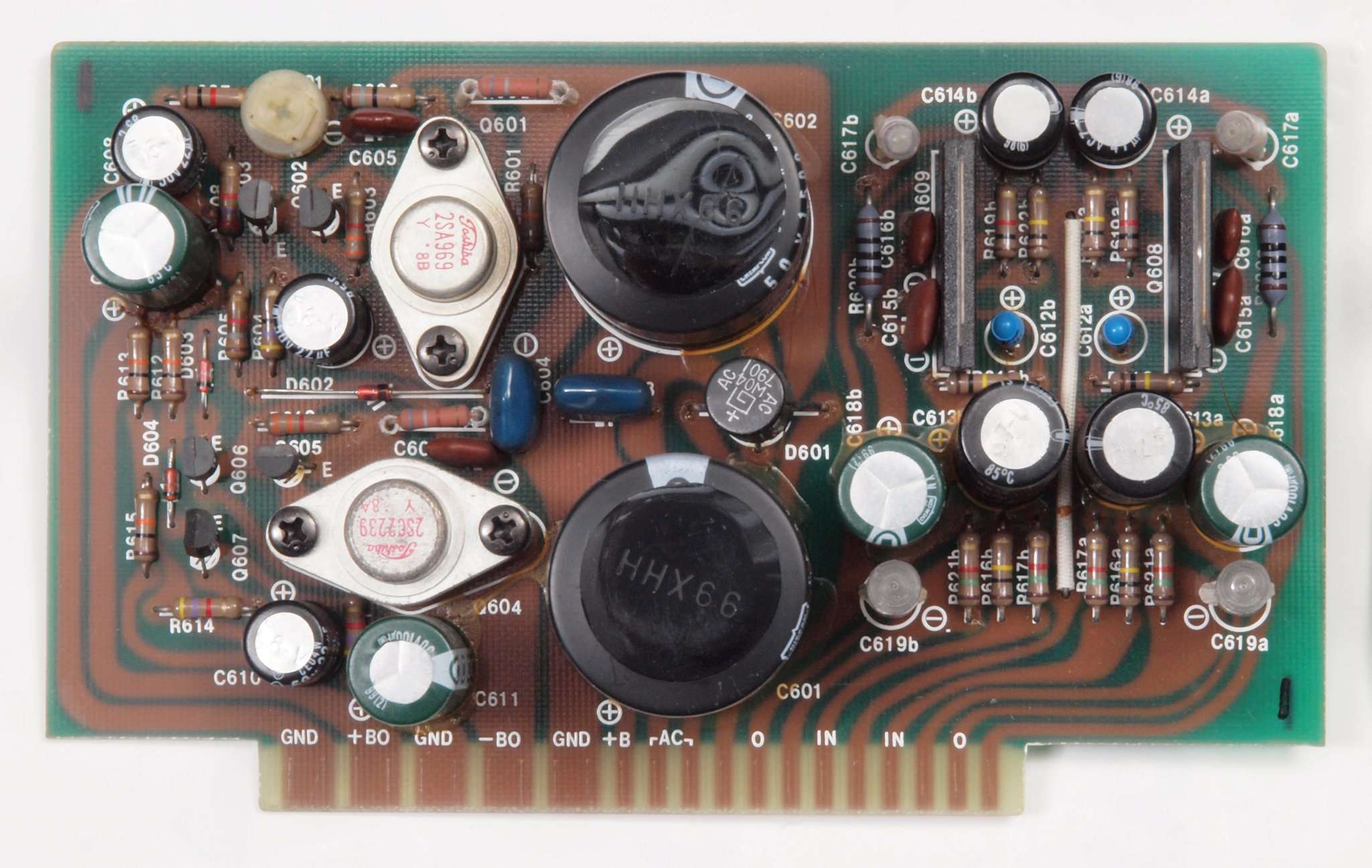

Ｃ１２．　修理後　Ｌ側定電圧基板、ヘッドホーンアンプ基板。整流ブリッジ１個、電解コンデンサー１３個、半固定ＶＲ１個交換。

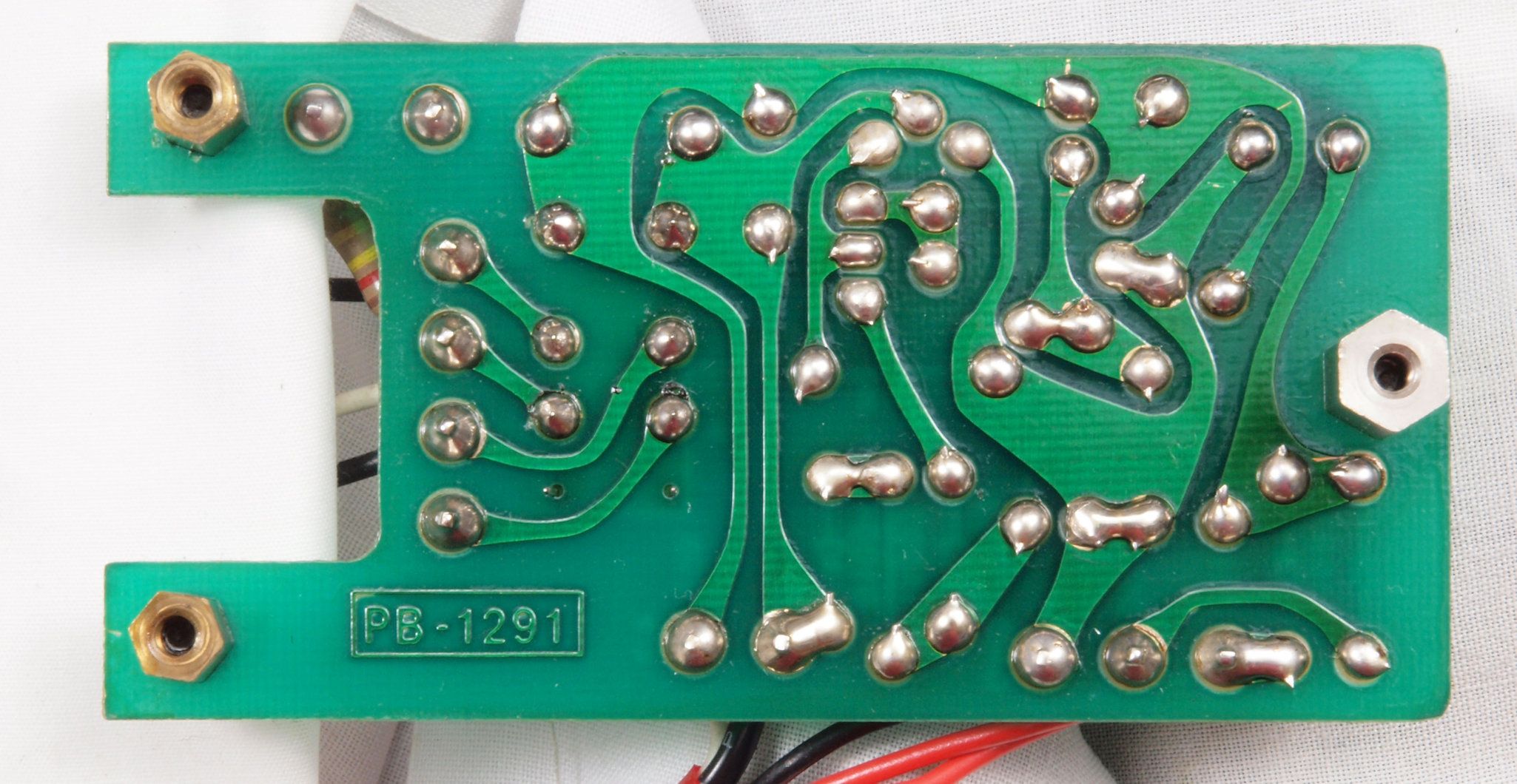

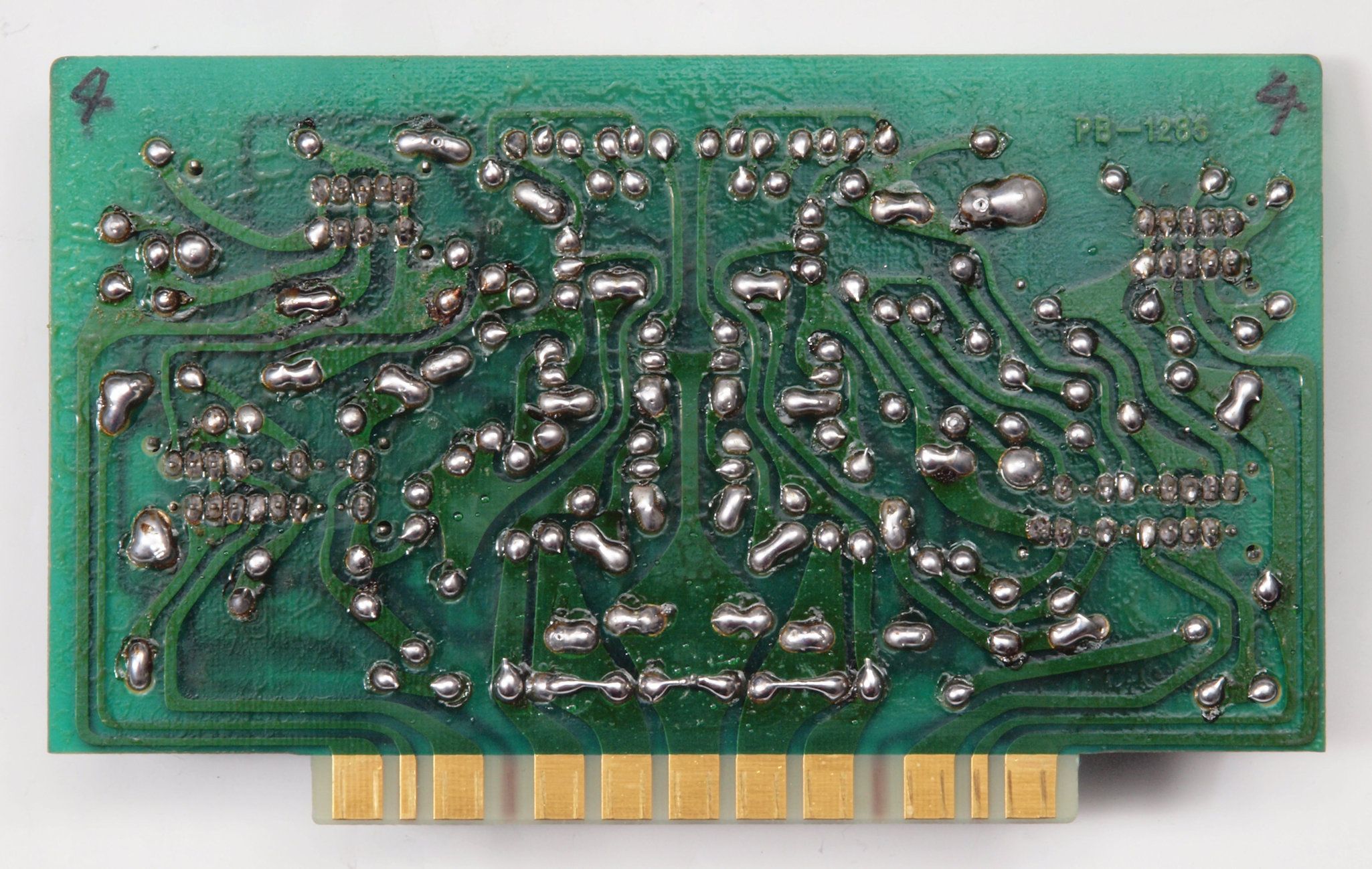

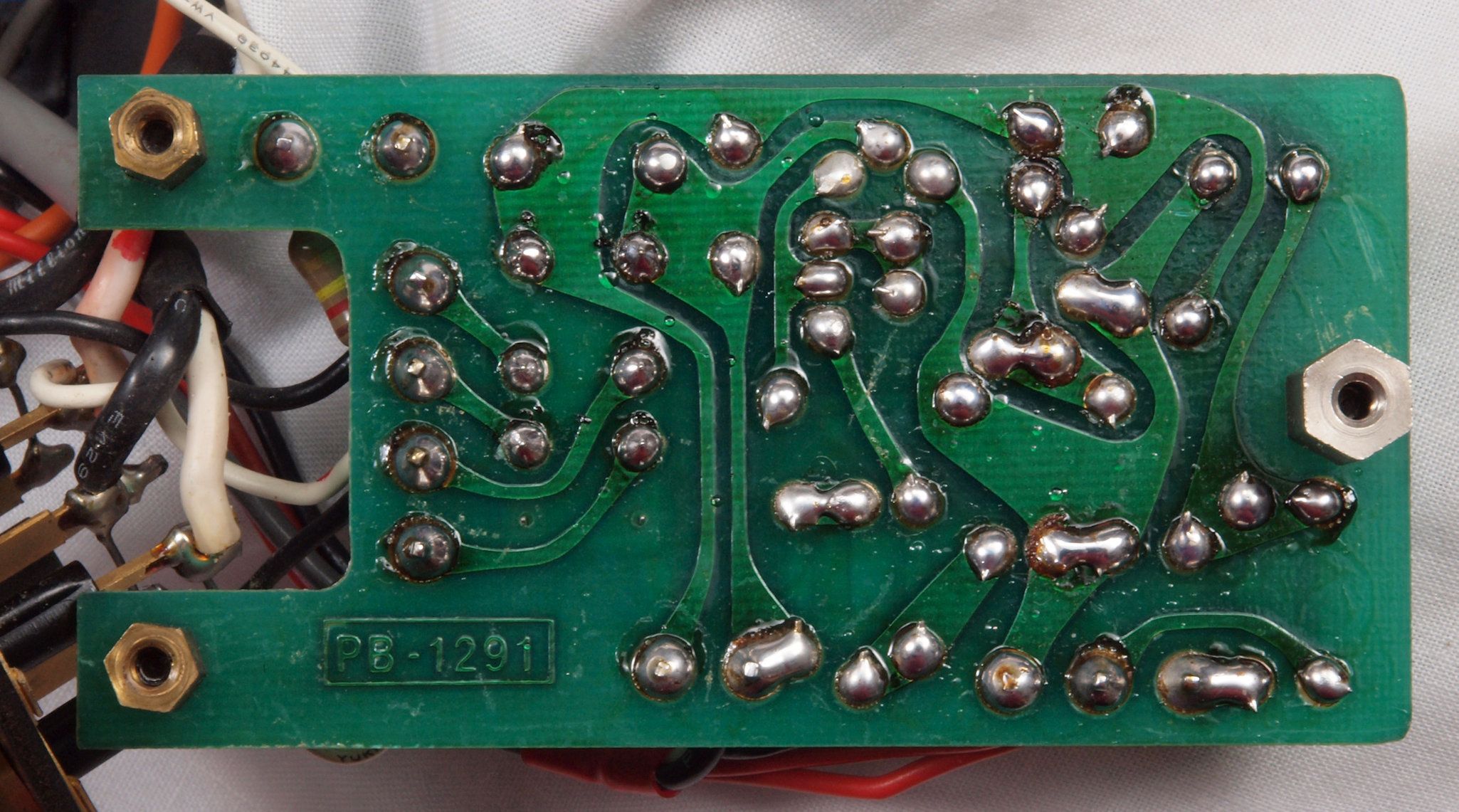

Ｃ１３．　修理前　Ｌ側定電圧基板、ヘッドホーンアンプ基板裏。

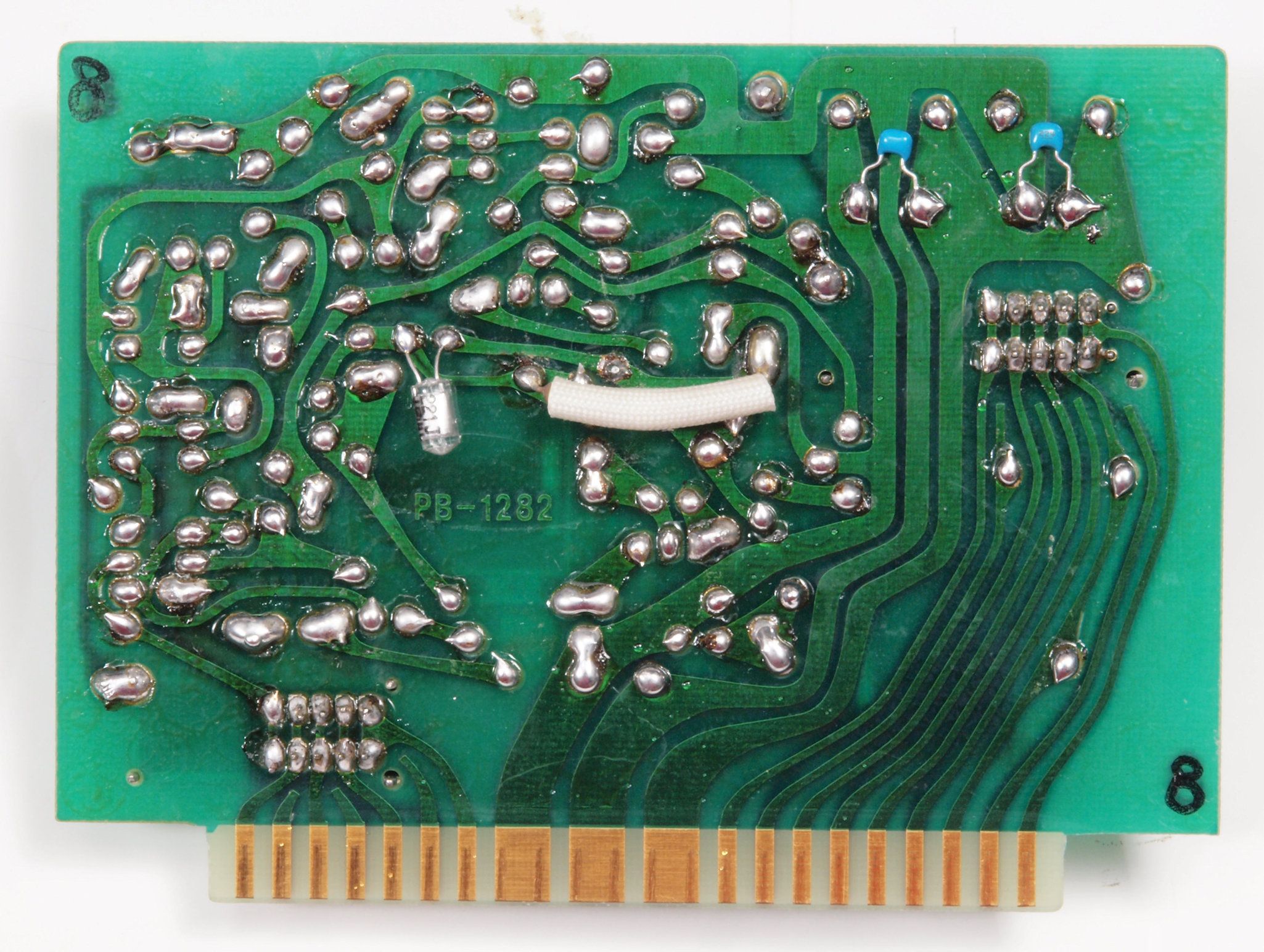

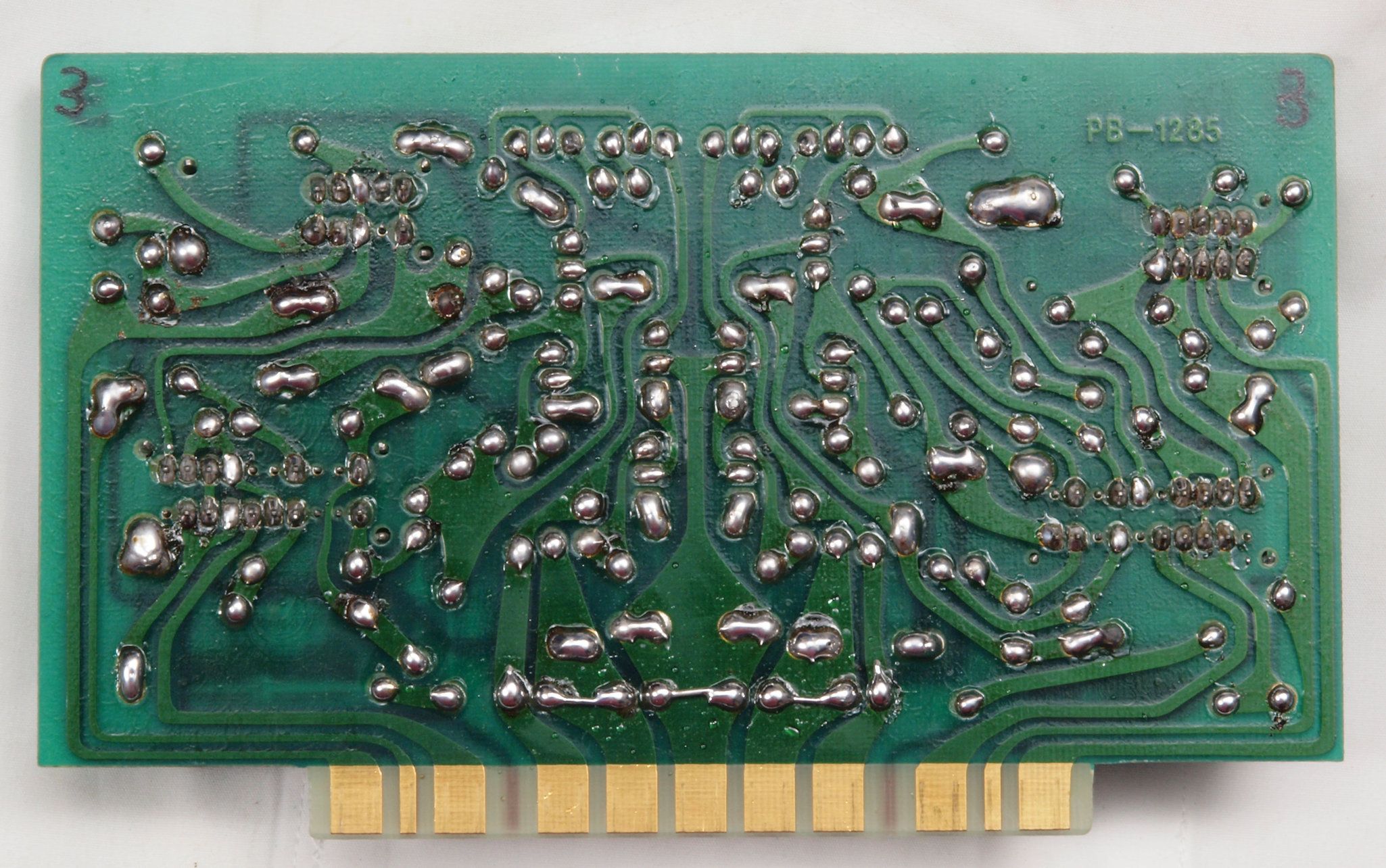

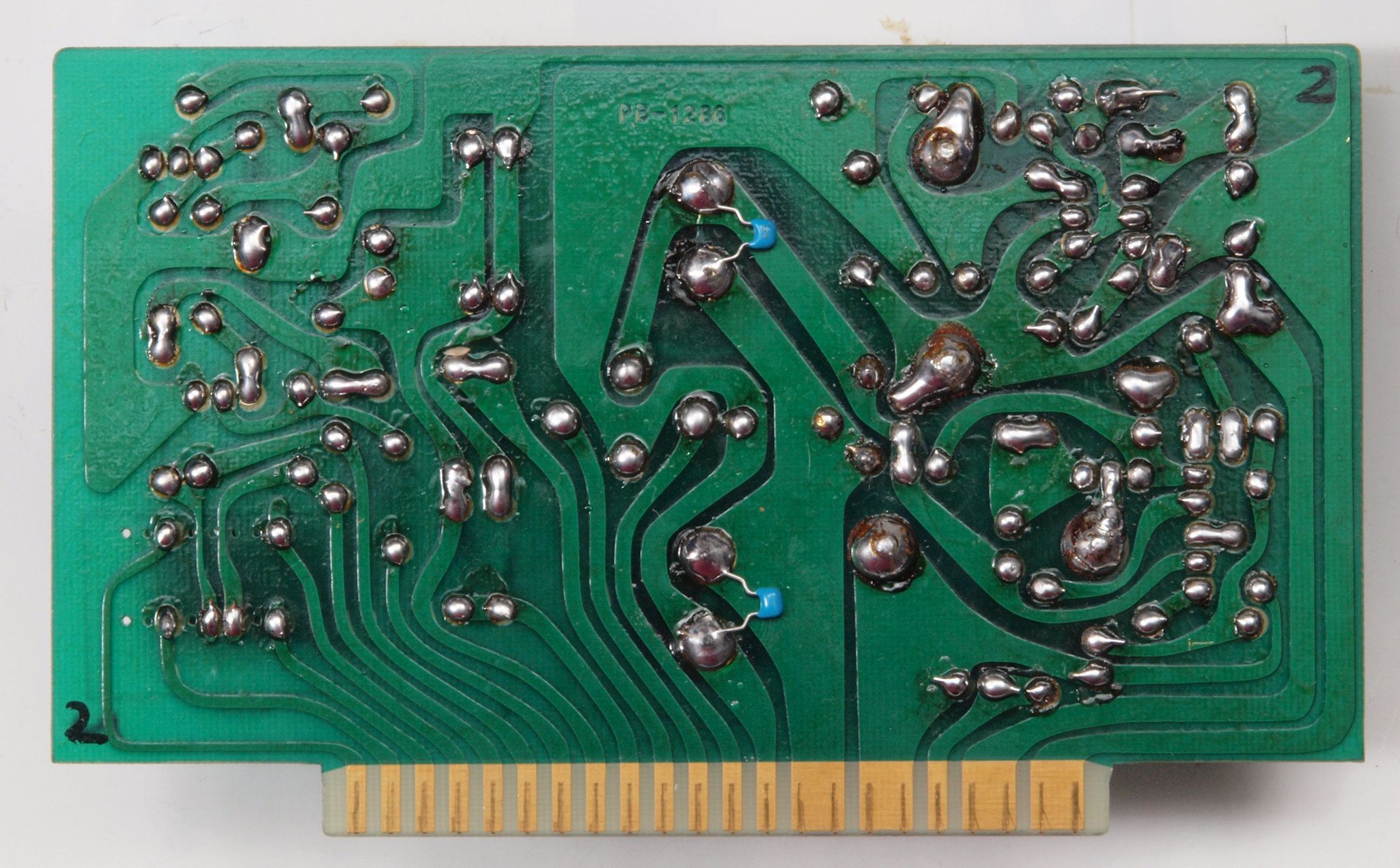

Ｃ１４．　修理（半田補正）後　Ｌ側定電圧基板、ヘッドホーンアンプ基板裏。全ての半田をやり修す。フイルムコンデンサー２個追加。

Ｃ１５．　完成Ｒ側定電圧基板、ヘッドホーンアンプ基板裏。　余分なフラックスを落として、コート液を塗る。

Ｃ２１．　修理前　Ｒ側定電圧基板、リレー基板。

Ｃ２１２．　修理中　Ｒ側定電圧基板、ヘッドホーンアンプ基板。　トルエン溶媒の接着剤。

Ｃ２１３．　修理後　Ｒ側定電圧基板、ヘッドホーンアンプ基板。　トルエン溶媒の接着剤、部品を取り去り、コート液を塗布後。

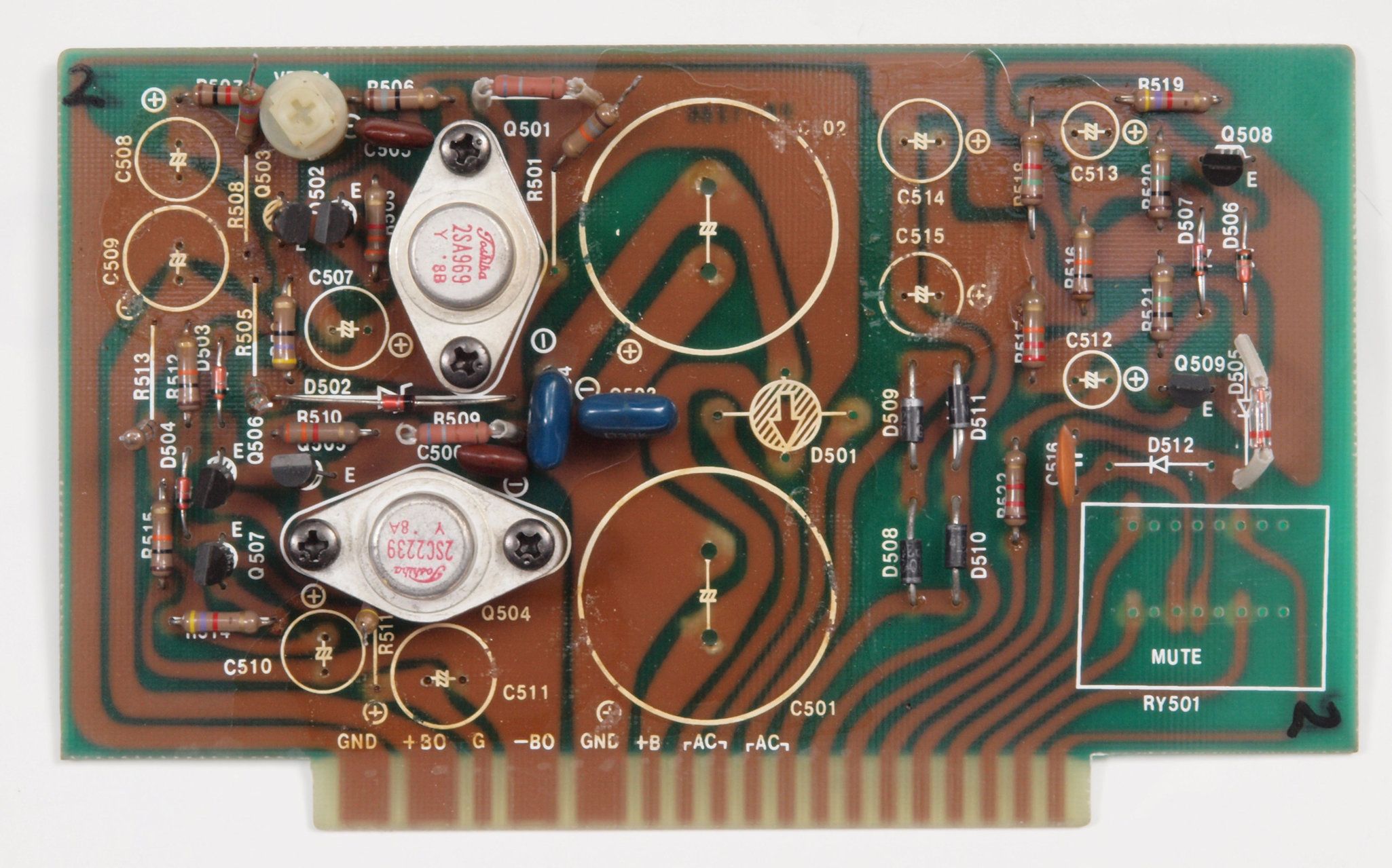

Ｃ２２．　修理後　Ｒ側定電圧基板、リレー基板。整流ブリッジ１個、リレー１個、電解コンデンサー１１個、半固定ＶＲ１個交換。

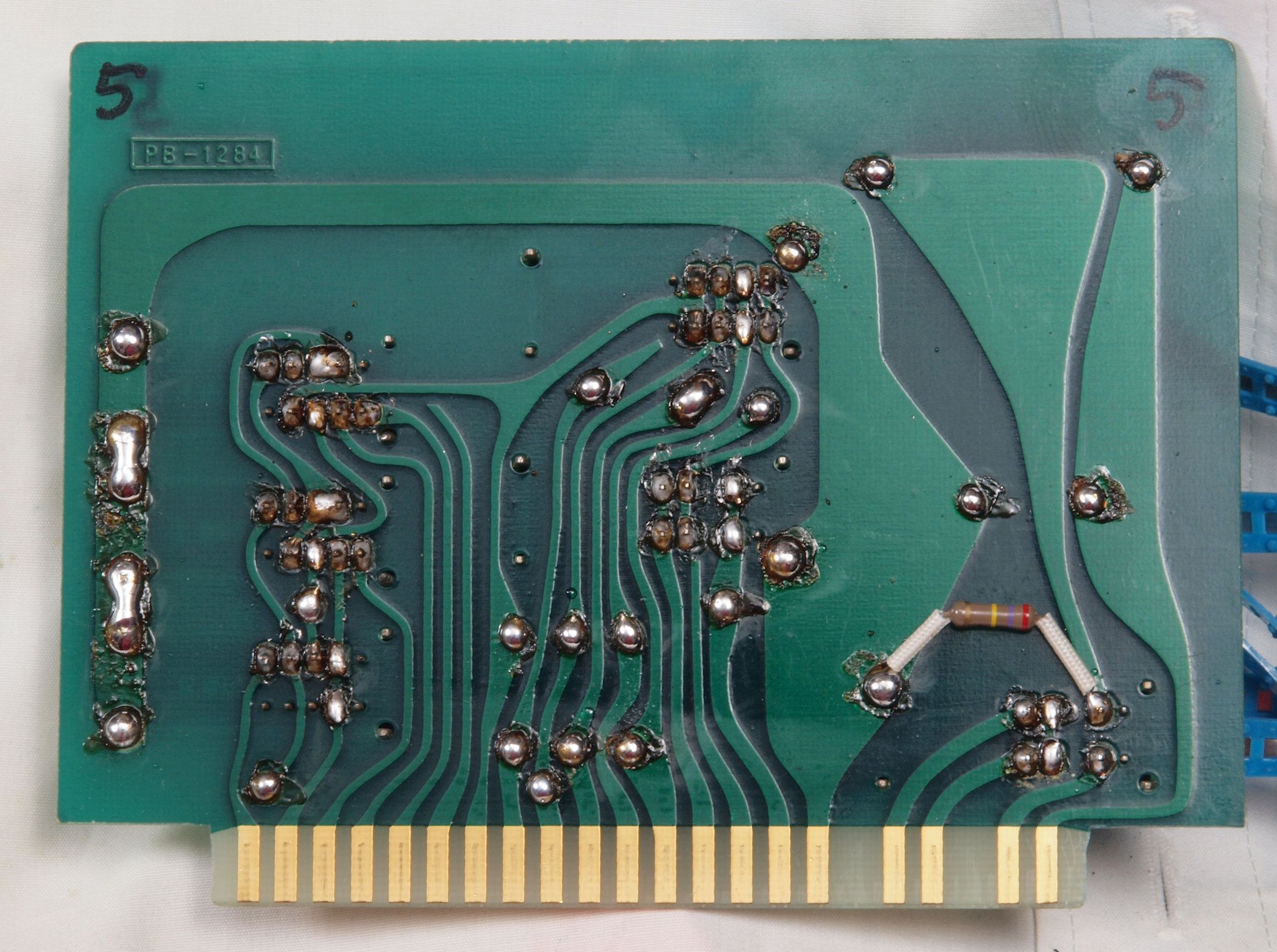

Ｃ２３．　修理前　Ｒ側定電圧基板、リレー基板裏。

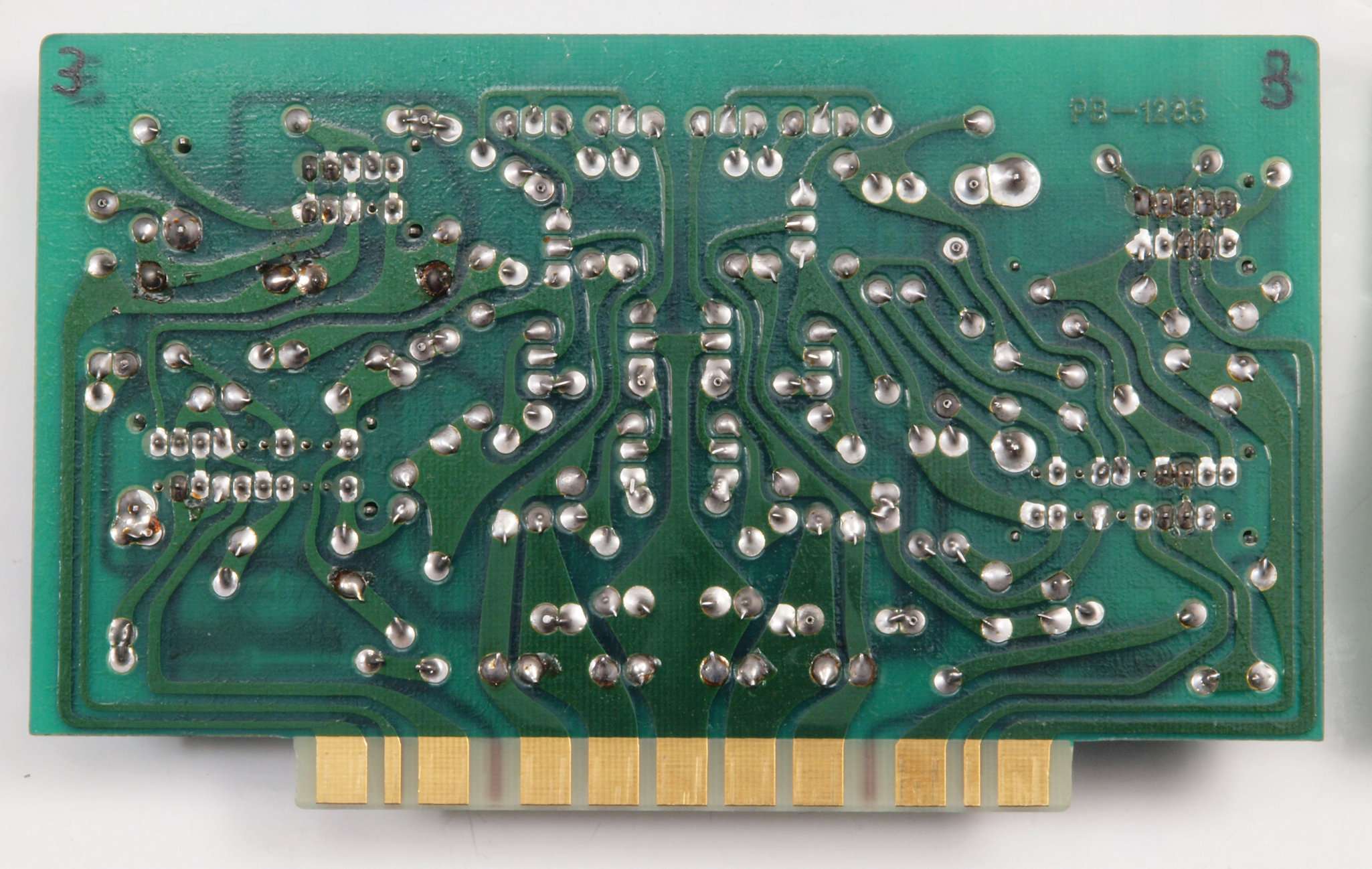

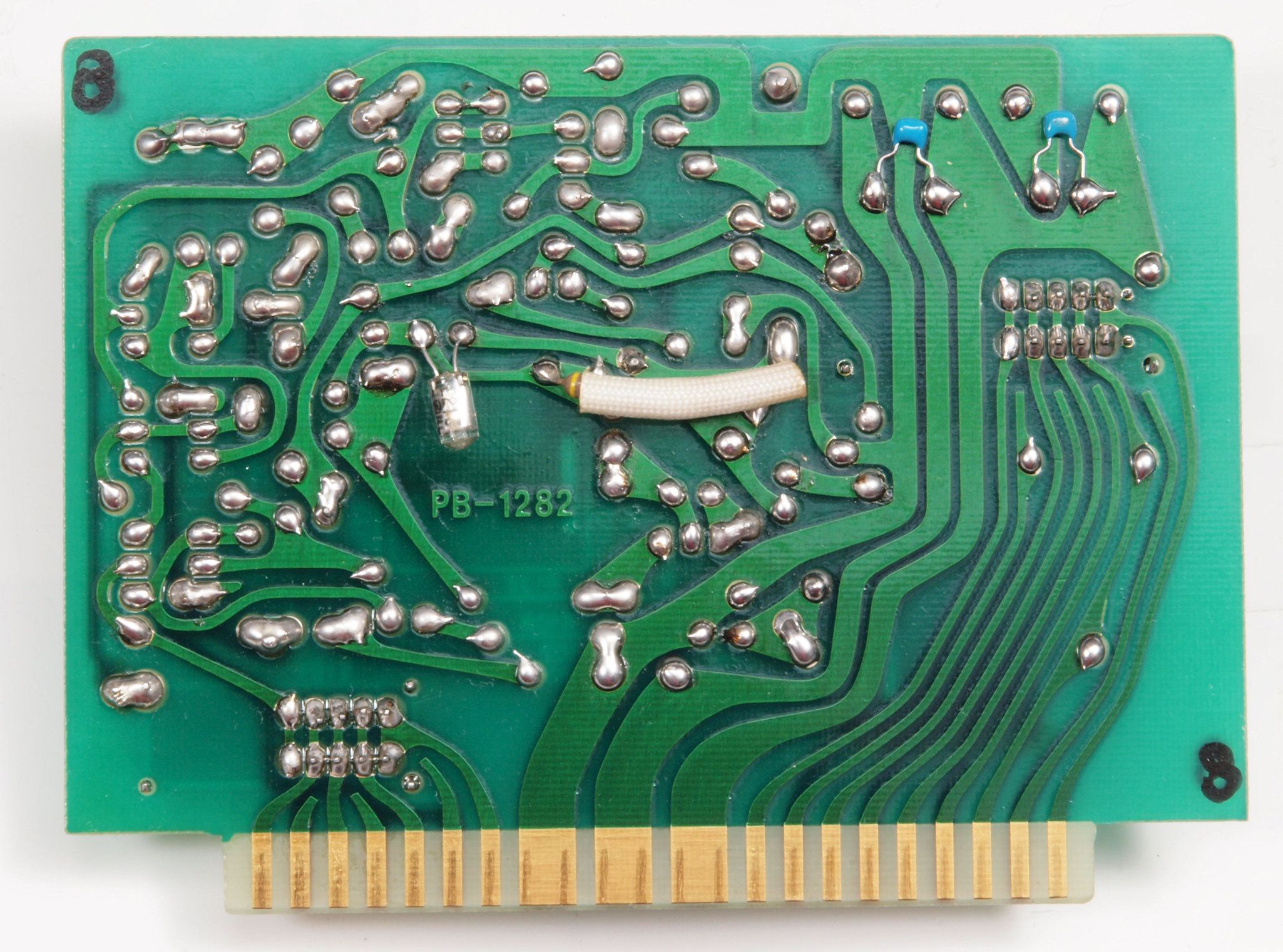

Ｃ２４．　修理（半田補正）後　Ｒ側定電圧基板、リレープ基板裏。全ての半田をやり修す。フイルムコンデンサー２個追加。

Ｃ２５．　完成Ｒ側定電圧基板、リレー基板裏。　余分なフラックスを落として、コート液を塗る。

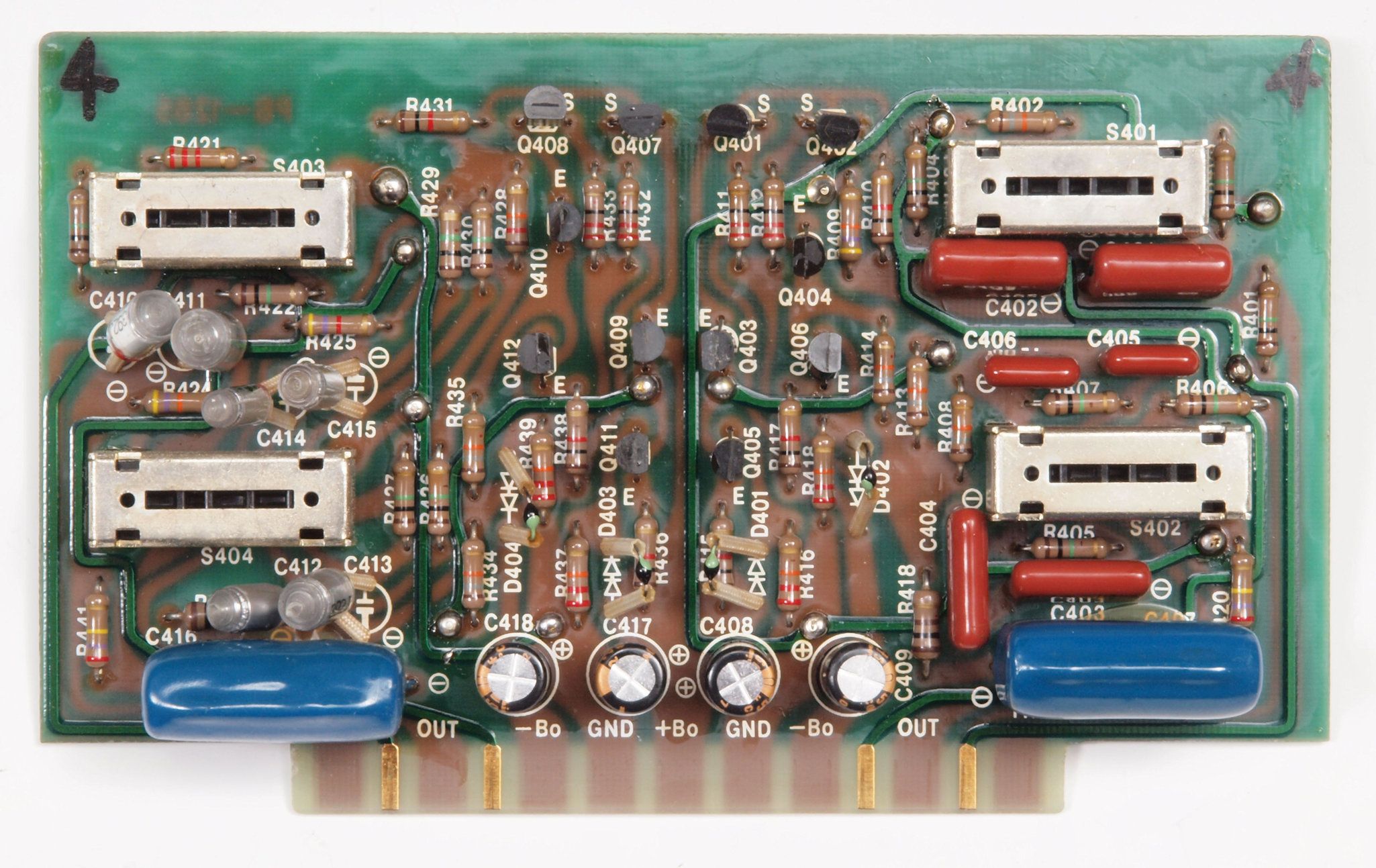

Ｃ３１．　修理前　Ｌ側定電圧基板、フイルターアンプ基板。

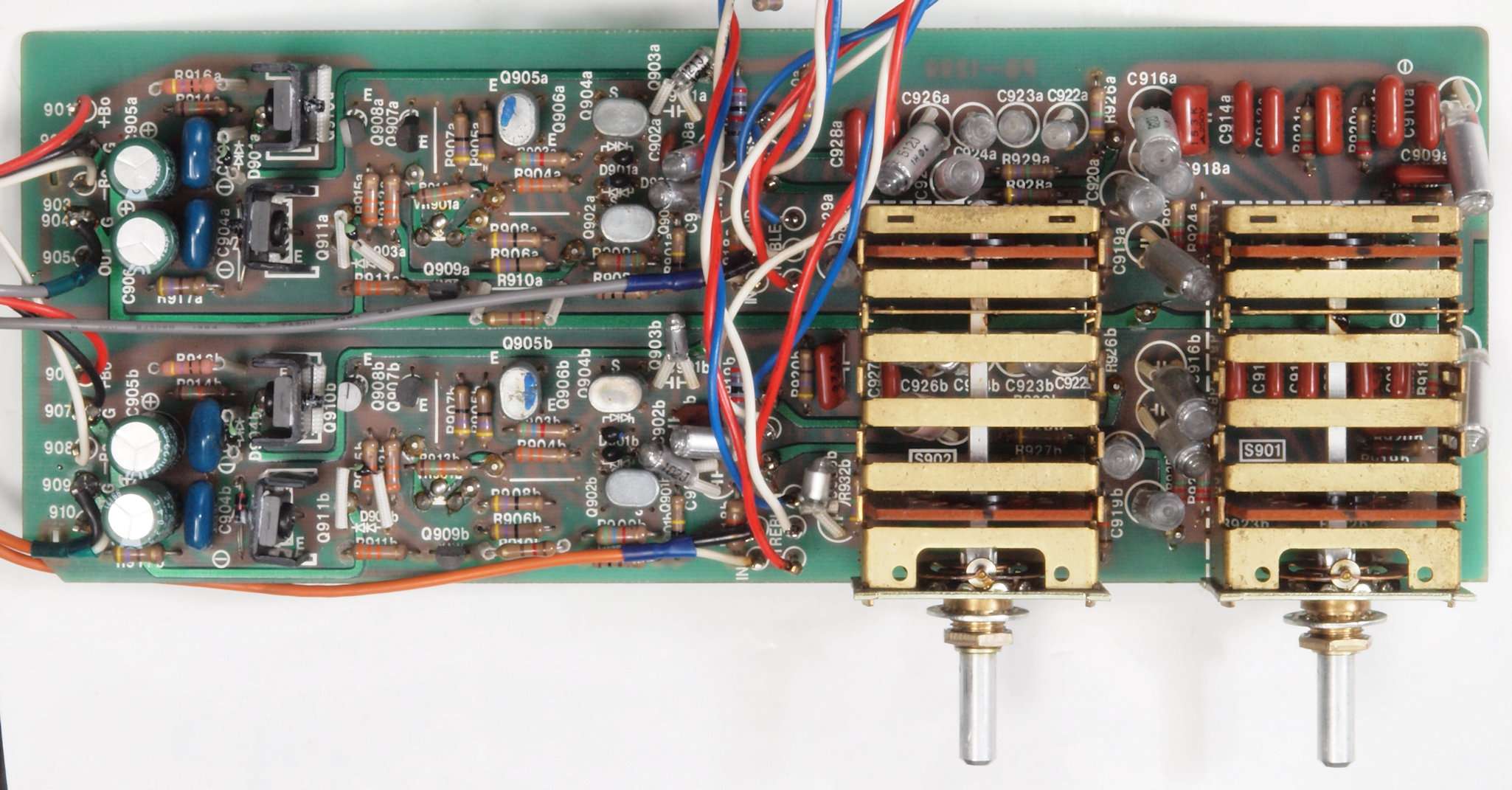

Ｃ３２．　修理後　Ｌ側定電圧基板、フイルターアンプ基板。電解コンデンサー４個交換。

Ｃ３２１．　完成Ｌ側定電圧基板、フイルターアンプ基板。　余分なフラックスを落として、コート液を塗る。

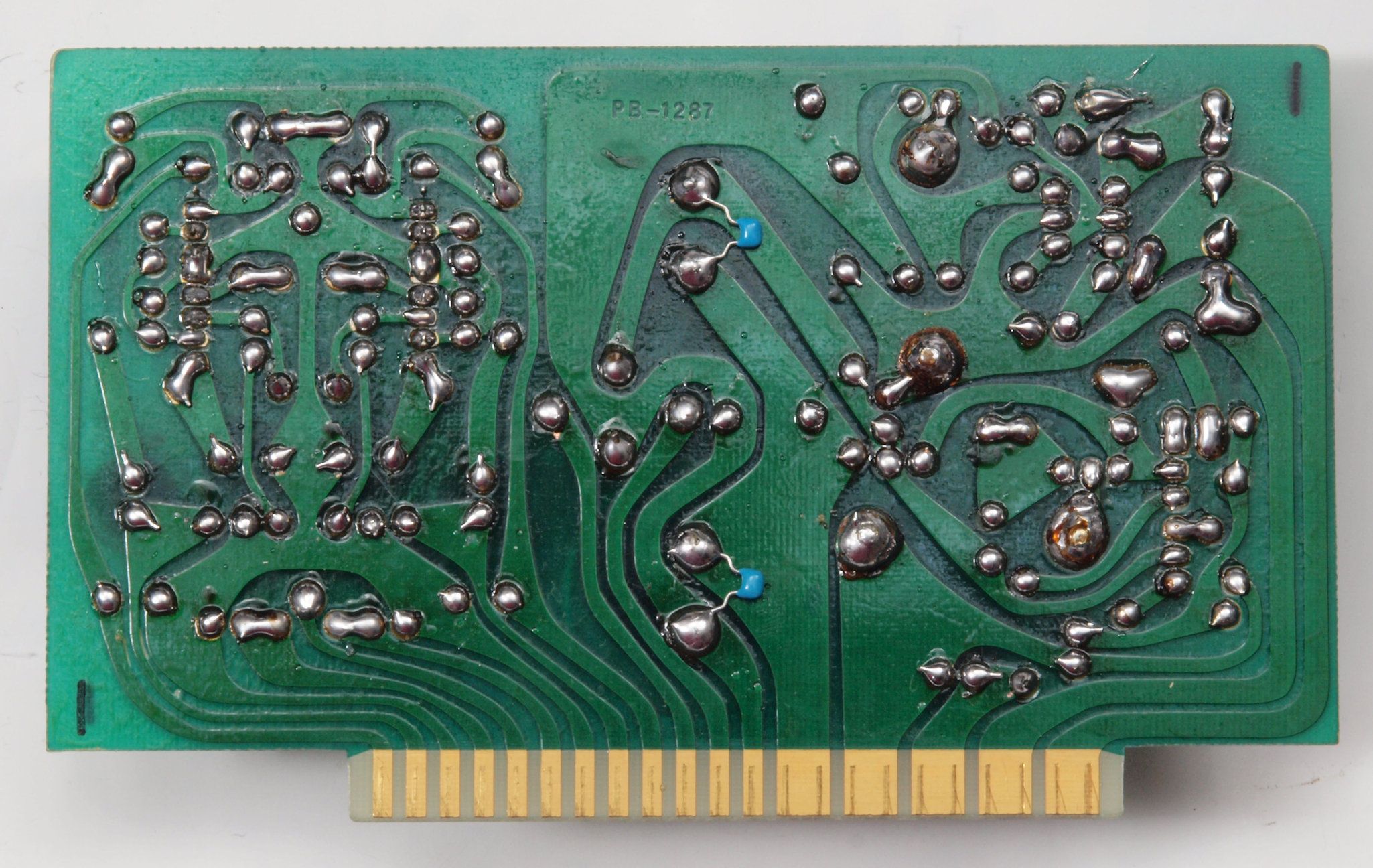

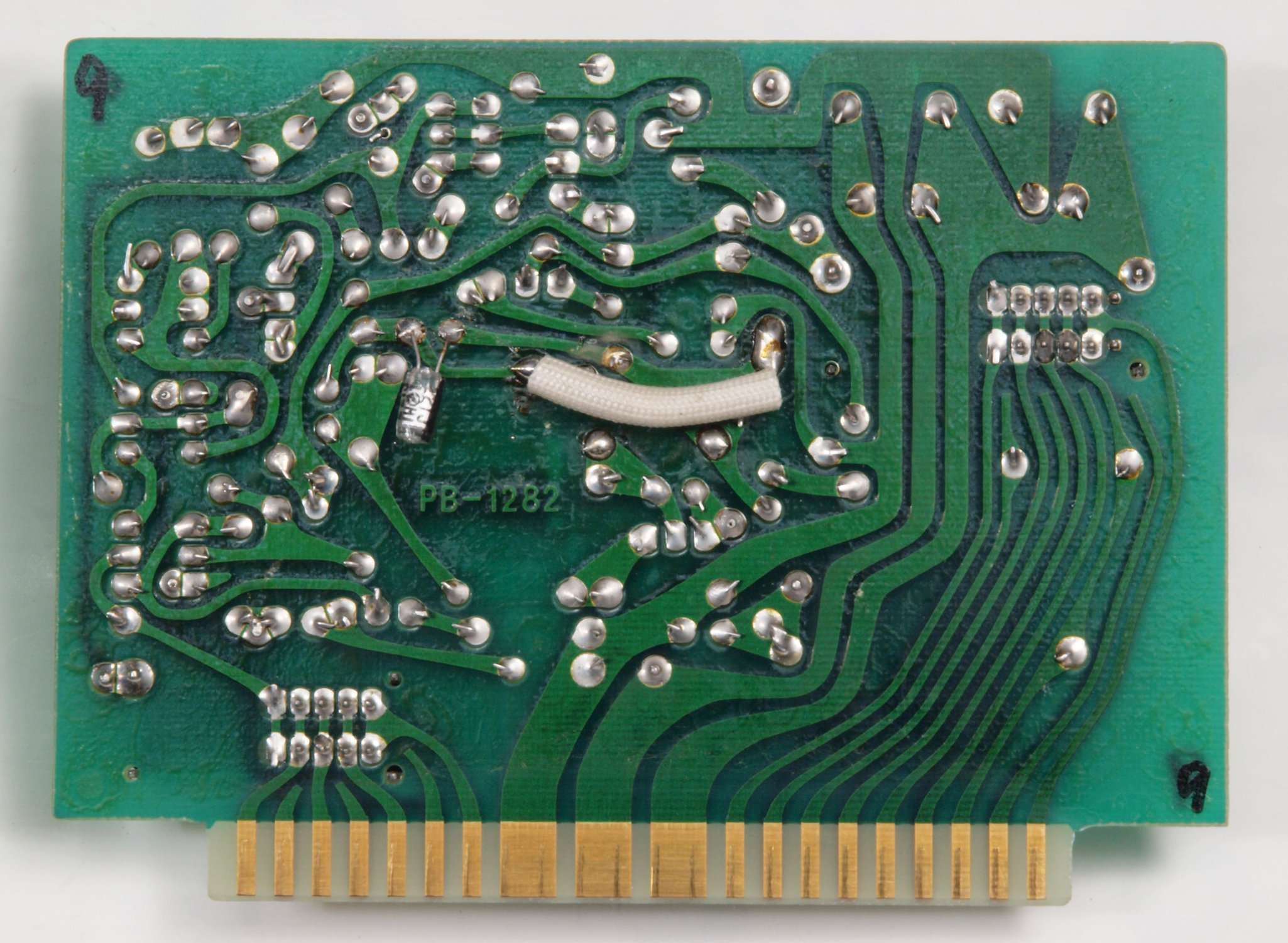

Ｃ３３．　修理前　Ｌ側定電圧基板裏、フイルターアンプ基板裏。

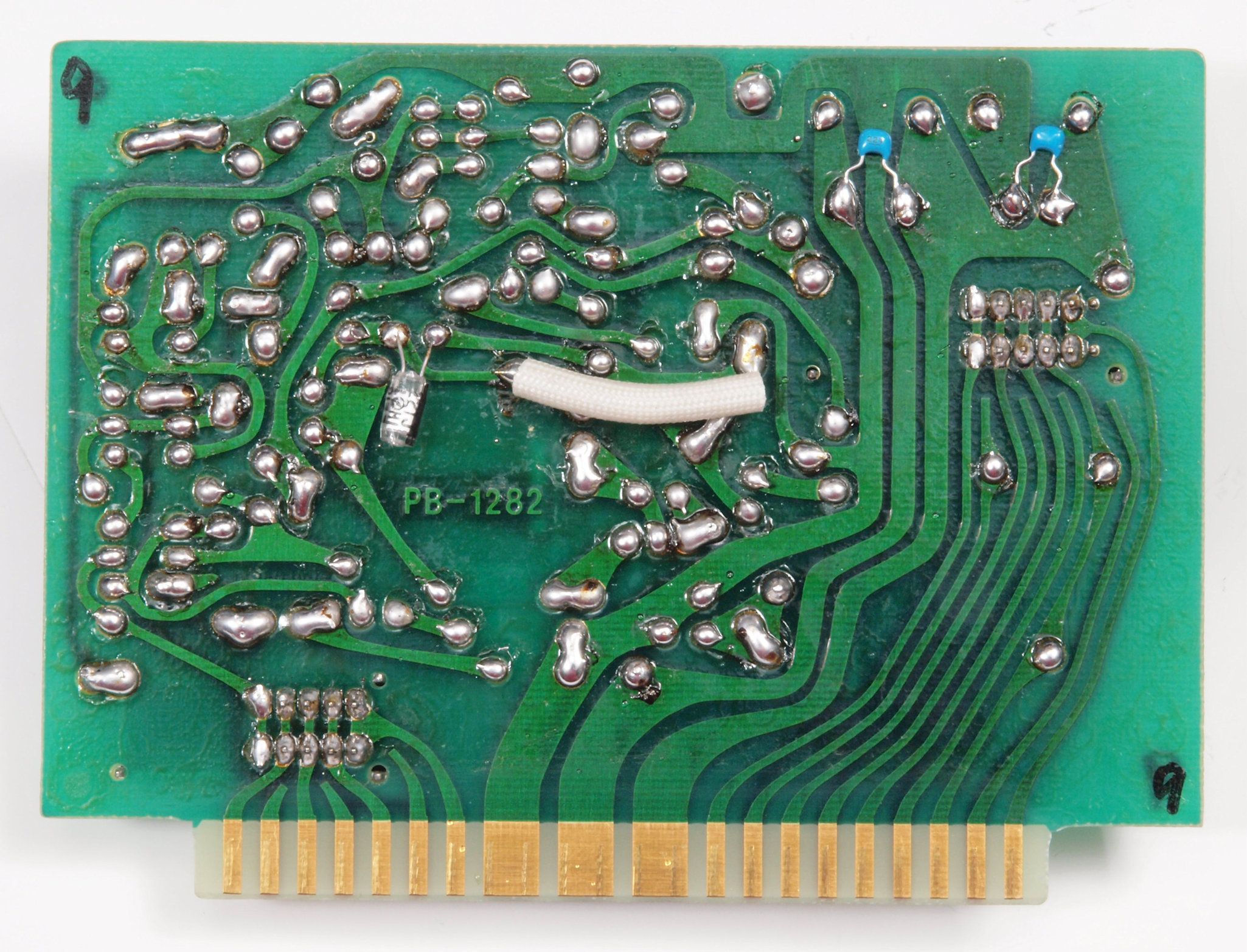

Ｃ３４．　修理（半田補正）後　Ｌ側定電圧基板、フイルターアンプ基板裏。 　全ての半田をやり修す。

Ｃ３５．　完成Ｌ側定電圧基板、フイルターアンプ基板裏。　余分なフラックスを落として、コート液を塗る。

Ｃ４１．　修理前　Ｒ側定電圧基板、フイルターアンプ基板。

Ｃ４２．　修理後　Ｒ側定電圧基板、フイルターアンプ基板。電解コンデンサー４個。

Ｃ４２１．　完成Ｒ側定電圧基板、フイルターアンプ基板。　余分なフラックスを落として、コート液を塗る。

Ｃ４３．　修理前　Ｒ側定電圧基板、フイルターアンプ基板裏。

Ｃ４４．　修理（半田補正）後　Ｒ側定電圧基板、フイルターアンプ基板裏。 　全ての半田をやり修す。

Ｃ４５．　完成Ｒ側定電圧基板、フイルターアンプ基板裏。　余分なフラックスを落として、コート液を塗る。

Ｃ５１．　修理前　Ｌ側モニター、ダビング基板。

Ｃ５２．　修理前　Ｌ側定電圧基板、モニター、ダビング基板裏。

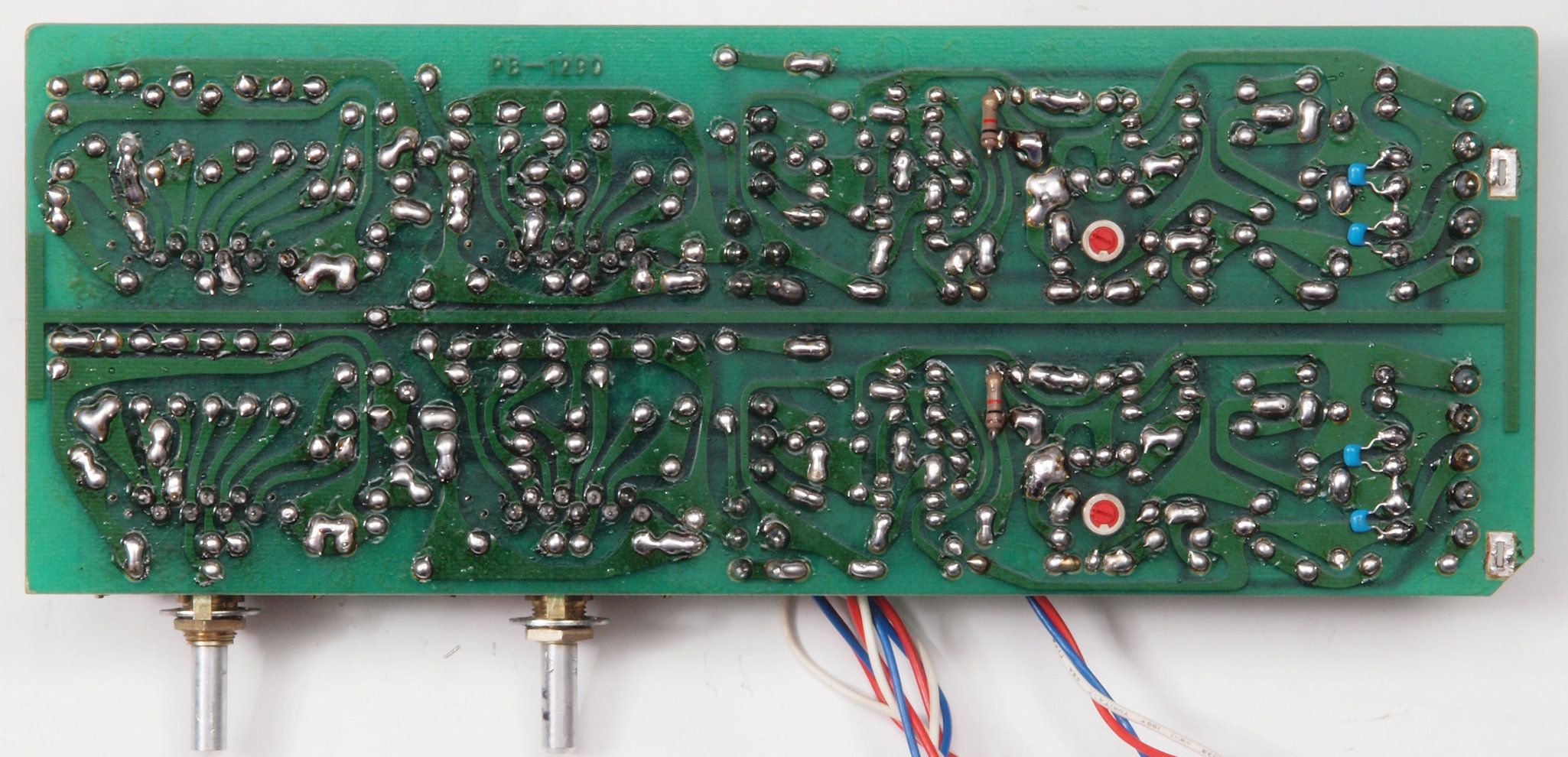

Ｃ５３．　修理（半田補正）後　Ｌ側定電圧基板、モニター、ダビング基板裏。 　全ての半田をやり修す。

Ｃ５４．　完成Ｌ側定電圧基板、モニター、ダビング基板裏。　余分なフラックスを落として、コート液を塗る。

Ｃ６１．　修理前　Ｒ側モニター、ダビング基板。

Ｃ６２．　修理前　Ｒ側定電圧基板、モニター、ダビング基板裏。

Ｃ６３．　修理（半田補正）後　Ｒ側定電圧基板、モニター、ダビング基板裏。 　全ての半田をやり修す。

Ｃ６４．　完成Ｒ側定電圧基板、モニター、ダビング基板裏。　余分なフラックスを落として、コート液を塗る。

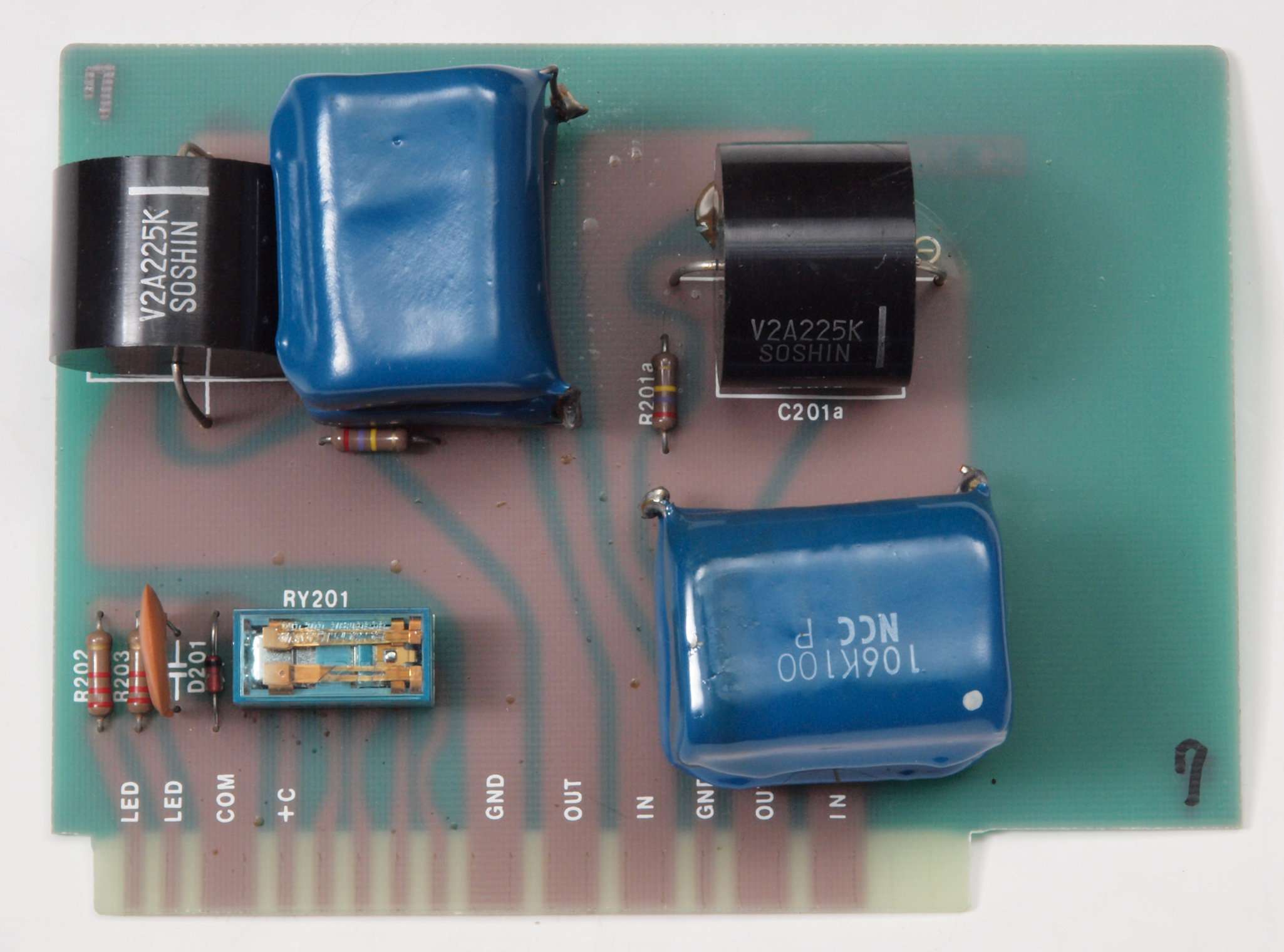

Ｃ７１．　修理前　ミュウティング基板、カップリング基板。

Ｃ７２．　修理後　ミュウティング基板、カップリング基板。リレー１個交換、フイルムコンデンサー２個追加。

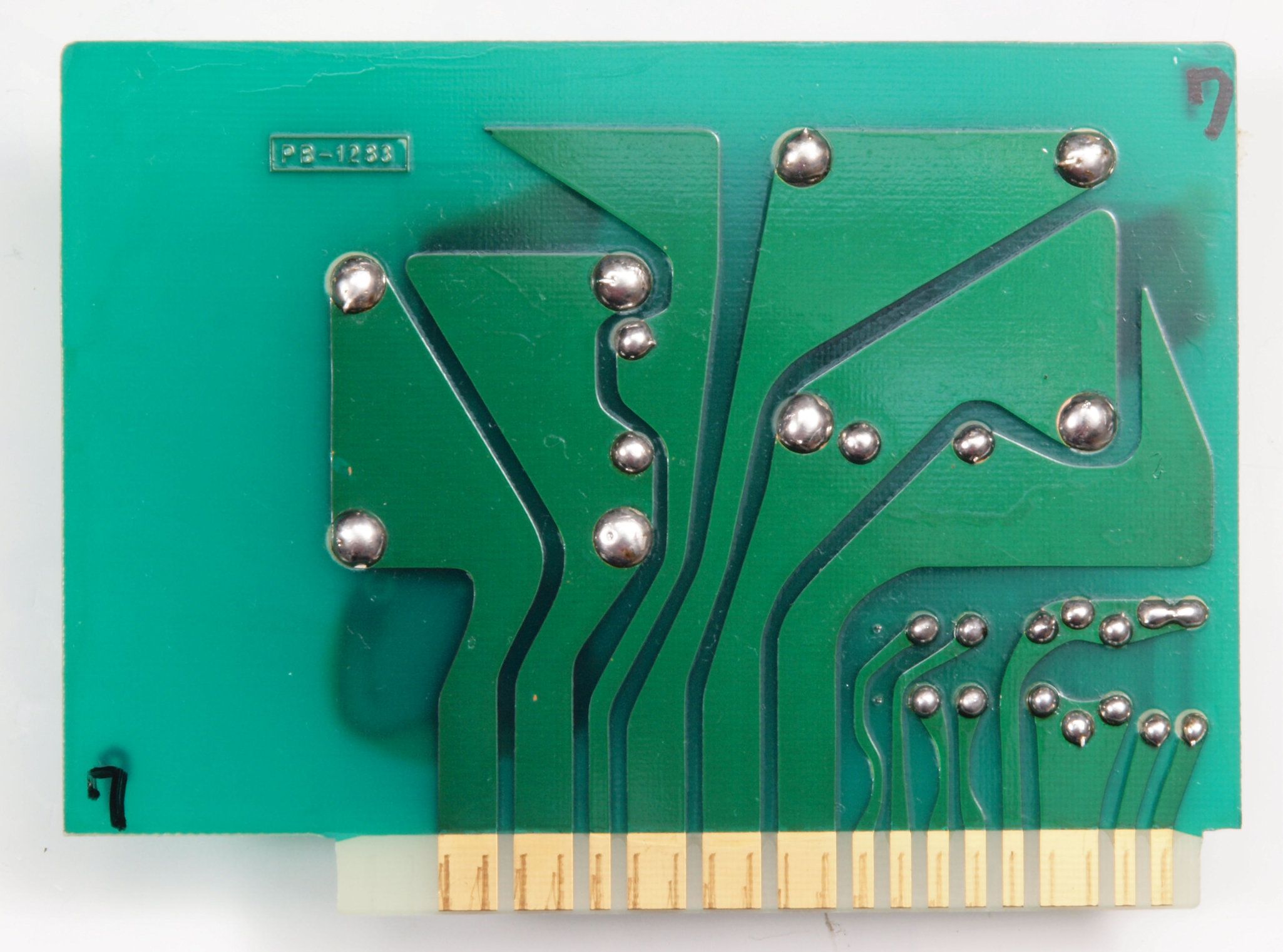

Ｃ７３．　修理前　ミュウティング基板、カップリング基板裏。

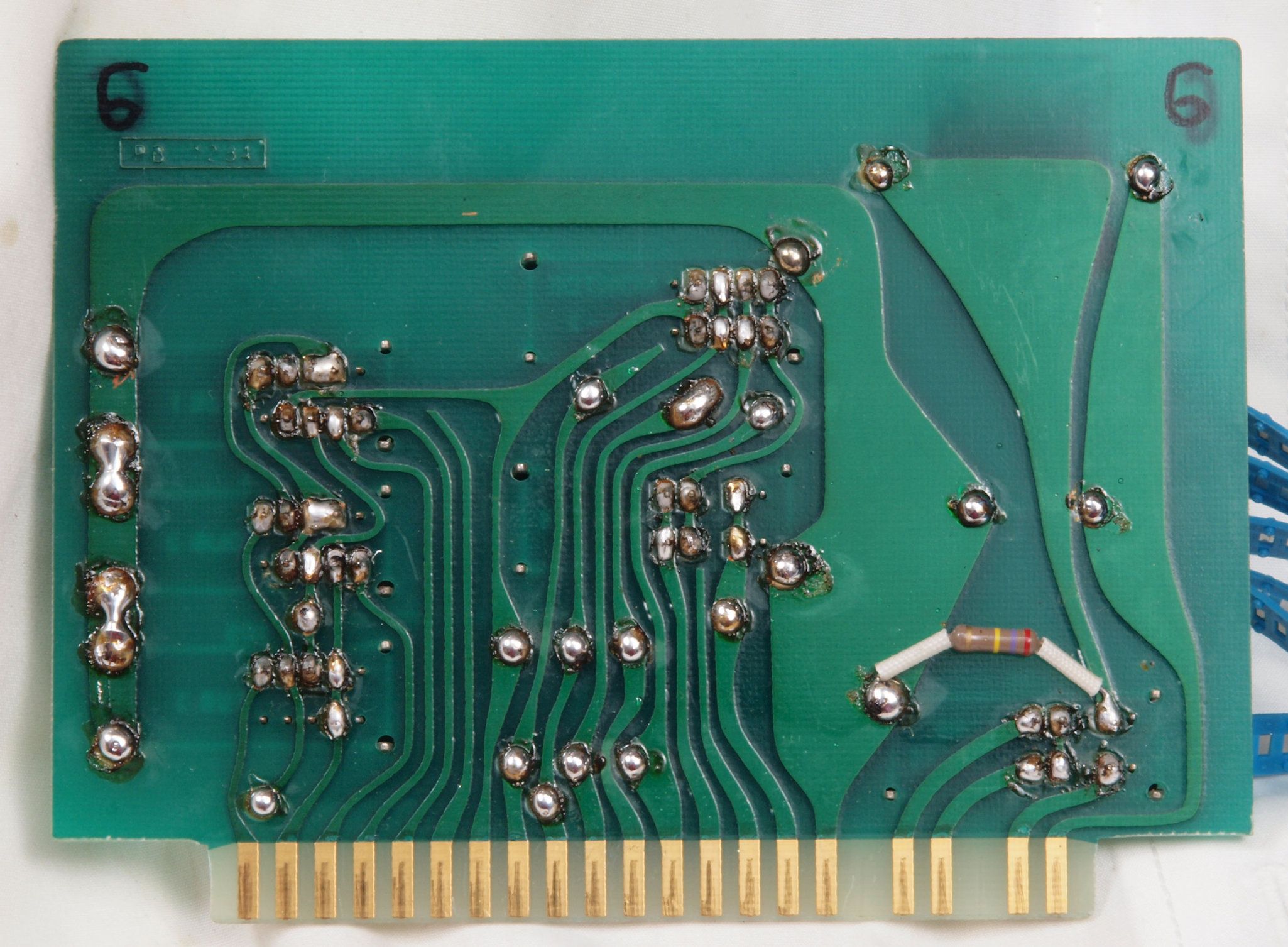

Ｃ７４．　修理（半田補正）後　ミュウティング基板、カップリング基板裏。 　全ての半田をやり修す。

Ｃ７５．　完成ミュウティング基板、カップリング基板裏。　余分なフラックスを落として、コート液を塗る。

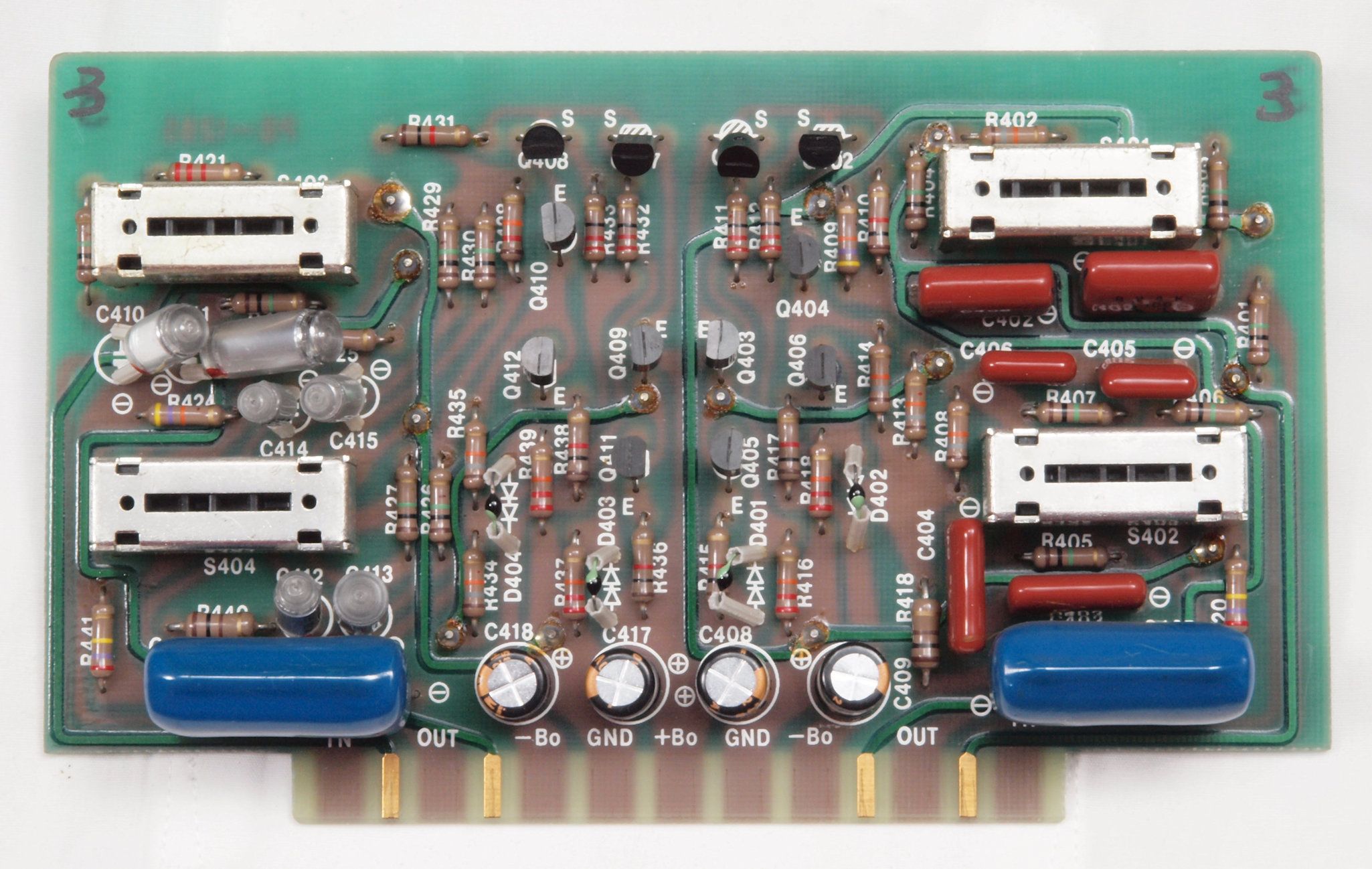

Ｃ８１．　修理前　Ｌ側ＥＱ−ＡＭＰ基板

Ｃ８２．　修理後　Ｌ側ＥＱ−ＡＭＰ電源基板。　電解コンデンサー２個交換。

Ｃ８２１．　完成Ｌ側ＥＱ_ＡＭＰ　＆　ＥＱ電源基板裏、余分なフラックスを落として、コート液を塗る。

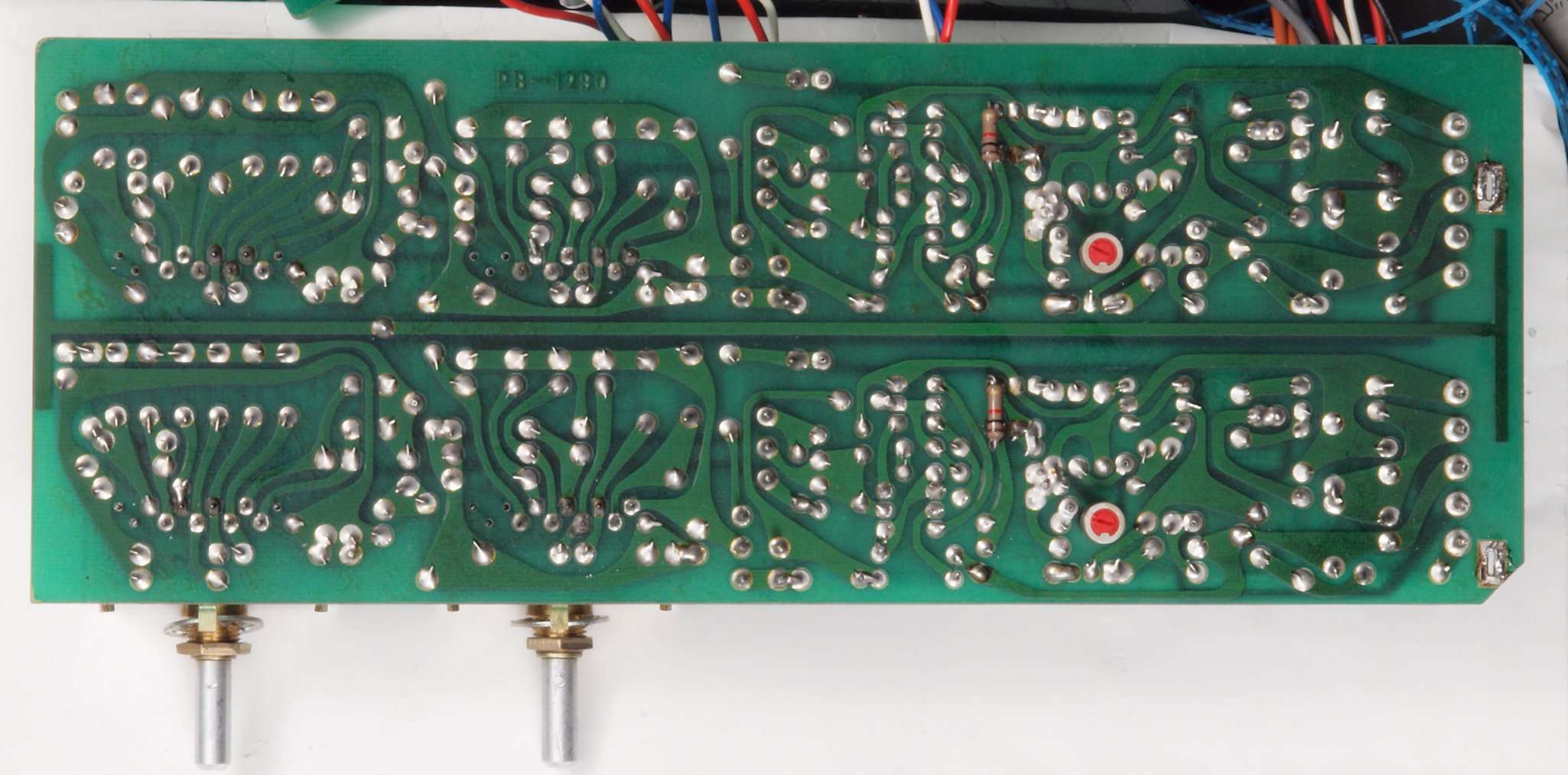

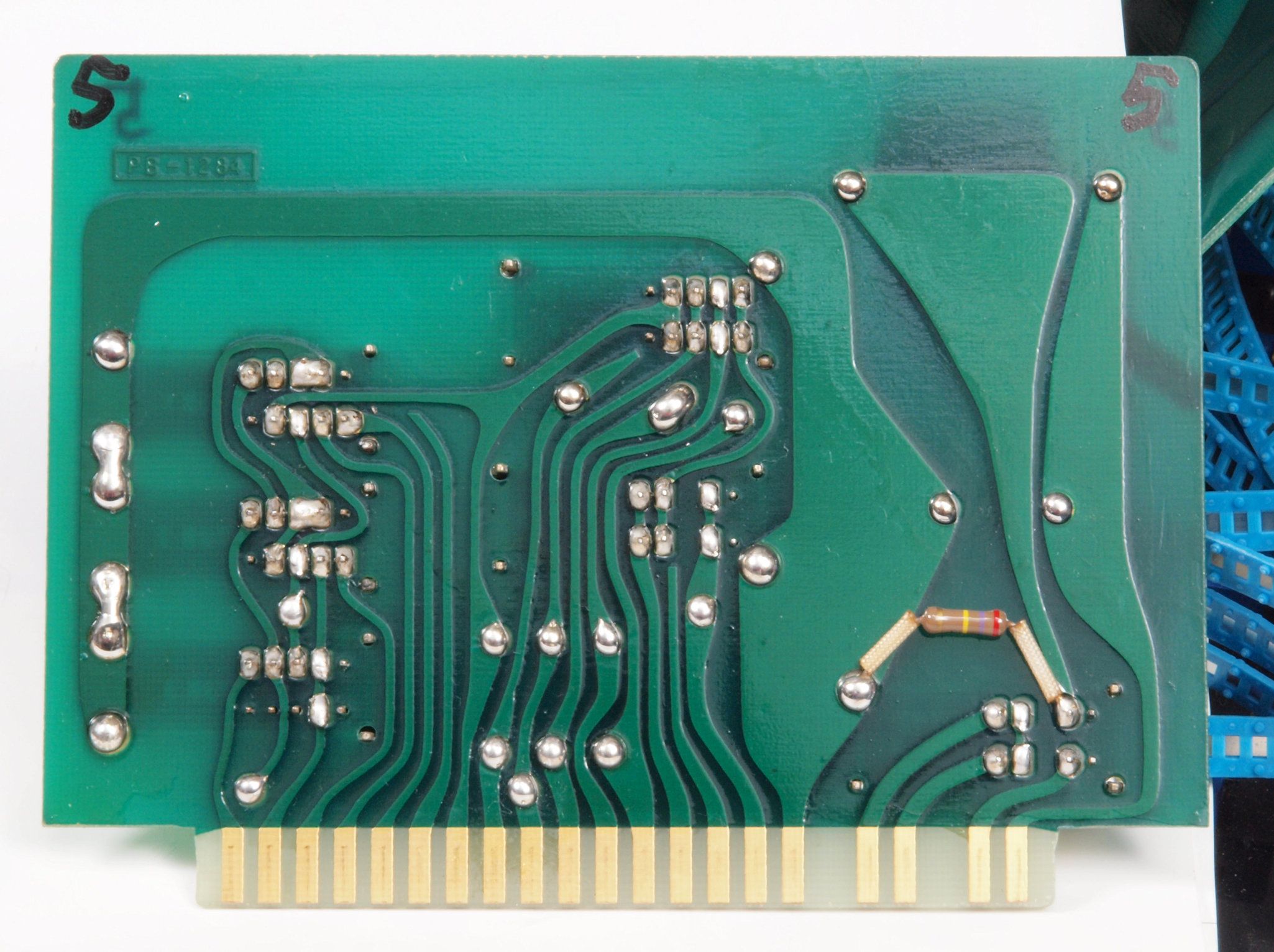

Ｃ８３．　修理前　Ｌ側ＥＱ−ＡＭＰ基板裏

Ｃ８４．　修理（ハンダ補正）後　Ｌ側ＥＱ−ＡＭＰ基板裏。フイルムコンデンサー２個追加。

Ｃ８５．　完成Ｌ側ＥＱ_ＡＭＰ　＆　ＥＱ電源基板裏、余分なフラックスを落として、コート液を塗る

Ｃ９１．　修理前　Ｒ側ＥＱ−ＡＭＰ基板

Ｃ９２．　修理後　Ｒ側ＥＱ−ＡＭＰ電源基板。　電解コンデンサー２個交換。

Ｃ９２１．　完成Ｒ側ＥＱ_ＡＭＰ　＆　ＥＱ電源基板裏、余分なフラックスを落として、コート液を塗る。

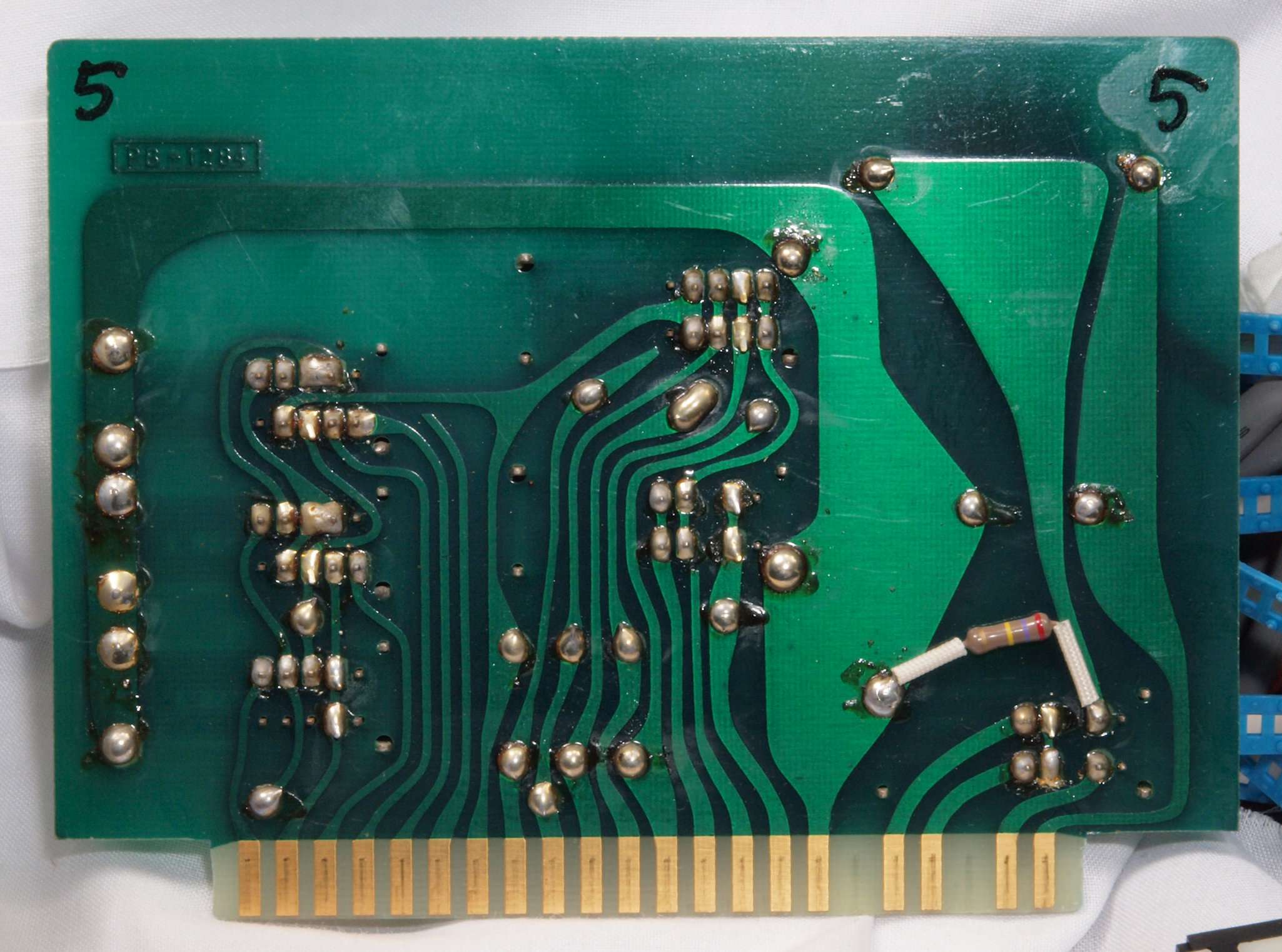

Ｃ９３．　修理前　Ｒ側ＥＱ−ＡＭＰ基板裏

Ｃ９４．　修理（ハンダ補正）後　Ｒ側ＥＱ−ＡＭＰ基板裏。フイルムコンデンサー２個追加。

Ｃ９５．　完成Ｒ側ＥＱ_ＡＭＰ　＆　ＥＱ電源基板裏、余分なフラックスを落として、コート液を塗る

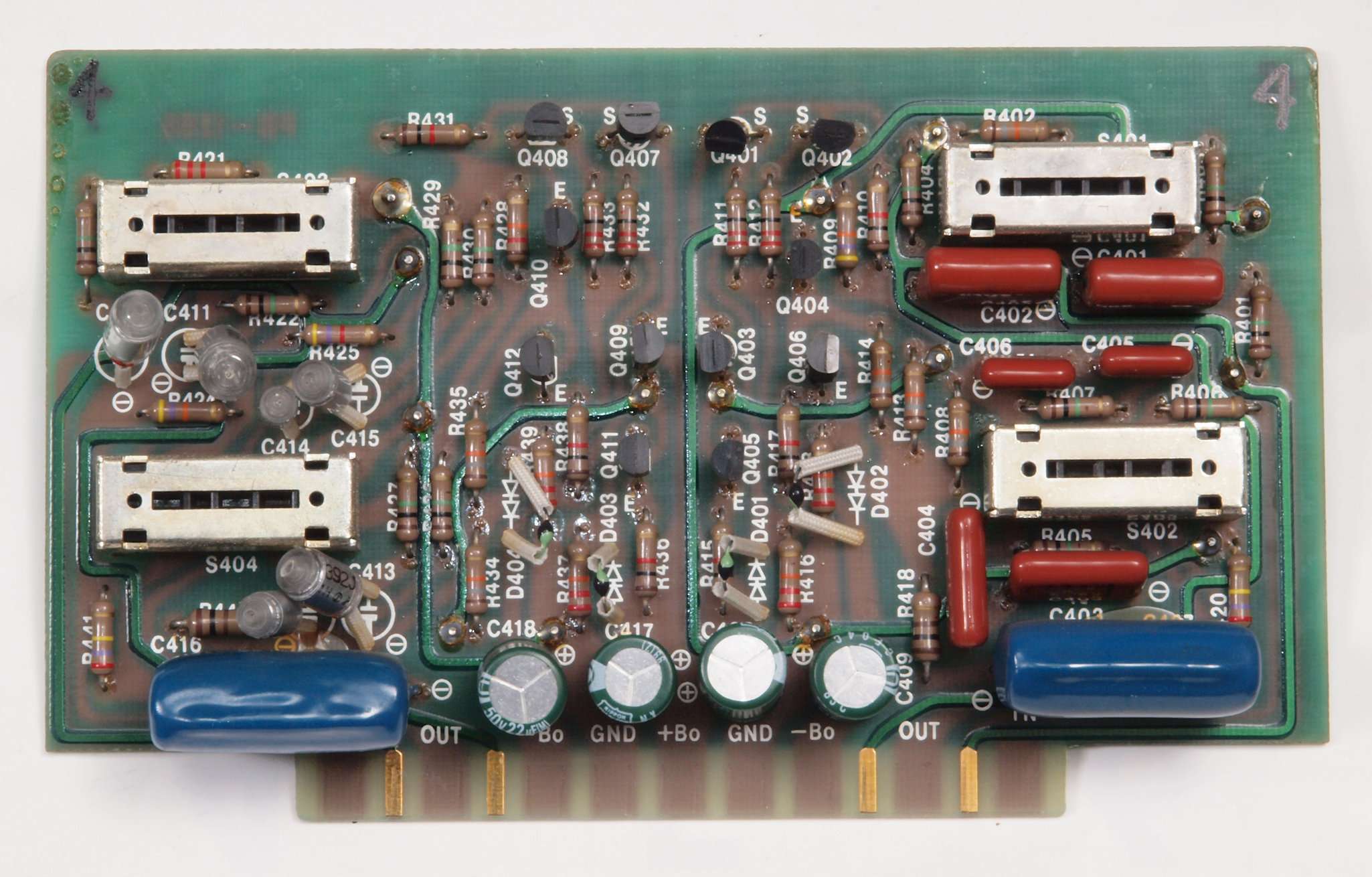

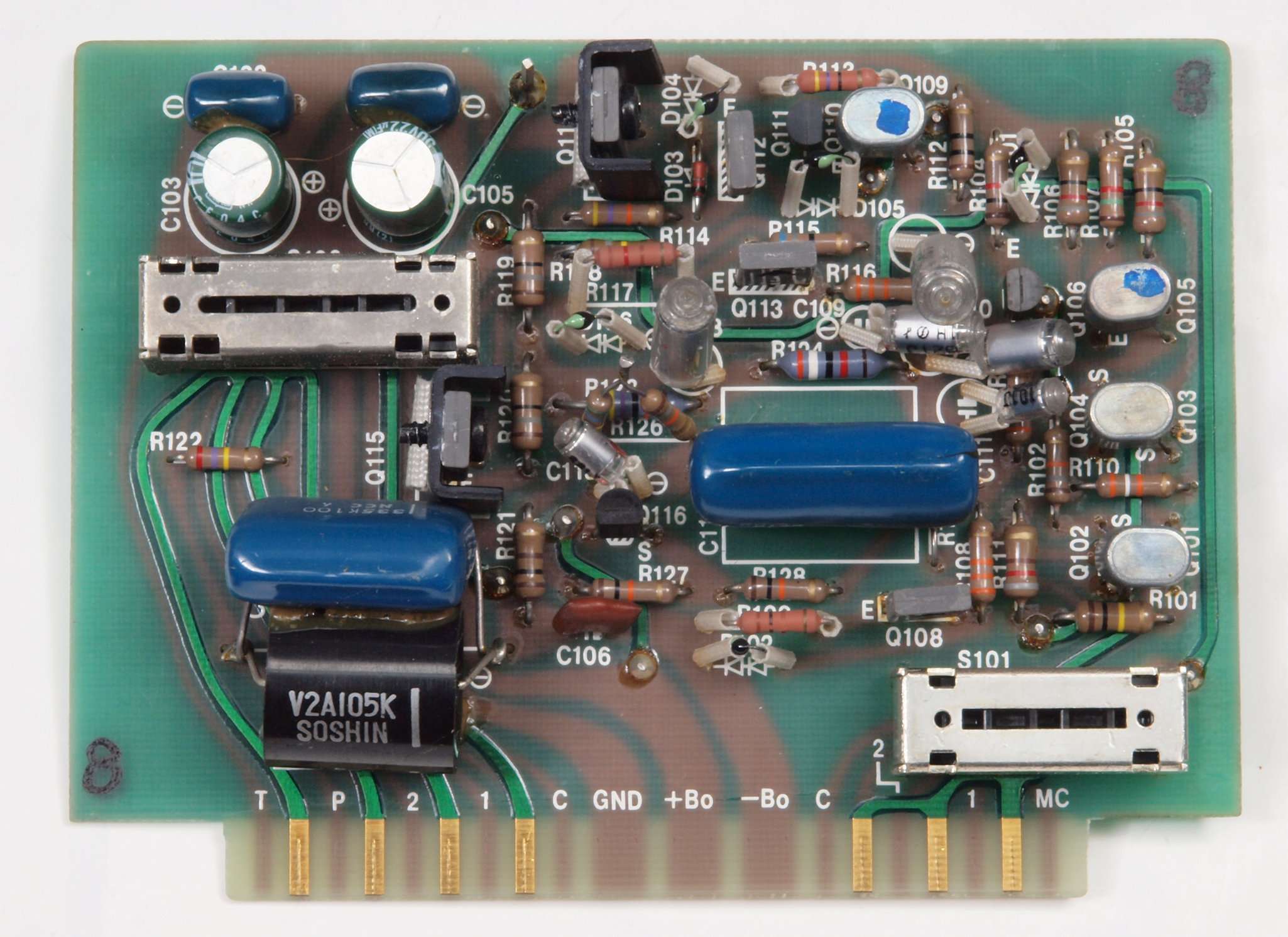

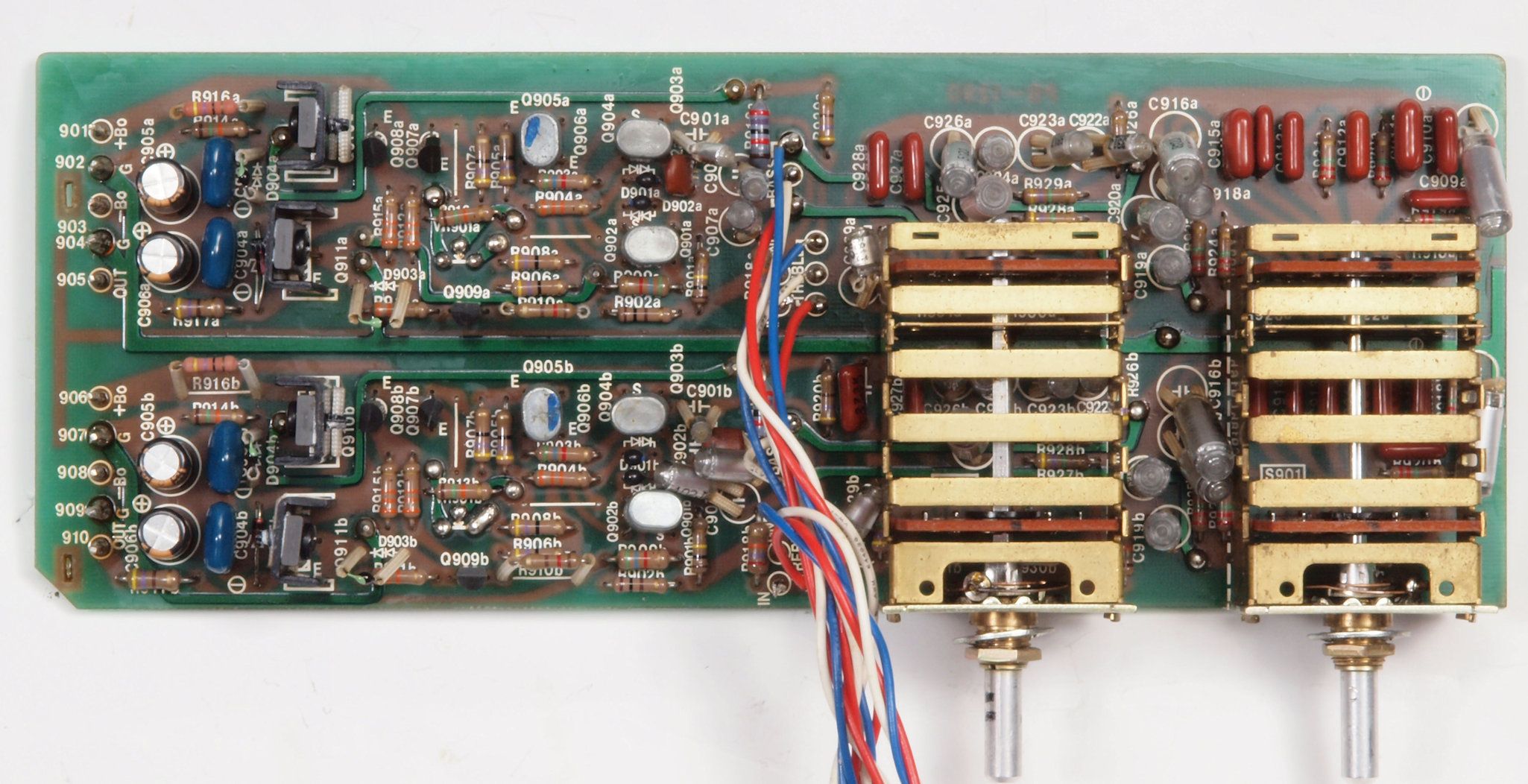

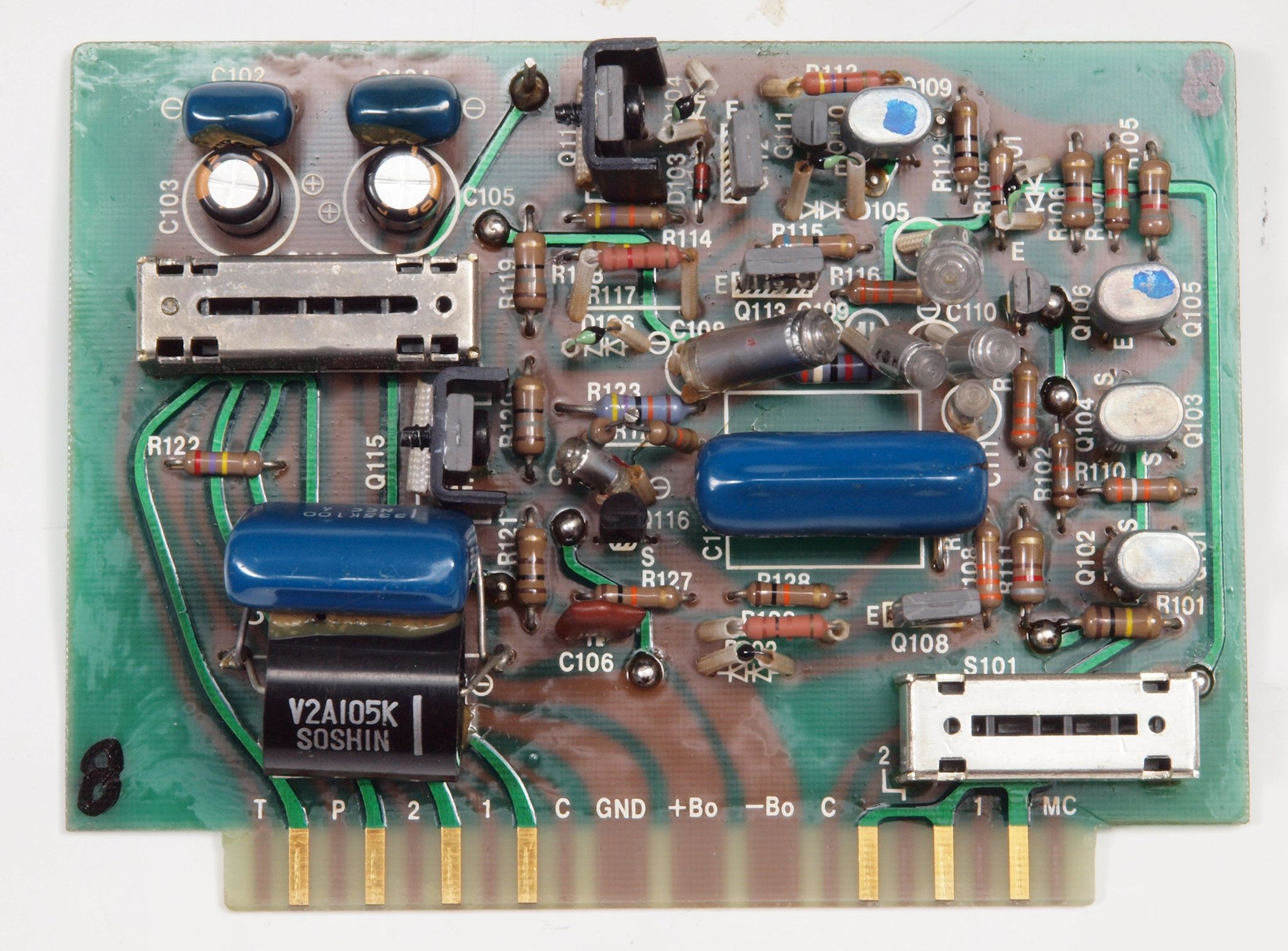

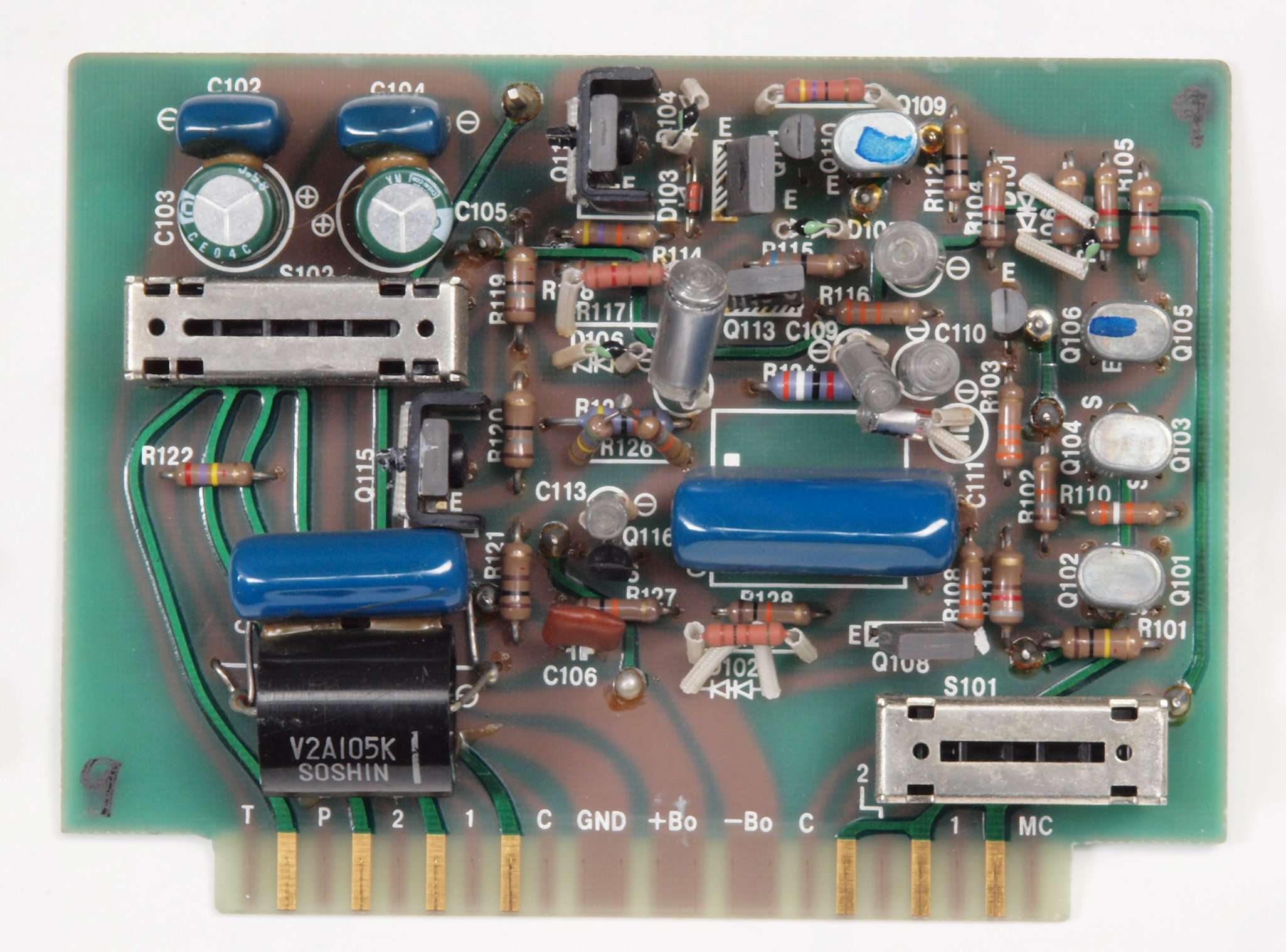

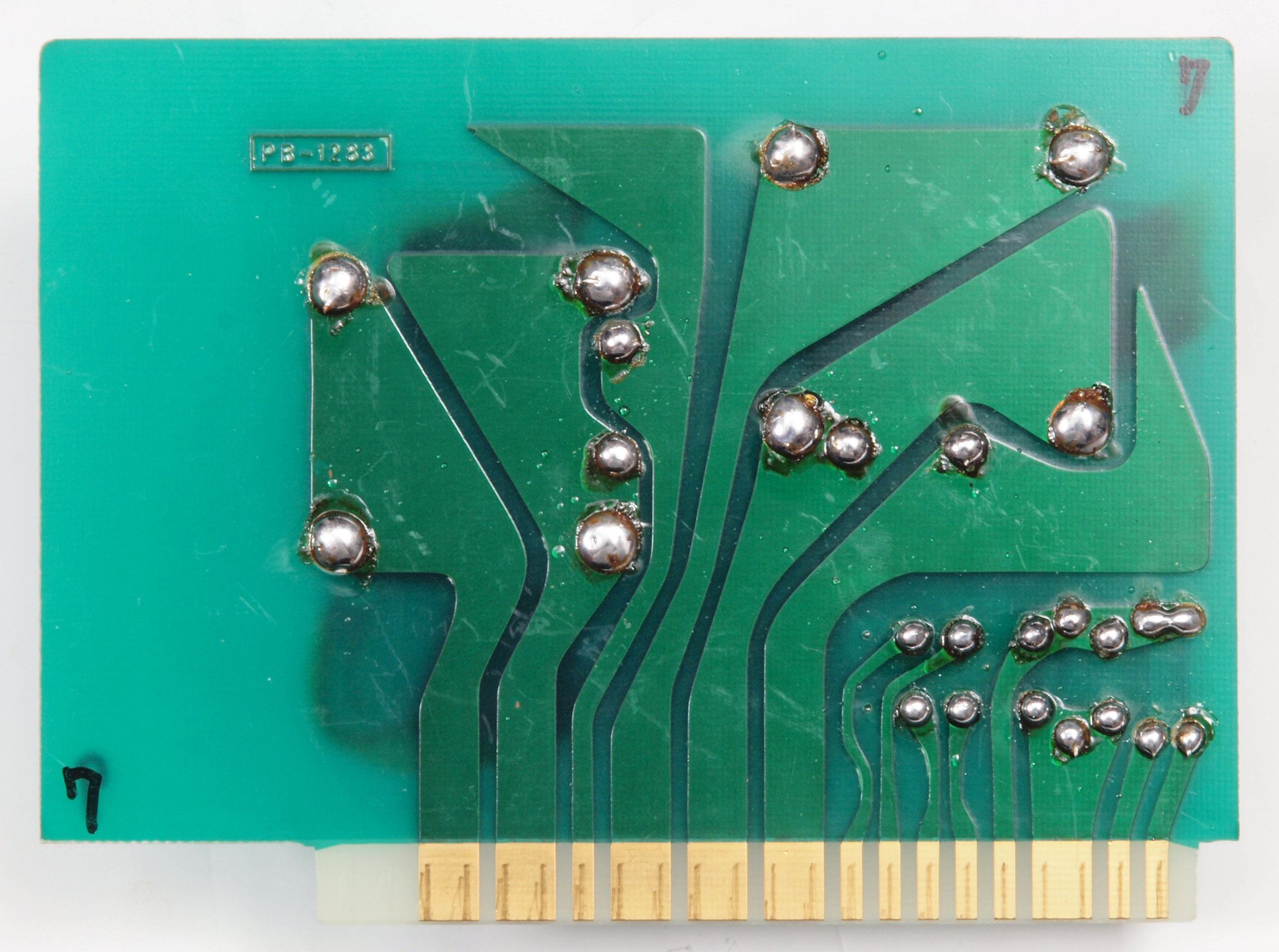

ＣＡ１．　修理前　トーン基板。

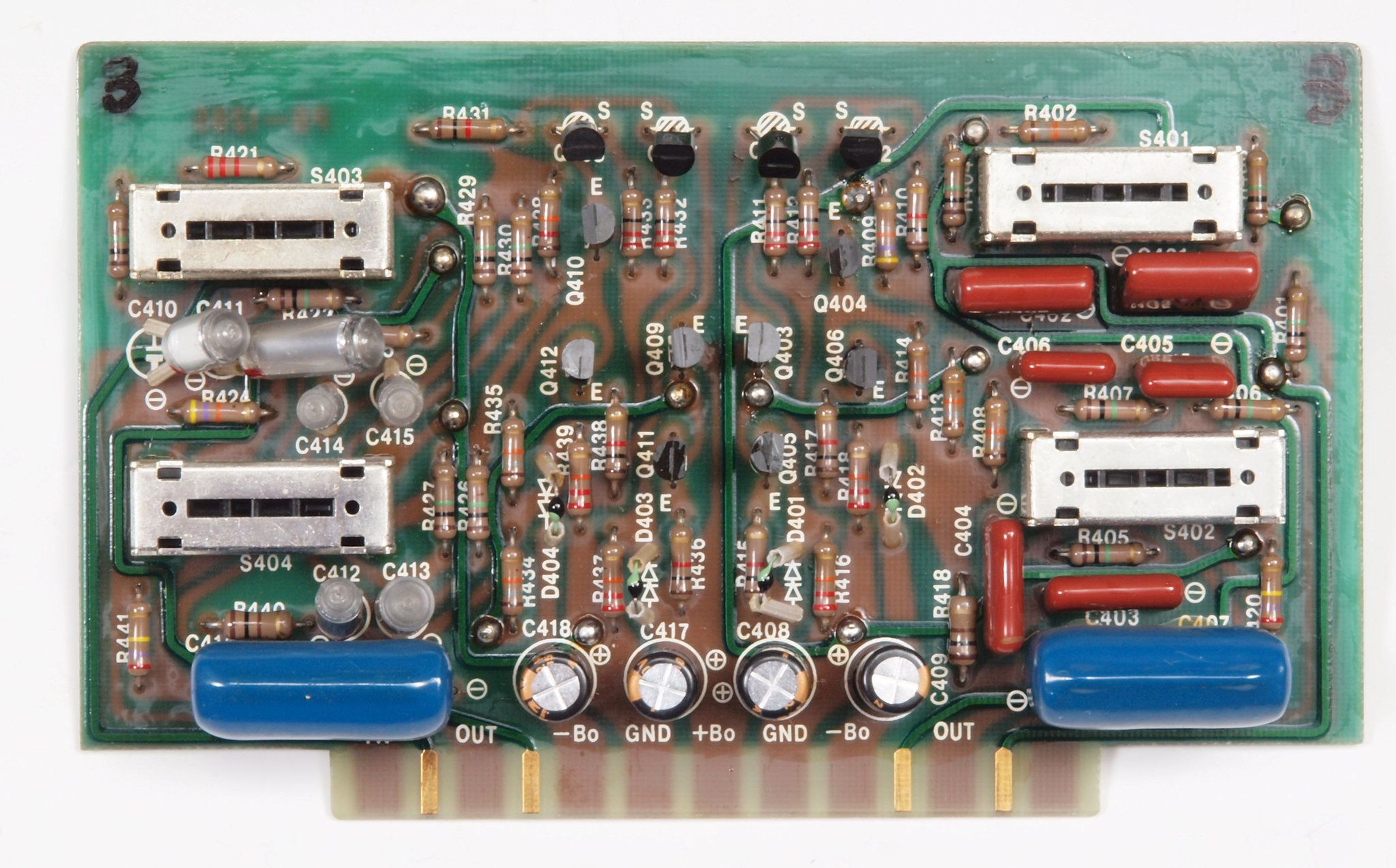

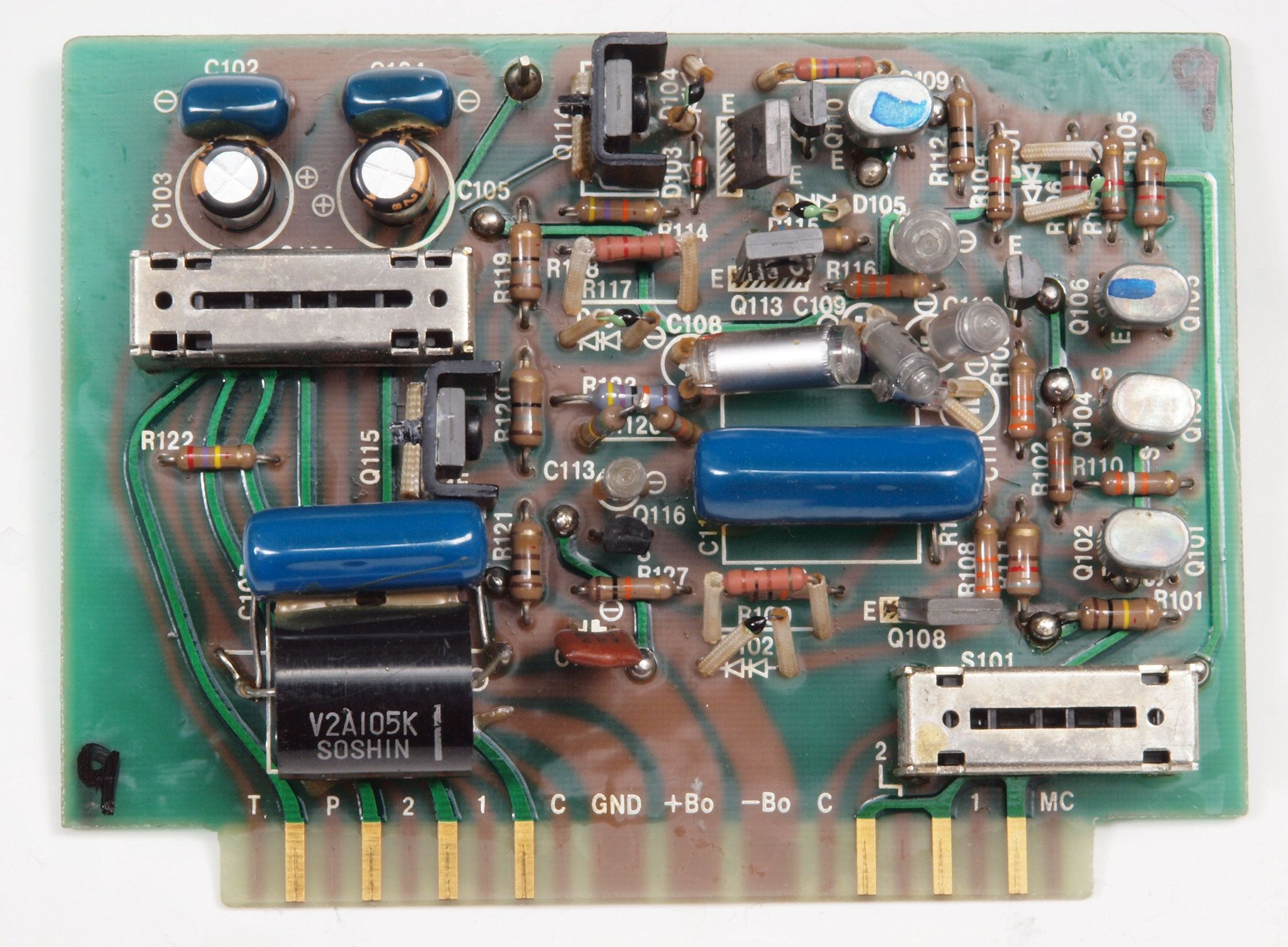

ＣＡ２．　修理後　トーン基板。　電解コンデンサー４個交換。

ＣＡ２２．　完成トーン基板裏、余分なフラックスを落として、コート液を塗る。

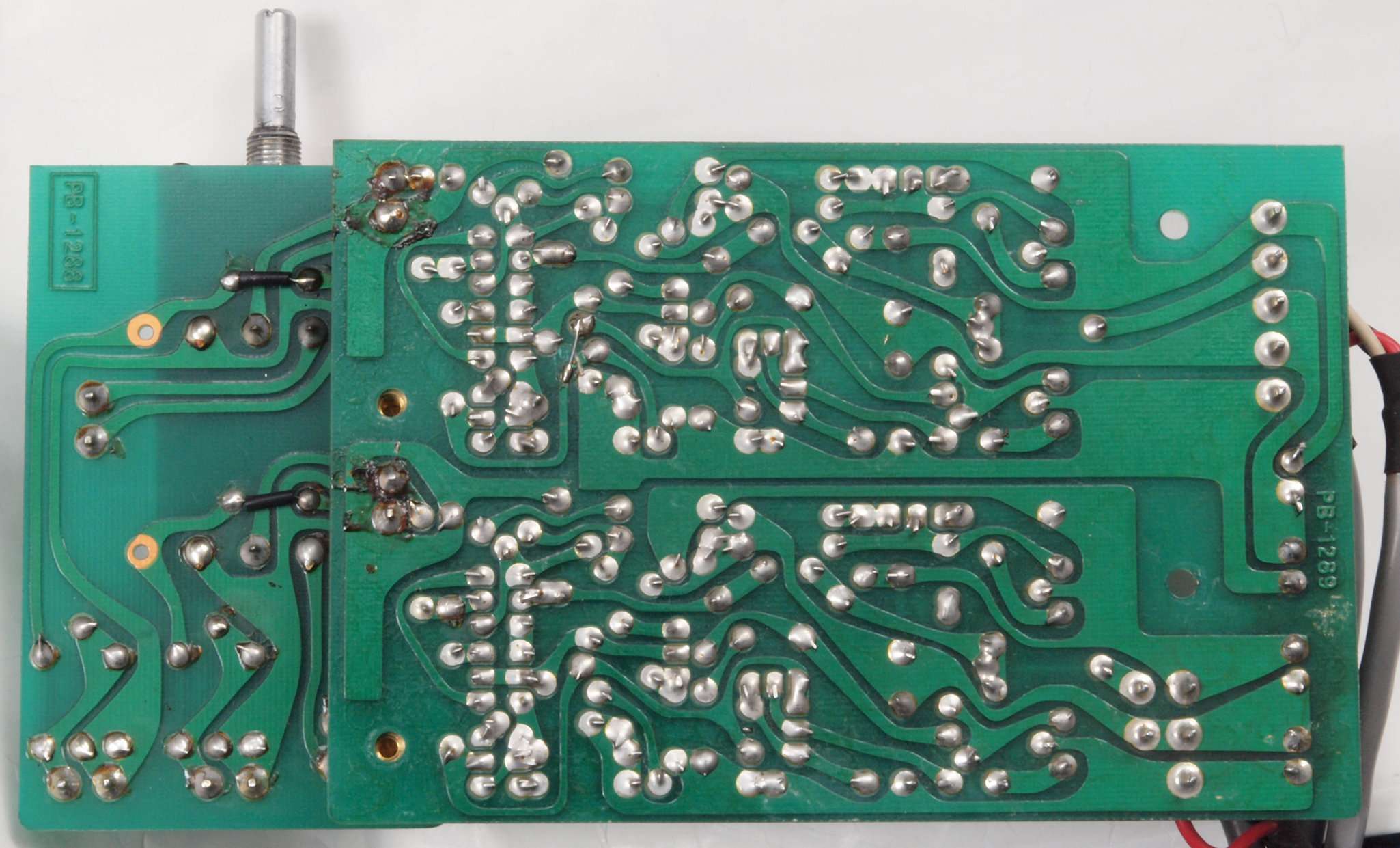

ＣＡ３．　修理前　トーン基板裏。

ＣＡ４．　修理（ハンダ補正）後　トーン基板裏。フイルムコンデンサー４個追加。

ＣＡ５．　完成トーン基板裏、余分なフラックスを落として、コート液を塗る。

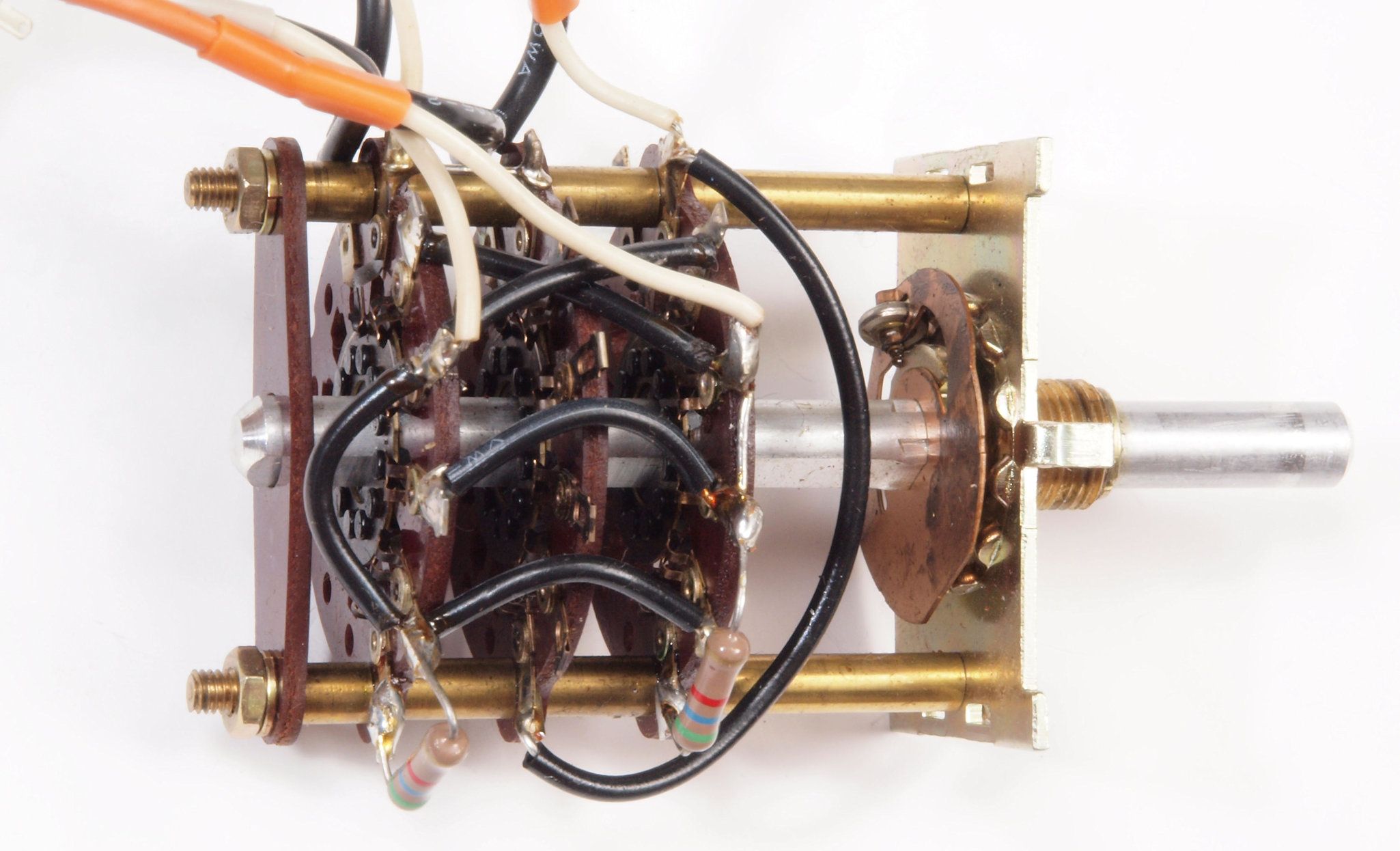

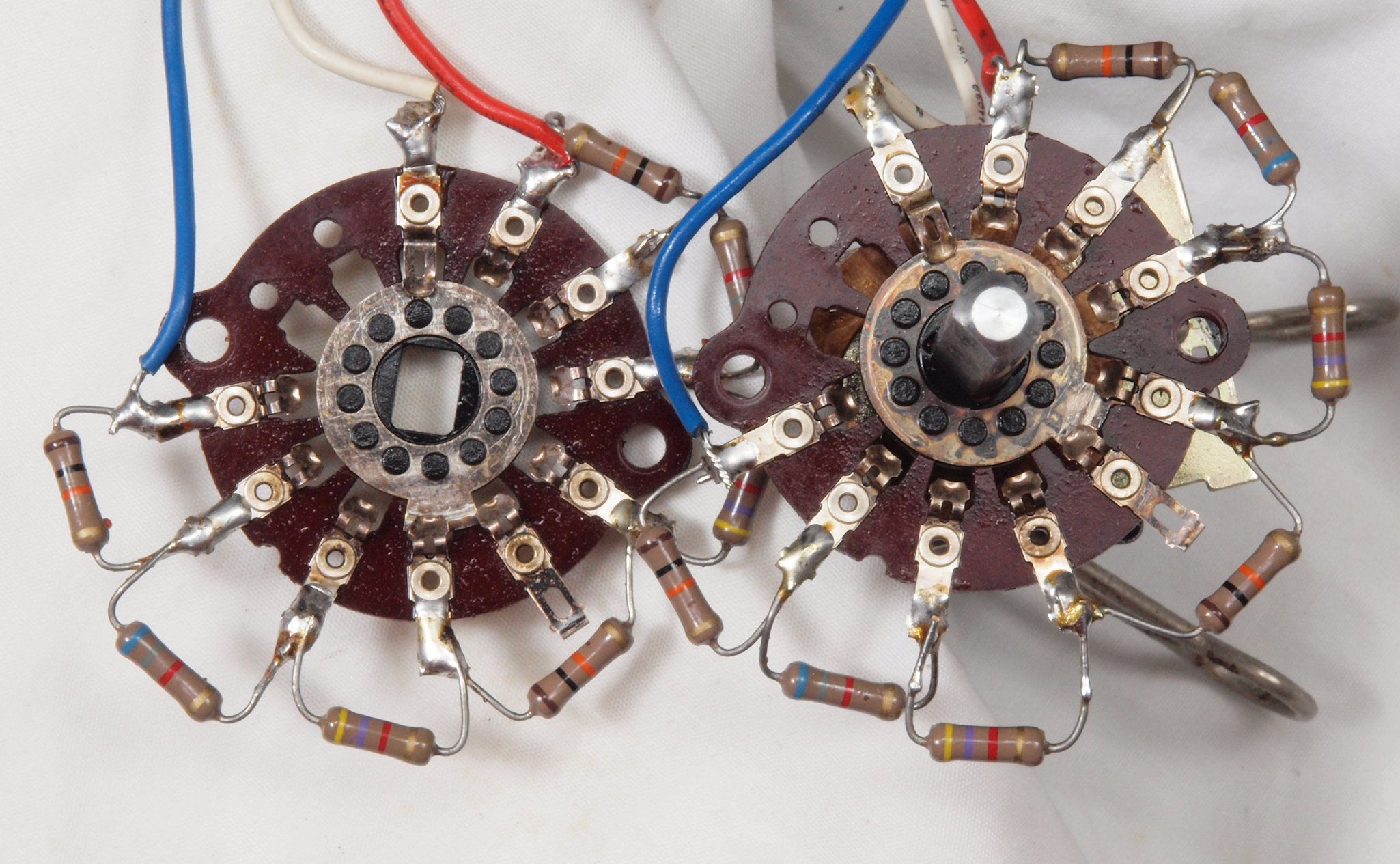

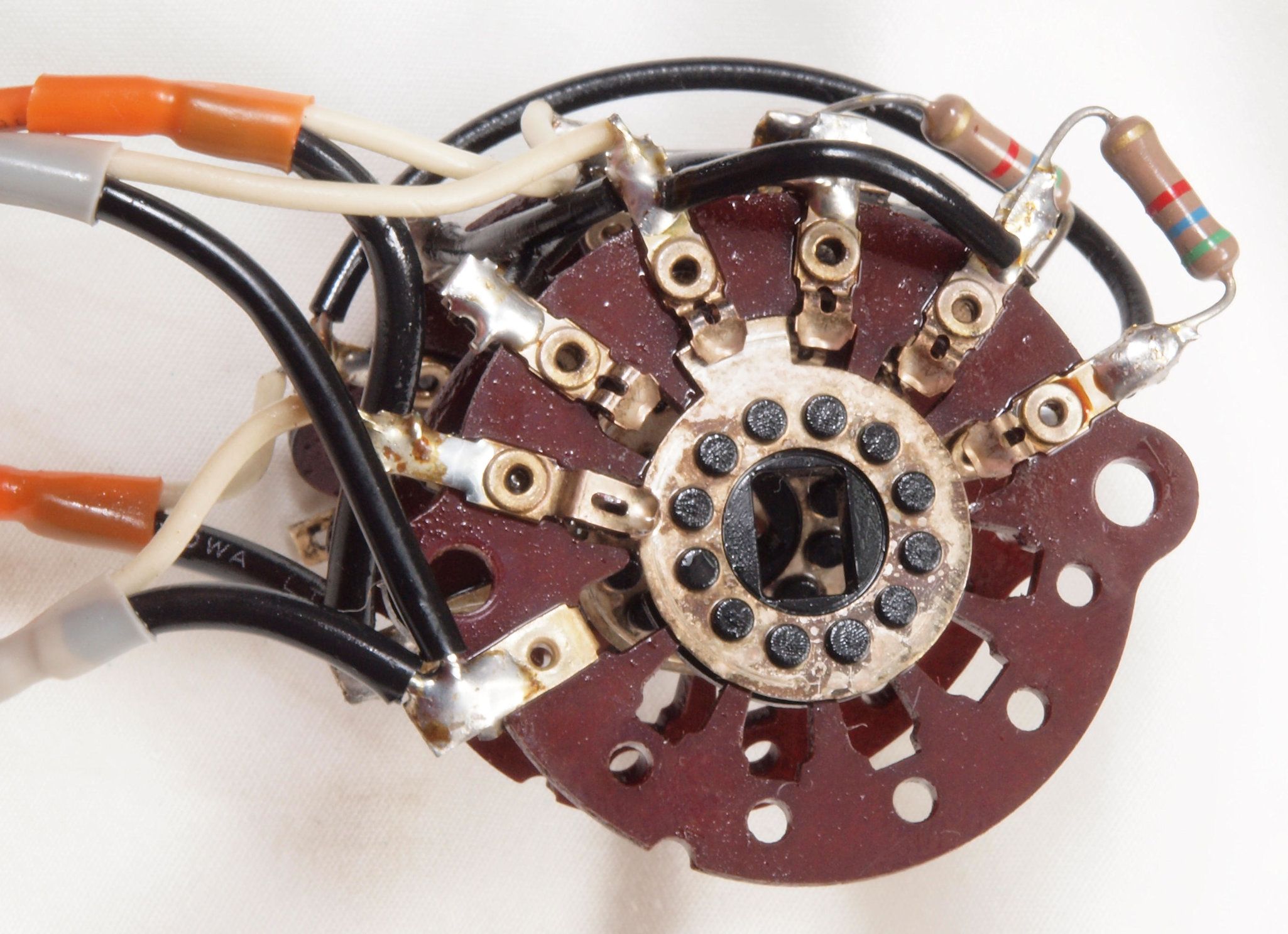

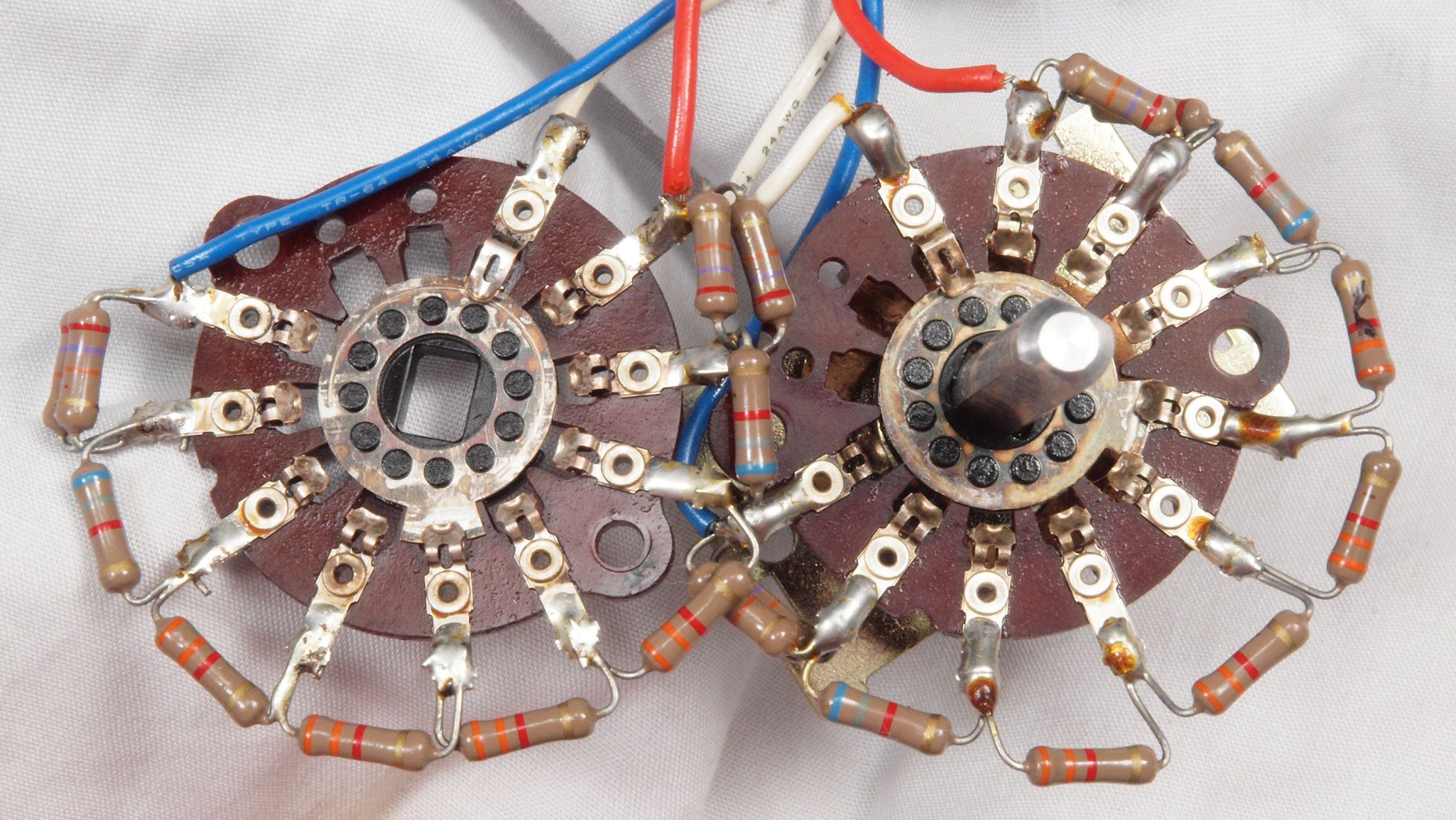

ＣＡ６．　修理中　トーン基板ＴｕｒｎＯｖｅｒ−Ｔｒｅｂｌｅ選択ＳＷ。

ＣＡ７．　修理中　トーン基板ＴｕｒｎＯｖｅｒ−Ｂａｓｓ選択ＳＷ。

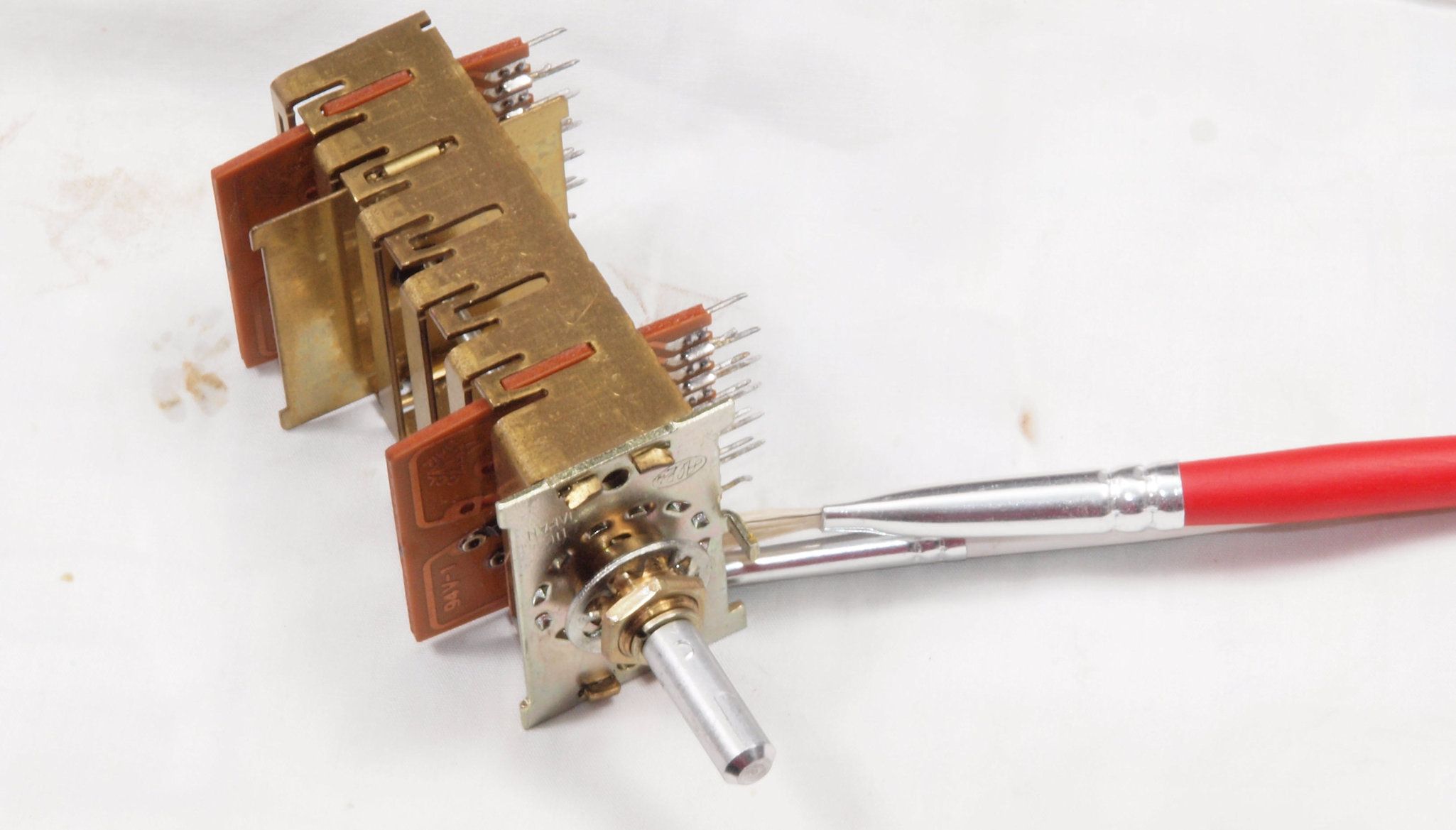

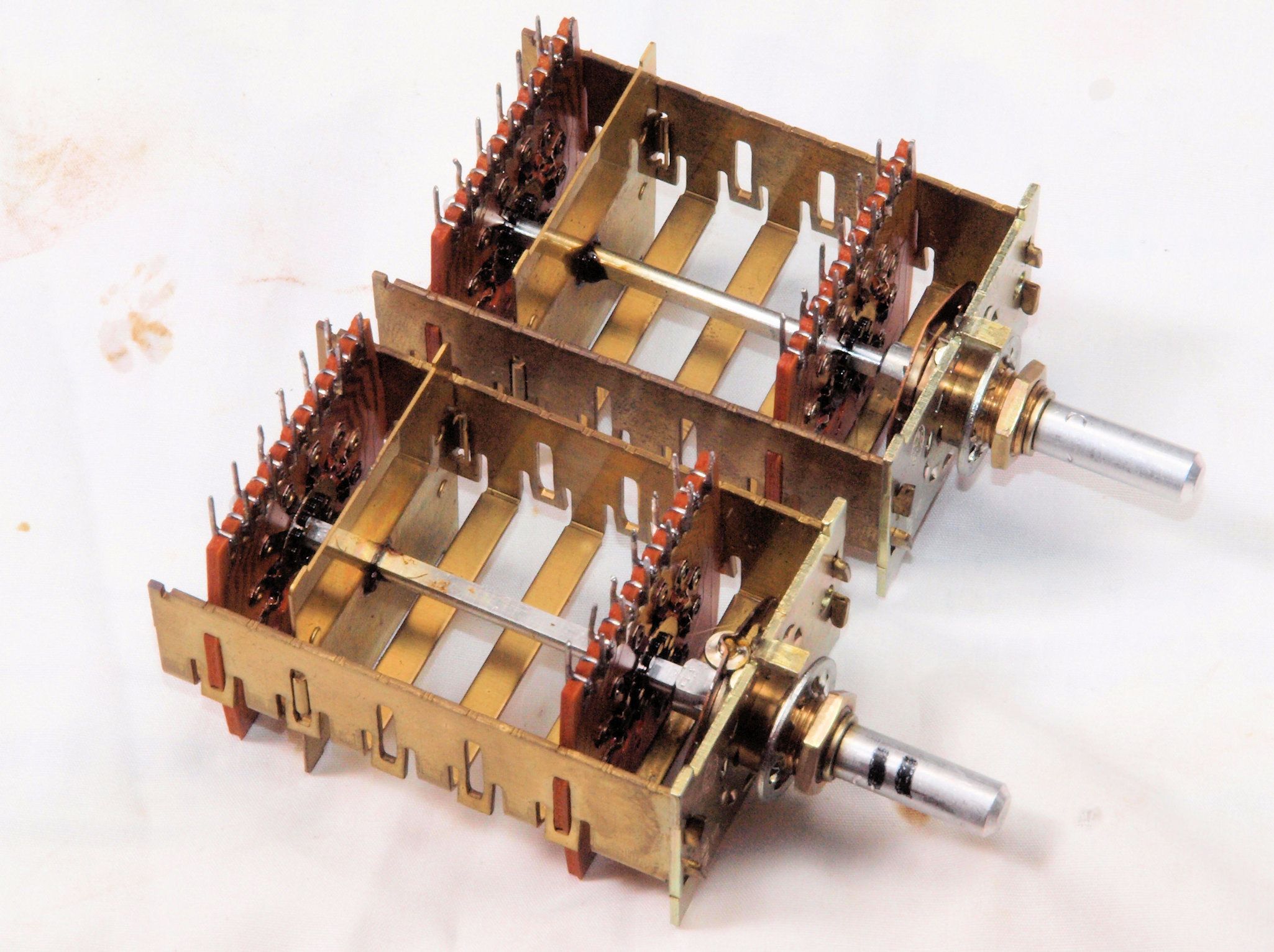

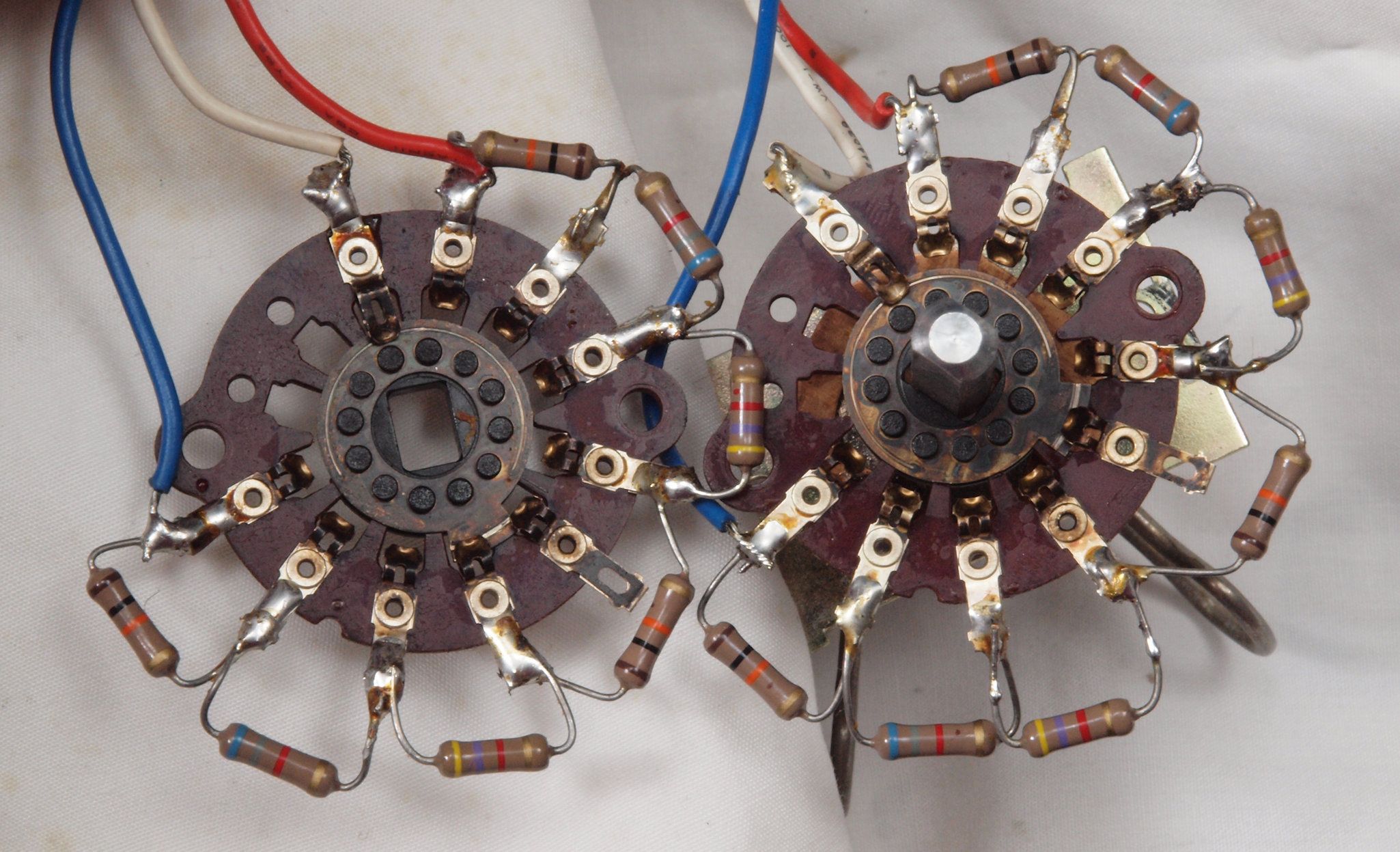

ＣＡ８．　修理中　トーン基板ＴｕｒｎＯｖｅｒ選択ＳＷ洗浄。

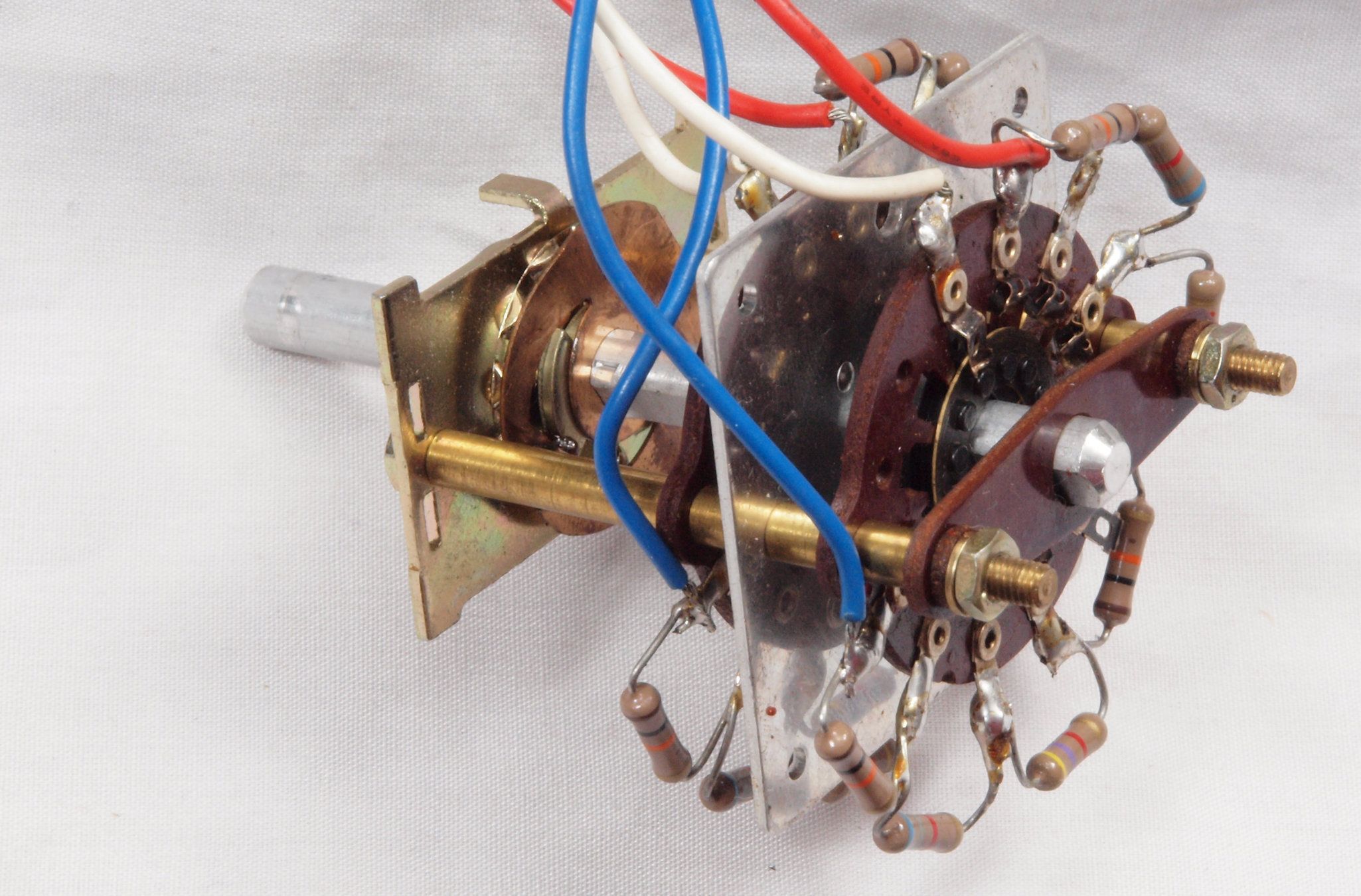

ＣＡ９．　修理（洗浄後）トーン基板ＴｕｒｎＯｖｅｒ選択ＳＷ洗浄。

ＣＡＡ．　修理中　ＴｒｅｂｌｅトーンコントロールＳＷ。

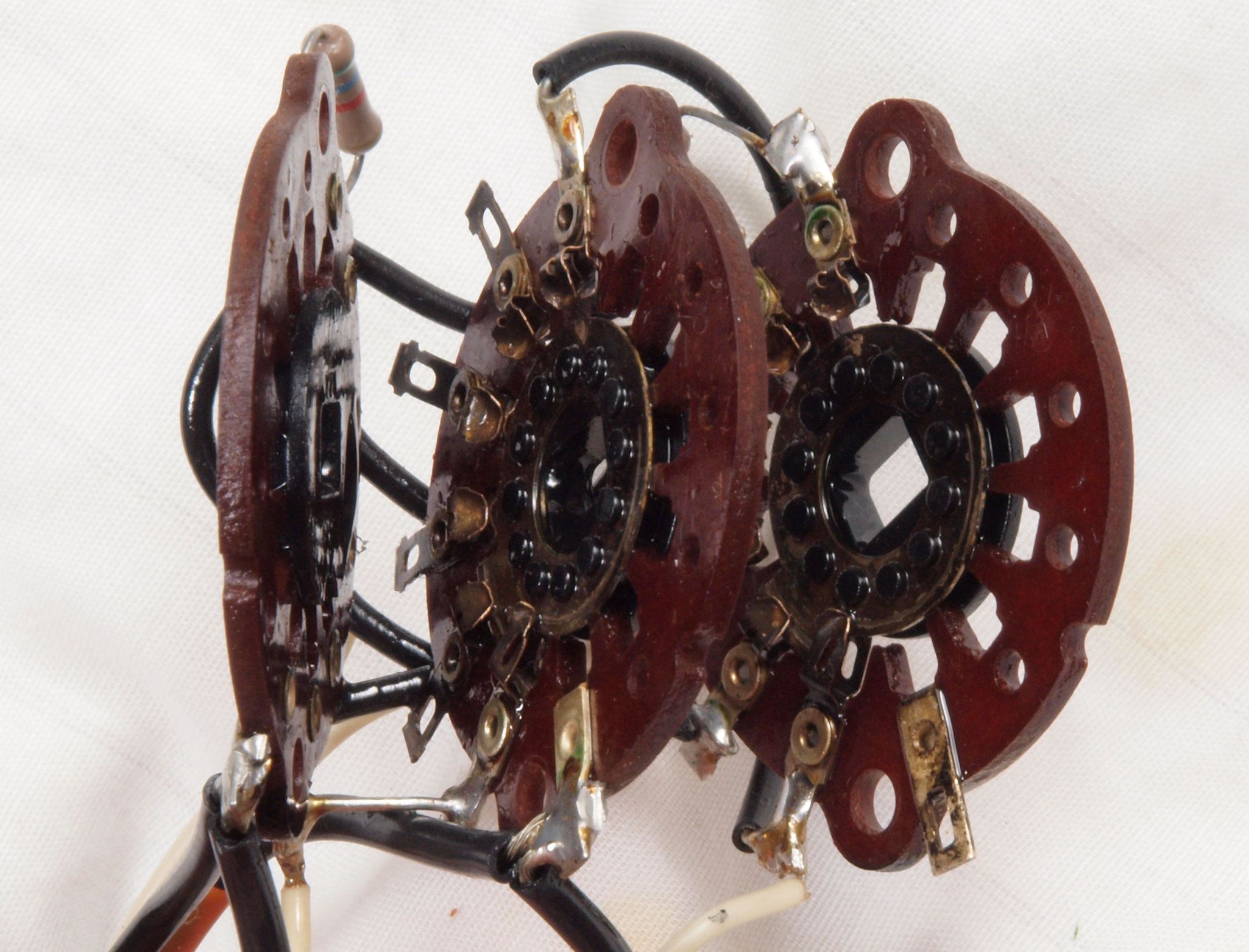

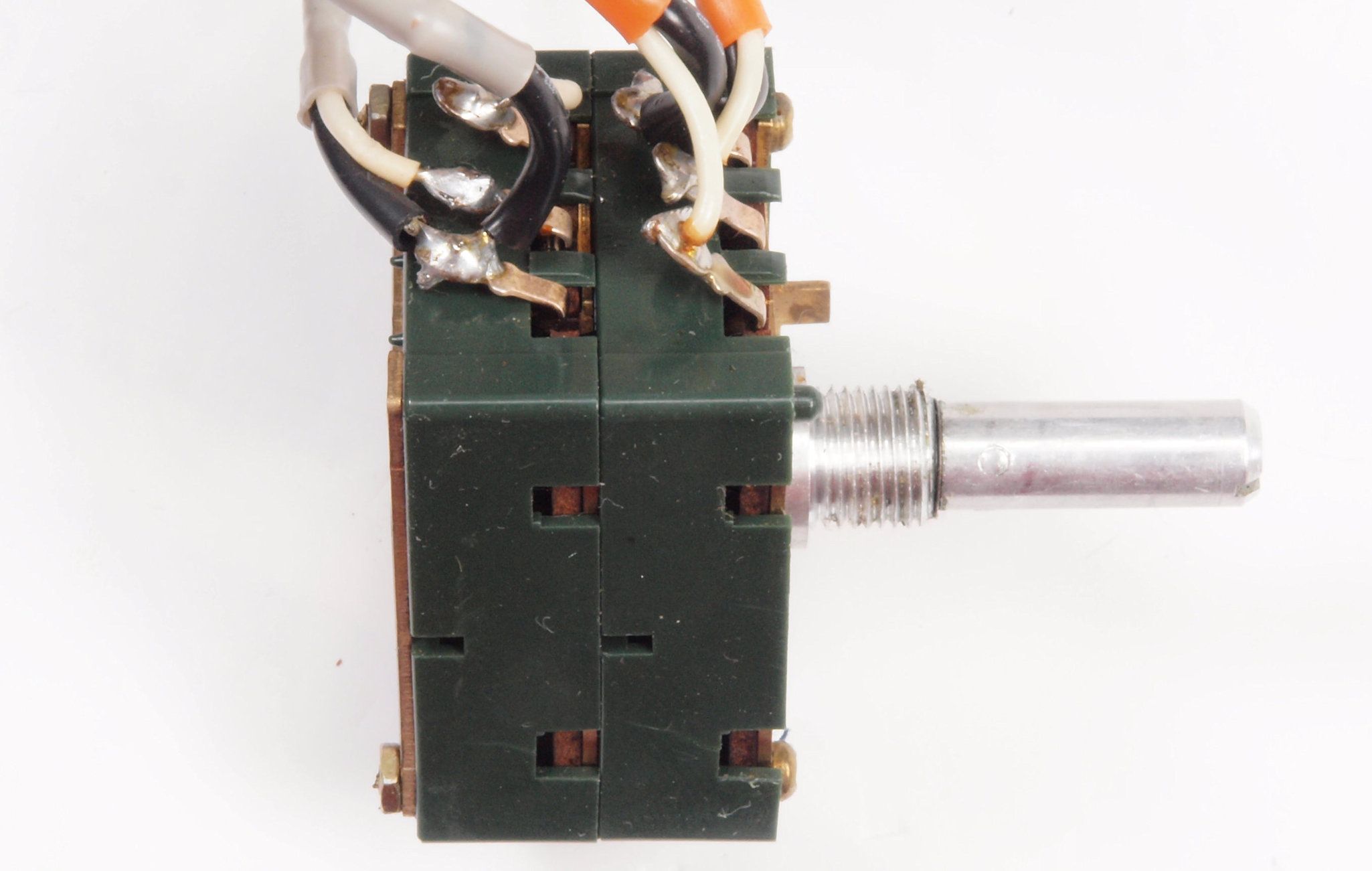

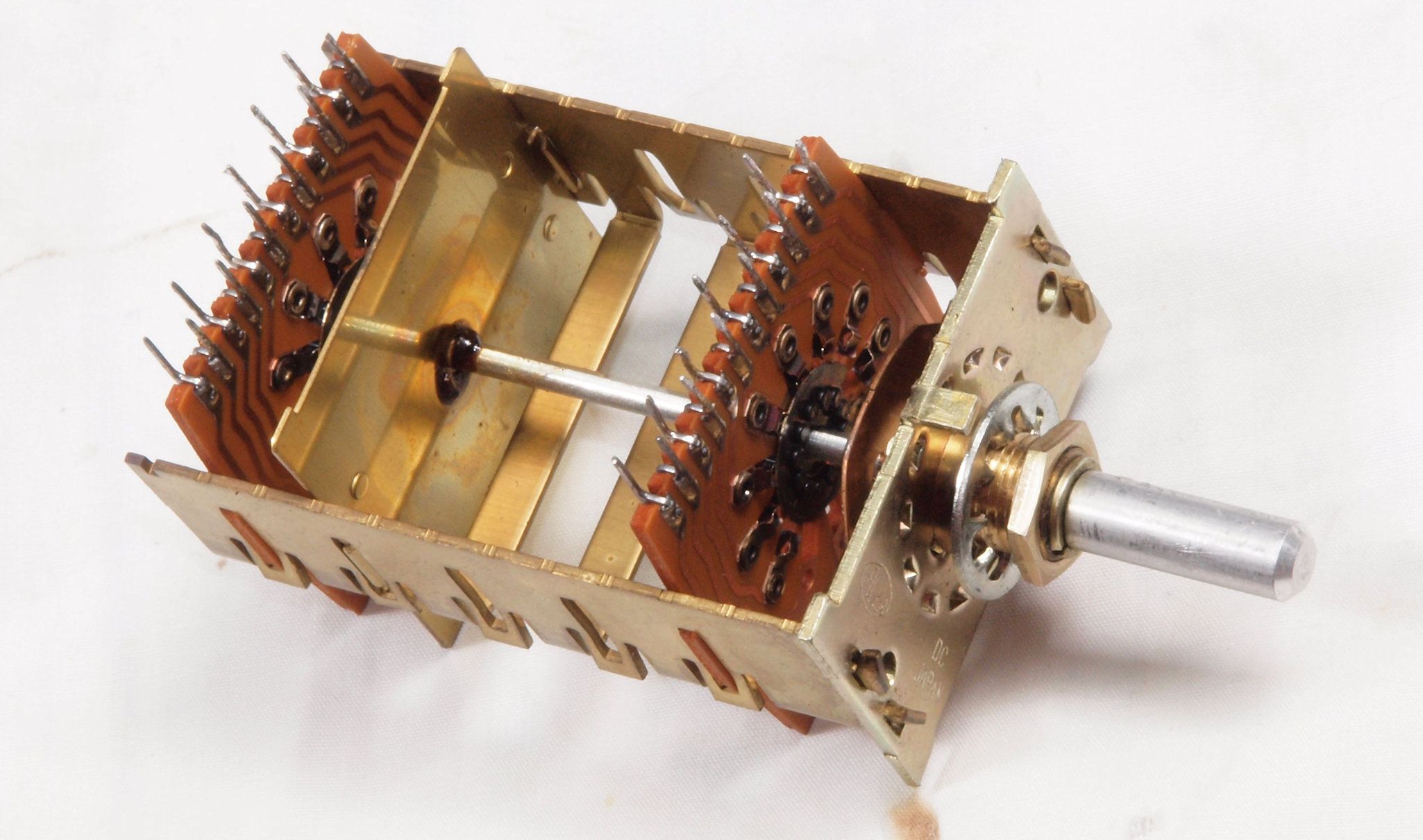

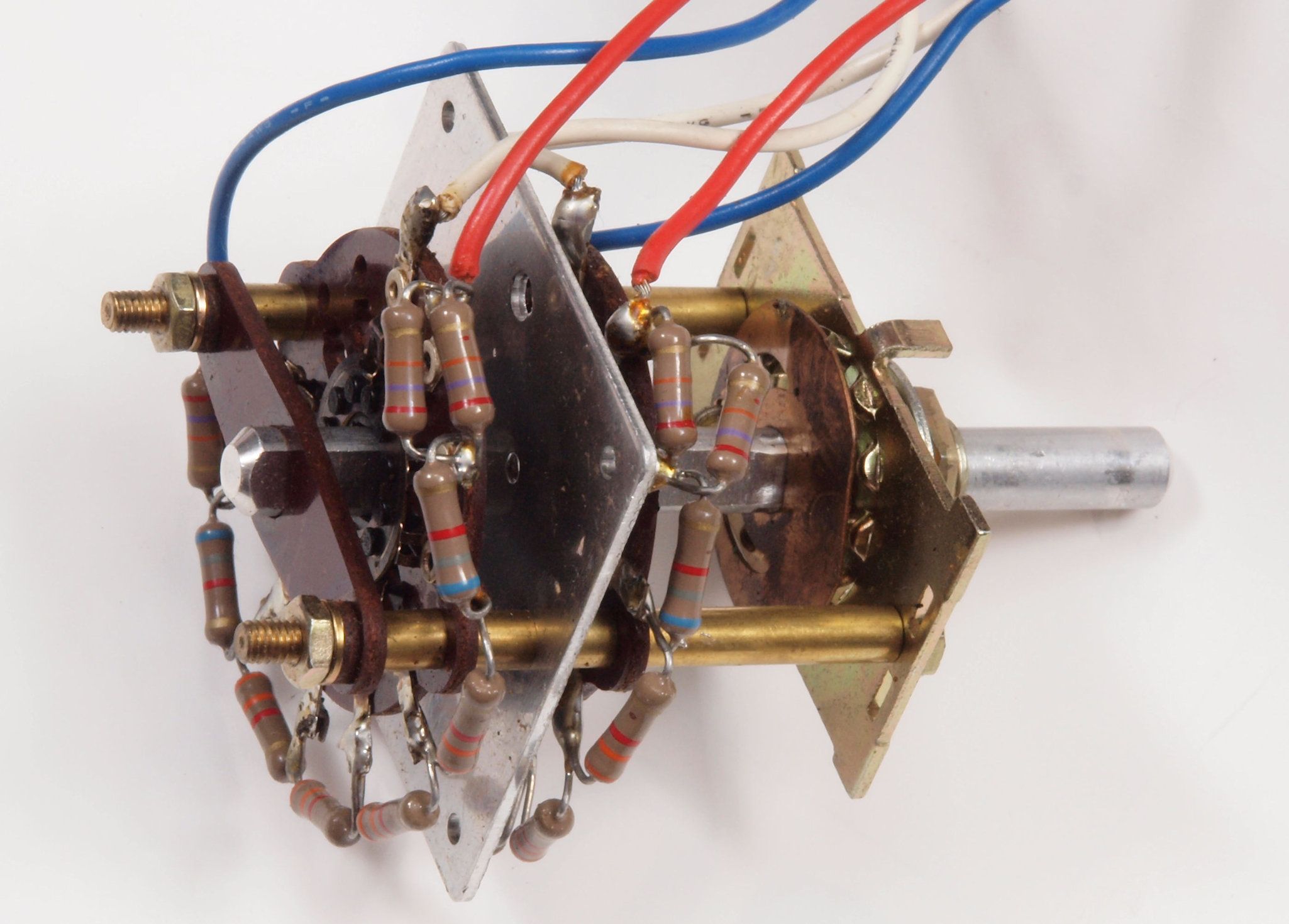

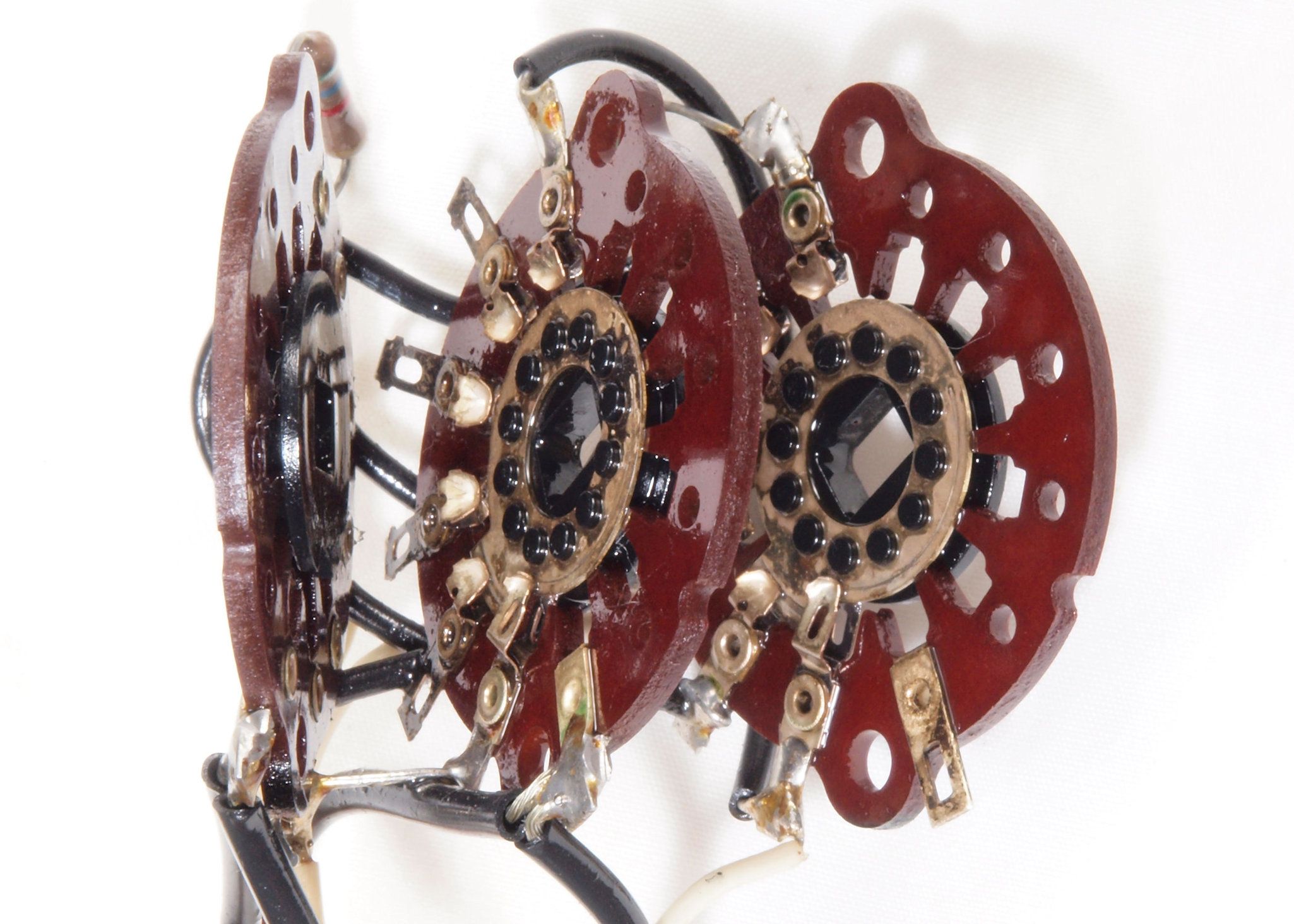

ＣＡＢ．　修理中　ＴｒｅｂｌｅトーンコントロールＳＷ分解。

ＣＡＣ．　修理（洗浄後）ＴｒｅｂｌｅトーンコントロールＳＷ。

ＣＡＤ．　修理中　ＢａｓｓトーンコントロールＳＷ。

ＣＡＥ．　修理中　ＢａｓｓトーンコントロールＳＷ分解。

ＣＡＦ．　修理（洗浄後）ＢａｓｓトーンコントロールＳＷ。

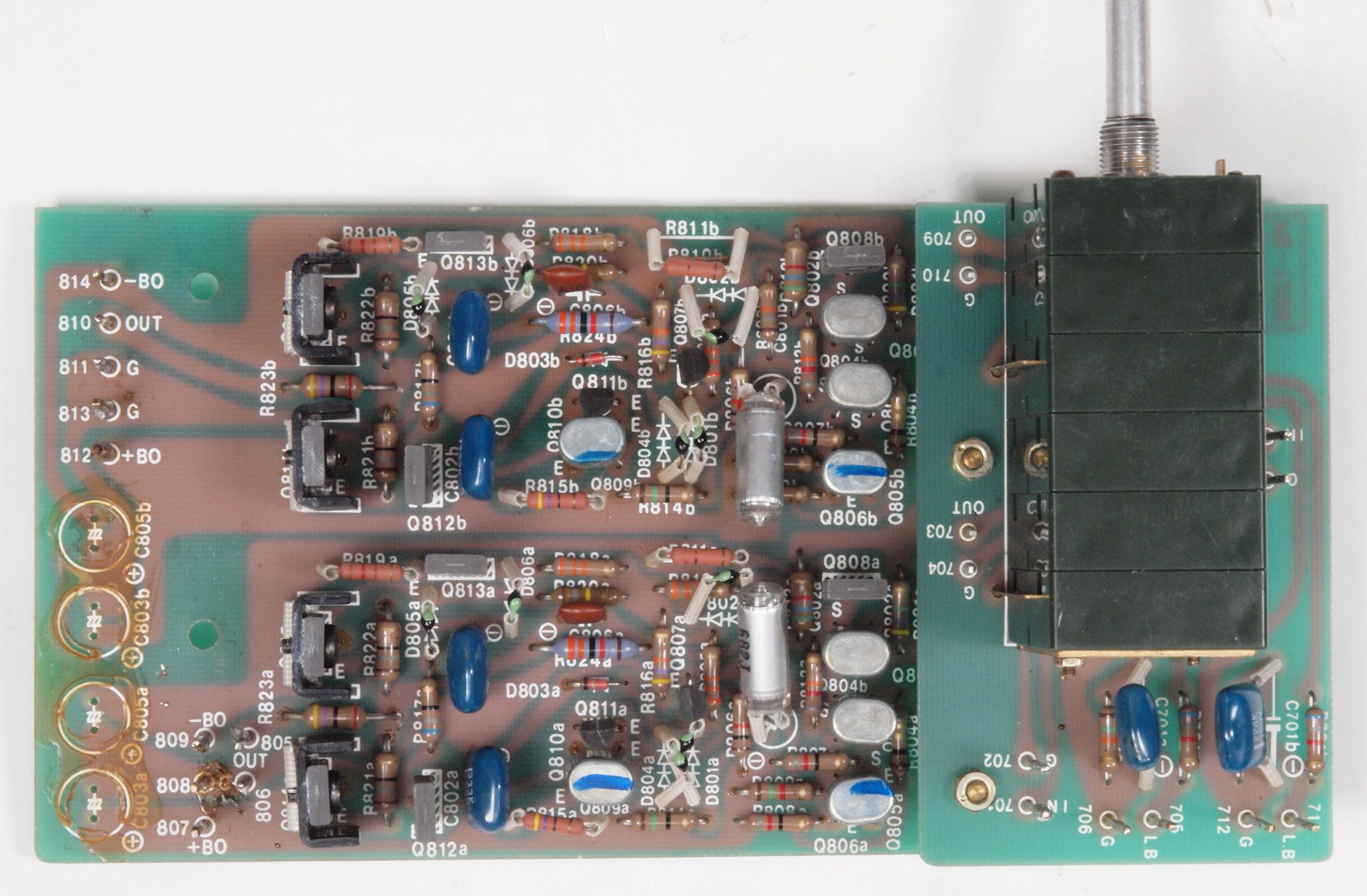

ＣＢ１．　修理前　メインＶＲ基板・ＥＱ定電圧基板。

ＣＢ１２．　修理中　メインＶＲ基板・ＥＱ定電圧基板。　トルエン溶媒の接着剤。

ＣＢ１３．　修理後　メインＶＲ基板・ＥＱ定電圧基板。　トルエン溶媒の接着剤、部品を取り去り、コート液を塗布後。

ＣＢ２．　修理後　メインＶＲ基板・ＥＱ定電圧基板。　電解コンデンサー４個交換。

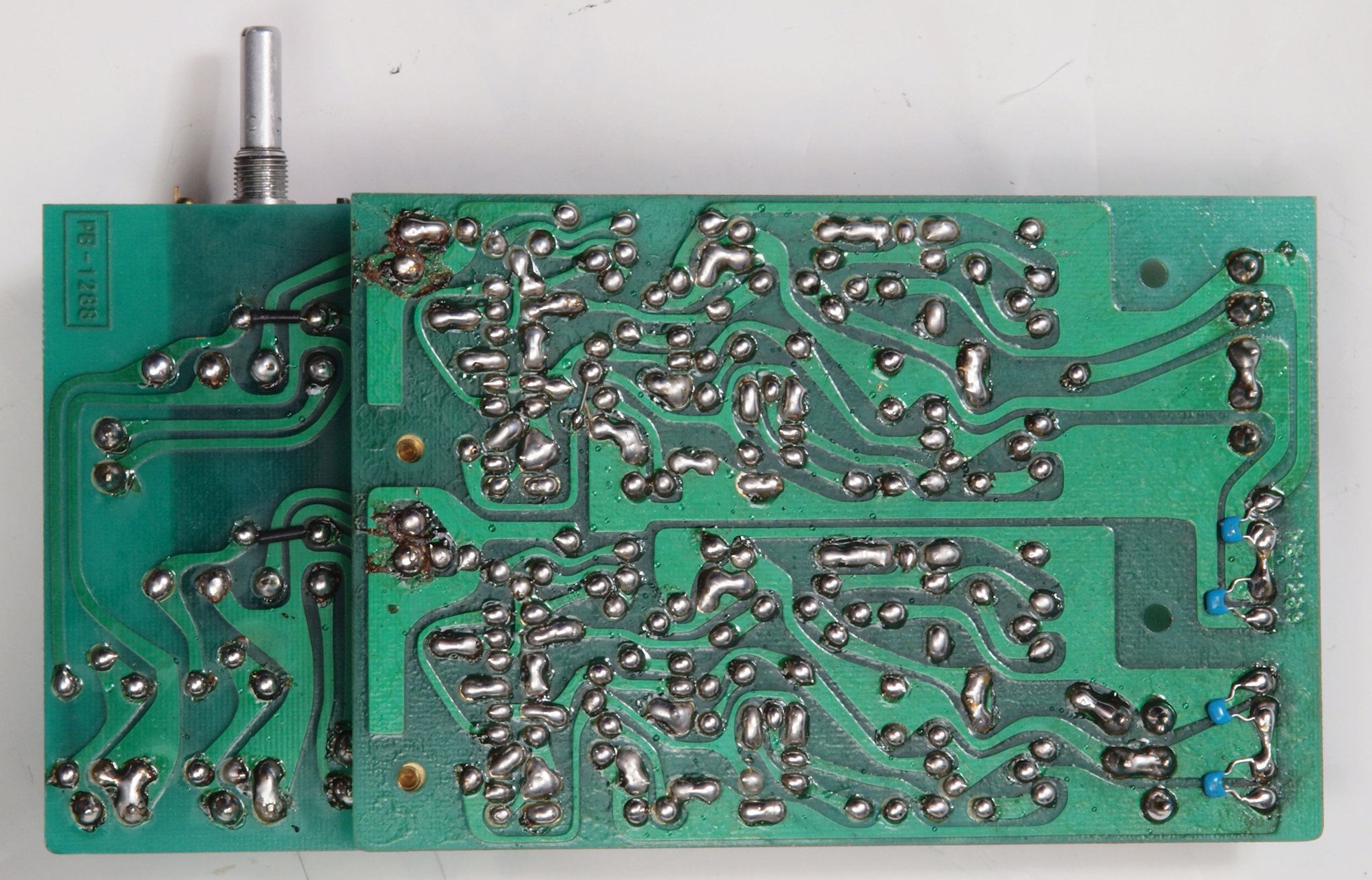

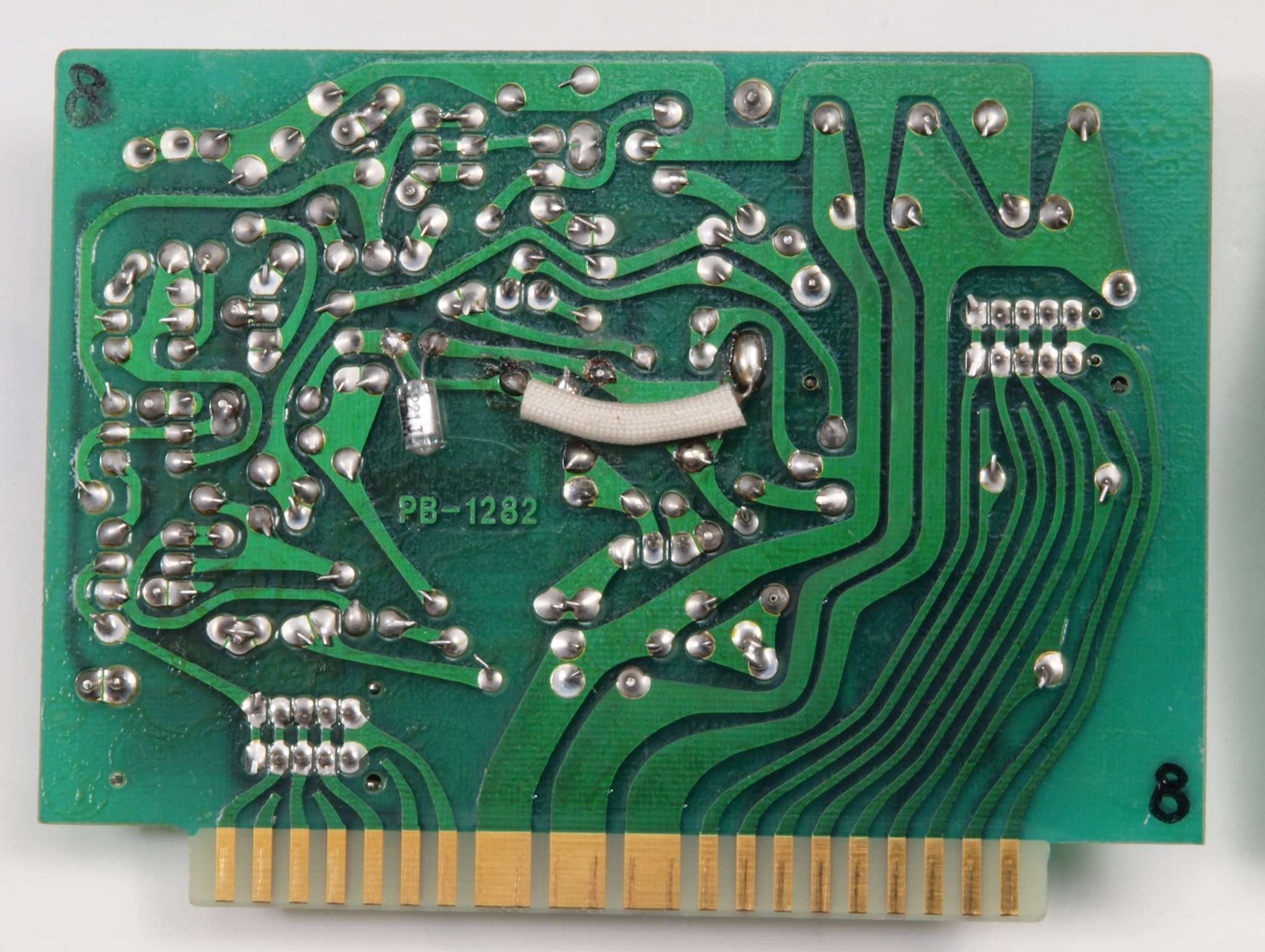

ＣＢ３．　修理前　メインＶＲ基板裏・ＥＱ定電圧基板裏。

ＣＢ４．　修理（ハンダ補正）後　メインＶＲ基板裏・ＥＱ定電圧基板裏。フイルムコンデンサー４個追加。

ＣＢ５．　完成メインＶＲ基板裏・ＥＱ定電圧基板裏、余分なフラックスを落として、コート液を塗る。

ＣＢ６．　修理中　メインＶＲ点検。カシメ構造なのでこれまで。

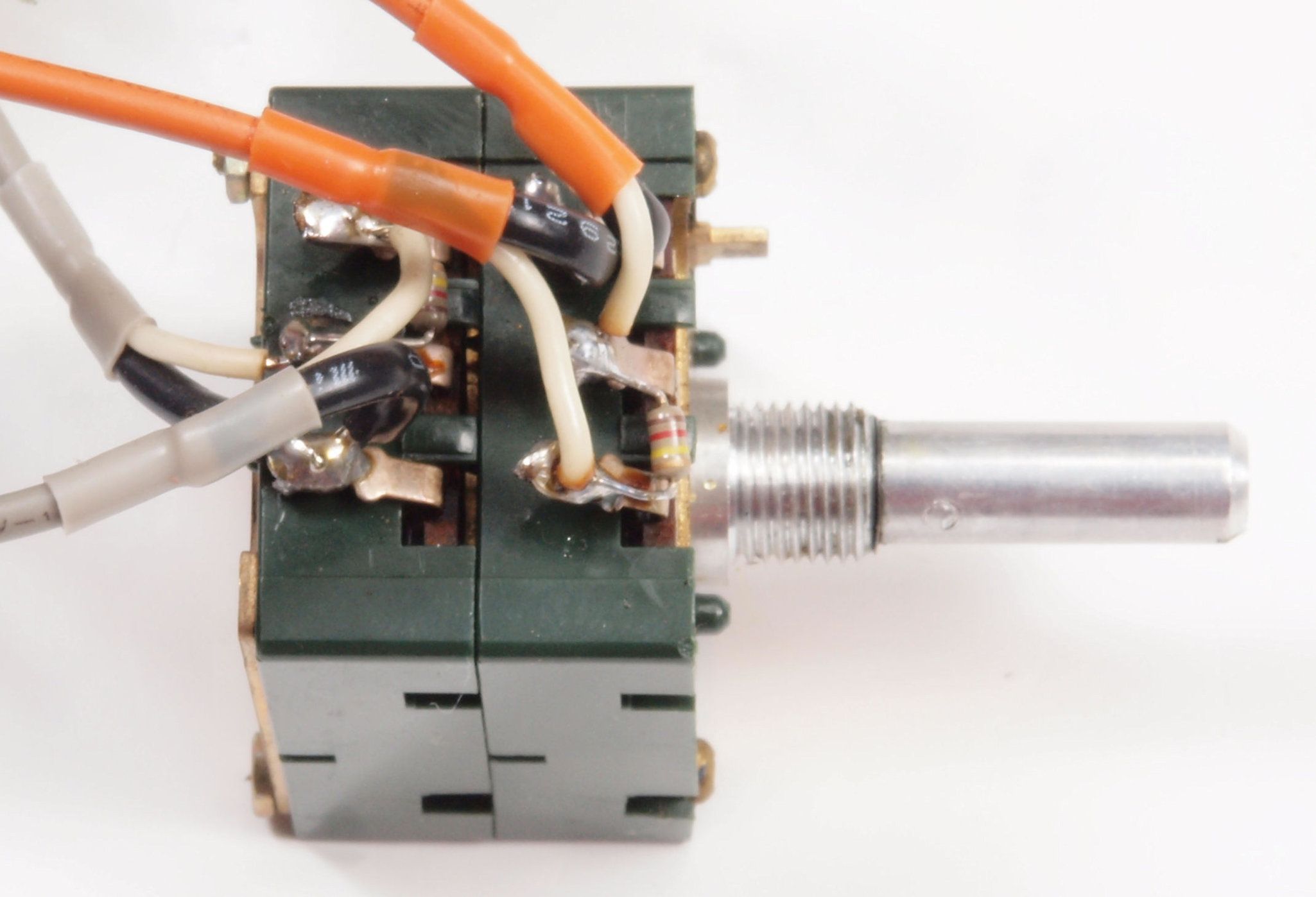

ＣＢ７．　修理中　メインＶＲ点検。２相のみ使用。

ＣＣ１．　修理前　ミューテング基板。

ＣＣ１２．　修理中　ミューテング基板。トルエン溶媒の接着剤

ＣＣ１３．　修理後　ミューテング基板。トルエン溶媒の接着剤、部品を取り去り、コート液を塗布後。

ＣＣ２．　修理後　ミューテング基板。　リレー１個、電解コンデンサー２個交換。

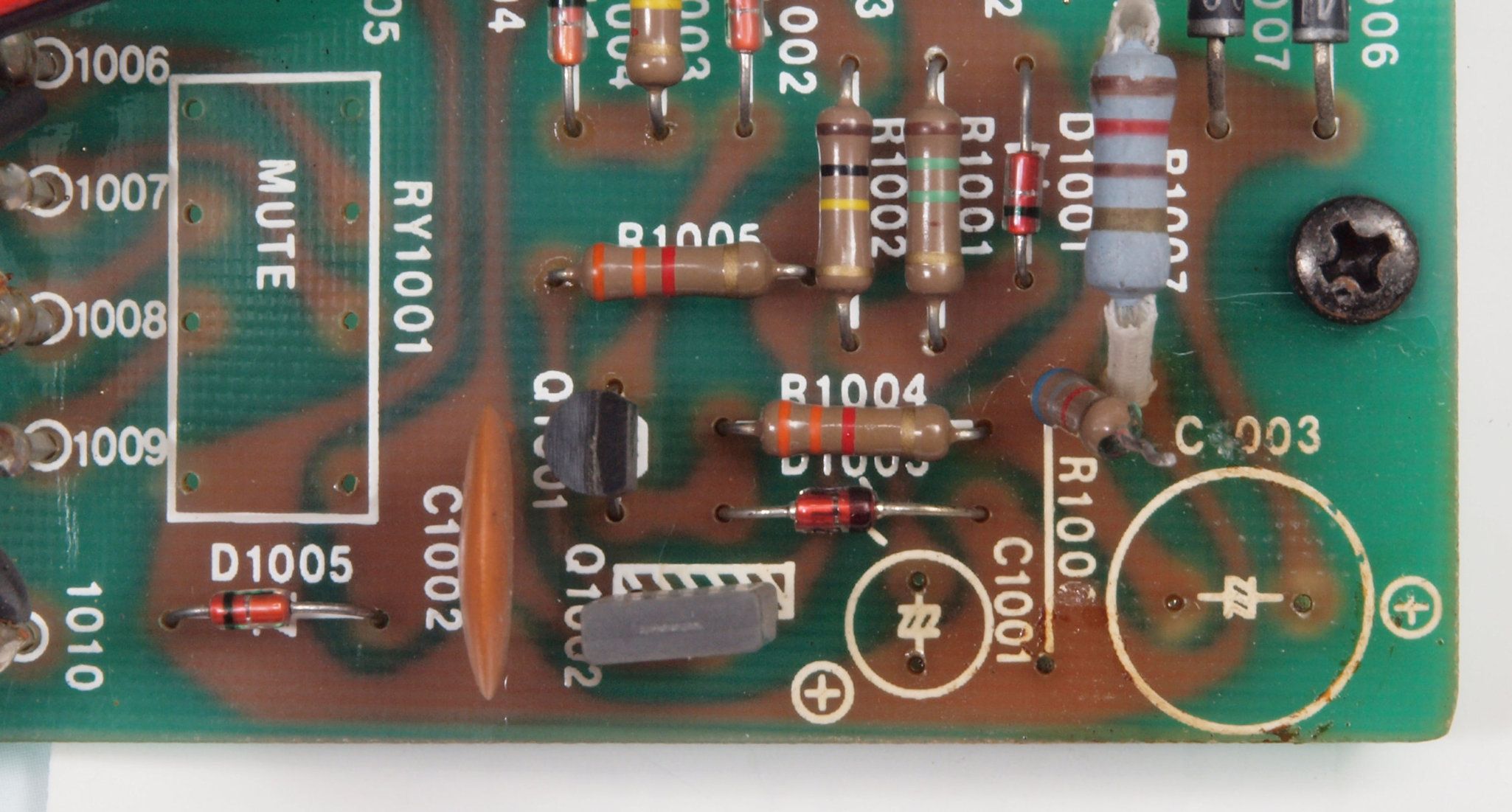

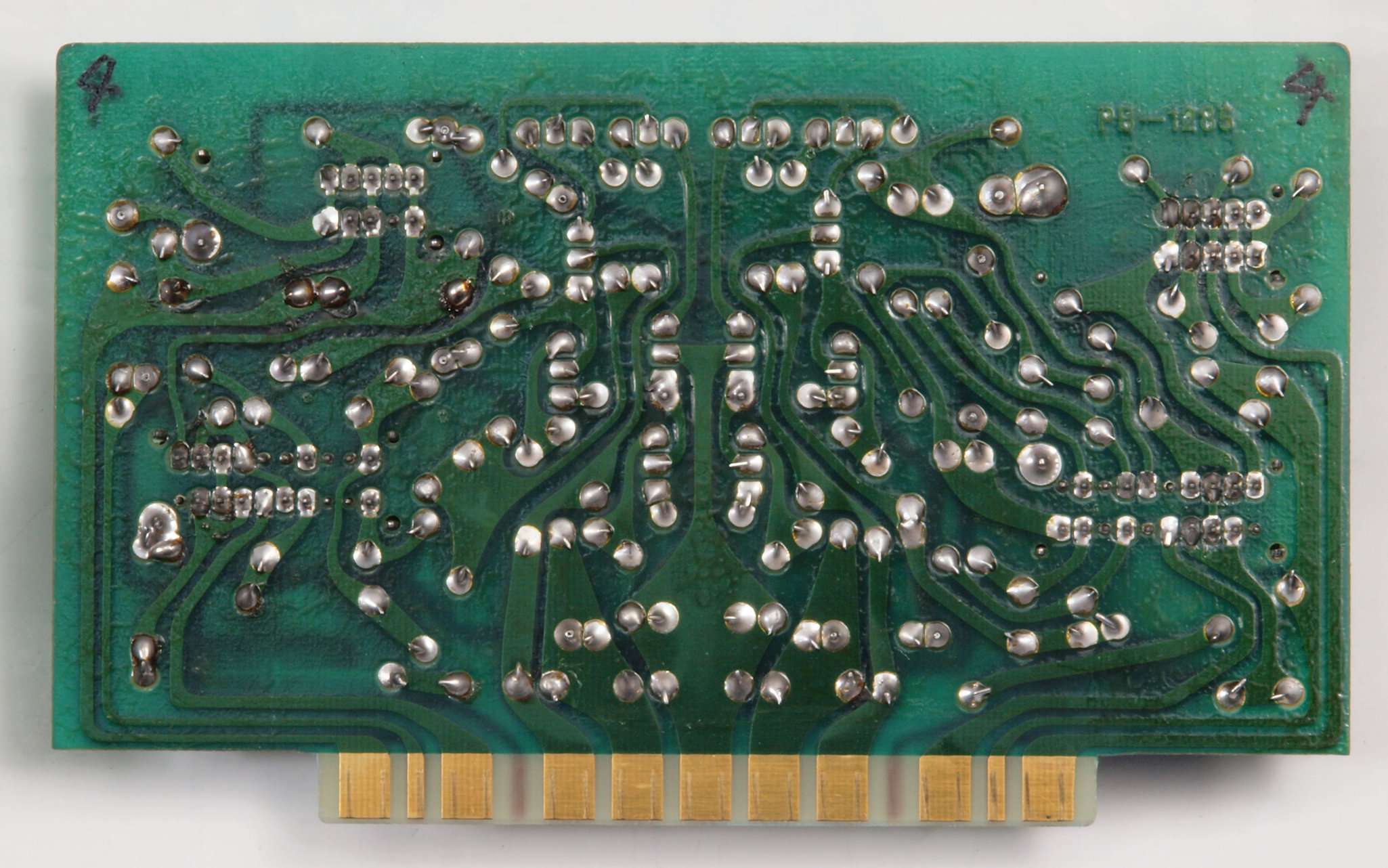

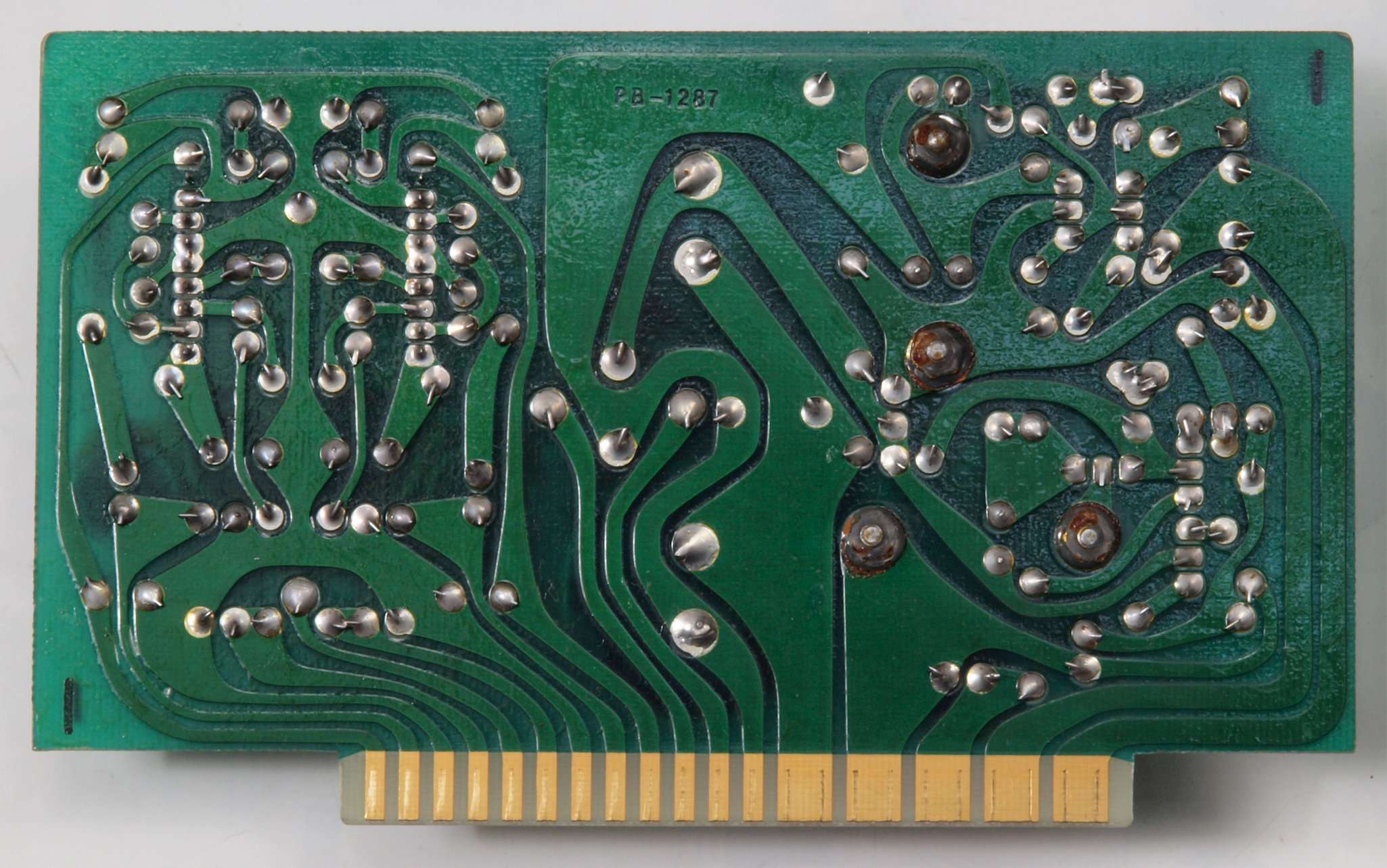

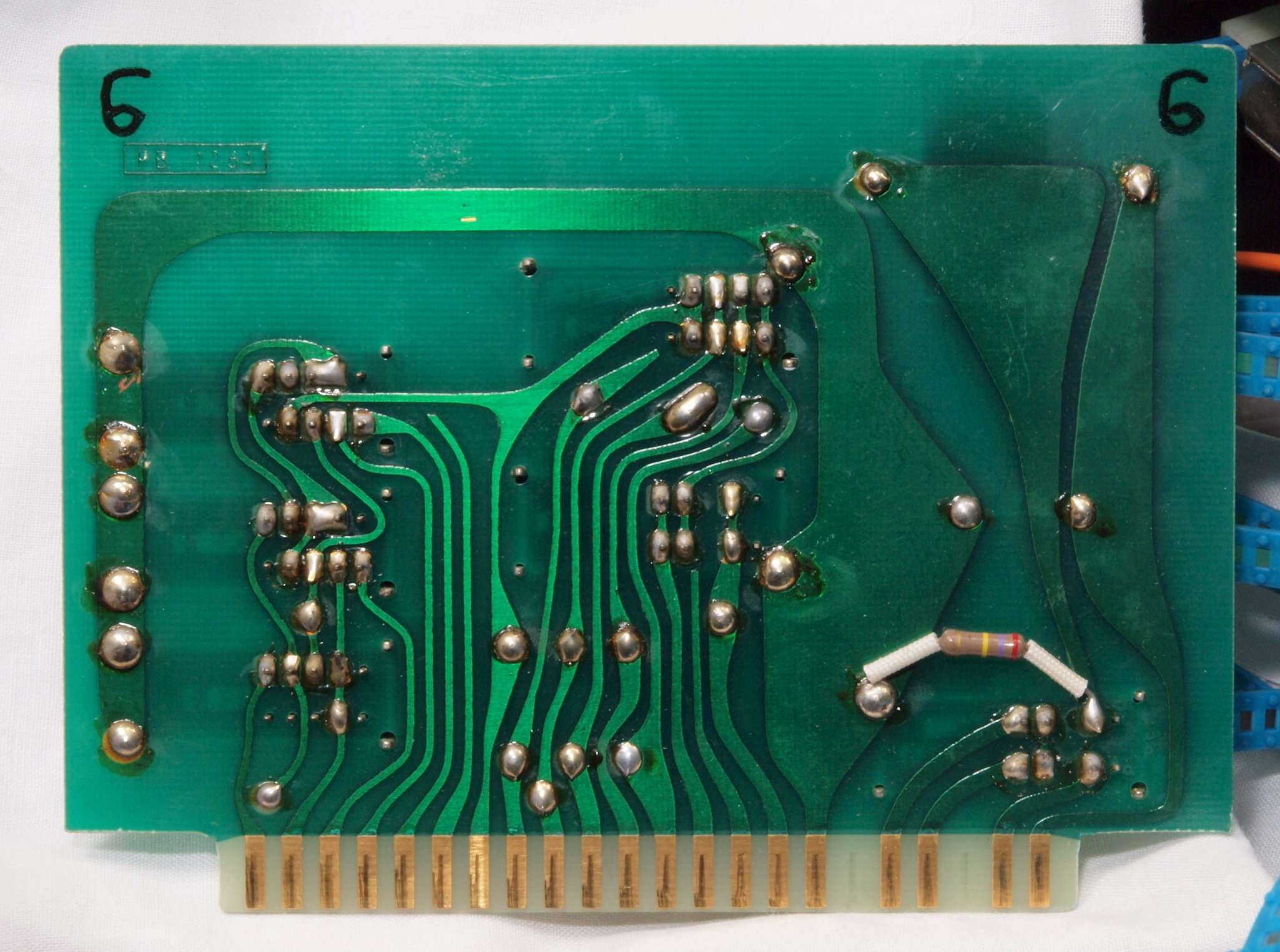

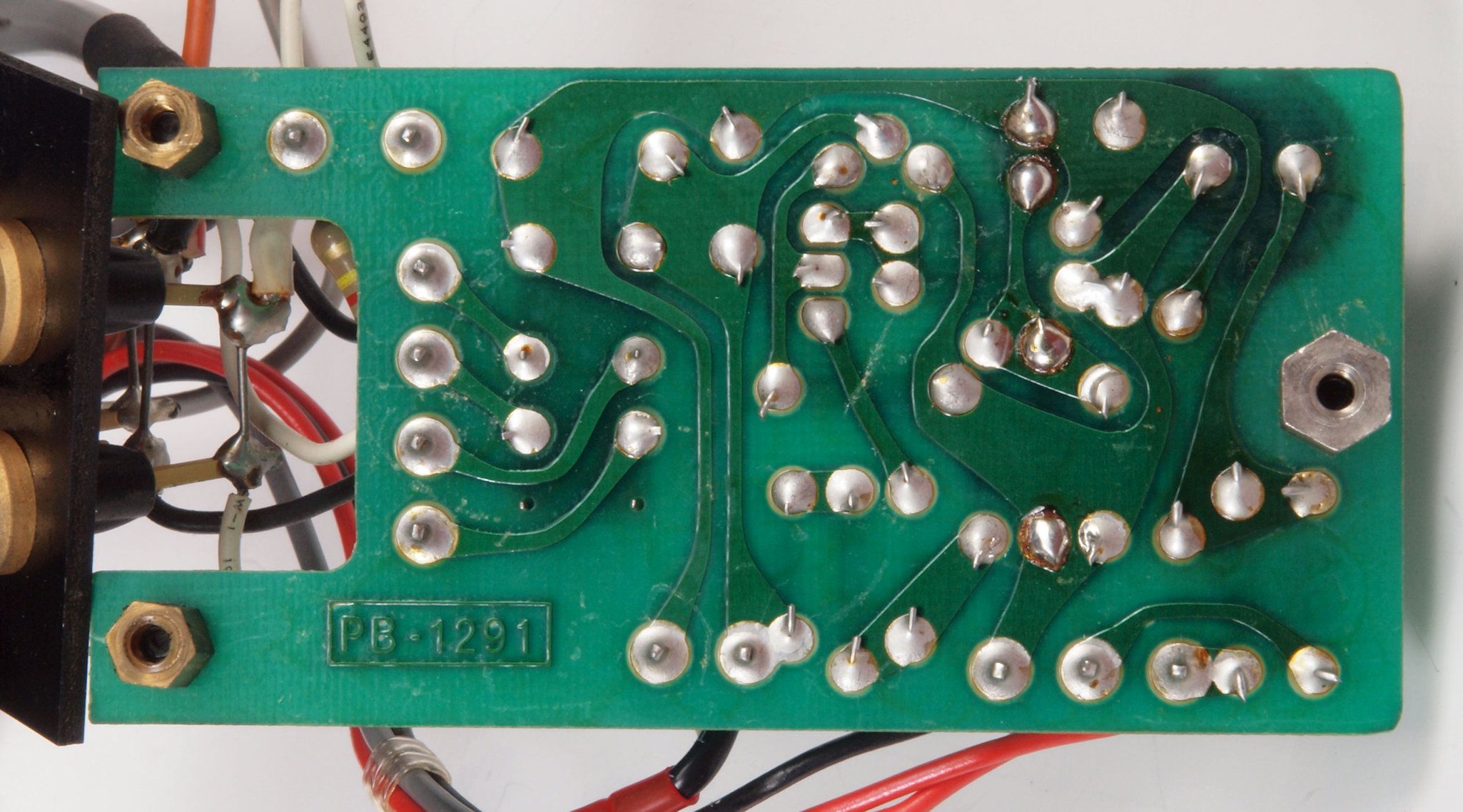

ＣＣ３．　修理前　ミューテング基板裏。

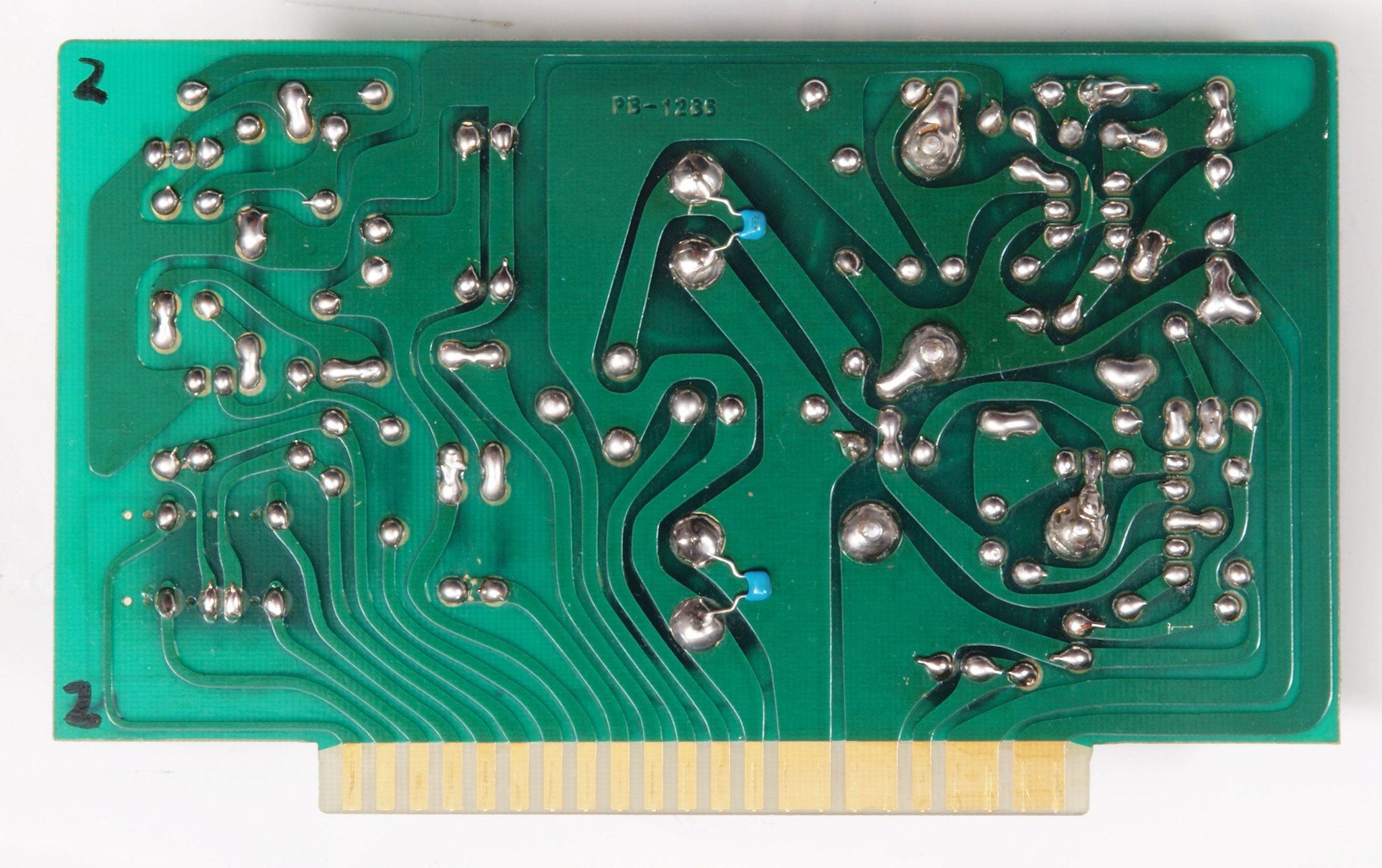

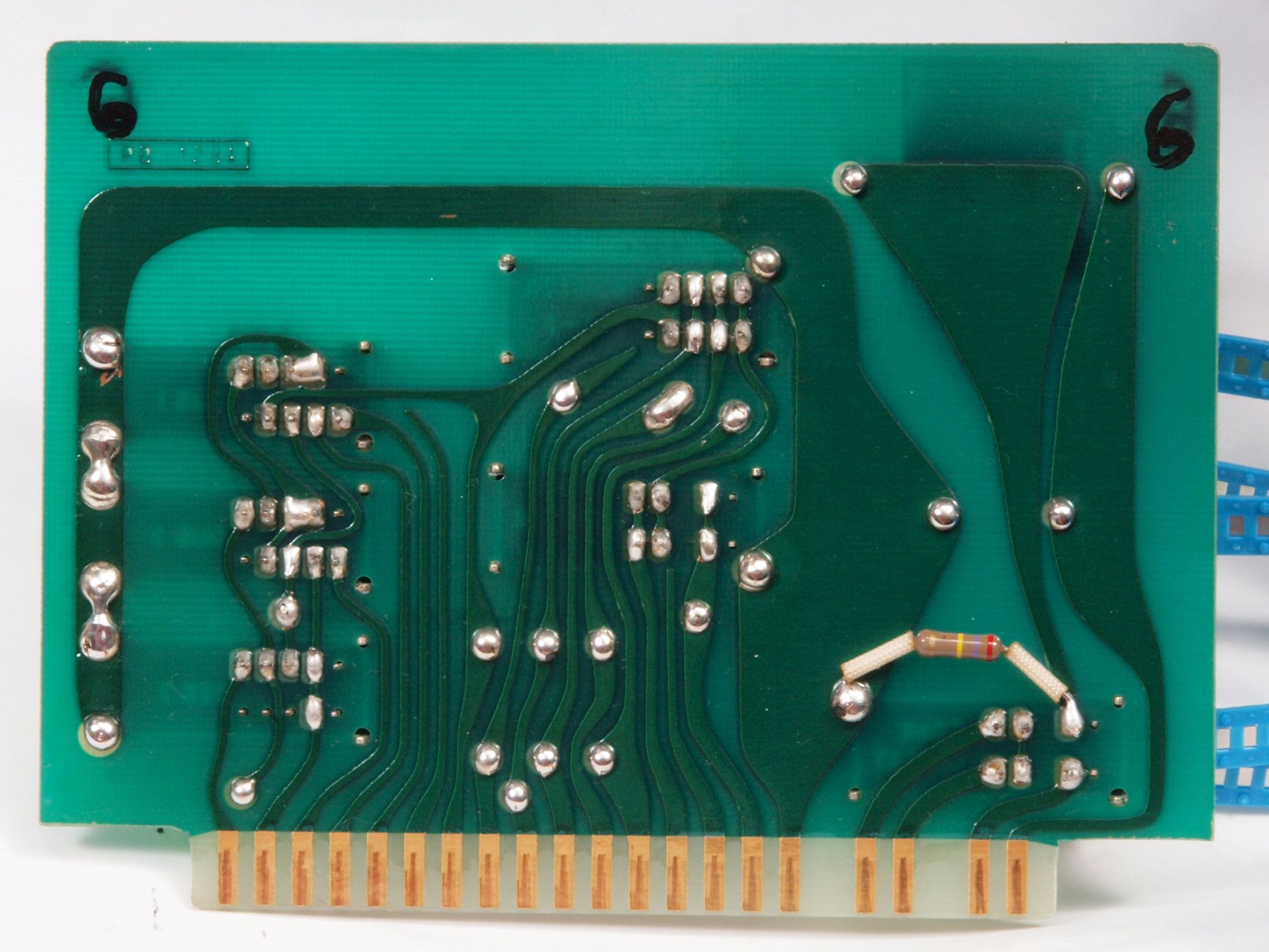

ＣＣ４．　修理（ハンダ補正）後　ミューテング基板裏。

ＣＣ５．　完成ミューテング基板裏、余分なフラックスを落として、コート液を塗る。

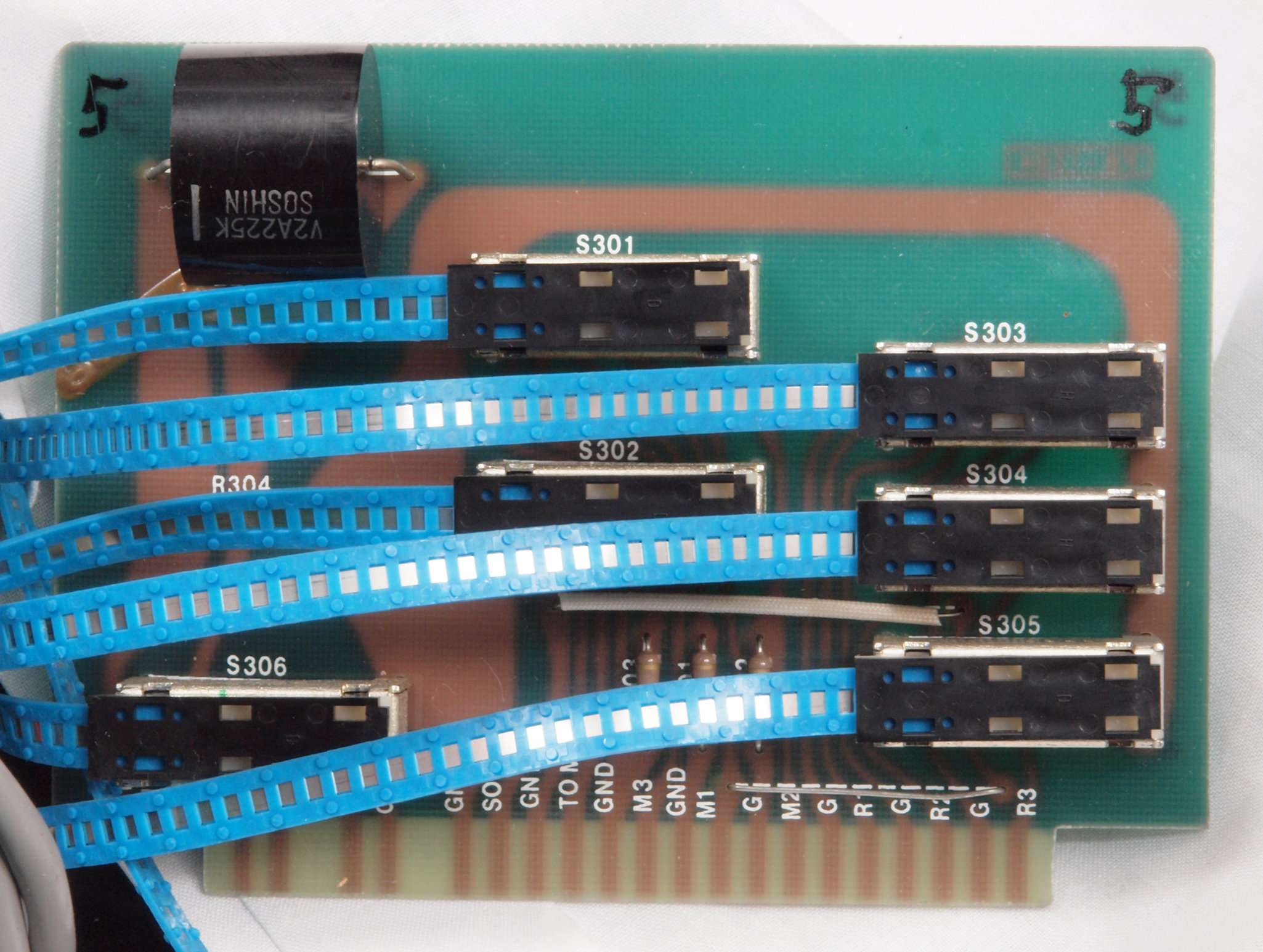

ＣＤ１．　修理前　バランスＶＲ。

ＣＤ２．　修理後　バランスＶＲ。　抵抗２個追加。

ＣＥ１．　修理前　モードＳＷ。。

ＣＥ２．　修理中　分解モードＳＷ。

ＣＥ３．　修理（清掃）後　モードＳＷ。

ＣＥ４．　修理中　分解モードＳＷ−２。

ＣＥ５．　修理（清掃）後　モードＳＷ−２。

ＣＦ１．　修理前　電源コード取り付け。

ＣＦ２．　修理中　３Ｐインレット取り付け穴。

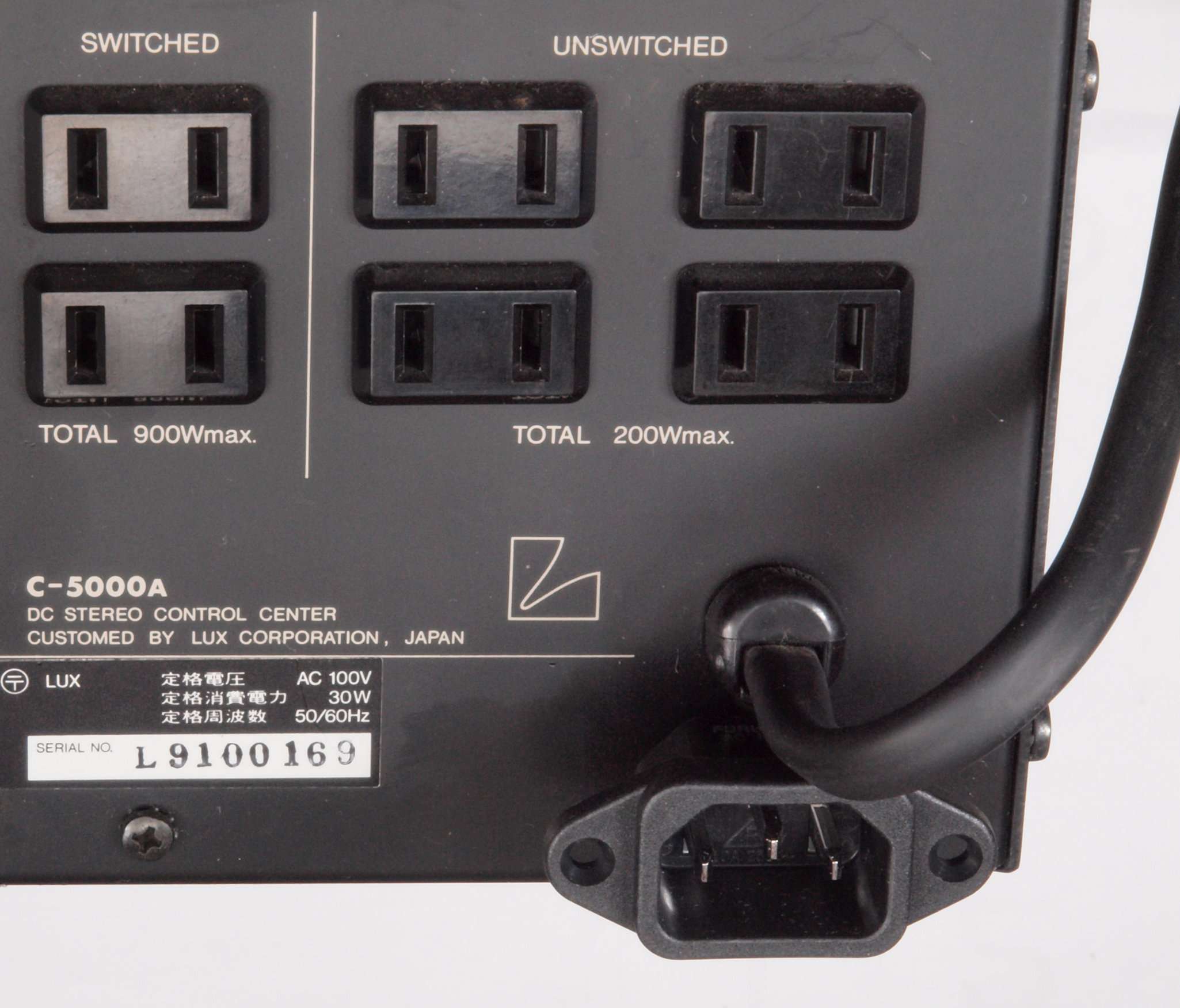

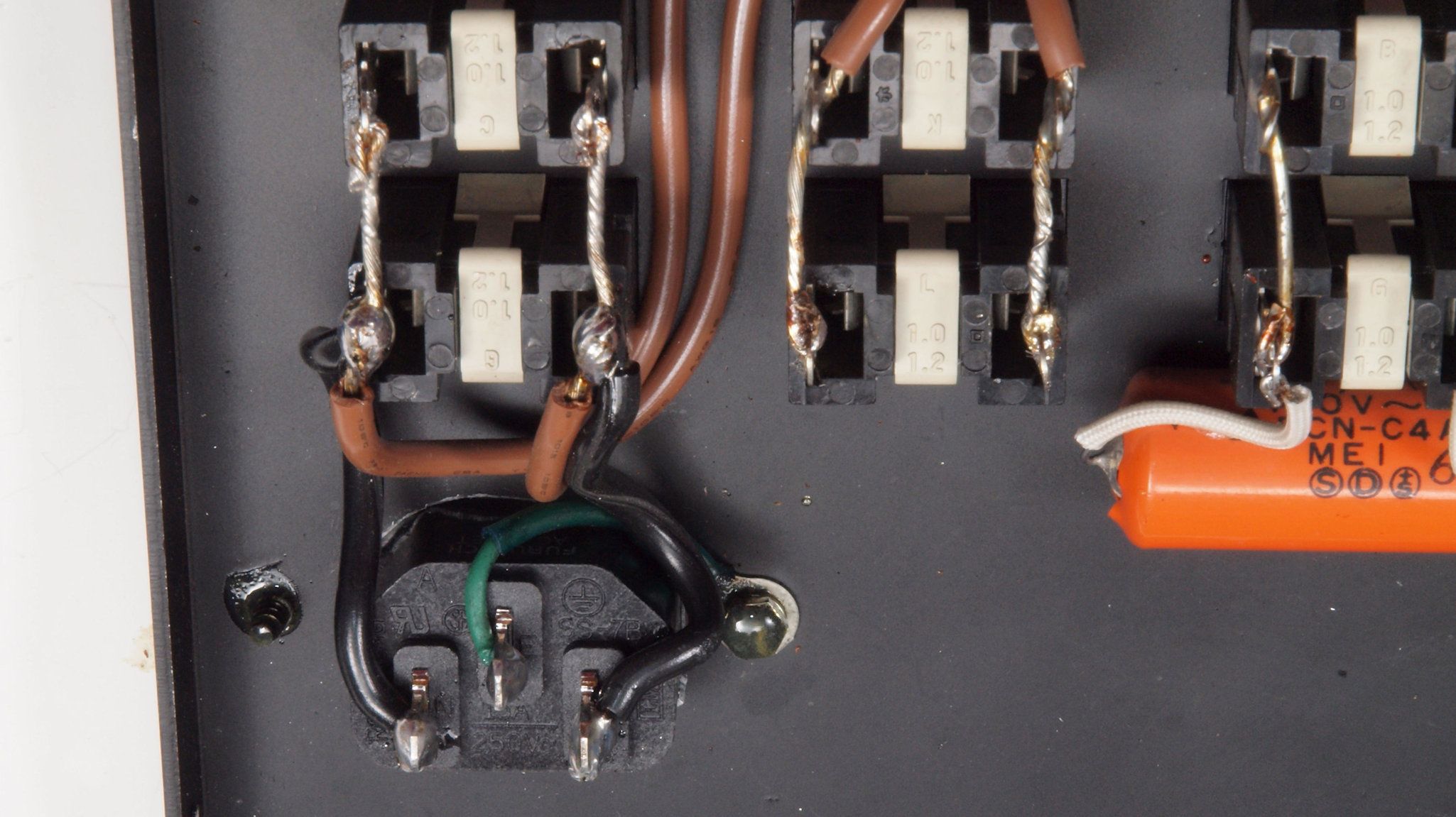

ＣＦ３．　修理（交換）後　３Ｐインレットに交換。FURUTECH　FI-10(R) ロジウムメッキ使用

ＣＦ４．　修理後　３Ｐインレット取り付裏側。　しっかりとアース取る。

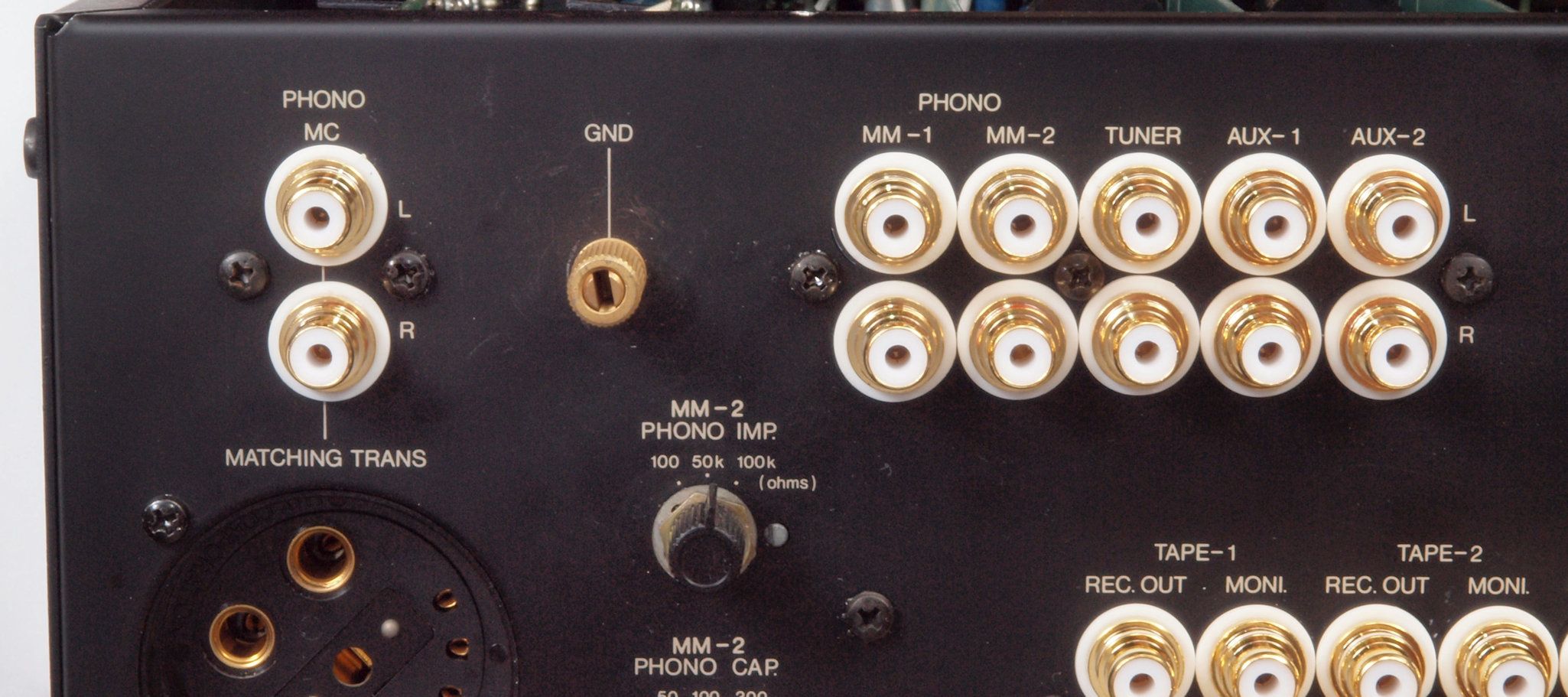

ＣＧ１．　修理前　出力ＲＣＡ端子、テープ入出力ＲＣＡ端子。

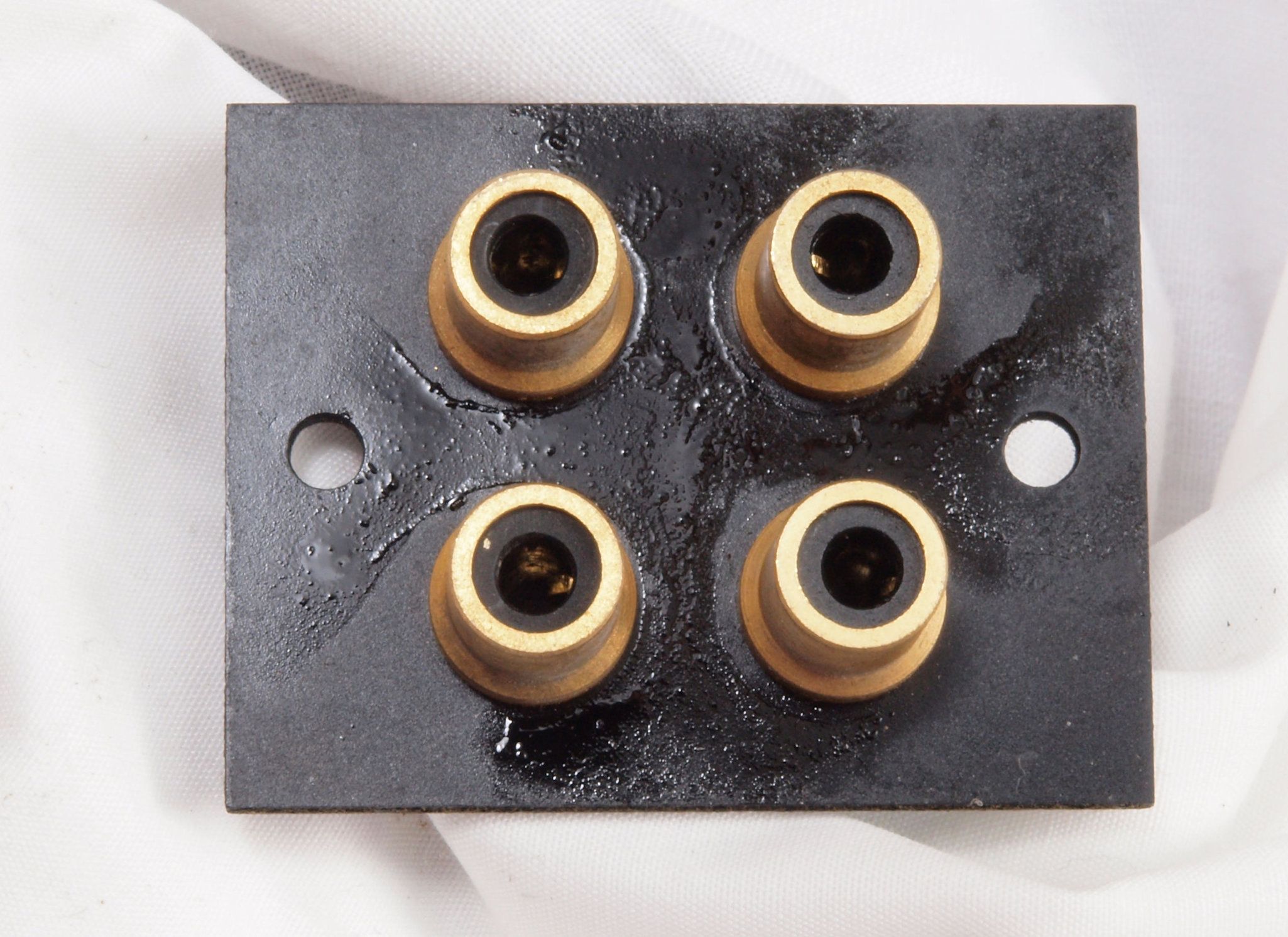

ＣＧ２．　修理中　出力ＲＣＡ端子裏側接点復活材跡。

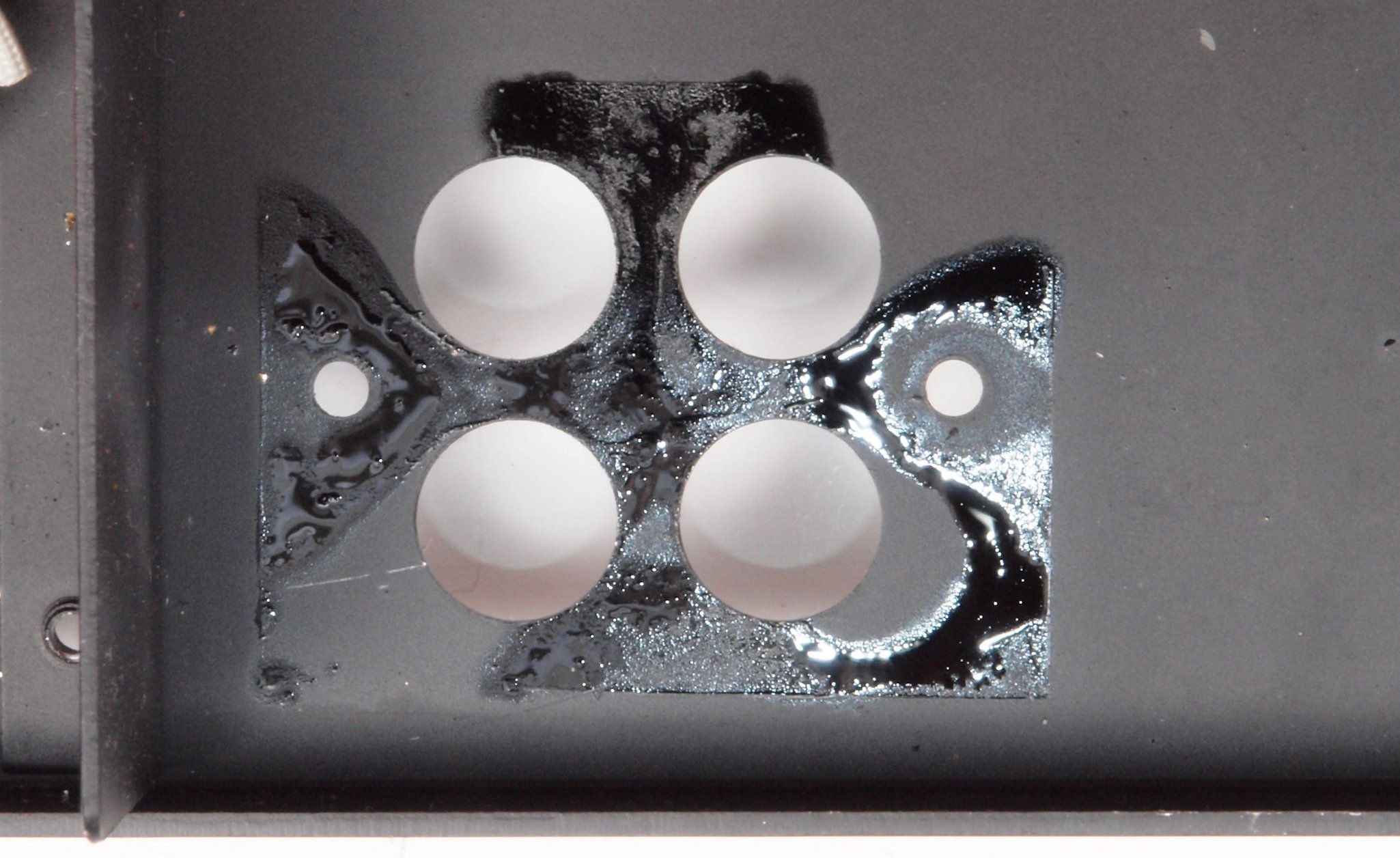

ＣＧ３．．　修理中　出力ＲＣＡ端子取り付け裏パネルの接点復活材跡。

ＣＧ４．　修理（交換）後　出力ＲＣＡ端子、テープ入出力ＲＣＡ端子。　テフロン絶縁型と交換。

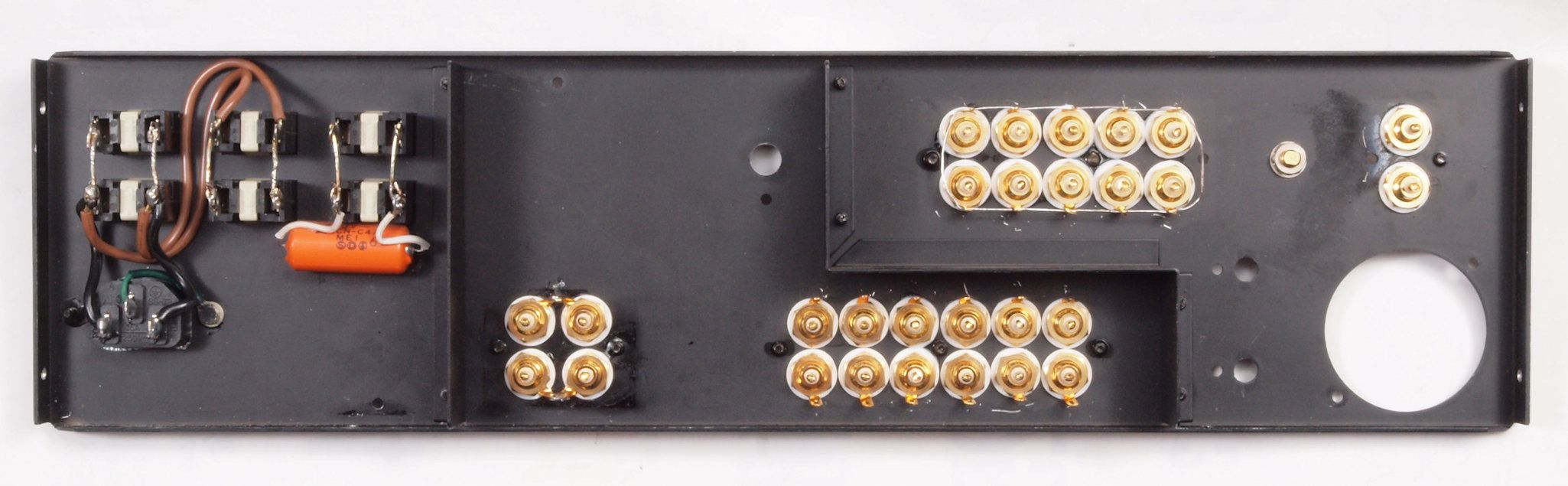

ＣＧ５．　修理後　後パネル完成。

ＣＨ１．　修理前　入力ＲＣＡ端子郡。

ＣＨ２．　修理（交換）後　入力ＲＣＡ端子郡。　テフロン絶縁型と交換

ＣＨ３．　修理中　ＭＣトランスソケット。

ＣＨ４．　修理中　ＭＣトランスソケット裏。

ＣＩ１．　パネル裏清掃中。

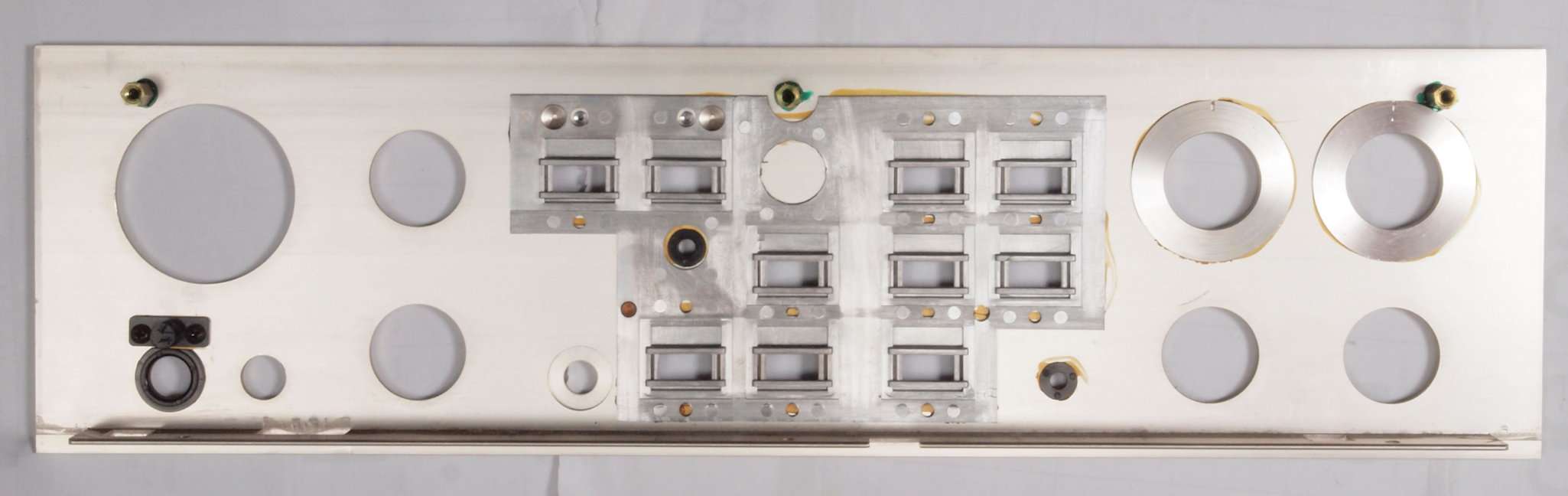

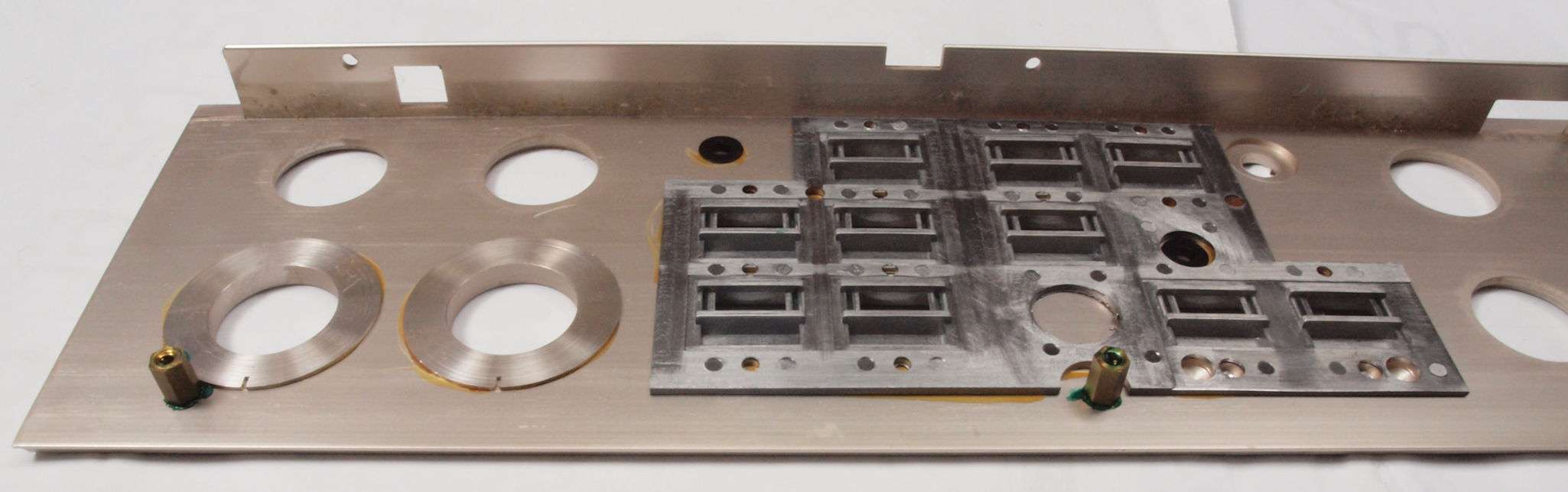

ＣＩ２．　パネル裏清掃中。エスカッションは金属製。

ＣＩ３．　ツマミは無垢でＷビス止め。

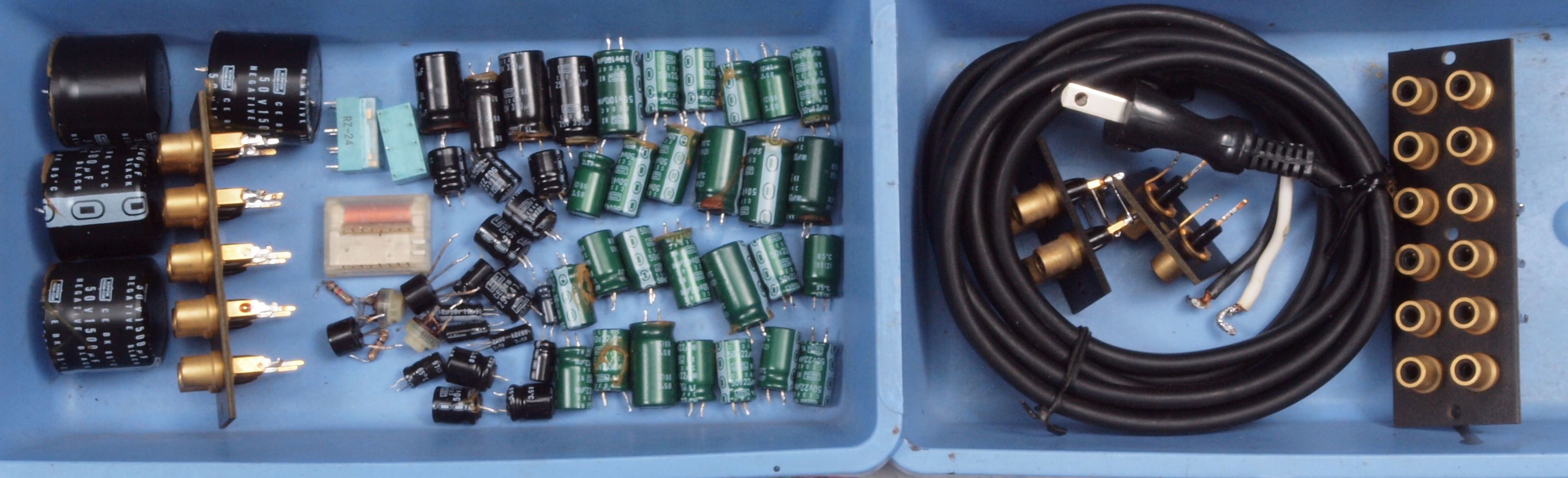

ＣＪ１．　交換部品

ＣＪ２．　交換部品、電源ブロック電解コンデンサー比較。左＝着いていた１５００μＦ５０Ｖ、右＝交換した４７００μＦ５０Ｖ。

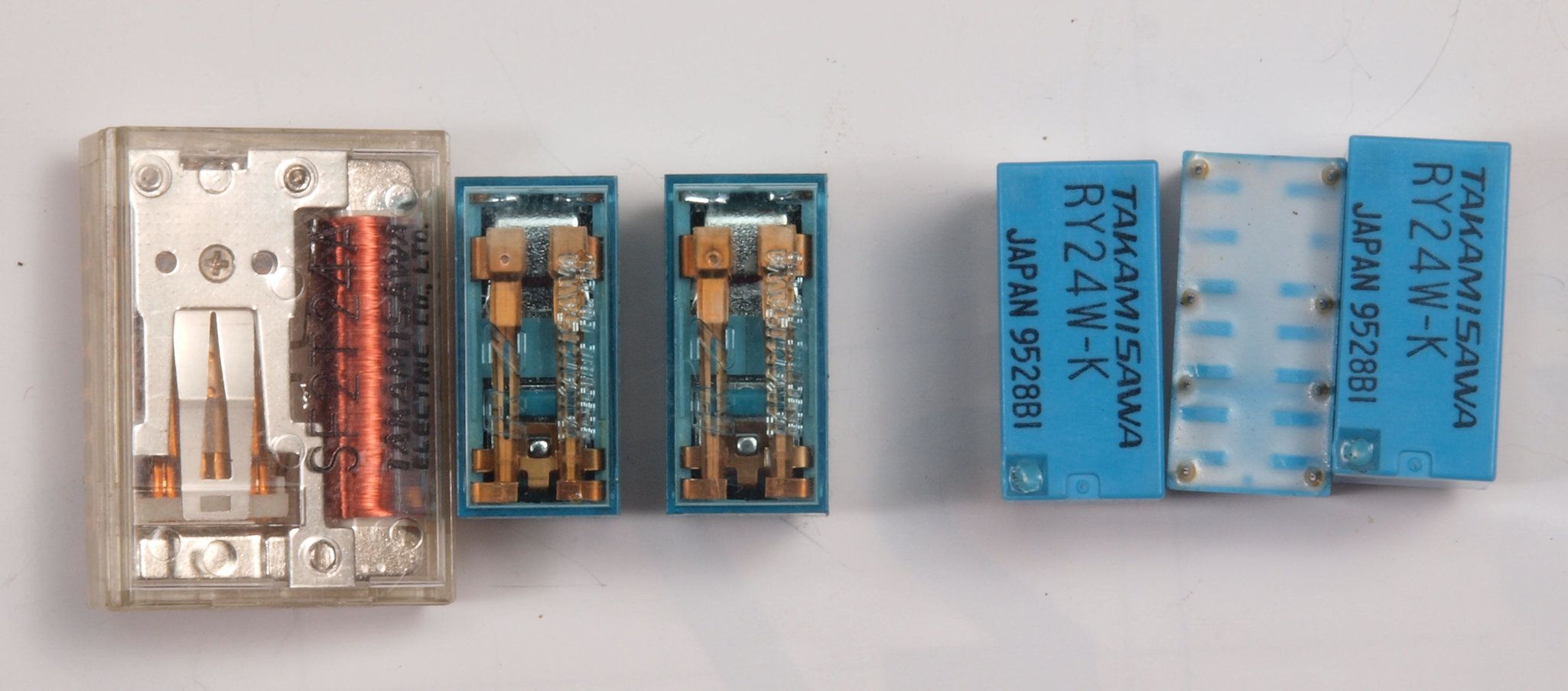

ＣＪ３．　交換部品、制御リレー比較。左＝着いていた開放型、右＝交換した密閉型。

ＣＫ１．　修理前　上から

ＣＫ２．　修理後　上から

ＣＫ３．　修理後　シールドを付け上から

ＣＫ４．　修理前　下から

ＣＫ５．　修理後　下から

ＣＫ６．　完成、綺麗なお尻で帰ります。

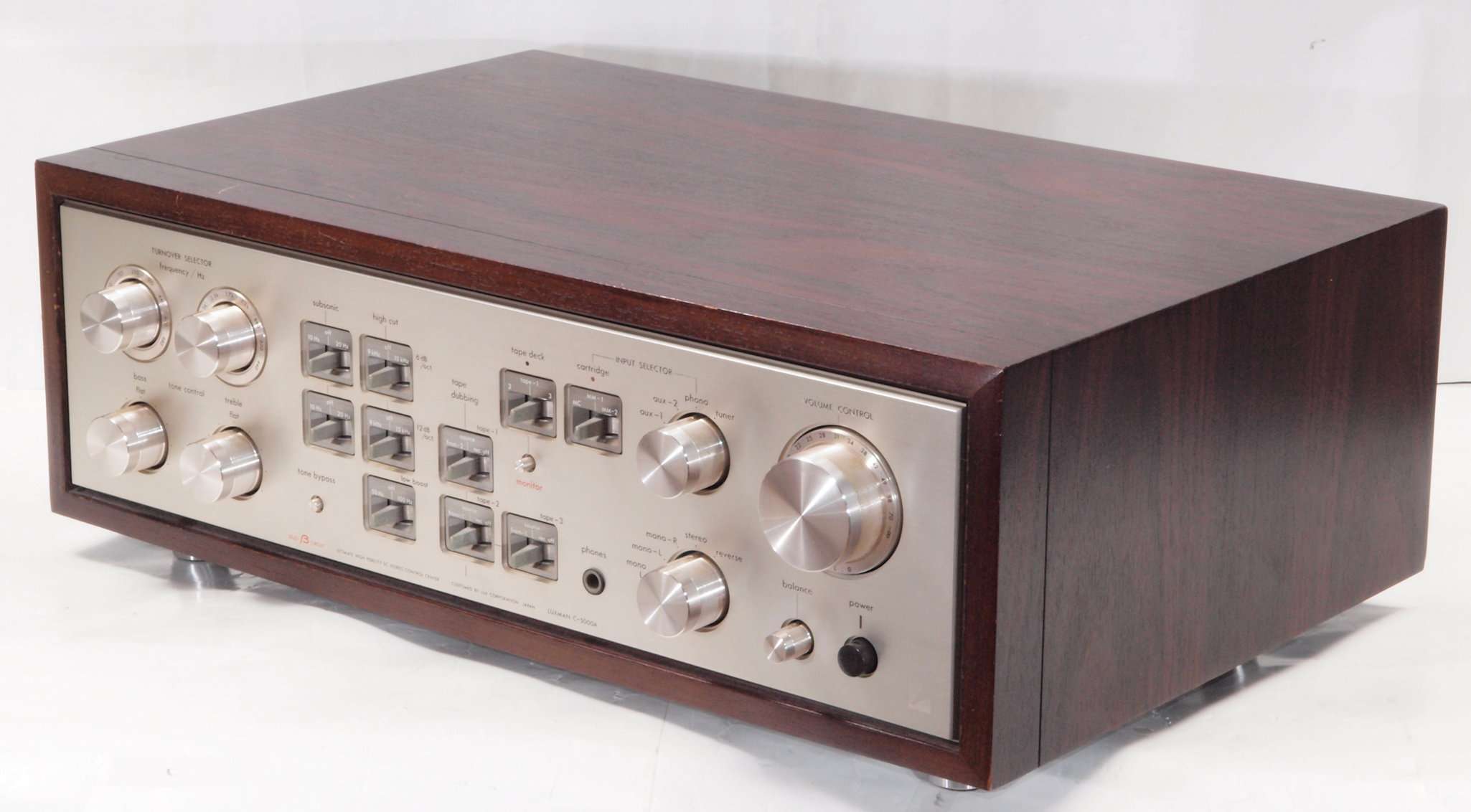

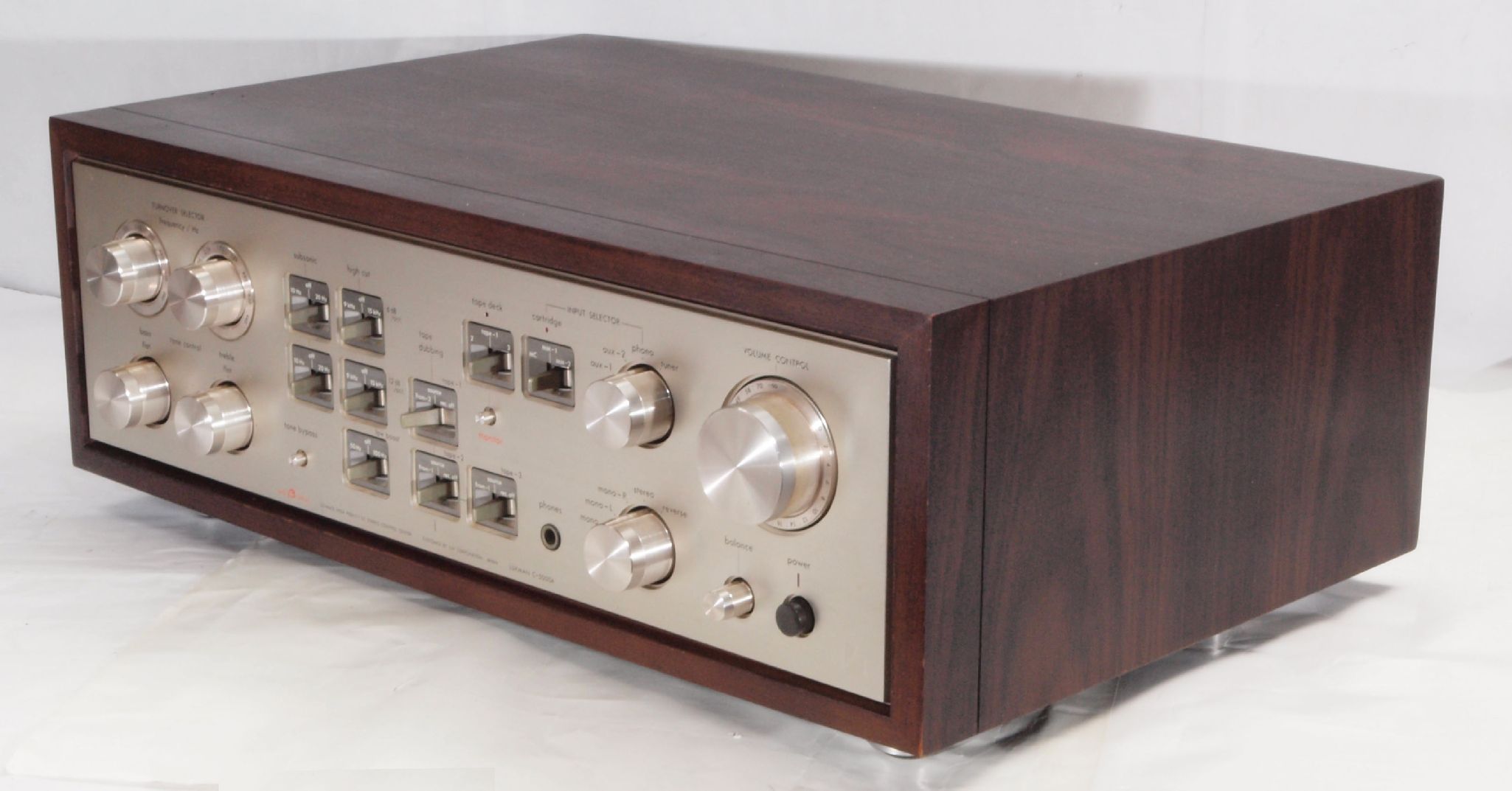

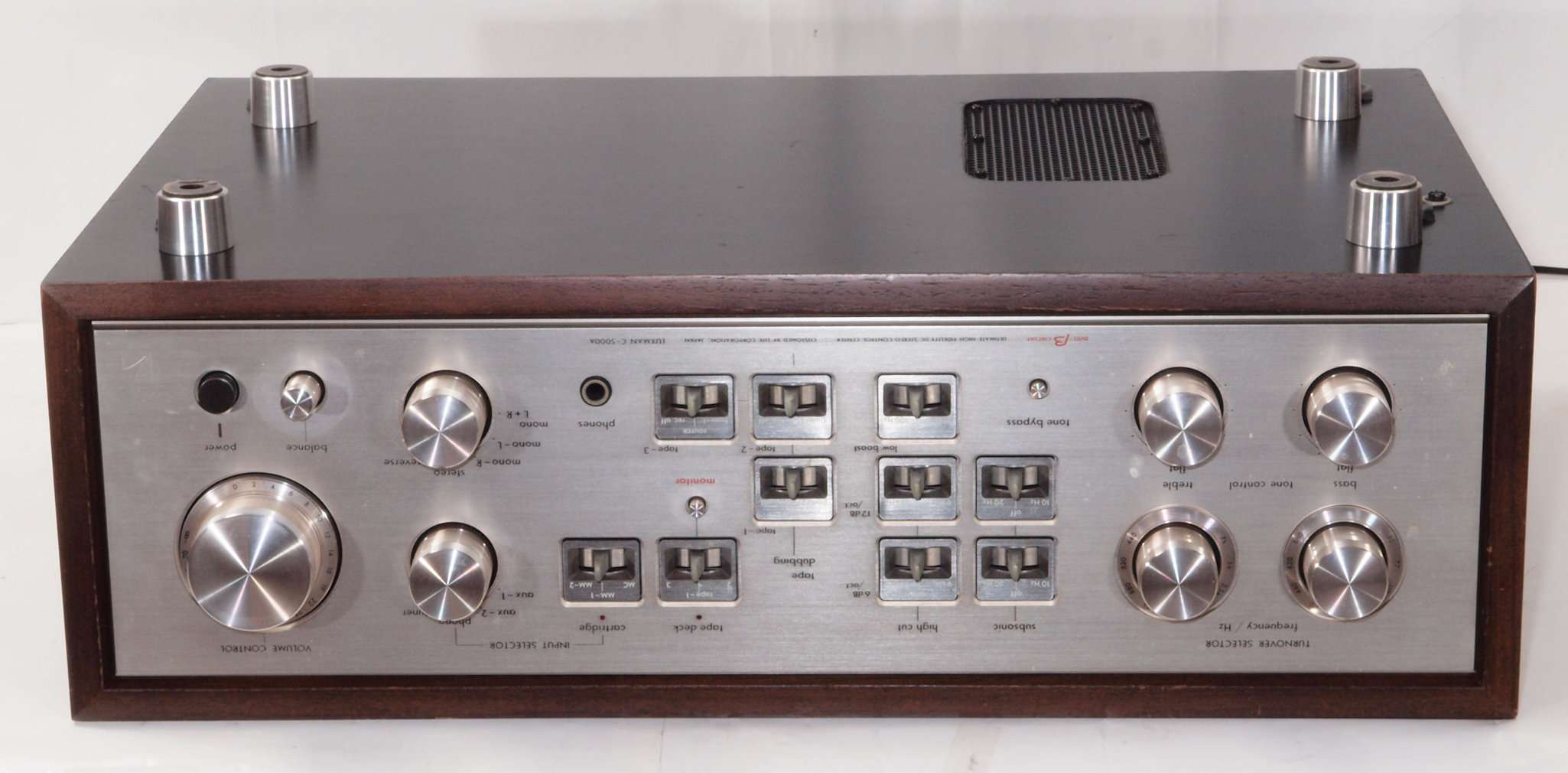

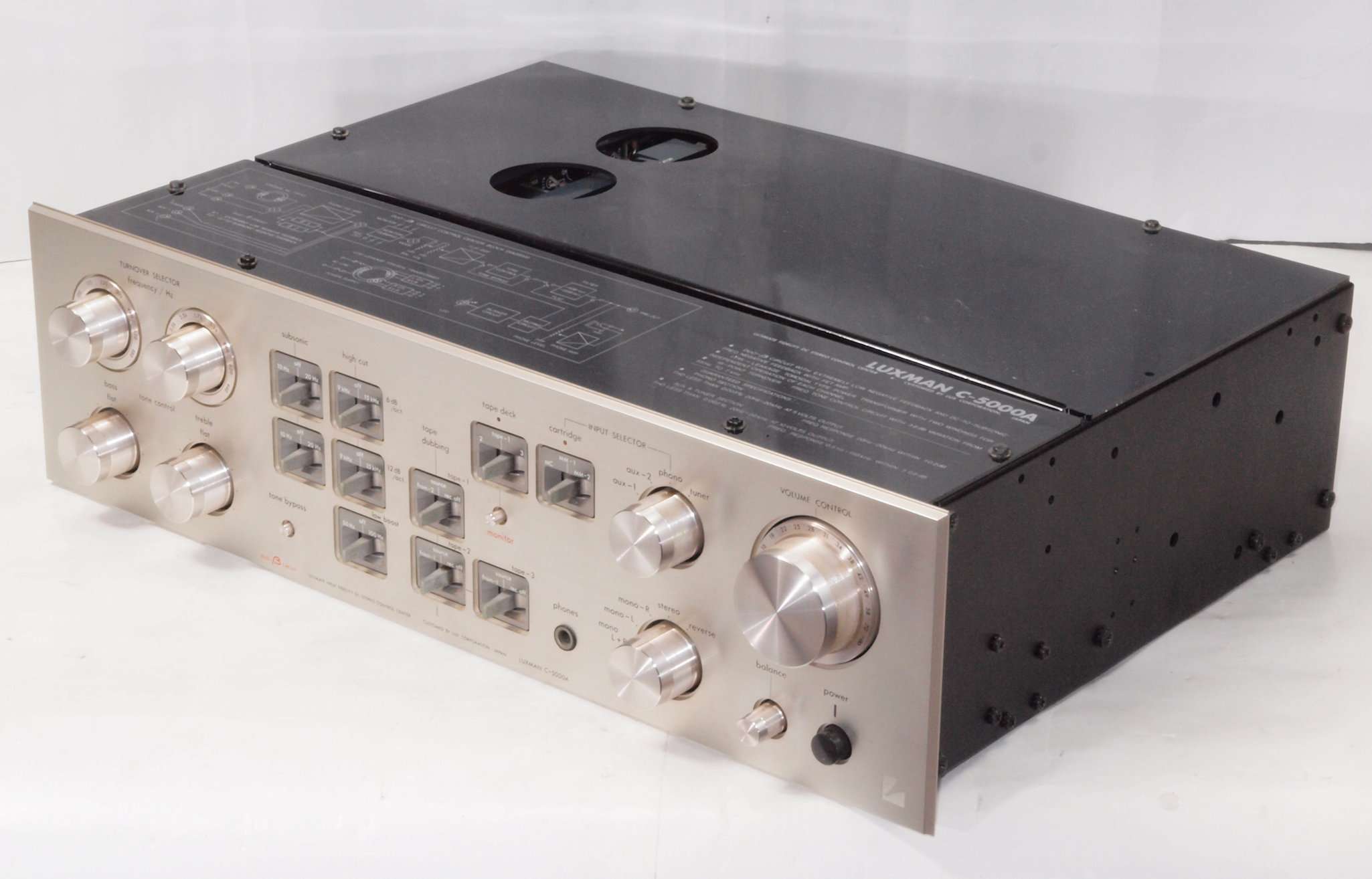

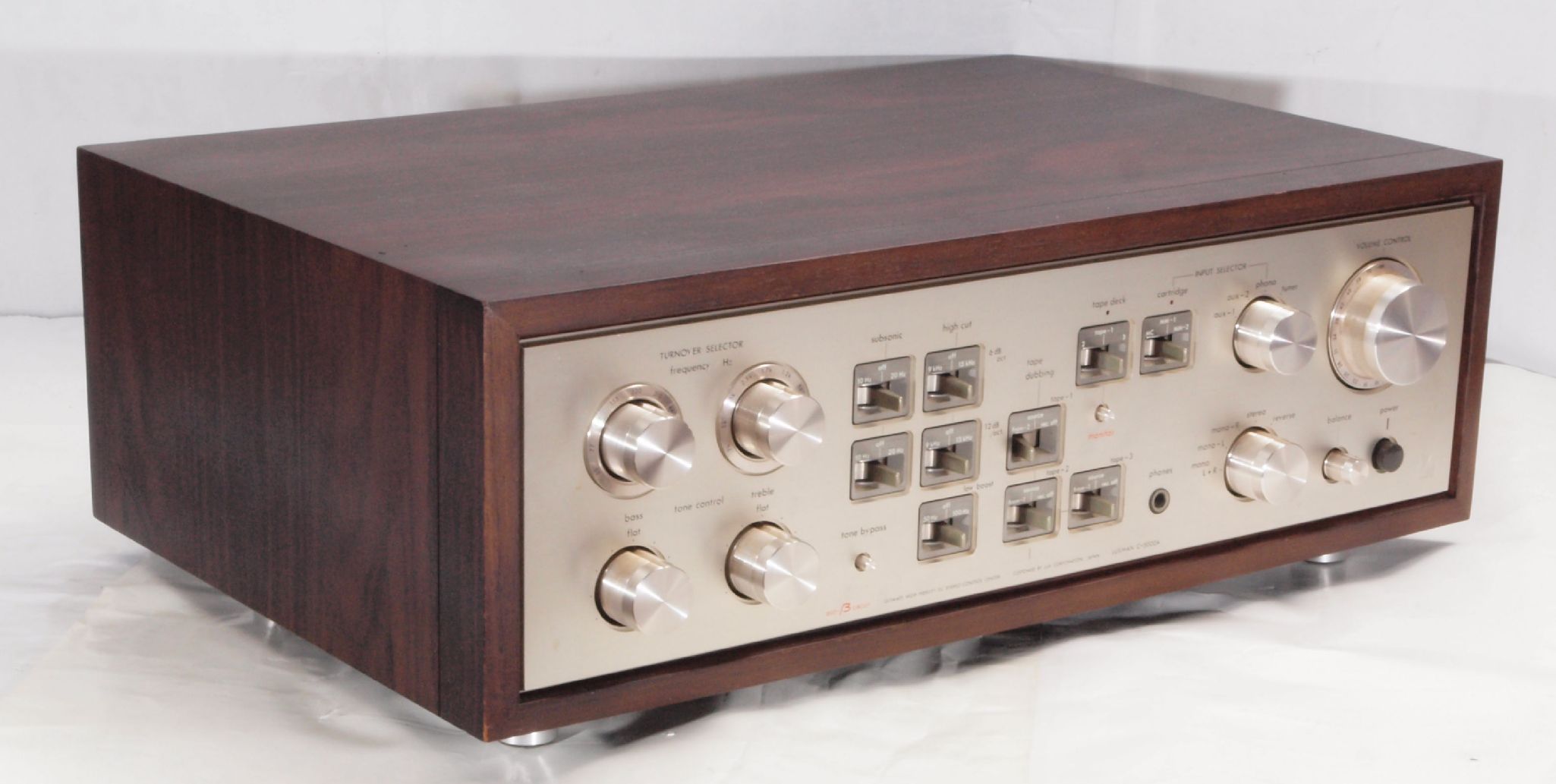

ＣＫ７．　完成、前右から見る。

ＣＫ８．　完成、前左から見る。

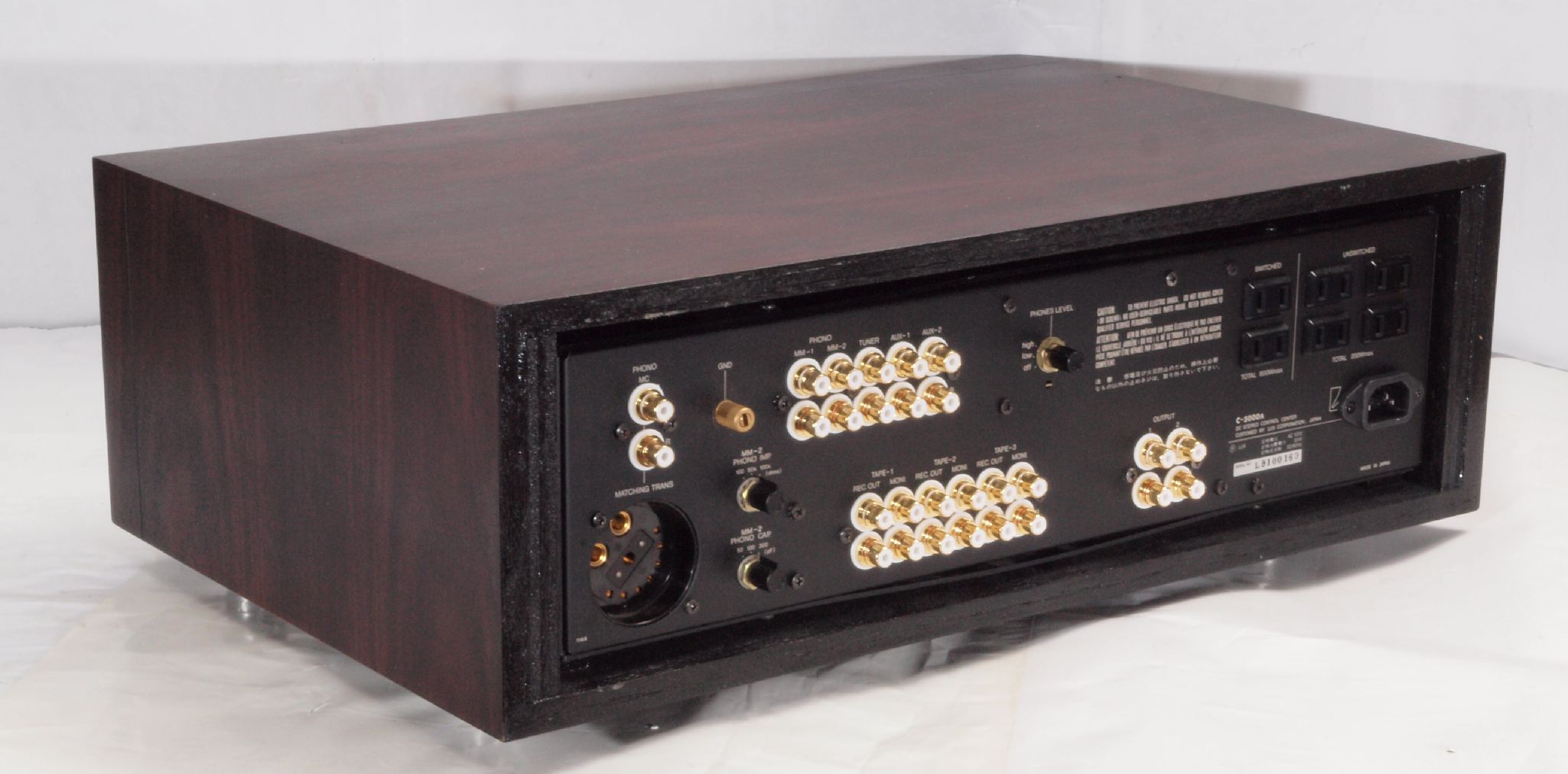

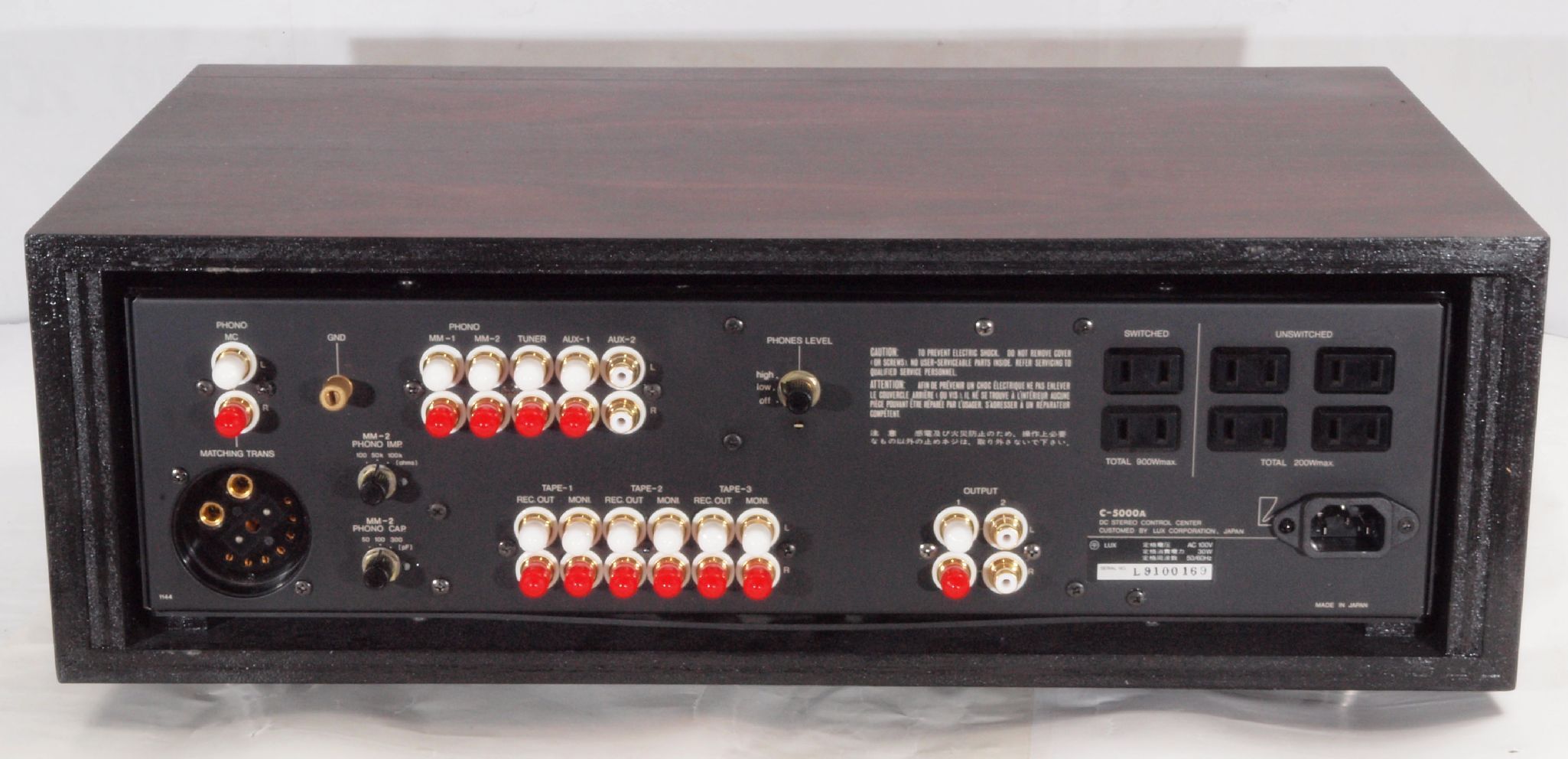

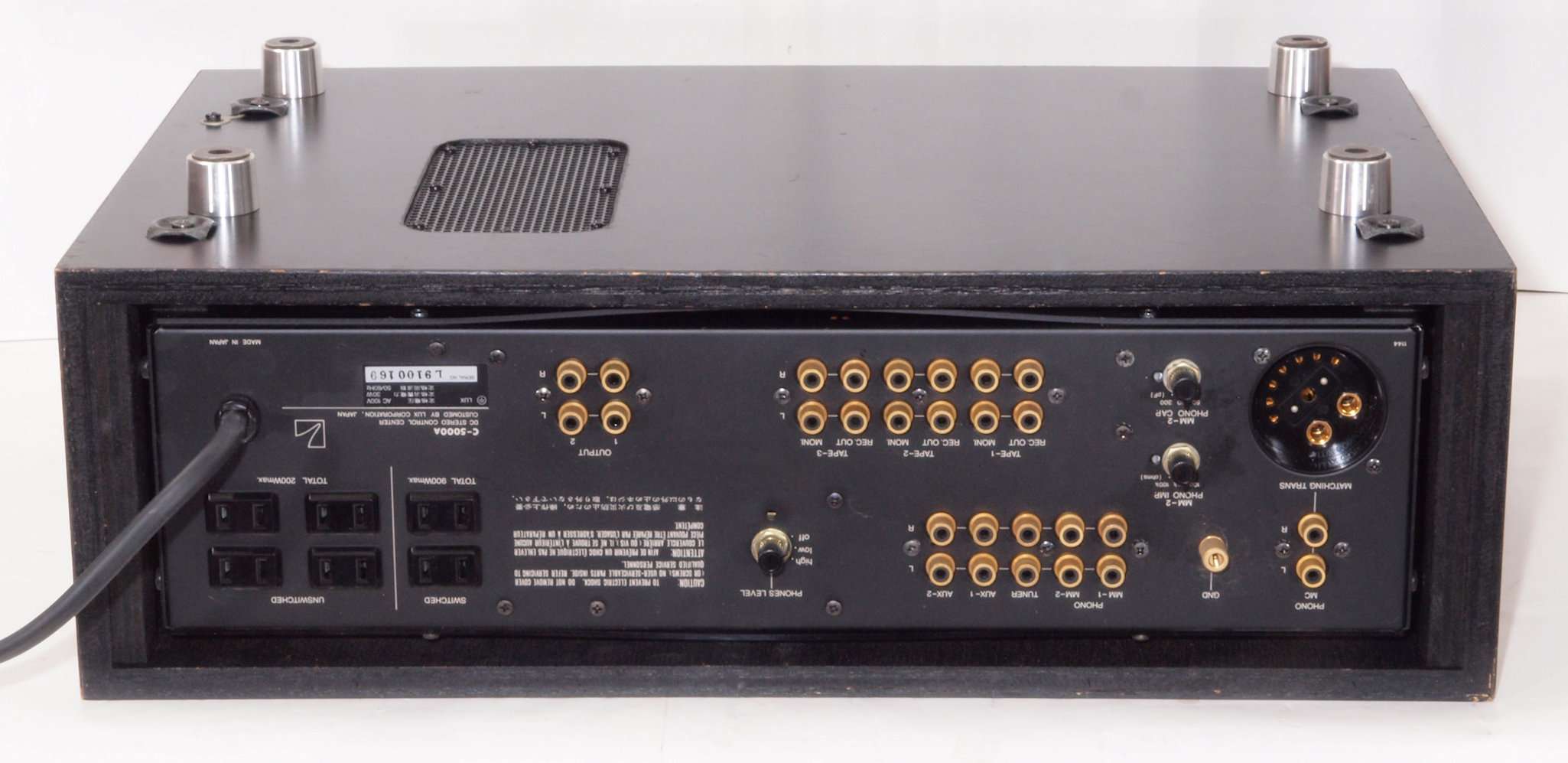

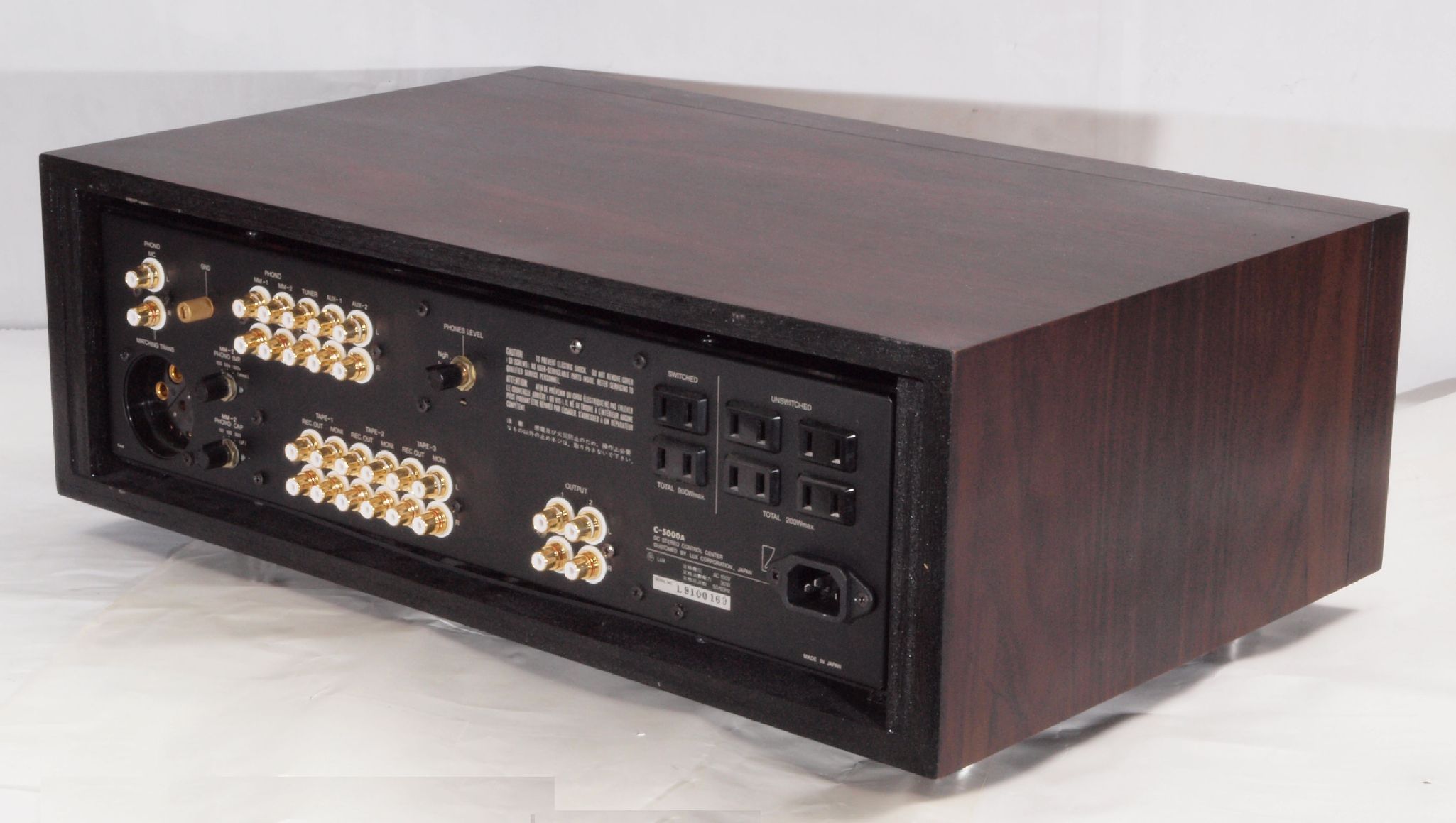

ＣＫ９．　完成、後右から見る。

ＣＫ９．　完成、後左から見る。

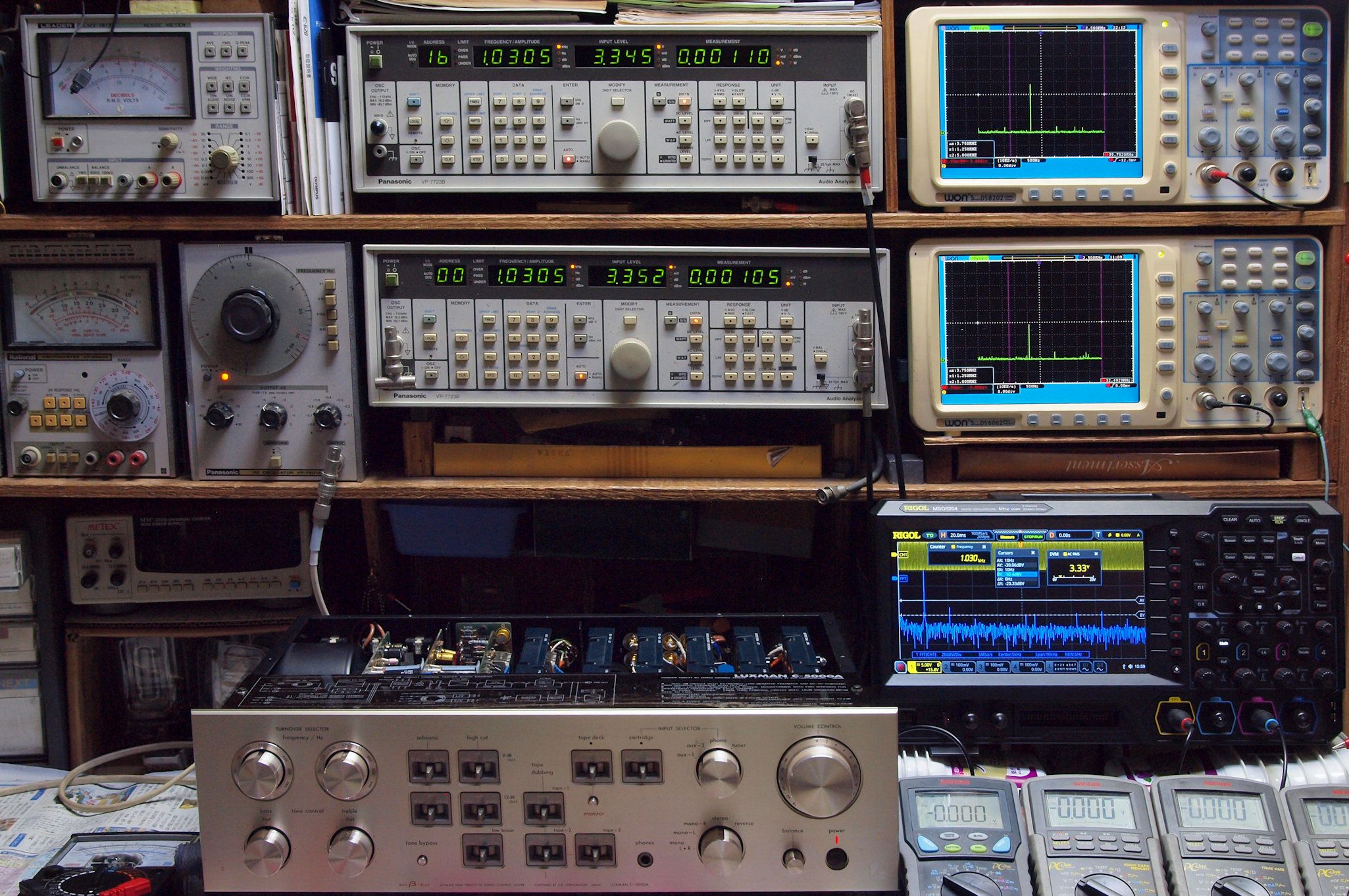

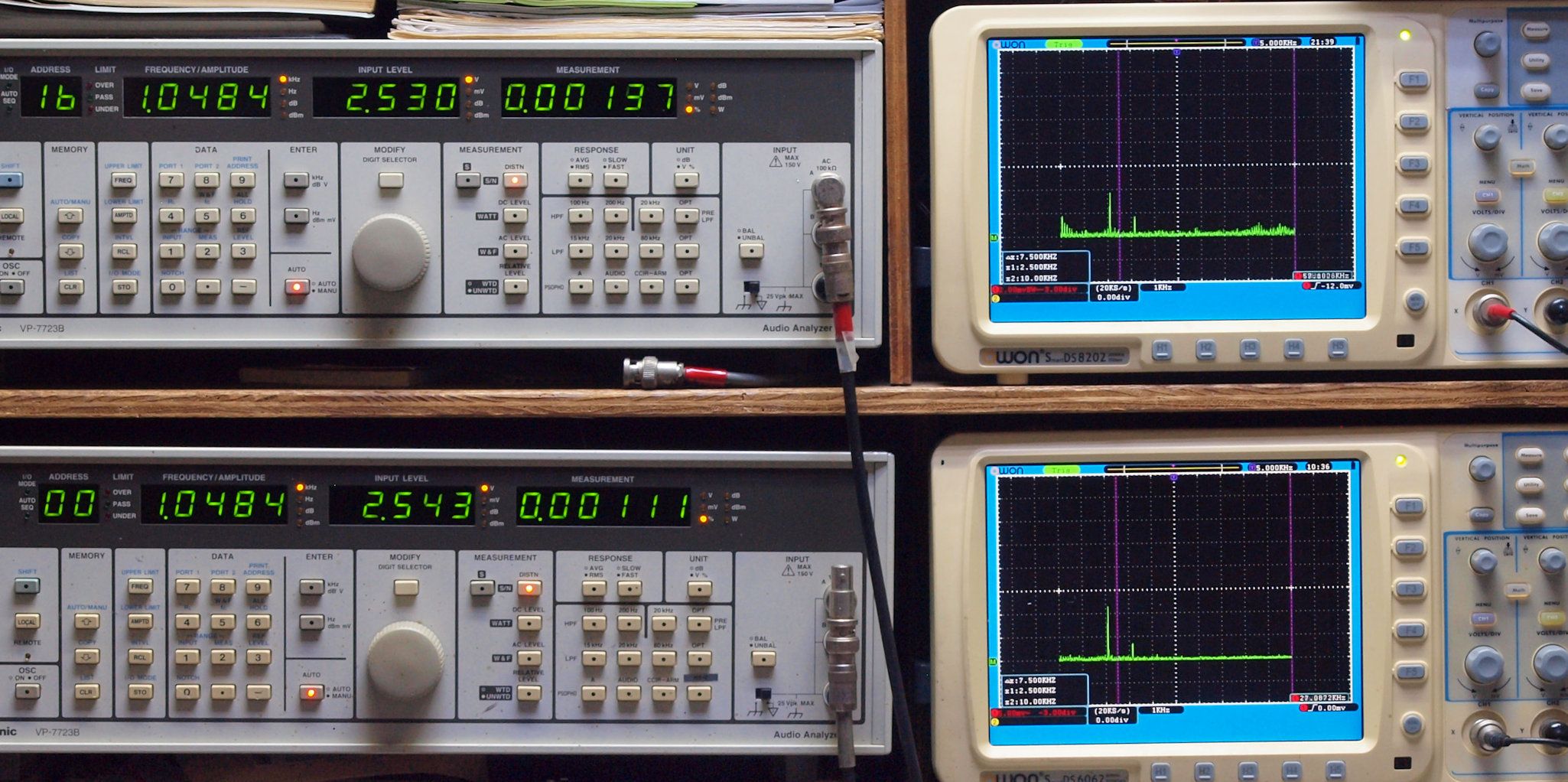

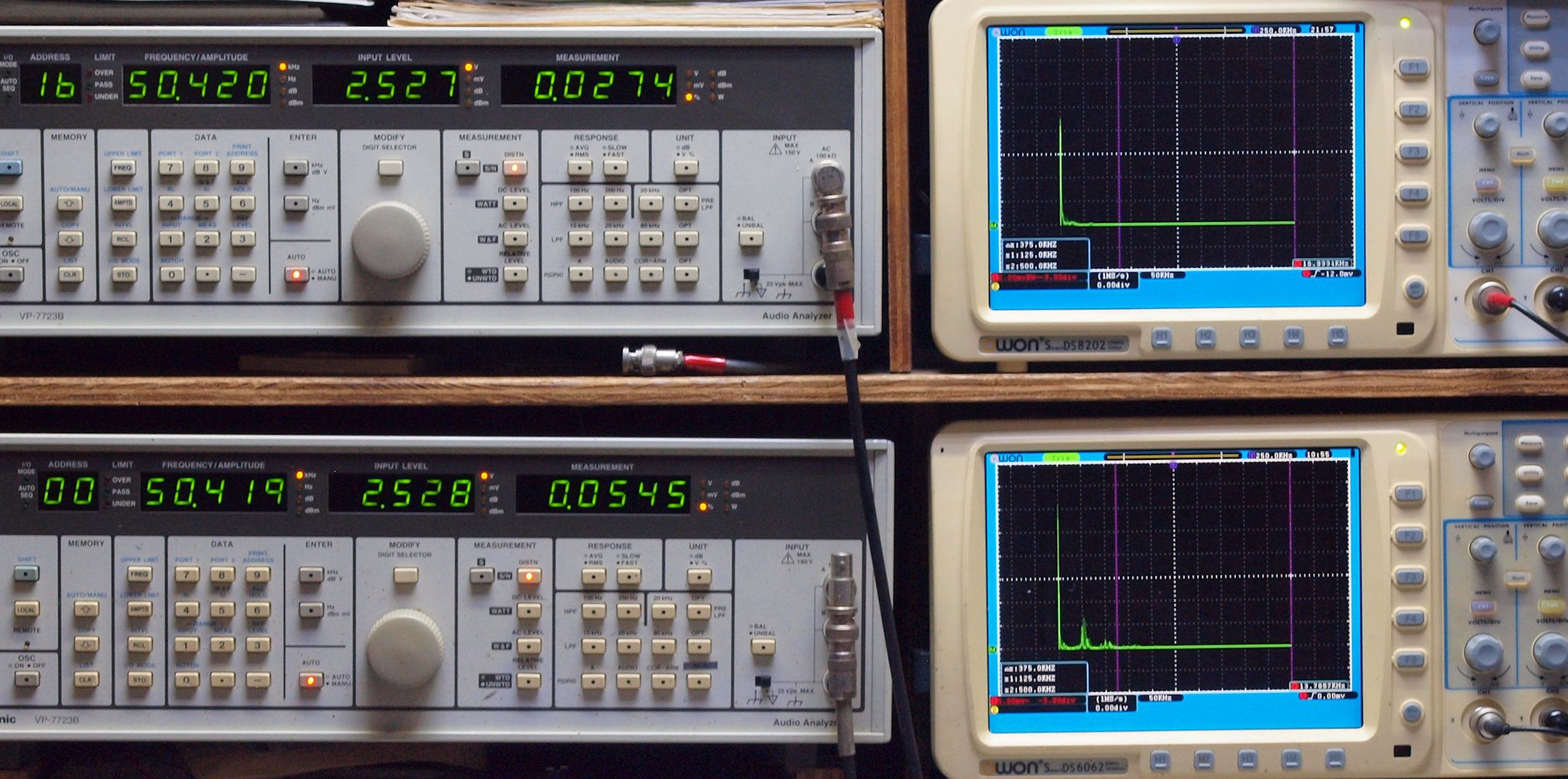

Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整。 　　　　「見方」。 　　　上段中　右側出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

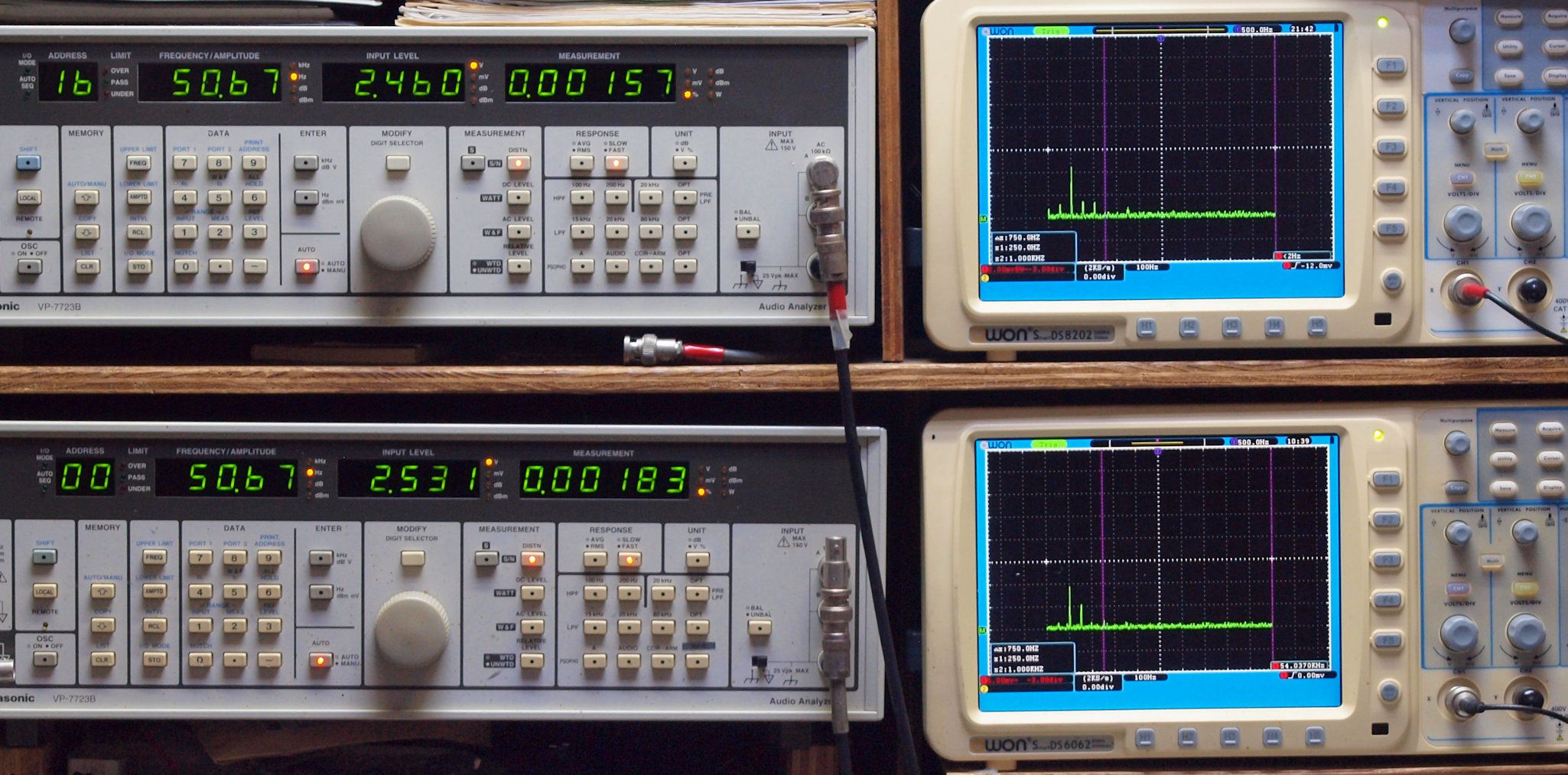

Ｅ１１．　ＡＵＸ_５０Ｈｚ入力、Ｒ側出力電圧＝２．５Ｖ、　０．００１４８％歪み。 　　　　　　　　　　　 　　　　　Ｌ側出力電圧＝２．５Ｖ、　０．００１４５％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

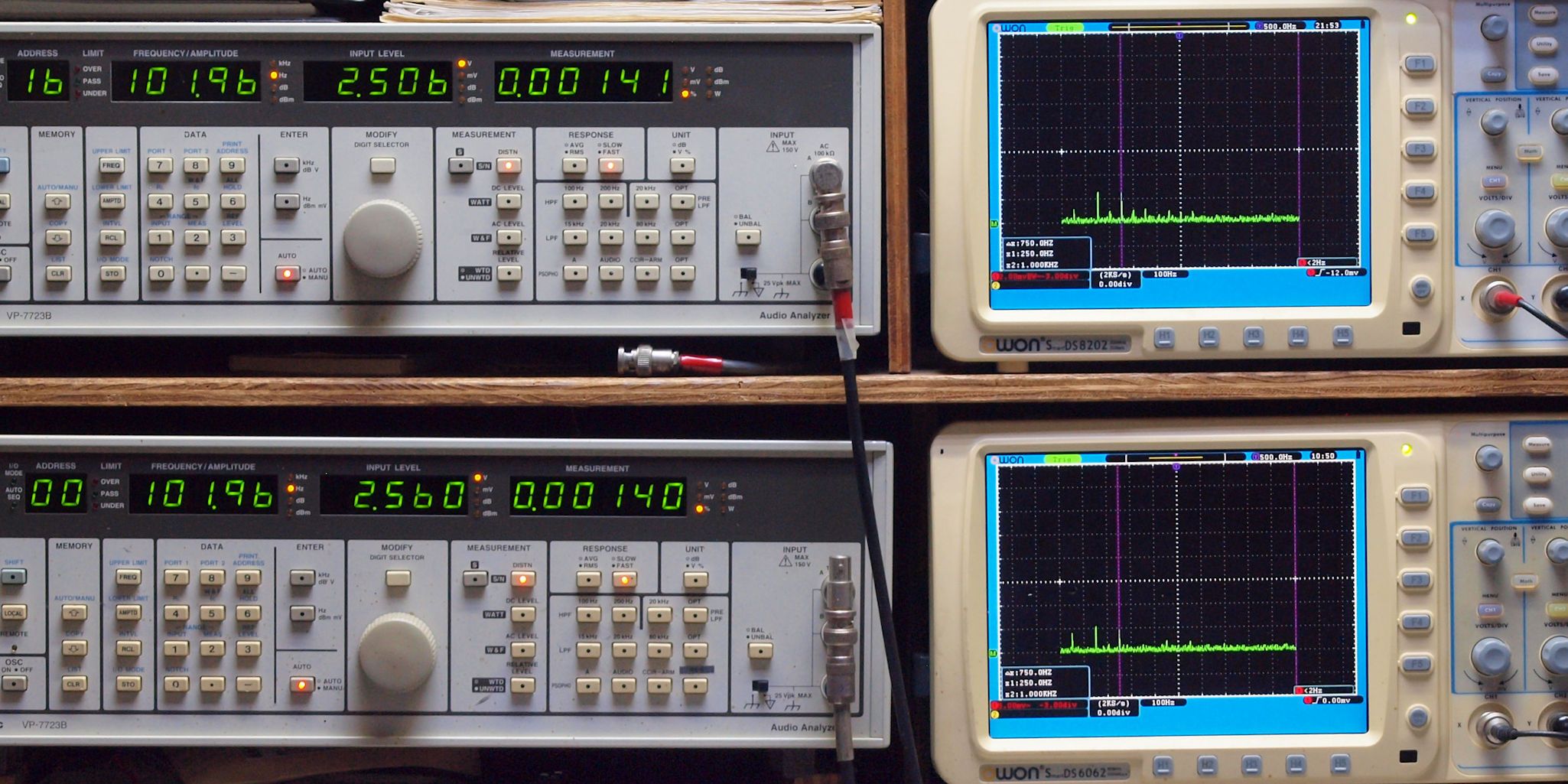

Ｅ１２．　ＡＵＸ_１００Ｈｚ入力、Ｒ側出力電圧＝２．５Ｖ、　０．００１４１％歪み。 　　　　　　　　　　　 　 　　　　 Ｌ側出力電圧＝２．５Ｖ、　０．００１４０％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ１３．　ＡＵＸ_５００Ｈｚ入力、Ｒ側出力電圧＝２．５Ｖ、　０．００１４３％歪み。 　　　　　　　　　　　　 　　　　 　Ｌ側出力電圧＝２．５Ｖ、　０．００１１６％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ１４．　ＡＵＸ_１ｋＨｚ入力、Ｒ側出力電圧＝２．５Ｖ、　０．００１３７％歪み。 　　　　　　　　　　　 　　　　　 Ｌ側出力電圧＝２．５Ｖ、　０．００１１１％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

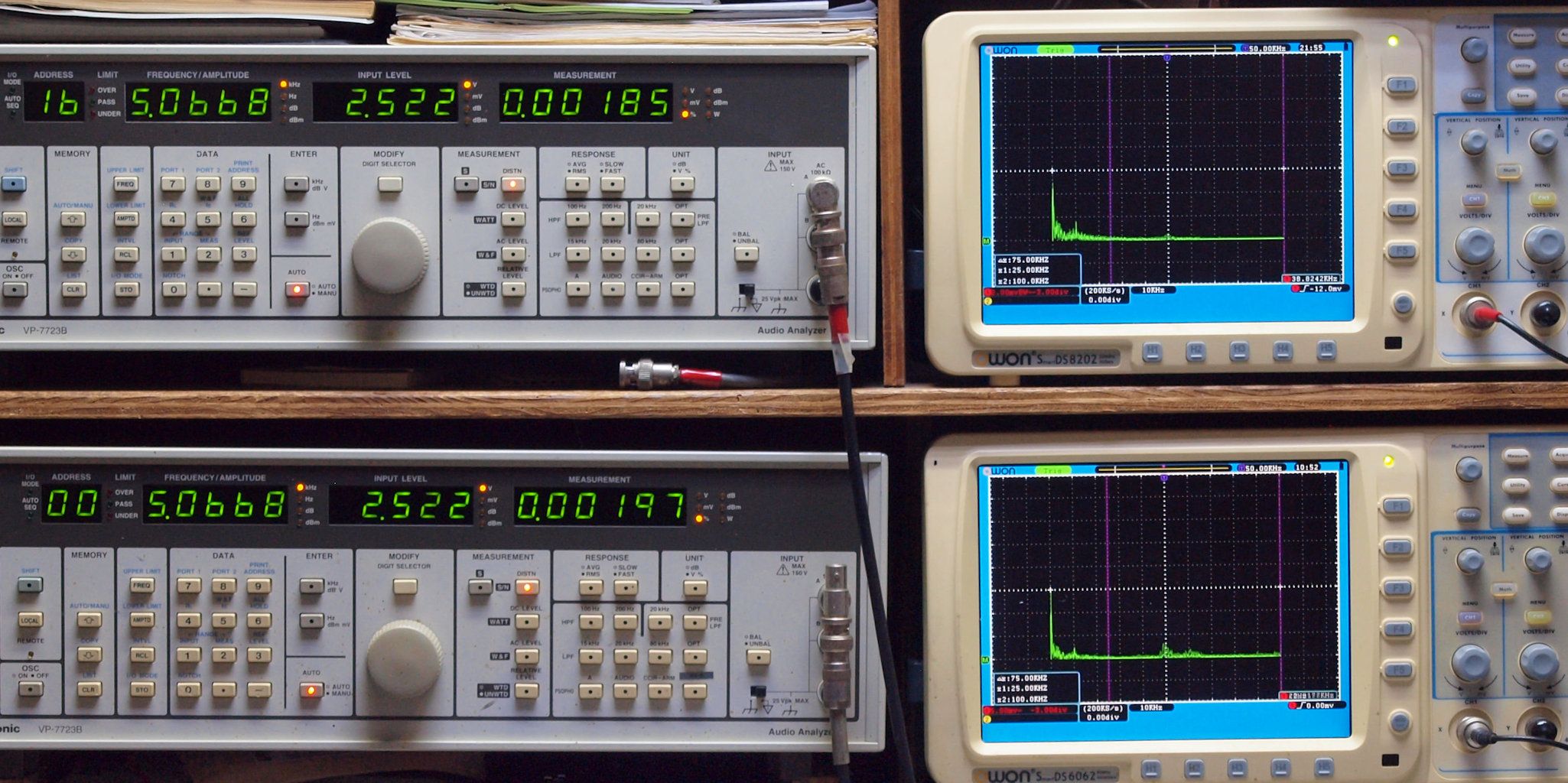

Ｅ１５．　ＡＵＸ_５ｋＨｚ入力、Ｒ側出力電圧＝２．５Ｖ、　０．００１８５％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２．５Ｖ、　０．００１９７％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

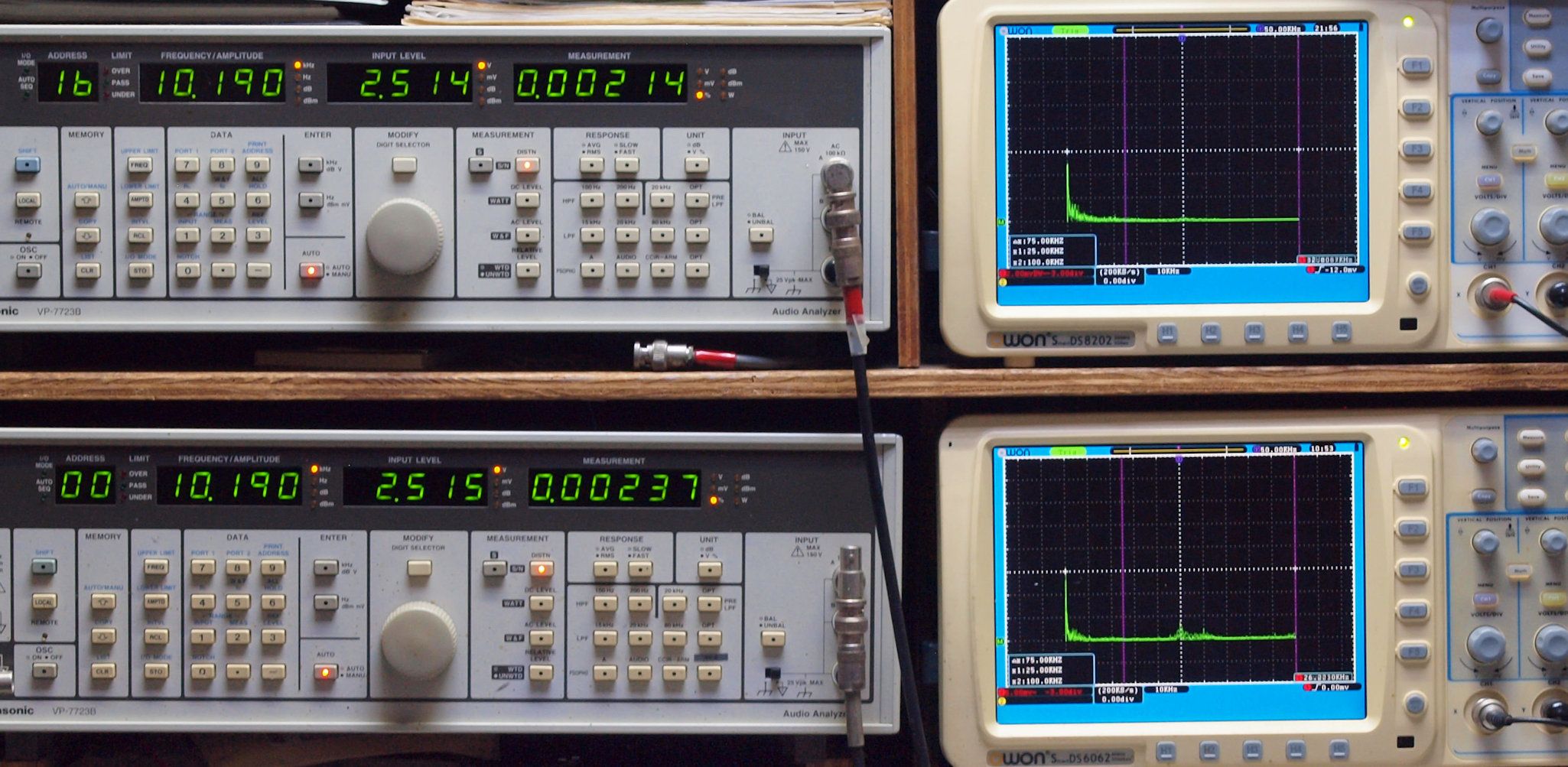

Ｅ１６．　ＡＵＸ_１０ｋＨｚ入力、Ｒ側出力電圧＝２．５Ｖ、　０．０２１４％歪み。 　　　　　　　　　　　　　　　 　　 Ｌ側出力電圧＝２．５Ｖ、　０．０２３７％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

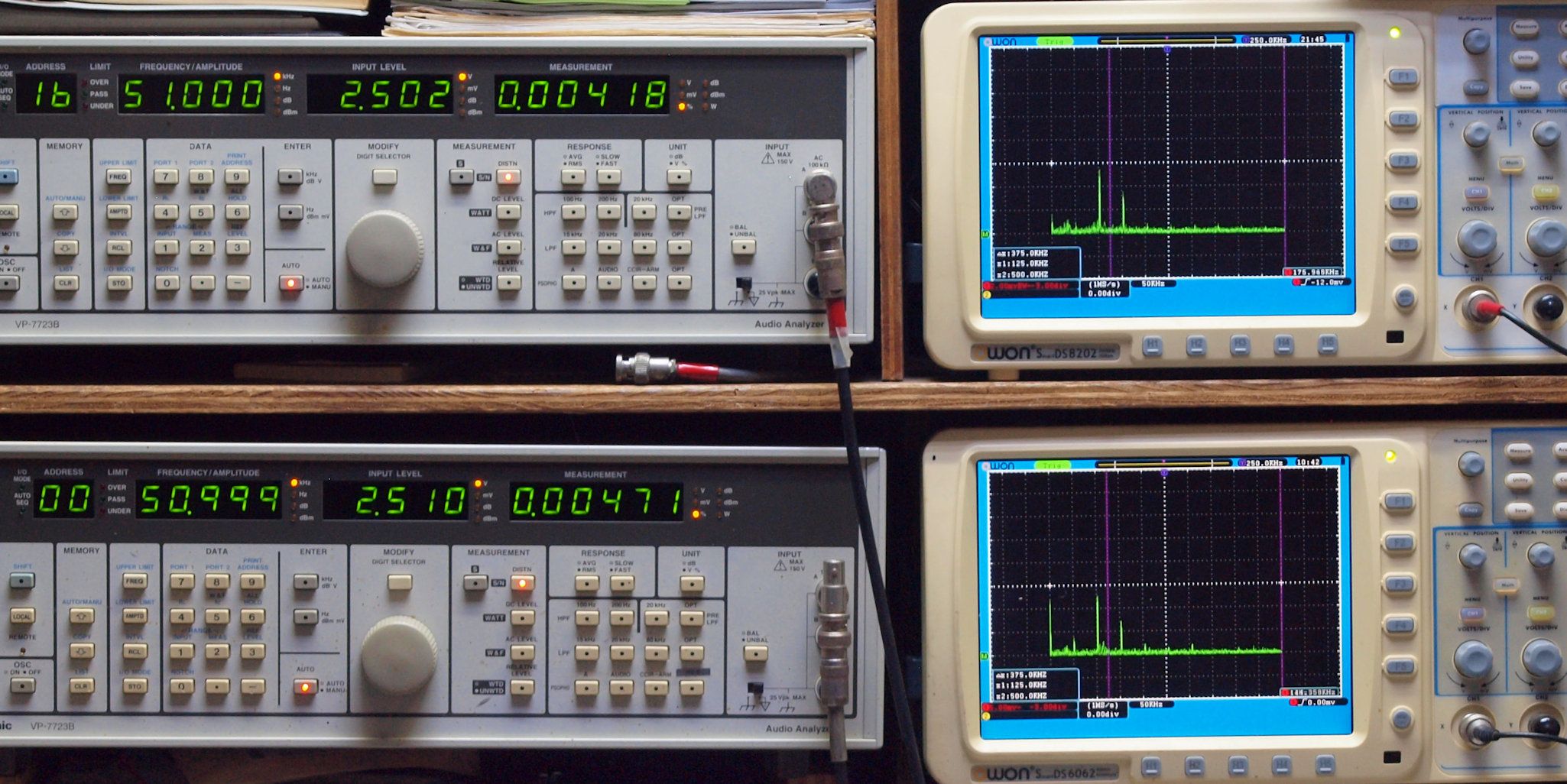

Ｅ１７．　ＡＵＸ_５０ｋＨｚ入力、Ｒ側出力電圧＝２．５Ｖ、　０．０４１８％歪み。 　　　　　　　　　　　　　　　　　 Ｌ側出力電圧＝２．５Ｖ、　０．０４７１％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

Ｅ２１．　ＭＭ_５０Ｈｚ入力、　Ｒ側出力電圧＝２．５Ｖ、　０．０１５７％歪み。 　　　　　ＰＨＯＮＯ_１入力、　Ｌ側出力電圧＝２．５Ｖ、　０．０１８３％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２２．　ＭＭ_１００Ｈｚ入力、Ｒ側出力電圧＝２．５Ｖ、　０．０１９５％歪み。 　　　　　　　　　　　 　　 　　　Ｌ側出力電圧＝２．５Ｖ、　０．０２０６％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２３．　ＭＭ_５００Ｈｚ入力、Ｒ側出力電圧＝２．５Ｖ、　０．０１４１％歪み。 　　　　　　　　　　　 　　　　　Ｌ側出力電圧＝２．５Ｖ、　０．０１５１％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２４．　ＭＭ_１ｋＨｚ入力、Ｒ側出力電圧＝２．５Ｖ、　０．０１４２％歪み。 　　　　　　　　 　　 　　　　　Ｌ側出力電圧＝２．５Ｖ、　０．０１５３％歪み。 　　　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２５．　ＭＭ_５ｋＨｚ入力、Ｒ側出力電圧＝２．５Ｖ、　０．０５７０％歪み。 　　　　　　　　　　 　　　　　Ｌ側出力電圧＝２．５Ｖ、　０．０５９６％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２６．　ＭＭ_１０ｋＨｚ入力、Ｒ側出力電圧＝２．５Ｖ、　０．００６４３％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２．５Ｖ、　０．００６１５％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２７．　ＭＭ_５０ｋＨｚ入力、Ｒ側出力電圧＝２．５Ｖ、　０．０２７４％歪み。 　　　　　　　　　　　 　　　 　　Ｌ側出力電圧＝２．５Ｖ、　０．０５４５％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

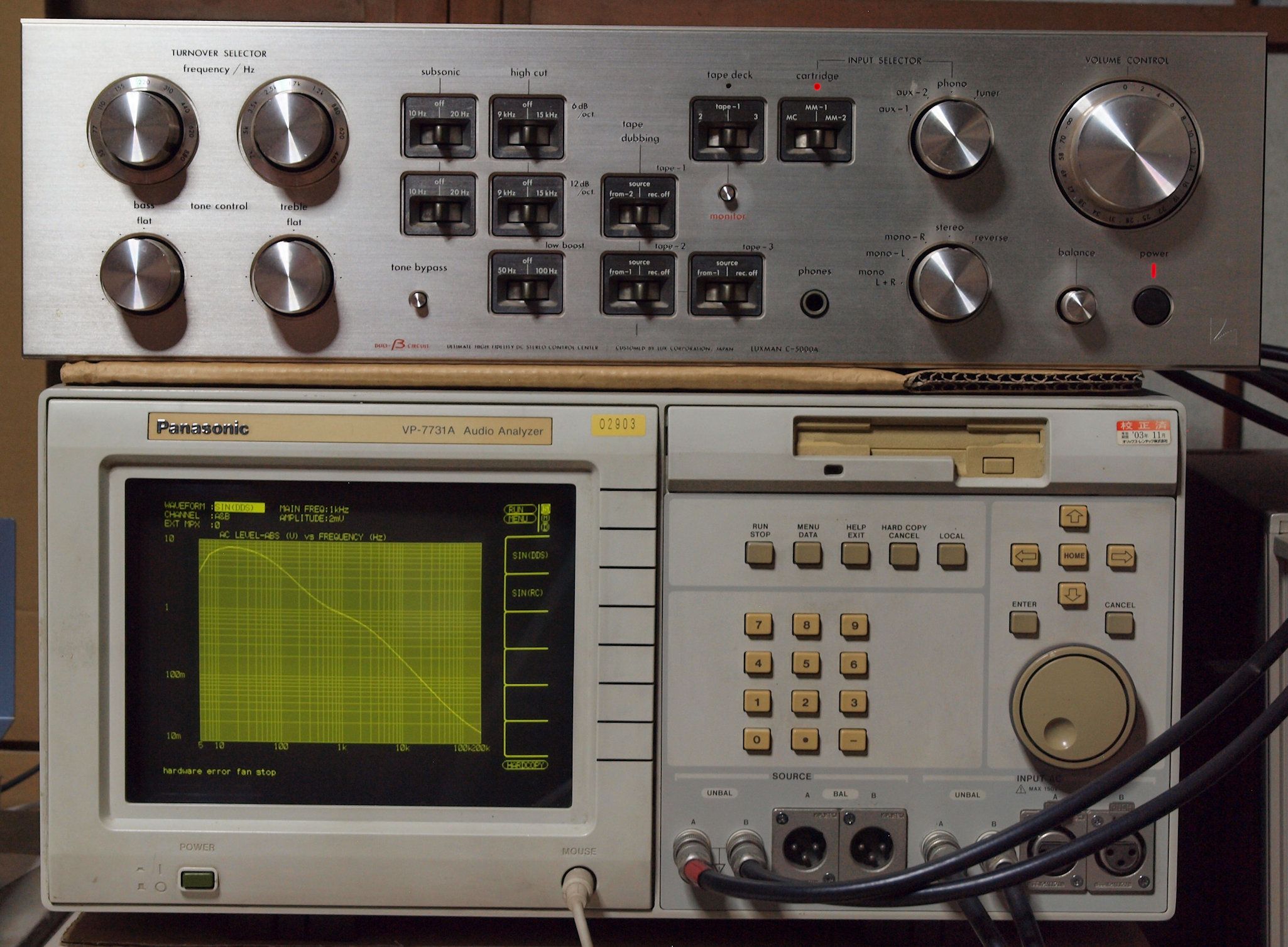

Ｆ．　上位測定器による　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｆ０．　下のオーディオアナライザーＶＰ−７７３２Ａで自動測定

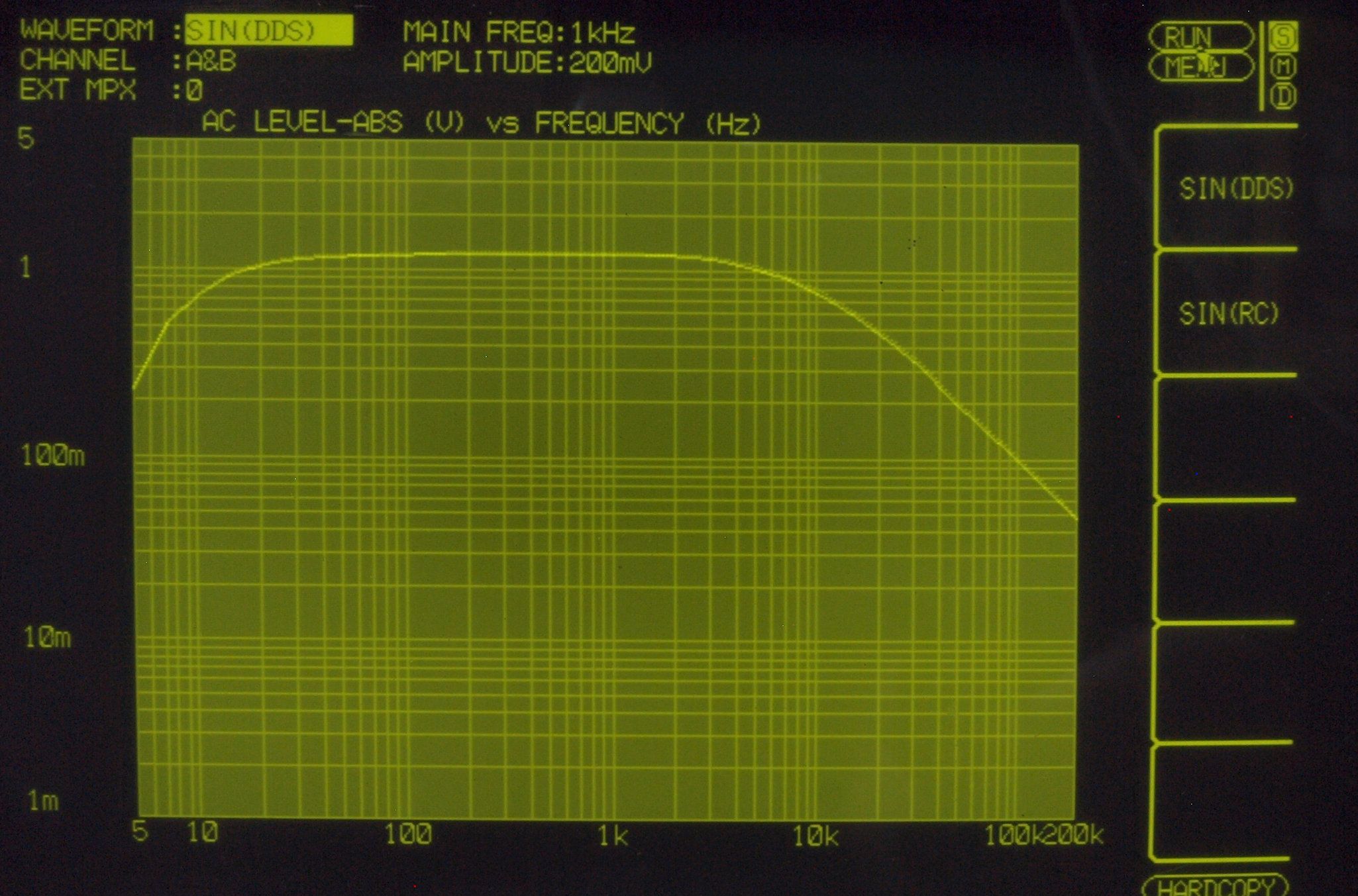

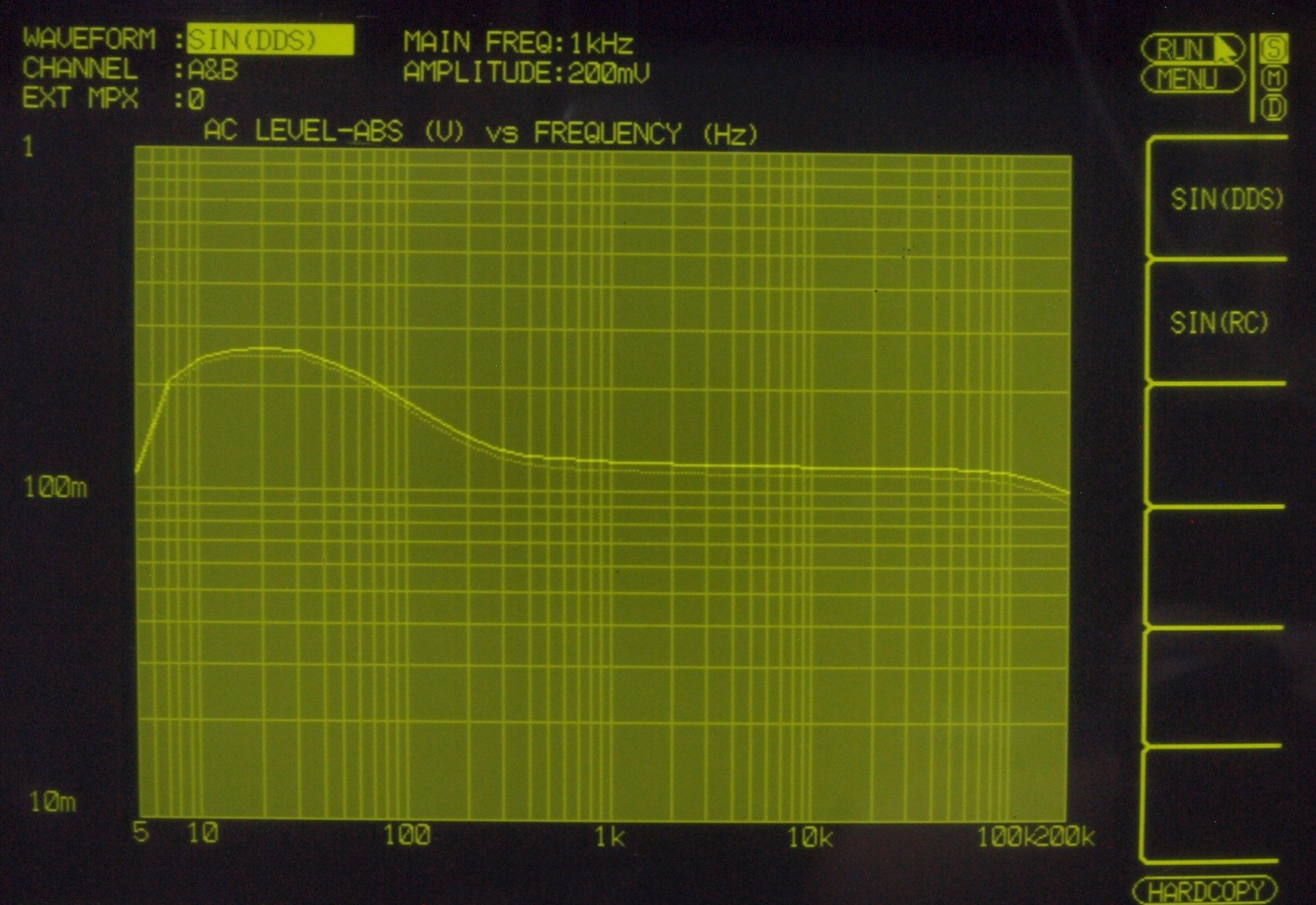

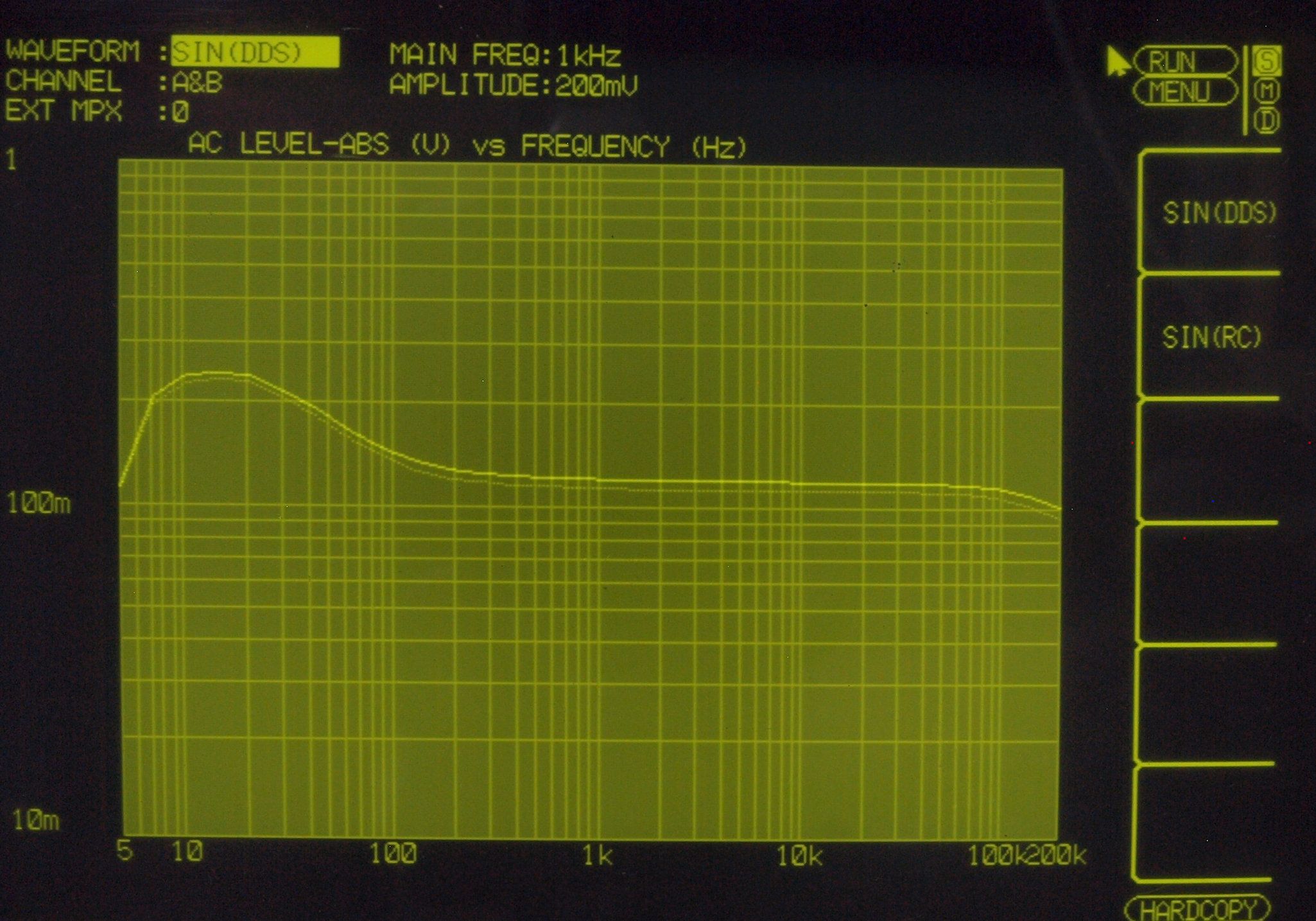

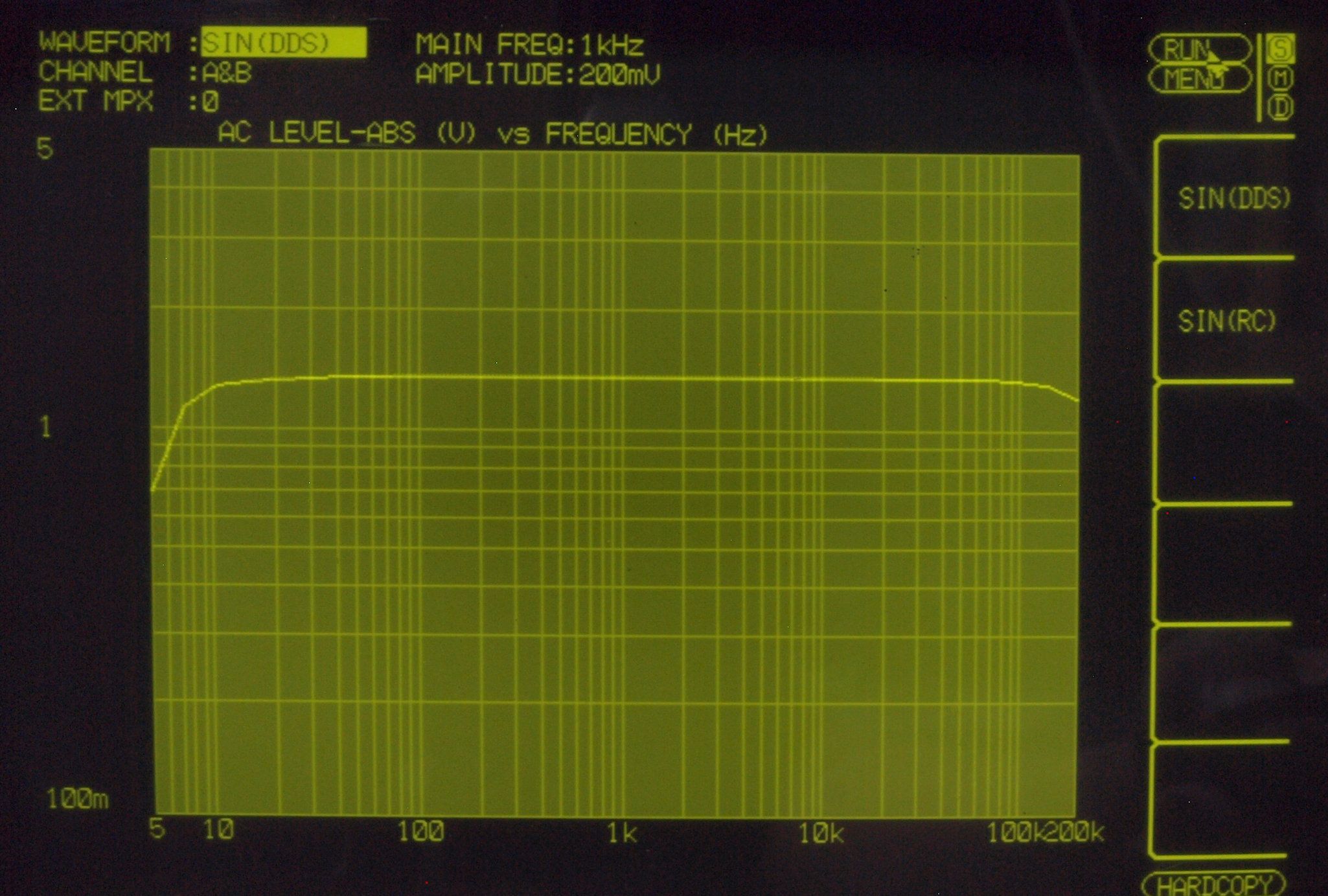

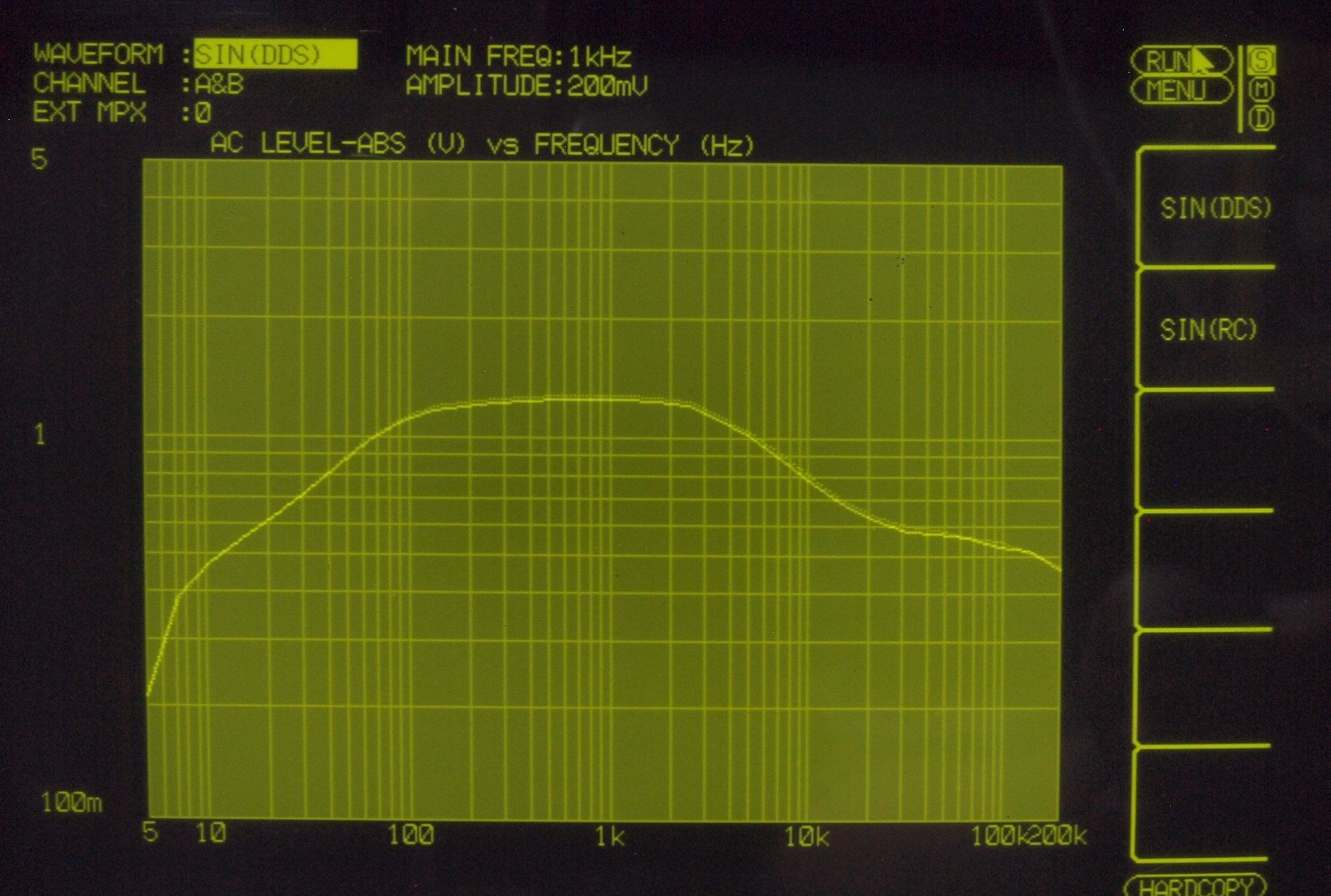

Ｆ１１．　入出力特性測定（AUX入力） 　　　　　　　　ＡＵＸ入力端子へ２００ｍＶ一定入力　ＶＲはｍａｘ。 　　　　　　　　平均で１．５Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

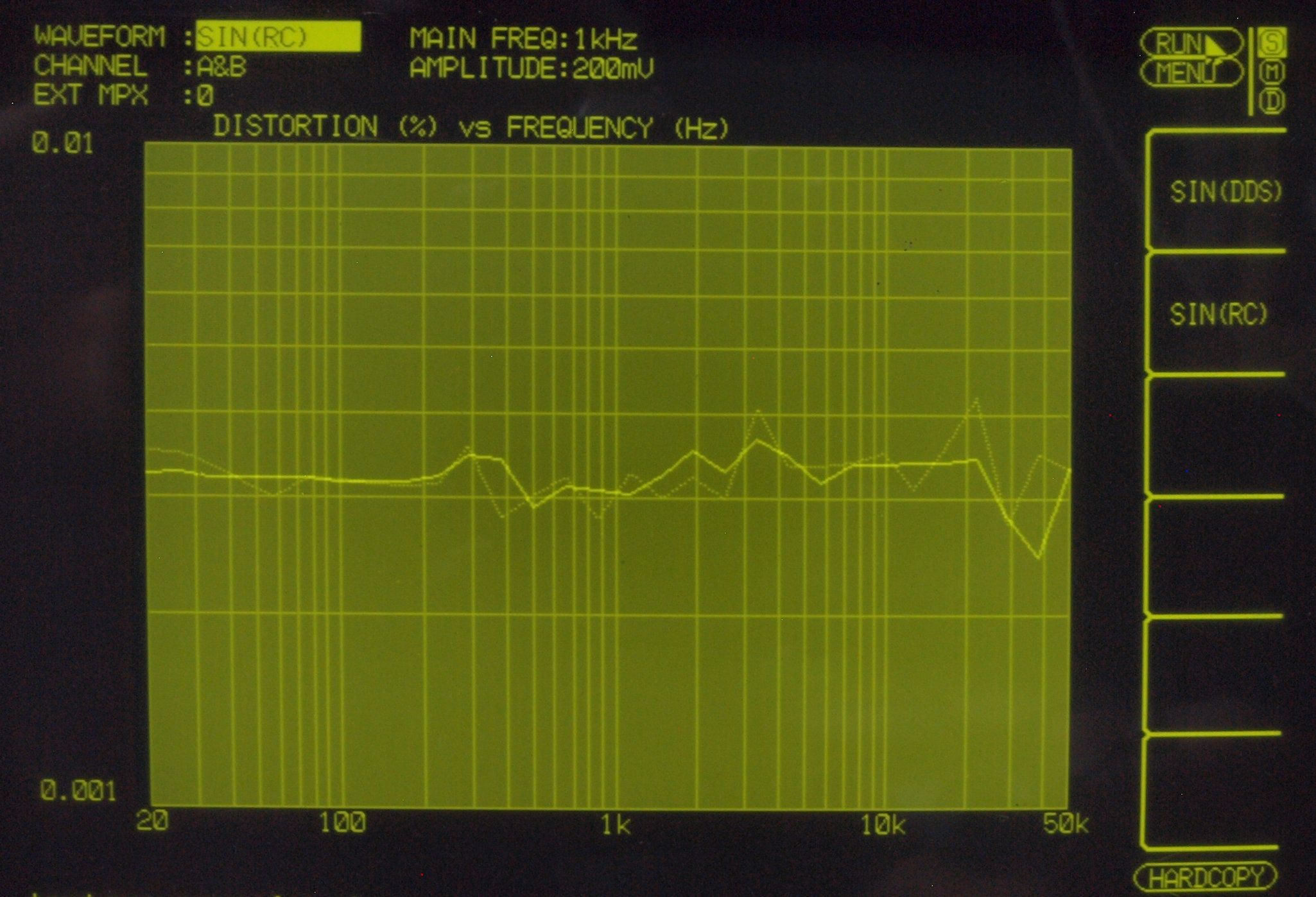

Ｆ１２．　歪み率特性測定（AUX入力） 　　　　　　　　ＡＵＸ入力端子へ２００ｍＶ一定入力　ＶＲはｍａｘ。 　　　　　　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

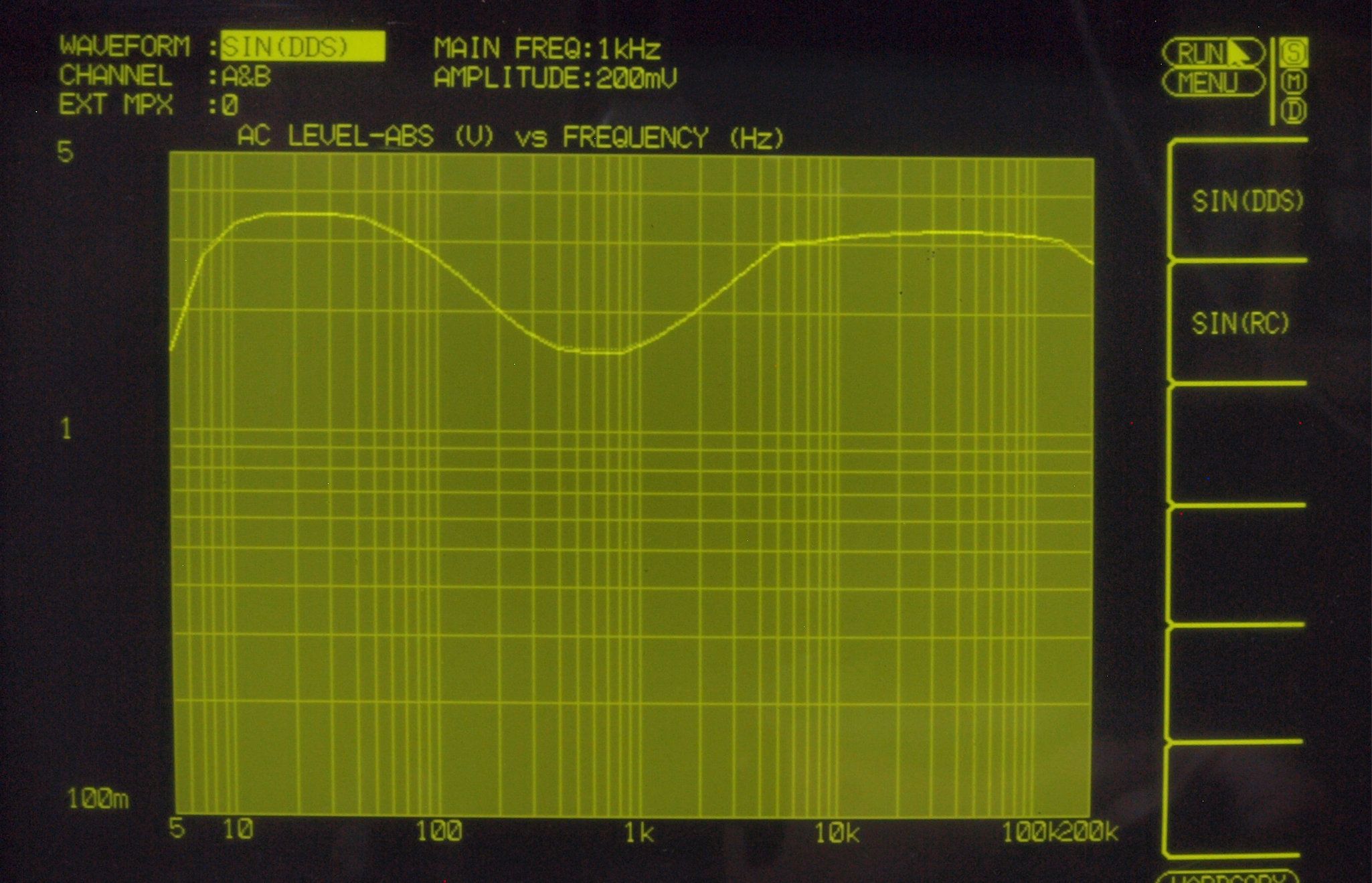

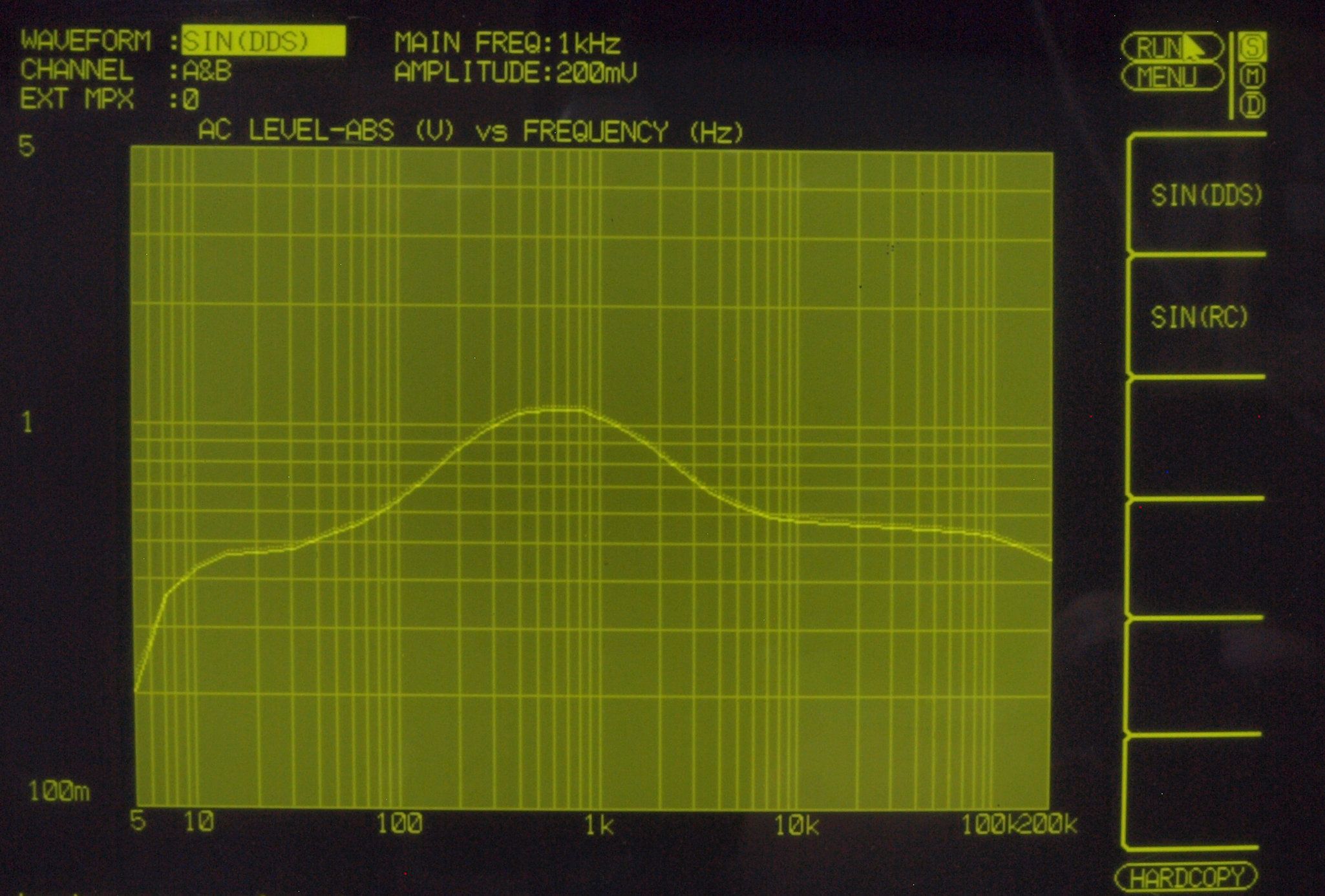

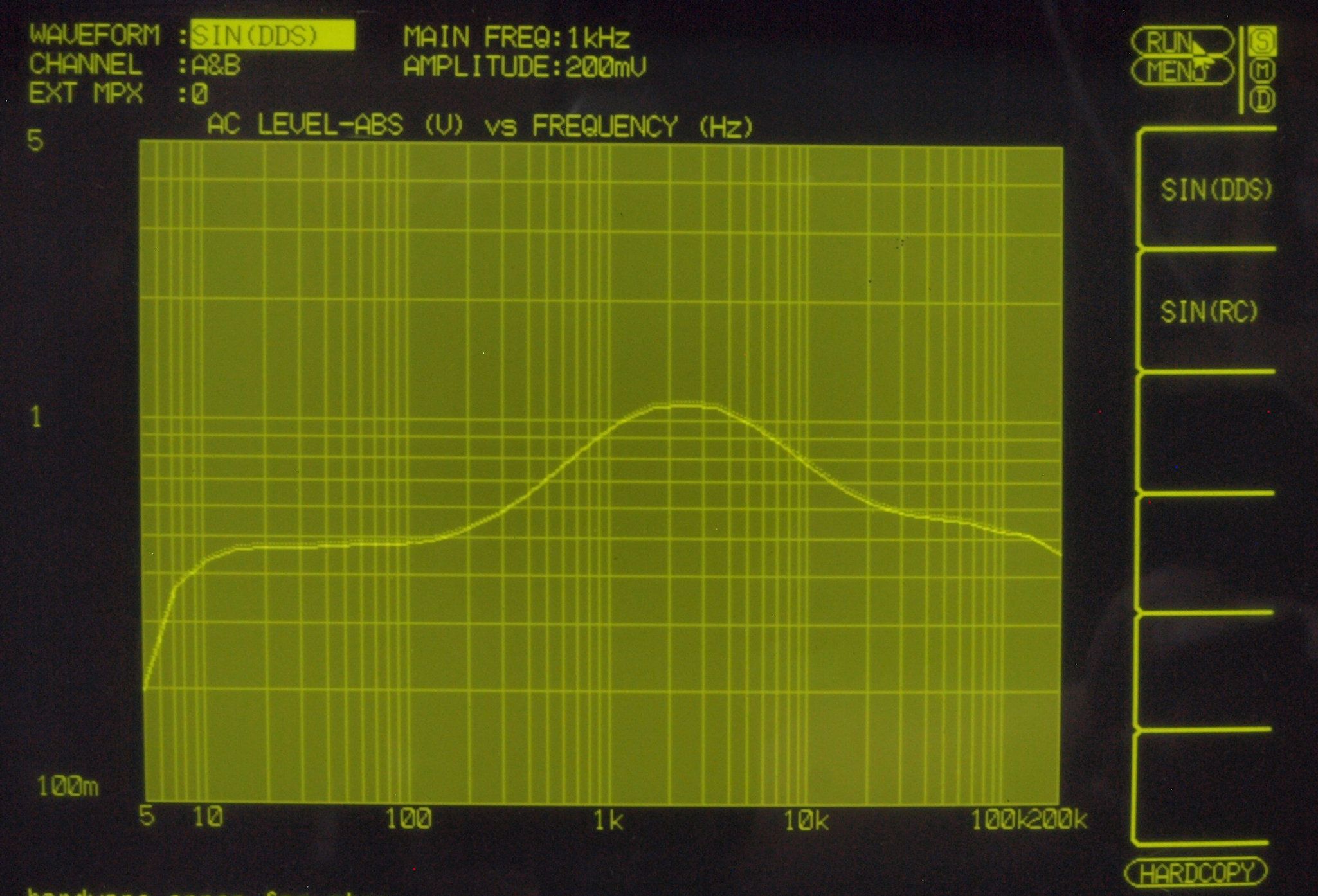

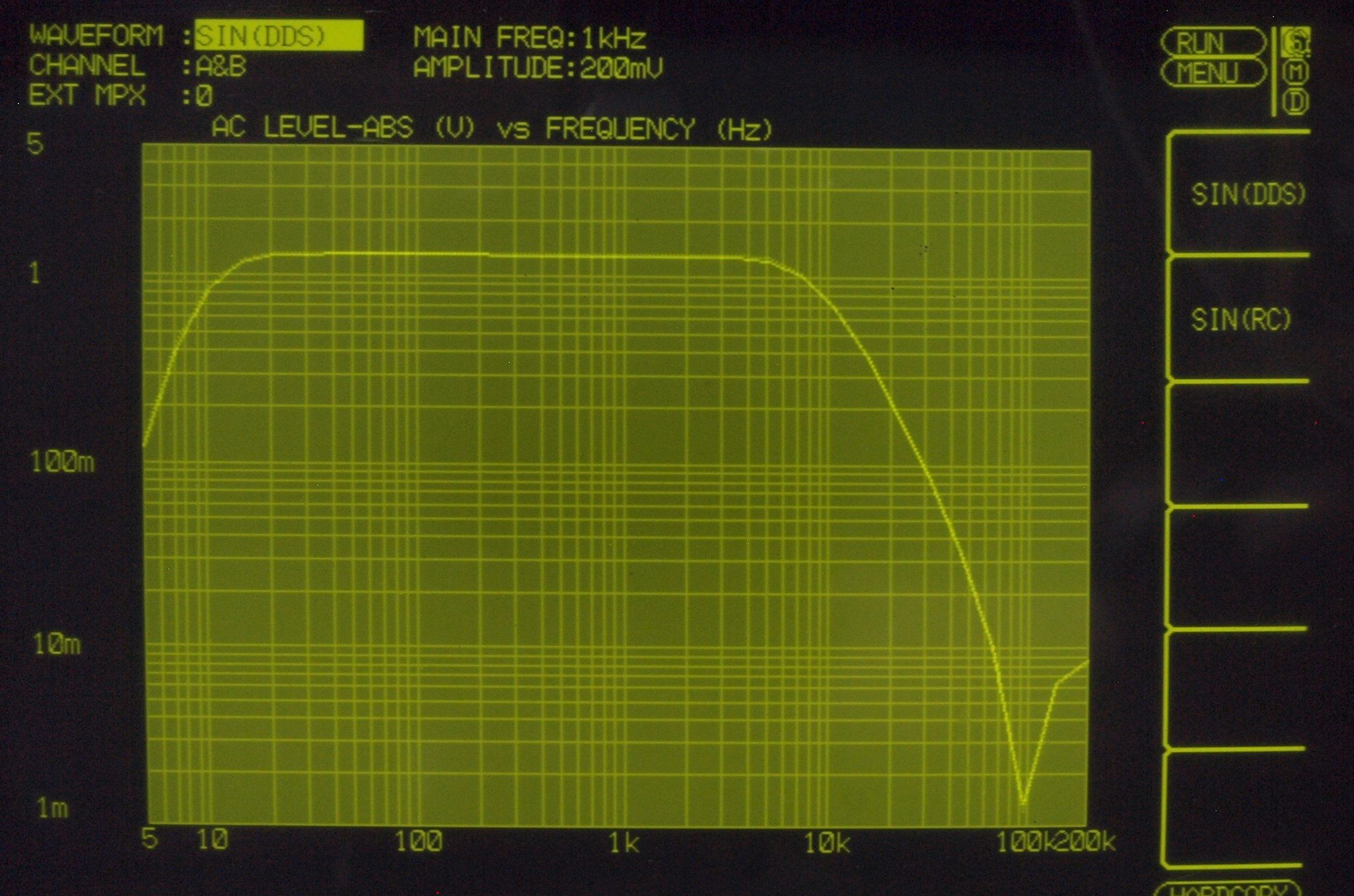

Ｆ２１．　入出力特性測定（AUX入力）　ＢＡＳＳ　＆　ＴＲＥＢＬＥ　最大８ｄＢ、ＴｕｒｎＯｖｅｒ　Ｆｒｅｑｕｅｎｃｙ　５５Ｈｚ，７ｋＨｚ 　　　　　　　　ＡＵＸ入力端子へ２００ｍＶ一定入力　ＶＲはｍａｘ。 　　　　　　　　平均で１Ｖ出力　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ２２．　入出力特性測定（AUX入力）　ＢＡＳＳ　＆　ＴＲＥＢＬＥ　最小−８ｄＢ、ＴｕｒｎＯｖｅｒ　Ｆｒｅｑｕｅｎｃｙ　５５Ｈｚ，７ｋＨｚ 　　　　　　　　ＡＵＸ入力端子へ２００ｍＶ一定入力　ＶＲはｍａｘ。 　　　　　　　　平均で１Ｖ出力　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ２３．　入出力特性測定（AUX入力）　ＢＡＳＳ　＆　ＴＲＥＢＬＥ　最大８ｄＢ、ＴｕｒｎＯｖｅｒ　Ｆｒｅｑｕｅｎｃｙ　２２０Ｈｚ，１．７ｋＨｚ 　　　　　　　　ＡＵＸ入力端子へ２００ｍＶ一定入力　ＶＲはｍａｘ。 　　　　　　　　平均で１Ｖ出力　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ２４．　入出力特性測定（AUX入力）　ＢＡＳＳ　＆　ＴＲＥＢＬＥ　最小−８ｄＢ、ＴｕｒｎＯｖｅｒ　Ｆｒｅｑｕｅｎｃｙ　２２０Ｈｚ，１．７ｋＨｚ 　　　　　　　　ＡＵＸ入力端子へ２００ｍＶ一定入力　ＶＲはｍａｘ。 　　　　　　　　平均で１Ｖ出力　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ２５．　入出力特性測定（AUX入力）　ＢＡＳＳ　＆　ＴＲＥＢＬＥ　最大８ｄＢ、ＴｕｒｎＯｖｅｒ　Ｆｒｅｑｕｅｎｃｙ　８８０Ｈｚ，７ｋＨｚ 　　　　　　　　ＡＵＸ入力端子へ２００ｍＶ一定入力　ＶＲはｍａｘ。 　　　　　　　　平均で１Ｖ出力　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ２６．　入出力特性測定（AUX入力）　ＢＡＳＳ　＆　ＴＲＥＢＬＥ　最小−８ｄＢ、ＴｕｒｎＯｖｅｒ　Ｆｒｅｑｕｅｎｃｙ　８８０Ｈｚ，７ｋＨｚ 　　　　　　　　ＡＵＸ入力端子へ２００ｍＶ一定入力　ＶＲはｍａｘ。 　　　　　　　　平均で１Ｖ出力　左出力＝薄（細い）色　右出力＝濃い（太い）色

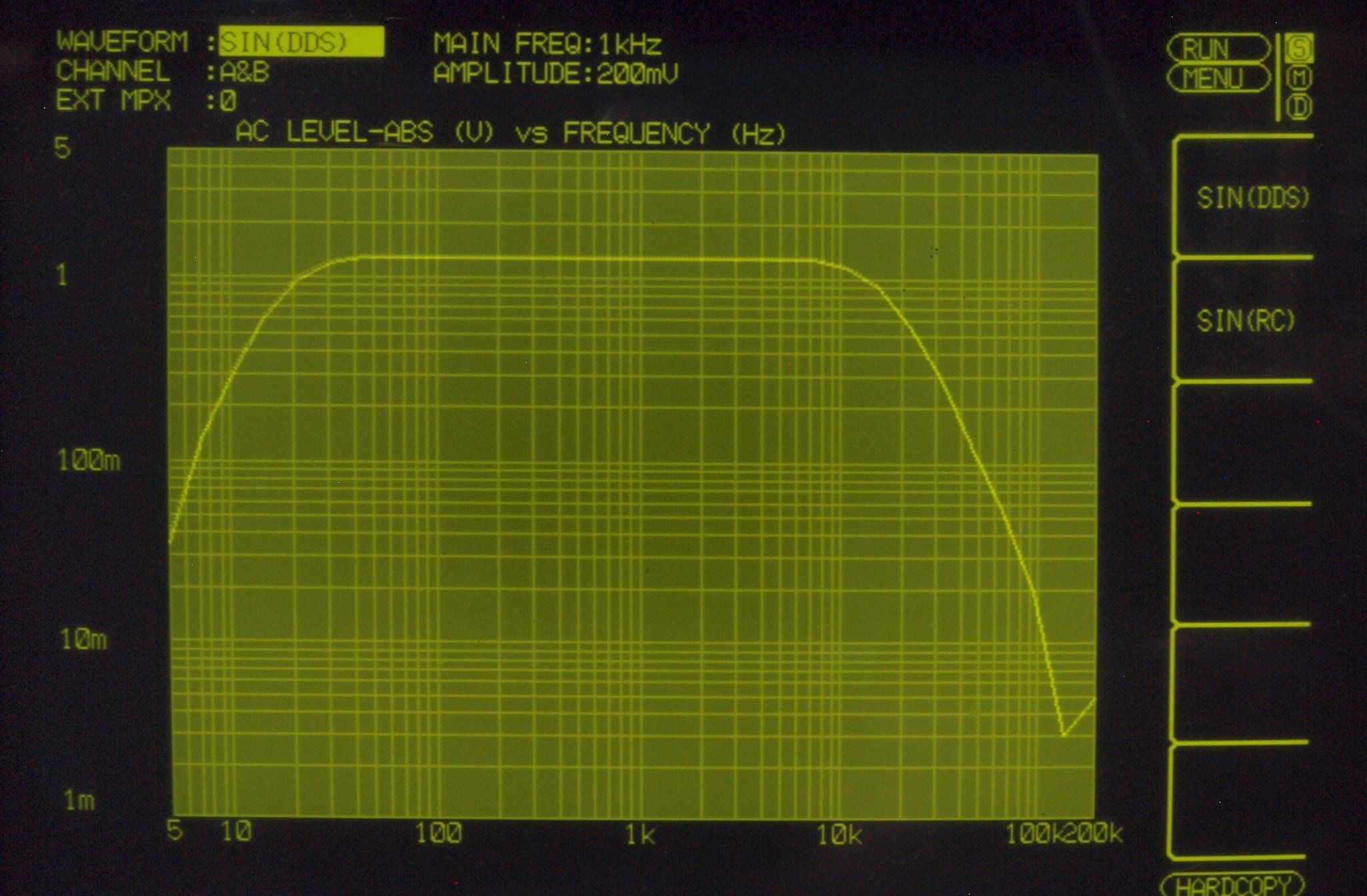

Ｆ３１．　入出力特性測定（AUX入力）　Ｓｕｂｓｏｎｉｃ２０Ｈｚ　＆　ＨｉｇｈＣｕｔ１５ｋＨｚ　／６ｄｂ　Ｏｃｔ　ＯＮ 　　　　　　　　ＡＵＸ入力端子へ２００ｍＶ一定入力　ＶＲはｍａｘ。 　　　　　　　　平均で１Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ３２．　入出力特性測定（AUX入力）　Ｓｕｂｓｏｎｉｃ２０Ｈｚ　＆　ＨｉｇｈＣｕｔ１５ｋＨｚ　／１２ｄｂ　Ｏｃｔ　ＯＮ 　　　　　　　　ＡＵＸ入力端子へ２００ｍＶ一定入力　ＶＲはｍａｘ。 　　　　　　　　平均で１Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

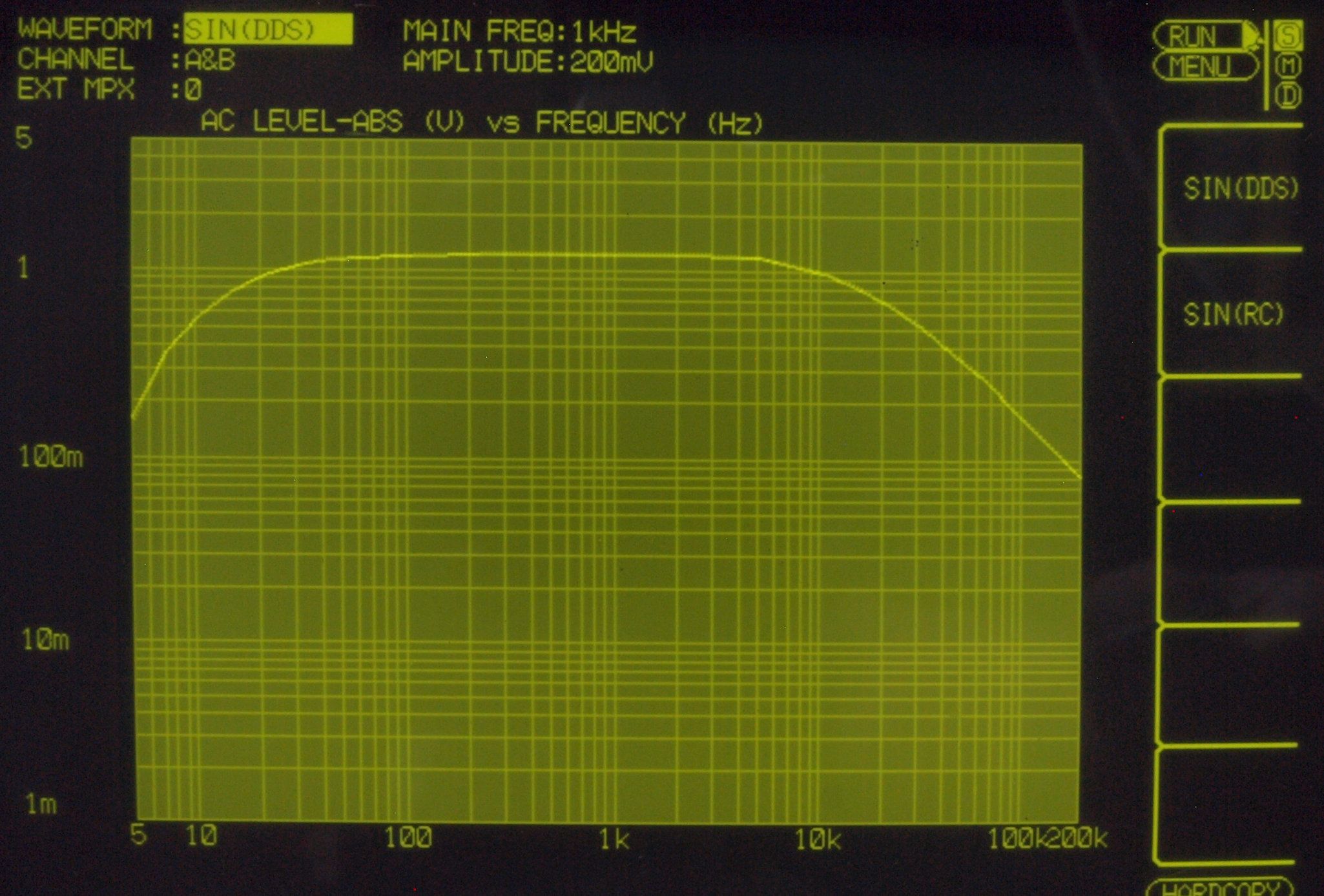

Ｆ３３．　入出力特性測定（AUX入力）　Ｓｕｂｓｏｎｉｃ１０Ｈｚ　＆　ＨｉｇｈＣｕｔ９ｋＨｚ　／６ｄｂ　Ｏｃｔ　ＯＮ 　　　　　　　　ＡＵＸ入力端子へ２００ｍＶ一定入力　ＶＲはｍａｘ。 　　　　　　　　平均で１Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ３４．　入出力特性測定（AUX入力）　Ｓｕｂｓｏｎｉｃ１０Ｈｚ　＆　ＨｉｇｈＣｕｔ９ｋＨｚ　／１２ｄｂ　Ｏｃｔ　ＯＮ 　　　　　　　　ＡＵＸ入力端子へ２００ｍＶ一定入力　ＶＲはｍａｘ。 　　　　　　　　平均で１Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ４１．　入出力特性測定（AUX入力）　Ｌｏｗ　Ｂｏｏｓｔ　５０Ｈｚ　ＯＮ。別名ラウドネスコントロール。 　　　　　　　　ＡＵＸ入力端子へ２００ｍＶ一定入力　ＶＲは−２２ｄＢ。 　　　　　　　　平均で１Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ４２．　入出力特性測定（AUX入力）　Ｌｏｗ　Ｂｏｏｓｔ　１００Ｈｚ　ＯＮ。別名ラウドネスコントロール。 　　　　　　　　ＡＵＸ入力端子へ２００ｍＶ一定入力　ＶＲは−２２ｄＢ。 　　　　　　　　平均で１Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

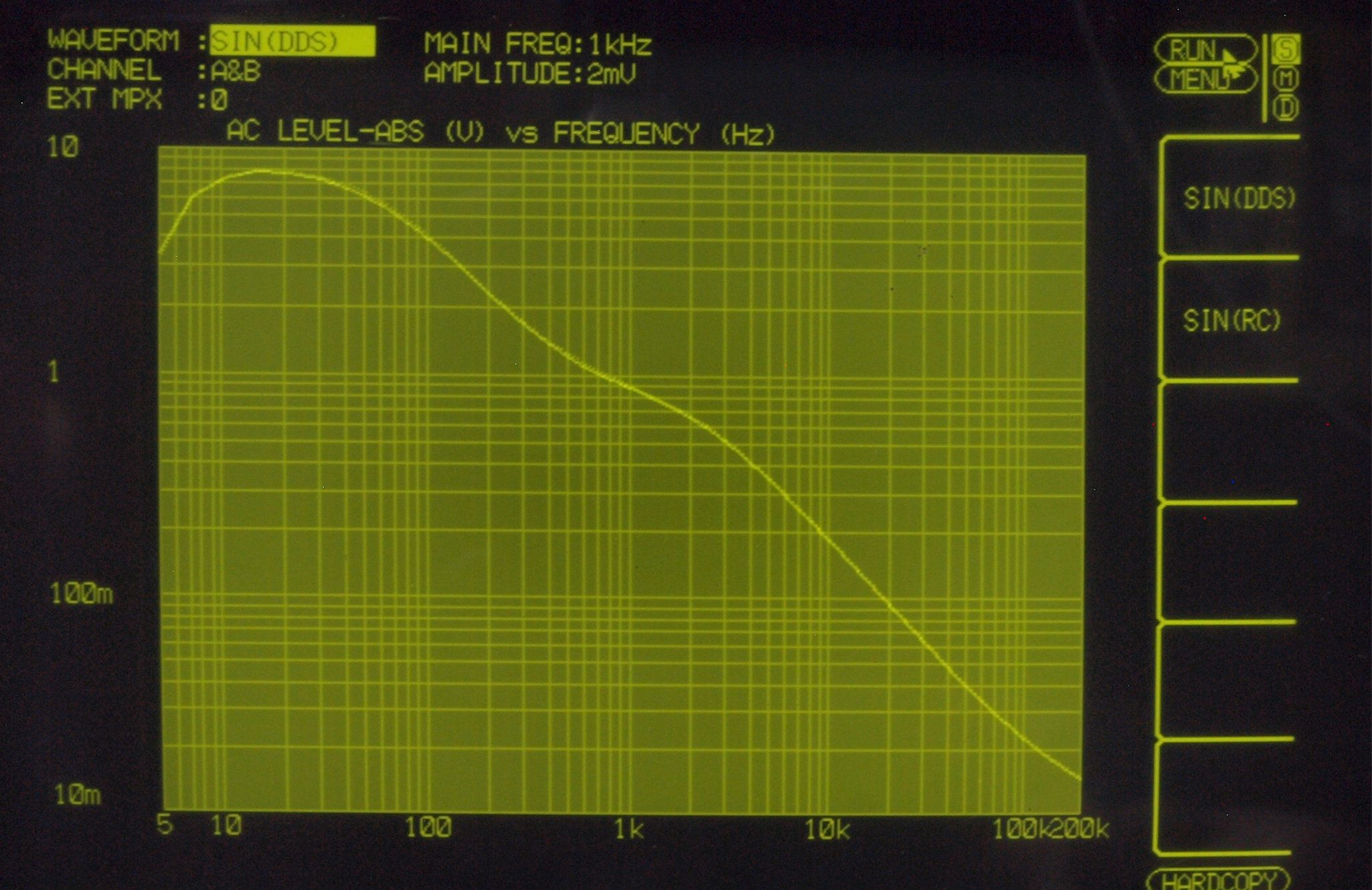

Ｆ５．　入出力特性測定（MM入力）＝ＰＨＯＮＯ−１ 　　　　　　ＭＭ入力　入力電圧＝２ｍＶ一定入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況、　正面から見る。設置場所はタイ王国「Kingdom of Thailand」

Ｓ．　ＬＵＸＭＡＮ　Ｃ−５０００Ａ　の仕様（マニアル・カタログより）

型式 デュオ・ベータ・サーキット・ステレオ・コントロールセンター 出力電圧 Pre Out＝標準1V、最大20V(歪率0.002%以下) Rec Out＝標準145mV、最大18V(歪率0.002%以下) 出力インピーダンス Pre Out＝47Ω Rec Out＝100Ω 全高調波歪率 (20Hz〜20kHz) Phono MM1、2、MC＝0.005%以下(Rec Out＝145mV) Tuner、AUX1、2＝0.005%以下(Pre Out＝1V) Monitor1、2、3＝0.005%以下(Pre Out＝1V) 混変調歪率 (60Hz:7kHz＝4:1) Phono MM1、2、MC＝0.002%以下(Rec Out＝145mV) Tuner、AUX1、2＝0.002%以下(Pre Out＝1V) Monitor1、2、3＝0.002%以下(Pre　 Out＝1V) 周波数特性 Phono＝20Hz〜20kHz ±0.2dB Tuner、AUX＝1Hz〜150kHz -0.5dB Monitor＝1Hz〜150kHz -0.5dB 入力感度 (Pre Out＝1V) Phono MC＝220μV(LUXトランス8020使用時) Phono MM1、2＝2.2mV Tuner、AUX1、2＝145mV Monitor1、2、3＝145mV 入力インピーダンス Phono MC＝20Ω〜40Ω(LUXトランス8020使用時) Phono MM1＝50kΩ Phono MM2＝100Ω、50kΩ、100kΩ Tuner、AUX1、2＝60kΩ Monitor1、2、3＝60kΩ SN比(IHF-A、 入力ショート) Phono MC＝78dB(LUXトランス8020使用時) Phono MM1、2＝80dB Tuner、AUX1、2＝100dB Monitor1、2、3＝100dB トーンコントロール LUX方式NF型湾曲点周波数切替付(バイパス可能) 低域湾曲点＝55Hz、77Hz、110Hz、155Hz、220Hz、310Hz、440Hz、620Hz、880Hz 高域湾曲点＝440Hz、620Hz、880Hz、1.2kHz、1.7kHz、2.5kHz、3.5kHz、5kHz、6kHz 変化量＝-8dB、-4dB、-2dB、-1dB、0dB、1dB、2dB、4dB、8dB サブソニックフィルター 6dB/oct、10Hz/off/20Hz 12dB/oct、10Hz/off/20Hz 両フィルターonで18dB/oct ハイカットフィルター 6dB/oct、9kHz/off/15kHz 12dB/oct、9kHz/off/15kHz 両フィルターonで18dB/oct 付属装置 MM-2キャパシタンス切替(50pF、100pF、300pF) テープモニター3系統 テープダビング ローブースト・スイッチ(50Hz/off/100Hz) 電源電圧 AC100V、50Hz/60Hz 消費電力 30W(電気用品取締法) ACアウトレット Switched＝2系統、total900W Unswitched＝4系統、total200W 外形寸法 幅498x高さ180x奥行350mm 重量 11.5kg 別売品 ＭＣ型カートリッジ用(８０２０，８０２５，８０３０） 価格 ￥355,000(1979年12月発売) ＡＵＸ入力でのプリ出力電圧歪み特性。　３〜６Ｖ出力が最小歪み。 ＭＭ１入力での録音出力電圧歪み特性。
