ＳＡＥ　ＭＡＲＫ ２６００．　３台目修理記録

平成２９年９月２２日到着　　　平成３０年１月９日完成

A．　修理前の状況 大学卒業後購入し、使用していた。最近、ＳＡＥ　ＭＡＲＫ２６００の左スピーカーが、ボッボッと言って、 家のブレーカーが落ちました。 購入後、１９９０年に故障しまして、アールエフエンタープライズ様に修理した事があります。 その後、順調に使用していましたが、早３０年が経過しました。 オーバーホール、修理して使用出来るかを診察して下さい。 Ｂ．　原因＝ＡＭＰ基板ＴＲ（トランジスター）焼損。 １．ＭＡＲＫ２６００のＡＣ１００Ｖ電源回路ヒューズ１５Ａはスローブローなので、 　　家の速断ブレーカー２０Ａが落ちたのでしょう。 　　終段ＴＲ（トランジスター）回路には、＋−にそれぞれ１０Ａヒューズが有り、これも飛ばなかった？ ２．終段ＴＲ（トランジスター）２ＳＤ５５４／２ＳＢ５５４の最大Ｉｃ１５Ａ×片チャンネル片側２パラレル＝３０Ａ． 　　保護はスローブロー１０Ａヒューズ。 　　２個のバランスが崩れ、仮に1個が負う場合でも１５Ａ＞保護はスローブロー１０Ａヒューズ。 　　よって、終段ＴＲ（トランジスター）は安泰。 ３．ドライブＴＲ（トランジスター）２ＳＤ８４５／２ＳＢ７５５の最大Ｉｃ１２Ａです。 　　保護はスローブロー１０Ａヒューズ＜ＡＣ１００Ｖ電源回路のスローブロー１５Ａヒューズ。 ４．ＡＭＰ基板ＴＲ（トランジスター）焼損した場合、上記３→２→１をたどる。 　　ＭＡＲＫ２６００の最大出力は片側600W（4Ω）なので、挿入ヒューズ（１５Ａ）を小さくする。 Ｃ．　修理状況 ＳＰ接続リレー交換。 バイアス・バランス調整用半固定ＶＲ交換。 電解コンデンサー交換（ミューズ使用）。 ＡＭＰ基板ＴＲ（トランジスター）交換。 全基板半田補正。 ＡＭＰ基板初段トランジスター交換。 冷却フアン制御用サーモＳＷ新設。 RCA端子交換。 電源電圧出口 ヒューズ交換 Ｇ．　ビス塗装　 Ｄ．　使用部品 ＳＰ接続リレー　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個。 電解コンデンサー（高圧を除き、オーディオ・コンデンサー使用）　　　　　　２７個。 半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　４個。 ＴＲ（トランジスター）　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　１６個。 複合ＴＲ（トランジスター）　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　４個。 温度サーモＳＷ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個。 ＶＵメーターランプ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個。 テフロン絶縁RCA端子　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個。 抵抗　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　８個。 ヒューズ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　４本。 フイルムコンデンサー　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　４個。 Ｅ．　調整・測定 Ｆ．　修理費　　　１１４，０００円　　　オーバーホール修理 Ｙ．　ユーザー宅の設置状況 Ｓ．　ＳＡＥ（Scientific Audio Electronics）　ＭＡＲＫ２６００　の仕様（マニアル・カタログより）

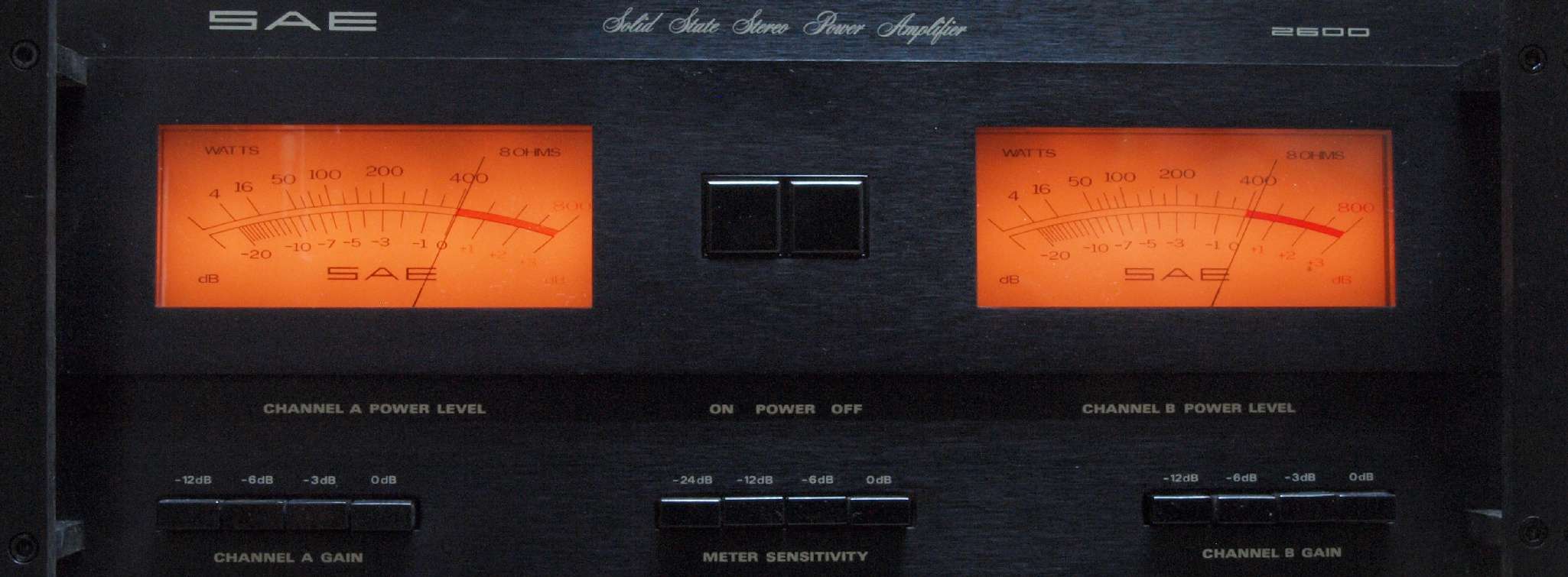

Ａ．　修理前の状況・点検。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ０．　点検中　元箱入りで到着。

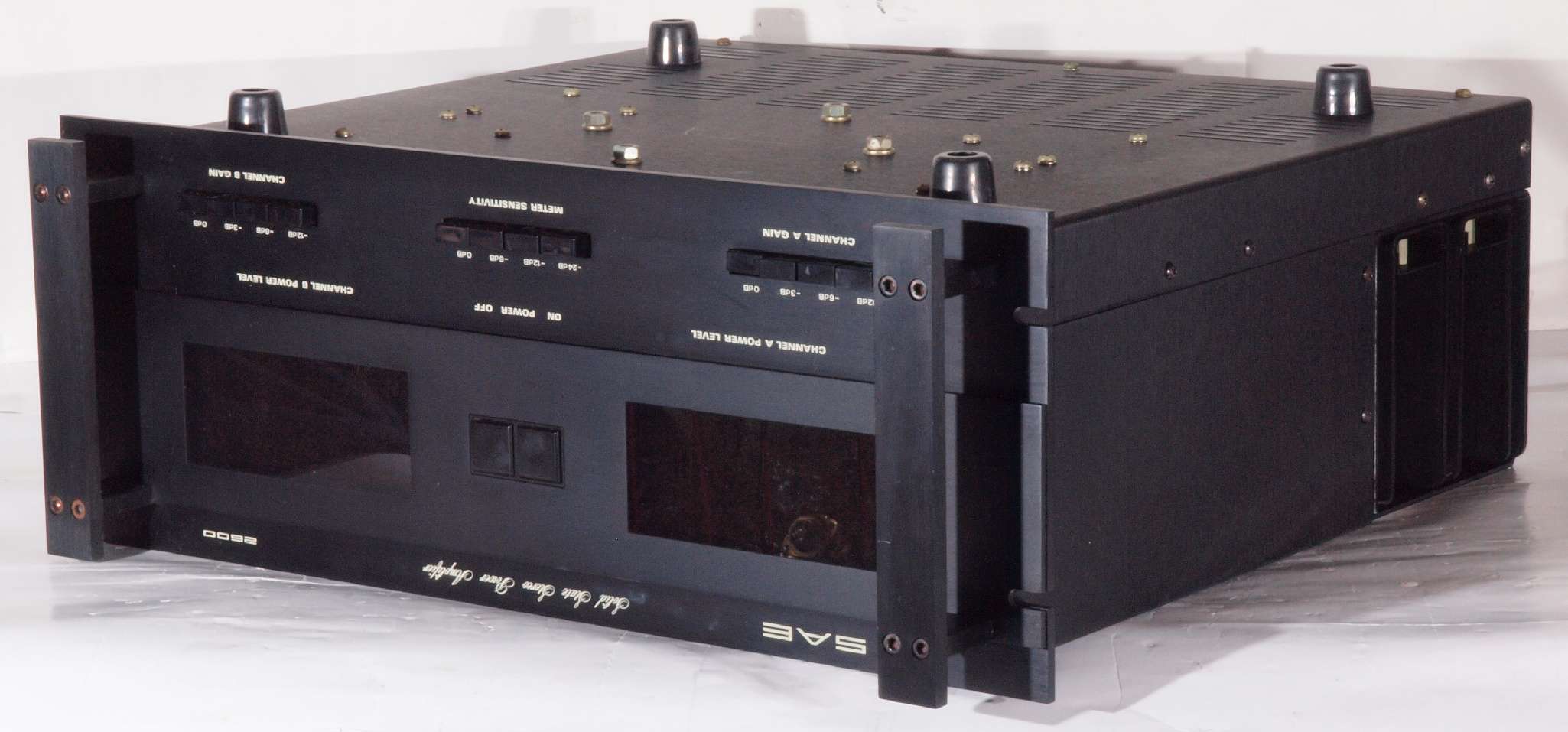

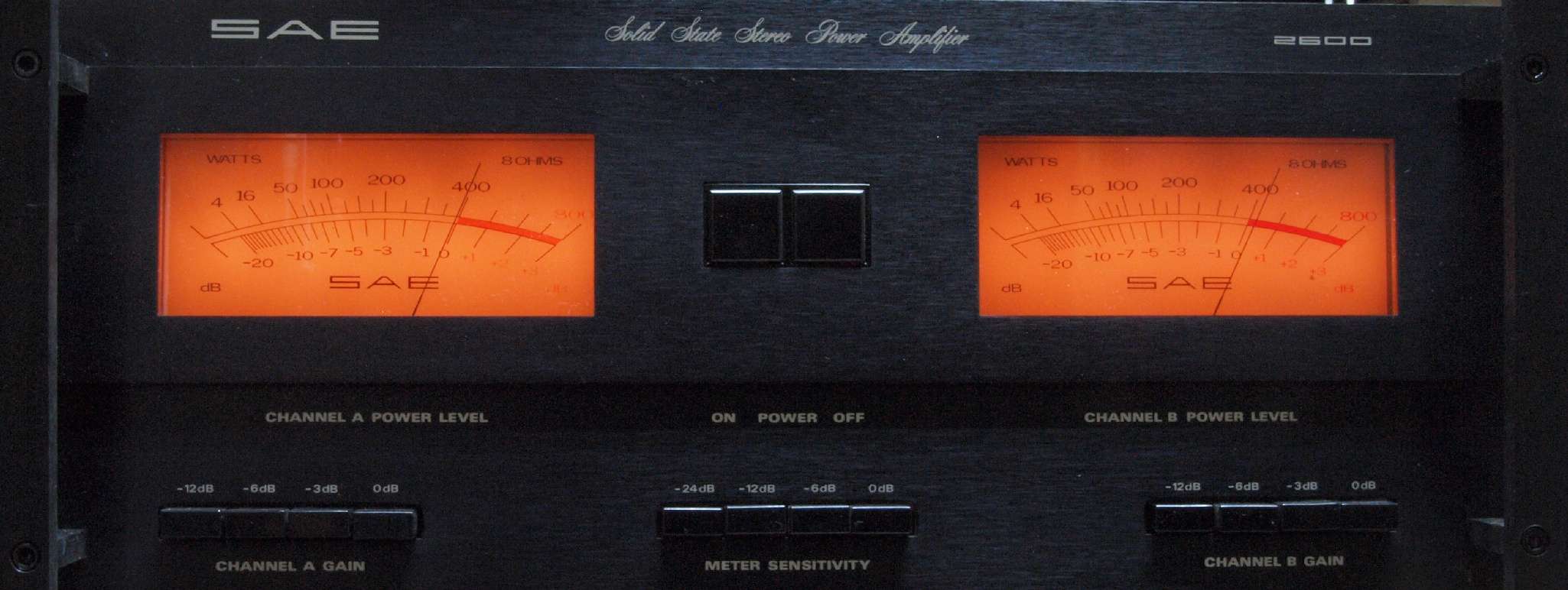

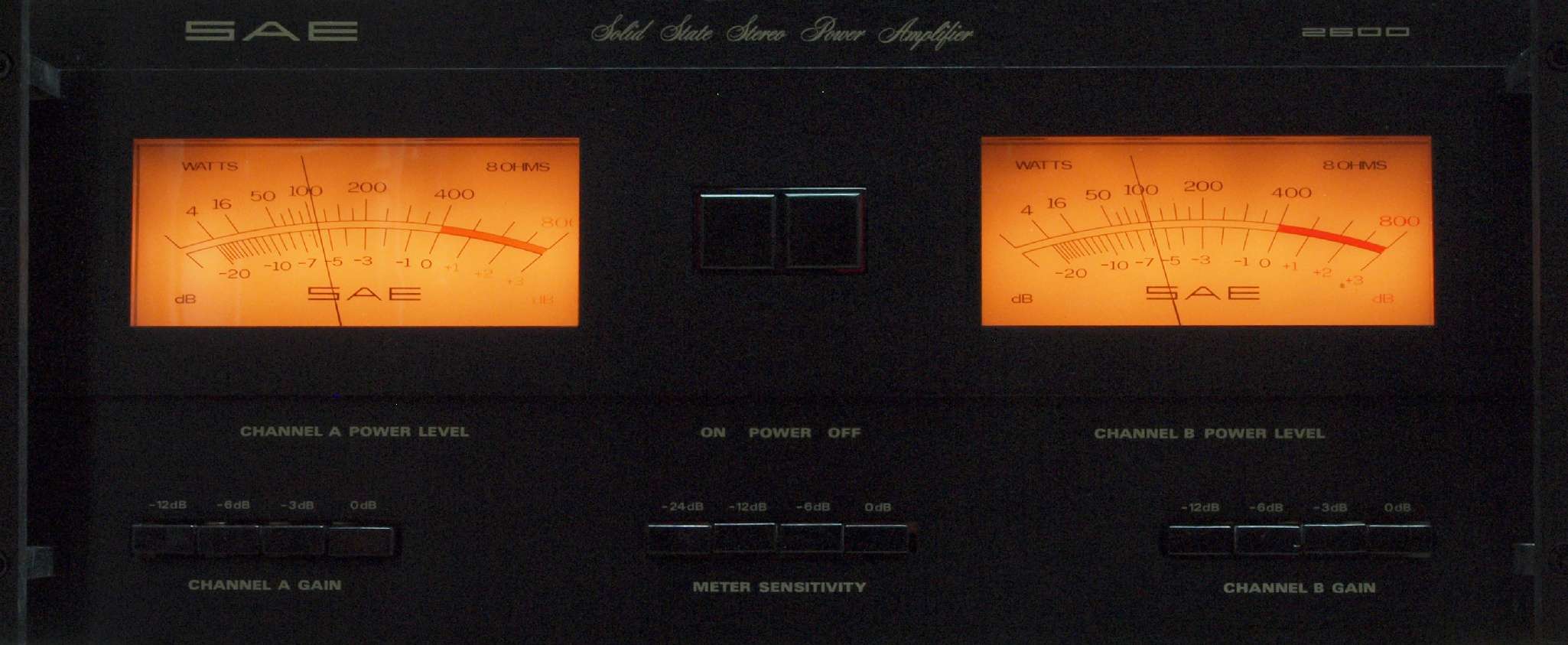

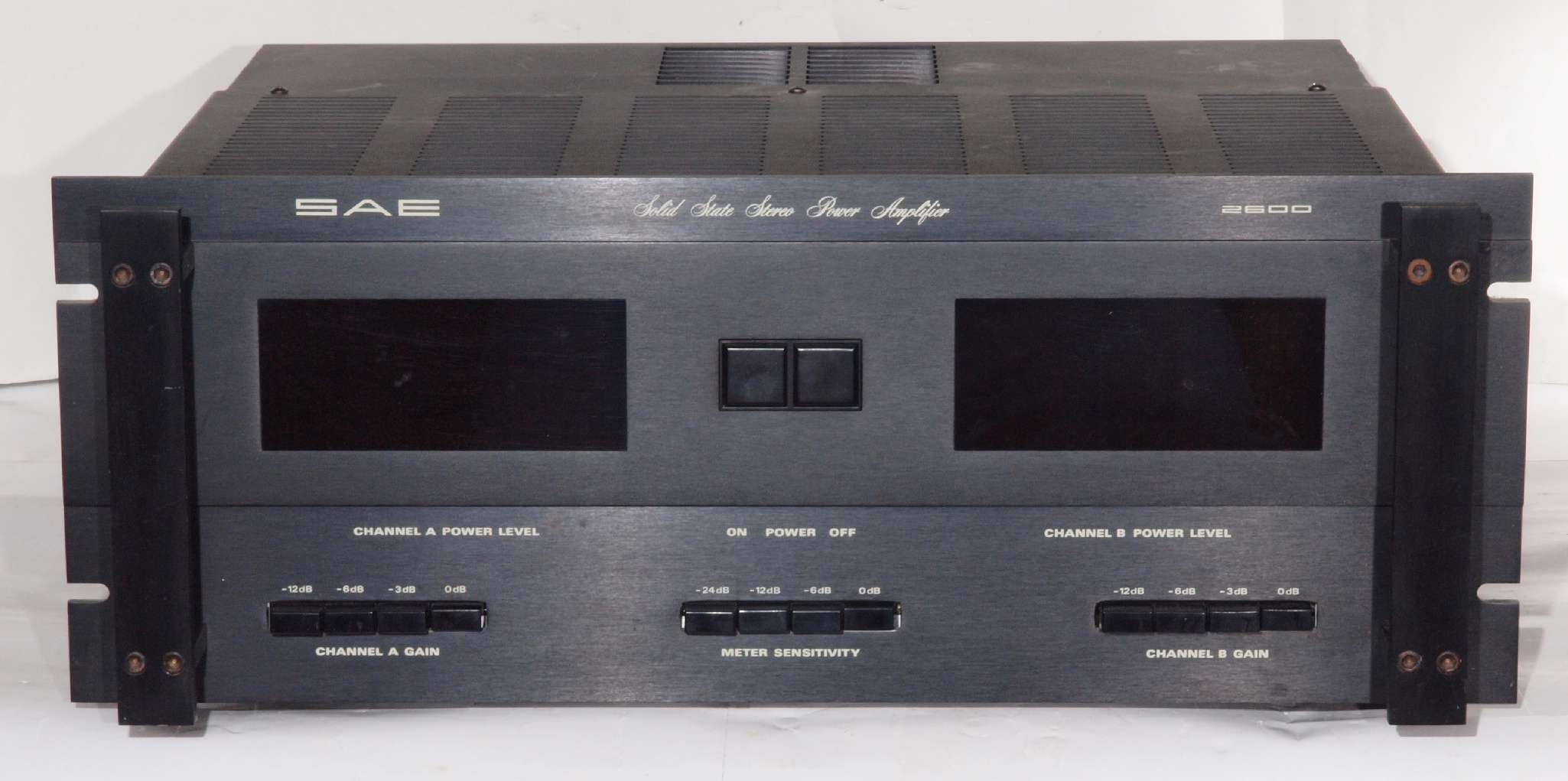

Ａ１１．　点検中　前から見る

Ａ１２．　点検中　前右から見る

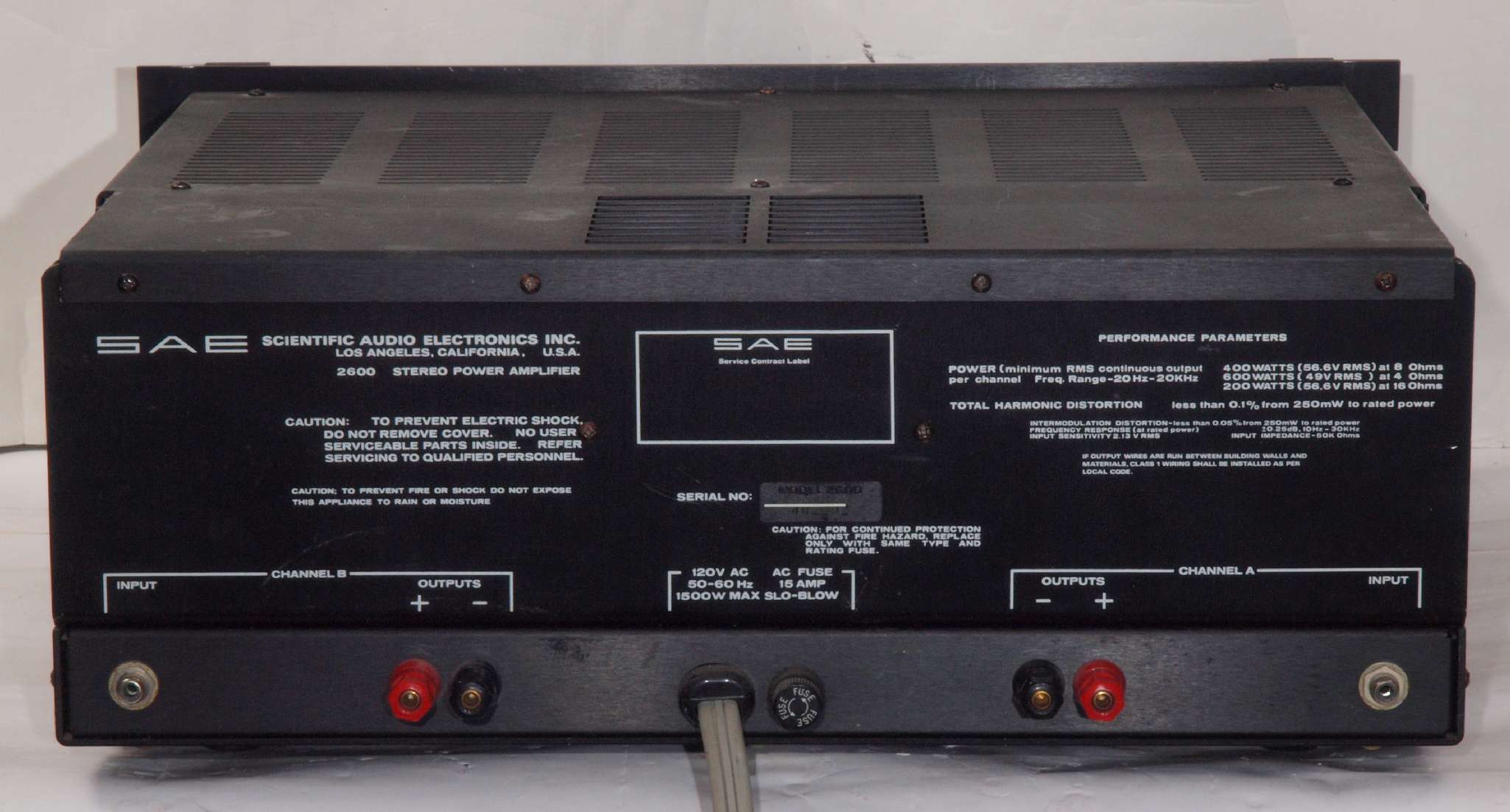

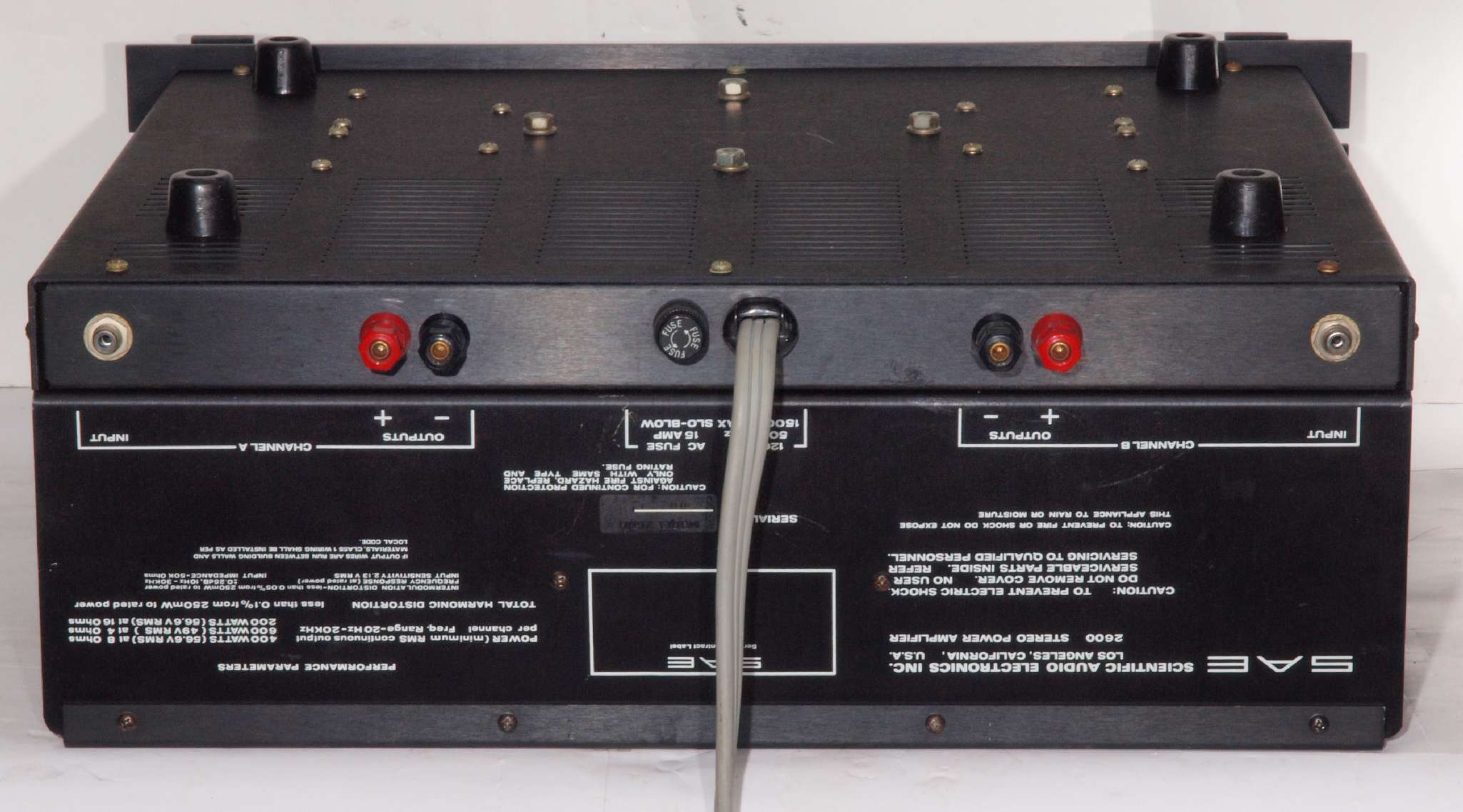

Ａ１３．　点検中　後から見る

Ａ１４．　点検中　商標、平行輸入品？

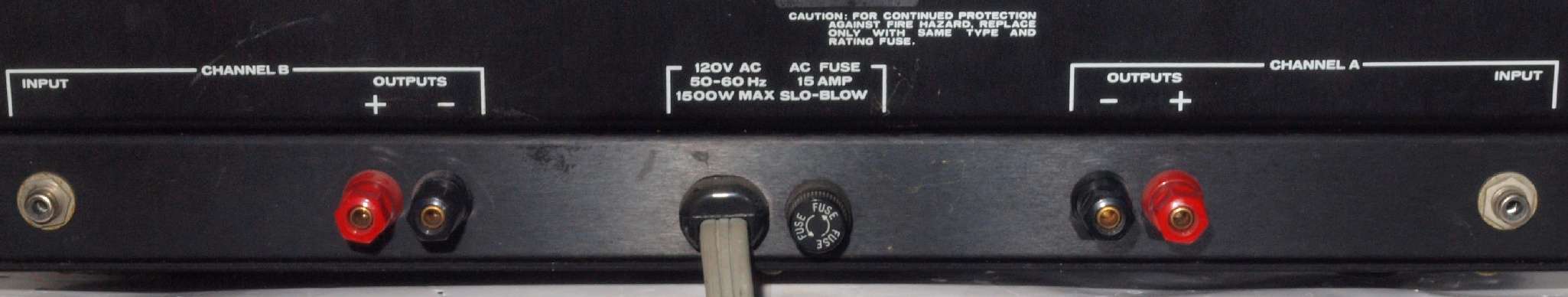

Ａ１５．　点検中　入力RCA 端子、出力SP接続端子

Ａ１６．　点検中　電源コード接続（固定）

Ａ１７．　点検中　後左から見る

Ａ１８．　点検中　上から見る

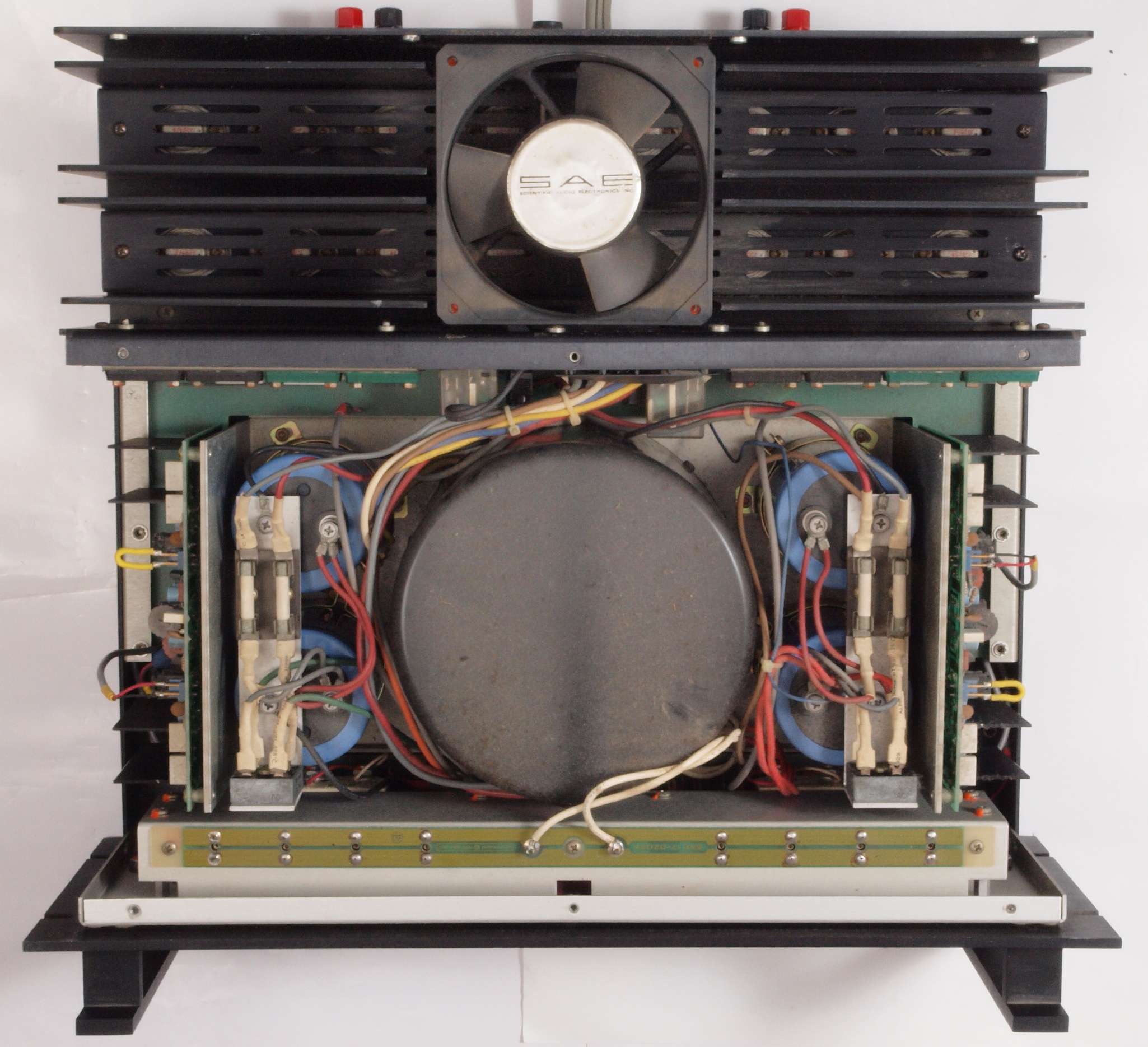

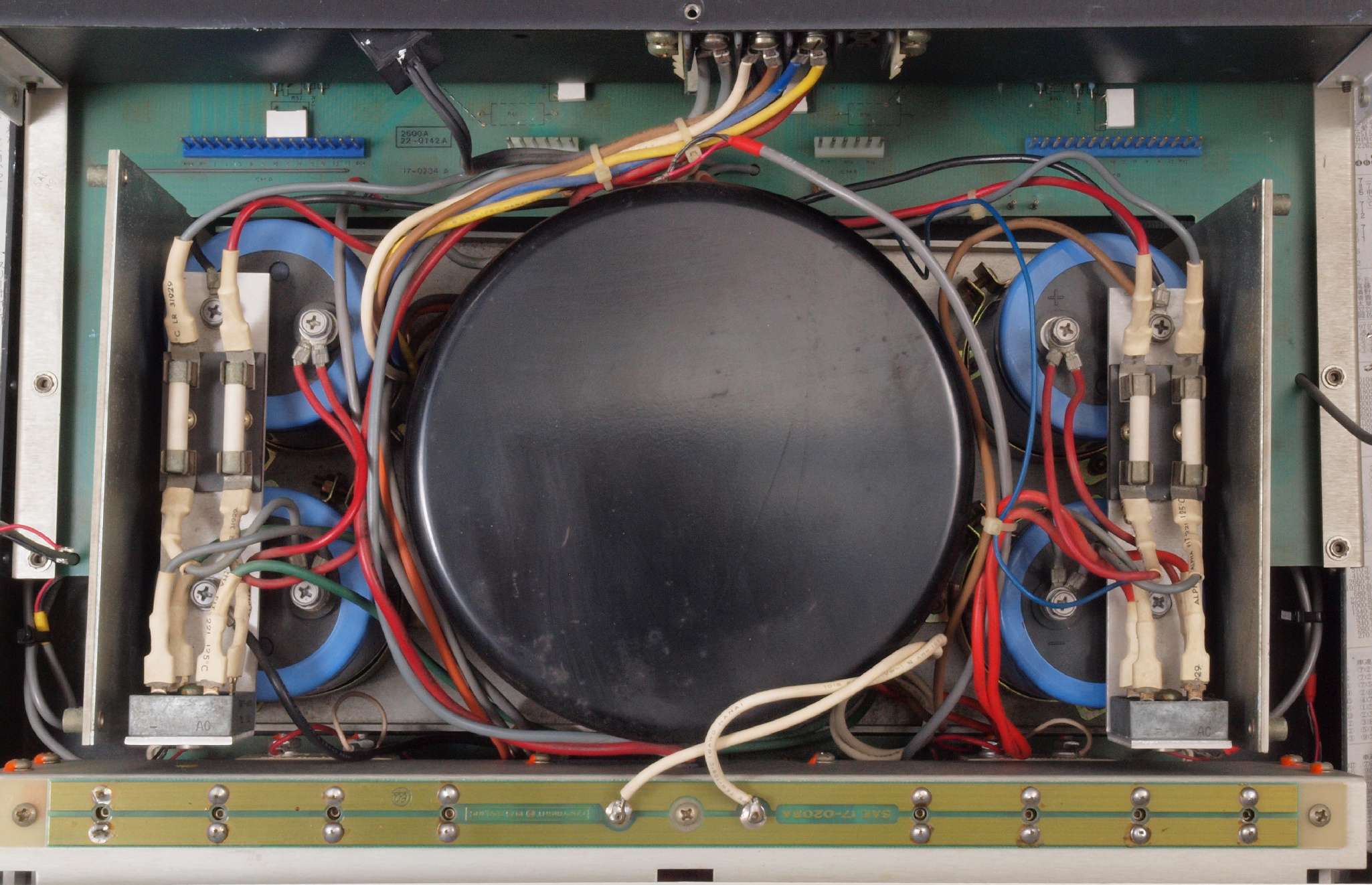

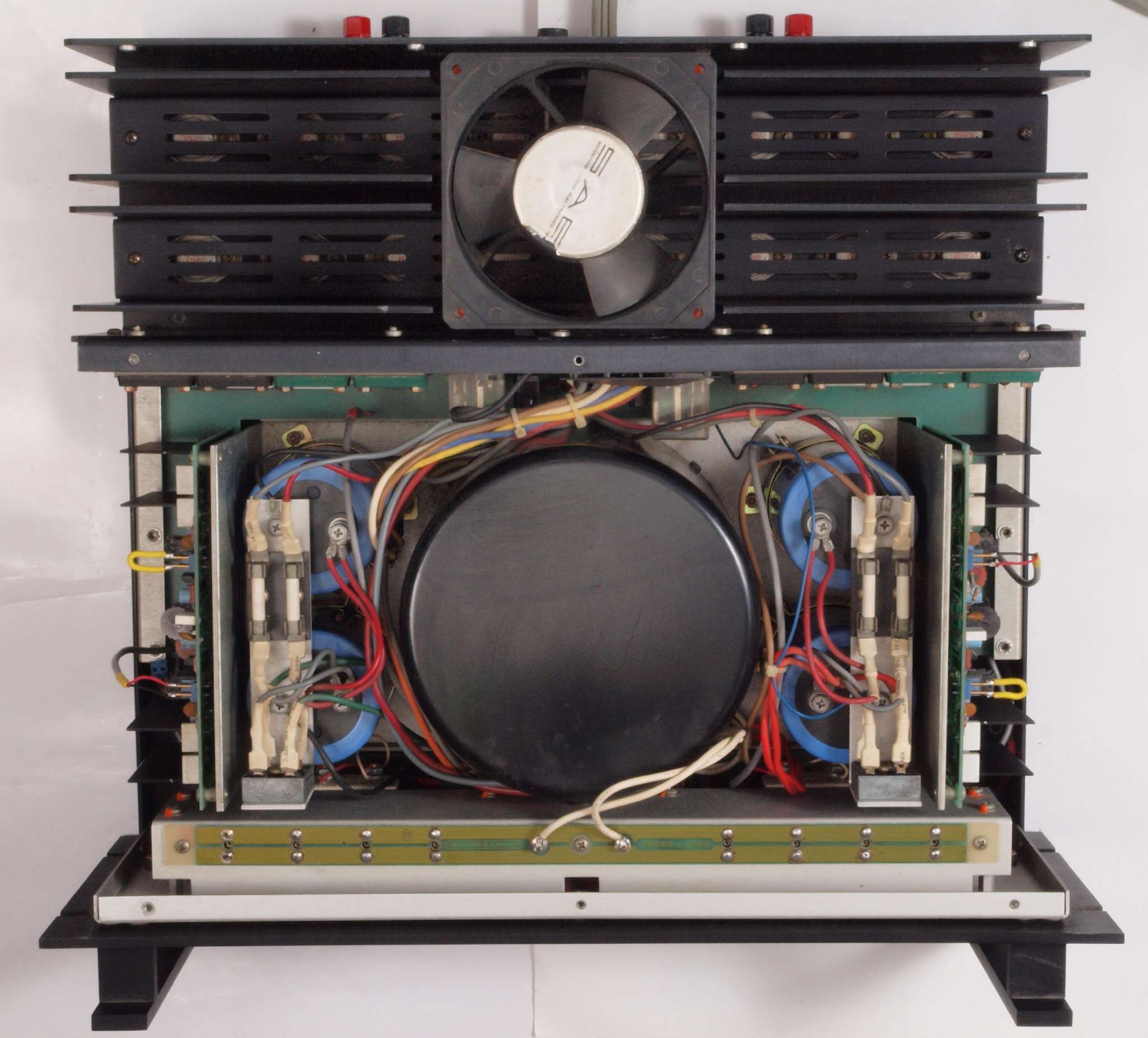

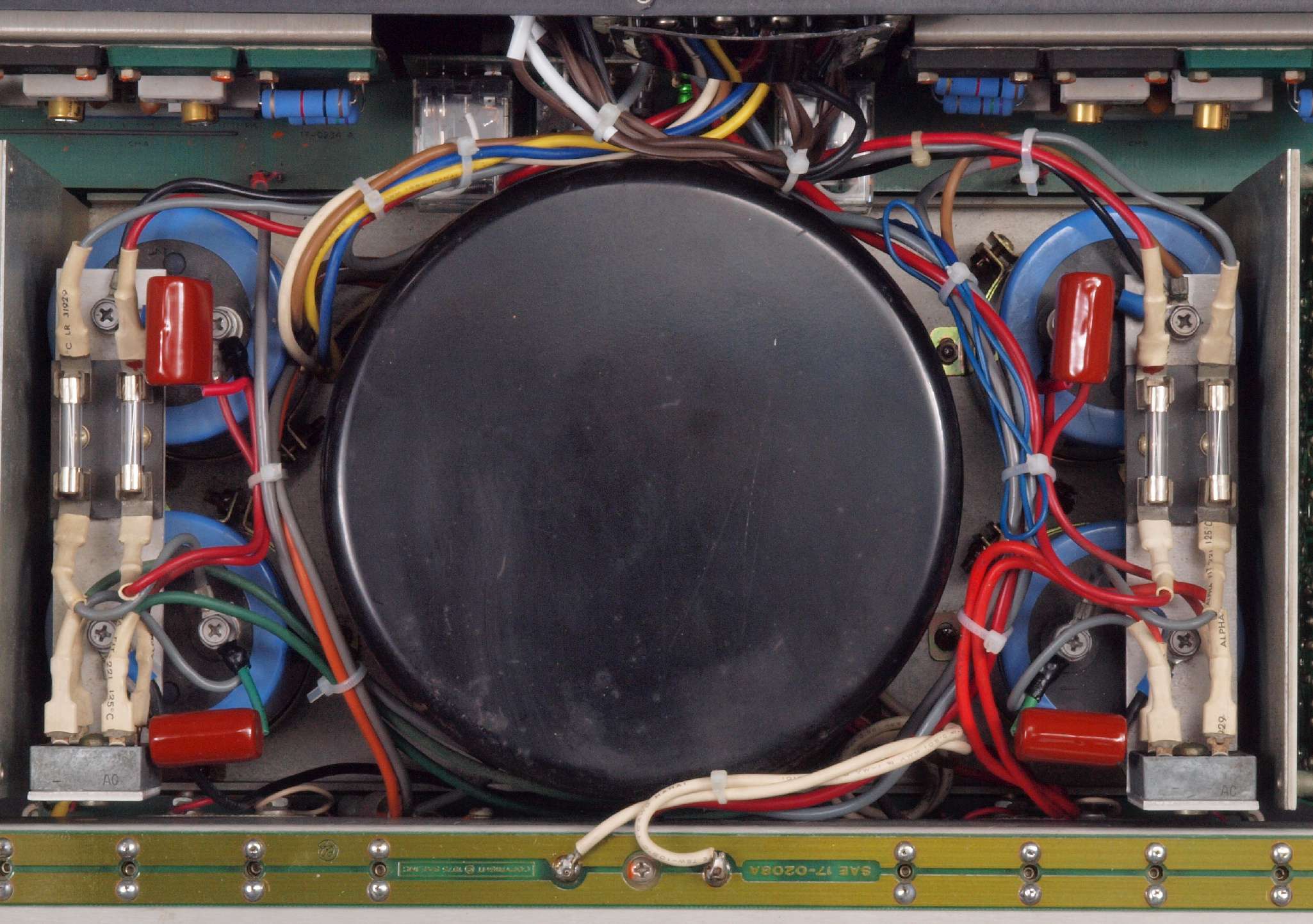

Ａ１９．　点検中　上蓋を取り、上から見る。　トロイダルトランス使用の後期型。

Ａ１Ａ．　点検中　上蓋を取り、清掃後上から見る

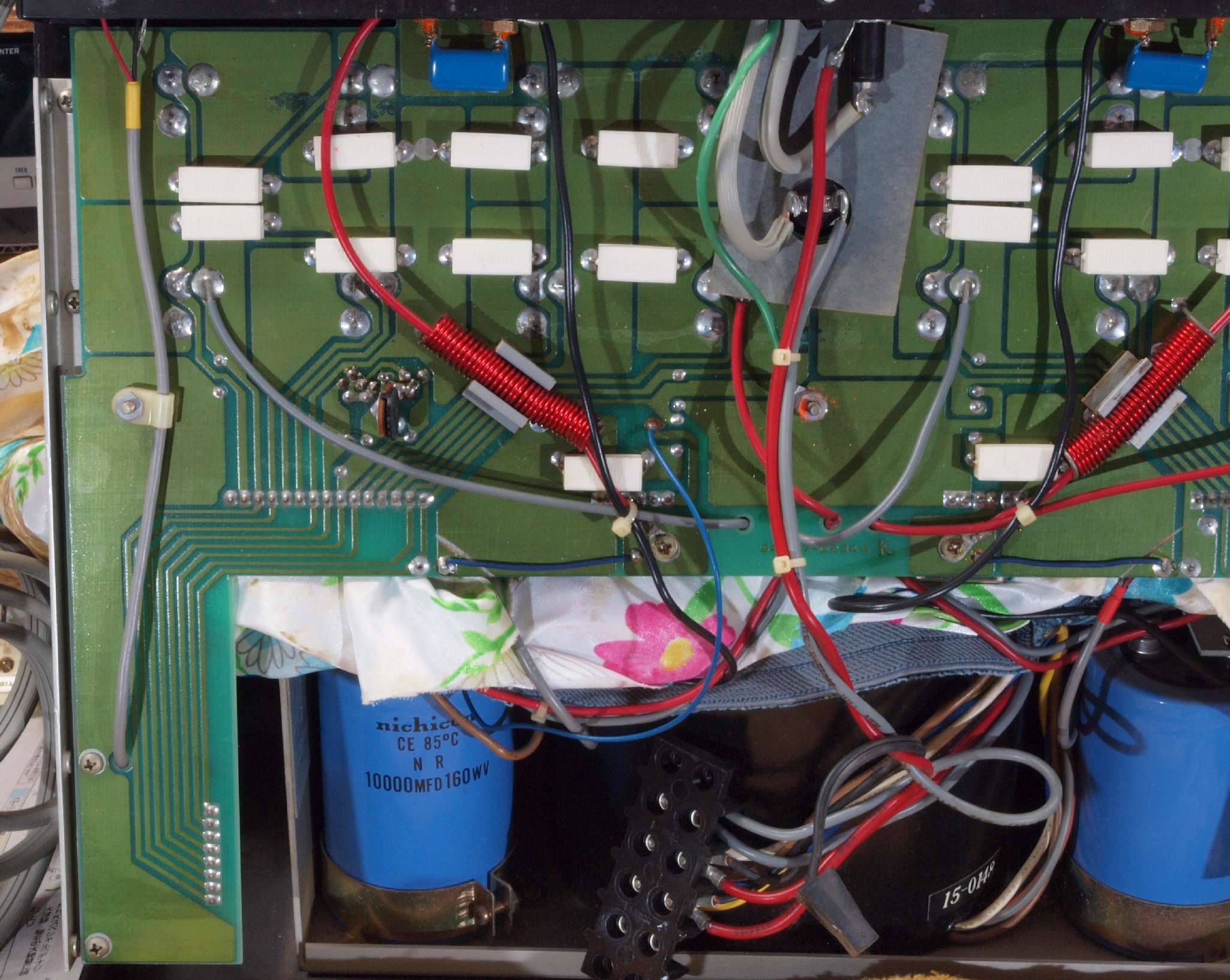

Ａ１Ｂ．　点検中　上蓋を取り、清掃後上から見る。 　　　　　　　　　　　　　　前回の修理か？　交換したＲ側ブロック電解コンデンサーの取り付けバンドが締結していない。

Ａ２１．　点検中　下前から見る

Ａ２２．　点検中　下前左から見る

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下後右から見る

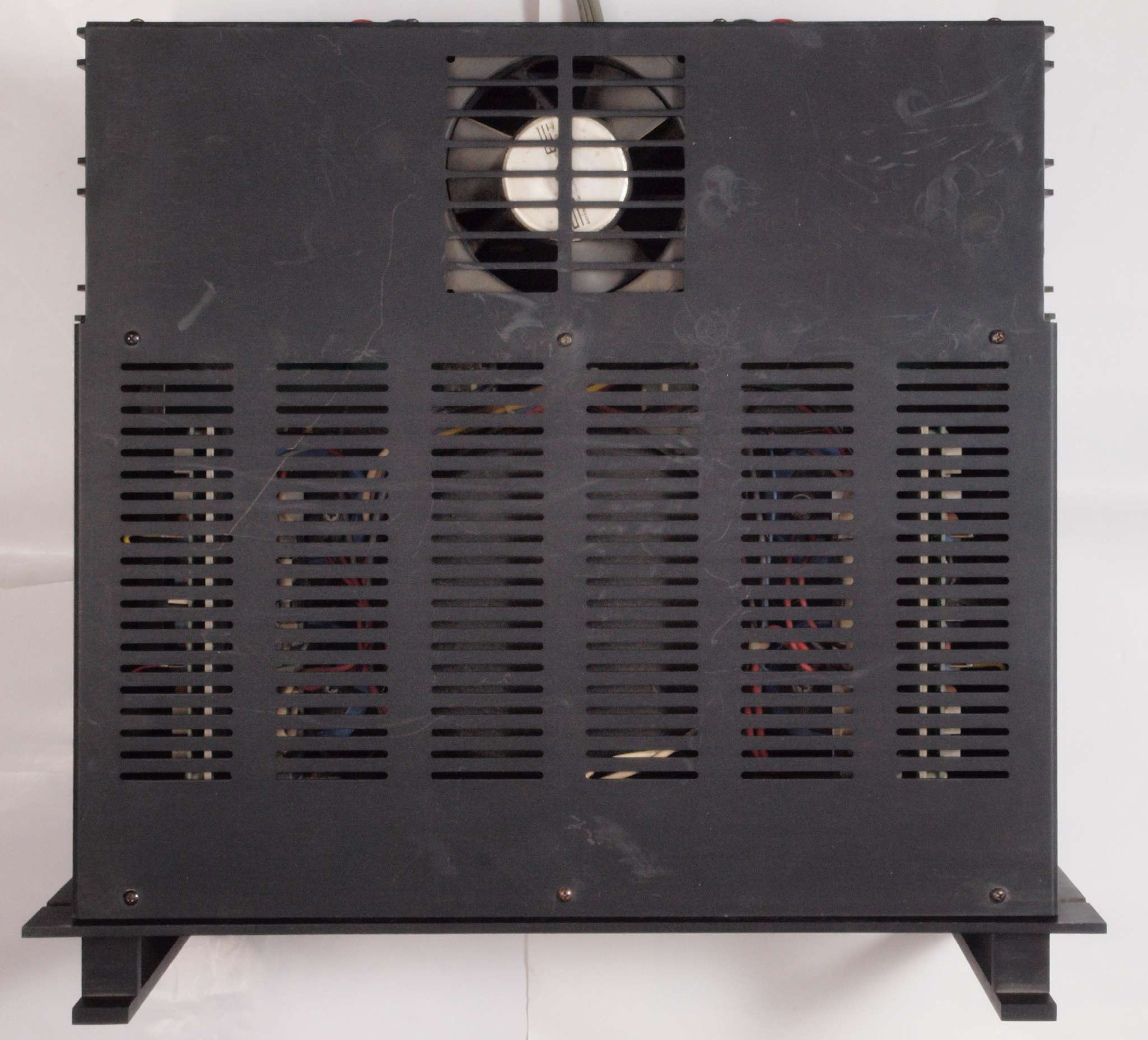

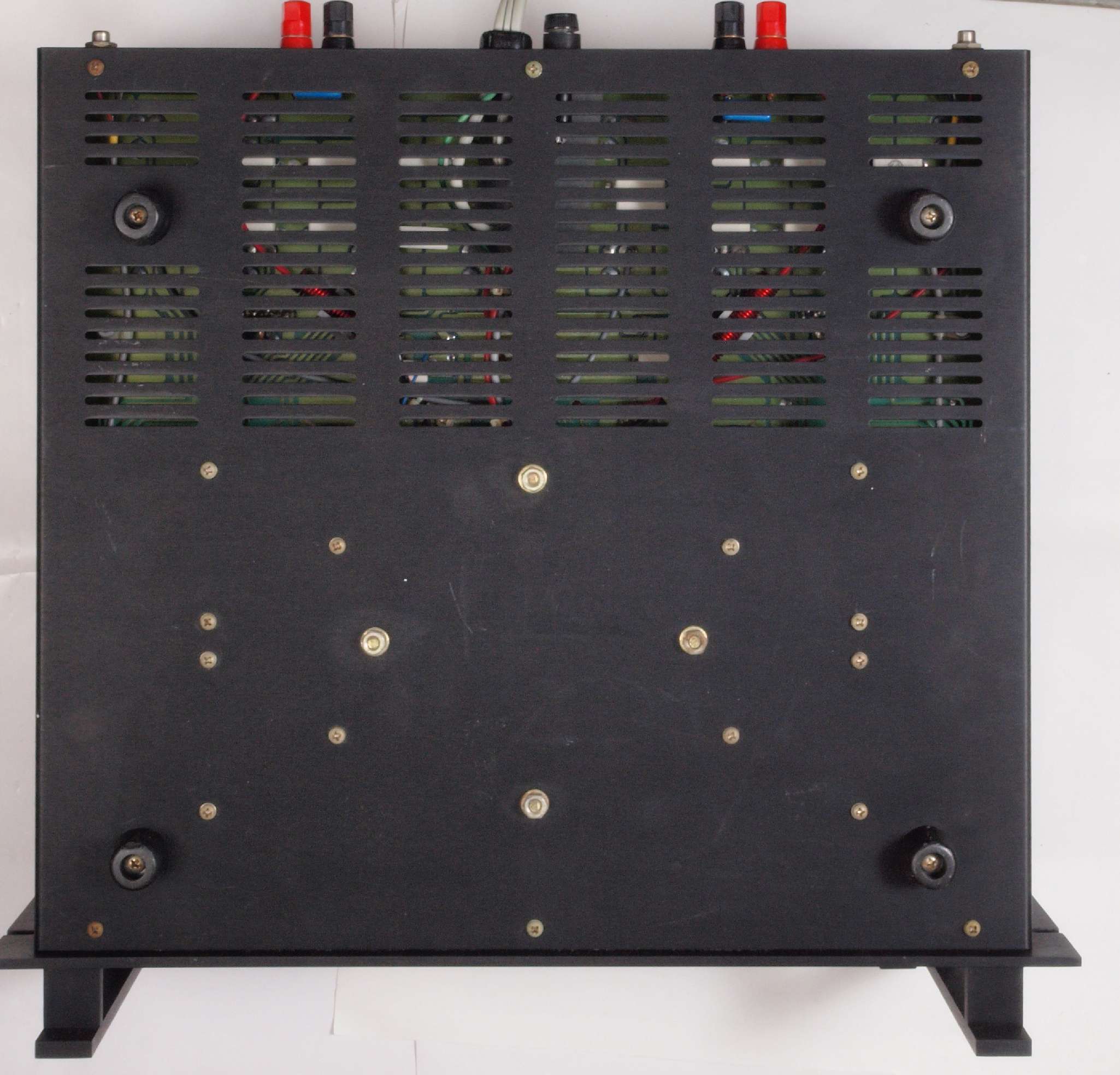

Ａ２５．　点検中　下から見る

Ａ３１．　点検中　冷却フアンの電源が外してある。

Ａ３２．　点検中　右側ＡＭＰ基板。入力アッテネータが外してある、入力ケーブルのコネクターを取り半田直付け。

Ａ３３．　点検中　右側ＡＭＰ基板。　前回の修理か？　半導体素子のバラツキを、対称回路の抵抗で調整している。

Ａ３４．　点検中　左側ＡＭＰ基板。入力アッテネータが外してある、入力ケーブルのコネクターを取り半田直付け。

Ａ３５．　　点検中　プロテクト（リレー）基板の取り付けビスの付け忘れ。

Ａ４１．　　点検中　下蓋を外し、メイン（終段）基板の終段ＴＲ（トランジスター）の点検中。

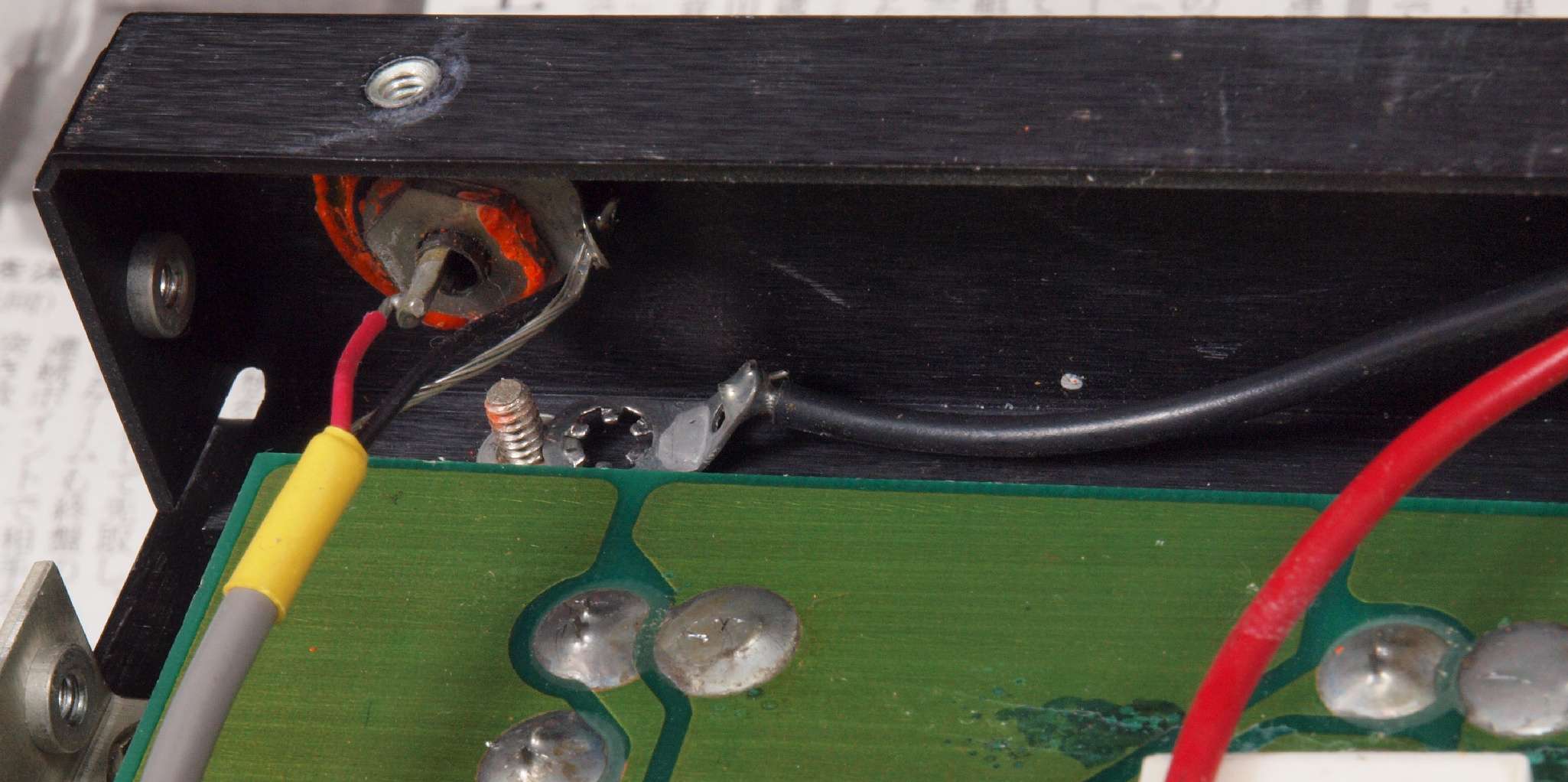

Ａ４２．　　点検中　下蓋を外す。　Ｒ側ＳＰ出力アースライン端子固定忘れ。

Ａ４３．　　点検中　下蓋を外す。　メイン（終段）基板裏の銅箔の腐食が見られる。

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　修理前　ＶＵメーター＆ＳＷ基板。

Ｃ１２．　修理前　ＶＵメーター＆ＳＷ基板裏

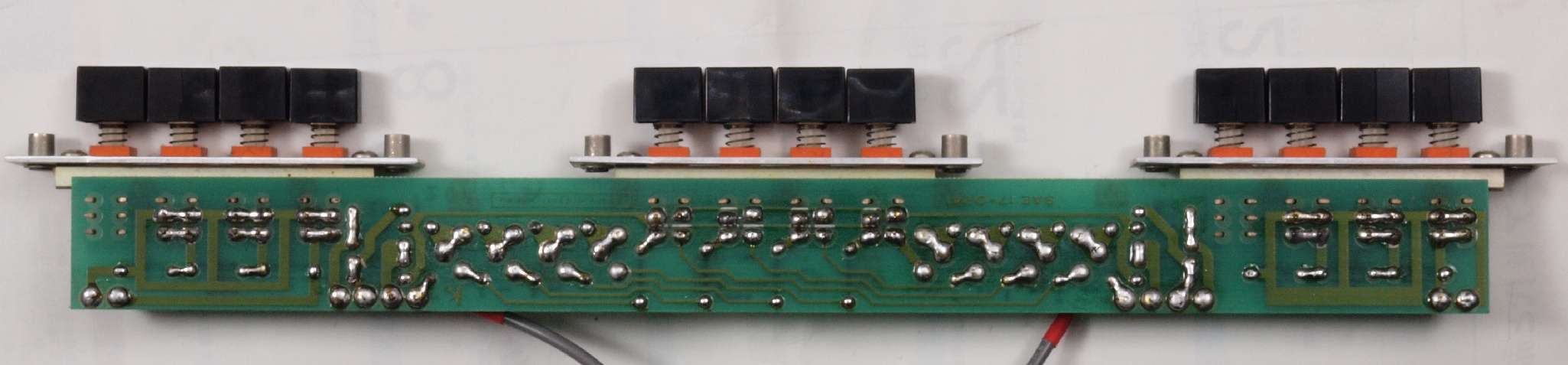

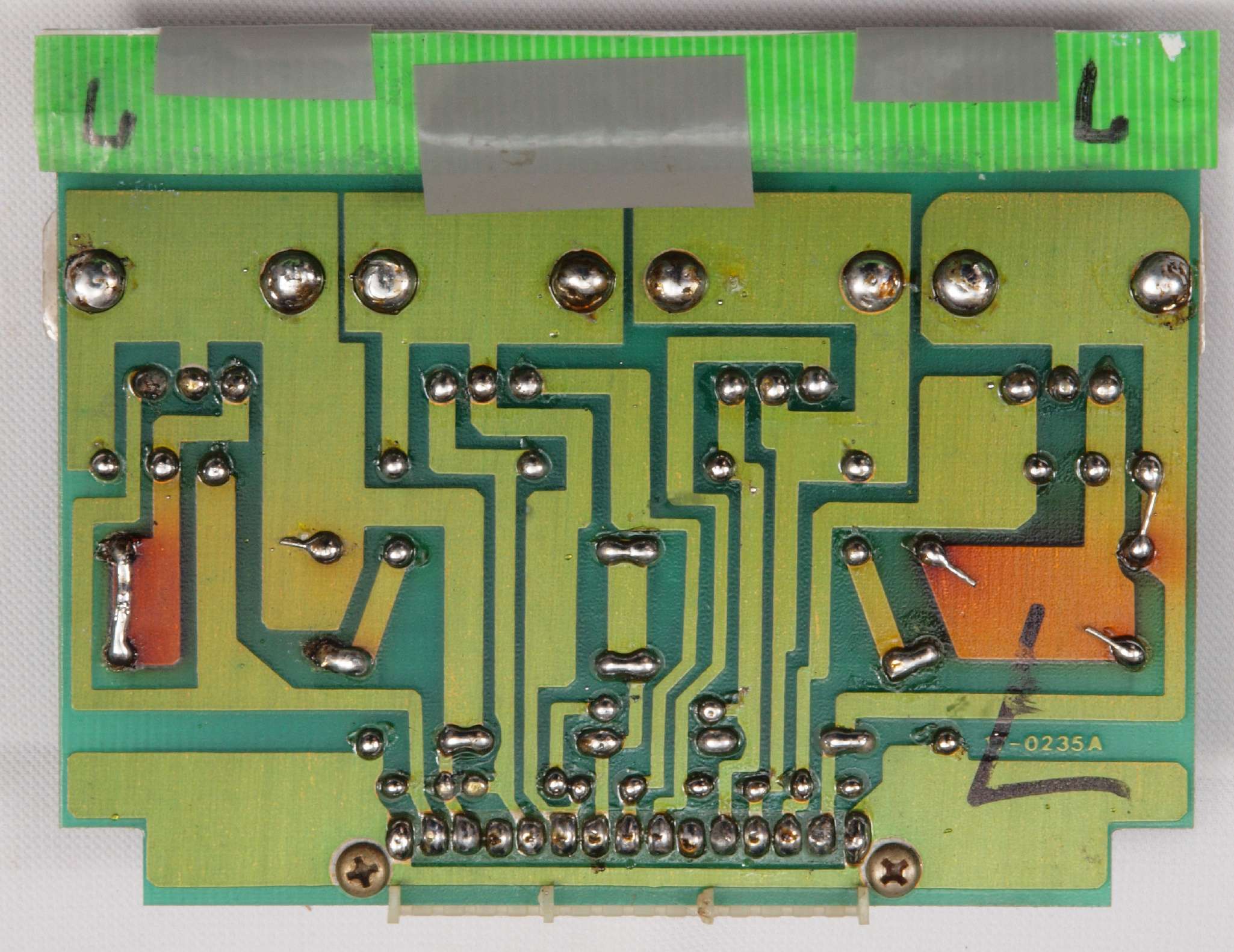

Ｃ１３．　修理（半田補正）後　　ＶＵメーター＆ＳＷ基板裏　全半田やり直し

Ｃ１４．　完成ＶＵメーター＆ＳＷ基板裏、　洗浄後防湿材を塗る。

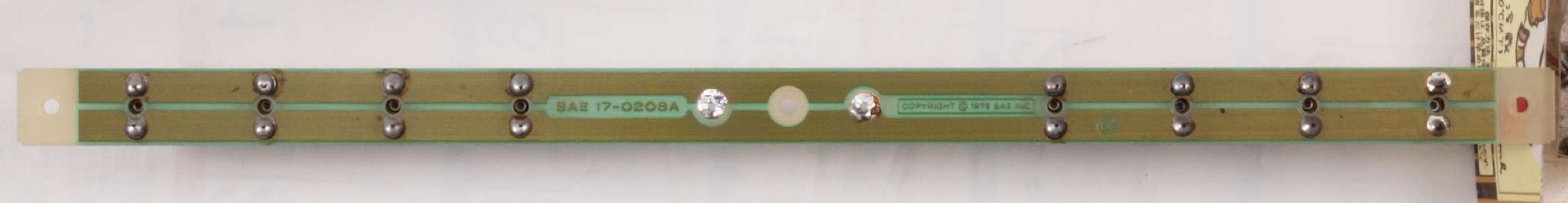

Ｃ２１．　修理前　ＶＵメーターランプ基板。

Ｃ２２．　修理前　ＶＵメーターランプ基板裏。

Ｃ２３．　修理（半田補正）後　　ＶＵメーターランプ基板裏　全半田やり直し

Ｃ２４．　完成ＶＵメーターランプ基板裏、　洗浄後防湿材を塗る。

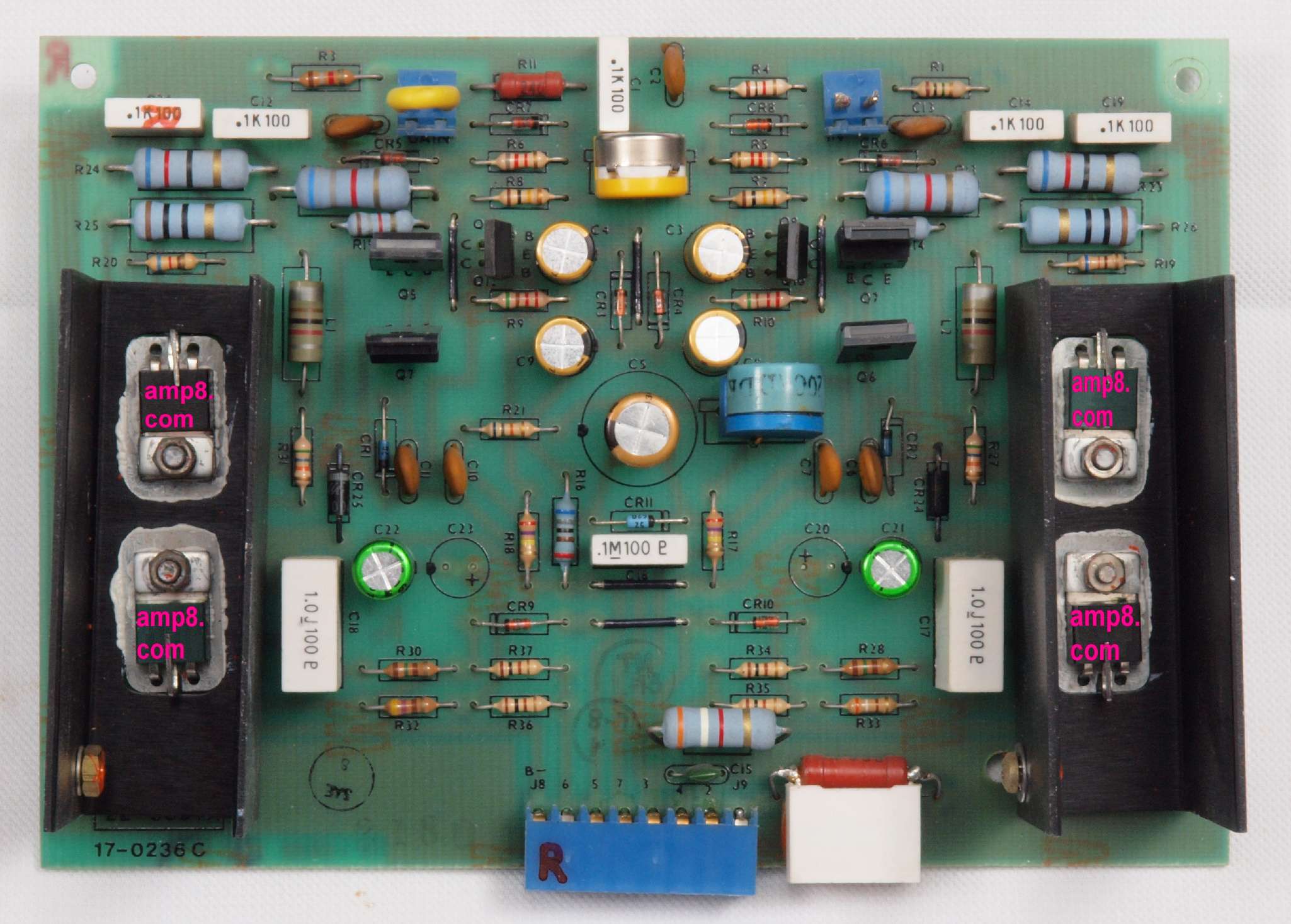

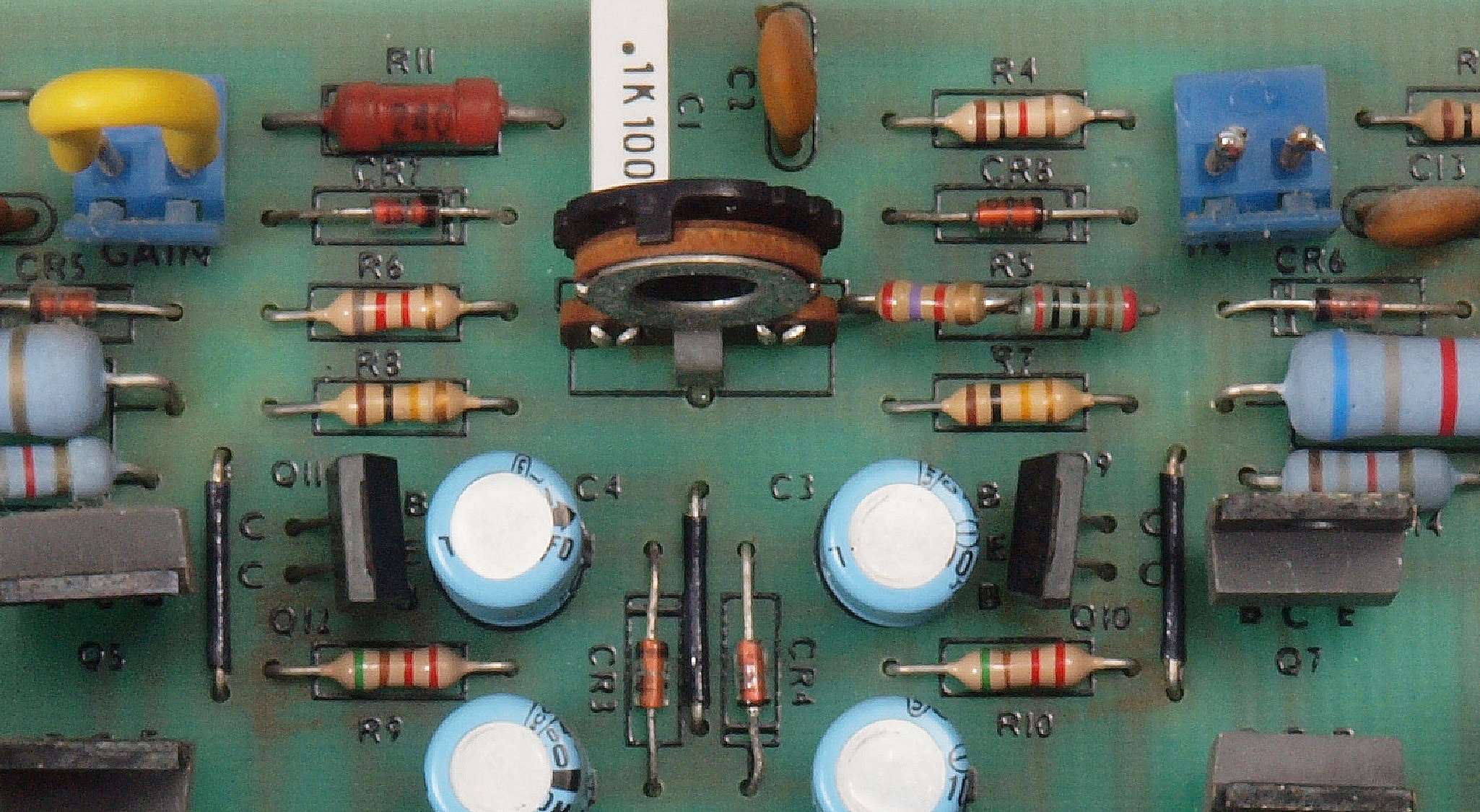

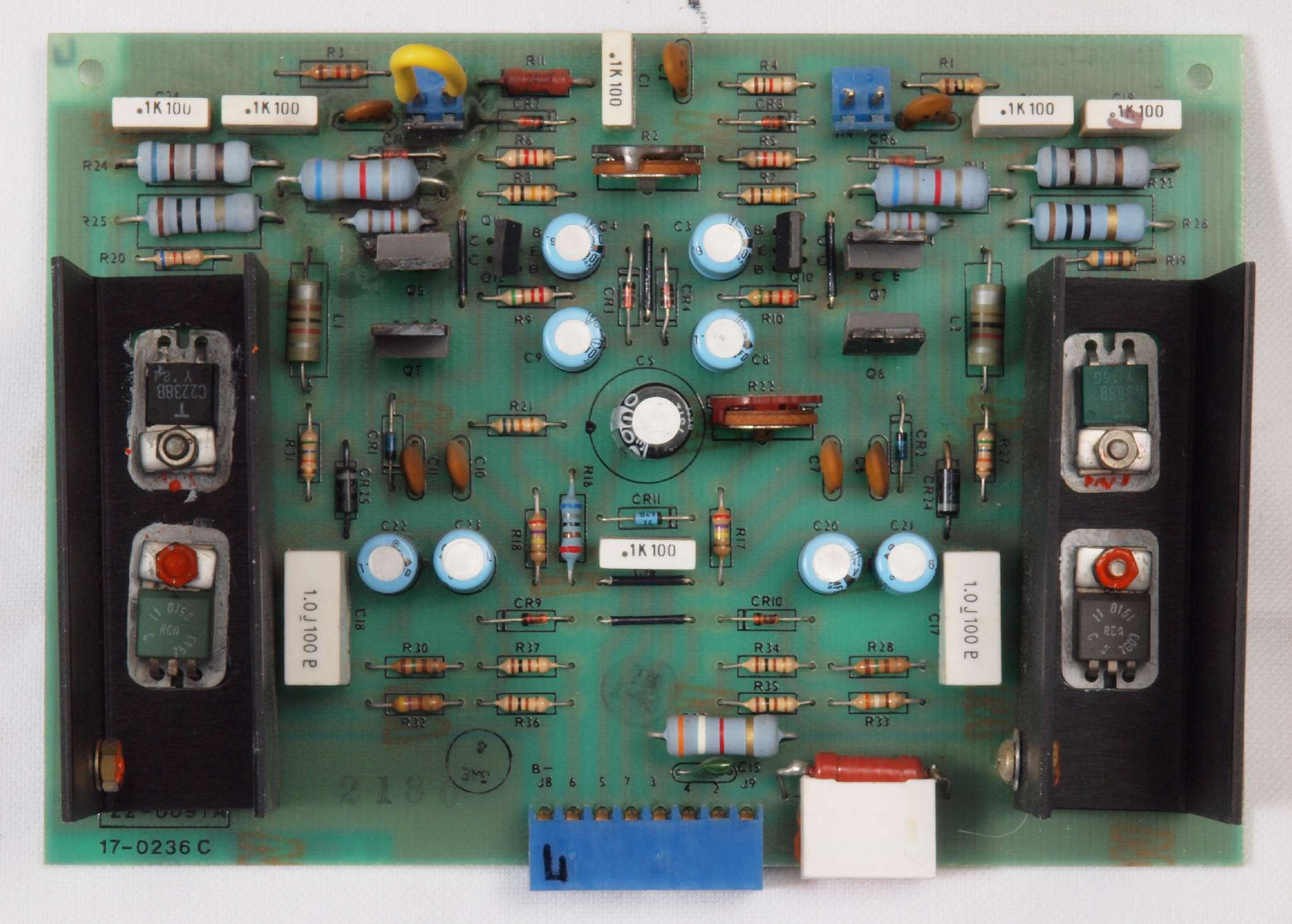

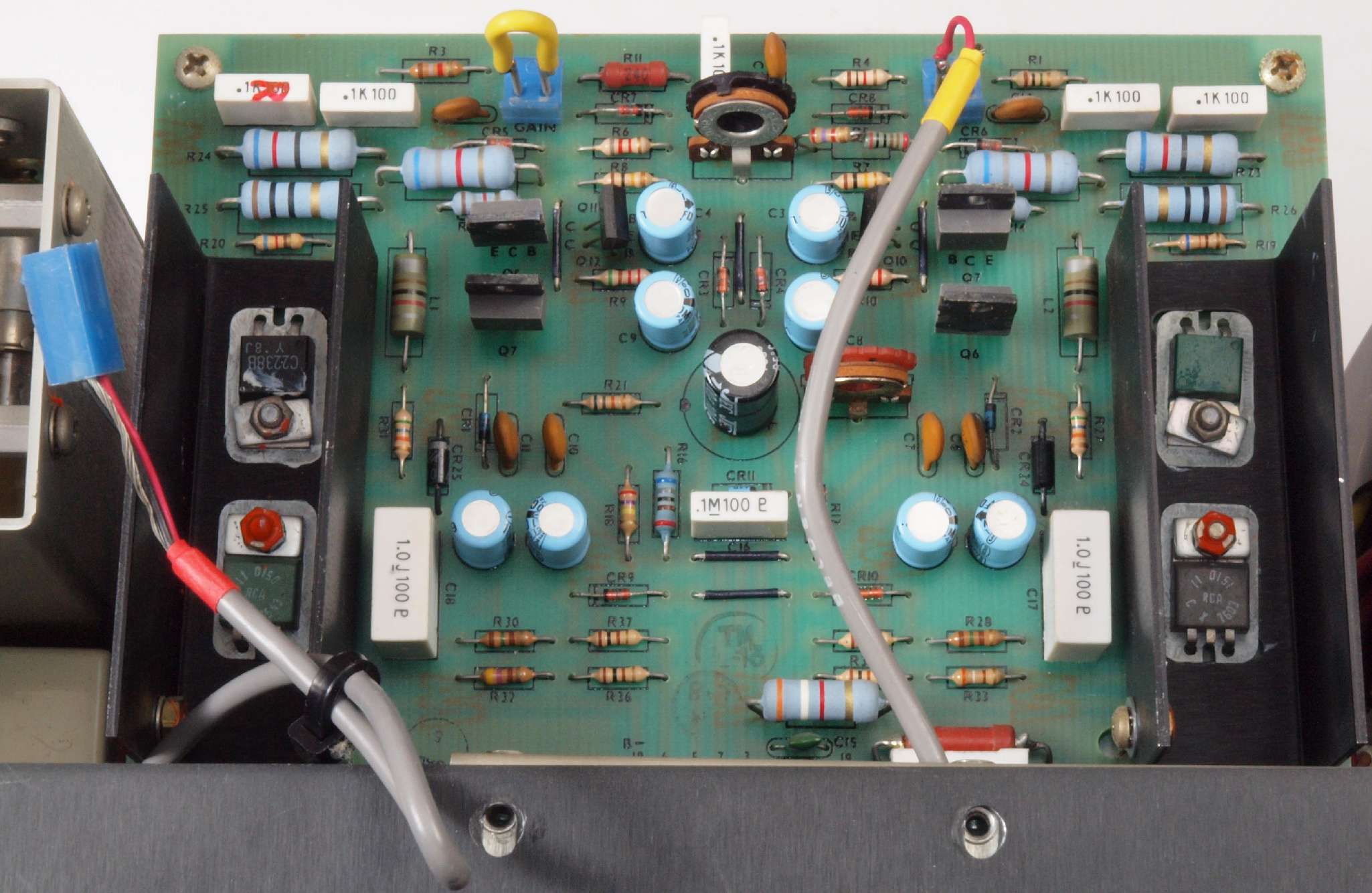

Ｃ３１．　修理前　右側ＡＭＰ基板。コンプリメンタリーＴＲ（トランジスター）の片側のみ、日本製に交換されている。

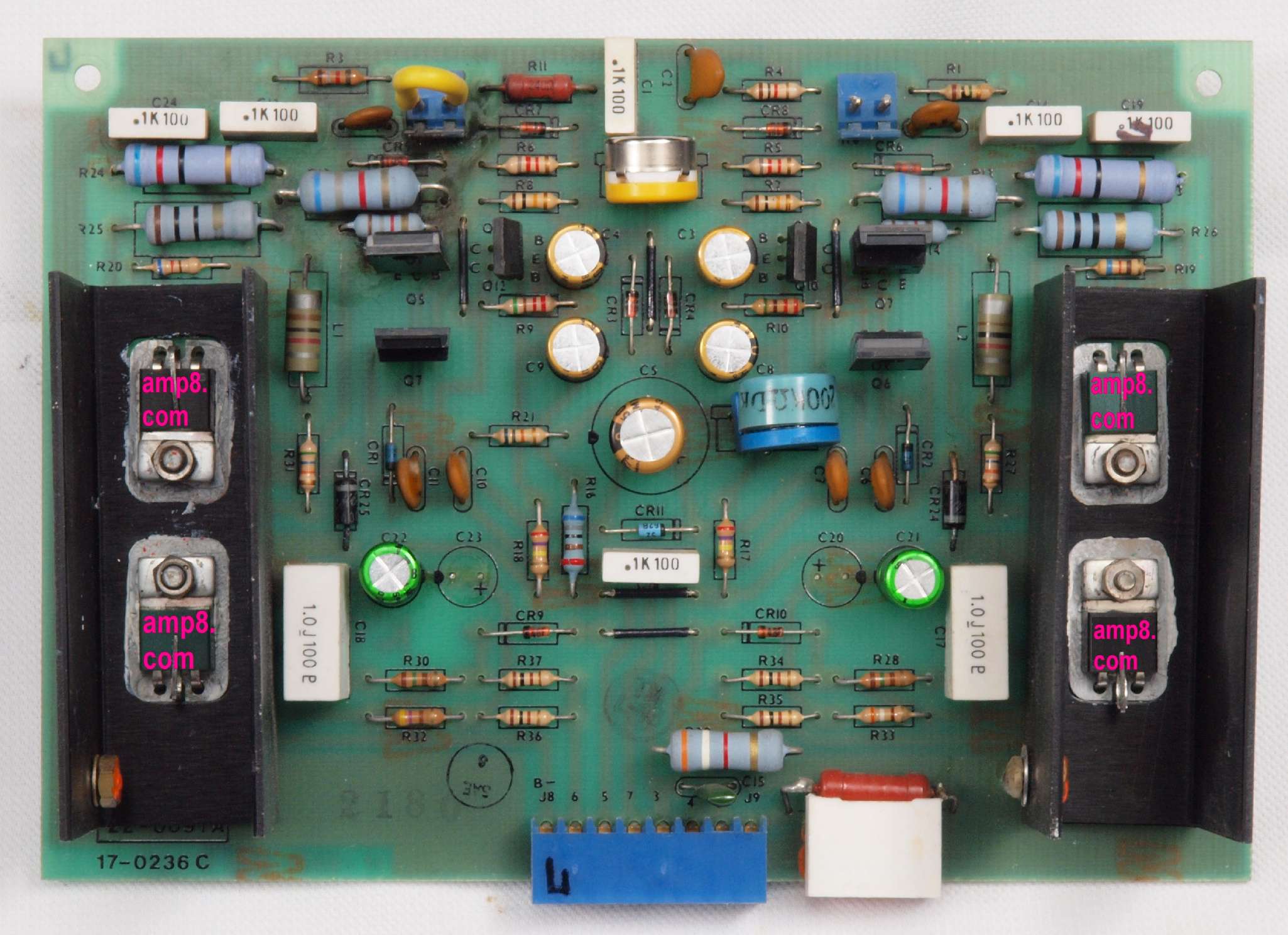

Ｃ３２．　修理後　右側ＡＭＰ基板　電解コンデンサー９個、半固定ＶＲ２個、ＴＲ（トランジスター）８個、複合ＴＲ（トランジスター）２個交換

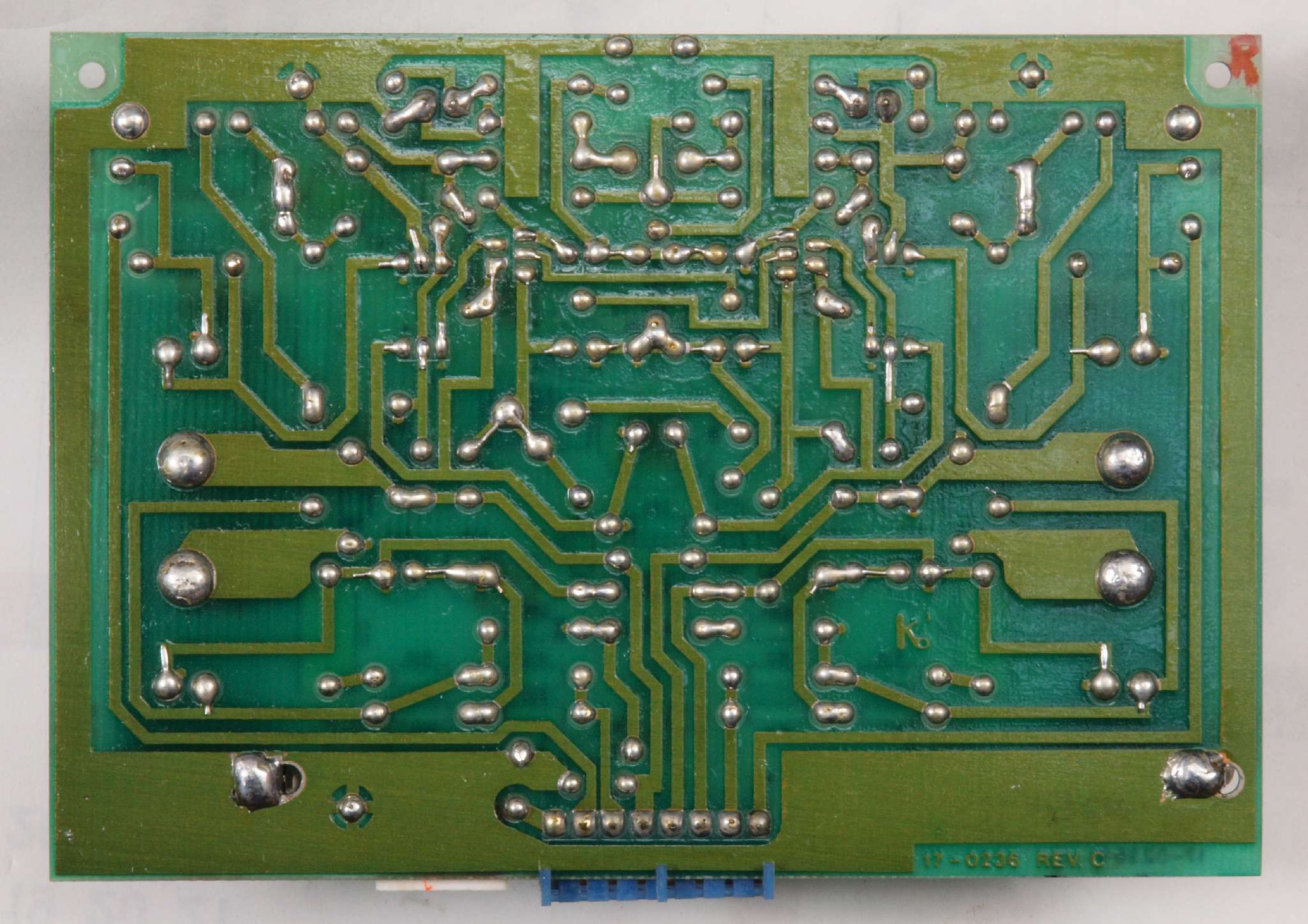

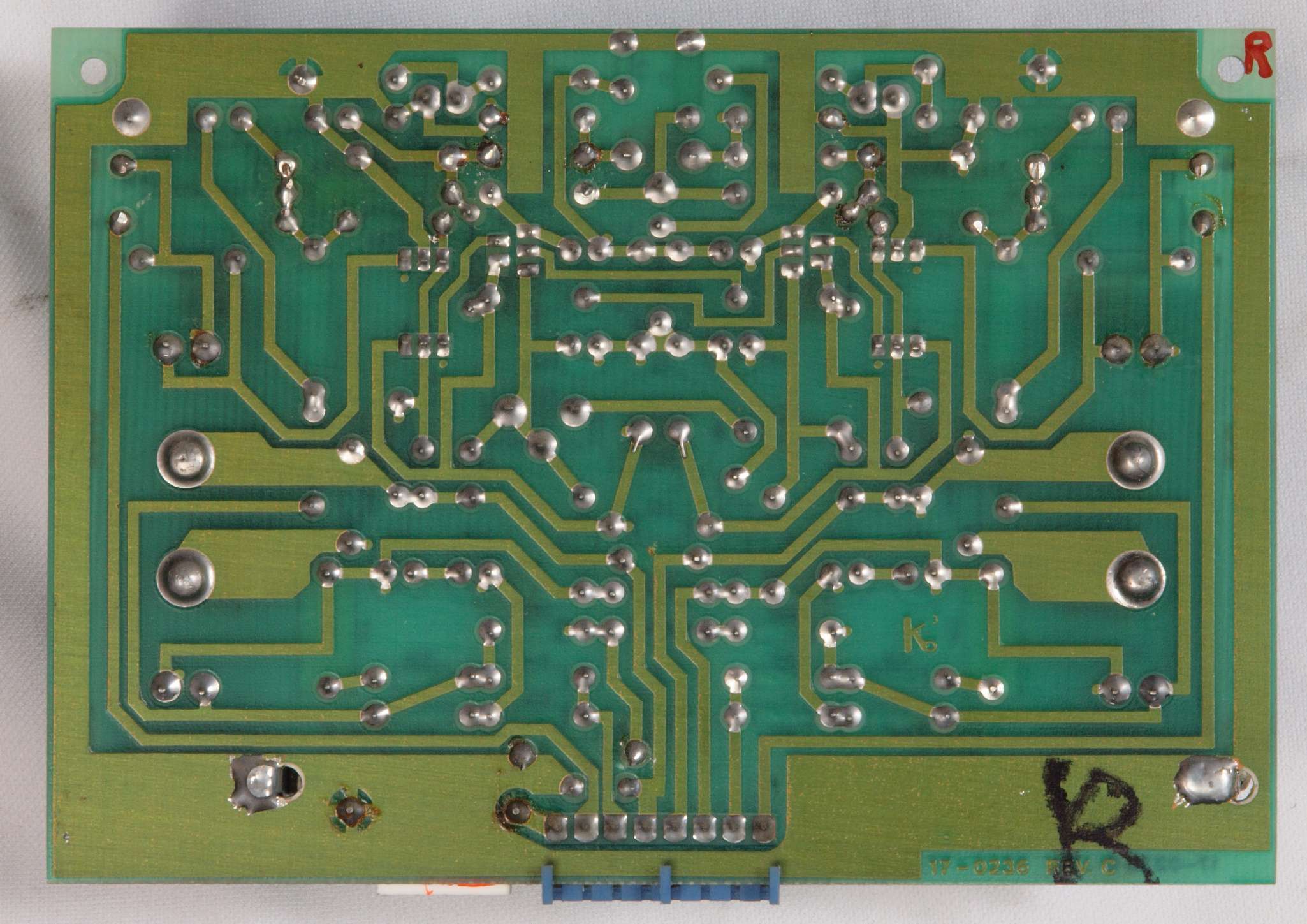

Ｃ３３．　修理前　右側ＡＭＰ基板裏

Ｃ３４．　修理（ハンダ補正）後　右側ＡＭＰ基板裏　全半田やり直し

Ｃ３５．　完成右側ＡＭＰ基板裏、　洗浄後防湿材を塗る。

Ｃ４１．　修理前　左側ＡＭＰ基板。コンプリメンタリーＴＲ（トランジスター）の片側のみ、日本製に交換されている。

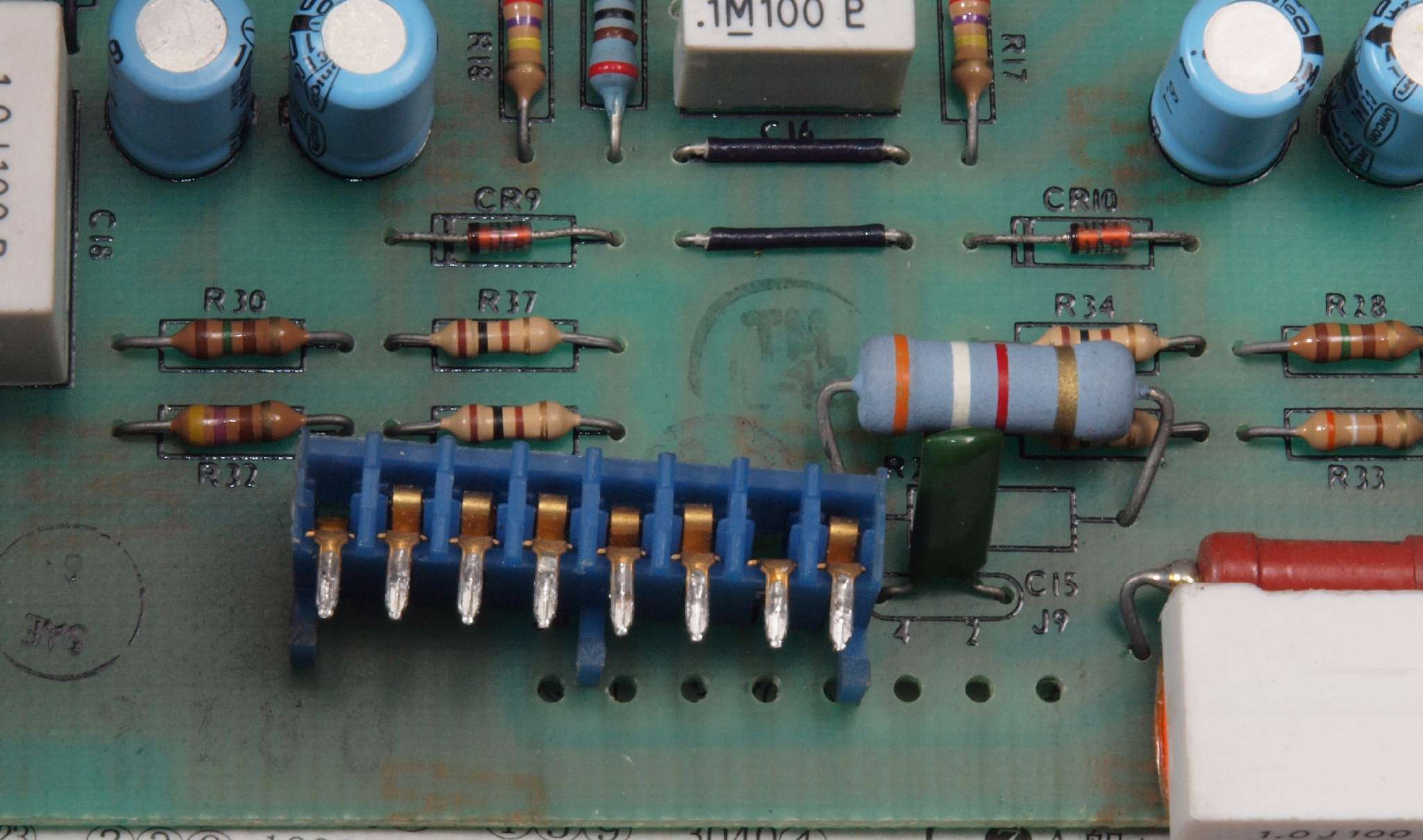

Ｃ４１２．　修理前　左側ＡＭＰ基板。　基板接続コネクターの接触ピンが２個折れている。

Ｃ４１３．　修理（交換）後　左側ＡＭＰ基板。　基板接続コネクターのピン２個交換する。

Ｃ４２．　修理後　左側ＡＭＰ基板。 　　　　電解コンデンサー９個、半固定ＶＲ２個、ＴＲ（トランジスター）８個、複合ＴＲ（トランジスター）２個、抵抗２個交換

Ｃ４３．　修理前　左側ＡＭＰ基板裏

Ｃ４４．　修理（ハンダ補正）後　左側ＡＭＰ基板裏　全半田やり直し

Ｃ４５．　完成左側ＡＭＰ基板裏　、洗浄後防湿材を塗る。

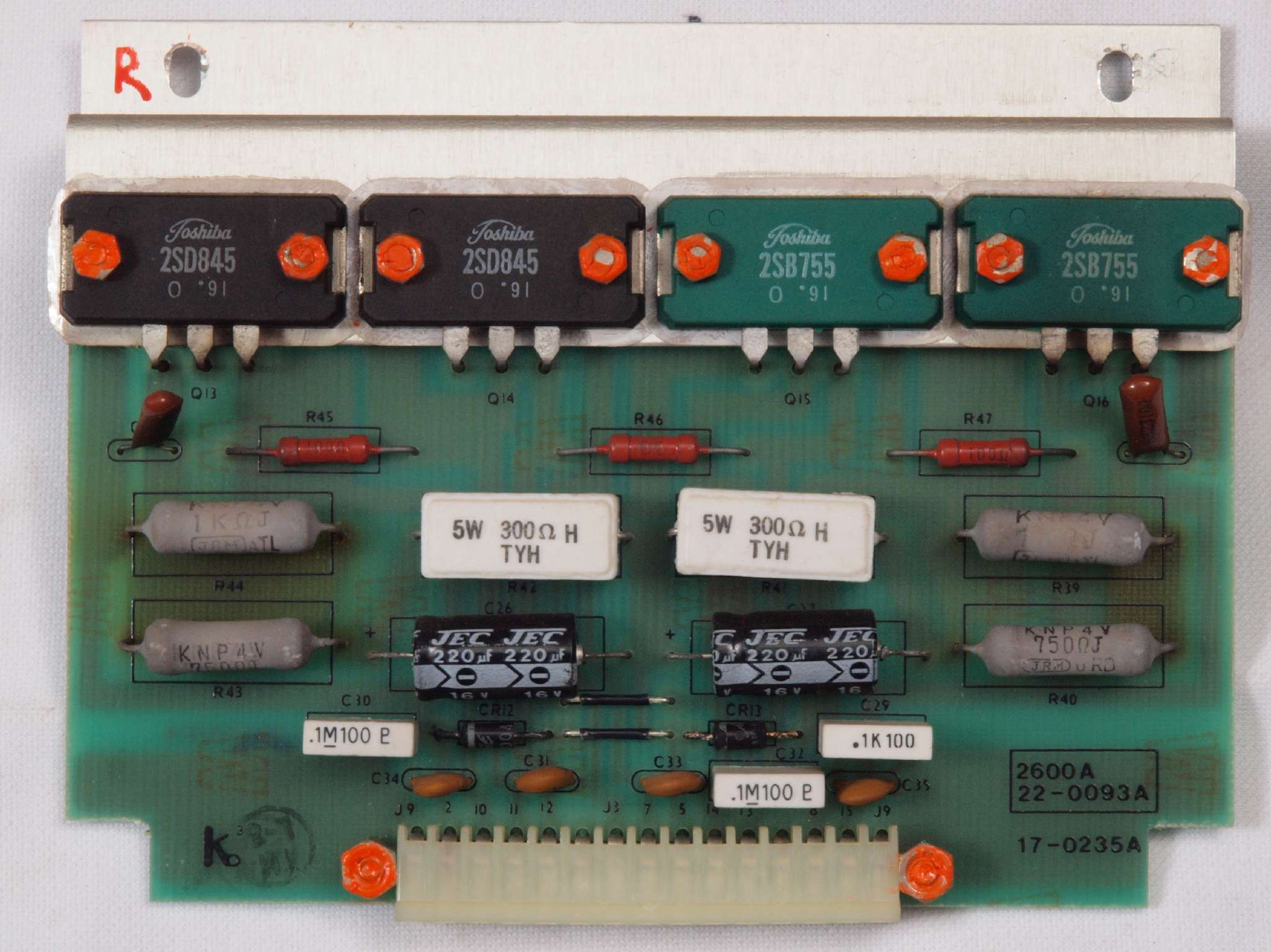

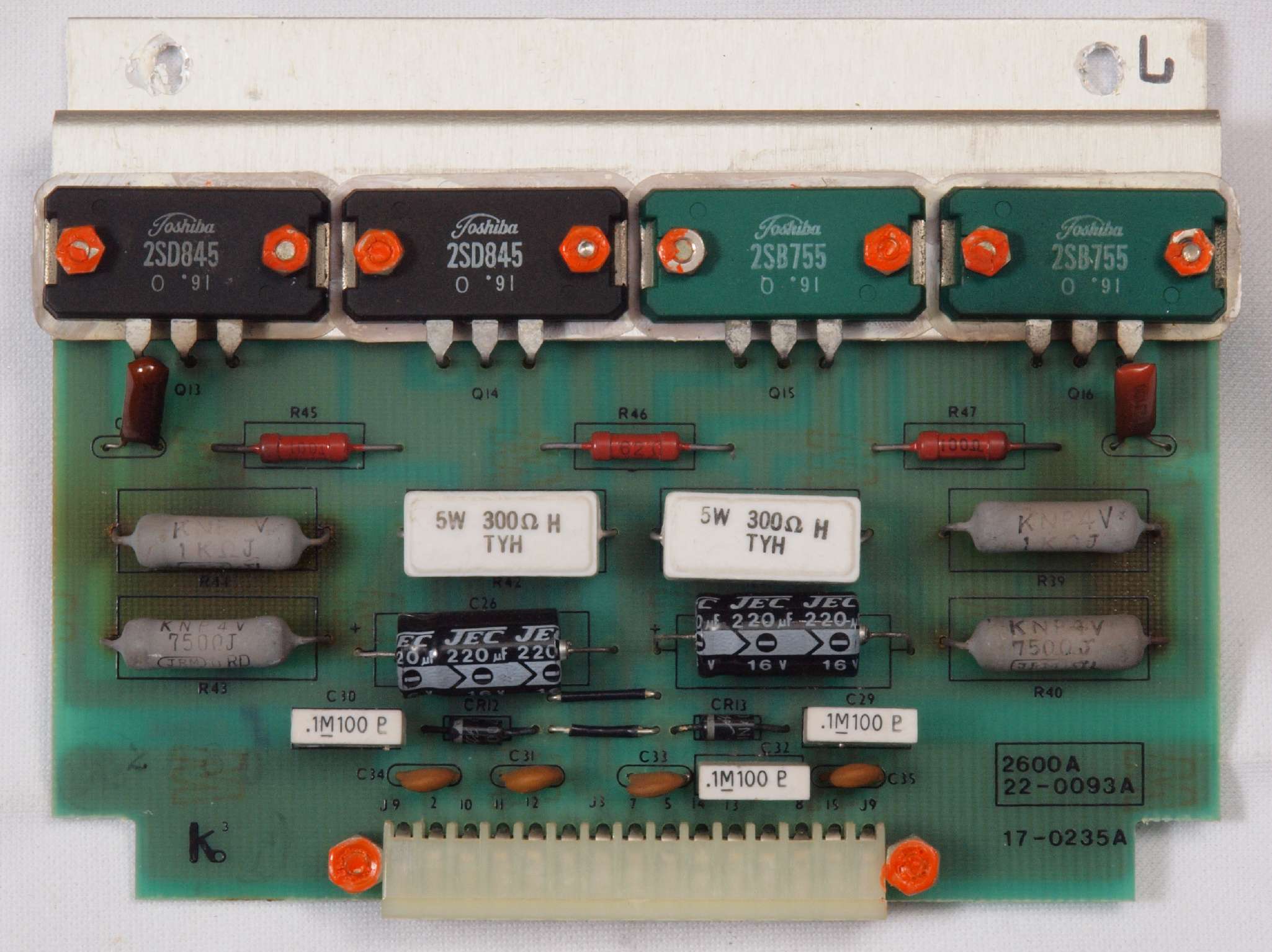

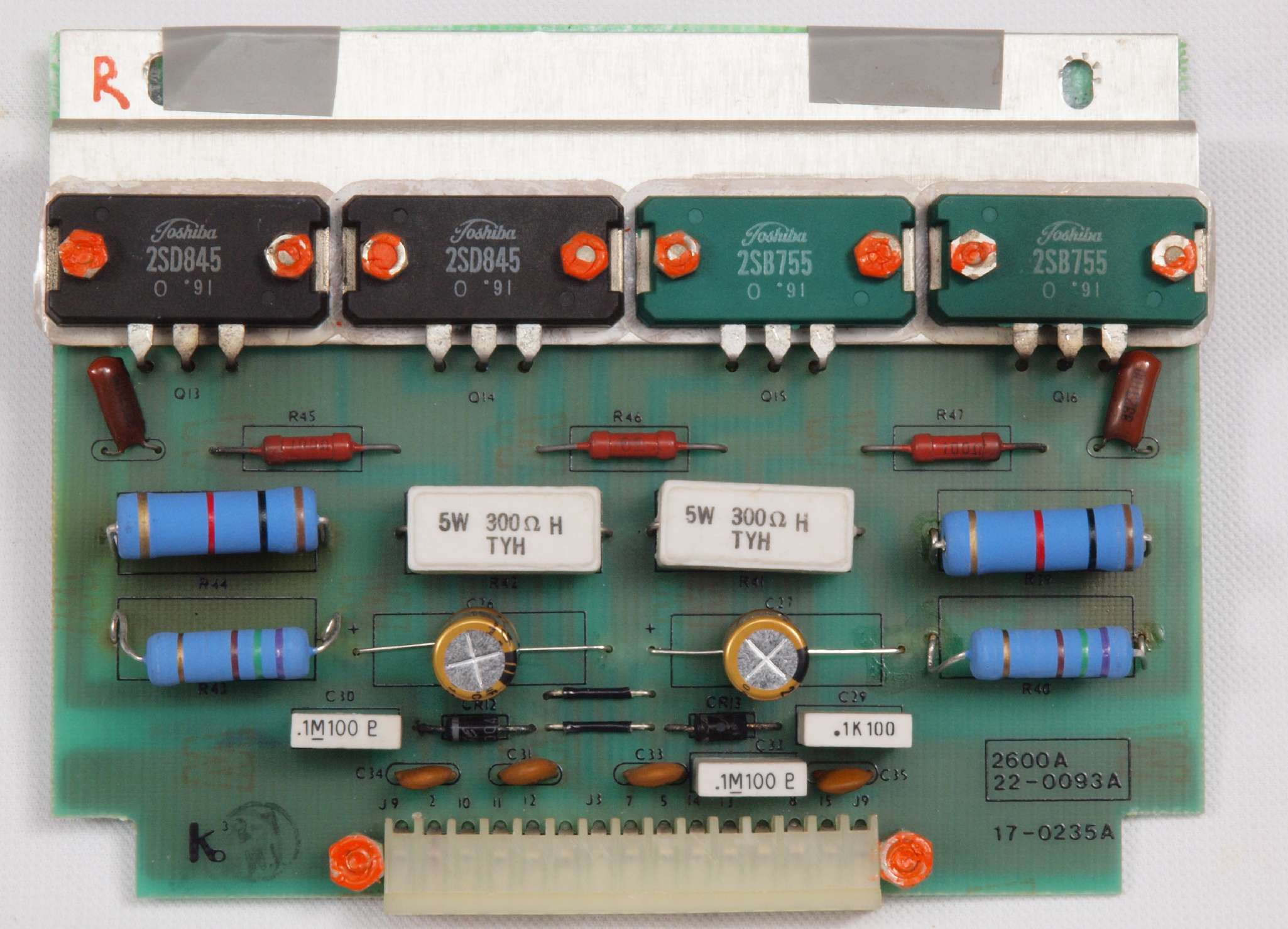

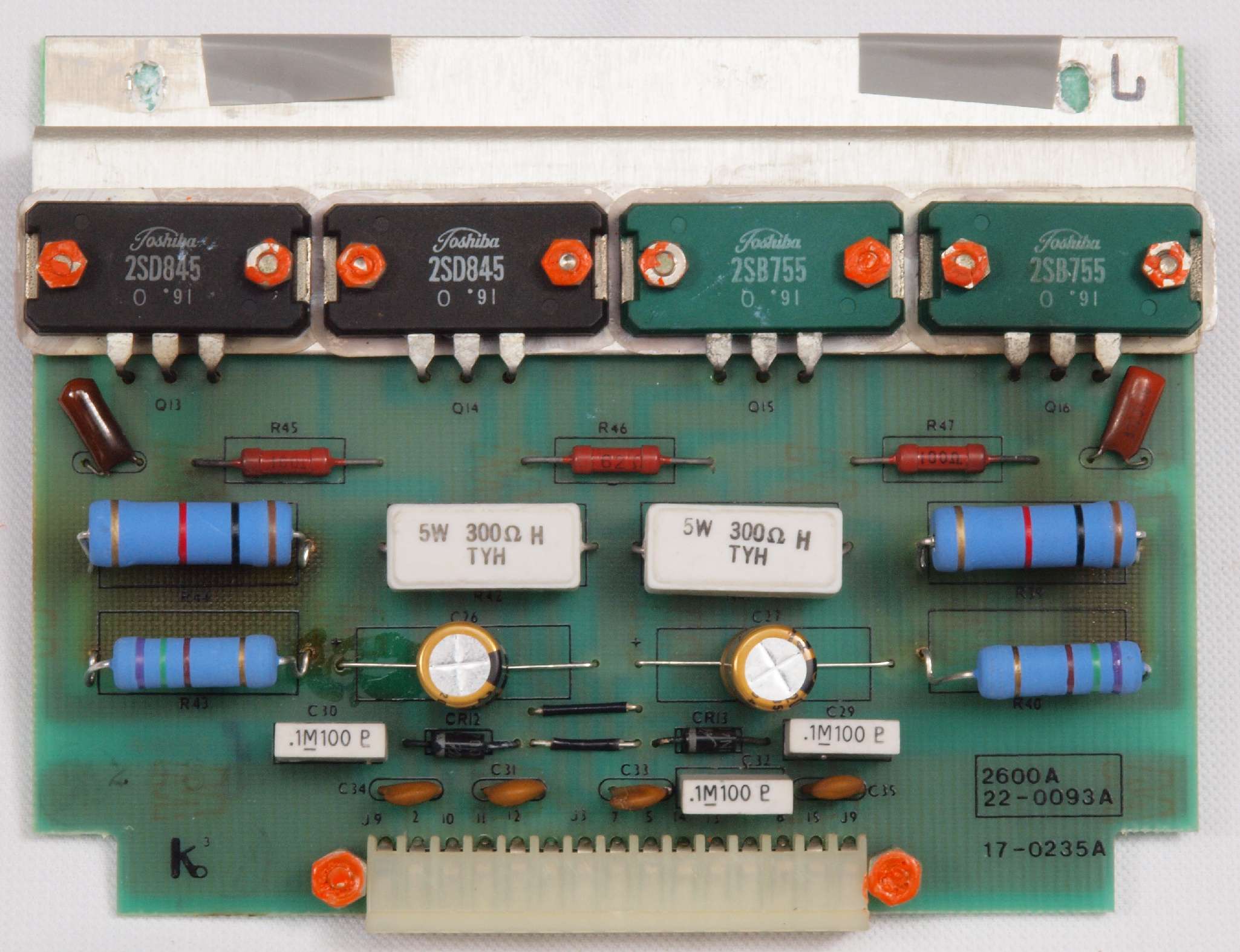

Ｃ５１．　修理前　右側ドライブ基板。

Ｃ５２．　修理後　右側ドライブ基板　　電解コンデンサー２個、抵抗４個交換

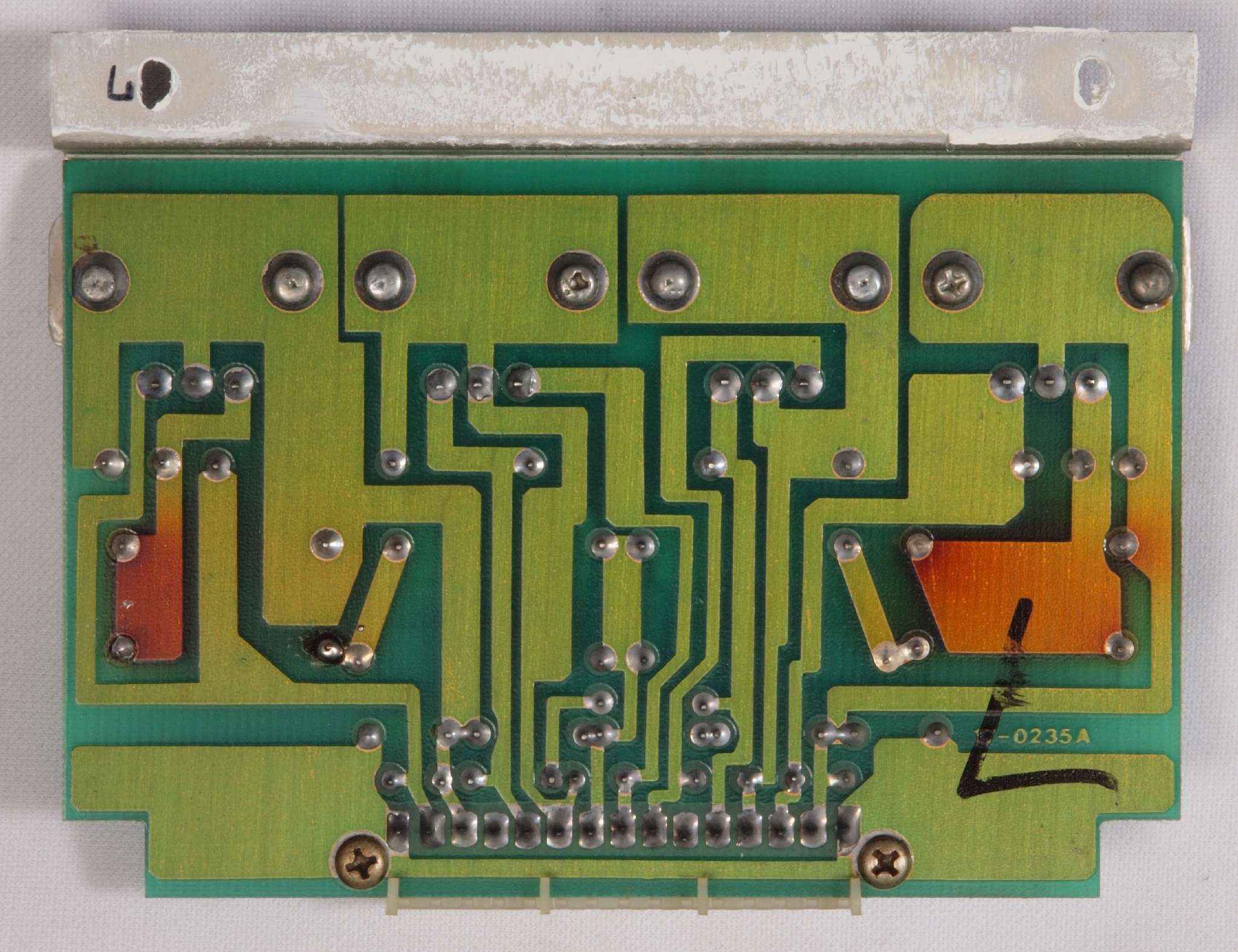

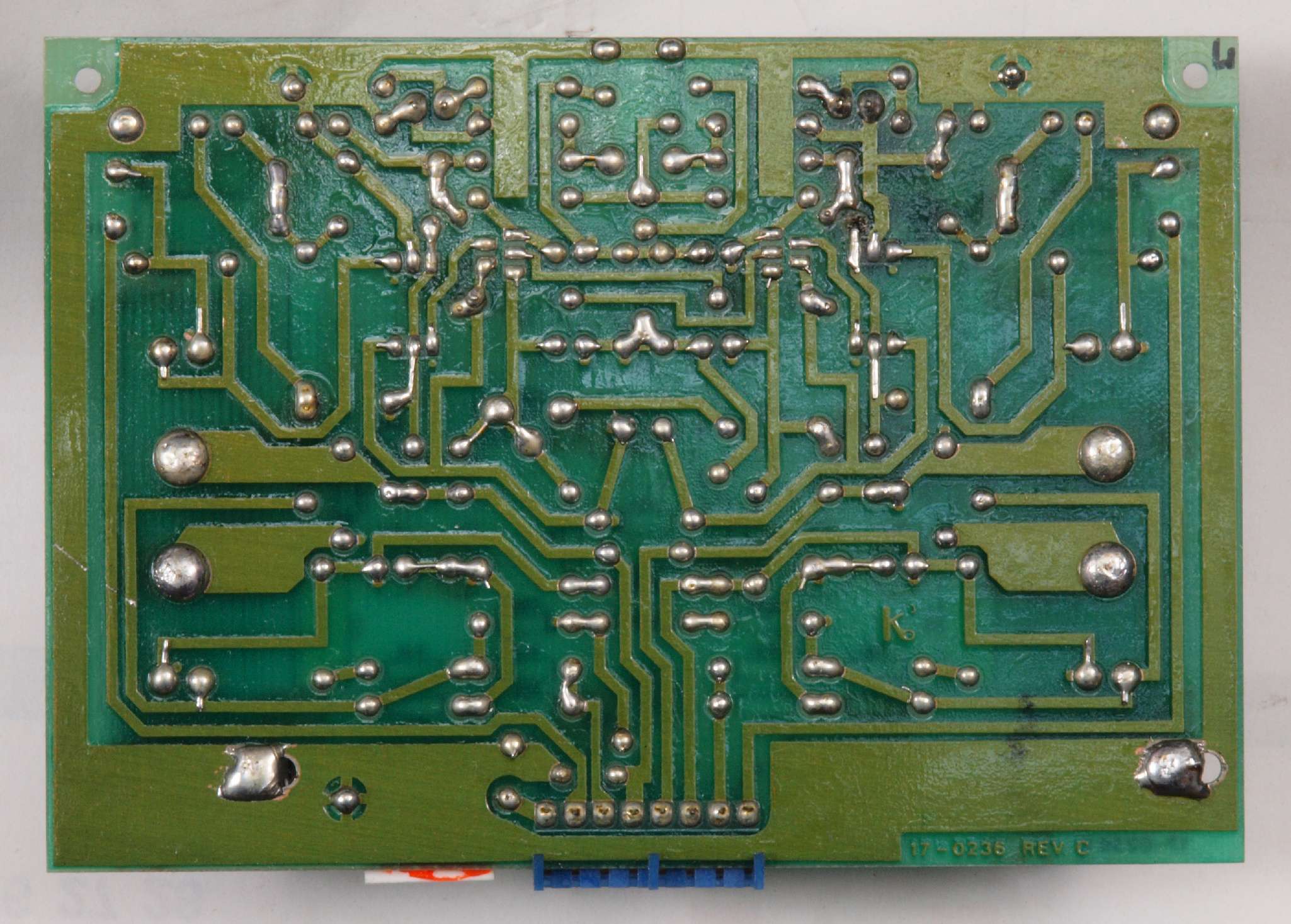

Ｃ５３．　修理前　右側ドライブ基板裏

Ｃ５４．　修理（ハンダ補正）後　右側ドライブ基板裏　全半田やり直し

Ｃ５５．　完成右側ドライブ基板裏、　洗浄後防湿材を塗る。

Ｃ６１．　修理前　左側ドライブ基板

Ｃ６２．　修理後　左側ドライブ基板　　電解コンデンサー２個、抵抗４個交換

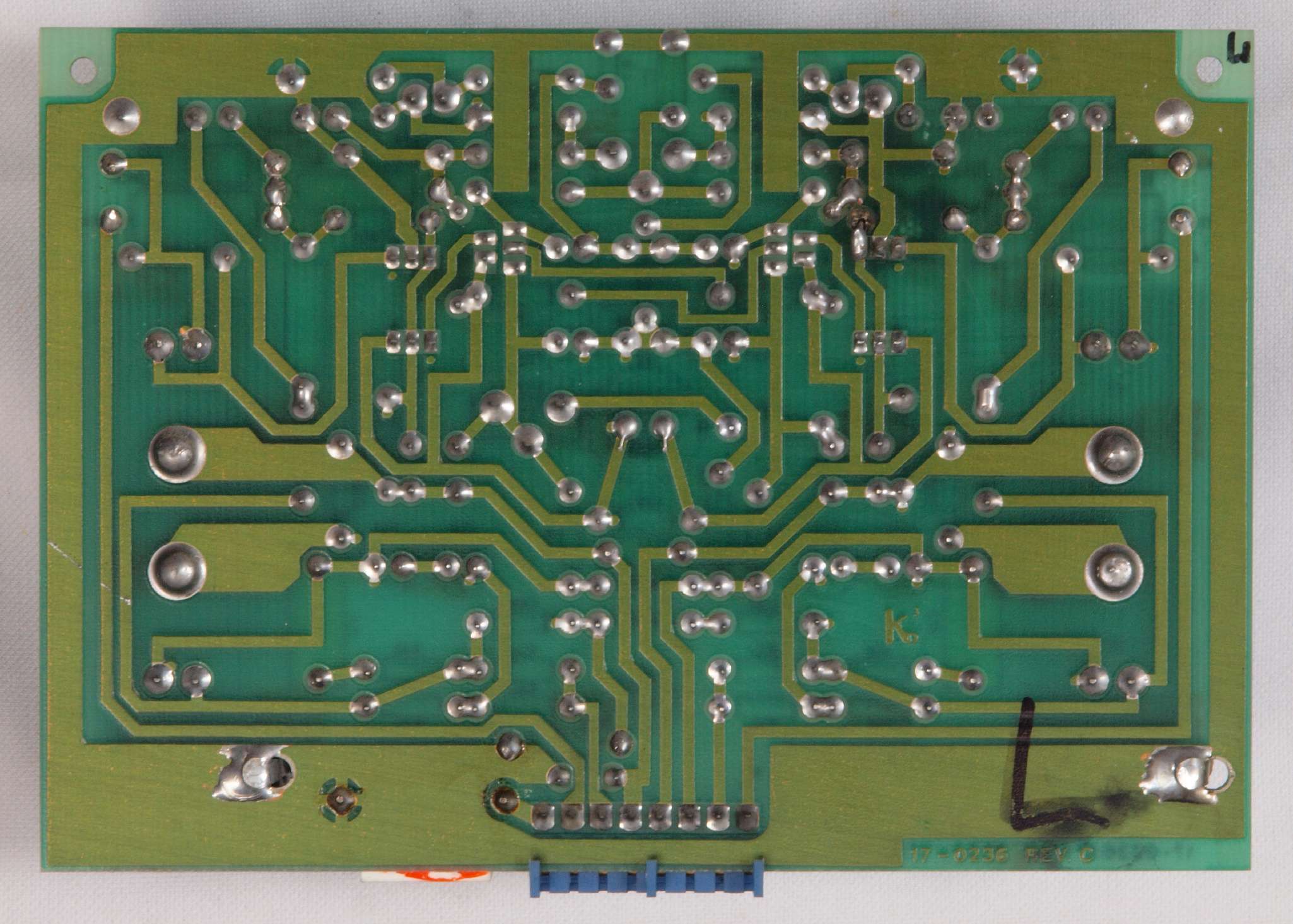

Ｃ６３．　修理前　左側ドライブ基板裏

Ｃ６４．　修理（ハンダ補正）後　左側ドライブ基板裏　全半田やり直し

Ｃ６５．　完成左側ドライブ基板裏、　洗浄後防湿材を塗る。

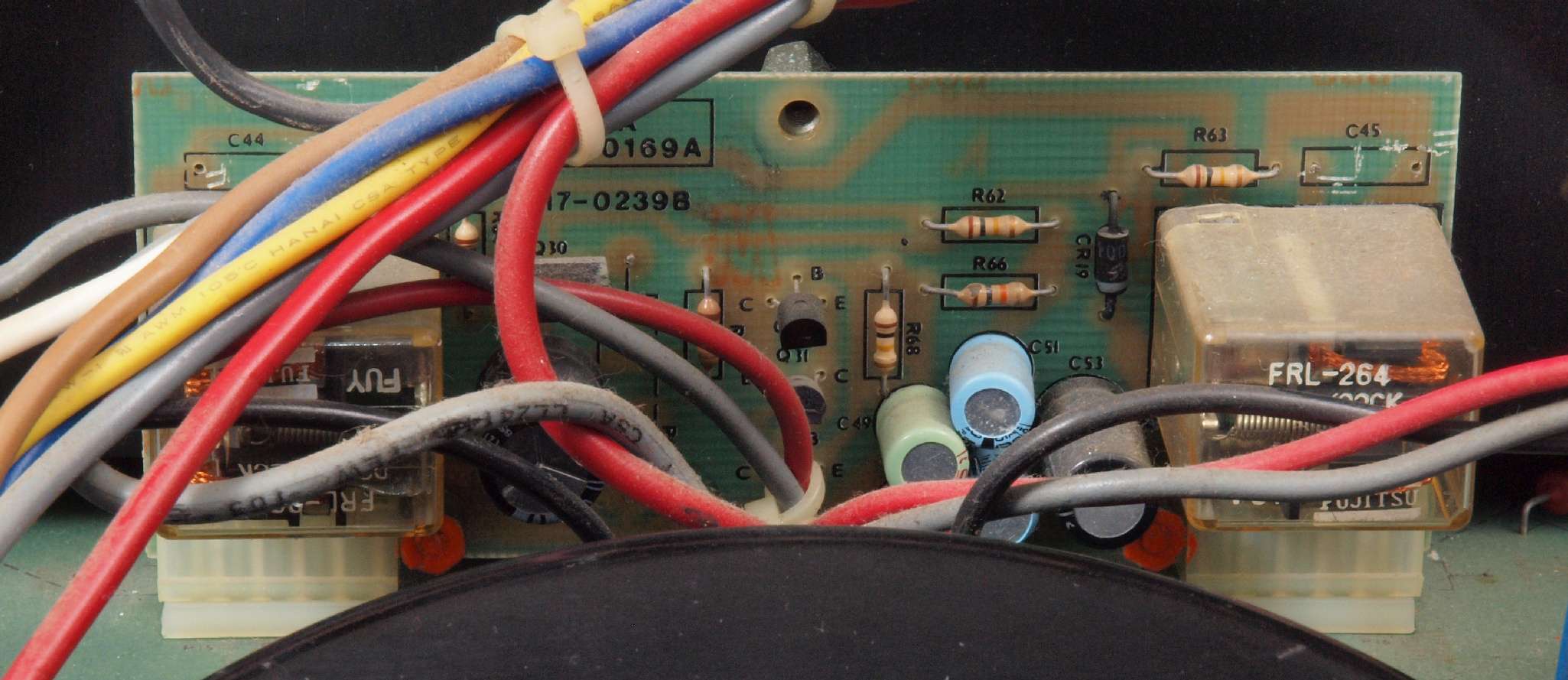

Ｃ７１．　修理前　プロテクト（リレー）基板

Ｃ７２．　修理後　プロテクト（リレー）。　リレー２個、電解コンデンサー６個交換

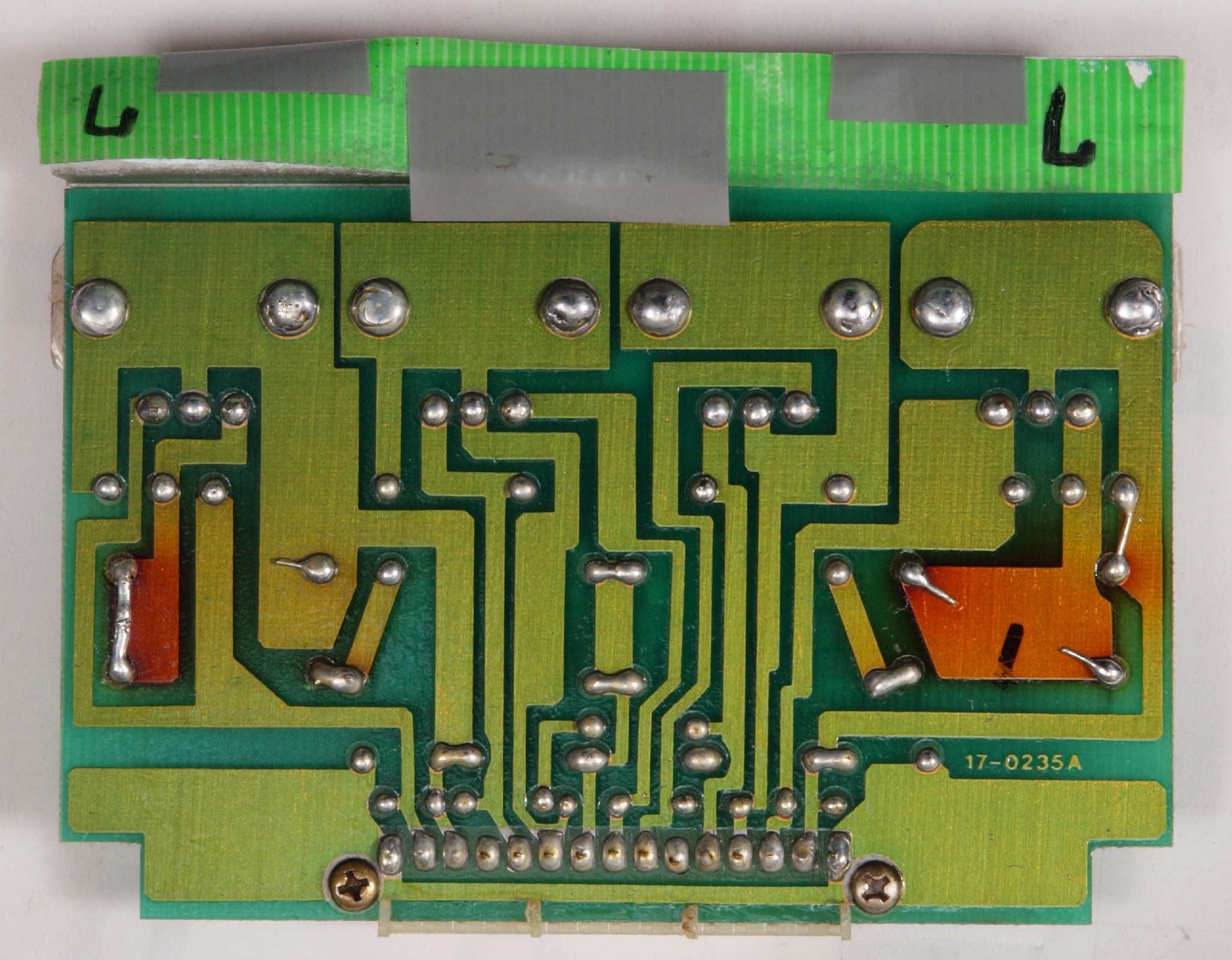

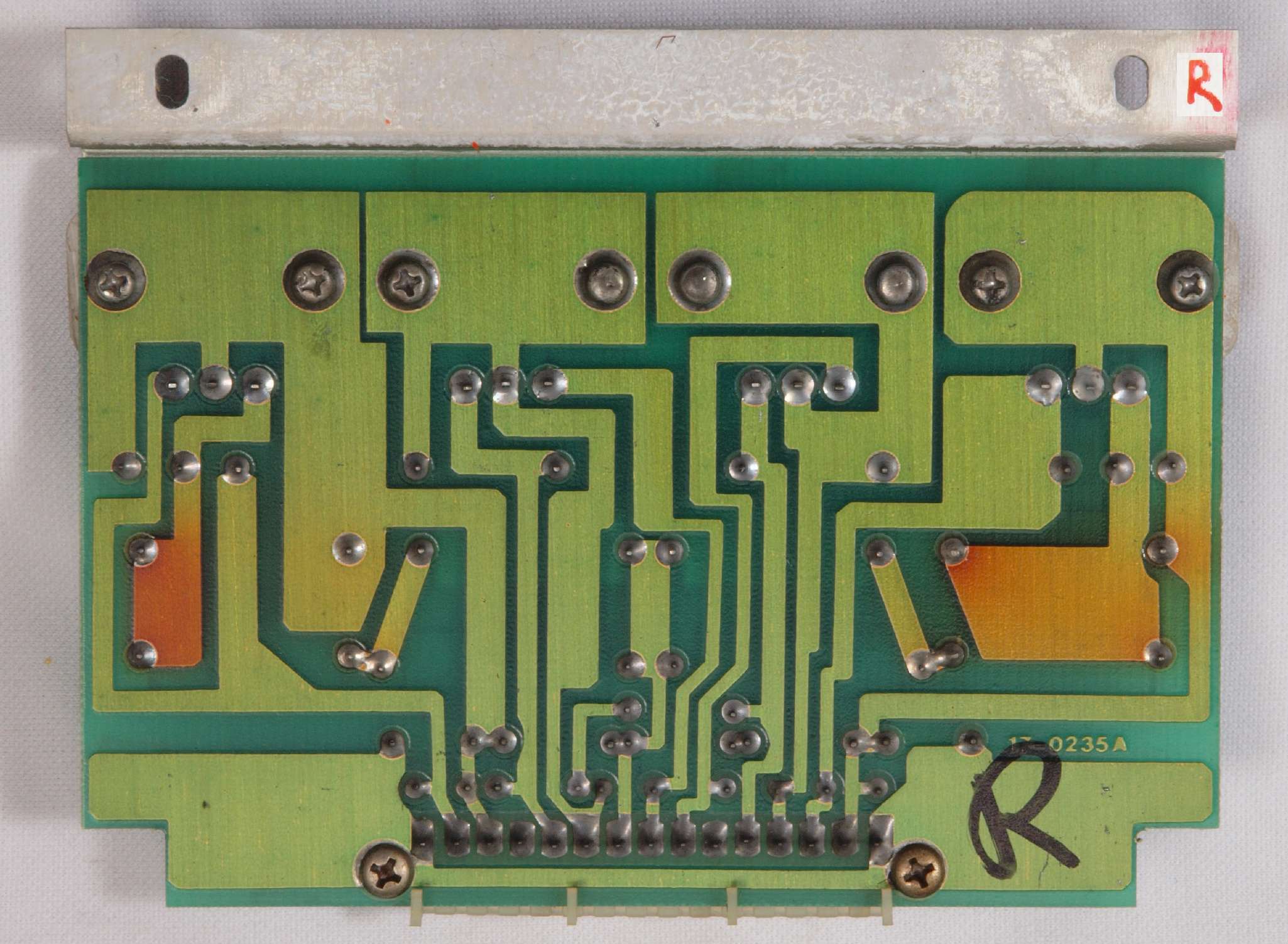

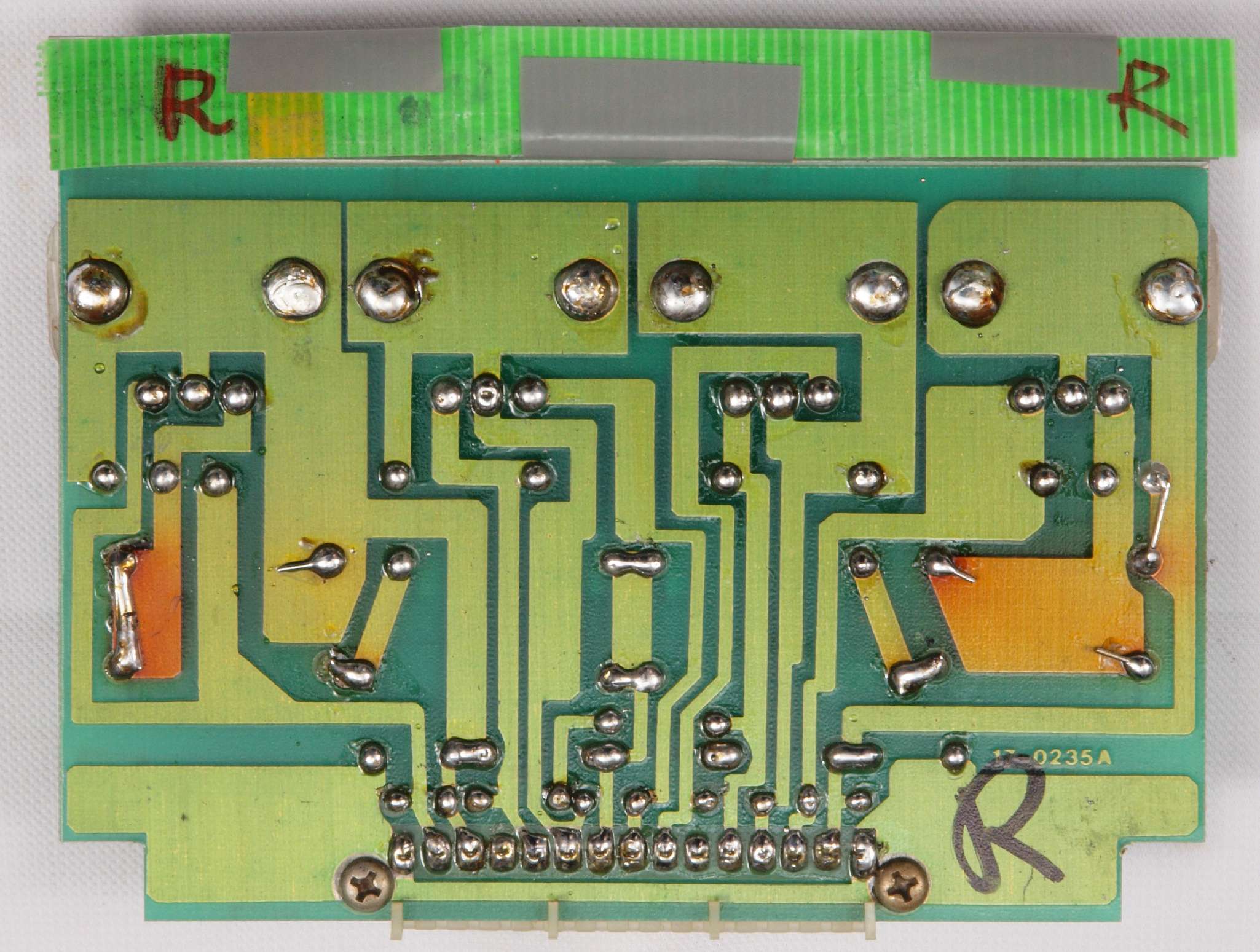

Ｃ７３．　修理前　プロテクト（リレー）基板裏

Ｃ７４．　修理（半田補正）後　プロテクト（リレー）基板裏　全半田やり直し

Ｃ７５．　完成プロテクト（リレー）基板裏、　洗浄後防湿材を塗る。

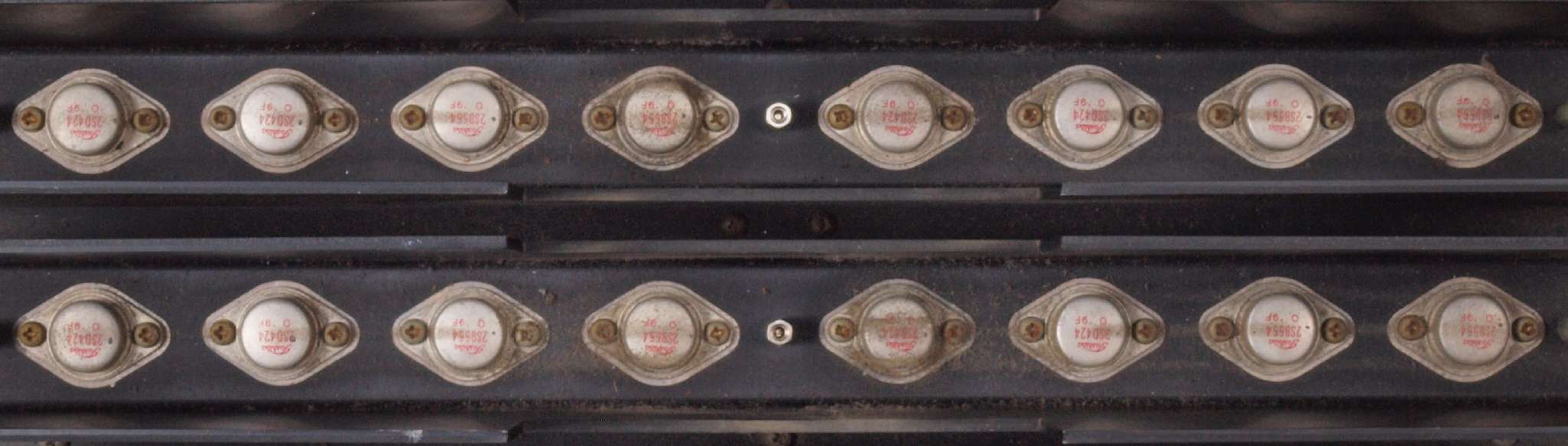

Ｃ８１．　修理中　終段ＴＲ（トランジスター）

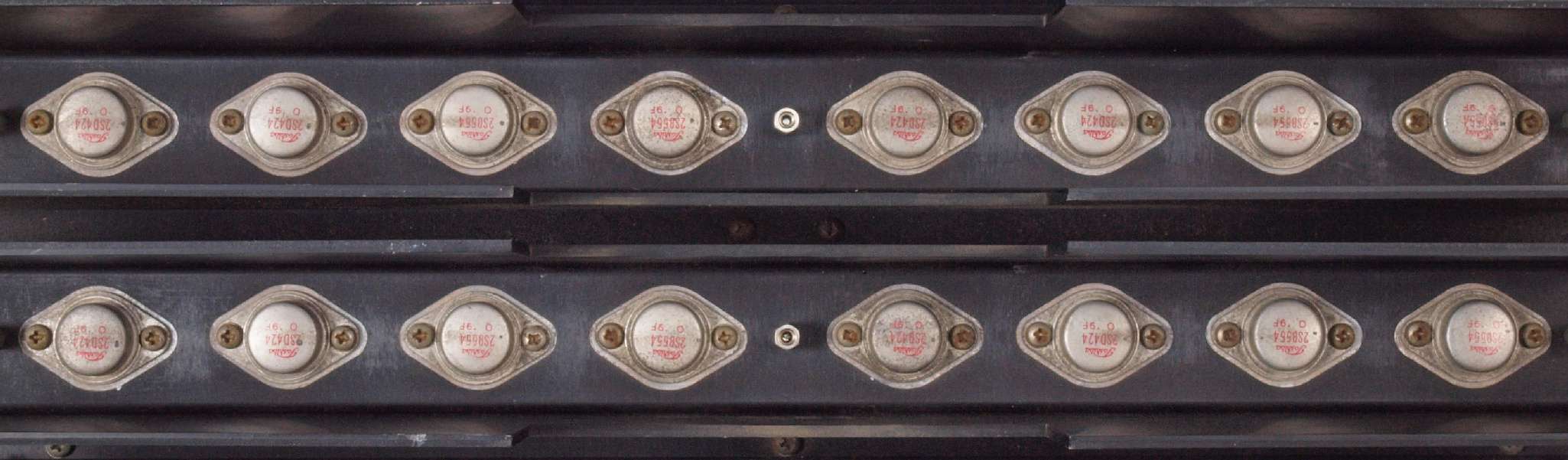

Ｃ８２．　清掃後　終段ＴＲ（トランジスター）

Ｃ９１．　修理前　冷却フアンの電源が外してある。 　　　　　　　　　　　　　　　　　　　　　　常時全回転するので、小電力時にうるさく感じるので外したと思われる。

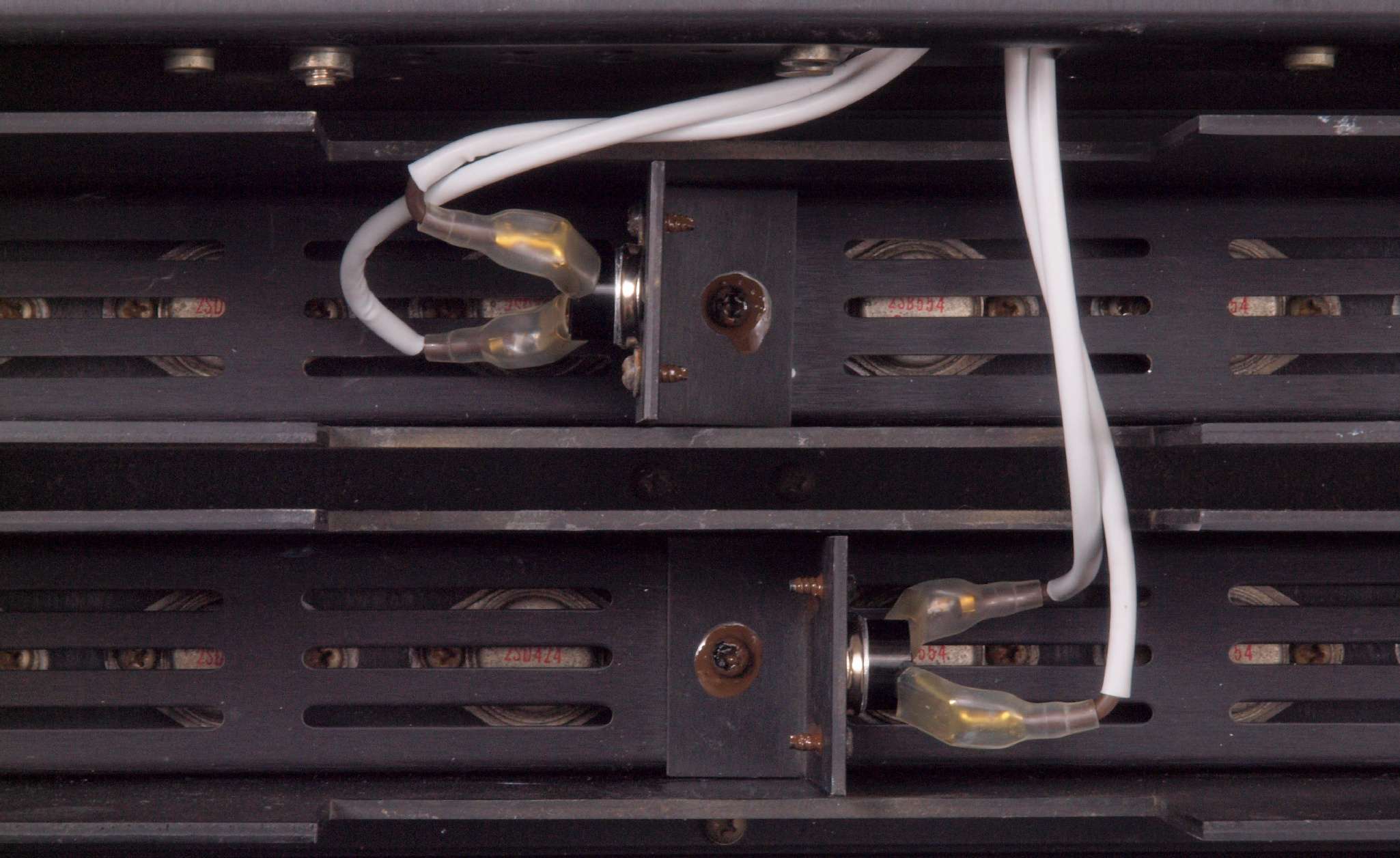

Ｃ９２．　修理（新設）後　冷却フアン制御用サーモＳＷ２個新設。 　　　　　放熱器が５０度Ｃになると冷却フアンが回転する。配線には熱収縮チュブを被せ、絶縁は２重にする。

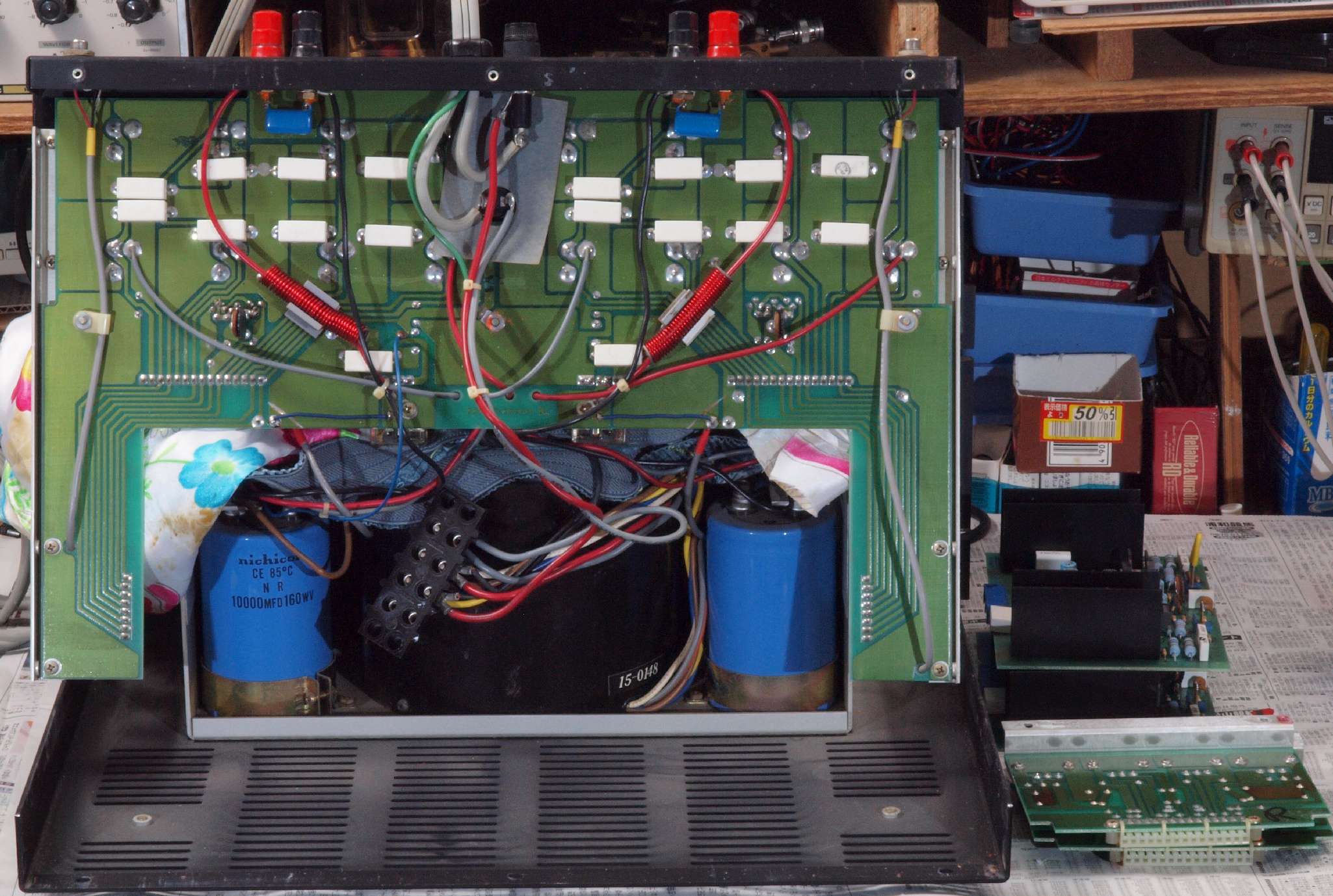

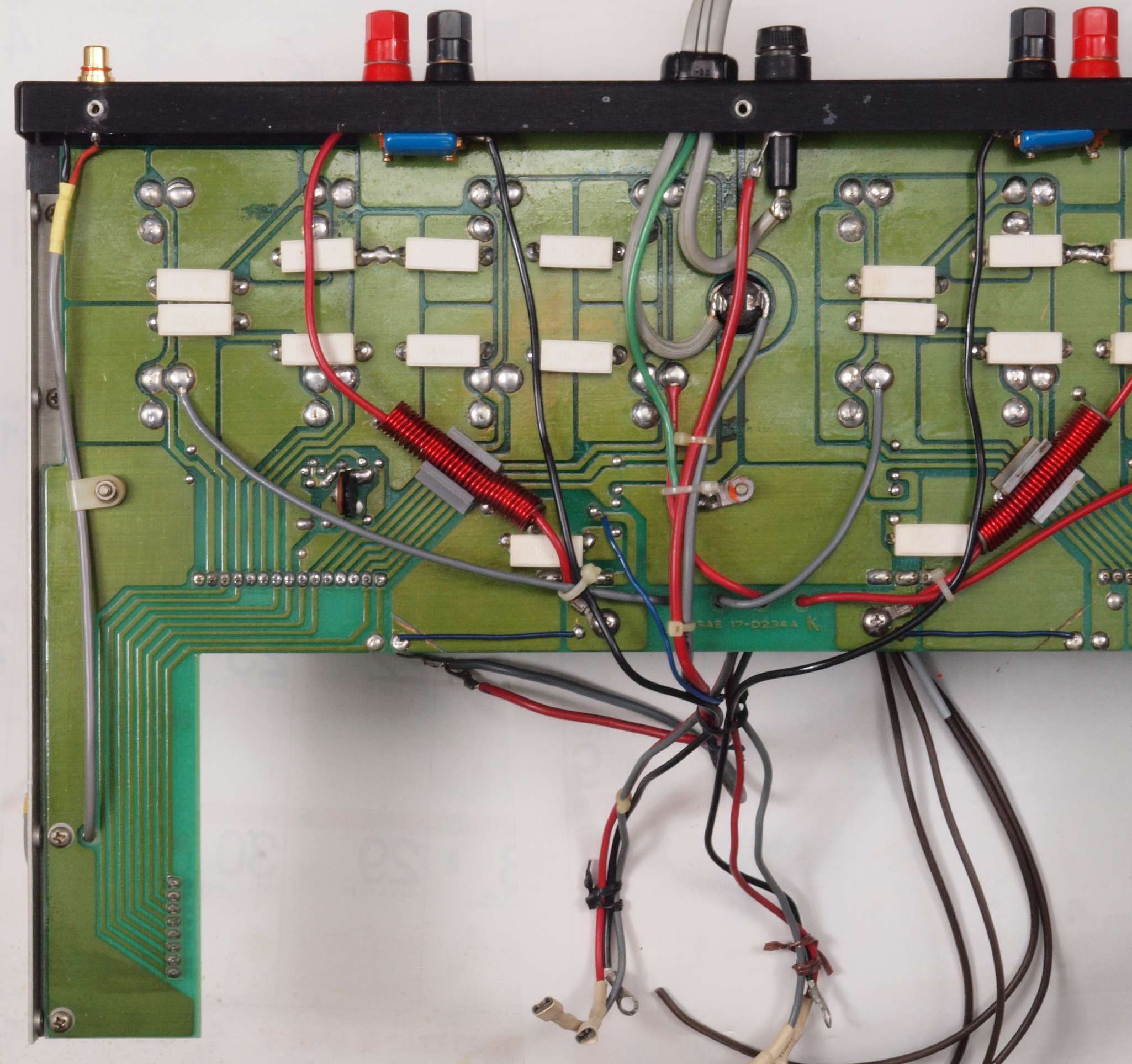

ＣＡ１．　修理中　メイン（終段）基板裏

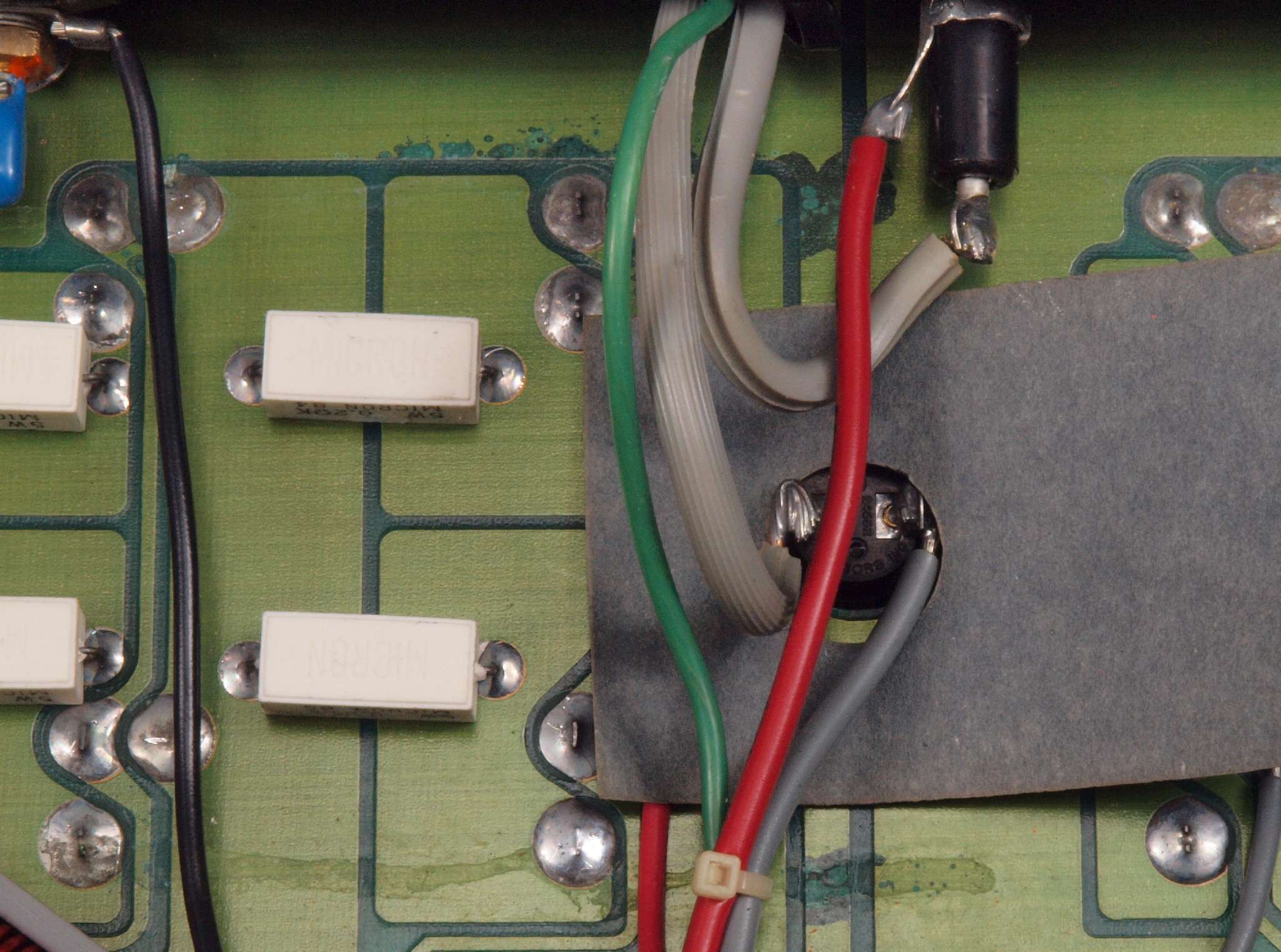

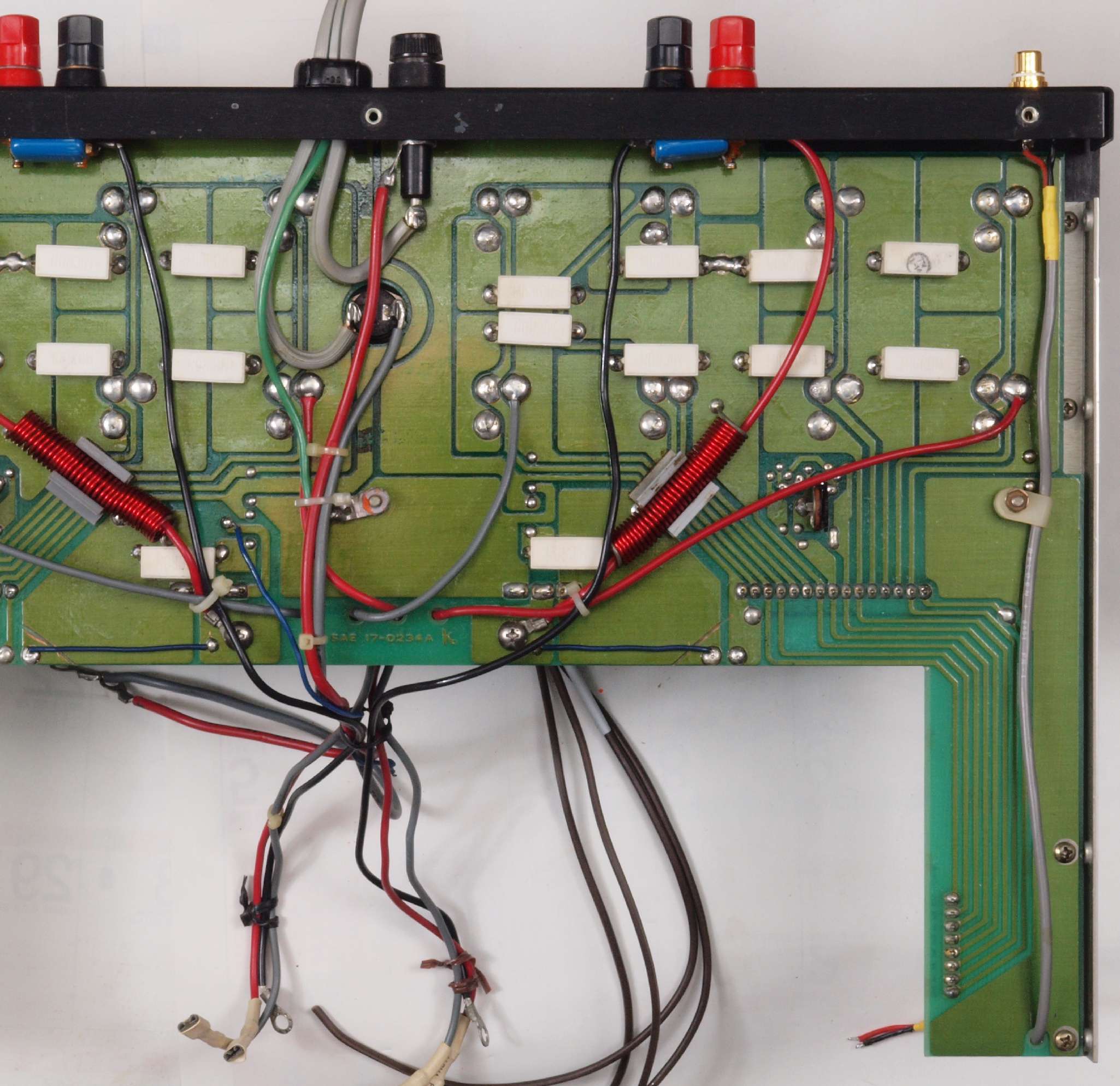

ＣＡ２．　修理中　メイン（終段）基板裏。　電源供給線の位置が悪い、短絡の危険有り！

ＣＡ３．　修理後　メイン（終段）基板裏。　電源供給線の位置を変更。

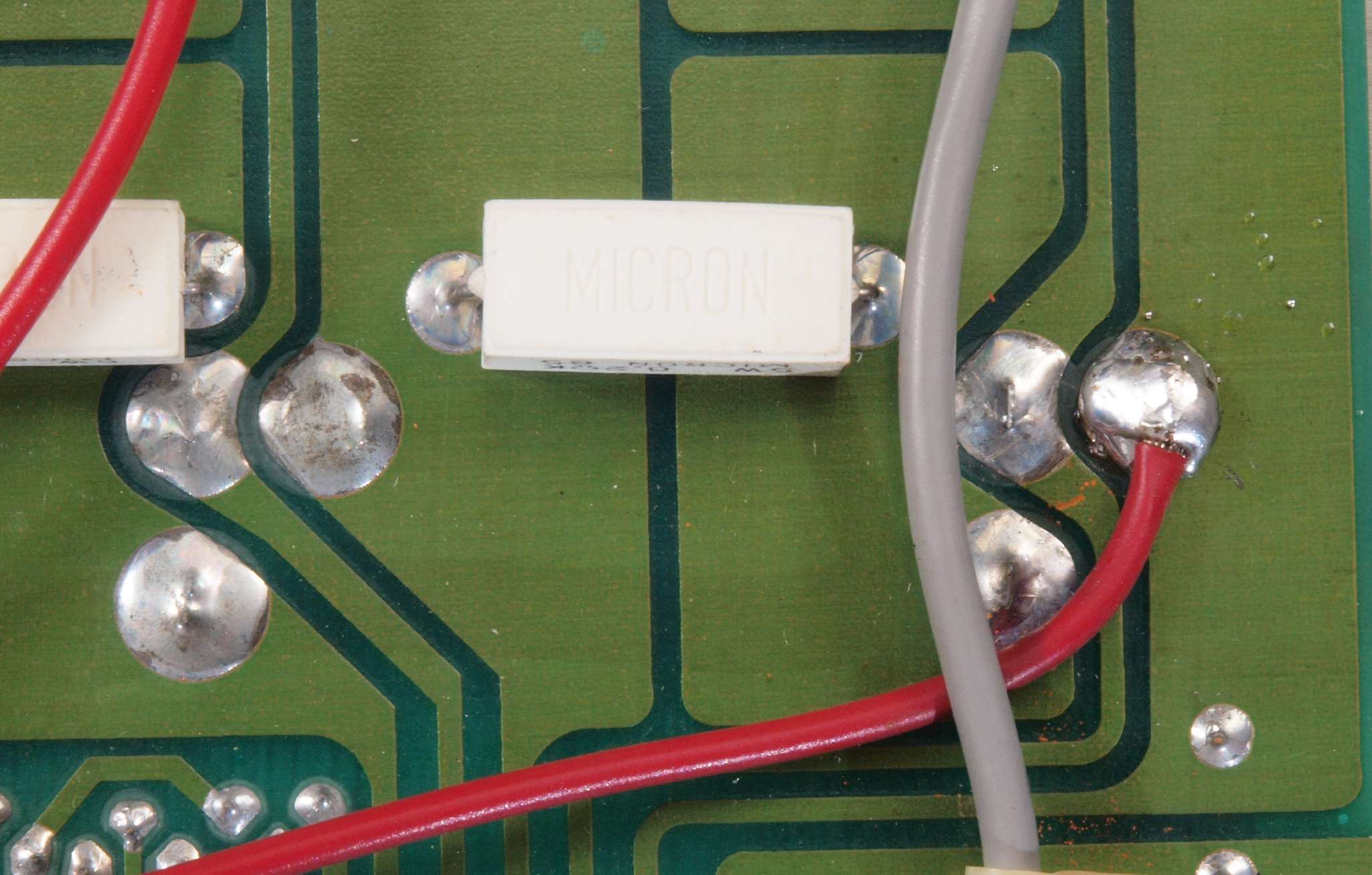

ＣＡ４．　　修理中　メイン（終段）基板裏の銅箔の腐食が見られる。

ＣＡ５．　修理（半田補正）後　メイン（終段）基板裏　全半田やり直し

ＣＡ６．　完成メイン（終段）基板裏、　洗浄後防湿材を塗る。

ＣＡ７．　　修理前　右側メイン（終段）基板裏。

ＣＡ８．　　修理（半田補正）後　右側メイン（終段）基板裏　全半田やり直し。

ＣＡ９．　完成メイン右側（終段）基板裏、　洗浄後防湿材を塗る。

ＣＡＡ．　　修理前　左側メイン（終段）基板裏。

ＣＡＢ．　　修理（半田補正）後　右側メイン（終段）基板裏　全半田やり直し。

ＣＡＣ．　完成メイン左側（終段）基板裏、　洗浄後防湿材を塗る。

ＣＢ１．　修理前　ブロック電解コンデンサー回り配線。

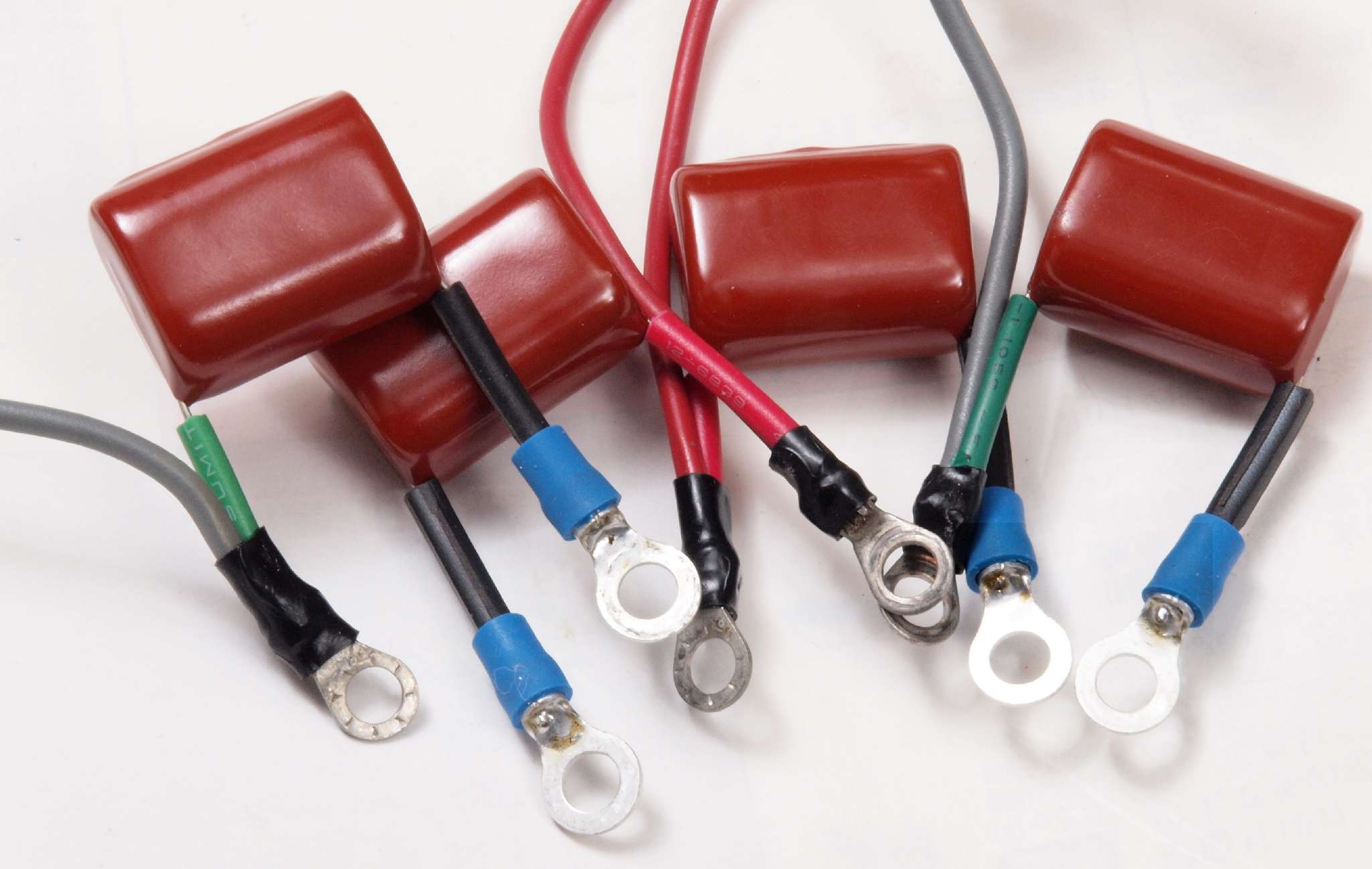

ＣＢ２．　修理後　ブロック電解コンデンサー回り配線。フイルムコンデンサー４個追加。 　　　　　　　　　　　ユーザーは小出力使用なので、ＴＲ（トランジスター）保護の為、フューズ容量を下げ、速断に交換

ＣＢ３．　修理中　ブロック電解コンデンサーへの端子処理。 　　　　　　　　　　　圧着端子への単線の圧着は抜ける可能性があるので、半田を流し込む。

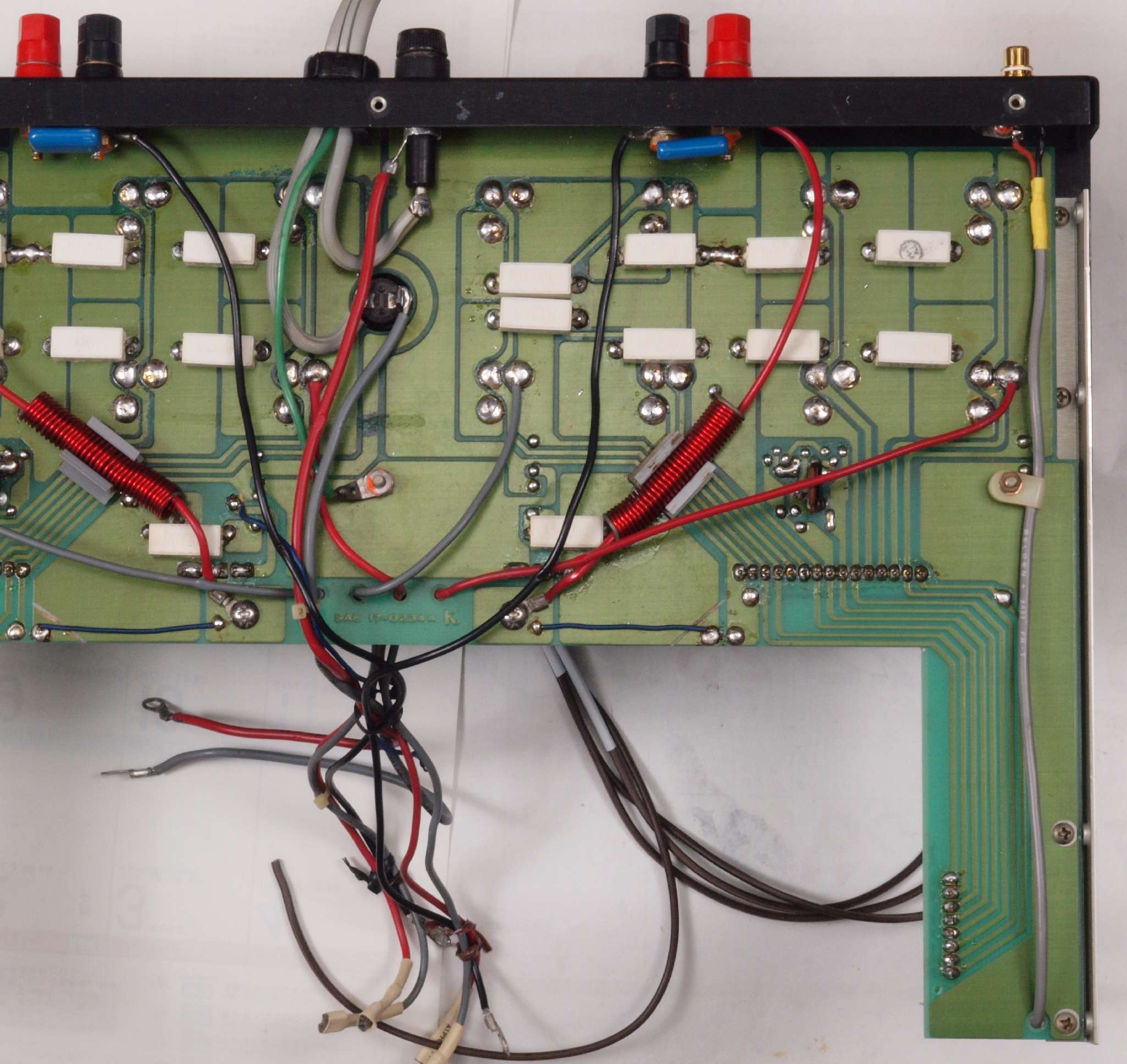

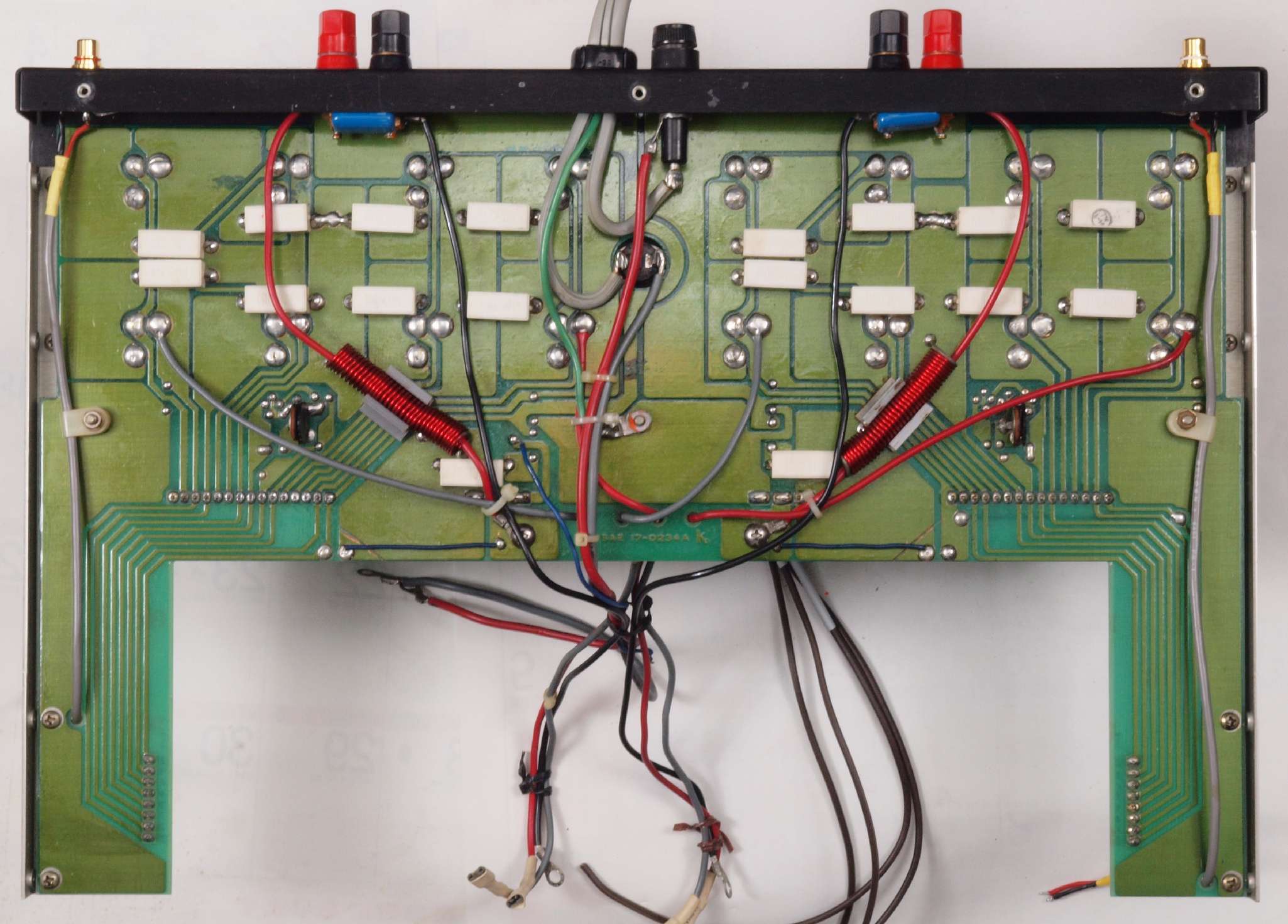

ＣＤ１．　修理前　入力ＲＣＡ端子。

ＣＤ２．　修理（交換）後　入力ＲＣＡ端子。

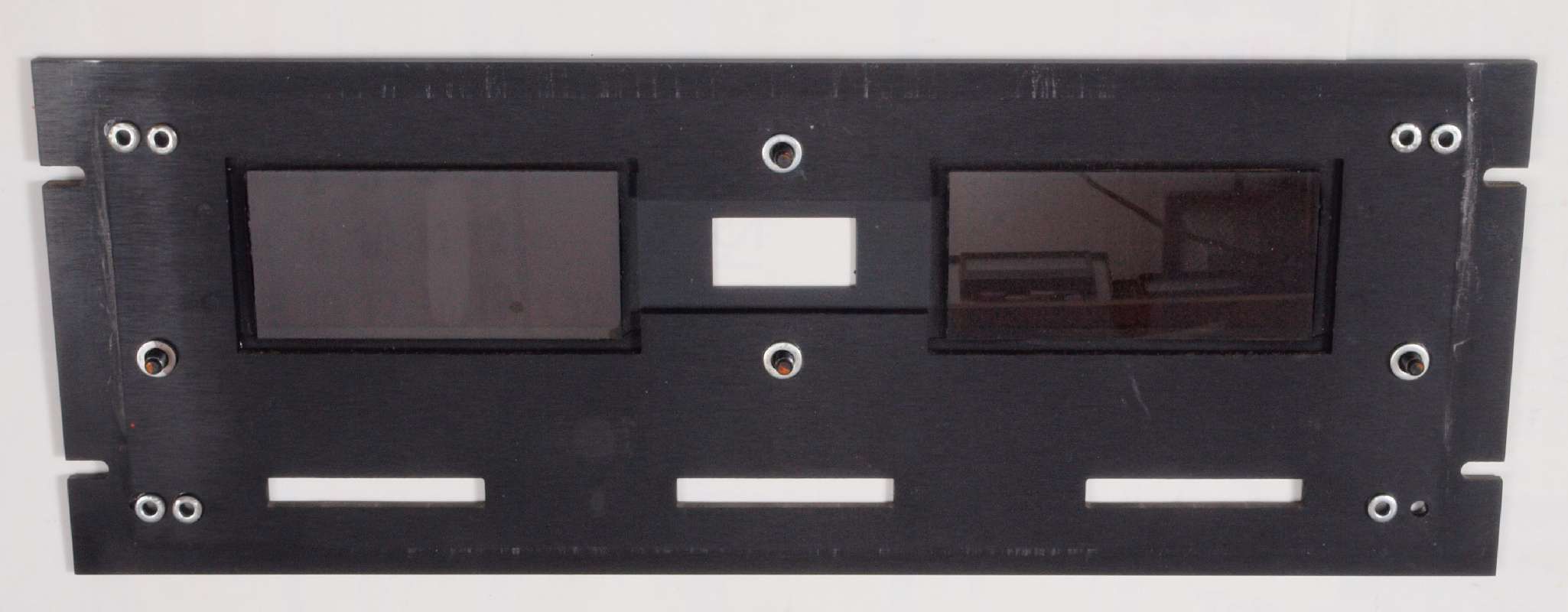

ＣＤ３．　修理（清掃）中　前パネル裏清掃。

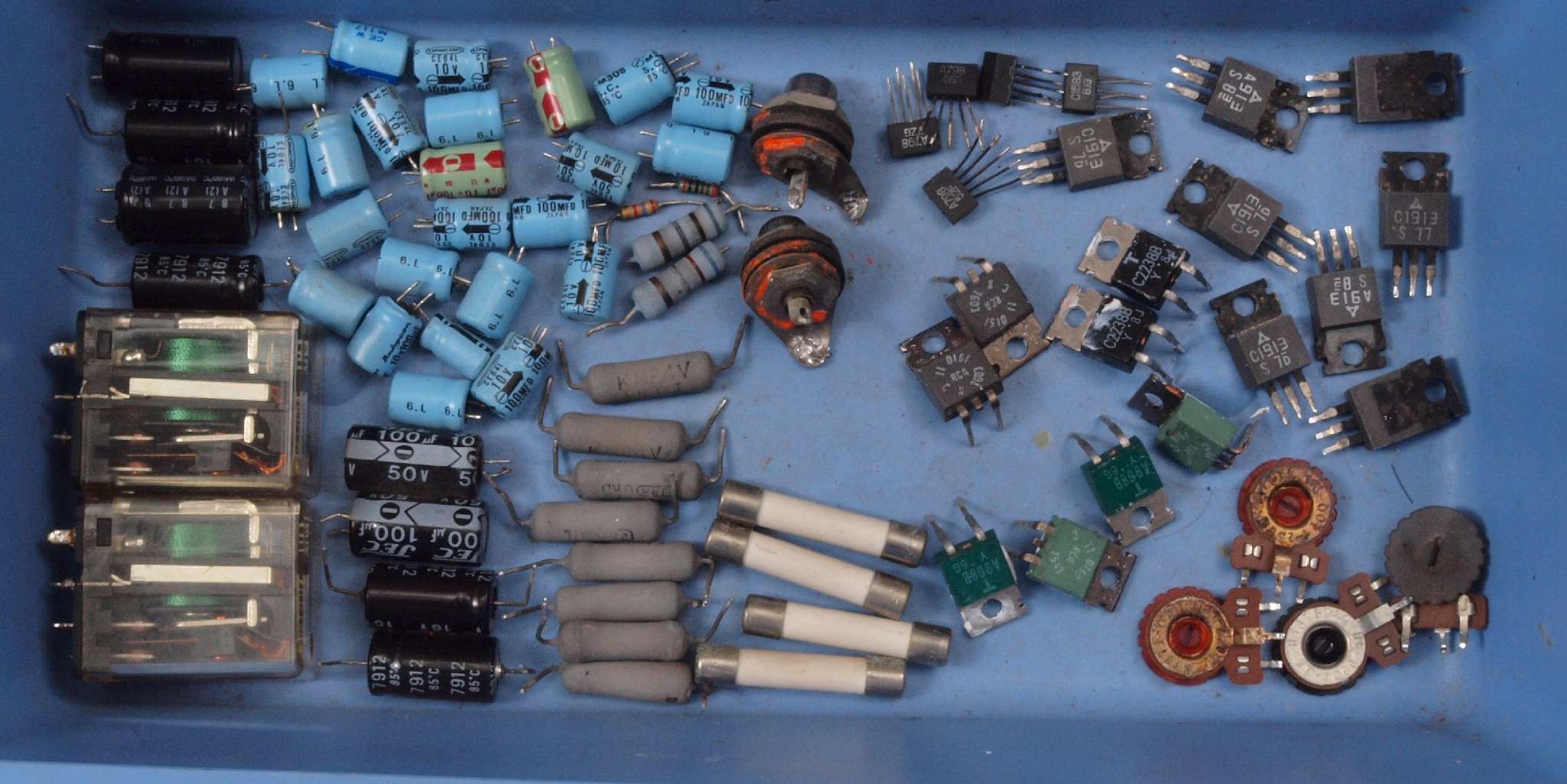

ＣＥ１．　交換部品

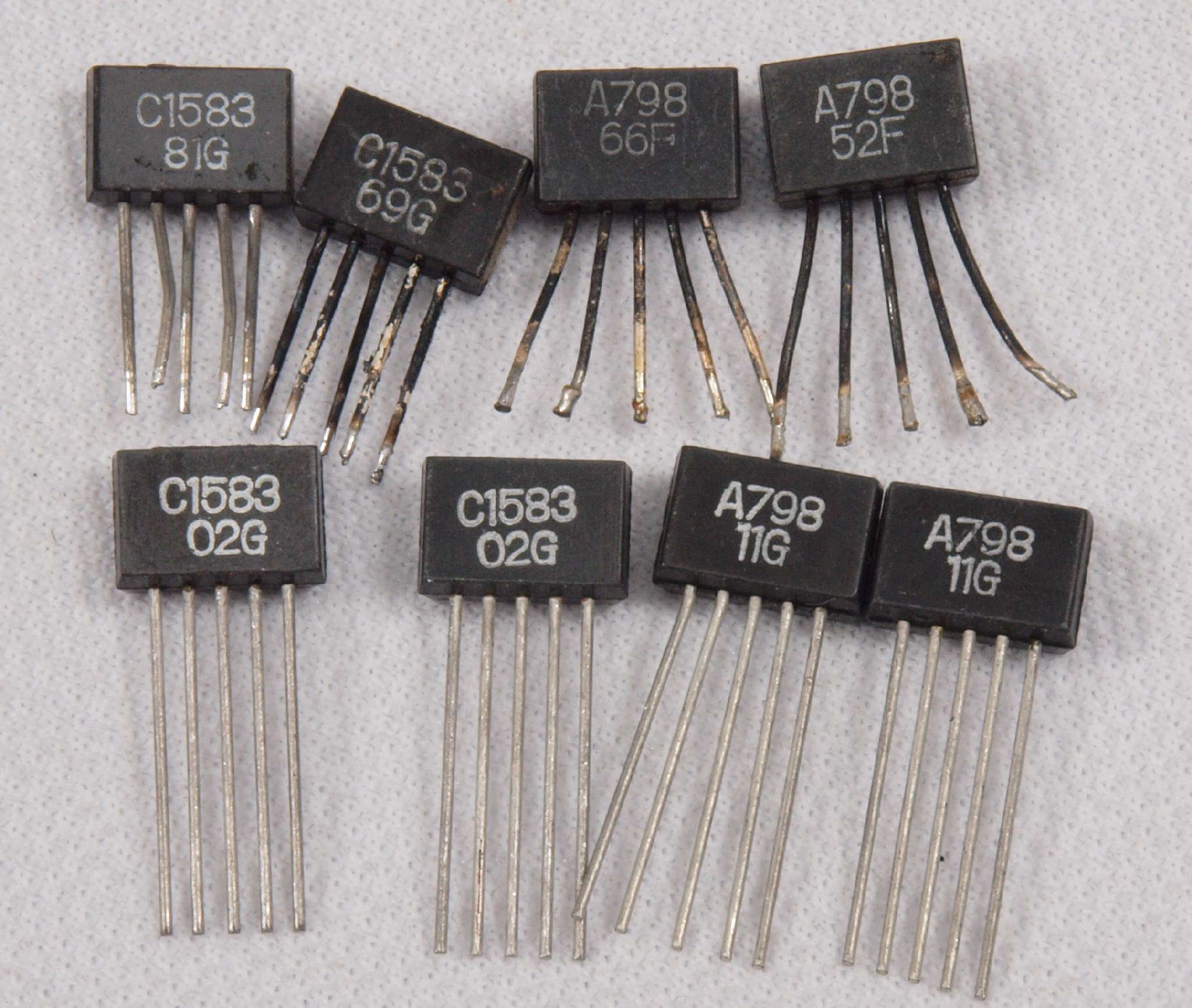

ＣＥ２．　交換部品。　複合ＴＲ（トランジスター）、上＝付いていた足黒ＴＲ（トランジスター）、下＝交換する物。

ＣＦ１．　修理前　上から見る

ＣＦ２．　修理後　上から見る

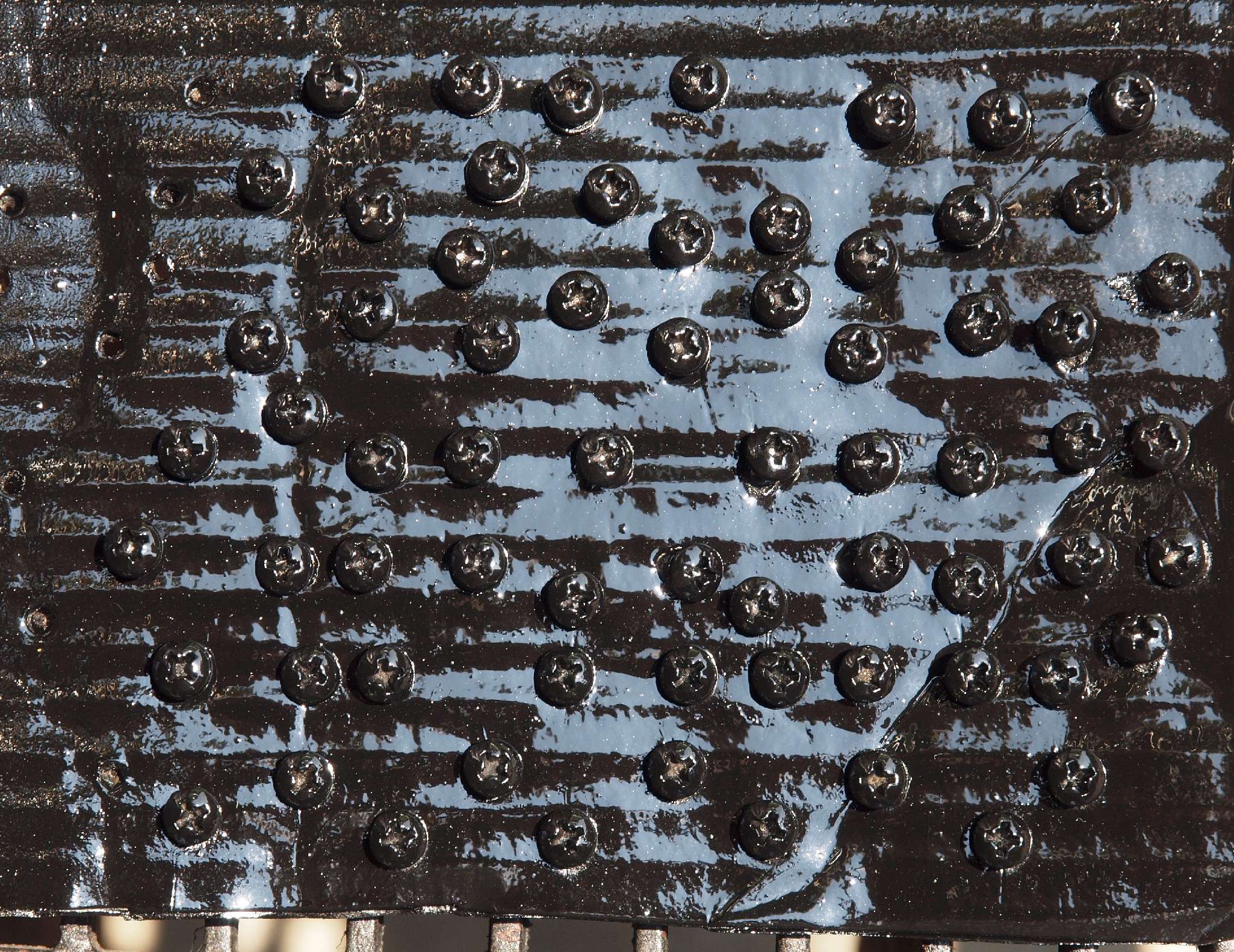

Ｇ．　ビス塗装。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｇ１．　修理（塗装）前　ビス

Ｇ２．　修理（乾燥）中　炎天下にさらし、焼き付ける。

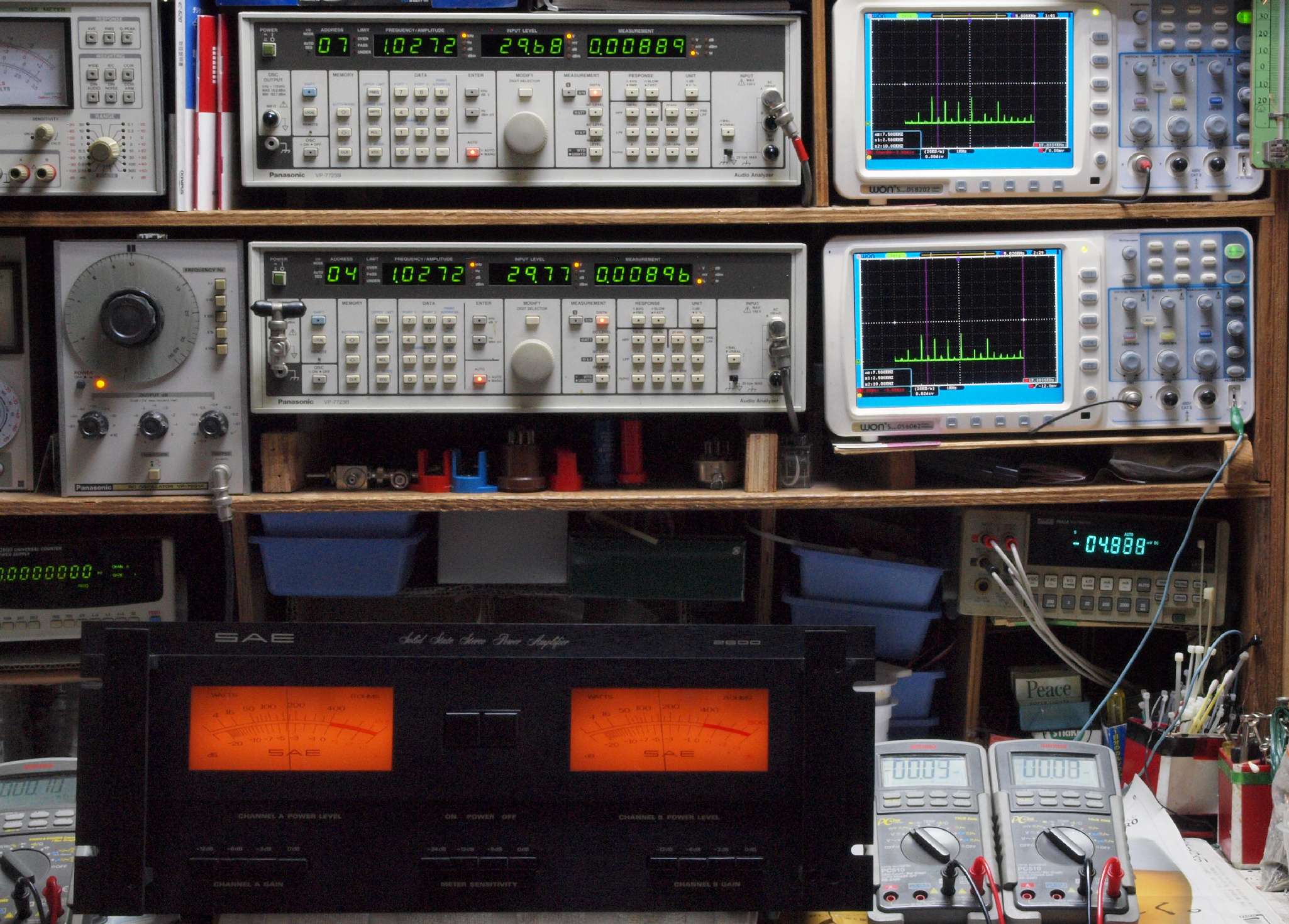

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 供給電圧はＡＣ１００Ｖ／５０ＨＺ、後期型なので４００Ｗ／４００Ｗ軽く出ます。 但し、当方の電力供給は悪く（１００Ｖ／３０Ａ契約）、９７Ｖ位まで、電圧が下がります。 Ｅ０．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

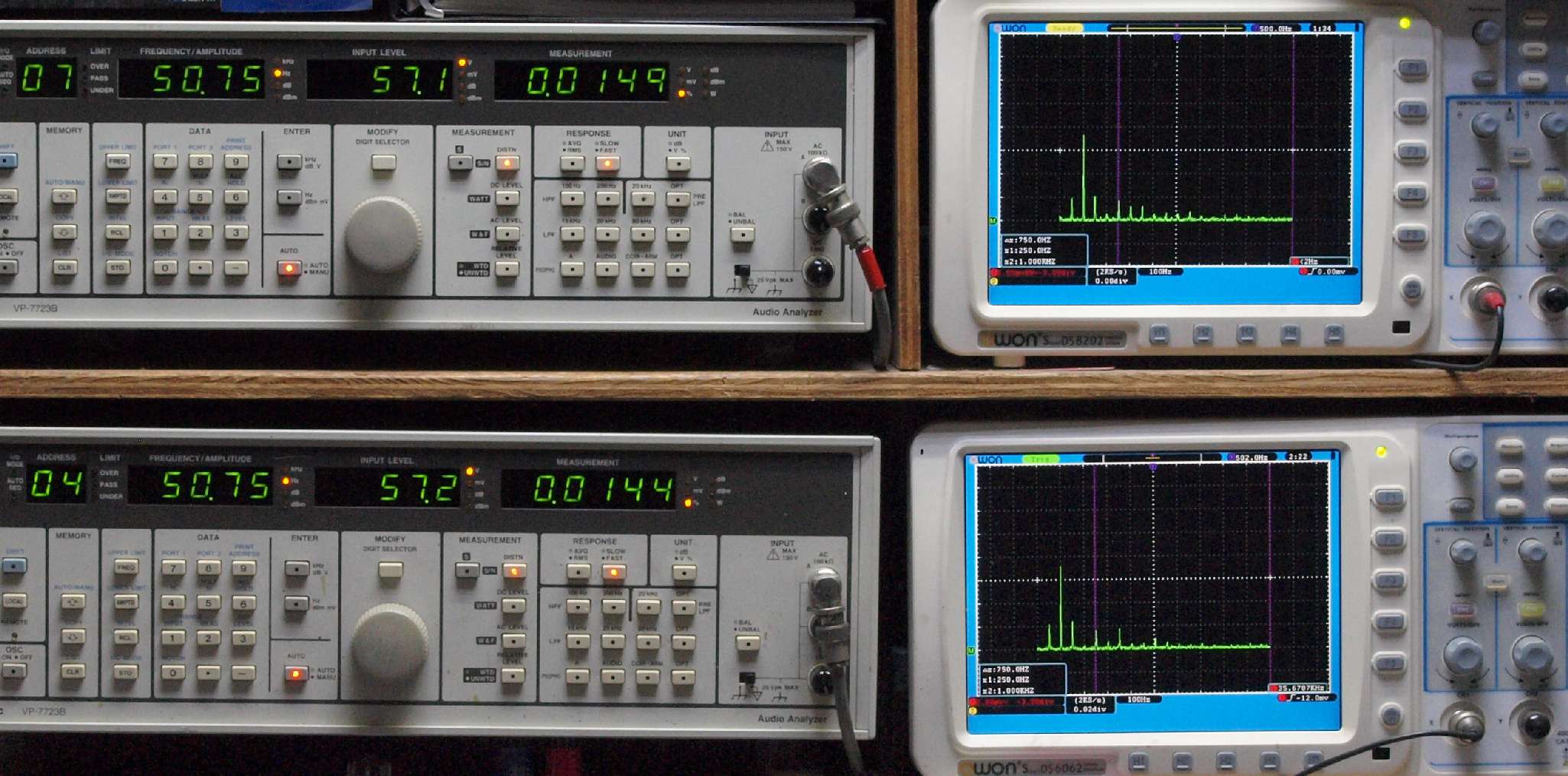

Ｅ１１．　５０Ｈｚ入力、右側ＳＰ出力電圧５７Ｖ＝４０６Ｗ出力、　０．０１４９％歪み。 　　　　　　　　 　　　 　左側ＳＰ出力電圧５７Ｖ＝４０６Ｗ出力、　０．０１４４％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

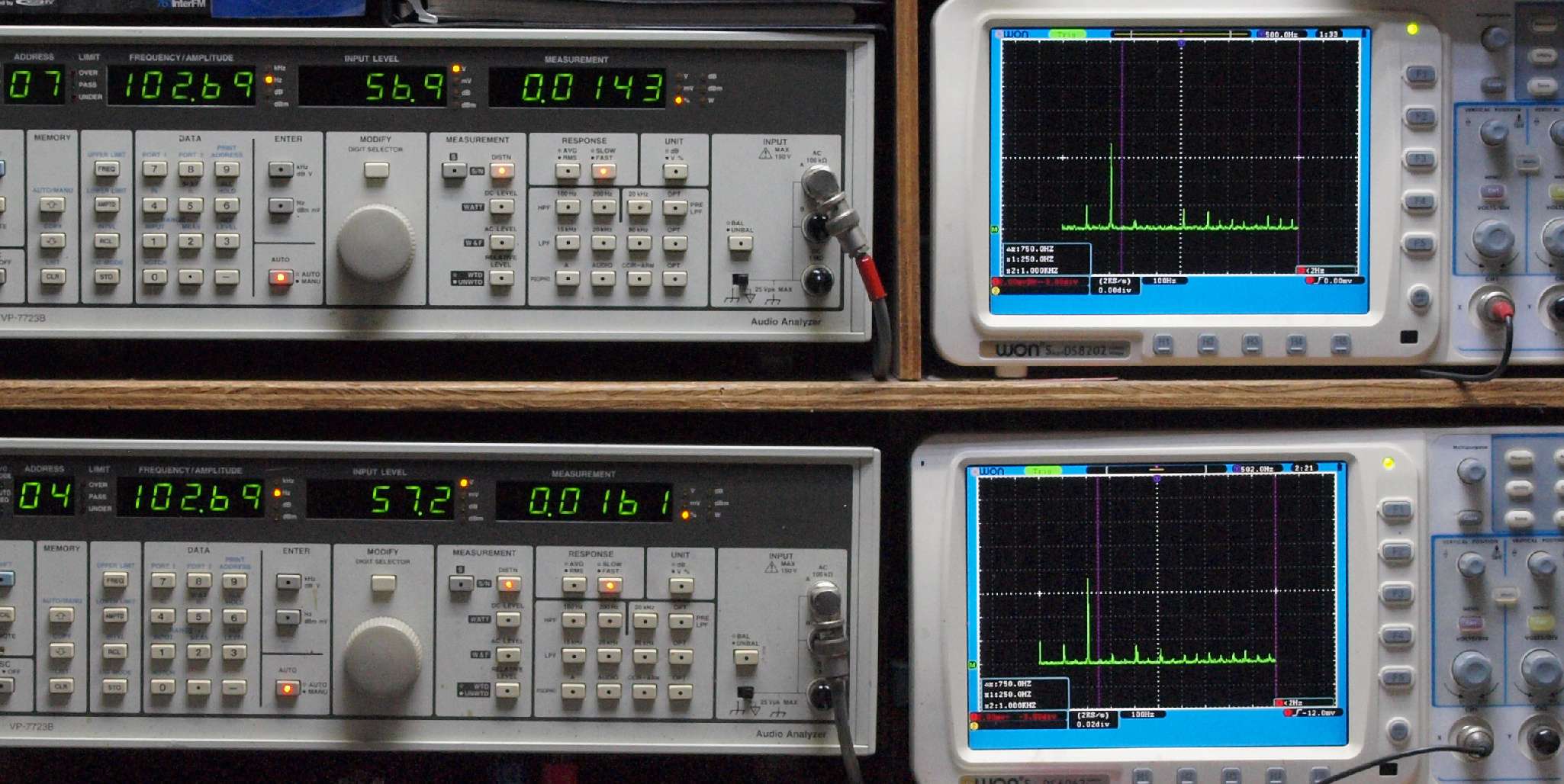

Ｅ１２．　１００Ｈｚ入力、右側ＳＰ出力電圧５７Ｖ＝４０６Ｗ出力、　０．０１４３％歪み。 　　　　　　　 　　　　 　　左側ＳＰ出力電圧５７Ｖ＝４０６Ｗ出力、　０．０１６１％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

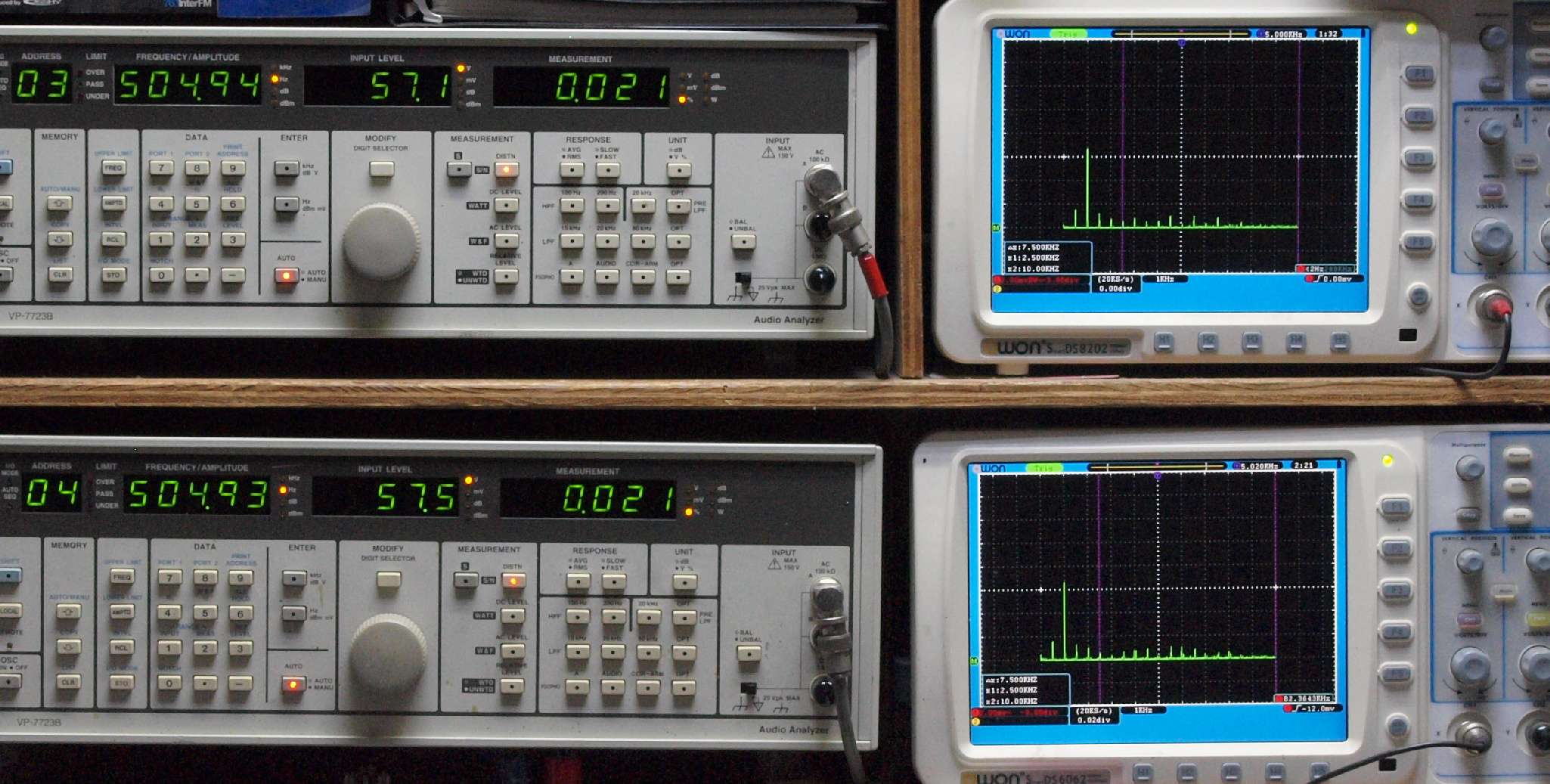

Ｅ１３．　５００Ｈｚ入力、右側ＳＰ出力電圧５７Ｖ＝４０６Ｗ出力、　０．０２１％歪み。 　　　　　　　　　　　 　　 左側ＳＰ出力電圧５８Ｖ＝４２０Ｗ出力、　０．０２１％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

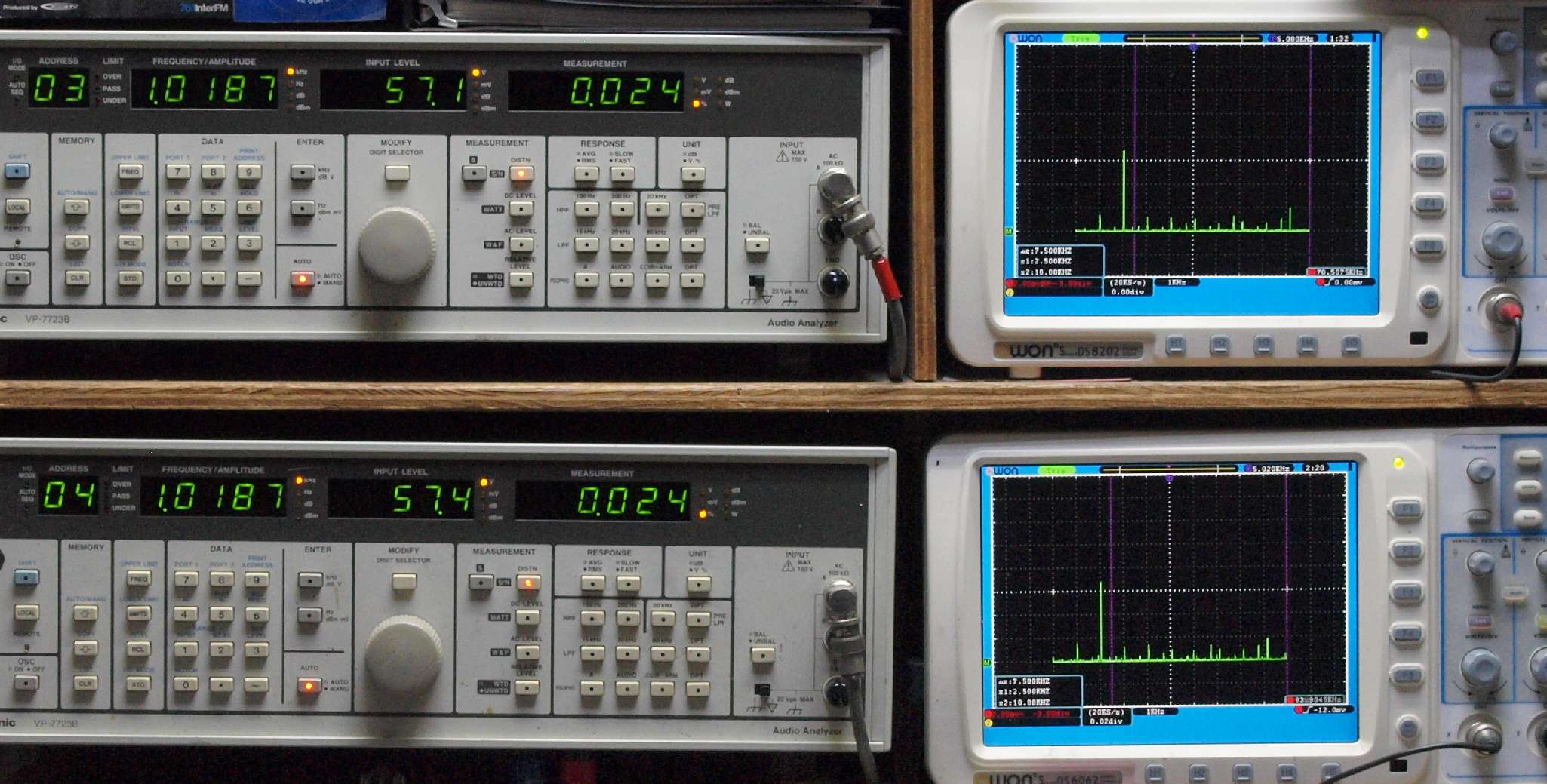

Ｅ１４．　１ｋＨｚ入力、右側ＳＰ出力電圧５７Ｖ＝４０６Ｗ出力、　０．０２４％歪み。 　　　　　　　　　　　 　 左側ＳＰ出力電圧５７Ｖ＝４０６Ｗ出力、　０．０２４％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

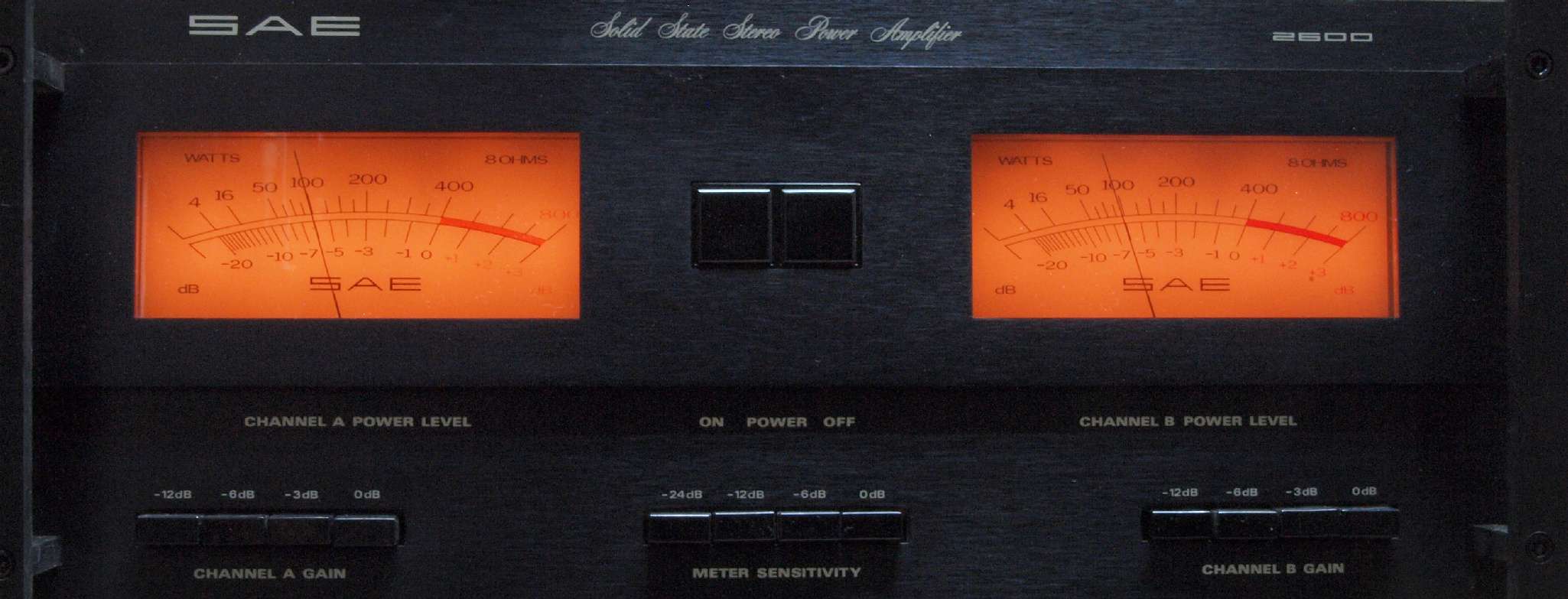

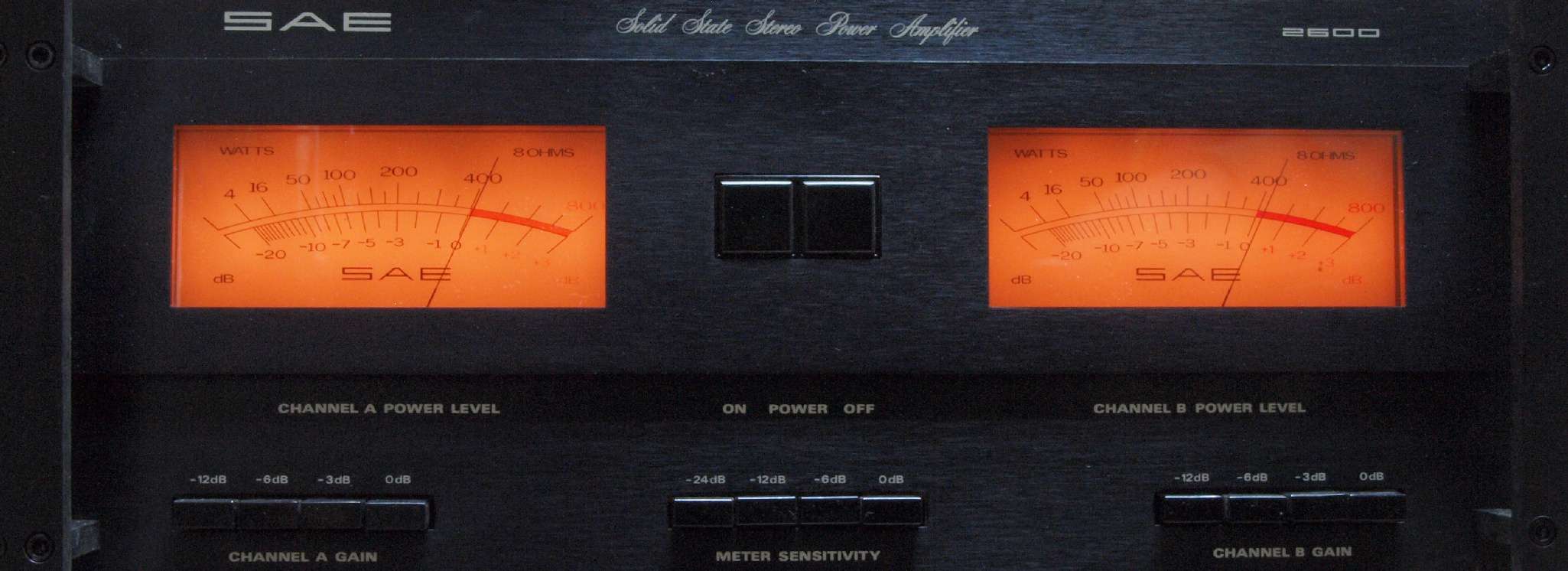

Ｅ１４２．　上記の時のＶＵメーター。MeterSensitivity＝０ｄB。

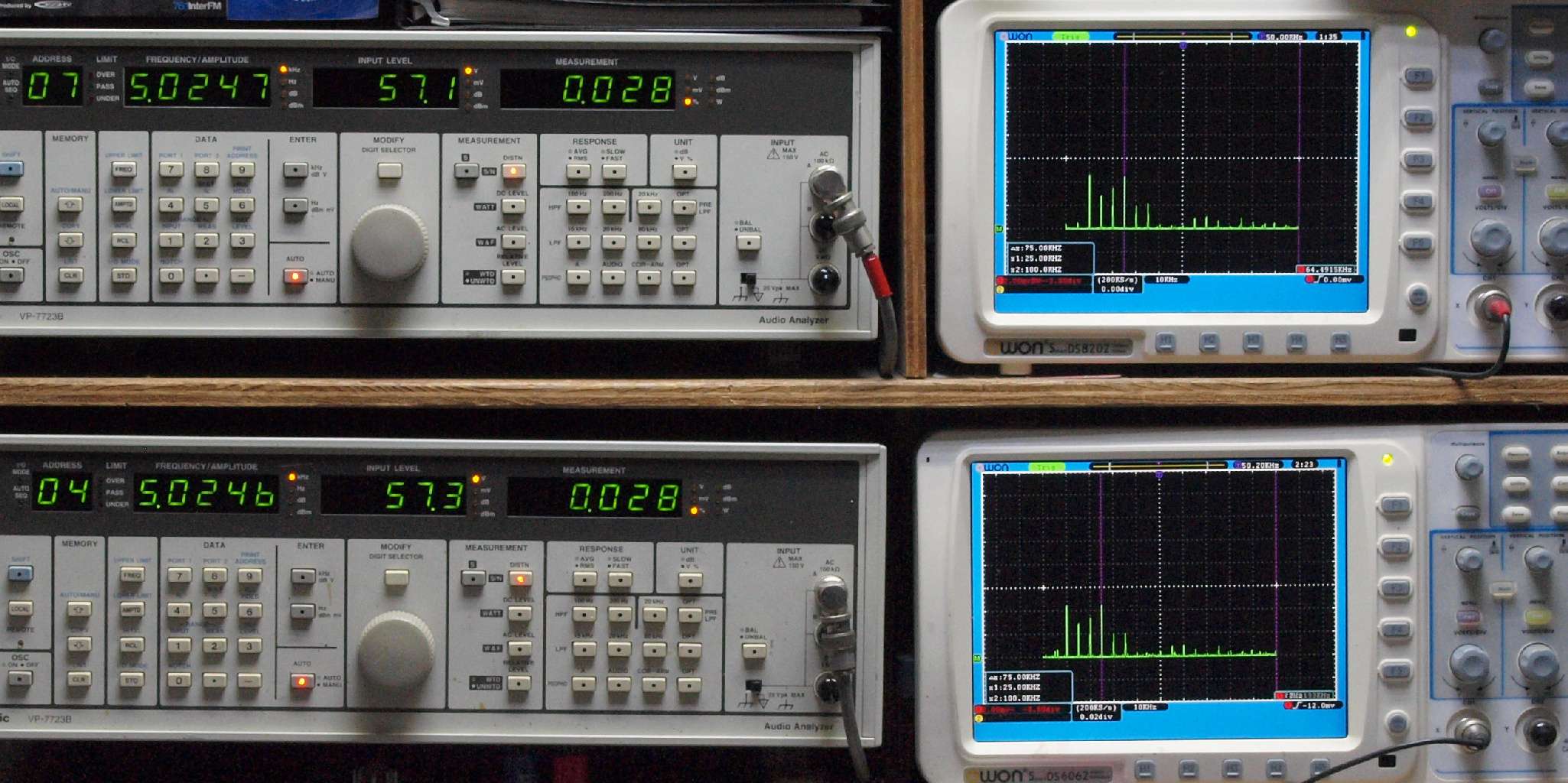

Ｅ１５．　５ｋＨｚ入力、右側ＳＰ出力電圧５７Ｖ＝４０６Ｗ出力、　０．０２８％歪み。 　　　　　　　　　　　　　左側ＳＰ出力電圧５７Ｖ＝４０６Ｗ出力、　０．０２８％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ１６．　１０ｋＨｚ入力、右側ＳＰ出力電圧５７Ｖ＝４０６Ｗ出力、　０．０３２％歪み。 　　　　　　　　　　 　　 　左側ＳＰ出力電圧５７Ｖ＝４０６Ｗ出力、　０．０３２％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

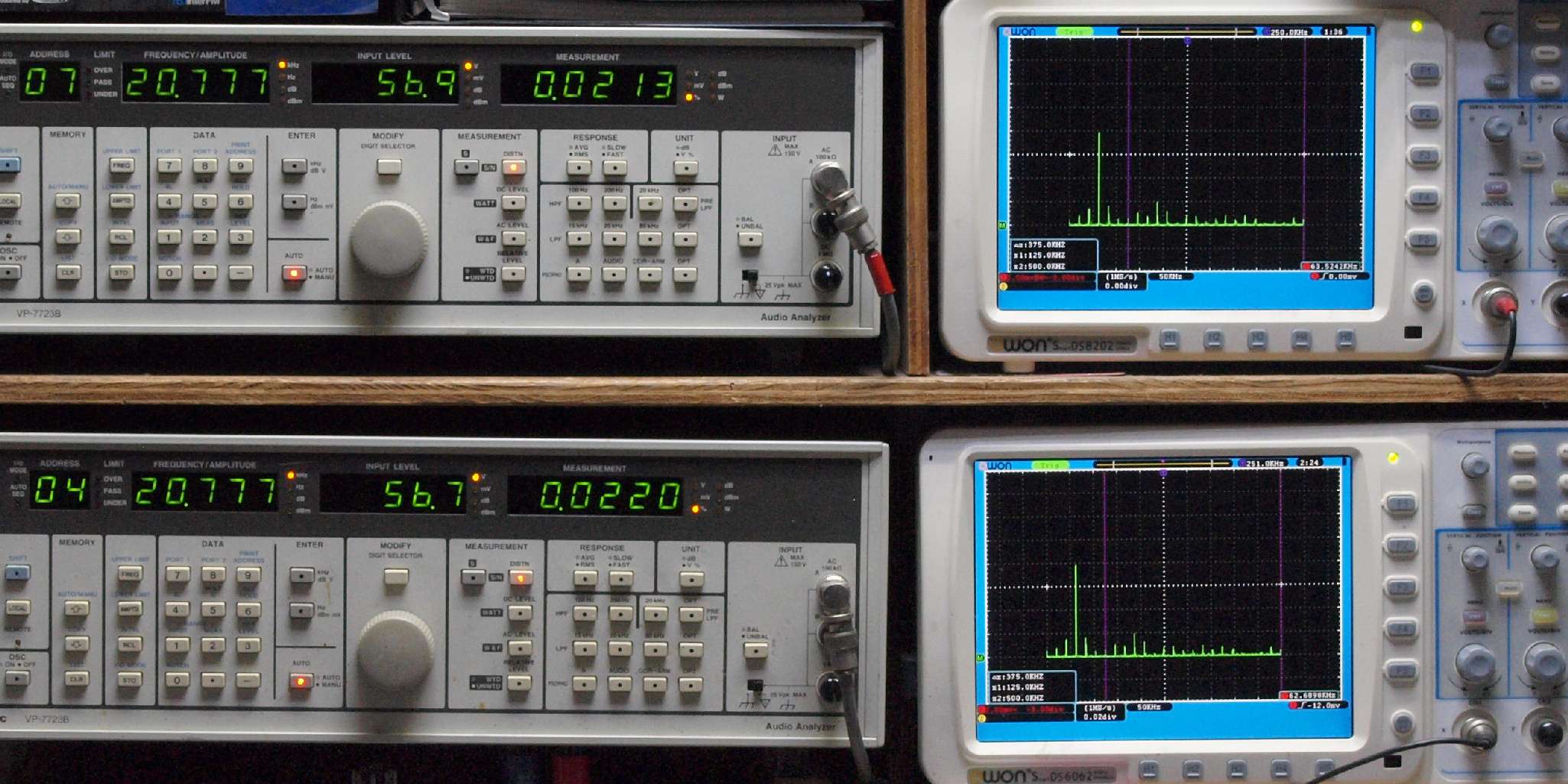

Ｅ１７．　２０ｋＨｚ入力、右側ＳＰ出力電圧５７Ｖ＝４０６Ｗ出力、　０．０２１３％歪み。 　　　　　　　　　　 　　 　左側ＳＰ出力電圧５７Ｖ＝４０６Ｗ出力、　０．２２０％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｅ２１．　ＶＵメーター調整。　MeterSensitivity＝−２４ｄレンジで０ｄＢ入力。

Ｅ２２．　ＶＵメーター調整。　そのままでMeterSensitivity＝−１２ｄBに切り換。

Ｅ２３．　ＶＵメーター調整。　MeterSensitivity＝−１２ｄBレンジ０ｄＢ入力。

Ｅ３４．　ＶＵメーター調整。　そのままでMeterSensitivity＝−６ｄBに切り換。

Ｅ３５．　ＶＵメーター調整。　MeterSensitivity＝−６ｄBレンジで０ｄＢ入力。

Ｅ３６．　ＶＵメーター調整。　そのままでMeterSensitivity＝０ｄBに切り換。

Ｅ４．　完成　２４時間エージング中。　右は　ＧＡＳ　ＴＨＡＥＤＲＡ．　９台目

Ｙ．　ユーザー宅の設置状況 Ｙ１．　設置状況、　正面から見る。

Ｓ．　ＳＡＥ（Scientific Audio Electronics）　ＭＡＲＫ ２６００　の仕様（マニアル・カタログより）

型式 ＳＡＥ　ＭＡＲＫ ２６００　ステレオパワーアンプ 実効出力 600W＋600W（4Ω） 400W＋400W（8Ω、20Hz〜20kHz、両ch駆動、歪率0.05％） 全高調波歪率 0.05％（20Hz〜20kHz、8Ω、250mW〜400W） 混変調歪率 0.05％（250mW〜400W、8Ω、20Hz〜20kHz間の任意の2周波数の4：1混合） 周波数特性 20Hz〜20kHz ±0.25dB（定格出力時） ダンピングファクター 150（100Hz） SN比 100dB（定格出力時） 入力端子 ＲＣＡ入力端子 1系統 入力感度/入力インピーダンス 2.12V/50kΩ 入力レベル調整 左右独立プッシュボタン式4段階ゲイン切替（0、-3、-6、-12dB） メーター感度 左右連動プッシュボタン式4段階切替（0、-6、-12、-24dB） 付属 冷却用ファン 電源 AC100V、50Hz/60Hz。　前期型は１１７Ｖ。 定格消費電力 1,500W（定格出力時） 外形寸法 幅483×高さ178×奥行461mm（端子、ハンドル類を含む） 重量 29.5kg 価格 \650,000（1981年頃）
