ＱＵＡＤ　４４．　修理記録

平成１６年２月９日到着　　　３月９日完成

このＡＭＰの入出力に使用する「５ピンＤＩＮコネクター（雄）」、多数有ります、必要なかたメール下さい 又、ケーブルも作ります（ＤＩＮ−ＲＣＡ端子）

Ａ．　修理前の状況 　「ブーゥ」と言う音が出る 　 B．　原因 電解コンデンサー劣化 Ｃ．　修理状況 電解コンデンサー交換 出力リレー交換 ＲＣＡ端子交換 ＯＰ−ＡＭＰ交換 Ｄ．　使用部品 電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　　　　　１４個 リレー　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　１個 ＲＣＡ端子　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　６個 ＯＰ−ＡＭＰ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　１４個 Ｅ．　調整・測定 Ｆ．　修理費　　　５７，０００円　　オーバーホール修理 Ｓ．　ＱＵＡＤ　４４　の仕様（マニアル・カタログより）

Ａ．　修理前の状況 Ａ１．　修理前　上から見る

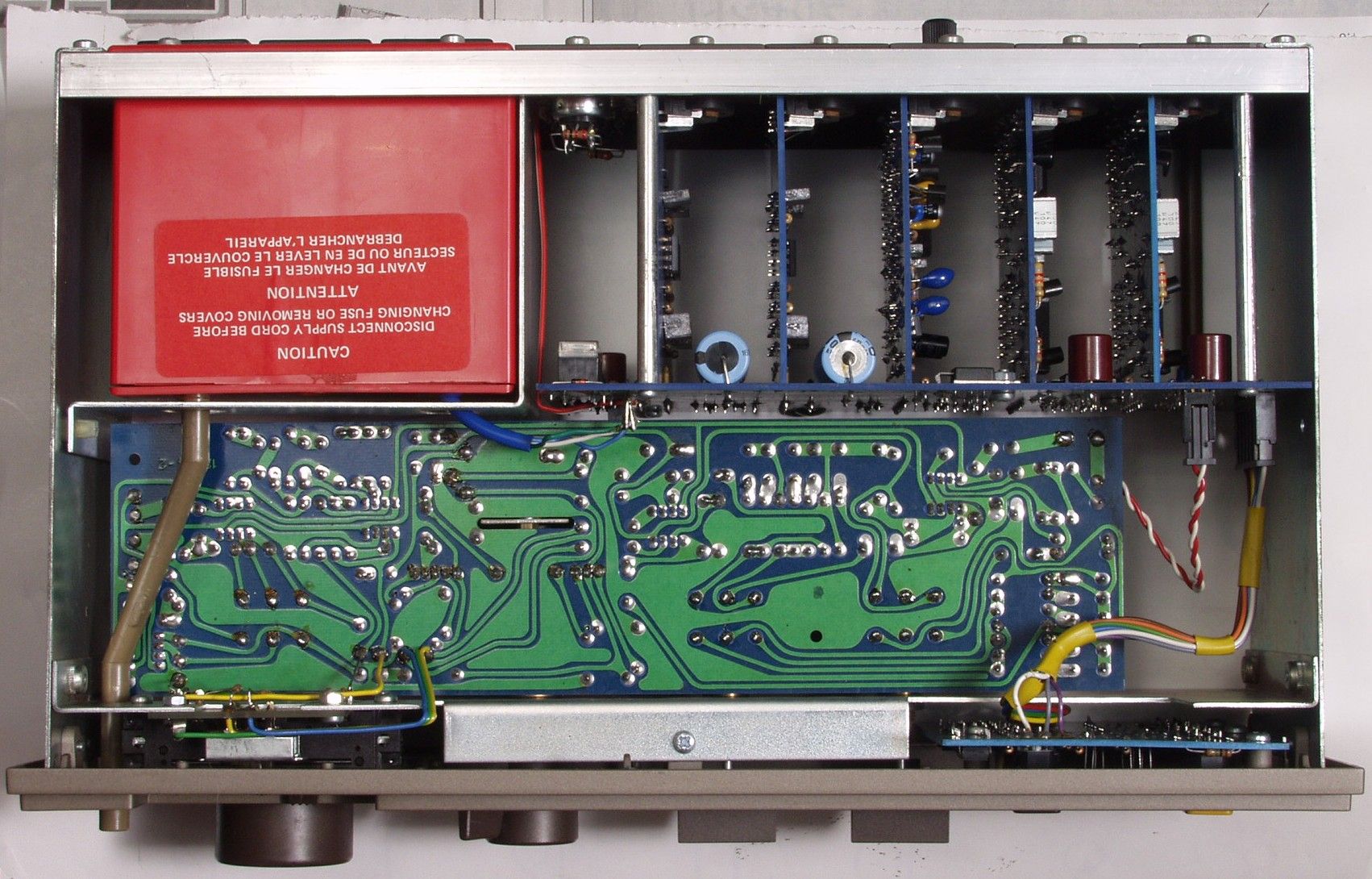

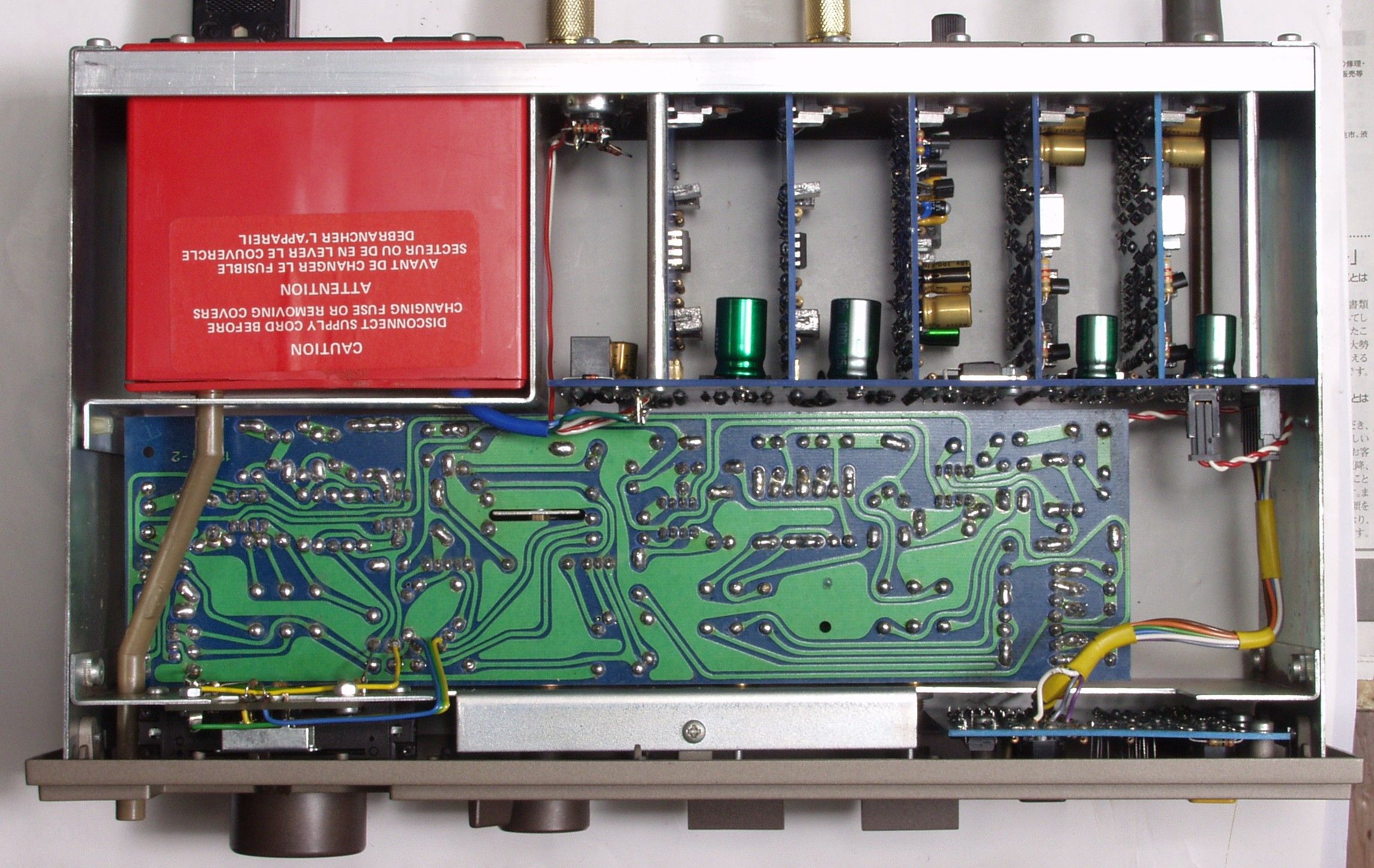

Ａ２．　修理前　下から見る

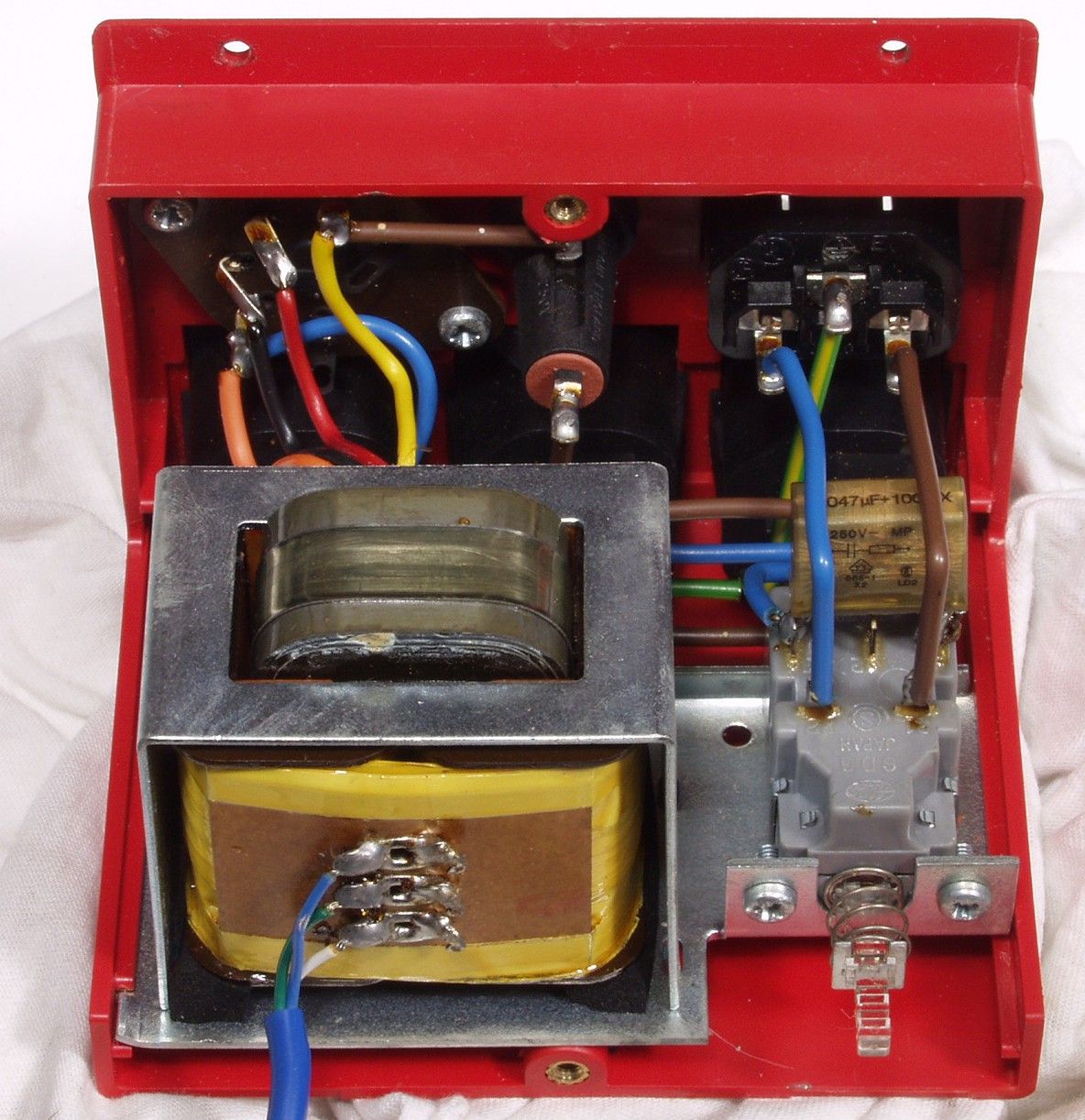

Ａ３．　修理前　電源トランス部

Ａ４．　修理前　ＶＲは日本製

Ｃ．　修理状況 Ｃ１Ａ．　修理前　ＴＡＰＥ１入力基板　下のディプＳＷはＰｌａｙとＲｅｃｏｒｄのレベル調整

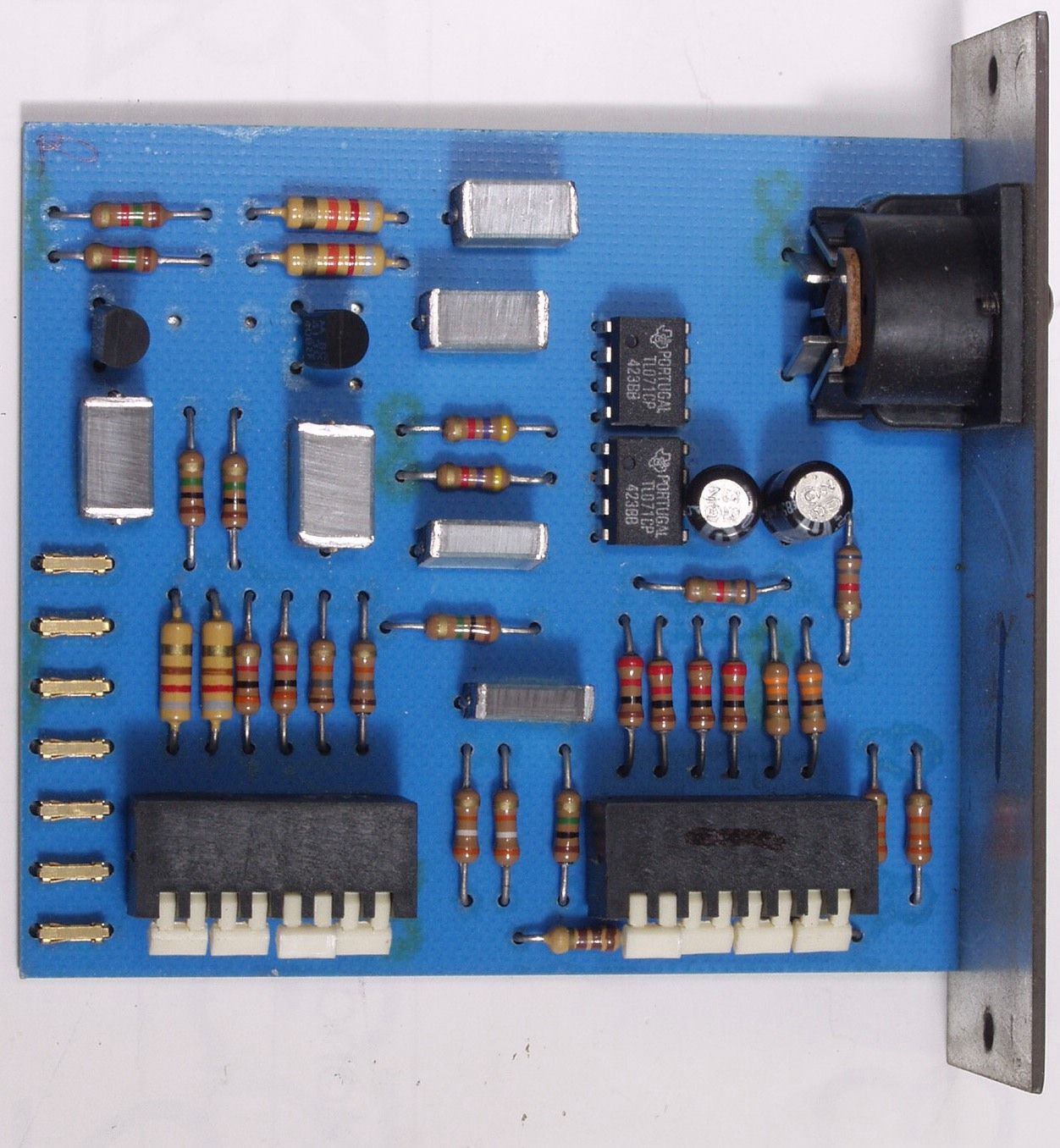

Ｃ１Ｂ．　修理後　　ＴＡＰＥ１入力基板　ＯＰ−ＡＭＰ２個、電解コンデンサー２個交換

Ｃ１Ｃ．　修理前　　ＴＡＰＥ１入力基板裏

Ｃ１Ｄ．　修理（半田補正）後　　ＴＡＰＥ１入力基板裏　全半田やり直し

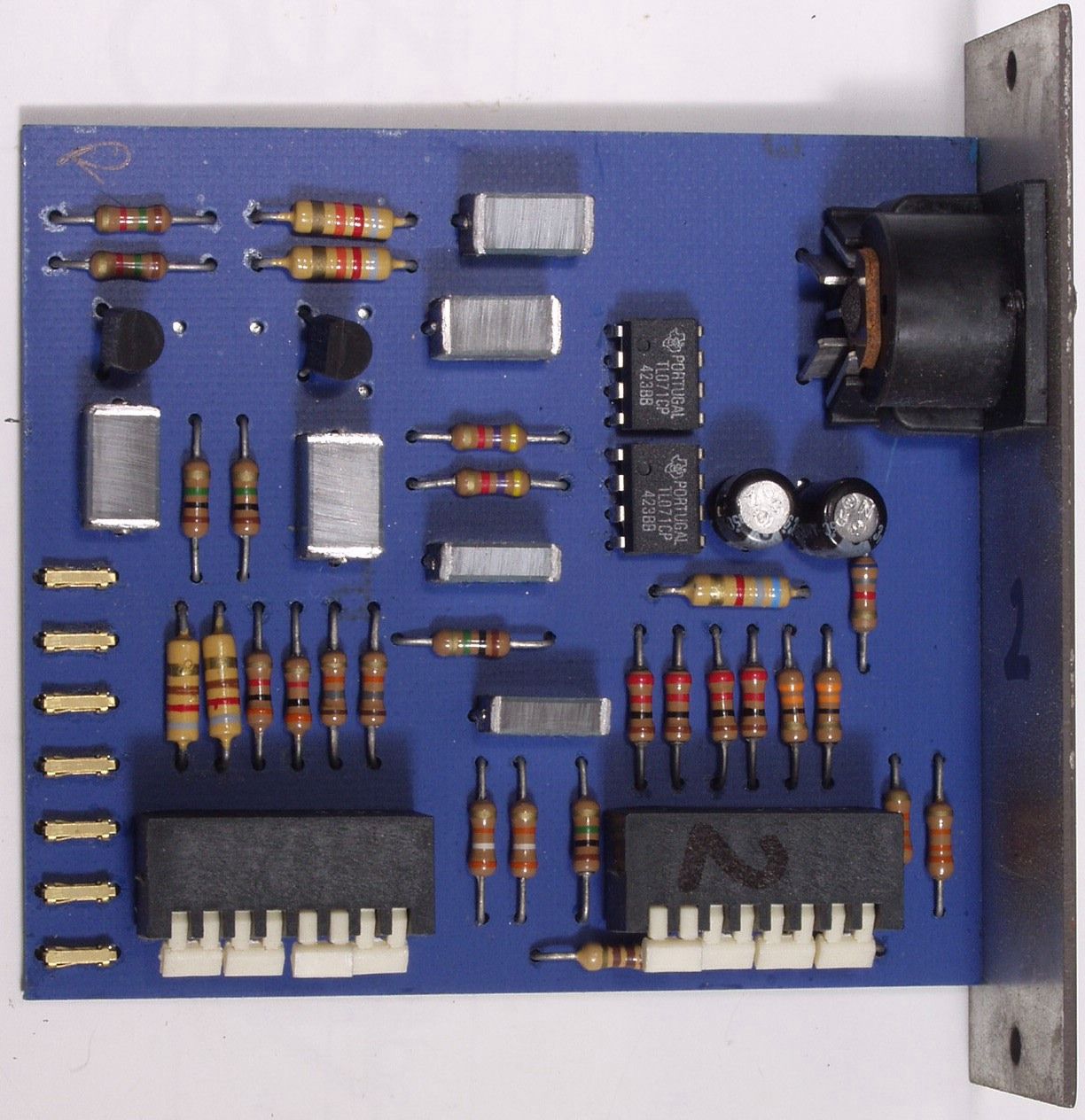

Ｃ２Ａ．　修理前　　ＴＡＰＥ２入力基板　下のデイップＳＷはＰｌａｙとＲｅｃｏｒｄのレベル調整

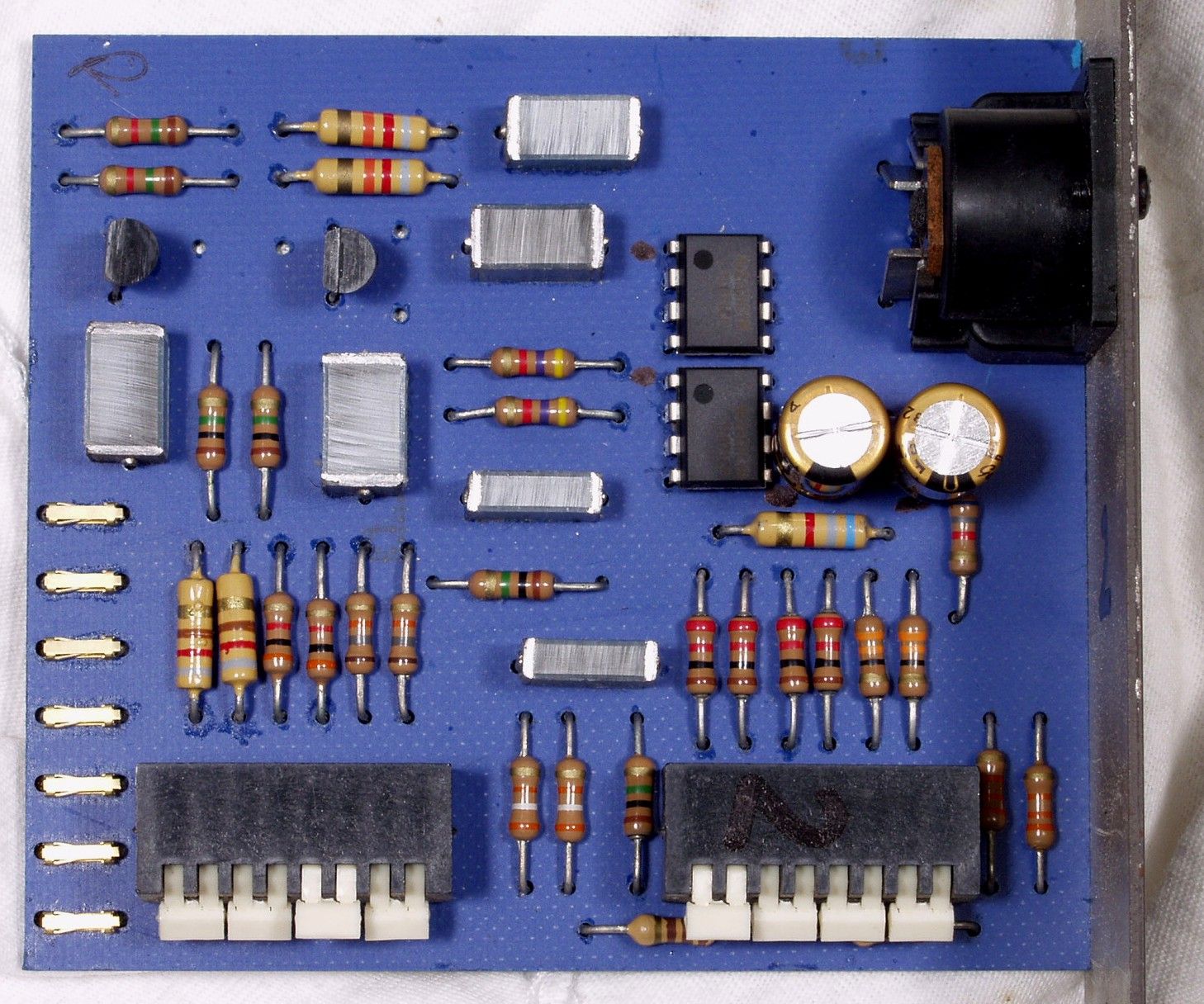

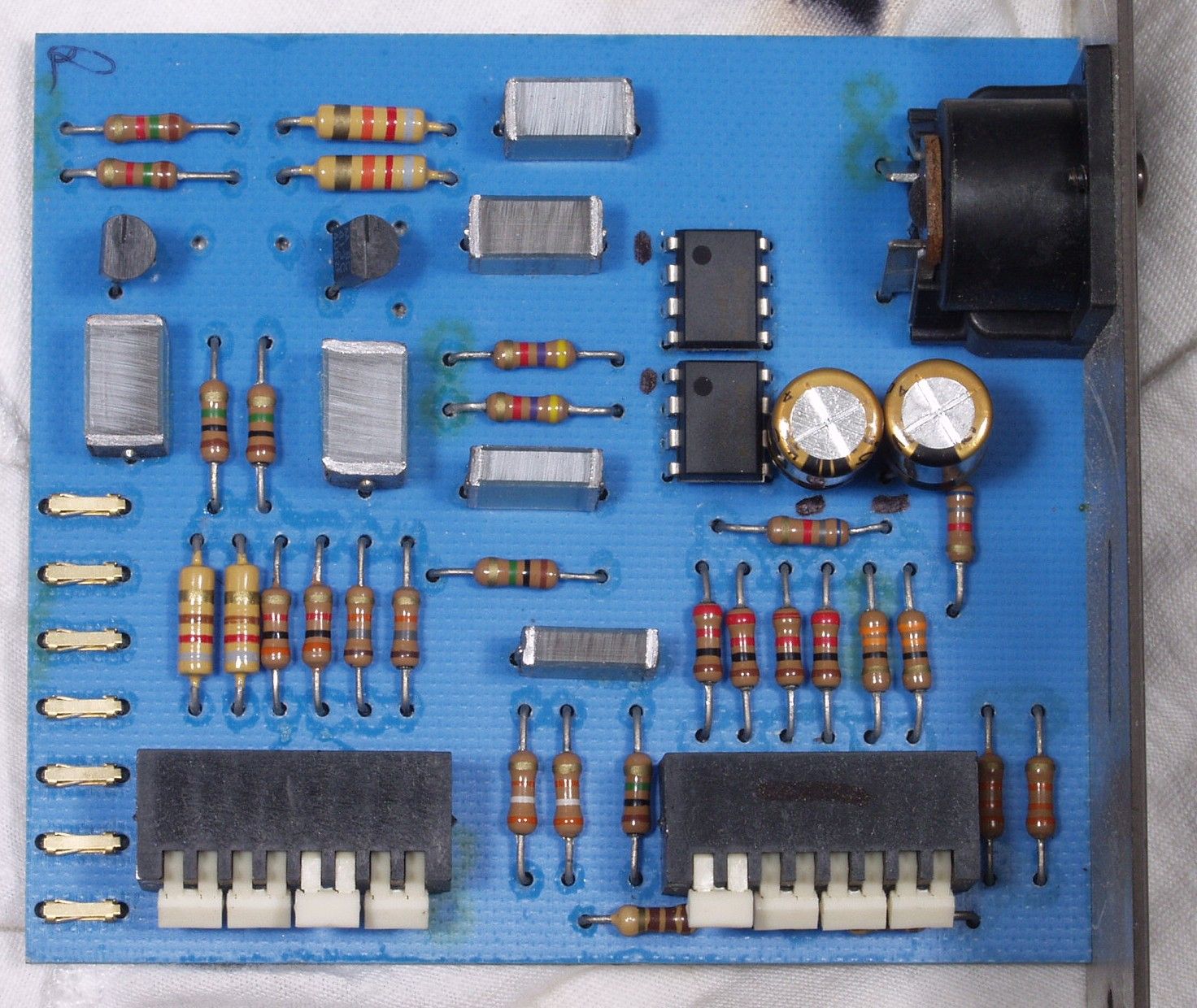

Ｃ２Ｂ．　修理後　ＴＡＰＥ２入力基板　ＯＰ−ＡＭＰ２個、電解コンデンサー２個交換

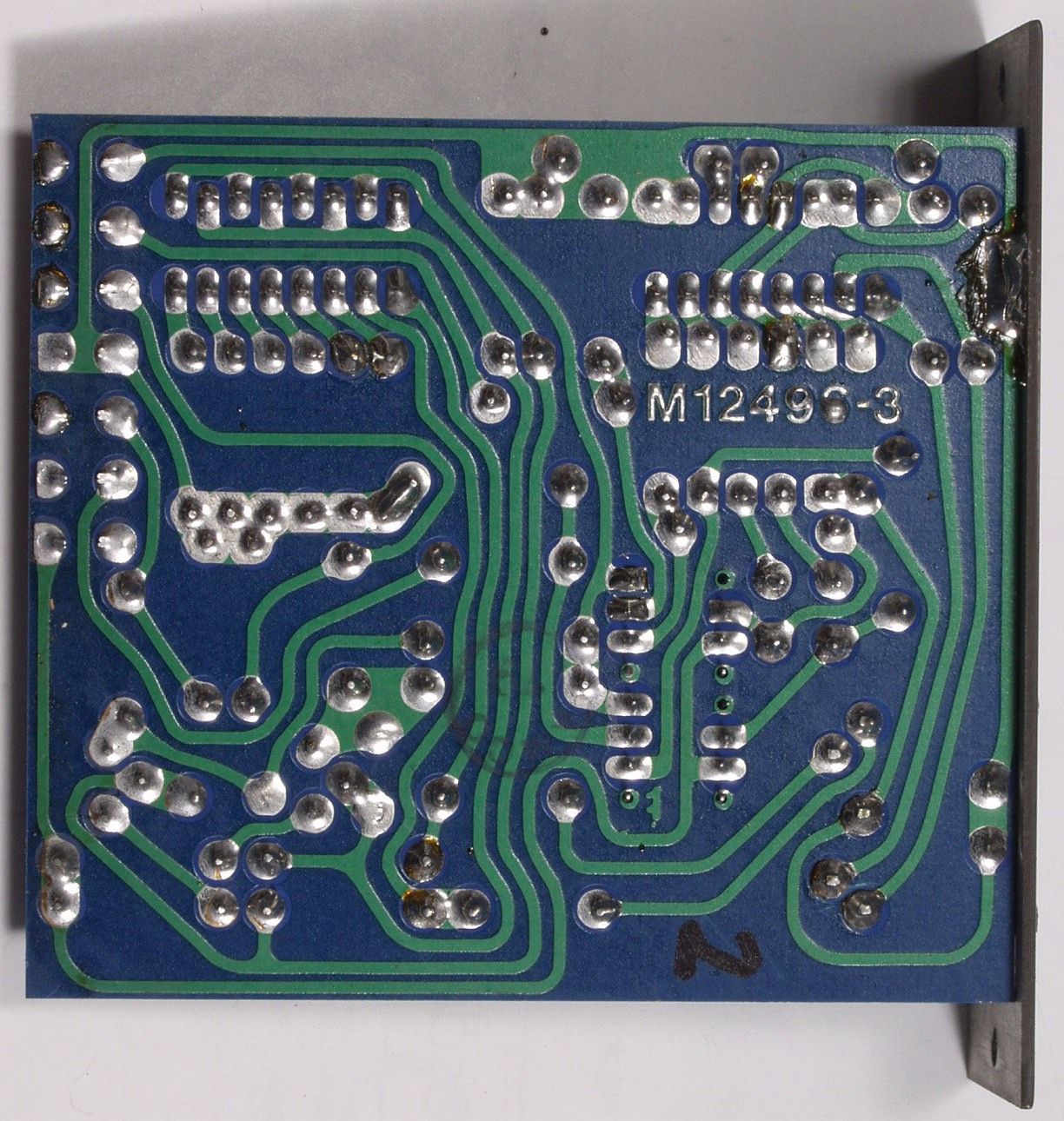

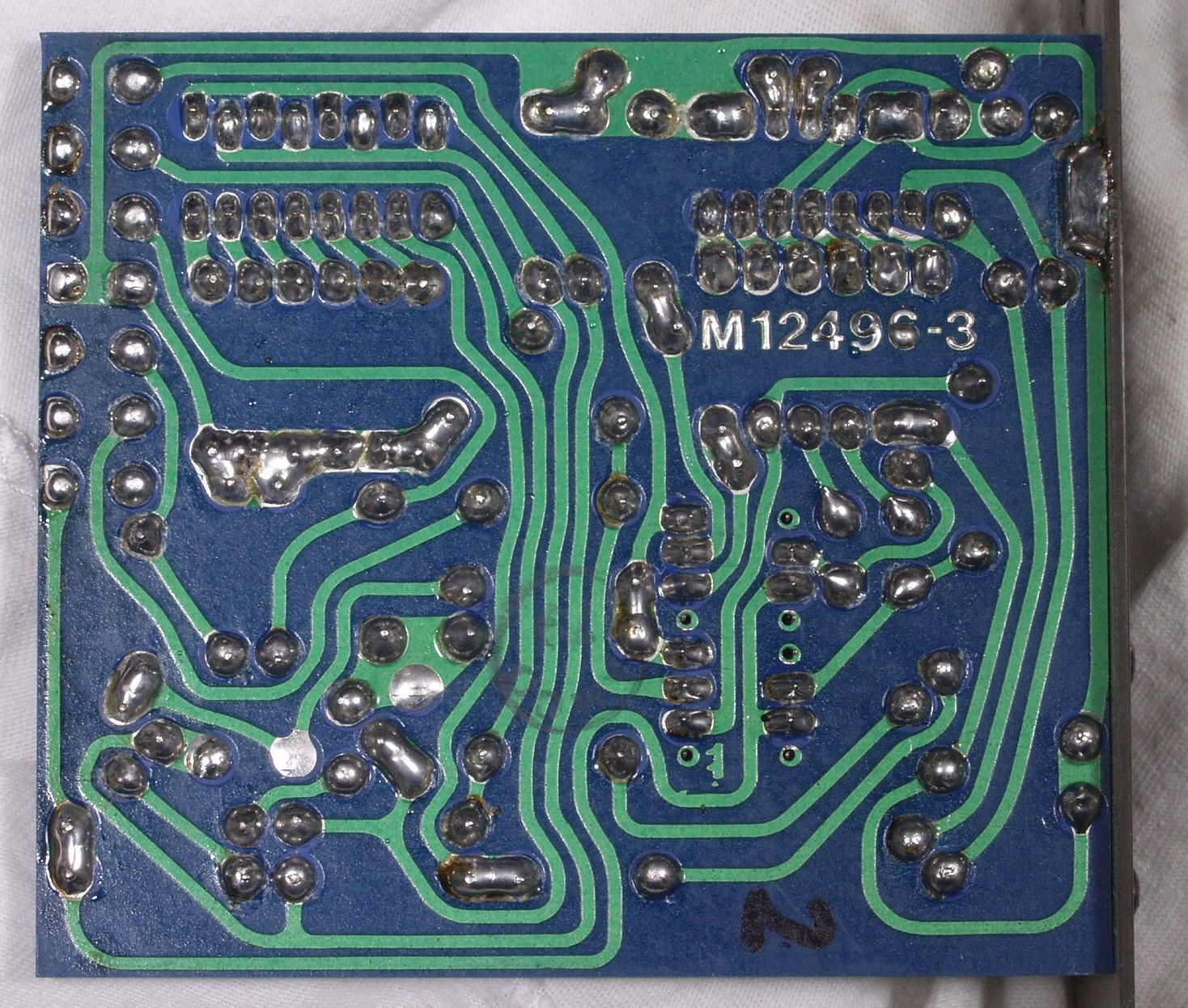

Ｃ２Ｃ．　修理前　　ＴＡＰＥ２入力基板裏

Ｃ２Ｄ．　修理（半田補正）後　　ＴＡＰＥ２入力基板裏　全半田やり直し

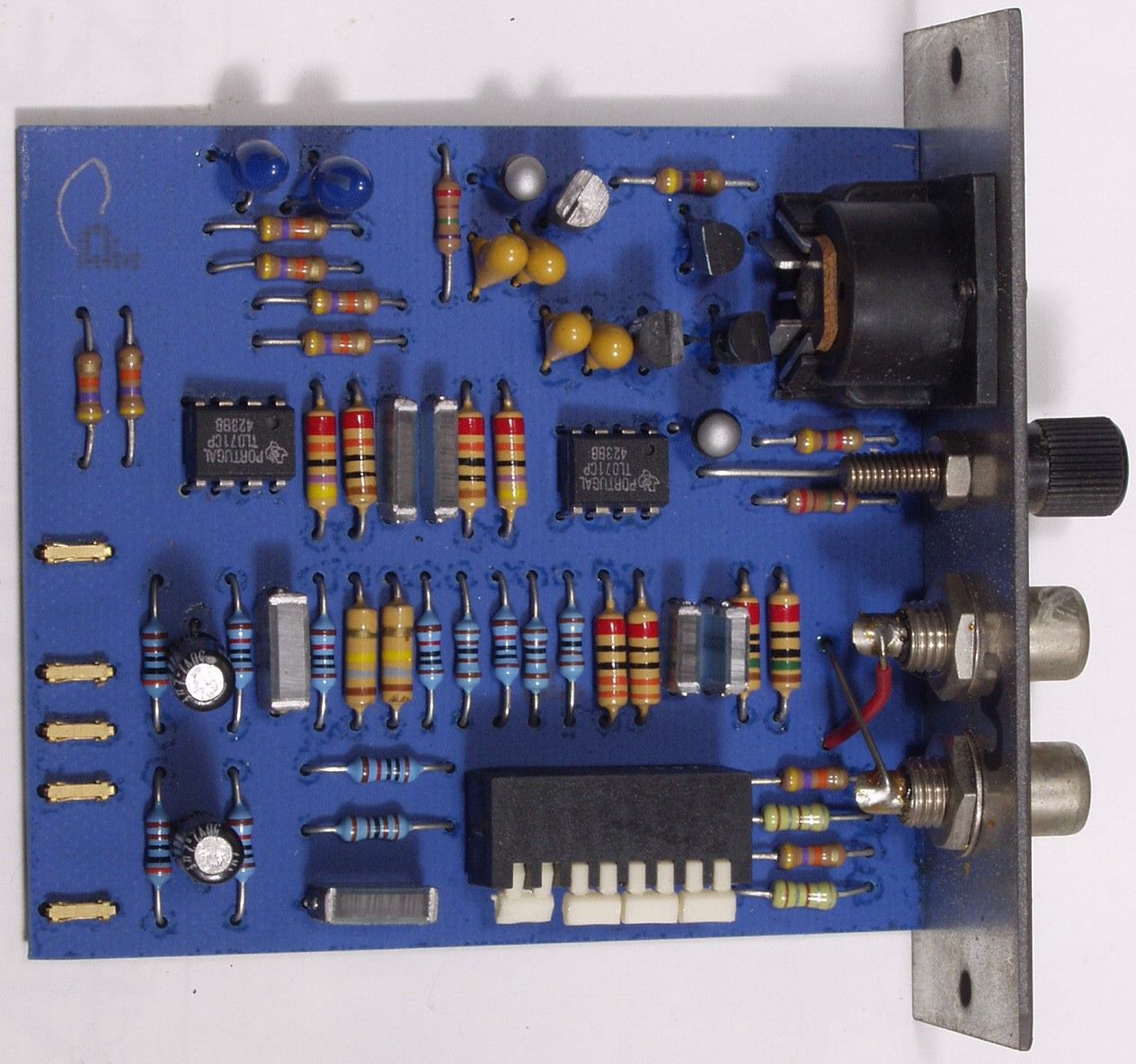

Ｃ３Ａ．　修理前　　ＤＩＳＫ入力基板　下のデイップＳＷは入力レベル調整

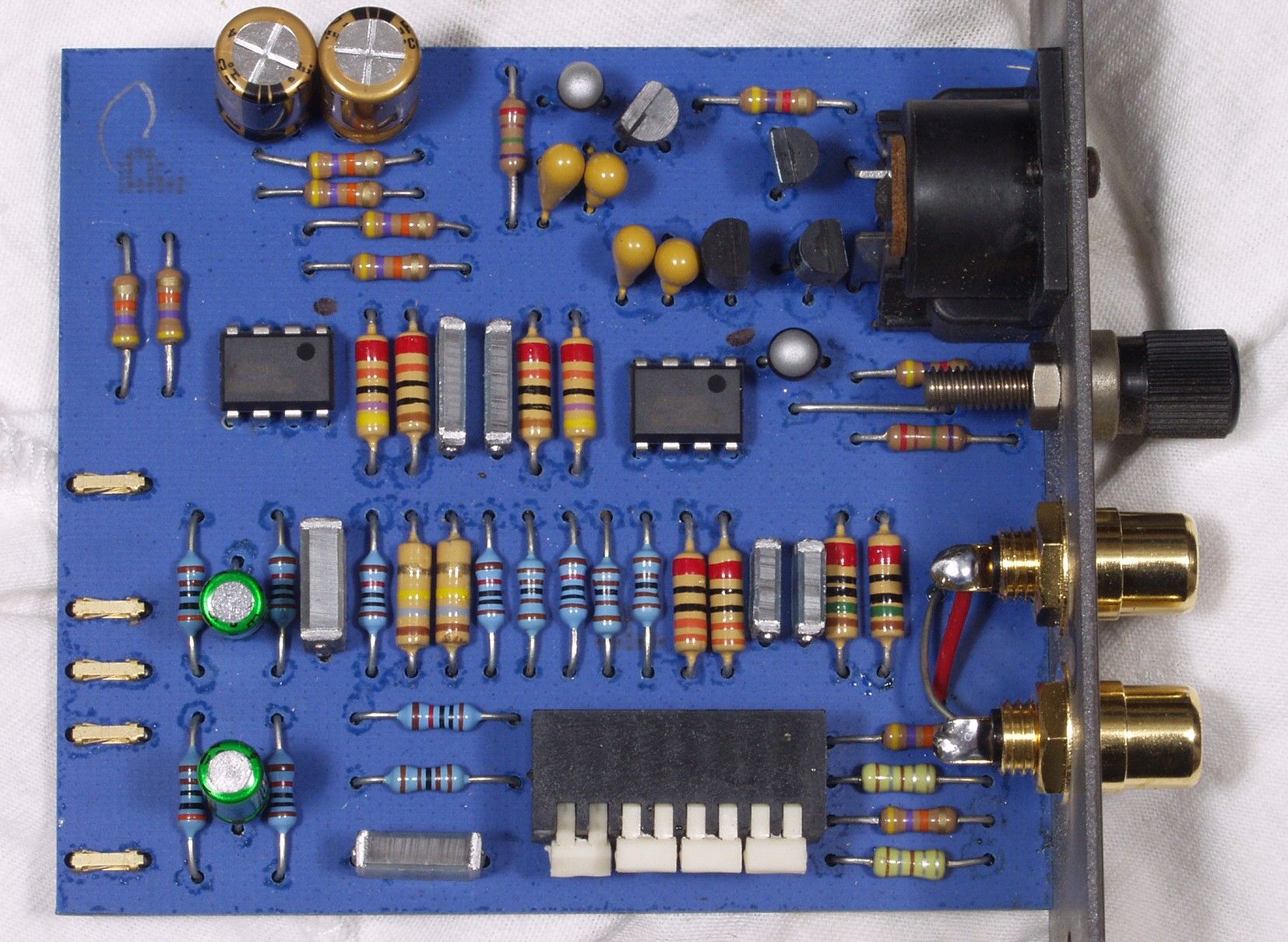

Ｃ３Ｂ．　修理後　　ＤＩＳＫ入力基板　ＯＰ−ＡＭＰ２個、電解コンデンサー４個、ＲＣＡ端子２個交換

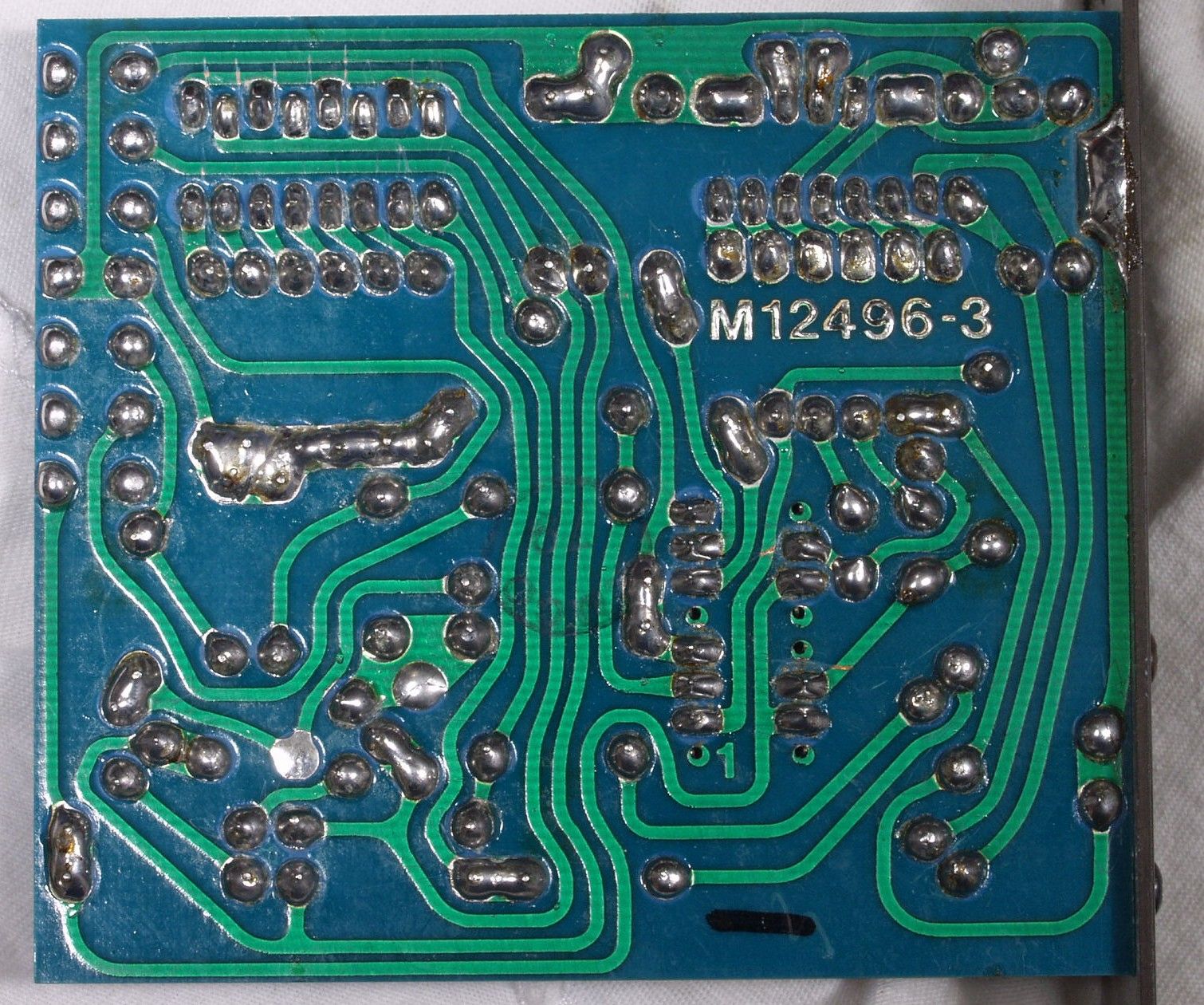

Ｃ３Ｃ．　修理前　　ＤＩＳＫ入力基板裏

Ｃ３Ｃ１．　修理前　　ＤＩＳＫ入力基板裏　半田不良ヶ所

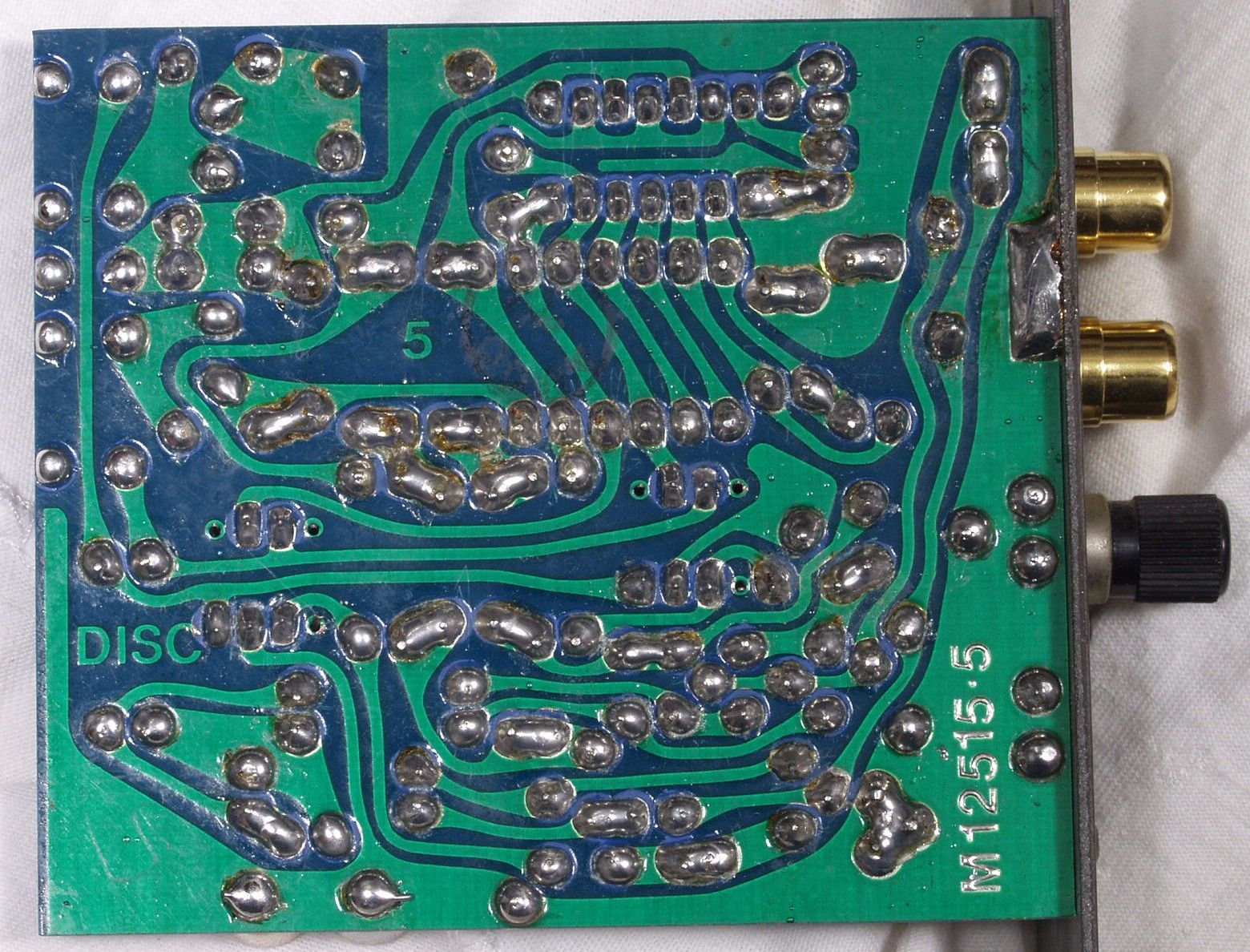

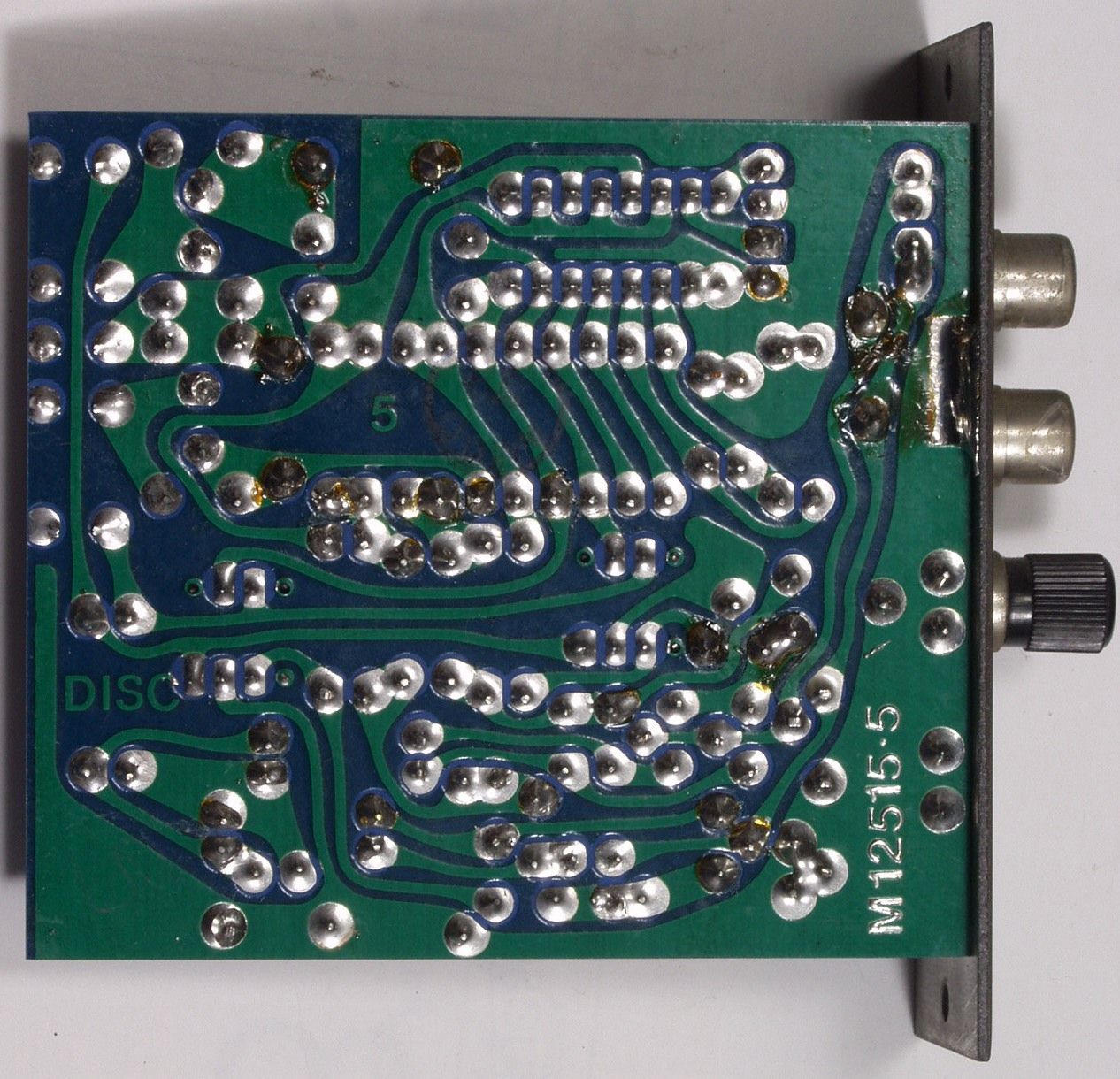

Ｃ３Ｄ．　修理（半田補正）後　　ＤＩＳＫ入力基板裏　全半田やり直し

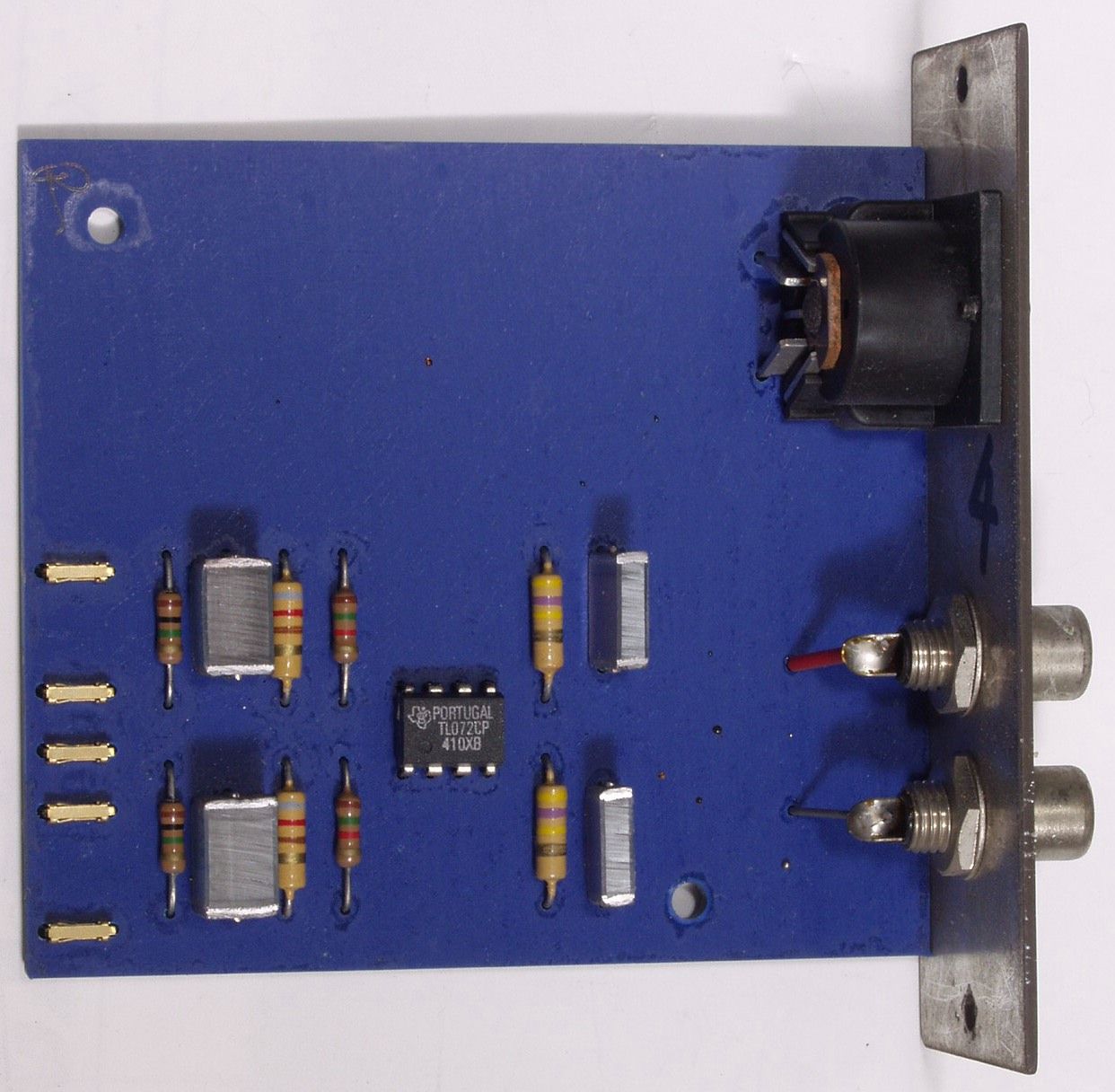

Ｃ４Ａ．　修理前　　ＣＤ／ＡＵＸ入力基板

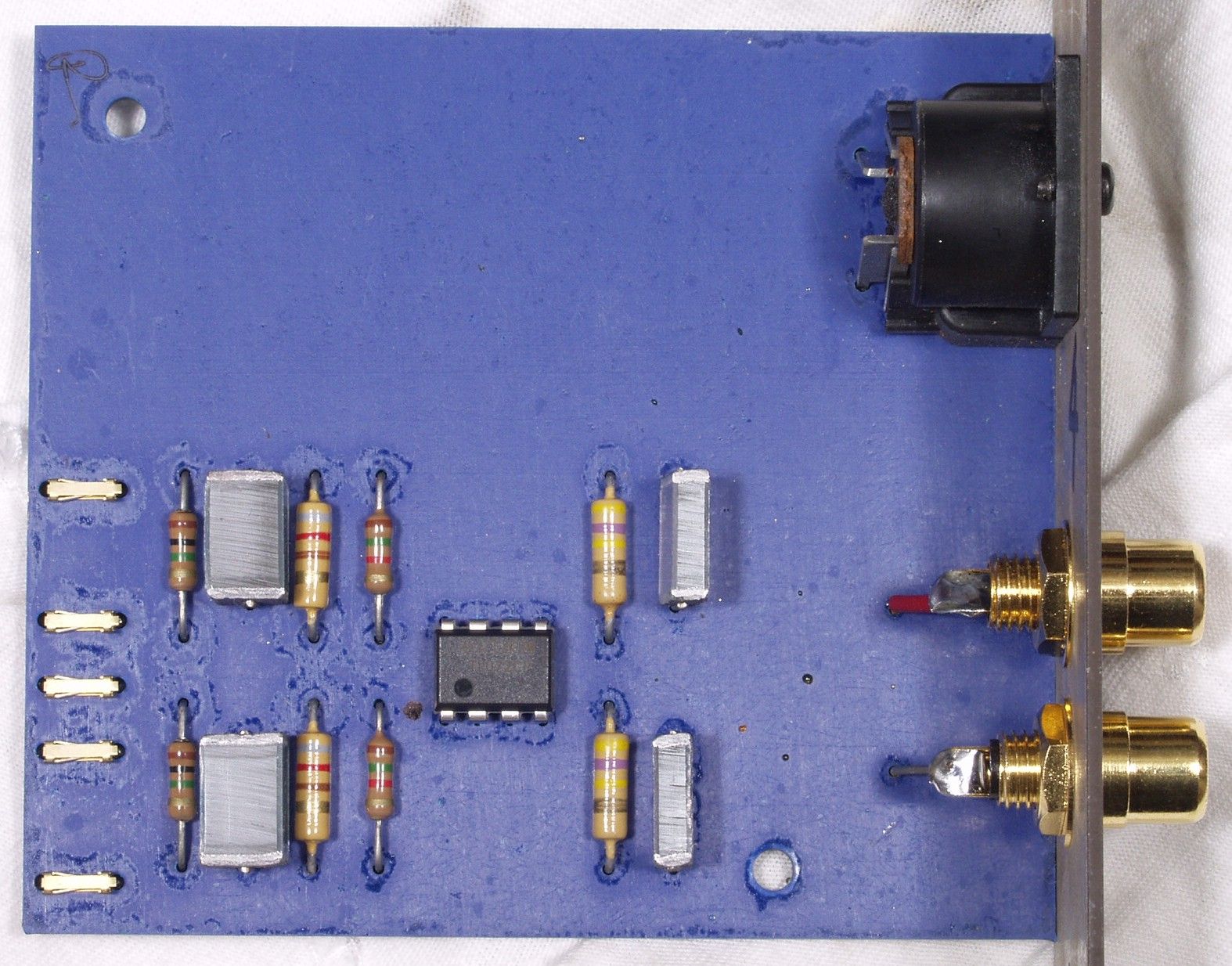

Ｃ４Ｂ．　修理後　　ＣＤ／ＡＵＸ入力基板　ＯＰ−ＡＭＰ、ＲＣＡ端子２個交換

Ｃ４Ｃ．　修理前　　ＣＤ／ＡＵＸ入力基板裏

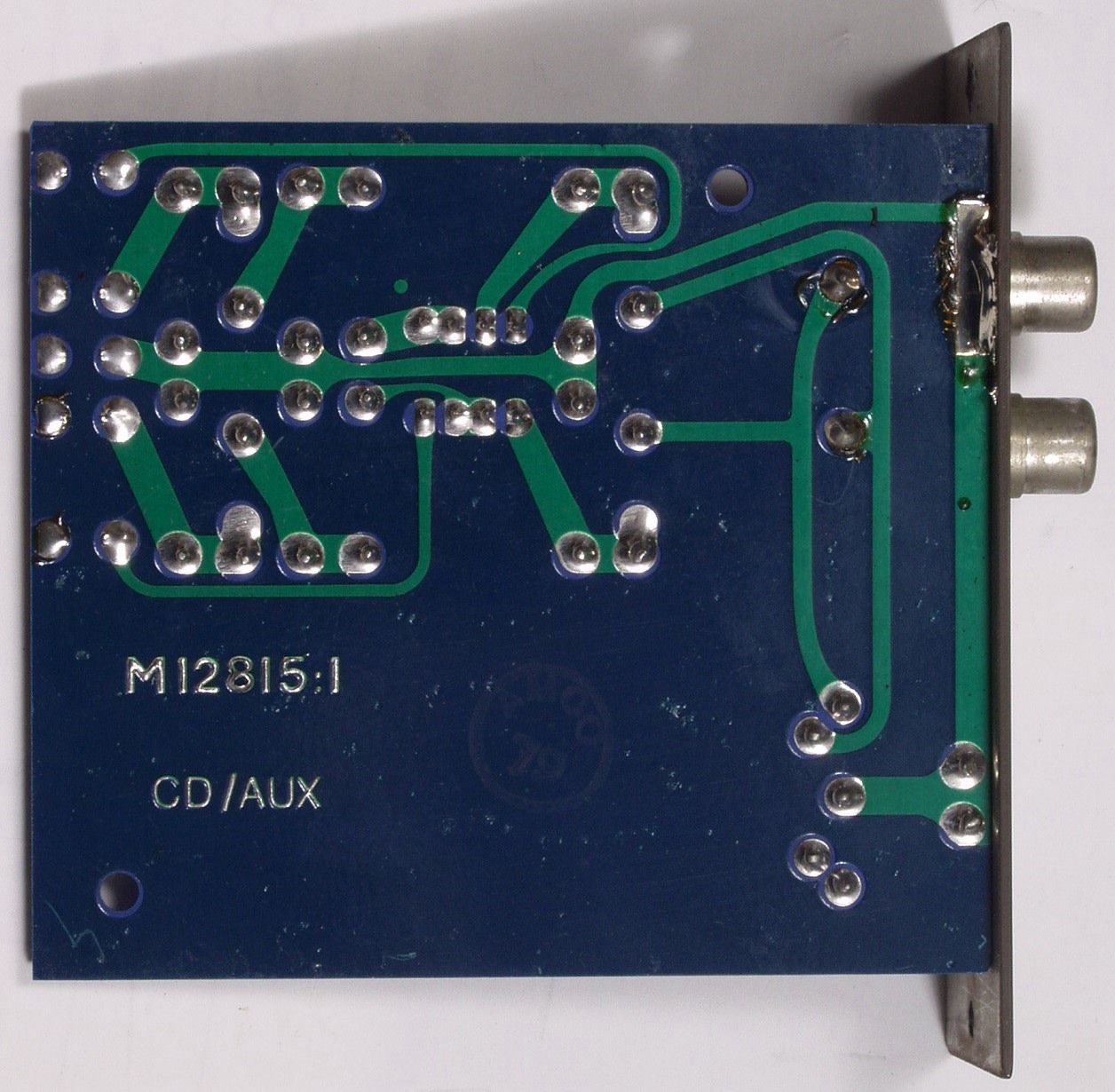

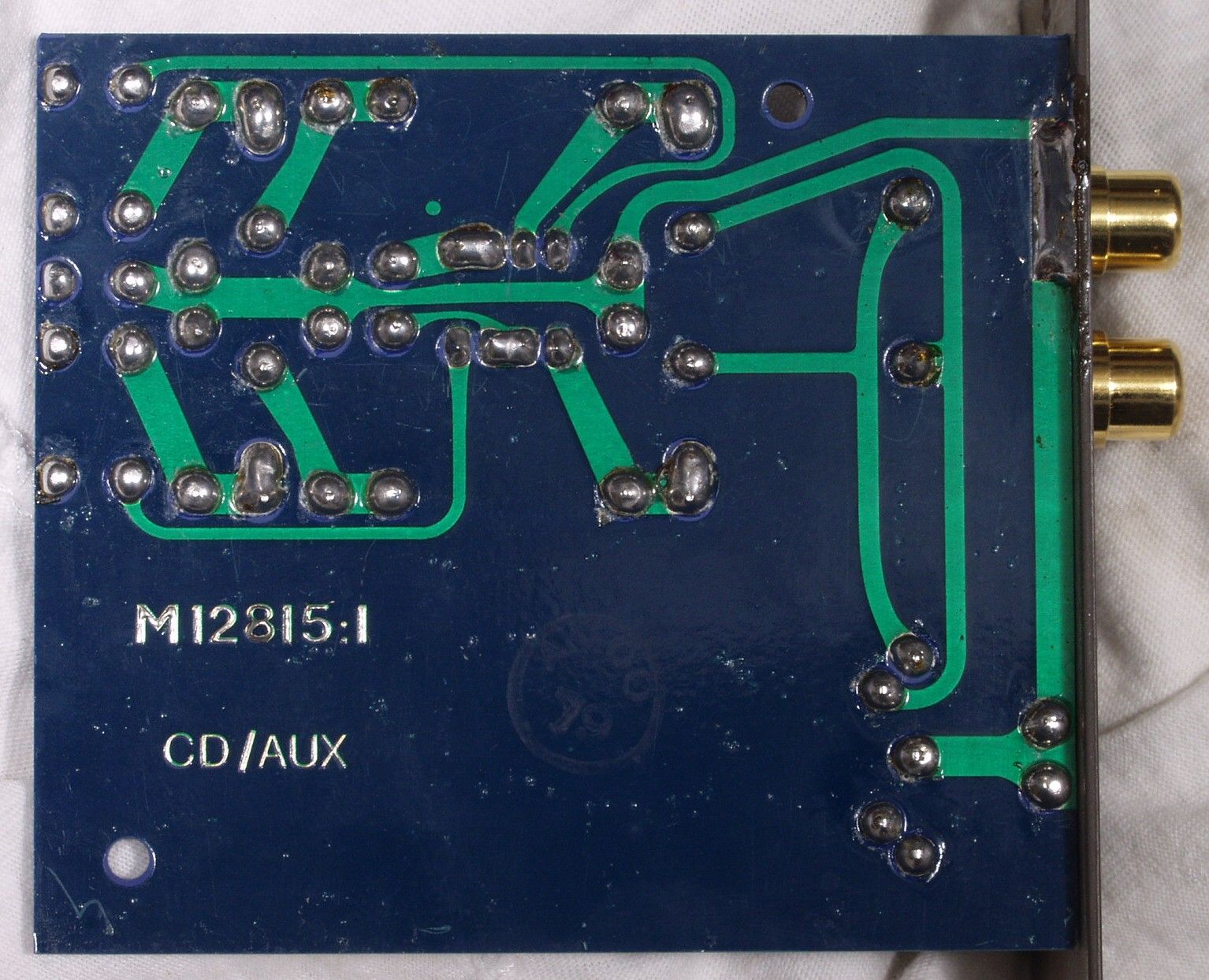

Ｃ４Ｄ．　修理（半田補正）後　　ＣＤ／ＡＵＸ入力基板裏　全半田やり直し

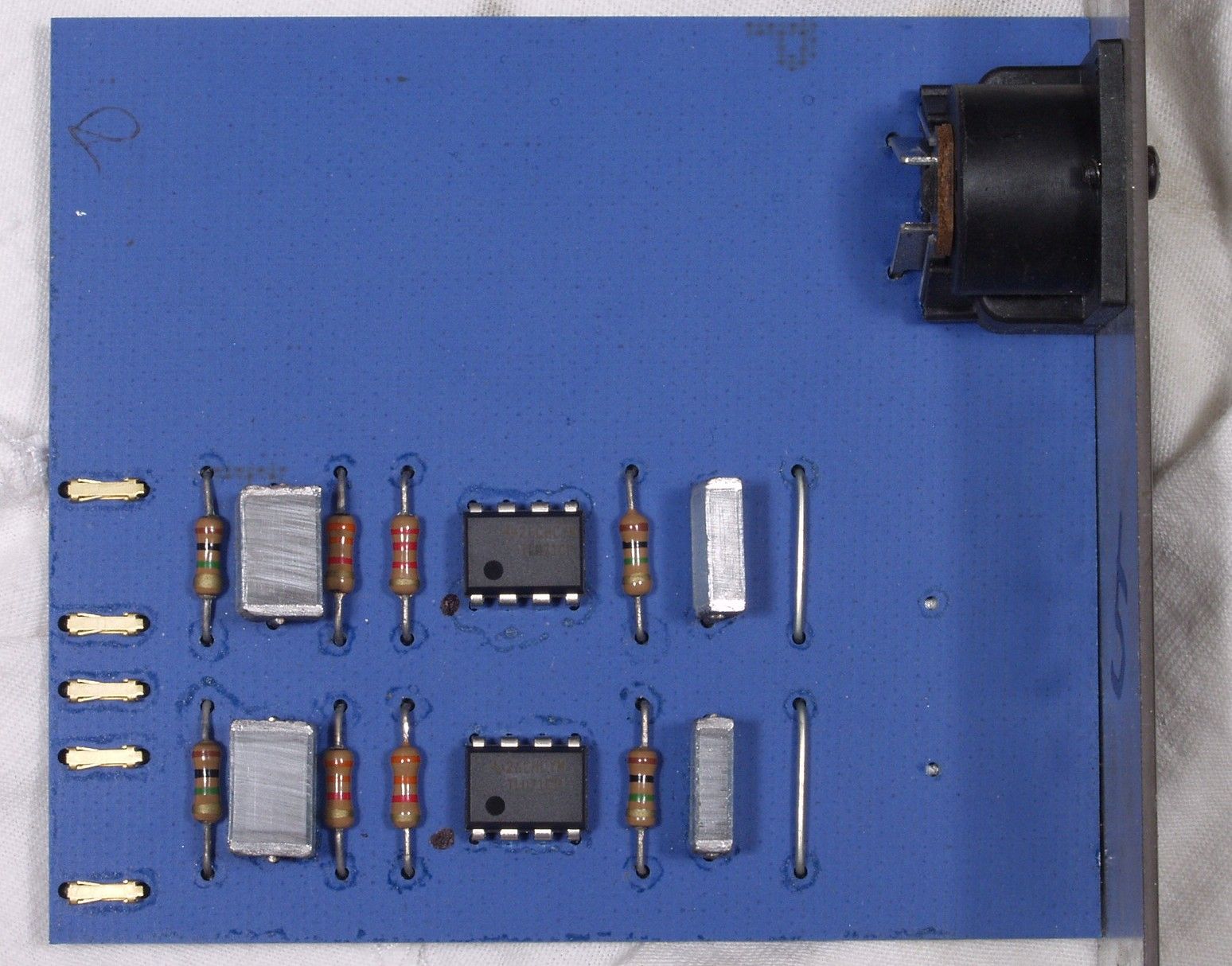

Ｃ５Ａ．　修理前　　ＲＡＤＩＯ入力基板

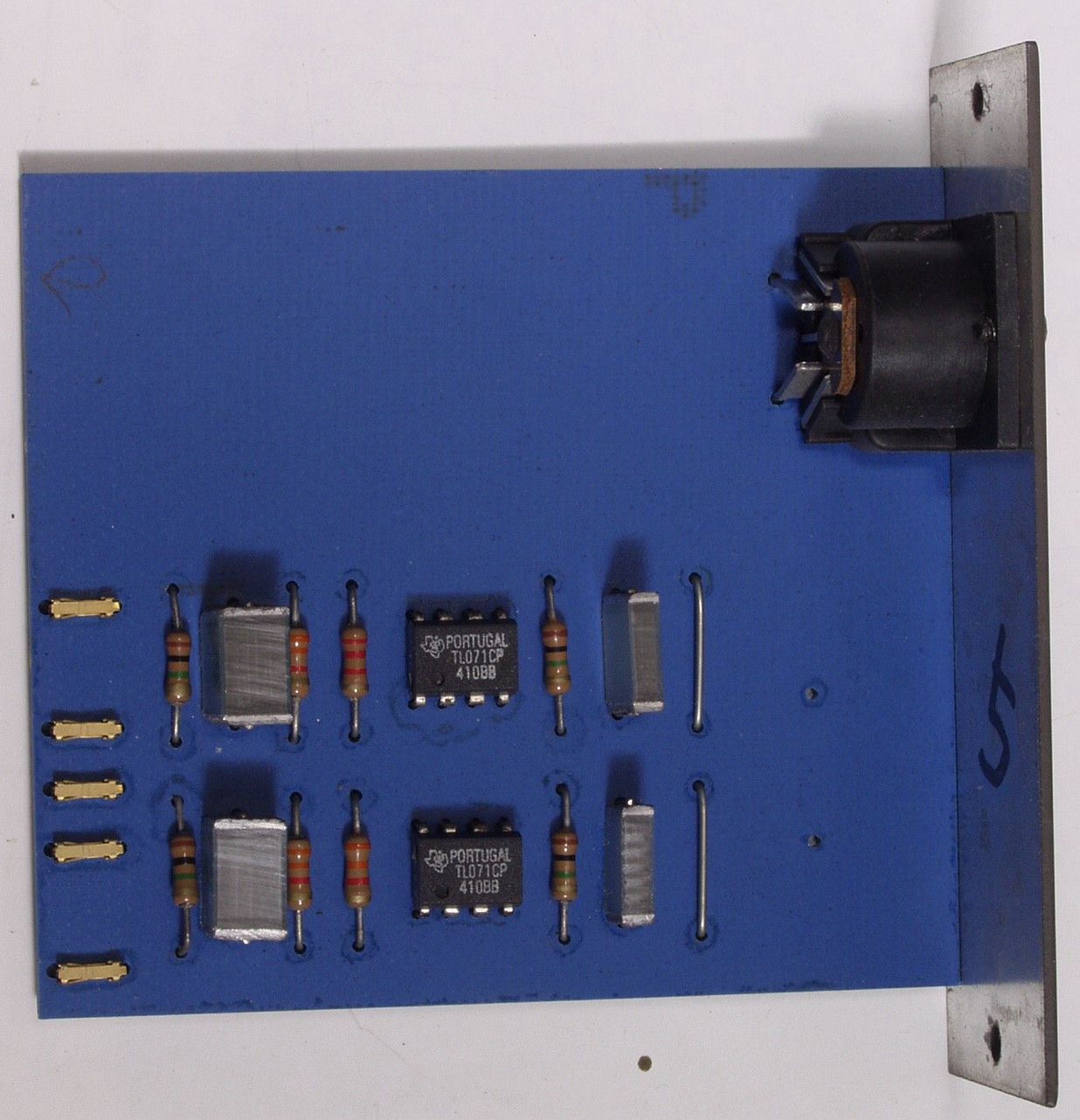

Ｃ５Ｂ．　修理後　　ＲＡＤＩＯ入力基板　ＯＰ−ＡＭＰ２個交換

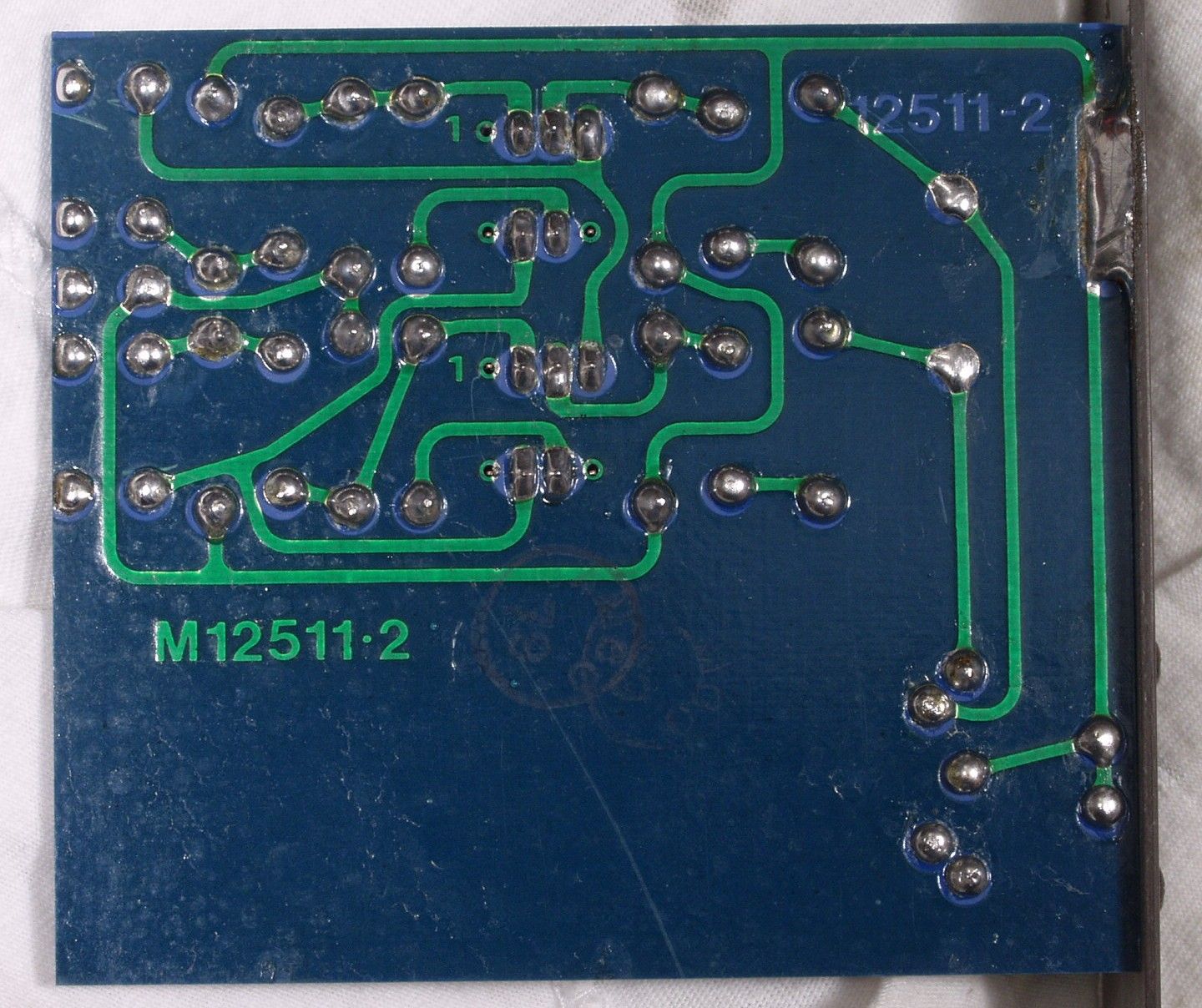

Ｃ５Ｃ．　修理前　　ＲＡＤＩＯ入力基板裏

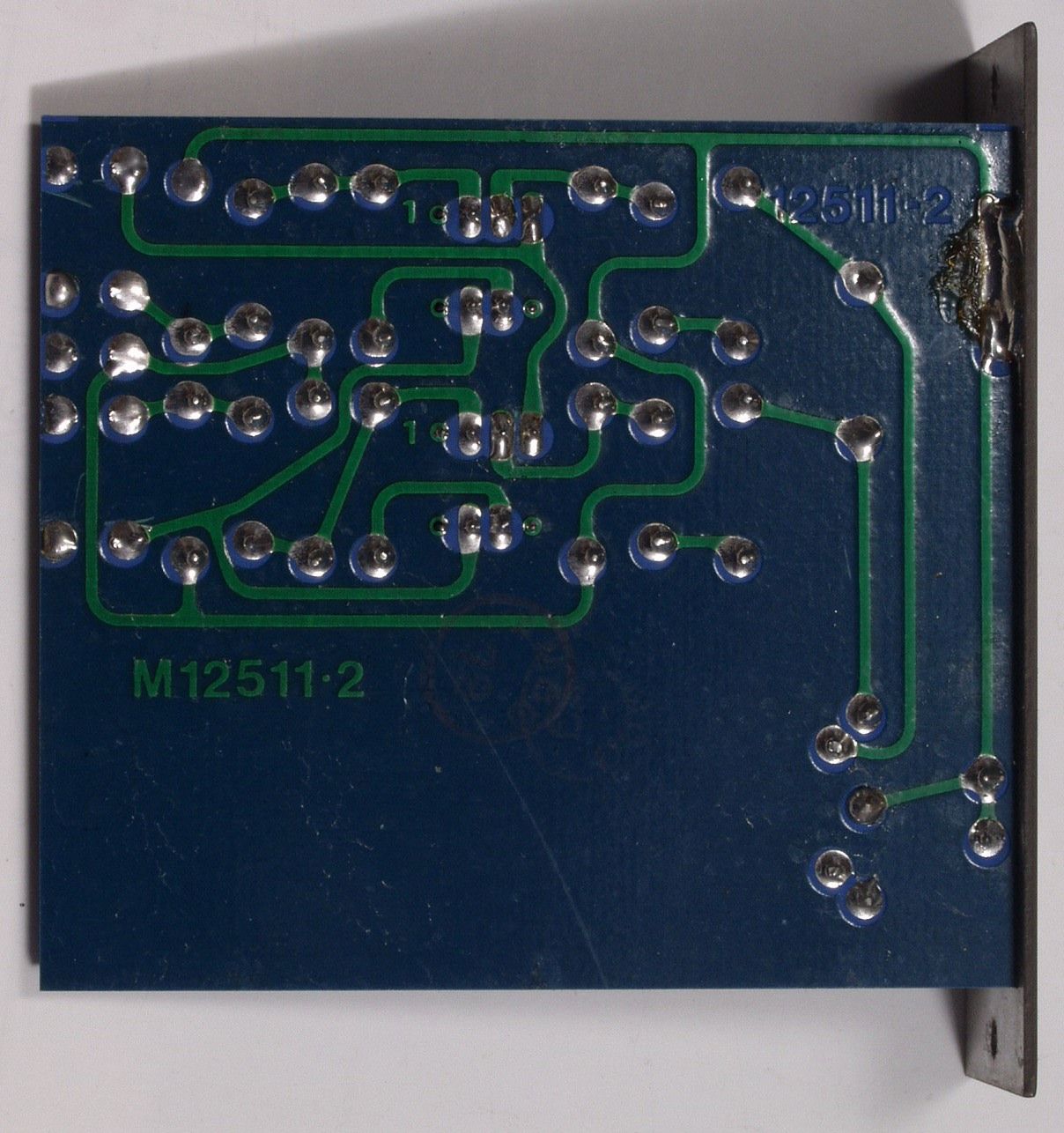

Ｃ５Ｄ．　修理（半田補正）後　　ＲＡＤＩＯ入力基板裏　全半田やり直し

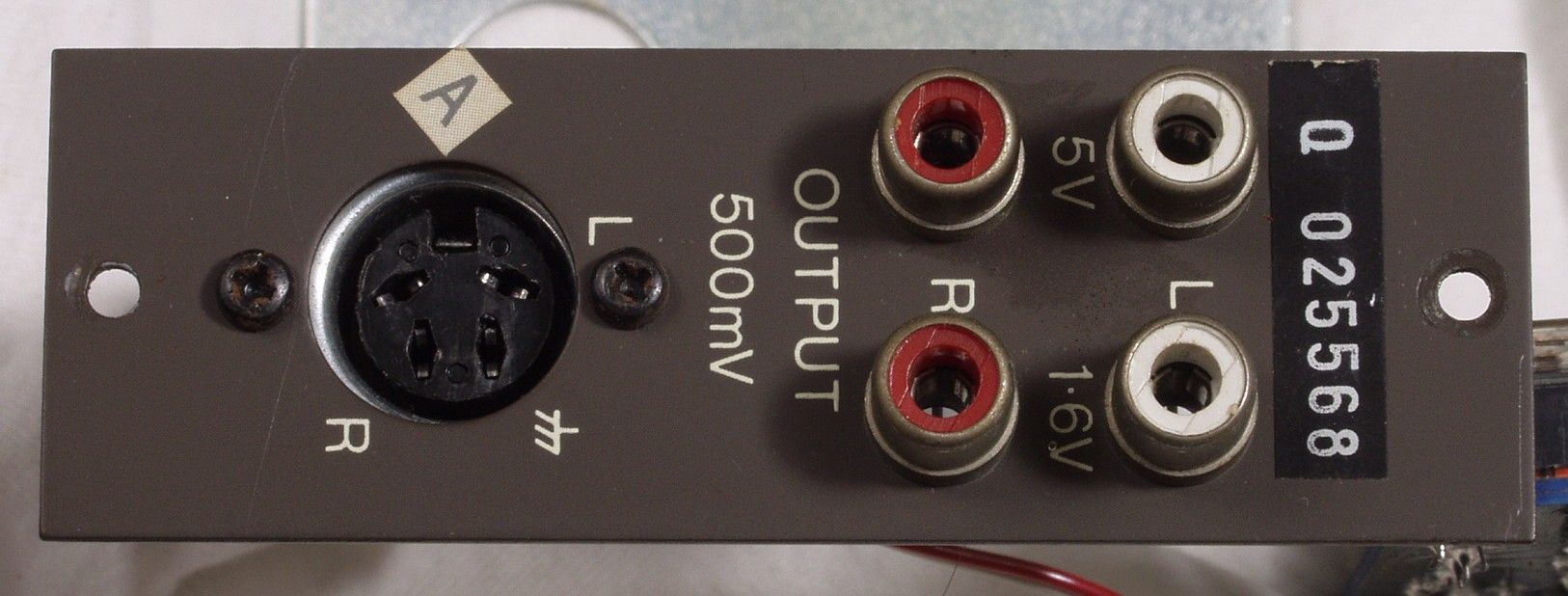

Ｃ６Ａ．　修理前　　出力ＲＣＡ端子　何と５Ｖ／１．６Ｖの出力端子有り、真空管ＡＭＰも十分駆動できる

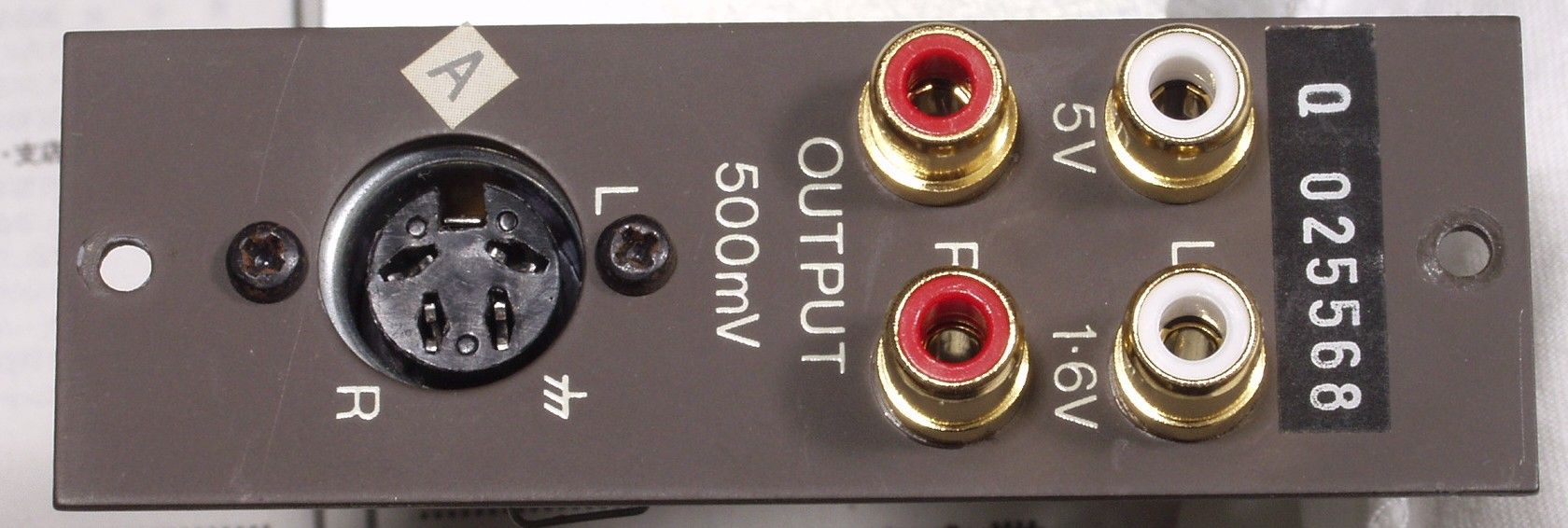

Ｃ６Ｂ．　修理後　　出力ＲＣＡ端子

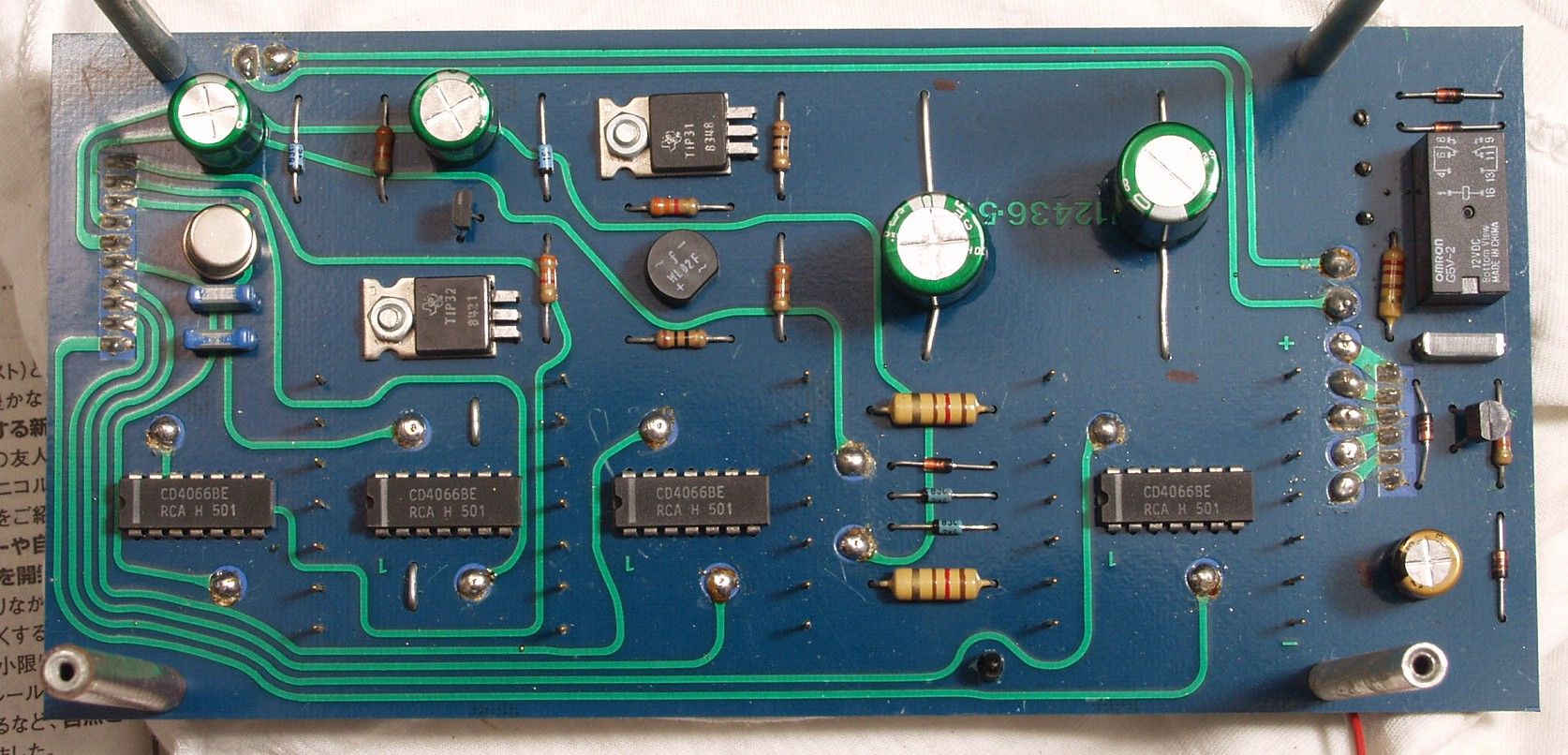

Ｃ７Ａ．　修理前　　電源基板

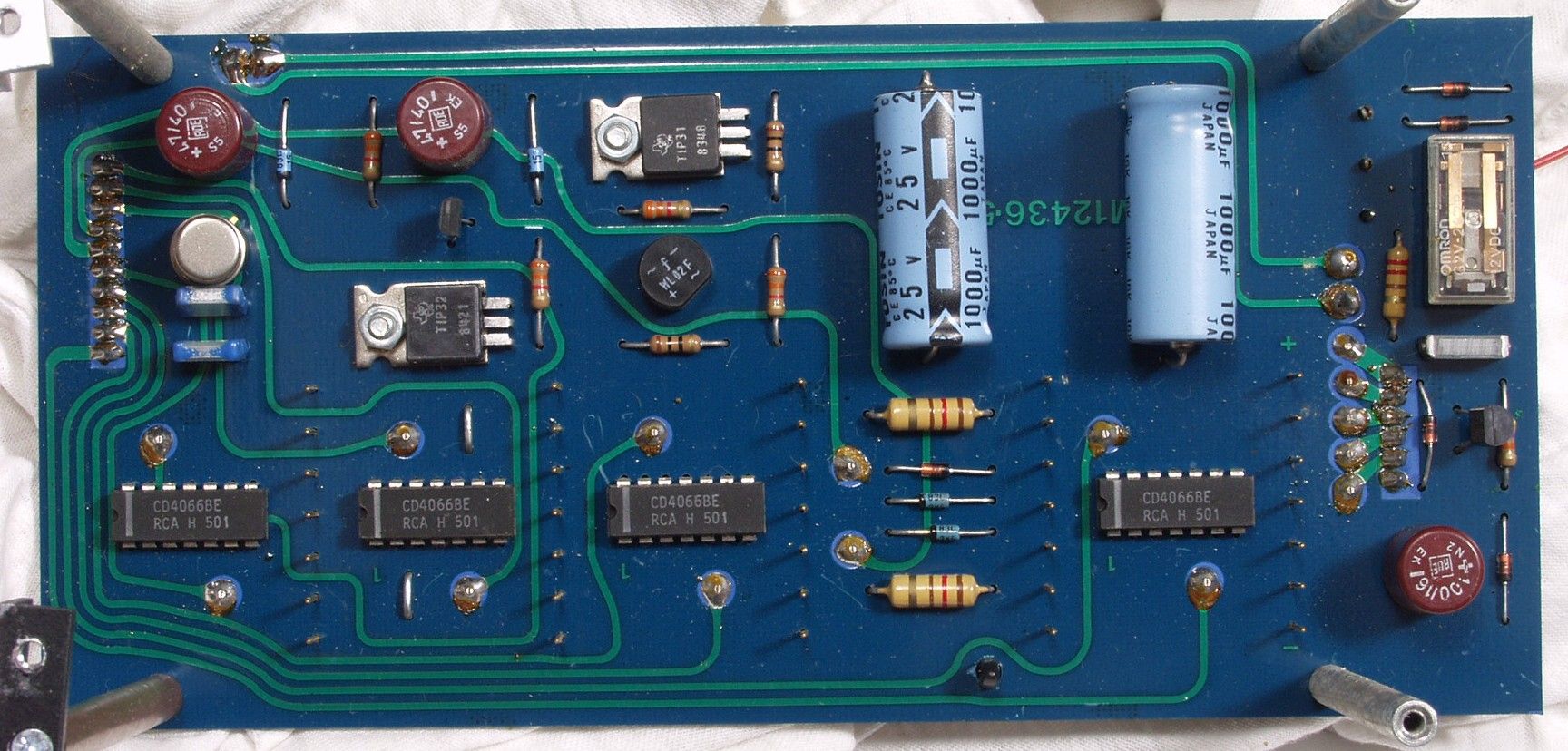

Ｃ７Ｂ．　修理後　　電源基板　電解コンデンサー５個、リレー交換

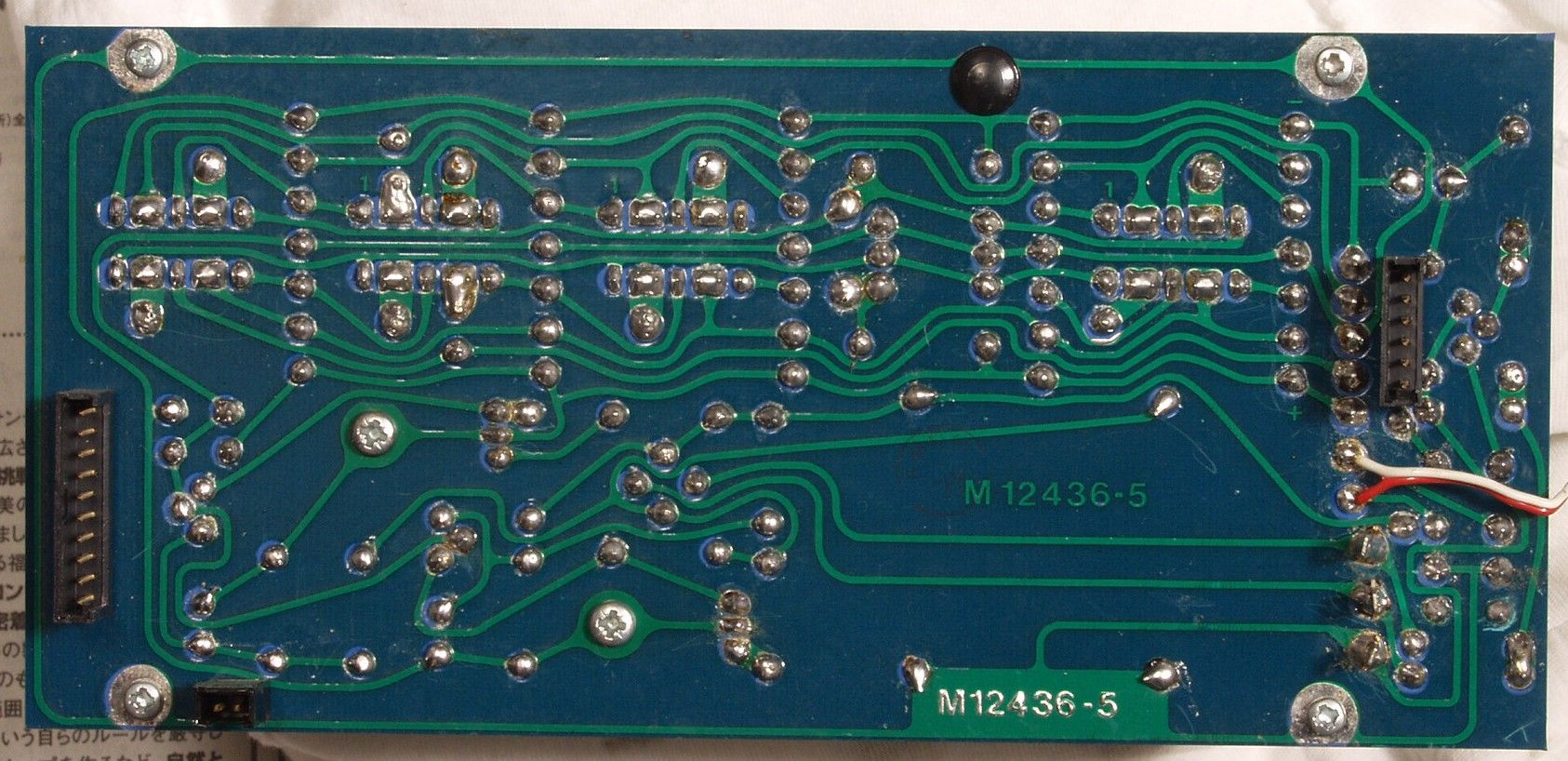

Ｃ７Ｃ．　修理前　　電源基板裏

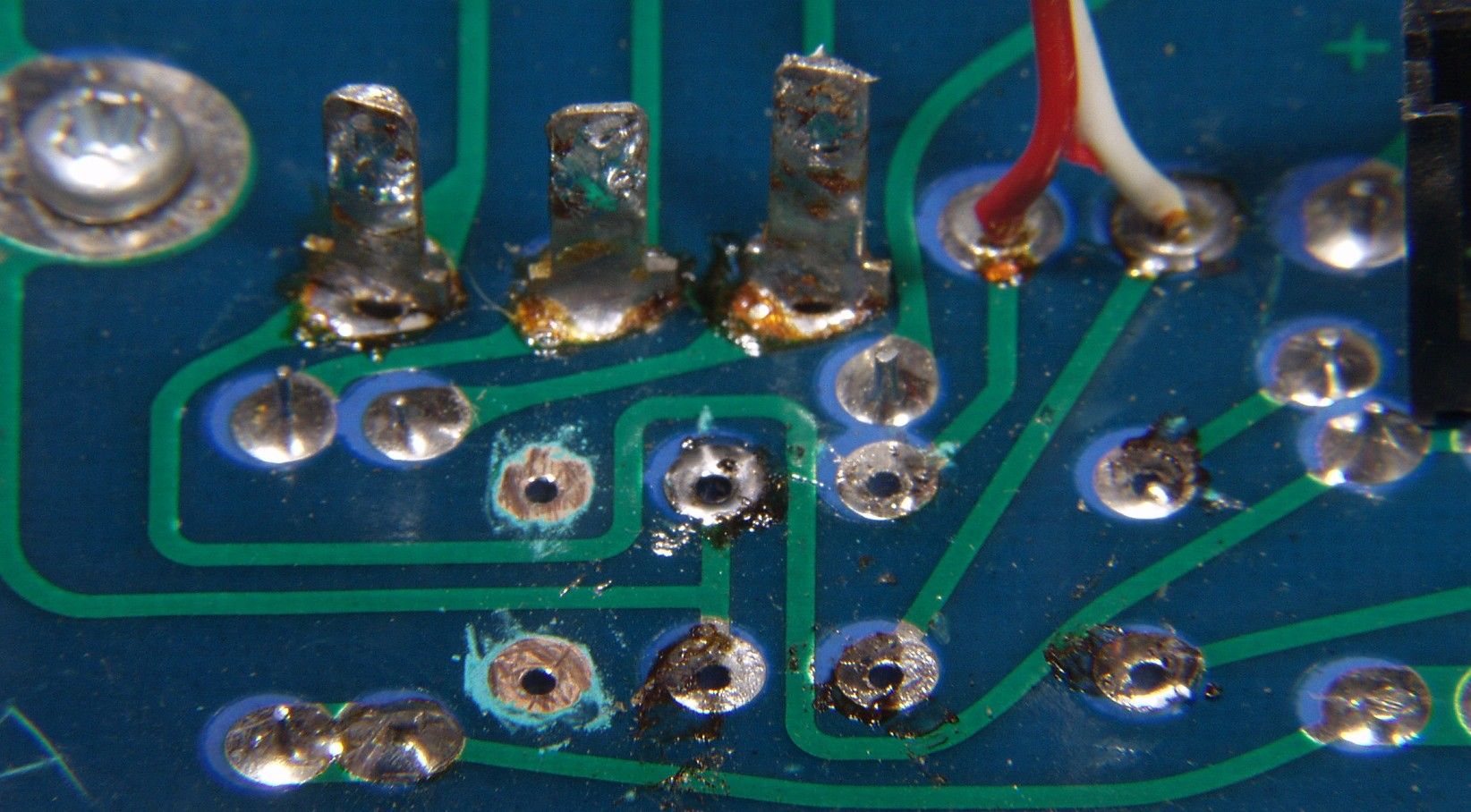

Ｃ７Ｃ１．　修理前　　電源基板裏　リレーの遊端子も、固定の為、半田する

Ｃ７Ｄ．　修理（半田補正）後　　電源基板裏　全半田やり直し

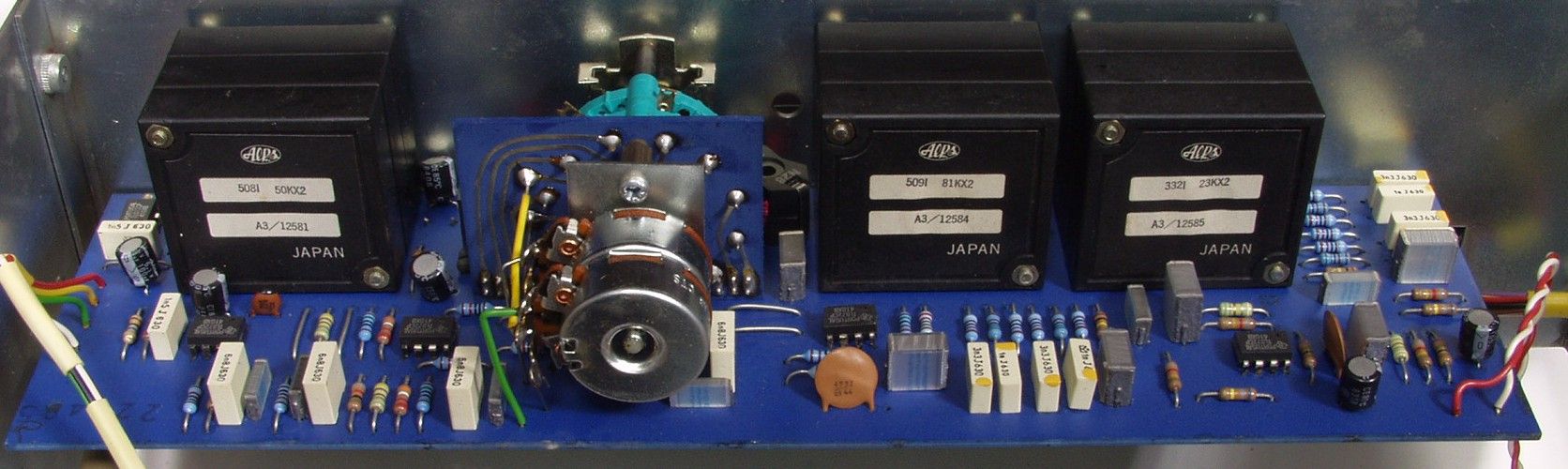

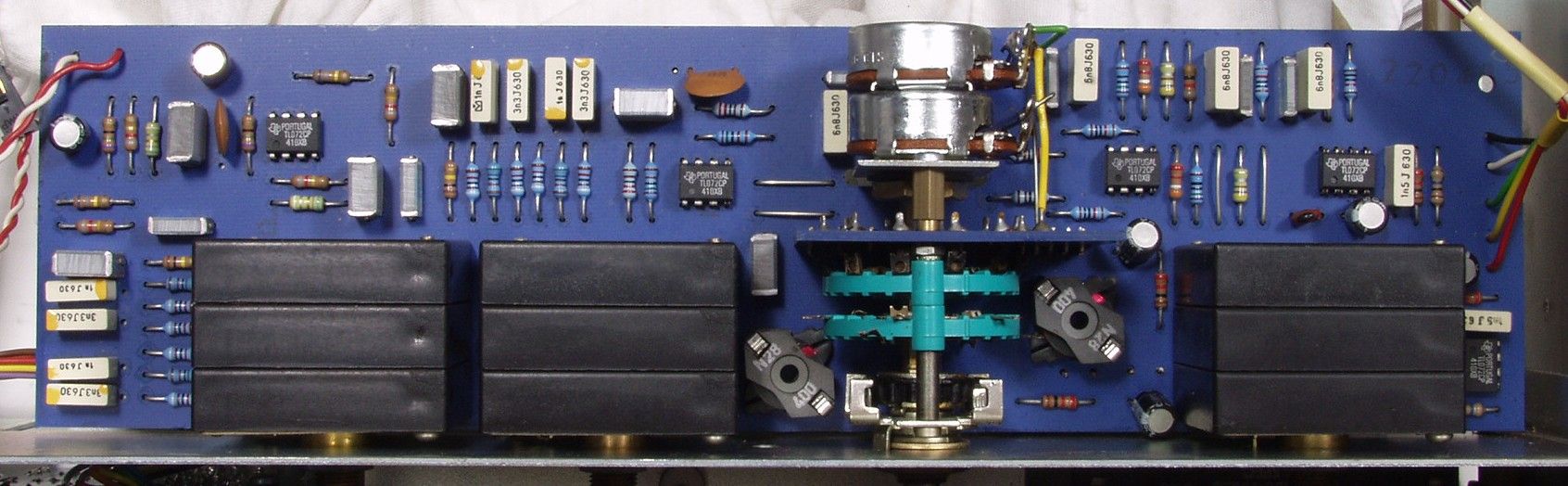

Ｃ８Ａ．　修理前　　ＶＲ基板

Ｃ８Ｂ．　修理後　　ＶＲ基板　電解コンデンサー６個、OP-ＡＭＰ５個交換

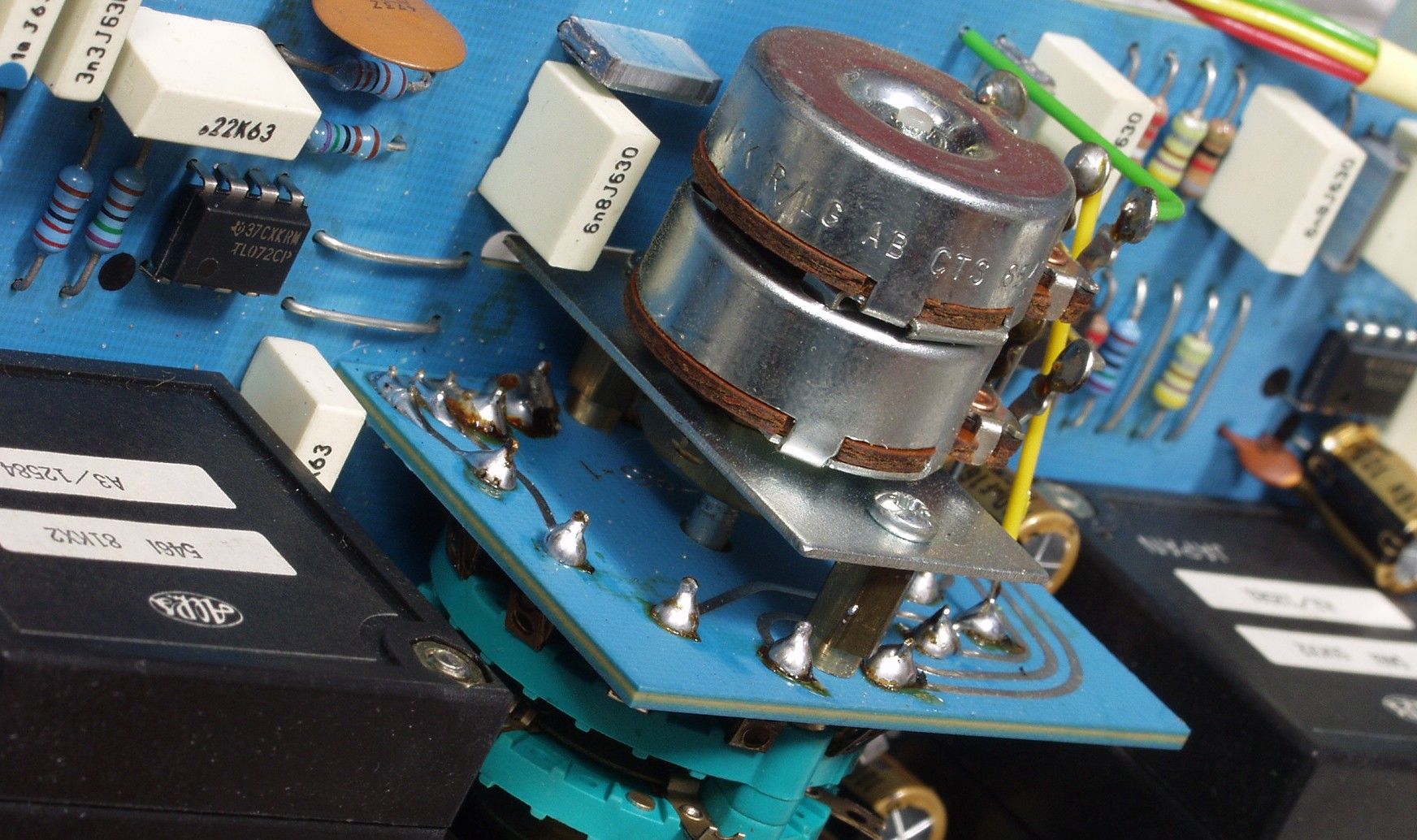

Ｃ８C．　修理後　　ＶＲ基板　SWの基板半田補正

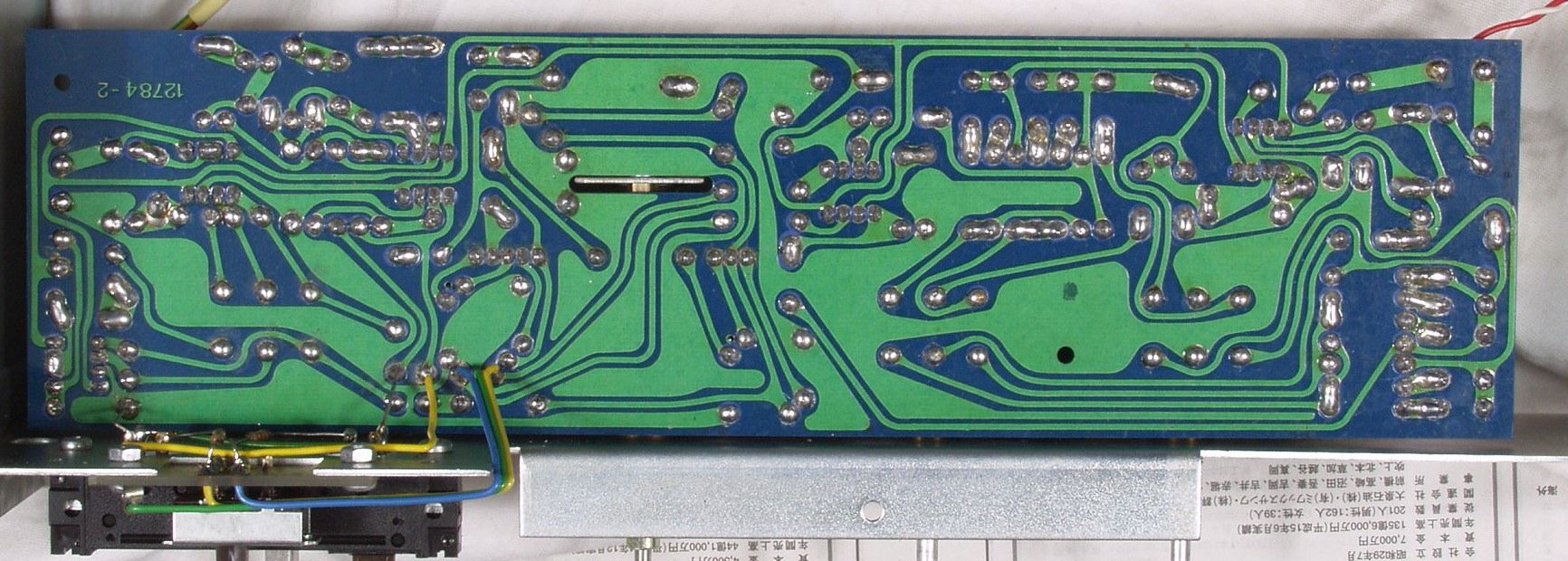

Ｃ８Ｃ．　修理前　　ＶＲ基板裏

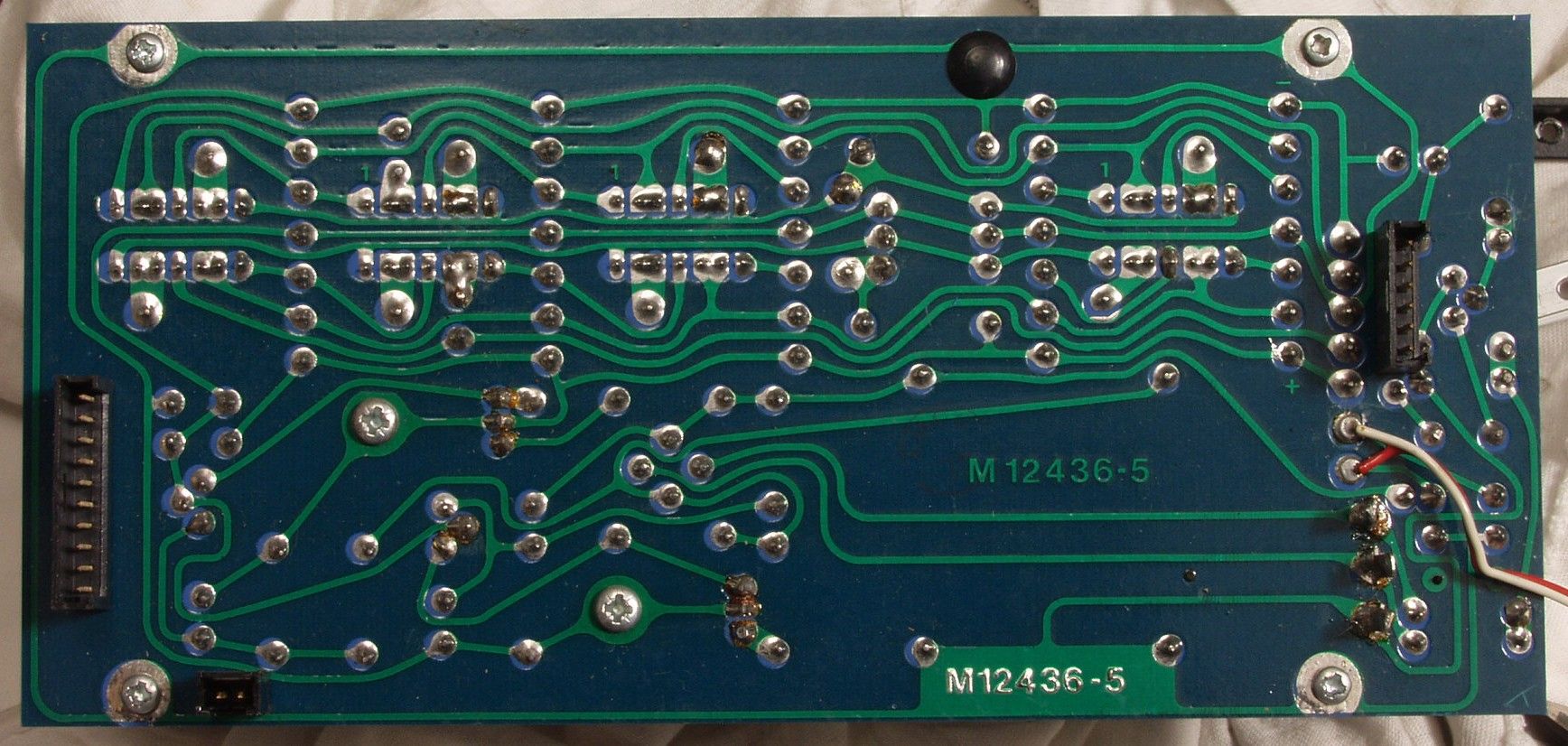

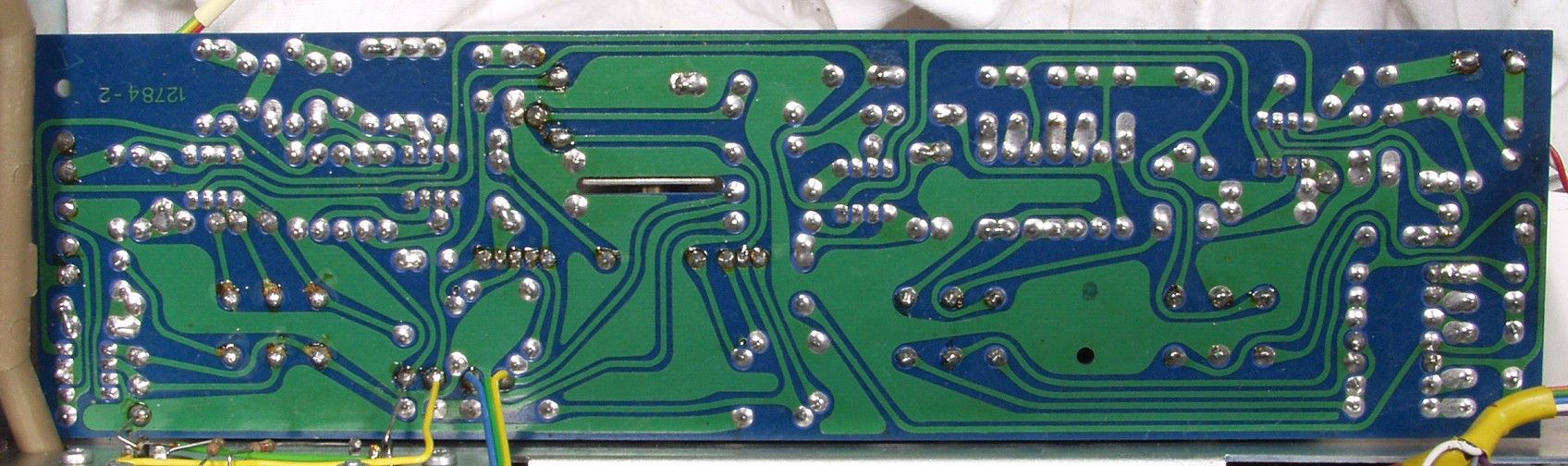

Ｃ８Ｄ．　修理（半田補正）後　　ＶＲ基板裏　全半田やり直し

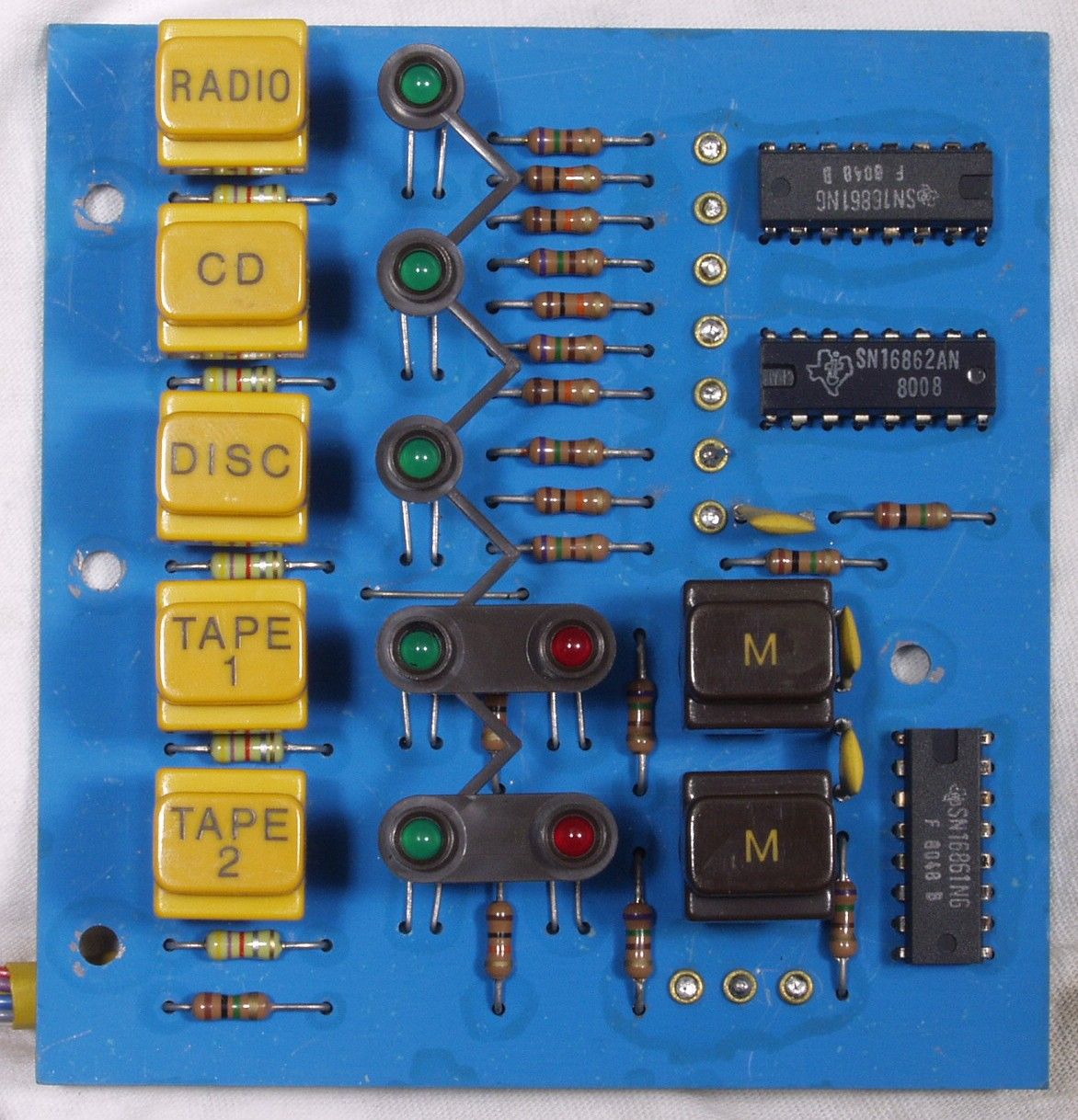

Ｃ９Ａ．　修理前　　操作・表示基板

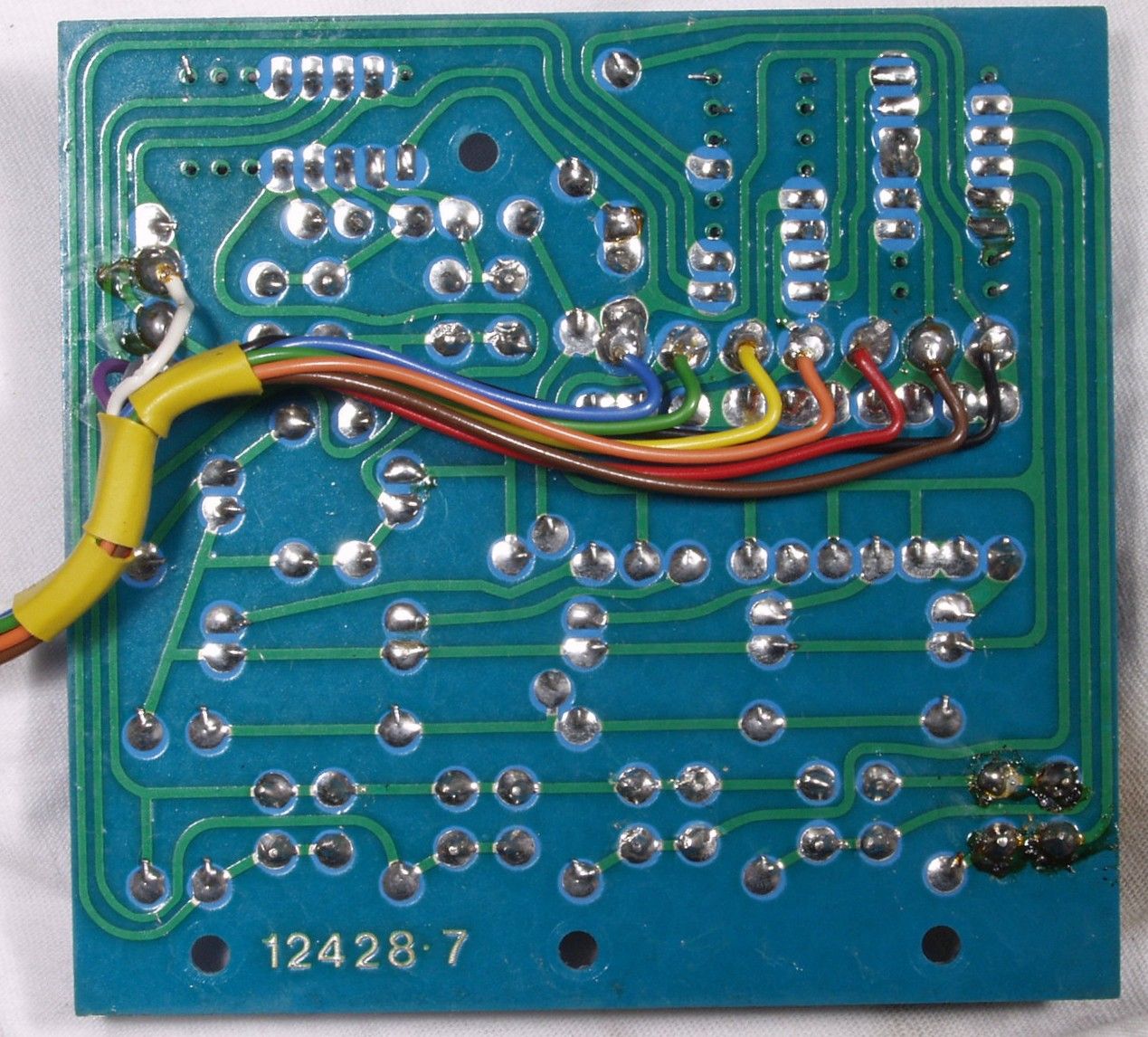

Ｃ９Ｂ．　修理前　　操作・表示基板裏

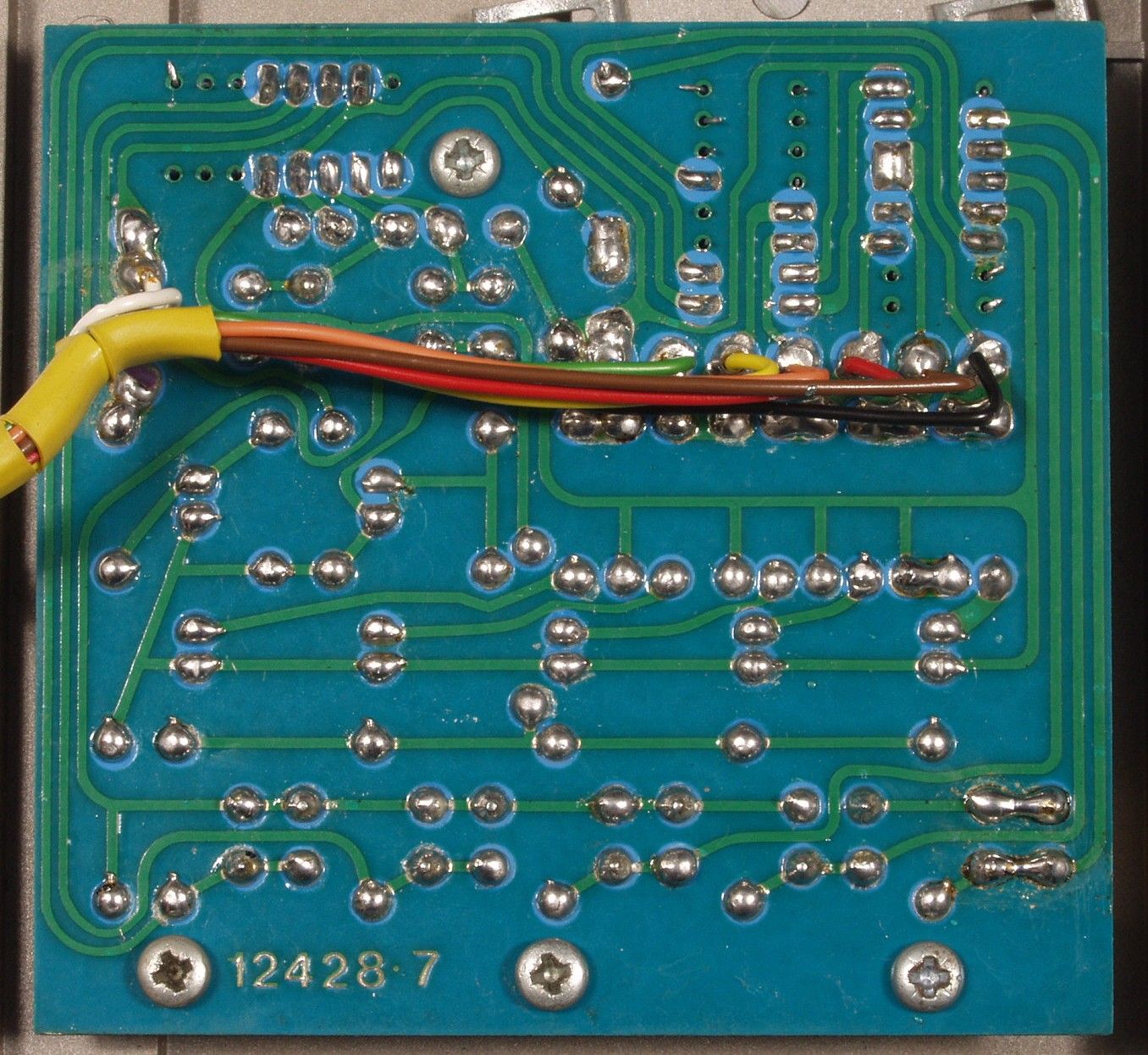

Ｃ９Ｃ．　修理（半田補正）後　　操作・表示基板裏

Ｃ９Ｄ．　修理（半田補正）後　　操作・表示基板裏　更に半田強化

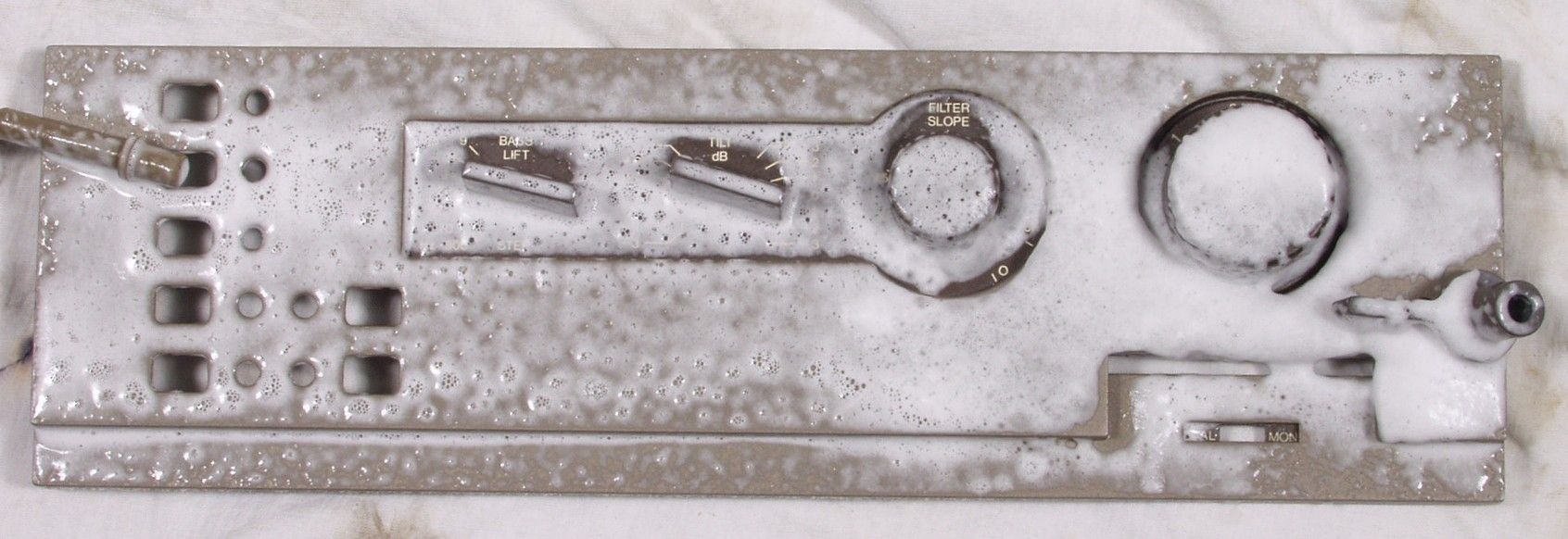

ＣＡ．　パネル清掃

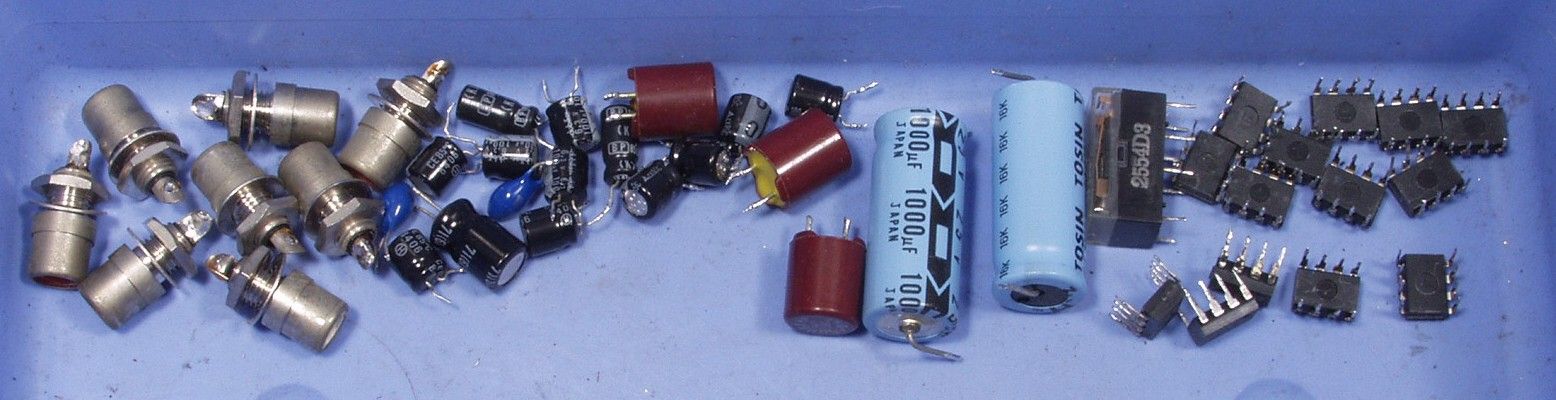

ＣＢ−１．　交換部品

ＣＢ−２．　交換部品　ＩＣの拡大写真

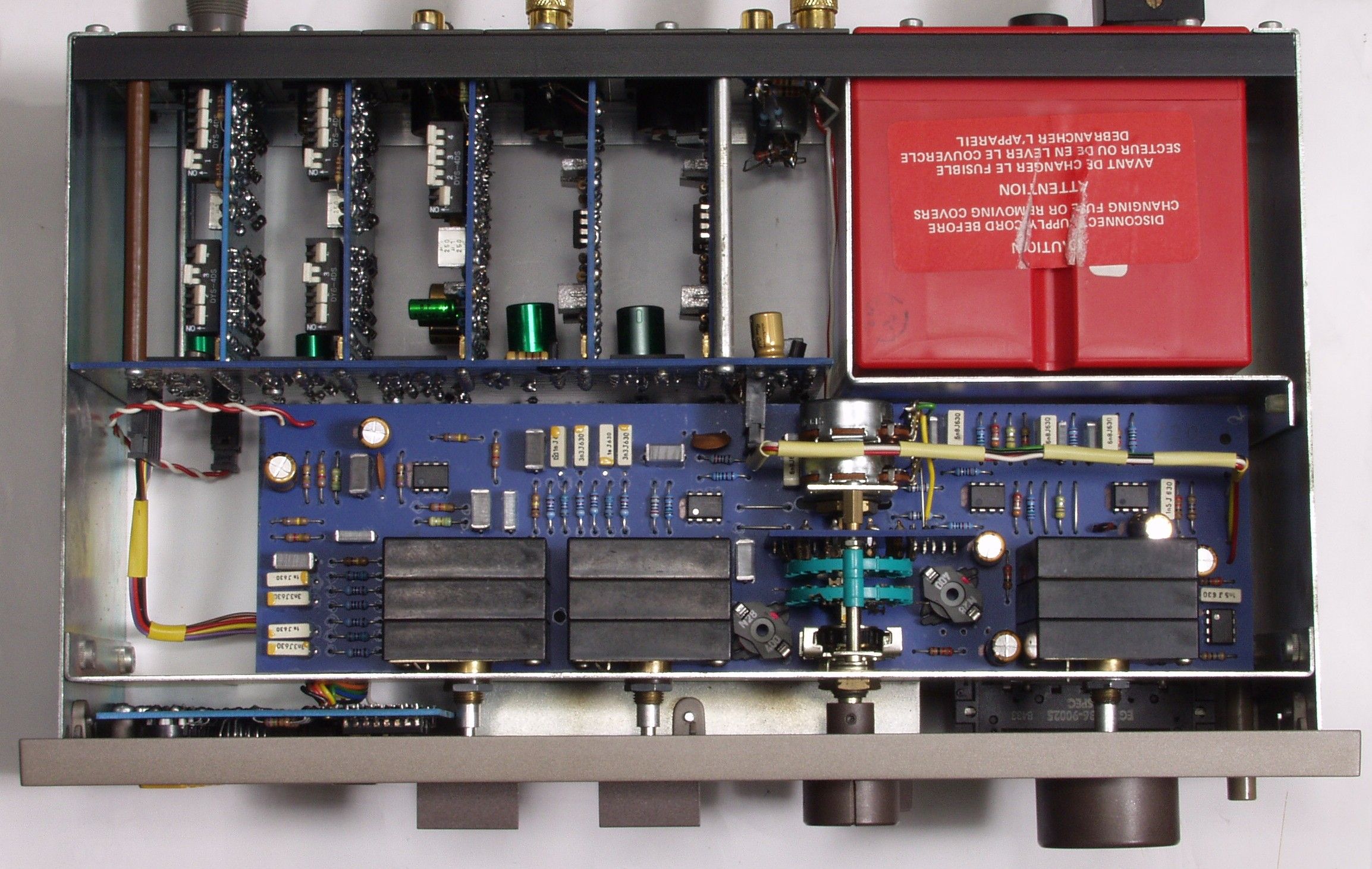

ＣＣＡ．　修理前　上から見る

ＣＣＢ．　修理後　上から見る

ＣＣＣ．　修理前　下から見る

ＣＣＤ．　修理後　下から見る

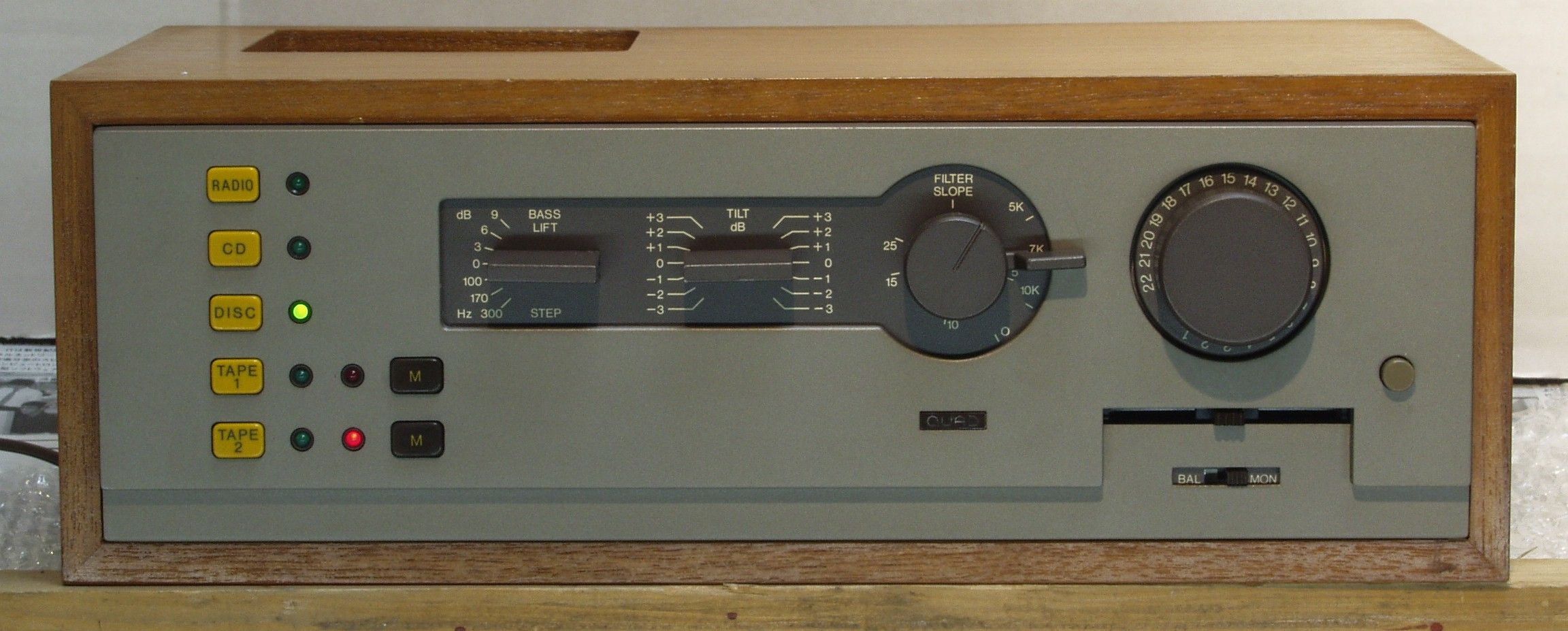

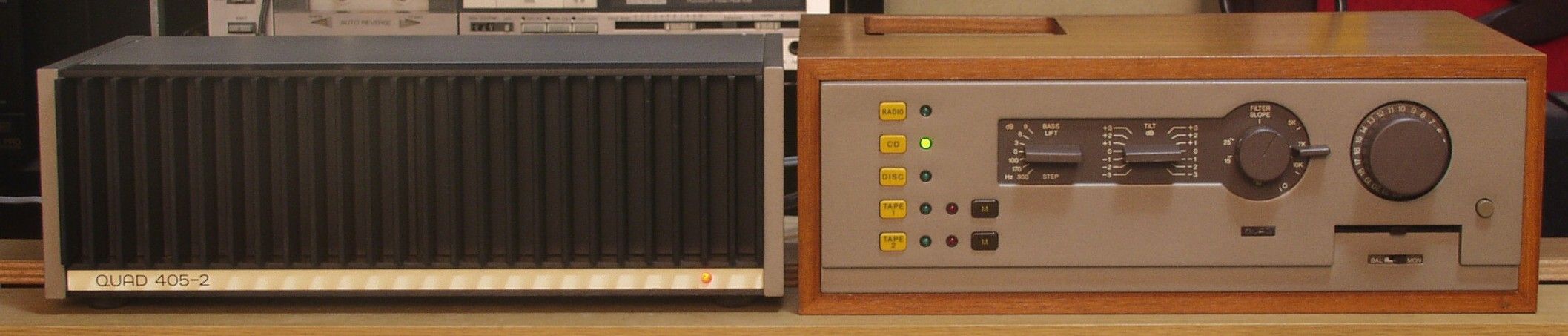

ＣＤ１．　完成　前から見る

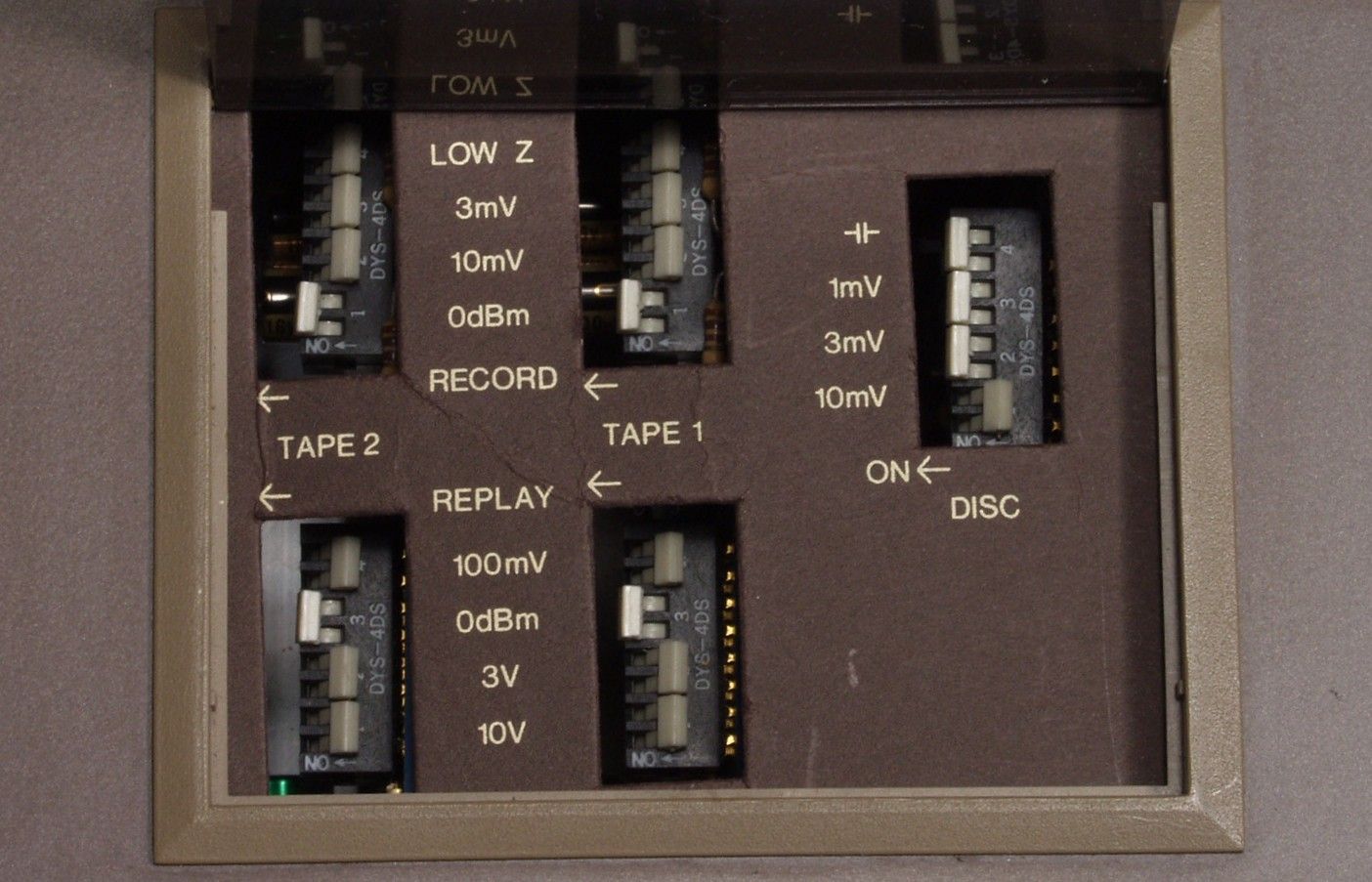

ＣＤ２．　完成　設定デイップＳＷ

ＣＤ３．完成　　後から見る

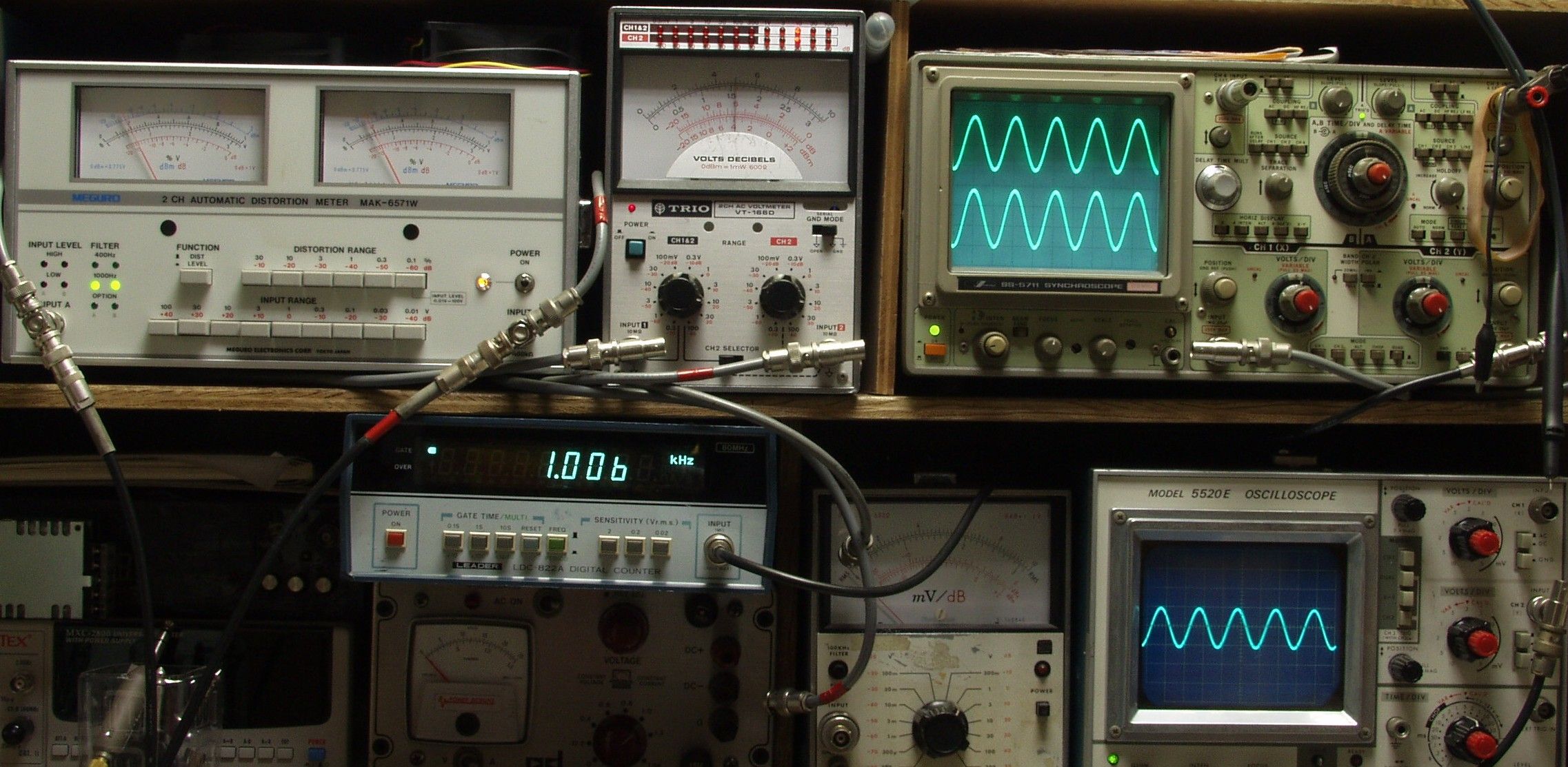

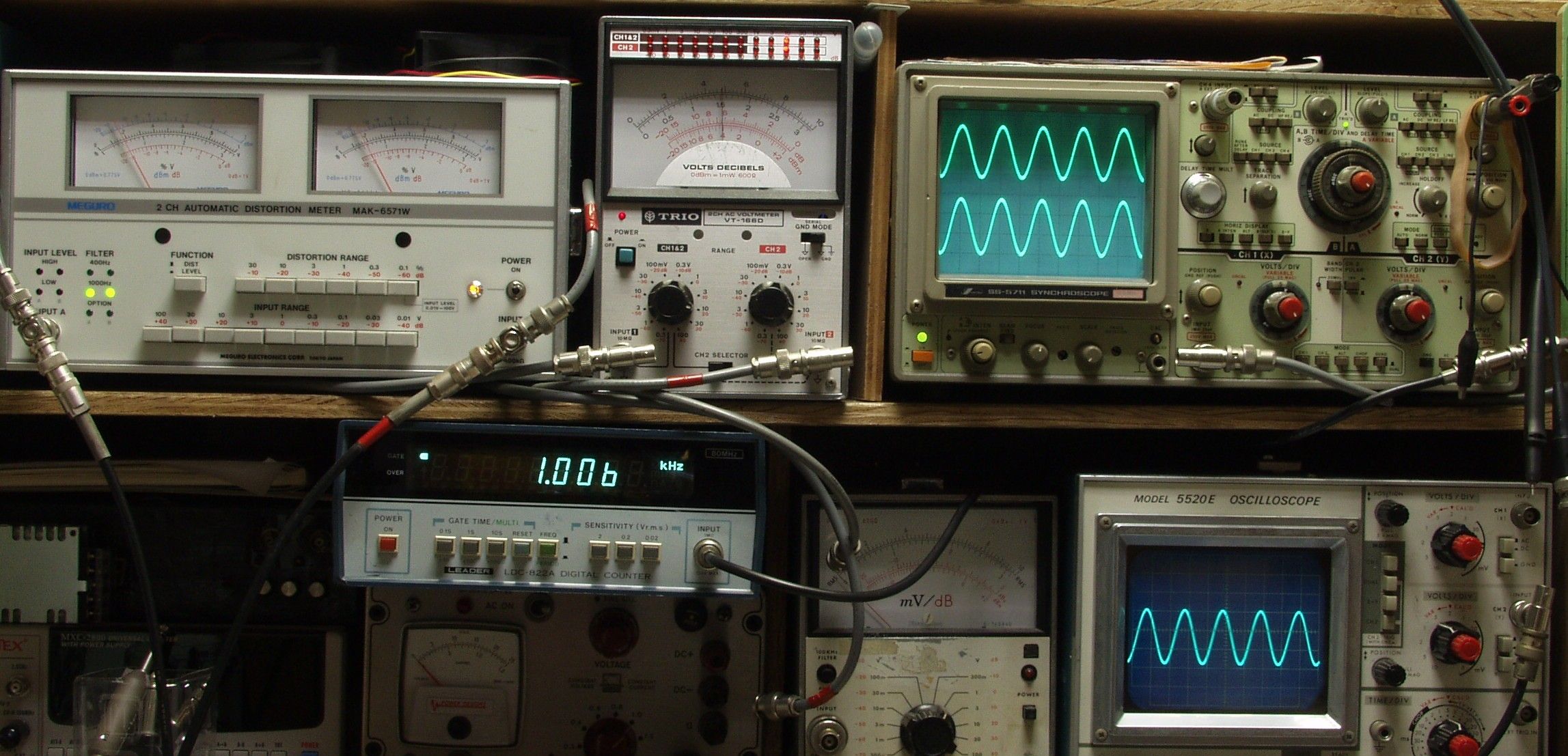

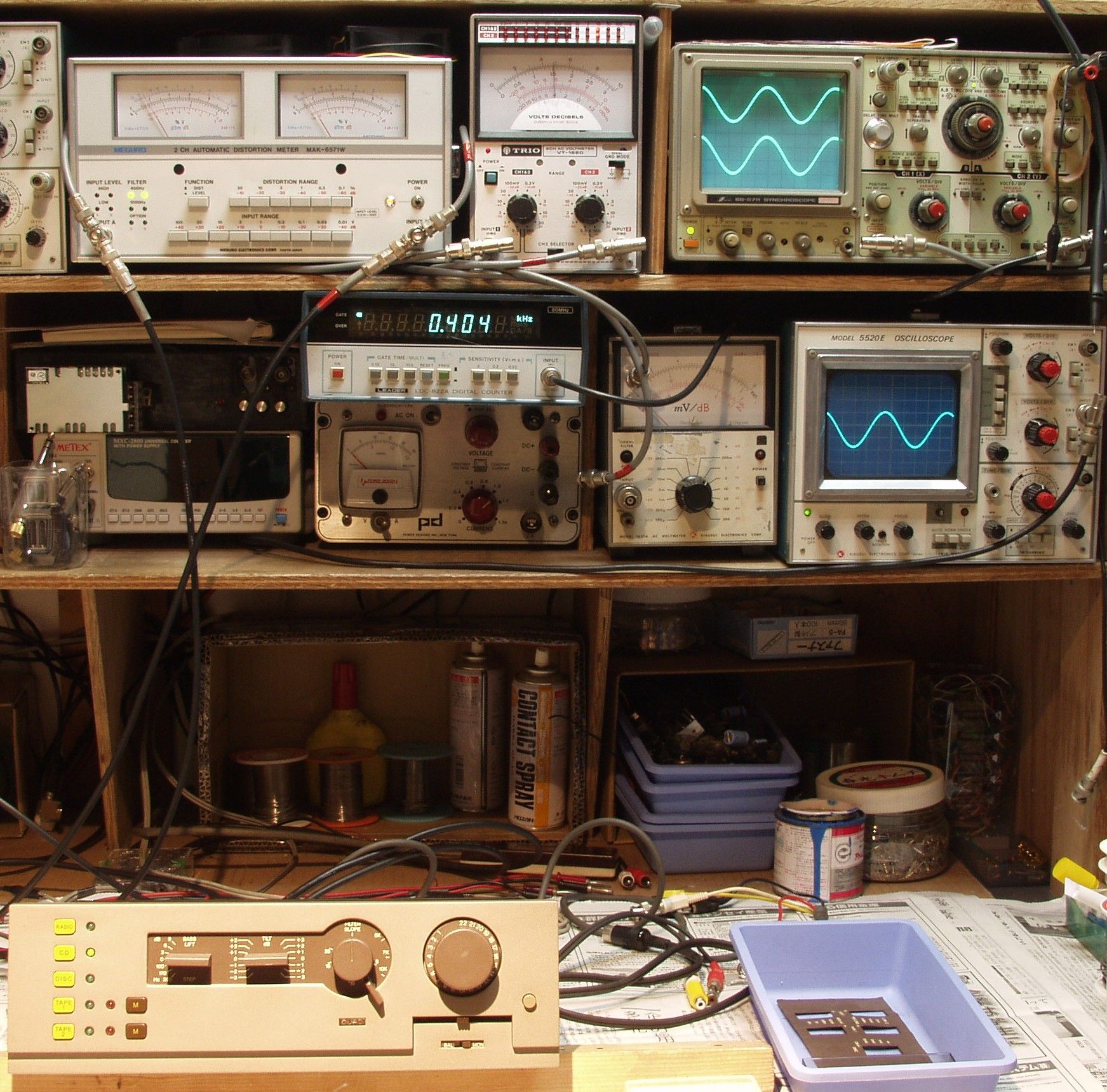

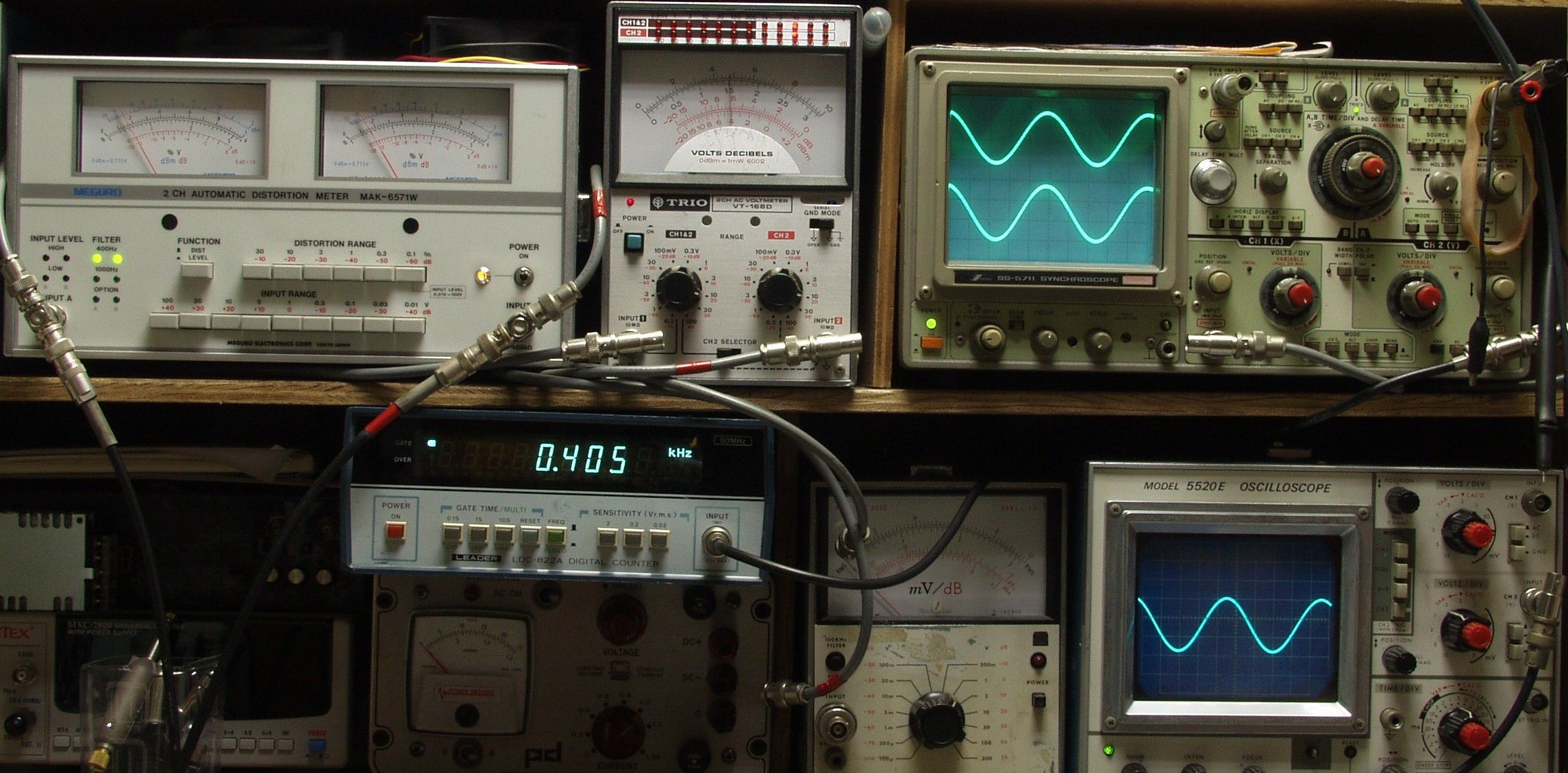

Ｅ．　調整・測定 Ｅ１．　出力、歪み調整・測定

Ｅ２Ａ．　ＲＣＡ５Ｖ出力端子　５Ｖ　歪み率＝０．０２％　１０００ＨＺ　ＡＵＸ／ＣＤ入力

Ｅ２Ｂ．　ＲＣＡ５Ｖ出力端子　５Ｖ　歪み率＝０．０２％　４００ＨＺ　ＡＵＸ／ＣＤ入力

Ｅ２Ｃ．　ＲＣＡ５Ｖ出力端子　５Ｖ　歪み率＝０．０２％　１０００ＨＺ　ＤＩＳＫ／ＭＭ入力

Ｅ２Ｄ．　ＲＣＡ５Ｖ出力端子　５Ｖ　歪み率＝０．０２％　４００ＨＺ　ＤＩＳＫ／ＭＭ入力

Ｅ３．　２４時間エージング

Ｓ．　ＱＵＡＤ　４４　の仕様（マニアル・カタログより）

型式 コントロールアンプ　４４ 入力 　入力感度（1kHz）/最大入力（1kHz）/ 負荷インピーダンス/SN比（A補正入力負荷時） Disc=1mV/35mV/47kΩまたは47kΩ,180pF/63dB 　　　 3mV/100mV/47kΩまたは47kΩ,180pF/72dB 　　　 10mV/300mV/47kΩまたは47kΩ,180pF/82dB Radio、Aux=100mV/5V/1MΩ/86dB 　　　　　　　 500mV/25V/500kΩ/82dB Tape再生=100mV/5V/39kΩ 　　　　　　　300mV/15V/121kΩ 　　　　　　　0dBm(775mV)/40V/94kΩ/86dB 　　　　　　　3V/100V/85kΩ 　　　　　　　10V/100V/82kΩ 出力（出力レベル/ソースインピーダンス） Tape録音=3mV/32Ωまたは33kΩ 　　　　　　　10mV/100Ωまたは33kΩ 　　　　　　　100mV/1kΩまたは33kΩ 　　　　　　　0dBm(775mV)/1kΩまたは33kΩ パワーアンプ=0.5V/1kΩ 　　　　　　　　 1.6V/3.2kΩ 　　　　　　　　 5V/75Ω 歪率 すべての入力時で最悪のとき0.05％ 残留ノイズ -104dB（Aカーブ・ボリューム最小） 周波数特性 ディスク以外=30Hz〜20kHz（+0、-1） ディスク=30Hz〜20kHz（±0.5dB） クロストーク（30Hz〜10kHz時） 録音再生=70dB チャンネル間=50dB 電源入力 100〜130V、200〜250V、50-60Hz 外形寸法 幅321×高さ103×奥行207mm 重量 ４kg 価格 21万円

別売MCモジュール(3タイプ)44用=各￥18,000(1986年頃) 34用=各￥13,000(1986年頃) タイプ 入力感度 負荷(抵抗/容量) 適応ブランド 44用 Aタイプ 0.3mV 470Ω/22nF EMT、Audio-Technica、Dynavector、 Sony、Victor、Yamaha、Denon Aタイプ (1986年頃) 0.2mV 100Ω/22nF Ortofon(MC10-Sup、MC20-Sup、SPU) Denon、FR、Dynavector Sony、Yamaha、AET Bタイプ 0.1mV 100Ω/68nF Ortofon(MCシリーズ) Audio-Technica(AT-1000MC) Nagaoka、Denon(DL1000A) Grantz(GMC-55) Bタイプ (1986年頃) 0.1mV 100Ω/22nF Ortofon(MCシリーズ) Nagaoka Cタイプ 0.3mV 100Ω/68nF Ortofon(SPU、MC10Super)、Coral、 Entre、FR(7f・PMC-3)、Nakamichi、 Supex、Grantz(GMC-10E) Cタイプ (1986年頃) 0.4mV 100Ω/22nF Audio-Technica Supex、Coral Dタイプ 0.1mV 470Ω/22nF FR(Iシリーズ)、Technics Goldbug 34用 Aタイプ 0.2mV 100Ω/22nF Ortofon(SPU、MC10Super) EMT、デンオン(DL1000A除く) ダイナベクター、ソニー ビクター、ヤマハ、FR テクニクス(EPC-310MC) Bタイプ 0.1mV 100Ω/22nF Ortofon(MCシリーズ) デンオン(DL-1000A) テクニカ(AT-1000MC) アントレー、ナガオカ テクニクス(EPC-305MC) Cタイプ 0.4mV 100Ω/22nF テクニカ(AT-1000MC除く) トーレンス(MCH-2) スペックス(SD-900E、SDX-1000) ソニー(XL-88)
