ＭｃＩｎｔｏｓｈ　ＭＣ２２５５．　５台目修理記録

平成２８年５月１５日到着　　７月１７日完成

Ａ．　修理前の状況 急にウーハーのヴォイスコイルがとんだ様なボーンと大きな音がして、以後片チャンネル無音です。 Ｂ．　原因 前段ＴＲ（トランジスター）の断線により、Ｌ側終段ＴＲ（トランジスター）焼損。 純正のＴＲ（トランジスター）は入手難で、入手しても、既存と特性が近い保証が無。 よって、ＲＬ共現在のＴＲ（トランジスター）に置き換える。 他各部経年劣化。 Ｃ．　修理状況 電解コンデンサー交換。 配線手直し、補強。 経年劣化による各部ハンダ補正。 ＯＰ−ＡＭＰ交換。 終段ＴＲ（トランジスター）交換。２種２０個購入して２種１２個選別して使用する。 前段ＴＲ（トランジスター）交換。 終段ＴＲ（トランジスター）エミッター抵抗交換。 Ｄ．　使用部品 電解コンデンサ−　　　　　　　　　　　　　　　　　　３９個ミューズ使用。 ＯＰ−ＡＭＰ　　　　　　　　　　　　　　　　　　　　　　２個。 フイルム・コンデンサ−　　　　　　　　　　　　　　１２個。 半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　６個。 終段ＴＲ（トランジスター）　　　　　　　　　　　　　　１２個。 前段ＴＲ（トランジスター）　　　　　　　　　　　　　　１２個。 終段ＴＲ（トランジスター）エミッター抵抗　　　　　６個。 Ｅ．　調整・測定 Ｆ．修理費　　　１４０，０００円　　　オーバーホール修理。 Ｙ．　ユーザー宅の設置状況 Ｓ．　ＭｃＩｎｔｏｓｈ　ＭＣ２２５５　の仕様（マニアル・カタログより）

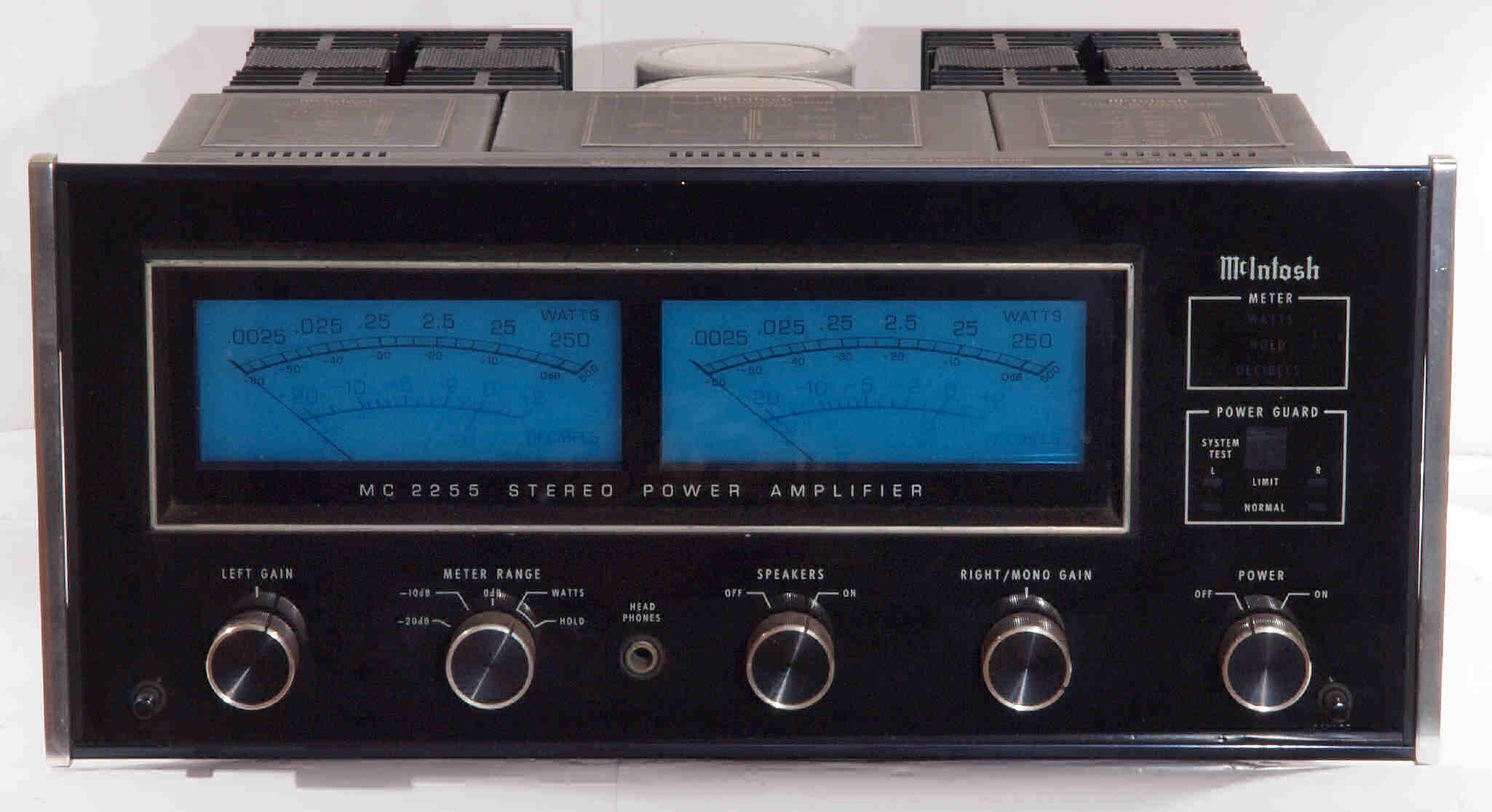

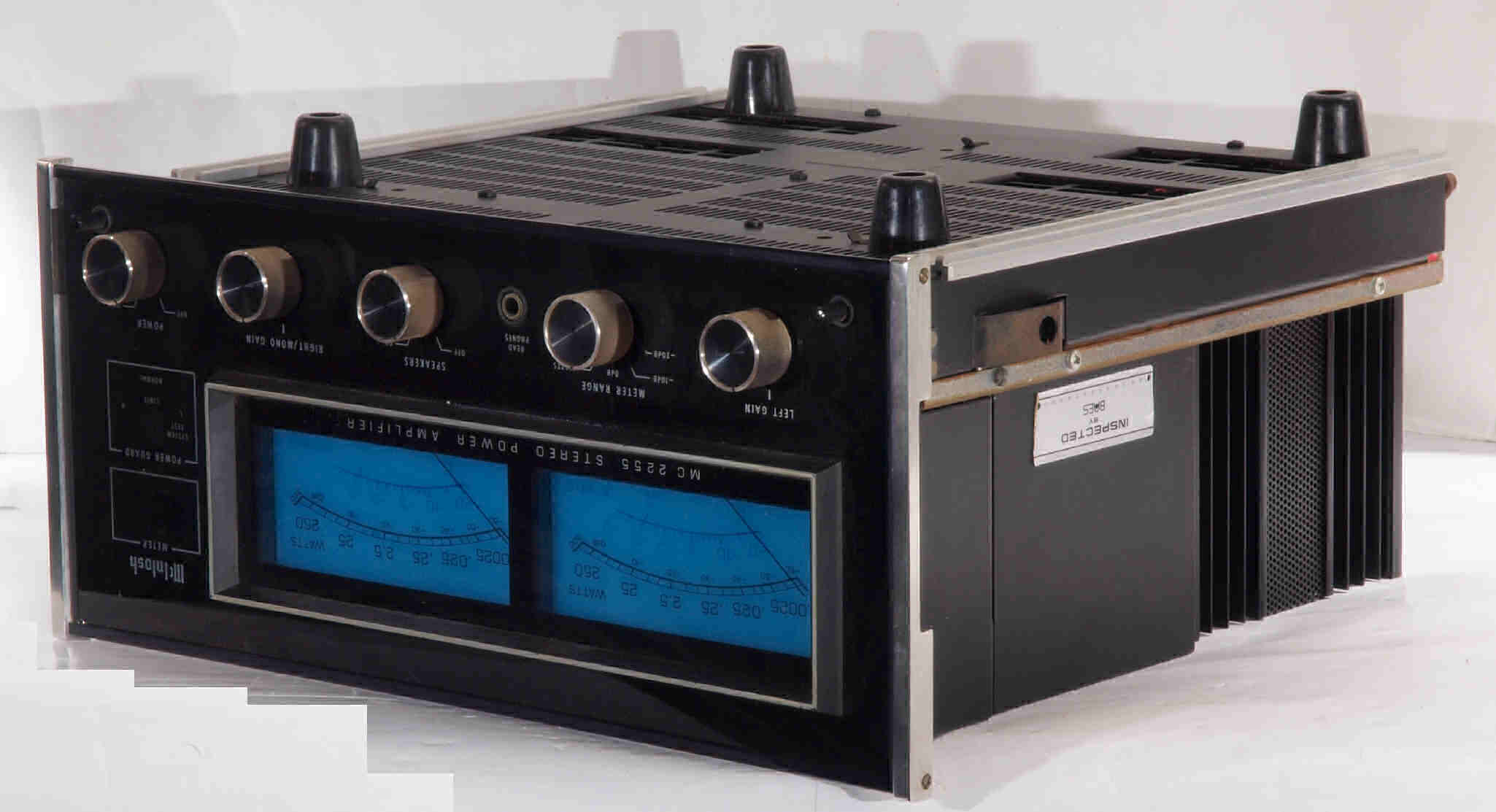

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る

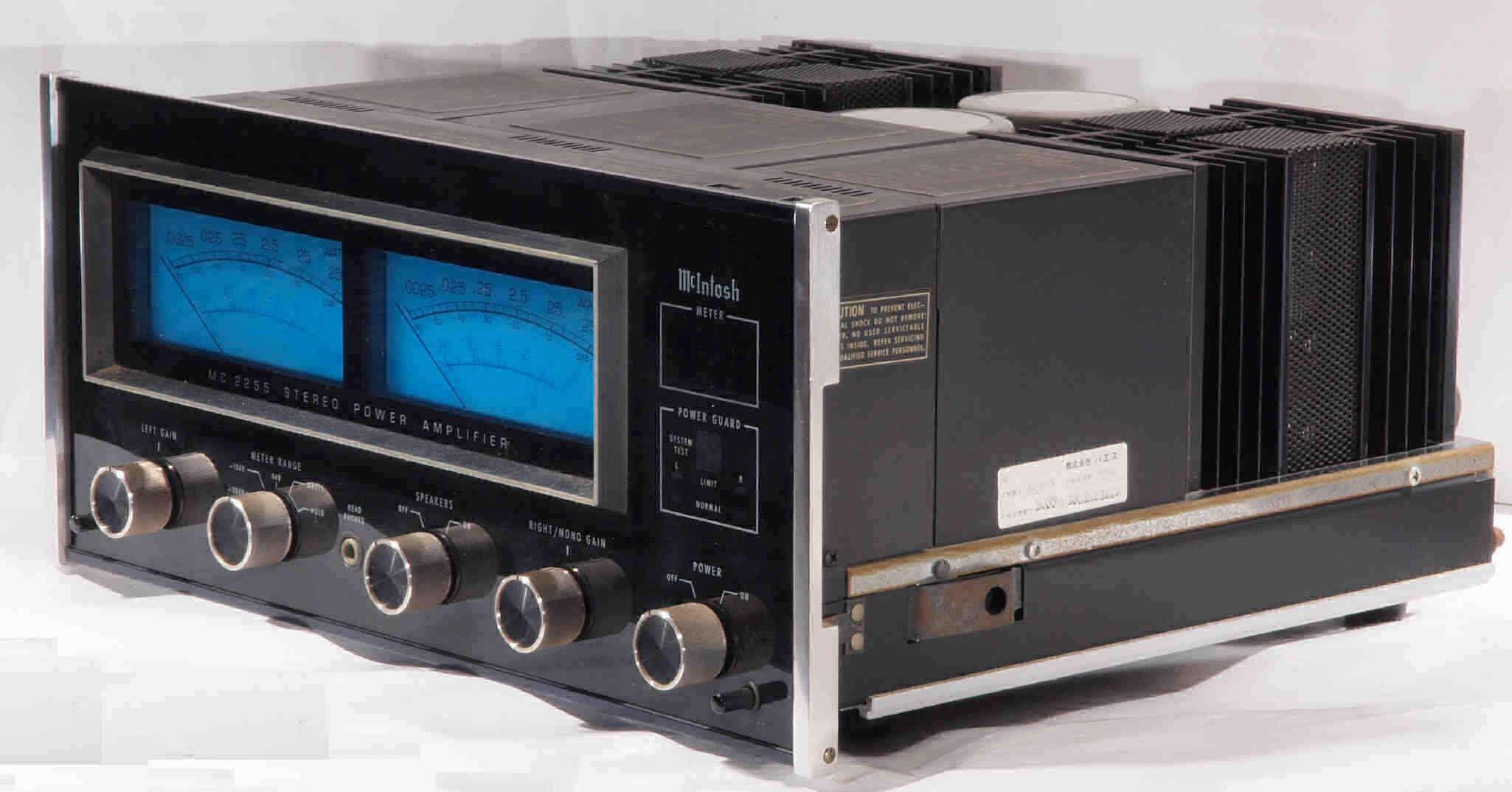

Ａ１２．　点検中　前右から見る

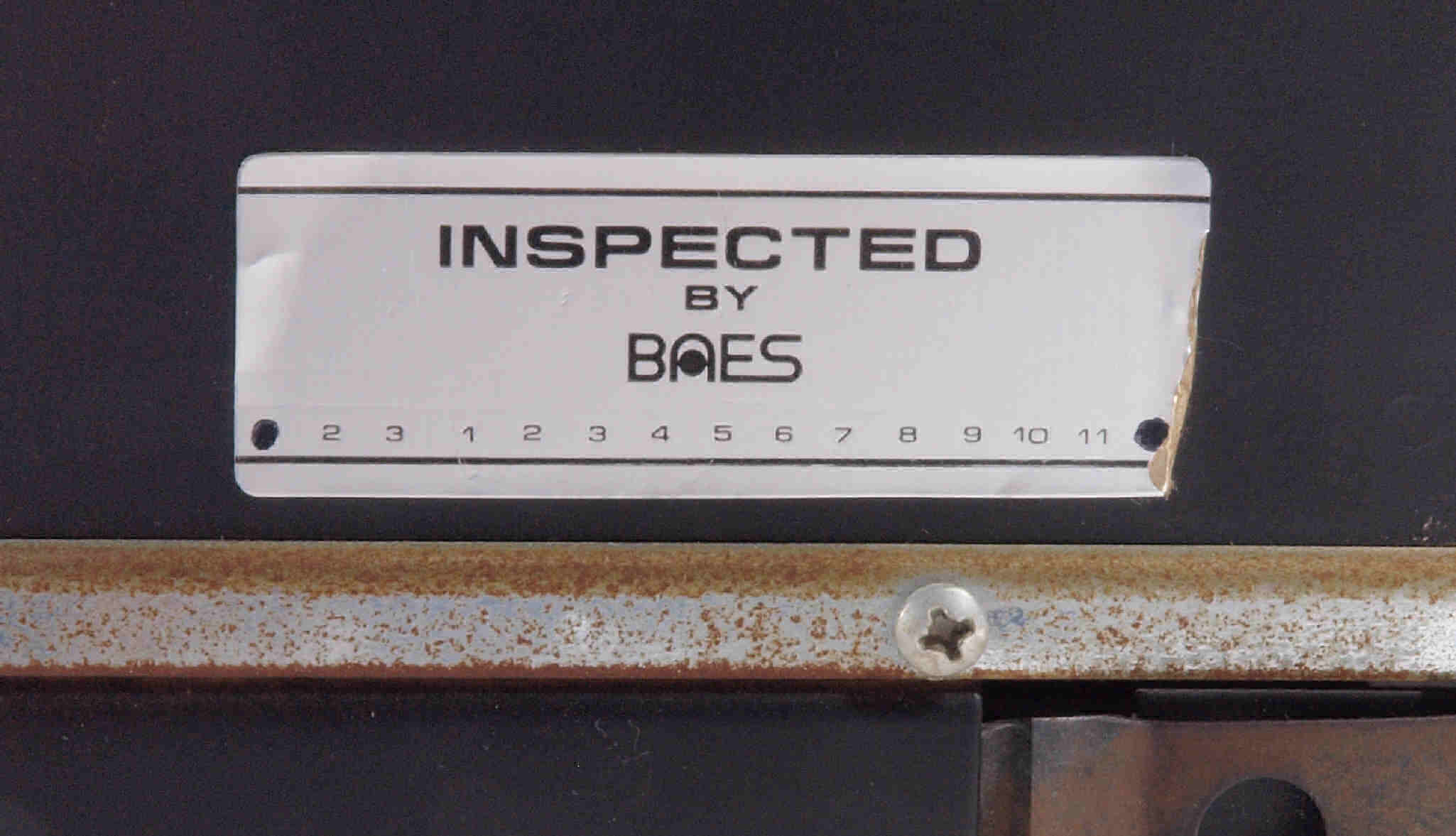

Ａ１２２．　点検中　前右から見る。　輸入業者「ＢＡＥＳ」のシール。

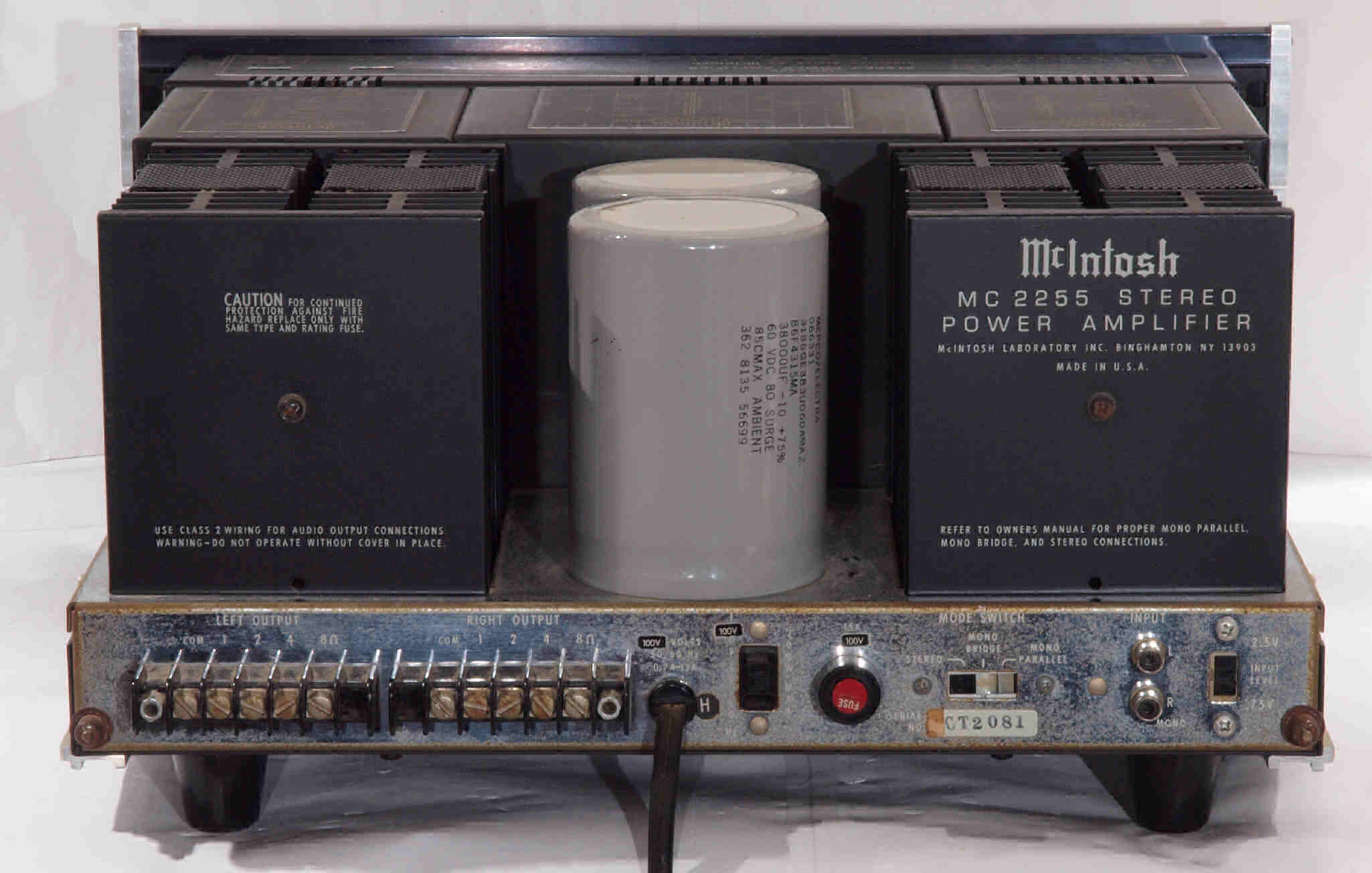

Ａ１３．　点検中　後から見る

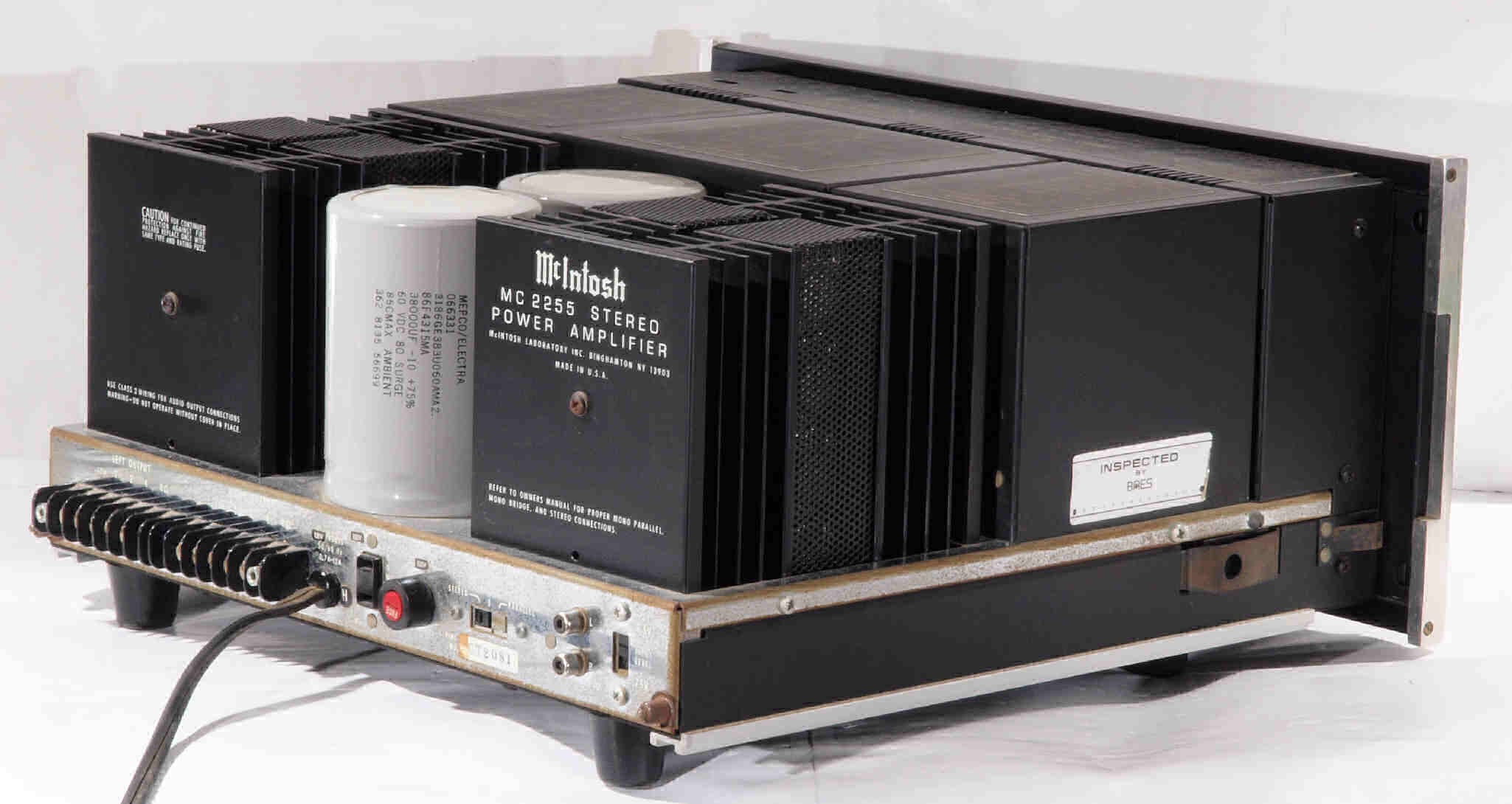

Ａ１４．　点検中　後左から見る

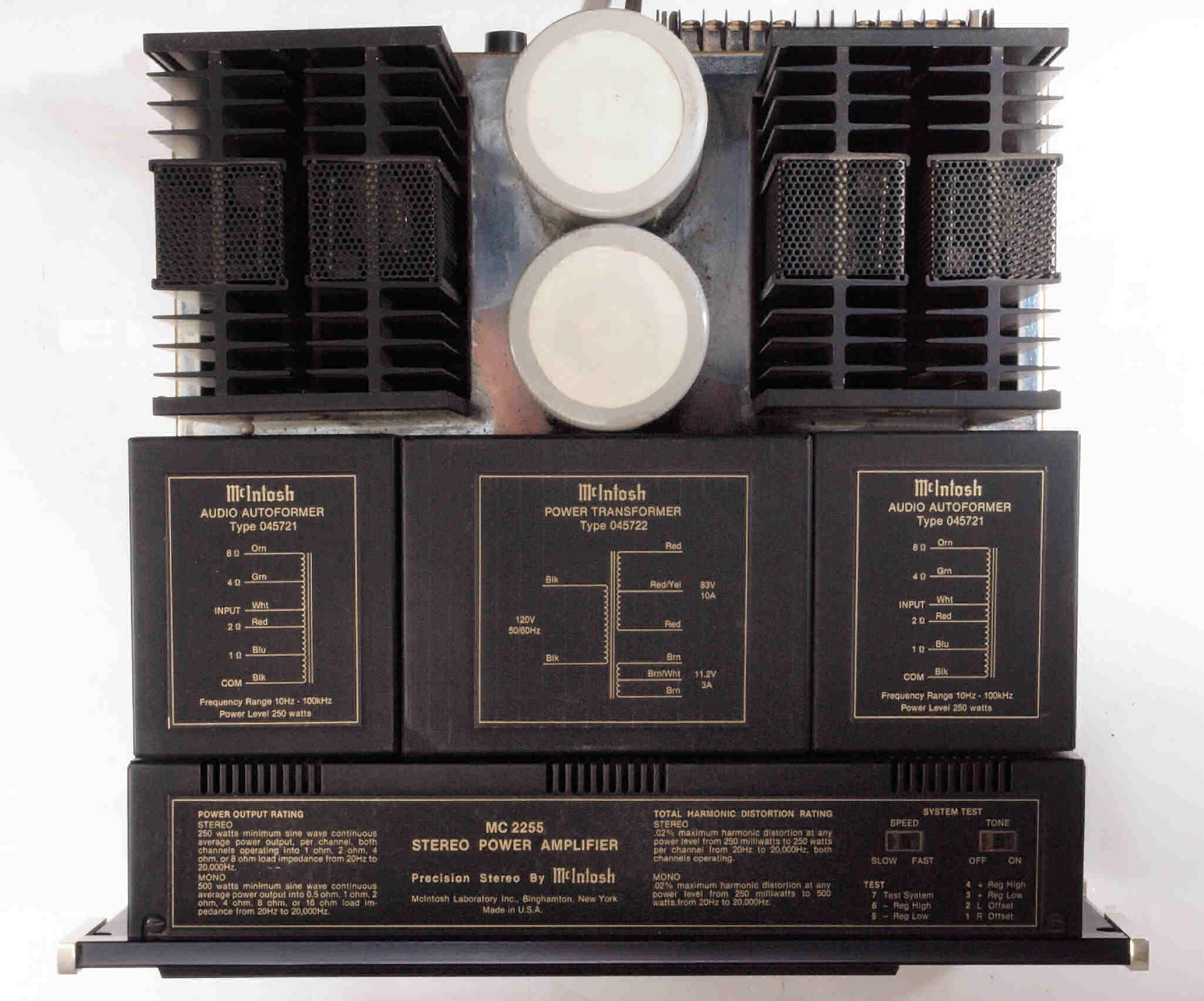

Ａ１５．　点検中　上から見る

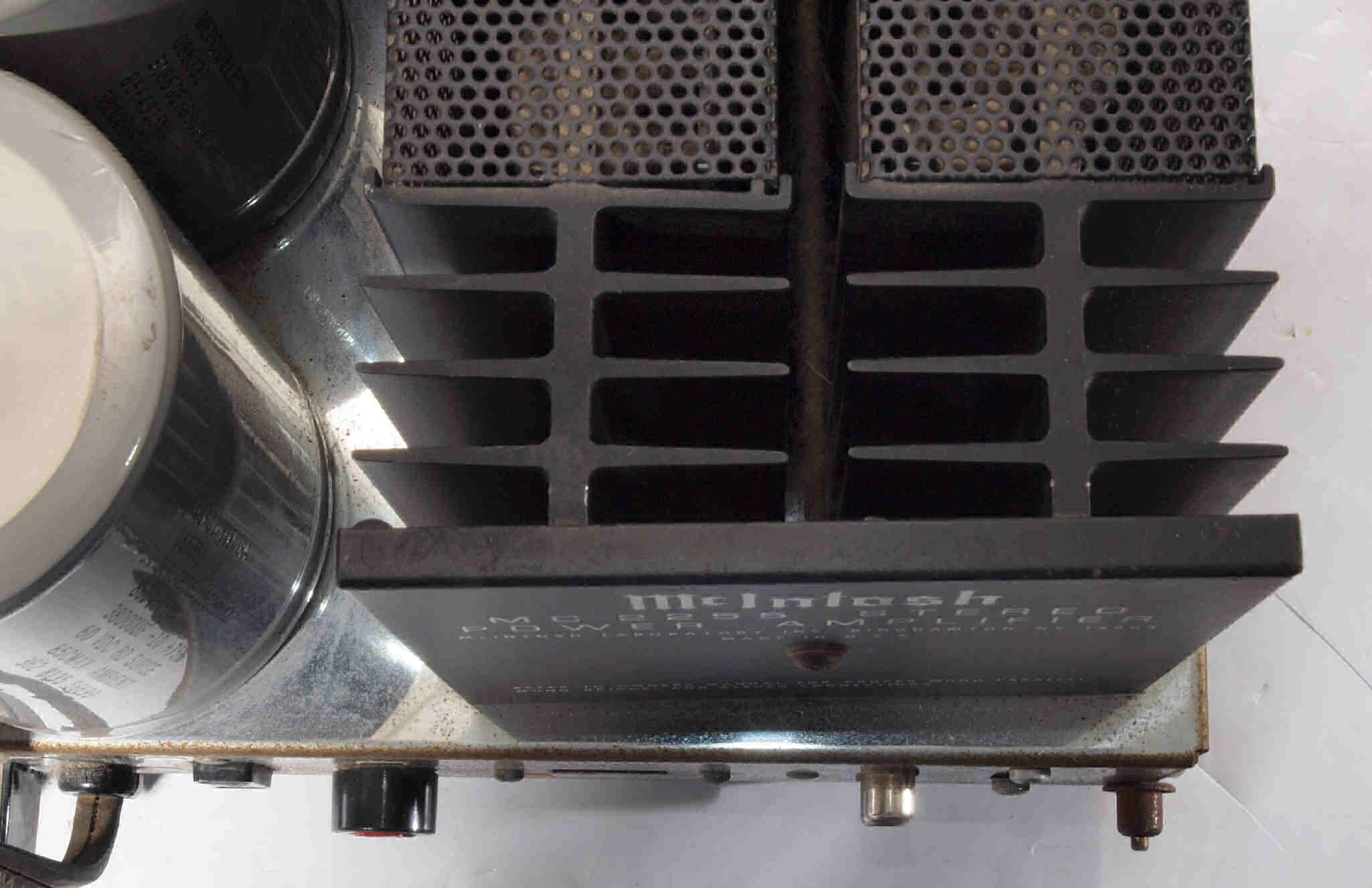

Ａ１６．　点検中　上から見る。　左放熱器のカバーが曲がっている。

Ａ２１．　点検中　下前から見る

Ａ２２．　点検中　下前左から見る

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下後右から見る

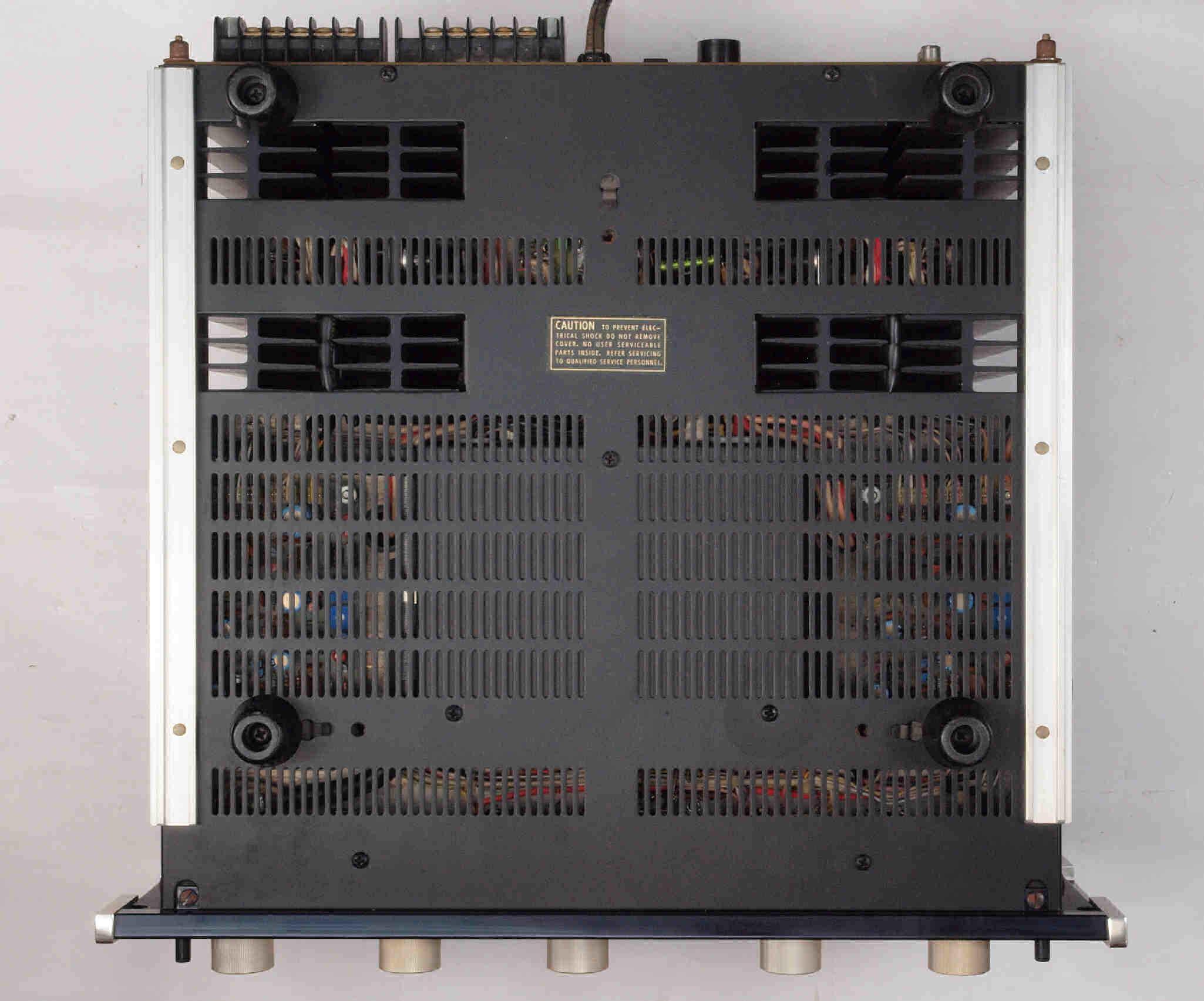

Ａ３１．　点検中　下から見る。

Ａ３２．　点検中　下蓋裏埃

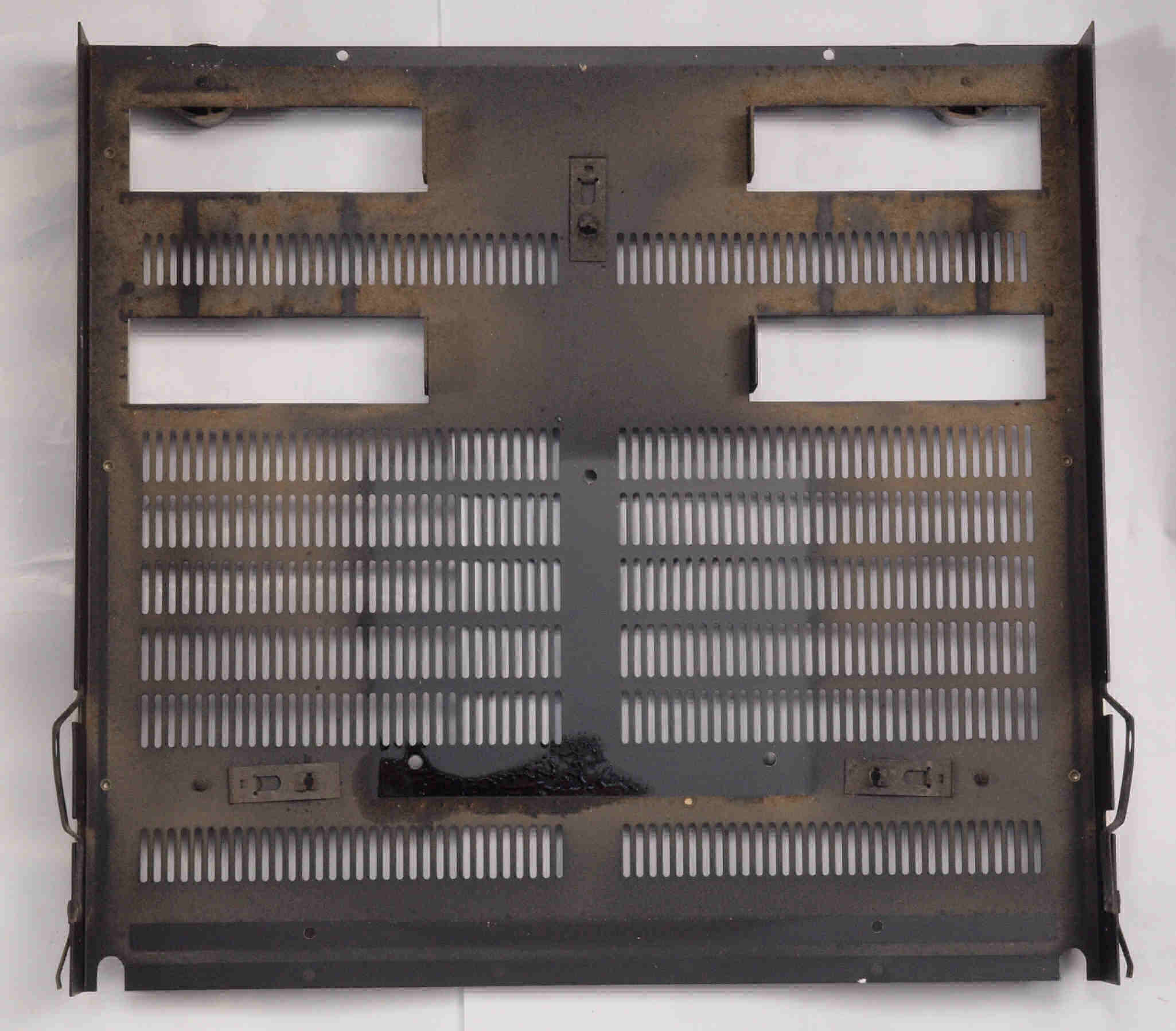

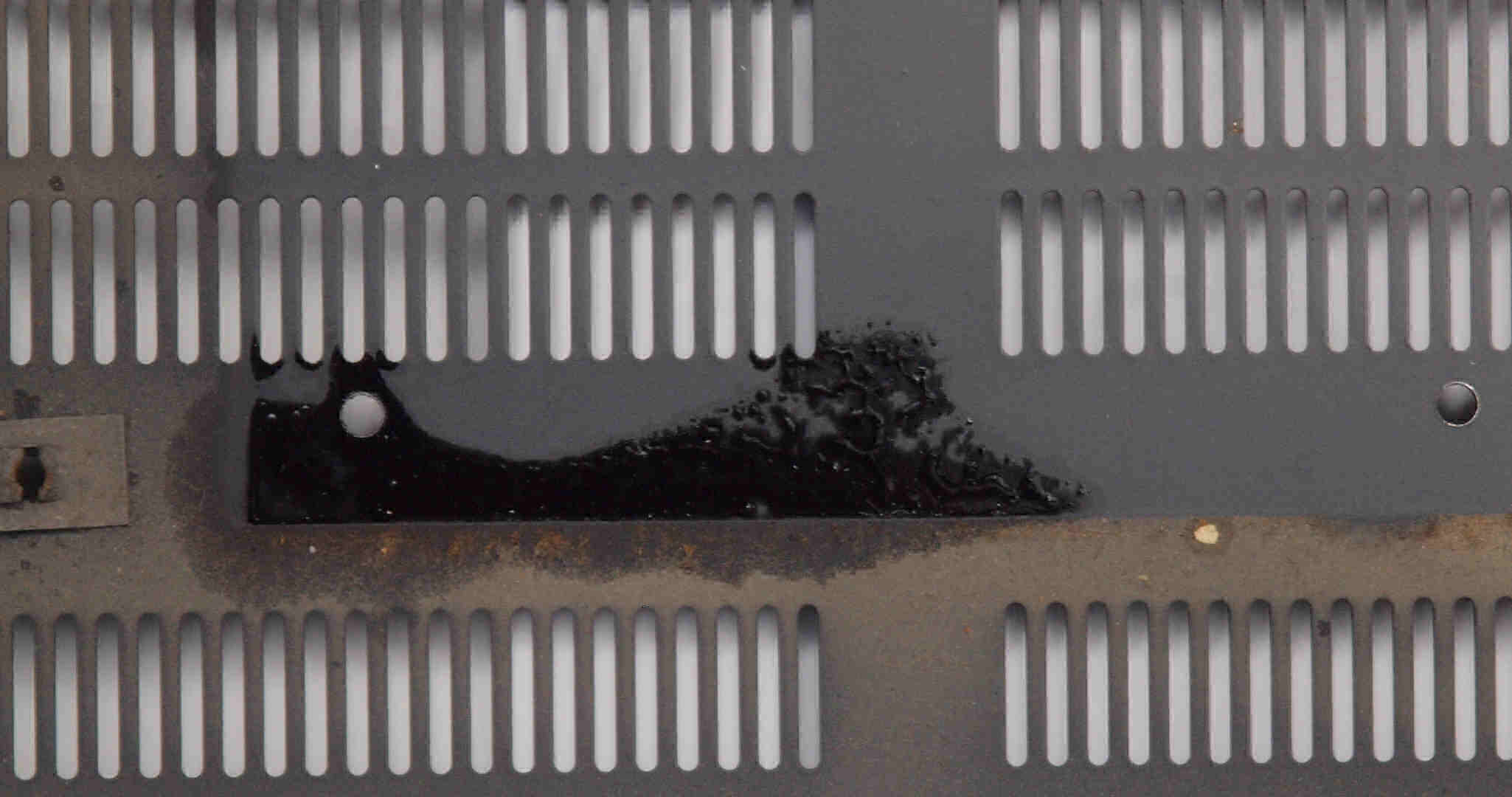

Ａ３３．　点検中　下蓋裏、　電源トランスからのオイル漏れ跡

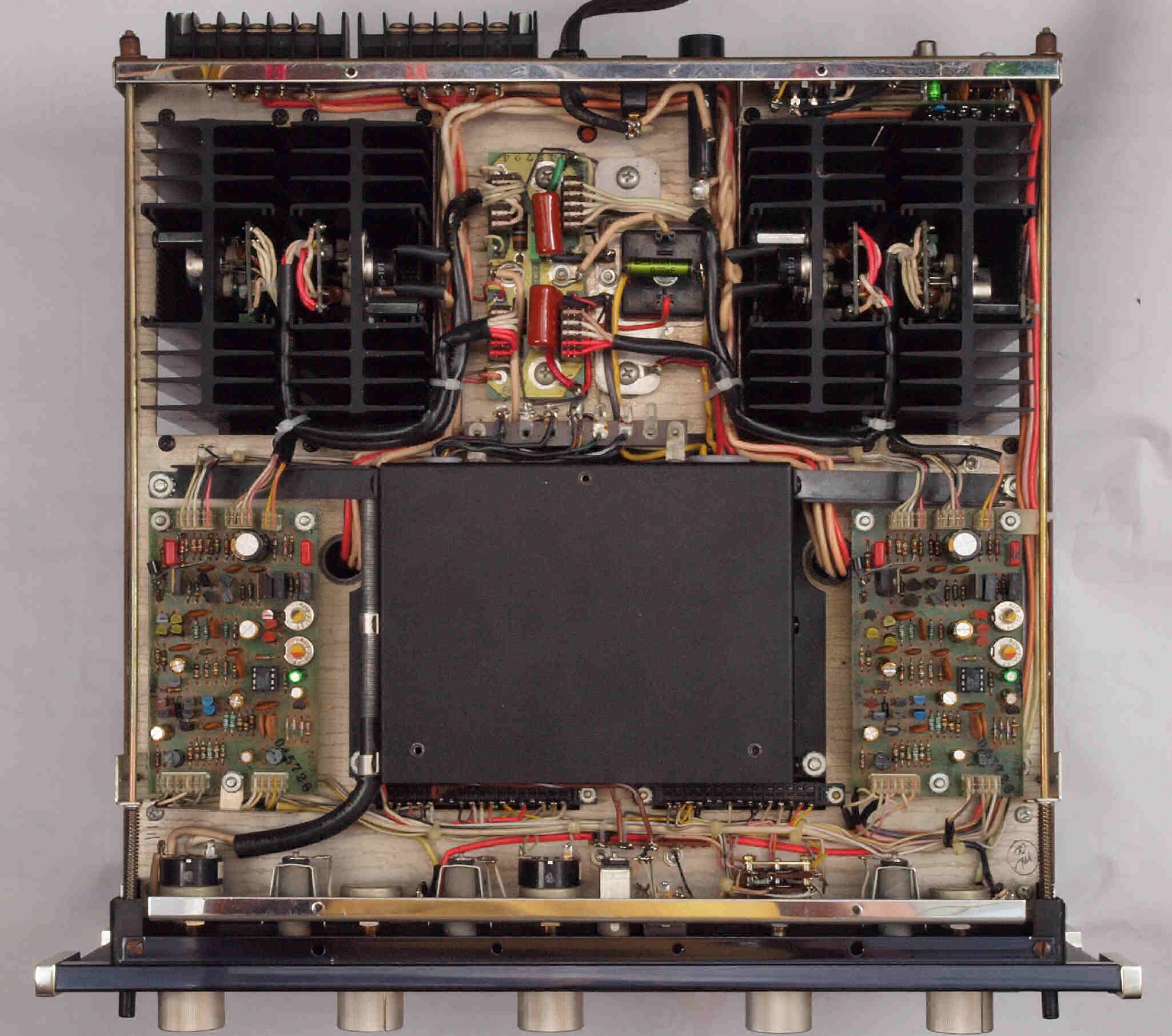

Ａ４１．　点検中　下蓋を取り、下から見る

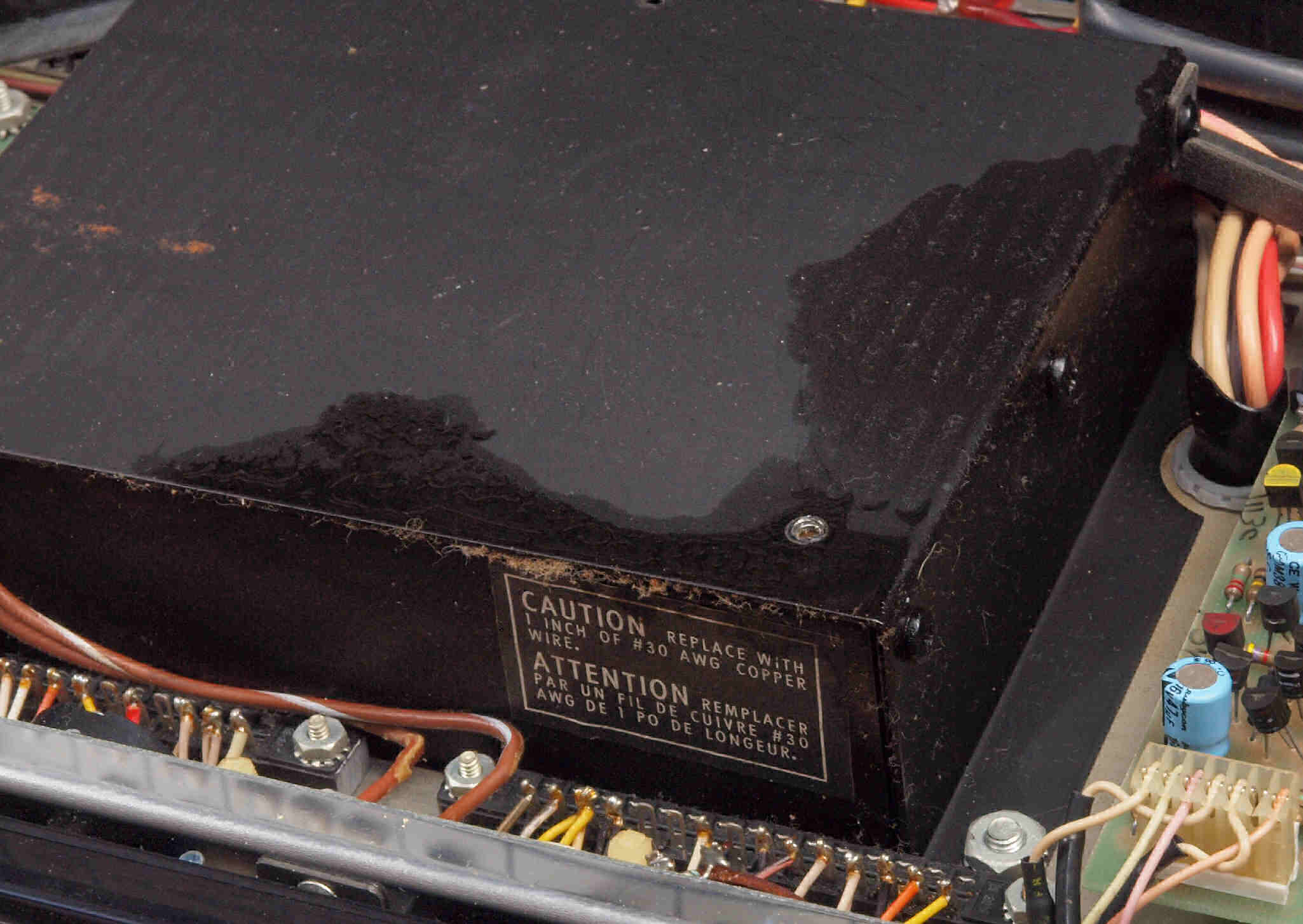

Ａ４２．　点検中　電源トランスからのオイル漏れ

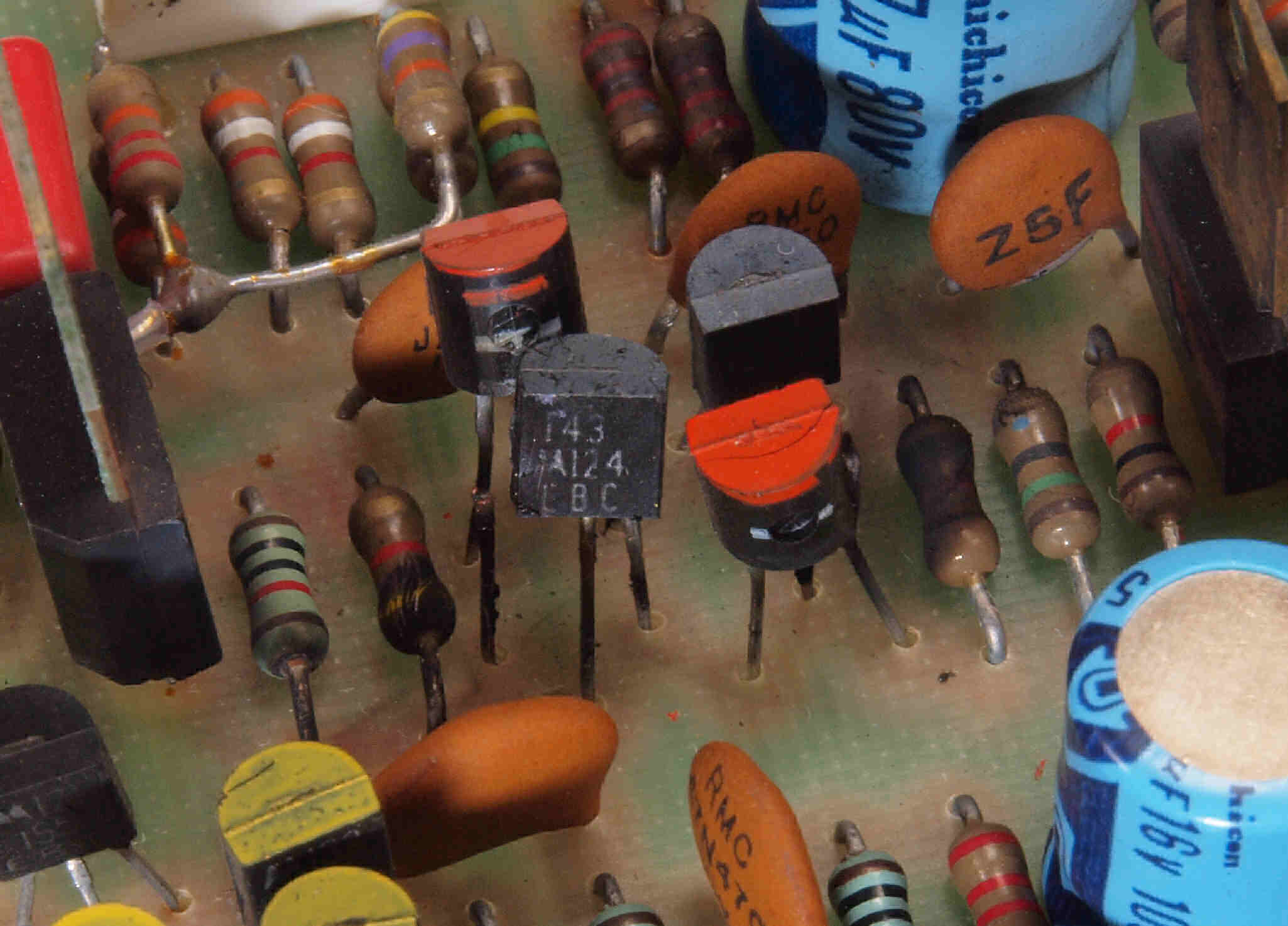

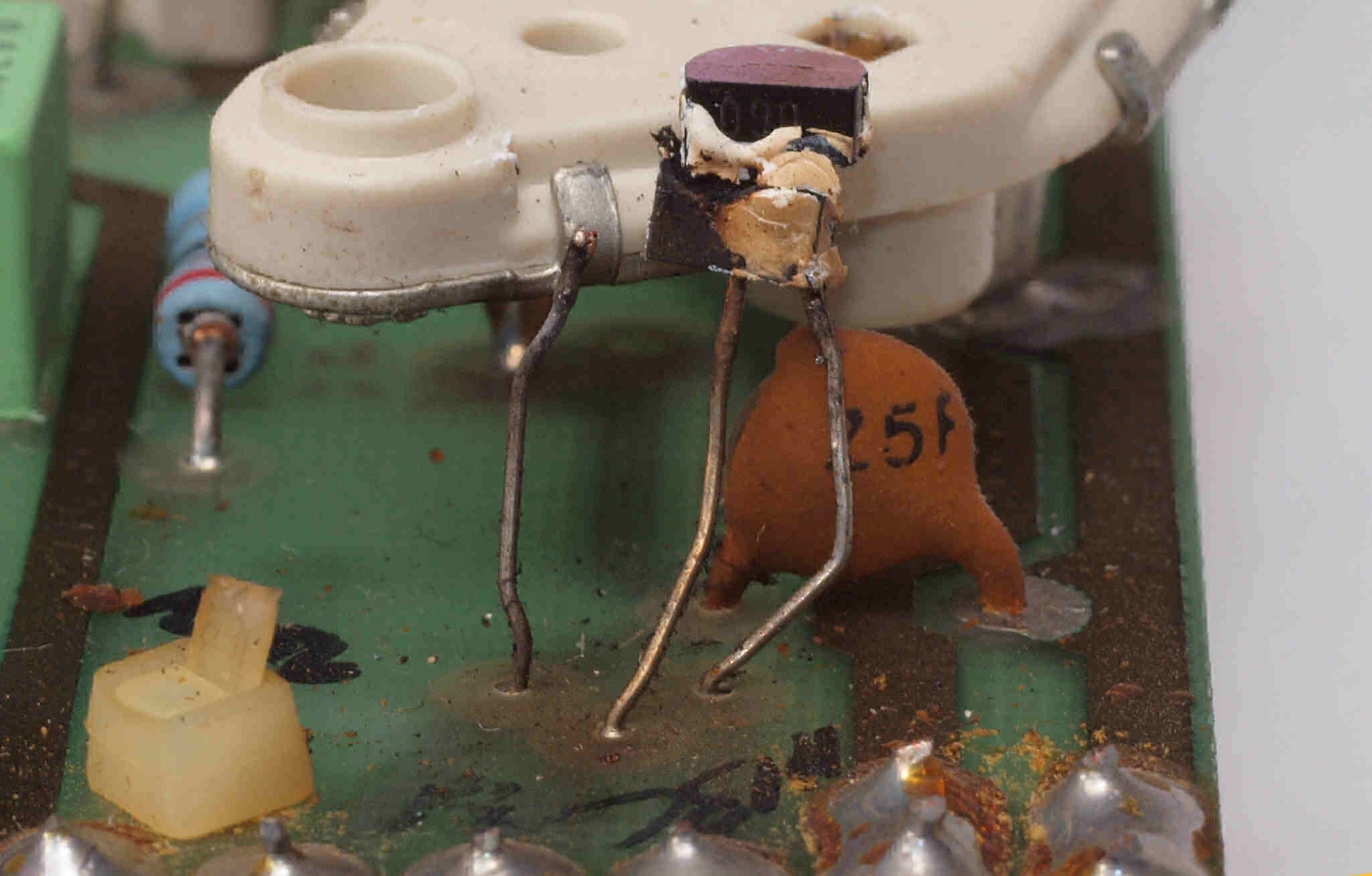

Ａ４３．　点検中　Ｌ−ＡＭＰ基板の溶断したＴＲ（トランジスター）。

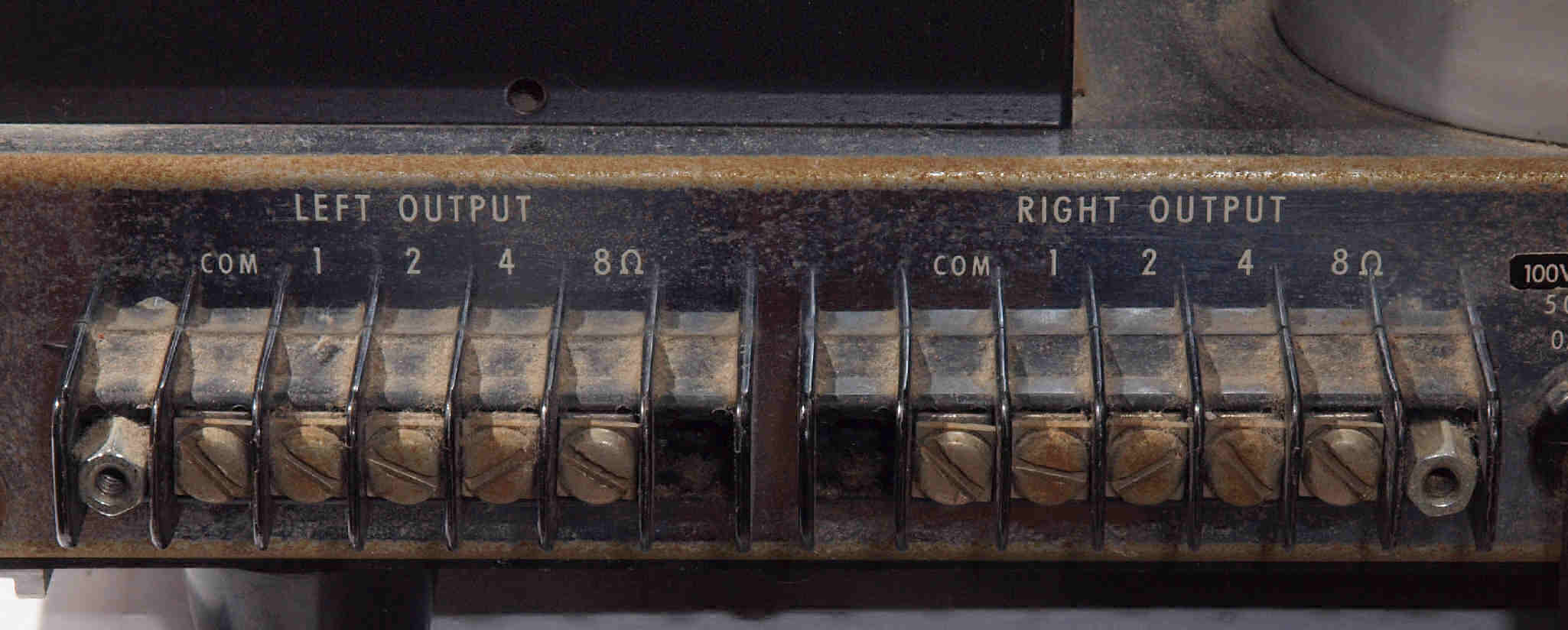

Ａ５．　点検中　SP接続端子。

Ａ６．　点検中　入力ＲＣＡ端子。

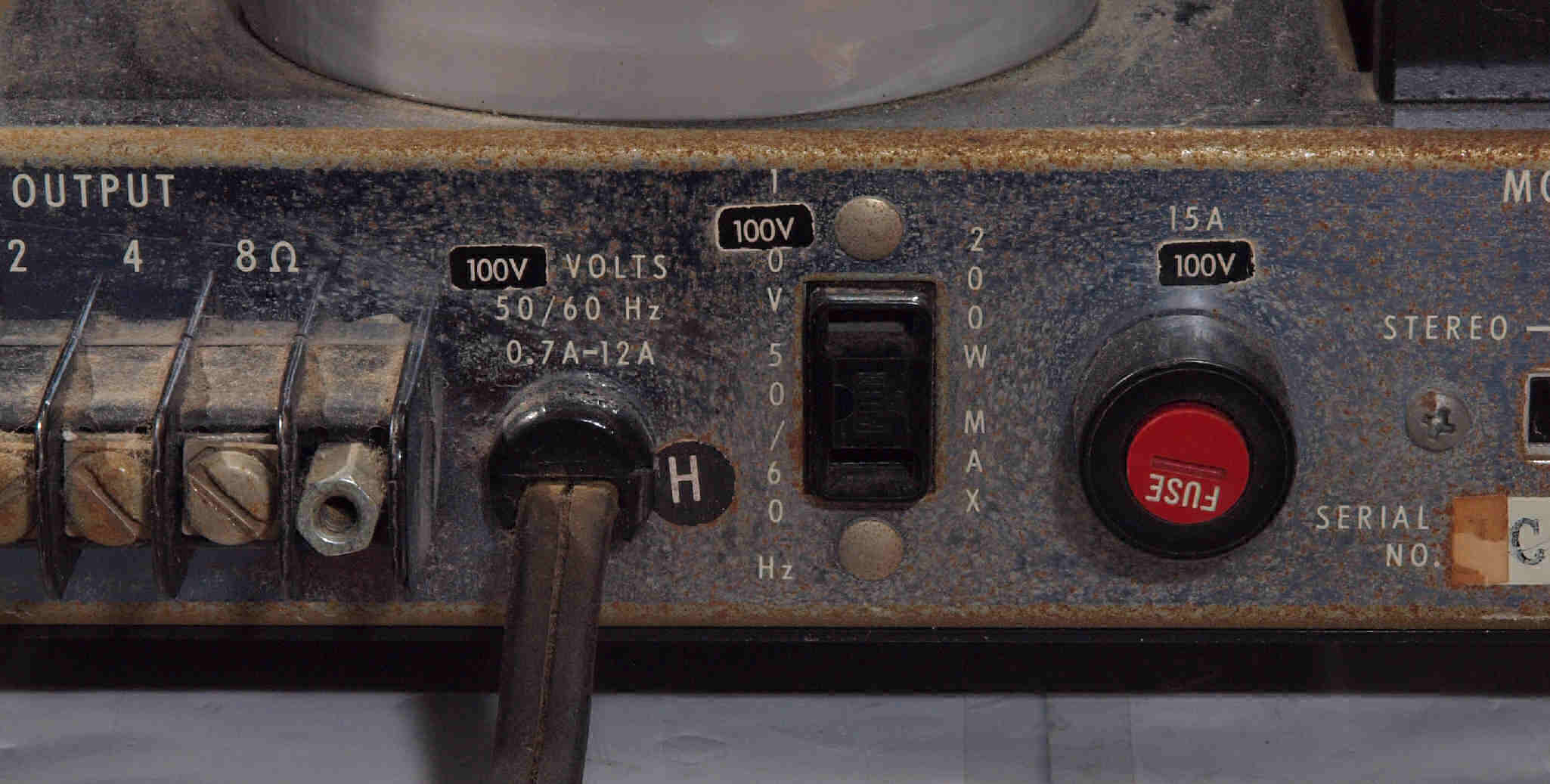

Ａ７．　点検中　電源ケーブル取り付け。

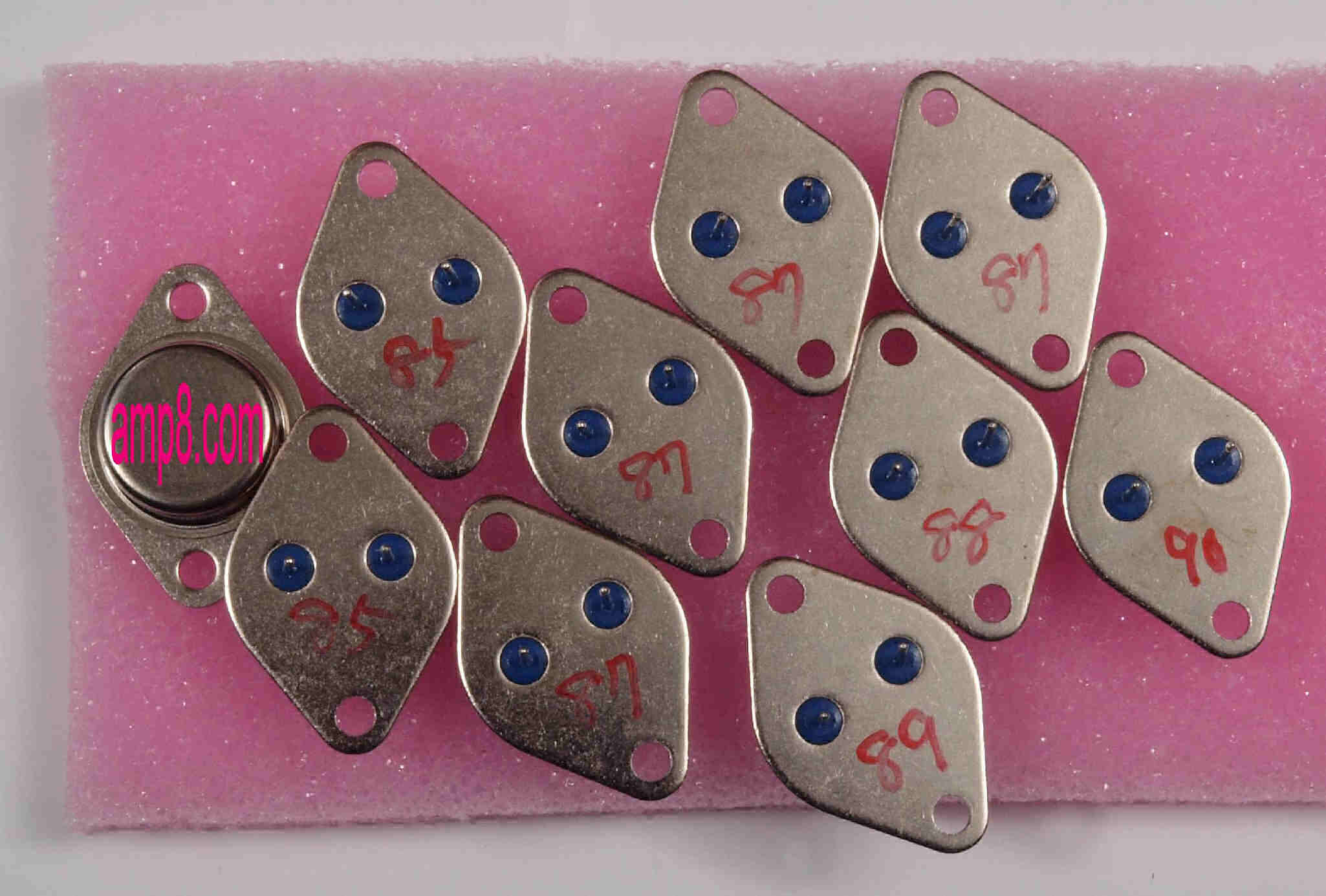

Ａ８．　点検中　交換する終段ＴＲ（トランジスター）のｈｆｅ測定。　２種２０個購入して２種１２個選別して使用する。

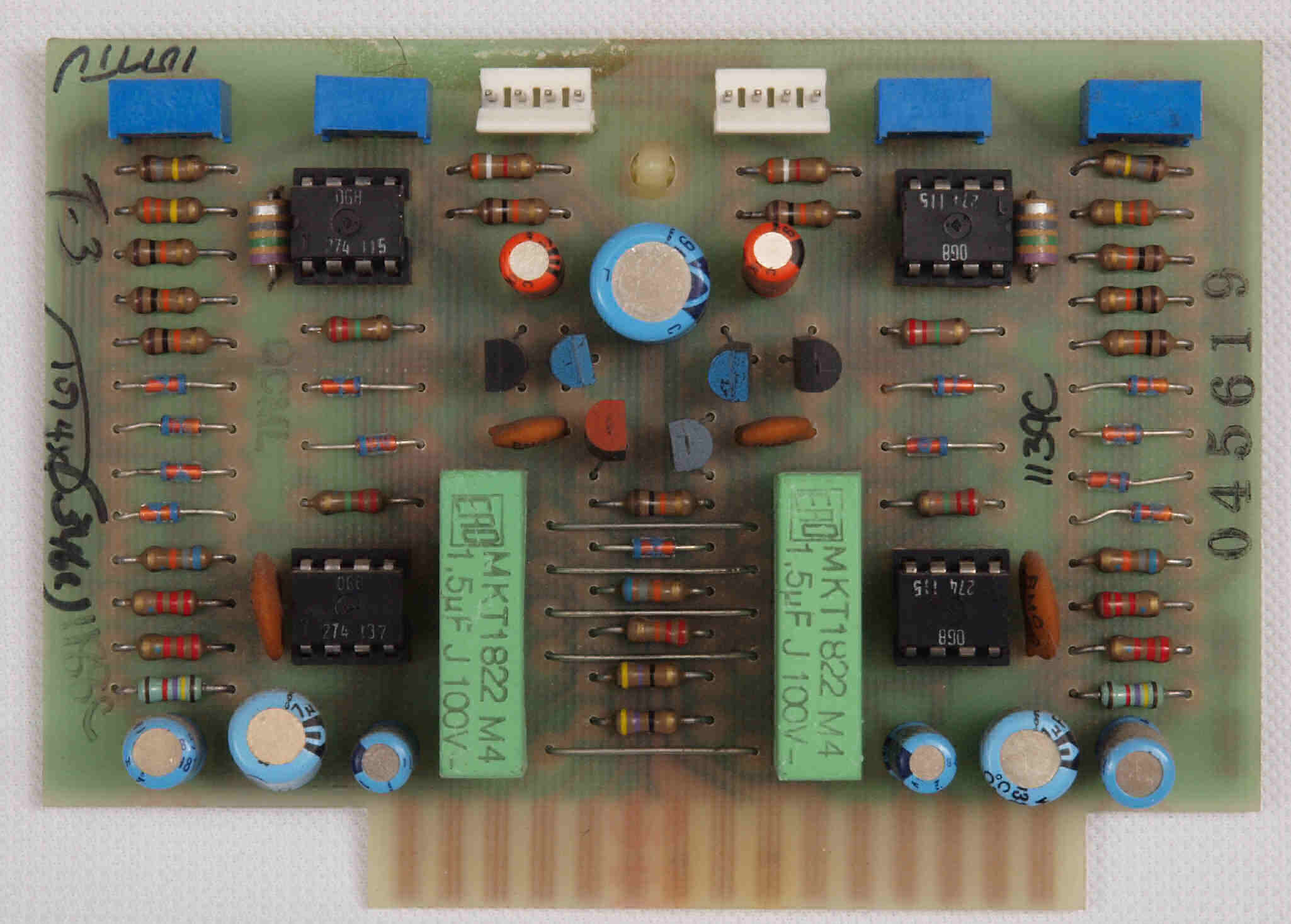

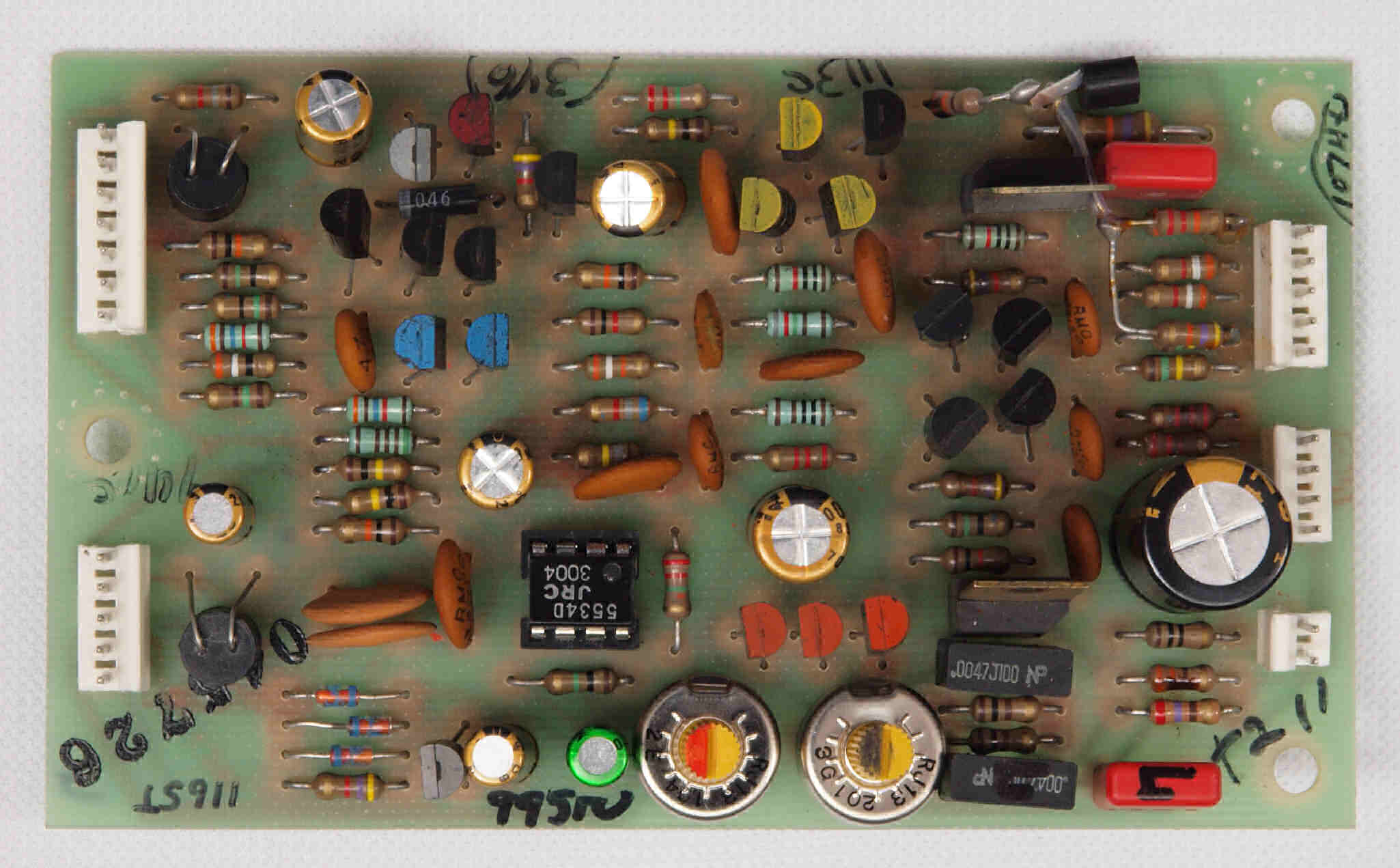

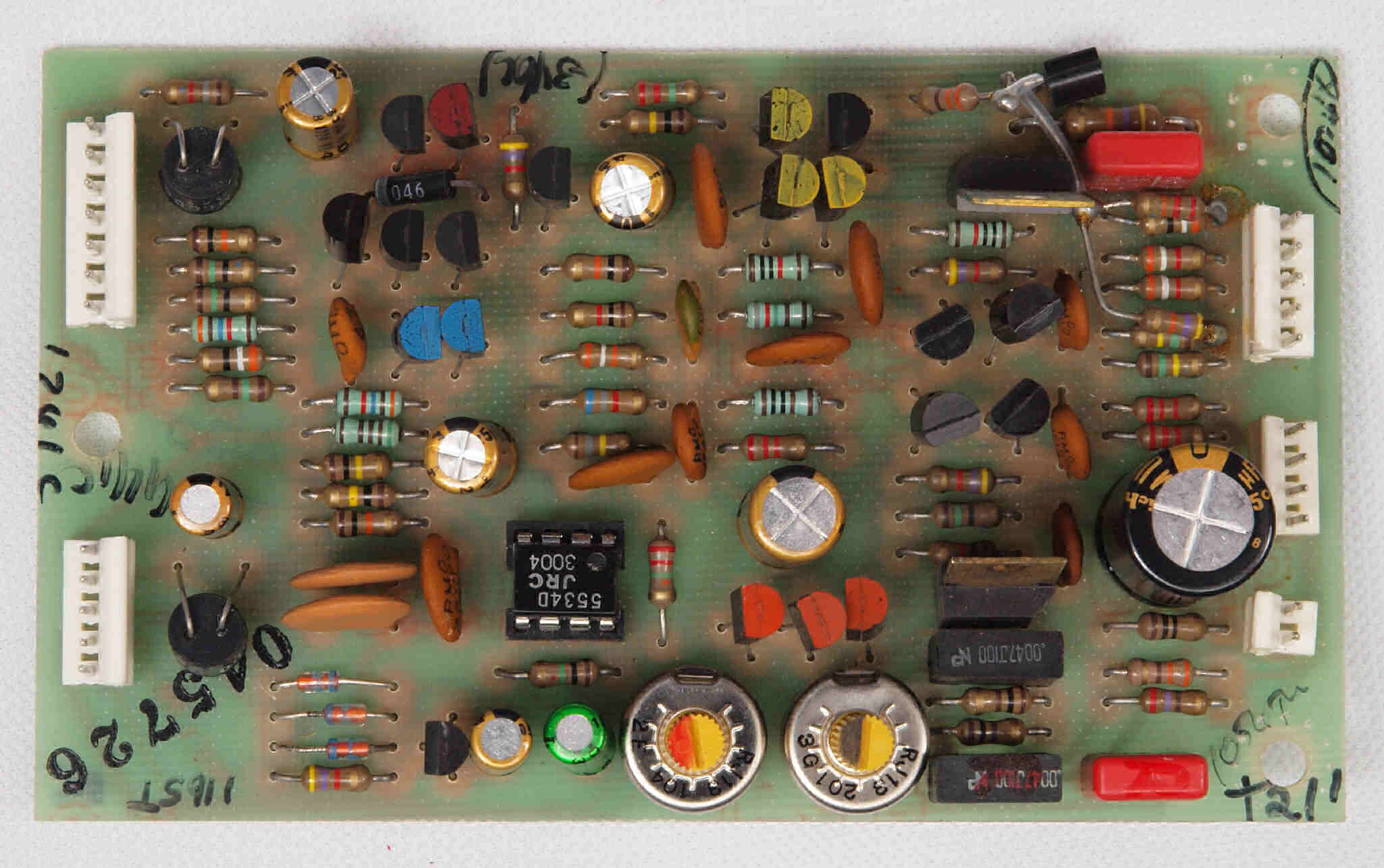

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　修理前　Ｒ−ＡＭＰ基板

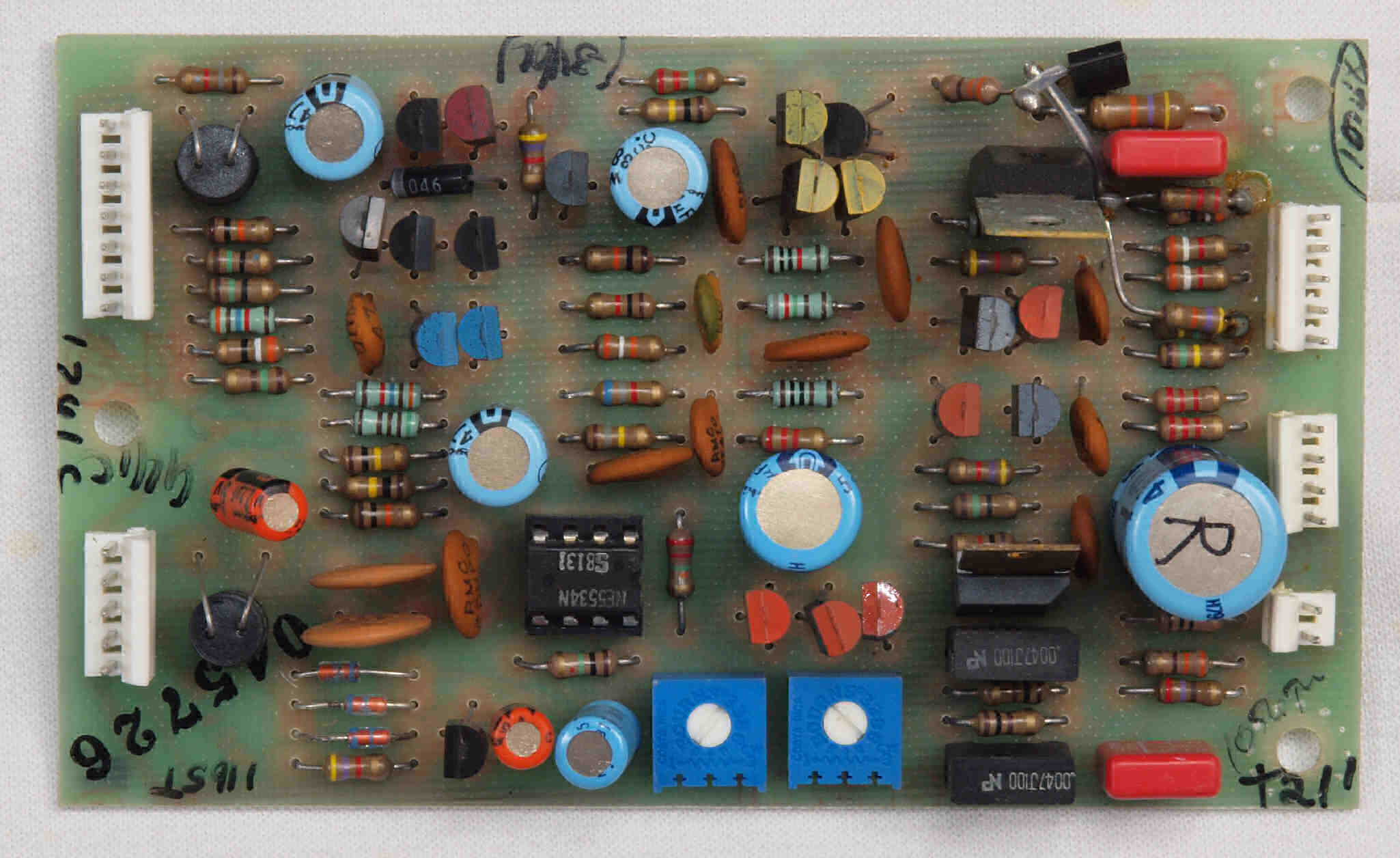

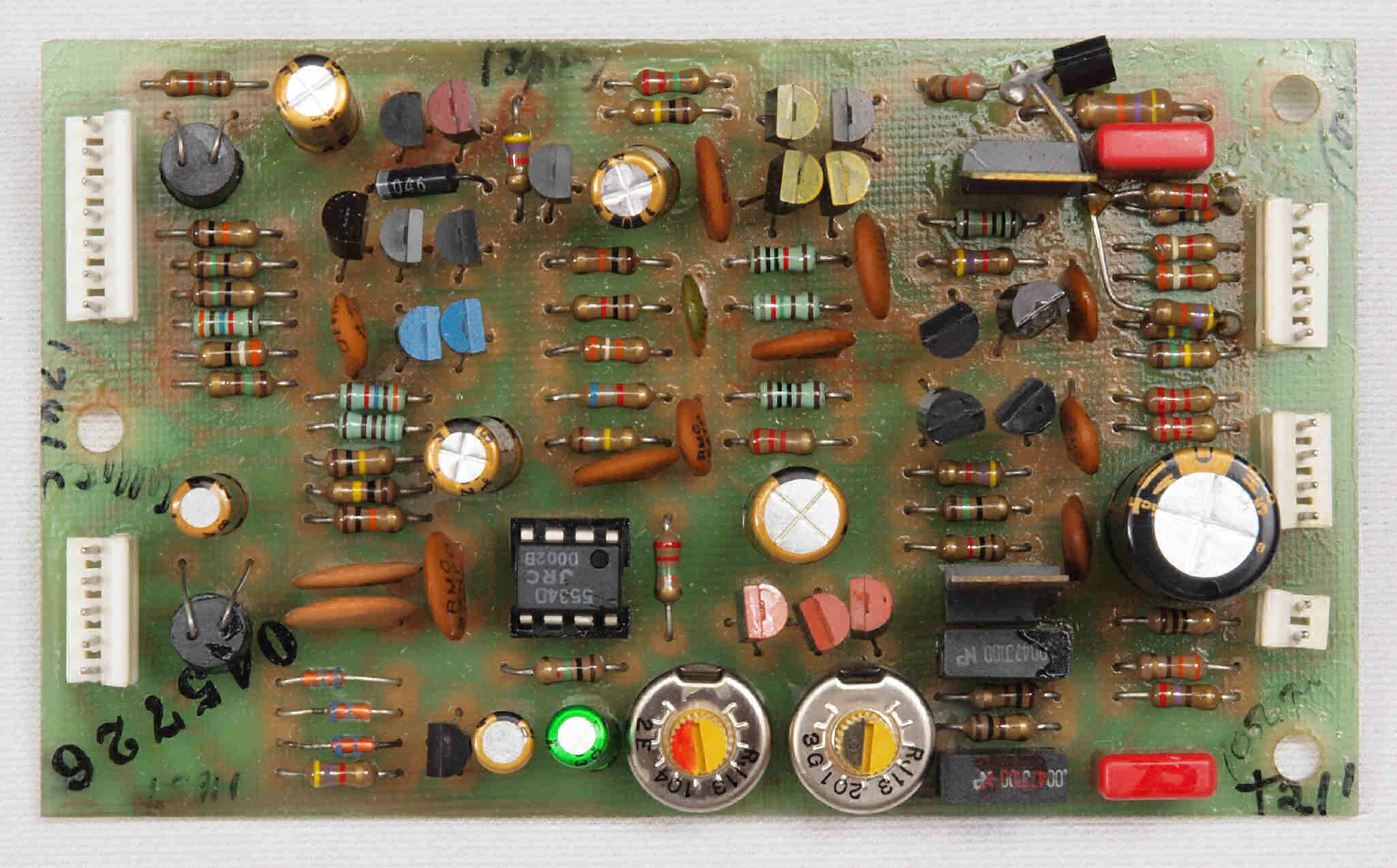

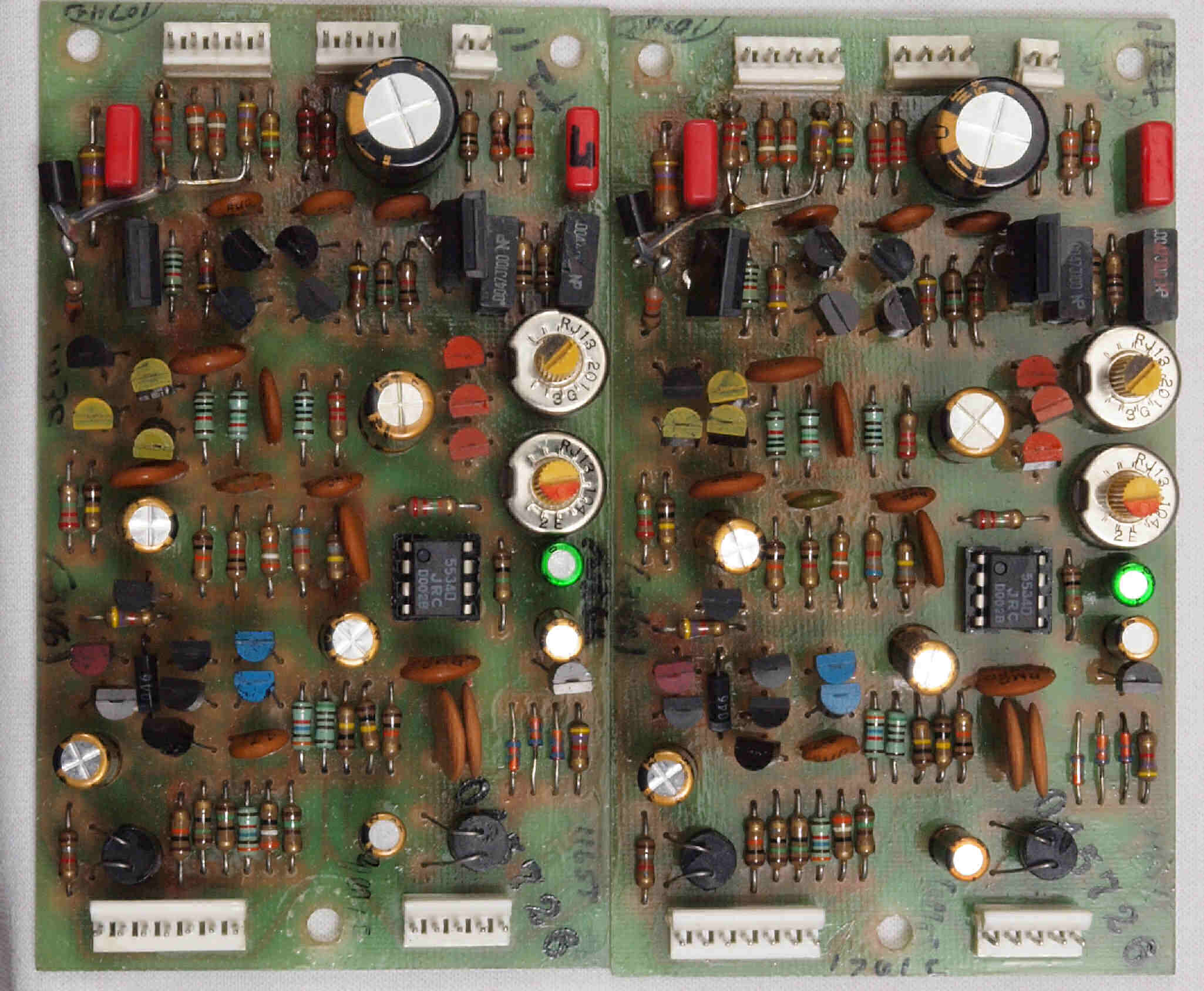

Ｃ１２．　修理後　Ｒ−ＡＭＰ基板　ＴＲ（トランジスター）４個、ＯＰ−ＡＭＰ、電解コンデンサー９個、半固定ＶＲ２個交換

Ｃ１３．　完成Ｒ−ＡＭＰ基板　洗浄後防湿材を塗る。

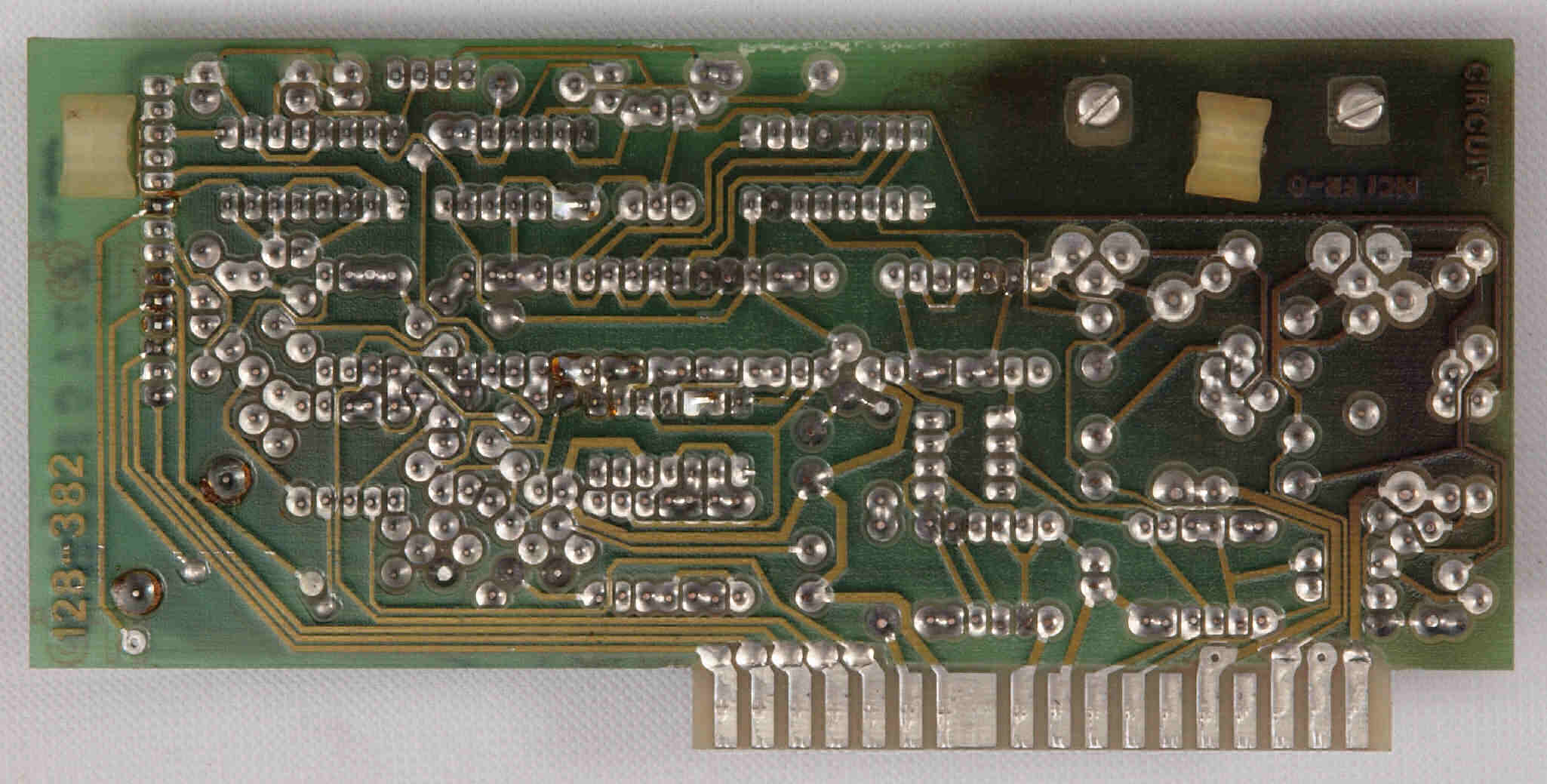

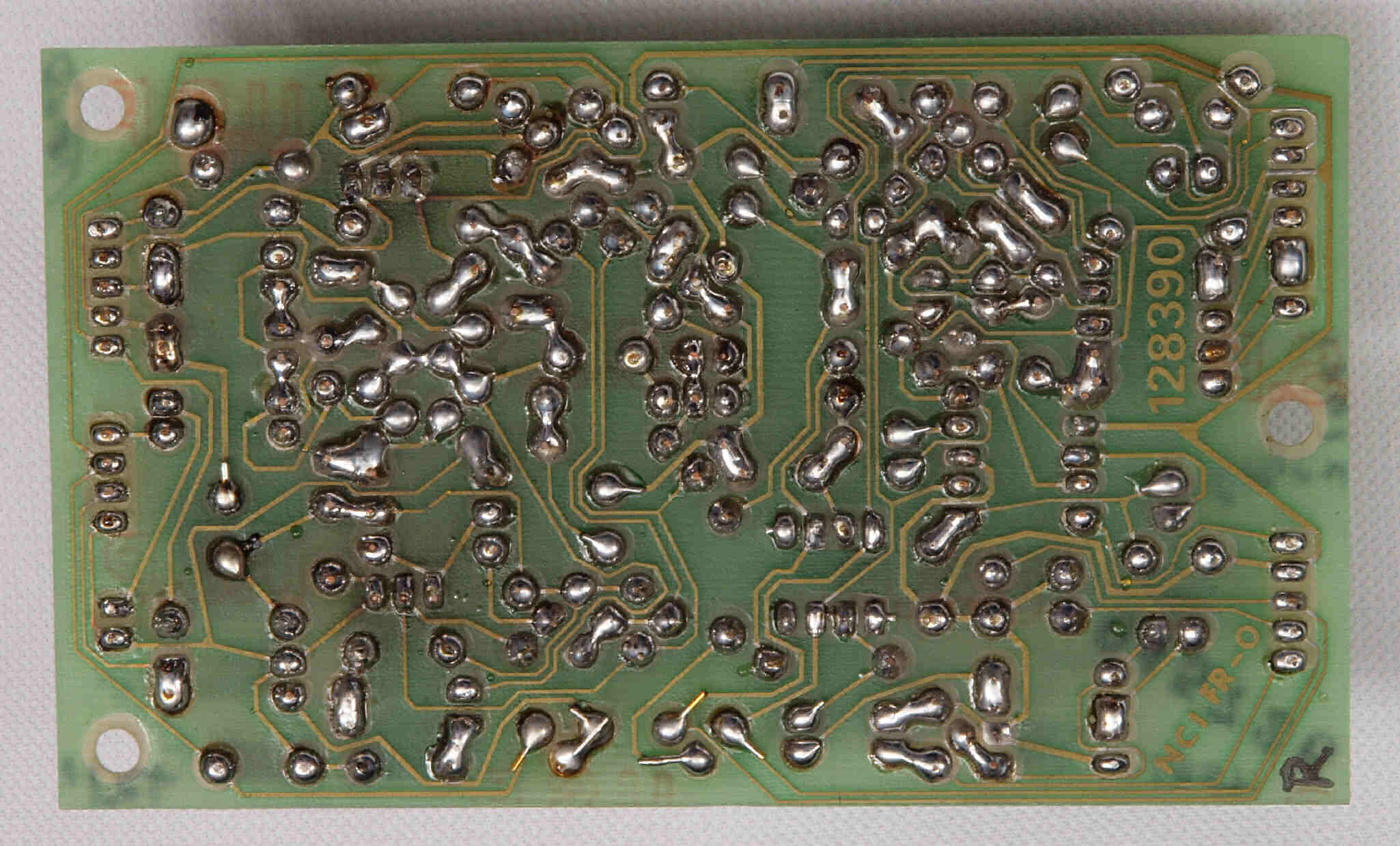

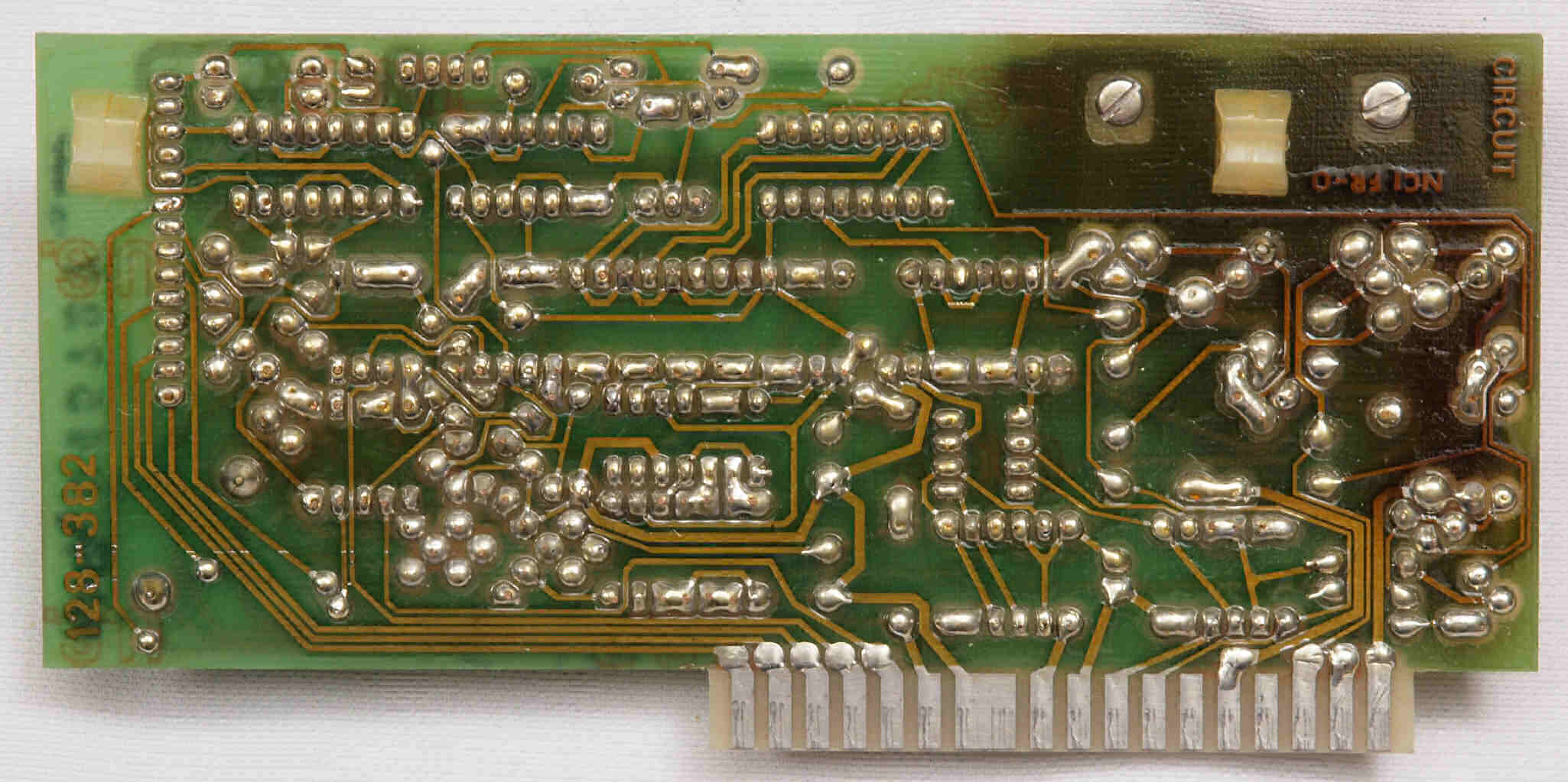

Ｃ１４．　修理前　Ｒ−ＡＭＰ基板裏

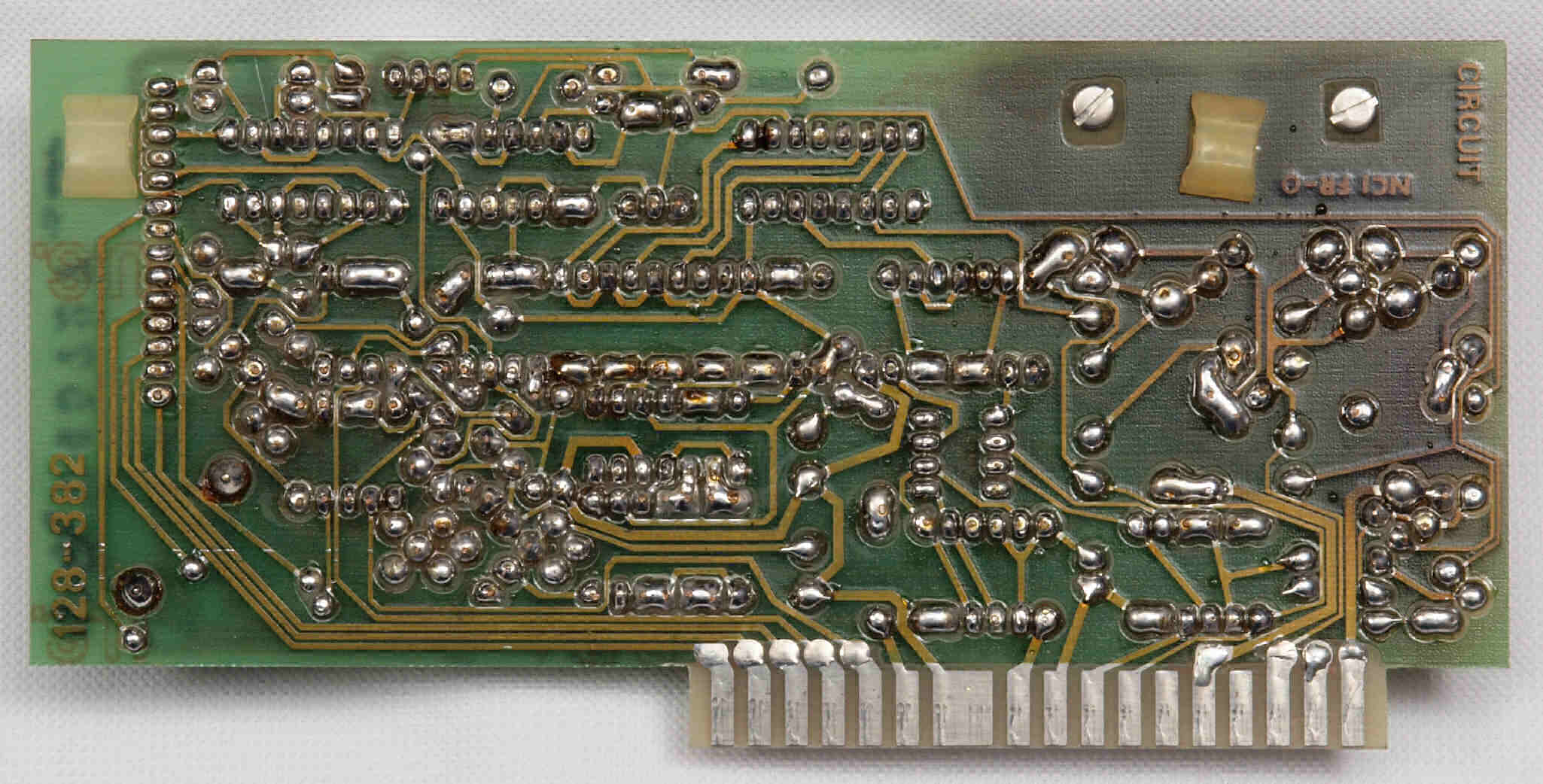

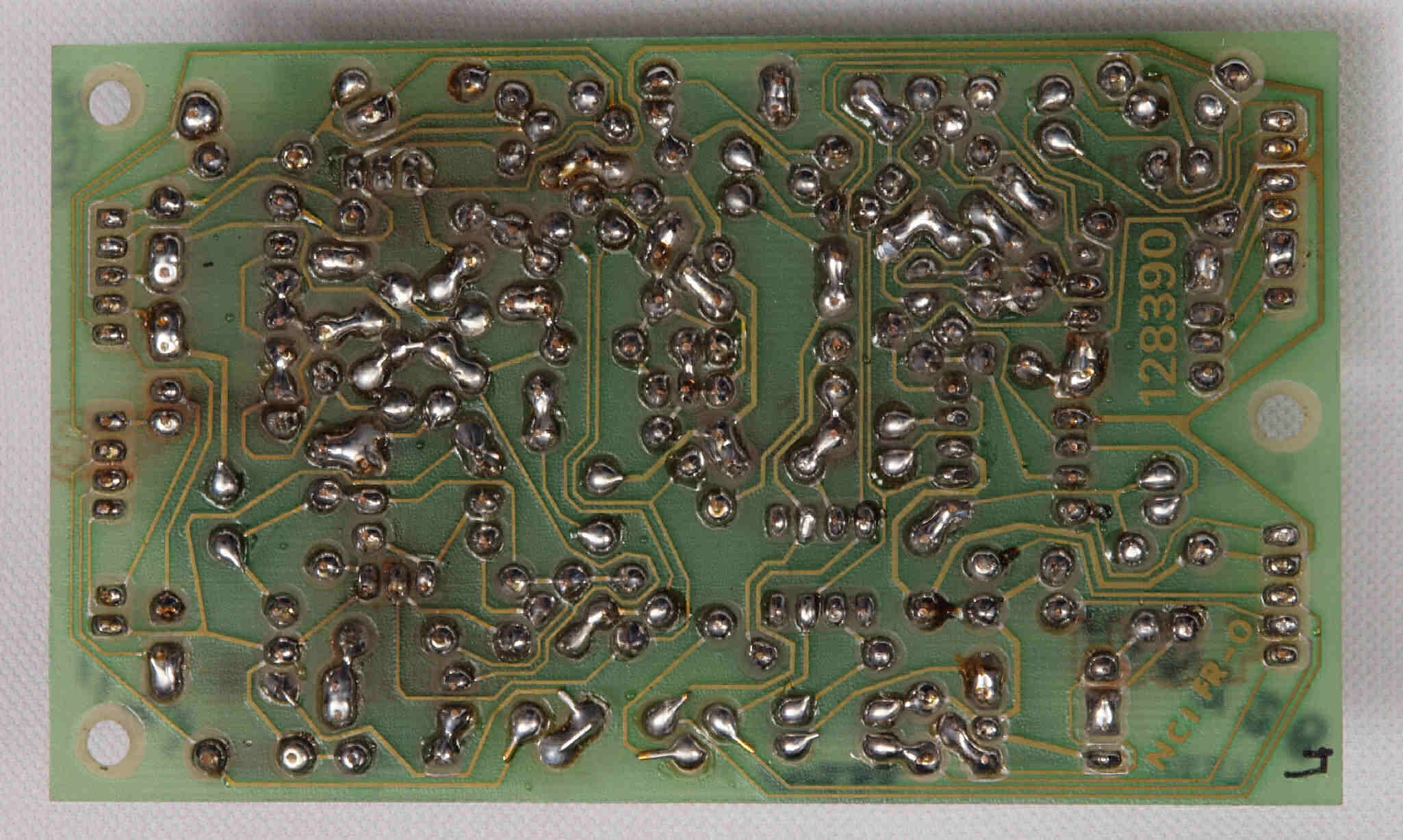

Ｃ１５．　修理（半田補正）後　Ｒ−ＡＭＰ基板裏。　全半田やり直す。

Ｃ１６．　完成Ｒ−ＡＭＰ基板裏　　　洗浄後防湿材を塗る。

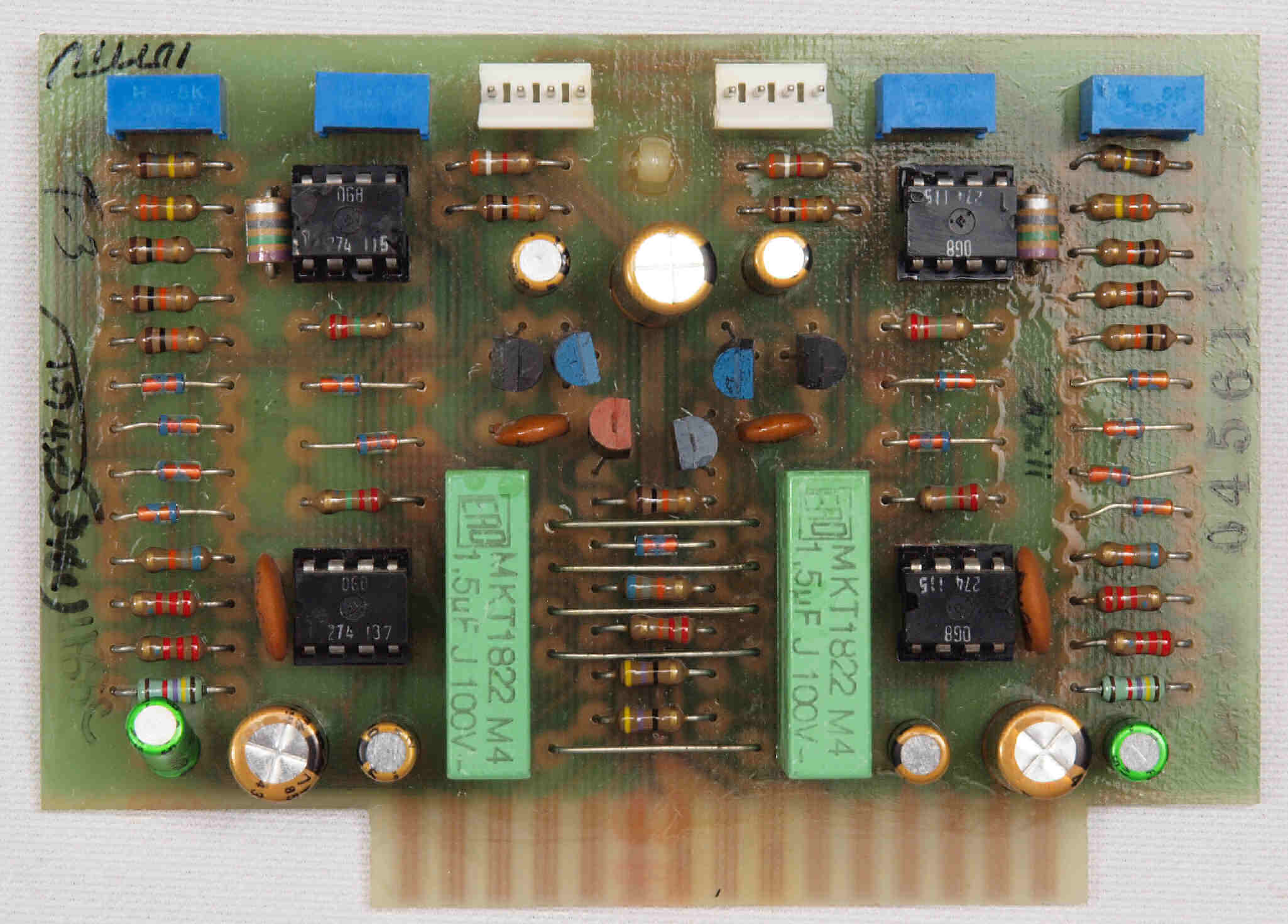

Ｃ２１．　修理前　Ｌ−ＡＭＰ基板

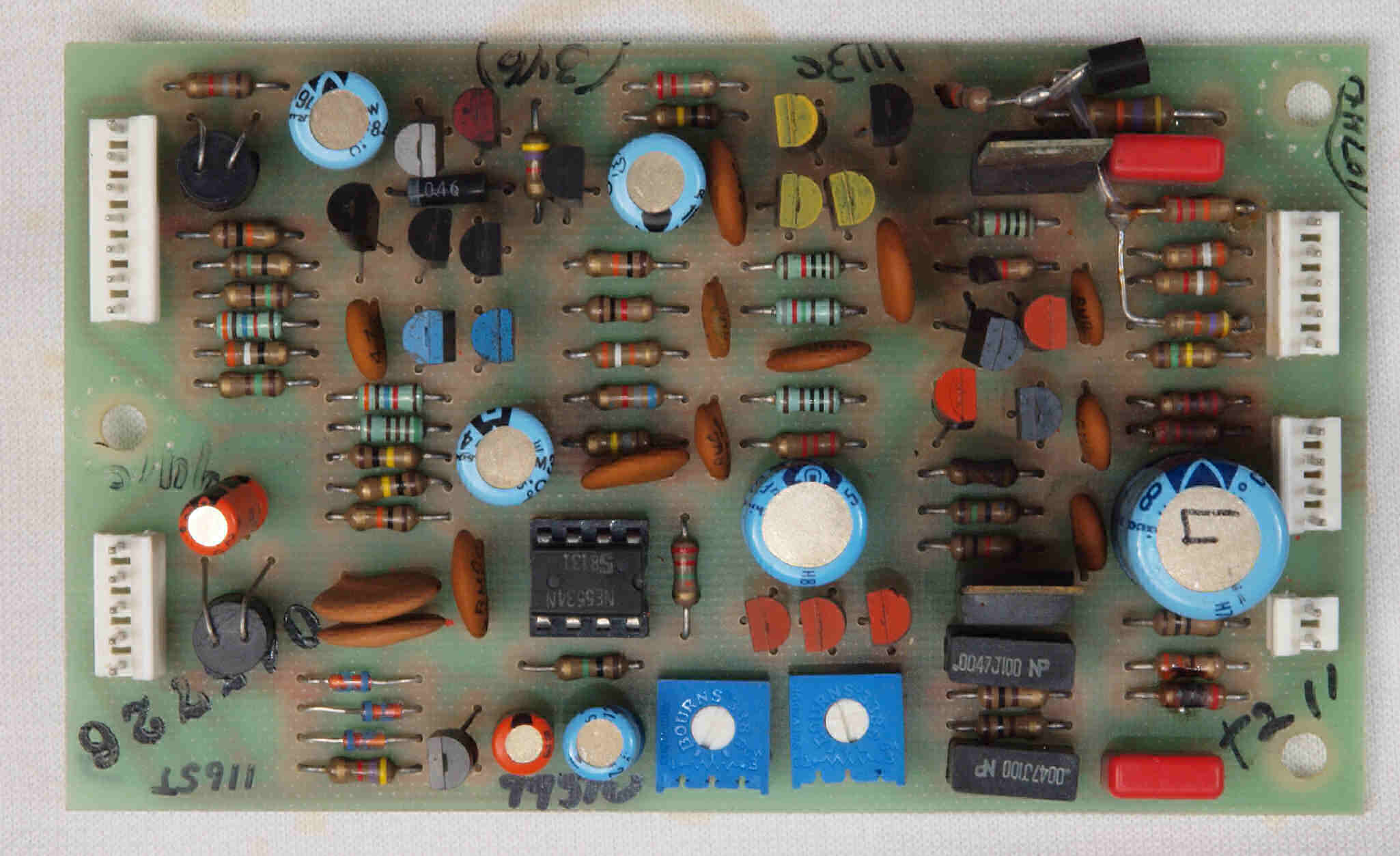

Ｃ２２．　修理後　Ｌ−ＡＭＰ基板　ＴＲ（トランジスター）４個、ＯＰ−ＡＭＰ、電解コンデンサー９個、半固定ＶＲ２個交換

Ｃ２３．　完成Ｌ−ＡＭＰ基板　洗浄後防湿材を塗る。

Ｃ２４．　修理前　Ｌ−ＡＭＰ基板裏

Ｃ２５．　修理（半田補正）後　Ｌ−ＡＭＰ基板裏。　全半田やり直す。

Ｃ２６．　完成Ｌ−ＡＭＰ基板裏　洗浄後防湿材を塗る。

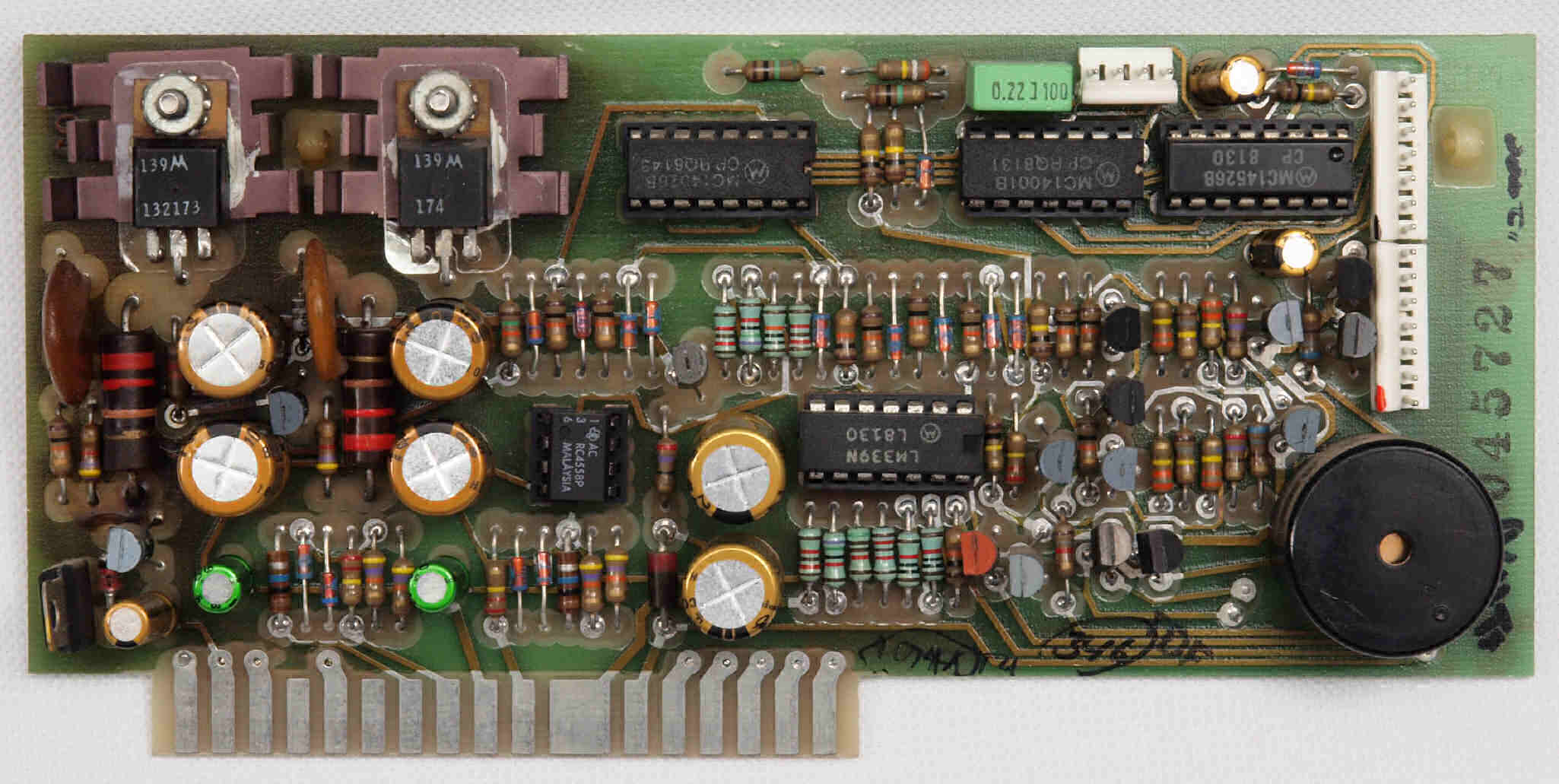

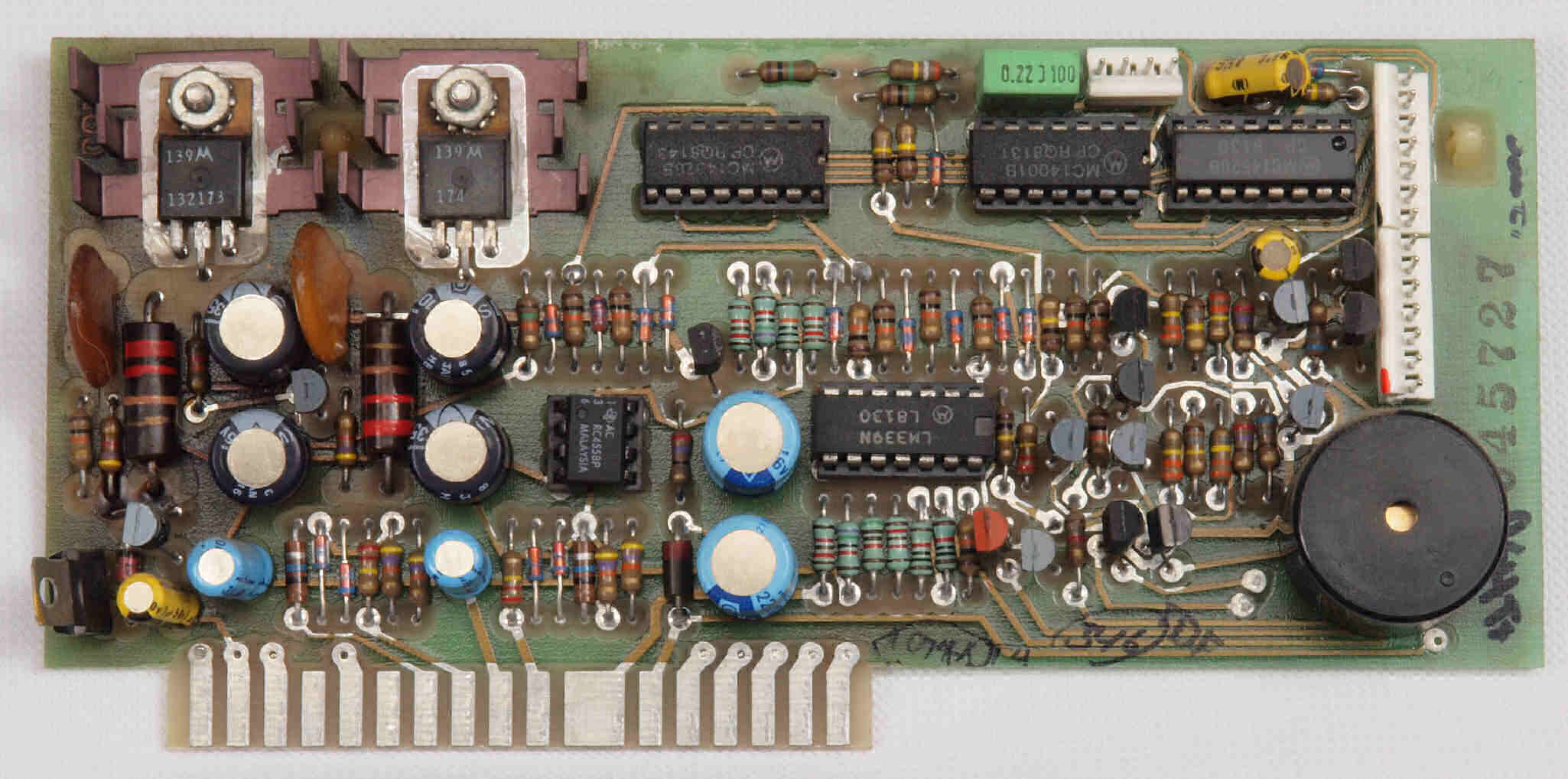

Ｃ３１．　修理前　定電圧・制御基板

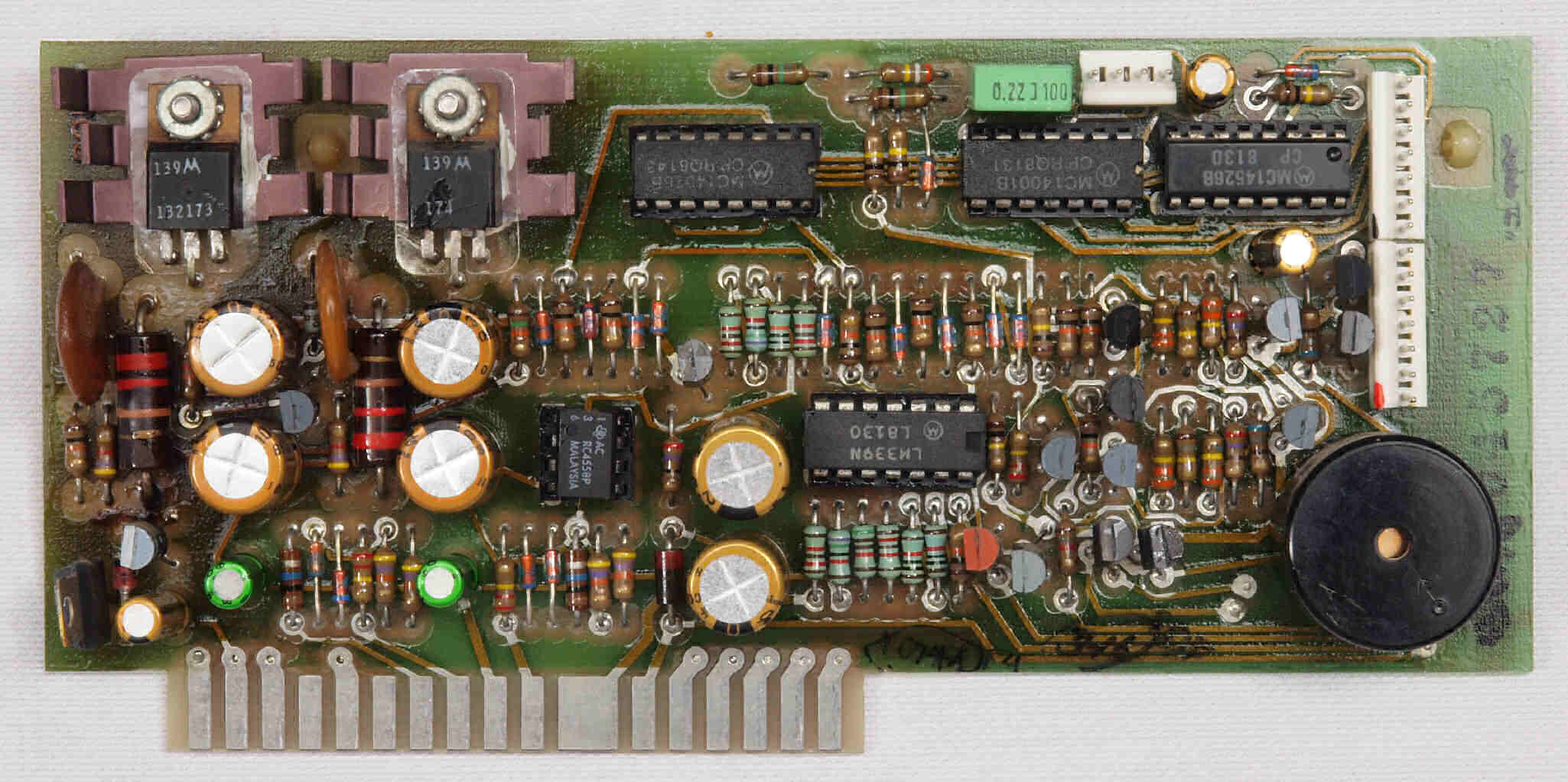

Ｃ３２．　修理後　定電圧・制御基板　電解コンデンサー１１個交換

Ｃ３３．　完成定電圧・制御基板　洗浄後防湿材を塗る。

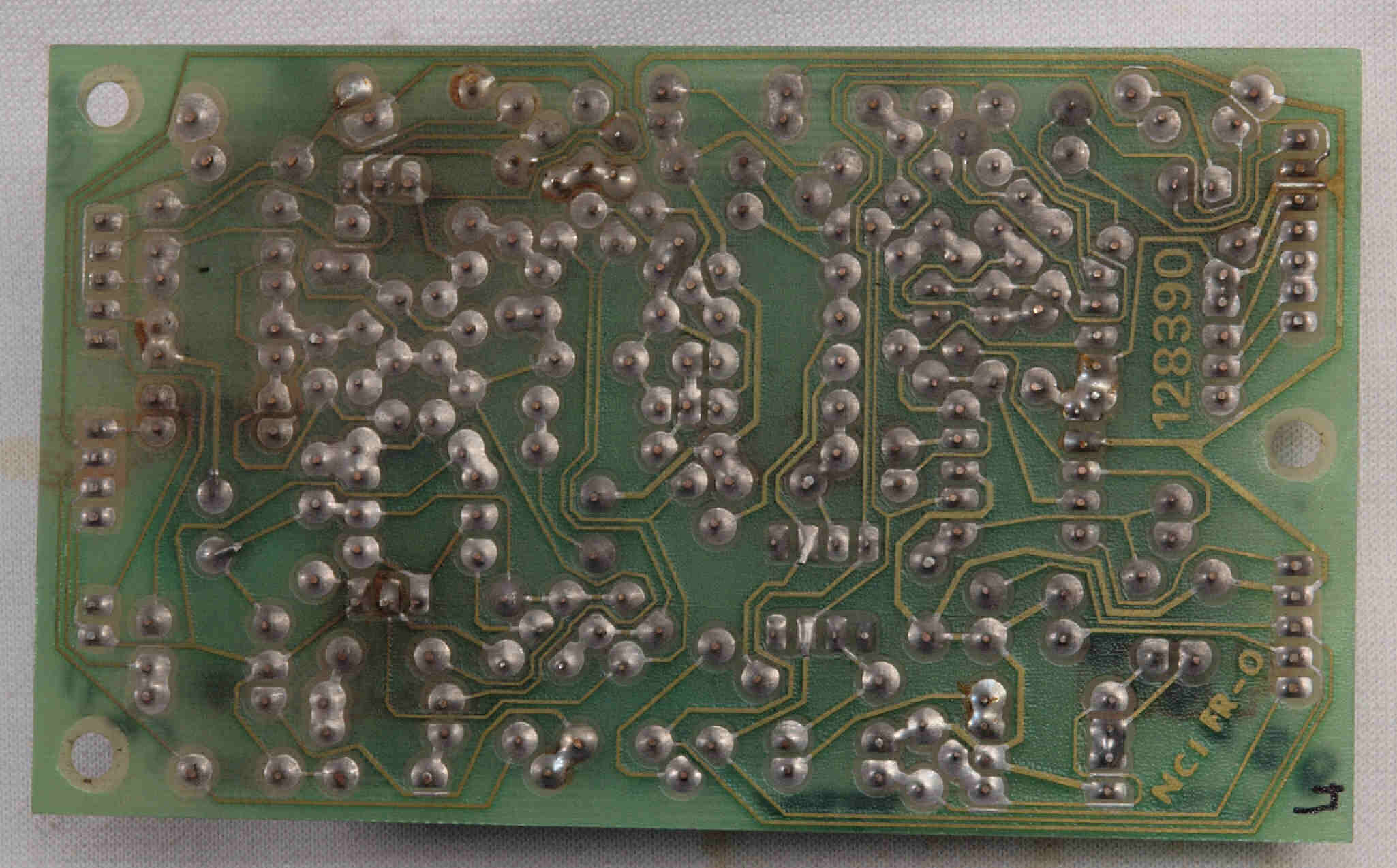

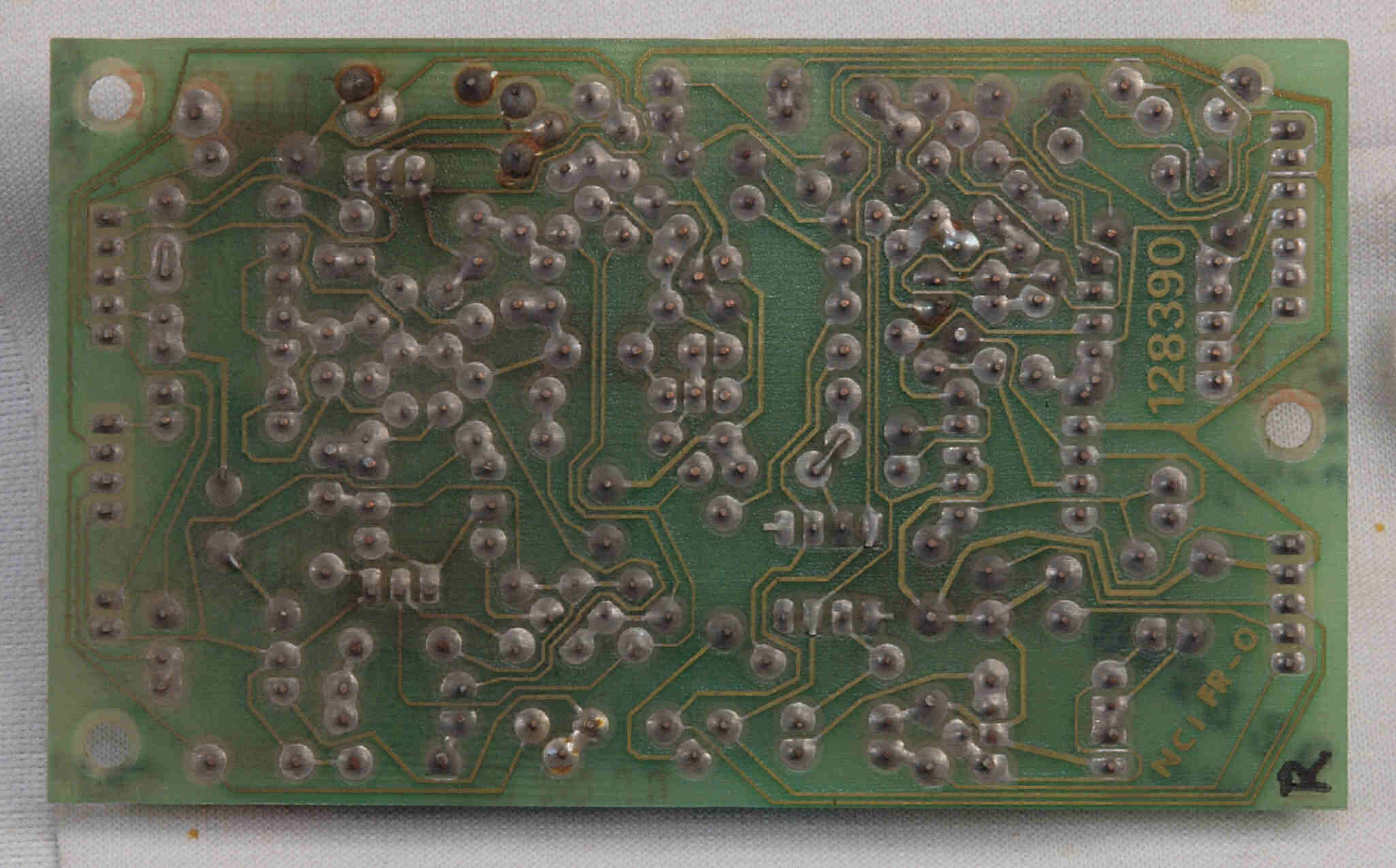

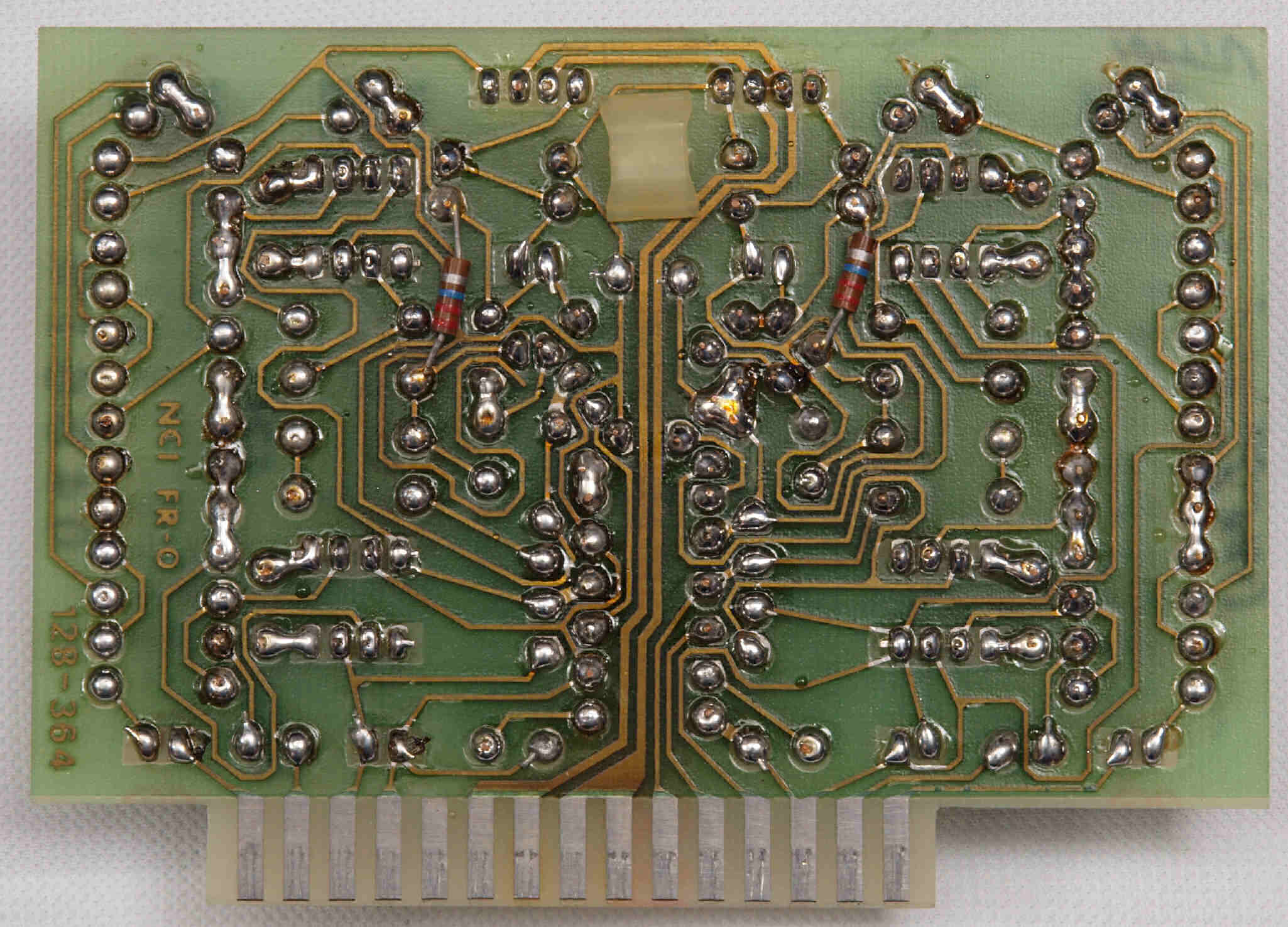

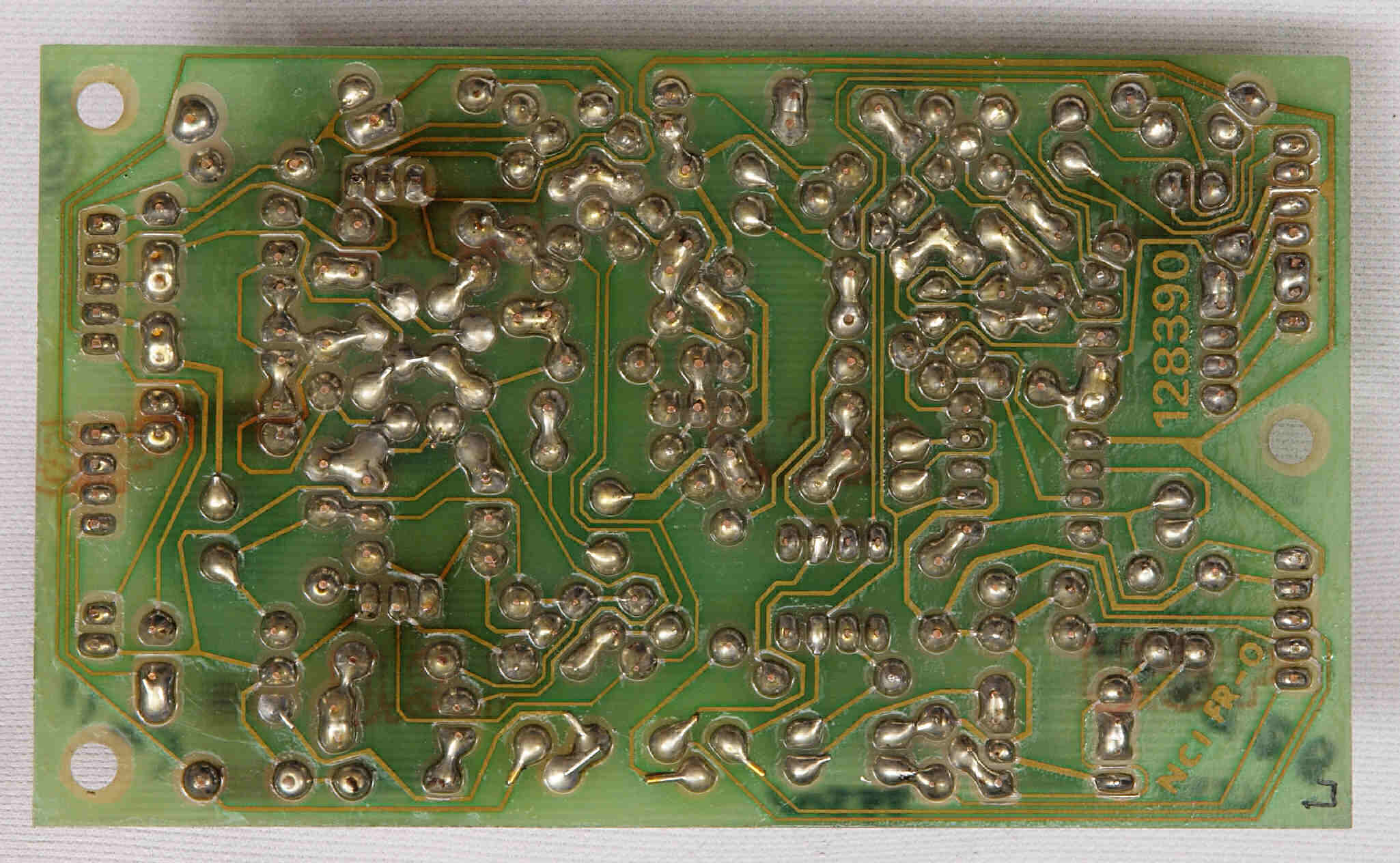

Ｃ３４．　修理前　定電圧・制御基板裏

Ｃ３５．　修理（半田補正）後　定電圧・制御基板裏。　全半田やり直す。

Ｃ３６．　完成定電圧・制御基板裏　洗浄後防湿材を塗る。

Ｃ４１．　修理前　ＶＵ−ＡＭＰ基板

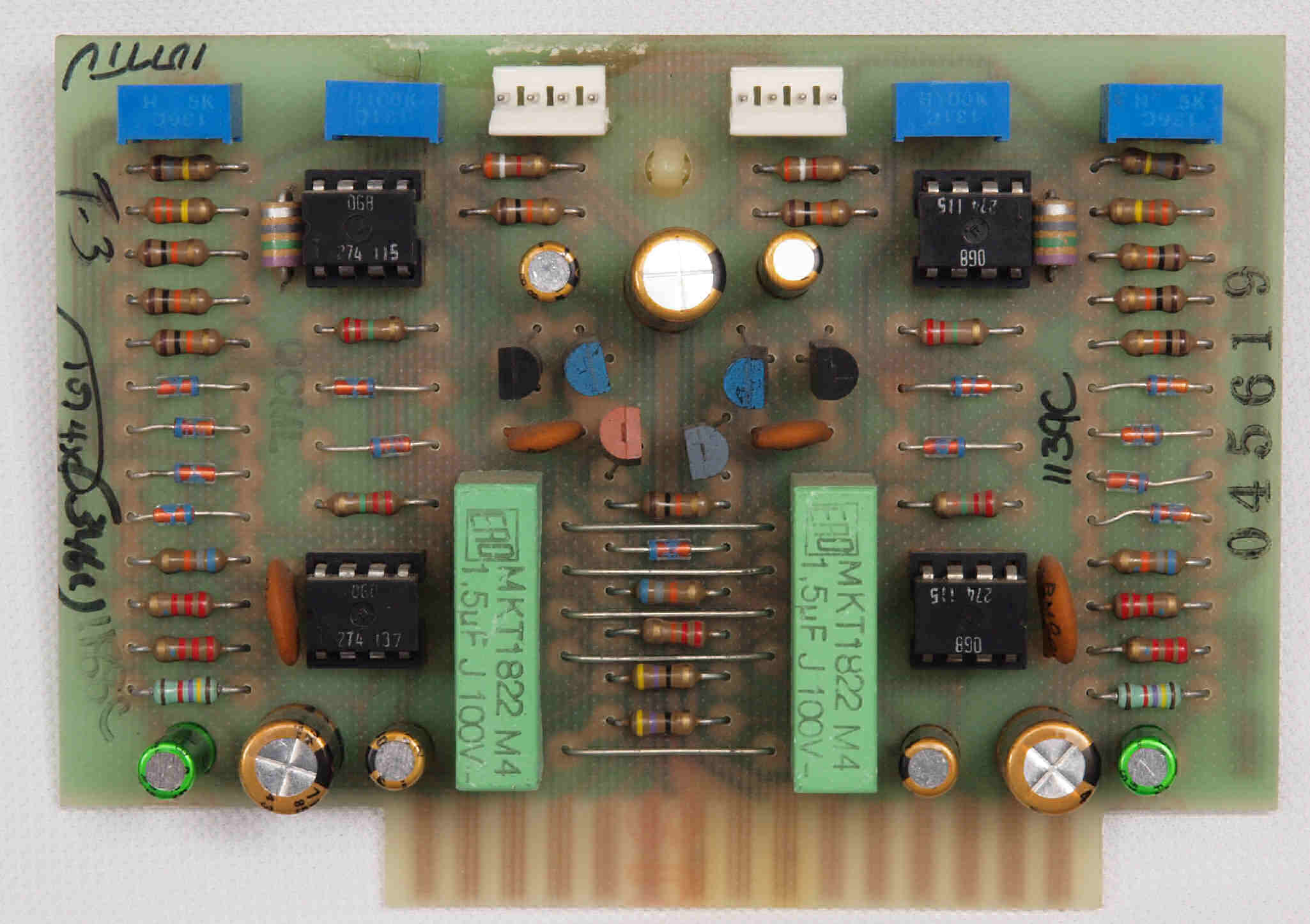

Ｃ４２．　修理後　ＶＵ−ＡＭＰ基板　電解コンデンサー９個交換

Ｃ４３．　完成ＶＵ−ＡＭＰ基板　洗浄後防湿材を塗る。

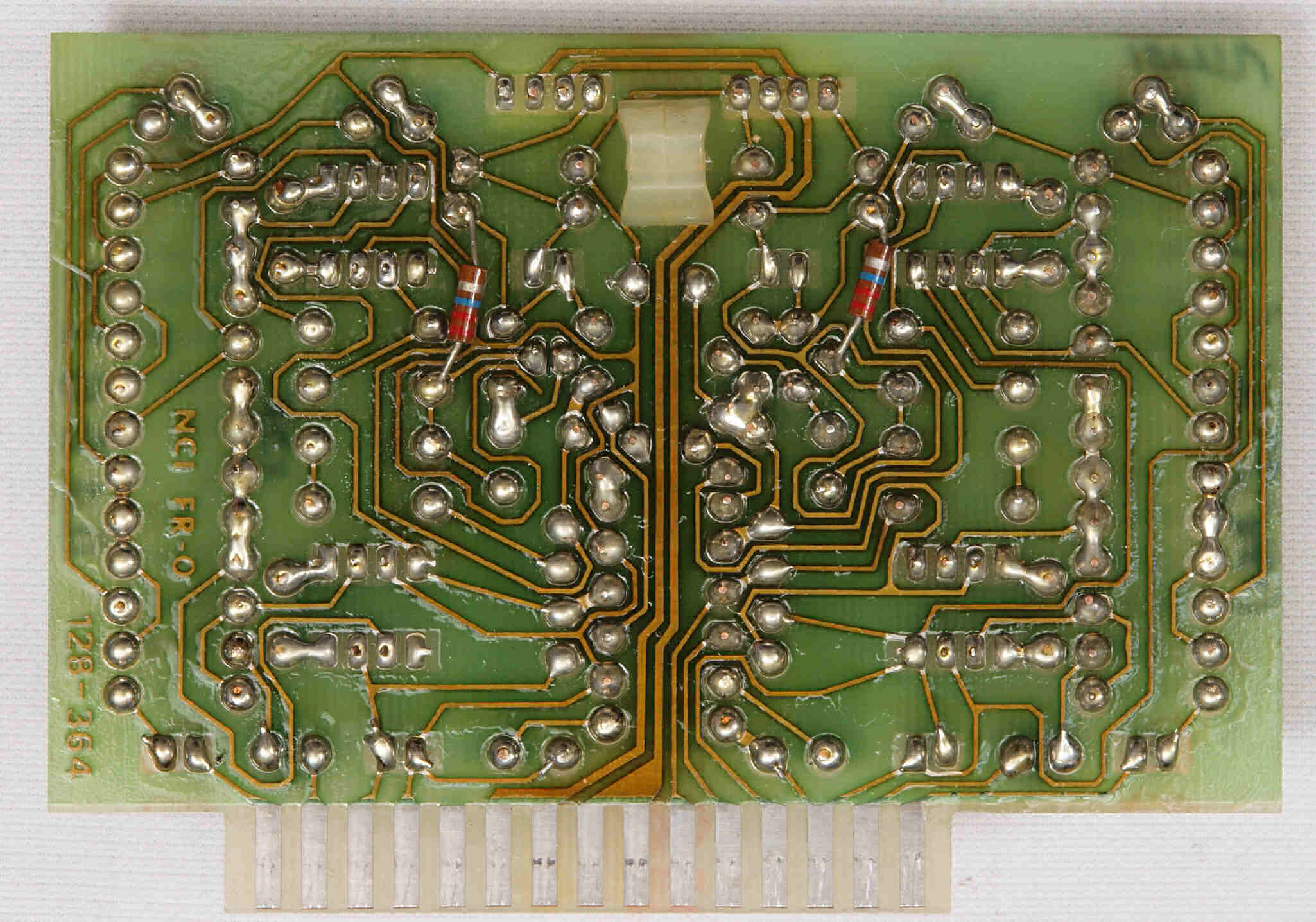

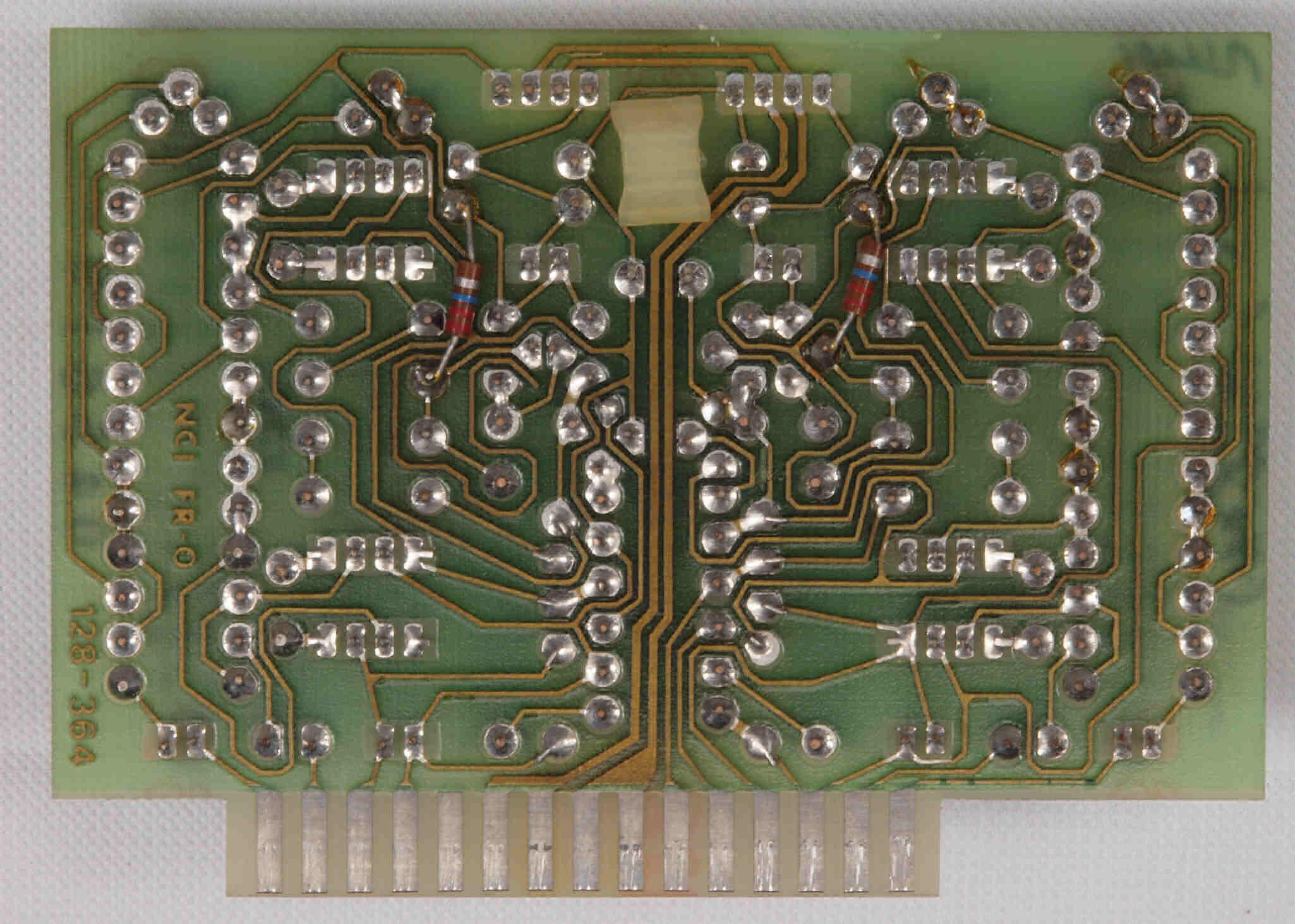

Ｃ４４．　修理前　ＶＵ−ＡＭＰ基板裏

Ｃ４５．　修理（半田補正）後　ＶＵ−ＡＭＰ基板裏。　全半田やり直す。

Ｃ４６．　完成ＶＵ−ＡＭＰ基板裏　　洗浄後防湿材を塗る。

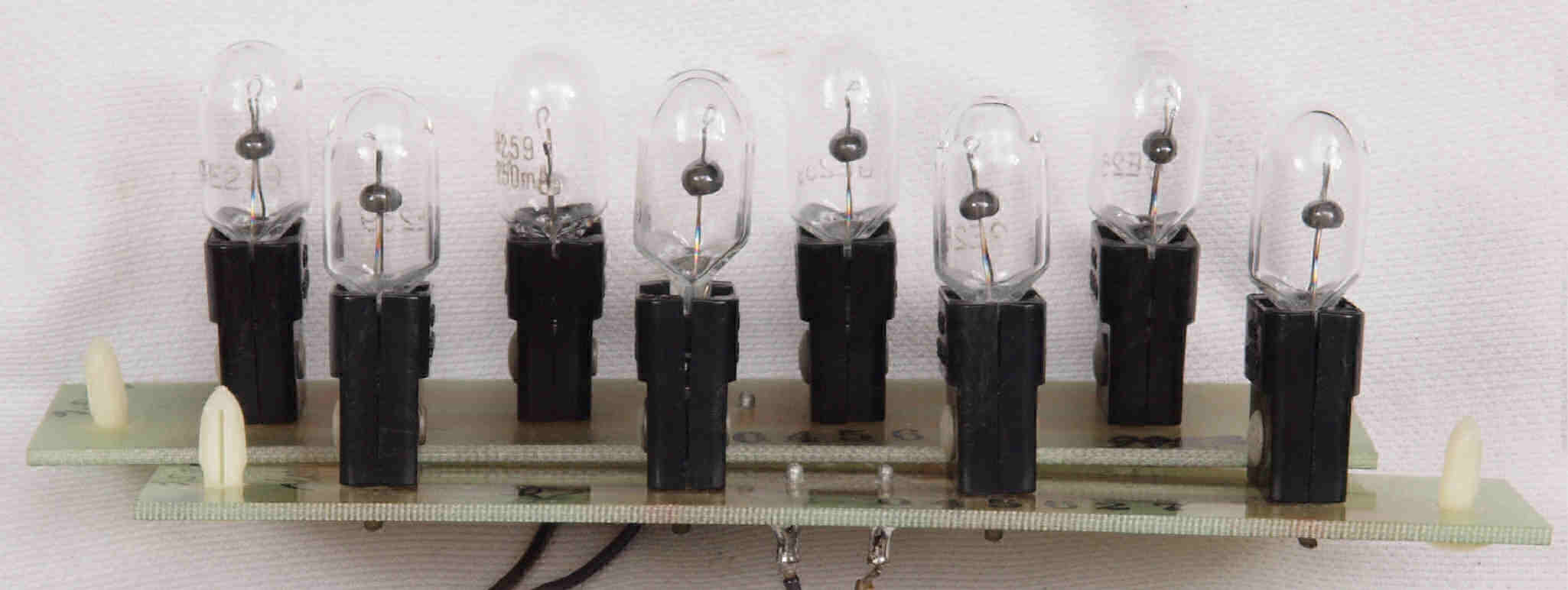

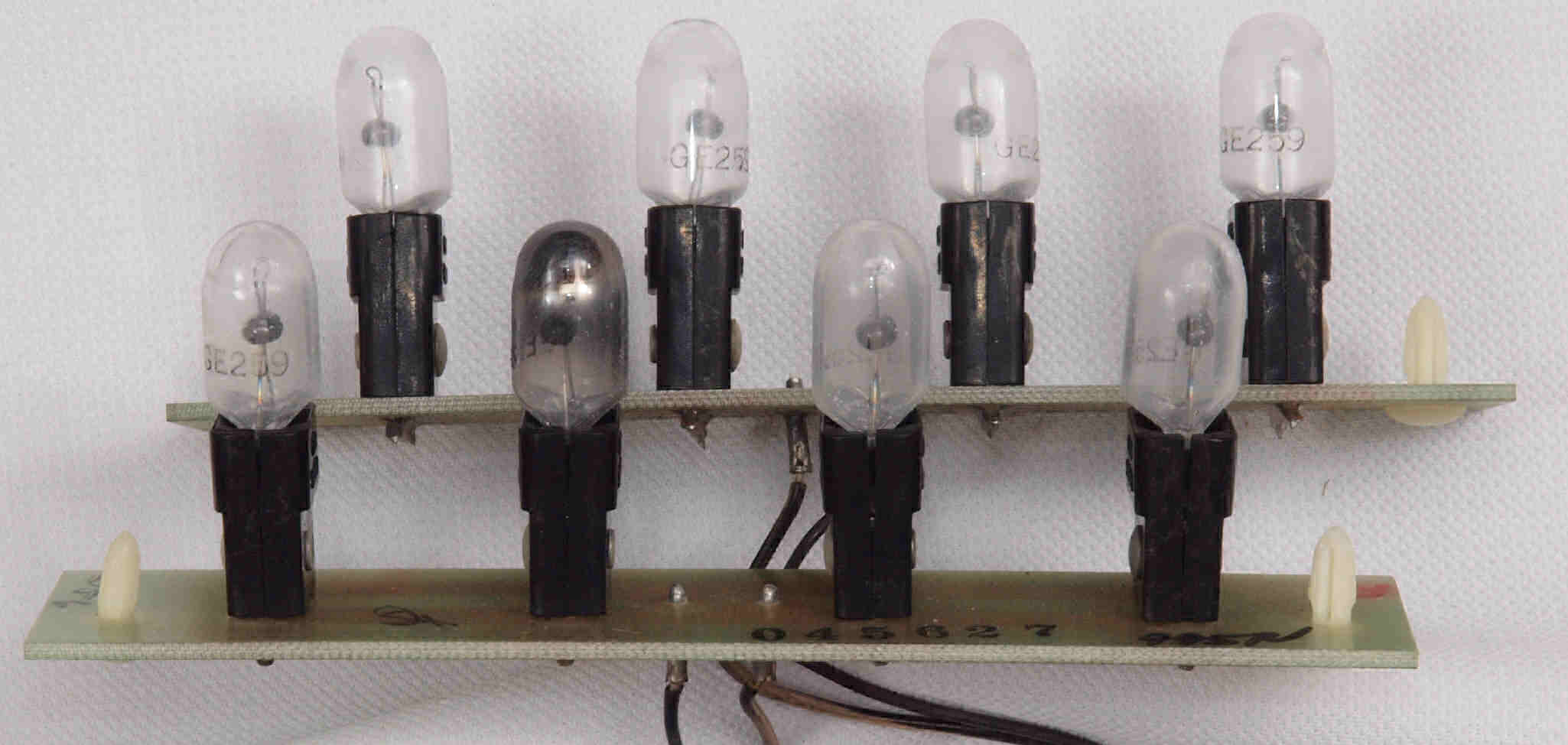

Ｃ５１．　修理前　　メータ・イルミネーション・ランプ基板。

Ｃ５２．　修理（交換）後　　メータ・イルミネーション・ランプ基板。

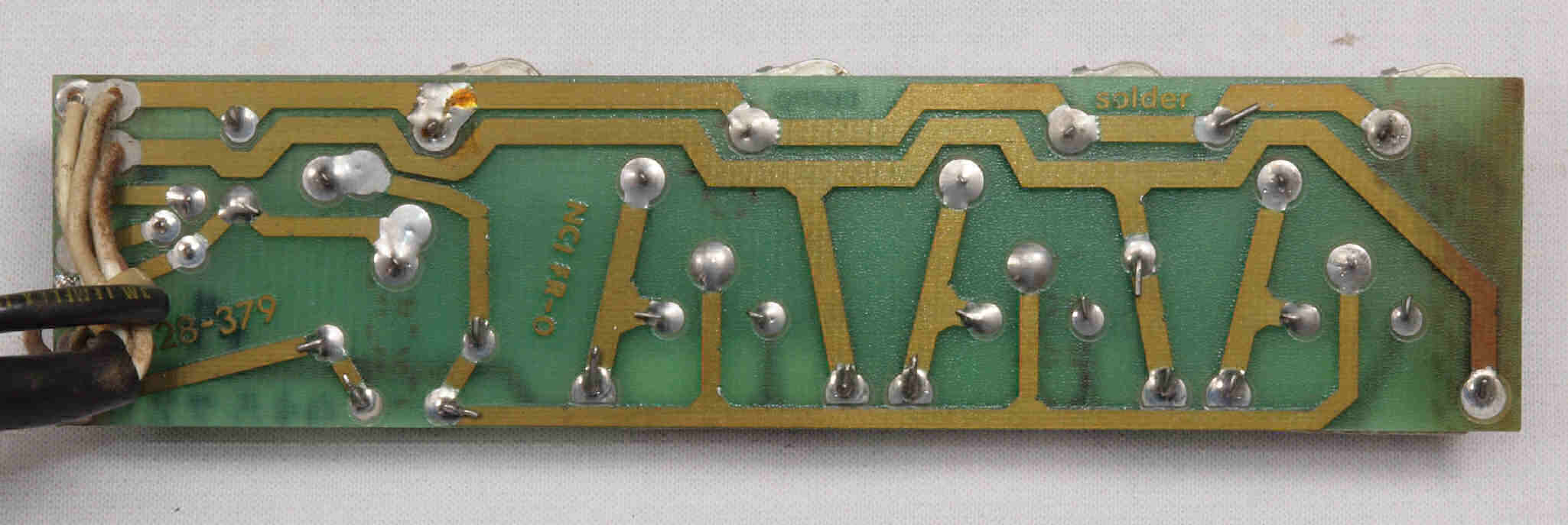

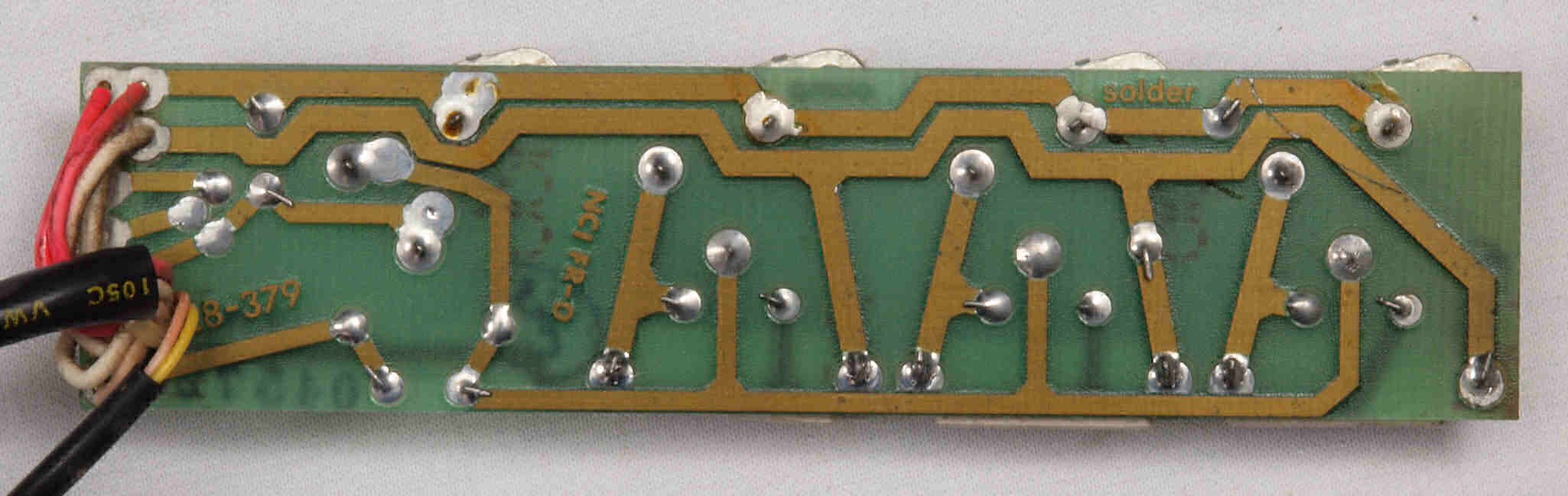

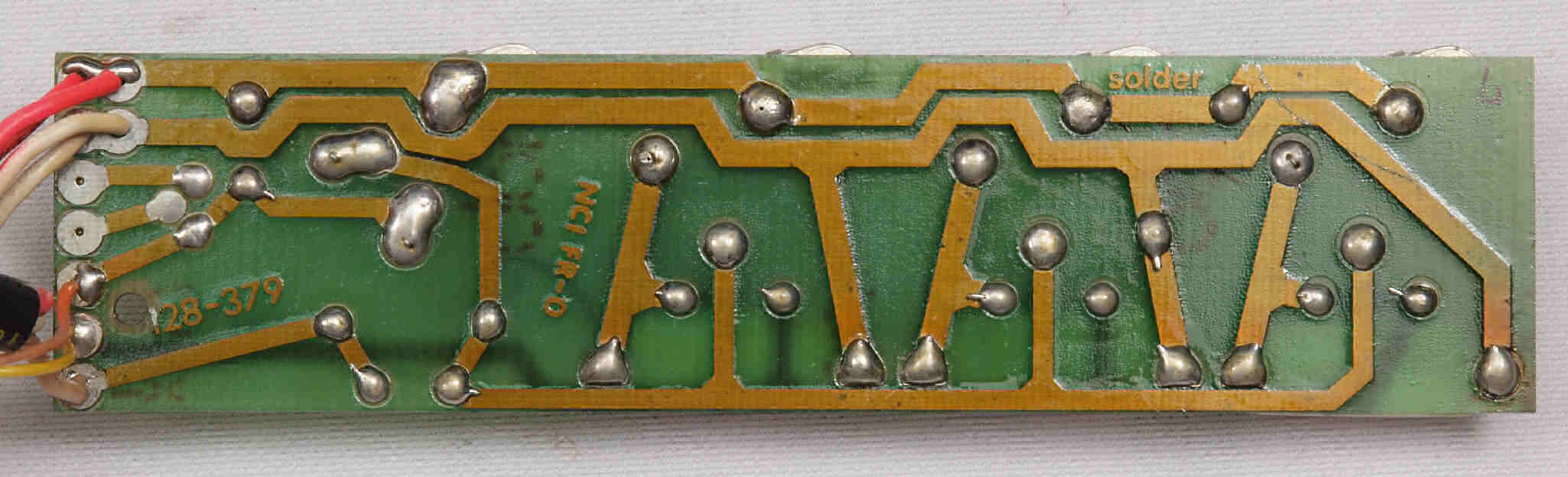

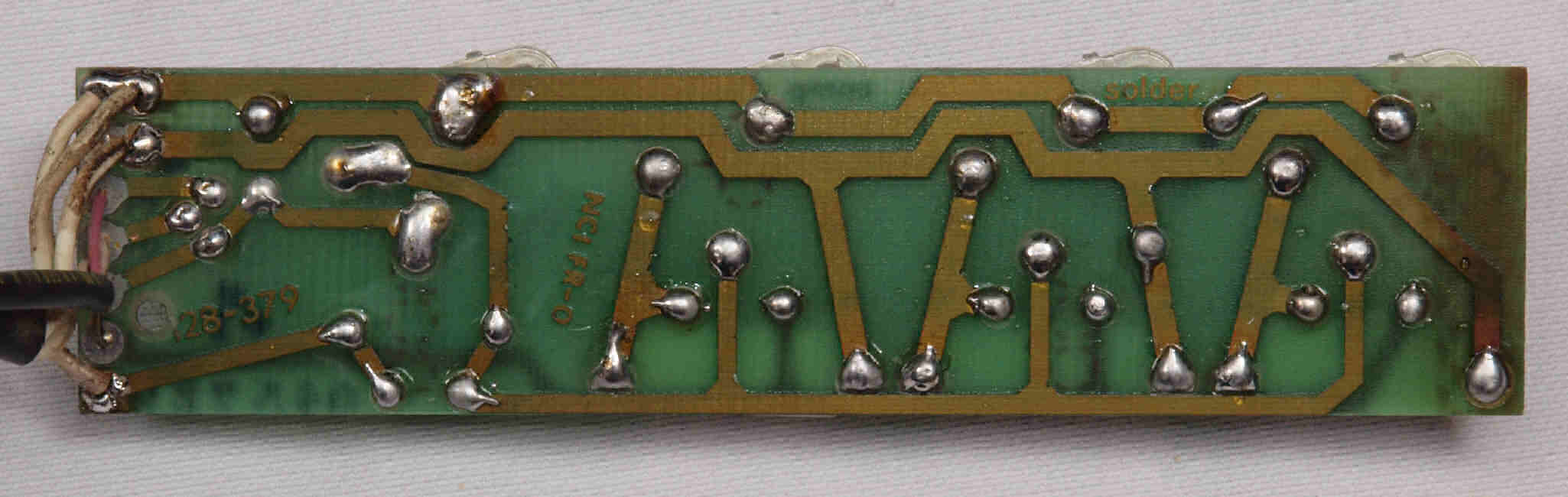

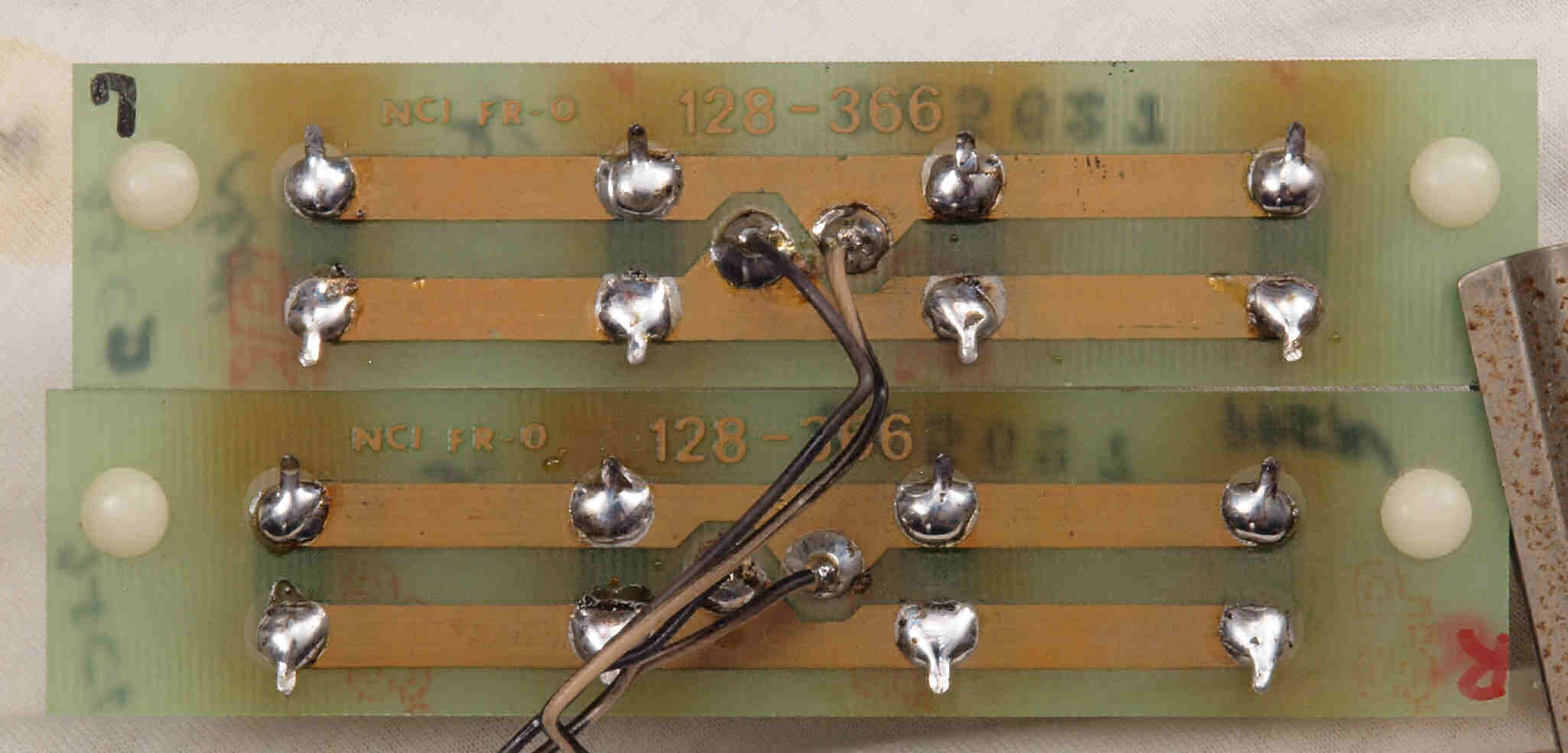

Ｃ５３．　修理前　　メータ・イルミネーション・ランプ基板裏

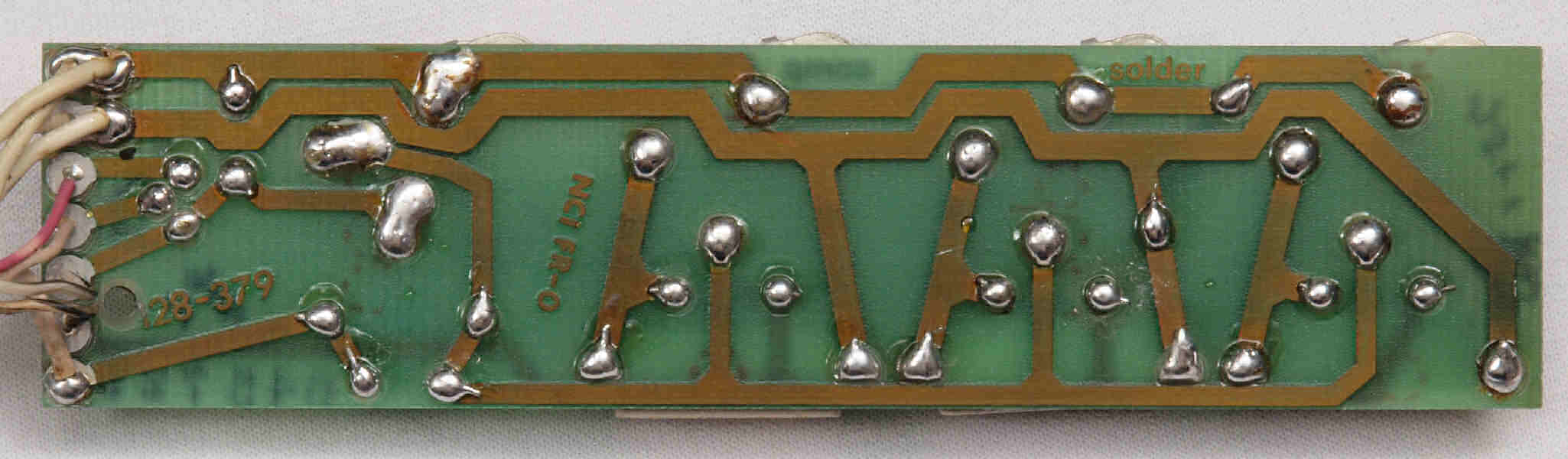

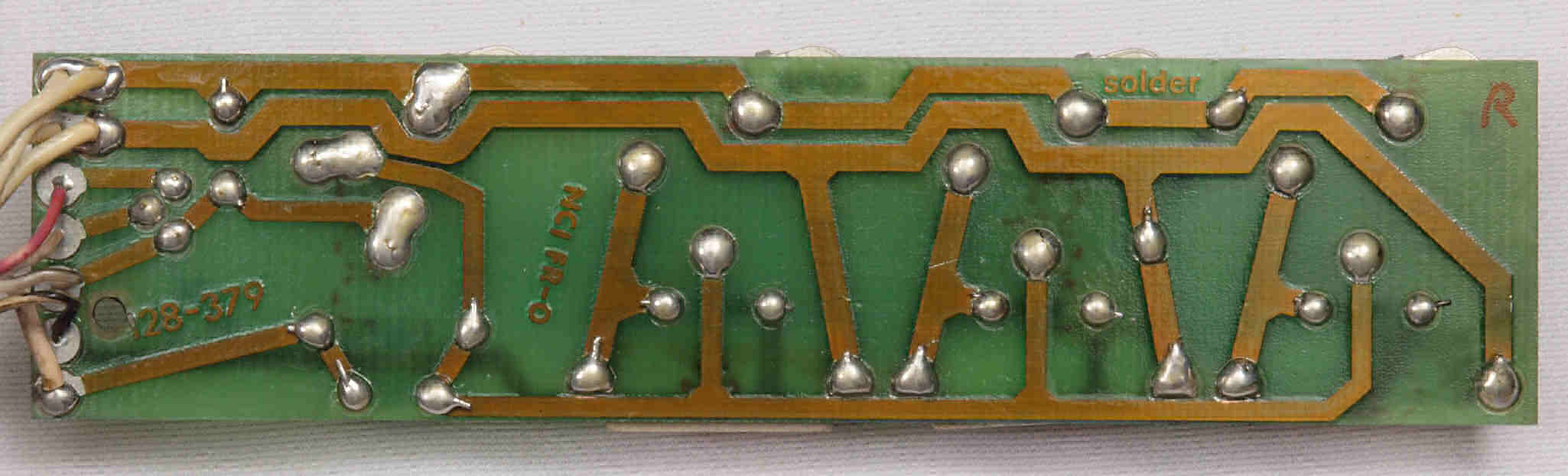

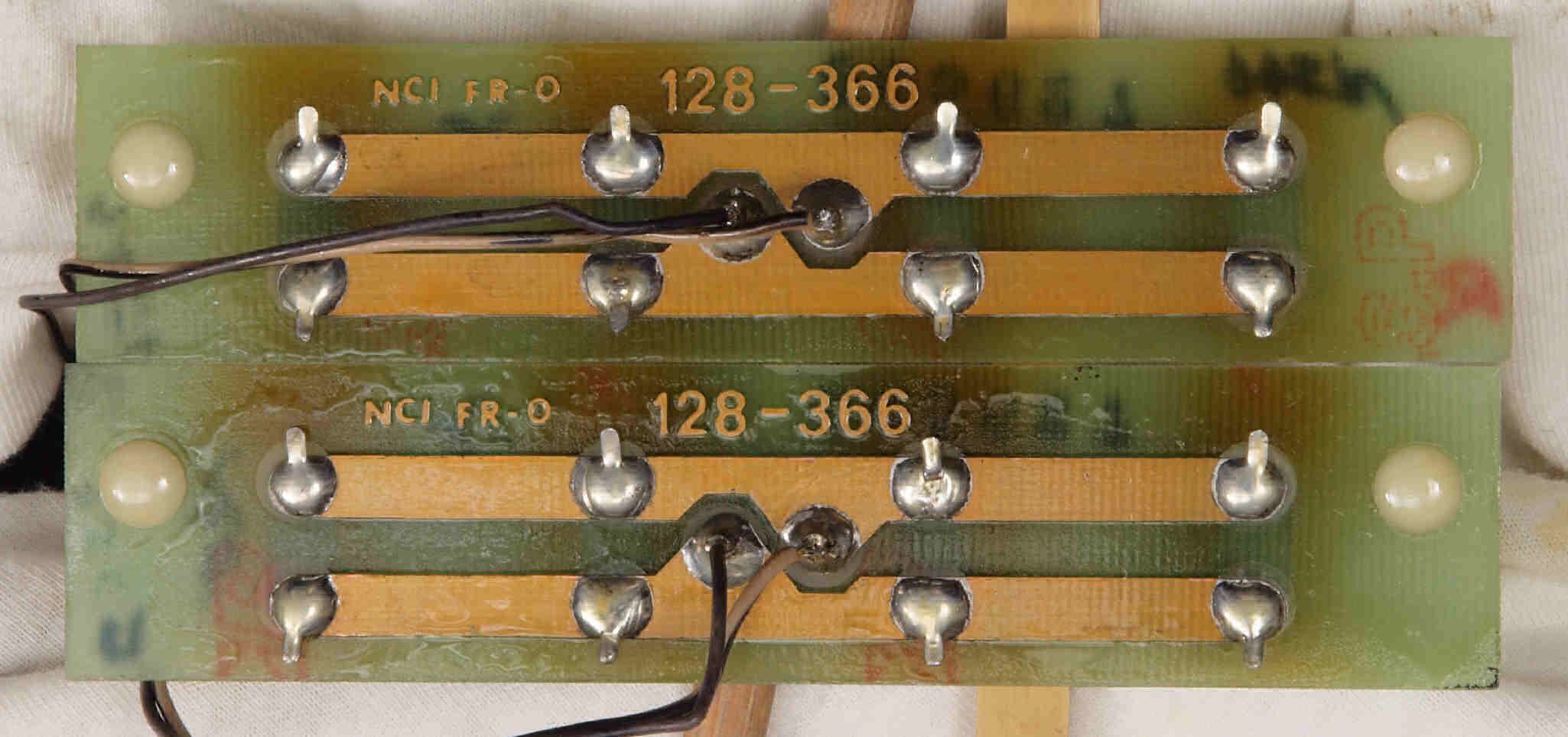

Ｃ５４．　修理（半田補正）後　　Ｌ側メータ・イルミネーション・ランプ基板裏。　全半田やり直す。

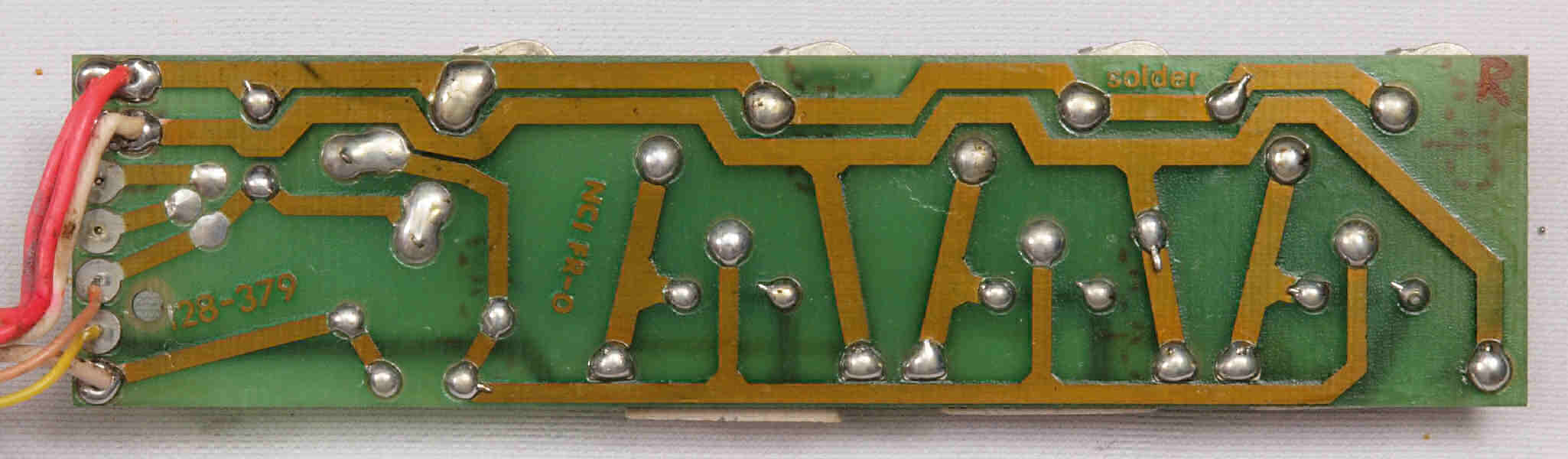

Ｃ５５．　完成メータ・イルミネーション・ランプ基板裏　洗浄後防湿材を塗る。

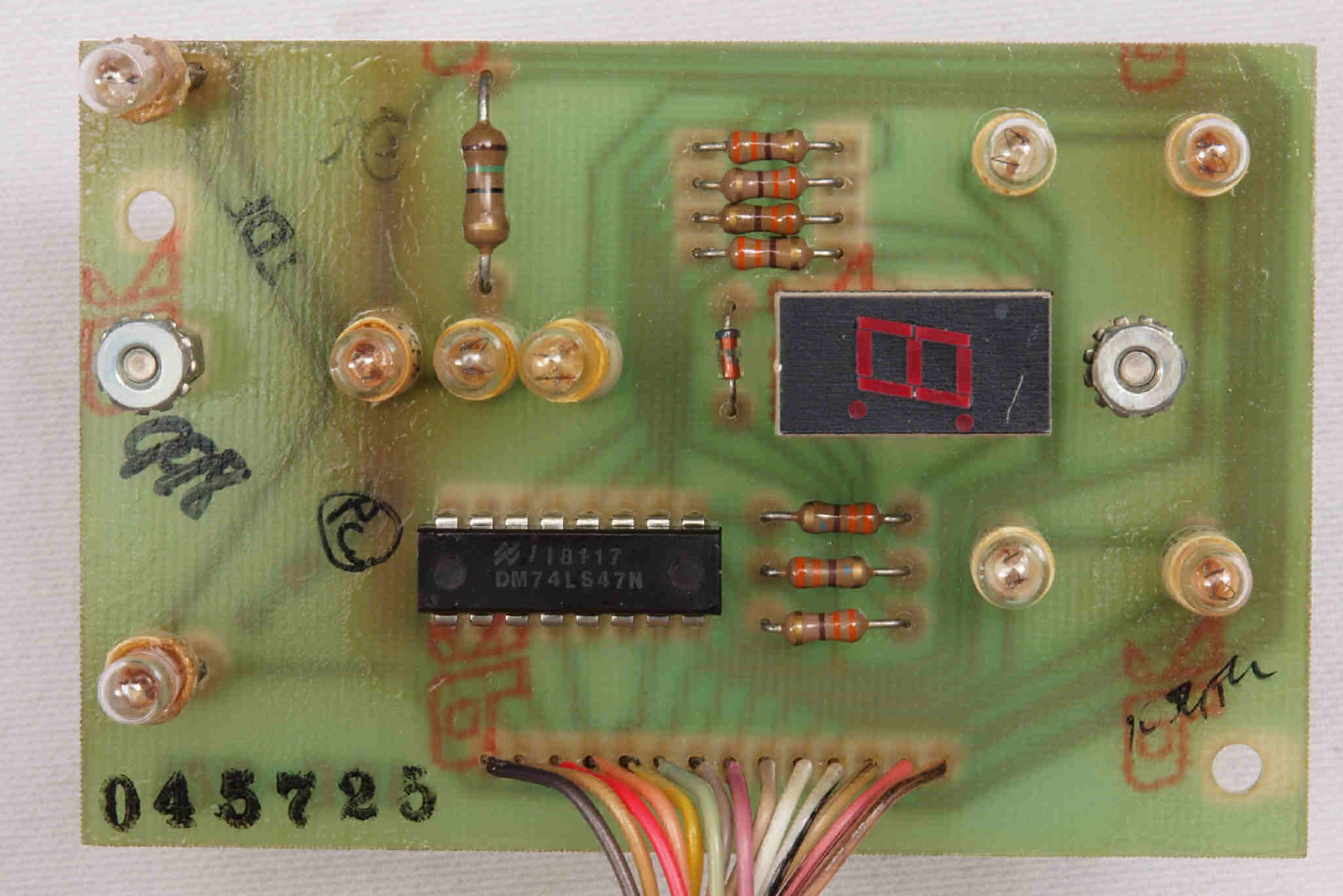

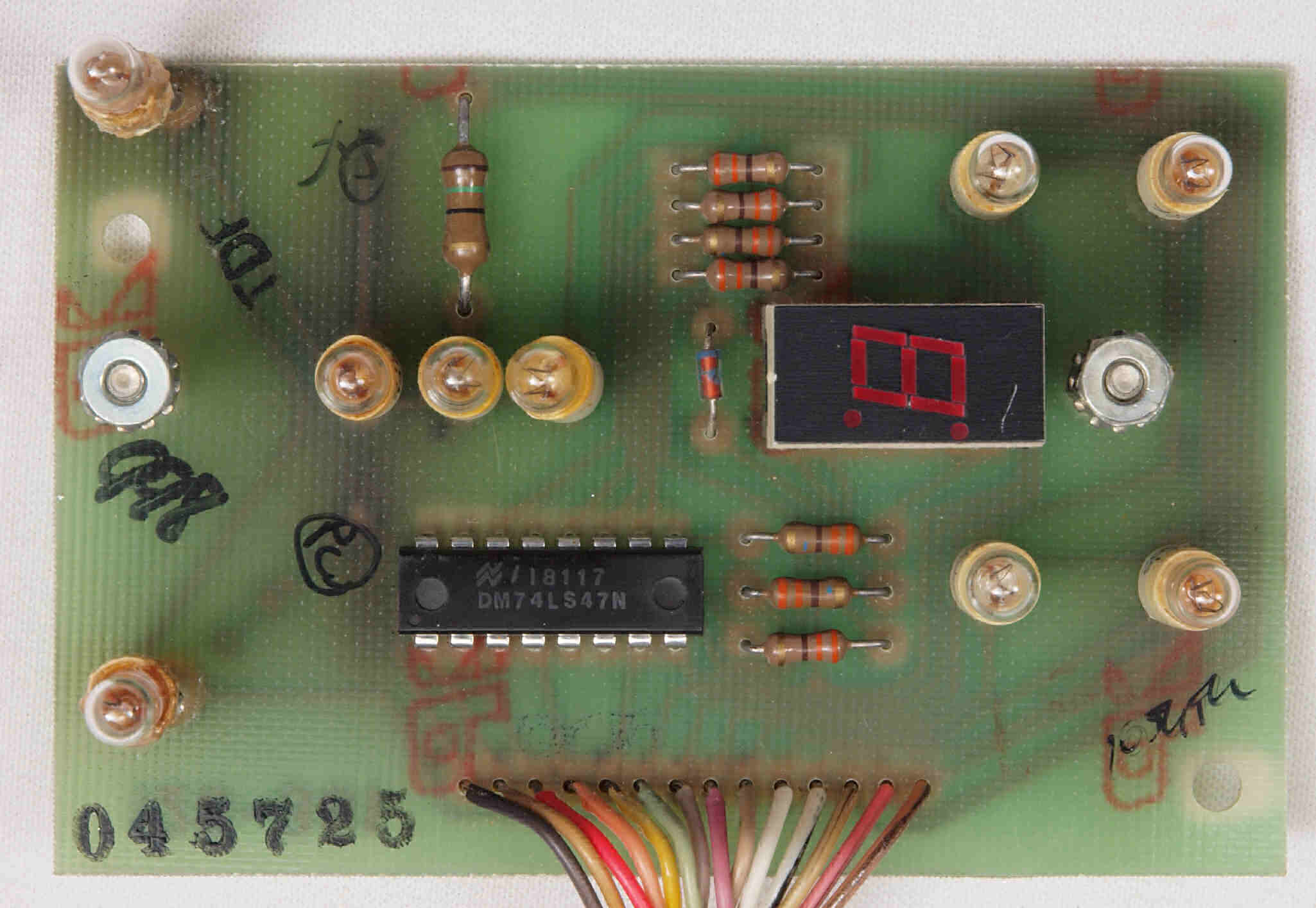

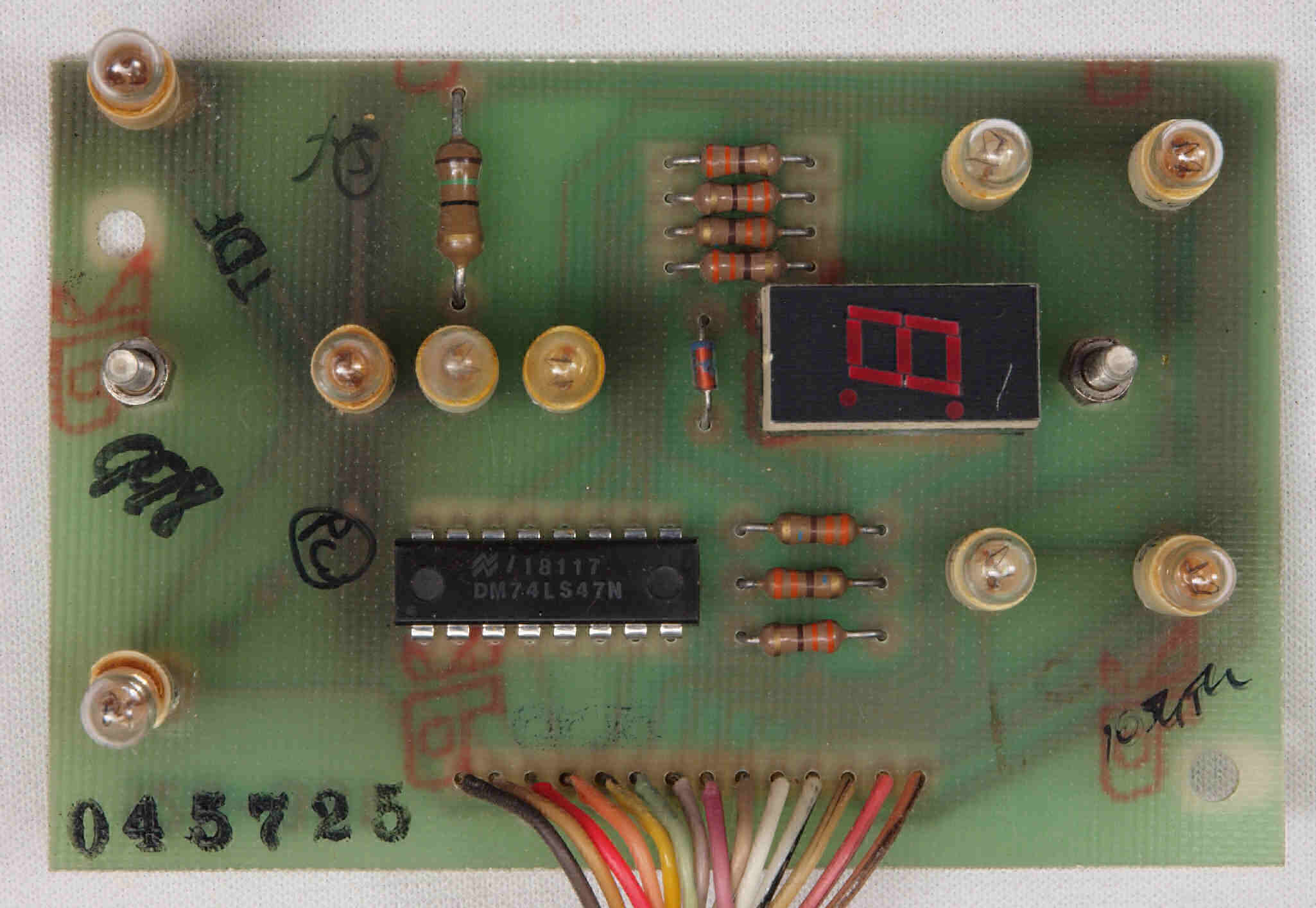

Ｃ６１．　修理前　Ｓｔａｔｕｓ・ＬＥＤ表示基板

Ｃ６２．　修理後　Ｓｔａｔｕｓ・ＬＥＤ表示基板。　表示ランプ２個交換。

Ｃ６３．　完成Ｓｔａｔｕｓ・ＬＥＤ表示基板　洗浄後防湿材を塗る。

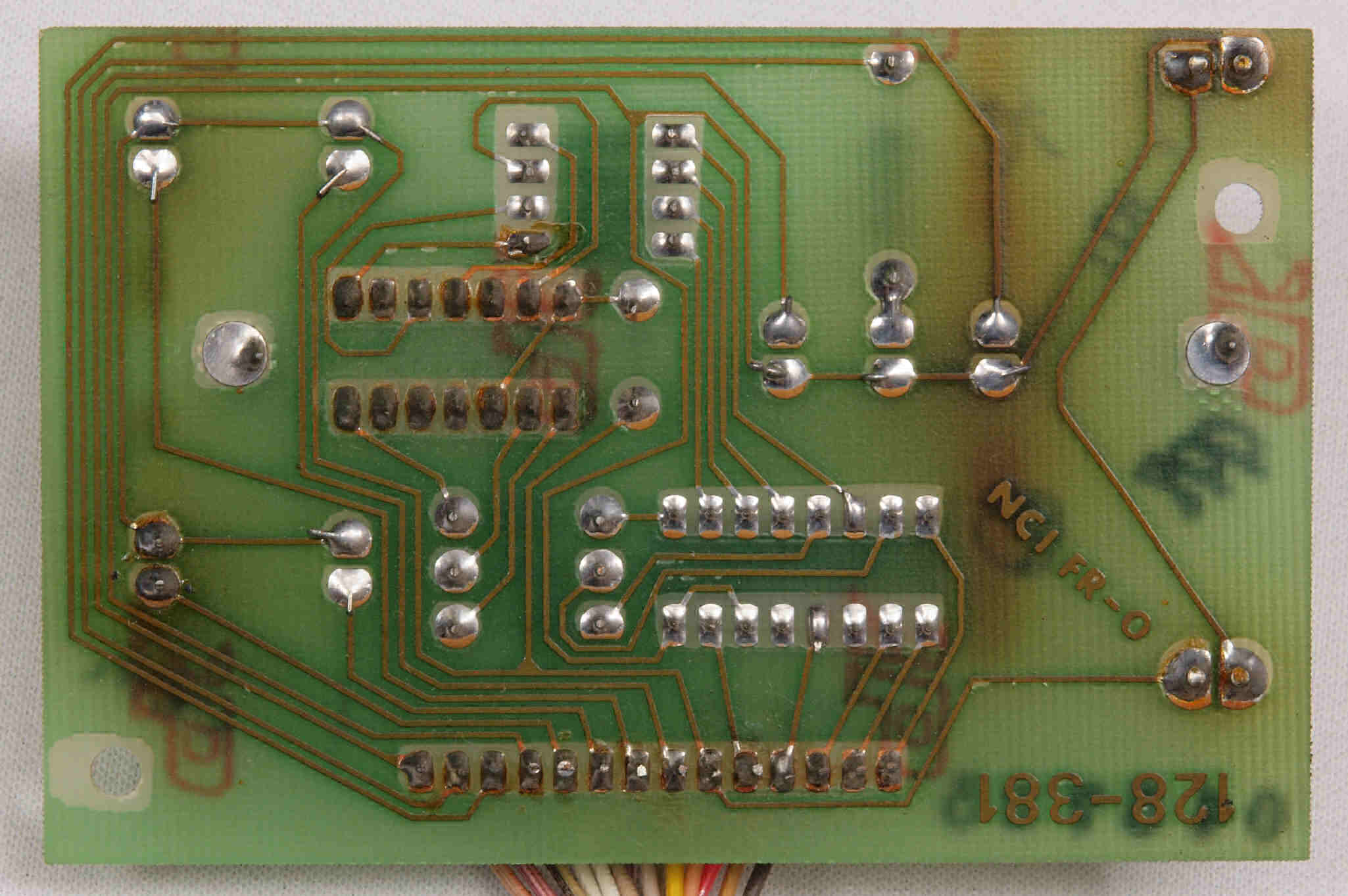

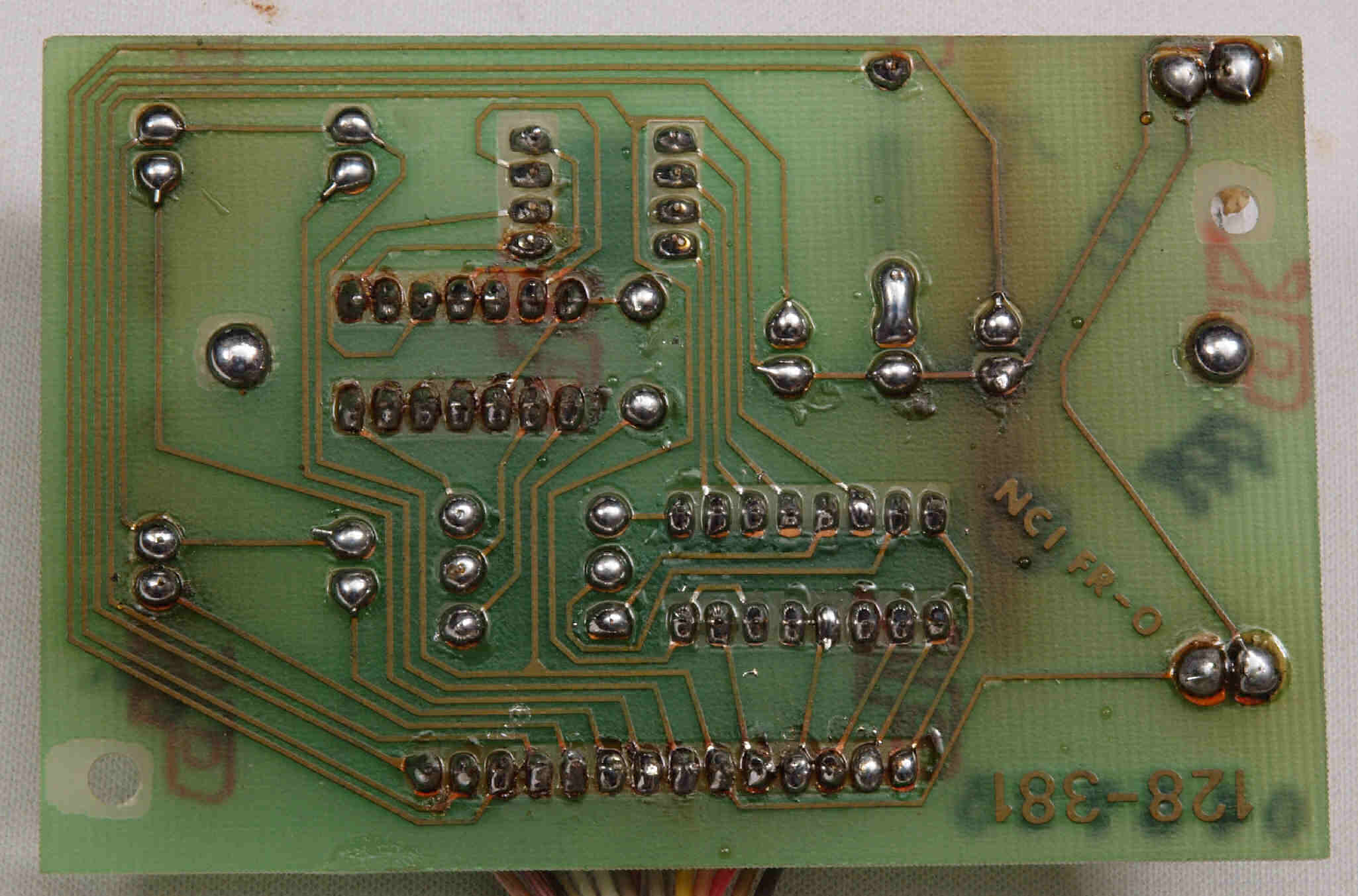

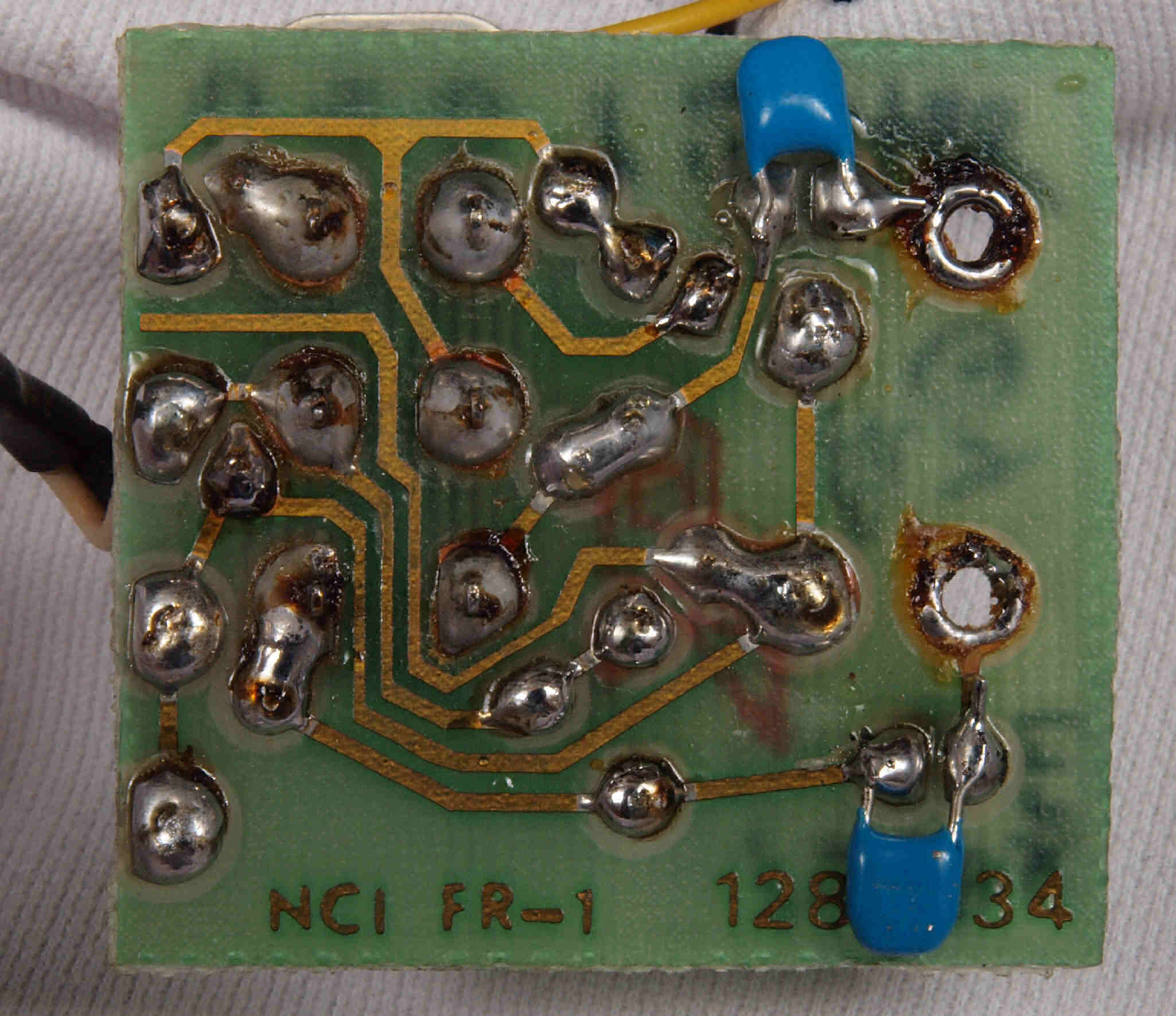

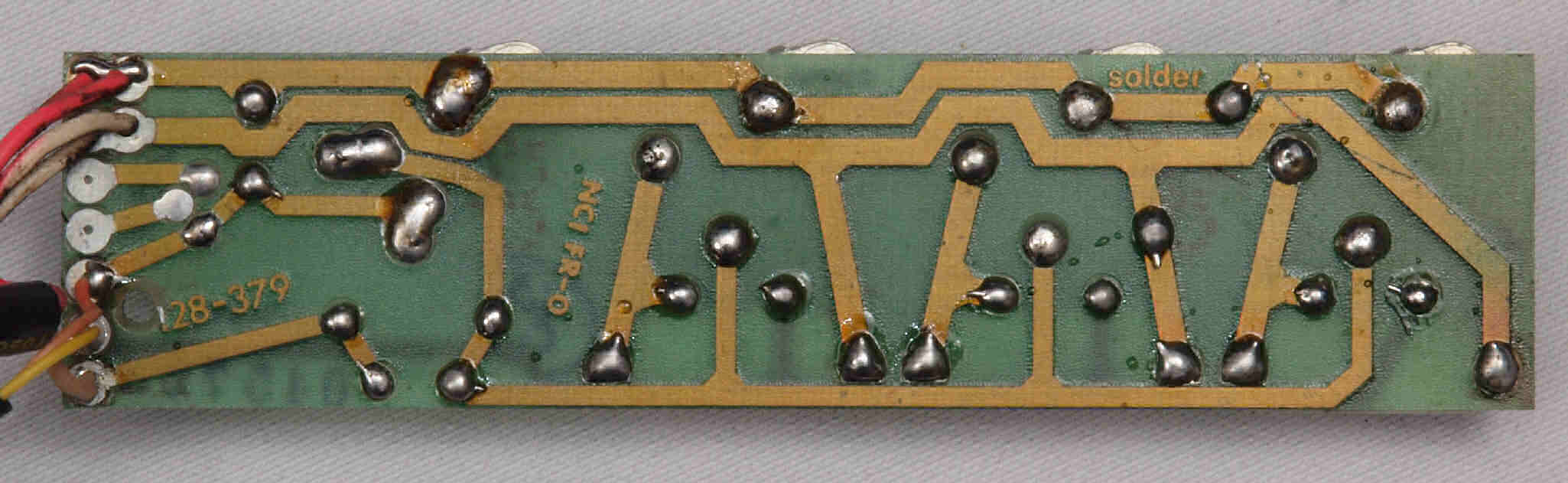

Ｃ６４．　修理前　Ｓｔａｔｕｓ・ＬＥＤ表示基板裏

Ｃ６５．　修理（半田補正）後　Ｓｔａｔｕｓ・ＬＥＤ表示基板裏。　全半田やり直す。

Ｃ６６．　完成Ｓｔａｔｕｓ・ＬＥＤ表示基板裏　洗浄後防湿材を塗る。

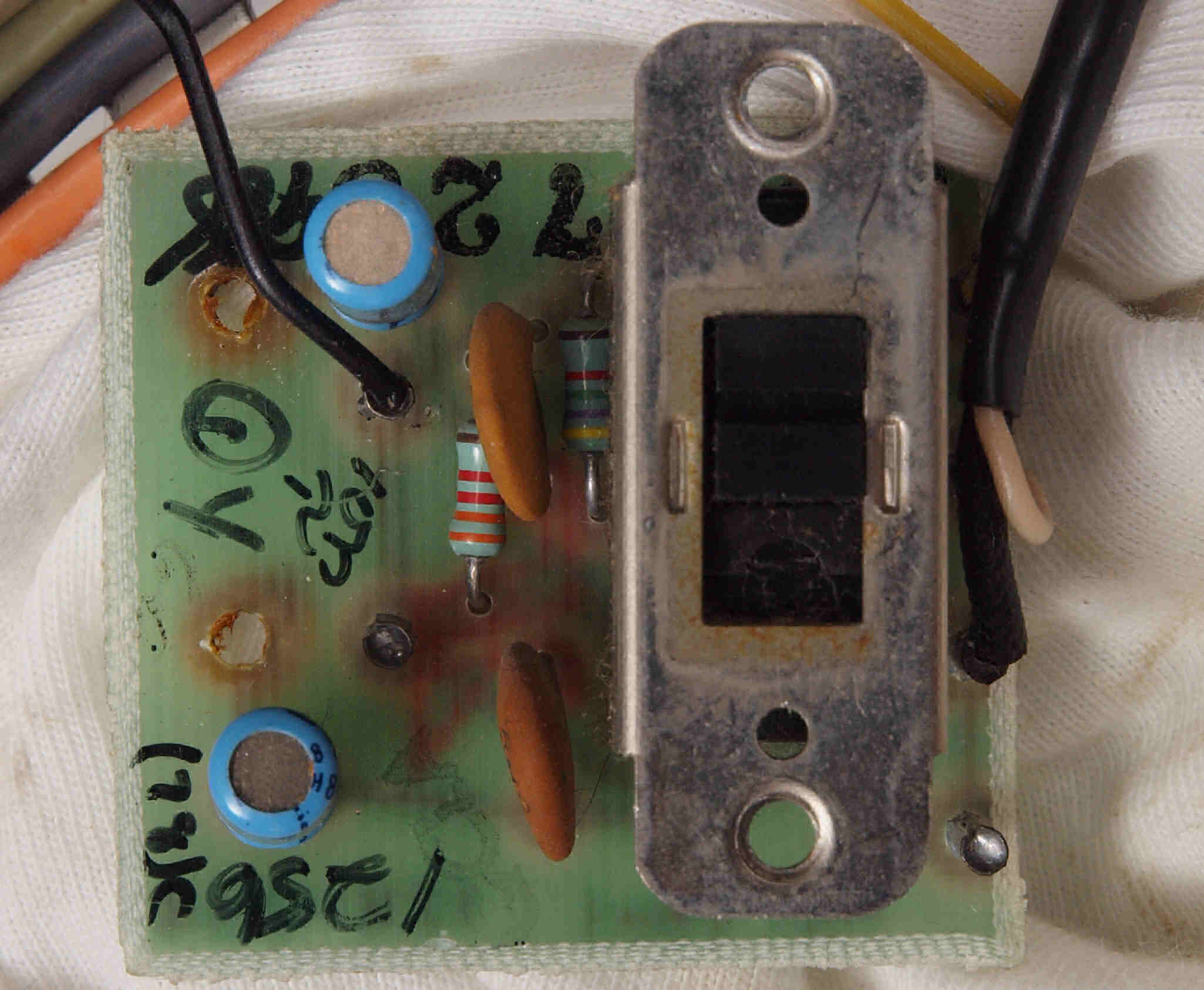

Ｃ７１．　修理前　入力切替ＳＷ基板

Ｃ７２．　修理後　入力切替ＳＷ基板　電解コンデンサー２個交換

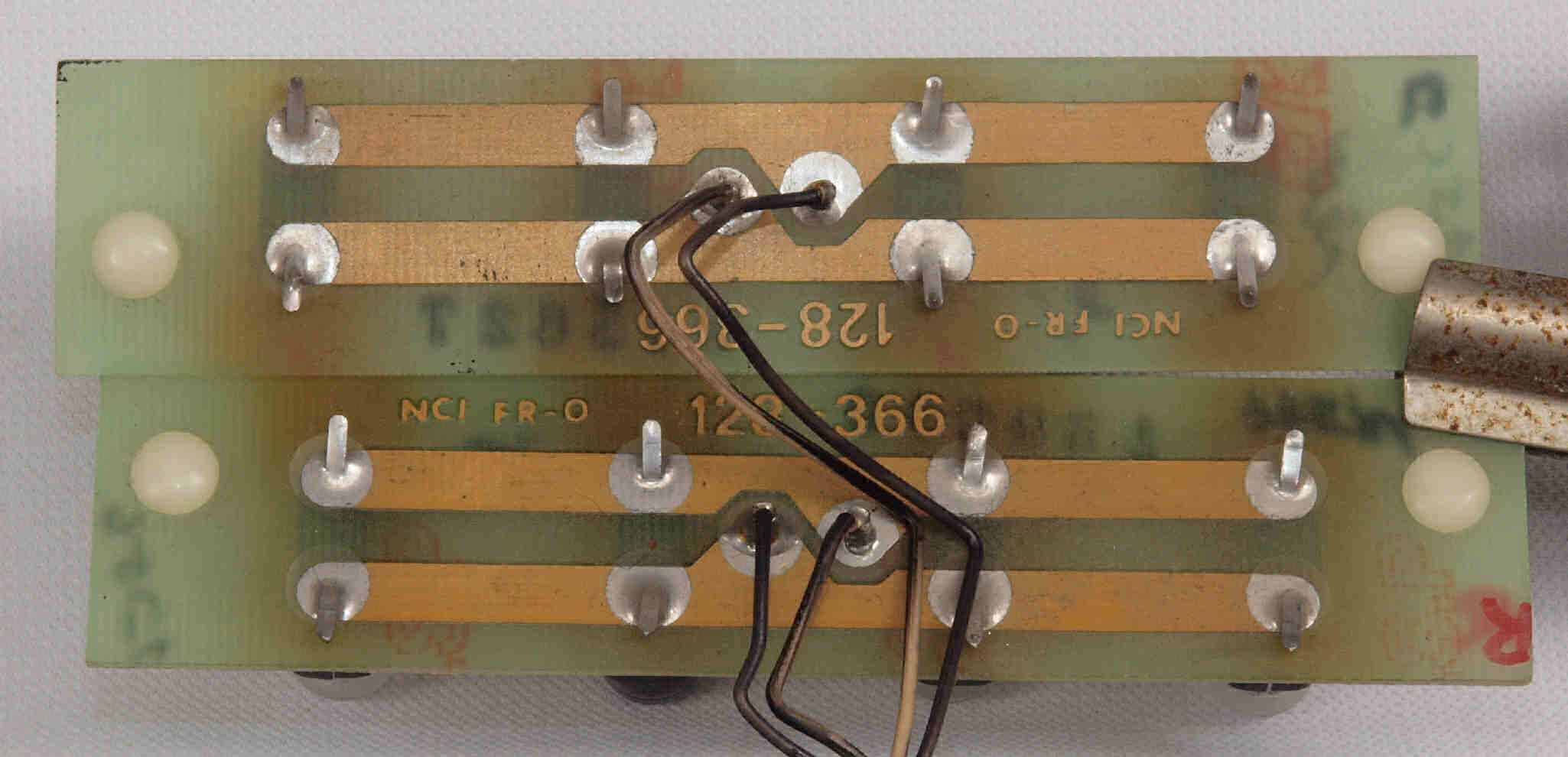

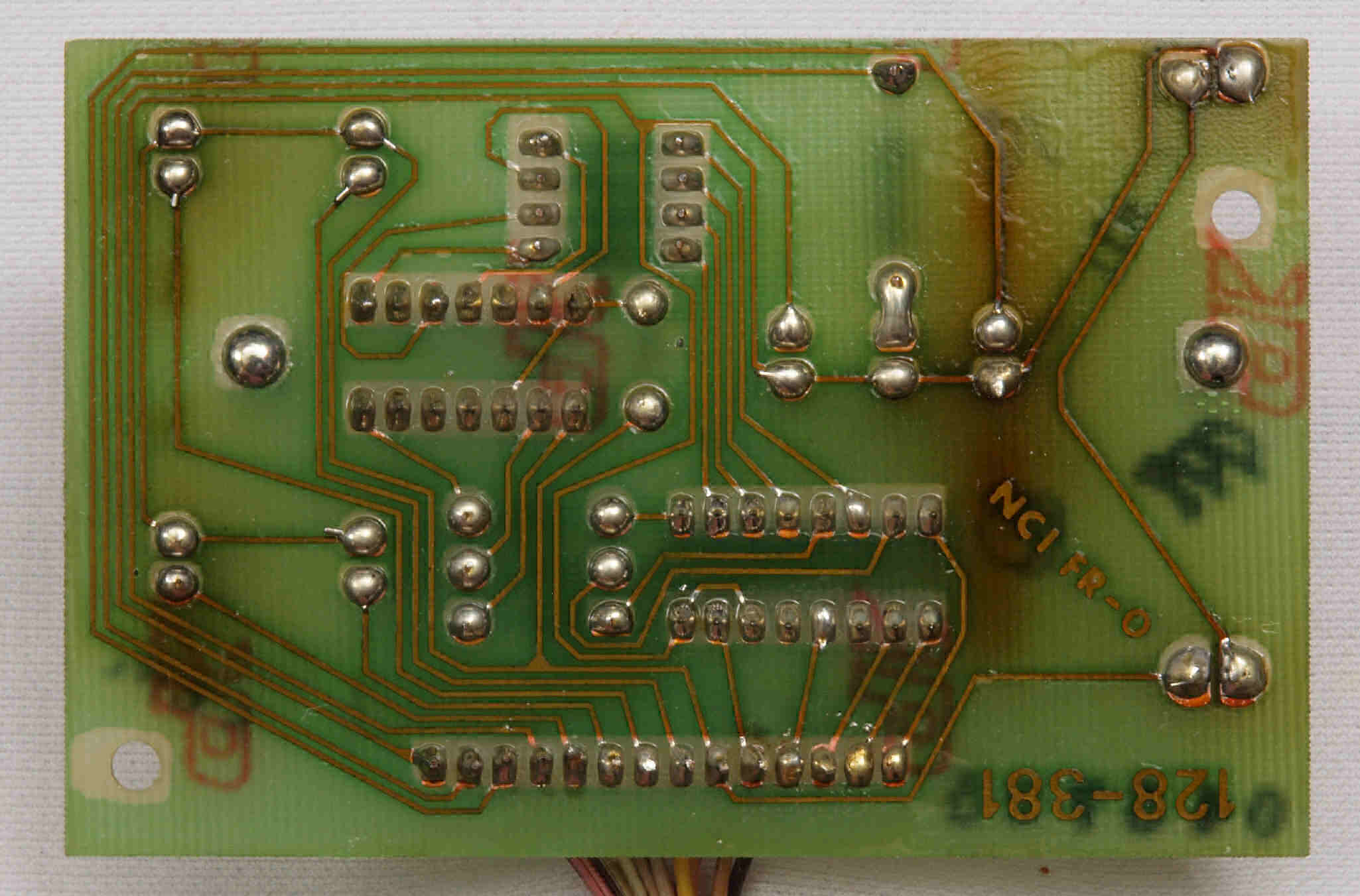

Ｃ７３．　修理前　入力切替ＳＷ基板裏

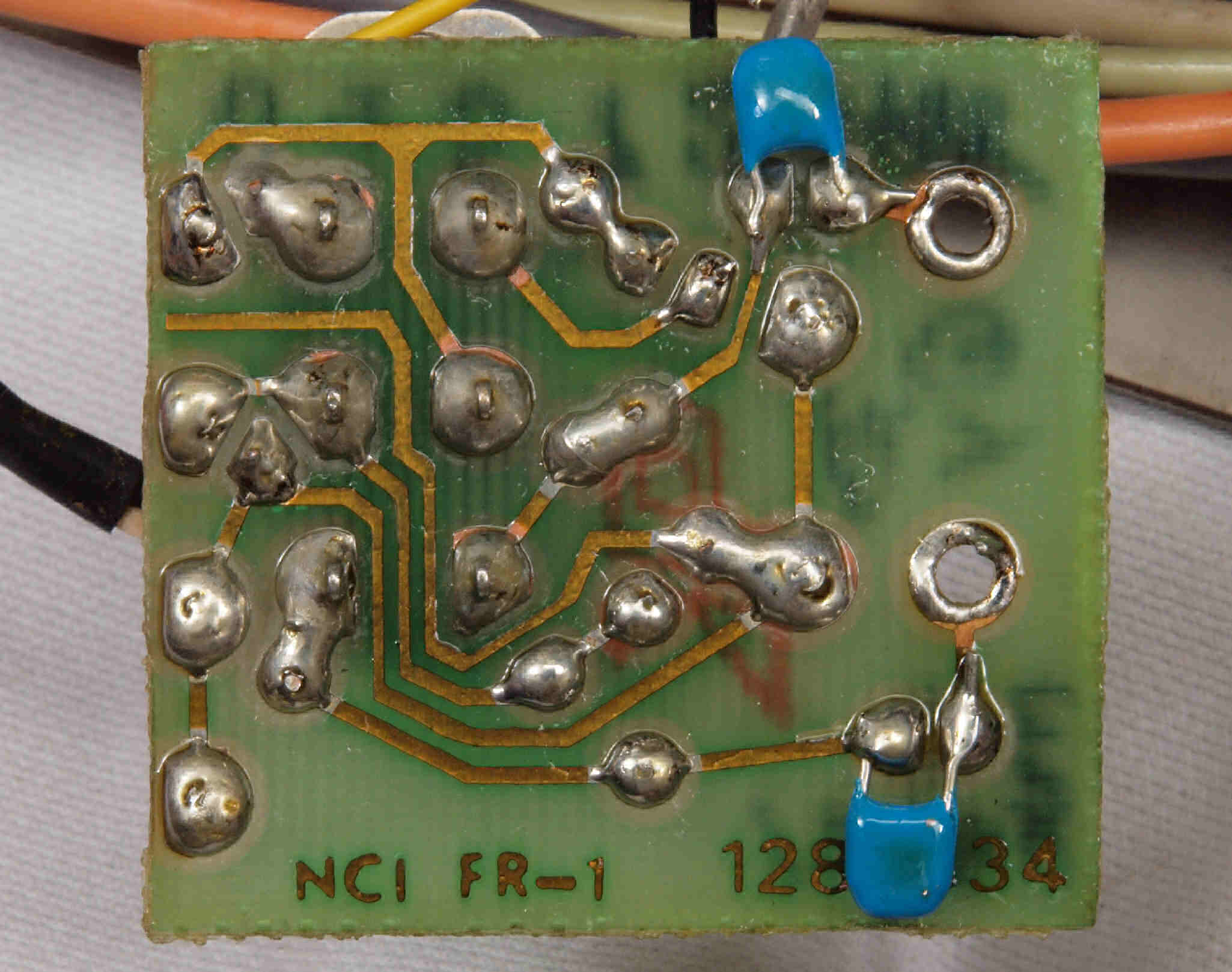

Ｃ７４．　修理（半田補正）後　入力切替ＳＷ基板裏。　全半田やり直す。　フイルムコンデンサー２個追加。

Ｃ７５．　完成入力切替ＳＷ基板裏　　洗浄後防湿材を塗る。

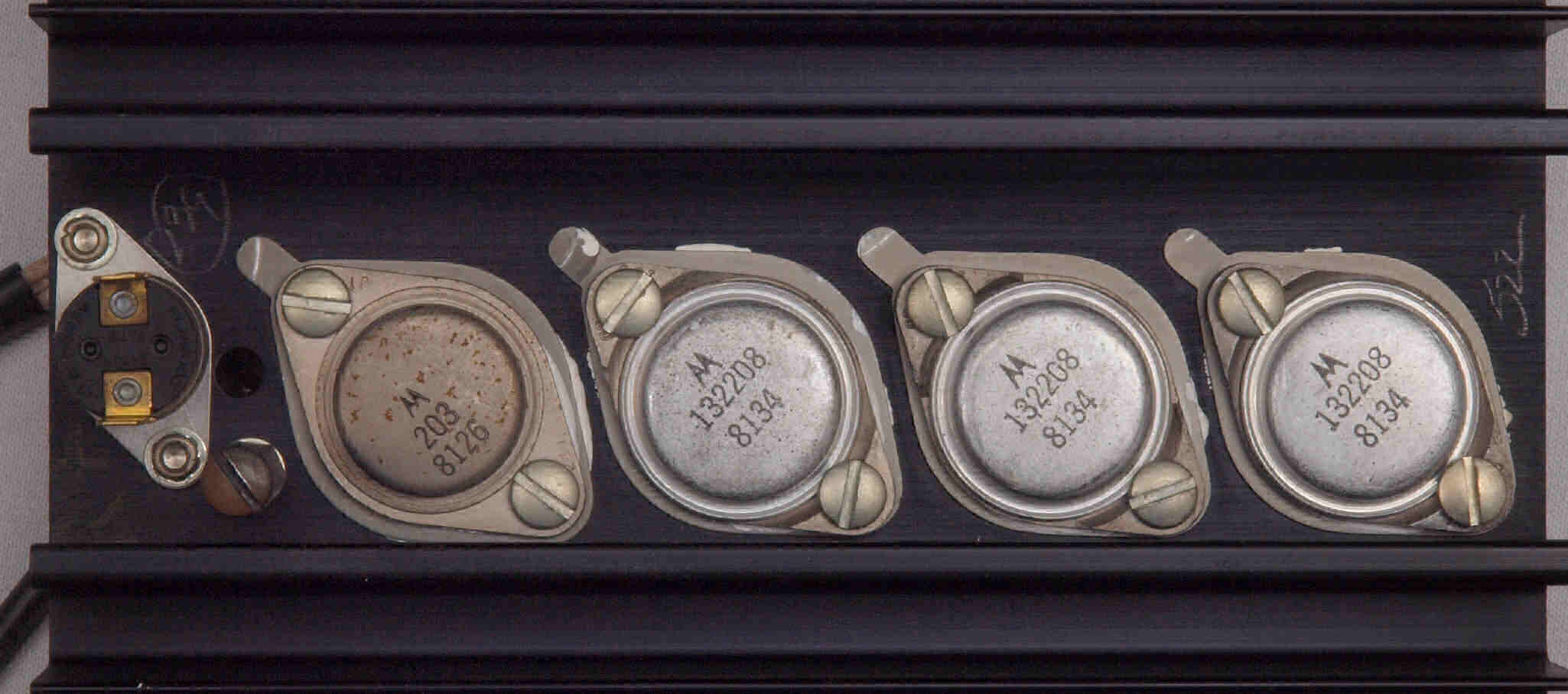

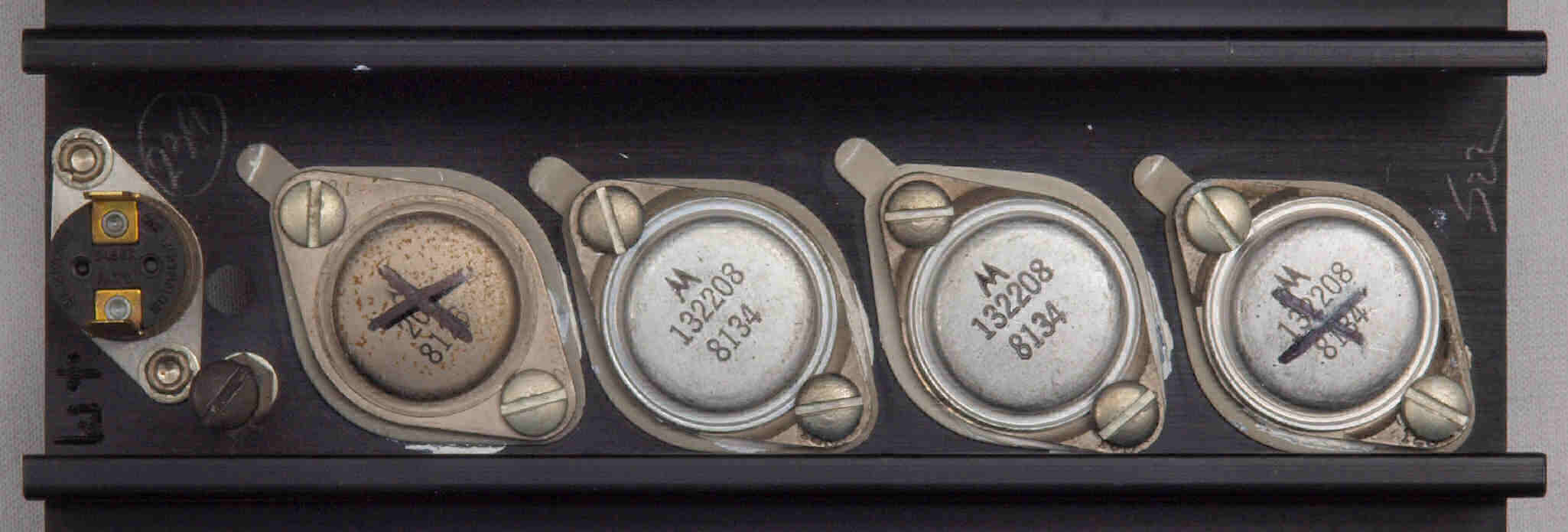

Ｃ９１．　修理前　Ｒ側＋終段出力ＴＲ（トランジスター）

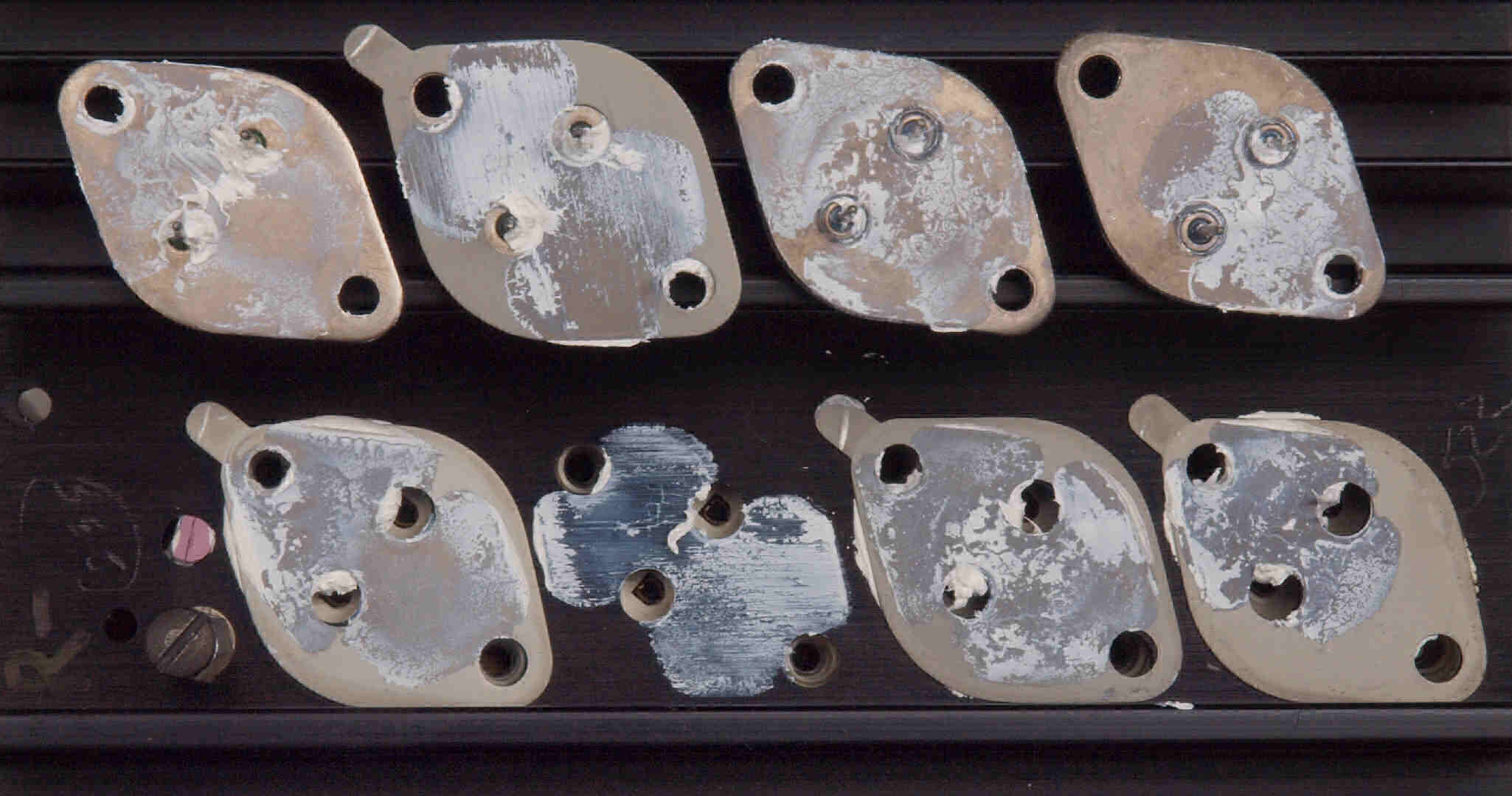

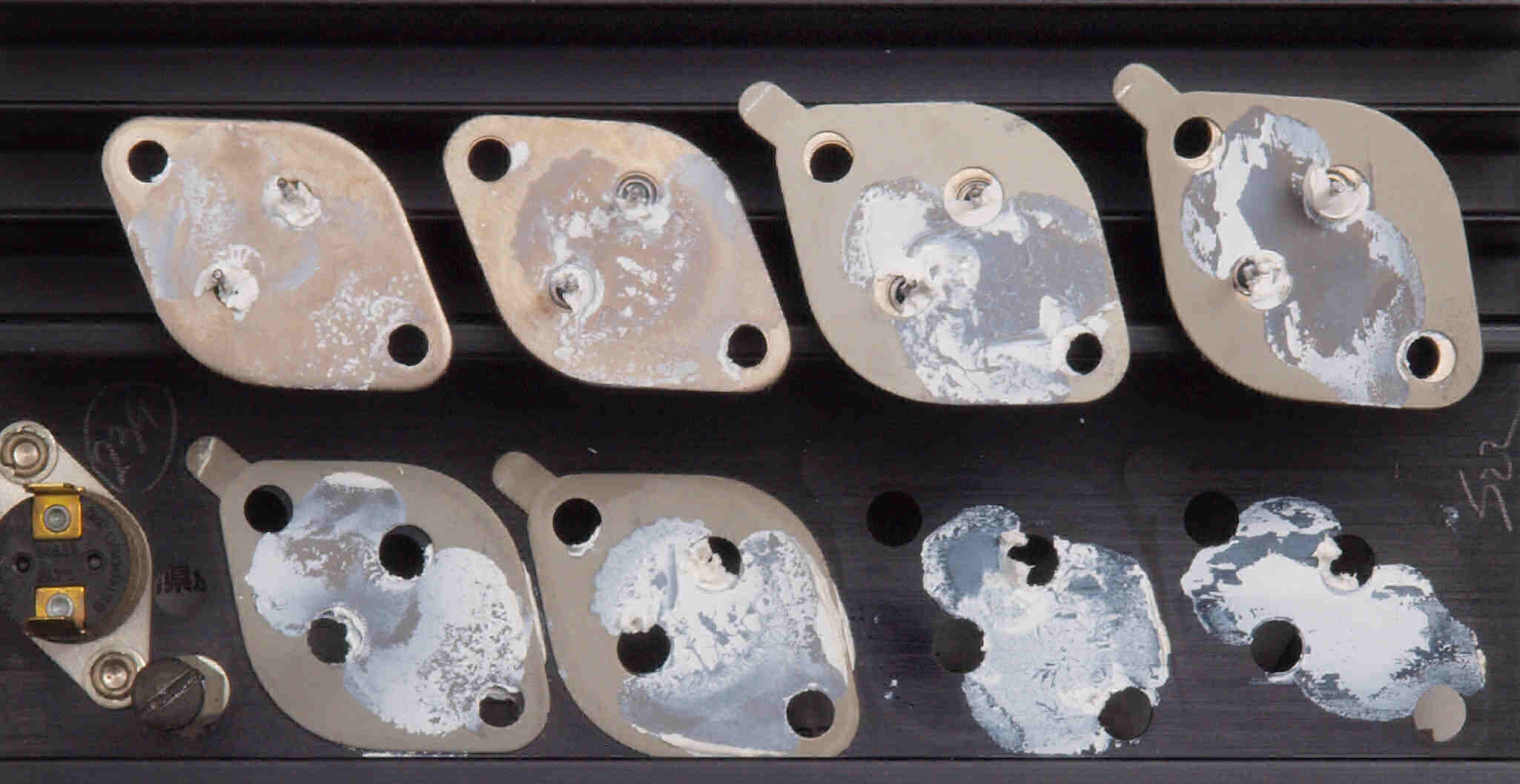

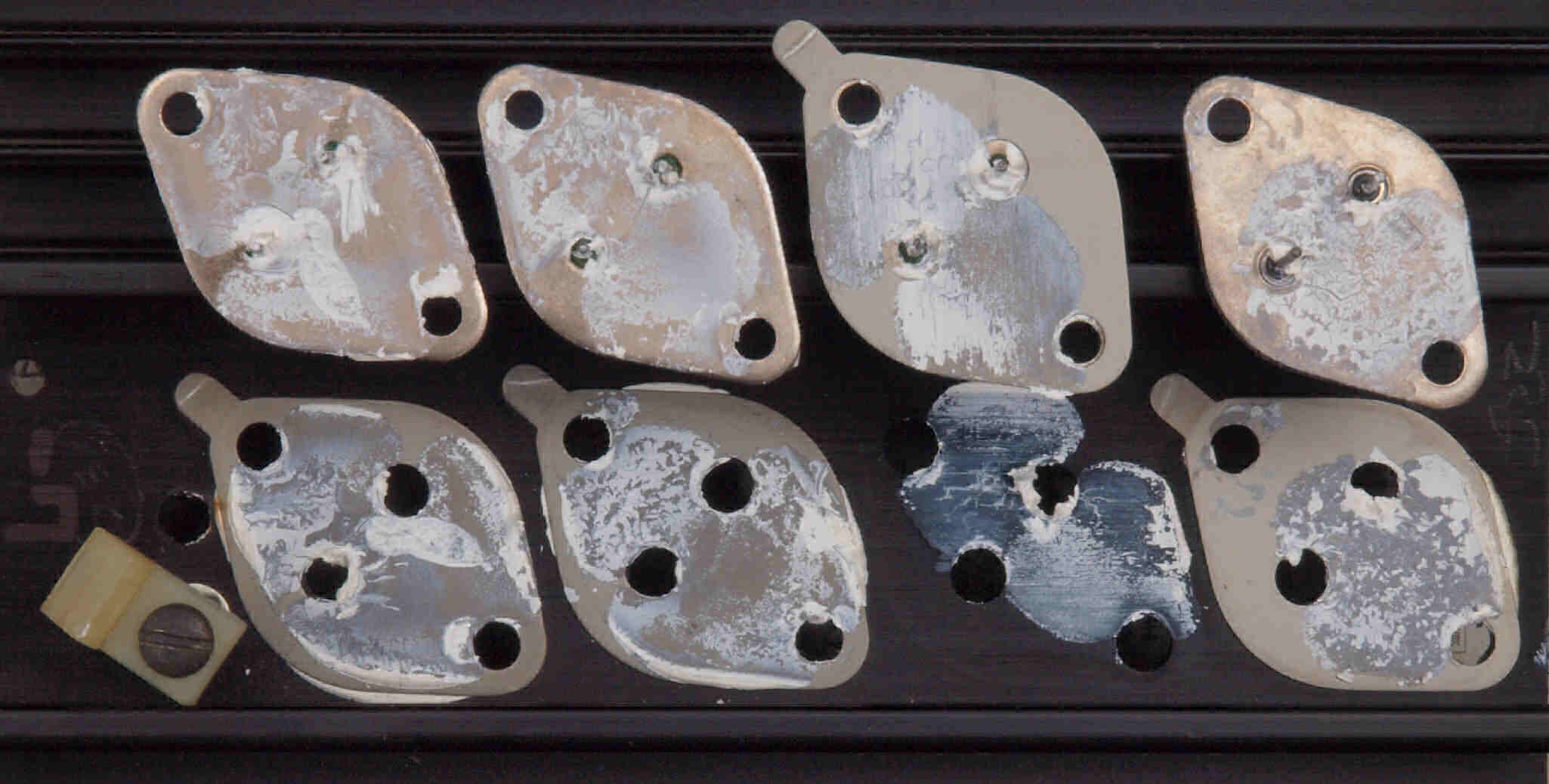

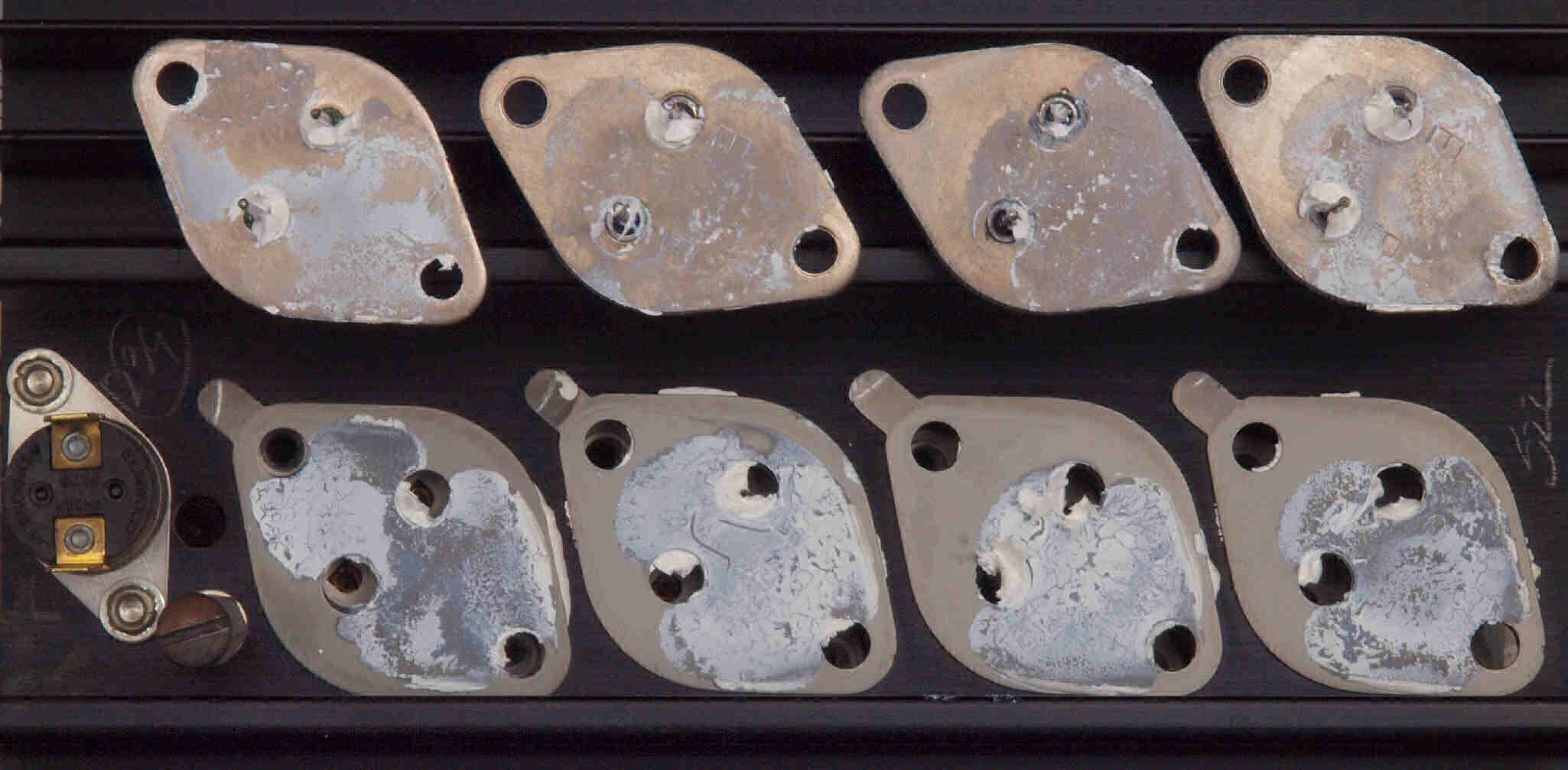

Ｃ９２．　修理中　Ｒ側＋終段出力ＴＲ（トランジスター）、　放熱シリコングリスが少ない！

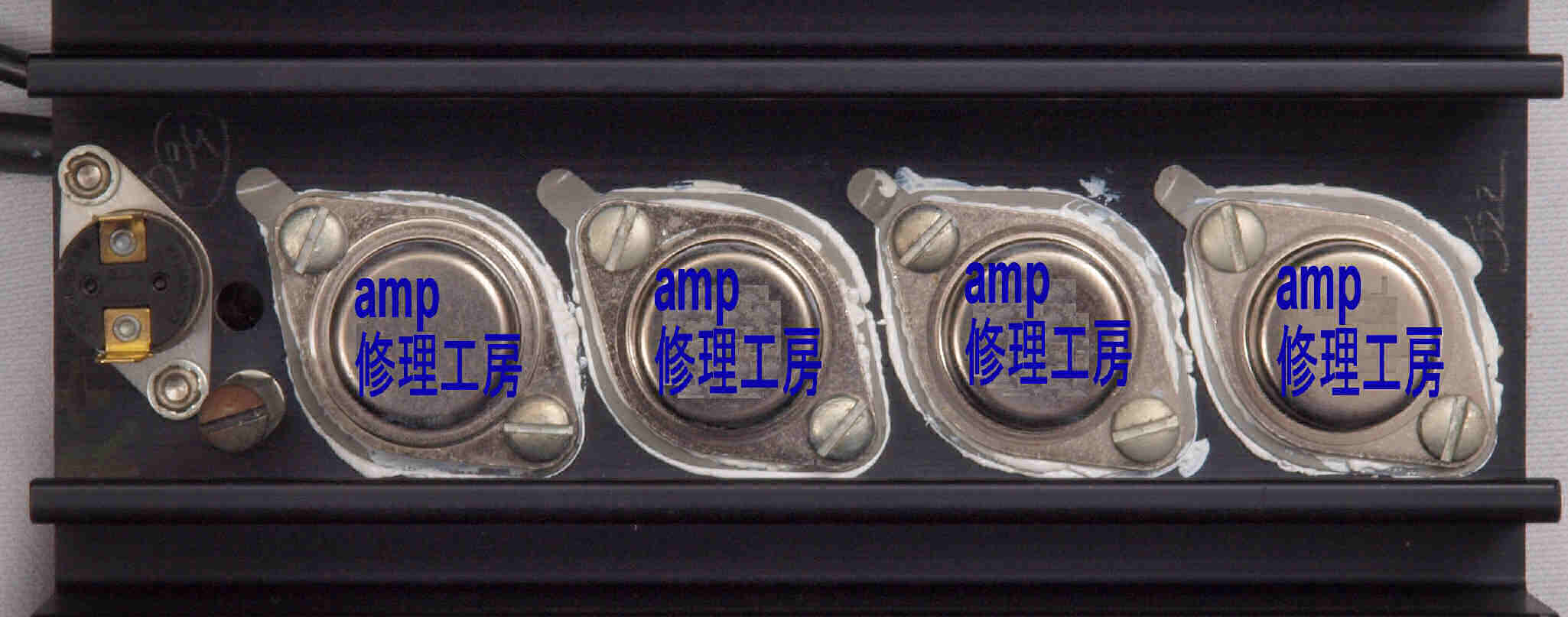

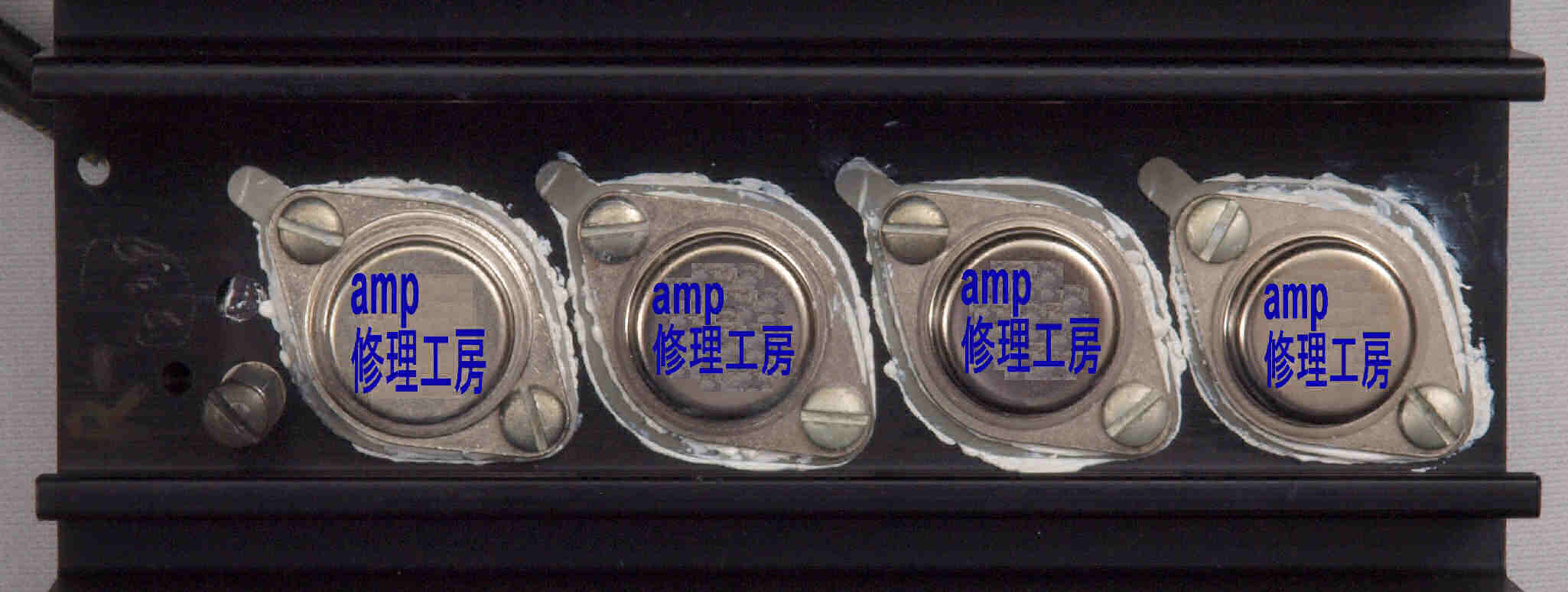

Ｃ９３．　修理（交換）後　Ｒ側＋終段出力ＴＲ（トランジスター）、　ＴＲ（トランジスター）４個交換。　２種２０個購入して２種１２個選別して使用する。

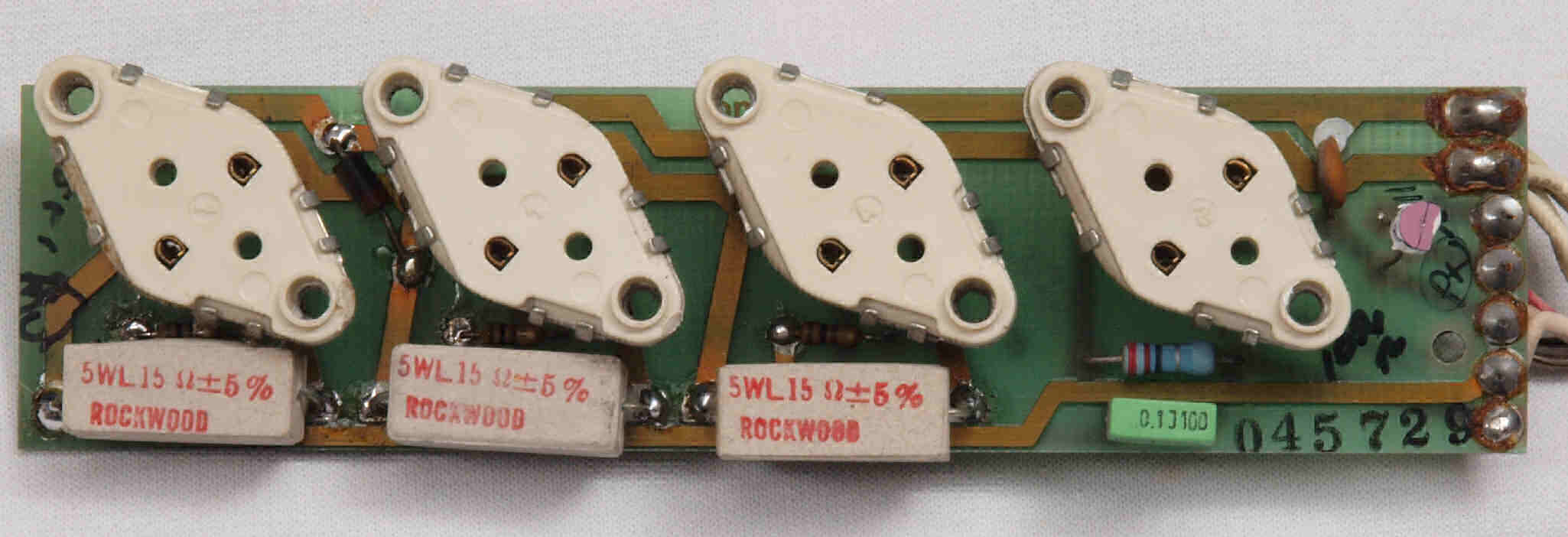

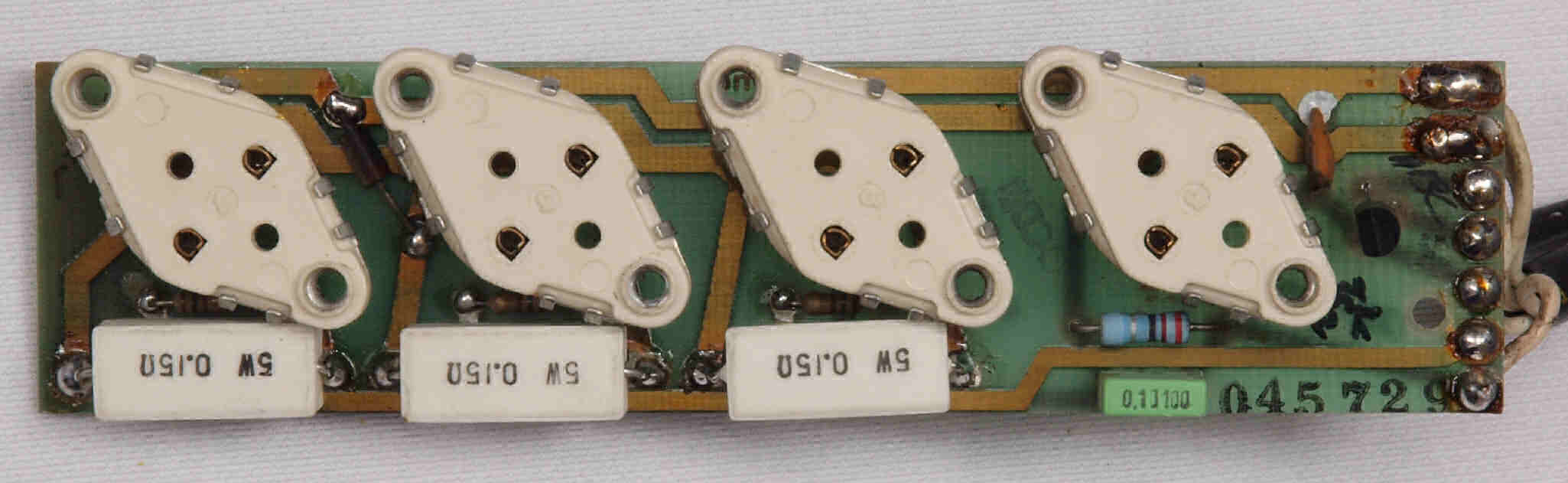

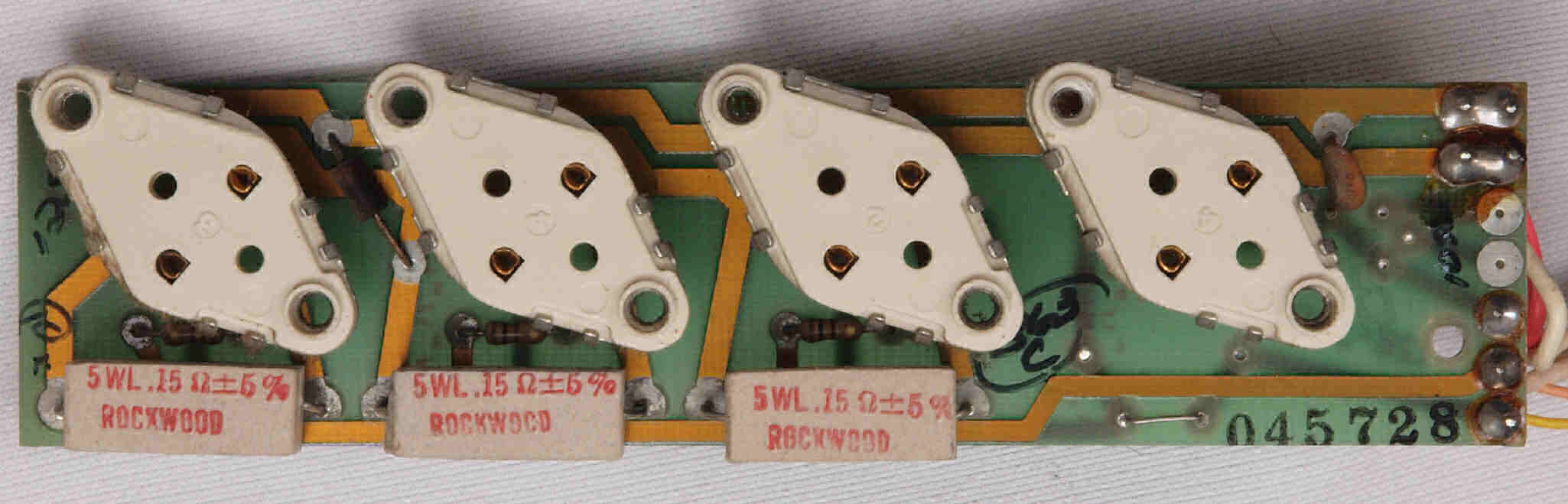

Ｃ９４．　修理前　Ｒ側＋終段基板

Ｃ９５．　修理（半田補正）後　Ｒ側＋終段基板。　全半田やり直す。

Ｃ９６．　完成Ｒ側終段＋終段基板　洗浄後防湿材を塗る。

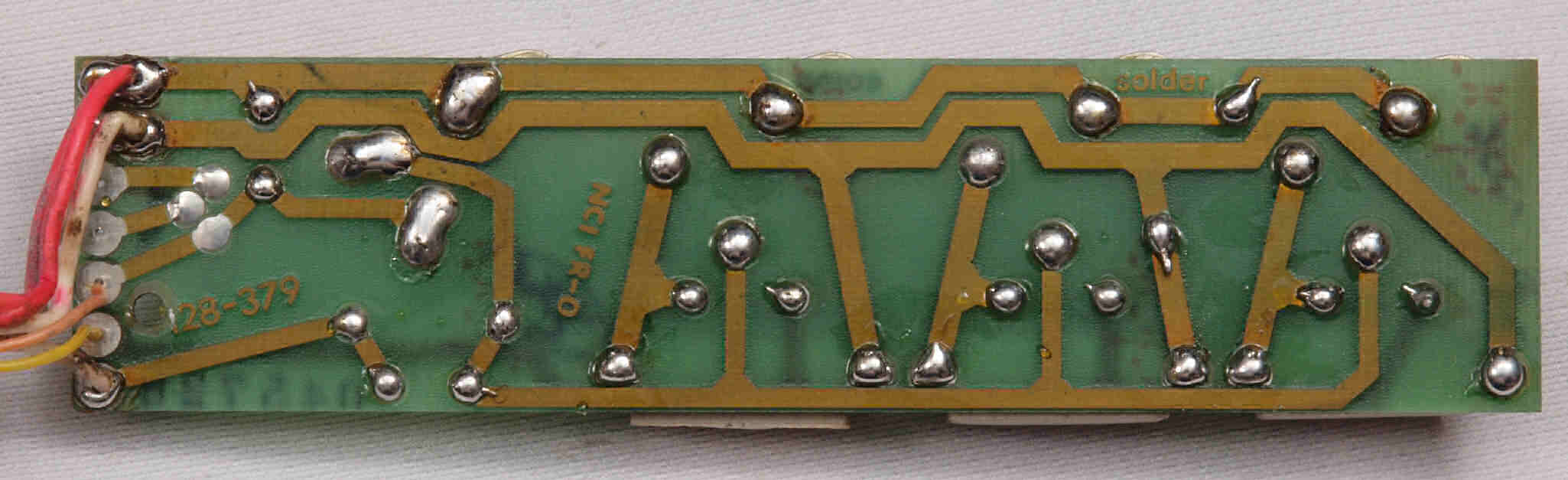

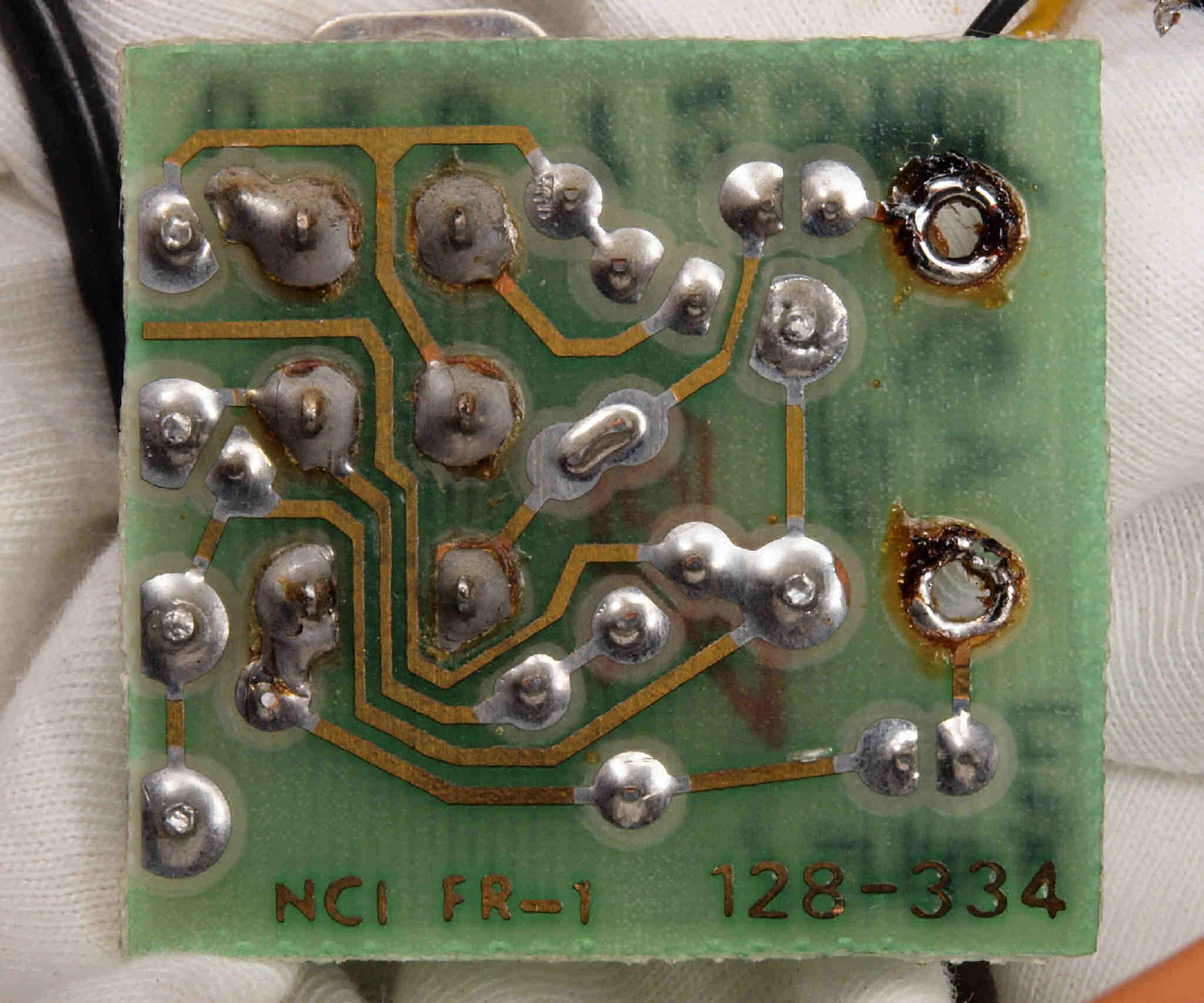

Ｃ９７．　修理前　Ｒ側＋終段基板裏

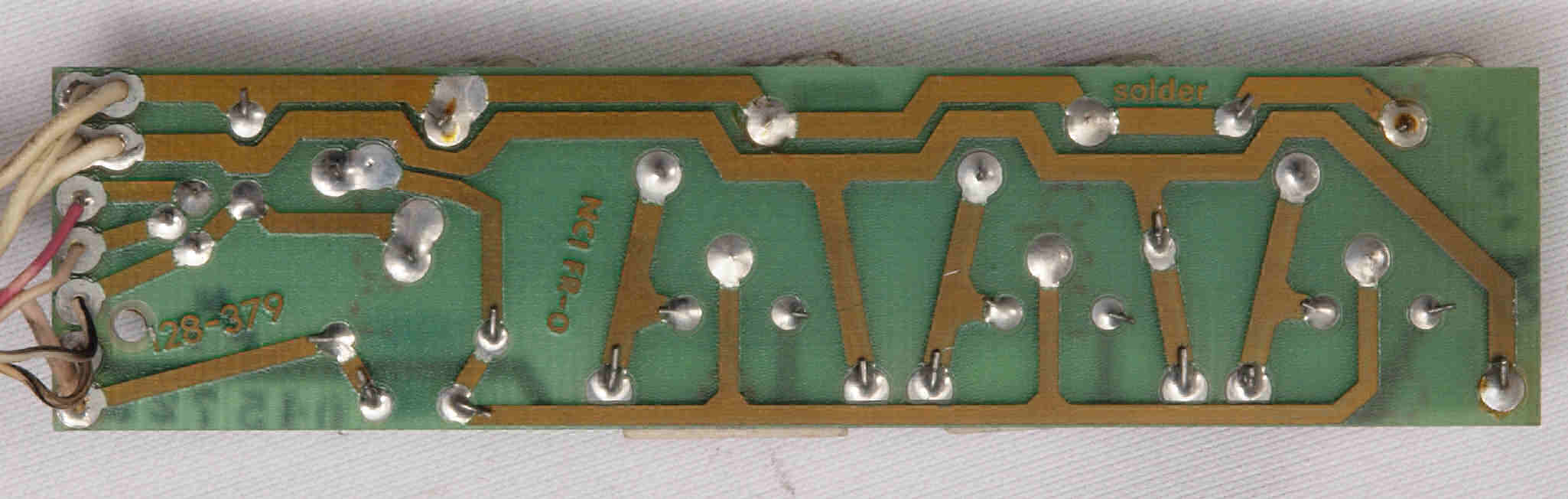

Ｃ９８．　修理（半田補正）後　Ｒ側＋終段基板裏。　全半田やり直す。

Ｃ９９．　完成Ｒ側終段＋終段基板裏　洗浄後防湿材を塗る。

ＣＡ１．　修理前　Ｒ側−終段出力ＴＲ（トランジスター）

ＣＡ２．　修理中　Ｒ側−終段出力ＴＲ（トランジスター）、　放熱シリコングリスが少ない！

ＣＡ３．　修理（交換）後　Ｒ側−終段出力ＴＲ（トランジスター）、　ＴＲ（トランジスター）４個交換。　２種２０個購入して２種１２個選別して使用する。

ＣＡ４．　修理前　Ｒ側−終段基板

ＣＡ５．　修理（半田補正）後　Ｒ側−終段基板。　全半田やり直す。

ＣＡ６．　完成Ｒ側終段−終段基板　洗浄後防湿材を塗る。

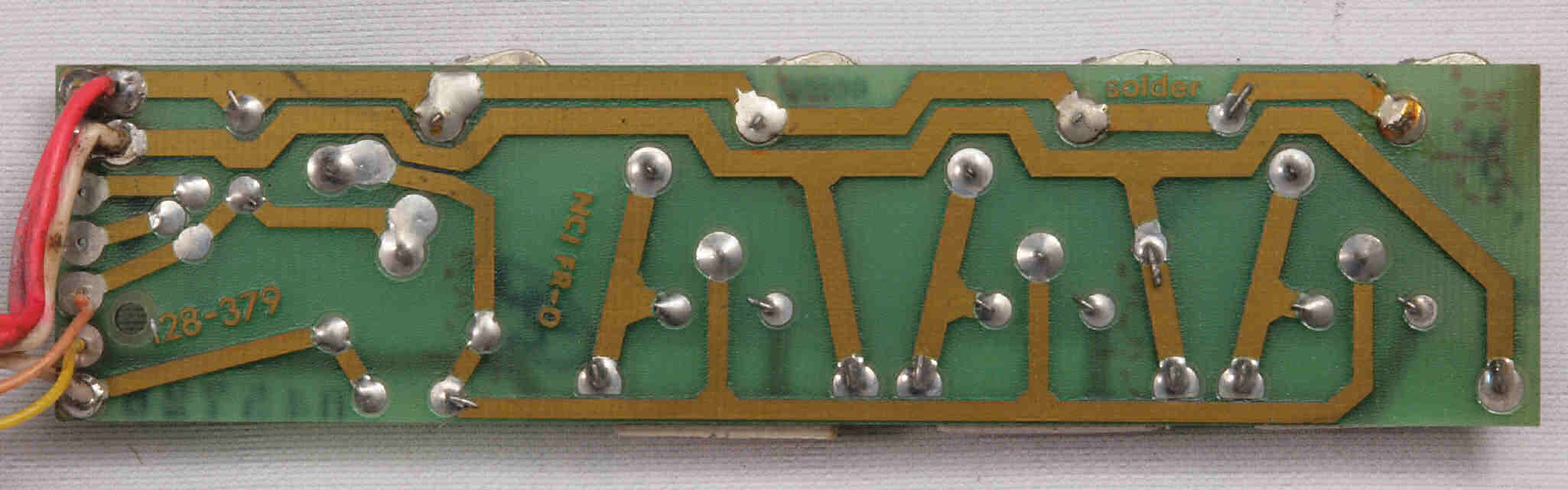

ＣＡ７．　修理前　Ｒ側−終段基板裏

ＣＡ８．　修理（半田補正）後　Ｒ側−終段基板裏。　全半田やり直す。

ＣＡ９．　完成Ｒ側終段−終段基板裏　洗浄後防湿材を塗る。

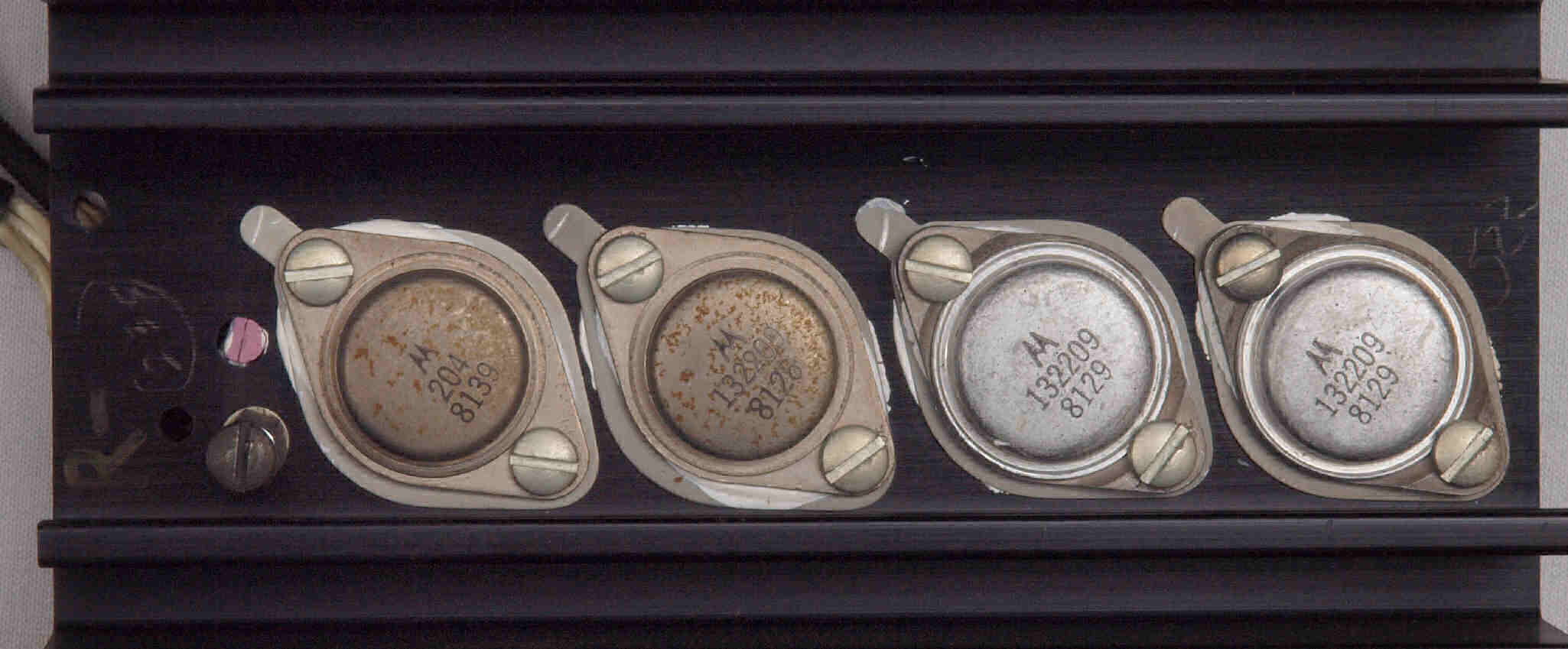

ＣＢ１．　修理前　Ｌ側＋終段出力ＴＲ（トランジスター）

ＣＢ２．　修理中　Ｌ側＋終段出力ＴＲ（トランジスター）、　放熱シリコングリスが少ない！

ＣＢ３．　修理（交換）後　Ｌ側＋終段出力ＴＲ（トランジスター）、　ＴＲ（トランジスター）４個交換。　２種２０個購入して２種１２個選別して使用する。

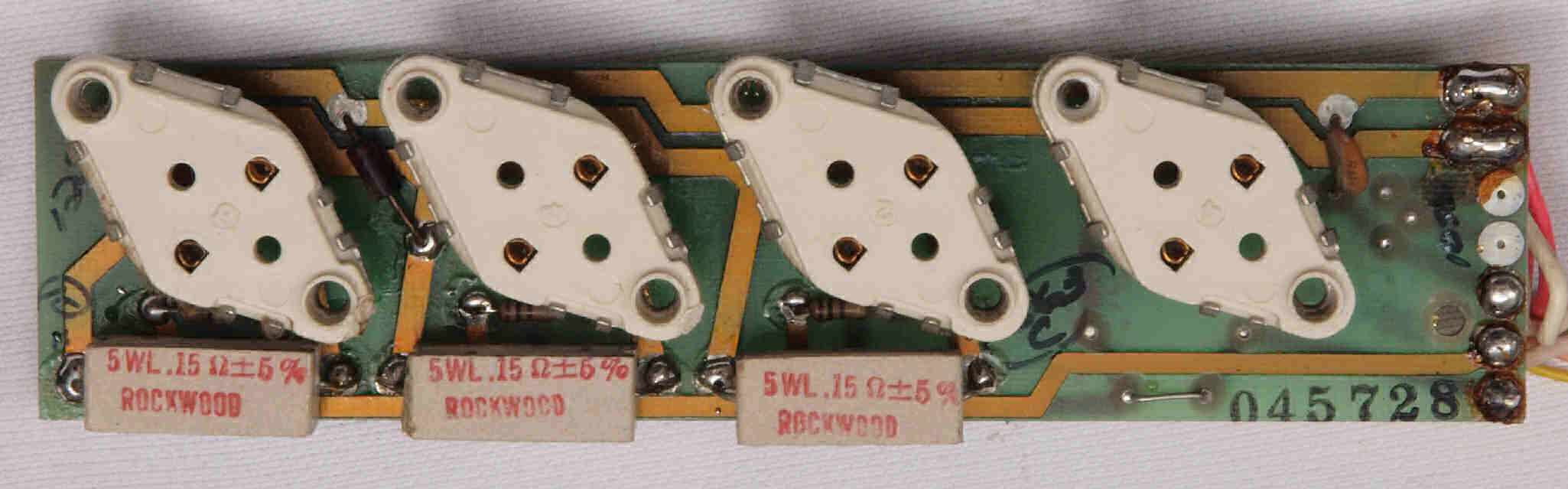

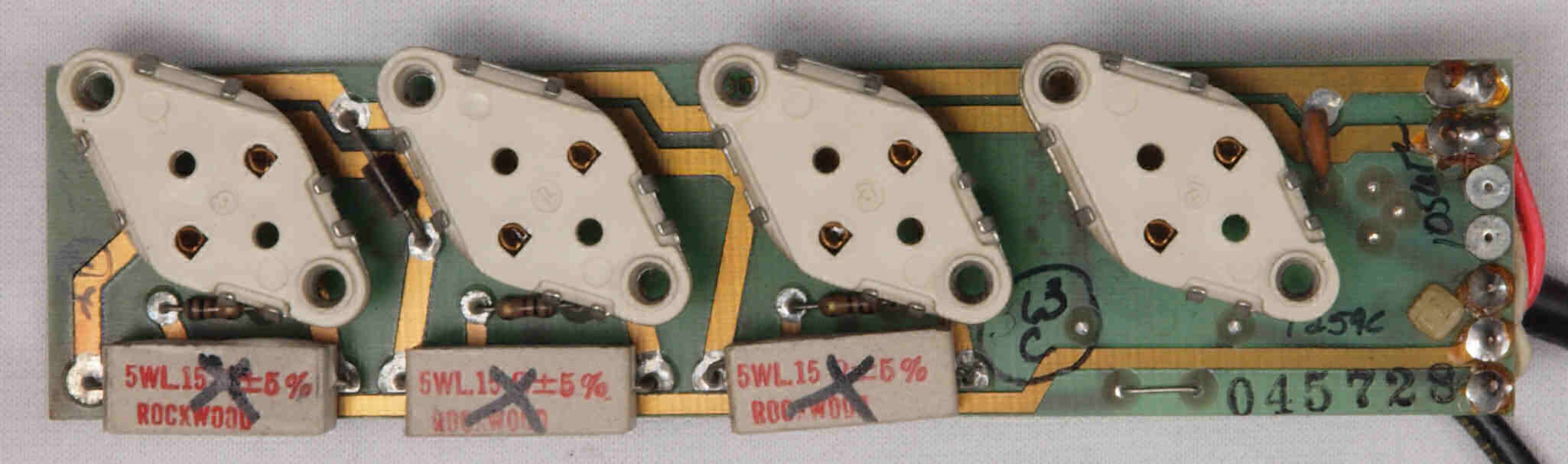

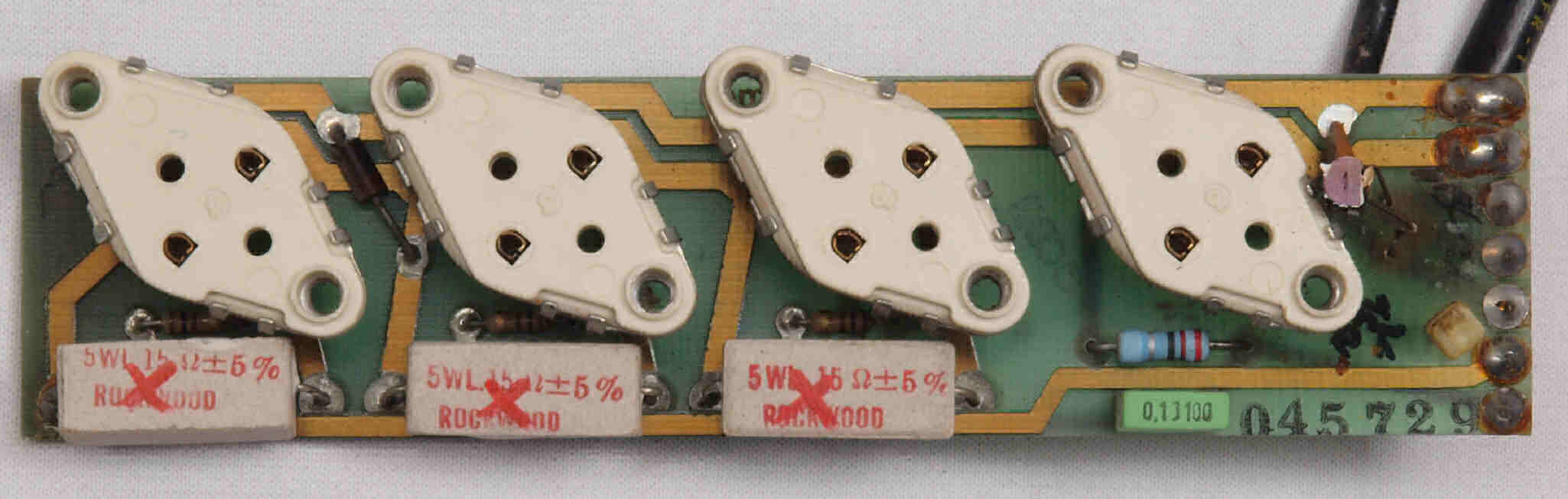

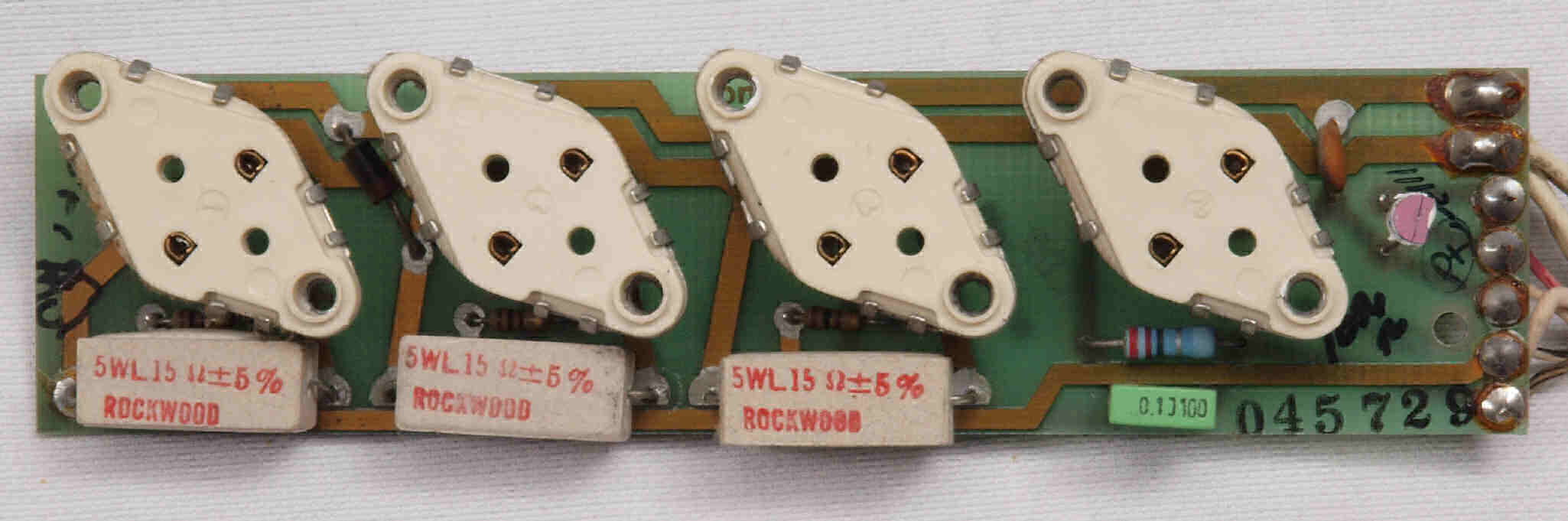

ＣＢ４．　修理前　Ｌ側＋終段基板

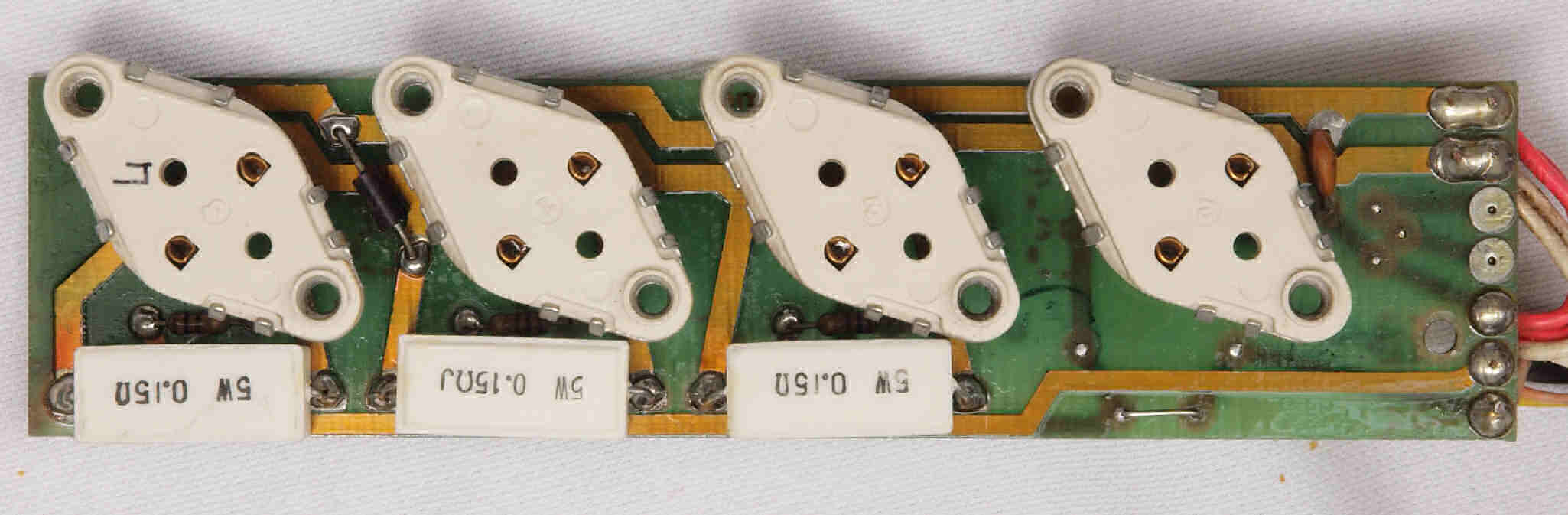

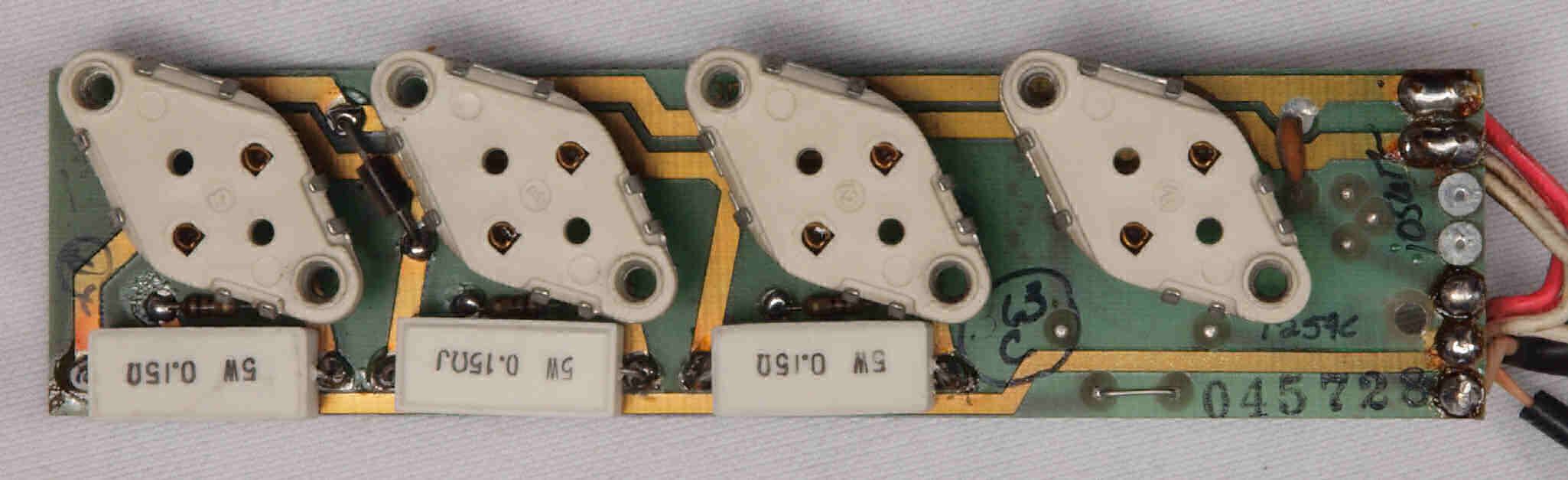

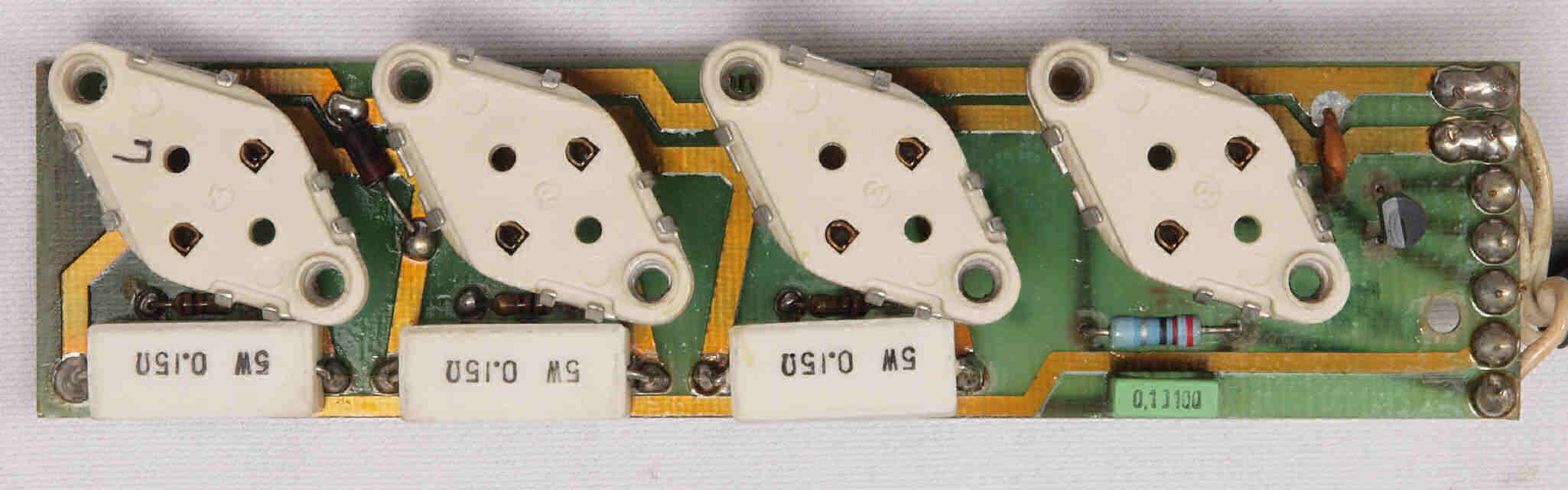

ＣＢ５．　修理（半田補正）後　Ｌ側＋終段基板。　全半田やり直す。　エミッター抵抗３個交換。

ＣＢ６．　完成Ｌ側終段＋終段基板　洗浄後防湿材を塗る。

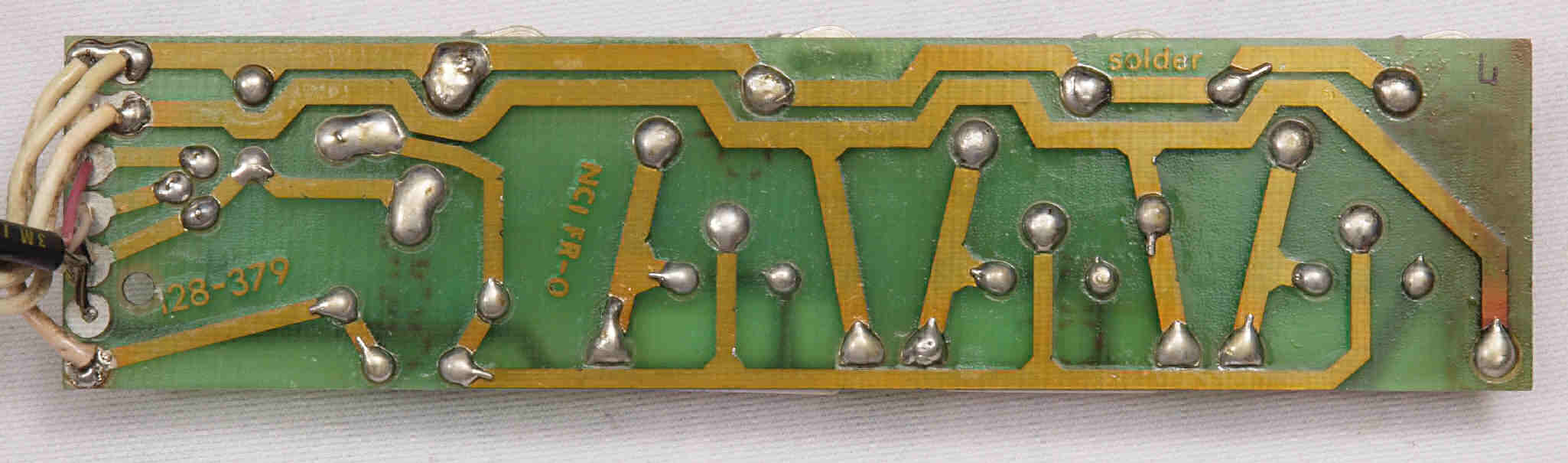

ＣＢ７．　修理前　Ｌ側＋終段基板裏

ＣＢ８．　修理（半田補正）後　Ｌ側＋終段基板裏。　全半田やり直す。

ＣＢ９．　完成Ｌ側終段＋終段基板裏　洗浄後防湿材を塗る。

ＣＣ１．　修理前　Ｌ側−終段出力ＴＲ（トランジスター）

ＣＣ２．　修理中　Ｌ側−終段出力ＴＲ（トランジスター）、　放熱シリコングリスが少ない！

ＣＣ３．　修理（交換）後　Ｌ側−終段出力ＴＲ（トランジスター）、　ＴＲ（トランジスター）４個交換。　２種２０個購入して２種１２個選別して使用する。

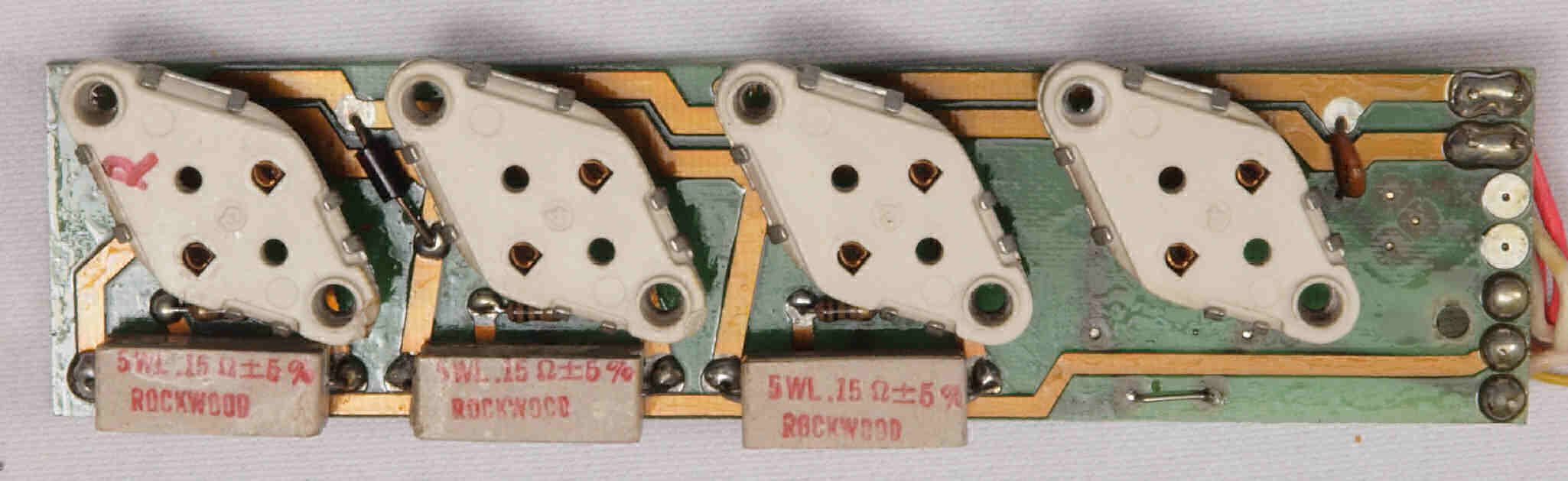

ＣＣ４．　修理前　Ｌ側−終段基板

ＣＣ４２．　修理前　Ｌ側−終段基板。　溶断したＴＲ（トランジスター）。

ＣＣ５．　修理（半田補正）後　Ｌ側−終段基板。　全半田やり直す。　エミッター抵抗３個交換。

ＣＣ６．　完成Ｌ側終段−終段基板　洗浄後防湿材を塗る。

ＣＣ７．　修理前　Ｌ側−終段基板裏

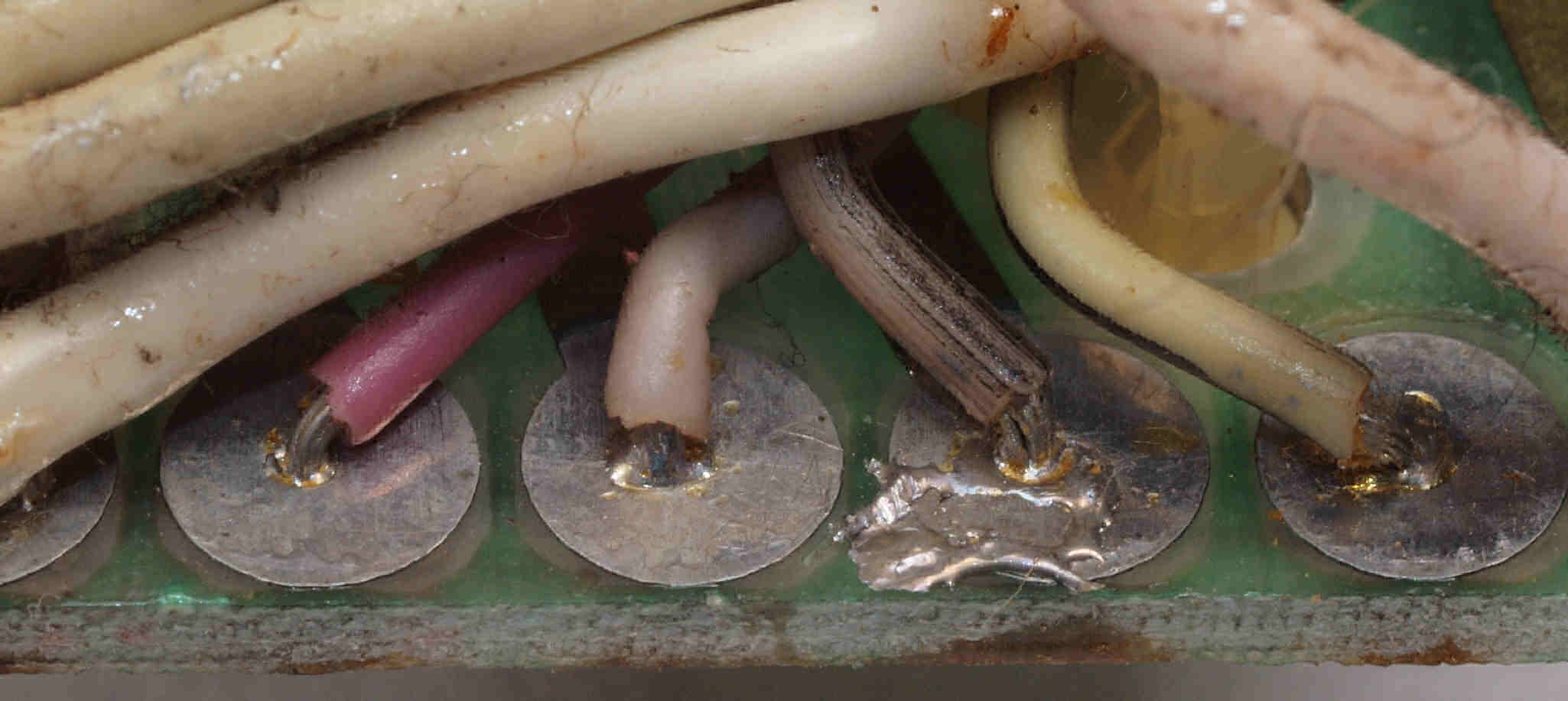

ＣＣ７２．　修理前　Ｌ側−終段基板裏。　半田屑！

ＣＣ８．　修理（半田補正）後　Ｌ側−終段基板裏。　全半田やり直す。

ＣＣ９．　完成Ｌ側終段−終段基板裏　洗浄後防湿材を塗る。

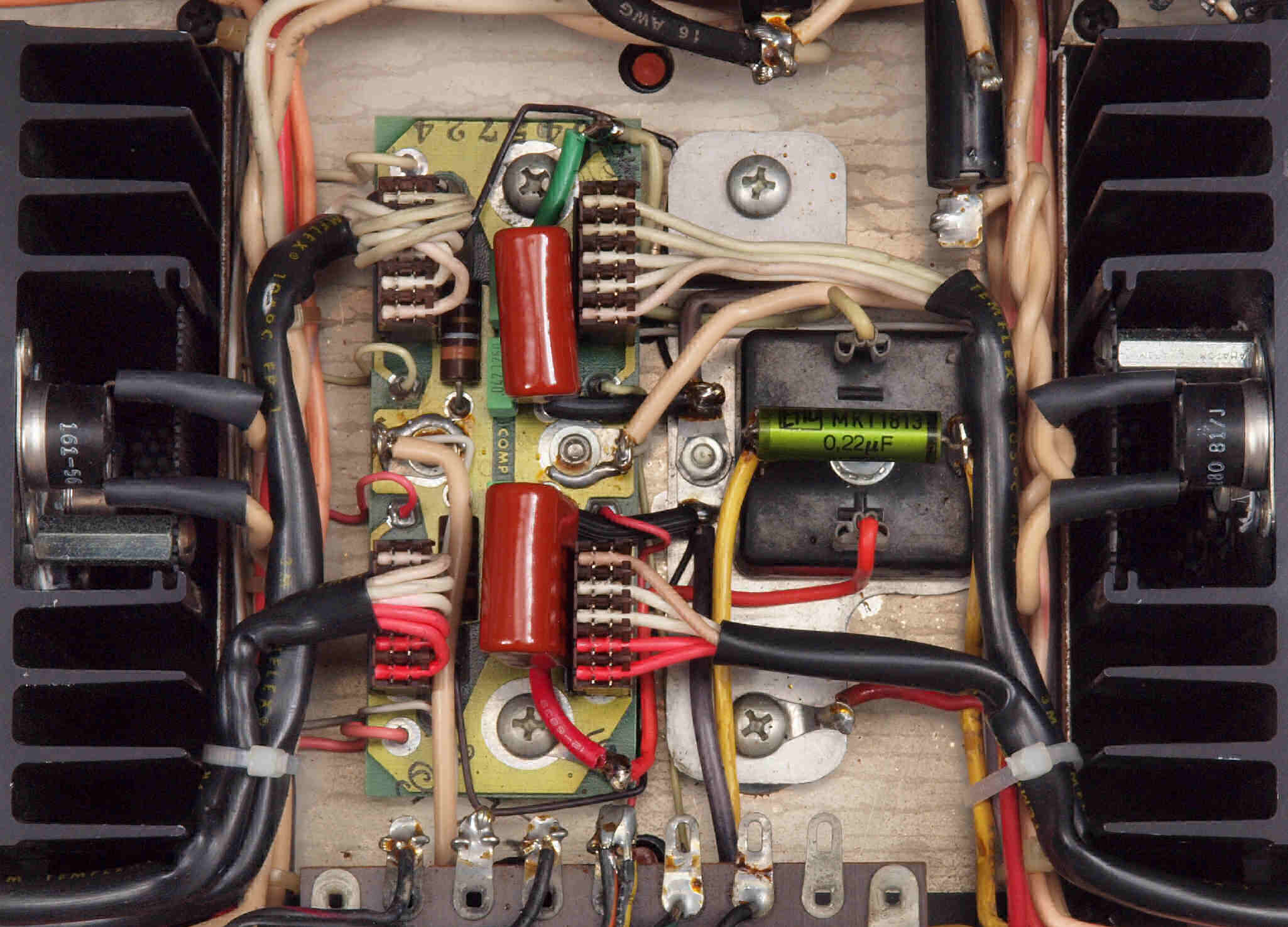

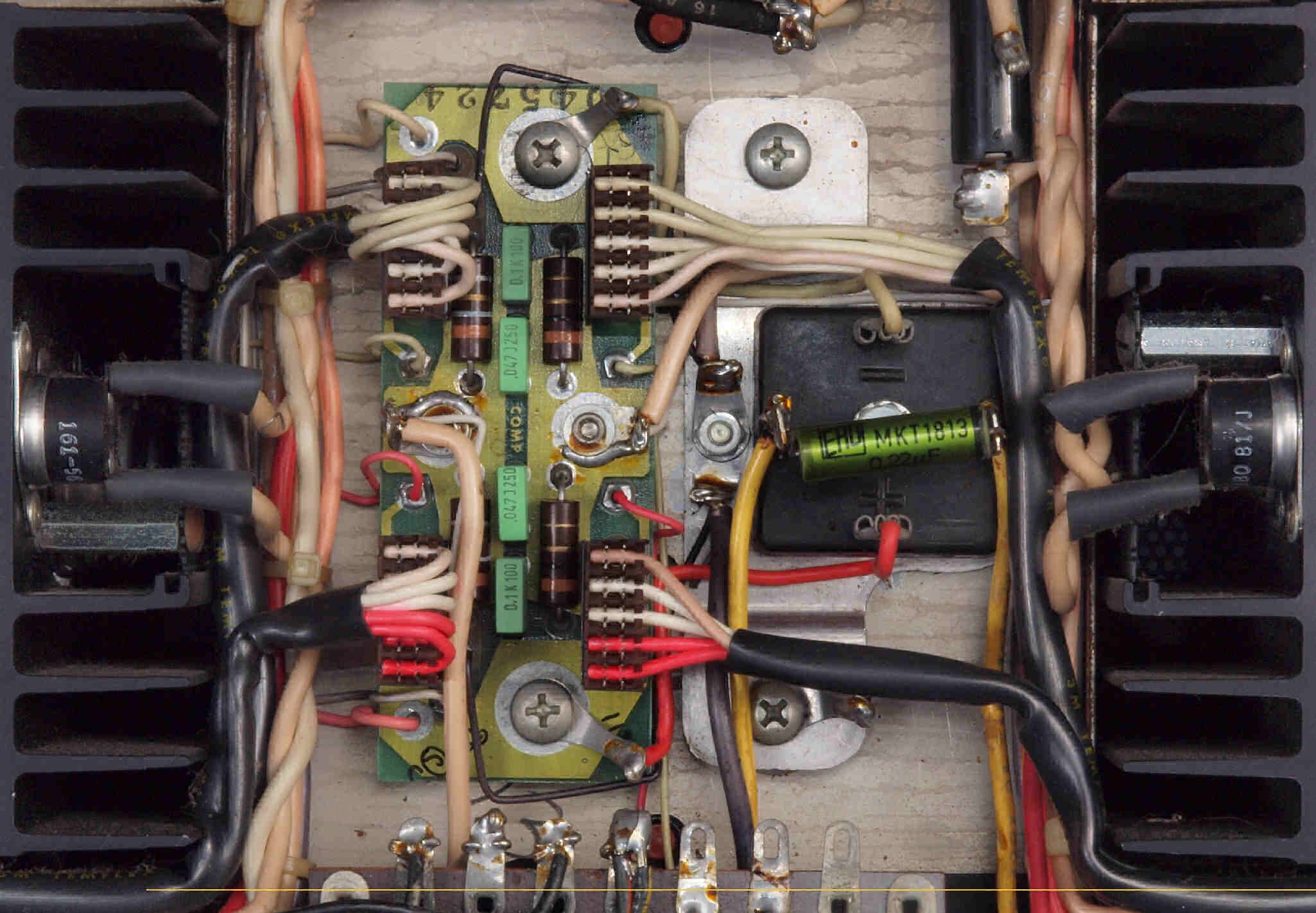

ＣＤ１．　修理前　電源・整流部分

ＣＤ２．　修理後　電源・整流部分、　フイルムコンデンサー２個追加。

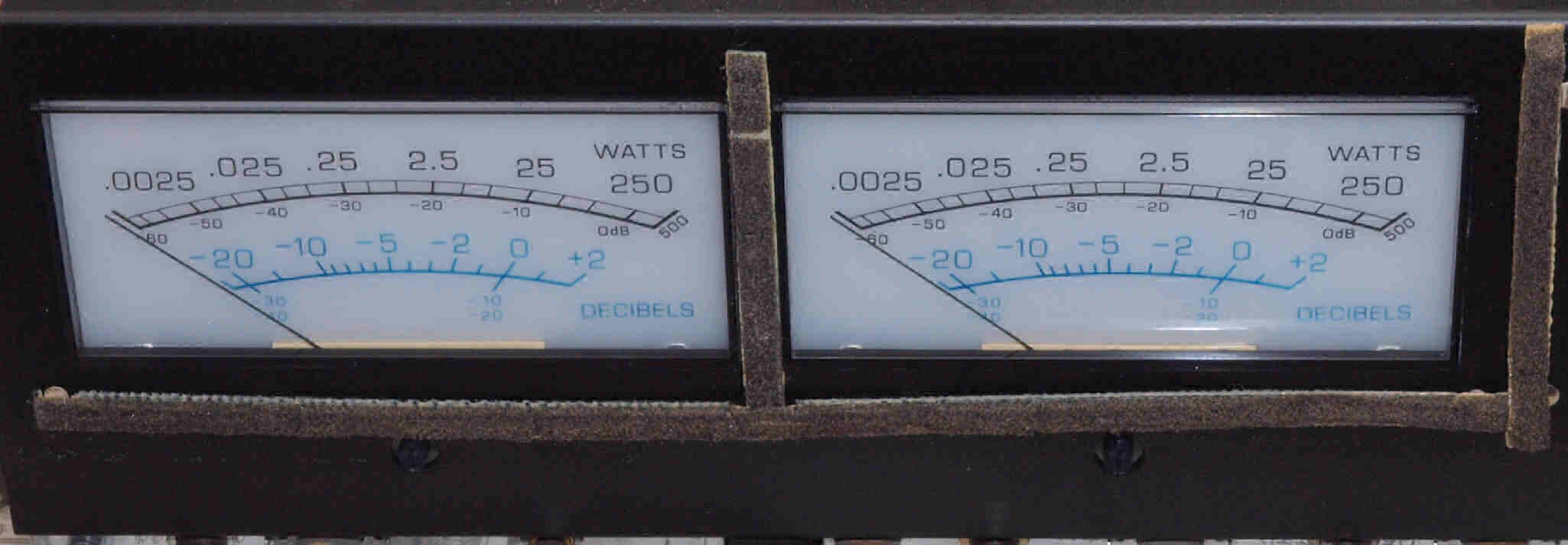

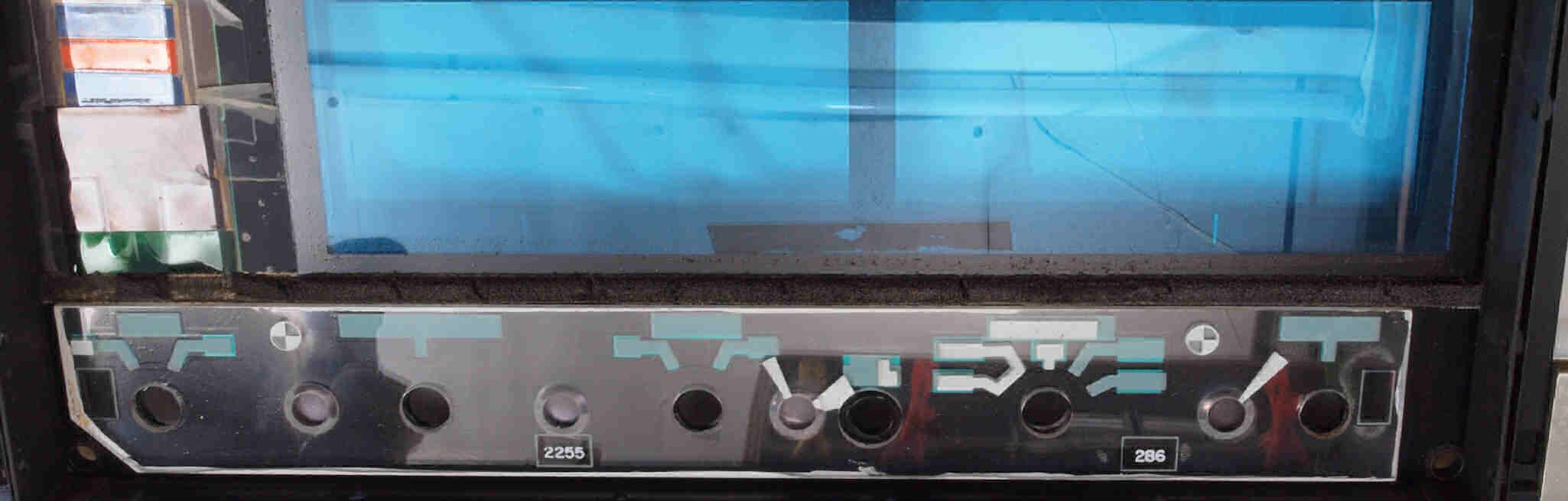

ＣＥ１．　修理中　前パネルのスポンジ。　経年劣化でボロボロ！

ＣＥ２．　修理中　前パネル裏のスポンジ。

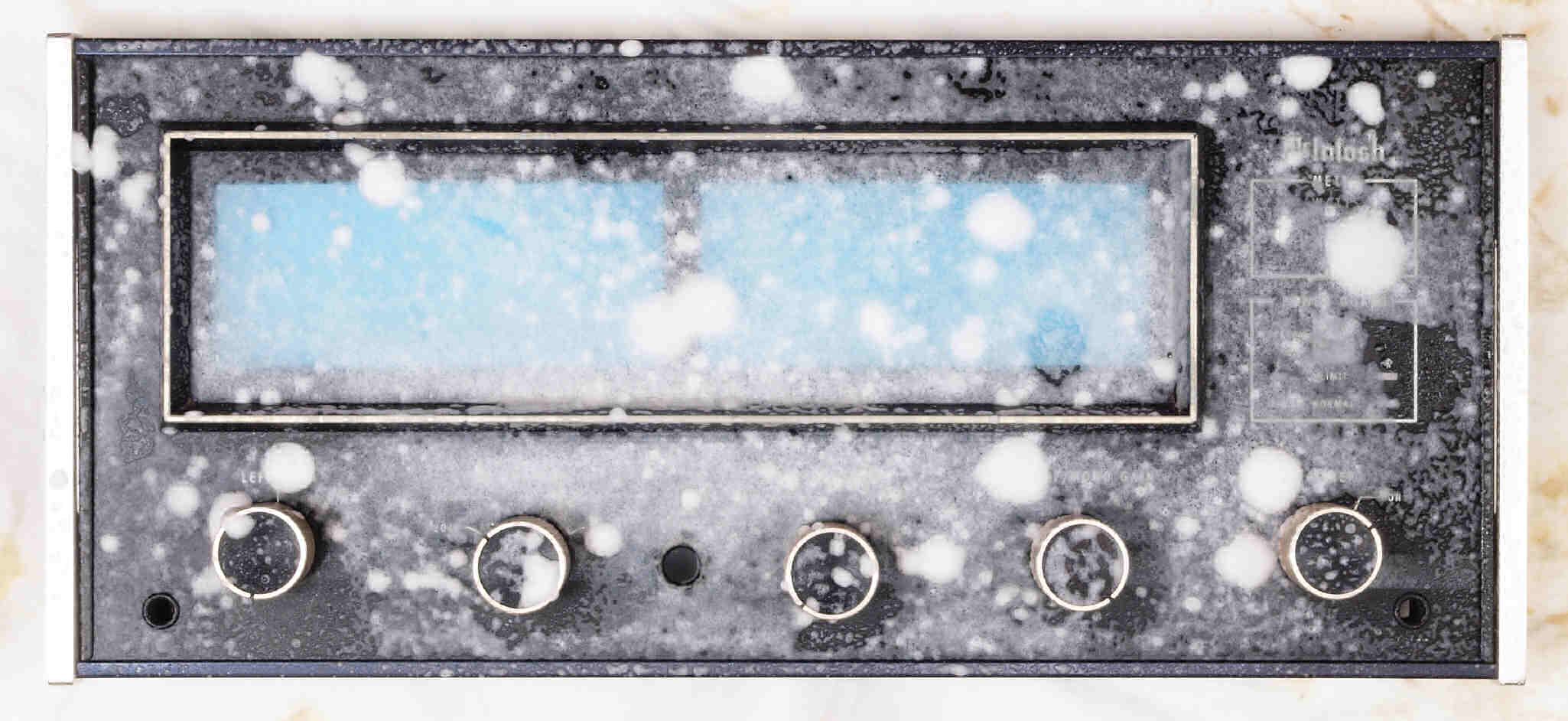

ＣＥ３．　修理中　前パネル清掃。

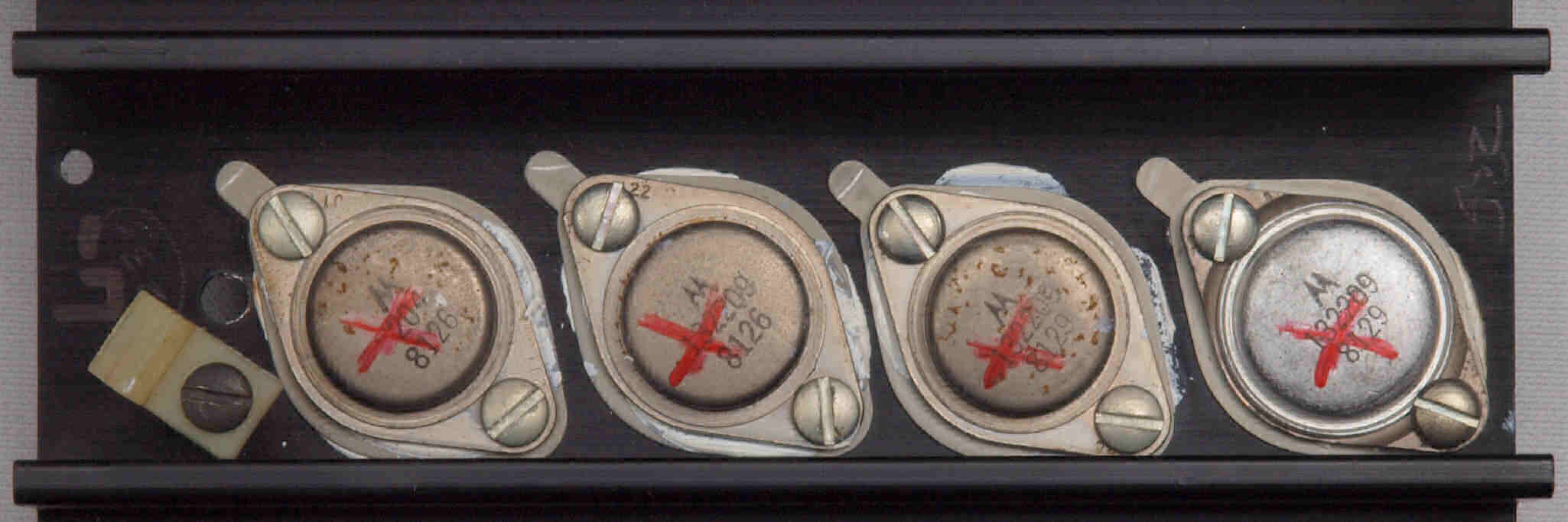

ＣＣ．　交換部品

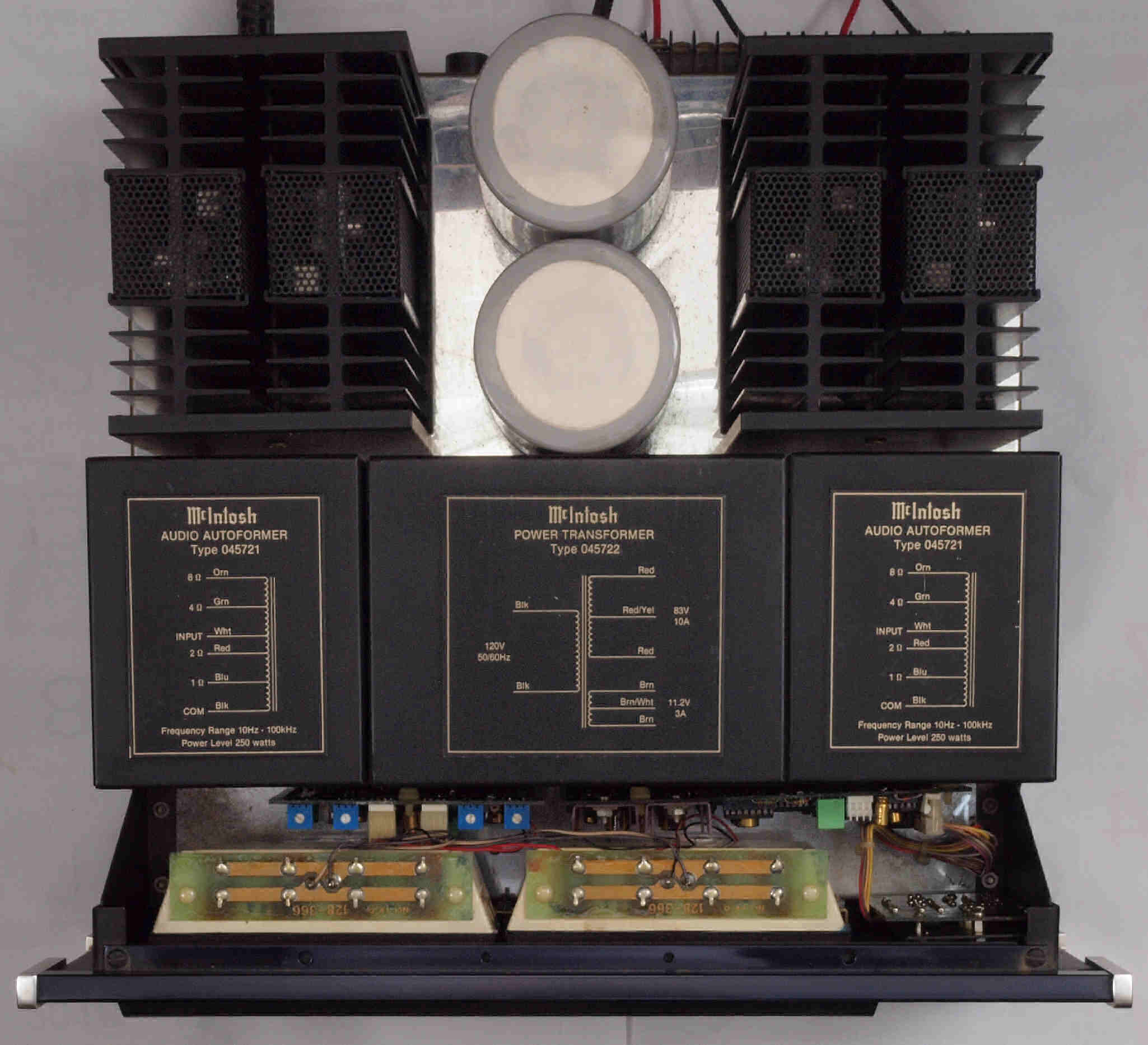

ＣＤ１．　修理前　上から見る

ＣＤ２．　修理後　上から見る

ＣＤ３．　修理前　下から見る

ＣＤ４．　修理中　下から見る

ＣＤ５．　修理中　全負荷試験中に基板のＴＲ（トランジスター）が死に交換しました。

ＣＤ６．　修理後　下から見る

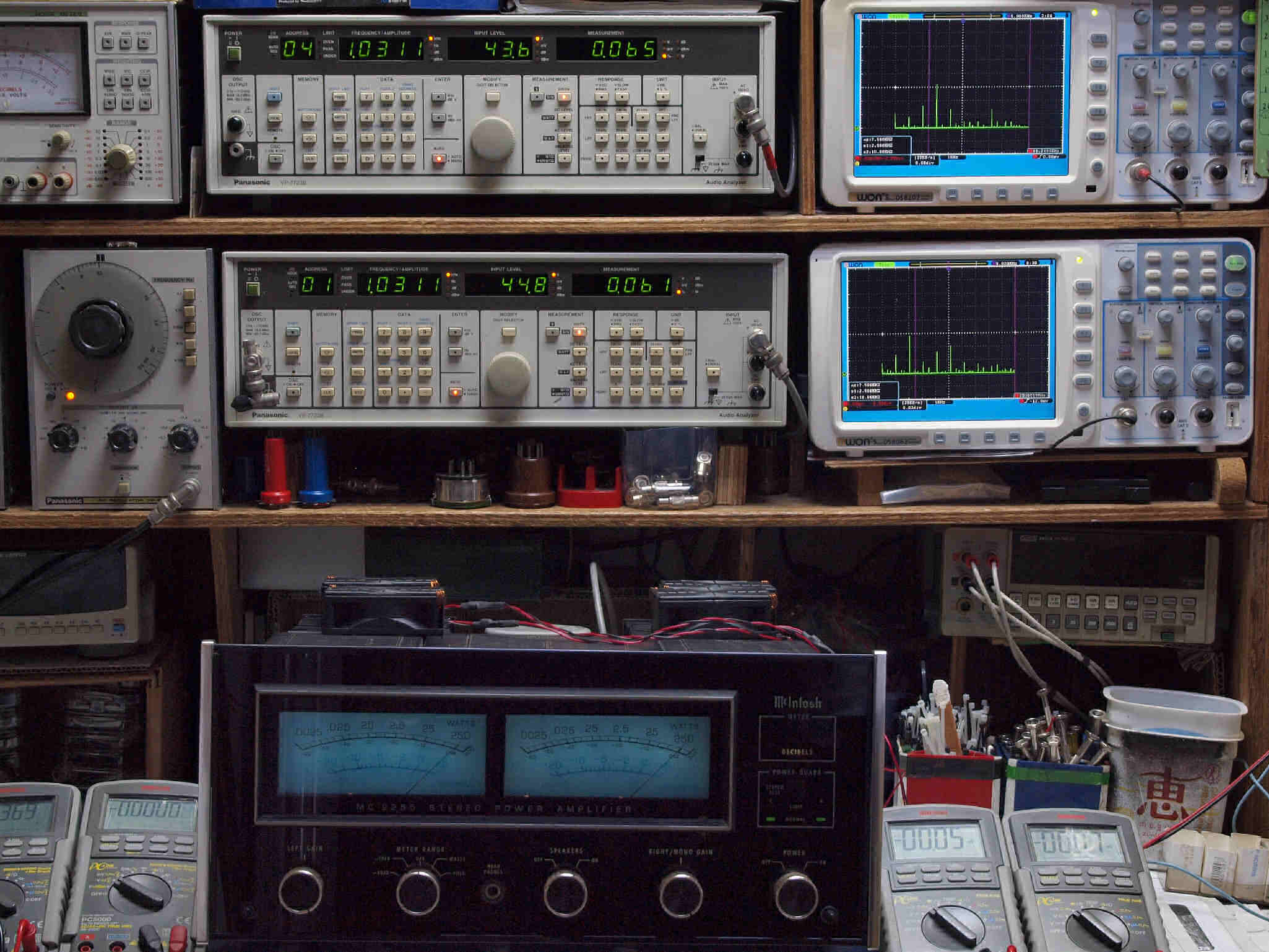

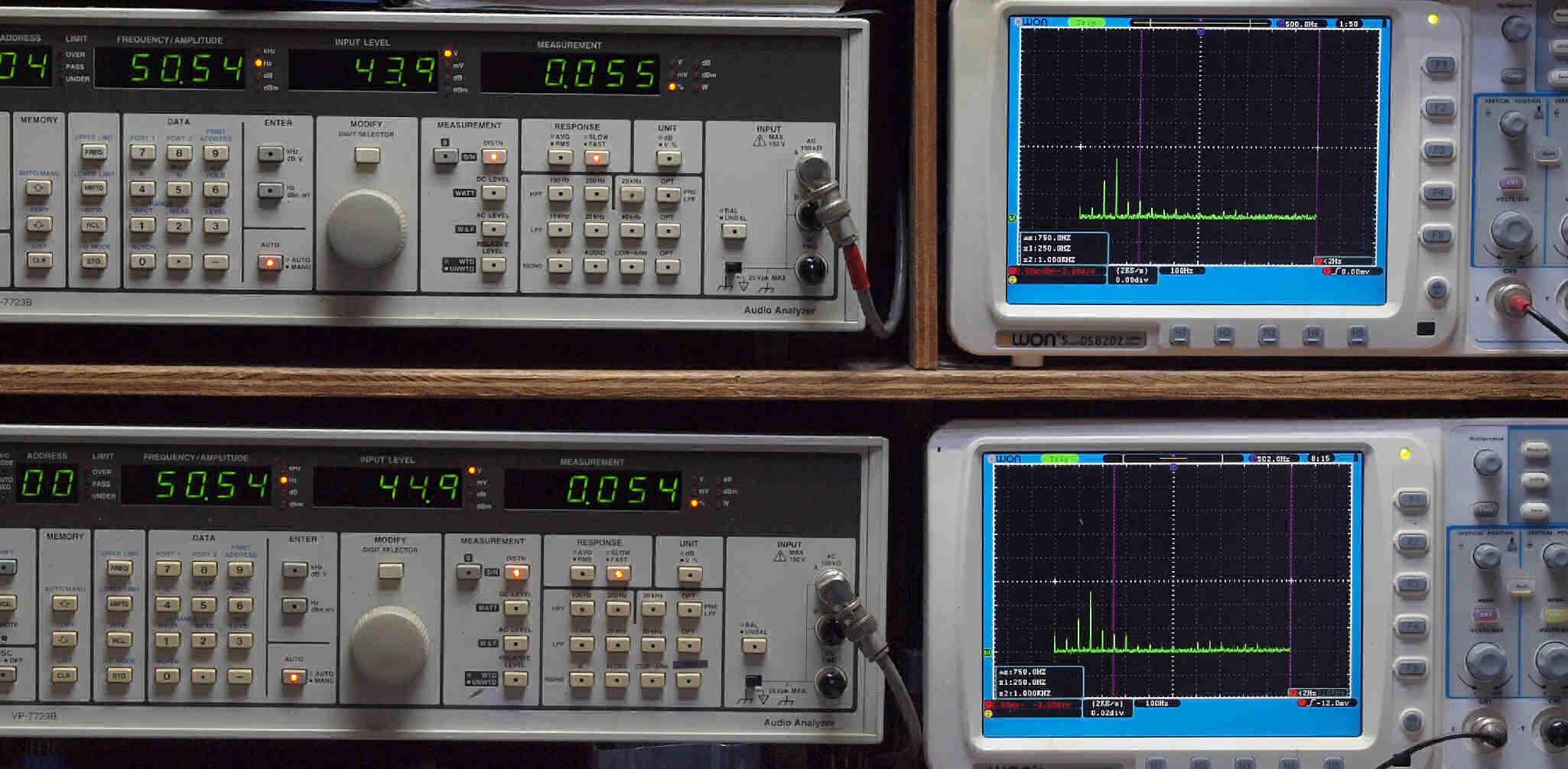

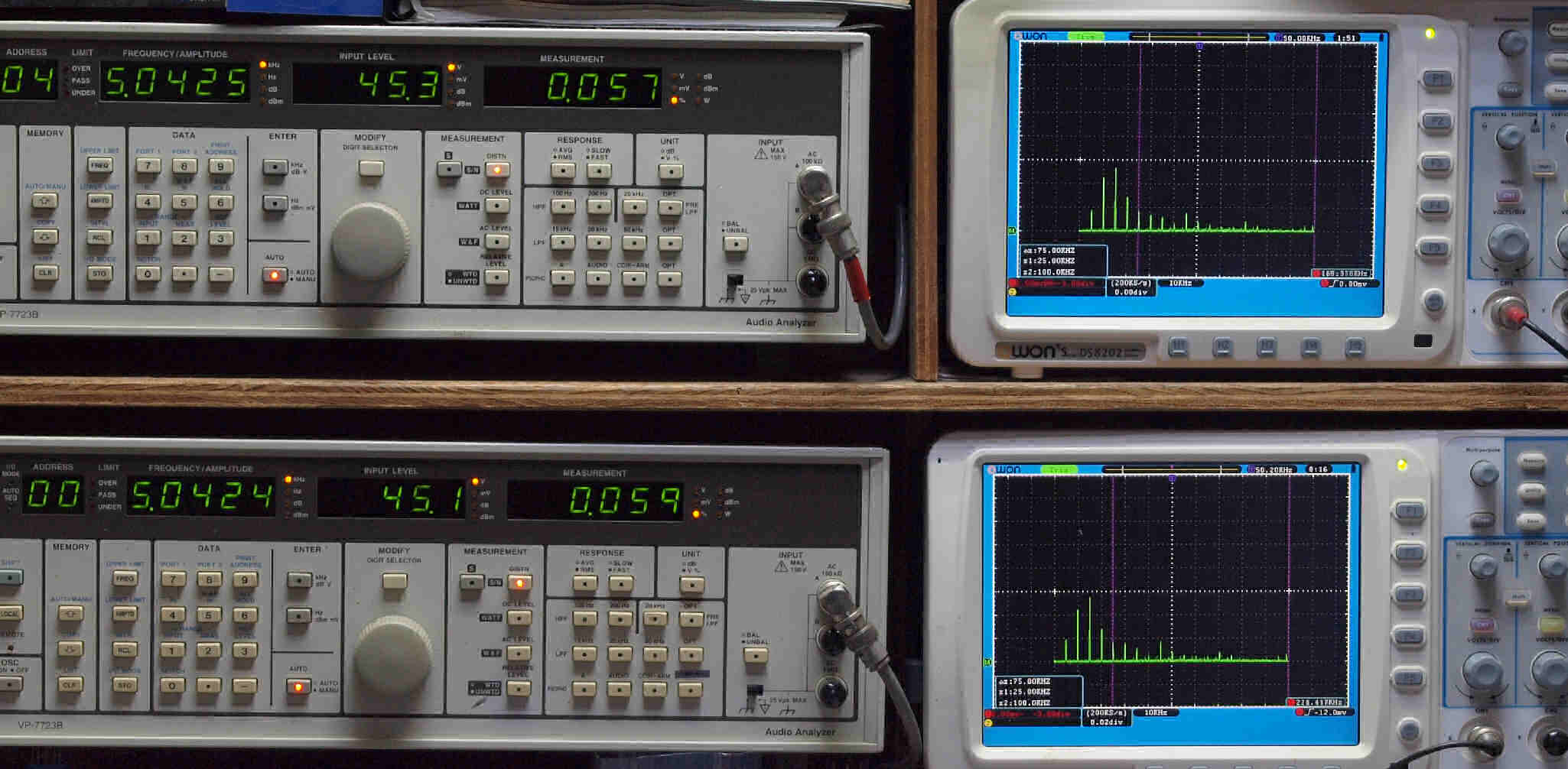

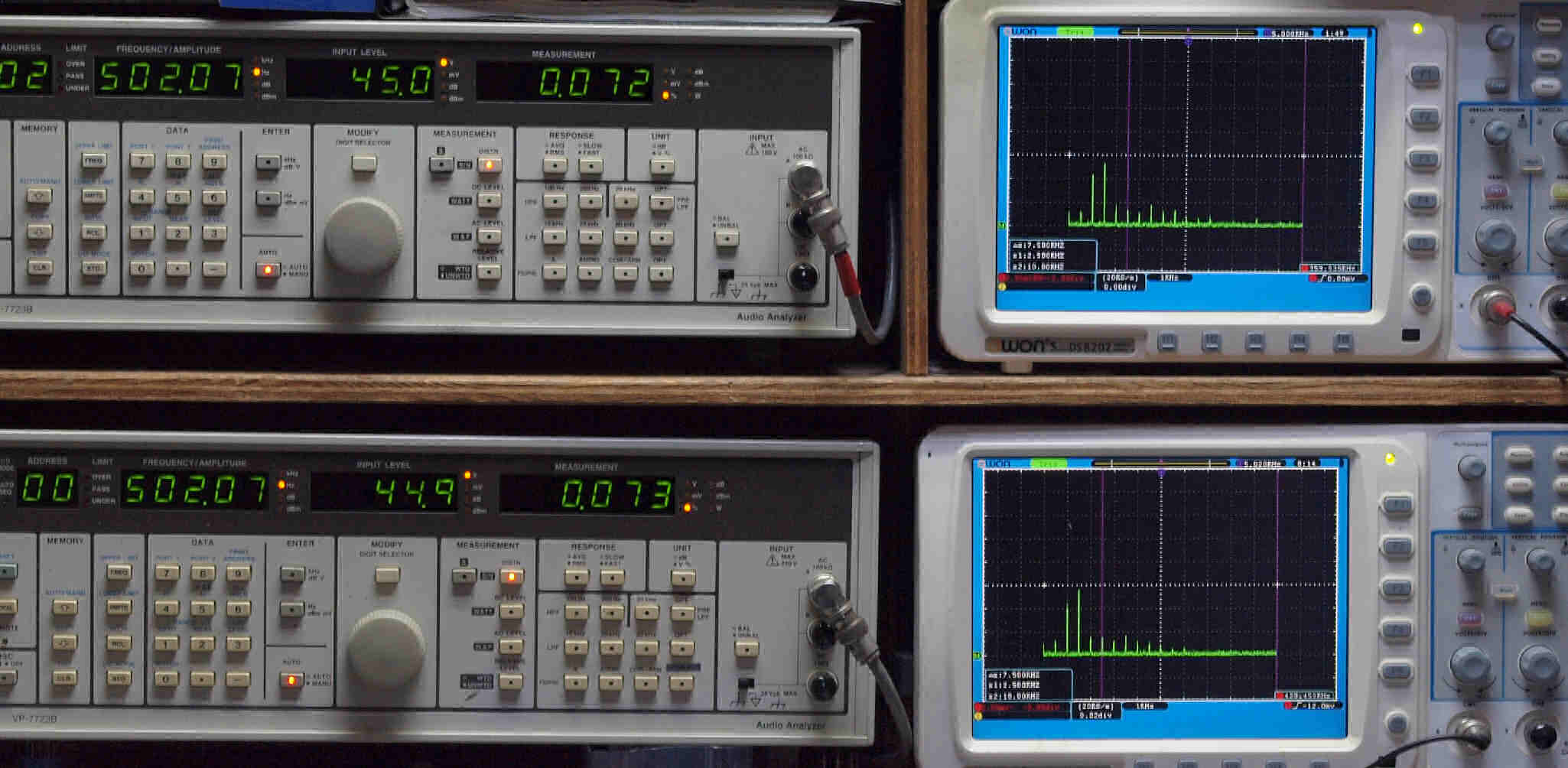

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ１．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

Ｅ２１．　５０Ｈｚ入力、Ｒ側ＳＰ出力電圧４４Ｖ＝２４２Ｗ出力、　０．０５５％歪み。 　　　　　　　　 　　　 　Ｌ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．０５４％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

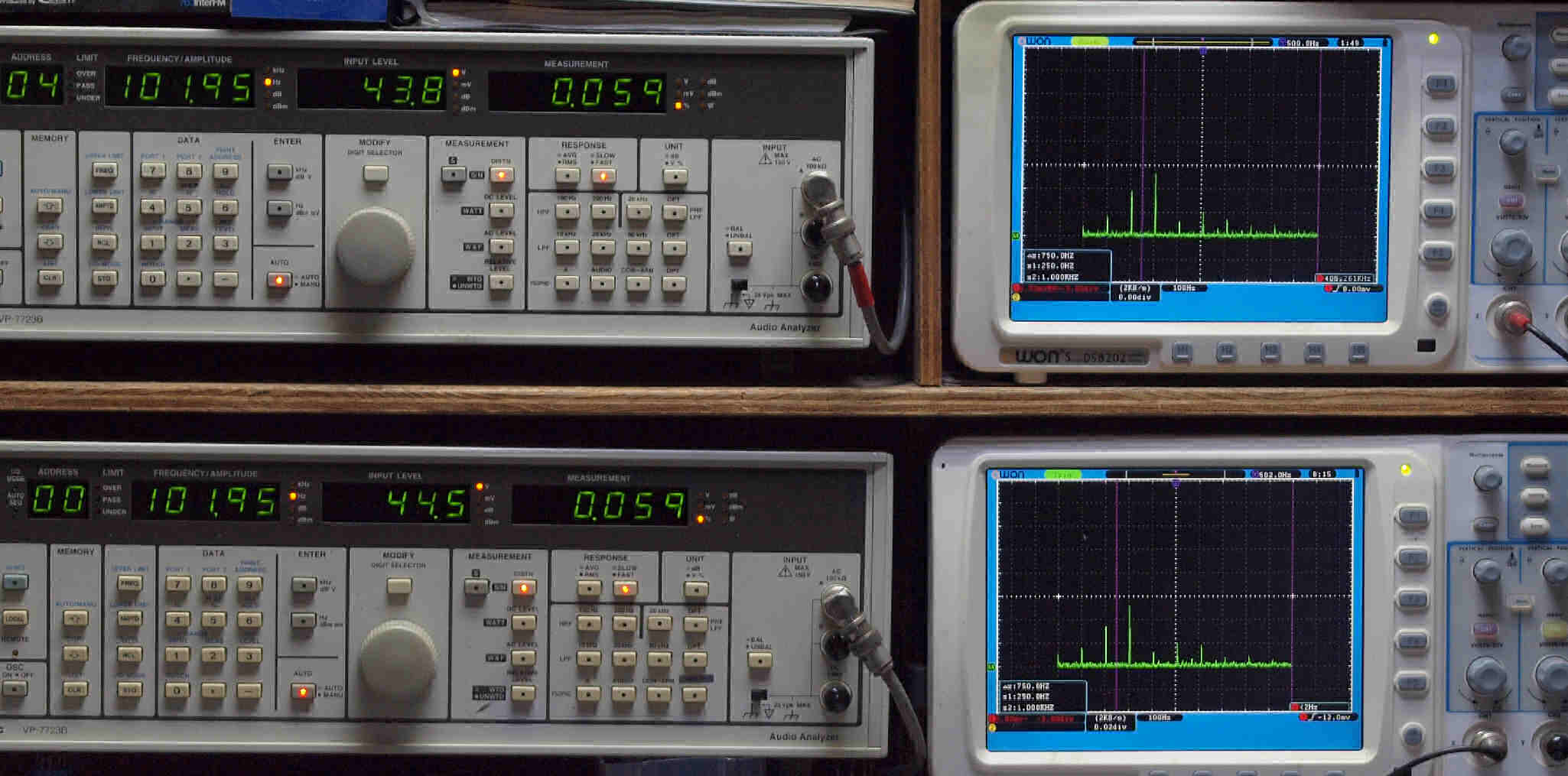

Ｅ２２．　１００Ｈｚ入力、Ｒ側ＳＰ出力電圧４４Ｖ＝２４２Ｗ出力、　０．０５９％歪み。 　　　　　　　 　　　　 　　Ｌ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．０５９％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２３．　５００Ｈｚ入力、Ｒ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．０７２歪み。 　　　　　　　　　　　 　　 Ｌ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．０７３％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２４．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．０７２％歪み。 　　　　　　　　　　　 　 Ｌ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．０７４％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２５．　５ｋＨｚ入力、Ｒ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．０５７％歪み。 　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．０５９％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

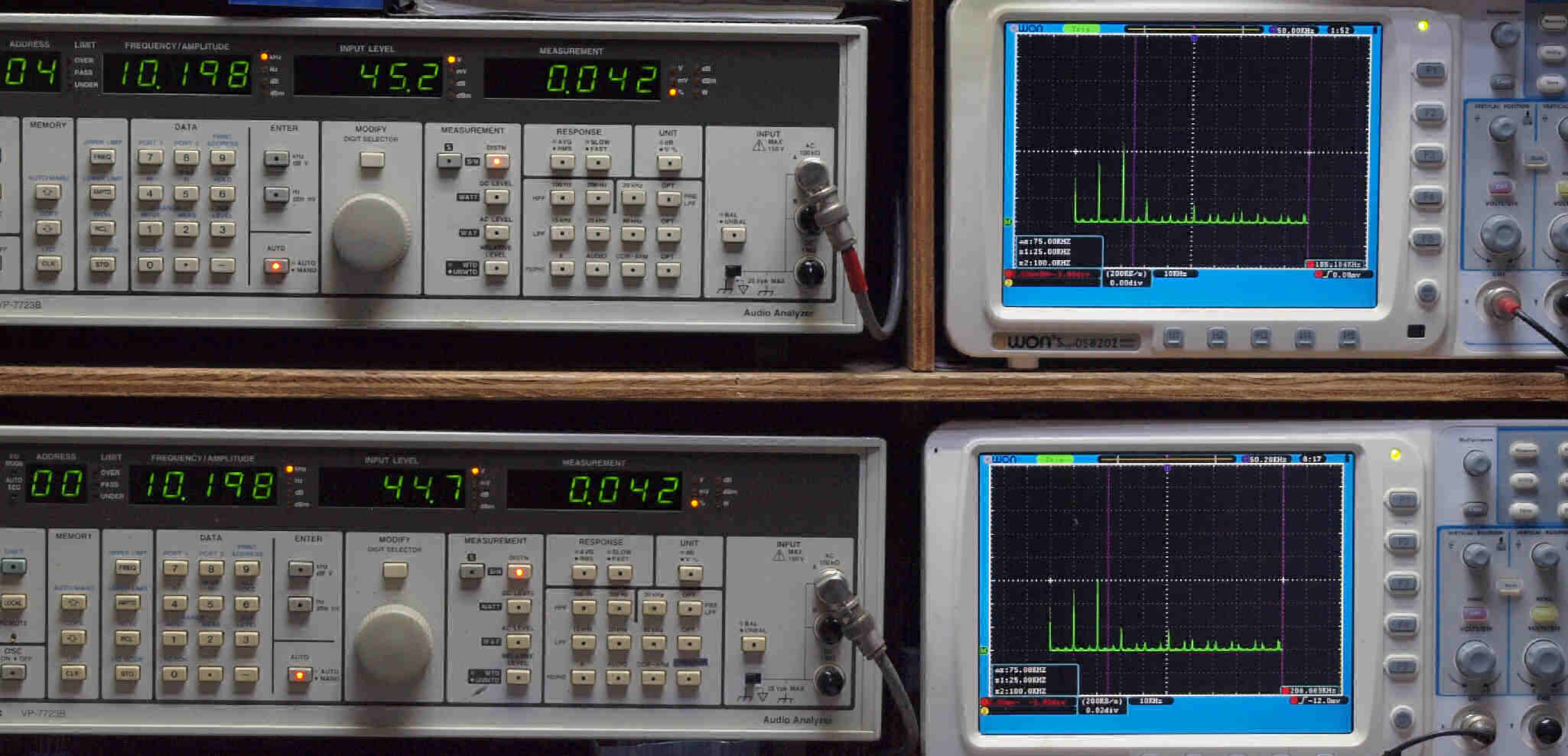

Ｅ２６．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．０４２％歪み。 　　　　　　　　　　 　　 　Ｌ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．０４２％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

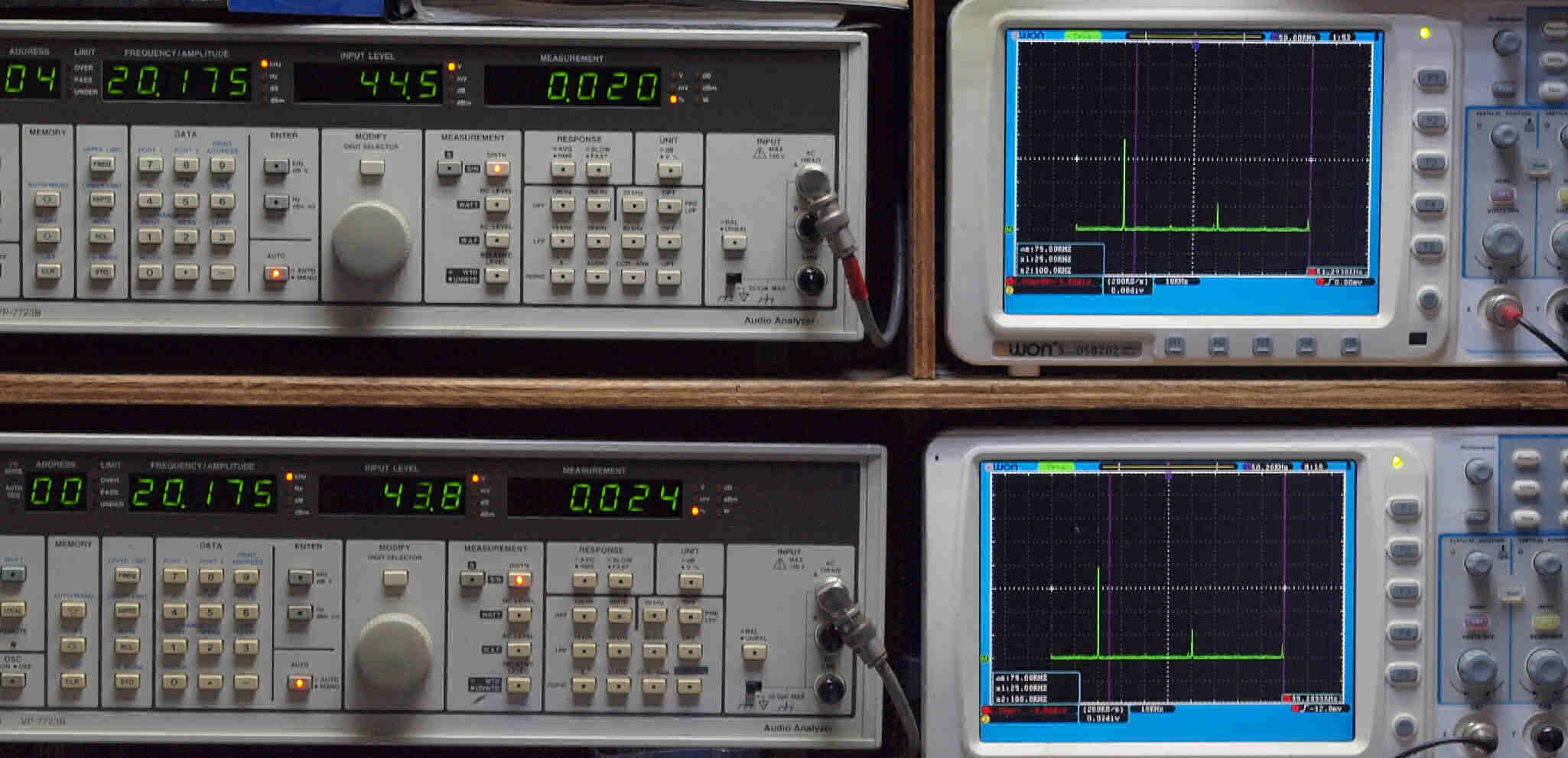

Ｅ２７．　２０ｋＨｚ入力、Ｒ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．０２０％歪み。 　　　　　　　　　　 　　 　Ｌ側ＳＰ出力電圧４４Ｖ＝２４２Ｗ出力、　０．０２４％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

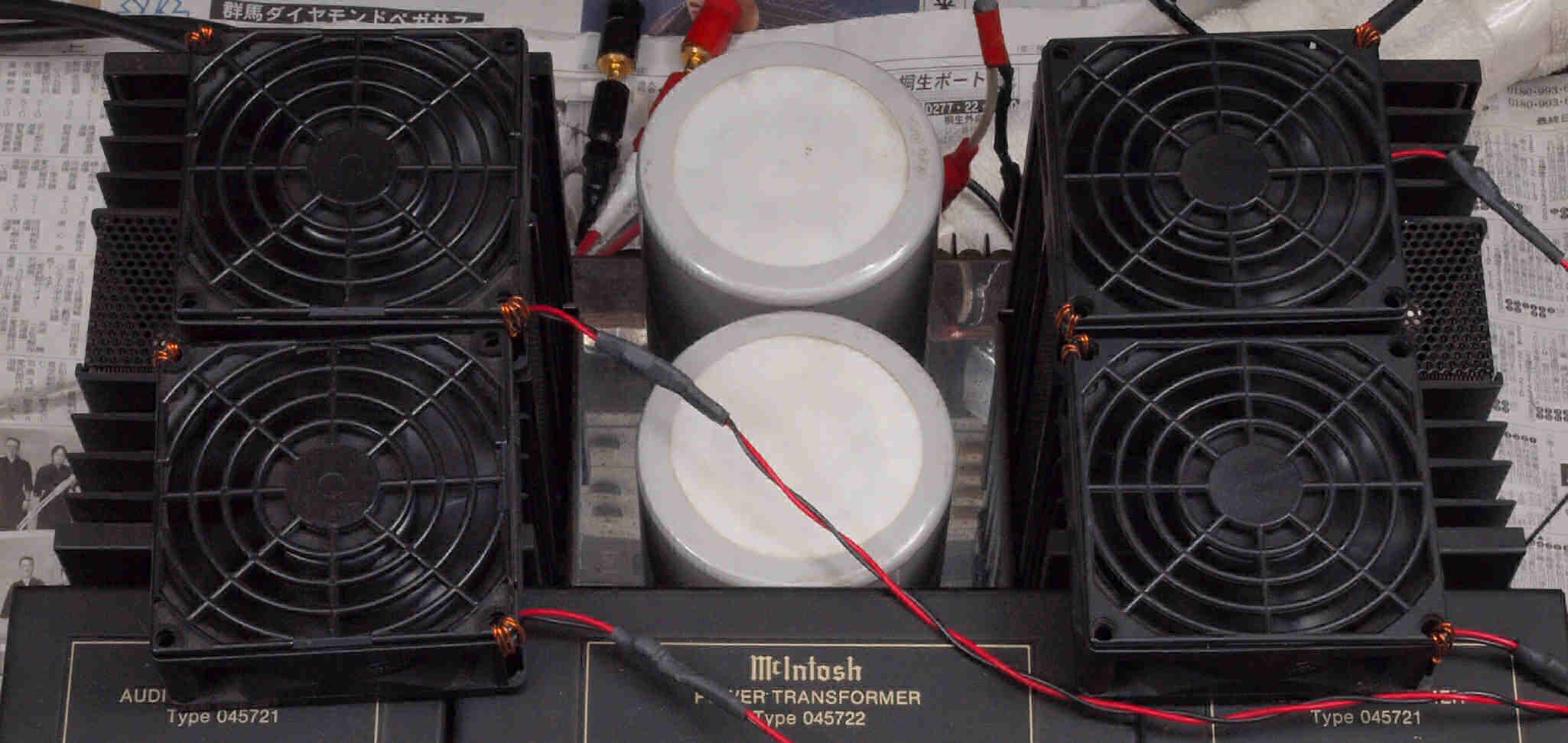

Ｅ３．　フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。

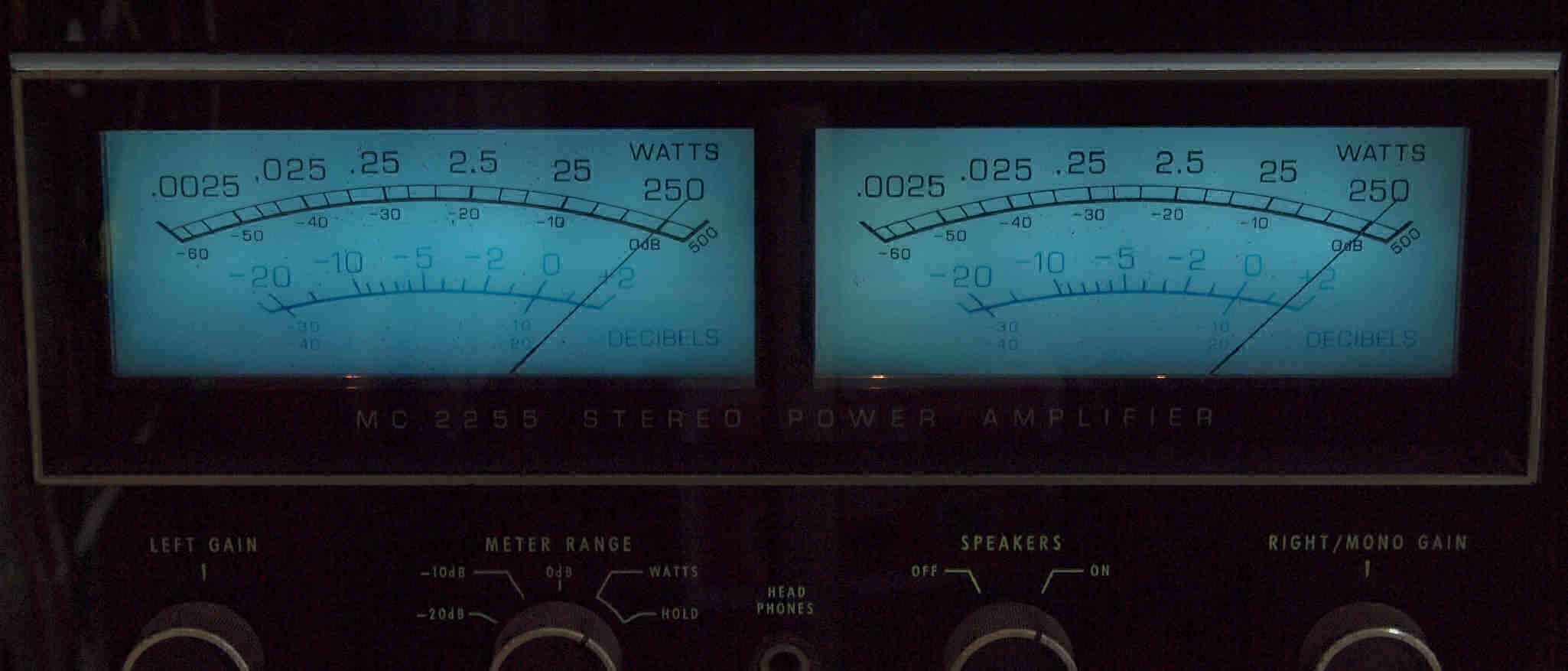

Ｅ４．　その時の出力メータ

Ｅ５．　２４時間エージング中。　　右＝ＱＵＡＤ　ＱＵＡＤ−６０６．　４台目

Ｙ．　ユーザー宅の設置状況 Ｙ１．　設置状況

Ｓ．　ＭｃＩｎｔｏｓｈ　ＭＣ２２５５　の仕様（マニアル・カタログより）

型式 ステレオパワーアンプ　ＭＣ２２５５ 実効出力 stereo＝250W＋250W（1Ω〜8Ω） mono ＝500W（0.5Ω〜16Ω） 入力感度/インピーダンス 750mV、2.5V/50kΩ（切換可） 入力レベル調整 左右独立連続可変 全高調波歪率 0.02％（0.25W〜実効出力時、20Hz〜20kHz） 混変調歪率 0.02％（0.25W〜実効出力時、20Hz〜20kHz） 周波数特性 20Hz〜20kHz +0 -0.25dB SN比 95dB ダンピングファクター 30以上 入力インピーダンス 50kΩ 入力感度 0.5V〜2.5V調整可 パワーガード 2％以下（1kHz、20dB） 電源 AC100V、50Hz/60Hz 消費電力 1.4kW（実効出力時） 外形寸法 幅411×高さ181×奥行368mm 重量 37.2kg 価格 1,098,000、1981年6月発売
