GAS AMPZILLA UA. 2台目修理記録 | ||||||||||||||||||||||||||
平成16年10月22日到着 10月27日完成 | ||||||||||||||||||||||||||
寸評 GAS−AMPはIQ??の天才が設計した・・・・・・ とか言われているが、このAMPの使用には十分な注意が必要です。 特に、SP接続リレーが無いので、安定までの間(5分くらい)はSPのボイスコイルに電流が流れますので、 ネットワークの無いのは注意 |
||||||||||||||||||||||||||
A. 修理前の状況
B.原因
C.修理状況
D.使用部品
E.調整・測定 F.修理費 95,000円 お馴染みさん価格。 S. GAS AMPZILLA の仕様(マニアル・カタログより) |
||||||||||||||||||||||||||

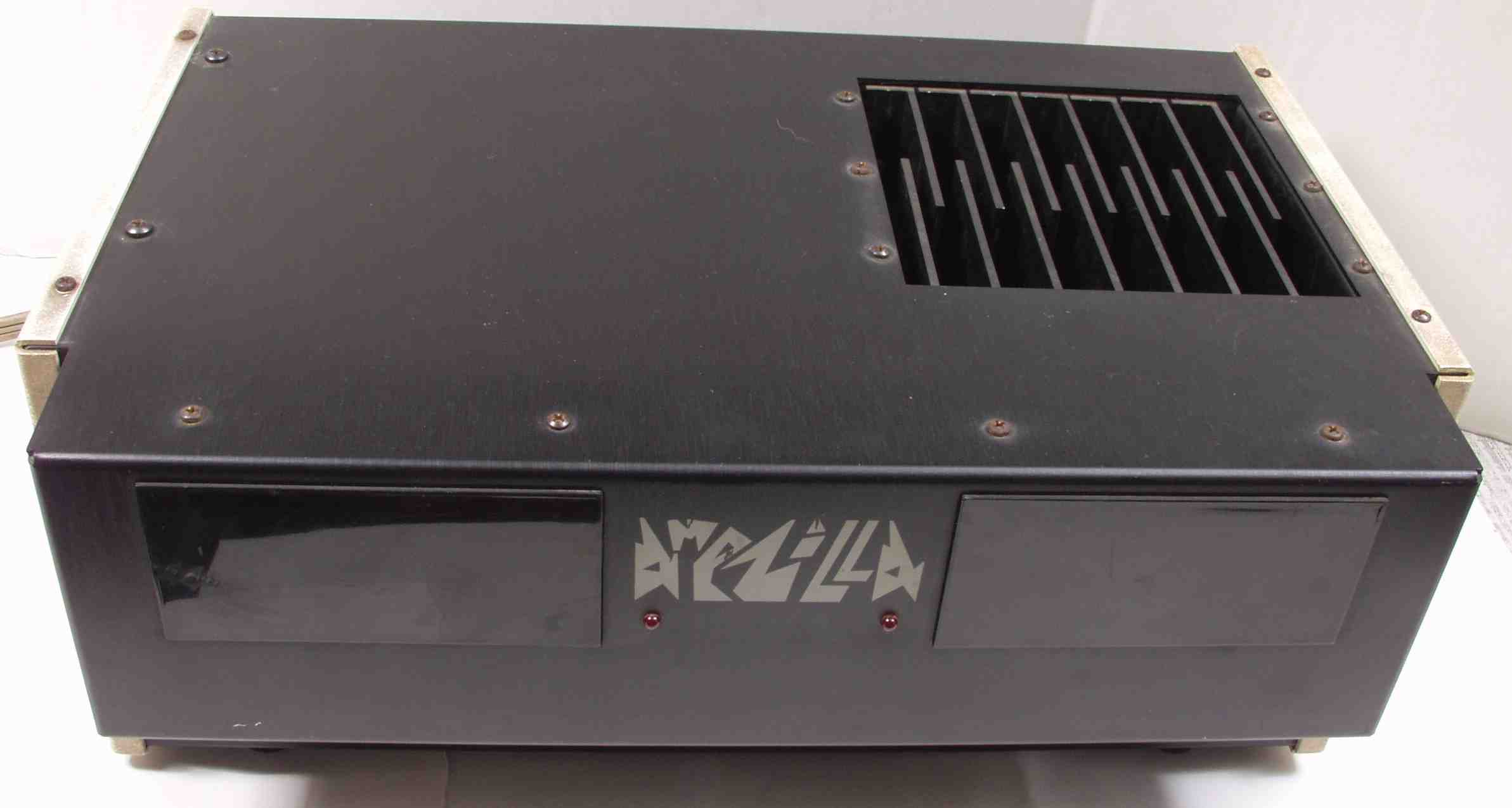

A. 修理前の状況 A1.遂に、あこがれの、ここからの修理不能機器が来た! |
||||||||||||||||||||||||||

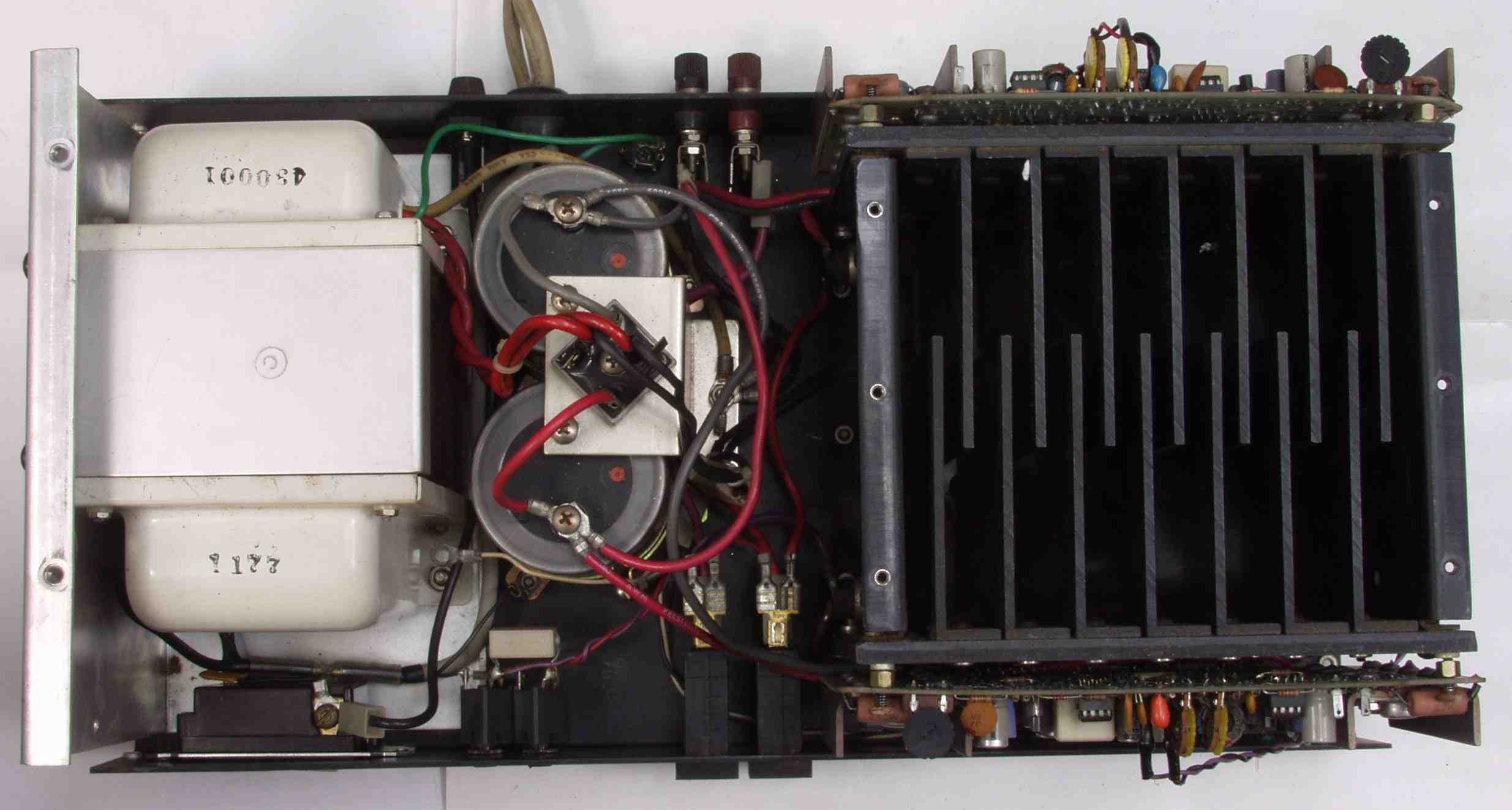

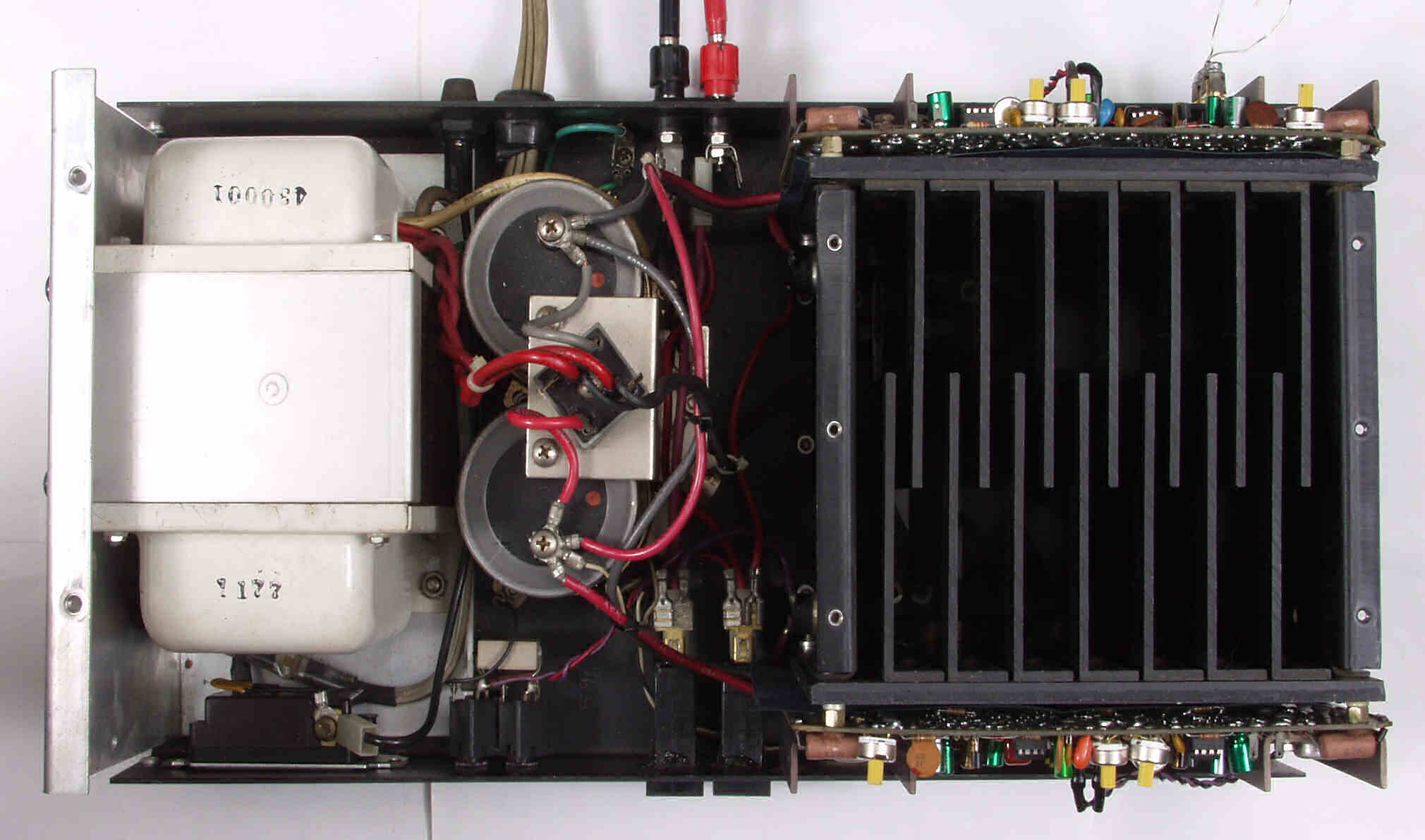

A2.点検中 清掃後上から見る | ||||||||||||||||||||||||||

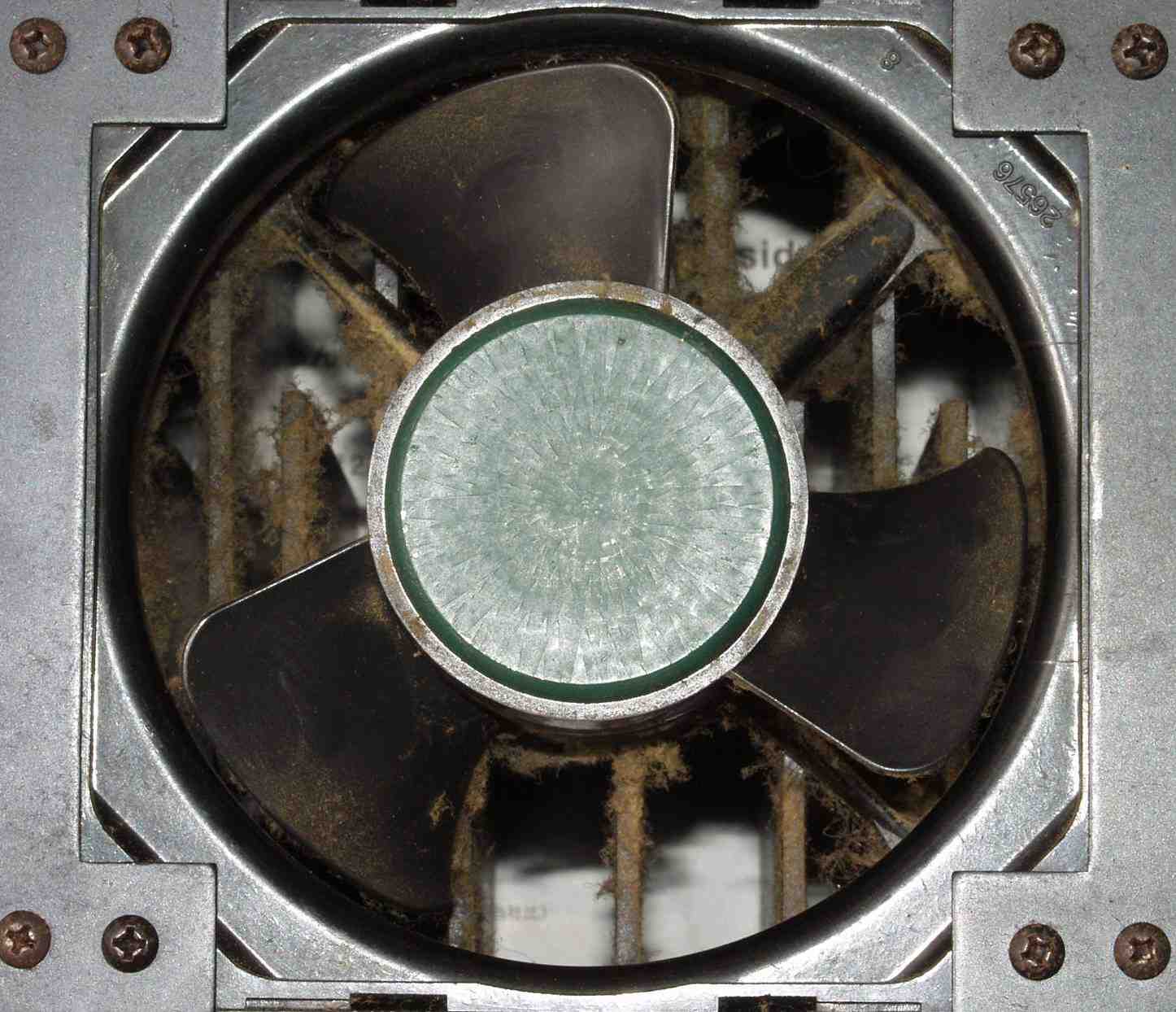

A3.点検中 下からフアンの埃見る | ||||||||||||||||||||||||||

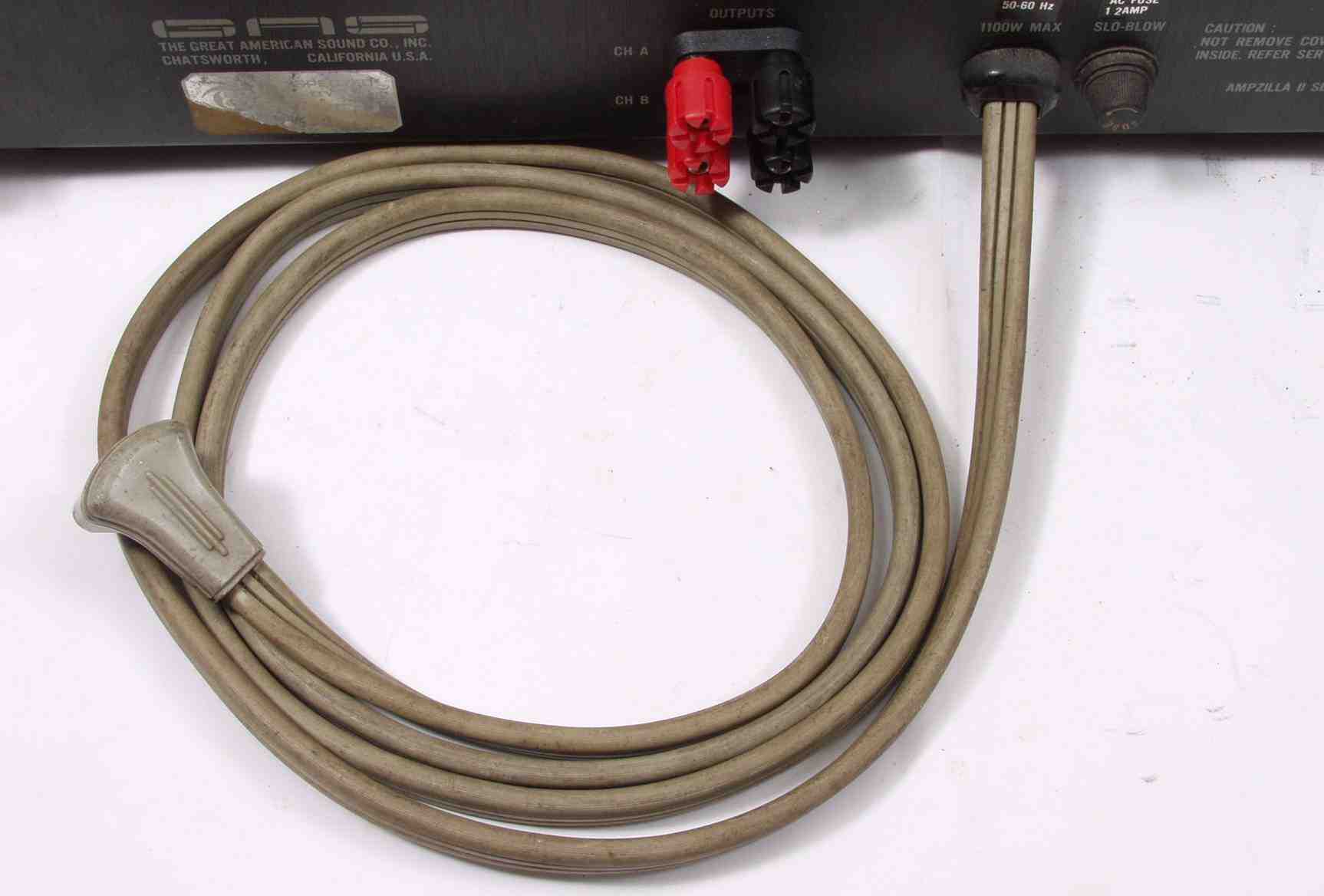

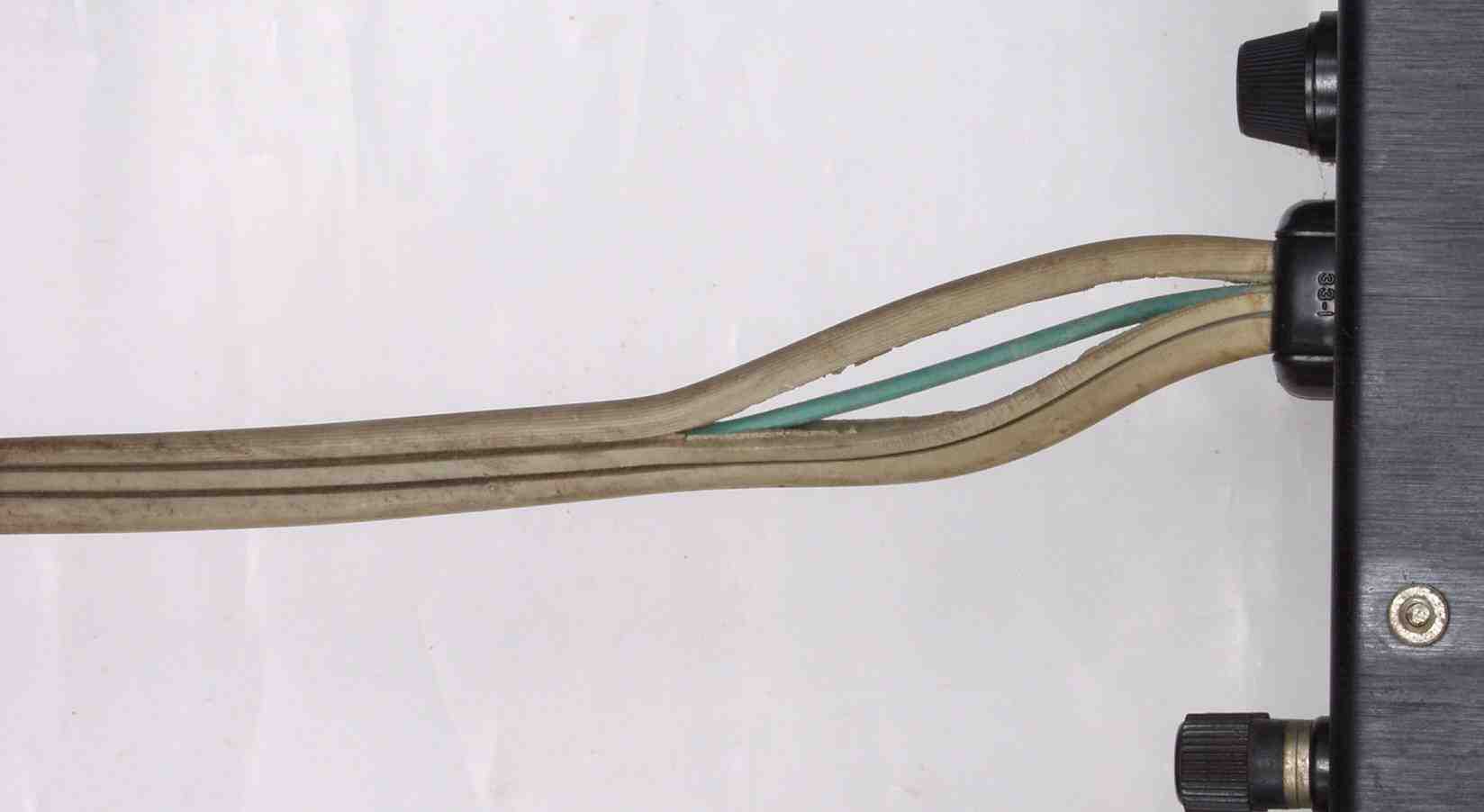

A4.点検中 剥けた電源コード | ||||||||||||||||||||||||||
A5.点検中 SP端子比較 | ||||||||||||||||||||||||||

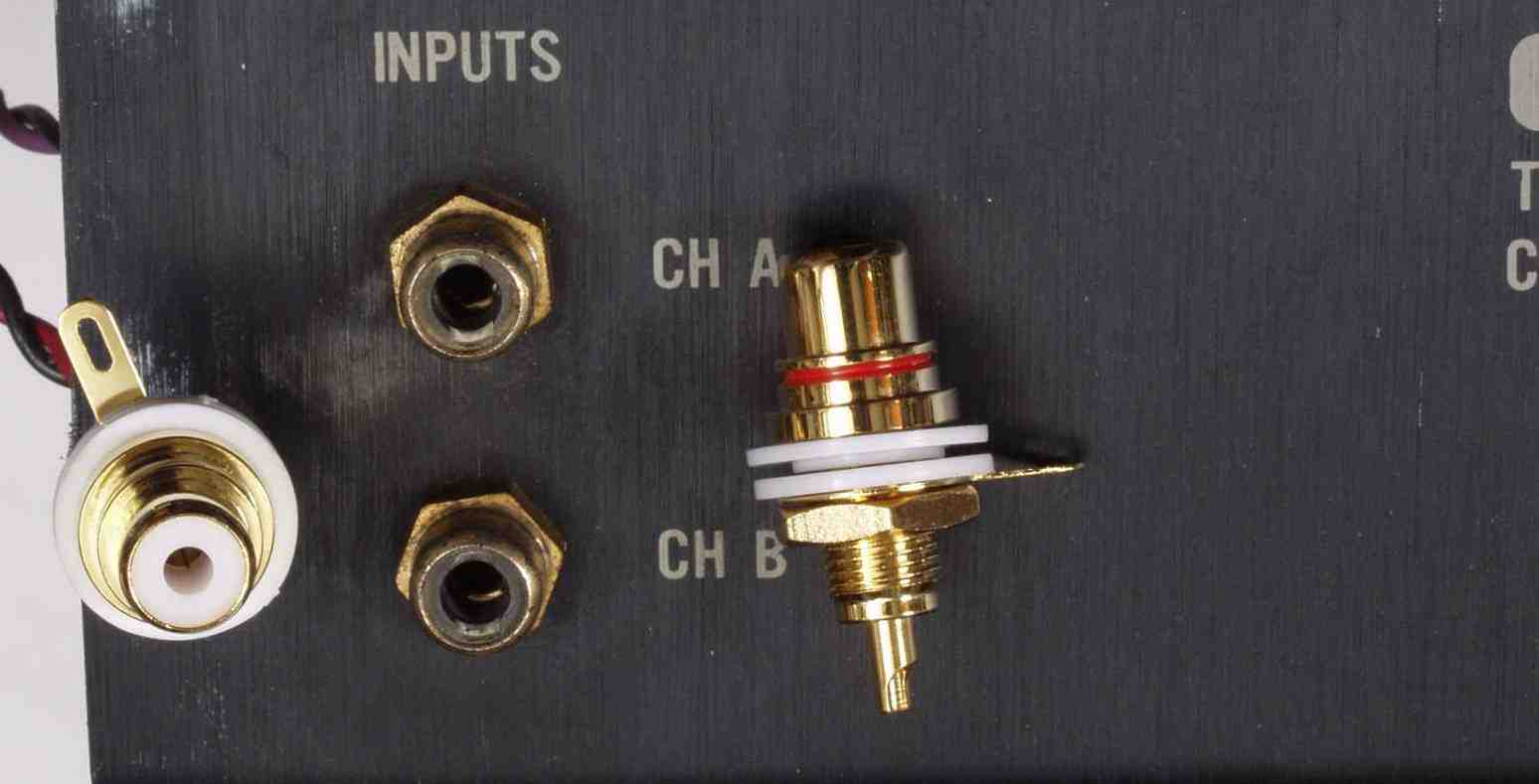

A6.点検中 RCA端子比較 | ||||||||||||||||||||||||||

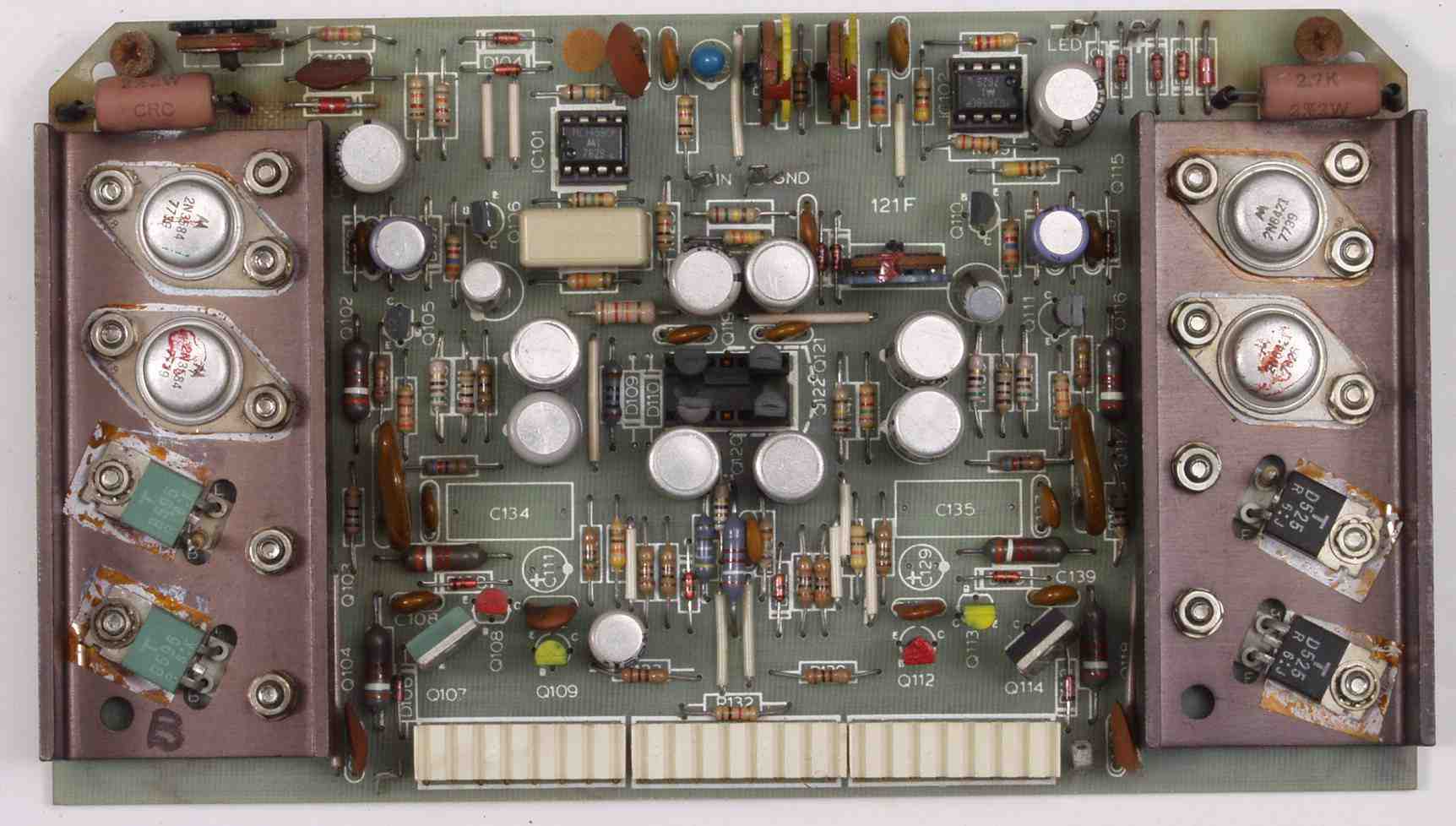

C. 修理状況 C1A. 修理前 A側−AMP基板 |
||||||||||||||||||||||||||
C1A1. 修理前 A側−AMP基板 頭のビニールの剥けた電解コンデンサー | ||||||||||||||||||||||||||
C1A2. 修理前 A側−AMP基板 「ヒビ」の入ったフイルムコンデンサー | ||||||||||||||||||||||||||

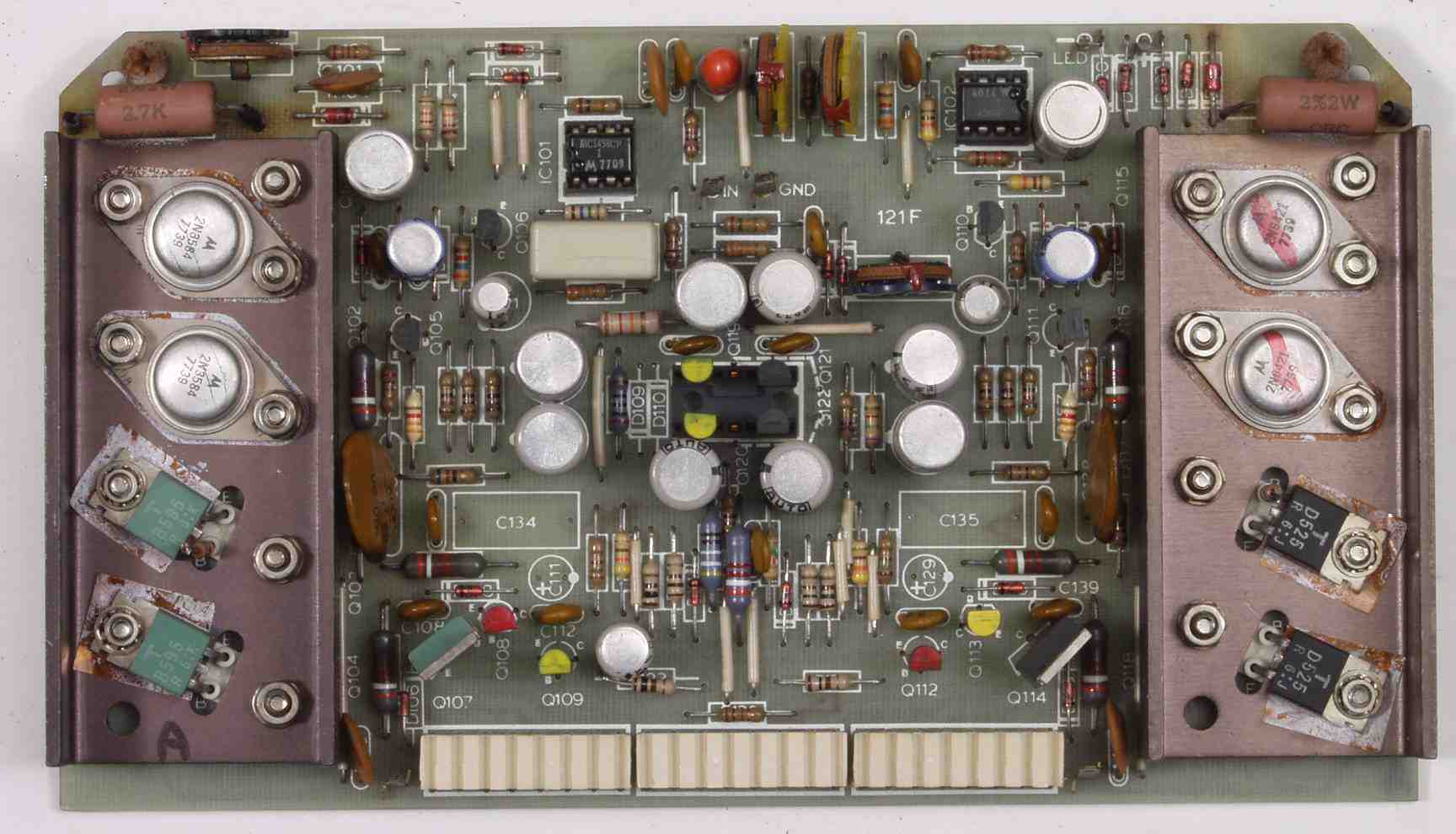

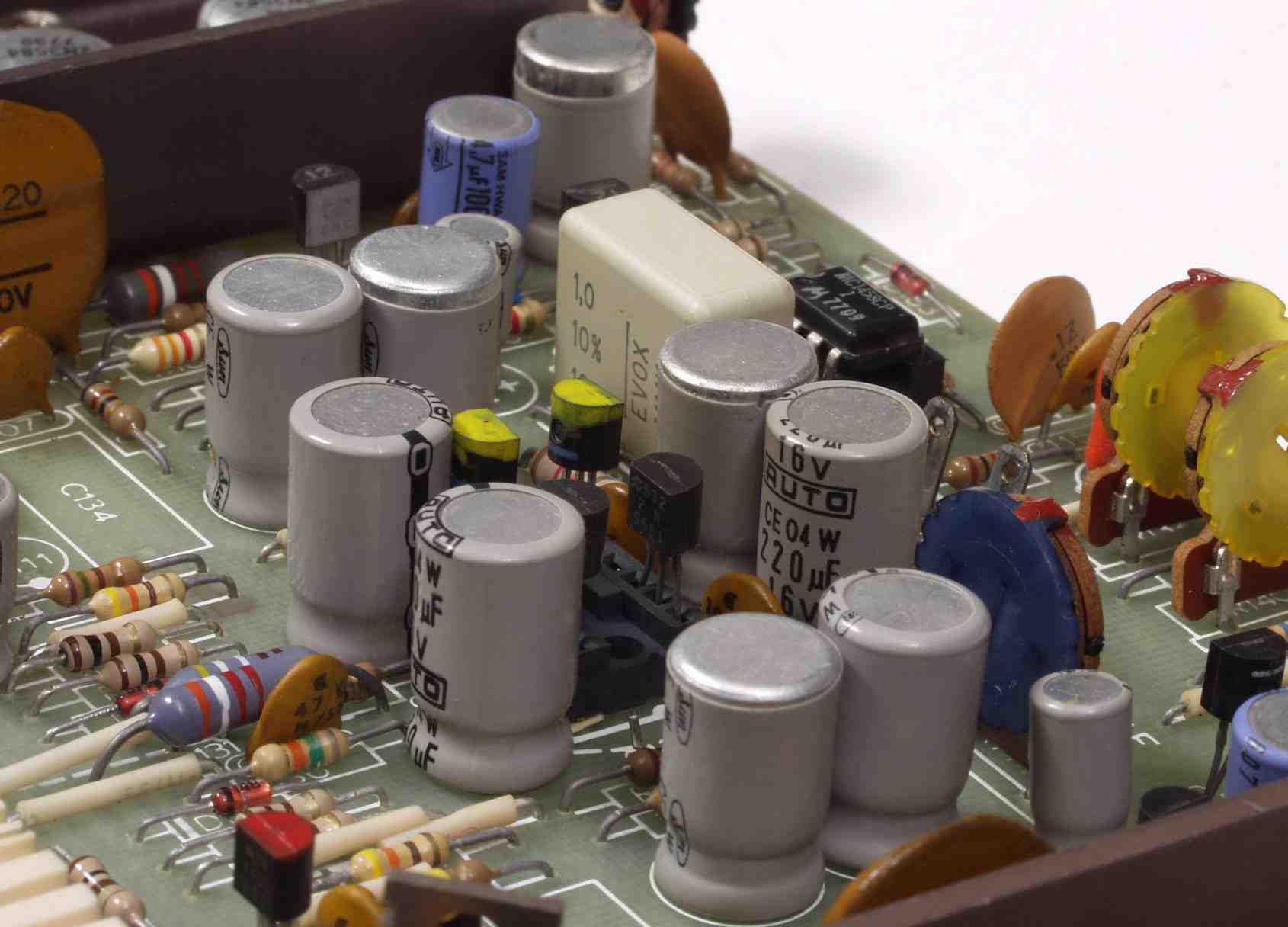

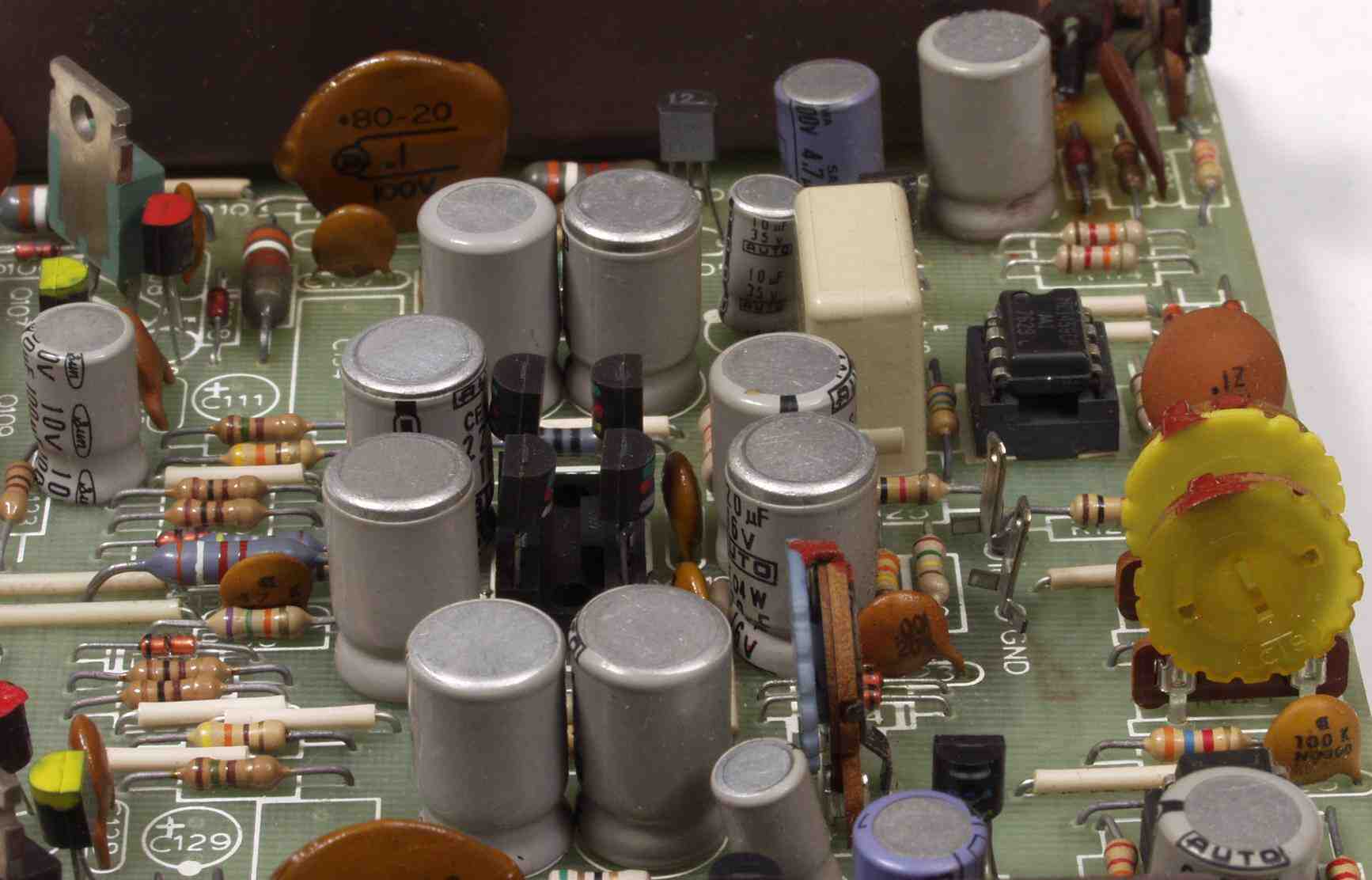

C1B. 修理後 A側−AMP基板 電解コンデンサー15個交換(高いノンポール電解コンデンサーを使用したので2個→1個)、 半固定VR4個、フイルムコンデンサー1個、撮影後OP−AMP2個交換(以下同じ) |
||||||||||||||||||||||||||

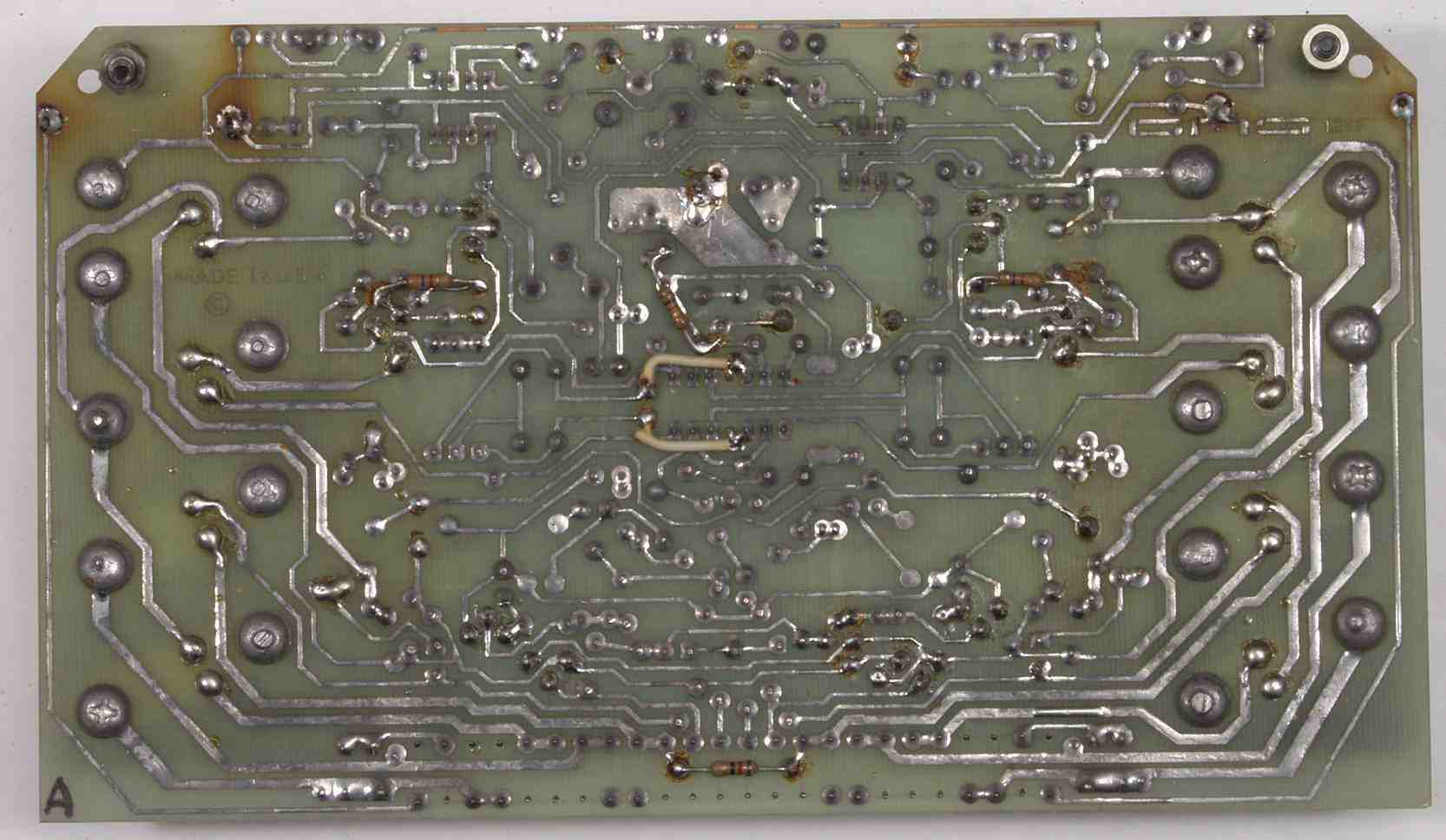

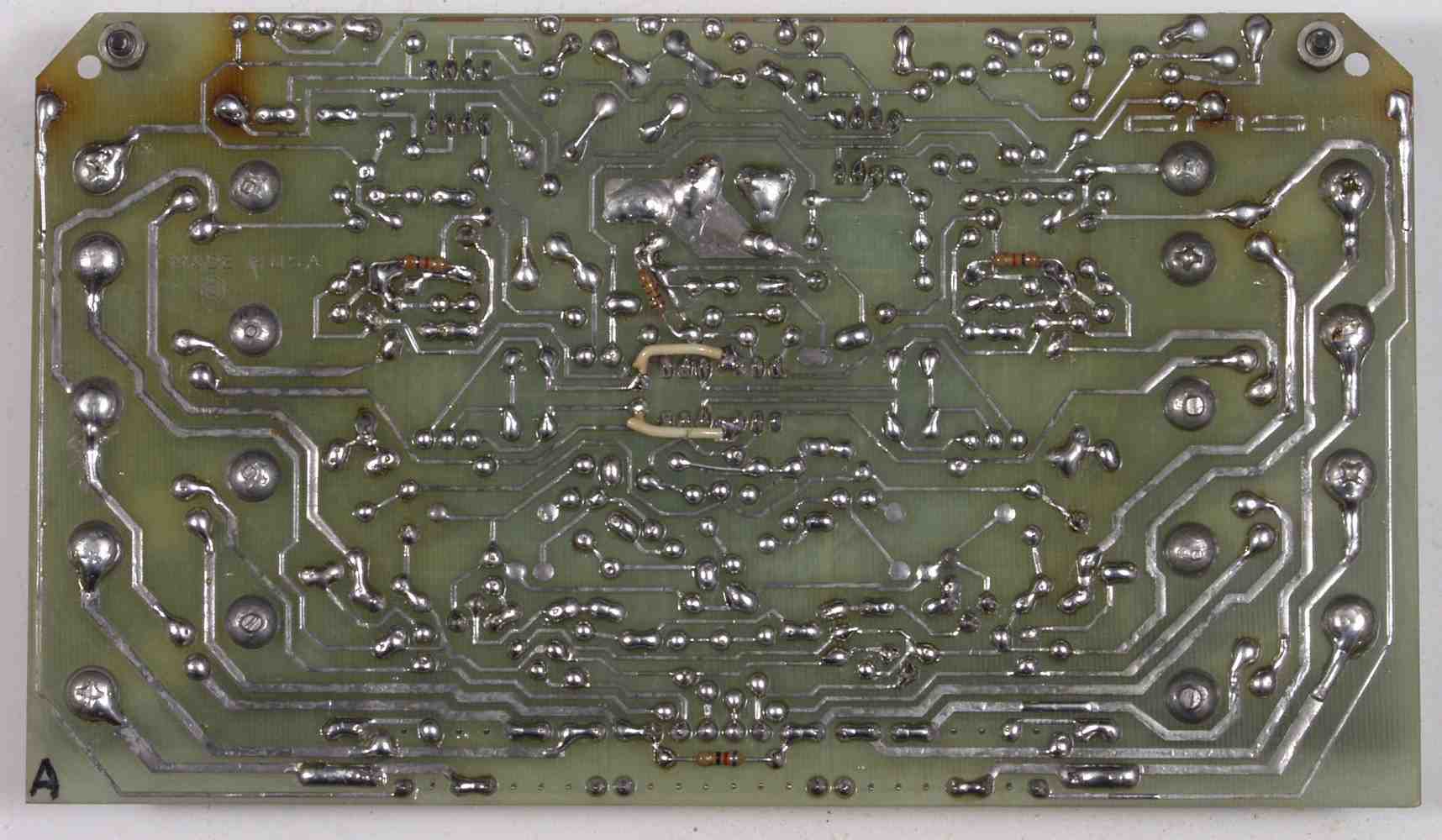

C1C. 修理前 A側−AMP基板裏 | ||||||||||||||||||||||||||
C1D. 修理(半田補正)後 A側−AMP基板裏 全ハンダやり直す | ||||||||||||||||||||||||||

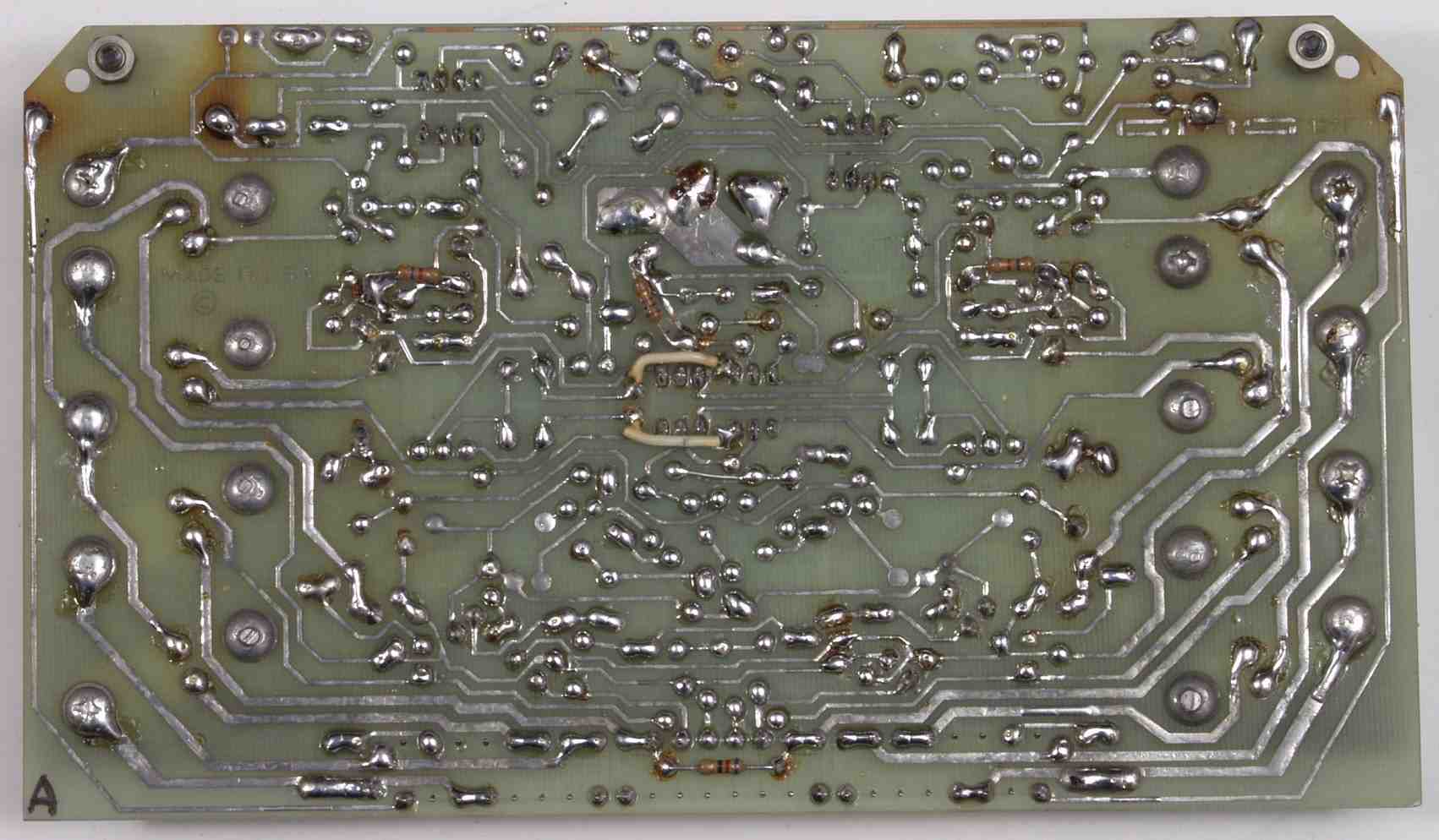

C1E. 完成A側−AMP基板裏 不要なフラックスを取り、洗浄する | ||||||||||||||||||||||||||
C2A. 修理前 B側−AMP基板 | ||||||||||||||||||||||||||
C2A1. 修理前 A側−AMP基板 頭のビニ−ルの剥けた電解コンデンサー | ||||||||||||||||||||||||||

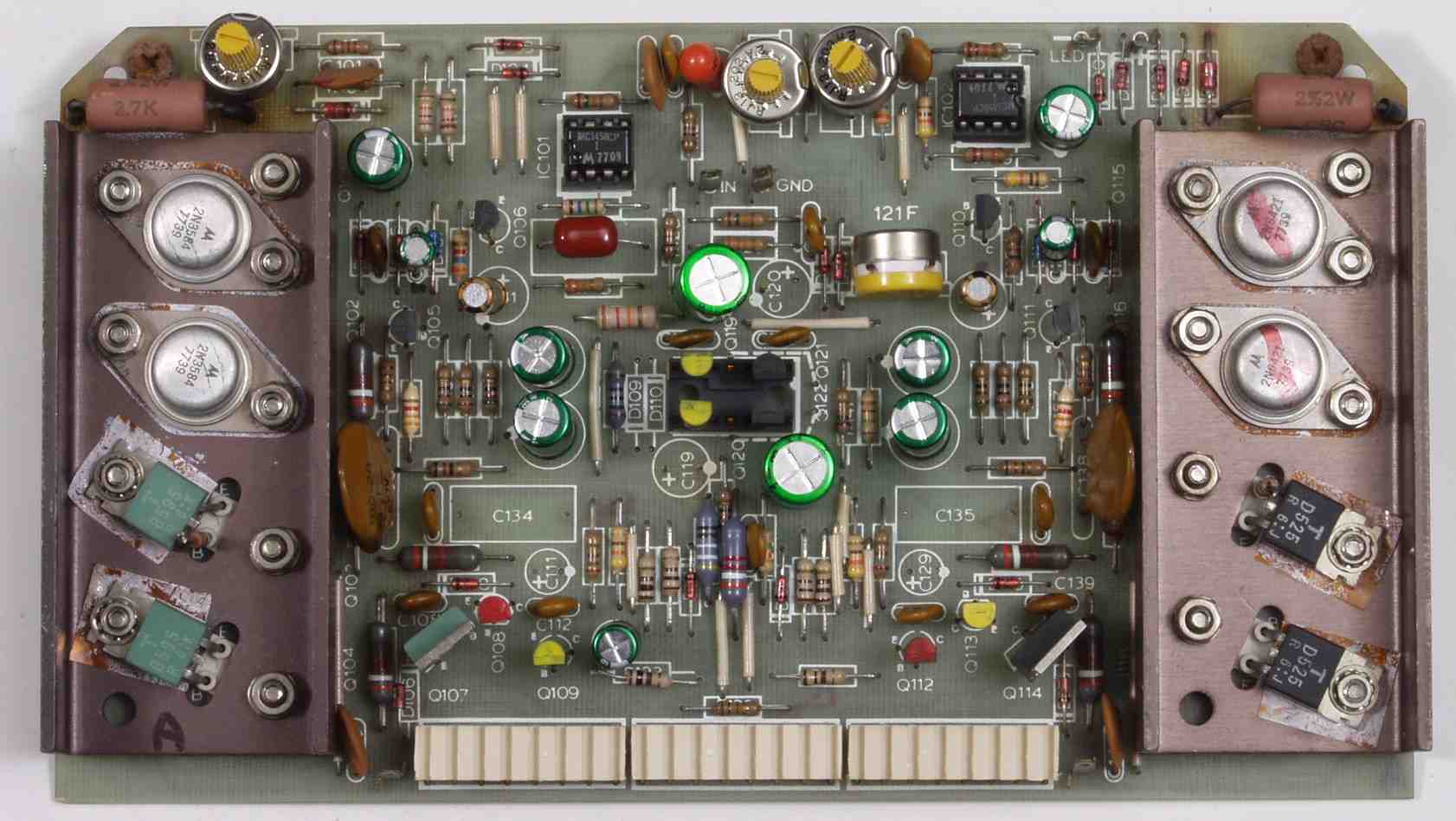

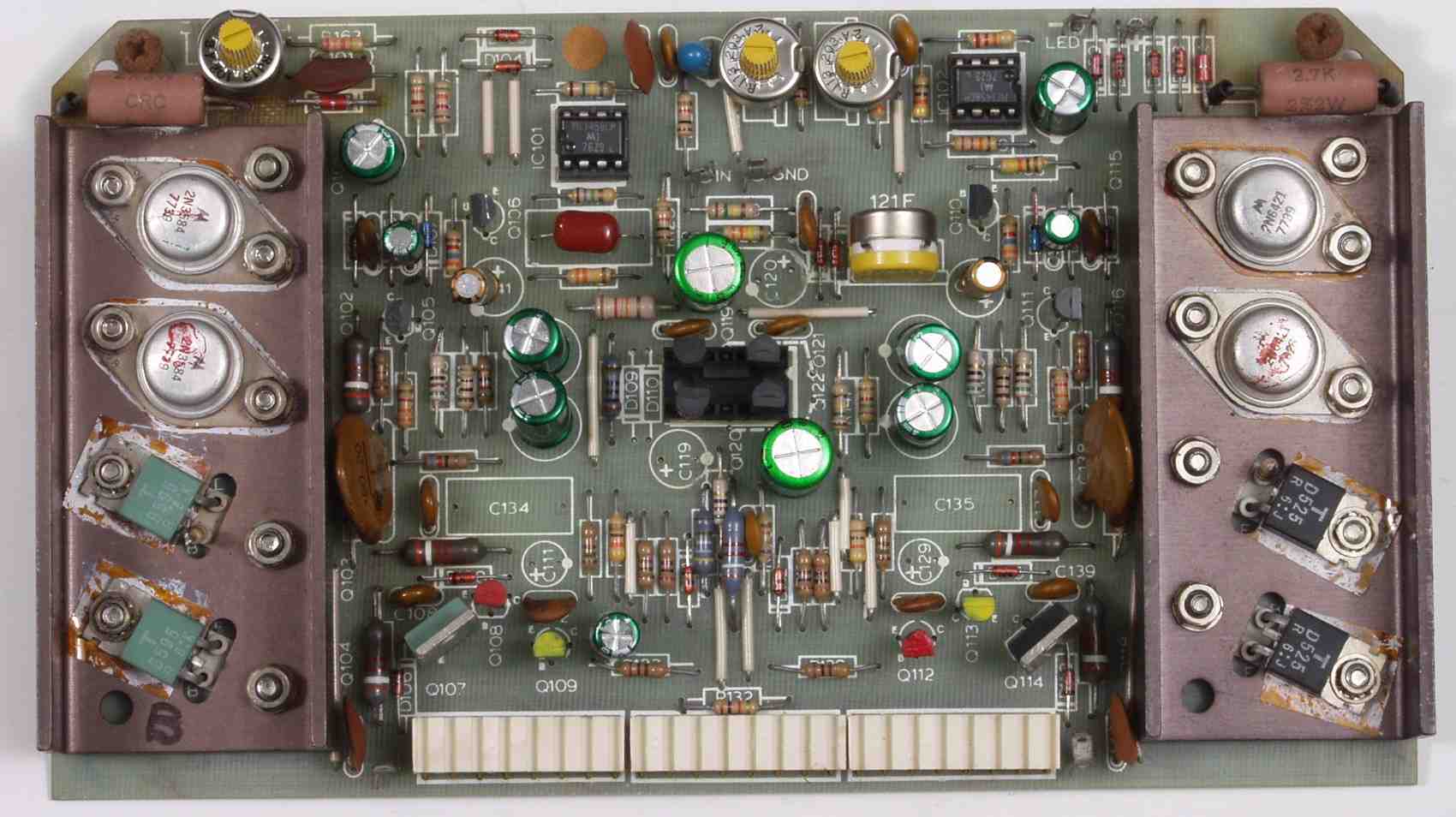

C2B. 修理後 B側−AMP基板 電解コンデンサー15個交換(高いノンポール電解コンデンサーを使用したので2個→1個)、 半固定VR4個、フイルムコンデンサー1個、撮影後OP−AMP2個交換(以下同じ) |
||||||||||||||||||||||||||

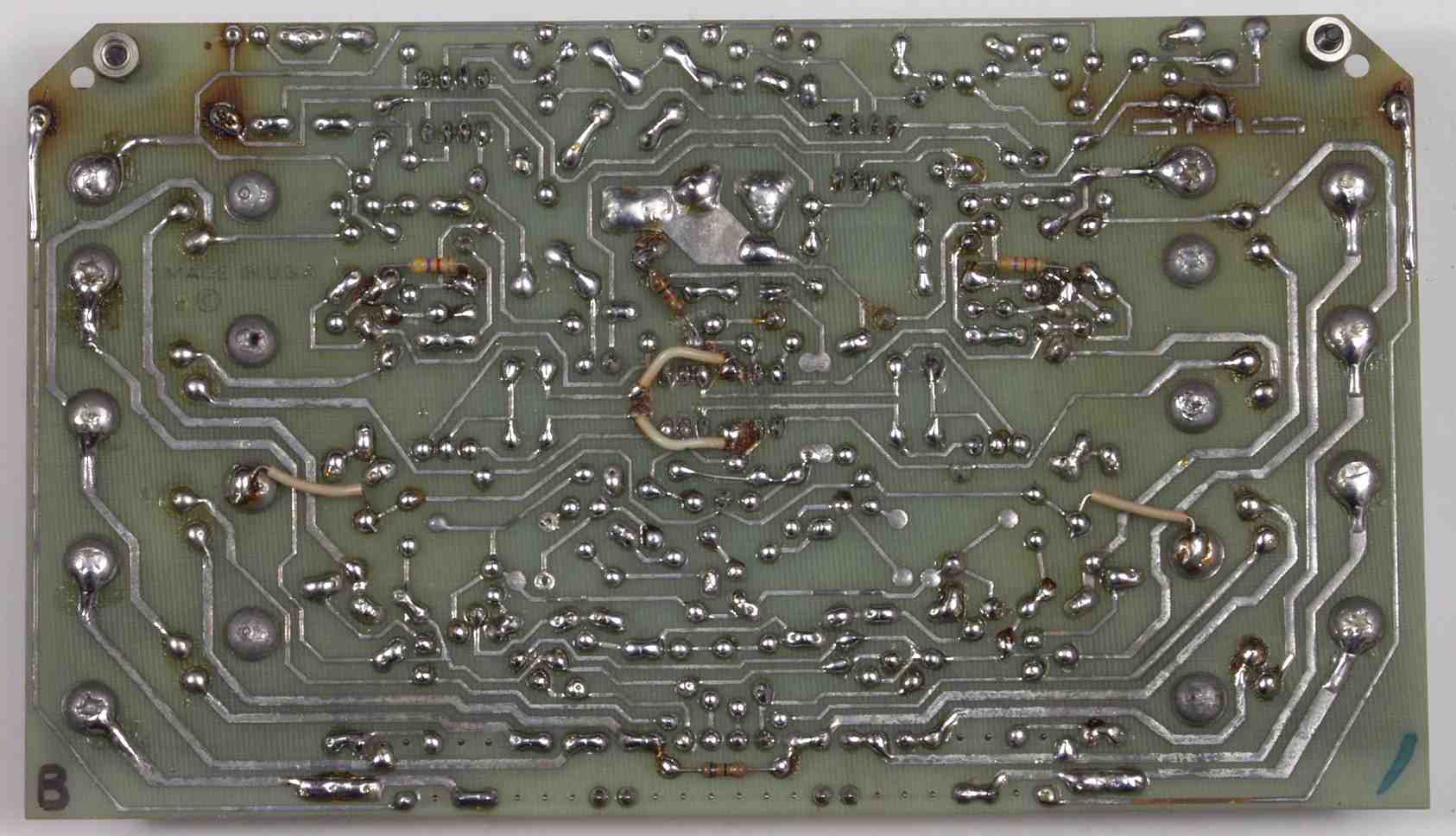

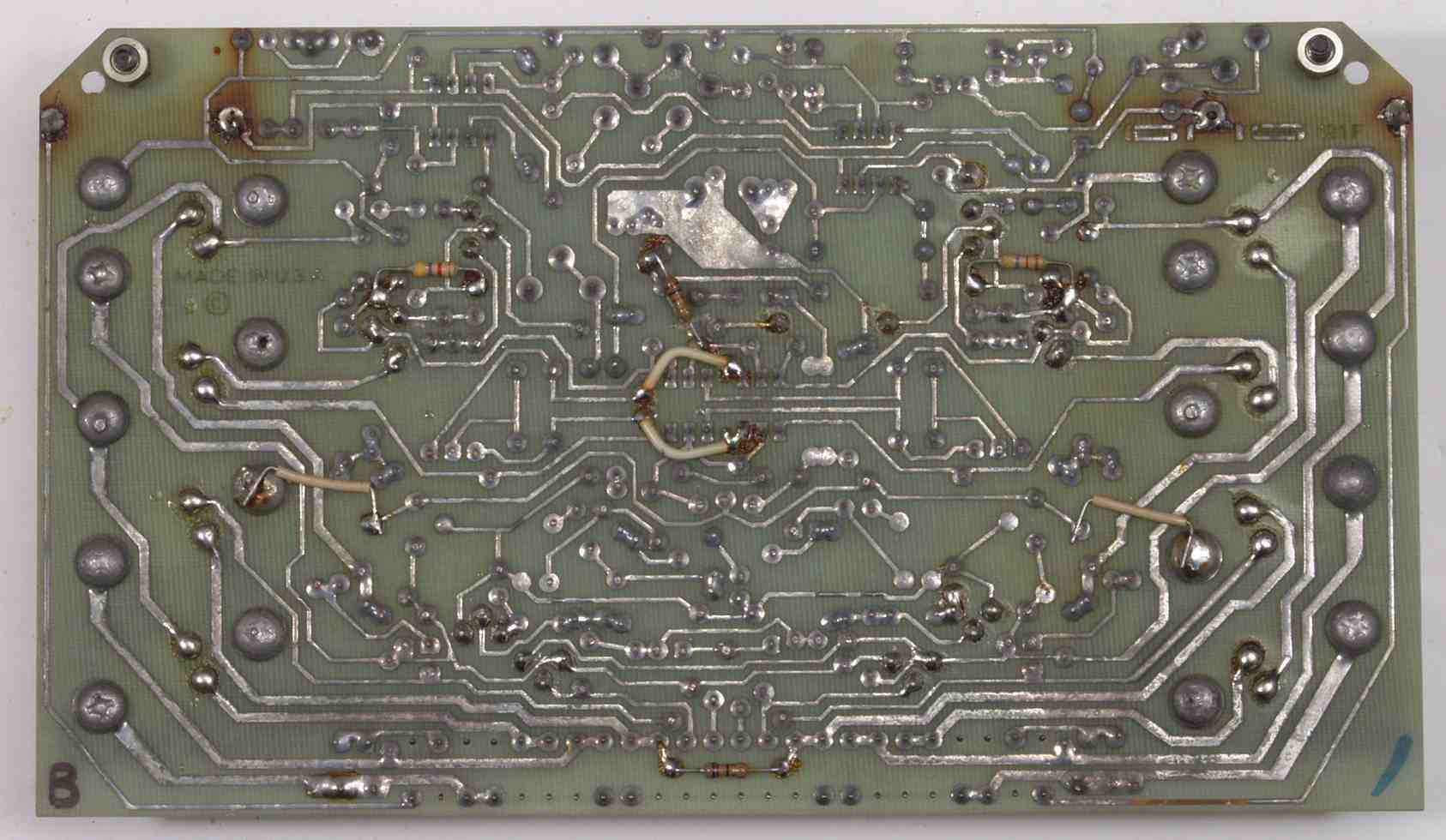

C2C. 修理前 B側−AMP基板裏 | ||||||||||||||||||||||||||

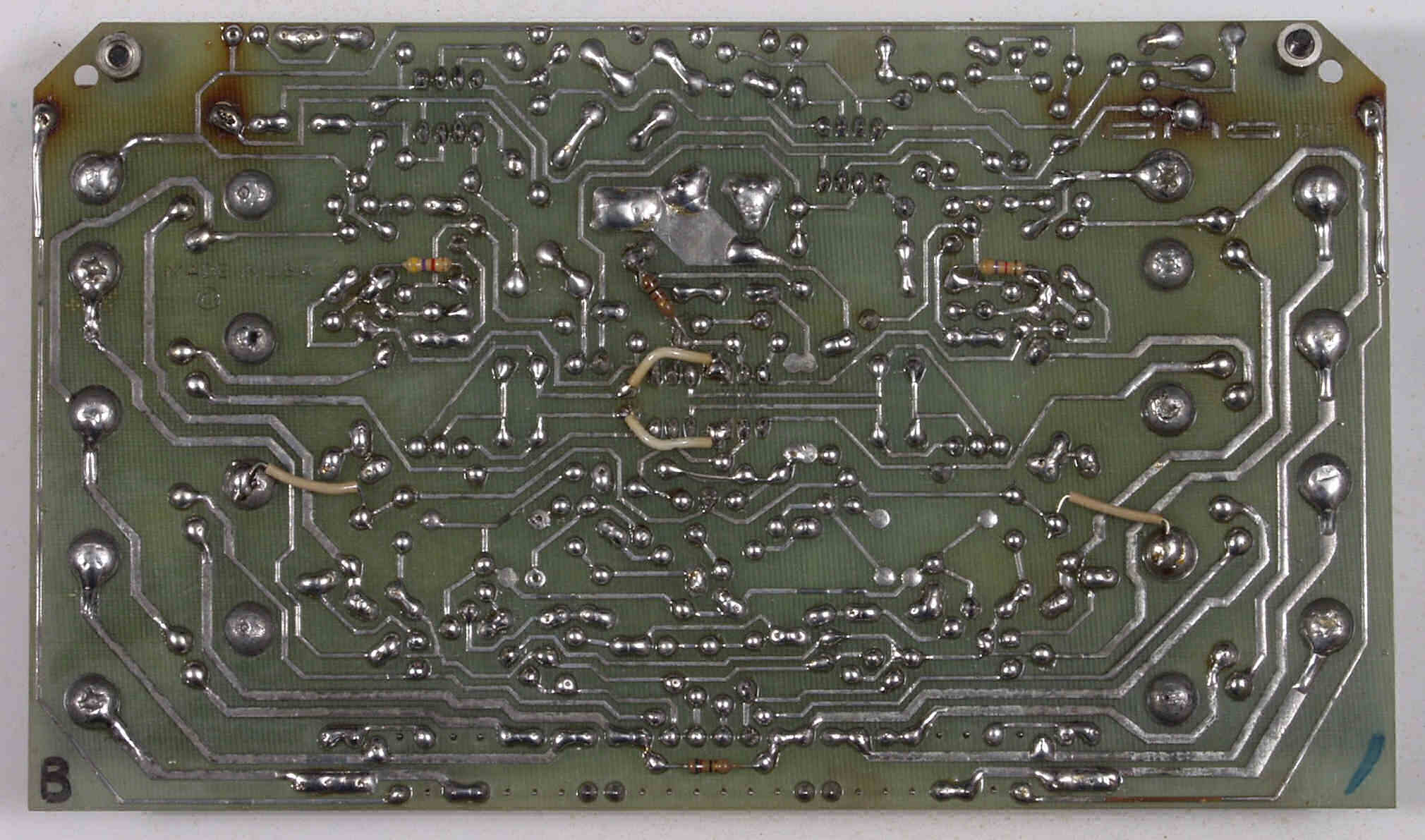

C2D. 修理(半田補正)後 B側−AMP基板裏 全ハンダやり直す | ||||||||||||||||||||||||||
C2E. 完成B−AMP基板裏 不要なフラックスを取り、洗浄する | ||||||||||||||||||||||||||

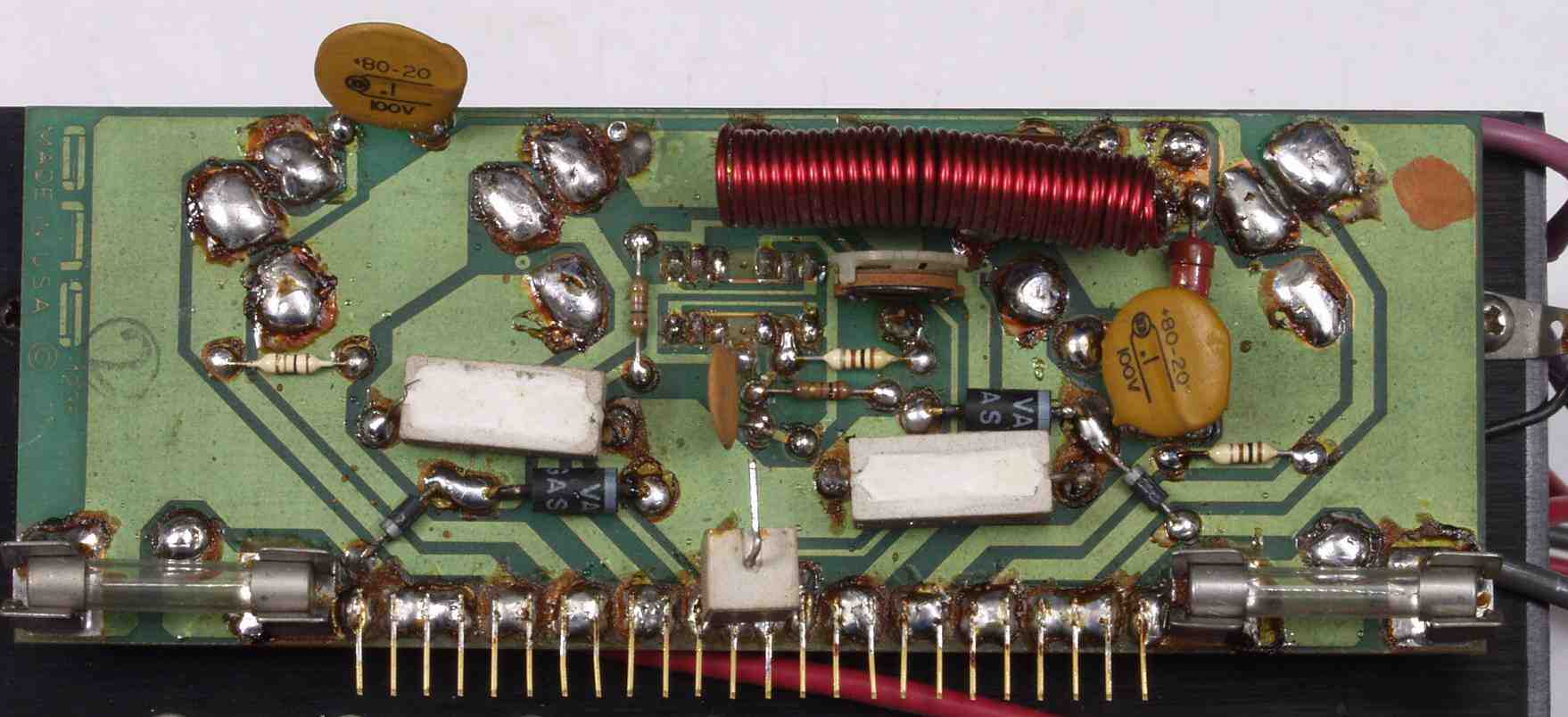

C3A. 修理前 A側−終段基板 | ||||||||||||||||||||||||||

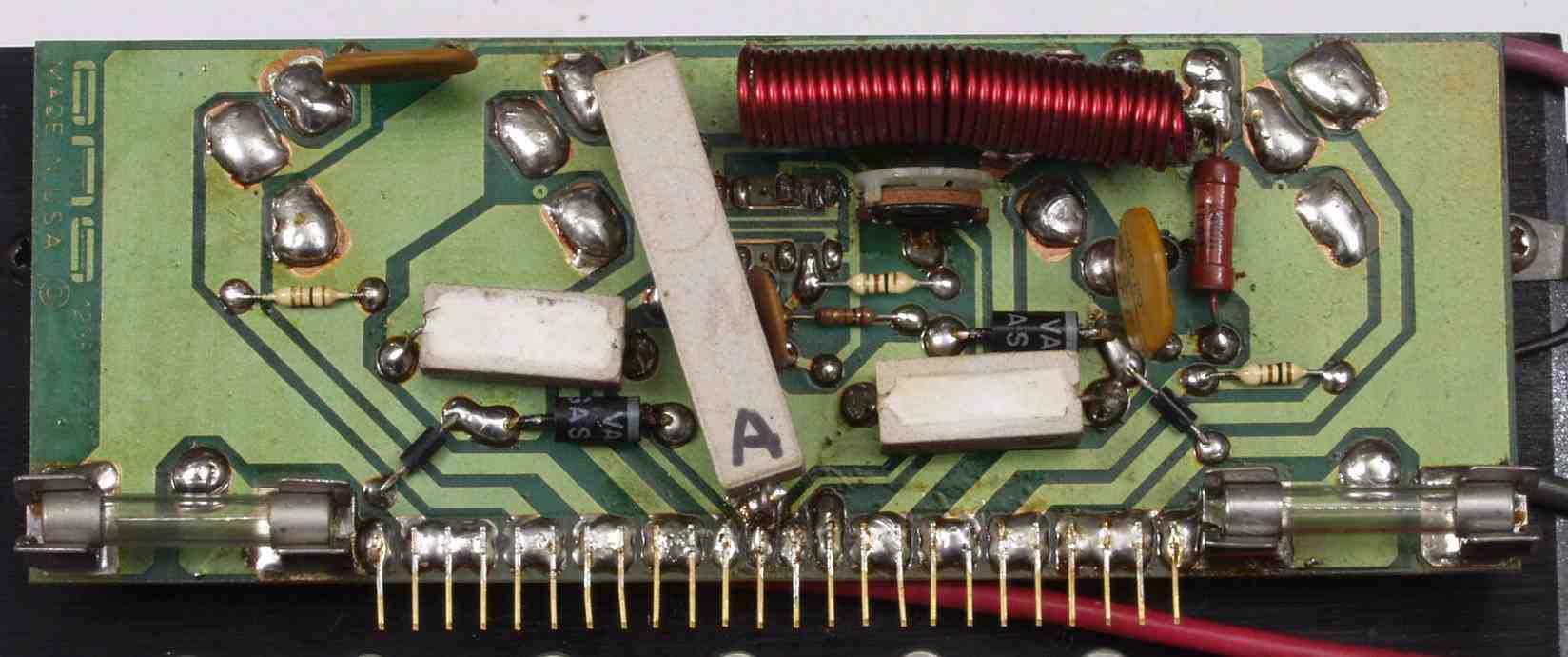

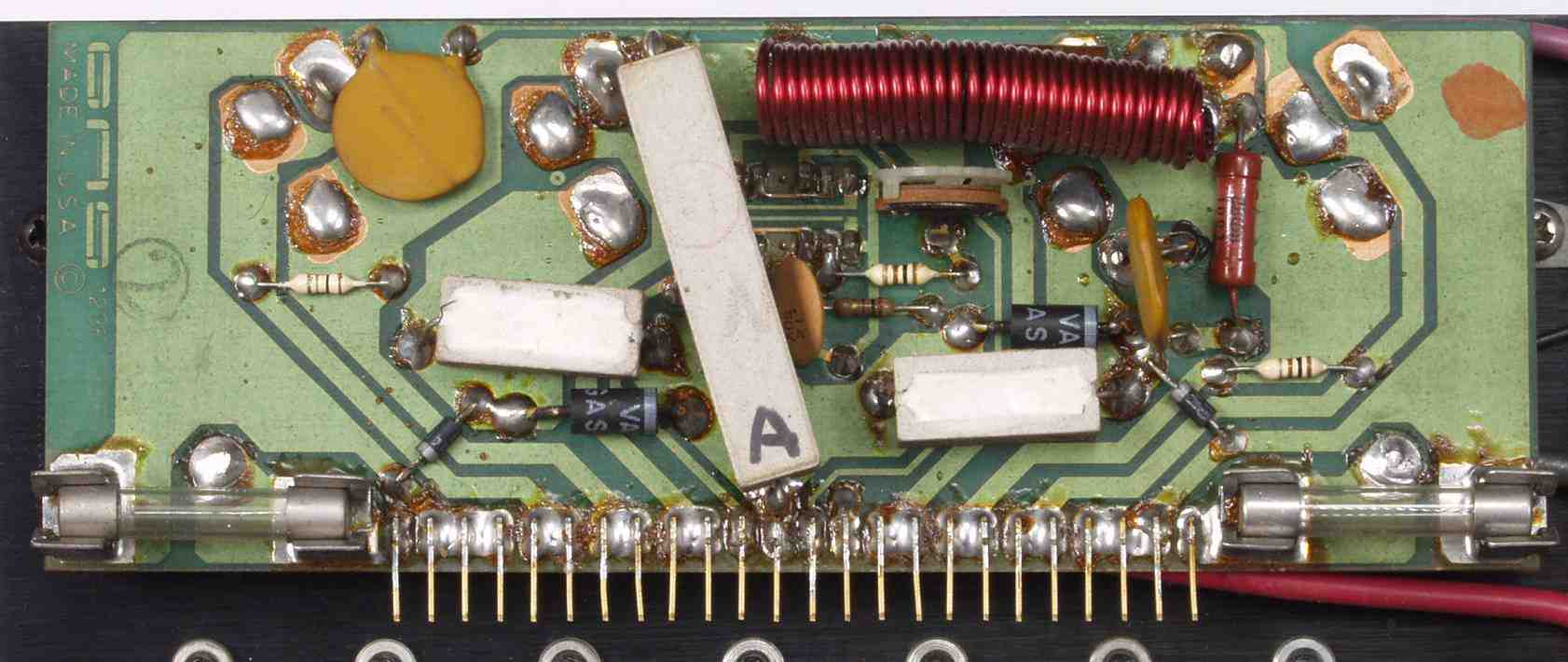

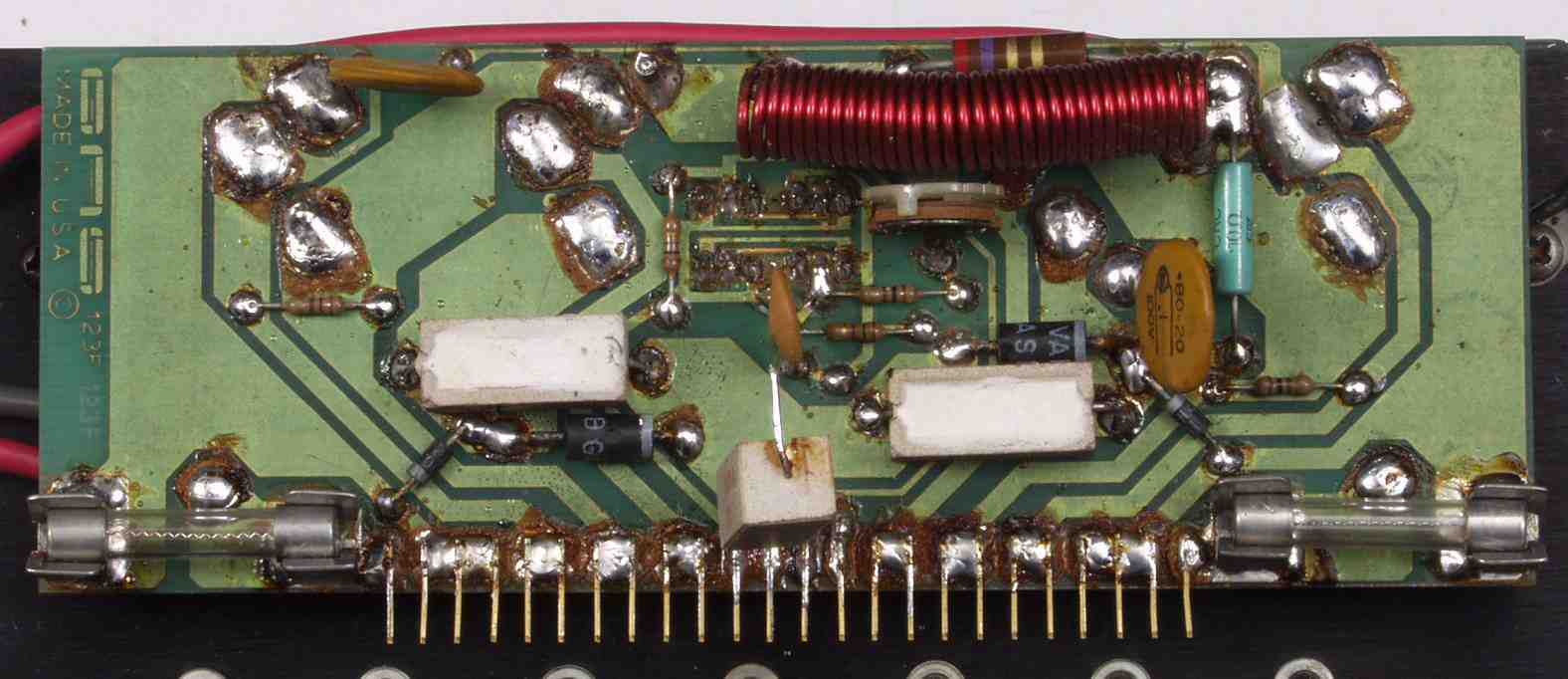

C3B. 修理(半田補正)後 A側−終段基板 全ハンダやり直す | ||||||||||||||||||||||||||
C3C. 完成A側−終段基板裏 不要なフラックスを取り、洗浄する | ||||||||||||||||||||||||||

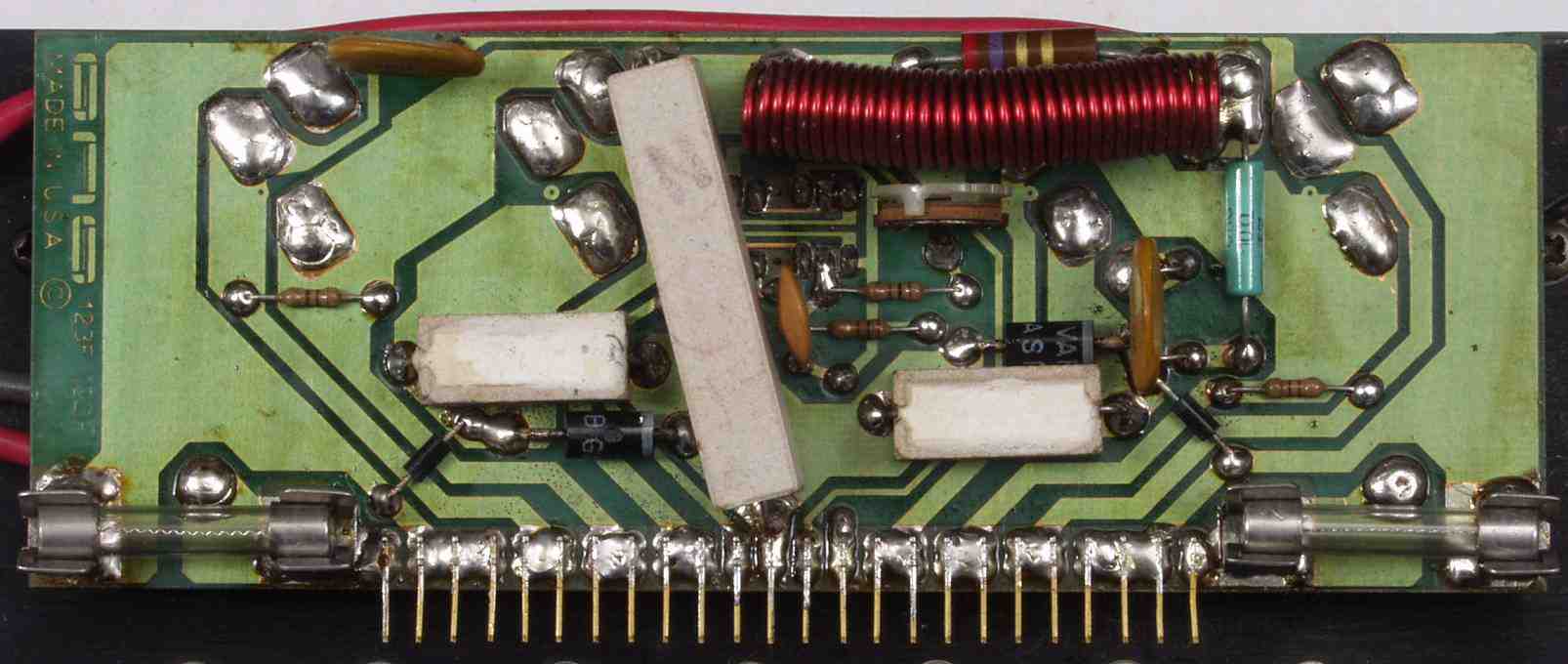

C4A. 修理前 B側−終段基板 | ||||||||||||||||||||||||||

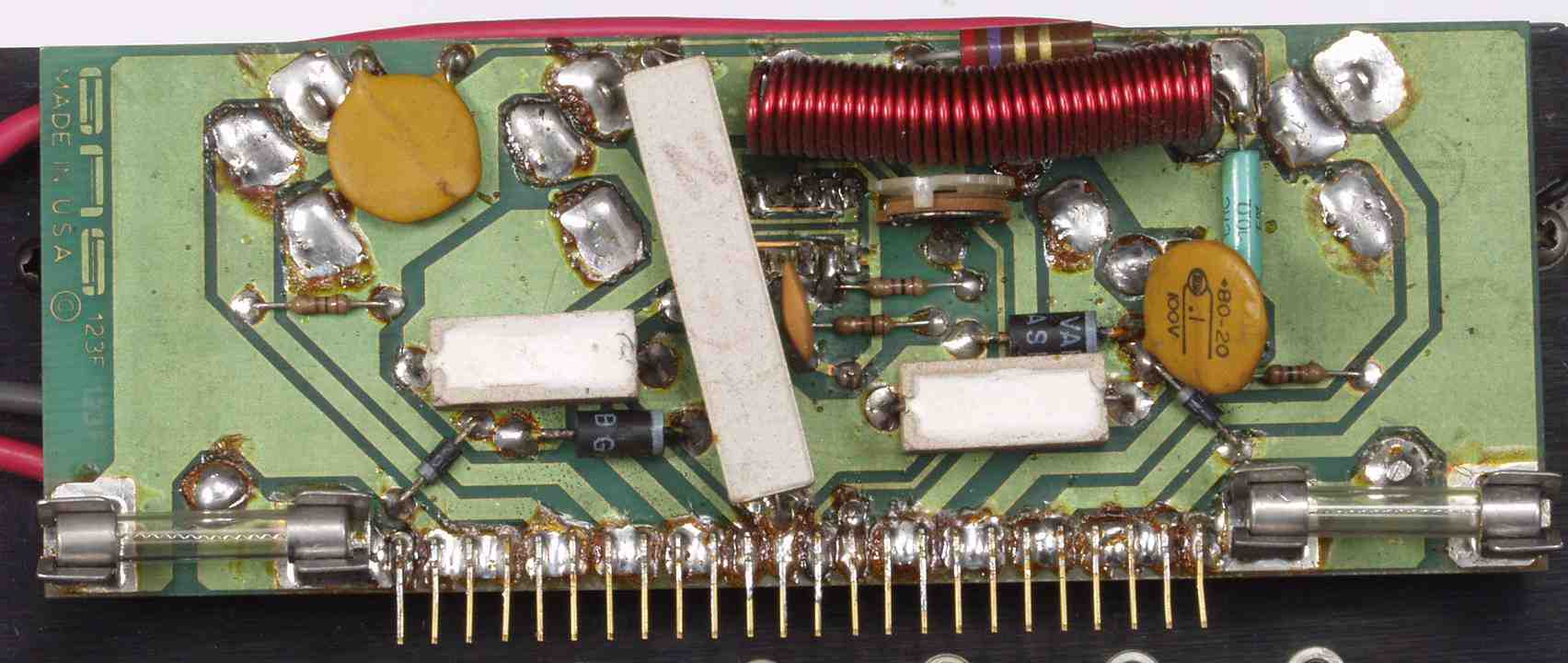

C4B. 修理(半田補正)後 B側−終段基板裏 全ハンダやり直す | ||||||||||||||||||||||||||
C4C. 完成B−終段基板裏 不要なフラックスを取り、洗浄する | ||||||||||||||||||||||||||

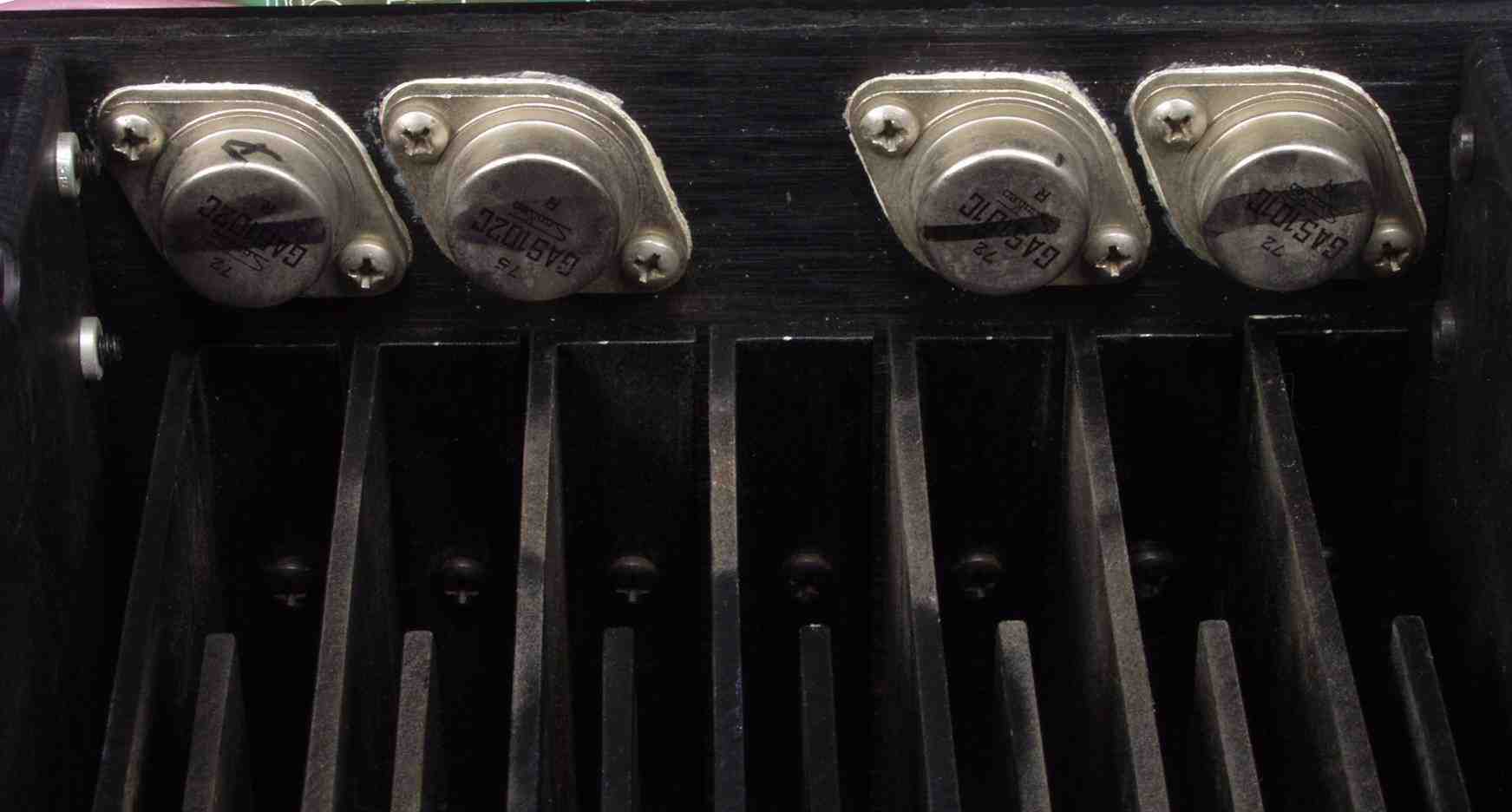

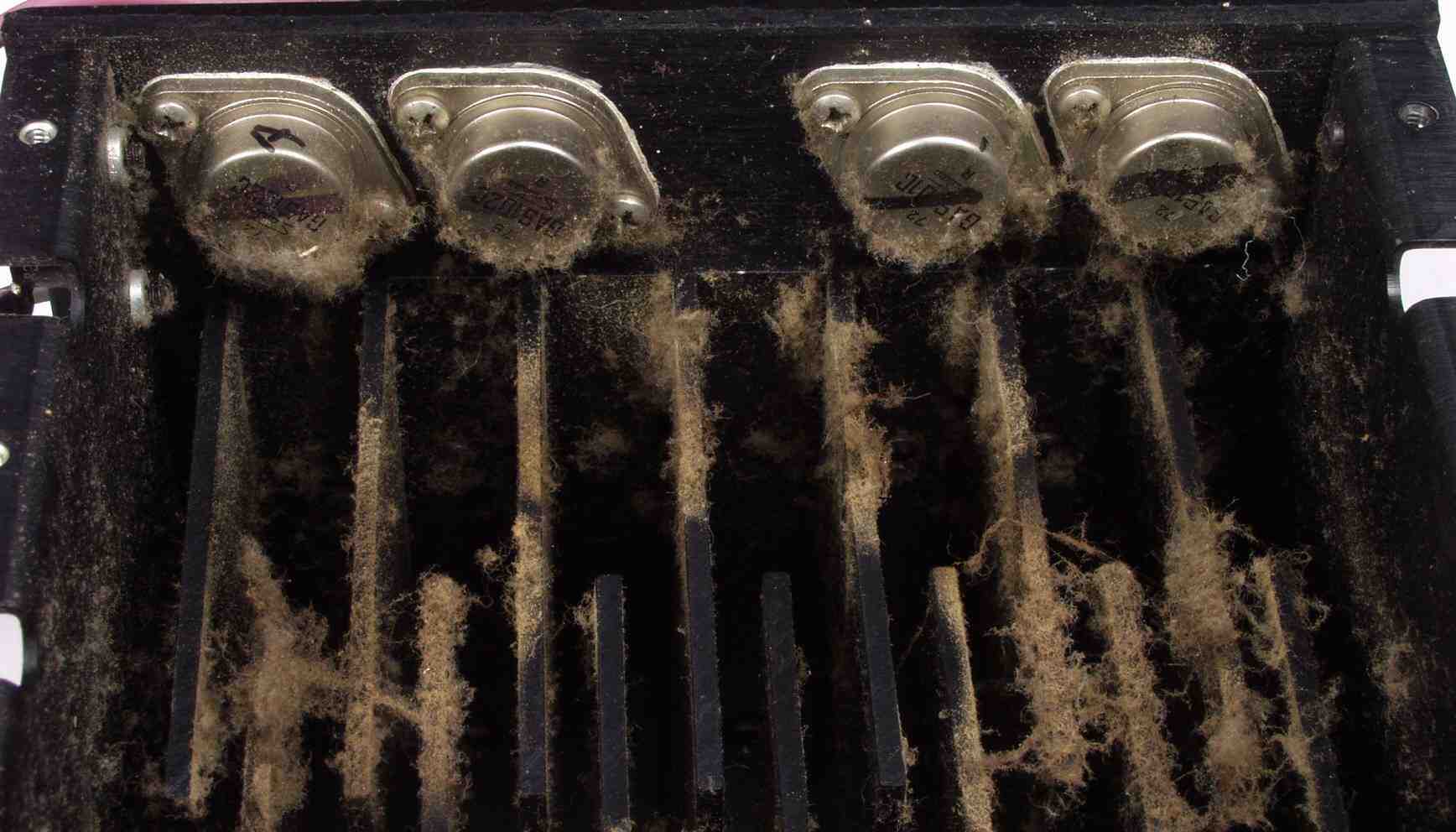

C5A. 修理前 終段TR(トランジスター)A側 | ||||||||||||||||||||||||||

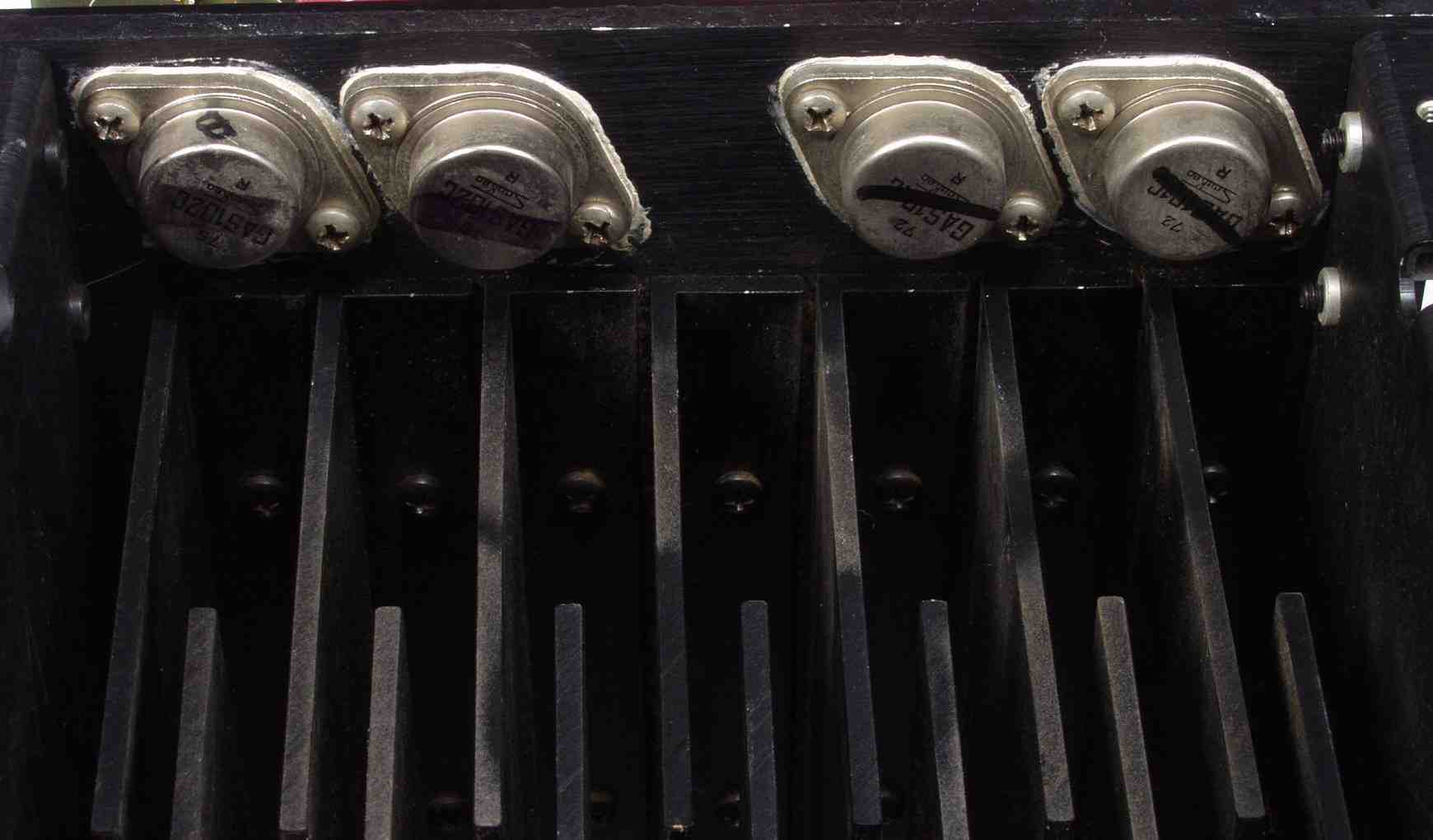

C5B. 修理後 終段TR(トランジスター)A側 清掃・増締後 | ||||||||||||||||||||||||||

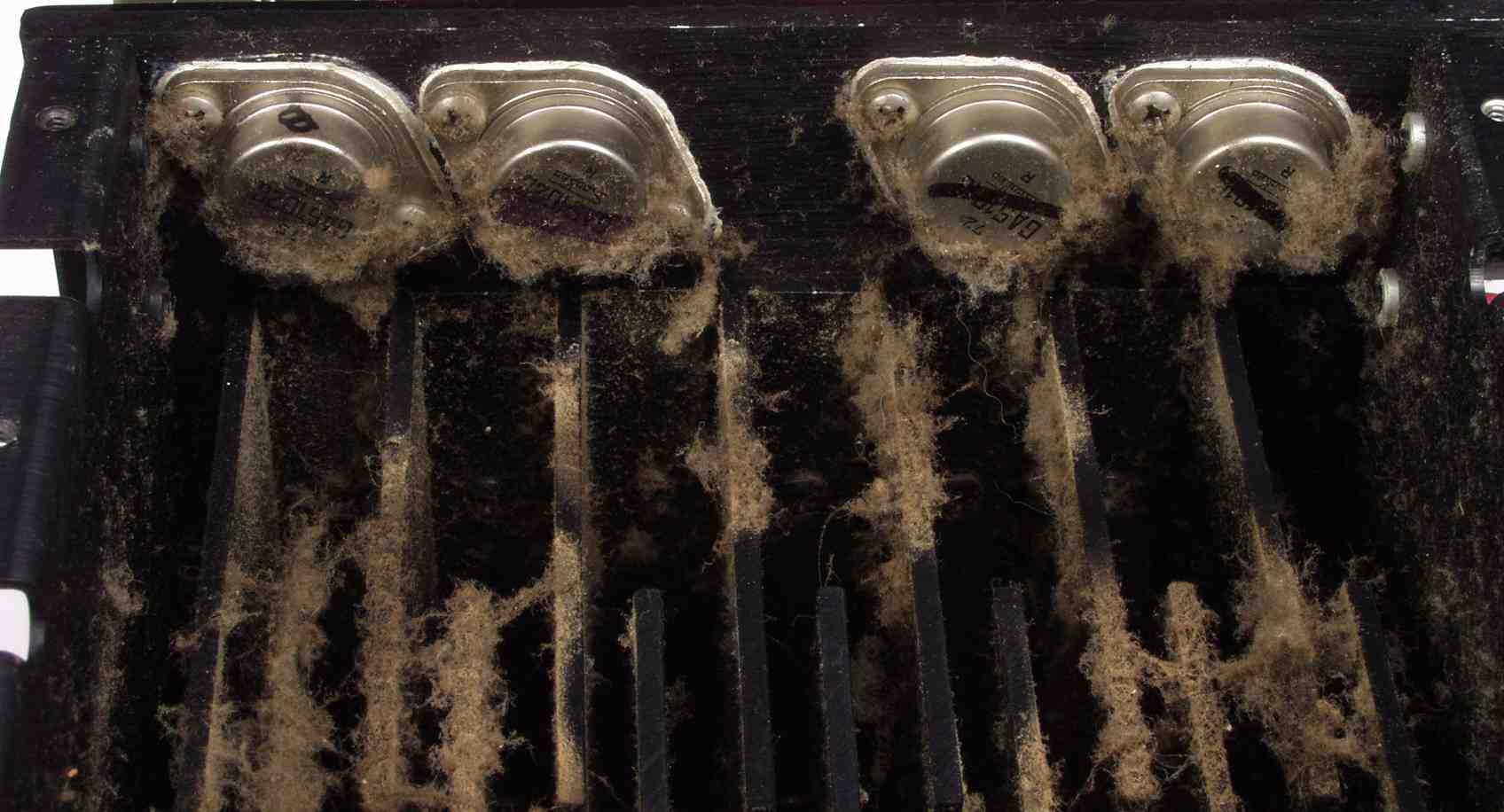

C5C. 修理前 終段TR(トランジスタ−)B側 | ||||||||||||||||||||||||||
C5D. 修理後 終段TR(トランジスター)B側 清掃・増締後 | ||||||||||||||||||||||||||

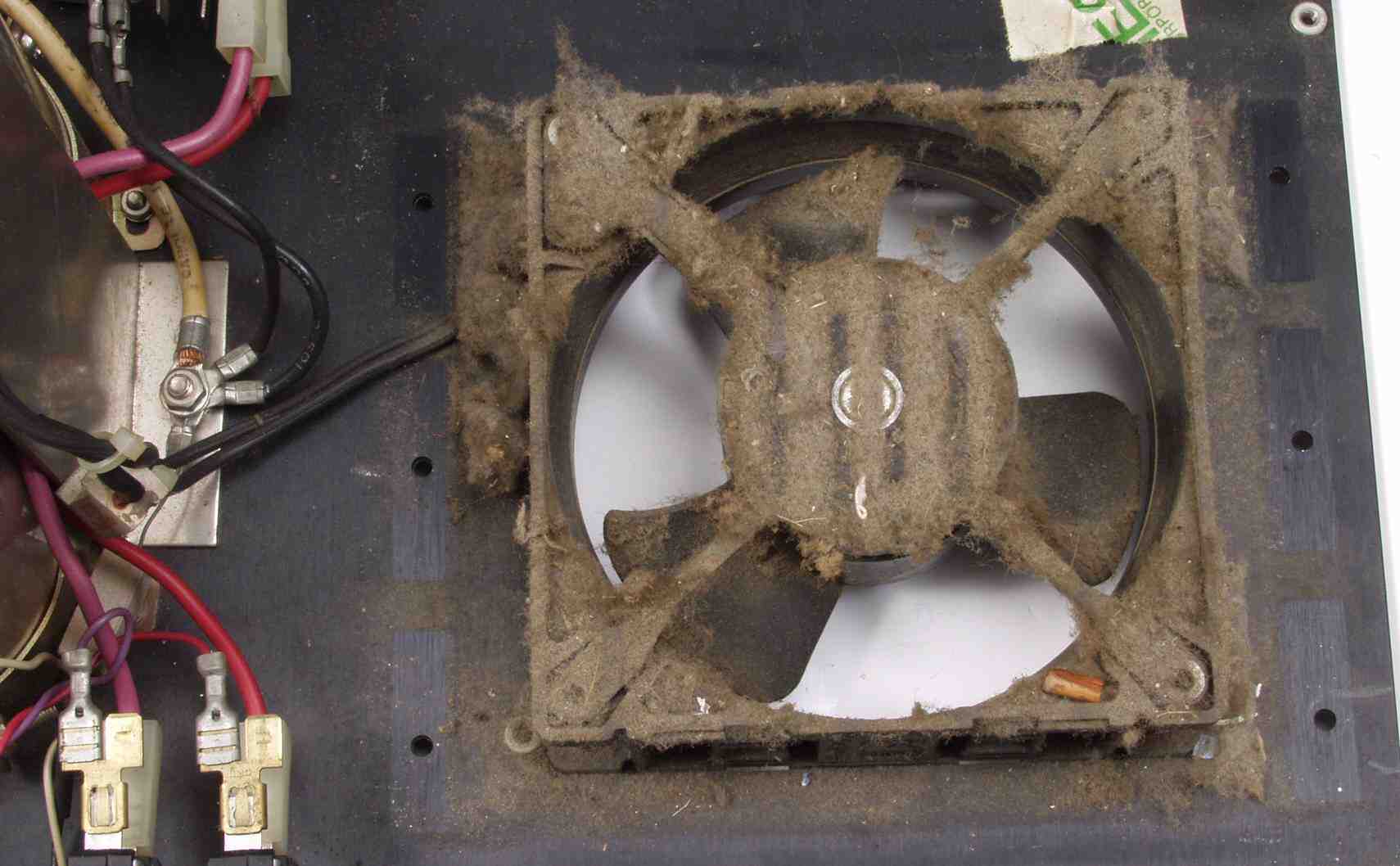

C6A. 修理中 フアン回りの埃、一応上から「掃除機+刷毛」で掃除したのにこの有様! | ||||||||||||||||||||||||||

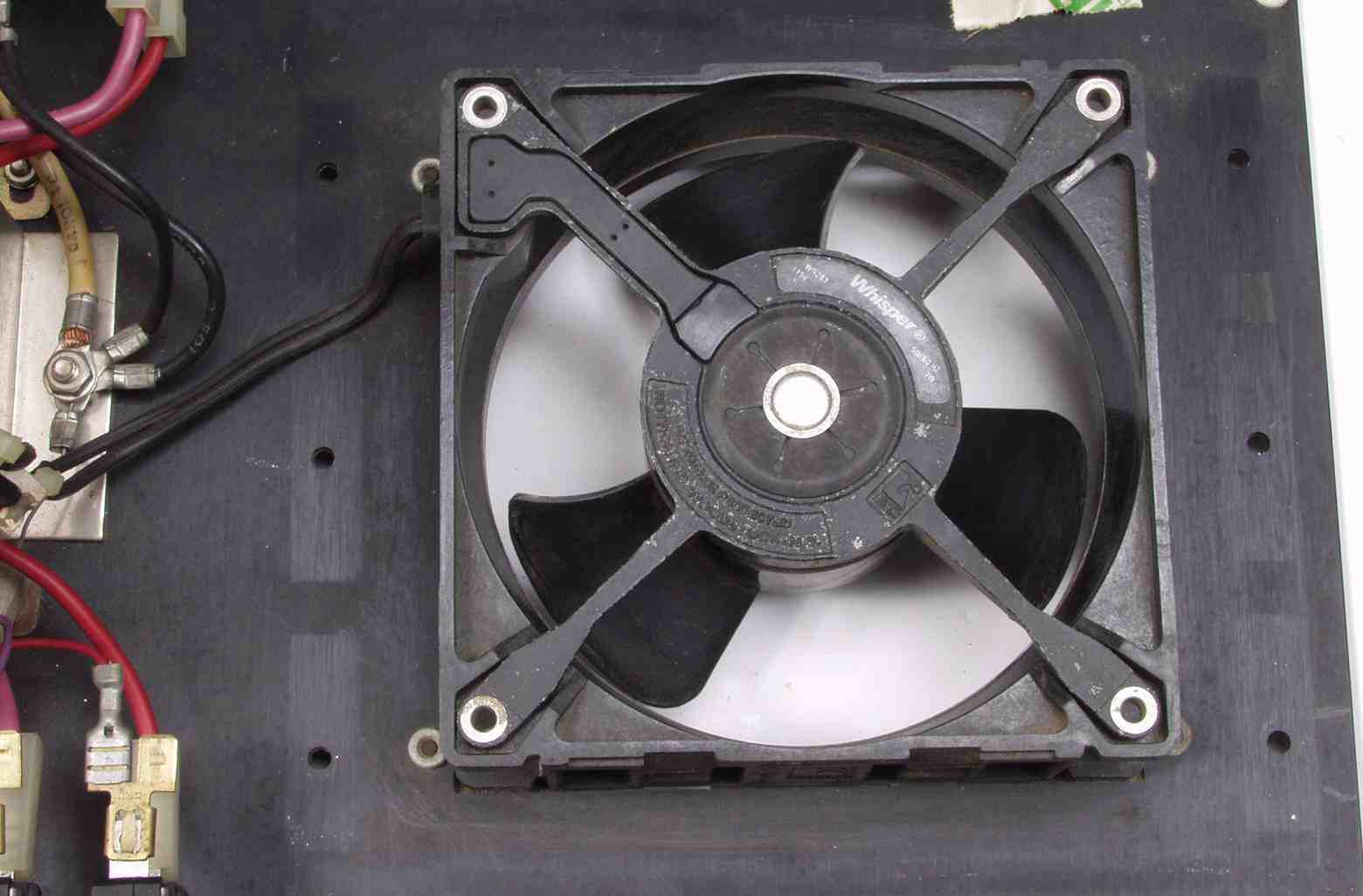

C6B. 修理後 フアン回り | ||||||||||||||||||||||||||

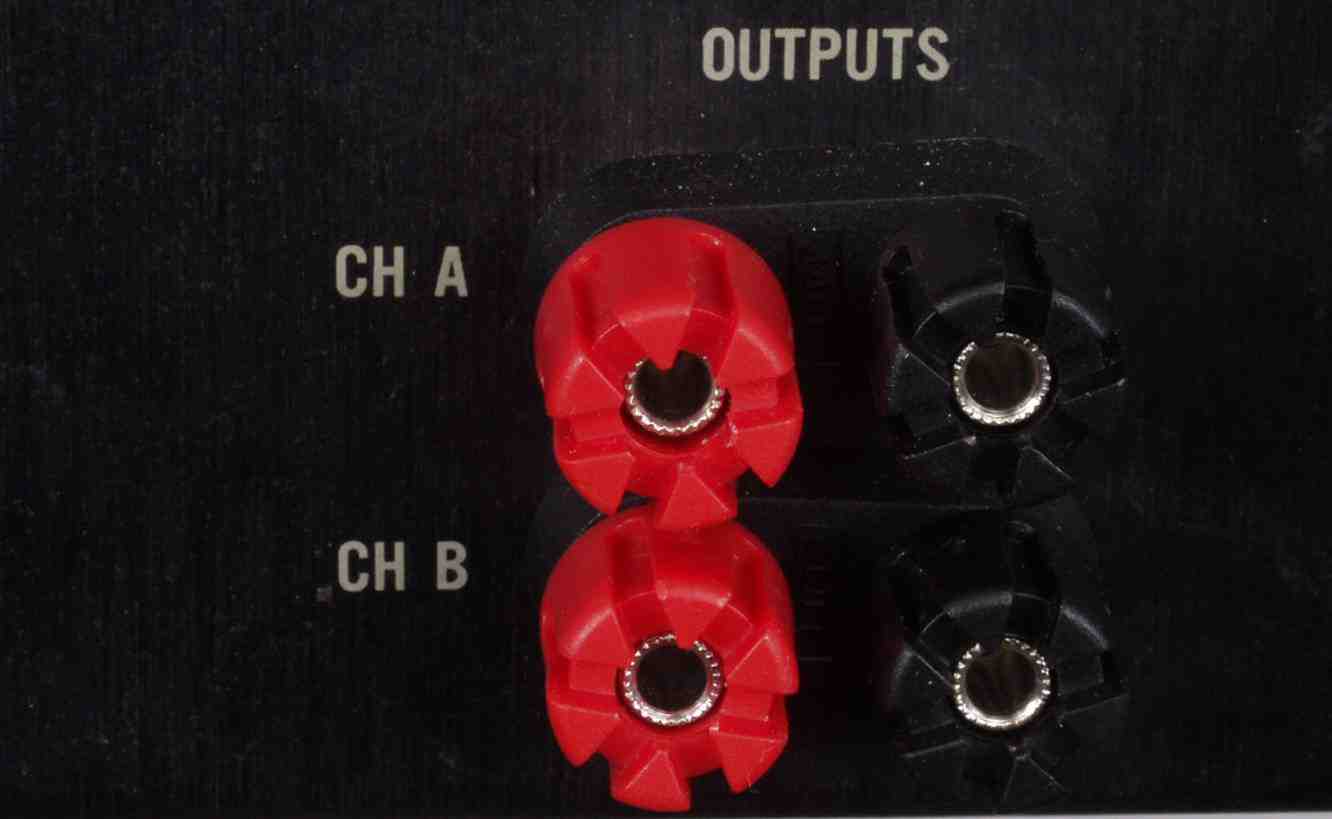

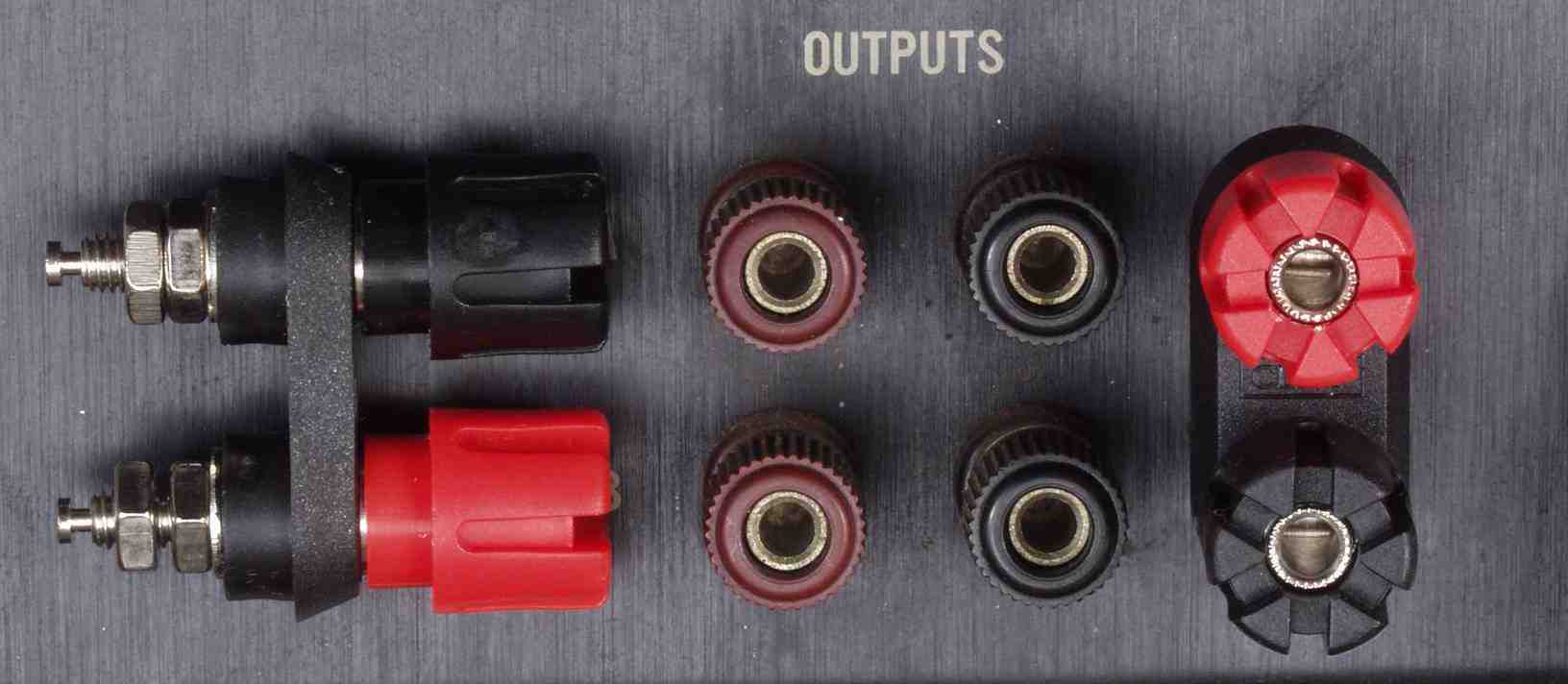

C7A. 修理後SP端子 | ||||||||||||||||||||||||||

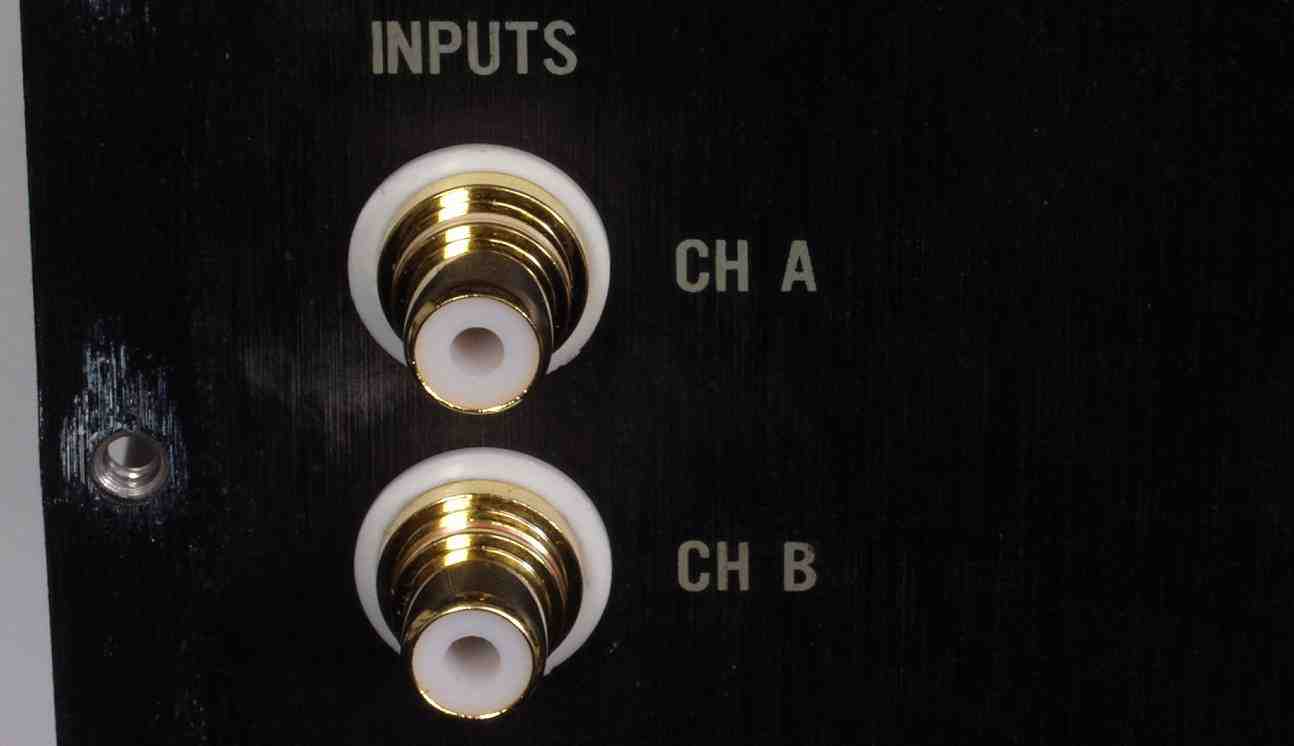

C7B. 修理後 RCA端子 | ||||||||||||||||||||||||||

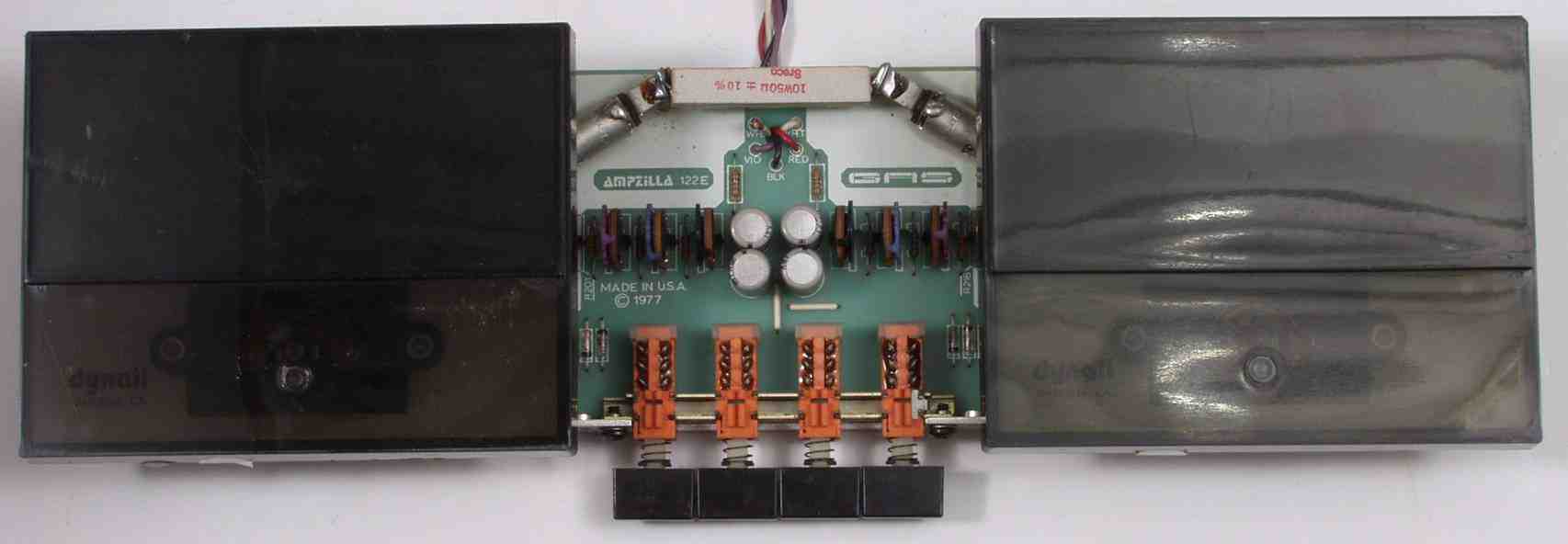

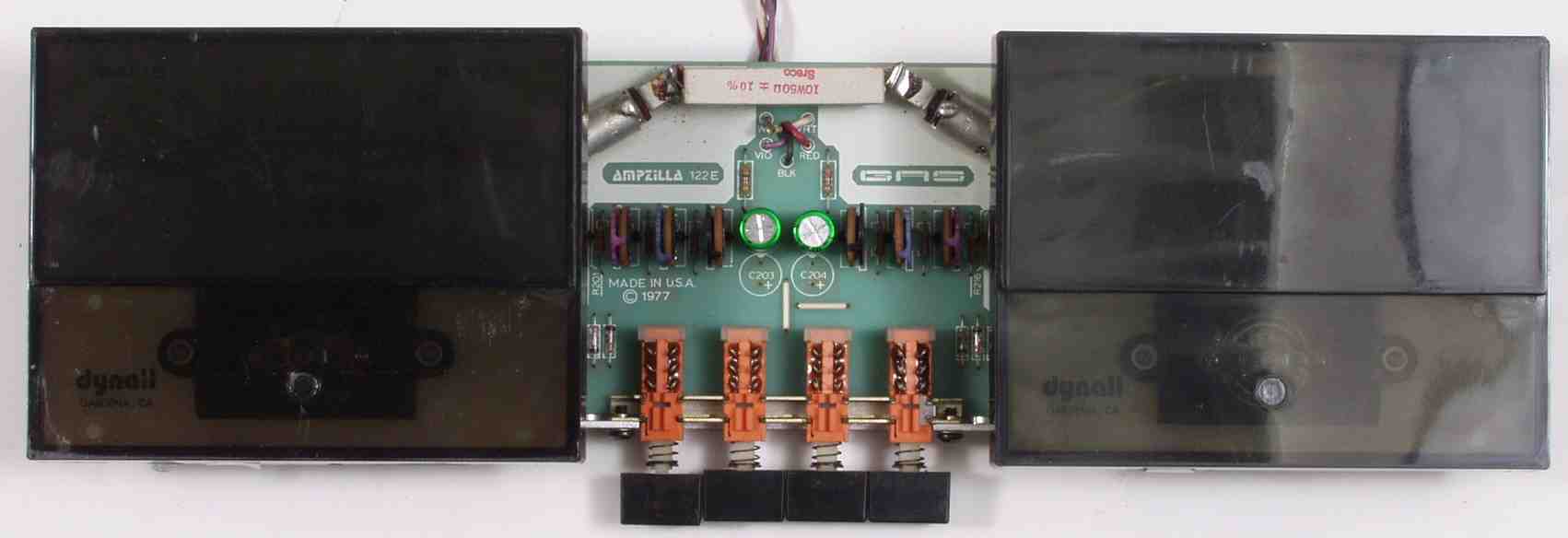

C8A. 修理前 VU−AMP基板 | ||||||||||||||||||||||||||
C8B. 修理後 VU−AMP基板 電解コンデンサー4個交換(高いノンポール電解コンデンサーを使用したので2個→1個) | ||||||||||||||||||||||||||

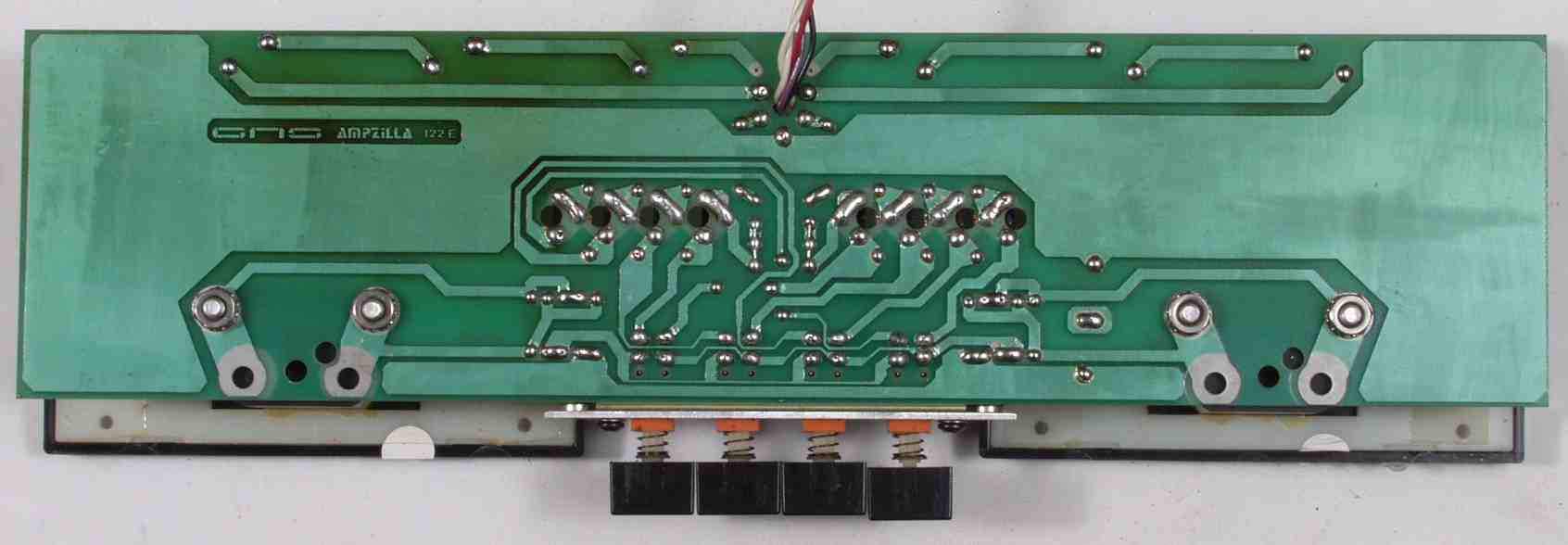

C8C. 修理前 VU−AMP基板裏 | ||||||||||||||||||||||||||

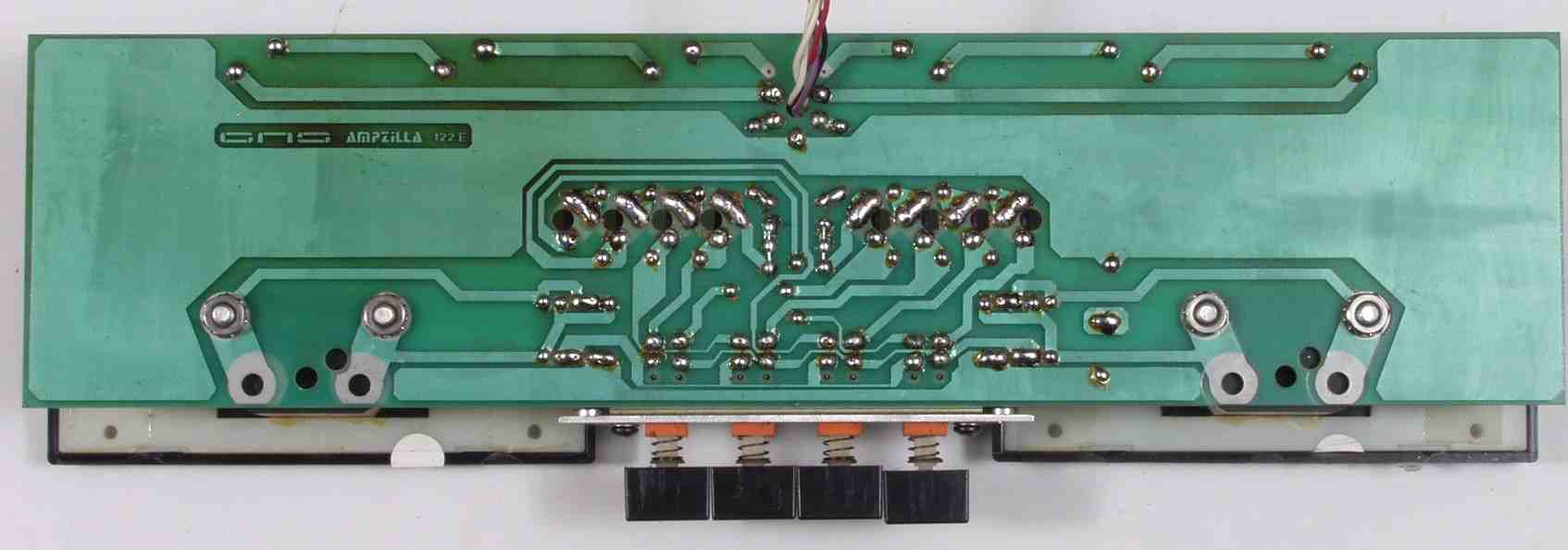

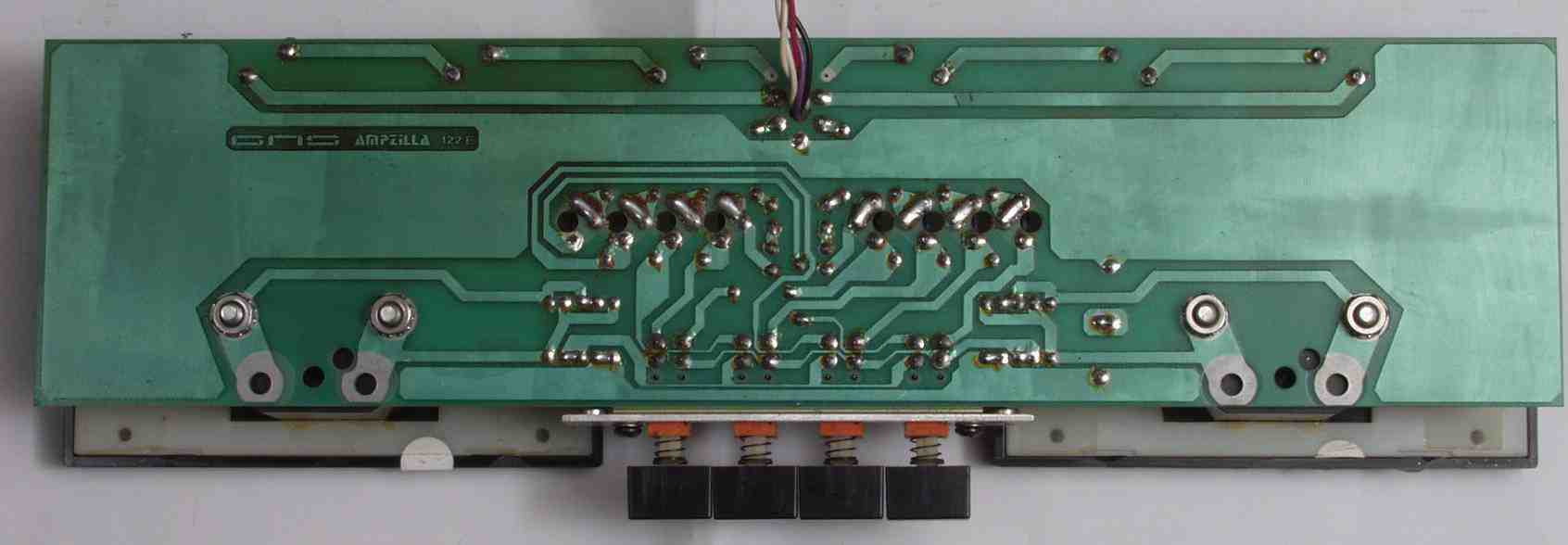

C8D. 修理(半田補正)後 VU−AMP基板裏 全ハンダやり直す | ||||||||||||||||||||||||||
C8E. 完成VU−AMP基板裏 不要なフラックスを取り、洗浄する | ||||||||||||||||||||||||||
C9A. 修理中 不良の電源コードを15Cm詰める 電解コンデンサーを外さないと交換出来ない | ||||||||||||||||||||||||||
C9B. 修理後 不良の電源コードを15Cm詰める | ||||||||||||||||||||||||||

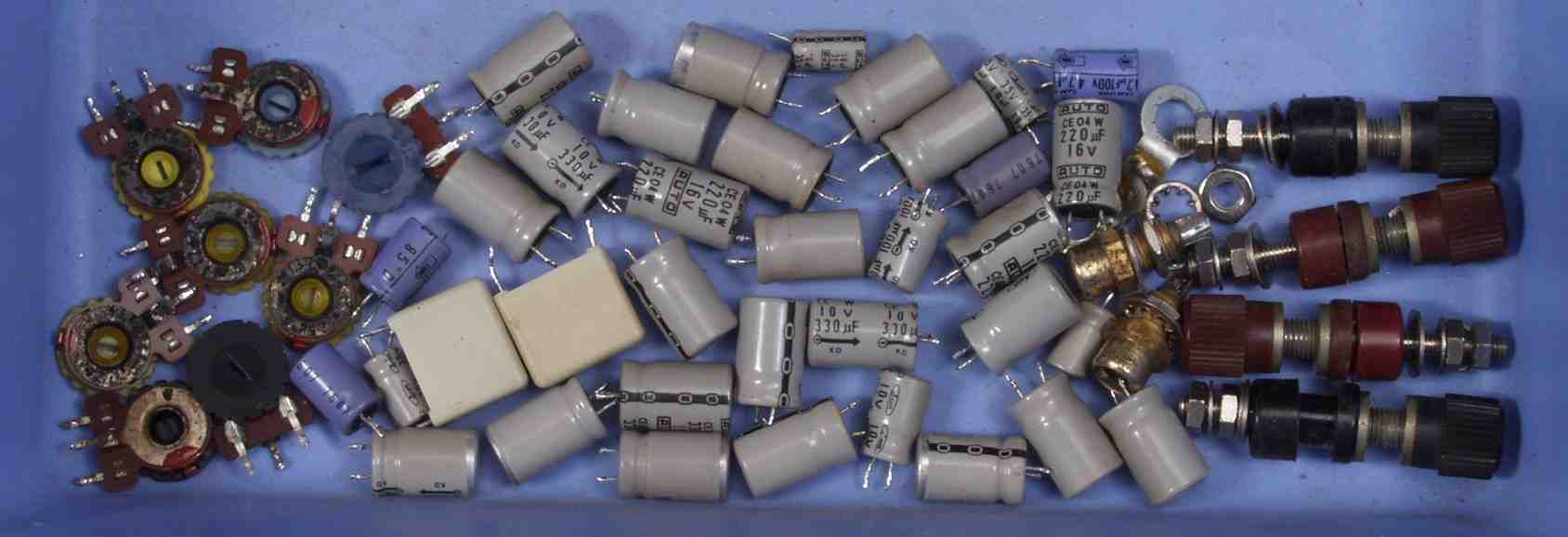

CAA. 交換部品 | ||||||||||||||||||||||||||

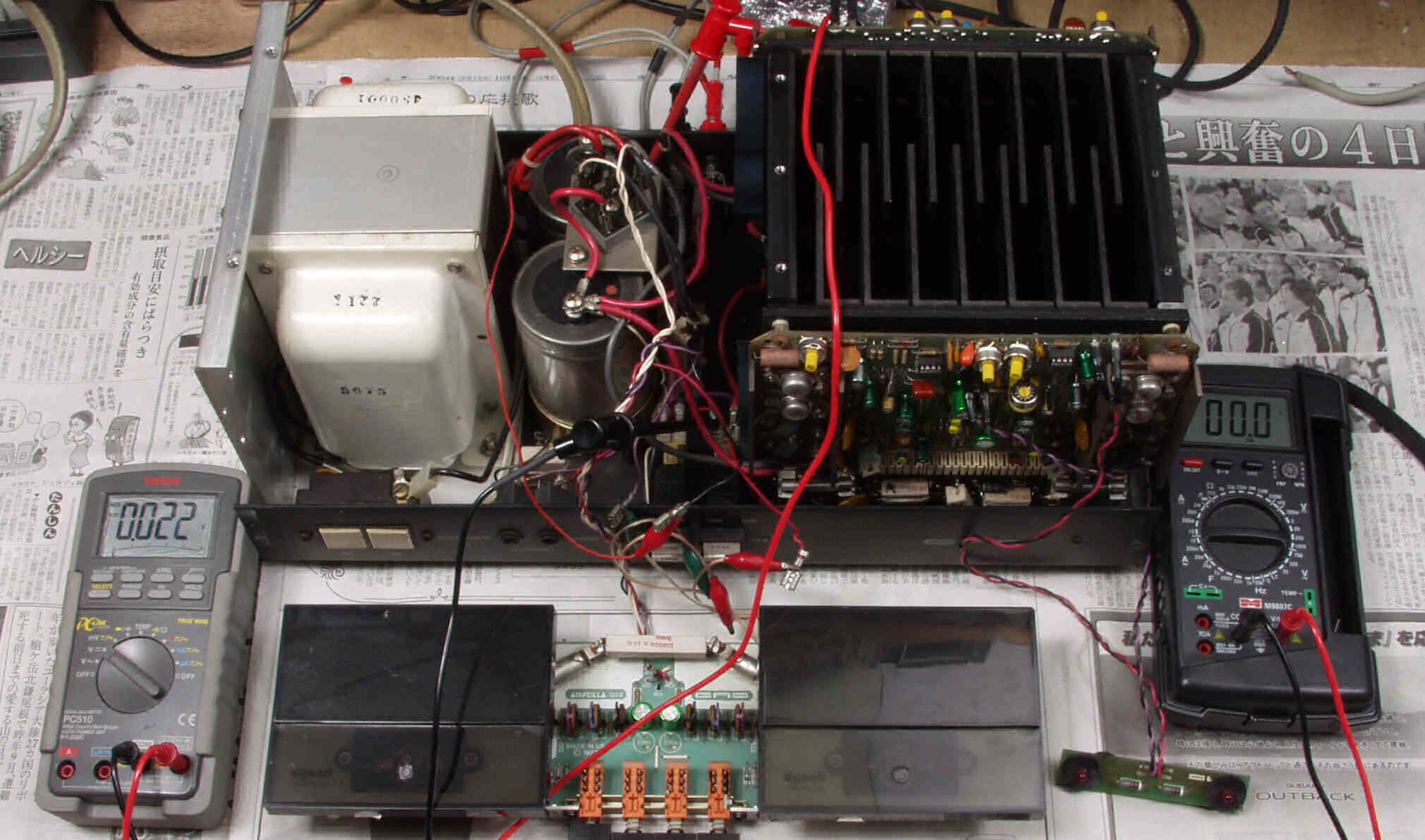

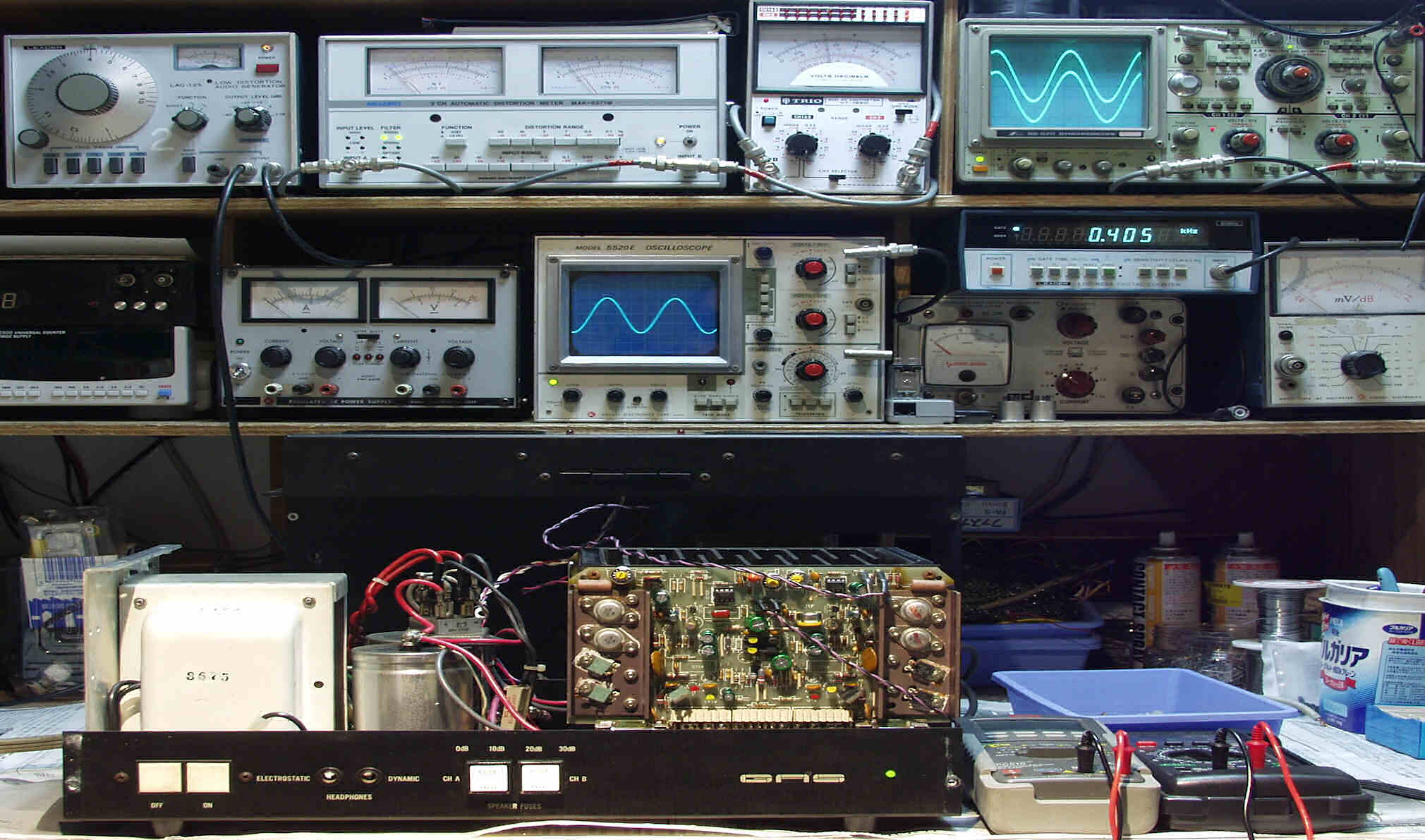

CAB. 調整中 | ||||||||||||||||||||||||||
CBA. 修理前 上から見る | ||||||||||||||||||||||||||
CBB. 修理後 上から見る | ||||||||||||||||||||||||||

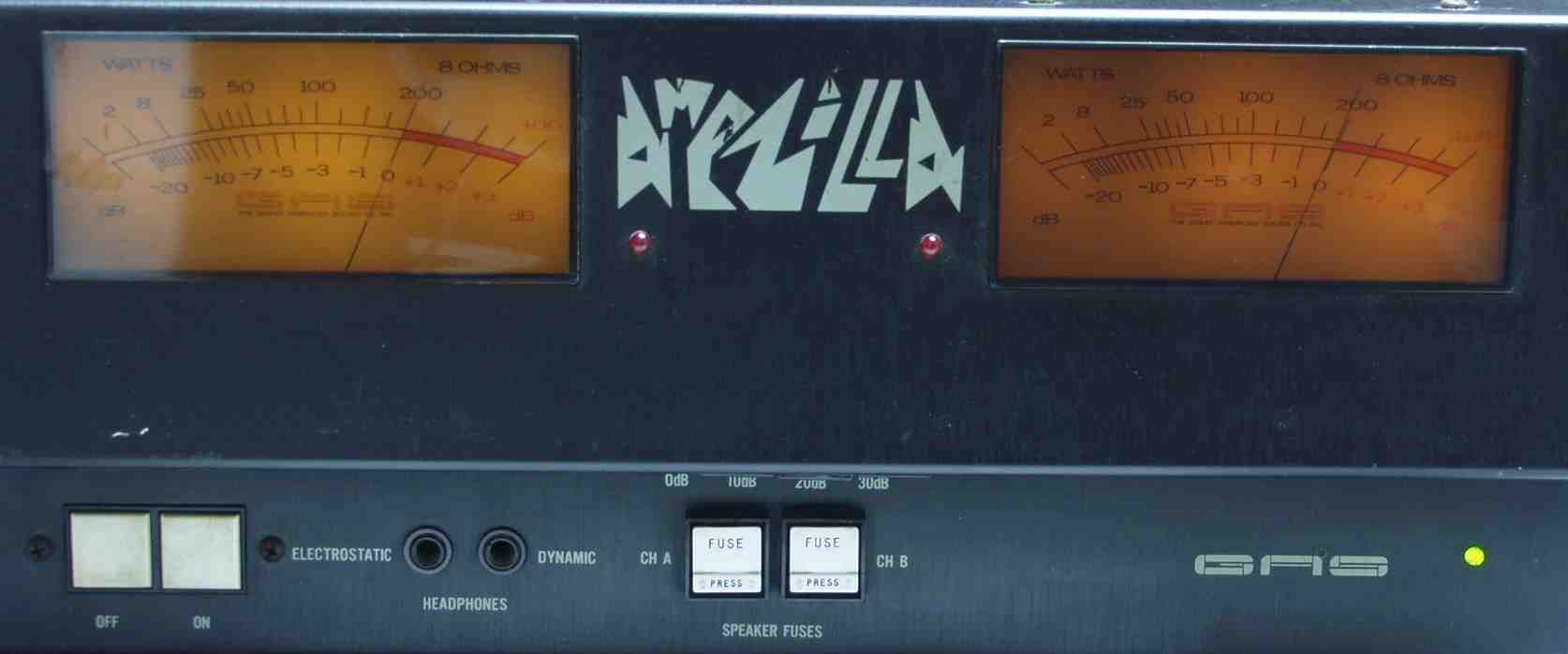

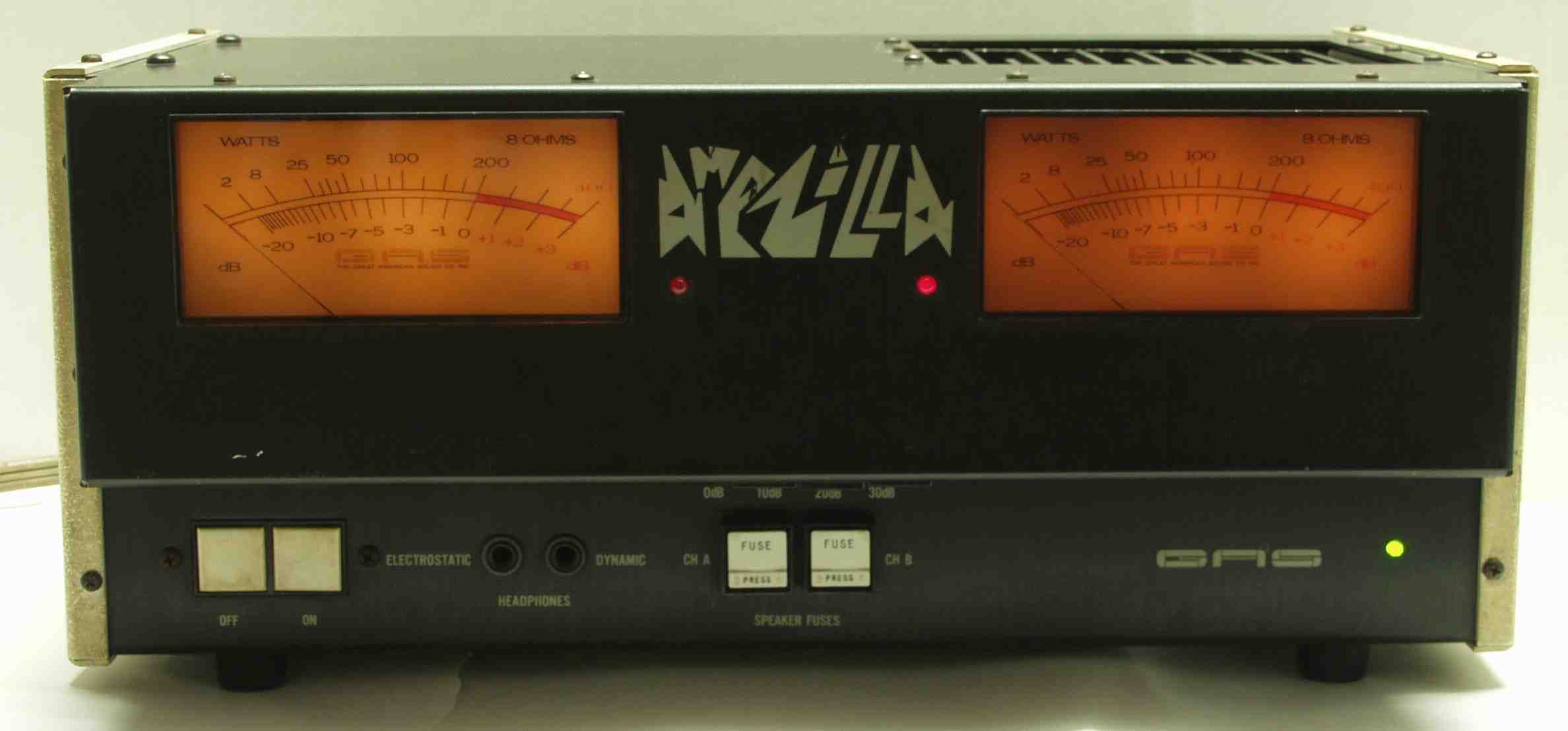

CCA. 完成 前から見る | ||||||||||||||||||||||||||

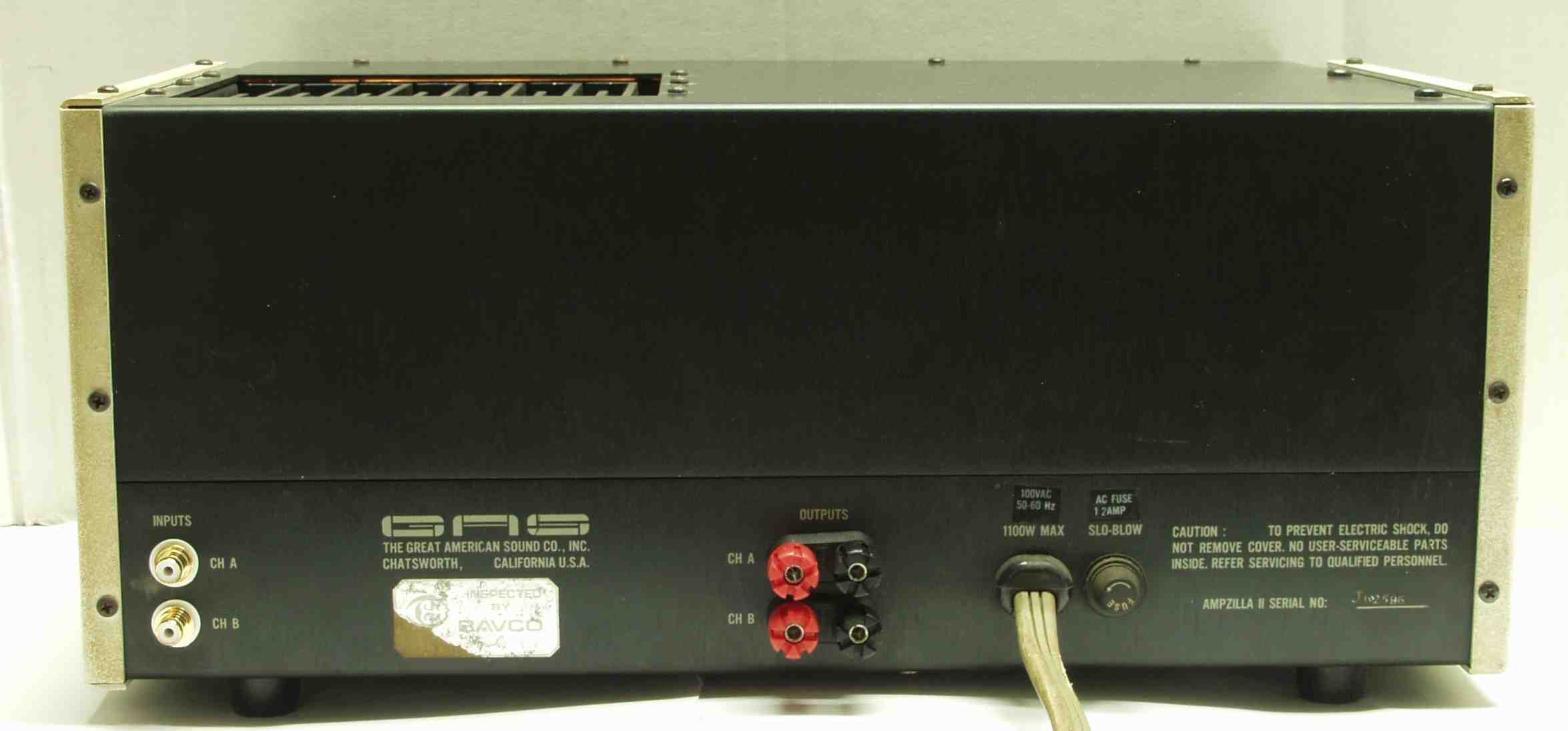

CCB. 完成 後から見る | ||||||||||||||||||||||||||
CCC. 完成 前上から見る | ||||||||||||||||||||||||||

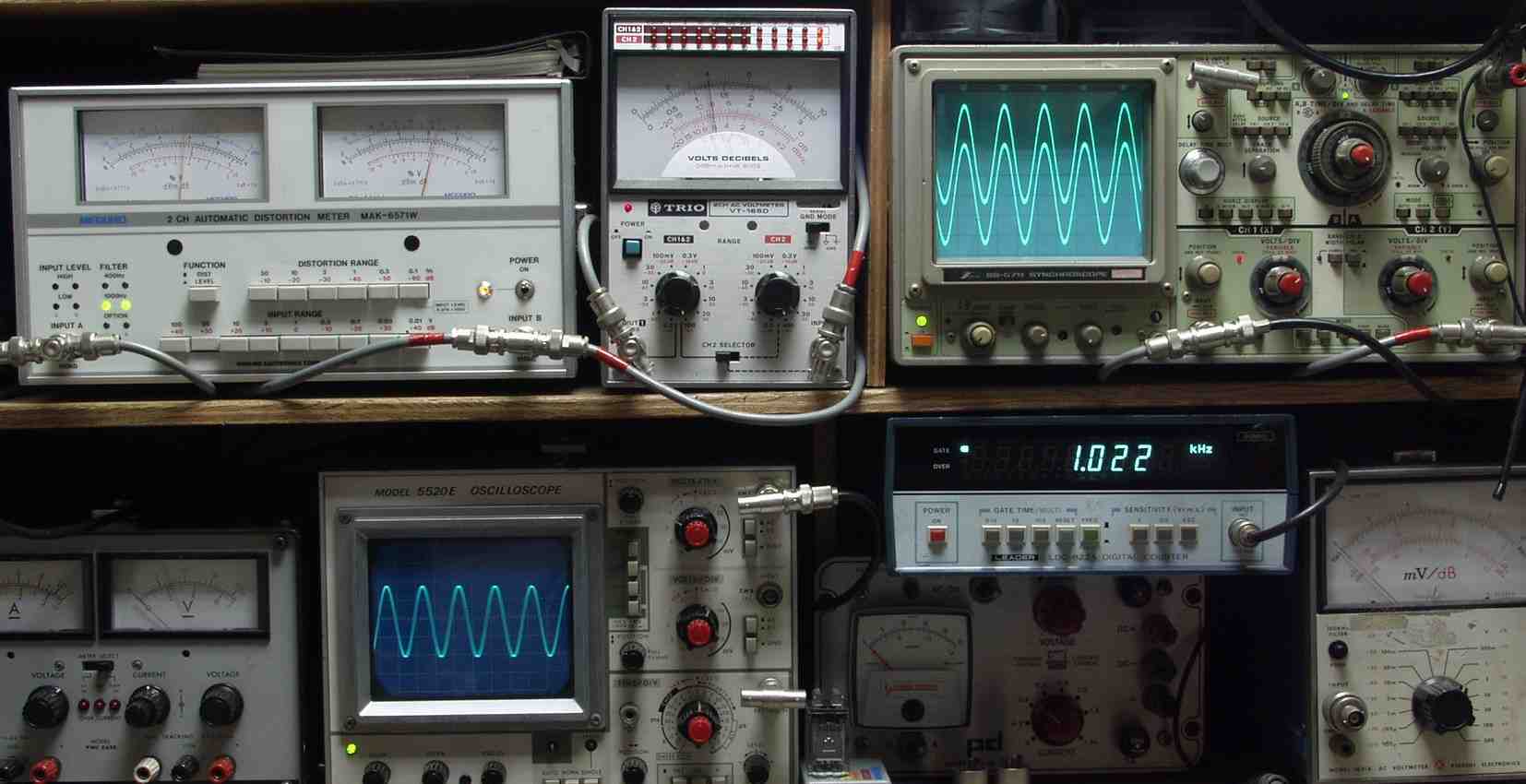

E. 調整・測定 E1. 出力/歪み率測定・調整 |
||||||||||||||||||||||||||
E2A. SP電圧40V=200W出力 0.07%歪み 1000HZ | ||||||||||||||||||||||||||

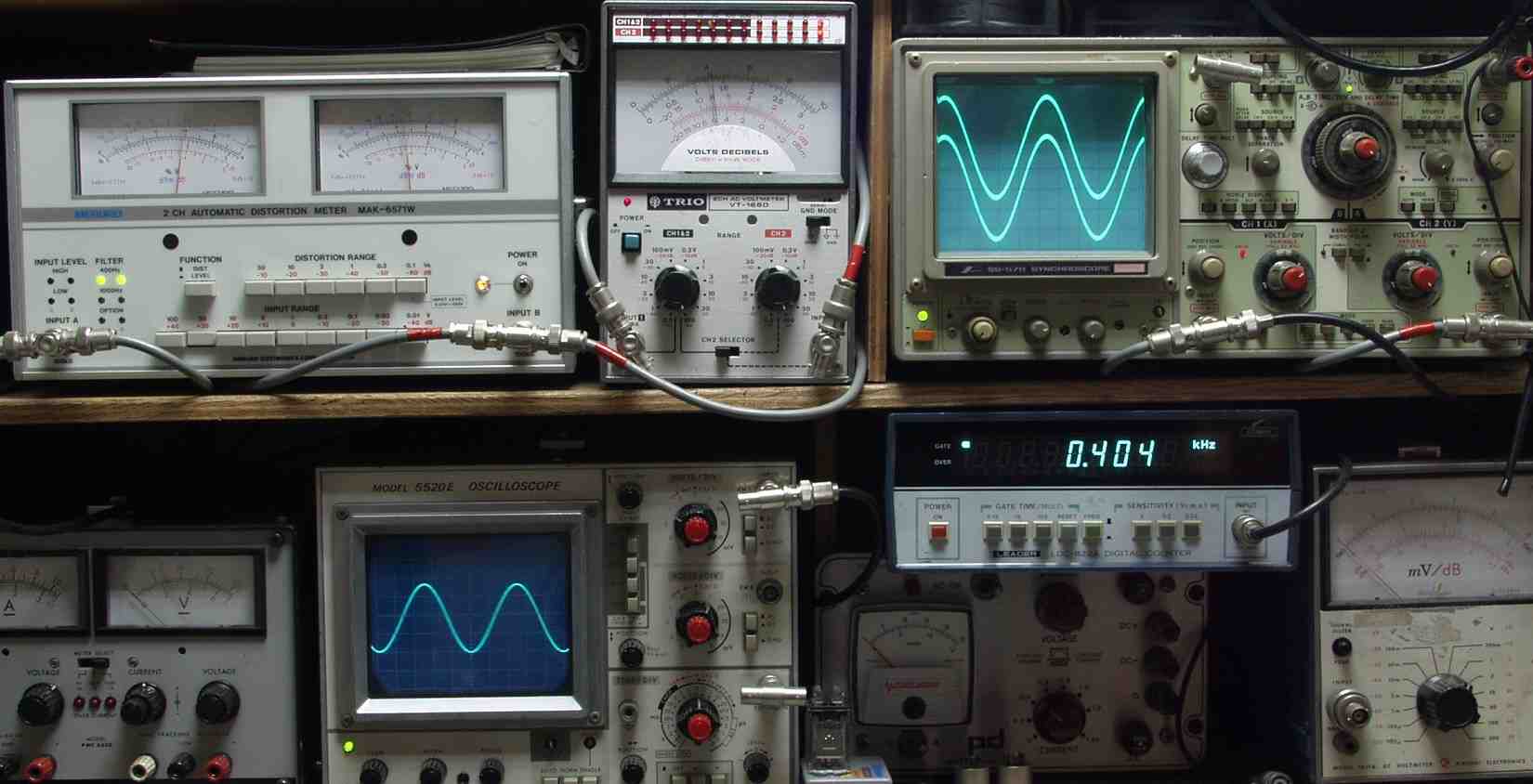

E2B. SP電圧40V=200W出力 0.06%歪み 400HZ | ||||||||||||||||||||||||||
E3. その時の本体VUメータ=200W | ||||||||||||||||||||||||||
E4. 240WくらいでオーバーロードLED表示 | ||||||||||||||||||||||||||

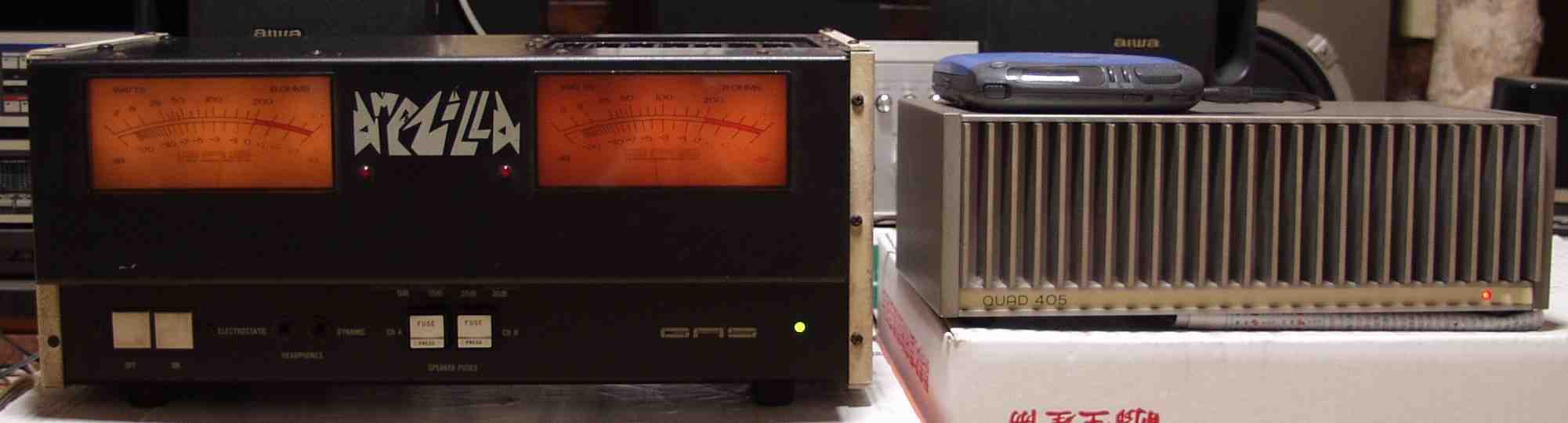

E5.完成 24時間エージング | ||||||||||||||||||||||||||

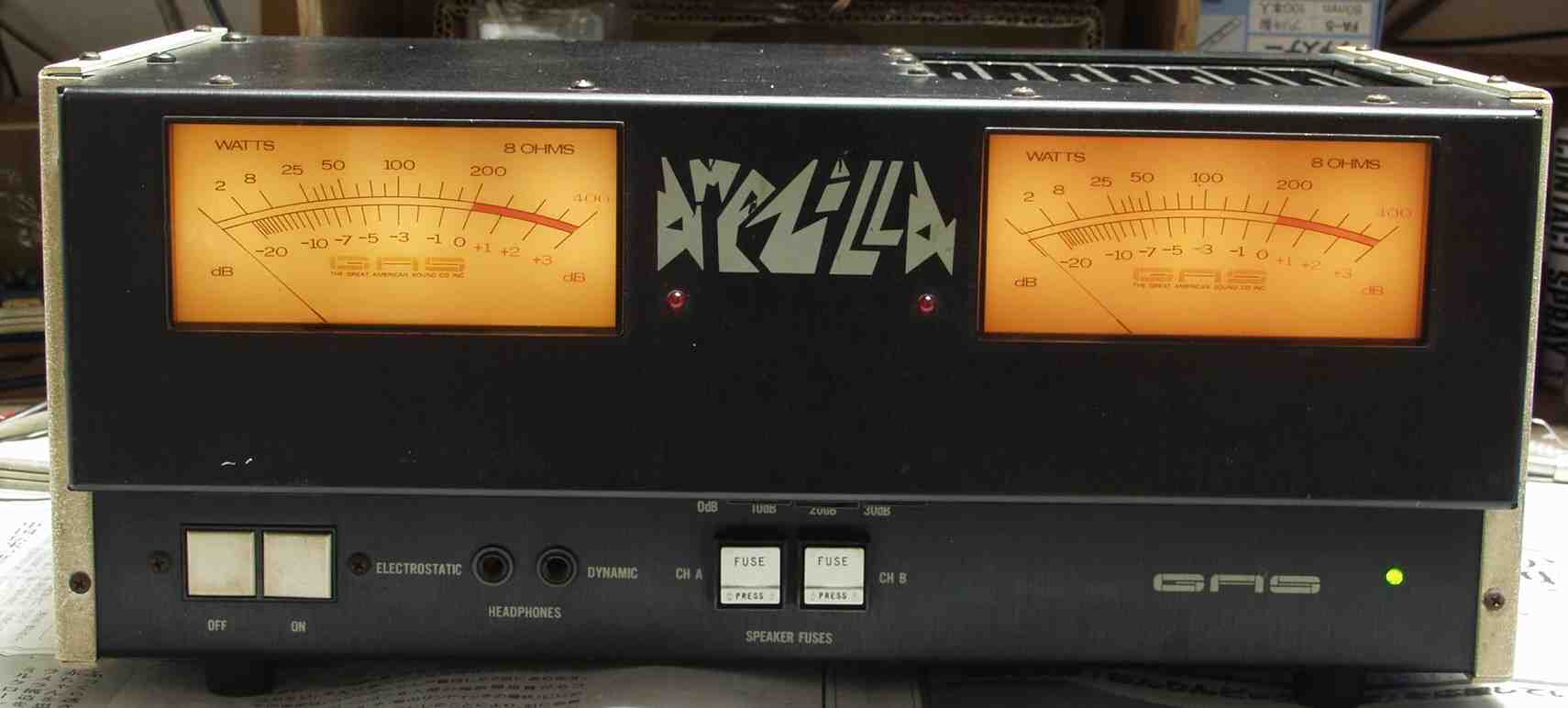

E6. 完成 ランプ交換後 24時間エージング | ||||||||||||||||||||||||||
S. GAS AMPZILLA の仕様(マニアル・カタログより) | ||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
