son of ampzilla

ＧＡＳＳＯＮＯＦＡＭＰＺＩＬＬＡ．　３台目修理記録

平成２４年８月２日到着　　月日完成

Ａ．　修理前の状況

Ｌ側フューズが飛んだ。

Ｂ．原因

終段ＴＲ（トランジスター）短絡。

Ｃ．　修理状況

電源基板修理。
ドライブAMPの修理。
配線手直し、補強。
経年劣化による各部ハンダ補正。
ＶＵメータ修理。
終段ＴＲ（トランジスター）交換

Ｄ．使用部品

抵抗　　　　　　　　　　　　　　　　　　　　個。
ＴＲ（トランジスタ－）　　　　　　　　　　　個。
電解コンデンサ－　　　　　　　　　　　　個。
終段ＴＲ（トランジスター）交換　　　　４組８個。

Ｅ．　調整・測定

Ｇ．　修理費　　，０００円

Ｓ．　ＧＡＳ　ＳＯＮ　ＯＦ　ＡＭＰＺＩＬＬＡ　の仕様（マニアル・カタログより）

Ａ．　修理前の状況
Ａ１１．　点検中　前から見る

Ａ１２．　点検中　前右から見る

Ａ１３．　点検中　右から見る

Ａ１４．　点検中　後から見る

Ａ１５．　点検中　後左から見る

Ａ１６．　点検中　左から見る

Ａ１７．　点検中　上から見る

Ａ１８．　点検中　上蓋を取り、上から見る

Ａ２１．　点検中　下から見る、　電源トランスの固定ビスが１ケ所無。

Ａ２２．　点検中　下前から見る

Ａ２３．　点検中　下前左から見る

Ａ２４．　点検中　下後から見る

Ａ２５．　点検中　下後右から見る

Ａ３１．　点検中　左側終段ＴＲ（トランジスター）短絡（焼損）。

Ａ３２．　点検中　左側終段ＴＲ（トランジスター）短絡（焼損）２。

Ａ４１．　点検中　予備のドライブ基板

Ａ４２．　点検中　予備のドライブ基板裏

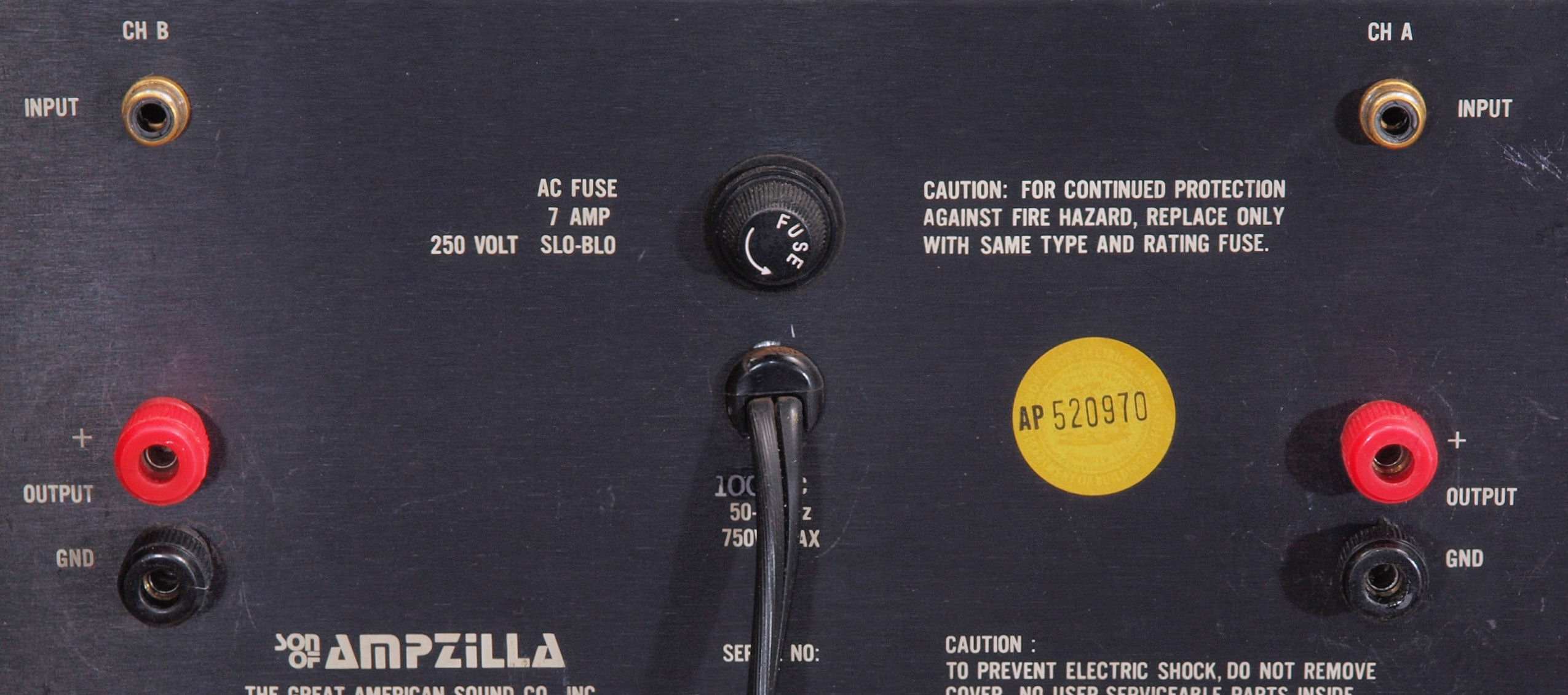

Ａ５１．　点検中　入力ＲＣＡ端子、SP接続端子、電源コード。

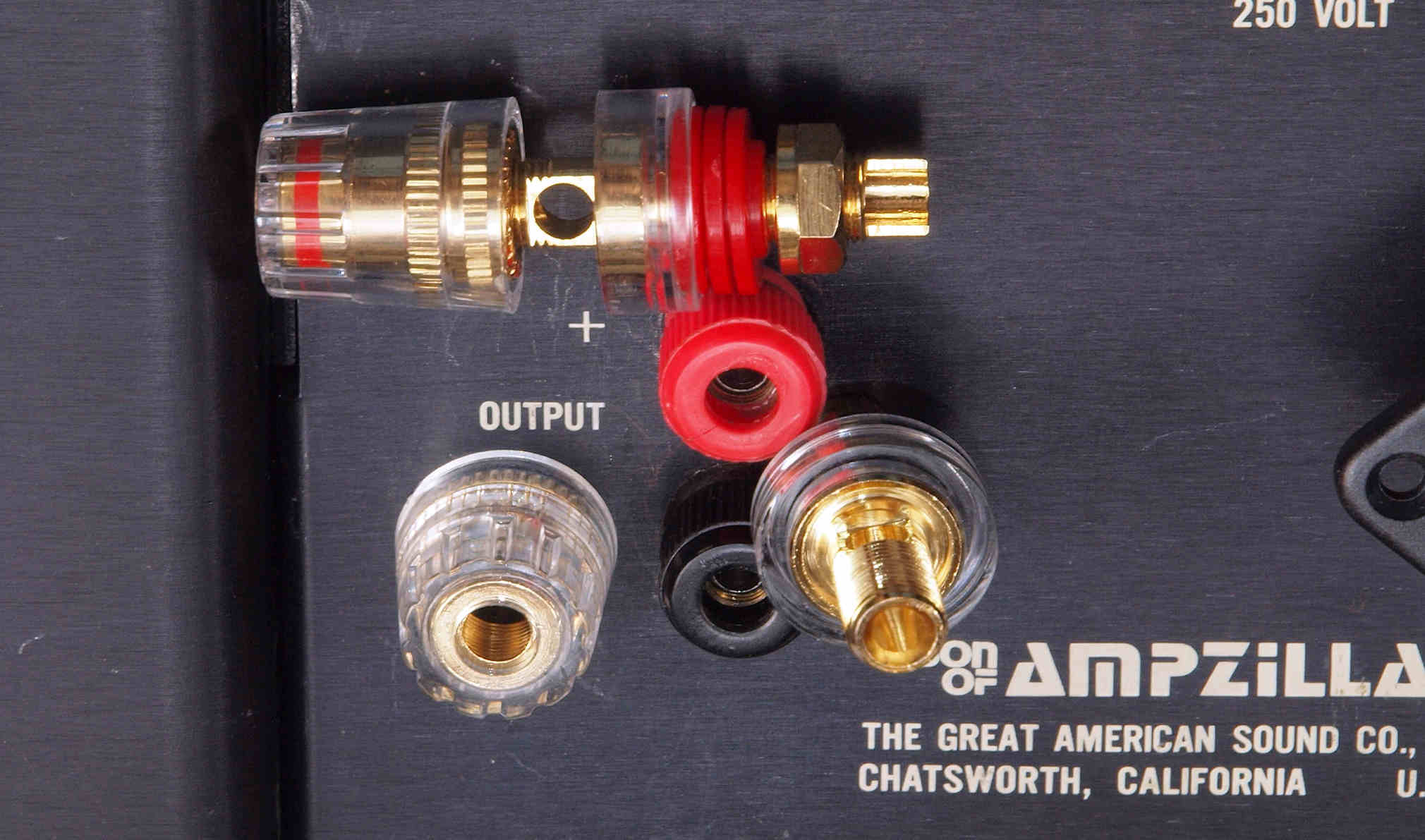

Ａ５２．　点検中　下記の絶縁型SP接続端子に交換可能

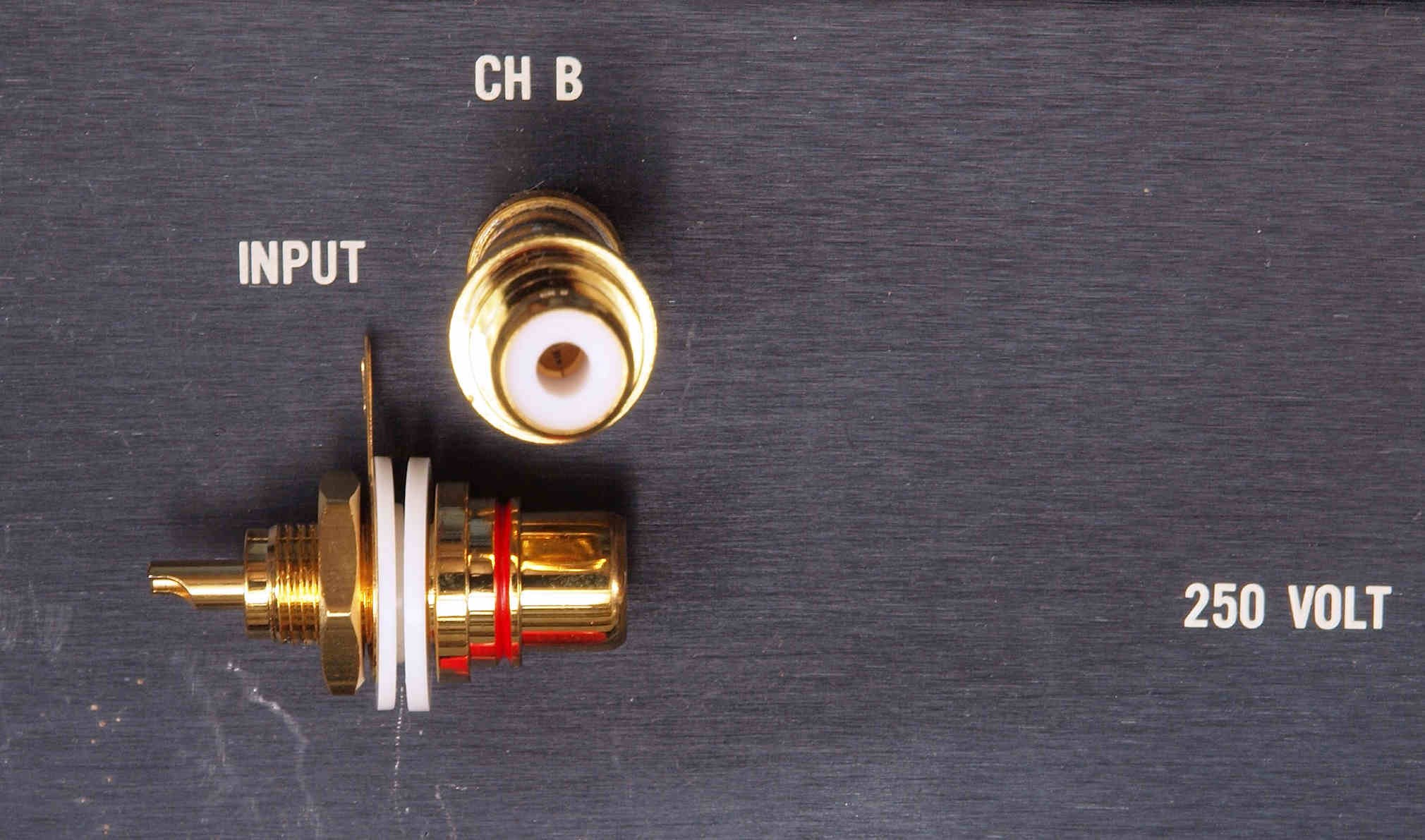

Ａ５３．　点検中　下記のテフロン絶縁ＲＣＡ端子に交換可能

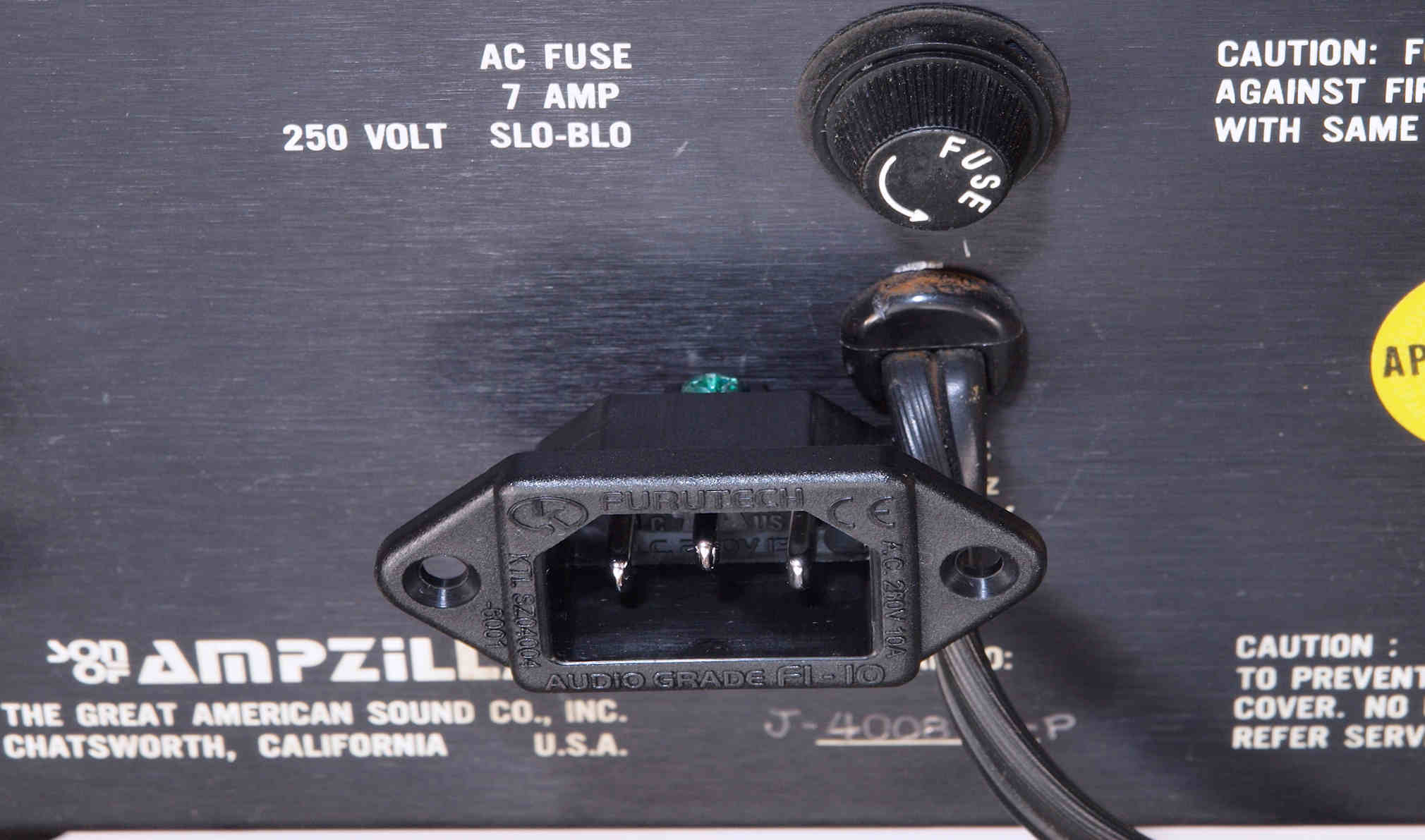

Ａ５４．　点検中　３Ｐインレット取り付けが可能。　　FURUTECH製FURUTECH　FI-10(R) ロジウムメッキ。

Ｃ．　修理状況
Ｃ１１．　修理前　Ｒドライブ基板

Ｃ１２．　修理後　Ｒドライブ基板　電解コンデンサー１１個交換

Ｃ１３．　修理前　Ｒドライブ基板裏

Ｃ１４．　修理（半田補正）後　Ｒドライブ基板裏　　全ハンダやり直す　フラックスを取り清掃後

Ｃ１５．　修理前　Ｒ終段基板

Ｃ１６．　修理（半田補正）後　Ｒ終段基板　電解コンデンサー交換　フラックスを取り清掃後

Ｃ２１．　修理前　Ｌドライブ基板

Ｃ２２．　修理後　Ｌドライブ基板　電解コンデンサー１１個交換

Ｃ２３．　修理前　Ｌドライブ基板裏

Ｃ２４．　修理（半田補正）後　Ｌドライブ基板裏　　全ハンダやり直す　フラックスを取り清掃後

Ｃ２５．　修理前　Ｒ終段基板

Ｃ２６．　修理（半田補正）後　Ｒ終段基板　電解コンデンサー交換　　全ハンダやり直す　フラックスを取り清掃後

Ｃ３１．　修理前　電源基板

Ｃ３２．　修理後　電源基板

Ｃ３３．　修理前　電源基板裏

Ｃ３４．　修理（半田補正）後　　電源基板裏　　全ハンダやり直す　フラックスを取り清掃後

Ｃ４１．　修理中　Ｌ側ＶＵメーターが途中で針が固定する、Ｒ側メーターは交換されている。

Ｃ４２．　修理中　Ｌ側ＶＵメーター

Ｃ５１．　修理前　上から見る

Ｃ５２．　修理後　上から見る

Ｃ５３．　修理後　ＡＭＰ部拡大上から見る

Ｃ６．　交換部品

Ｅ．　測定・調整
Ｅ１．　出力／歪み測定・調整

Ｅ２１．　Ｒ－ＳＰ出力２７Ｖ＝９１Ｗ　０．０５％歪み率　１０００ＨＺ。

Ｅ４．　その時の本体ＶＵメータ

Ｅ５．　完成引き続き２４時間エージング。
　　「ＧＡＳはかつてアンドリュー、へフリーを初めとする知能指数160を超えると言う天才エンジニア達が設計を手がけていました。」なんてＹＡＨＯＯのオークションにあるが、回路そのものは、自作派の安全装置を排除した物、使用には十分に配慮して使用のこと。
　　幾ら回路設計が良くても、製作技術が低いと、良い製品にならない。このＡＭＰも製作技術は良くない。
下記の２台の製品を見ても、ラックへの止めネジ、取っての位置が異なる。

Ｓ．　ＧＡＳ　ＳＯＮ　ＯＦ　ＡＭＰＺＩＬＬＡ　の仕様（マニアル・カタログより）

型式、価格	ステレオパワーアンプ　ＡＭＰＺＩＬＬＡ　価格￥297,000.　(株)バブコ
実効出力（両ch駆動、20Hz～20kHz）	150W＋150W（4Ω負荷）、　80W＋80W（8Ω負荷）、　50W＋50W（16Ω負荷）
全高調波歪率	0.08％以下
入力感度	1.0V R.M.S.（定格出力80W/8Ω負荷）
入力インピーダンス	75kΩ
周波数特性	1～100,000Hz+-1dB,20～20,000Hz+-0.1dB
立ち上がり特性	2μsec（8Ω負荷、最大出力時、20kHz）
スルー・レイト	40V/μsec
ノイズレベル	100dB以上（最大出力時）、　112dB（RFフィルター挿入時）
外形寸法	幅432×高さ127×奥行229mm
重量	11kg
