ＭＥＲＩＤＩＡＮ　修理記録

平成１7年５月２８日到着　　月日完成

Ａ．　修理前の状況 　　中古購入品です。 　　Ｌ側が音が出なくなりメーカーに修理依頼しましたが、部品入手不可のため修理できませんでした。 　　PHONOから音が出なく　また,片チャンネルからノイズが出ます。 　　自分で修理しようと思いましたが出来ませんでした。 Ｂ．原因 　　各部劣化 Ｃ．修理状況 　　ＯＰ−ＡＭＰ交換 　　電解コンデンサー交換 　　フイルムコンデンサ−交換 　　配線手直し、補強 　　経年劣化による各部ハンダ補正 　 　 Ｄ．使用部品 　　ＯＰ−ＡＭＰ　　　　　　　　　　　　　　　　　　　　　　　４個 　　電解コンデンサー　　　　　　　　　　　　　　　　　　　７個 　　フイルムコンデンサー　　　　　　　　　　　　　　　　　４個 　　ＴＲ（トランジスター）　　　　　　　　　　　　　　　　　　２個 　　ダイオード　　　　　　　　　　　　　　　　　　　　　　　　１個 Ｅ．調整・測定 Ｆ．修理費　　　　　　　　　　　　　　７５，０００円

Ａ．　修理前の状況 Ａ−１．点検中　上から見る

Ａ−２．点検中　基板が上に上げられる

Ａ−３．点検中　ＲＬ独立スイッチング電源

Ａ−４．点検中　金具のみで固定した電解コンデンサー

Ａ−５Ａ．点検中　Ｒ−ＳＰ出力線の半田

Ａ−５Ａ．点検中　Ｌ−ＳＰ出力線の半田

Ａ−３．点検中　後ろを見る

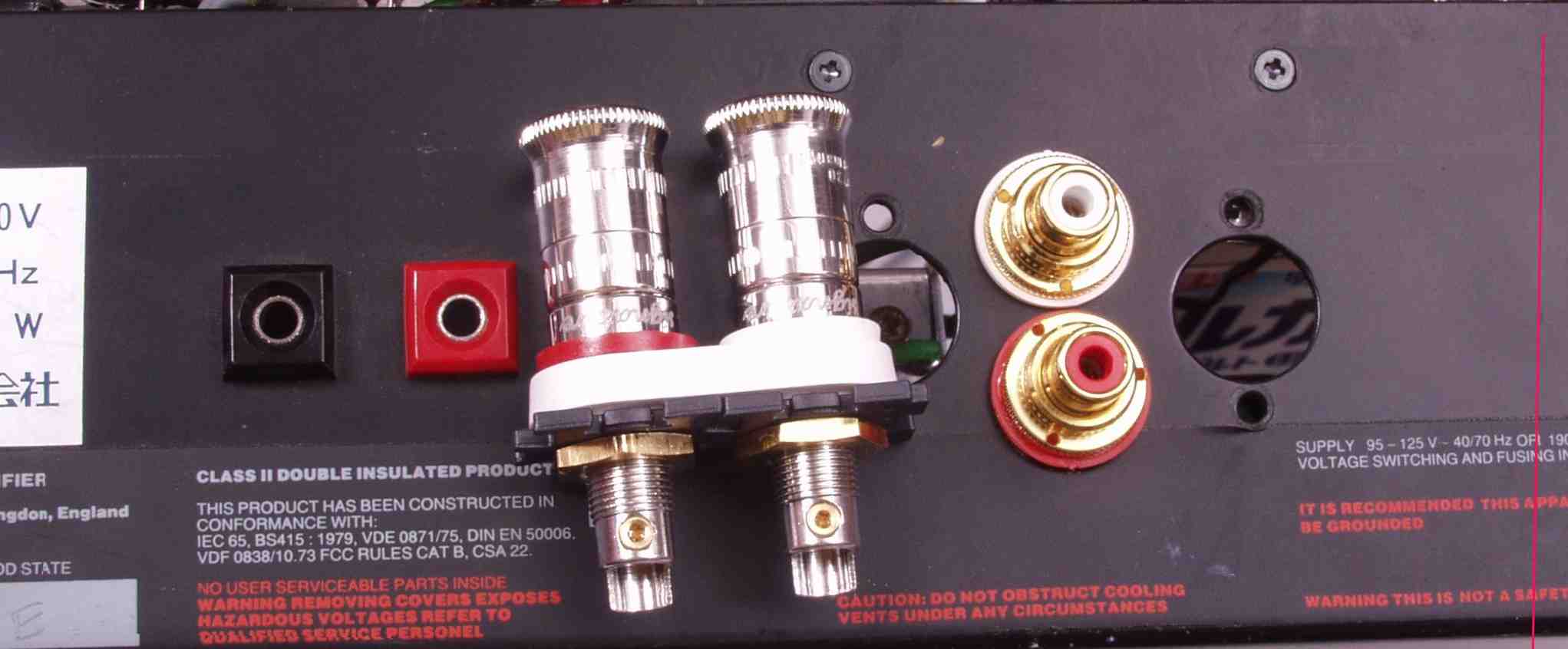

Ａ−４．点検中　ＷＢＴ製品が使用出来る（定価で工賃込み）

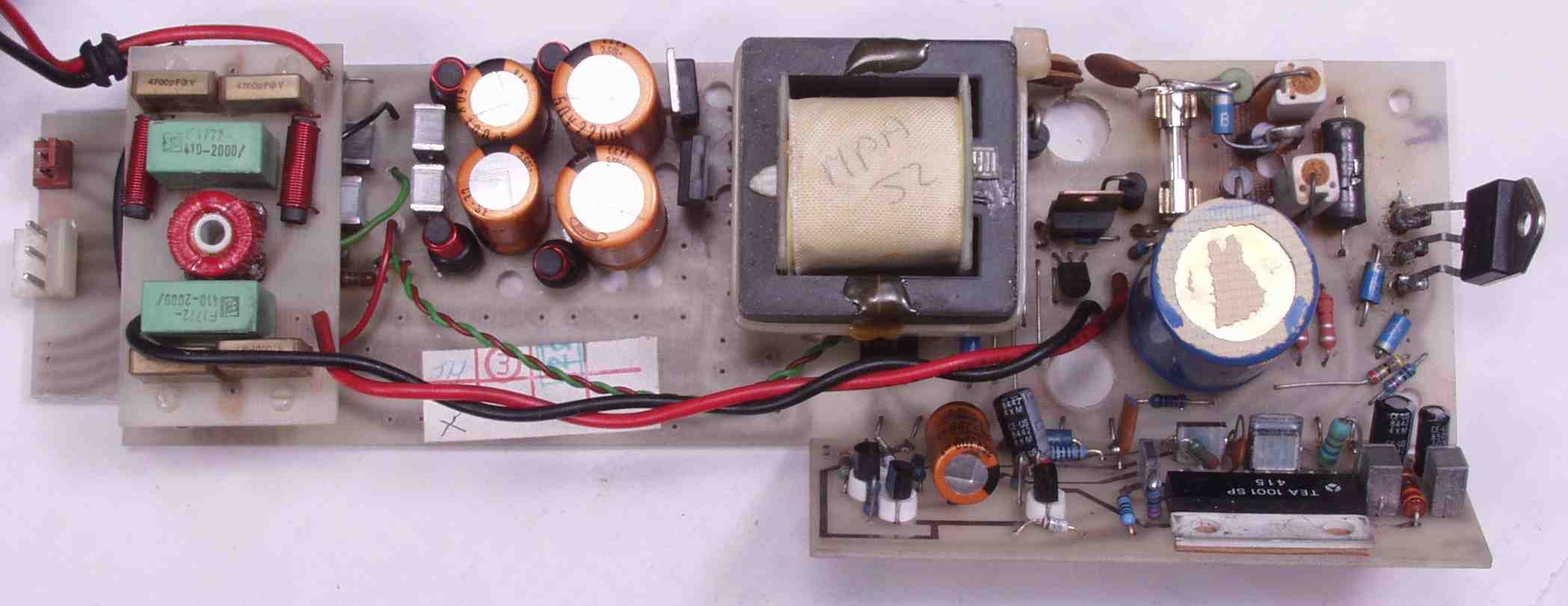

Ｃ．修理状況 Ｃ−１Ａ．修理前　Ｒ電源基板

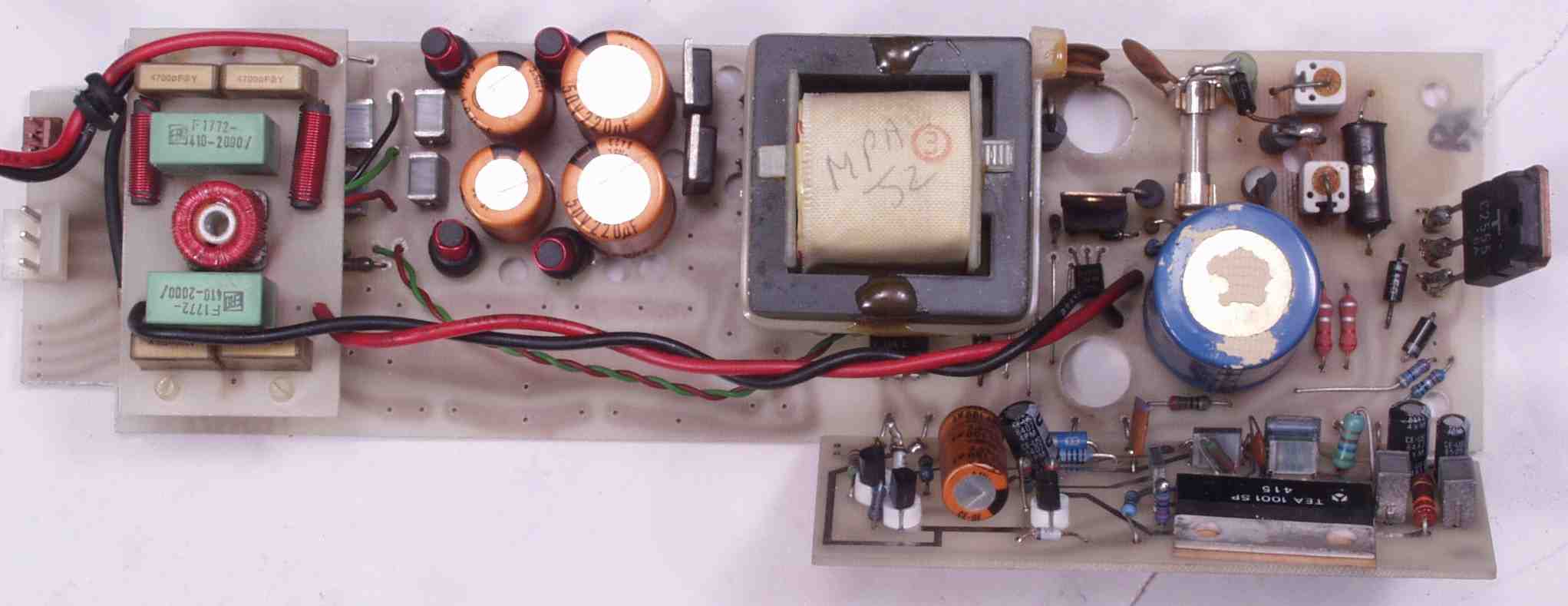

Ｃ−１Ｂ．修理後　Ｒ電源基板　ＴＲ（トランジスター）１個交換

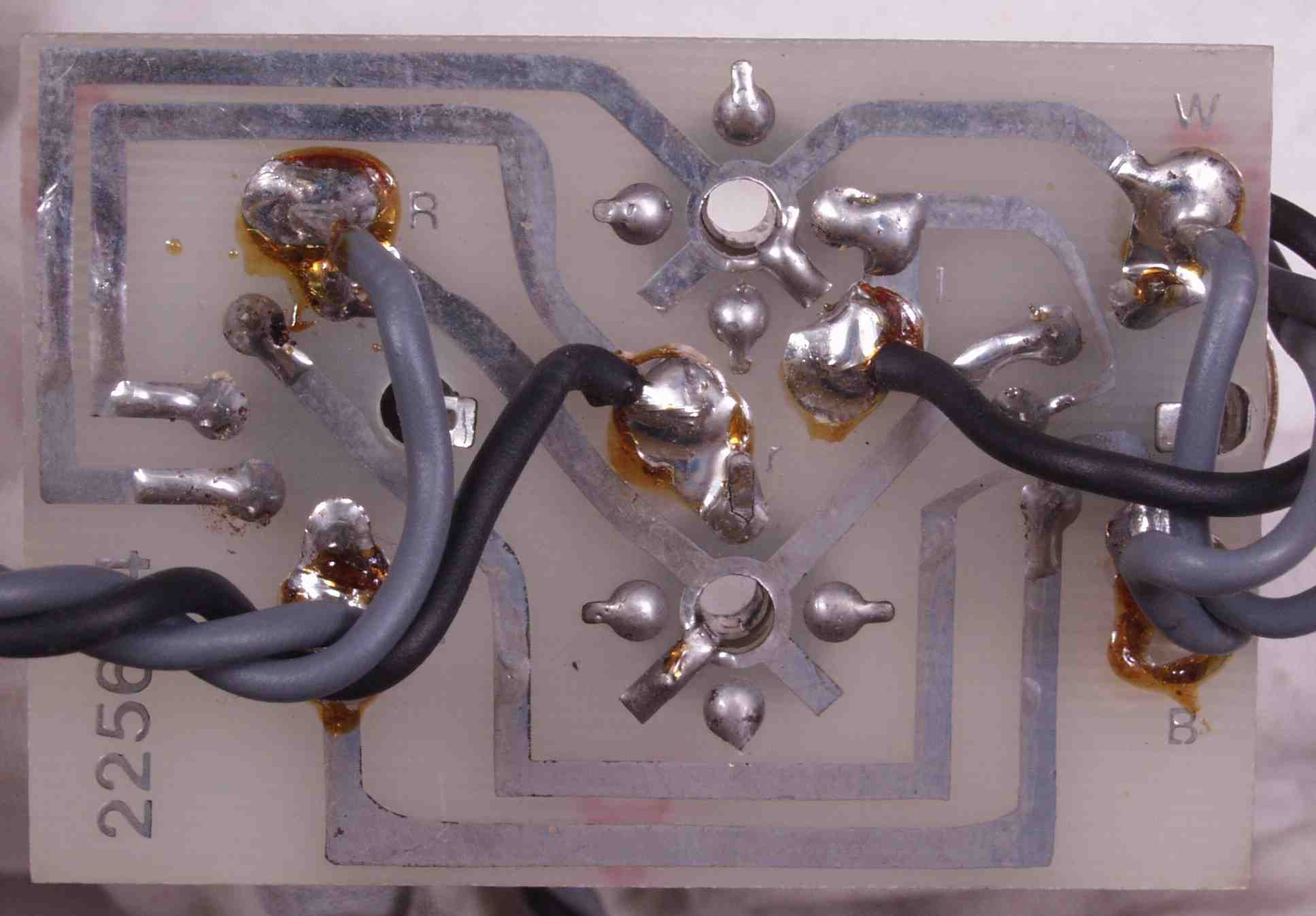

Ｃ−１Ｃ．修理前　Ｒ電源基板裏

Ｃ−１Ｄ．修理（半田補正）後　Ｒ電源基板裏

Ｃ−１Ｅ．完成Ｒ電源基板裏　洗浄後

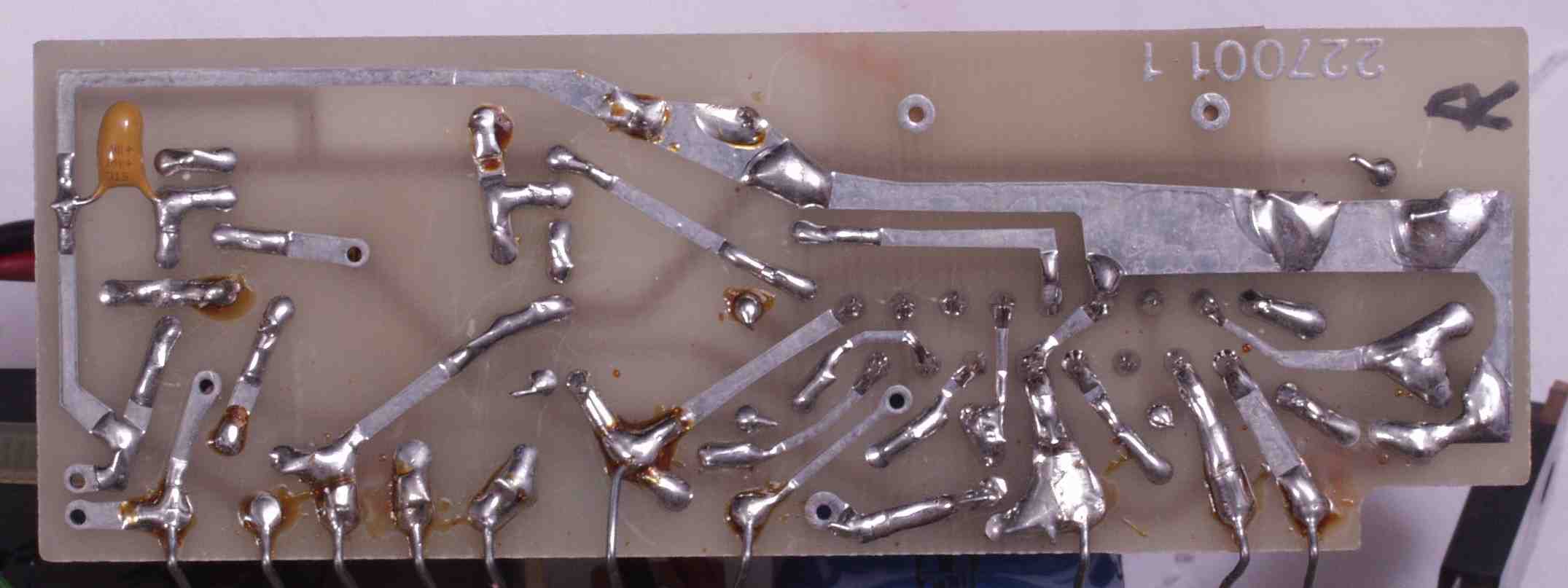

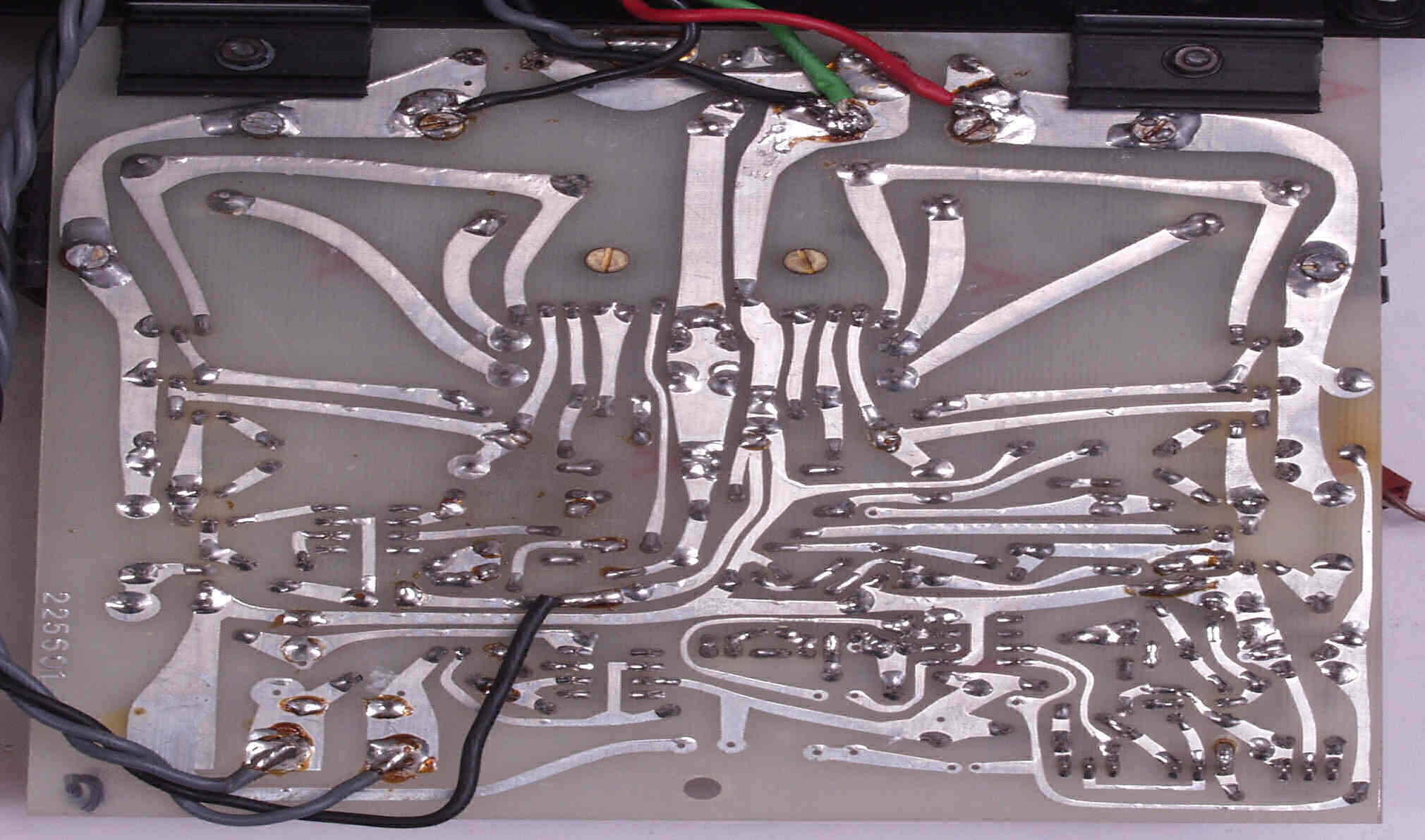

Ｃ−１Ｆ．修理前　Ｒ電源基板２裏

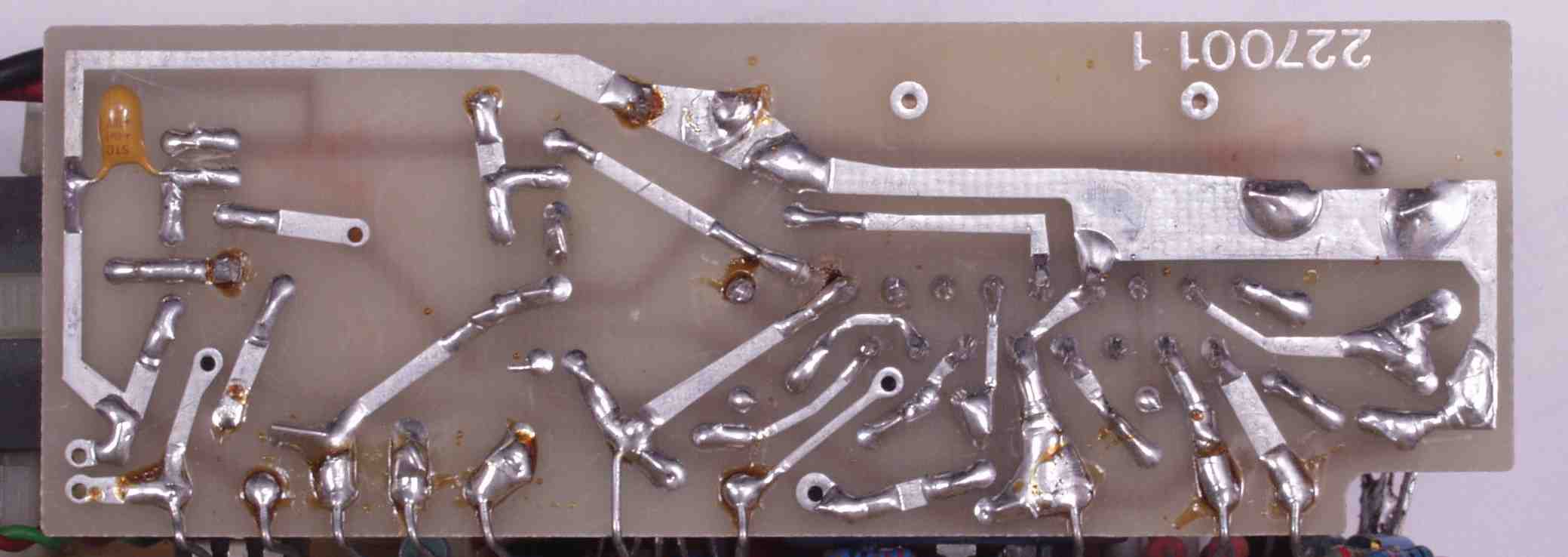

Ｃ−１Ｇ．修理（半田補正）後　Ｒ電源基板２裏

Ｃ−１Ｈ．完成Ｒ電源基板２裏　洗浄後

Ｃ−２Ａ．修理前　Ｌ電源基盤

Ｃ−２Ｂ．修理後　Ｌ電源基盤　ＴＲ（トランジスター）１個、ダイオード１個交換

Ｃ−２Ｃ．修理前　Ｌ電源基盤裏

Ｃ−２Ｄ．修理後　Ｌ電源基盤裏

Ｃ−２Ｅ．完成Ｌ電源基盤裏　洗浄後

Ｃ−２Ｆ．修理前　Ｌ電源基板２裏

Ｃ−２Ｇ．修理（半田補正）後　Ｌ電源基板２裏

Ｃ−２Ｈ．完成Ｌ電源基板２裏　洗浄後

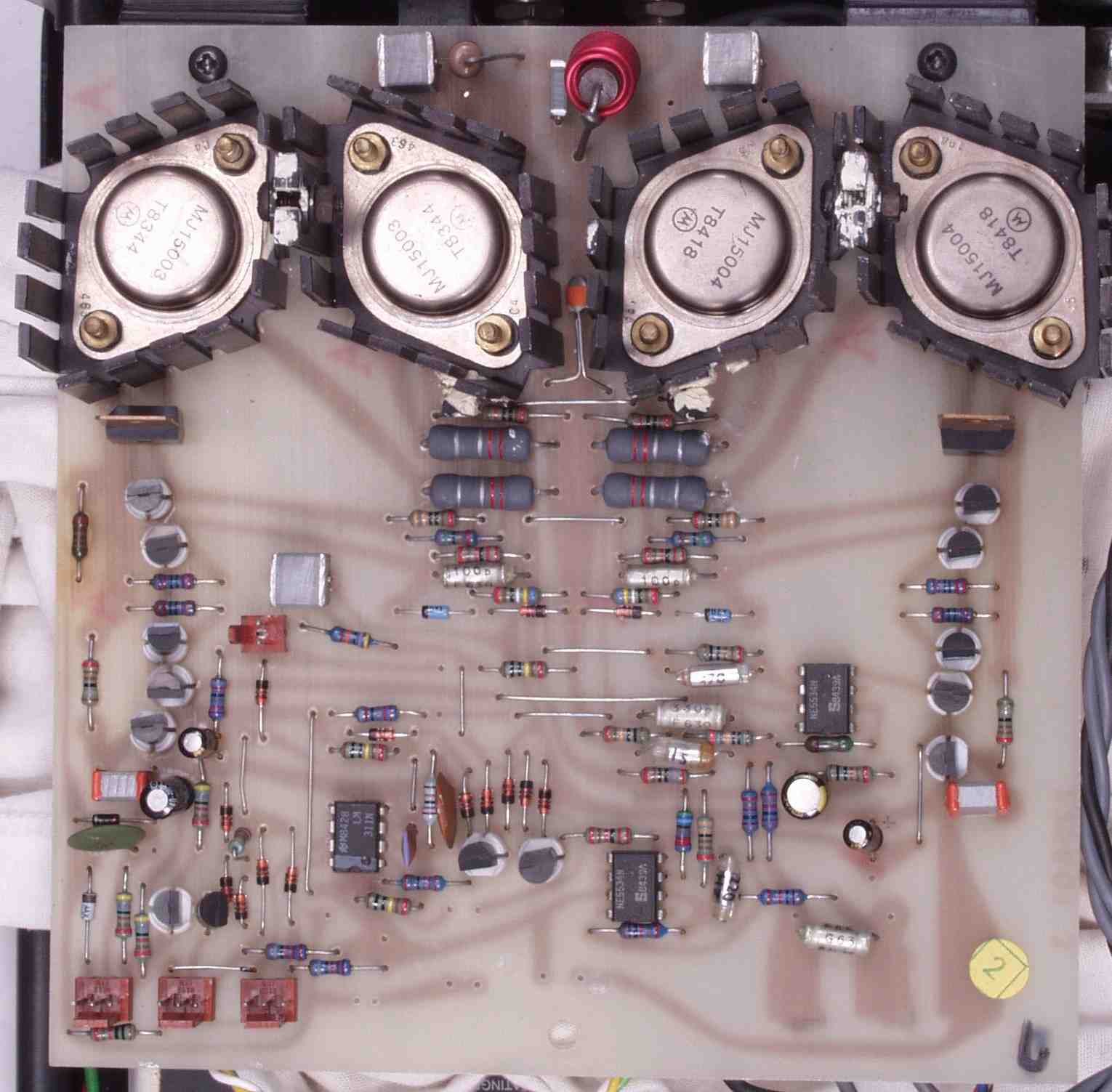

Ｃ−３Ａ．修理前　Ｒ−ＡＭＰ基板

Ｃ−３Ｂ．修理後　Ｒ−ＡＭＰ基板　電解コンデンサー３個、ＯＰ−ＡＭＰ２個交換、フイルムコンデンサー２個追加

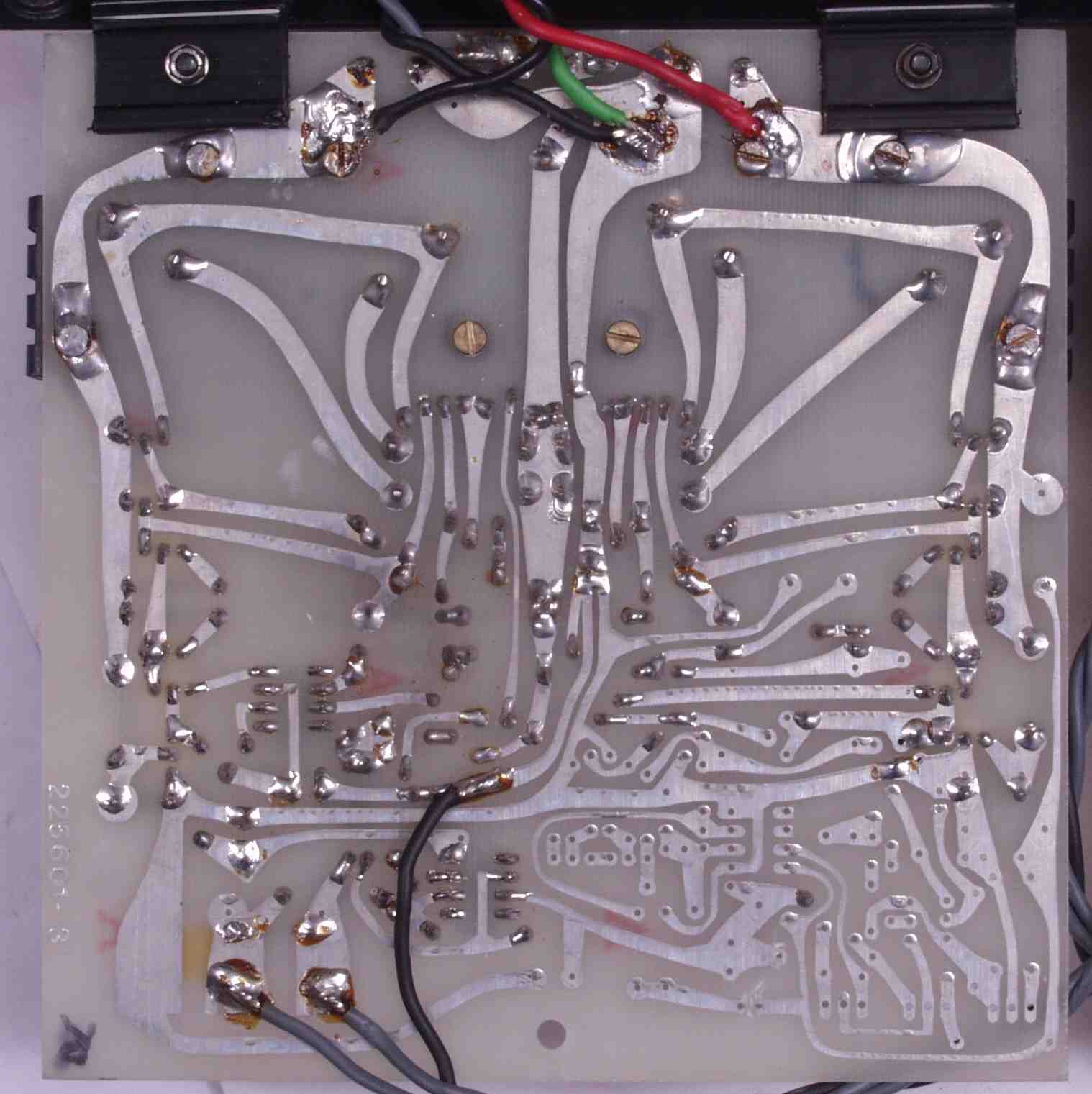

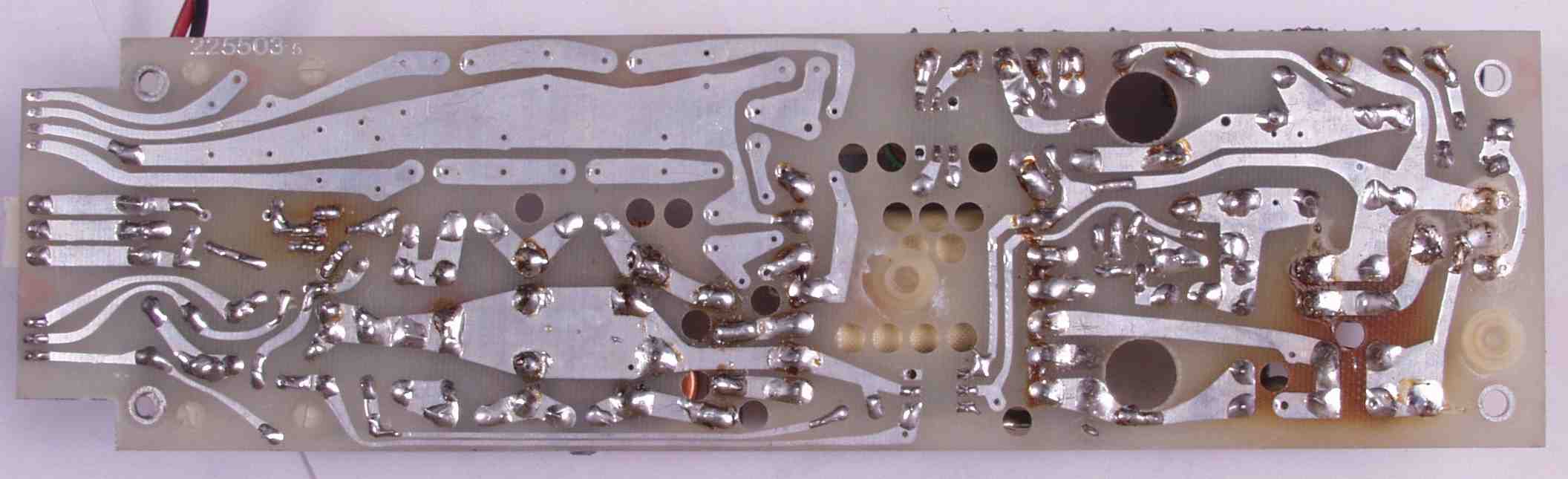

Ｃ−３Ｃ．修理前　Ｒ−ＡＭＰ基板裏

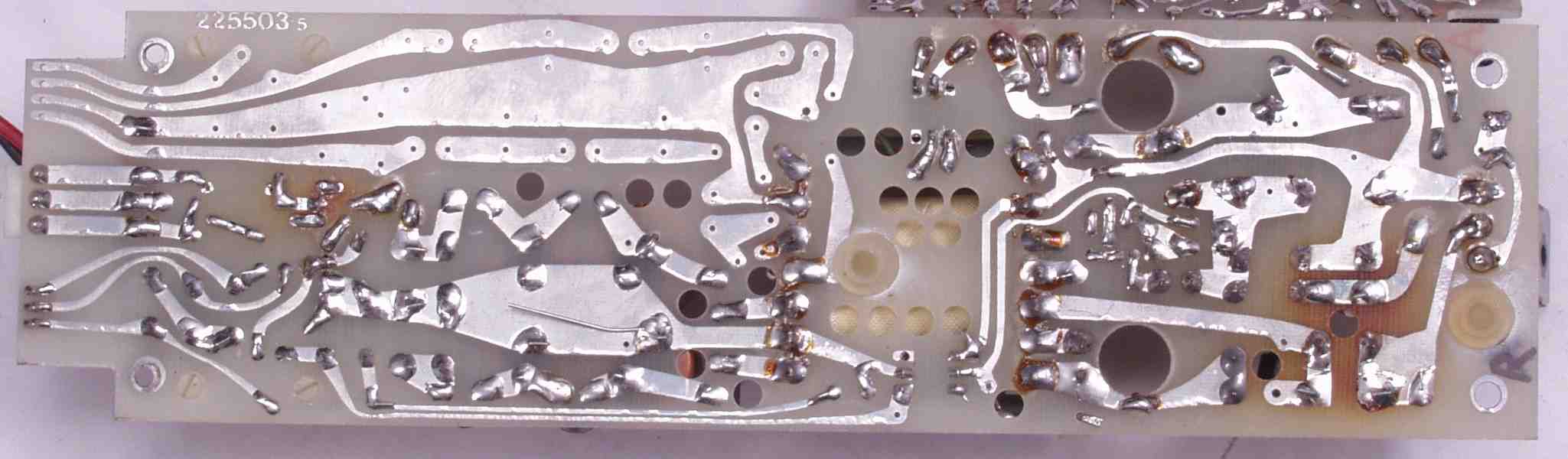

Ｃ−３Ｄ．修理（半田補正）後　Ｒ−ＡＭＰ基板裏

Ｃ−３Ｅ．完成Ｒ−ＡＭＰ基板裏　洗浄後

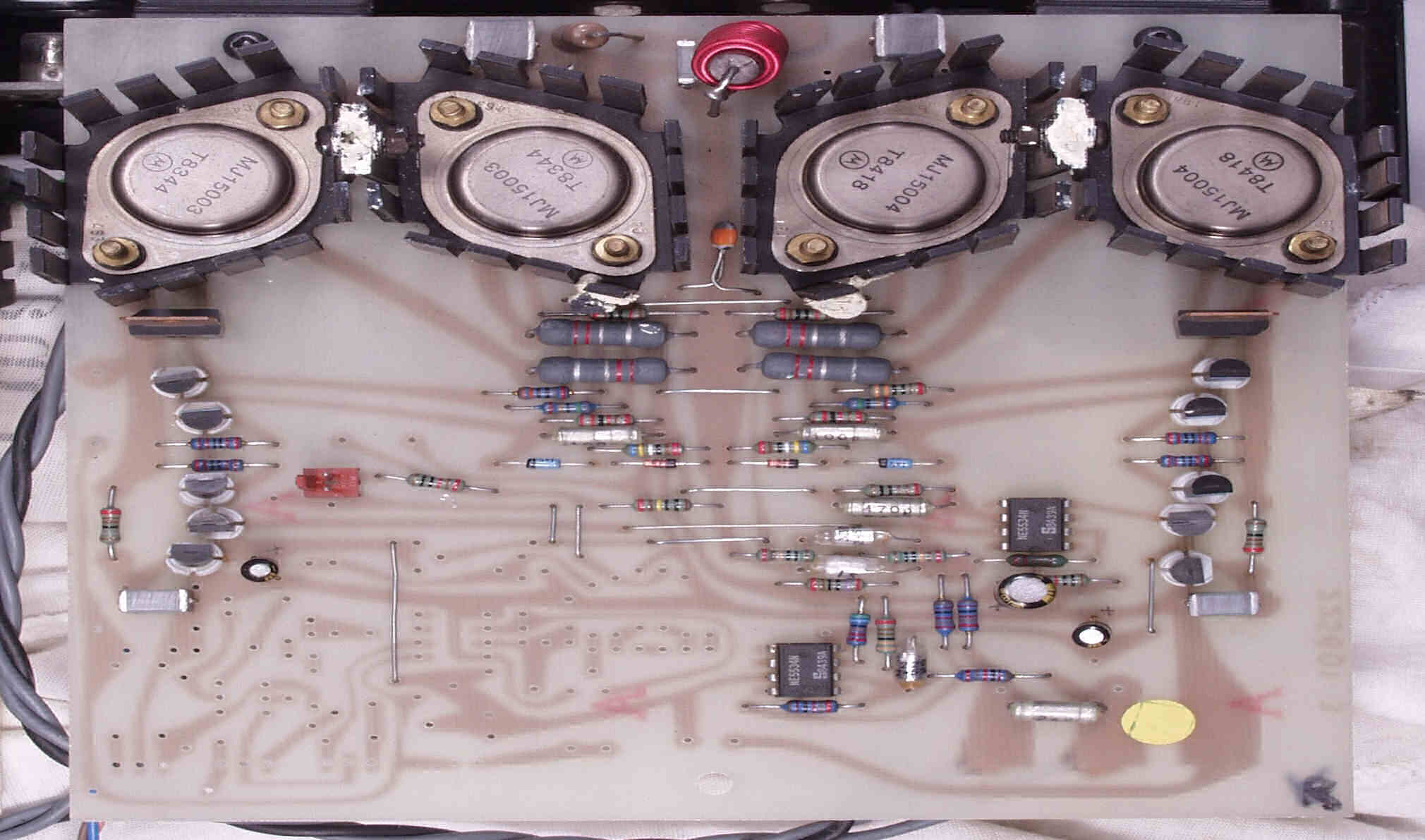

Ｃ−４Ａ．修理前　Ｒ−ＡＭＰ基板

Ｃ−４Ｂ．修理後　Ｒ−ＡＭＰ基板　電解コンデンサー４個、ＯＰ−ＡＭＰ２個交換、フイルムコンデンサー２個追加

Ｃ−４Ｃ．修理前　Ｒ−ＡＭＰ基板裏

Ｃ−４Ｄ．修理（半田補正）後　Ｒ−ＡＭＰ基板裏

Ｃ−４Ｅ．完成Ｒ−ＡＭＰ基板裏　洗浄後

Ｃ−８Ａ．修理前　入力基板

Ｃ−８Ｂ．修理後　入力基板

Ｃ−７Ａ．交換部品

Ｃ−８Ｃ．修理前下から見る

Ｃ−８Ｄ．修理後下から見る

Ｃ−９Ａ．完成　綺麗なお尻で帰ります

Ｃ−９Ｂ．完成

Ｅ．調整・測定 Ｅ−１．出力／歪み率測定・調整

Ｅ−２Ａ．出力電圧１Ｖ　歪み率＝０．０２％　測定レンジ＝０．１％　ＡＵＸ入力　１０００ＨＺ

Ｅ−２Ｂ．出力電圧１Ｖ　歪み率＝０．０２％　測定レンジ＝０．１％　ＡＵＸ入力　４００ＨＺ

Ｅ−３Ａ．出力電圧１Ｖ　歪み率＝０．０２％　測定レンジ＝０．１％　ＭＭ入力　１０００ＨＺ

Ｅ−３Ｂ．出力電圧１Ｖ　歪み率＝０．０２％　測定レンジ＝０．１％　ＭＭ入力　４００ＨＺ

ＥＥ−３．完成　　２４時間エ−ジング中　右は対象的に物量を投入したＣＡ−３０００
