ＰＲＡ−２０００ＲＧ．２台目修理記録

２０１８／１２／１１到着　　２０１９／１／２完成

Ａ．　修理前の状況 ＨＭＡ9500�Uとペアで使用していたＰＲＡ2000ＲＧの調子が悪くなってしまいました。 現象は、片チャンネル音出ない、イコライザーを操作するとミュートが掛かる。 Ｂ．　原因・現状 経年変化による劣化で歪みが多い。 修理履歴あり。 Ｃ．　修理状況 全電解コンデンサー交換。 リレー交換。 フイルムコンデンサー追加。 入出力ＲＣＡ端子交換（内ＷＢＴ−０２０１を４組使用）。 ３Pインレット取り付け。 出力キャノンコネクターを金メッキ端子製に交換。 入力キャノンコネクターを金メッキ端子製に交換。 メインＶＲを（ＥｉＺＺ社製２４ステップステレオアンプ用アッテネーター）に交換。 Ｋ．　裏パネル加工・塗装 D．　使用部品 オーディオ用電解コンデンサー　　　　　　　　　　　　７７個（ニチコン・ミューズ使用） リレー　　　　　　　　　　　　　　　　　　　　　　　　　　　　１６個。 抵抗　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個。 フイルムコンデンサー　　　　　　　　　　　　　　　　　　２個。 ３Pインレット　FURUTECH　FI-10(R) ロジウムメッキ　１個。 ＷＢＴ−０２０１　　　　　　　　　　　　　　　　　　　　　　　４組。 ＲＣＡ端子　　　　　　　　　　　　　　　　　　　　　　　　１４個。 出力キャノンコネクター NEUTRIC NC3MP-B　　　　2個。 入力キャノンコネクターNEUTRIC NC3FP-B-1　　　　2個。 ＥｉＺＺ社製２４ステップステレオアンプ用アッテネーター　　　1個。 Ｅ．　調整・測定 Ｆ．　上位測定器による　調整・測定 Ｇ．　修理費　　　　　　　１６０，０００円　　　お馴染みさん価格。 　　　　　　　　　　　　　　　　　　　　　　　　　　　オーバーホール修理。 Ｙ．　ユーザー宅の設置状況 Ｓ．　ＤＥＮＯＮ　ＰＲＡ−２０００ＲＧ　の仕様（マニアル・カタログより）

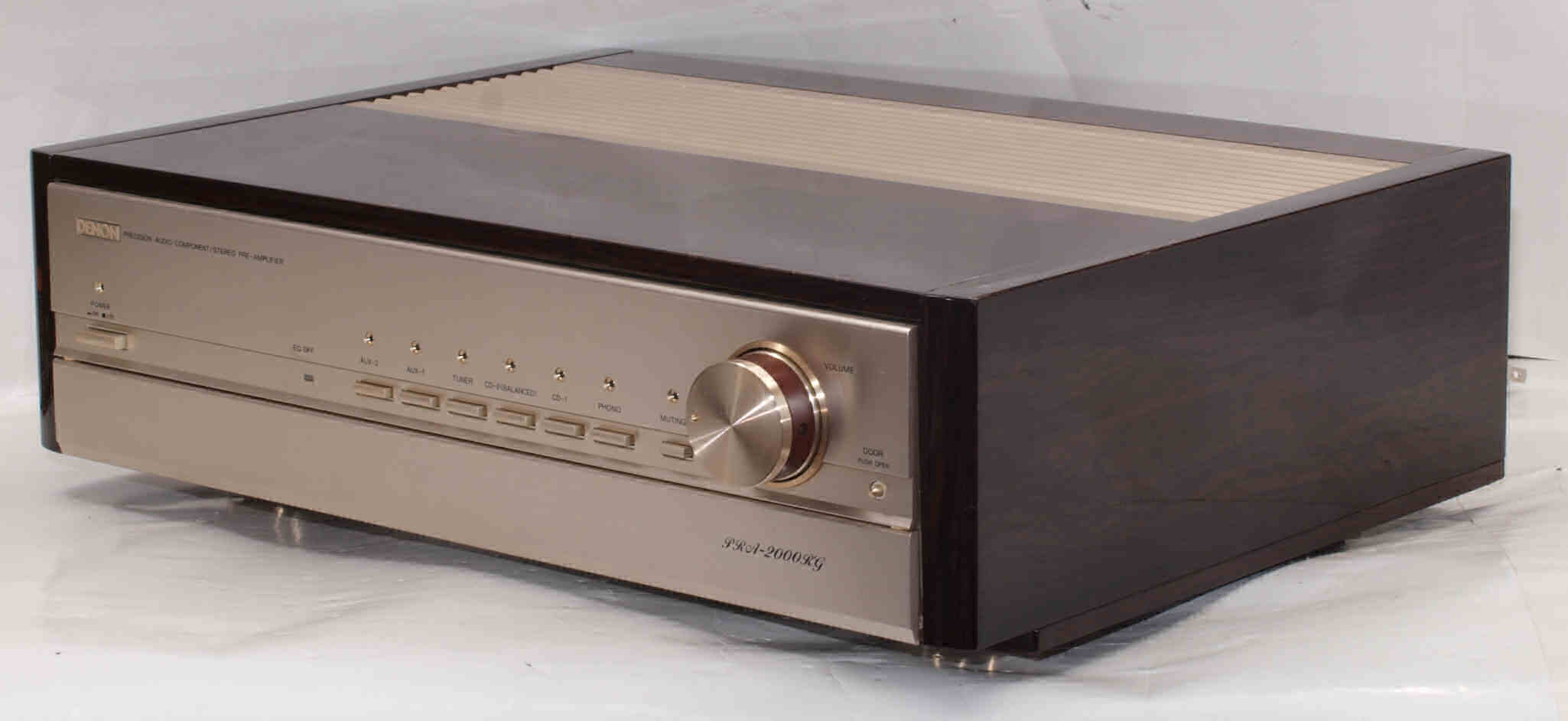

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る。

Ａ１２．　点検中　下部操作パネル蓋を開け、前から見る。

Ａ１３．　点検中　前右から見る

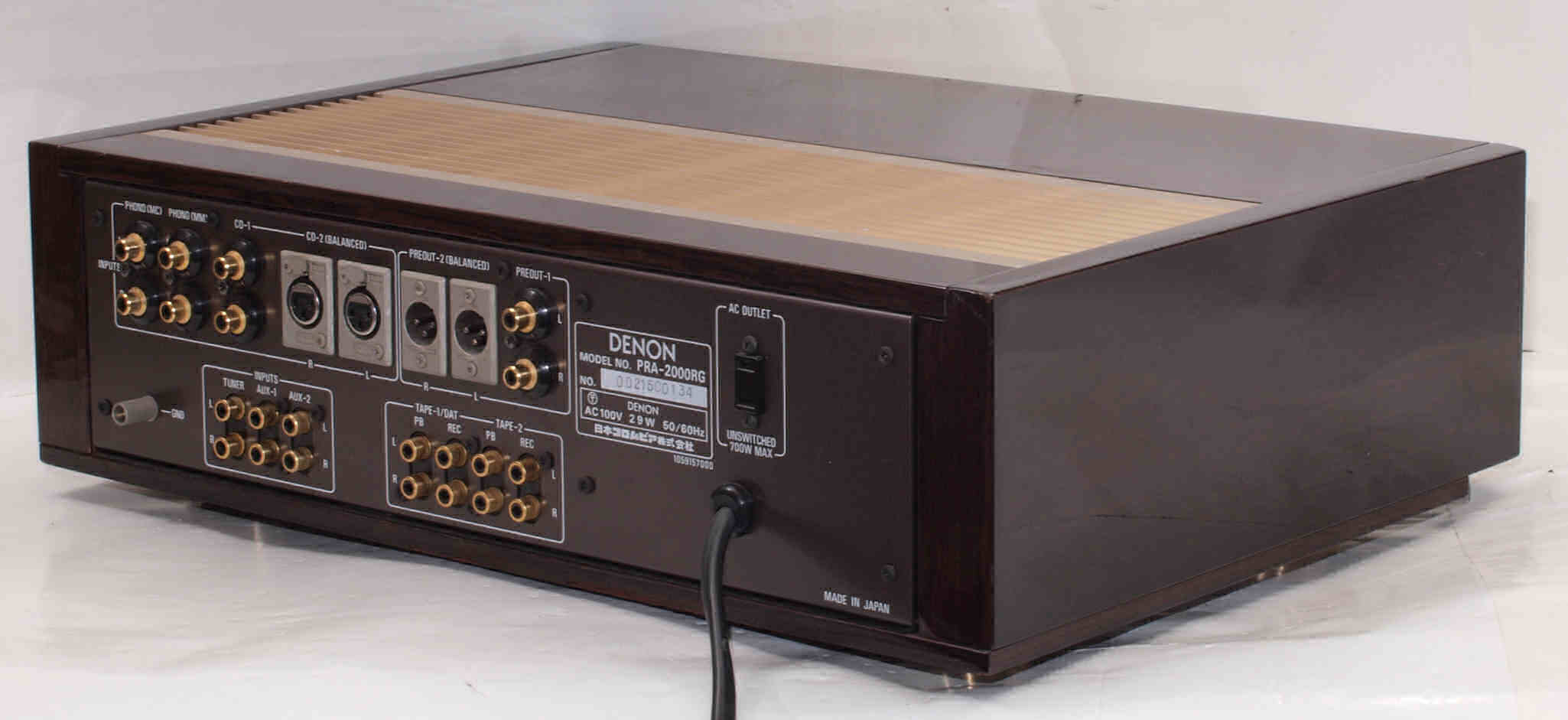

Ａ１４．　点検中　後から見る

Ａ１５．　点検中　後左から見る

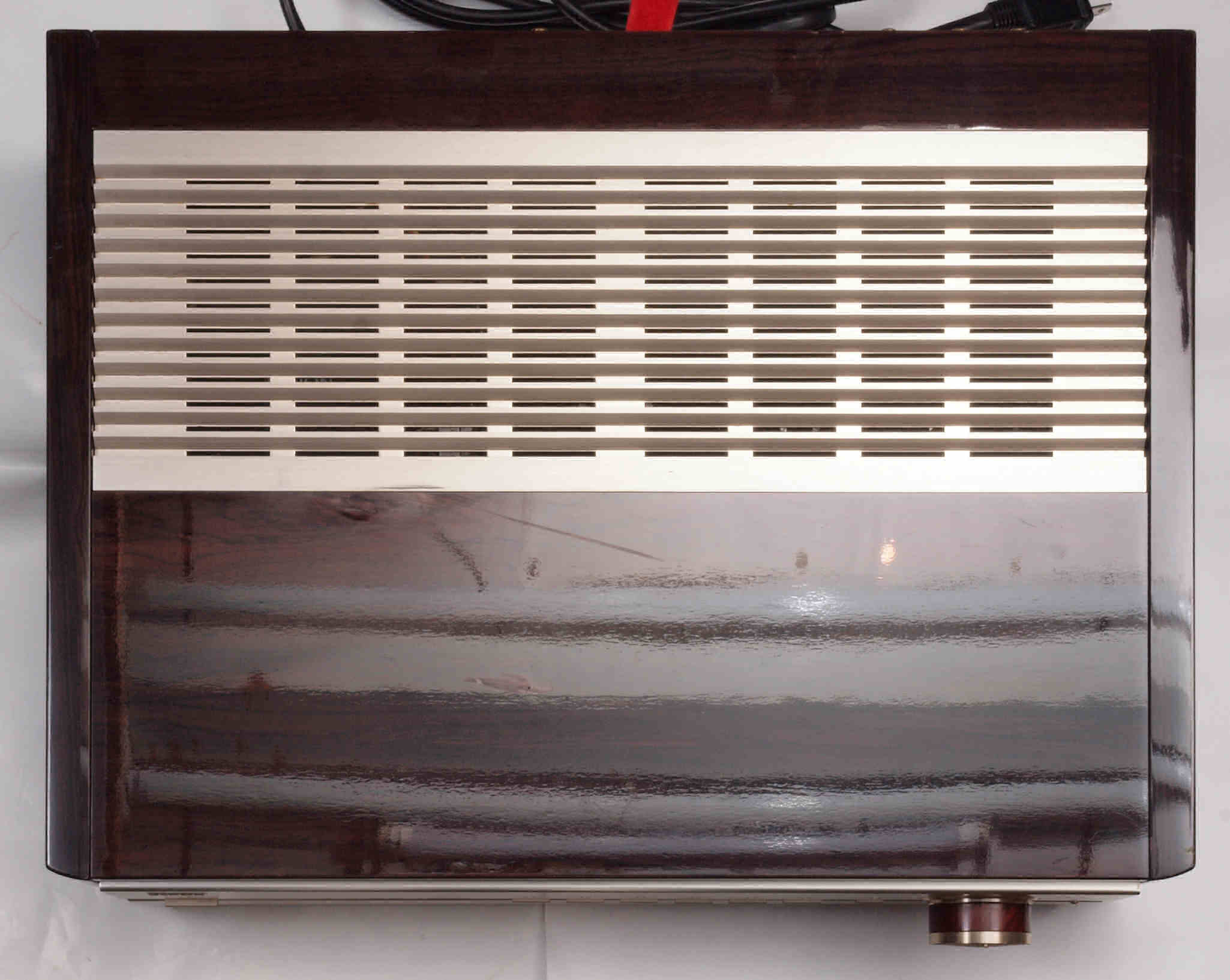

Ａ１６．　点検中　上から見る。下側（前）の部分に映り込みがあり。

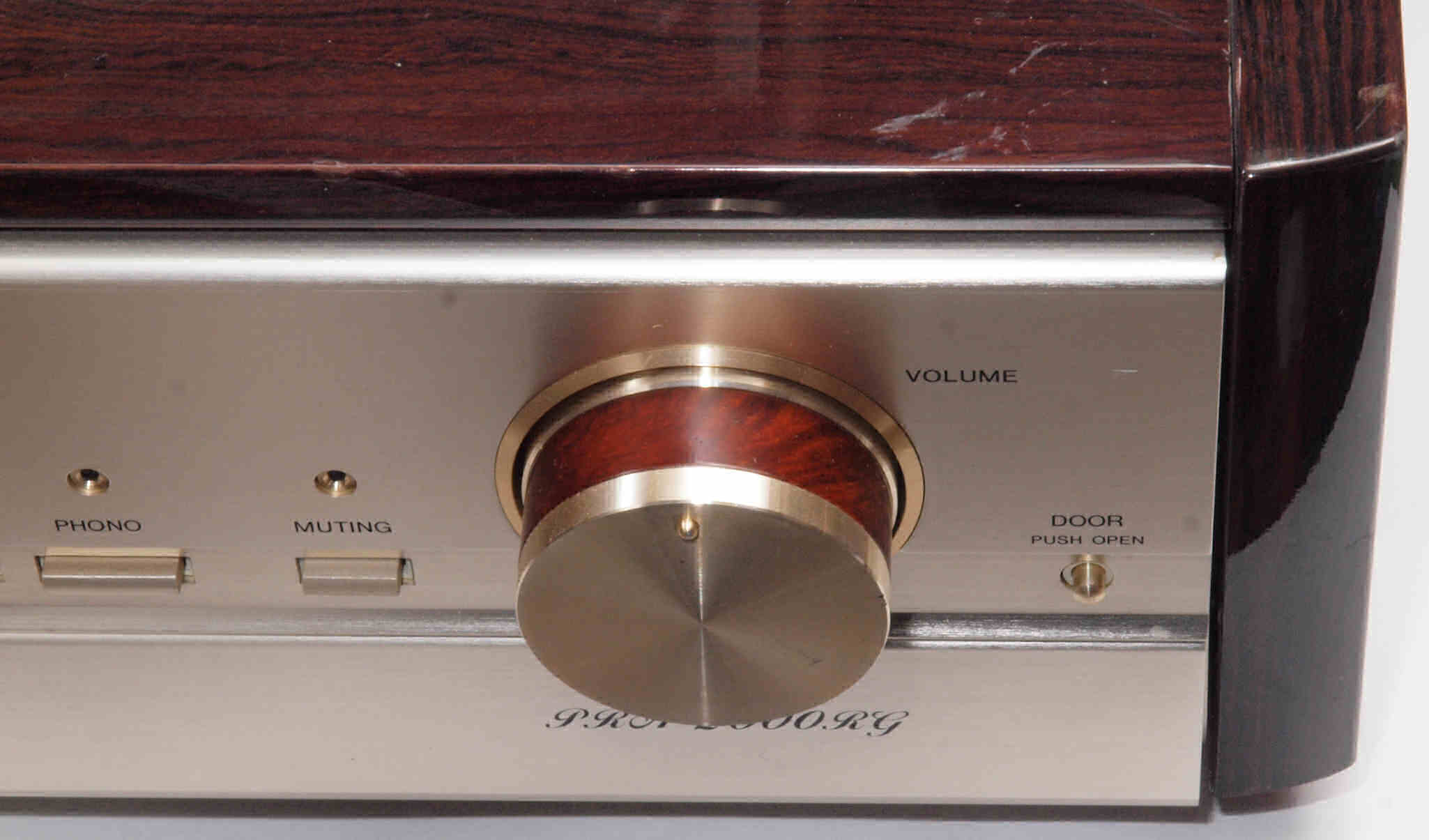

Ａ１７．　点検中　メインＶＲを見る。　中間部は木目調！

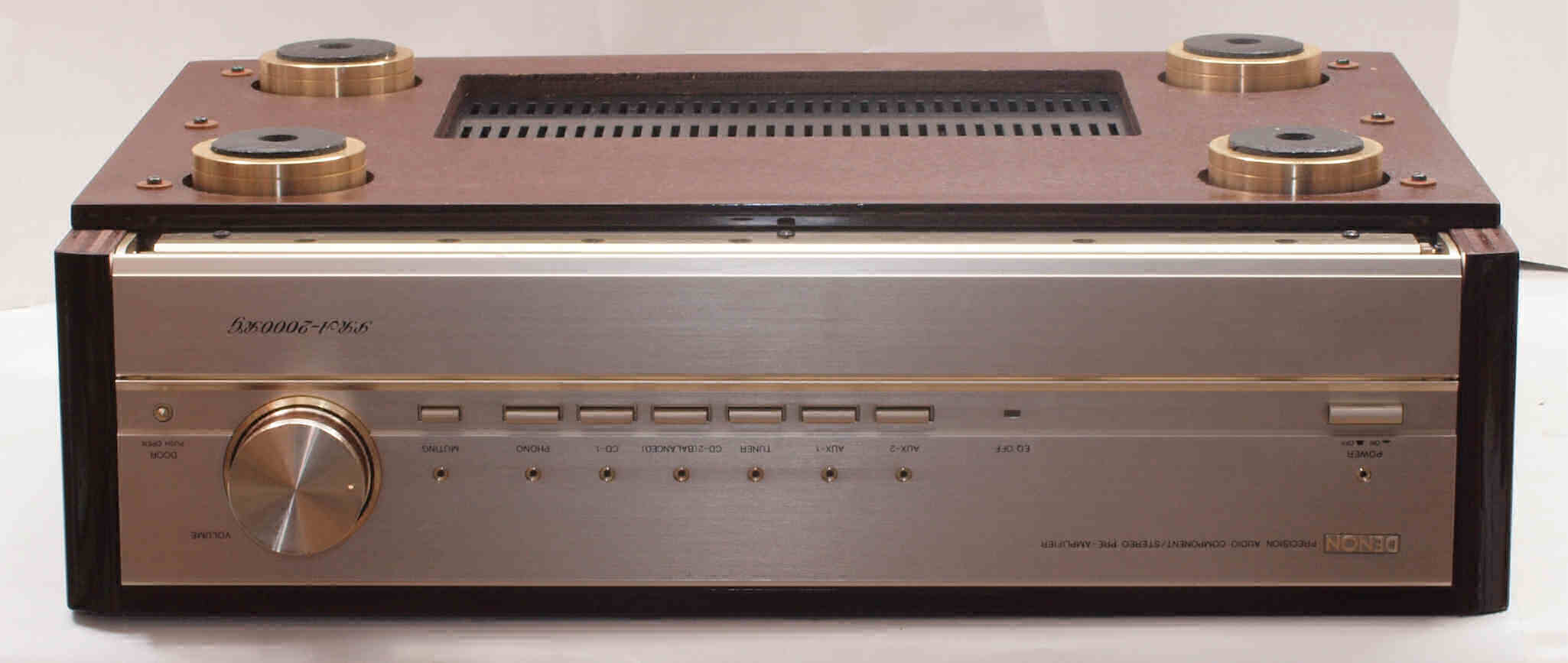

Ａ２１．　点検中　下前から見る

Ａ２２．　点検中　下左から見る

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下右から見る

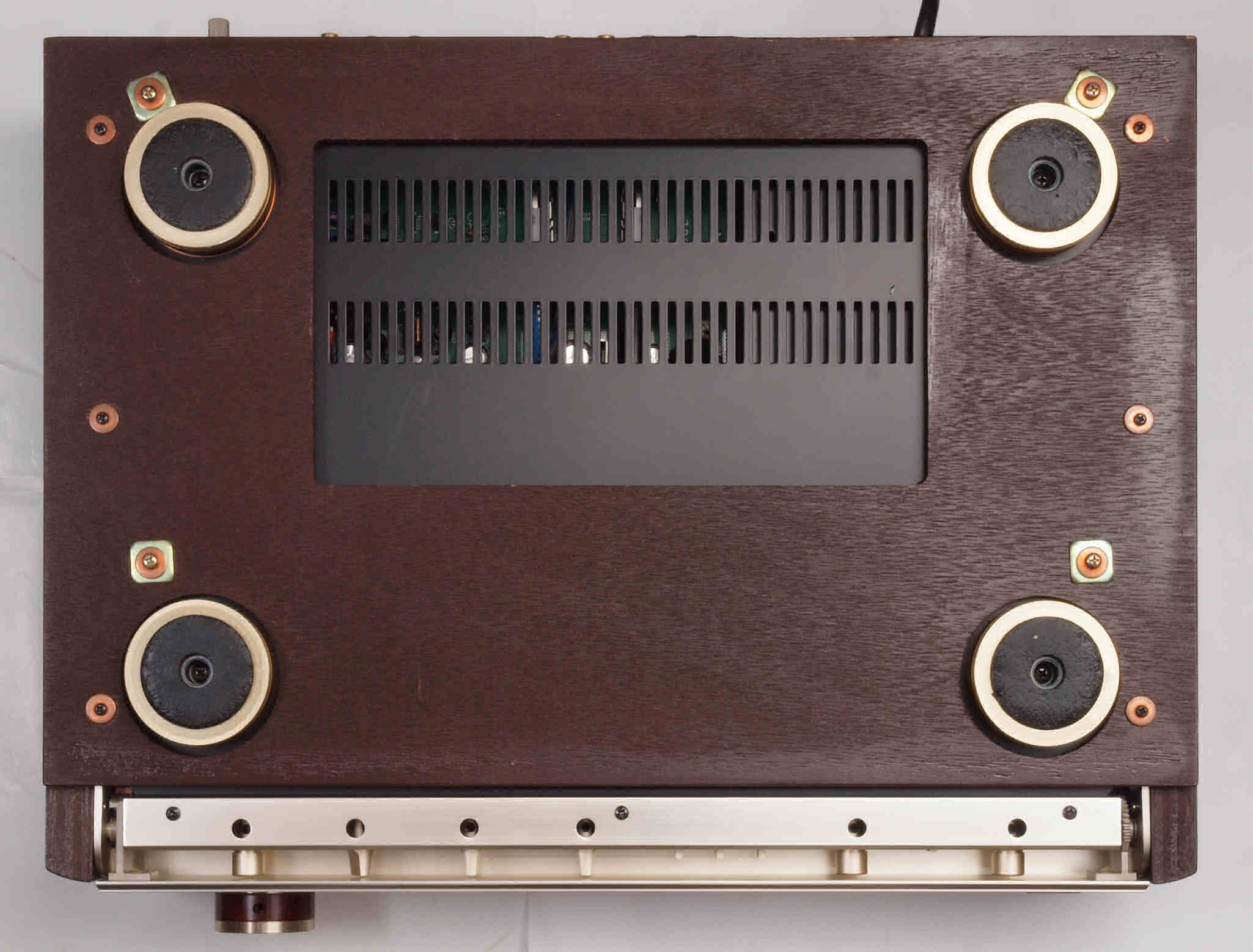

Ａ２５．　点検中　下から見る

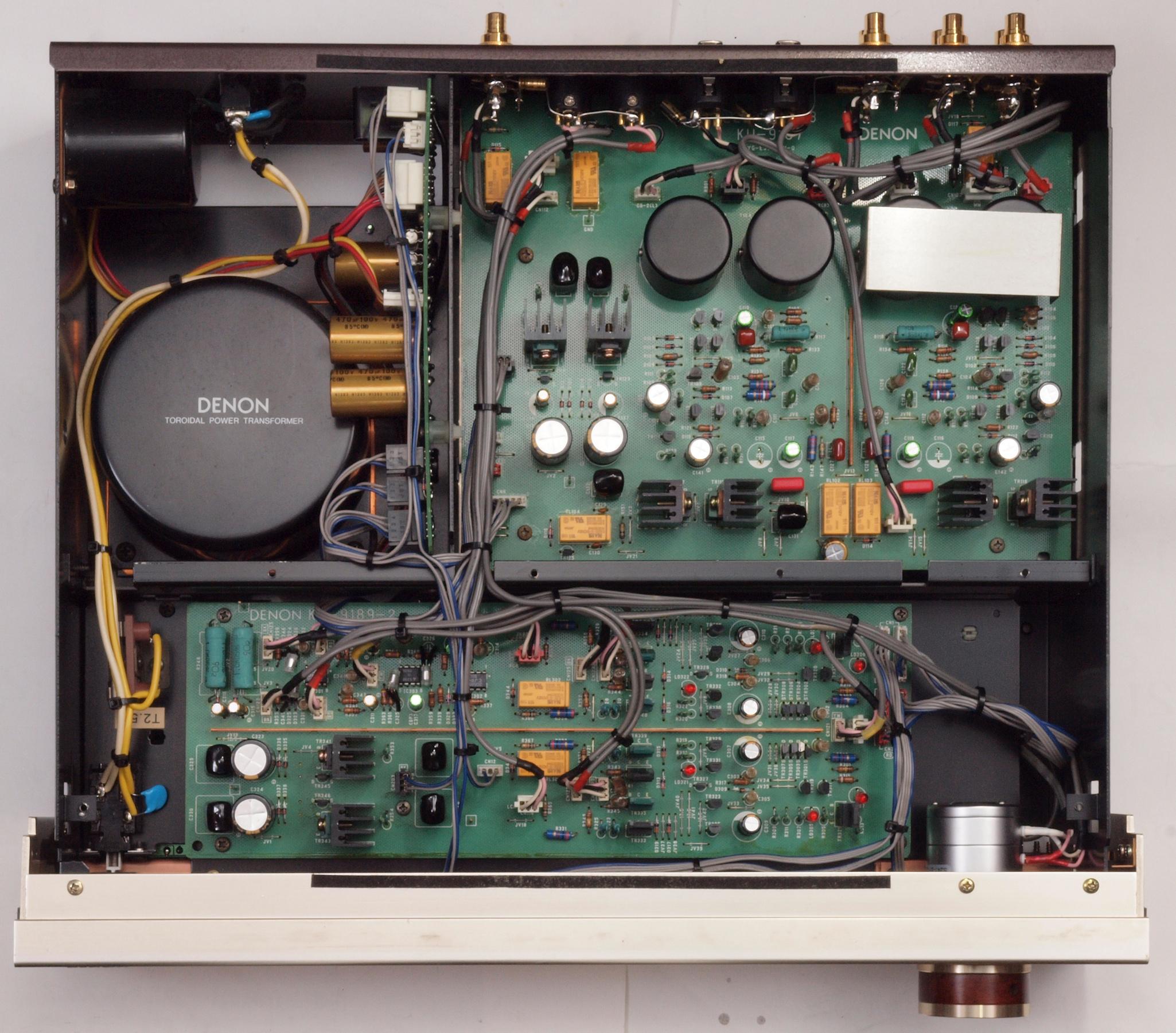

Ａ３１．　点検中　木製ケースを外し、上から見る

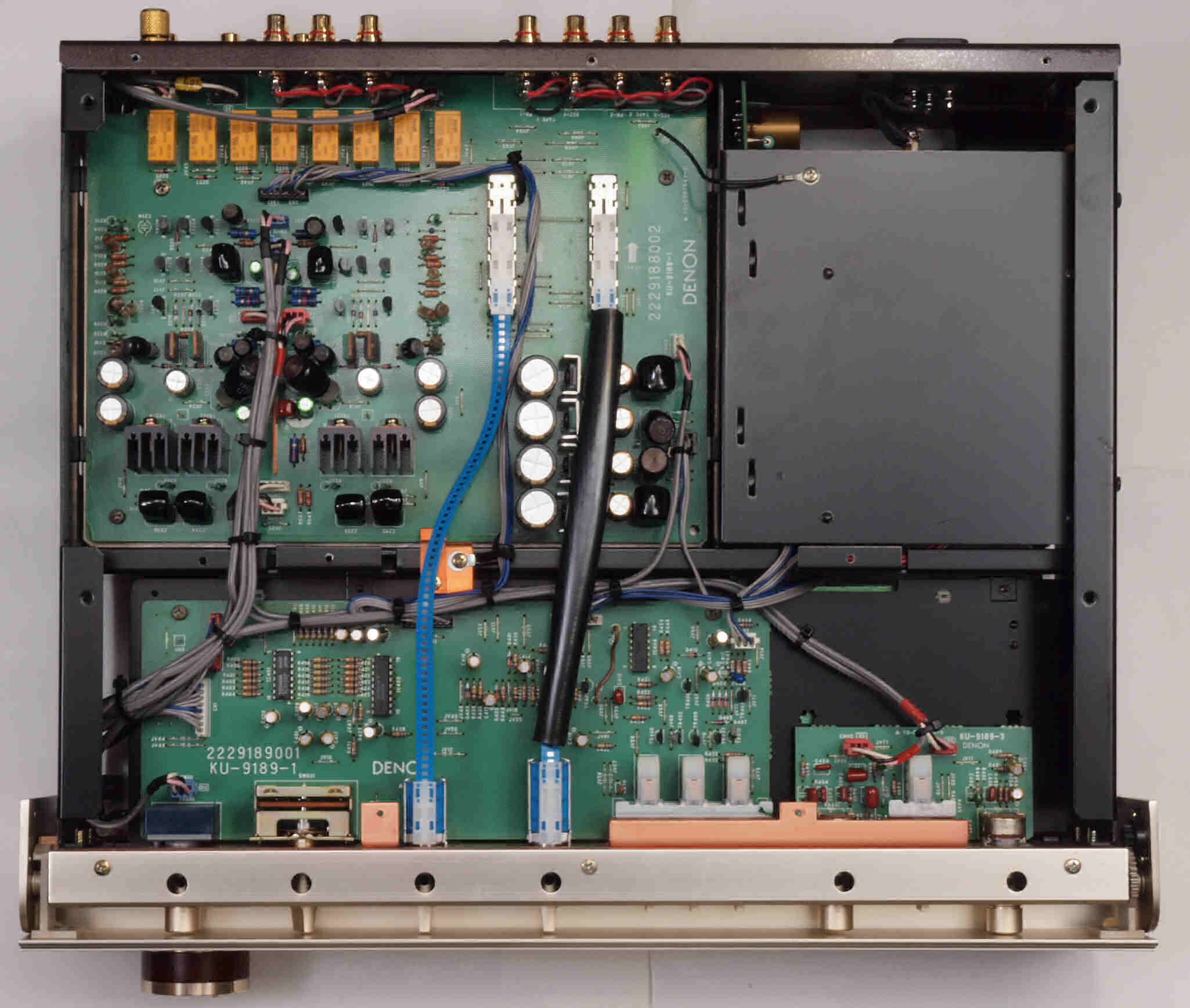

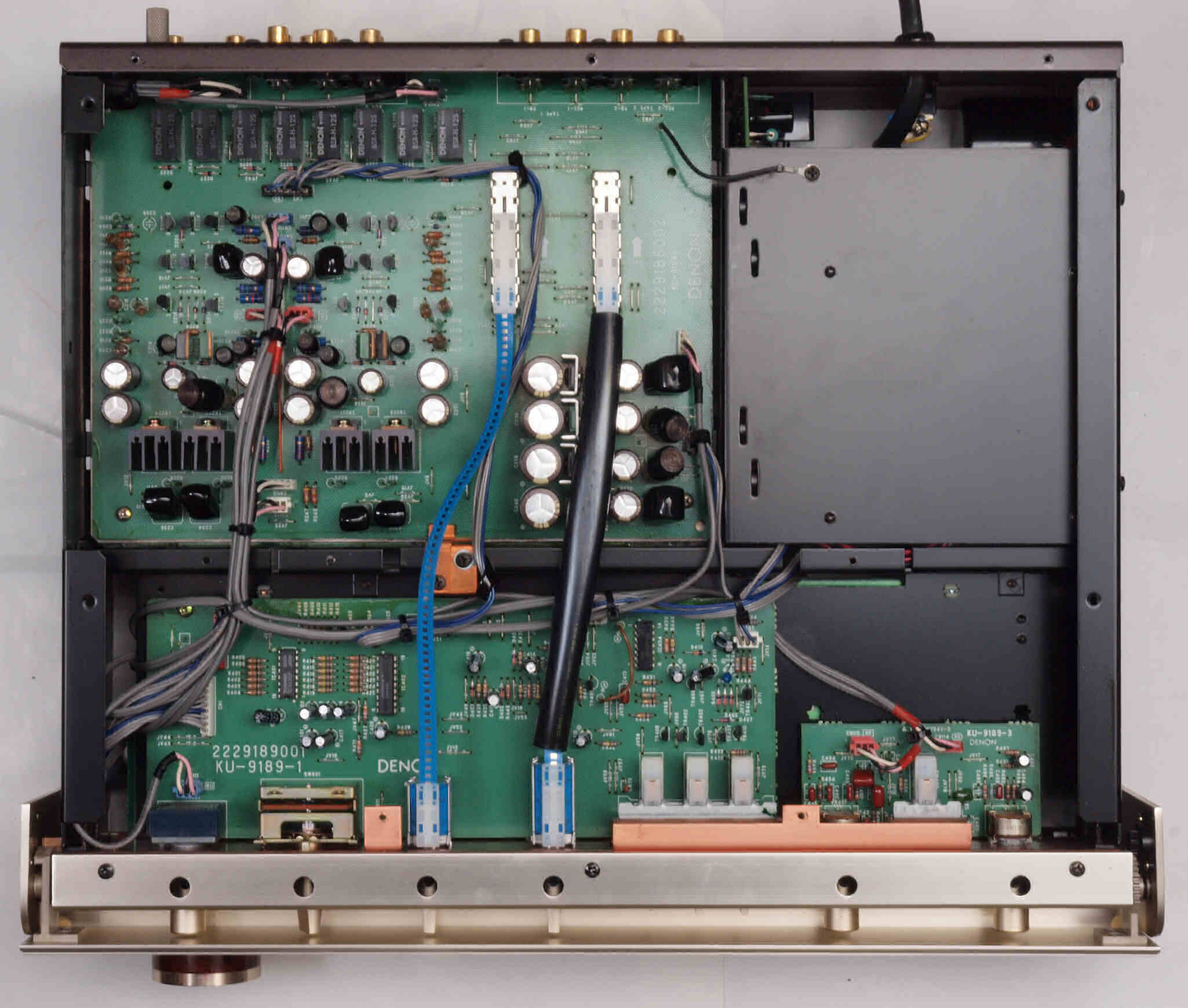

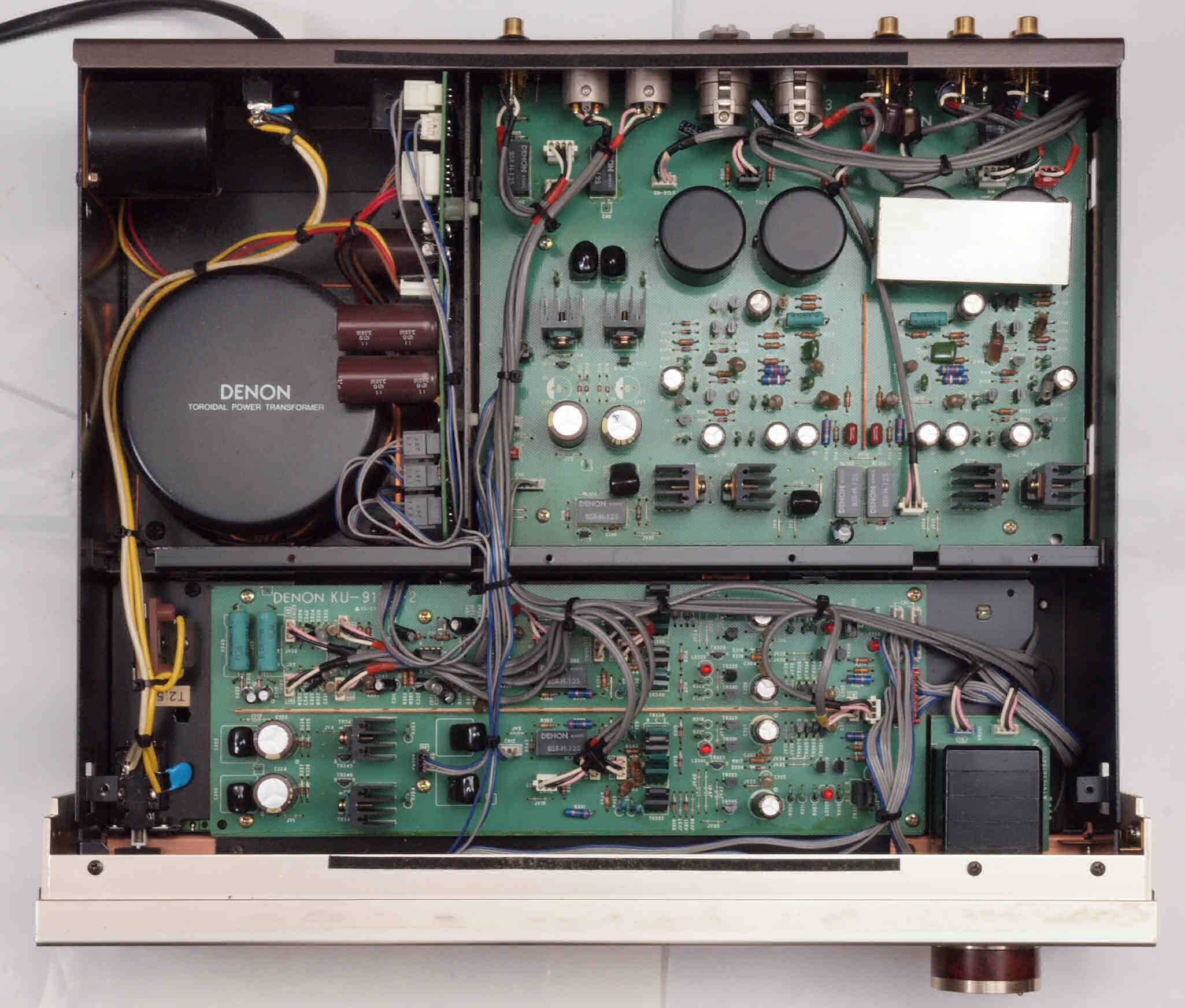

Ａ３２．　点検中　シールドを外し、上から見る

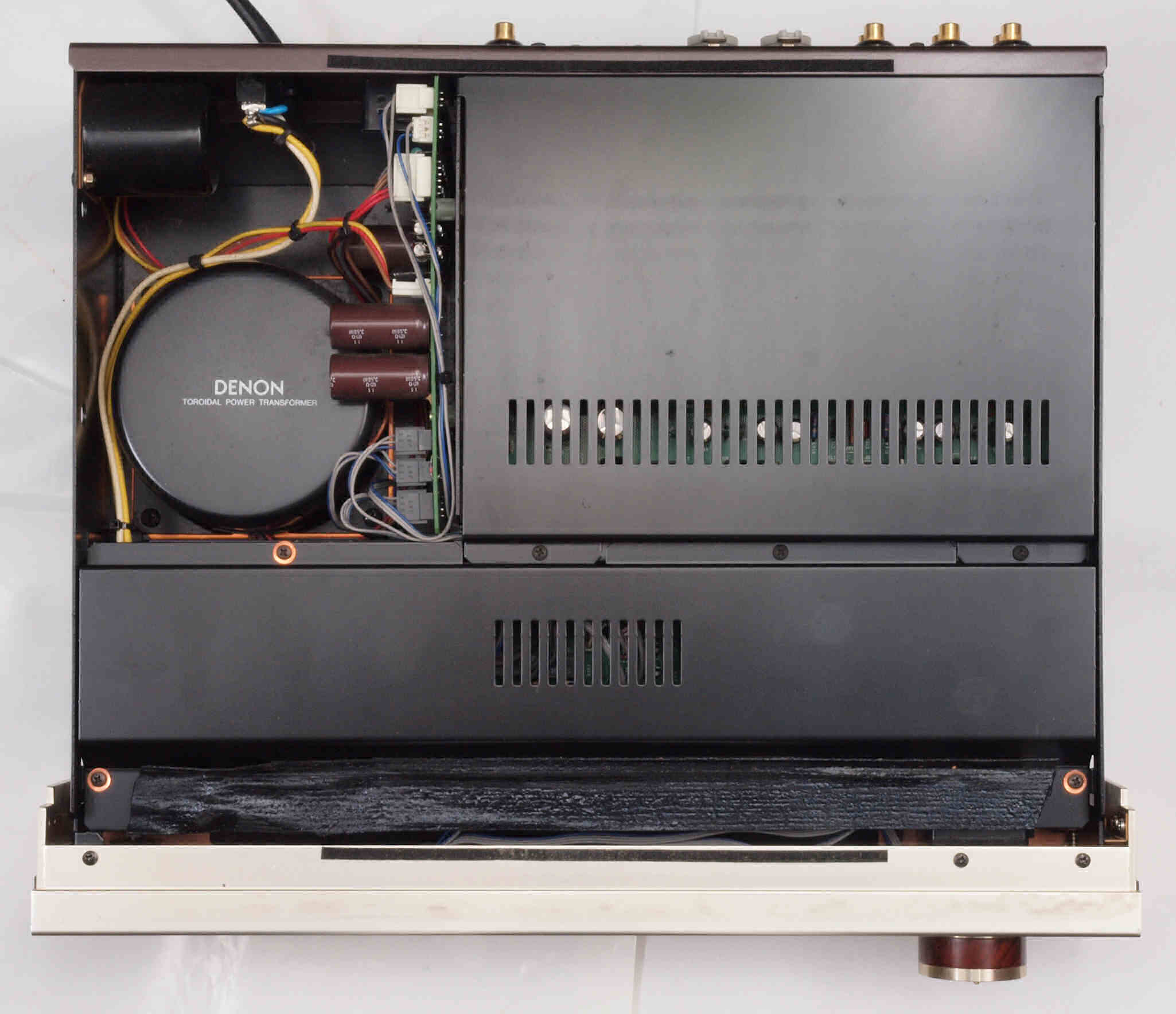

Ａ４１．　点検中　木製ケースを外し、下から見る。

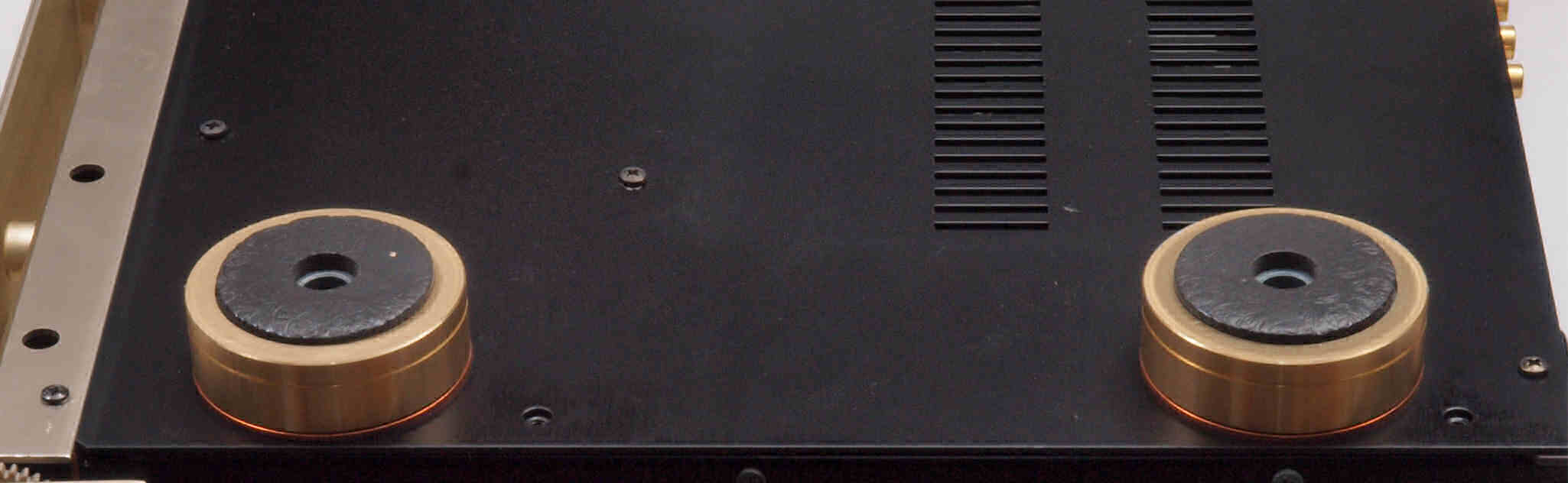

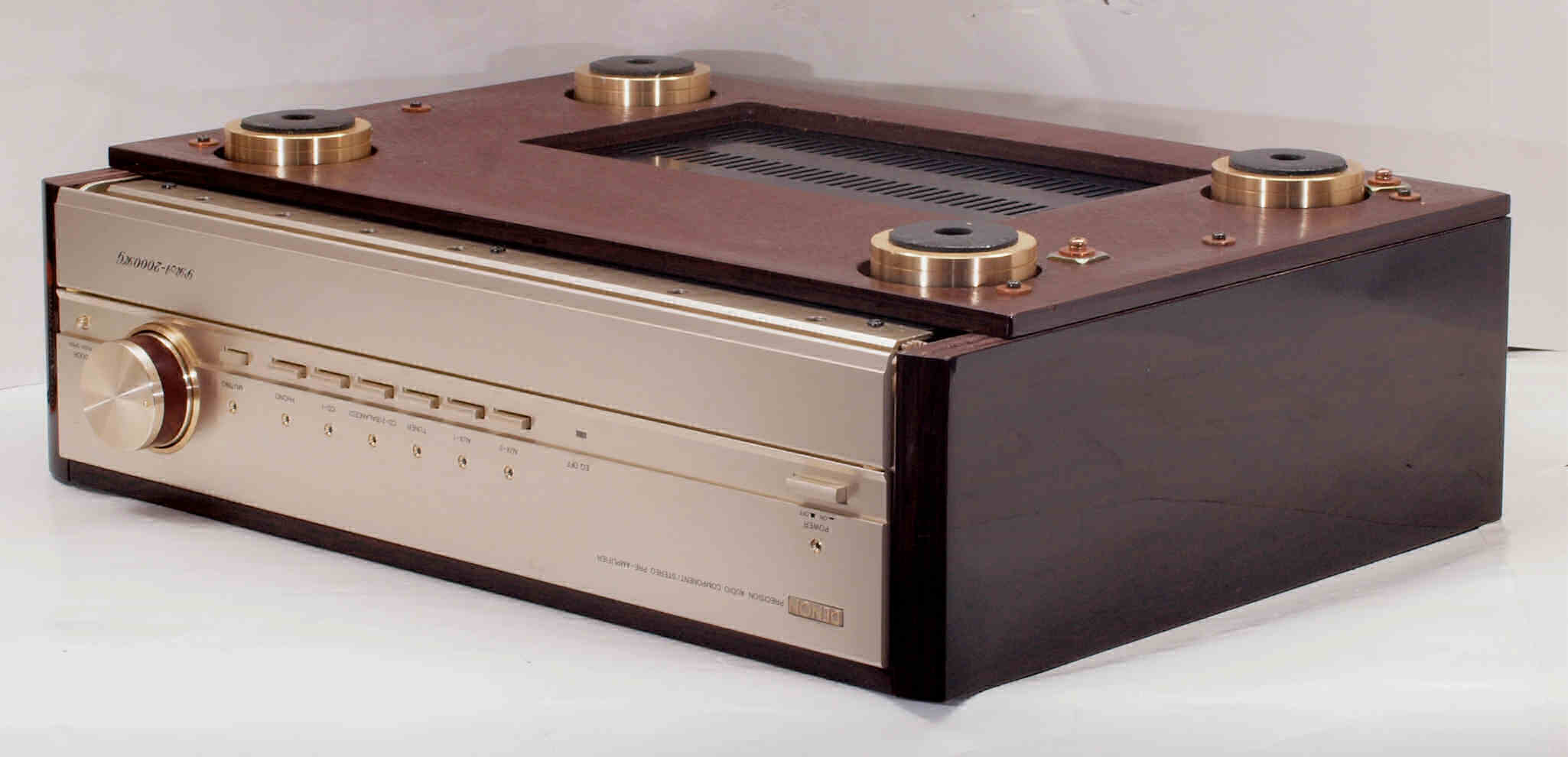

Ａ４２．　点検中　重いメインＡＭＰ用の足（インシュレター）右。　しかもシャシに直付け。

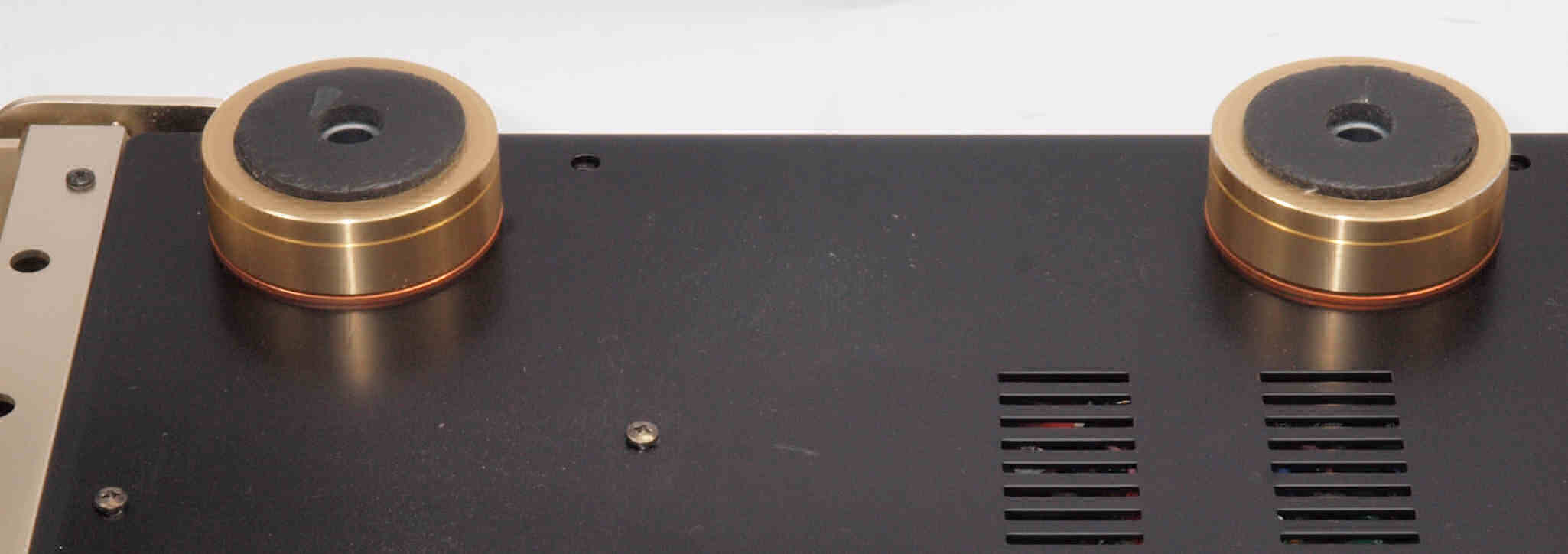

Ａ４３．　点検中　重いメインＡＭＰ用の足（インシュレター）左。　しかもシャシに直付け。

Ａ４４．　点検中　シールドを外し、下から見る

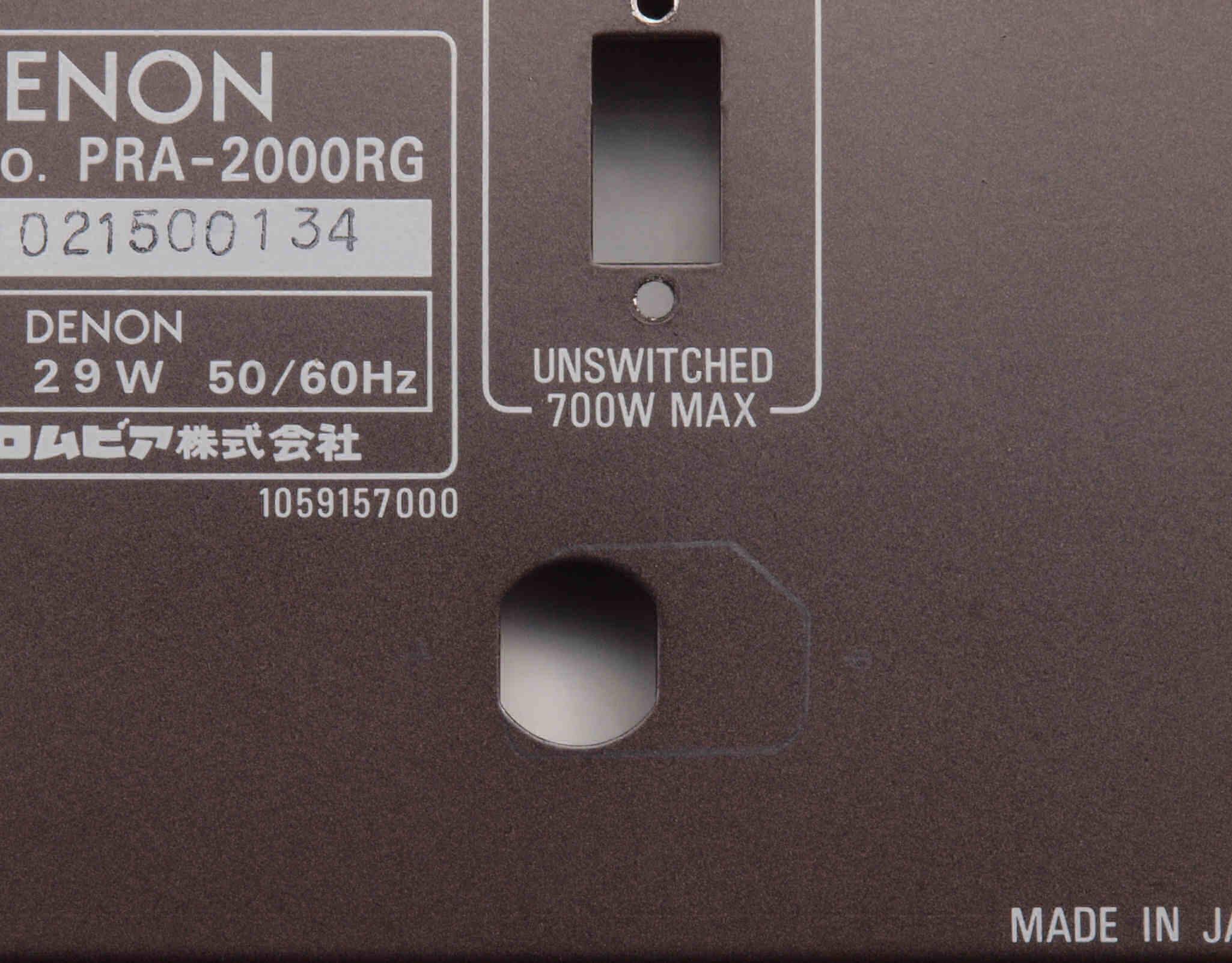

Ａ５１．　点検中　電源ケーブル挿入部。

Ａ５２．　点検中　電源ケーブル挿入部。　場所が取れるので、３Ｐインレに交換可能。FURUTECH　FI-10(R) ロジウムメッキ使用。

Ａ６１．　点検中　出力RCA端子。 　　　　　　　　出力キャノンコネクター＝NEUTRIC NC3MP-B、 ＲＣＡ端子ＷＢＴ−０２０１使用可能。

Ａ６２．　点検中　入出力RCA端子。出力キャノンコネクター＝NEUTRIC NC3MP-B、入力キャノンコネクター＝NEUTRIC NC3FP-B-1

Ａ６３．　点検中　出力RCA端子。　ＷＢＴ−０２０１交換可能。

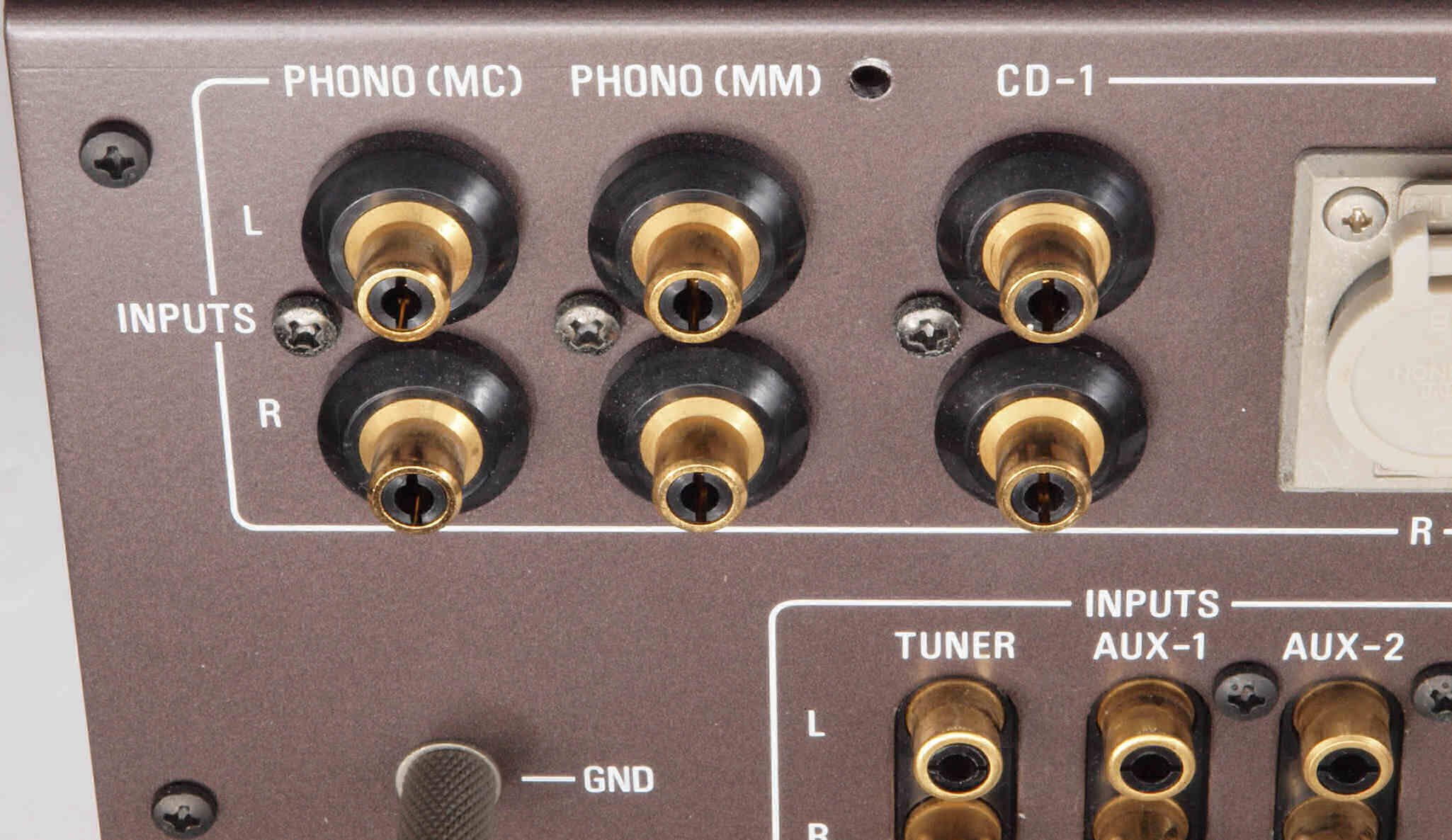

Ａ７１．　点検中　「ＰＨＯＮＯ、ＣＤ−１」入力RCA端子。

Ａ７２．　点検中　「ＰＨＯＮＯ、ＣＤ−１」入力RCA端子。　ＷＢＴ　ＲＣＡ端子　ＷＢＴ−０２０１交換可能。

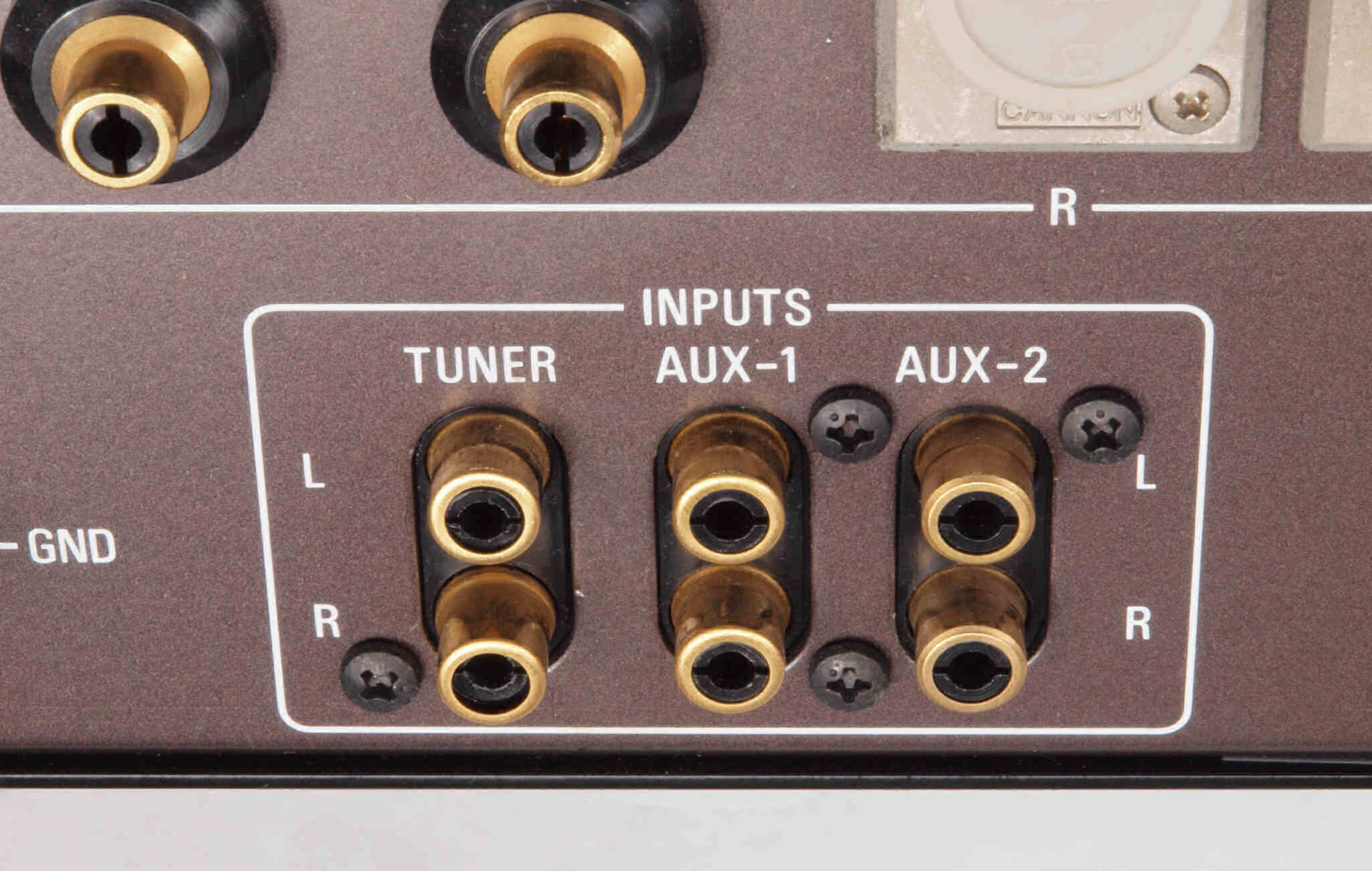

Ａ８１．　点検中　「ＴＵＮＥＲ、ＡＵＸ」入力RCA端子。

Ａ８２．　点検中　「ＴＵＮＥＲ、ＡＵＸ」入力RCA端子。　テフロン絶縁製に交換可能。

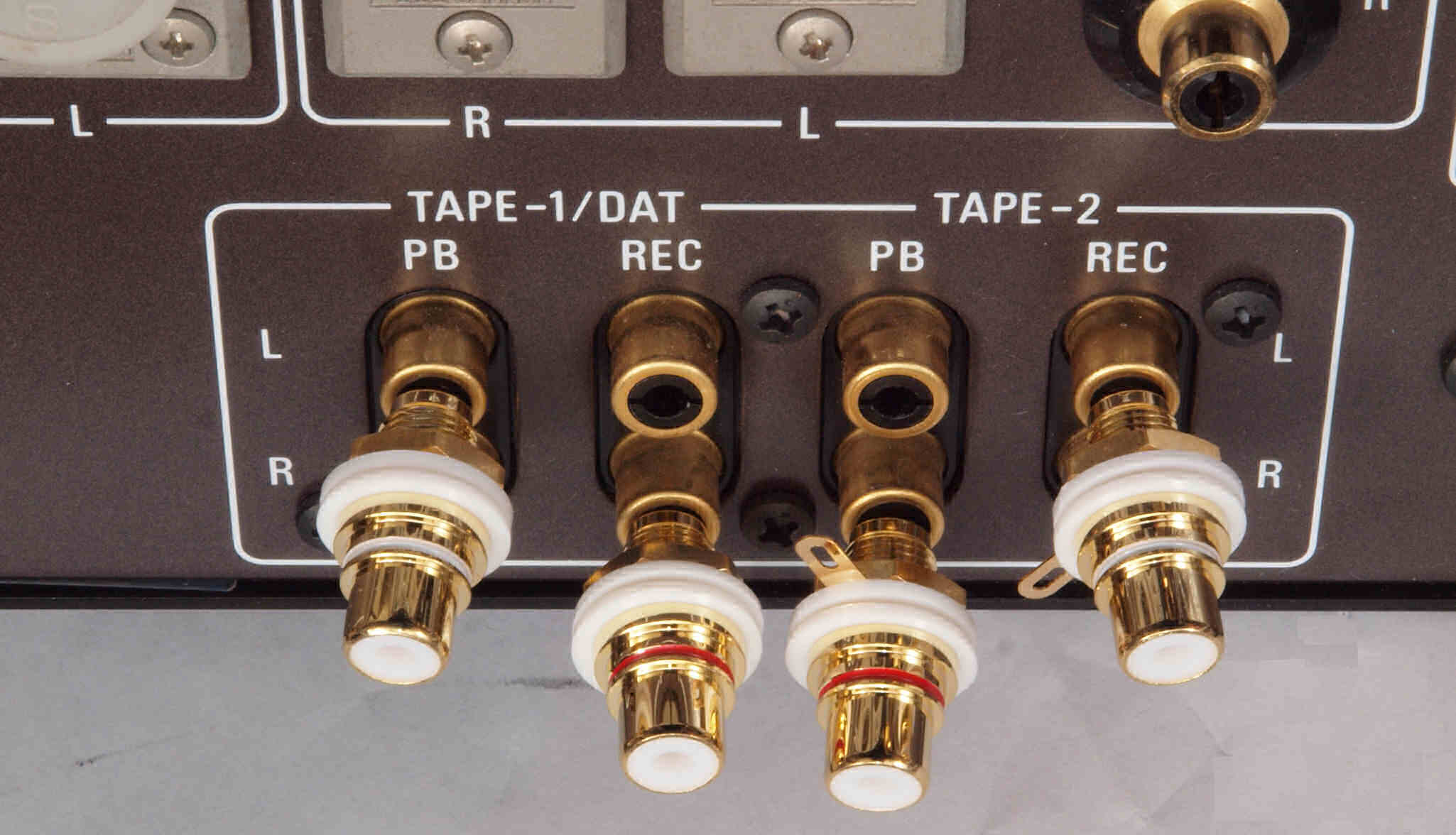

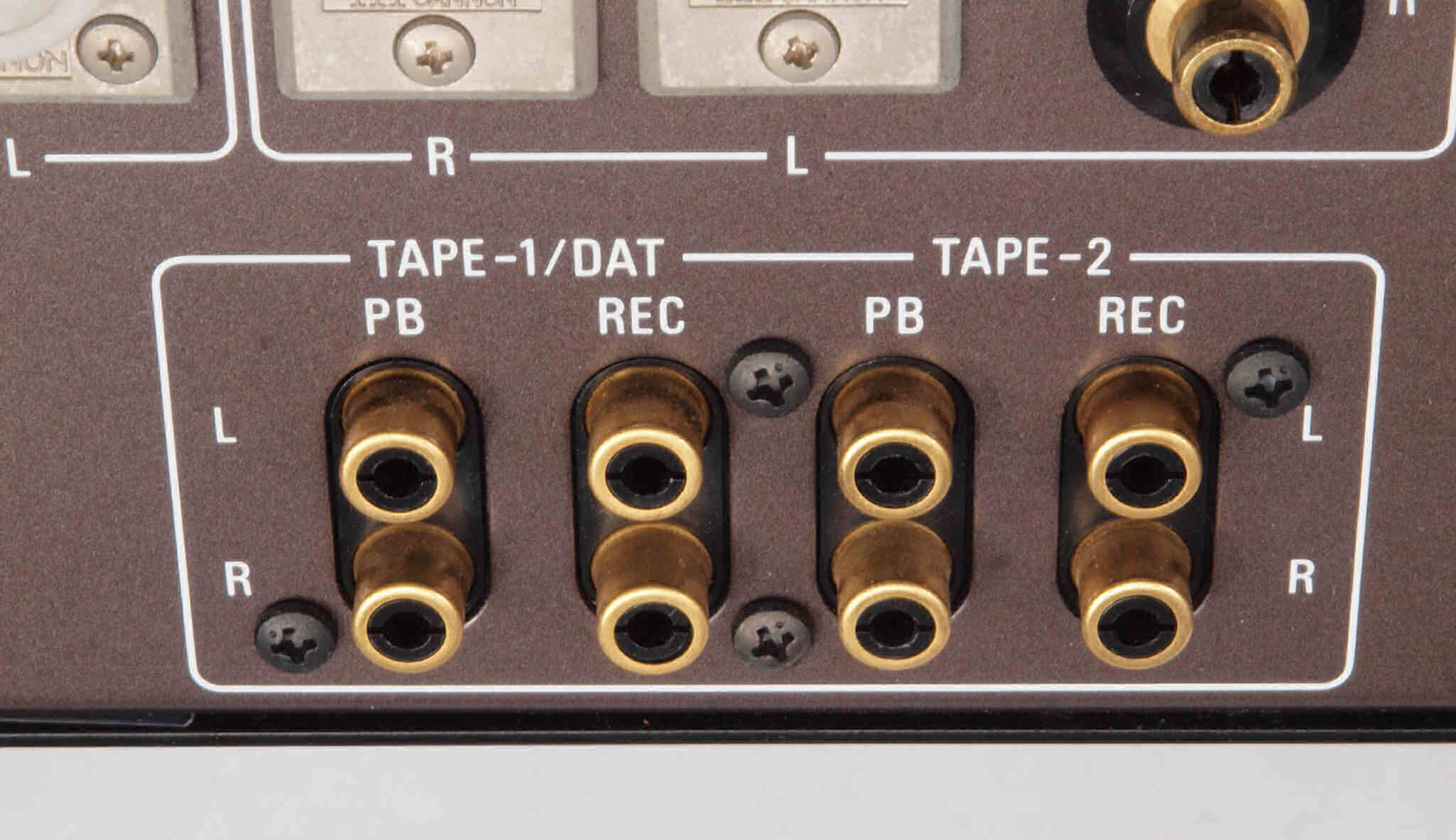

Ａ８３．　点検中　「ＴＡＰＥ」入出力RCA端子。

Ａ８４．　点検中　「ＴＡＰＥ」入出力RCA端子。　テフロン絶縁製に交換可能。

Ａ９１．　点検中　使用されていたＲＣＡ端子。　中心電極は上下で挟む方式。

Ａ９２．　点検中　使用されていたＲＣＡ端子。　挟み込むタイプなので、接触は２点（２線）のみ。

Ａ９３．　点検中　使用されていたＲＣＡ端子。　拡大。

Ａ９４．　点検中　交換するテフロン絶縁製ＲＣＡ端子。　中心電極は円筒状で４つ割方式。

Ａ９５．　点検中　ＷＢＴ製ＲＣＡ端子。　さらに複雑な構造で「カチ」と差し込み感を与える。

Ａ９６．　点検中　最近の「ＲＣＡプラグ」の中心電極は２割になっているので接触不良が起きにくい。

ＡＡ１．　点検中　メインＶＲ。　抵抗切換式（ＡＴＴ）に交換交換可能。 ＥｉＺＺ社２４ステップステレオアンプ用アッテネーター ・抵抗値：５０ｋΩ ・ステップ数：２４ ・許容電力：１／４Ｗ ・減衰量：０〜−６０ｄＢ

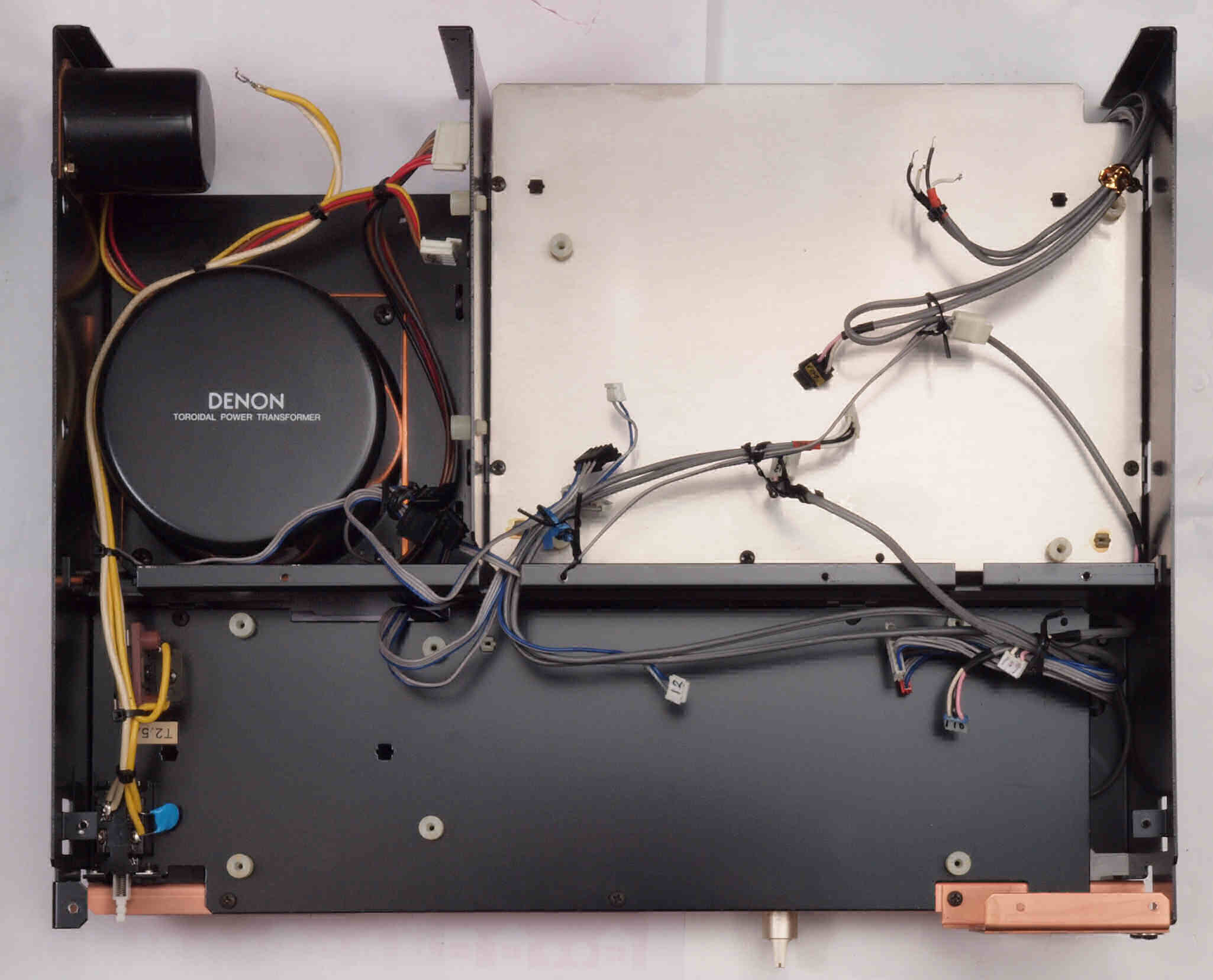

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１．　修理中　基盤を全て取り除いたシャーシを上から見る

Ｃ２．　修理中　基盤を全て取り除いたシャーシを下から見る

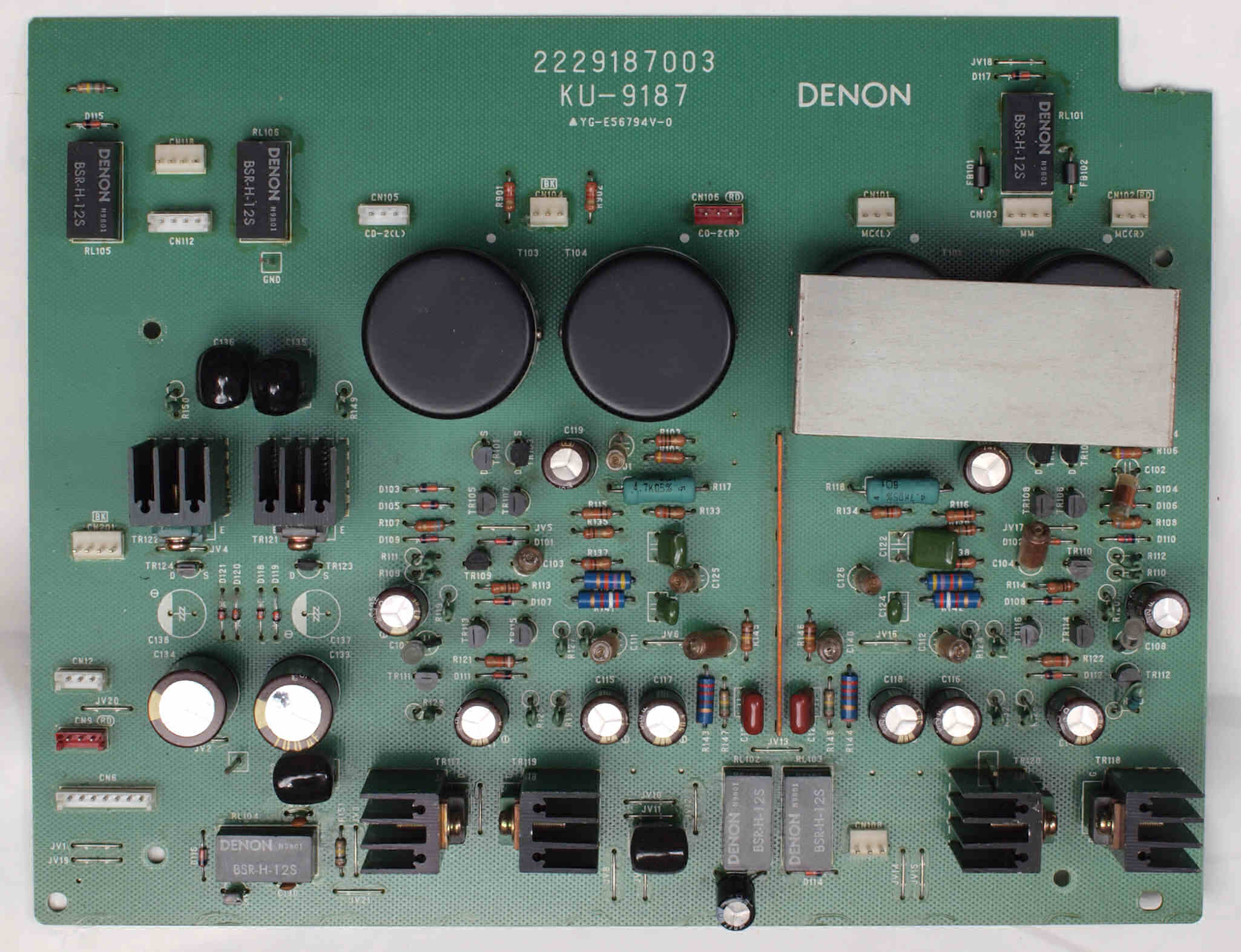

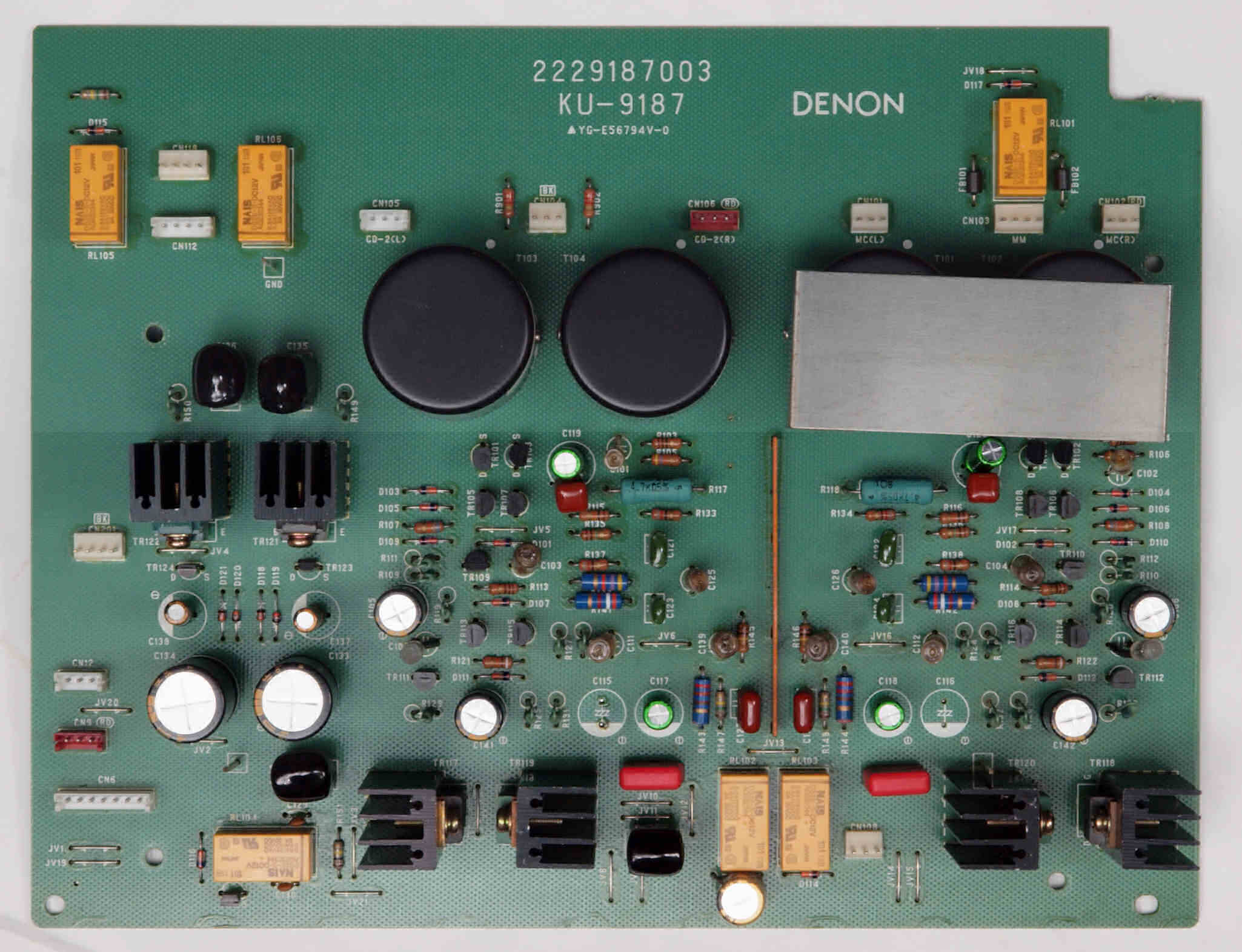

Ｃ１１．　修理前　ＥＱ−HEAD-ＡＭＰ基盤。　左黒色＝ＣＤバランス入力用トランス、　右＝ＭＣ入力トランス。

Ｃ１２．　修理後　ＥＱ−HEAD-ＡＭＰ基盤。　電解コンデンサ−１３個、リレー６個交換。 　　　　　　　　　　　　　　　　　　　　　　　　　　　　電解コンデンサー２個、フイルムコンデンサー２個追加。

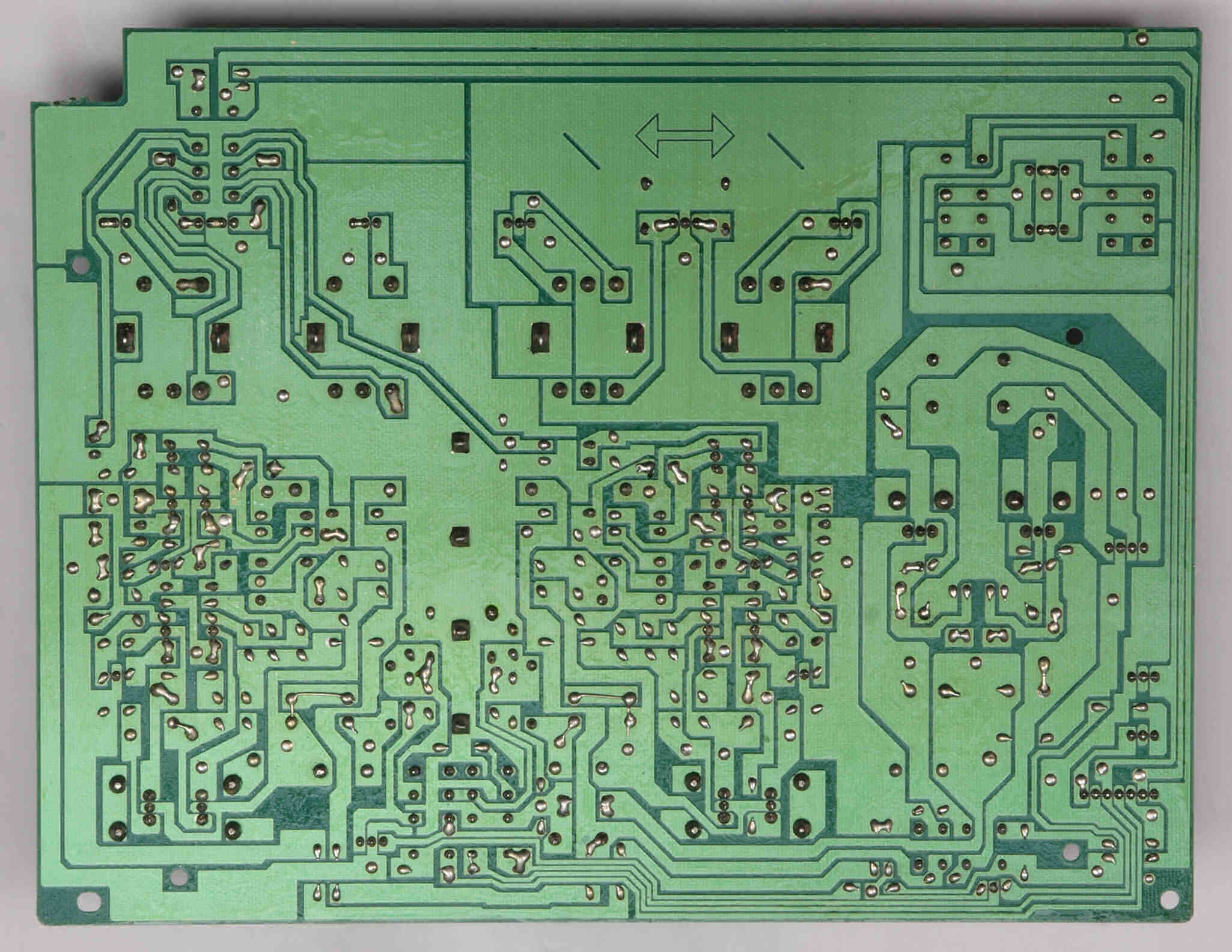

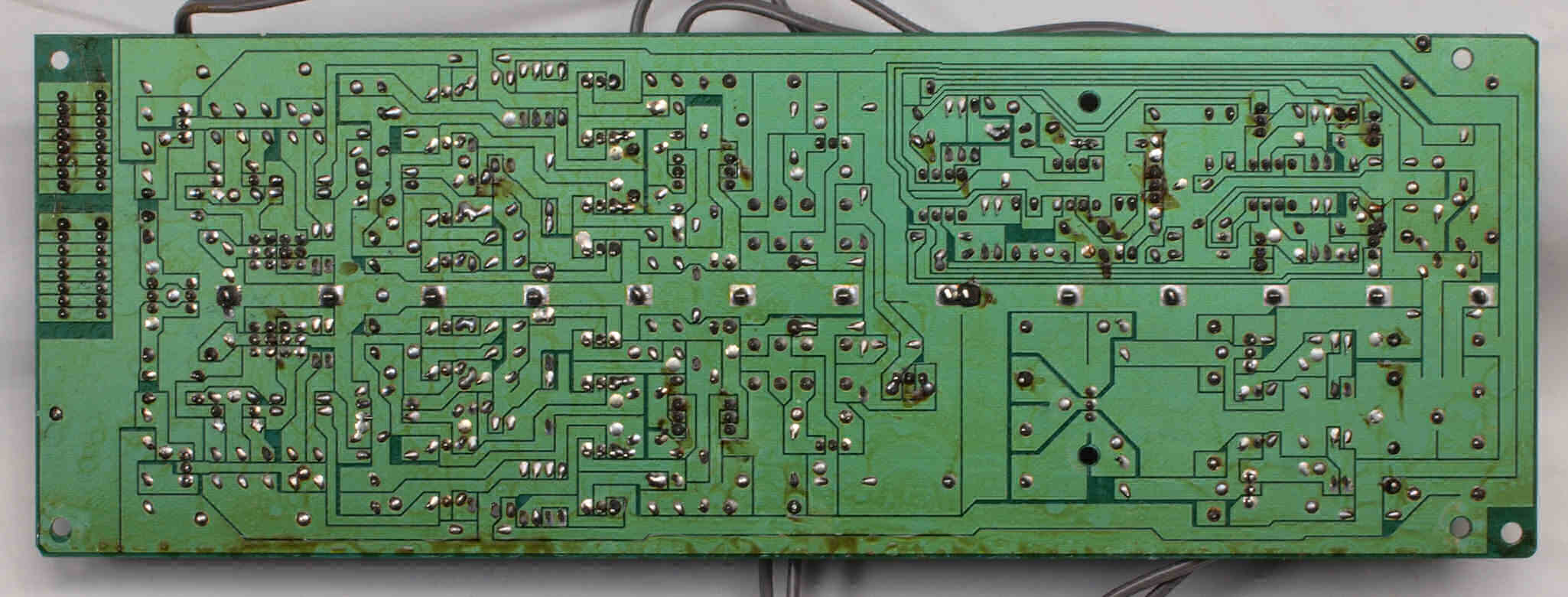

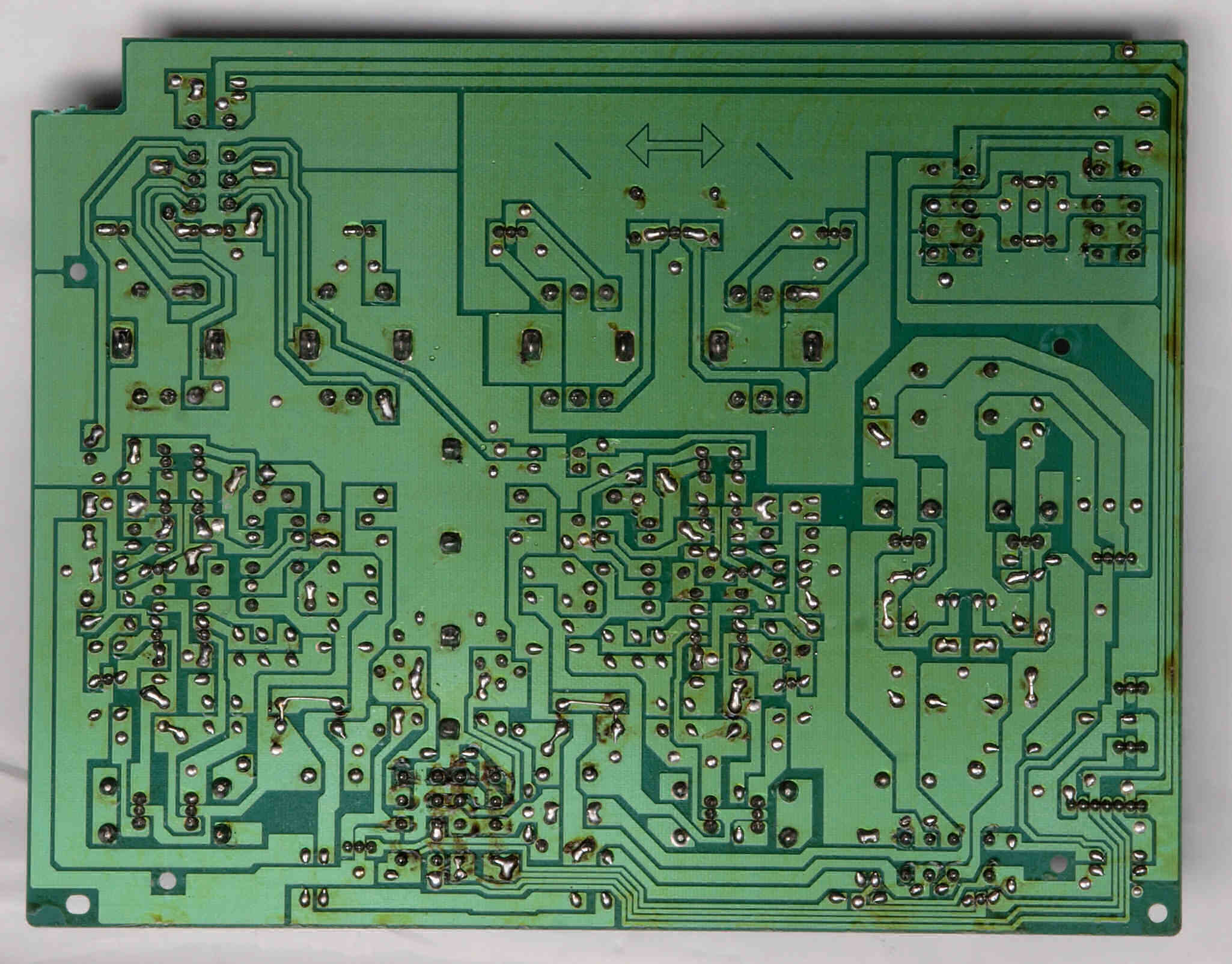

Ｃ１３．　修理前　ＥＱ−HEAD-ＡＭＰ基盤裏

Ｃ１４．　修理（半田補正）後　ＥＱ−HEAD-ＡＭＰ基盤裏。 　全ての半田をやり修す

Ｃ１５．　完成ＥＱ−HEAD-ＡＭＰ基盤裏。　洗浄後、さらに防湿材を塗る。

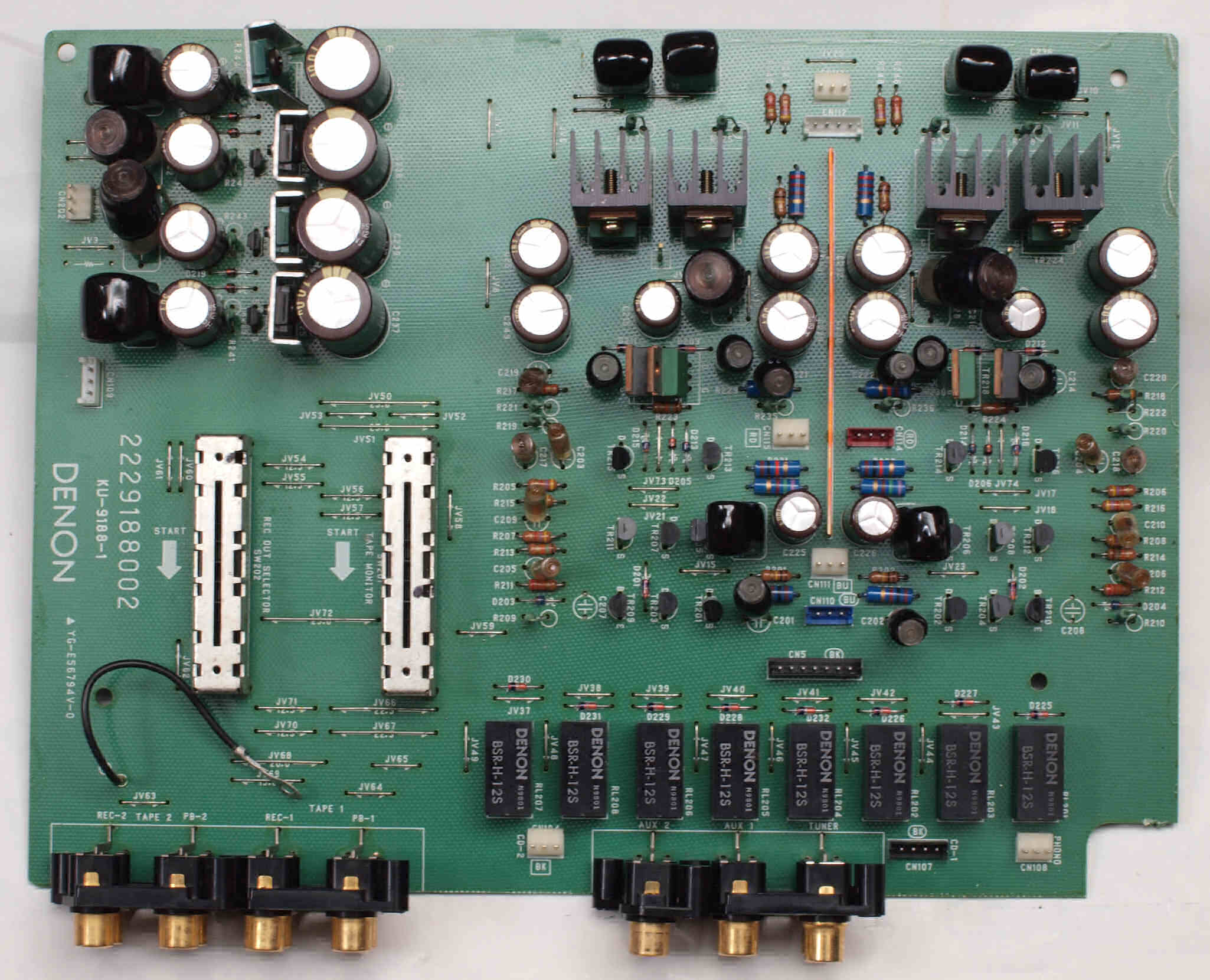

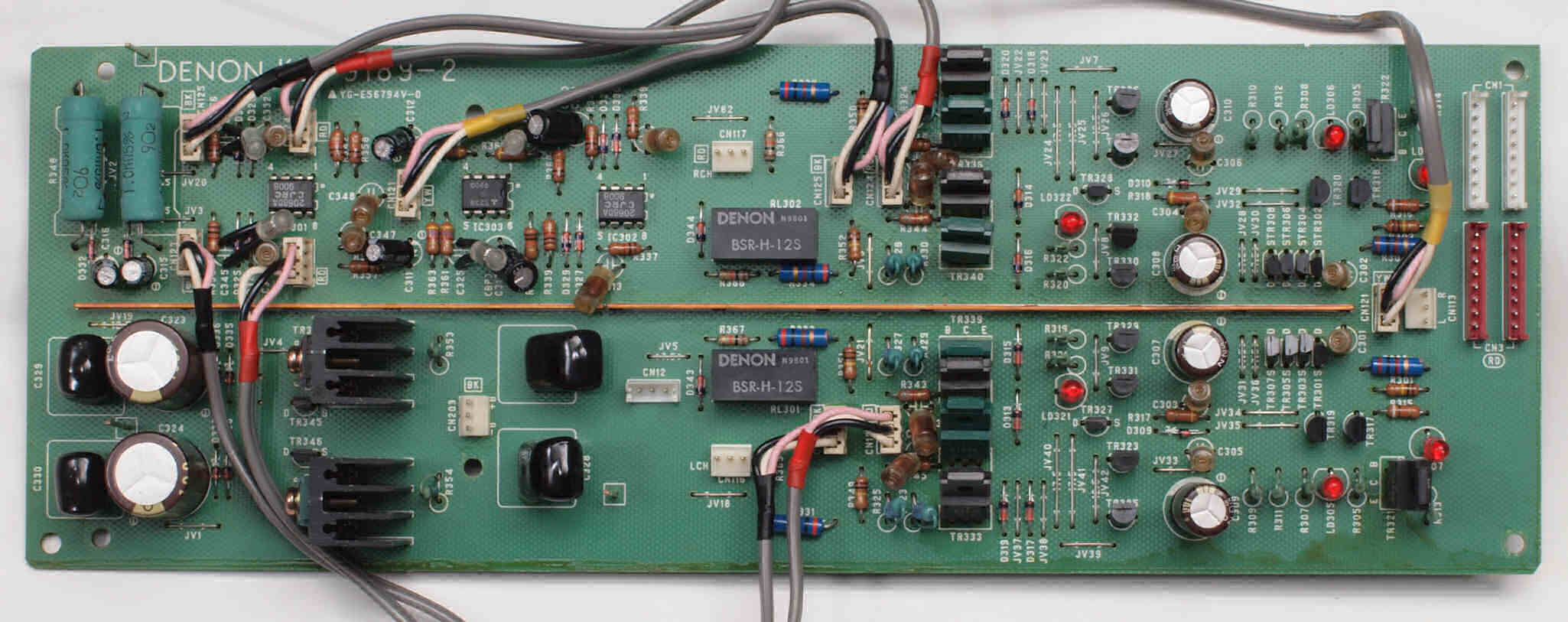

Ｃ２１．　修理前　ＥＱ−ＡＭＰ・入出力切替へ基板

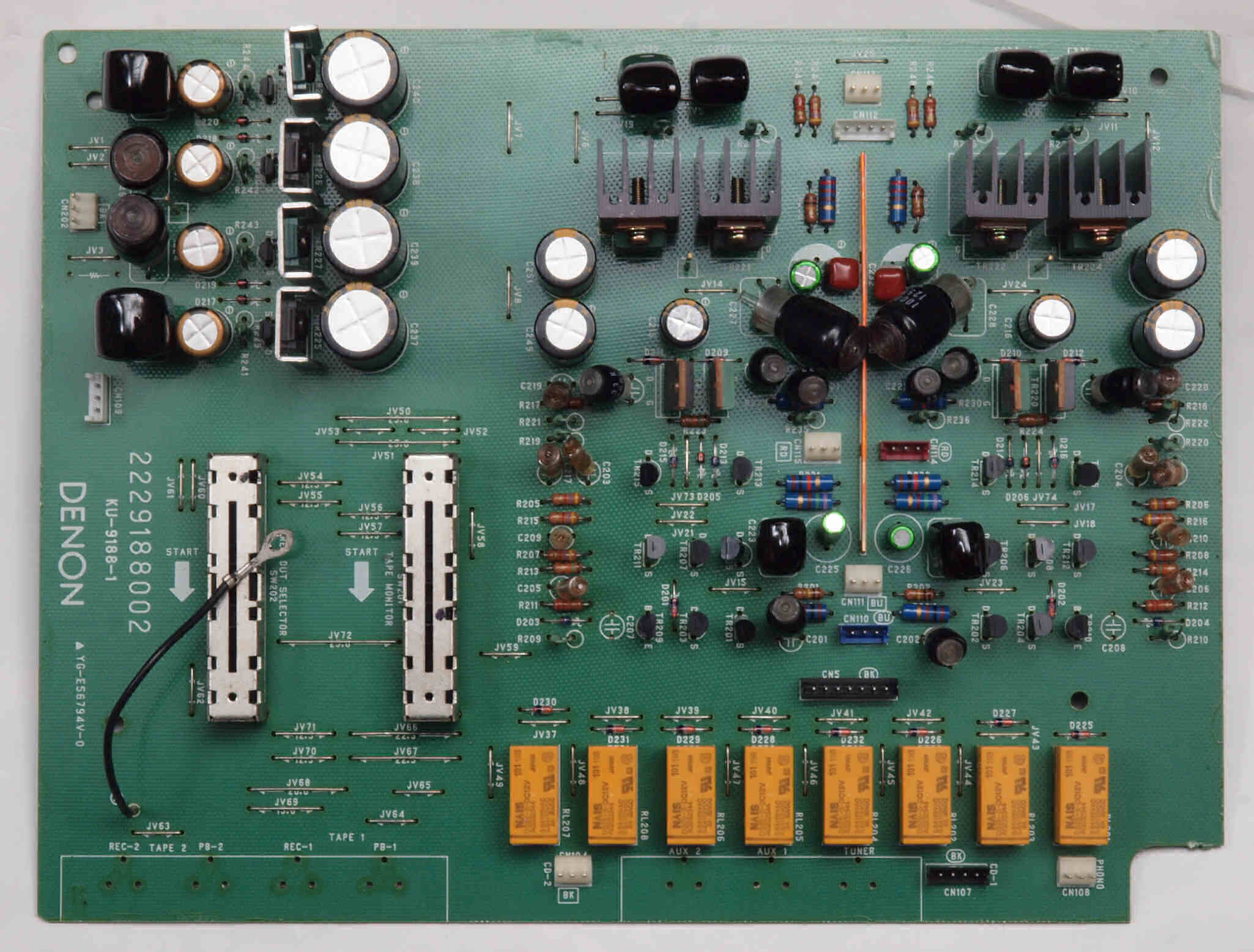

Ｃ２２．　修理後　ＥＱ−ＡＭＰ・入出力切替へ基板。　 　　　　　　　　　　　　　　　　　電解コンデンサ−２０個、リレー８個交換。　フイルムコンデンサー２個追加。

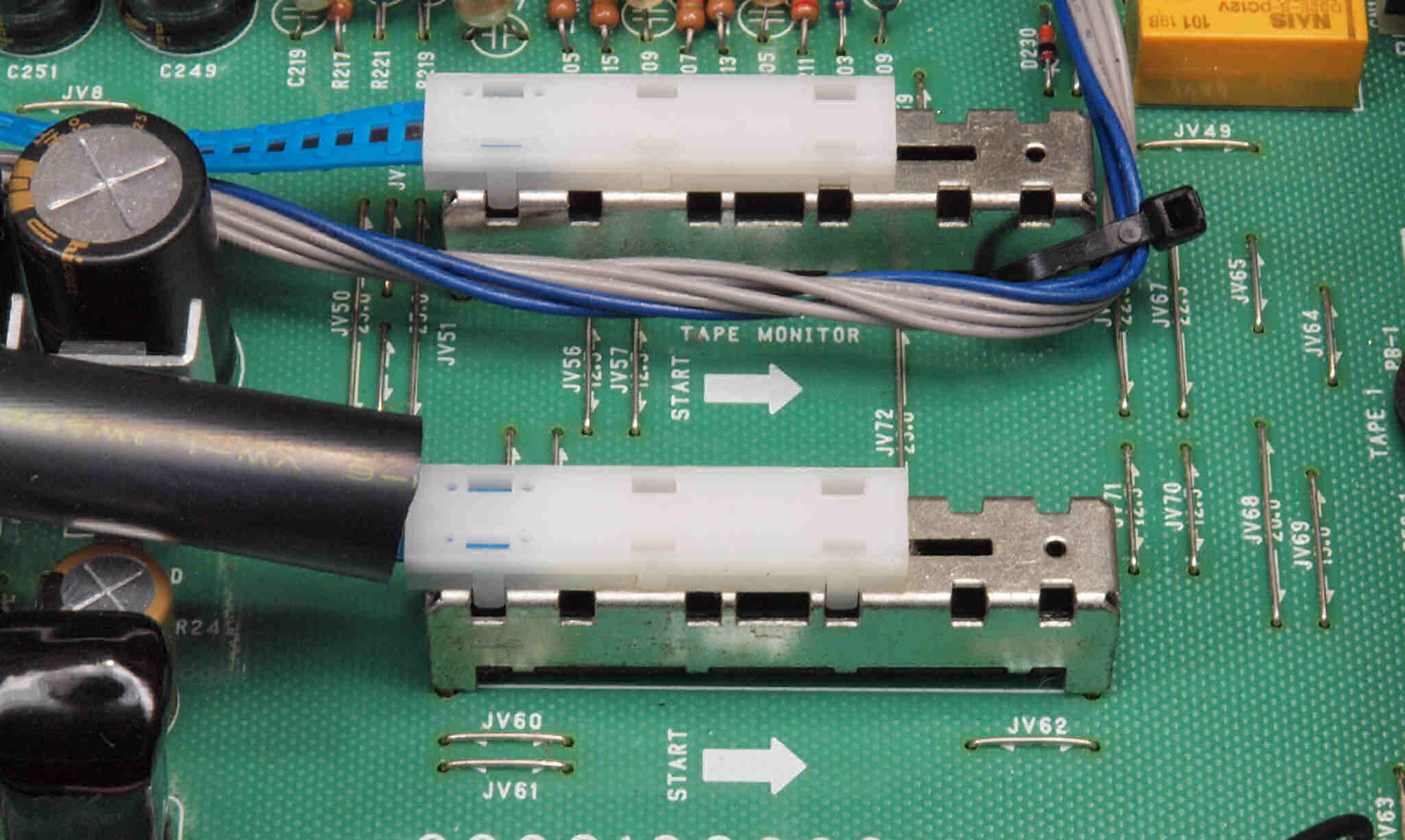

Ｃ２３．　修理中　ＥＱ−ＡＭＰ・入出力切替へ基板。　ＴＡＰＥモニターＳＷと立ち上がり時の入力セレクターＳＷ。 　　　　　　　　　　　信号レベルが高いので、接触不良はおきにくいので、洗浄のみ。 　　　　　　　　　　　治具も無く分解修理はあとあと故障の原因　ＹＡＭＡＨＡ　Ｃ−２．　３台目参照。

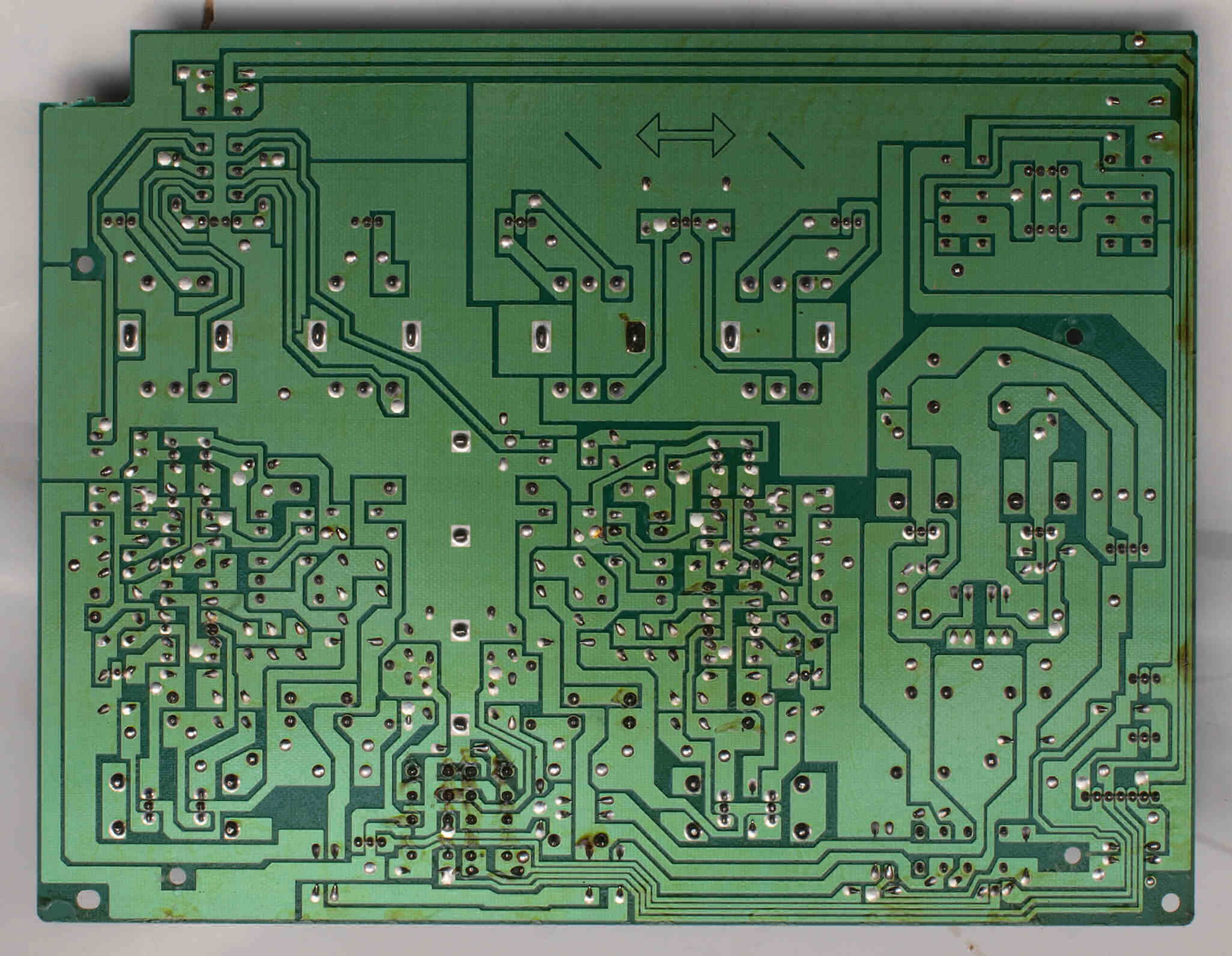

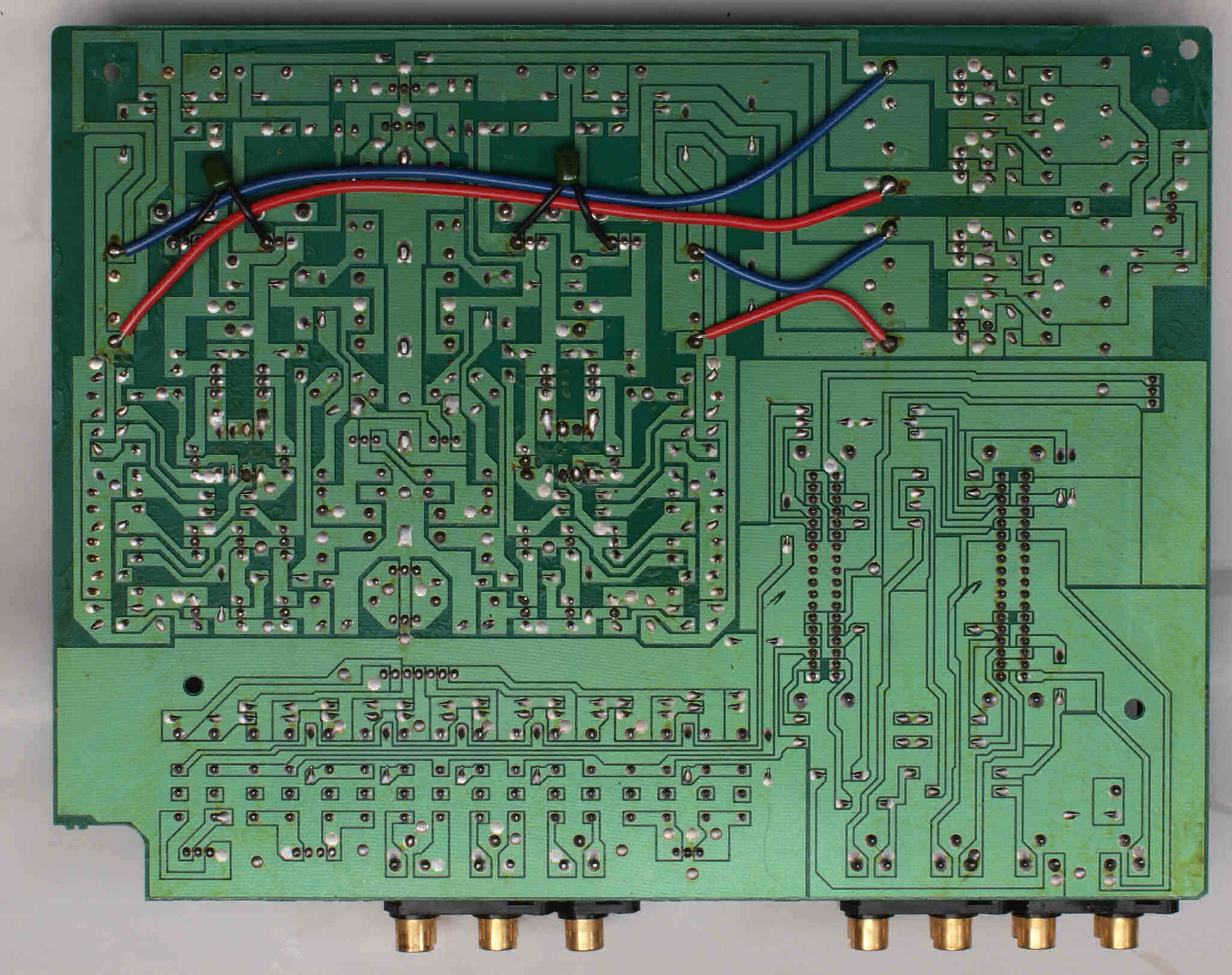

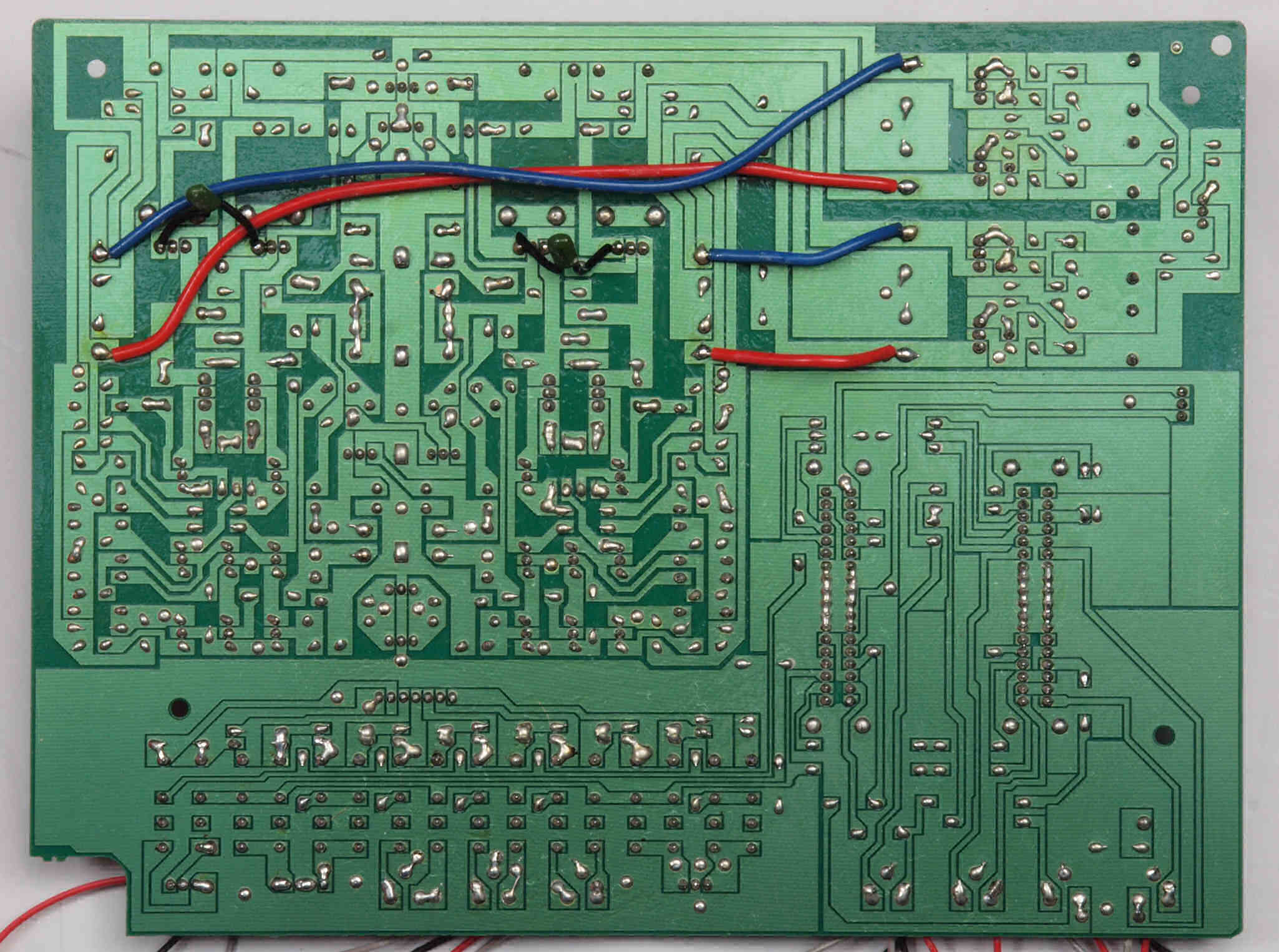

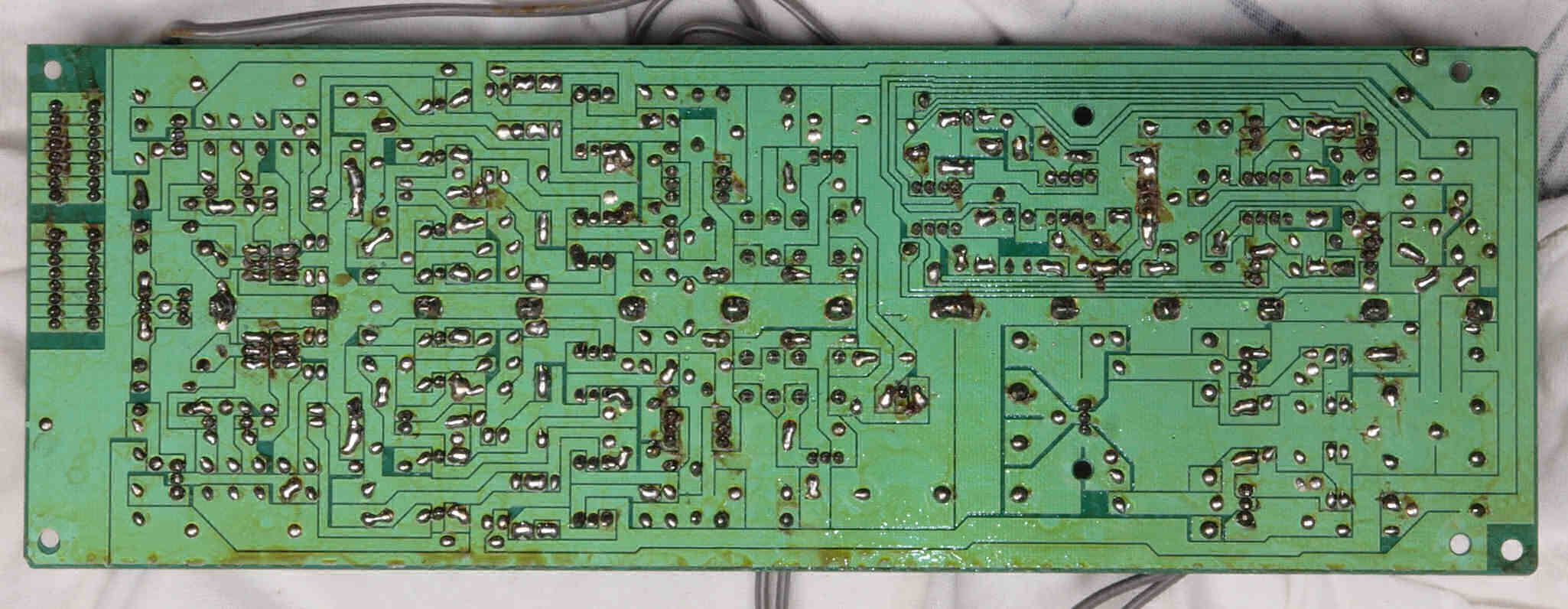

Ｃ２４．　修理前　ＥＱ−ＡＭＰ・入出力切替へ基板裏

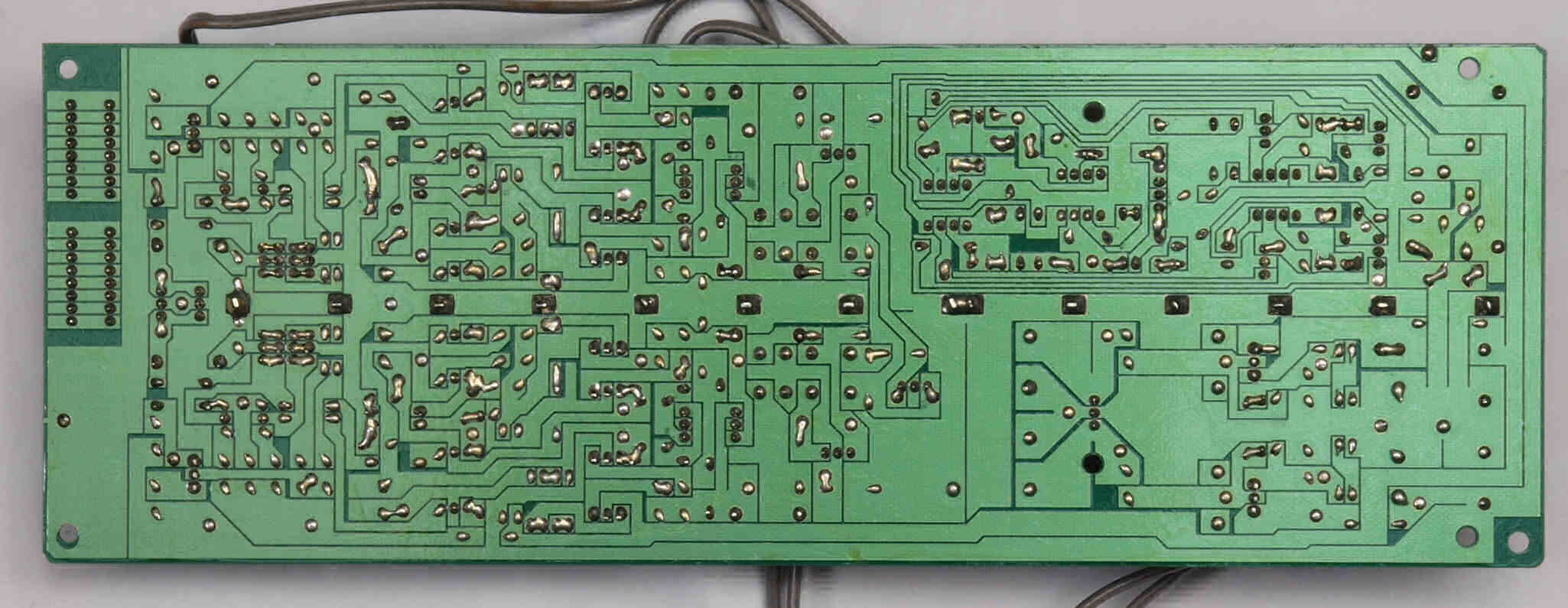

Ｃ２５．　修理（半田補正）後　ＥＱ−ＡＭＰ・入出力切替へ基板裏。 　全ての半田をやり修す

Ｃ２６．　完成ＥＱ-ＡＭＰ・入出力切替へ基板裏。　洗浄後、さらに防湿材を塗る。

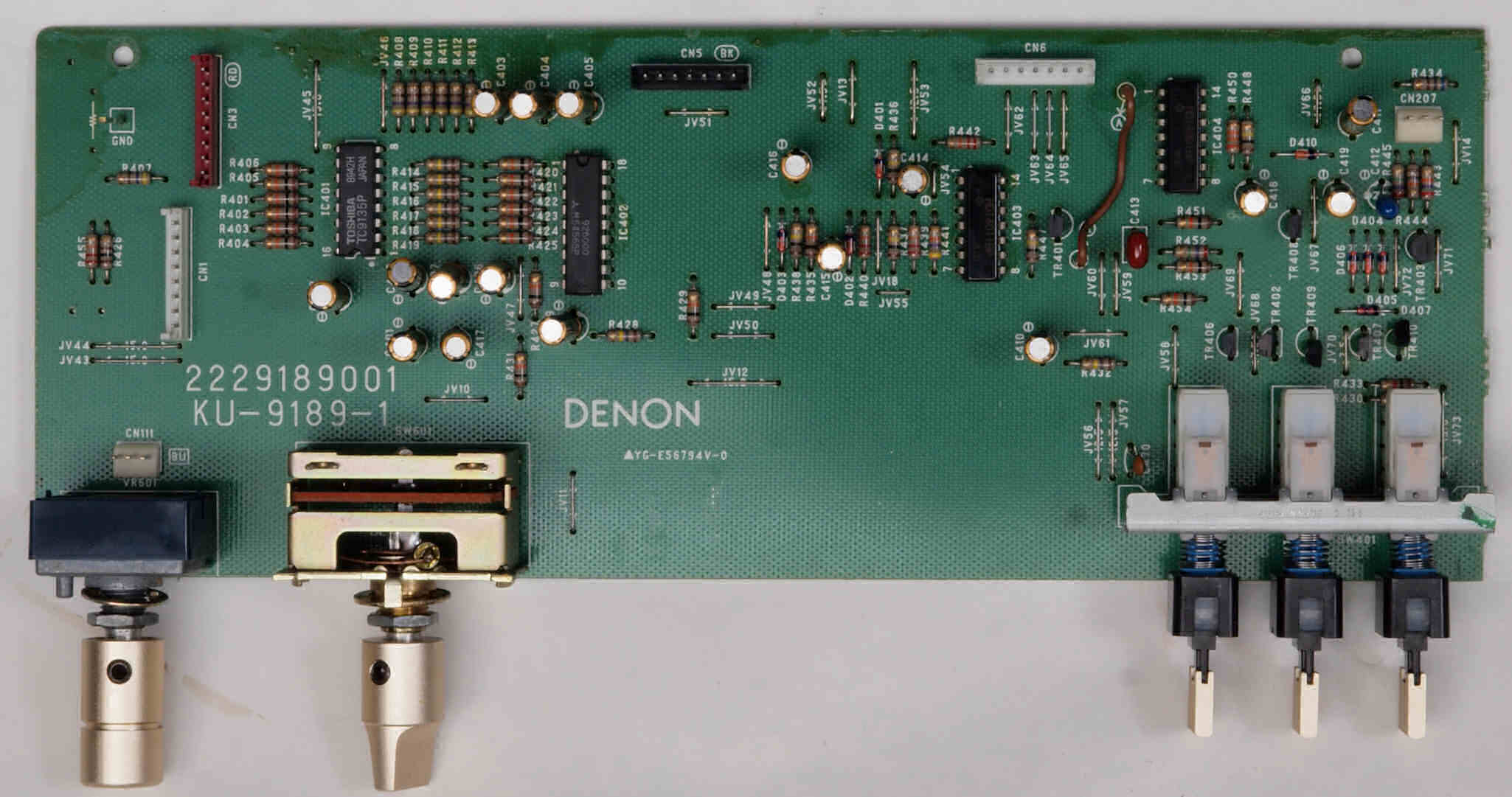

Ｃ３１．　修理前　コントロール基盤

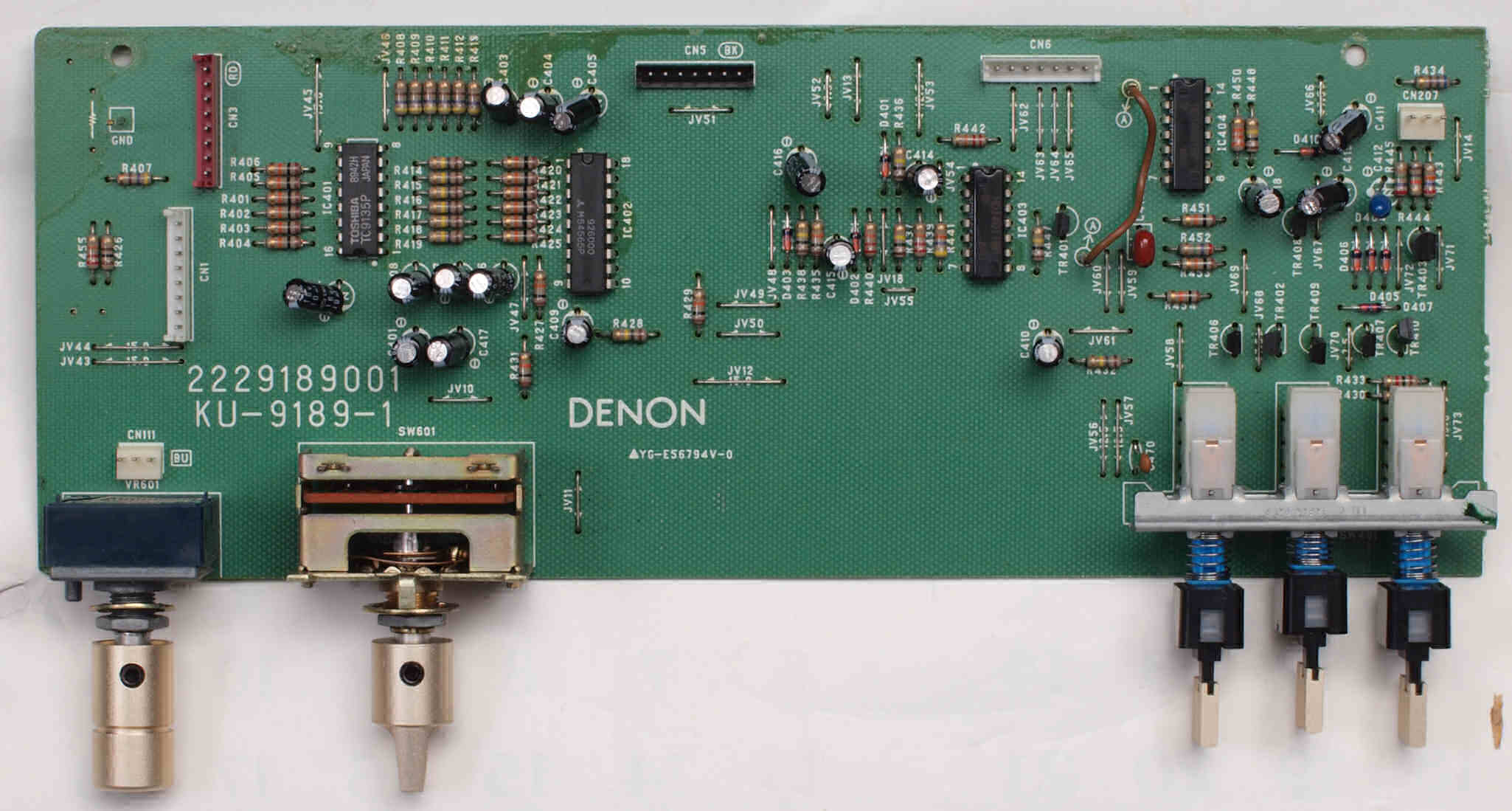

Ｃ３２．　修理後　コントロール基盤。　　電解コンデンサー１７個交換

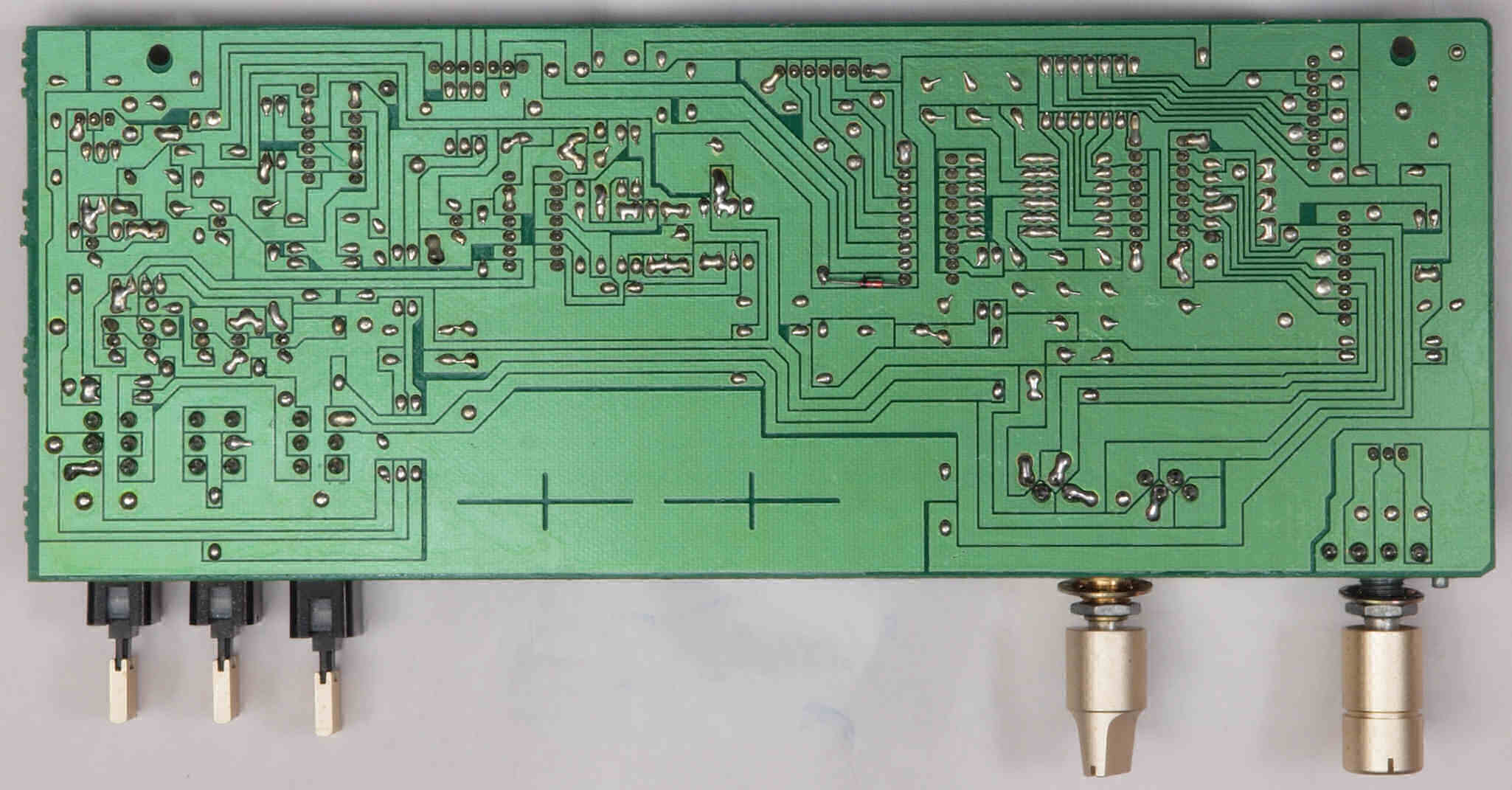

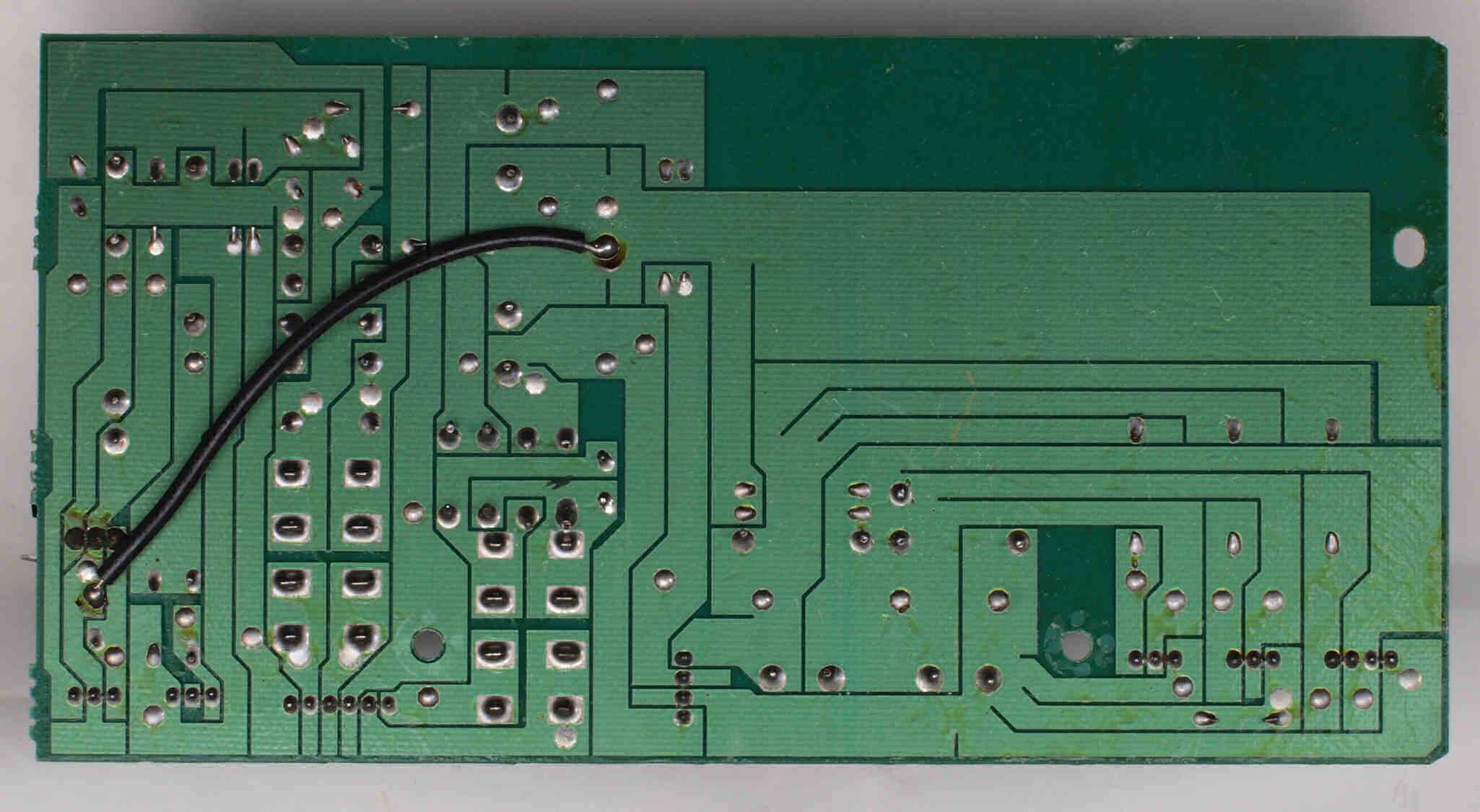

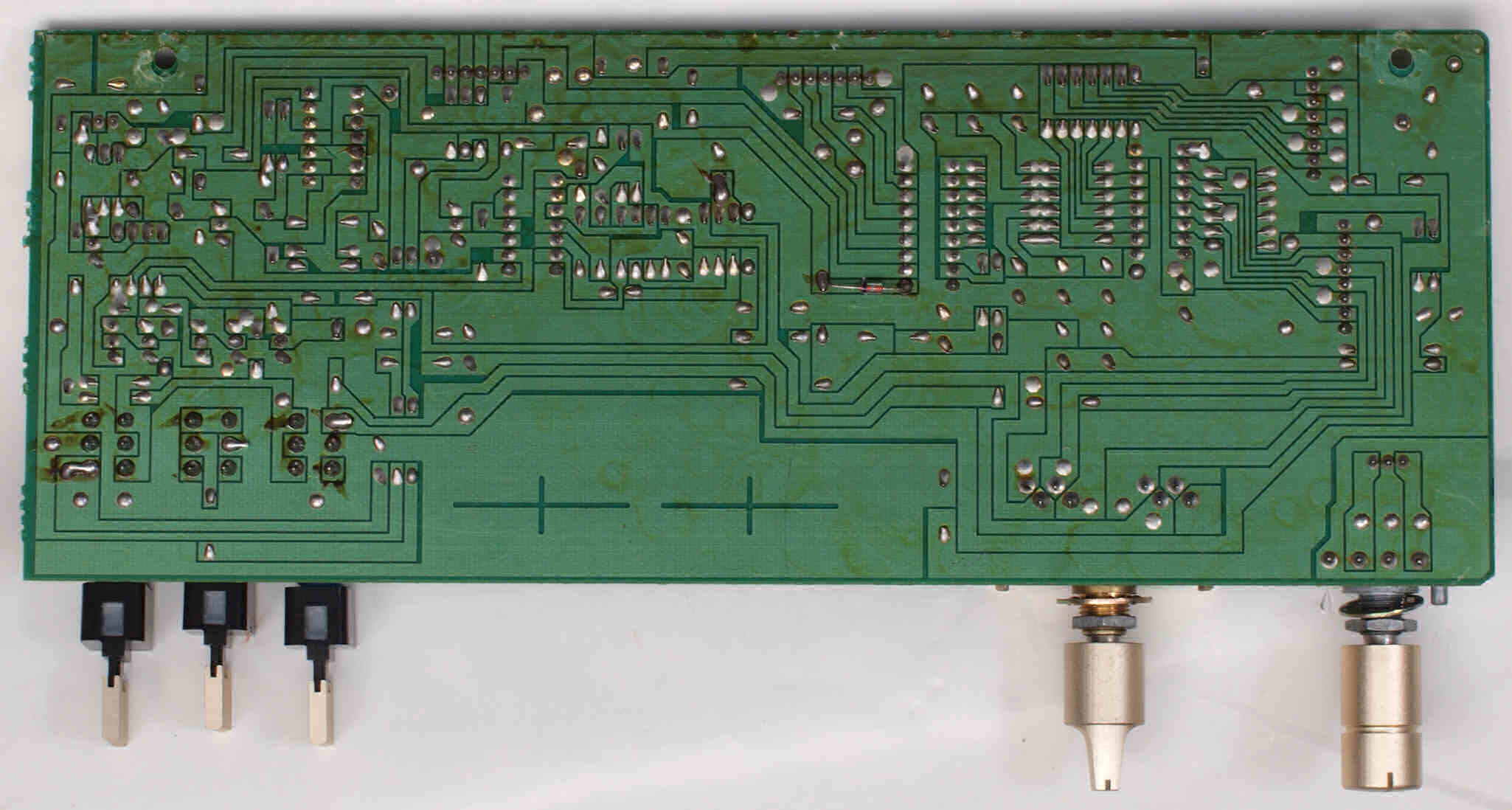

Ｃ３３．　修理前　コントロール基盤裏

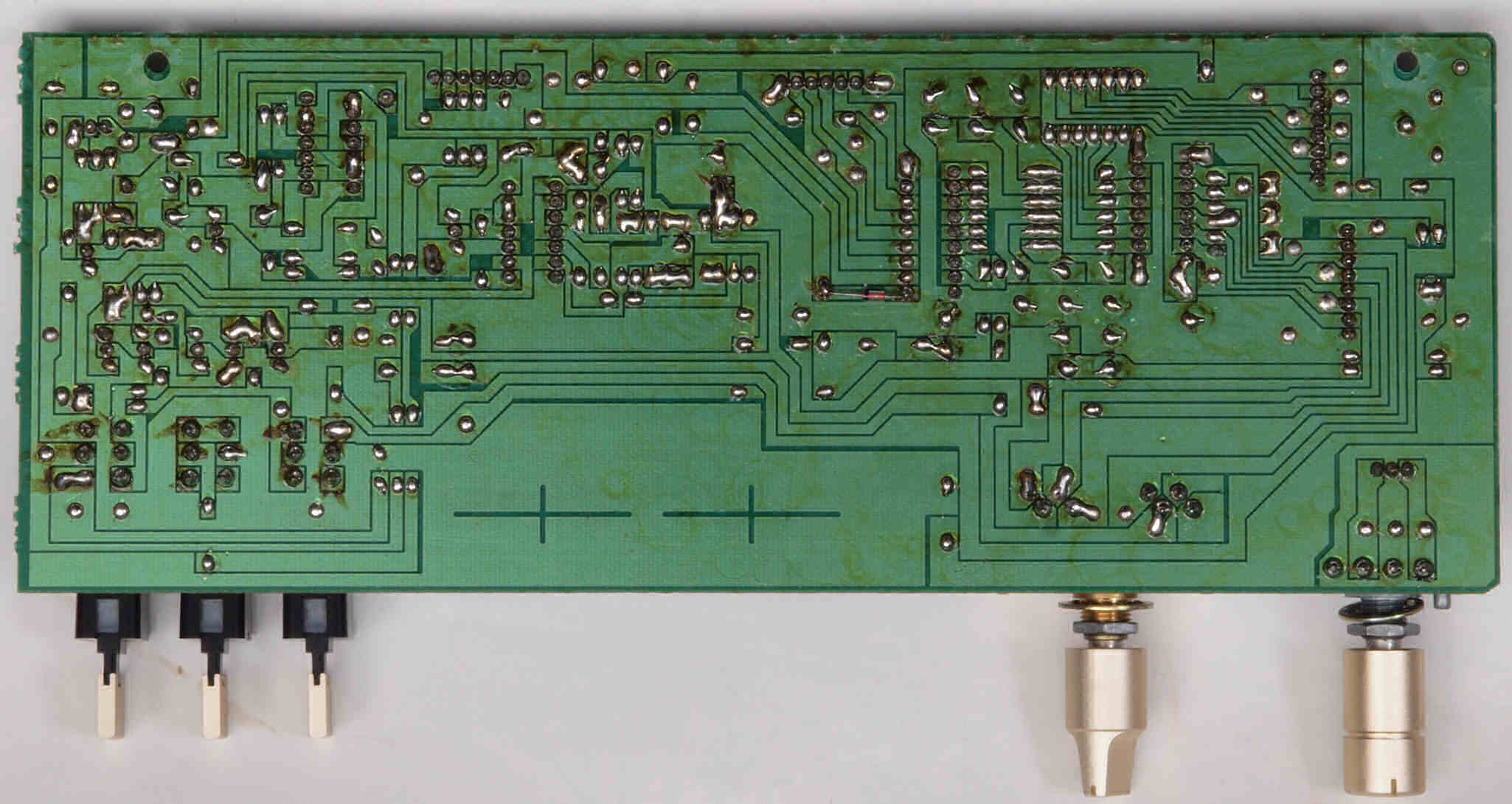

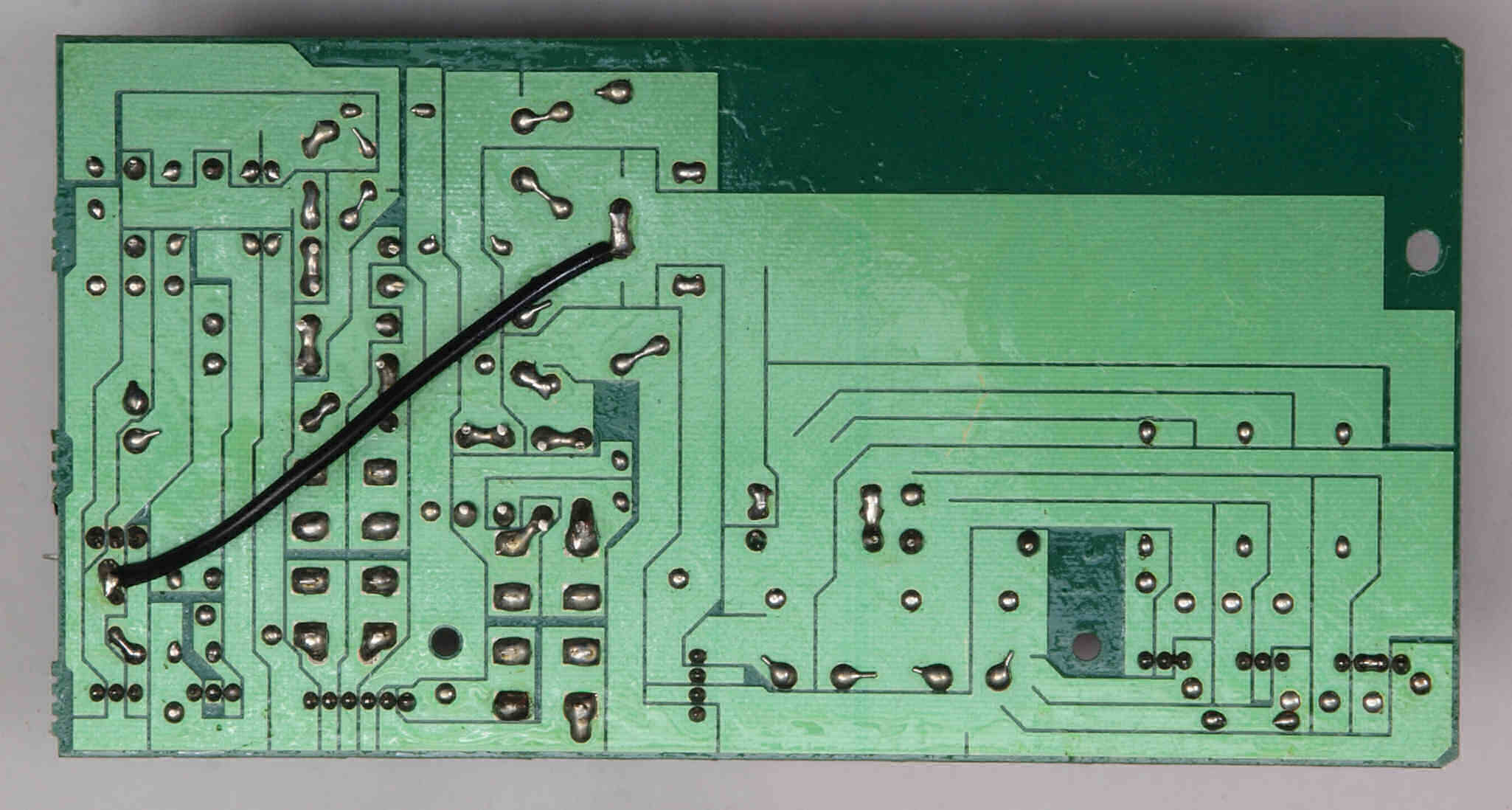

Ｃ３４．　修理（半田補正）後　コントロール基盤裏。 　全ての半田をやり修す

Ｃ３５．　完成コントロール基盤裏。　洗浄後、さらに防湿材を塗る。

Ｃ４１．　修理前　主ＶＲ基板。　ガリの発生を防ぐ為、Ｗ抵抗方式。

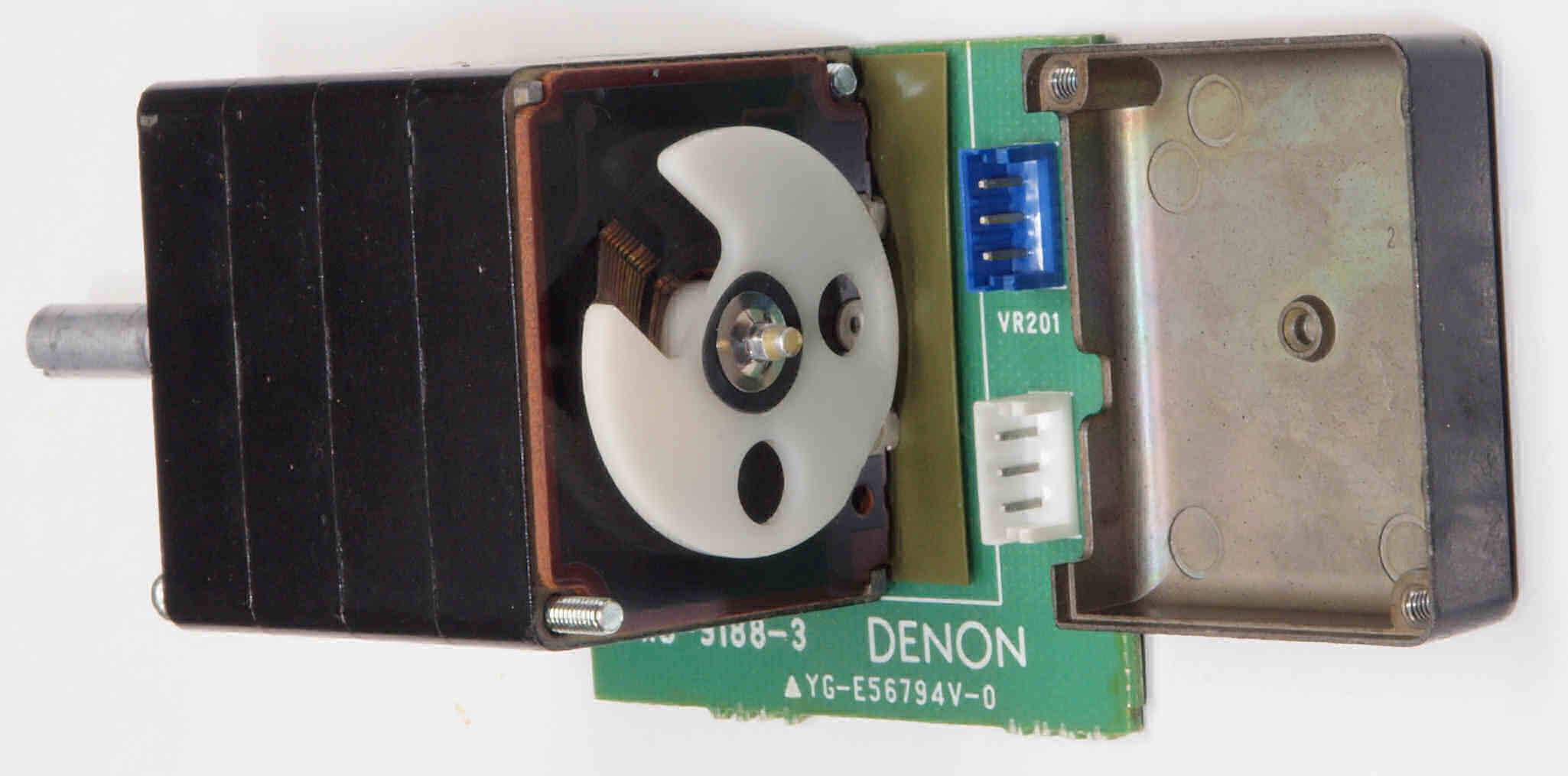

Ｃ４２．　修理（清掃）中　主ＶＲ基板。　カシメ構造なので、分解はこれまで。　ＥｉＺＺ社製２４ステップステレオアンプ用アッテネーターに交換する。

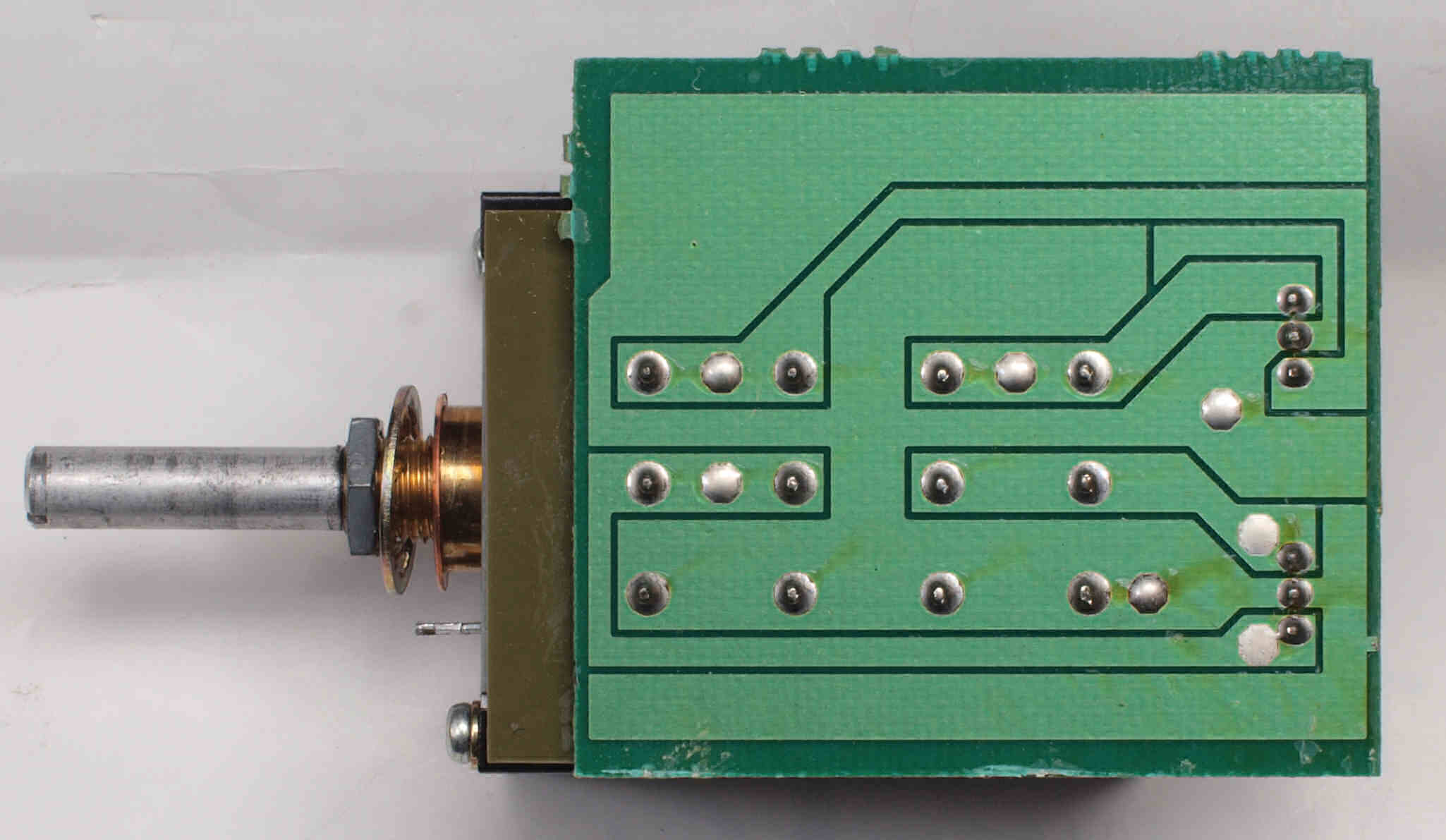

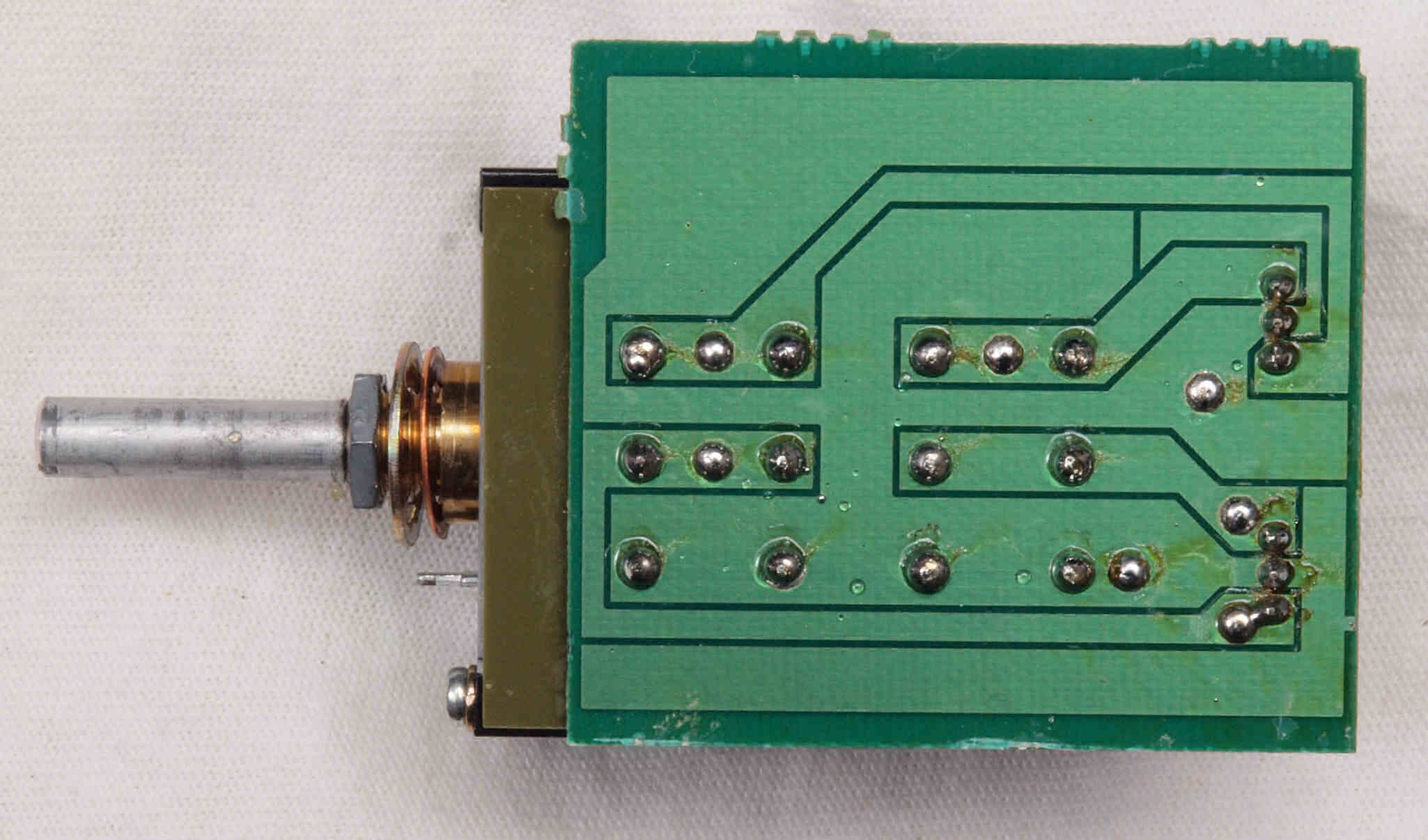

Ｃ４３．　修理前　主ＶＲ基板裏

Ｃ４４．　修理（半田補正）後　　主ＶＲ基板裏

Ｃ４５．　完成　主ＶＲ基板裏。　洗浄後、さらに防湿材を塗る。

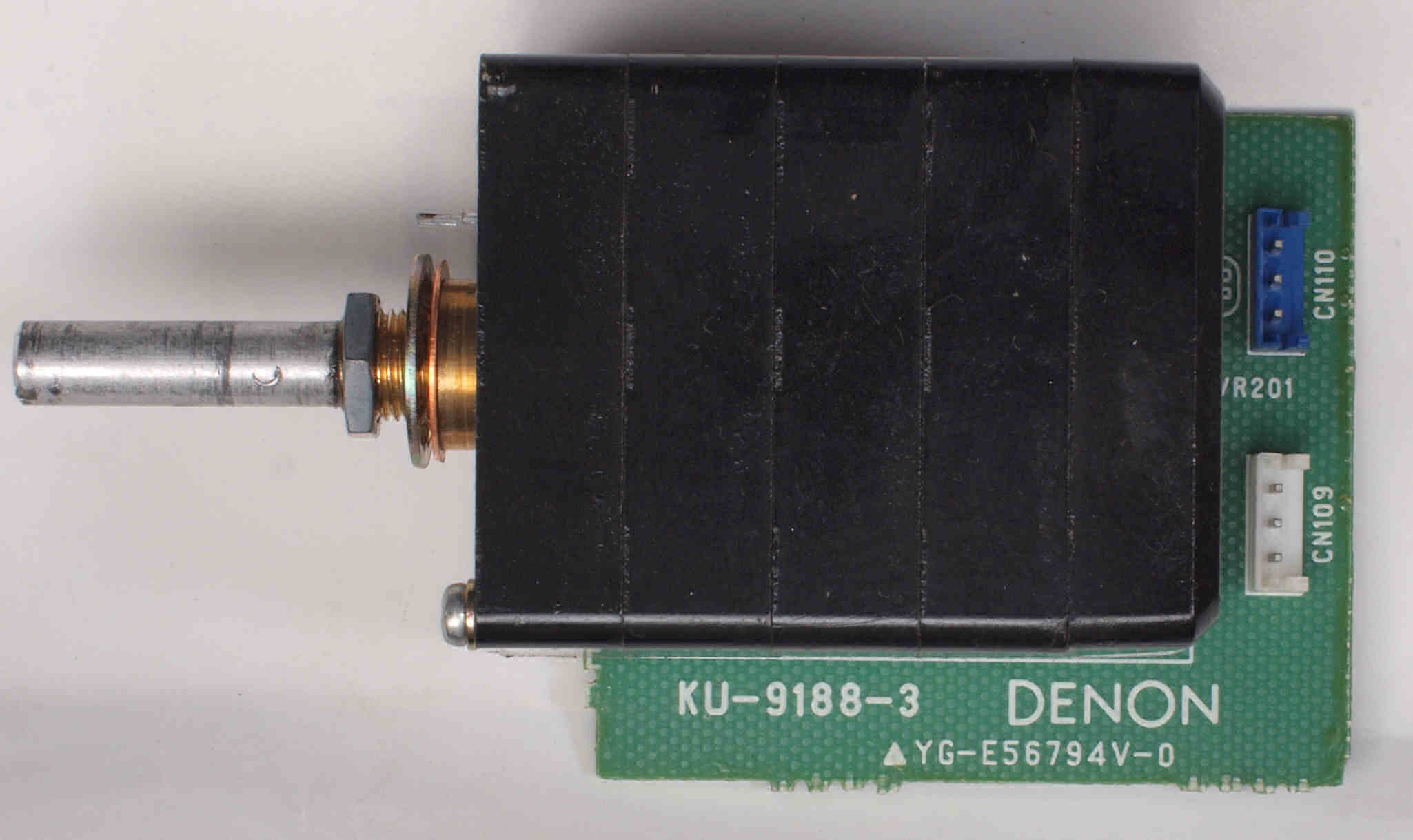

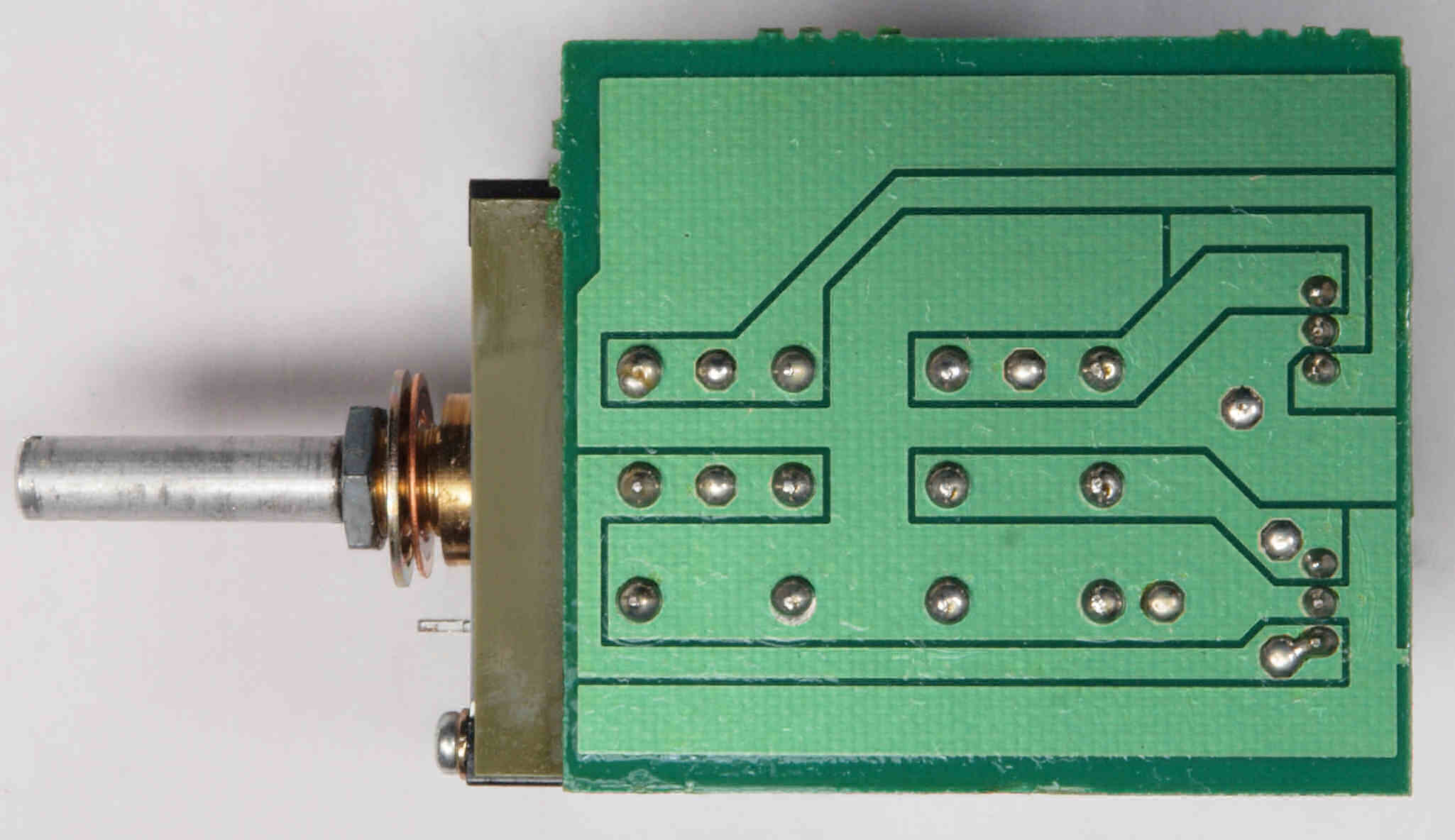

Ｃ４６．修理（交換）前　メインＶＲ。

Ｃ４７．　修理（交換）後　メインＶＲ。　. メインＶＲをＥｉＺＺ社２４ステップステレオアンプ用アッテネーターに交換。 ・抵抗値：５０ｋΩ ・ステップ数：２４ ・許容電力：１／４Ｗ ・減衰量：０〜−６０ｄＢ

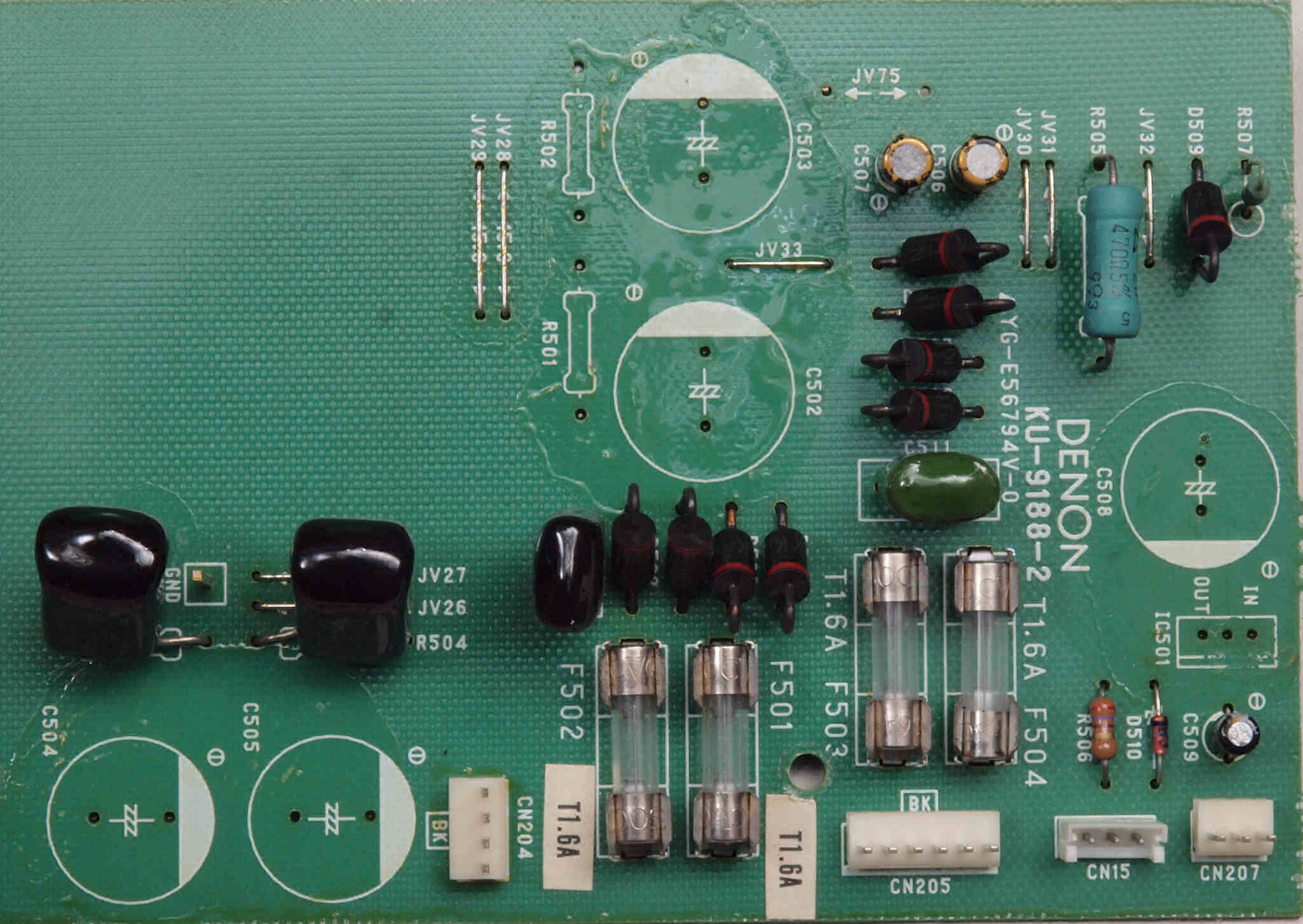

Ｃ５１．　修理前　電源基盤

Ｃ５１２．　修理中　電源基盤。　電解コンデンサー固定するトルエン溶媒の接着剤。

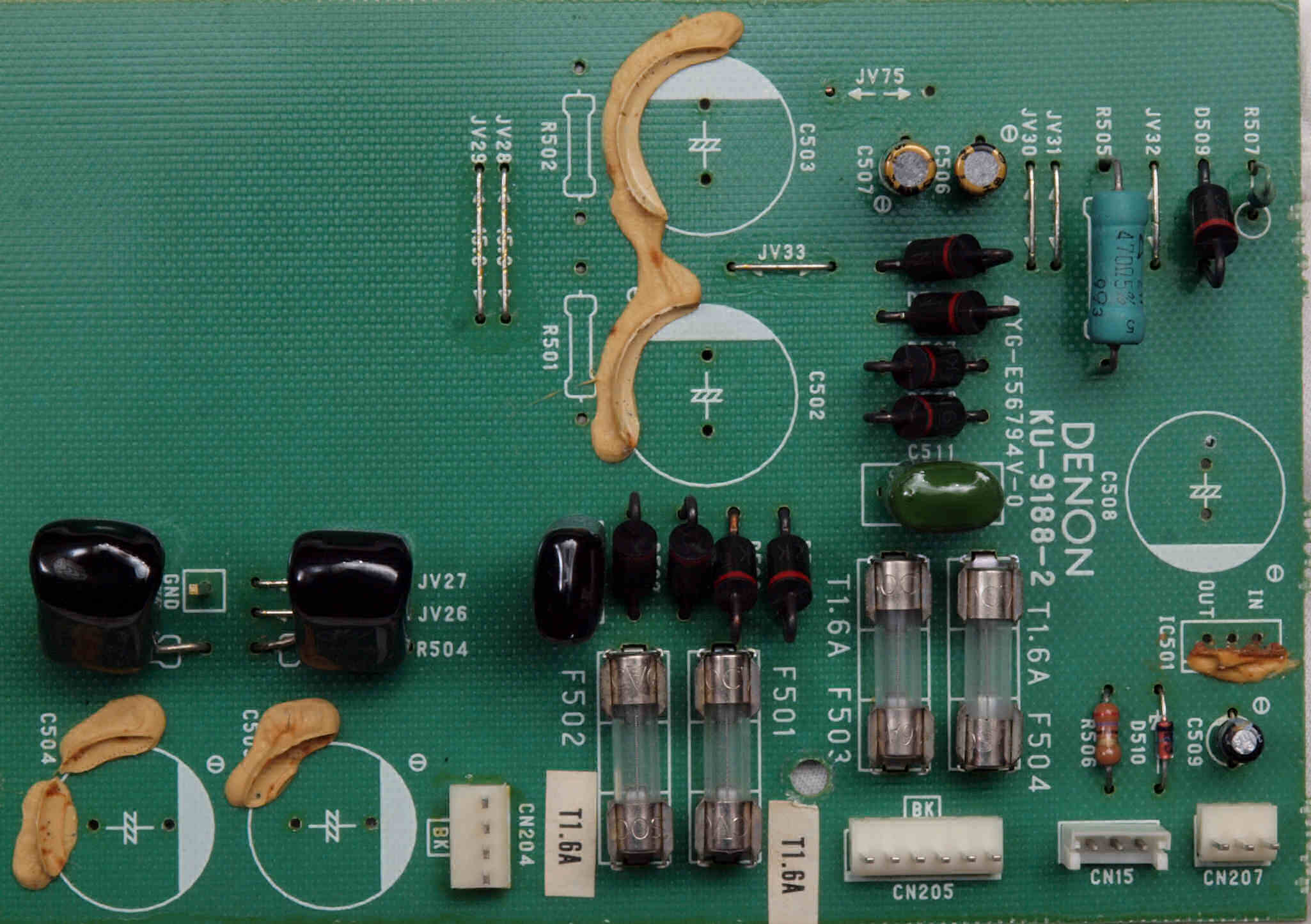

Ｃ５１３．　修理中　電源基盤。　トルエン溶媒の接着剤を取り去り、コートを塗布後。

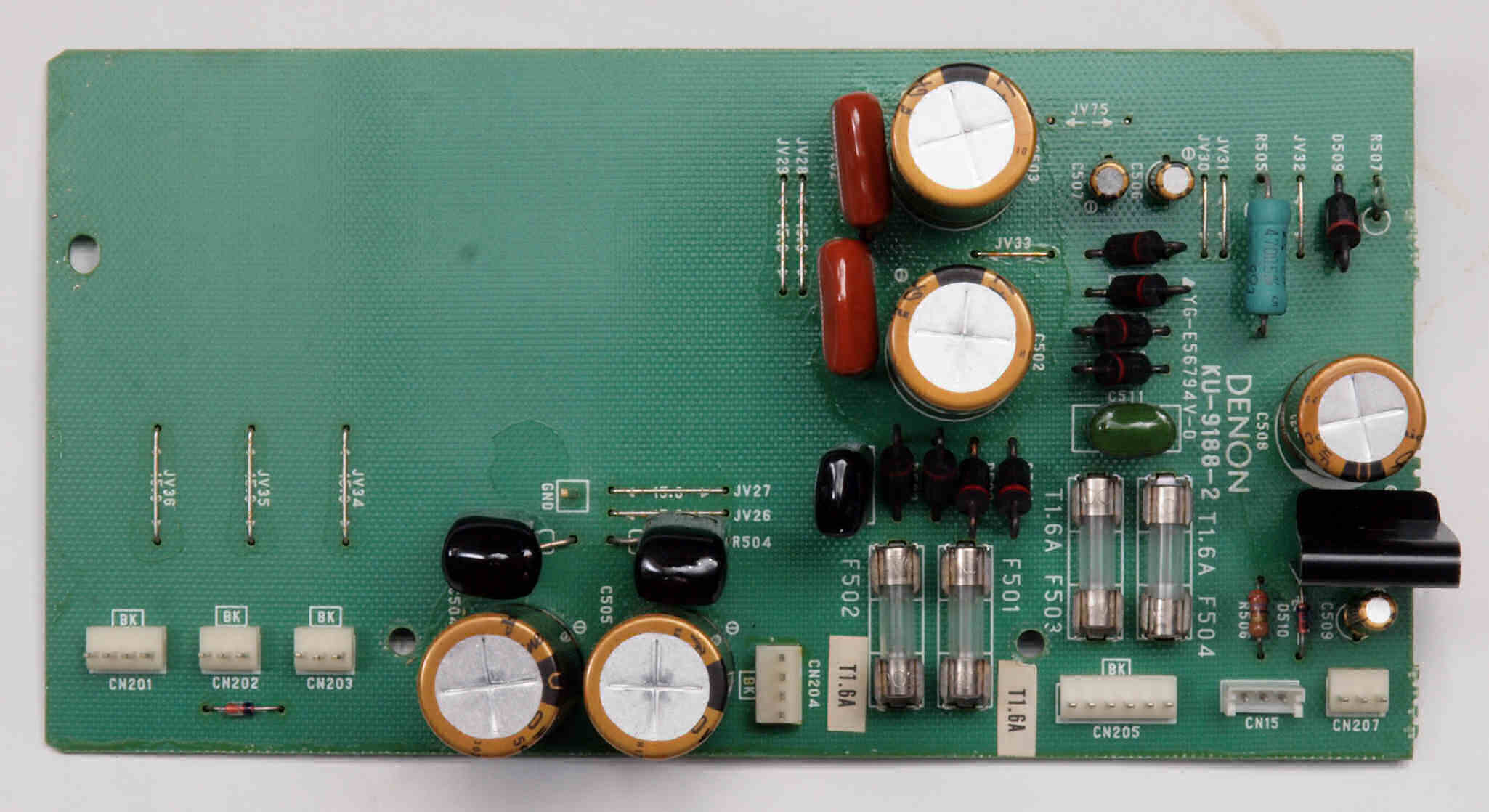

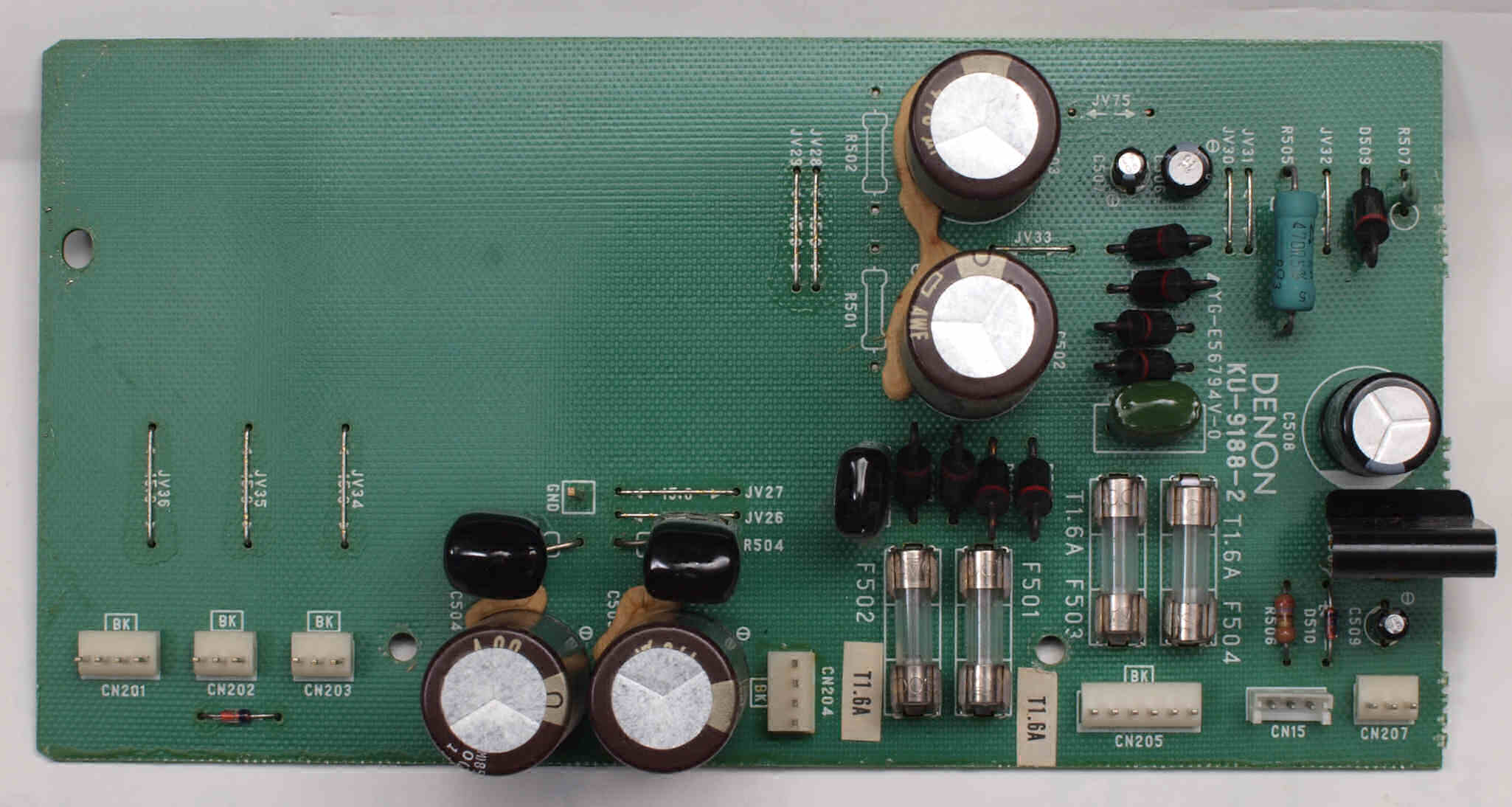

Ｃ５２．　修理後　電源基盤。　電解コンデンサー７個交換、フイルムコンデンサー２個追加

Ｃ５３．　修理前　電源基盤裏

Ｃ５４．　修理（半田補正）後　電源基盤裏。 　全ての半田をやり修す

Ｃ５５．　完成電源基盤裏。　洗浄後、さらに防湿材を塗る。

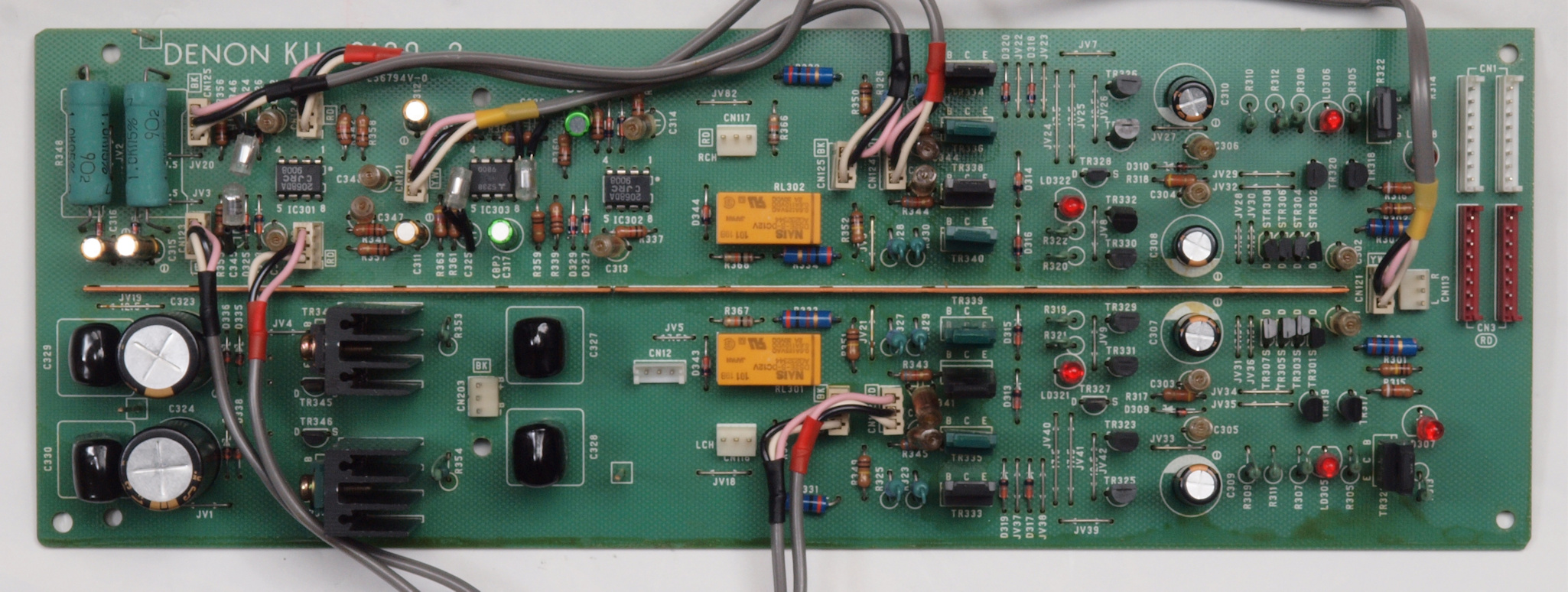

Ｃ６１．　修理前　バッファーＡＭＰ基盤

Ｃ６２．　修理後　バッファーＡＭＰ基盤。　電解コンデンサ−１０個、リレー２個交換

Ｃ６３．　修理前　バッファーＡＭＰ基盤裏

Ｃ６４．　修理（半田補正）後　バッファーＡＭＰ基盤裏

Ｃ６５．　完成バッファーＡＭＰ基盤裏。　洗浄後、さらに防湿材を塗る。

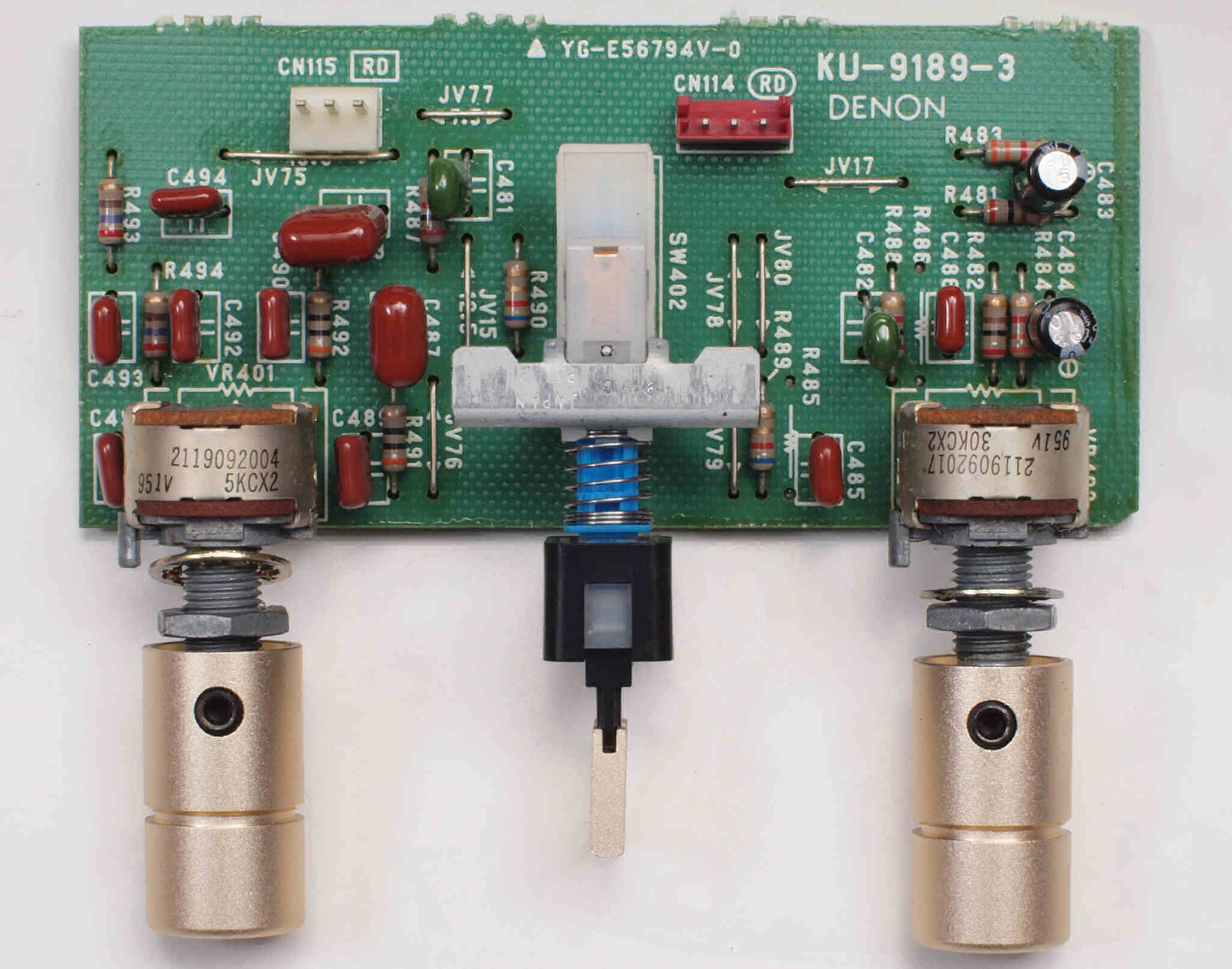

Ｃ７１．　修理前　ＴｏｎｅＶＲ基盤

Ｃ７２．　修理後　ＴｏｎｅＶＲ基盤。　電解コンデンサ−２個交換。

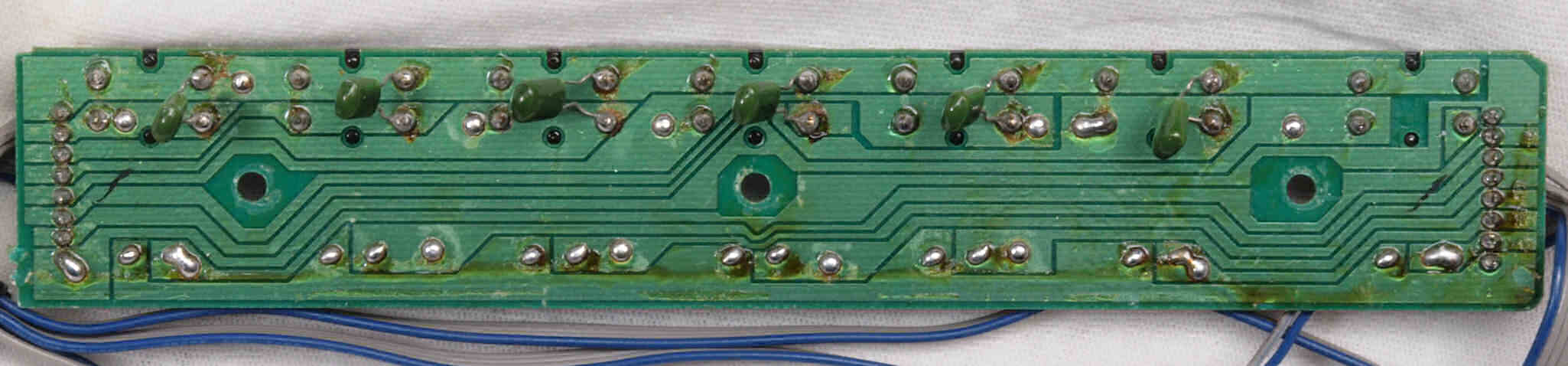

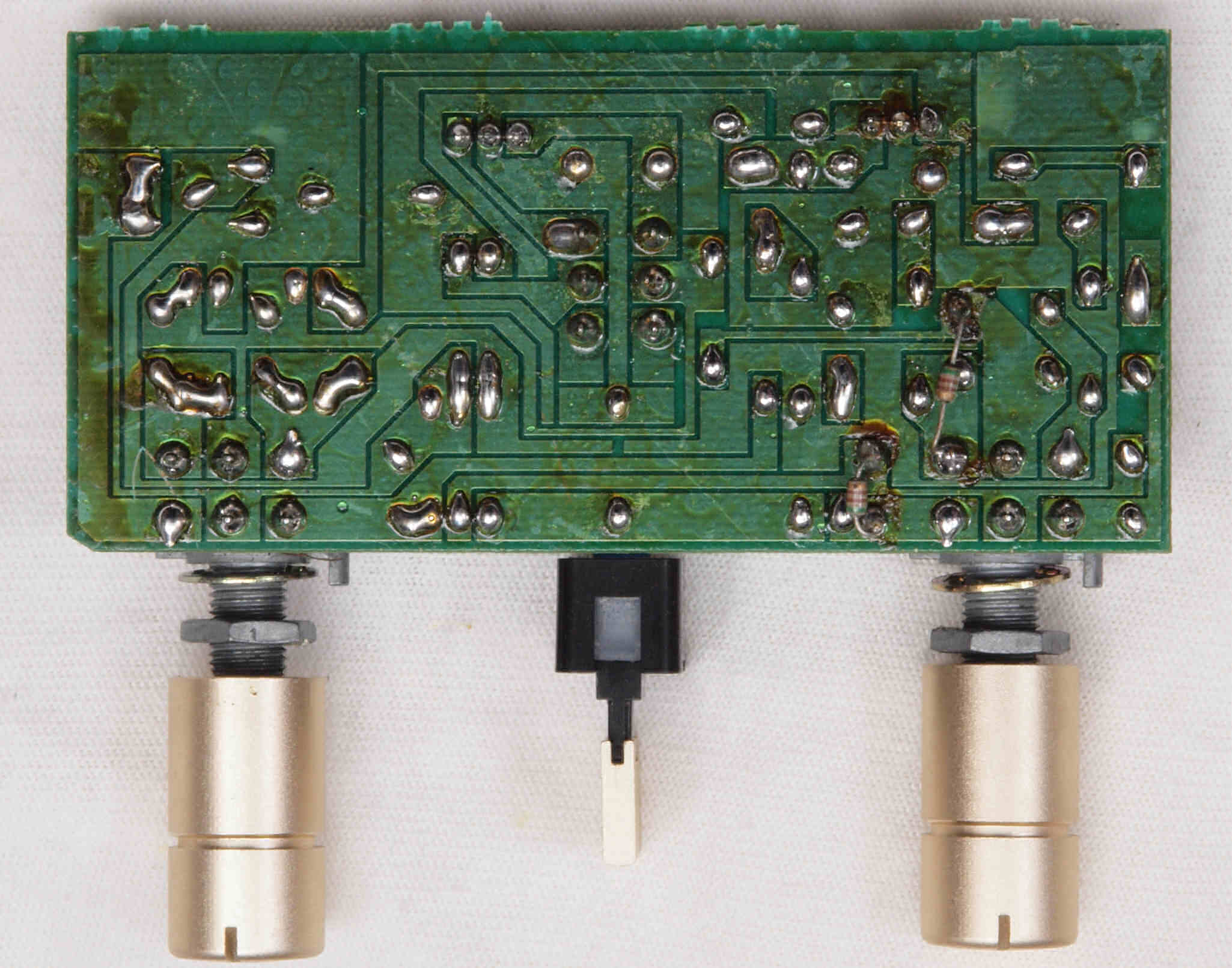

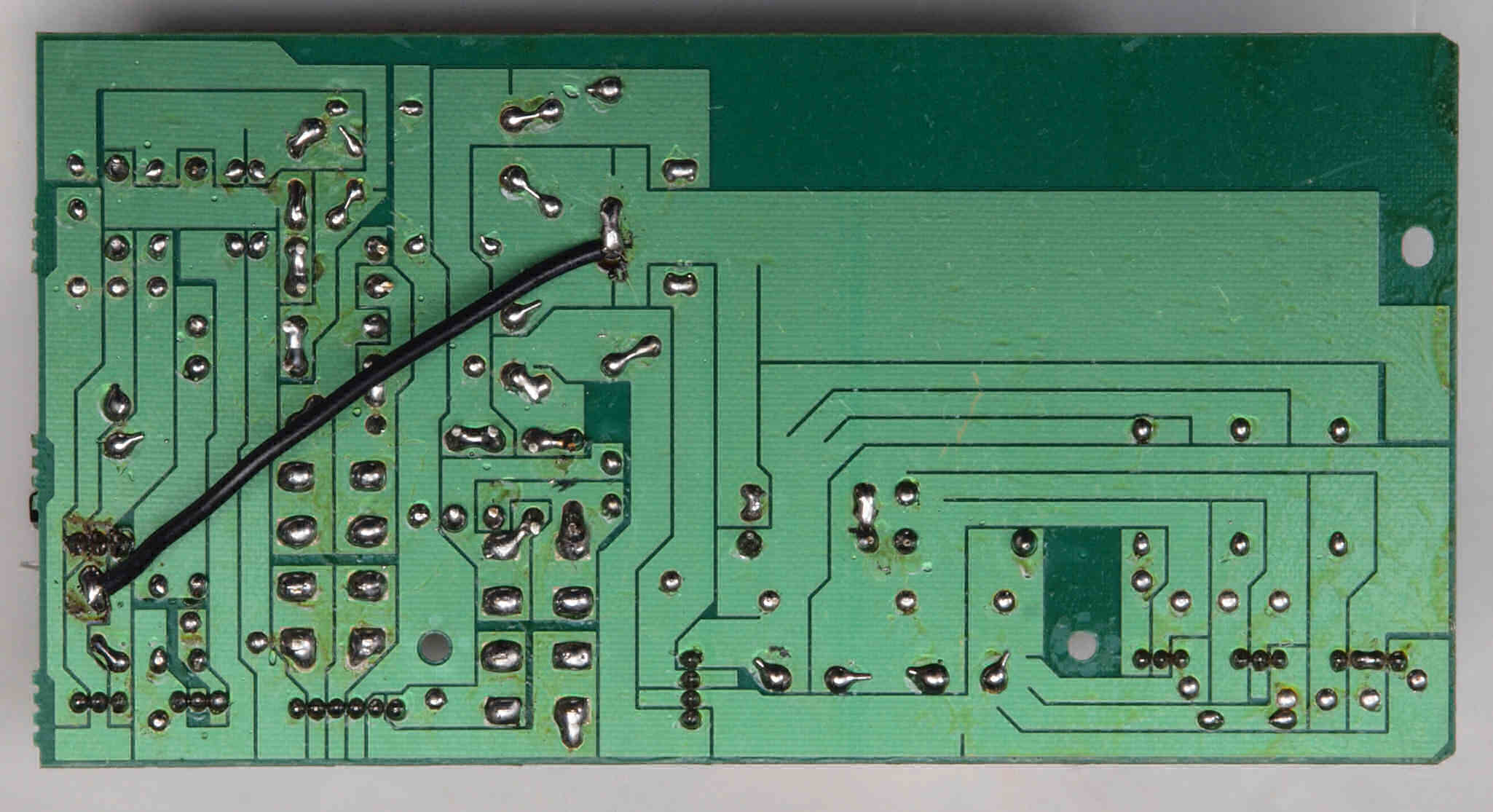

Ｃ７３．　修理前　ＴｏｎｅＶＲ基盤裏

Ｃ７４．　修理（半田補正）後　ＴｏｎｅＶＲ基盤裏。 　全ての半田をやり修す

Ｃ７５．　完成ＴｏｎｅＶＲ基盤裏。　洗浄後、さらに防湿材を塗る。

Ｃ８１．　修理前　電源ケーブル挿入部

Ｃ８２．　修理（加工）中　電源ケーブル挿入部。　３Ｐインレット取り付け穴を開ける、ハンドツールなので時間がかかる。

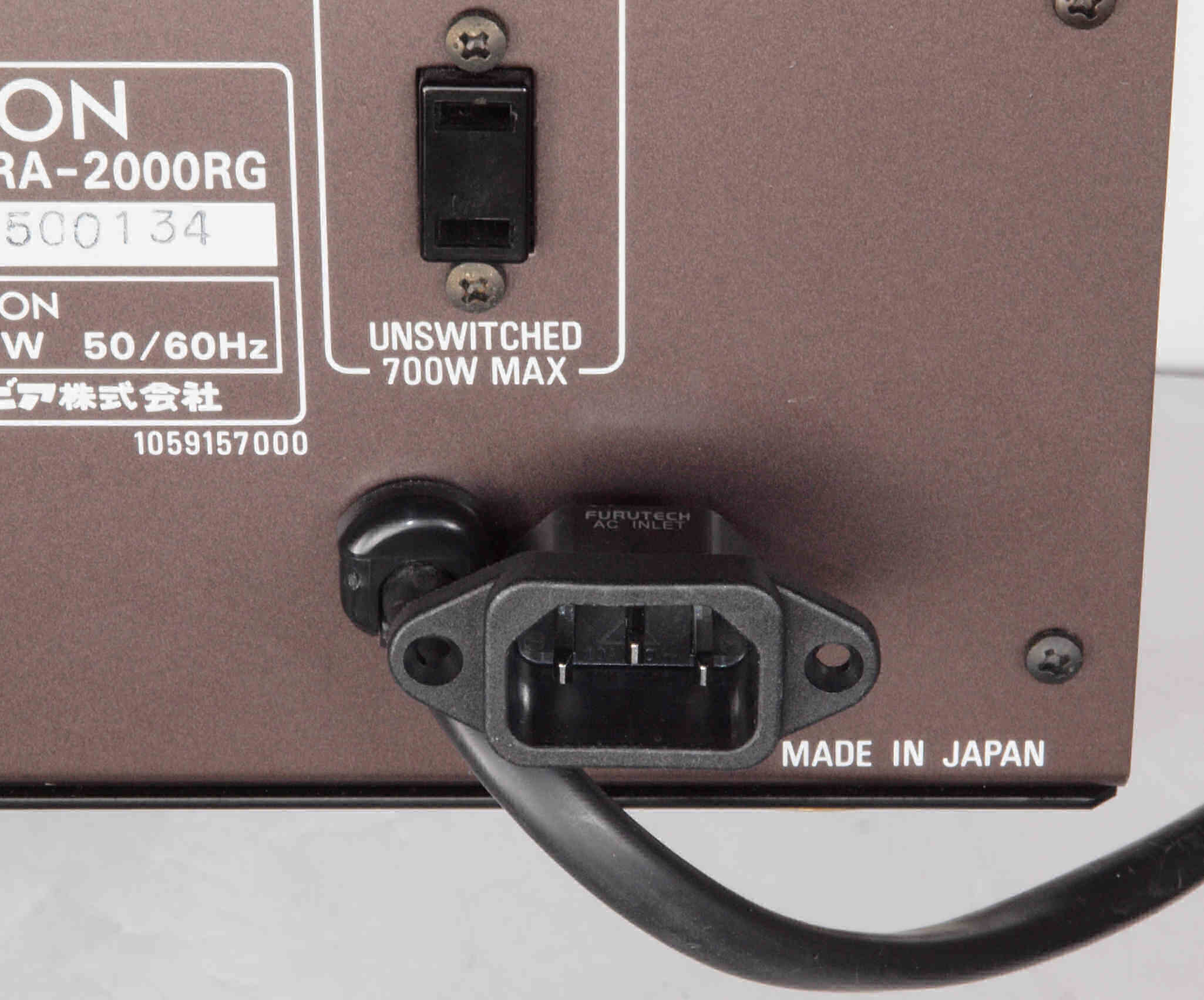

Ｃ８３．　修理（交換）後　３Ｐインレット取り付ける。　FURUTECH　FI-10(R) ロジウムメッキ

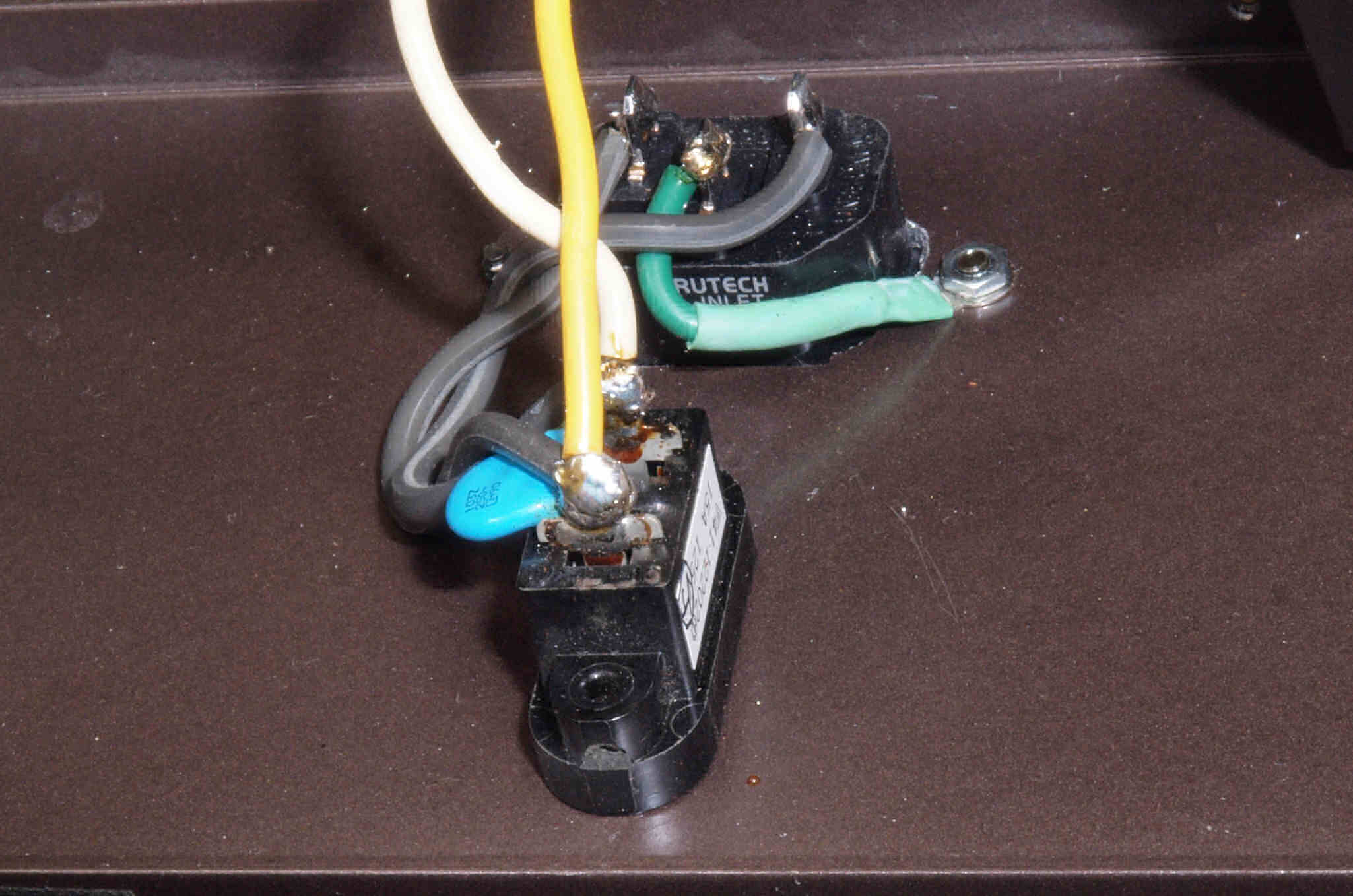

Ｃ８４．　修理後　３Ｐインレット取り付け裏配線。　しっかりとアースを取る。

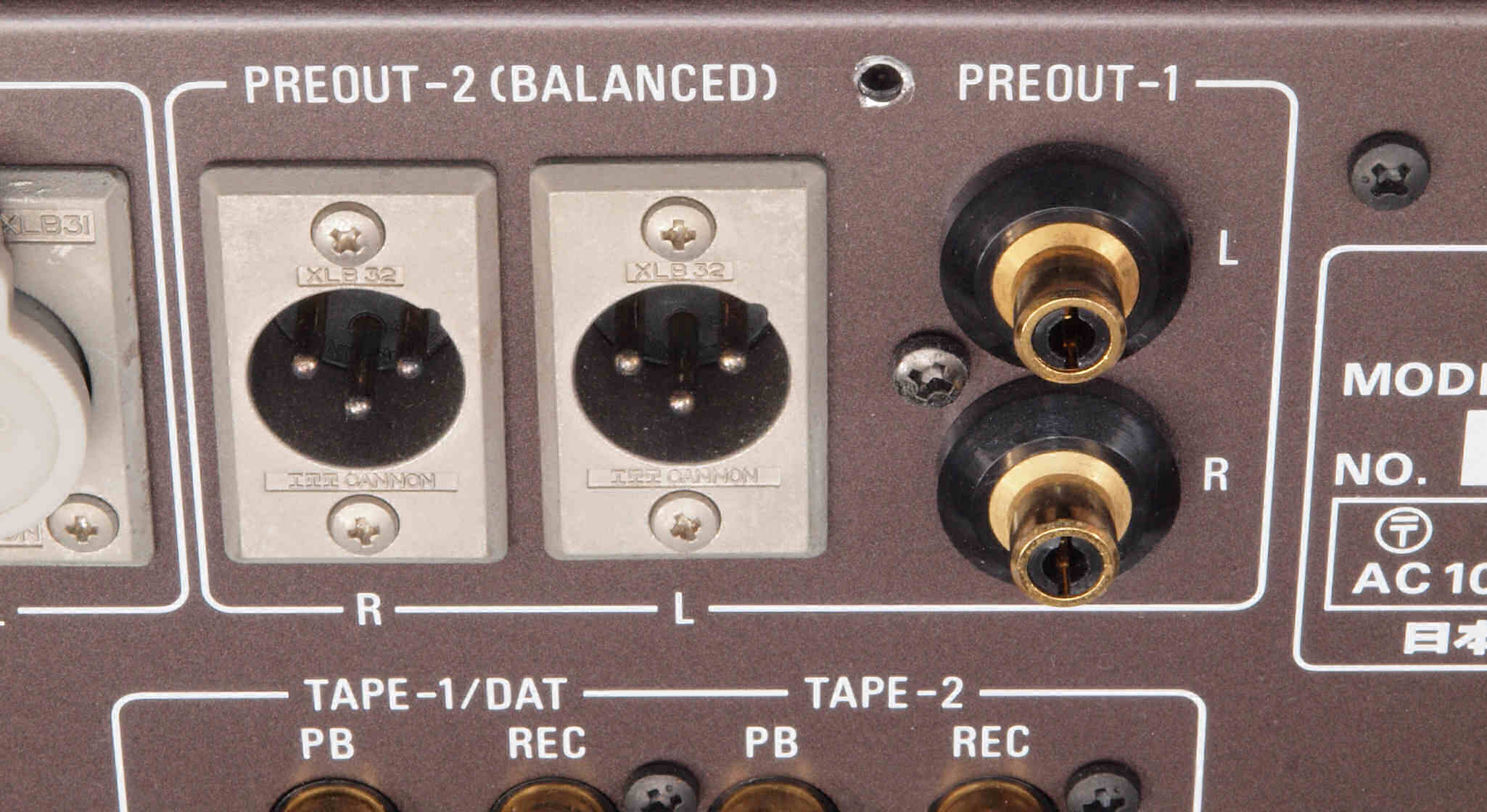

Ｃ９１．　修理前　出力キャノンコネクター、出力RCA端子。

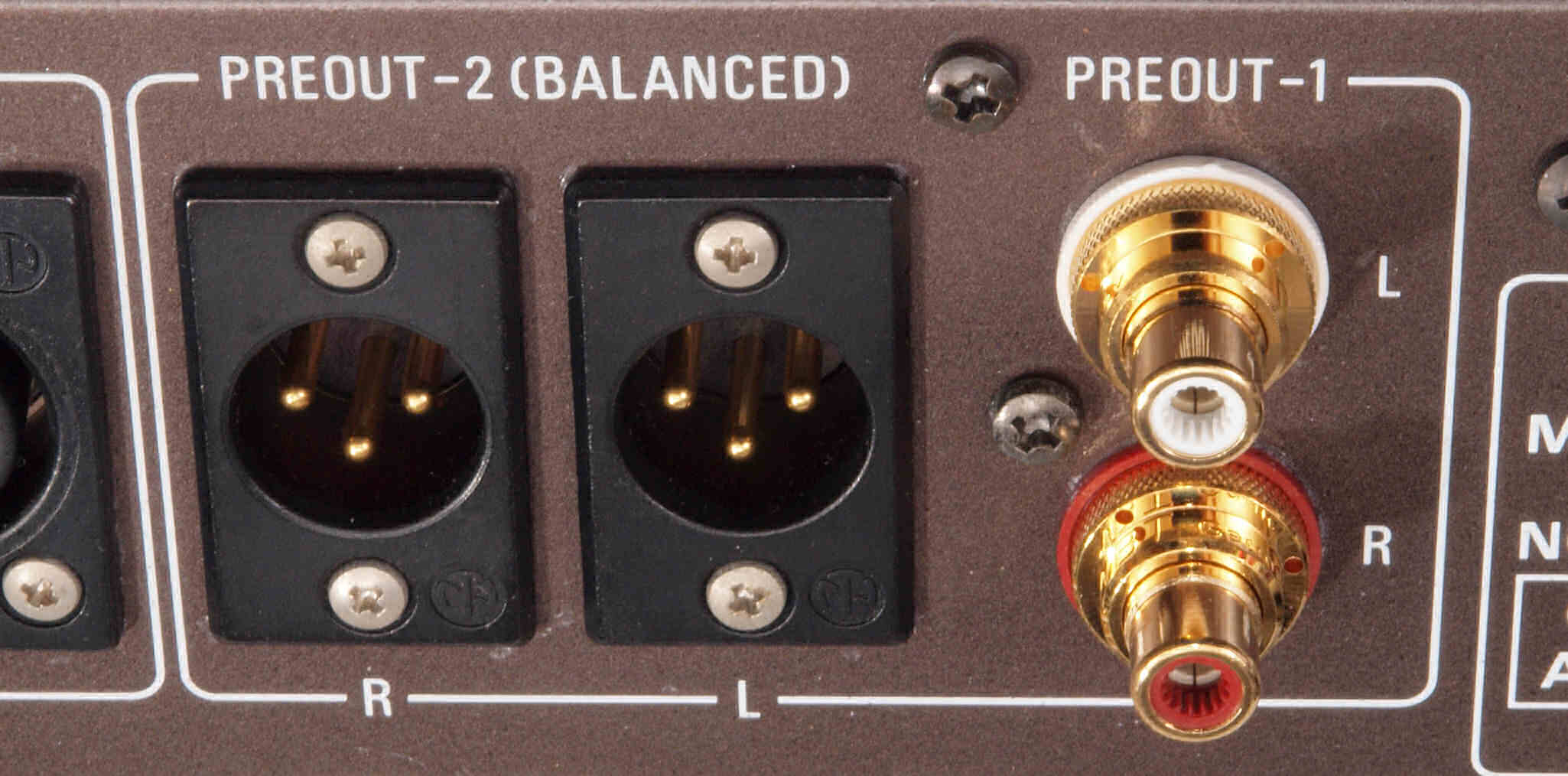

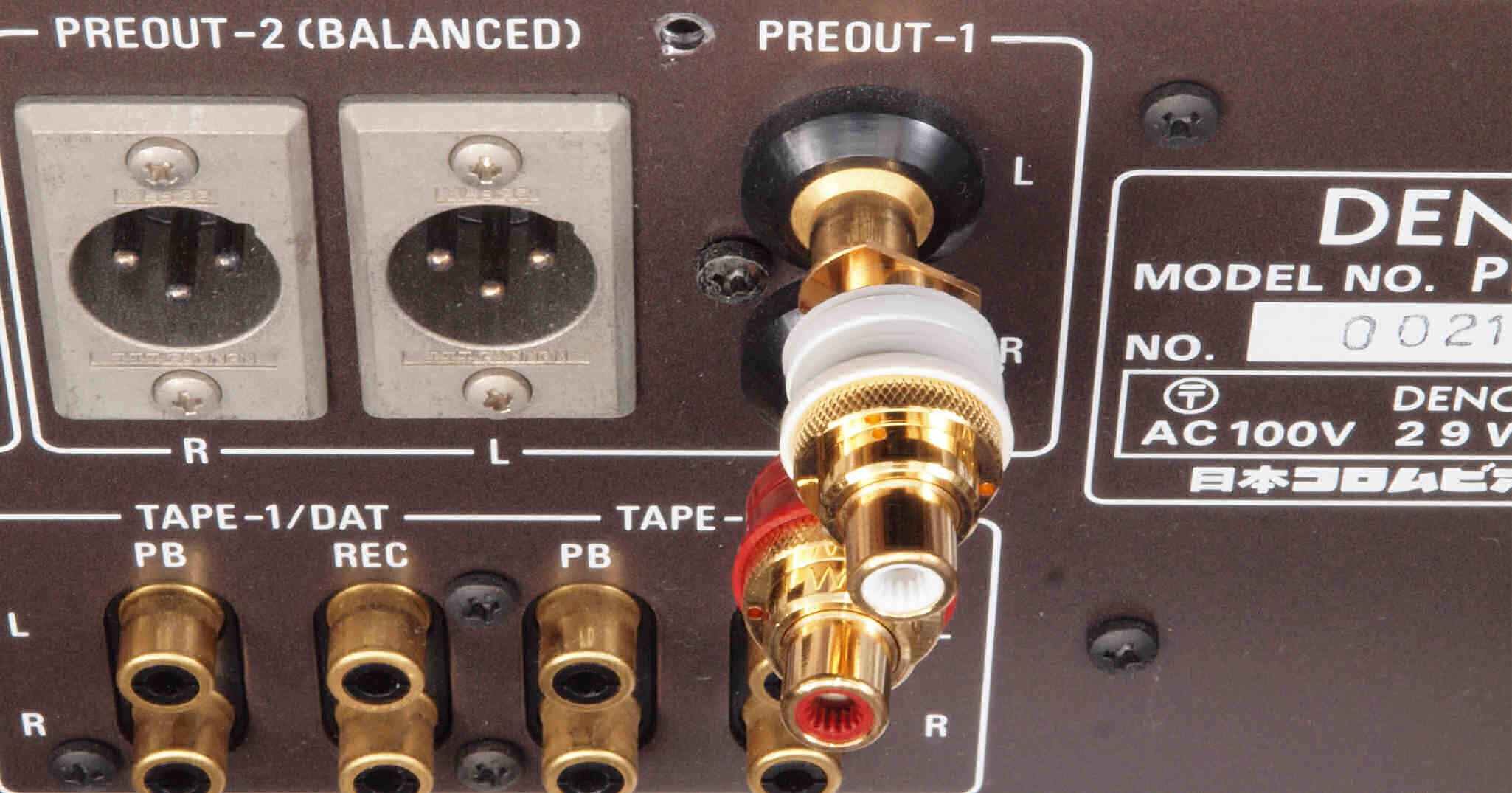

Ｃ９２．　修理（交換）後　出力キャノンコネクター、出力RCA端子交換。 　　　　　　　　　　　出力キャノンコネクター＝NEUTRIC NC3MP-B、 ＲＣＡ端子ＷＢＴ−０２０１使用。

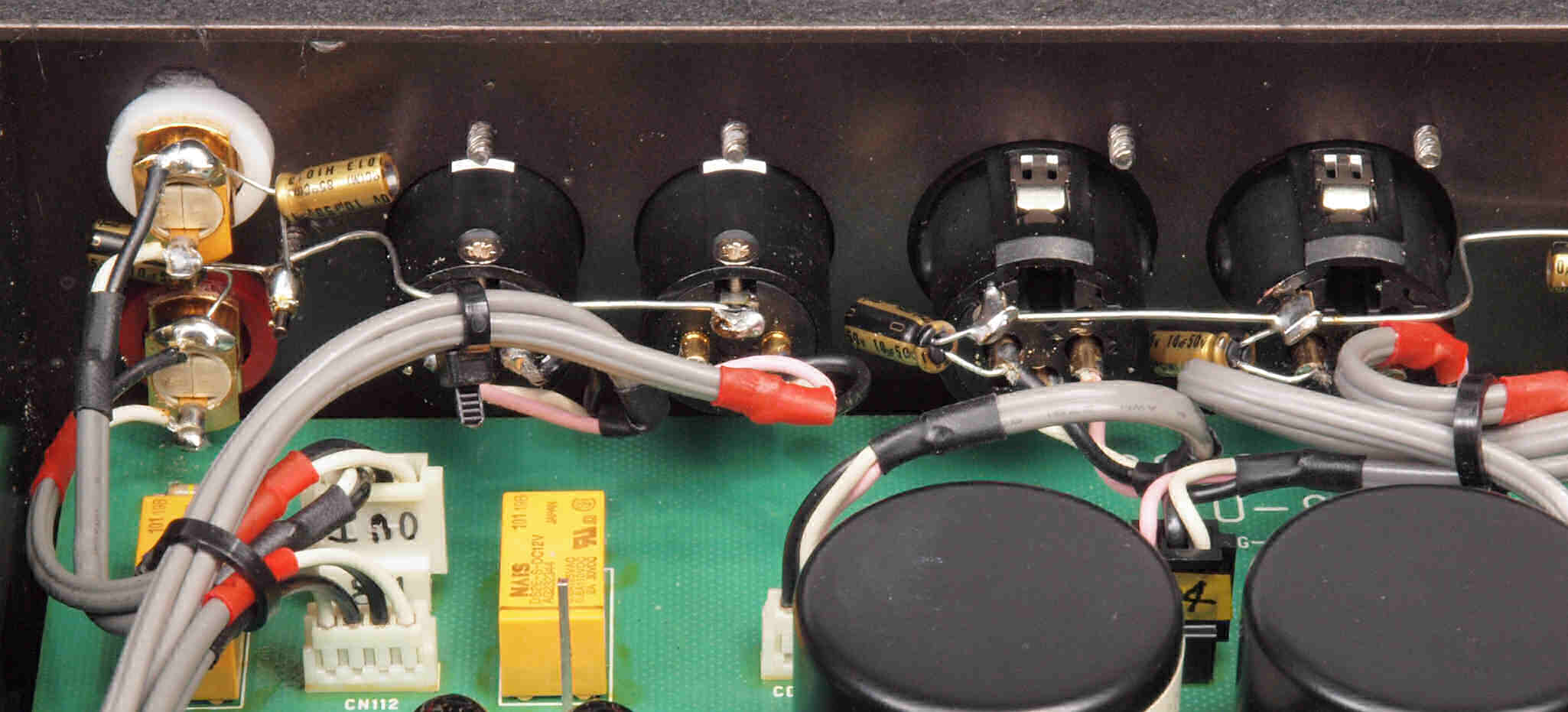

Ｃ９３．　修理（交換）後　出力RCA端子＆入出力キャノンコネクター裏配線。

ＣA１．　修理前　「ＰＨＯＮＯ、ＣＤ−１」入力RCA端子。

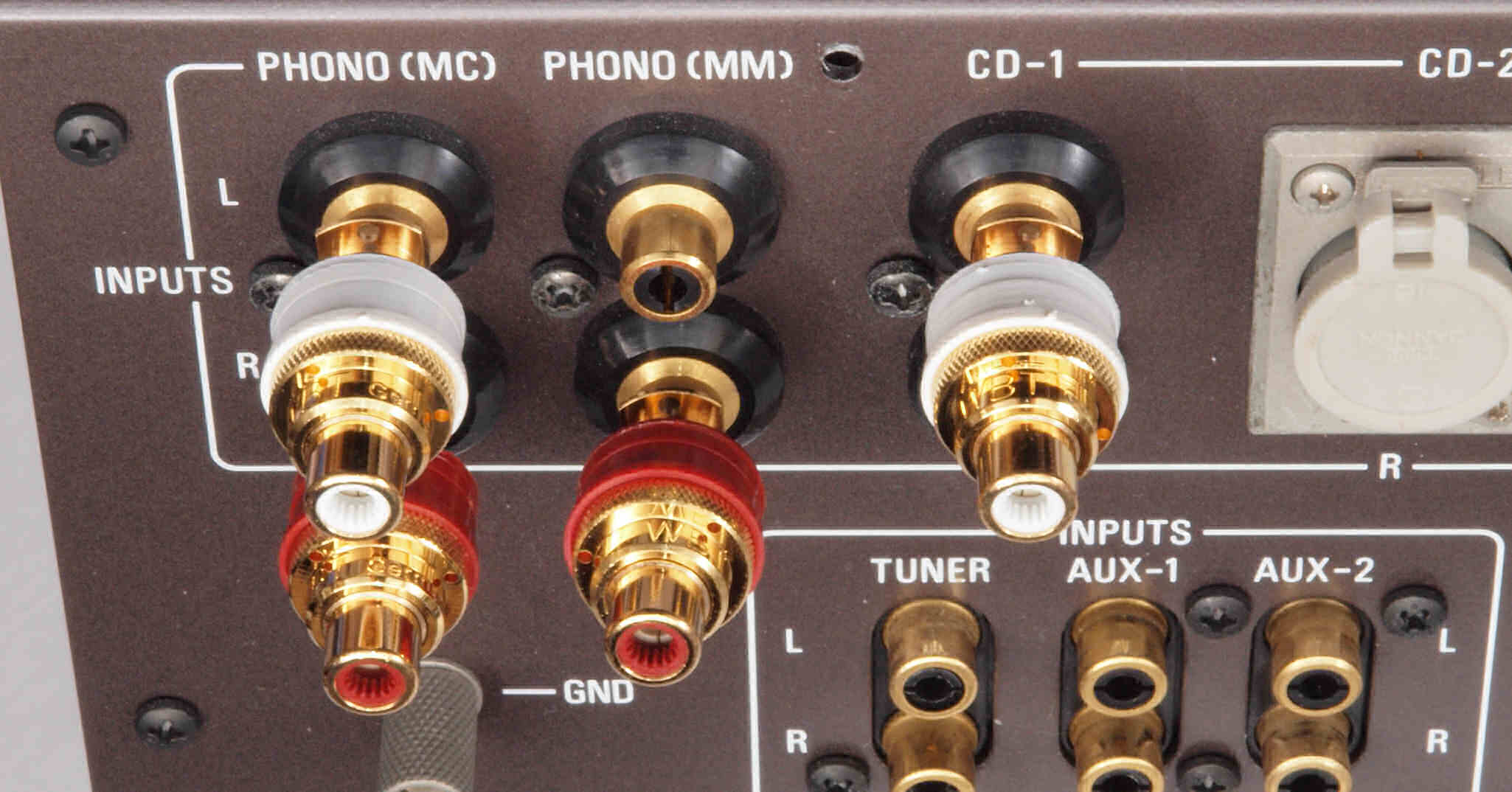

ＣA２．　修理（交換）後　「ＰＨＯＮＯ、ＣＤ−１」入力RCA端子。ＷＢＴ−０２０１使用。

ＣA３．　修理前　「ＰＨＯＮＯ、ＣＤ−１」入力RCA端子裏配線。

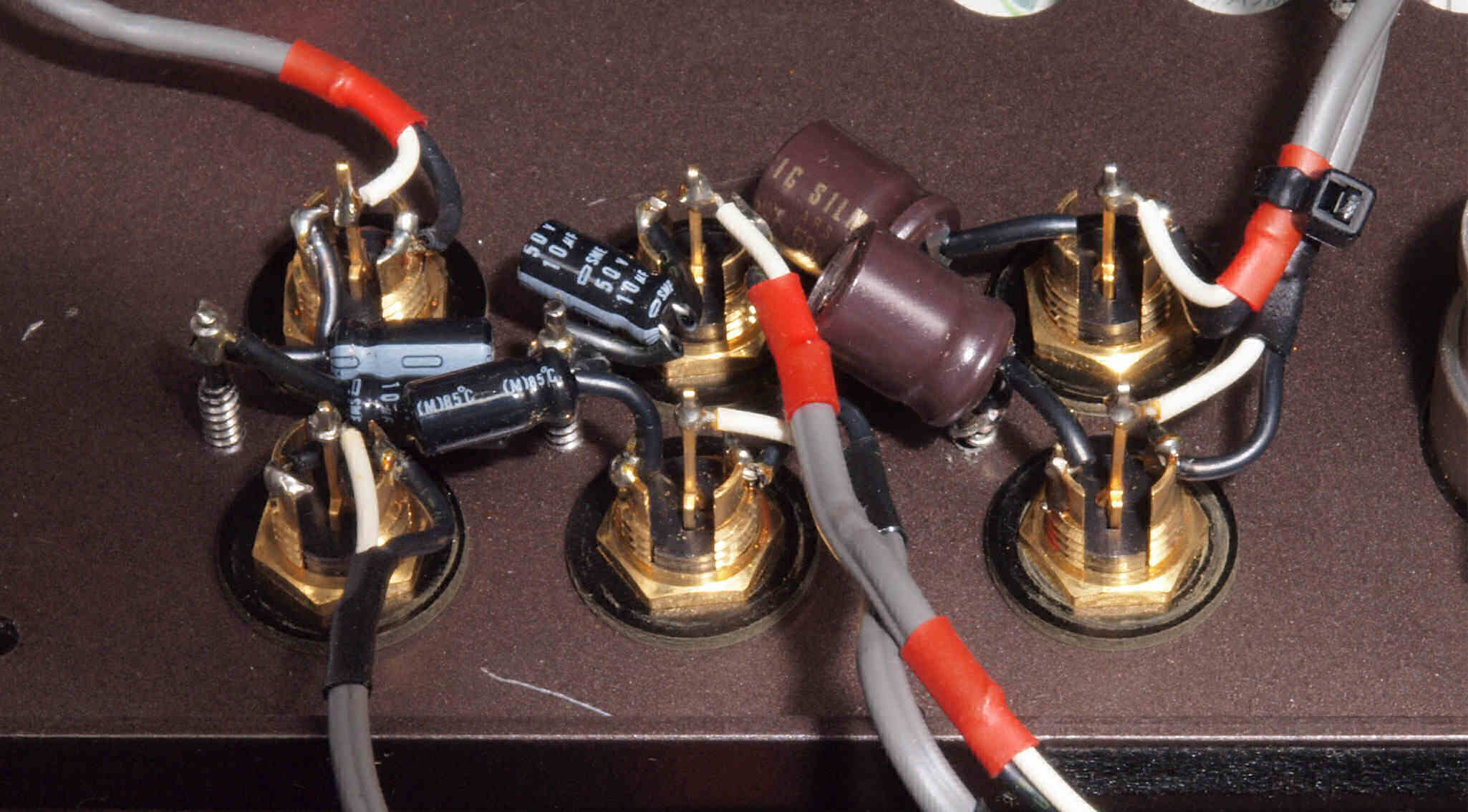

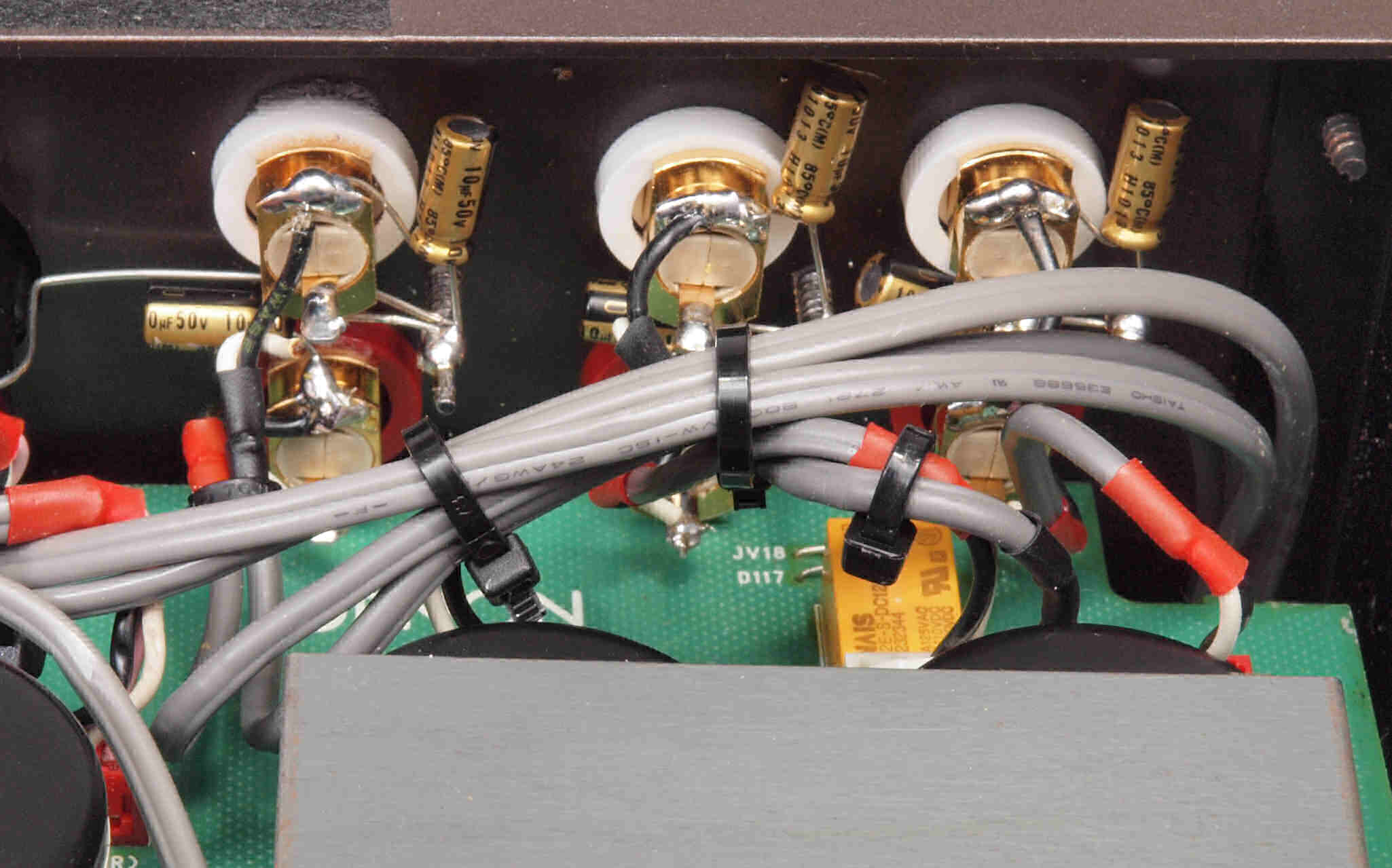

ＣA４．　修理後　「ＰＨＯＮＯ、ＣＤ−１」入力RCA端子裏配線。　電解コンデンサ−８個交換。

ＣA５．　修理前　アース端子も、金メッキのＳＰ端子に交換。

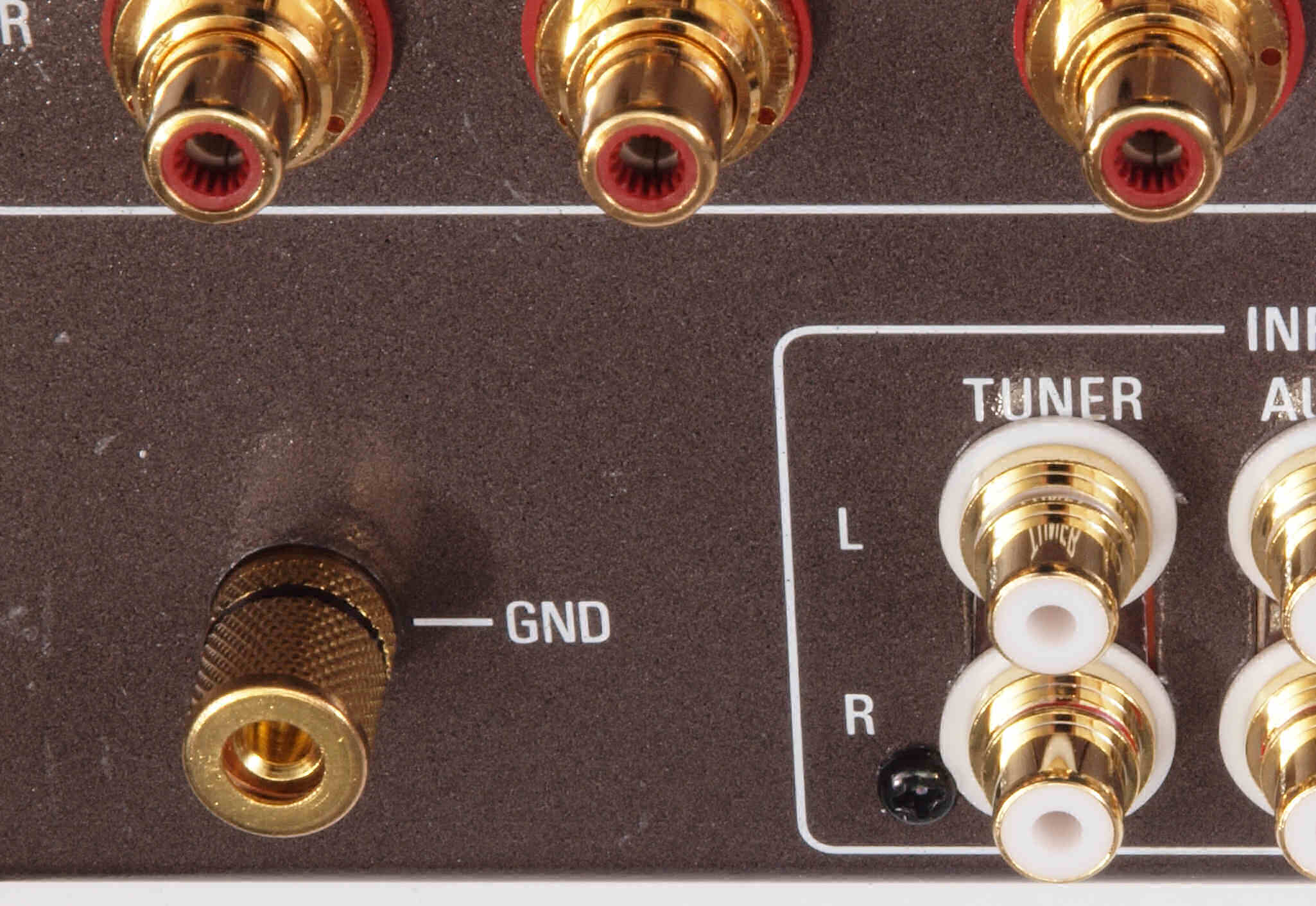

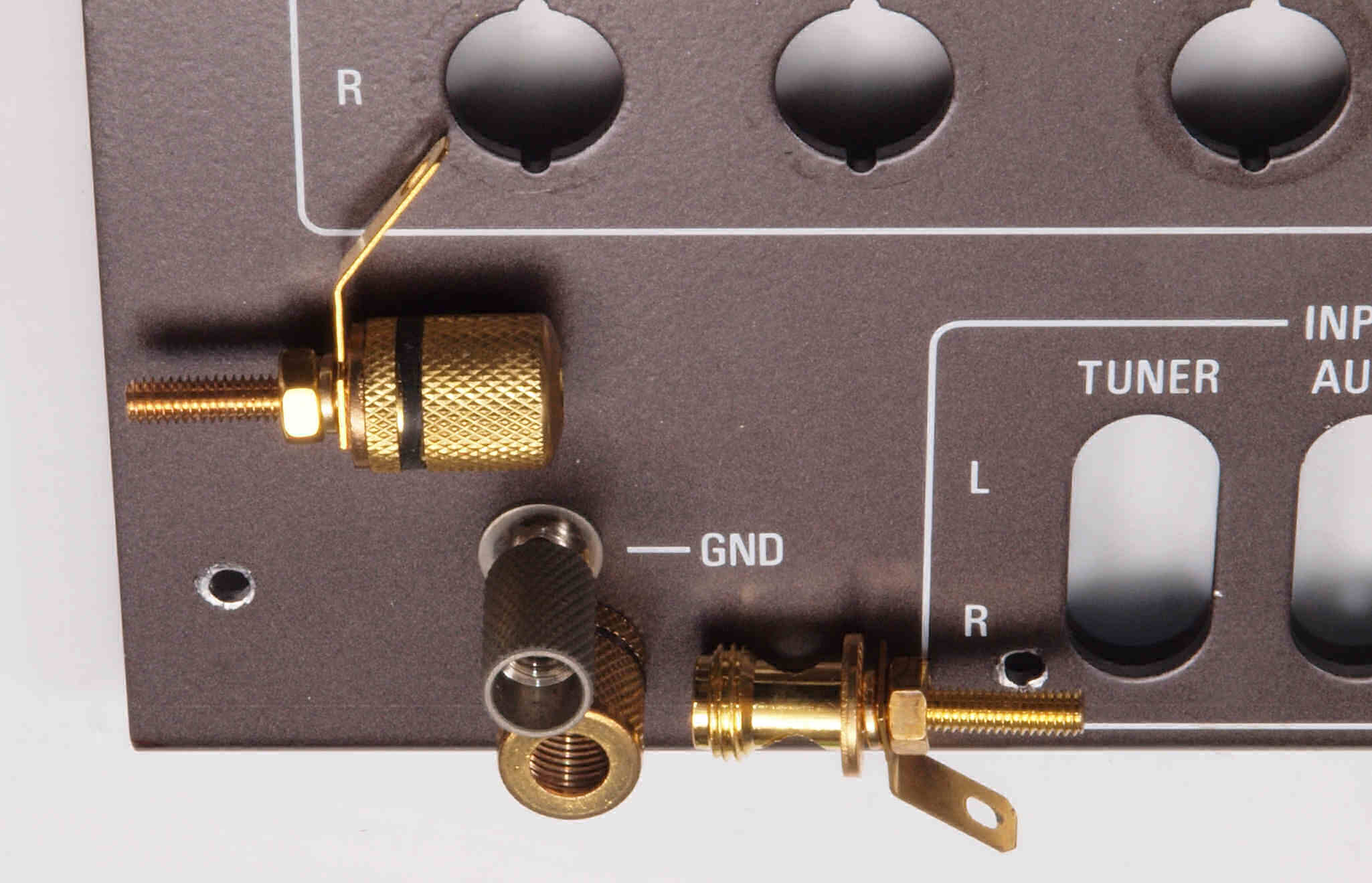

ＣA６．　修理（交換）後　アース端子。　金メッキのＳＰ端子に交換。

ＣＡ７．　修理前　入力ＣＤ２キャノンコネクター。

ＣＡ８．　修理（交換）後　入力ＣＤ２キャノンコネクター。 NEUTRIC NC3FP-B-1　に交換。

ＣＢ１．　修理前　「ＴＵＮＥＲ、ＡＵＸ」入力RCA端子。

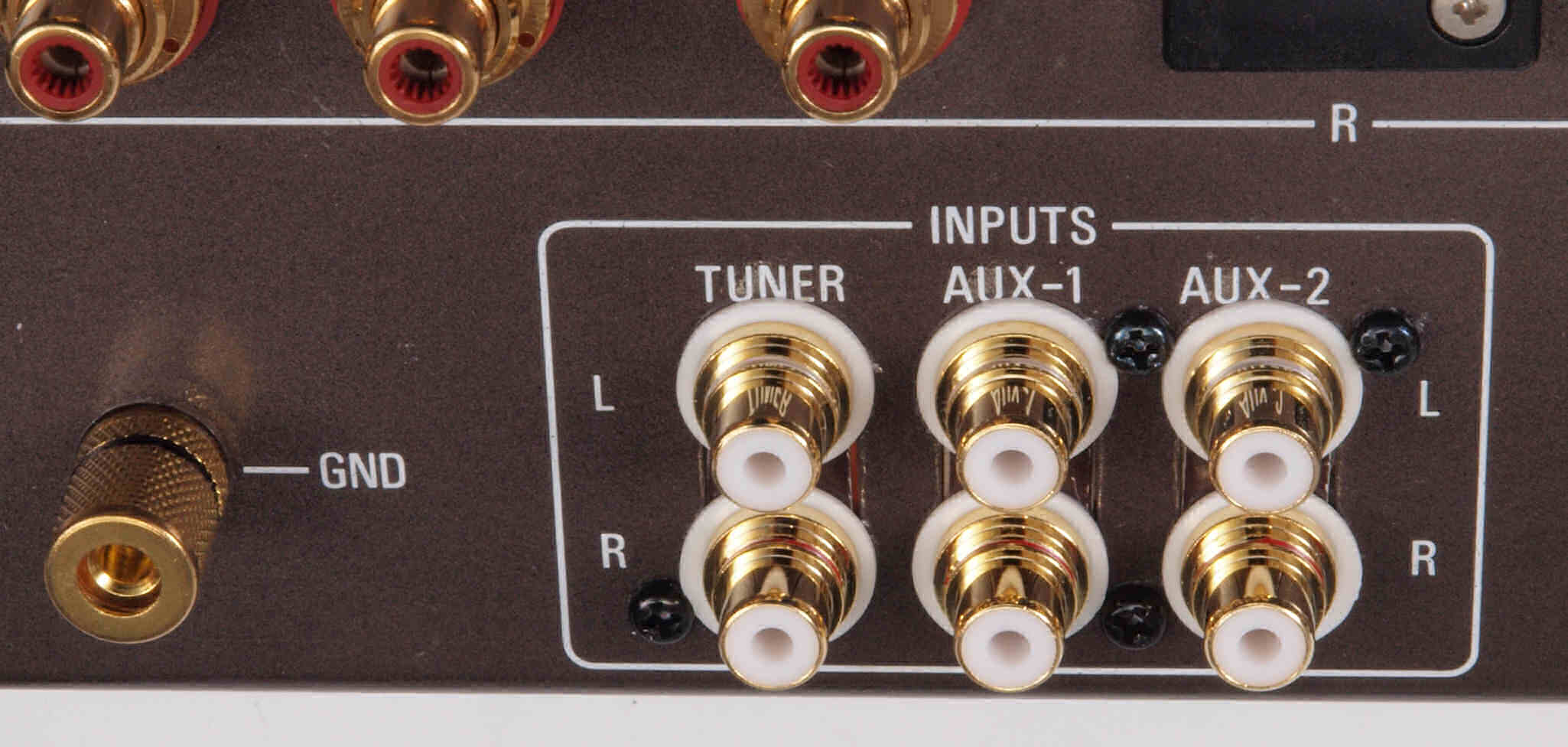

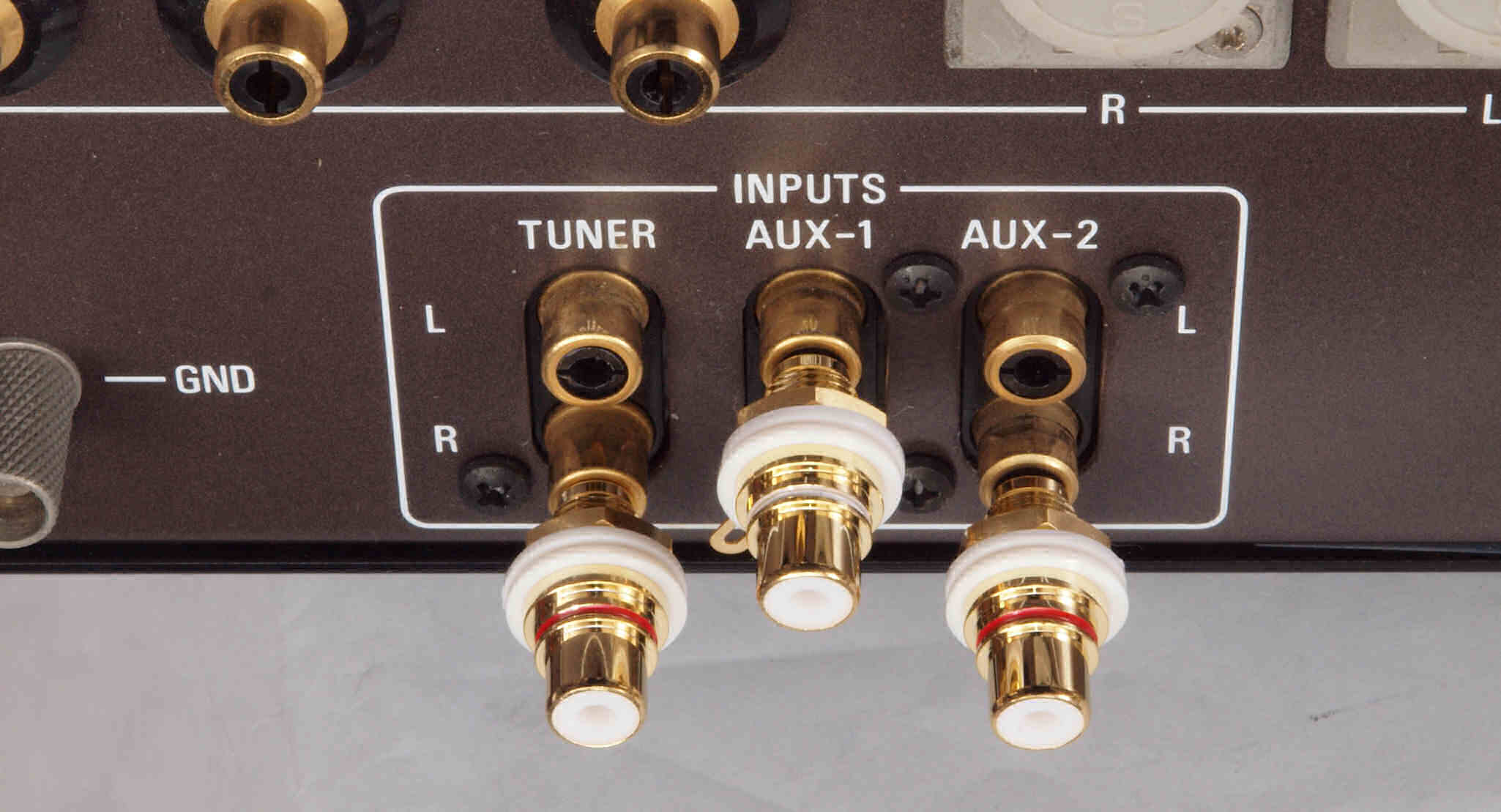

ＣＢ２．　修理（交換）後　「ＴＵＮＥＲ、ＡＵＸ」入力RCA端子。　テフロン製ＲＣＡ端子と交換する、　長穴なので大変！

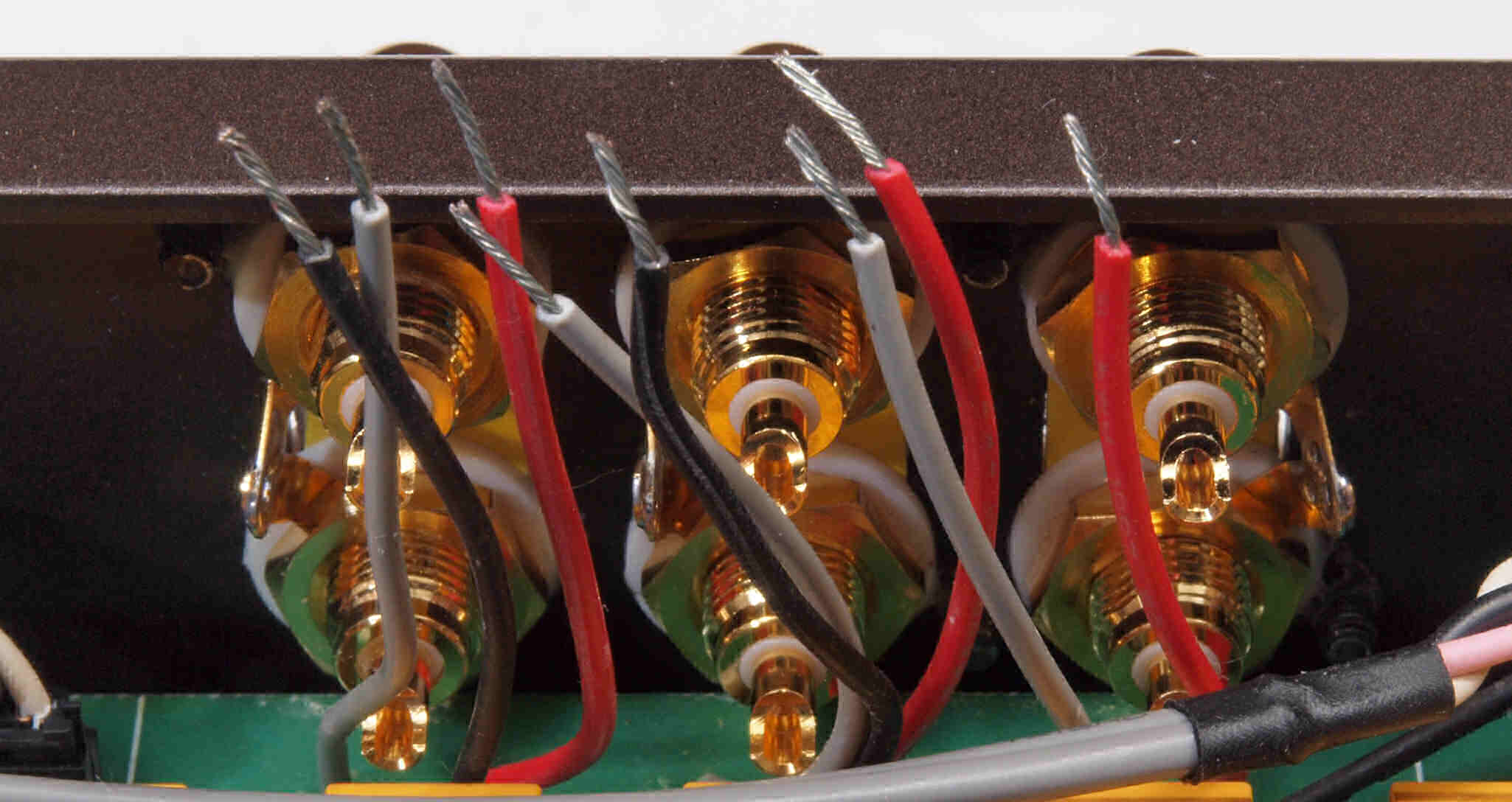

ＣＢ３．　修理中　「ＴＵＮＥＲ、ＡＵＸ」入力RCA端子裏配線。　配線は半田が染み込むように芯線を撚る。

ＣＢ４．　修理（交換）後　　「ＴＵＮＥＲ、ＡＵＸ」入力RCA端子裏配線。　しっかりと半田付けする。

ＣＣ１．　修理前　「ＴＡＰＥ」入出力RCA端子。

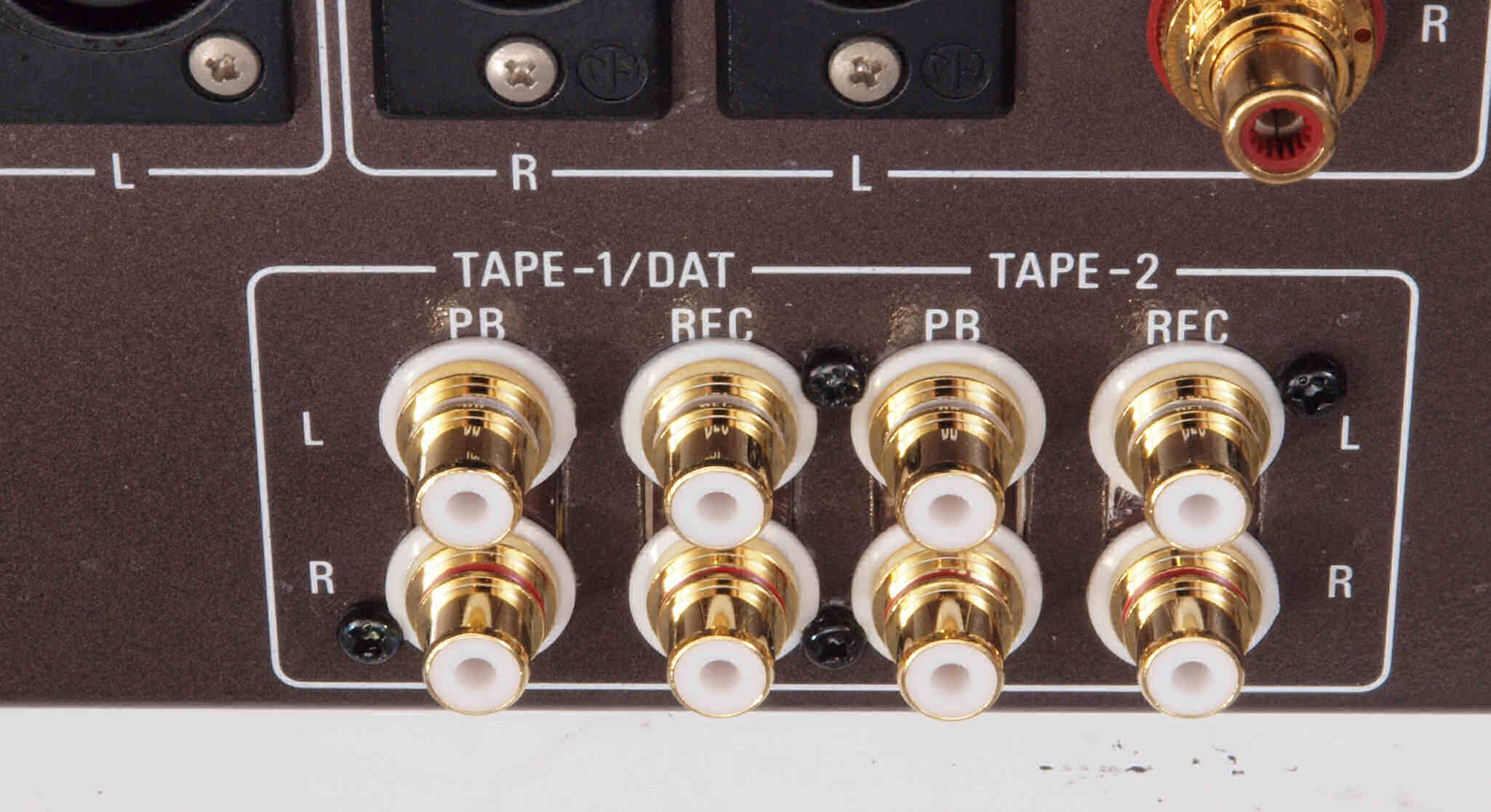

ＣＣ２．　修理（交換）後　「ＴＡＰＥ」入出力RCA端子。　テフロン製ＲＣＡ端子と交換する、　長穴なので大変！

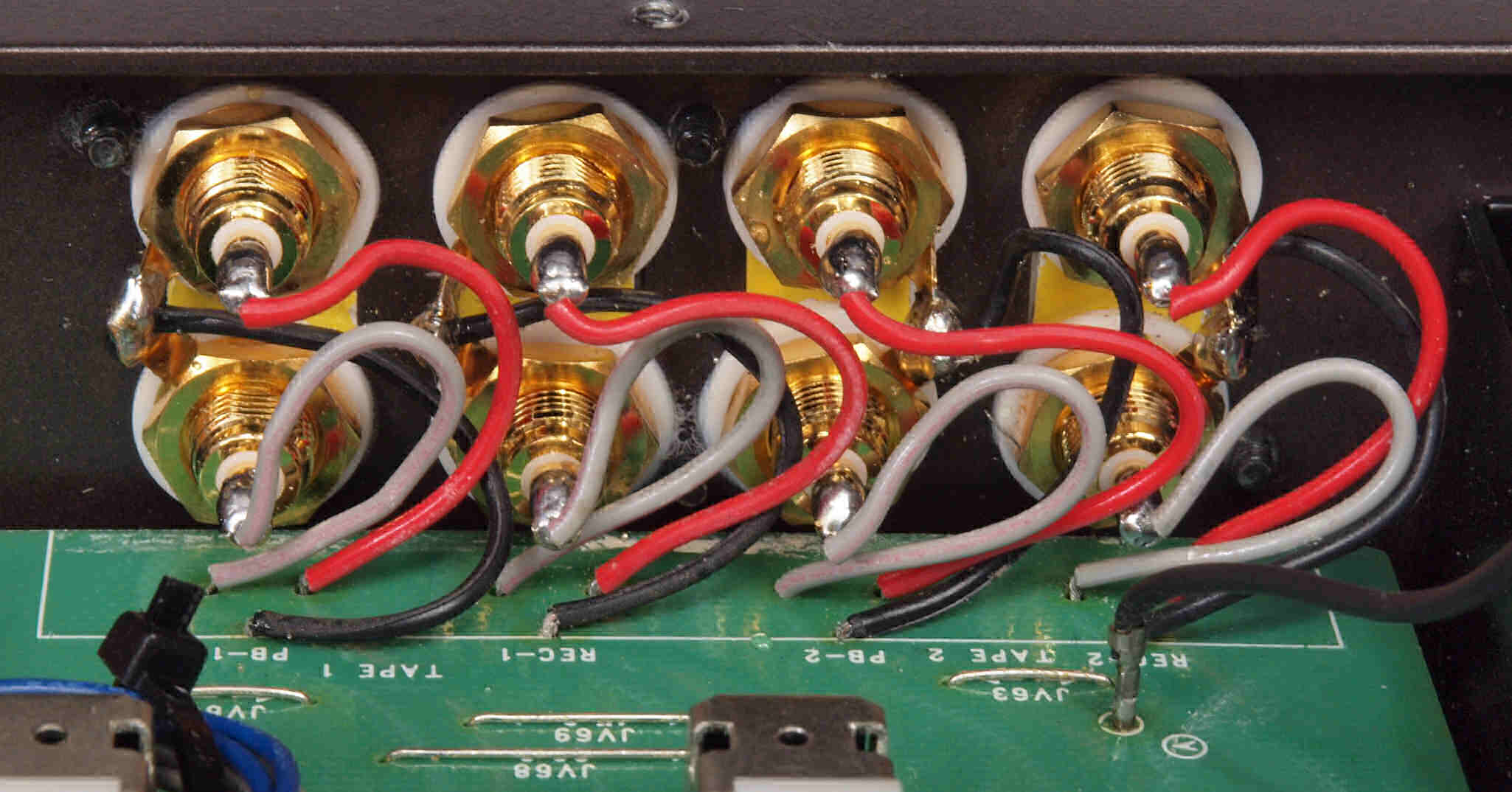

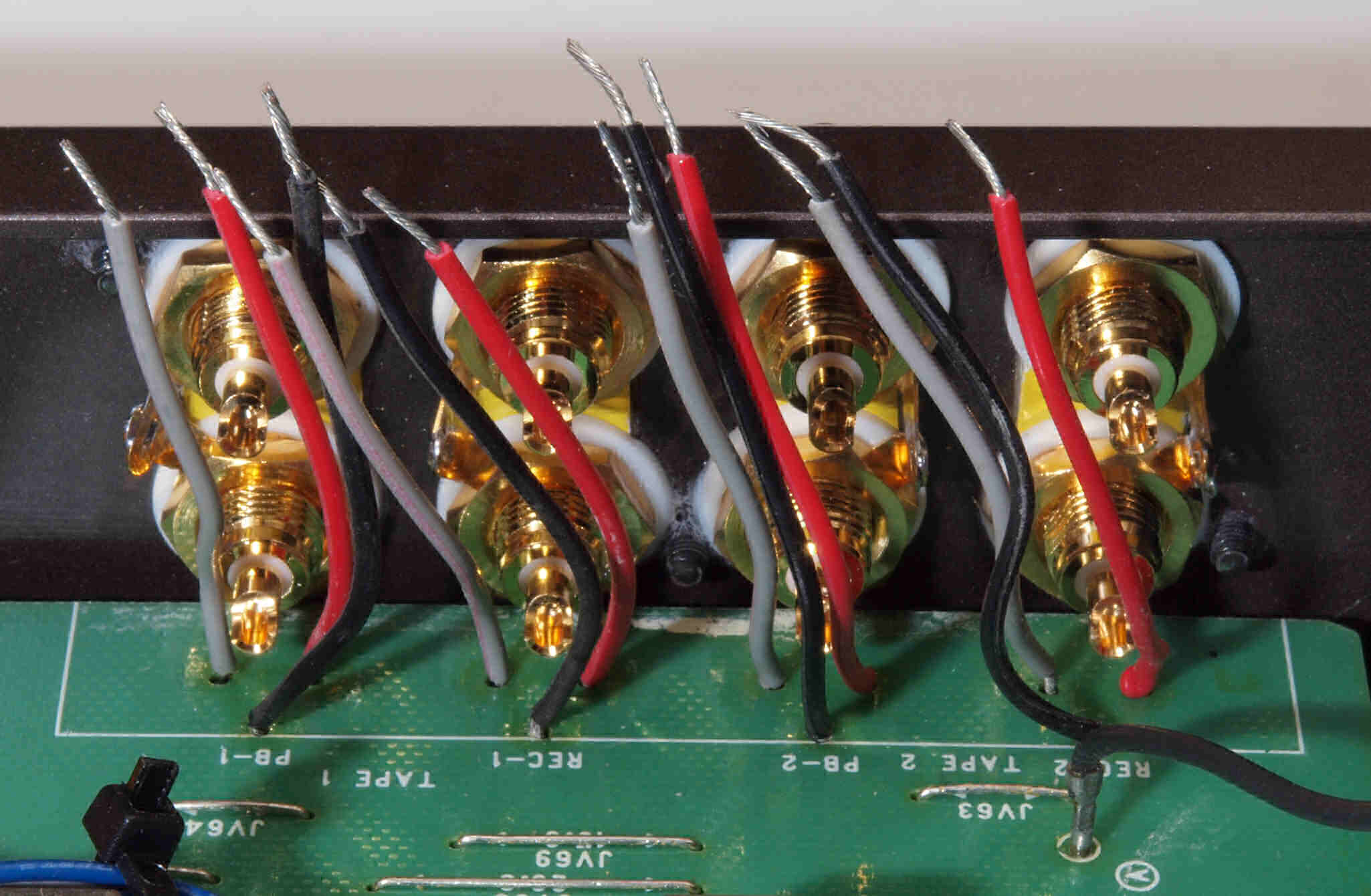

ＣＣ３．　修理中　「ＴＡＰＥ」入出力RCA端子裏配線。　配線は半田が染み込むように芯線を撚る。

ＣＣ４．　修理（交換）中後　「ＴＡＰＥ」入出力RCA端子裏配線。　しっかりと半田付けする。

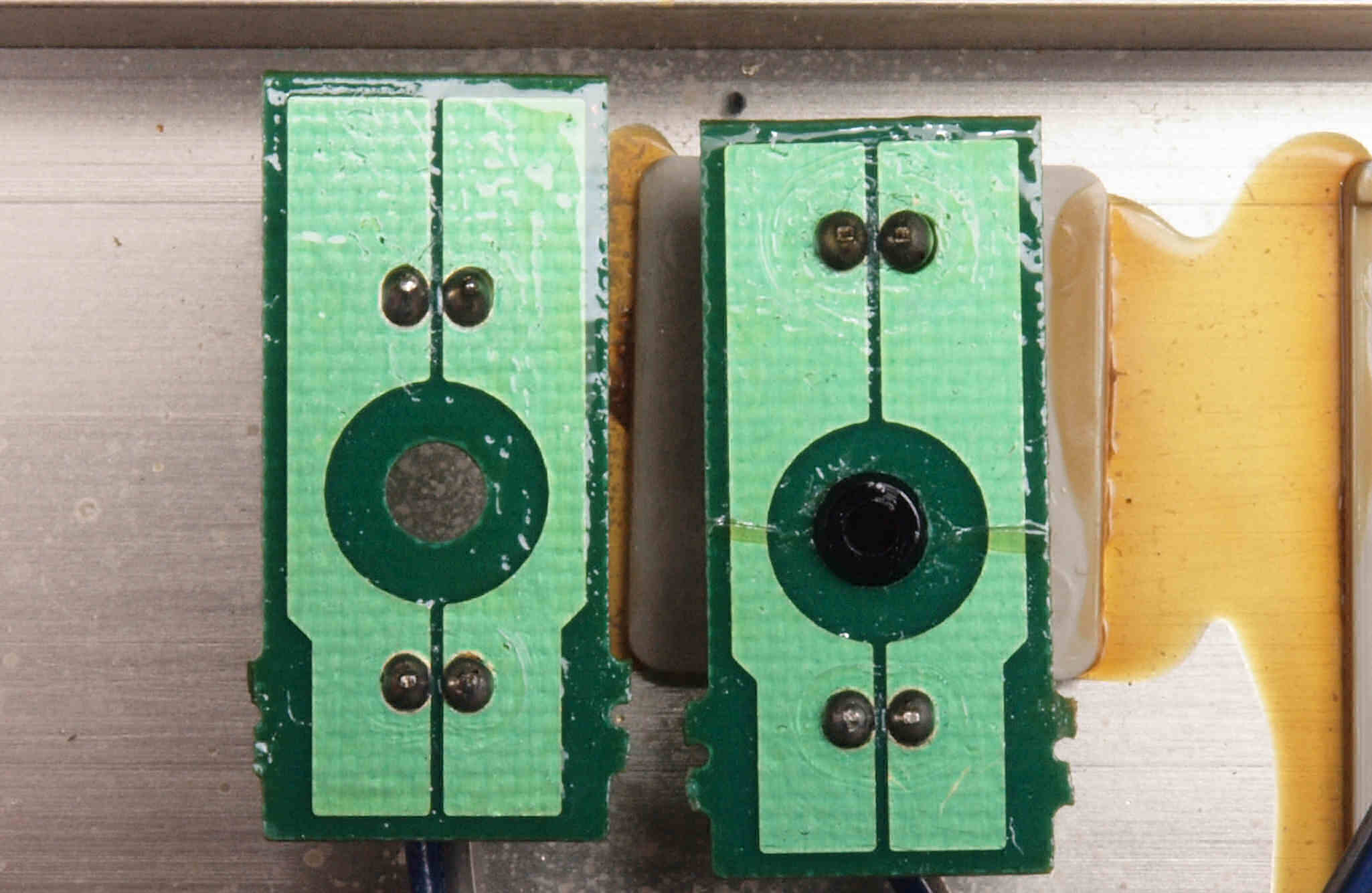

ＣＤ１．　修理前　パネルＬＥＤ表示基盤

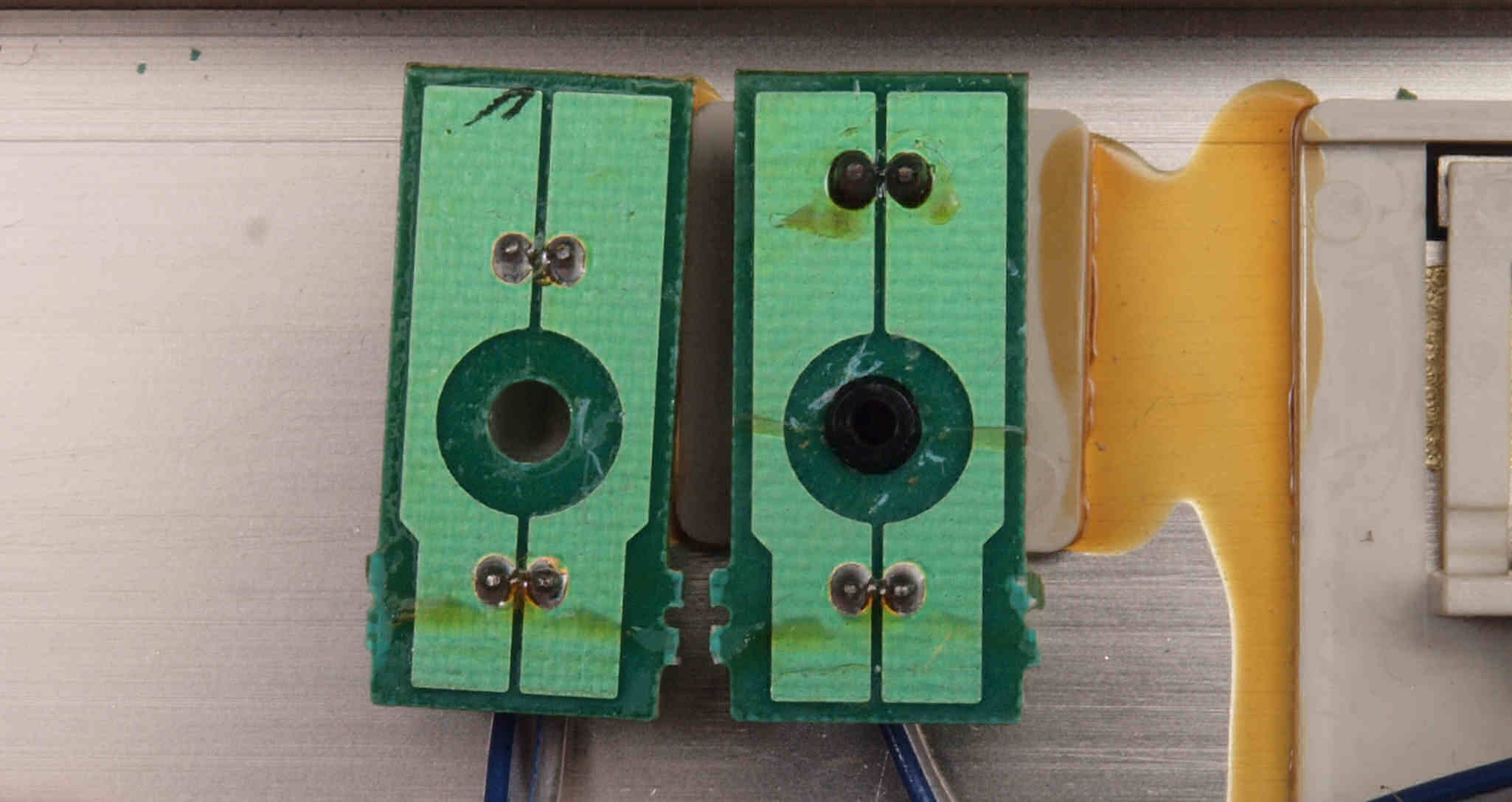

ＣＤ２．　修理前　パネルＬＥＤ表示基盤裏

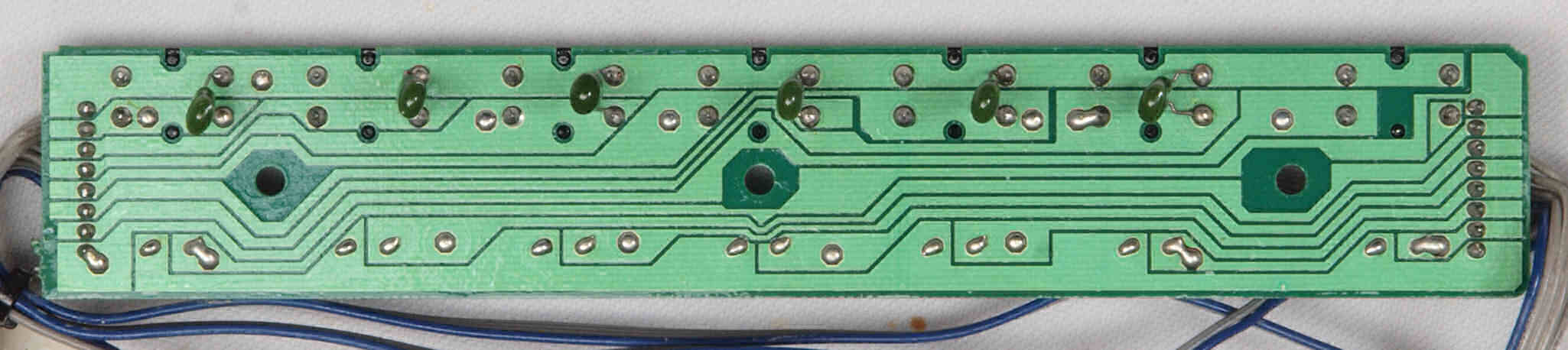

ＣＤ３．　修理（半田補正）後　パネルＬＥＤ表示基盤裏

ＣＤ４．　完成パネルＬＥＤ表示基盤裏。　洗浄後、さらに防湿材を塗る。

ＣＥ１．　修理前　パネルＬＥＤ表示基盤裏。

ＣＥ２．　修理（半田補正）後　パネルＬＥＤ表示基盤裏

ＣＥ３．　完成パネルＬＥＤ表示基盤裏。　洗浄後、さらに防湿材を塗る。

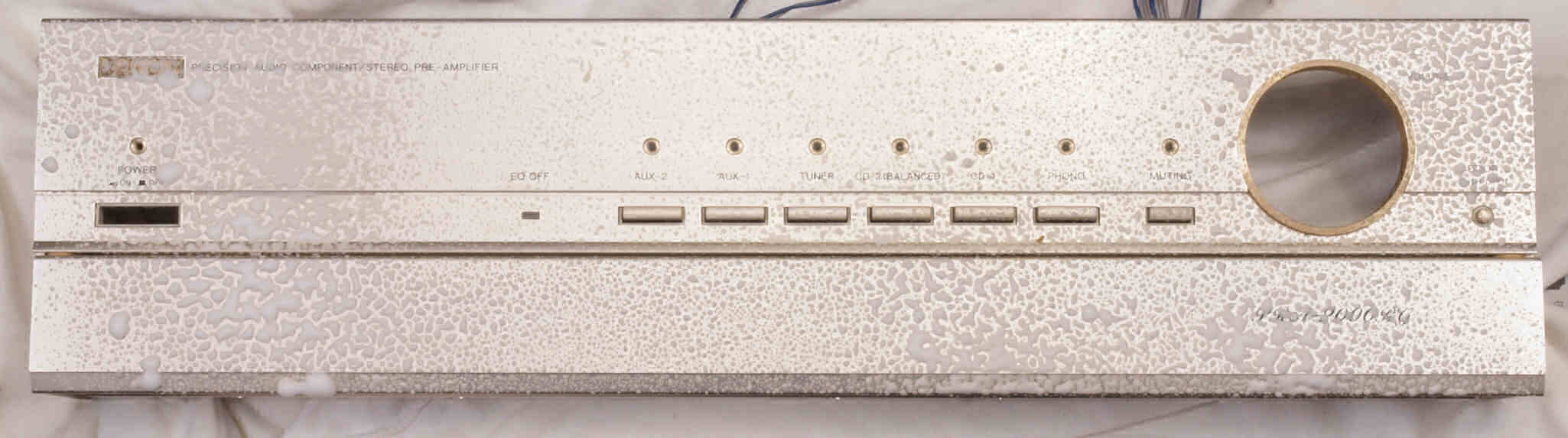

ＣＦ１．　パネル清掃、合わせパネルなので、布にクリーナーを付けて清掃

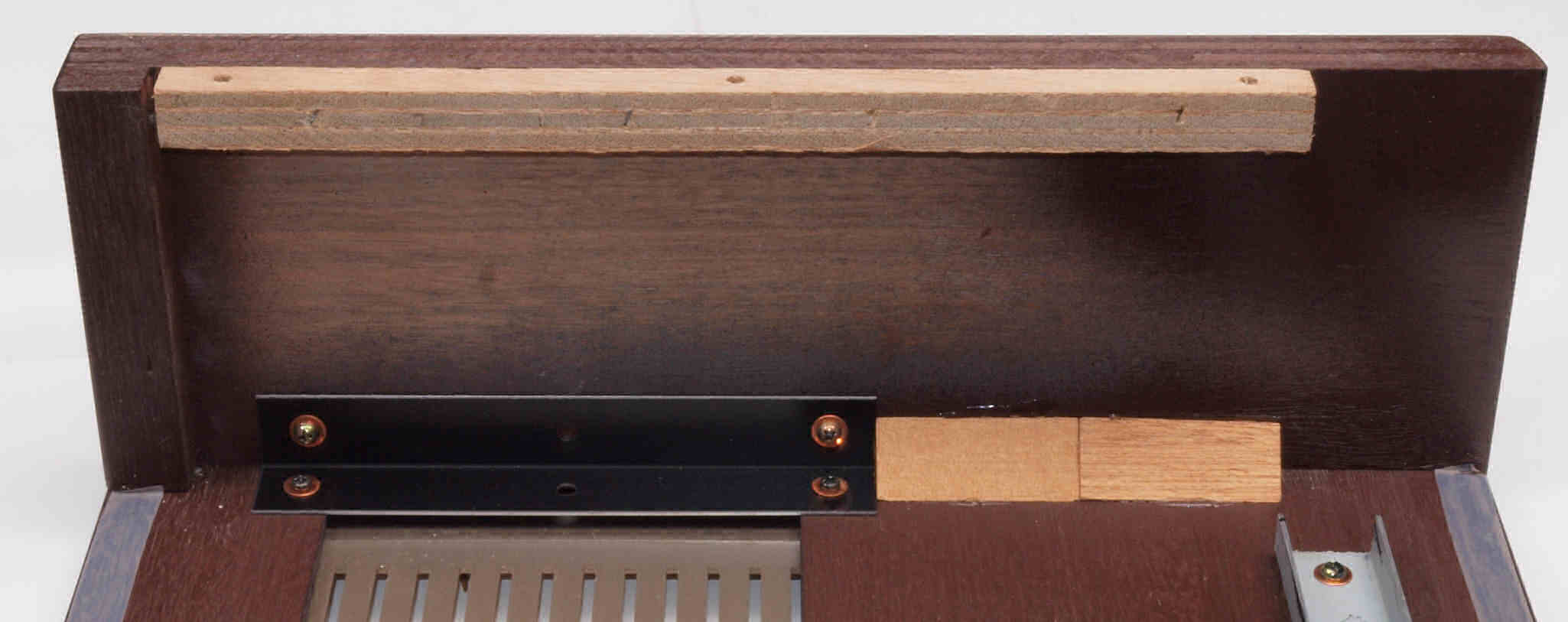

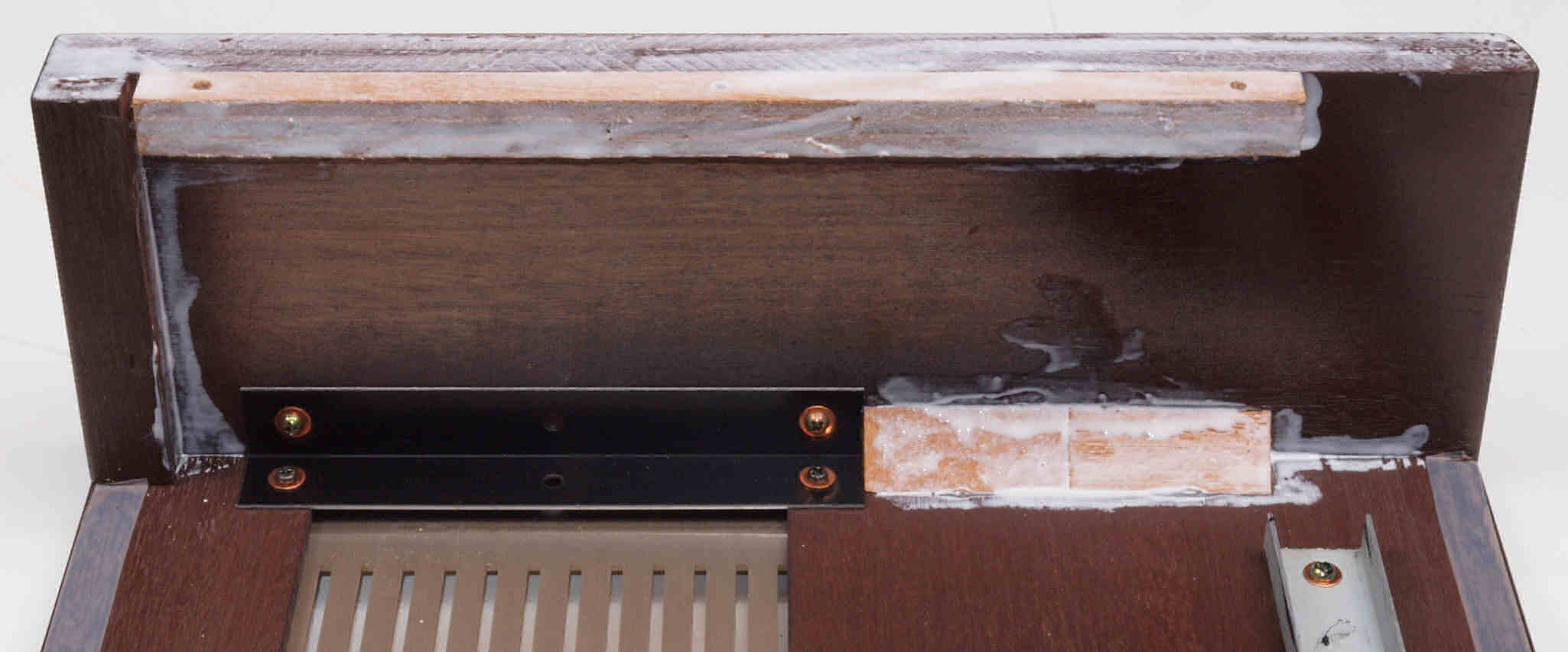

ＣＧ１．　木箱ケース接着部分、右側。

ＣＧ２．　木箱ケース接着部分、右側。　接着材を塗る。

ＣＧ３．　木箱ケース接着部分、左側。

ＣＧ４．　木箱ケース接着部分、左側。　接着材を塗る。

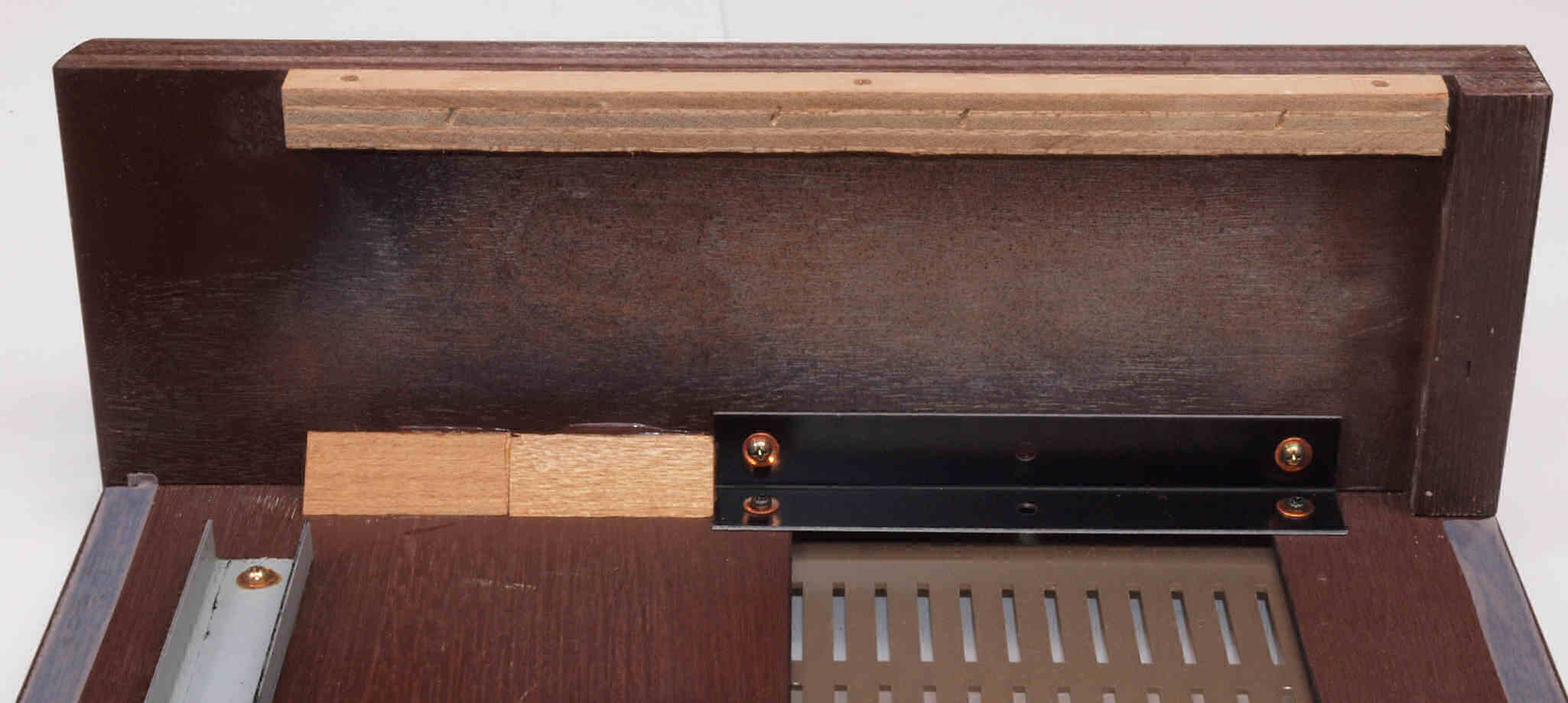

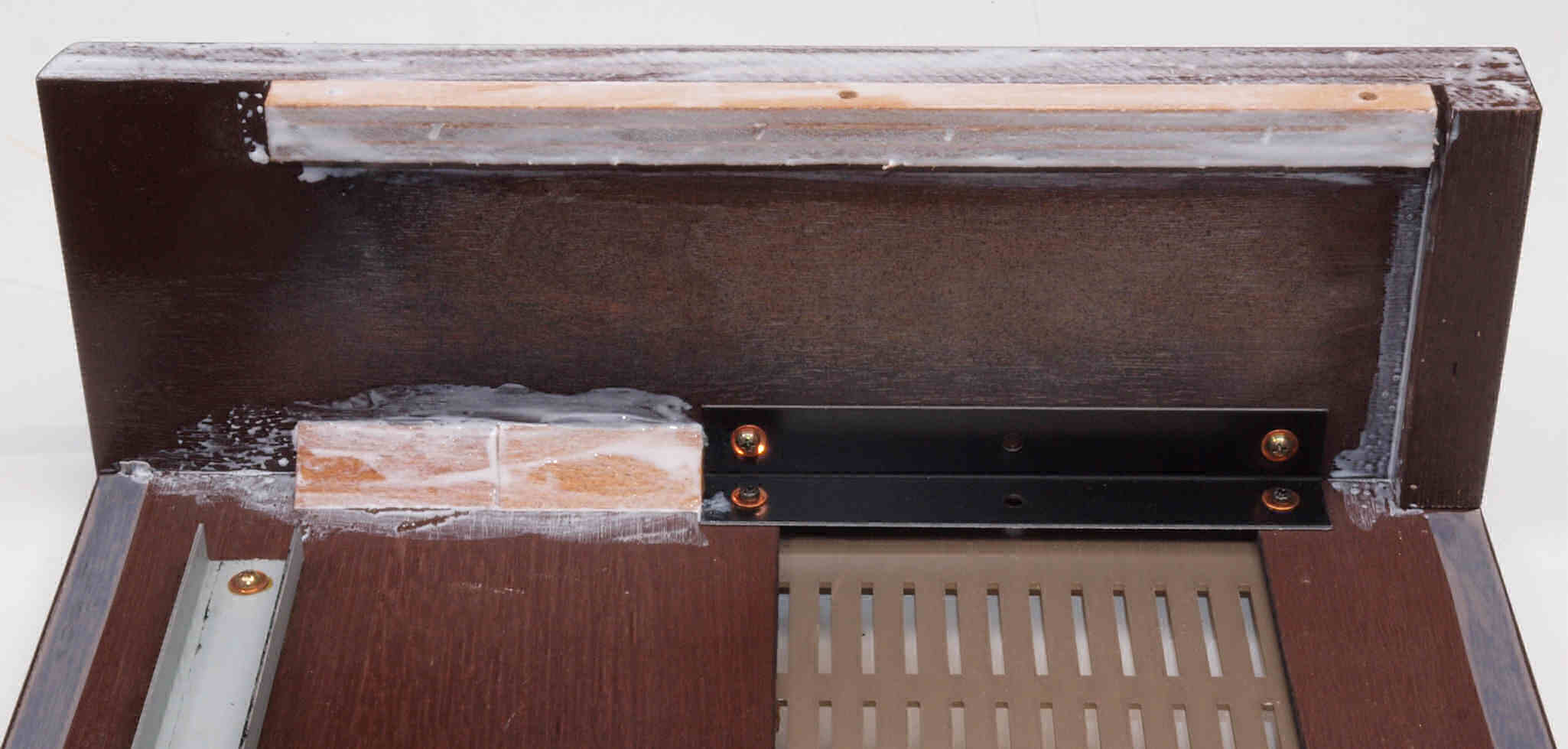

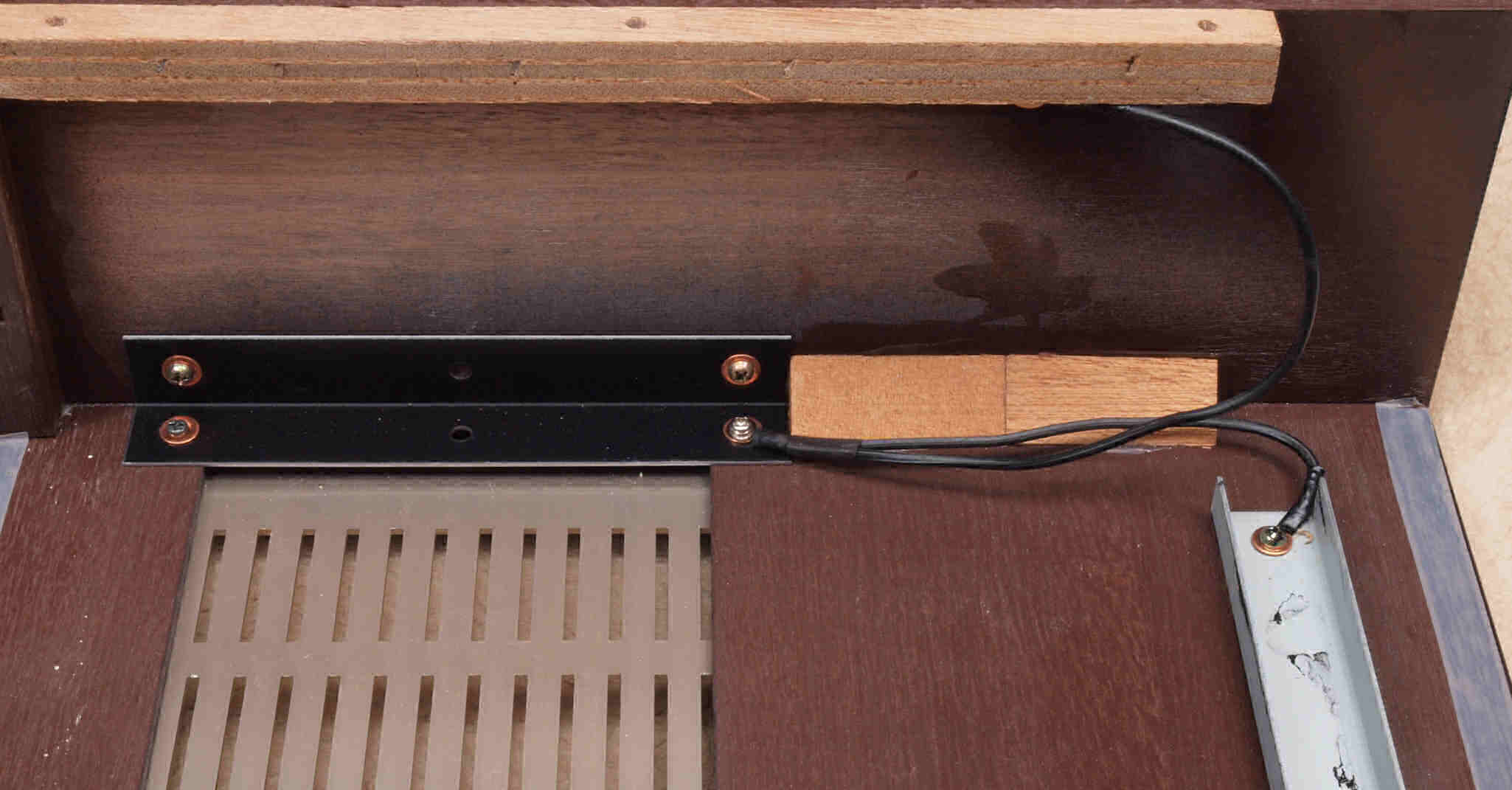

ＣＧ５．　木箱ケース内側。　金属部分を本体アースに接続する。

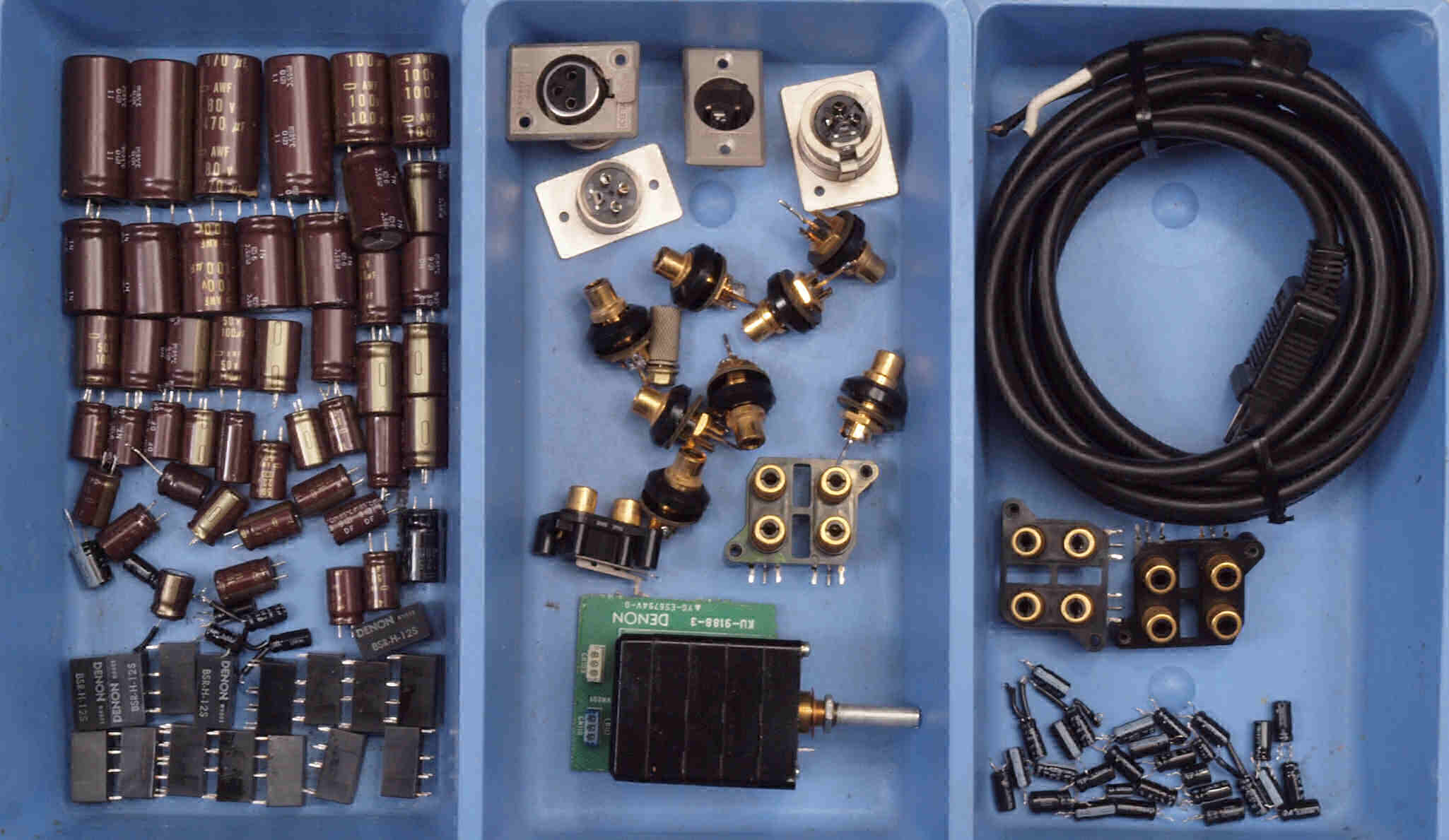

ＣＨ１．　交換部品

ＣＩ１．　修理前　上から見る。

ＣＩ２．　修理後　上から見る。. メインＶＲをＥｉＺＺ社２４ステップステレオアンプ用アッテネーターに交換。 ・抵抗値：５０ｋΩ ・ステップ数：２４ ・許容電力：１／４Ｗ ・減衰量：０〜−６０ｄＢ

ＣＩ３．　修理前　下から見る。

ＣＩ４．　修理後　下から見る。

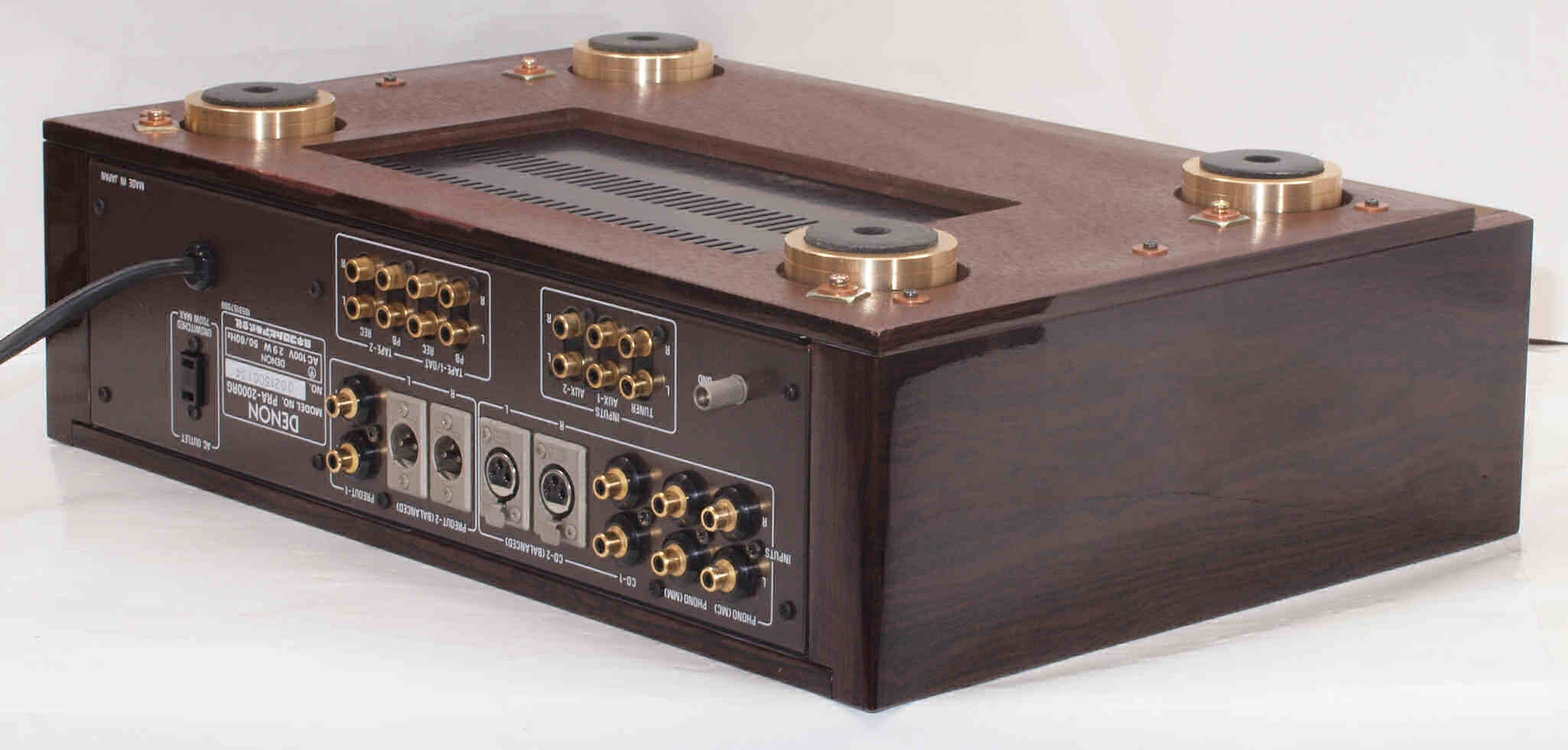

ＣＩ５．　完成、綺麗なお尻で帰ります。

Ｋ．　裏パネル加工・塗装 Ｋ１．　修理前　後パネル。

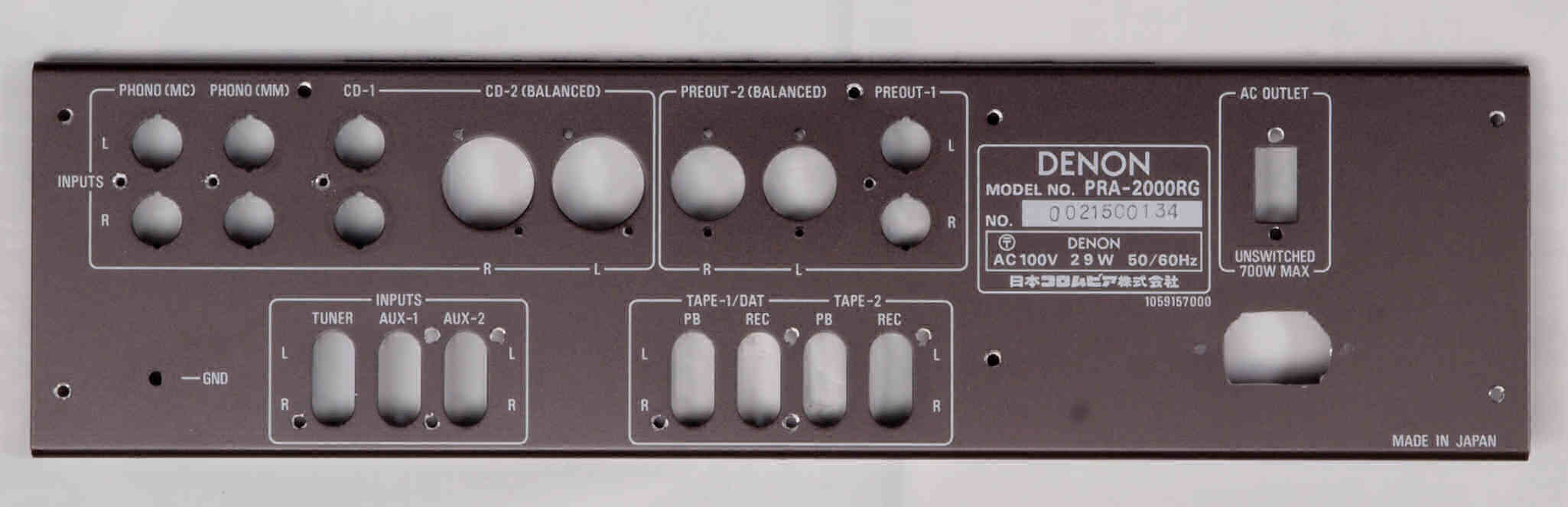

Ｋ２．　修理（塗装）後　後パネル。

Ｋ３．　修理（乾燥）中　天日にさらし、乾燥する。　左は ＴＯＳＨＩＢＡ・ＡｕｒｅｘＳC−Λ９０F

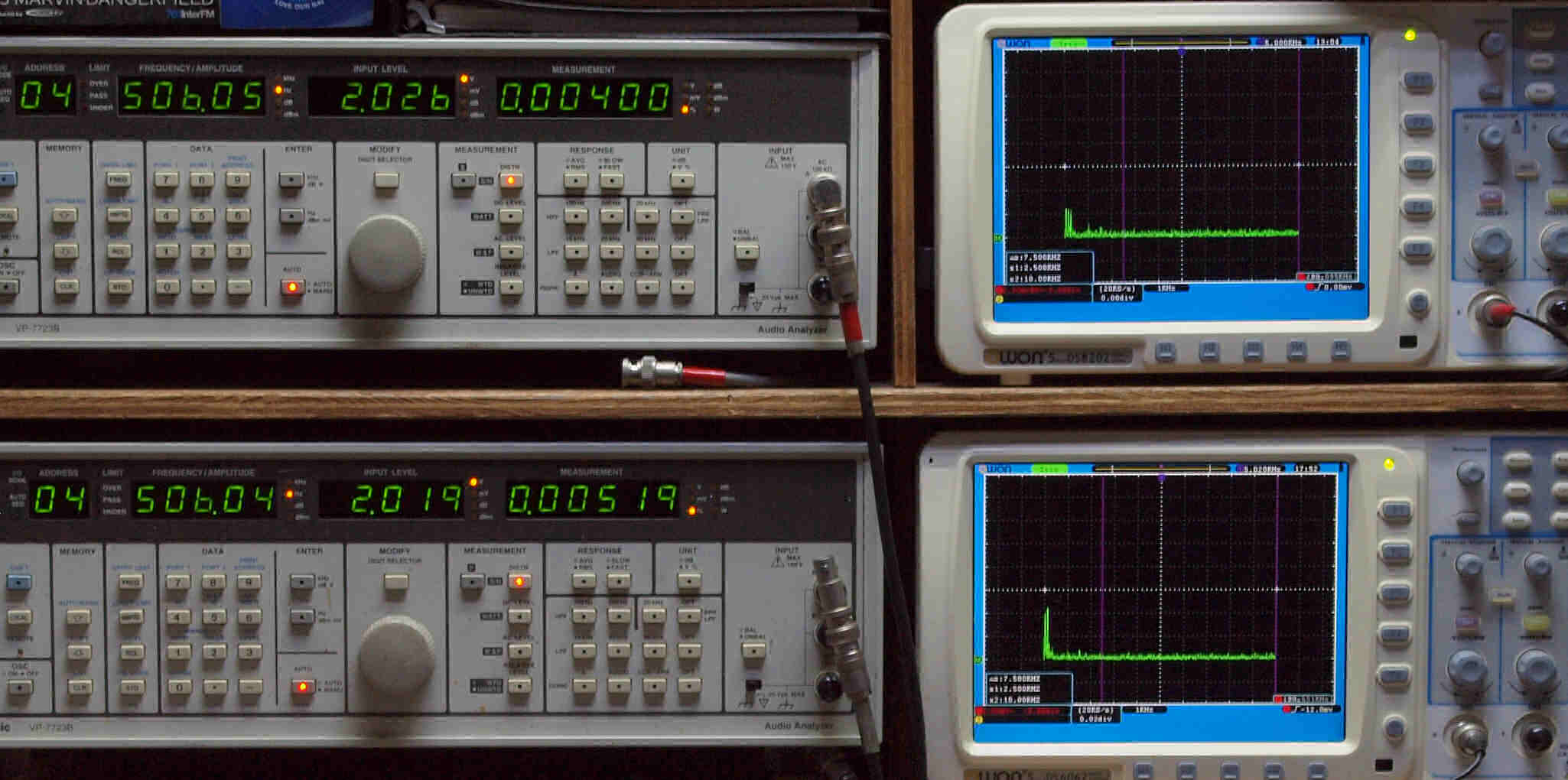

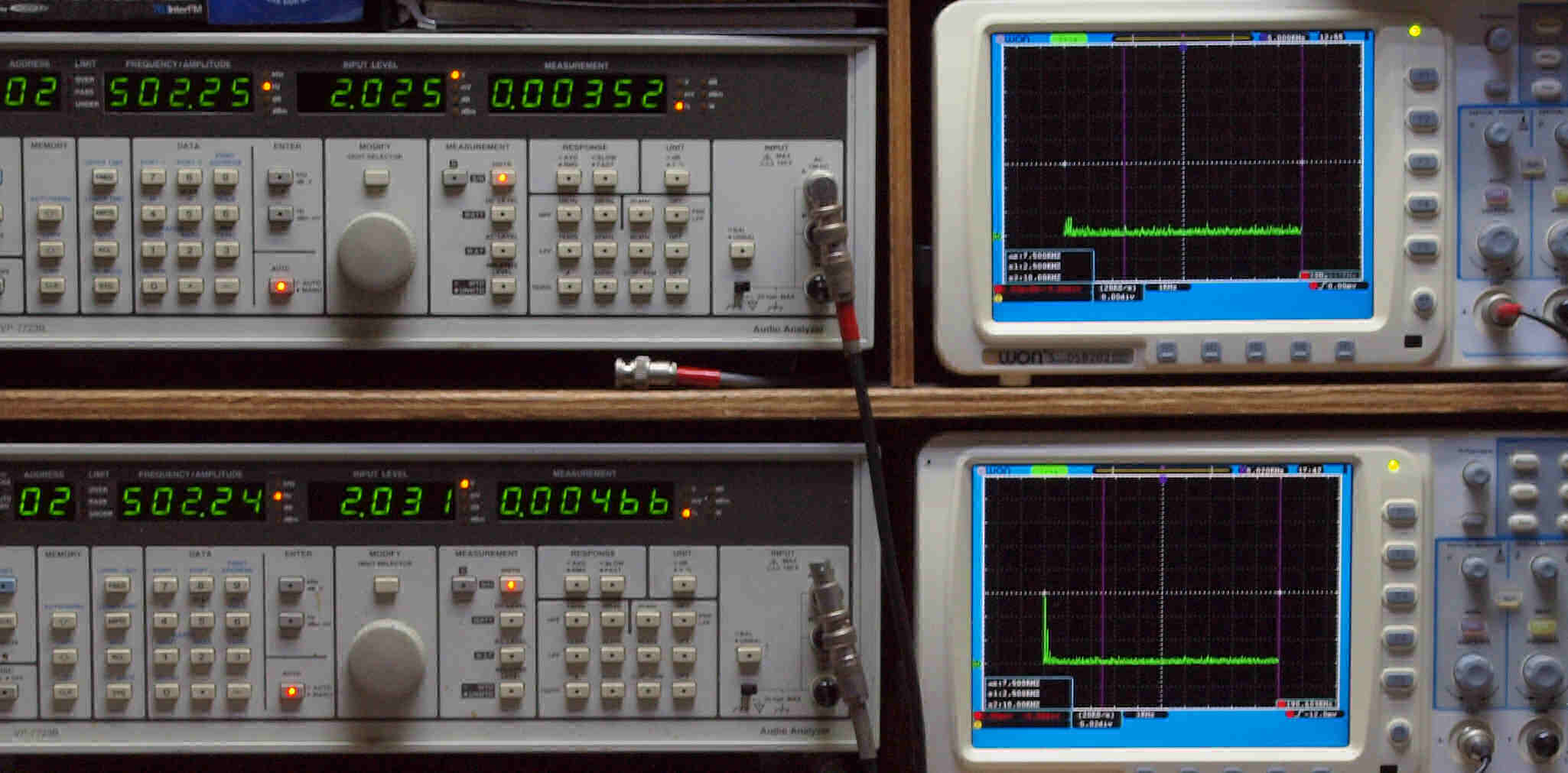

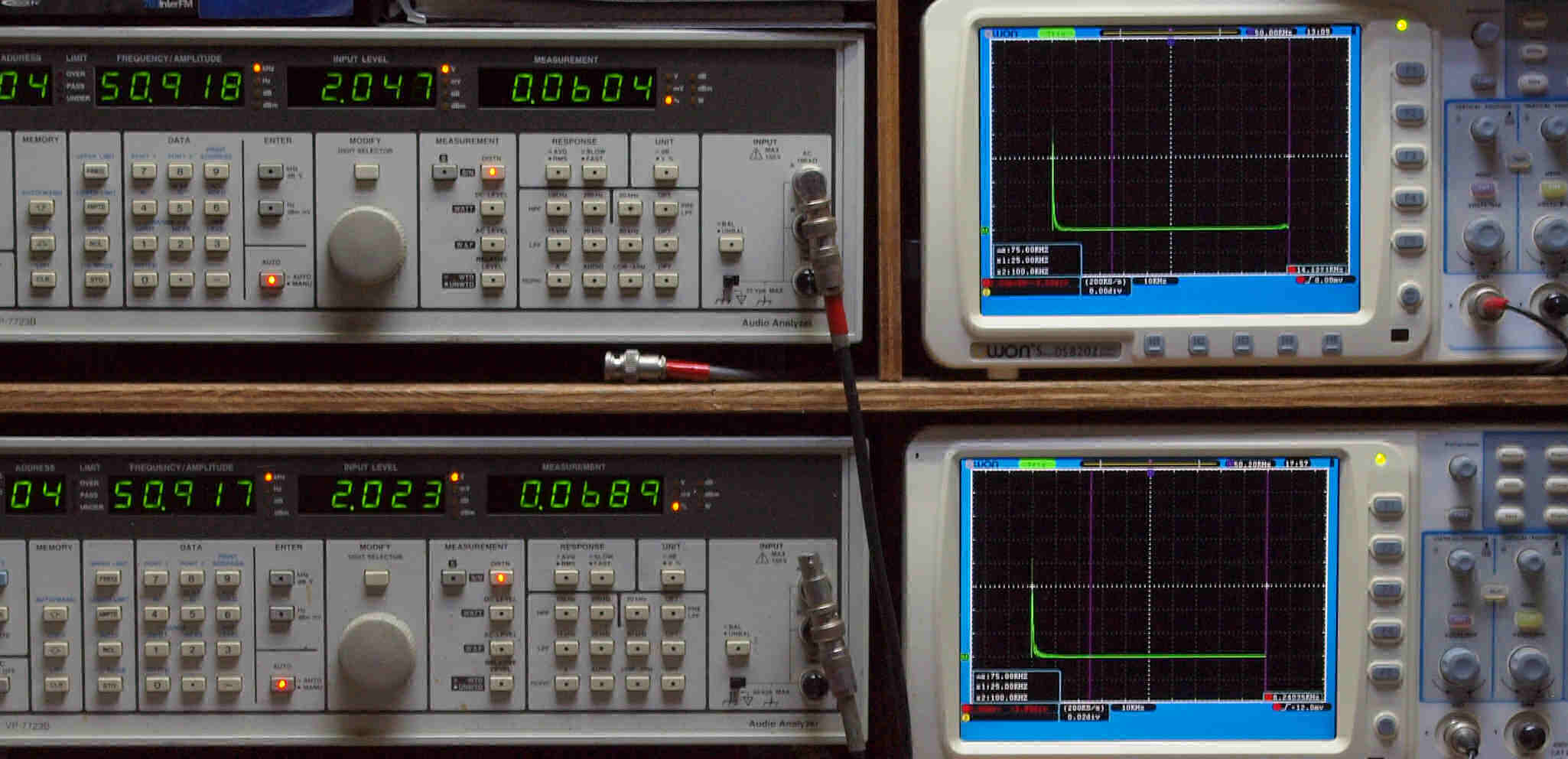

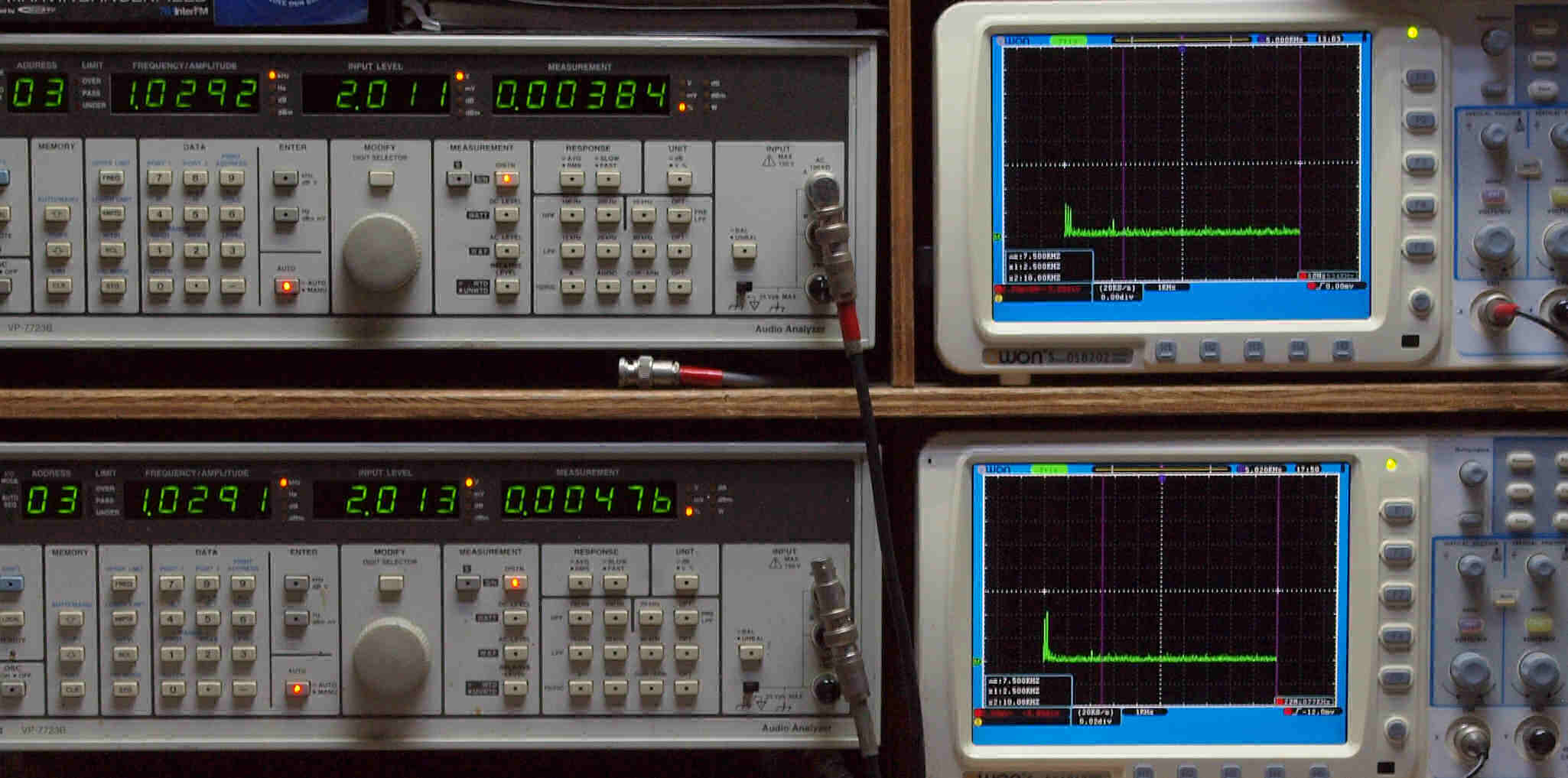

Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整。 　　　　「見方」。 　　　上段中　右側出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

Ｅ１１．　ＣＤ_５０Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００４６２％歪み。 　　　　　　　　　　　　 　　　Ｌ側出力電圧＝２Ｖ、　０．００５１０％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

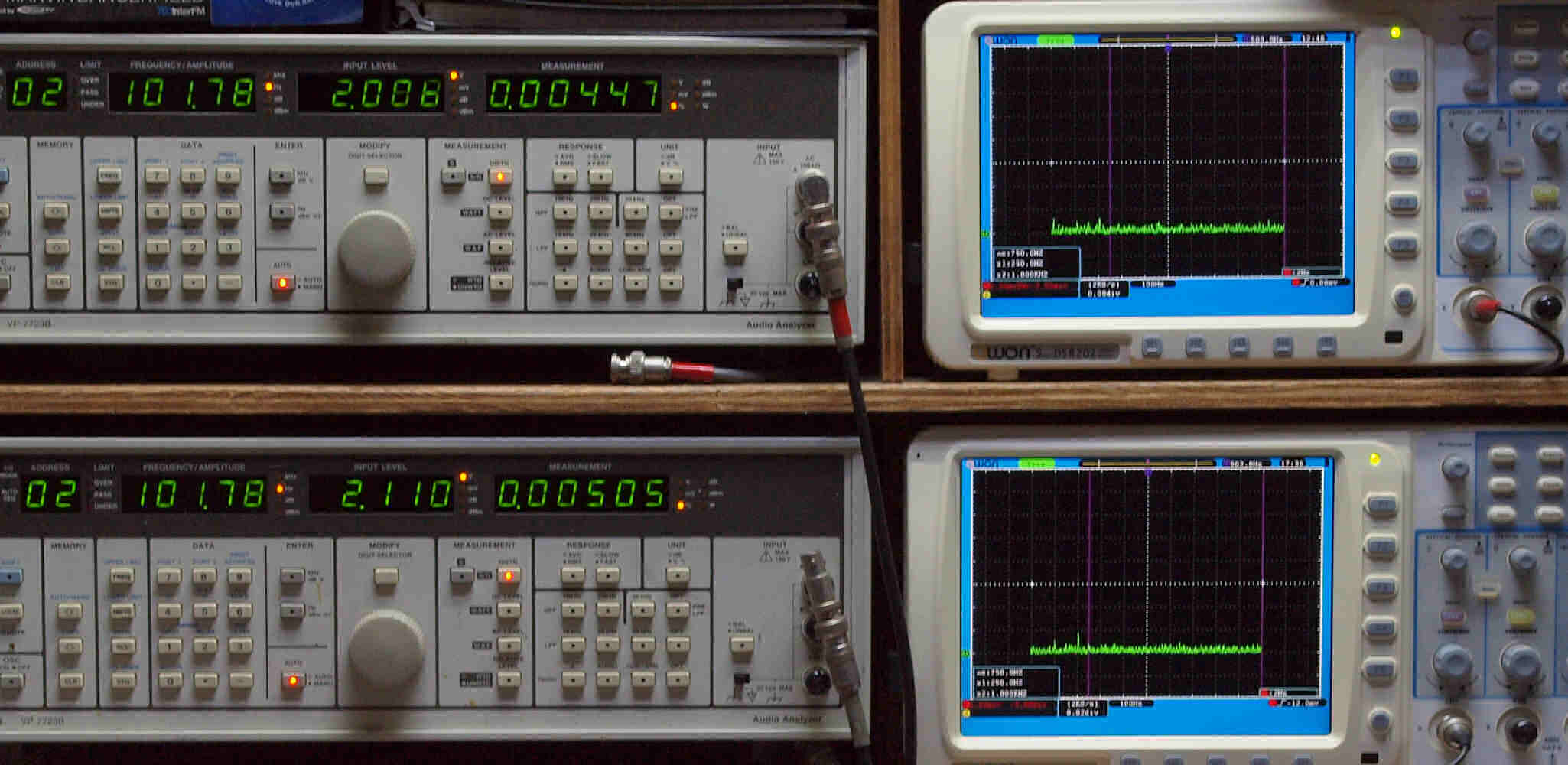

Ｅ１２．　ＣＤ_１００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００４４７％歪み。 　　　　　　　　　　　 　　　　　 Ｌ側出力電圧＝２Ｖ、　０．００５０５％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ１３．　ＣＤ_５００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００４１６％歪み。 　　　　　　　　　　　　 　　　 　Ｌ側出力電圧＝２Ｖ、　０．００４９４％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

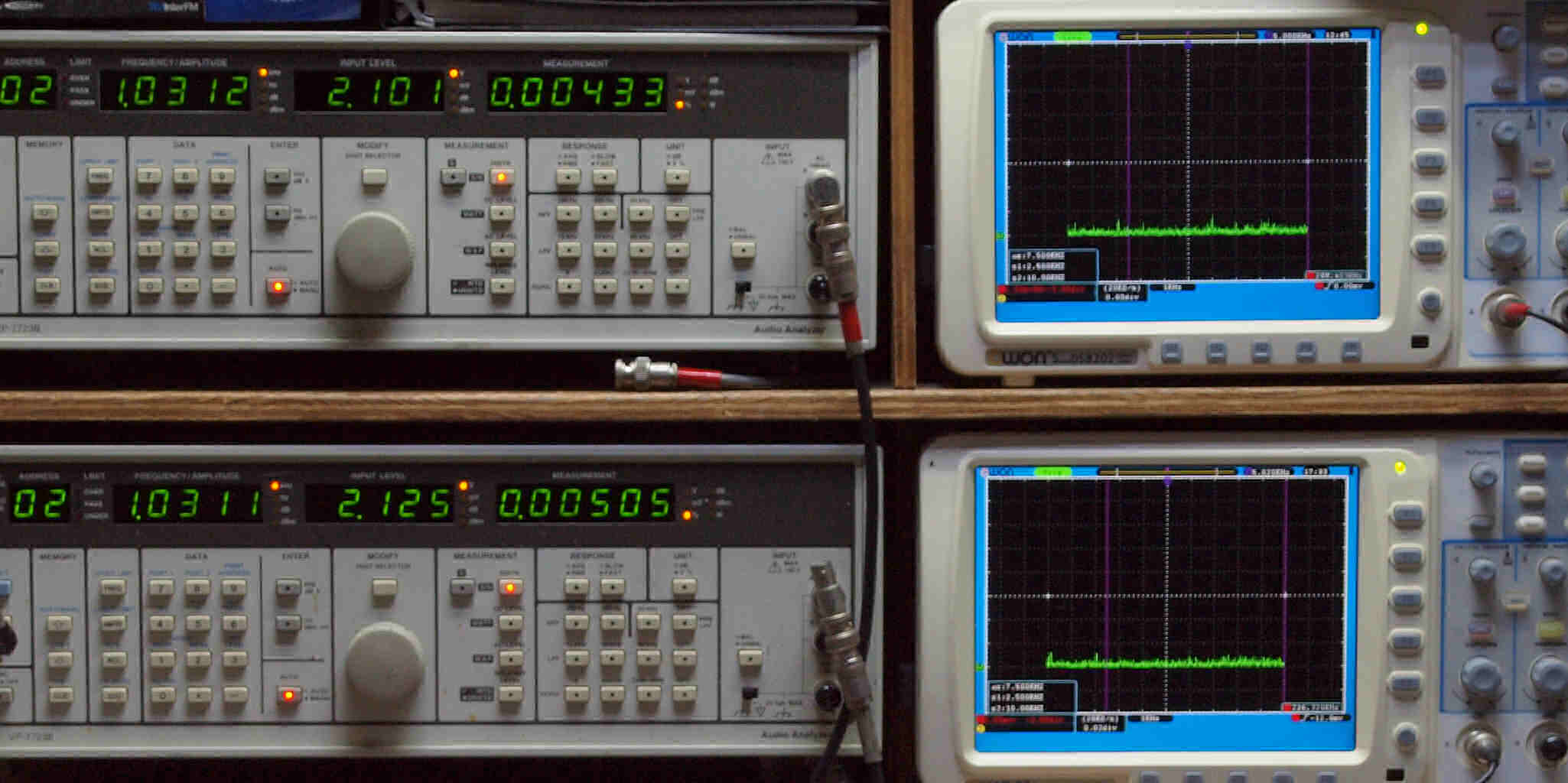

Ｅ１４．　ＣＤ_１ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００４３３％歪み。 　　　　　　　　　　 　　　　　 Ｌ側出力電圧＝２Ｖ、　０．００５０５％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

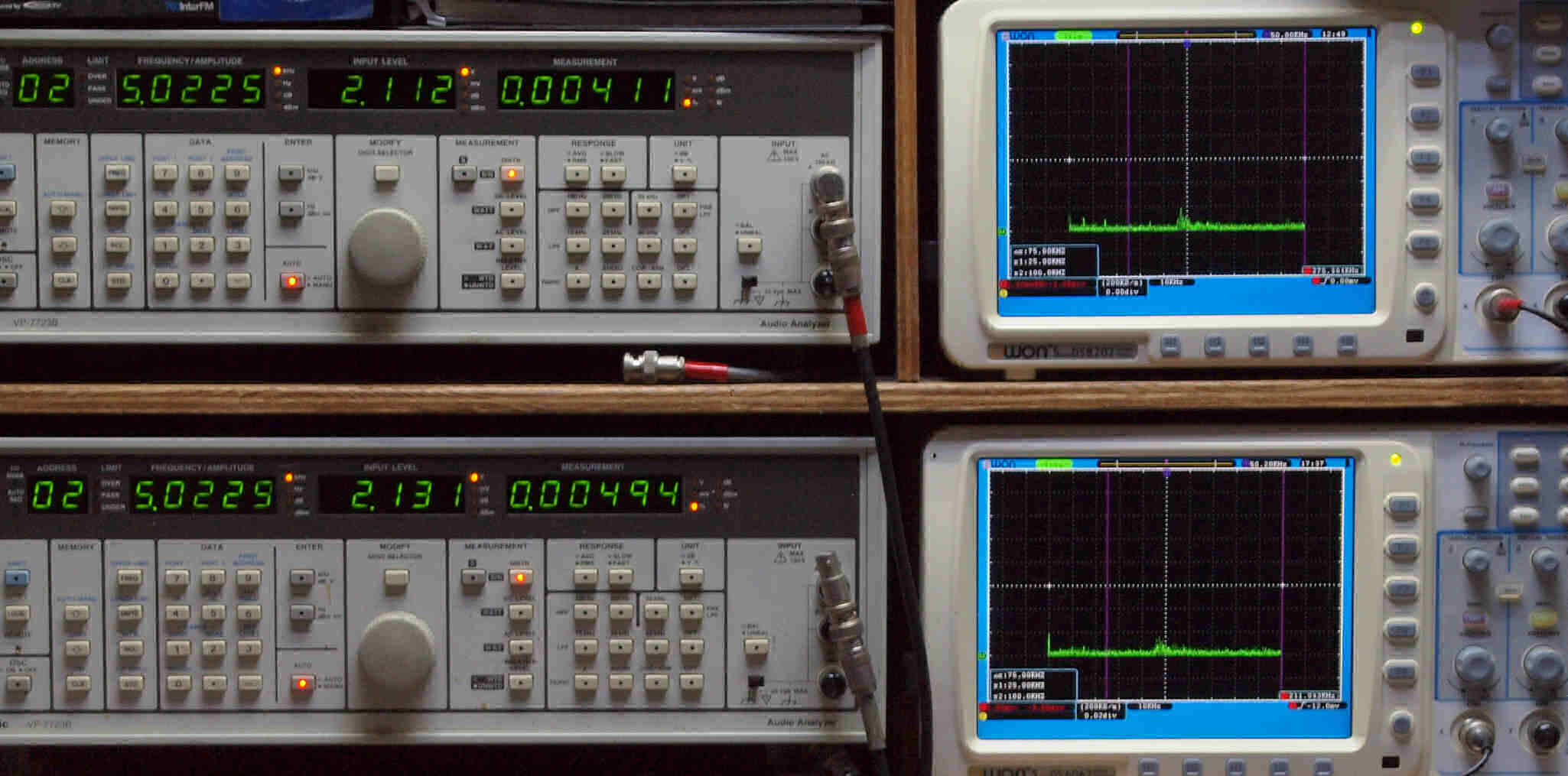

Ｅ１５．　ＣＤ_５ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００４１１％歪み。 　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００４９４％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

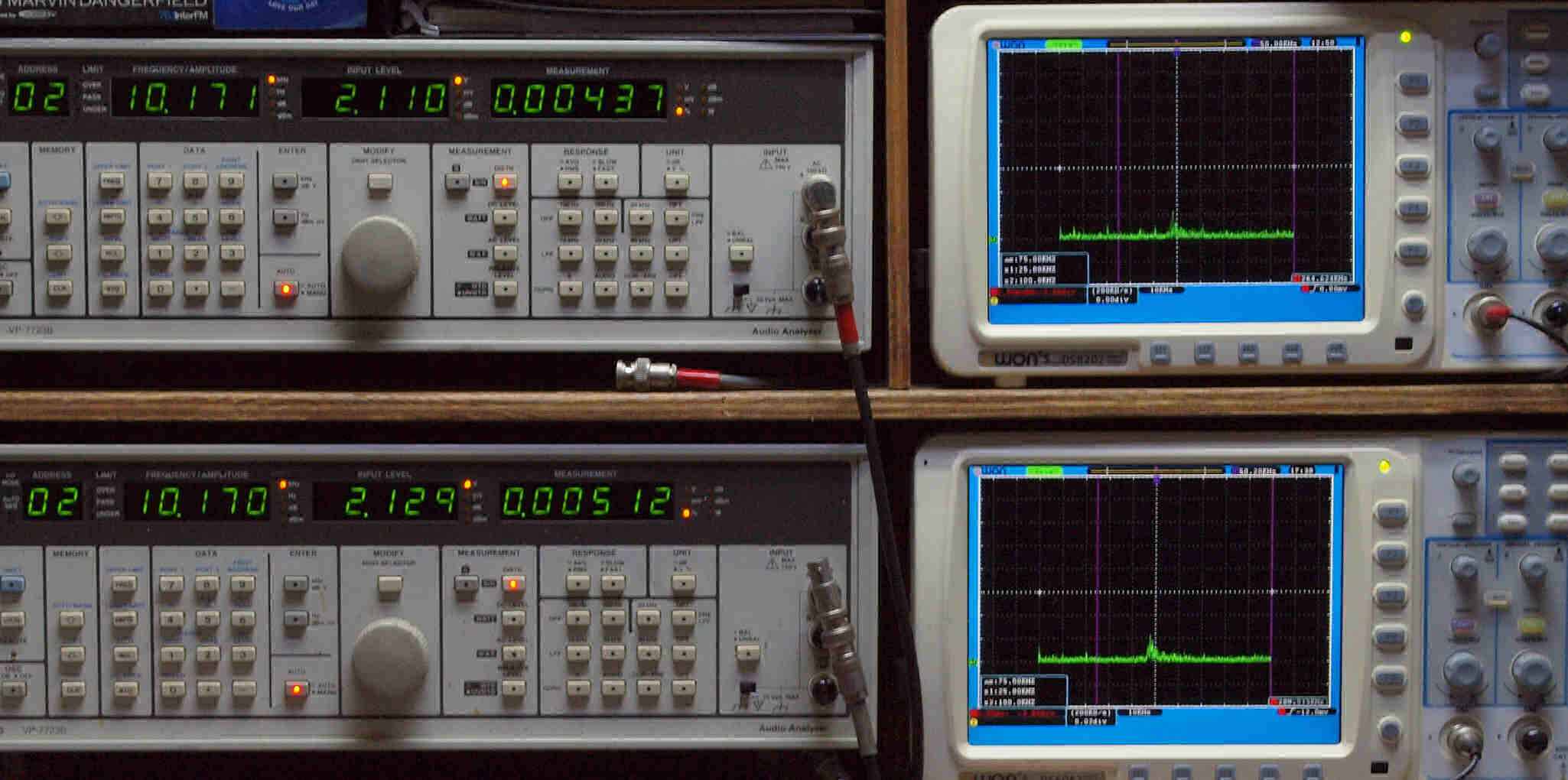

Ｅ１６．　ＣＤ_１０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００４３７％歪み。 　　　　　　　　　　　　　　 　　 Ｌ側出力電圧＝２Ｖ、　０．００５１２％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ１７．　ＣＤ_５０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００６８０％歪み。 　　　　　　　　　　　　　　　　 Ｌ側出力電圧＝２Ｖ、　０．００６５６％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

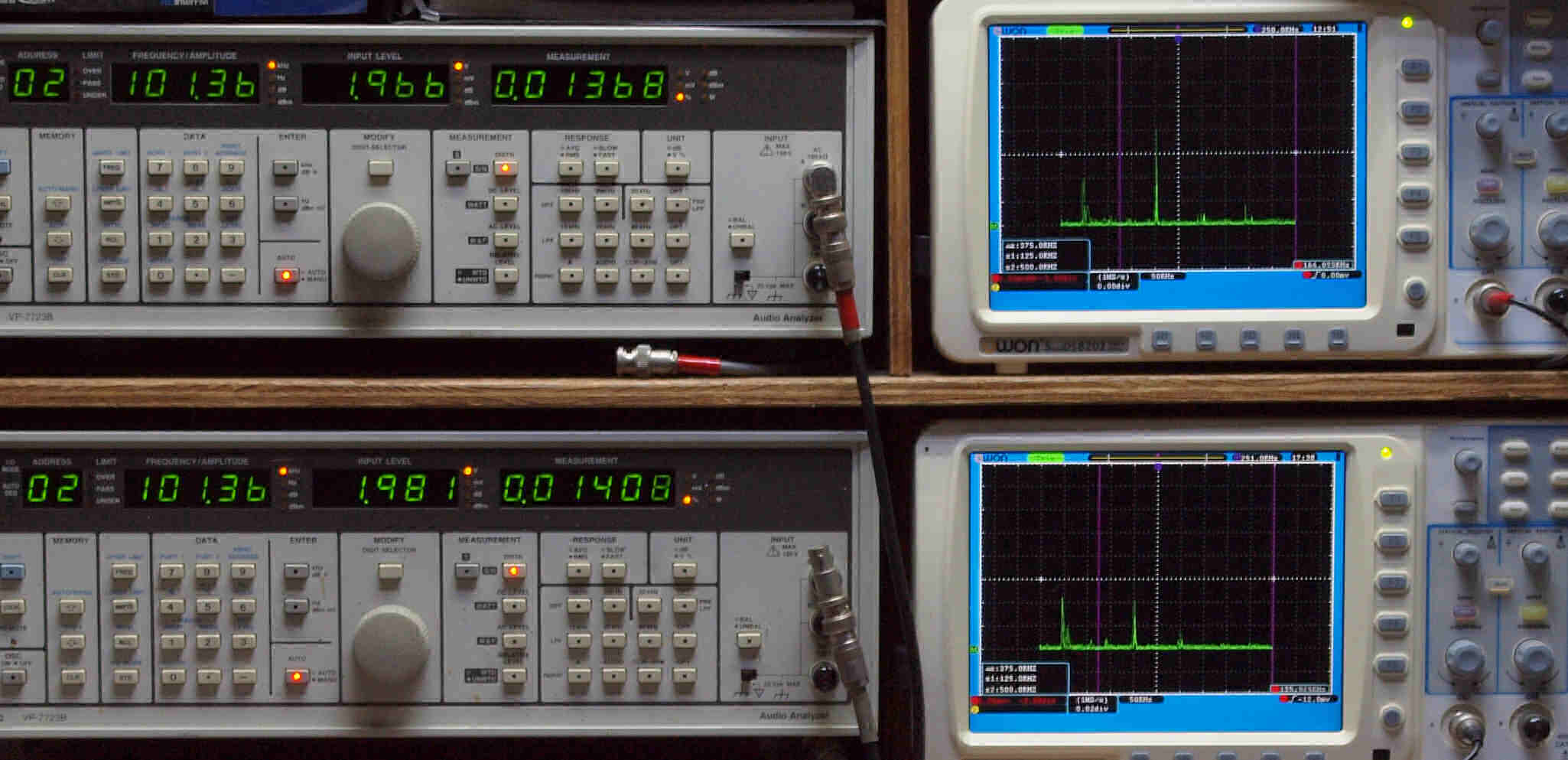

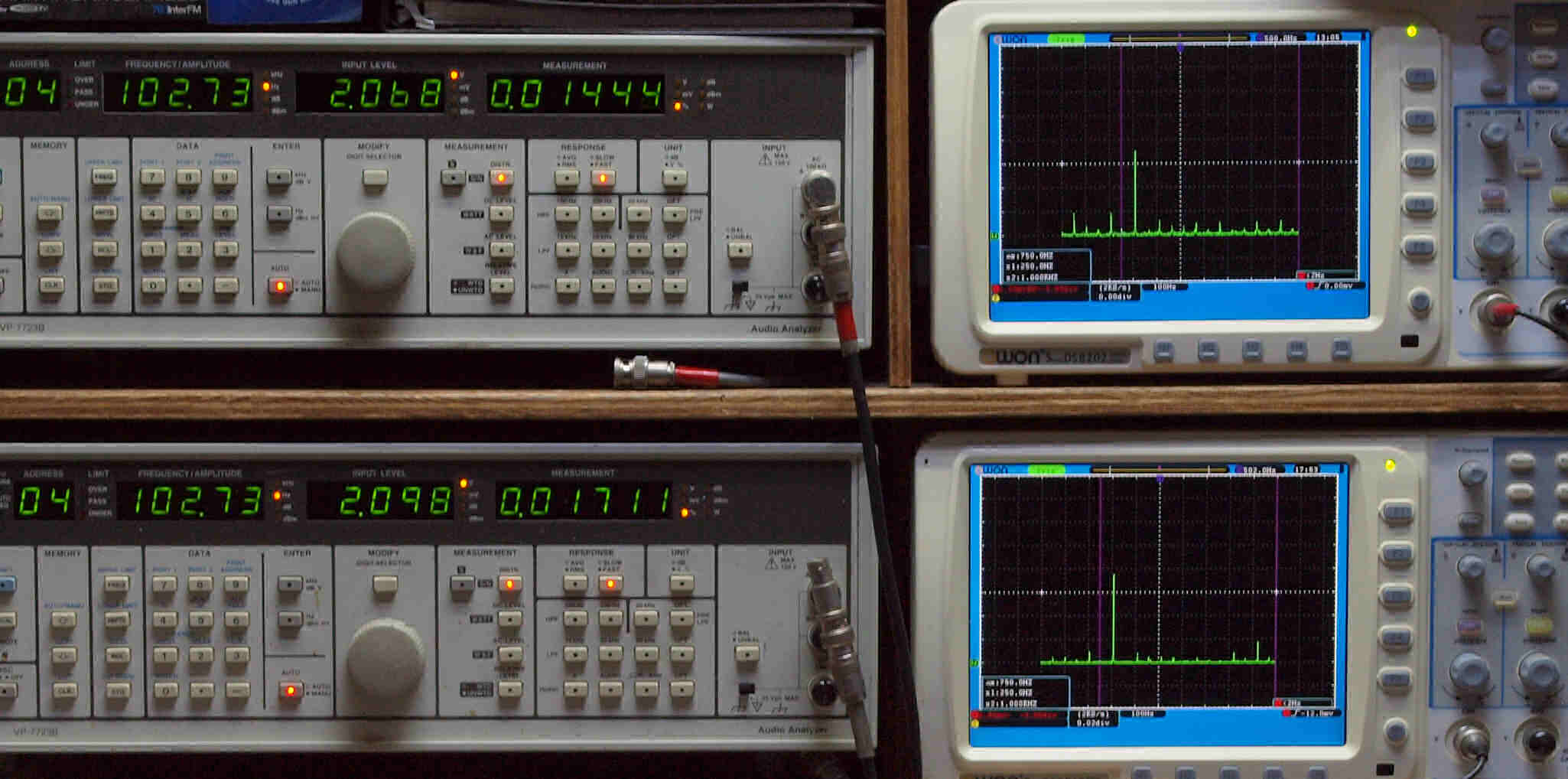

Ｅ１８．　ＣＤ_１００ｋＨｚ入力、Ｒ側出力電圧＝１．９７Ｖ、　０．０１３６８％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝１．９８Ｖ、　０．０１４０８％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

Ｅ２１．　ＭＭ_５０Ｈｚ入力、　Ｒ側出力電圧＝２Ｖ、　０．００３８９％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００３７３％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２２．　ＭＭ_１００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００３６６％歪み。 　　　　　　　　　　　　　 　 　　Ｌ側出力電圧＝２Ｖ、　０．００３９９％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２３．　ＭＭ_５００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００３５２％歪み。 　　　　　　　　　　　 　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００４６６％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２４．　ＭＭ_１ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００３５０％歪み。 　　　　　　　 　　　 　　　　　Ｌ側出力電圧＝２Ｖ、　０．００４７９％歪み。 　　　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

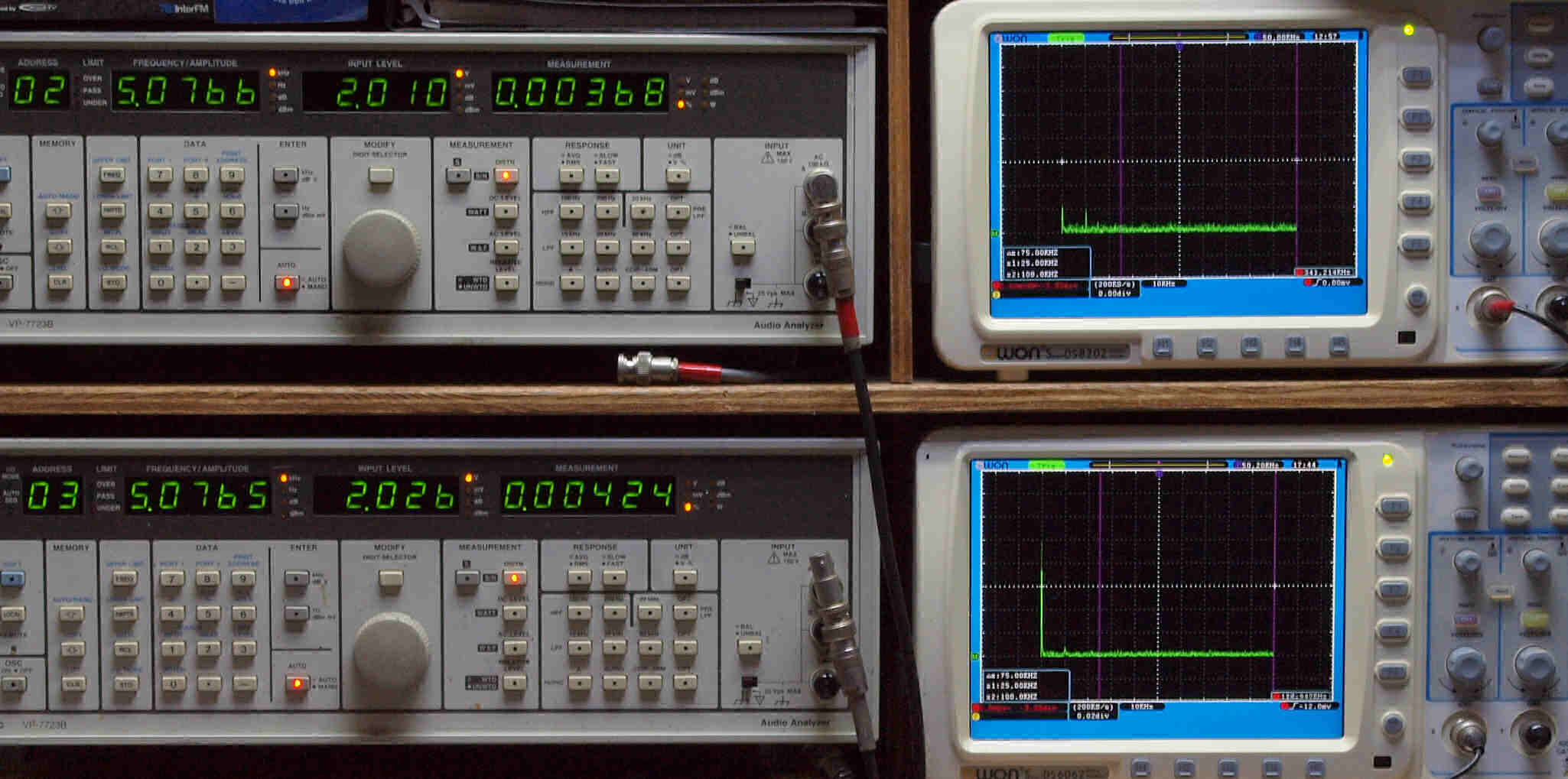

Ｅ２５．　ＭＭ_５ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００３６８％歪み。 　　　　　　　　　　 　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００４２４％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

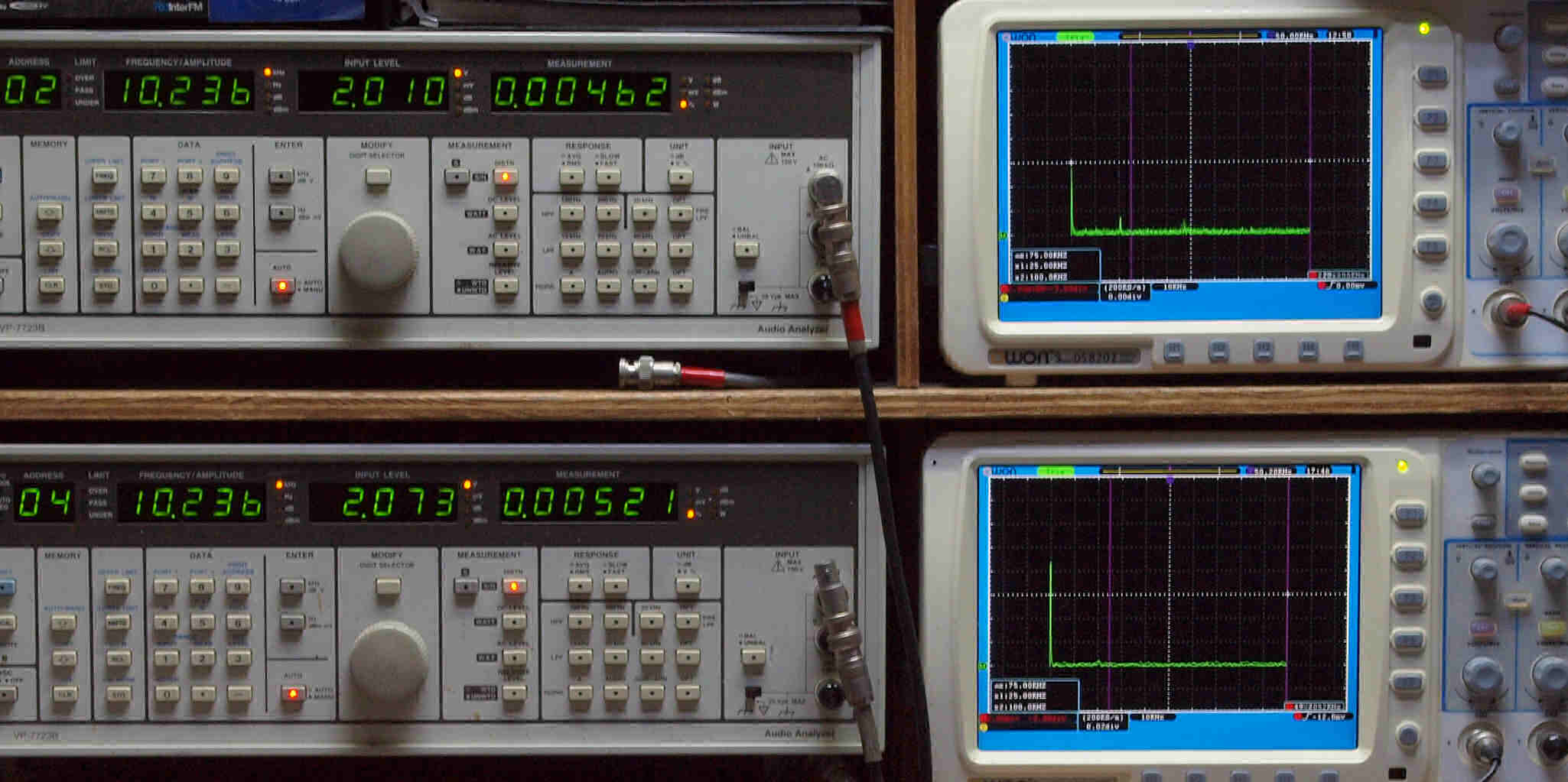

Ｅ２６．　ＭＭ_１０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００４６２％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００５２１％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

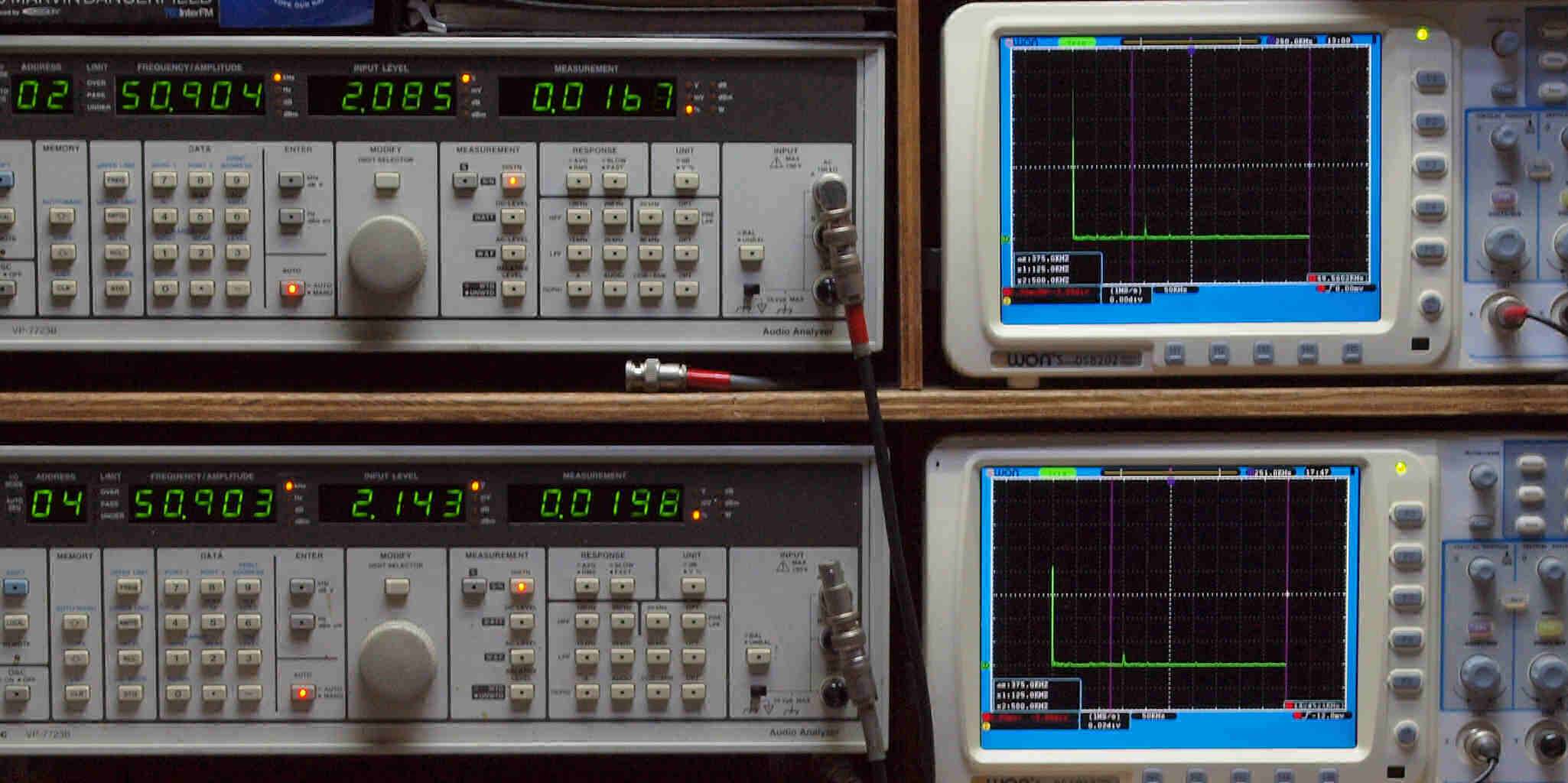

Ｅ２７．　ＭＭ_５０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０１６７％歪み。 　　　　　　　　　　 　　　　 　　Ｌ側出力電圧＝２Ｖ、　０．０１９８％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

Ｅ３１．　ＭＣ_５０Ｈｚ入力、　Ｒ側出力電圧＝２Ｖ、　０．０４８６％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０６５９％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ３２．　ＭＣ_１００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０２５２％歪み。 　　　　　　　　　　　 　　 　　　Ｌ側出力電圧＝２Ｖ、　０．０２５５％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ３３．　ＭＣ_５００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０２８９％歪み。 　　　　　　　　　　　 　　　　　Ｌ側出力電圧＝２Ｖ、　０．０２９７％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ３４．　ＭＣ_１ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０２７１％歪み。 　　　　　　　　　　　 　　　　Ｌ側出力電圧＝２Ｖ、　０．０２８７％歪み。 　　　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ３５．　ＭＣ_５ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０１１０６％歪み。 　　　　　　　　　　 　　　　　Ｌ側出力電圧＝２Ｖ、　０．０２８７％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ３６．　ＭＣ_１０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０１４０１％歪み。 　　　　　　　　　　　　　　　　 Ｌ側出力電圧＝２Ｖ、　０．０１３９５％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ３７．　ＭＣ_５０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０２２４％歪み。 　　　　　　　　　　 　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０３９７％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

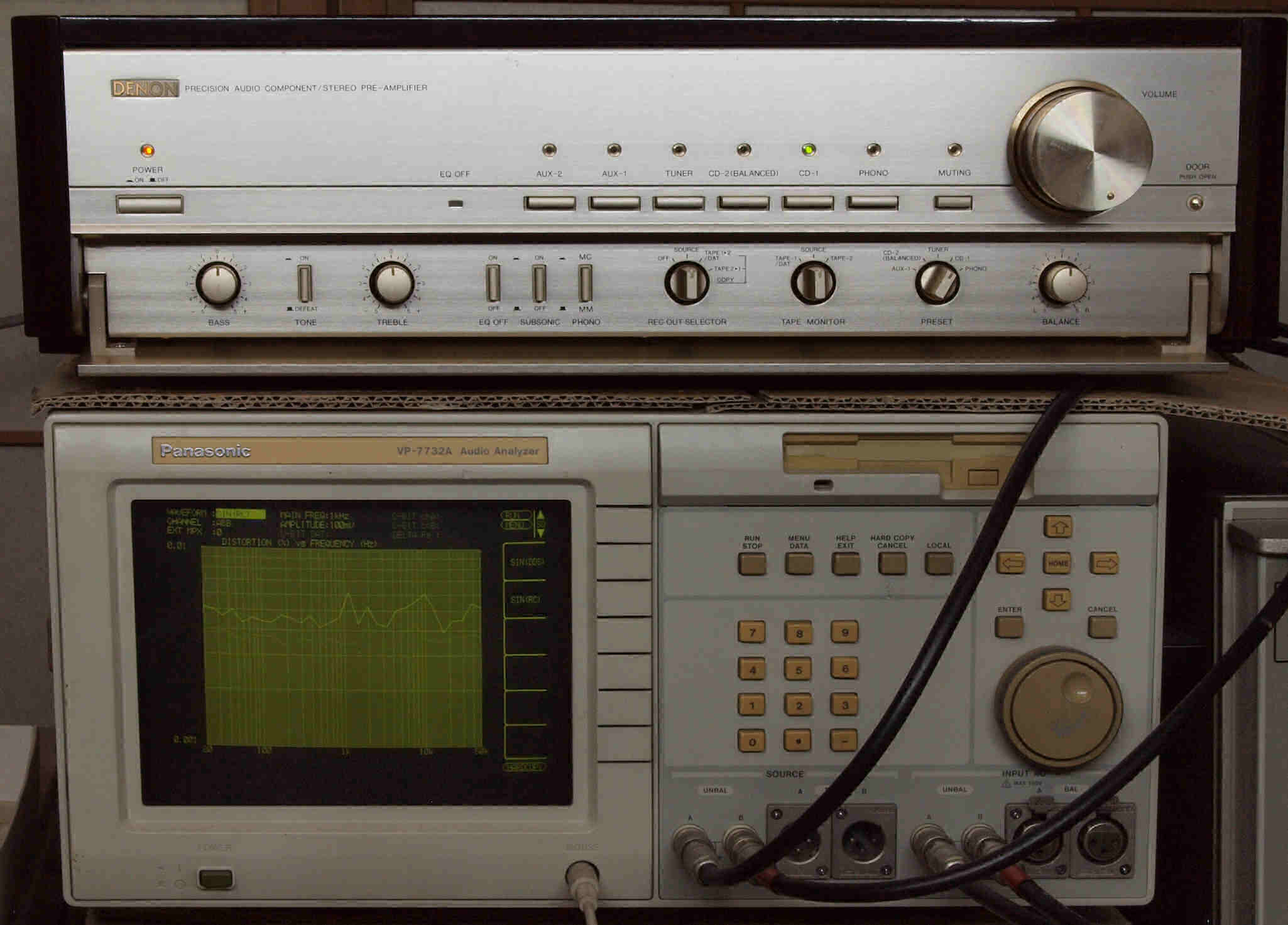

Ｆ．　上位測定器による　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｆ０．　下のオーディオアナライザーＶＰ−７７３２Ａで自動測定

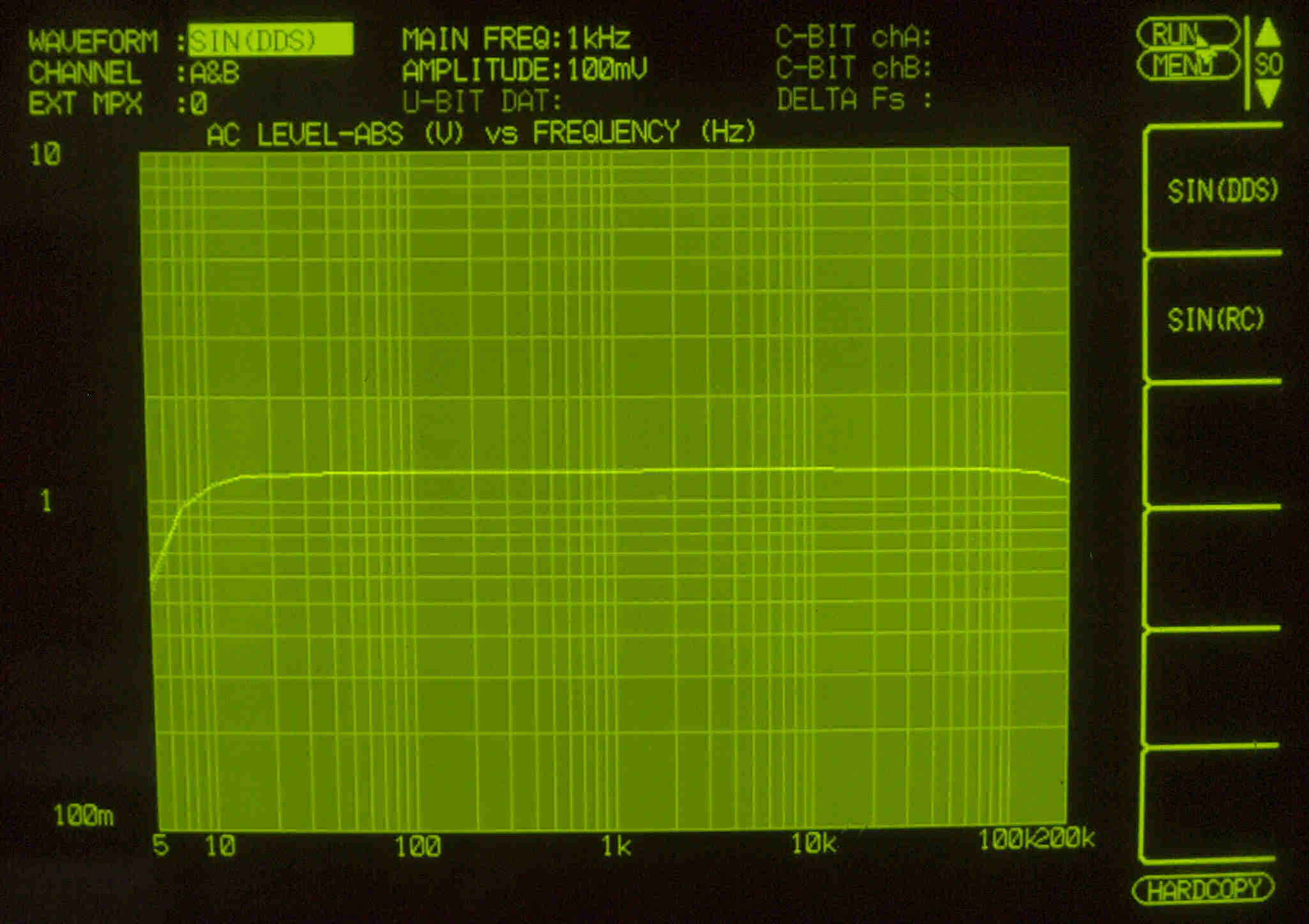

Ｆ１．　入出力特性測定（AUX入力） 　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力　ＶＲはｍａｘ。 　　　　　　　　平均で１Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

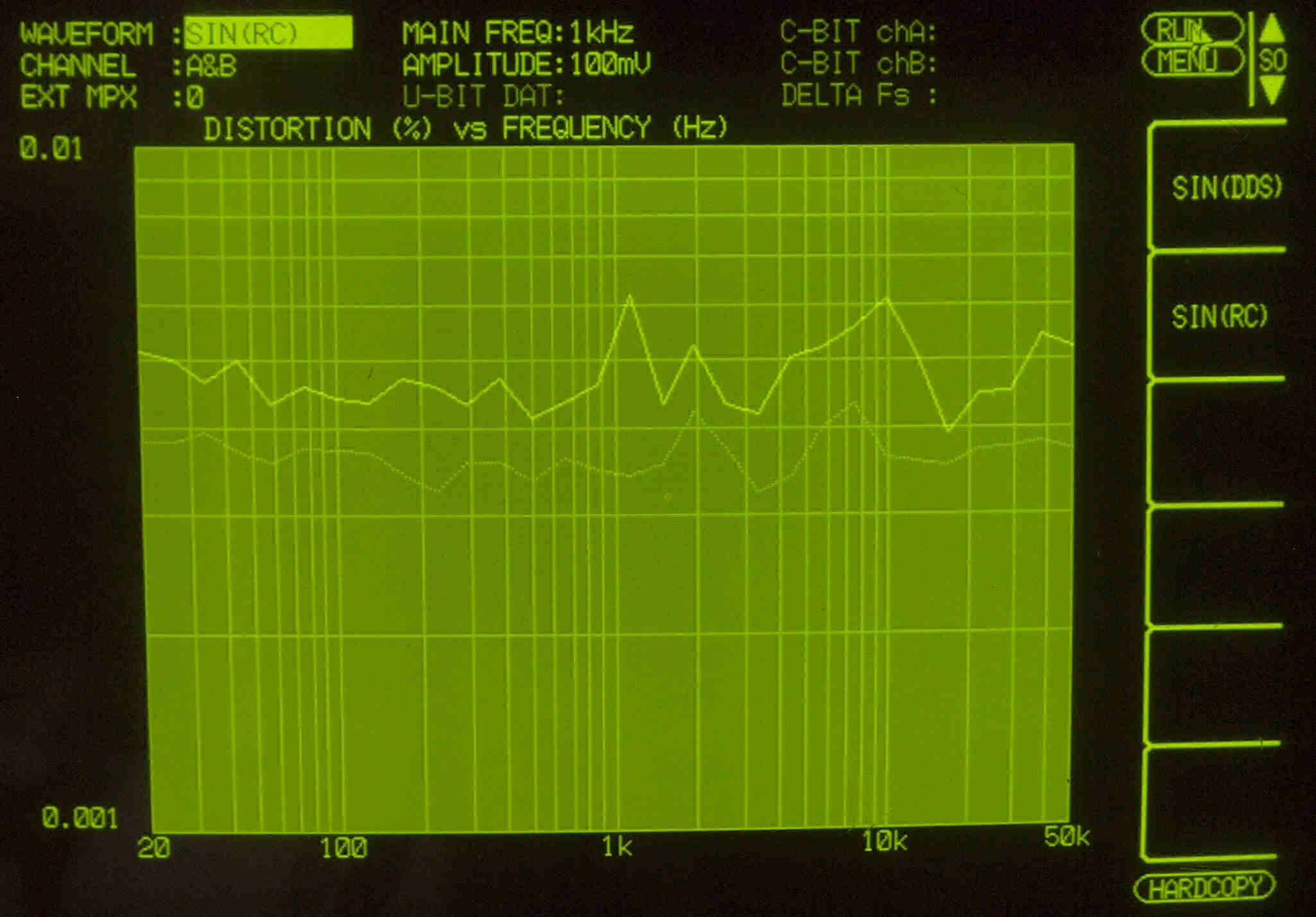

Ｆ２．　歪み率特性測定（AUX入力） 　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力　ＶＲはｍａｘ。 　　　　　　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ３．　入出力特性測定（AUX入力）　ＢＡＳＳ　＆　ＴＲＥＢＬＥ　最大 　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力　ＶＲはｍａｘ。 　　　　　　　　平均で１Ｖ出力　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ４．　入出力特性測定（AUX入力）　ＢＡＳＳ　＆　ＴＲＥＢＬＥ　最小 　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力　ＶＲはｍａｘ。 　　　　　　　　平均で１Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

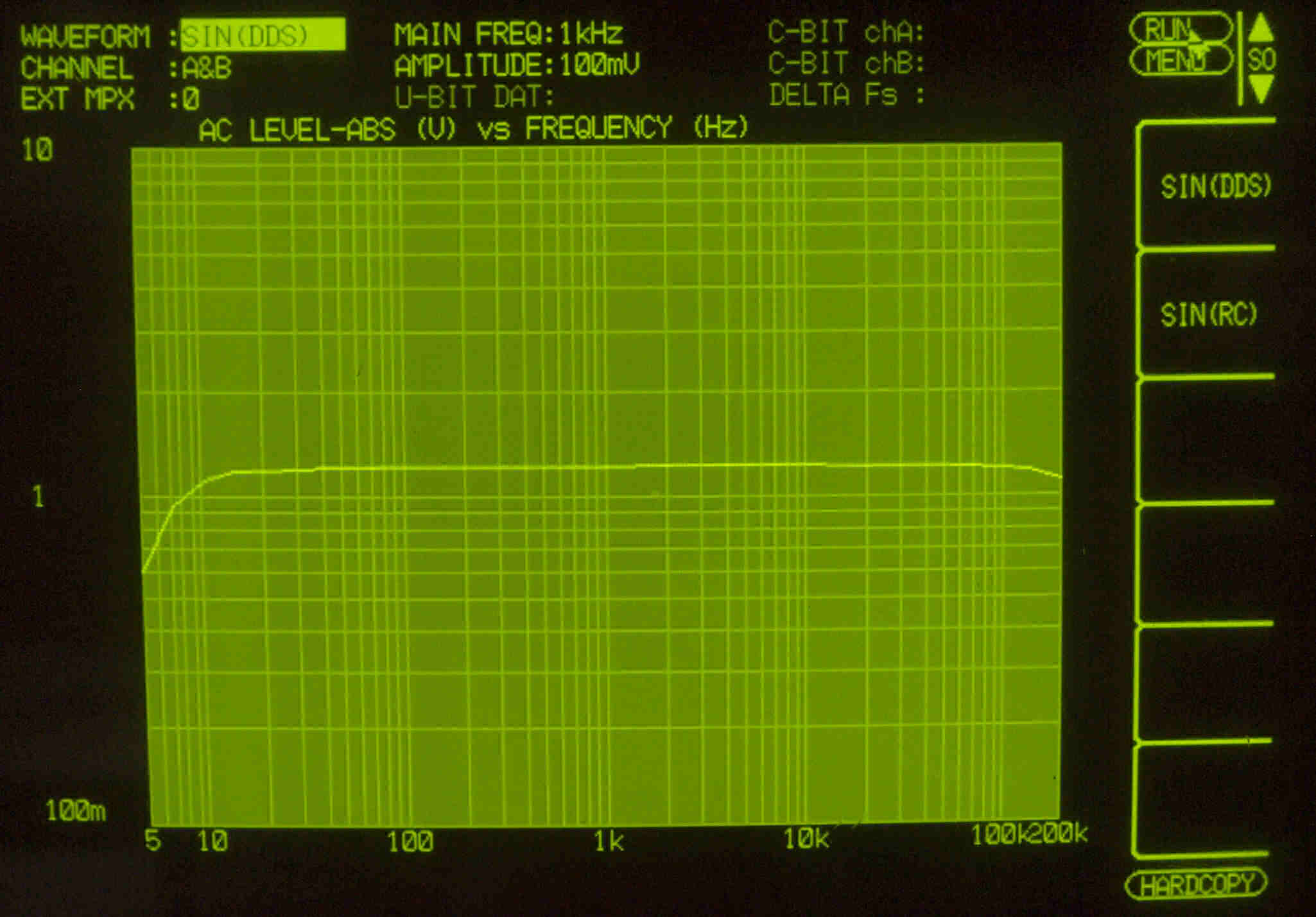

Ｆ５．　入出力特性測定（AUX入力）　ＳｕｂＳｏｎｉｃＦｉｌｔｅｒ　ＯＮ 　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力　ＶＲはｍａｘ。 　　　　　　　　平均で１Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

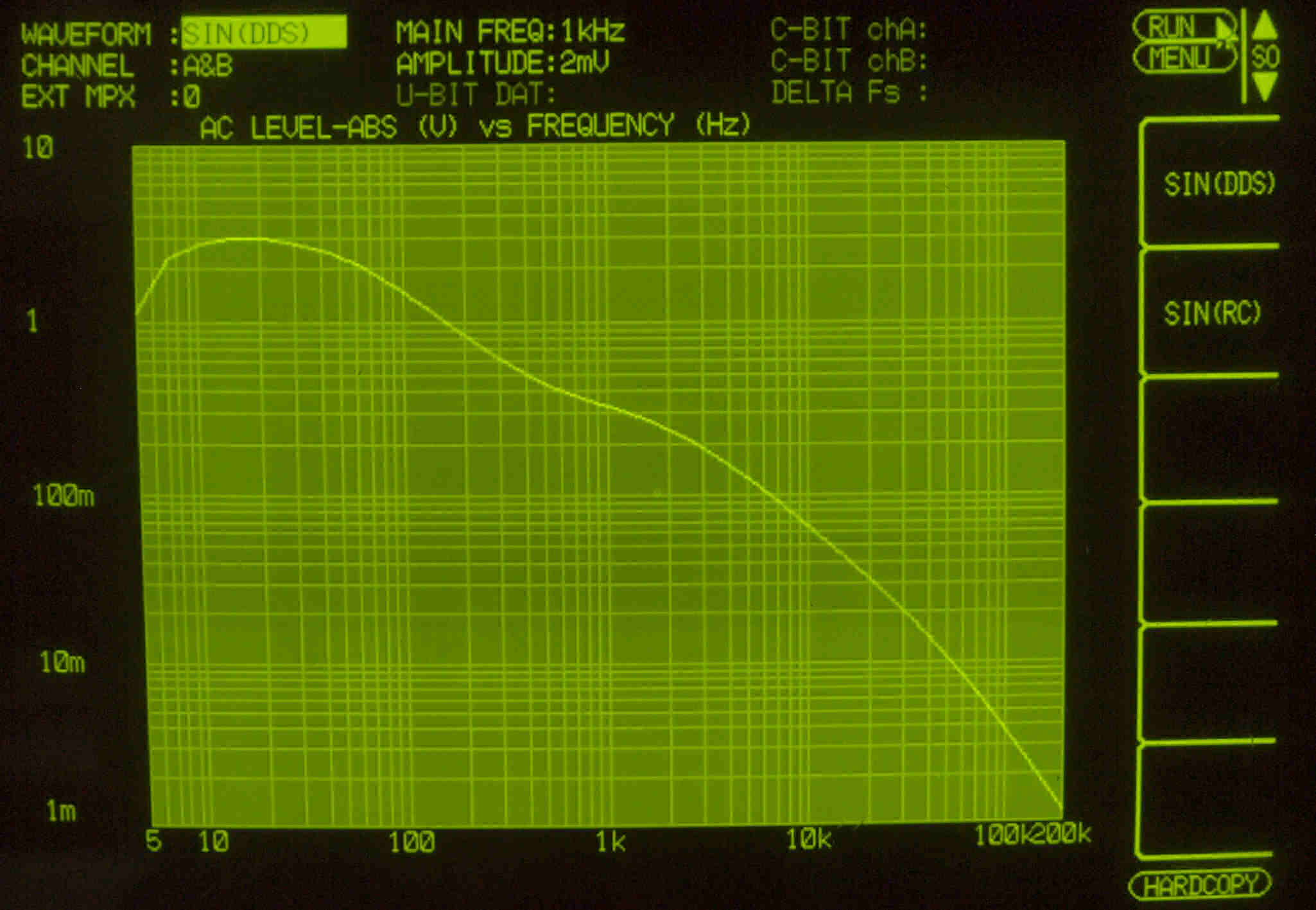

Ｆ６．　入出力特性測定（MM入力）。 　　　　　　ＭＭ入力　入力電圧＝２ｍＶ一定入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ７．　入出力特性測定（ＭＣ入力）。 　　　　　　ＭＣ入力端子へ０．１１ｍＶ入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色。

Ｆ８．　引き続き２４時間エージング、　右はＳＰ−１０ＭＫ�U．　９台目。

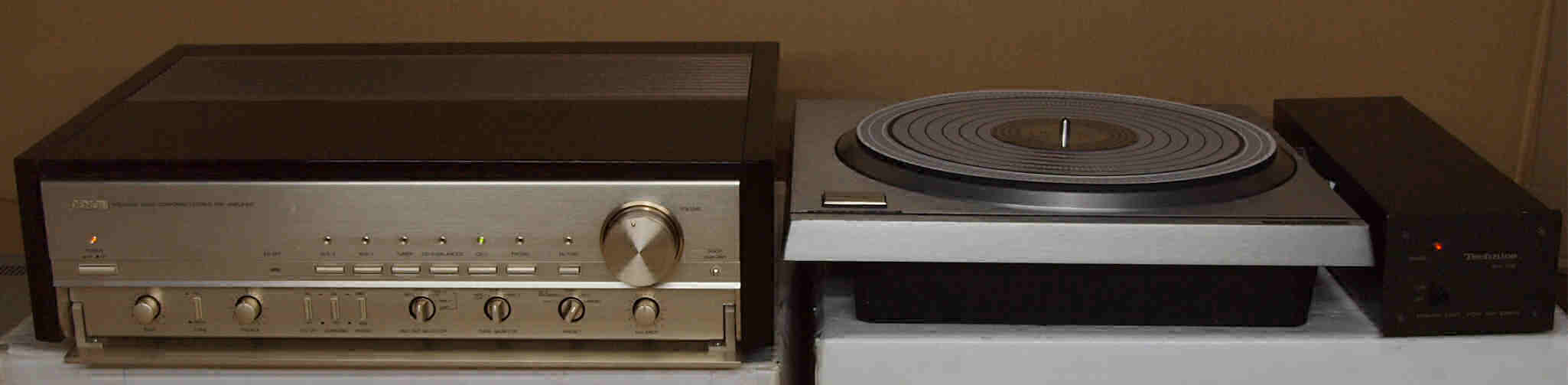

Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況、　正面から見る。

Ｓ．　ＤＥＮＯＮ　ＰＲＡ−２０００ＲＧ　の仕様（マニアル・カタログより）

型式 ステレオプリアンプ＝ＰＲＡ−ＰＲＡ−２０００ＲＧ イコライザーアンプ部（PHONO IN〜REC OUT） 入力感度/インピーダンス Phono MC=125μV/40Ω Phono MM=2.5mV/47kΩ 最大許容入力(1kHz) Phono MC=25mV Phono MM=500mV 最大出力/定格出力 30V/150mV 全高調波歪率 Phono MC〜Rec Out=0.01%(10V、1kHz) Phono MM〜Rec Out=0.005%(10V、20Hz〜20kHz) CD1〜Pre OUt1=0.005%(10V、20Hz〜20kHz) CD2〜Pre Out2=0.005%(10V、1kHz) RIAA偏差 Phono MM=20Hz〜20kHz ±0.3dB Phono MC=20Hz〜20kHz ±0.2dB S/N(IHF-A) Phono MC=80dB(250μV入力) Phono MM=90dB(2.5mV入力) サブソニックフィルター 16Hz、6dB/oct ハイレベルアンプ部（AUX IN〜ＰRE OUT） 入力感度/インピーダンス CD1、Tuner、AUX1、2=150mV/20kΩ CD2(Balanced)=150mV/2kΩ 最大出力/定格出力 10V/2V 全高調波歪率 CD1、Tuner、AUX1、2=0.005%(10V、20Hz〜20kHz) CD2(Balanced)=0.005%(1V、1kHz) 周波数特性 CD1、Tuner、AUX1、2=1Hz〜100kHz +0 -3dB CD2(Balanced)=20Hz〜50kHz +0 -3dB S/N(IHF-A) 105dB ミューティング -∞dB(LED点滅指示) トーンコントロール Bass=±10dB(100Hz) Treble=±10dB(10kHz) 総合 電源電圧 AC100V、50Hz/60Hz ACアウトレット 電源スイッチ非連動=1系統(700W) 消費電力(電気用品取締法) 29W 外形寸法 幅476x高さ144x奥行388mm(つまみ類、脚含む) 重量 16.5kg 価格 ￥330,000(1990年頃)
