Ｓａｎｓｕｉ　Ｂ−２３０２Ｖ　修理記録

平成１5年３月１1日持込　　　４月２０日返却

注意　このＡＭＰはアースラインが浮いています 　　　　ＡＭＰのシャーシにＳＰの線（アース側）を接続してはいけません 　　　　ＲＬ−ＳＰのアース線も接続（共通）してもいけません このＡＭＰは、ＤＣ入力しかなく、バランスの崩れたプリＡＭＰを繋ぐと、過大入力となります 詳しくはここを参照してください

Ａ．　修理前の状況 チューニング依頼 Ｂ．原因 Ｃ．　修理状況 ＶＵ−ＡＭＰ電解コンデンサー、半固定ＶＲ交換。 ＲＬ終段ＡＭＰ電解コンデンサー、半固定ＶＲ。 初段ＦＥＴ（電界効果トランジスター）交換。 入力ＡＭＰ電解コンデンサー、半固定ＶＲ交換。 ＳＰ接続リレー交換（容量１．５倍の同型新タイプ使用）。 配線手直し、補強。 電源投入リレー交換。 Ｄ．使用部品 電解コンデンサー（ミューズ）　　　　　　　　　　　　　　　　８１個。 ＳＰ接続リレー　　　　　　　　　　　　　　　　　　　　　　　　　　２個。 バランス、バイアス調整用　半固定ＶＲ　　　　　　　　　　１２個。 ＦＥＴ（電界効果トランジスター）　　　　　　　　　　　　　　　　　　　４個。 電源投入リレー　　　　　　　　　　　　　　　　　　　　　　　　　　１個。 Ｆ．　修理費　　，０００円　　　　修理費合わず返却 Ｓ．　Ｓａｎｓｕｉ　Ｂ−２３０２Ｖ　の仕様（マニアルより）

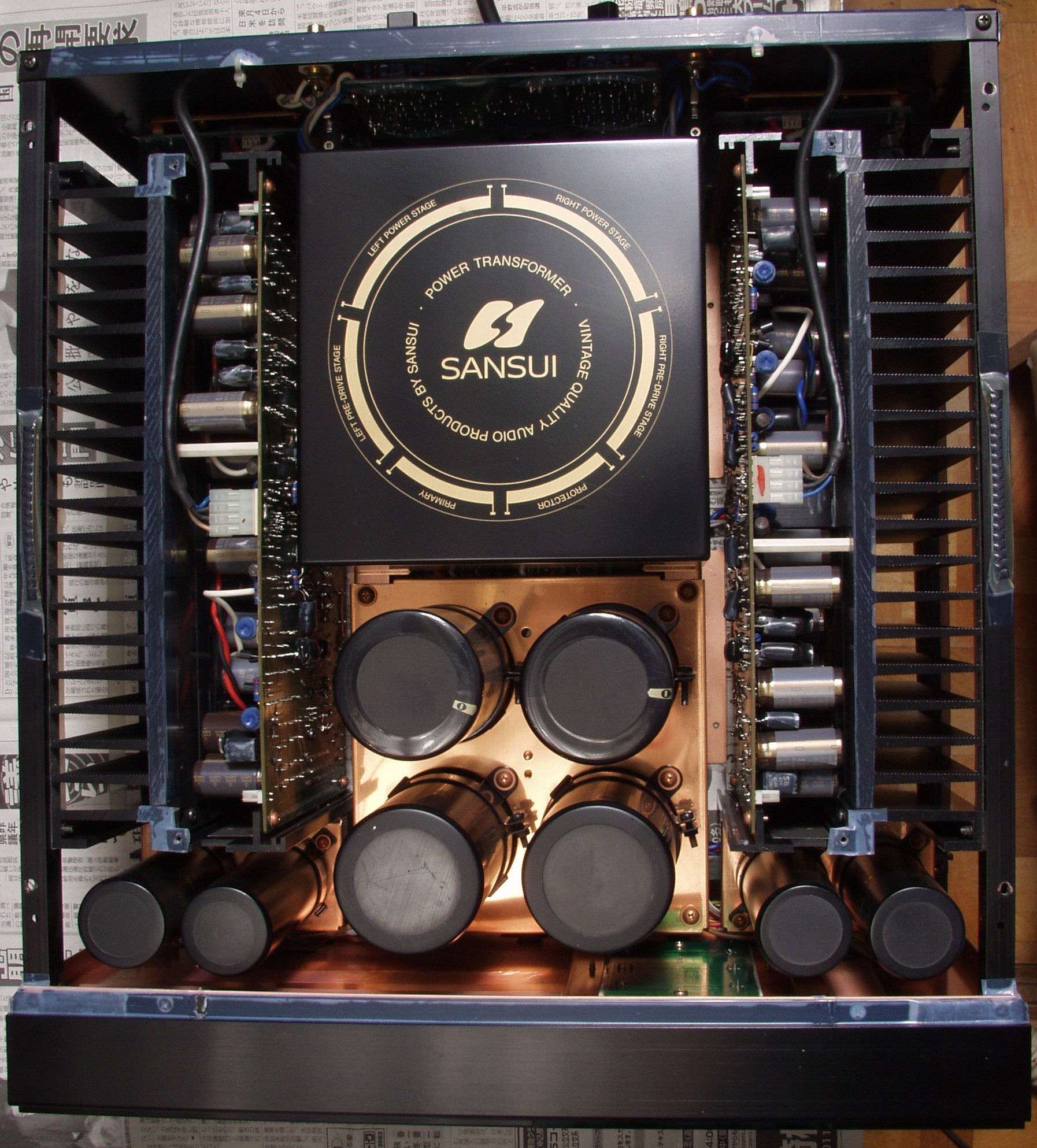

Ａ．　修理前の点検状況 Ａ１１．　修理前　上から見る

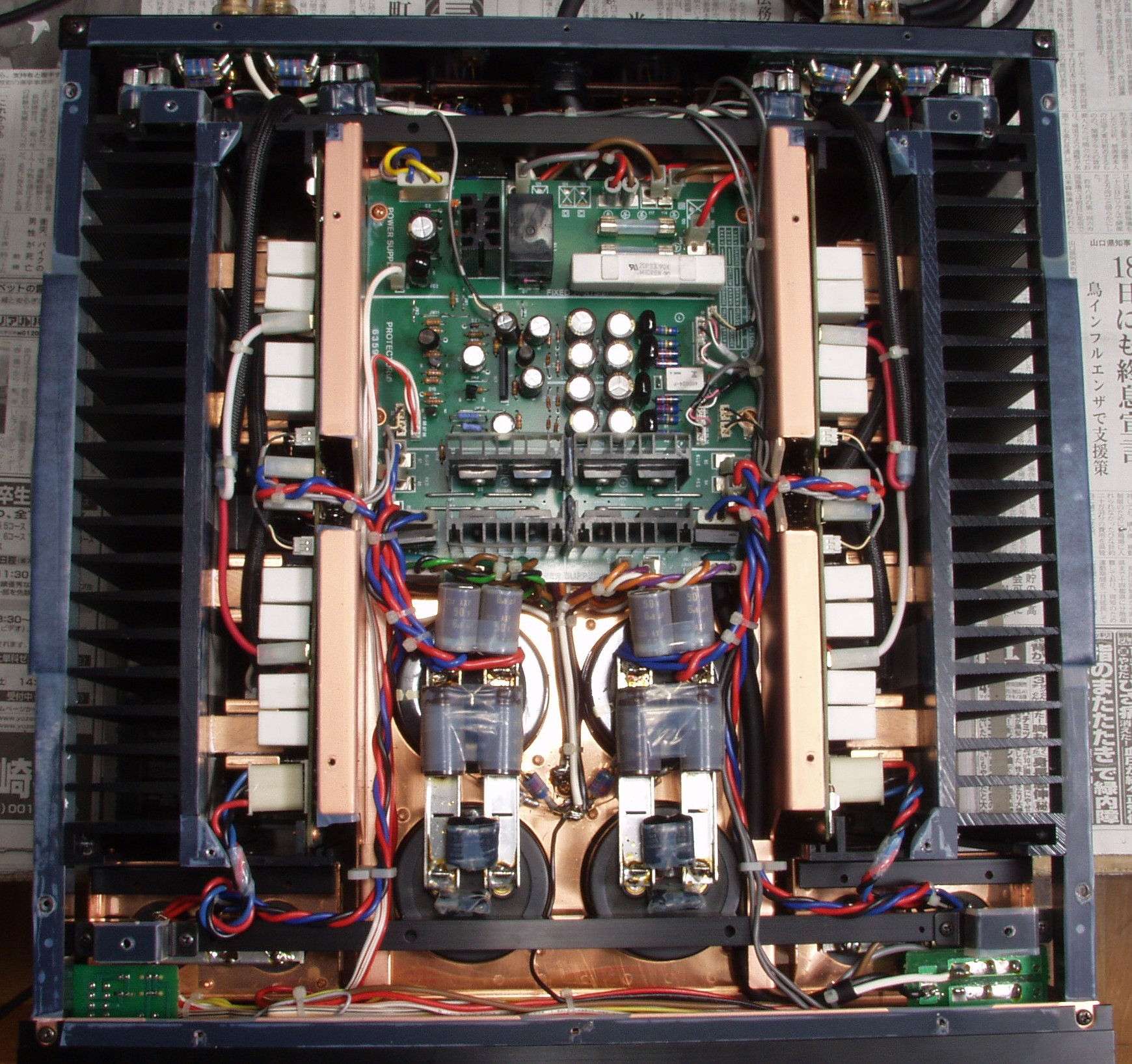

Ａ１２．　修理前　下から見る

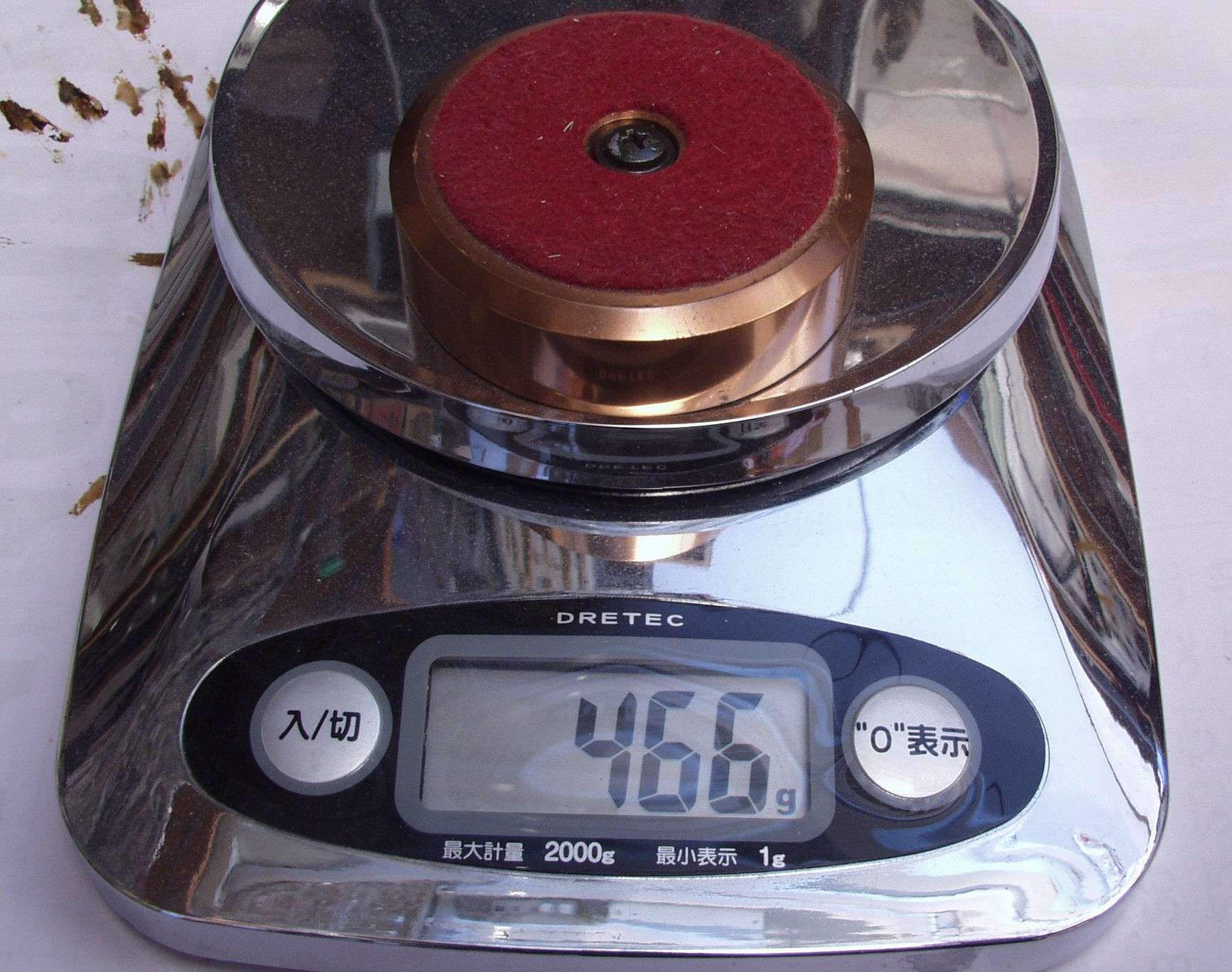

Ａ２１．　下足（インシュレター）の重量は何と４６６ｇの銅製！

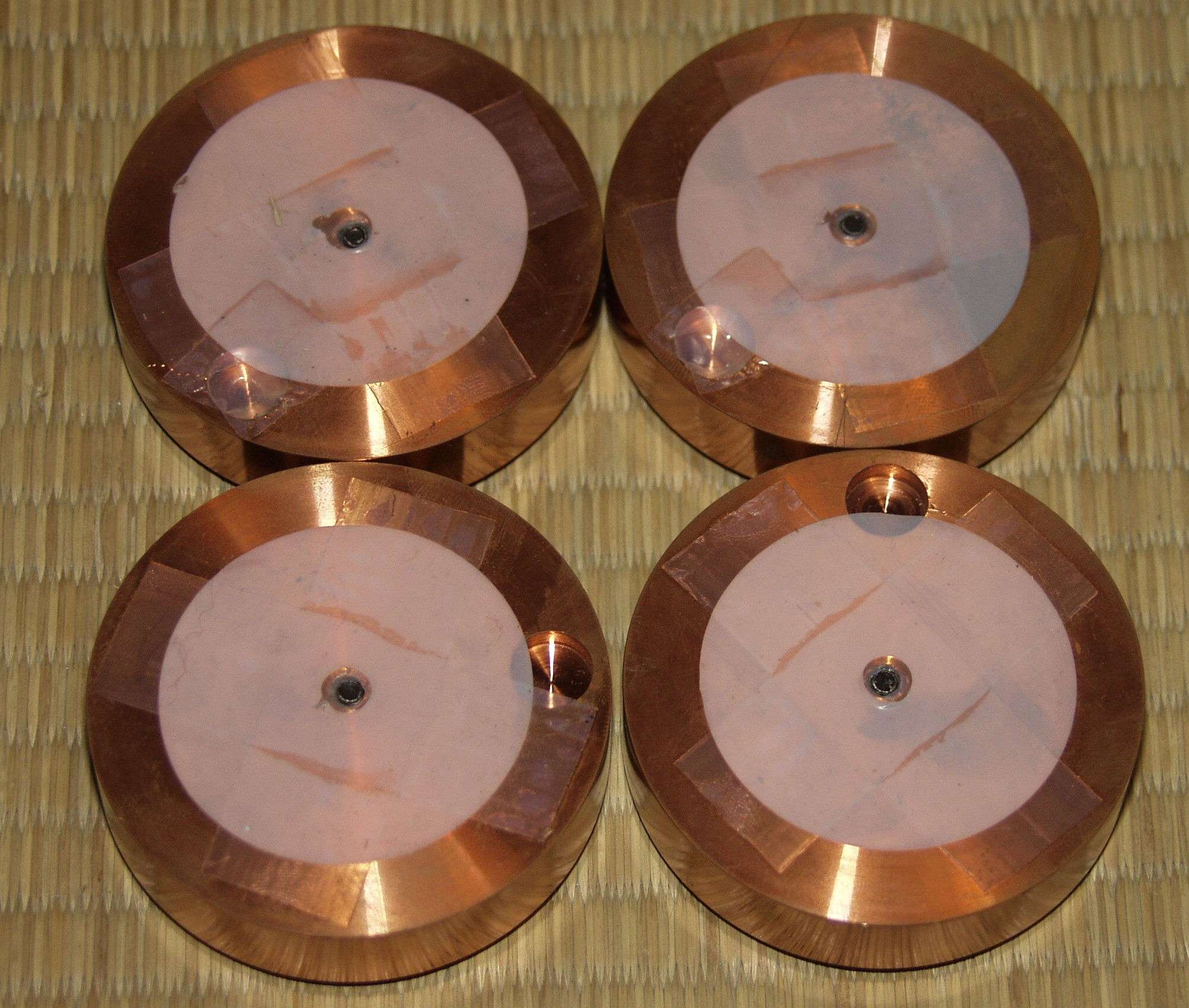

Ａ２２．　下足（インシュレター）、ユーザーがテフロンテープが貼って有る

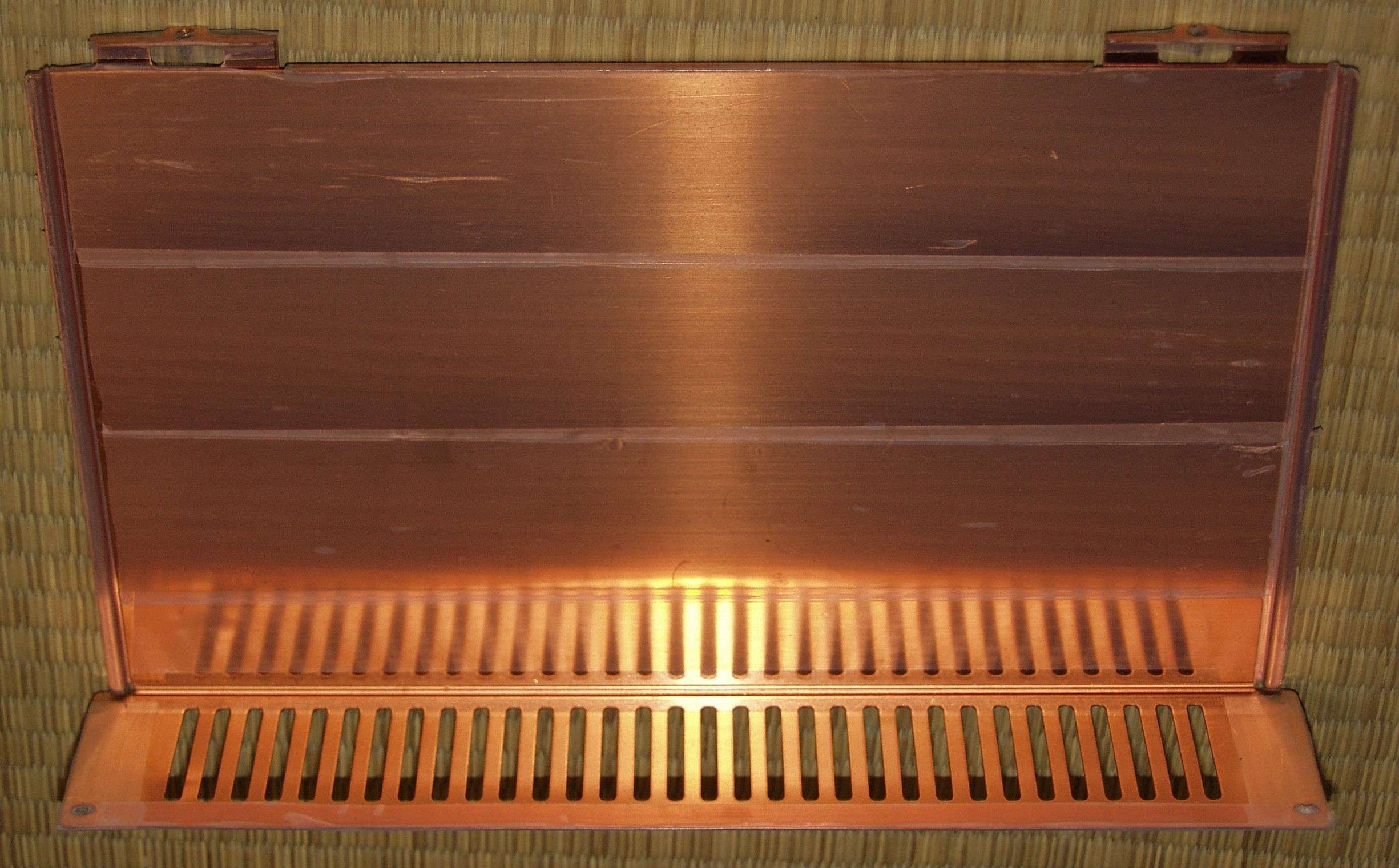

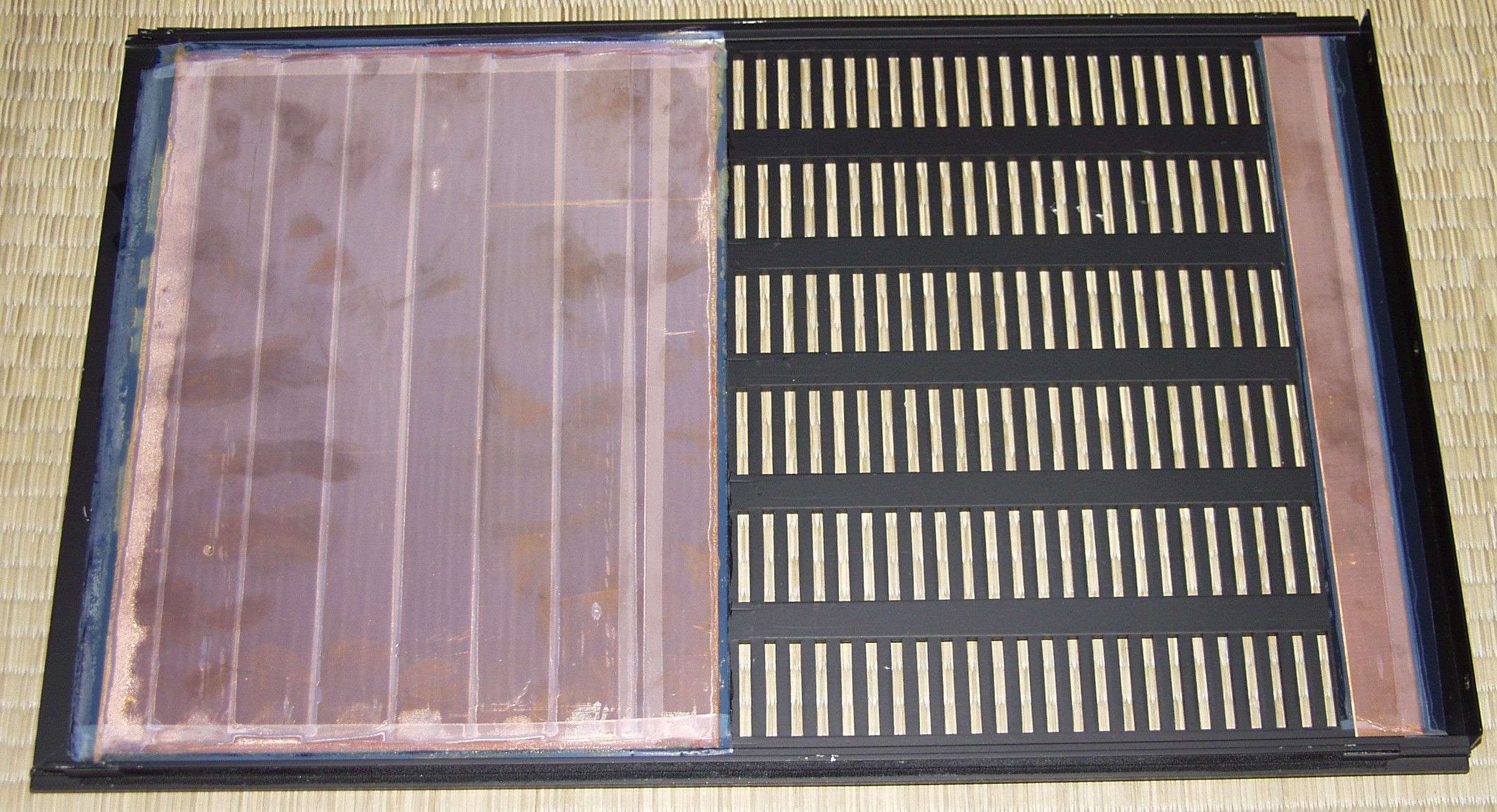

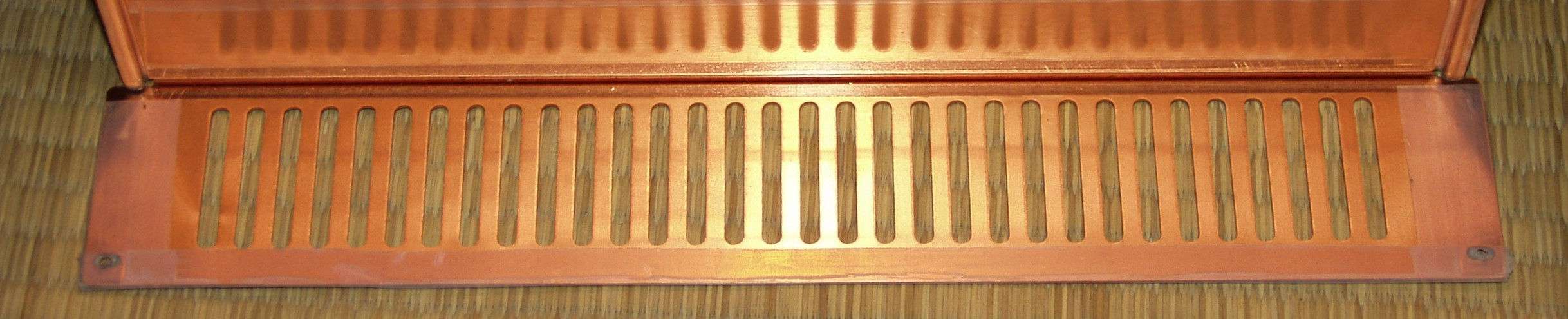

Ａ３１．　横板にも、ユーザーがテフロンテープが貼って有る

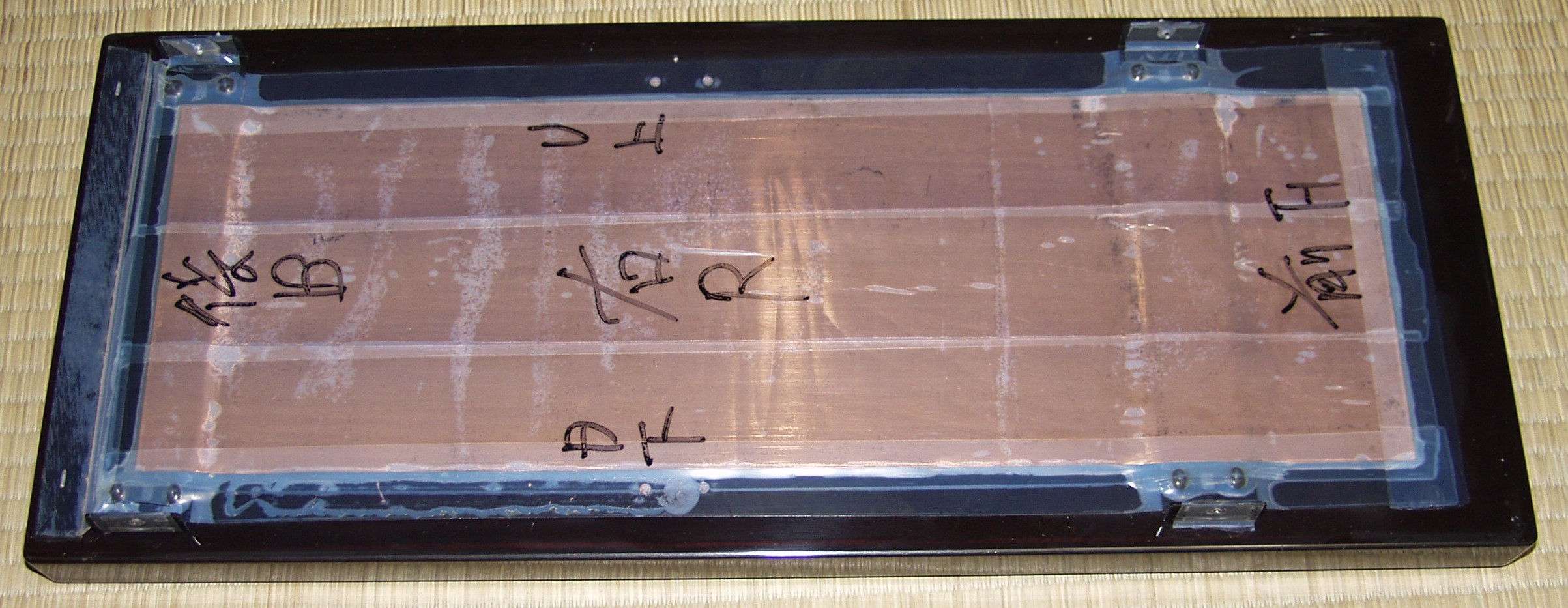

Ａ３２．　上蓋、ユーザーがテフロンテープが貼って有る

Ａ４１．　AMP部のシールド、ユーザーがテフロンテープが貼って有る

Ａ４２．AMP部のシールド、拡大

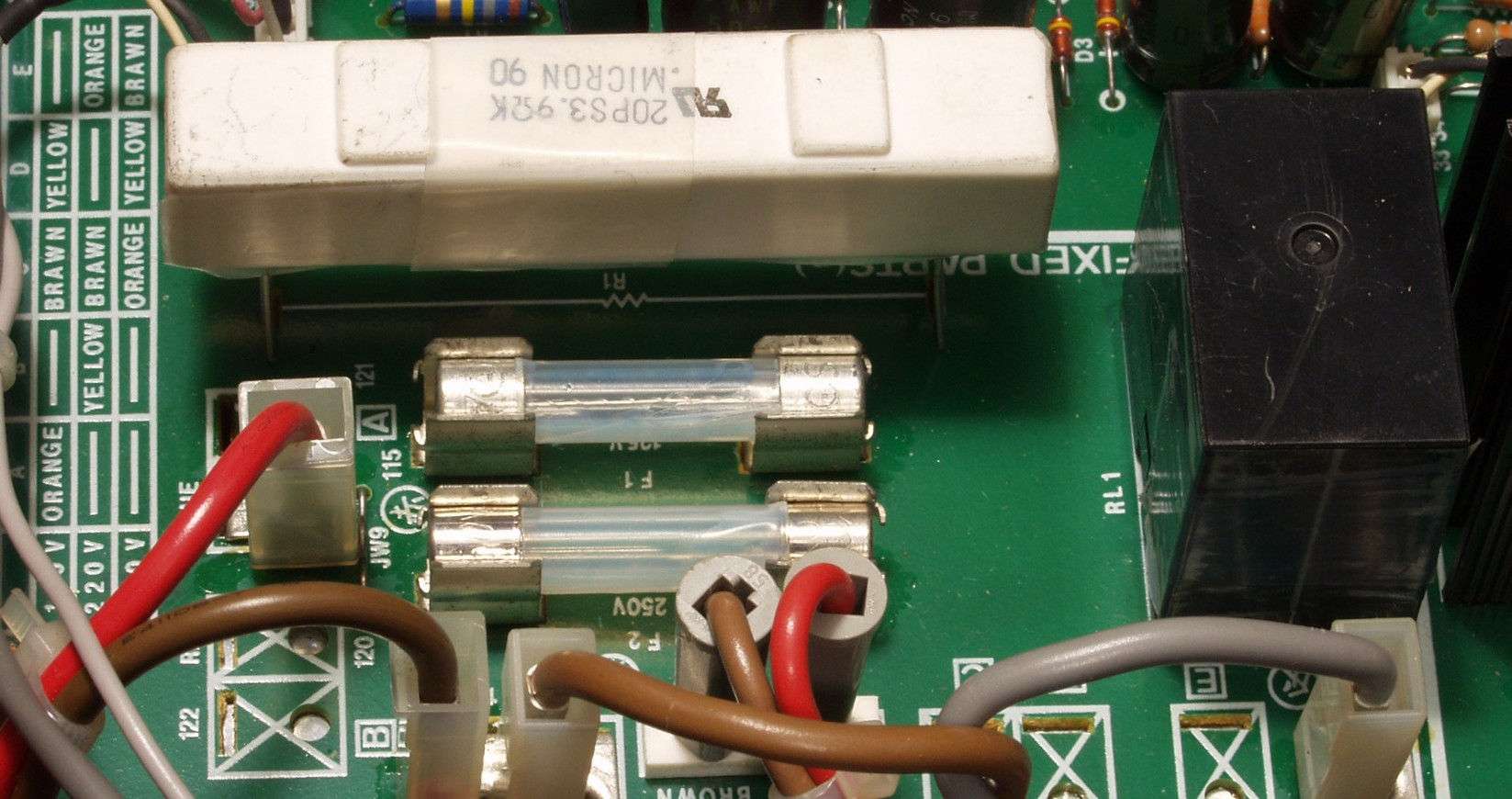

Ａ５１．　電源部　フューズ、抵抗、リレーにユーザーがテフロンテープが貼って有る

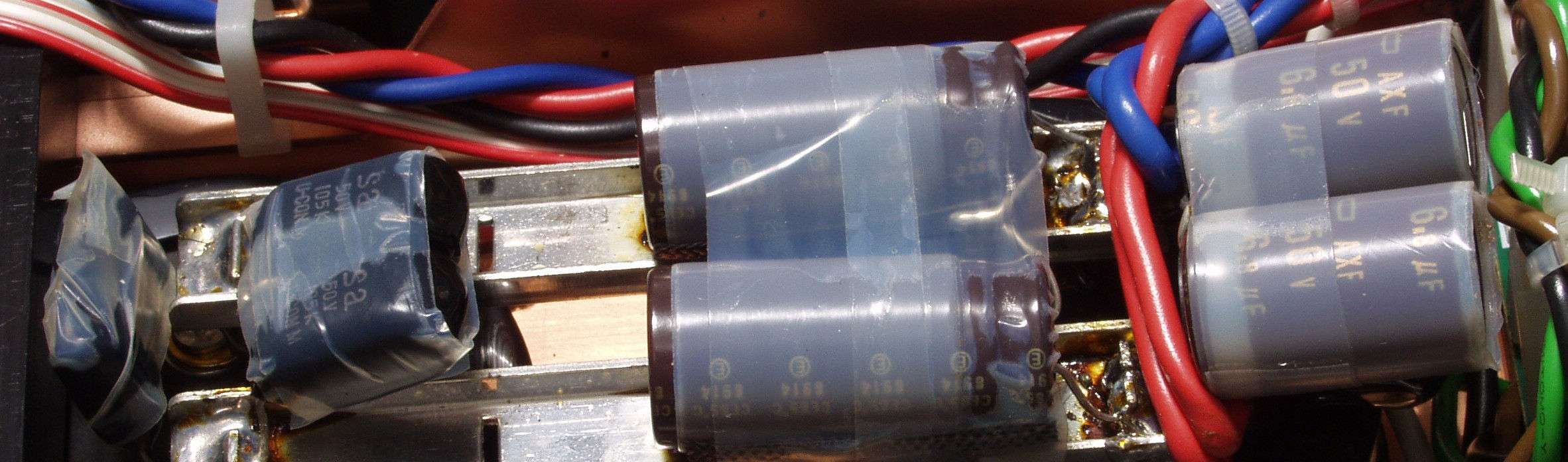

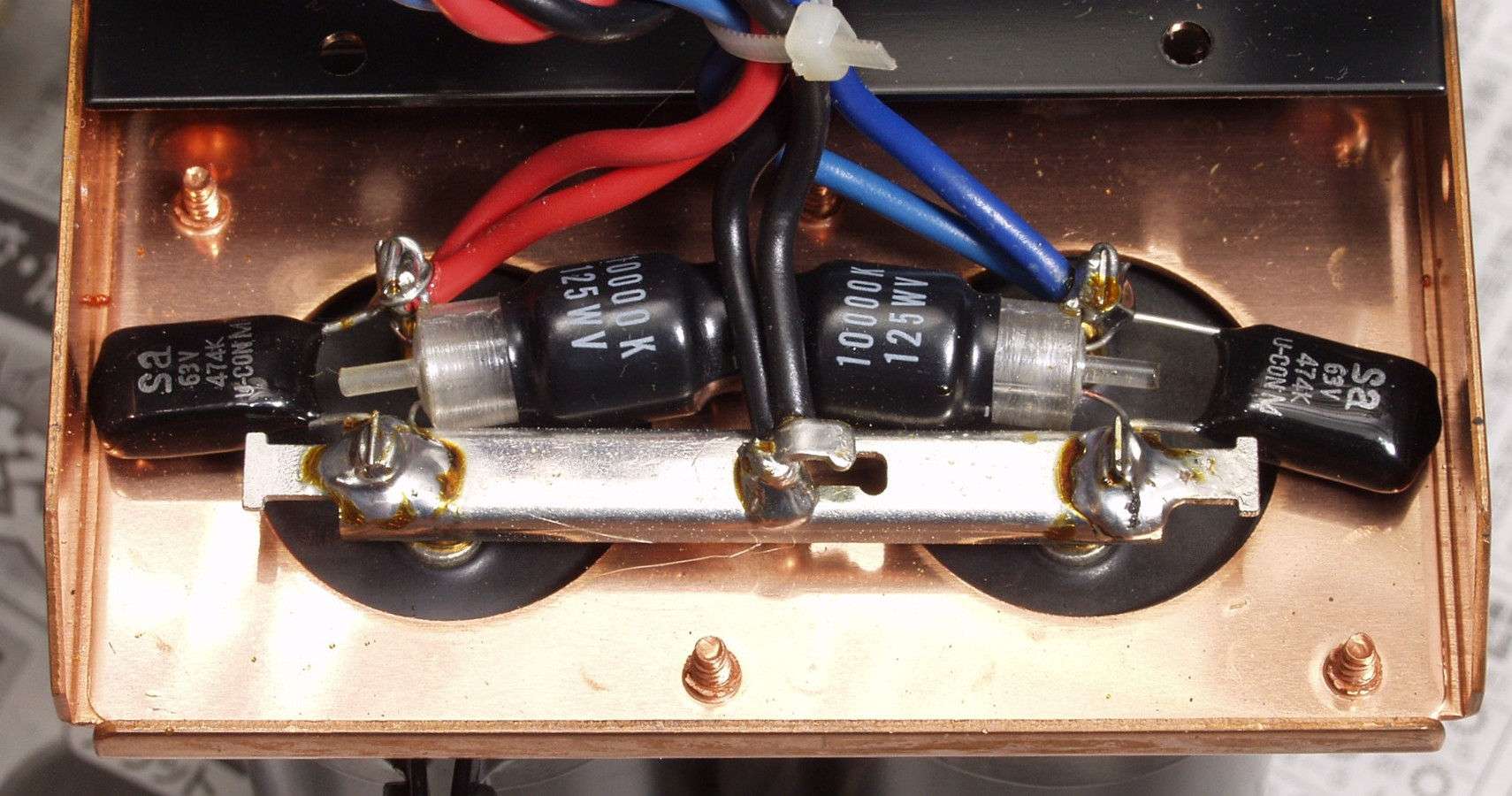

Ａ５２．　電源部　パスコンにユーザーがテフロンテープが貼って有る

Ａ５３．　電源部　定電圧ＴＲ（トランジスタ−）放熱器にユーザーがテフロンテープが貼って有る

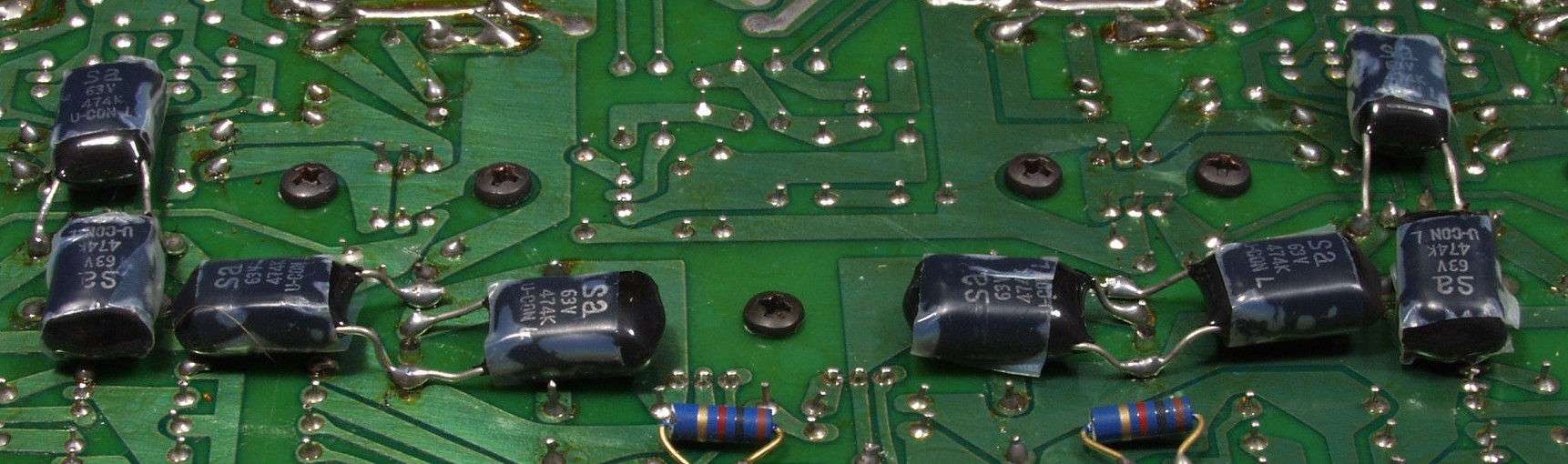

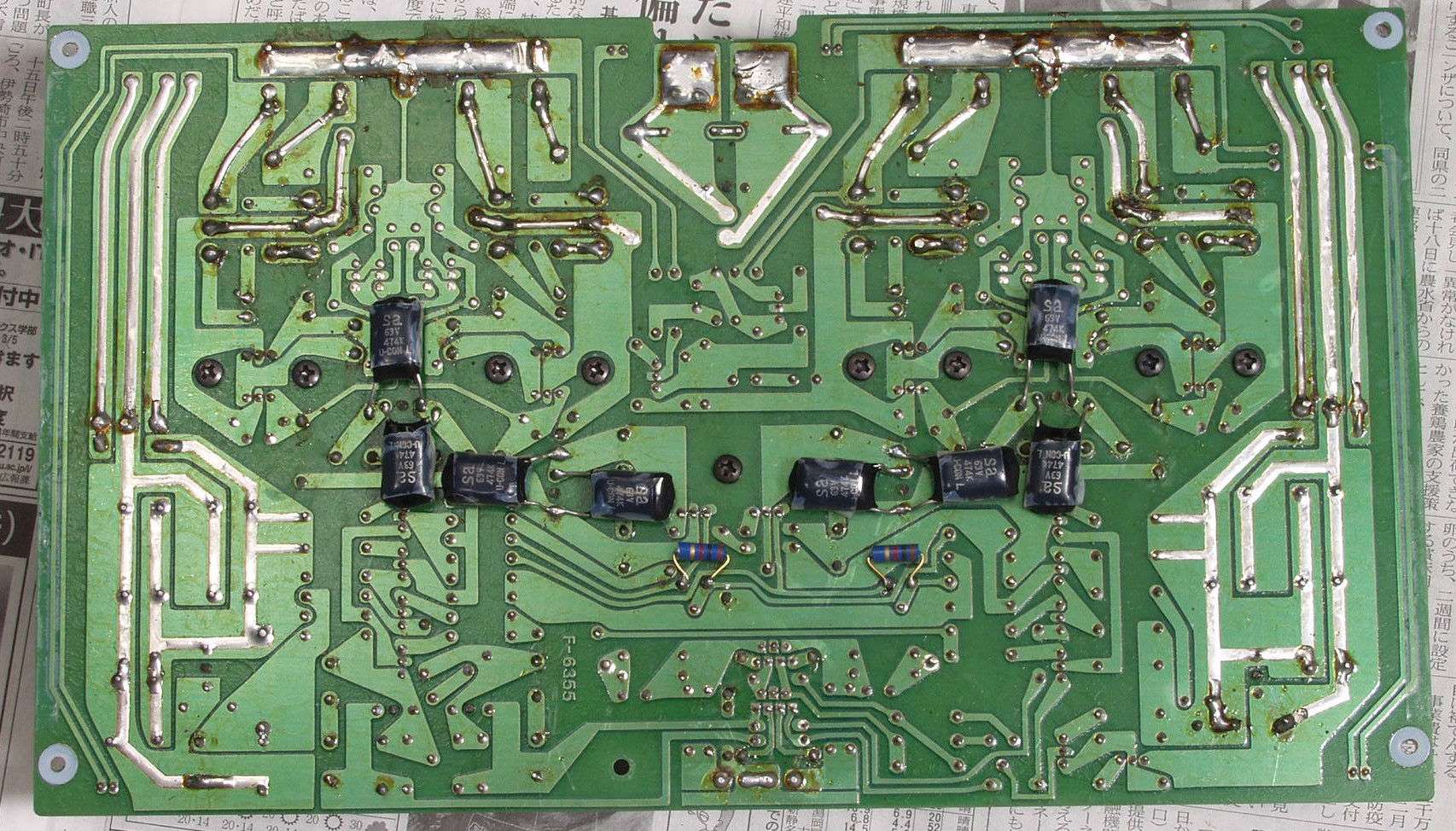

Ａ６１．　AMP基板裏　パスコンにユーザーがテフロンテープが貼って有る

Ａ６２．　AMP基板裏　拡大

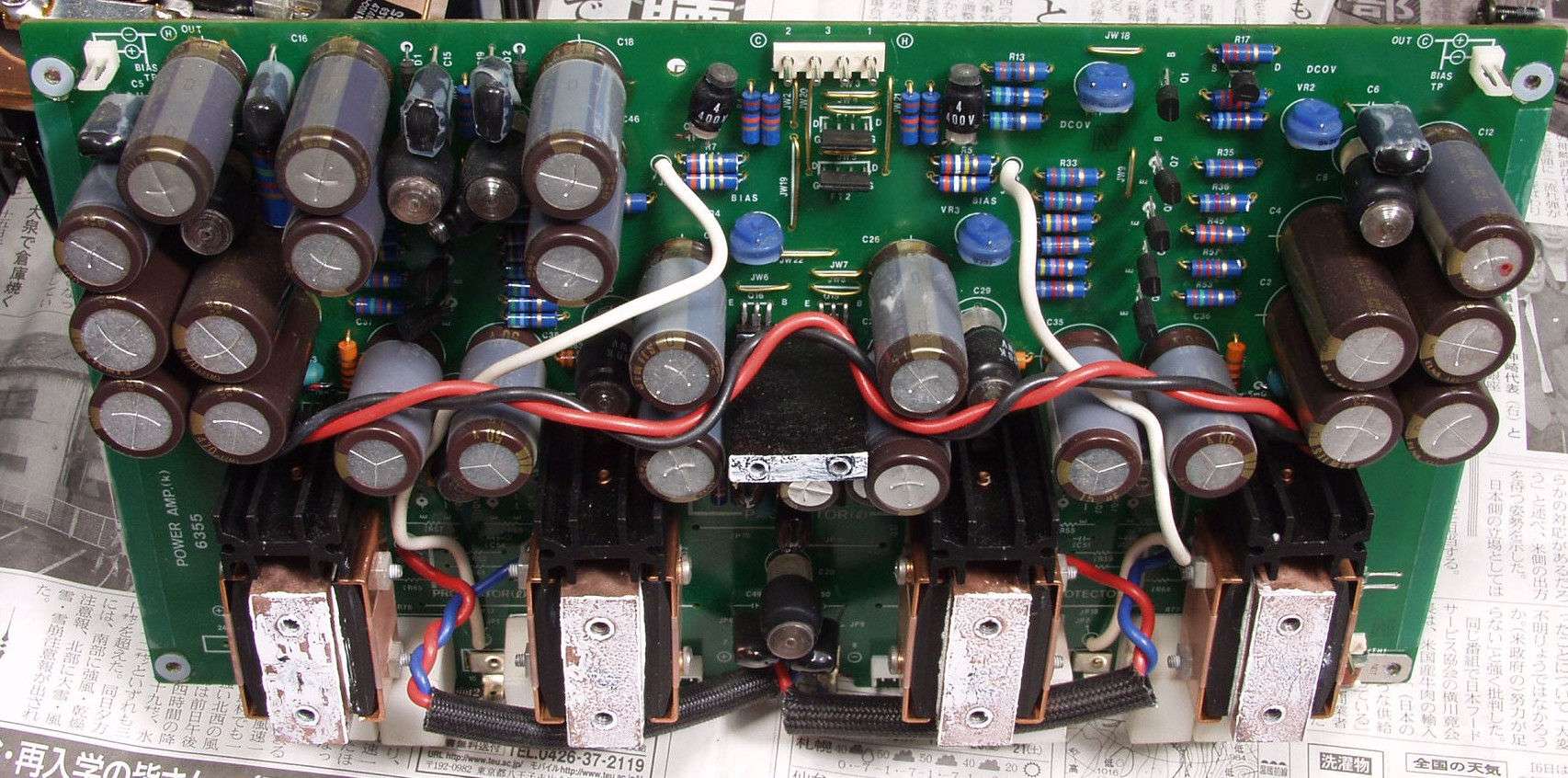

Ａ６３．　AMP基板　電解コンデンサー、パスコンにユーザーがテフロンテープが貼って有る

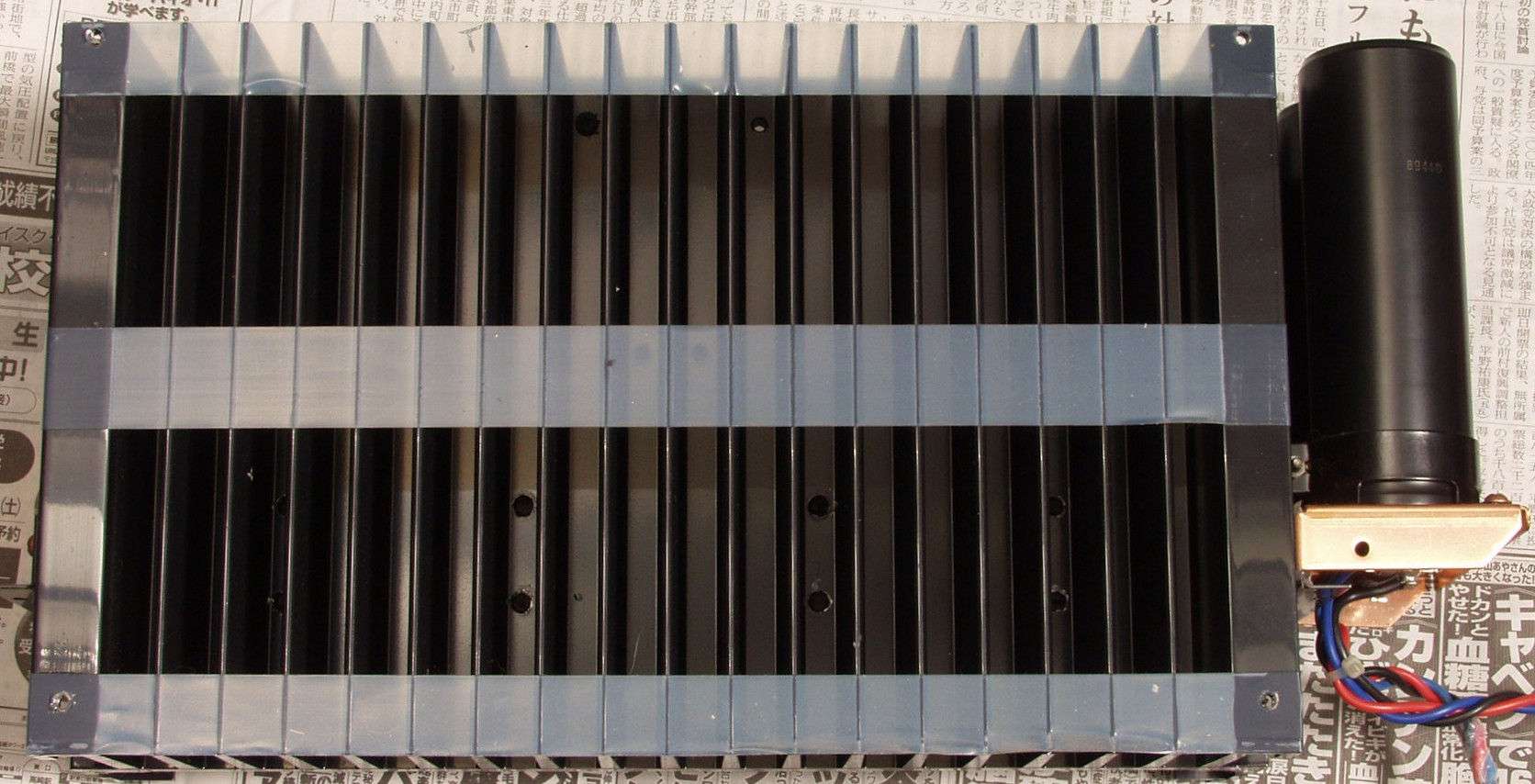

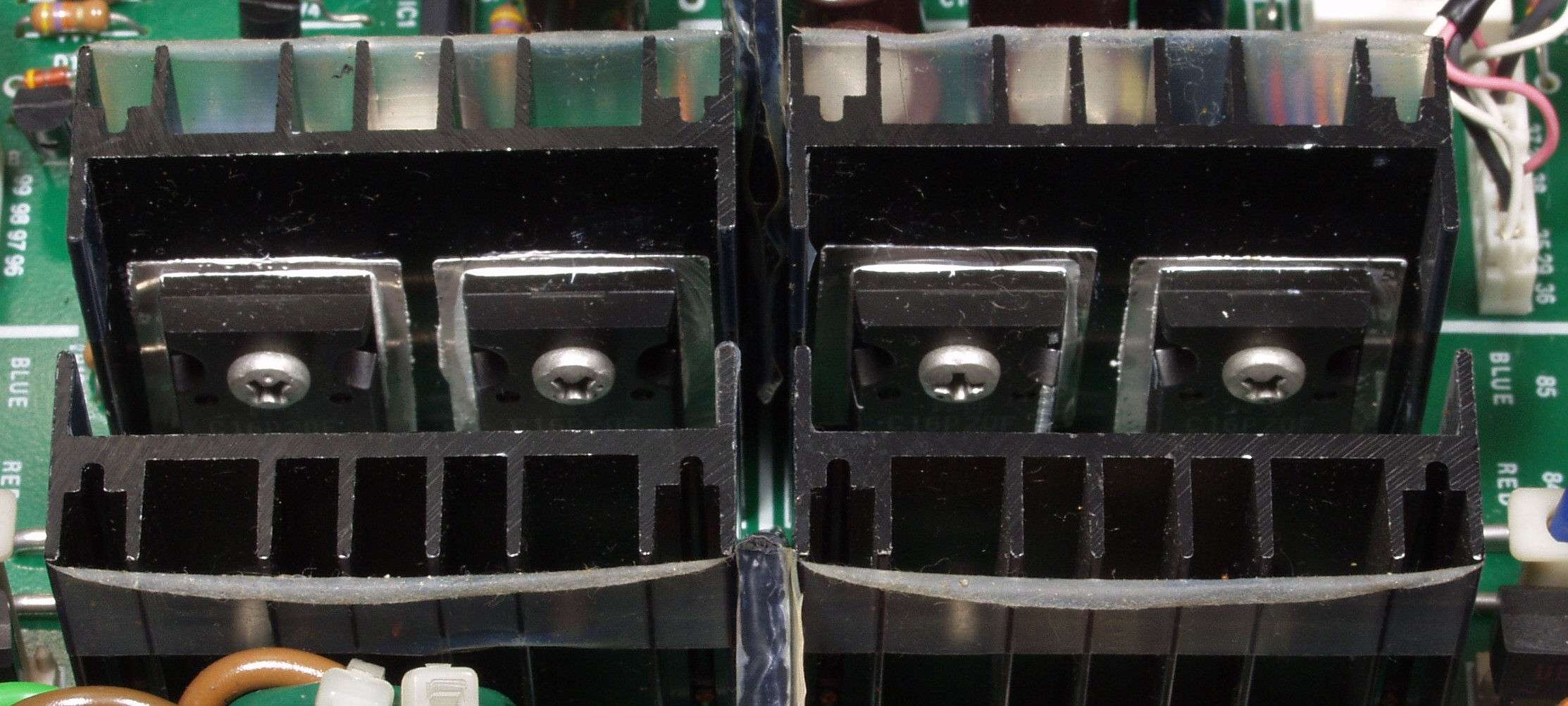

Ａ６４．　AMP基板　放熱器にユーザーがテフロンテープが貼って有る

Ａ６５．　AMP基板　このパスコンはテープ無し

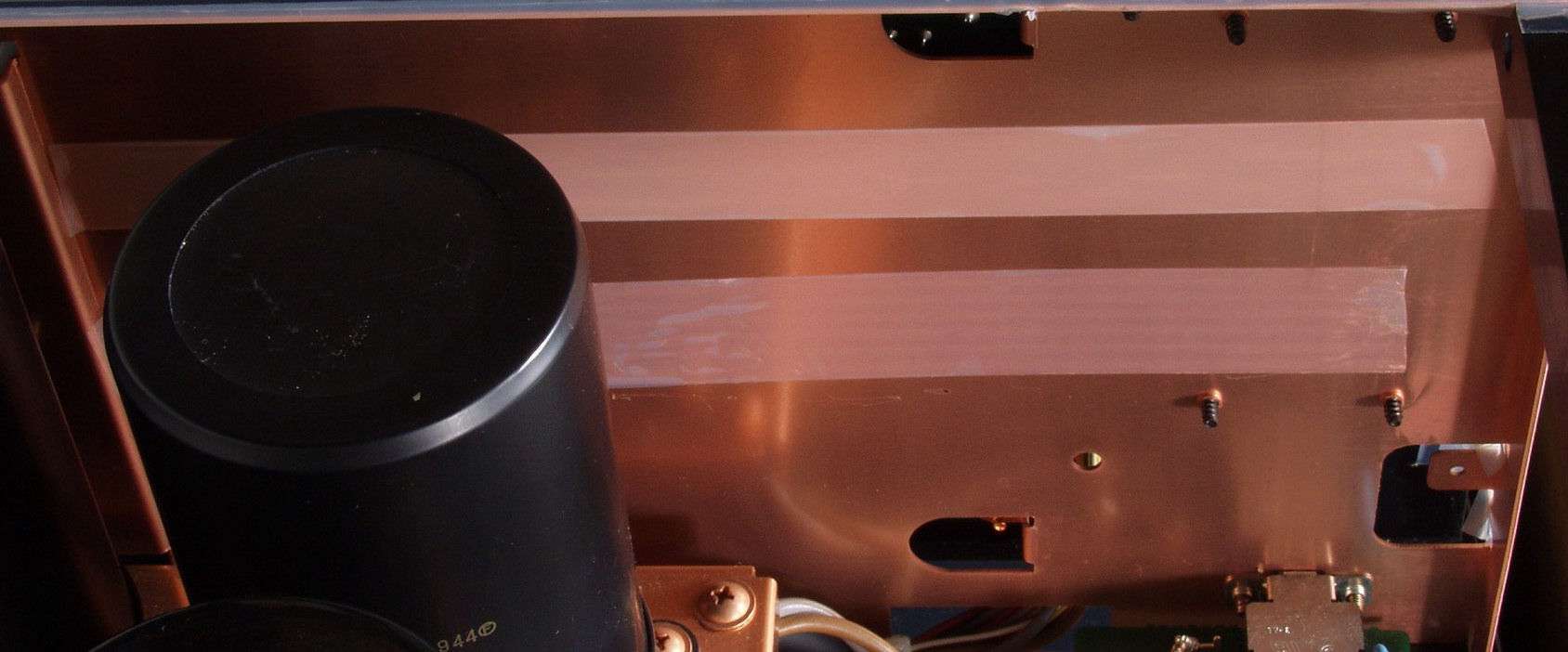

Ａ６６．　ここにもテープ

Ｓ．　Ｓａｎｓｕｉ　Ｂ−２３０２Ｖ　の仕様（マニアルより）

定格出力 ３８０Ｗ＋３８０Ｗ（６Ω負荷時，１０Ｈｚ〜２０ｋＨｚ，両チャンネル同時動作，ＴＨＤ０．００３％） ３００Ｗ＋３００Ｗ（８Ω負荷時，１０Ｈｚ〜２０ｋＨｚ，両チャンネル同時動作，ＴＨＤ０．００３％） ダイナミックパワー ８００Ｗ（２Ω） 　７００Ｗ（４Ω） 　６００Ｗ（６Ω） 全高調波歪率 ０．００３％以下（定格出力時，１０Ｈｚ〜２０ｋＨｚ，８Ω負荷） 混変調歪率 ０．００３％以下（定格出力時，８Ω負荷） 周波数特性 ＤＣ〜３００ｋＨｚ（＋０，−２dB） ダンピングファクター ２５０（１ｋＨｚ，８Ω負荷） Ｓ／Ｎ比 １２０dB以上（Ａネットワーク，ショートサーキット） スルーレイト ３００Ｖ／μｓ ライズタイム ０．５μｓ 入力感度／インピーダンス １．４Ｖ／５ｋΩ（Ｎｏｒｍａｌ，１ｋＨｚ）　１．４Ｖ／１０ｋΩ（Ｂａｌａｎｃｅｄ，１ｋＨｚ） 負荷インピーダンス ４〜１６Ω 定格消費電力 ５３０Ｗ（電気用品取締法による） 寸法 ４７４Ｗ×２１５Ｈ×５０３Ｄmm 重量 ４６ｋｇ

b2302-1g
