ＭＡＲＡＮＴＺ　１５０　修理記録

平成１８年７月１２日到着　　１２月２日完成

Ａ．　修理前の状況。 ＦＭ感度悪く、ステレオ受信しない。 Ｂ．　原因 経年変化による劣化。 Ｃ．　修理状況。 ＲＦ増幅、トラッキング、ＩＦ回路、ＭＰＸ回路、修理・調整。 ＡＭ回路調整。 半固定ＶＲ交換。 電解コンデンサーをオーディオ用に交換。 各部半田補正。 照明ランプ交換。 Ｄ．　使用部品 電解コンデンサー（ミューズ使用）　　　　　　　　　　　　　５２個。 ＦＥＴ（電解トランジスター）　　　　　　　　　　　　　　　　　　　２個。 半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個。 照明ランプ　　　　　　　　　　　　　　　　　　　　　　　　　　　　１個。 フイルムコンデンサー　　　　　　　　　　　　　　　　　　　　　１３個。 Ｅ．　調整・測定。 ＣＲＴの動作確認調整 Ｆ．　修理費　　　８８，０００円　　　オーバーホール修理。 Ｓ．　ＭＡＲＡＮＴＺ　＃１５０　仕様（カタログ・マニアルより）。

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１．　修理前点検中　上から見る、ダイアル・ランプが交換してある

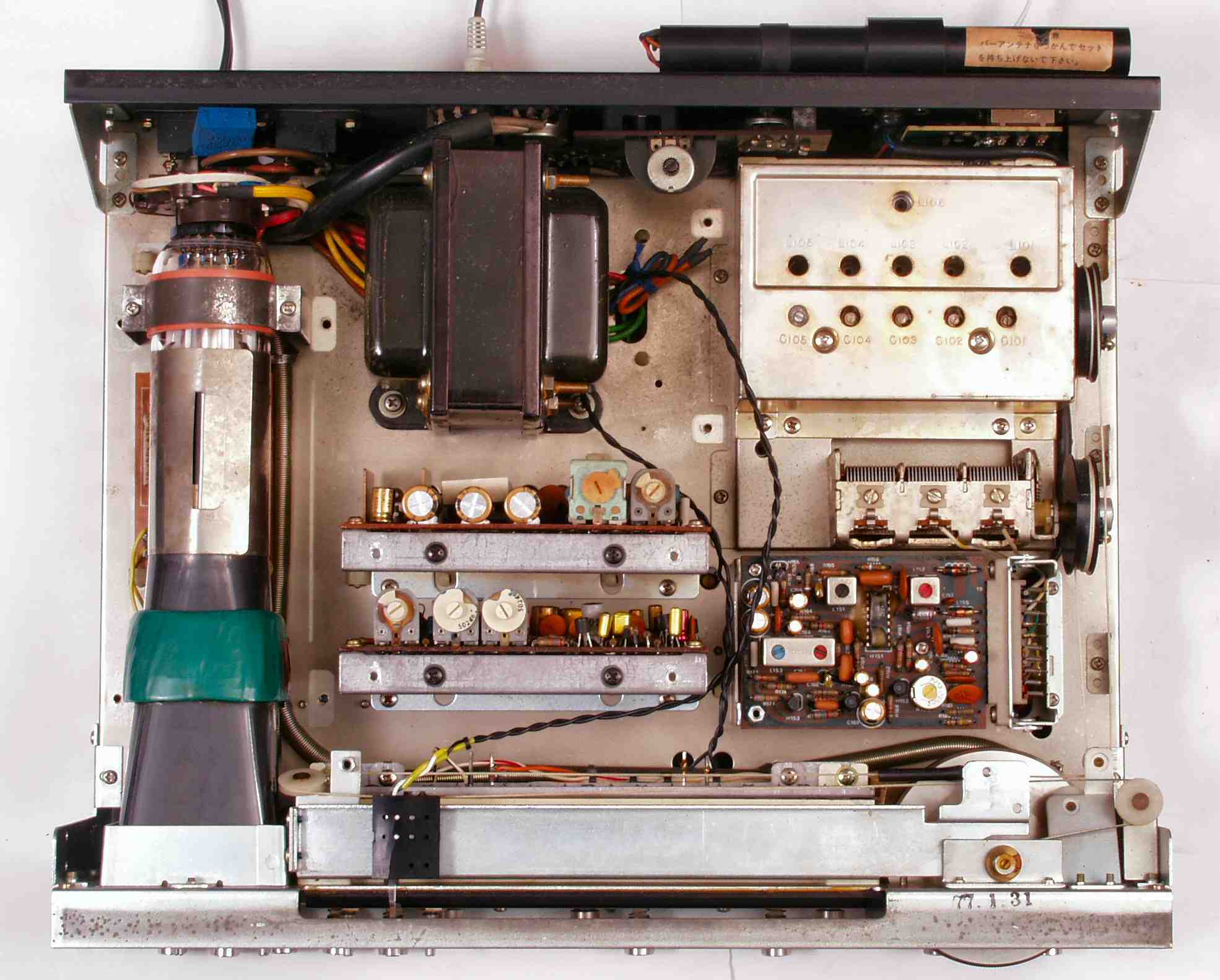

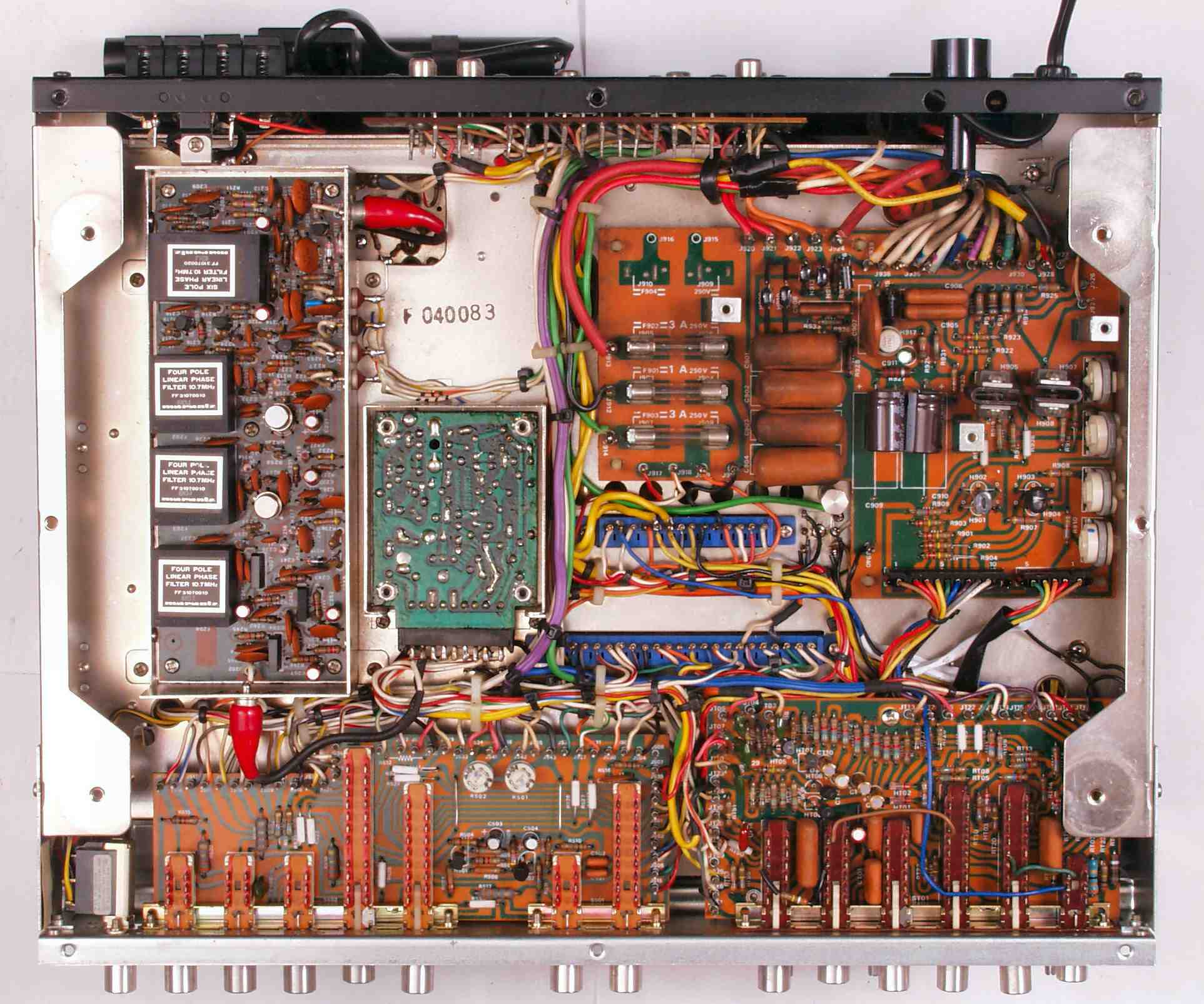

Ａ２．　修理前点検中　下から見る

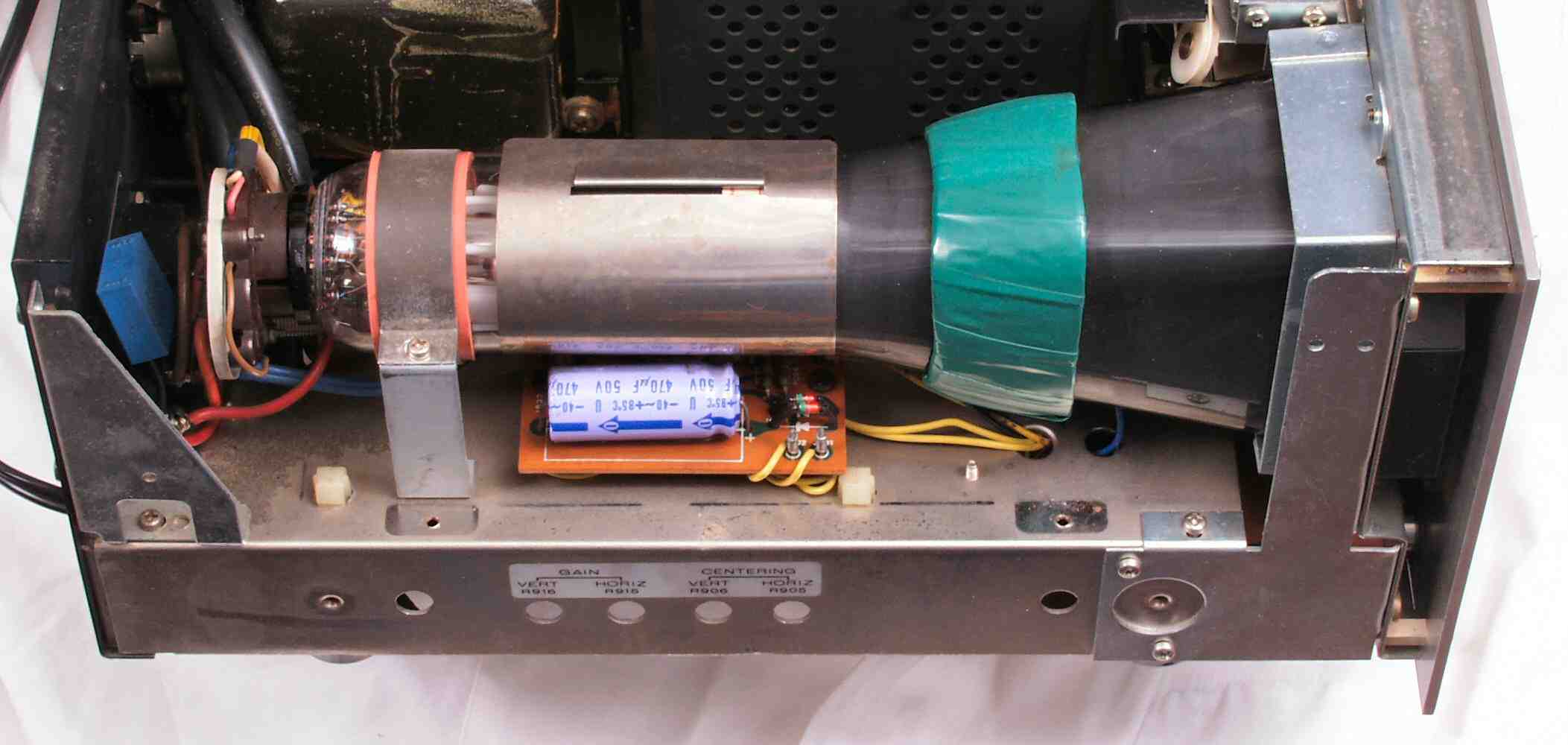

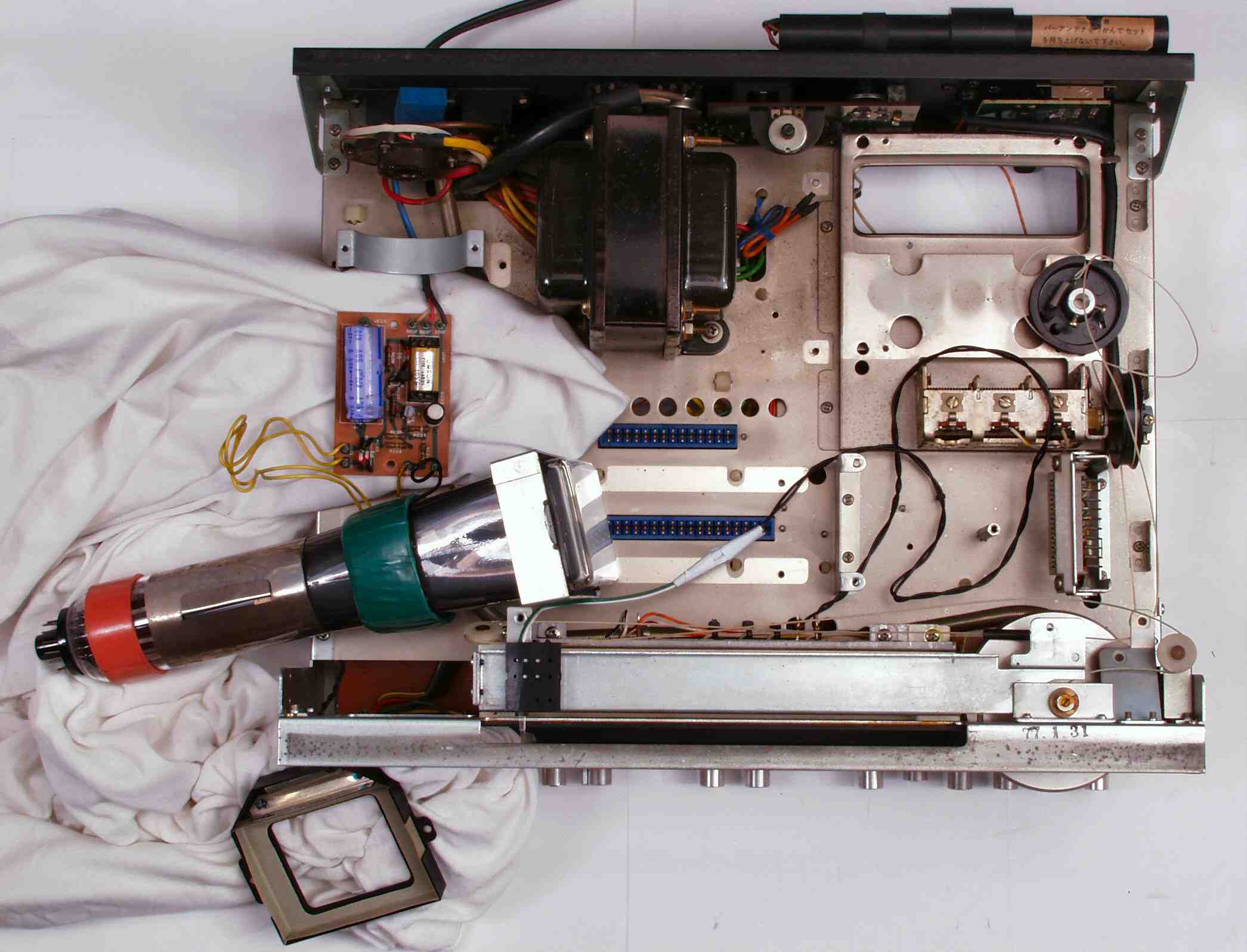

Ａ３．　修理前点検中　ＣＲＴ部

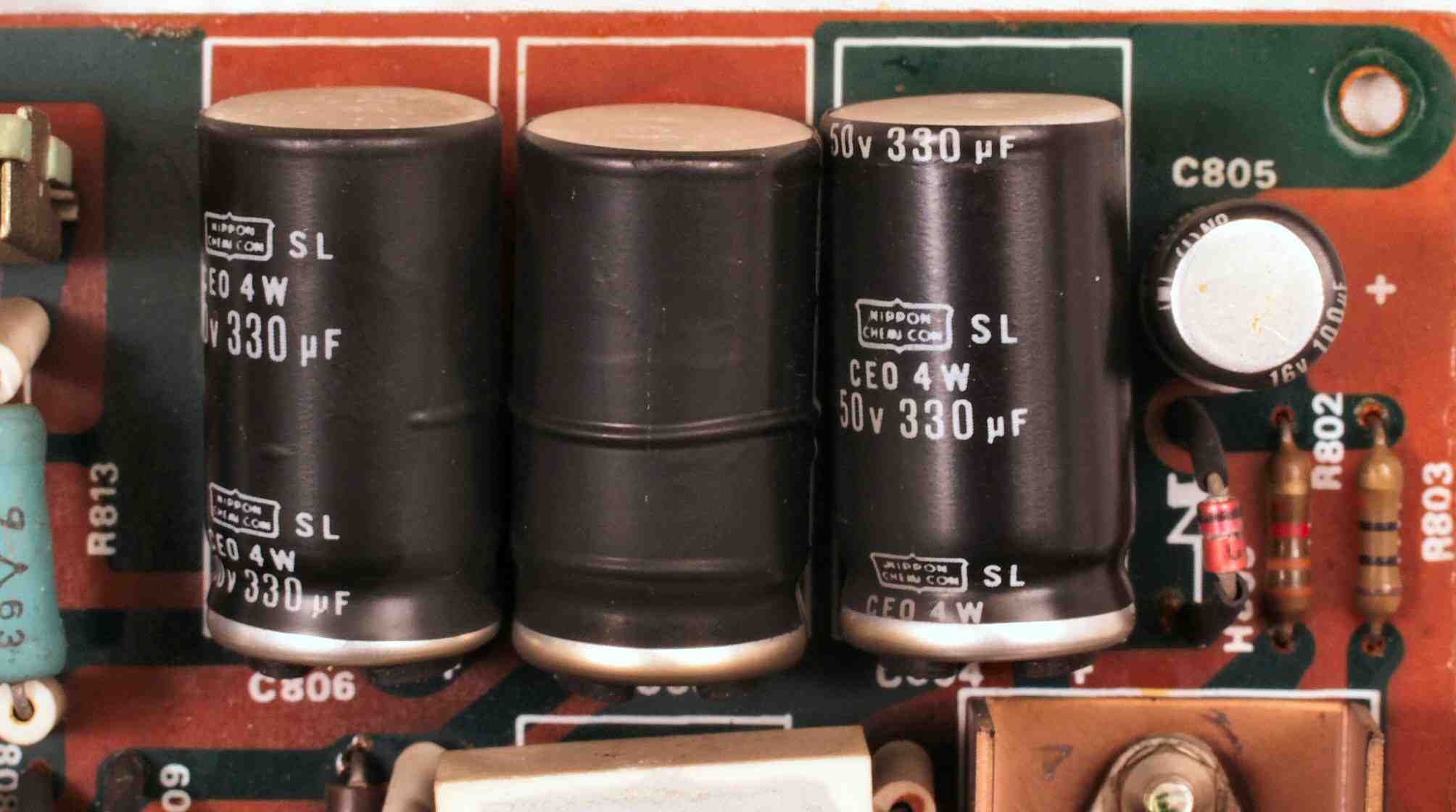

Ａ４．　修理前点検中　熱でビニールが後退した定電圧基板の電解コンデンサー

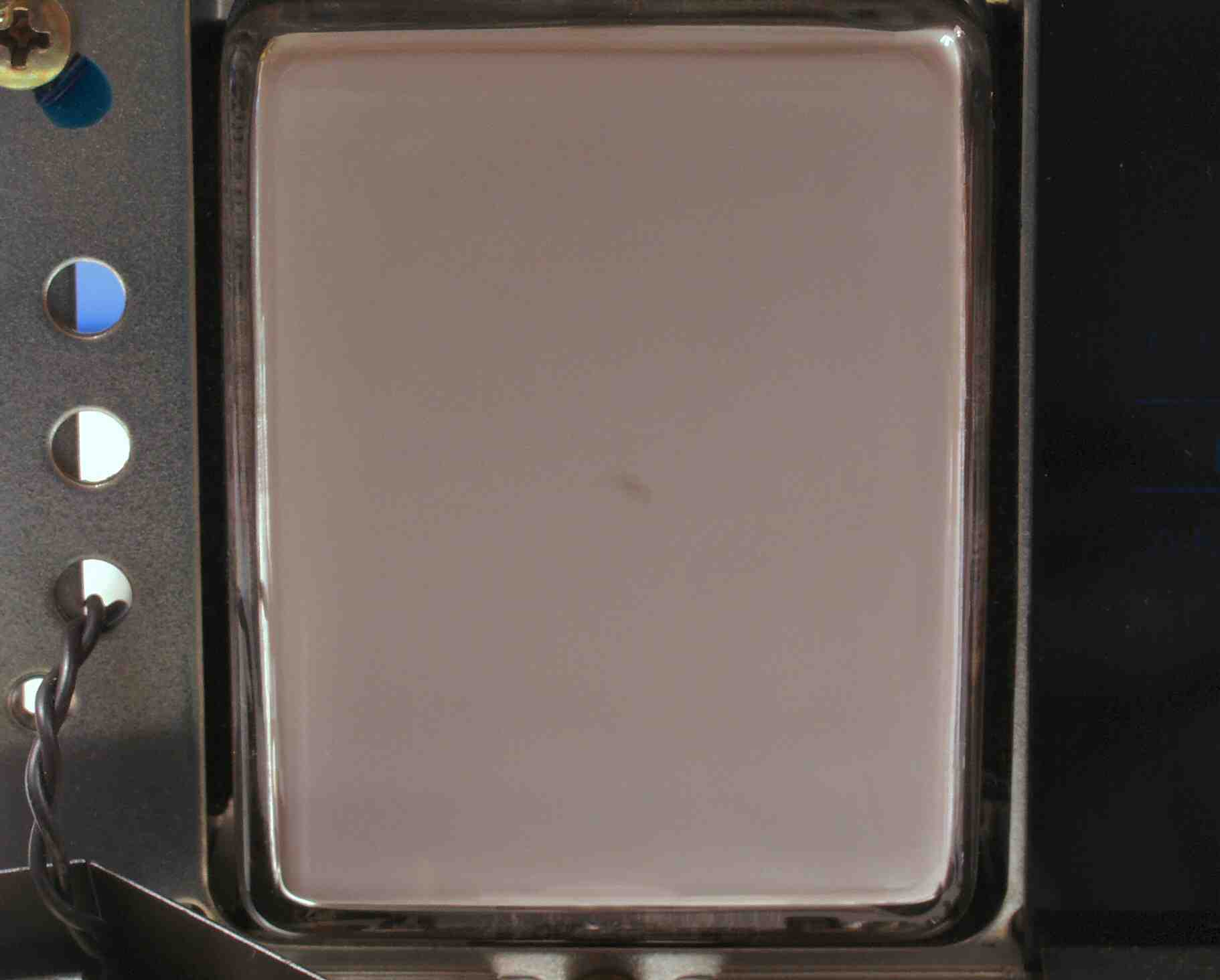

Ａ５．　修理前点検中　輝度の上げすぎで、CRTに焼けが有る。

Ａ６．　修理前点検中　ＣＲＴ基板に、接点賦活剤の使用でベタベタ！

Ａ７．　修理前点検中　前回の修理

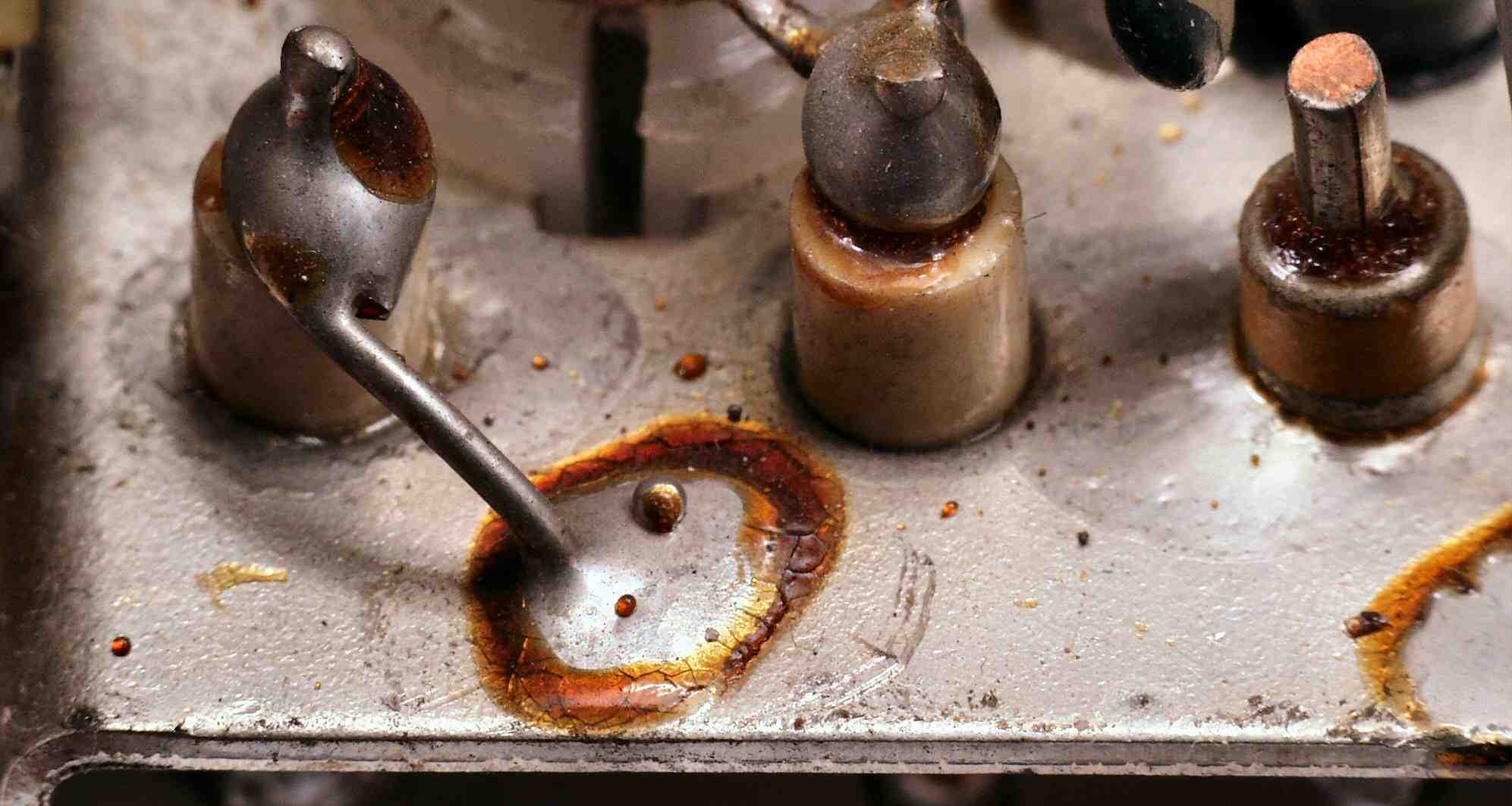

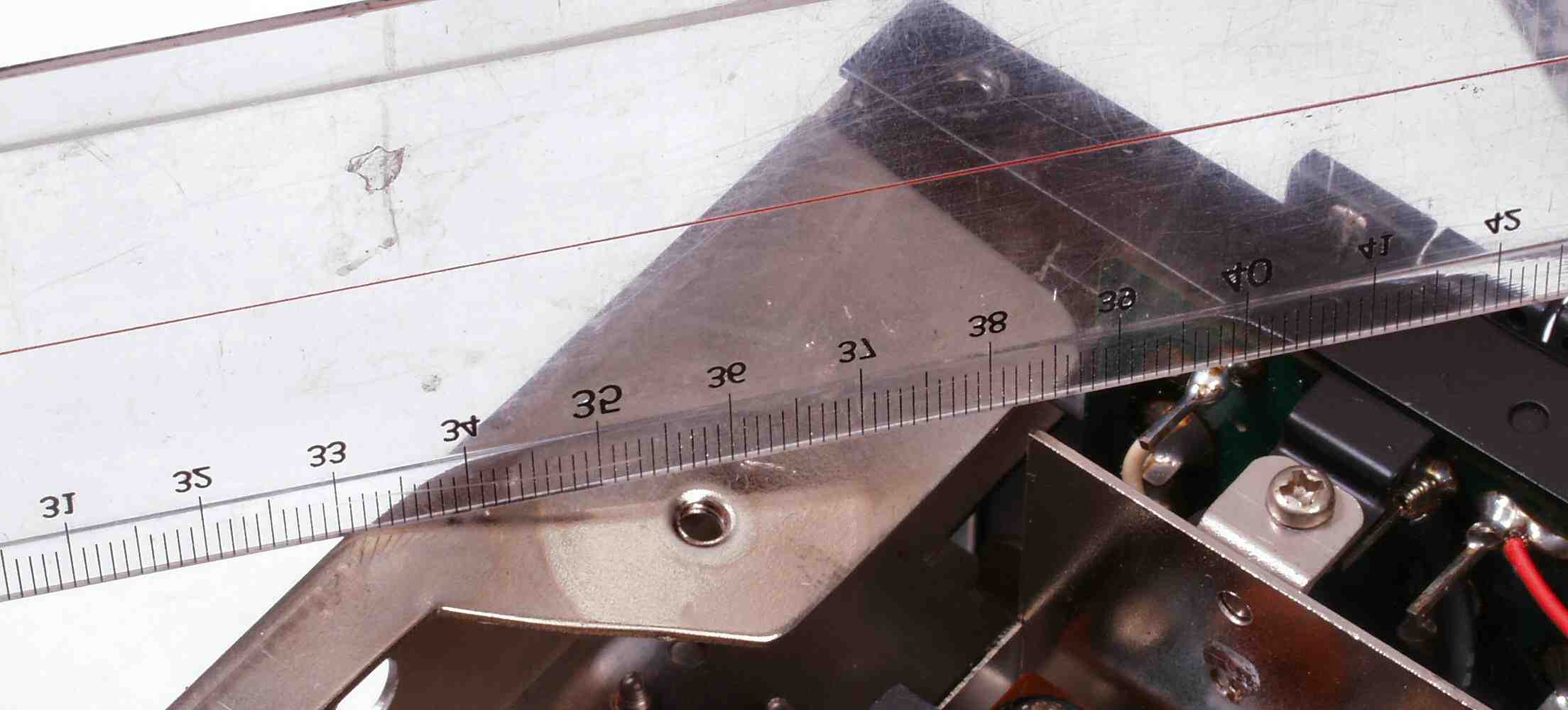

Ａ８．　修理前点検中　曲がった足受け部

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１．　修理中

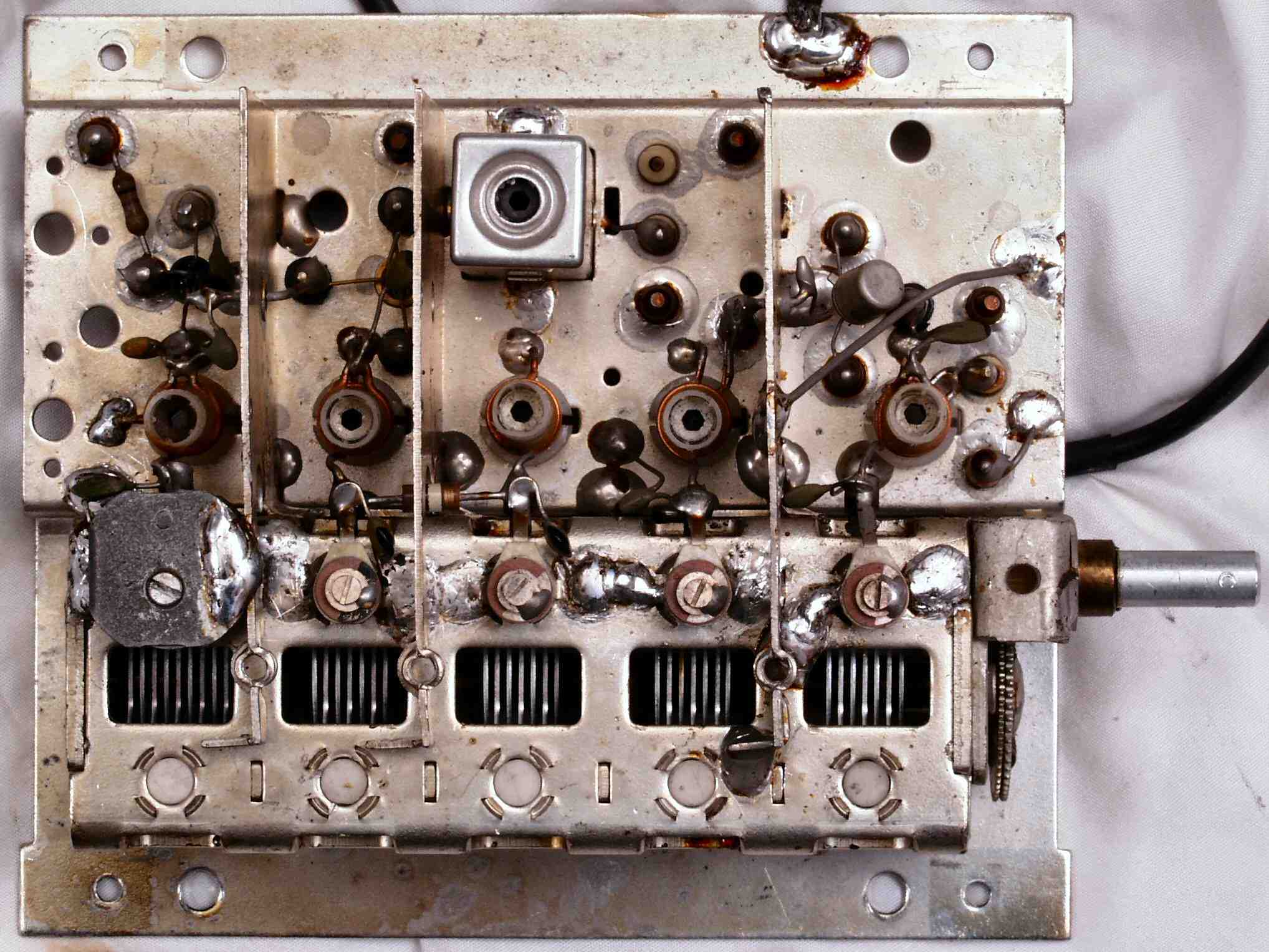

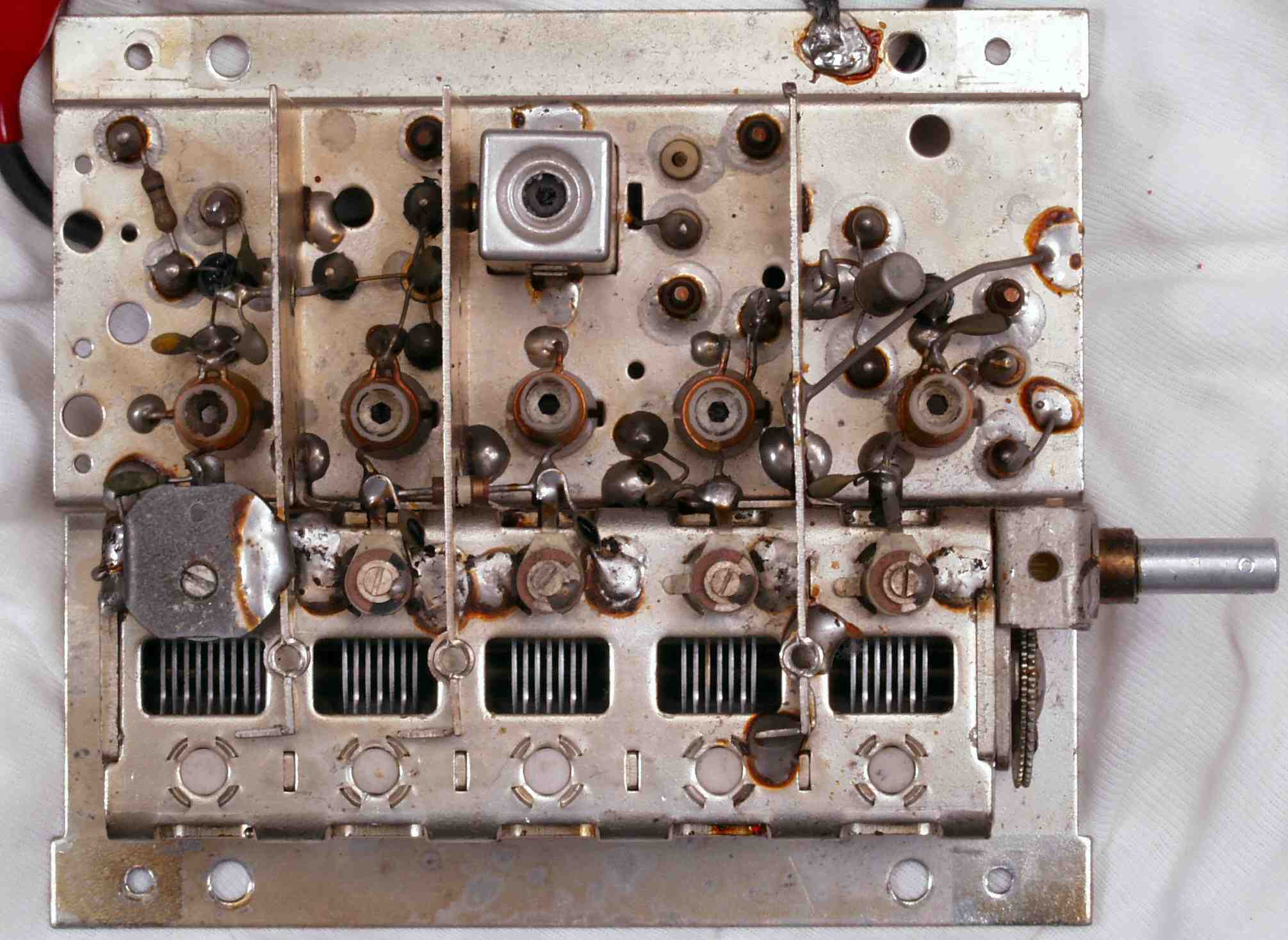

Ｃ１１．　修理前　ＦＭフロントエンド

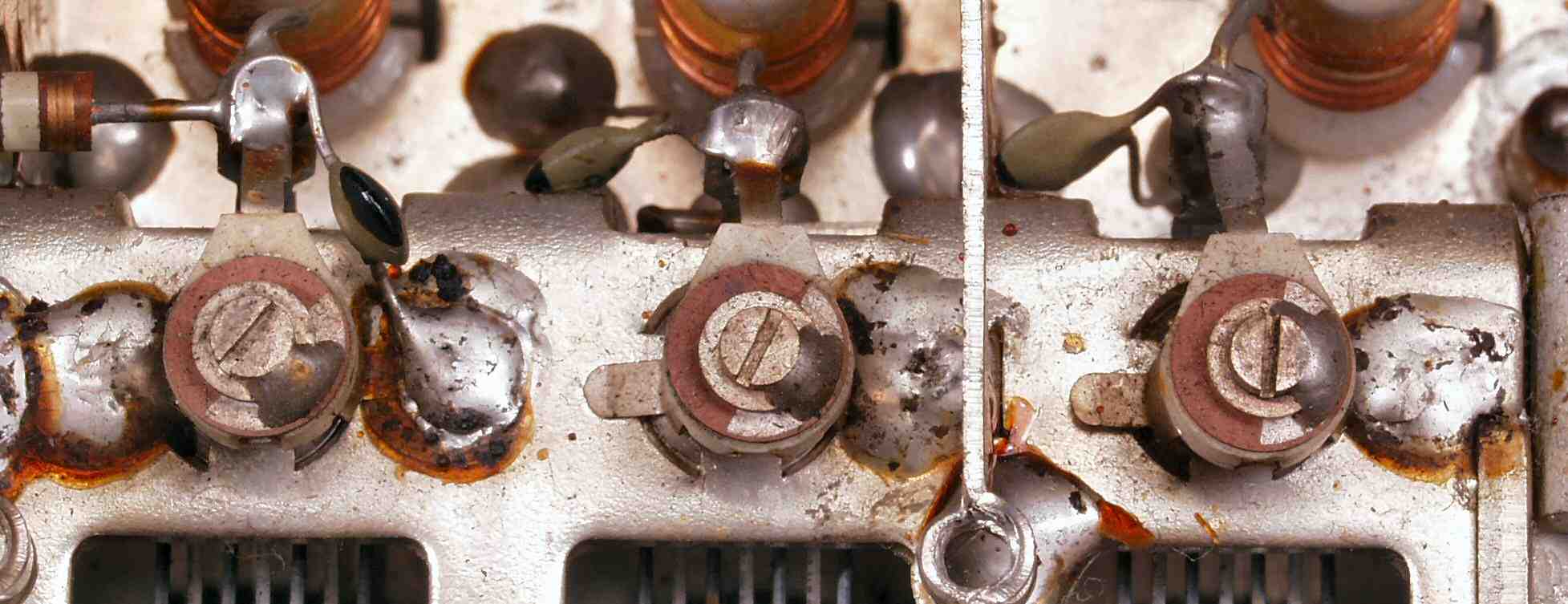

Ｃ１１２．　修理中　ＦＭフロントエンド　同調回路のトリーマーコンデンサーが片側未半田！

Ｃ１１３．　修理中　ＦＭフロントエンド　完成後の検査があまく、半田球が有る！

Ｃ１２．　修理（半田補正後）後　フロント・エンド　可能な限り、フラックスは取り除く

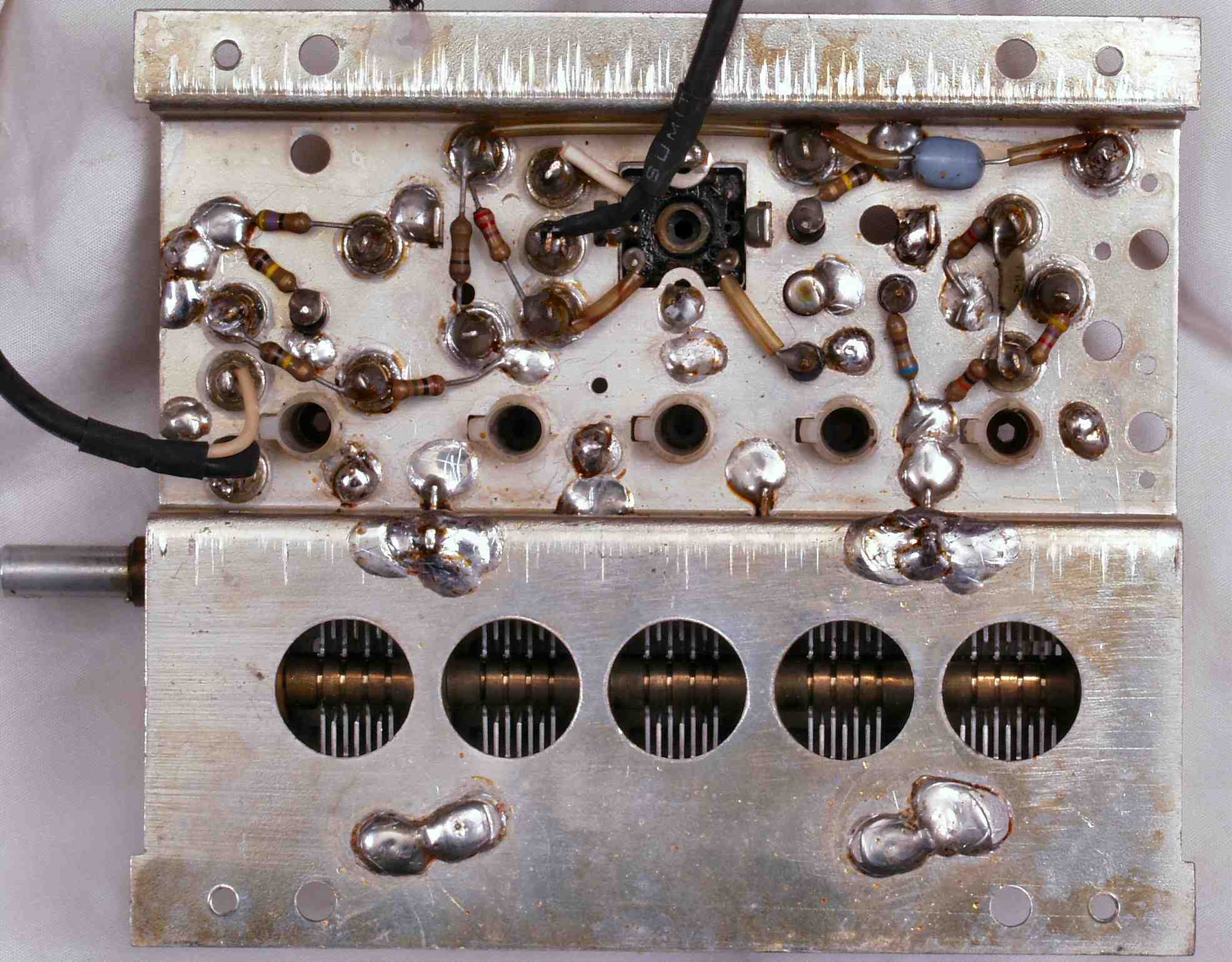

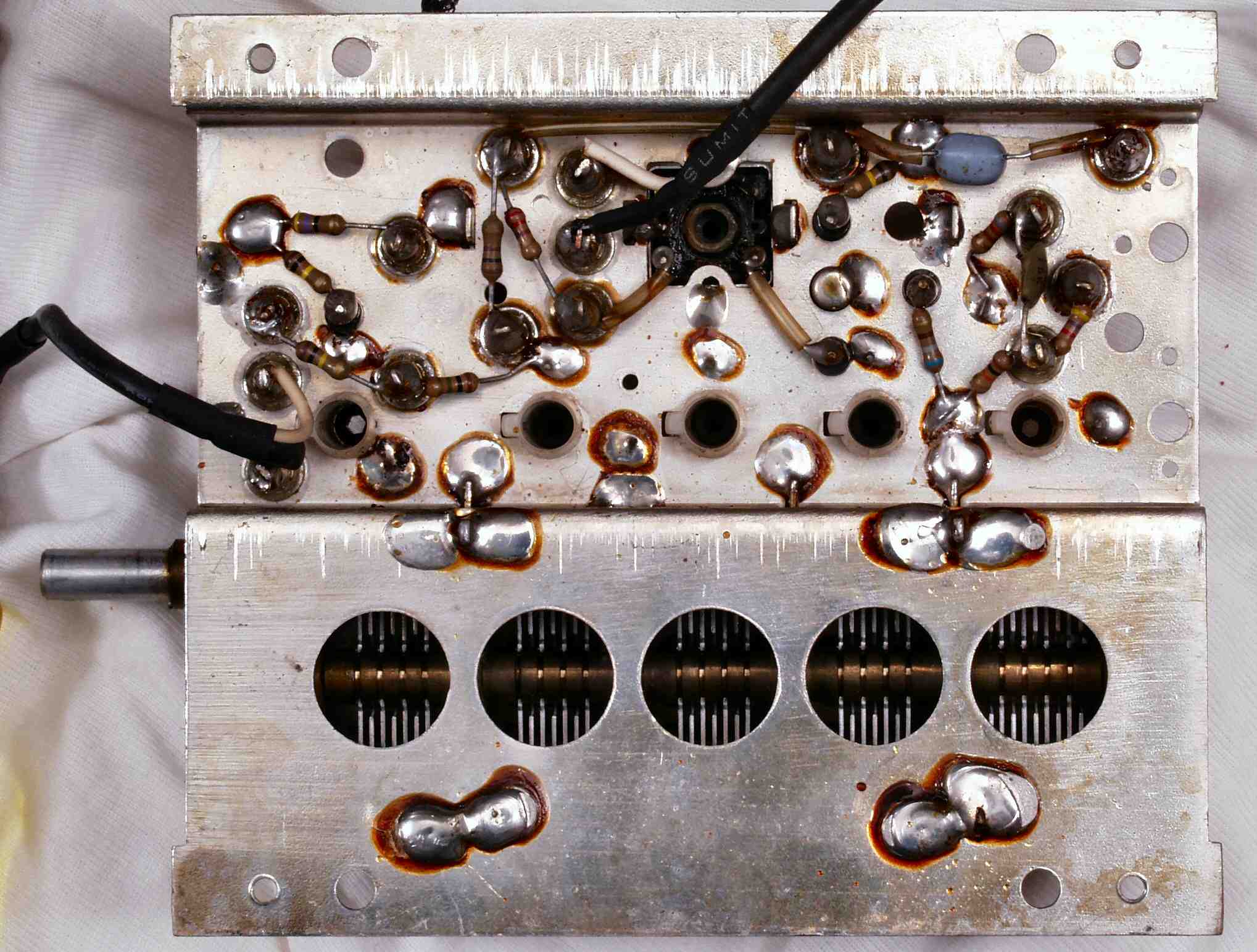

Ｃ１３．　修理前　フロント・エンド裏

Ｃ１４．　修理（半田補正後）後　フロント・エンド　可能な限り、フラックスは取り除く

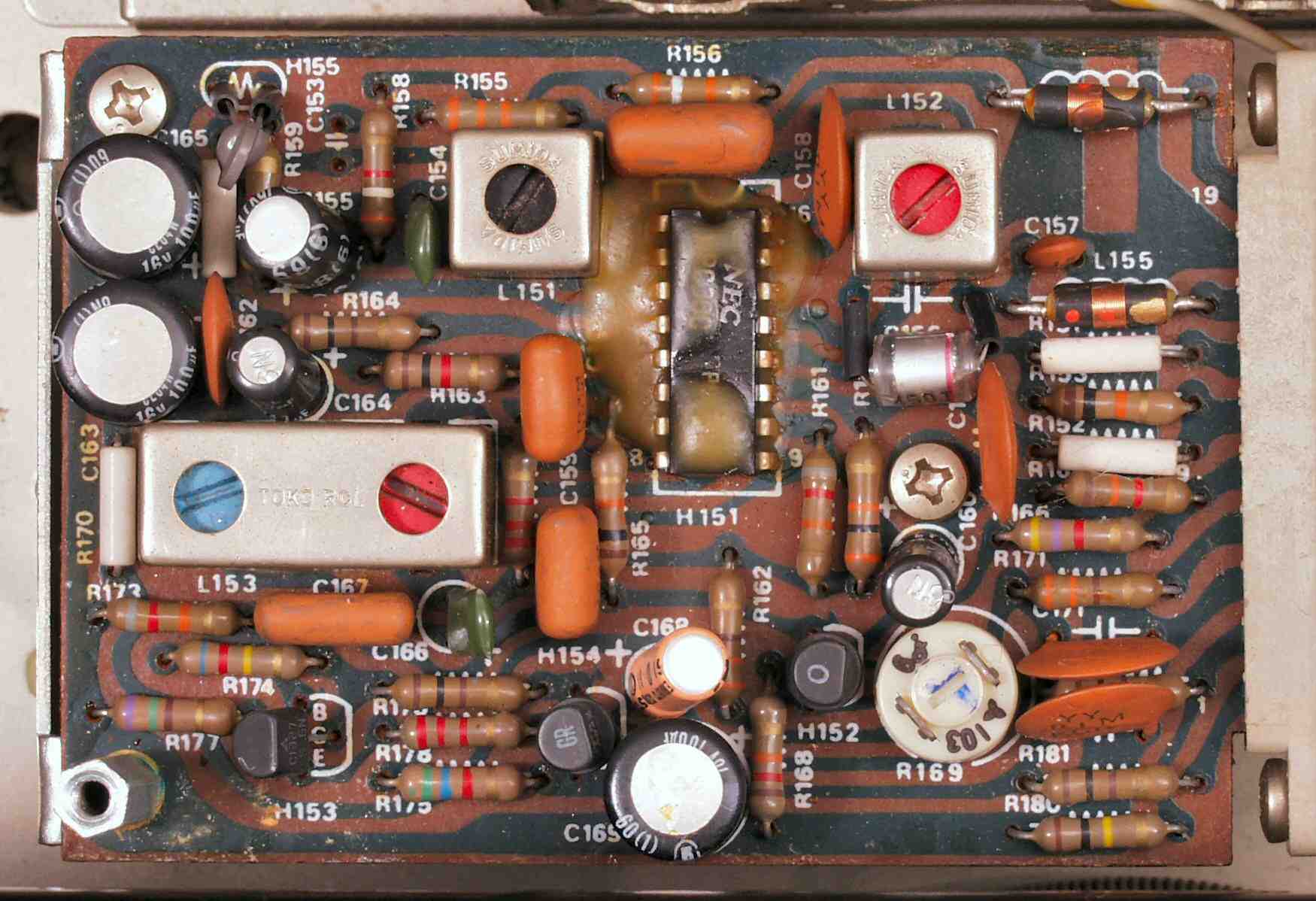

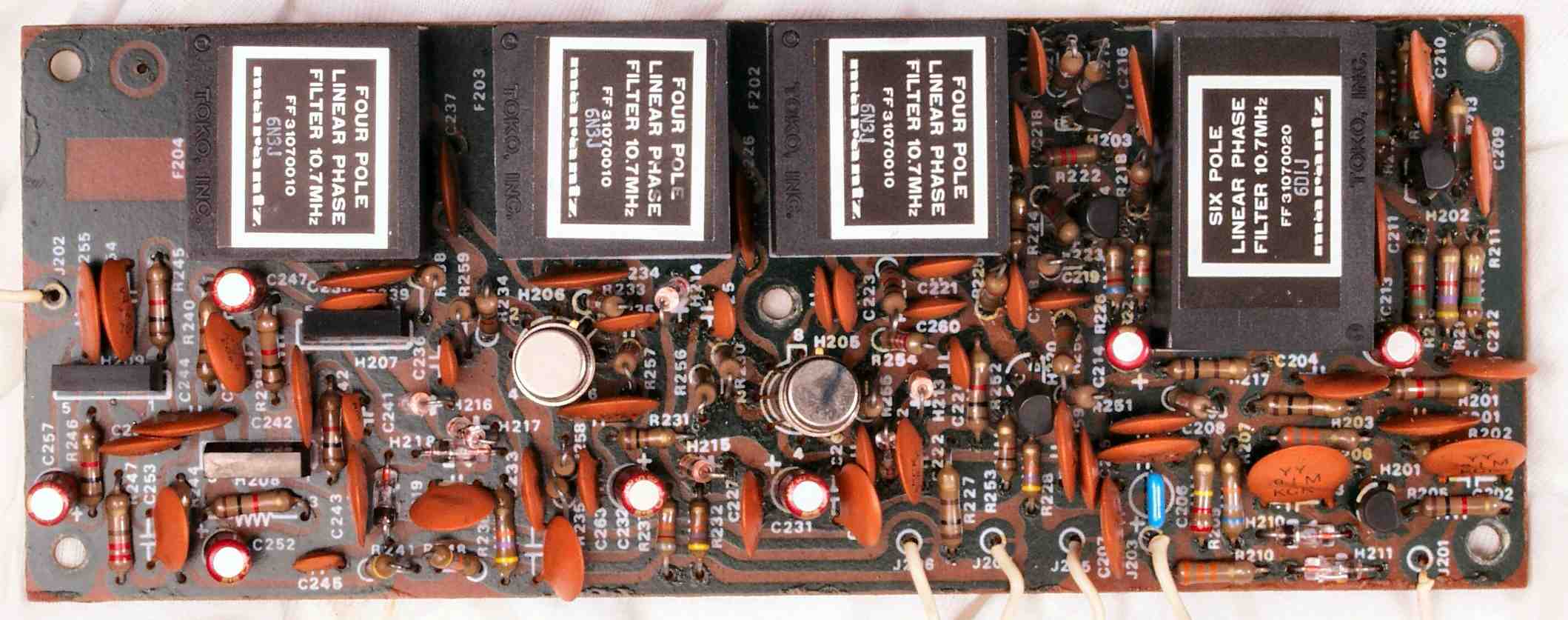

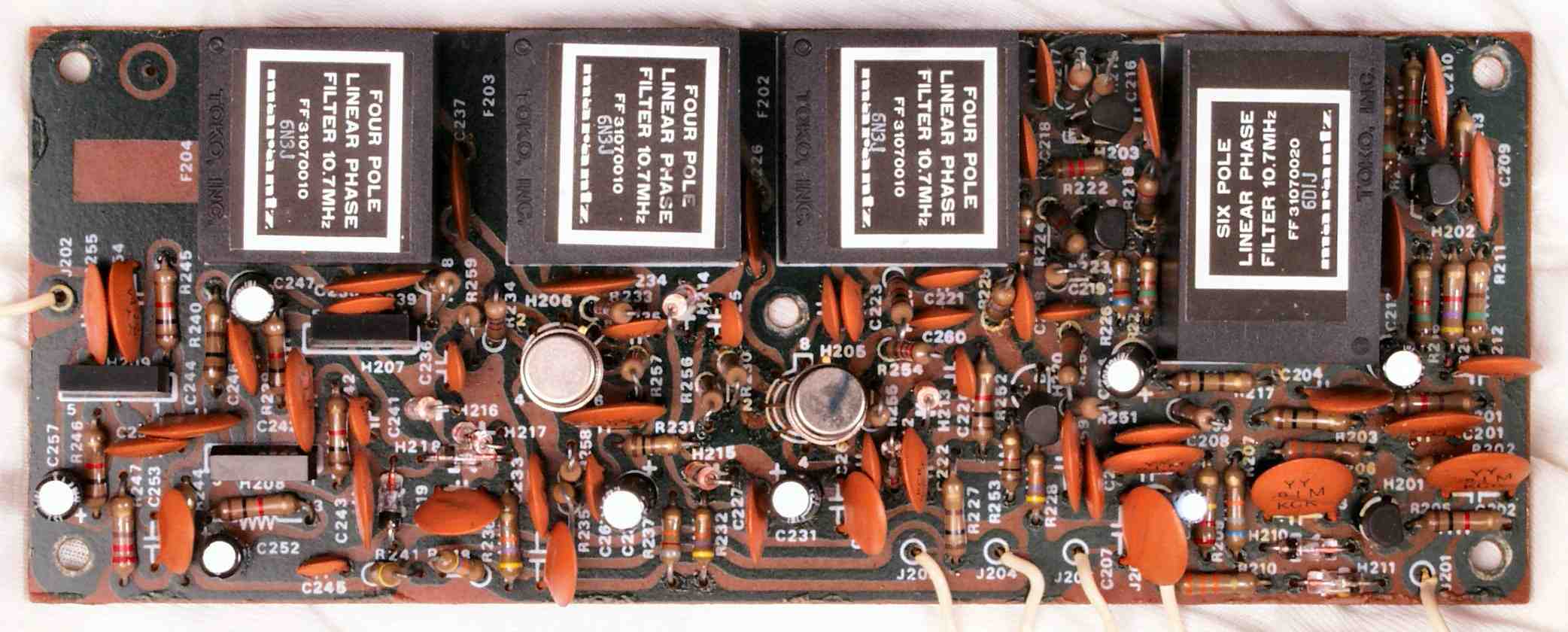

Ｃ２１．　修理前　ＩＦ基板

Ｃ２２．　修理後　ＩＦ基板　電解コンデンサー８個交換

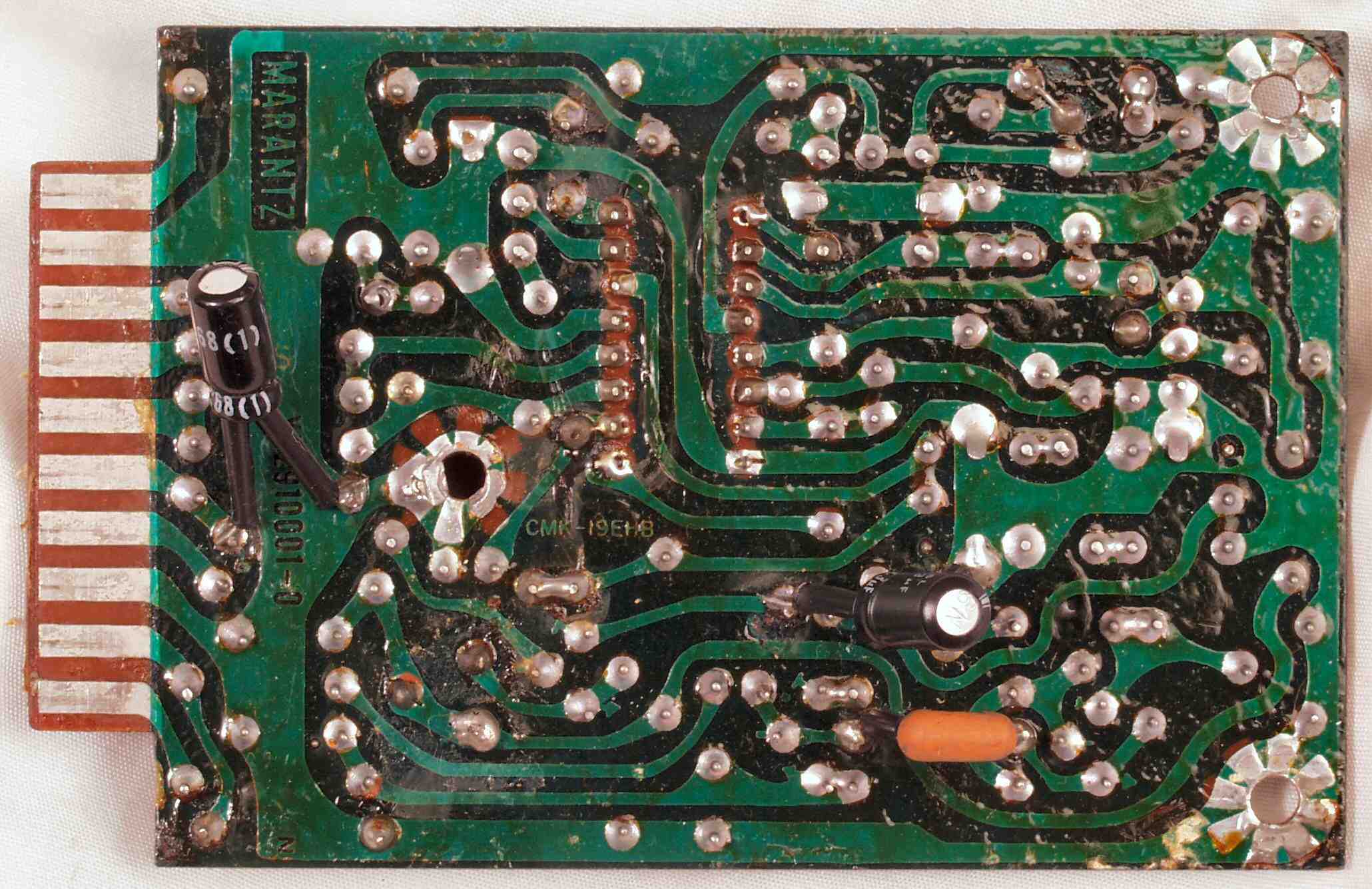

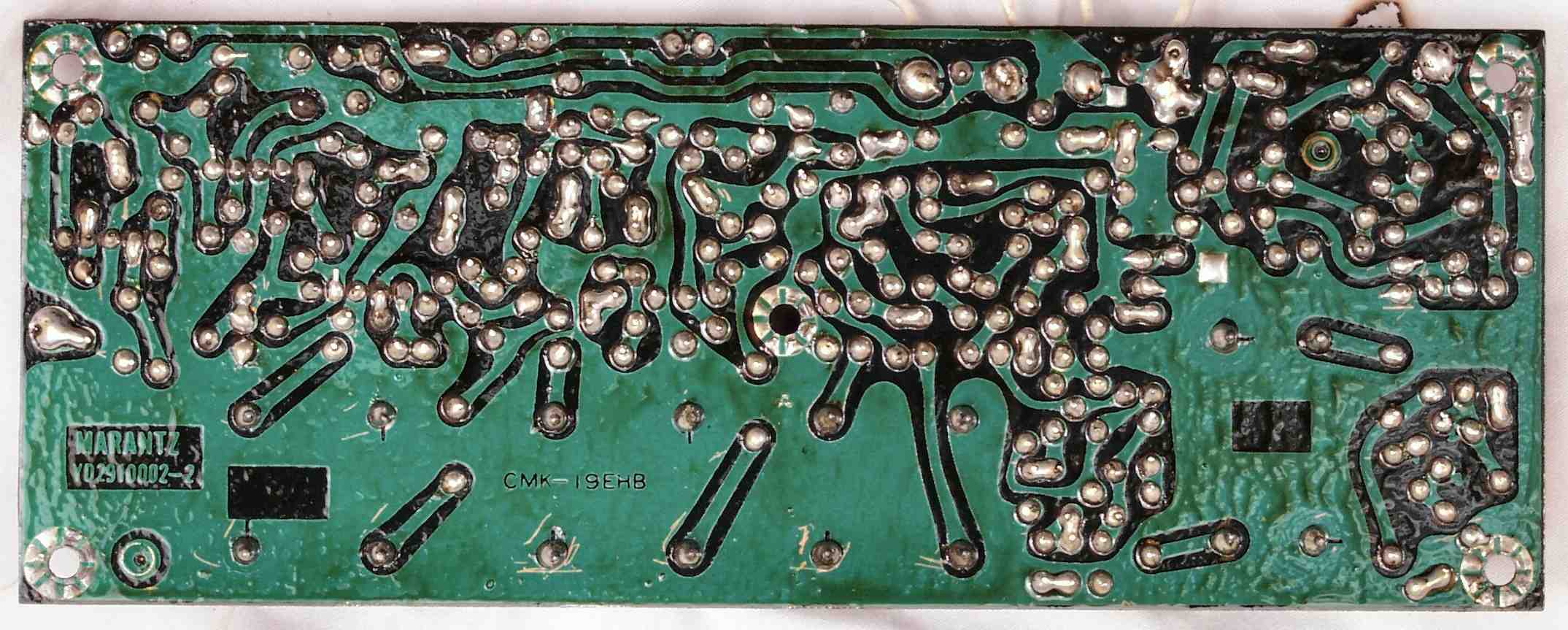

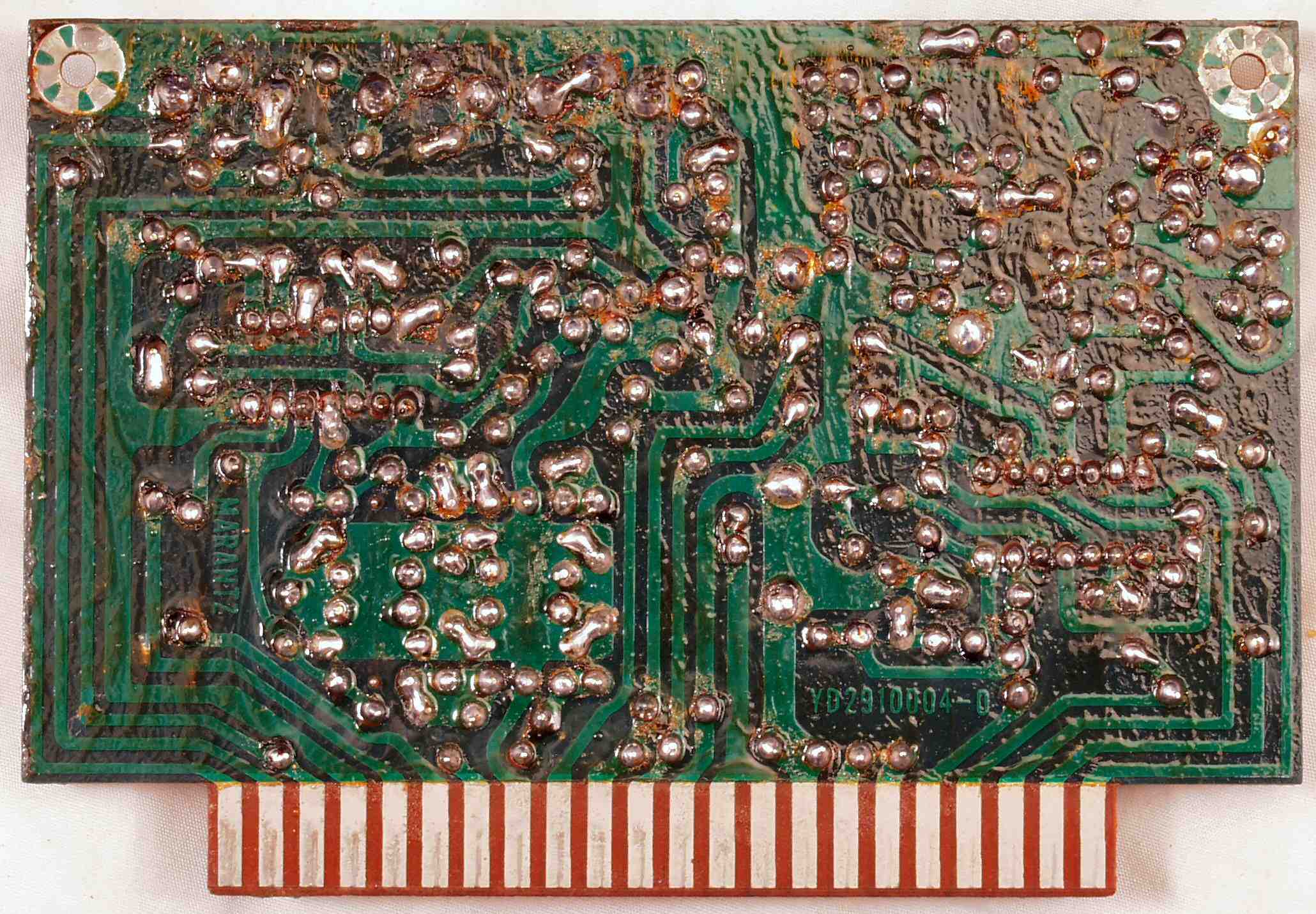

Ｃ２３．　修理前　ＦＭ−ＩＦ基板裏

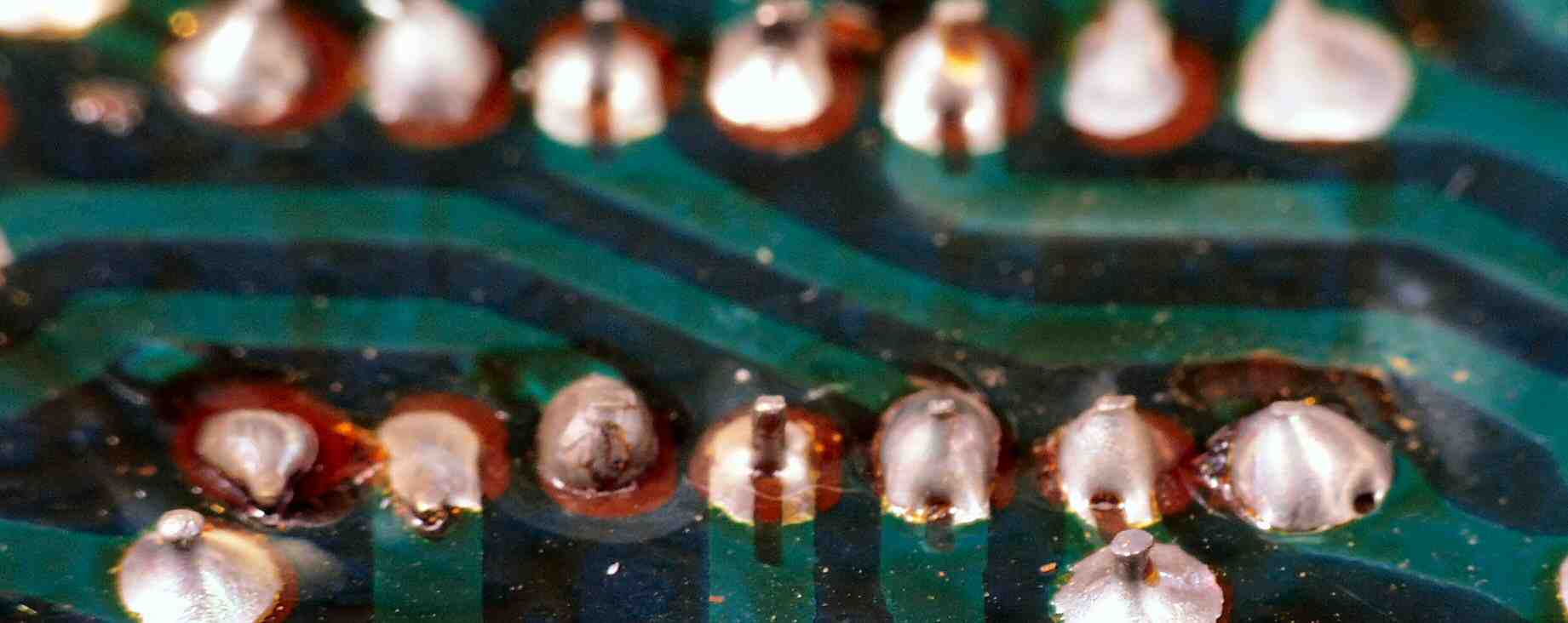

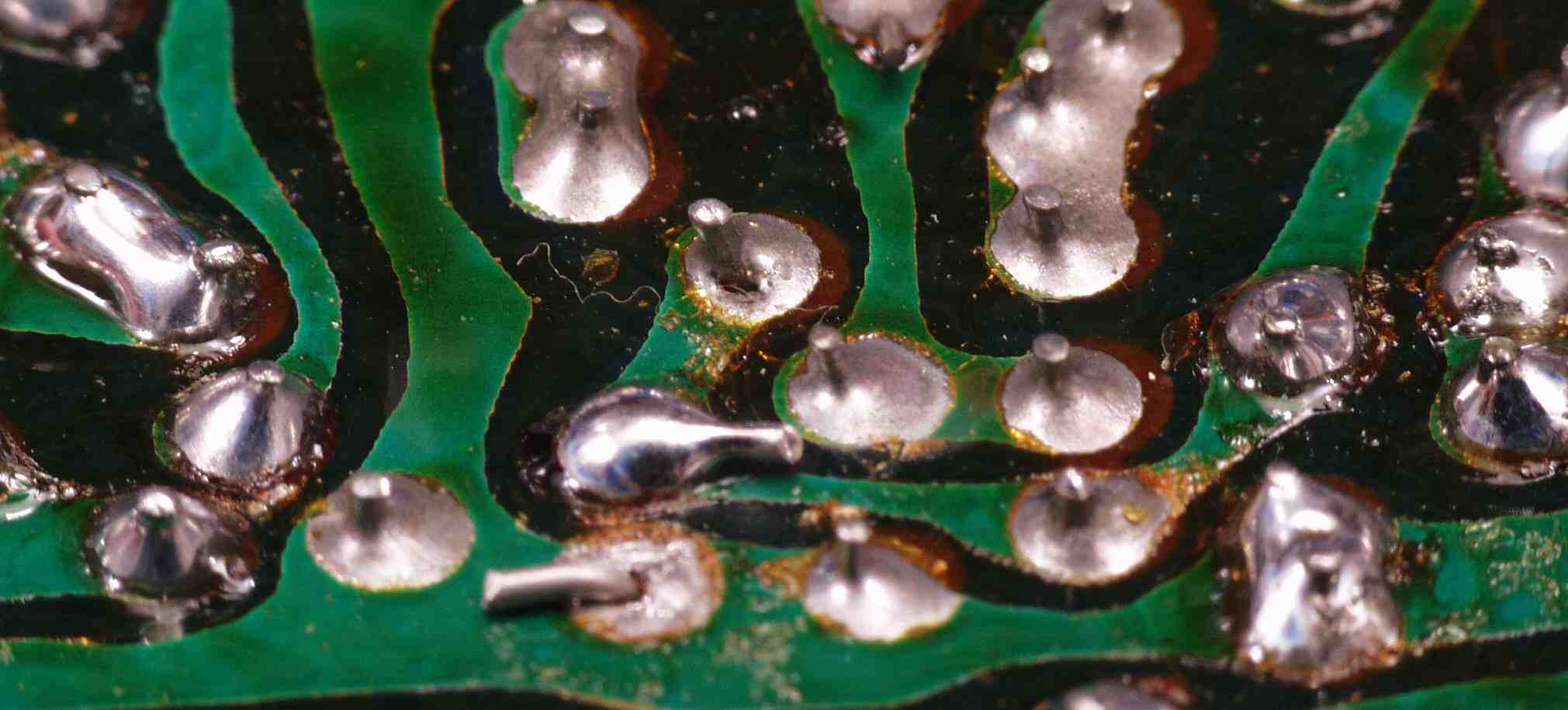

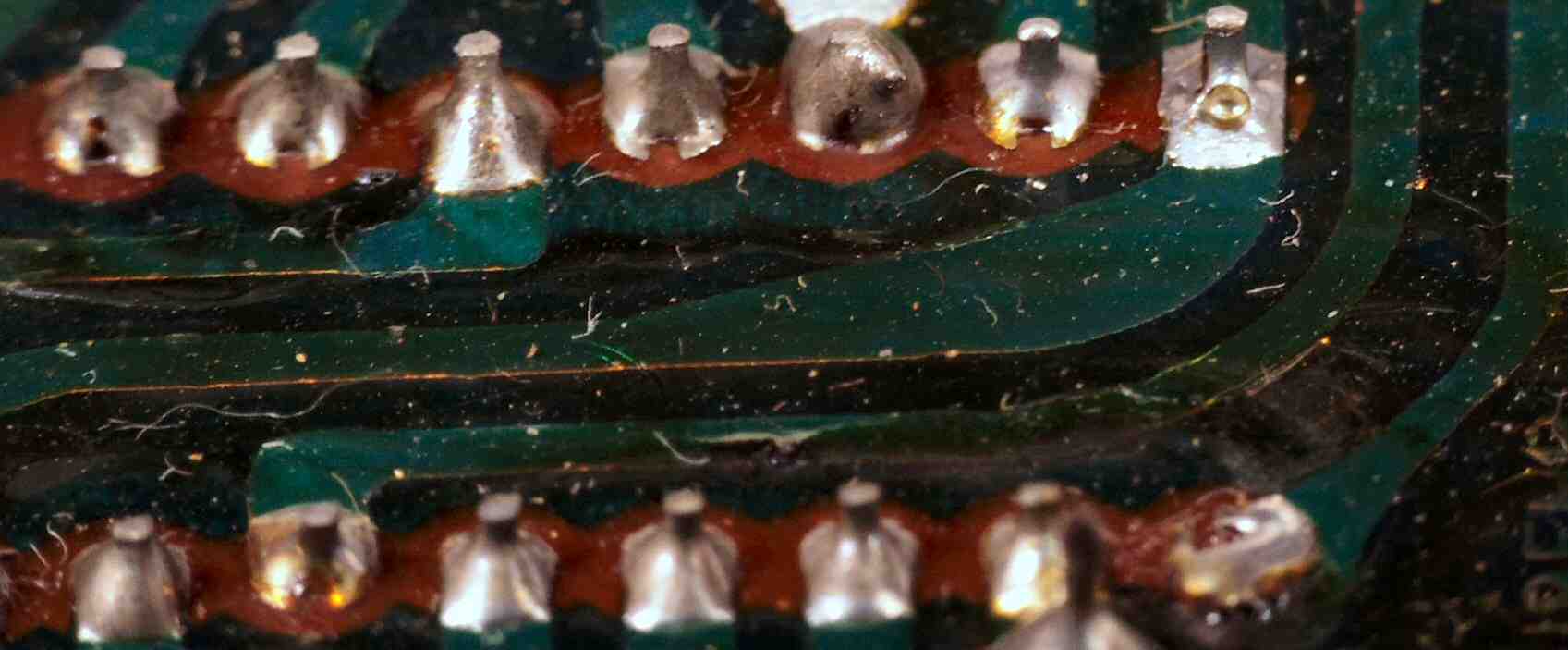

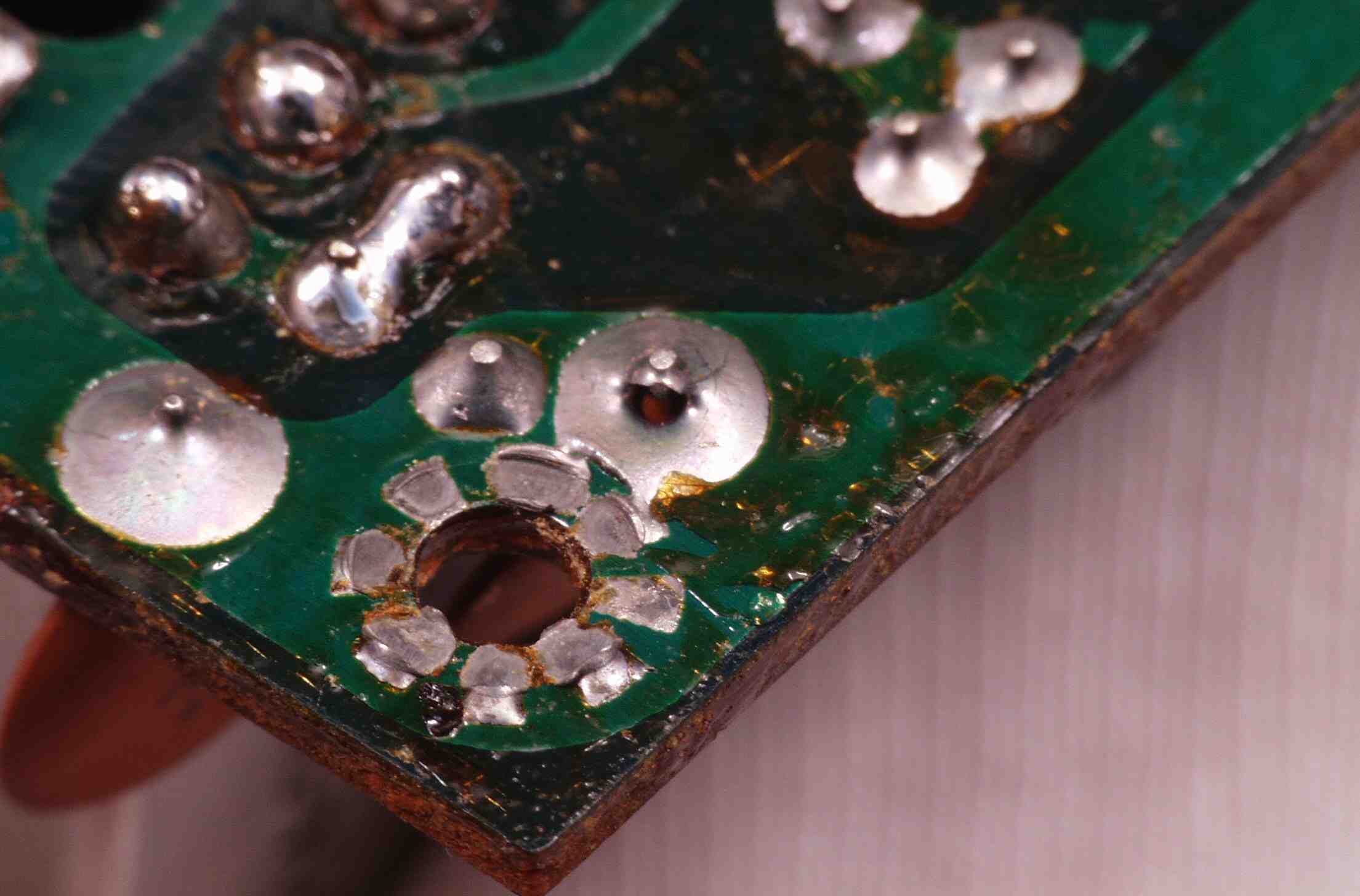

Ｃ２３２．　修理中　ＦＭ−ＩＦ基板裏　半田不良ｹ所

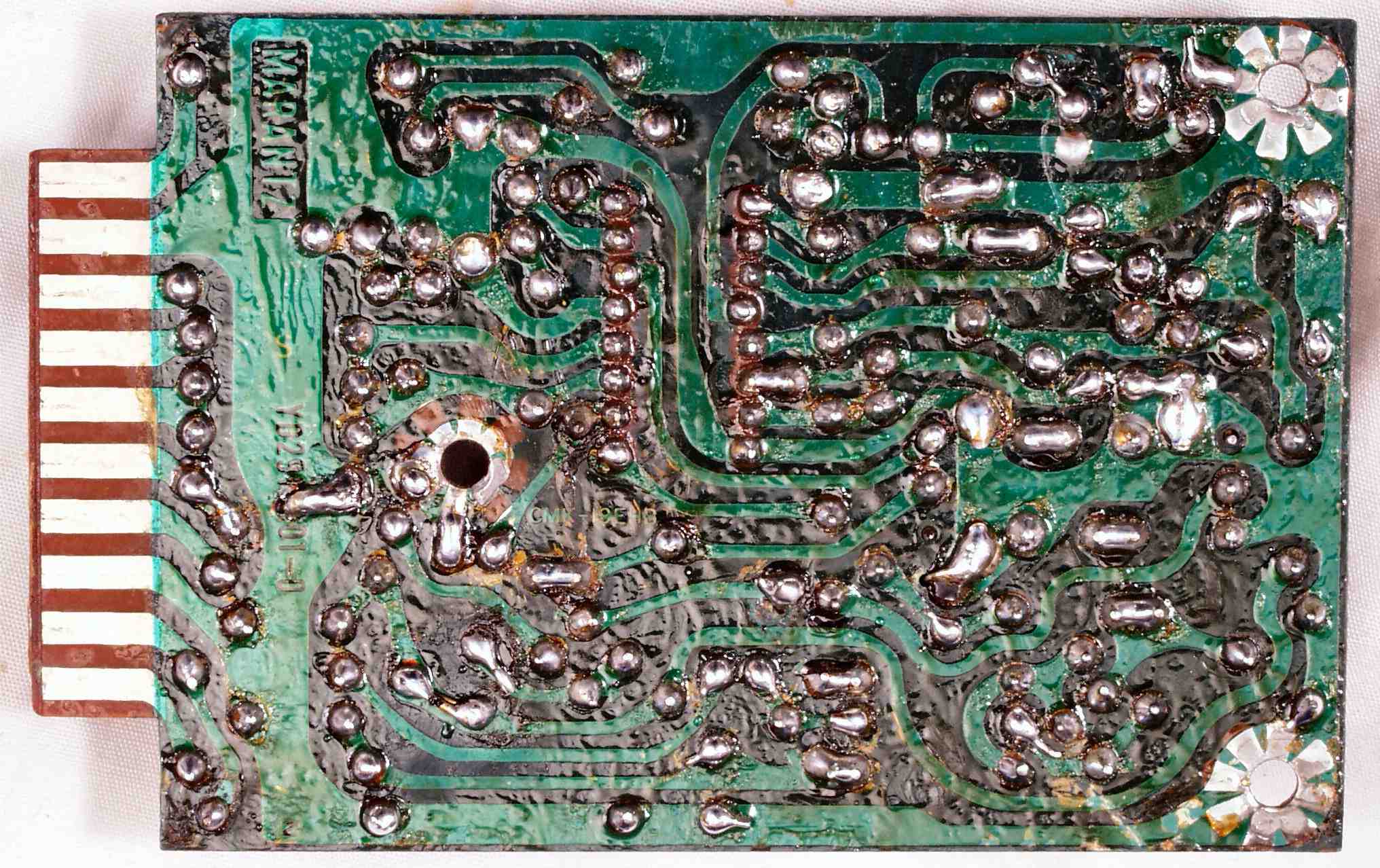

Ｃ２４．　修理（半田補正）後　ＦＭ−ＩＦ基板裏　全半田やり直し

Ｃ２５．　完成ＦＭ−ＩＦ基板裏。余分なフラックスを落として、コート液を塗る。

Ｃ３１．　修理前　ＩＦ基板−２

Ｃ３２．　修理後　ＩＦ基板−２　電解コンデンサー７個、半固定ＶＲ個交換

Ｃ３３．　修理前　ＦＭ−ＩＦ基板−２裏

Ｃ３３２．　修理中　ＦＭ−ＩＦ基板−２裏　半田不良ｹ所

Ｃ３４．　修理（半田補正）後　ＦＭ−ＩＦ基板−２裏　全半田やり直し

Ｃ３５．　完成ＦＭ−ＩＦ基板−２裏。余分なフラックスを落として、コート液を塗る。

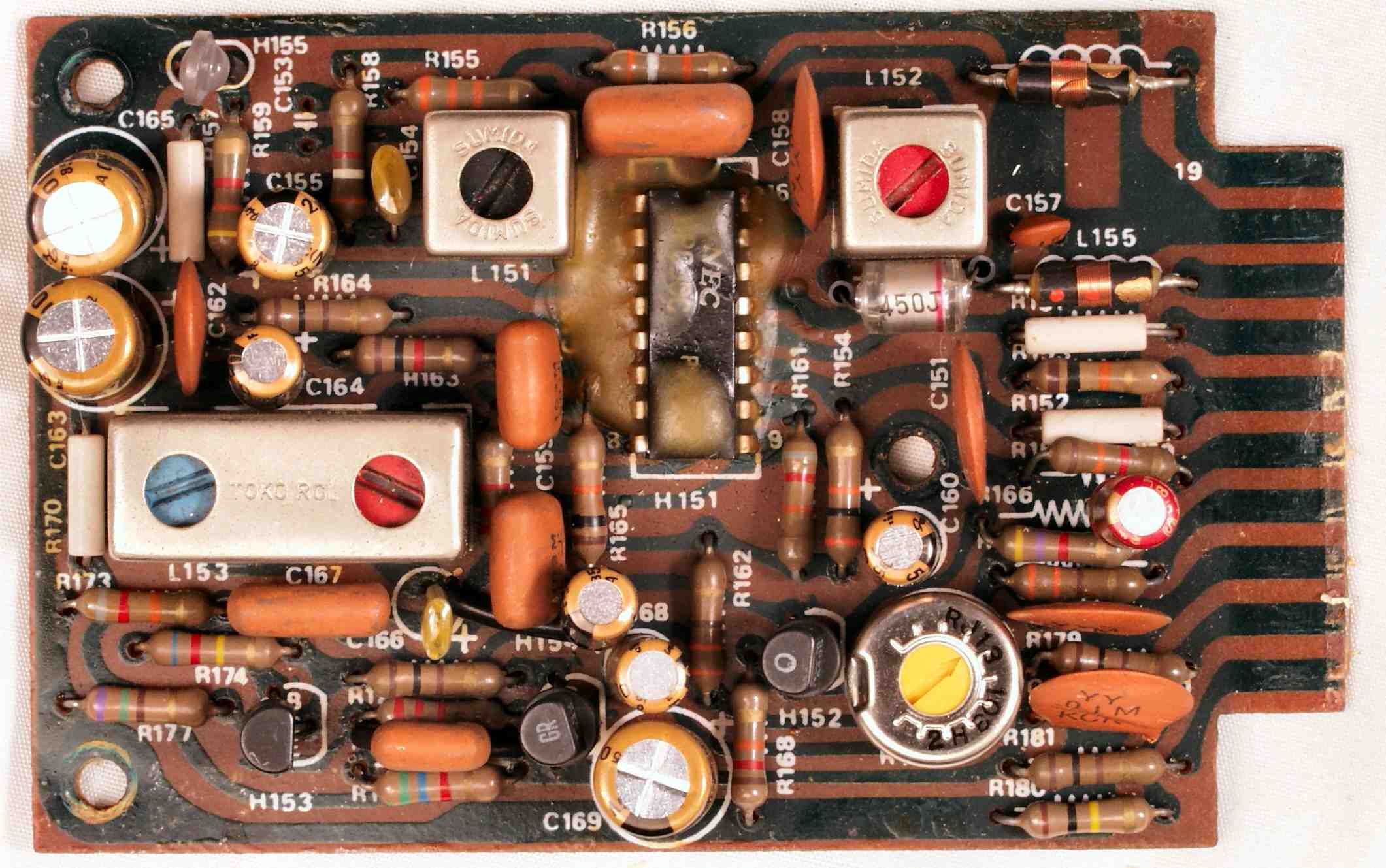

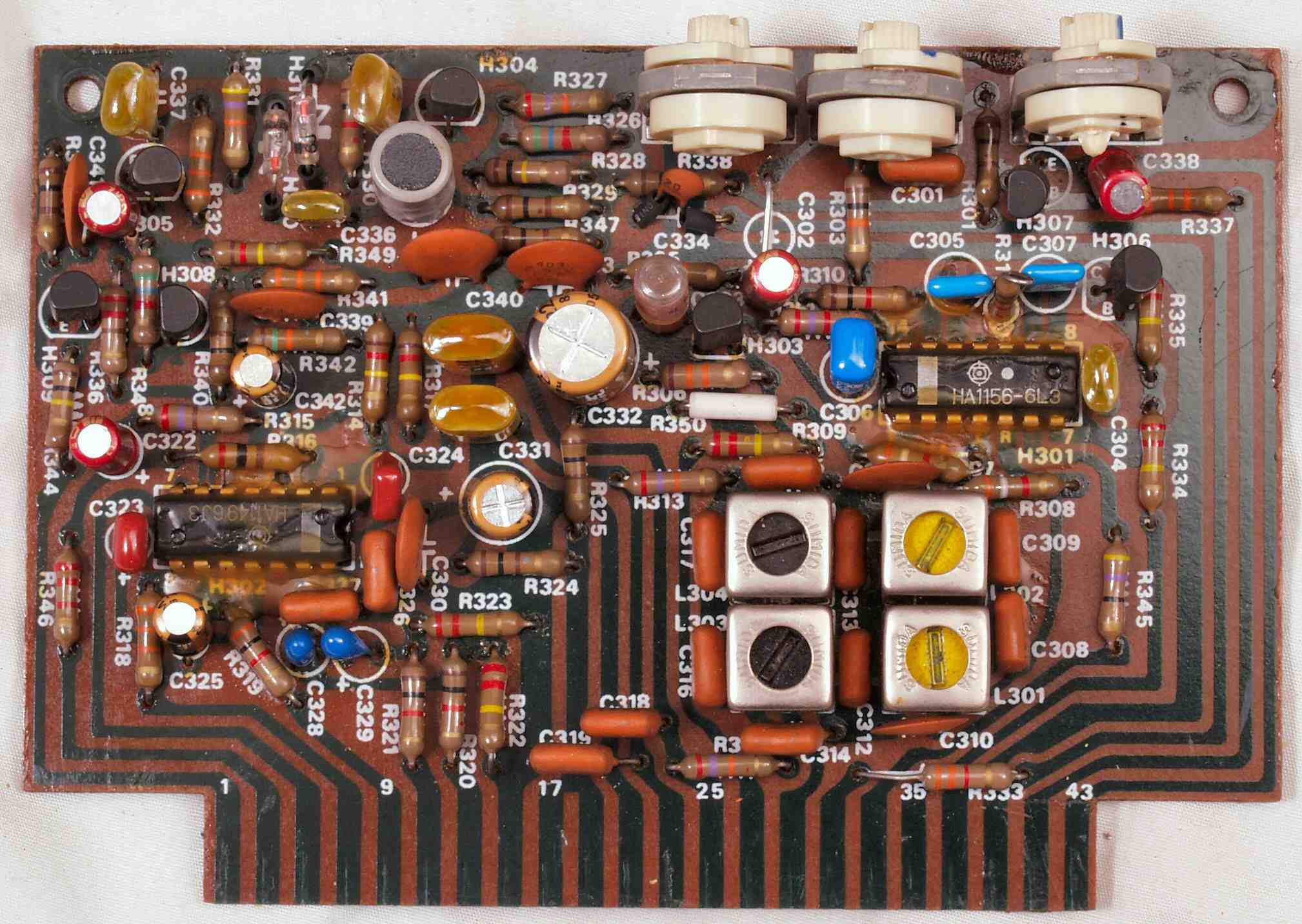

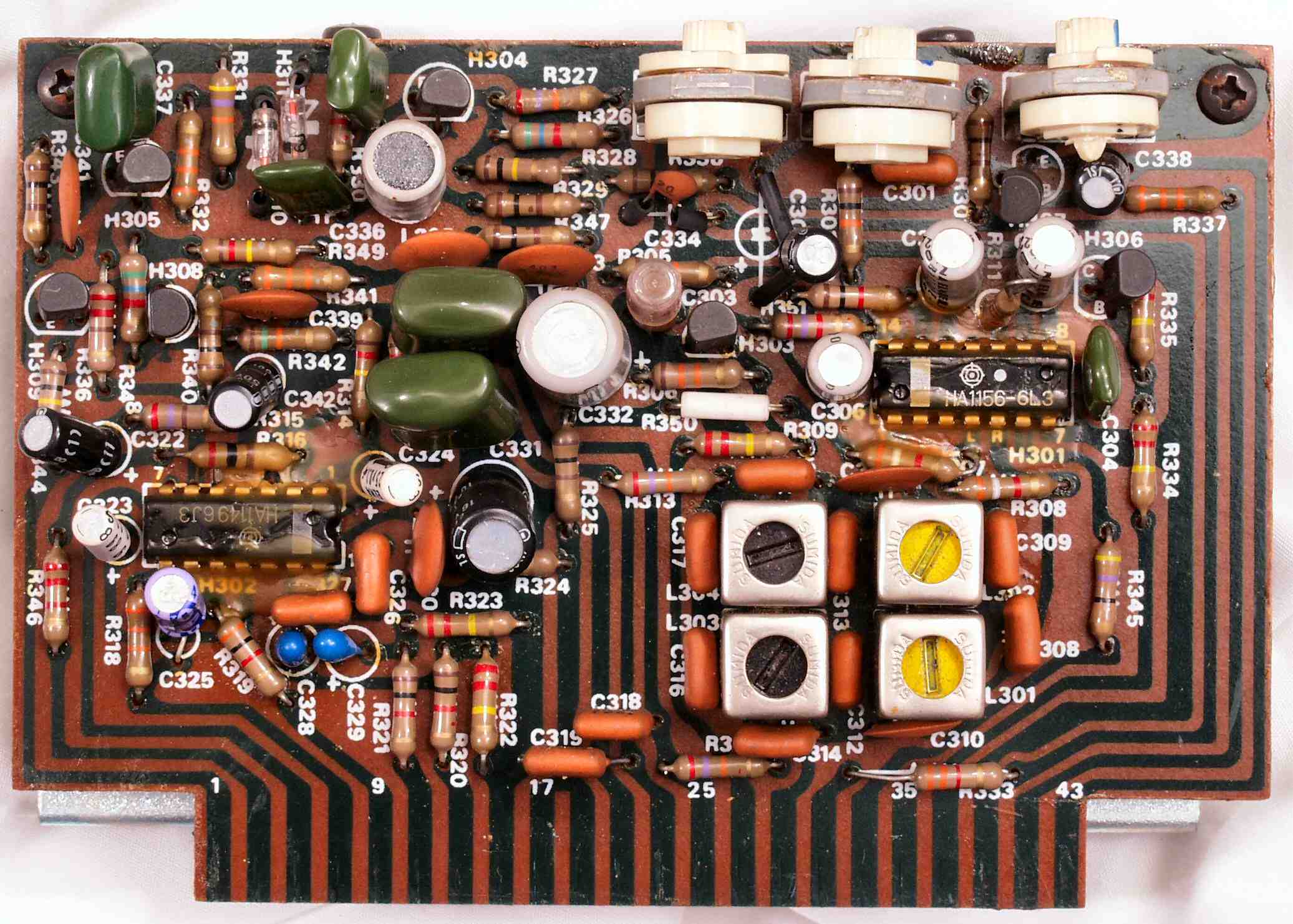

Ｃ４１．　修理前　ＦＭ−ＭＰＸ基板

Ｃ４２．　修理後　ＦＭ−ＭＰＸ基板　　電解コンデンサー１３個、フイルムコンデンサー６個交換

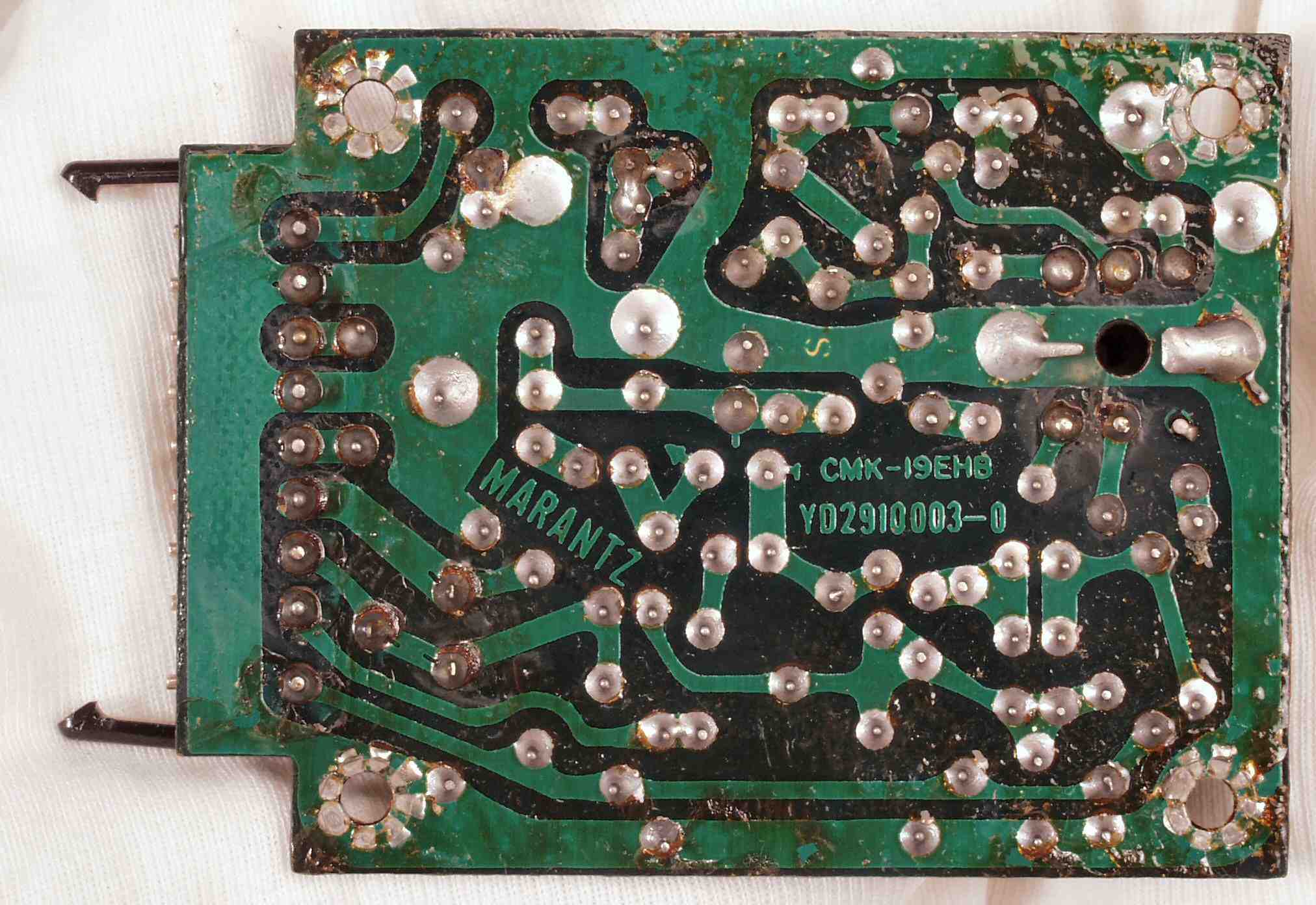

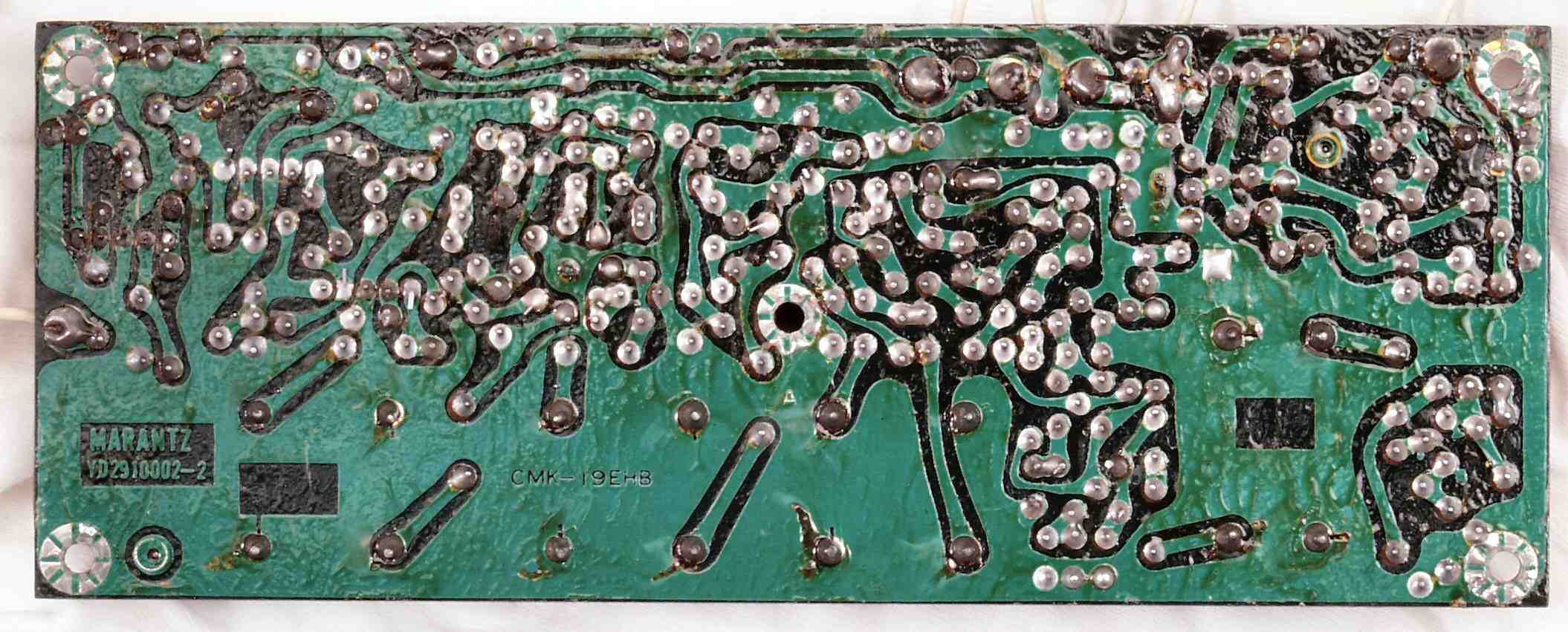

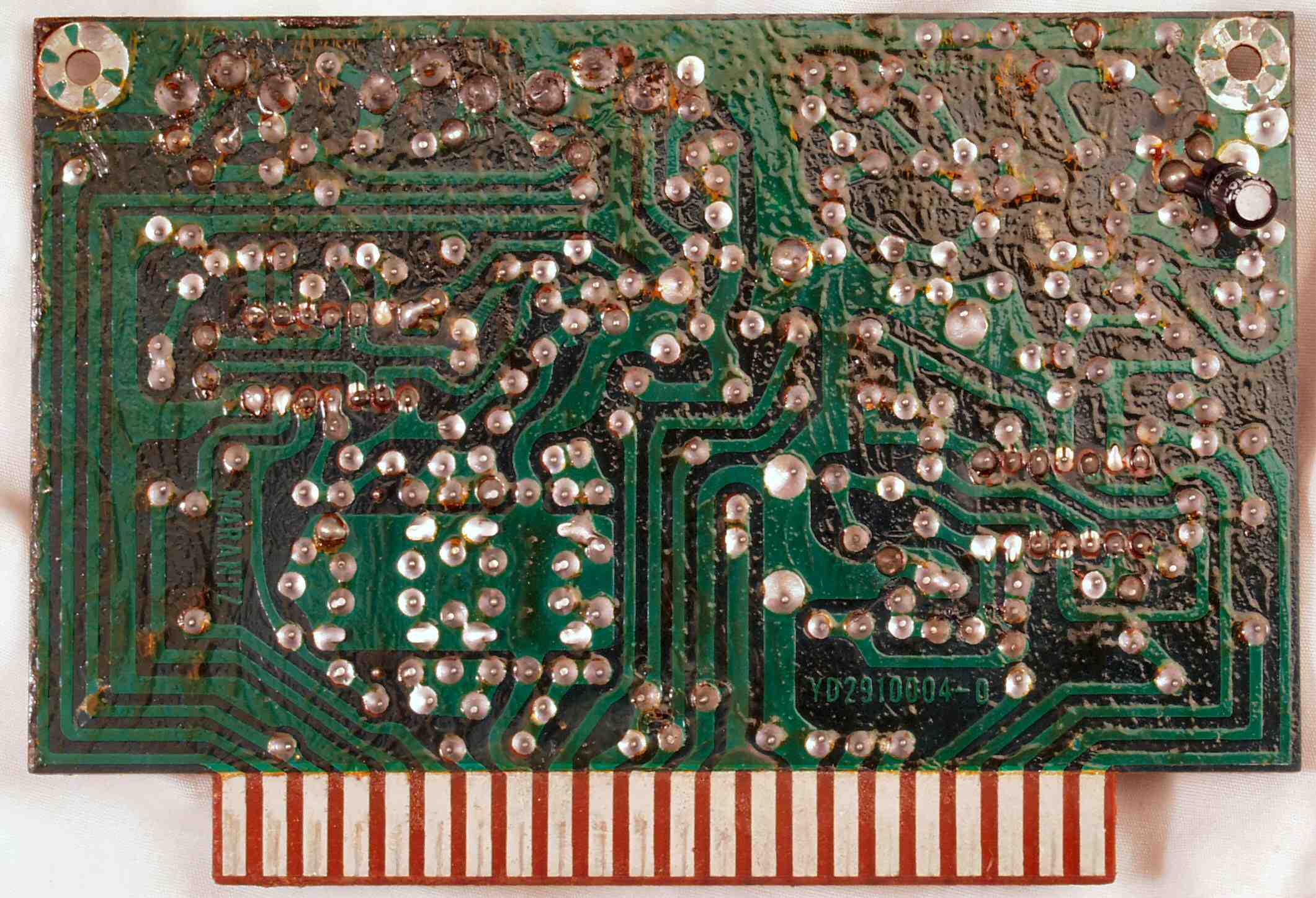

Ｃ４３．　修理前　ＦＭ−ＭＰＸ基板基板裏

Ｃ４３２．　修理中　ＦＭ−ＭＰＸ基板基板裏　半田不良ｹ所

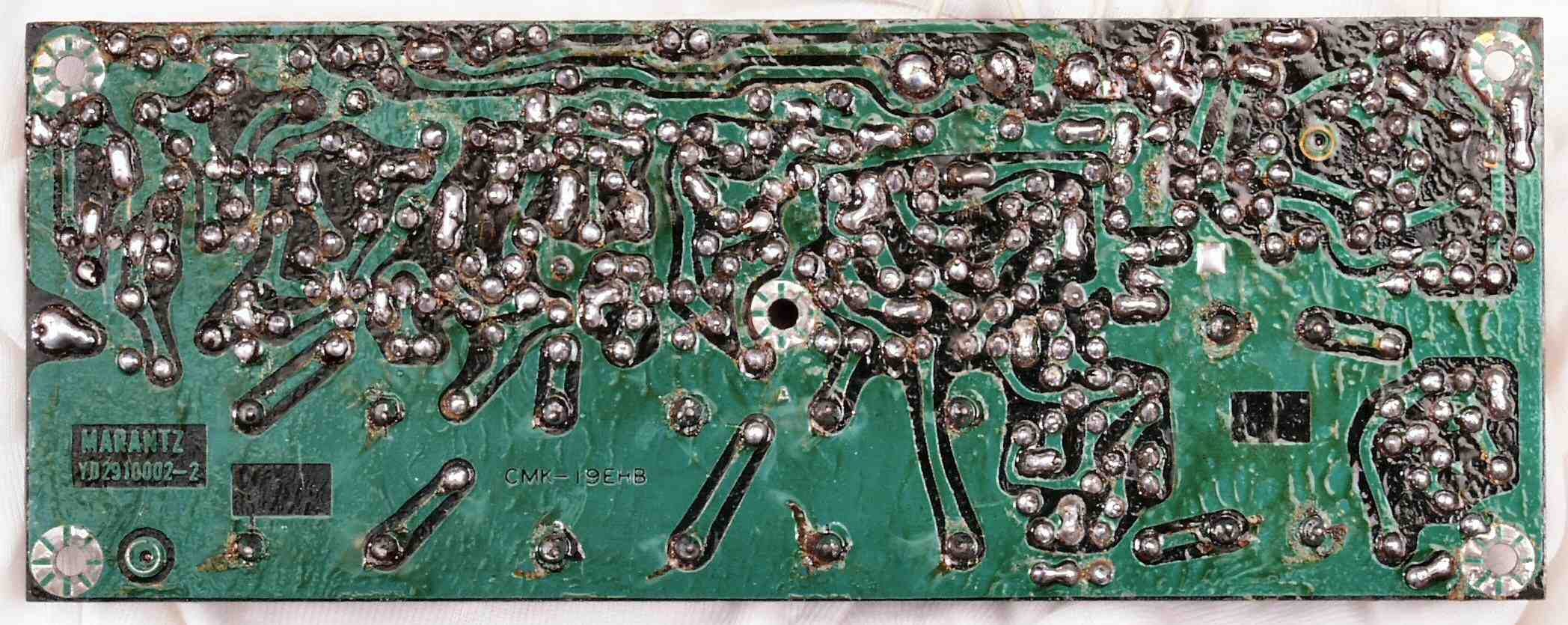

Ｃ４４．　修理（半田補正）後　ＦＭ−ＭＰＸ基板裏　全半田やり直し、裏付けの部品は表に移動する

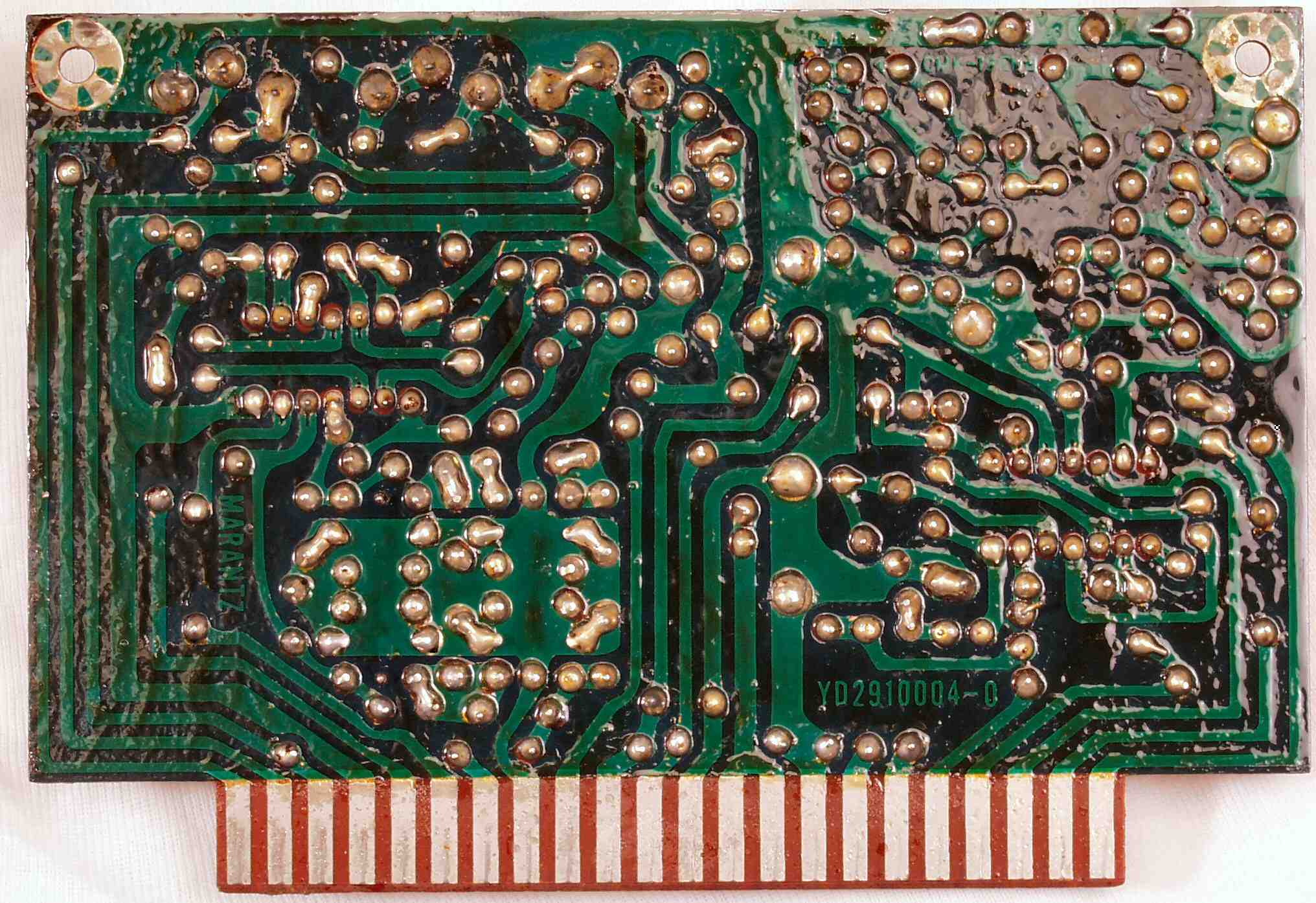

Ｃ４５．　完成ＦＭ−ＭＰＸ基板裏。余分なフラックスを落として、コート液を塗る。

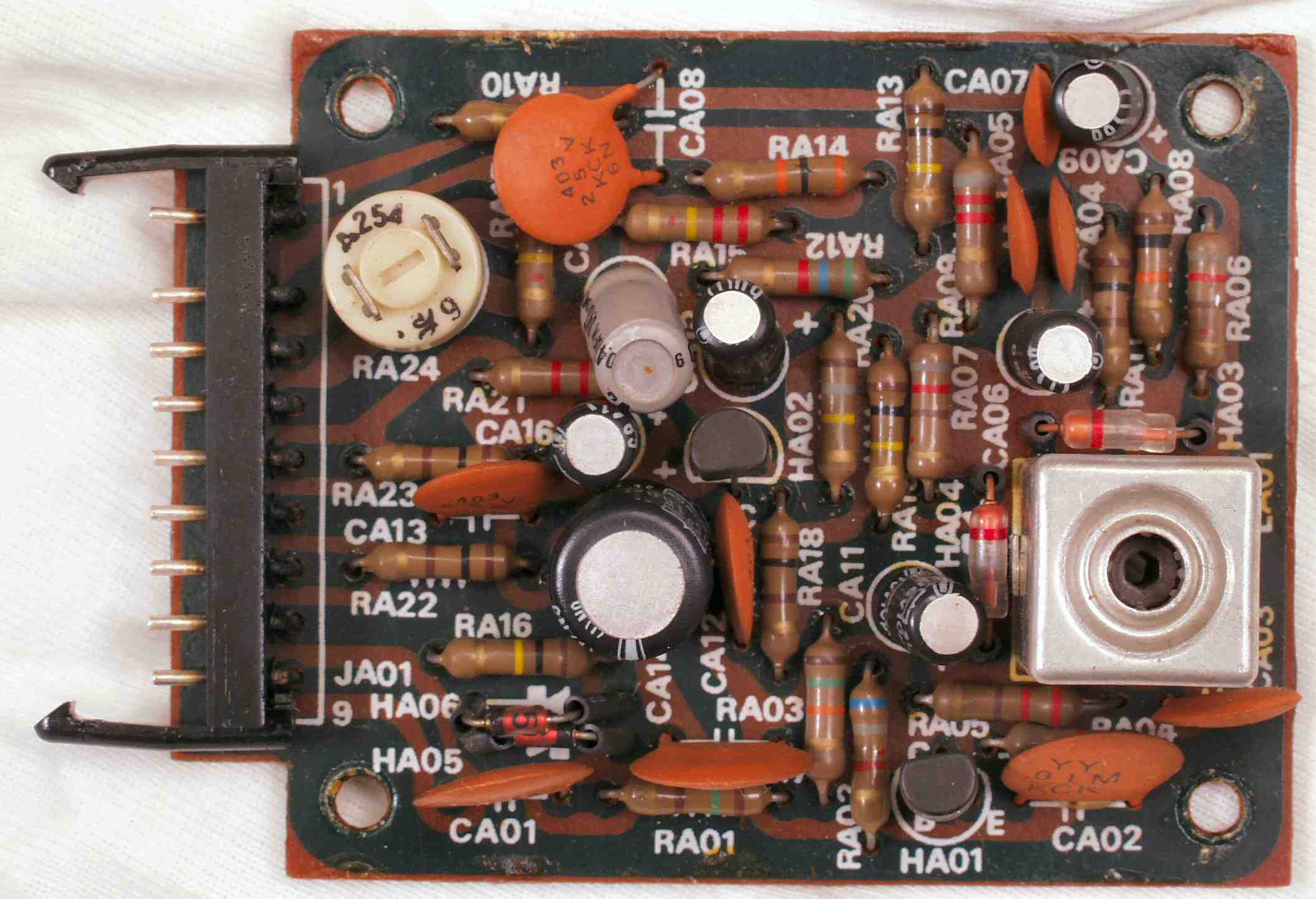

Ｃ５１．　修理前　ＡＭ基板

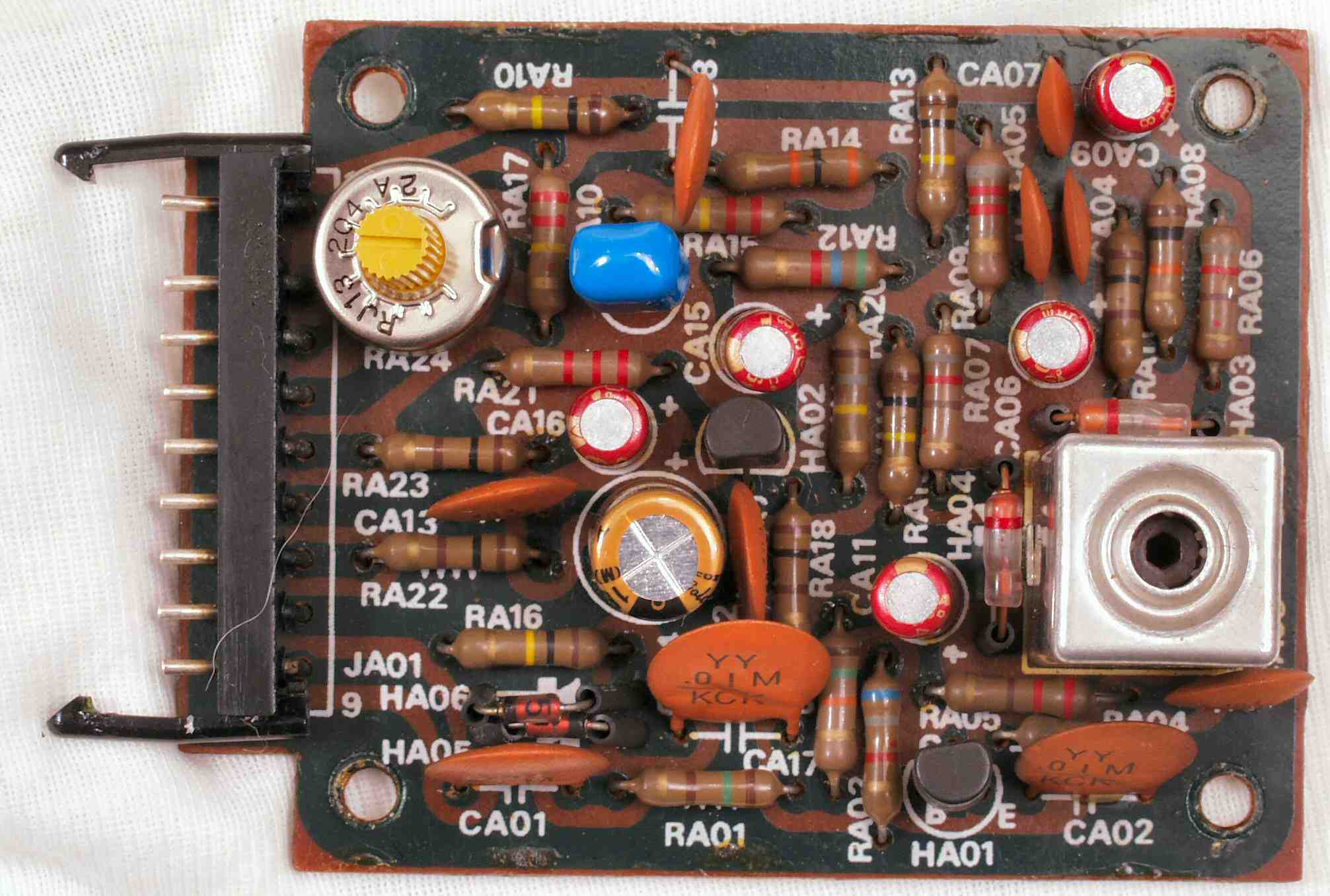

Ｃ５２．　修理後　ＡＭ基板　電解コンデンサー９個、フイルムコンデンサー２個、半固定ＶＲ交換

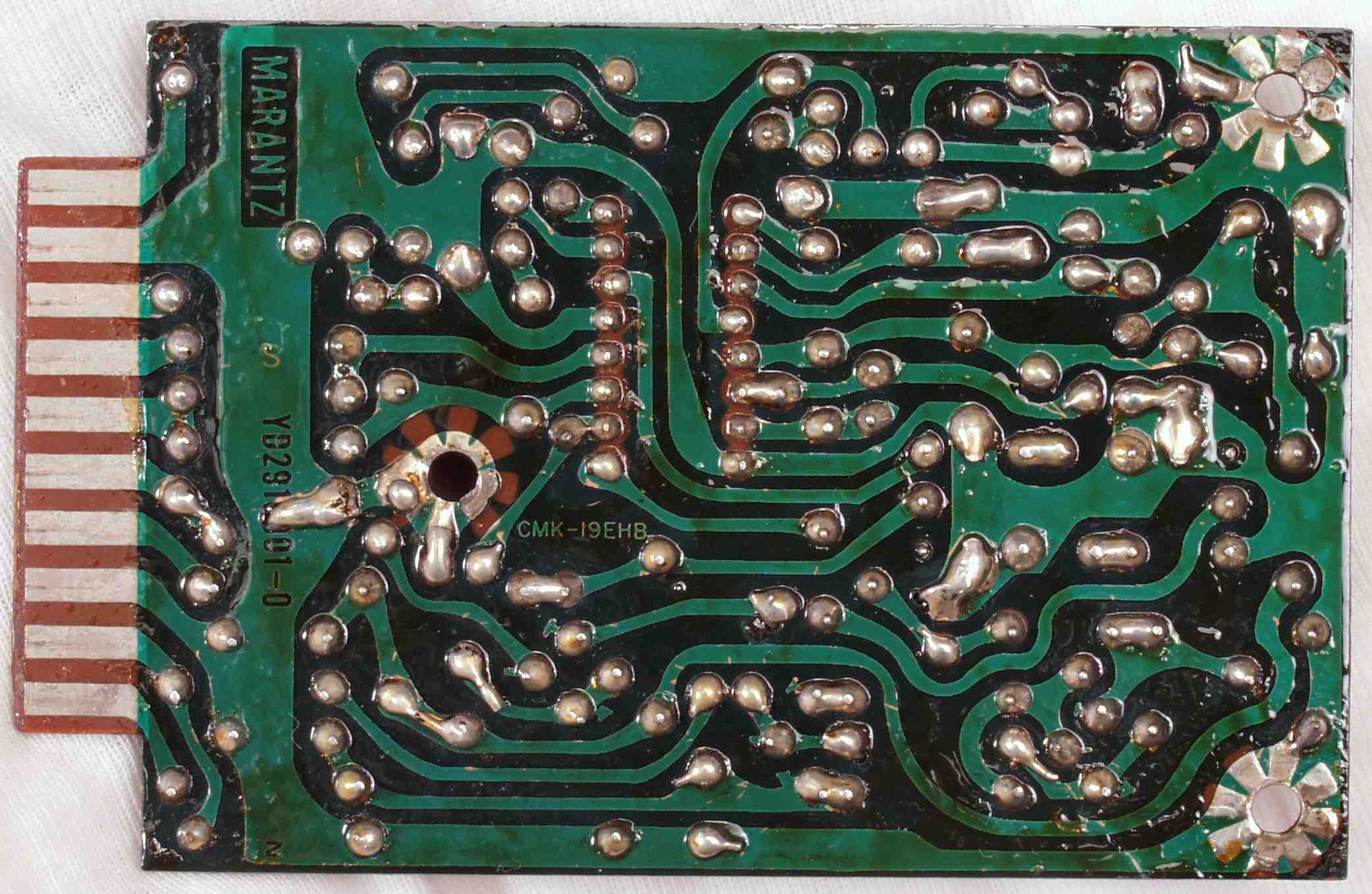

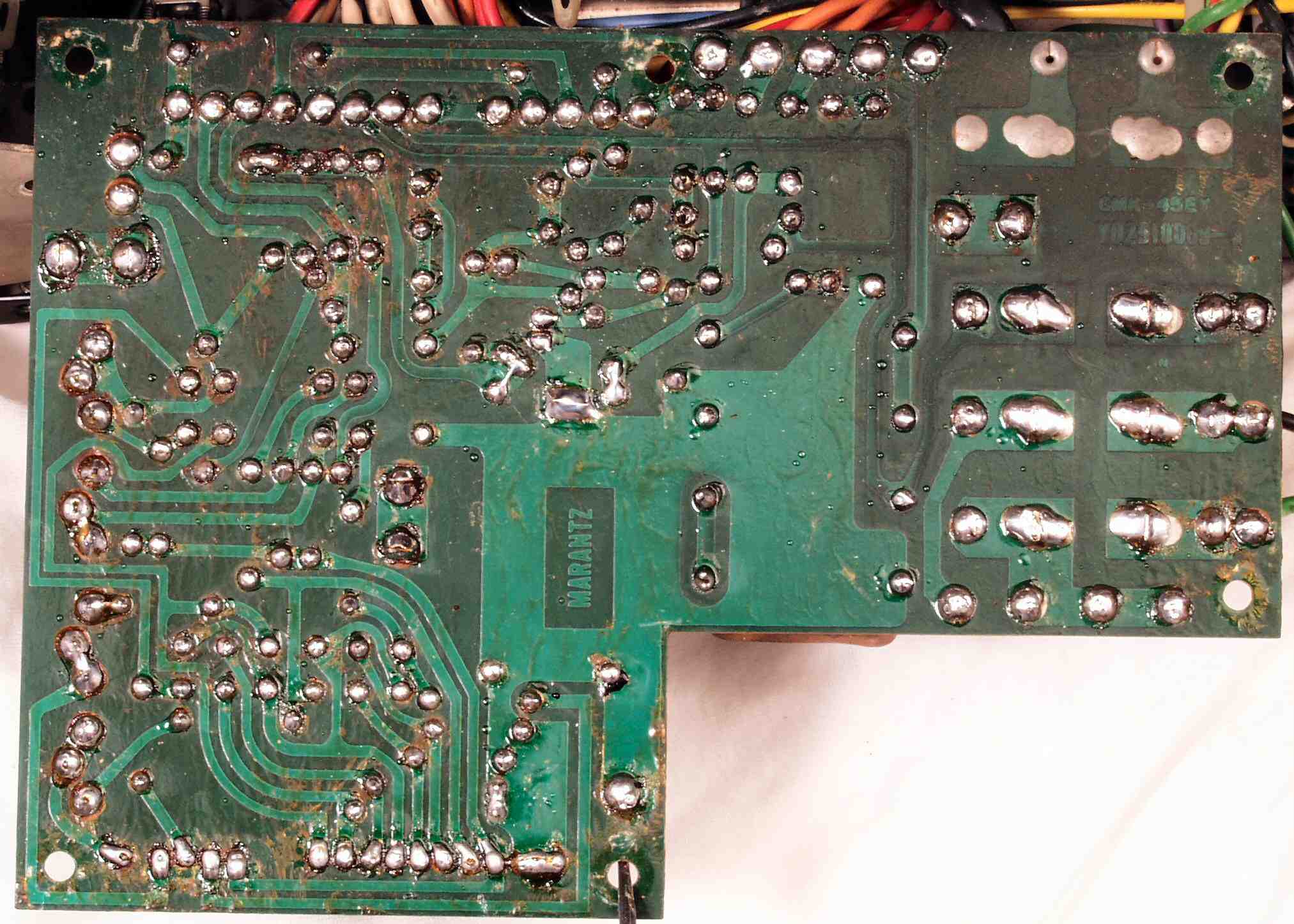

Ｃ５３．　修理前　ＡＭ基板裏

Ｃ５３２．　修理中　ＡＭ基板裏　半田不良ｹ所

Ｃ５４．　修理（半田補正）後　ＡＭ基板裏　全半田やり直し、裏付けの部品は表に移動する

Ｃ５５．　完成ＡＭ基板裏。余分なフラックスを落として、コート液を塗る。

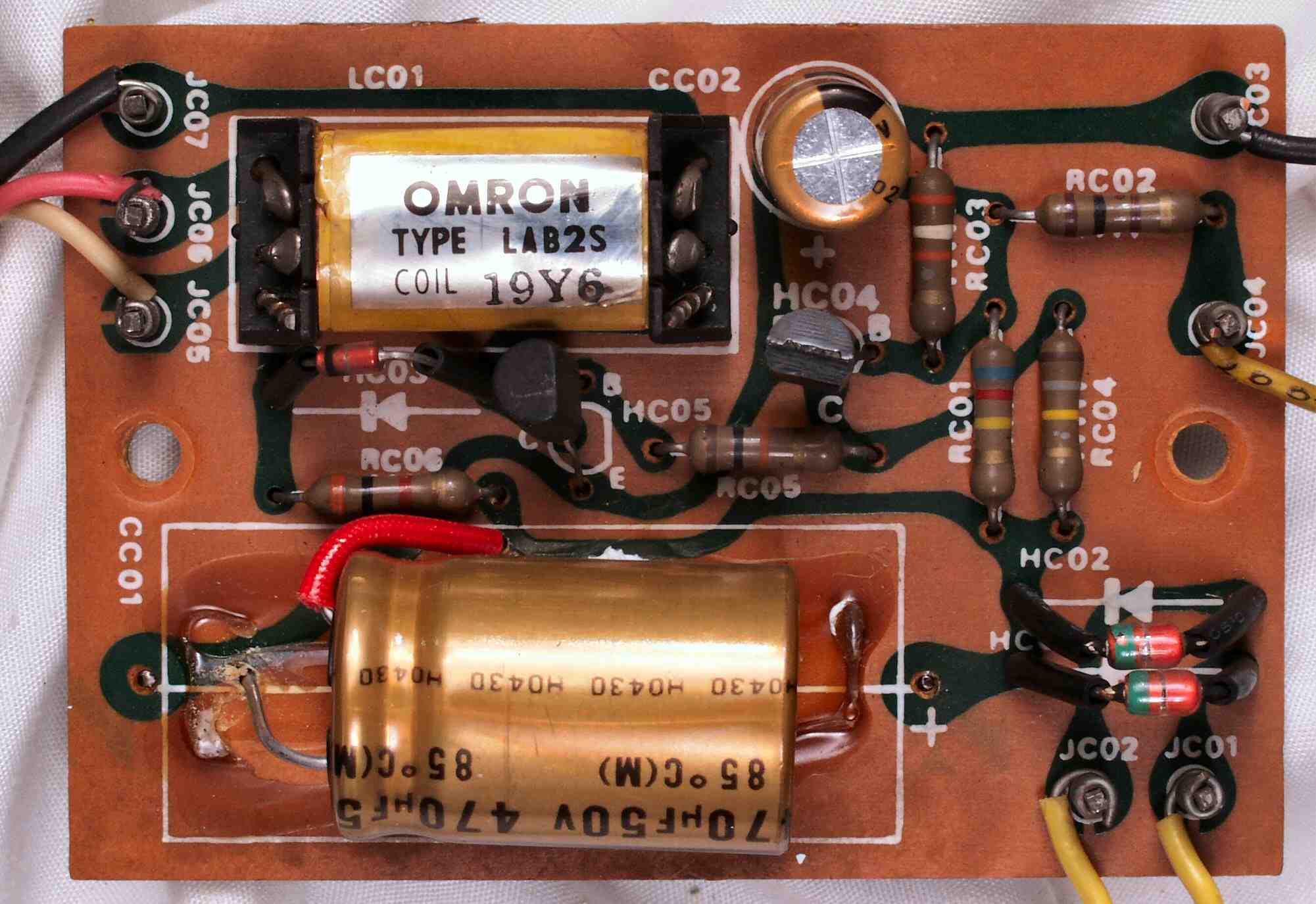

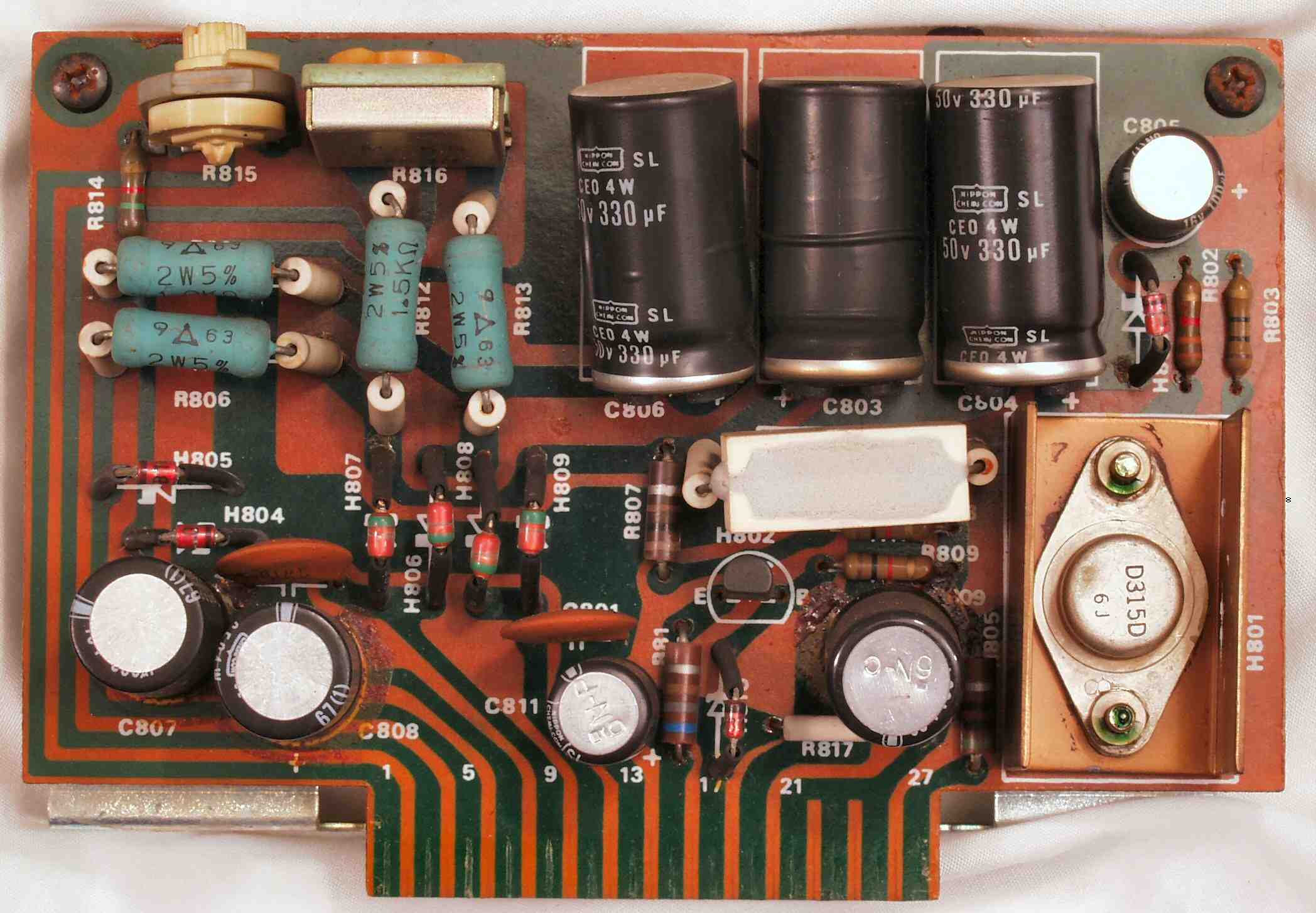

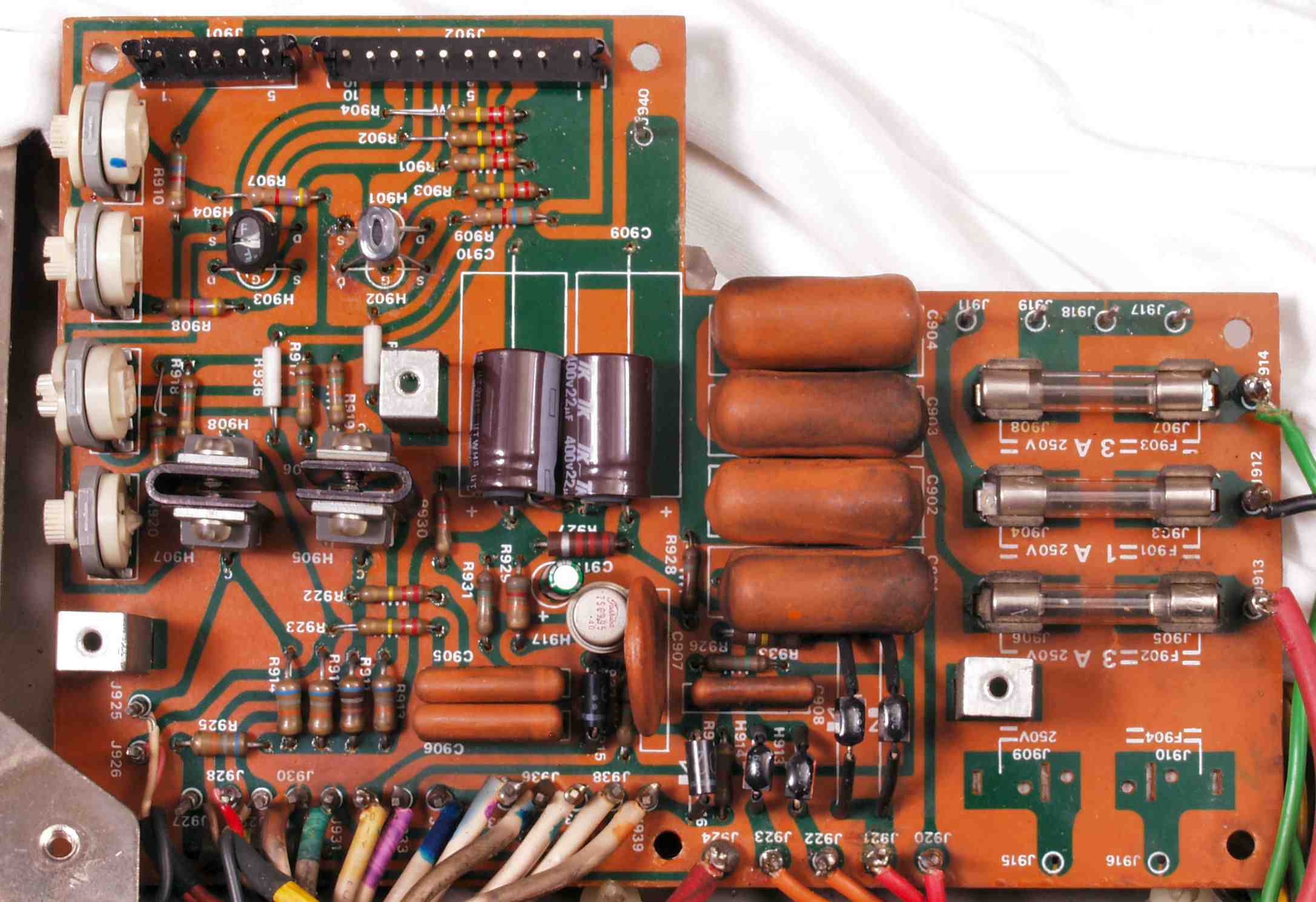

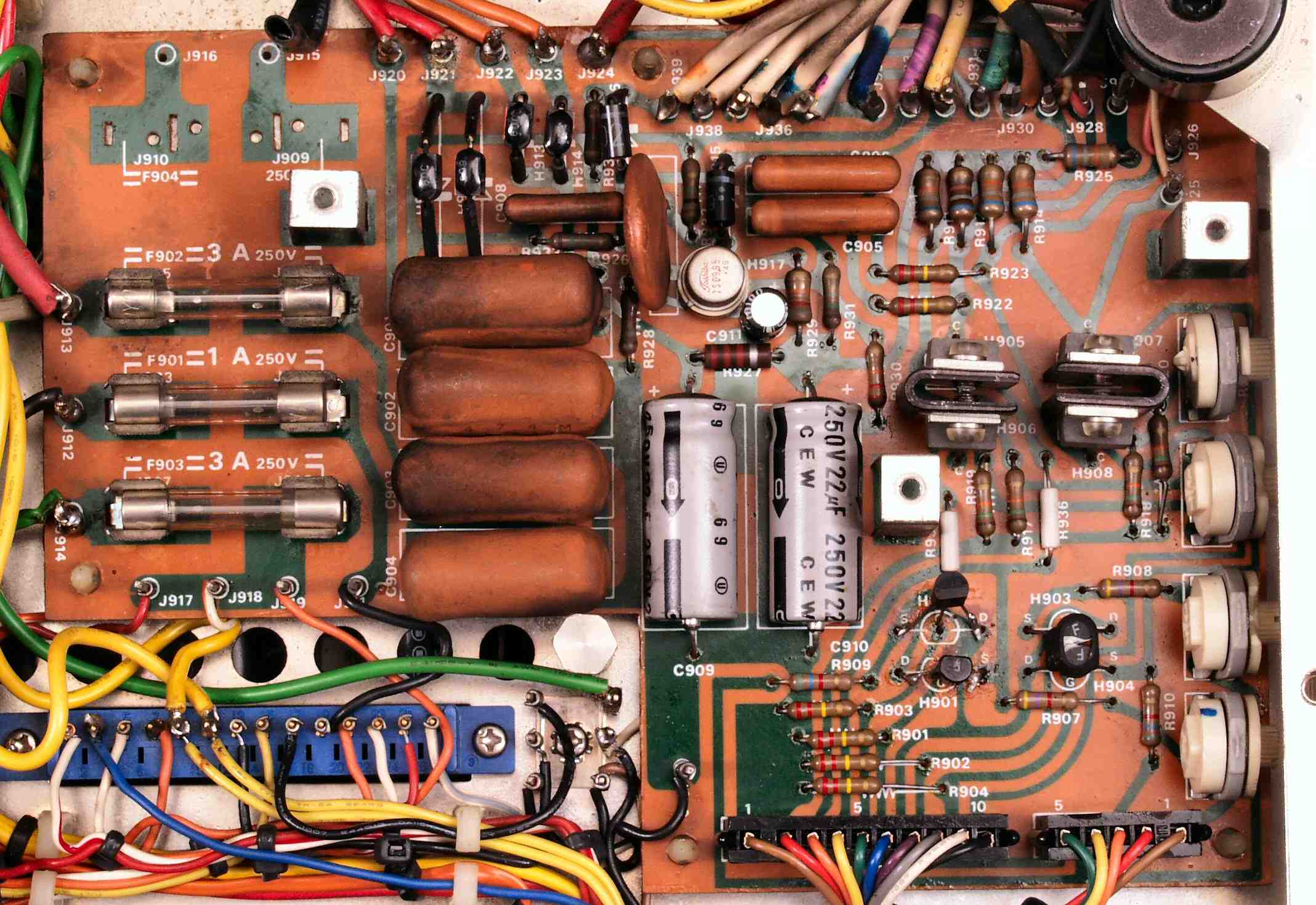

Ｃ６１．　修理前　定電圧基板

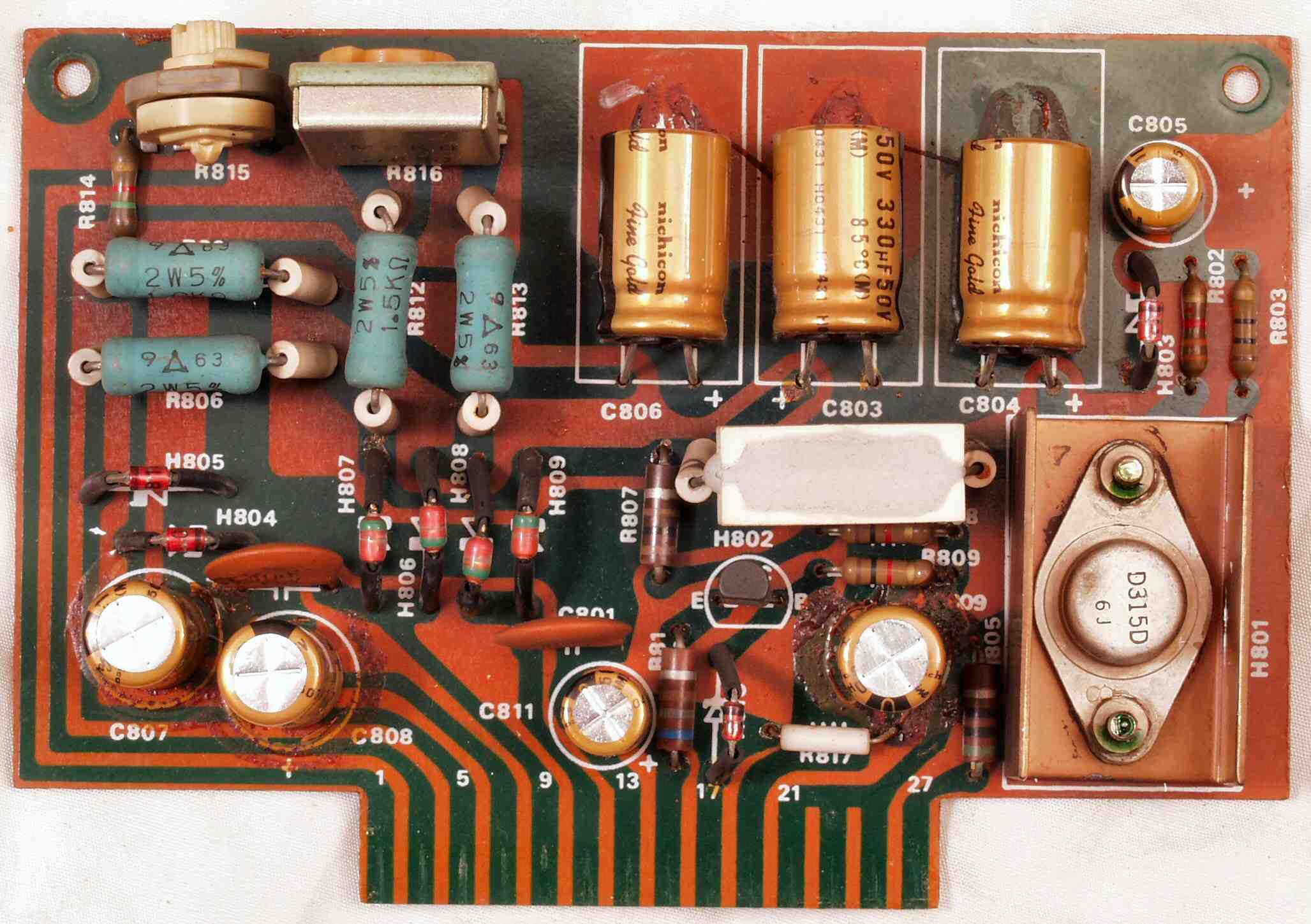

Ｃ６２．　修理後　定電圧基板　電解コンデンサー８個交換

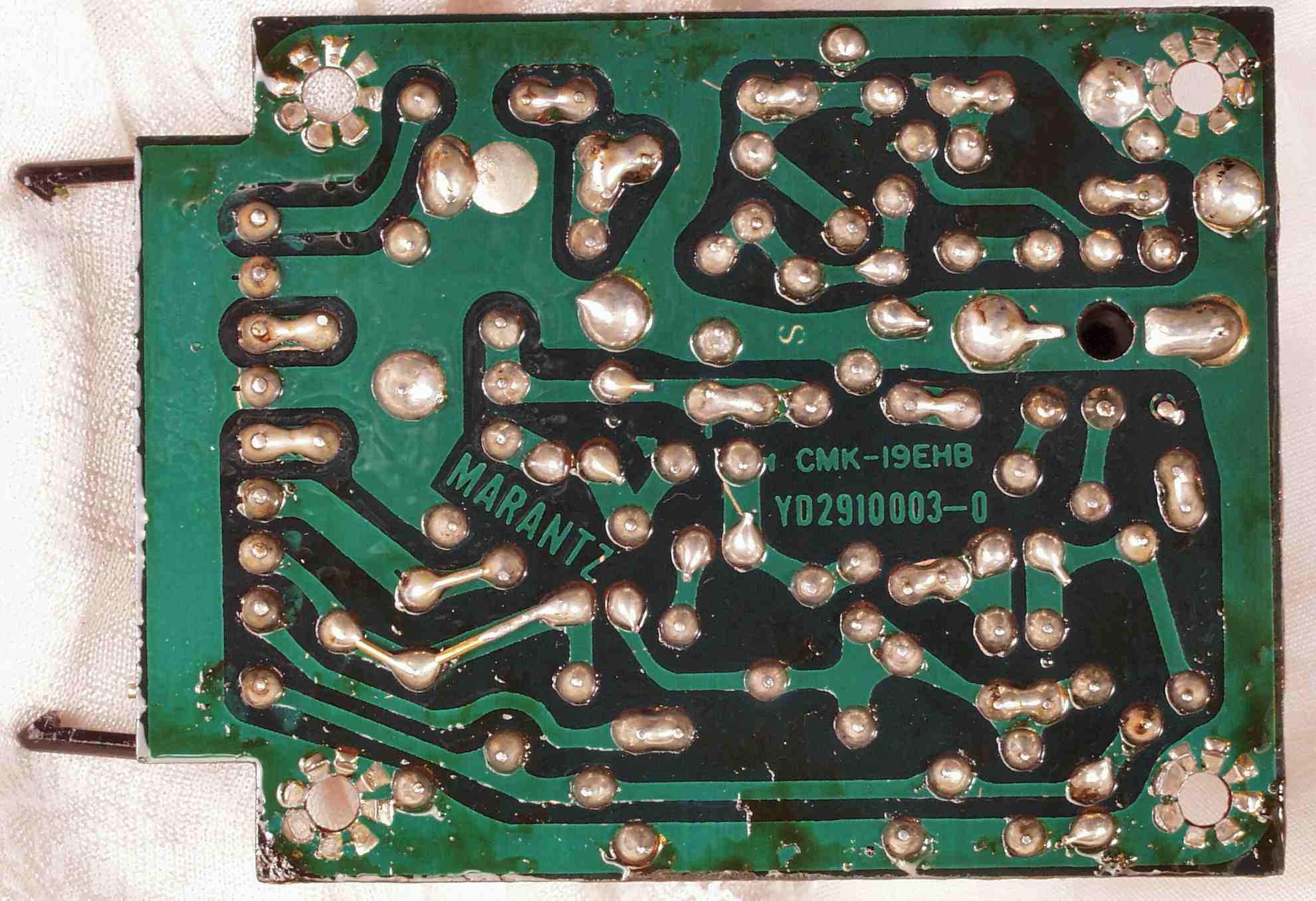

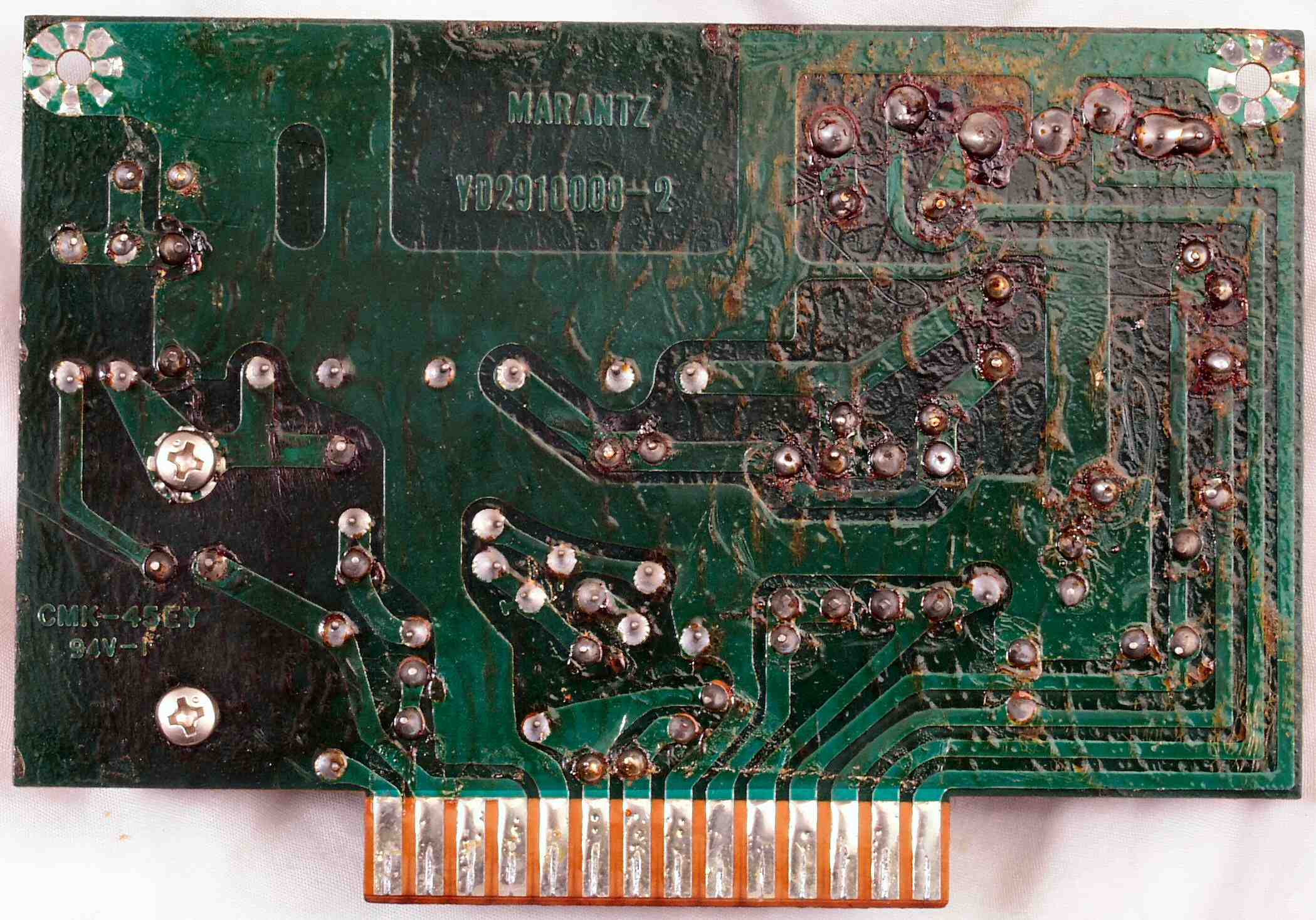

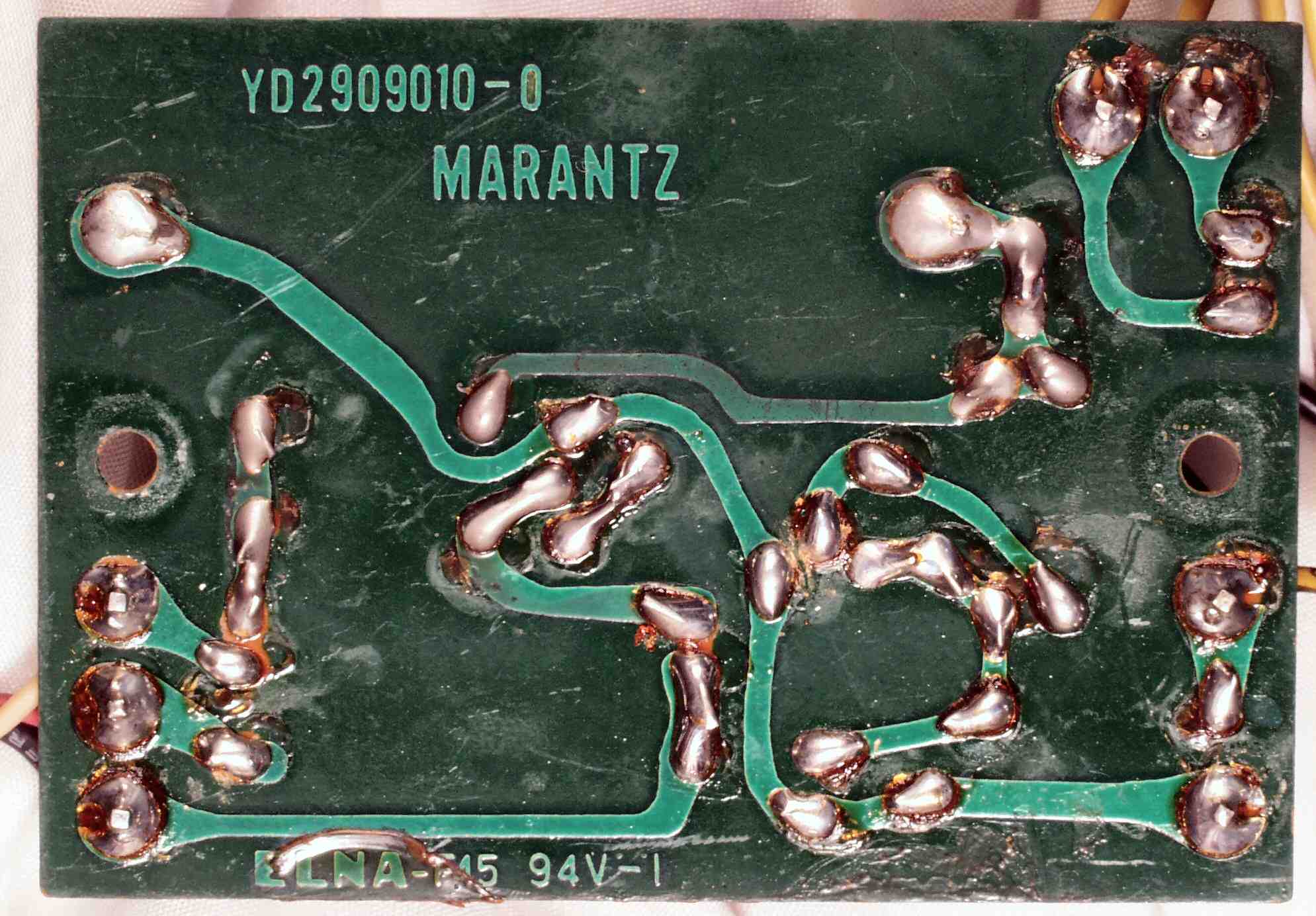

Ｃ６３．　修理前　定電圧基板裏

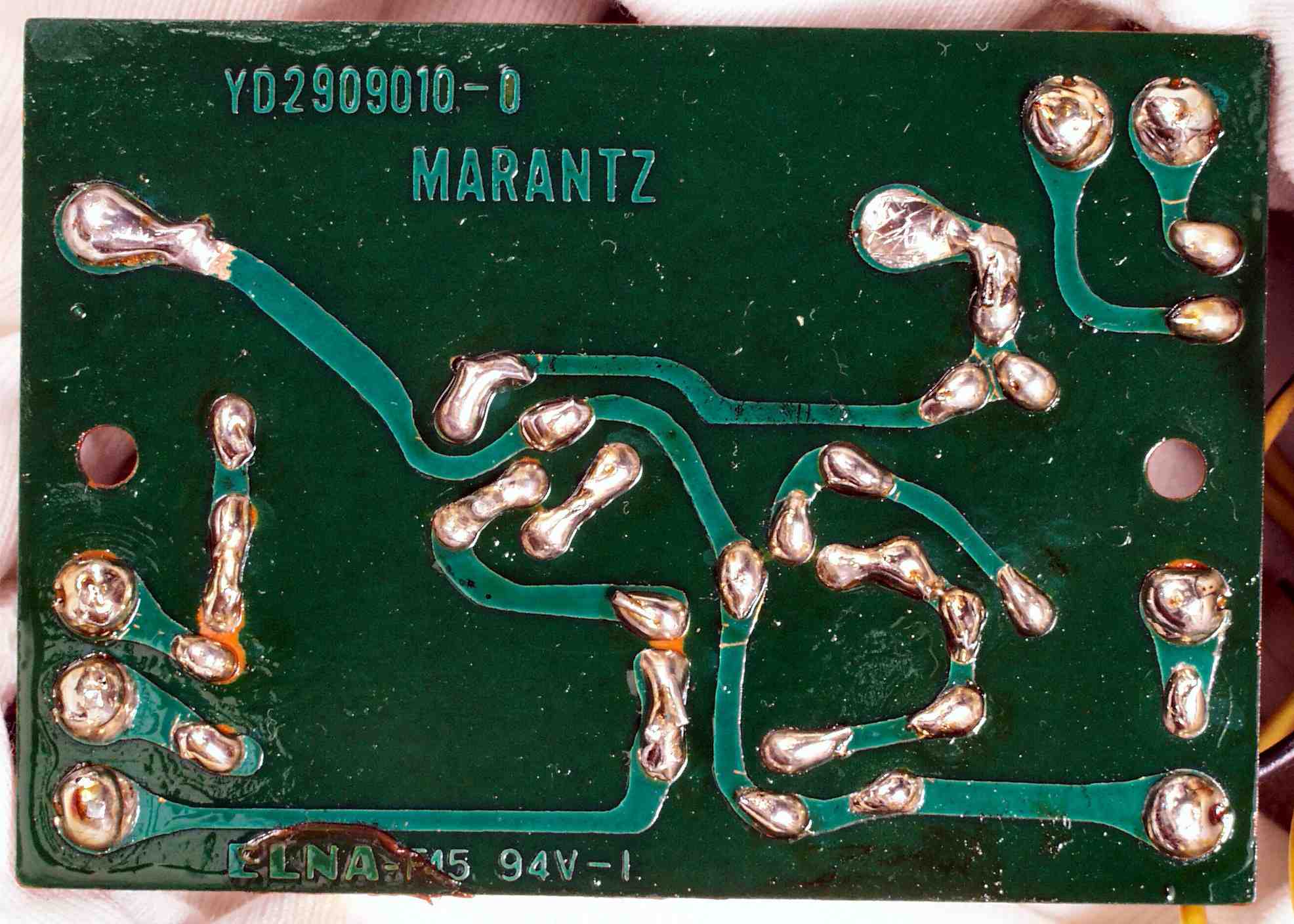

Ｃ６４．　修理（半田補正）後　定電圧基板裏　全半田やり直し

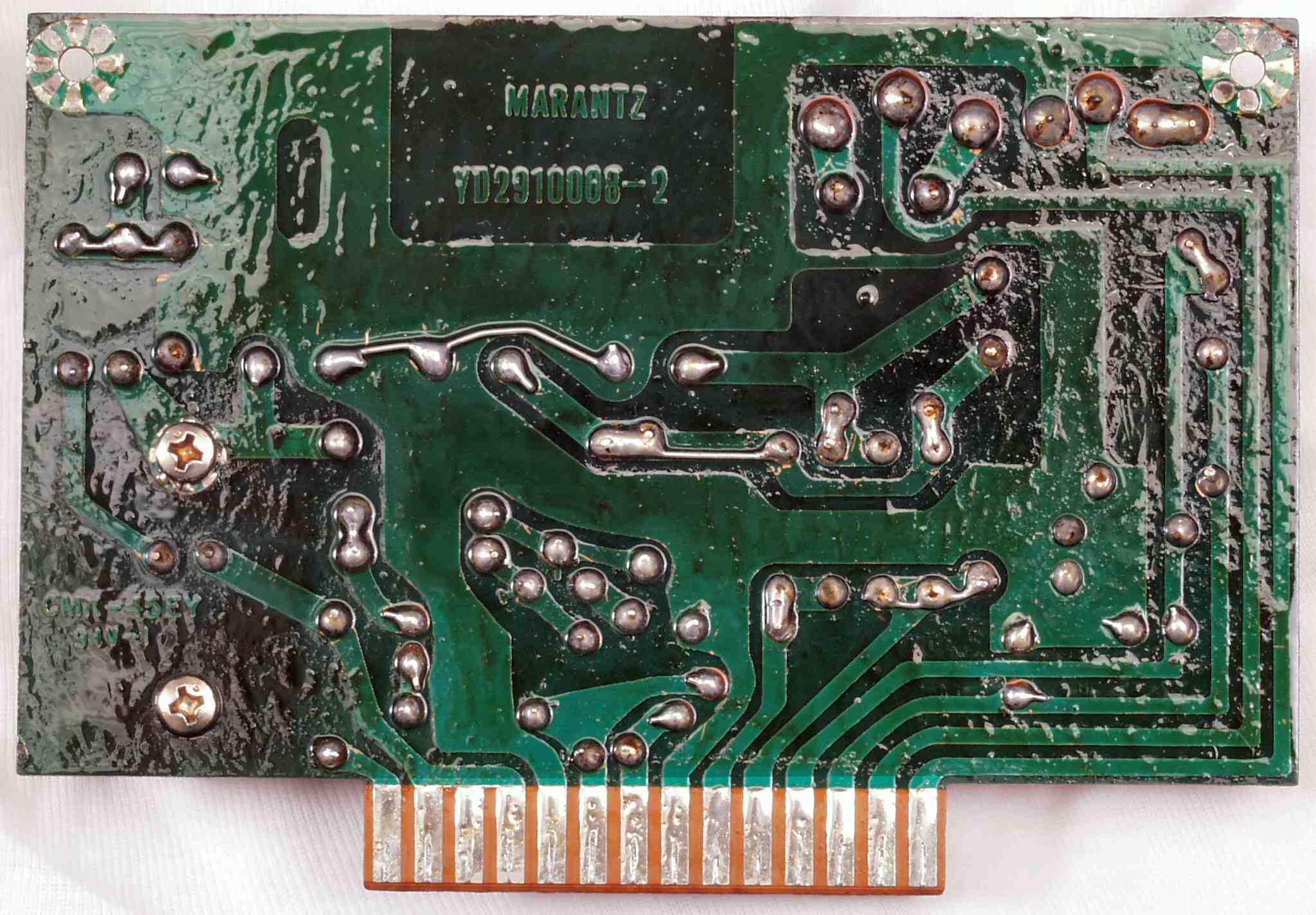

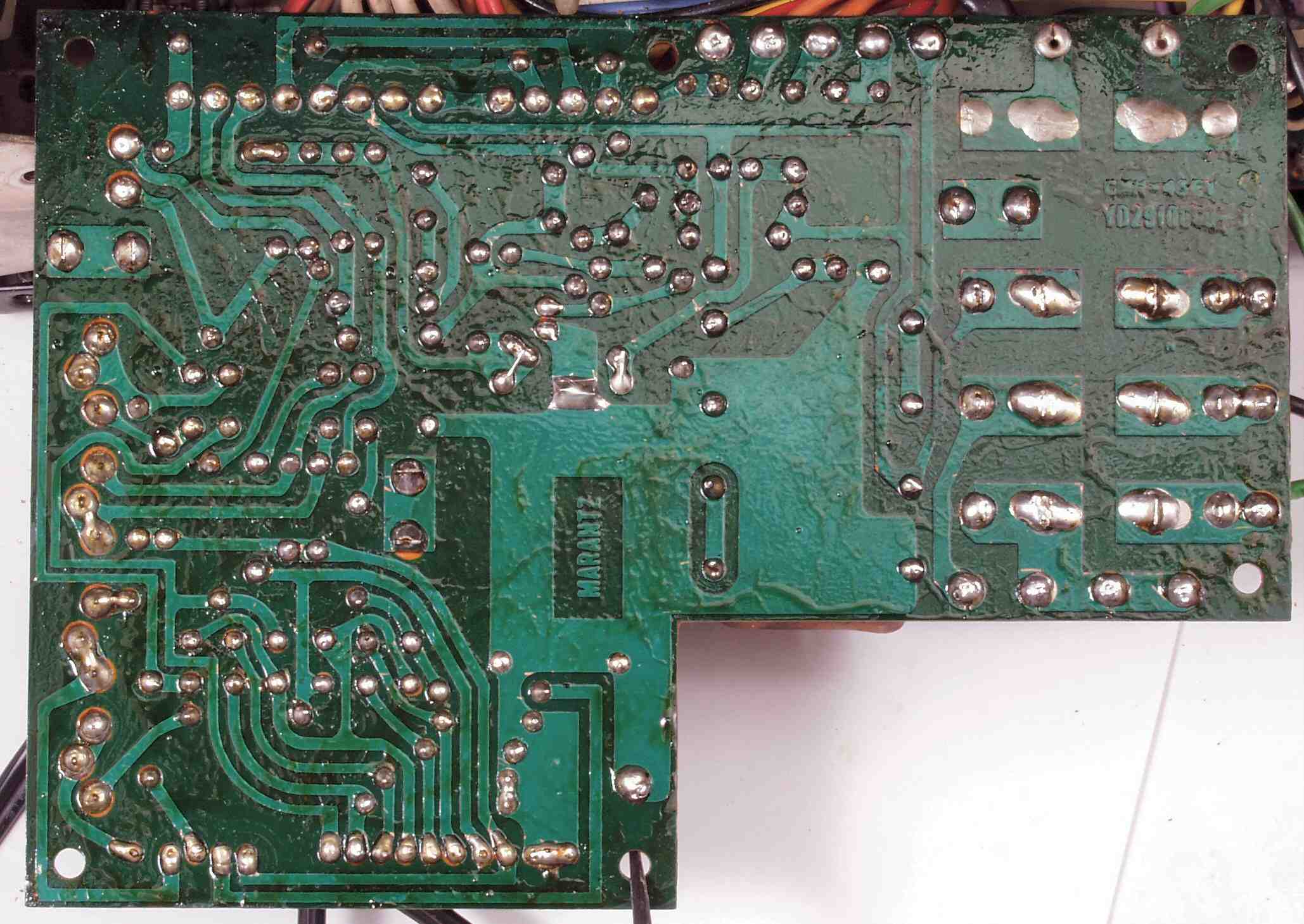

Ｃ６５．　完成定電圧基板裏。余分なフラックスを落として、コート液を塗る。

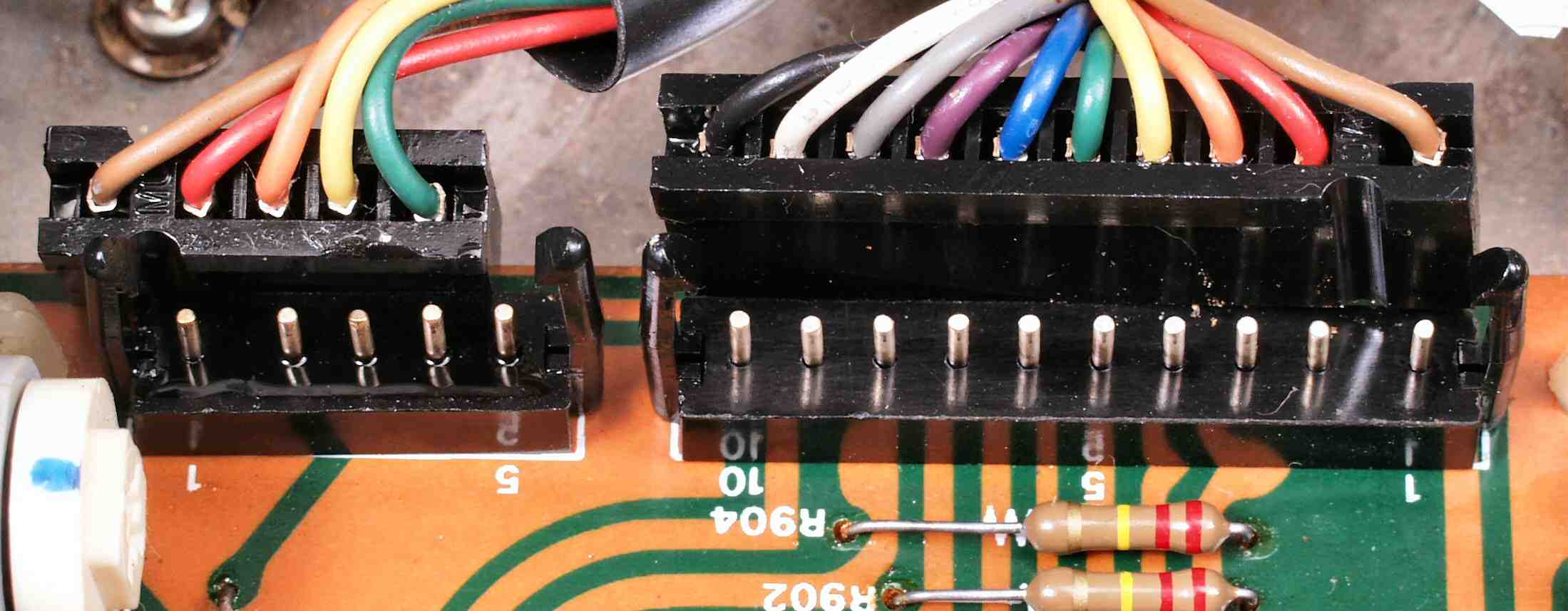

Ｃ７１．　修理前　ＣＲＴ基板

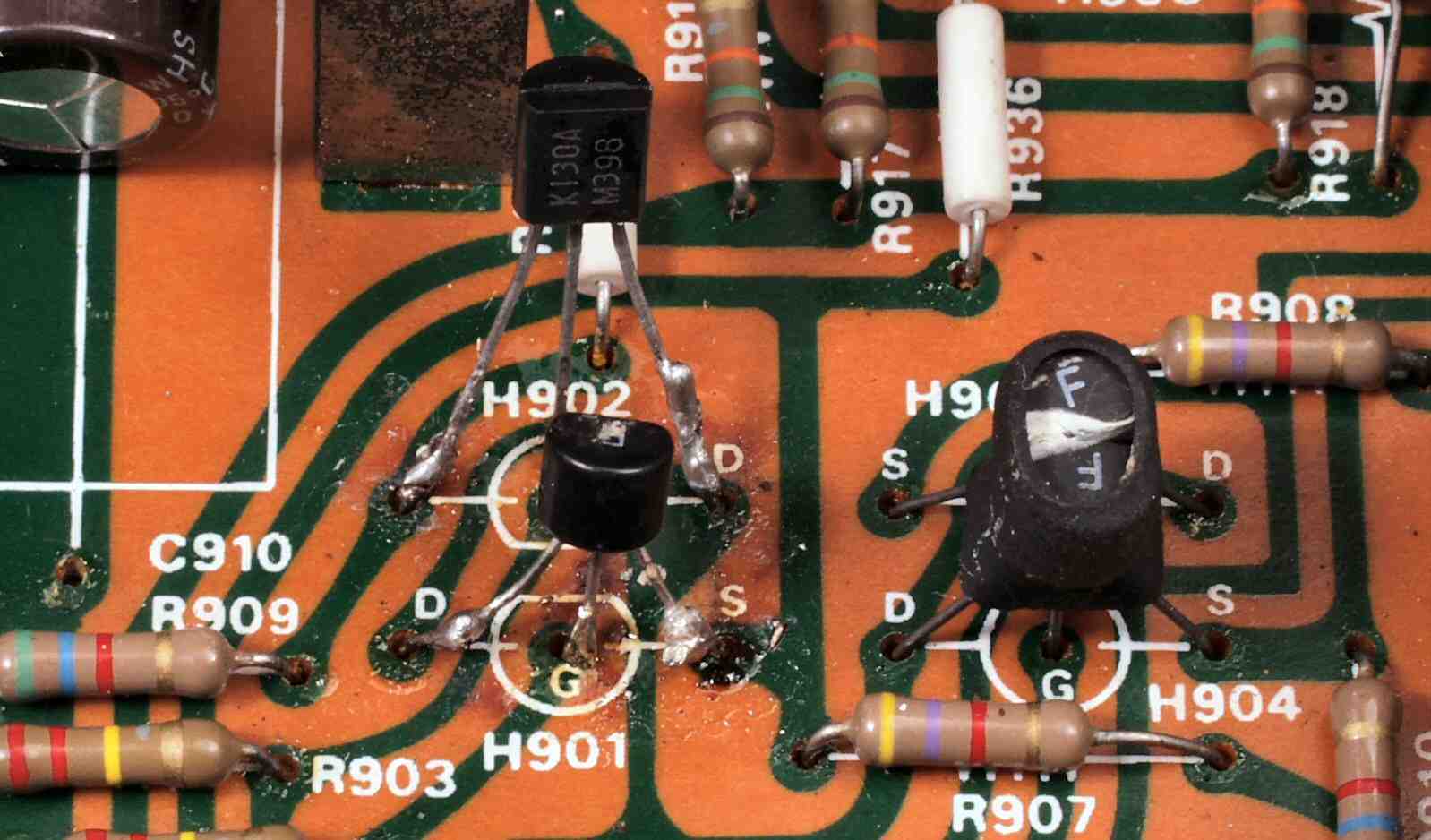

Ｃ７２．　修理後　ＣＲＴ基板　電解コンデンサー３個、ＦＥＴ（電解トランジスター）２個交換

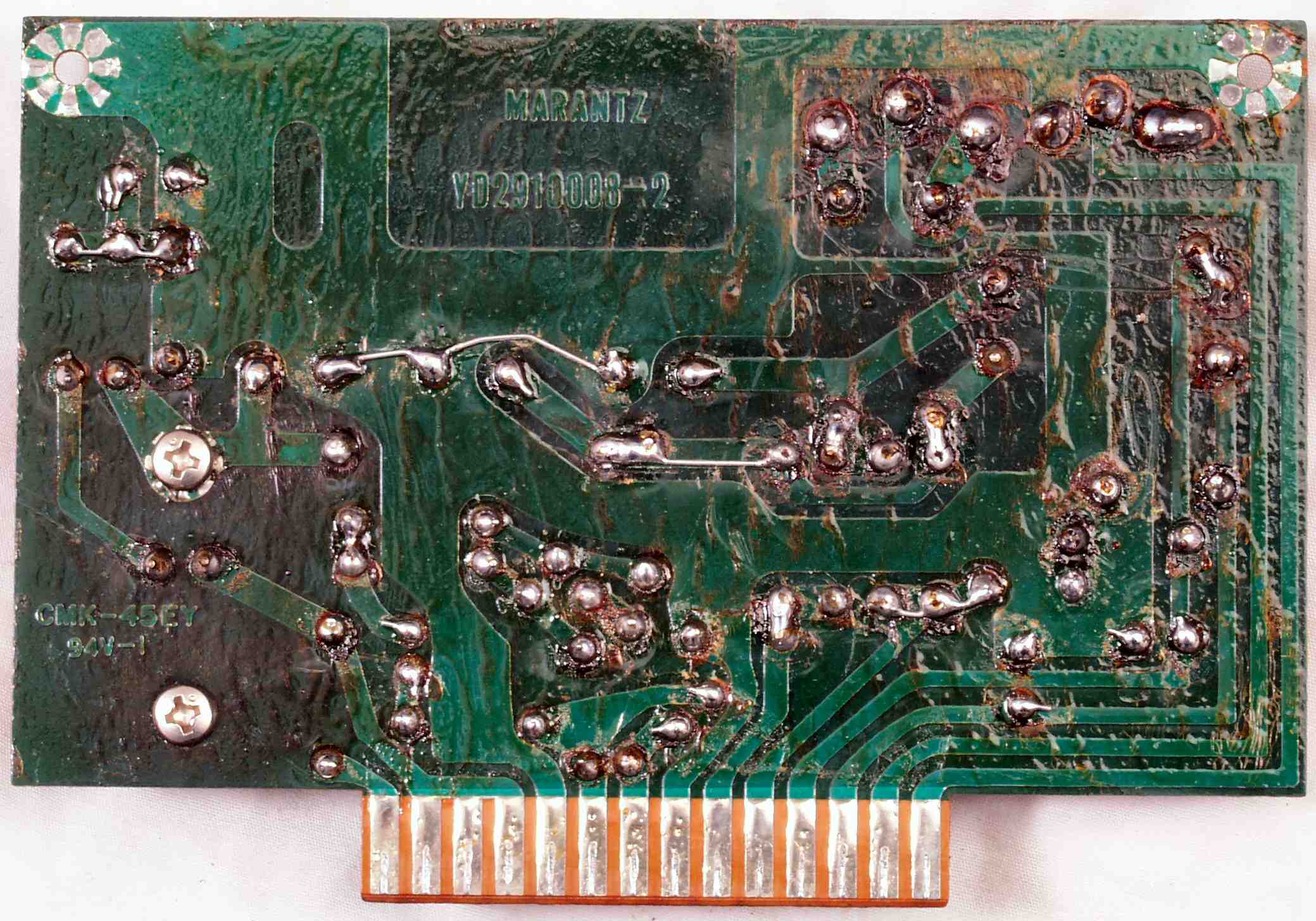

Ｃ７３．　修理前　ＣＲＴ基板裏

Ｃ７４．　修理（半田補正）後　ＣＲＴ基板裏　全半田やり直し

Ｃ７５．　完成ＣＲＴ基板裏。余分なフラックスを落として、コート液を塗る。

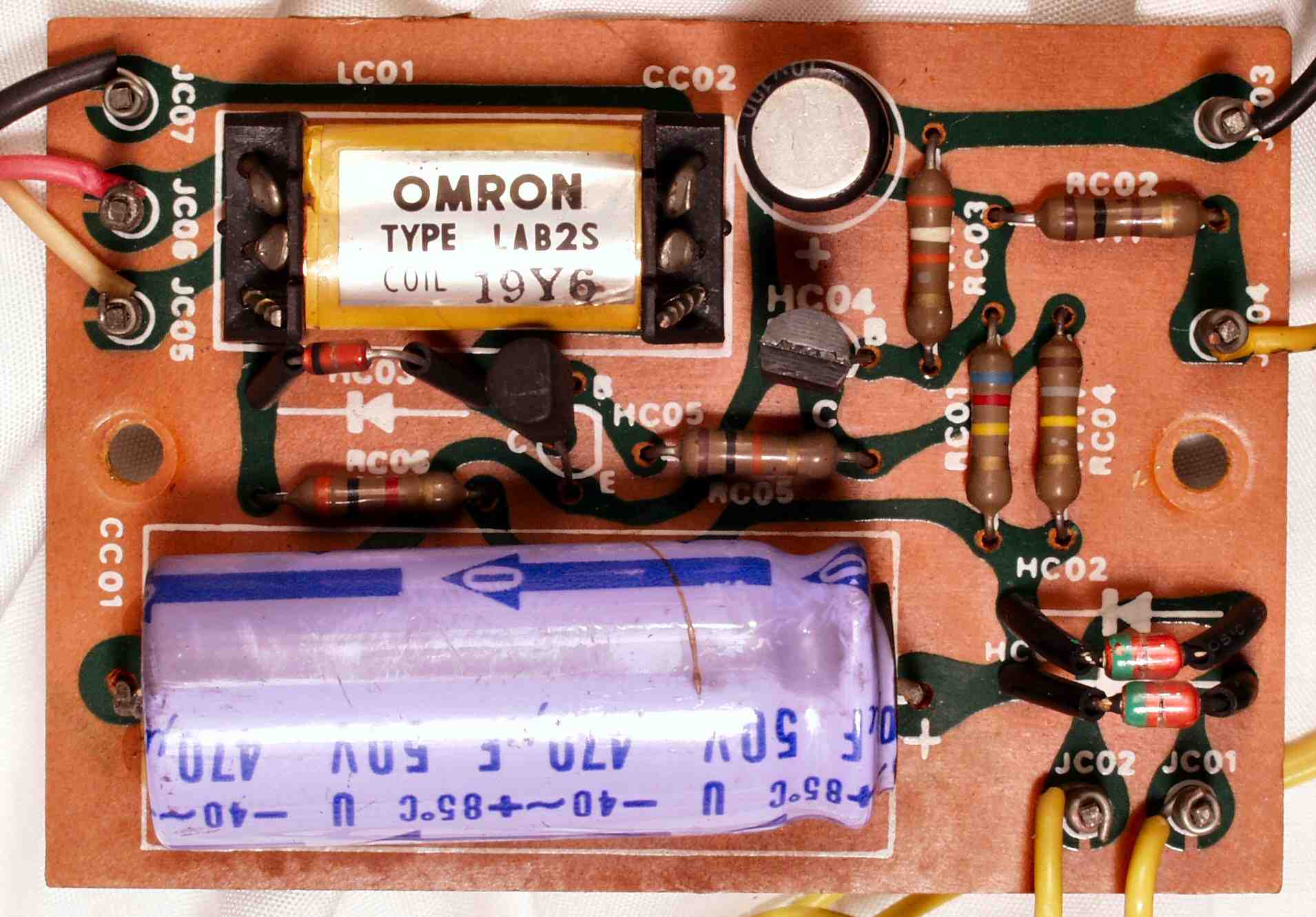

Ｃ８１．　修理前　ＣＲＴ基板２

Ｃ８２．　修理後　ＣＲＴ基板２　電解コンデンサー２個交換

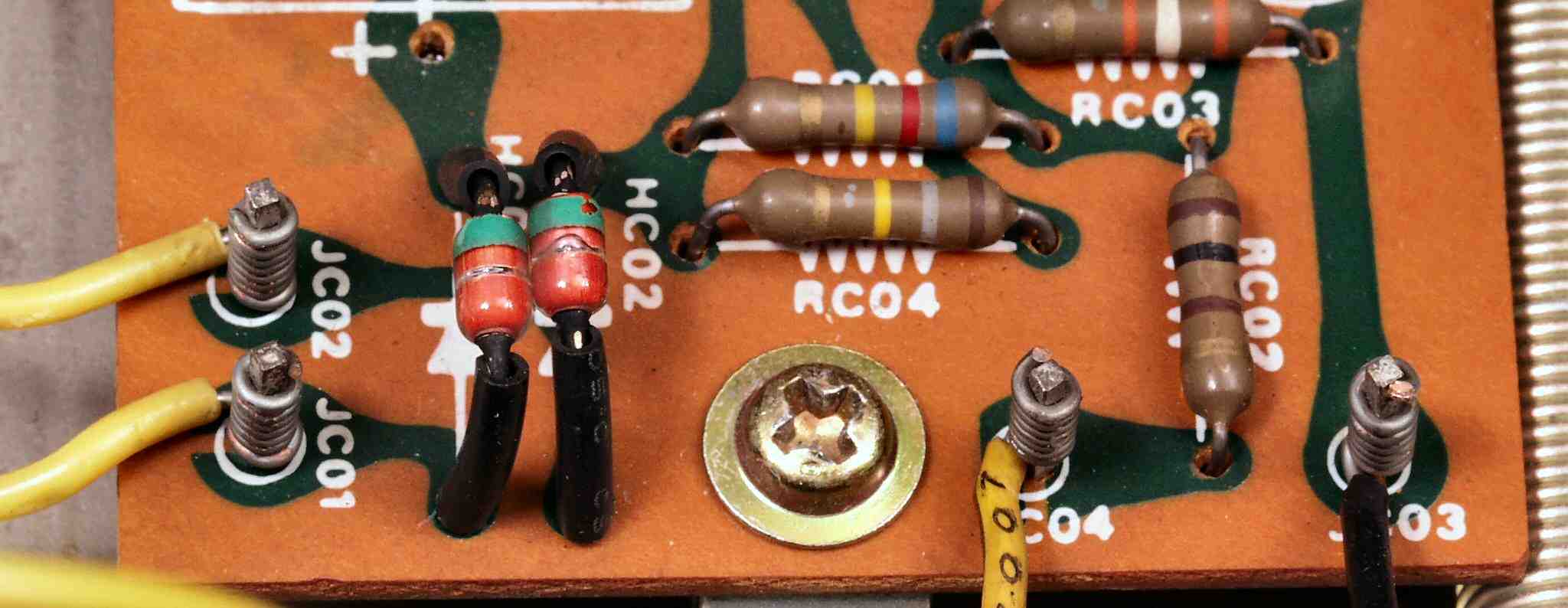

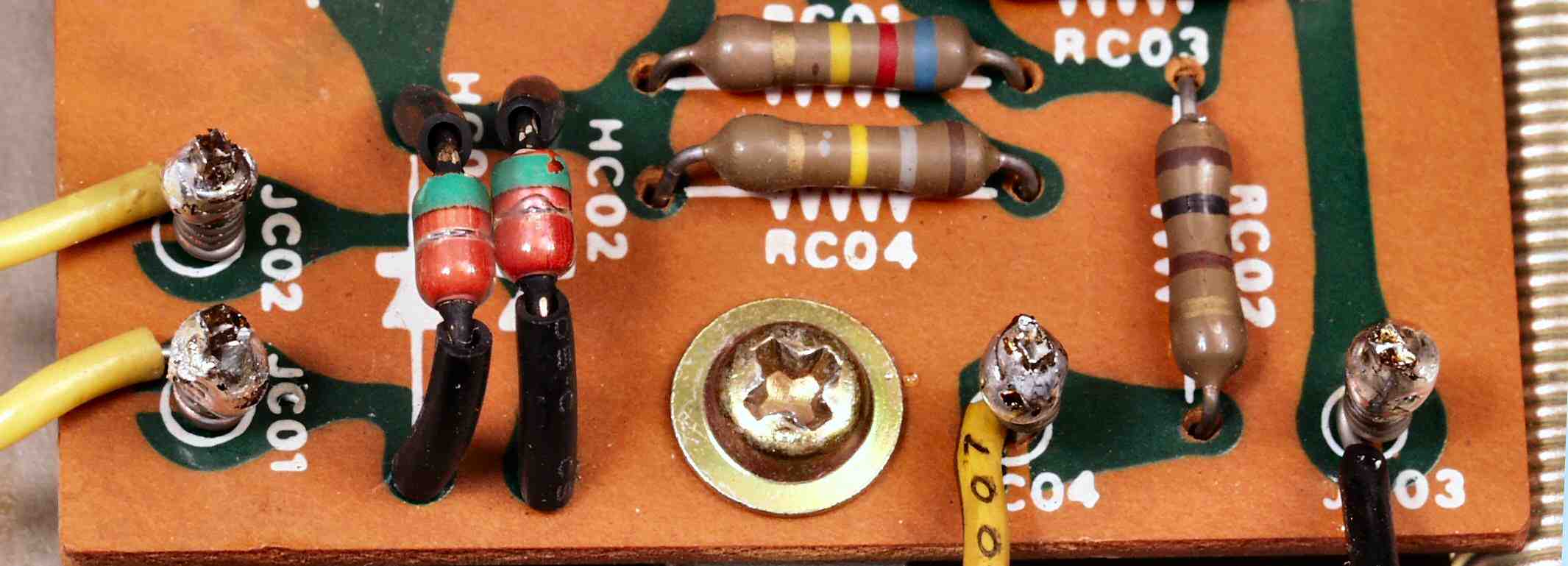

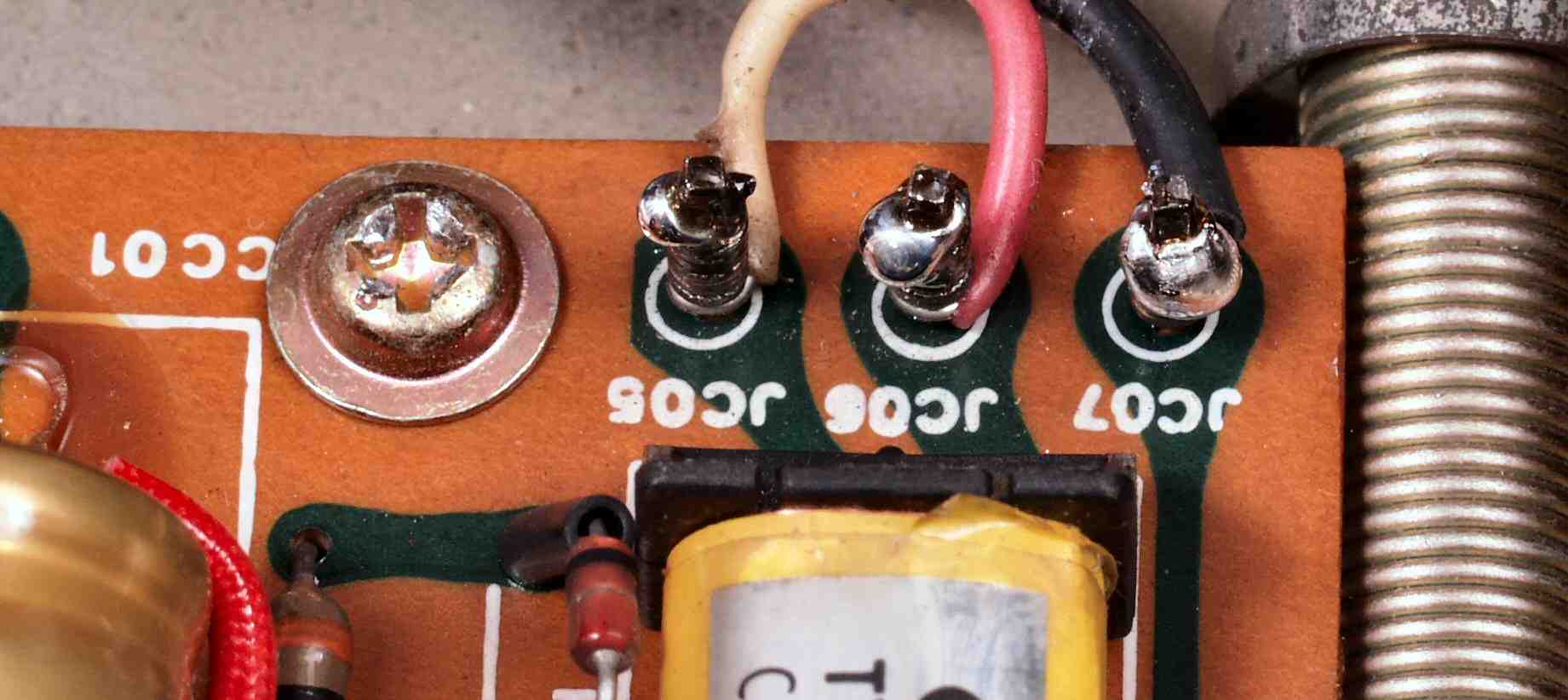

Ｃ８２２．　修理前　ＣＲＴ基板２　ラッピング

Ｃ８２３．　修理後　ＣＲＴ基板２　ラッピング、半田を染みこませる

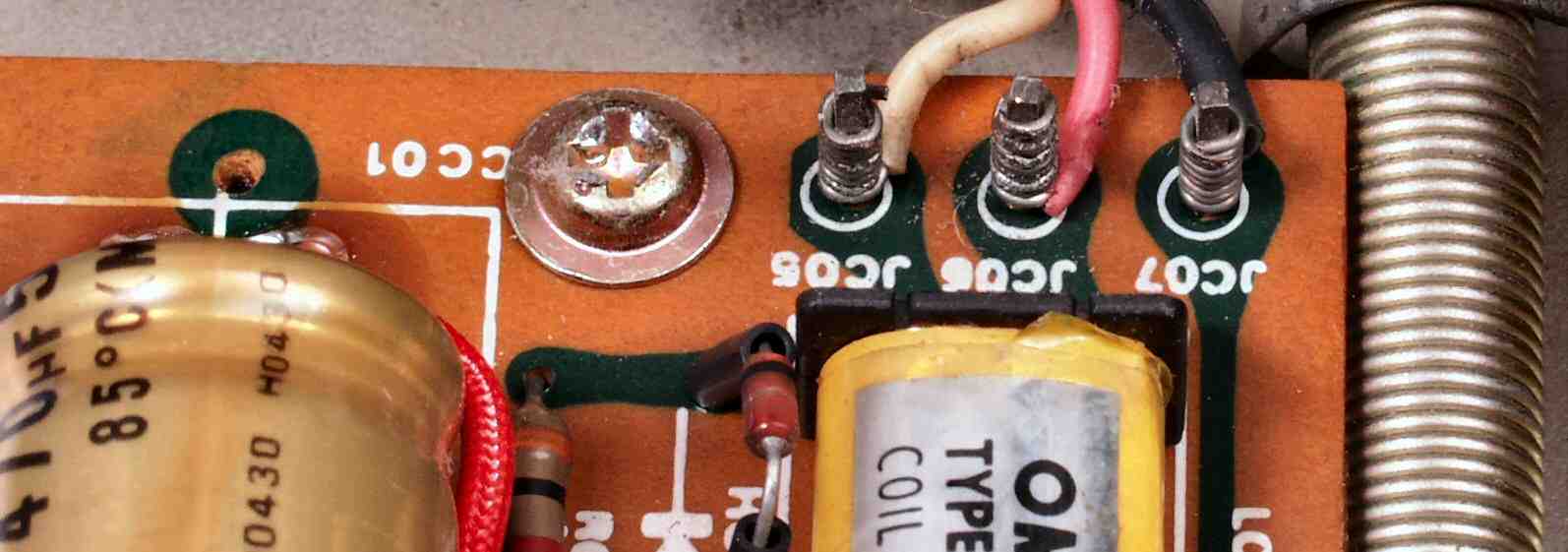

Ｃ８２４．　修理前　ＣＲＴ基板２　ラッピング２

Ｃ８２５．　修理後　ＣＲＴ基板２　ラッピング２、半田を染みこませる

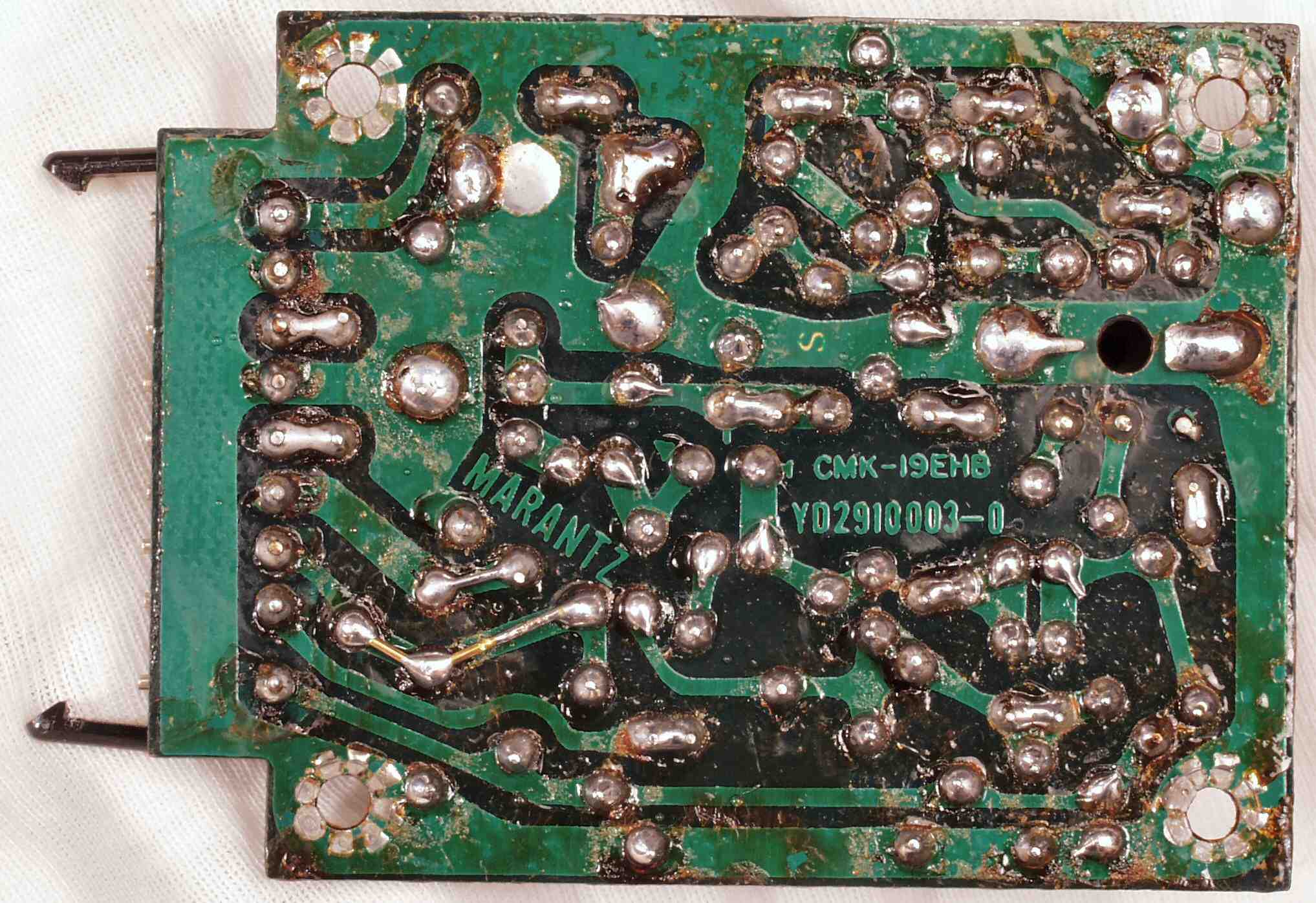

Ｃ８３．　修理前　ＣＲＴ基板２裏

Ｃ８４．　修理（半田補正）後　ＣＲＴ基板２裏　全半田やり直し

Ｃ８５．　完成ＣＲＴ電源基板２裏。余分なフラックスを落として、コート液を塗る。

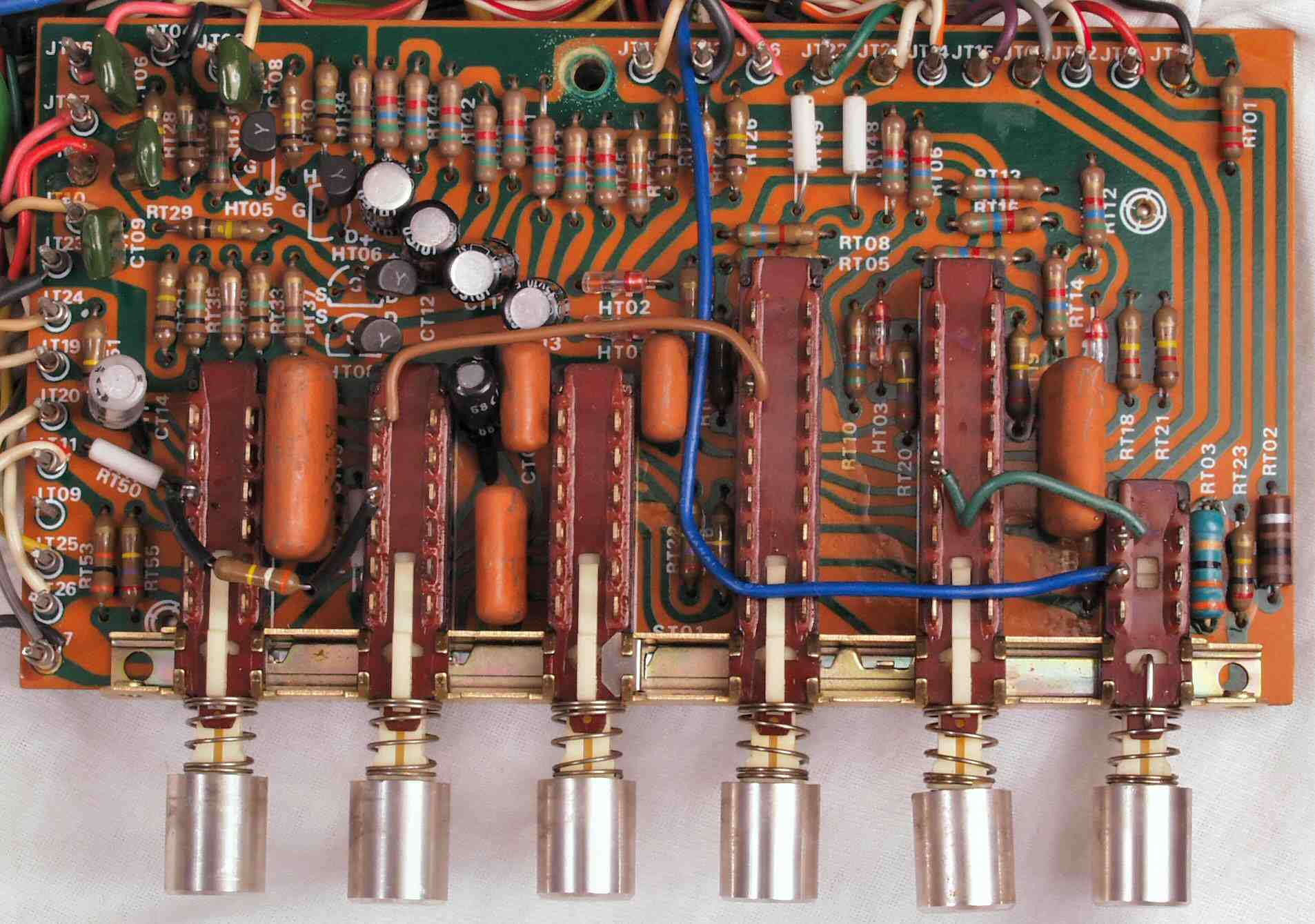

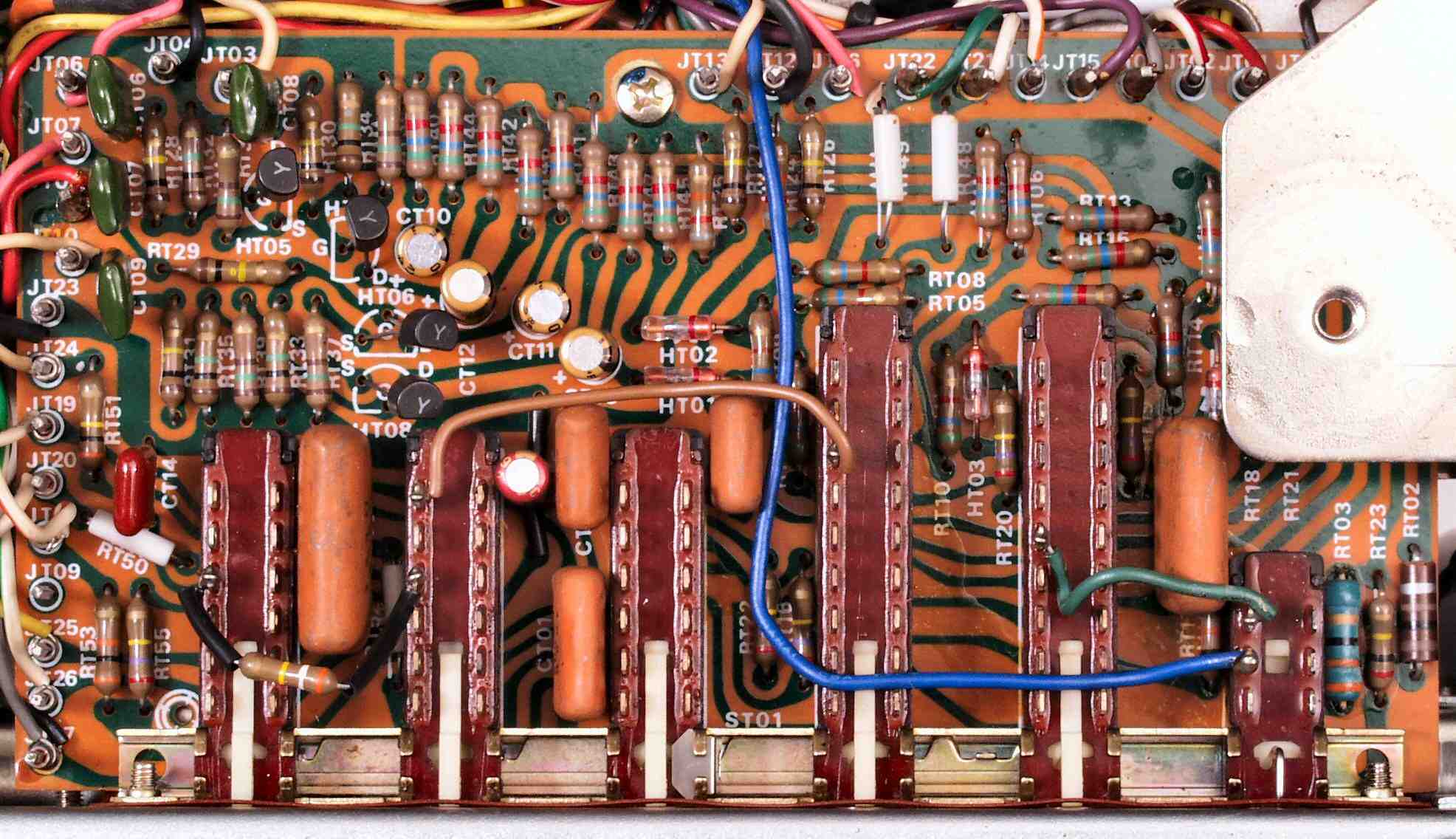

Ｃ９１．　修理前　SW基板

Ｃ９２．　修理後　SW基板　電解コンデンサー６個交換

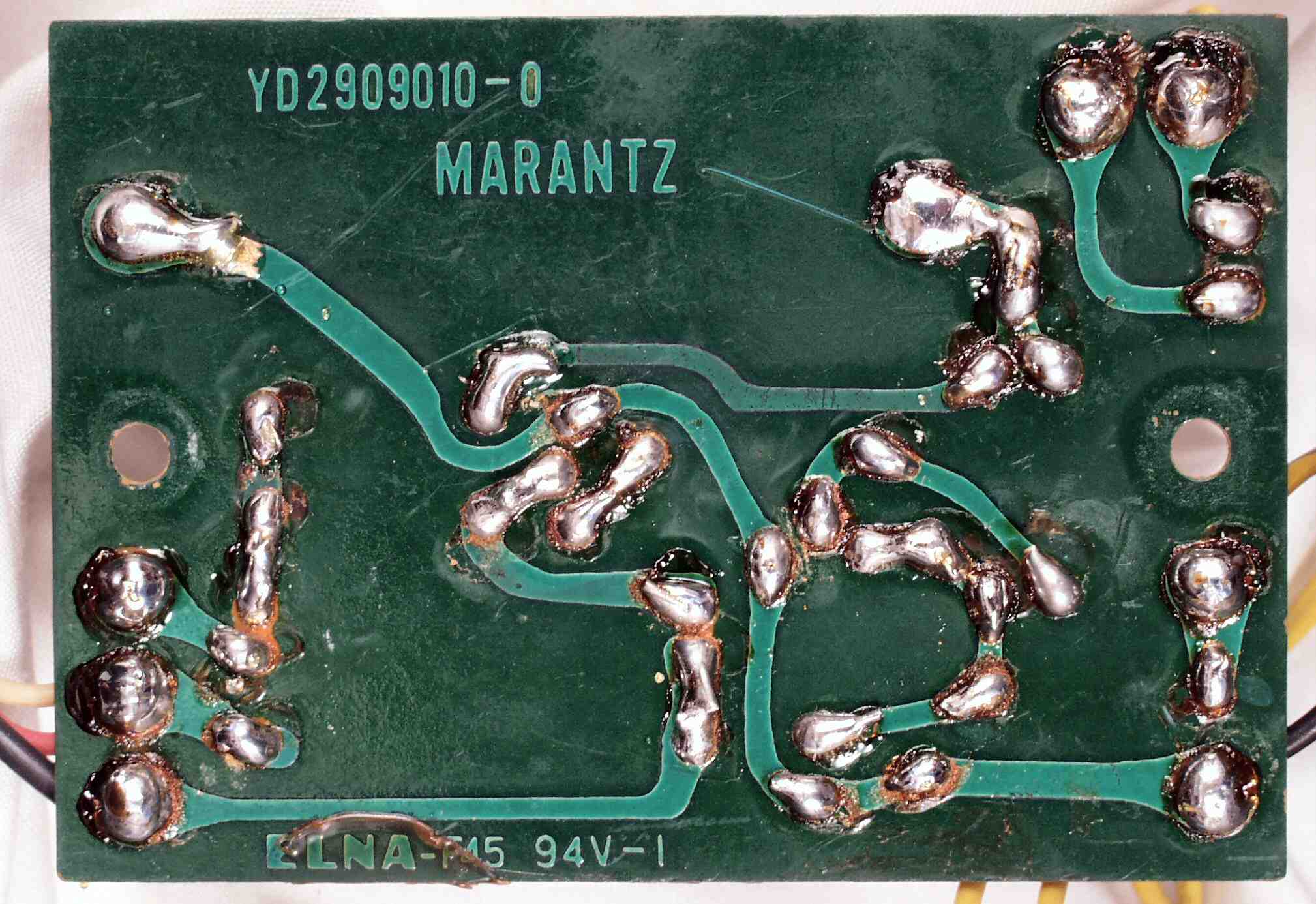

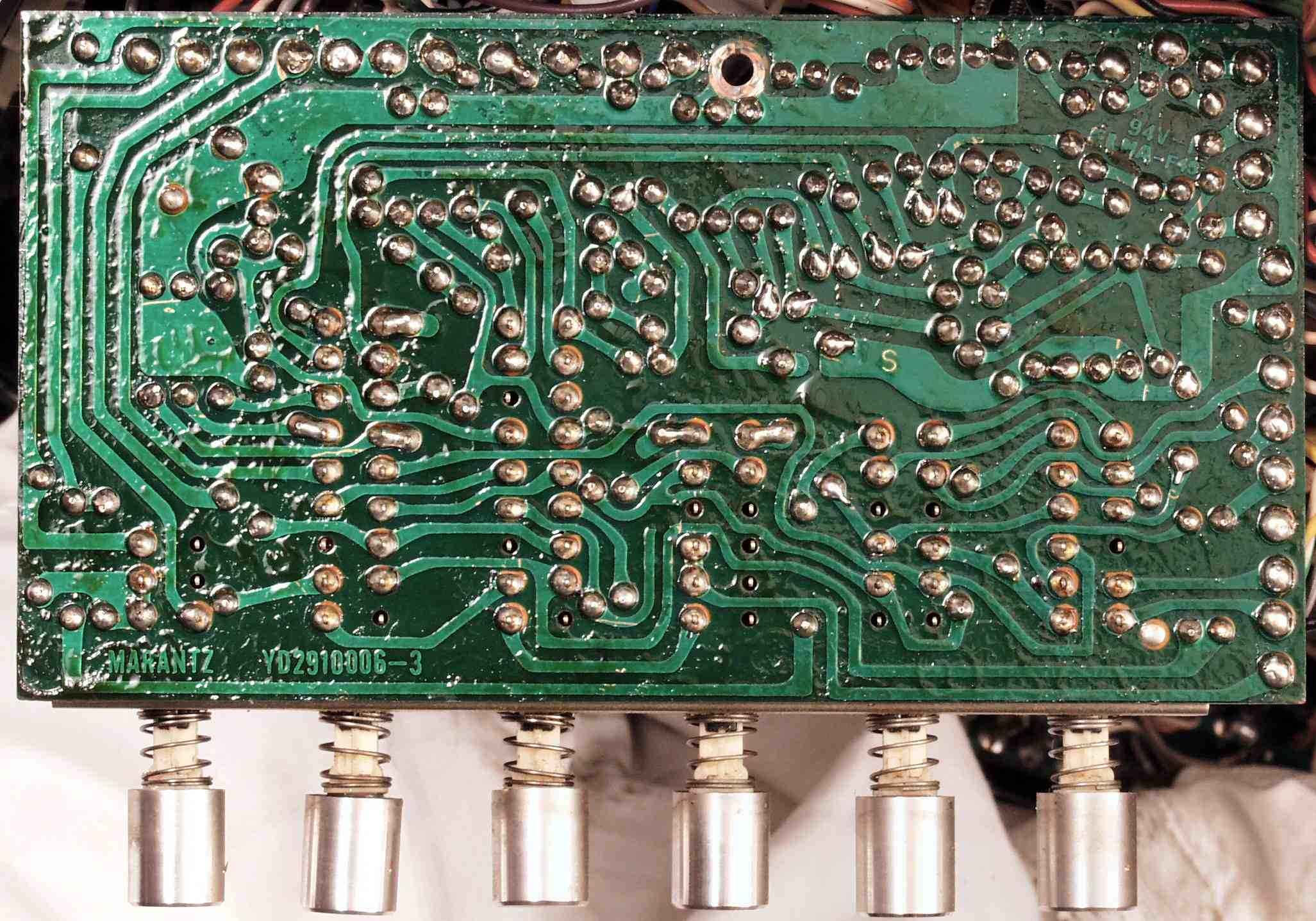

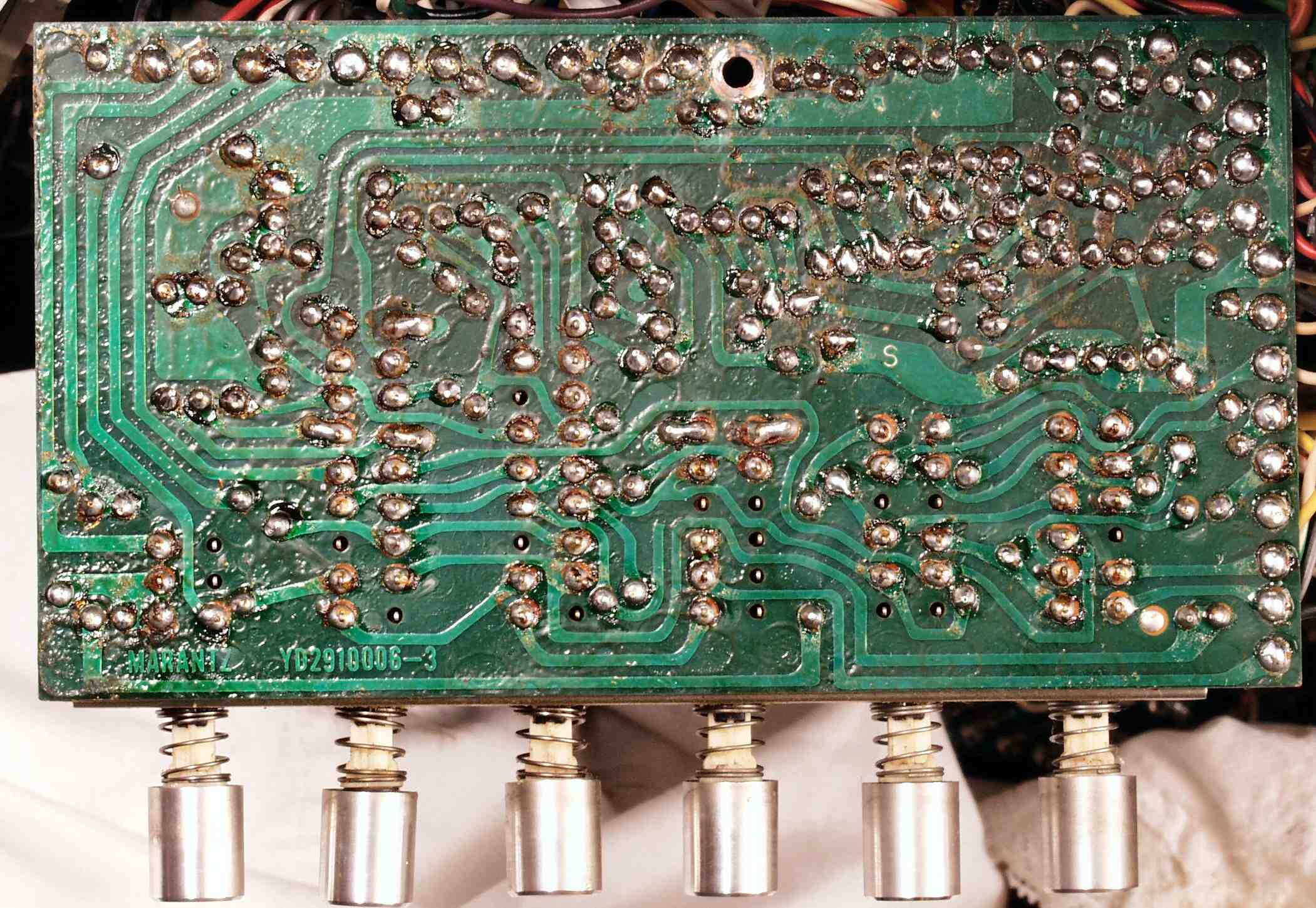

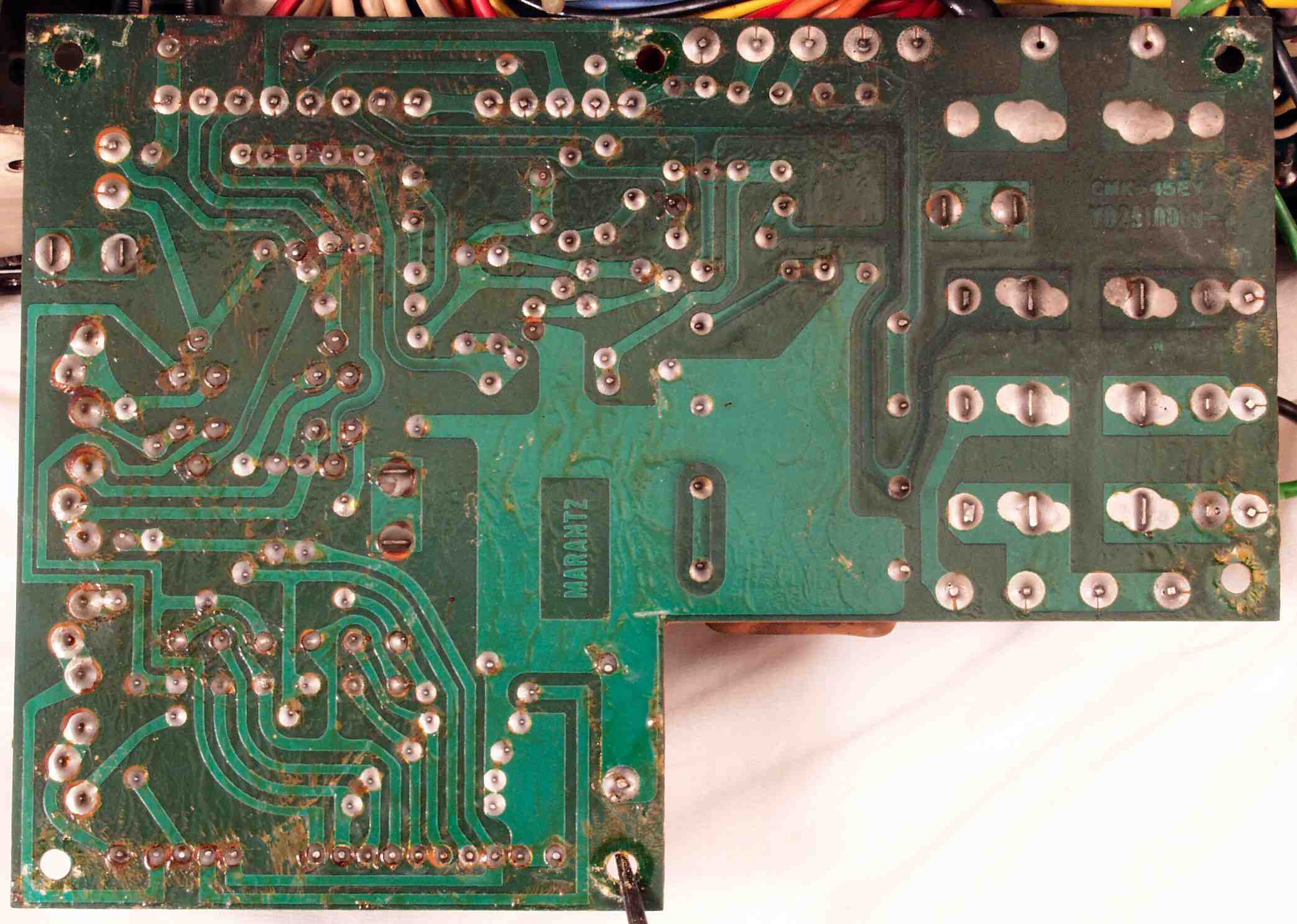

Ｃ９３．　修理前　SW基板裏

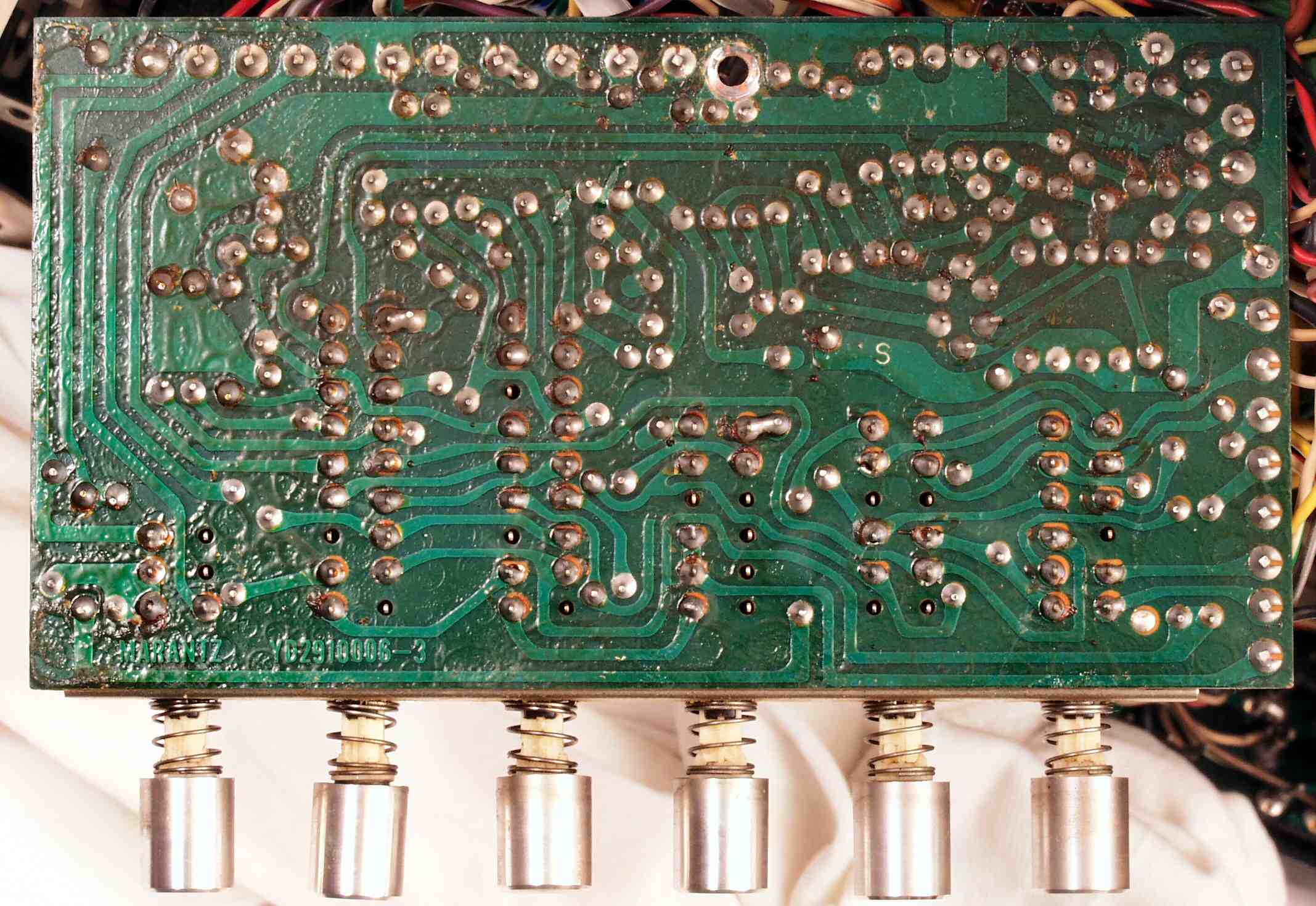

Ｃ９４．　修理（半田補正）後　ＳＷ基板　全半田やり直し

Ｃ９５．　完成ＳＷ基板。余分なフラックスを落として、コート液を塗る。

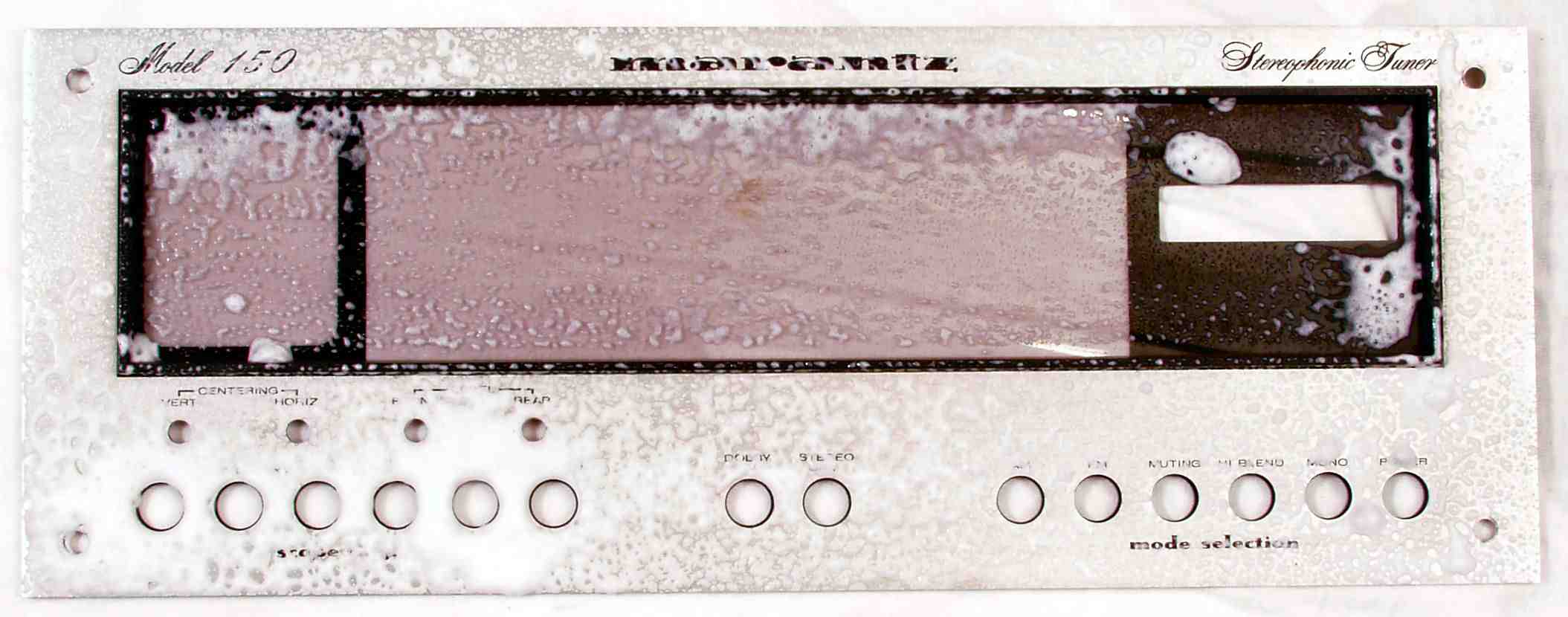

ＣＡ．パネル清掃

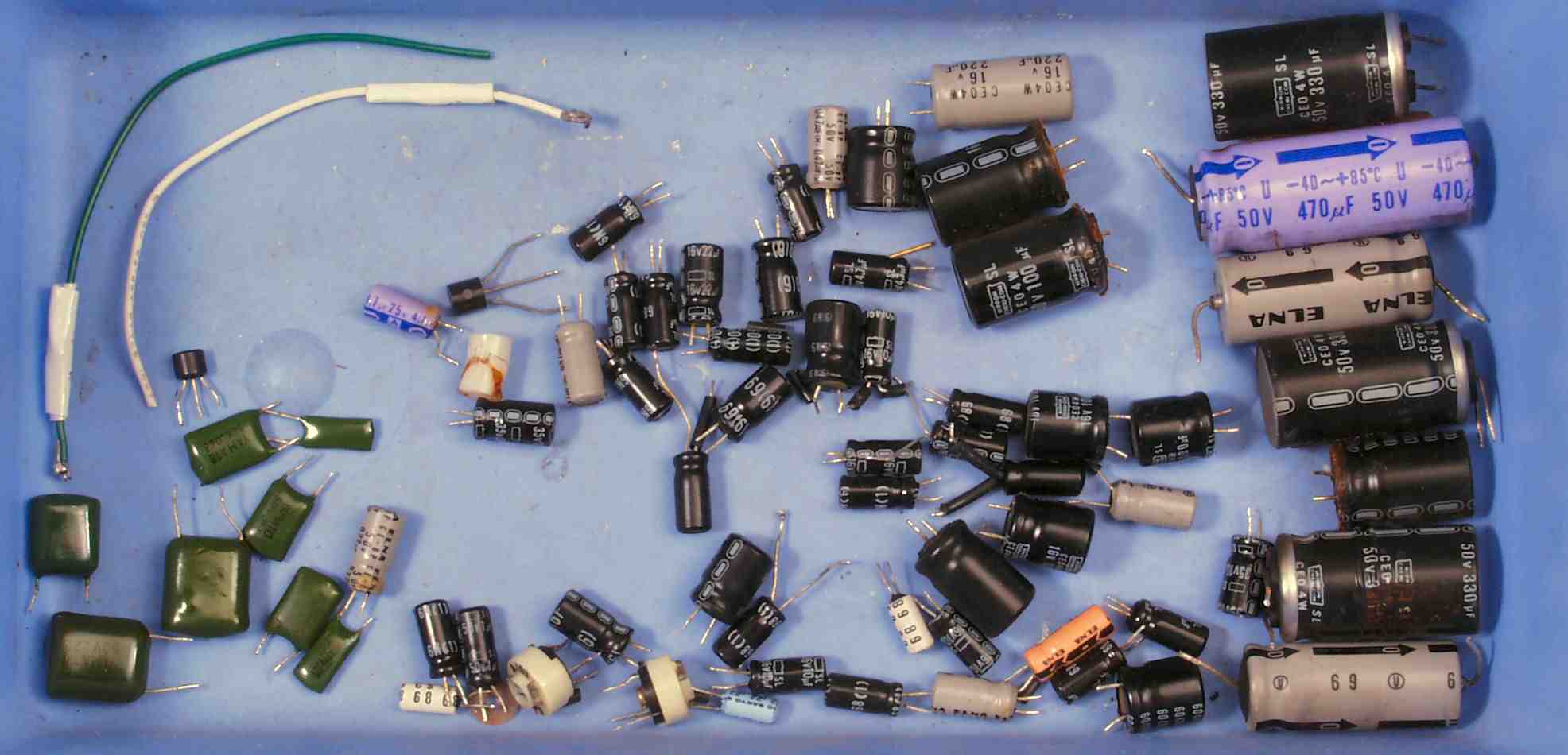

ＣＢ．交換部品

ＣＣ１．　修理前　上から

ＣＣ２．　修理後　上から

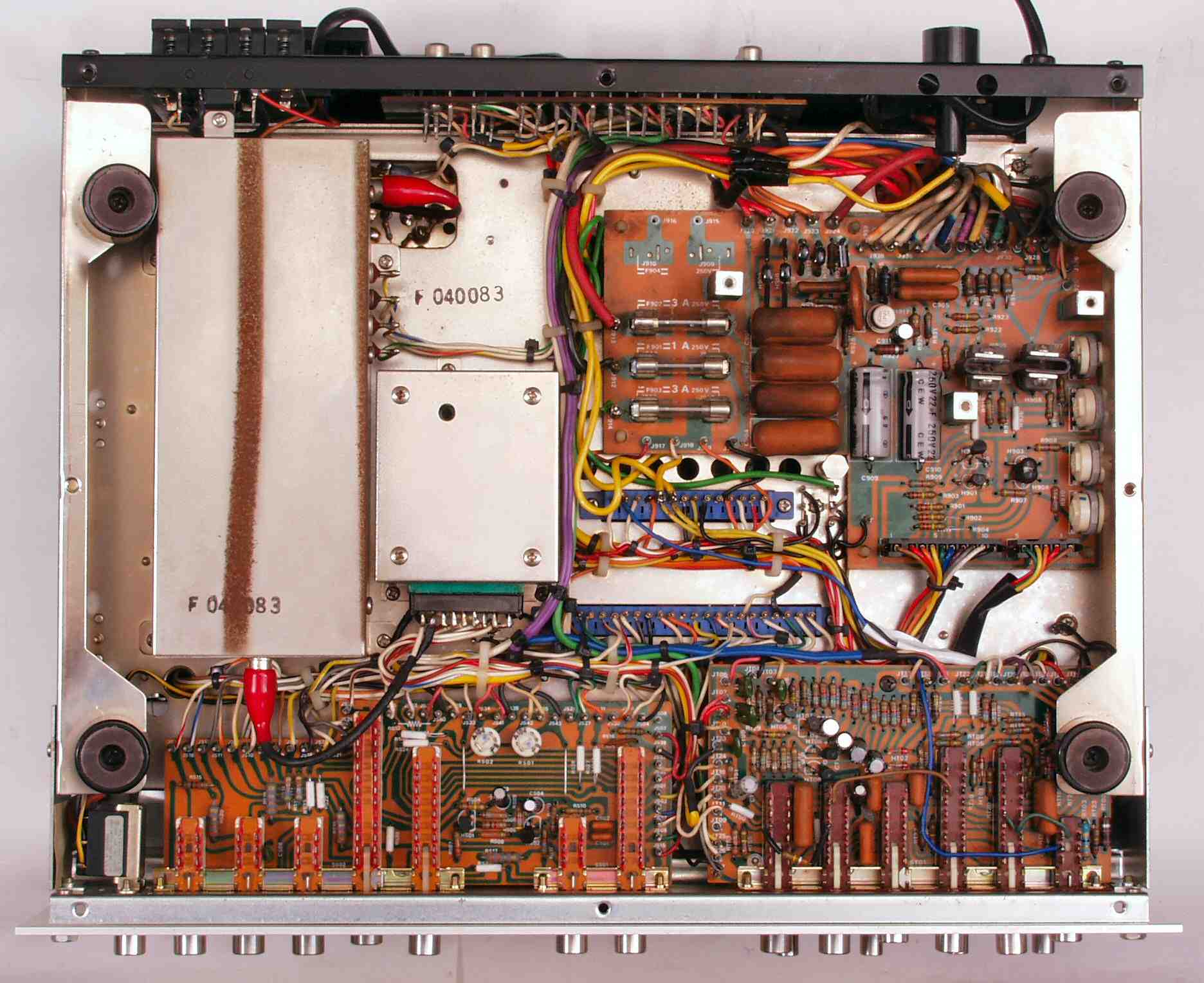

ＣＣ３．　修理前　下から

ＣＣ４．　修理後　下から

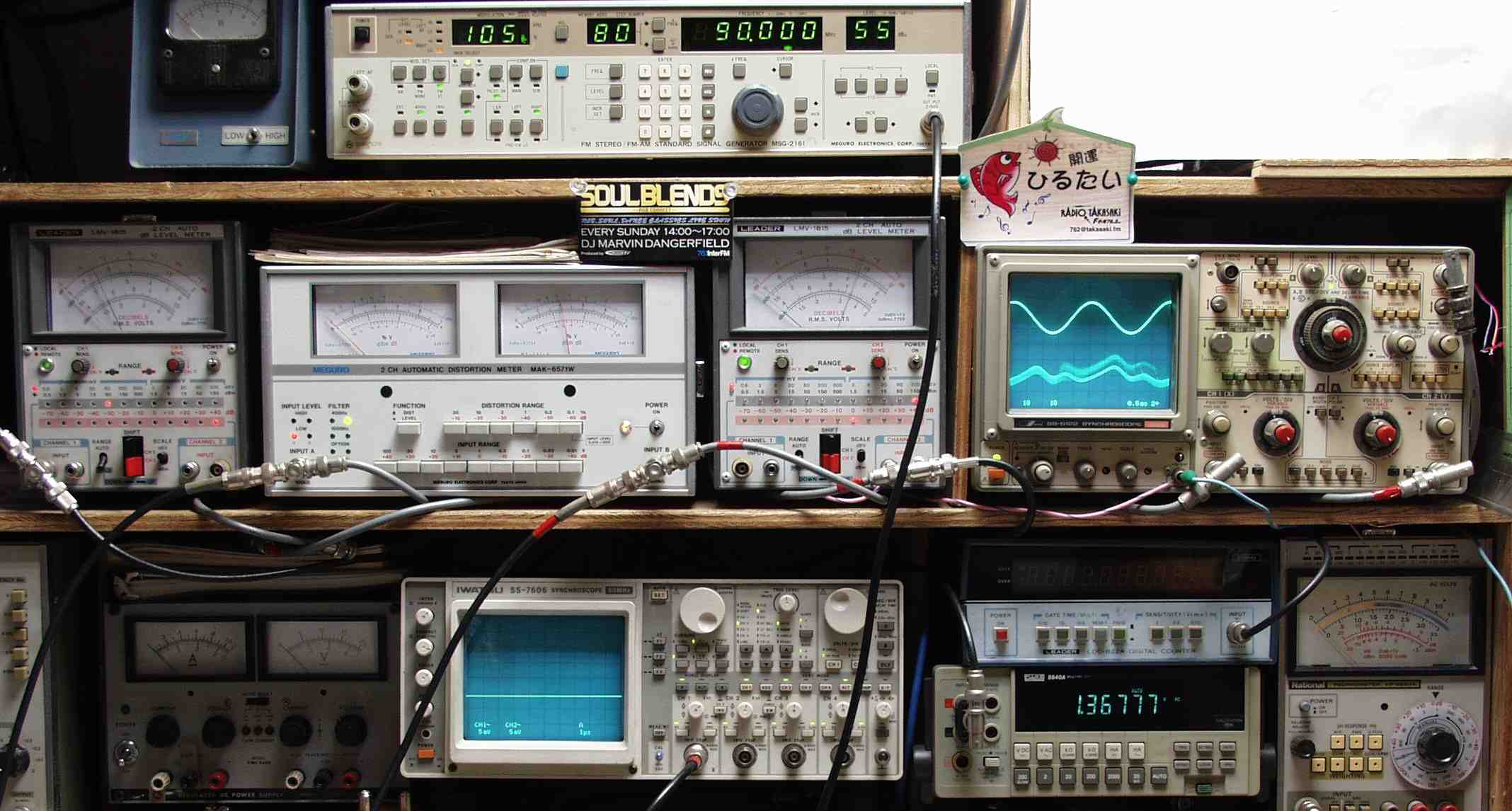

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　ＦＭ受信感度、歪み、分離度測定調整 　　　　　＜見方＞ 　　　上段右＝ＡＭ・ＦＭステレオ信号発信器 　　　中段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用 　　　中段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　中段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用 　　　中段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力　ＲＬ電圧計の出力を測定しているのでレンジが異なる場合比較注意 　　　下段中右上　デジタル電圧計＝出力電圧測定ＲＬは切り替えて測定

Ｅ０１．　75/50Ω変換アダプター。　無線機器のプロ器は、インピーダンスが50Ω。 民生機器は75Ω。 　　　　これを挿入しているので、「ＬＥＡＤＥＲ　３２１６Ｐ　ＦＭステレオ信号発信器」の信号出力は−５．７ｄＢ低くなる。

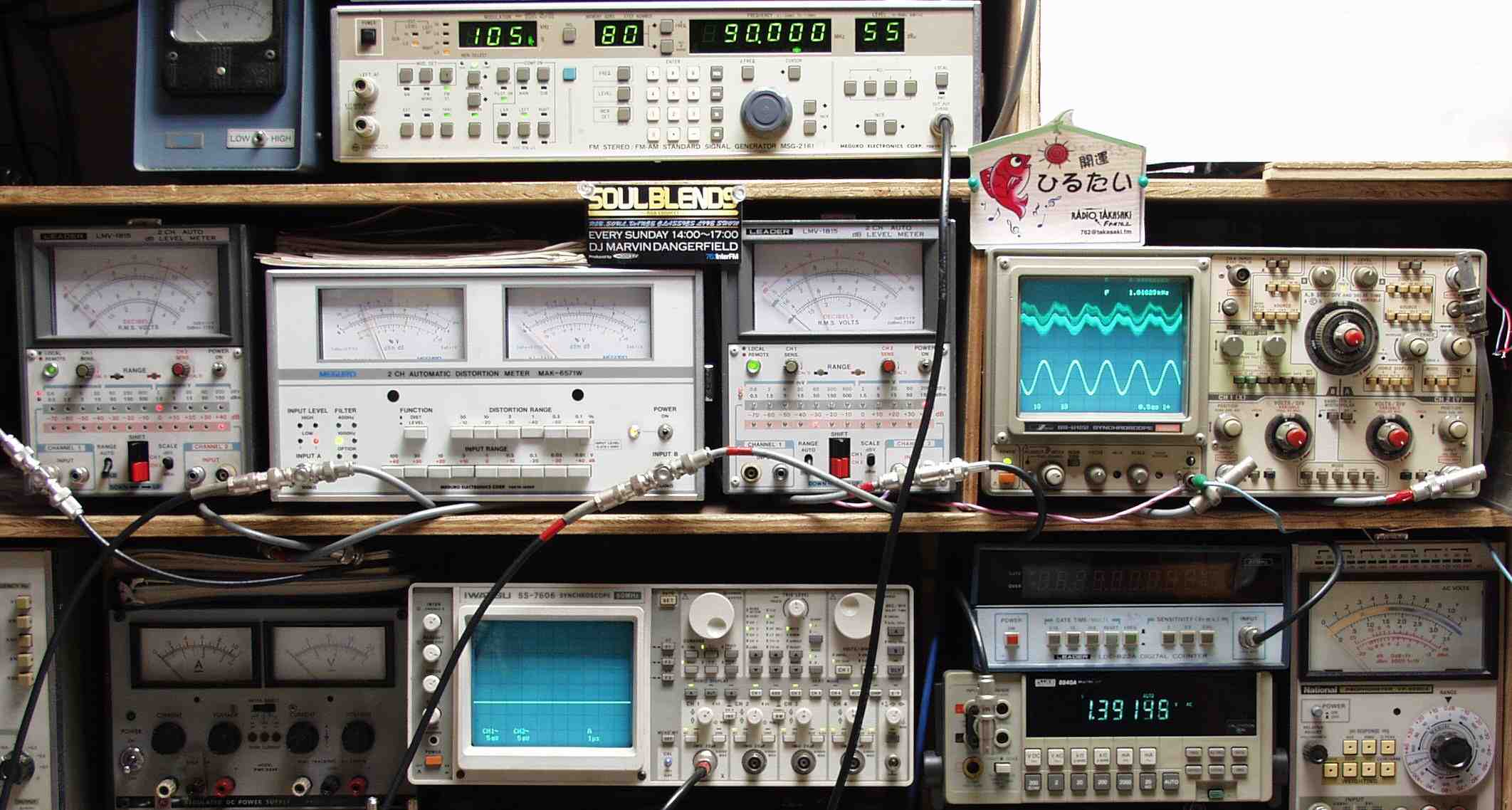

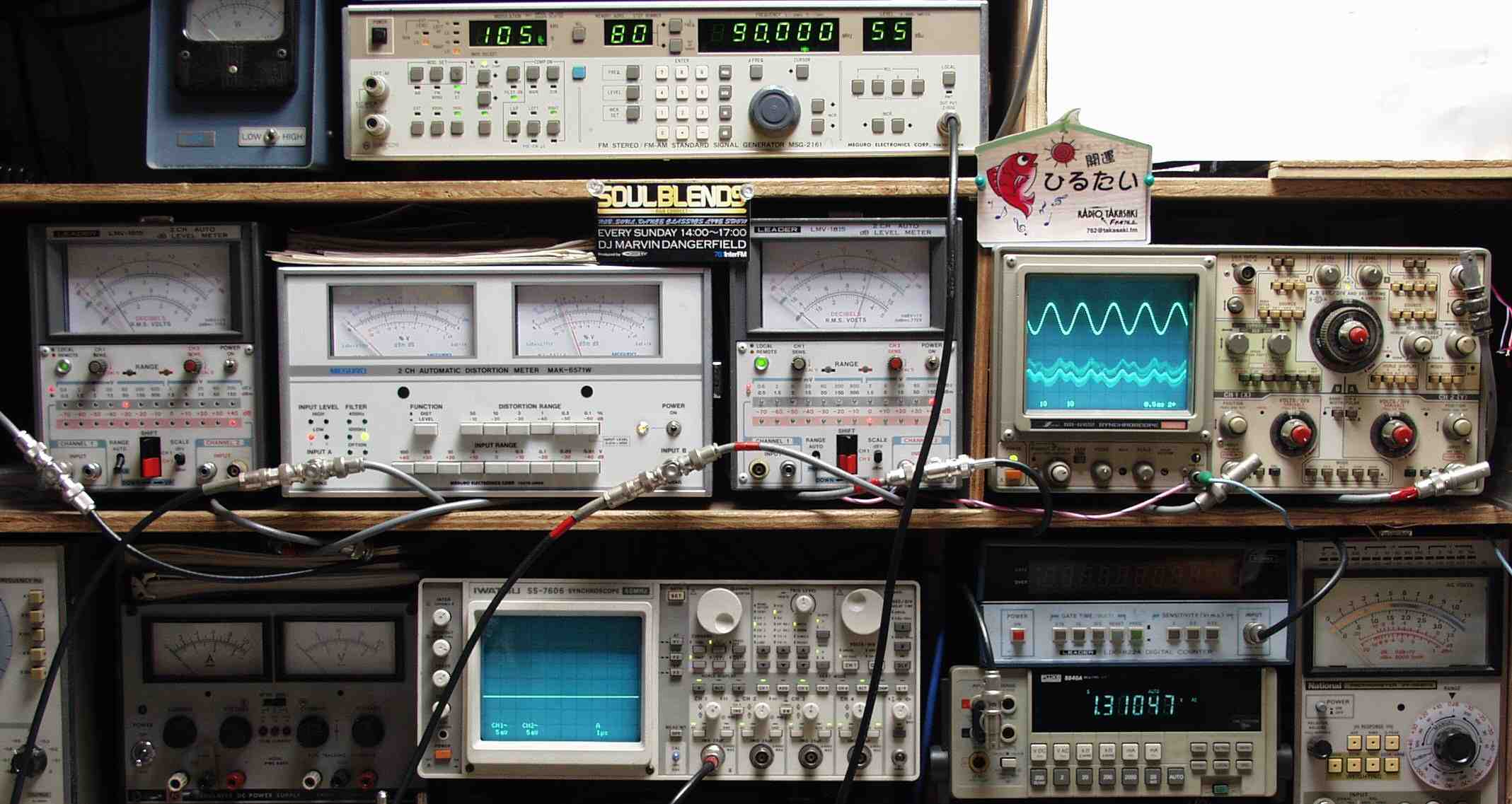

Ｅ１１．　ＦＭ受信感度、歪み、分離度測定調整Ｌｏｇ１４００／３０＝３３．４ｄＢ。 　　　　　　見方 　　　　　ＦＭステレオ信号発信器より　９０ＭＨＺでＲ側のみ４００Ｈの変調信号を５５ｄＢで出す 　　　　　これを受信し出力を測定する 　　　　　Ｌ出力＝３０ｍＶ（Ｍａｘ５０ｍＶレンジ）　　　　Ｒ出力＝１．４Ｖ（Ｍａｘ１．５Ｖレンジ） 　　　　　歪み率、Ｌ出力＝--％、右出力＝０．３％ 　　　　　出力波形　上＝Ｒ出力、下＝Ｌ出力　（ＲＬでレンジが異なるので注意）

Ｅ１２．　ＦＭ受信感度、歪み、分離度測定調整Ｌｏｇ１４００／３０＝３３．４ｄＢ。 　　　　　　見方 　　　　　ＦＭステレオ信号発信器より　９０ＭＨＺでＬ側のみ４００Ｈの変調信号を５５ｄＢで出す 　　　　　これを受信し出力を測定する 　　　　　Ｌ出力＝１．４Ｖ（Ｍａｘ１．５Ｖレンジ）　　　　Ｒ出力＝３０ｍＶ（Ｍａｘ５０ｍＶレンジ） 　　　　　歪み率、Ｌ出力＝０．３％、右出力＝−％ 　　　　　出力波形　上＝Ｒ出力、下＝Ｌ出力　（ＲＬでレンジが異なるので注意）

Ｅ２１．　ＦＭ受信感度、歪み、分離度測定調整Ｌｏｇ１４００／３０＝３３．４ｄＢ。 　　　　　　見方 　　　　　ＦＭステレオ信号発信器より　９０ＭＨＺでＲ側のみ１０００Ｈの変調信号を５５ｄＢで出す 　　　　　これを受信し出力を測定する 　　　　　Ｌ出力＝３０ｍＶ（Ｍａｘ５０ｍＶレンジ）　　　　Ｒ出力＝１．４Ｖ（Ｍａｘ１．５Ｖレンジ） 　　　　　歪み率、Ｌ出力＝--％、右出力＝０．３％ 　　　　　出力波形　上＝Ｒ出力、下＝Ｌ出力　（ＲＬでレンジが異なるので注意）

Ｅ２２．　ＦＭ受信感度、歪み、分離度測定調整。Ｌｏｇ１４００／３０＝３３．４ｄＢ。 　　　　　　見方 　　　　　ＦＭステレオ信号発信器より　９０ＭＨＺでＬ側のみ１０００Ｈの変調信号を４０ｄＢで出す 　　　　　これを受信し出力を測定する 　　　　　Ｌ出力＝１．４Ｖ（Ｍａｘ１．５Ｖレンジ）　　　　Ｒ出力＝３０ｍＶ（Ｍａｘ５０ｍＶレンジ） 　　　　　歪み率、Ｌ出力＝０．３％、右出力＝−％ 　　　　　出力波形　上＝Ｒ出力、下＝Ｌ出力　（ＲＬでレンジが異なるので注意）

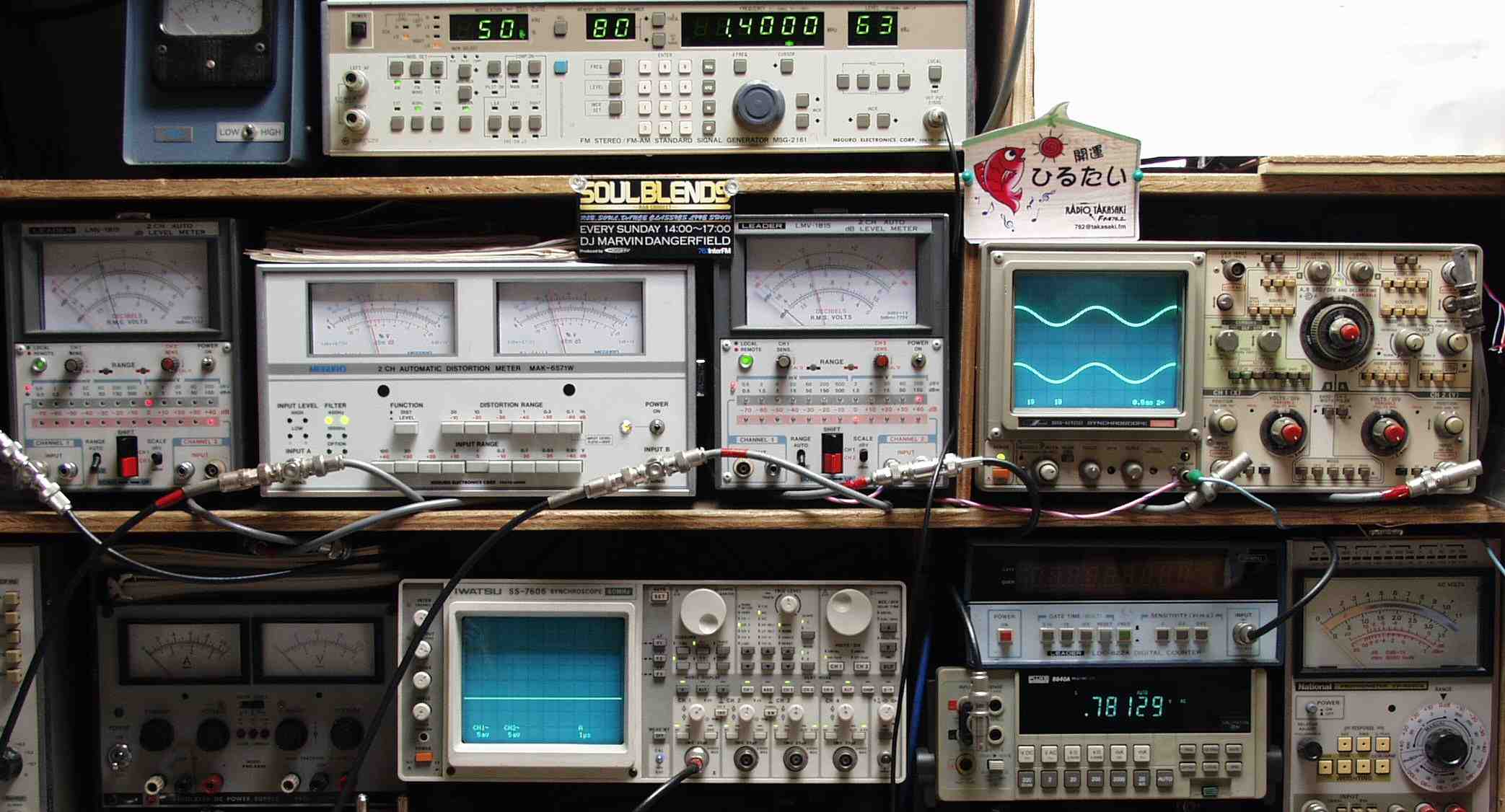

Ｅ３１．　　ＡＭ　感度測定調整 　　　　見方 　　　　　上のＡＭ信号発信器より　１４００ＫＨＺで　４００Ｈの　５０％変調信号を　６３ｄＢで出す 　　　　　これを受信し出力を測定する、 　　　　　Ｌ出力＝０．８Ｖ（Ｍａｘ１．５Ｖレンジ）　　　　Ｒ出力＝０．８Ｖ（Ｍａｘ１．５Ｖレンジ） 　　　　　歪み率、Ｌ出力＝１％、右出力＝１％

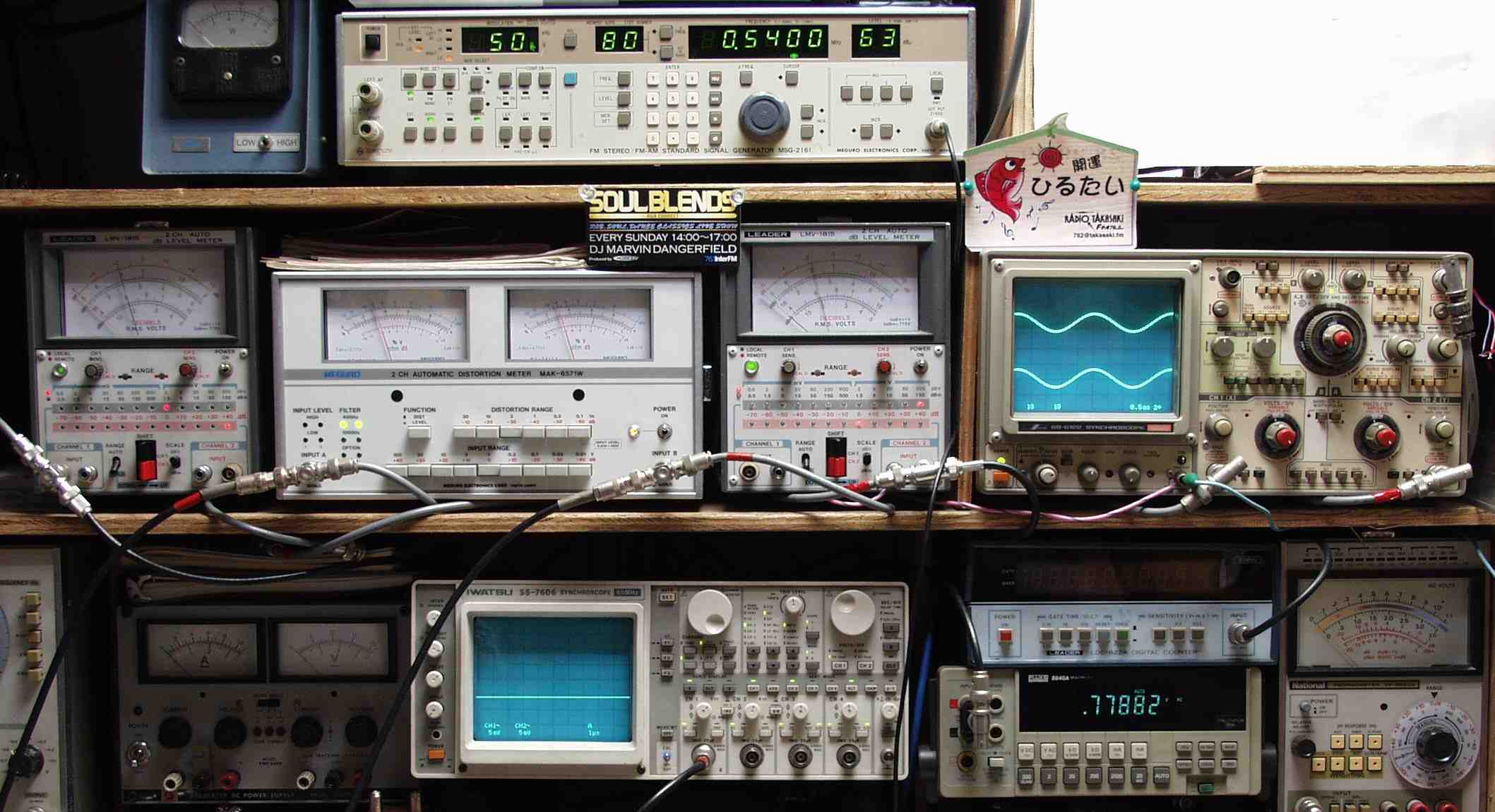

Ｅ３２．　ＡＭ　感度測定調整 　　　　見方 　　　　　上のＡＭ信号発信器より　５４０ＫＨＺで　４００Ｈの　５０％変調信号を　６３ｄＢで出す 　　　　　これを受信し出力を測定する、 　　　　　Ｌ出力＝０．８Ｖ（Ｍａｘ１．５Ｖレンジ）　　　　Ｒ出力＝０．８Ｖ（Ｍａｘ１．５Ｖレンジ） 　　　　　歪み率、Ｌ出力＝１％、右出力＝１％

Ｅ４．　２４時間エージング。

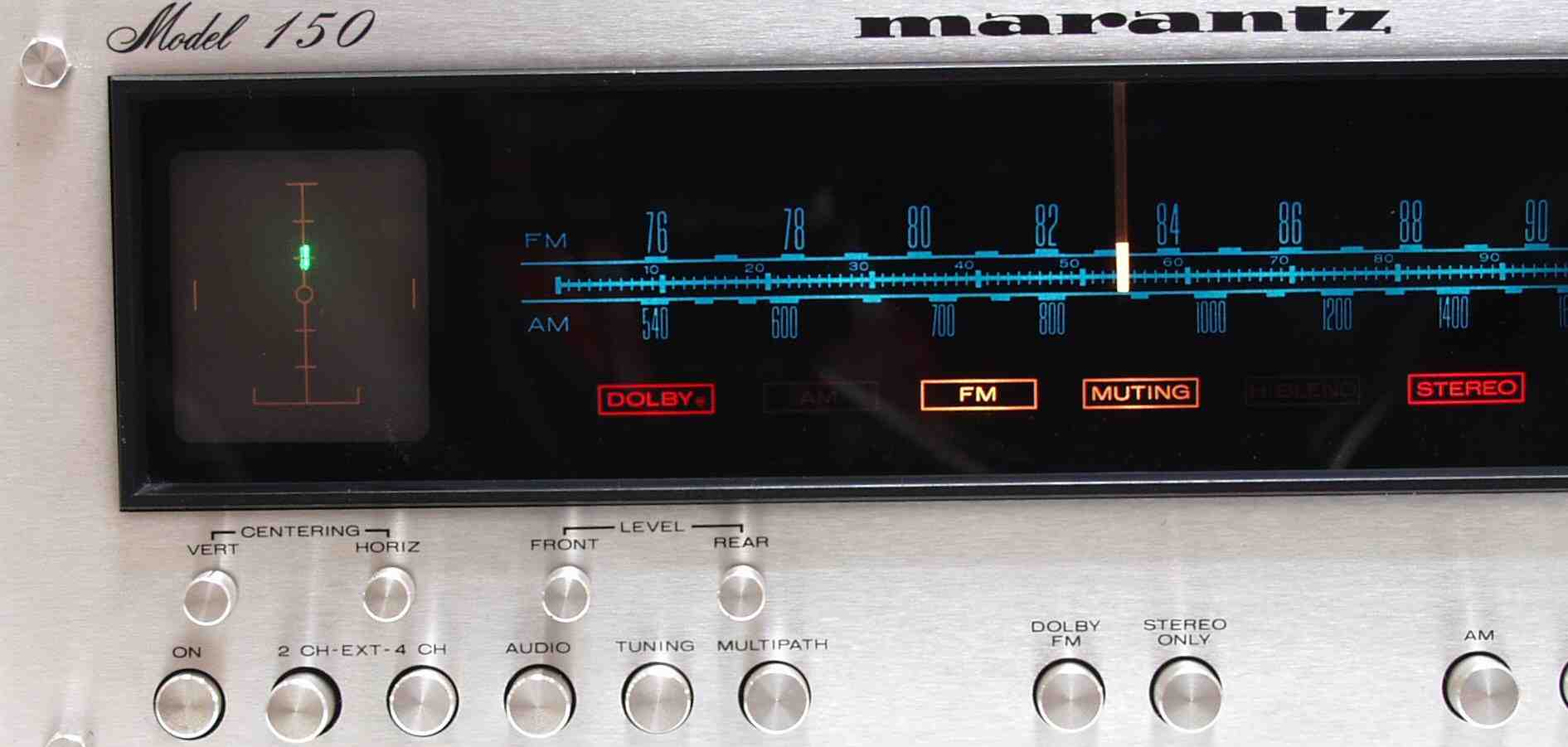

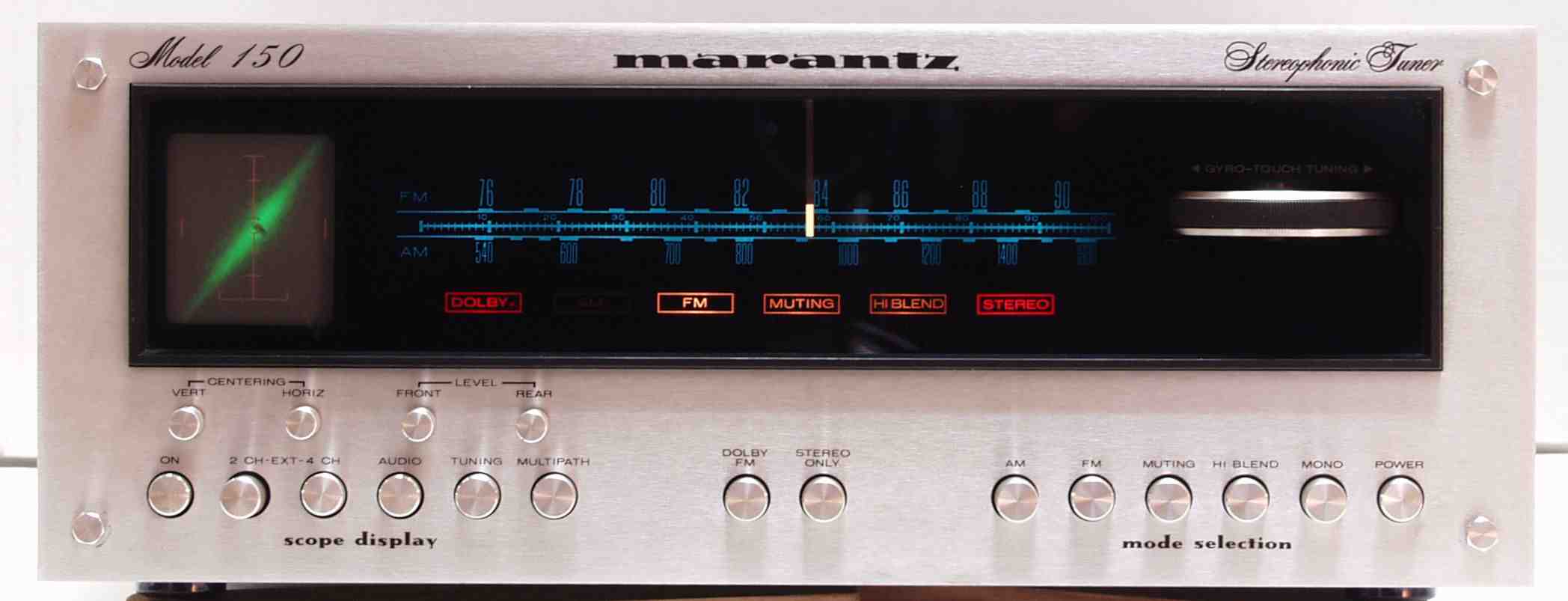

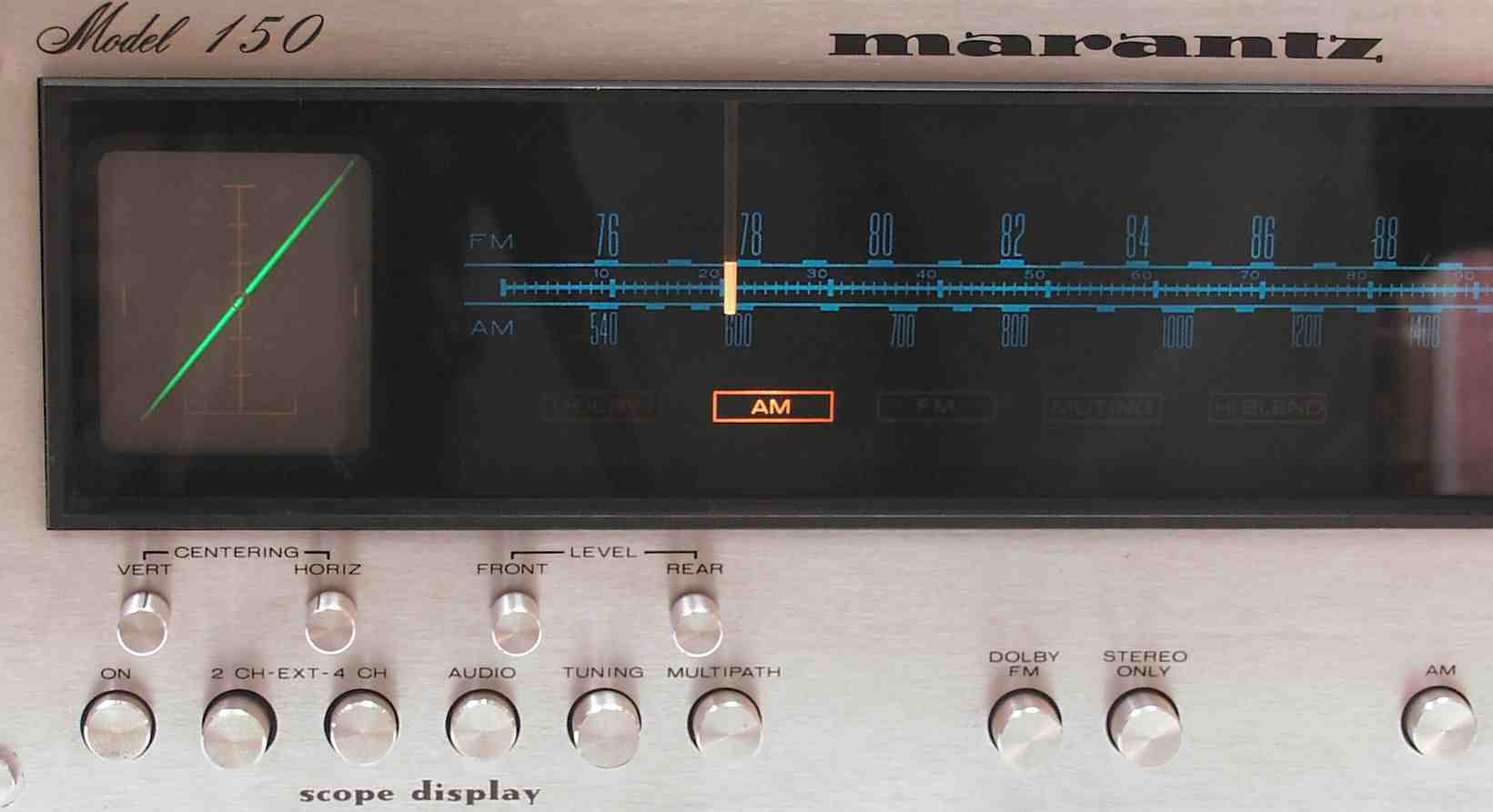

Ｅ５．　　ＣＲＴの動作確認調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ５１．　ＡＭやＦＭモノラル受信時のＡＵＤＩＯポジション

Ｅ５２．　ＦＭステレオ受信時のＡＵＤＩＯポジション

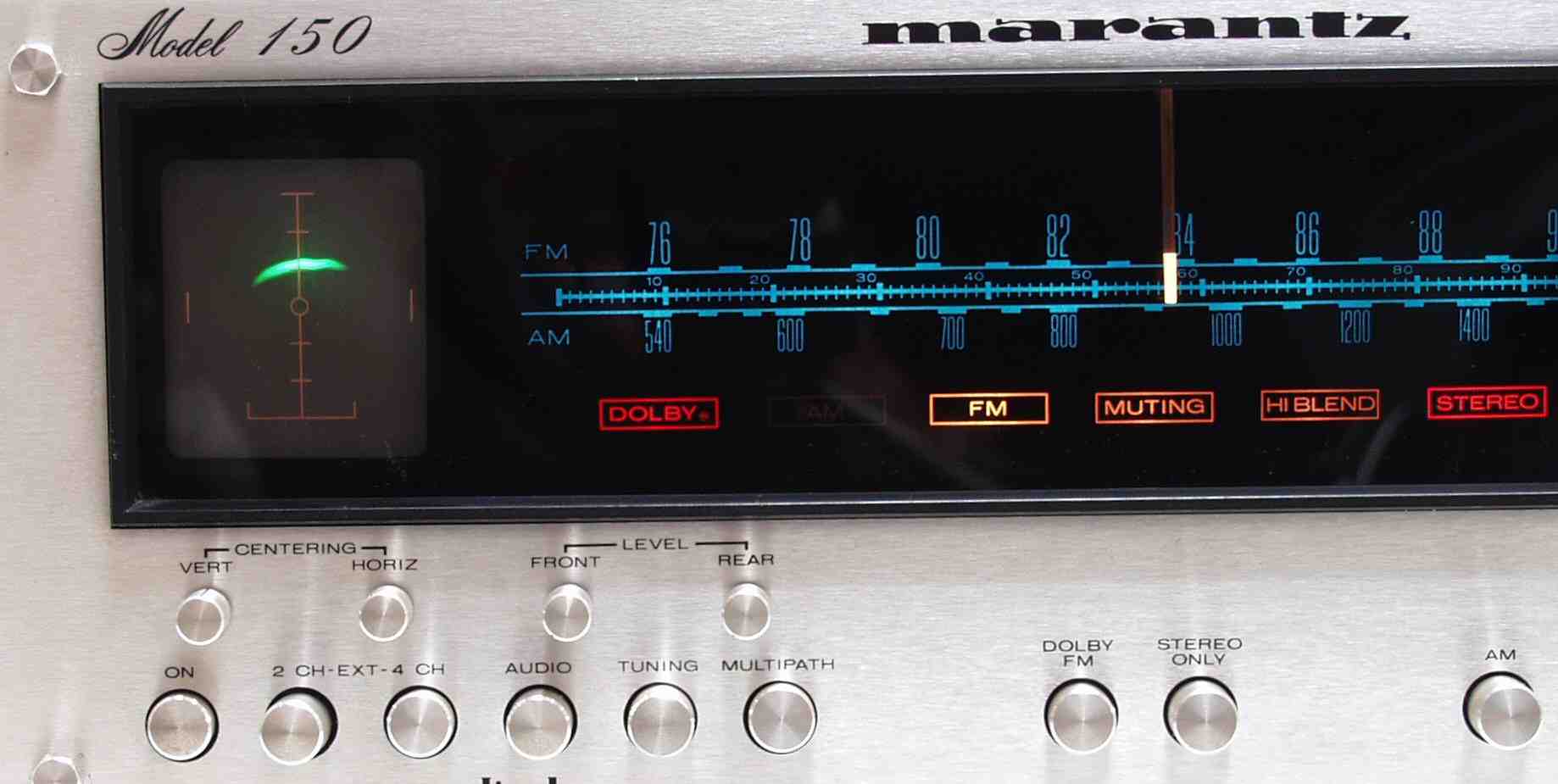

Ｅ５３．　ＦＭステレオ受信時のＴＵＮＩＮＧポジション

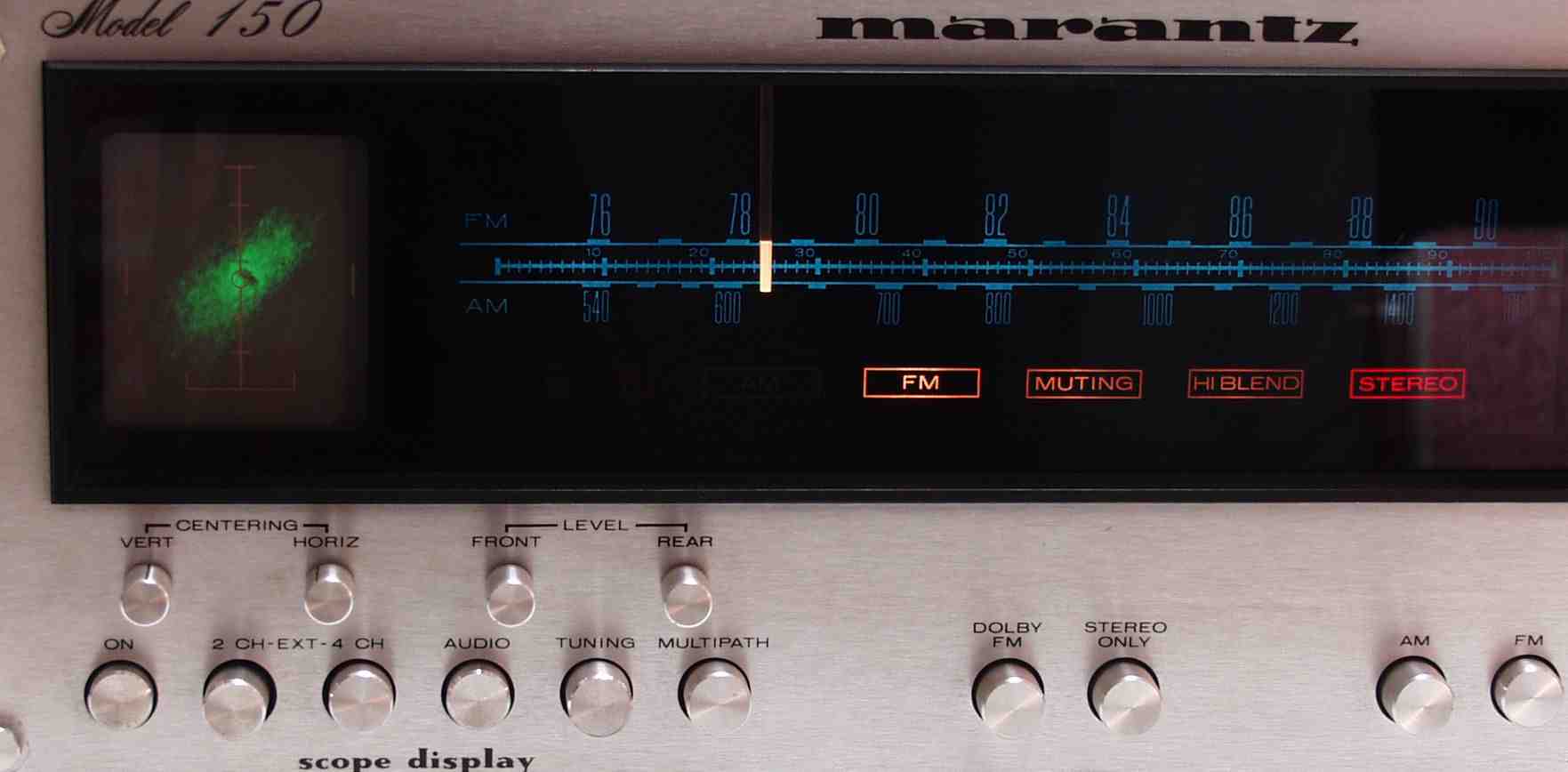

Ｅ５４．　ＦＭステレオ受信時のＭＵＬＴＩＰＡＴＨポジション

Ｓ．　ＭＡＲＡＮＴＺ　＃１５０　仕様（カタログ・マニアルより）

型式 FM/AMチューナー　＃１５０ FMチューナー部 同調周波数範囲 76MHz〜90MHz 感度(30dBクワイエッティング) 1.2μV 選択度(IHF) 80dB キャプチャーレシオ 1.0dB イメージ除去比 100dB SN比 mono＝70dB、stereo＝60dB 歪率 mono＝0.15％、stereo＝0.3％ 周波数特性(50μsec、de-emphasis) 30Hz〜15kHz ±1dB ステレオセパレーション 42dB(1kHz)、30dB(10kHz)、36dB(200Hz) AMチューナー部 同調周波数範囲 535kHz?1,605kHz 感度 20μV 選択度 30dB イメージ妨害比(1,400kHz) 70dB S/N比 50dB 周波数特性(-3dB down) 50Hz〜4kHz 歪率 1％ 総合 電源 AC100V、50Hz/60Hz 消費電力 40W 外形寸法 幅390×高さ146×奥行300mm(幅・高さはパネル寸法) 重量 11.8kg 別売 マホガニーキャビネット WC-1AN(\12,000) ウォルナットキャビネット WC-3(\5,900) ラックマウント用アダプター RA-2(\5,900) 価格 159,000(1976年頃)
