ＭＡＲＡＮＴＺ　１２０ｂ　修理記録

２０１８／４／２到着　　１０／５完成

Ａ．　修理前の状況。 下記希望。 �@アンテナ端子の交換。 �AＡＣ入力端子交換３ピン型に変更。 �BＲＣＡプラグ交換。 Ｂ．　原因 経年変化による劣化。 ステレオ受信しない（IC不良）。 Ｃ．　修理状況。 ＲＦ増幅、トラッキング、ＩＦ回路、ＭＰＸ回路、修理・調整。 ＡＭ回路調整。 半固定ＶＲ交換。 電解コンデンサーをオーディオ用に交換。 各部半田補正。 照明ランプ交換。 電源コードを取り３Ｐインレット取付。 出入力RCA端子（１組）をテフロン絶縁型と交換。 F型ANT端子を取り付け。 Ｄ．　使用部品 電解コンデンサー（ミューズ使用）　　　　　　　　　　５２個。 ＴＲ（トランジスター）　　　　　　　　　　　　　　　　　　　３個。 半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　　　２個。 照明ランプ　　　　　　　　　　　　　　　　　　　　　　　　　１個。 フイルムコンデンサー　　　　　　　　　　　　　　　　　　１３個。 ３PインレットFURUTECH　FI-10(R) ロジウムメッキ　　１個。 テフロン絶縁型ＲＣＡ端子　　　　　　　　　　　　　　１組２個。 F型ANT端子　　　　　　　　　　　　　　　　　　　　　　　１個。 Ｐ．　木製ケース修理・塗装 Ｋ．　裏パネル加工・塗装 Ｅ．　調整・測定。 トラッキング調整。 ＦＭ　モノラル受信測定。 ＦＭ　ステレオ受信測定。 ＡＭトラッキング調整。 ＣＲＴの動作確認調整。 Ｆ．　修理費　　９８，０００円　　　「オーバーホール修理」。 　　　　　　　　　　　　　　　　　　　　３台目からの、お馴染みさん価格。 Ｓ．　ＭＡＲＡＮＴＺ　＃１２０ｂ　仕様（カタログ・マニアルより）。 Ｙ．　ユーザー宅の設置状況

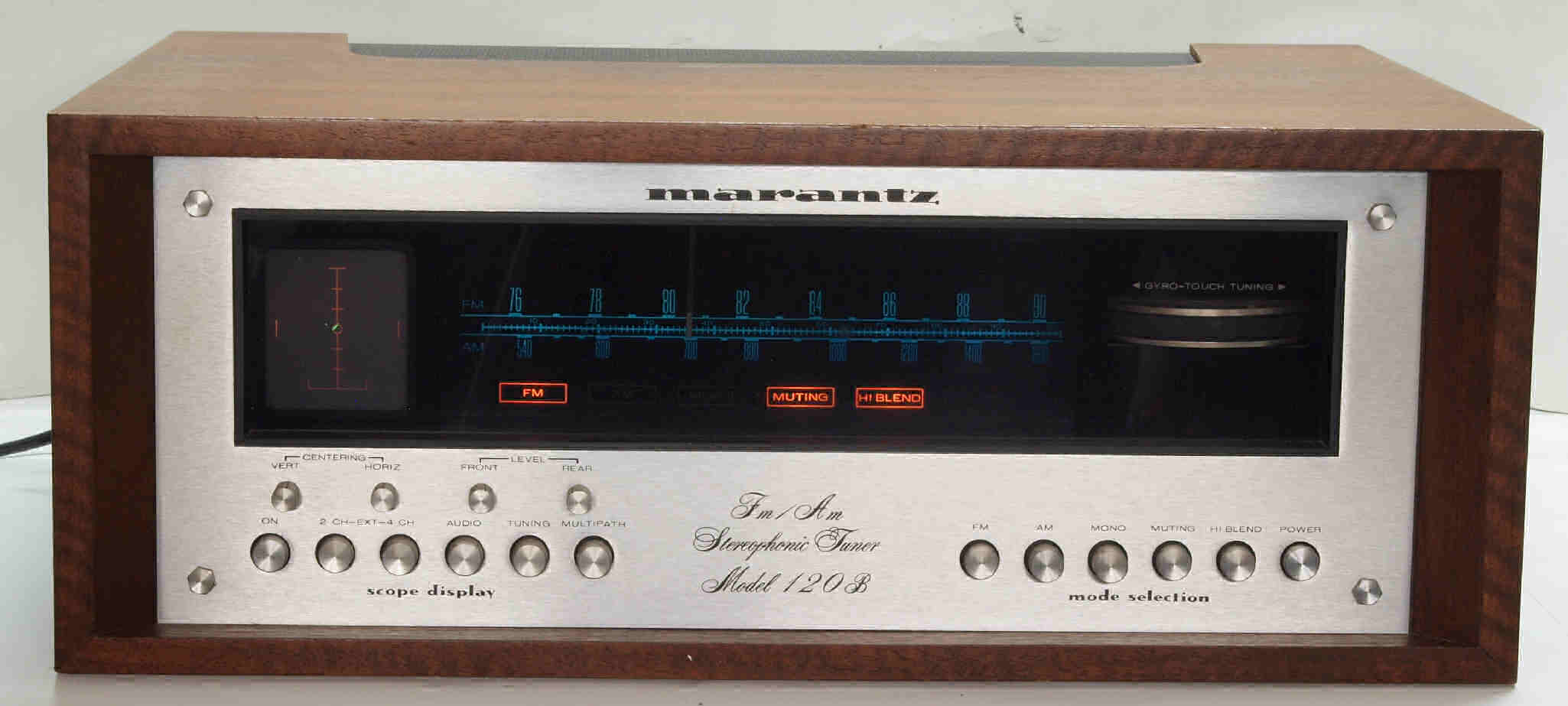

Ａ．　修理前の状況。画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る

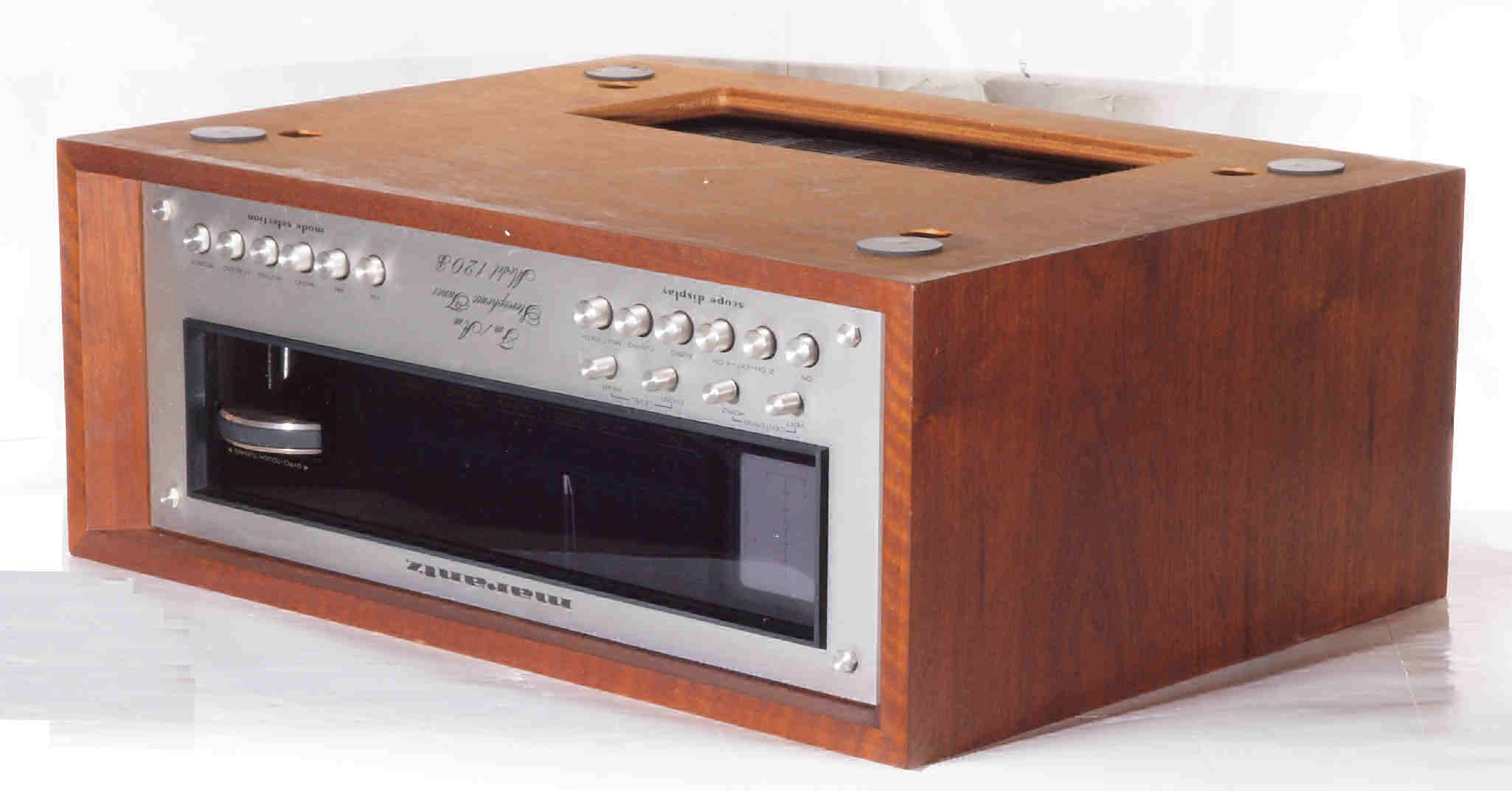

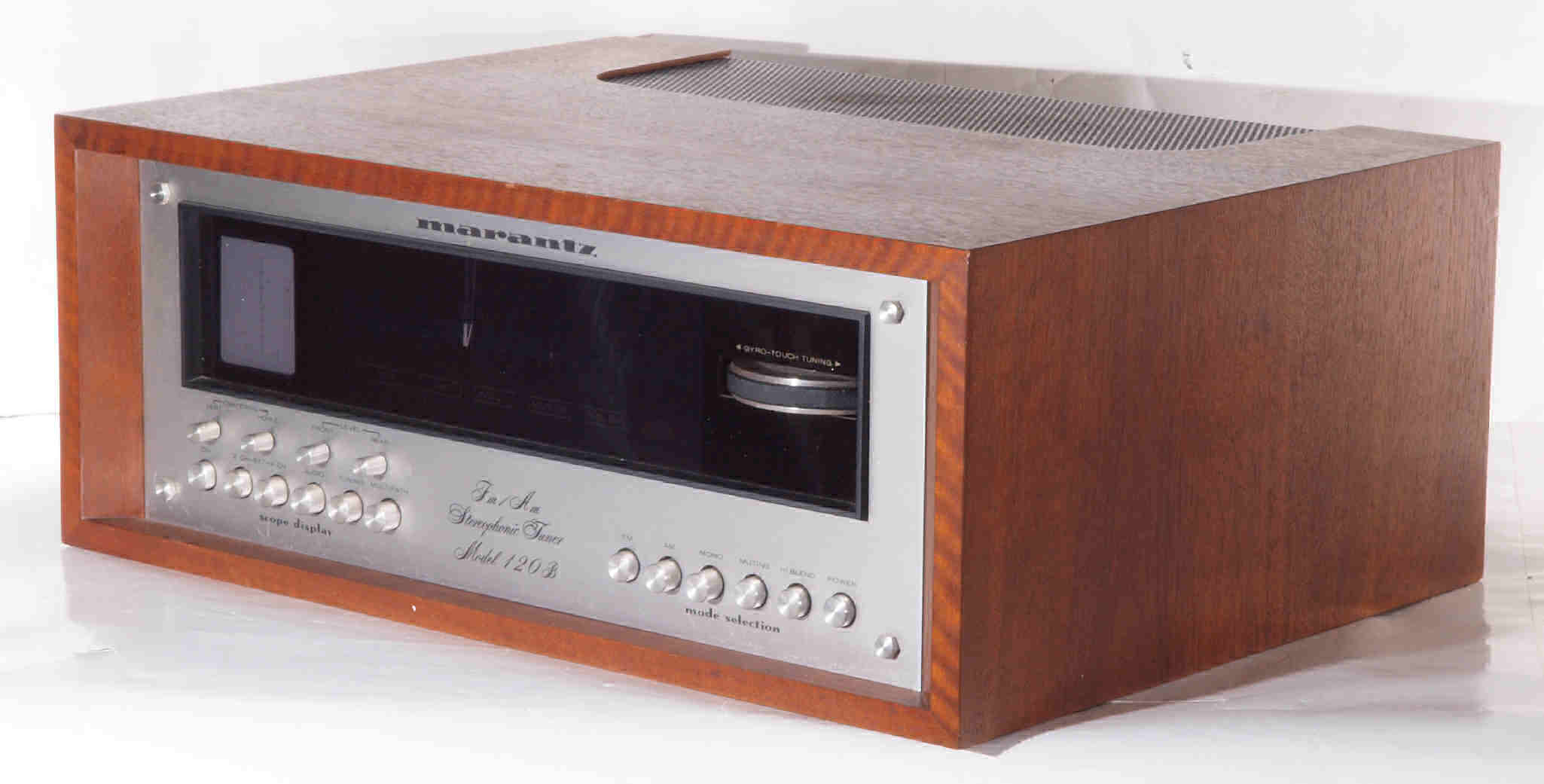

Ａ１２．　点検中　前右から見る

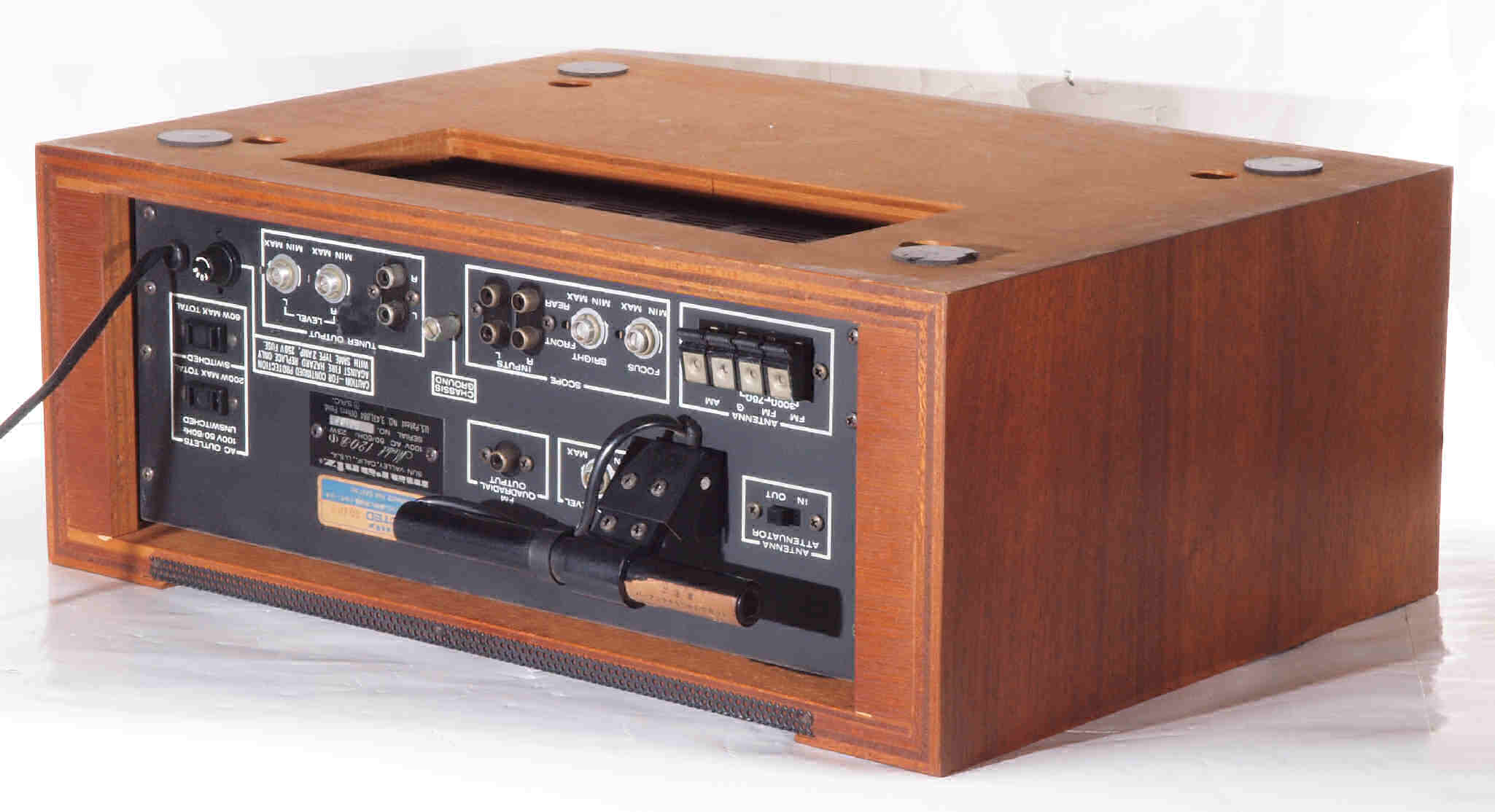

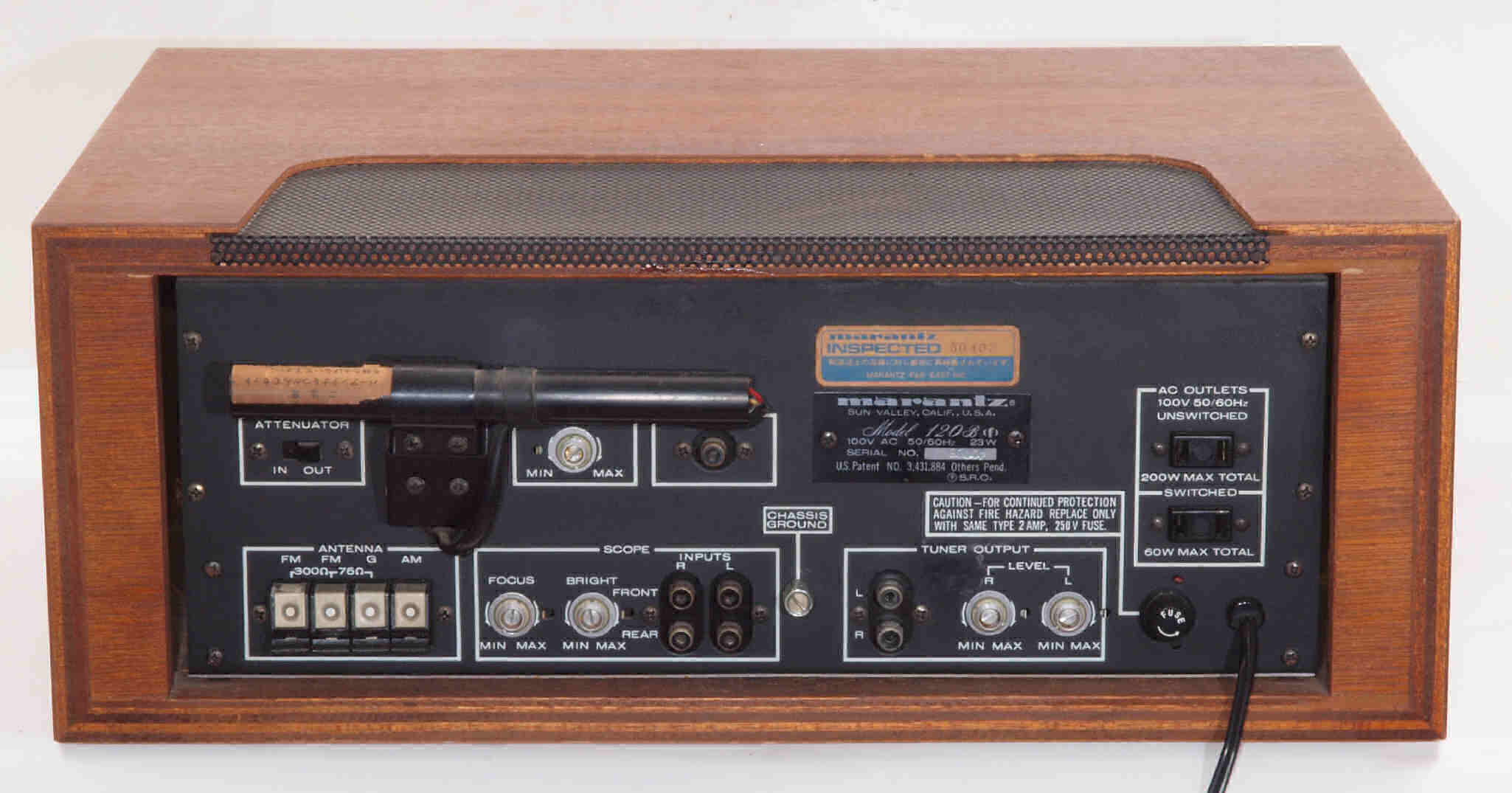

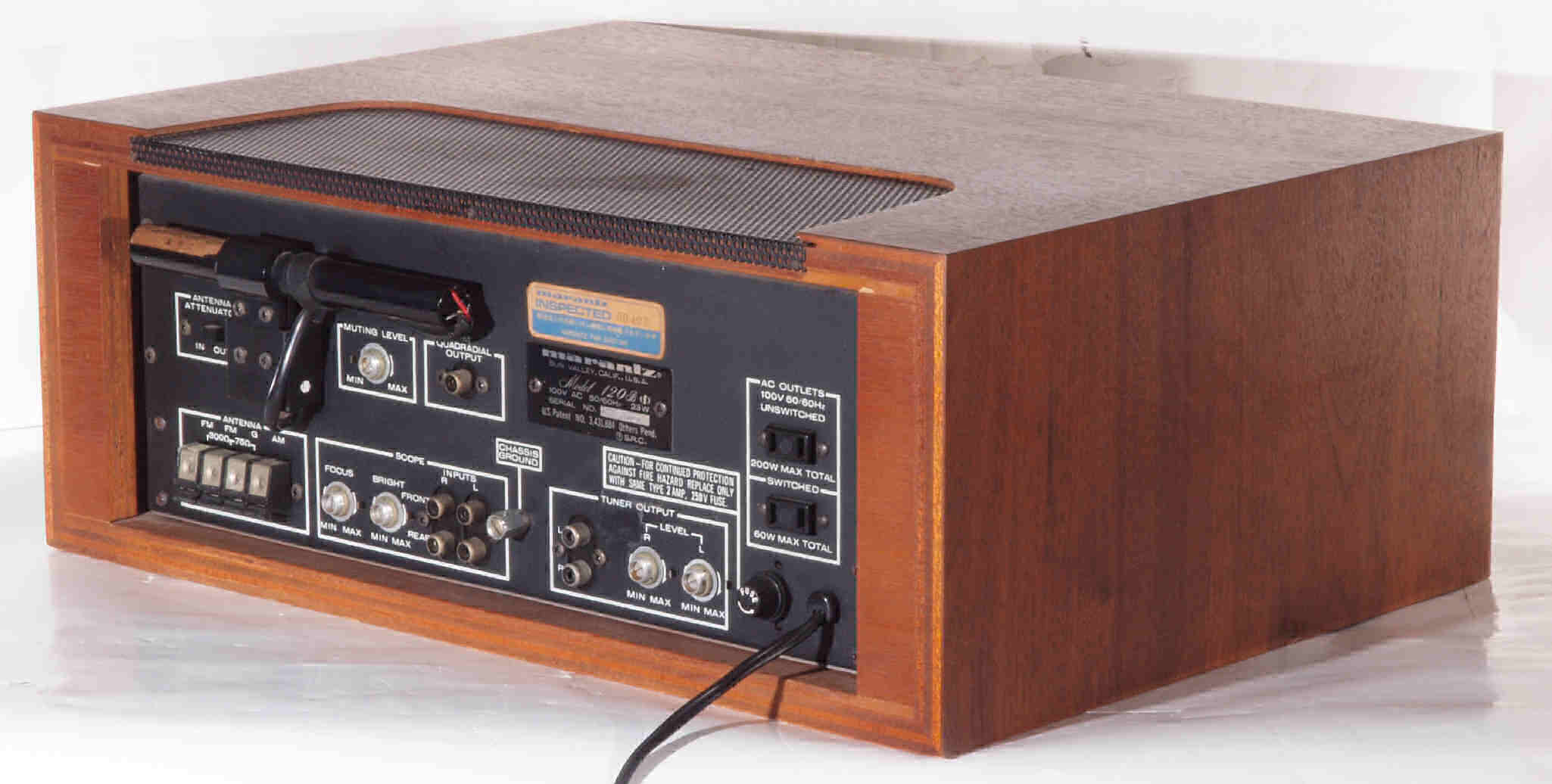

Ａ１３．　点検中　後から見る

Ａ１４．　点検中　後左から見る

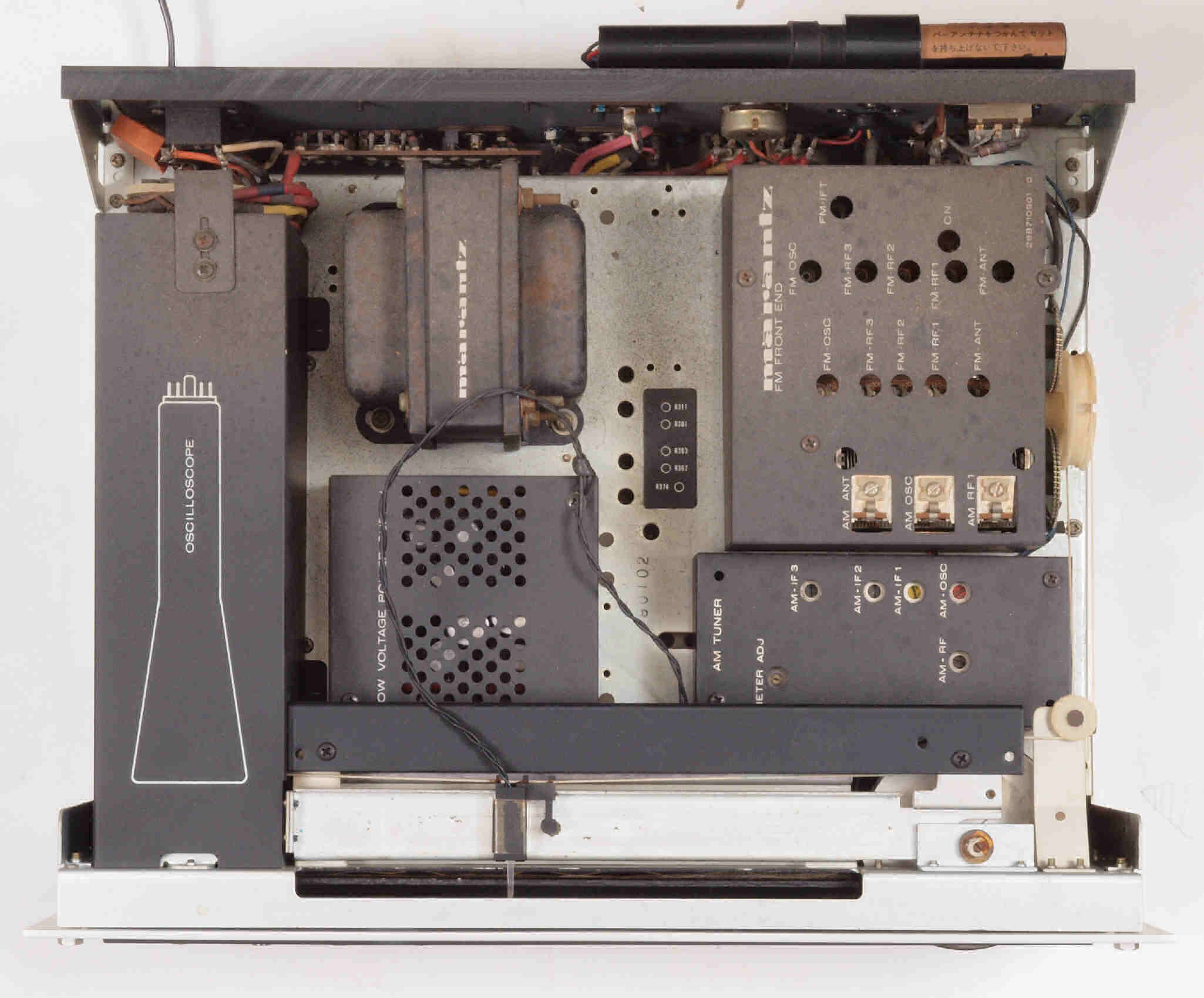

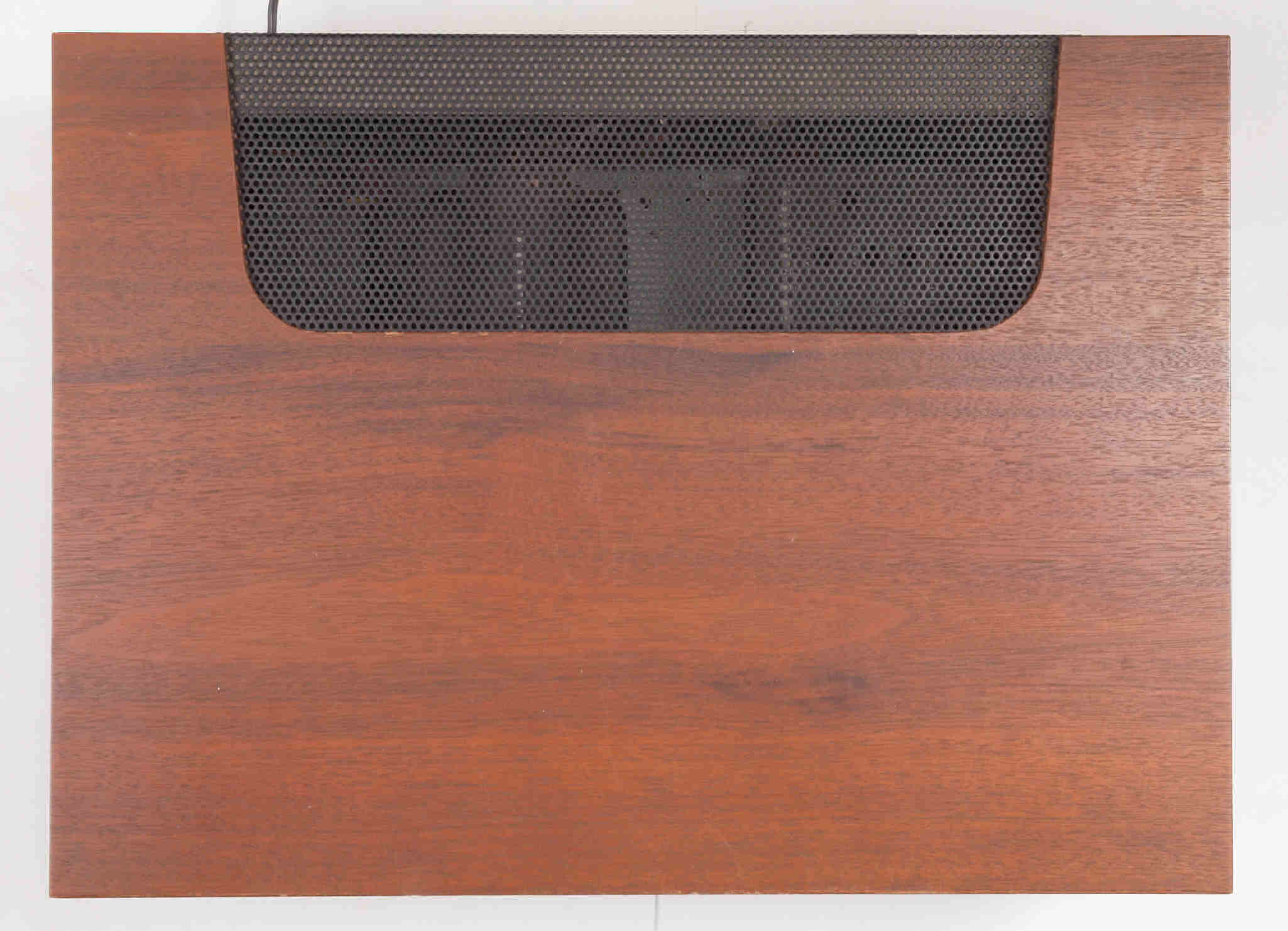

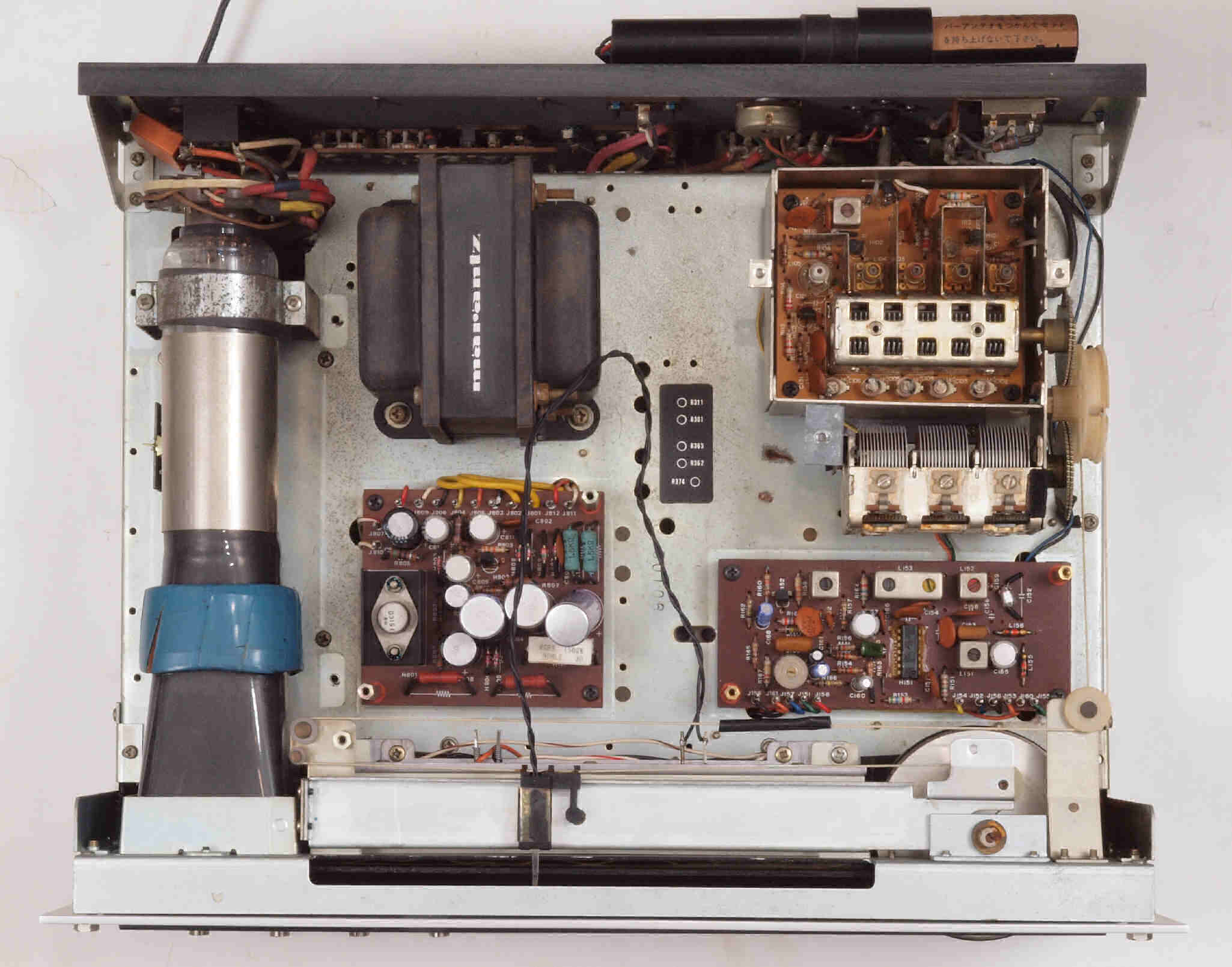

Ａ１５．　点検中　上から見る

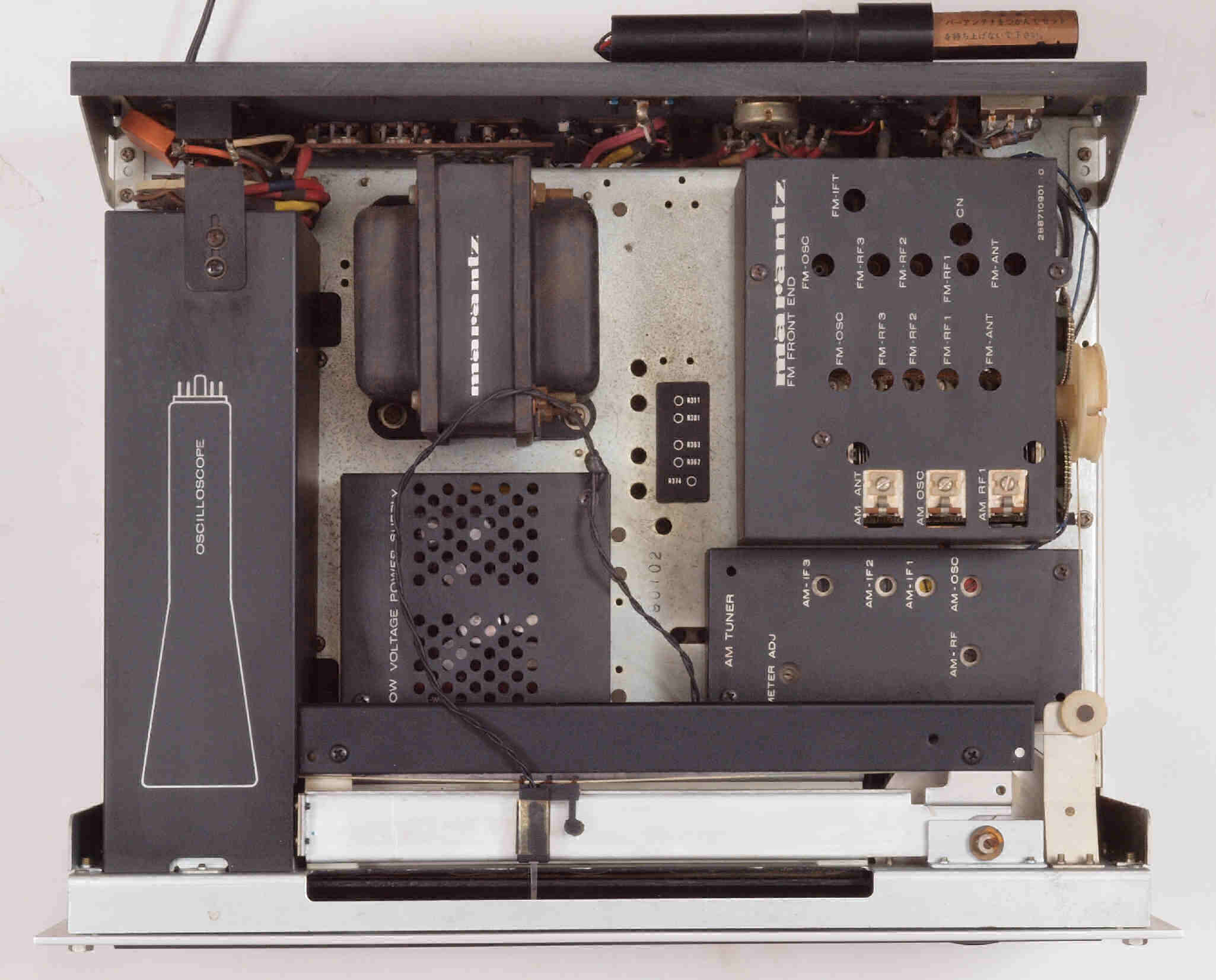

Ａ１６．　点検中　木ケースを取り、上から見る

Ａ１７．　点検中　清掃後上から見る

Ａ１８．　点検中　シールドを取り上から見る。コネクターの使用が無、ラッピングを外すので修理は大変。

Ａ２１．　点検中　下前から見る

Ａ２２．　点検中　下前左から見る

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下後右から見る

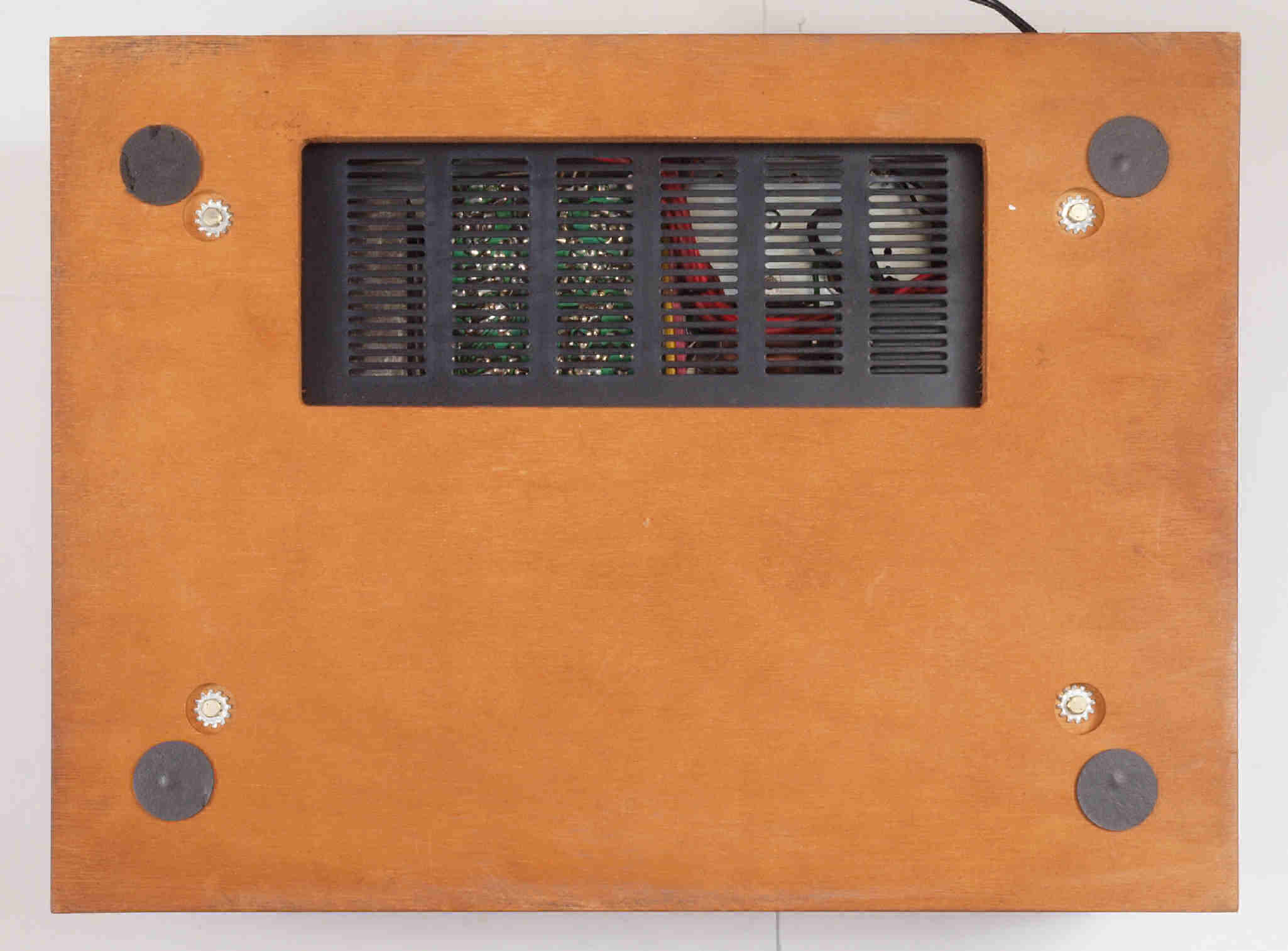

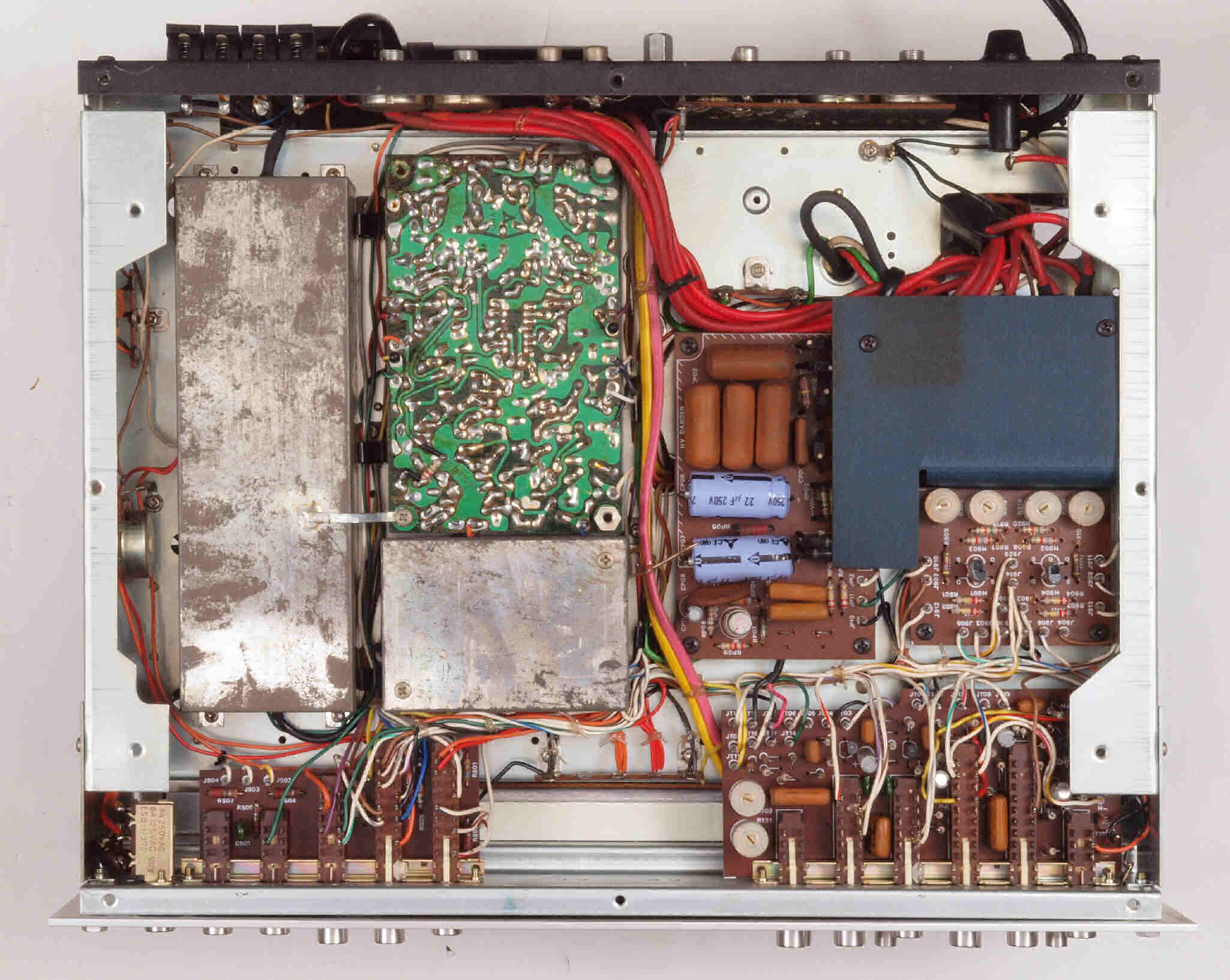

Ａ３１．　点検中　下から見る

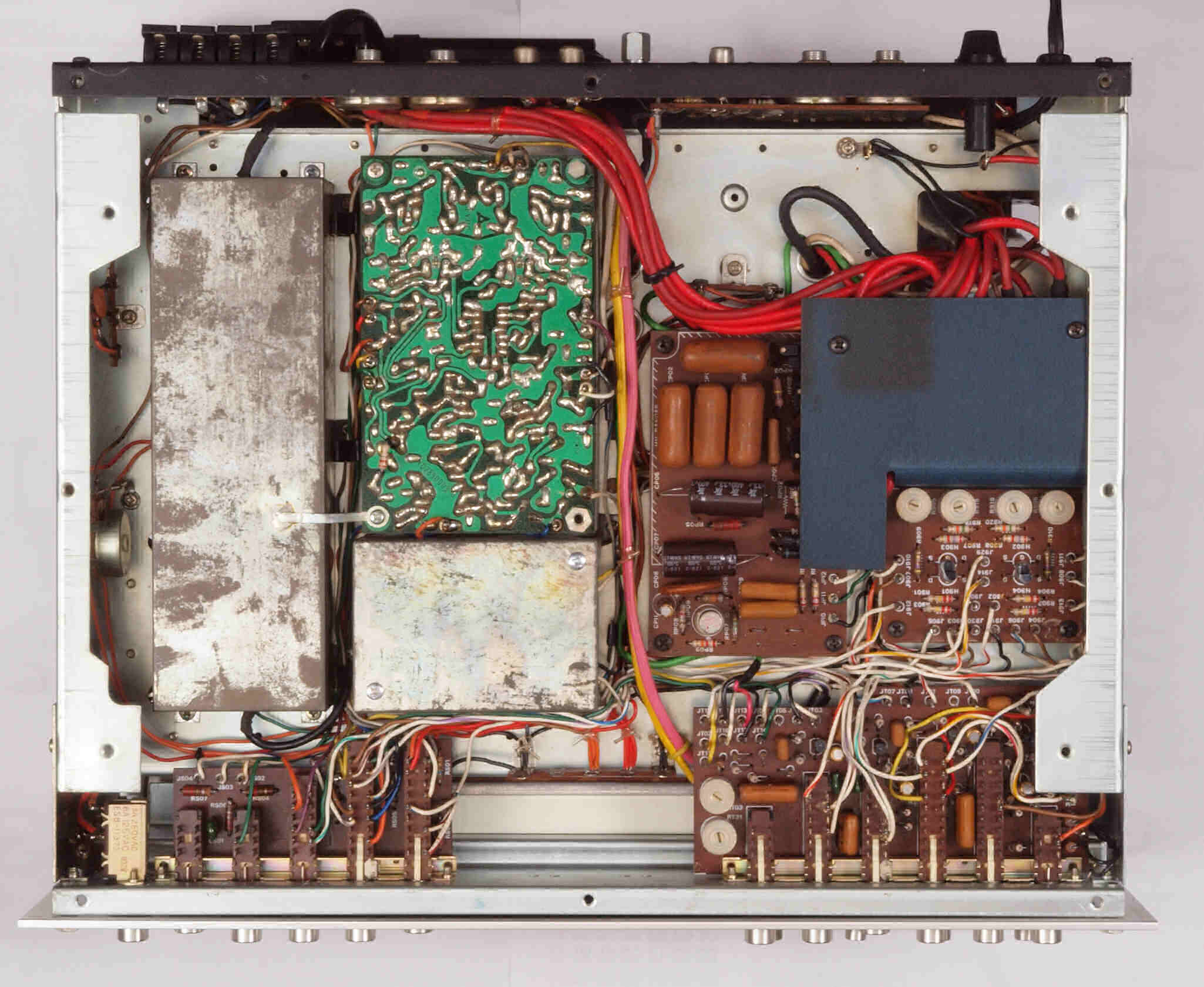

Ａ３２．　点検中　木ケースを取り、下から見る

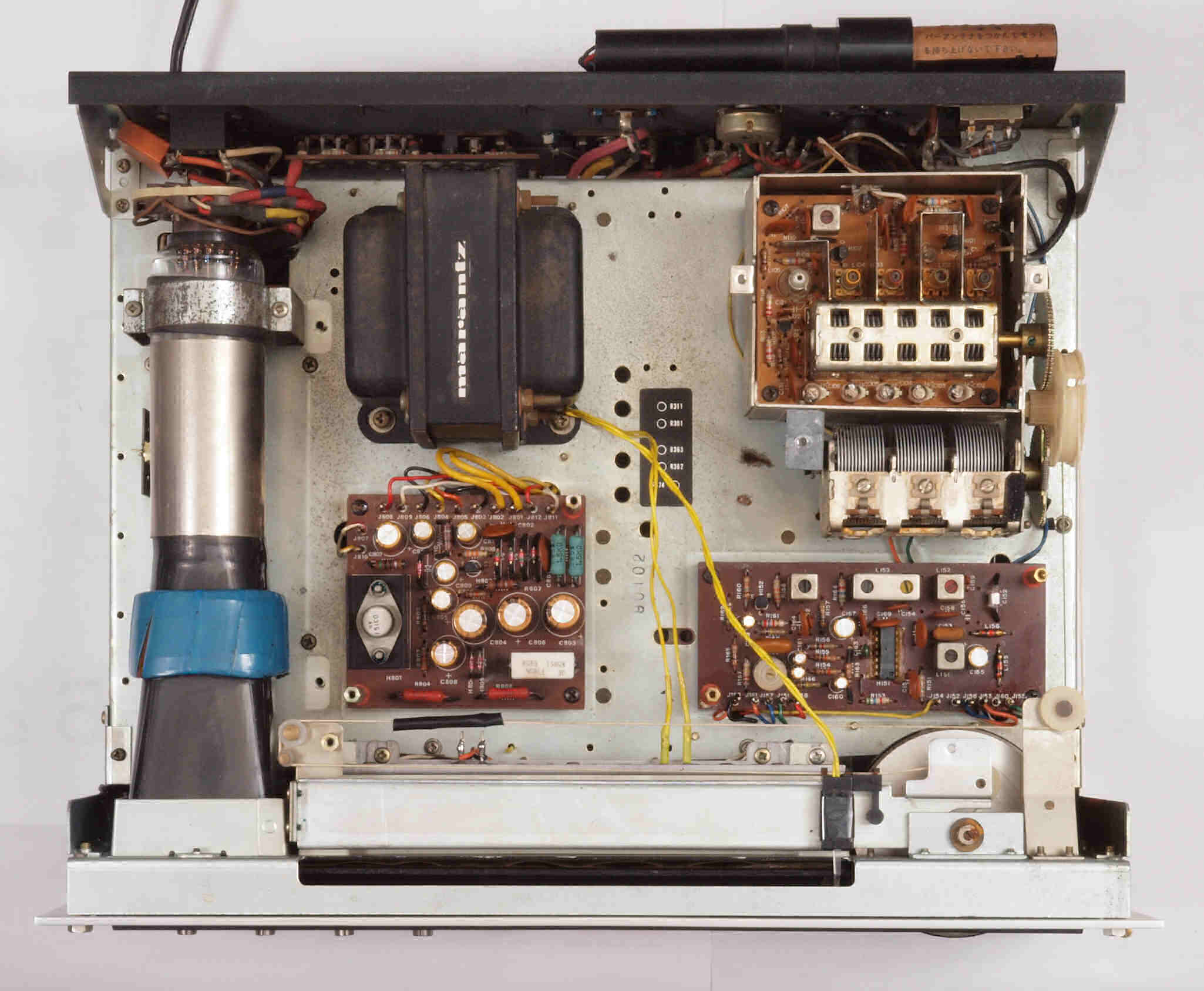

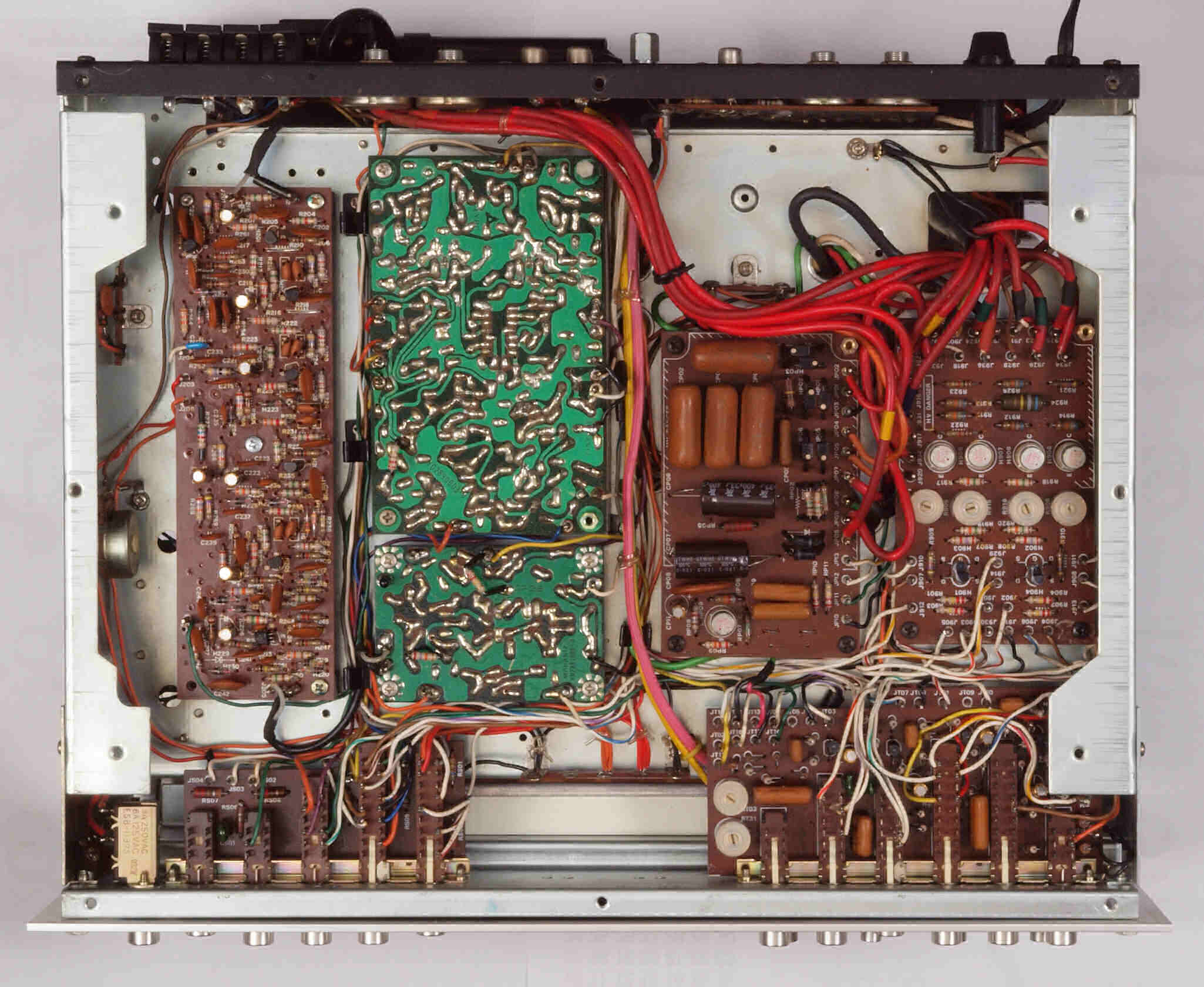

Ａ３３．　点検中　　シールドを取り上から見る。コネクターの使用が無、ラッピングを外すので修理は大変。

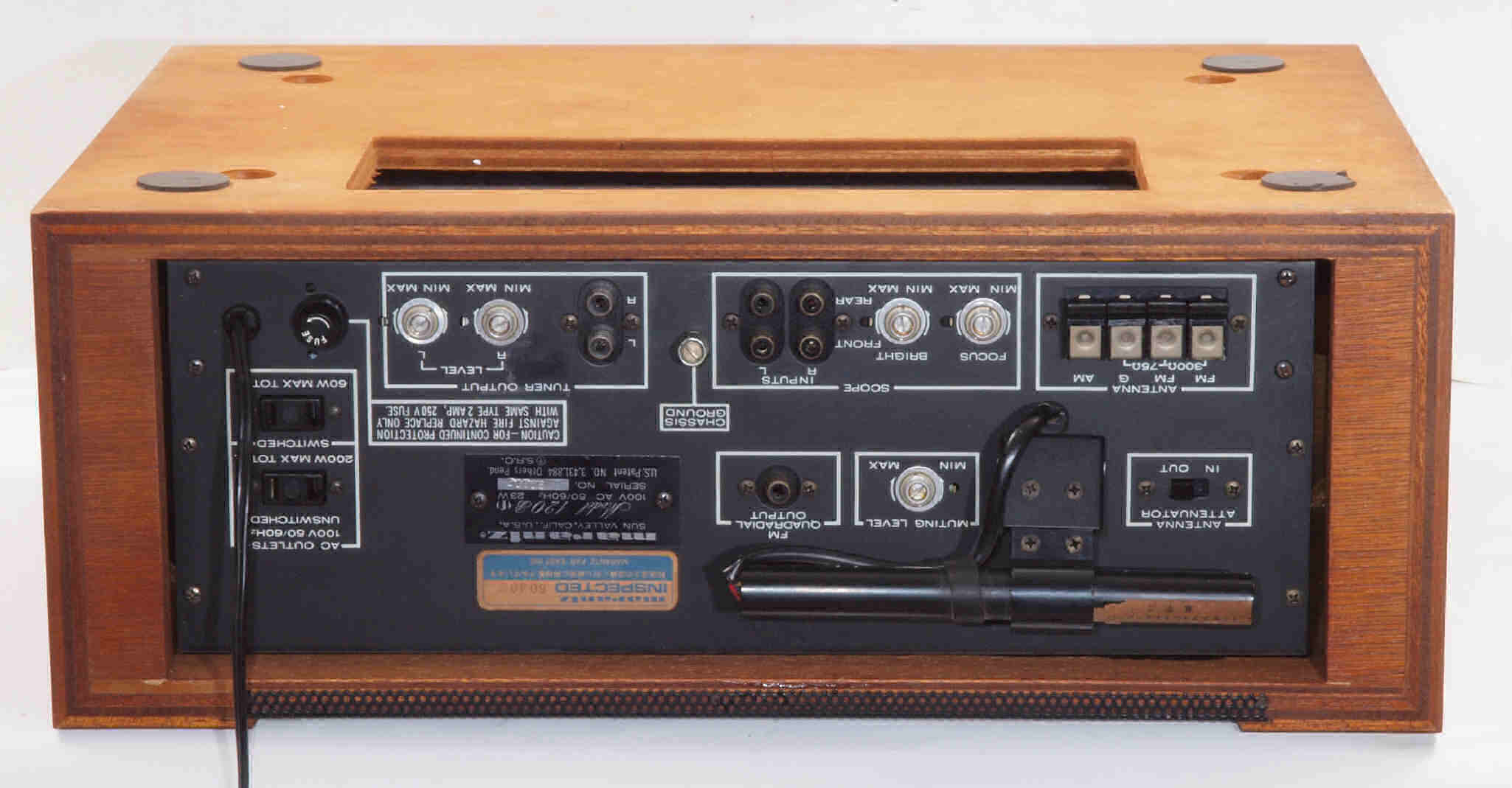

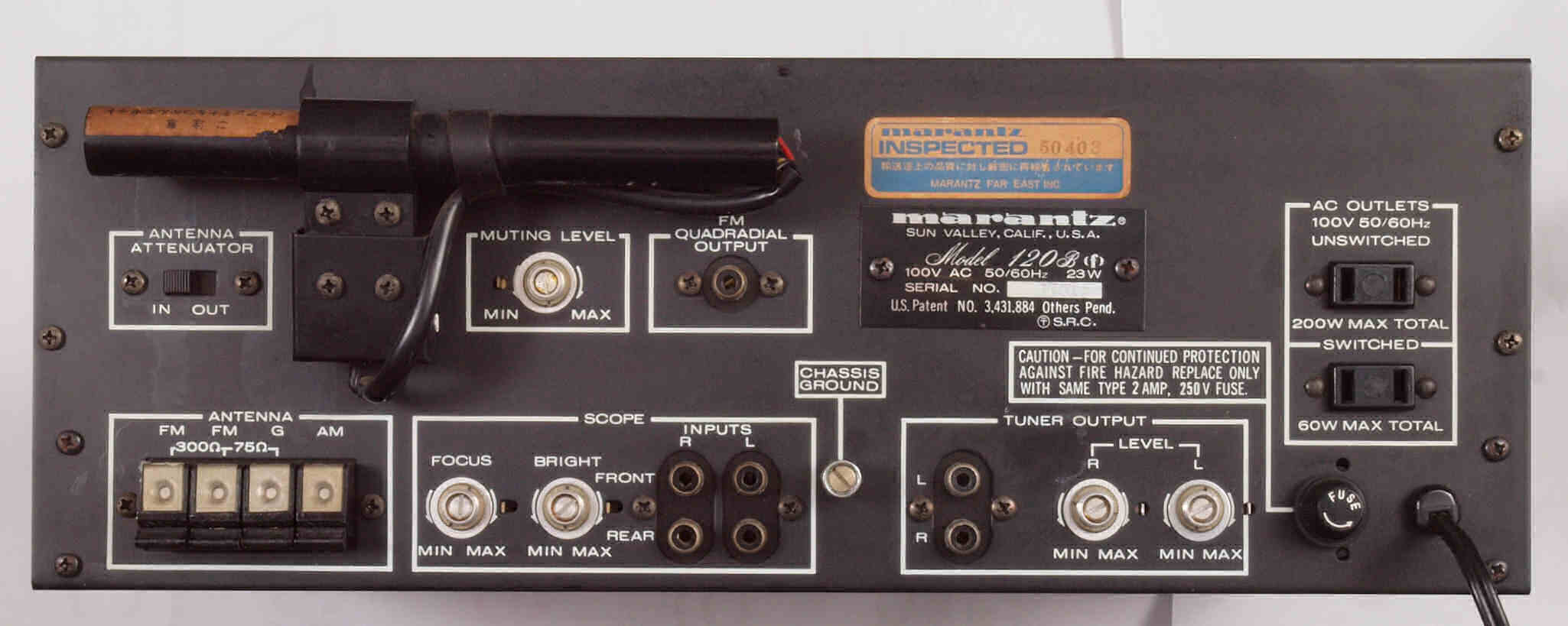

Ａ４１．　点検中　　後パネル見る。

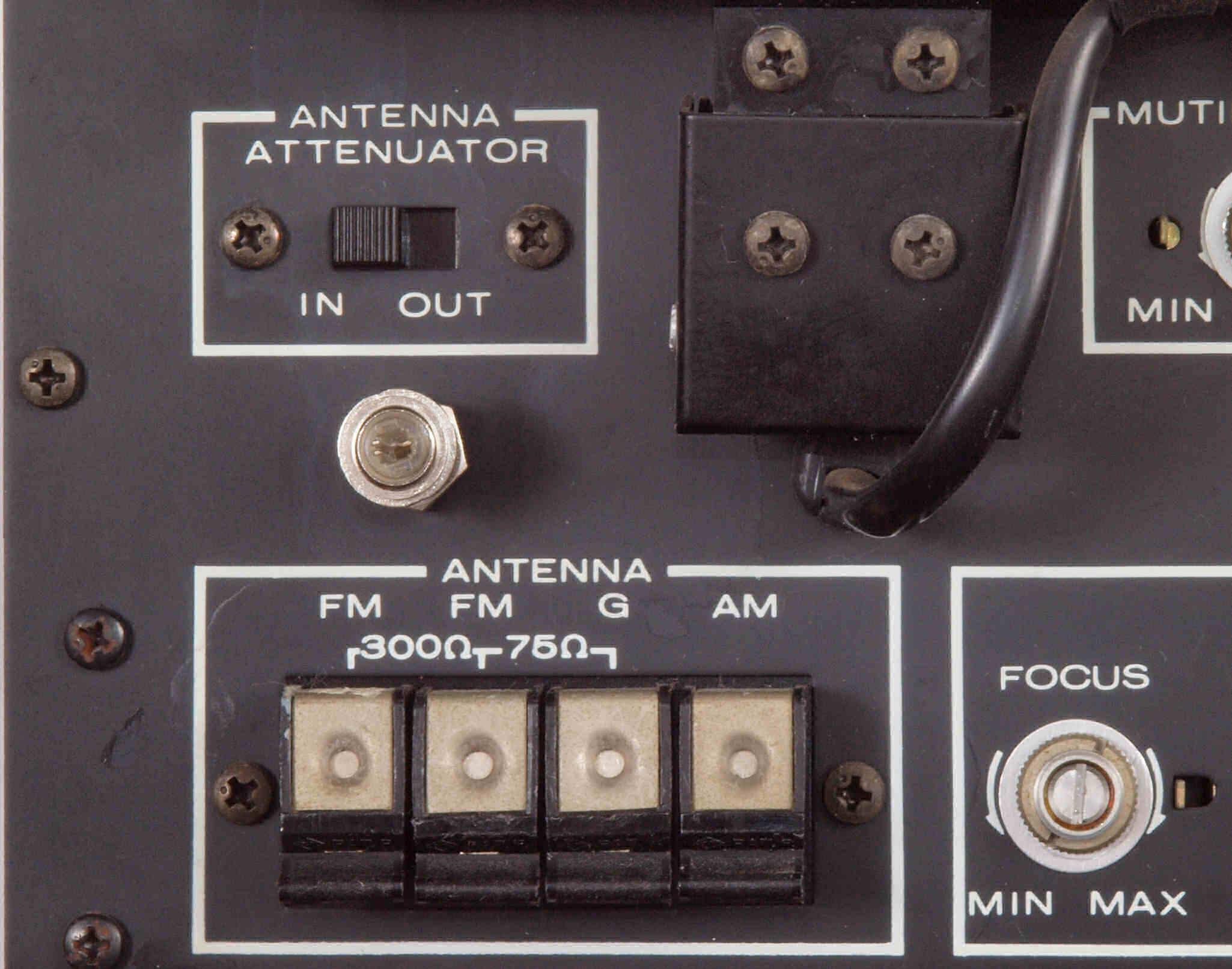

Ａ４２．　点検中　　Ｆ型ＡＮＴ端子増設。

Ａ５１．　点検中　　出力ＲＣＡ端子。

Ａ５２．　点検中　　出力ＲＣＡ端子交換。

Ａ６１．　点検中　　電源コード。

Ａ６２．　点検中　　３Ｐインレット取り付け位置、下のソケット位置でも取り付け可能。

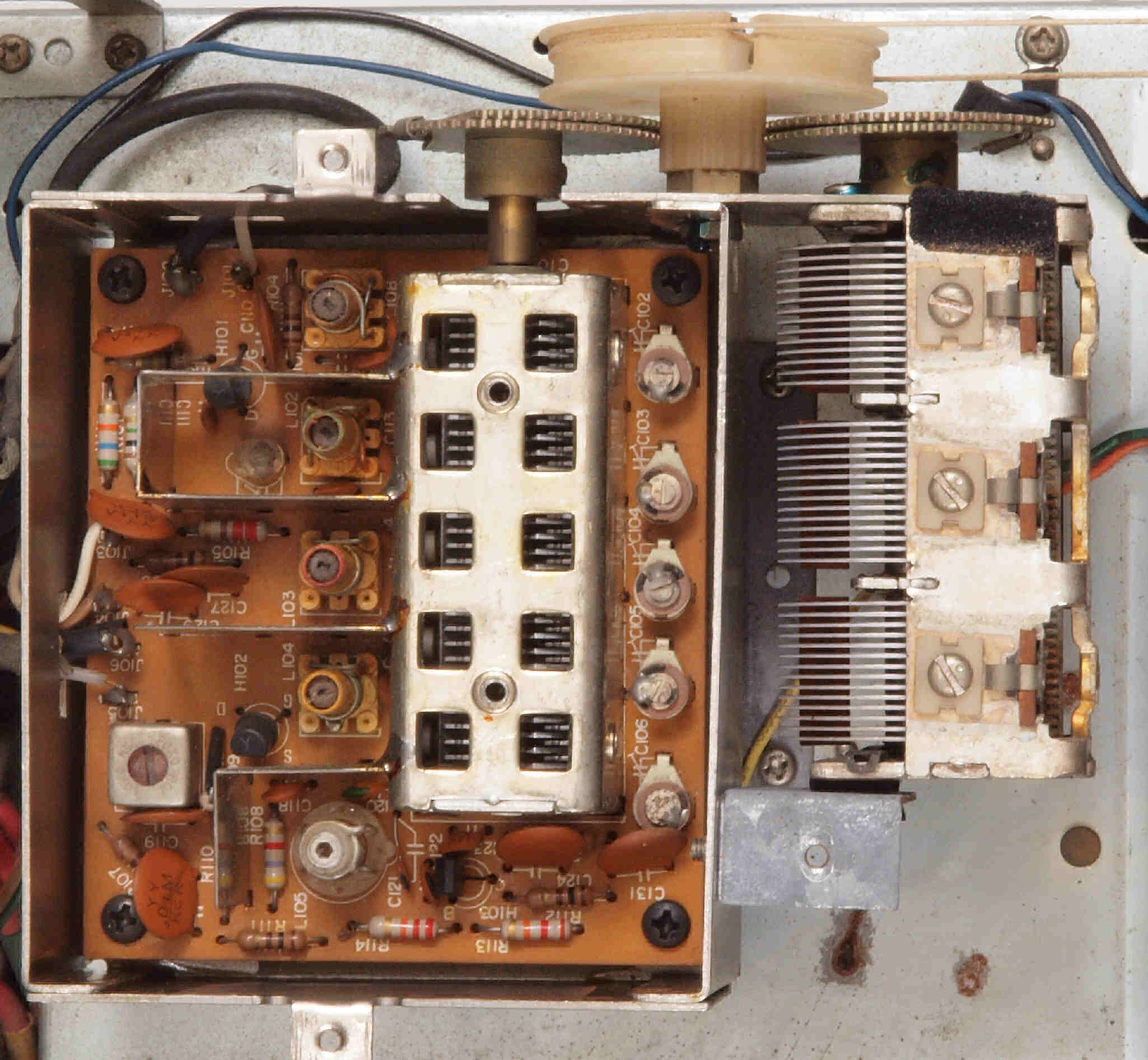

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　修理前　ＦＭフロントエンド

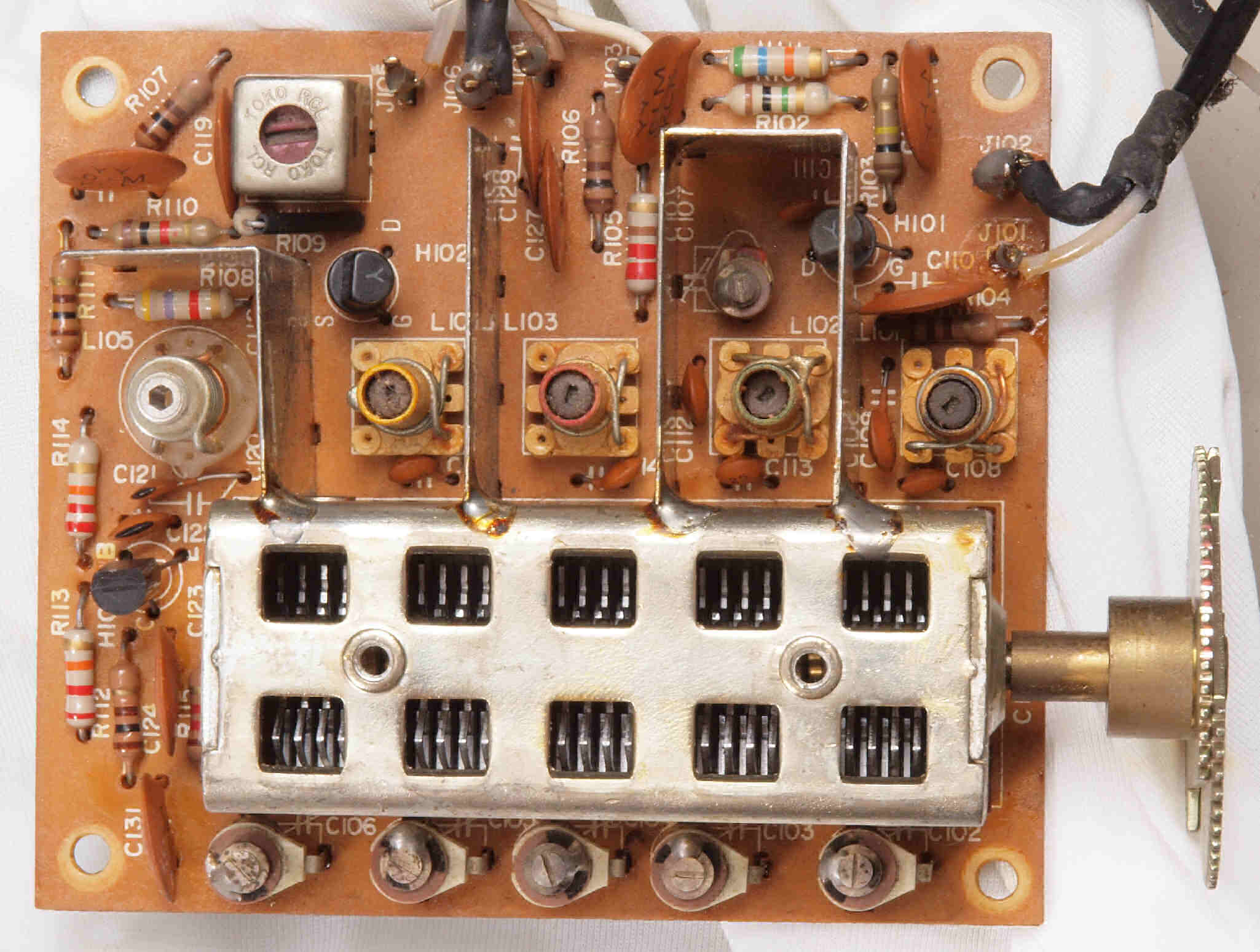

Ｃ１２．　修理後　フロント・エンド。　ＴＲ（トランジスター）１個交換。

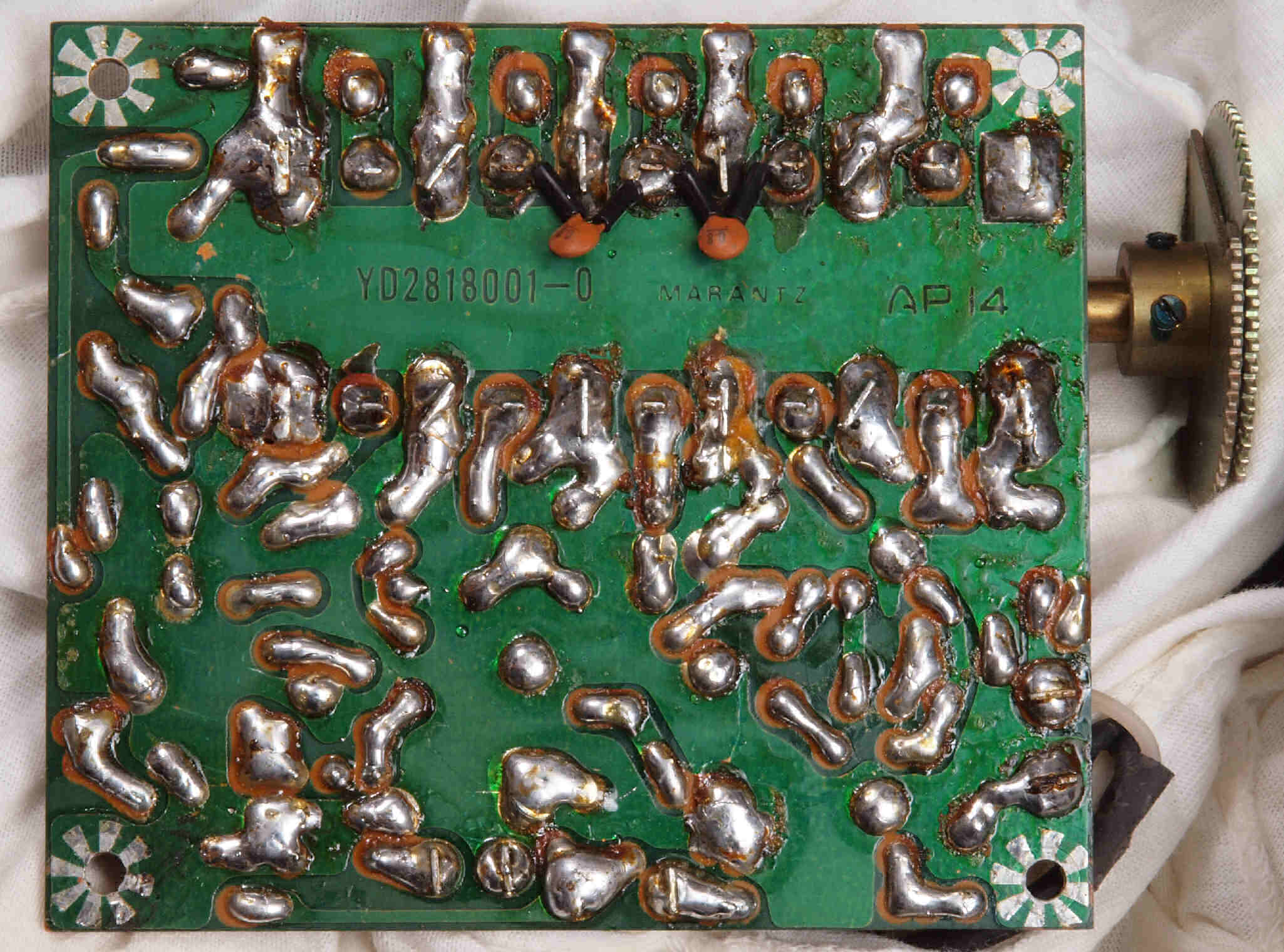

Ｃ１３．　修理前　フロント・エンド裏

Ｃ１４．　修理（半田補正後）後　フロント・エンド。　半田を全部やり直す。

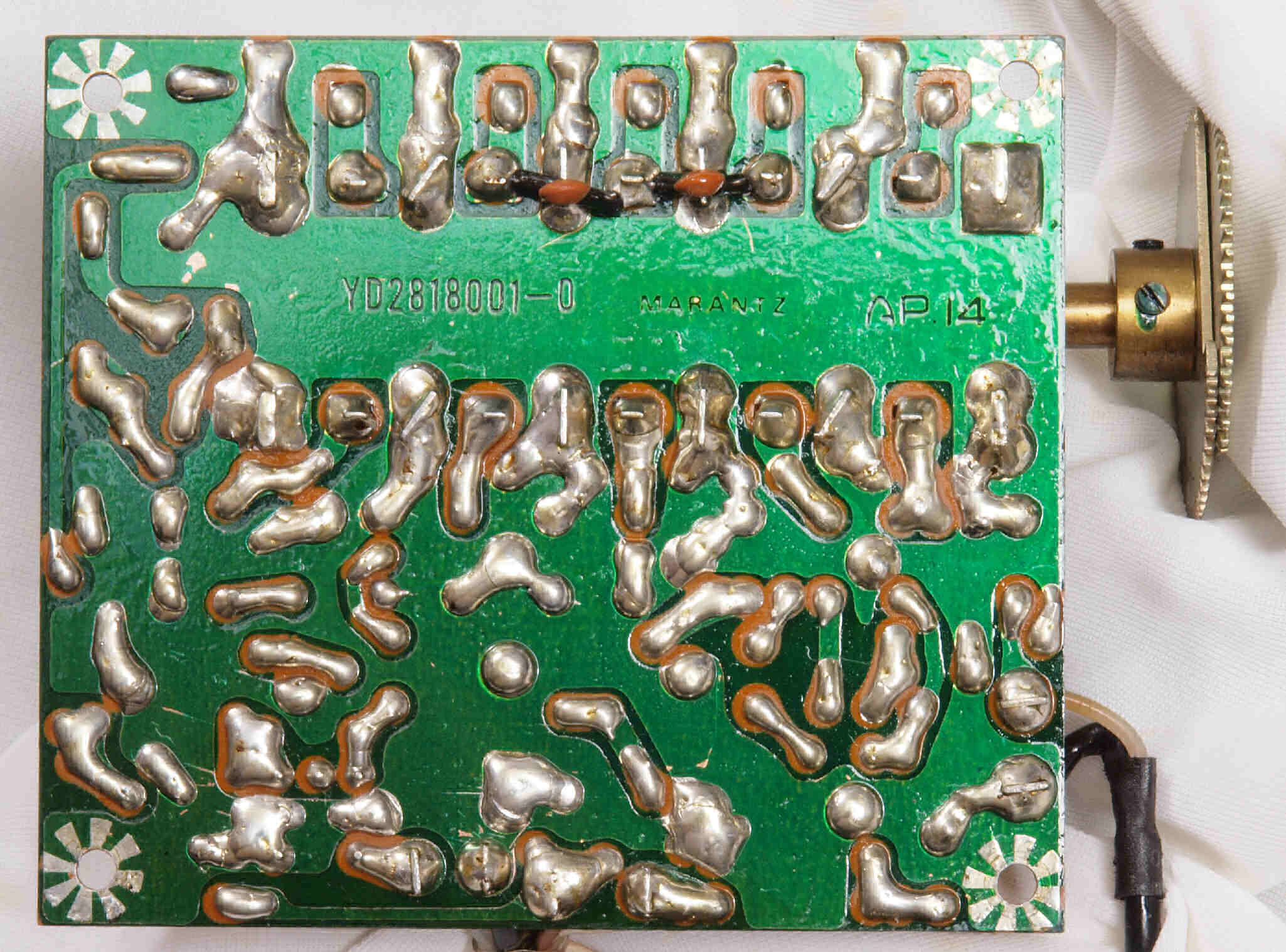

Ｃ１５．　完成フロント・エンド。　洗浄後防湿材を塗る。

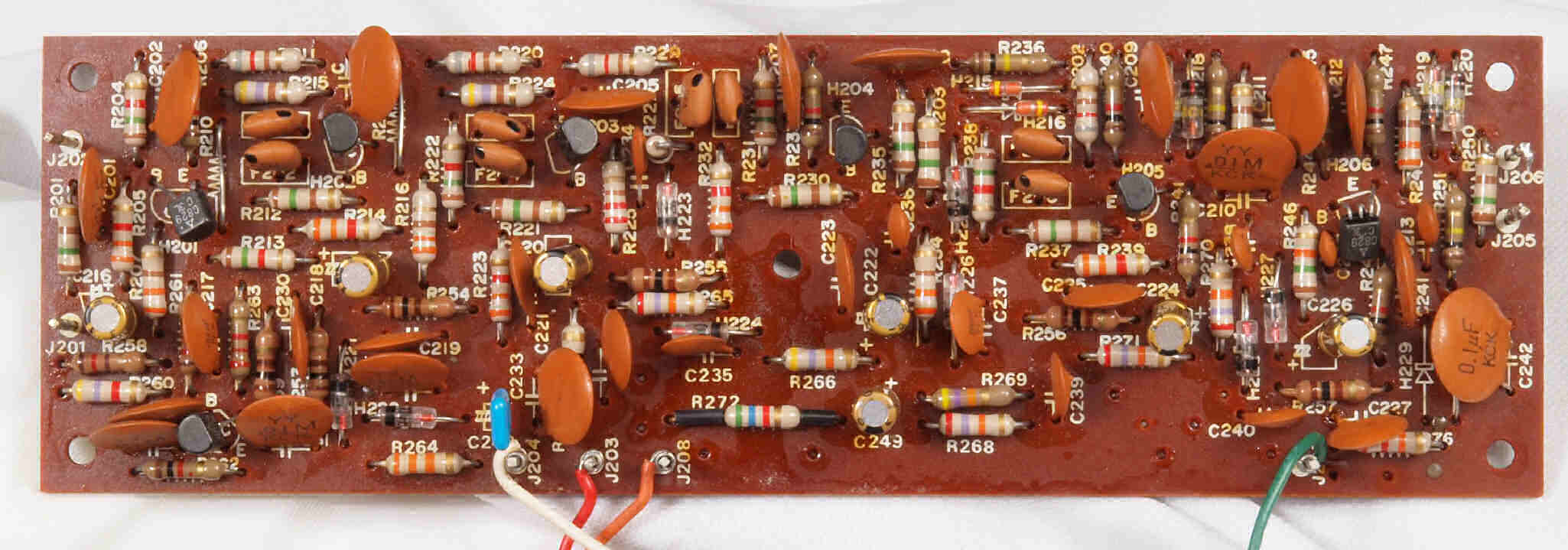

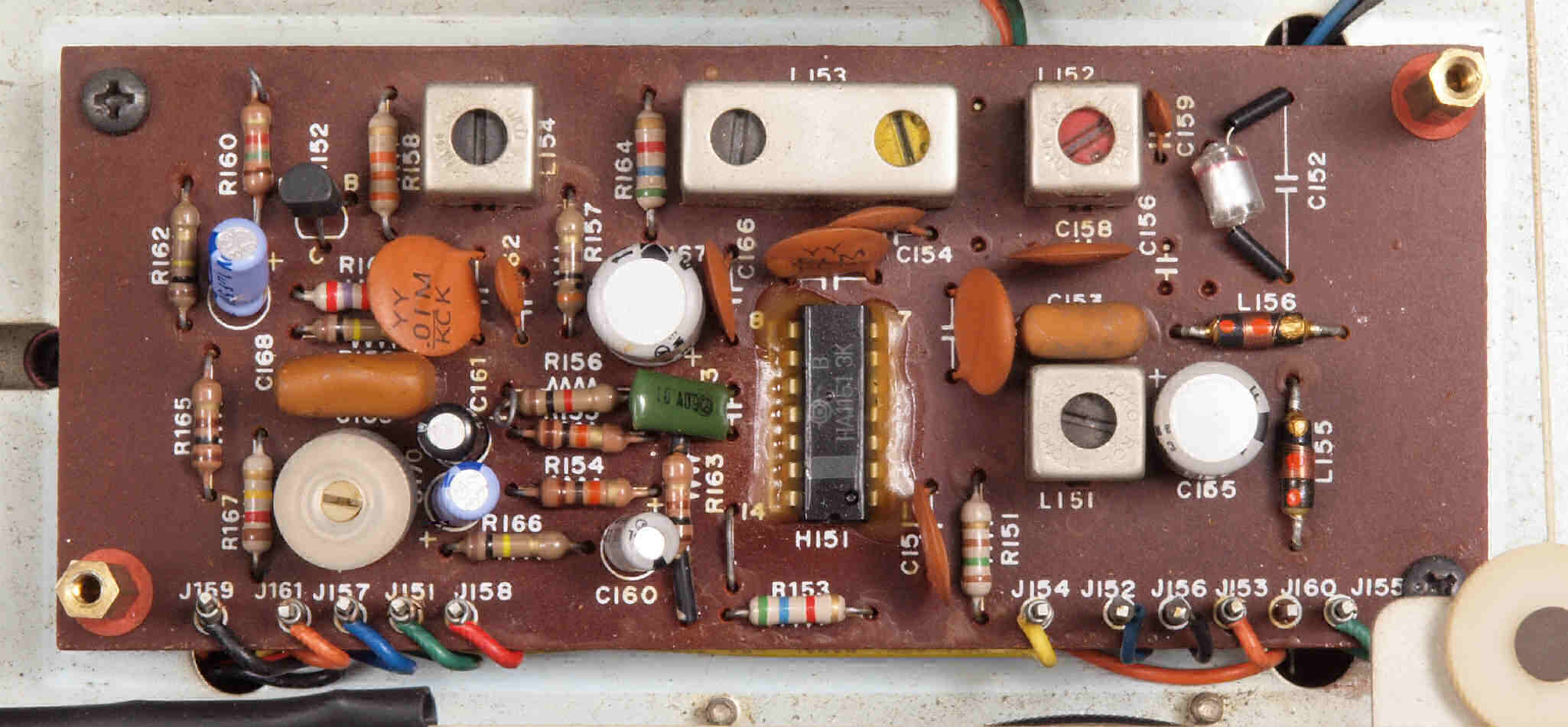

Ｃ２１．　修理前　ＩＦ基板

Ｃ２２．　修理後　ＩＦ基板　電解コンデンサー８個交換

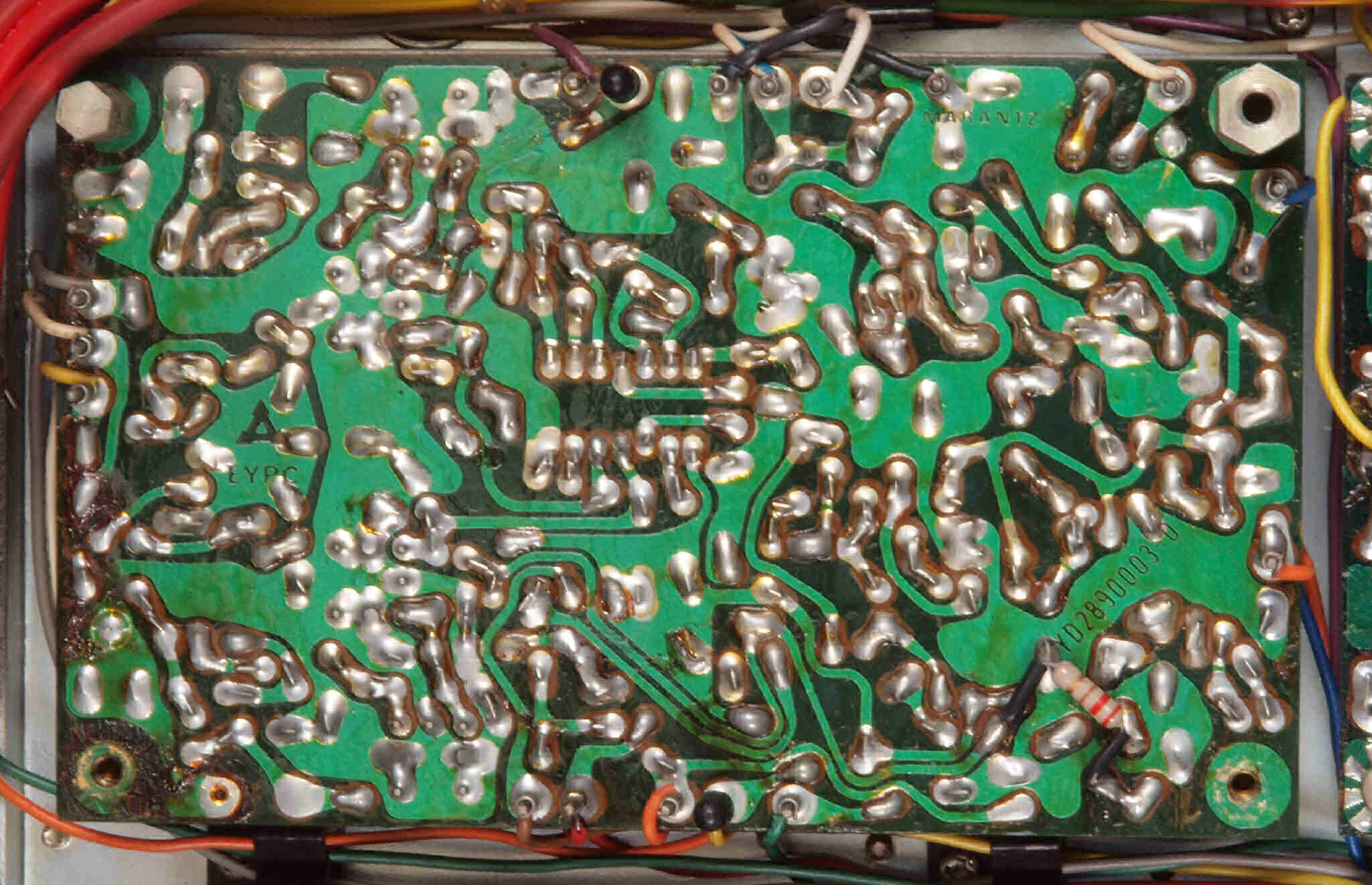

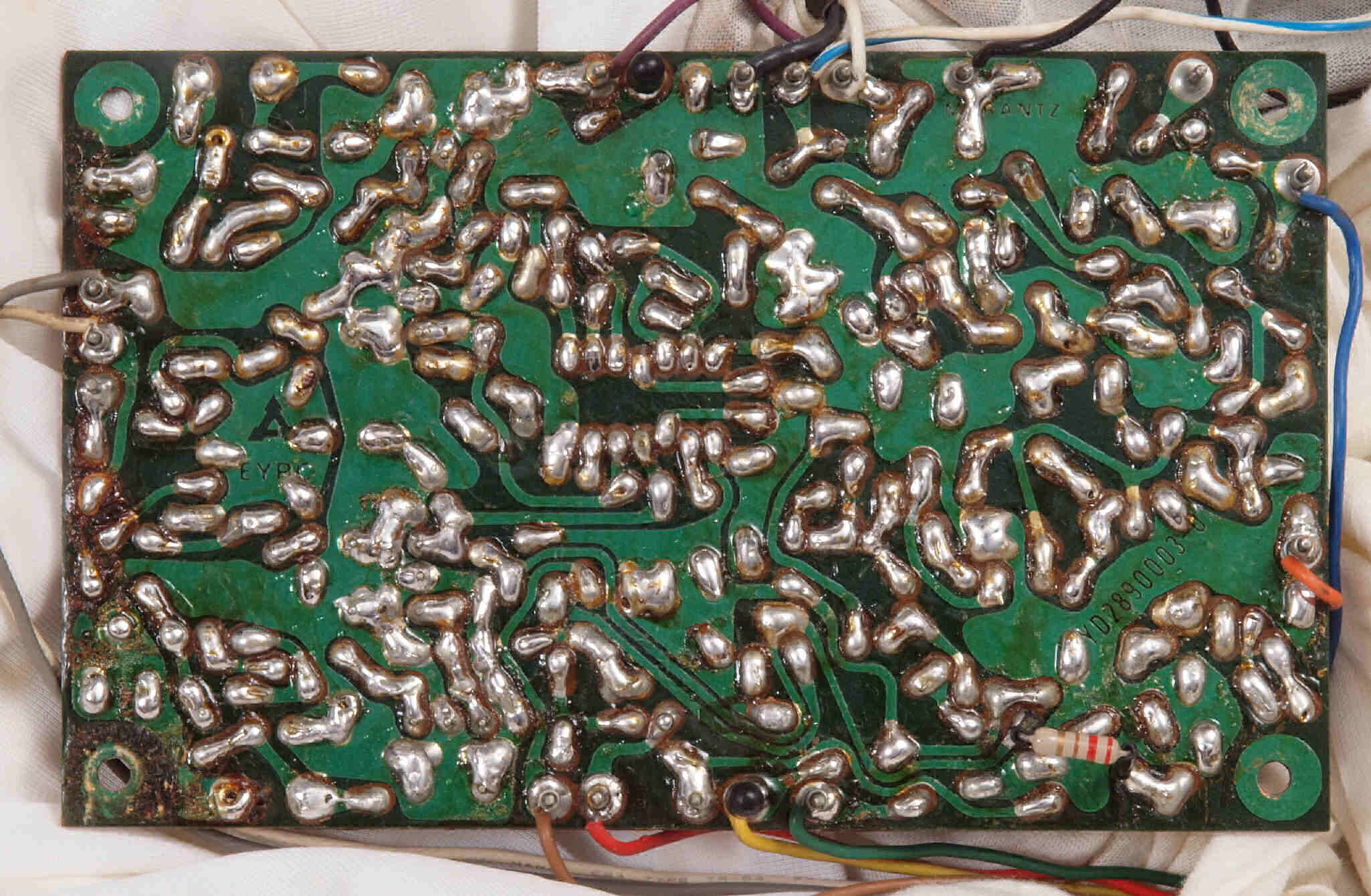

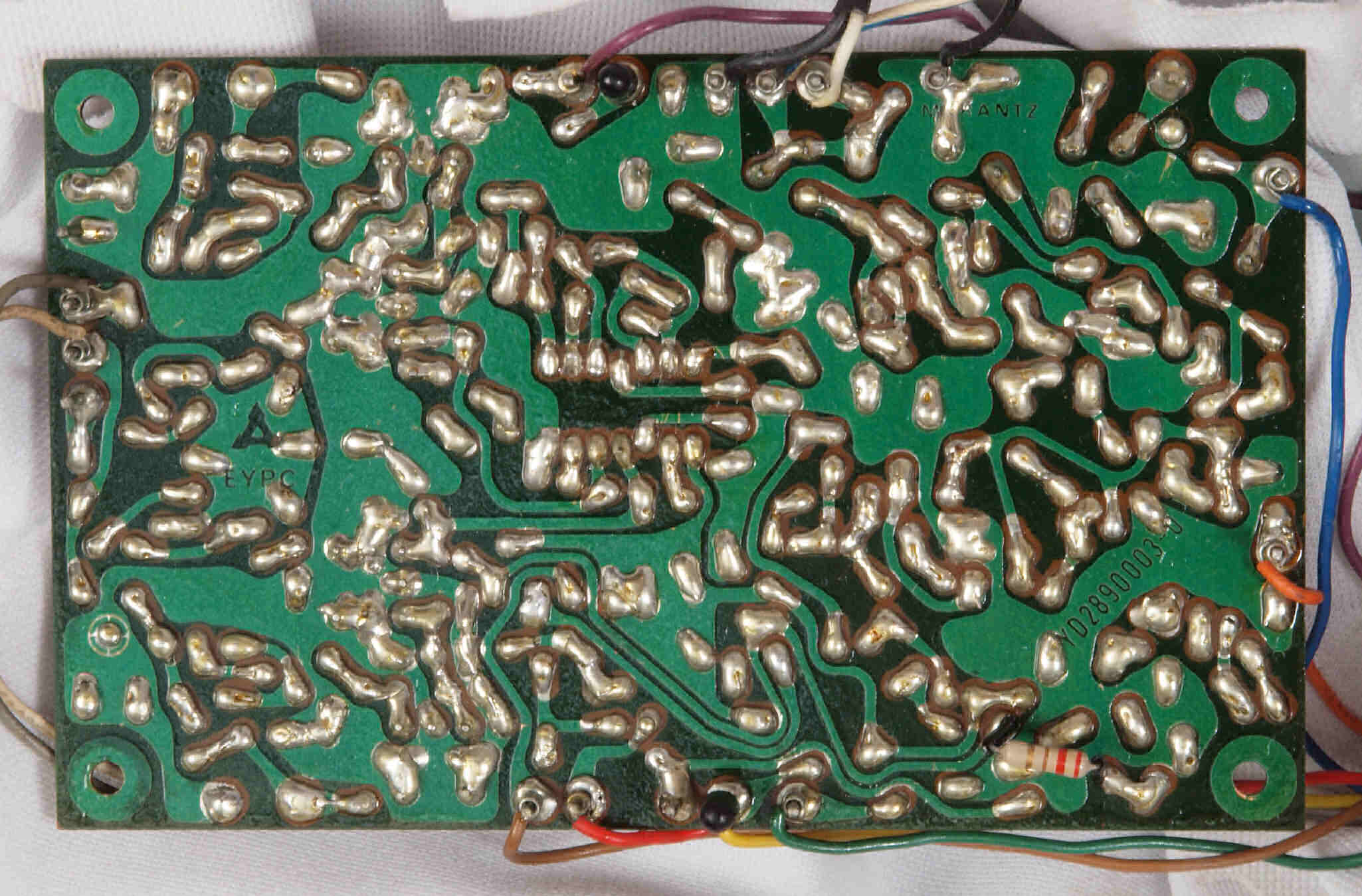

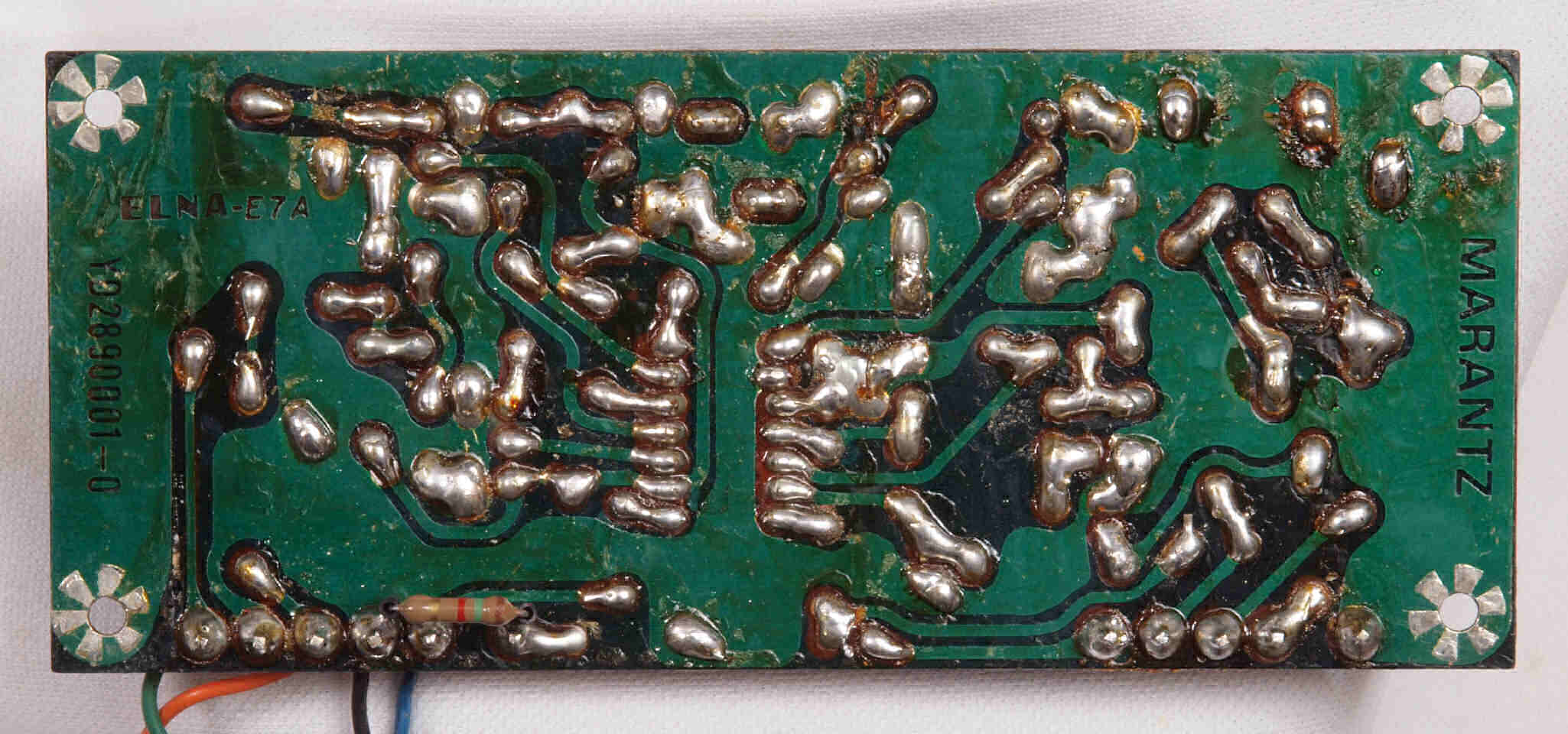

Ｃ２３．　修理前　ＦＭ−ＩＦ基板裏

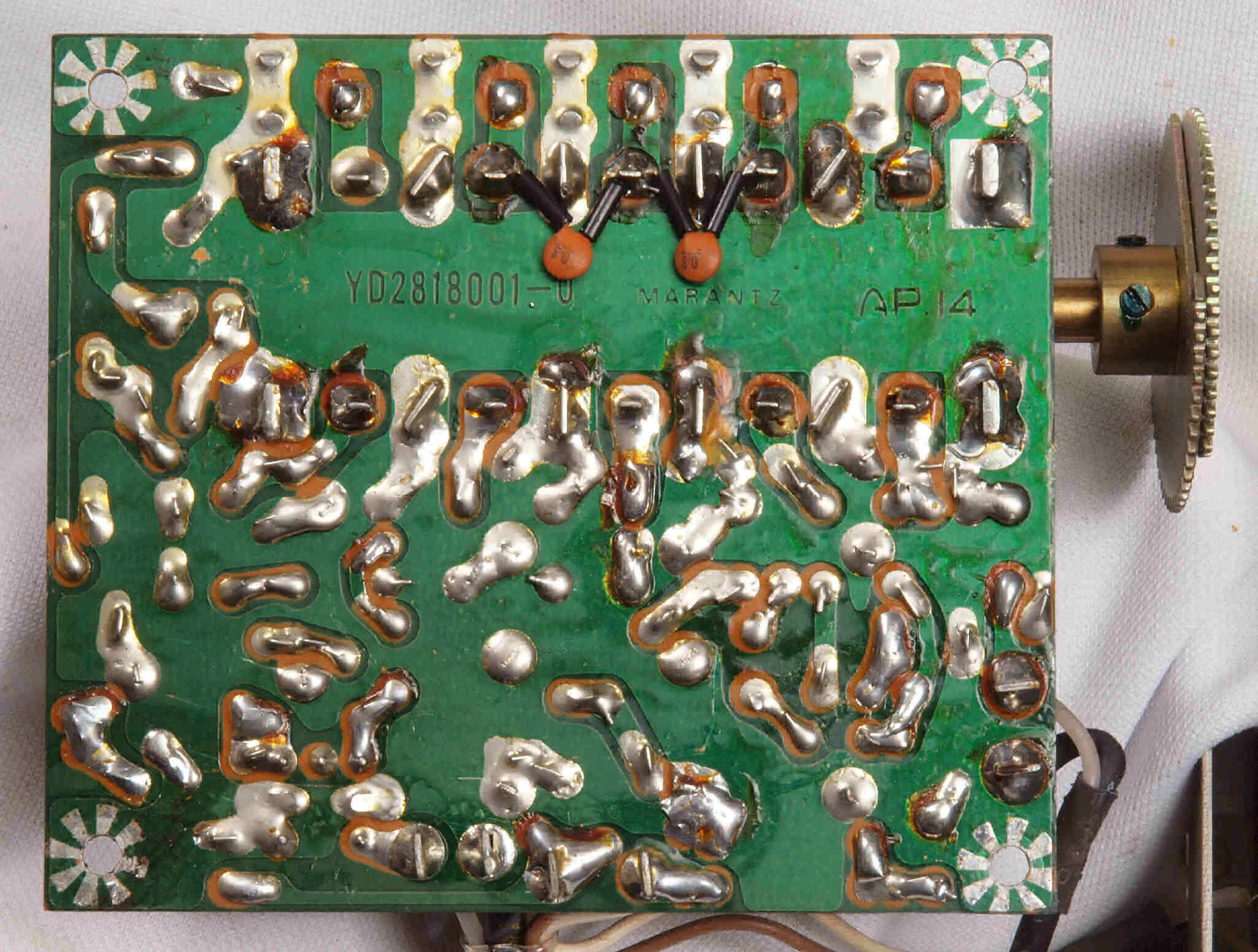

Ｃ２５．　完成ＦＭ−ＩＦ基板裏。半田を全部やり直し、洗浄後防湿材を塗る。

Ｃ３１．　修理前　ＦＭ−ＩＦ基板２

Ｃ３２．　修理後　ＦＭ−ＩＦ基板２　電解コンデンサー６個交換

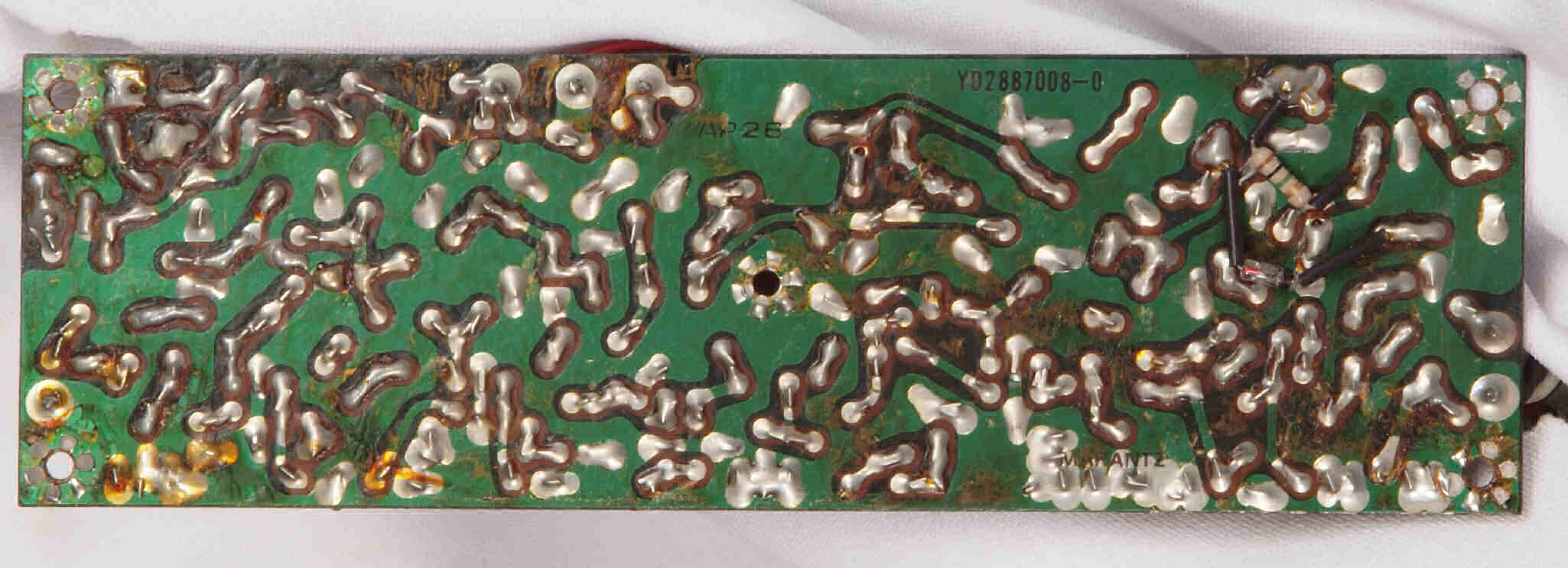

Ｃ３３．　修理前　ＦＭ−ＩＦ基板２裏

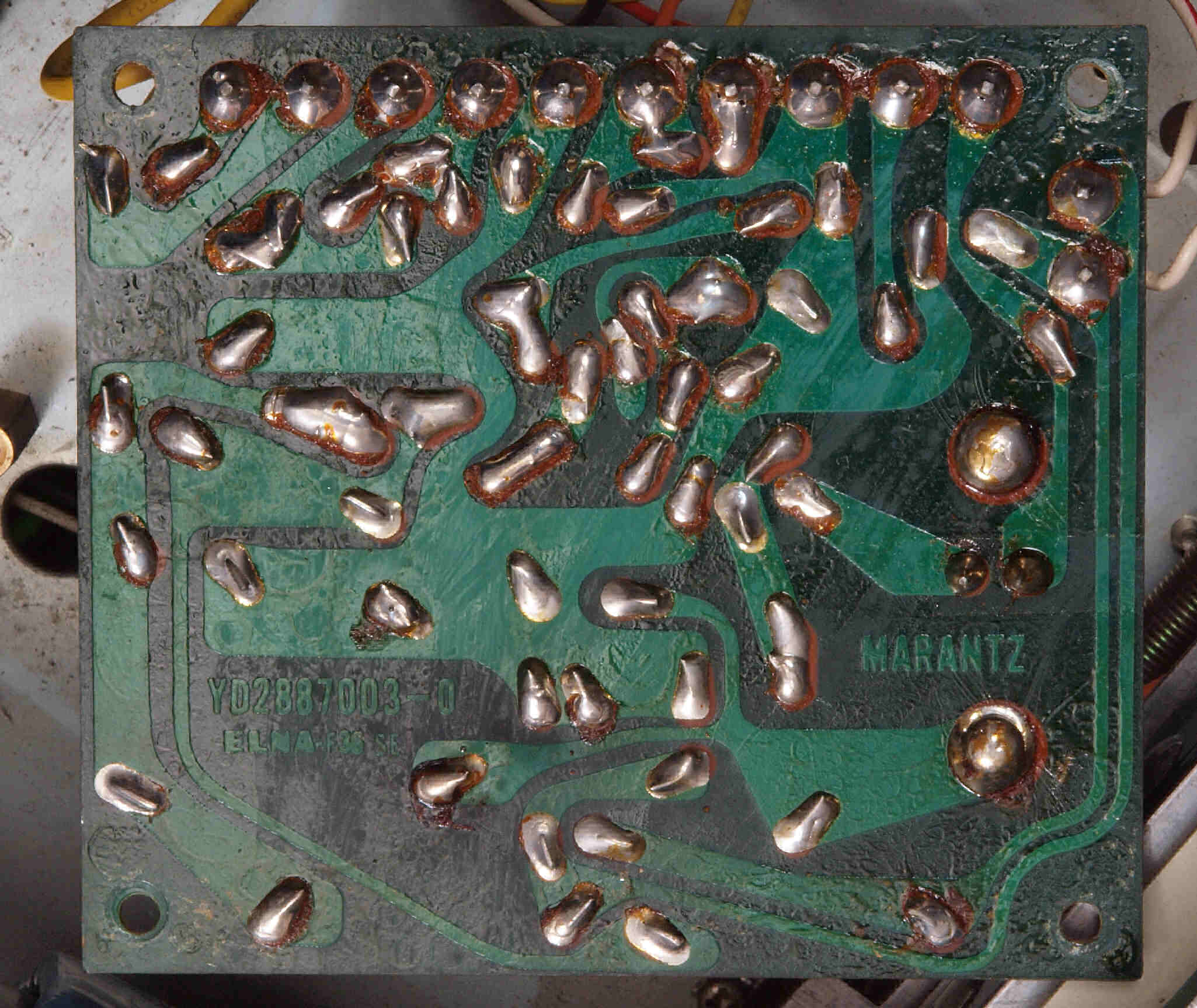

Ｃ３４．　修理（半田補正）後　ＦＭ−ＩＦ基板２裏。　半田を全部やり直す。

Ｃ３５．　完成ＦＭ−ＩＦ基板２裏。　洗浄後防湿材を塗る。

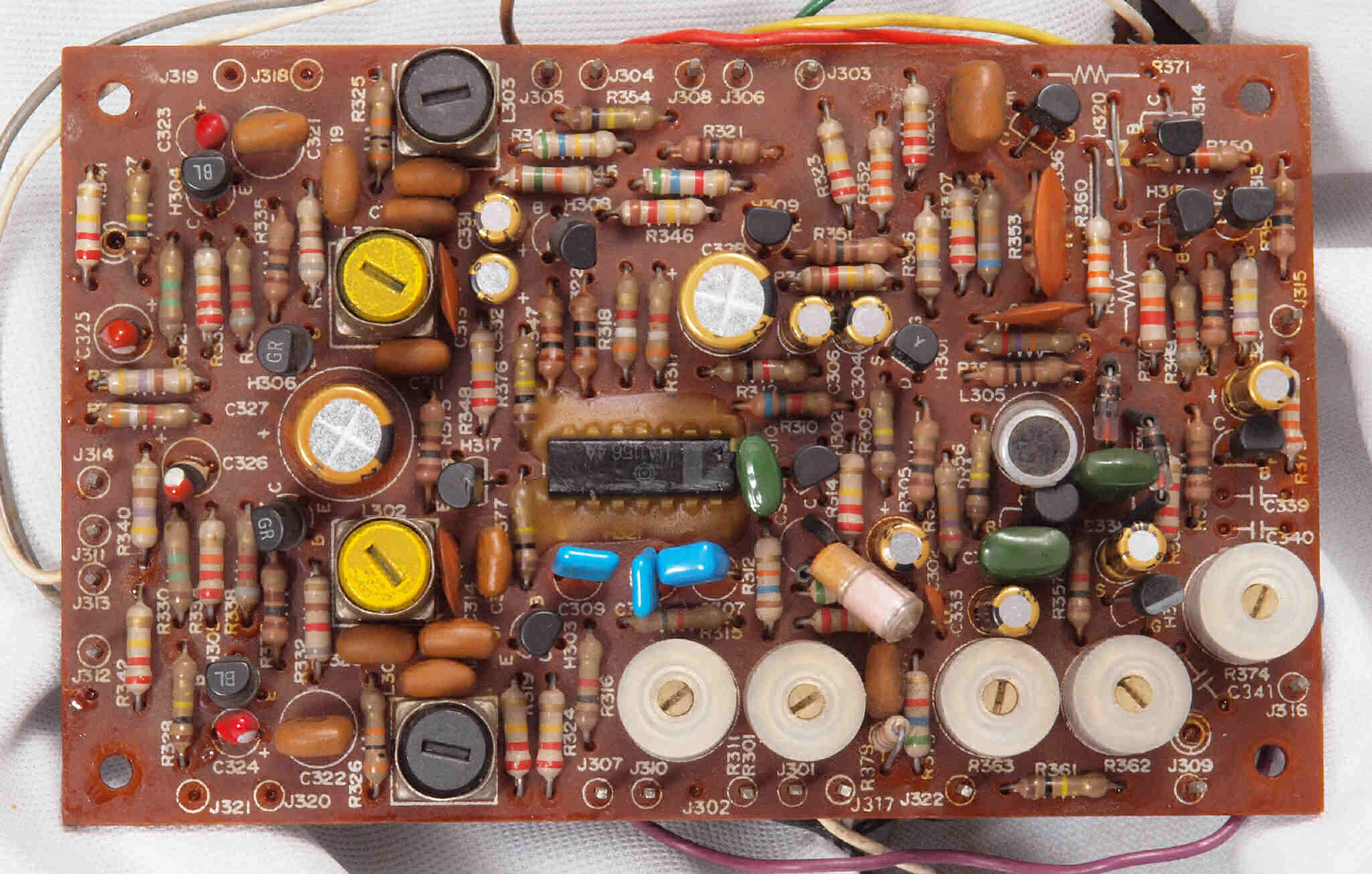

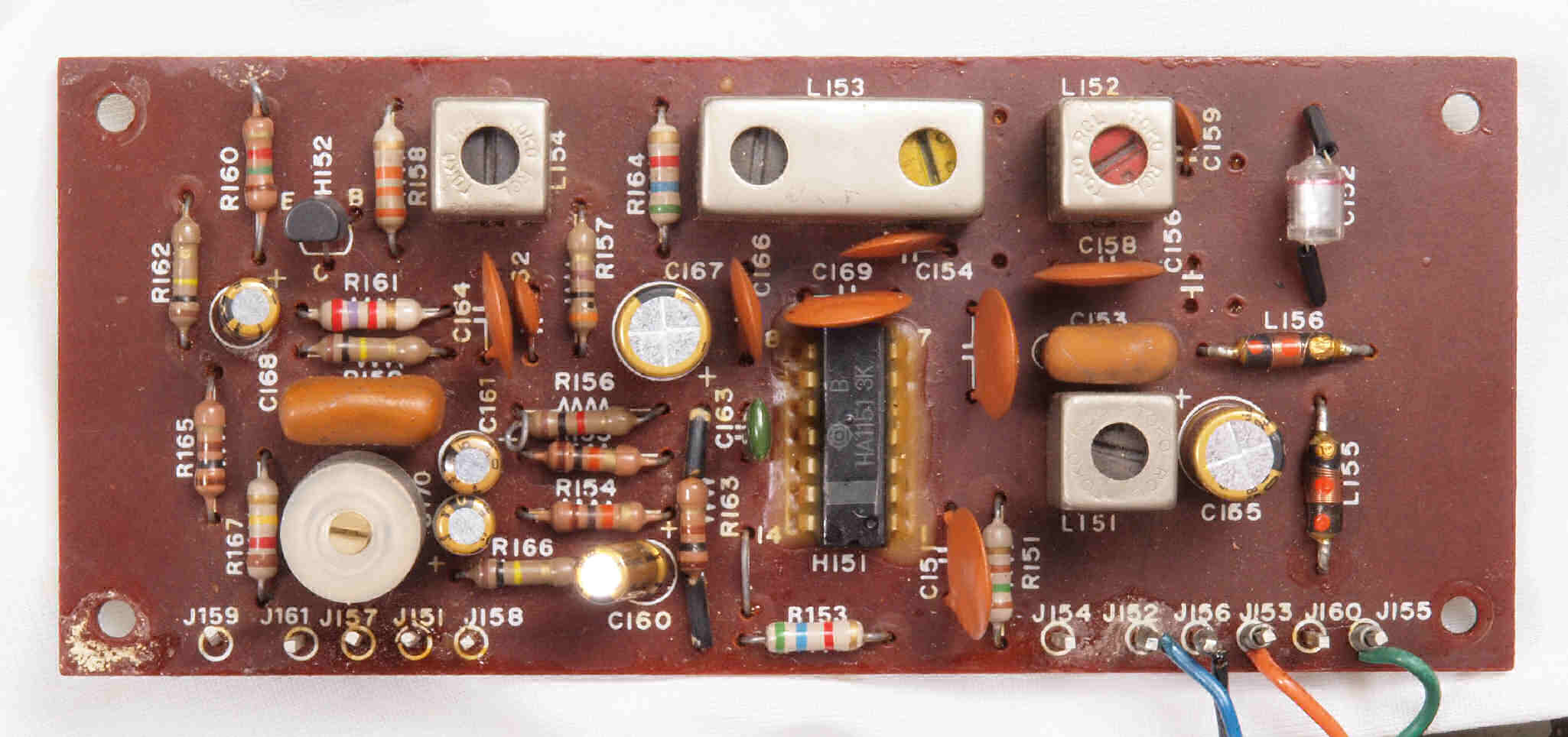

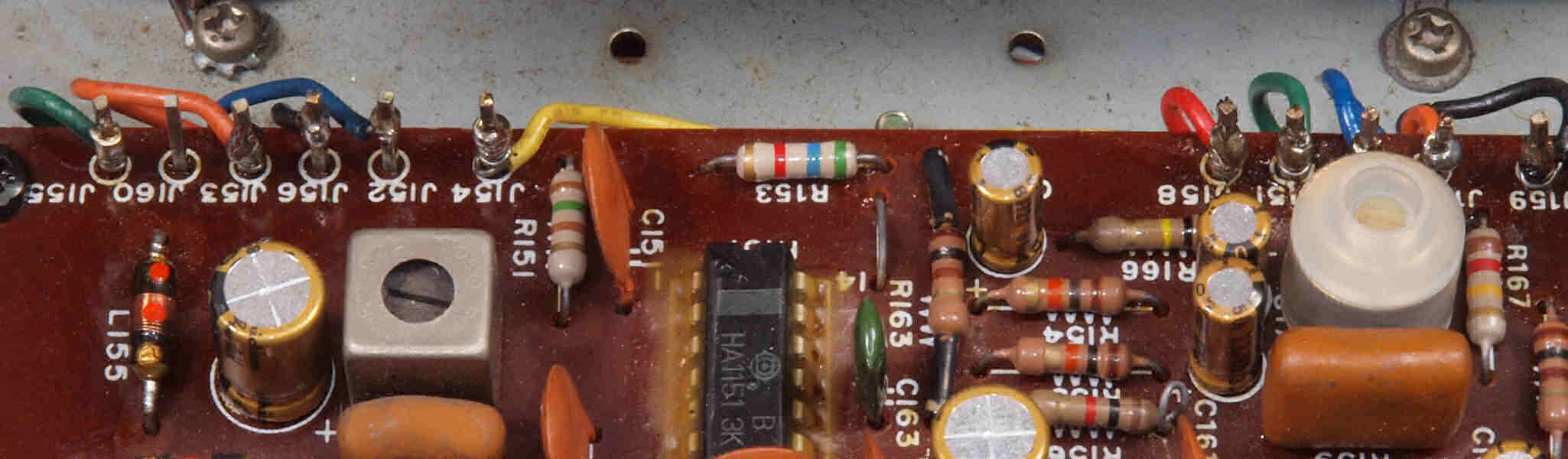

Ｃ４１．　修理前　ＦＭ−ＭＰＸ基板

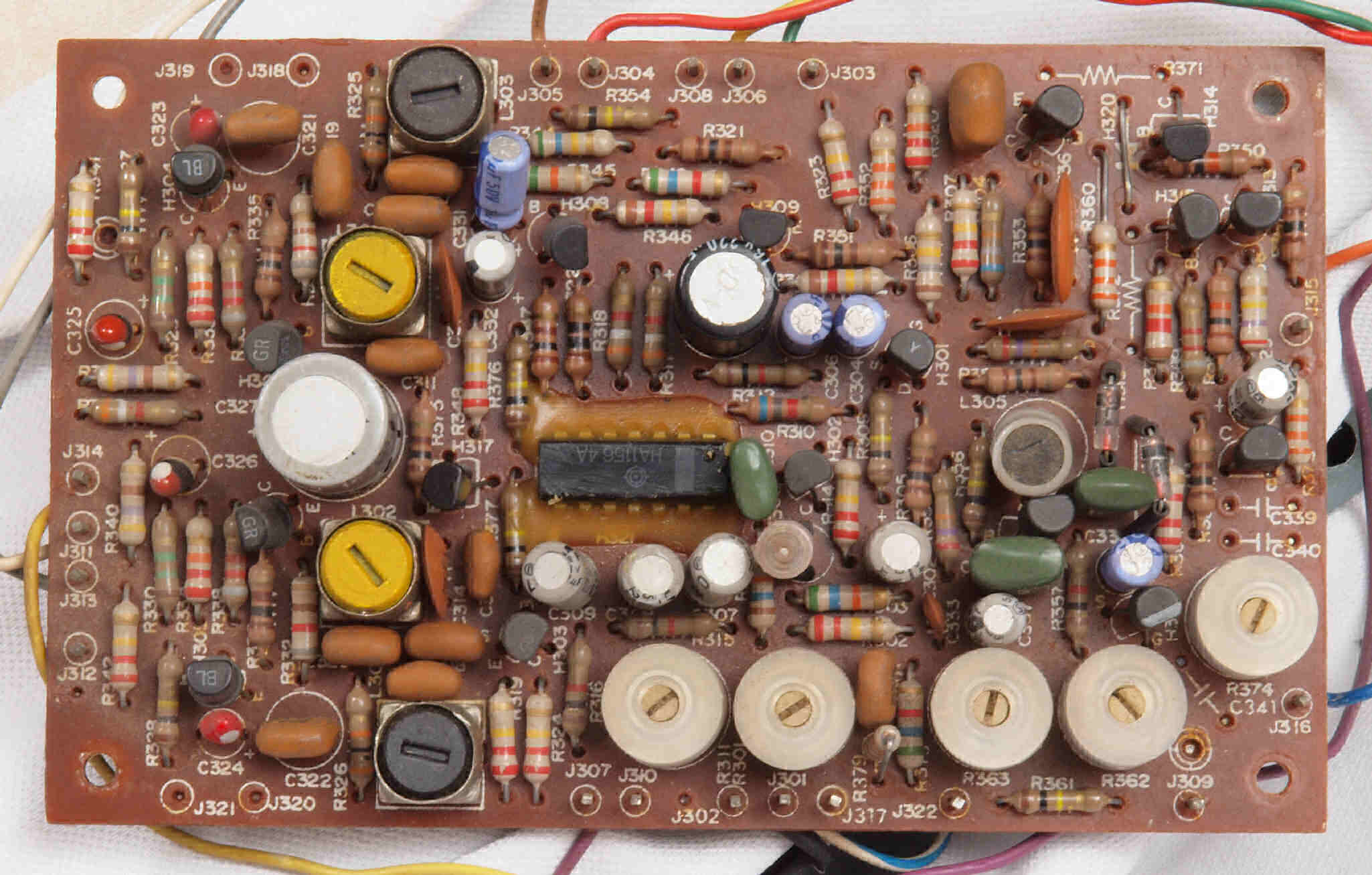

Ｃ４２．　修理後　ＦＭ−ＭＰＸ基板　　電解コンデンサー１３個交換

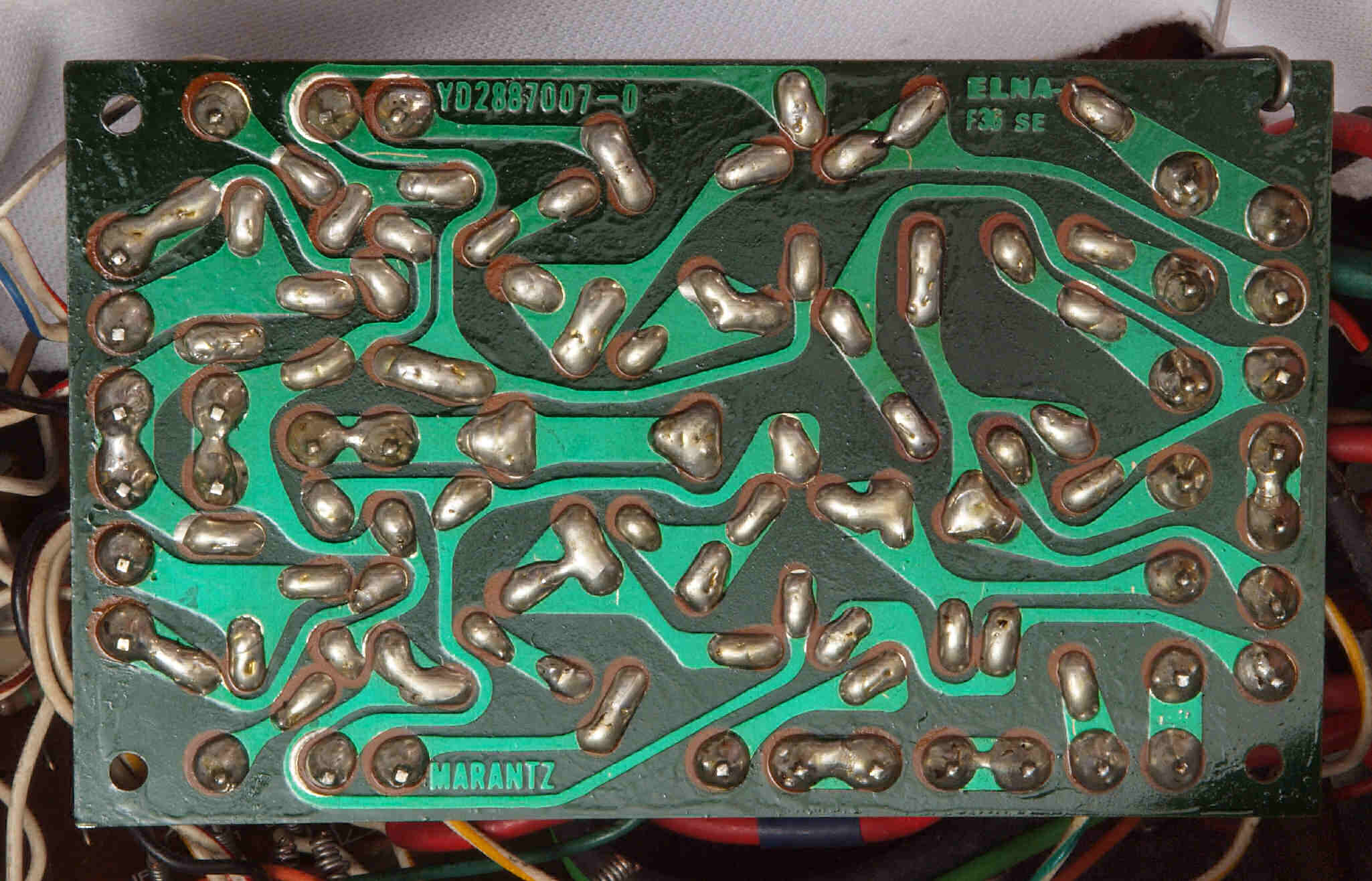

Ｃ４３．　修理前　ＦＭ−ＭＰＸ基板基板裏

Ｃ４４．　修理（半田補正）後　ＦＭ−ＭＰＸ基板裏。　半田を全部やり直す。

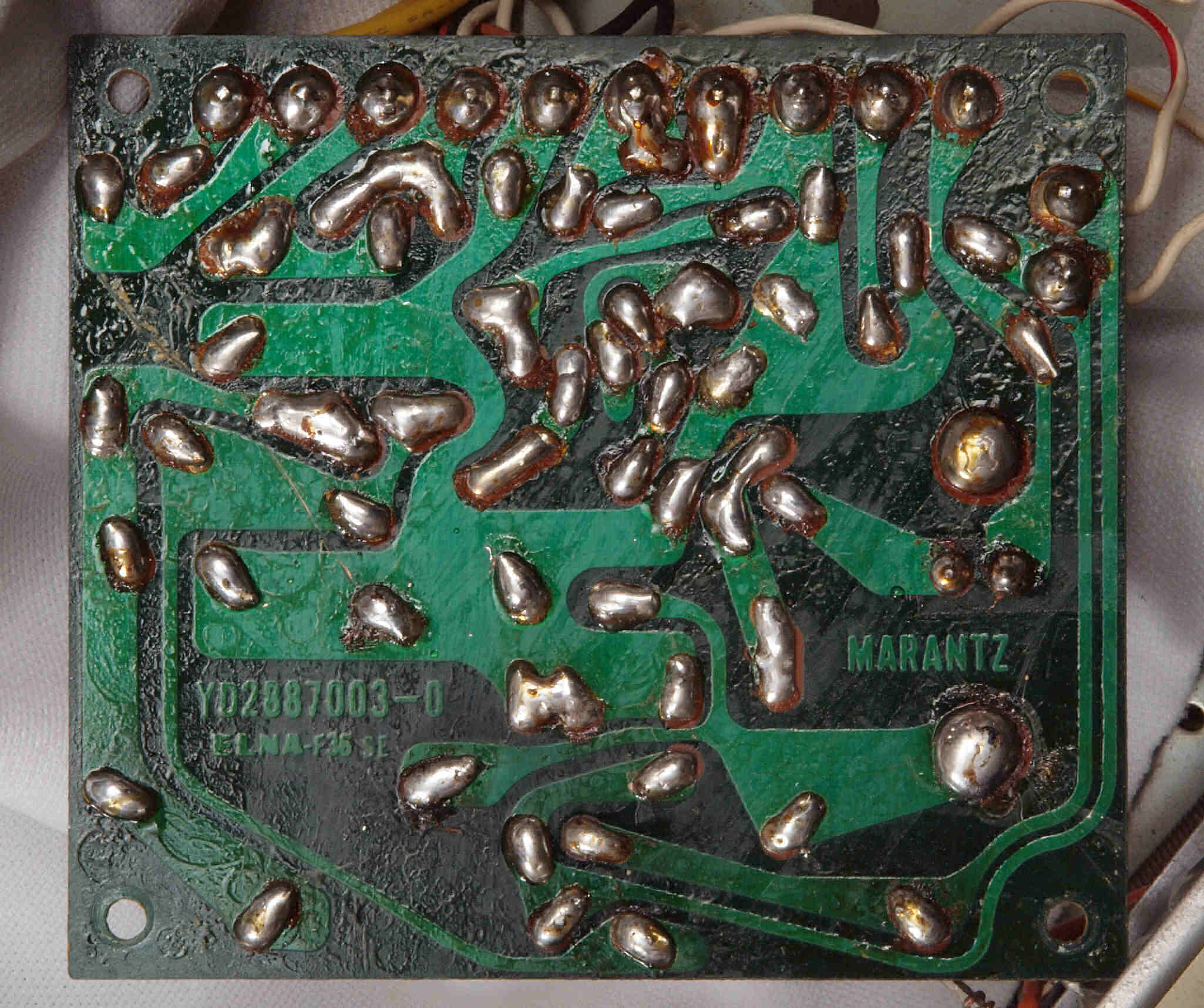

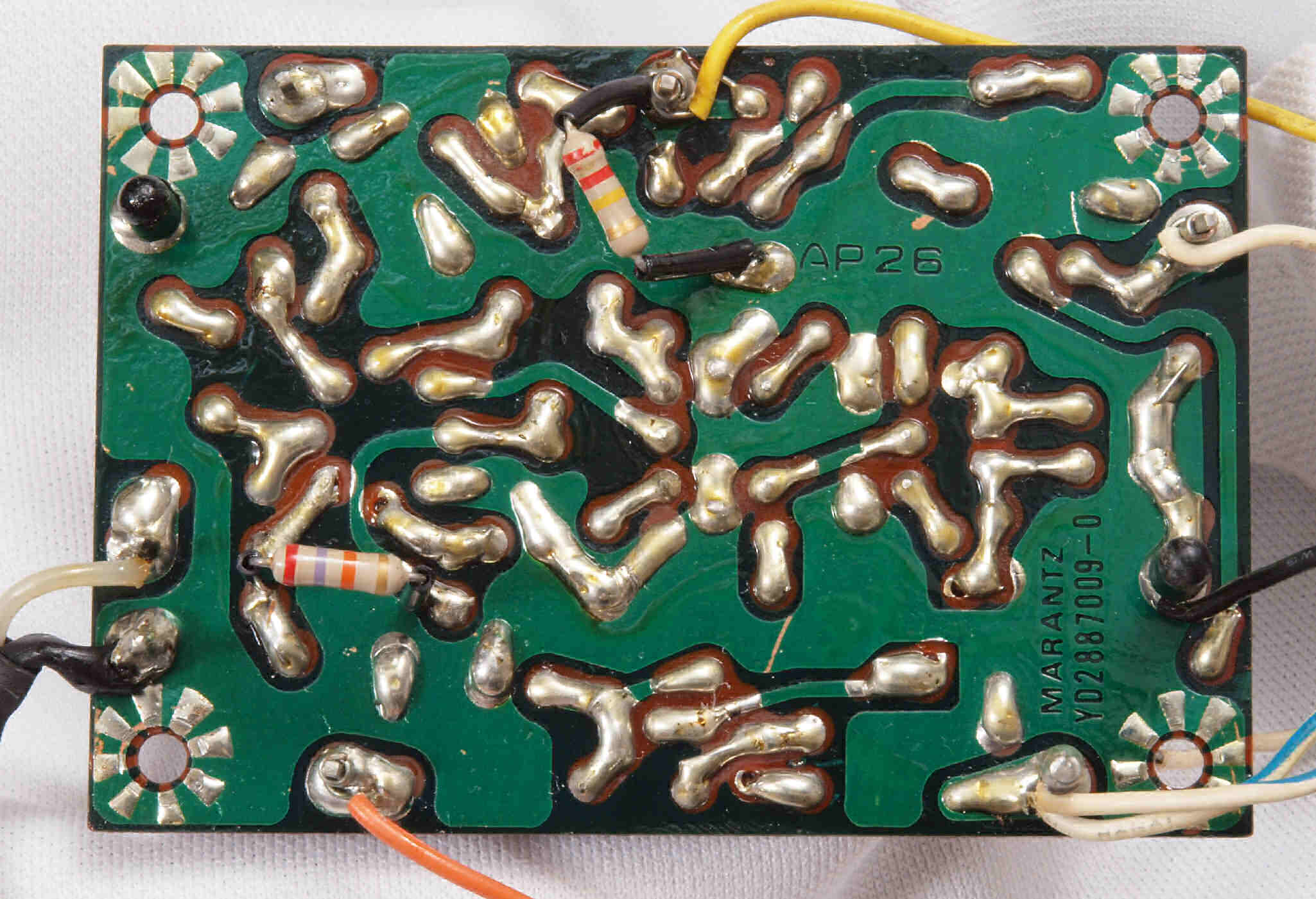

Ｃ４５．　完成ＦＭ−ＭＰＸ基板裏。　洗浄後防湿材を塗る。

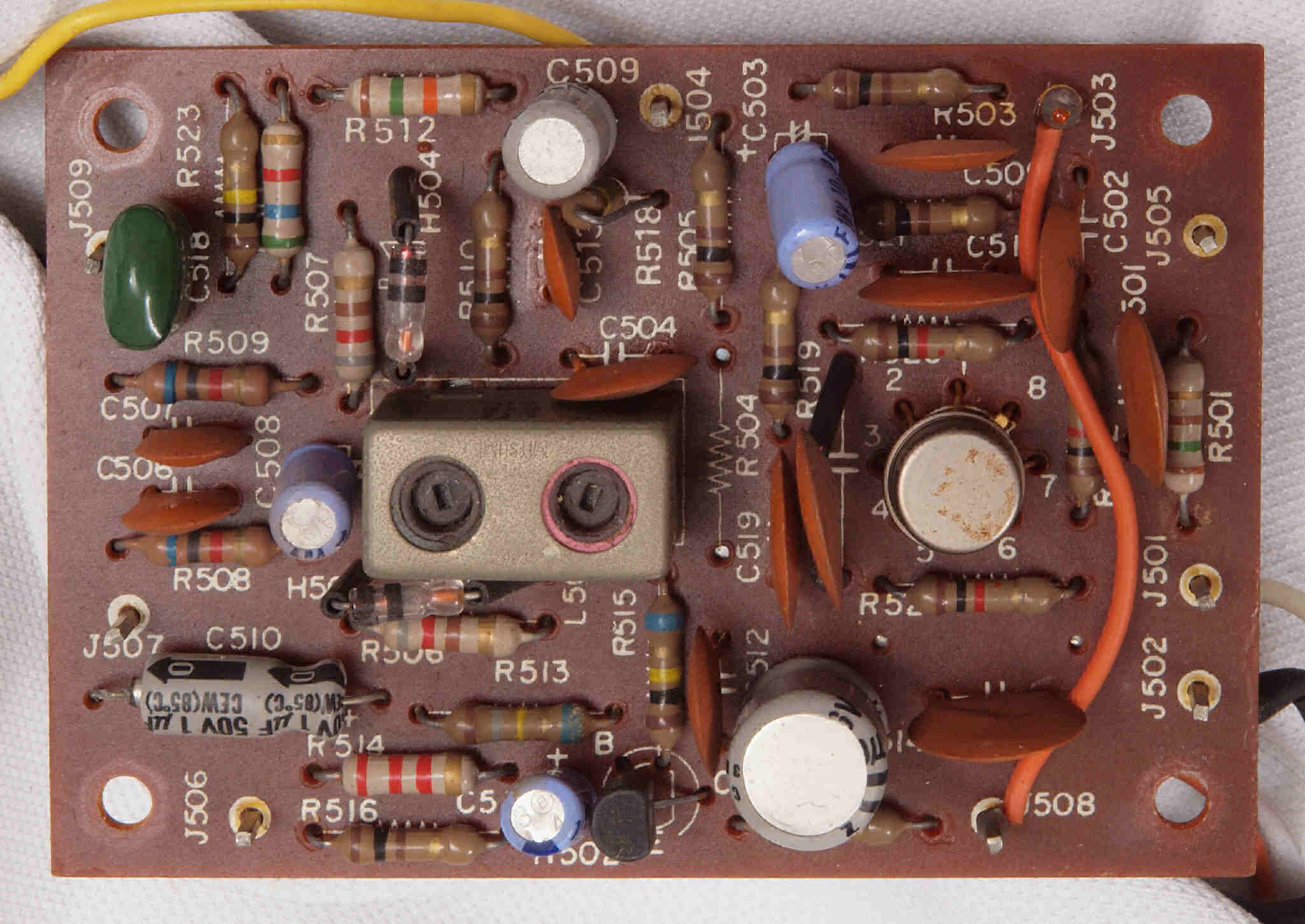

Ｃ５１．　修理前　ＡＭ基板

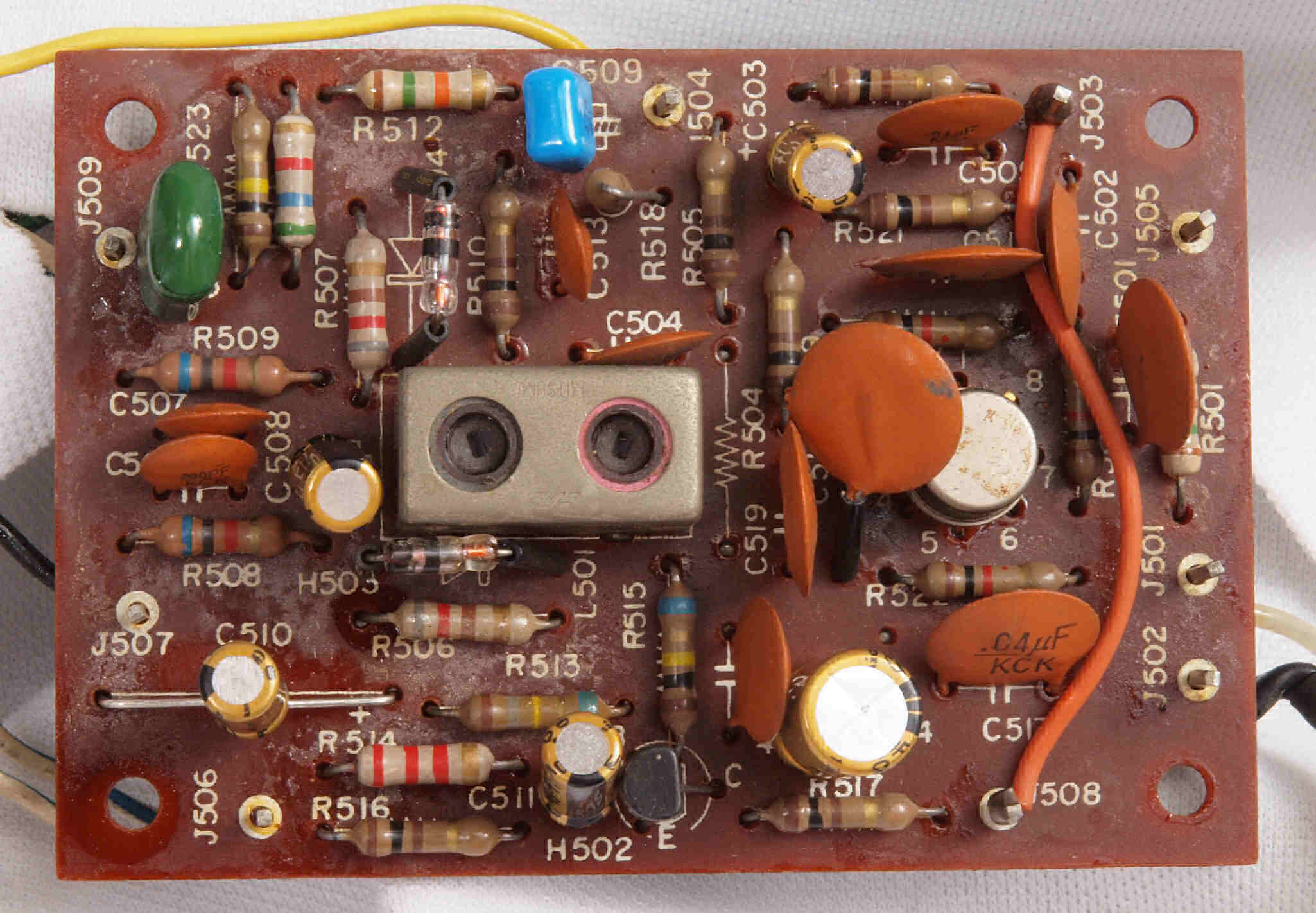

Ｃ５２．　修理後　ＡＭ基板　電解コンデンサー６交換。

Ｃ５３．　修理前　ＡＭ基板裏

Ｃ５４．　修理（半田補正）後　ＡＭ基板裏。　半田を全部やり直す。

Ｃ５５．　完成ＡＭ基板裏。　洗浄後防湿材を塗る。

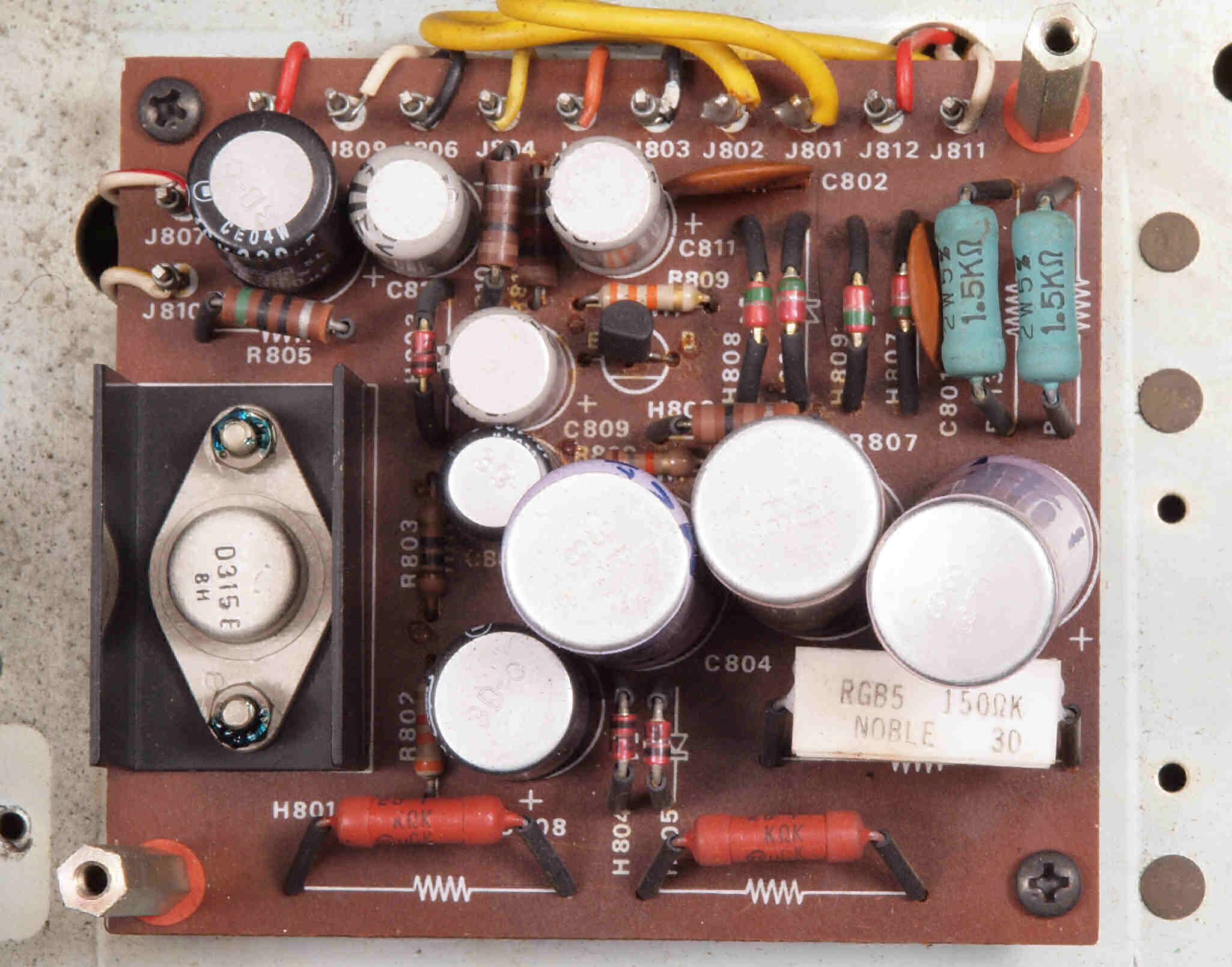

Ｃ６１．　修理前　定電圧基板

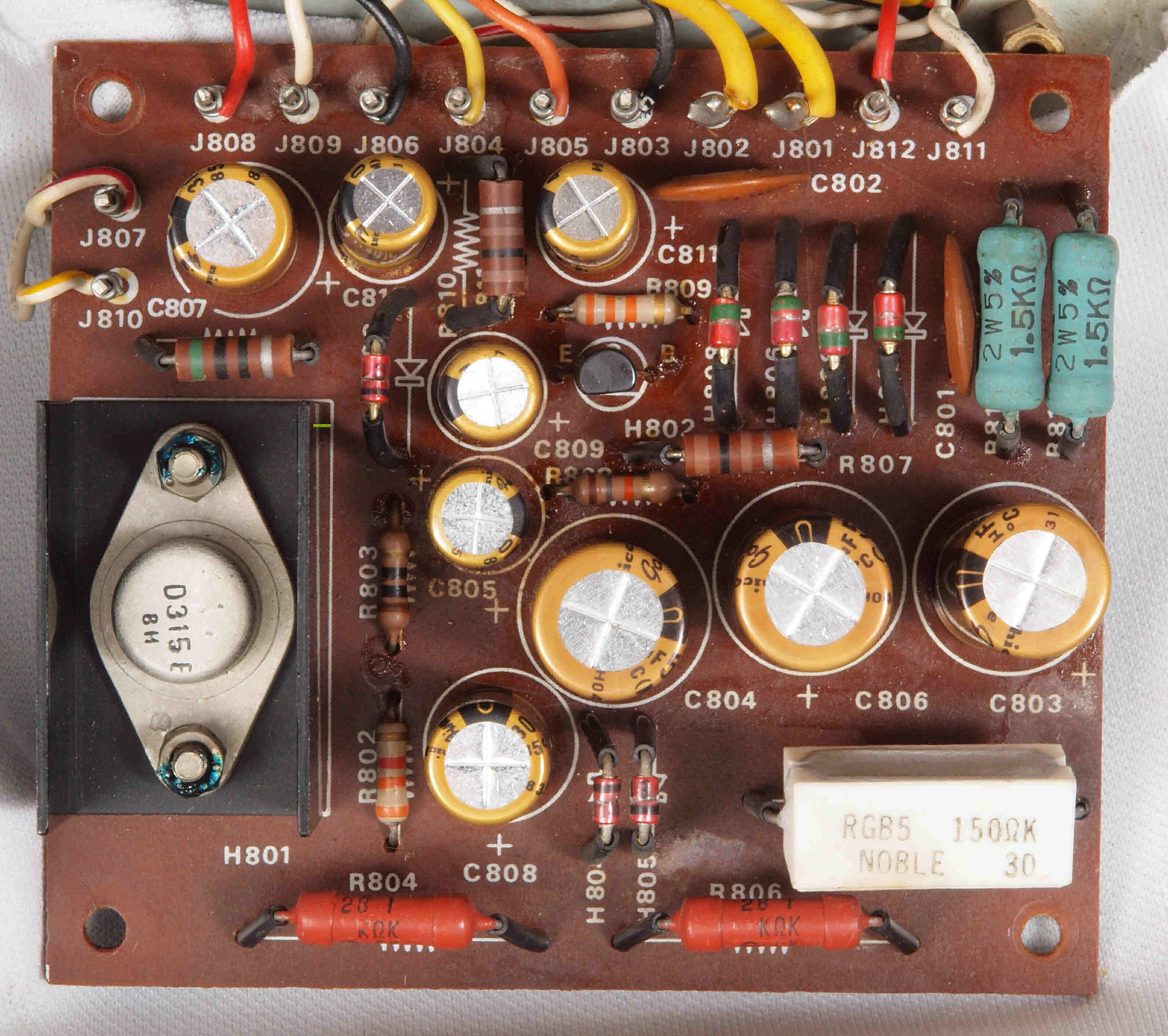

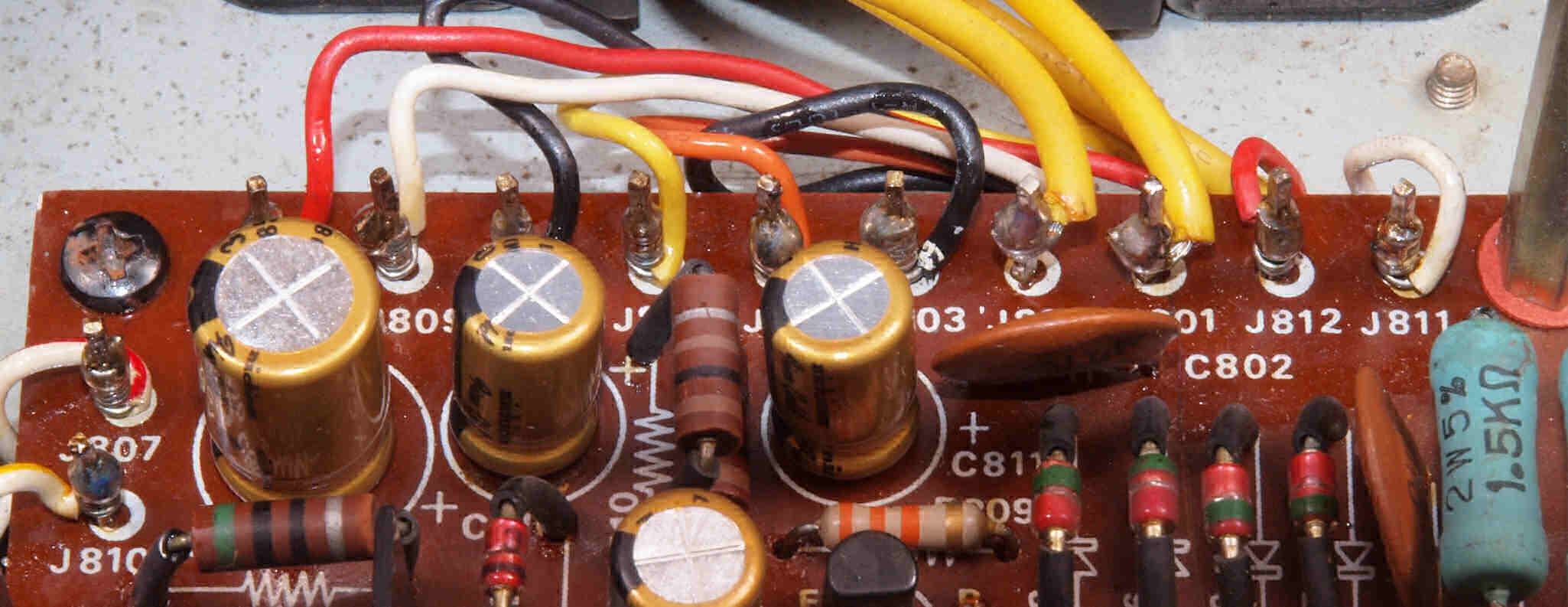

Ｃ６２．　修理後　定電圧基板　電解コンデンサー９個交換

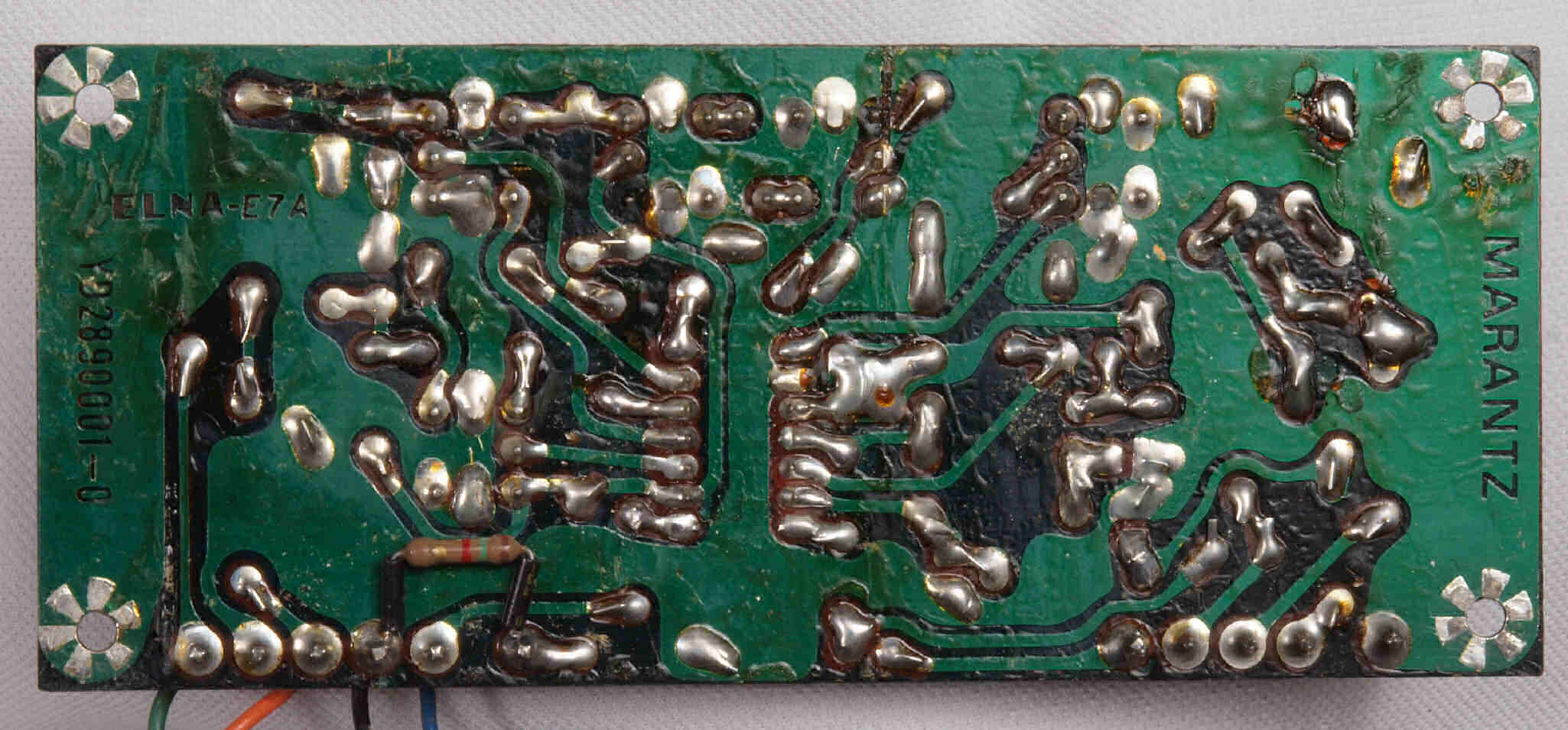

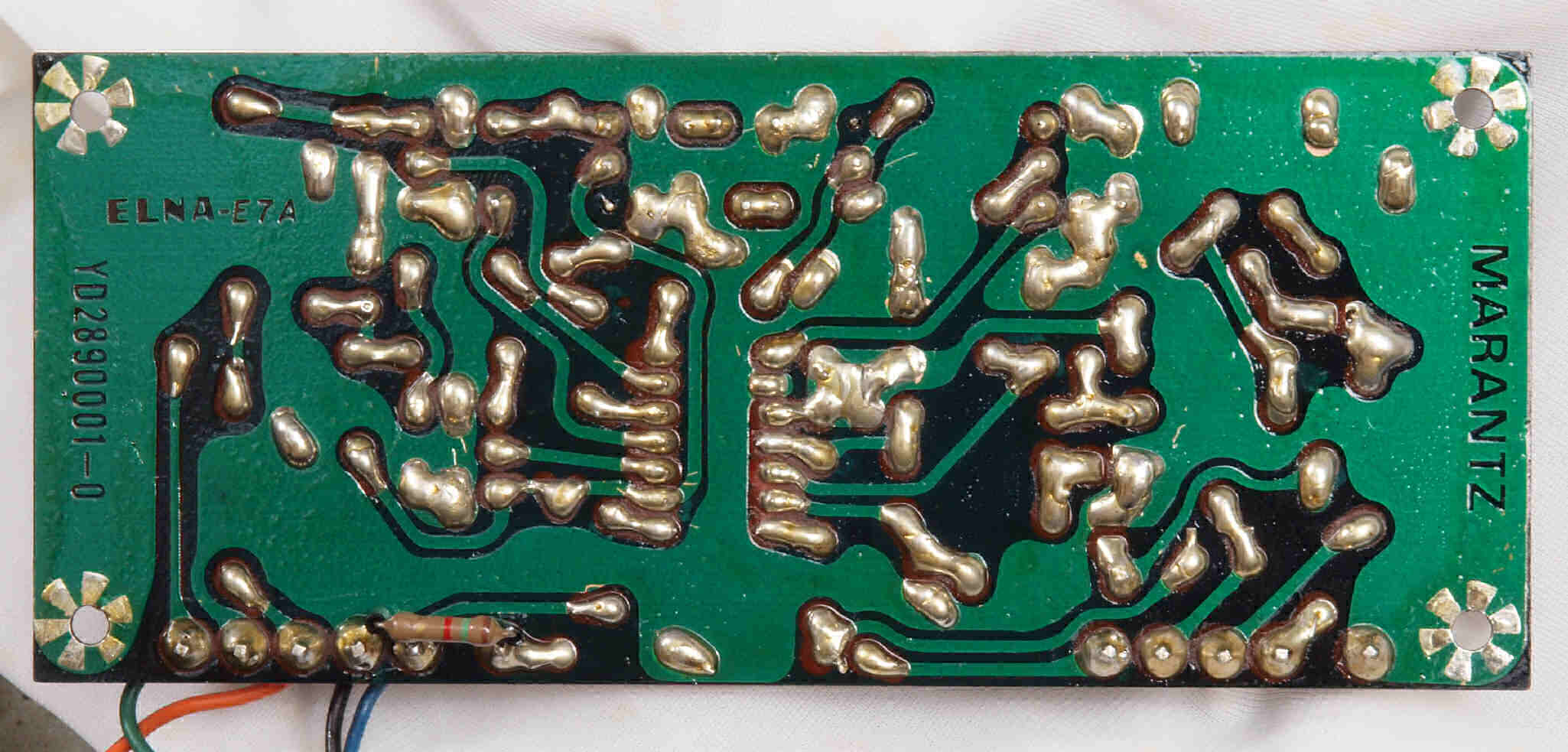

Ｃ６３．　修理前　定電圧基板裏

Ｃ６４．　修理（半田補正）後　定電圧基板裏。　半田を全部やり直す。

Ｃ６５．　完成定電圧基板裏。　洗浄後防湿材を塗る。

Ｃ７１．　修理前　ＣＲＴ基板

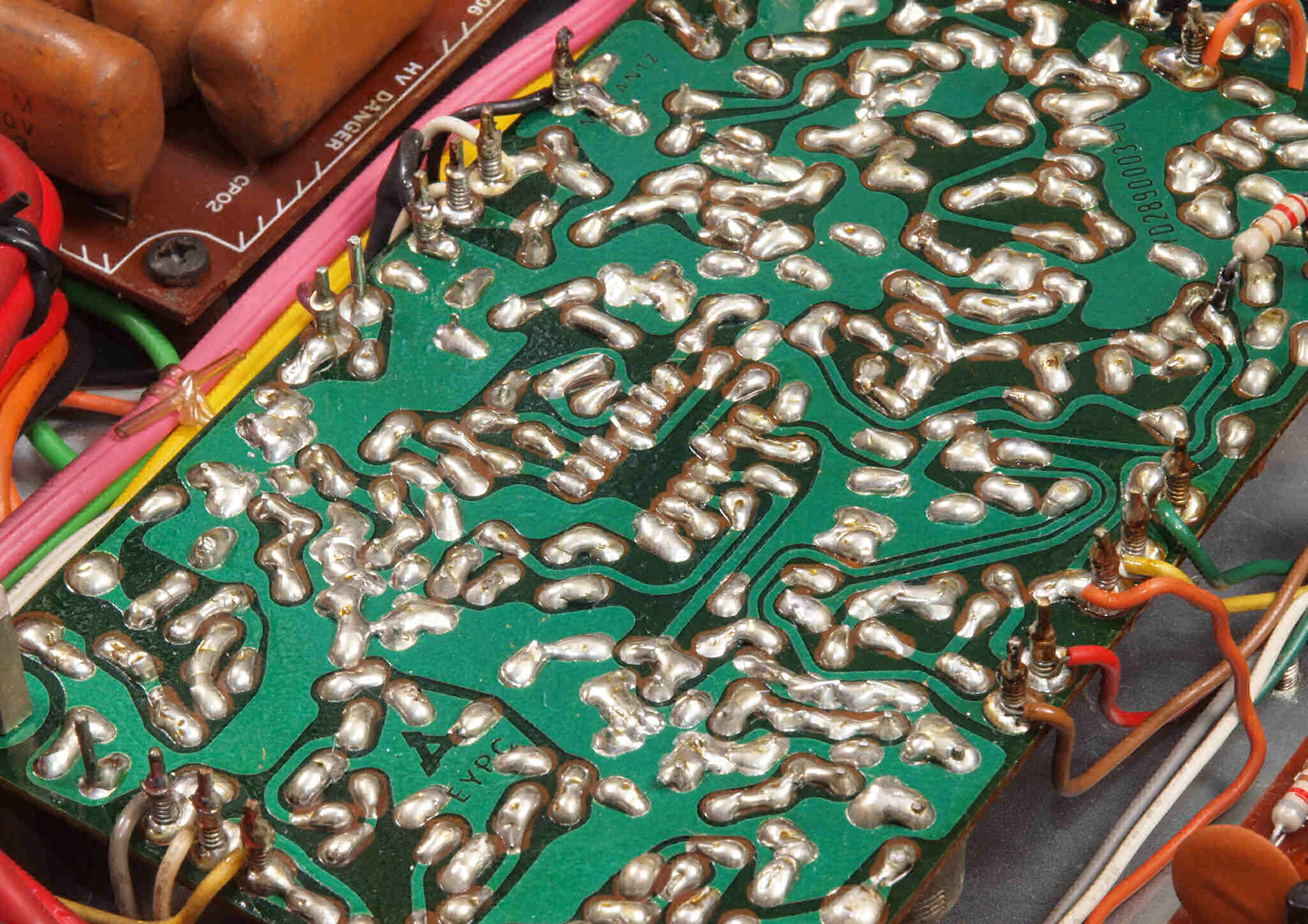

Ｃ７２．　修理前　ＣＲＴ基板裏

Ｃ７３．　修理（半田補正）後　ＣＲＴ基板裏。　半田を全部やり直す。

Ｃ７４．　完成ＣＲＴ基板裏。　洗浄後防湿材を塗る。

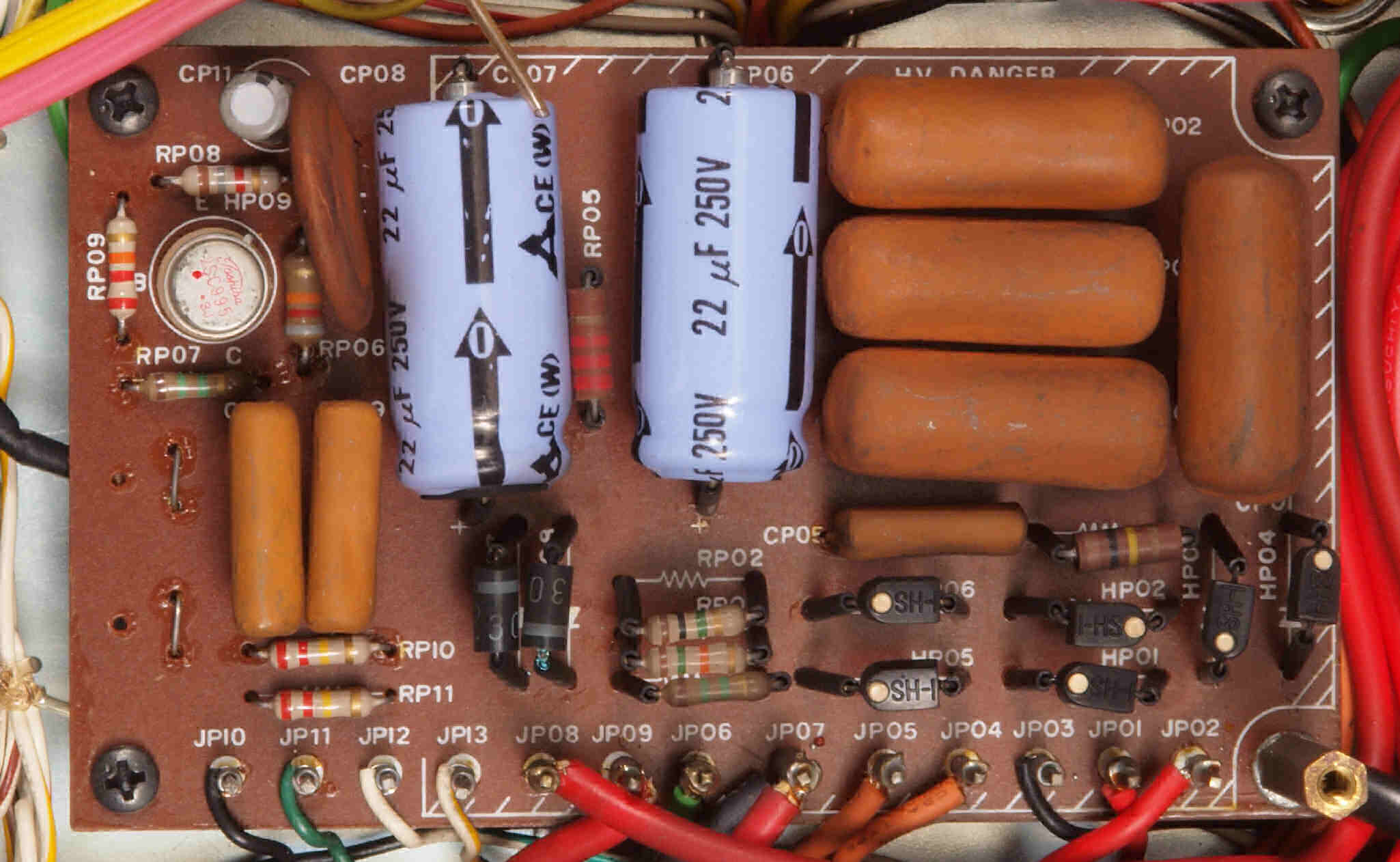

Ｃ８１．　修理前　ＣＲＴ電源基板

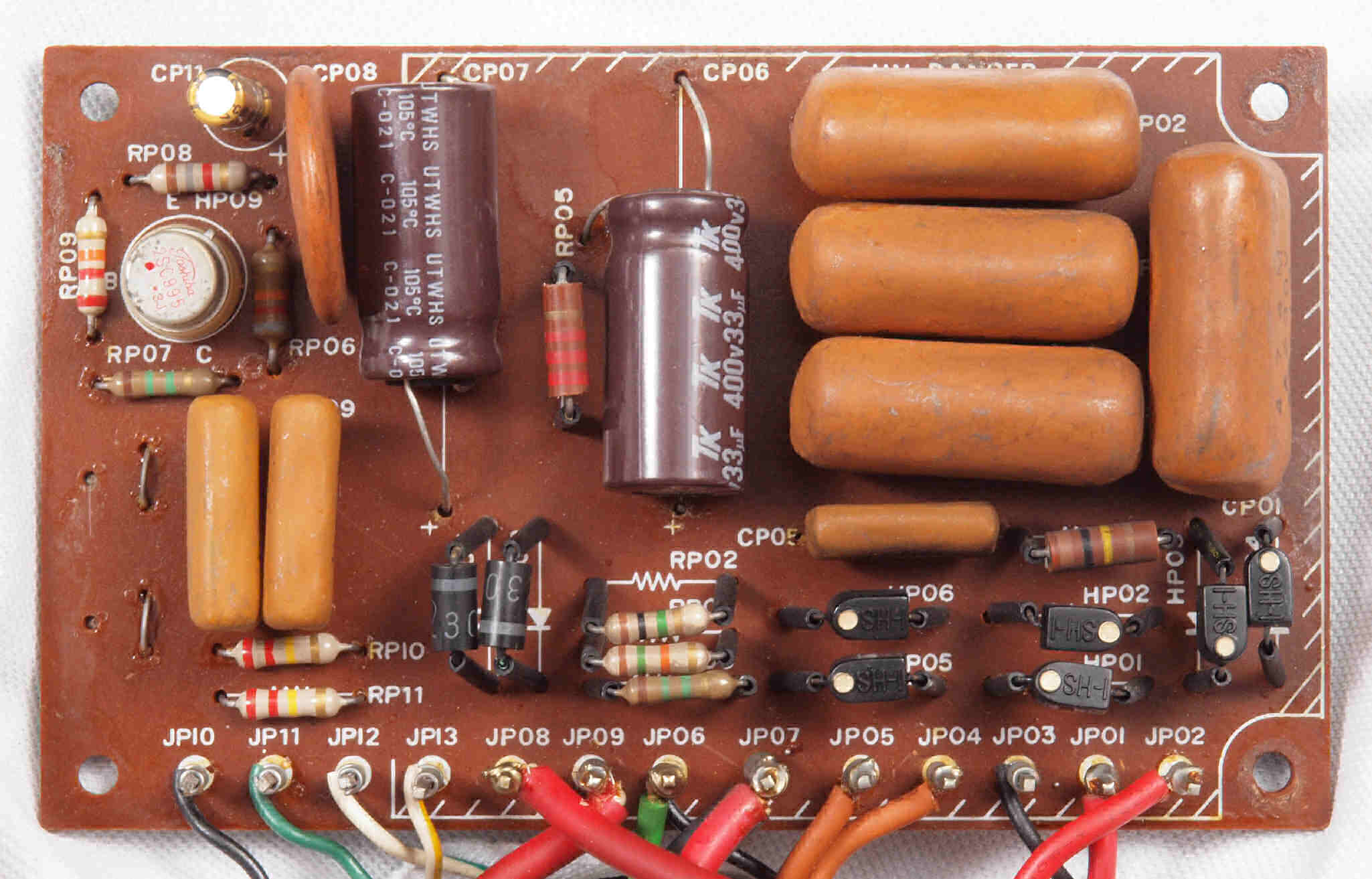

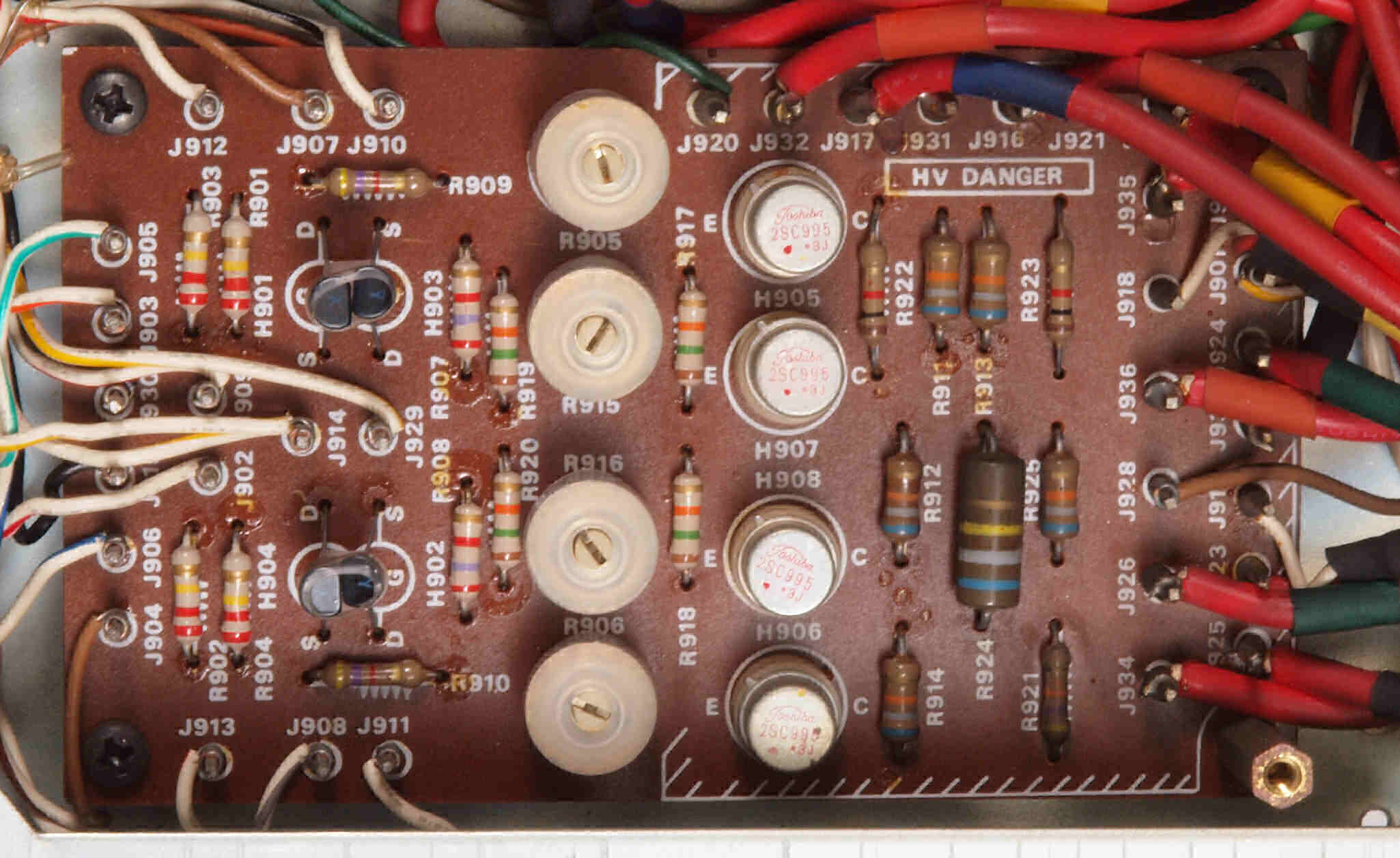

Ｃ８２．　修理後　ＣＲＴ電源基板　　電解コンデンサー３個交換

Ｃ８３．　修理前　ＣＲＴ電源基板裏

Ｃ８４．　完成ＣＲＴ電源基板２裏。　半田を全部やり直し、洗浄後防湿材を塗る。

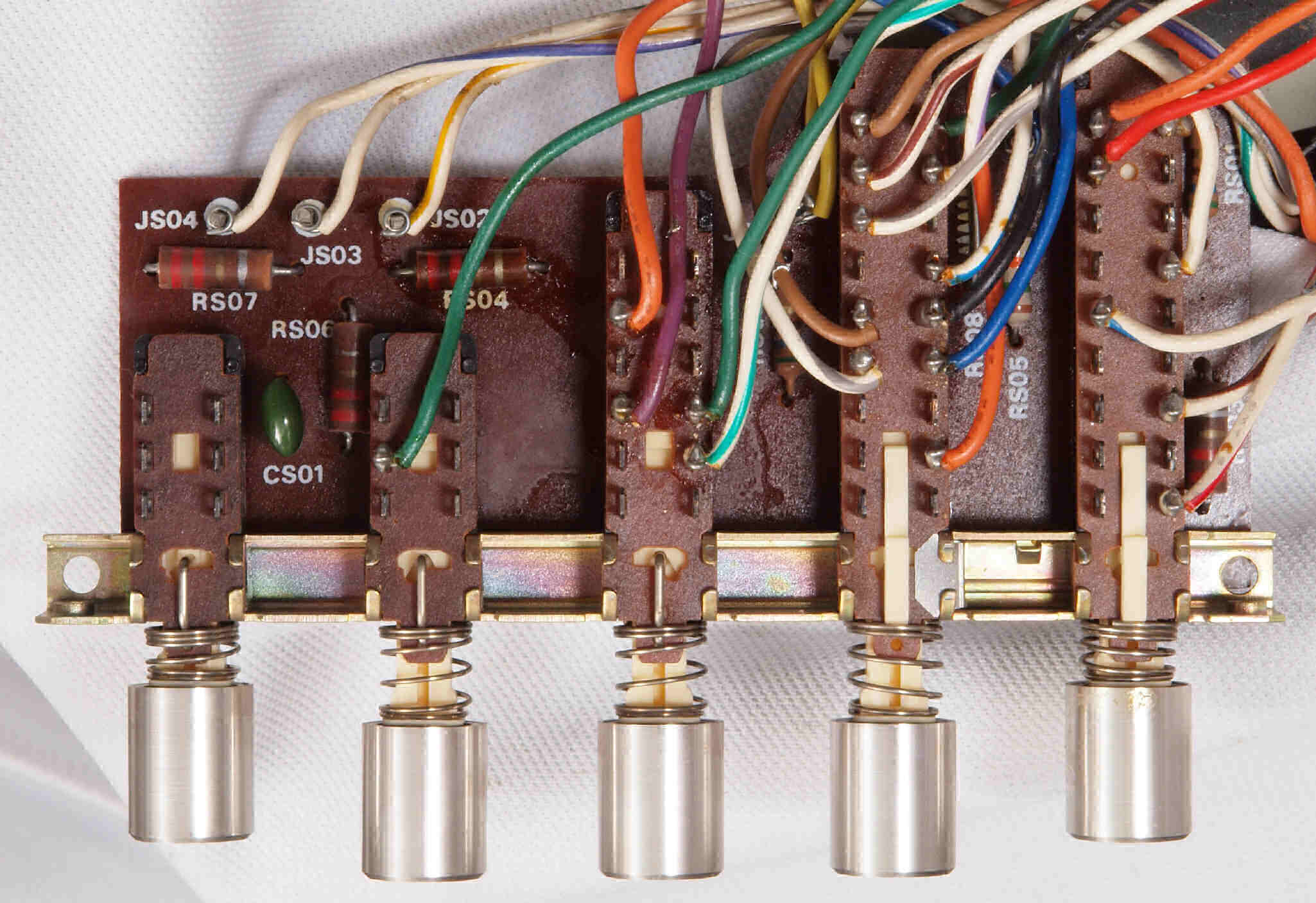

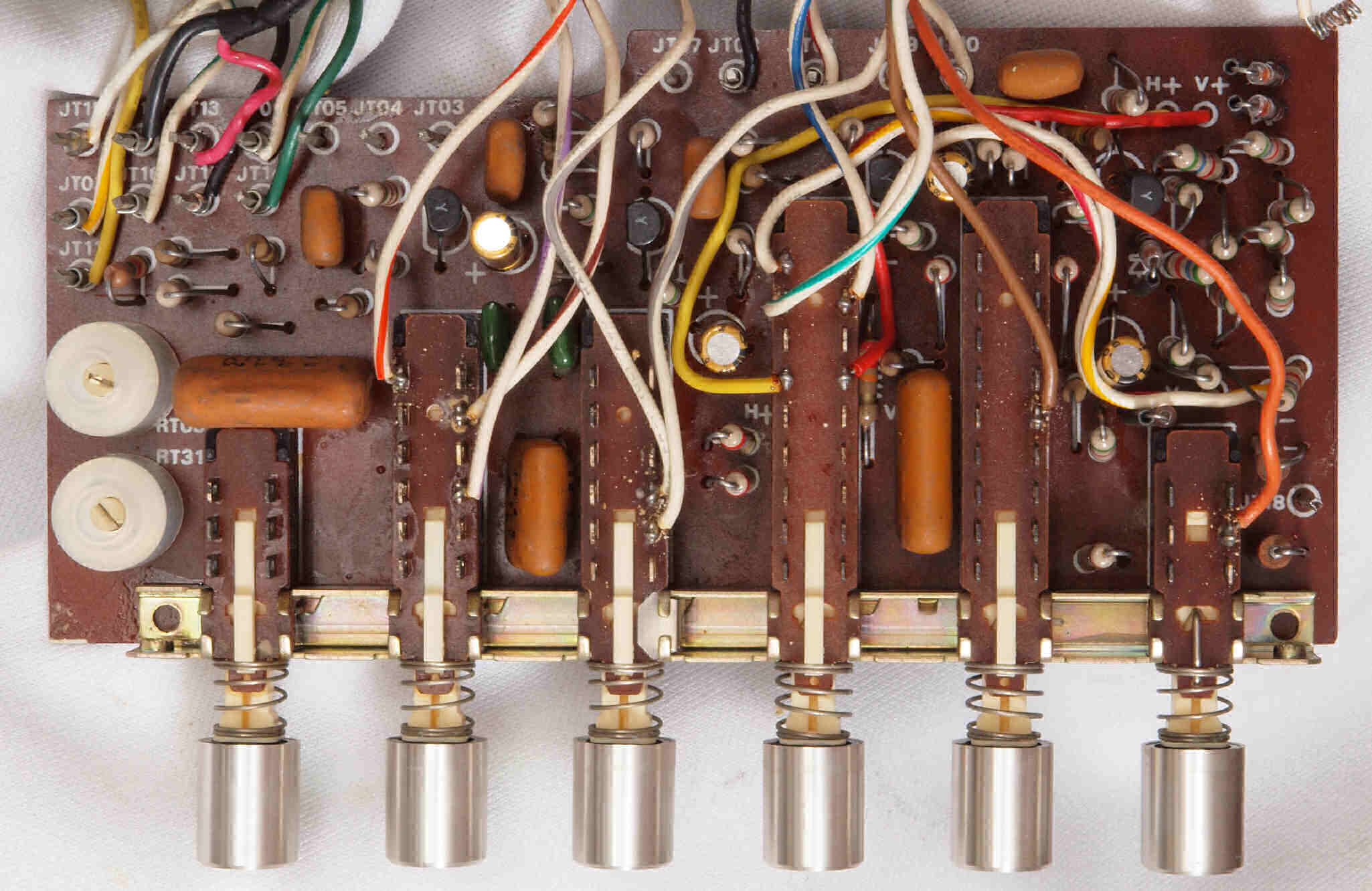

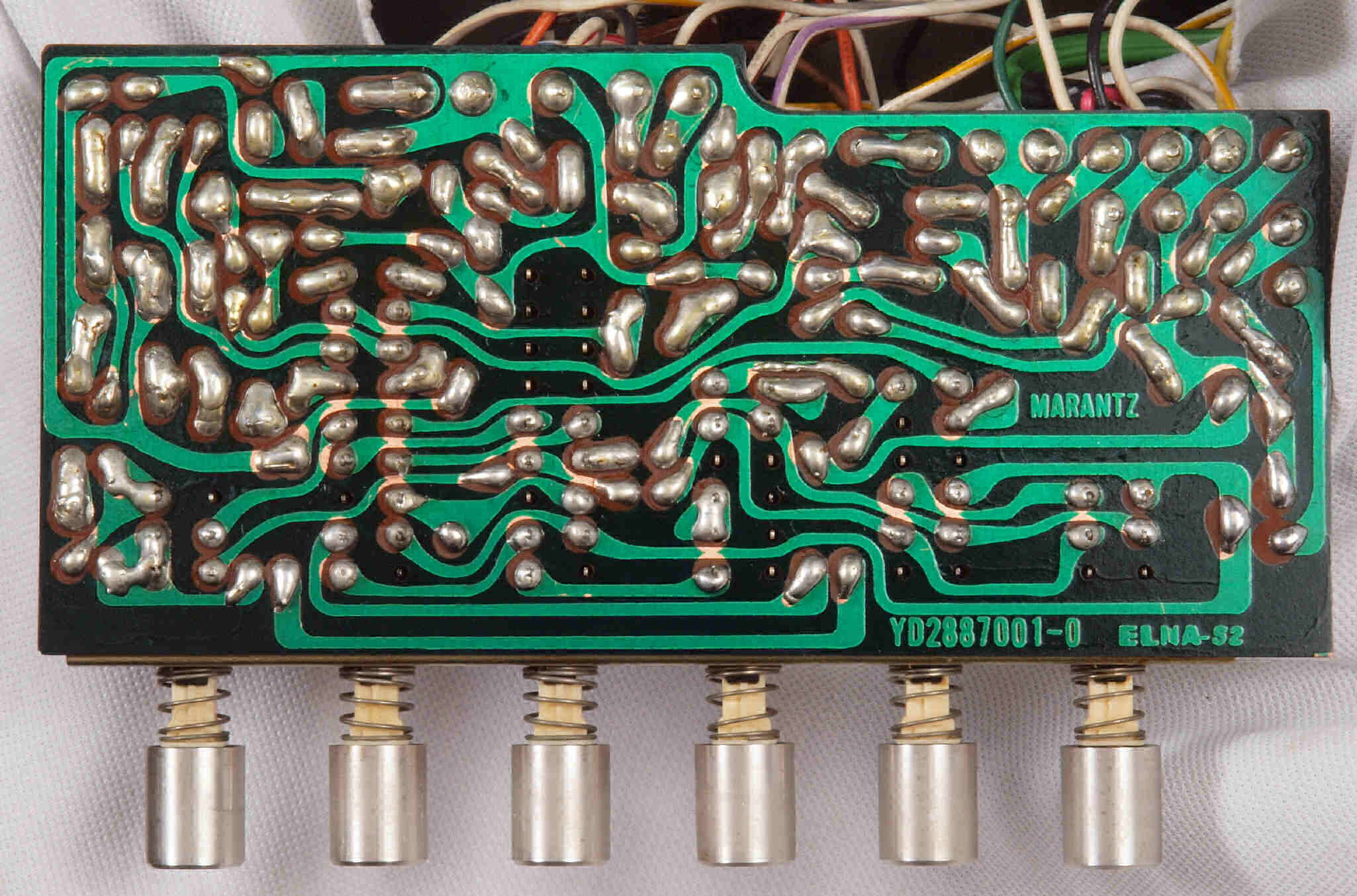

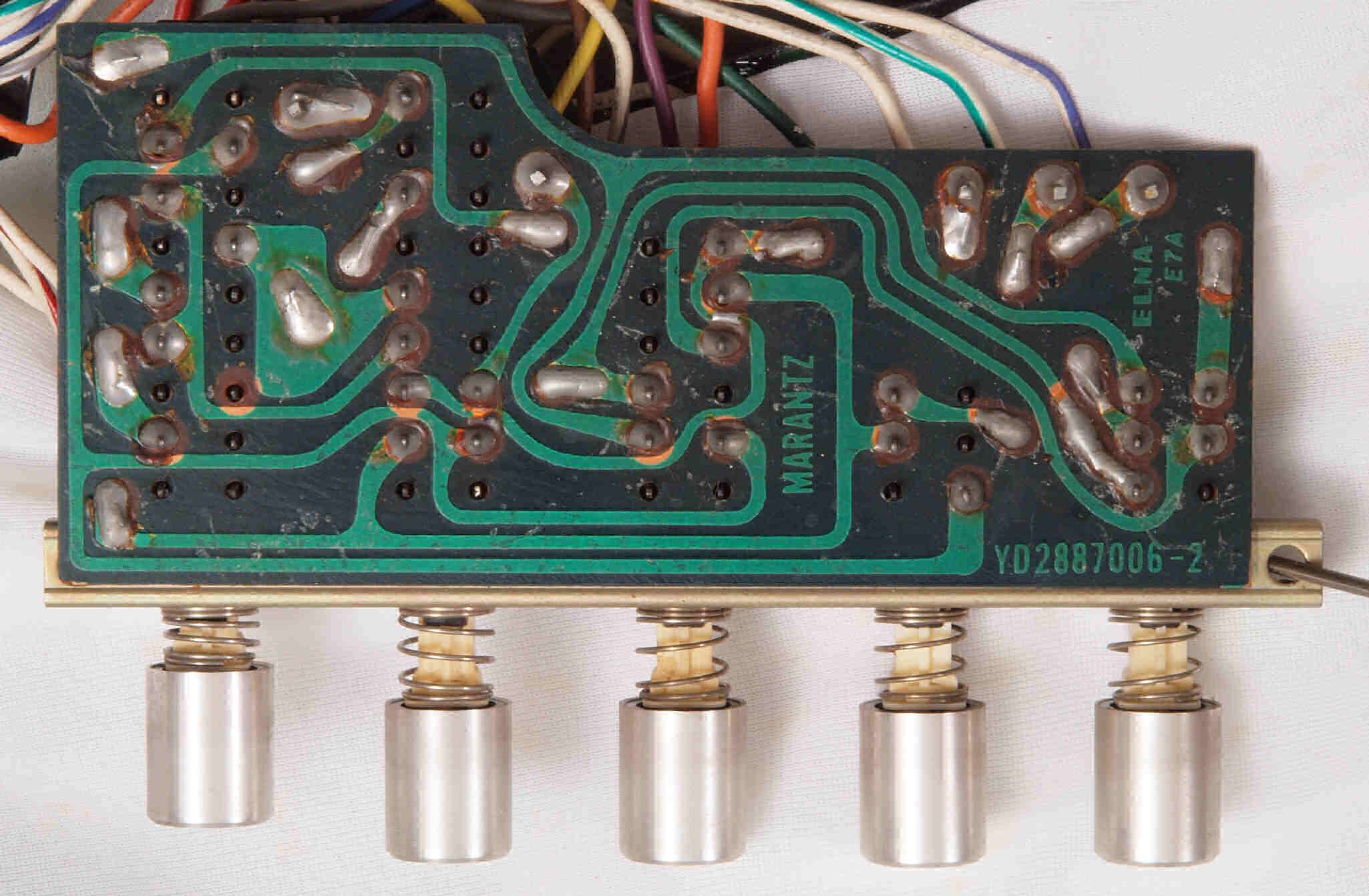

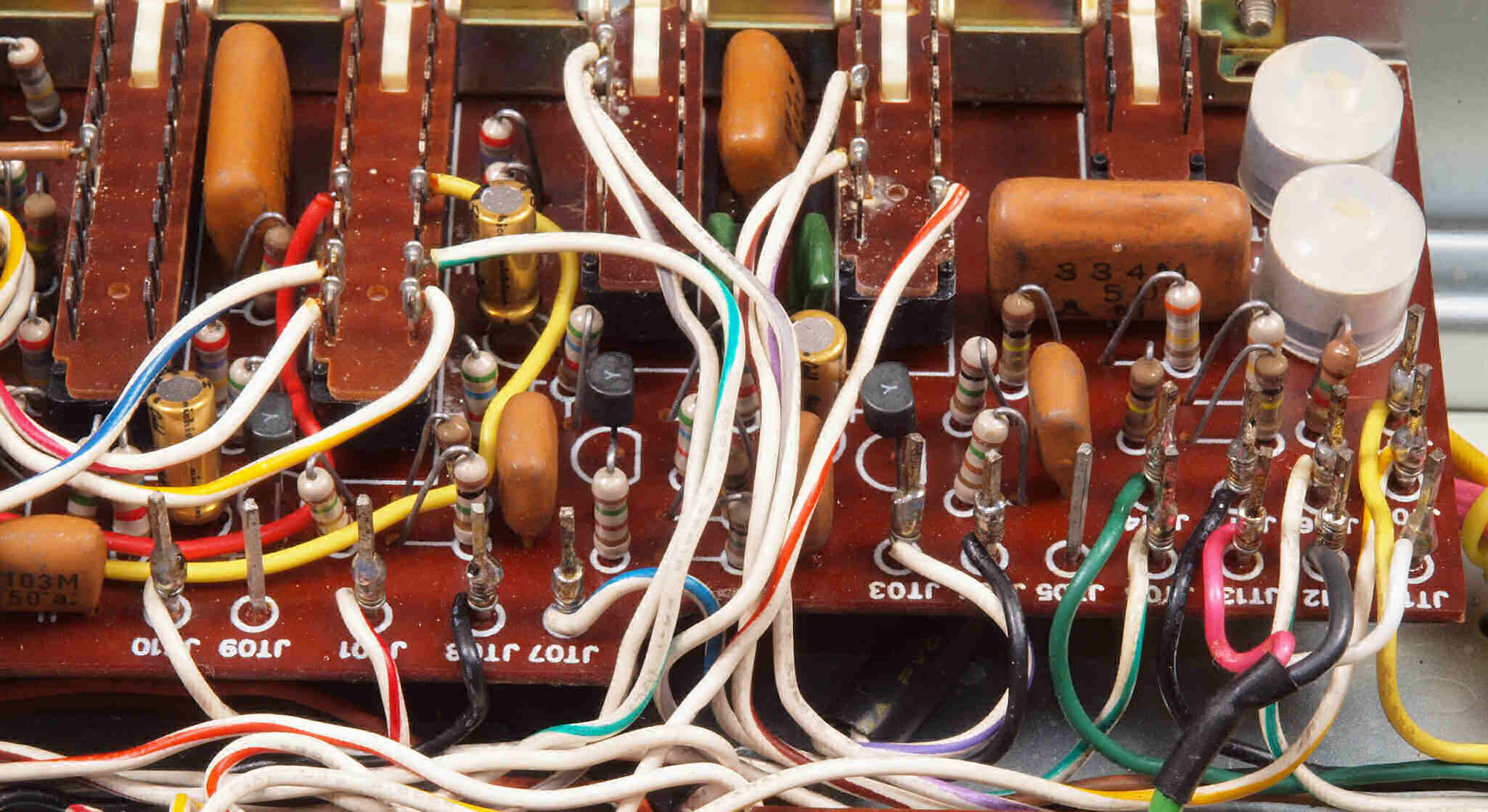

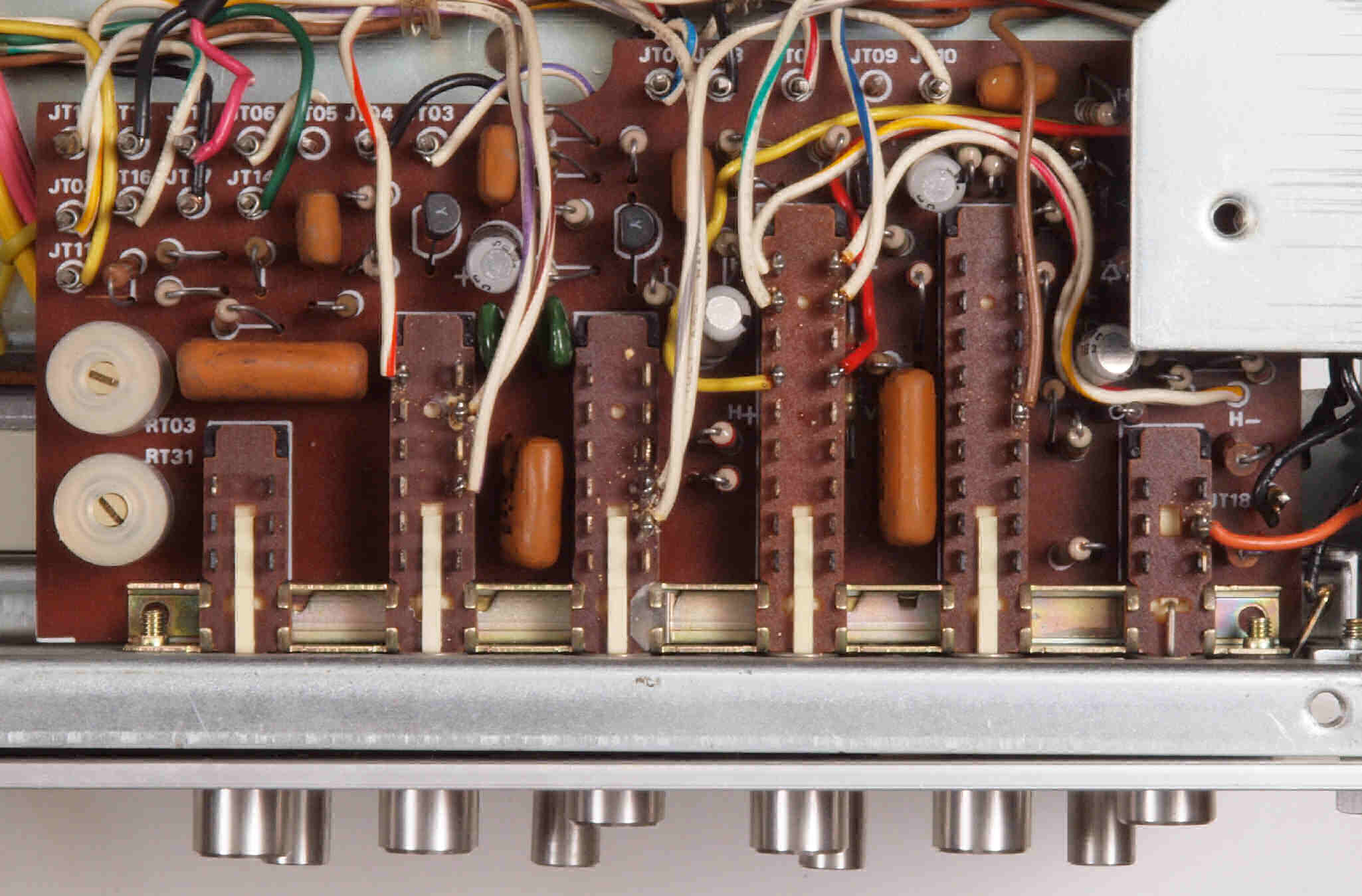

Ｃ９１．　修理前　SW基板

Ｃ９２．　修理後　SW基板　電解コンデンサー６個交換

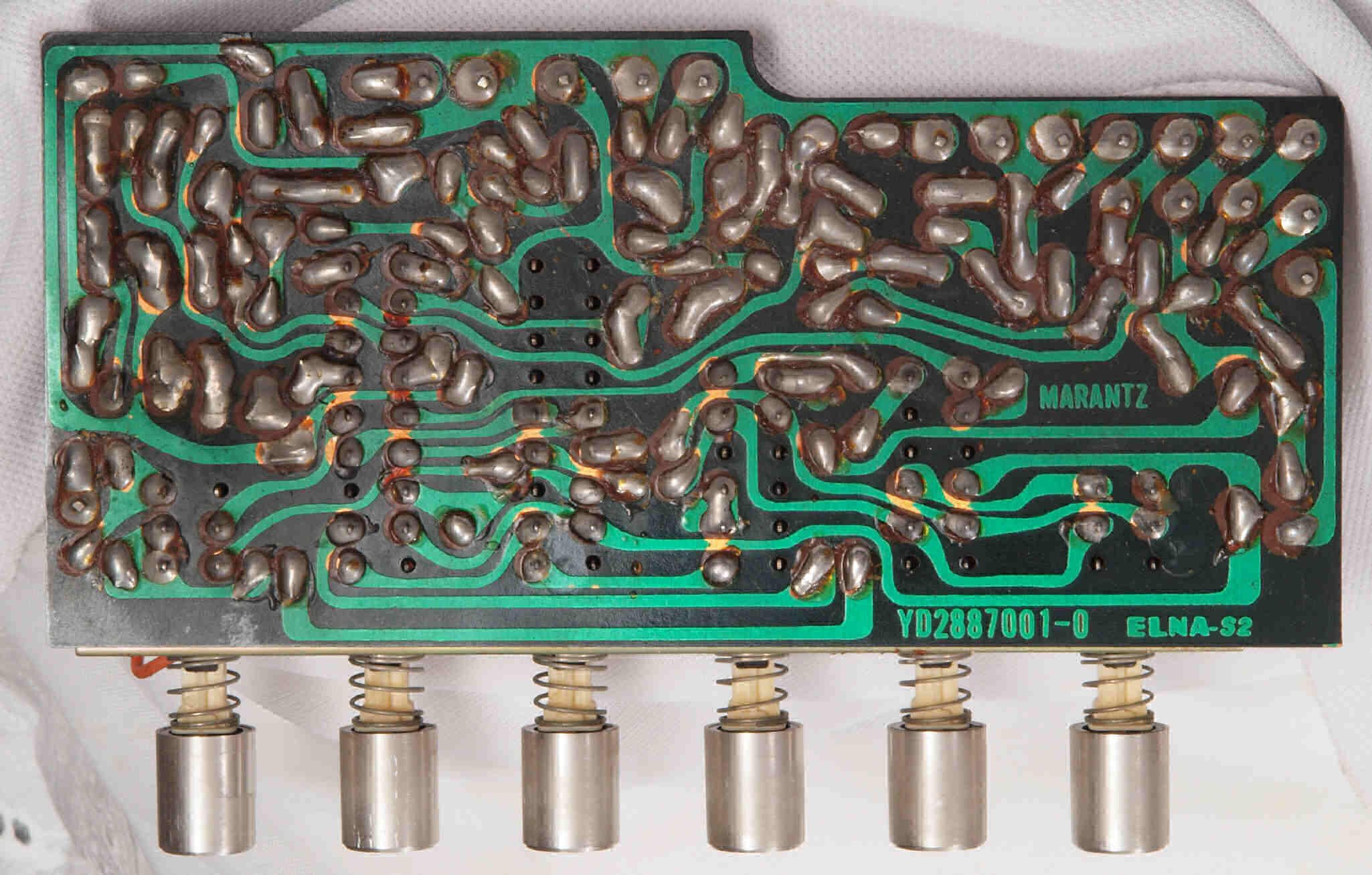

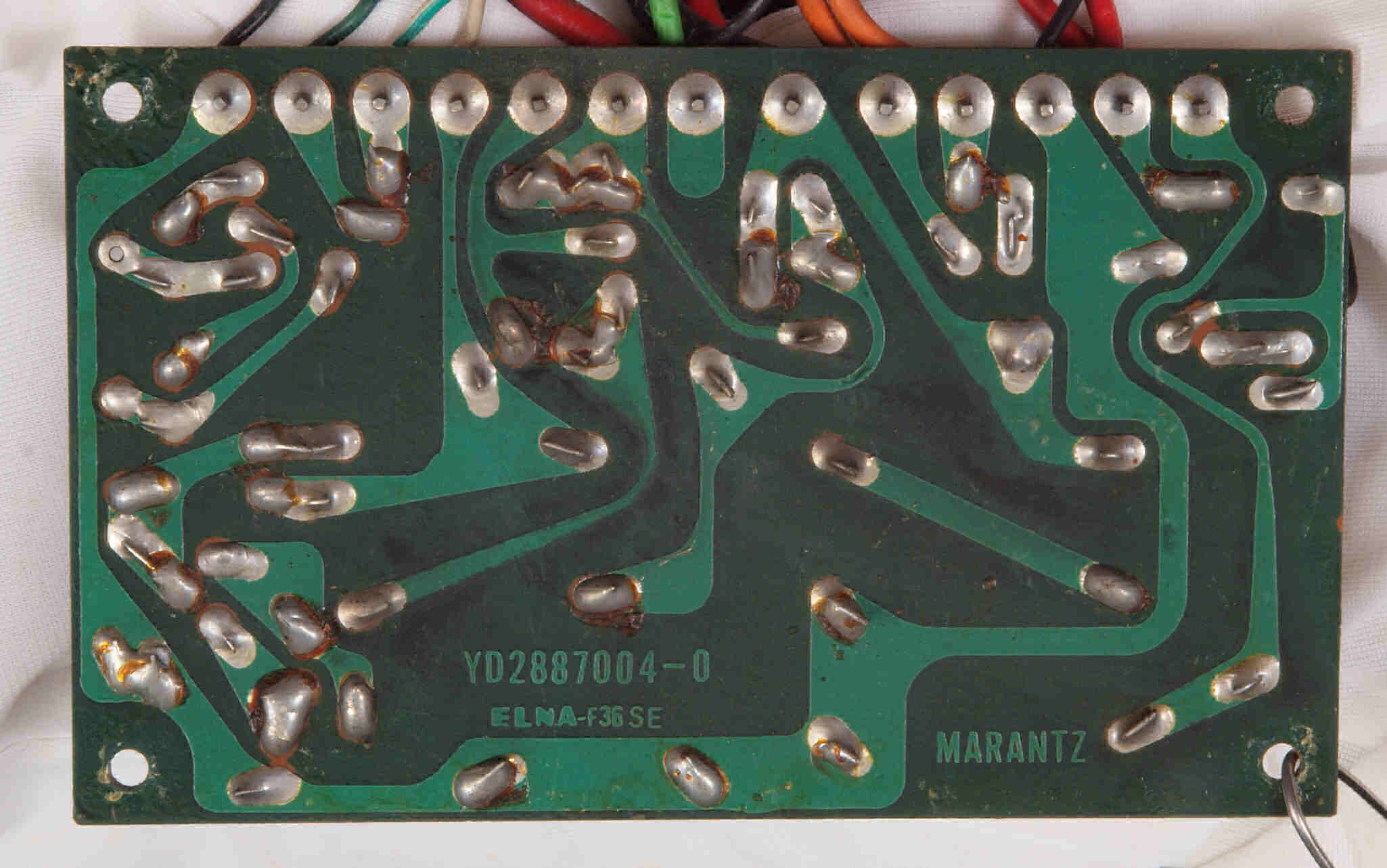

Ｃ９３．　修理前　SW基板裏

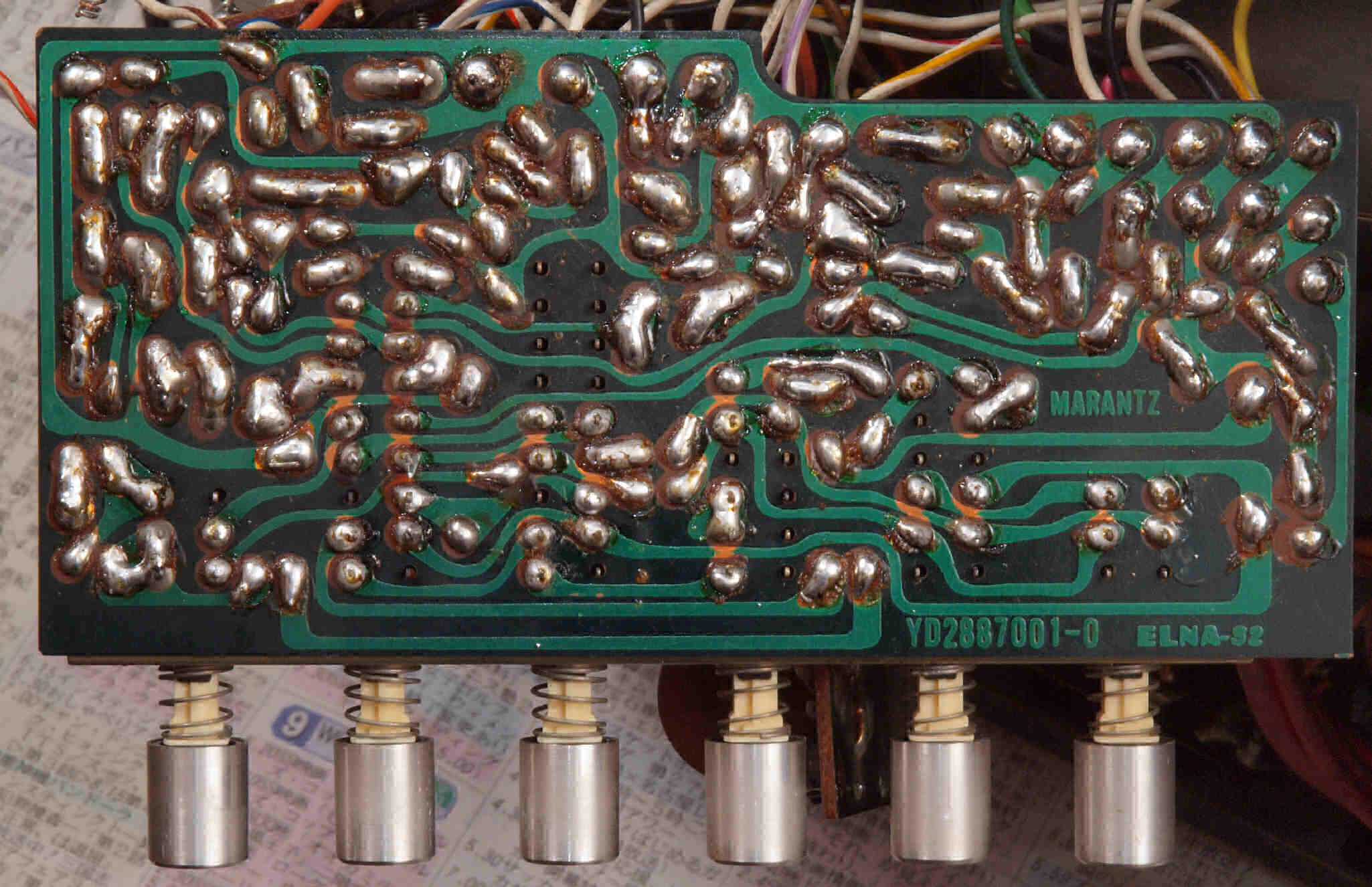

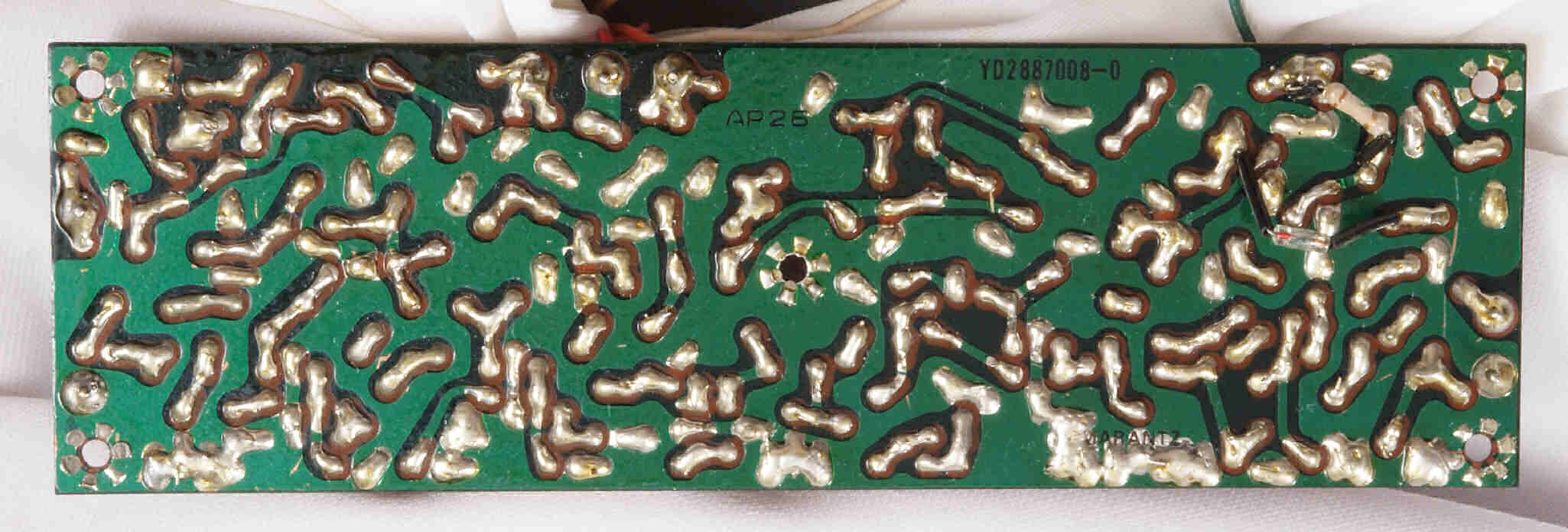

Ｃ９４．　修理（半田補正）後　ＳＷ基板裏。　半田を全部やり直す。

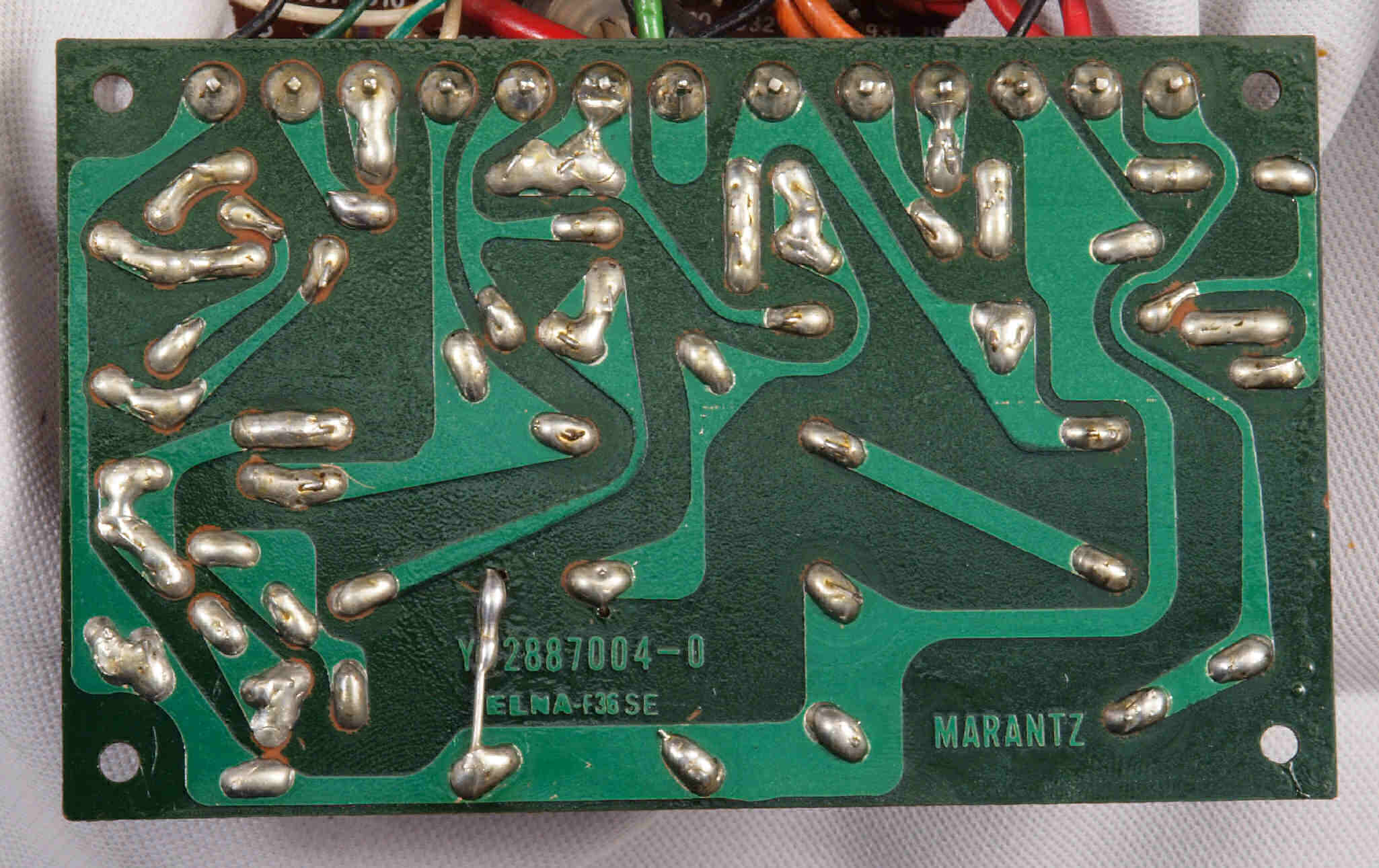

Ｃ９５．　完成ＳＷ基板裏。　洗浄後防湿材を塗る。

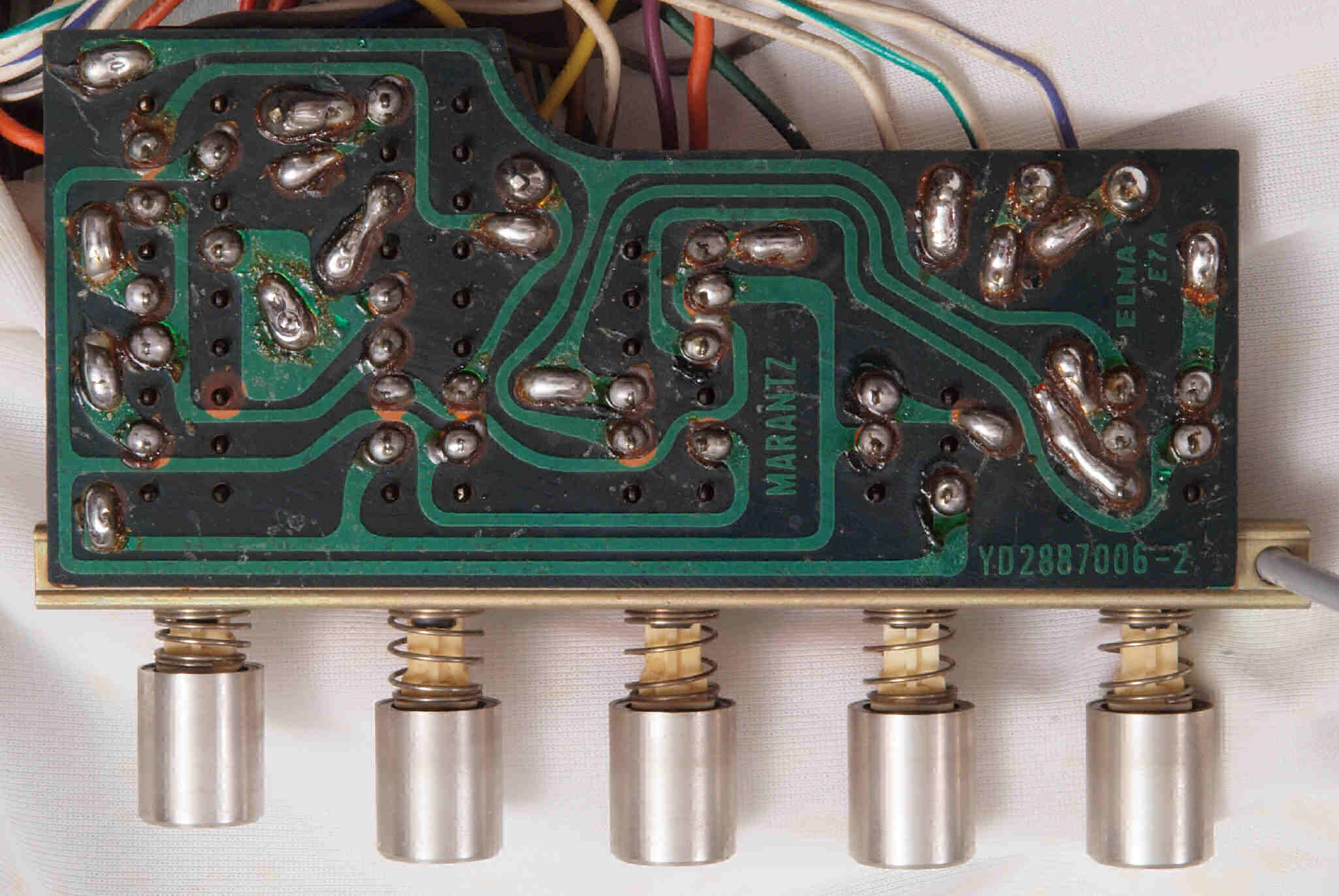

ＣＡ１．　修理前　SW基板２

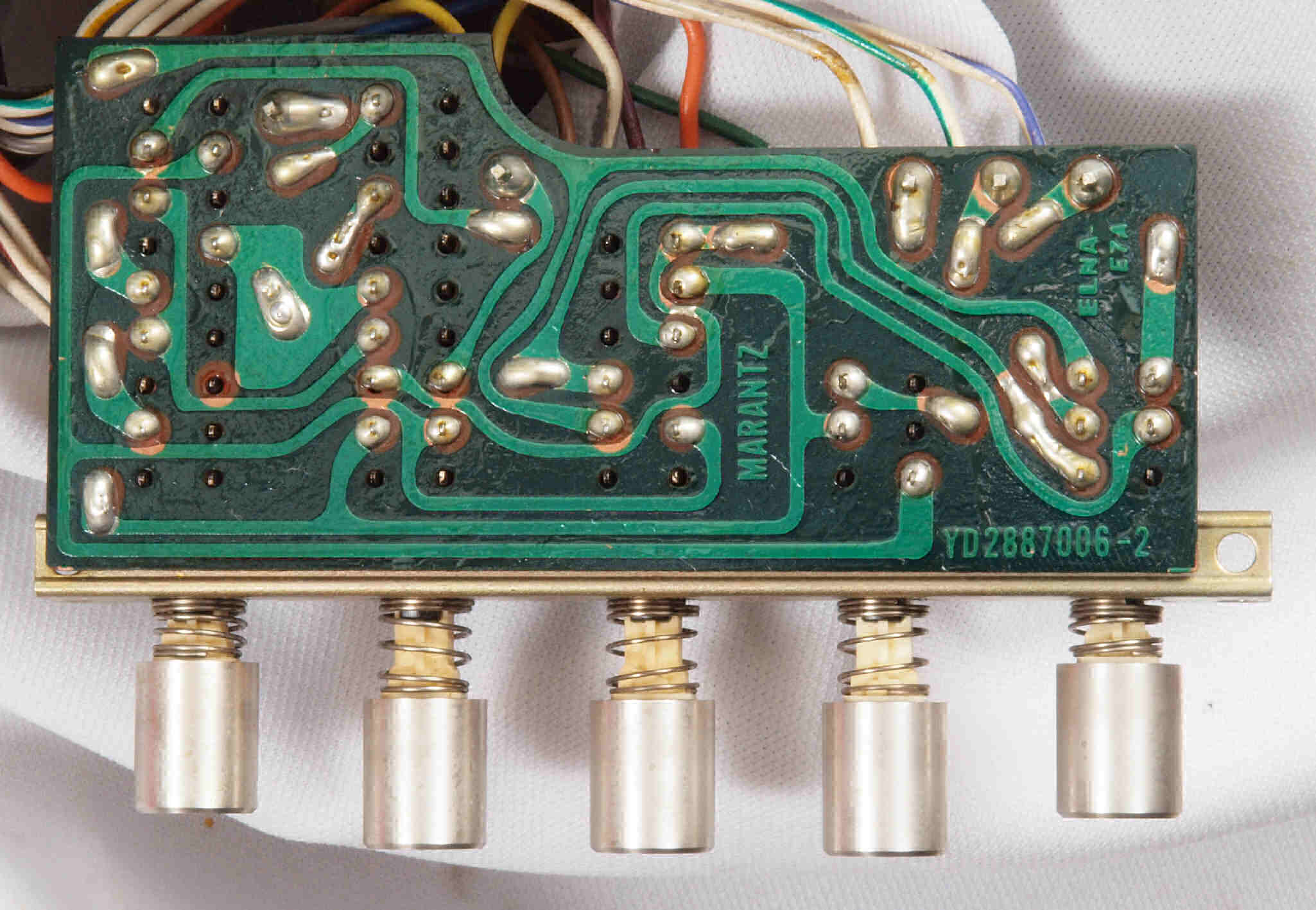

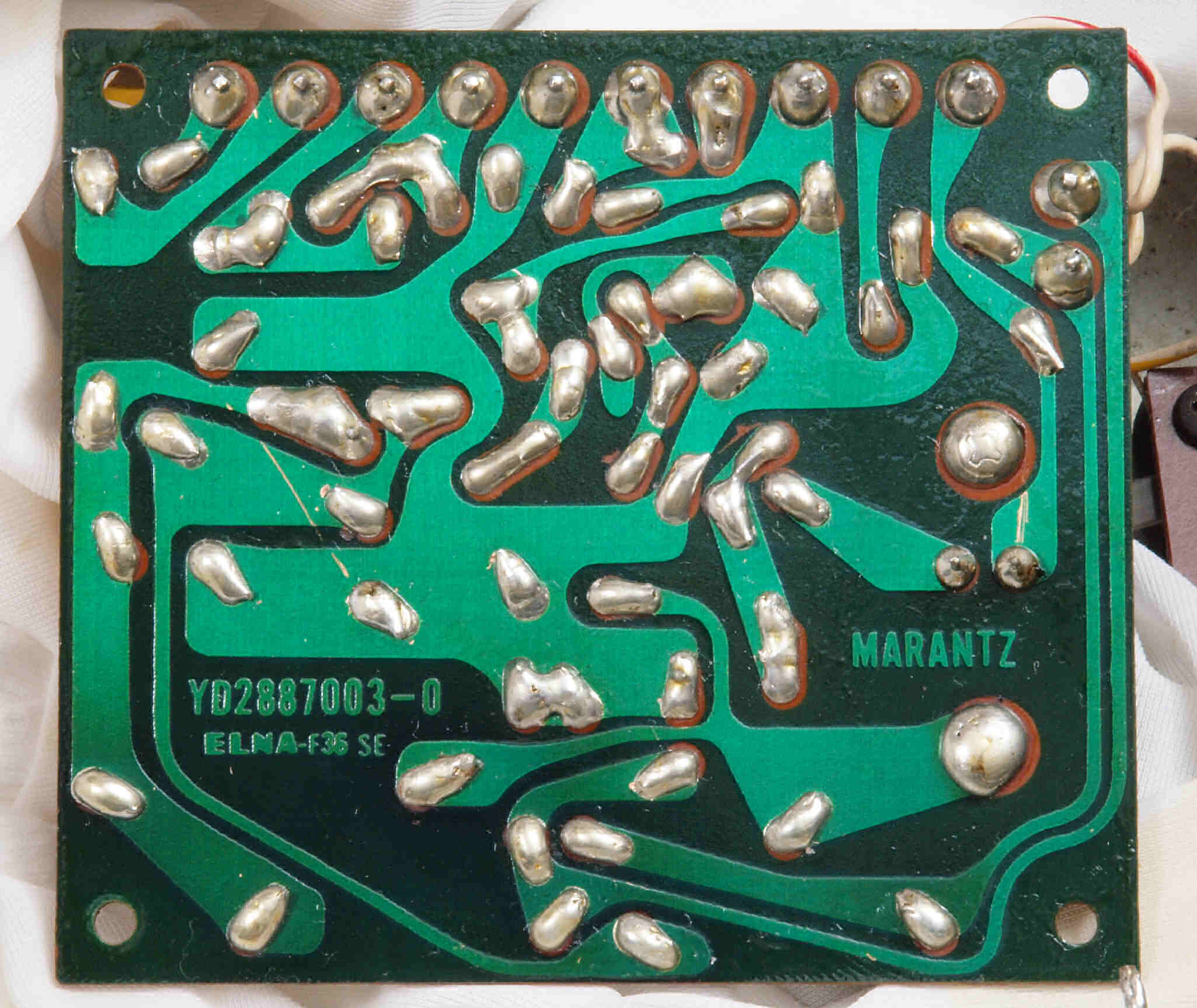

ＣＡ２．　修理前　SW基板２裏

ＣＡ３．　修理（半田補正）後　ＳＷ基板２裏。　半田を全部やり直す。

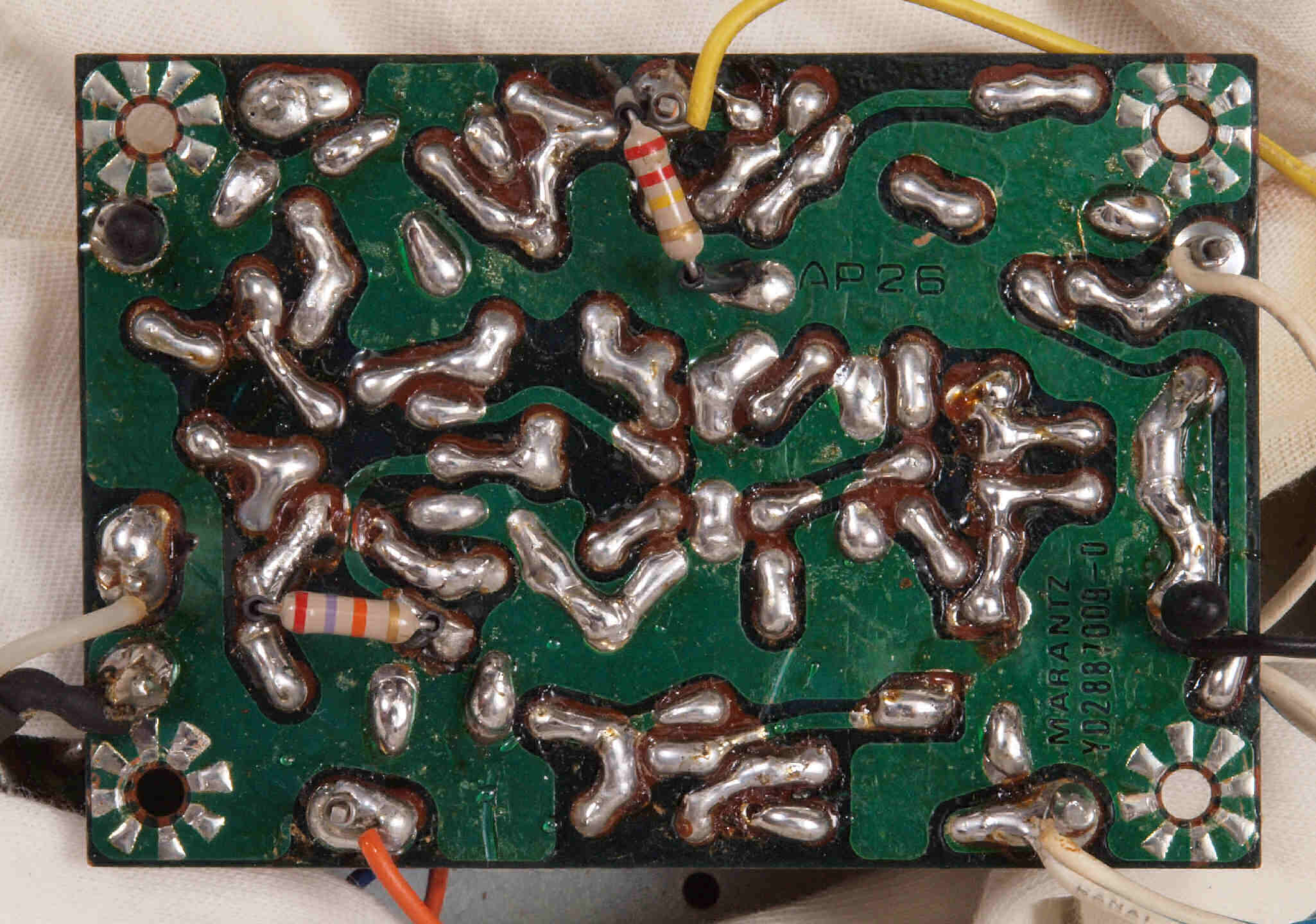

ＣＡ４．　完成ＳＷ基板２裏。　洗浄後防湿材を塗る。

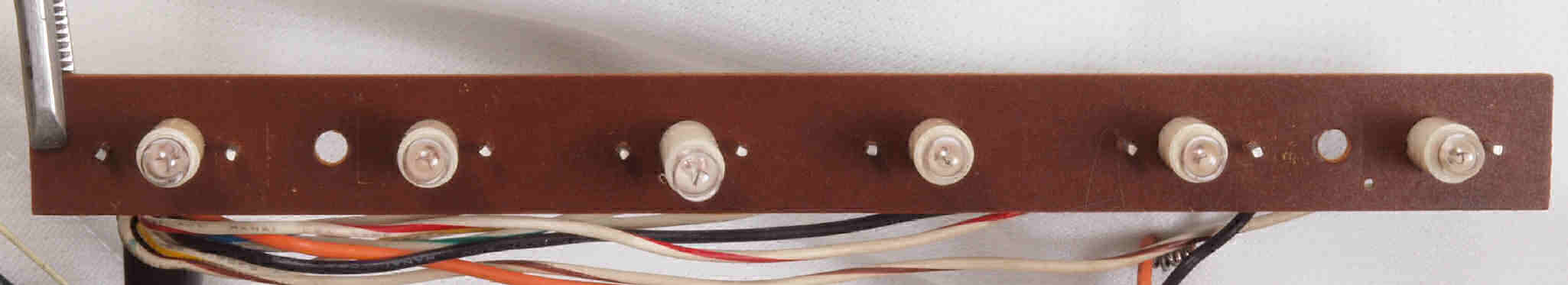

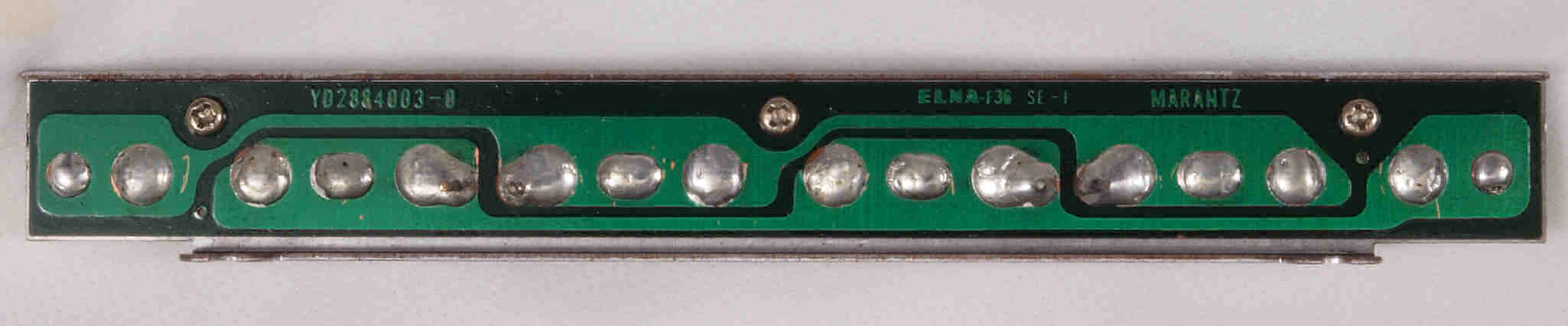

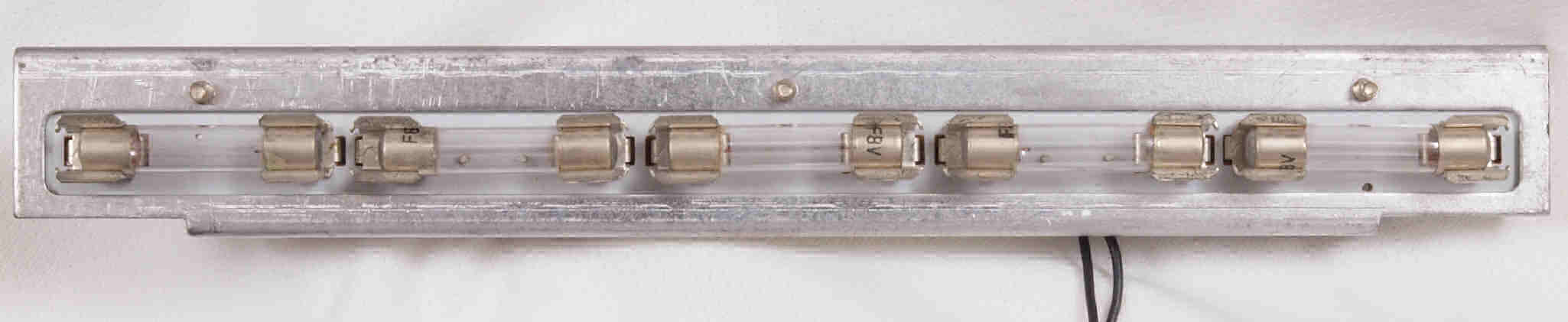

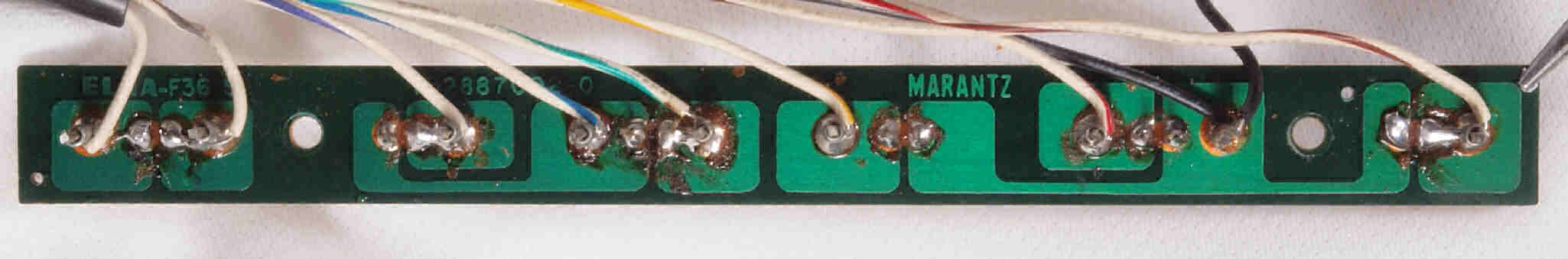

ＣＢ１．　修理前　パネル照明基板。ランプ２個交換。

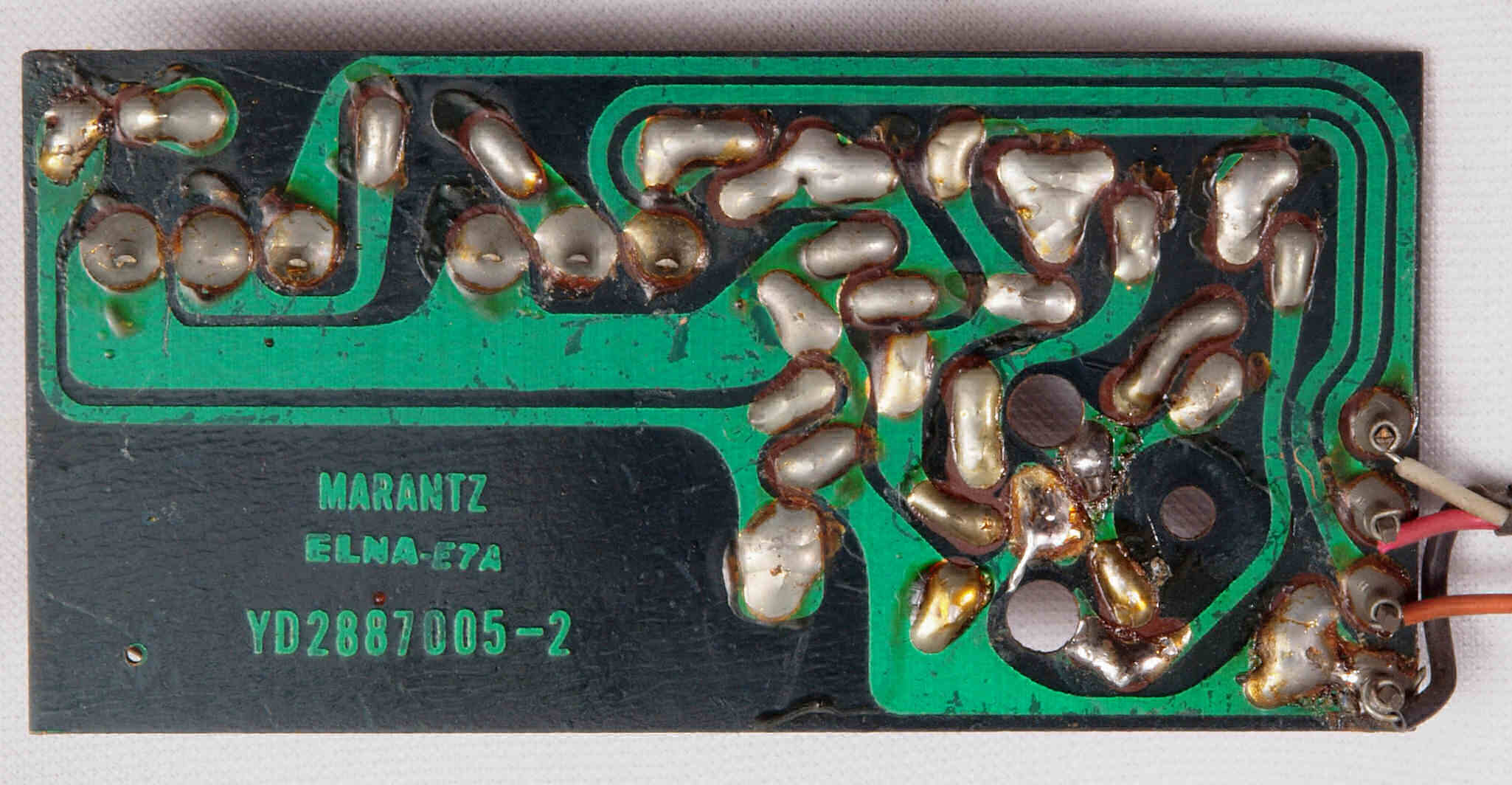

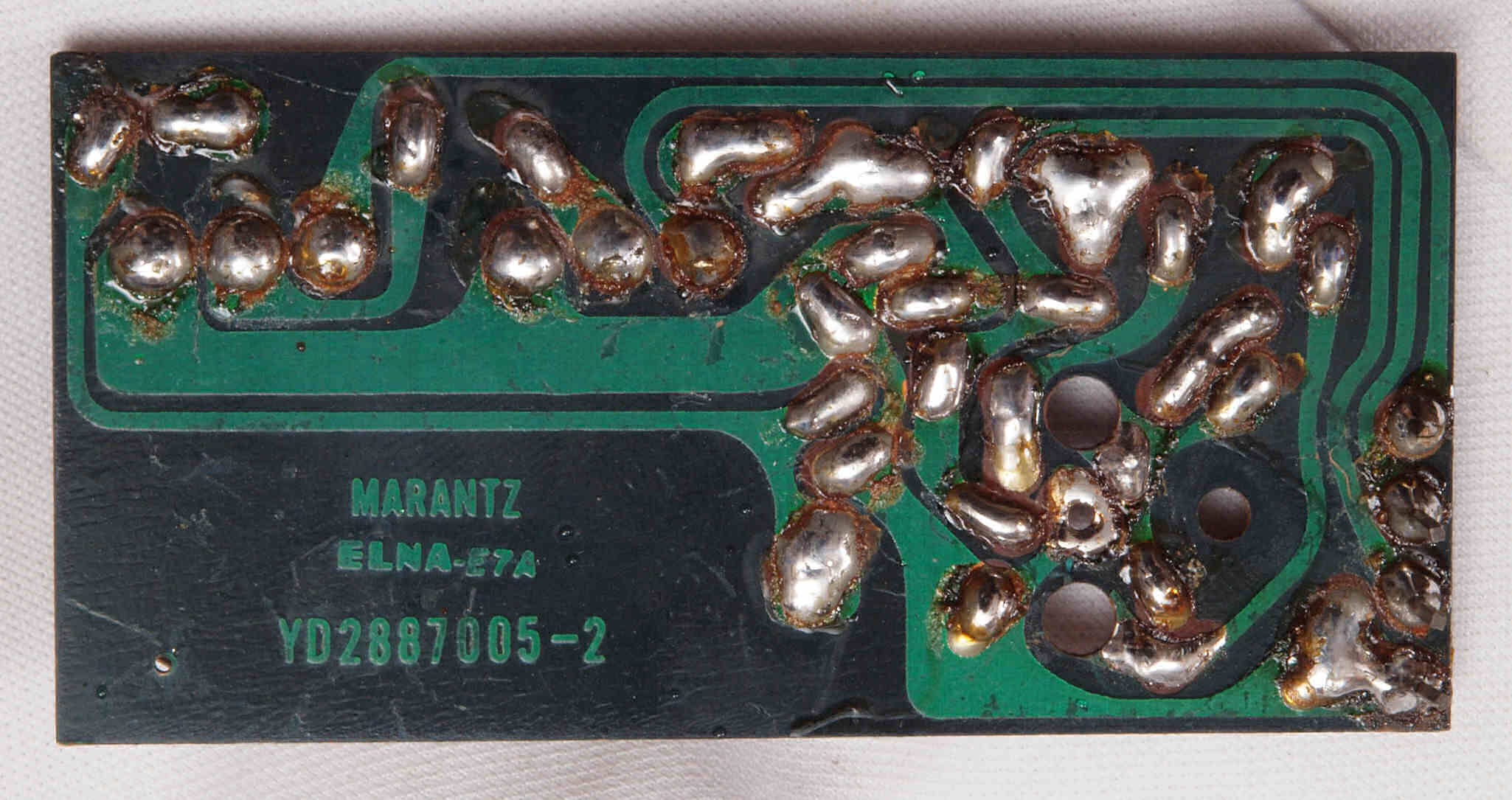

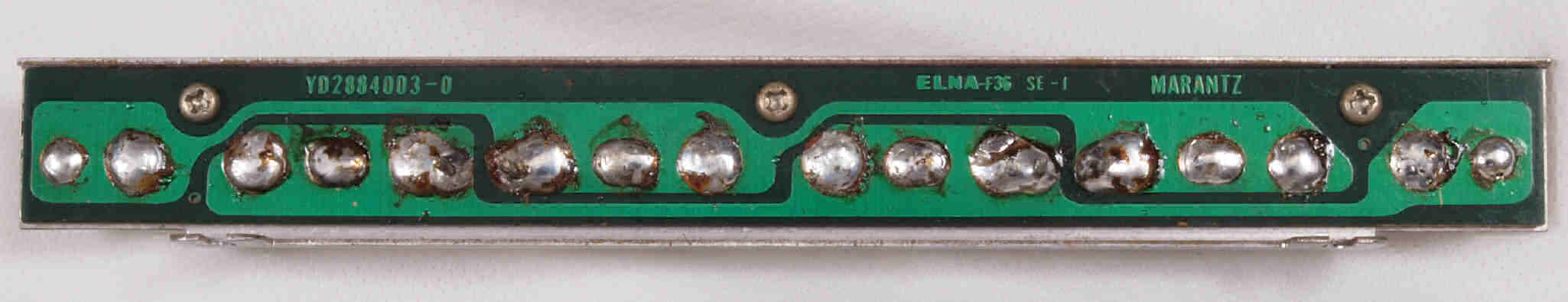

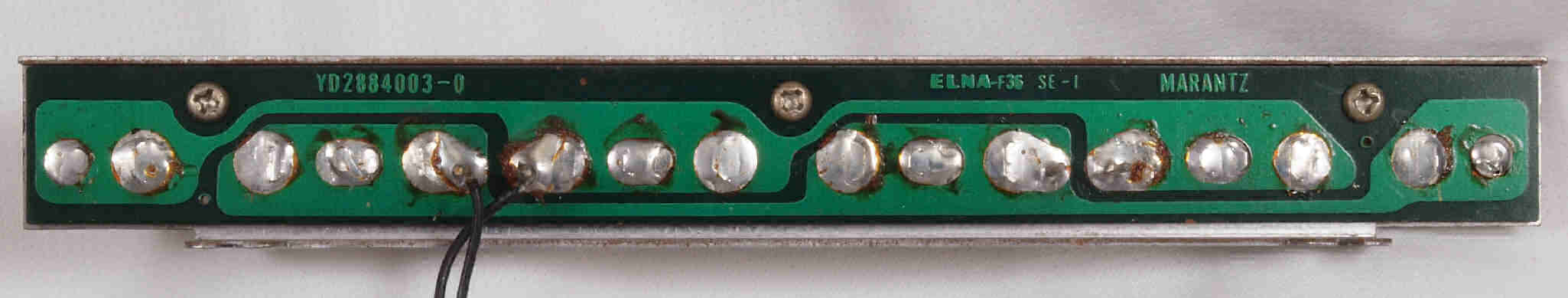

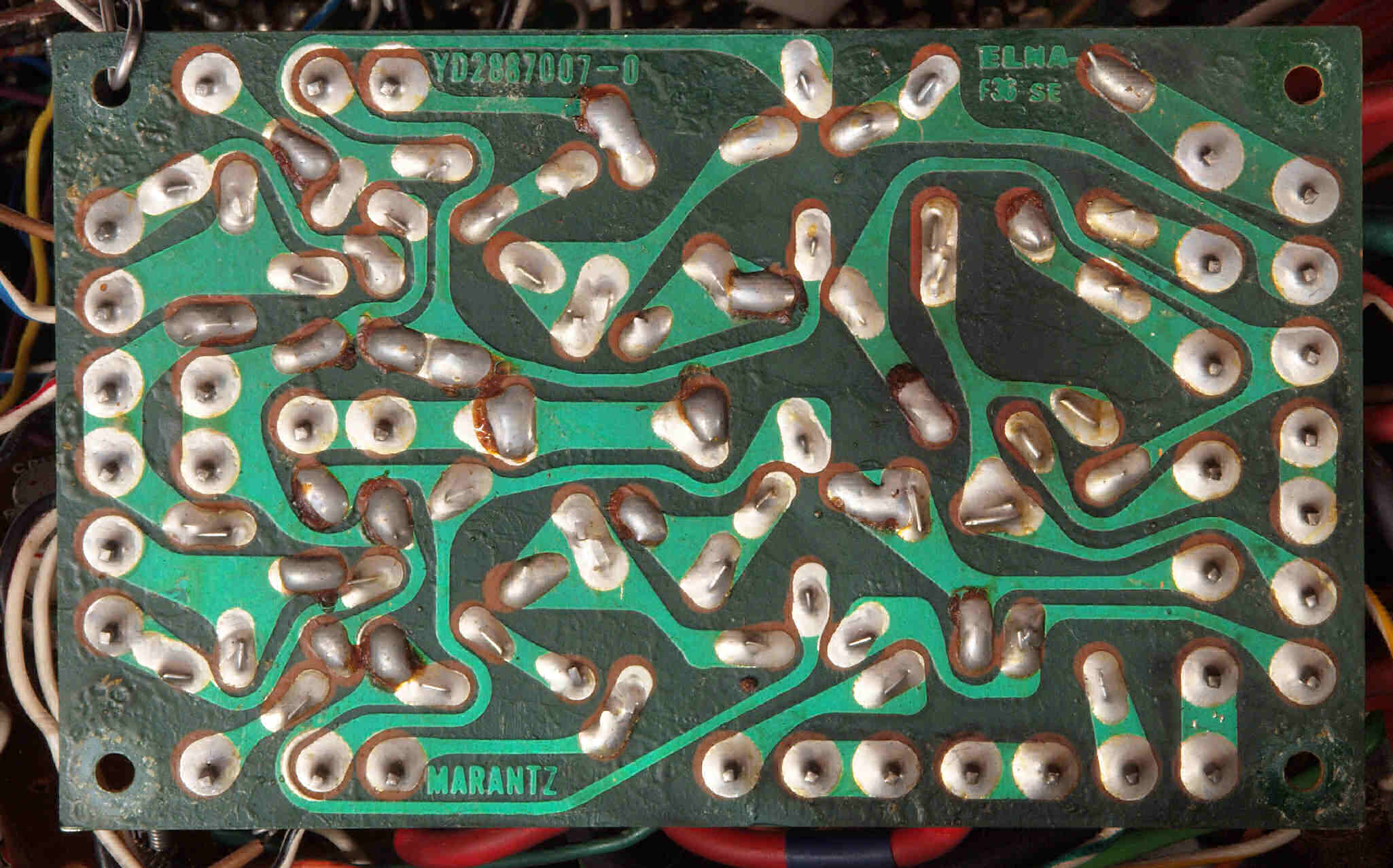

ＣＢ２．　修理前　パネル照明基板裏

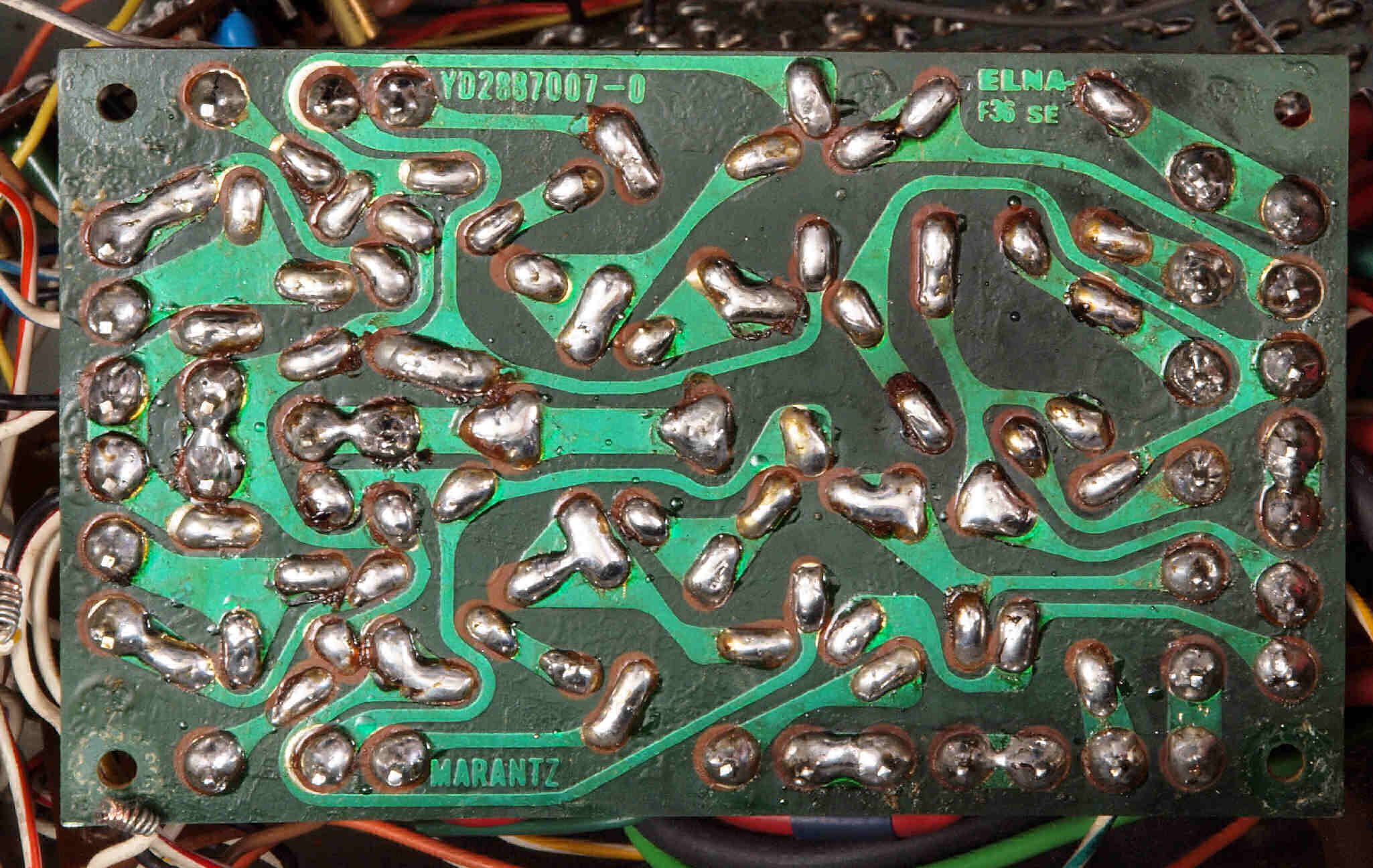

ＣＢ３．　修理（半田補正）後　パネル照明基板裏。　半田を全部やり直す。

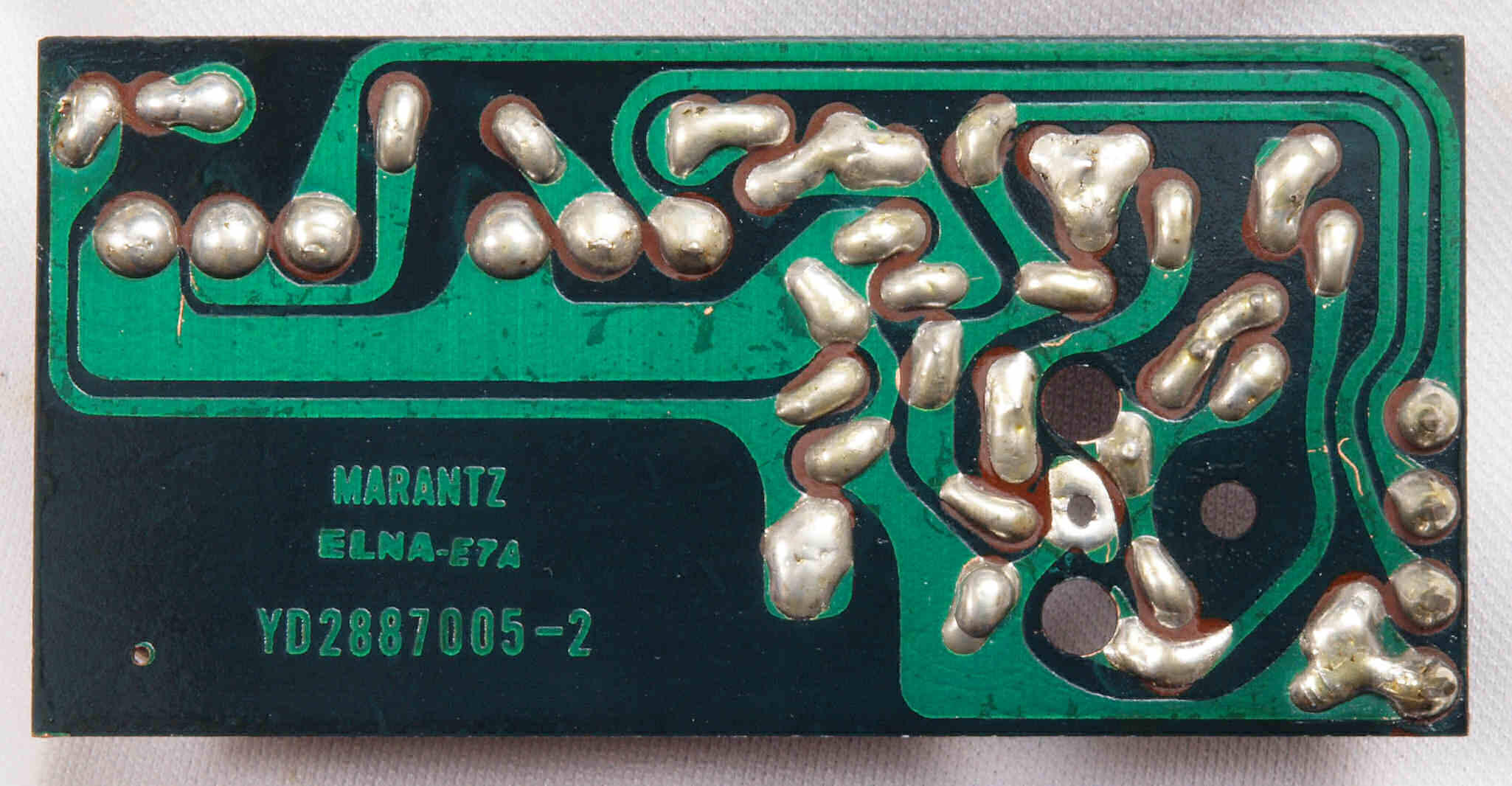

ＣＢ４．　完成パネル照明基板裏。　洗浄後防湿材を塗る。

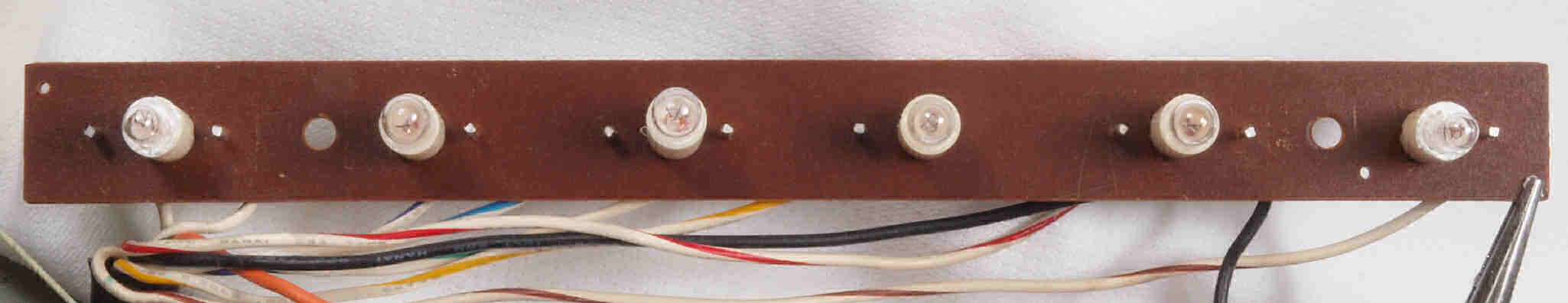

ＣＣ１．　修理前　表示照明基板

ＣＣ２．　修理後　表示照明基板。ランプ２個交換。

ＣＣ３．　修理前　表示照明基板裏

ＣＣ４．　修理（半田補正）後　表示照明基板裏。　半田を全部やり直す。

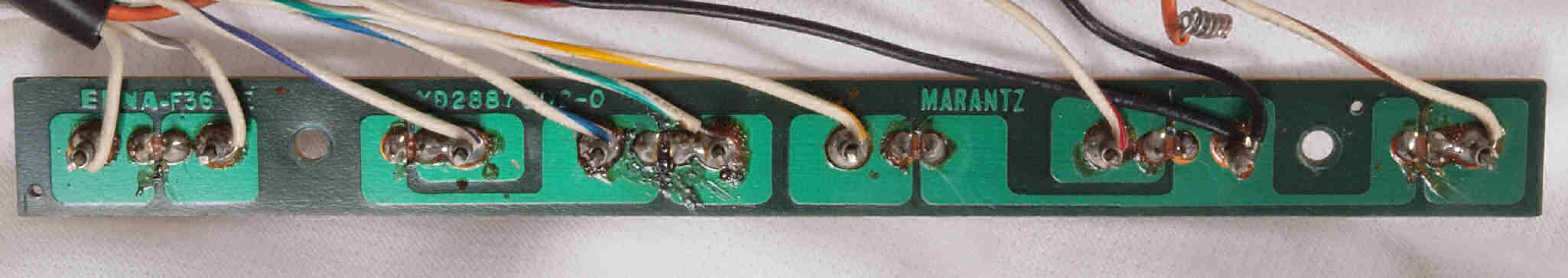

ＣＣ５．　完成表示照明基板裏。　洗浄後防湿材を塗る。

写真紛失

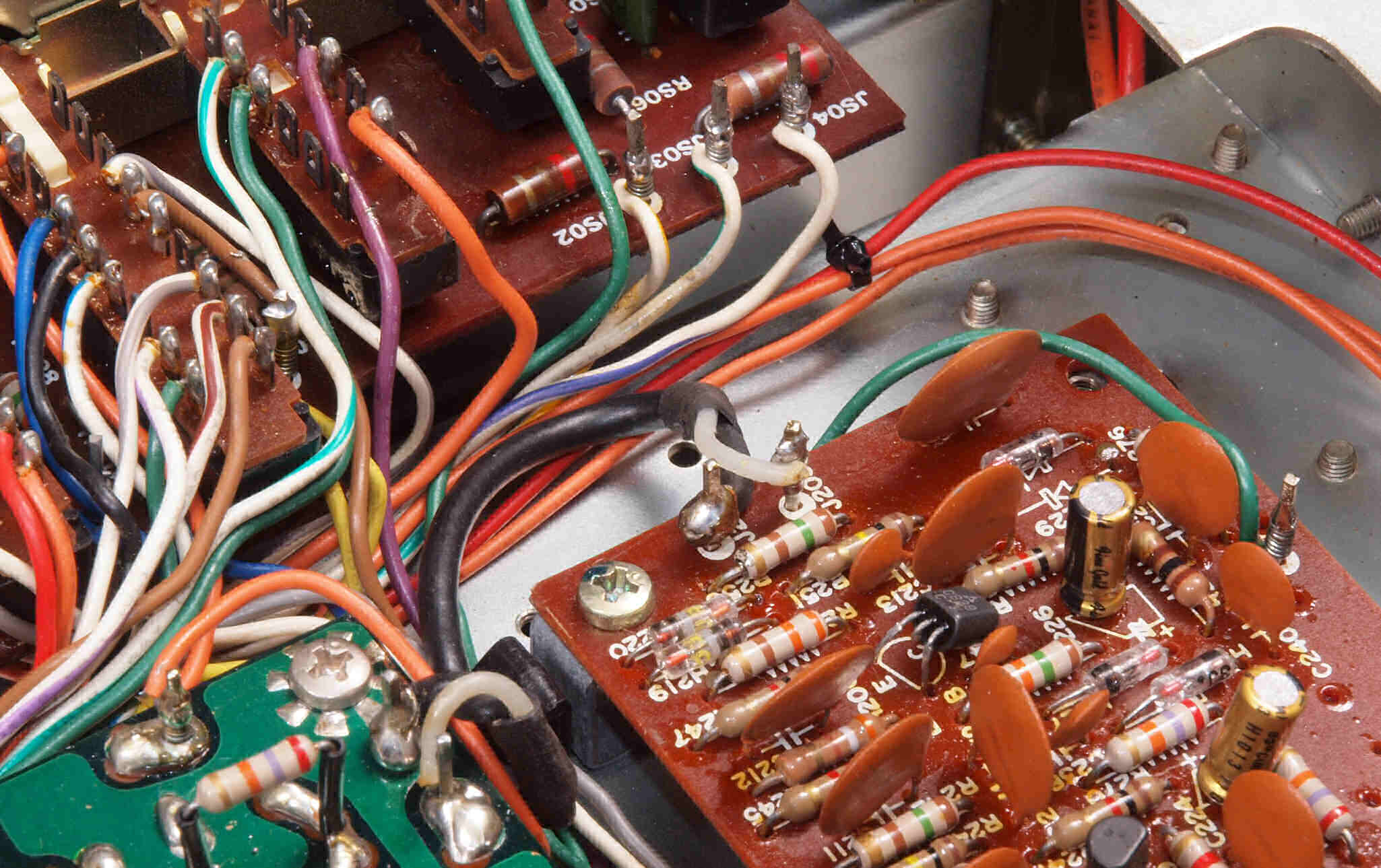

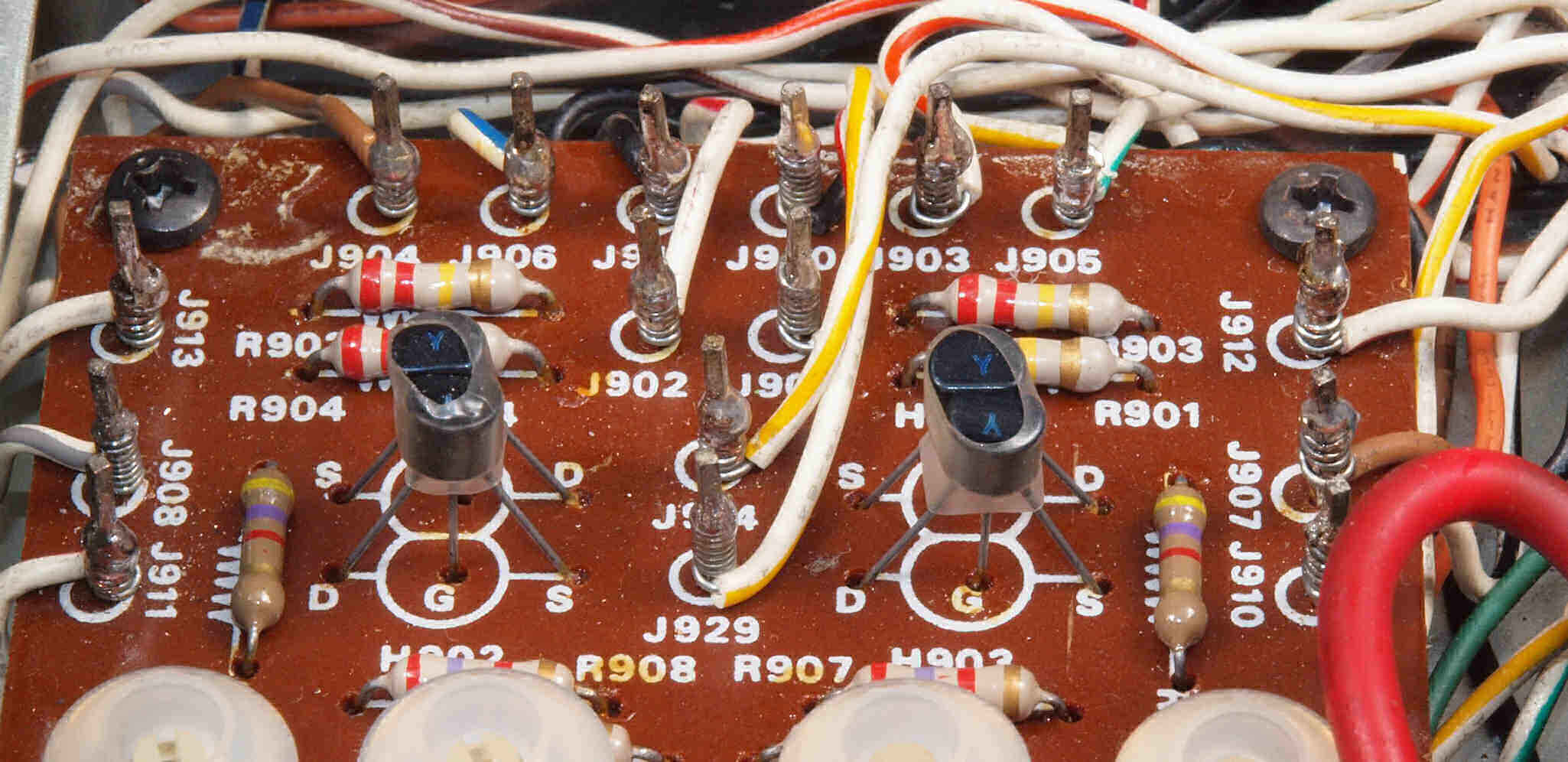

ＣＤ１．　修理後　定電圧基板、ラッピングに半田を流し込む。

ＣＤ２．　修理後　ＡＭ基板、ラッピングに半田を流し込む。

ＣＤ３．　修理後　ＳＷ基板、ラッピングに半田を流し込む。

ＣＤ４．　修理後　ＣＲＴ基板、ラッピングに半田を流し込む。

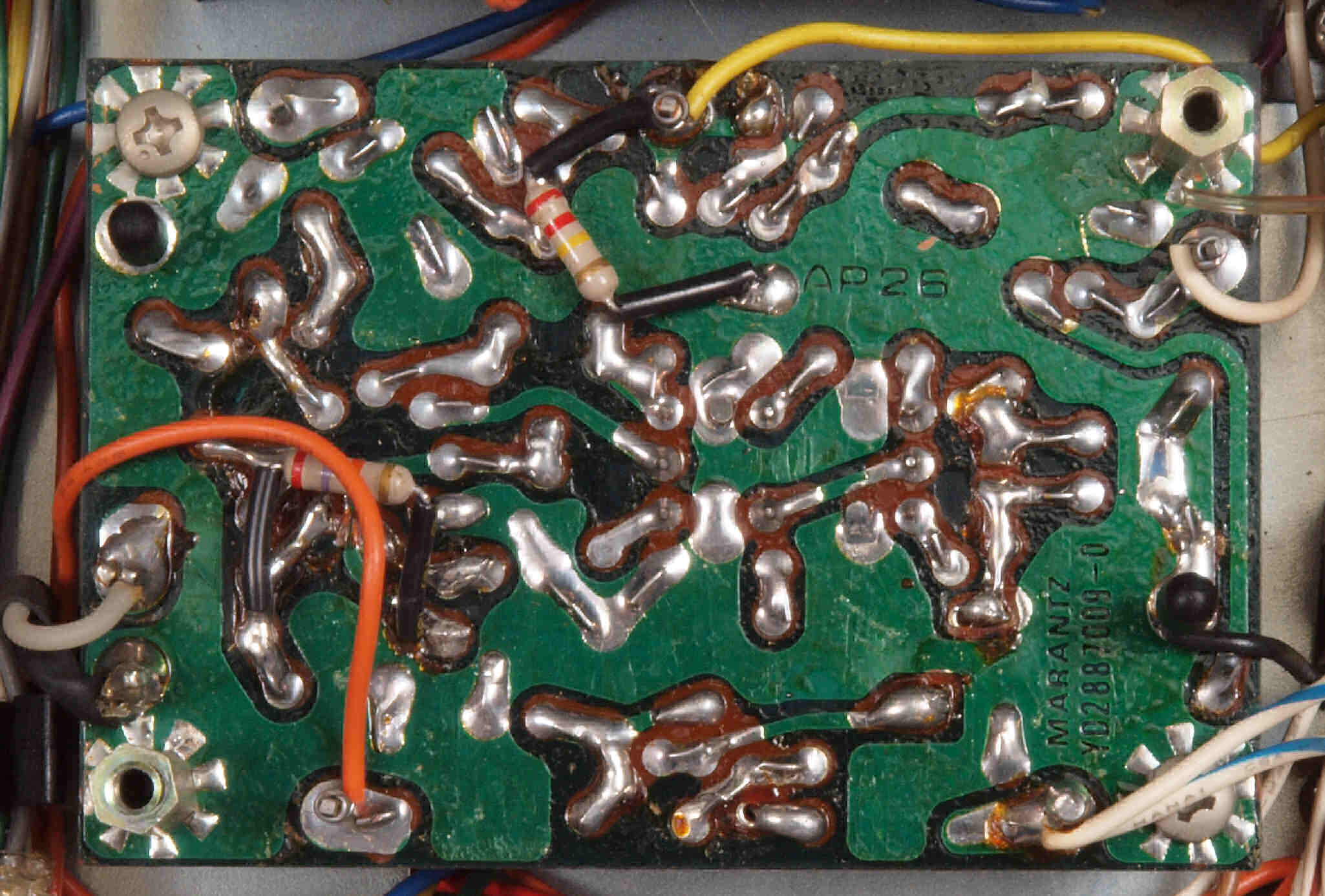

ＣＤ５．　修理後　ＦＭ−ＭＰＸ基板、ラッピングに半田を流し込む。

ＣＤ６．修理後　ＳＷ２基板・ＩＦ基板、ラッピングに半田を流し込む。

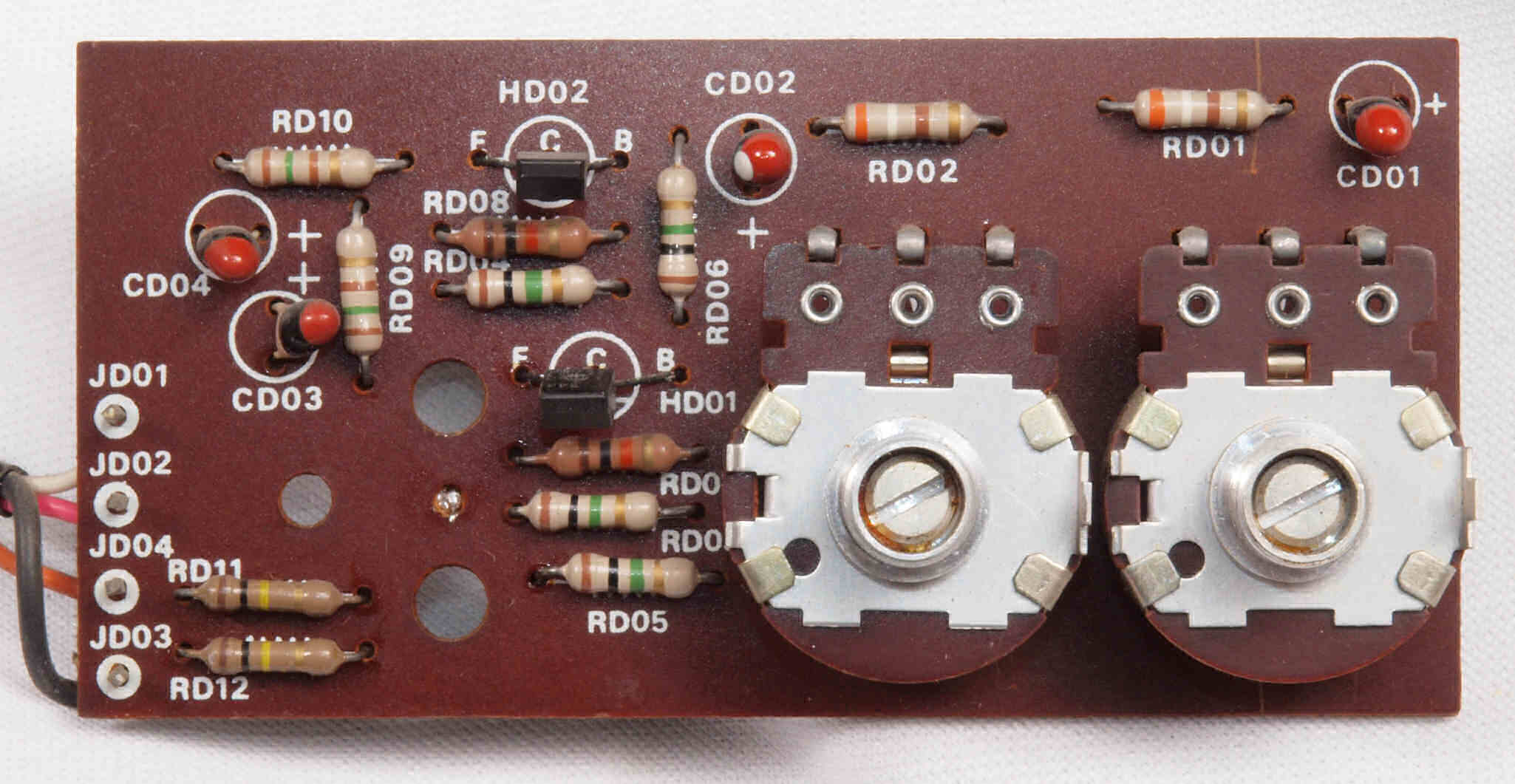

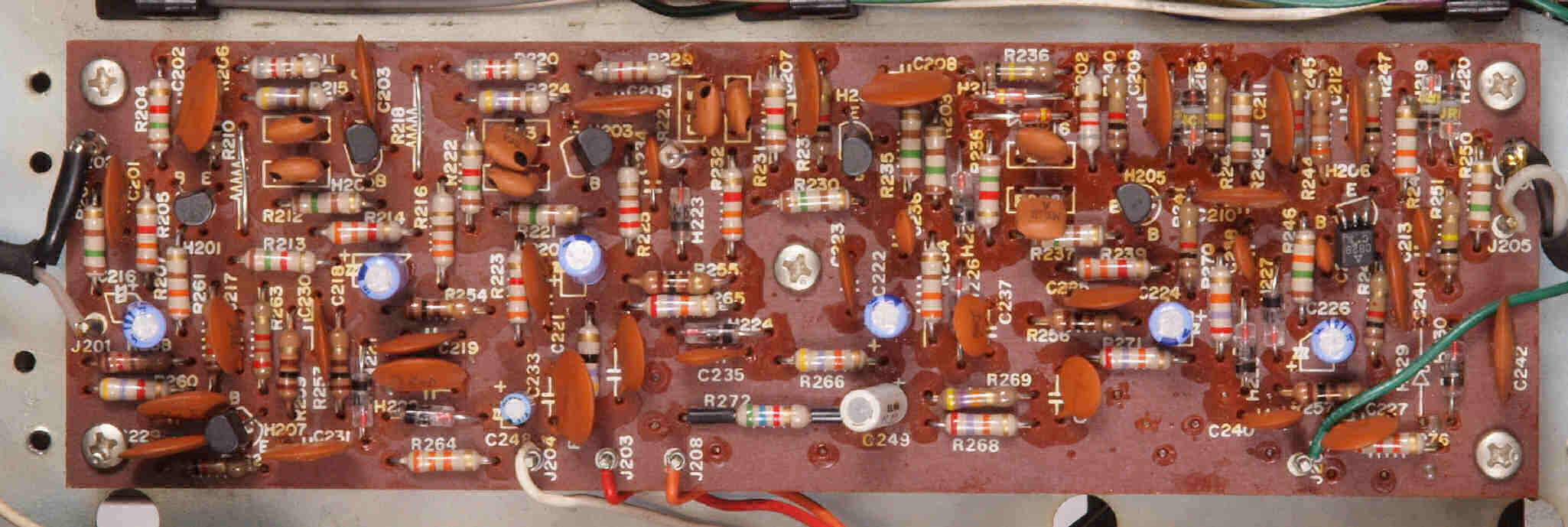

ＣＥ１．　修理前　バッファーＡＭＰ基板。

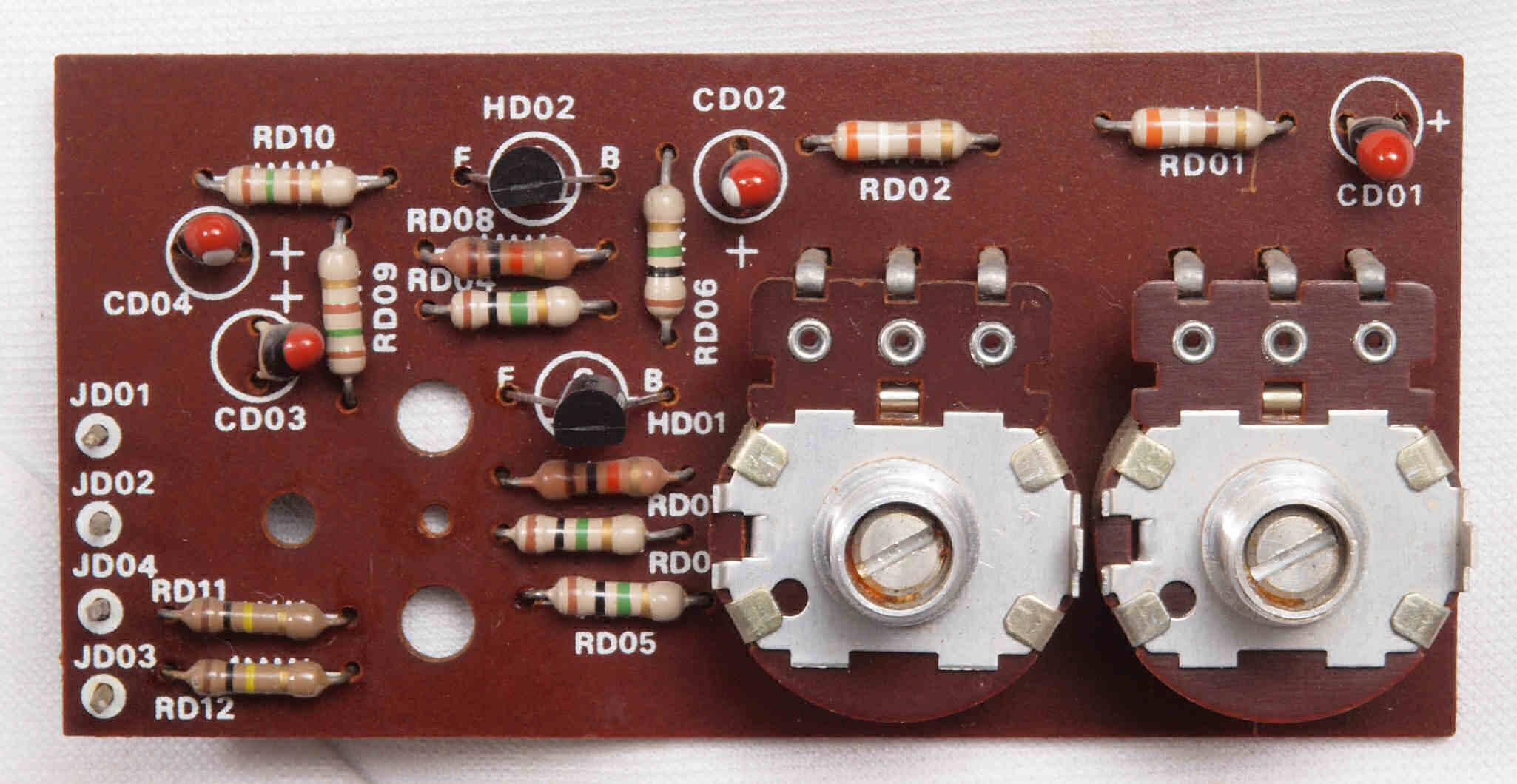

ＣＥ２．　修理後　バッファーＡＭＰ基板。足黒ＴＲ（トランジスター）２個交換。

ＣＥ３．　修理前　バッファーＡＭＰ基板裏。

ＣＥ４．　修理（半田補正）後　バッファーＡＭＰ基板裏。　半田を全部やり直す。

ＣＥ５．　完成バッファーＡＭＰ基板裏。　洗浄後防湿材を塗る。

ＣＦ１．　ダイヤルパネル清掃

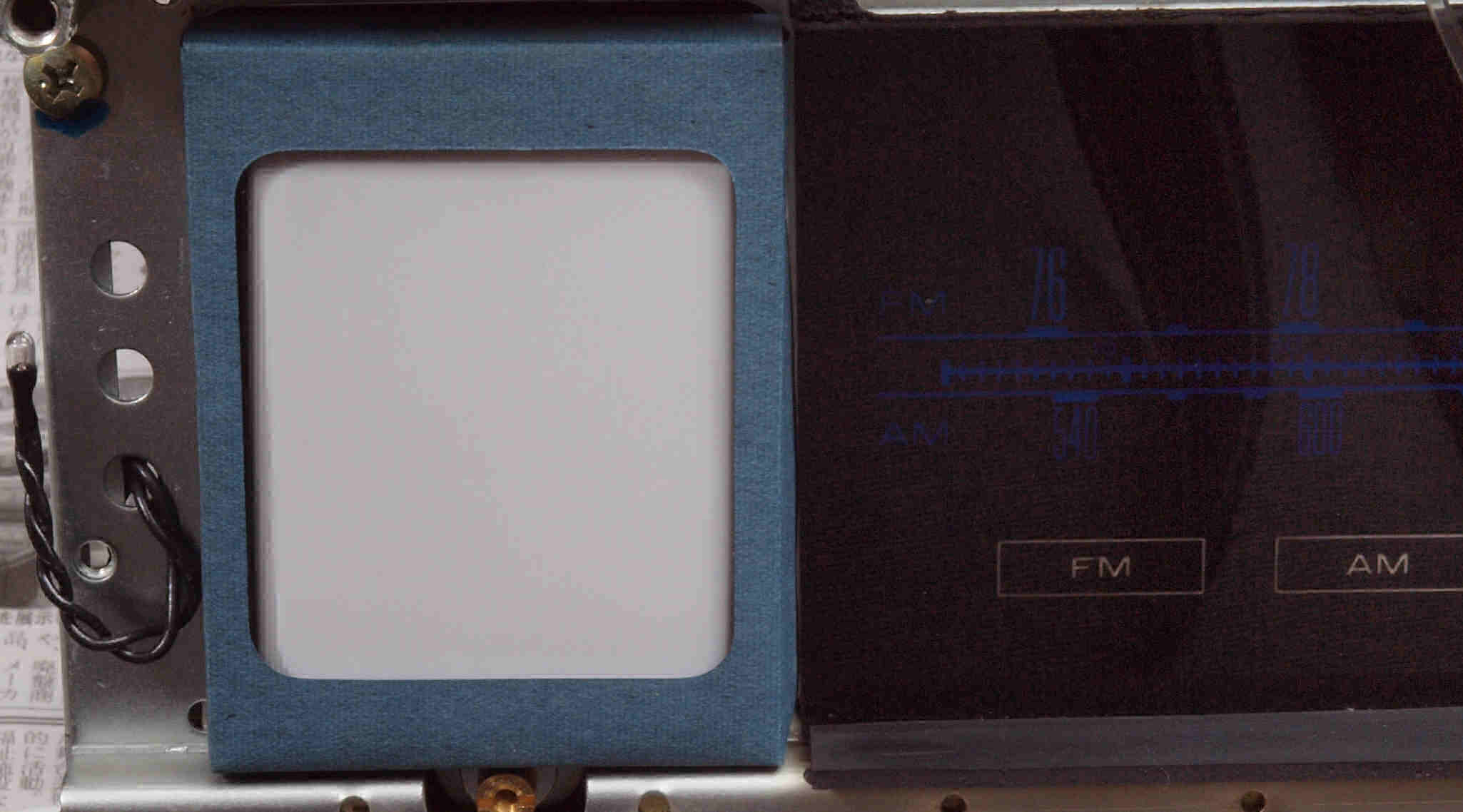

ＣＦ２．　ブラウン管パネル清掃

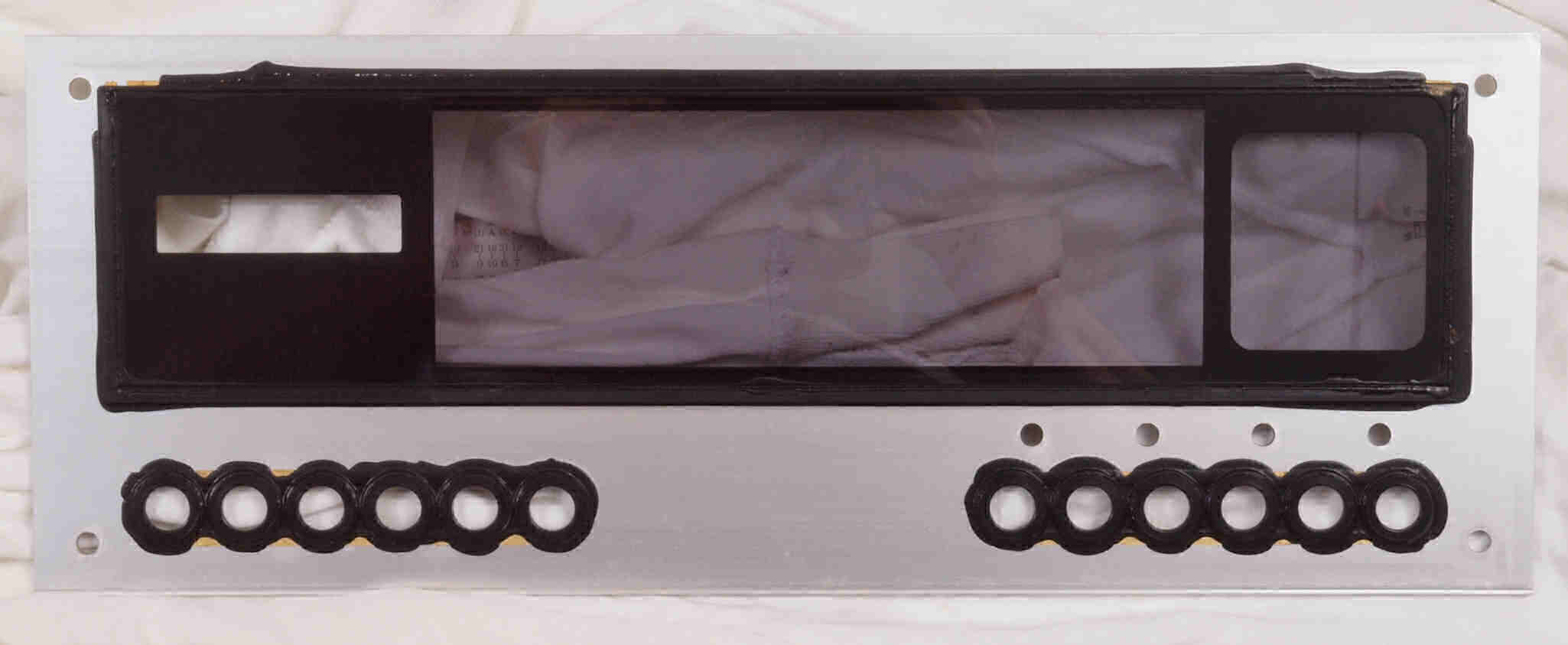

ＣＦ３．　前パネル裏エスカション接着

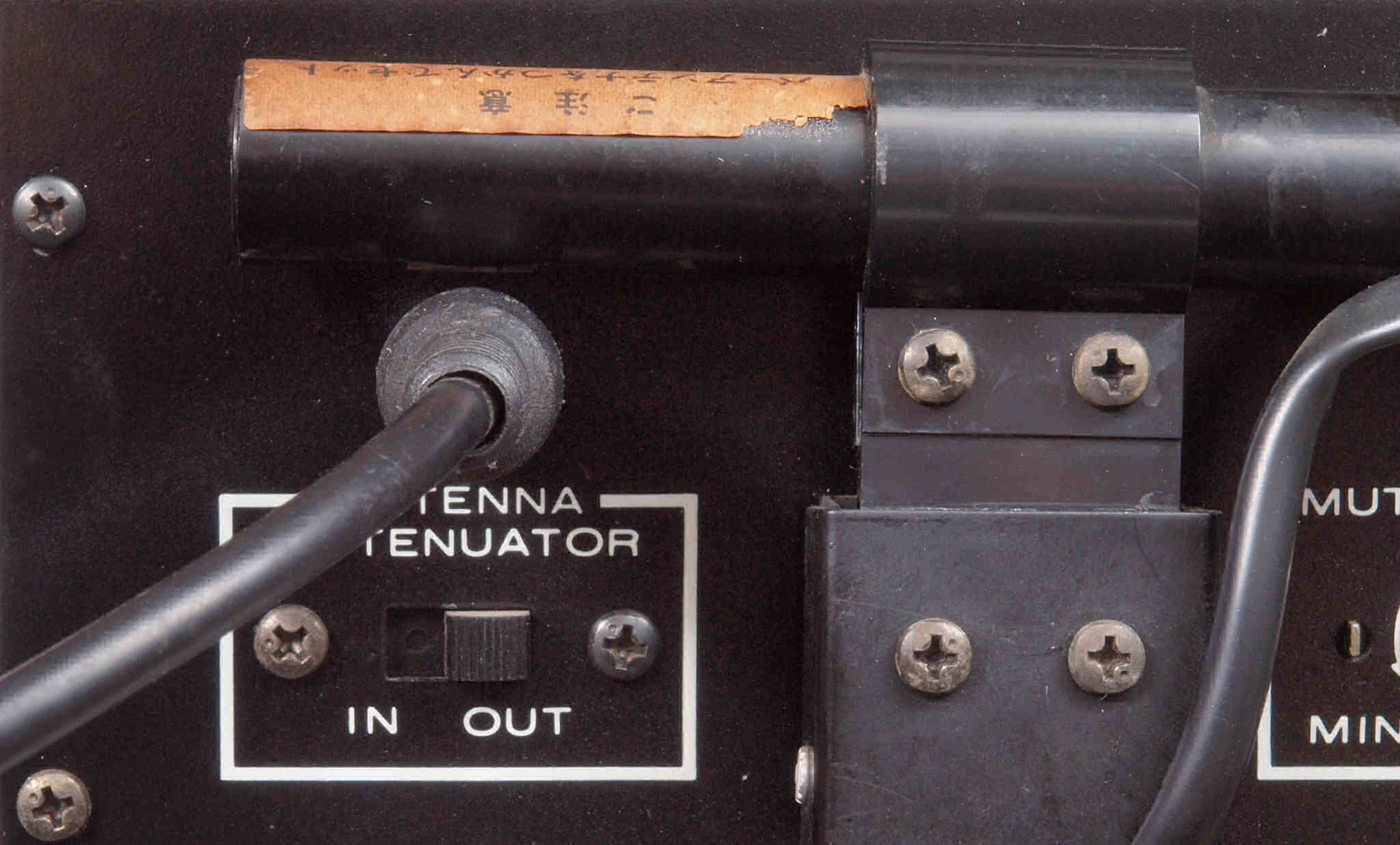

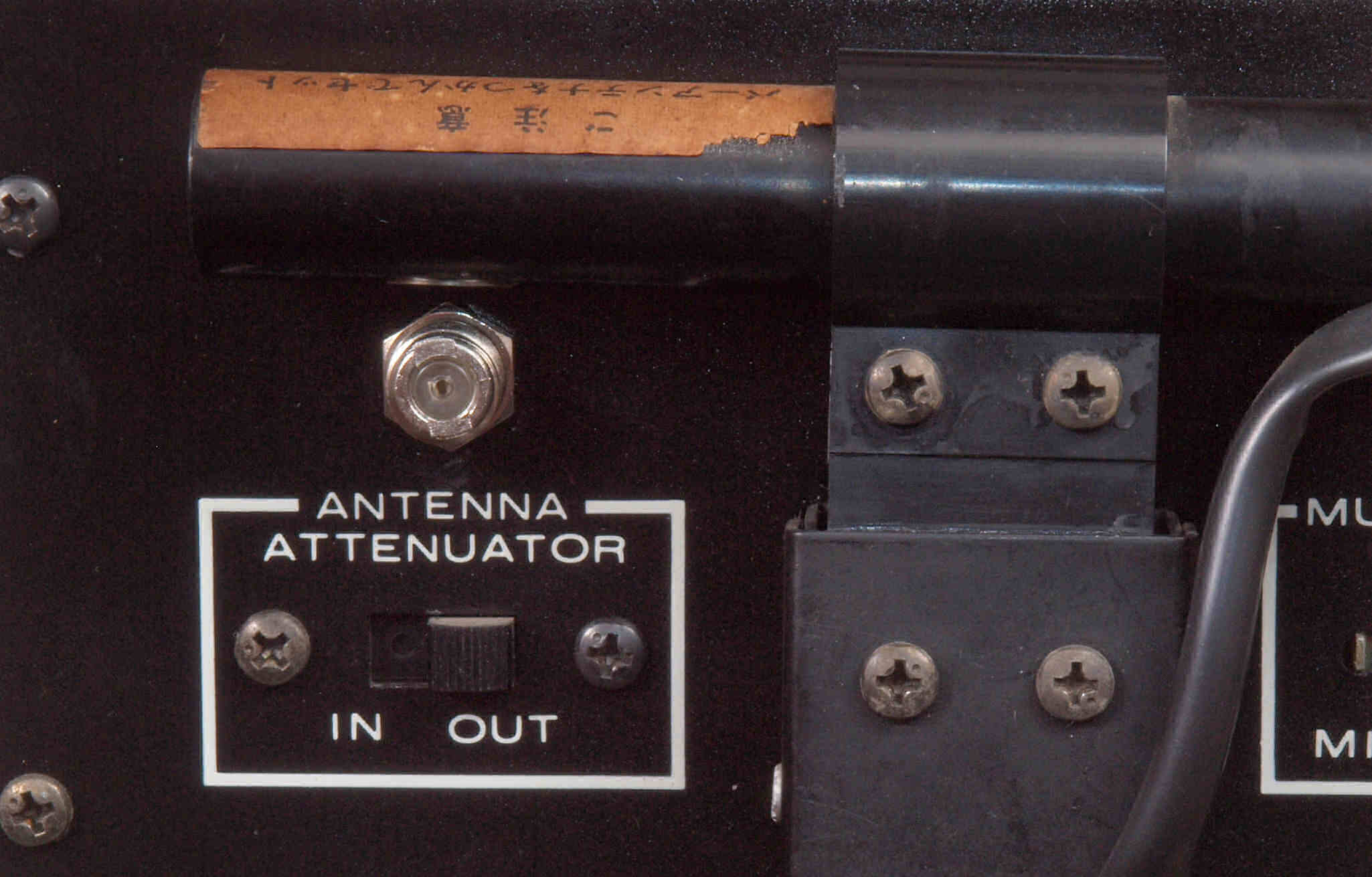

ＣＧ１．　修理前　　Ｆ型ＡＮＴ端子増設。

ＣＧ２．　修理後　　Ｆ型ＡＮＴ端子増設。　ユーザーは東京都内なので、減衰器は必要。

ＣＧ３．　修理後　　Ｆ型ＡＮＴ端子増設。　５Ｃ２Ｖ同軸ケーブルを取り付ける。

ＣＨ１．　修理前　　出力ＲＣＡ端子。

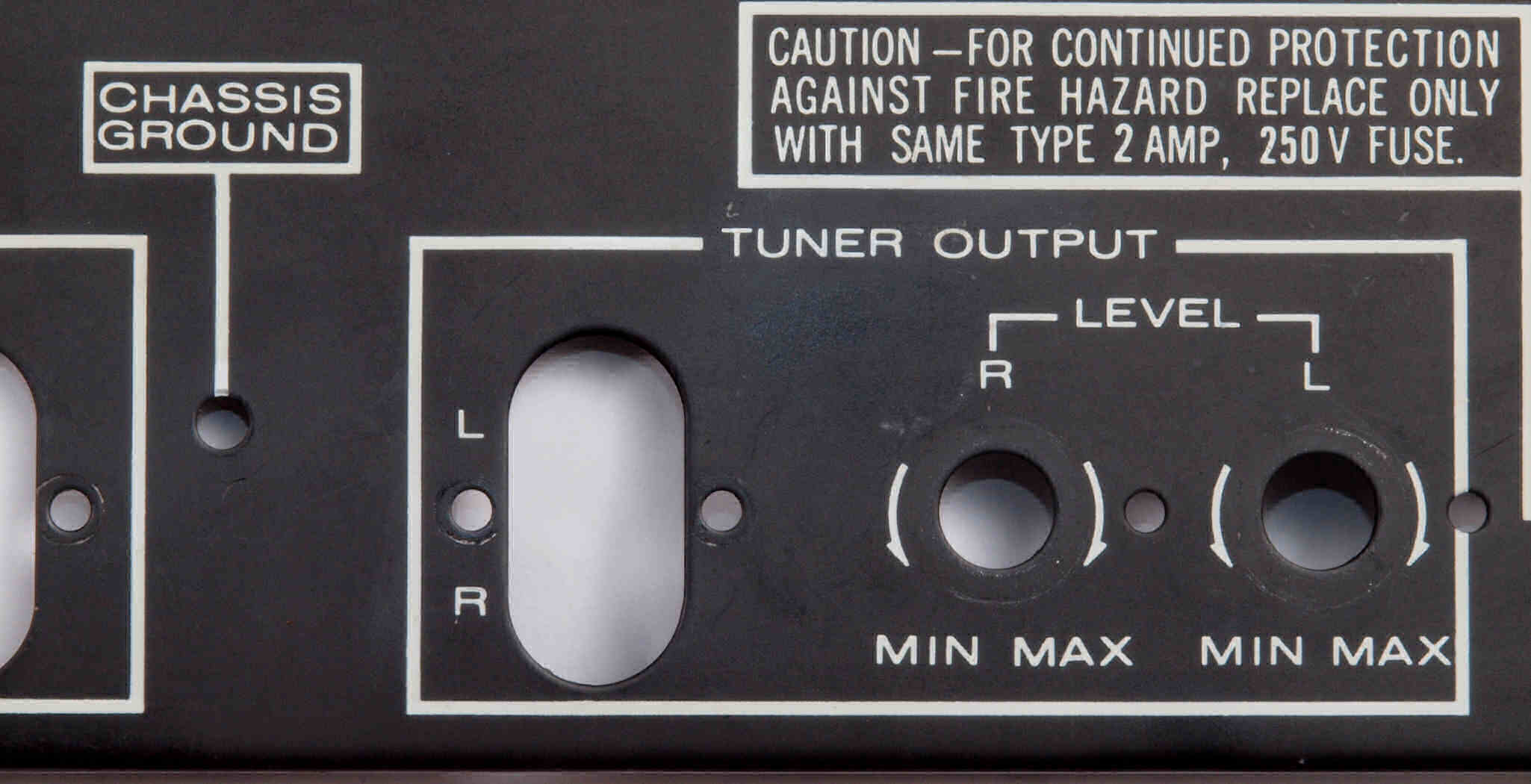

ＣＨ２．　修理中　　出力ＲＣＡ端子穴は大きく、工夫が必要。

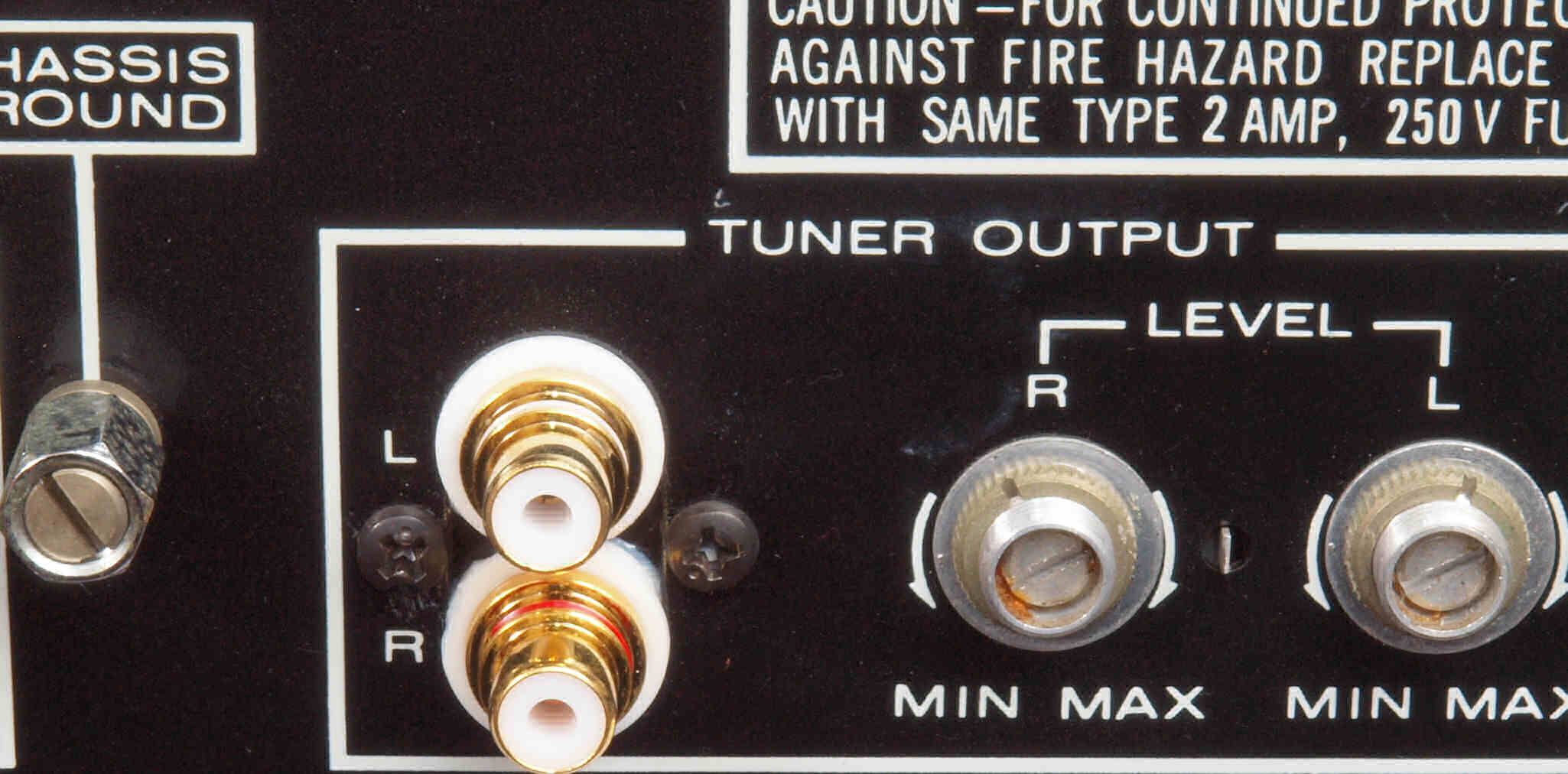

ＣＨ３．　修理（交換）後　　出力ＲＣＡ端子。

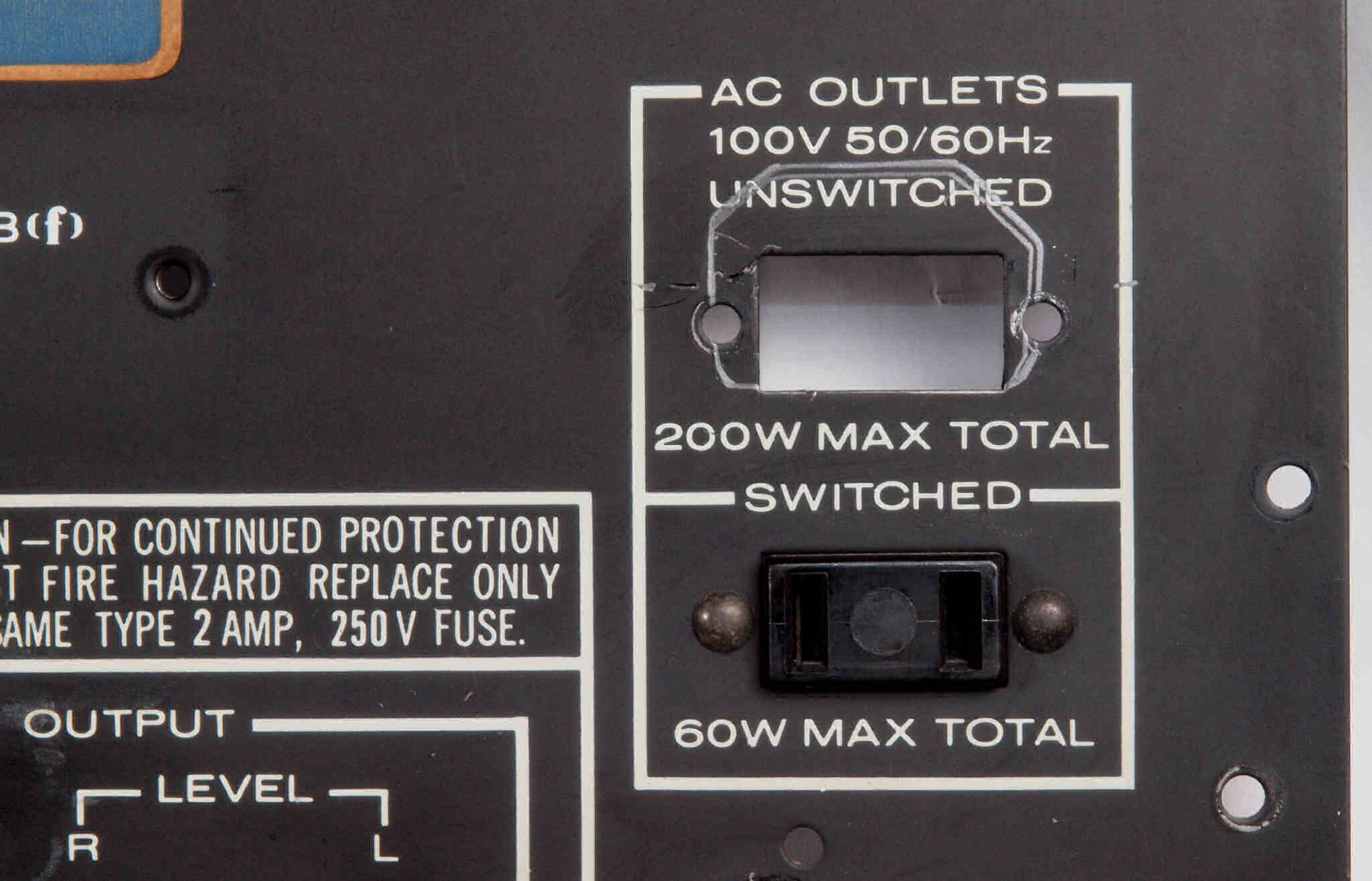

ＣＩ１．　修理前　３Ｐインレット取り付け位置、下のソケット位置でも取り付け可能。

ＣＩ２．　修理中　　３Ｐインレット取り付穴加工。

ＣＩ３．　修理後　　３Ｐインレット取り付。FURUTECH　FI-10(R) ロジウムメッキ

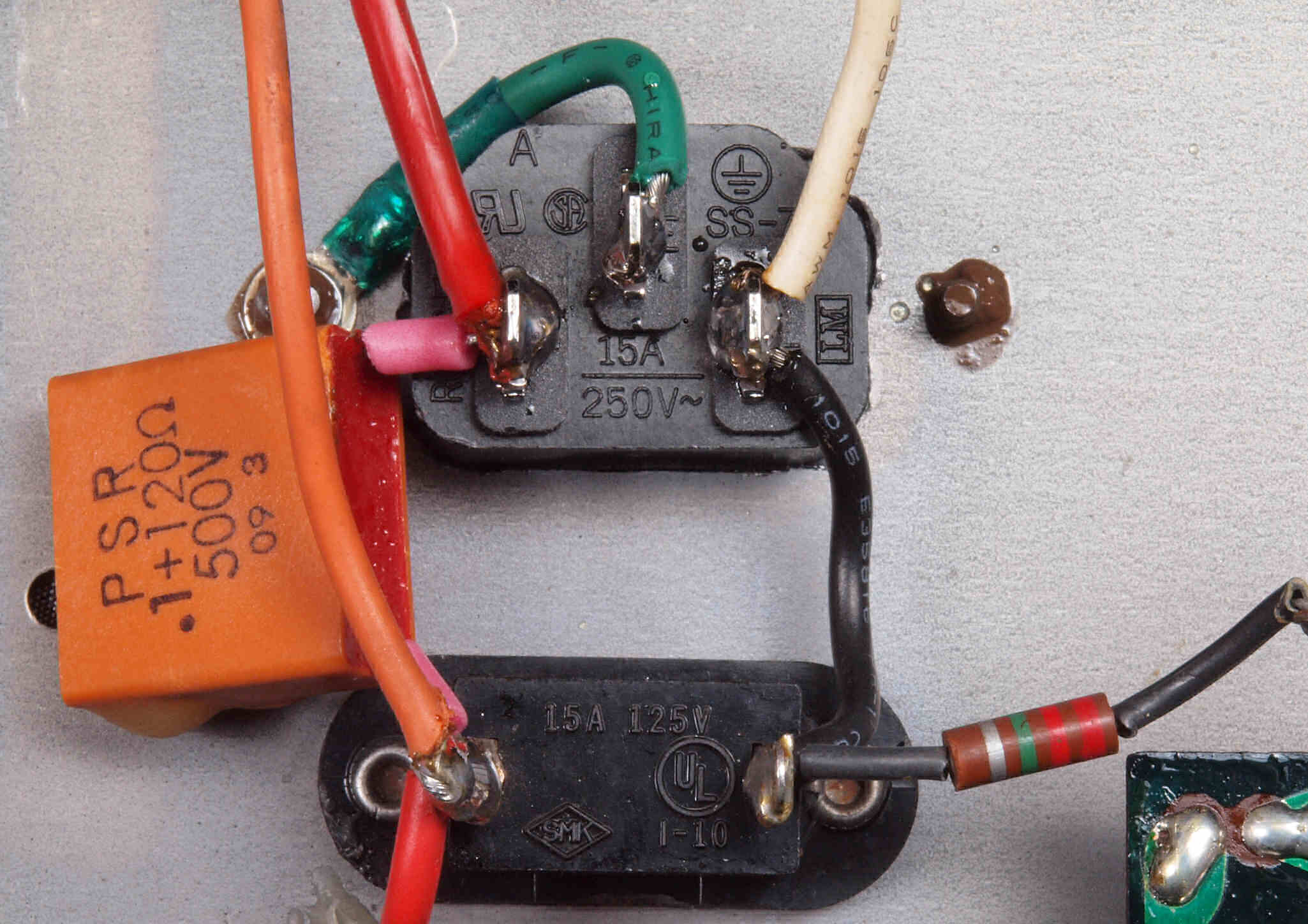

ＣＩ４．　修理後　　３Ｐインレット裏配線。　アースはしっかりと取る。

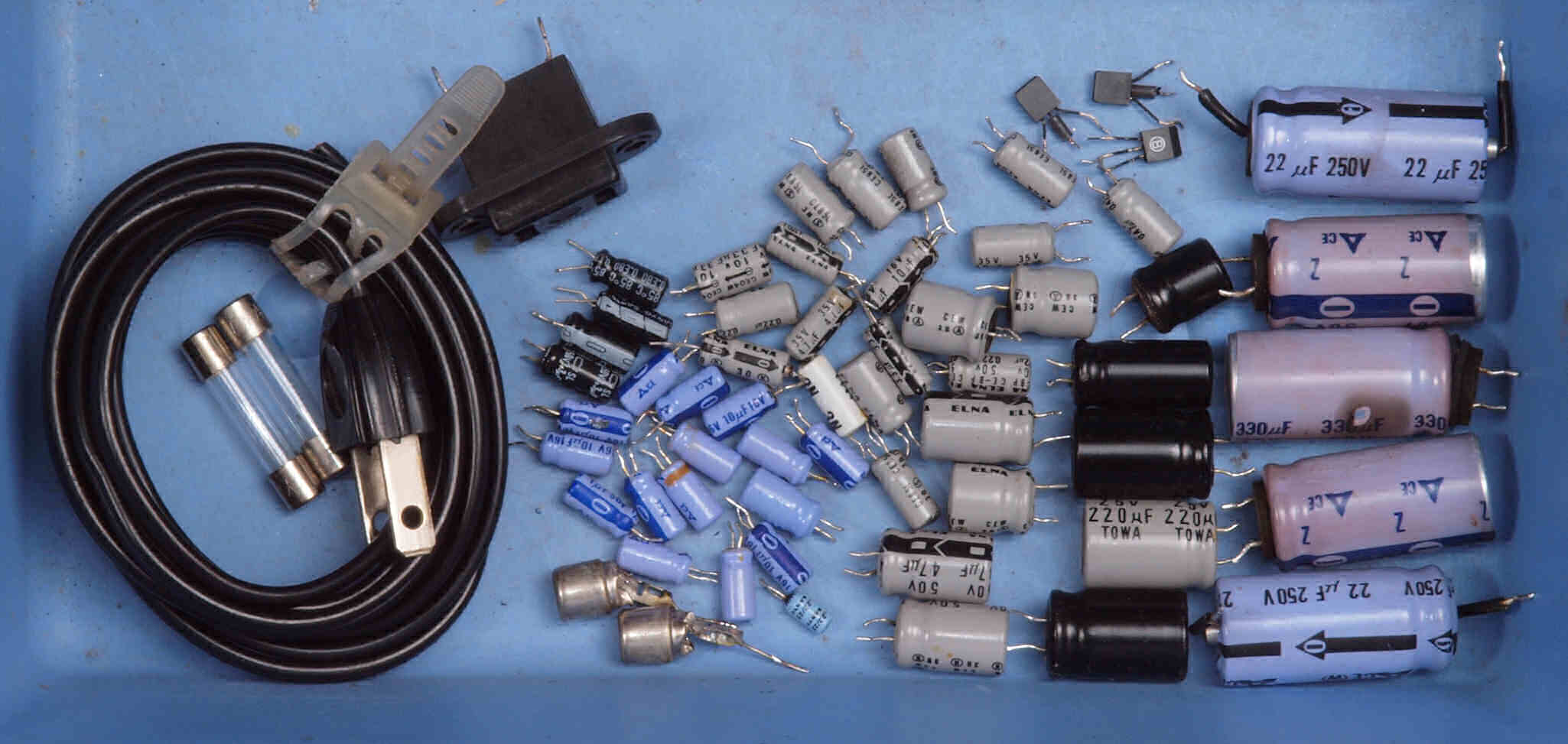

ＣＪ．交換部品

ＣＫ１．　修理前　上から

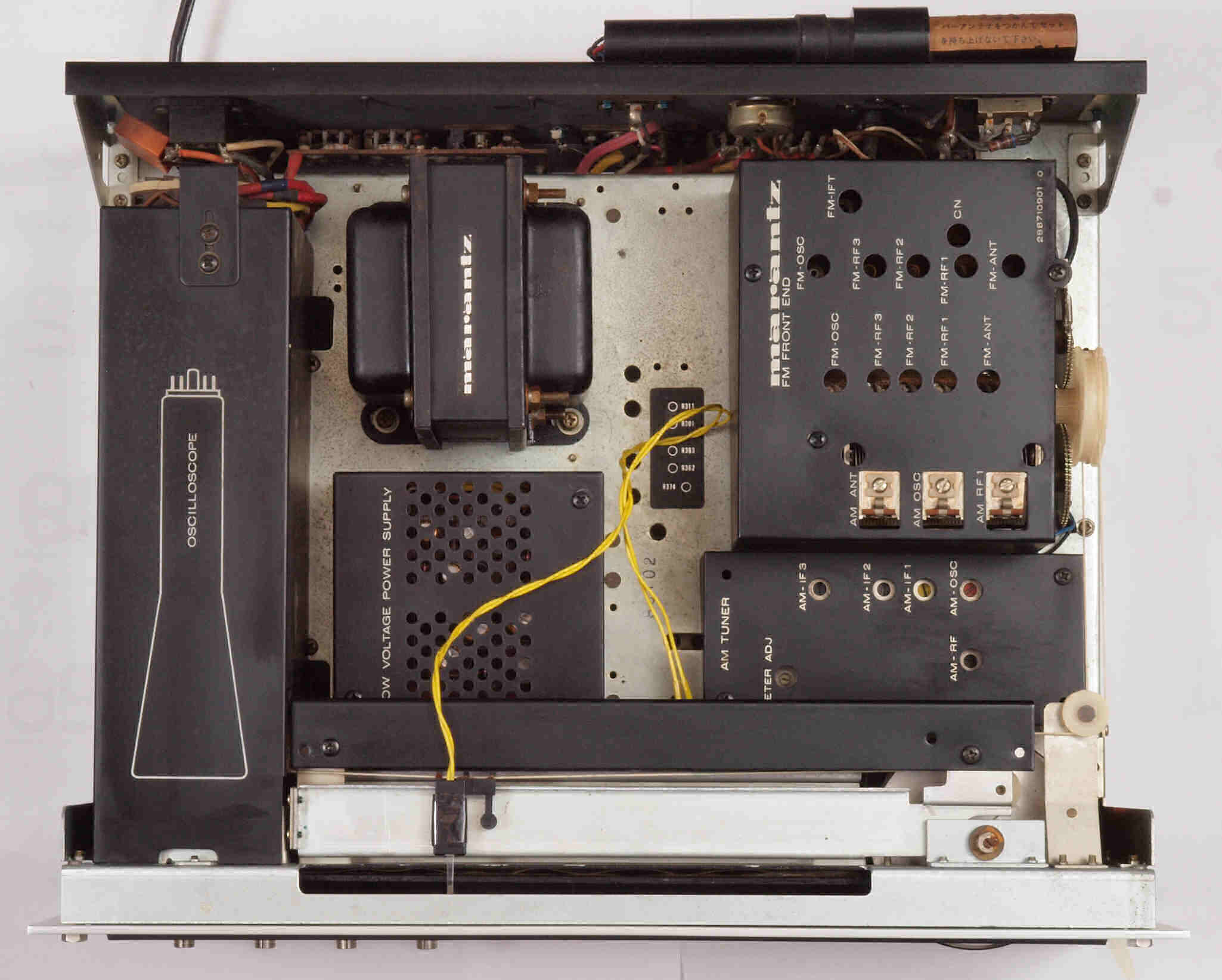

ＣＫ２．　修理後　上から

ＣＫ３．　完成上から見る

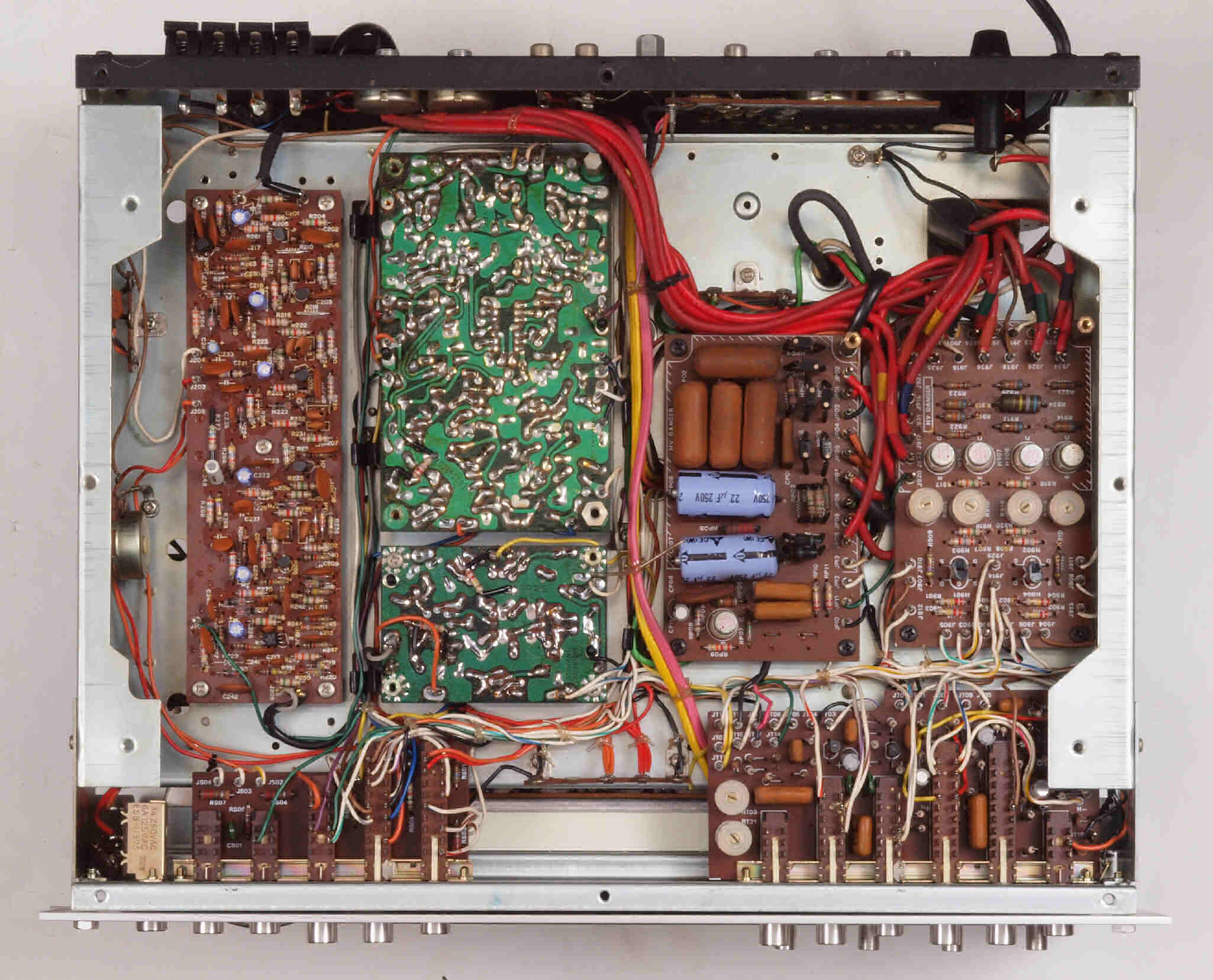

ＣＫ４．　修理前　下から

ＣＫ５．　修理後　下から

ＣＫ６．　完成下から見る

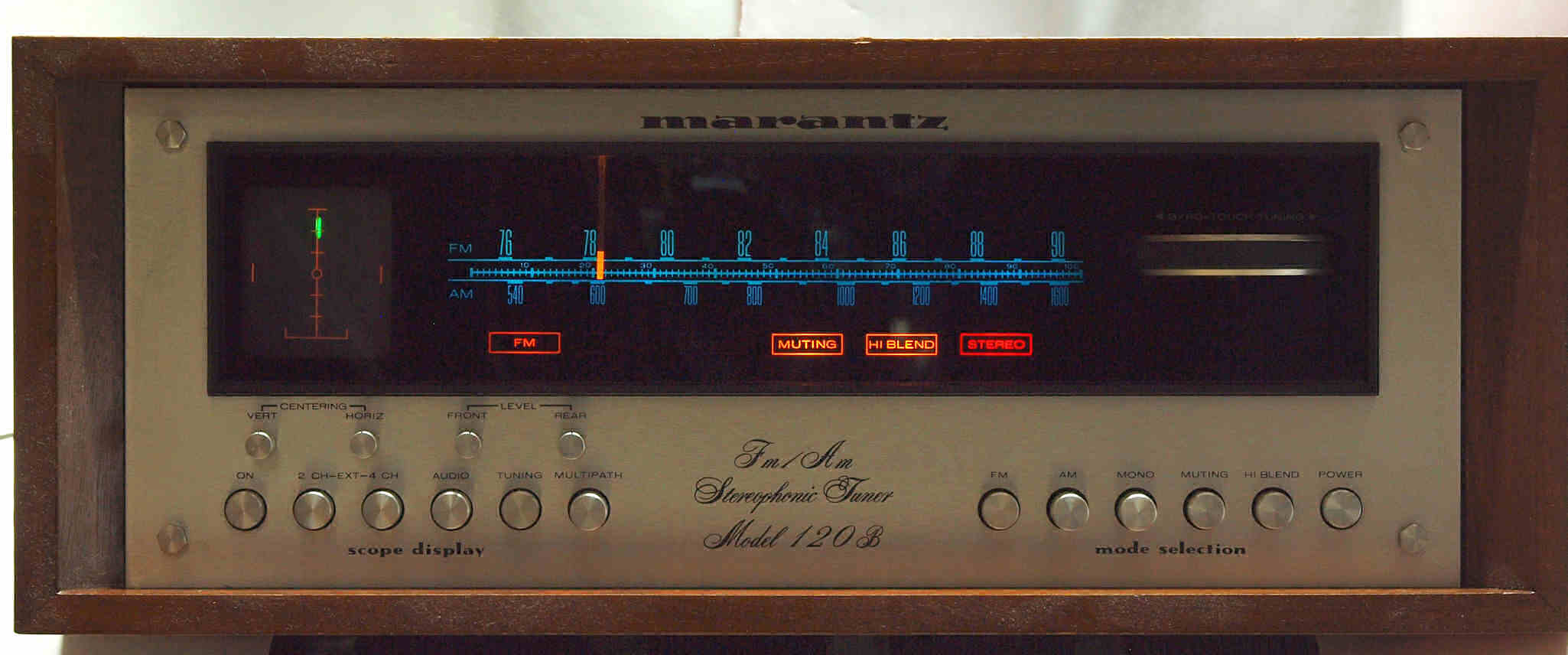

ＣＫ７．　完成前から見る

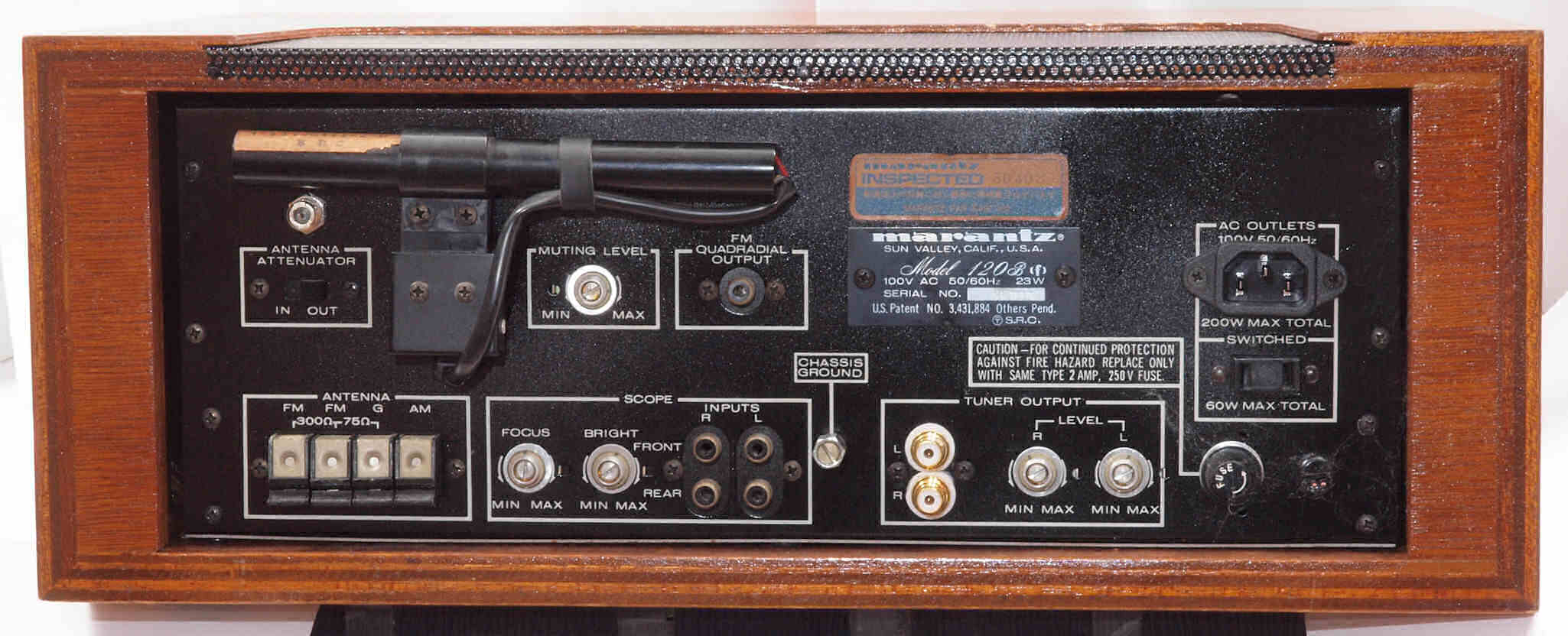

ＣＫ８．　完成後から見る

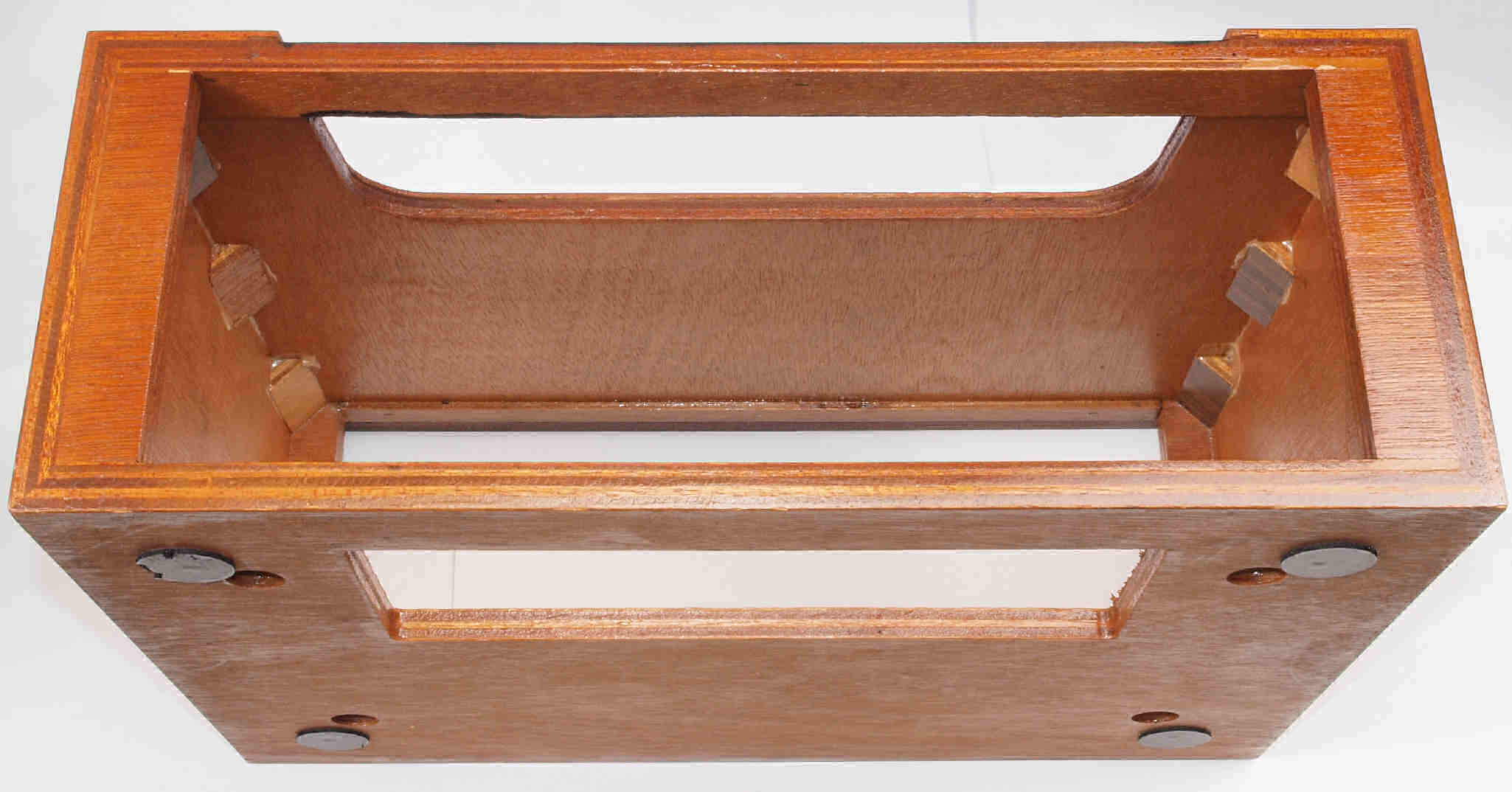

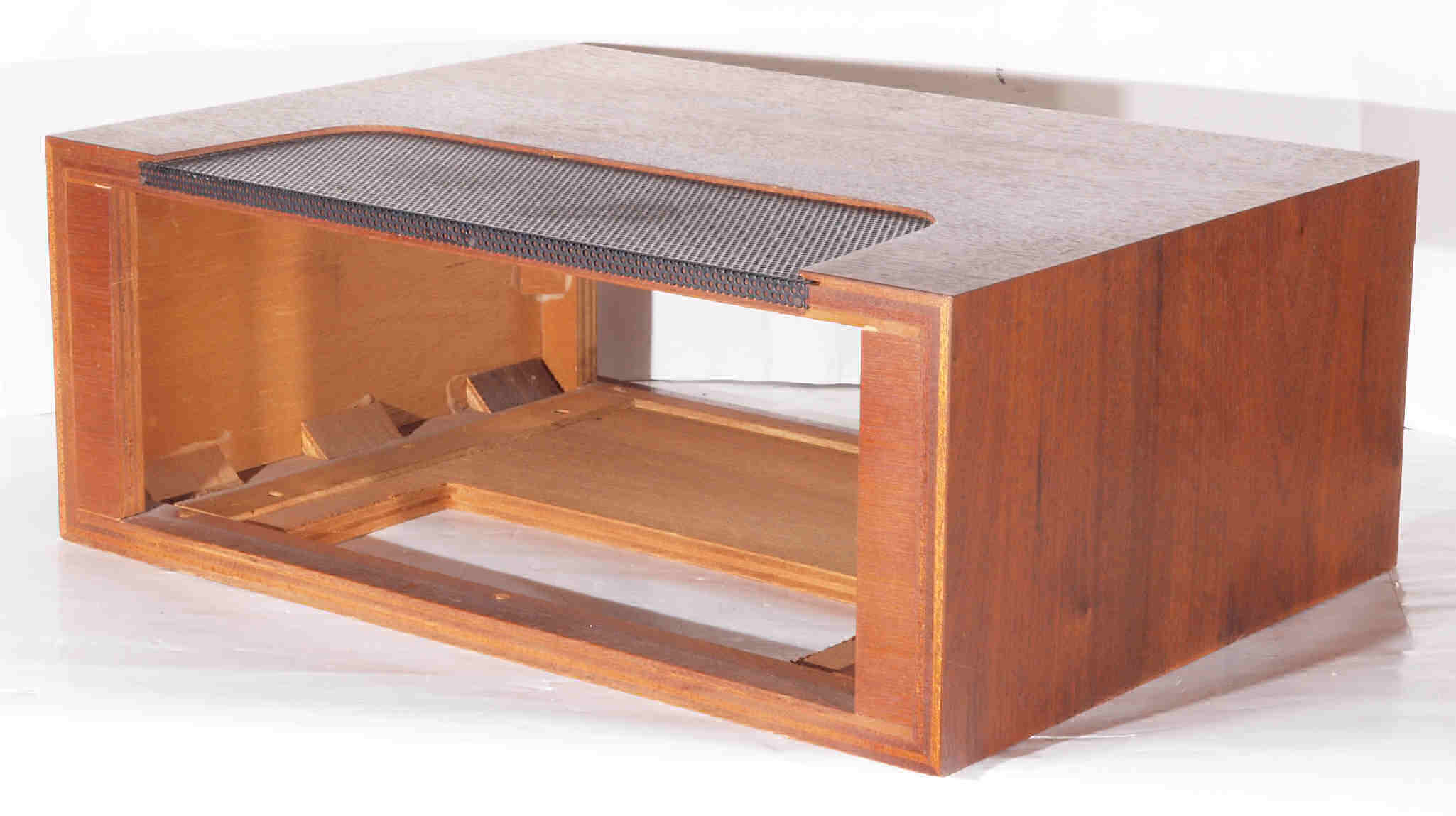

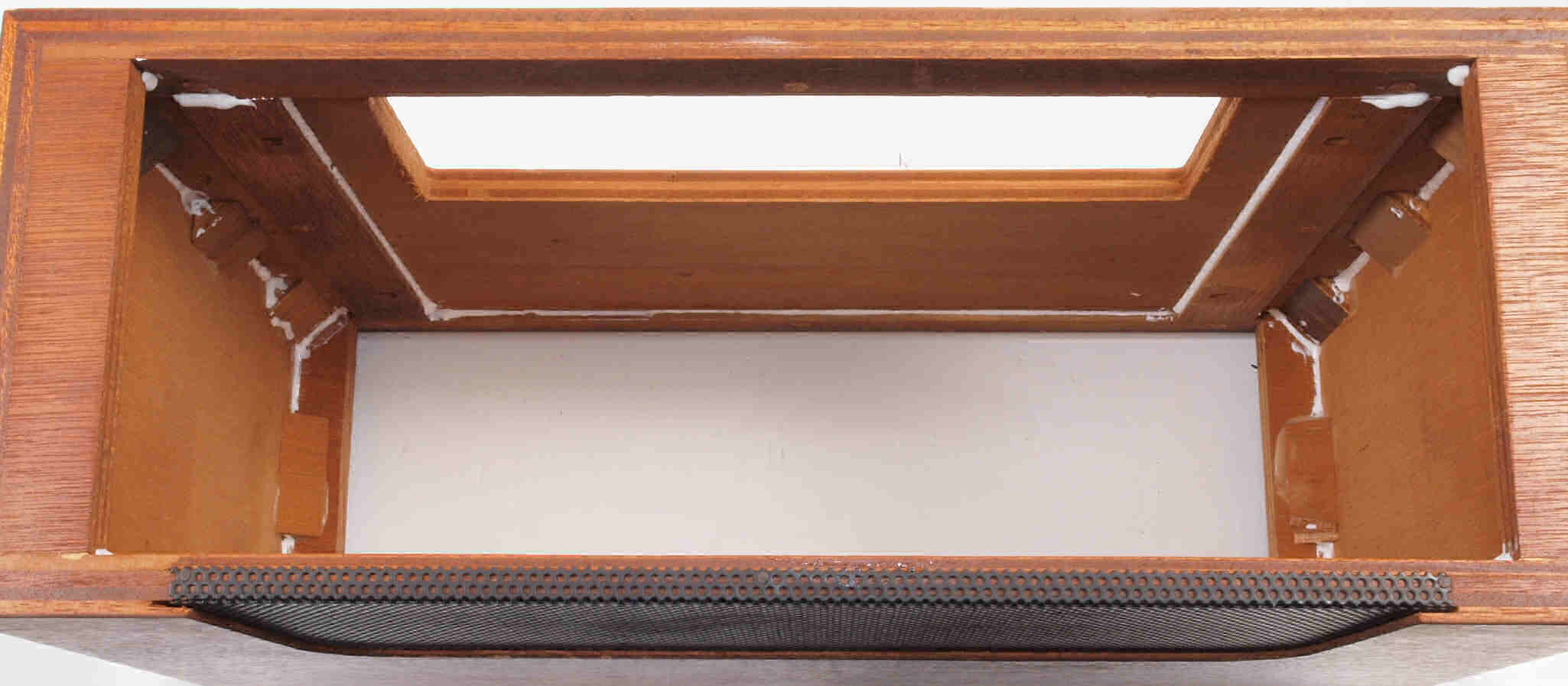

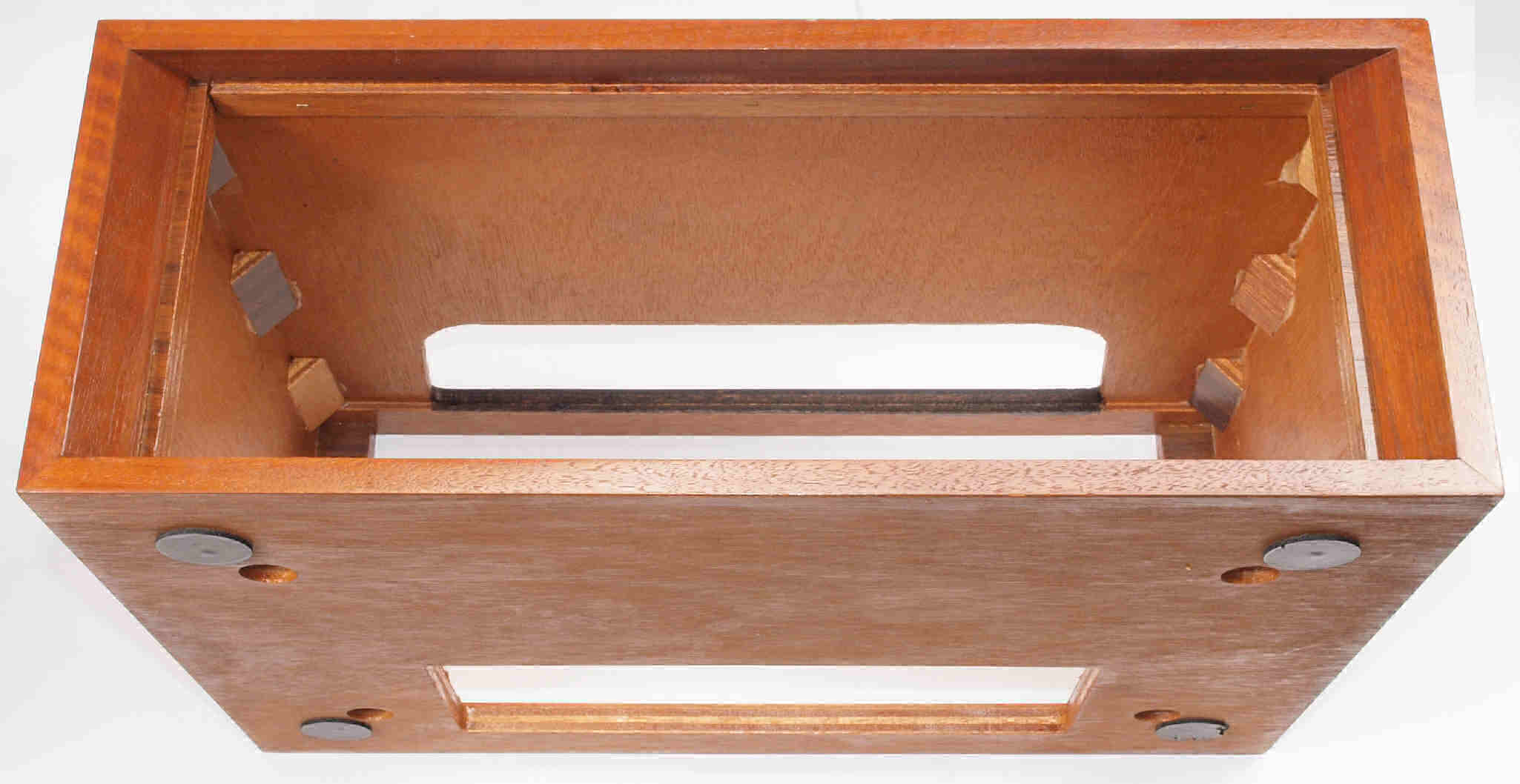

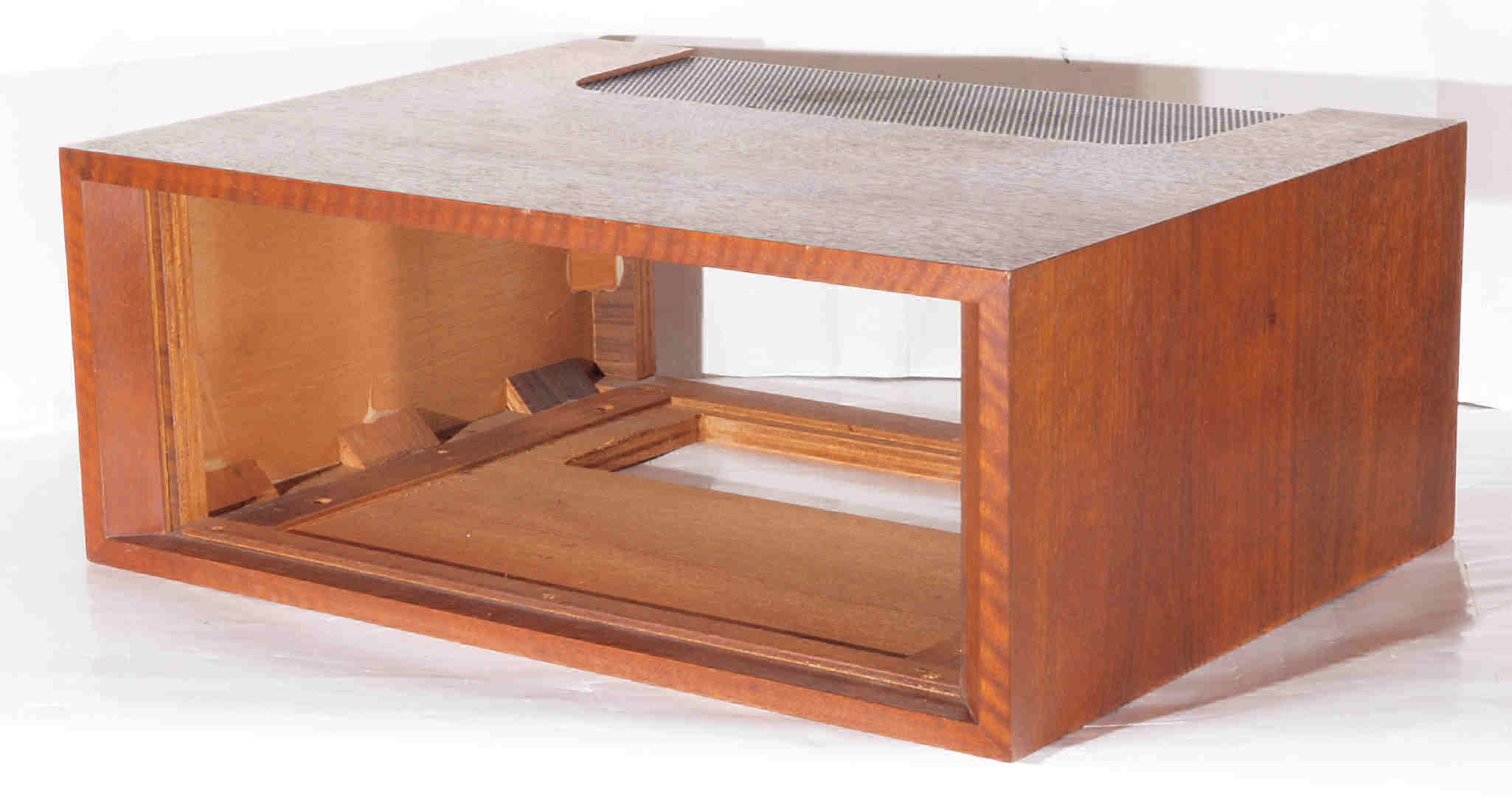

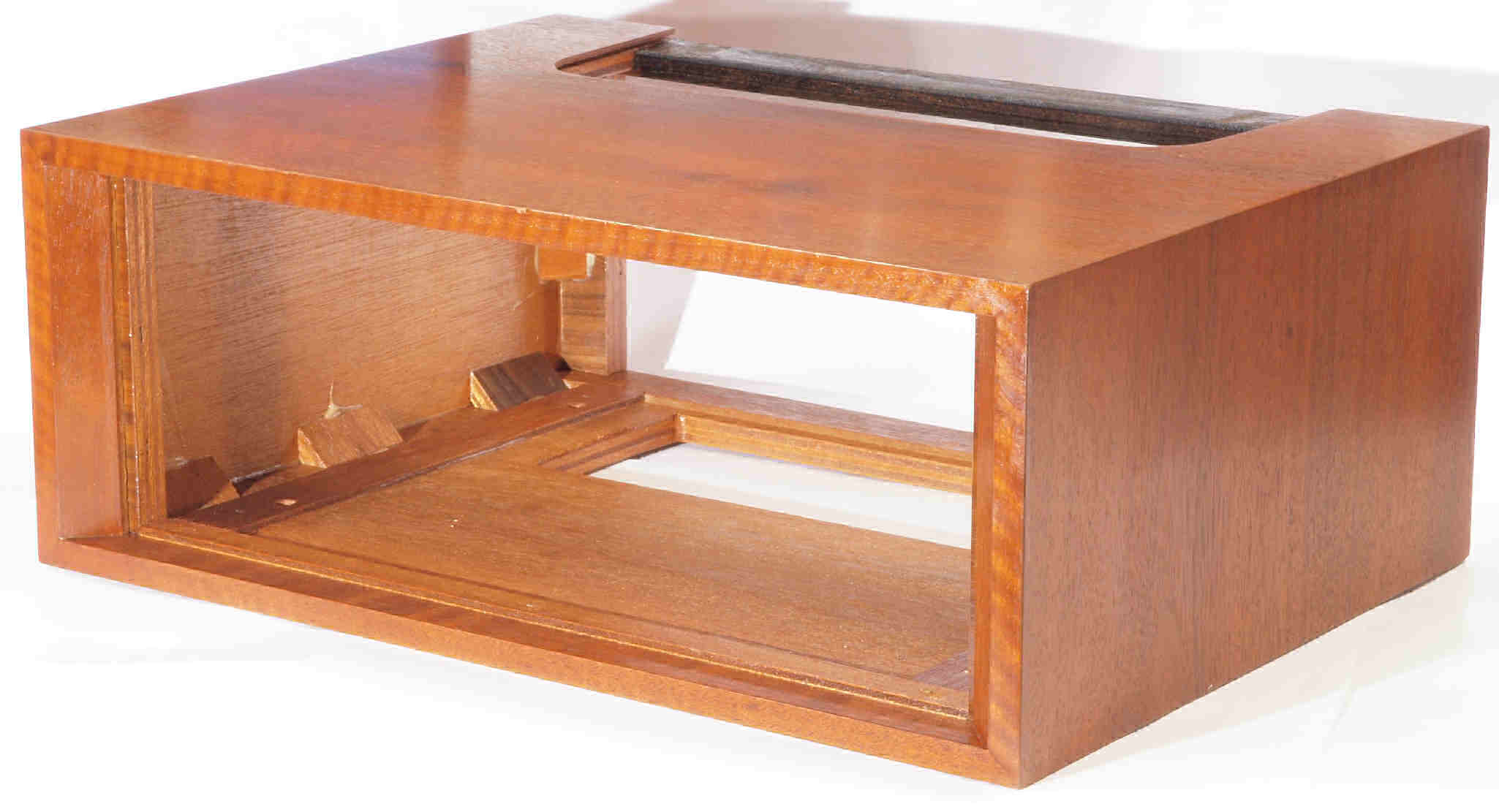

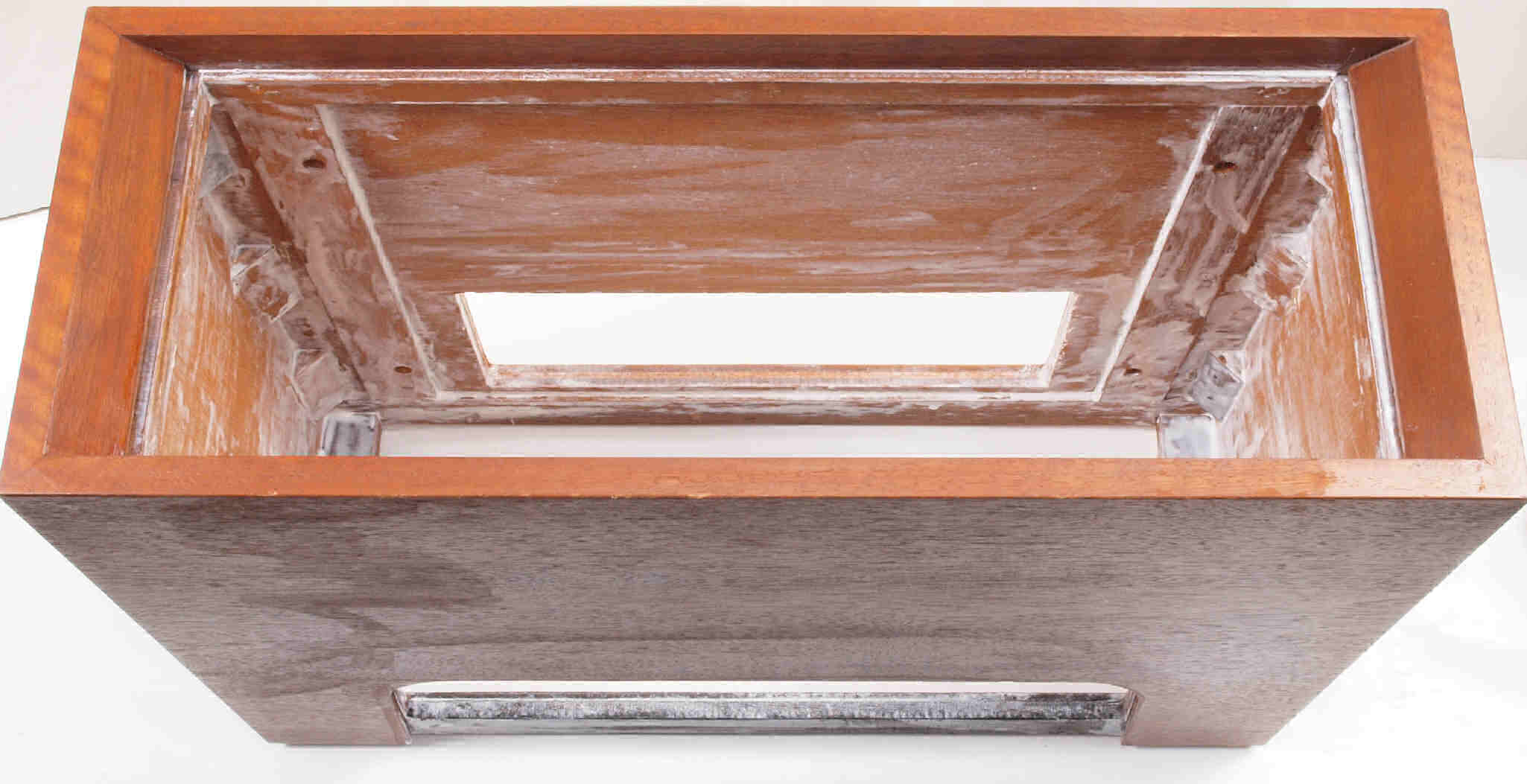

Ｋ．　木製ケース修理・塗装。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｋ１１．　修理前　前。

Ｋ１２．　修理中　前。接続部分ににボンドを染みこませる。

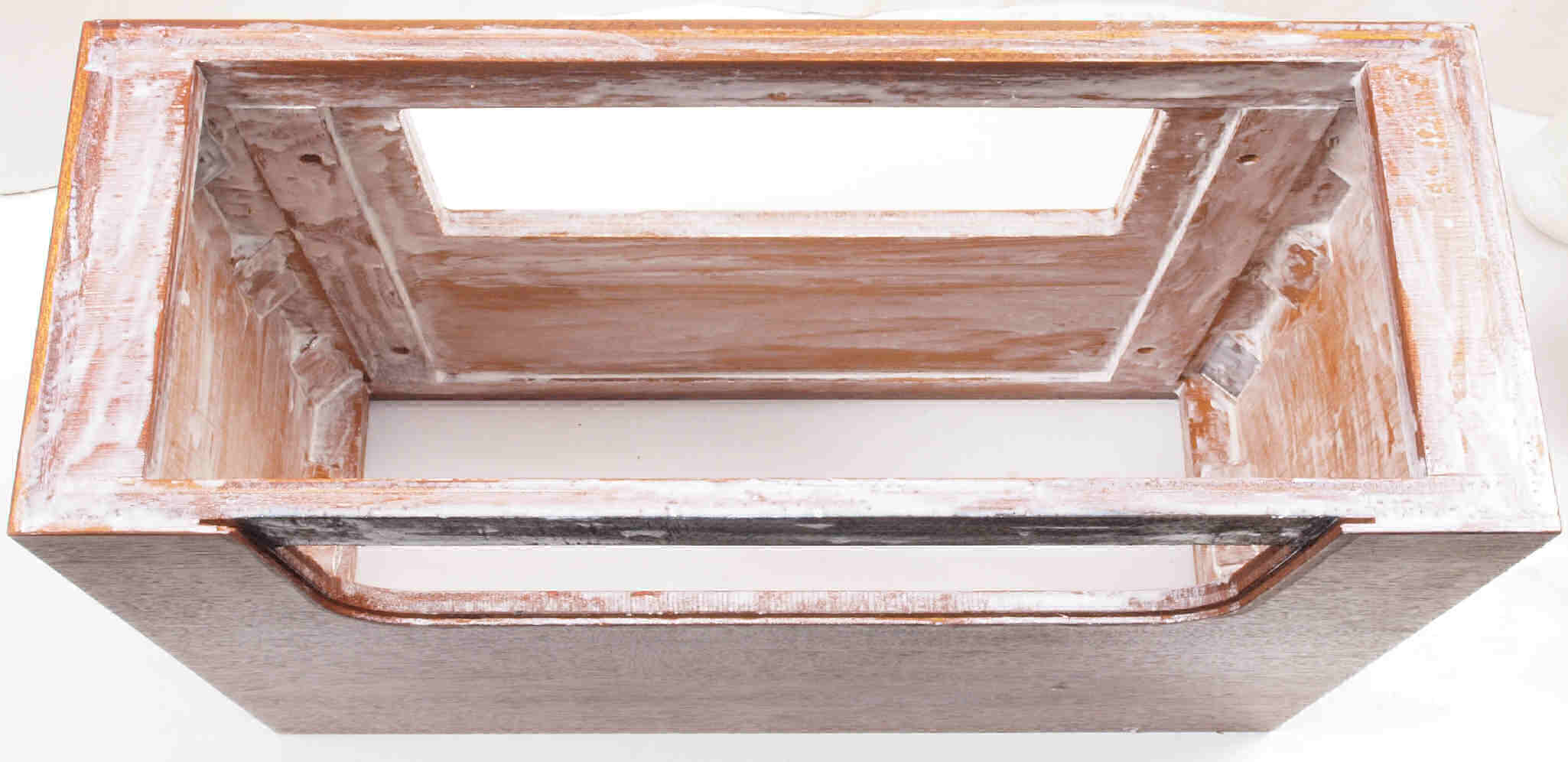

Ｋ１３．　修理後　前。全体にボンドを染みこませる。

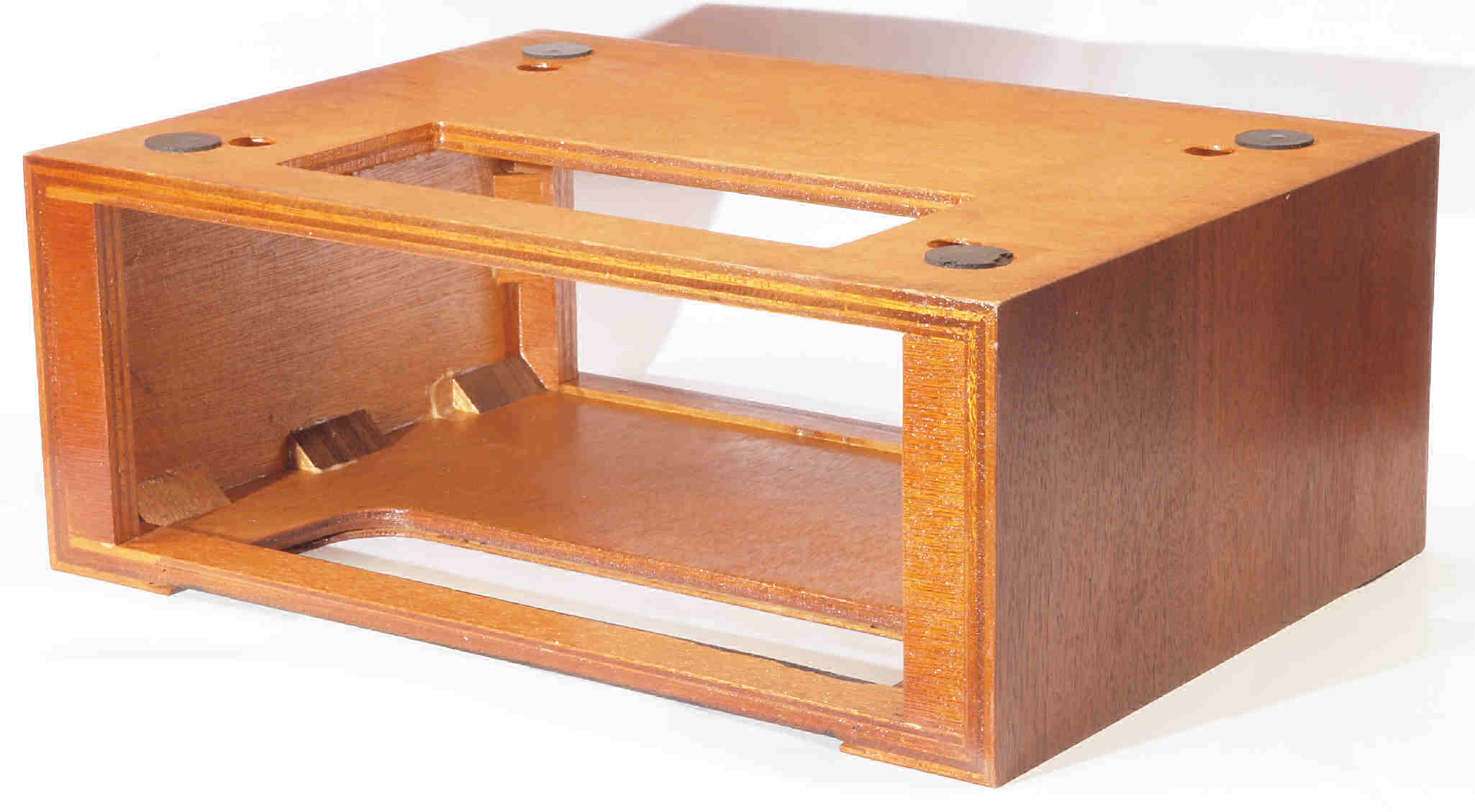

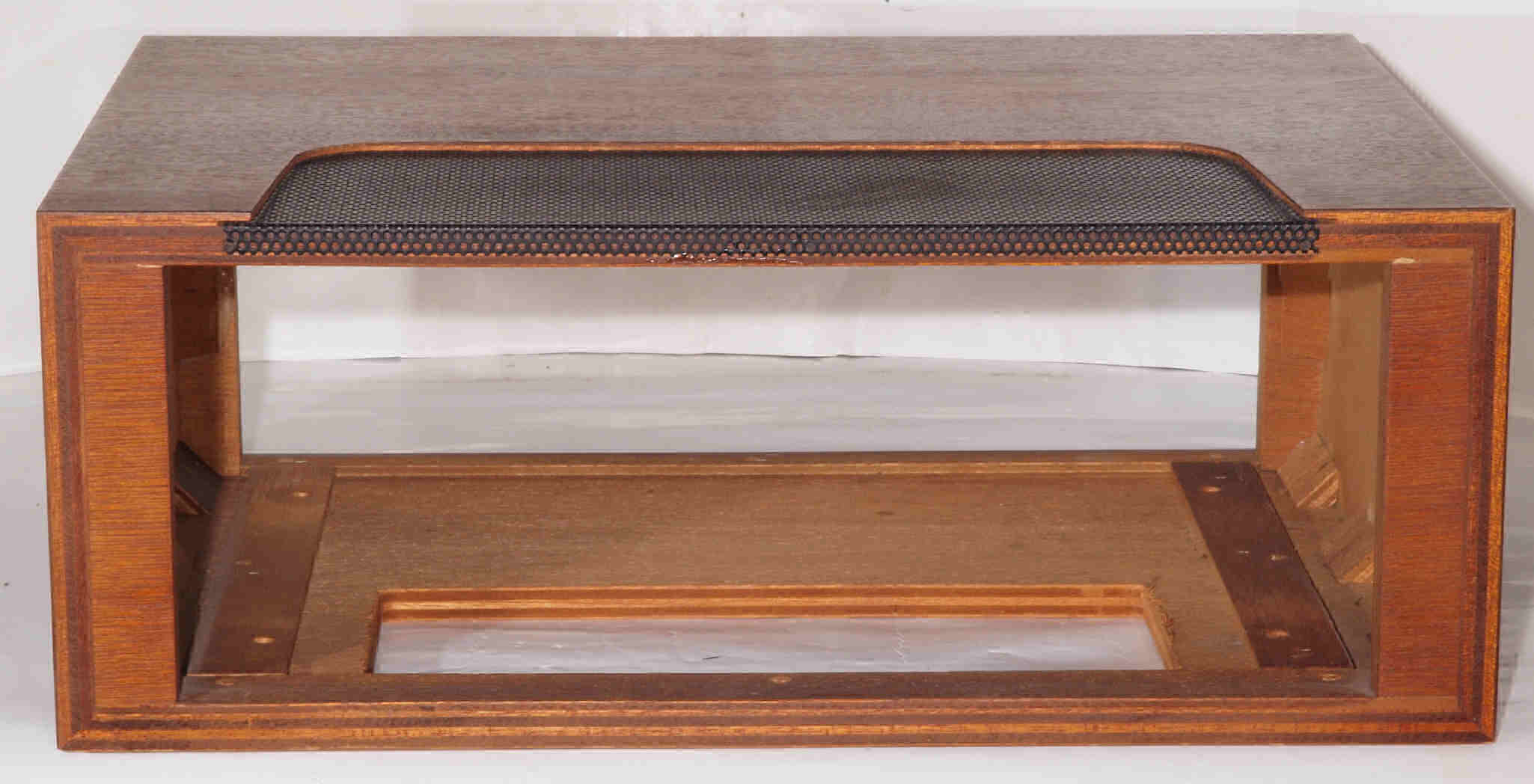

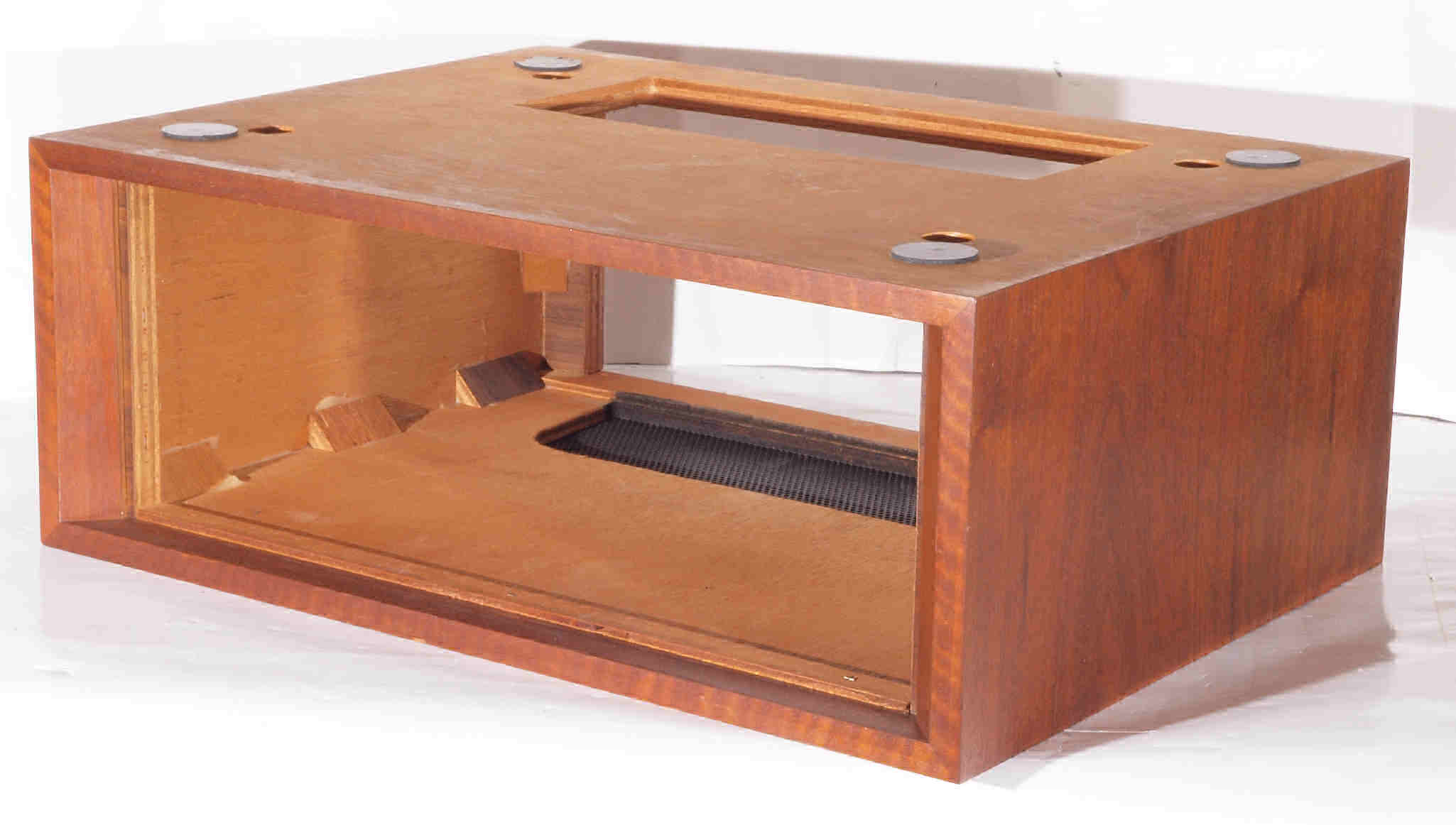

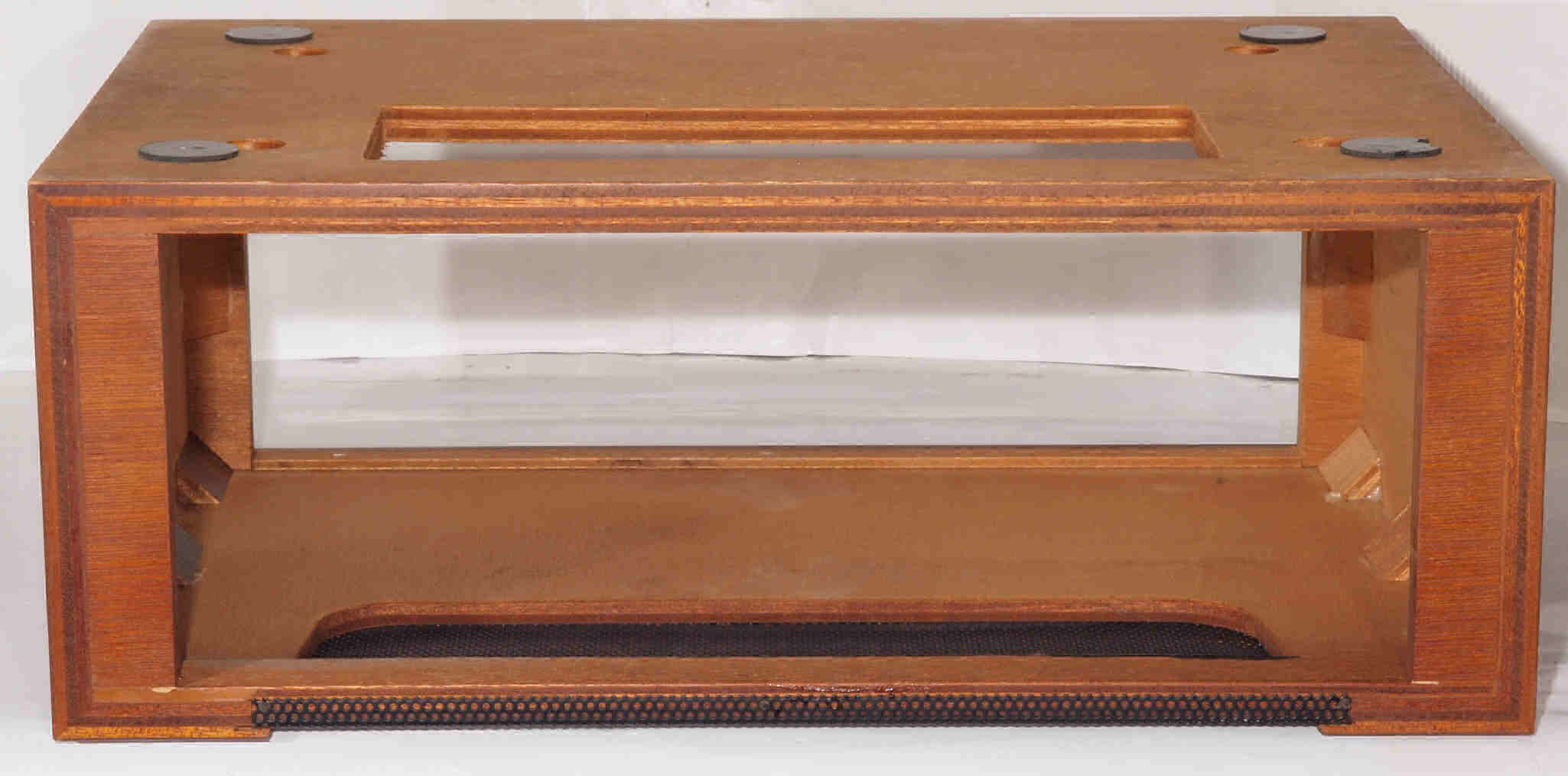

Ｋ１４．　修理後　前。　ウレタン塗料（体育館の床に使用）を艶を消して塗る。

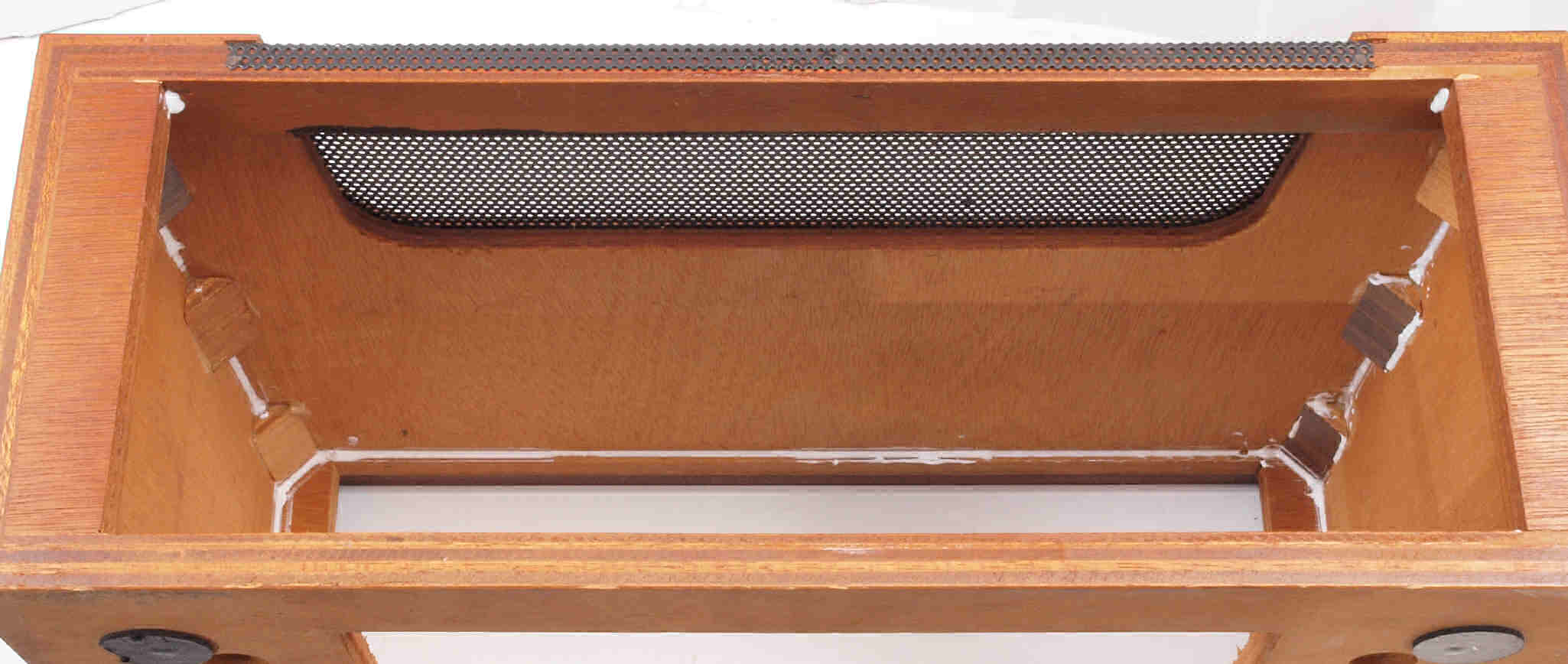

Ｋ２１．　修理前　後。

Ｋ２２．　修理中　後。接続部分ににボンドを染みこませる。

Ｋ２３．　修理後　後。全体にボンドを染みこませる。

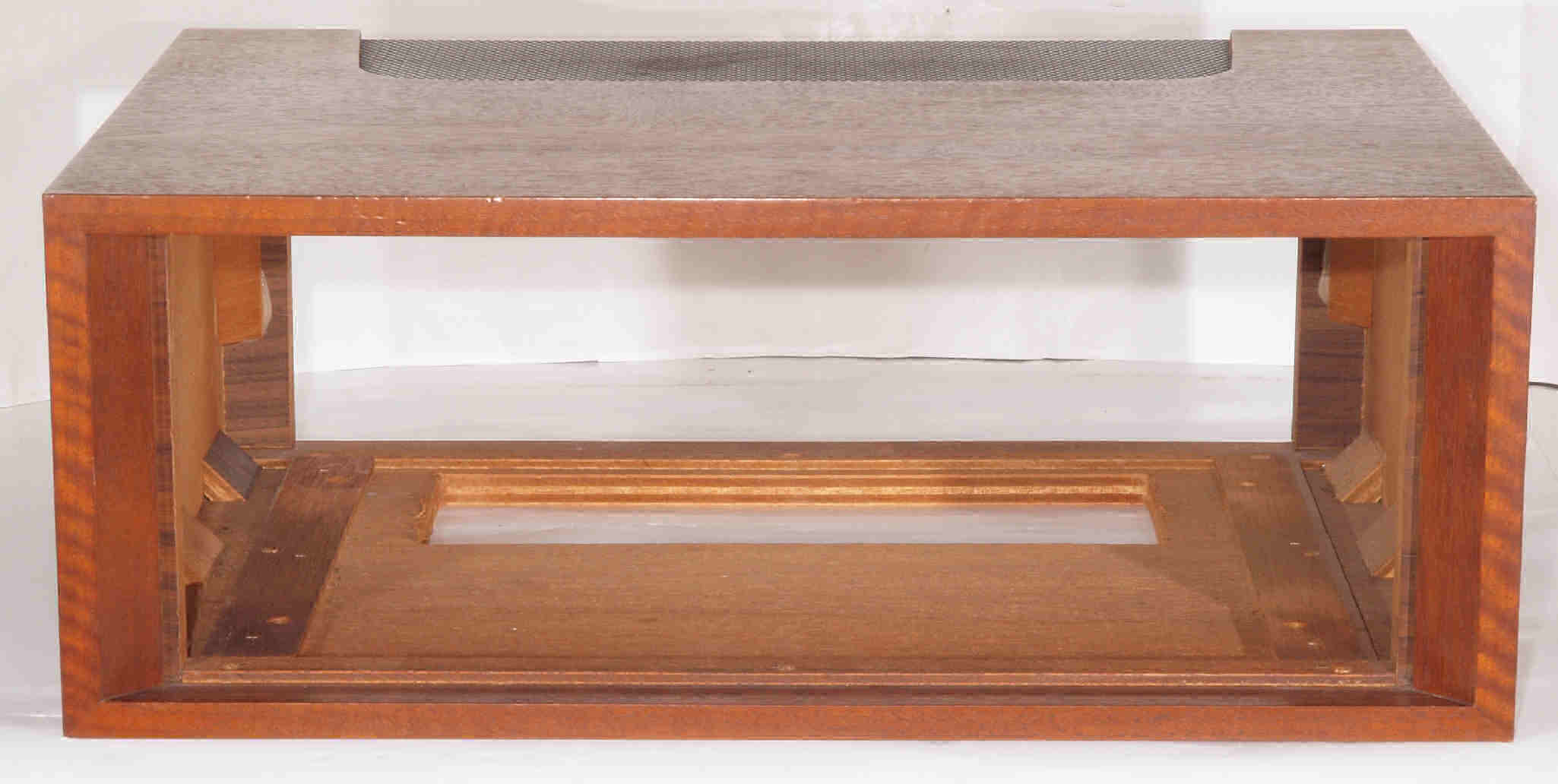

Ｋ２４．　修理後　後。　ウレタン塗料（体育館の床に使用）を艶を消して塗る。

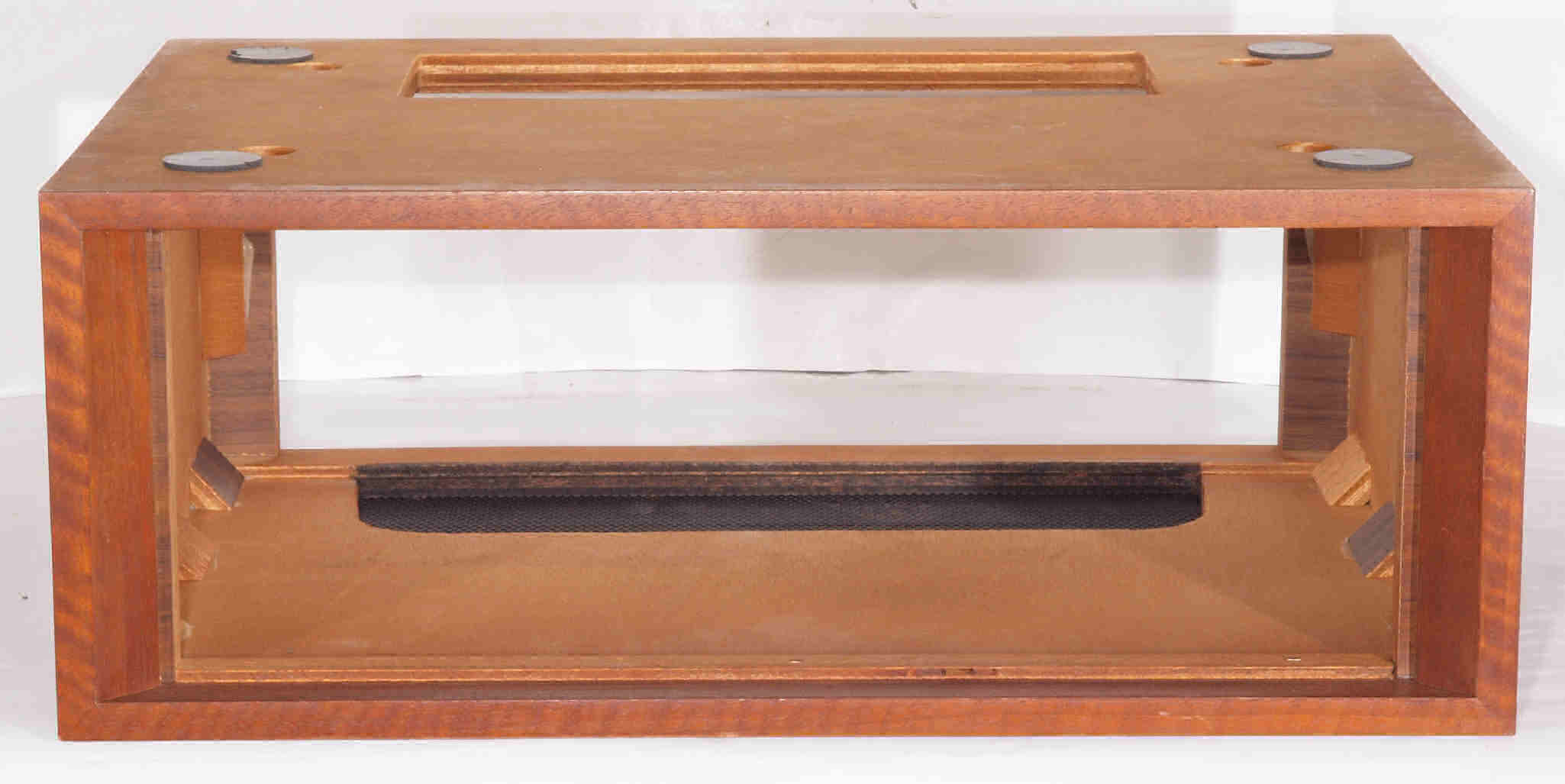

Ｋ３１．　修理前　下前。

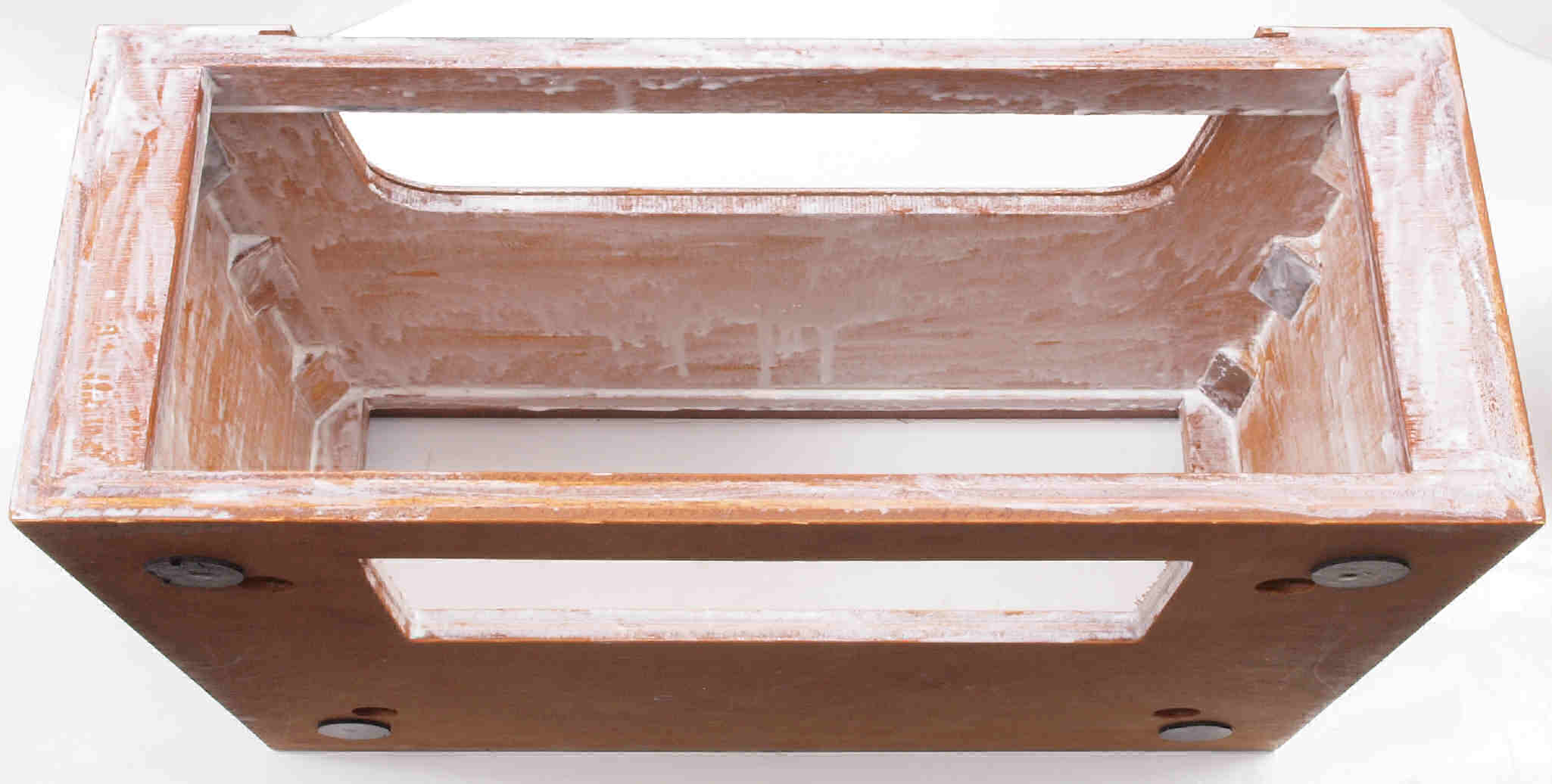

Ｋ３２．　修理中　下前。接続部分ににボンドを染みこませる。

Ｋ３３．　修理後　下前。全体にボンドを染みこませる。

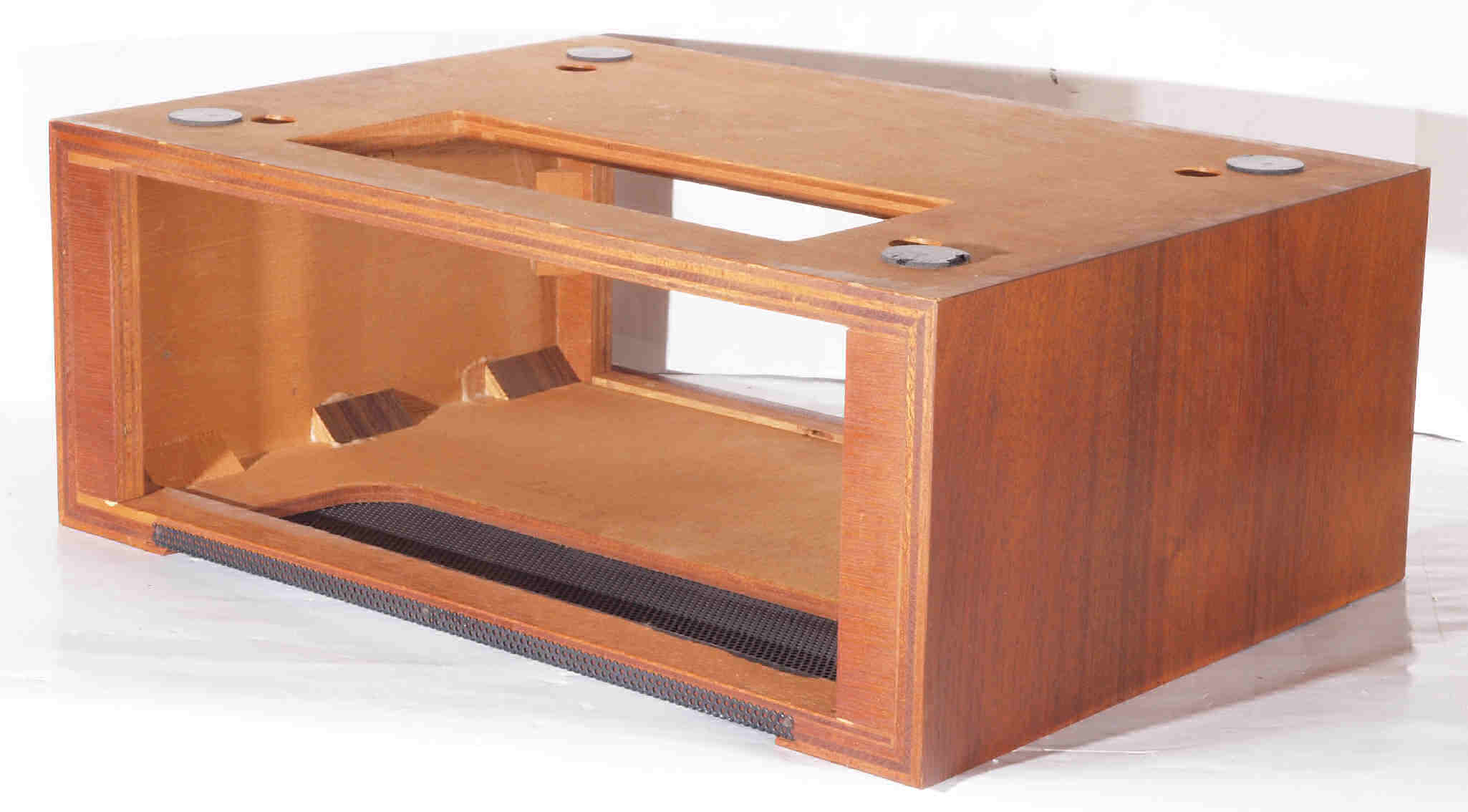

Ｋ３４．　修理後　下前。　ウレタン塗料（体育館の床に使用）を艶を消して塗る。

Ｋ４１．　修理前　下後。

Ｋ４２．　修理中　下後。接続部分ににボンドを染みこませる。

Ｋ４３．　修理後　下後。全体にボンドを染みこませる。

Ｋ４４．　修理後　下後。　ウレタン塗料（体育館の床に使用）を艶を消して塗る。

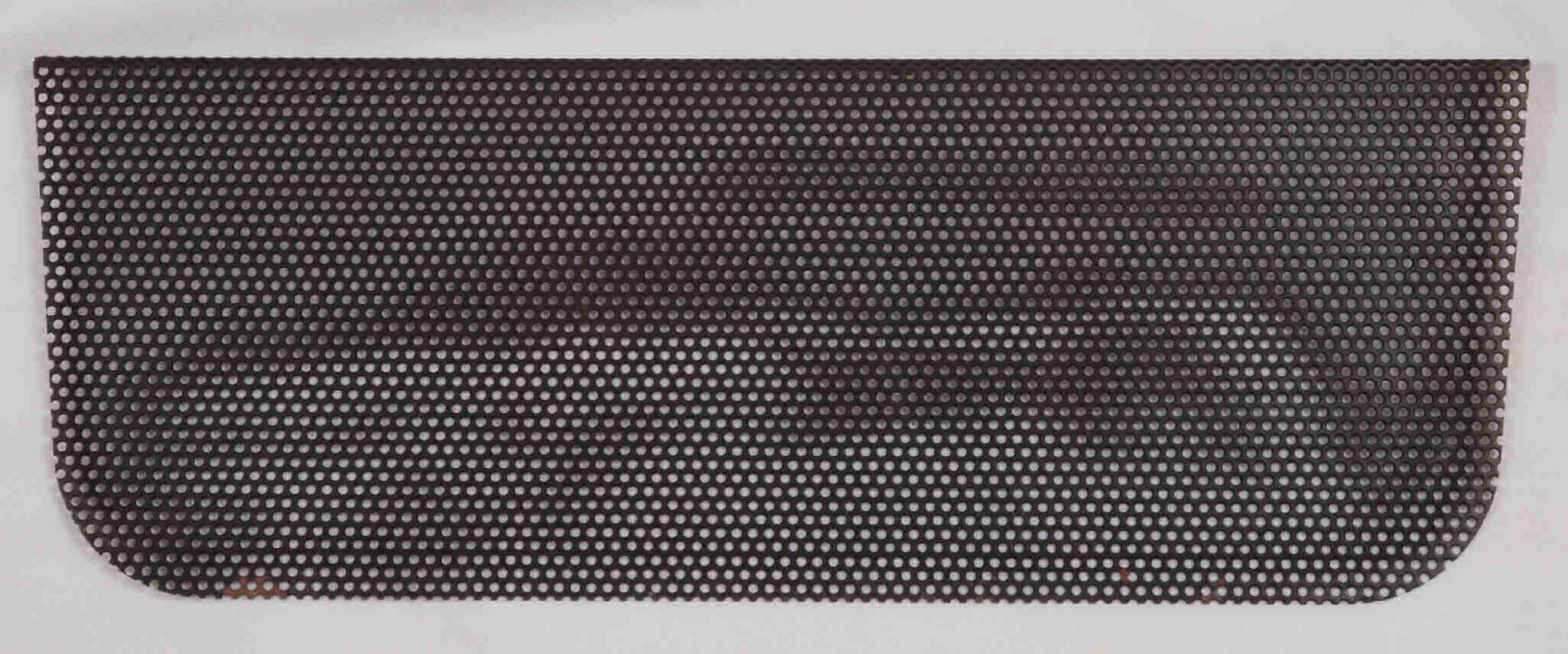

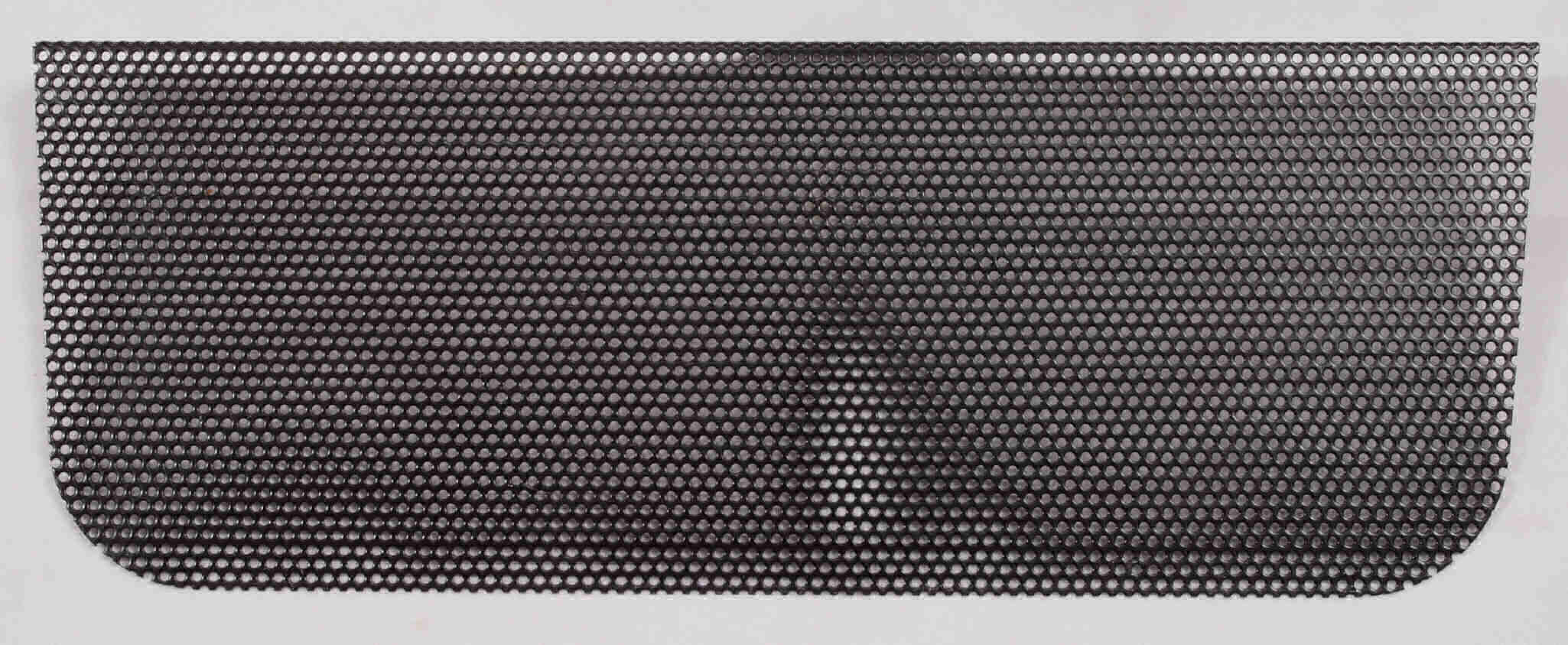

Ｋ５１．　修理前　補強板。

Ｋ５２．　修理（塗装）後　補強板。

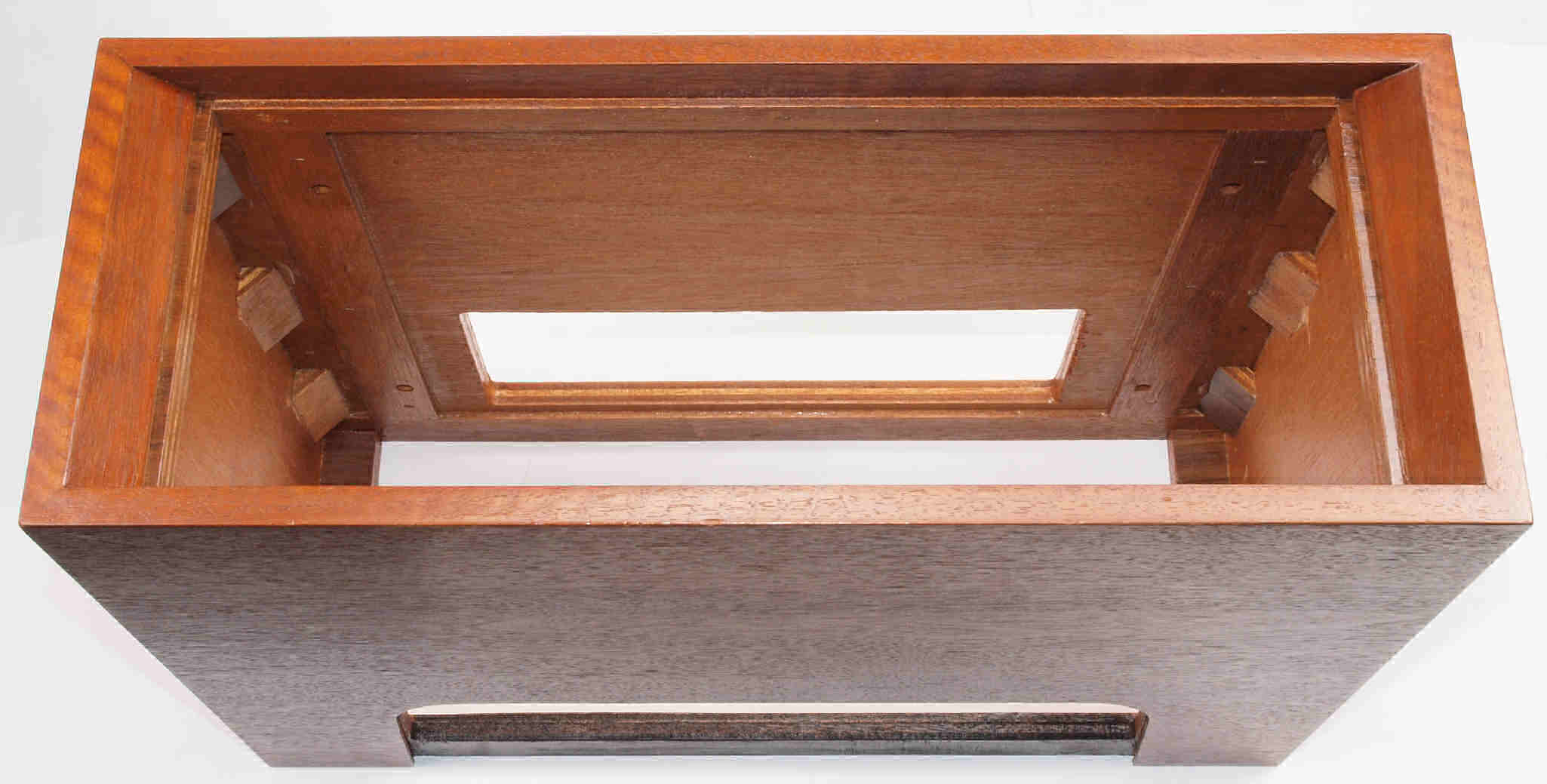

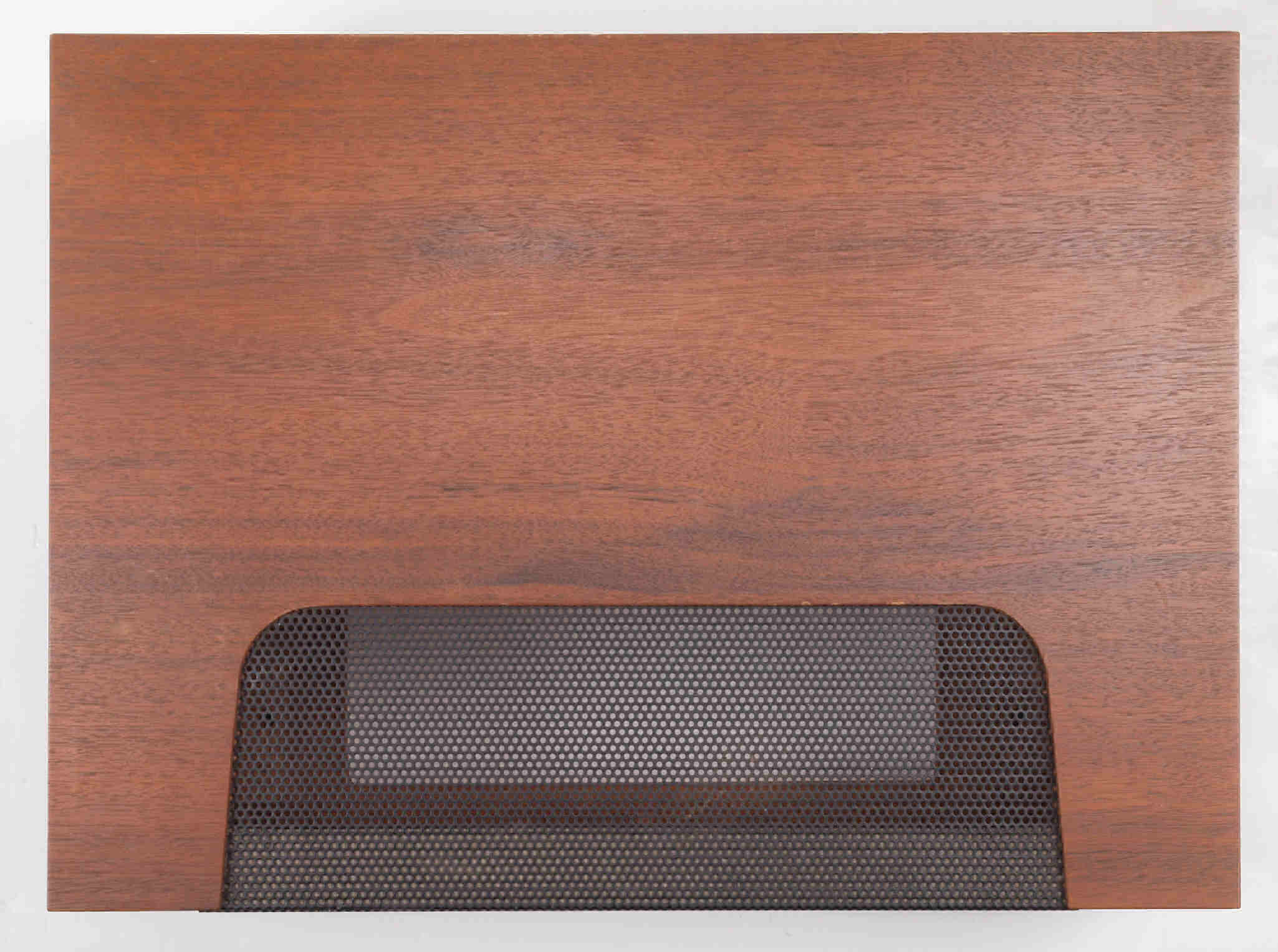

Ｋ６１．　修理前　上。

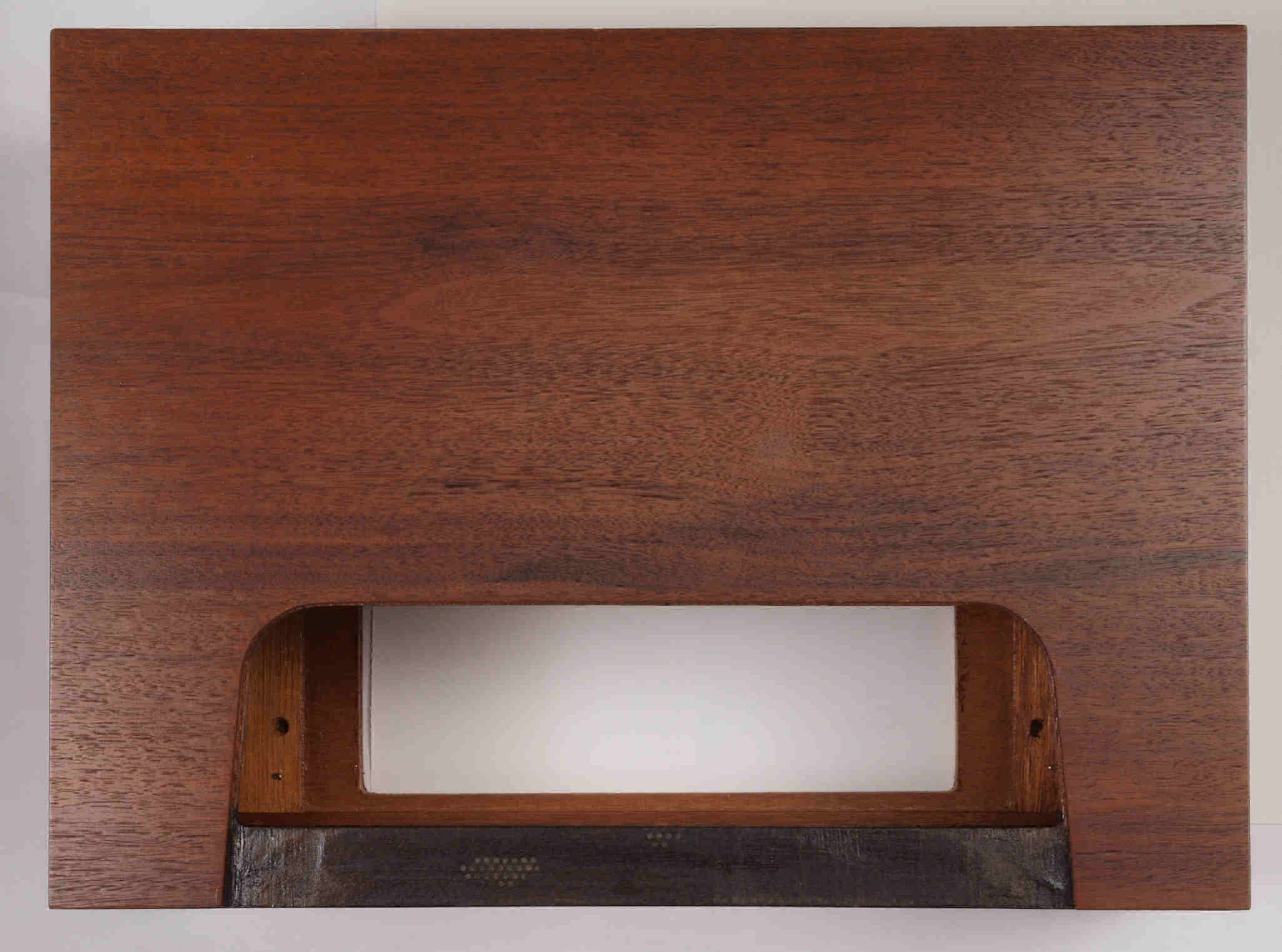

Ｋ６２．　修理後　上。　ウレタン塗料（体育館の床に使用）を艶を消して塗る。　生乾きの時、刷毛で艶を消す。

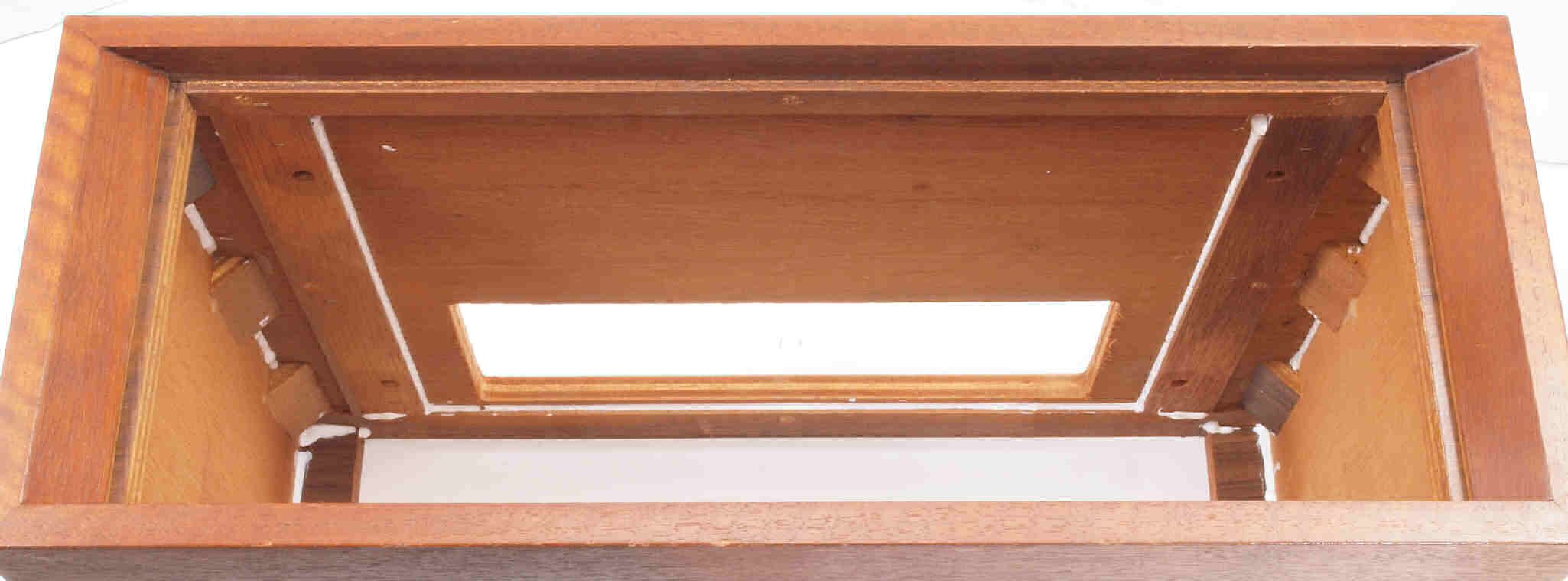

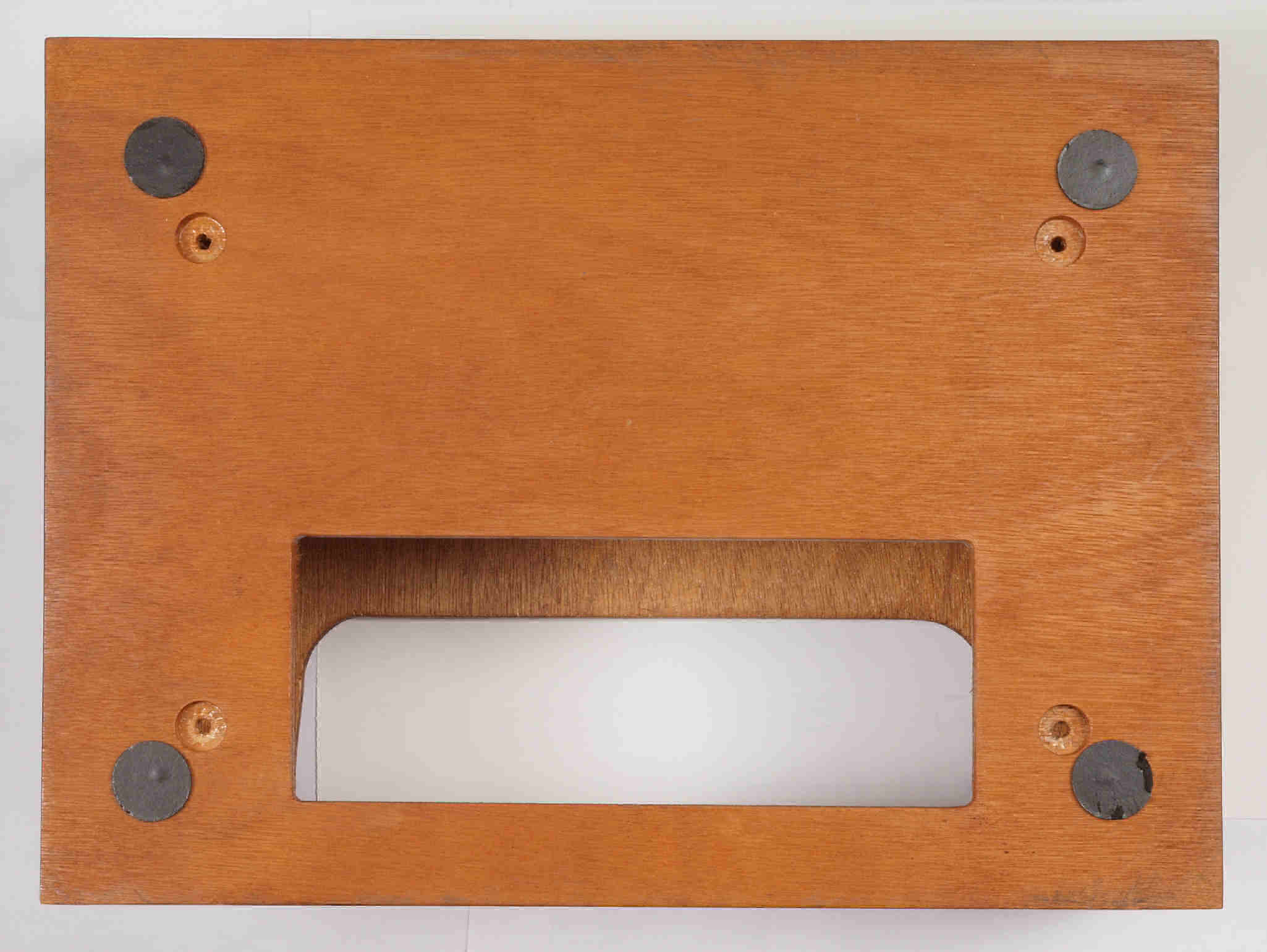

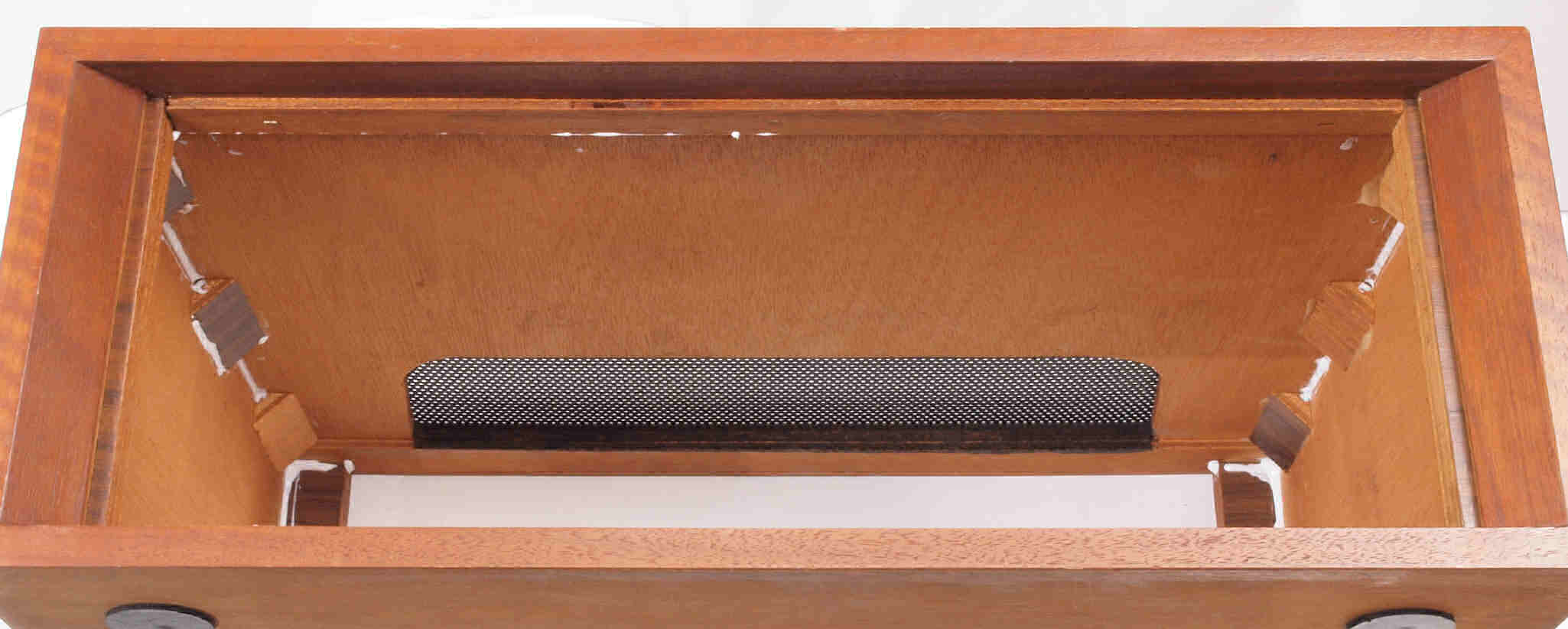

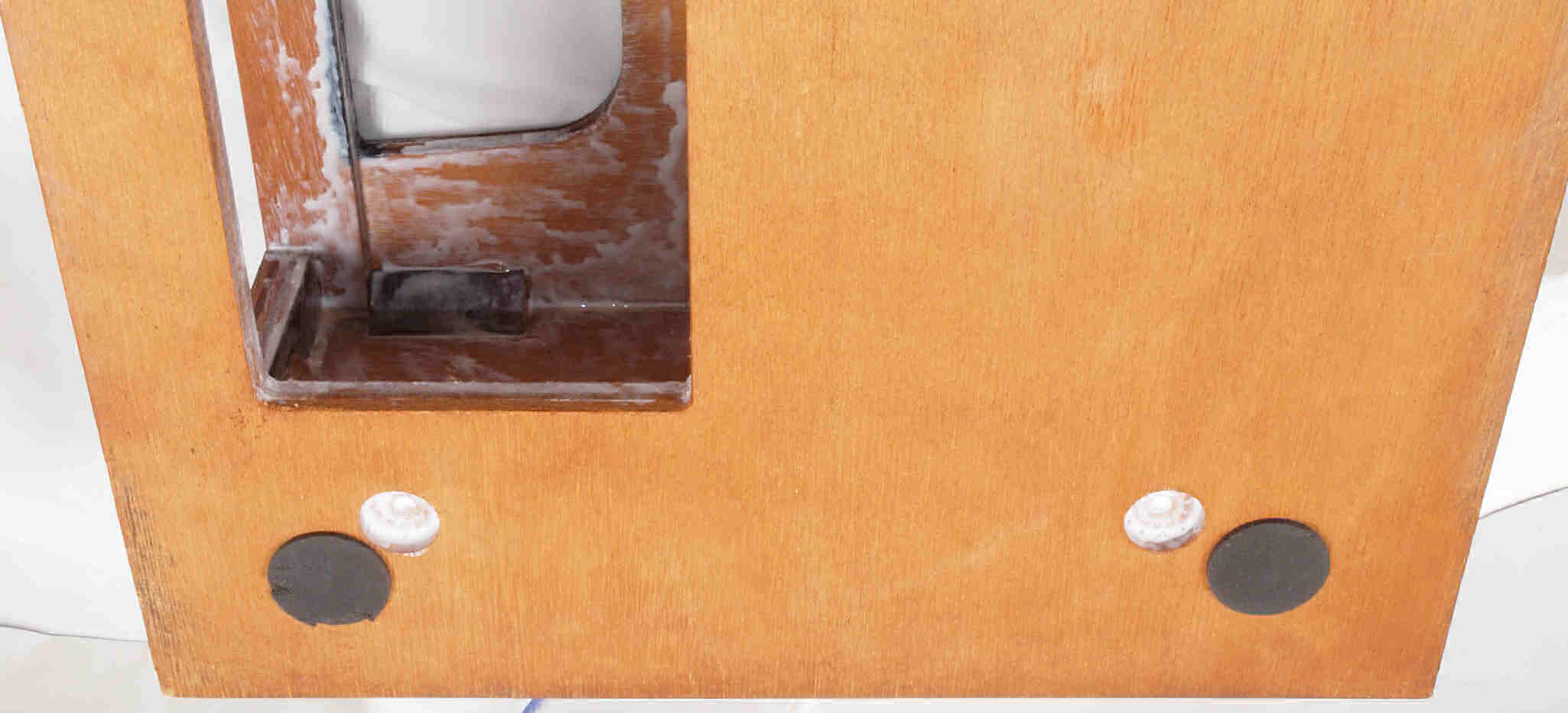

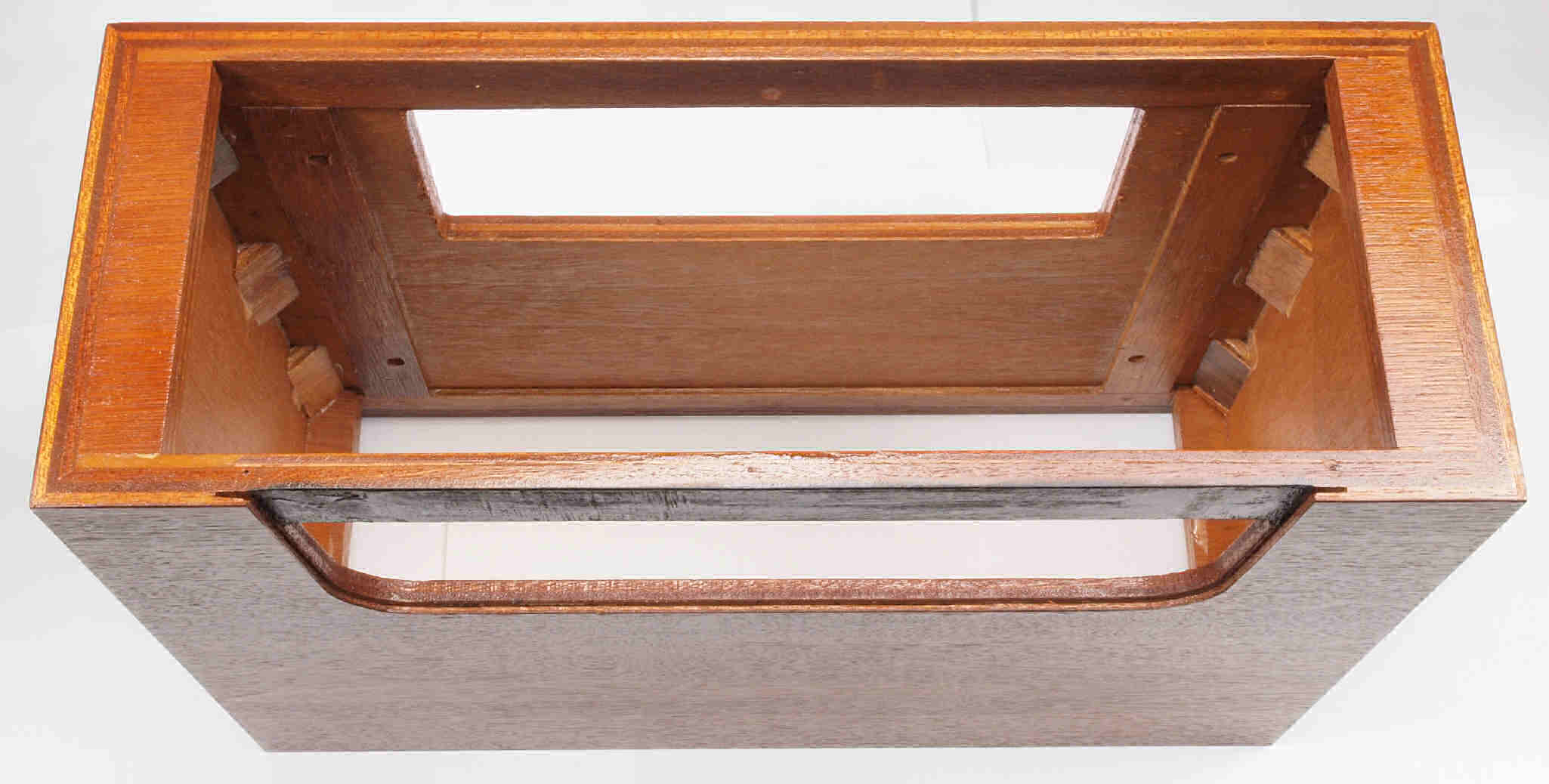

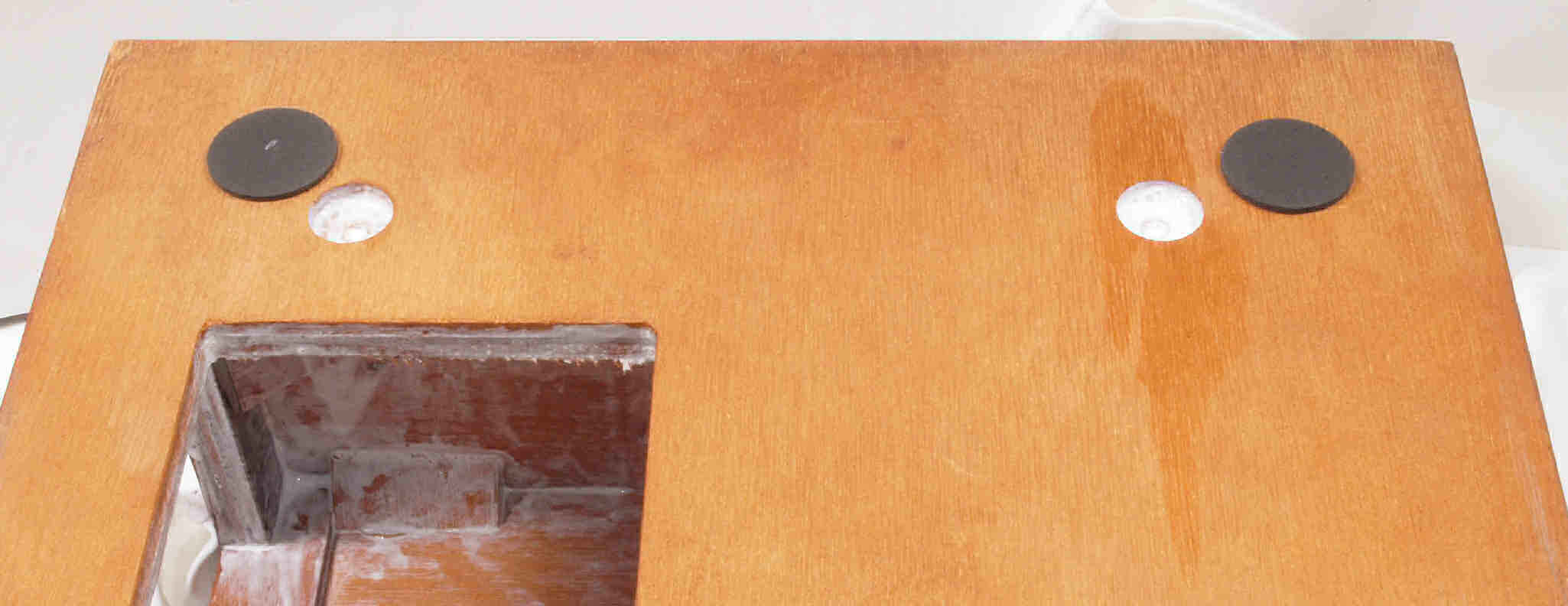

Ｋ７１．　修理前　下。

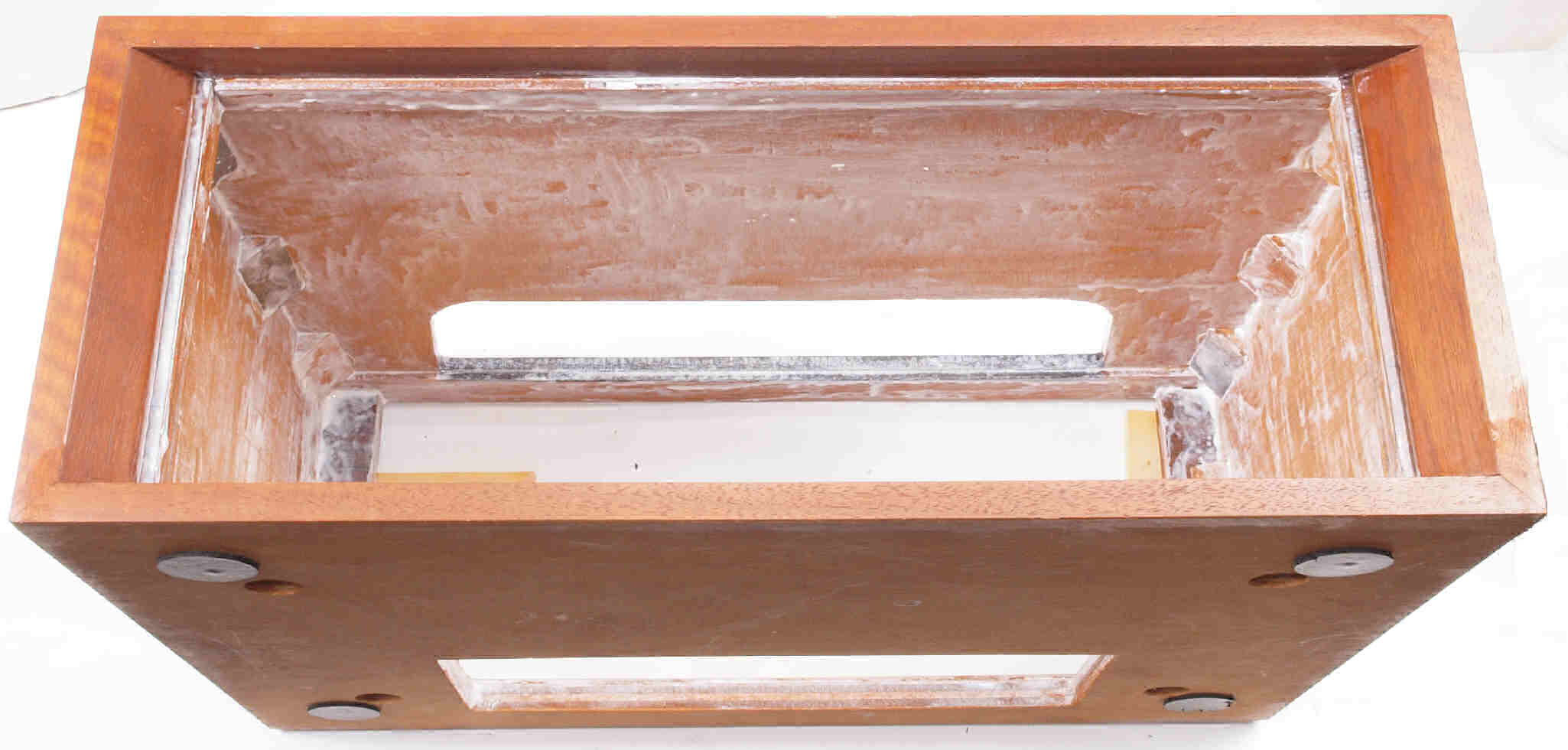

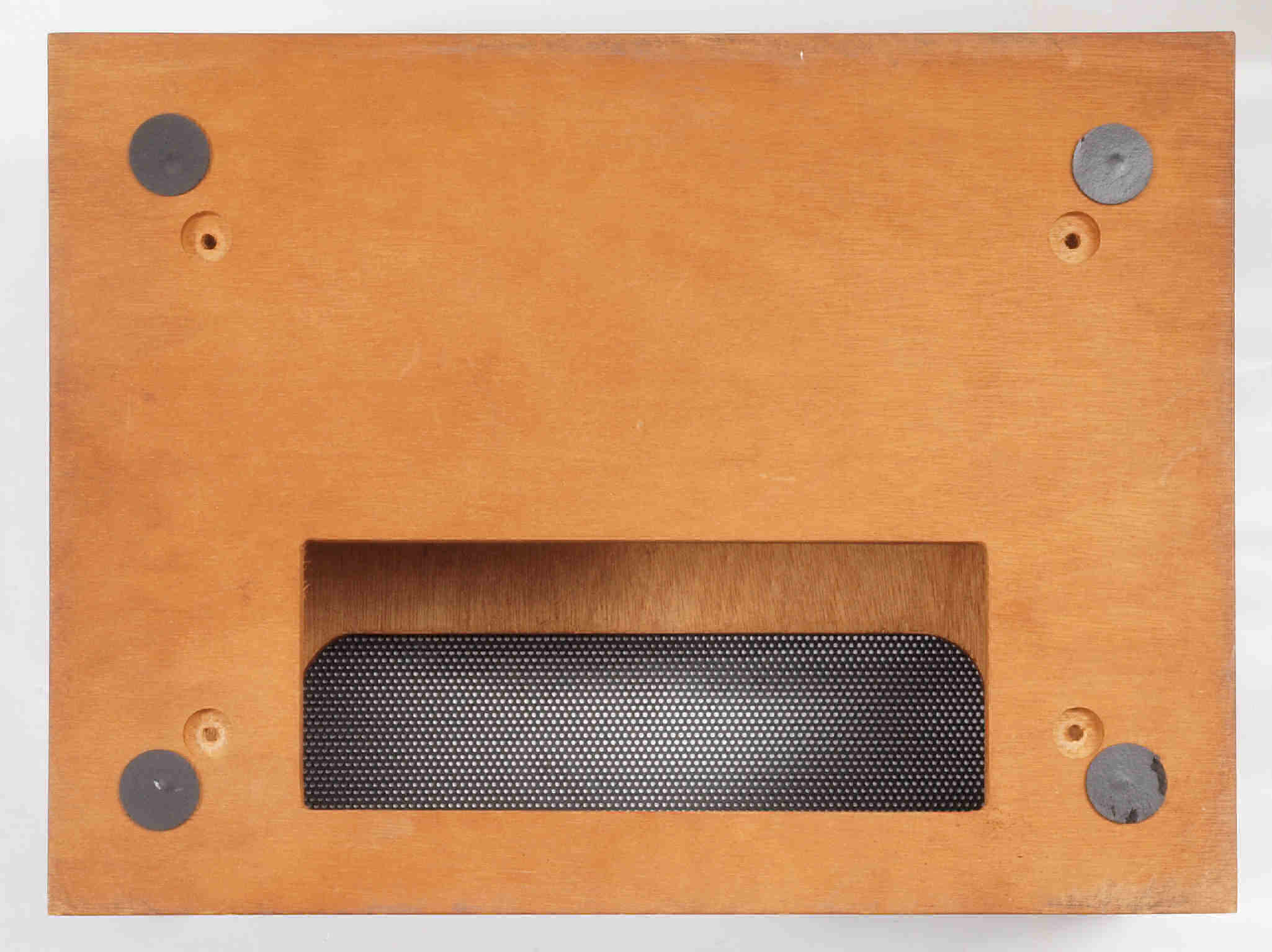

Ｋ７２．　修理後　下。　ウレタン塗料（体育館の床に使用）を艶を消して塗る。　生乾きの時、刷毛で艶を消す。

Ｋ７３．　修理中　機器止め穴、全体にボンドを染みこませる。

Ｋ７４．　修理中　機器止め穴、全体にボンドを染みこませる。

Ｋ８１．　修理前　前右。

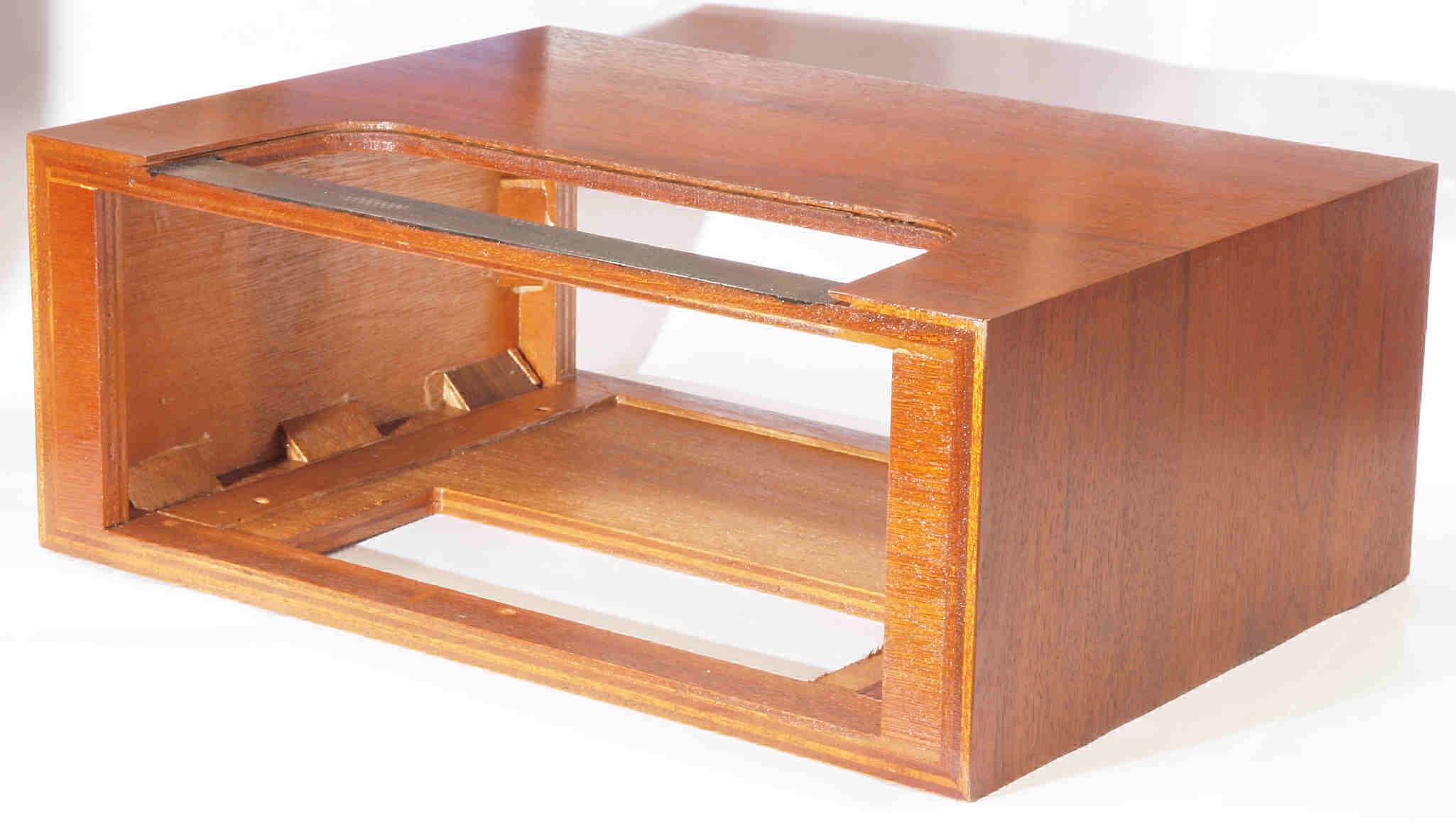

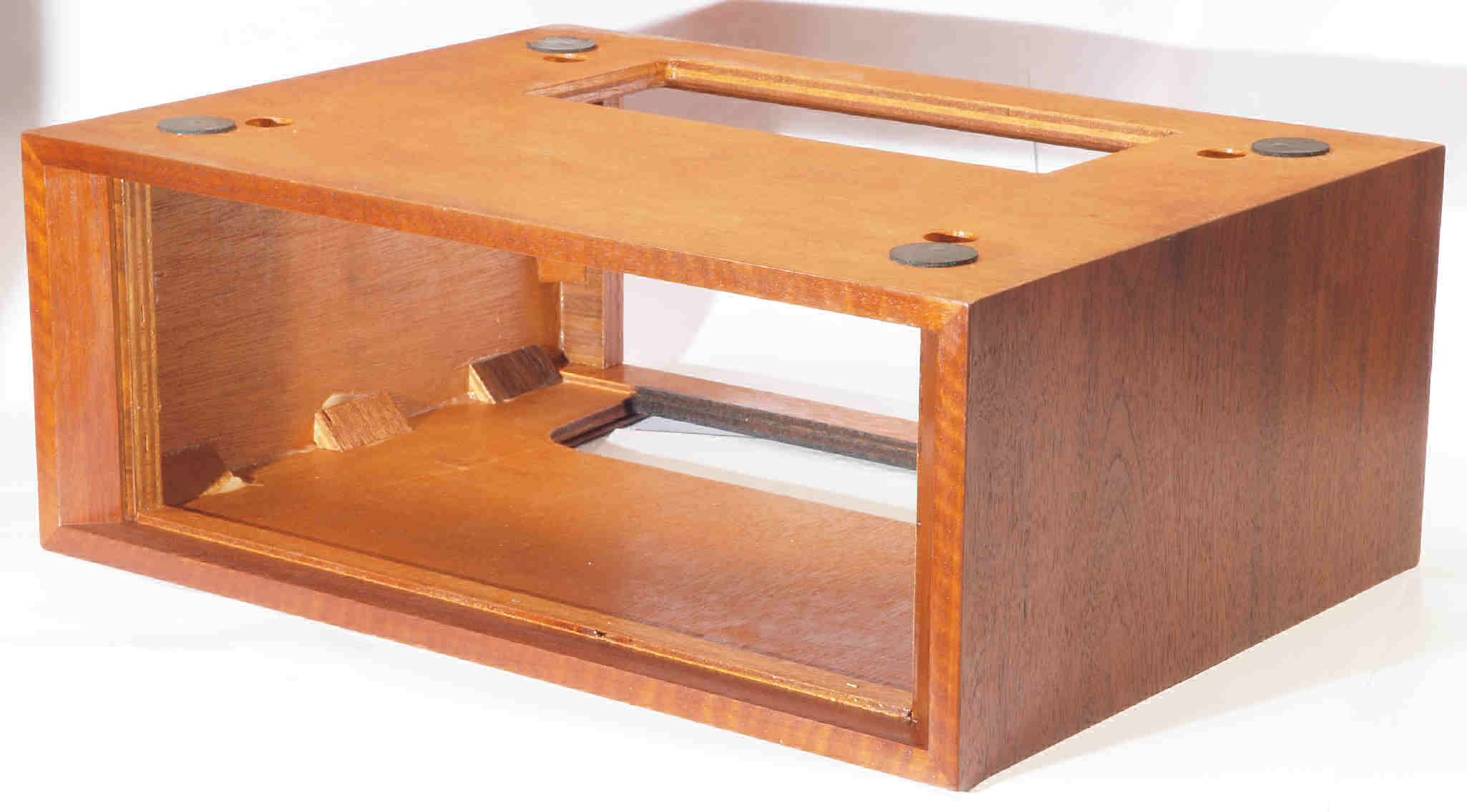

Ｋ８２．　修理後　前右。　ウレタン塗料（体育館の床に使用）を艶を消して塗る。

Ｋ８３．　修理前　後左。

Ｋ８４．　修理後　後左。　ウレタン塗料（体育館の床に使用）を艶を消して塗る。

Ｋ８５．　修理前　下前左。

Ｋ８６．　修理後　下前左。　ウレタン塗料（体育館の床に使用）を艶を消して塗る。

Ｋ８７．　修理前　下後右。

Ｋ８８．　修理後　下後右。　ウレタン塗料（体育館の床に使用）を艶を消して塗る。

Ｋ８９．　修理中　反りに注意しながら、天日乾燥中。左手前の黒いパネルはＬＵＸＭＡＮ　Ｔ−５０Ａ。 　　　　　　　　　　　左端木サイドパネルはＫＥＮＷＯＯＤ　ＫＴ−９００７。　左のＹＡＭＡＨＡ　ＣＲ−８００。

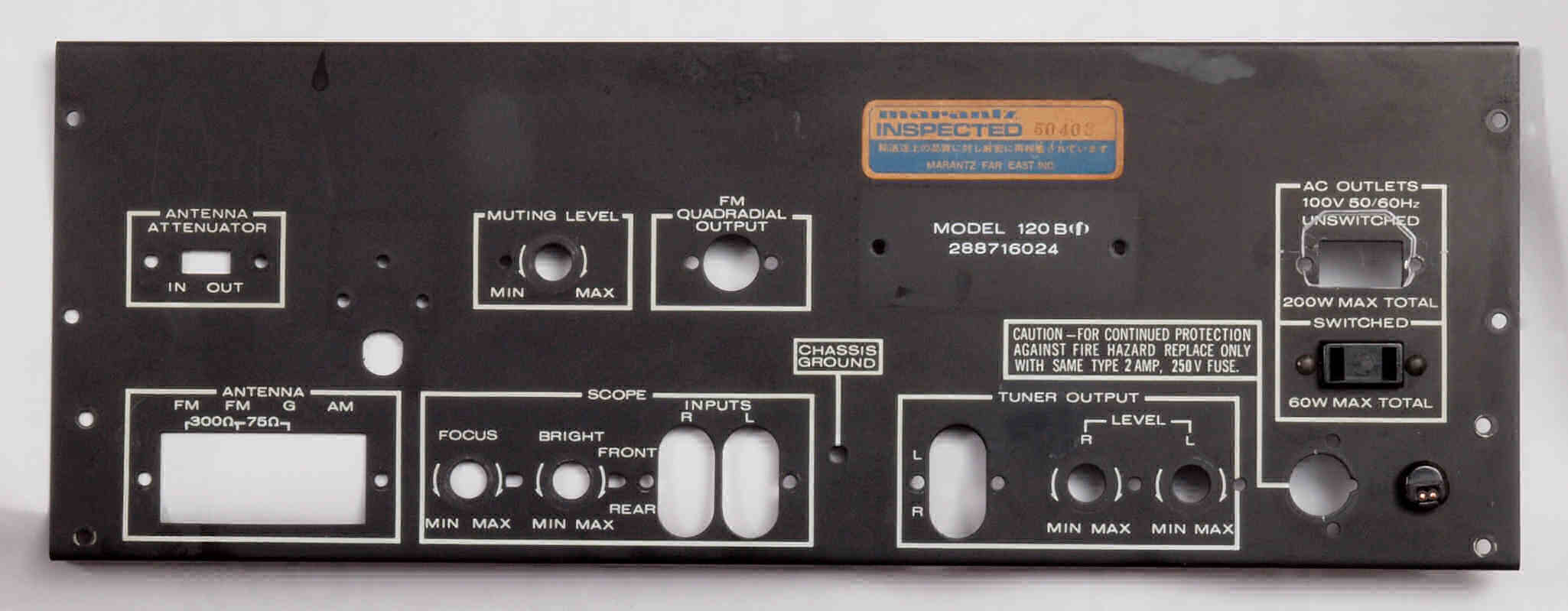

Ｋ．　裏パネル加工・塗装 Ｋ１１．　修理前　後パネル。

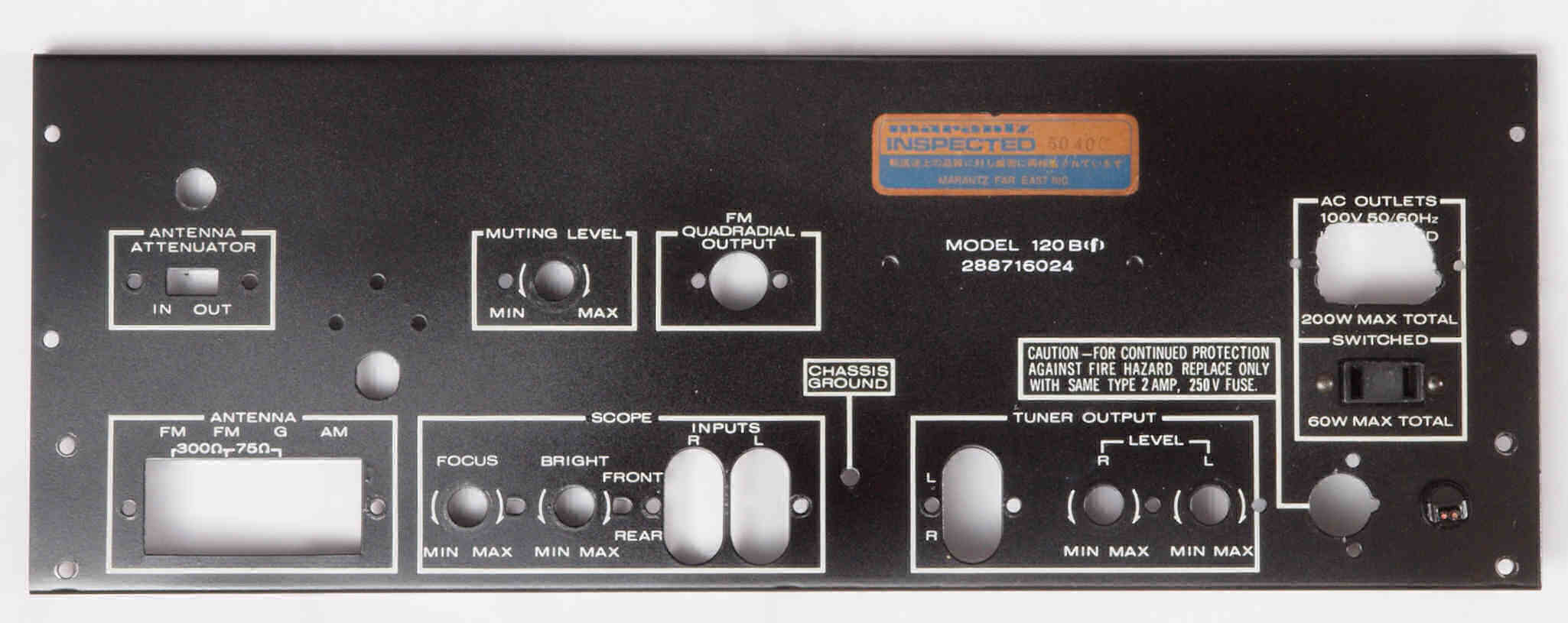

Ｋ１２．　修理（塗装）後　後パネル。

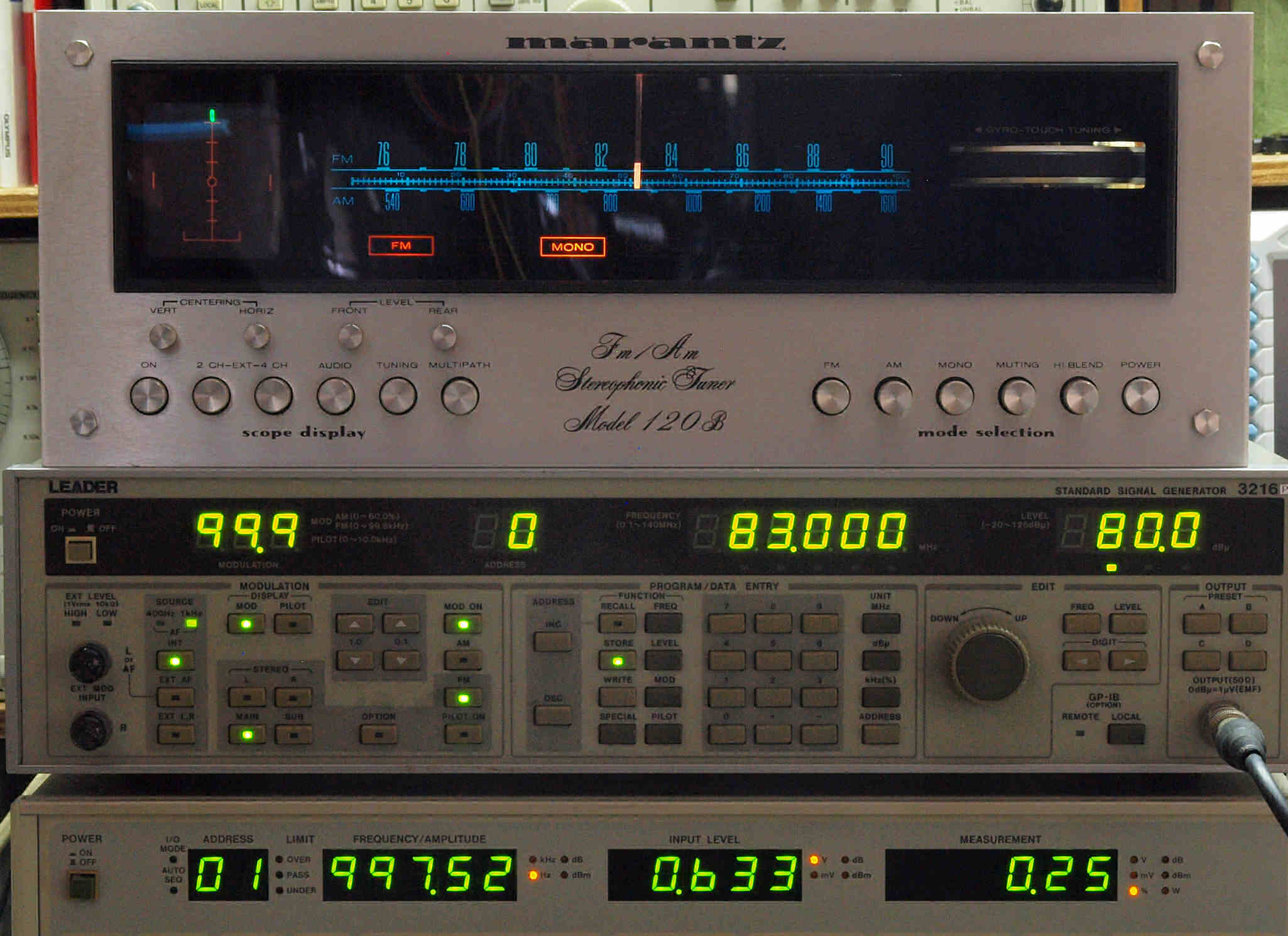

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　ＦＭ受信感度、歪み、分離度測定調整 　　　　　＜見方＞ 　　　　　上の「ＬＥＡＤＥＲ　３２１６Ｐ　ＦＭ　ステレオ信号発信器」より信号を出す。　これを受信し出力を測定する。 　　　　　　　　　表示ＬＥＤ、　左端＝変調度、　中左＝メモリＮｏ、　中右＝出力周波数、　右端＝出力レベル。 　　　　　中＝Ｒ出力測定。 　　　　　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」より測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　　　下＝Ｌ出力測定。 　　　　　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」より測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。

Ｅ０１．　75/50Ω変換アダプター。　無線機器のプロ器は、インピーダンスが50Ω。 民生機器は75Ω。 　　　　これを挿入しているので、「ＬＥＡＤＥＲ　３２１６Ｐ　ＦＭステレオ信号発信器」の信号出力は−５．７ｄＢ低くなる。

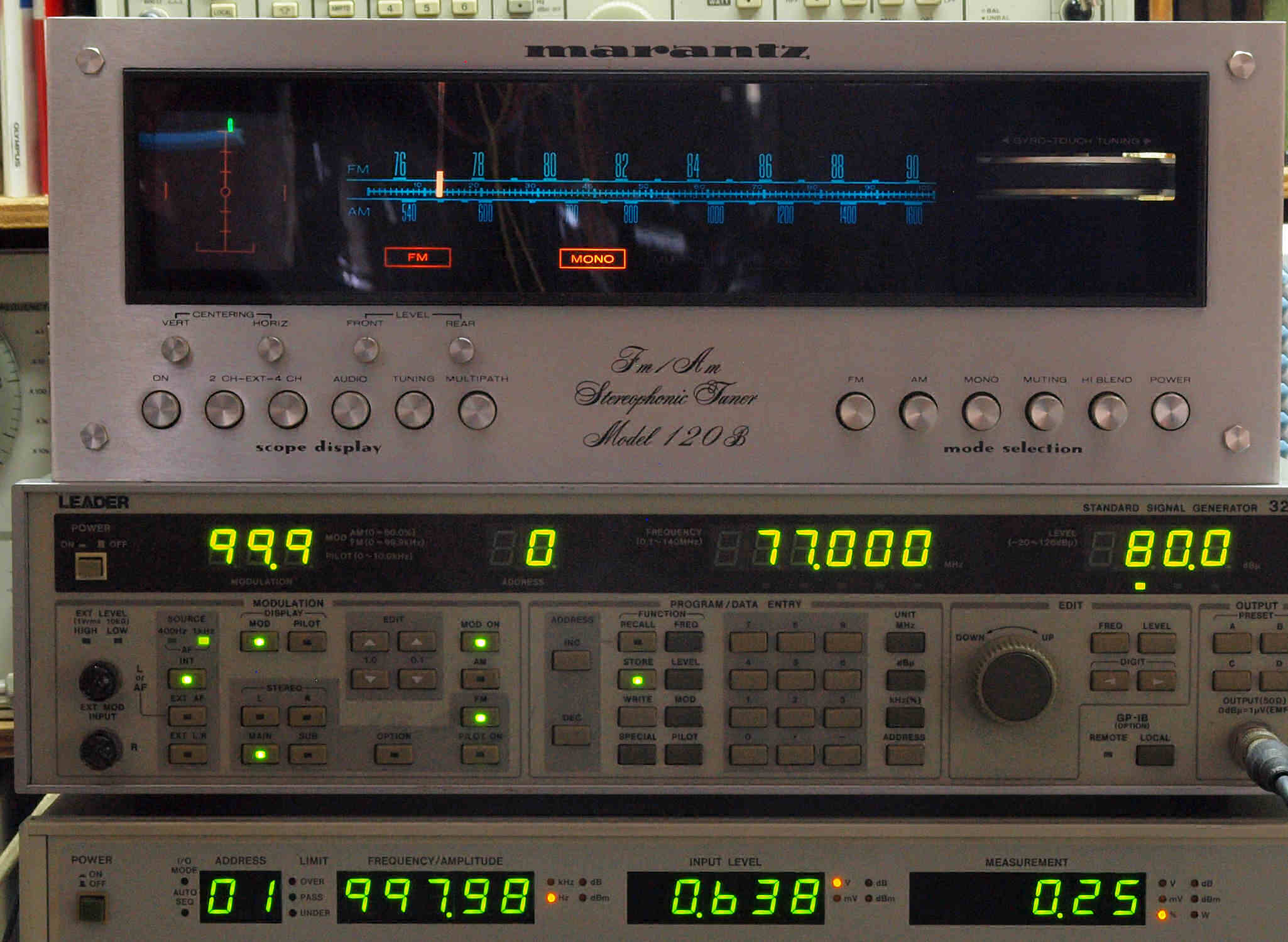

Ｅ１１．　FMトラッキング調整。　７７ＭＨＺ合わす。

Ｅ１２．　ＦMトラッキング調整。　８３ＭＨＺで合わす。

Ｅ１３．　ＦMトラッキング調整。　８９ＭＨＺで合わす。

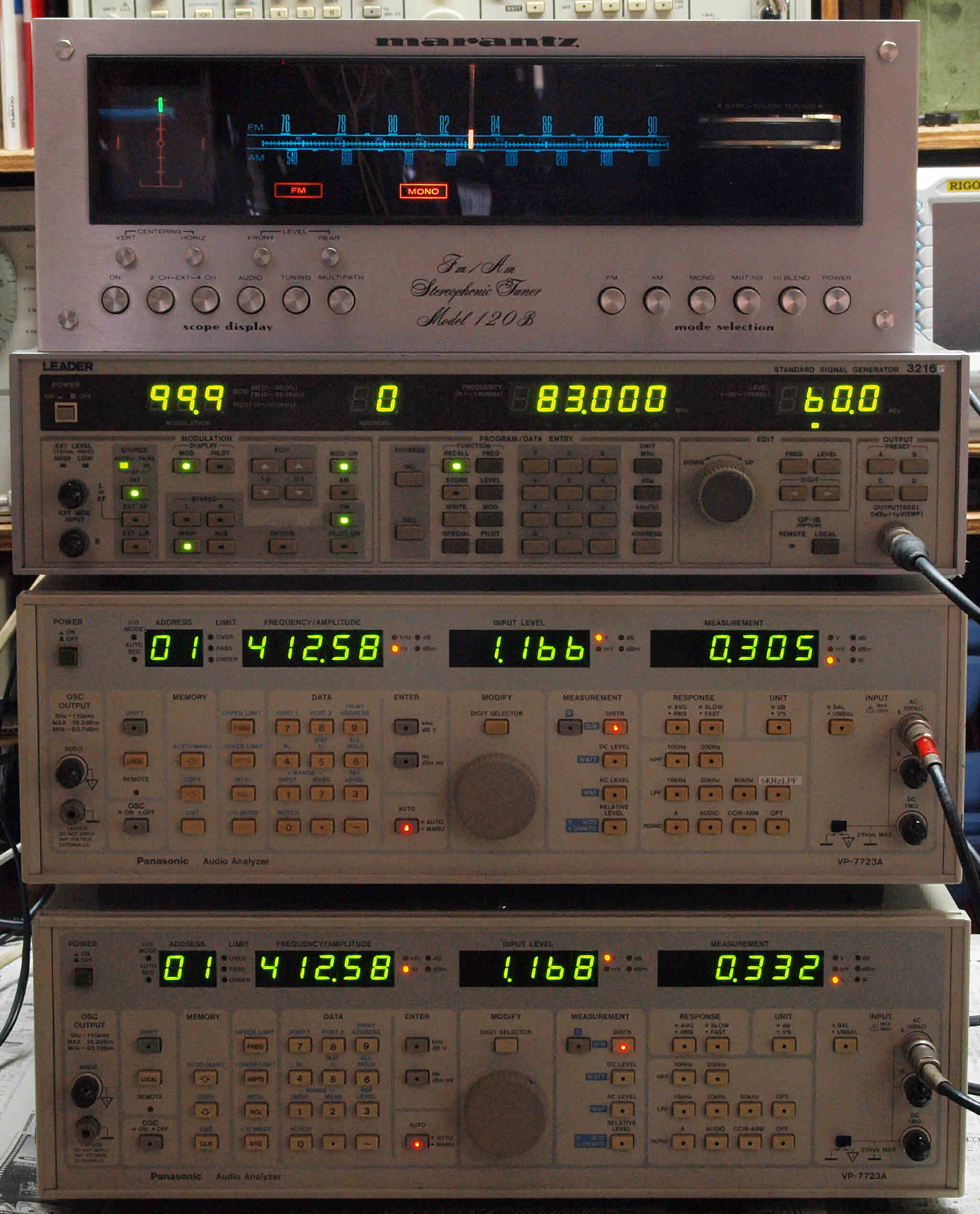

Ｅ２．　ＦＭ　モノラル受信測定。 　　　　　＜見方＞ 　　　　　中上の「ＬＥＡＤＥＲ　３２１６Ｐ　ＦＭ信号発信器」より信号を出す。　これを受信し出力を測定する。 　　　　　　　　変調度＝９０％、　出力周波数＝８３ＭＨＺ、　出力レベル＝６０ｄＢ。 　　　　　中下＝Ｒ出力測定。 　　　　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ａ」より測定。 　　　　　　　　変調周波数＝４００Ｈｚ、　出力電圧＝１．１６６Ｖ、　歪み率＝０．３０５％。 　　　　　下＝Ｌ出力測定。 　　　　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ａ」より測定。 　　　　　　　　変調周波数＝４００Ｈｚ、　出力電圧＝１．１６８Ｖ、　歪み率＝０．３３２％。

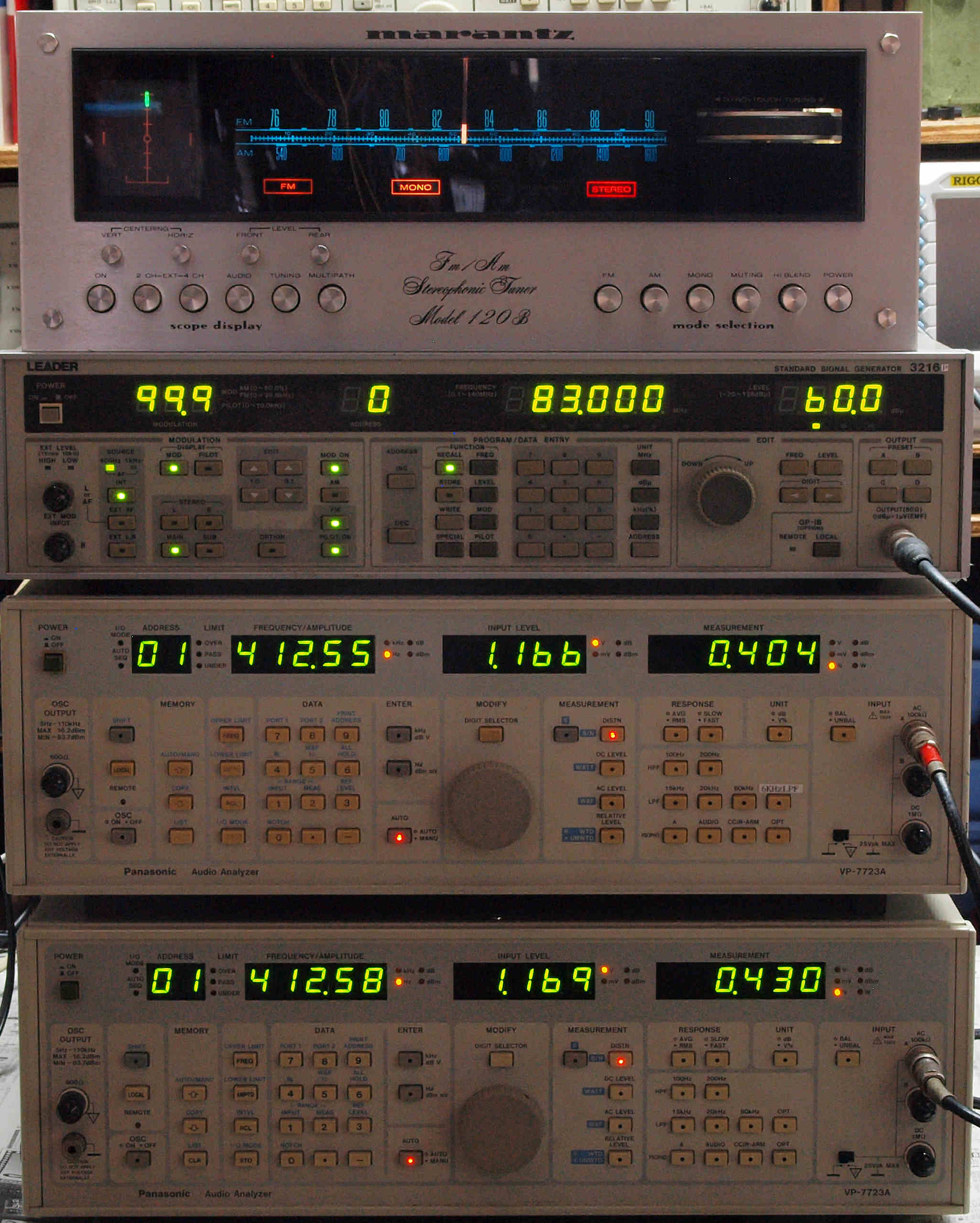

Ｅ３．　ＦＭ　ステレオ受信測定。 　　　　　＜見方＞ 　　　　　中上の「ＬＥＡＤＥＲ　３２１６Ｐ　ＦＭステレオ信号発信器」　より信号を出す。　これを受信し出力を測定する。 　　　　　　　　　これを受信し出力を測定する。 　　　　　　　　　変調度＝９０％、　出力周波数＝８３ＭＨＺ、　出力レベル＝６０ｄＢ。 　　　　　中下＝Ｒ出力測定。 　　　　　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ａ」より測定。 　　　　　　　　　変調周波数＝４００Ｈｚ、　出力電圧＝１．１６６Ｖ、　歪み率＝０．４０４％。 　　　　　下＝Ｌ出力測定。 　　　　　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ａ」より測定。 　　　　　　　　　変調周波数＝４００Ｈｚ、　出力電圧＝１．１６９Ｖ、　歪み率＝０．４３０％。

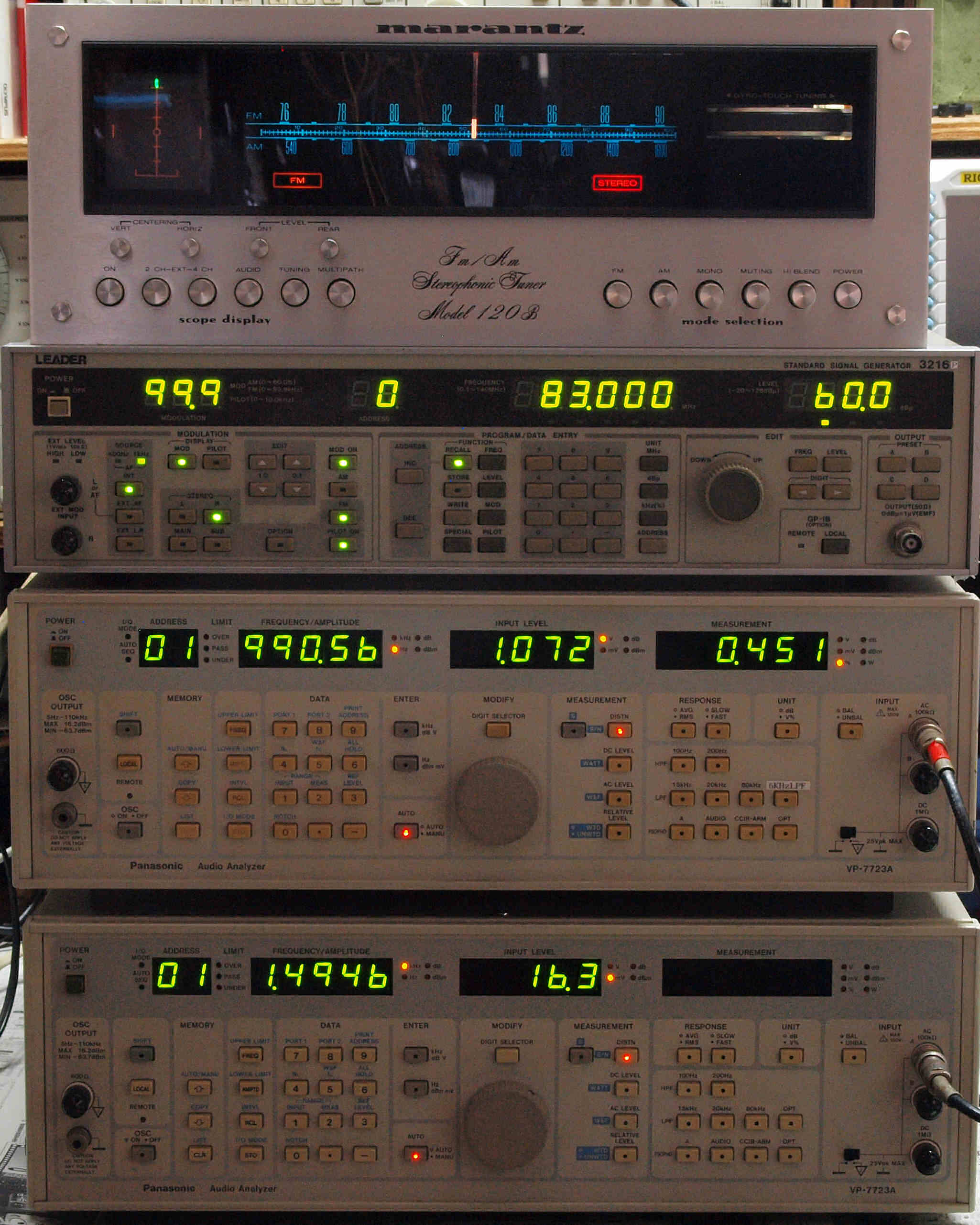

Ｅ４１．　ＦＭ　ステレオ受信測定（分離度）。Ｌｏｇ１０７２／１６．３＝３６．４ｄＢ。 　　　　　＜見方＞ 　　　　　中上の「ＬＥＡＤＥＲ　３２１６Ｐ　ＦＭステレオ信号発信器」より「Ｒ側信号」を出す。 　　　　　　　　　これを受信し出力を測定する。 　　　　　　　　　変調度＝９０％、　出力周波数＝８３ＭＨＺ、　出力レベル＝８０ｄＢ。 　　　　　中下＝Ｒ出力測定。 　　　　　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ａ」より測定。 　　　　　　　　　変調周波数＝１ｋＨｚ、　出力電圧＝１．０７２Ｖ、　歪み率＝０．４５１％。 　　　　　下＝Ｌ出力測定。 　　　　　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ａ」より測定。 　　　　　　　　　変調周波数＝４００Ｈｚ、　出力電圧＝１６．３ｍＶ、　歪み率＝測定不可。

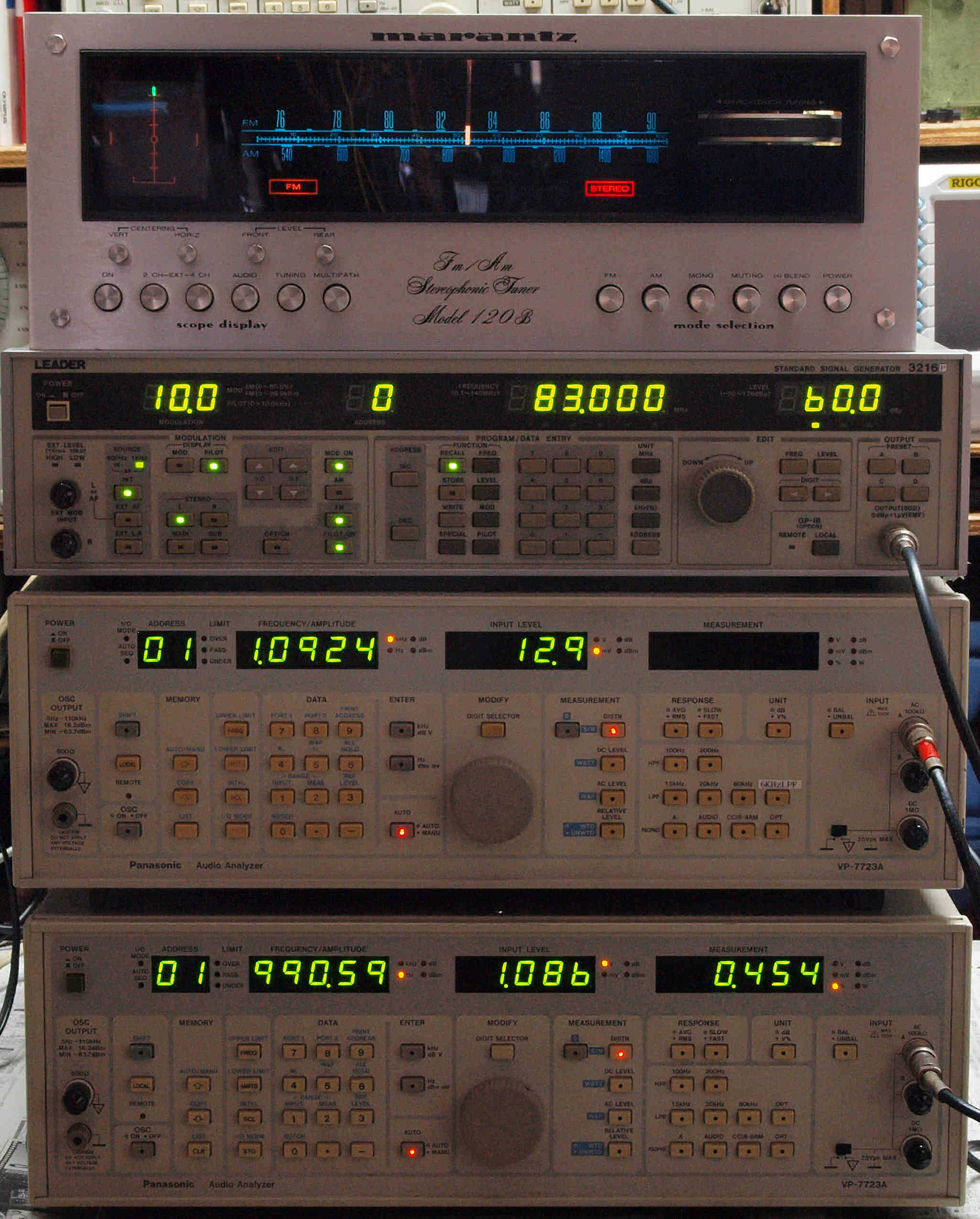

Ｅ４２．　ＦＭ　ステレオ受信測定（分離度）。Ｌｏｇ１０８６／１２．９＝３８．５ｄＢ。 　　　　　＜見方＞ 　　　　　中上の「ＬＥＡＤＥＲ　３２１６Ｐ　ＦＭ　ステレオ信号発信器」より「Ｌ側信号」を出す。 　　　　　　　　　これを受信し出力を測定する。 　　　　　　　　　変調度＝９０％、　出力周波数＝８３ＭＨＺ、　出力レベル＝８０ｄＢ。 　　　　　中下＝Ｒ出力測定。 　　　　　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ａ」より測定。 　　　　　　　　　変調周波数＝１ｋＨｚ、　出力電圧＝１２．９ｍＶ、　歪み率＝測定不可。 　　　　　下＝Ｌ出力測定。 　　　　　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ａ」より測定。 　　　　　　　　　変調周波数＝４００Ｈｚ、　出力電圧＝１．０８６Ｖ、　歪み率＝０．４５４％。

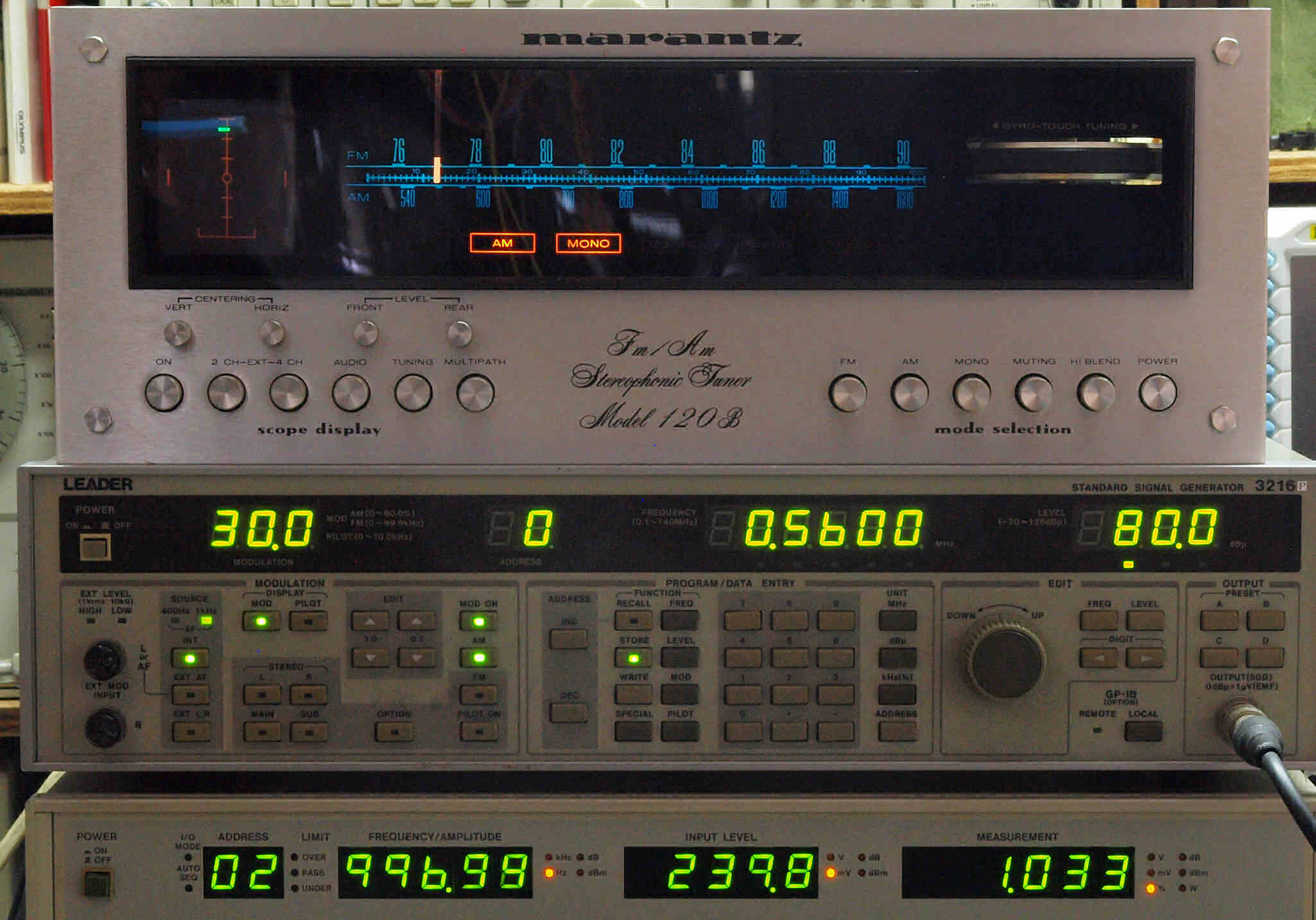

Ｅ５１．　ＡＭトラッキング調整　周波数＝５６０ｋHｚ。

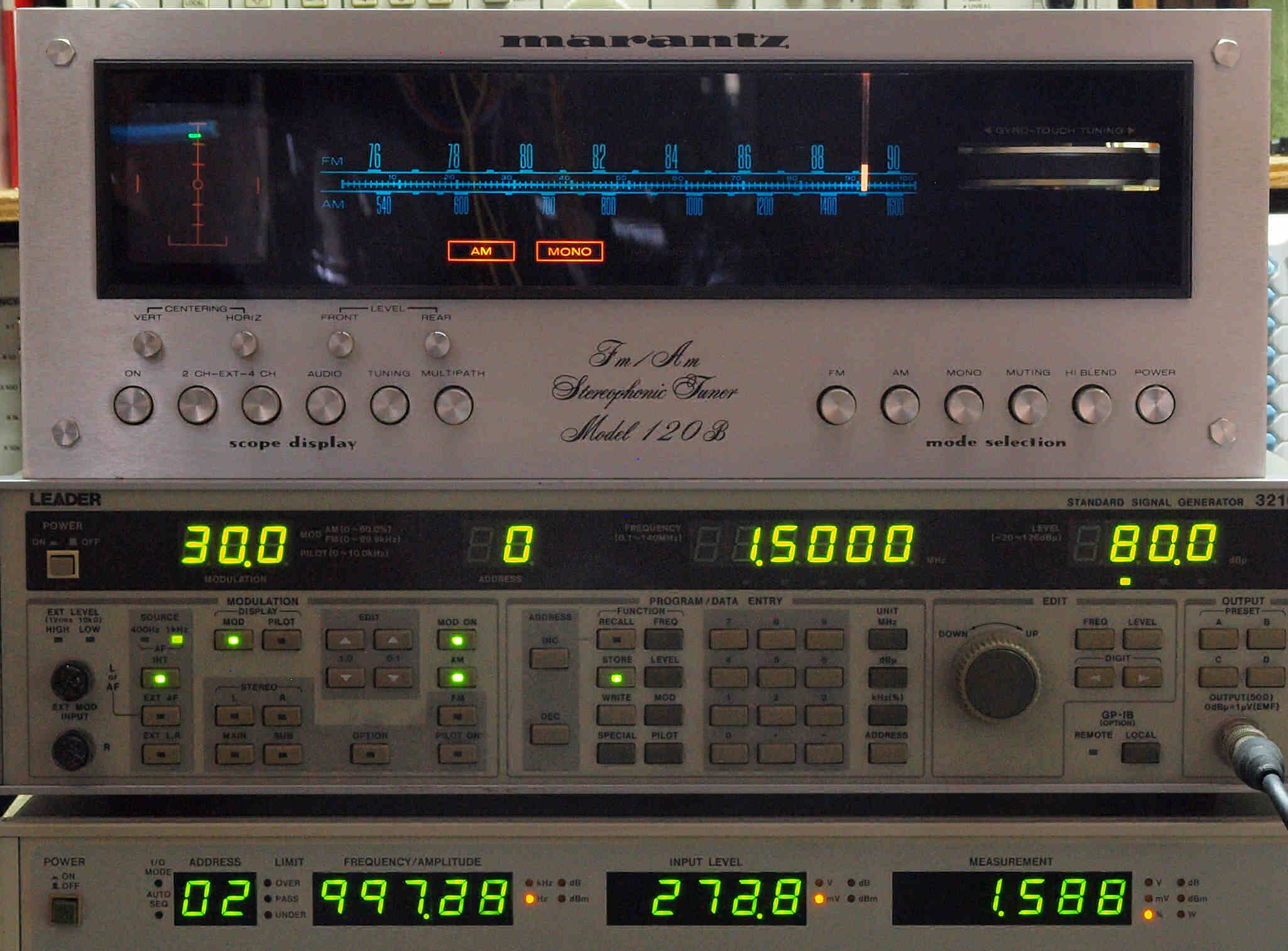

Ｅ５２．　ＡＭトラッキング調整　周波数＝１，５００ｋHｚ。

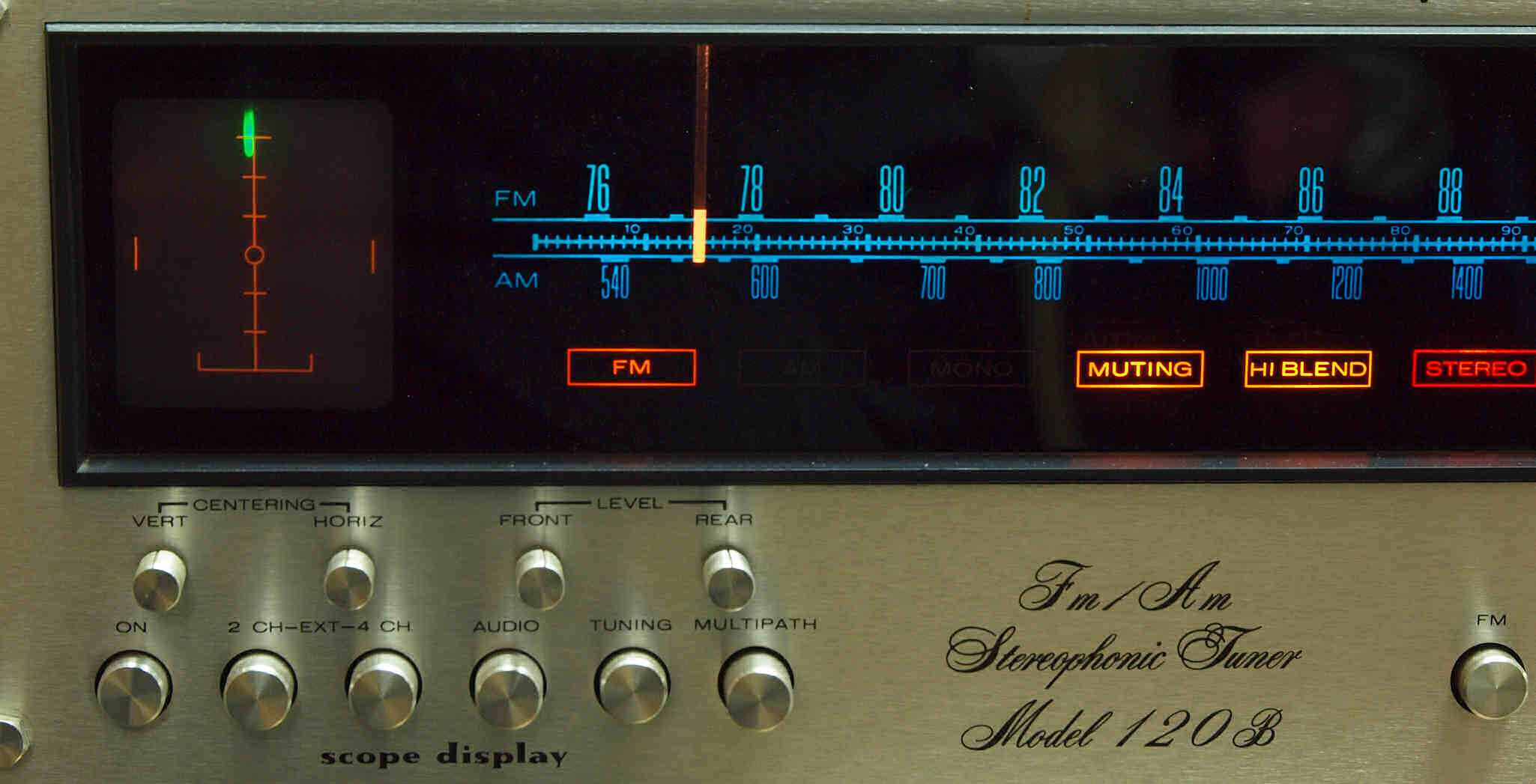

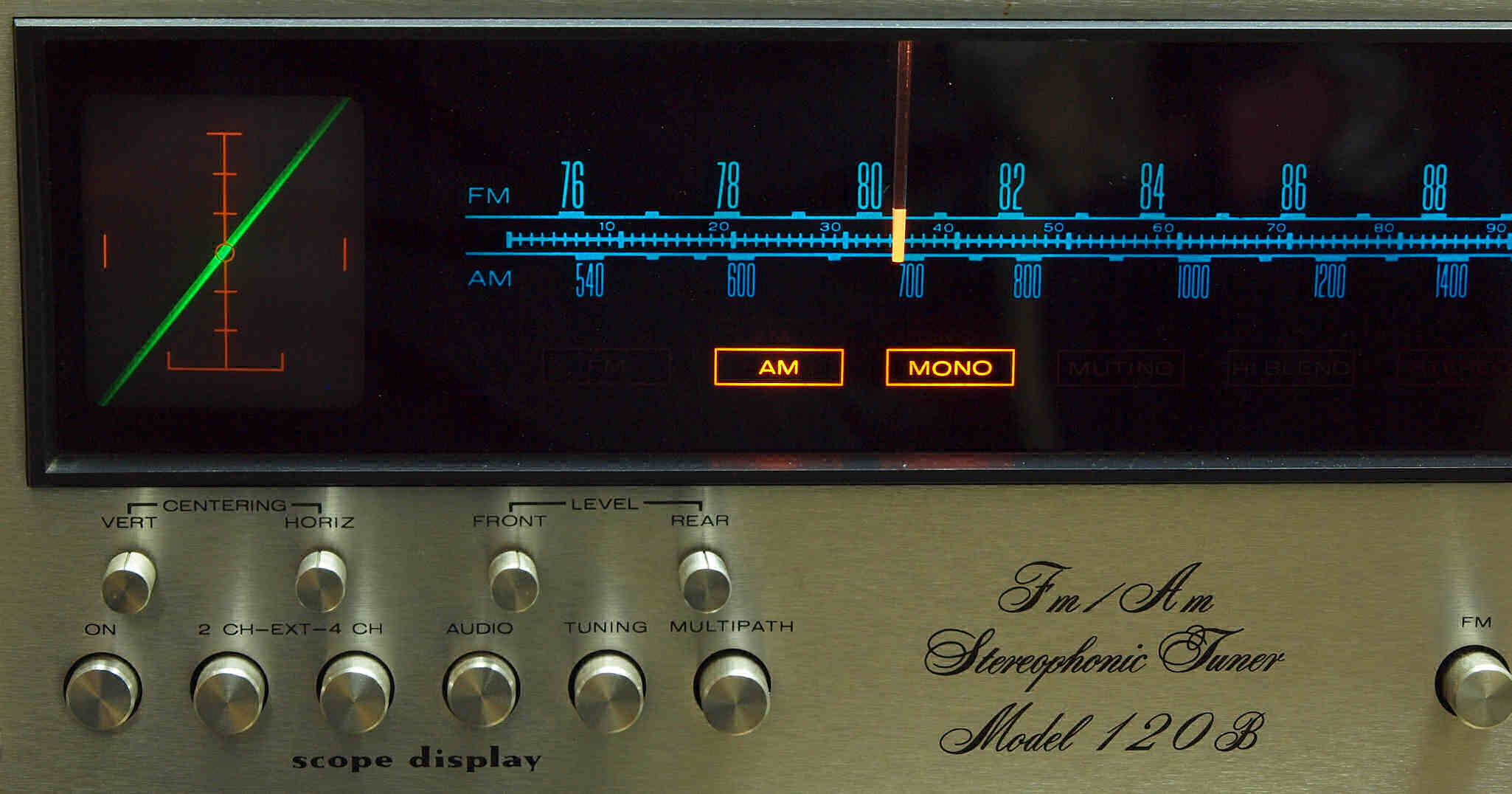

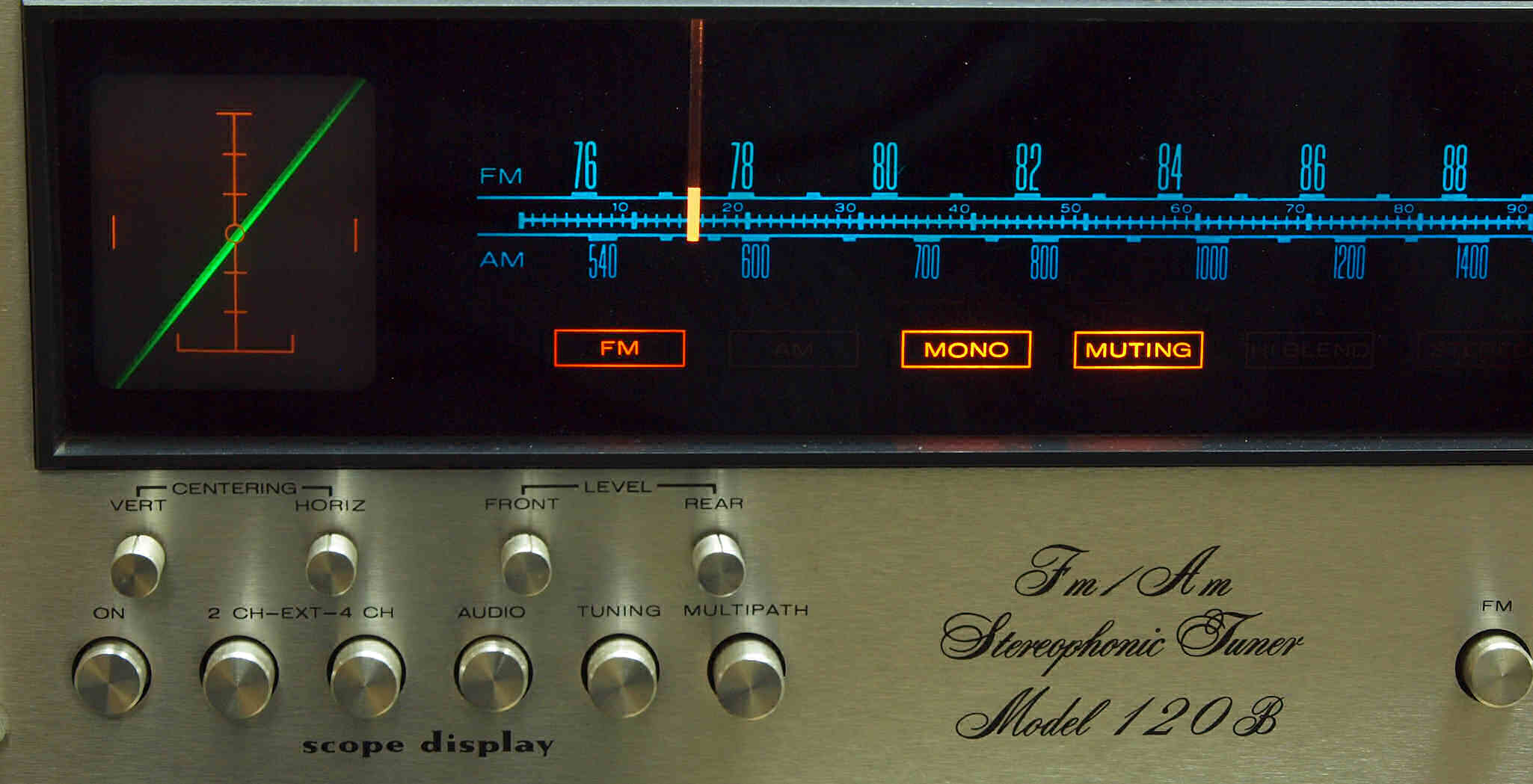

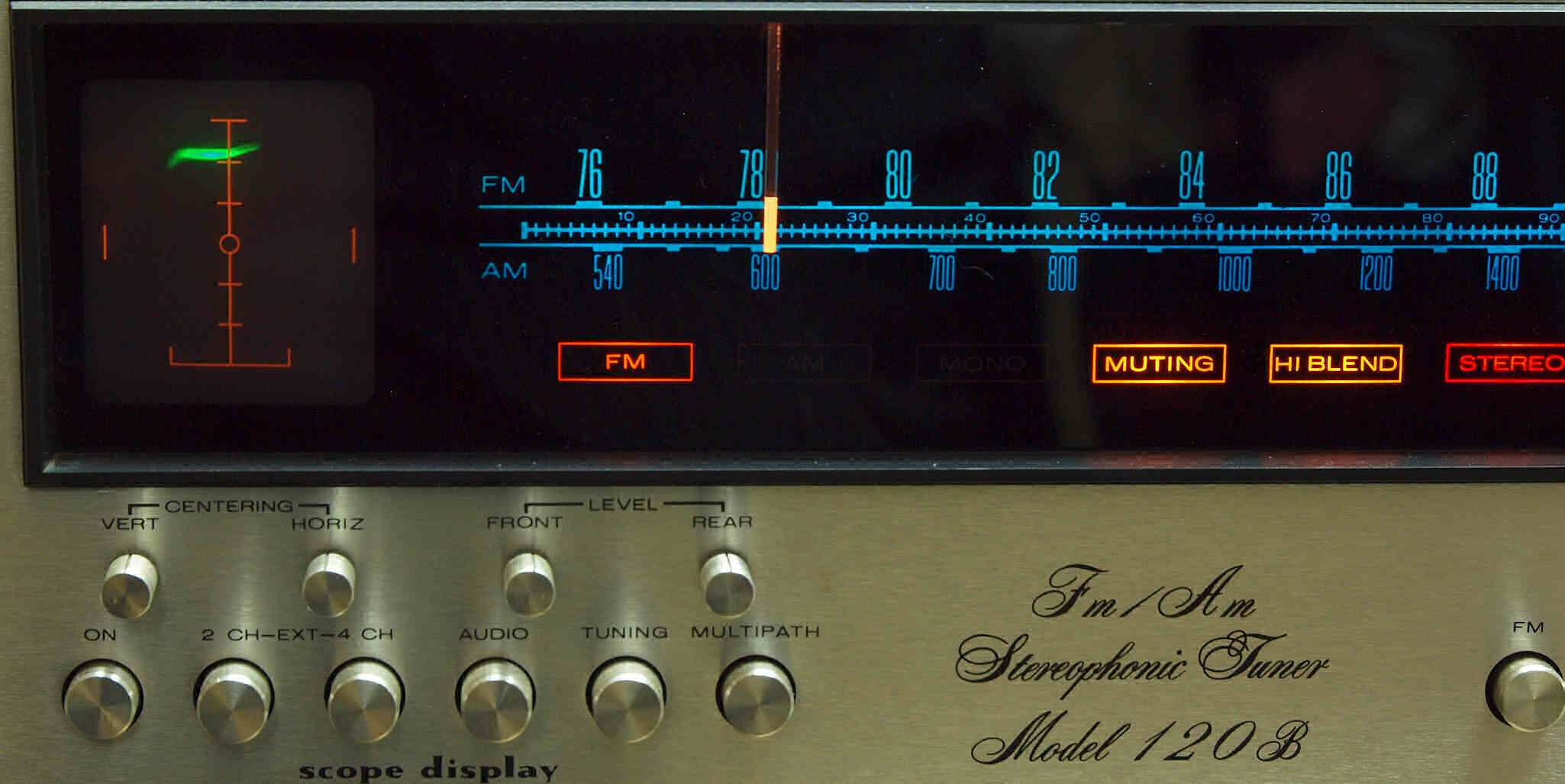

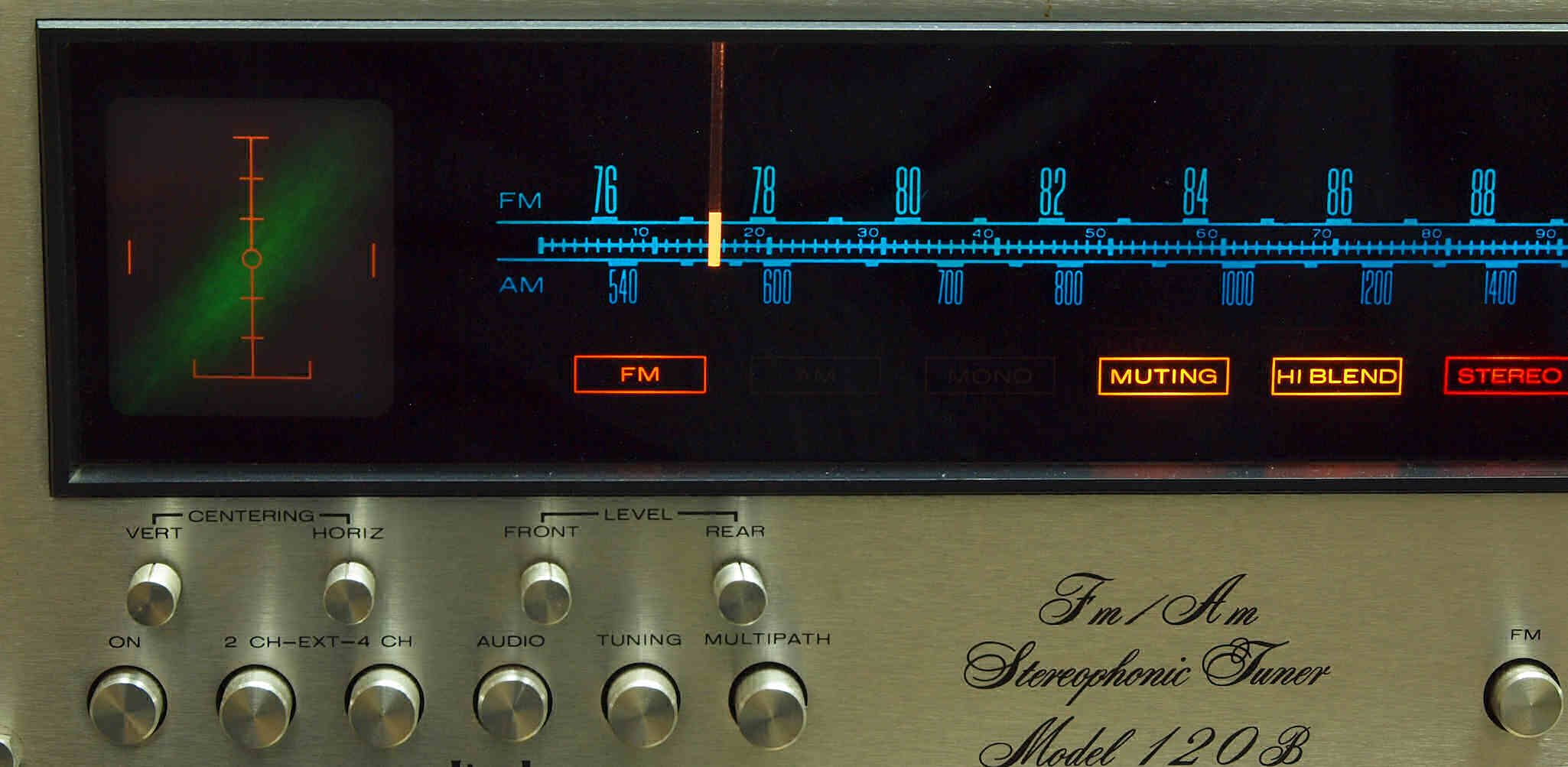

Ｅ６．　　ＣＲＴの動作確認調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ６１．　ＡＭ受信時のＡＵＤＩＯポジション

Ｅ６２．　ＦＭモノラル受信時のＡＵＤＩＯポジション

Ｅ６３．　ＦＭステレオ受信時のＡＵＤＩＯポジション

Ｅ６４．　ＦＭステレオ受信時のＴＵＮＩＮＧポジション

Ｅ６５．　ＦＭステレオ受信時のＭＵＬＴＩＰＡＴＨポジション。当方はケーブルＴＶなので、ＭＵＬＴＩＰＡＴＨは低い。

Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況.

Ｓ．　ＭＡＲＡＮＴＺ　＃１２０ｂ　仕様（カタログ・マニアルより）

型式 FM/AMチューナー　＃１２０ｂ FMチューナー部 同調周波数範囲 76MHz?90MHz 実用感度(IHF) 2.3μV 選択度(IHF) 60dB キャプチャーレシオ 1.6dB イメージ妨害比 90dB(88MHz) S/N比 mono:70dB stereo:60dB 全高調波歪率 mono:0.15％ stereo:0.3％ 周波数特性(50μsec、de-emphasis) ±1dB(50Hz?15kHz) ステレオセパレーション 42dB AMチューナー部 同調周波数特性 535kHz?1605kHz 実用感度 20μV 選択度 26dB イメージ妨害比 70dB(1400kHz) S/N比 46dB オシロスコープセクション <Vertical Amplifier> Deflection Sensitivity DC:290mV/cm、AC:65mV/cm 入力インピーダンス 420kΩ Input Capacitance 30pF以下 Maximum Permissible Input Voltage 100Vp-p(AC or DC) <Horizontal Amplifier> Deflection Sensitivity DC:400mV/cm AC:65mV/cm 入力インピーダンス 420kΩ Input Capacitance 30pF以下 Maximum Permissible Input Voltage 100Vp-p(AC or DC) 総合 電源 AC100V/120V/200V/220V/240V、50Hz/60Hz 消費電力 40W 外形寸法 幅391×高さ147×奥行300mm 価格 123,400(1972年頃)
