ＫＥＮＷＯＯＤ　Ｌ−０２Ｔ．　２台目修理記録

平成２２年１０月１２日到着　　　平成２３年２月８日完成

Ａ．　修理前の状況 他のチューナーでは、80dB以上で受信可能、以前は、受信感度が高かったと思います。 受信感度が低いので常に音が歪む状態。 →→当方へ、到着時はステレオ受信出来ない局があり。 Ｂ．　原因 経年変化による劣化 Ｃ．　修理状況 ＲＦ増幅、、トラッキング、ＩＦ回路、ＭＰＸ回路、修理・調整。 出力リレー交換。 配線手直し、補強。 半固定ＶＲ交換。 ＯＰ−ＡＭＰ交換。 整流ダイオード交換。 フイルター内蔵ＡＣインレット取付。 Ｄ．　使用部品 電解コンデンサー（オーディオコンデンサー使用）　　　　　　　　８３個。 リレー　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　１個。 半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　１５個。 ＯＰ−ＡＭＰ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　個（支給品）。 整流ダイオード　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　個（支給品）。 フイルター内蔵ＡＣインレット。 Ｅ．　調整・測定 Ｆ．　上位測定器による　調整・測定 Ｇ．　修理費　　１２０　，０００円　　　　　オーバーホール修理。 Ｓ．　ＫＥＮＷＯＯＤ　Ｌ−０２Ｔ　の仕様（マニアル・カタログより）

Ａ．　修理前の状況 Ａ１１．　点検中　前から見る

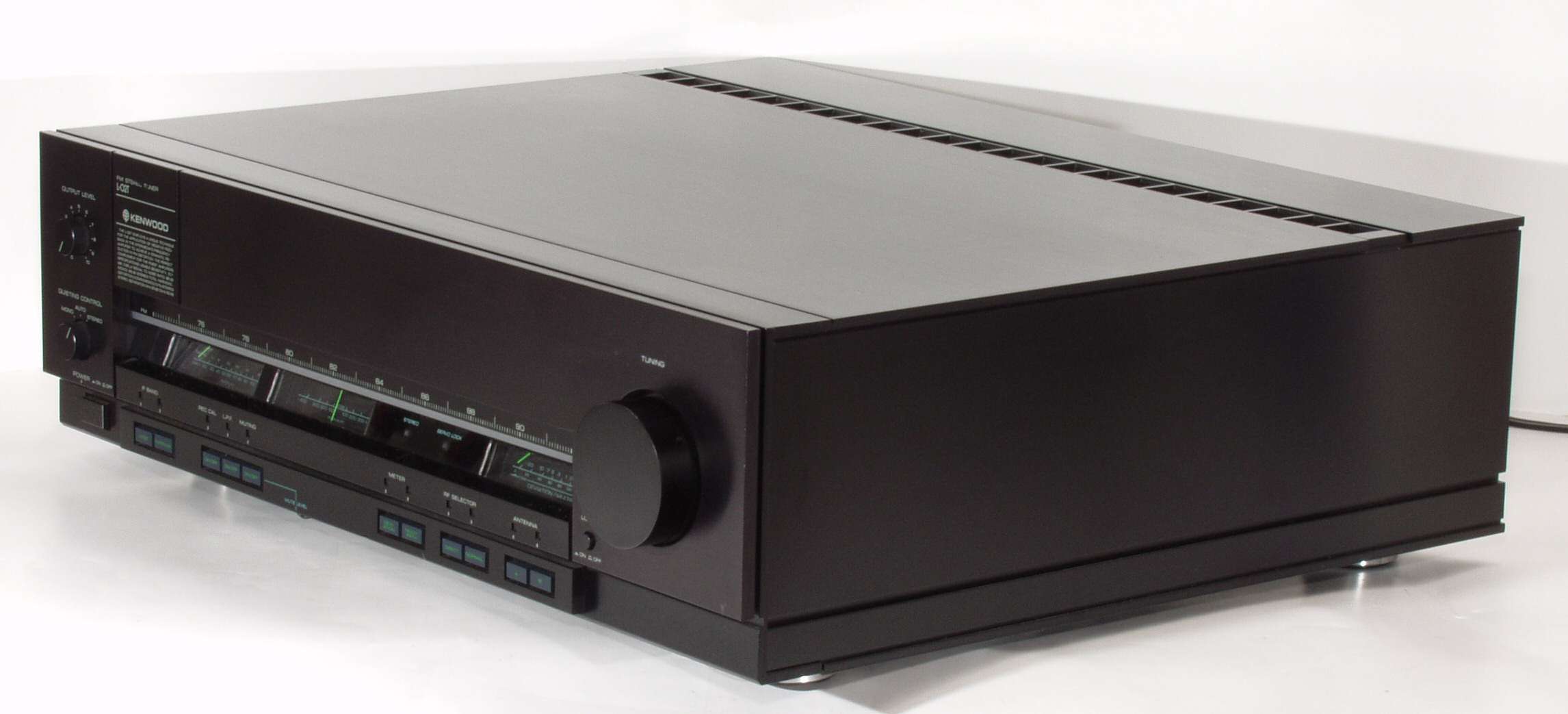

Ａ１３．　点検中　前右から見る

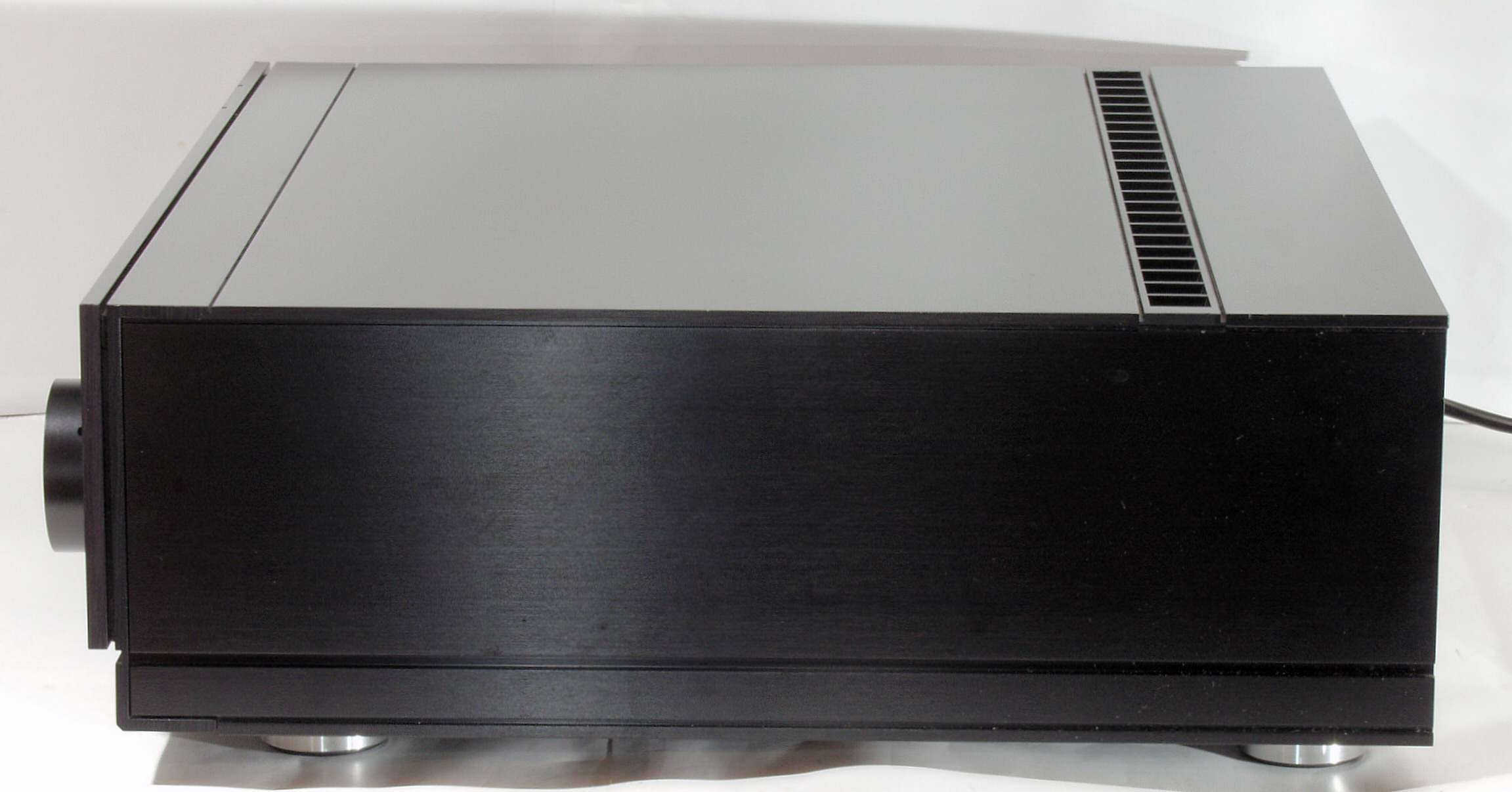

Ａ１４．　点検中　右から見る

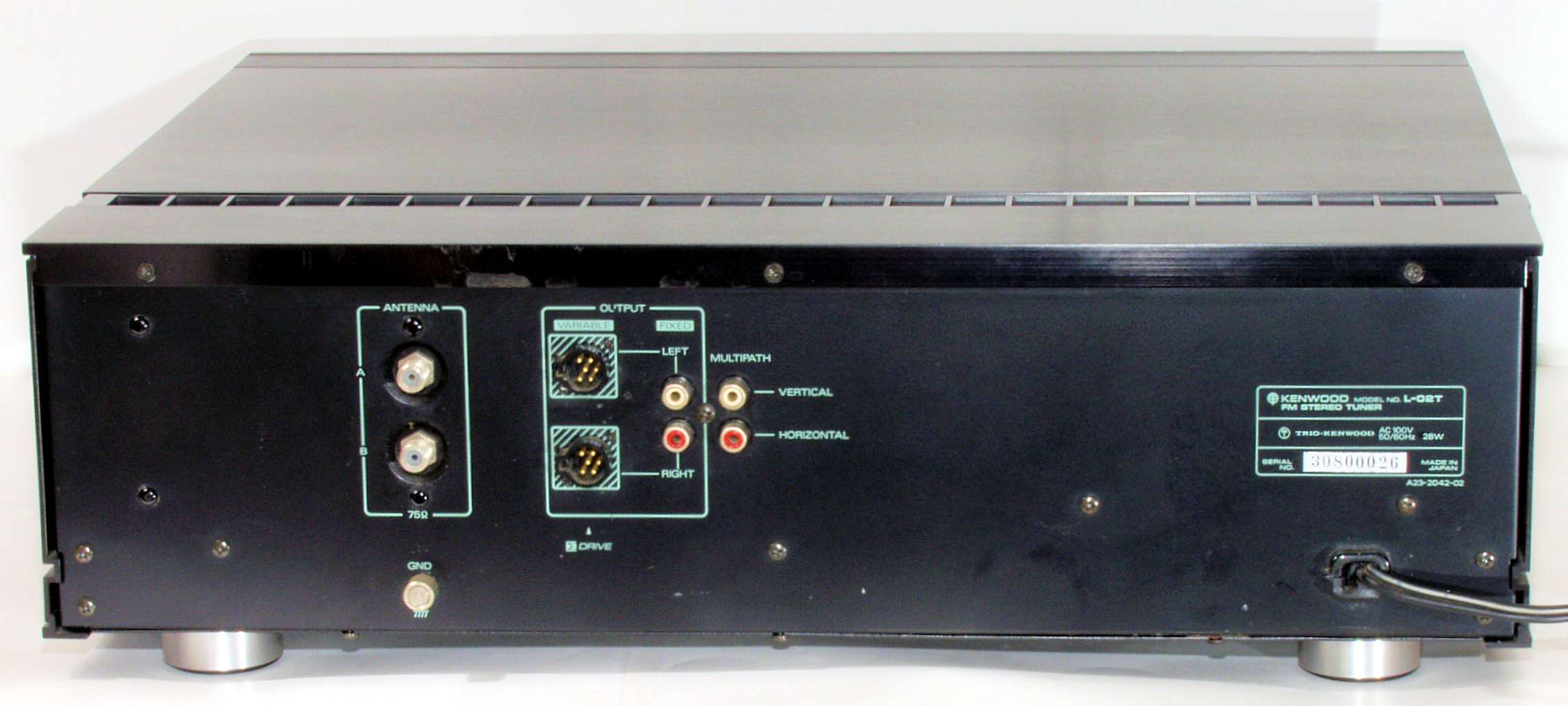

Ａ１５．　点検中　後から見る

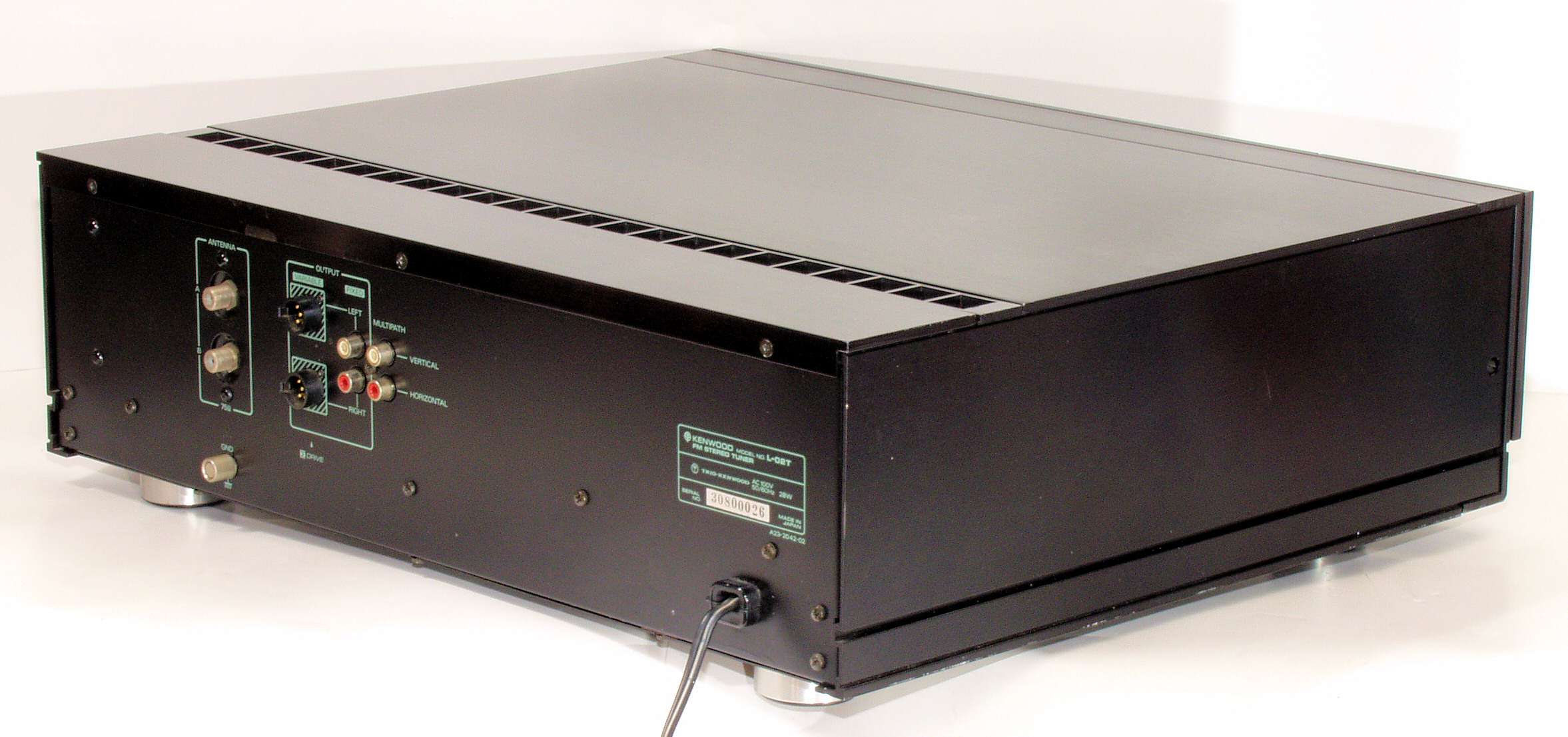

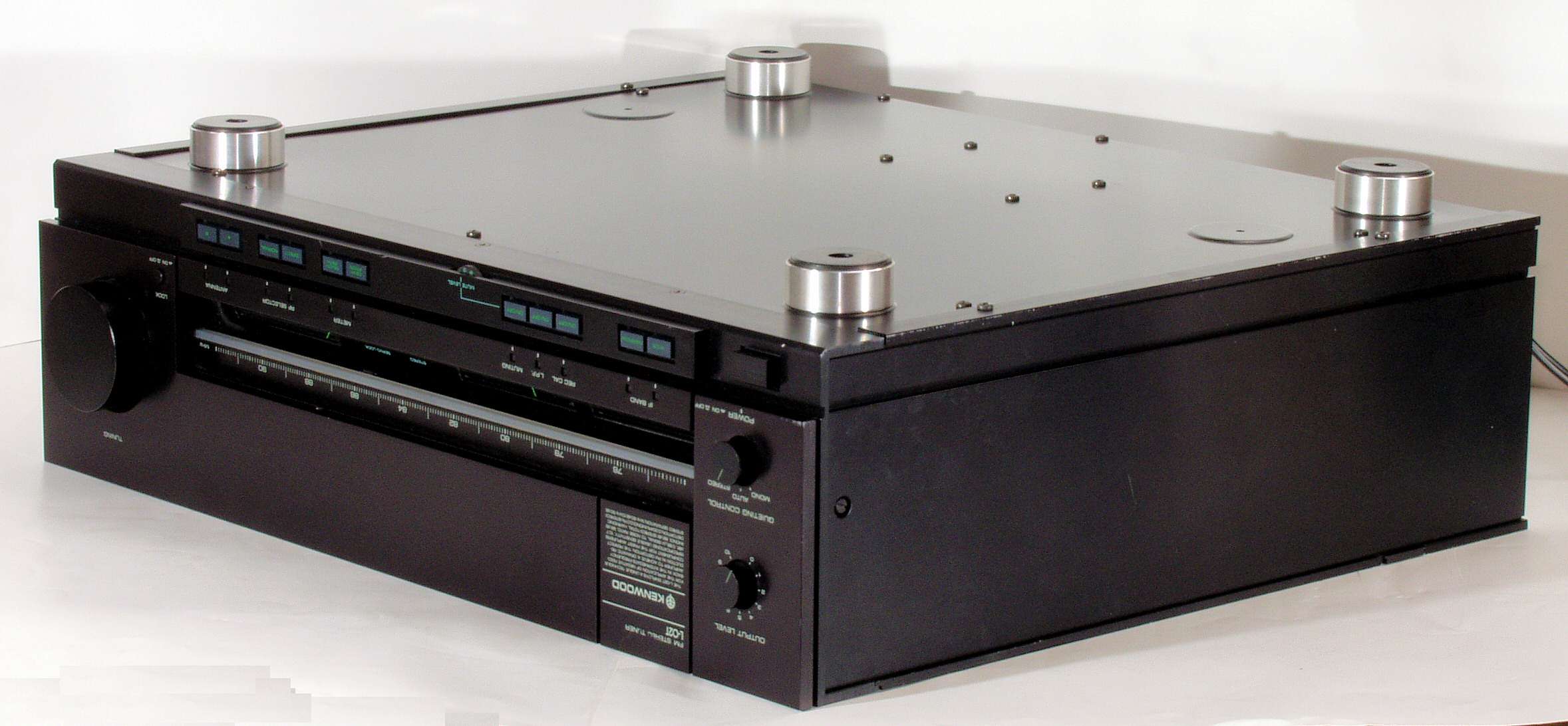

Ａ１６．　点検中　後左上から見る

Ａ１７．　点検中　左から見る

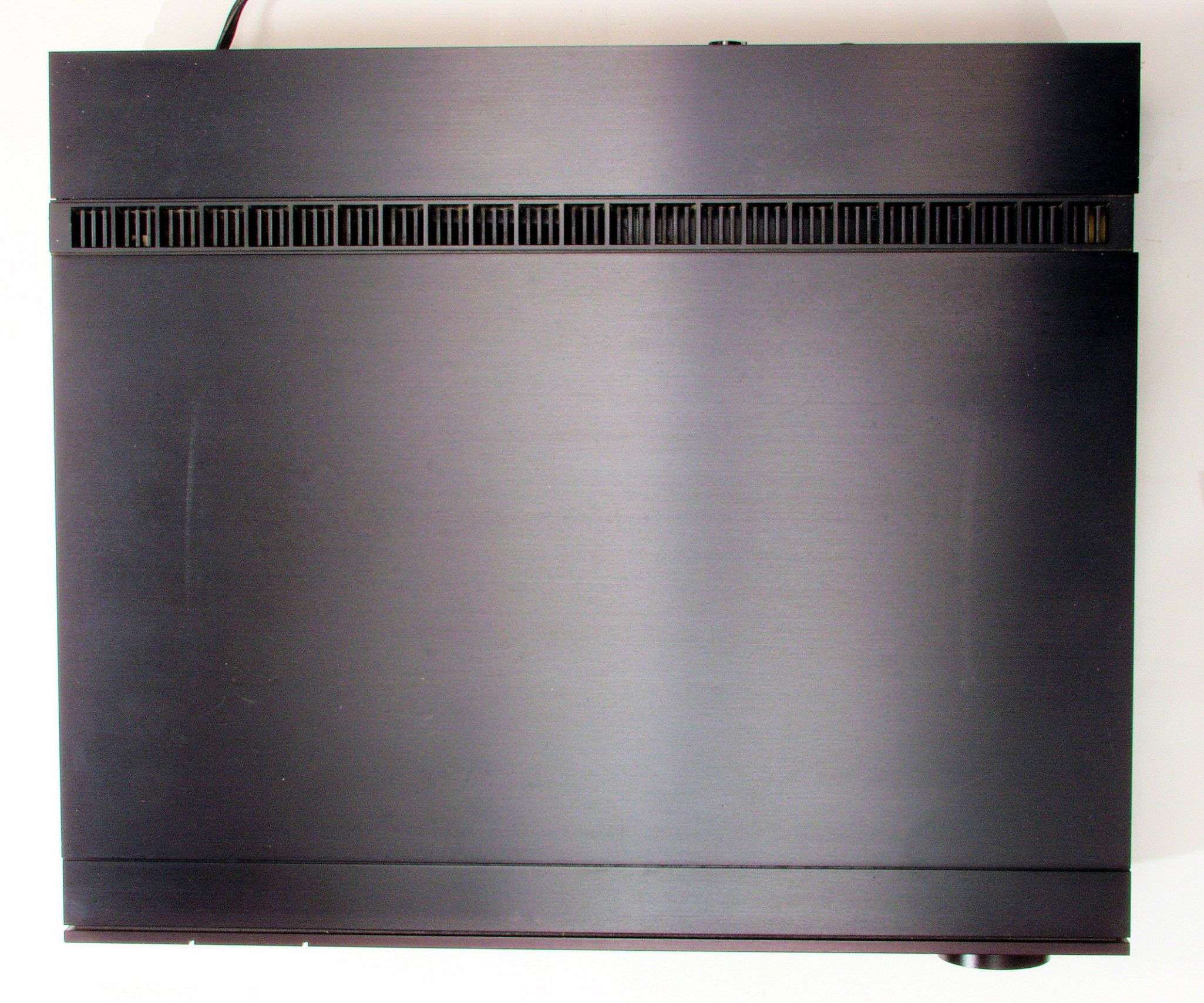

Ａ１８．　点検中　上から見る

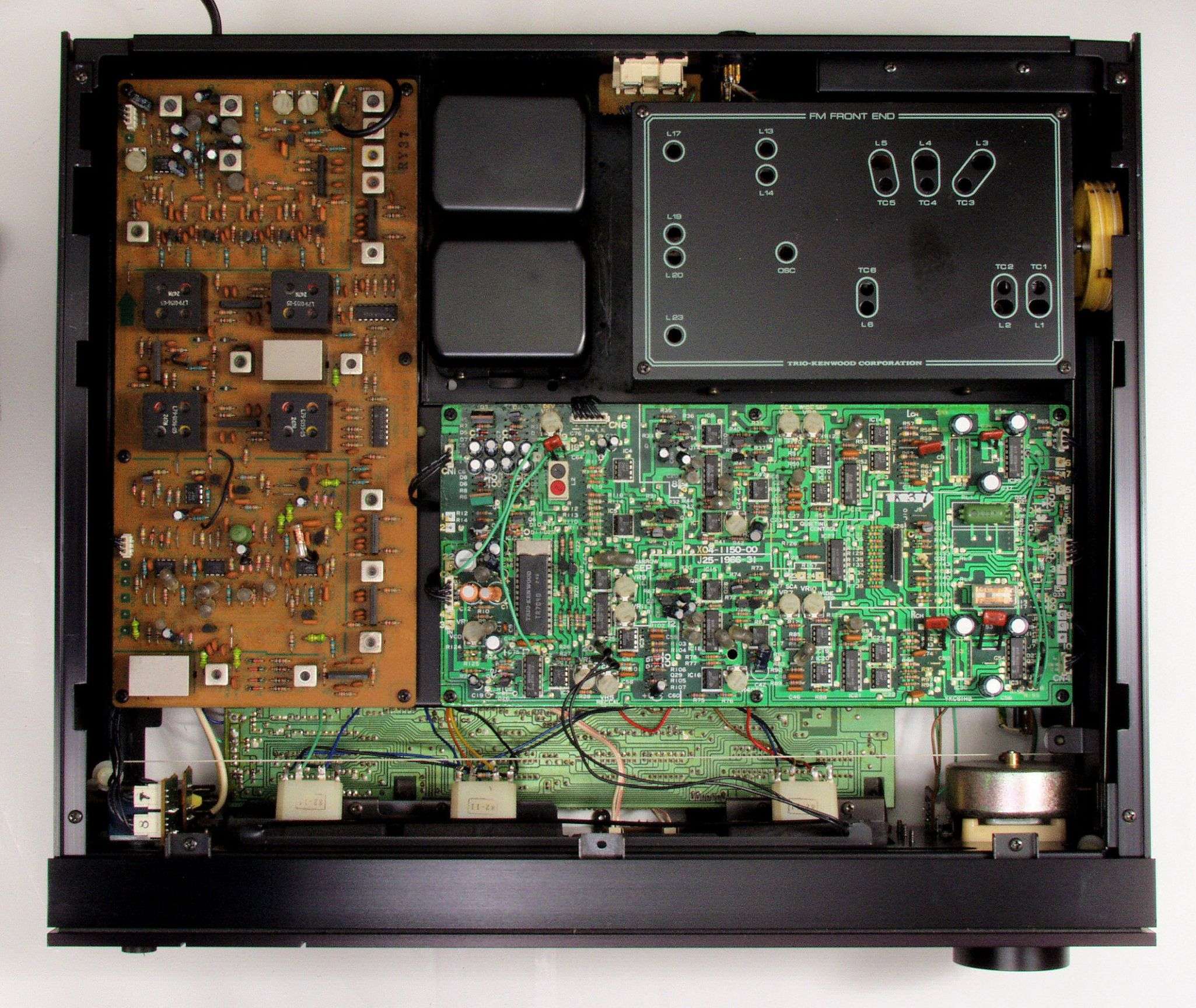

Ａ１９．　点検中　上ケースを取り、上から見る。

Ａ１Ａ．　点検中　上ケース・シールドを取り、上から見る。

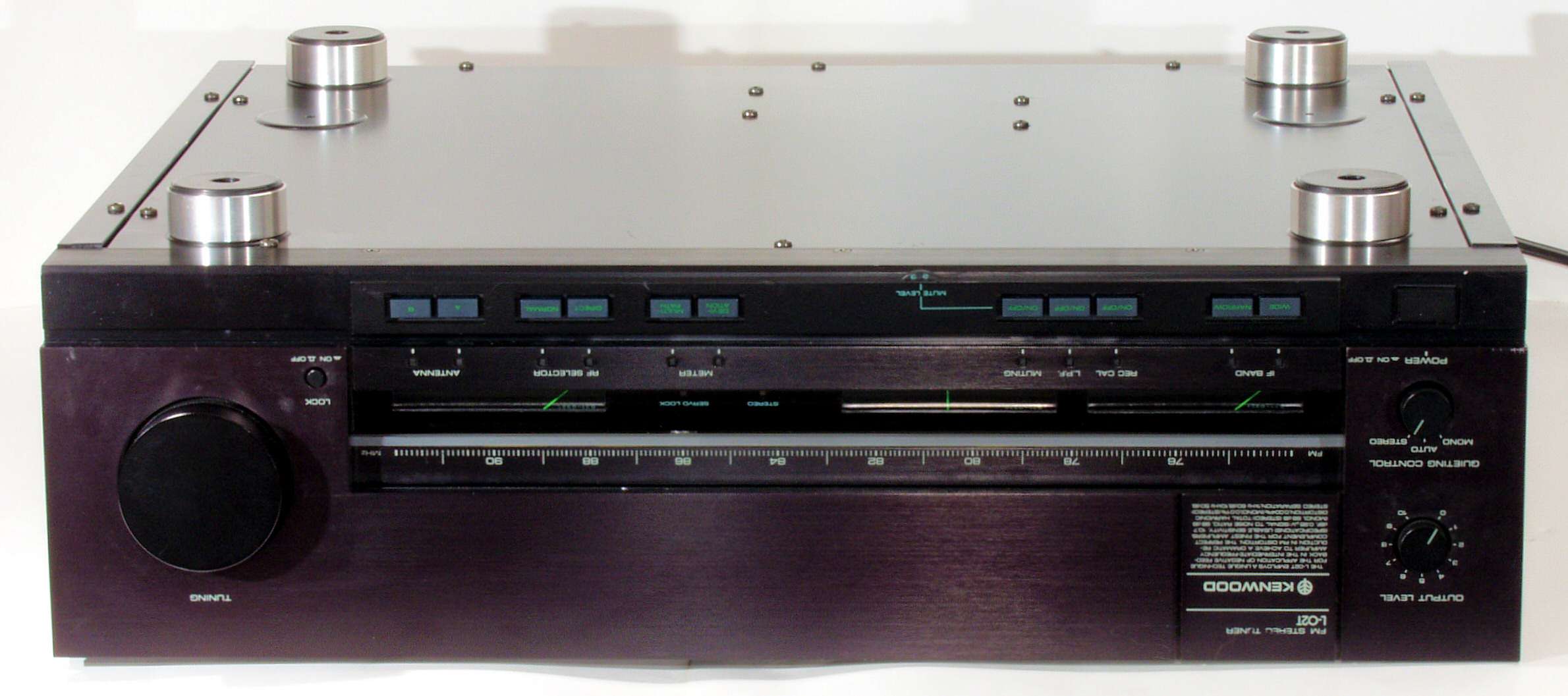

Ａ２１．　点検中　下前から見る

Ａ２２．　点検中　下前左から見る

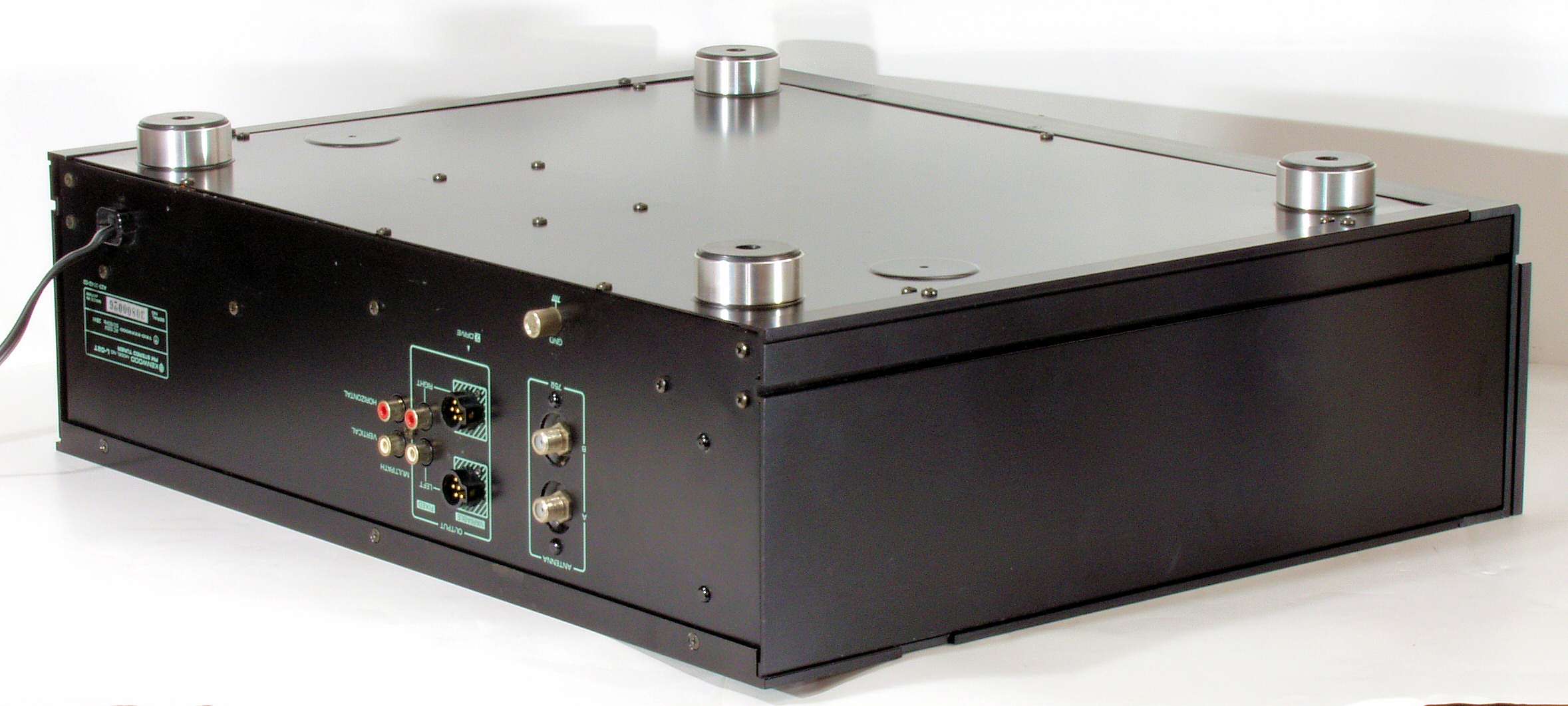

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下後右から見る

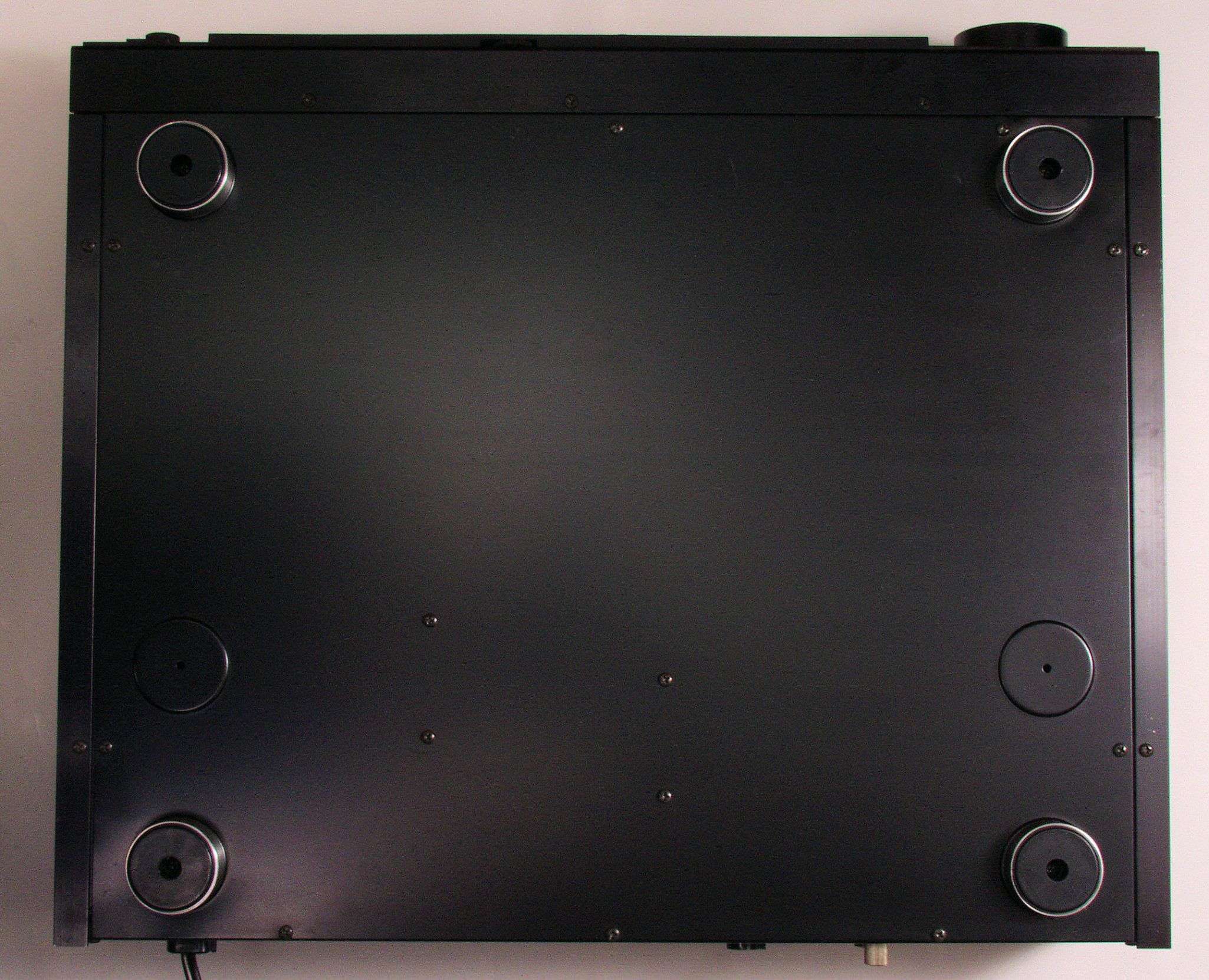

Ａ２５．　点検中　下から見る

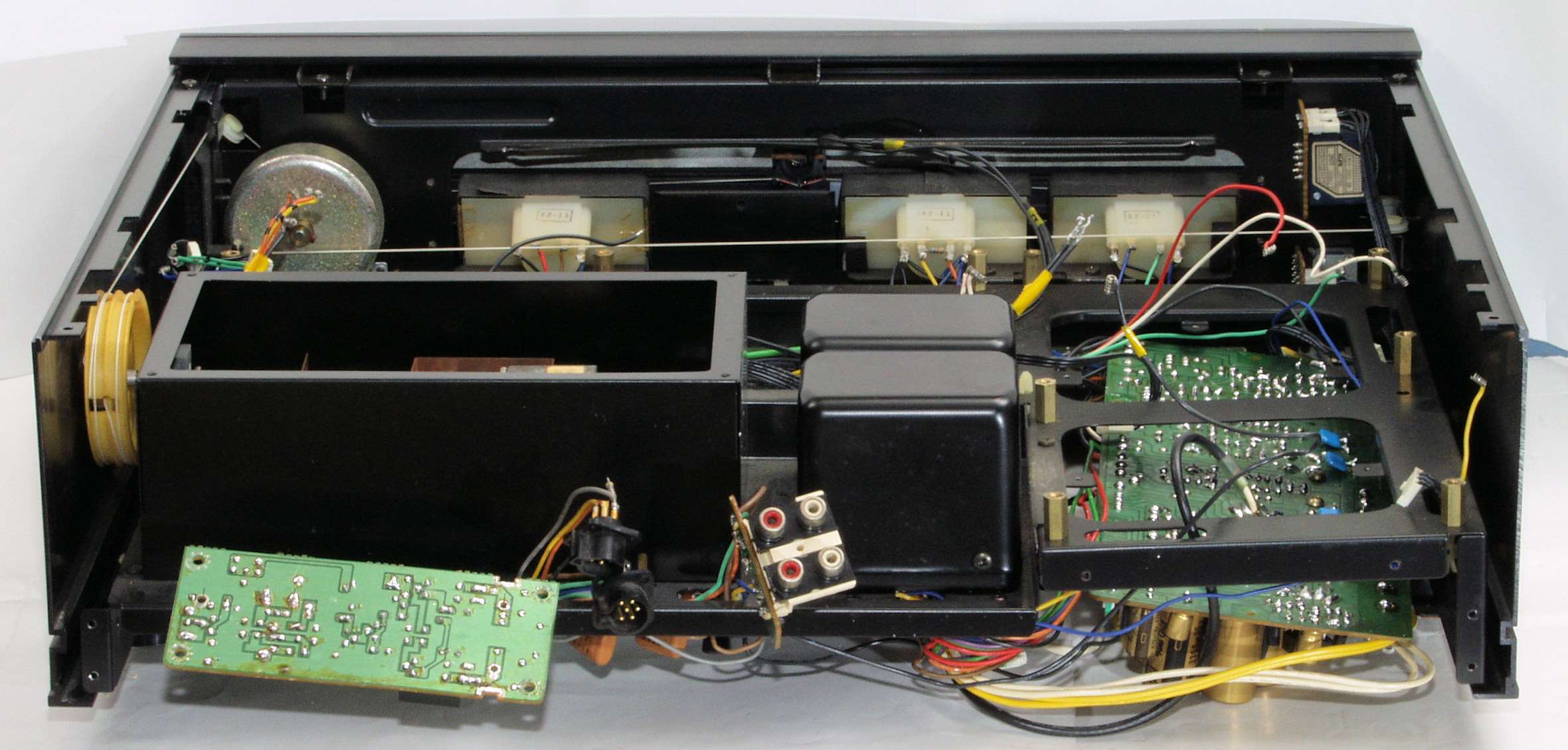

Ａ２６．　点検中　下蓋を取り、下から見る。

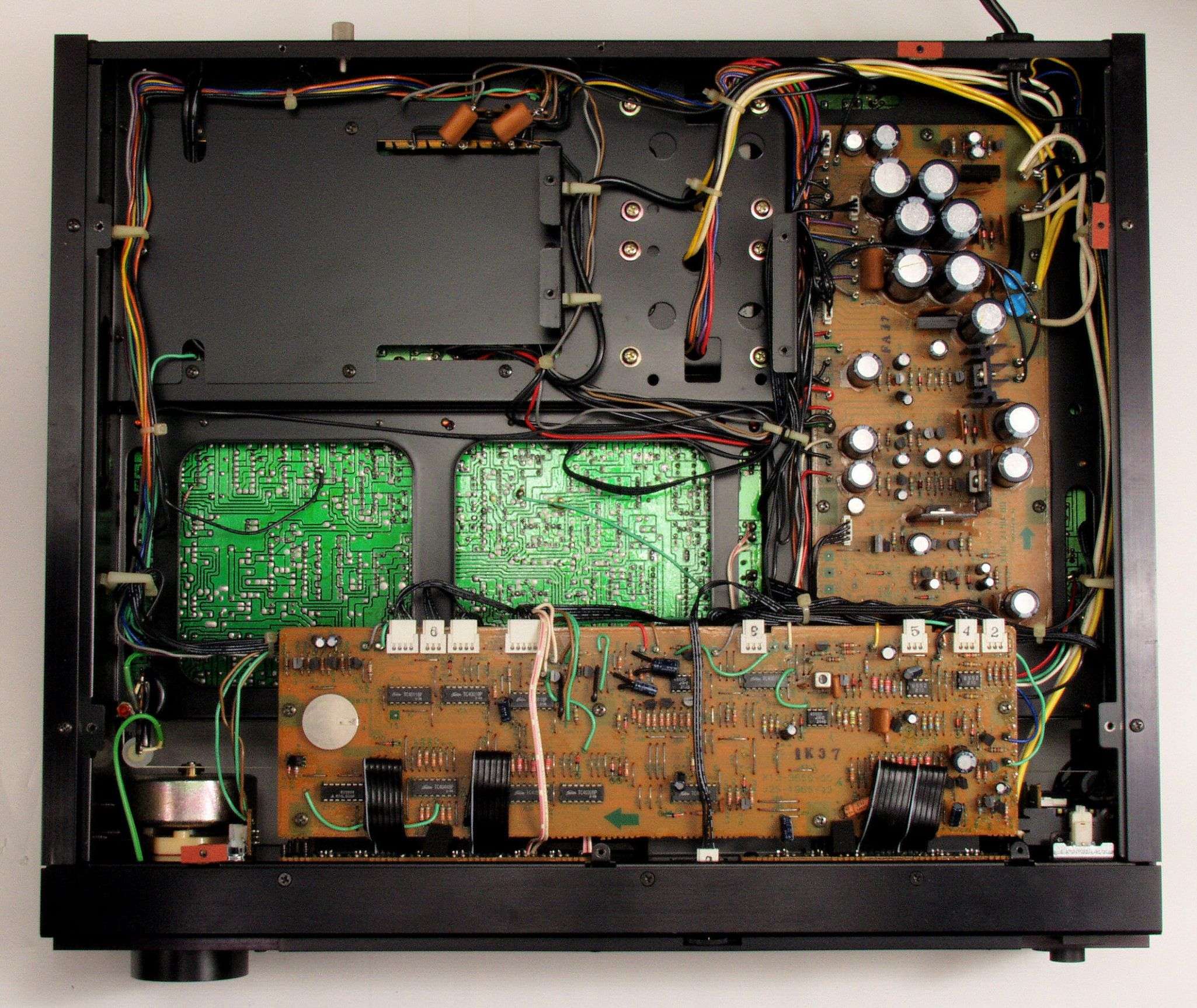

Ａ２７．　点検中　下蓋を・シールド取り、下から見る。

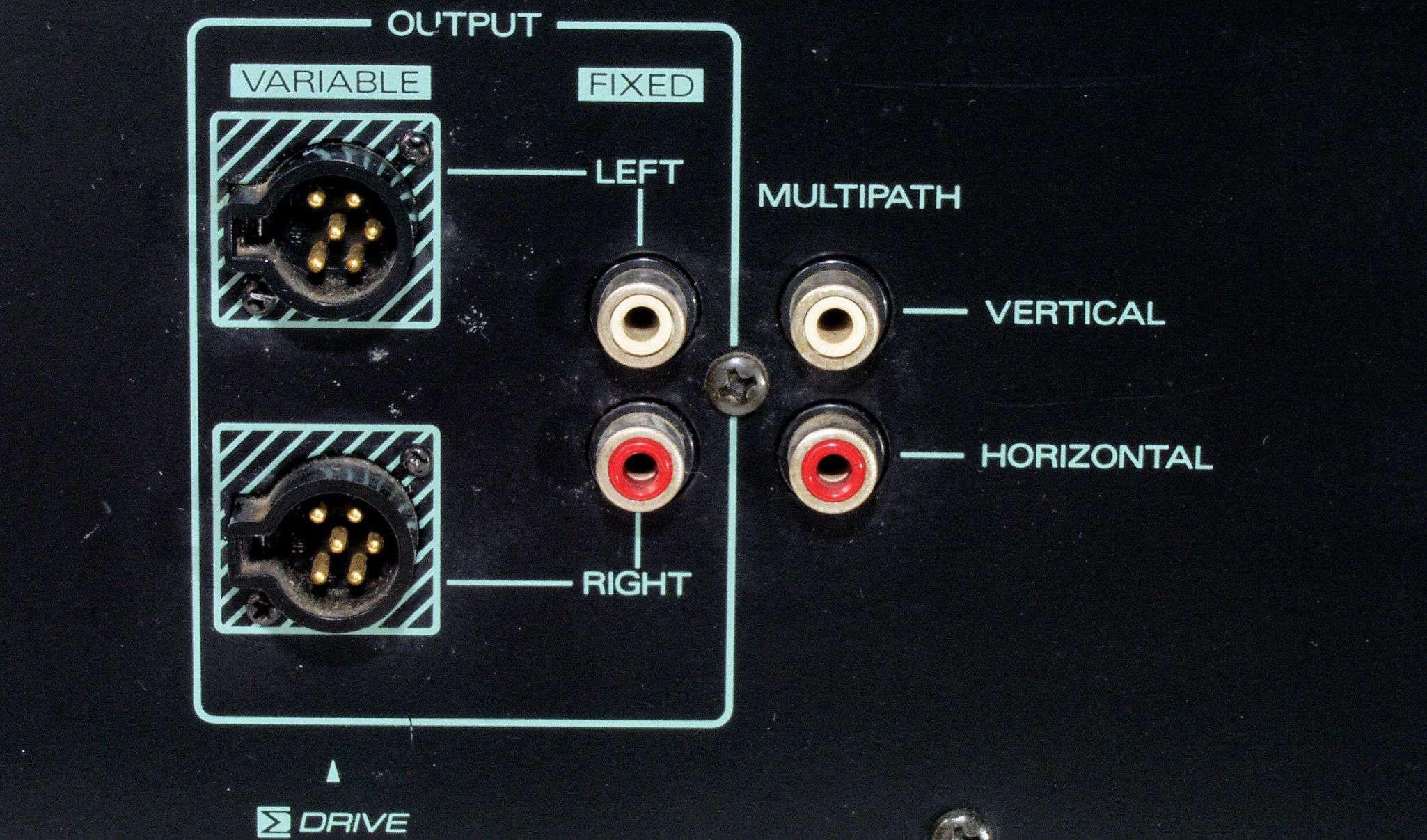

Ａ３１．　点検中　出力端子郡。左は、ＫＥＮＷＯＯＤ自慢の「Σドライブ」ケーブル端子。

Ａ４１．　点検中　電源コード受け口。

Ａ４２．　点検中　支給品の電源３Ｐプラグ。

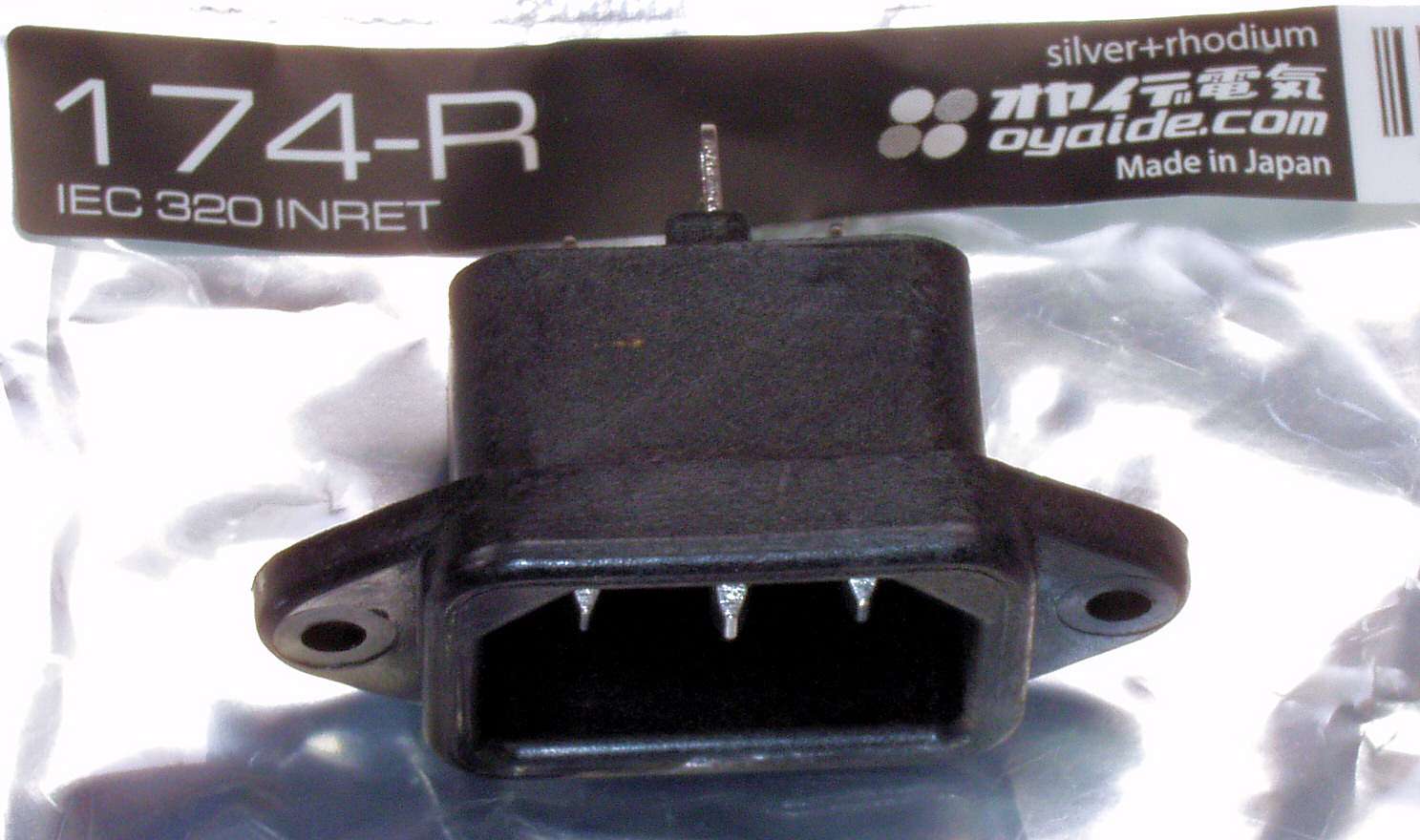

Ａ４３．　点検中　取り付け場所があれば、下記の様な「フィルター付き電源３Ｐプラグ」が良い。

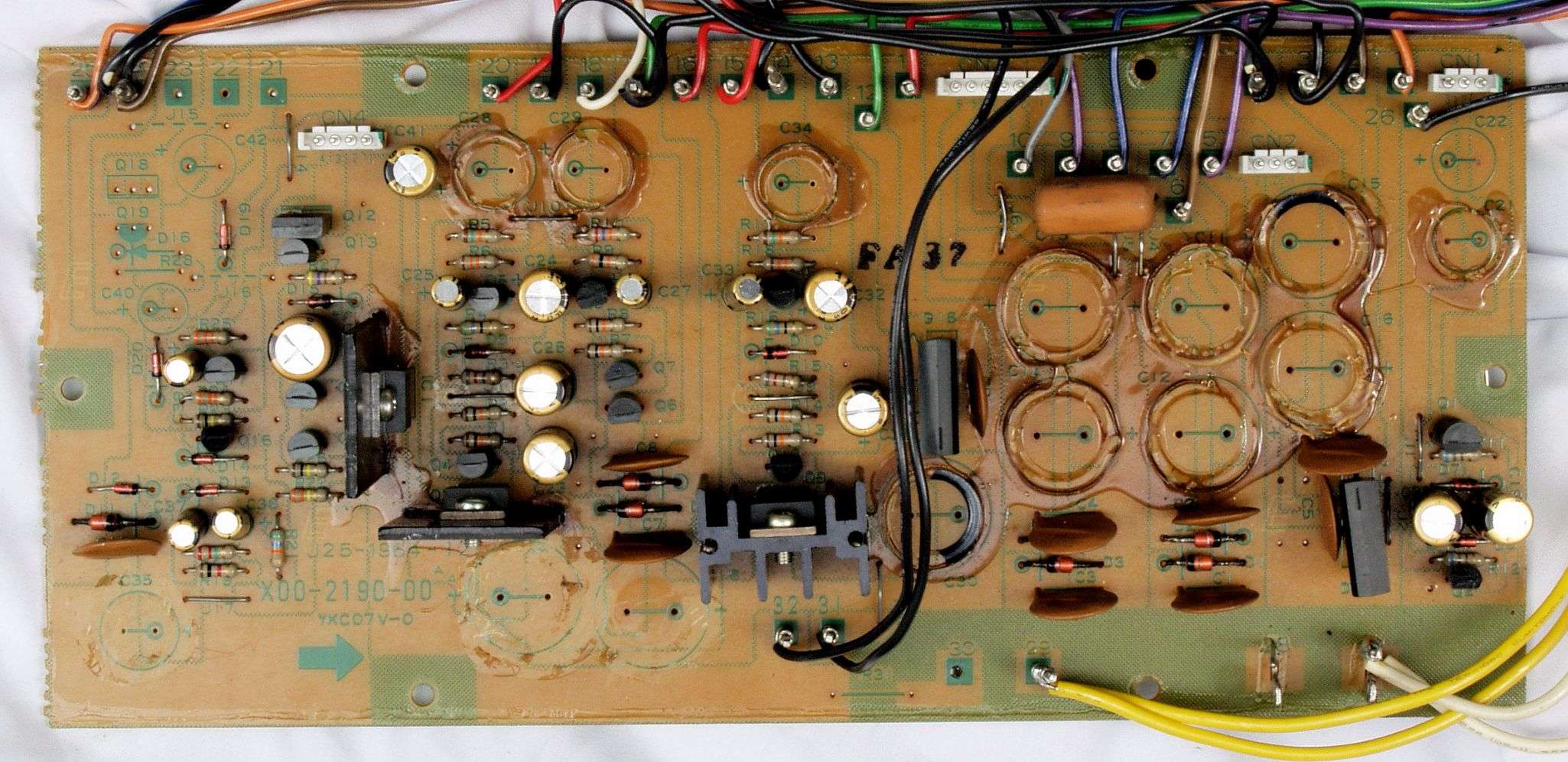

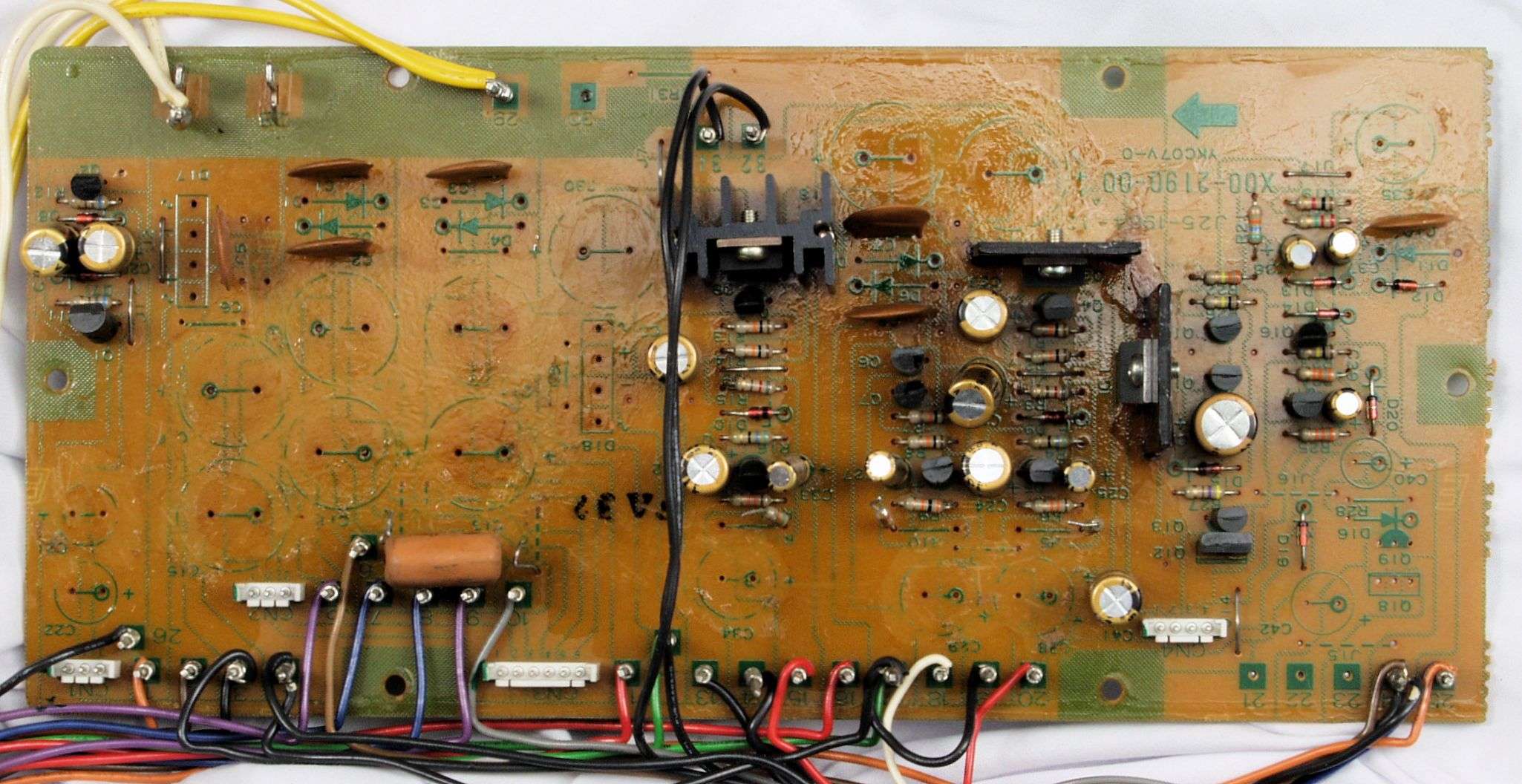

Ｃ．　修理状況 Ｃ１１．　修理前　電源基板

Ｃ１１２．　修理中　電源基板、電解コンデンサーを固定した接着材。

Ｃ１１３．　修理中　電源基板、電解コンデンサーを固定した接着材、トルエンを使用したのでしょう、金属を腐食します。

Ｃ１１４．　修理中　電源基板、電解コンデンサーを固定した接着材を取り除き、コート液を塗る。

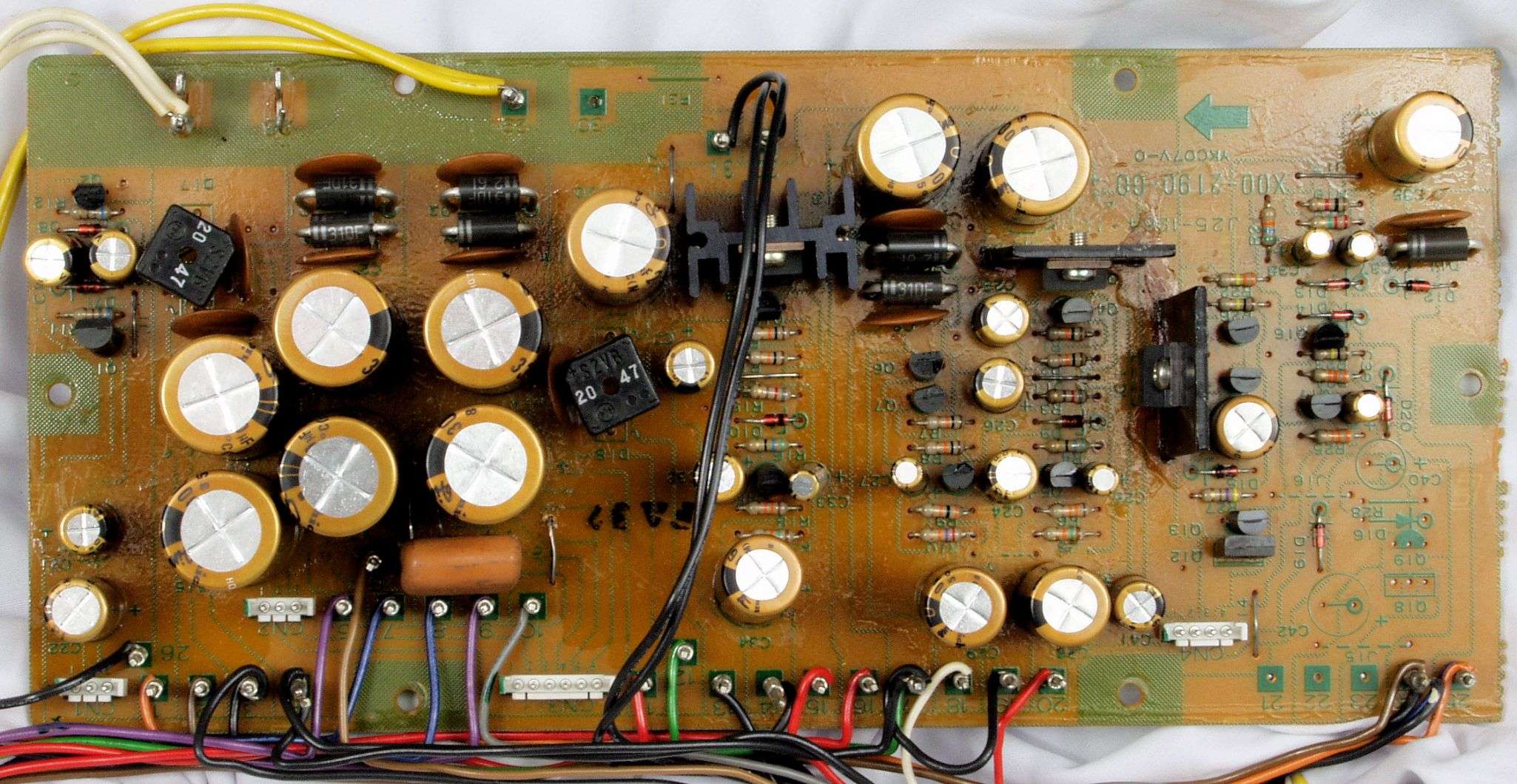

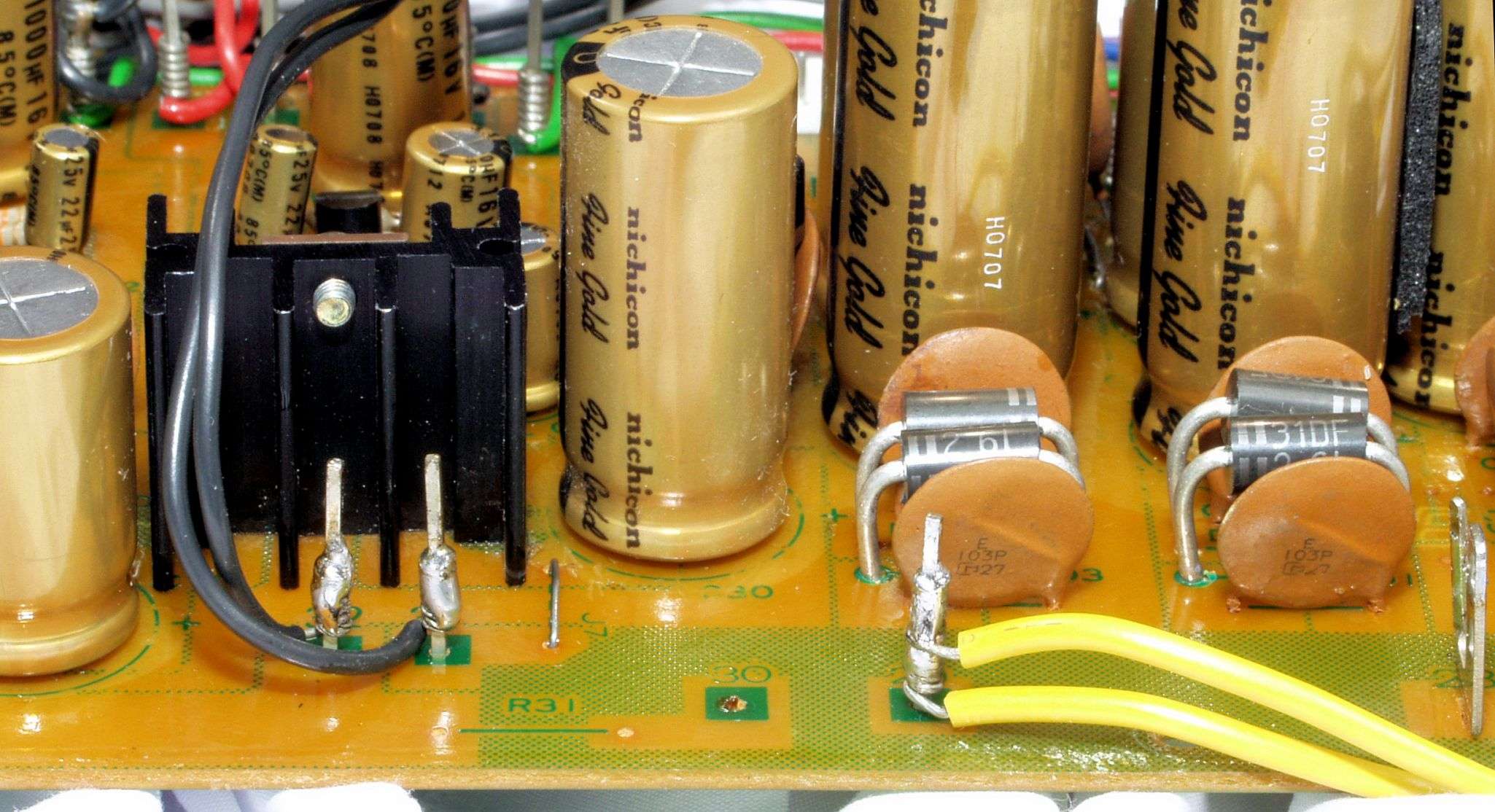

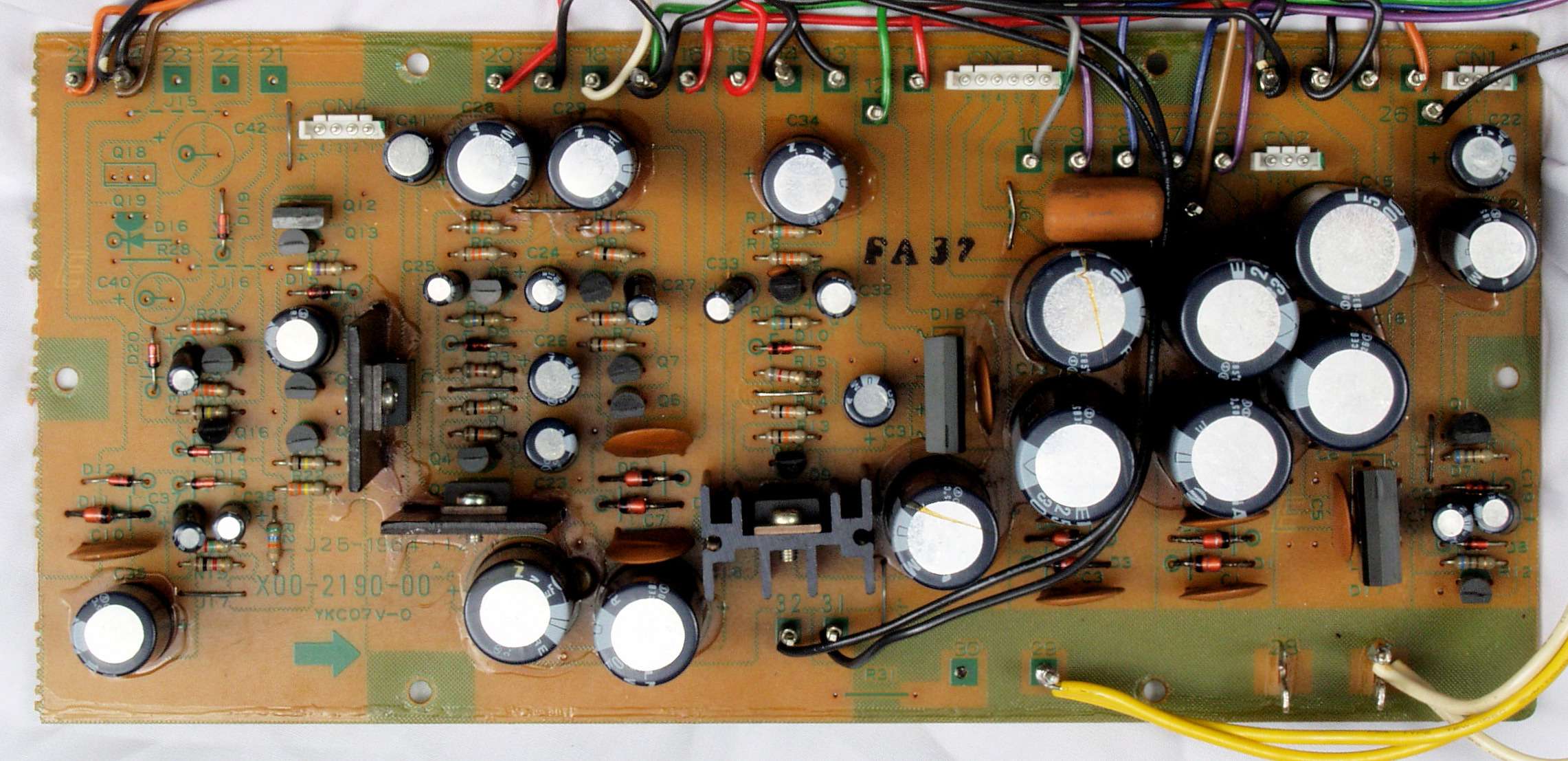

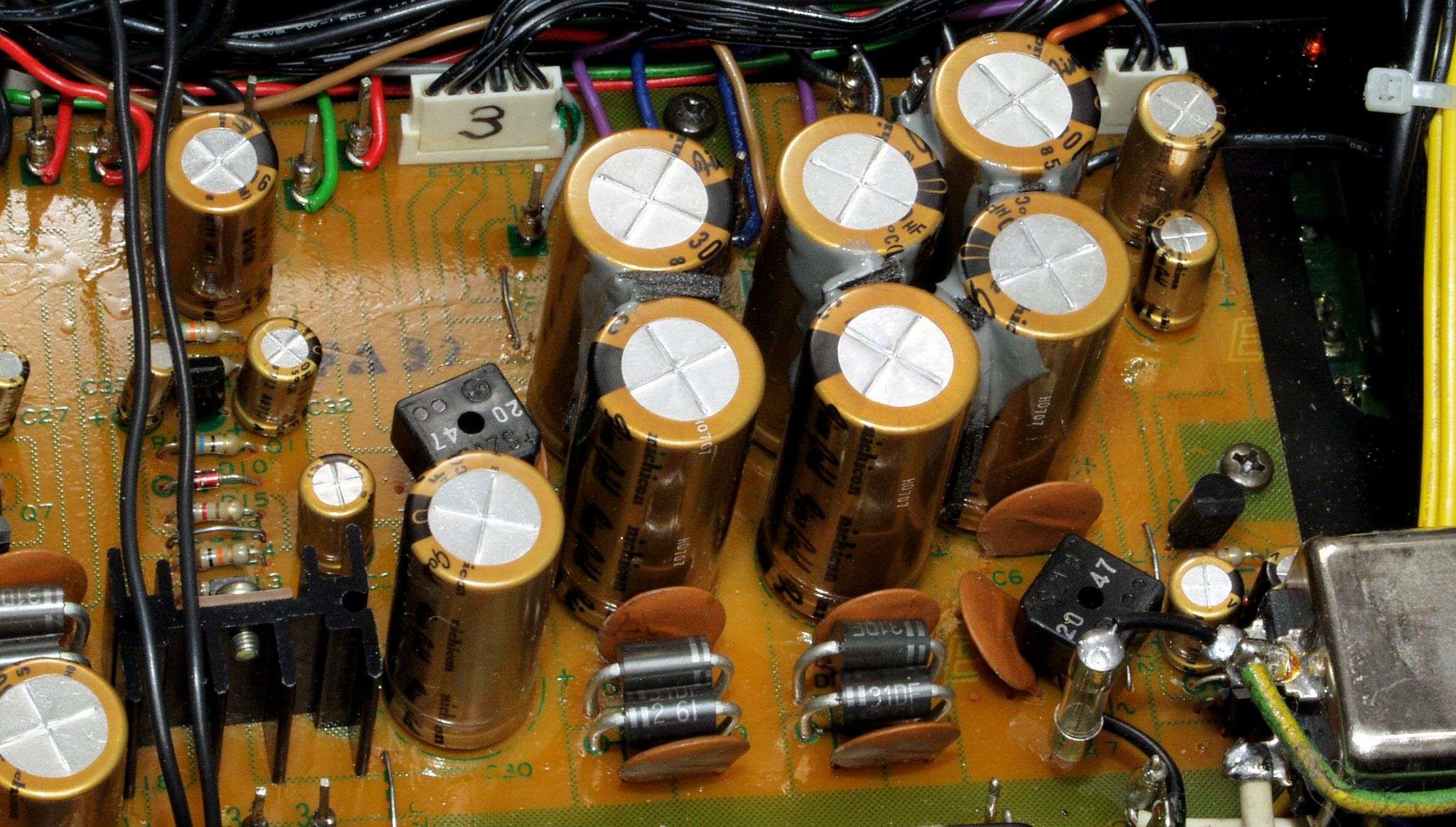

Ｃ１２．　修理後　電源基板　　整流ダイオード７個、整流ダイオードブリッジ２個、電解コンデンサー３０個交換

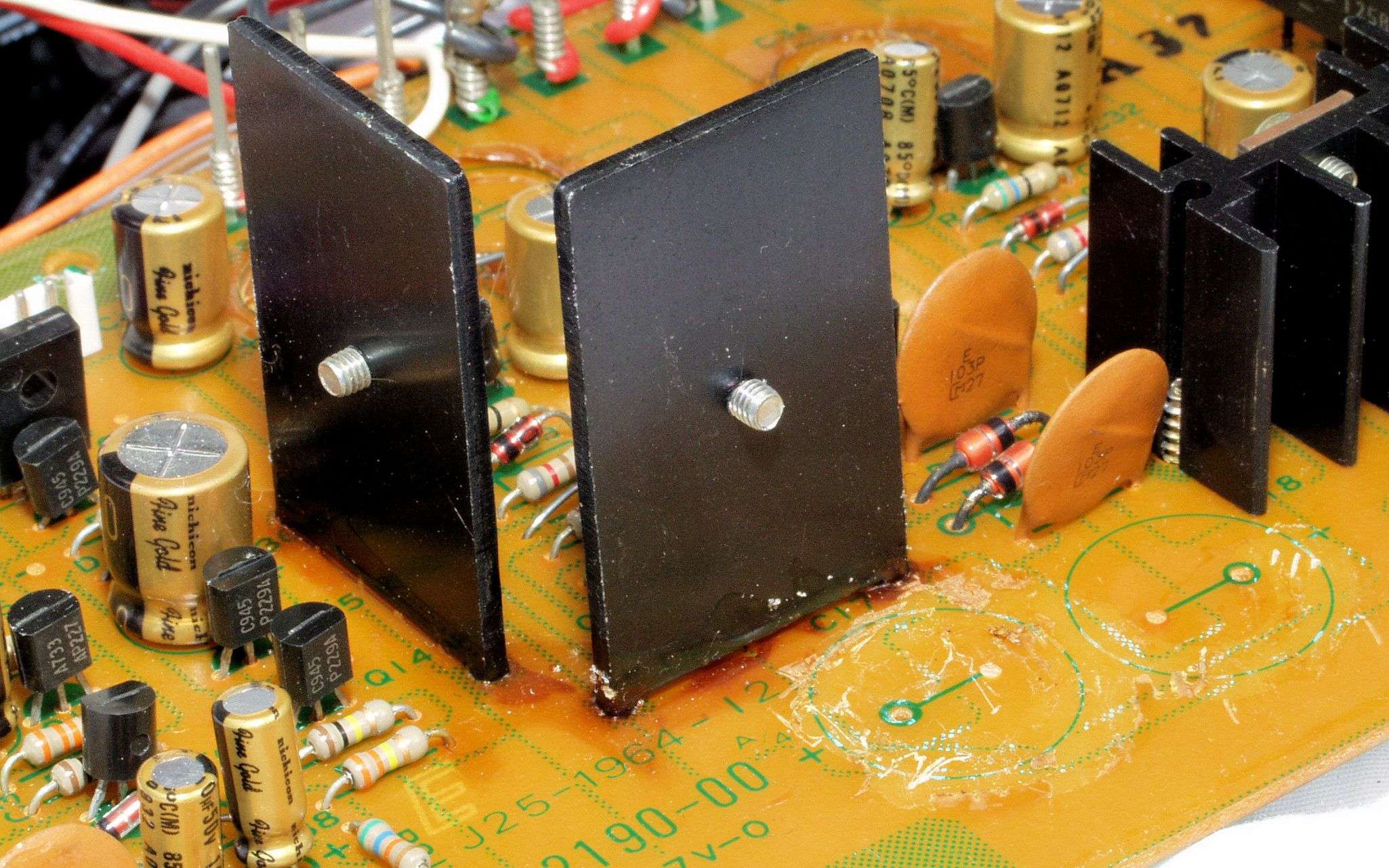

Ｃ１２２．　修理後　電源基板、　電解コンデンサー同士を接着材で固定する。

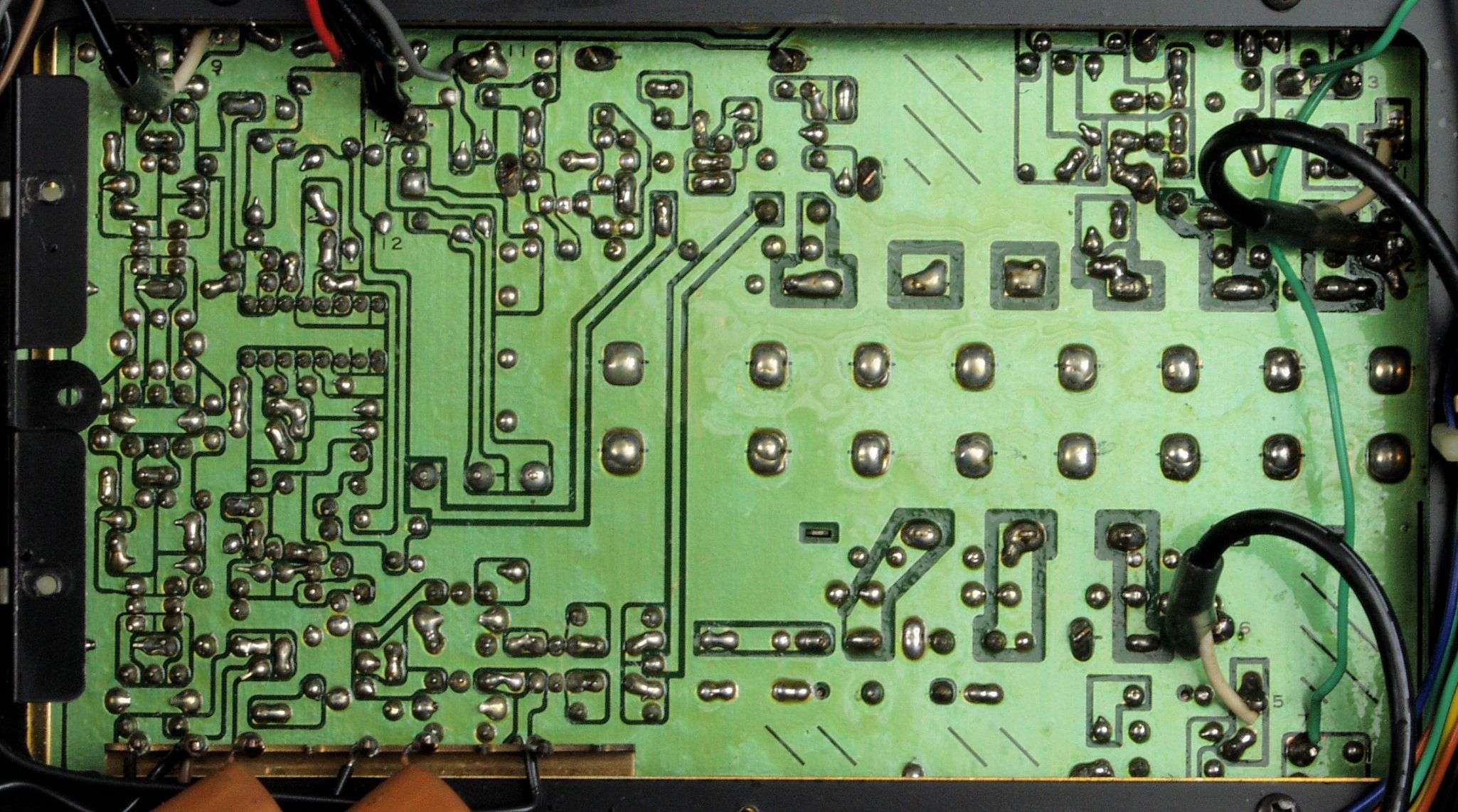

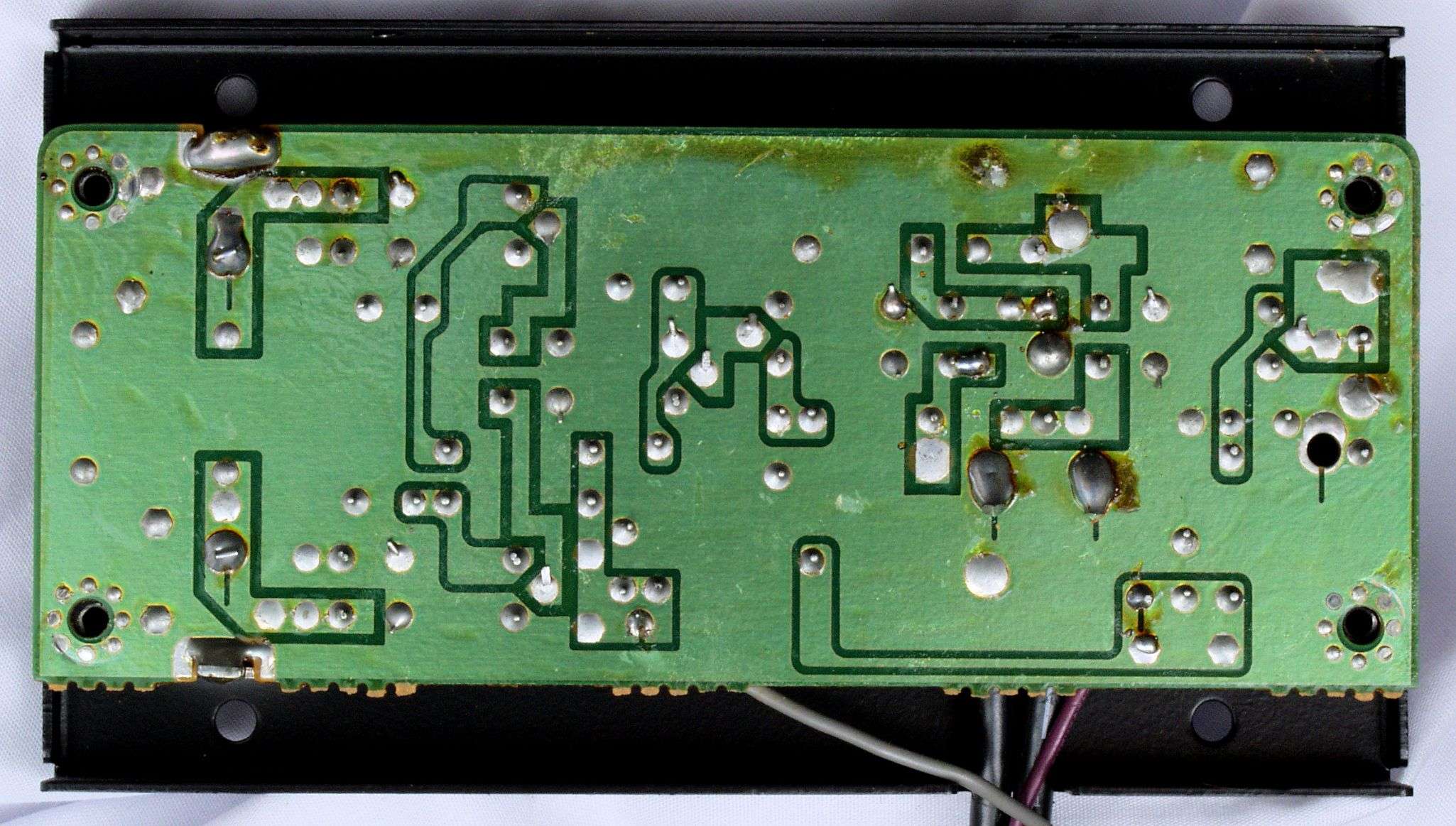

Ｃ１３．　修理前　電源基板裏

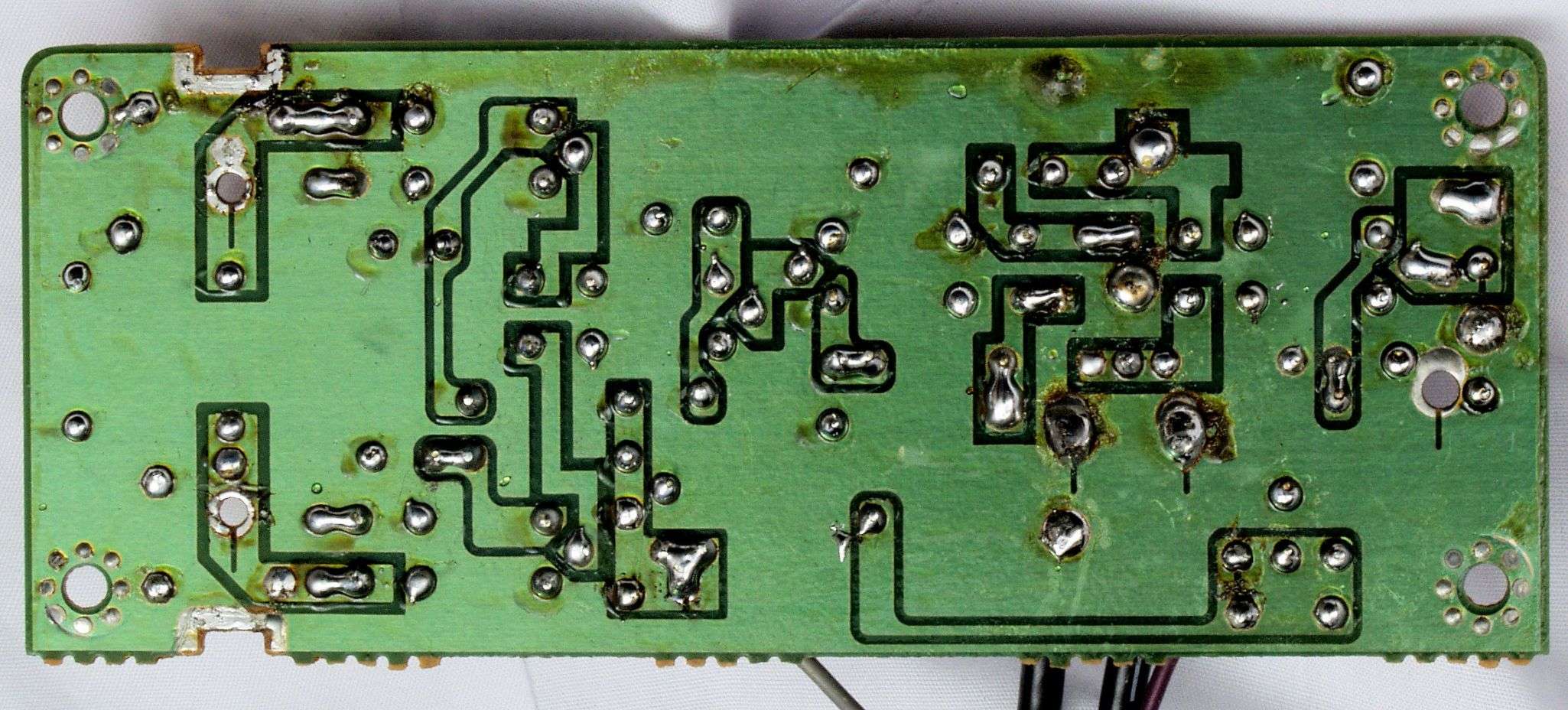

Ｃ１４．　修理（半田補正）後　電源基板裏

Ｃ１５．　修理中　ＩＦ基板裏　不要な半田フラックスを落とす、単純で面倒くさい長時間の作業

Ｃ１６．　完成電源基板裏。余分なフラックスを落として、コート液を塗る。

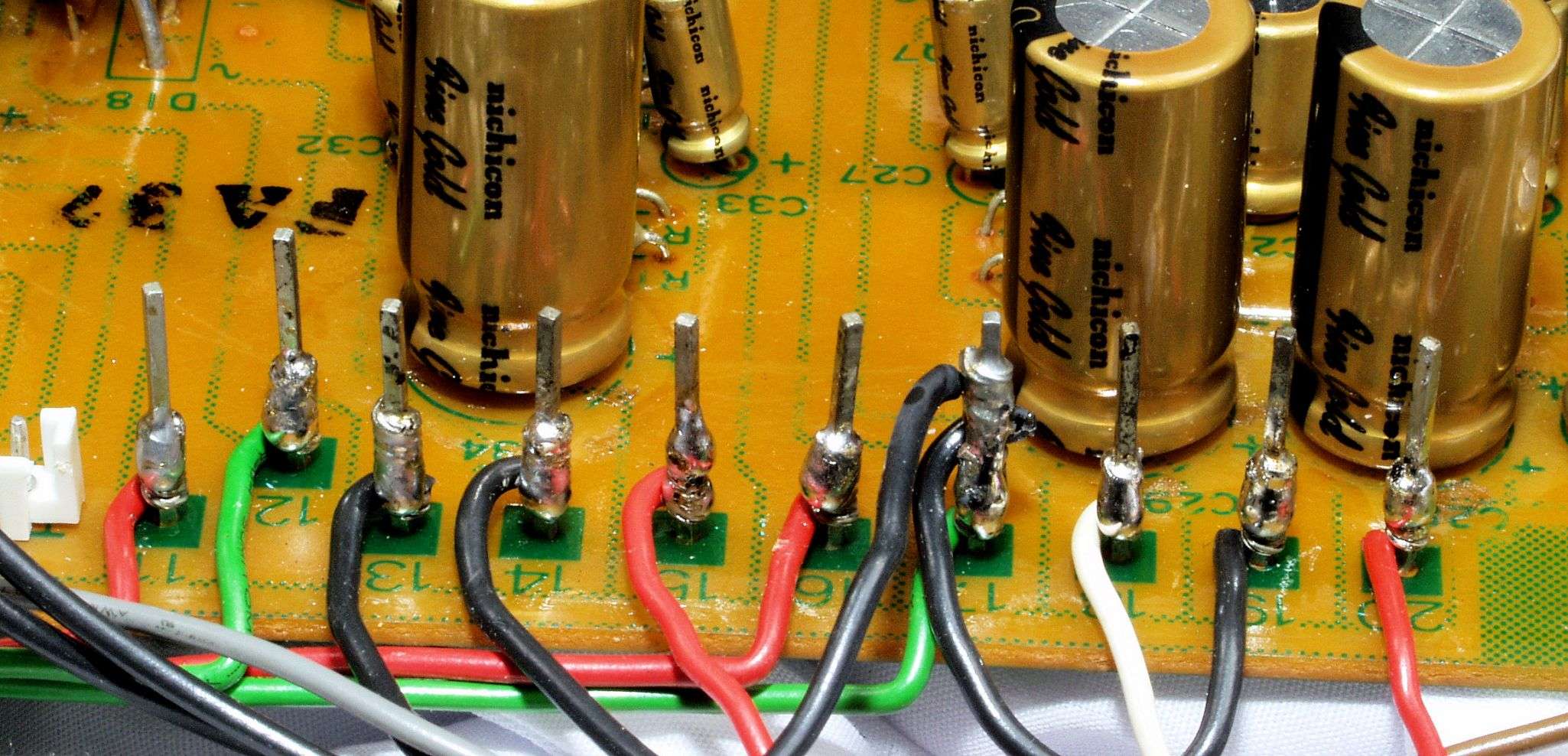

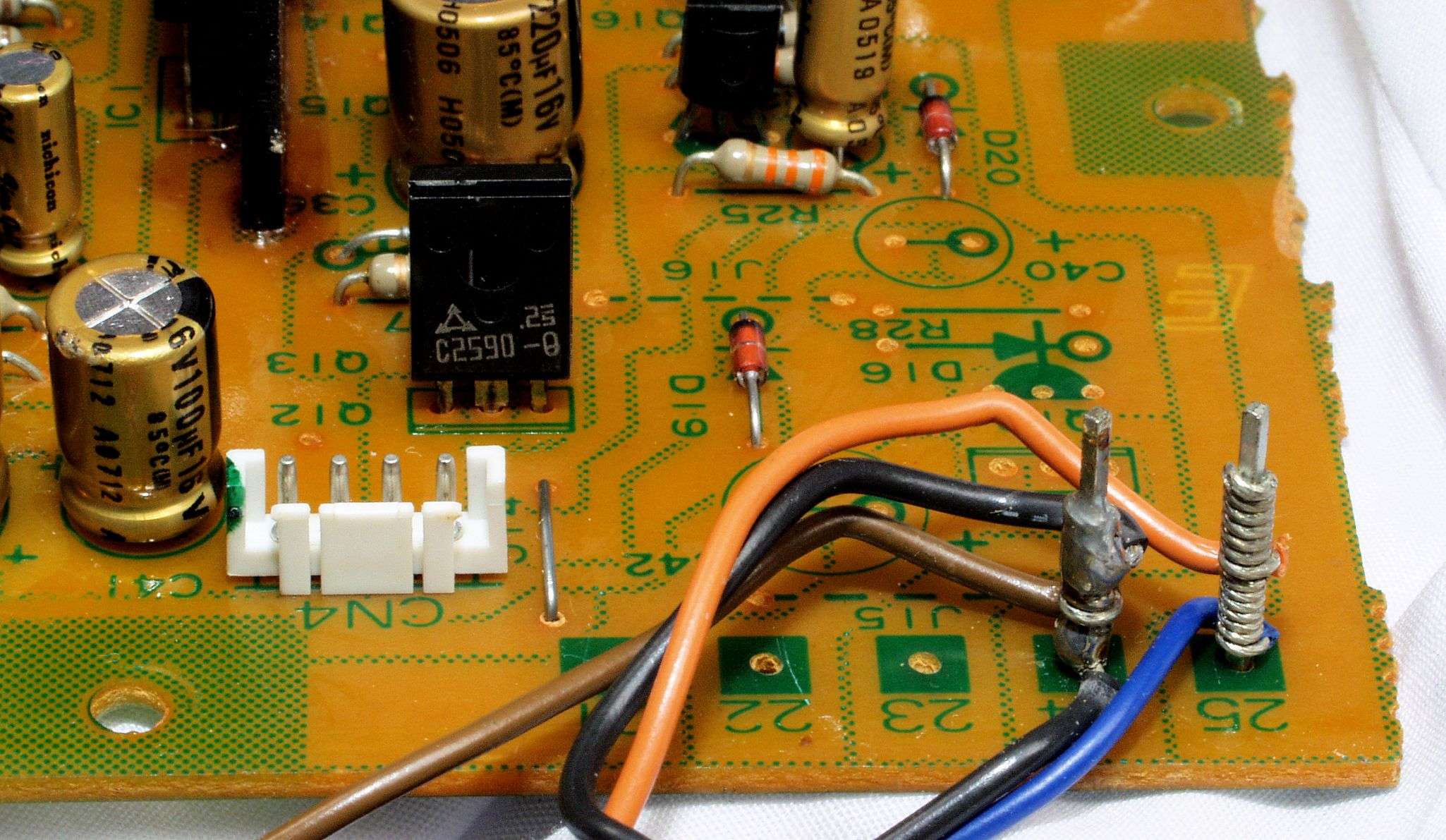

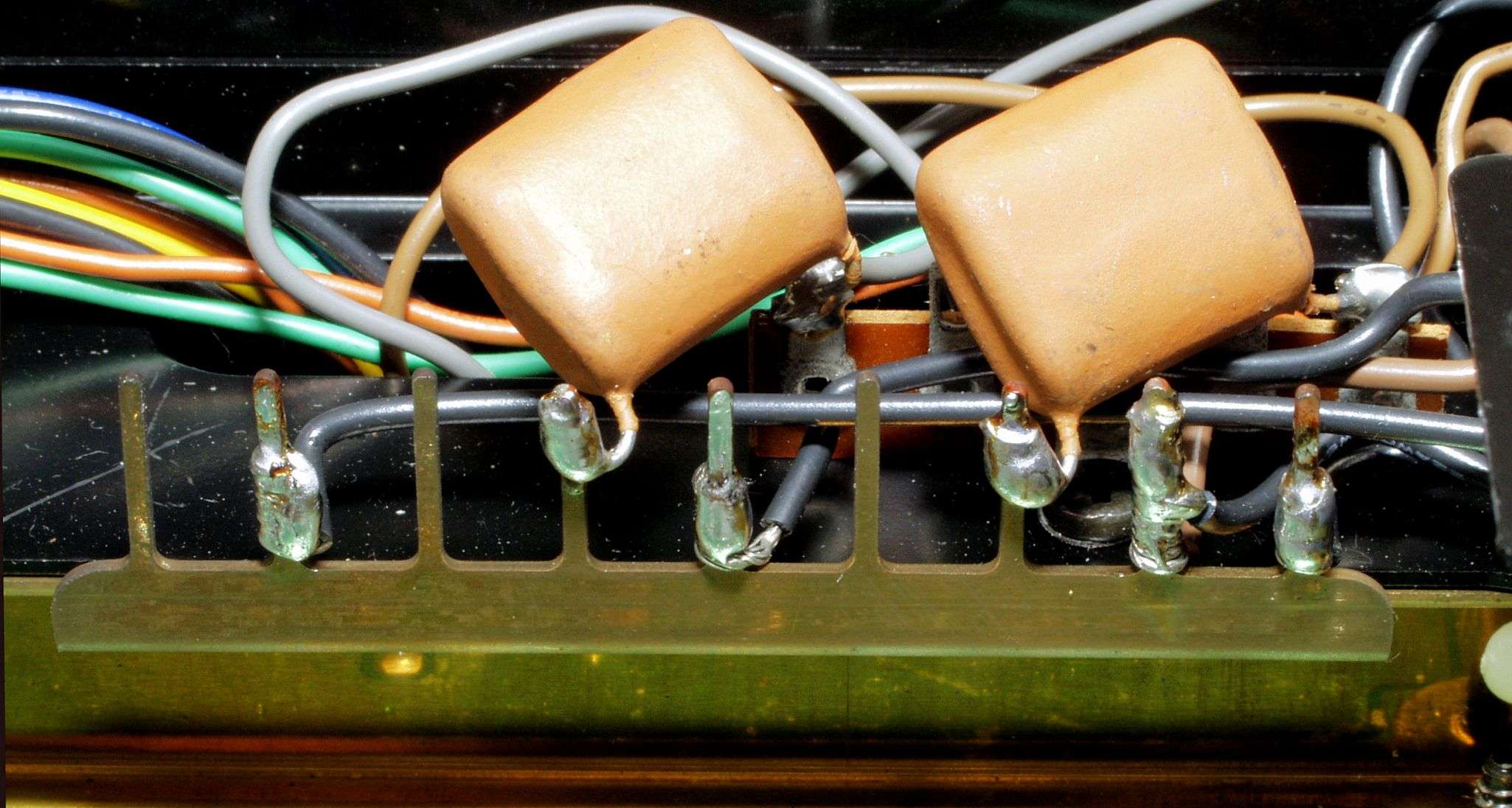

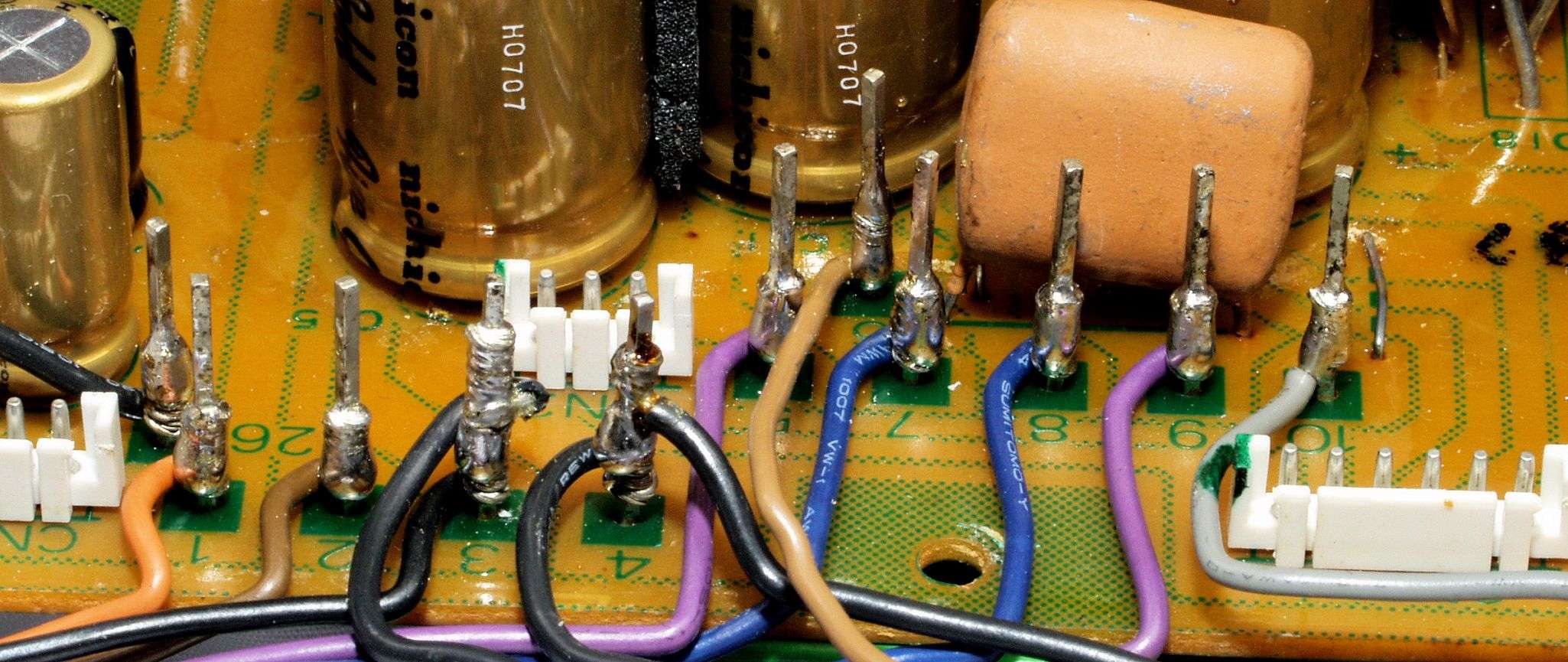

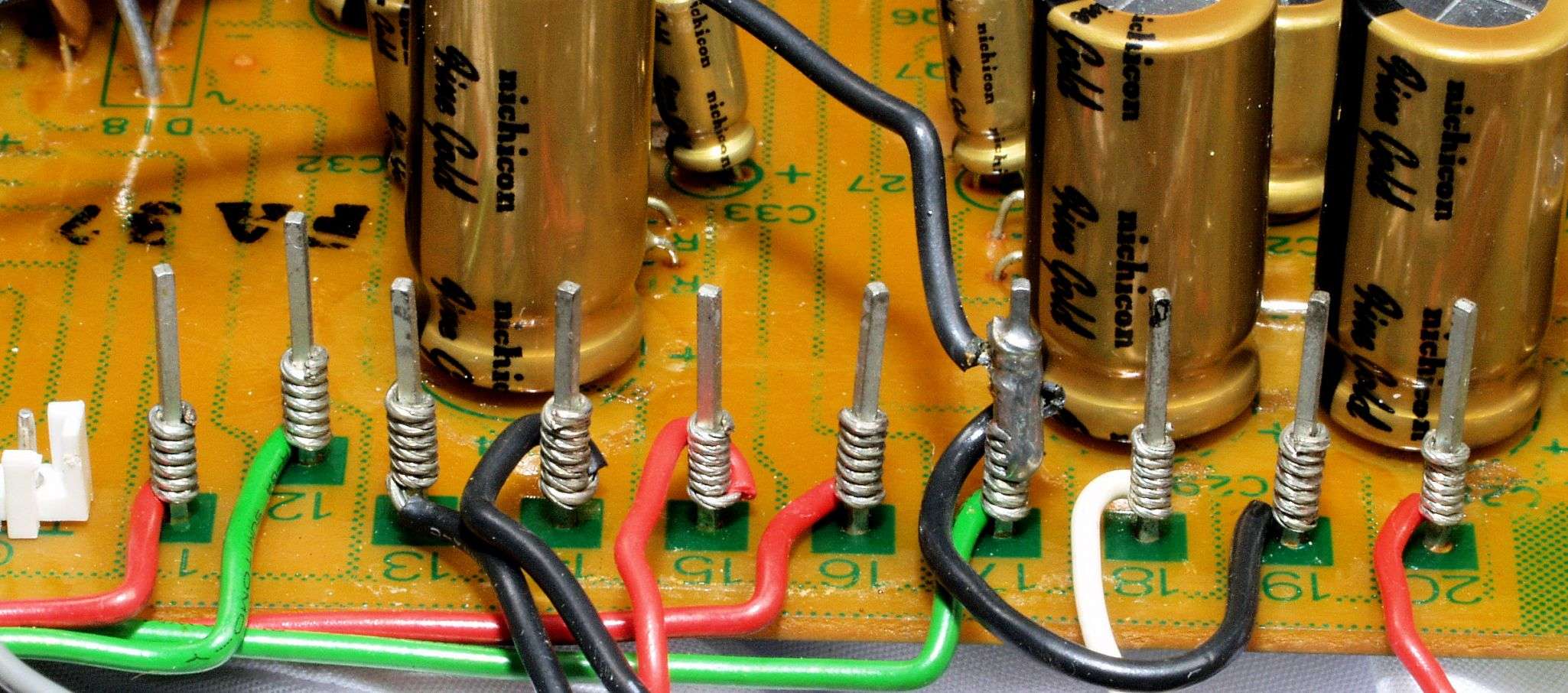

Ｃ１７．　修理前　電源基板裏、ラッピング。

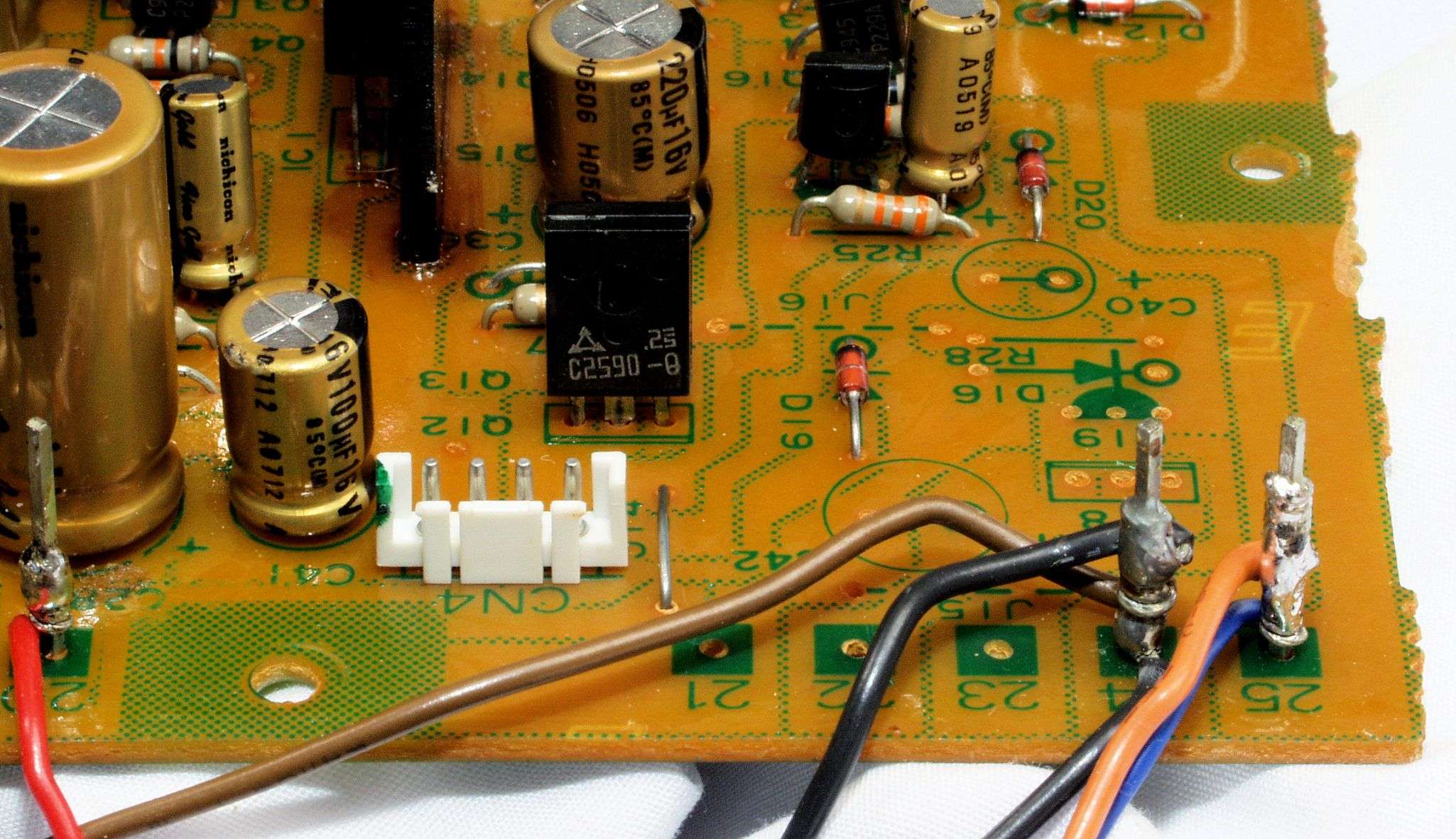

Ｃ１７２．　修理中　電源基板裏、ラッピング、半田を流し込む。

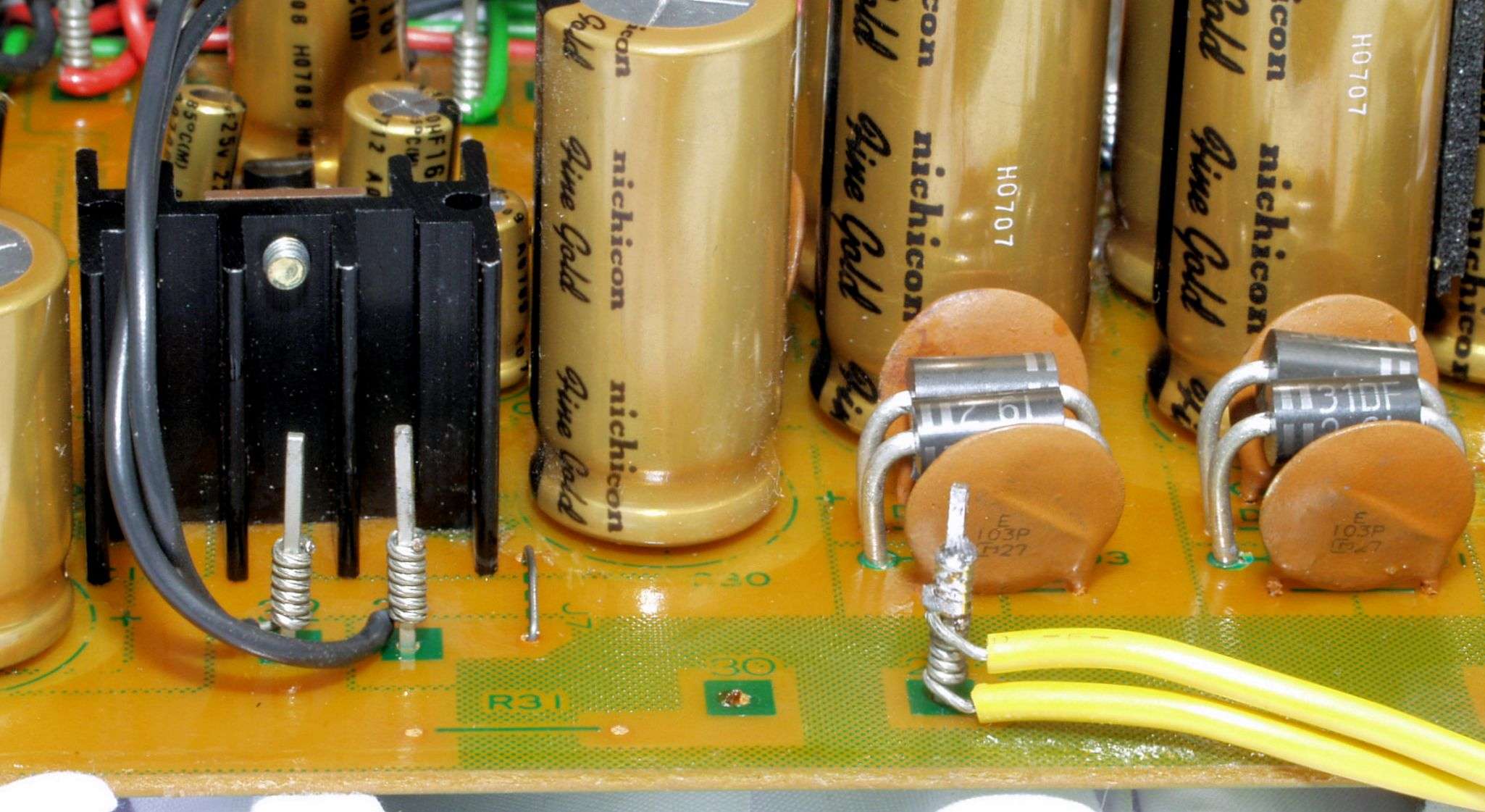

Ｃ１８．　修理前　電源基板裏、ラッピング２。

Ｃ１８２．　修理中　電源基板裏、ラッピング２、半田を流し込む。

Ｃ１９．　修理前　電源基板裏、ラッピング３。

Ｃ１９２．　修理中　電源基板裏、ラッピング３、半田を流し込む。

Ｃ１Ａ．　修理前　電源基板裏、ラッピング４。

Ｃ１Ａ２．　修理中　電源基板裏、ラッピング４、半田を流し込む。

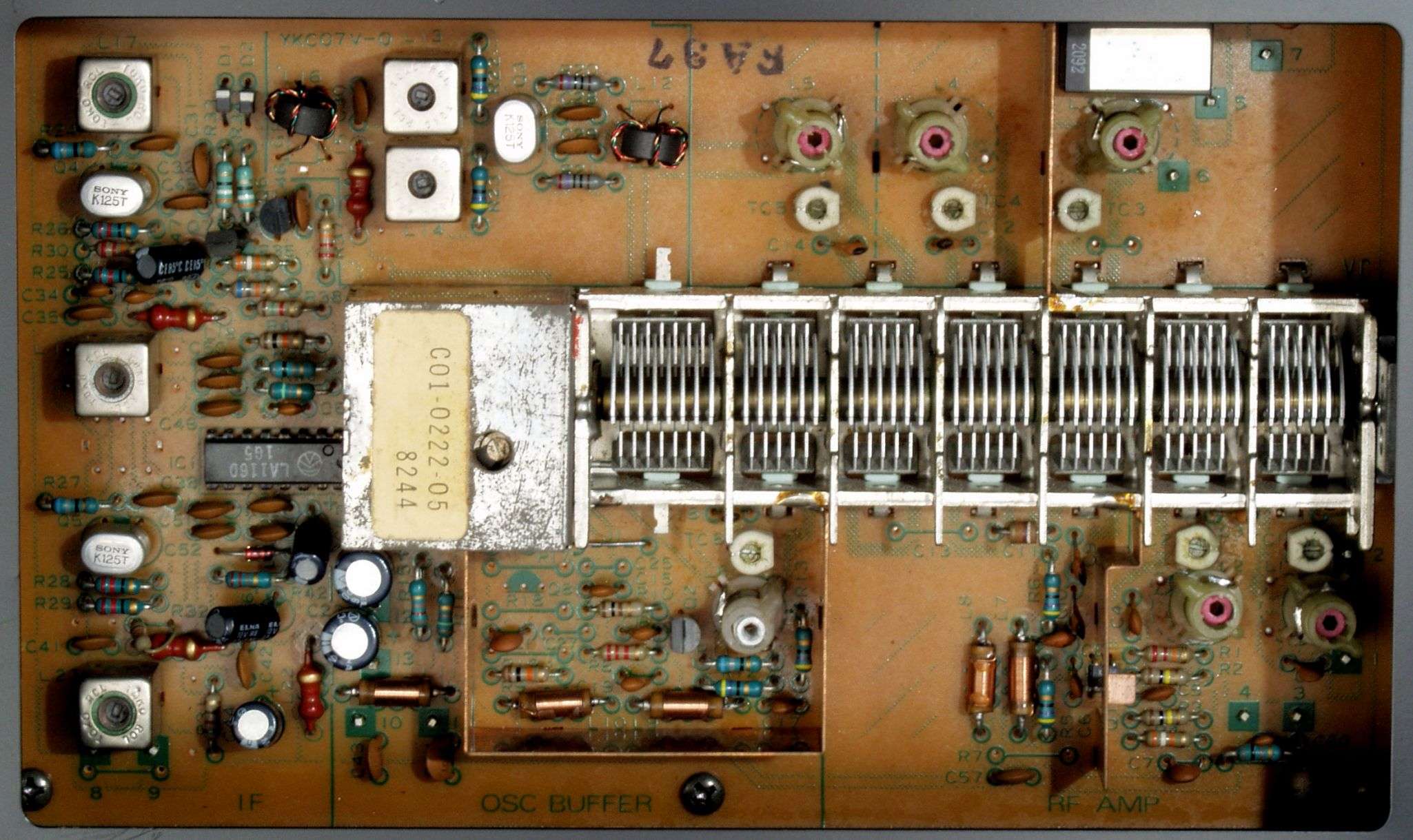

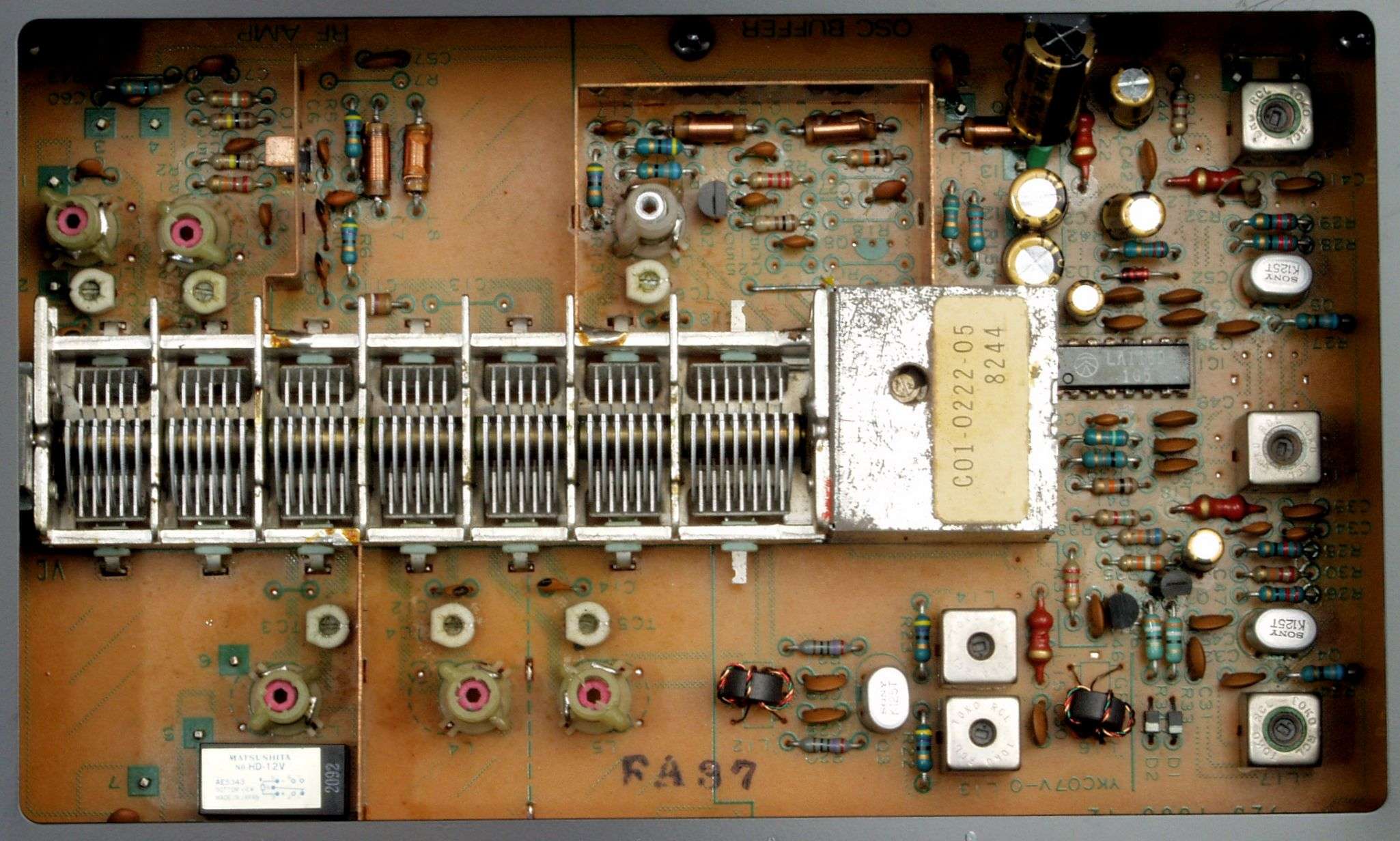

Ｃ３１．　修理前　ＲＦ−ＭＩＸ基板、「周波数直線高精度７連バリコン」を採用。　左２番目が局発に１段同調バッファー。 　　　　　　　左端がフロントエンドＩＦ・ＡＧＣ 、オールプッシュプルのフロントエンドＩＦ増幅。

Ｃ３１２．　修理前　ＲＦ−ＭＩＸ基板、支給ＩＣと比較、　付属の方が良いのでそのまま使用する。

Ｃ３２．　修理後　ＲＦ−ＭＩＸ基板　電解コンデンサー７個交換

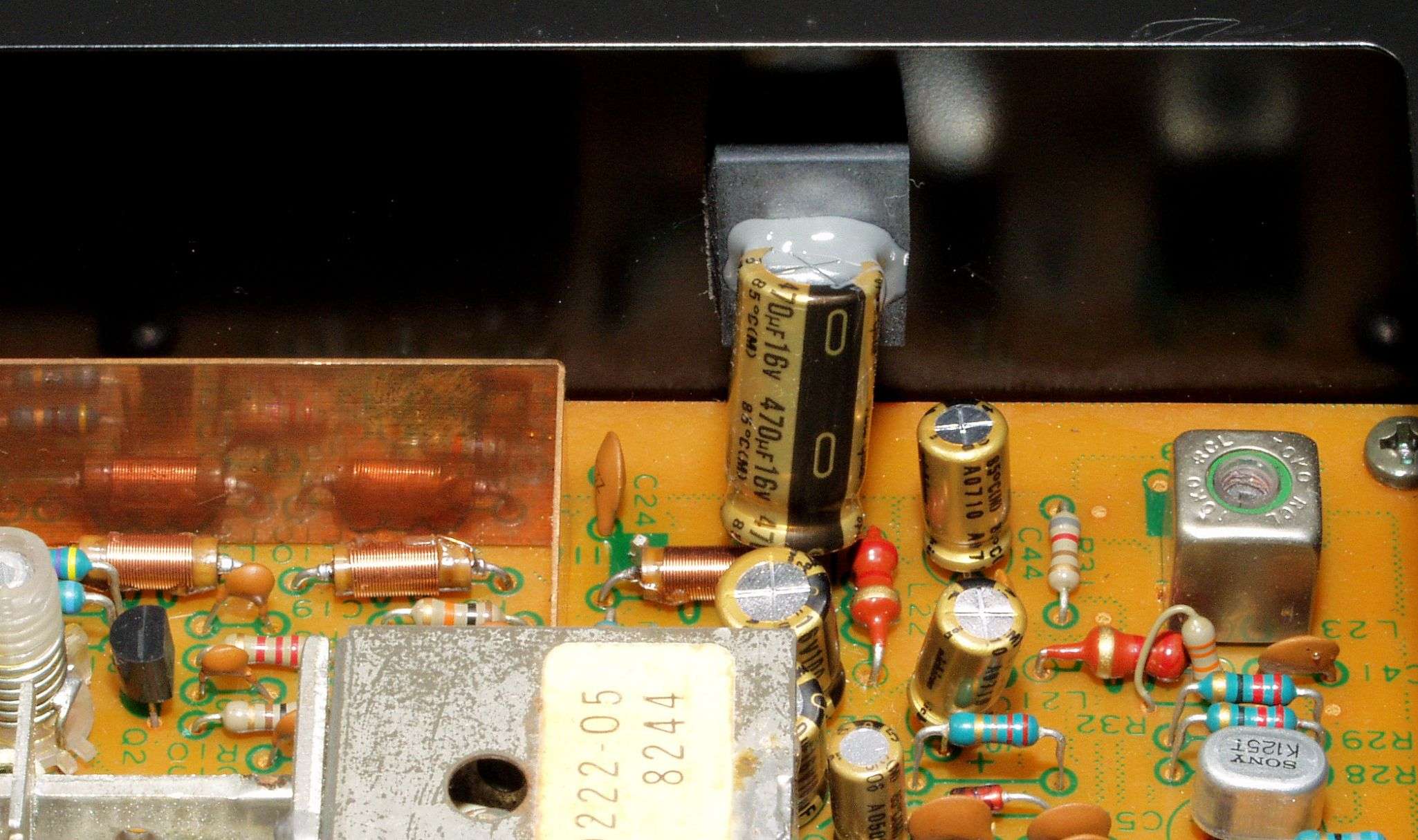

Ｃ３２２．　修理後　ＲＦ−ＭＩＸ基板　電解コンデンサー固定

Ｃ３３．　修理前　ＲＦ−ＭＩＸ基板裏

Ｃ３４．　修理（半田補正）後　ＲＦ−ＭＩＸ基板裏

Ｃ３５．　完成ＲＦ−ＭＩＸ基板裏。余分なフラックスを落として、コート液を塗る。

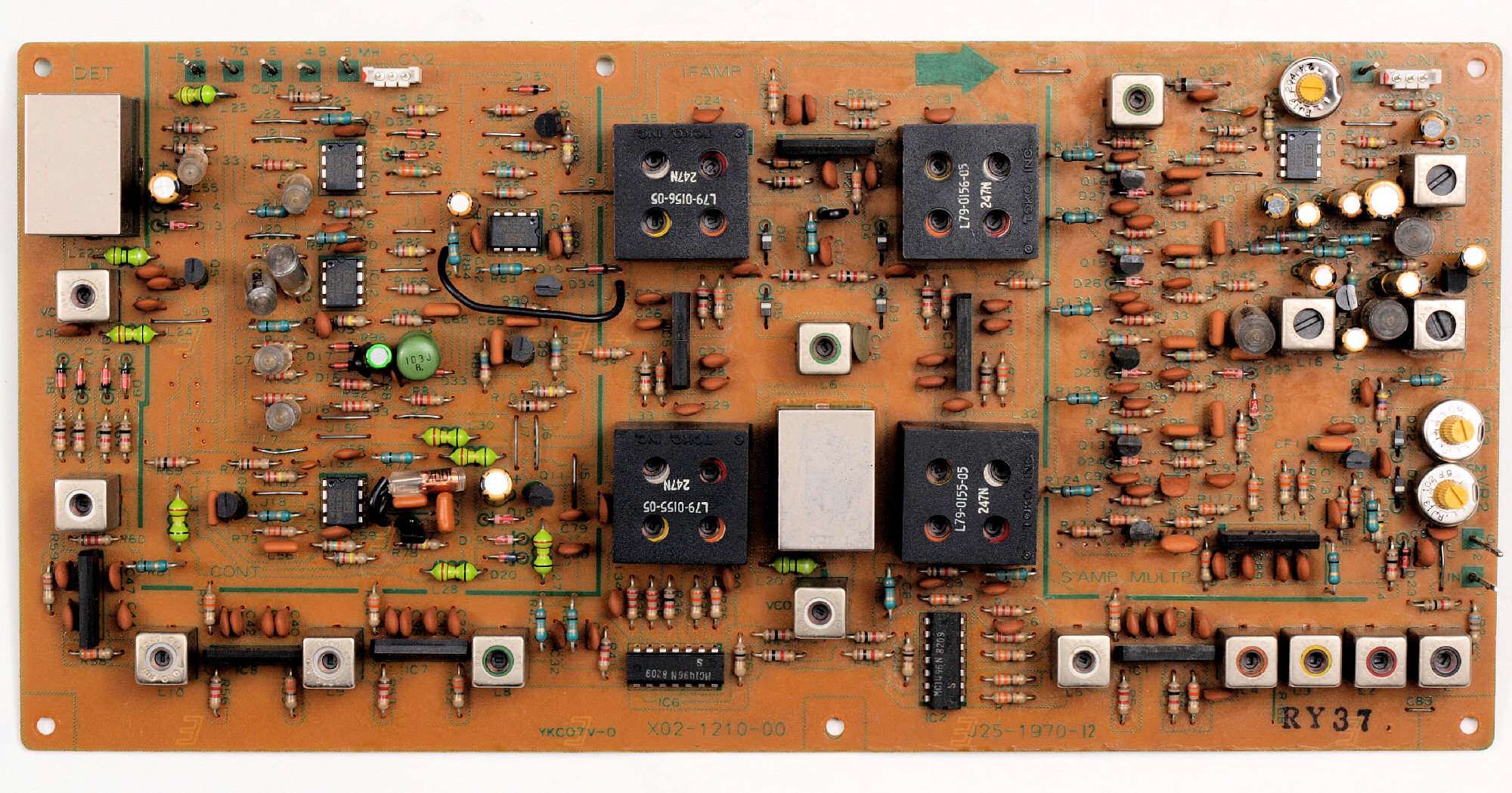

Ｃ４１．　修理前　ＩＦ基板「ノンスペクトラムＩＦシステム」。　いったん４．５ＭＨＺに変換して帯域を確保している。

Ｃ４２．　修理後　ＩＦ基板　ＯＰ−ＡＭＰ５個、電解コンデンサー１０個、半固定ＶＲ３個交換

Ｃ４２２．　完成ＩＦ基板、防湿の為、コート液を塗る。

Ｃ４３．　修理前　ＩＦ基板裏、折角コネクターを使用しているのに、ラッピングが有る！

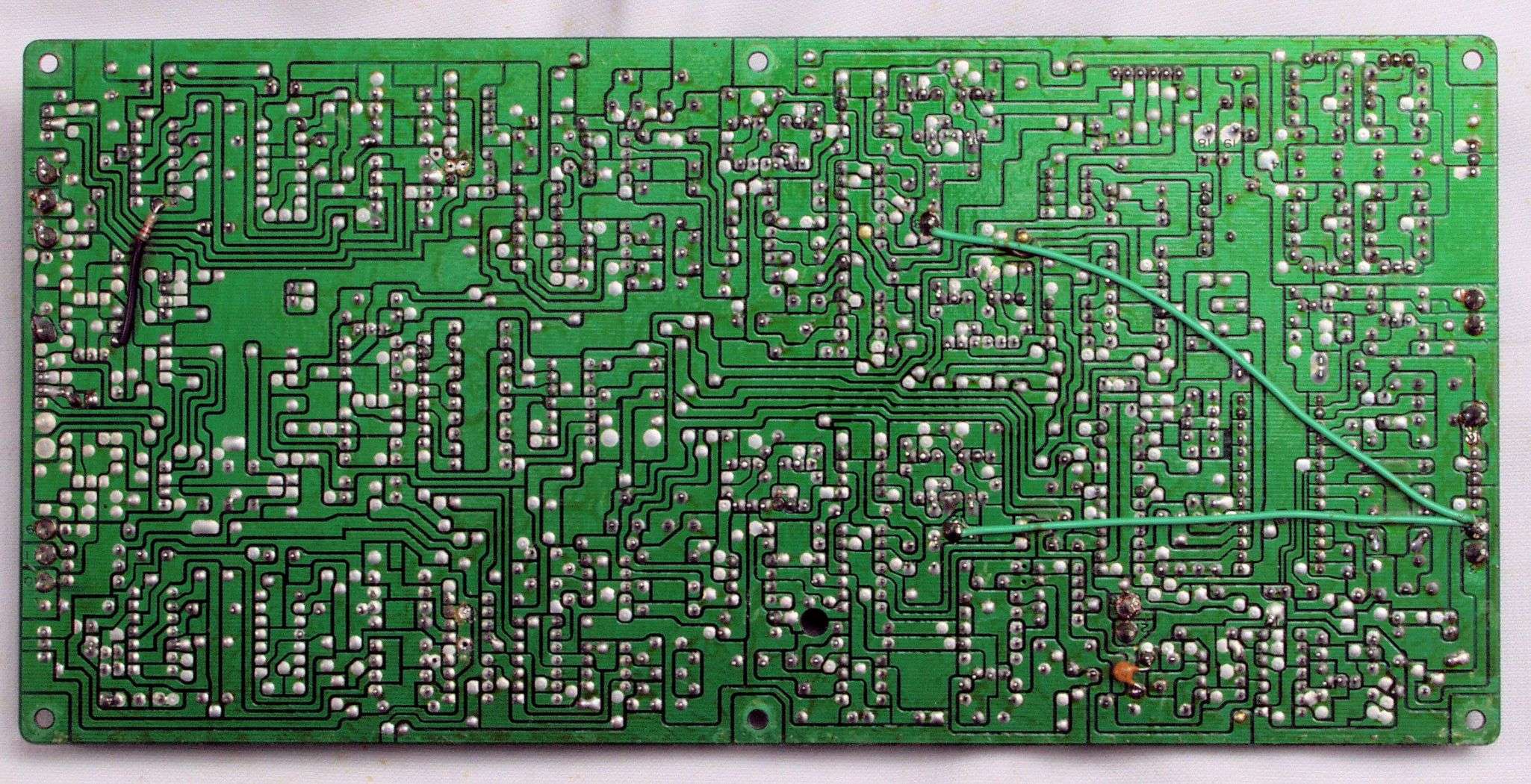

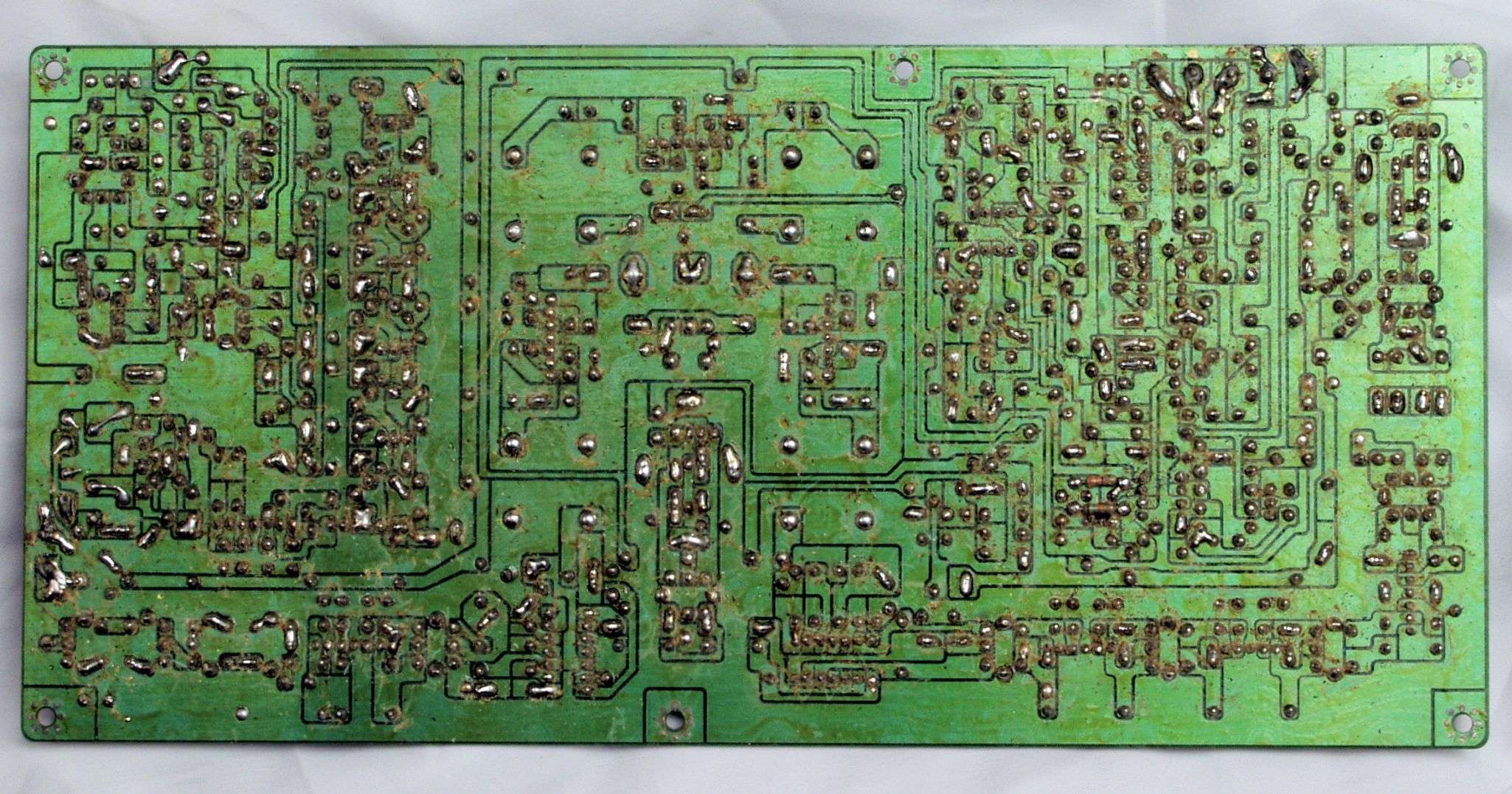

Ｃ４３．　修理前　ＩＦ基板裏

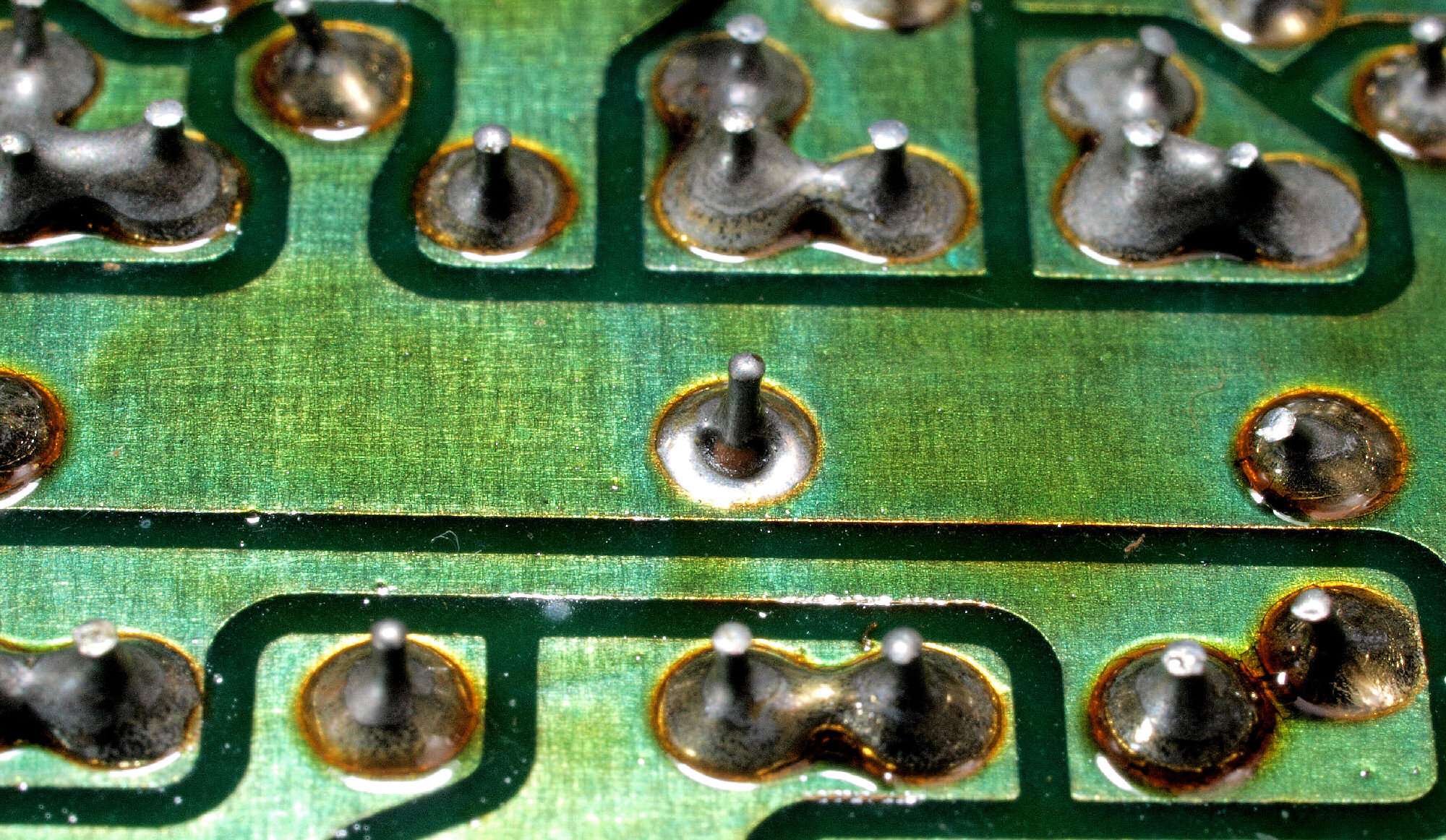

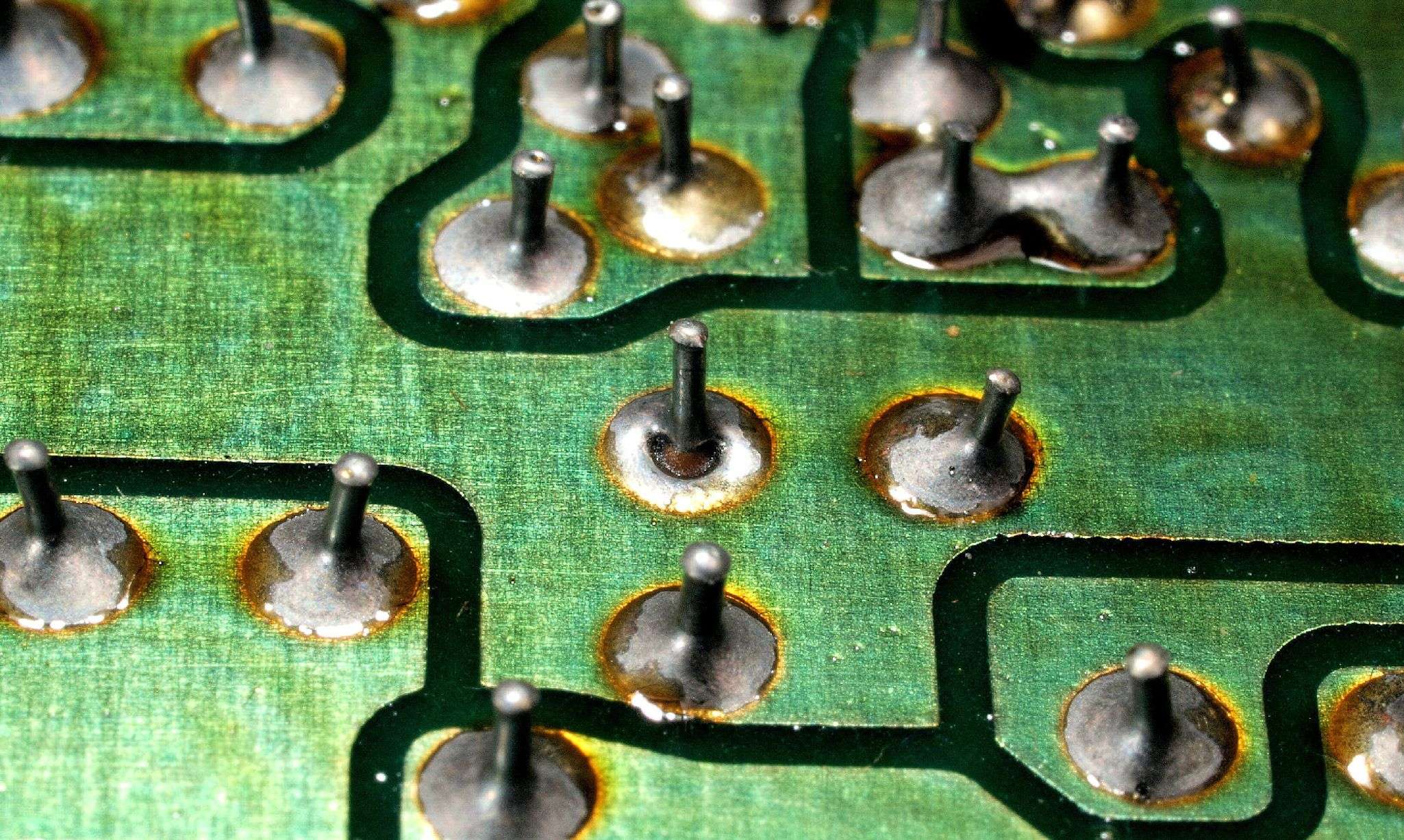

Ｃ４３２．　修理中　ＩＦ基板裏、未半田場所。

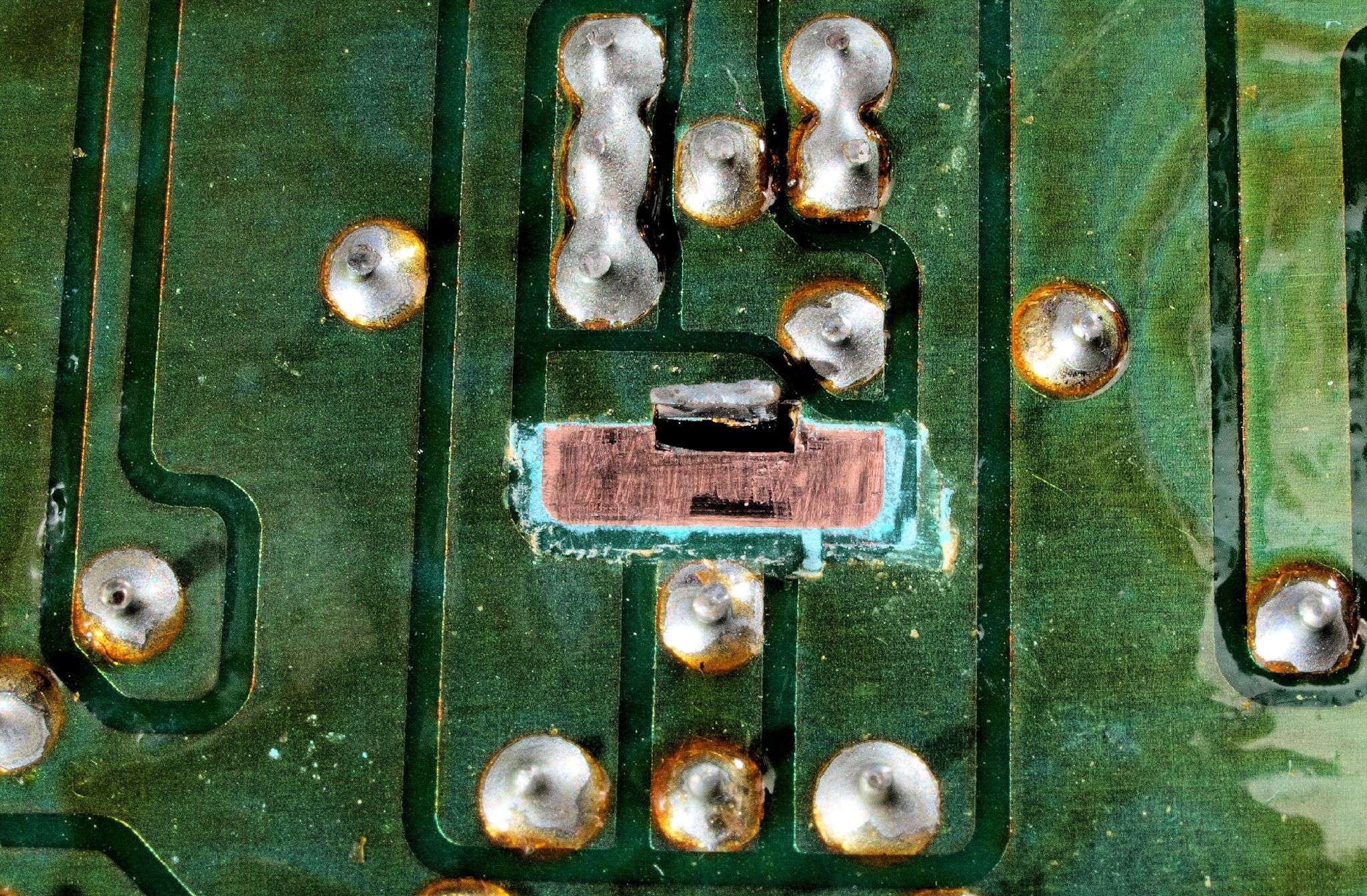

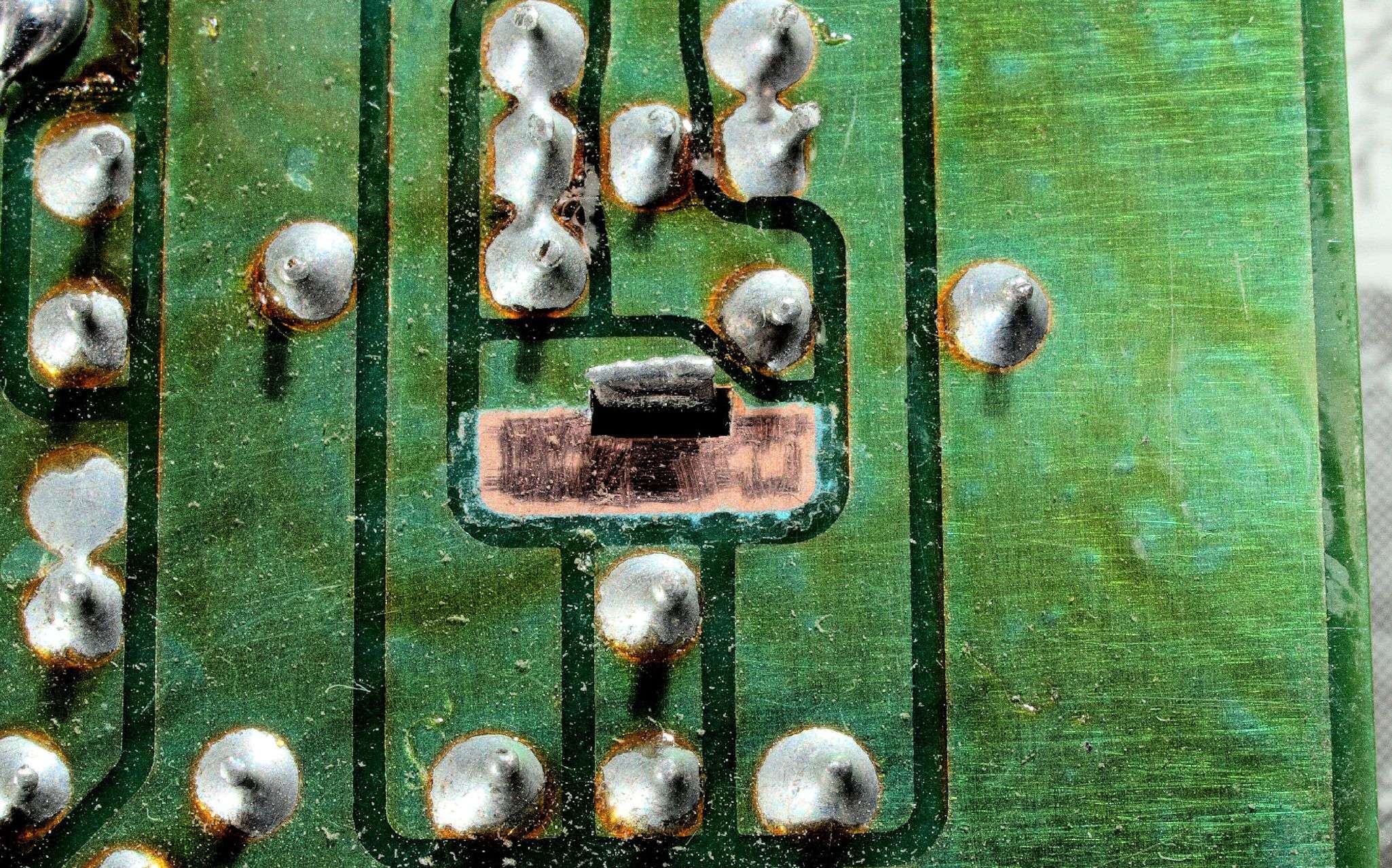

Ｃ４２３．　修理中　ＩＦ基板裏、未半田場所、レジストを取り、半田糊代を作る。

Ｃ４２４．　修理中　ＩＦ基板裏、未半田場所２。

Ｃ４２５．　修理中　ＩＦ基板裏、未半田場所２、レジストを取り、半田糊代を作る。

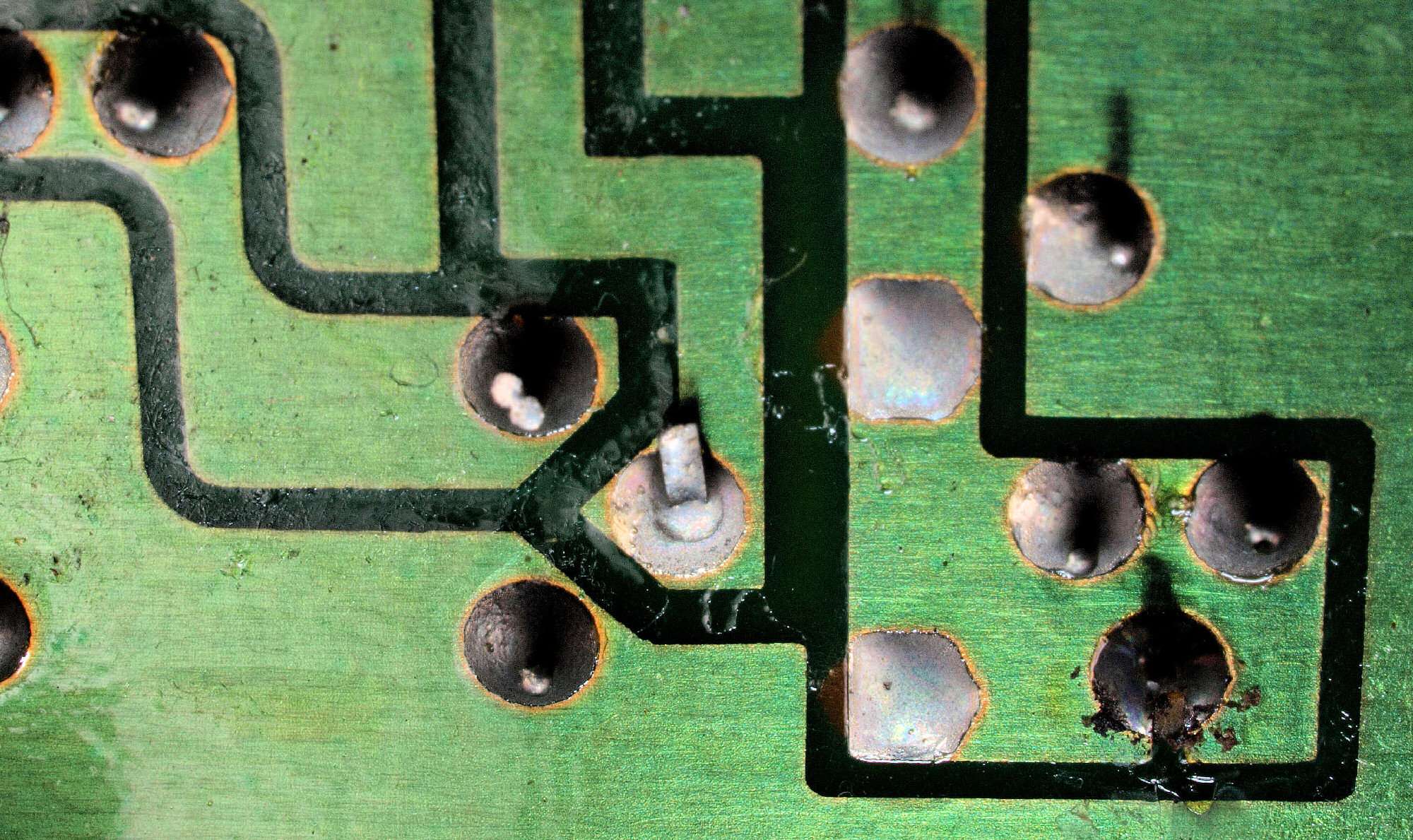

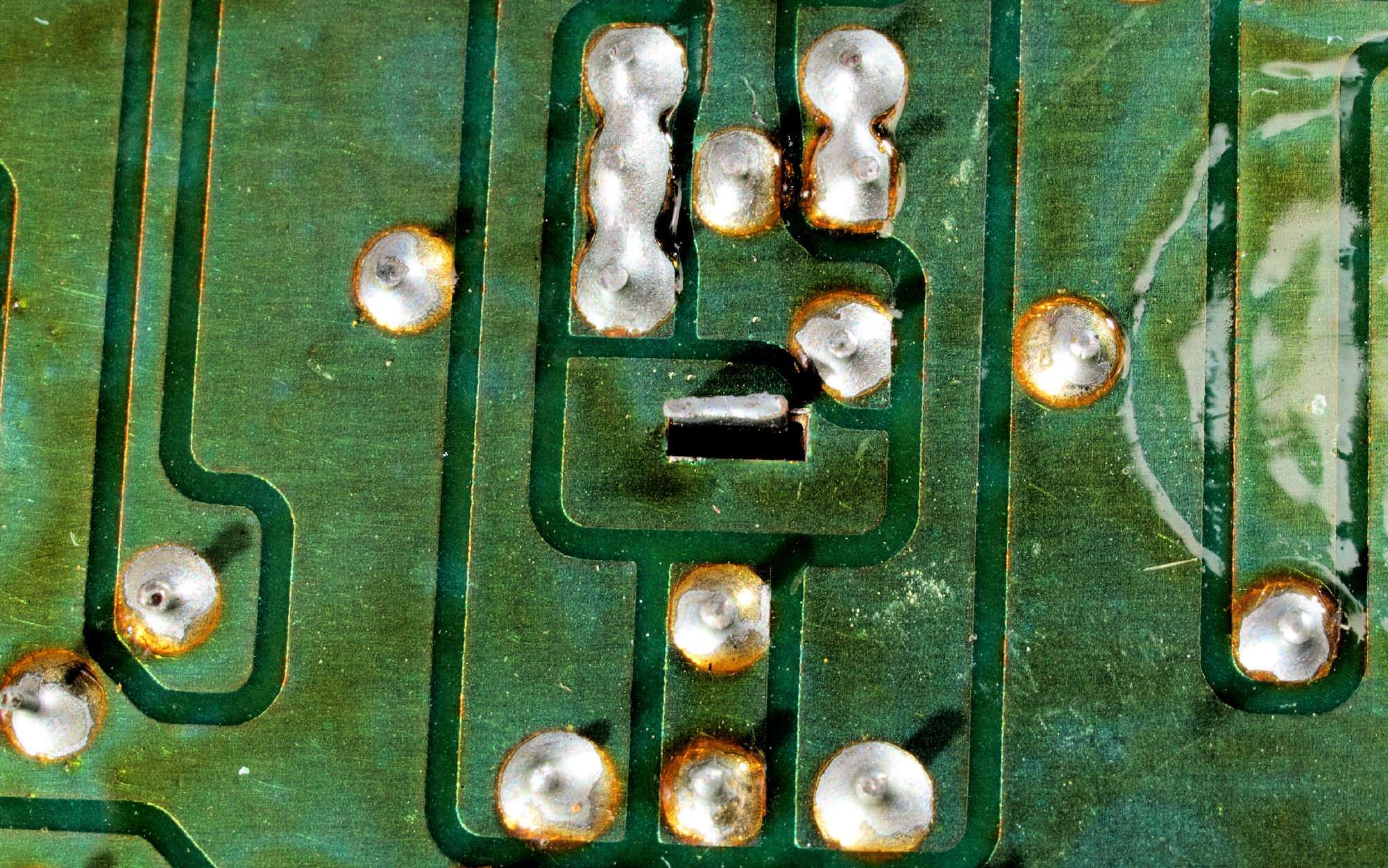

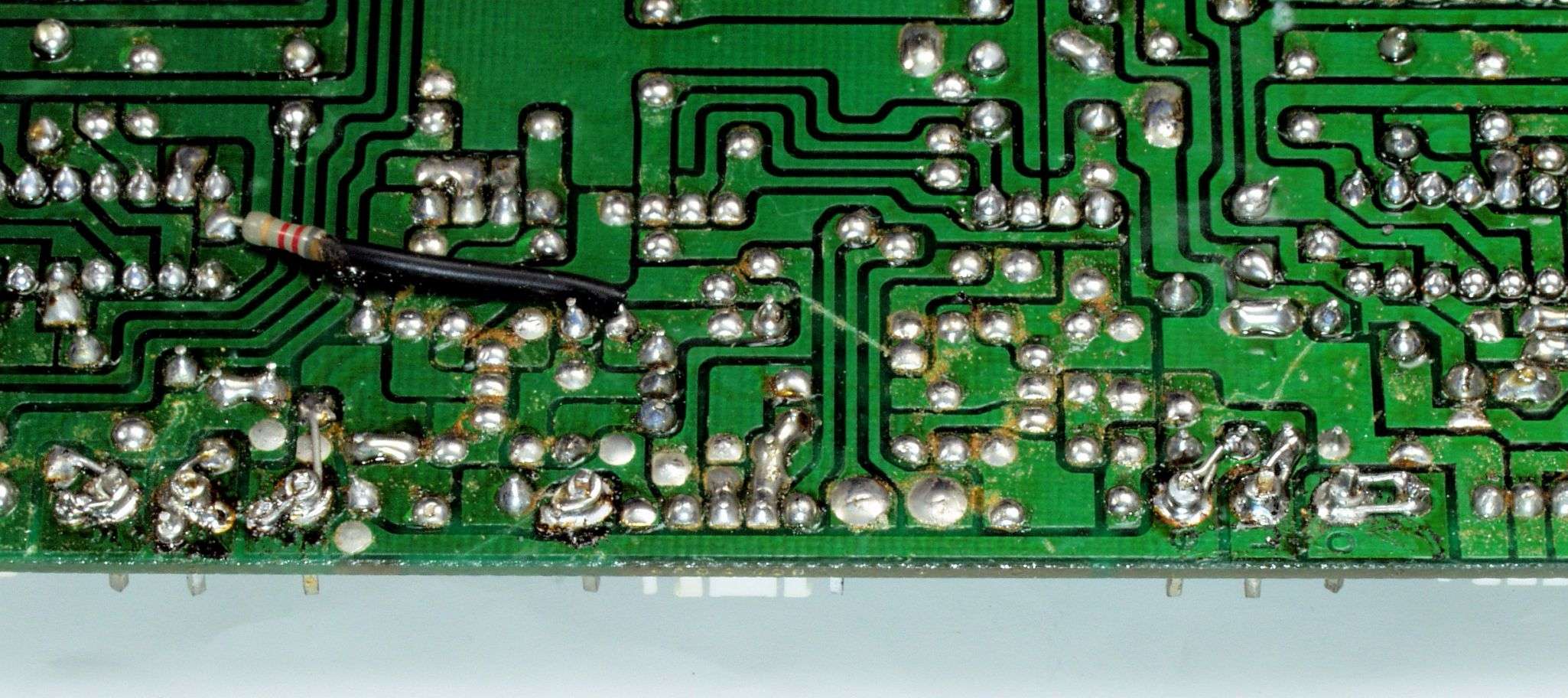

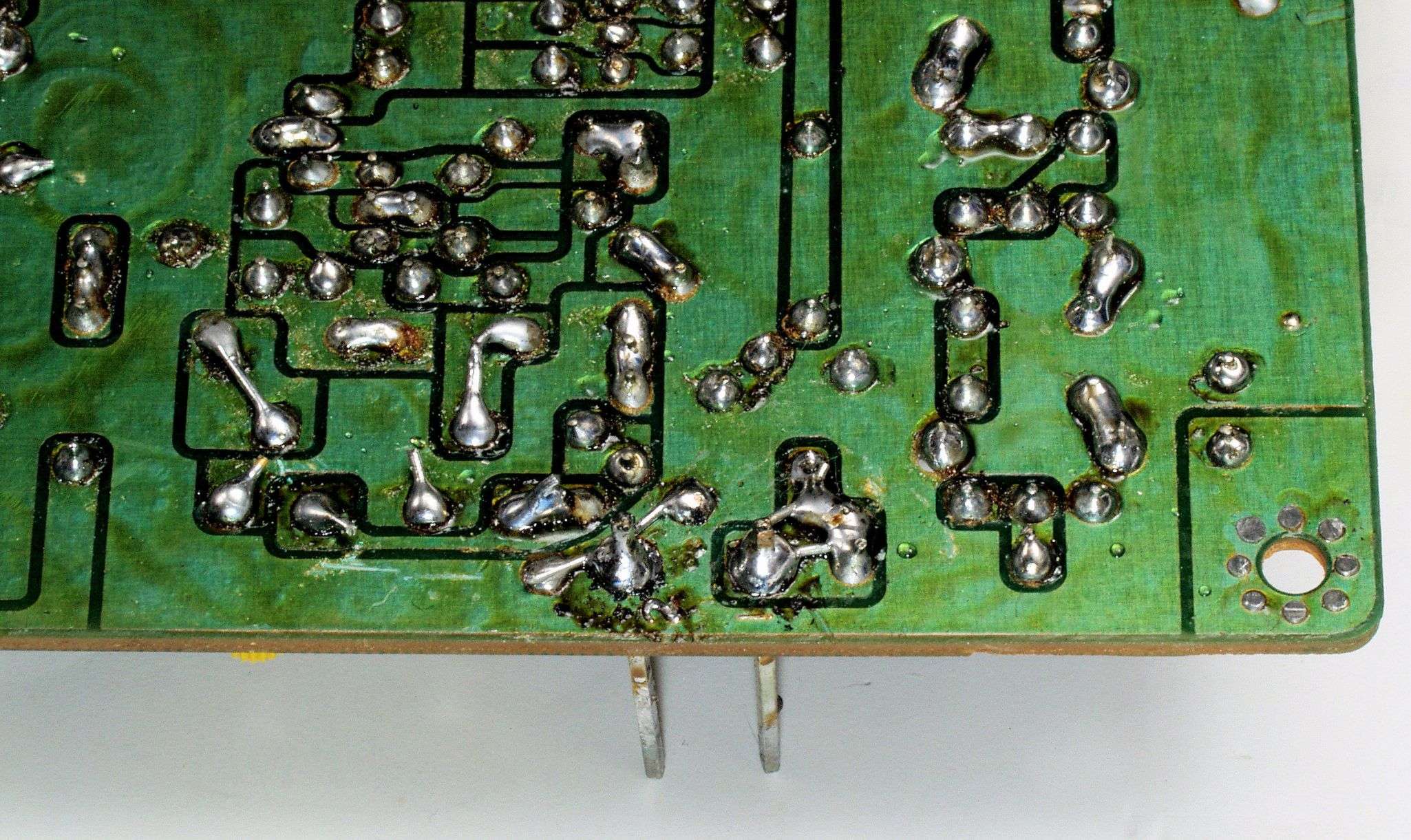

Ｃ４２６．　修理中　ＩＦ基板裏、半田不良ケ所。

Ｃ４２７．　修理中Ｃ５５２．　修理中　ＭＰＸ基板裏、ラッピング端子を補強する、屑錫メッキ線で絡げ、補強する。基板裏、半田不良ケ所２。

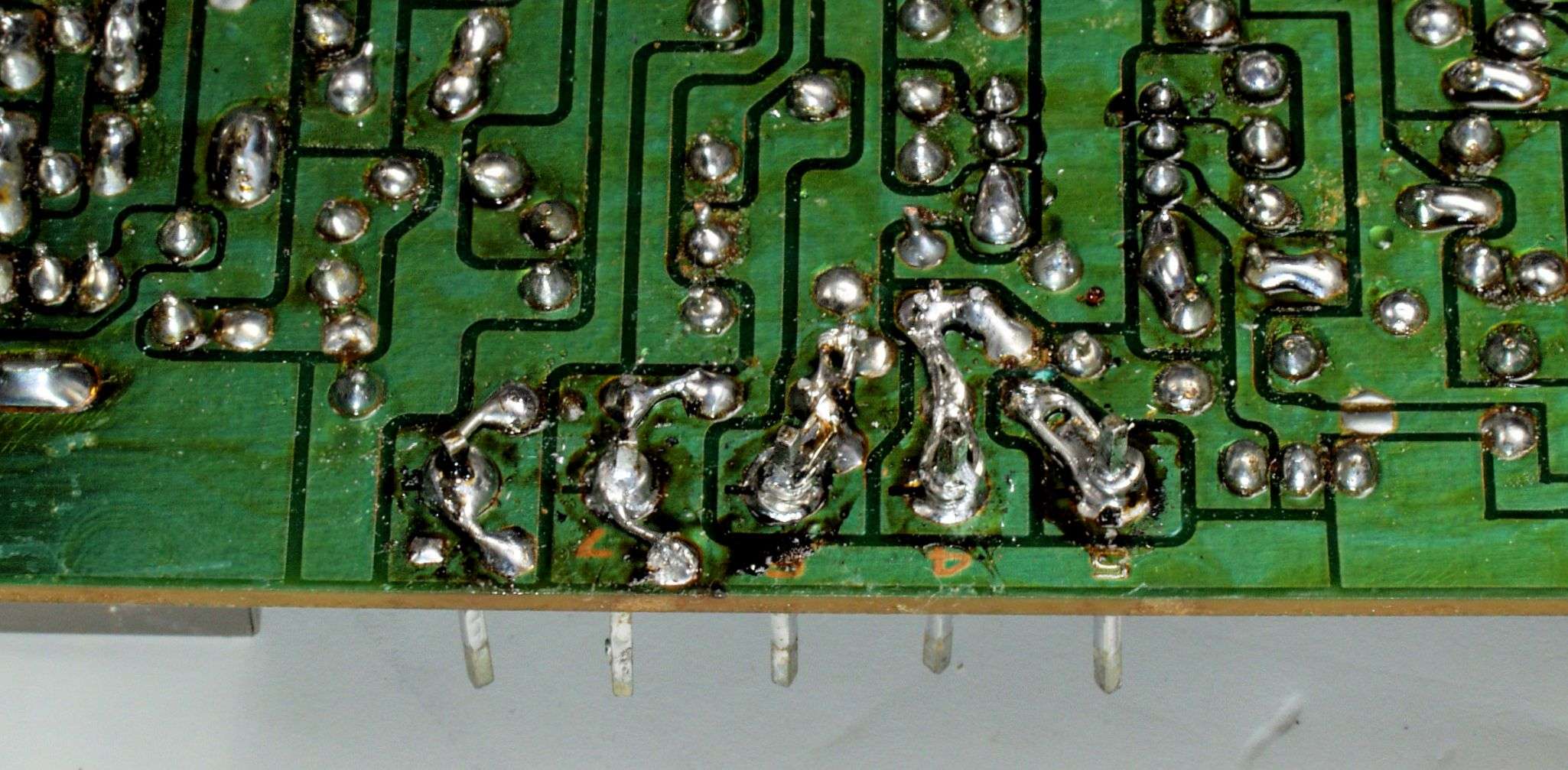

Ｃ４２８．　修理中　ＩＦ基板裏、ラッピング端子を補強する、屑錫メッキ線で絡げ、補強する。

Ｃ４２９．　修理中　ＩＦ基板裏、ラッピング端子を補強する２、屑錫メッキ線で絡げ、補強する。

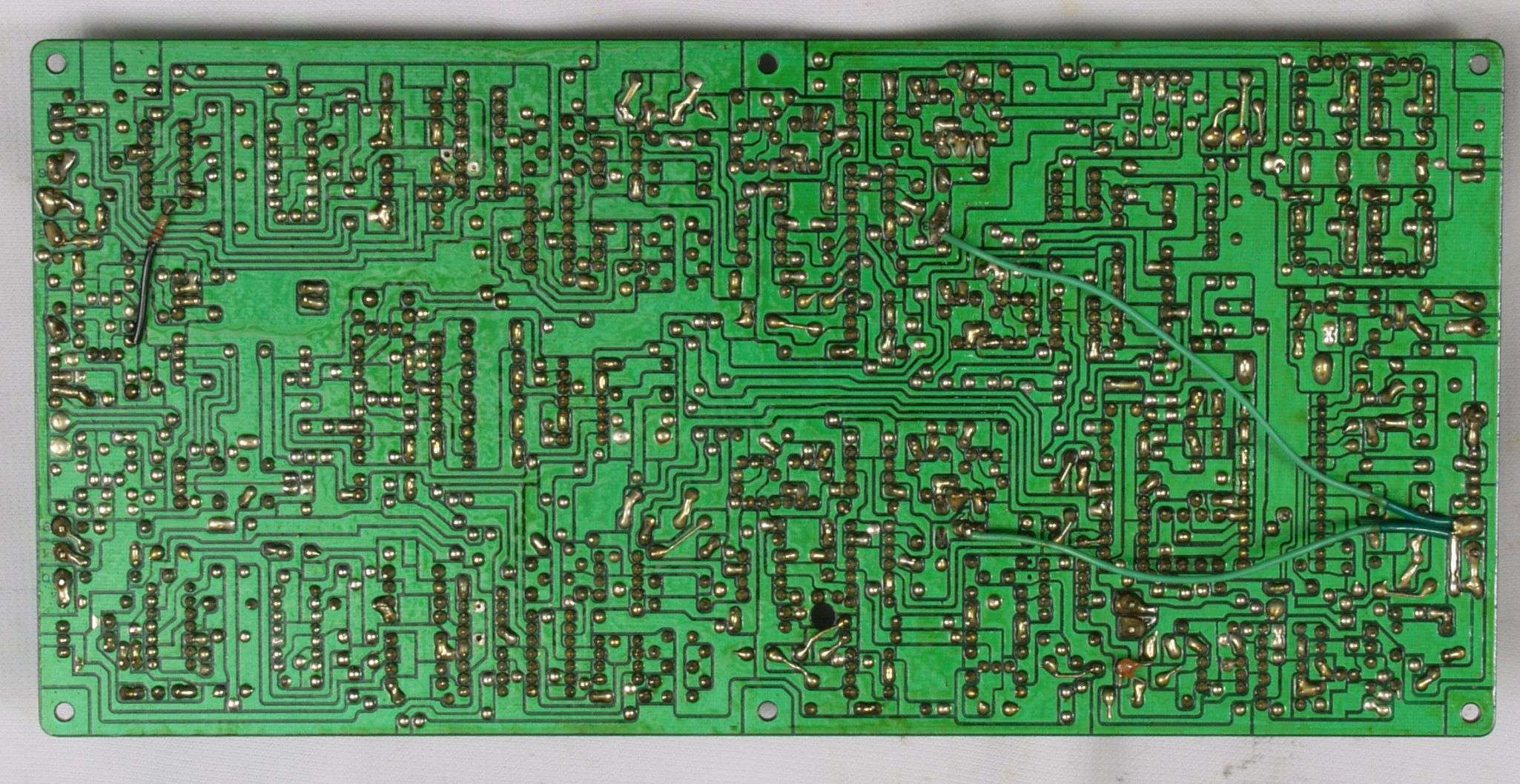

Ｃ４４．　修理（半田補正）後　ＩＦ基板裏

Ｃ４５．　修理中　ＩＦ基板裏　不要な半田フラックスを落とす、単純で面倒くさい長時間の作業

Ｃ４６．　完成ＩＦ基板裏。余分なフラックスを落として、コート液を塗る。

Ｃ５０．　修理中　ＭＰＸ基板「ノンステップ・サンプリングホールドＭＰＸ」の配線のラッピングを外し、基板を取り出す 　　　　　　　　　　　コストダウンの為に、コネクターを省略した為ですが、「仕事結果の善し悪し」は、お膳立てが大切、根気よく外す。

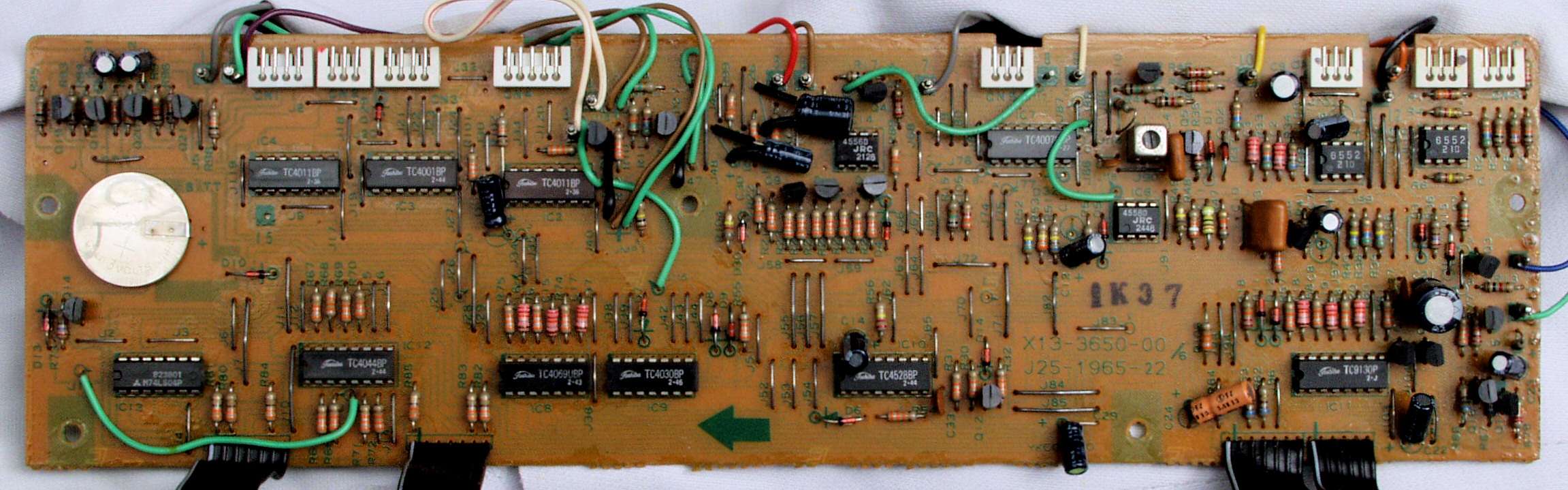

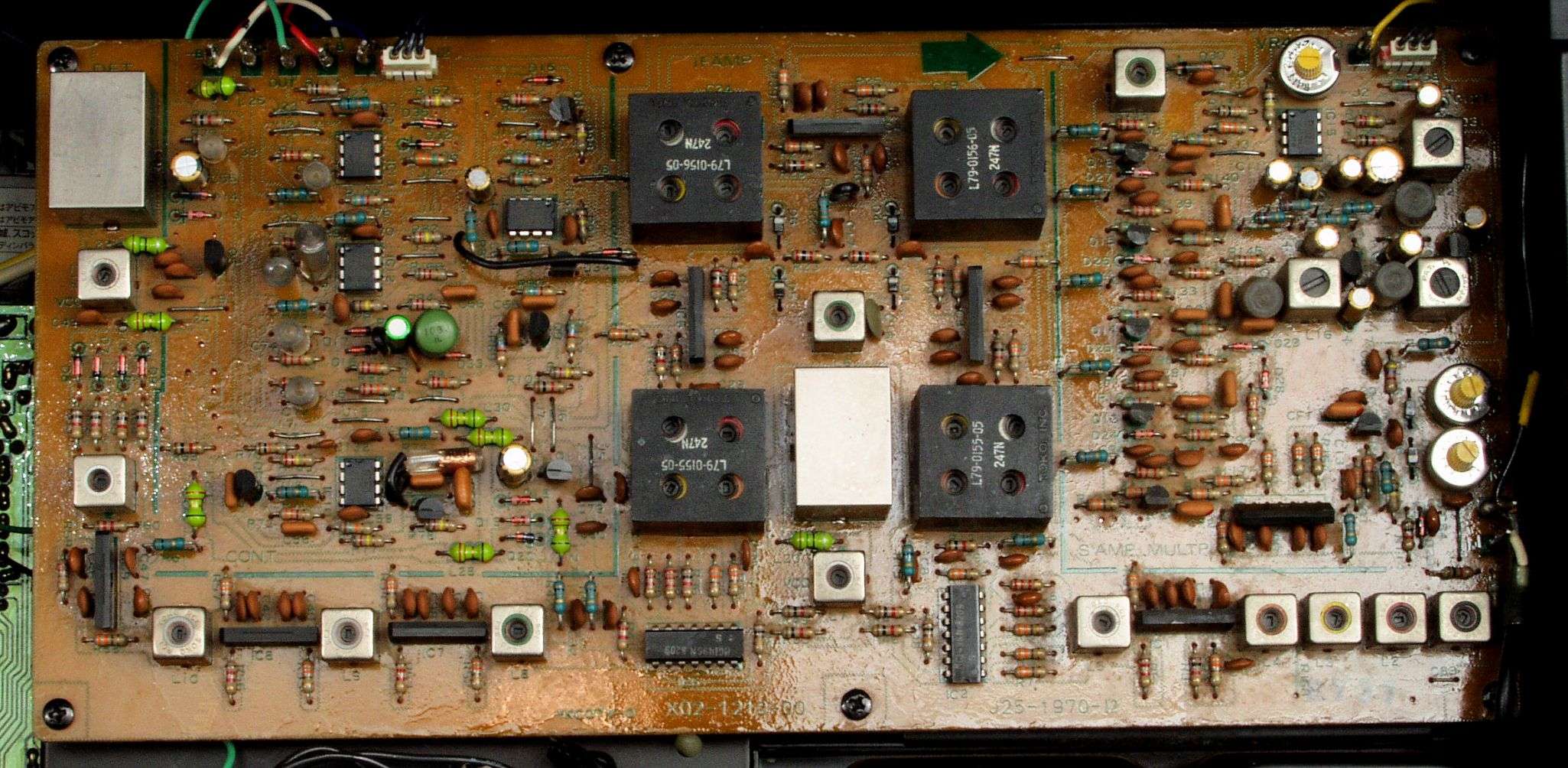

Ｃ５１．　修理中　ＭＰＸ基板

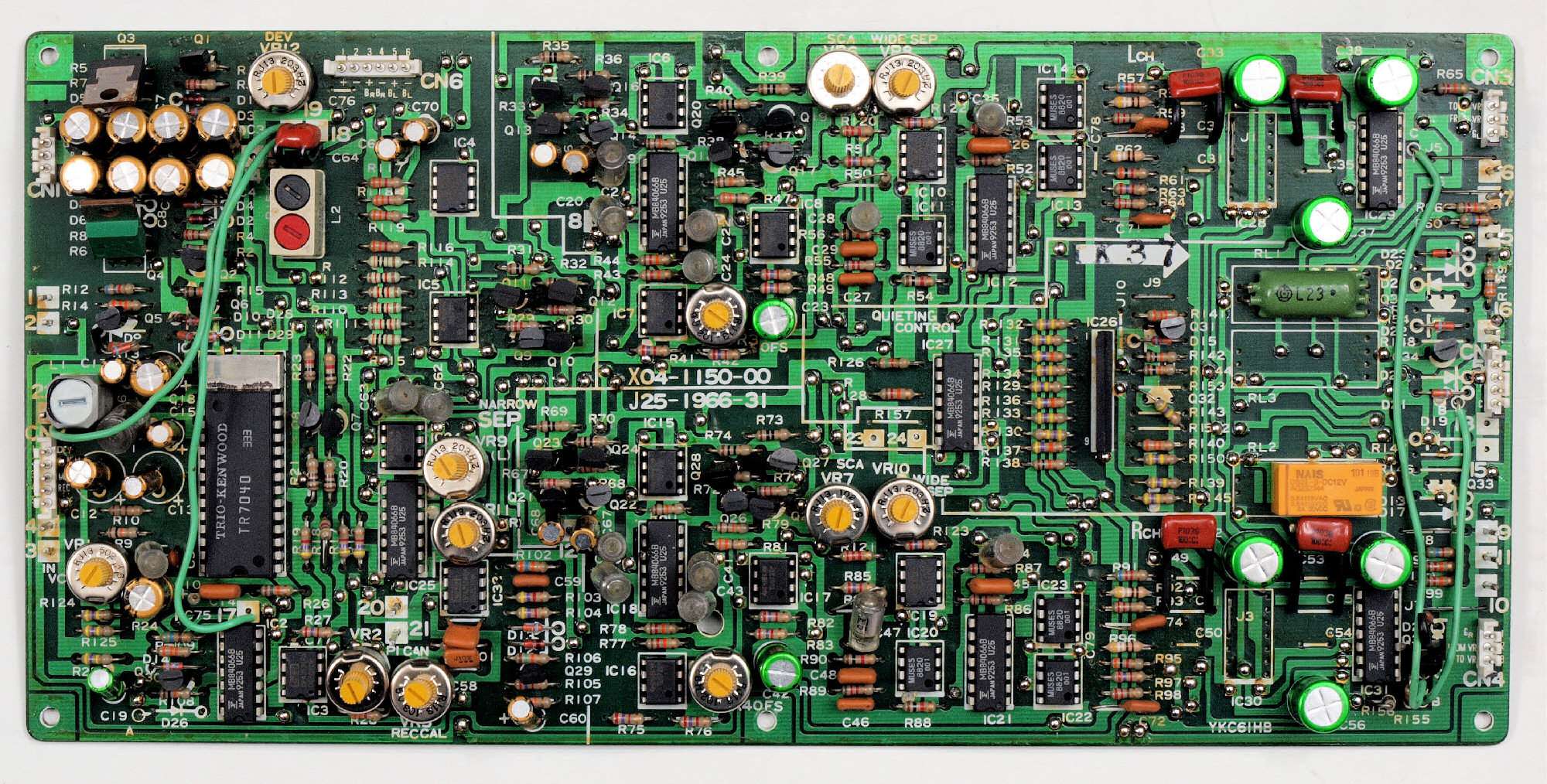

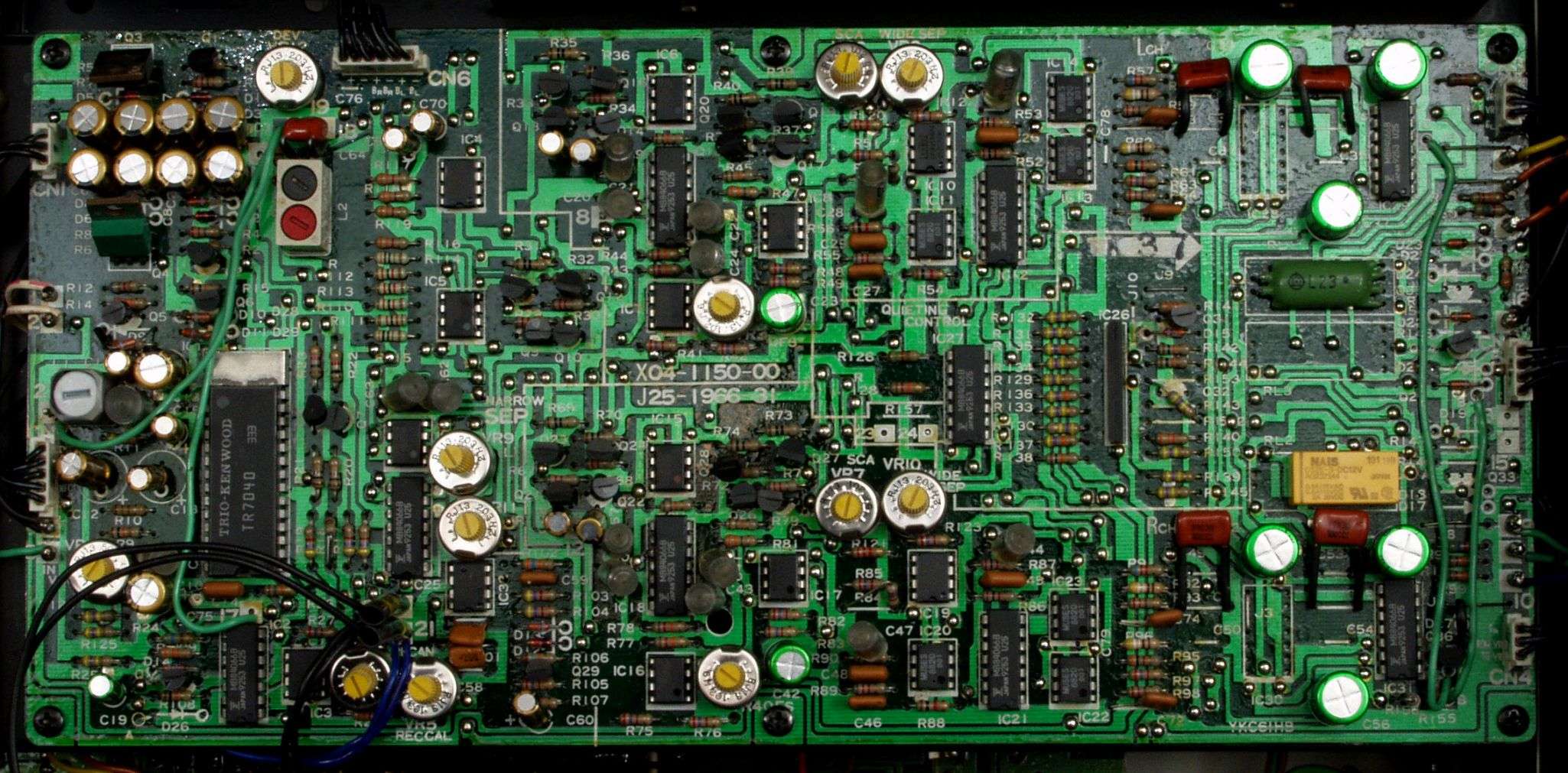

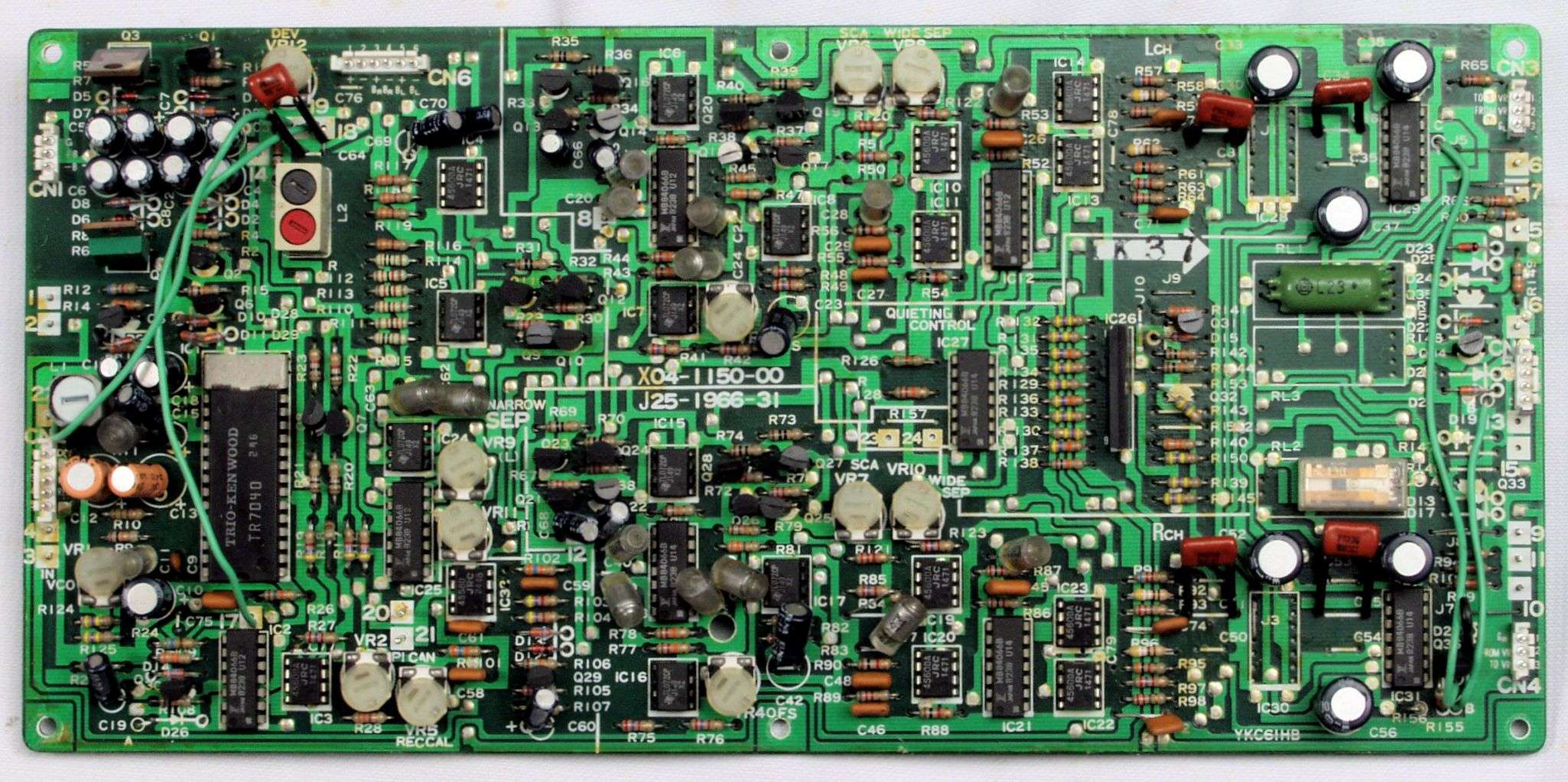

Ｃ５４．　修理後　ＭＰＸ基板　ＩＣ１０個、ＯＰ−ＡＭＰ１９個、電解コンデンサー２２個、半固定ＶＲ１２個、リレー交換

Ｃ５４２．　完成ＭＰＸ基板、防湿の為、コート液を塗る。

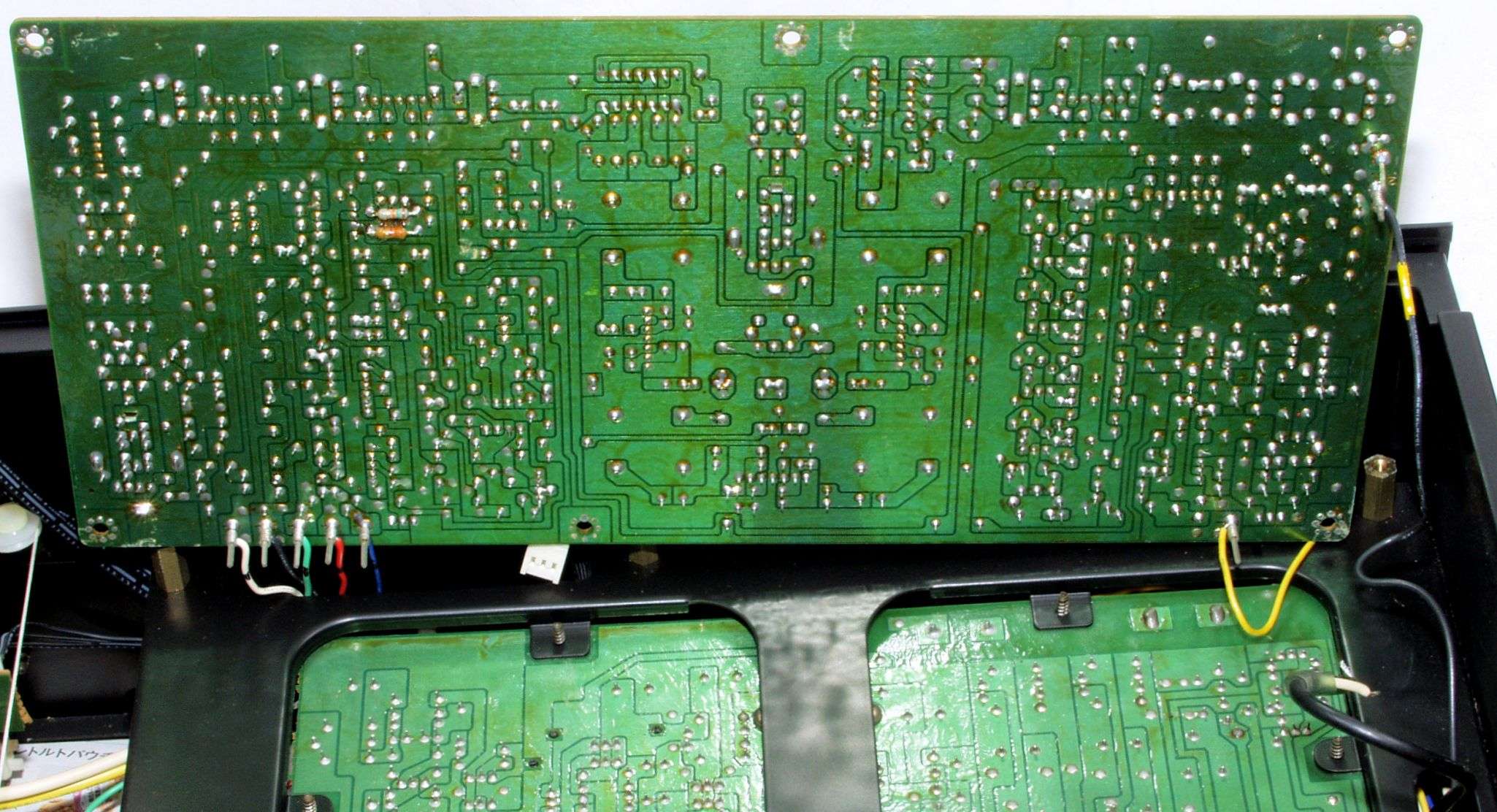

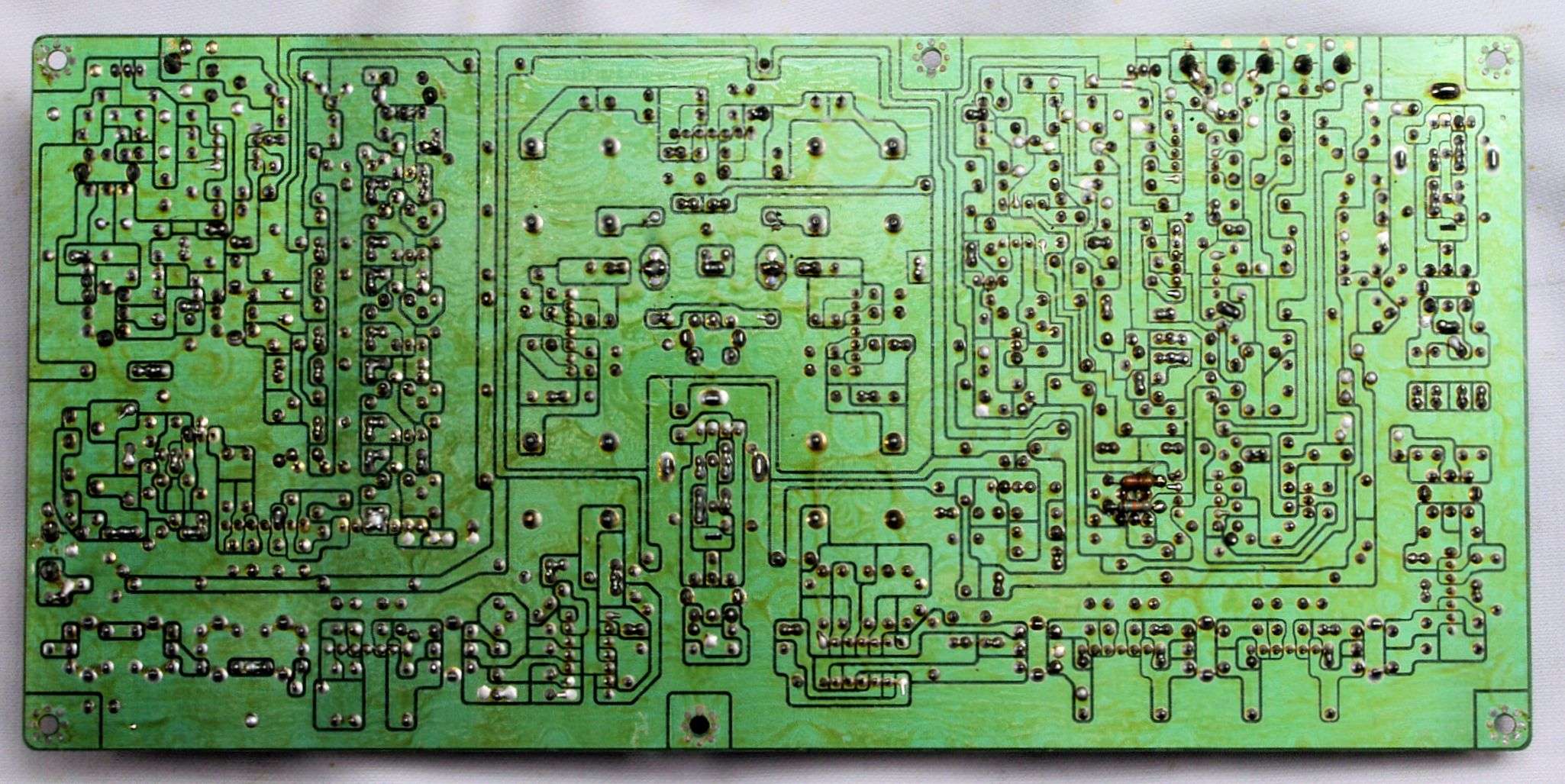

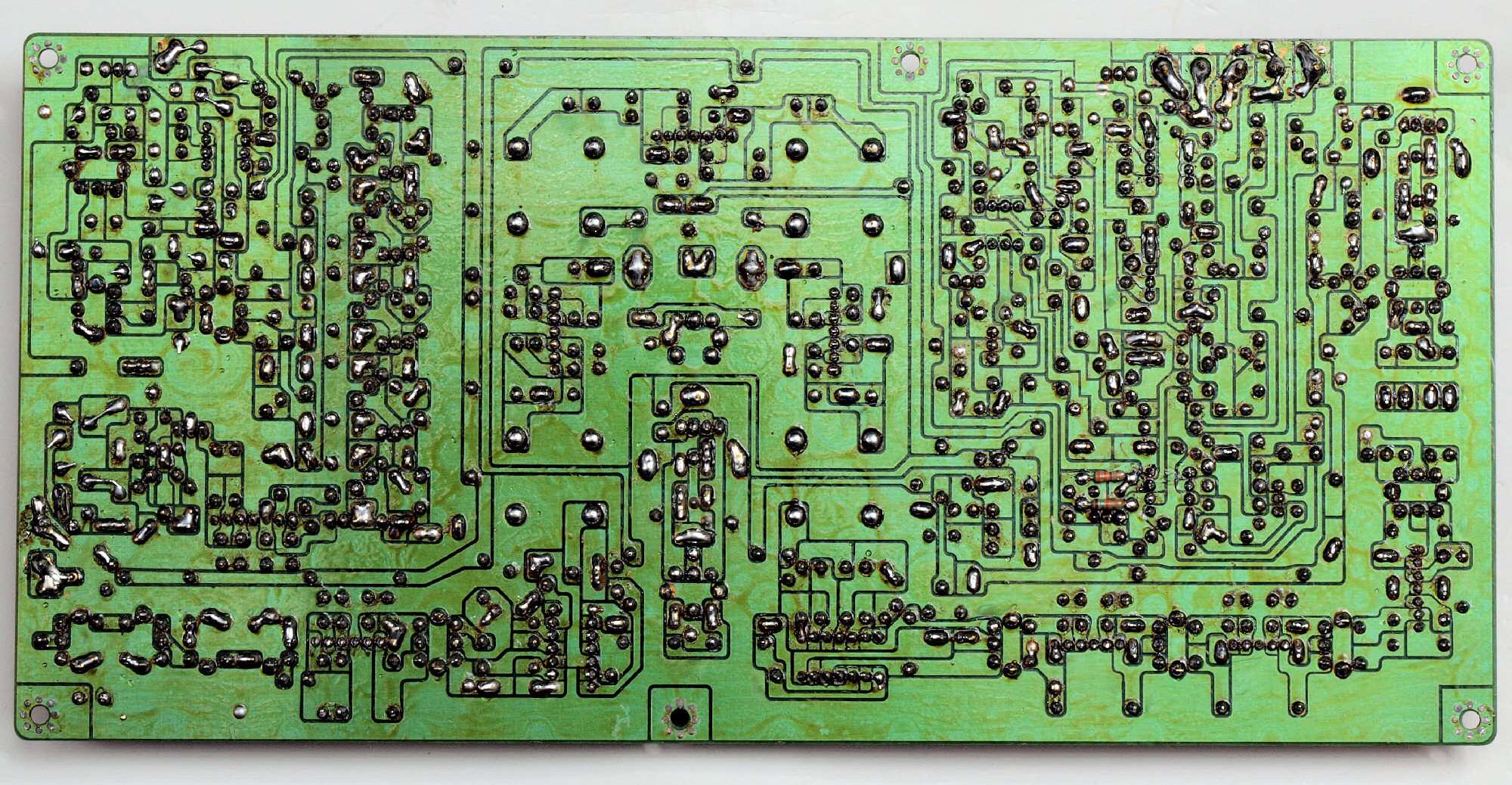

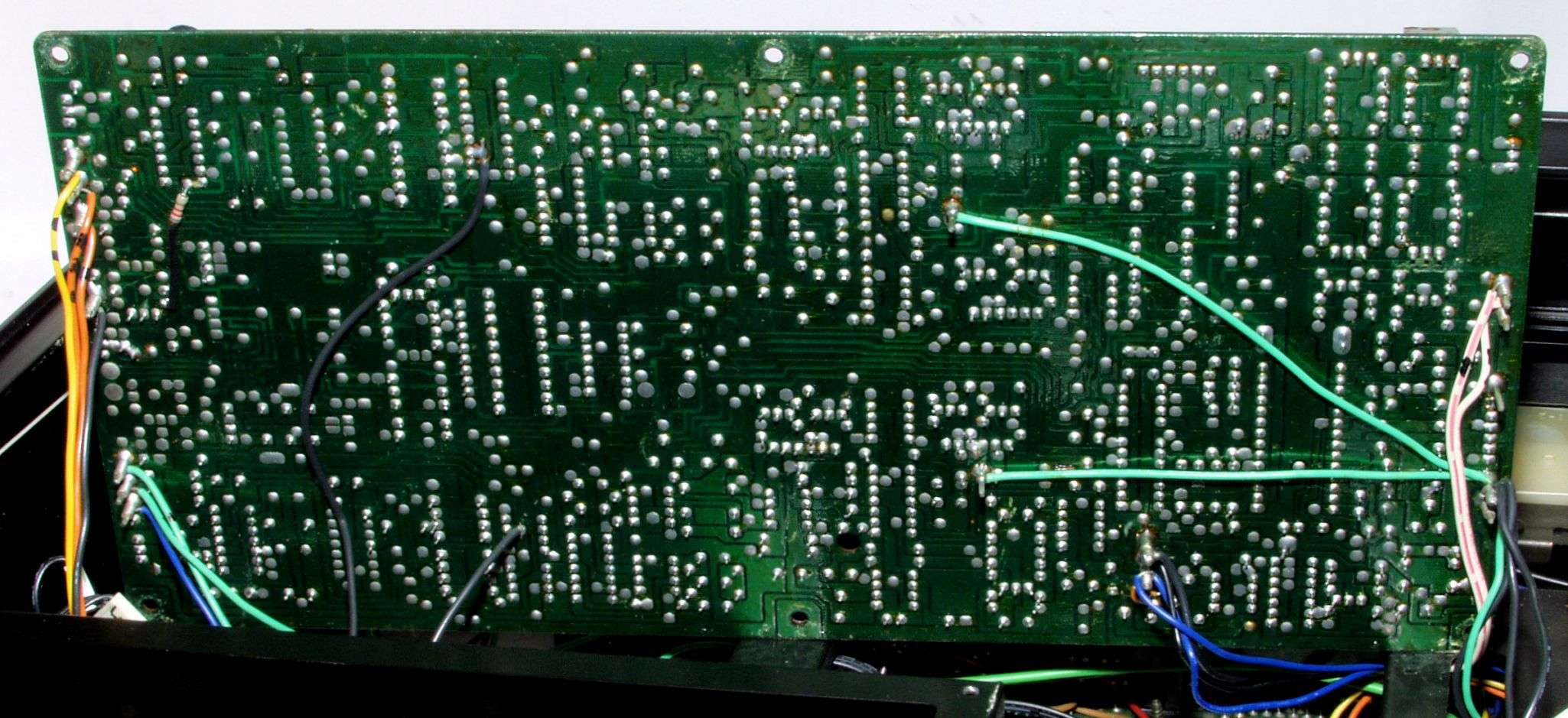

Ｃ５５．　修理前　ＭＰＸ基板裏

Ｃ５５２．　修理中　ＭＰＸ基板裏、ラッピング端子を補強する、屑錫メッキ線で絡げ、補強する。

Ｃ５５３．　修理中　ＭＰＸ基板裏、ラッピング端子を補強する２、屑錫メッキ線で絡げ、補強する。

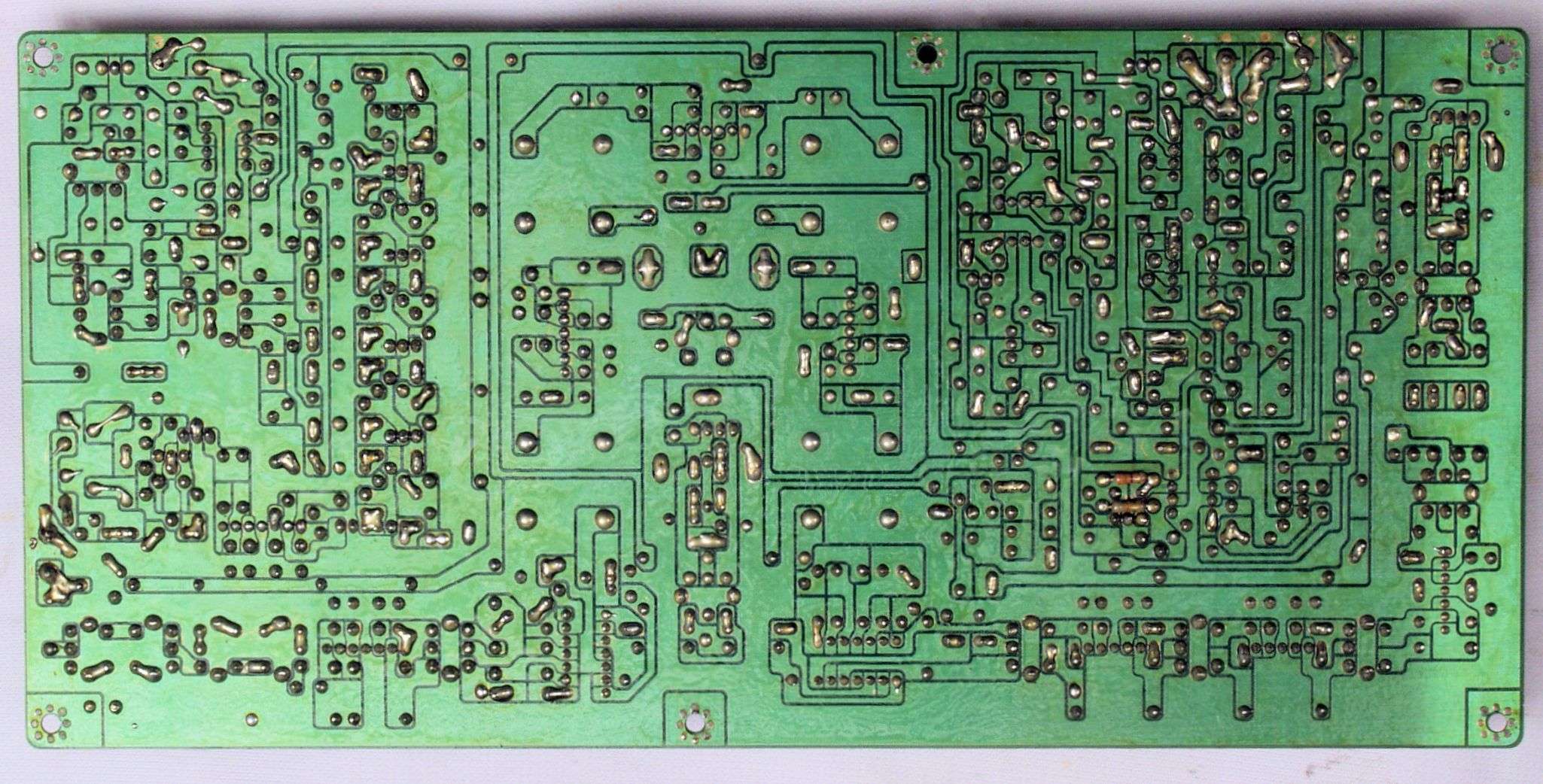

Ｃ５６．　修理（半田補正）後　ＭＰＸ基板裏

Ｃ５７．　修理中　ＭＰＸ基板裏　不要な半田フラックスを落とす、単純で面倒くさい長時間の作業

Ｃ５８．　完成ＭＰＸ基板裏。余分なフラックスを落として、コート液を塗る。

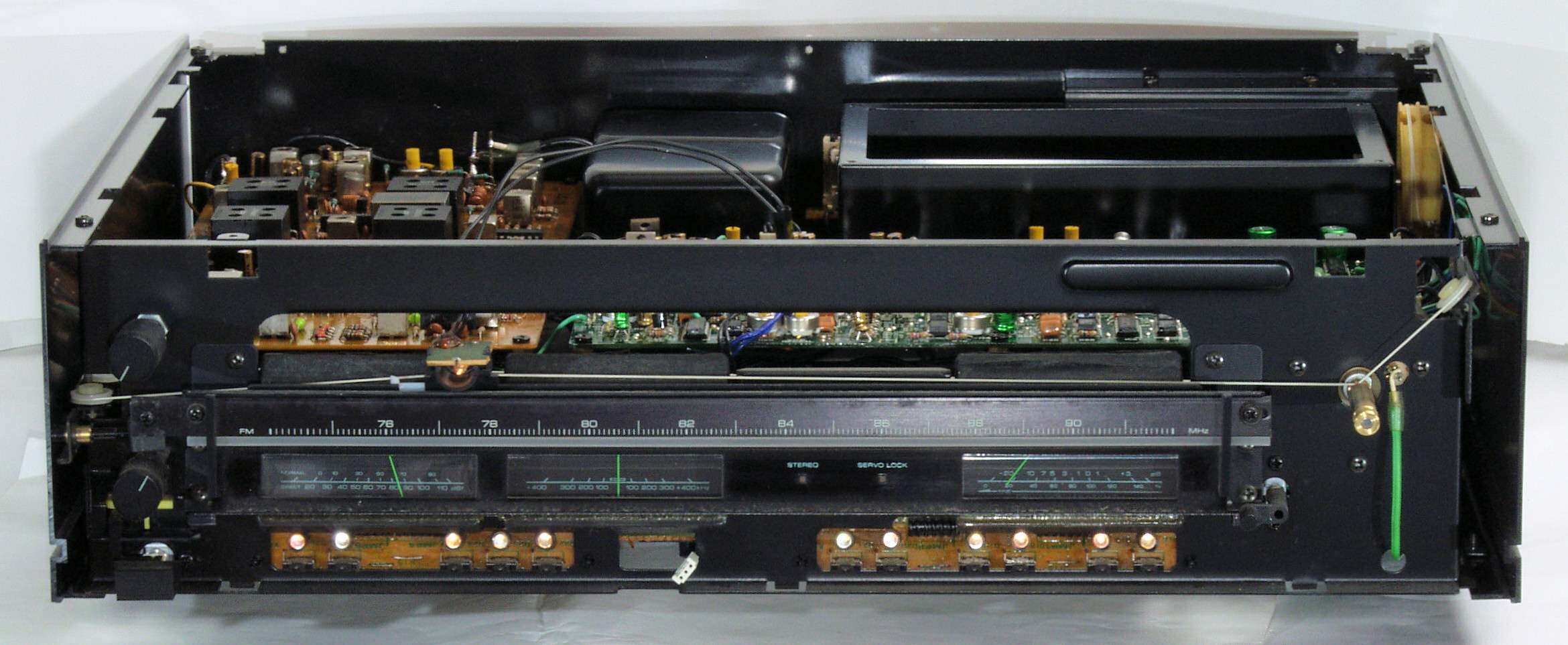

Ｃ６０．　修理中　前パネルを外し修理中

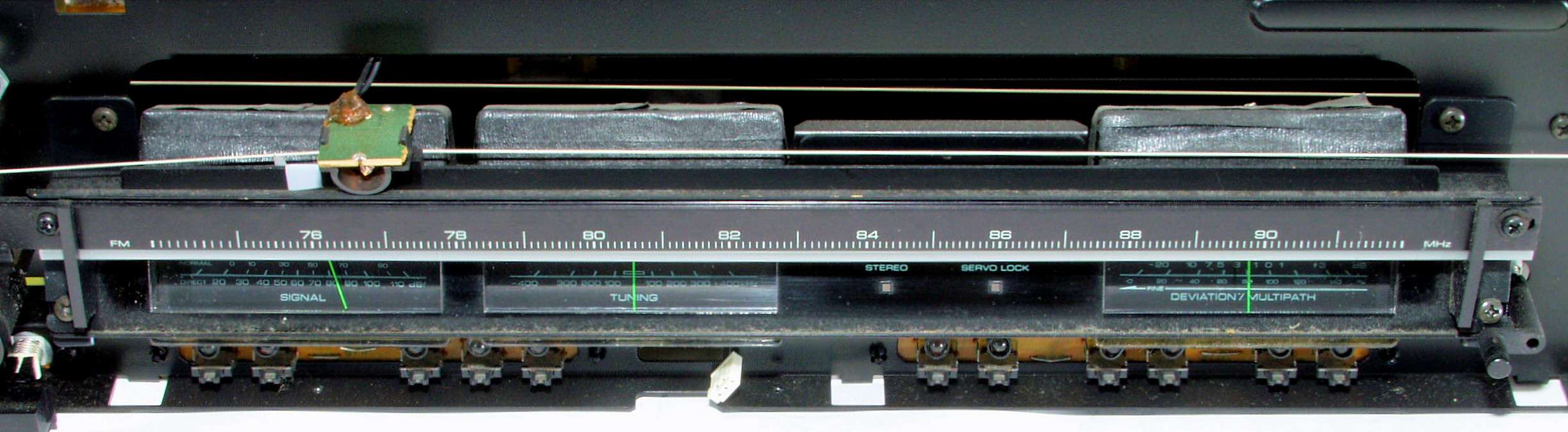

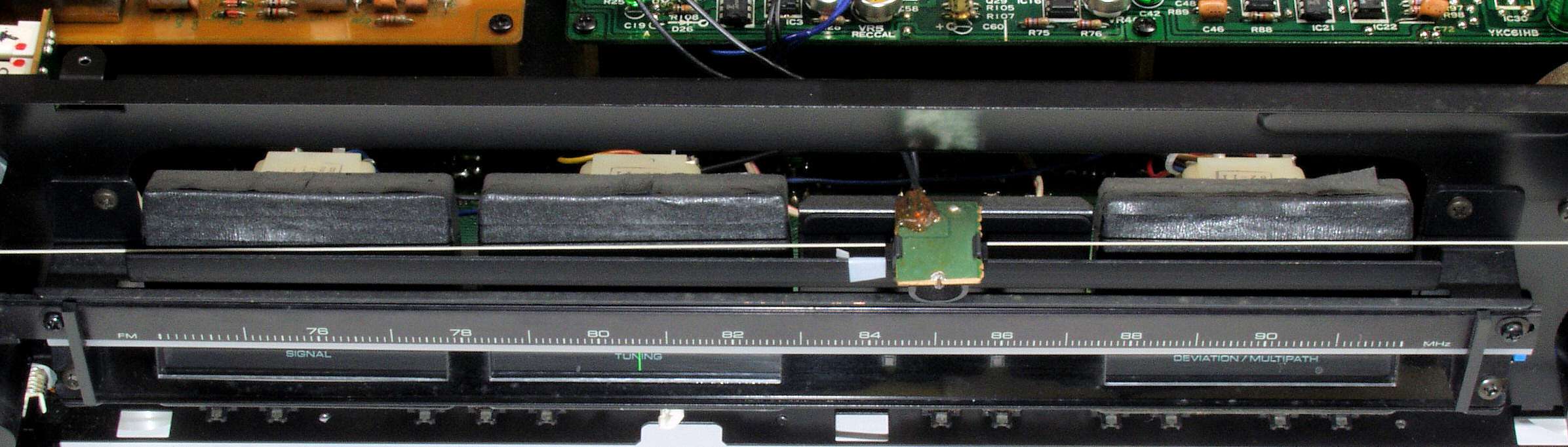

Ｃ６０２．　修理中　埃が付いたメータ・文字板周り

Ｃ６０２．　修理（清掃）後　メータ・文字板周り

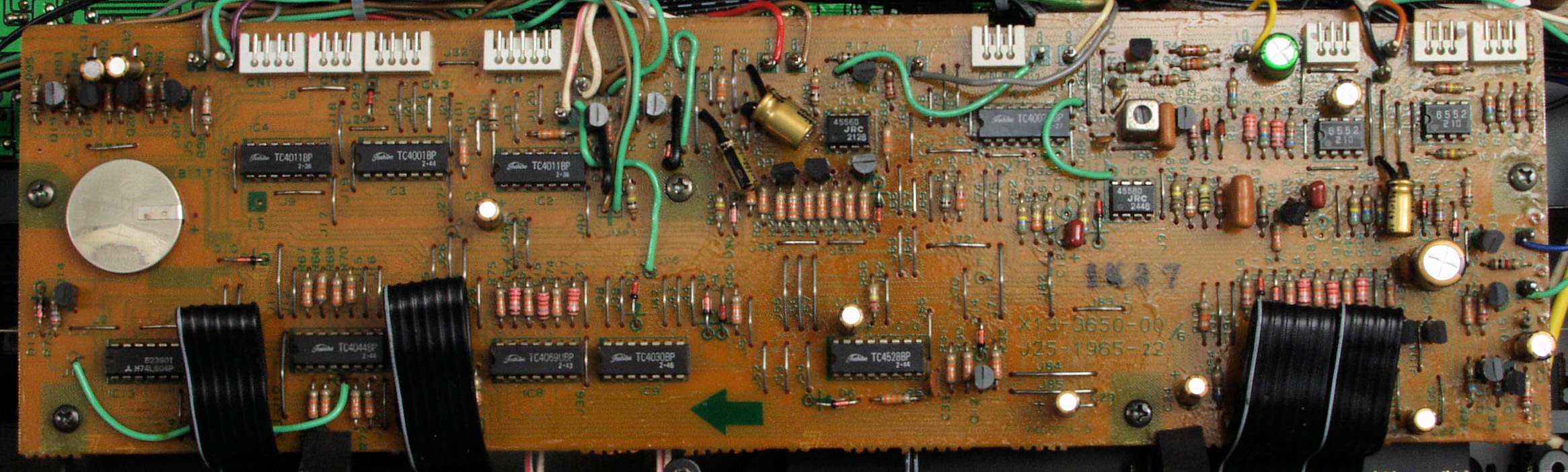

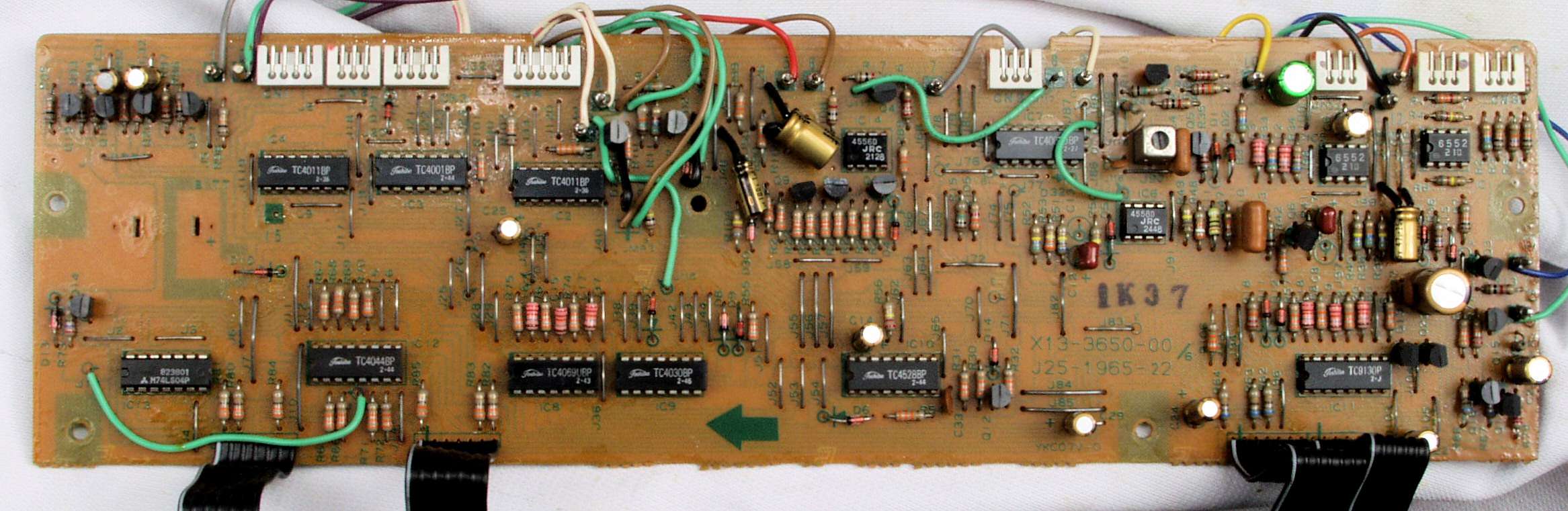

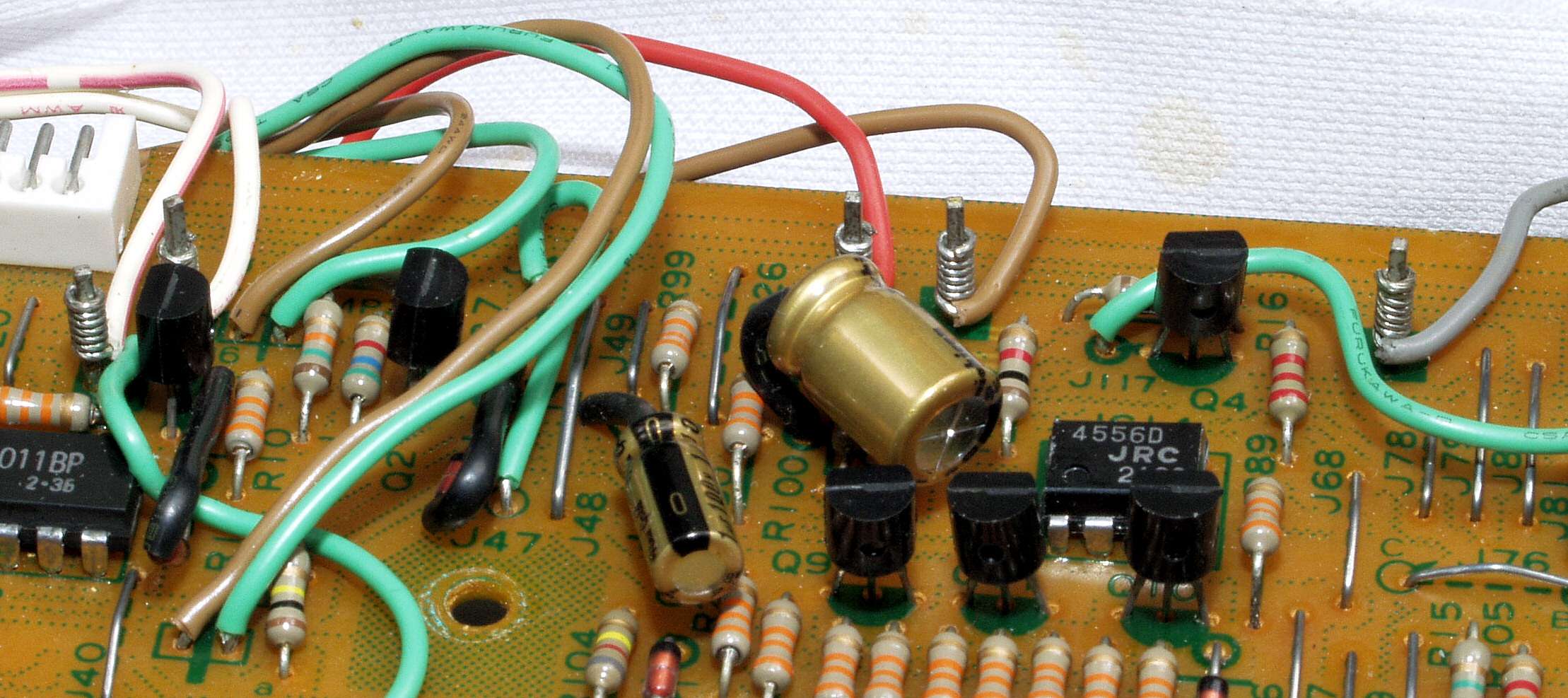

Ｃ６１．　修理前　コントロール基板

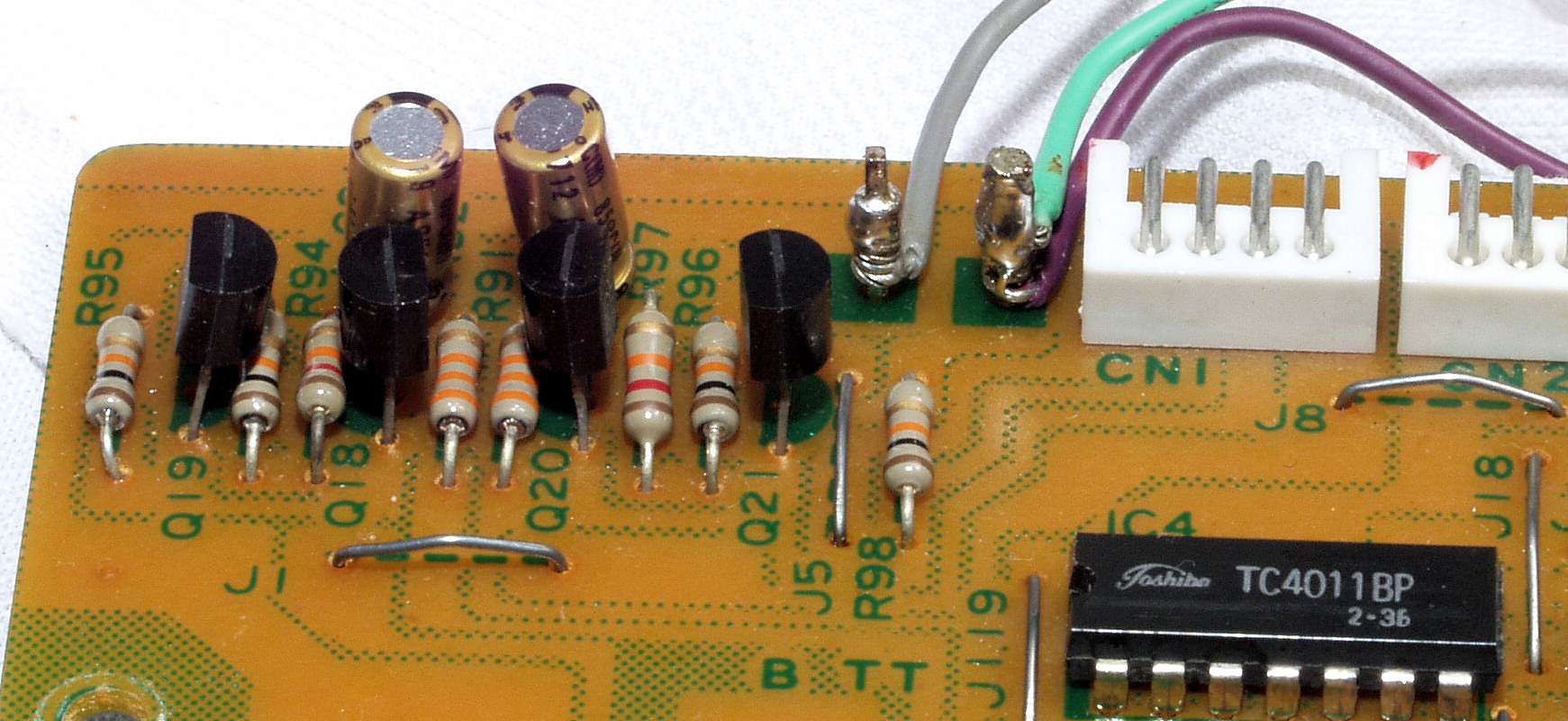

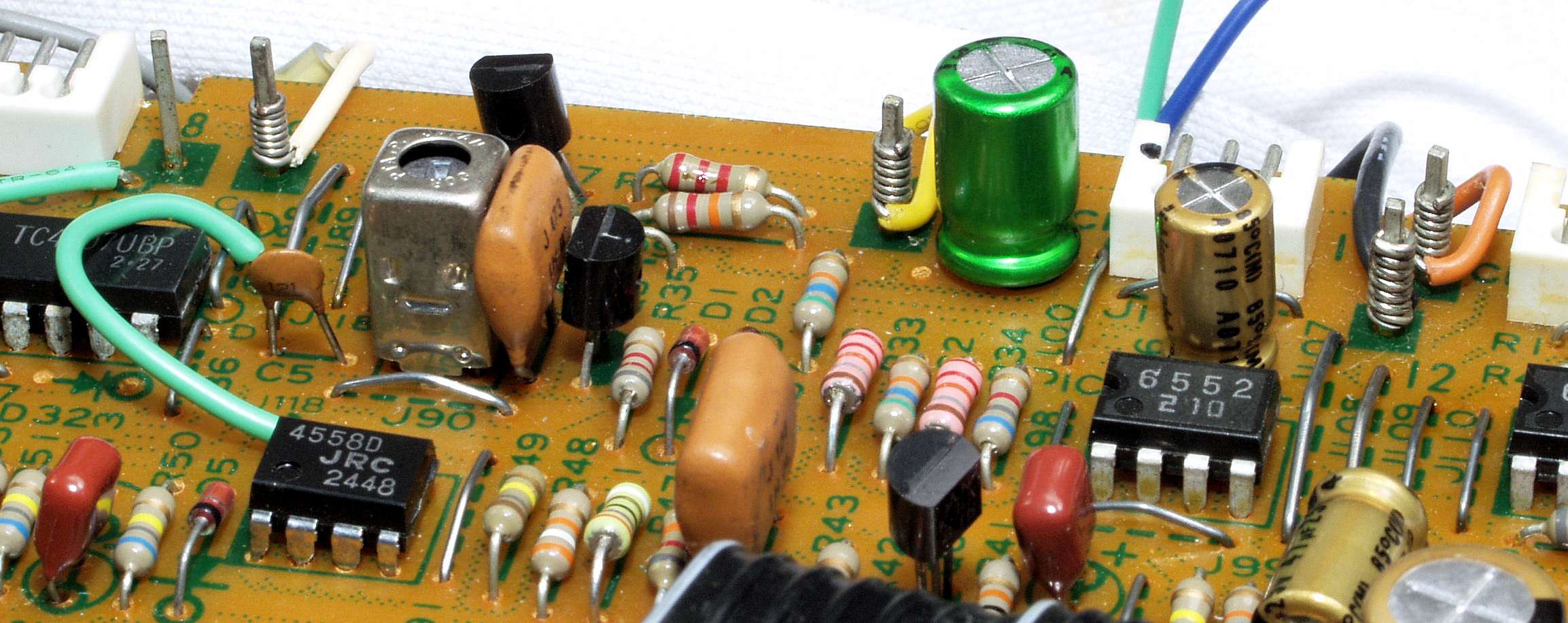

Ｃ６２．　修理後　コントロール基板　電解コンデンサー１４個交換

Ｃ６２１．　完成コントロール基板、防湿の為、コート液を塗る。

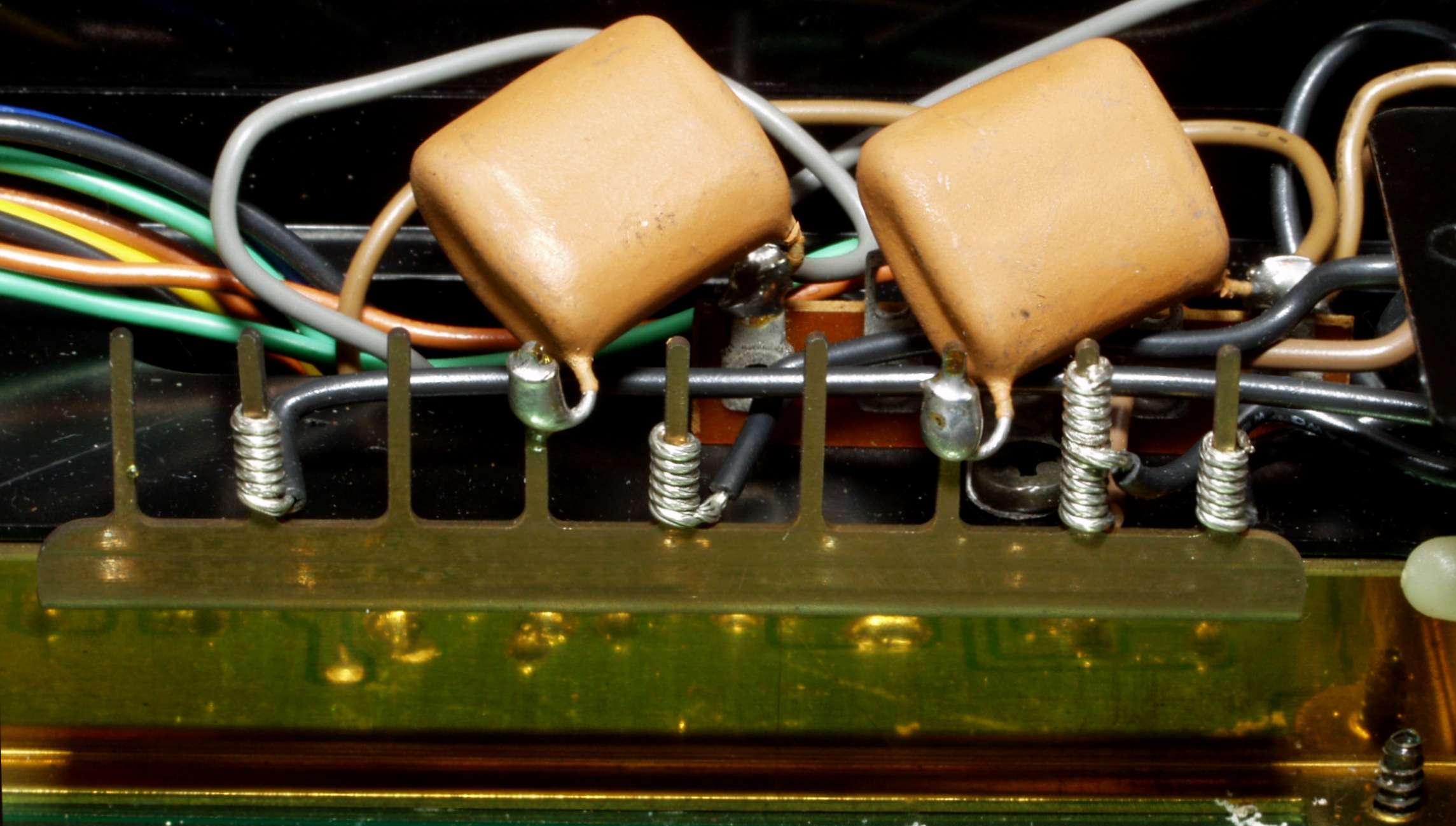

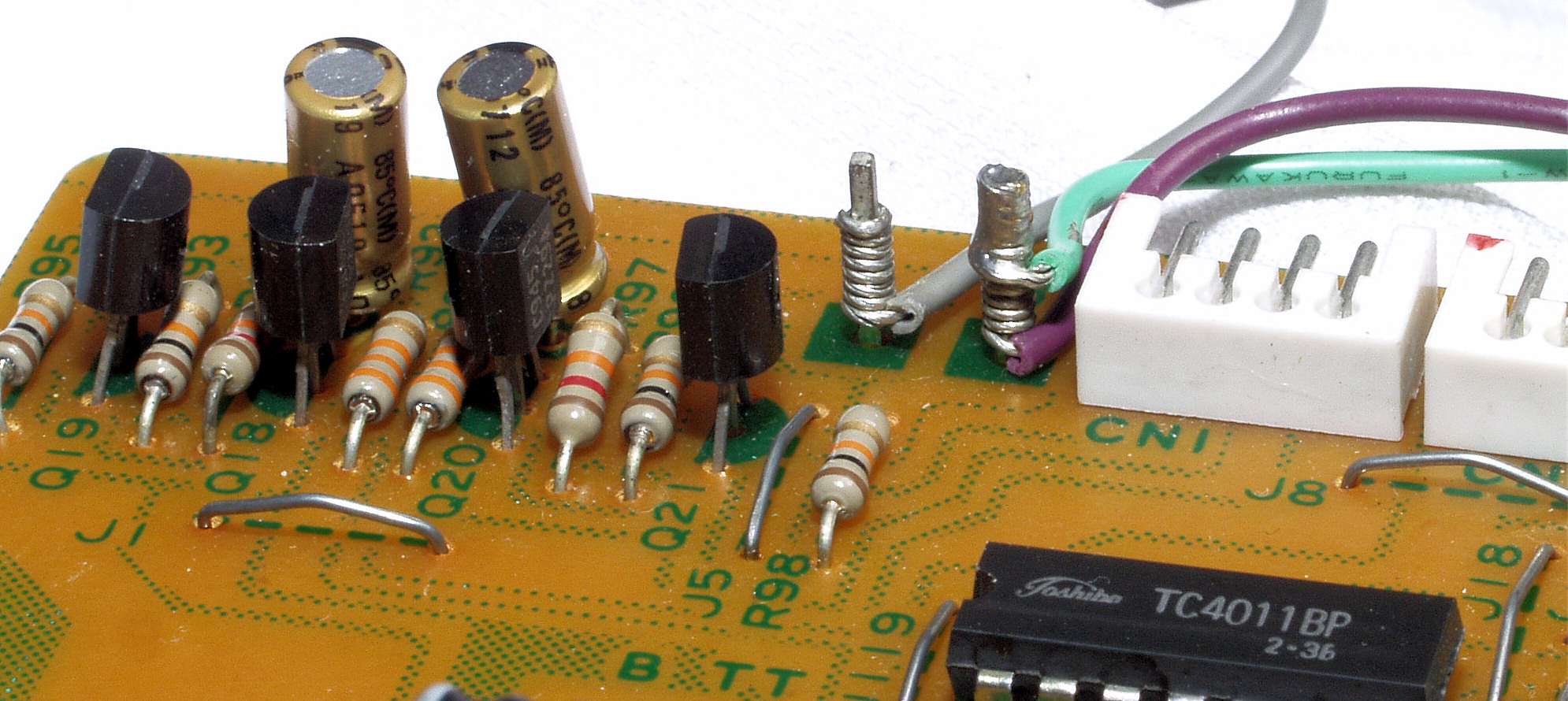

Ｃ６２２．　修理中　コントロール基板ラッピング１。

Ｃ６２３．　修理中　コントロール基板ラッピング１、ハンダを流し込む。

Ｃ６２４．　修理中　コントロール基板ラッピング２。

Ｃ６２５．　修理中　コントロール基板ラッピング２、ハンダを流し込む。

Ｃ６２６．　修理中　コントロール基板ラッピング３。

Ｃ６２７．　修理中　コントロール基板ラッピング３、ハンダを流し込む。

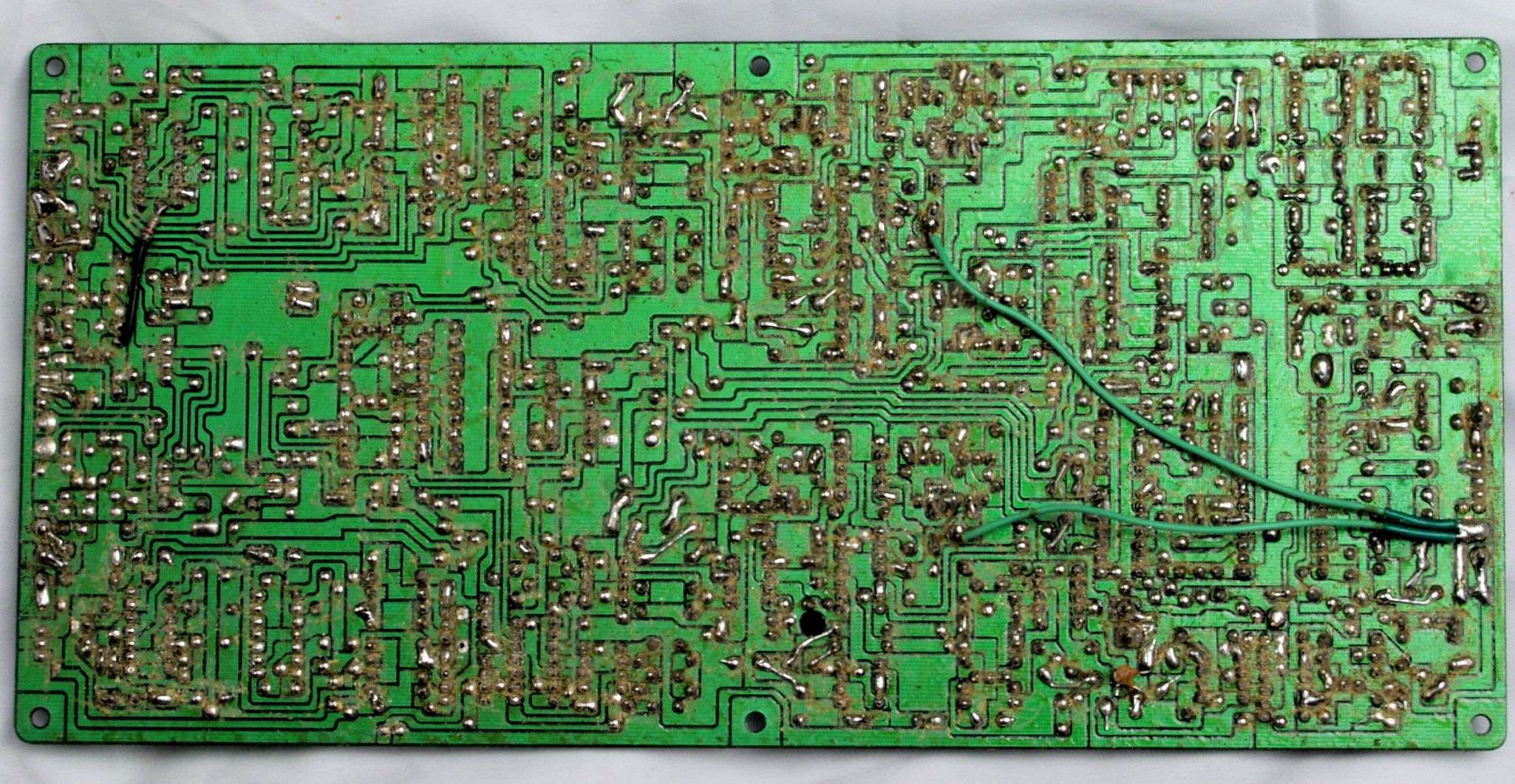

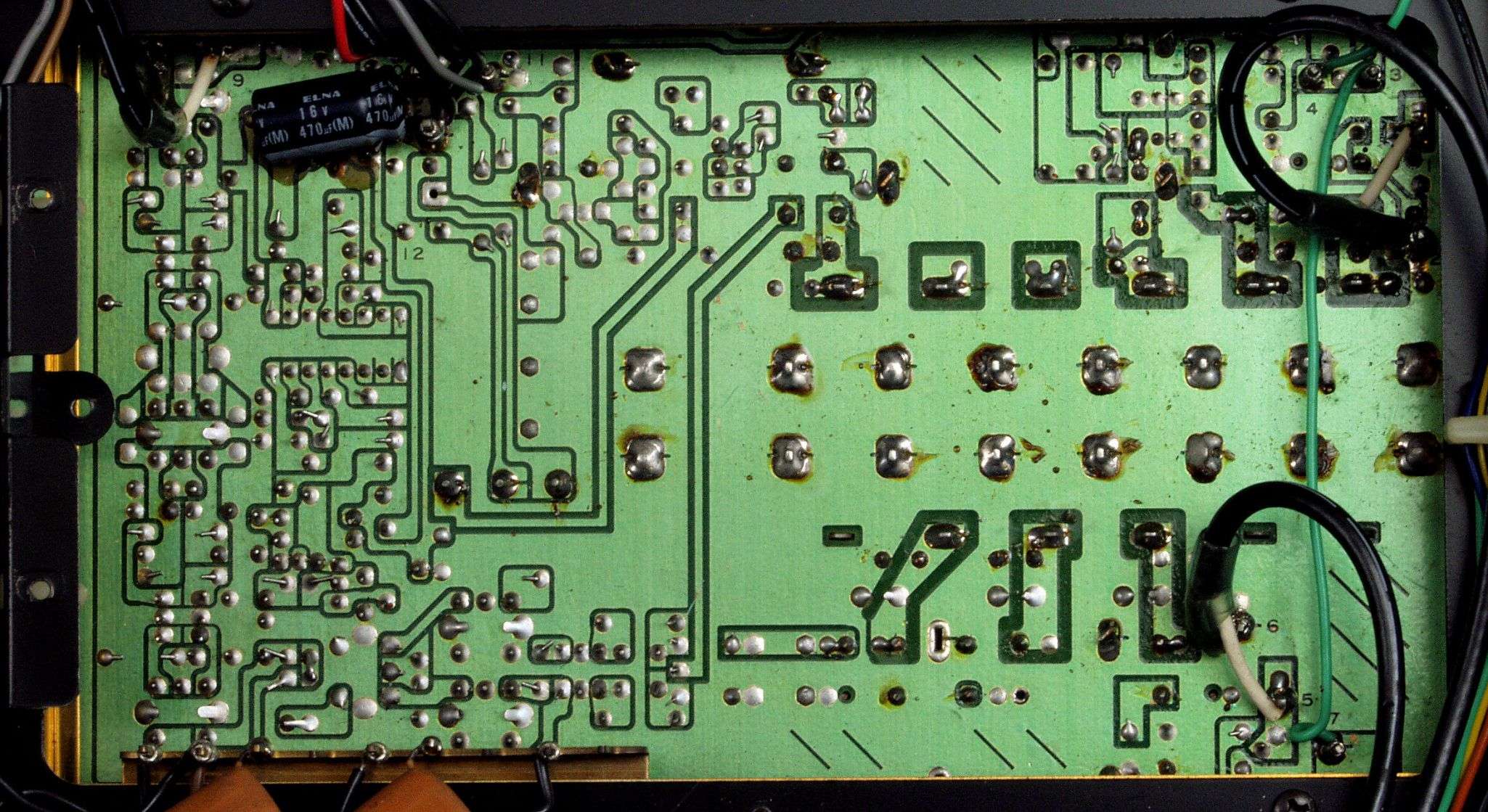

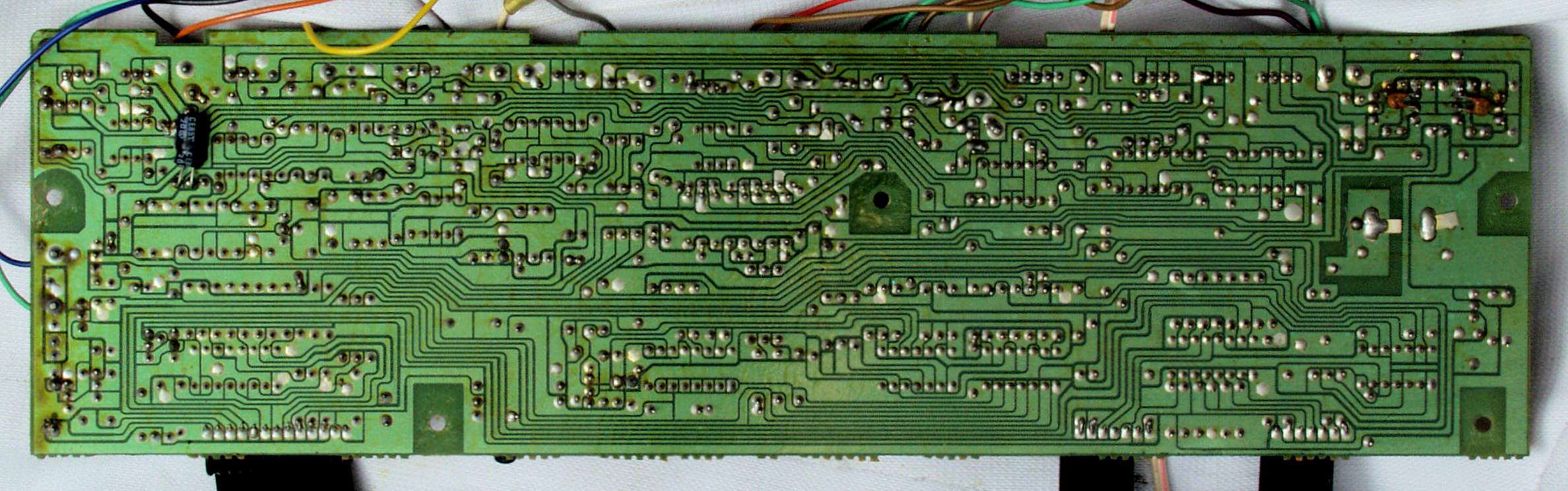

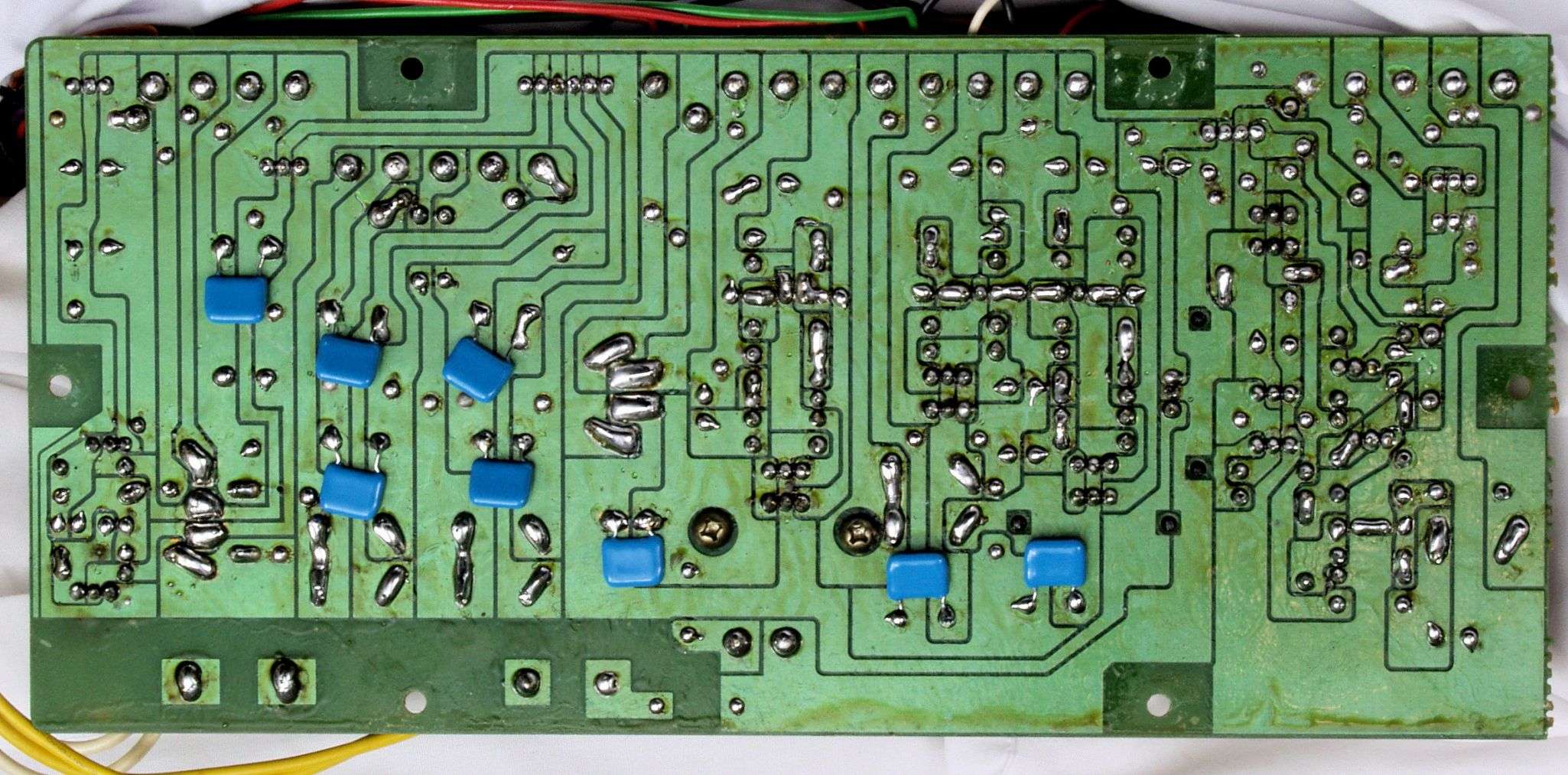

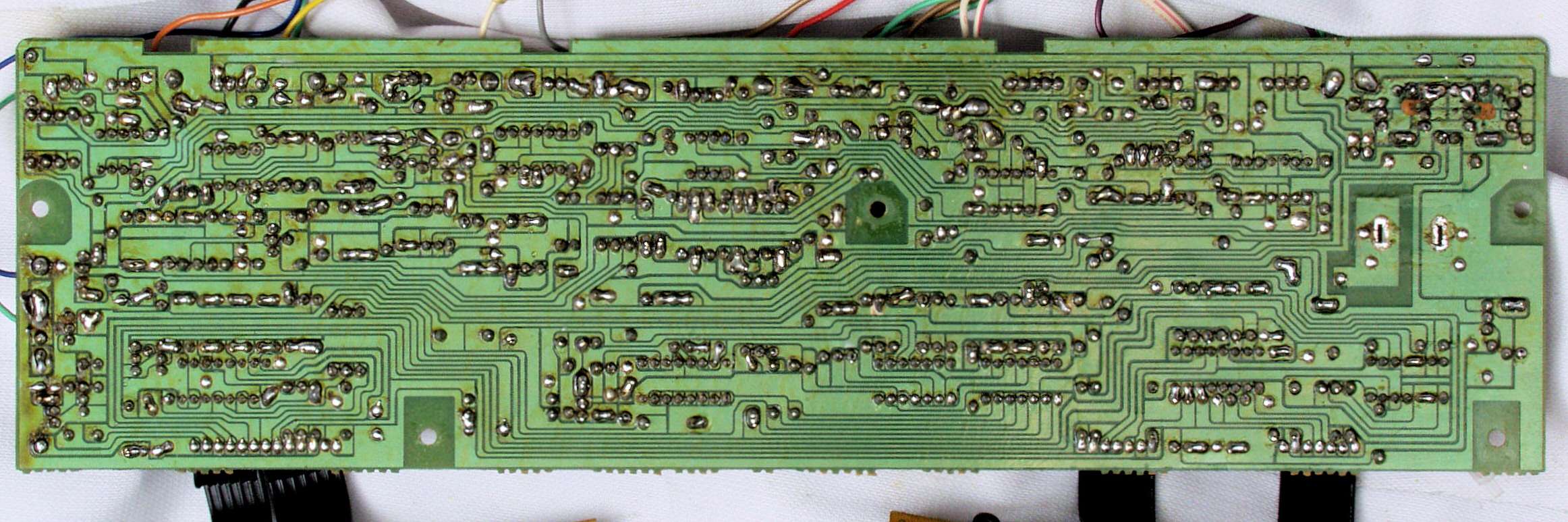

Ｃ６３．　修理前　コントロール基板裏

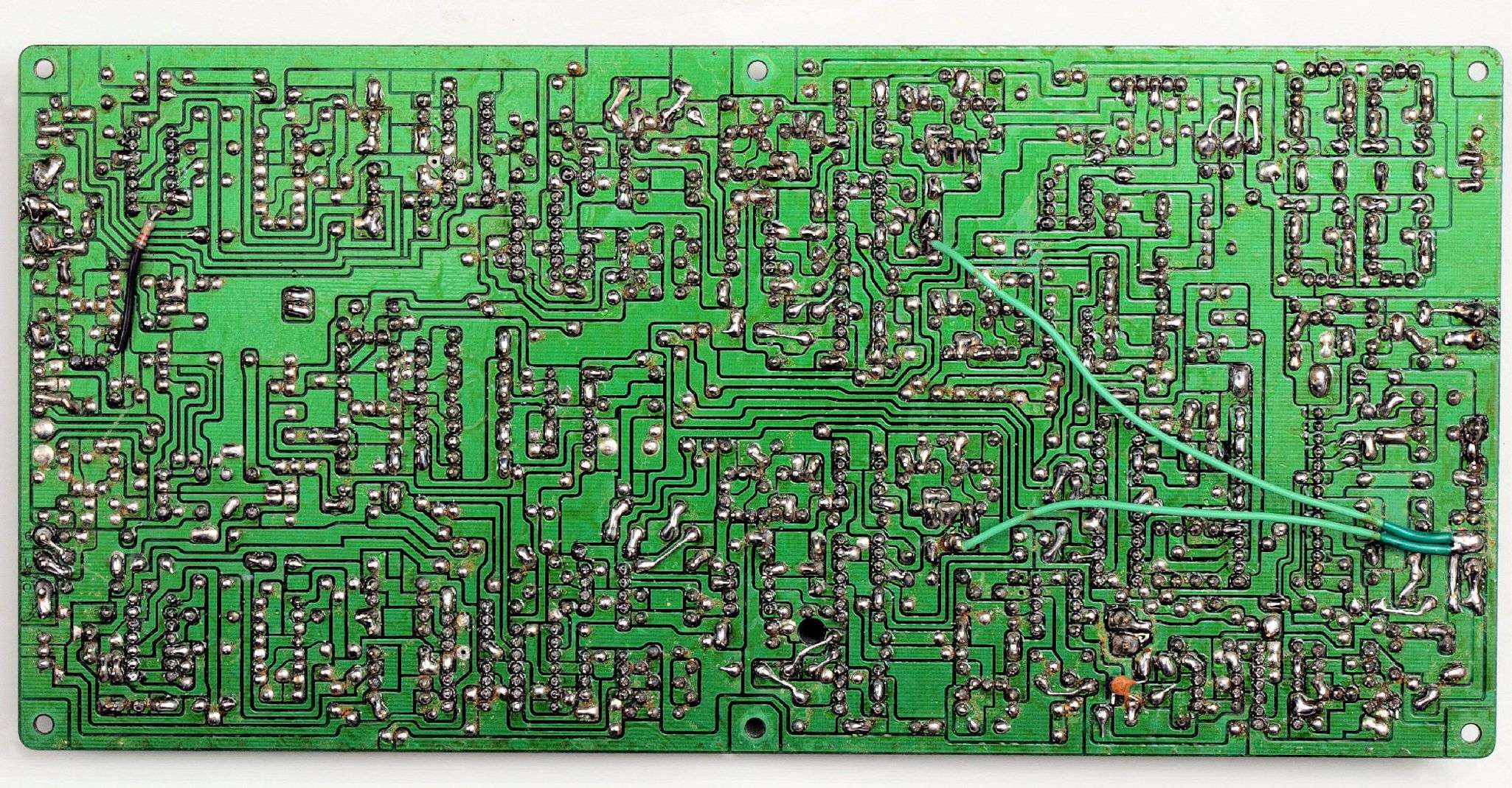

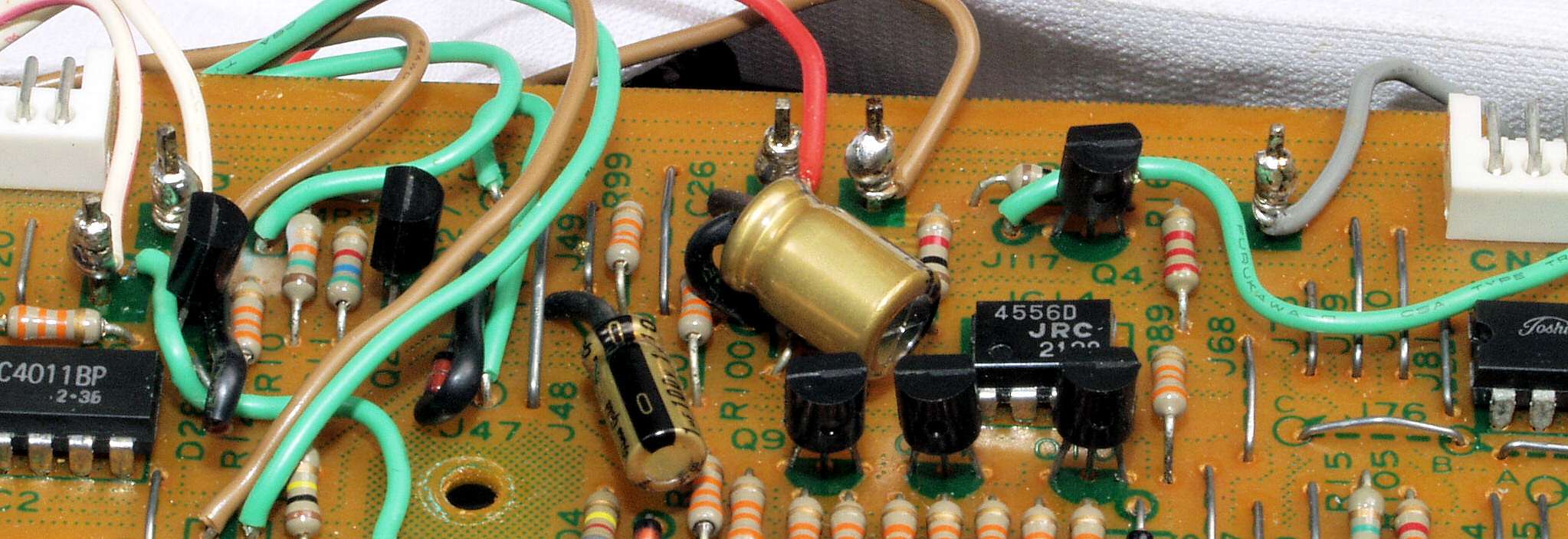

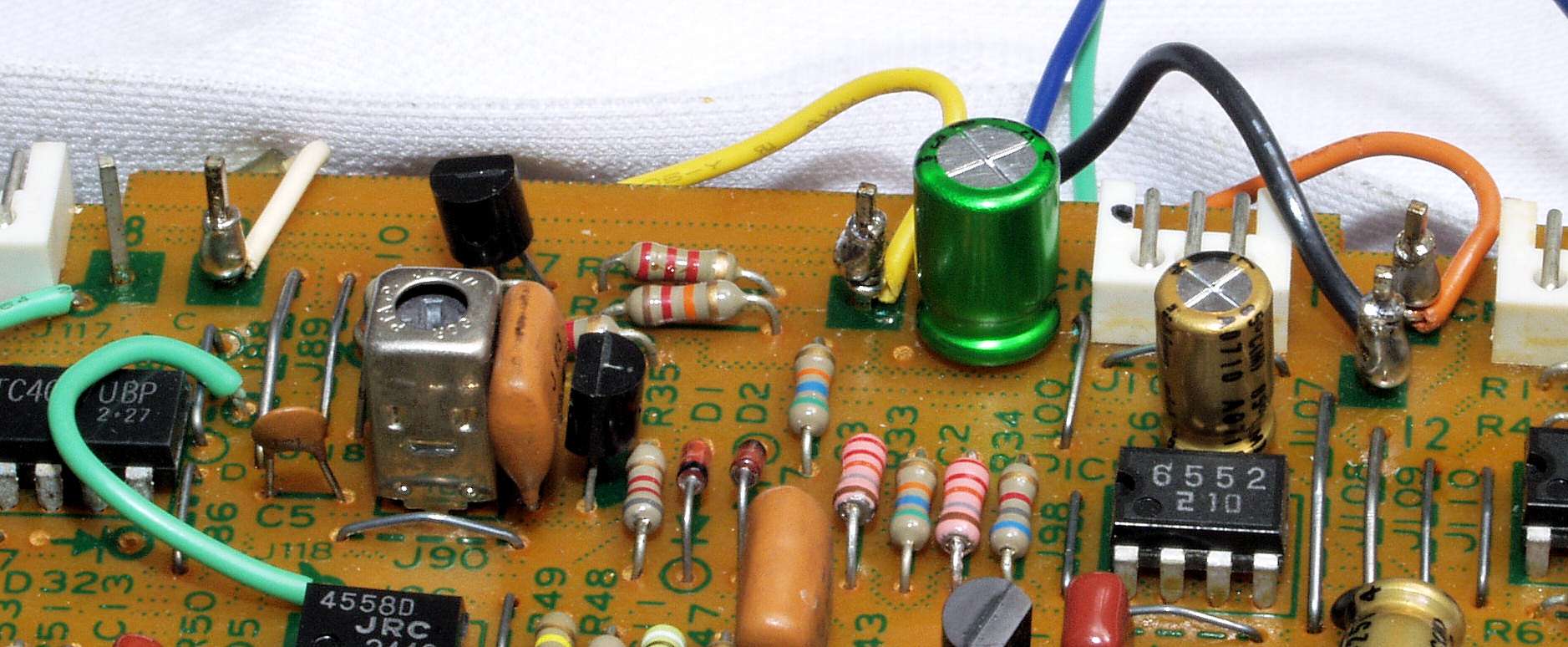

Ｃ６４．　修理（半田補正）後　コントロール基板裏　手直しで取り付けられたコンデンサー・抵抗、出来るだけ表へ移動する

Ｃ６４２．　修理中　コントロール基板裏　不要なフラックスを落とす、　普通は掃除機で吸いながら行うので写真は撮らず。

Ｃ６５．　完成コントロール基板裏。余分なフラックスを落として、コート液を塗る。

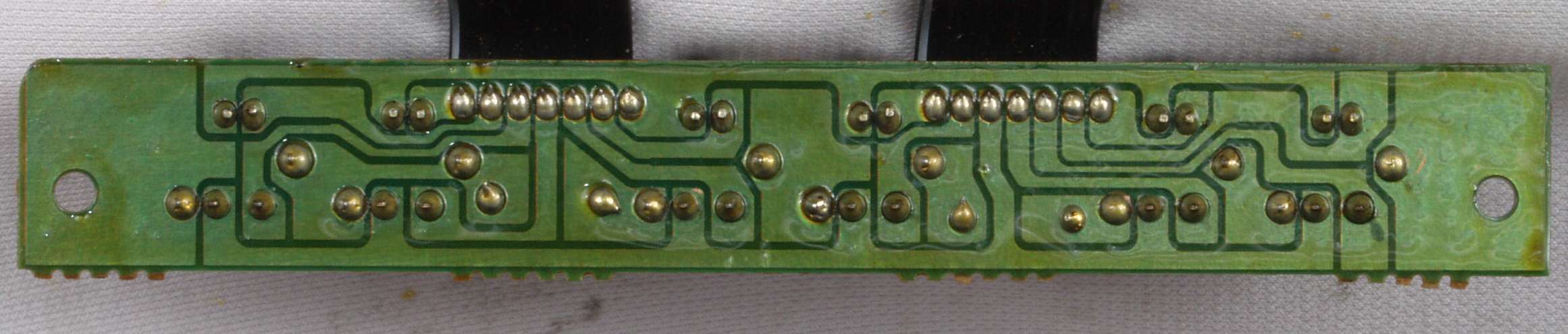

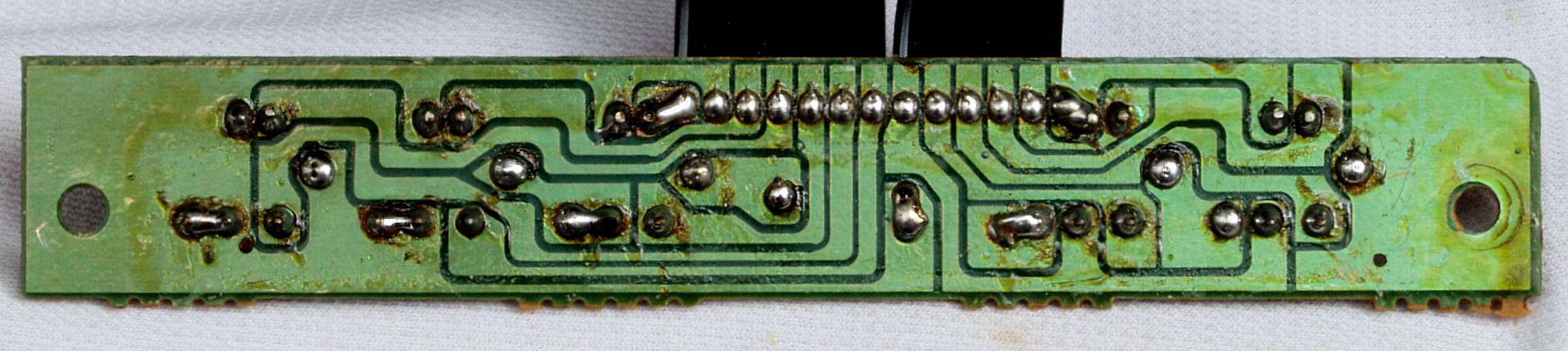

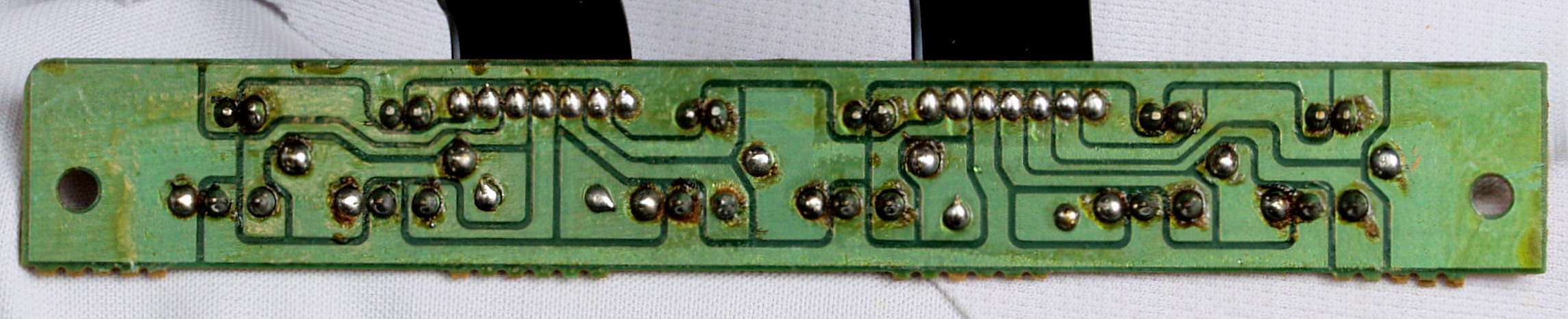

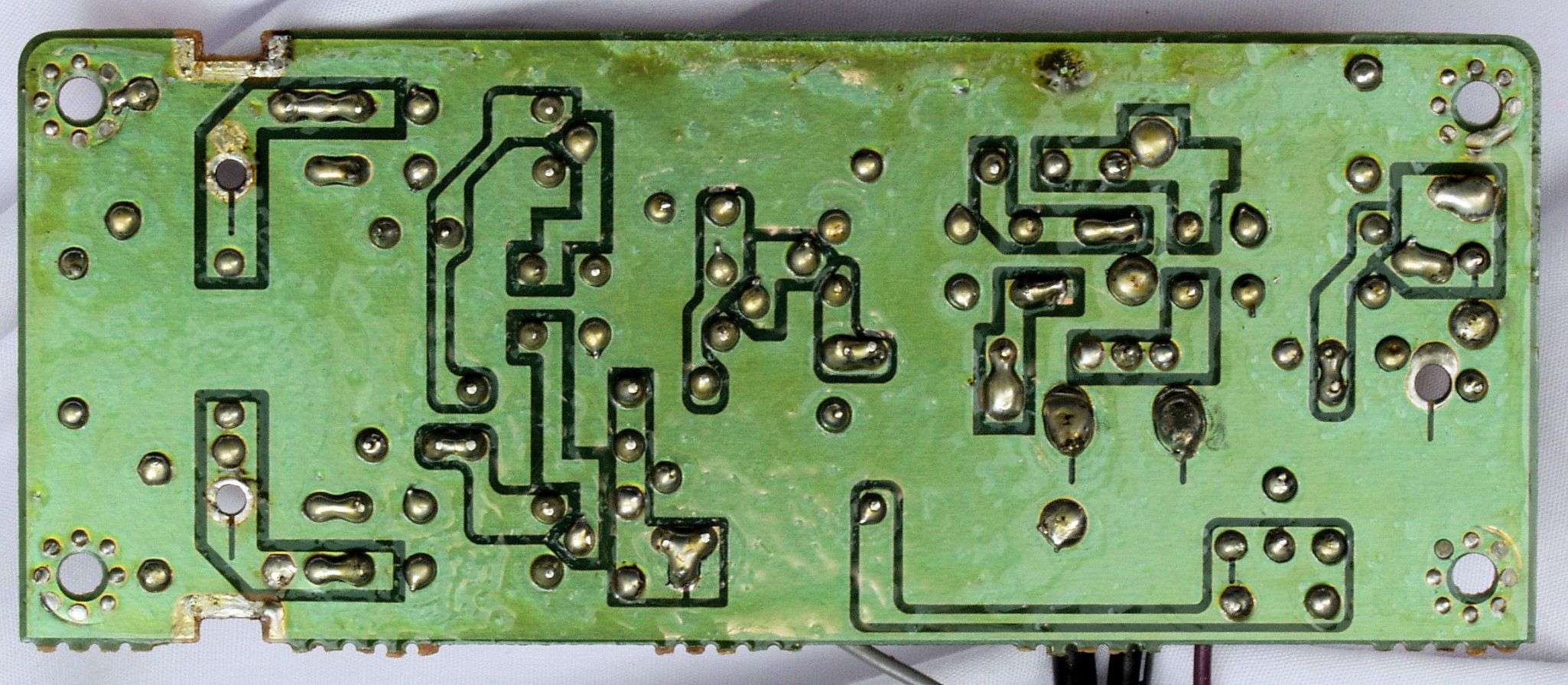

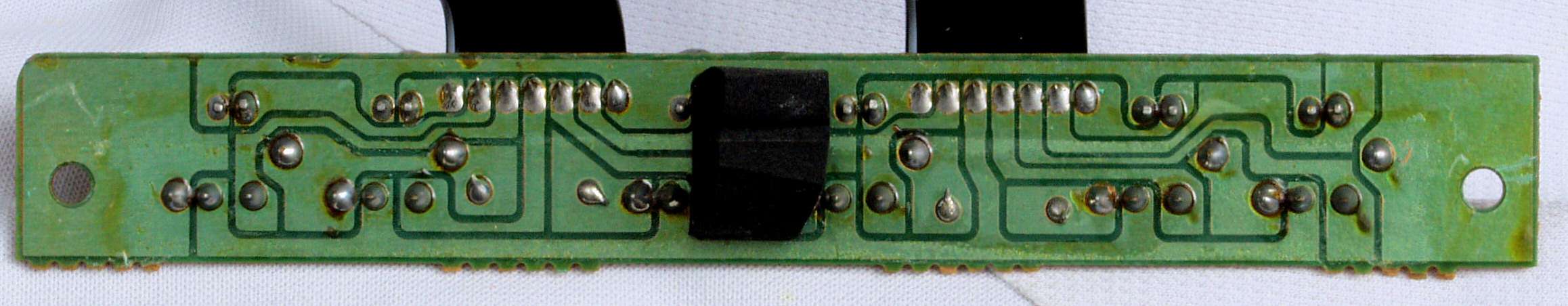

Ｃ７１．　修理前　ＬＥＤ表示基板１裏

Ｃ７２．　修理（半田補正）後　ＬＥＤ表示基板１裏

Ｃ７３．　洗浄して完成ＬＥＤ表示基板１裏

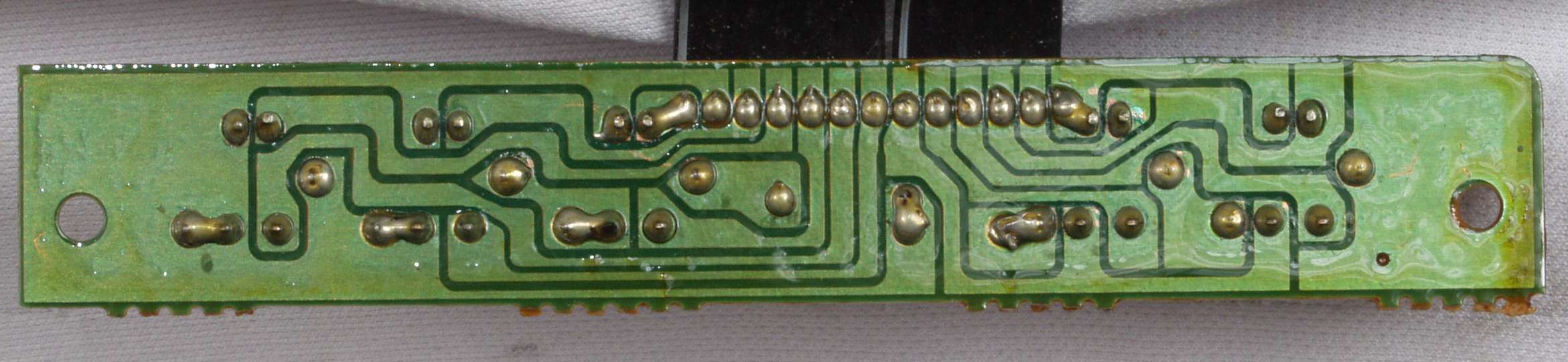

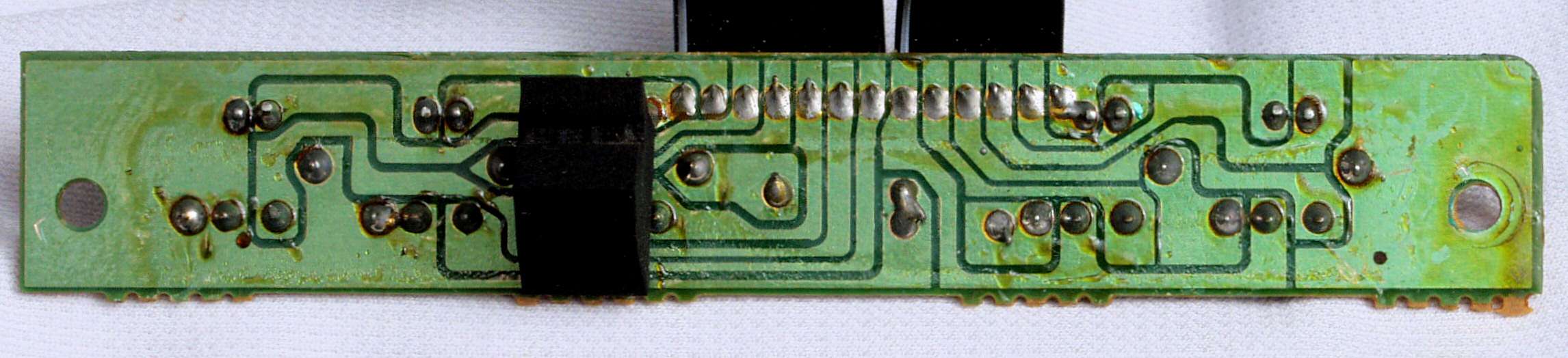

Ｃ８１．　修理前　ＬＥＤ表示基板裏２

Ｃ８２．　修理（半田補正）後　ＬＥＤ表示基板裏２

Ｃ８３．　完成ＬＥＤ表示基板２裏。余分なフラックスを落として、コート液を塗る。

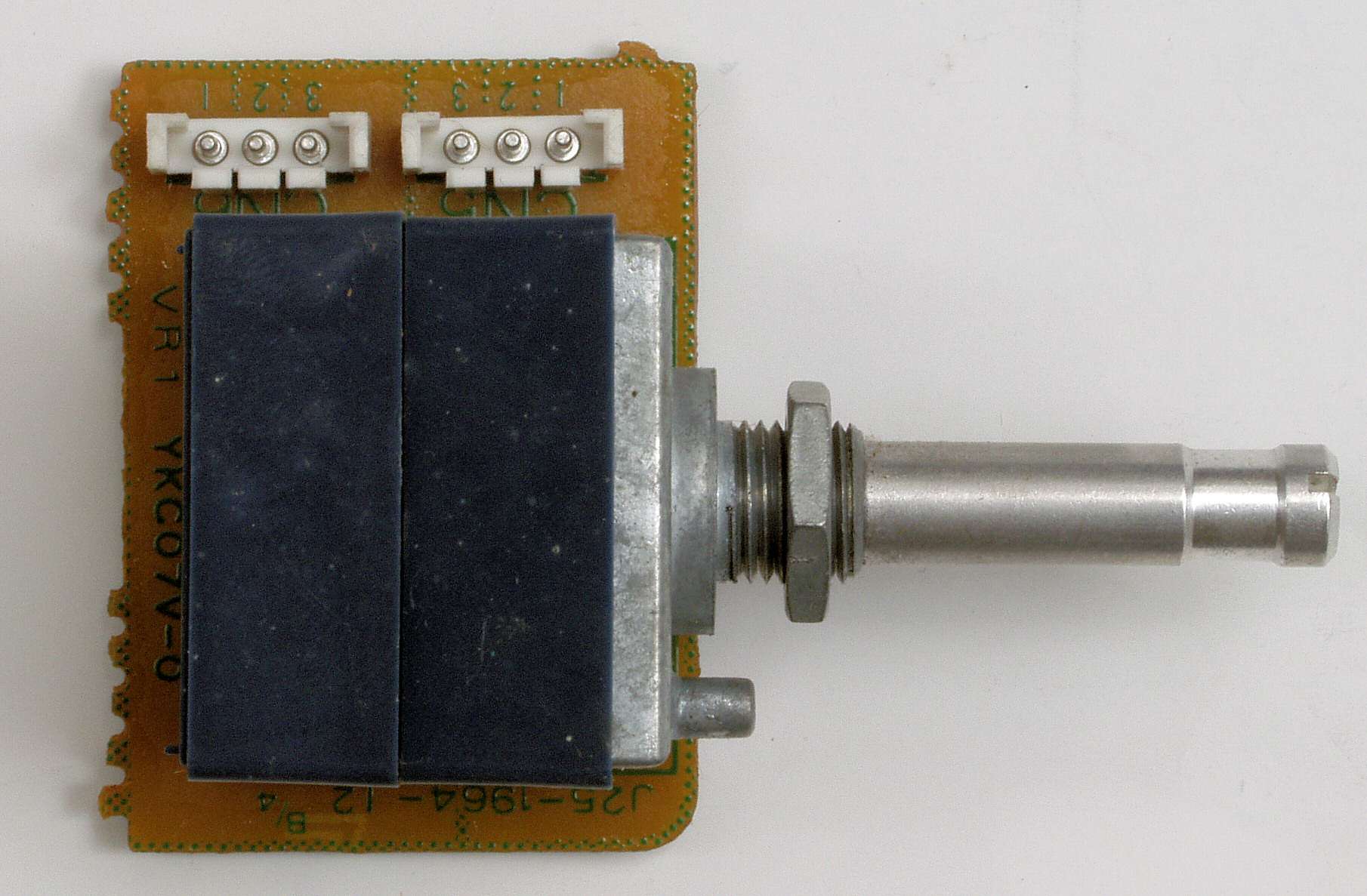

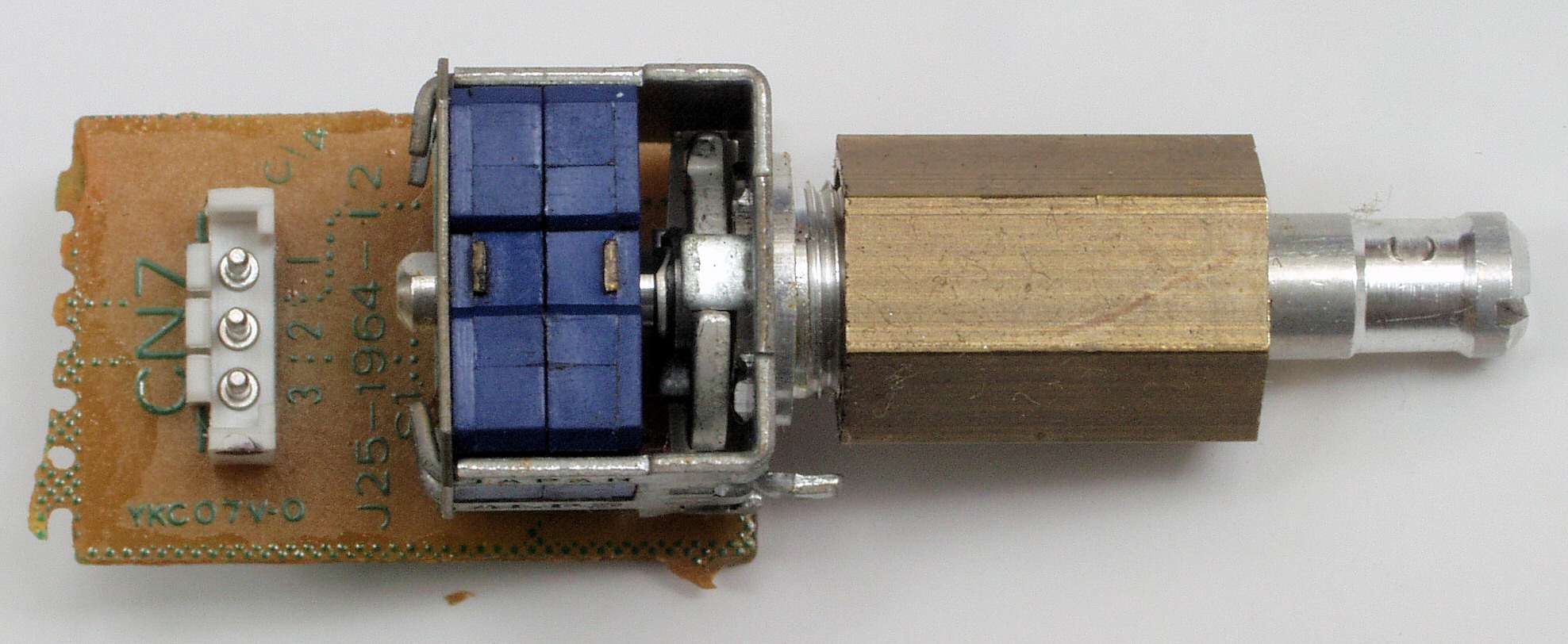

Ｃ９１．　修理中　主ＶＲ基板

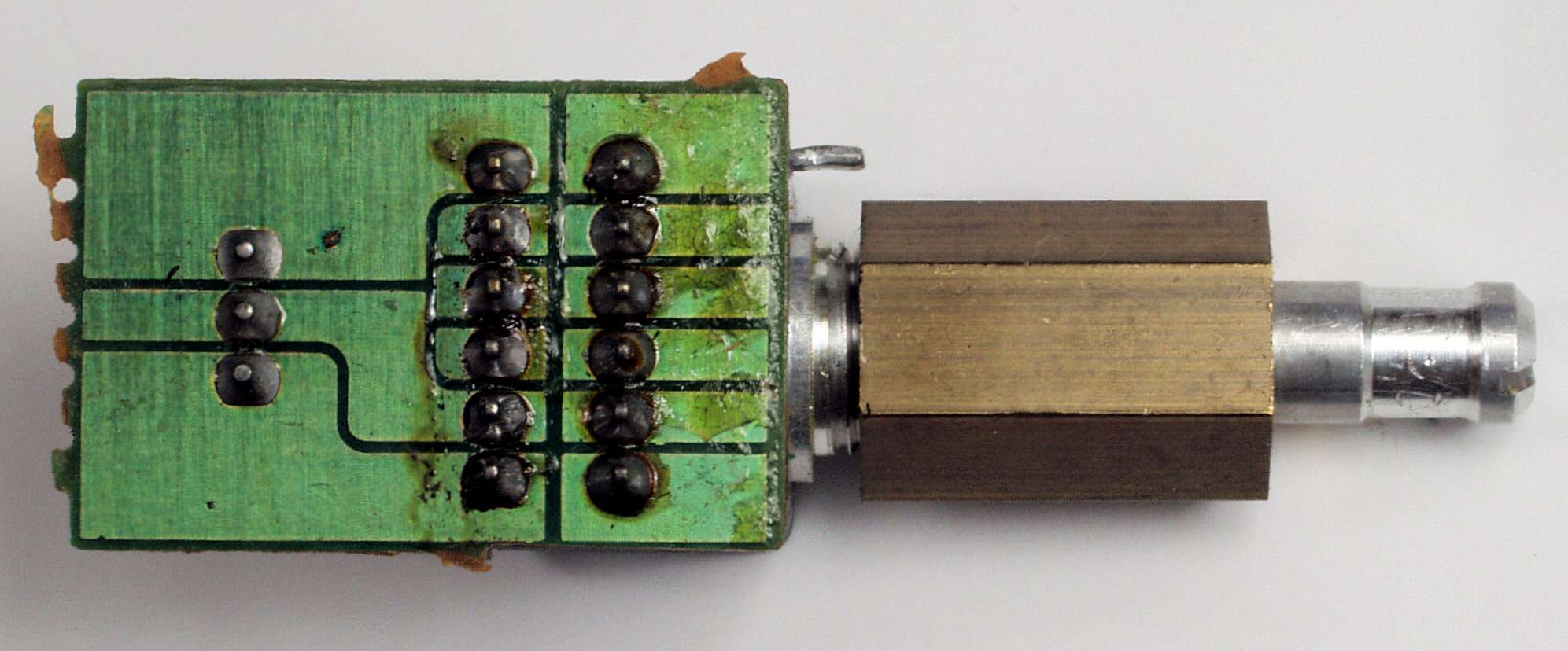

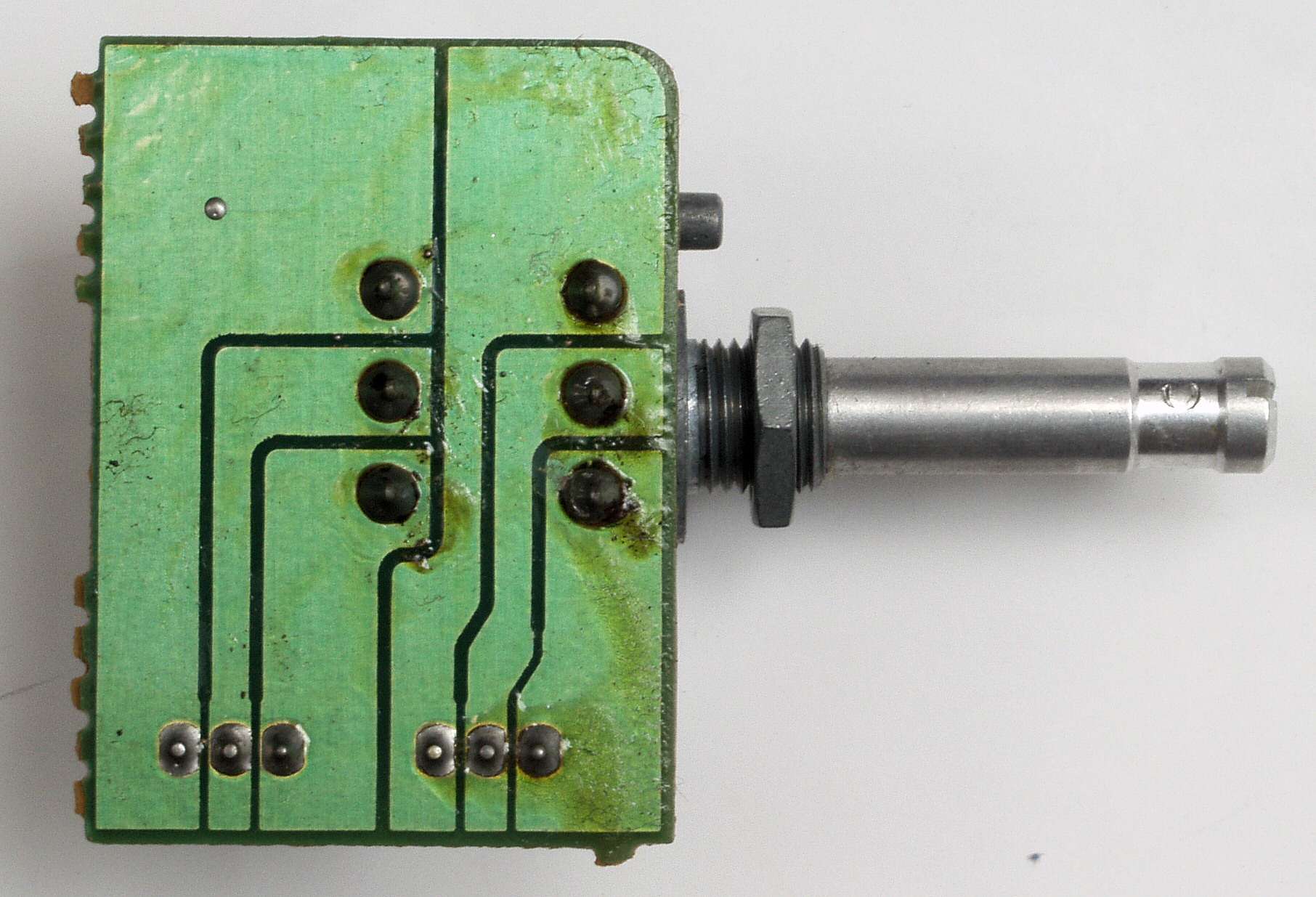

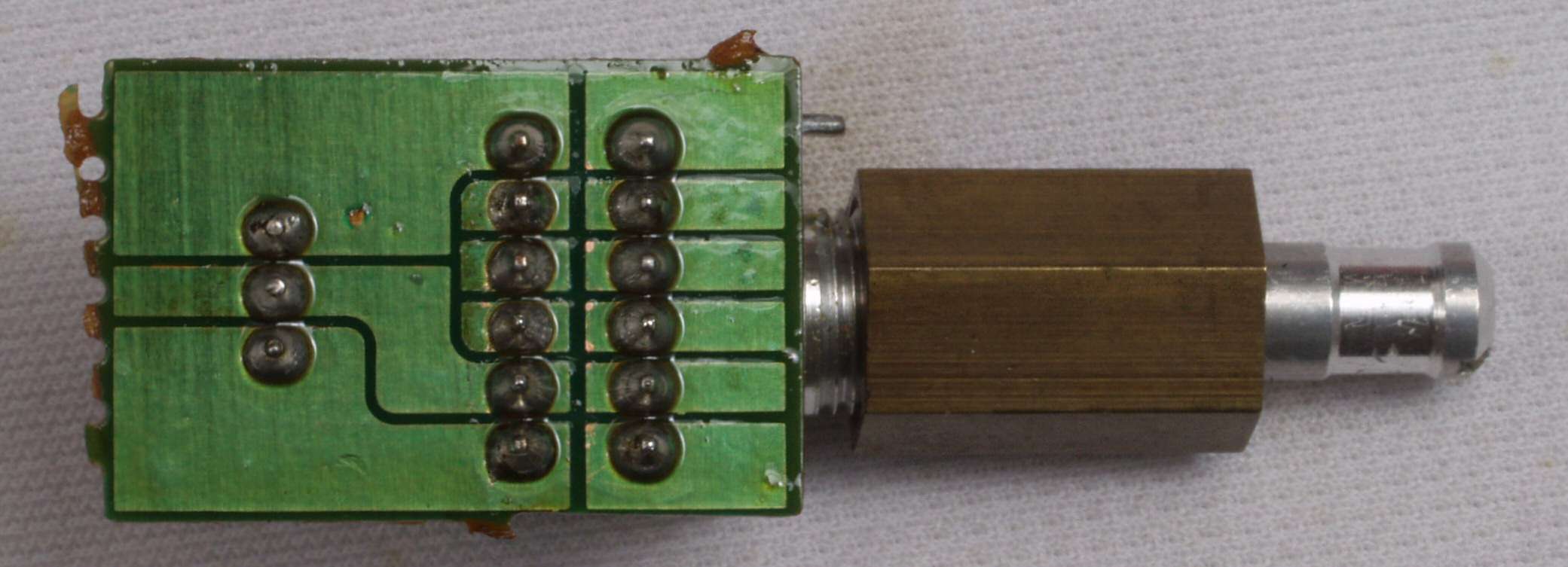

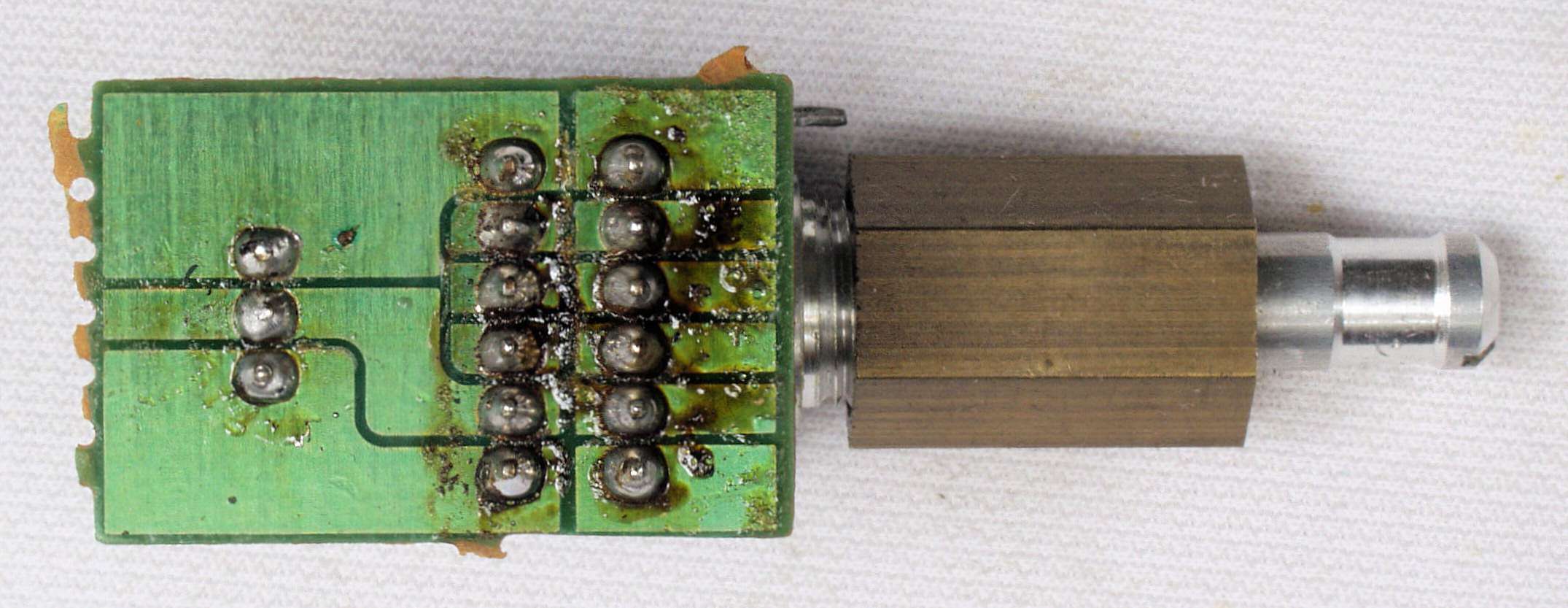

Ｃ９２．　修理前　主ＶＲ基板裏

Ｃ９３．　修理（半田補正）後　主ＶＲ基板裏

Ｃ９４．　完成主ＶＲ基板裏。余分なフラックスを落として、コート液を塗る。

ＣＡ１．　修理中　ＱｕｉｅｔｉｎｇＣｏｎｔｒｏｌＳＷ基板

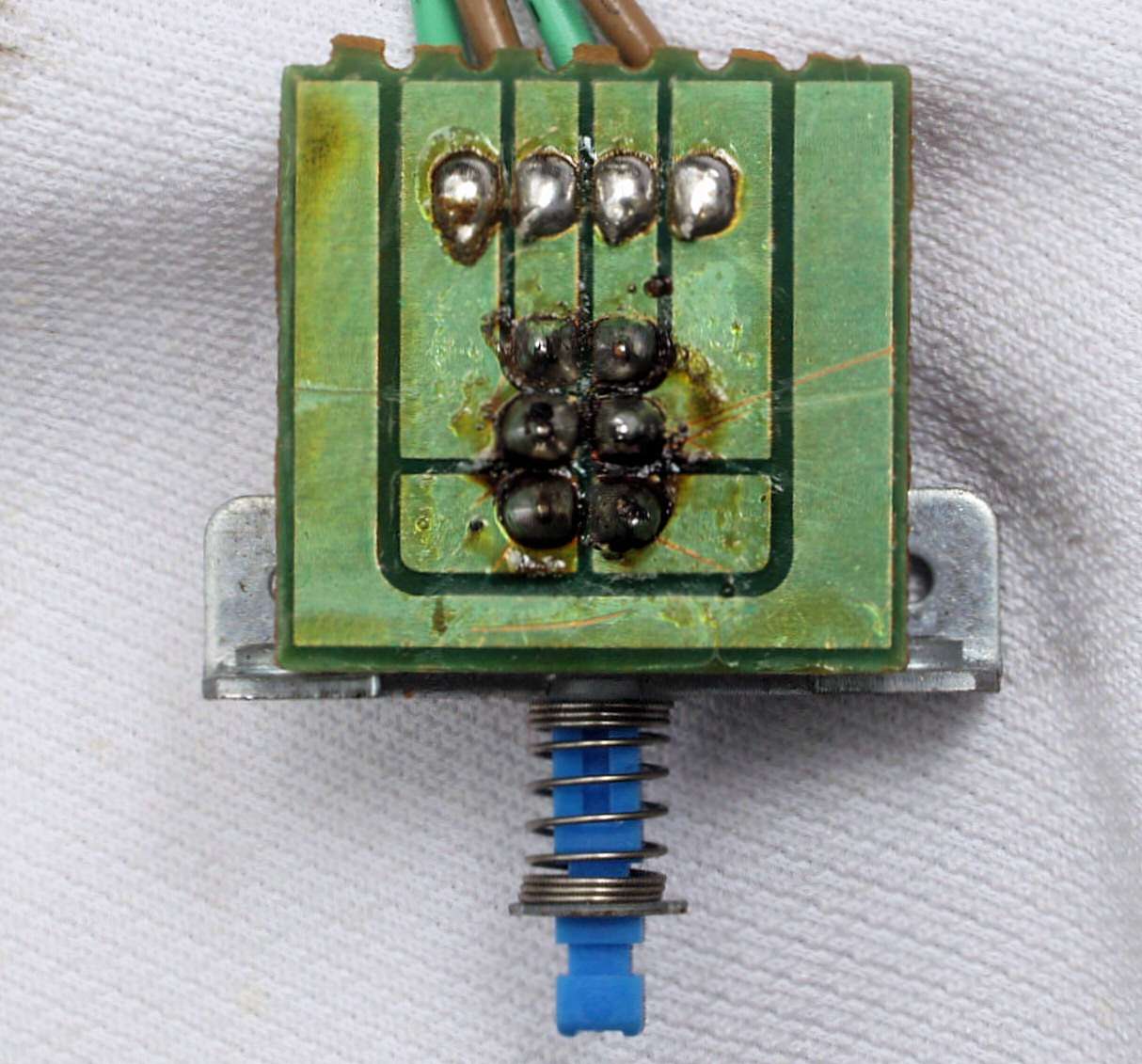

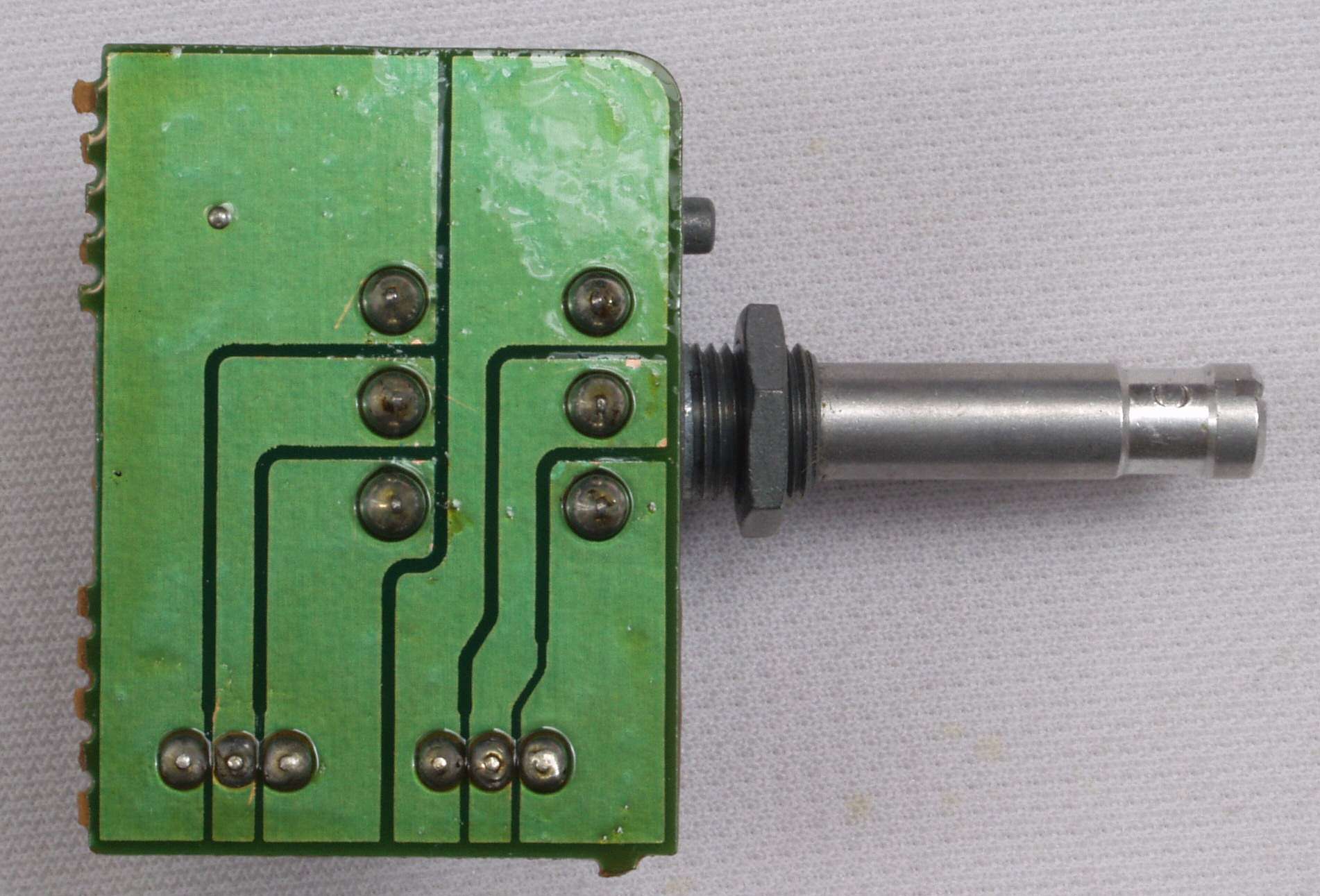

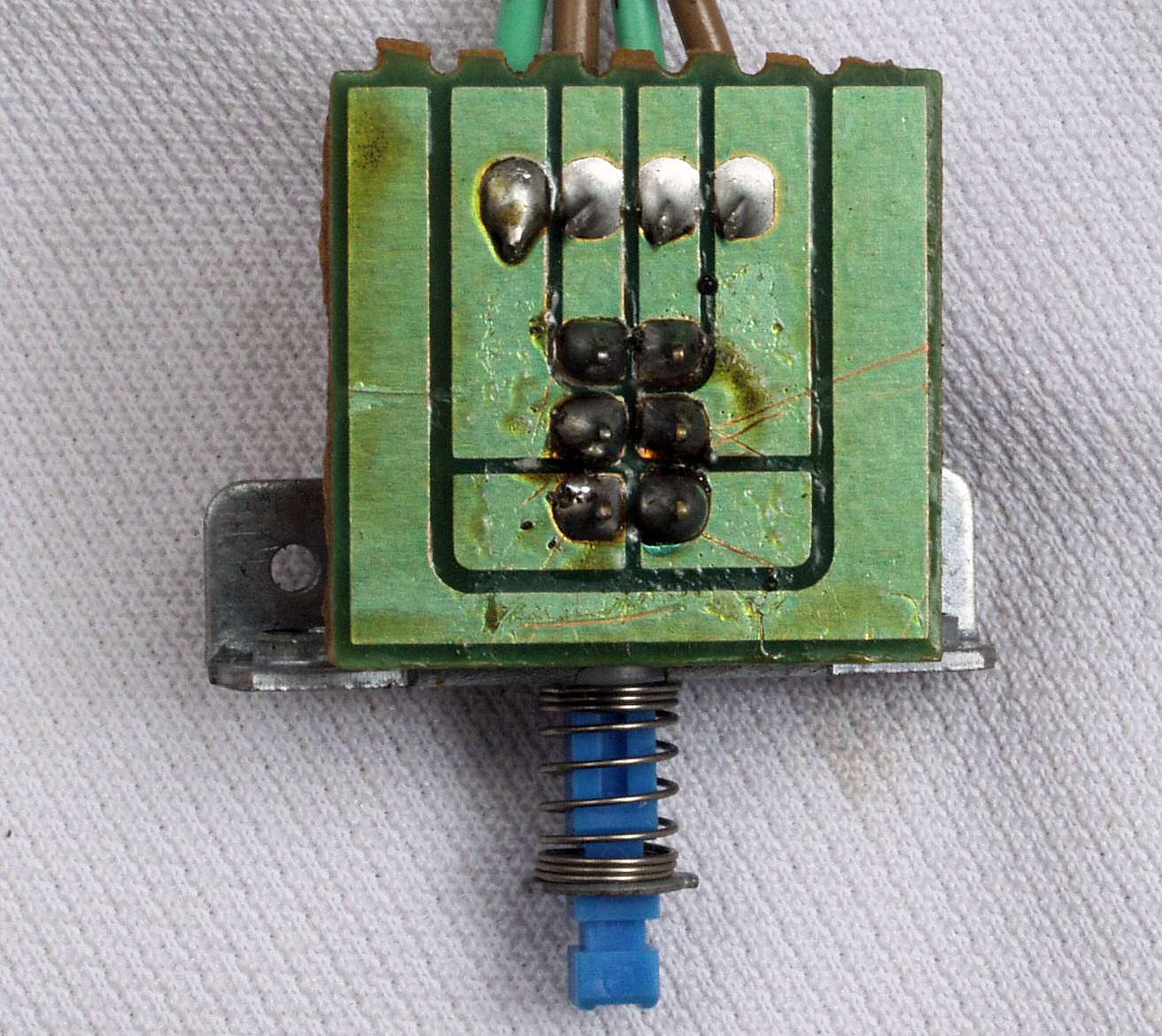

ＣＡ２．　修理前　ＱｕｉｅｔｉｎｇＣｏｎｔｒｏｌＳＷ基板裏

ＣＡ３．　修理（半田補正）後　ＱｕｉｅｔｉｎｇＣｏｎｔｒｏｌＳＷ基板裏

ＣＡ４．　完成主ＱｕｉｅｔｉｎｇＣｏｎｔｒｏｌＳＷ基板裏。余分なフラックスを落として、コート液を塗る。

ＣＡ５．　パネルを取り外したので、フライホイール軸に注油する

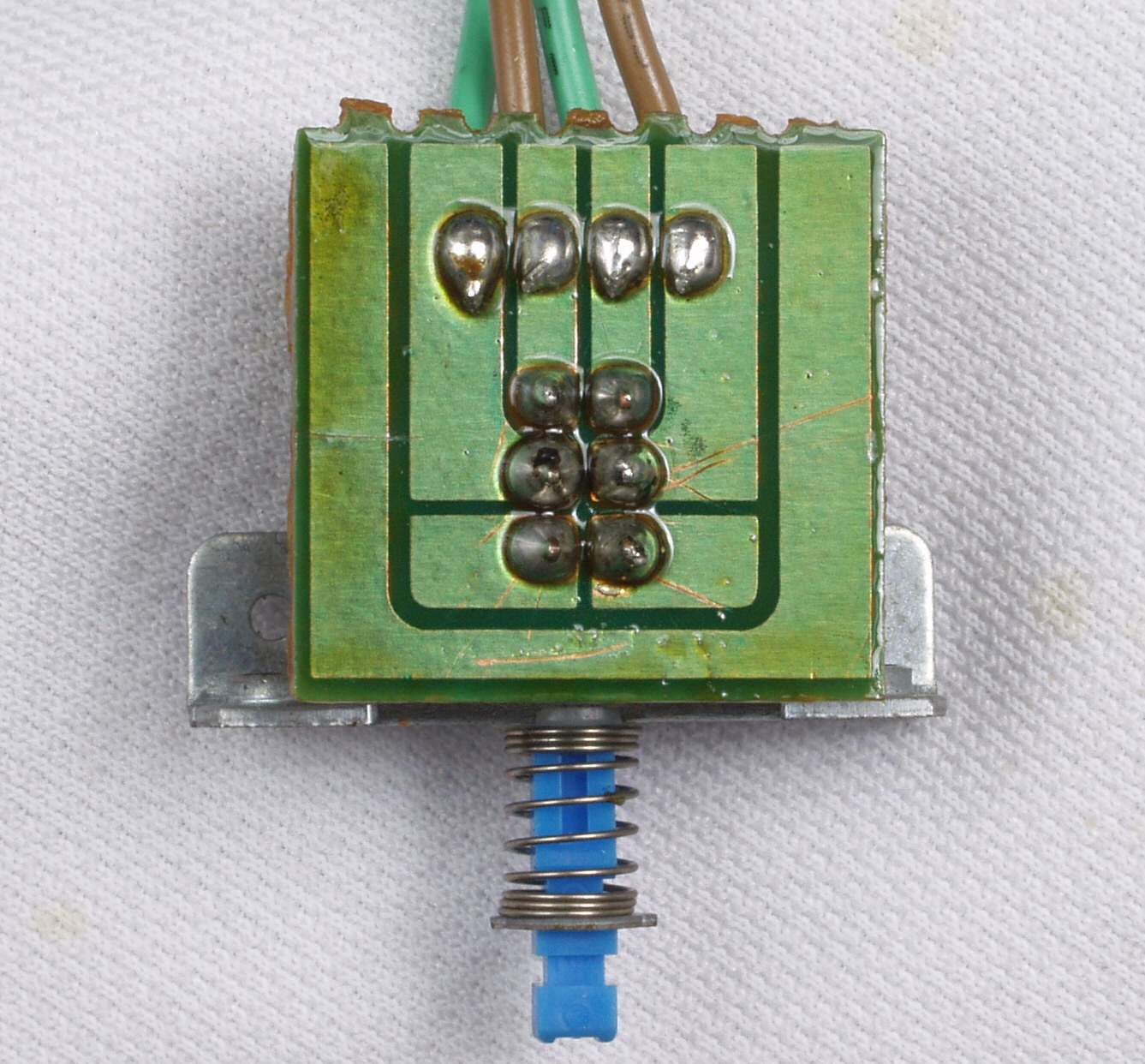

ＣＢ２．　修理前　ＴuneＬｏｃｋＳＷ基板裏

ＣＢ３．　修理（半田補正）後　ＴuneＬｏｃｋＳＷ基板裏

ＣＢ４．　完成ＴuneＬｏｃｋＳＷ基板裏。余分なフラックスを落として、コート液を塗る。

ＣＣ１．　修理前　アースライン

ＣＣ２．　修理（半田補正）後　アースライン

ＣＤ．　修理中　後ろパネルを外し修理中

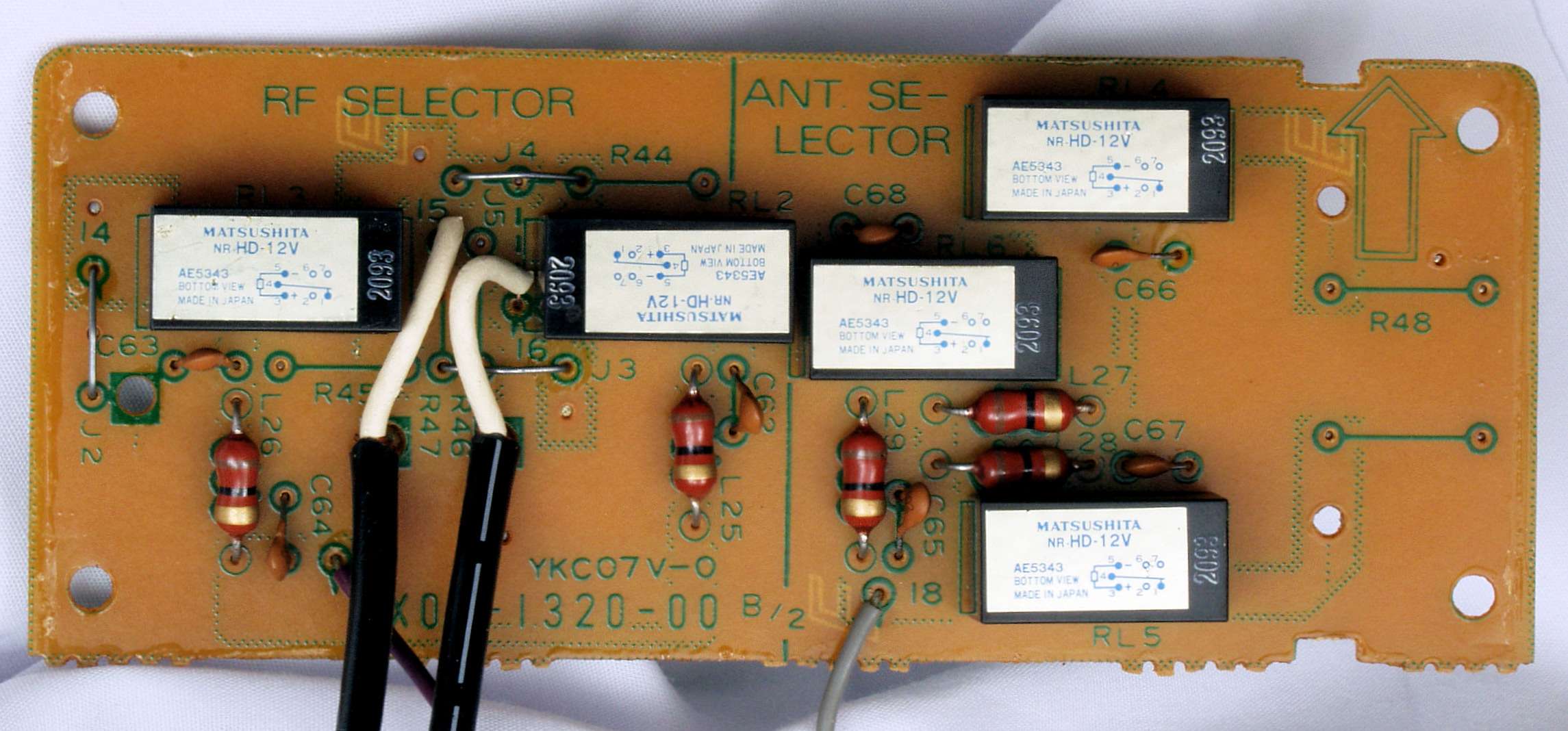

ＣＤ１．　修理前　ＡＮＴ切替へ基板。　ANT=antenna

ＣＤ２．　修理前　ＡＮＴ切替へ基板裏

ＣＤ２２．　修理前　ＡＮＴ切替へ基板裏、半田不良ケ所。

ＣＤ３．　修理（半田補正）後　ＡＮＴ切替へ基板裏

ＣＤ４．　完成ＡＮＴ切替へ基板裏。余分なフラックスを落として、コート液を塗る。

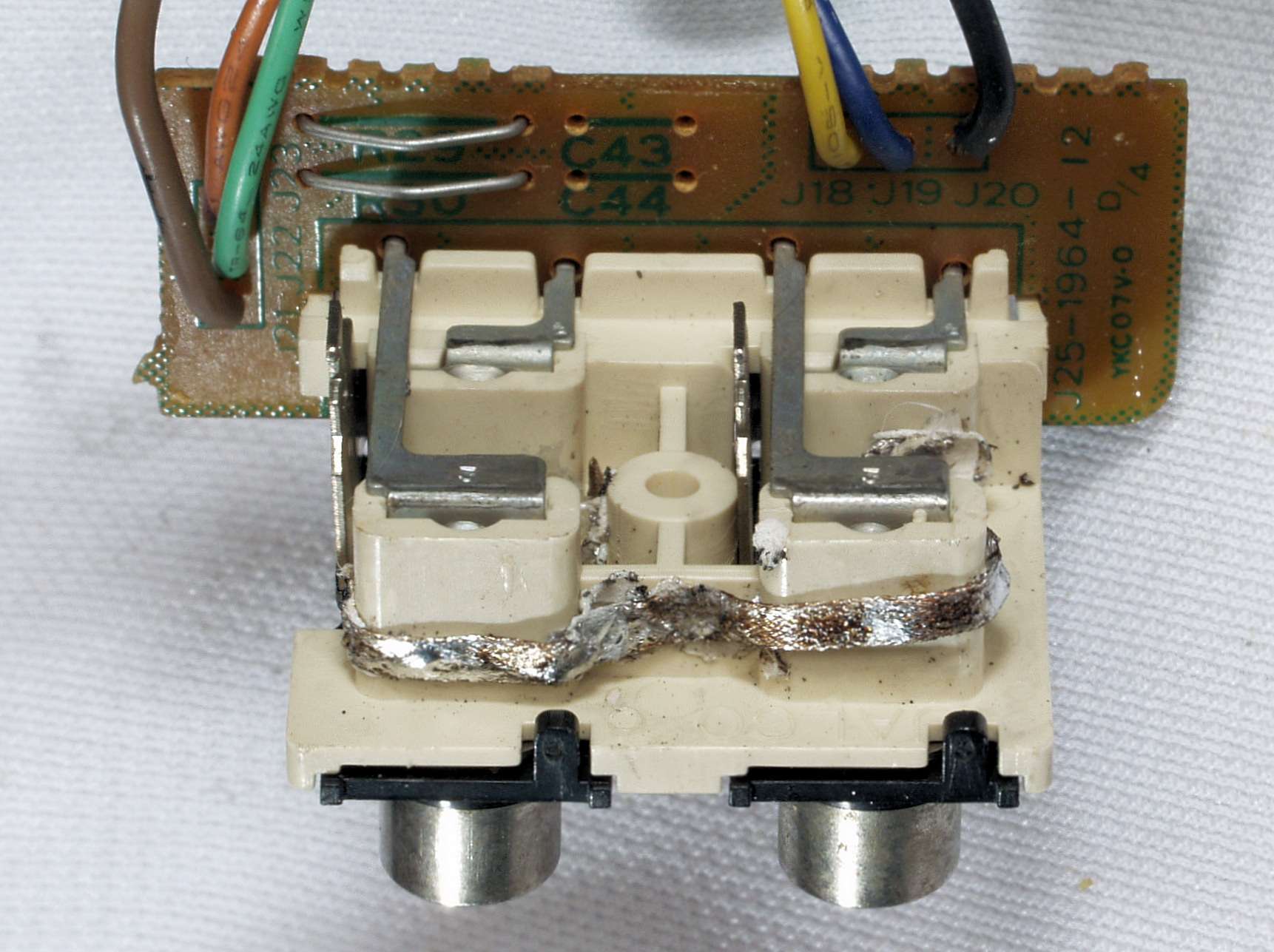

ＣＥ１．　修理中　出力ＲＣＡ端子、補強する。

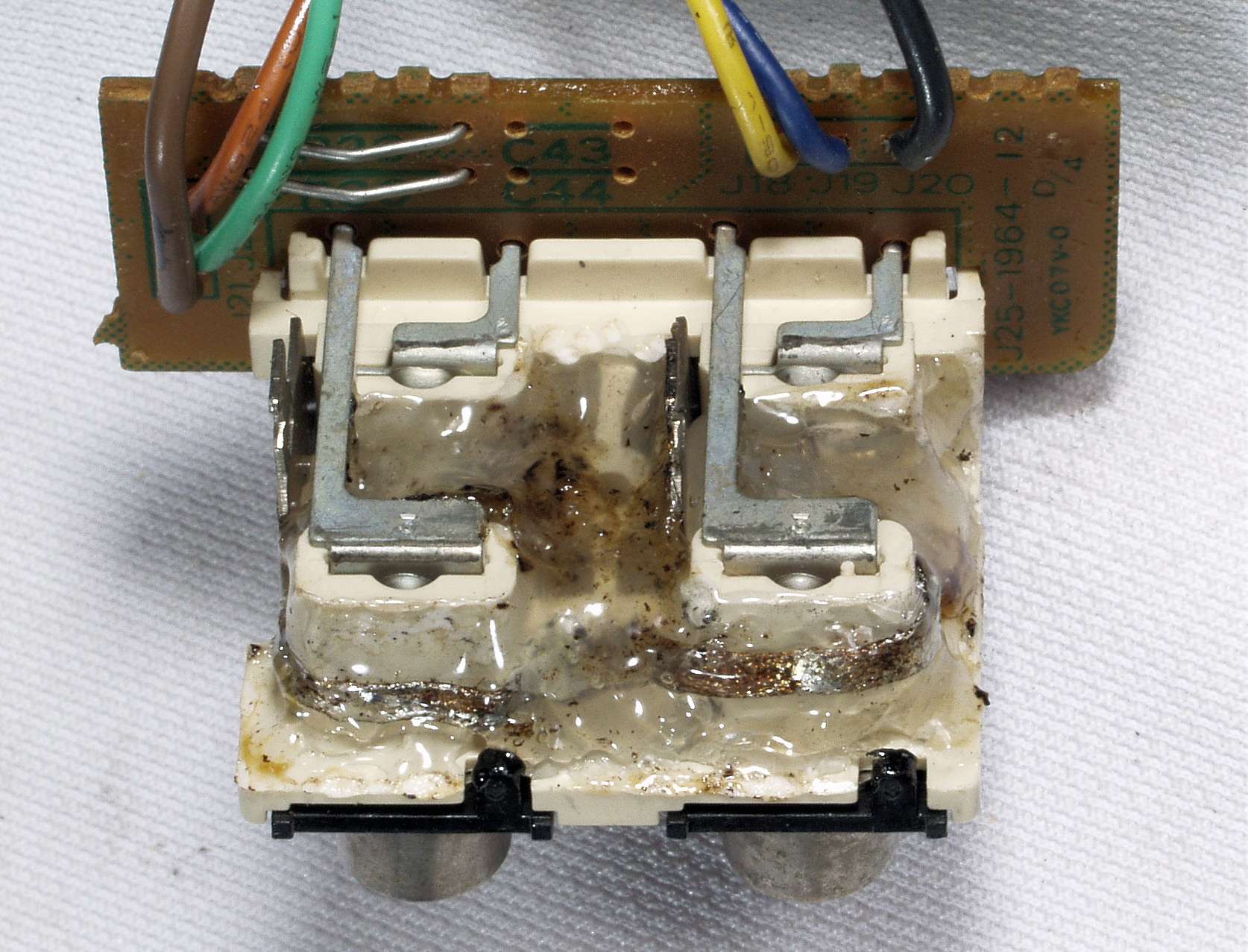

ＣＥ２．　修理後　出力ＲＣＡ端子　網線で補強し、「ホットボンド」を埋める

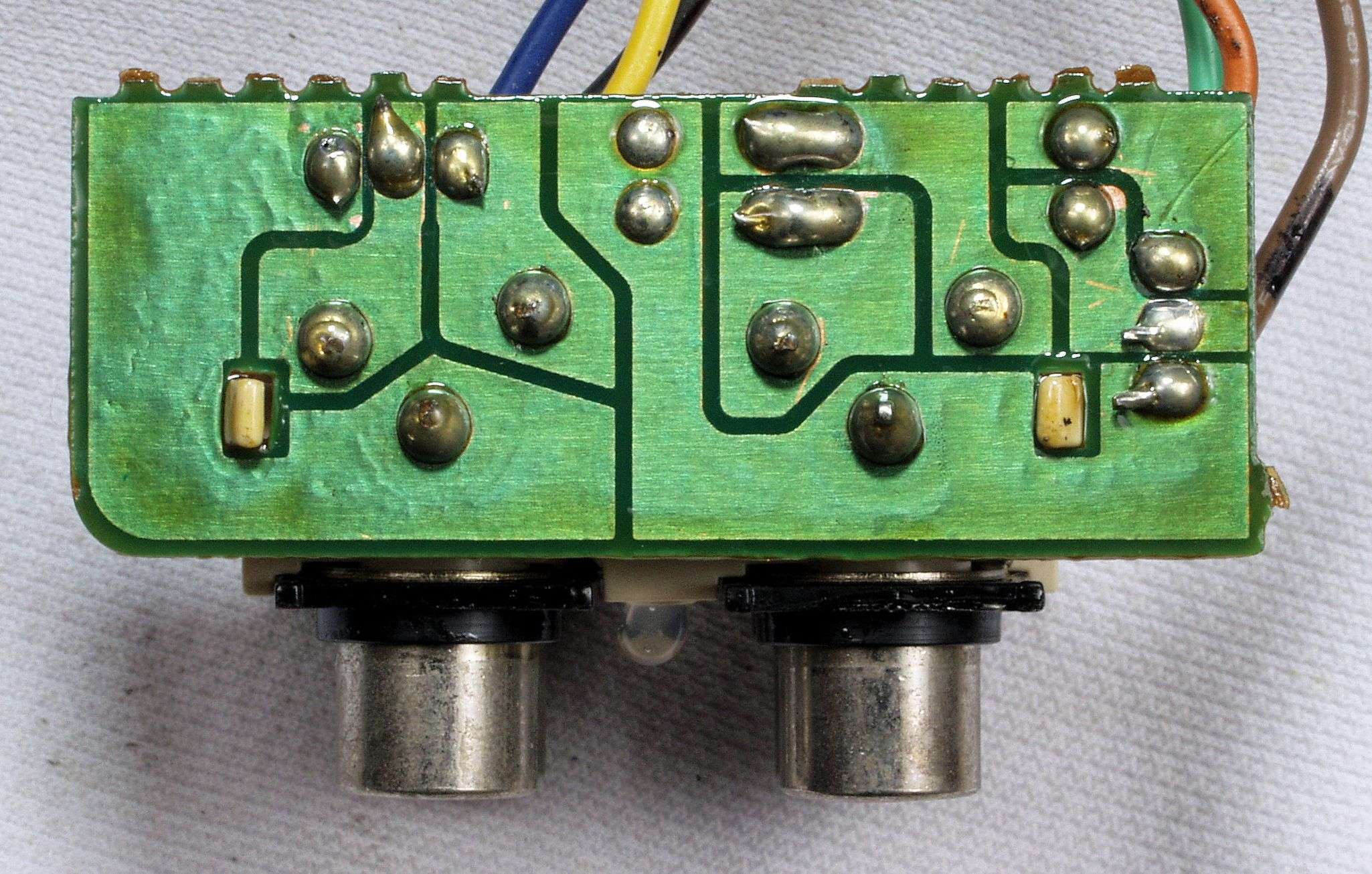

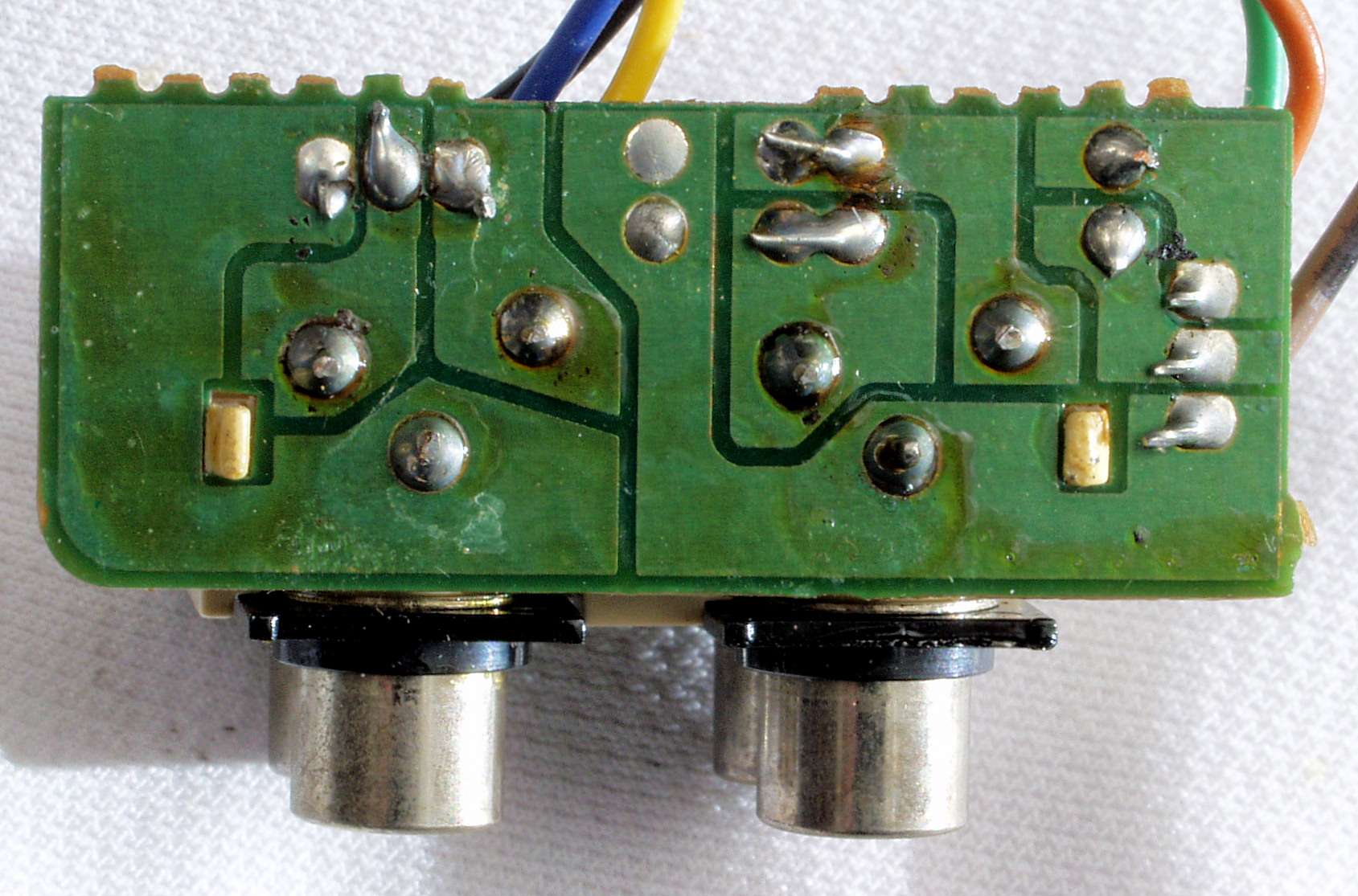

ＣＦ１．　修理前　出力ＲＣＡ端子基板裏

ＣＦ２．　修理（半田補正）後　出力ＲＣＡ端子裏

ＣＦ３．　完成出力ＲＣＡ端子裏。余分なフラックスを落として、コート液を塗る。

ＣＧ１．　修理前　電源コード受け口。

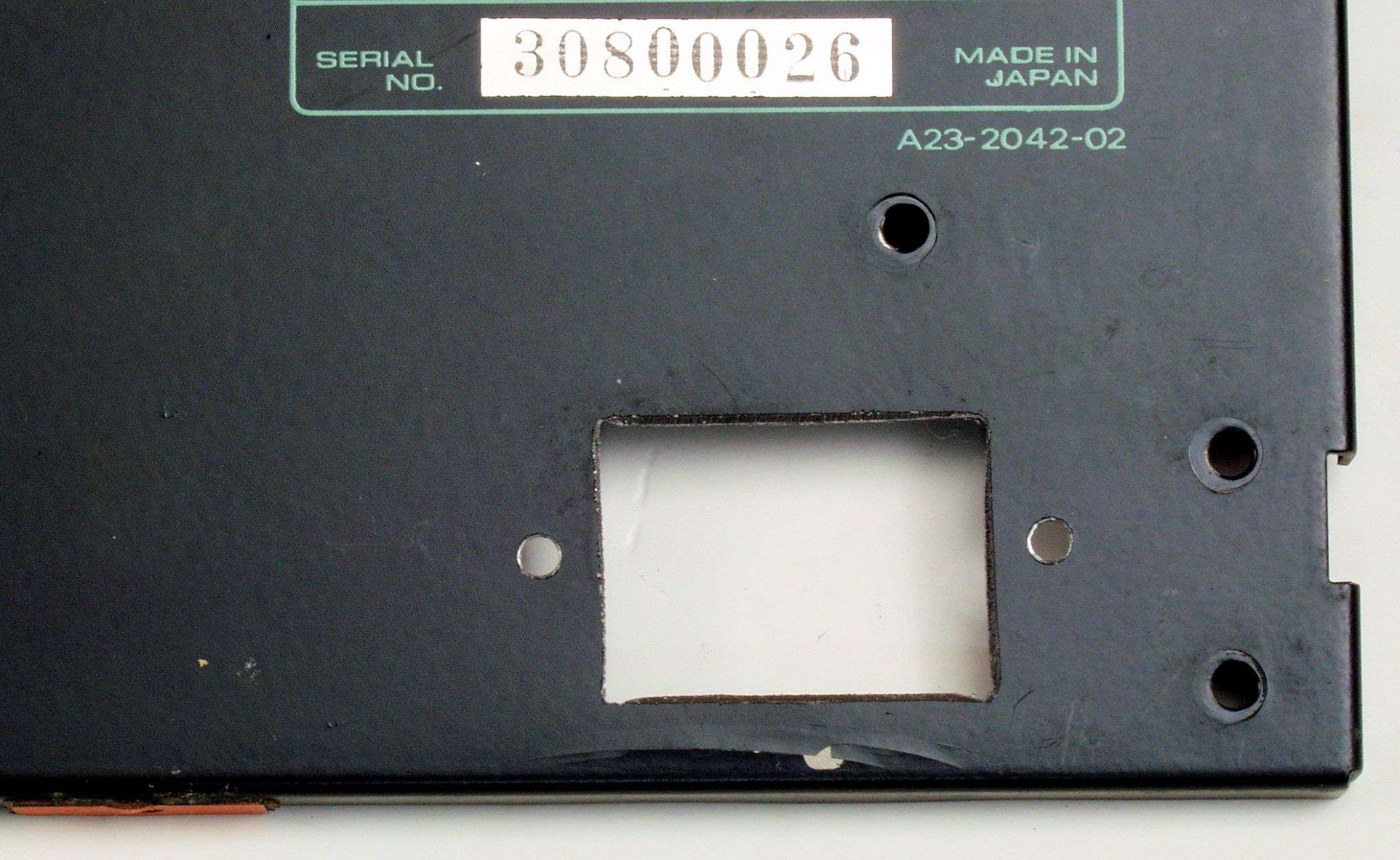

ＣＧ２．　修理中　ＡＣインレット取り付け穴を開ける。

ＣＧ３．　修理後　ＡＣインレット取り付け。

ＣＨ．　パネル清掃　合わせ（重ね）構造なので、洗浄剤は控えめにする

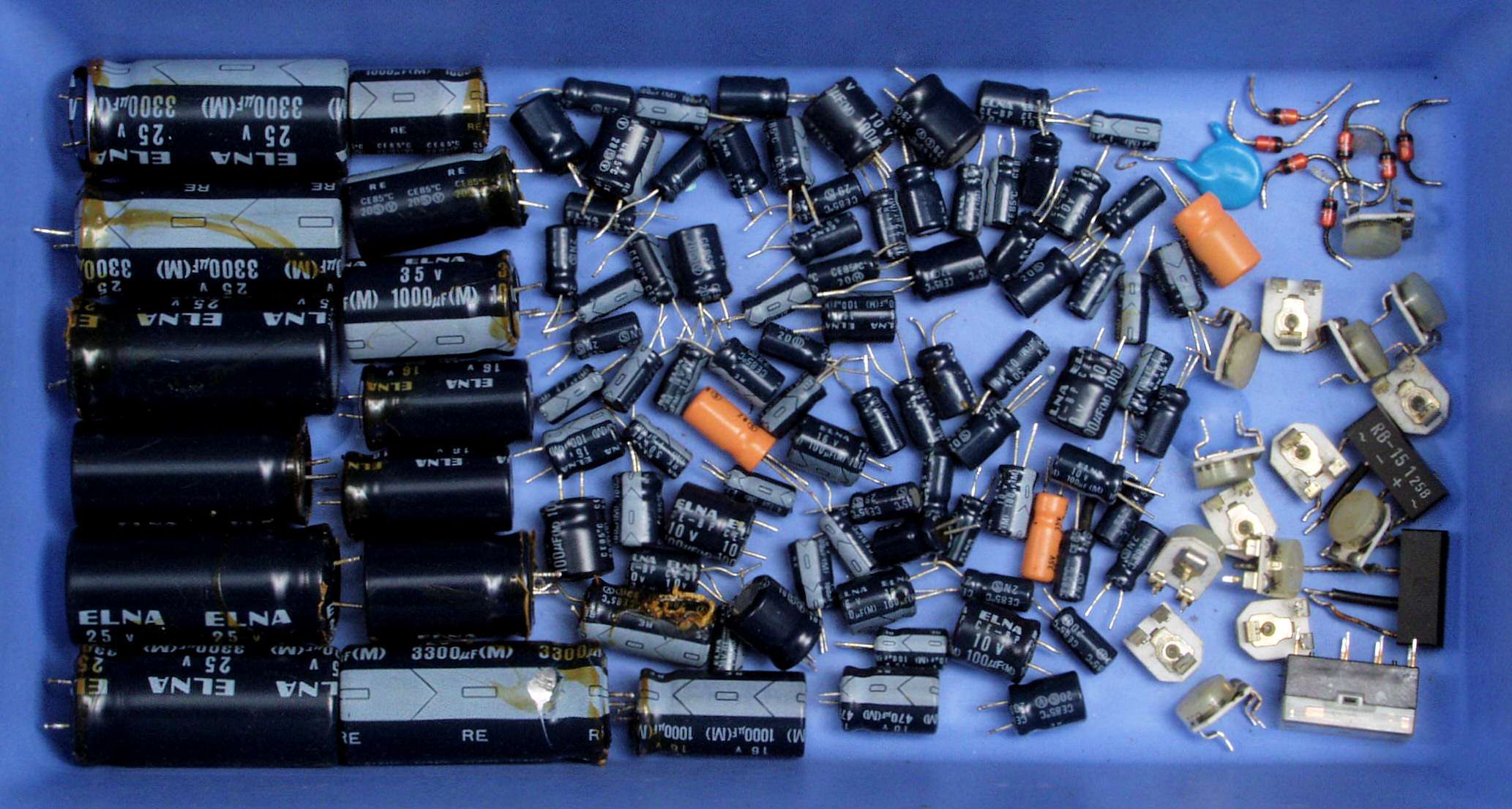

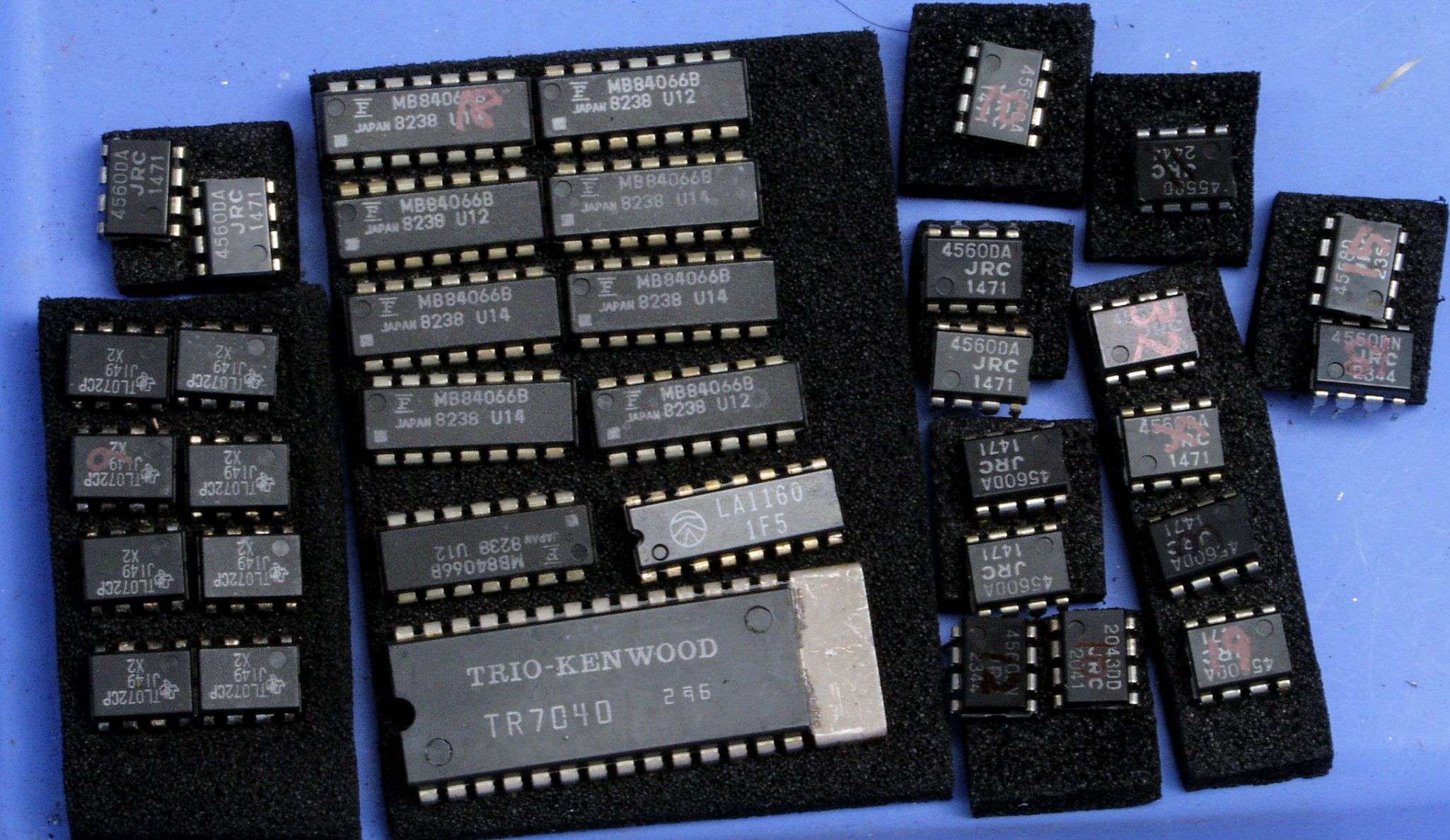

ＣＩ．　交換部品

ＣＩ２．　交換部品

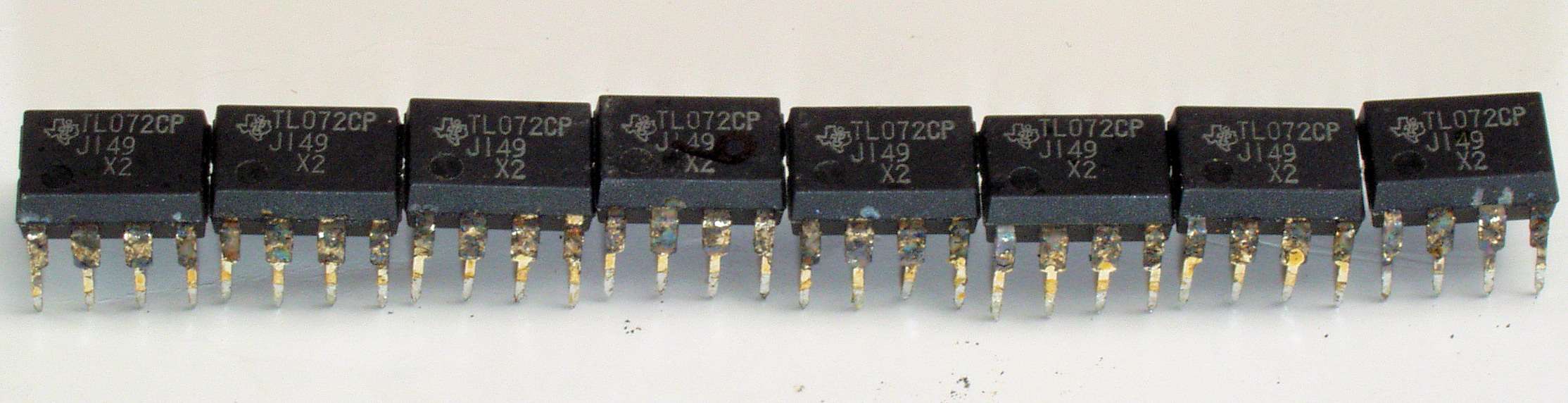

ＣＩ３．　交換部品、交換した足の腐食したOP-AMP。

ＣＩ４．　交換部品、交換した足の腐食したOP-AMP、反対側から見る。

ＣＪ１．　修理前　上から

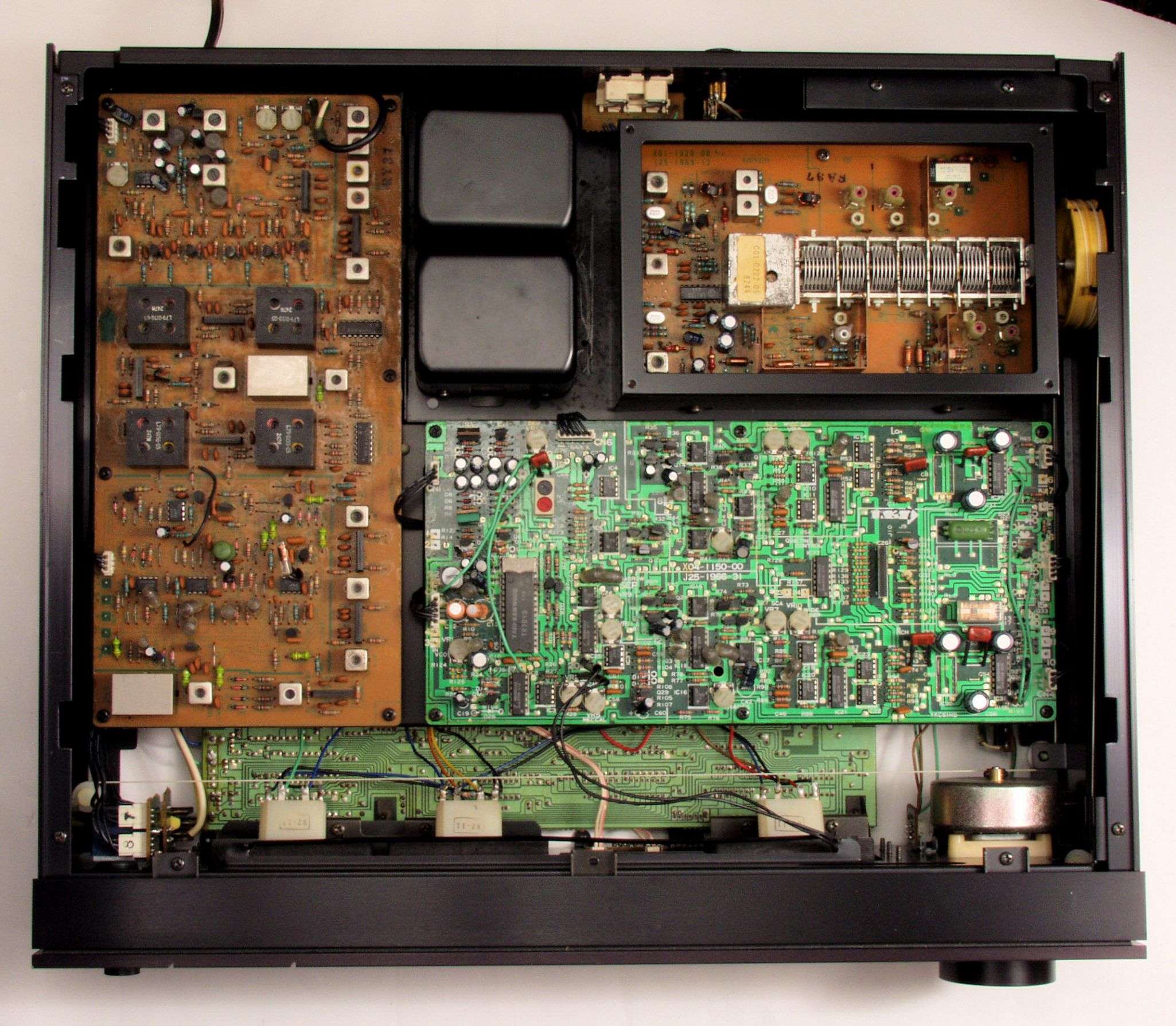

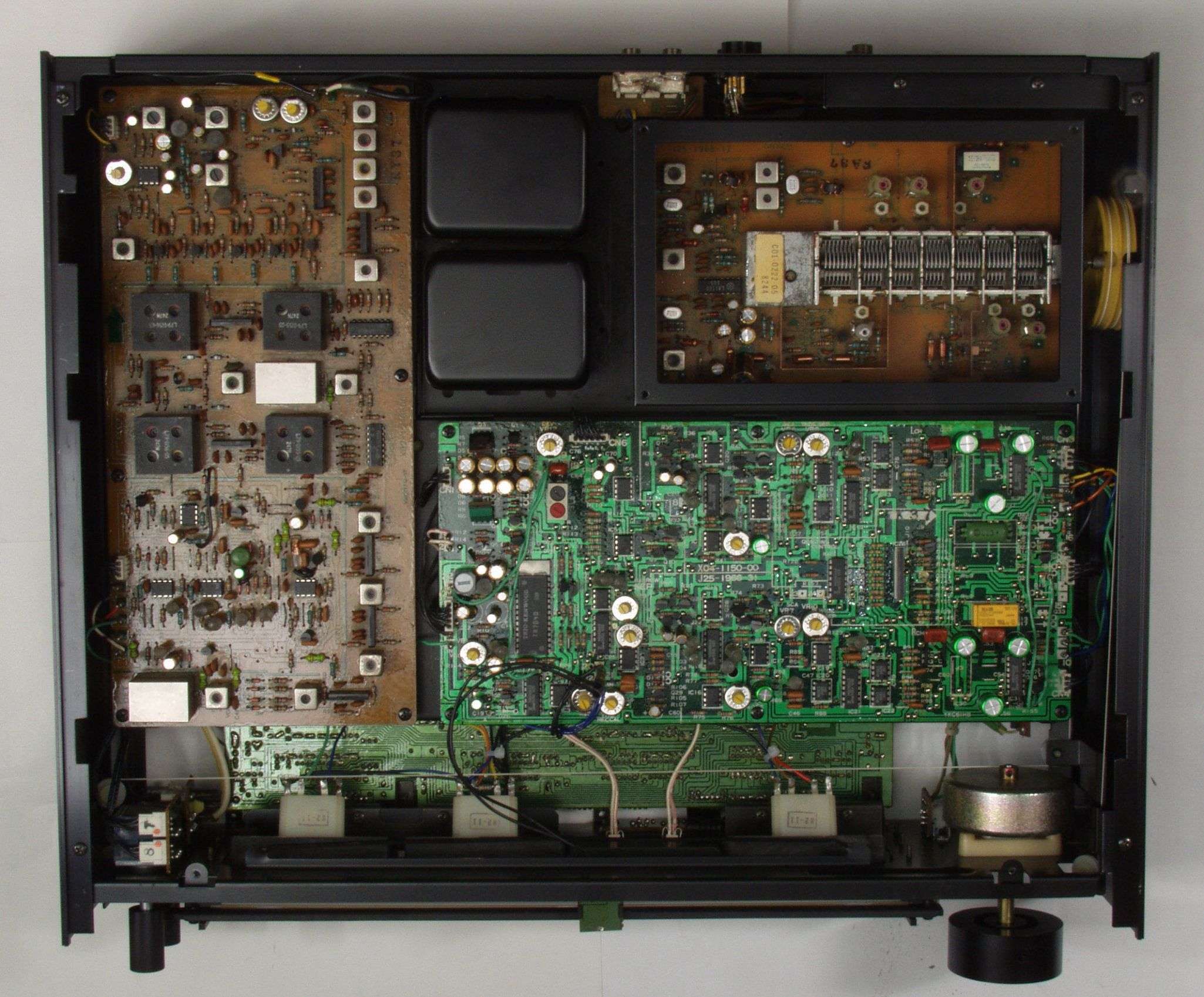

ＣＪ２．　修理後　上から

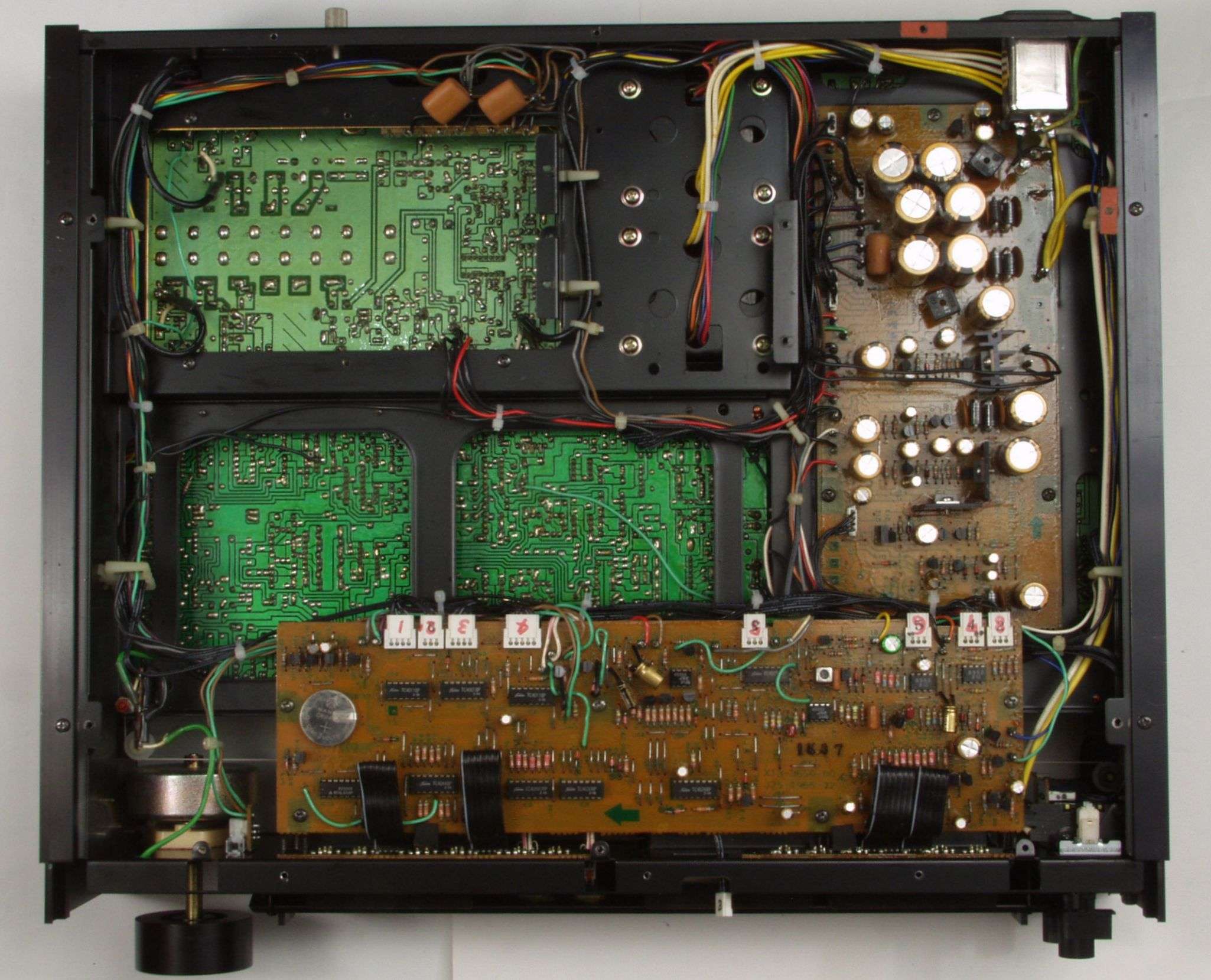

ＣＪ３．　修理前　下から

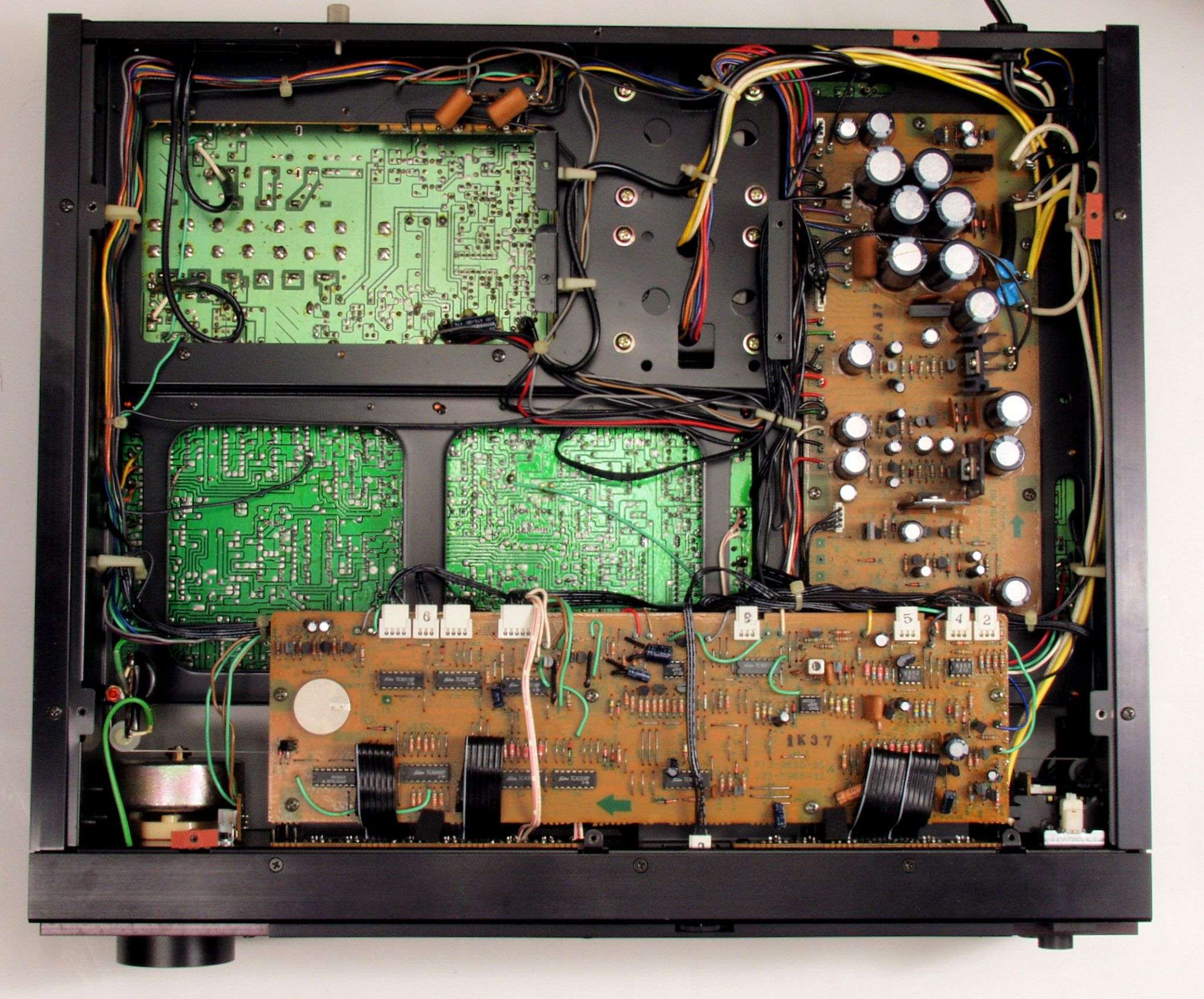

ＣＪ４．　修理後　下から

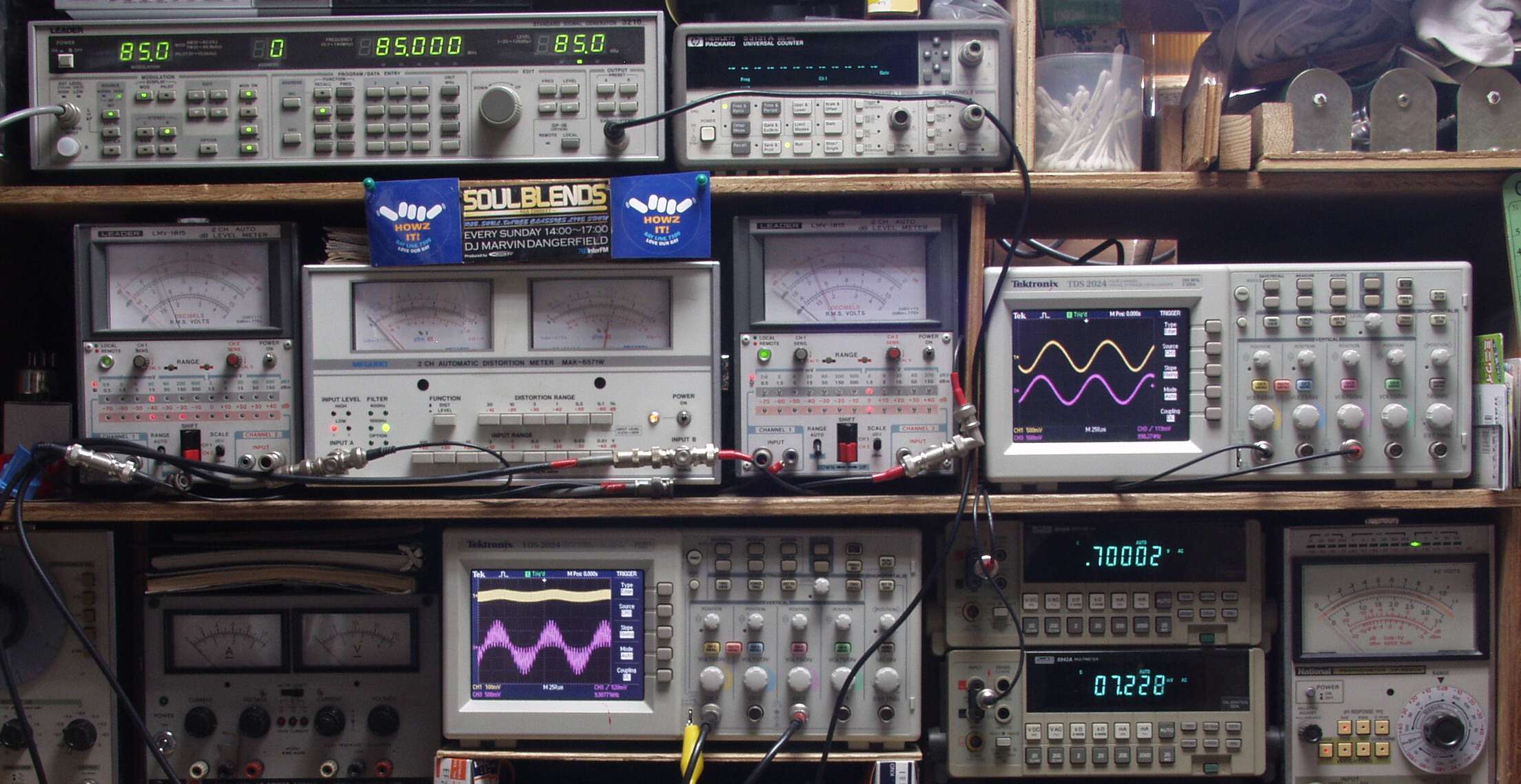

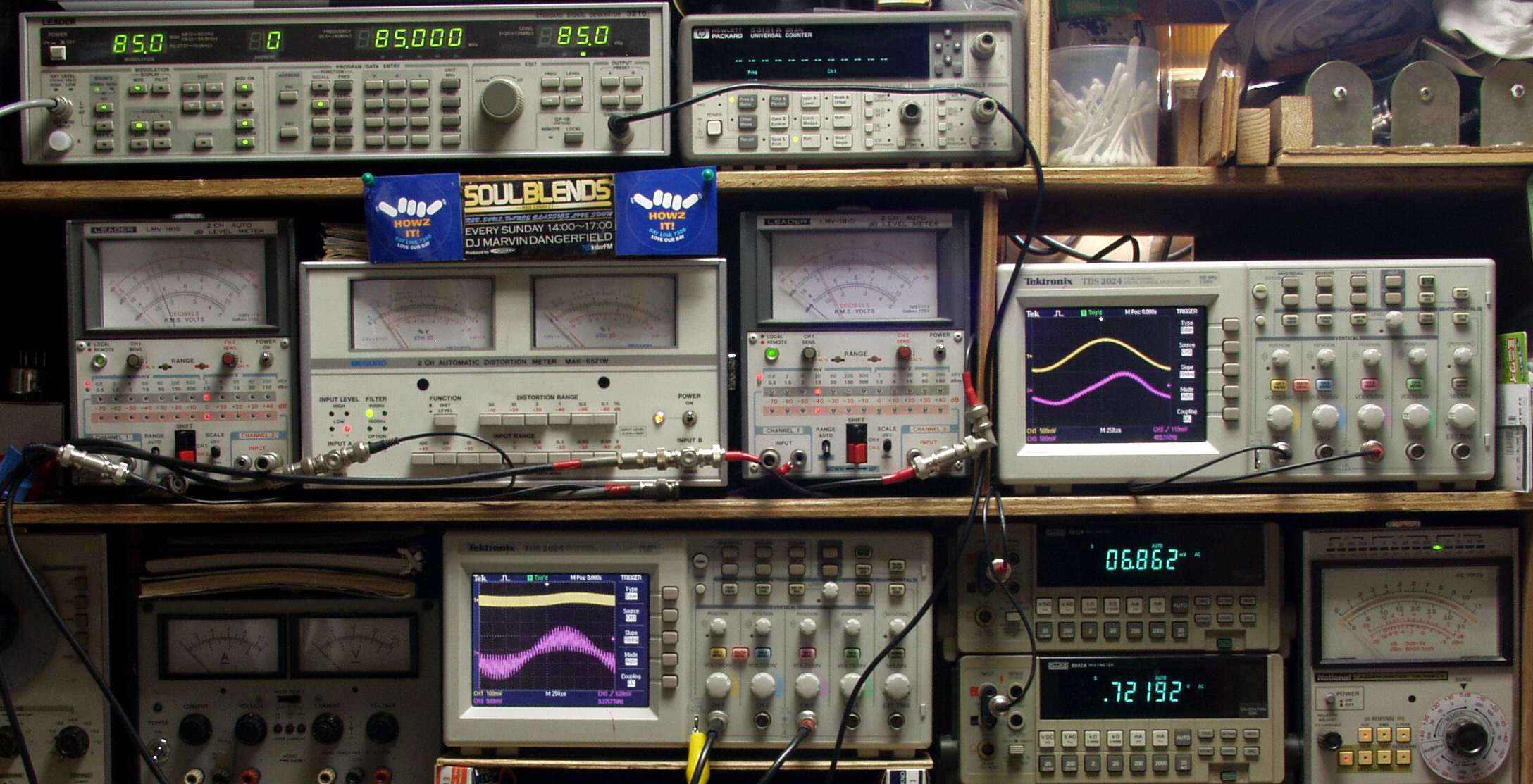

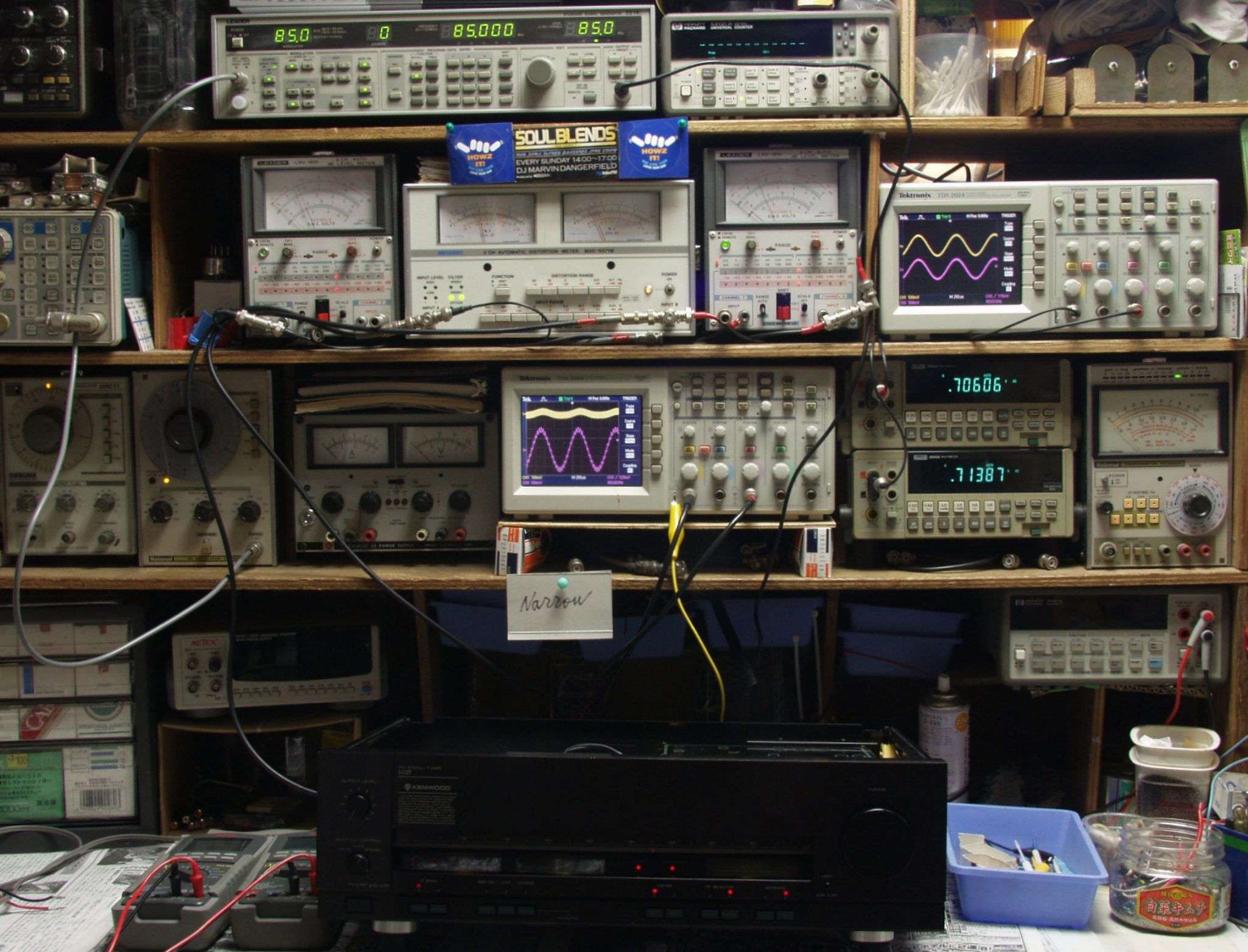

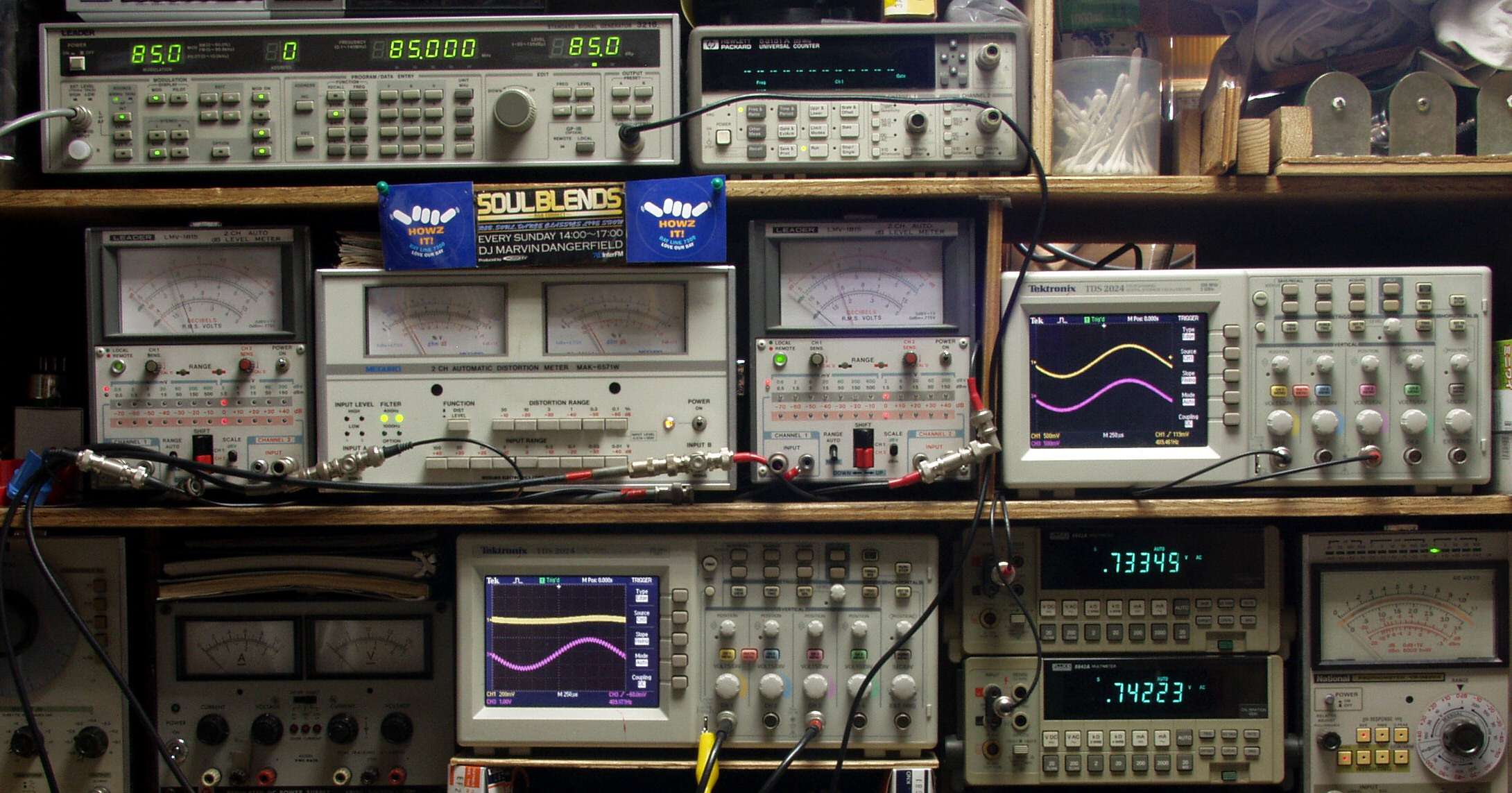

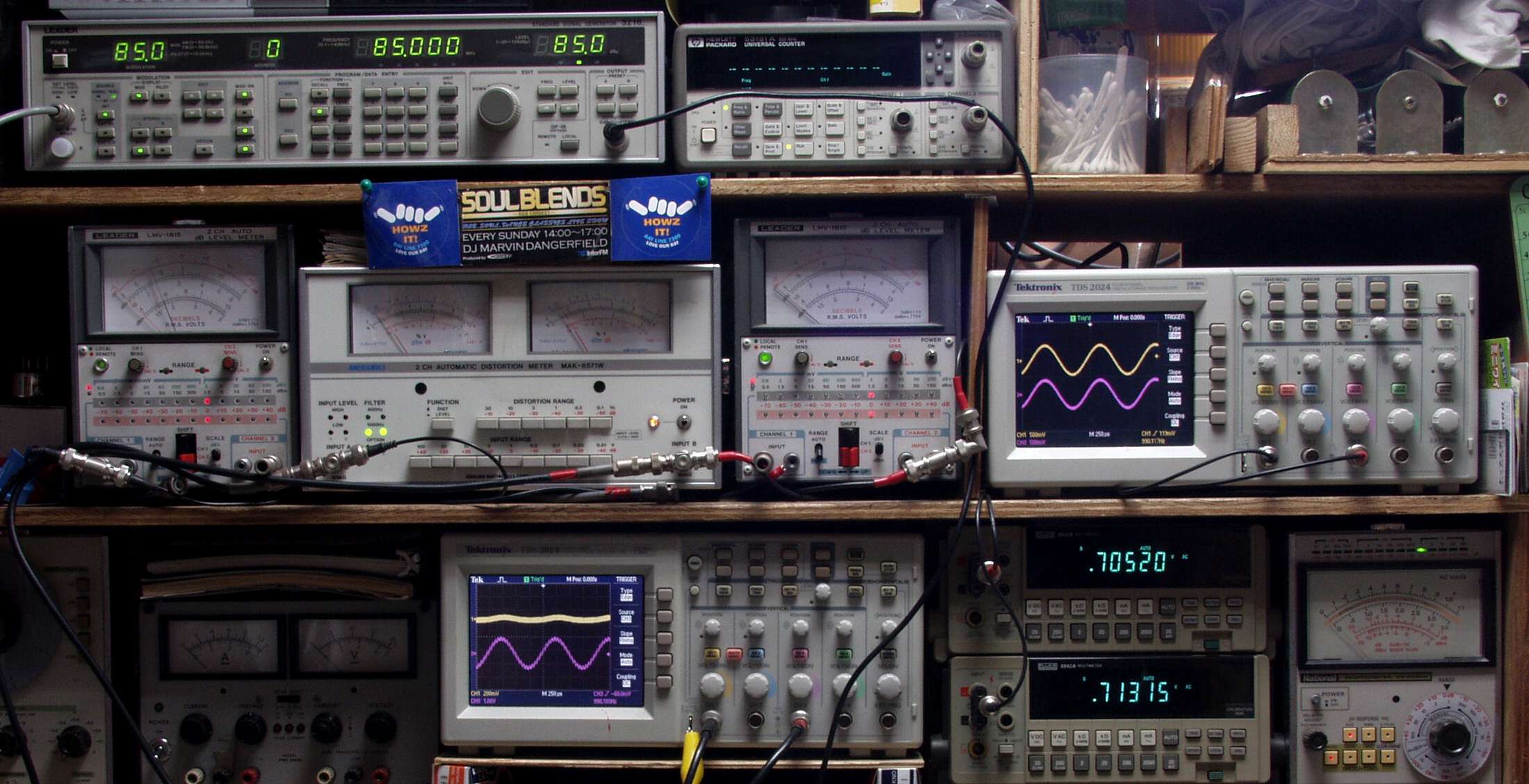

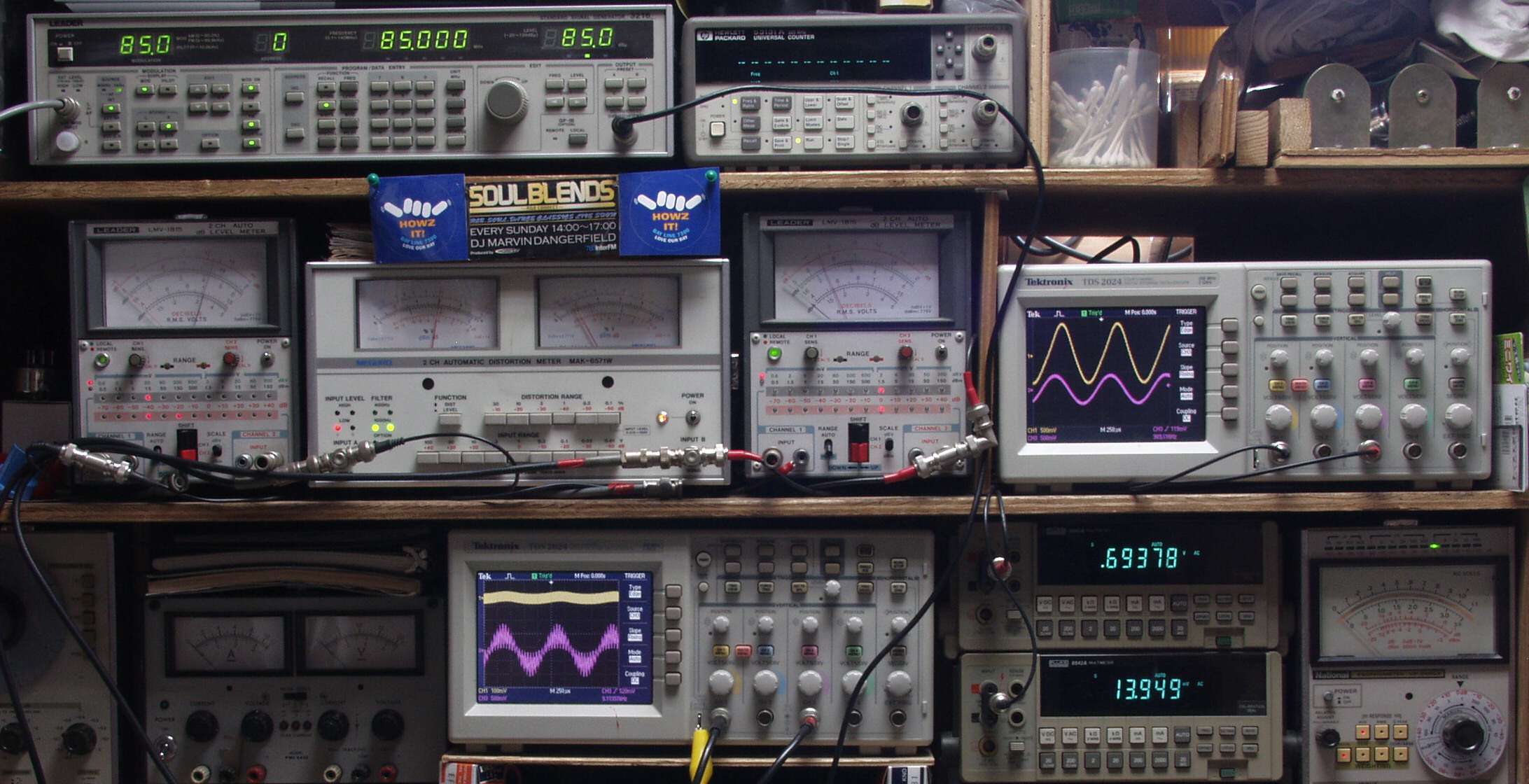

Ｅ．　調整・測定　ＦＭ受信感度、ＲＬ分離測定調整 　＜見方＞ 　　　上のＦＭステレオ信号発信器より　８５ＭＨＺで　４００ＨＺ　＆　１ＫＨＺの　変調信号を　８５ｄＢで出す　これを受信し出力を測定する。 　　　中左端電圧計＝Ｌ側出力電圧測定、黒針のみ使用。 　　　中中左歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力。 　　　中中右＝Ｒ側出力電圧測定、赤針のみ使用。 　　　中右端オシロ＝出力波形　赤色＝Ｒ出力、黄色＝Ｌ出力。 　　　下中＝オシロ＝H＆V出力波形　上＝H出力、下＝V出力。 　　　下中右上デジタル電圧計＝出力電圧測定Ｒ、下中右下デジタル電圧計＝出力電圧測定Ｌ。

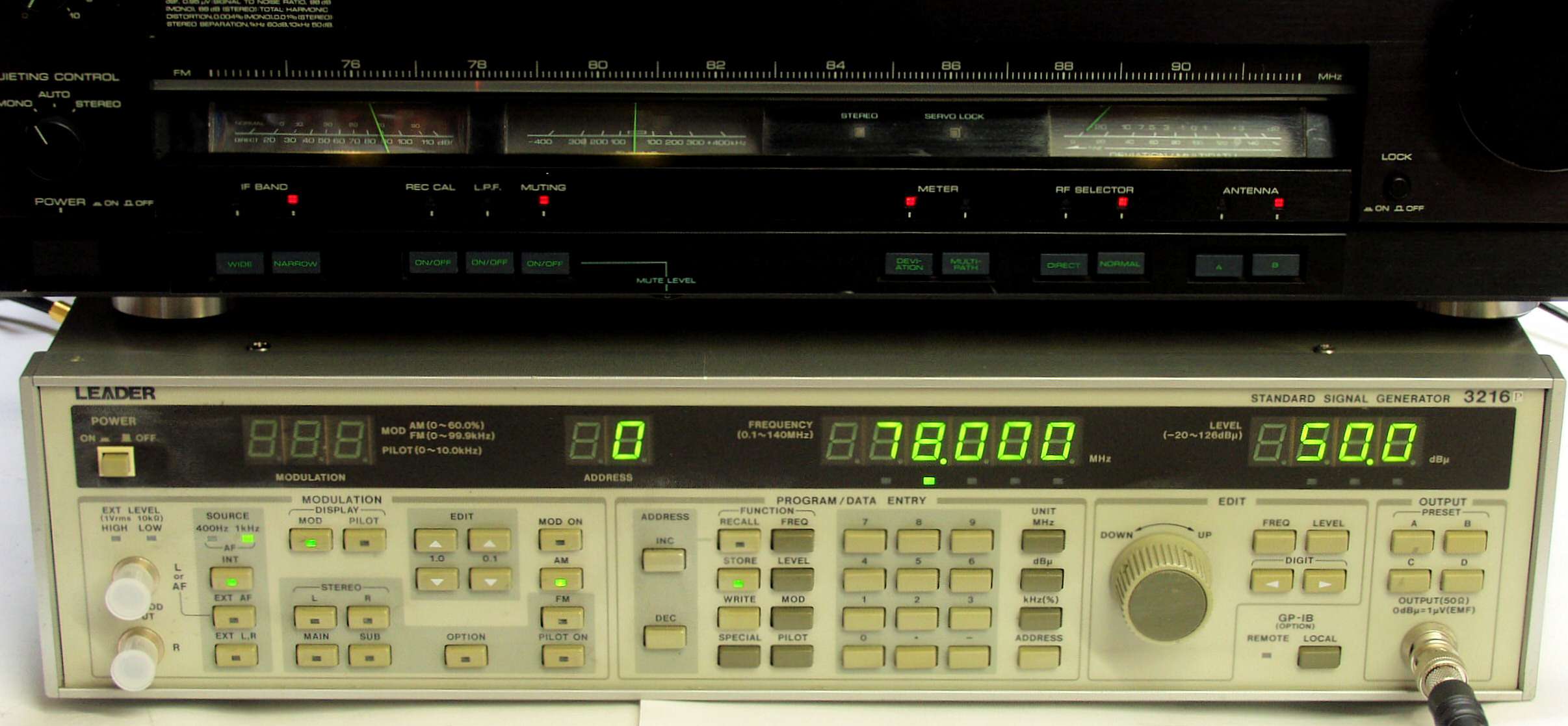

Ｅ１１．　トラッキング調整、　７８ＭＨＺ。

Ｅ１２．　トラッキング調整、　８８ＭＨＺ。

Ｅ２１．　ＦＭステレオ歪み測定。 　　　ＦＭステレオ信号発信器より　８５ＭＨＺで　１KＨＺの　８５ｄＢで出す。 　　　Ｒ側出力電圧＝０．７V。 　　　　　歪み率＝０．０１％（最大０．１％レンジ）。 　　　Ｌ側出力電圧＝０７V。 　　　　　歪み率＝０．０１％（最大０．１％レンジ）。

Ｅ２２．　ＦＭステレオ歪み測定。 　　　ＦＭステレオ信号発信器より　８５ＭＨＺで　４００ＨＺの　８５ｄＢで出す。 　　　Ｒ側出力電圧＝０．７V。 　　　　　歪み率＝０．０１％（最大０．１％レンジ）。 　　　Ｌ側出力電圧＝０７V。 　　　　　歪み率＝０．０１％（最大０．１％レンジ）。

Ｅ２３．　ＦＭステレオ歪み測定（ＩＦ狭帯域）。 　　　ＦＭステレオ信号発信器より　８５ＭＨＺで　１KＨＺの　８５ｄＢで出す。 　　　Ｒ側出力電圧＝０．７V。 　　　　　歪み率＝０．０２％（最大０．１％レンジ）。 　　　Ｌ側出力電圧＝０７V。 　　　　　歪み率＝０．０２％（最大０．１％レンジ）。

Ｅ２４．　ＦＭステレオ歪み測定（ＩＦ狭帯域）。 　　　ＦＭステレオ信号発信器より　８５ＭＨＺで　４００ＨＺの　８５ｄＢで出す。 　　　Ｒ側出力電圧＝０．７V。 　　　　　歪み率＝０．０２％（最大０．１％レンジ）。 　　　Ｌ側出力電圧＝０７V。 　　　　　歪み率＝０．０２％（最大０．１％レンジ）。

Ｅ３１．　ＲＬ分離測定調整　Ｒ側。Ｌｏｇ７００／７．２＝３９．７ｄＢ。 　　　ＦＭステレオ信号発信器より　８５ＭＨＺで　１ＫＨＺの　Rのみ変調信号を　８５ｄＢで出す。 　　　Ｒ側出力電圧＝０．７V。 　　　Ｌ側出力電圧＝７．２ｍＶ。

Ｅ３２．　ＲＬ分離測定調整　Ｌ側。Ｌｏｇ７００／９．５＝３７．２ｄＢ。 　　　ＦＭステレオ信号発信器より　８５ＭＨＺで　１ＫＨＺの　Ｌのみ変調信号を　８５ｄＢで出す。 　　　Ｒ側出力電圧＝９．５ｍV。 　　　Ｌ側出力電圧＝０．７Ｖ。

Ｅ３３．　ＲＬ分離測定調整（ＩＦ狭帯域）　Ｒ側Ｌｏｇ７００／１３．９＝３４ｄＢ。 　　　ＦＭステレオ信号発信器より　８５ＭＨＺで　１ＫＨＺの　Rのみ変調信号を　８５ｄＢで出す。 　　　Ｒ側出力電圧＝０．７V。 　　　Ｌ側出力電圧＝１３．９ｍＶ。

Ｅ３４．　ＲＬ分離測定調整（ＩＦ狭帯域）　Ｌ側。Ｌｏｇ７００／６．８＝４０．３ｄＢ。 　　　ＦＭステレオ信号発信器より　８５ＭＨＺで　１ＫＨＺの　Ｌのみ変調信号を　８５ｄＢで出す。 　　　Ｒ側出力電圧＝６．８ｍV。 　　　Ｌ側出力電圧＝０．７Ｖ。

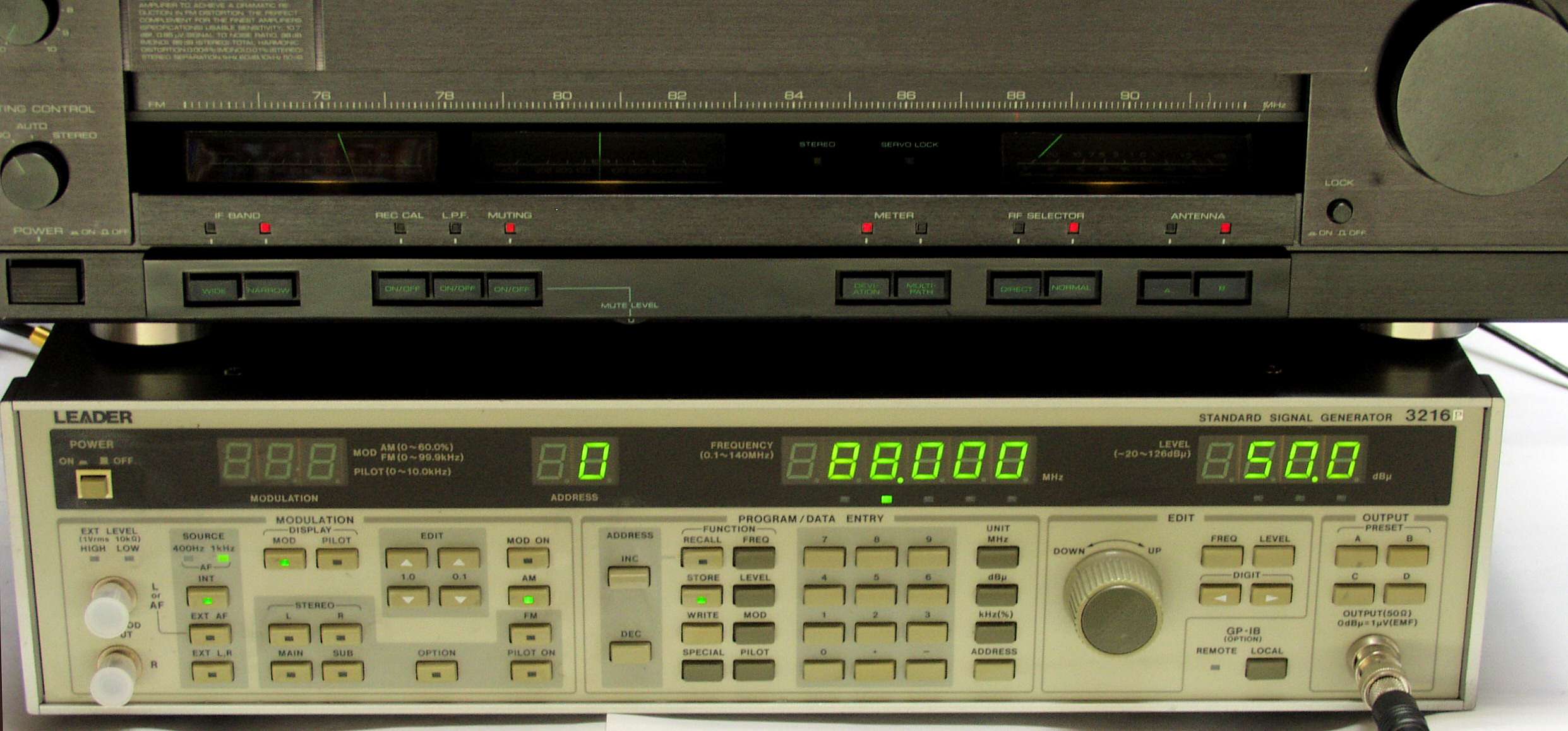

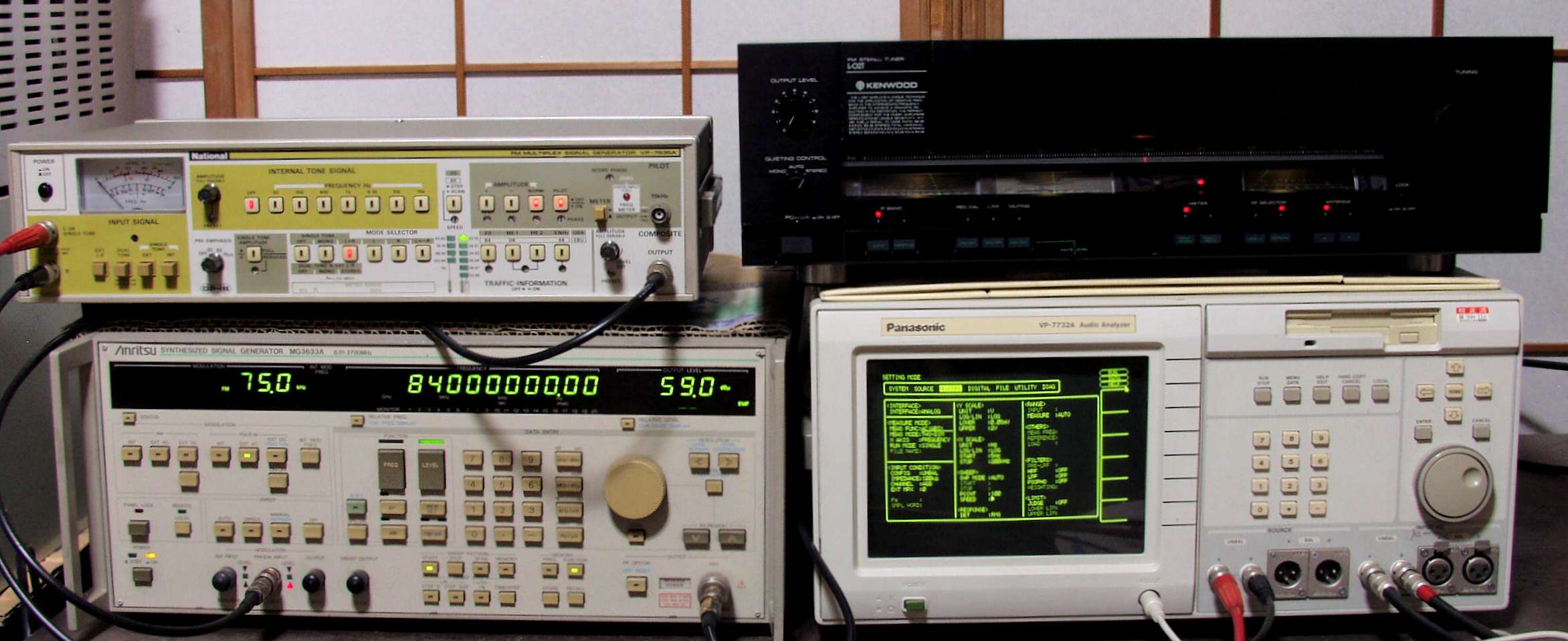

Ｆ．　上位測定器による　調整・測定 Ｆ１．　左下のSSGより信号を受信測定

Ｆ２．　ＶＵメータ信号強度確認、入力３９ｄＢμ＝５０ｄＢ。

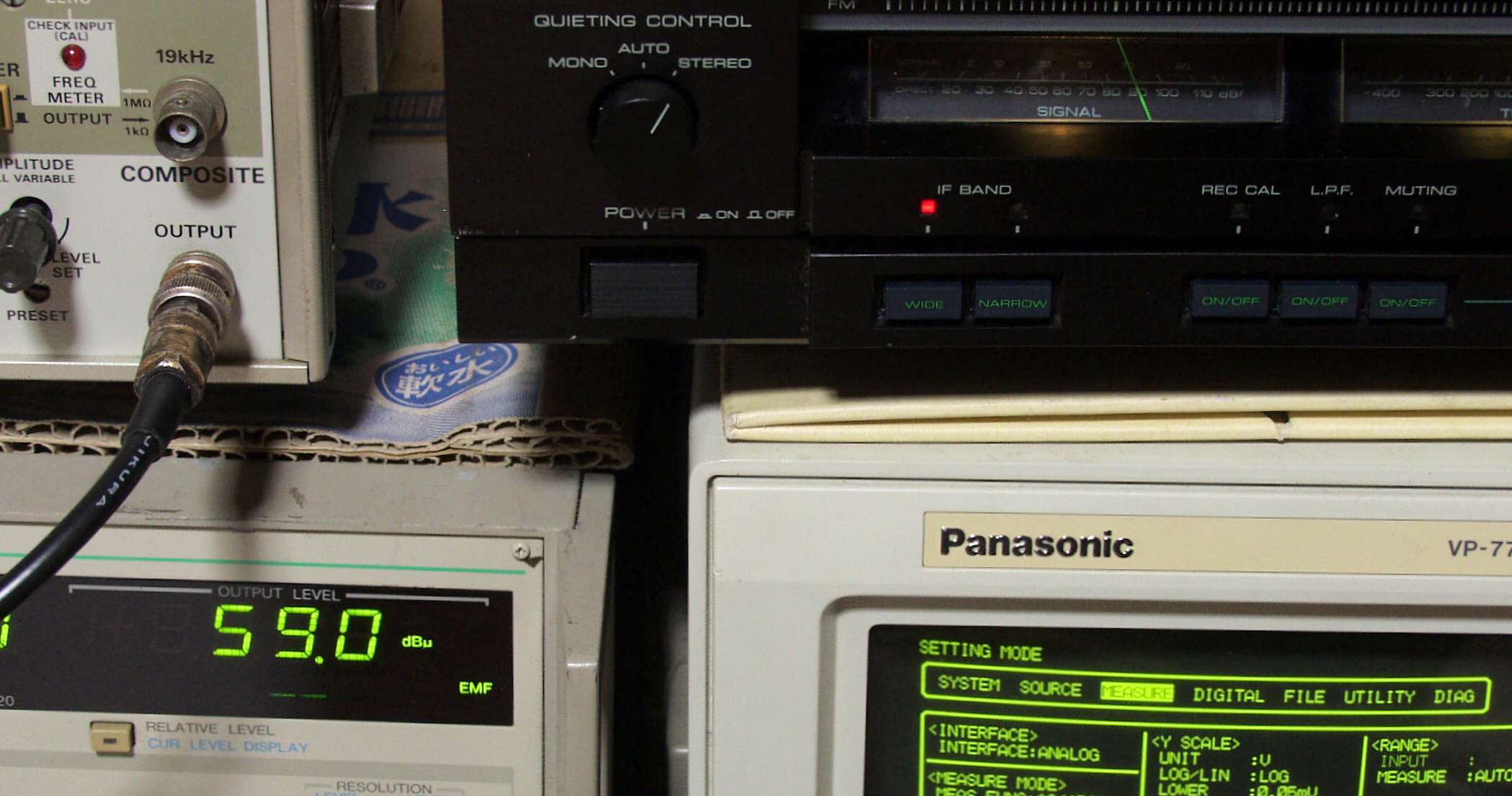

Ｆ３．　ＶＵメータ信号強度確認、入力５９ｄＢμ＝７０ｄＢ。

Ｆ３．　入出力特性測定（上記条件）　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｓ．　ＫＥＮＷＯＯＤ　Ｌ−０２Ｔ　の仕様（マニアル・カタログより）

型式 FMステレオチューナー　Ｌ−０２Ｔ 受信周波数範囲 ７６ＭＨｚ〜９０ＭＨｚ アンテナインピーダンス（２系統） Ａ＝７５Ω不平衡。　Ｂ＝７５Ω不平衡 感度 ＮＯＲＭＡＬ（７５Ω）＝１０．７dBｆ（新ＩＨＦ）／０．９５μＶ（ＩＨＦ）  　ＤＩＲＥＣＴ（７５Ω）＝２５．２dBｆ（新ＩＨＦ）／５．０μＶ（ＩＨＦ） ＳＮ比５０dB感度　　　　 ＮＯＲＭＡＬ　ＭＯＮＯ＝１５．８dBｆ（新ＩＨＦ）／１．７μＶ（ＩＨＦ） ＮＯＲＭＡＬ　ＳＴＥＲＥＯ＝３７．２dBf（新ＩＨＦ）／２０μＶ（ＩＨＦ） ＤＩＲＥＣＴ　ＭＯＮＯ ＝３１．２dBf（新ＩＨＦ）／１０μＶ（ＩＨＦ） ＤＩＲＥＣＴ　ＳＴＥＲＥＯ＝５１．６dBf（新ＩＨＦ）／１０５μＶ（ＩＨＦ） 高調波ひずみ率  　（ＡＮＴ・ＩＮ→Σ・ＯＵＴ　アンテナ入力８５dBf） 　　　　　　　　　 ＷＩＤＥ 　　　　　１００Ｈｚ　　０．００４％（ＭＯＮＯ）０．０１５％（ＳＴＥＲＥＯ） 　　　　１ｋＨｚ　　　　０．００４％（ＭＯＮＯ）０．０１％（ＳＴＥＲＥＯ） 　　　　６ｋＨｚ　　　　０．０１５％（ＭＯＮＯ）０．０３％（ＳＴＥＲＥＯ） 　　　　１５ｋＨｚ　　　０．０１％（ＭＯＮＯ）　０．１％（ＳＴＥＲＥＯ） 　　　５０Ｈｚ〜１０ｋＨｚ　０．０１５％（ＭＯＮＯ）０．０４％（ＳＴＥＲＥＯ） ＮＡＲＲＯＷ 　　　　　１００Ｈｚ　　　　０．００５％（ＭＯＮＯ）０．０８％（ＳＴＥＲＥＯ） 　　　　　　　１ｋＨｚ　　　０．０２％（ＭＯＮＯ）　０．０５％（ＳＴＥＲＥＯ） 　　　　　　１５ｋＨｚ　　　　０．０５％（ＭＯＮＯ）　０．５％（ＳＴＥＲＥＯ） 　　　　５０Ｈｚ〜１０ｋＨｚ　０．２％（ＭＯＮＯ）　　０．２％（ＳＴＥＲＥＯ） ＳＮ比  　　（ＡＮＴ・ＩＮ→Σ・ＯＵＴ、１００％変調８５dBf入力） ＭＯＮＯ＝９８dB ＳＴＥＲＥＯ＝８８dB キャプチャーレシオ ０．９dB（ＷＩＤＥ）　２．５dB（ＮＡＲＲＯＷ） 実効選択度（ＩＨＦ） ＮＡＲＲＯＷ＝　６５dB（±３００ｋＨｚ） ＷＩＤＥ＝　　　　４５dB ステレオセパレーション  　　（ＡＮＴ・ＩＮ→Σ・ＯＵＴ） ＷＩＤＥ　　　　　１ｋＨｚ　　　　　　　　６０dB 　　　　　　　　　５０Ｈｚ〜１０ｋＨｚ　  ５０dB 　　　　　　　　　１５ｋＨｚ　　　　　　　４５dB ＮＡＲＲＯＷ　　１ｋＨｚ　　　　　　　　４７dB 　　　　　　　　　５０Ｈｚ〜１０ｋＨｚ　  ３５dB 周波数特性（ＡＮＴ・ＩＮ→Σ・ＯＵＴ） １５Ｈｚ〜１５ｋＨｚ、　　＋０．２dB　−０．５dB イメージ妨害比 １２０dB。（８４ＭＨｚ　ＮＯＲＭＡＬ） ＩＦ妨害比 １２０dB。（８４ＭＨｚ　ＮＯＲＭＡＬ） スプリアス妨害比 １２０dB。（８４ＭＨｚ　ＮＯＲＭＡＬ） ＡＭ抑圧比 ７０dB サブキャリア抑圧比 ローパスフィルターＯＮ ＝７０dB  ローパスフィルターＯＦＦ＝６５dB レックキャリブレーション ４４０Ｈｚ、　５０％変調 出力レベル＆インピーダンス（１ｋＨｚ、１００％変調） 固定出力　　　　　　＝　０．７５Ｖ／１Ω以下  Σ出力（可変）出力＝　１．５Ｖ／１Ω以下 マルチパス出力 垂直出力＝　０．５Ｖ／３ｋΩ  水平出力＝　０．０１Ｖ／１０ｋΩ ダイヤルスケール・アジャスター ±２mm 電源電圧・電源周波数 １００Ｖ　　５０Ｈｚ／６０Ｈｚ 定格消費電力（電気用品取締法に基づく表示） ２８Ｗ 外形寸法 約４８０mm（Ｗ）×１４７．５mm（Ｈ）×４２３mm（Ｄ） 重量 約１２．４ｋｇ 価格 30万円　1982年
