KENWOOD KT−9900. 2台目修理記録 | ||||||||||||||||||||||||||||||||||||||||||||||||
平成20年9月10日到着 平成21年1月18日完成 | ||||||||||||||||||||||||||||||||||||||||||||||||
A. 修理前の状況
B. 原因
C. 修理状況
D. 使用部品
EE. 上位測定器による 調整・測定 修理費 120,000円 オーバーホール修理 S. KENWOOD KT−9900 の仕様(マニアル・カタログより) |
||||||||||||||||||||||||||||||||||||||||||||||||
A. 修理前の状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。 A11. 上蓋を取った所。 |
||||||||||||||||||||||||||||||||||||||||||||||||

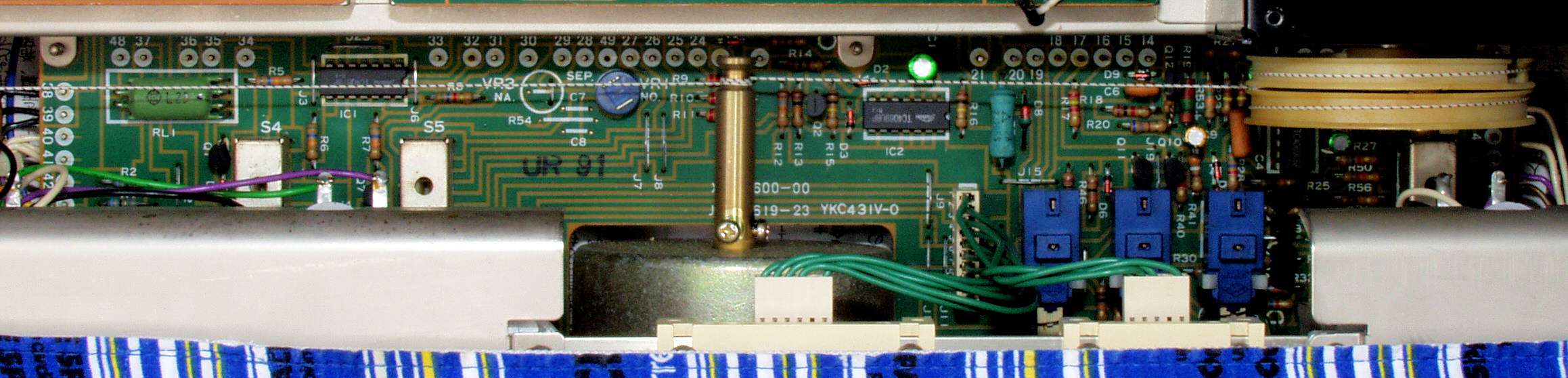

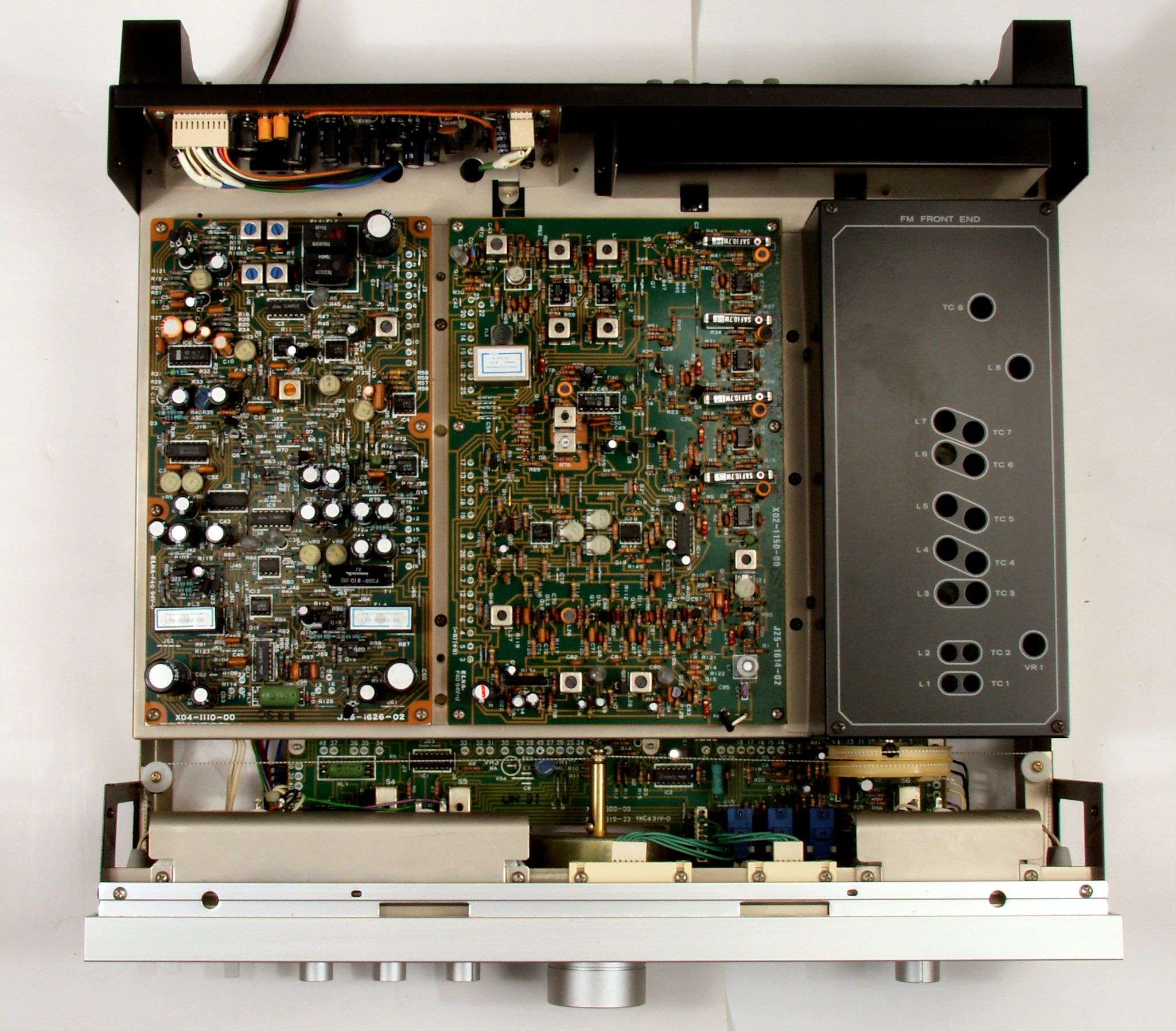

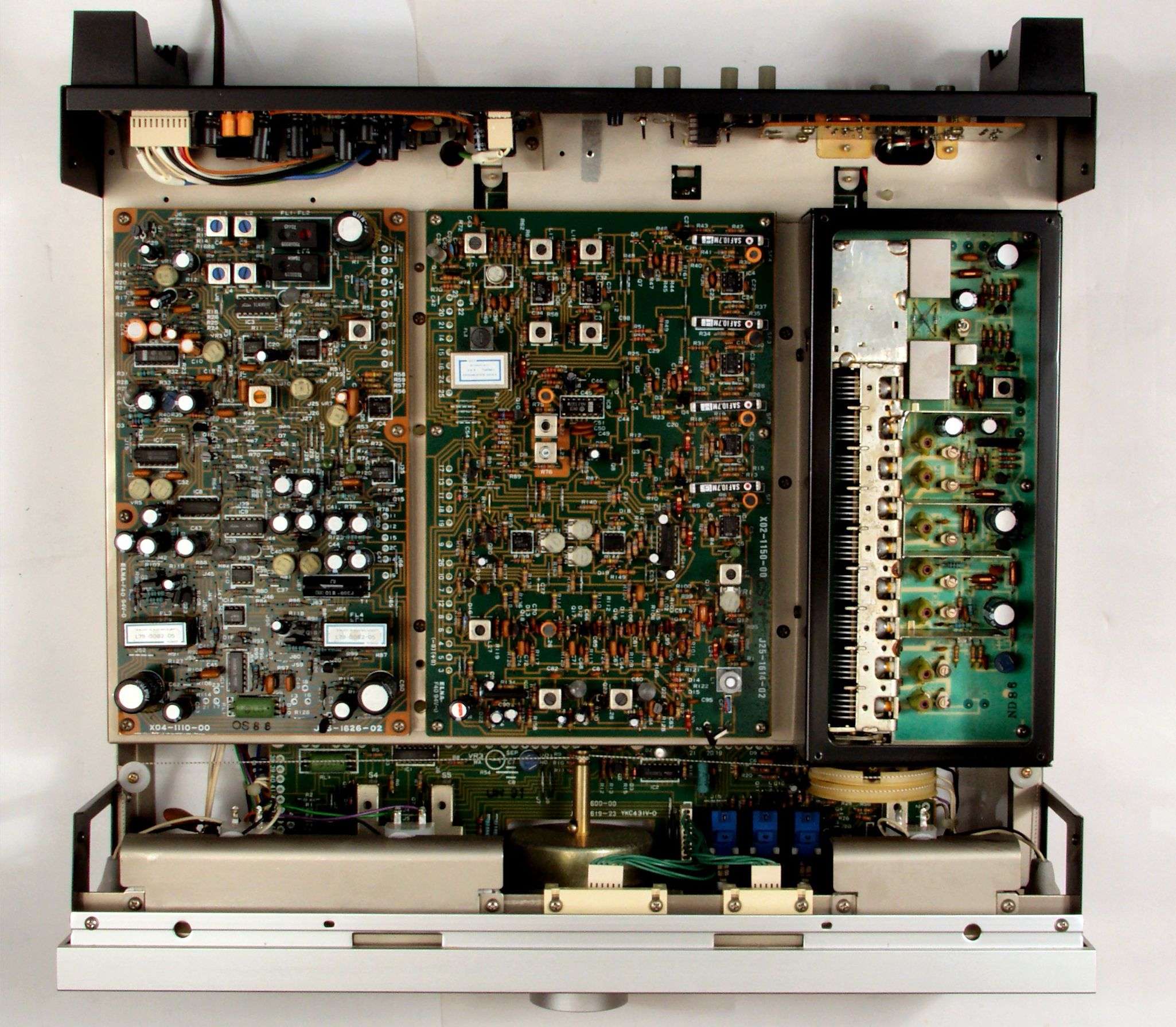

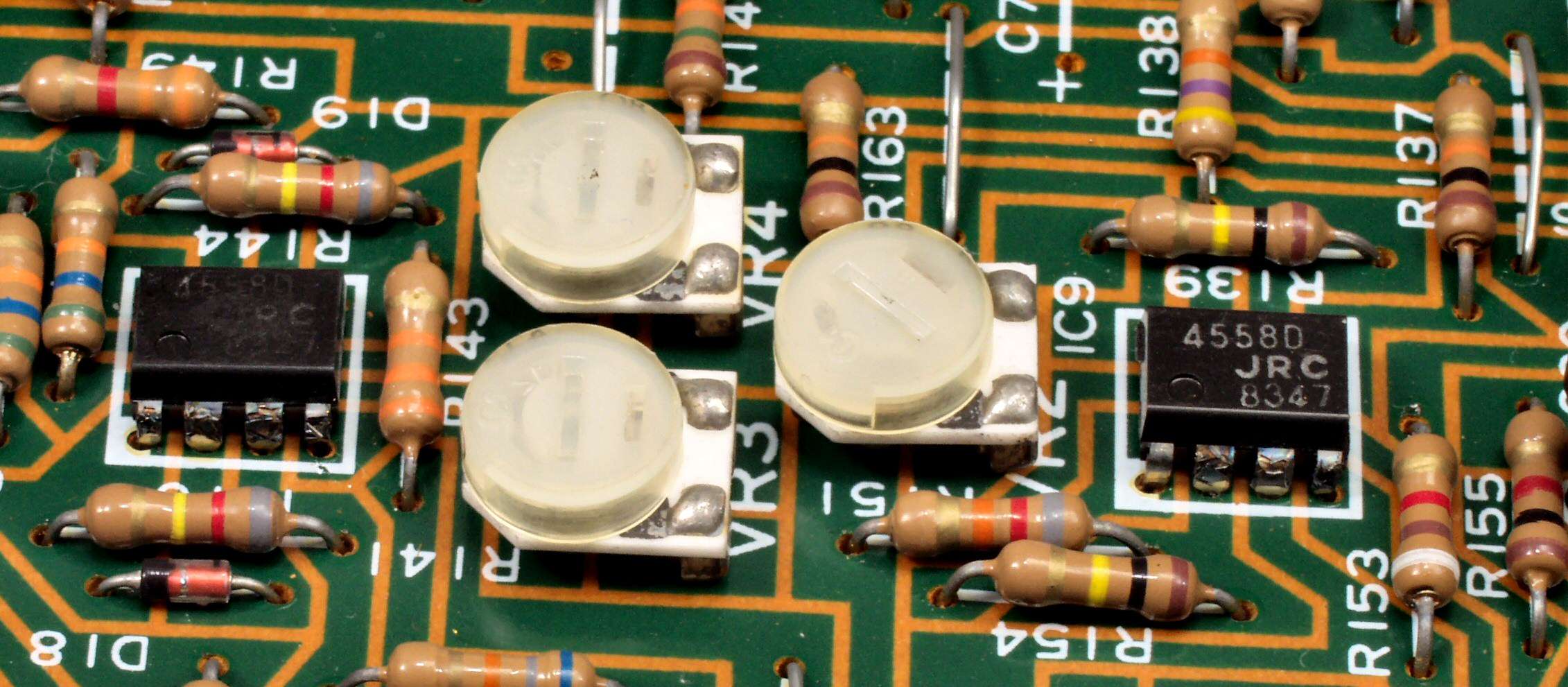

A12. 上蓋とシールドを取った所。 | ||||||||||||||||||||||||||||||||||||||||||||||||
A2. 下上蓋を取った所 シャシはステンレス製 | ||||||||||||||||||||||||||||||||||||||||||||||||
A3. IF基板ICの足の腐食 | ||||||||||||||||||||||||||||||||||||||||||||||||
A41. MPX基板ICの足の腐食 | ||||||||||||||||||||||||||||||||||||||||||||||||
A42. MPX基板ICの足の腐食2 | ||||||||||||||||||||||||||||||||||||||||||||||||
A43. MPX基板ICの足の腐食3 | ||||||||||||||||||||||||||||||||||||||||||||||||
A44. MPX基板ICの足の腐食4 | ||||||||||||||||||||||||||||||||||||||||||||||||

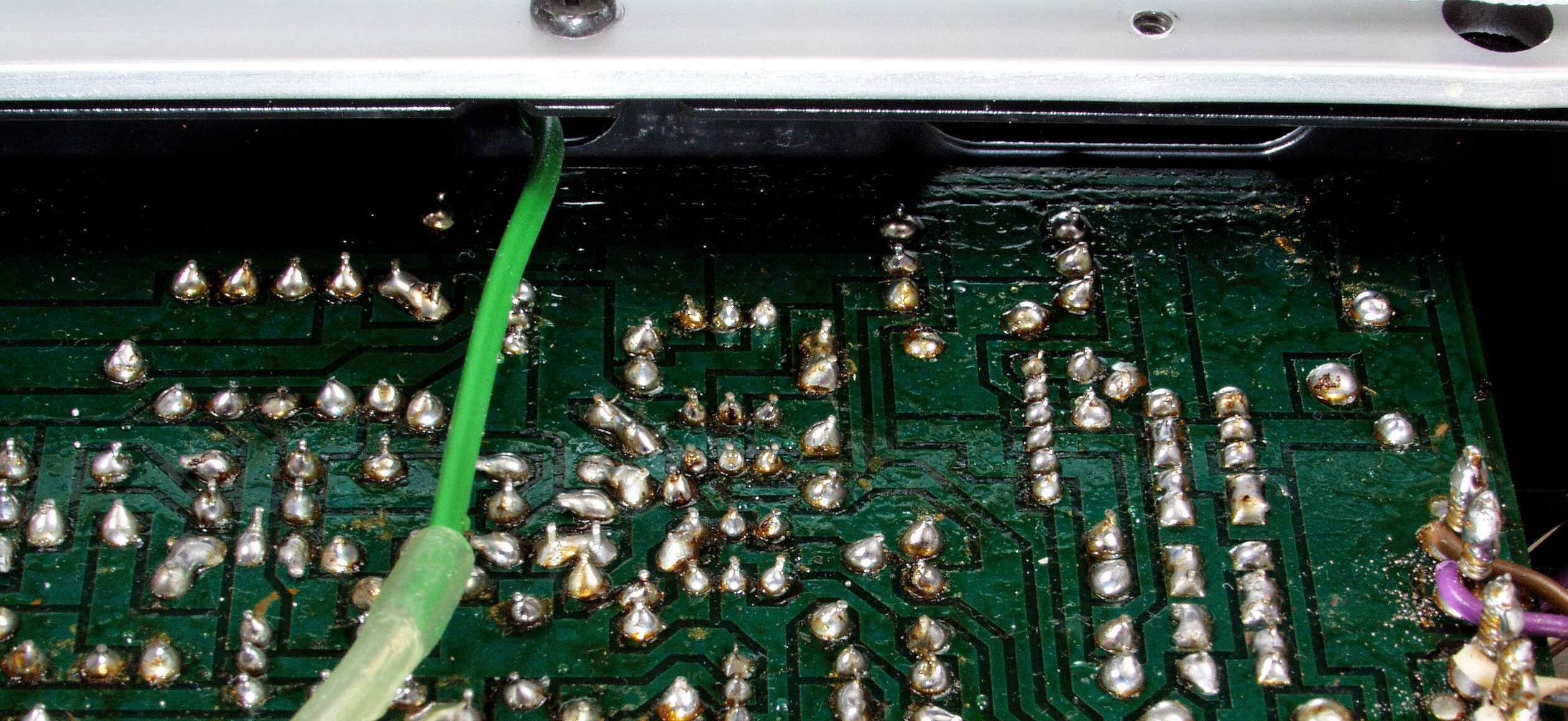

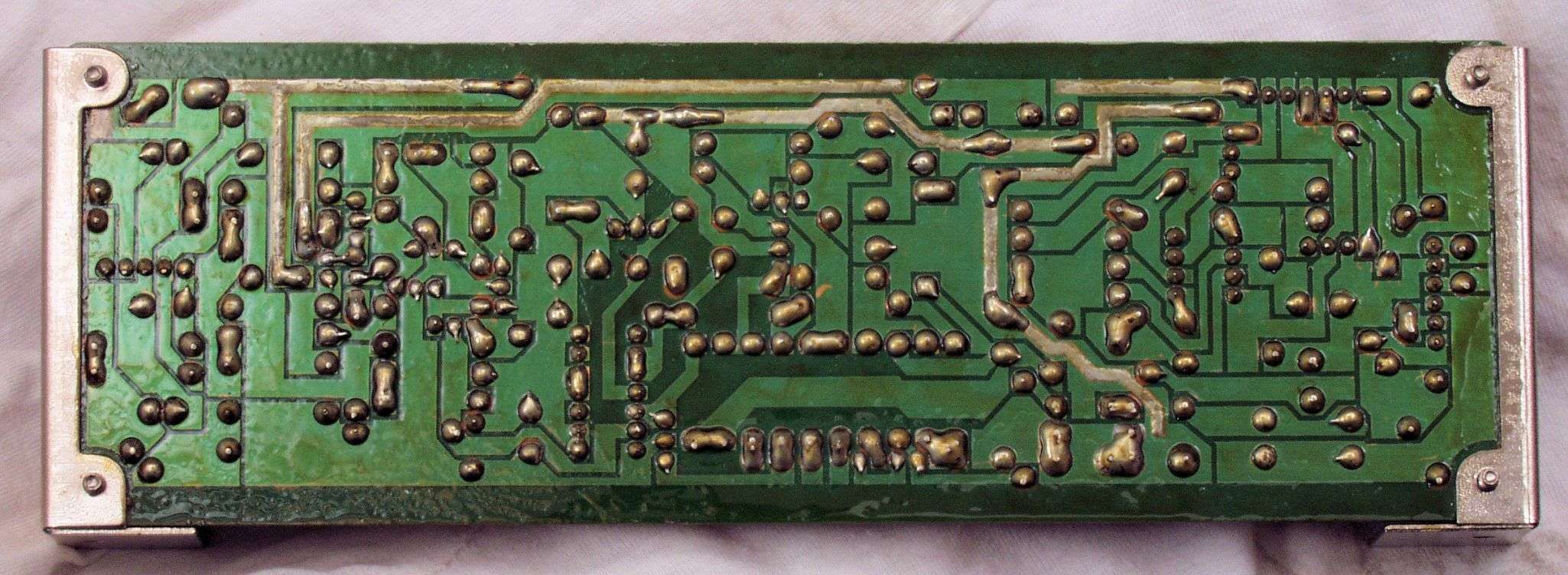

A5. DDL基板ICの足の腐食 | ||||||||||||||||||||||||||||||||||||||||||||||||

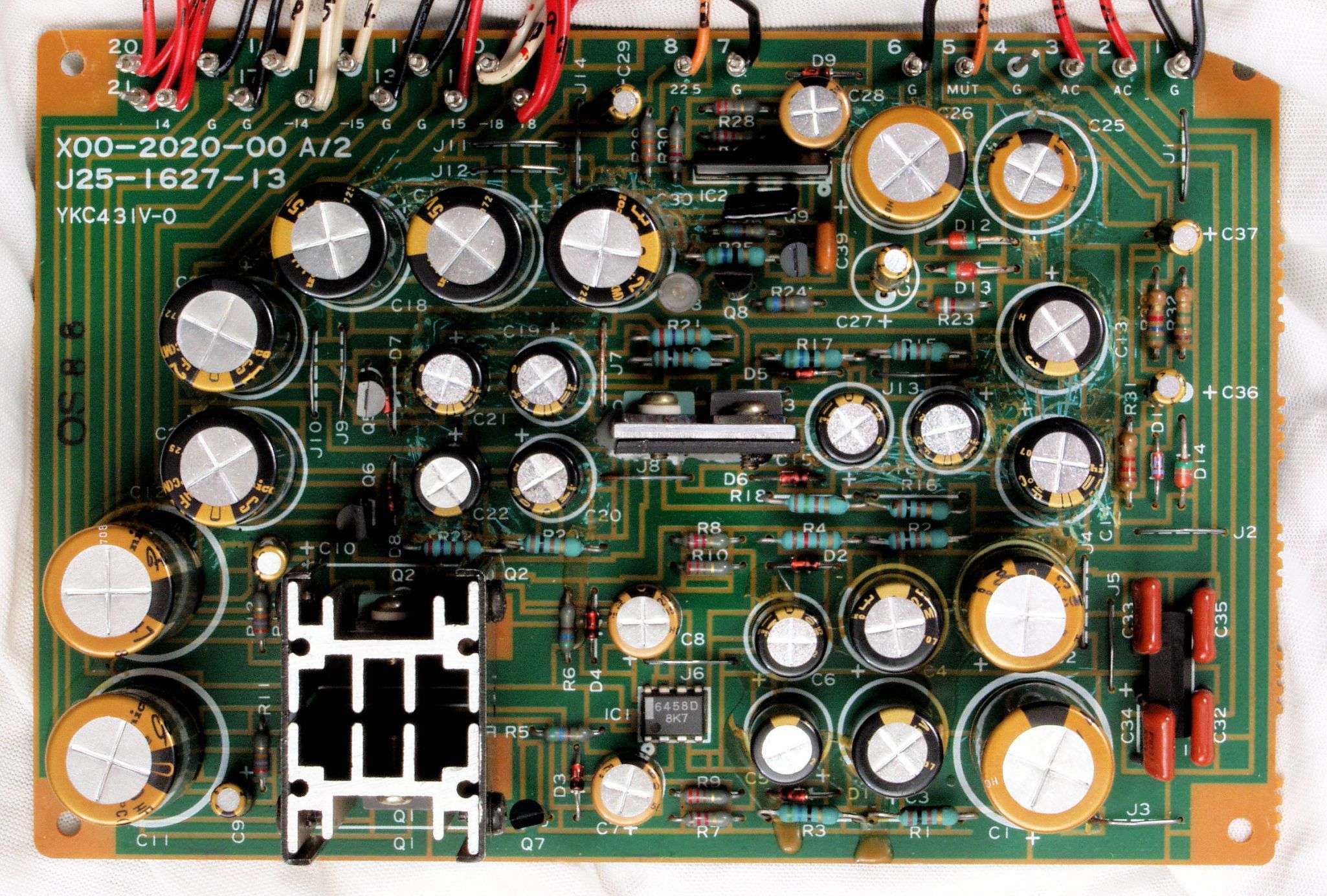

C. 修理状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。 C11. 修理前 PowerSupply基板 |
||||||||||||||||||||||||||||||||||||||||||||||||

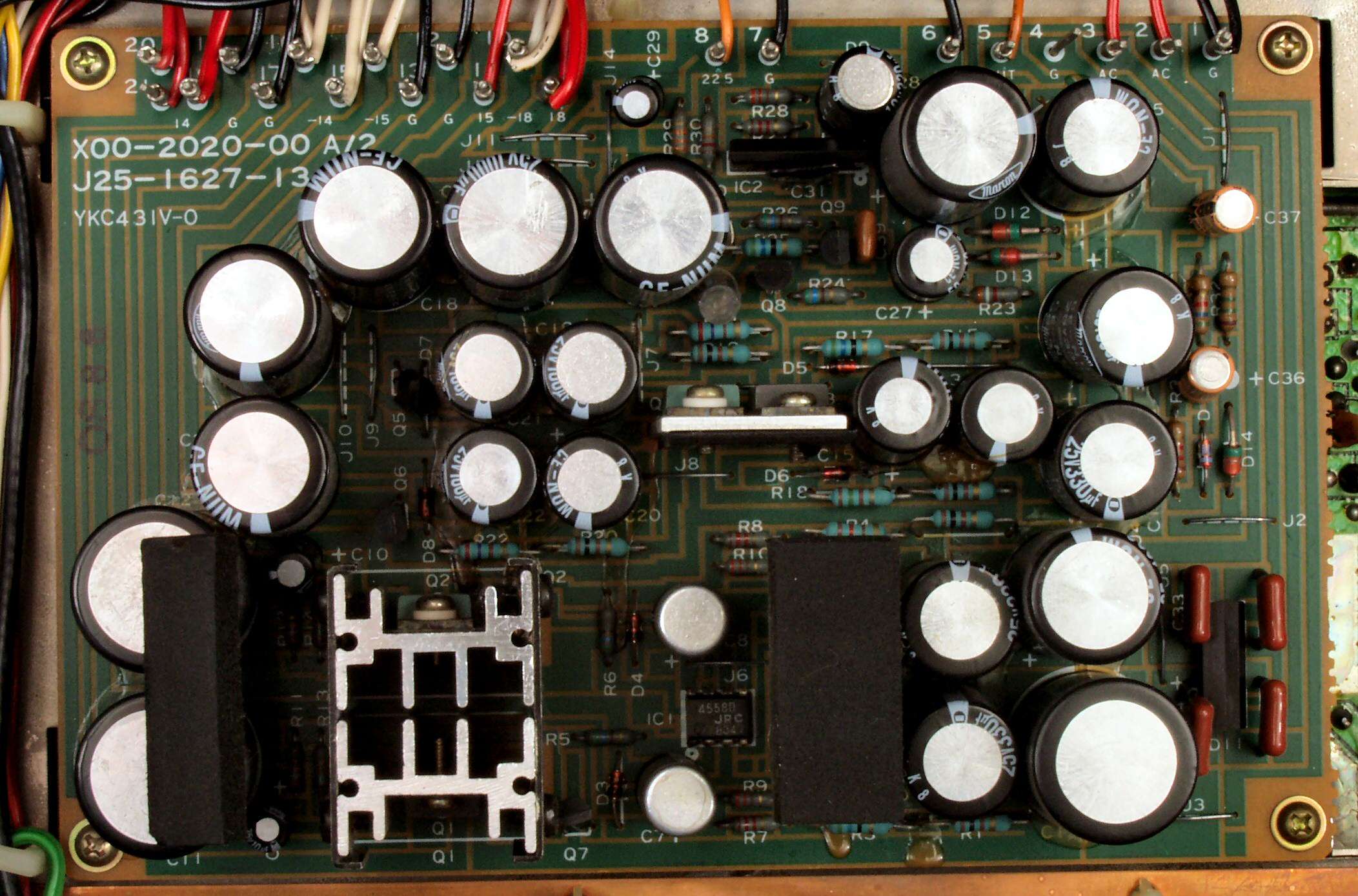

C12. 修理後 PowerSupply基板 電解コンデンサー32個交換、黒ミューズが大分使用できました。 | ||||||||||||||||||||||||||||||||||||||||||||||||

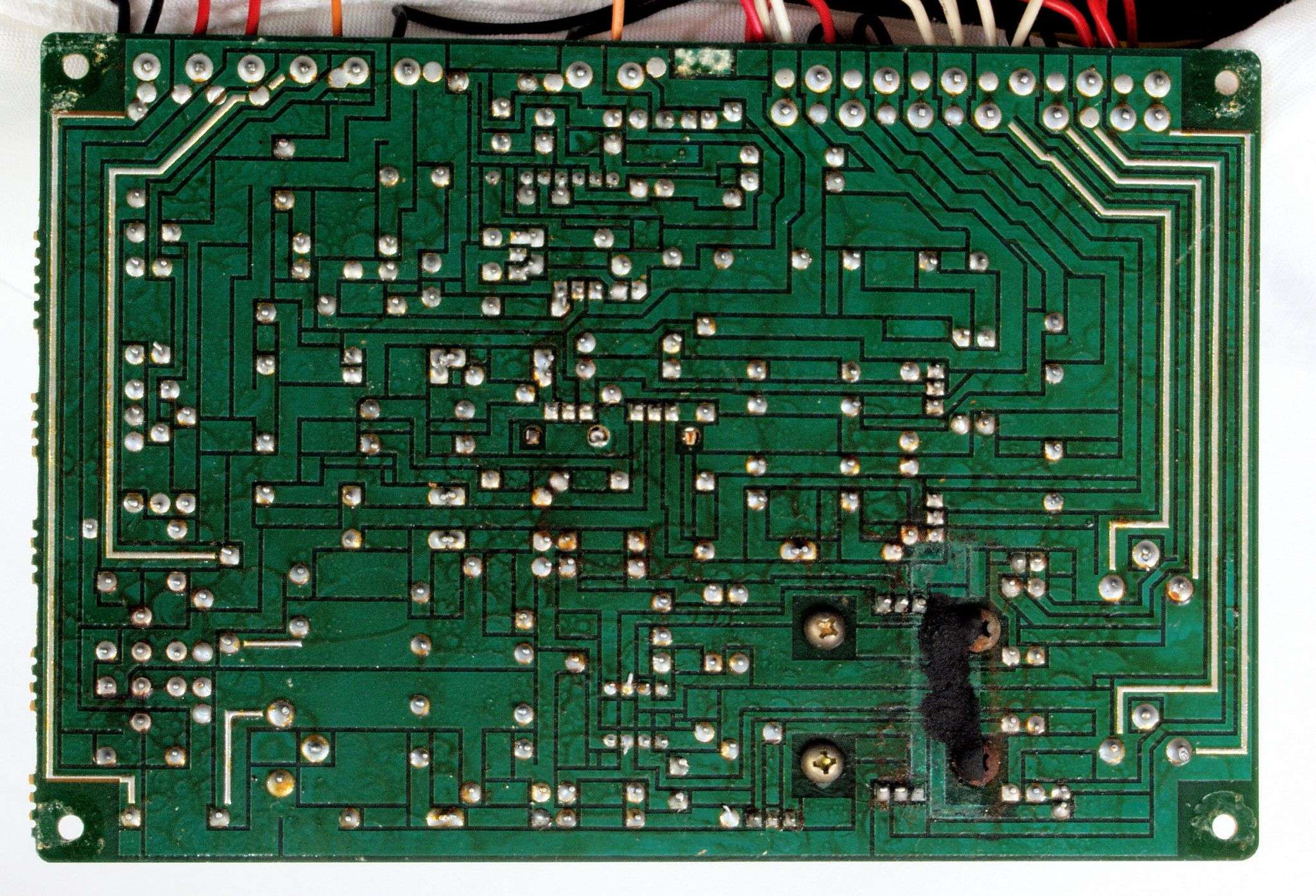

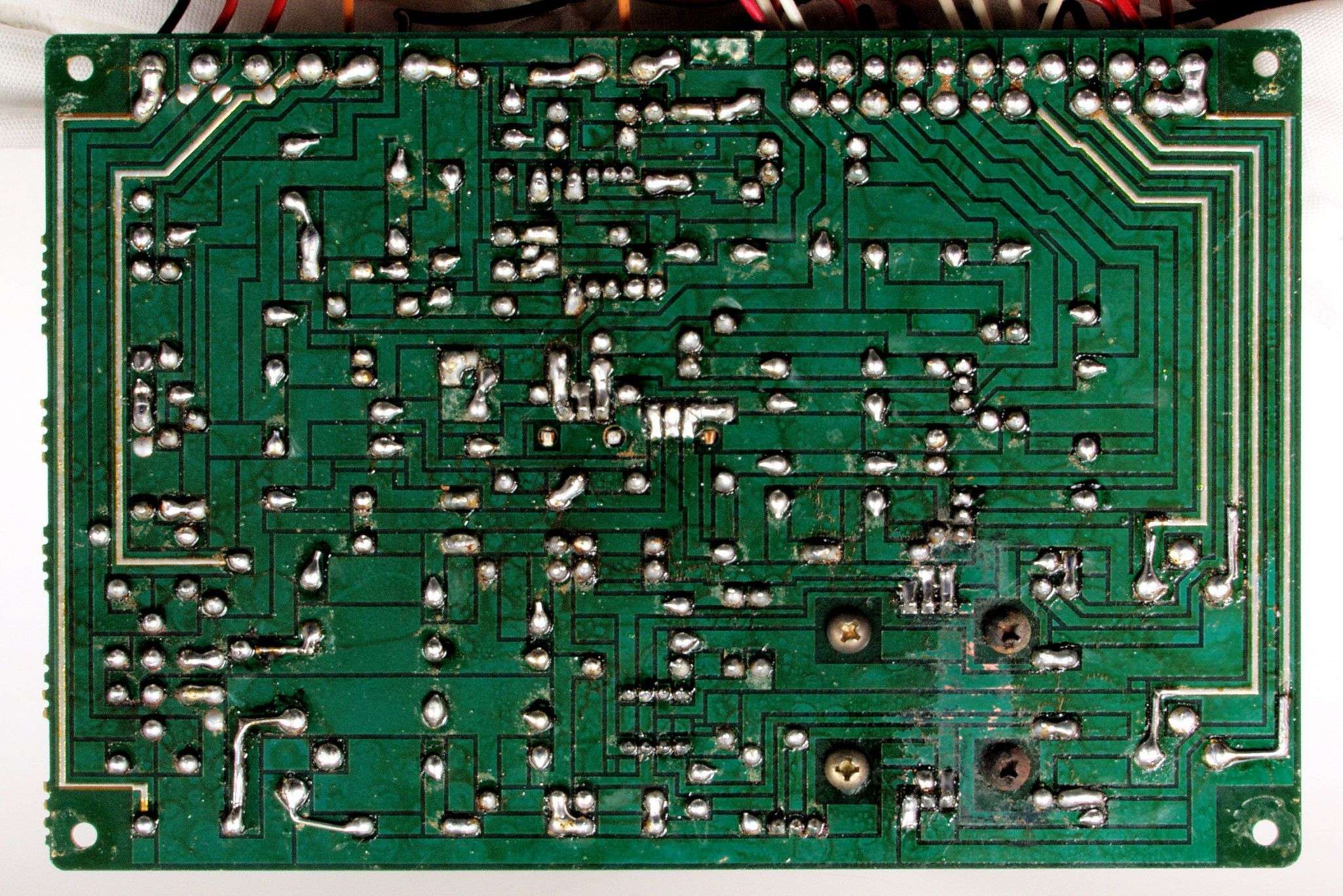

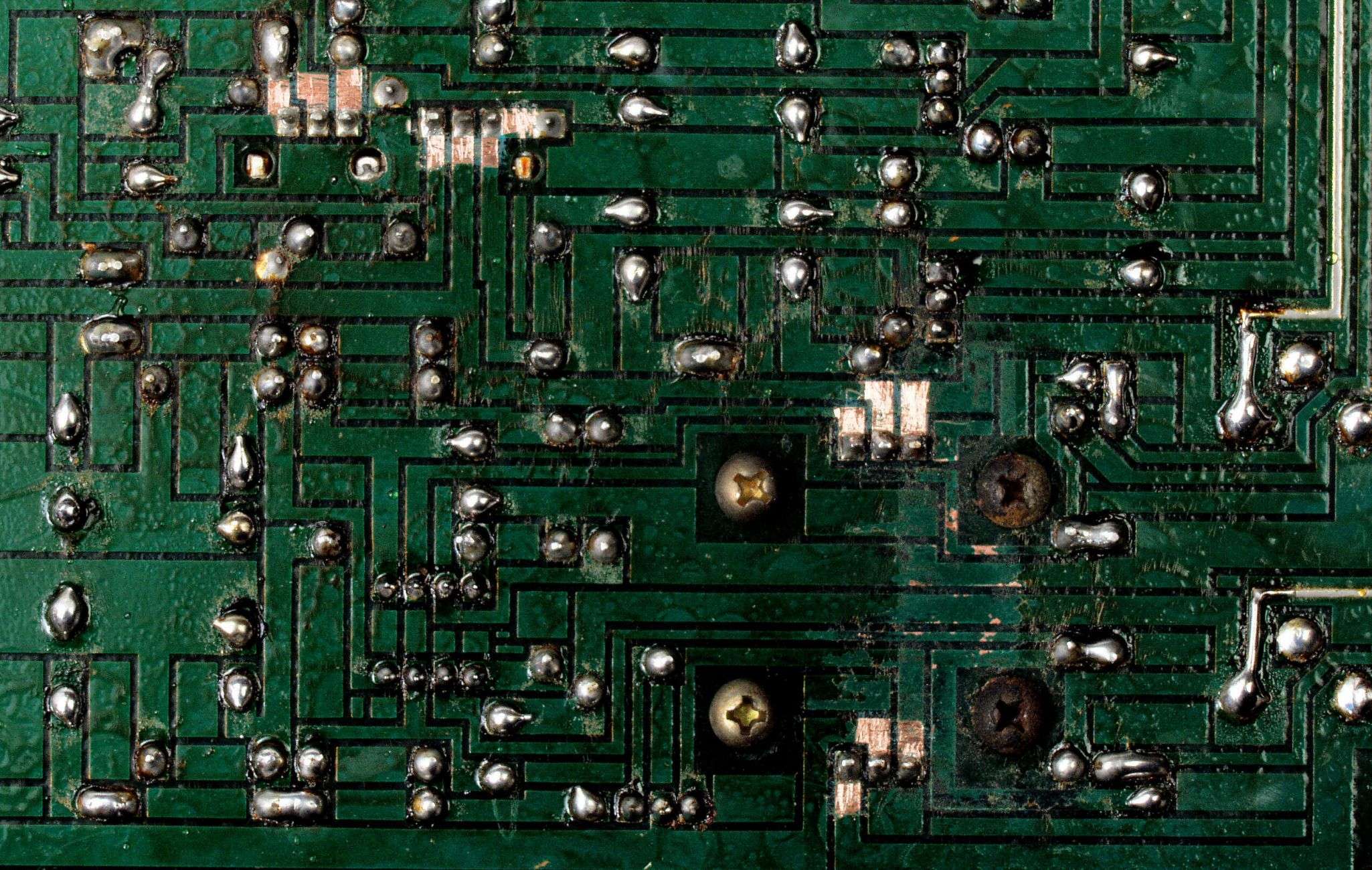

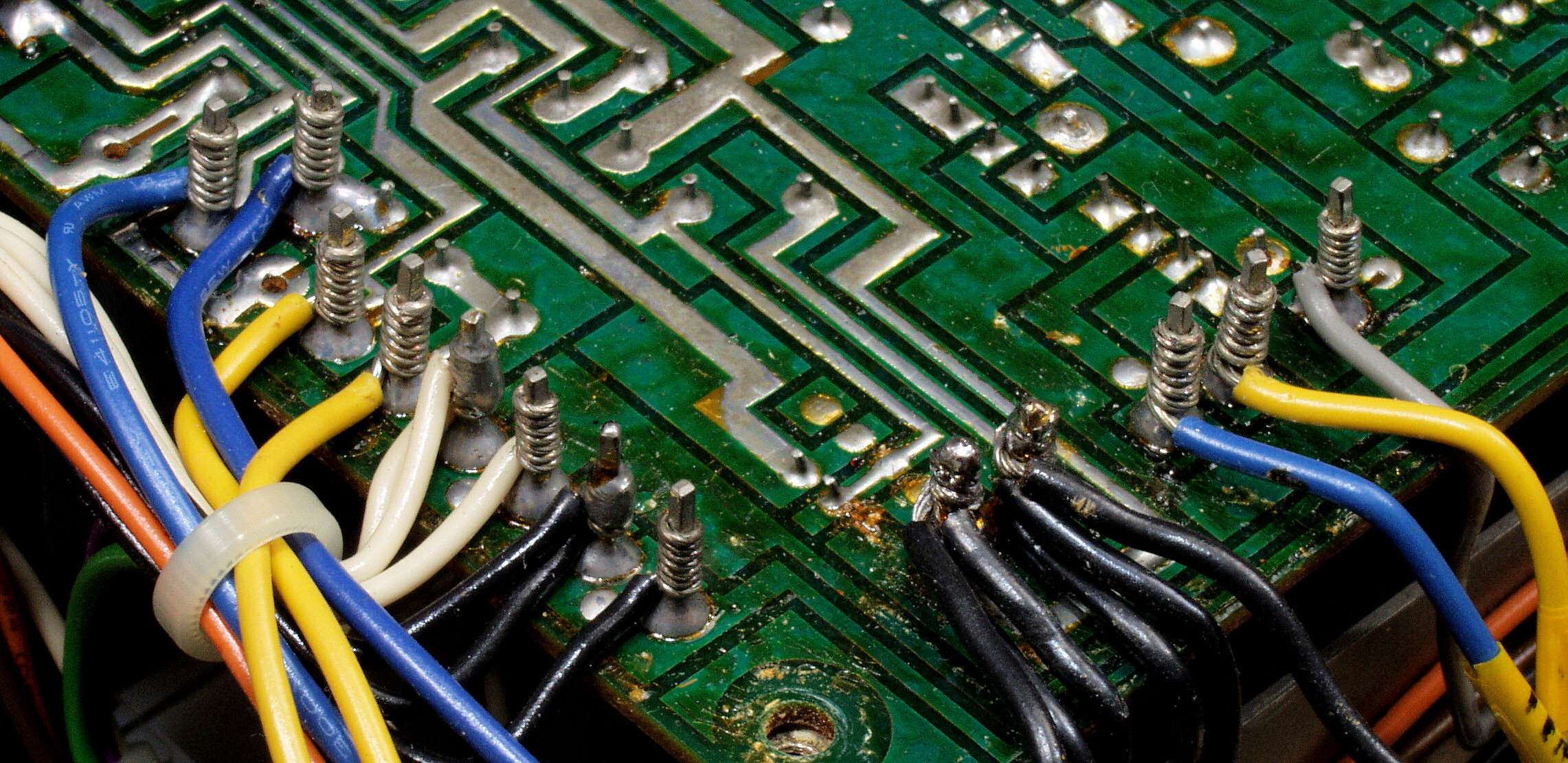

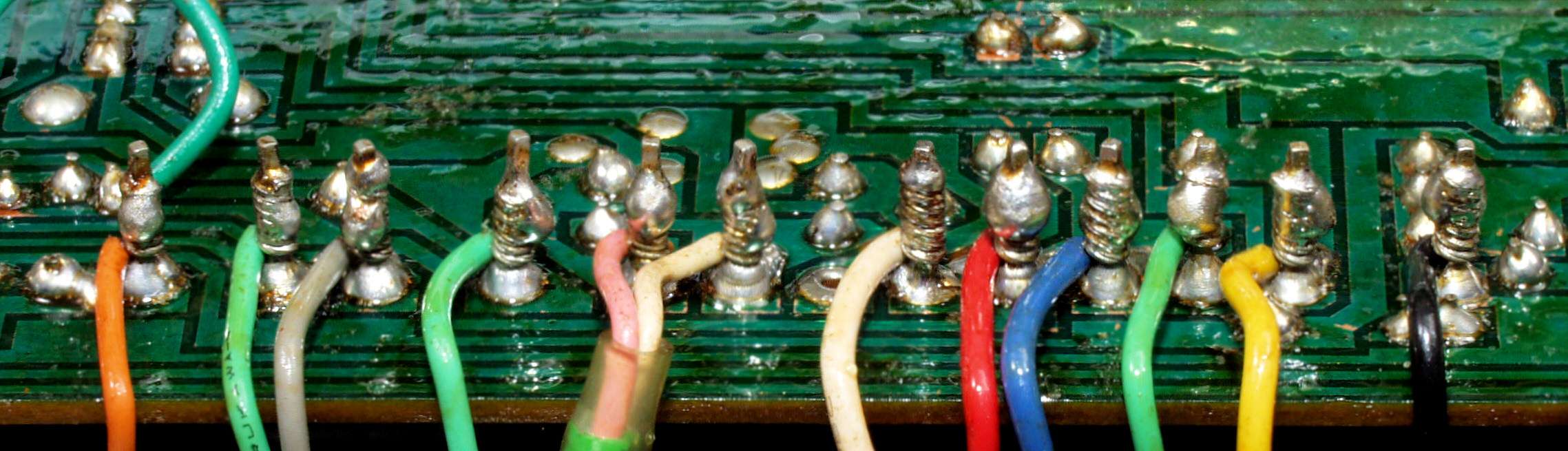

C13. 修理前 PowerSupply基板裏 | ||||||||||||||||||||||||||||||||||||||||||||||||

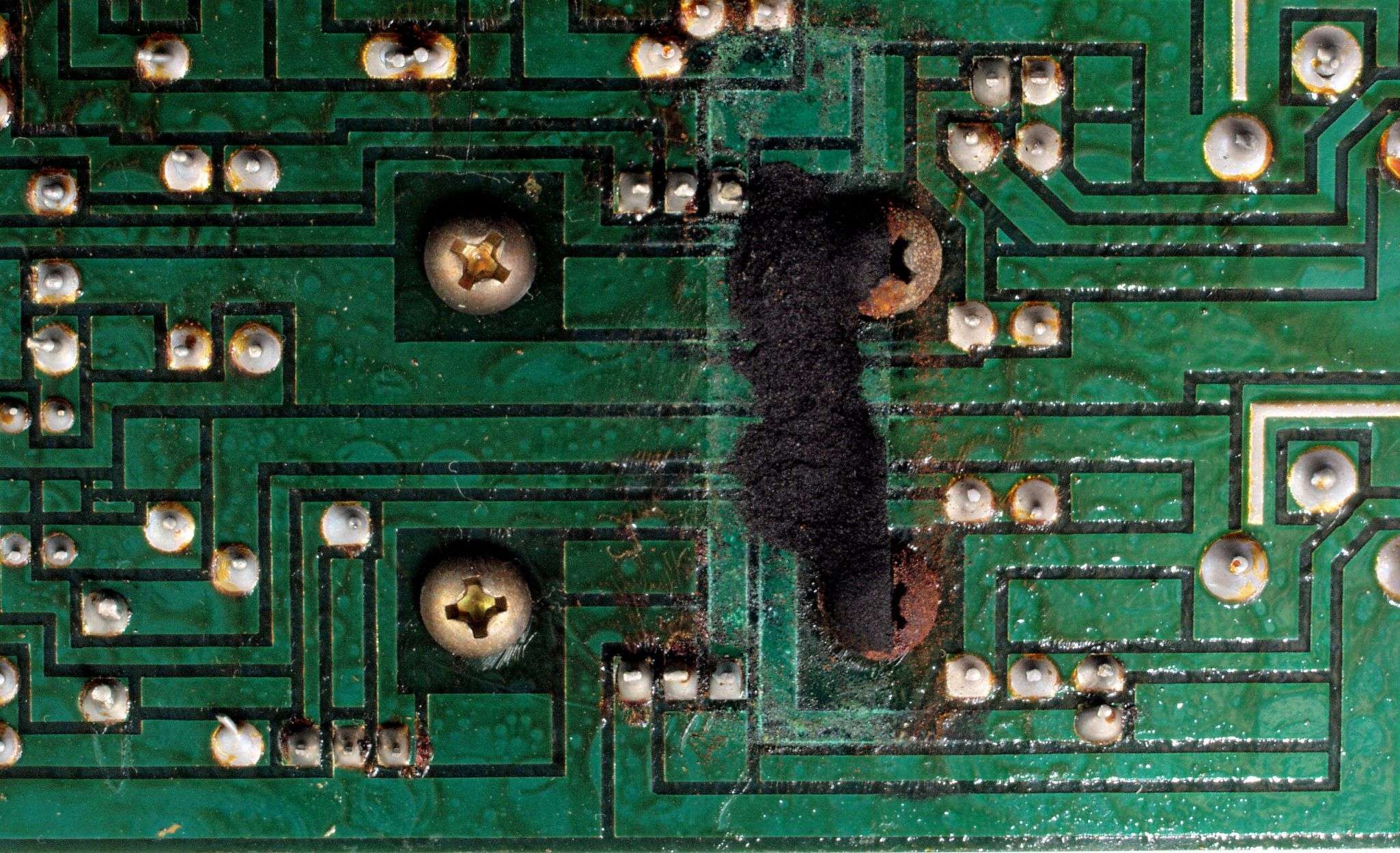

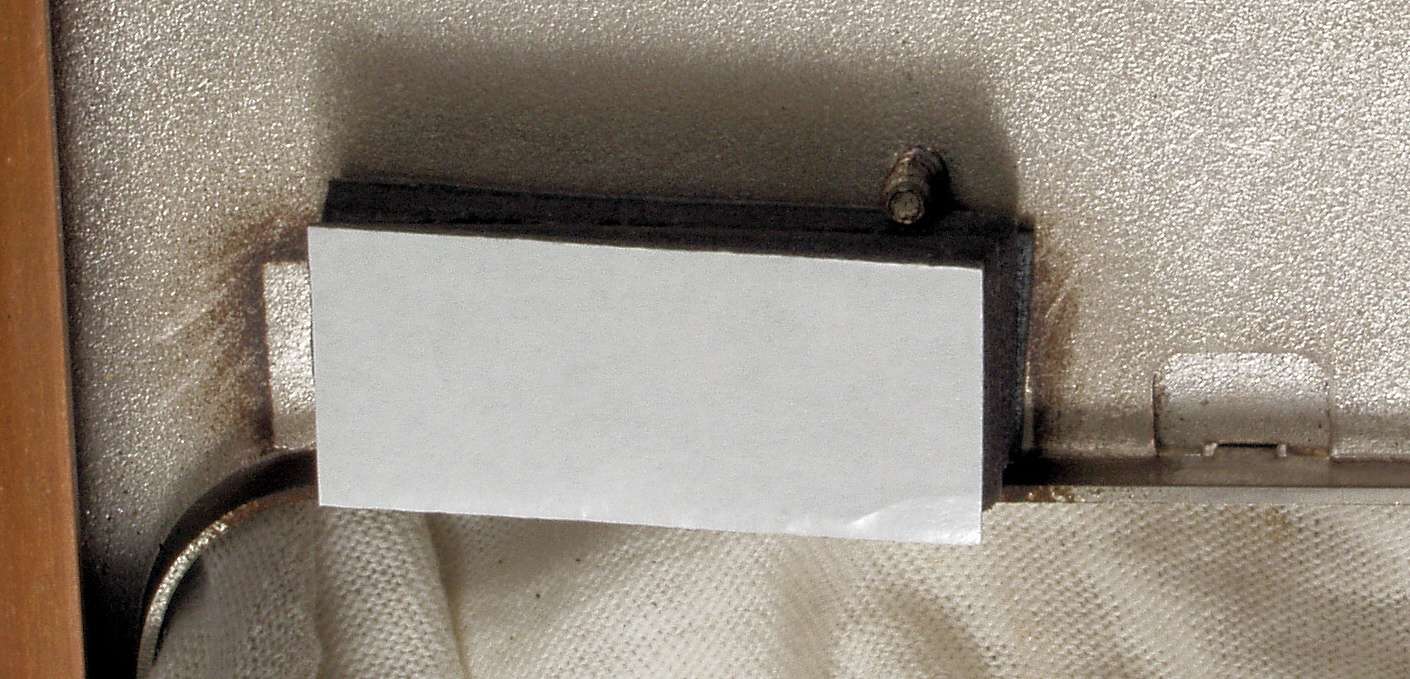

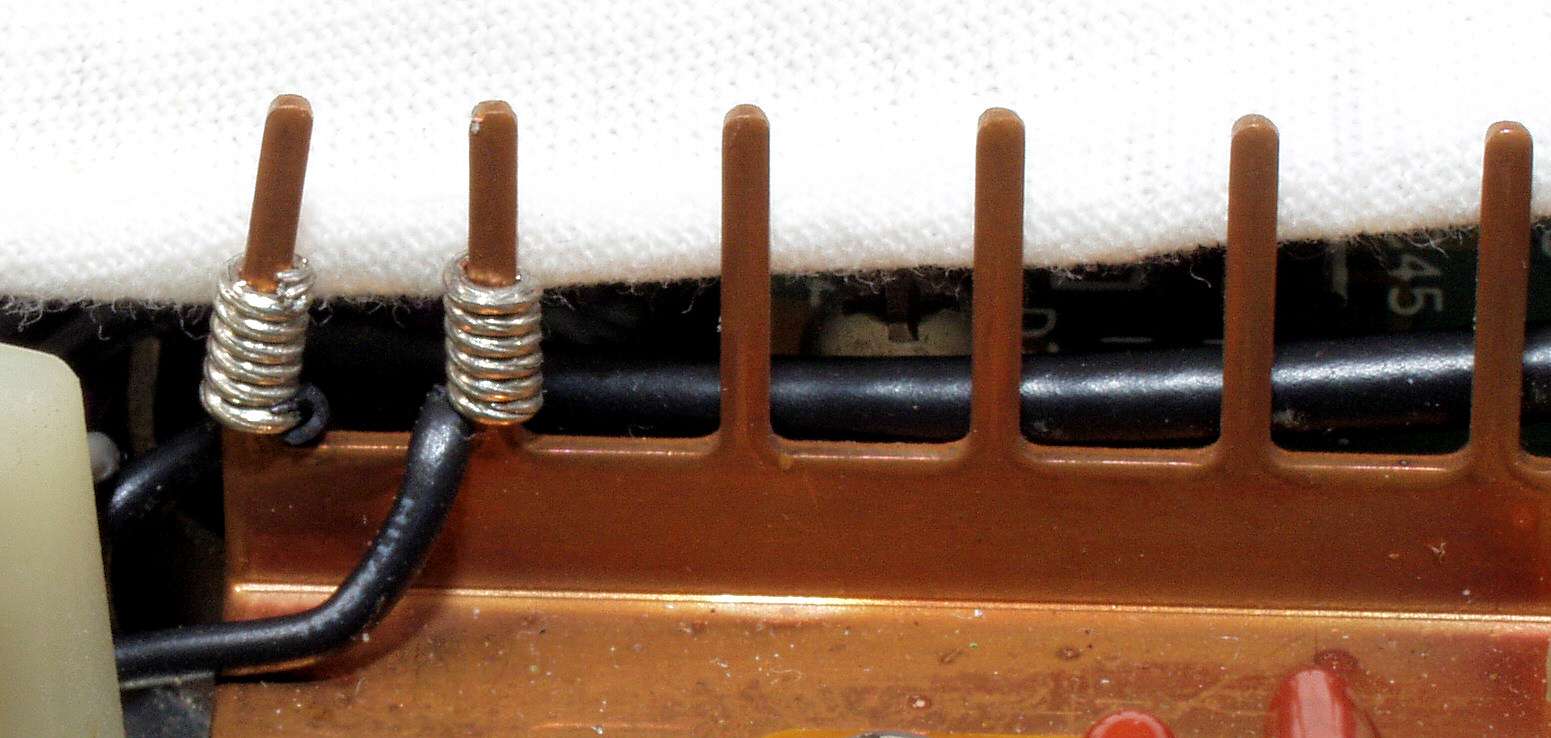

C14. 修理中 PowerSupply基板裏、揺れ防止のスポンジが水分を吸収し、止めネジに錆が発生。 | ||||||||||||||||||||||||||||||||||||||||||||||||

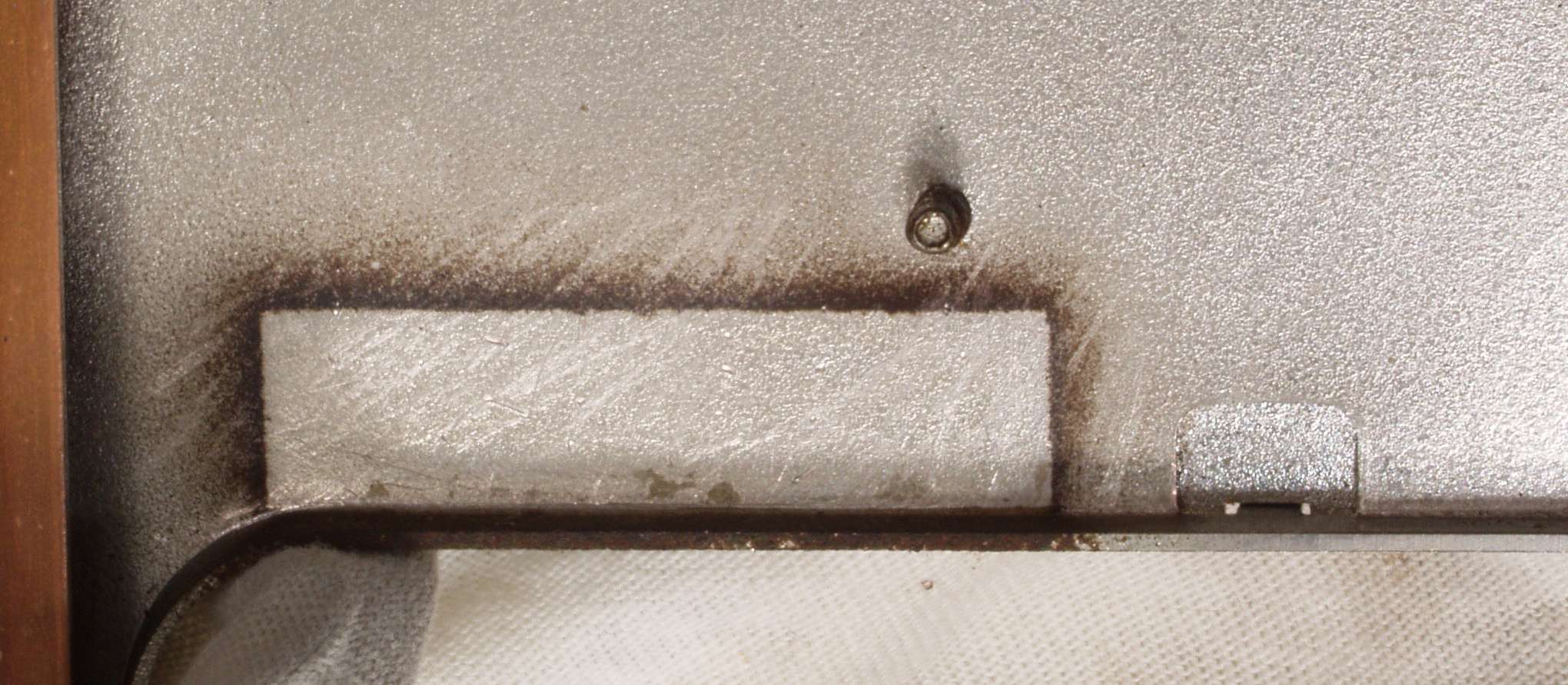

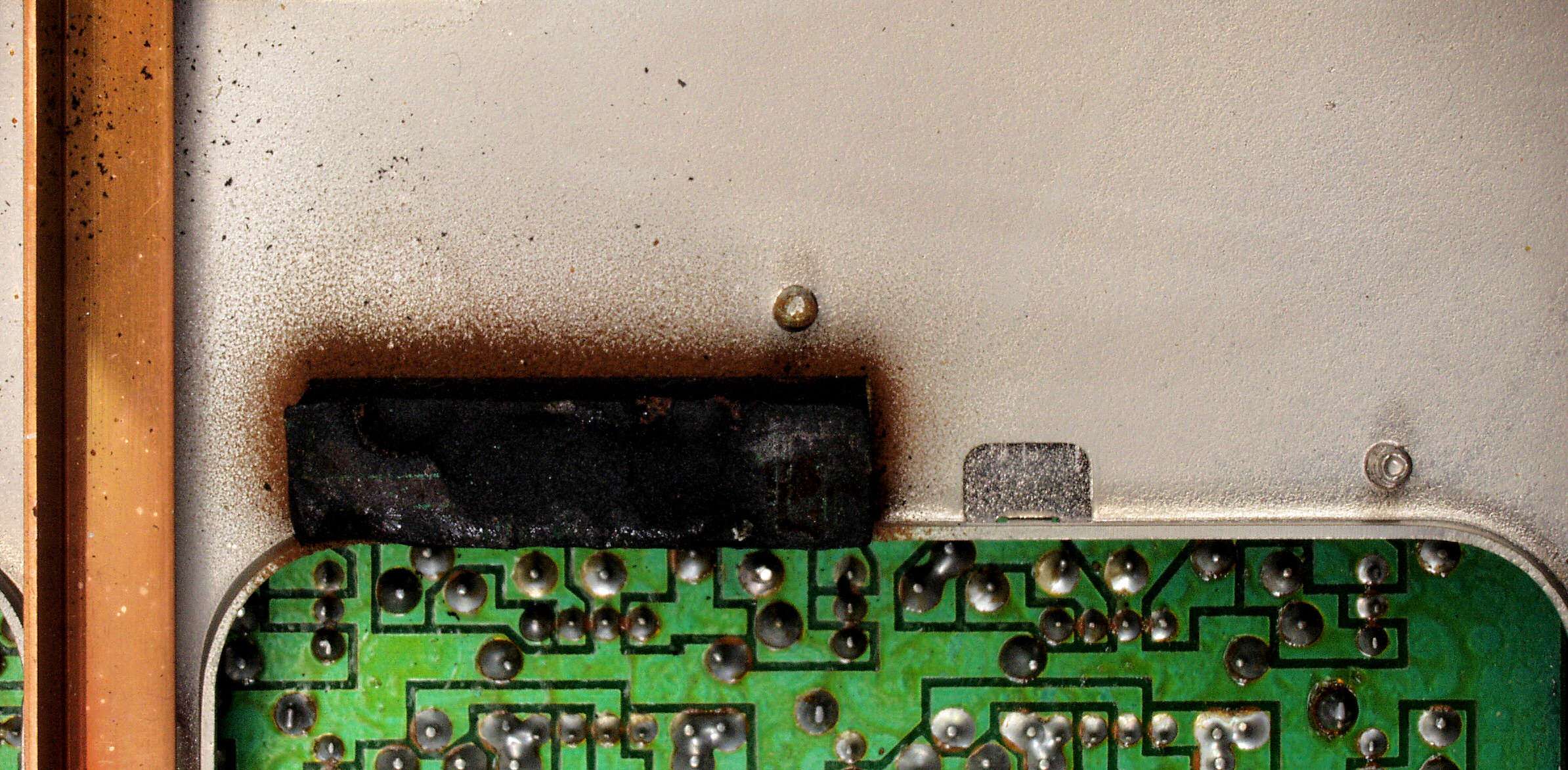

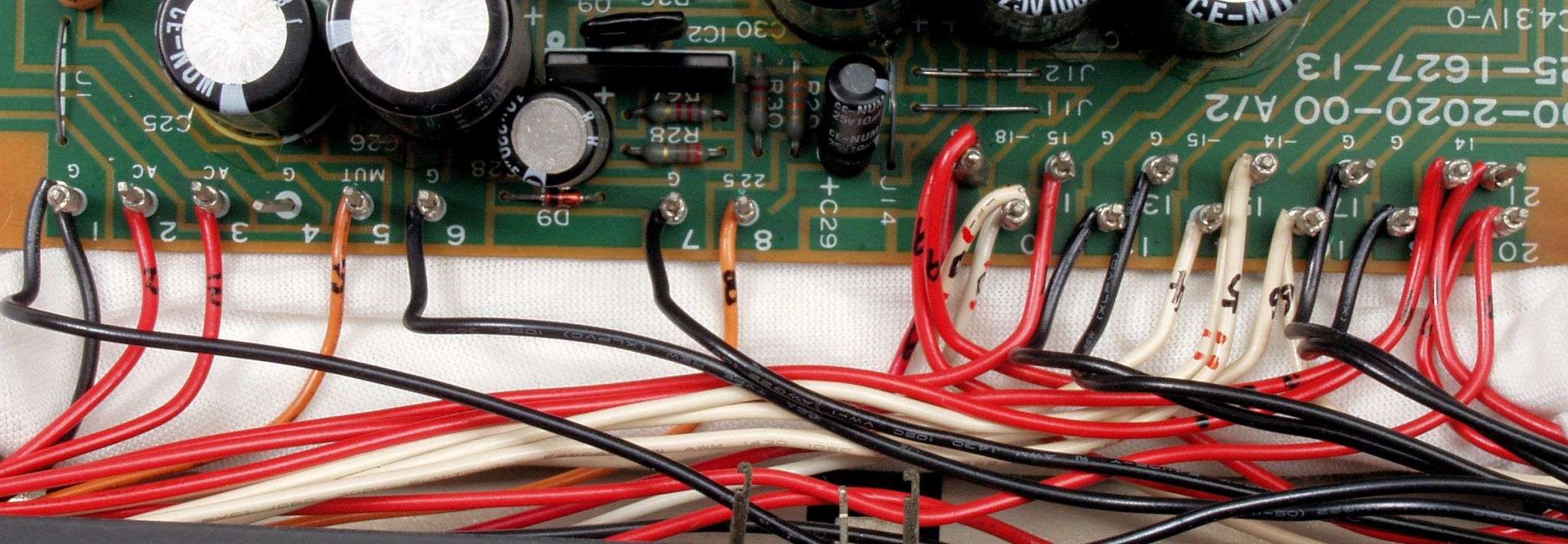

C15. 修理中 PowerSupply基板裏、揺れ防止のスポンジが水分を吸収し、ステンレスのシャーシに錆が発生。 | ||||||||||||||||||||||||||||||||||||||||||||||||
C16. 修理中 PowerSupply基板裏、出来るだけ錆を落とす。 | ||||||||||||||||||||||||||||||||||||||||||||||||
C17. 修理中 PowerSupply基板裏、新しいクションを取り付ける。 | ||||||||||||||||||||||||||||||||||||||||||||||||
C18. 修理中 PowerSupply基板裏、熱を出す部品は半田面積を広げる。 | ||||||||||||||||||||||||||||||||||||||||||||||||
C19. 修理(半田補正)後 PowerSupply基板裏、 半田を全部やり直す。 | ||||||||||||||||||||||||||||||||||||||||||||||||
C1A. 完成PowerSupply基板裏。余分なフラックスを落として、コート液を塗る。 | ||||||||||||||||||||||||||||||||||||||||||||||||
C1B. 修理前 PowerSupply基板ラッピング | ||||||||||||||||||||||||||||||||||||||||||||||||
C1C. 修理後 PowerSupply基板ラッピング、半田を浸みこませる。 | ||||||||||||||||||||||||||||||||||||||||||||||||

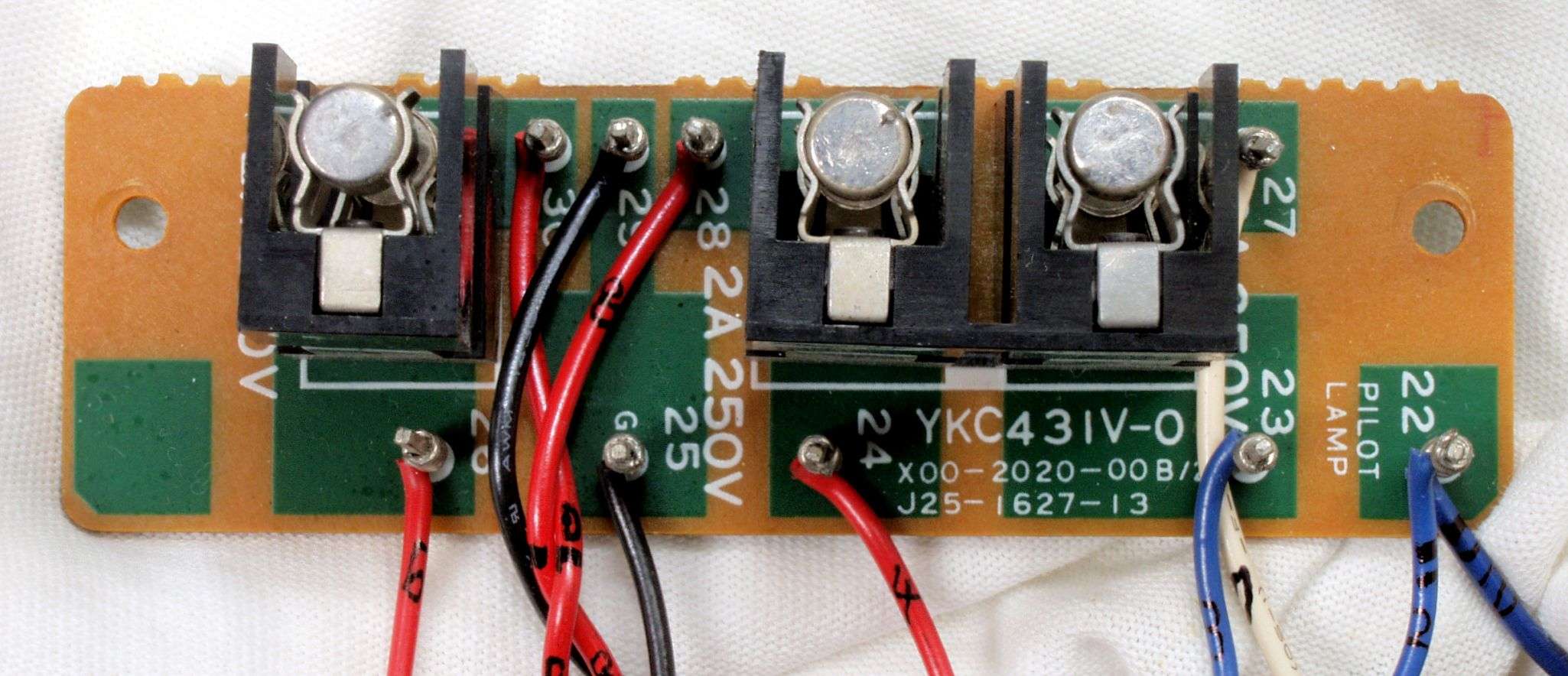

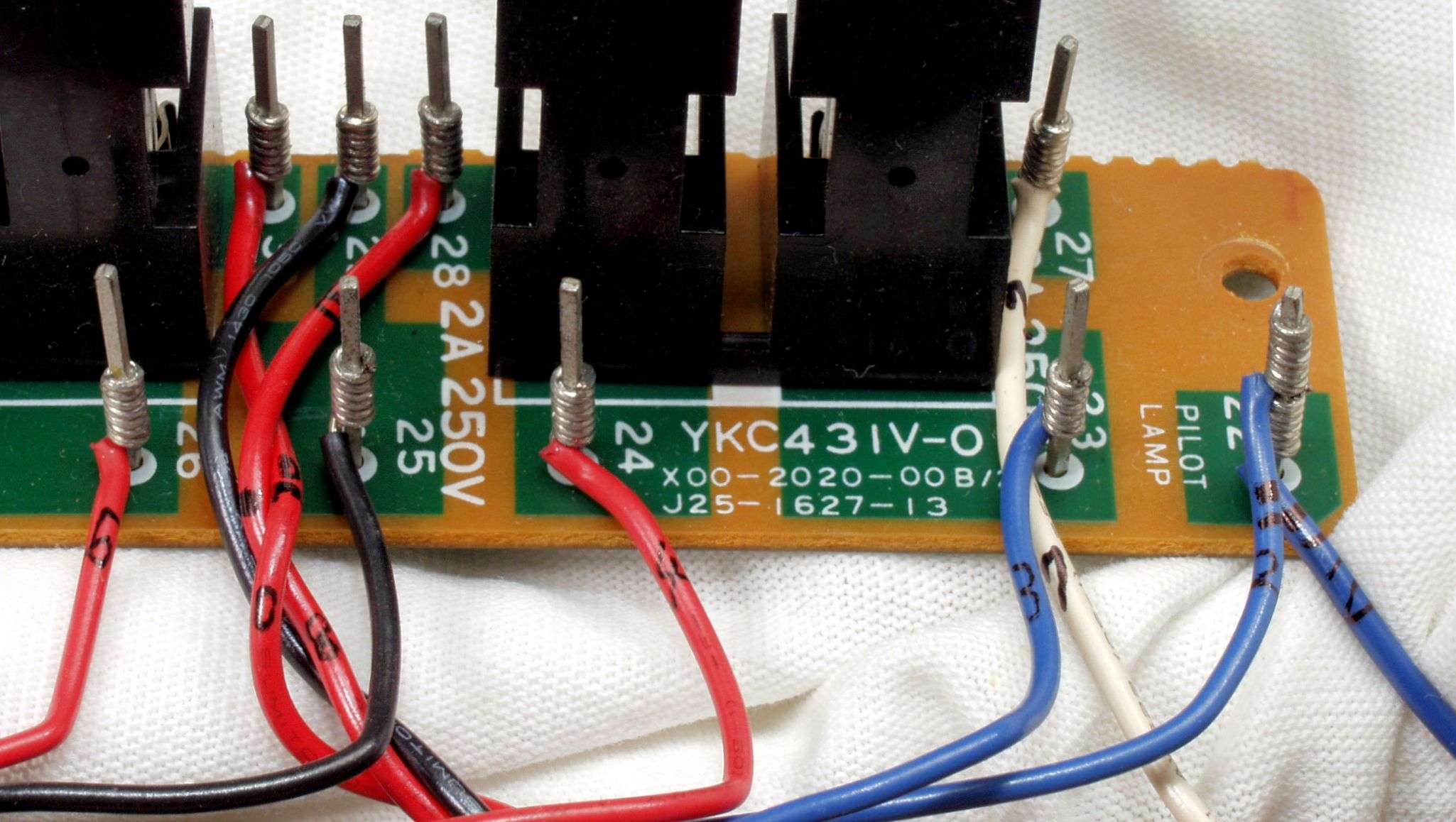

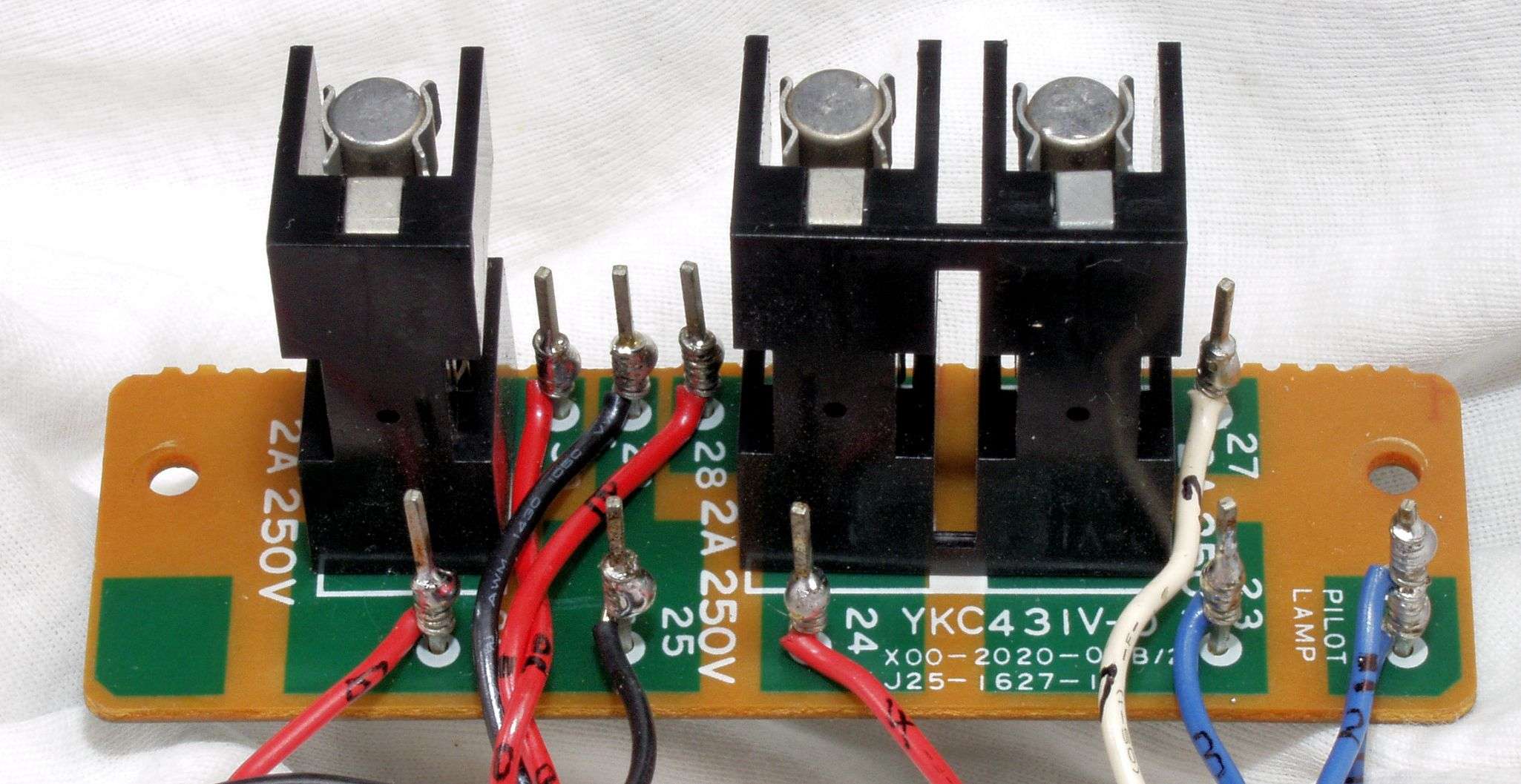

C21. 修理前 フューズ基板 | ||||||||||||||||||||||||||||||||||||||||||||||||

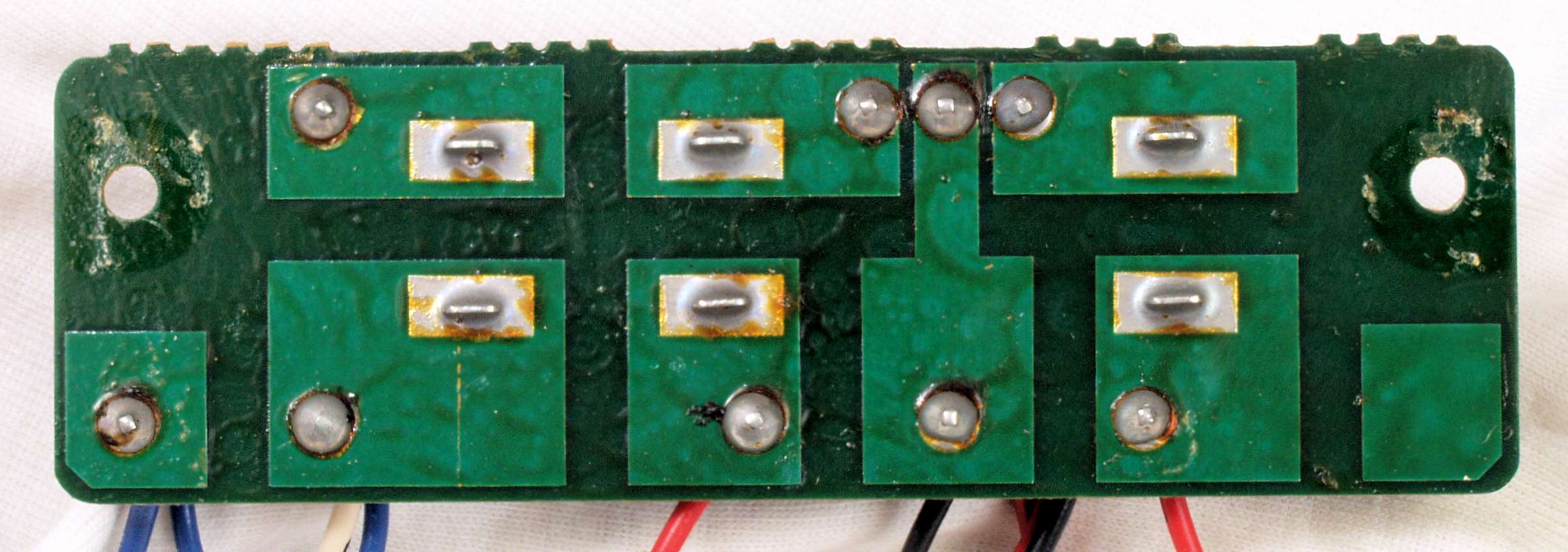

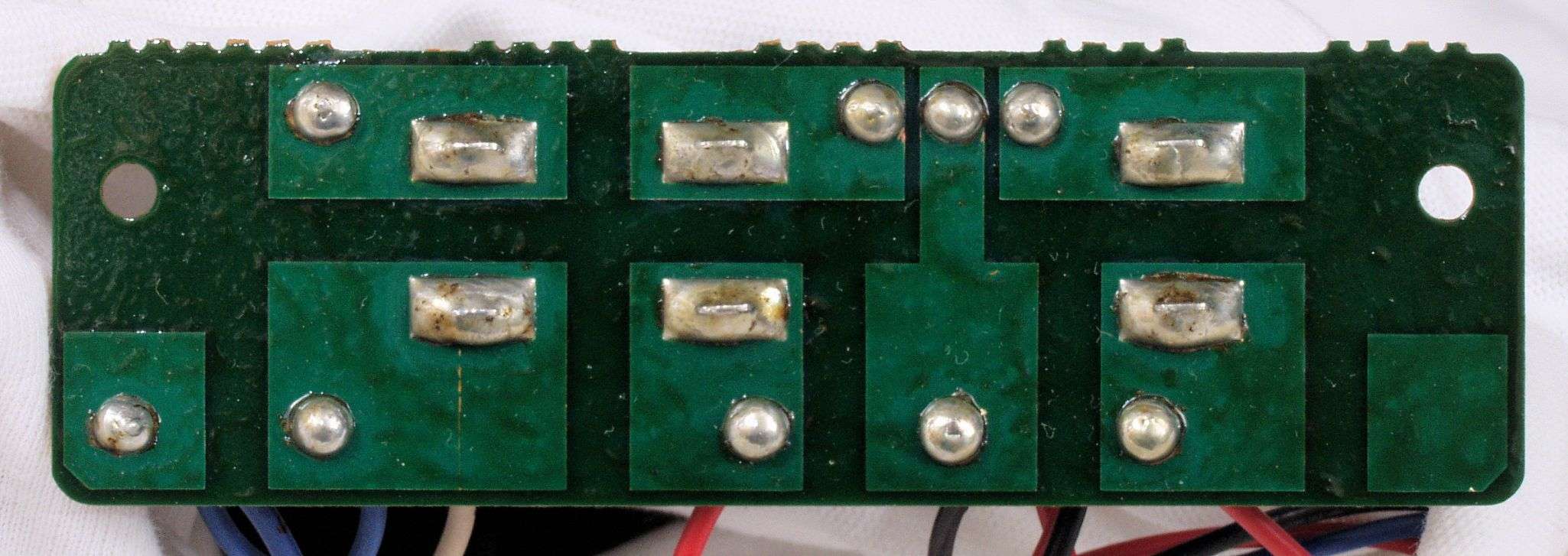

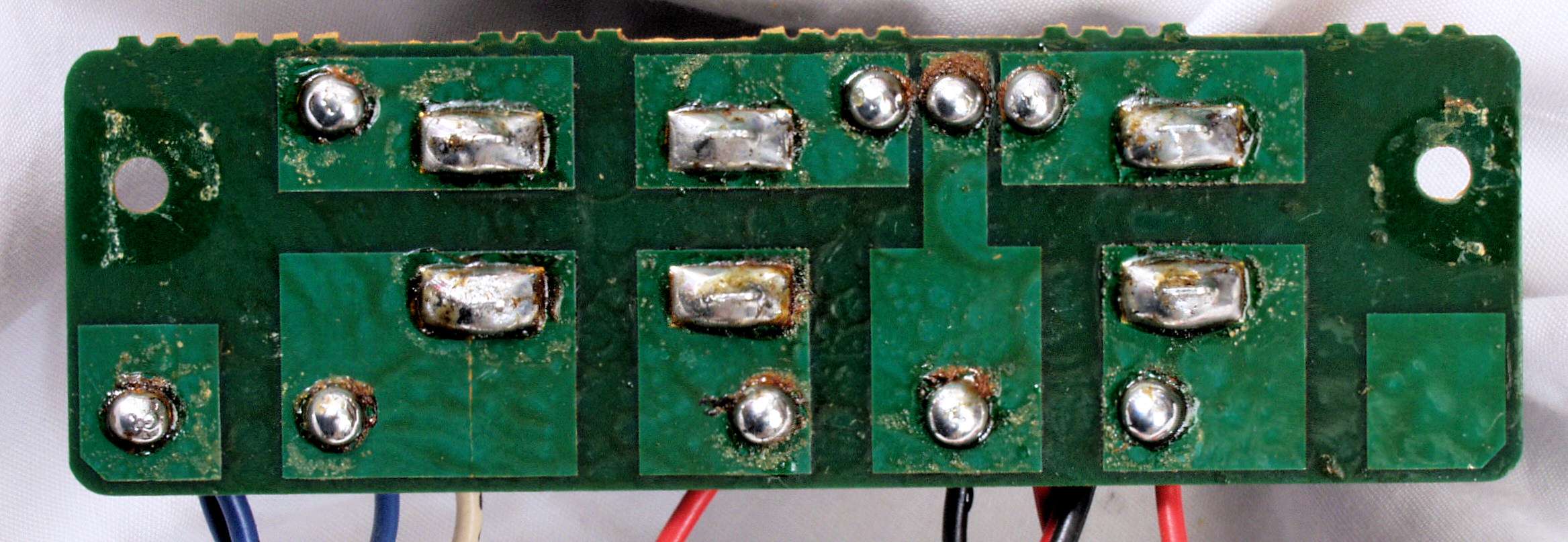

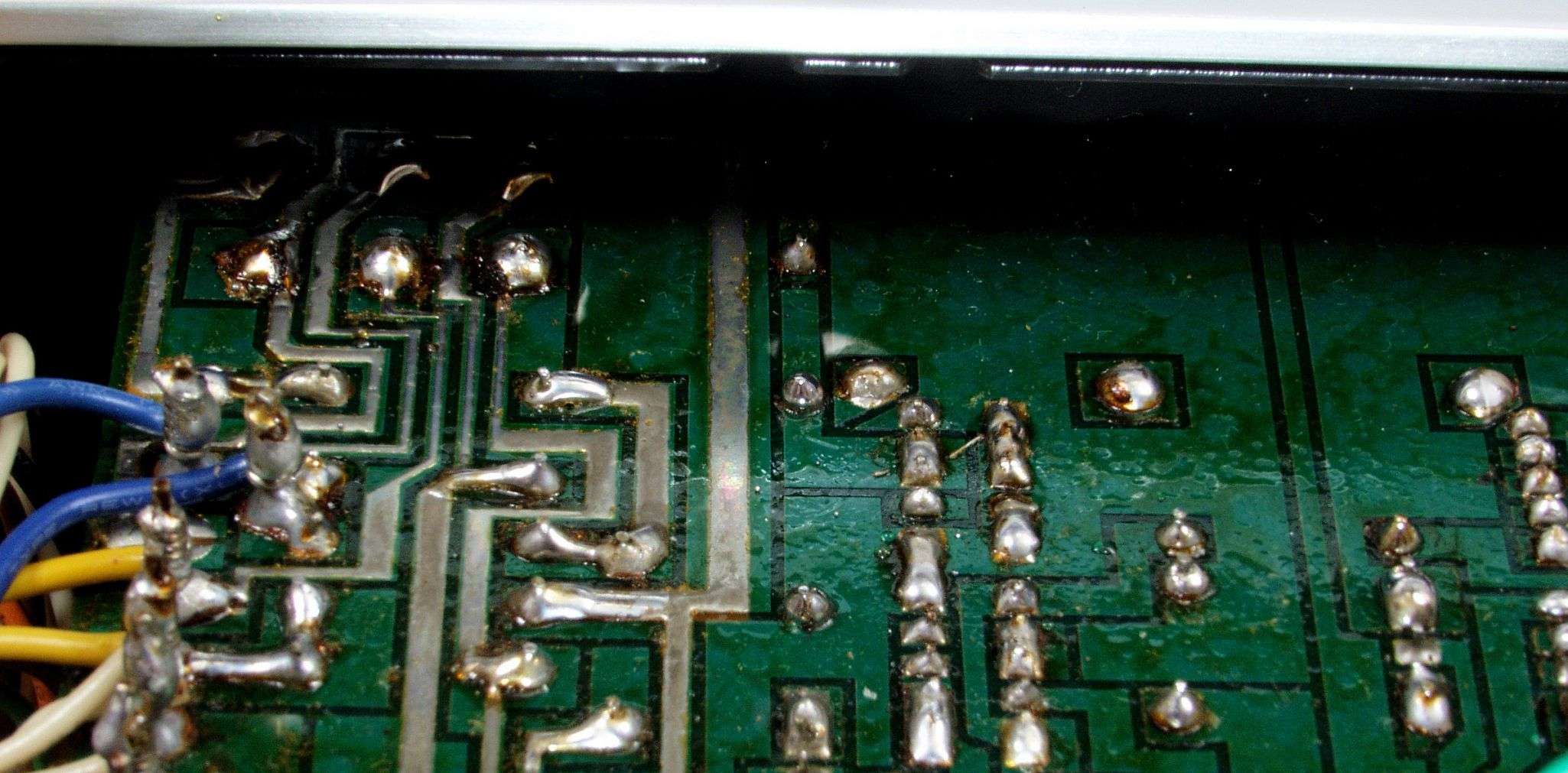

C22. 修理前 フューズ基板裏 | ||||||||||||||||||||||||||||||||||||||||||||||||
C23. 修理(半田補正)後 フューズ基板裏、 半田を全部やり直す。 | ||||||||||||||||||||||||||||||||||||||||||||||||

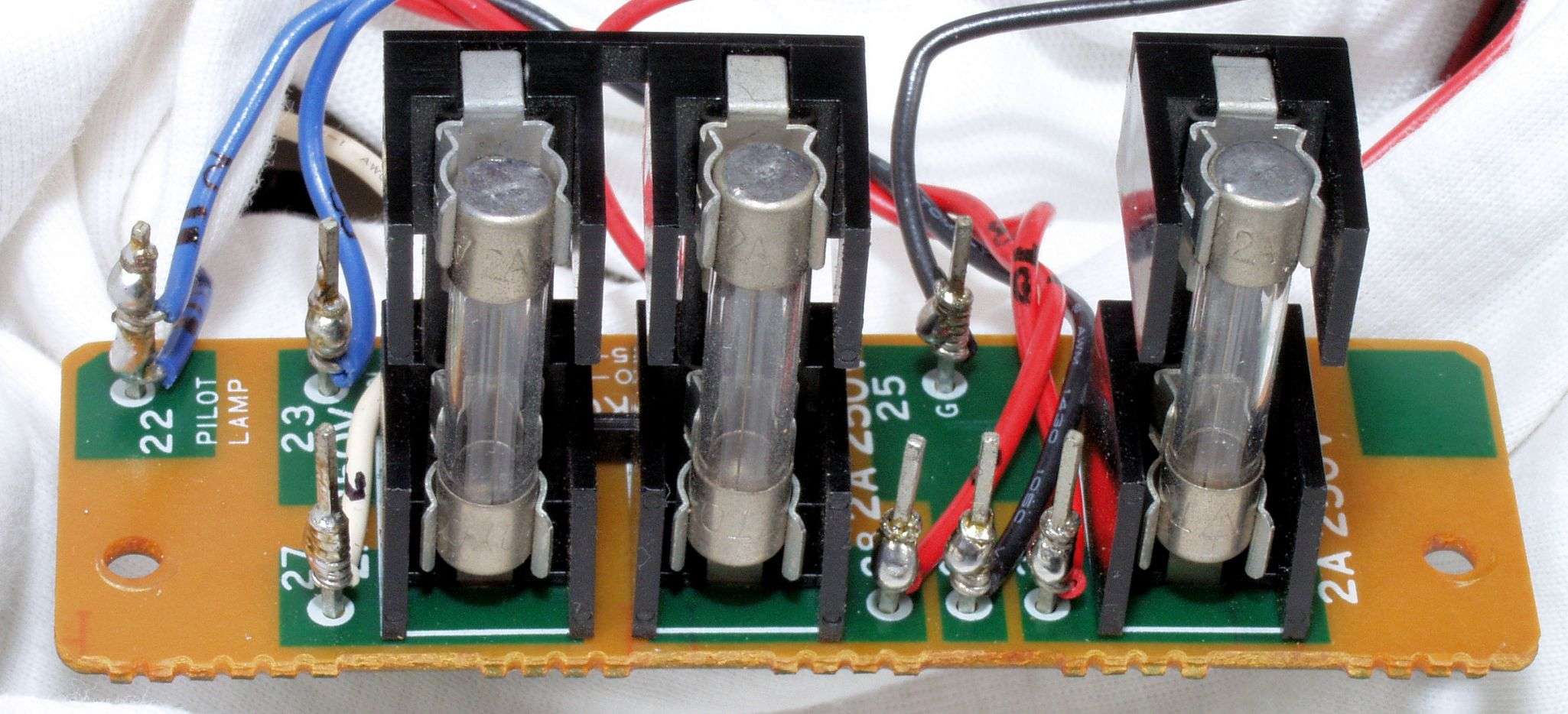

C24. 完成フューズ基板裏。余分なフラックスを落として、コート液を塗る。 | ||||||||||||||||||||||||||||||||||||||||||||||||

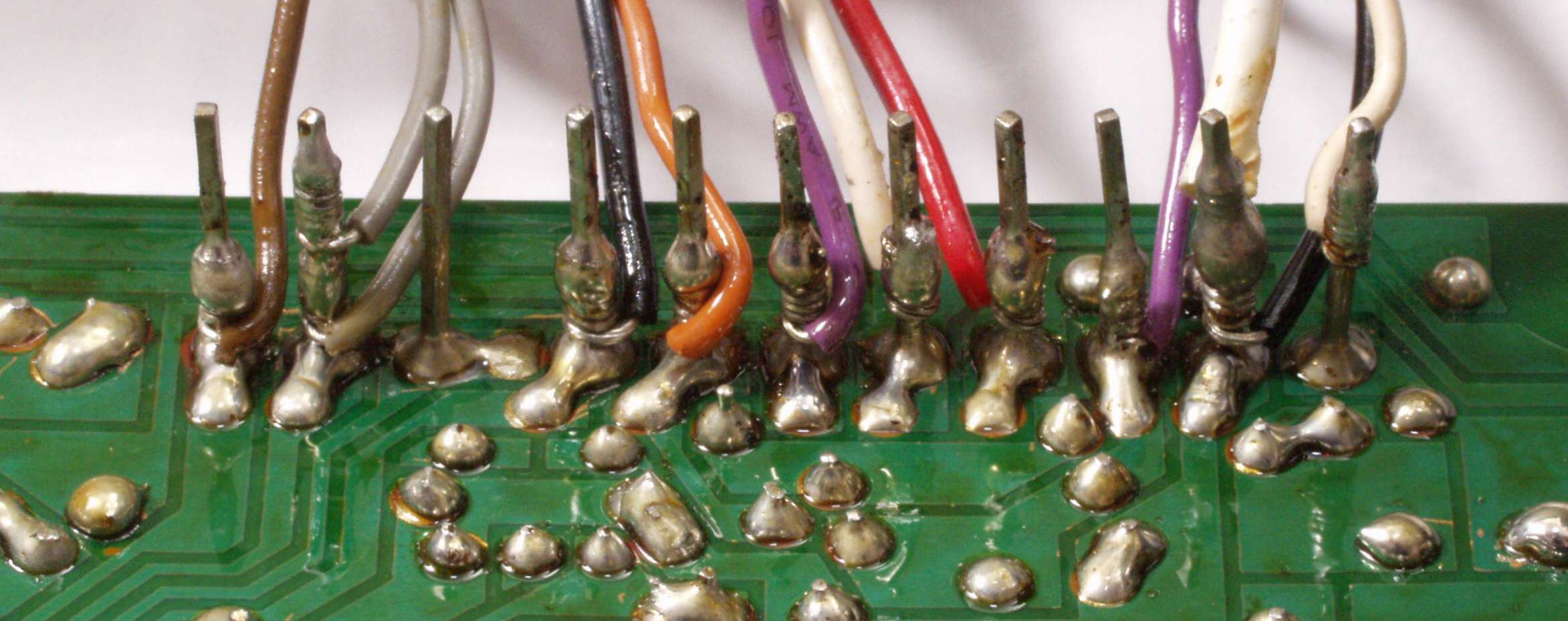

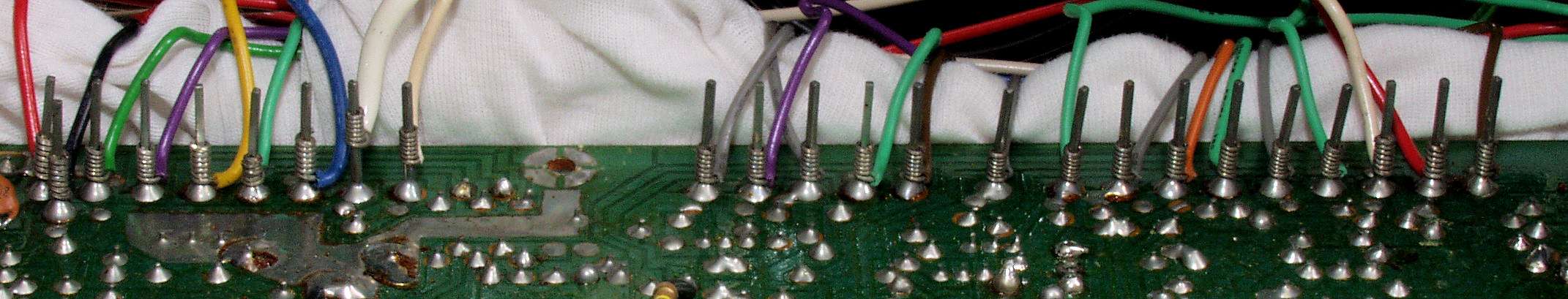

C25. 修理前 フューズ基板ラッピング | ||||||||||||||||||||||||||||||||||||||||||||||||
C26. 修理後 フューズ基板ラッピング、半田を浸みこませる。 | ||||||||||||||||||||||||||||||||||||||||||||||||
C27. 修理後 フューズ基板ラッピング、半田を浸みこませる、反対側。 | ||||||||||||||||||||||||||||||||||||||||||||||||

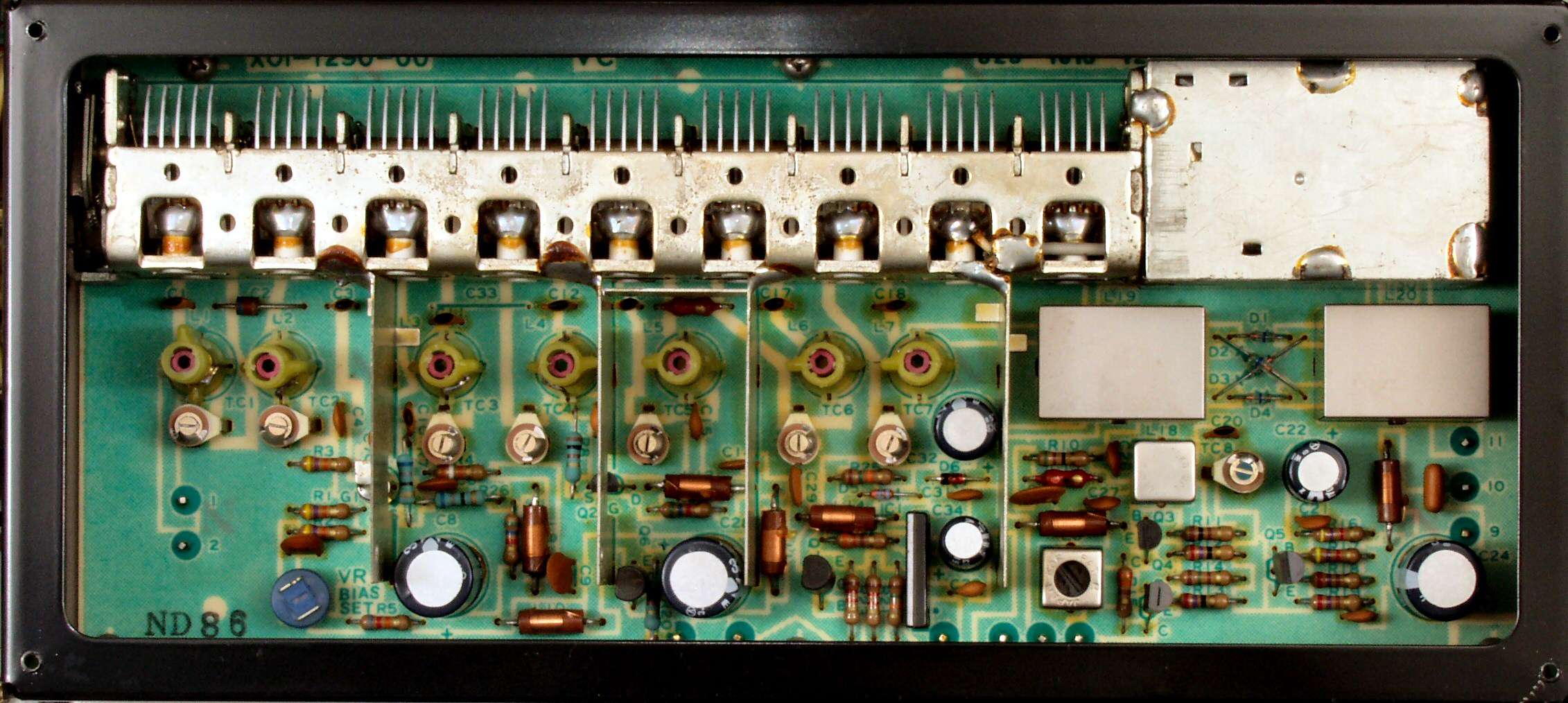

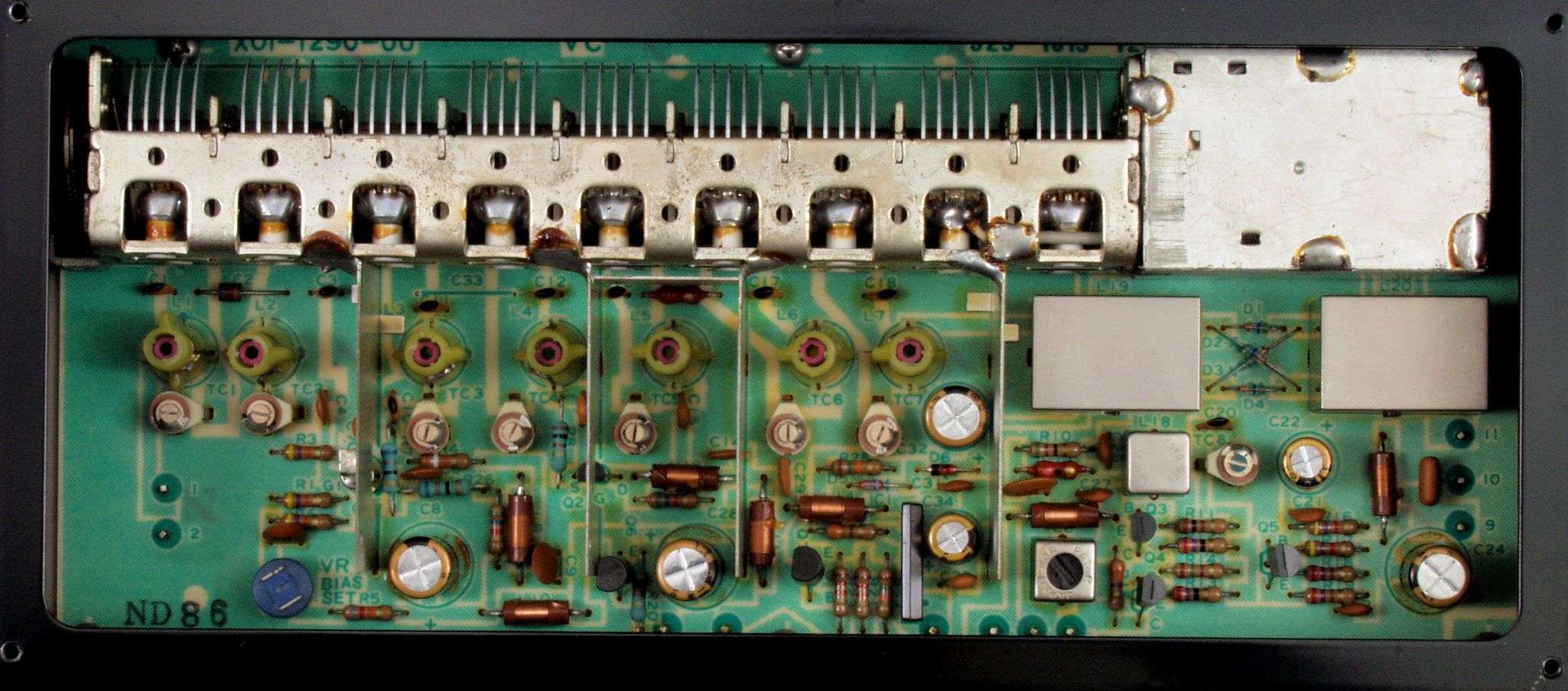

C31. 修理前 RF−MIX基板 | ||||||||||||||||||||||||||||||||||||||||||||||||

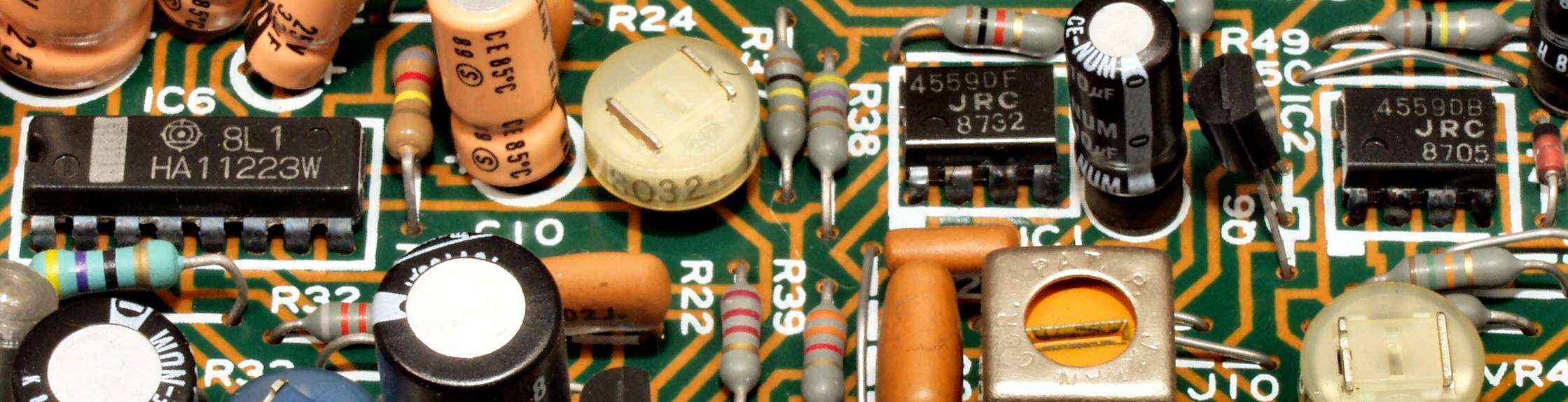

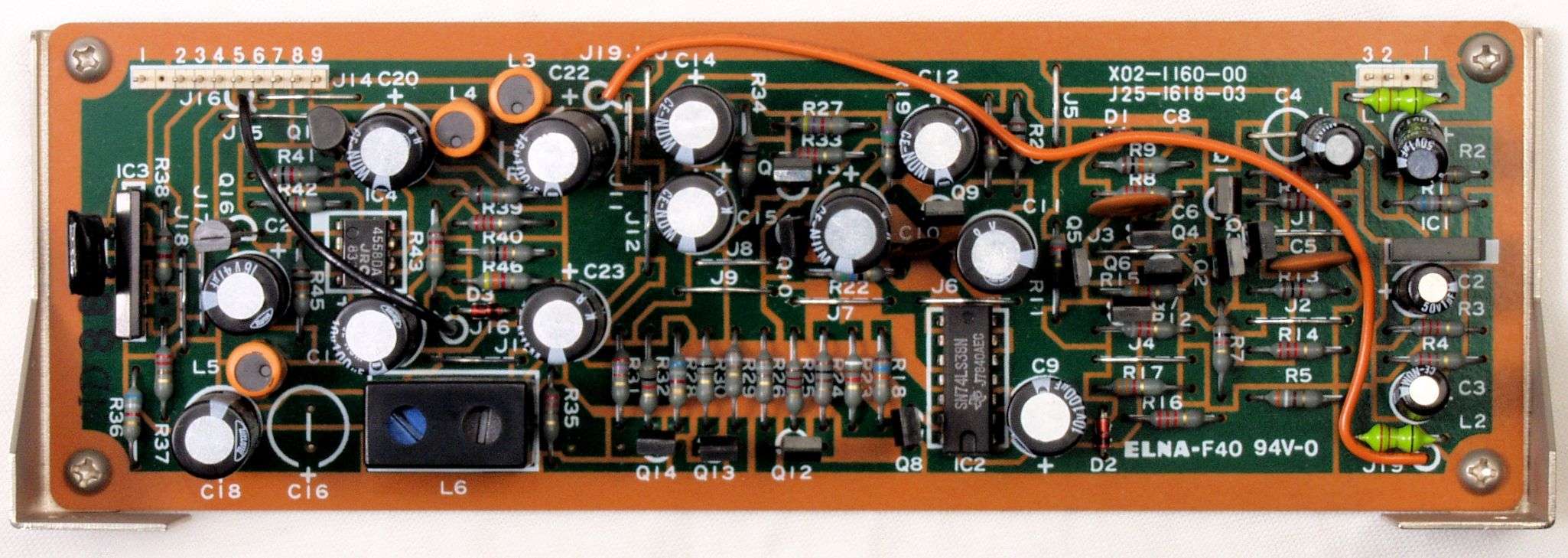

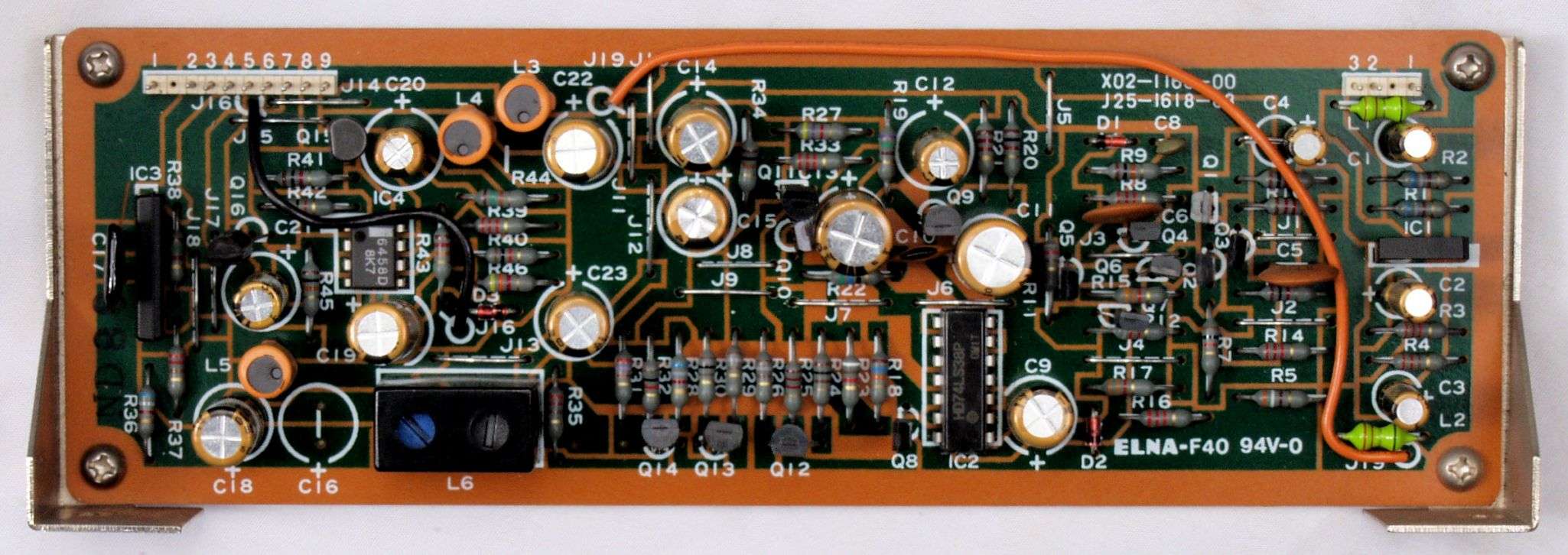

C32. 修理後 RF−MIX基板 電解コンデンサー6個交換 | ||||||||||||||||||||||||||||||||||||||||||||||||

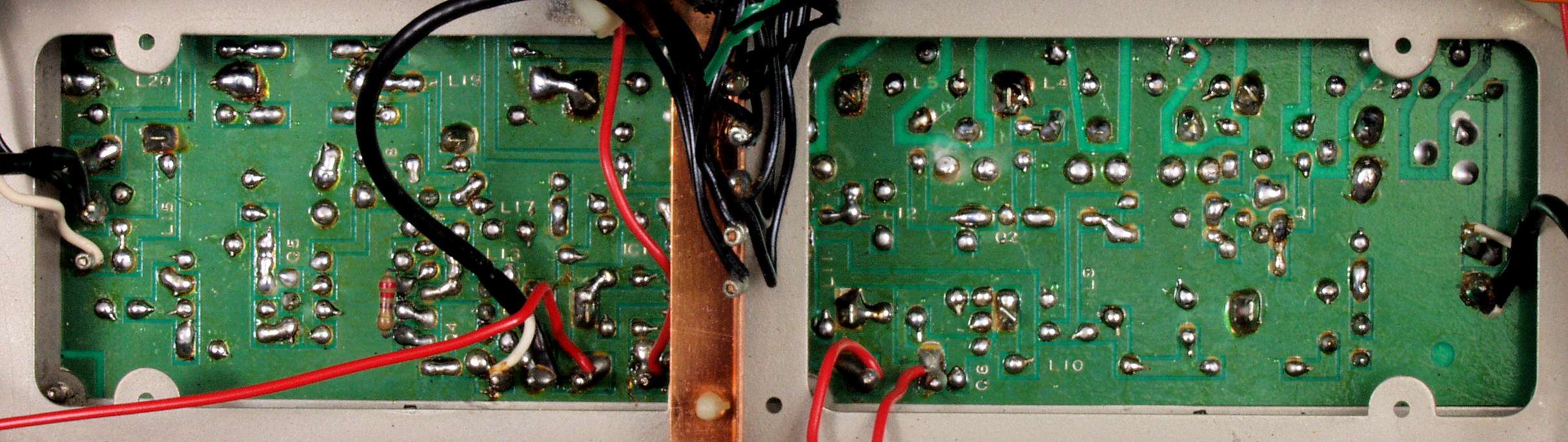

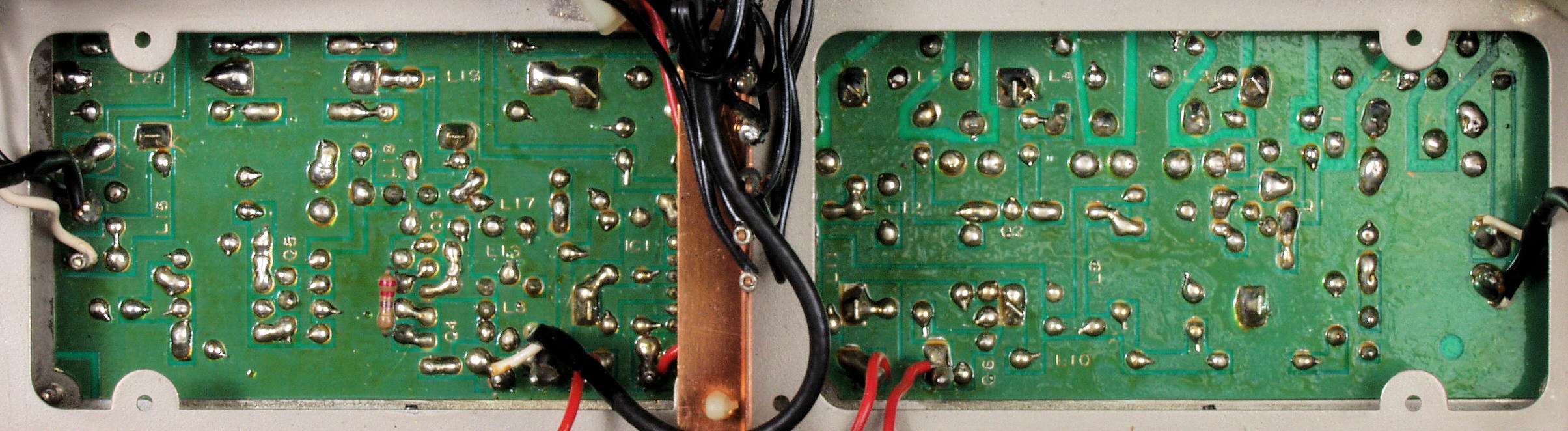

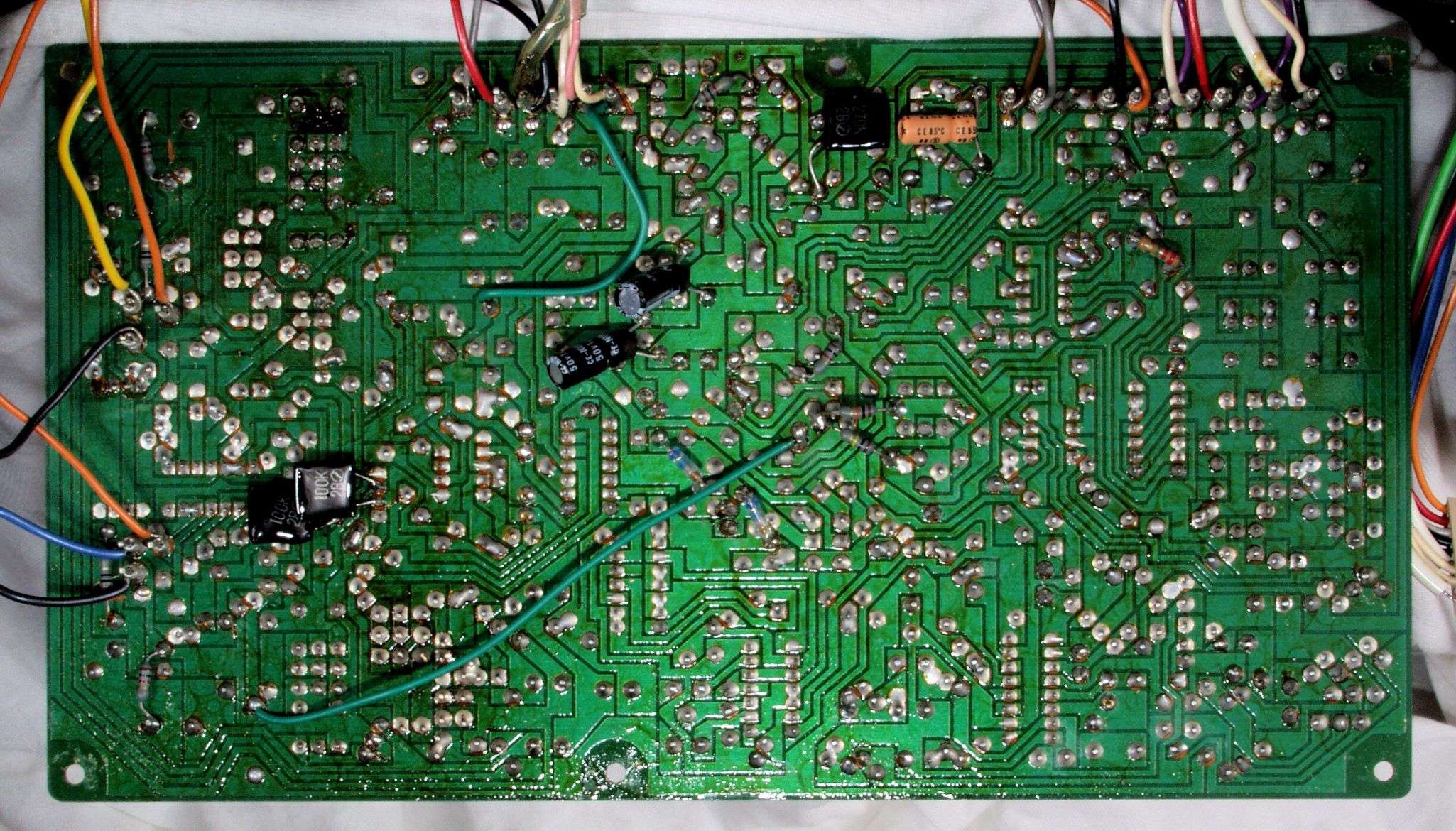

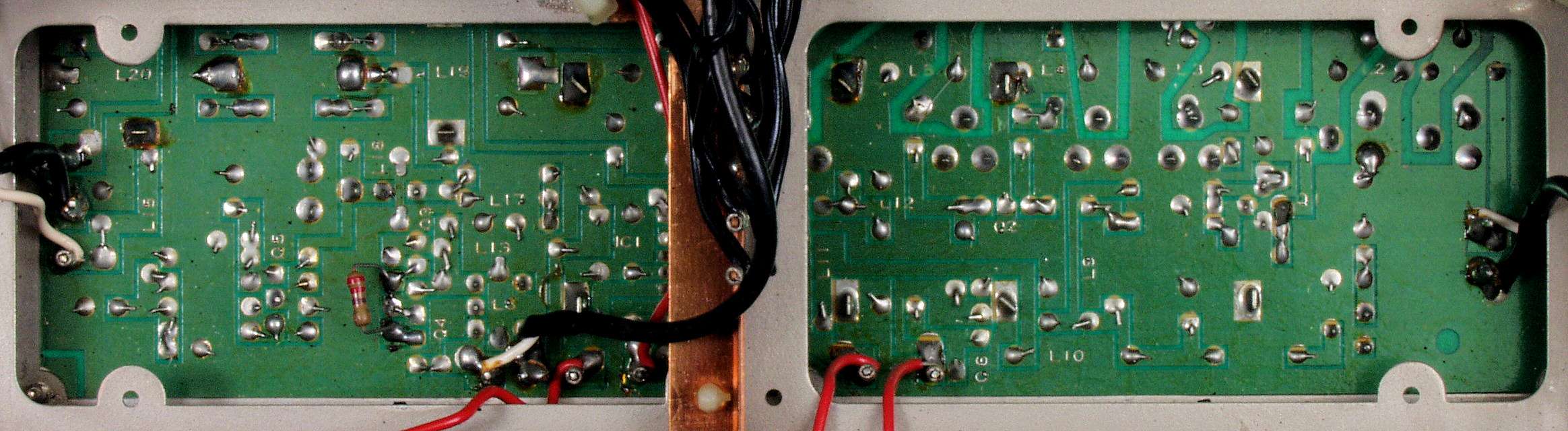

C33. 修理前 RF−MIX基板裏 | ||||||||||||||||||||||||||||||||||||||||||||||||
C34. 修理(半田補正)後 RF−MIX基板裏、 半田を全部やり直す。 | ||||||||||||||||||||||||||||||||||||||||||||||||
C35. 完成RF−MIX基板裏。余分なフラックスを落として、コート液を塗る。 | ||||||||||||||||||||||||||||||||||||||||||||||||

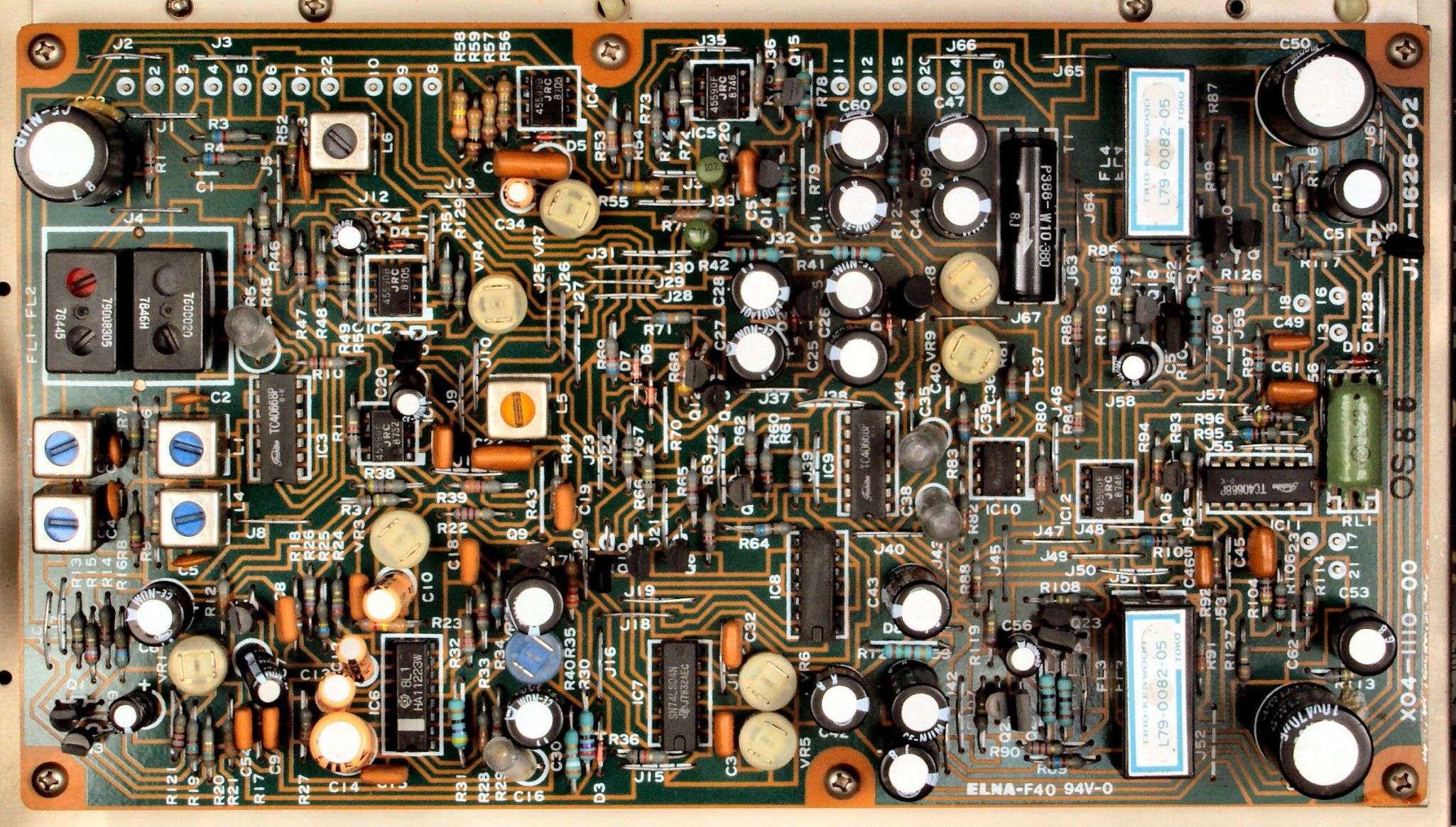

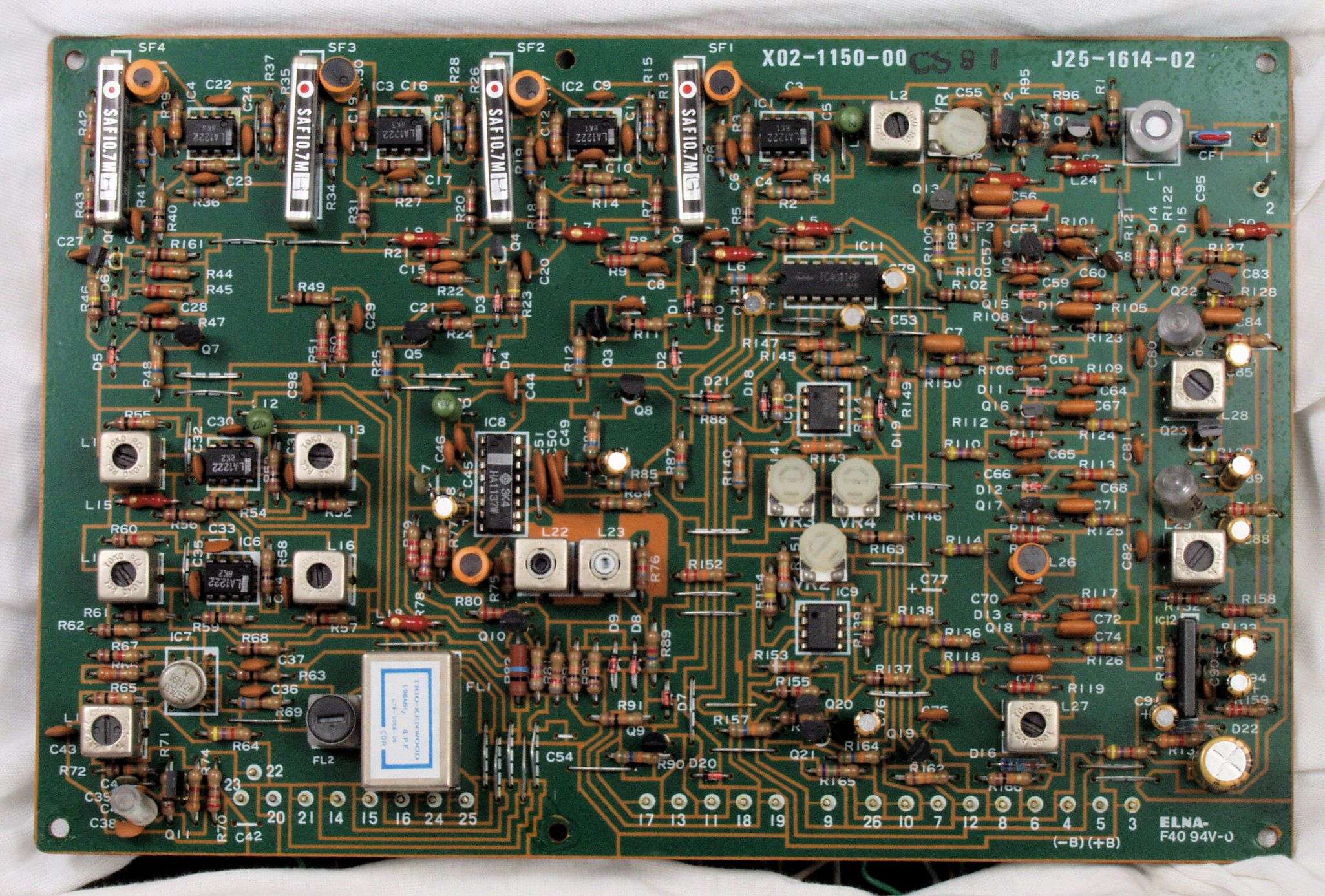

C41. 修理前 IF基板 | ||||||||||||||||||||||||||||||||||||||||||||||||

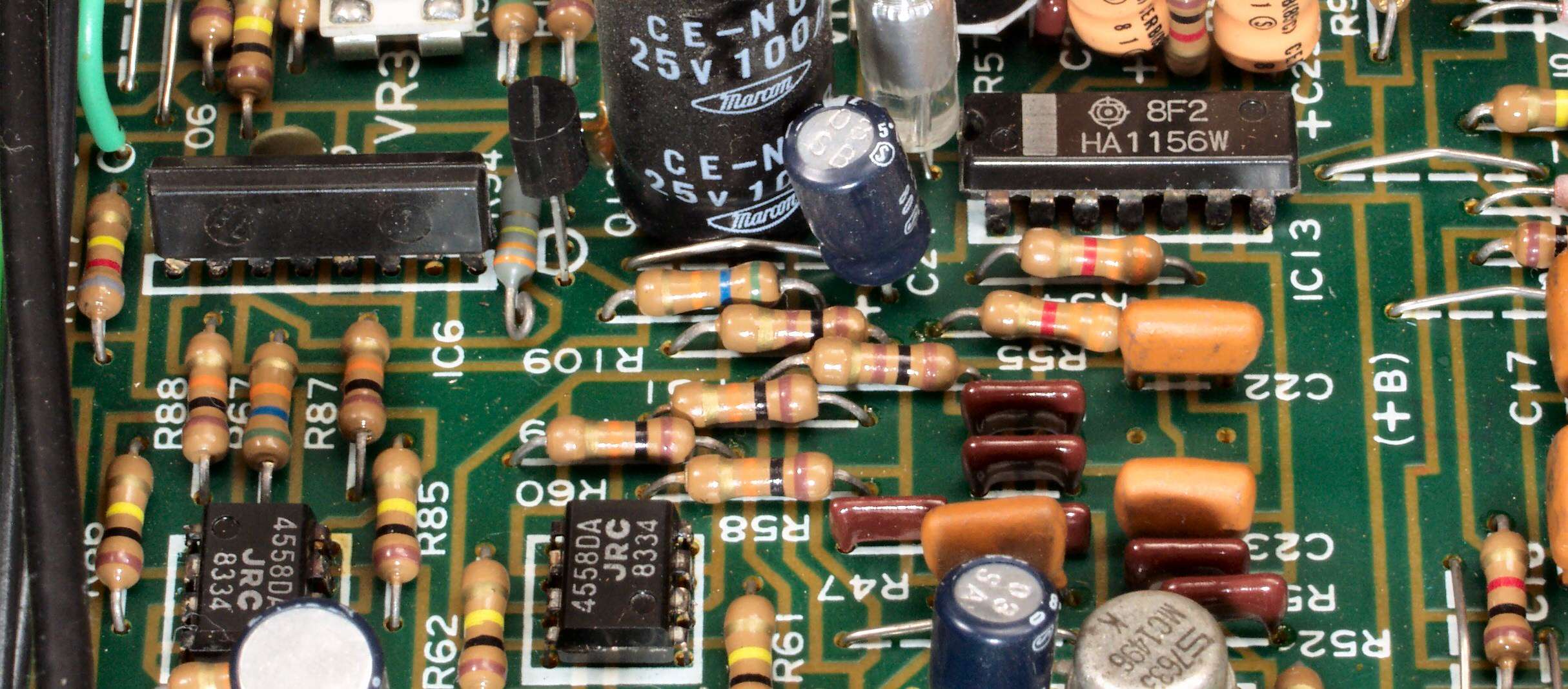

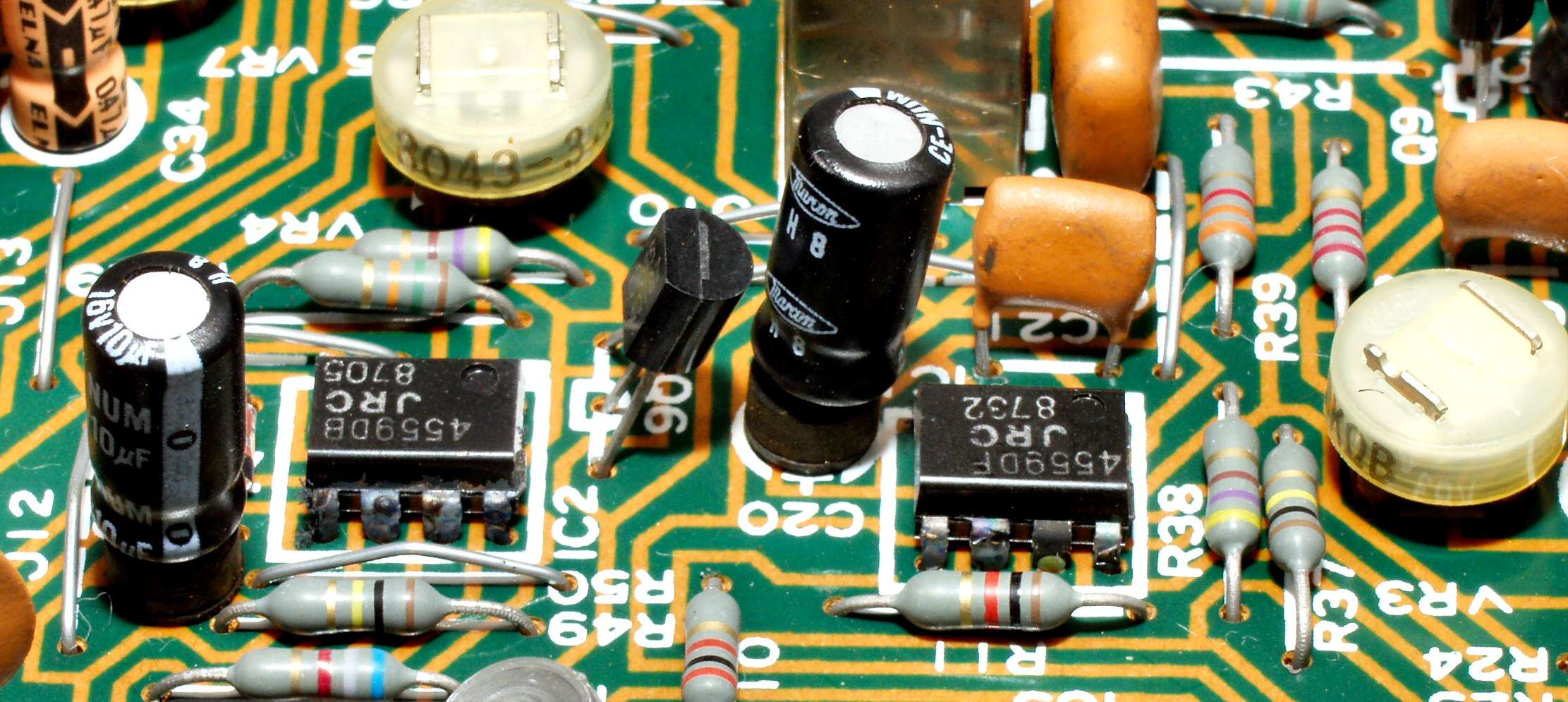

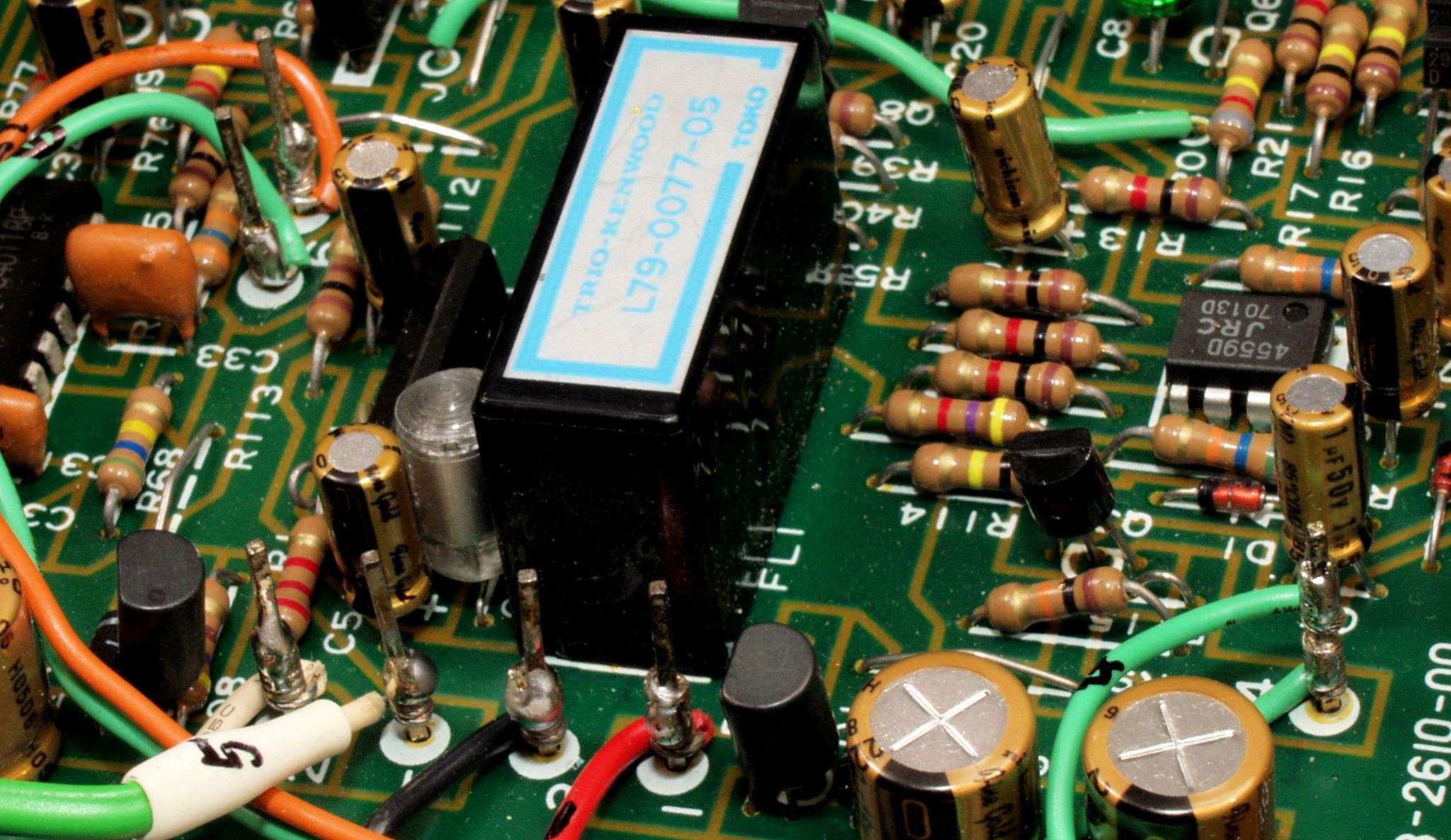

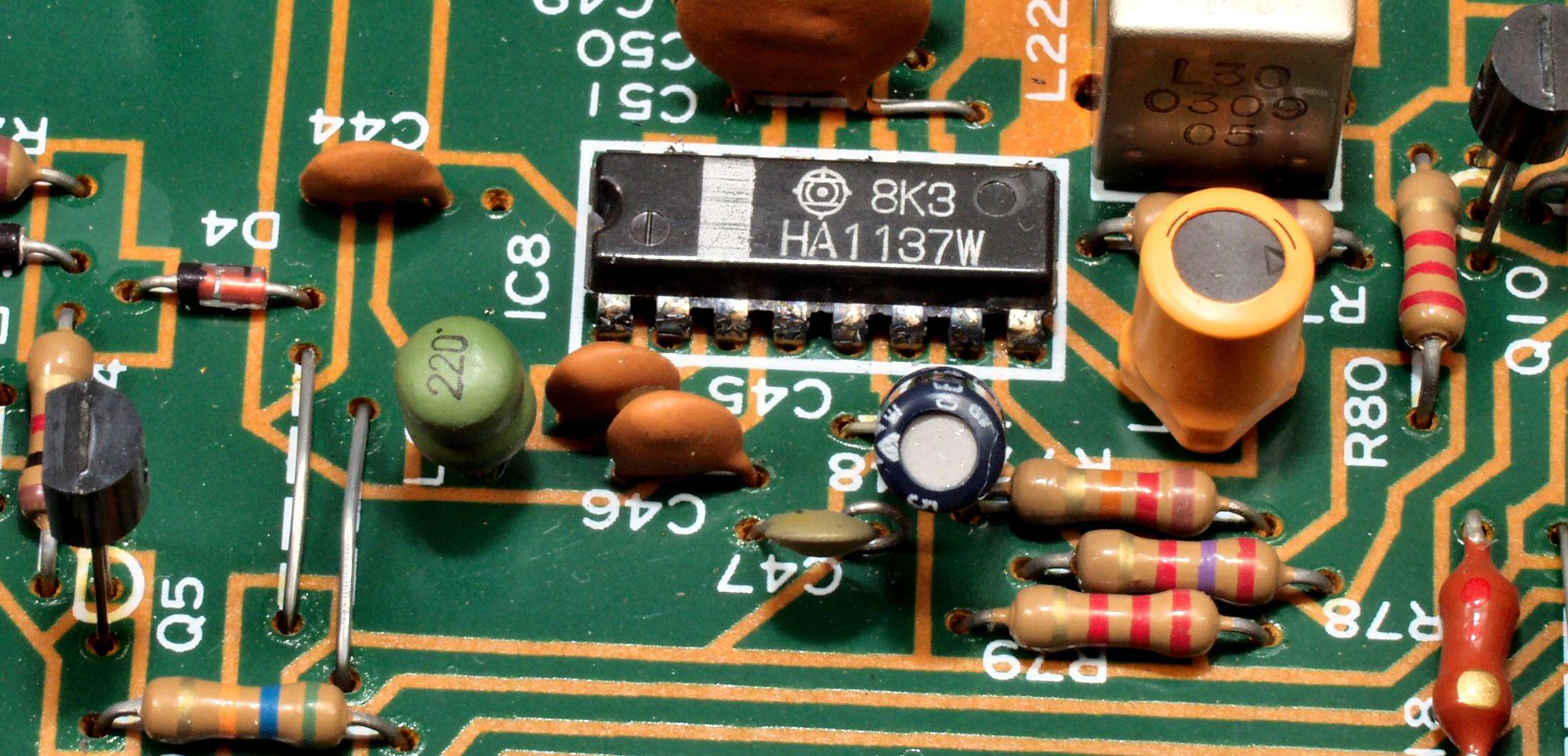

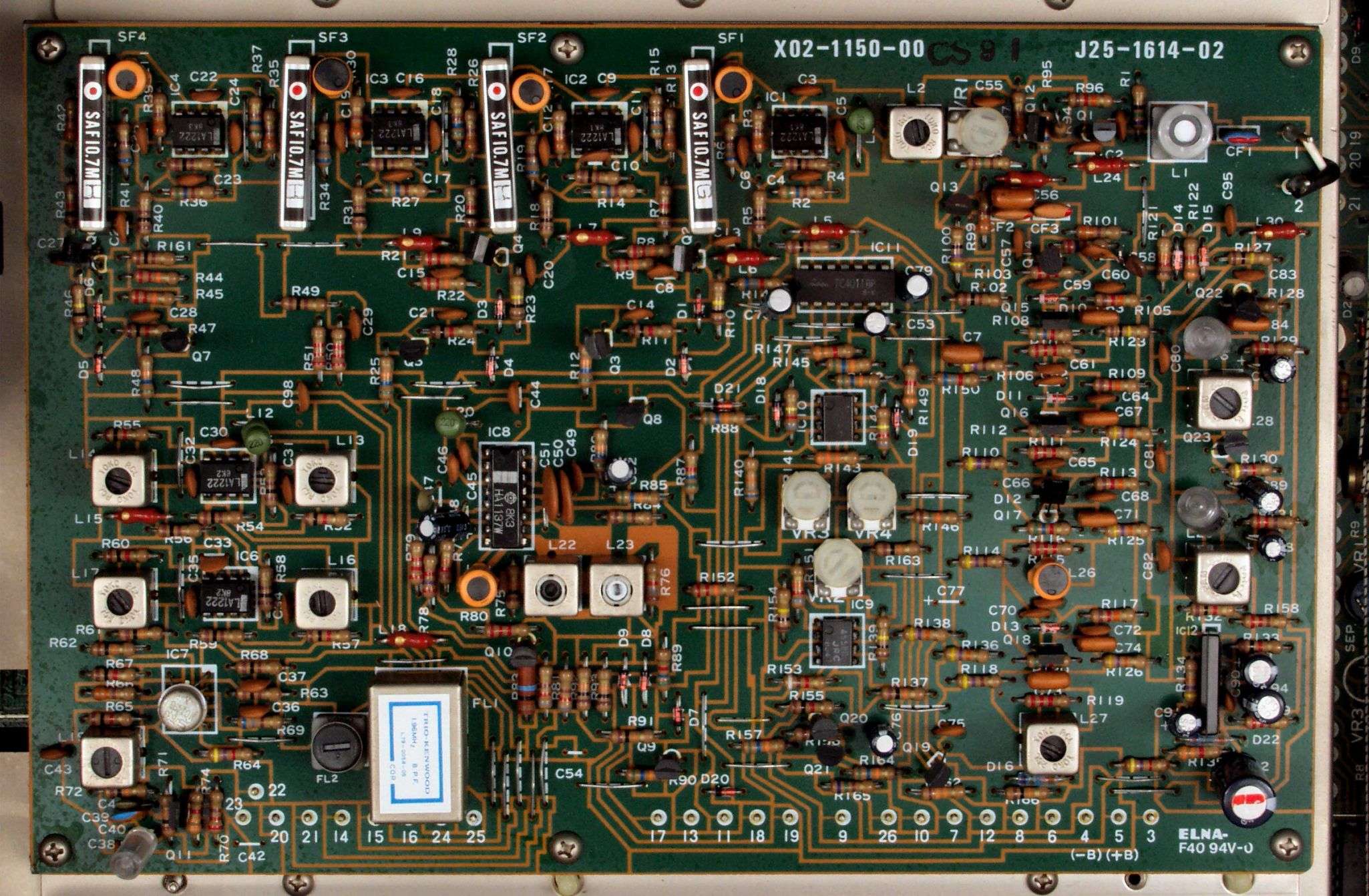

C42. 修理後 IF基板 電解コンデンサー14個、OP_AMP2個、TR(トランジスター)4個交換 | ||||||||||||||||||||||||||||||||||||||||||||||||

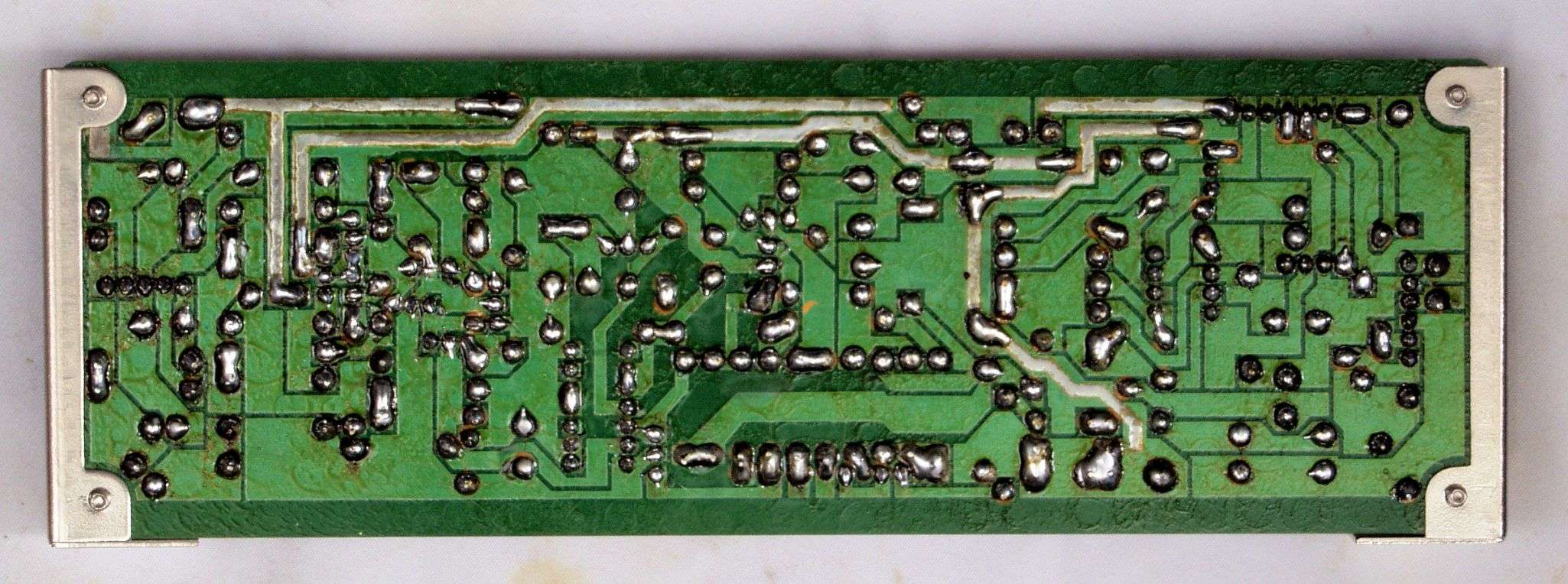

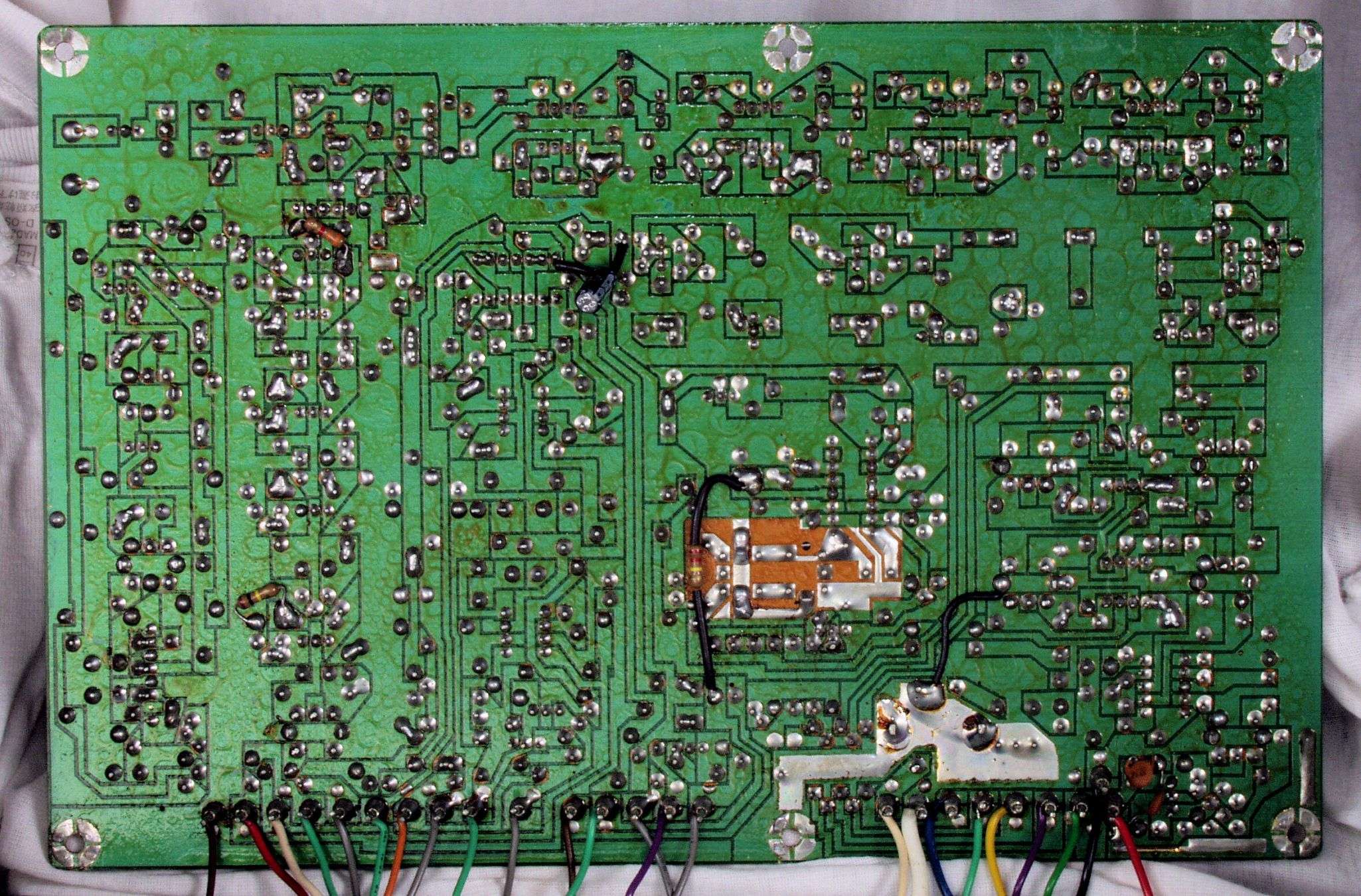

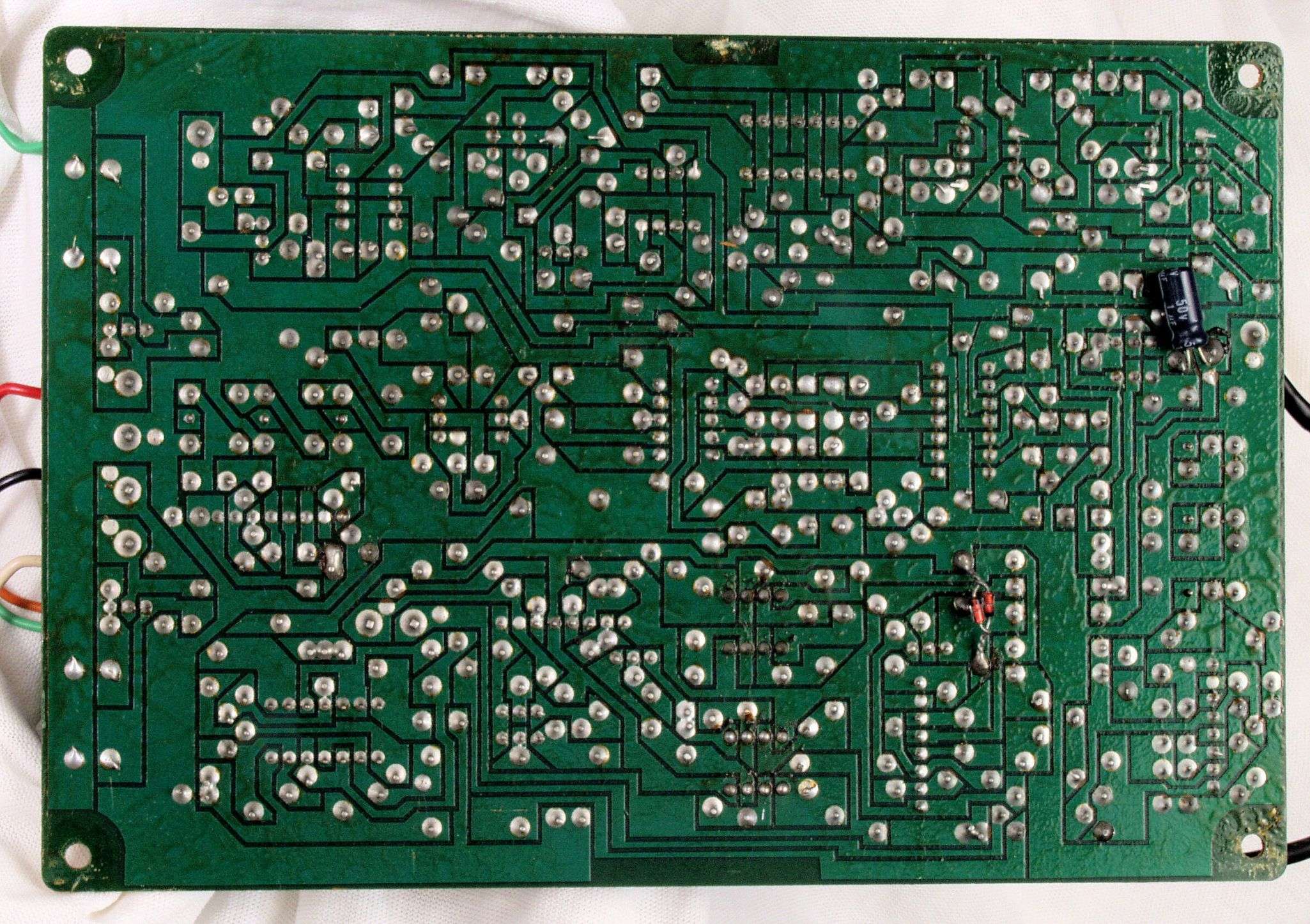

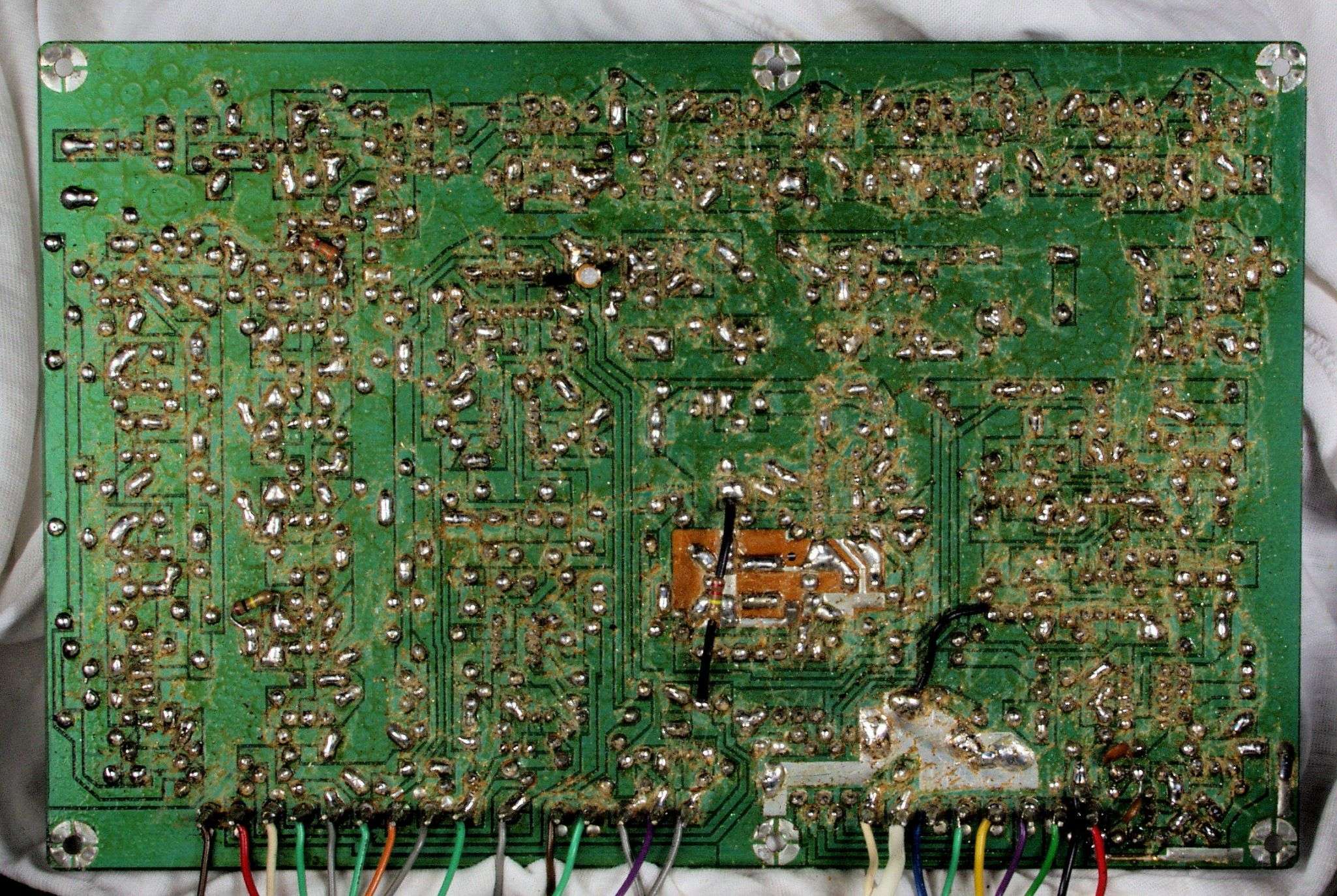

C43. 修理前 IF基板裏 | ||||||||||||||||||||||||||||||||||||||||||||||||

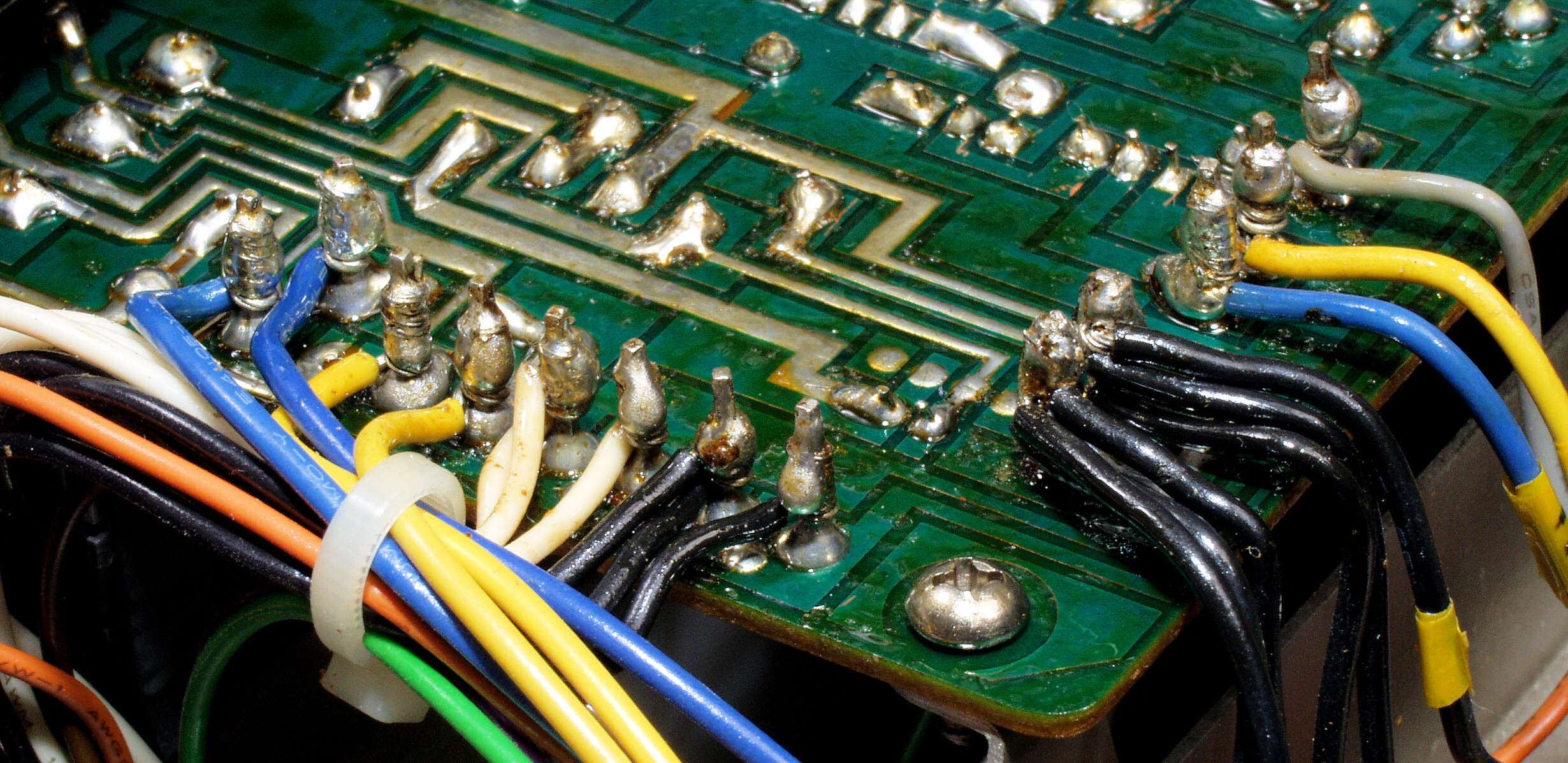

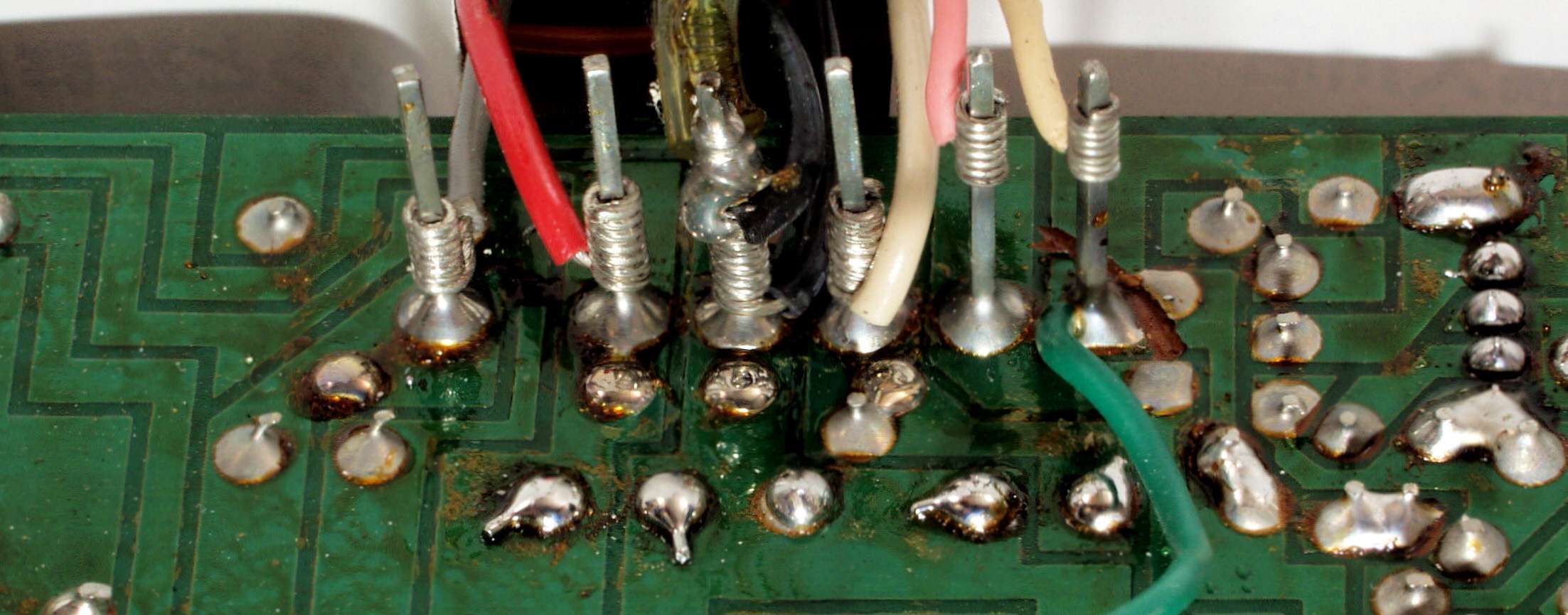

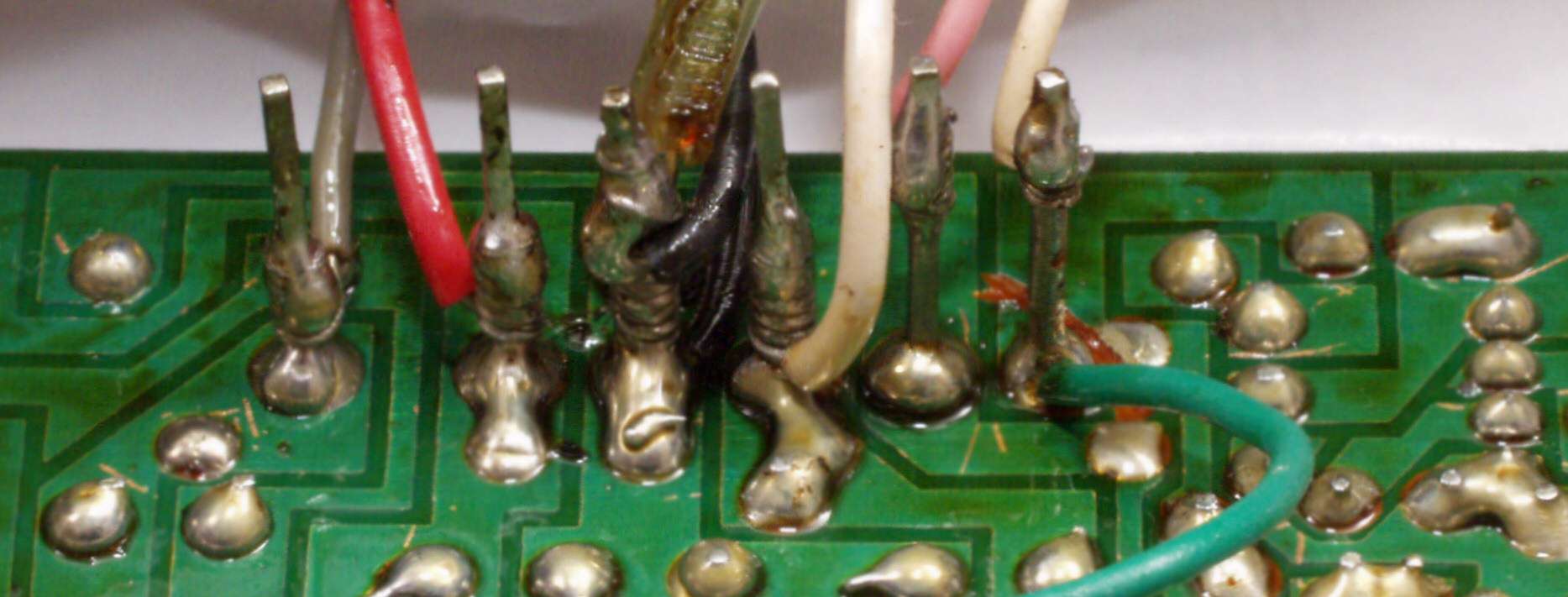

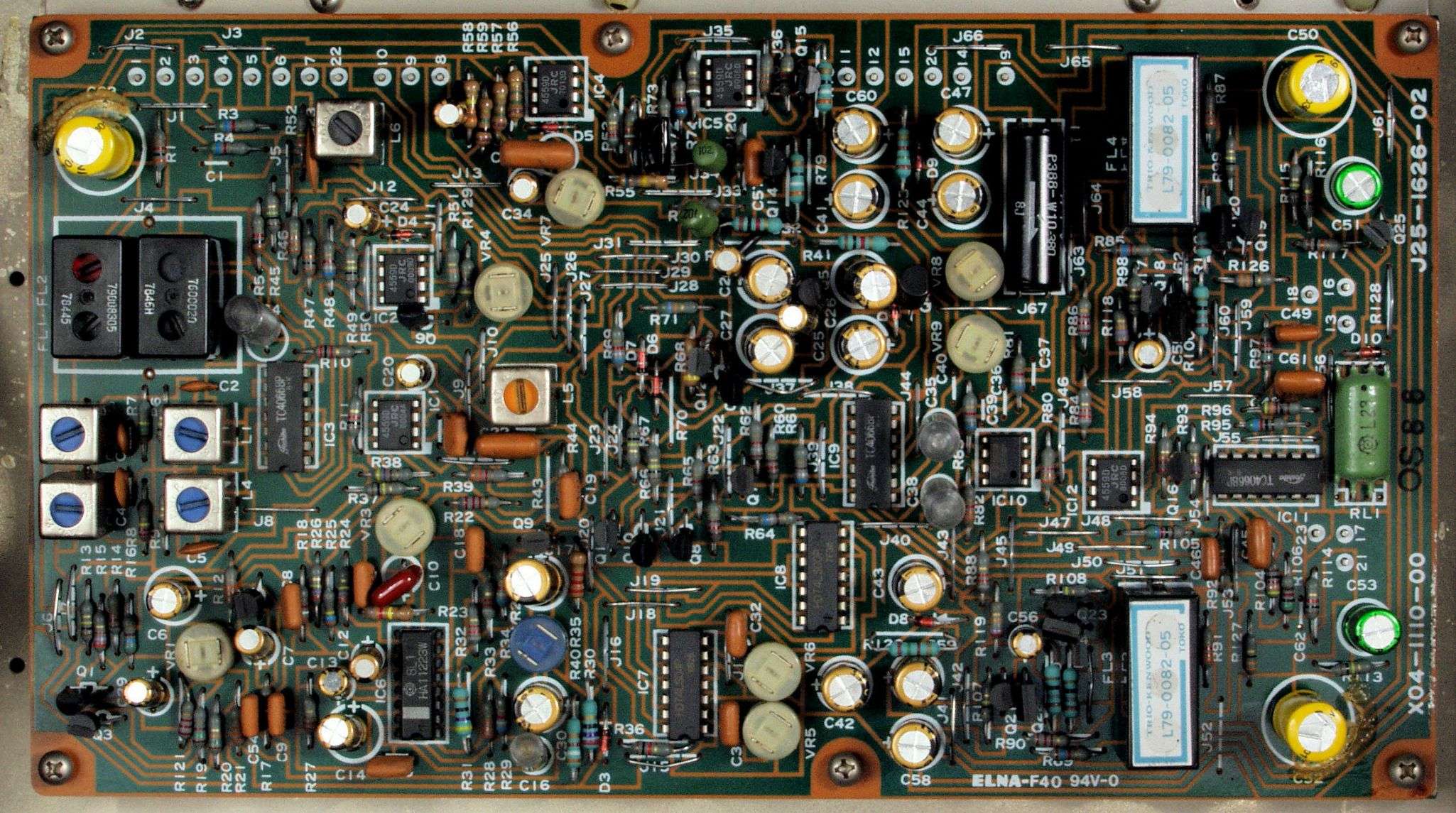

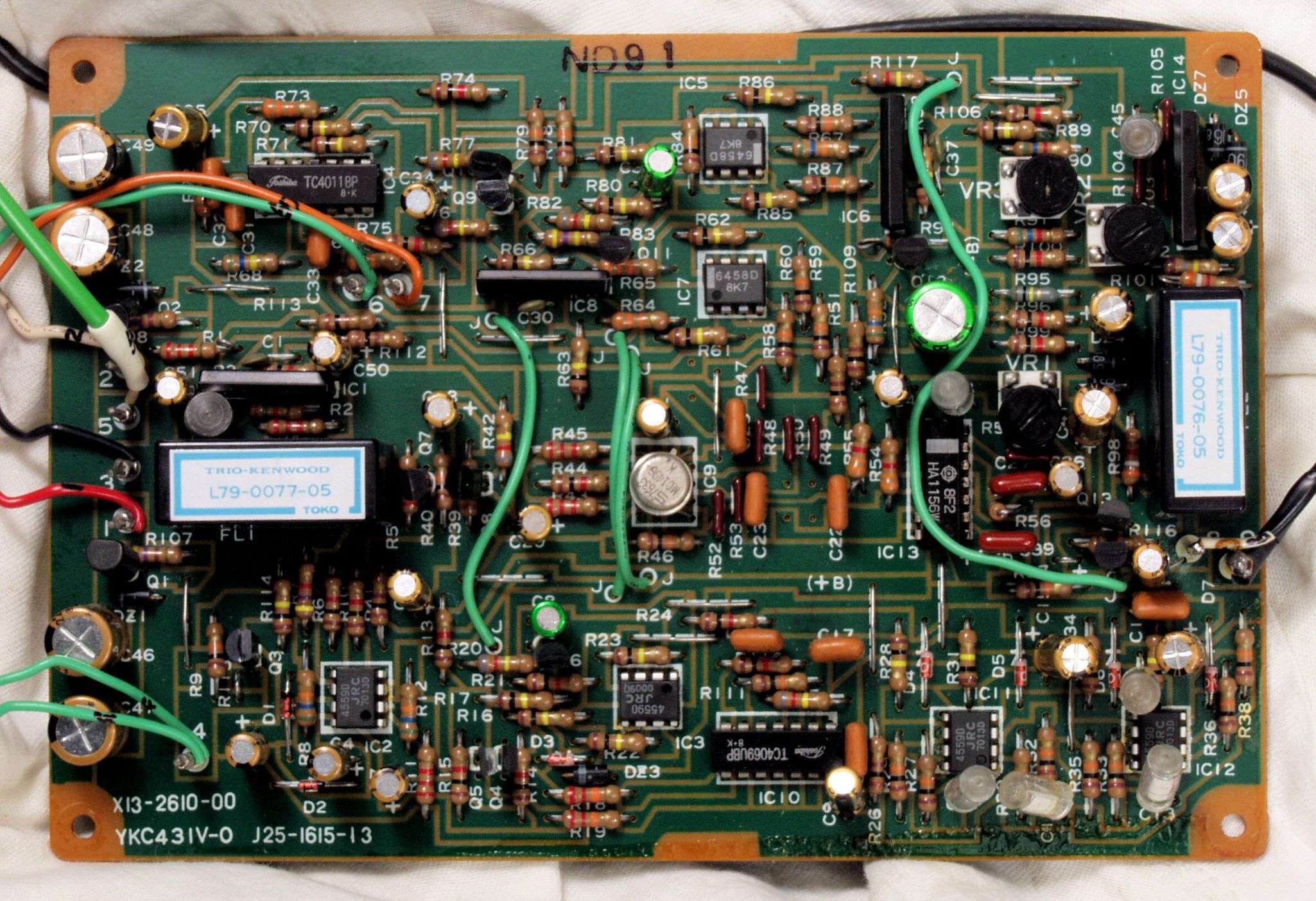

C44. 修理(半田補正)後 IF基板裏、 半田を全部やり直す。 | ||||||||||||||||||||||||||||||||||||||||||||||||
C45. 修理中 IF基板裏、不要フラックスを落とす。 | ||||||||||||||||||||||||||||||||||||||||||||||||
C46. 完成IF基板裏。余分なフラックスを落として、コート液を塗る。 | ||||||||||||||||||||||||||||||||||||||||||||||||
C47. 修理前 IF基板裏、ラッピング | ||||||||||||||||||||||||||||||||||||||||||||||||
C48. 修理後 IF基板裏、ラッピング、半田を浸みこませる。 | ||||||||||||||||||||||||||||||||||||||||||||||||
C51. 修理前 MPX基板 | ||||||||||||||||||||||||||||||||||||||||||||||||

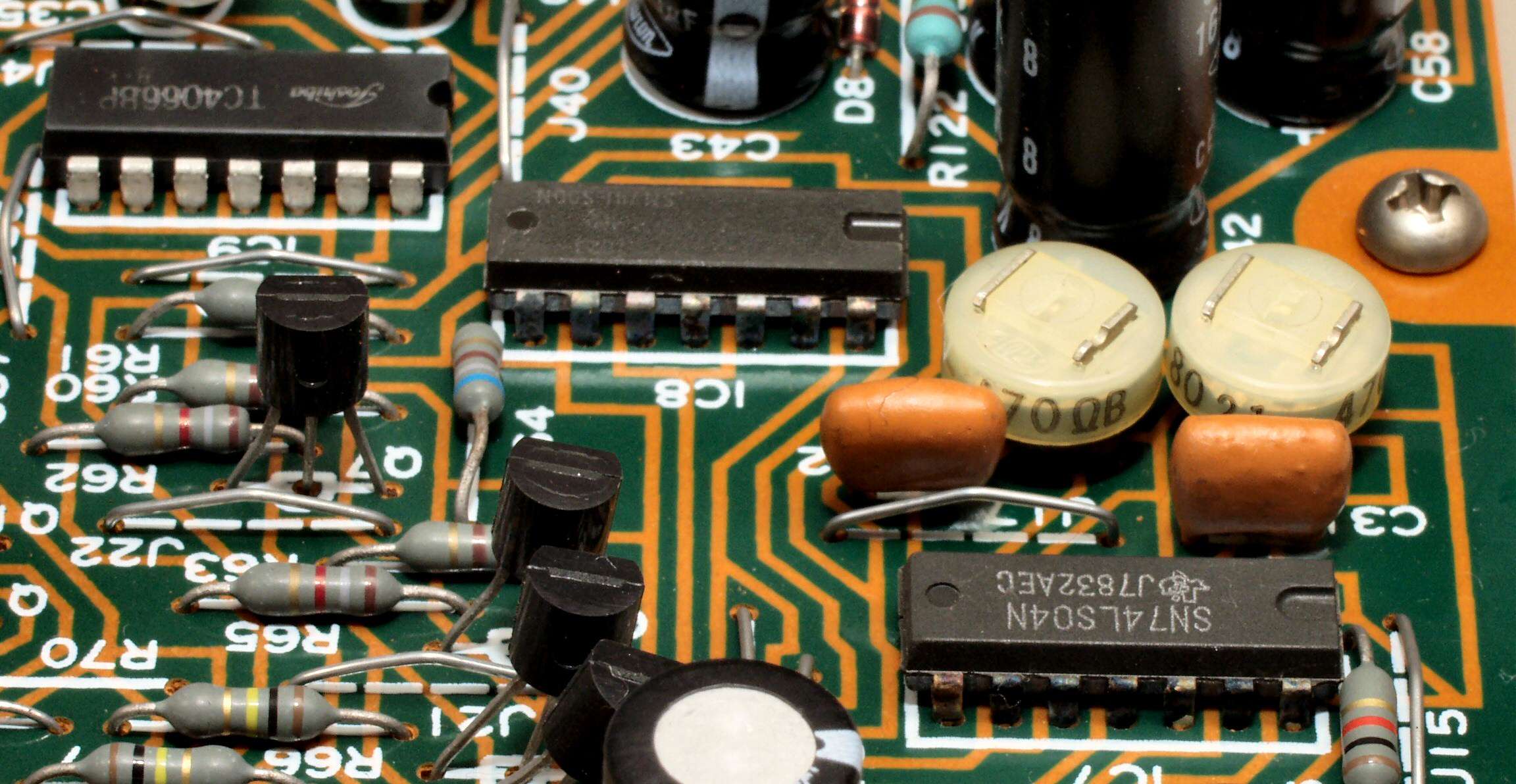

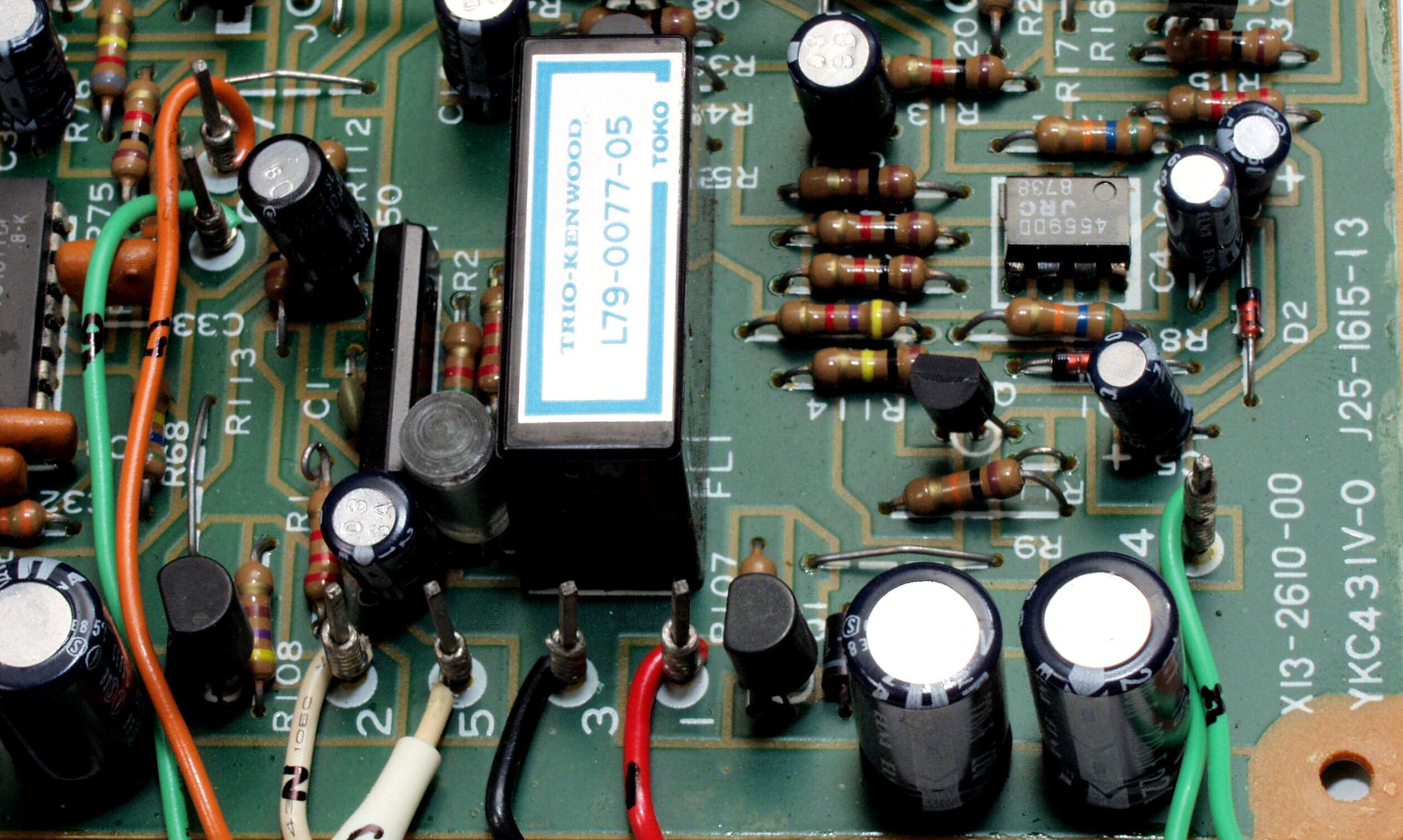

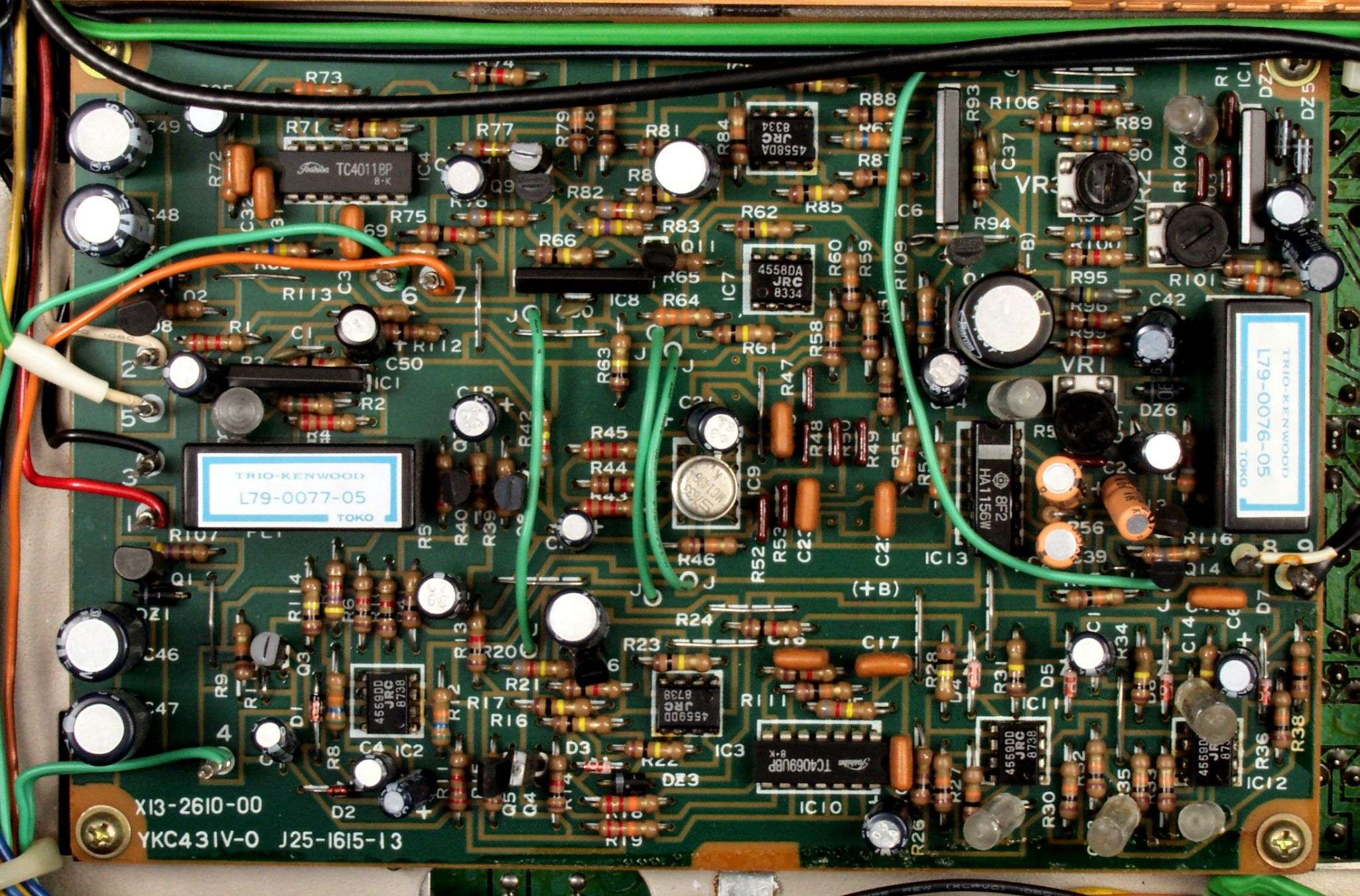

C52. 修理後 MPX基板 電解コンデンサー34個、TTL−IC=2個、OP−AMP6個、TR(トランジスター)6個交換 | ||||||||||||||||||||||||||||||||||||||||||||||||

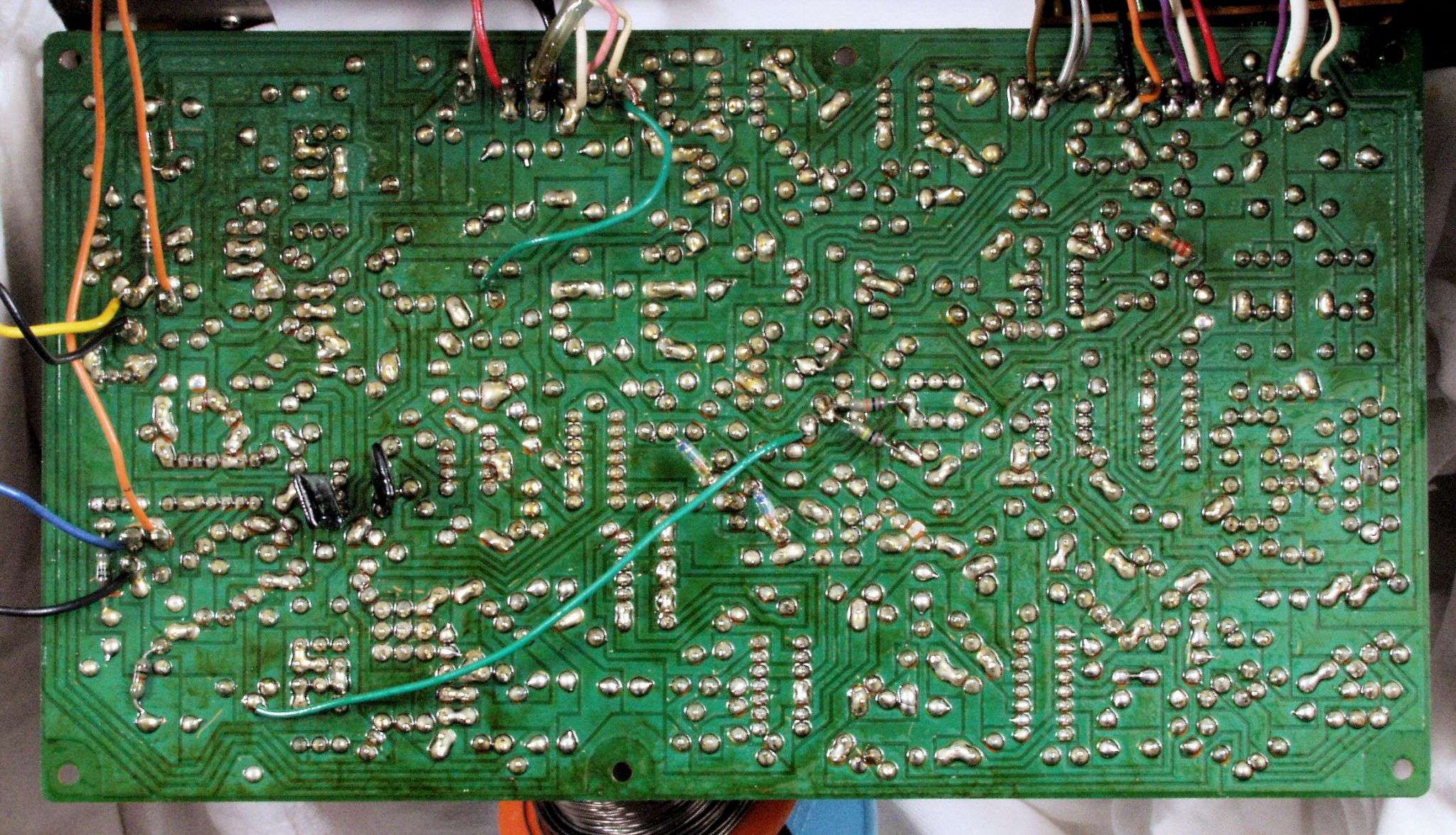

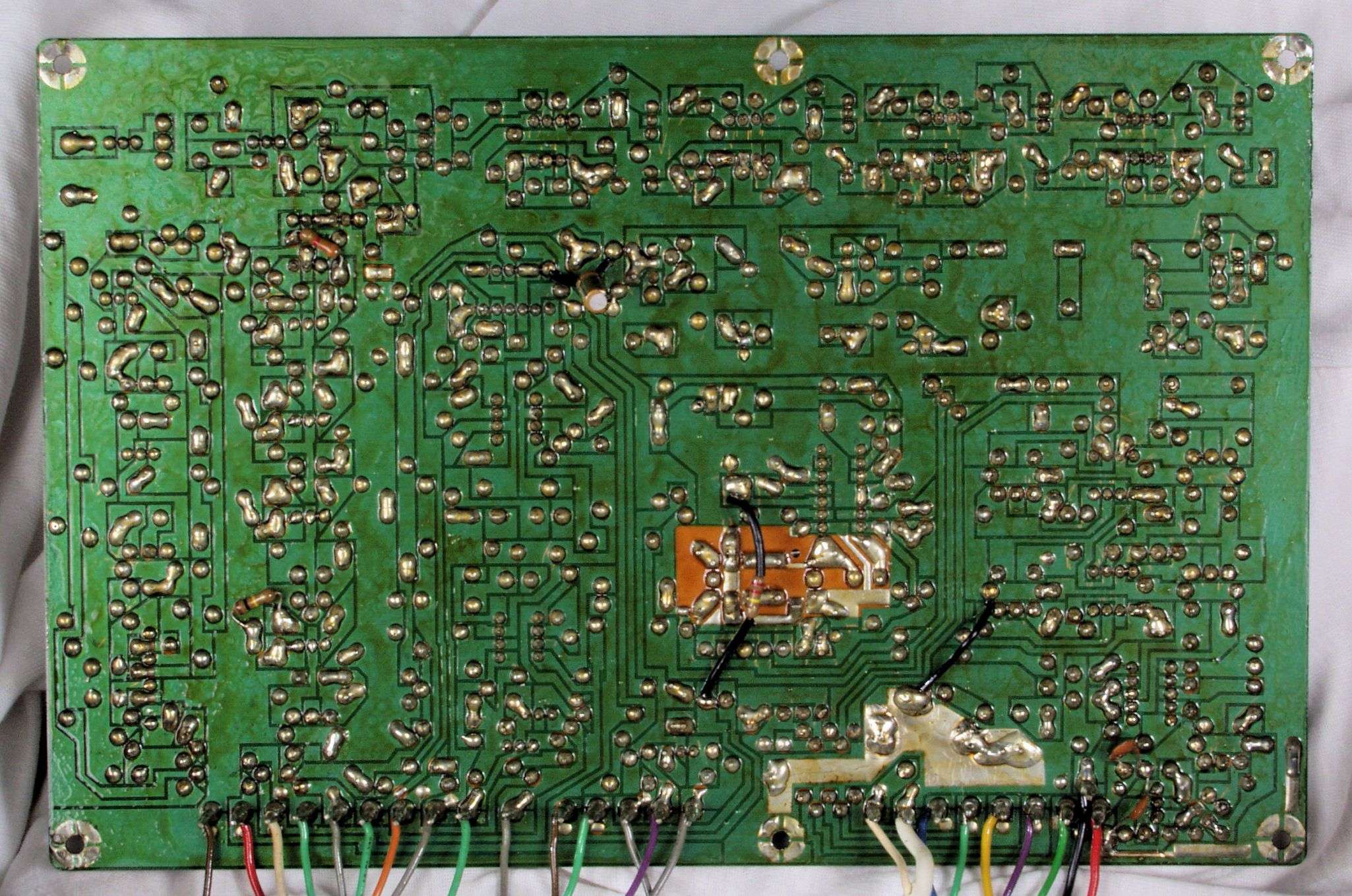

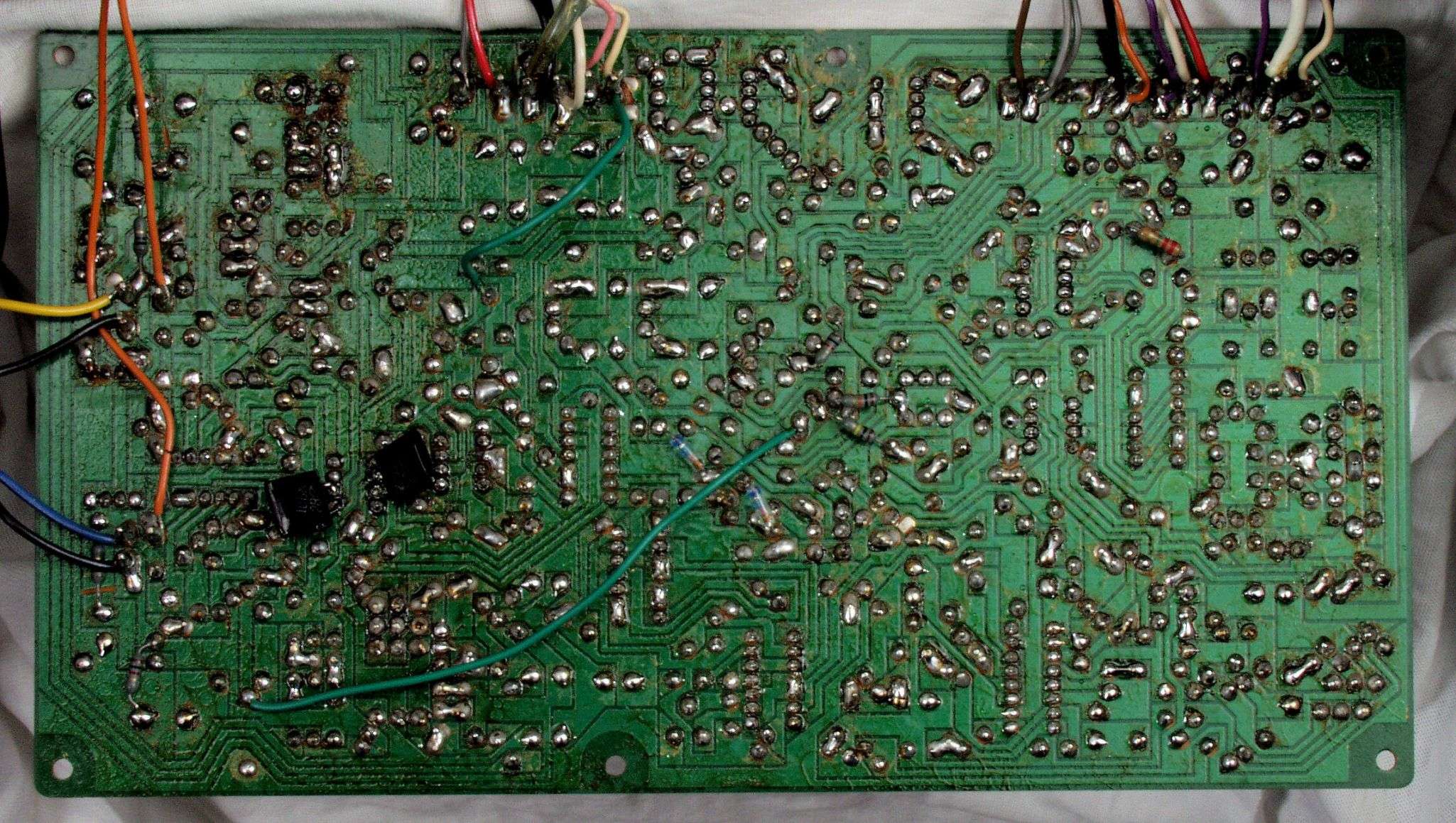

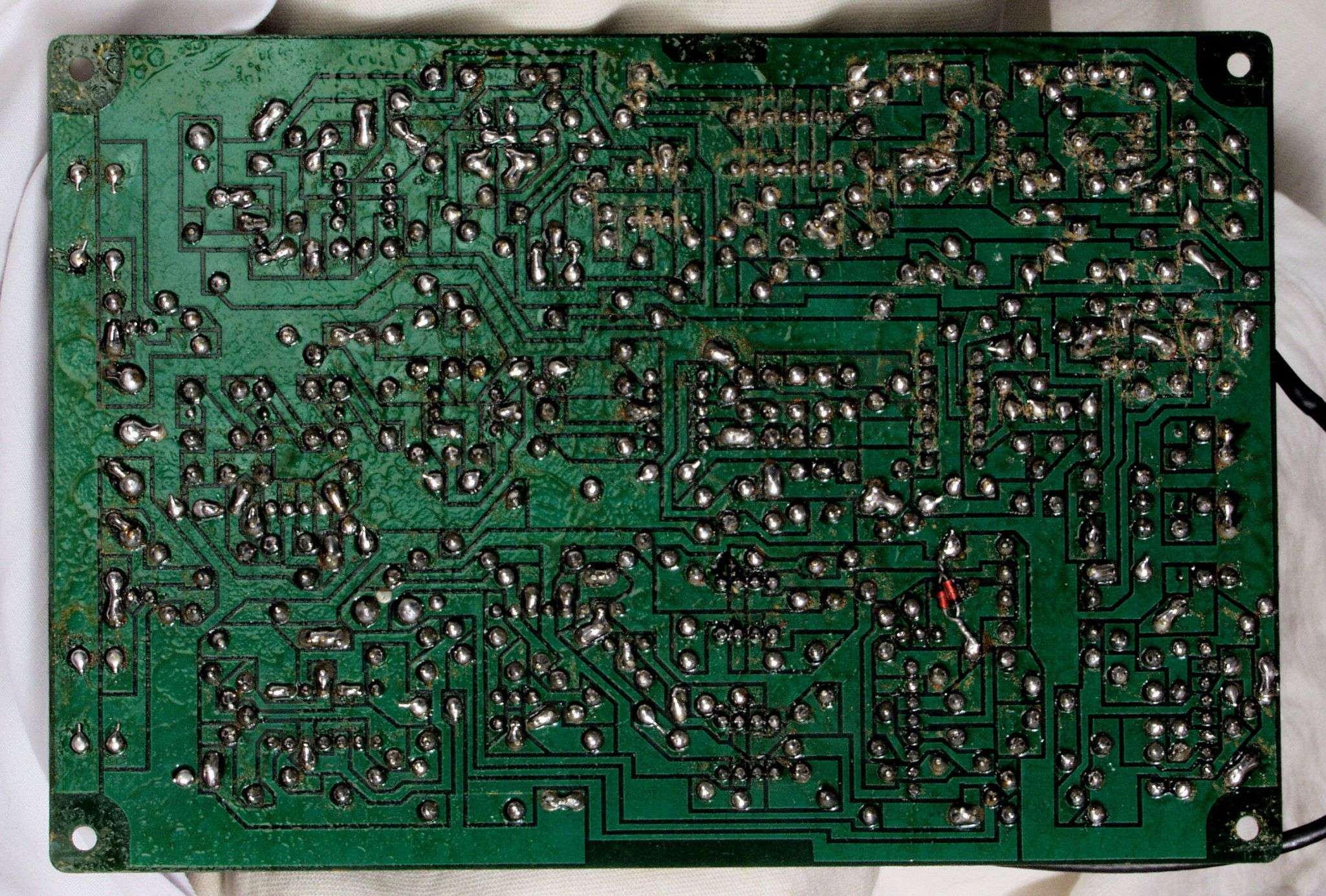

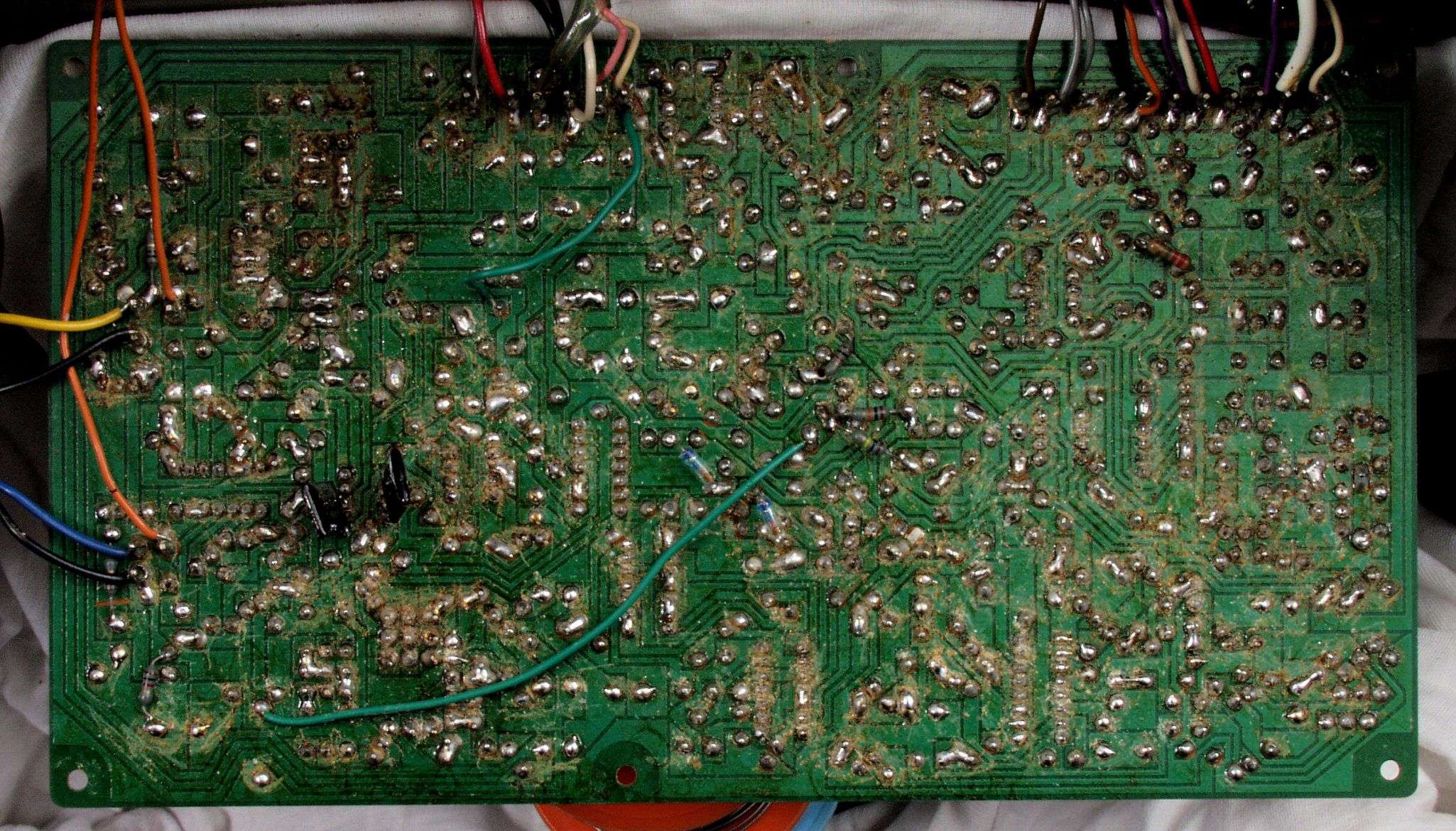

C53. 修理前 MPX基板裏 | ||||||||||||||||||||||||||||||||||||||||||||||||
C54. 修理(半田補正)後 MPX基板裏、 半田を全部やり直す。 表に移動可能な部品は移す。 | ||||||||||||||||||||||||||||||||||||||||||||||||

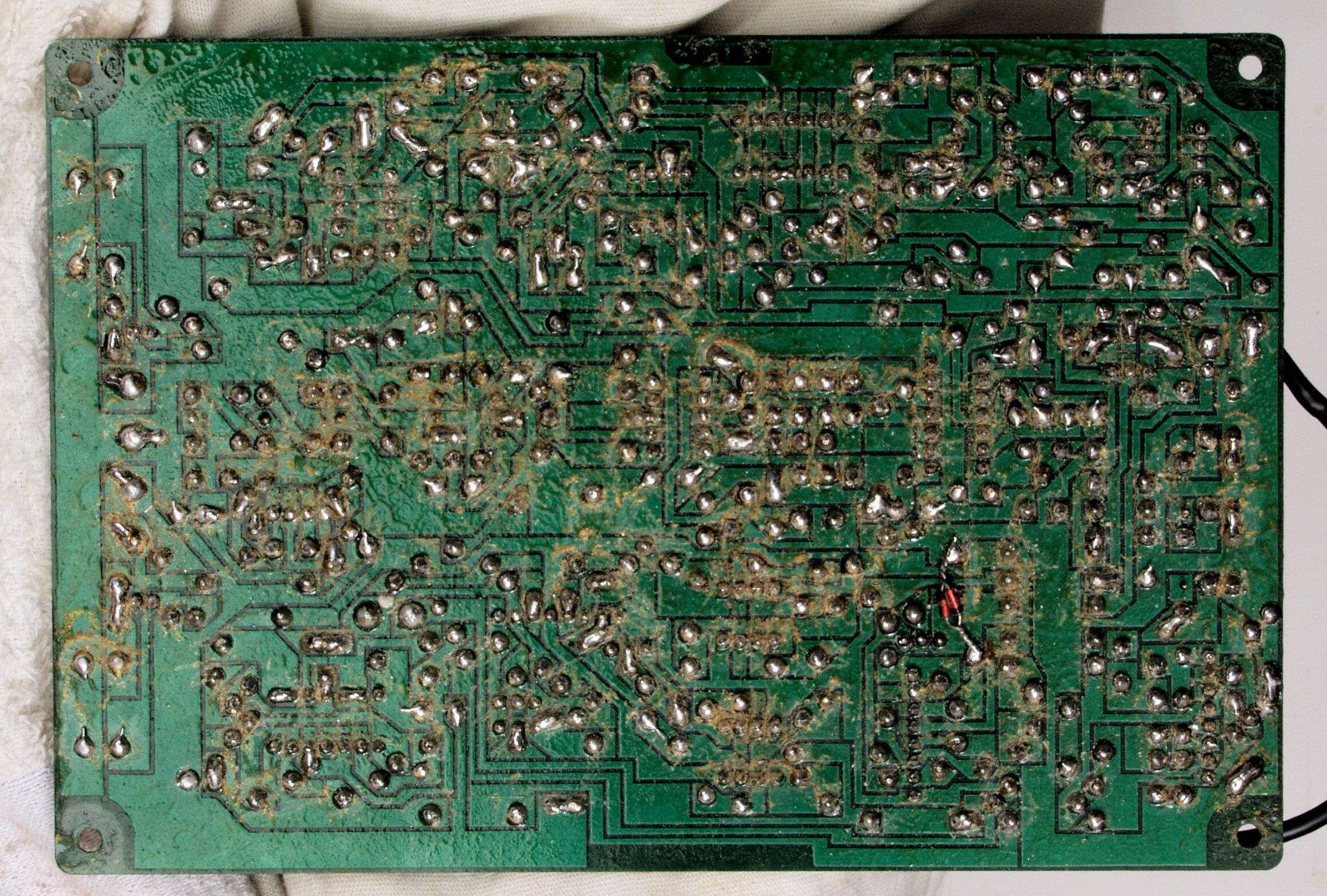

C55. 修理中 MPX基板裏裏、不要フラックスを落とす。 | ||||||||||||||||||||||||||||||||||||||||||||||||
C56. 完成MPX基板裏。余分なフラックスを落として、コート液を塗る。 | ||||||||||||||||||||||||||||||||||||||||||||||||
C57. 修理前 MPX基板裏基板ラッピング | ||||||||||||||||||||||||||||||||||||||||||||||||
C58. 修理後 MPX基板裏基板ラッピング、半田を浸みこませる。 | ||||||||||||||||||||||||||||||||||||||||||||||||
C59. 修理前 MPX基板裏基板ラッピング2 | ||||||||||||||||||||||||||||||||||||||||||||||||
C5A. 修理後 MPX基板裏基板ラッピング2、半田を浸みこませる。 | ||||||||||||||||||||||||||||||||||||||||||||||||
C5B. 修理前 MPX基板裏基板ラッピング3 | ||||||||||||||||||||||||||||||||||||||||||||||||
C5C. 修理後 MPX基板裏基板ラッピング3、半田を浸みこませる。 | ||||||||||||||||||||||||||||||||||||||||||||||||
C61. 修理前 DDL基板 | ||||||||||||||||||||||||||||||||||||||||||||||||
C62. 修理後 DDL基板 電解コンデンサー30個、OP_AMP6個交換 | ||||||||||||||||||||||||||||||||||||||||||||||||

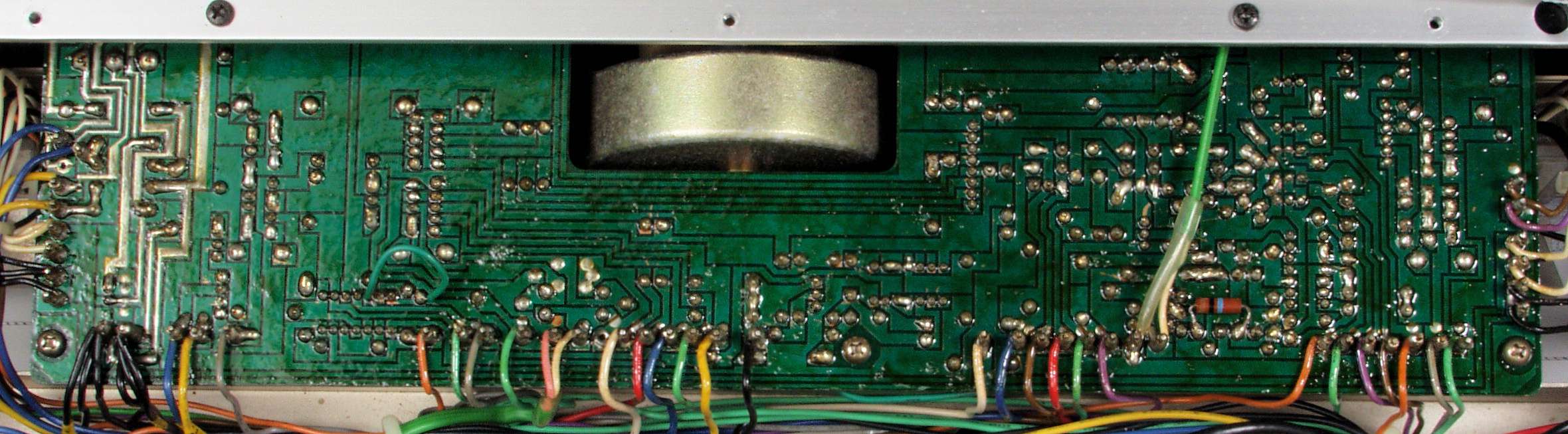

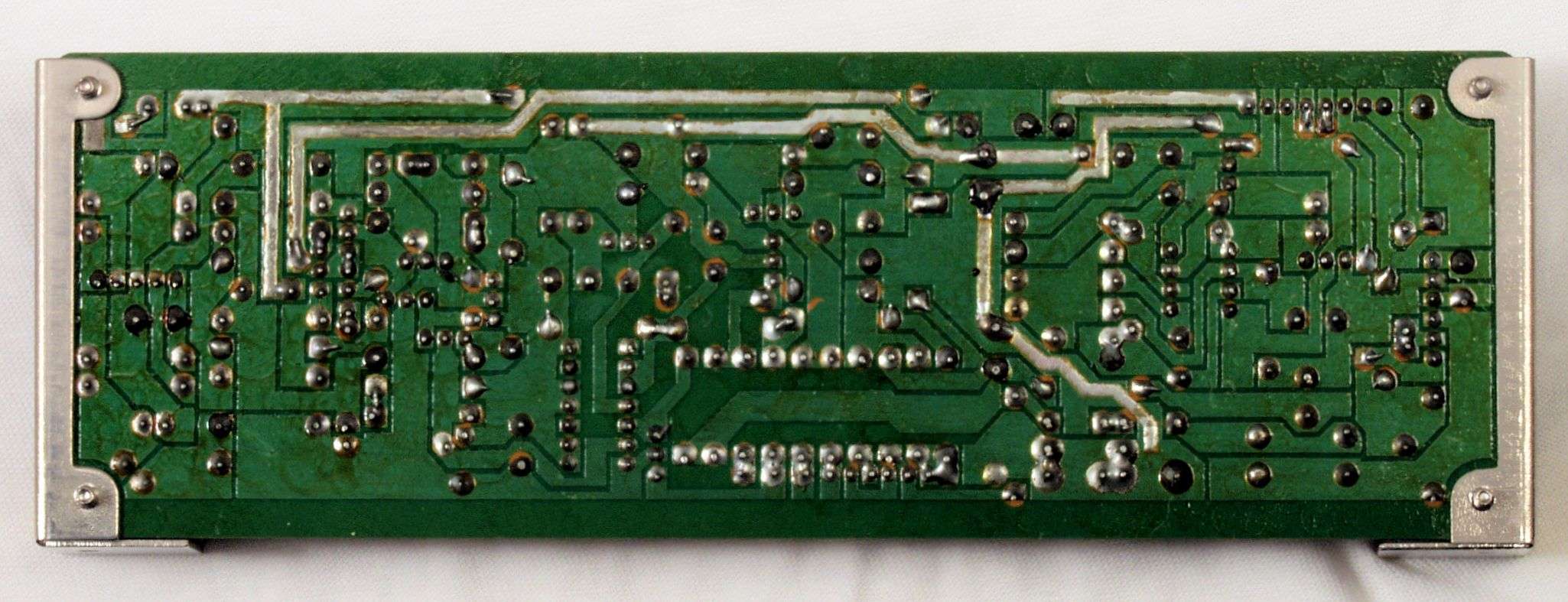

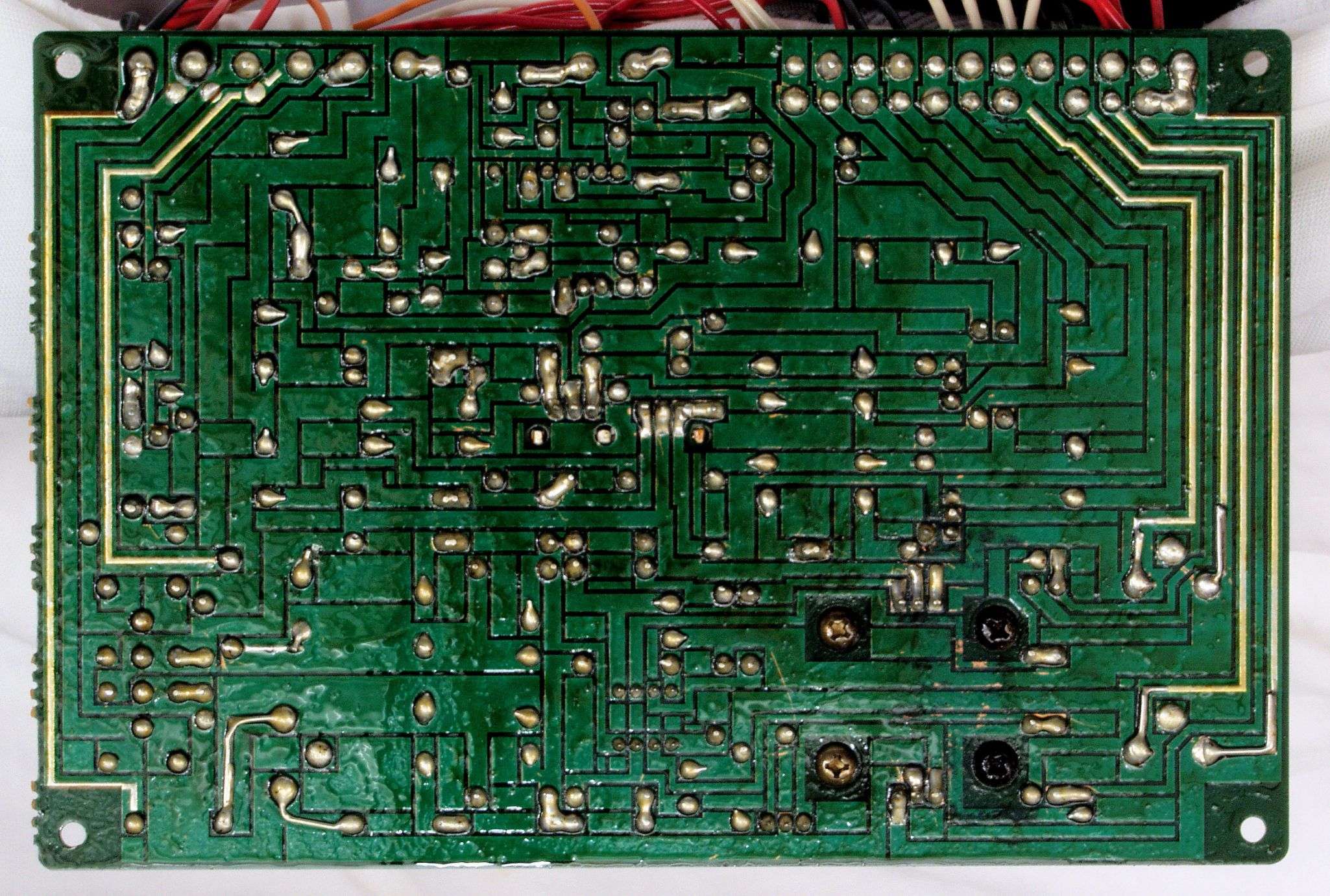

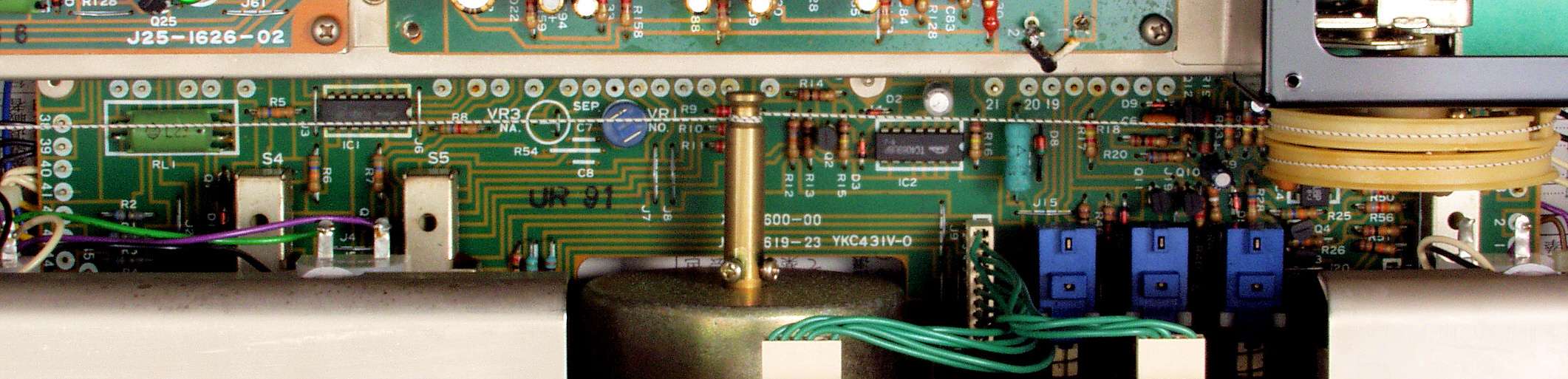

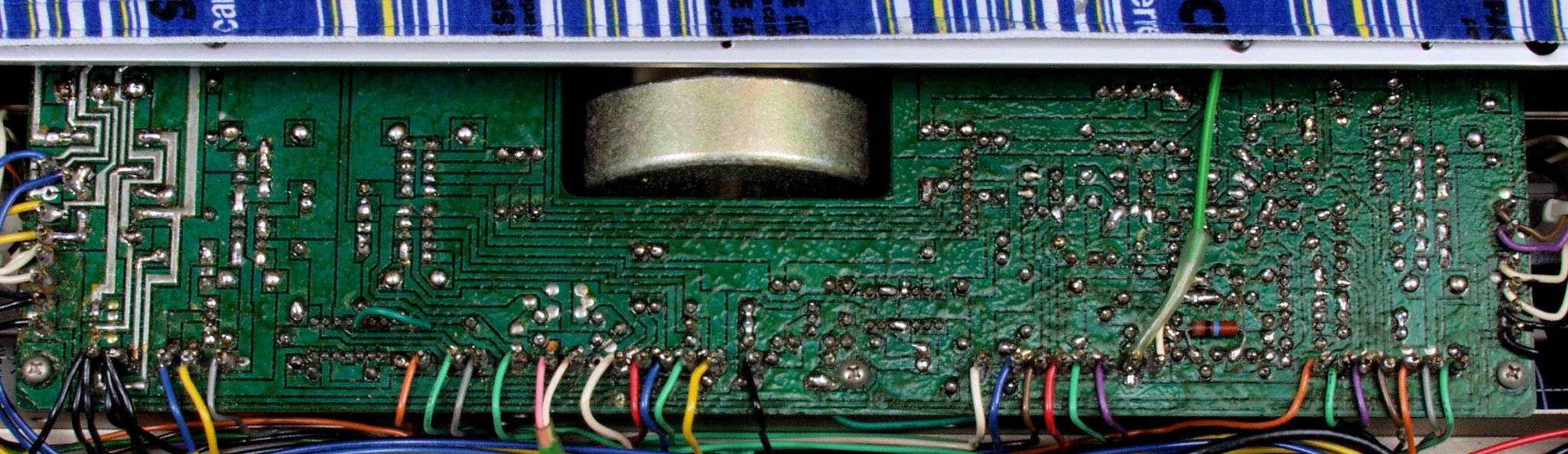

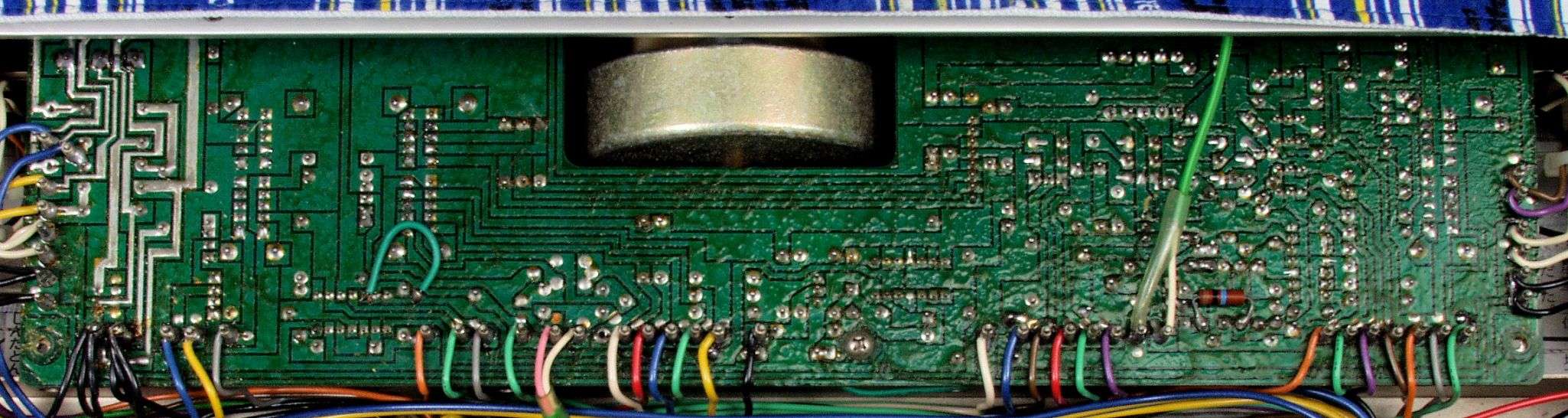

C63. 修理前 DDL基板裏 | ||||||||||||||||||||||||||||||||||||||||||||||||
C64. 修理(半田補正)後 DDL基板裏、 半田を全部やり直す。 | ||||||||||||||||||||||||||||||||||||||||||||||||
C65. 修理中 DDL基板裏、不要フラックスを落とす。 | ||||||||||||||||||||||||||||||||||||||||||||||||
C66. 完成DDL基板裏。余分なフラックスを落として、コート液を塗る。 | ||||||||||||||||||||||||||||||||||||||||||||||||
C67. 修理前 DDL基板ラッピング | ||||||||||||||||||||||||||||||||||||||||||||||||
C68. 修理後 DDl基板ラッピング、半田を浸みこませる。 | ||||||||||||||||||||||||||||||||||||||||||||||||
C71. 修理前 PulseCounter基板、唯一「コネクター使用」で取り出せる基板 | ||||||||||||||||||||||||||||||||||||||||||||||||
C72. 修理後 PulseCounter基板 電解コンデンサー16個、OP_AMP1個、TTL−IC1個、TR(トランジスター)9個交換 | ||||||||||||||||||||||||||||||||||||||||||||||||
C73. 修理前 PulseCounter基板裏 | ||||||||||||||||||||||||||||||||||||||||||||||||
C74. 修理(半田補正)後 PulseCounter基板裏、 半田を全部やり直す。 | ||||||||||||||||||||||||||||||||||||||||||||||||
C75. 完成PulseCounter基板裏。余分なフラックスを落として、コート液を塗る。 | ||||||||||||||||||||||||||||||||||||||||||||||||
C81. 修理前 SW基板 | ||||||||||||||||||||||||||||||||||||||||||||||||
C82. 修理後 SW基板、TR(トランジスター)3個交換 | ||||||||||||||||||||||||||||||||||||||||||||||||
C83. 修理前 SW基板裏 | ||||||||||||||||||||||||||||||||||||||||||||||||
C84. 修理(半田補正)後 SW基板裏、 半田を全部やり直す。 | ||||||||||||||||||||||||||||||||||||||||||||||||
C85. 修理(半田補正)後 SW基板裏、左奥 | ||||||||||||||||||||||||||||||||||||||||||||||||
C86. 修理(半田補正)後 SW基板裏、右奥 | ||||||||||||||||||||||||||||||||||||||||||||||||
C87. 完成SW基板裏。余分なフラックスを落として、コート液を塗る。 | ||||||||||||||||||||||||||||||||||||||||||||||||

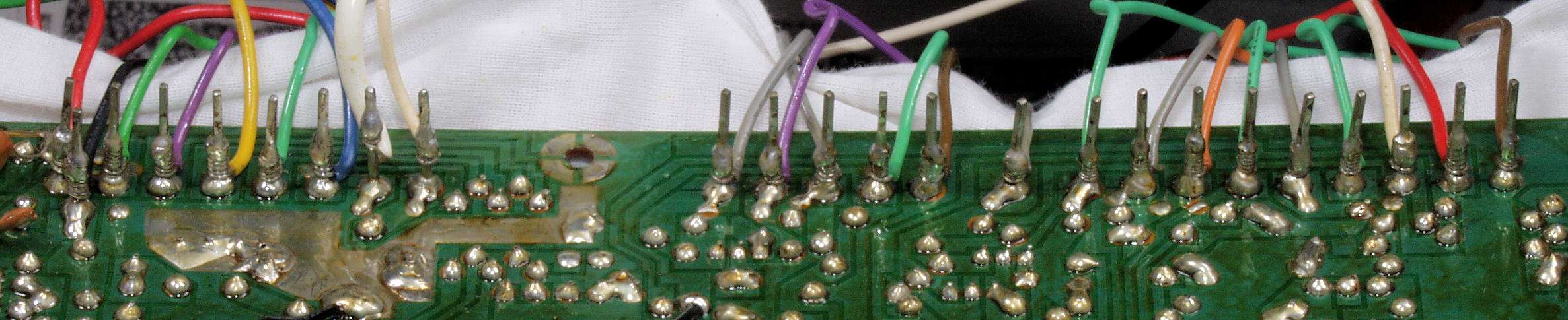

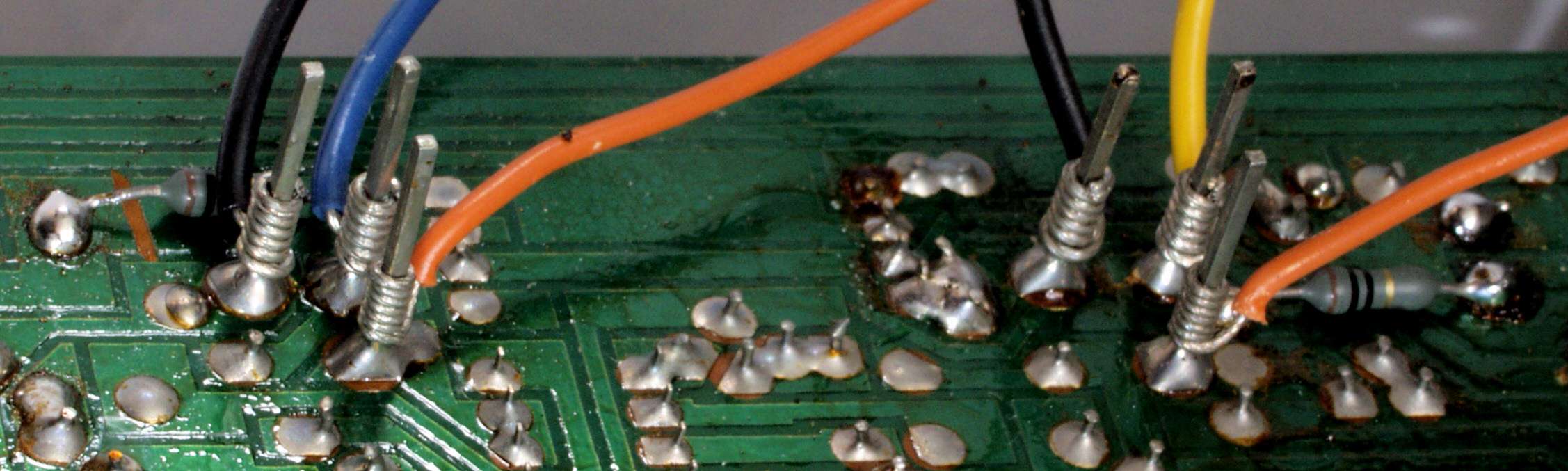

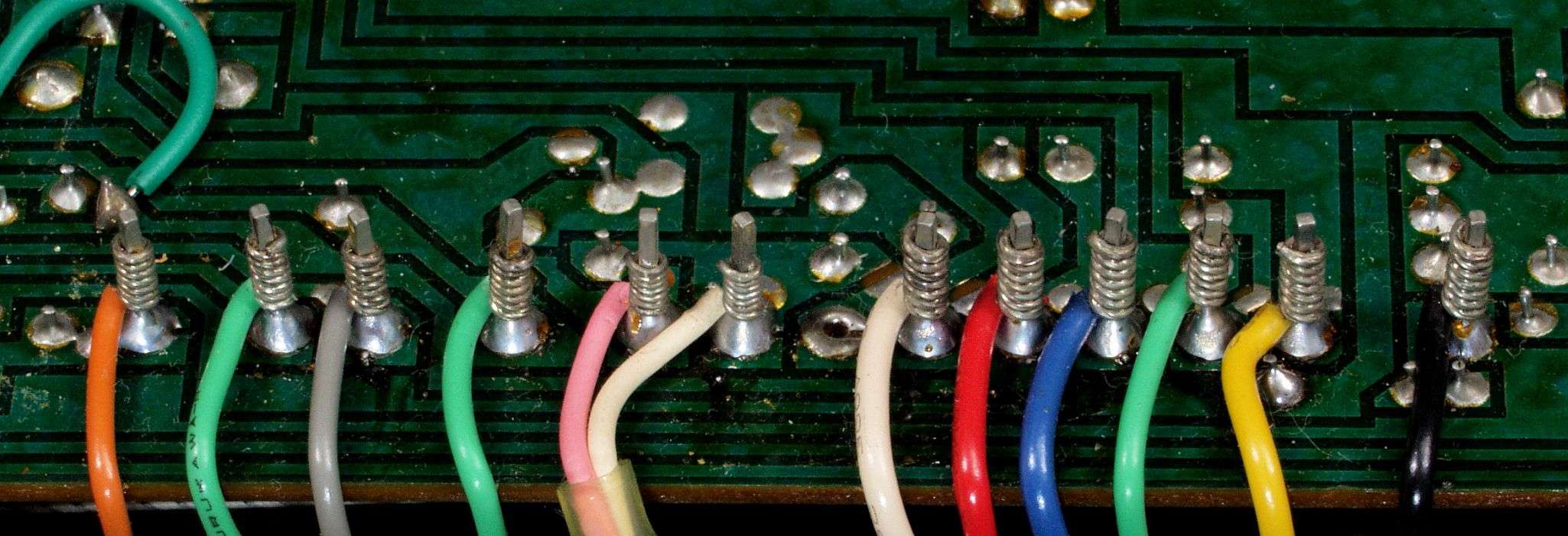

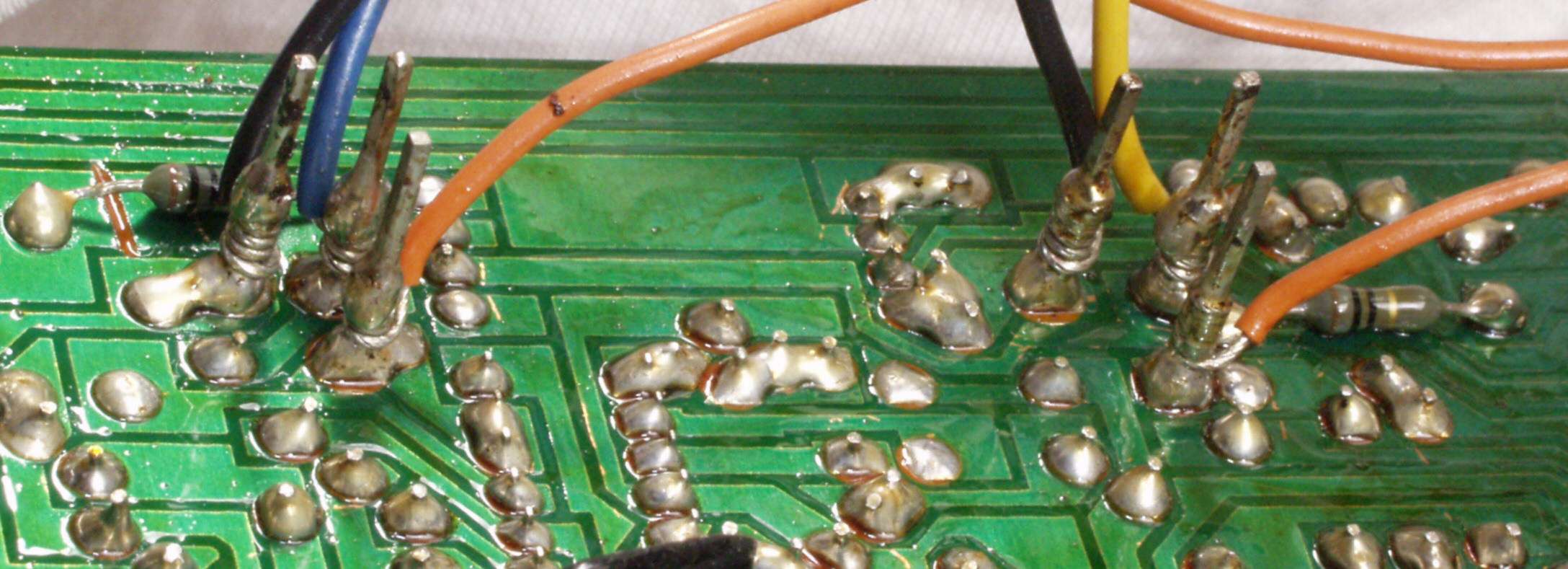

C88. 修理前 SW基板裏ラッピング1 | ||||||||||||||||||||||||||||||||||||||||||||||||
C89. 修理後 SW基板裏ラッピング1、半田を浸みこませる | ||||||||||||||||||||||||||||||||||||||||||||||||
C8A. 修理前 SW基板裏ラッピング2 | ||||||||||||||||||||||||||||||||||||||||||||||||
C8B. 修理後 SW基板裏ラッピング2、半田を浸みこませる | ||||||||||||||||||||||||||||||||||||||||||||||||
C8C. 修理前 SW基板裏ラッピング3 | ||||||||||||||||||||||||||||||||||||||||||||||||
C8D. 修理後 SW基板裏ラッピング3、半田を浸みこませる | ||||||||||||||||||||||||||||||||||||||||||||||||
C8E. 修理前 SW基板裏ラッピング4 | ||||||||||||||||||||||||||||||||||||||||||||||||

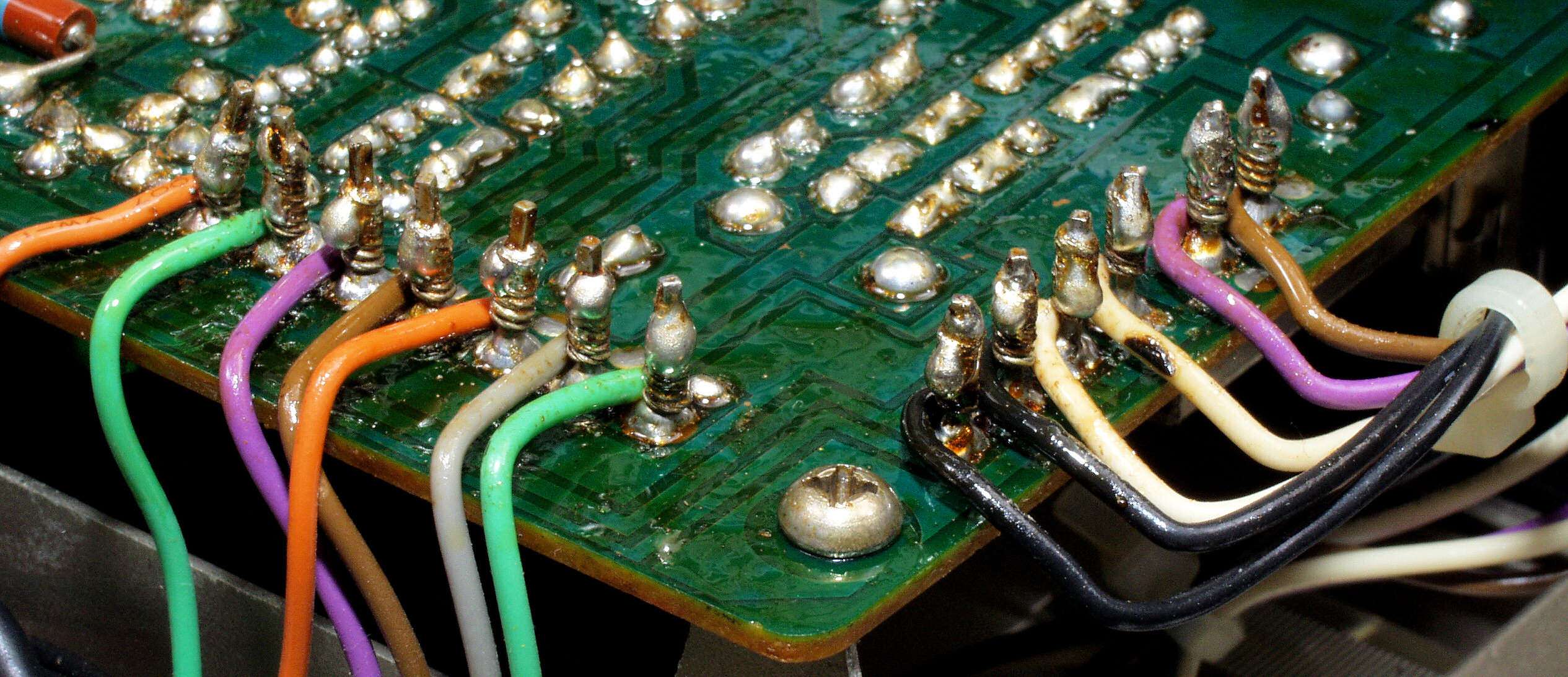

C8F. 修理後 SW基板裏ラッピング4、半田を浸みこませる | ||||||||||||||||||||||||||||||||||||||||||||||||

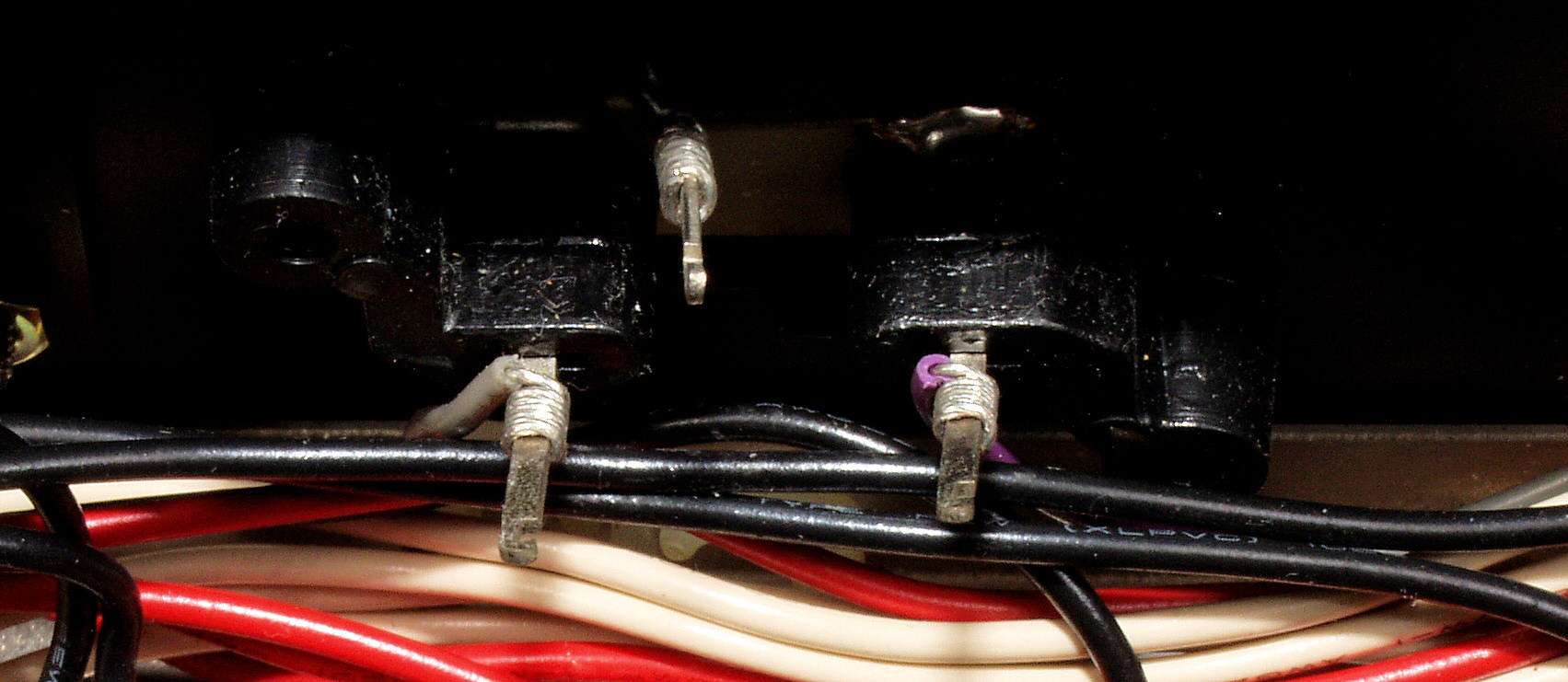

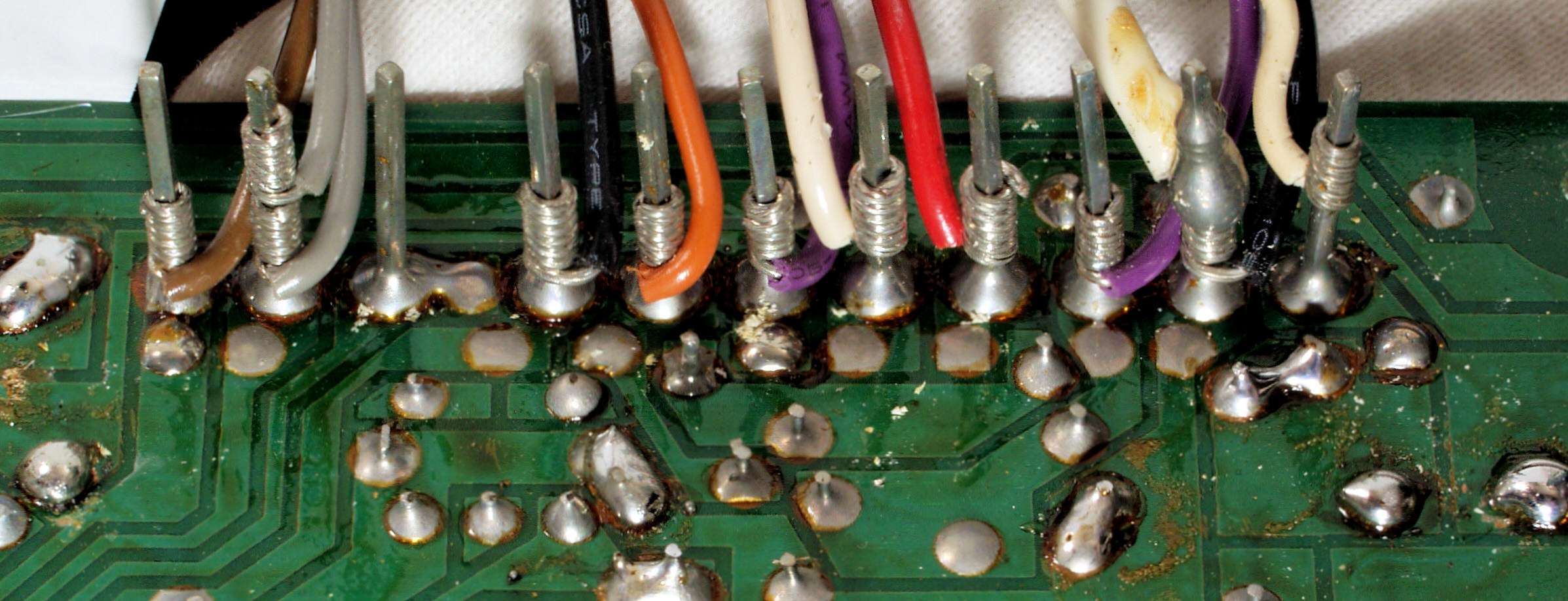

C91. 修理前 RCA端子ラッピング | ||||||||||||||||||||||||||||||||||||||||||||||||
C92. 修理後 RCA端子ラッピング、半田を浸みこませる。 | ||||||||||||||||||||||||||||||||||||||||||||||||

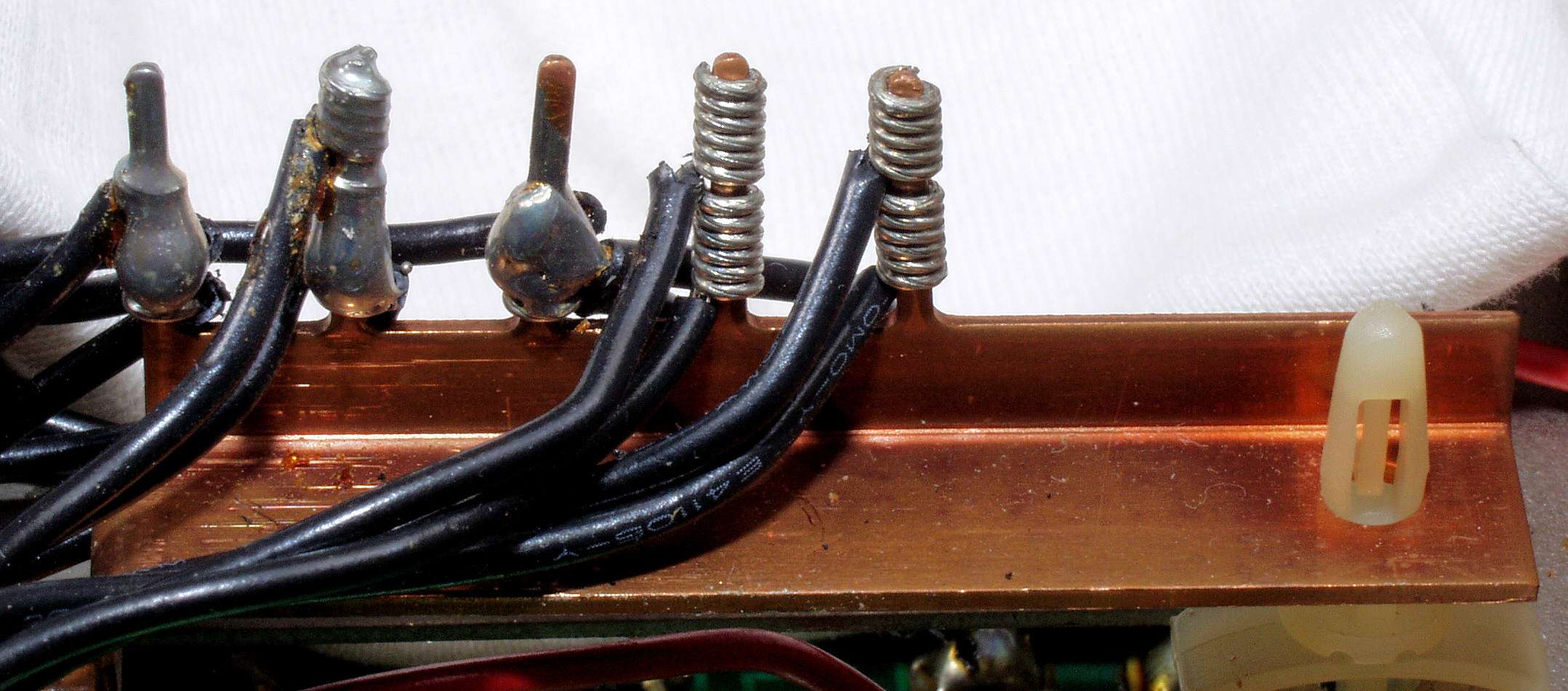

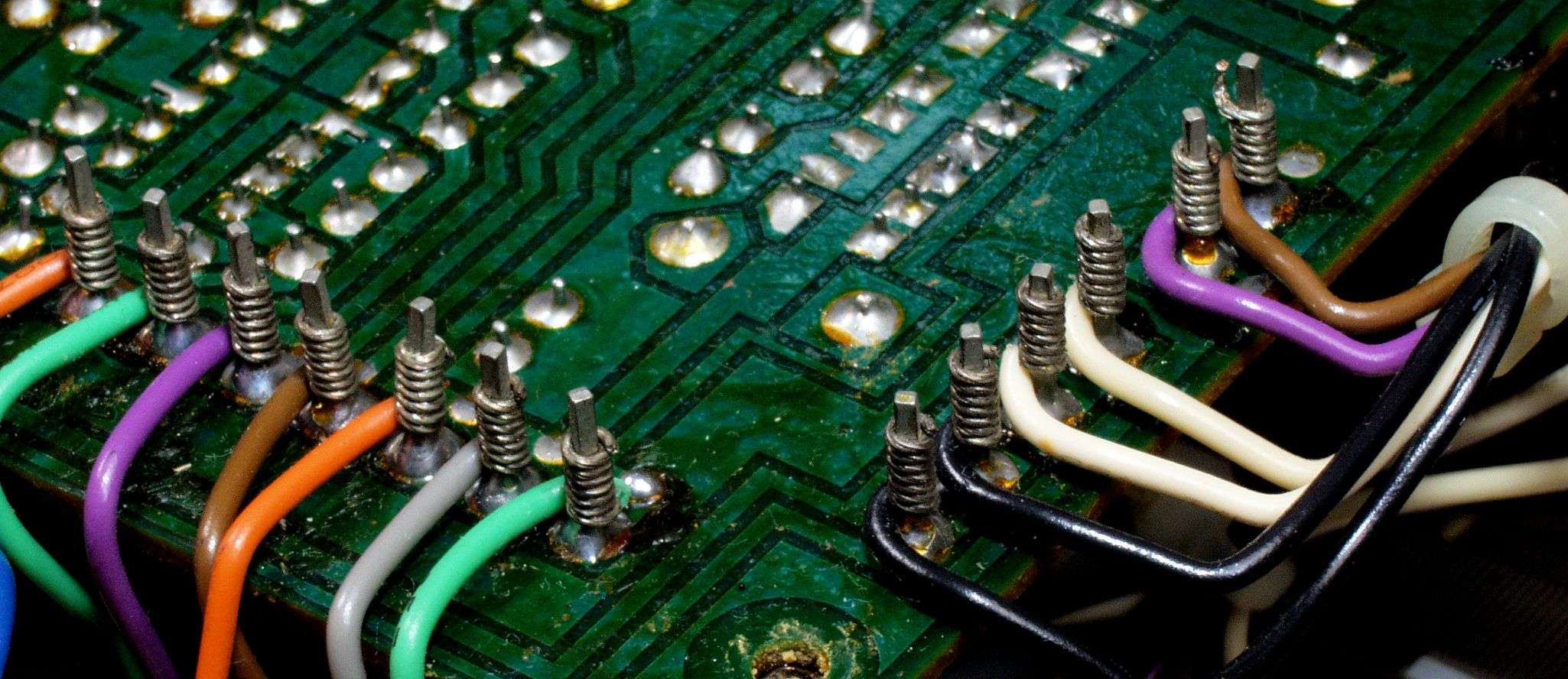

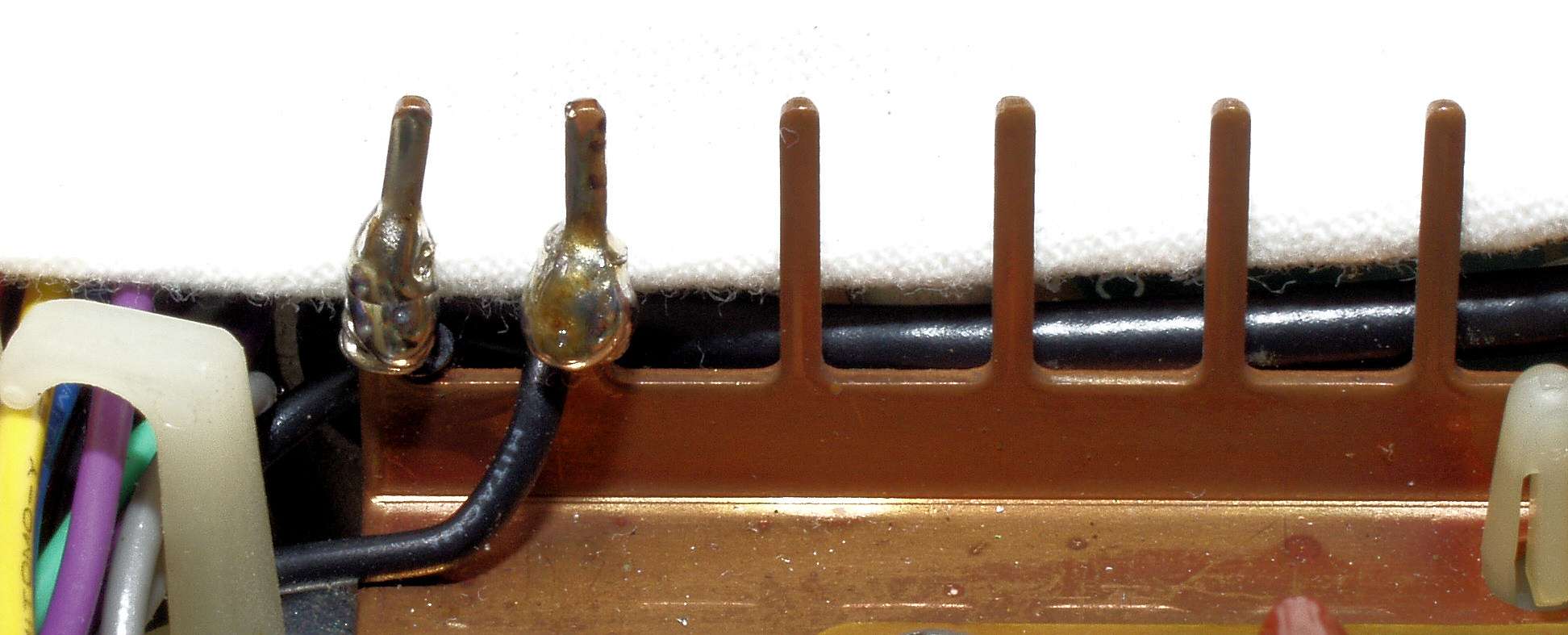

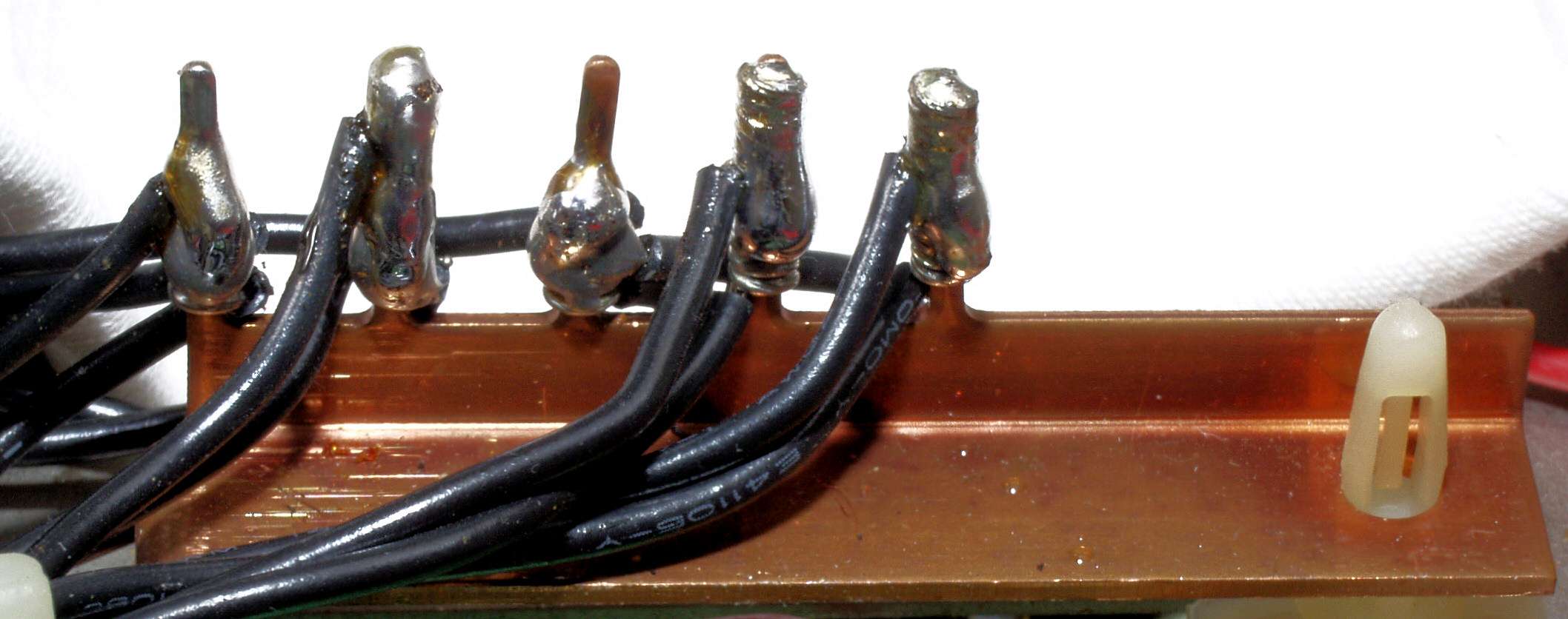

CA1. 修理前 アース端子ラッピング1 | ||||||||||||||||||||||||||||||||||||||||||||||||
CA2. 修理後 アース端子ラッピング1、半田を浸みこませる | ||||||||||||||||||||||||||||||||||||||||||||||||
CA3. 修理前 アース端子ラッピング2 | ||||||||||||||||||||||||||||||||||||||||||||||||
CA4. 修理後 アース端子ラッピング2、半田を浸みこませる | ||||||||||||||||||||||||||||||||||||||||||||||||

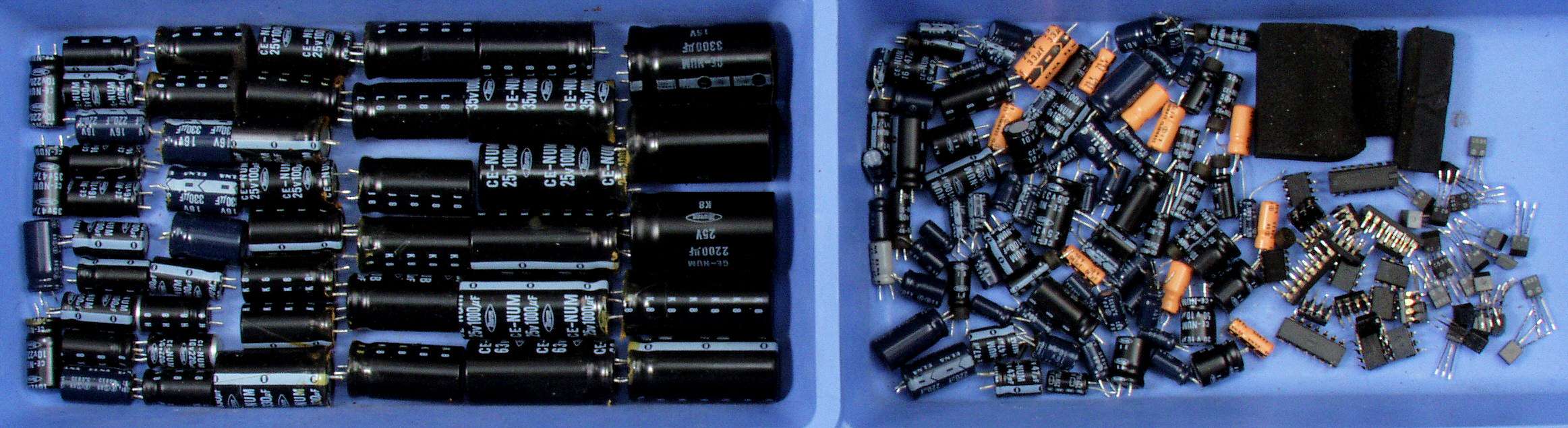

CB1. 交換部品 | ||||||||||||||||||||||||||||||||||||||||||||||||

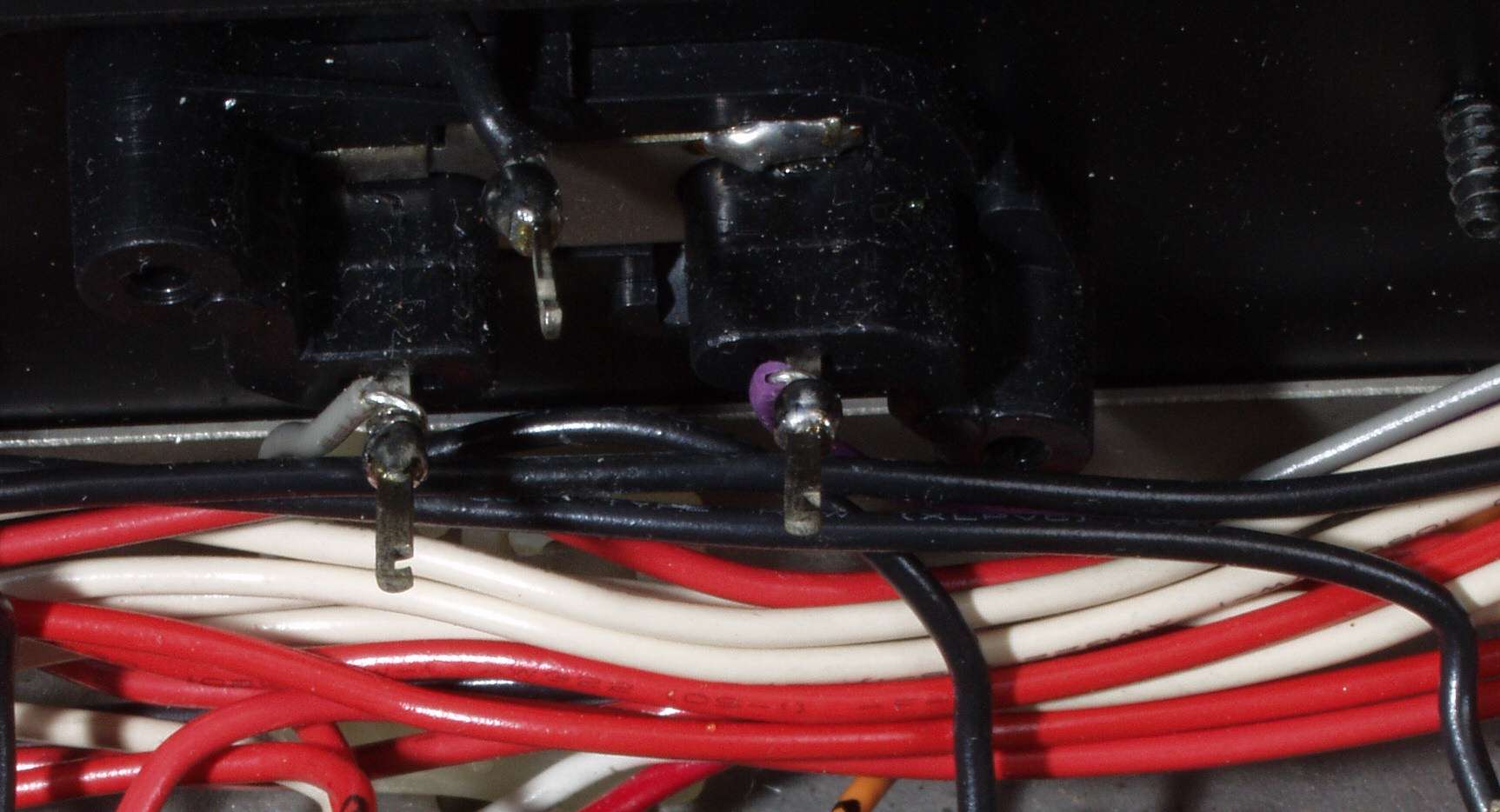

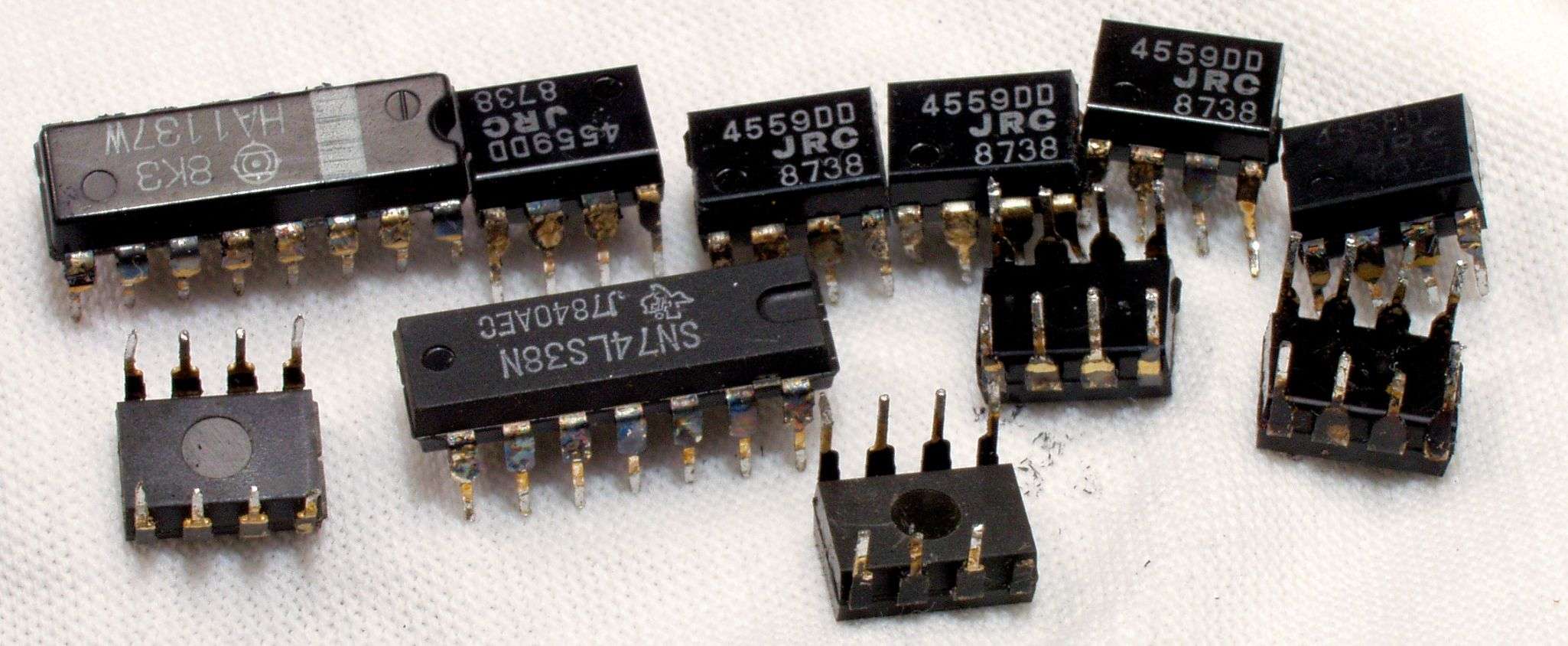

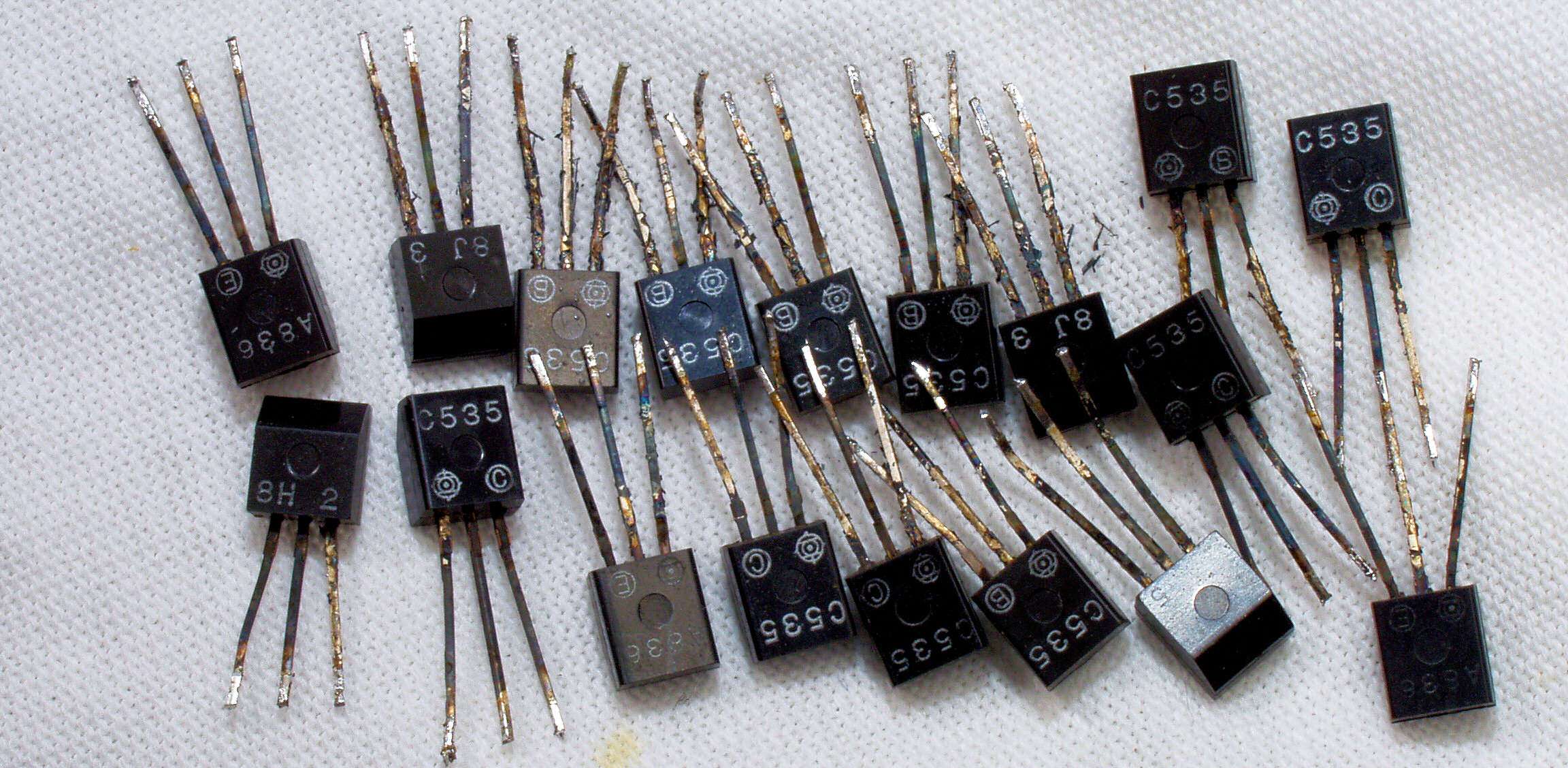

CB2. 交換部品、足の腐食した交換TR(トランジスター) | ||||||||||||||||||||||||||||||||||||||||||||||||
CB3. 交換部品、足の腐食した交換IC(集積回路) | ||||||||||||||||||||||||||||||||||||||||||||||||

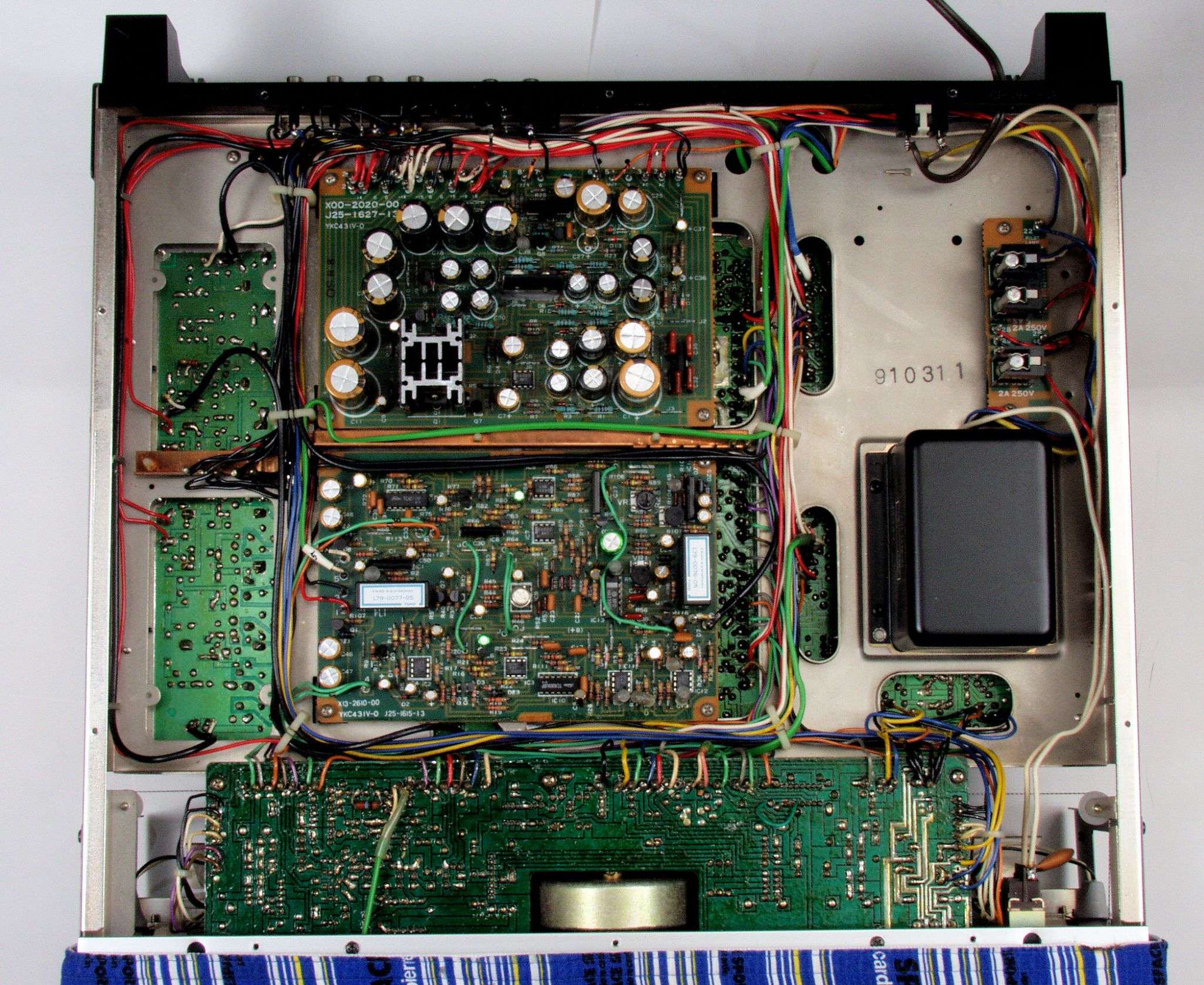

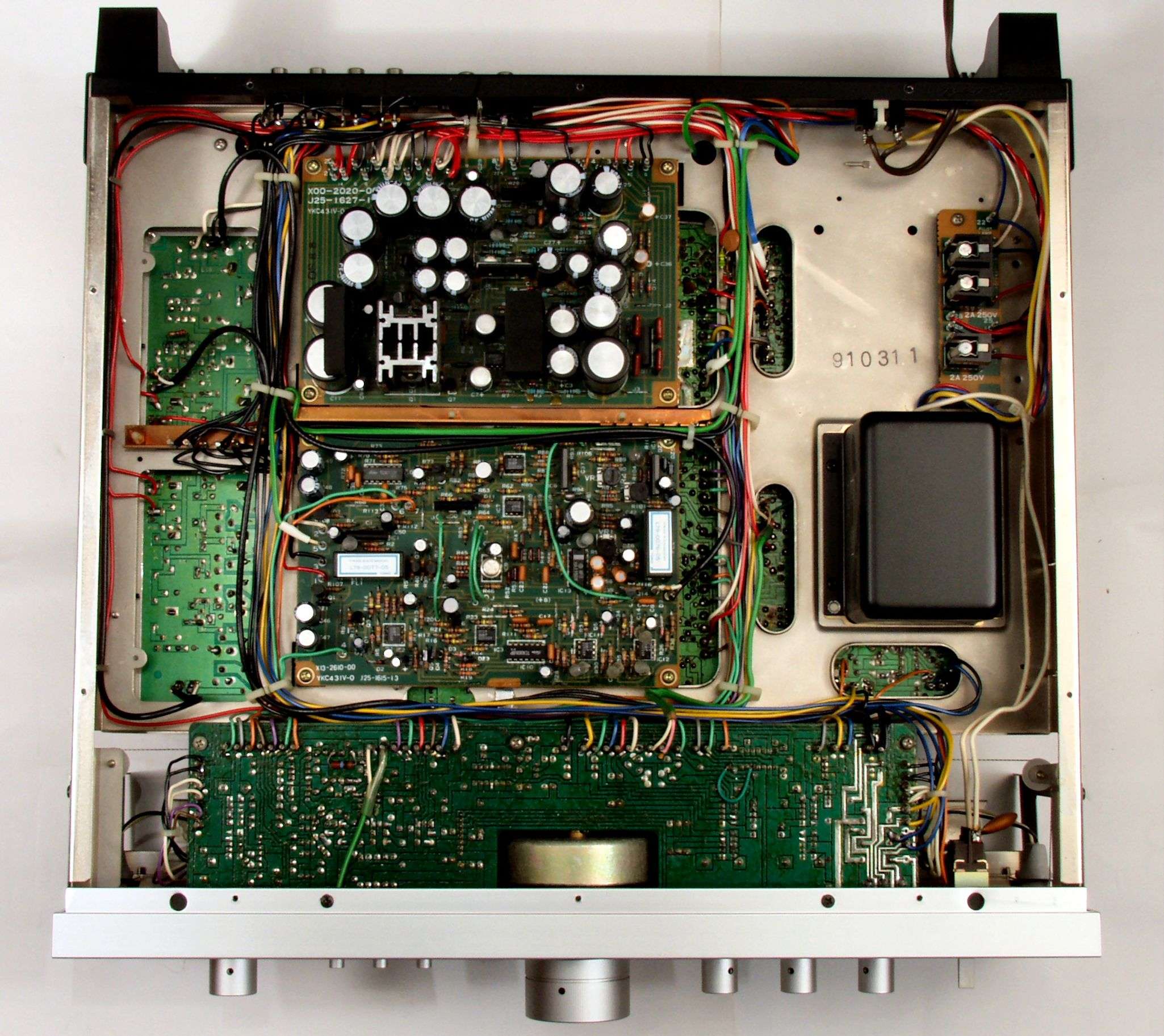

CC1. 修理前 上から | ||||||||||||||||||||||||||||||||||||||||||||||||

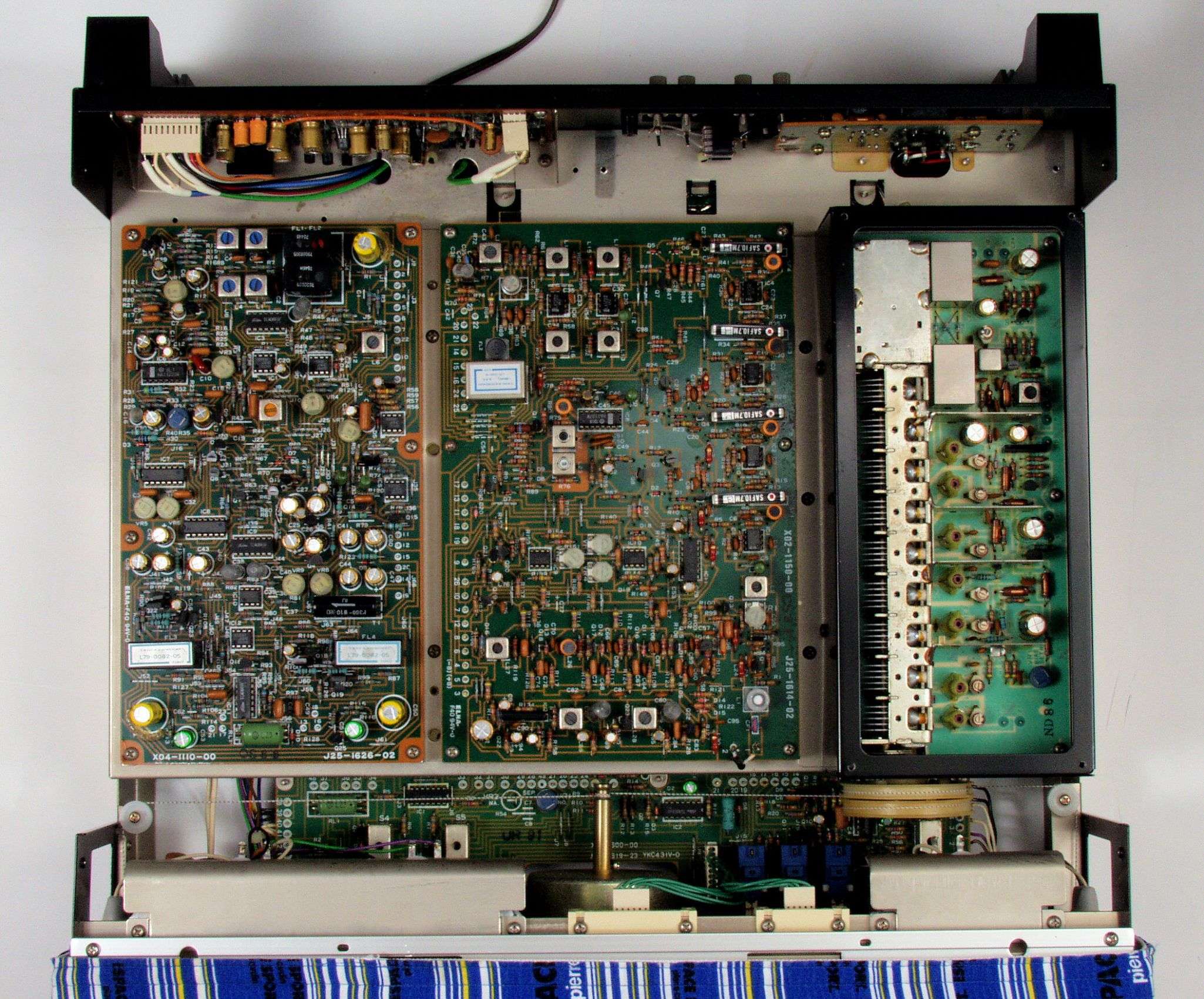

CC2. 修理後 上から | ||||||||||||||||||||||||||||||||||||||||||||||||
CC3. 修理前 下から | ||||||||||||||||||||||||||||||||||||||||||||||||
CC4. 修理後 下から | ||||||||||||||||||||||||||||||||||||||||||||||||

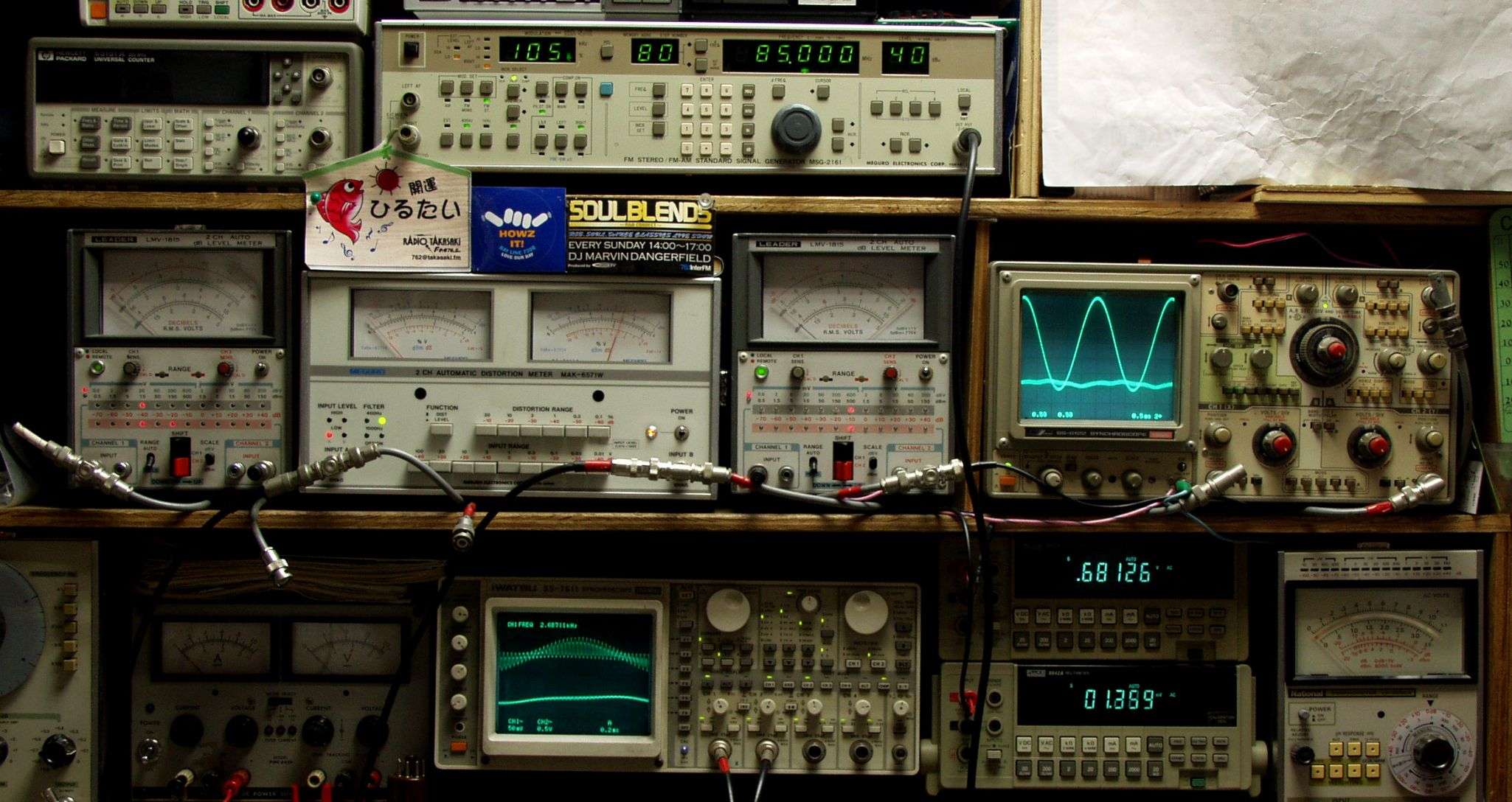

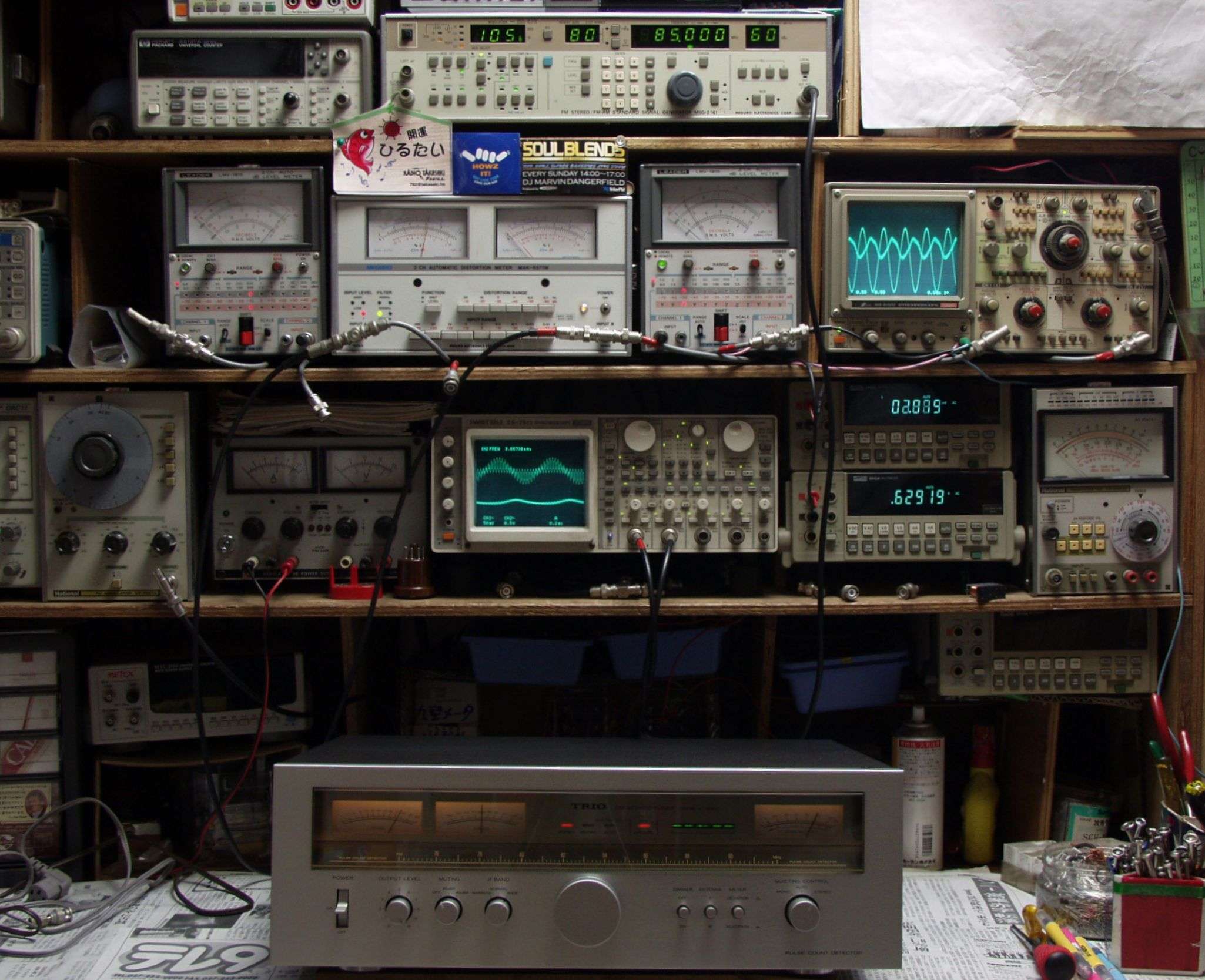

E. 調整・測定 FM受信感度、RL分離測定調整。 画像をクリックすると、大きく(横幅2050ドット)表示されます。 <見方> 最上段のFMステレオ信号発信器より、85.0MHZで、400HZ(1KHZ)の変調信号を、40dBで出す。これを受信し出力を測定する 中段左端 電圧計=L側出力電圧測定、黒針のみ使用 中段中左 歪み率計=出力の歪み率測定 左メータ=L出力、右メータ=R出力 中段中右 電圧計=R側出力電圧測定、赤針のみ使用 中段右端 オシロ=SP出力波形 上=R出力、下=L出力(実際にはRL電圧計の出力「Max1V」を観測) 下段中右上 デジタル電圧計=R出力電圧測定 下段中右下 デジタル電圧計=L出力電圧測定 アナログ電圧計はRLでレンジが異なります、それに伴い出力波形観測オシロもレンジが異なります 主出力レンジ=500mV、SUB主出力レンジ=15mVMaxレンジです |
||||||||||||||||||||||||||||||||||||||||||||||||

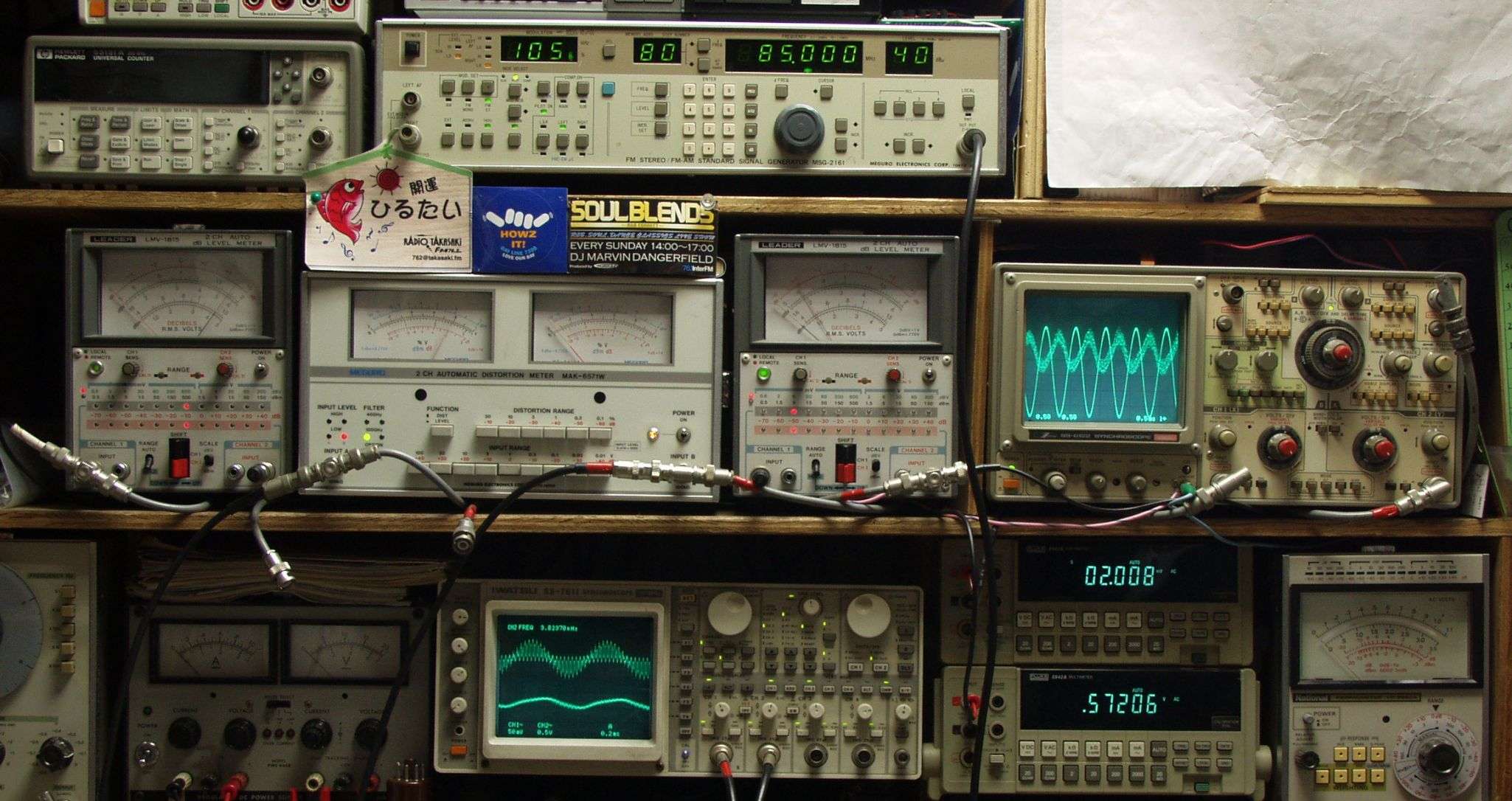

E11. FM 感度、RL分離測定調整 R側、1000HZ 歪み率=0.07% 出力電圧=0.65V |
||||||||||||||||||||||||||||||||||||||||||||||||
E12. FM 感度、RL分離測定調整 L側、1000HZ 歪み率=0.08% 出力電圧=0.57V |
||||||||||||||||||||||||||||||||||||||||||||||||
E21. FM 感度、RL分離測定調整 R側、400HZ 歪み率=0.07% 出力電圧=0.68V |
||||||||||||||||||||||||||||||||||||||||||||||||
E22. FM 感度、RL分離測定調整 L側、400HZ 歪み率=0.07% 出力電圧=0.59V |
||||||||||||||||||||||||||||||||||||||||||||||||

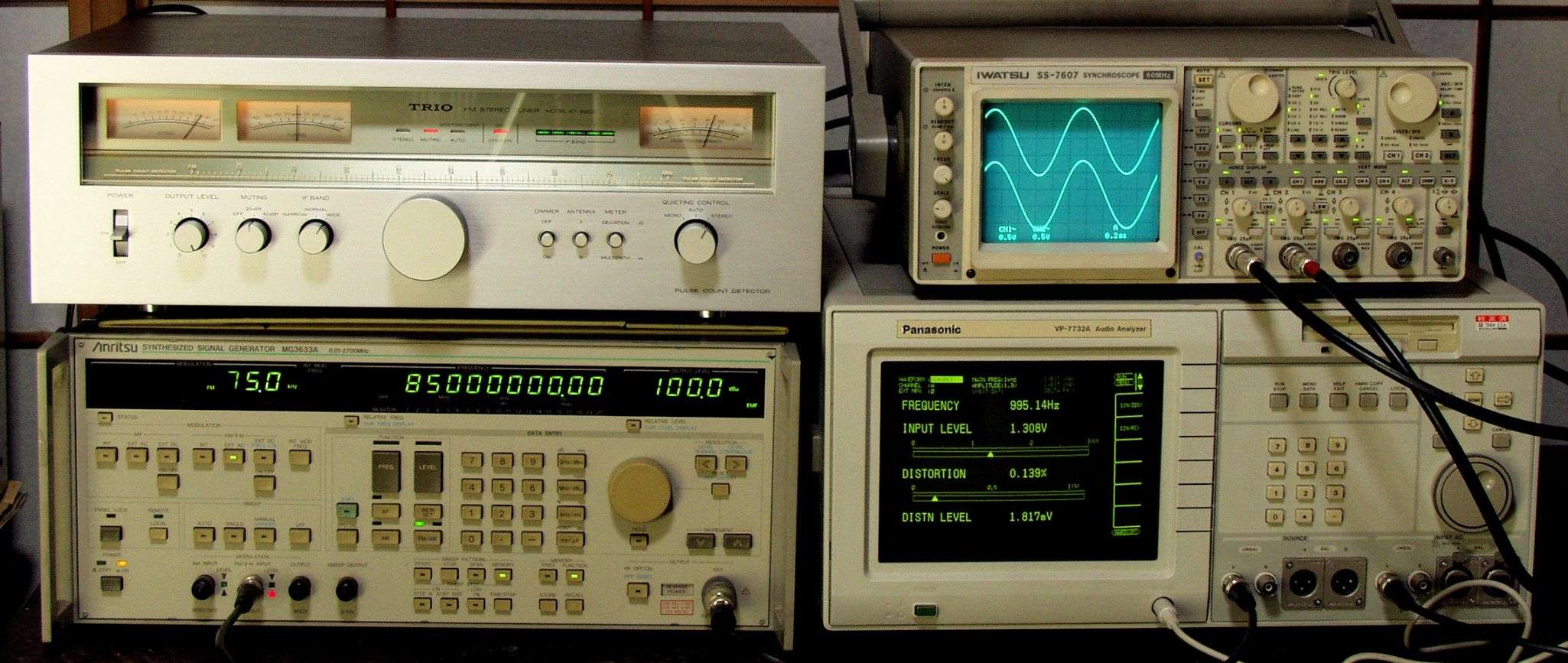

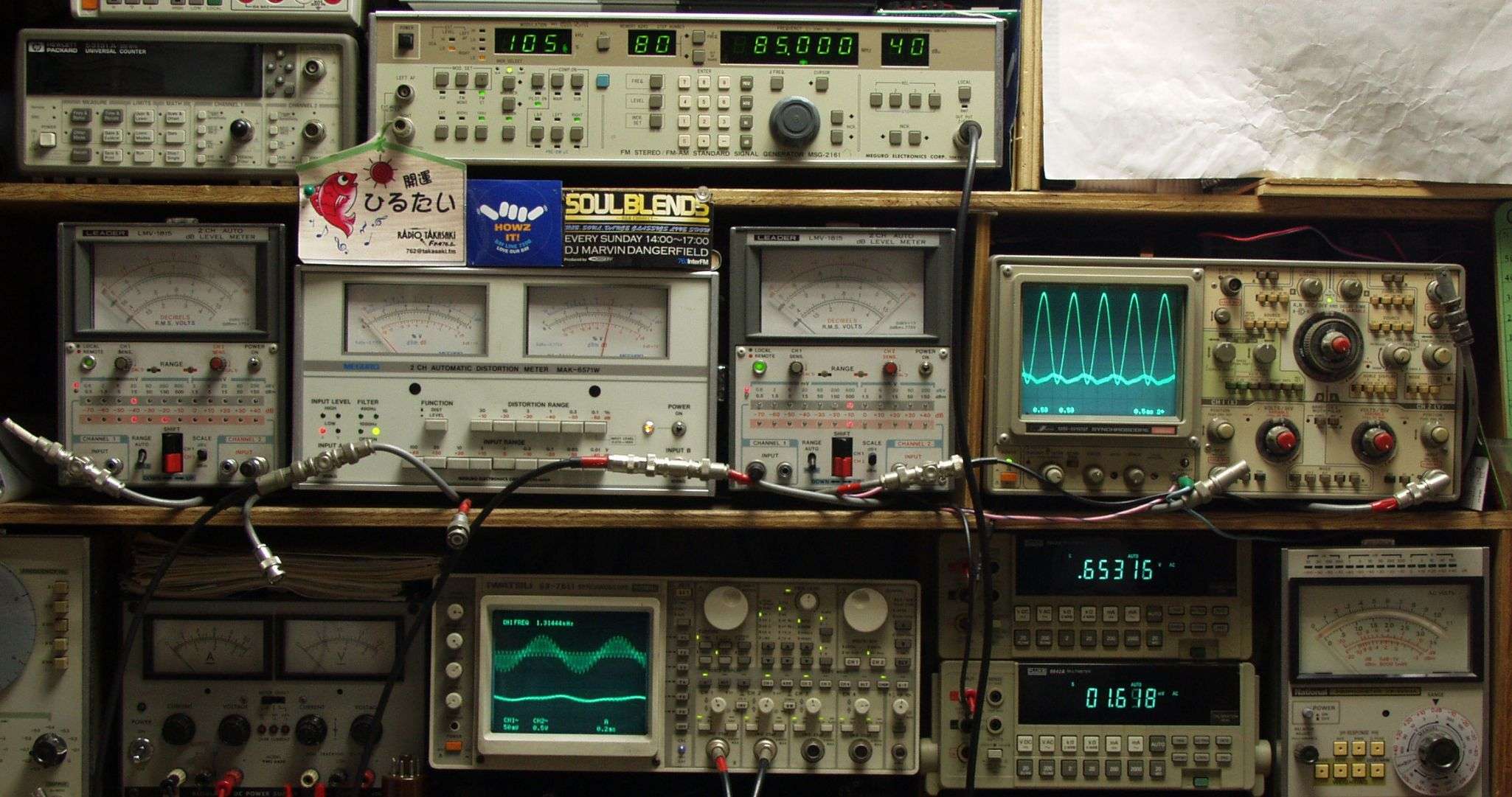

F. 上位測定器による 調整・測定。 画像をクリックすると、大きく(横幅2050ドット)表示されます。 F1. 左下のSSGより信号を受信測定 |
||||||||||||||||||||||||||||||||||||||||||||||||

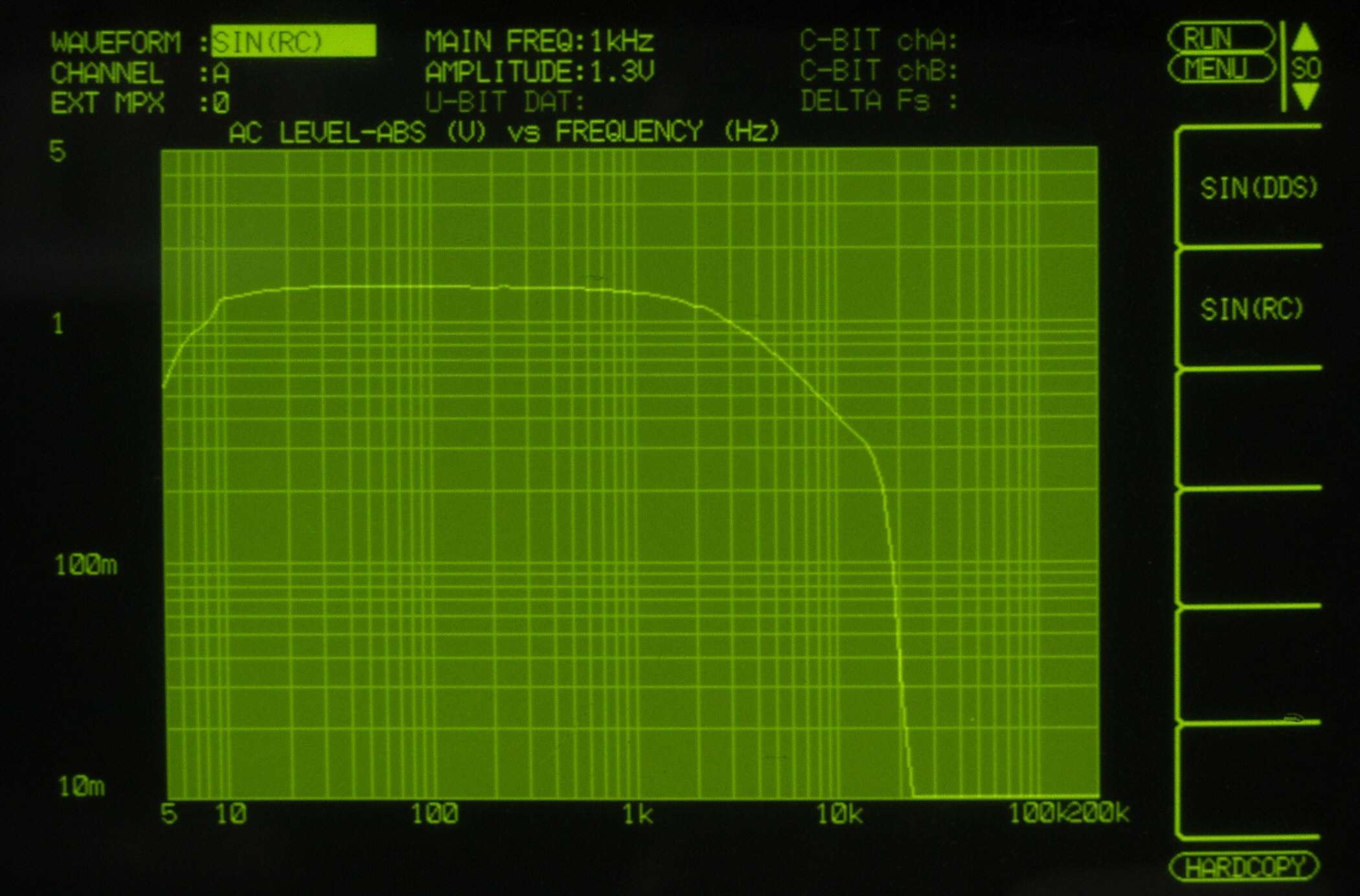

F2. 入出力特性測定 周波数=85MHZ、変調度(Deviation)=100%、信号強度=100dBμ |
||||||||||||||||||||||||||||||||||||||||||||||||
F3. 24時間エ−ジング。 | ||||||||||||||||||||||||||||||||||||||||||||||||

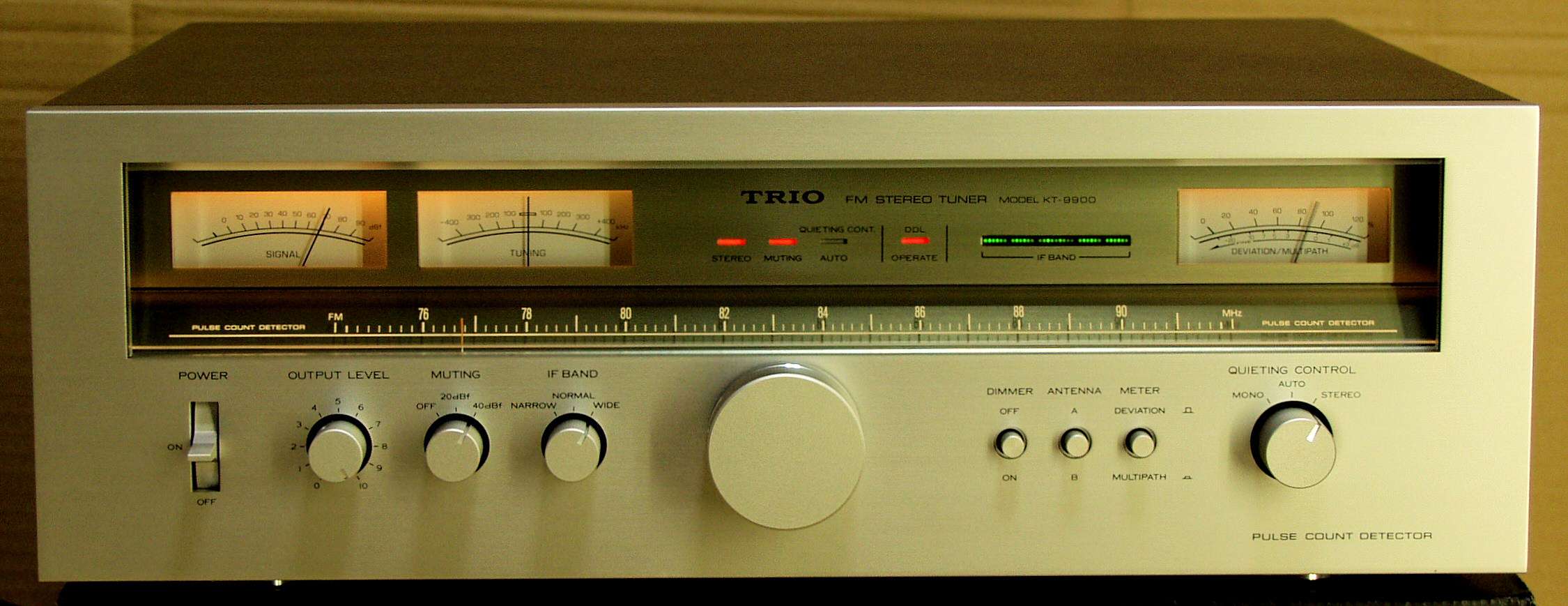

S. KENWOOD KT−9900 の仕様(マニアル・カタログより) | ||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||
