協立電波(株) RA-003B 修理記録
電波新聞社出版「ラジオの製作1995年5月号」紹介記事 平成19年3月15日到着  4月22日完成
  • A. 修理前の様子
       受信できず

  • B. 原因
       3st IF増幅不動作
       AGC回路不動作
       プロダクト検波不調

  • C. 修理状況
       3st IF増幅FET(電解トランジスター)焼損
       AGC回路OP-AMP焼損
       プロダクト検波FET(電解トランジスター)劣化
       劣化コンデンサー交換

  • D. 使用部品
       FET(電解トランジスター)                 2個
       OP-AMP                          1個
       電解コンデンサー                     29個
       フイルム・コンデンサー                   5個
       セラミックコンデンサー                   29個
        プロダクト検波FET(電解トランジスター)       1個
       D-Subプラグ・コネクター                2組

  • E. 測定・調整


  • F. 上位測定機器での調整・測定


  • G. 修理費   75,000円         通常修理


A. 修理前の点検

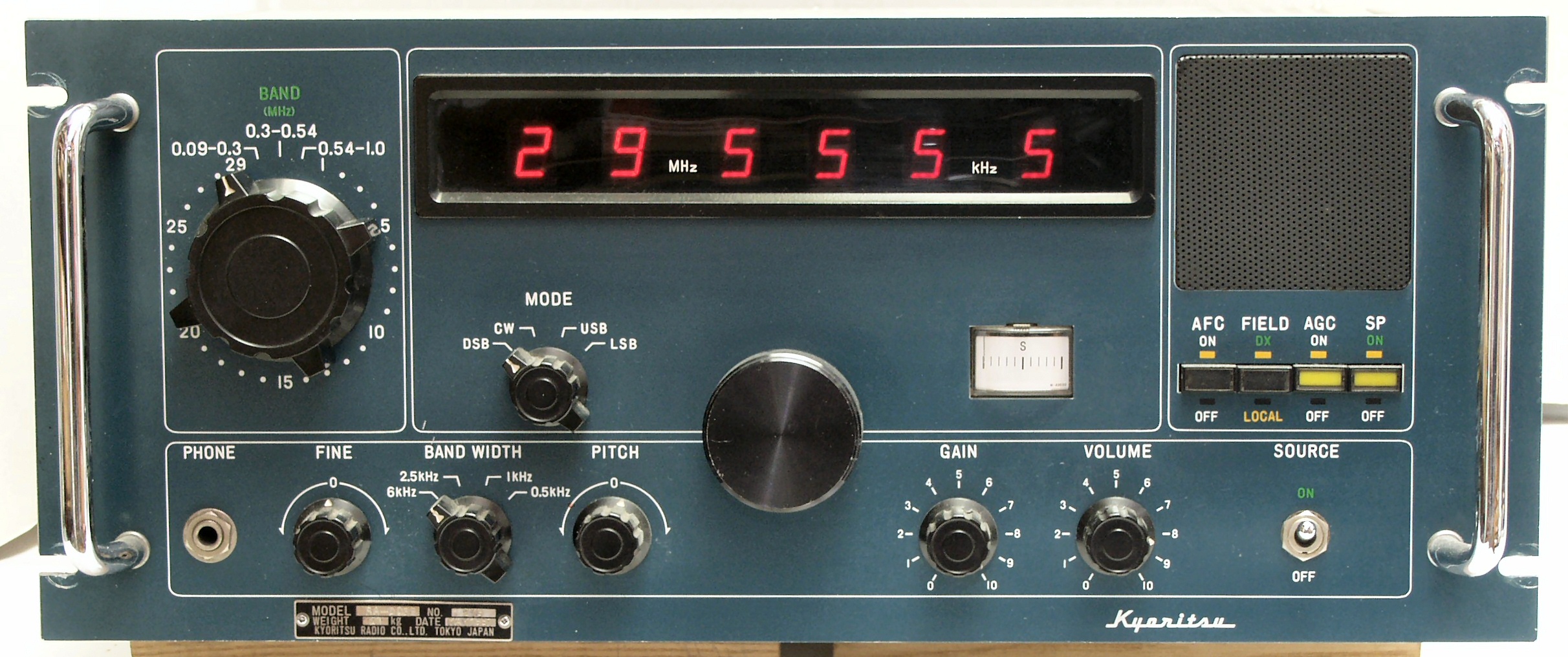

A-1A. 点検中 前から見る

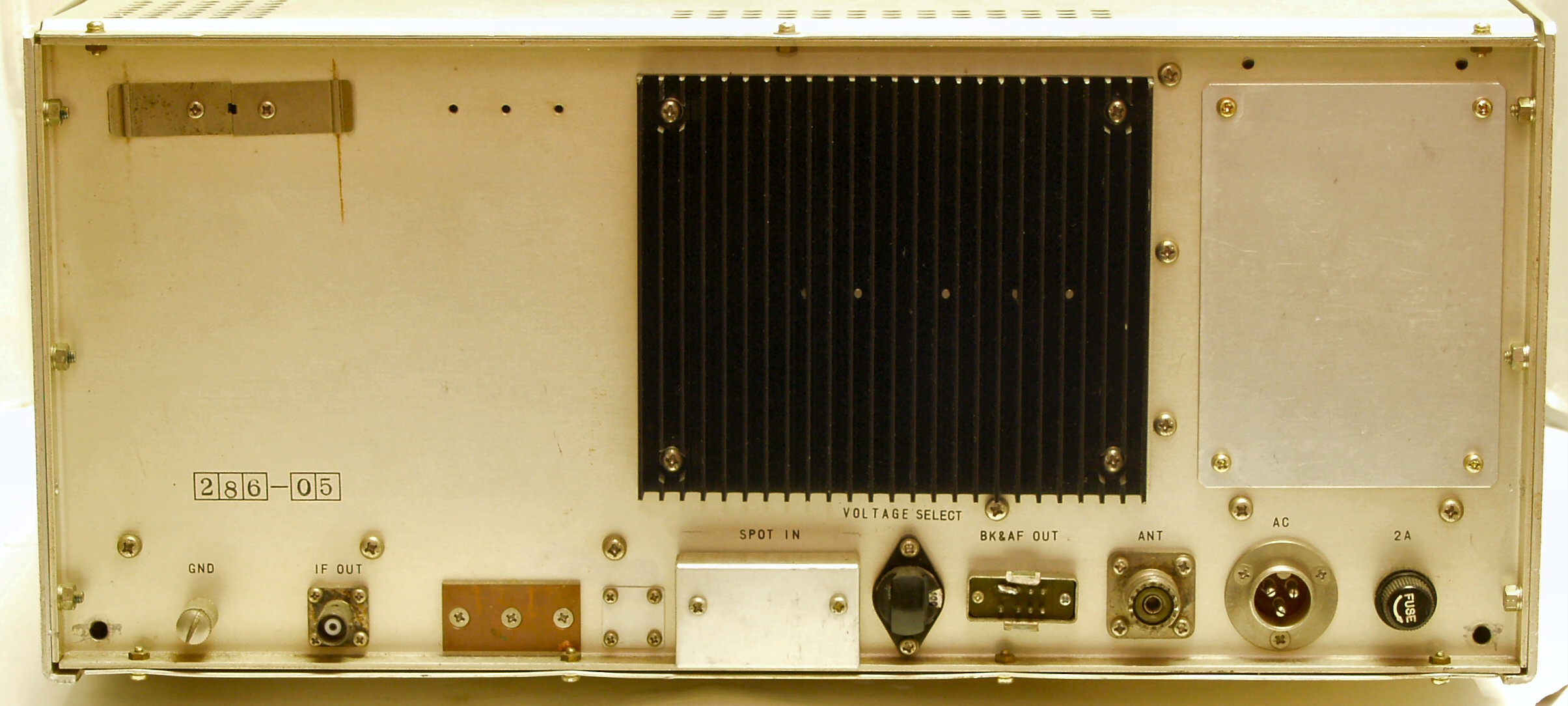

A-1B. 点検中 後から見る
A-1C. 点検中 上から見る
A-1D. 点検中 下から見る

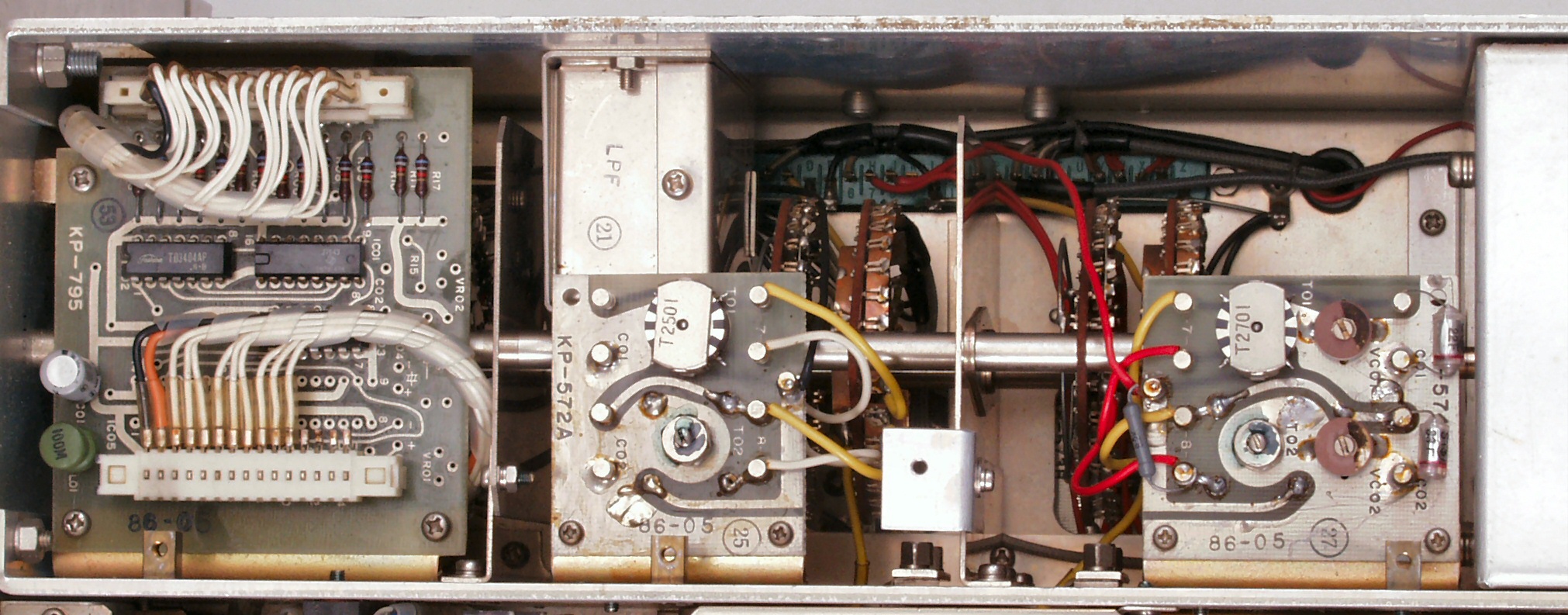

A-2A. 点検中  RF・AMP & 1stMIX部

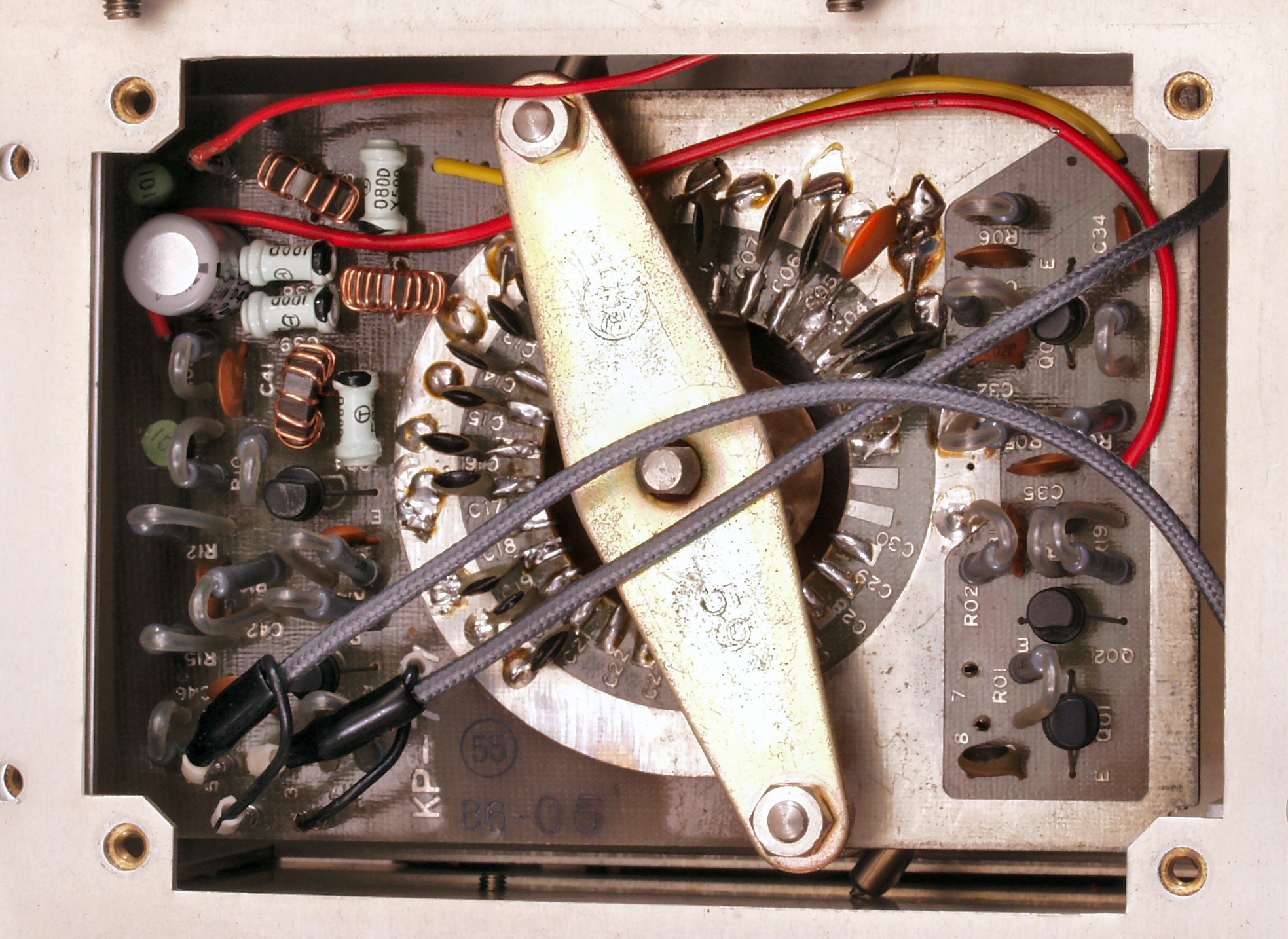

A-2B. 点検中 RF・AMP・Coil部
A-3A. 点検中 1st LocalOscillator基板。

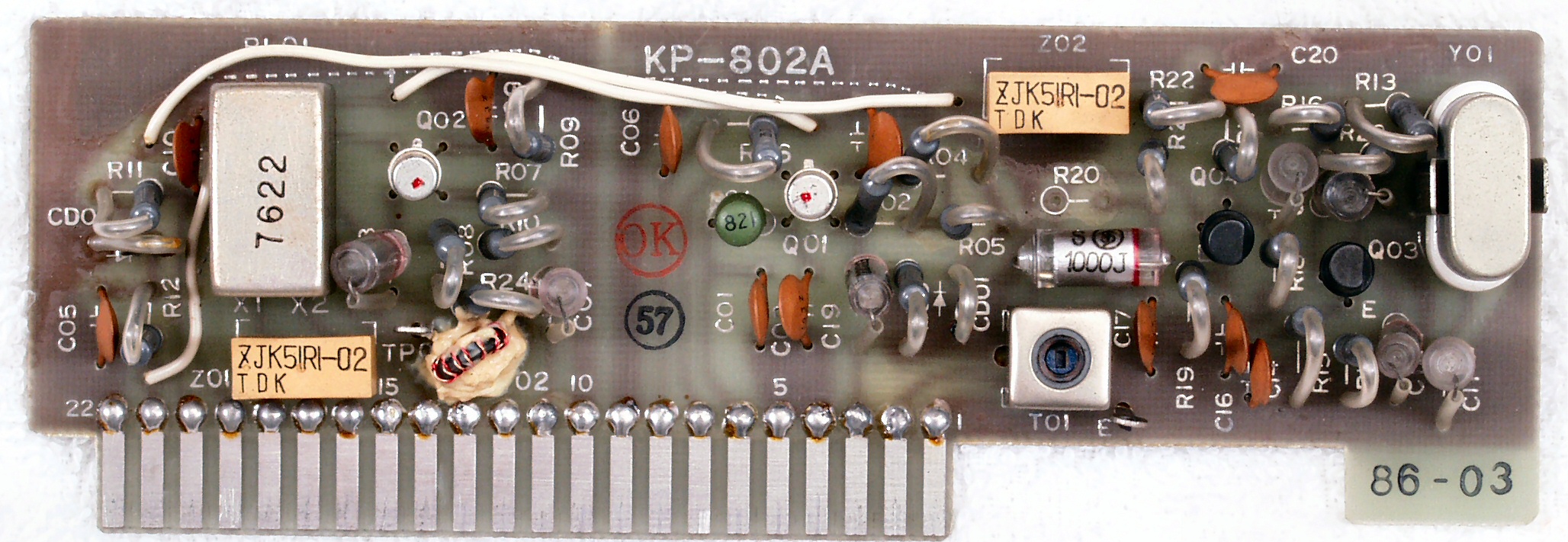

A-4A. 点検中 1st LocalOscillator-2基板。 1986年3月製造(21年前)
A-4B. 点検中 1st LocalOscillator-2基板裏。

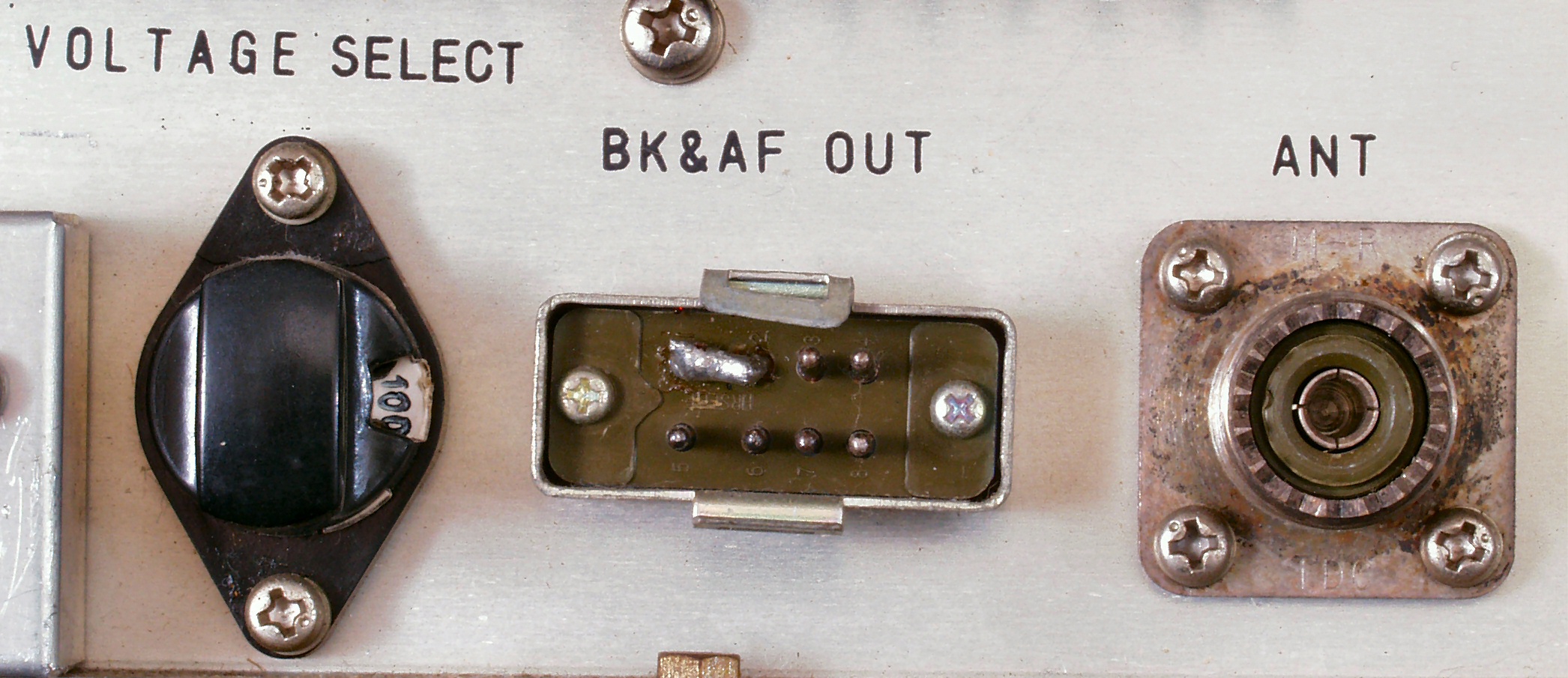

A-7A. 点検中  BREAK & AF-OUTコネクター

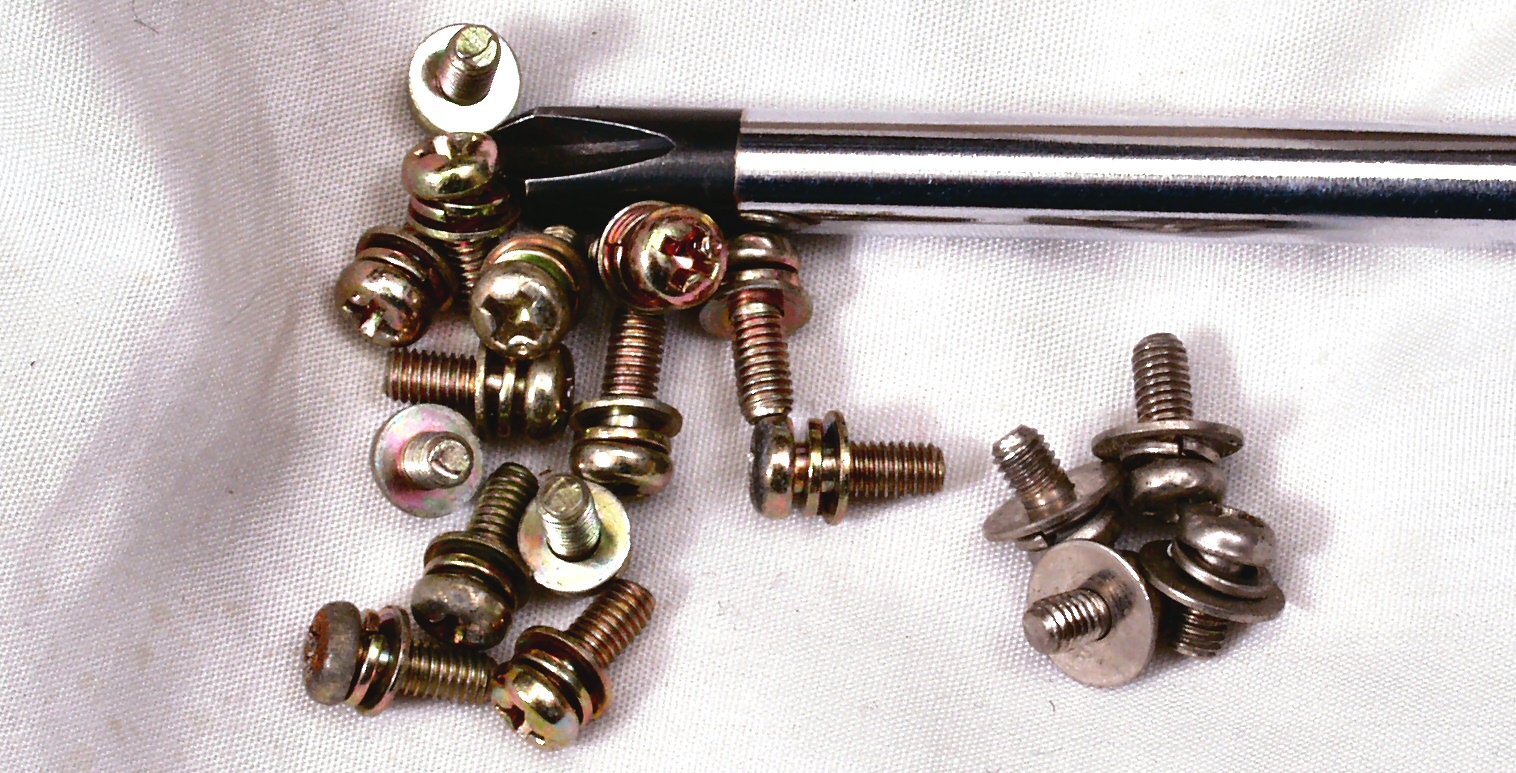

A-6C. 点検中  度重なる修理の為か、外ケース等の止めネジも鉄製ネジに交換されている。 右は本来の真ちゅう製止めネジ。
C. 修理状況

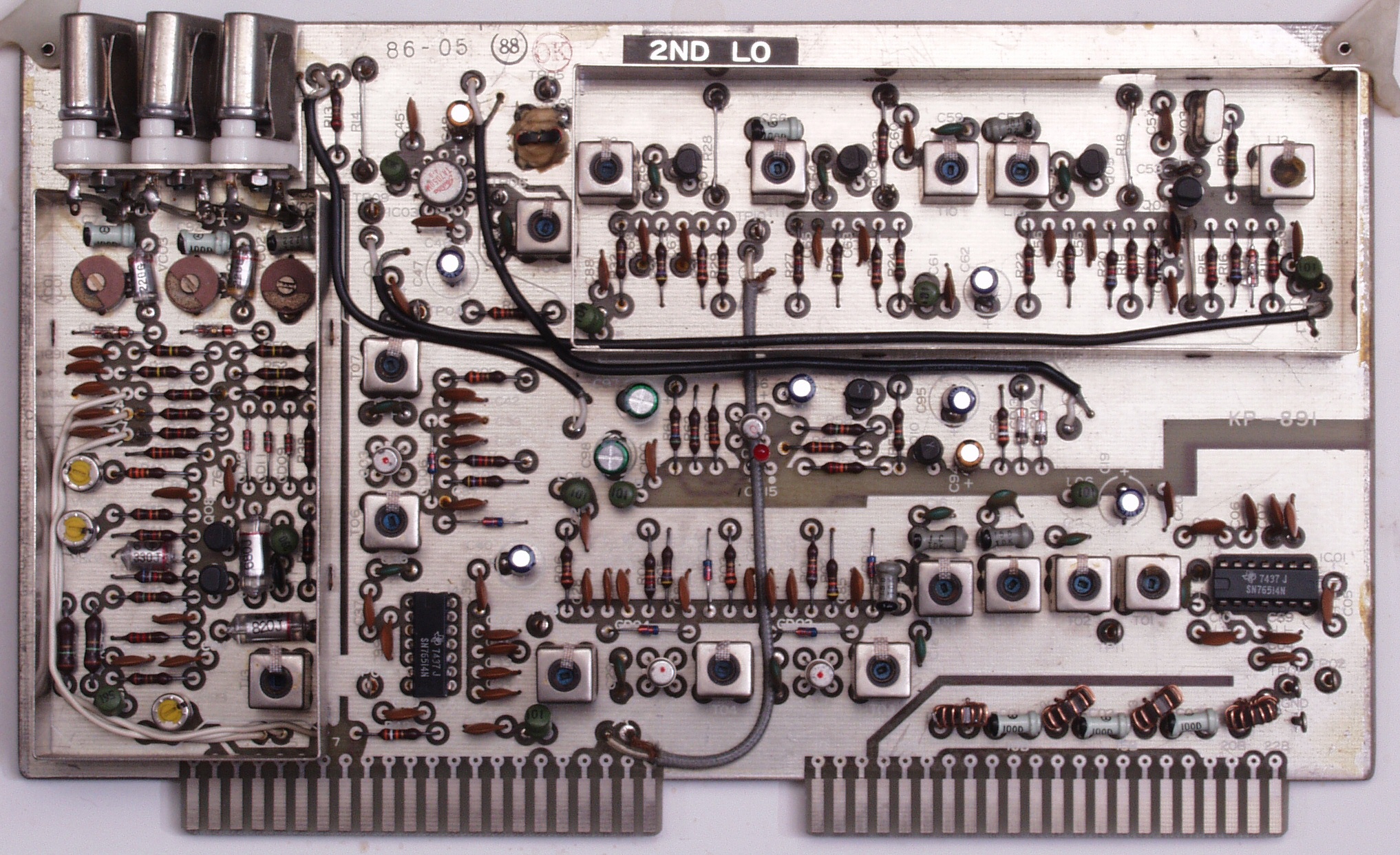

C-2A. 修理前 2st LocalOscillator基板。
C-2B. 修理前 2st LocalOscillator基板。 電解コンデンサー9個交換

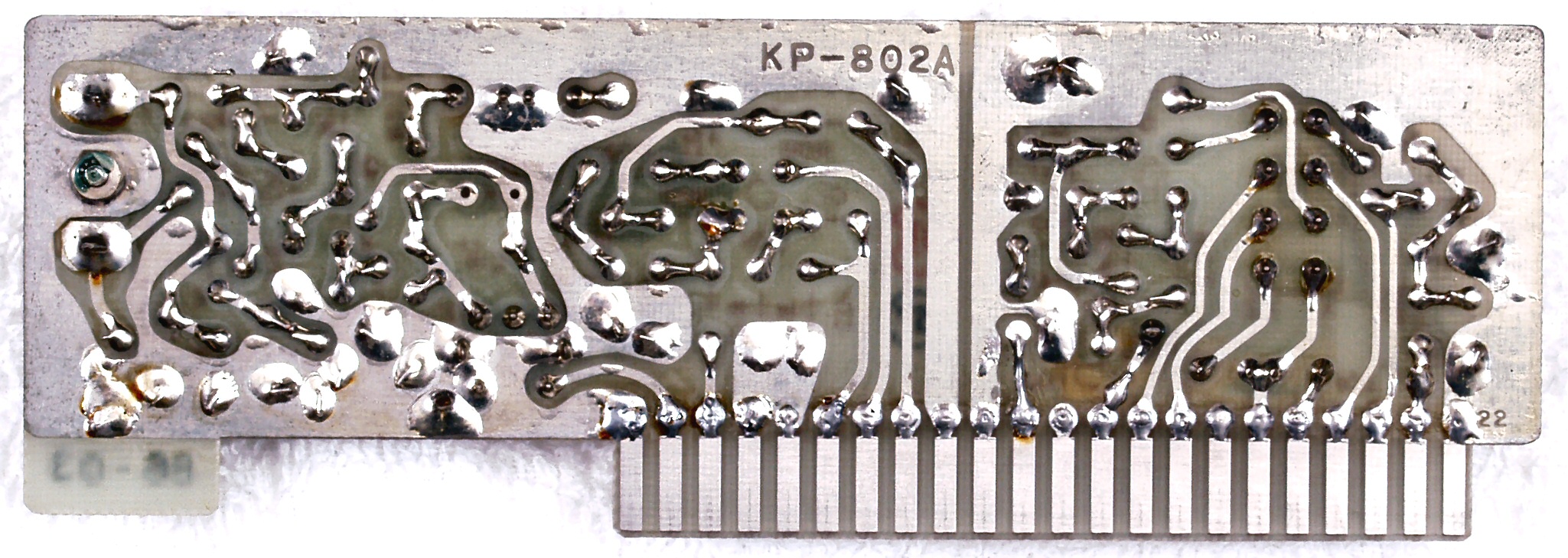

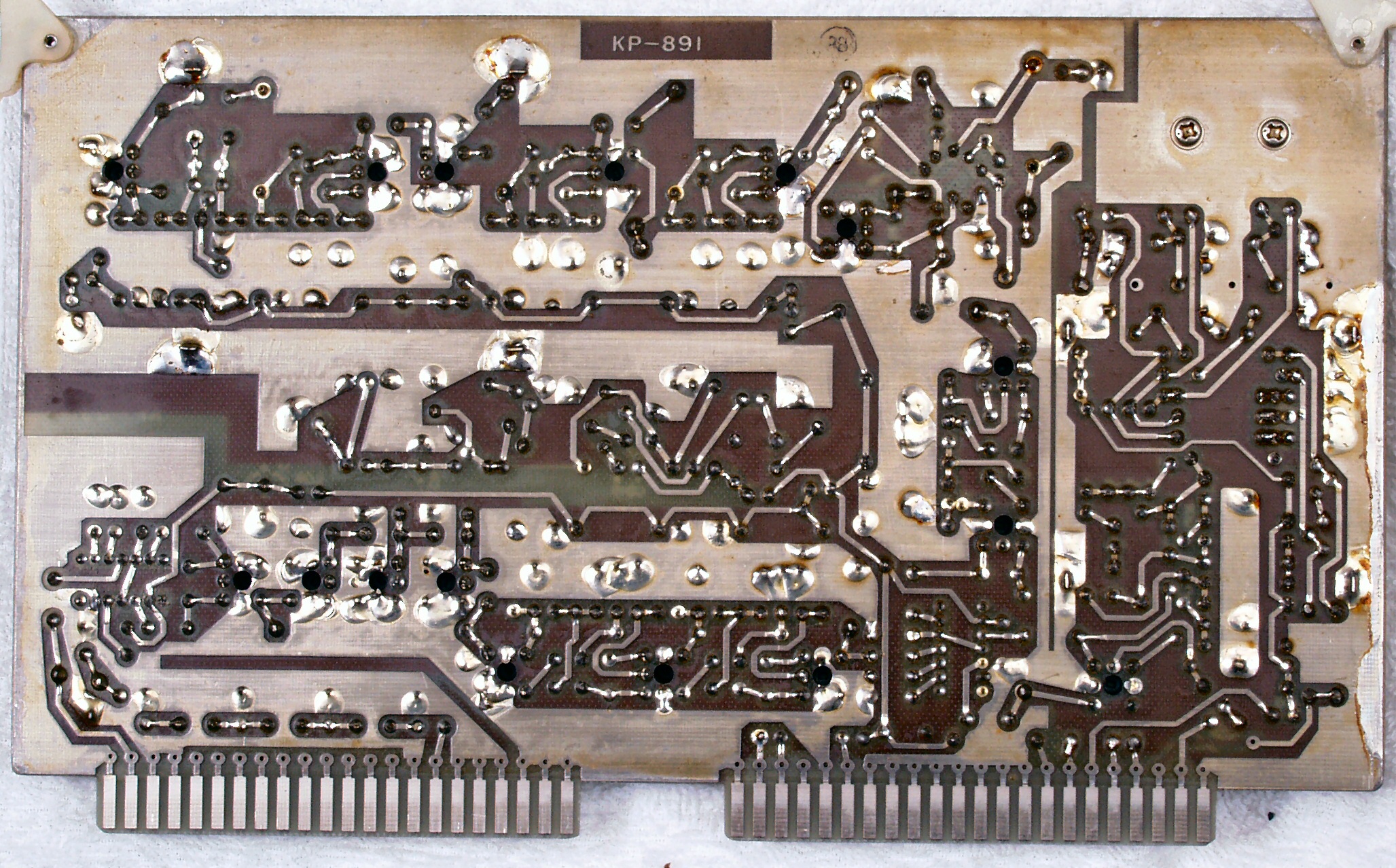

C-2C. 修理前 2st LocalOscillator基板裏。
C-2D. 修理後 2st LocalOscillator基板裏。

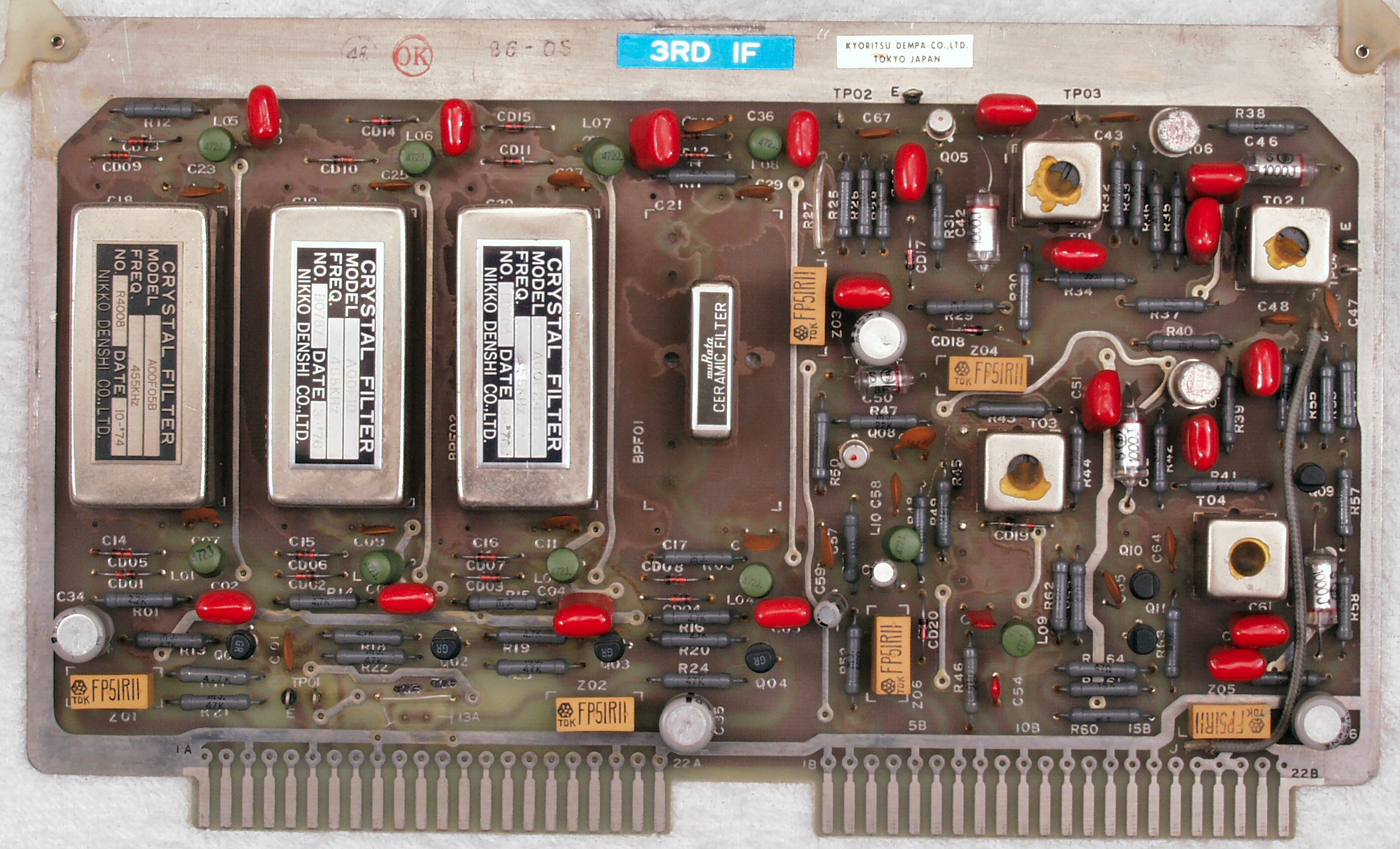

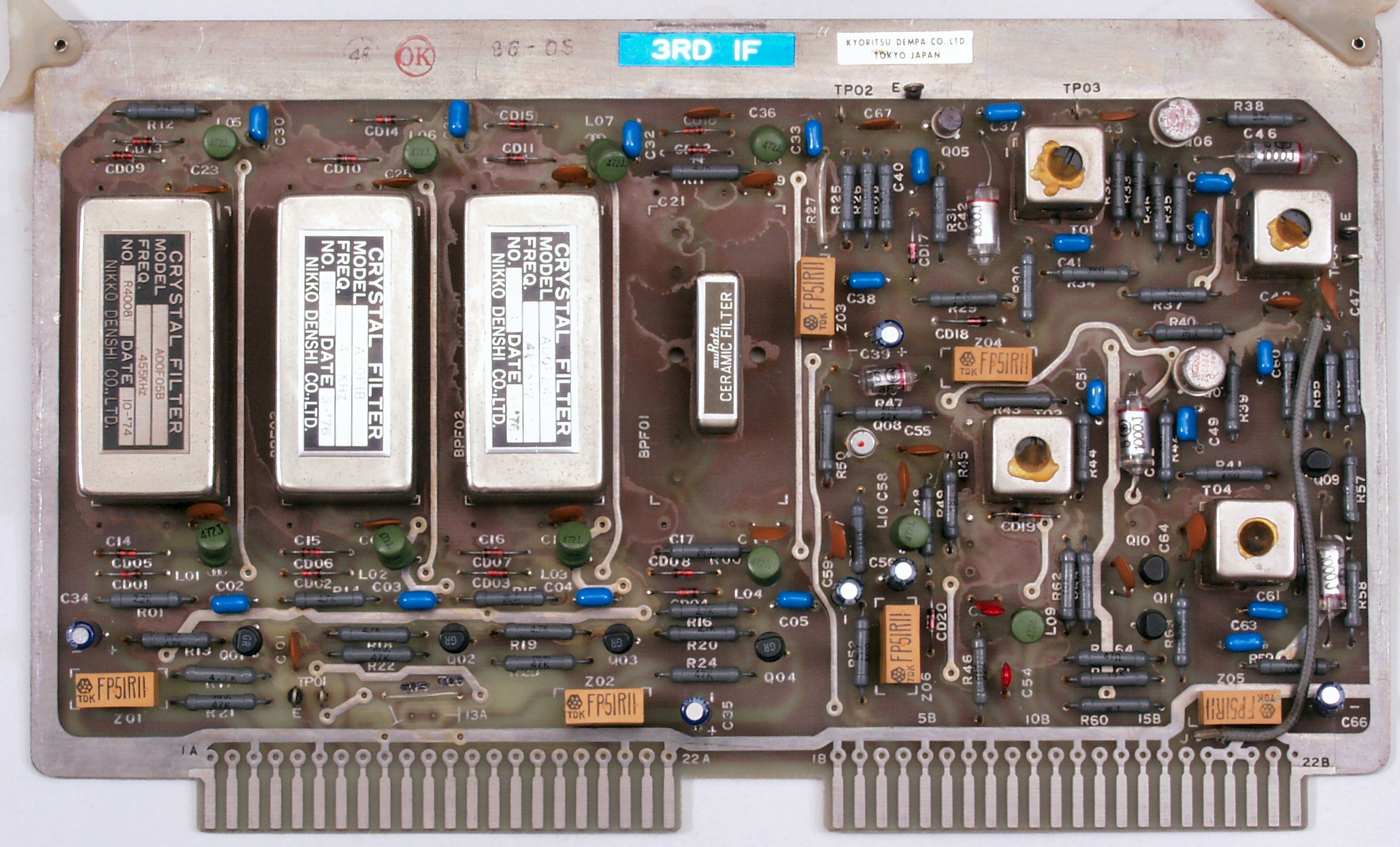

C-3A. 修理前 3st IF基板。
C-3B. 修理後 3st IF基板。 FET(電解トランジスター)1個、電解コンデンサー6個、セラミックコンデンサー19個交換
C-3C. 修理前 3st IF基板裏
C-3D. 修理後 3st IF基板裏

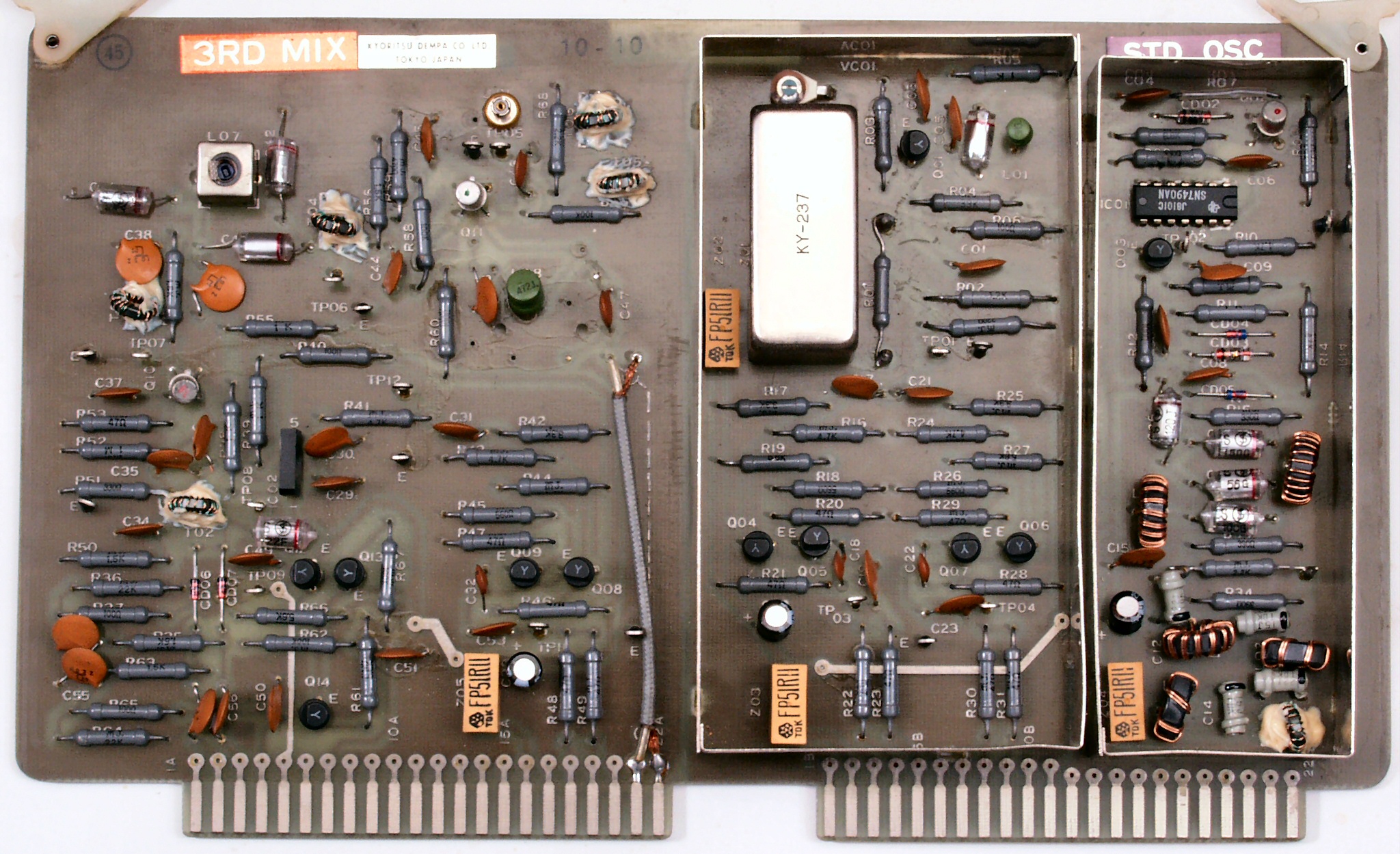

C-4A. 修理前  3rd MIX & STD OSC基板
C-4B. 修理後 3rd MIX & STD OSC基板。 電解コンデンサー3個交換
C-4C. 修理前 3rd MIX & STD OSC基板裏
C-4D. 修理前 3rd MIX & STD OSC基板裏

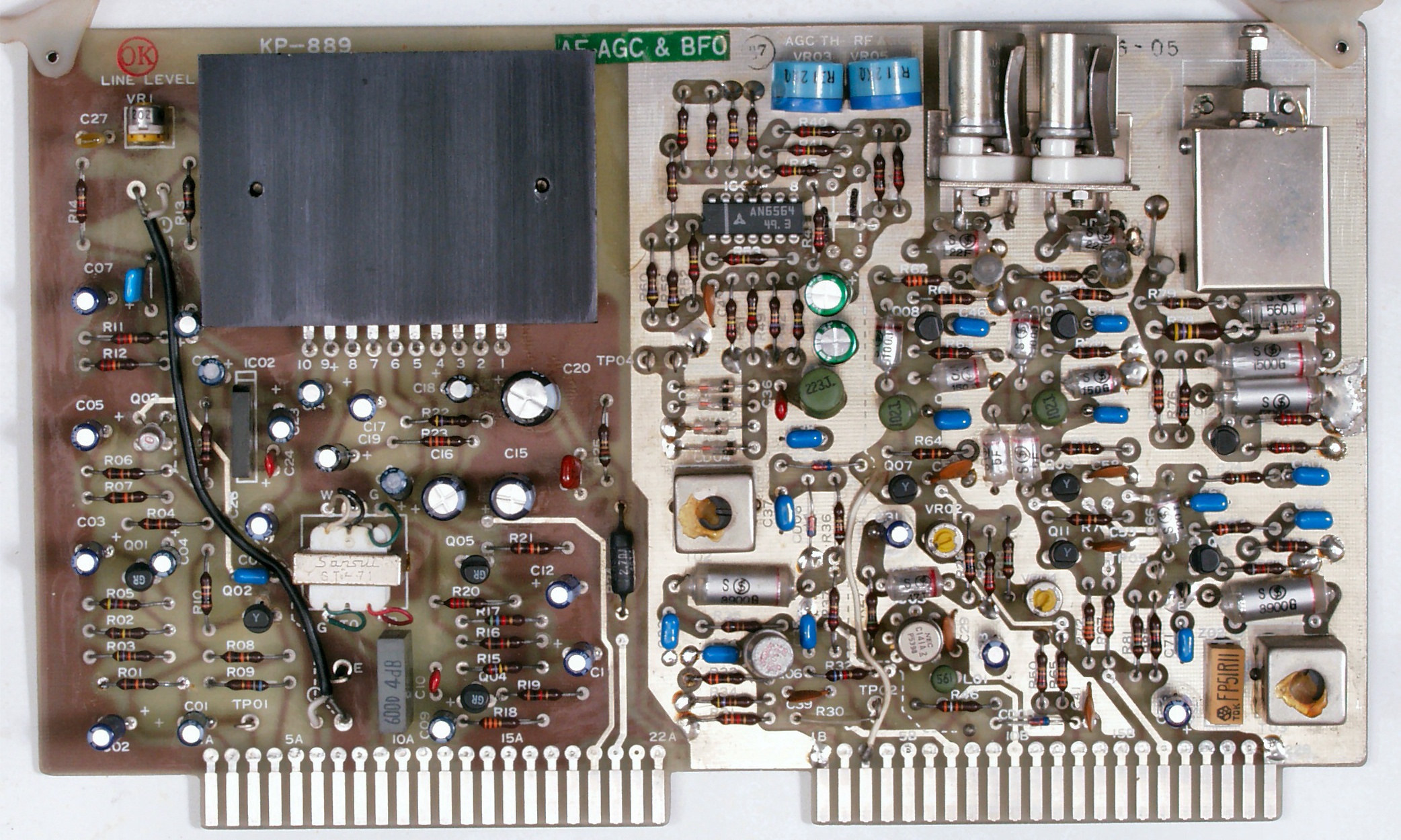

C-5A. 修理前  AGC & BFO基板
C-5B. 修理後  AGC & BFO基板。 半固定VR2個、OP-AMP1個、 FET(電解トランジスター)1個、
                             電解コンデンサー26個、フイルムコンデンサー3個、セラミックコンデンサー19個交換
C-5C. 修理前  AGC & BFO基板裏
C-5D. 修理後  AGC & BFO基板裏

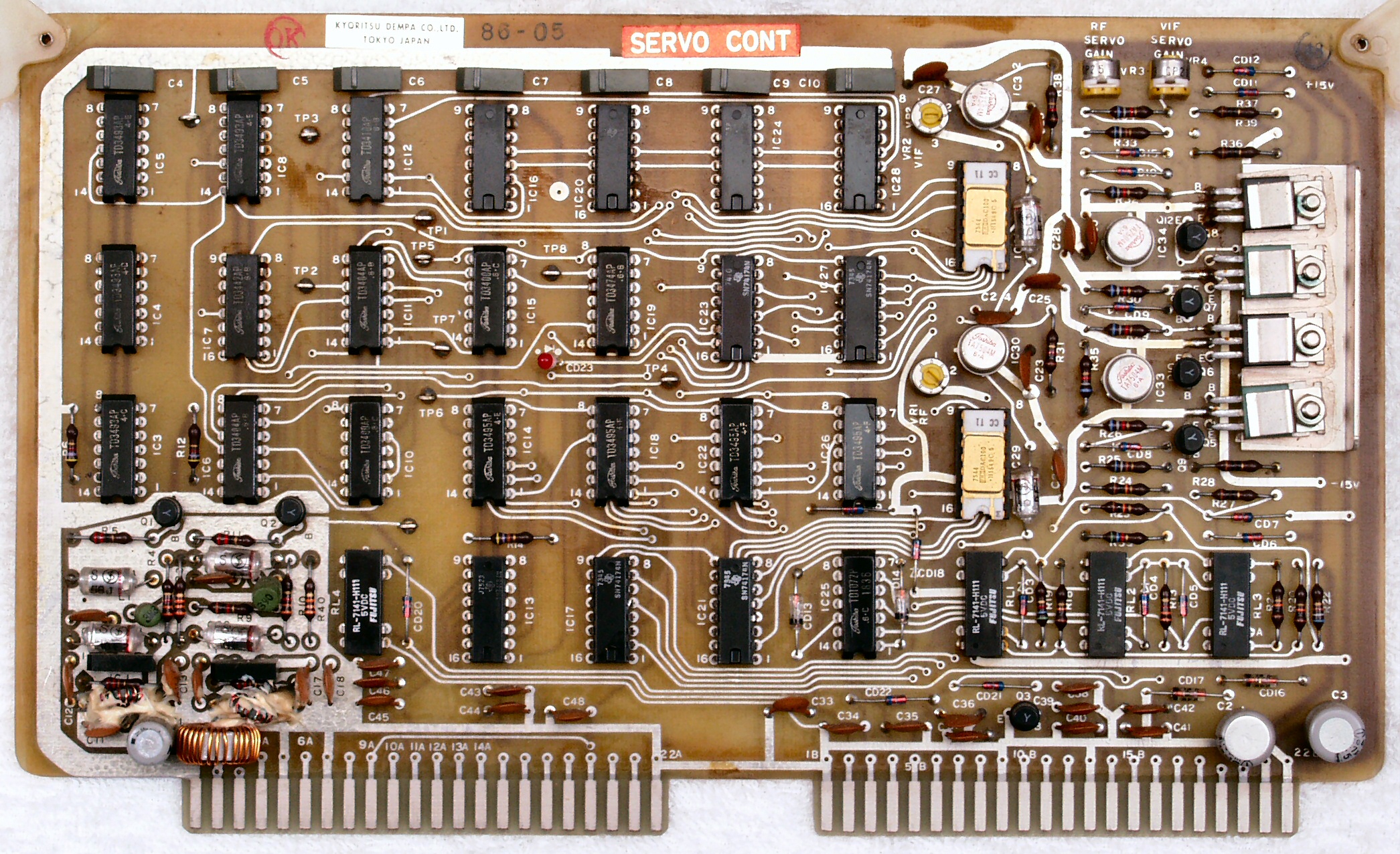

A-6A. 修理前  Servo Control基板
A-6A. 修理後  Servo Control基板。 電解コンデンサー3個交換

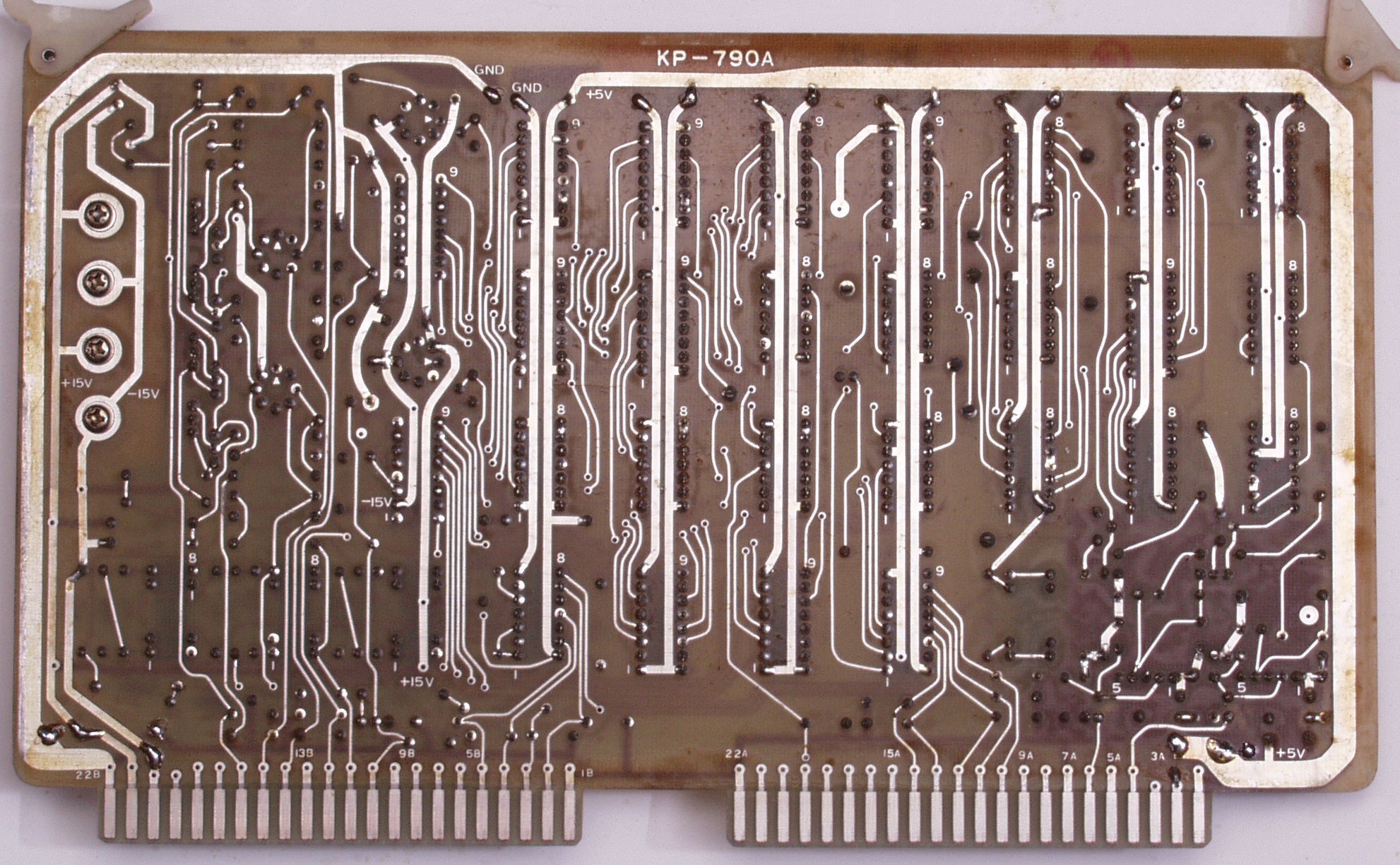

A-6C. 修理前  Servo Control基板裏
A-6D. 修理後  Servo Control基板裏
C-7A. 修理前  BREAK & AF-OUTコネクター
C-7B. 修理後  BREAK & AF-OUTコネクター。

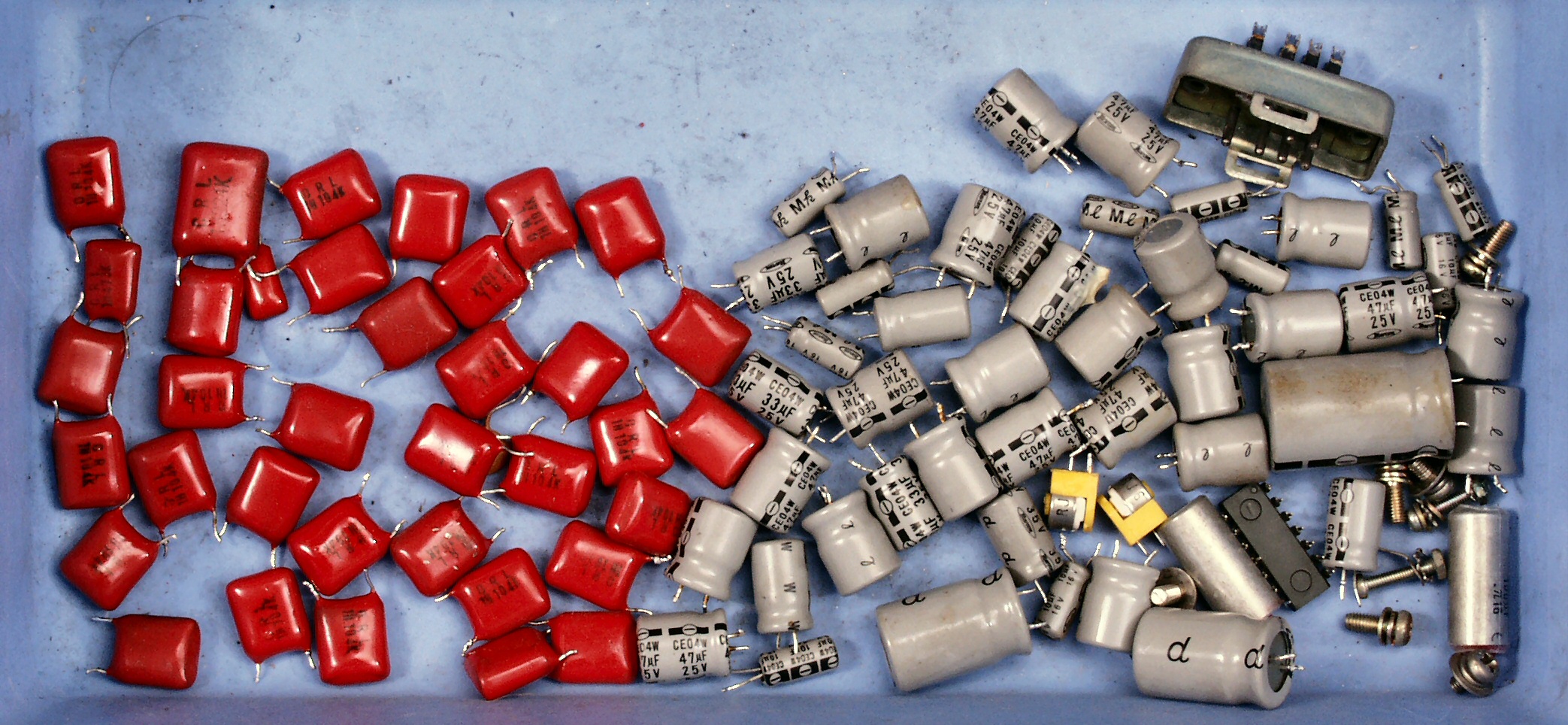

C-8. 交換部品

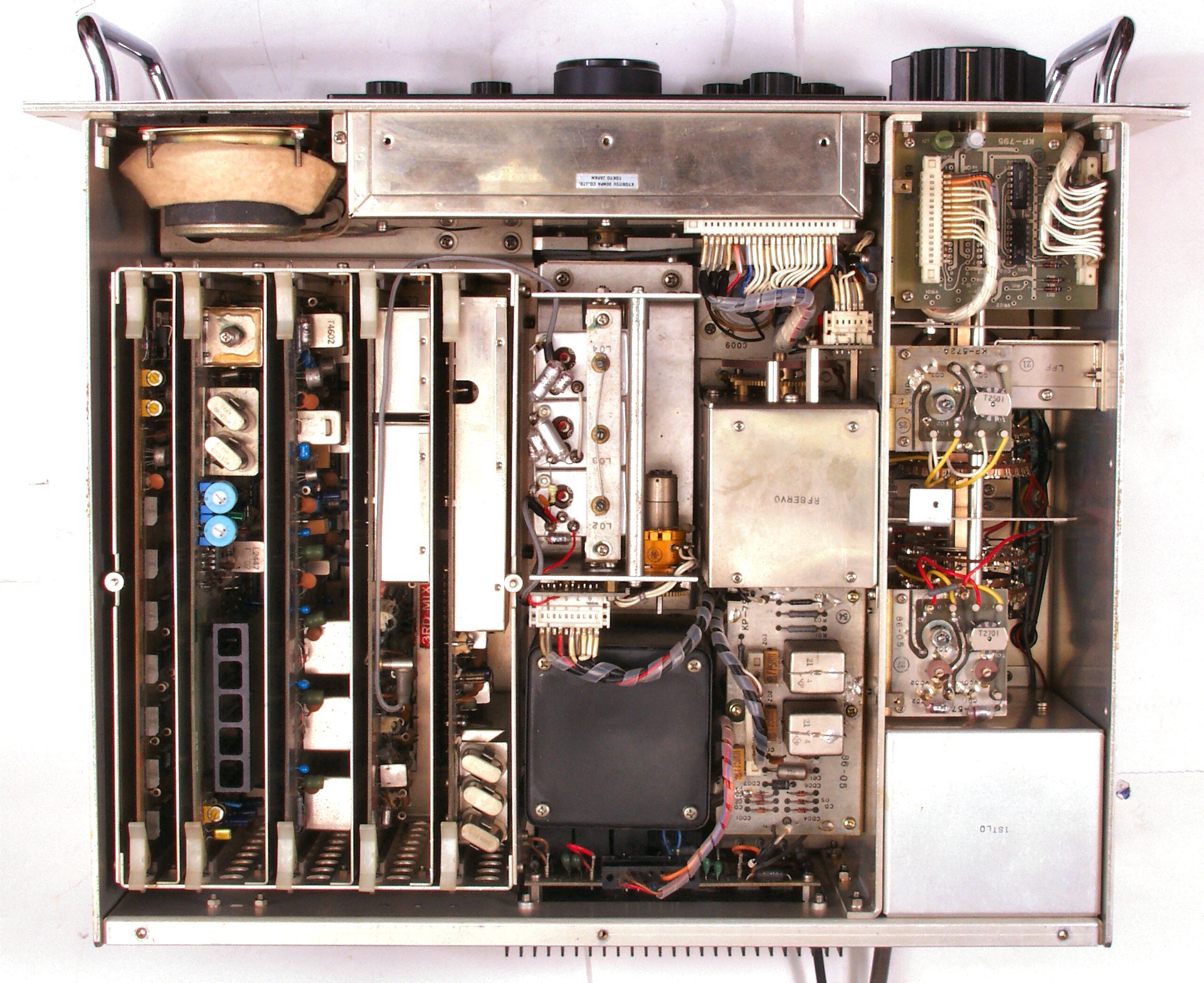

C-9A. 修理前 上から見る
C-9B. 修理後 上から見る

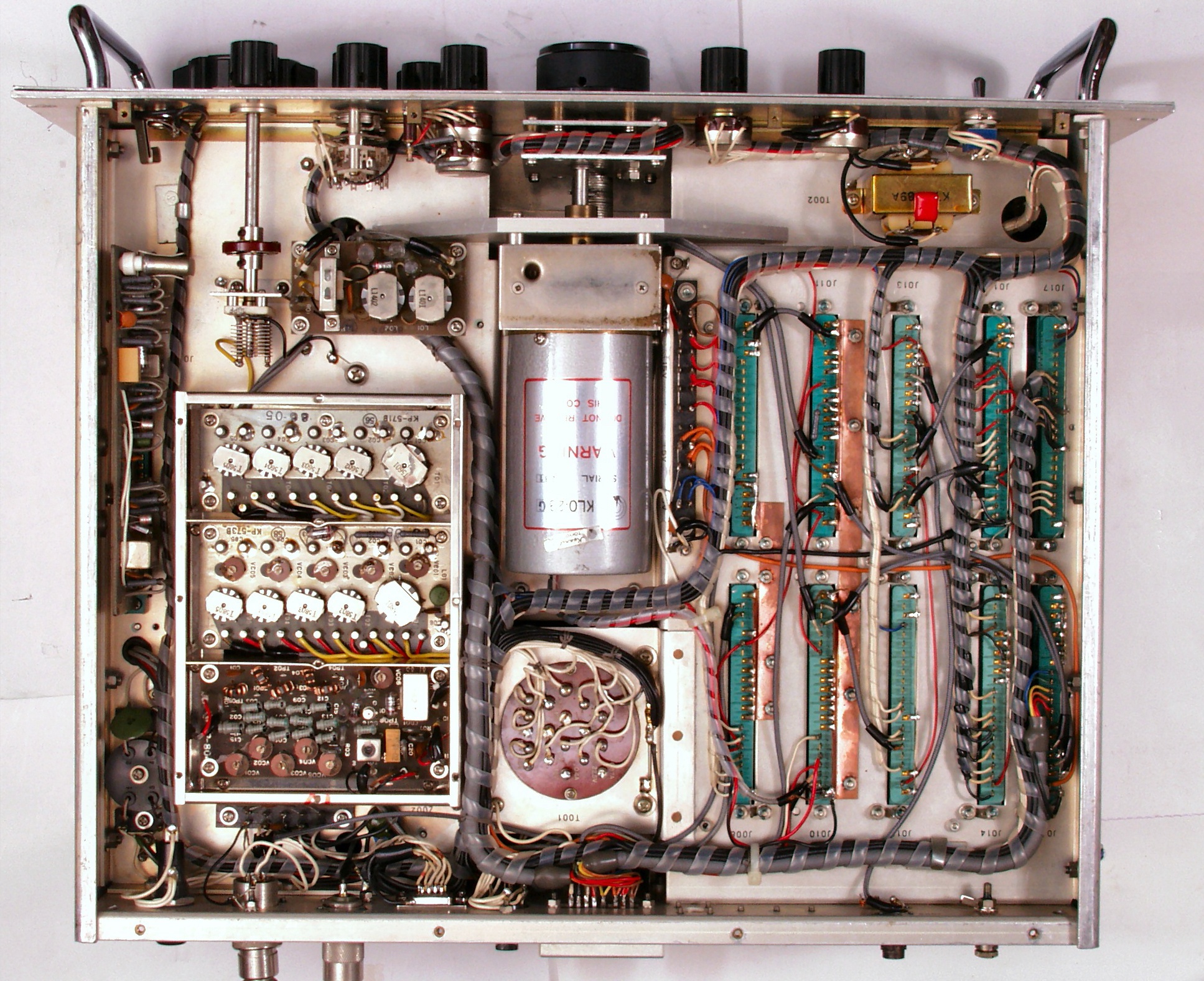

C-9C. 修理前 下から見る
C-9D. 修理後 下から見る
E. 測定・調整   KEN WOOD TS-940の測定は此方に有りますので比較して下さい
E-1. 測定・調整
E-2. 周波数精度測定 10MHZのWWW受信 さすがプロ器、周波数はドンピシャリ 。下手なSSGは顔負け!

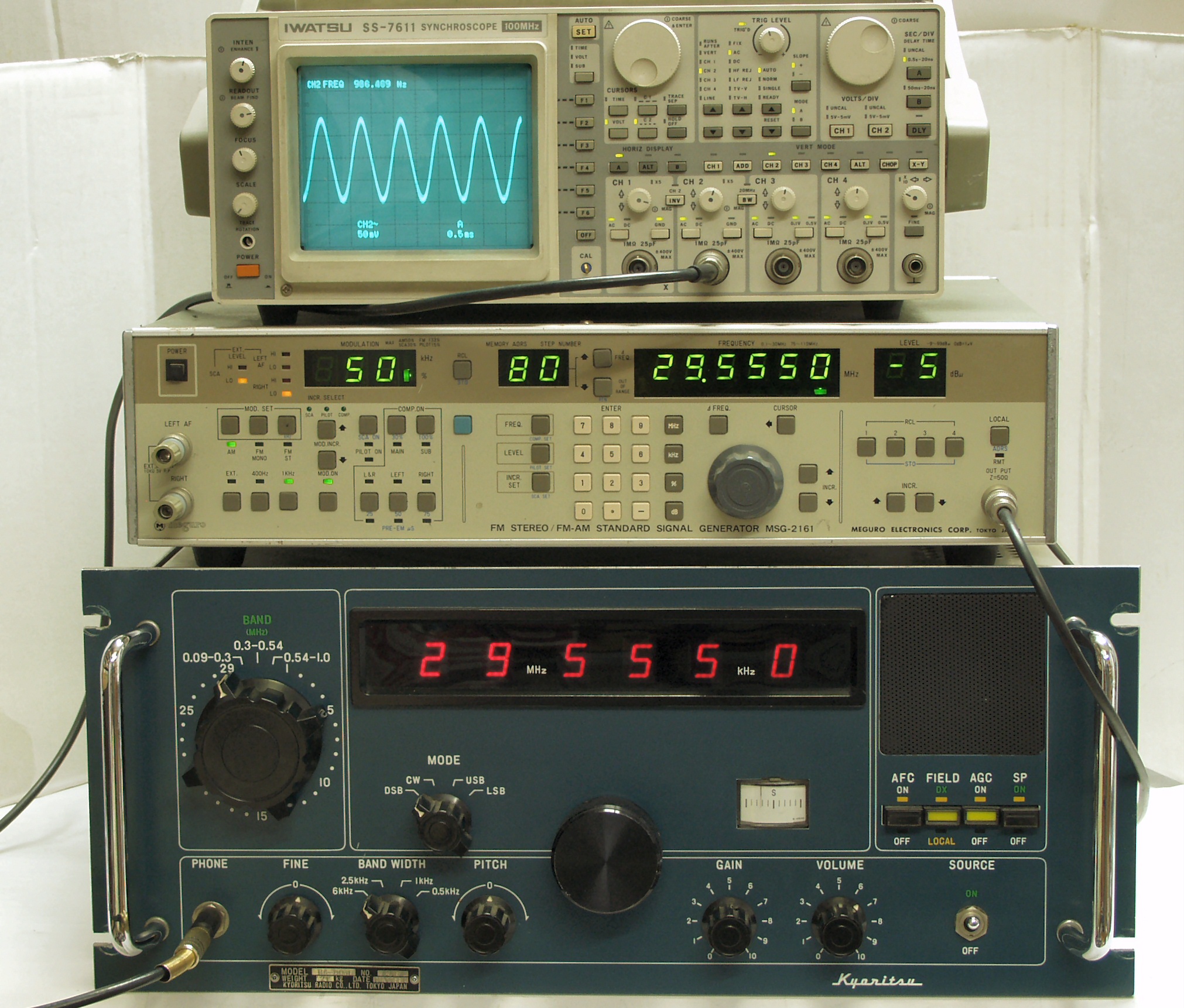

E-3A. 29MHZ感度測定 上のSSGより29.555MHZのAM50%変調の-5dBμの信号を受信する
                   本体600Ω出力を測定。 以下、周波数設定以外同じ状態で測定する

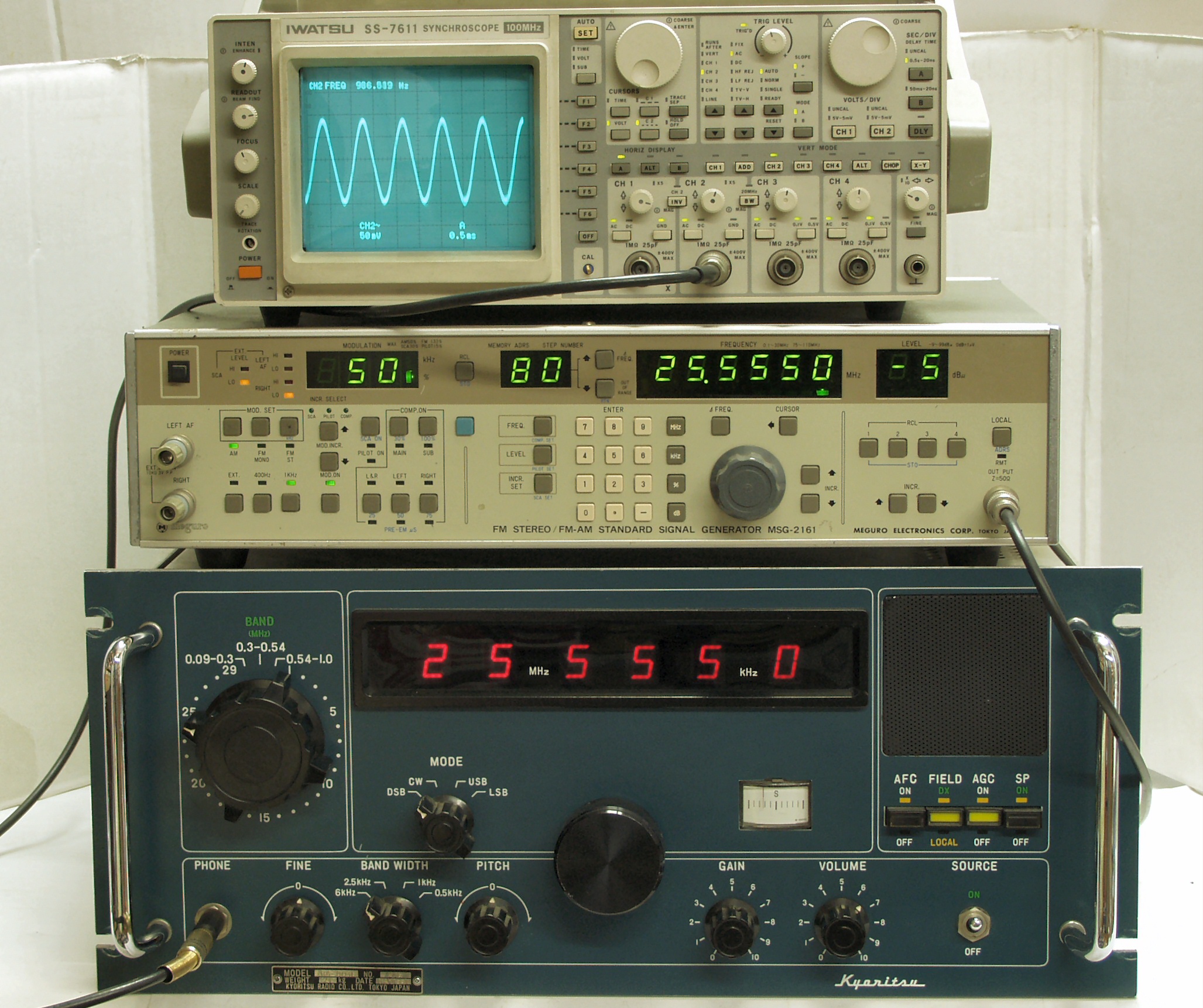

E-3B. 25MHZ感度測定 上のSSGより25.555MHZのAM50%変調の-5dBμの信号を受信する
E-3C. 20MHZ感度測定 上のSSGより20.555MHZのAM50%変調の-5dBμの信号を受信する

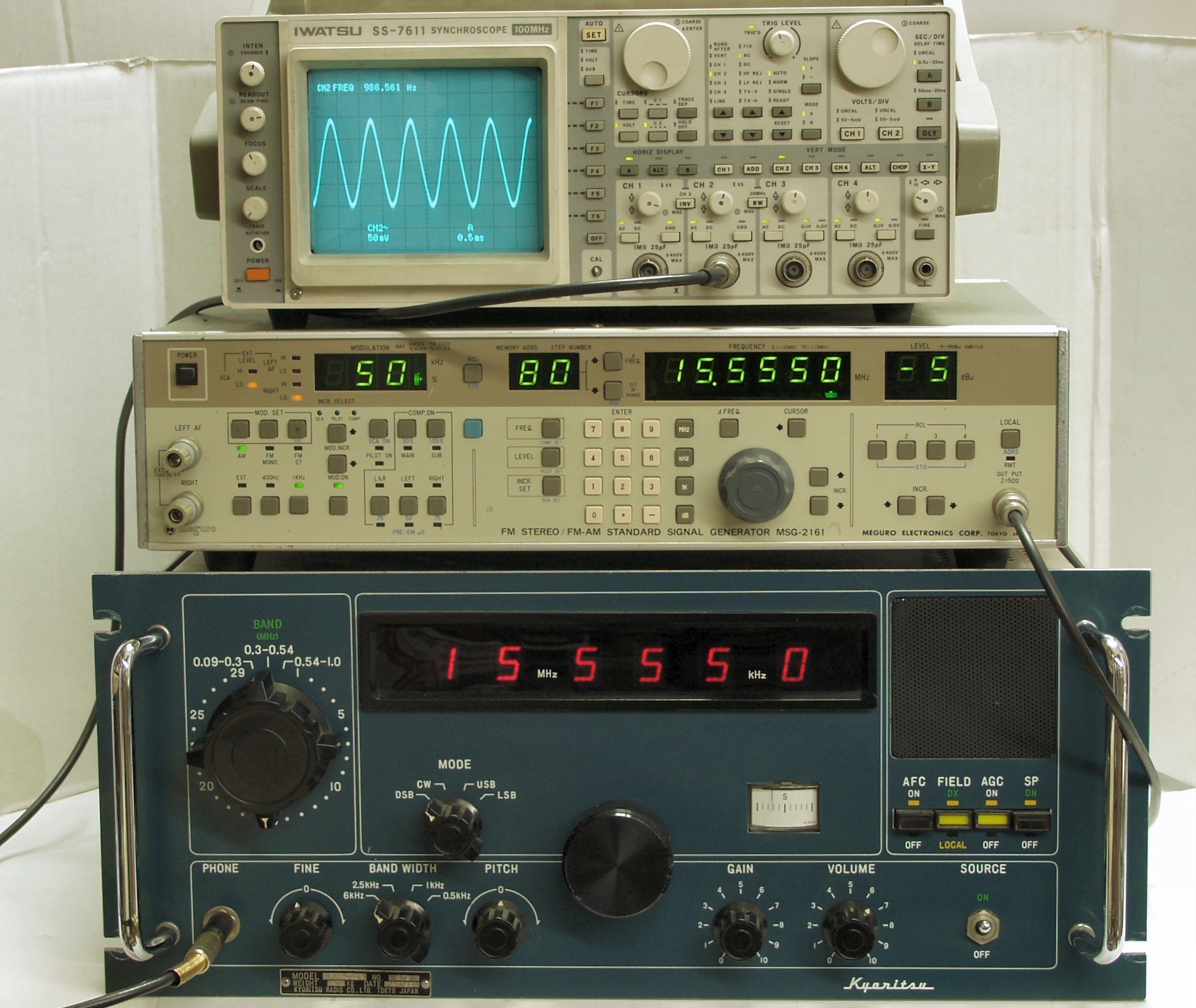

E-3D. 15MHZ感度測定 上のSSGより15.555MHZのAM50%変調の-5dBμの信号を受信する
E-3E. 10MHZ感度測定 上のSSGより10.555MHZのAM50%変調の5dBμの信号を受信する

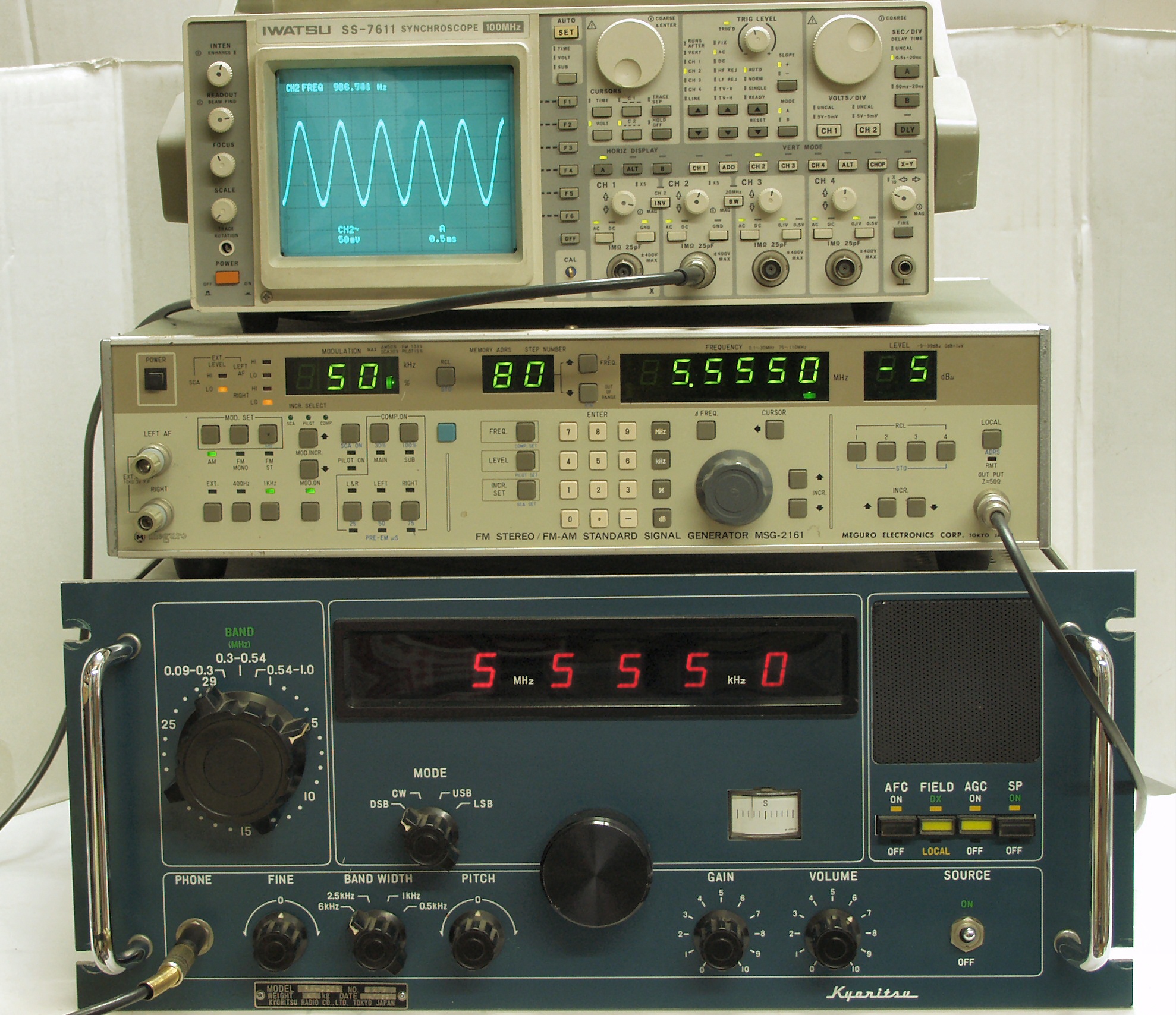

E-3F. 5MHZ感度測定 上のSSGより5.555MHZのAM50%変調の-5dBμの信号を受信する

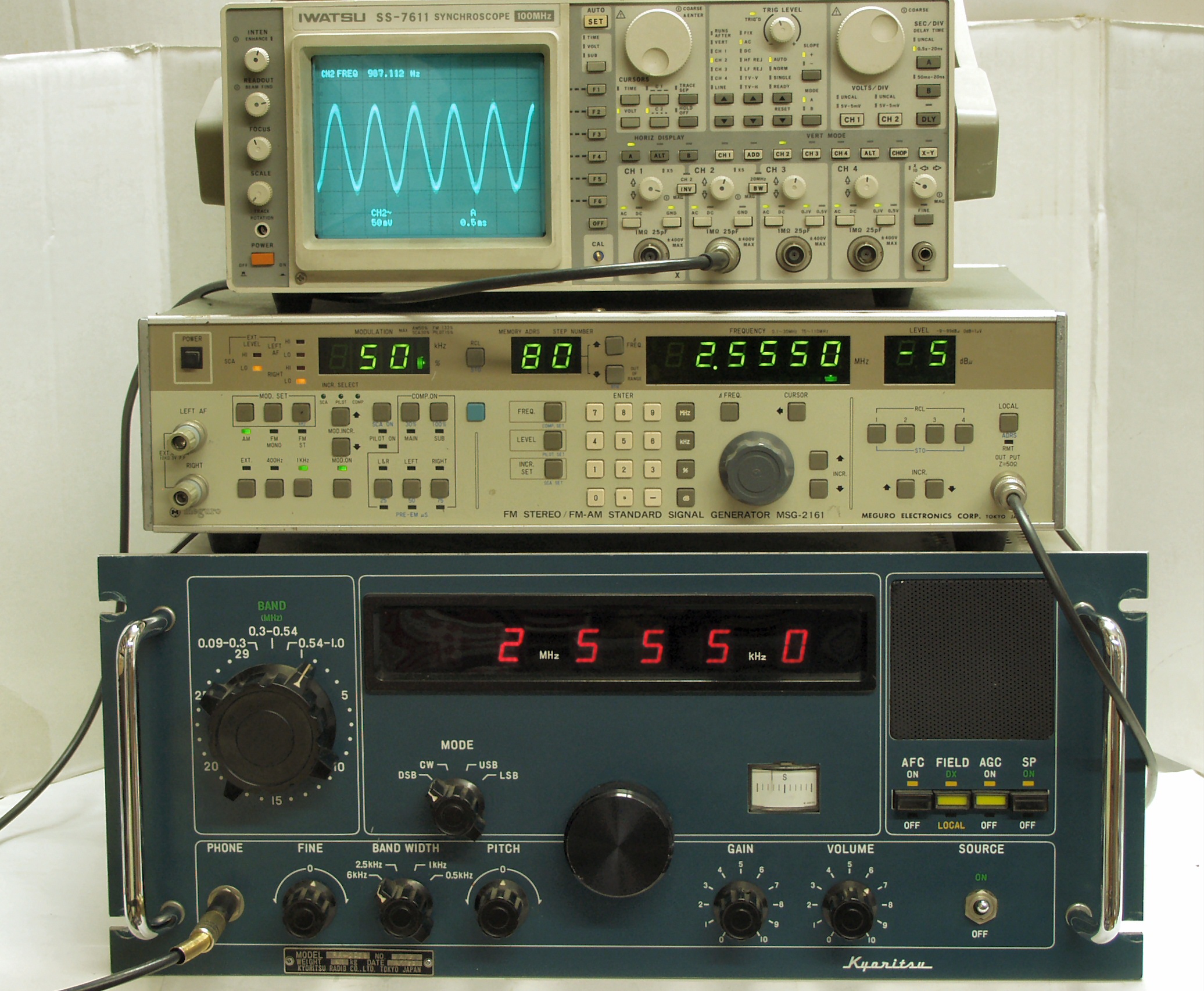

E-3G. 2MHZ感度測定 上のSSGより2.555MHZのAM50%変調の-5dBμの信号を受信する
E-3H. 1MHZ感度測定 上のSSGより1.555MHZのAM50%変調の-5dBμの信号を受信する
E-3I. 500KHZ感度測定 上のSSGより555KHZのAM50%変調の5dBμの信号を受信する

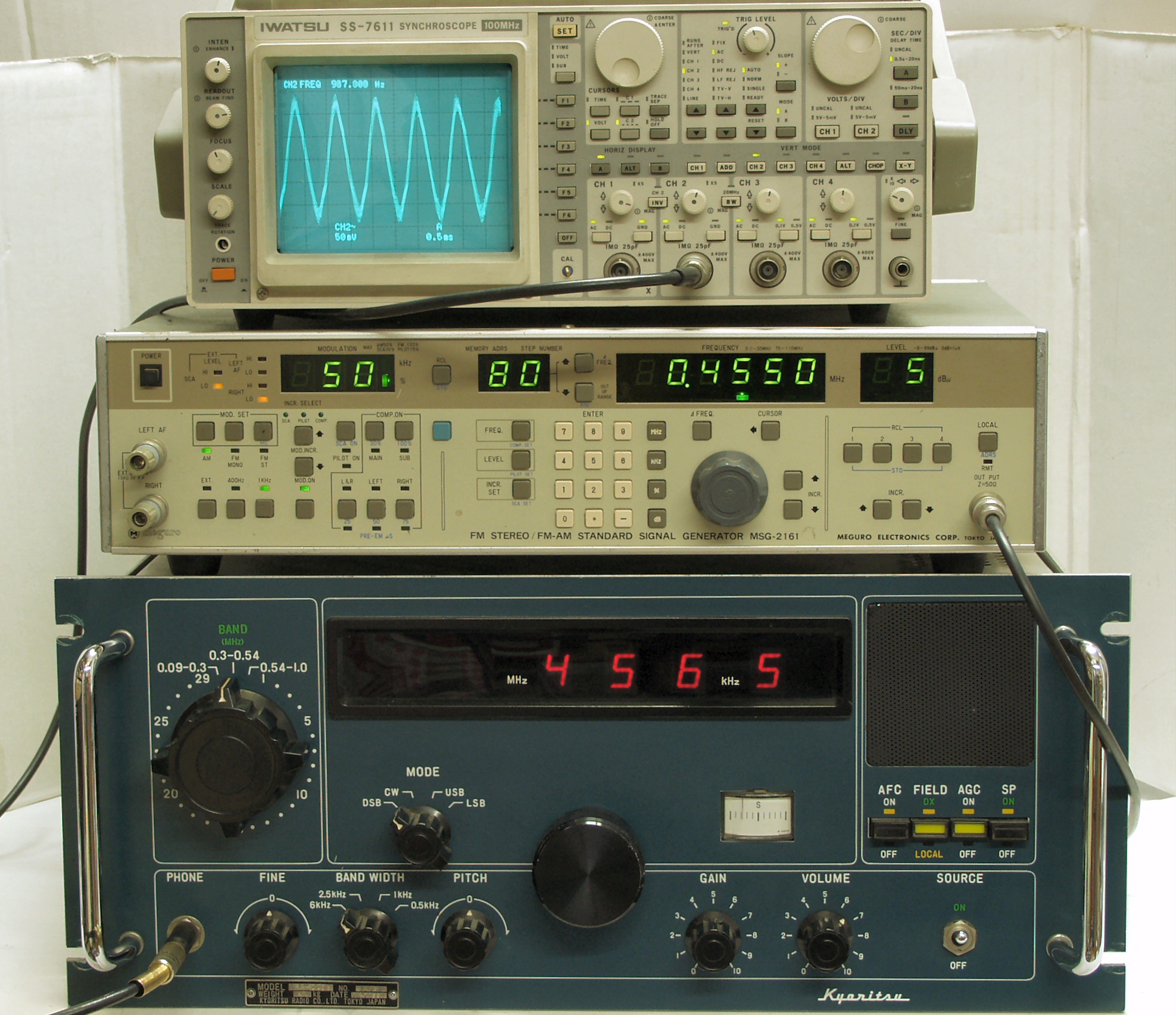

E-3J. 400KHZ感度測定 上のSSGより455KHZのAM50%変調の5dBμの信号を受信する

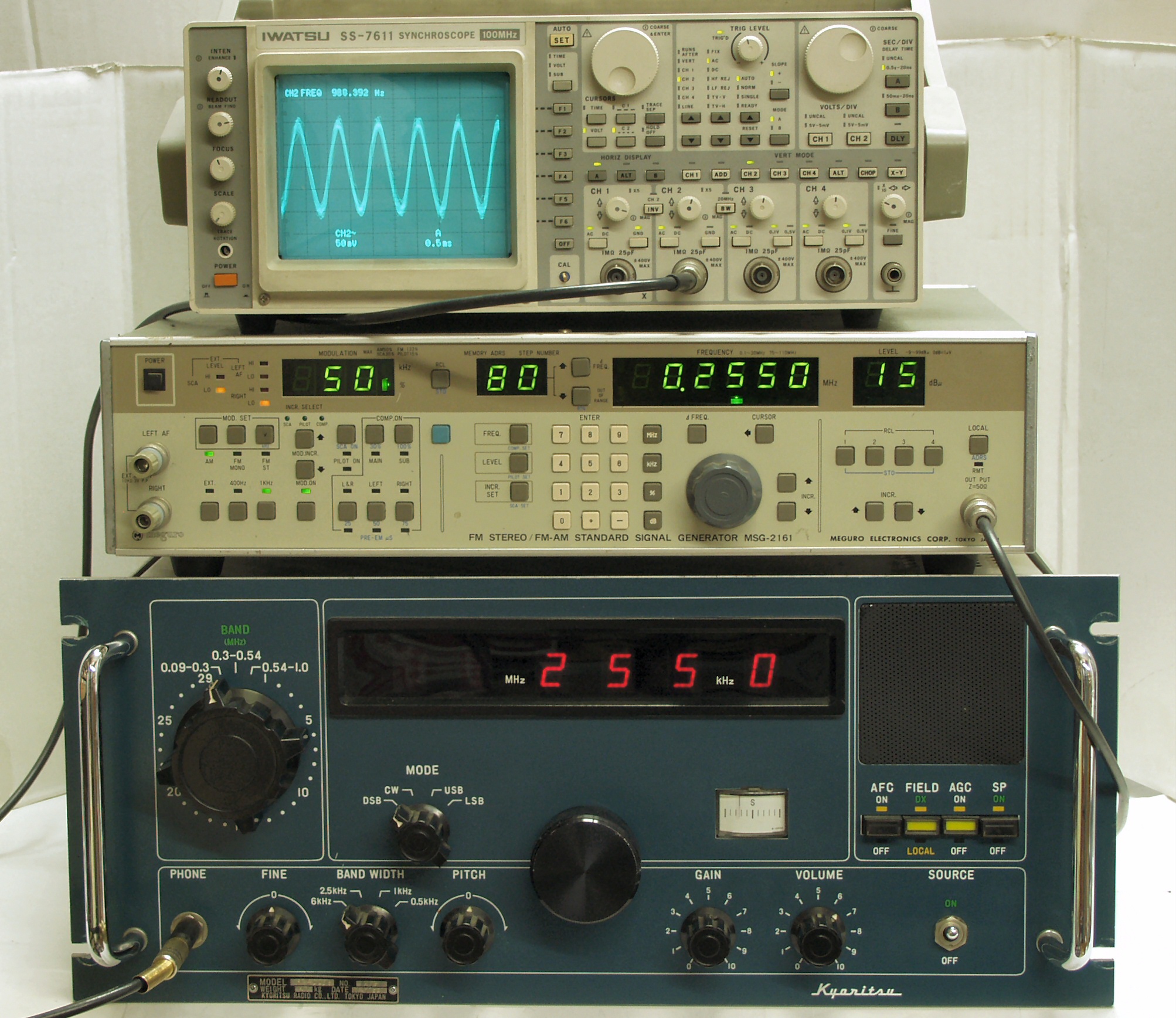

E-3I. 200KHZ感度測定 上のSSGより255KHZのAM50%変調の15dBμの信号を受信する

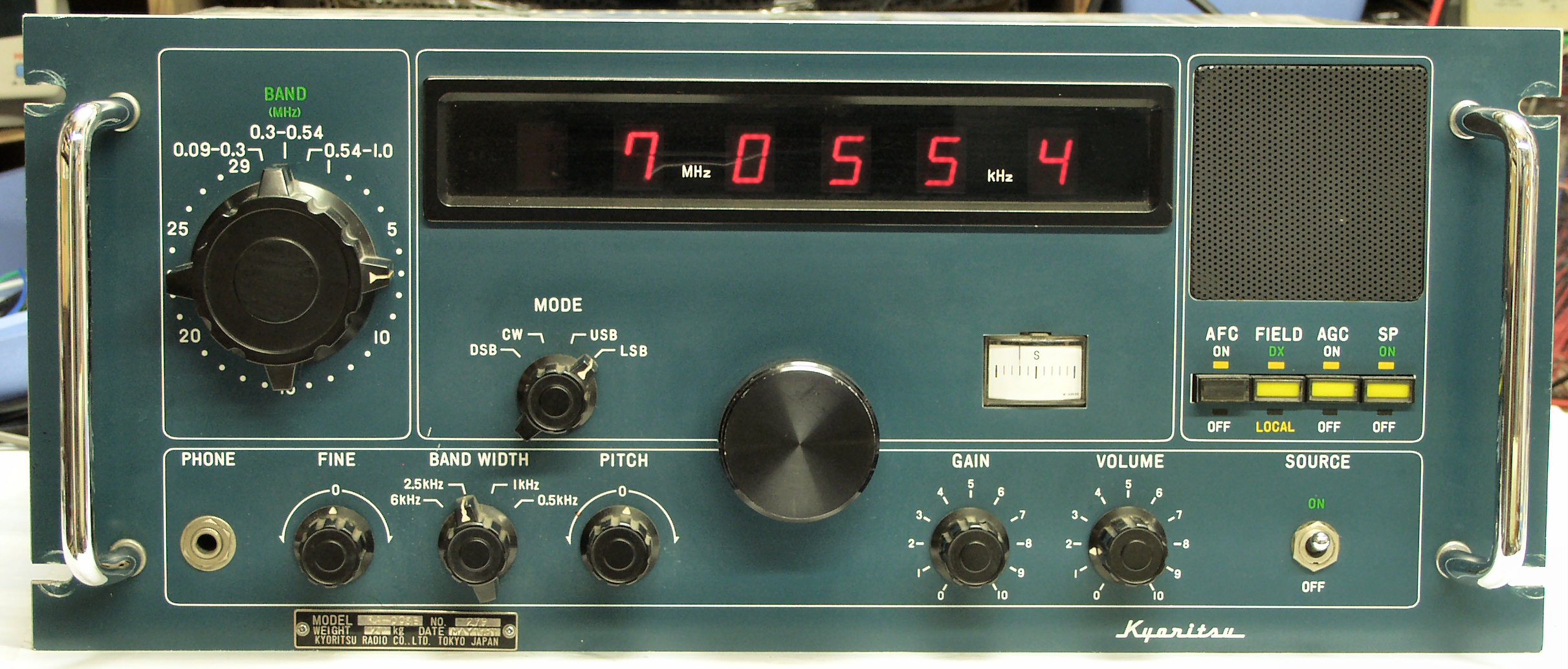

E-5. 完成、24時間エージング中
                規制緩和のお陰で、ヘビーデュティなプロの業務から開放され、ハムの世界で余生を迎える幸せな機器

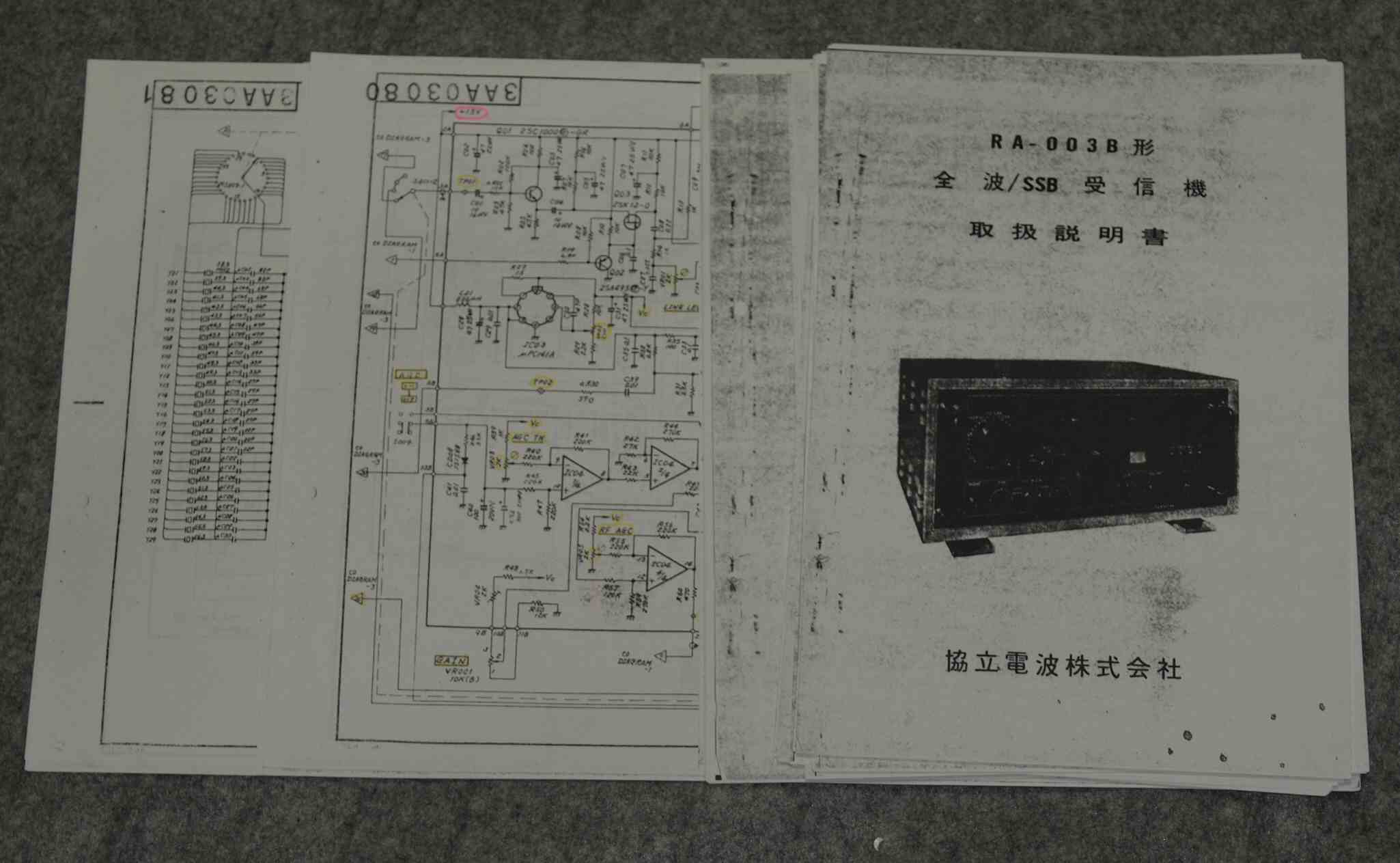

回路図付きマニアルがあるので楽
