ＪＲＣ　ＮＲＤ−５１５．ＮＤＨ−５１８　修理記録
平成１４年１月７日到着　　平成１４年２月１４日完成
Ａ．　修理前の状況
  • アンテナをつないでなくてもバリバリとノイズがあり、ある日突然２０ｄＢぐらい感度が落ちました。
    ＮＨＤ−５１８　メモリ−ユニットは当初から調子悪い。

B．　原因
  • ＦＥＴの劣化。

Ｃ．　修理状況
  • ＦＥＴ全部交換。
    ＲＦ／ＭＩＸ／ＩＦ段感度調整。
    １０ＭＨＺ基準発振回路調整。
    ＰＢＴ回路調整ｄｆ回路調整。
    第２局発振回路調整。
    Ｓメ−タ調整。
    基板半田補正。
    ＩＦ周波数調整。

Ｄ．　使用部品
  • ＦＥＴ　　　　　　　　　　５個。
    Ｃ−ＭＯＳ−ＩＣ　　　２個。
    ＴＴＬ−ＩＣ　　　　　　　８個。

Ｅ．　調整・測定

Ｆ．　修理費　３６，０００円　＋　９０００円
１．　ＲＸ基板を修理中、ＦＥＴを全部交換する

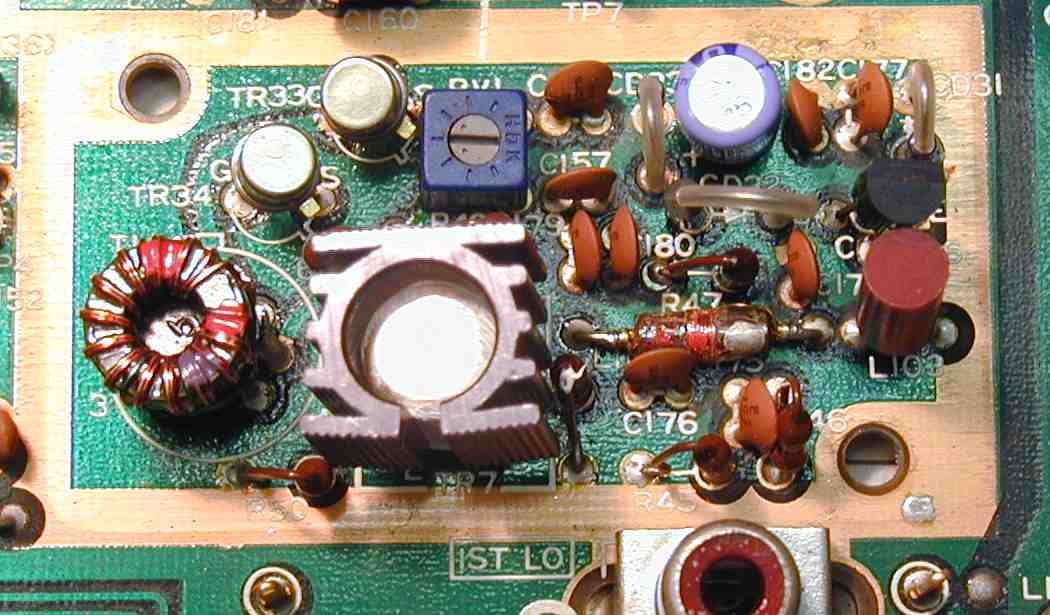

２．　１ｓｔ−ＭＩＸ

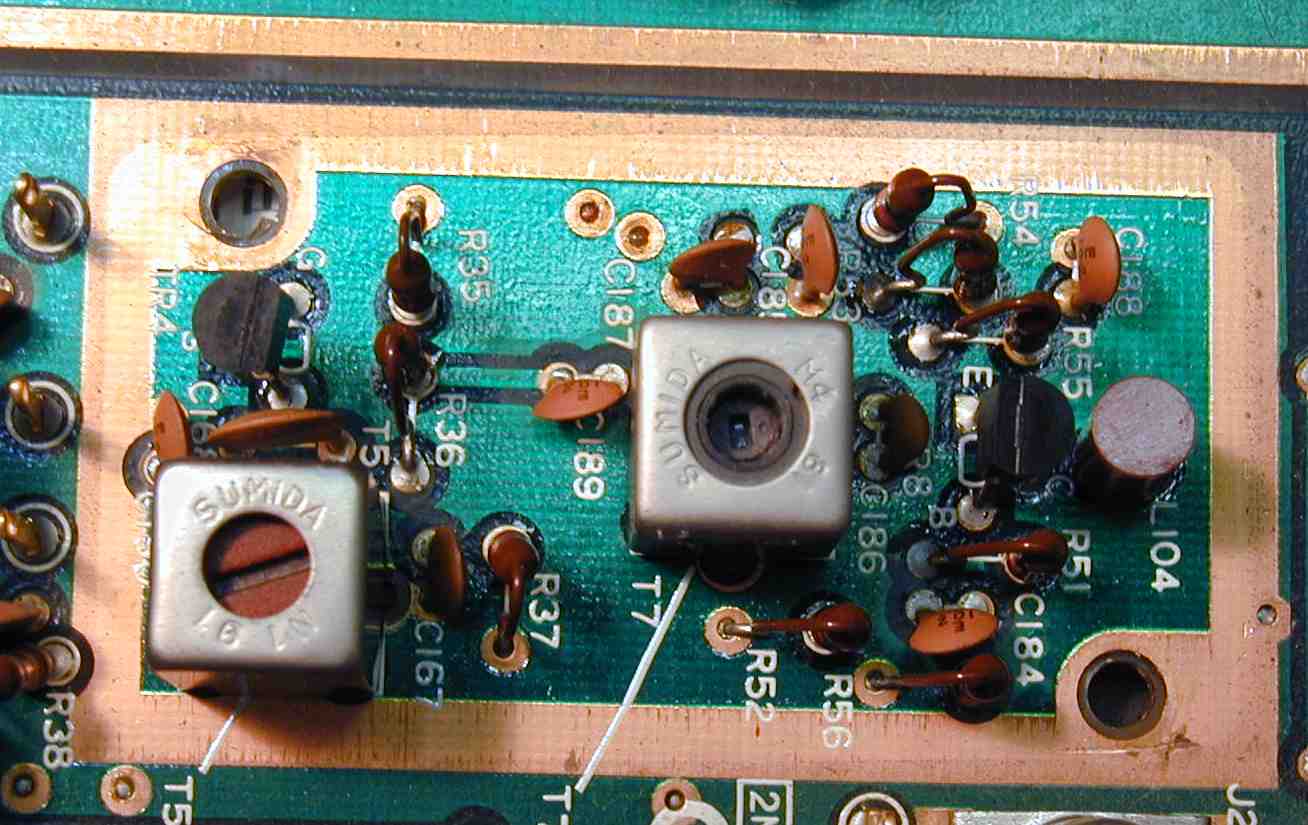

３．　　２ｓｔ−ＭＩＸ

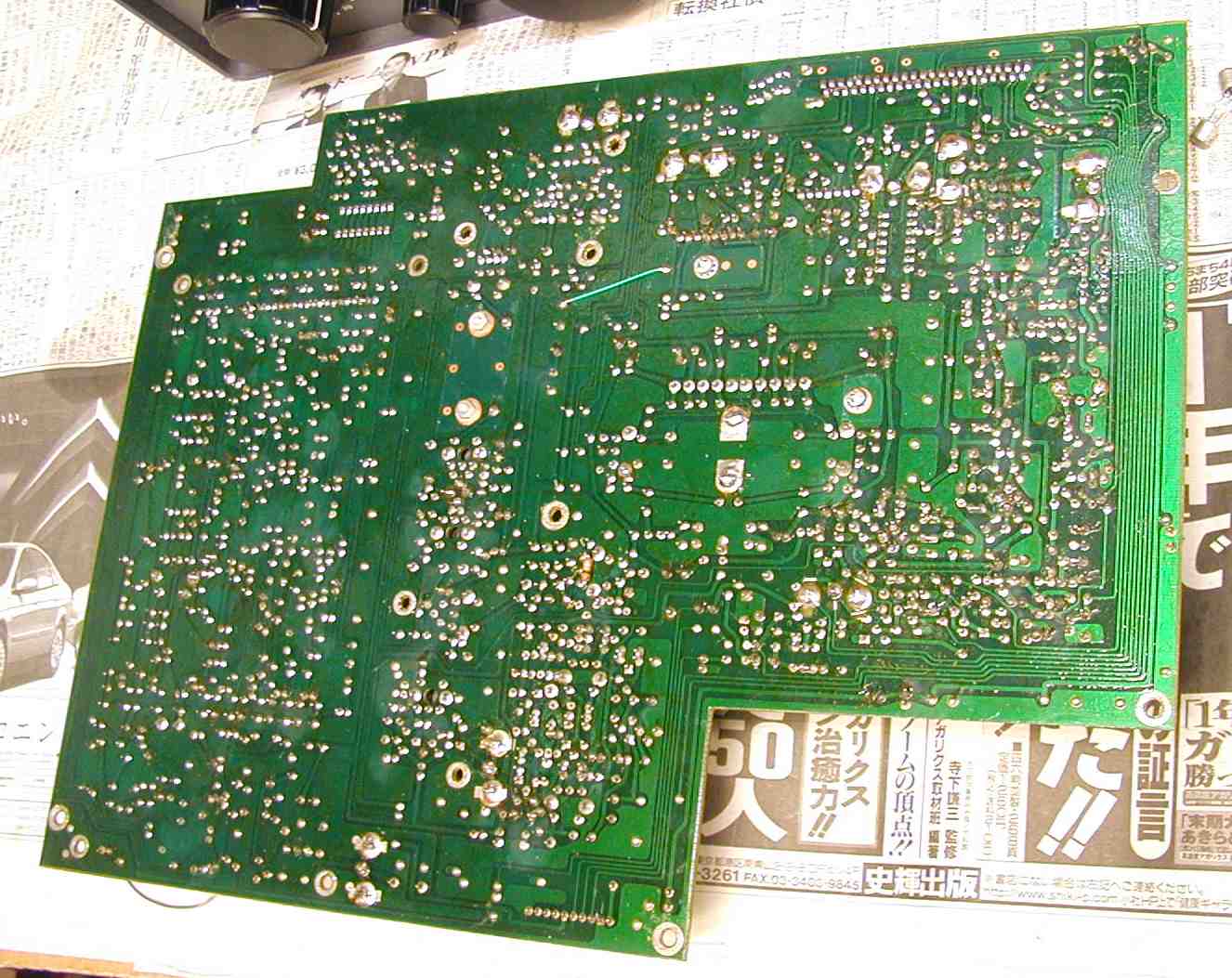

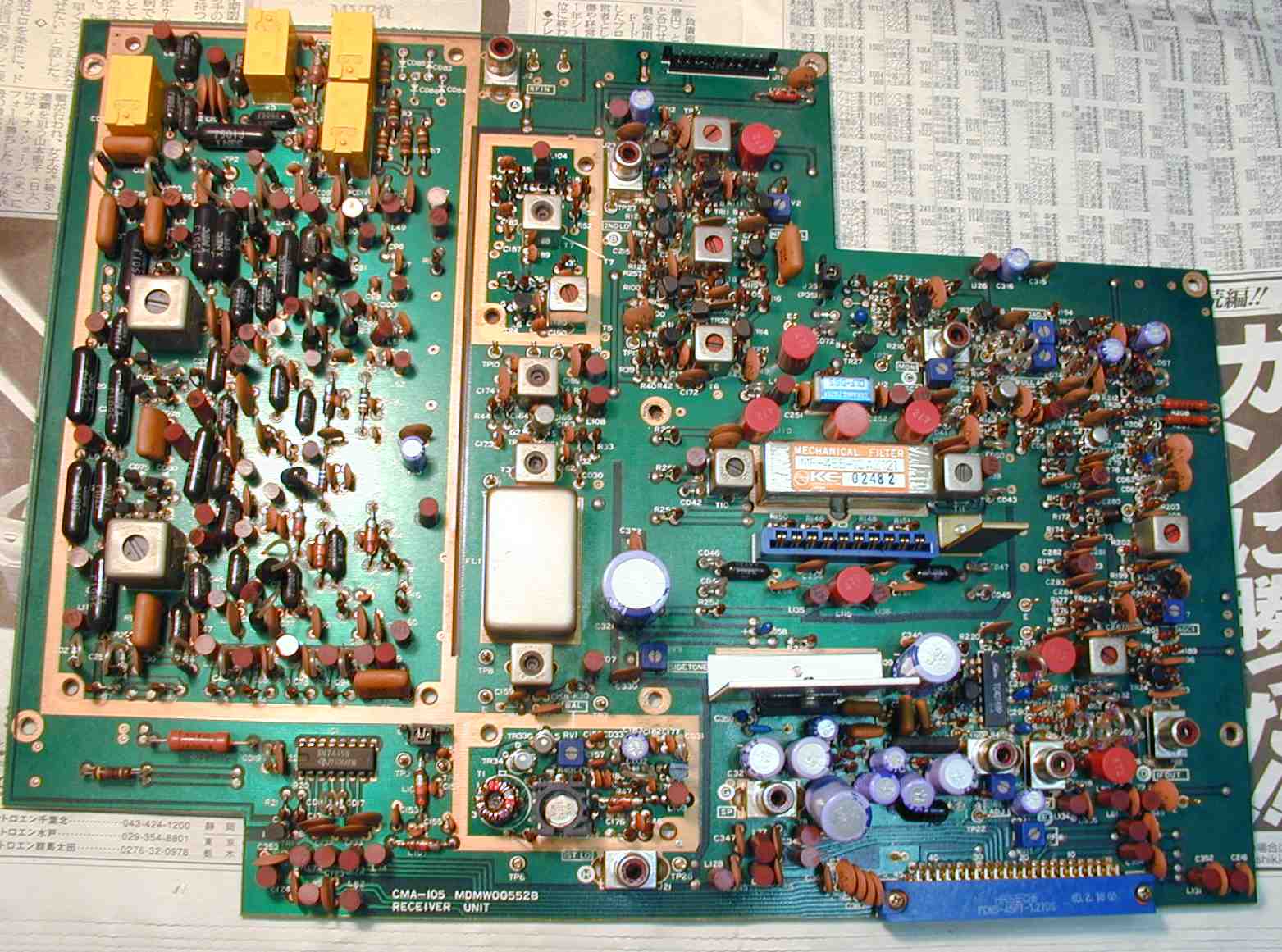

４．　半田補正が終わったＲＸ基板

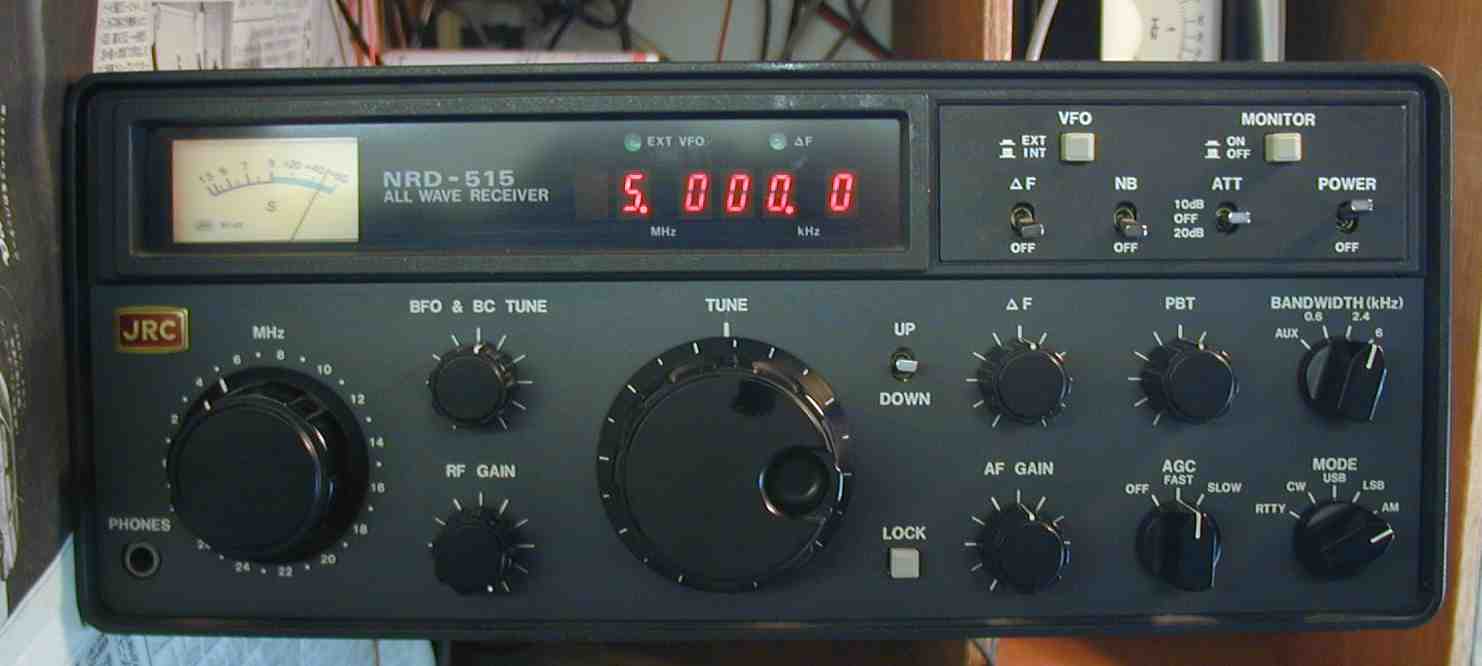

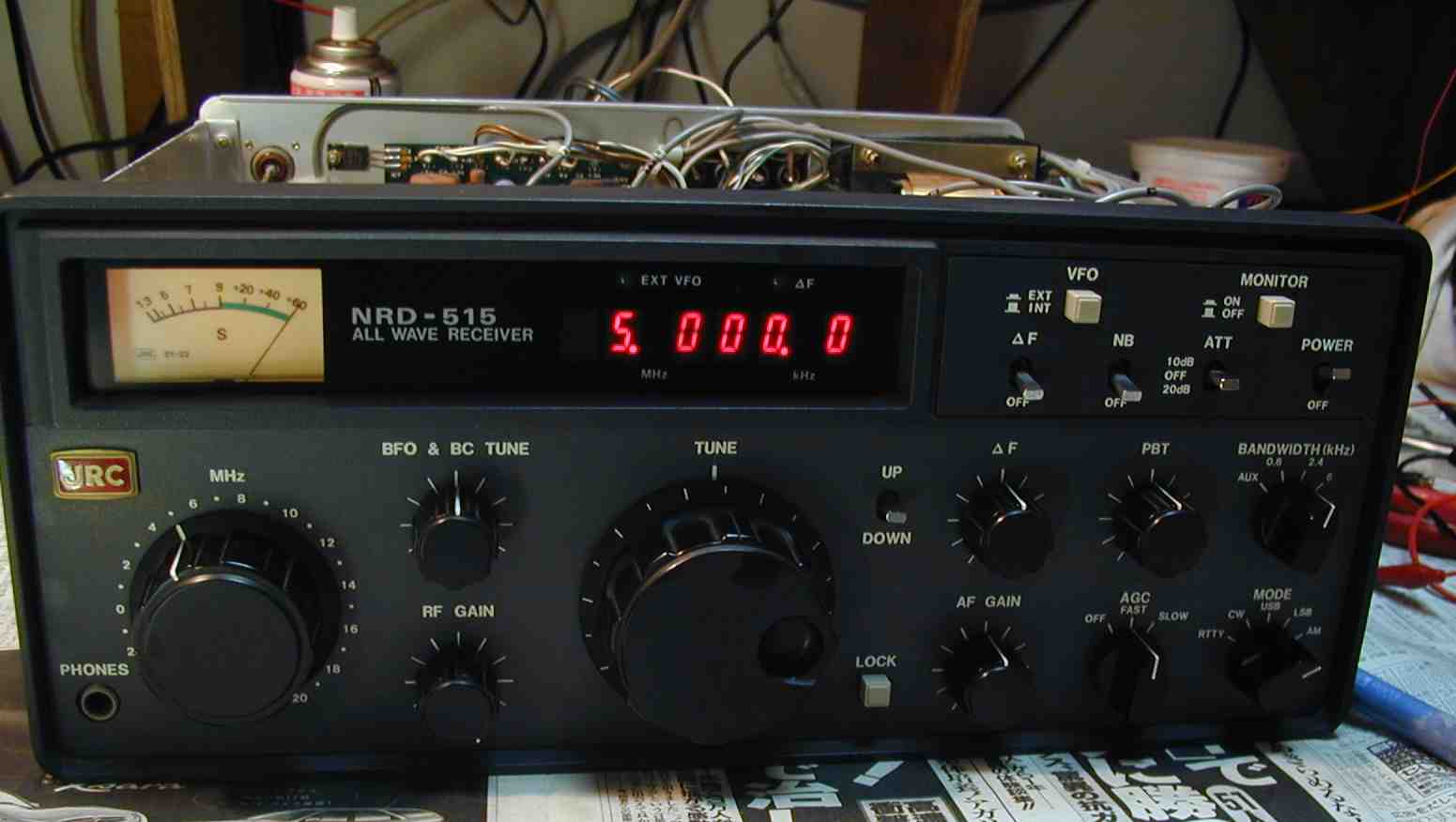

５．　　５／１０／１５ＭＨＺのＪＪＹで内部のＸｔａｌ発信を校正する

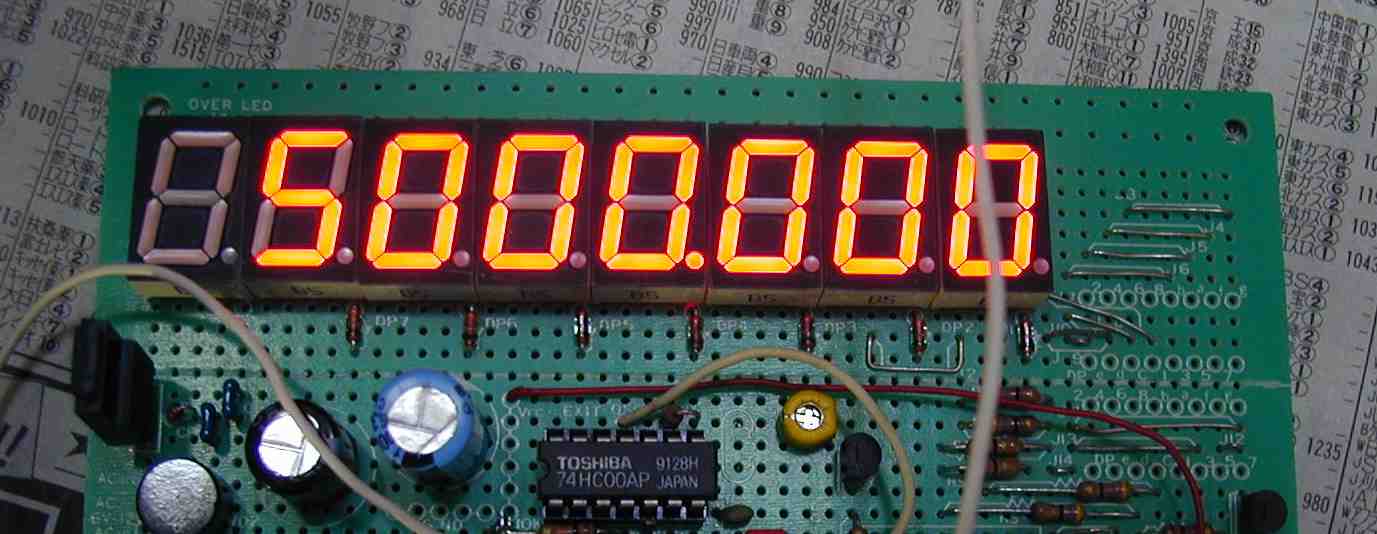

６．　　カウンタ−もＪＪＹで校正する。

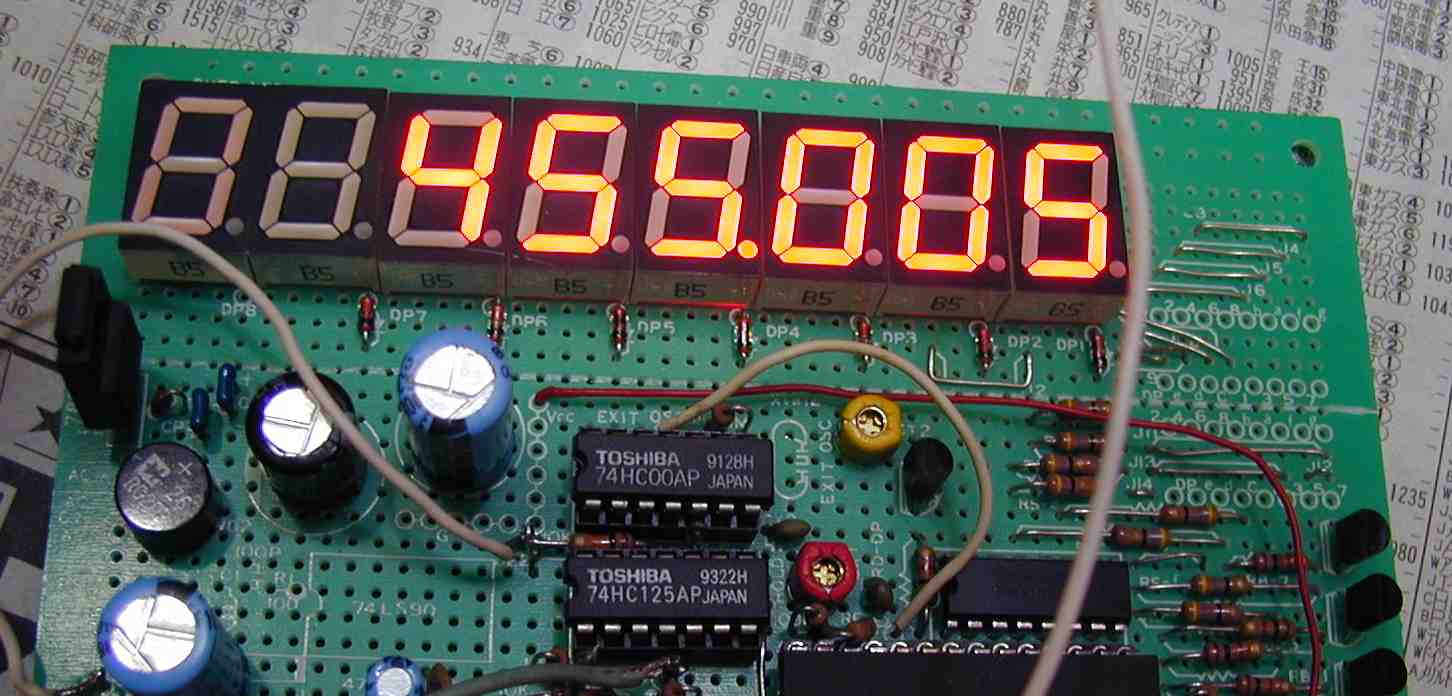

７．　　第２局部発信器４５５．００＝ＣＷ校正

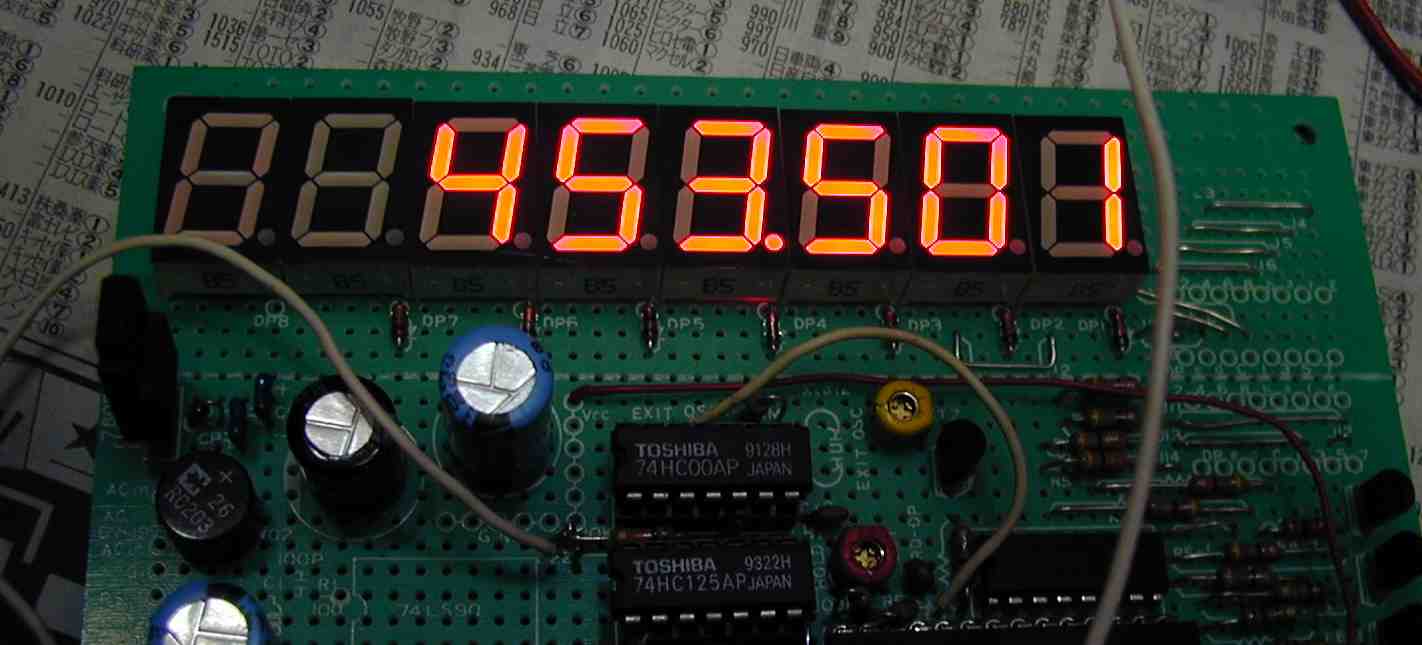

８．　　　第２局部発信器４５３．５０＝ＬＳＢ校正

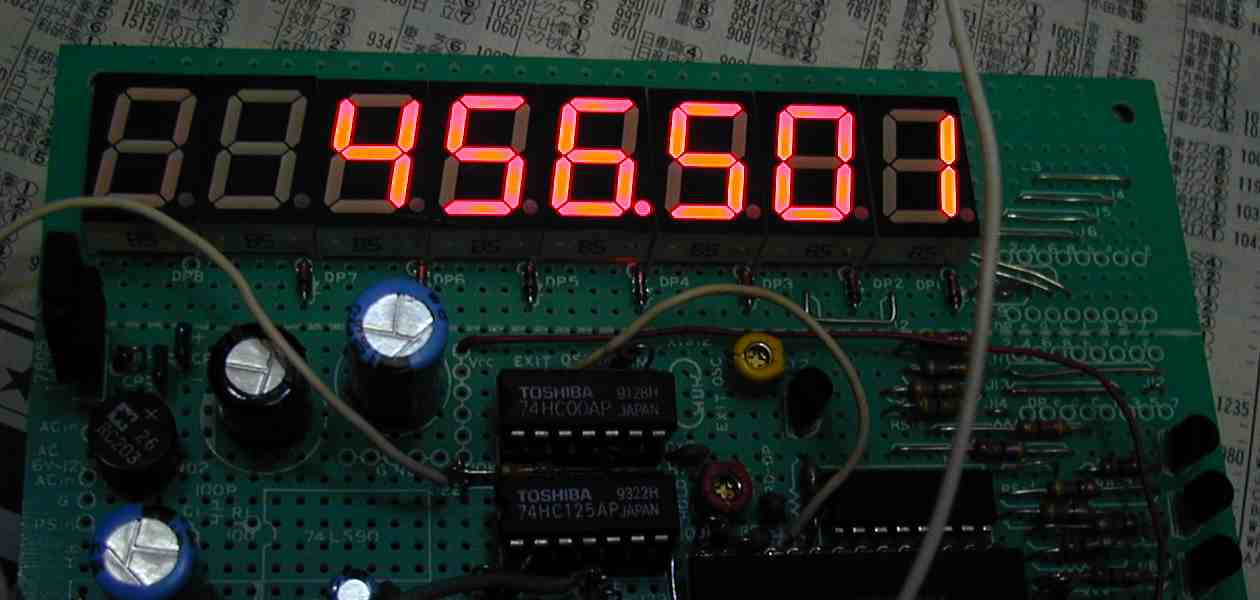

９．　　第２局部発信器４５６．５０＝ＵＳＢ校正

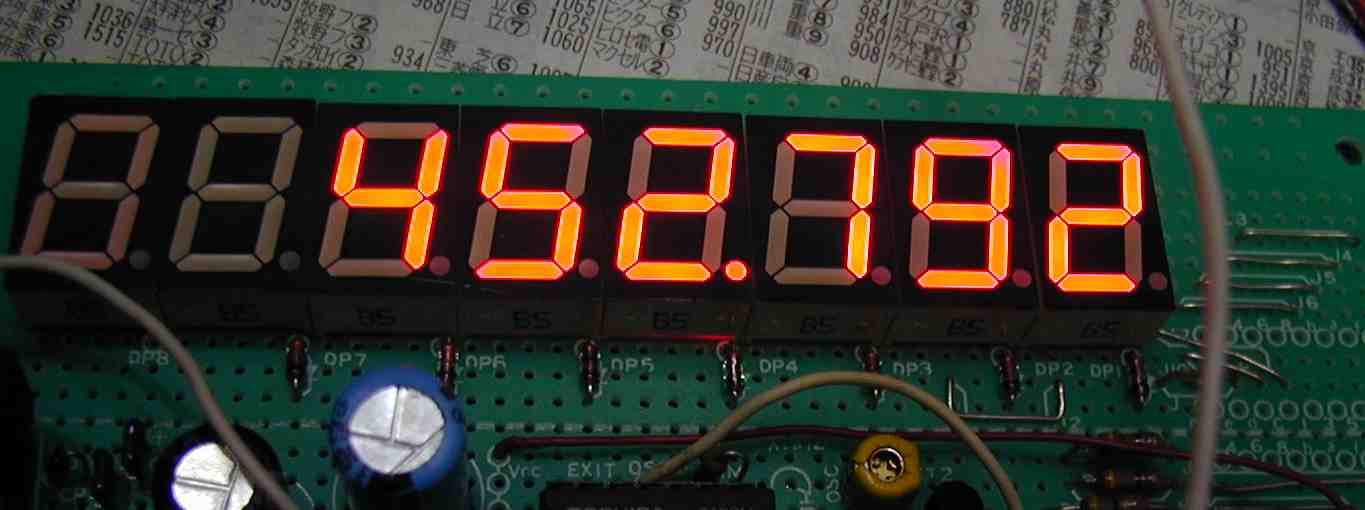

１０．　第２局部発信器４５２．７９＝ＲＴＴＹ校正

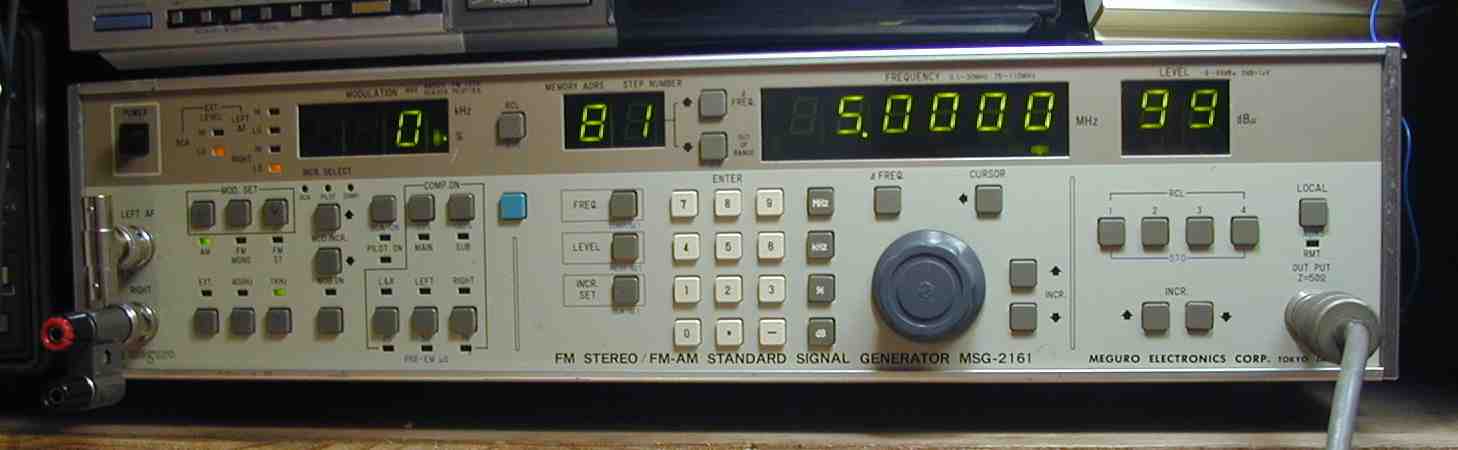

１１．　Ｓメーター感度調整　Ｓ９＋６０ｄＢ＝９９ｄＢ
１２．　Ｓメーター感度調整　Ｓ９＋６０ｄＢ＝９９ｄＢ

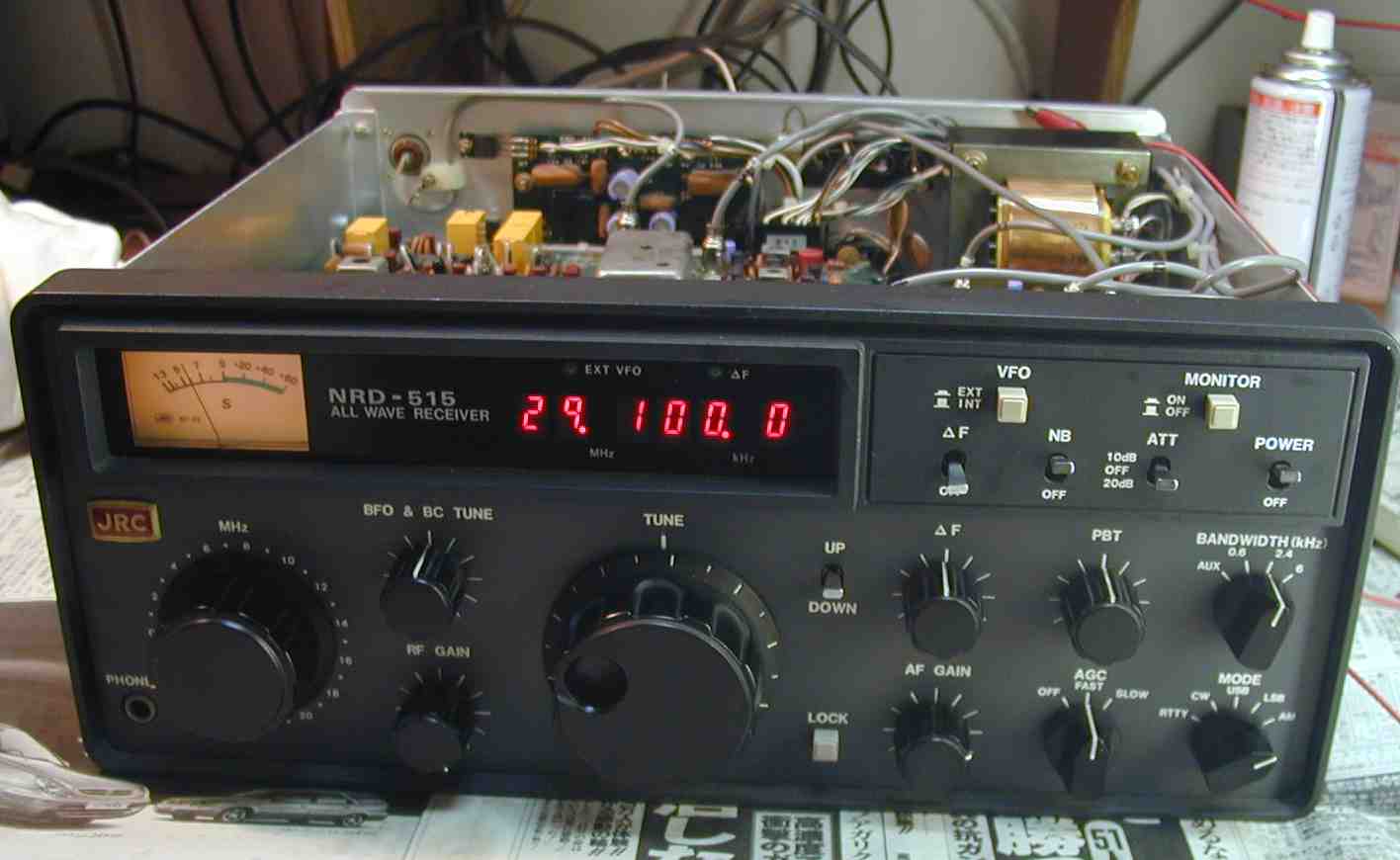

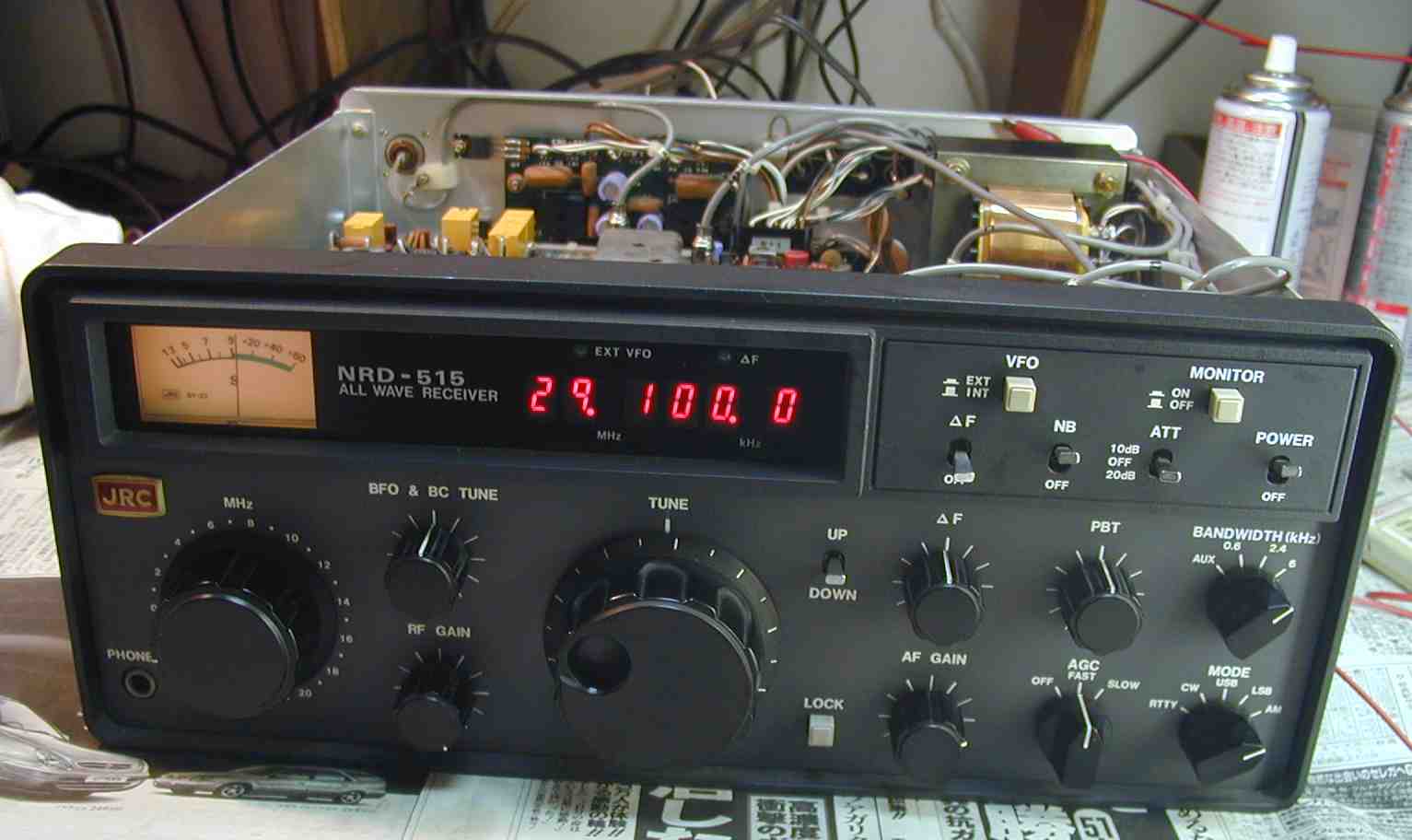

１３．　２９．１ＭＨＺ無変調を２．５ＫＨＺ帯域幅のメカニカルフイルターで受信
１４．　２９．１ＭＨＺ無変調を６ＫＨＺ帯域幅のセラミックフイルターで受信
　　　　　感度差ご覧の通り、劣化したのか？？
　　　　　切り替えＳＷのダイオード等全てチェックしＯＫ
１５．　完成

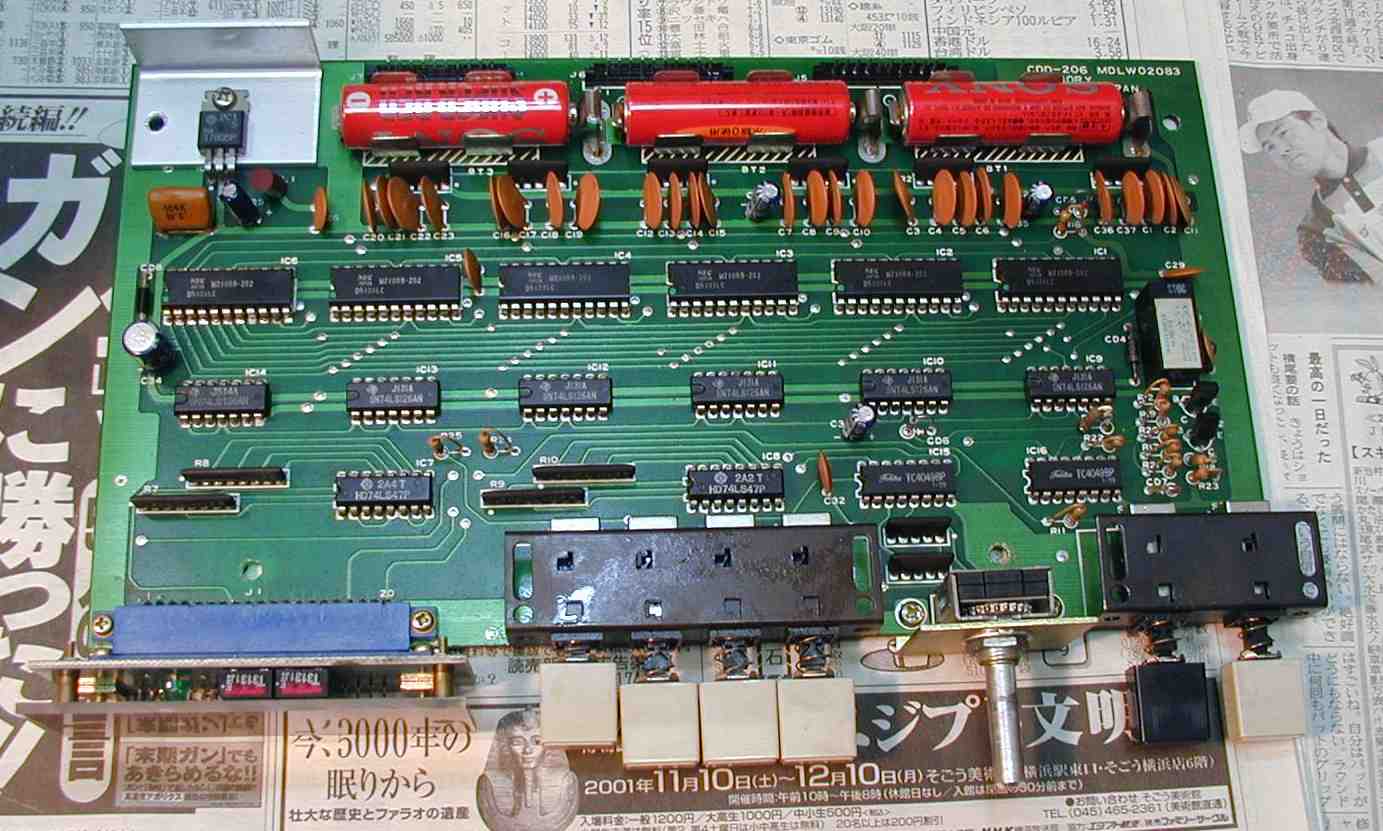

１６．　ＮＨＤ−５１８　メモリーユニット修理、Ｃ−ＭＯＳ／ＴＴＬ交換する

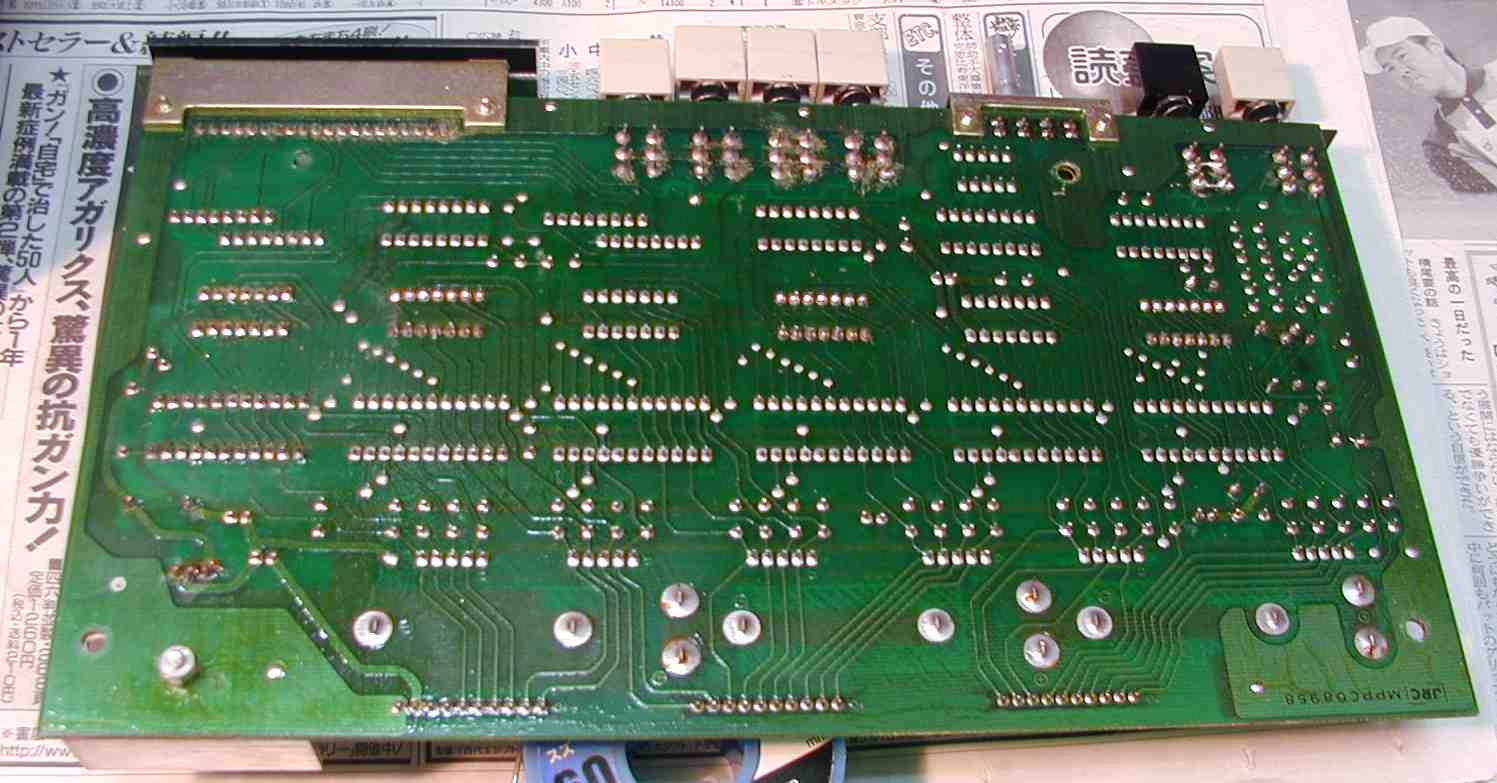

１７．　　半田補正中

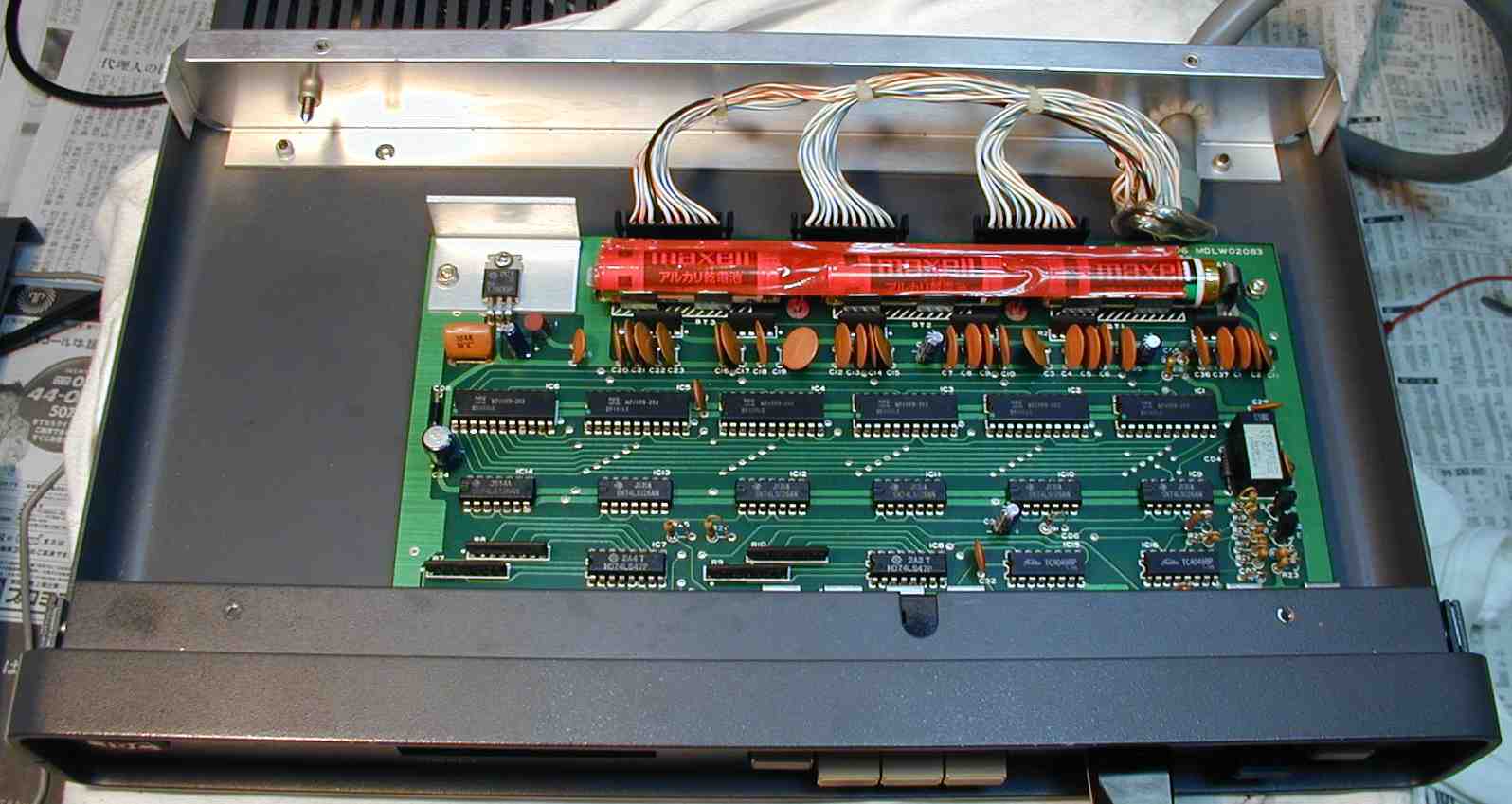

１８．　　メモリーユニット修理完了

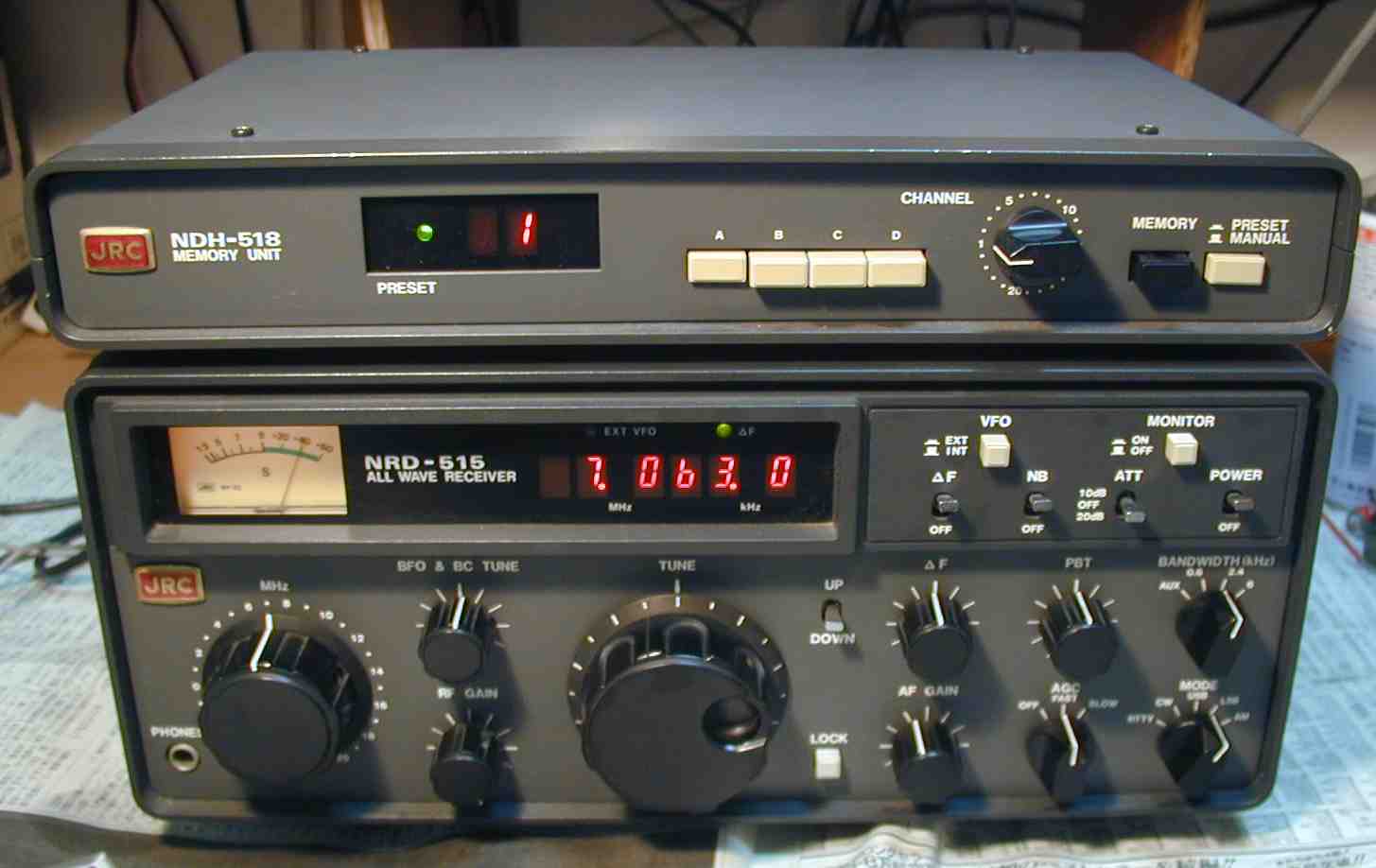

１９．　完成　１５ＭＨＺのＪＪＹを受信中
２０．　完成　７ＭＨＺのハムバンドを受信中
回路図付きマニアルがあるので楽です。

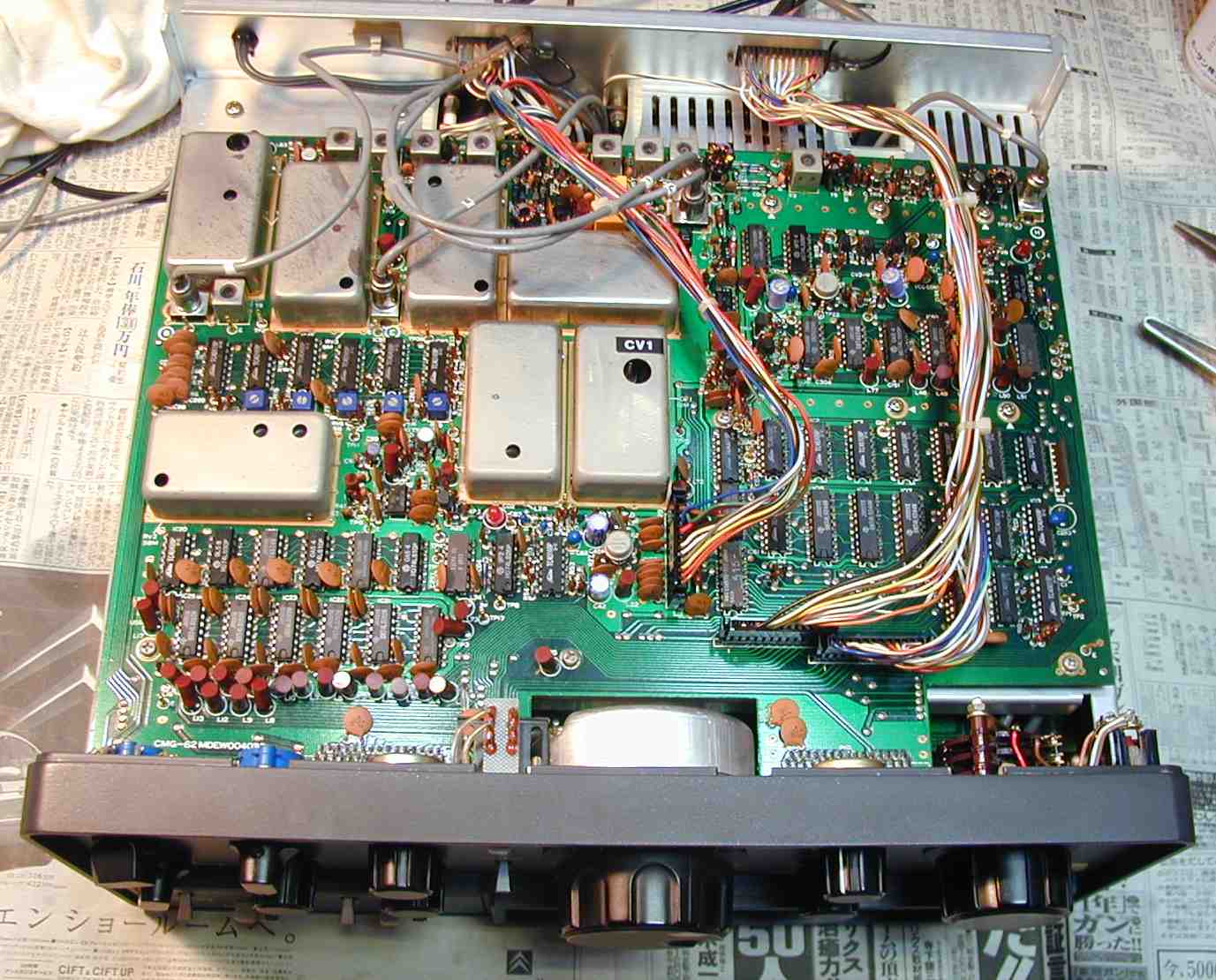

　　　 　　　　　　　　　　　　　　　　　　　　　nrd515-f
