| Ｒｏｃｋｗｅｌｌ Ｃｏｌｌｉｎｓ ＨＦ－２０５０（Ｒ５０９９） 修理 |
| 平成１５年９月３日到着 平成１５年１１月３１日完成 |
|

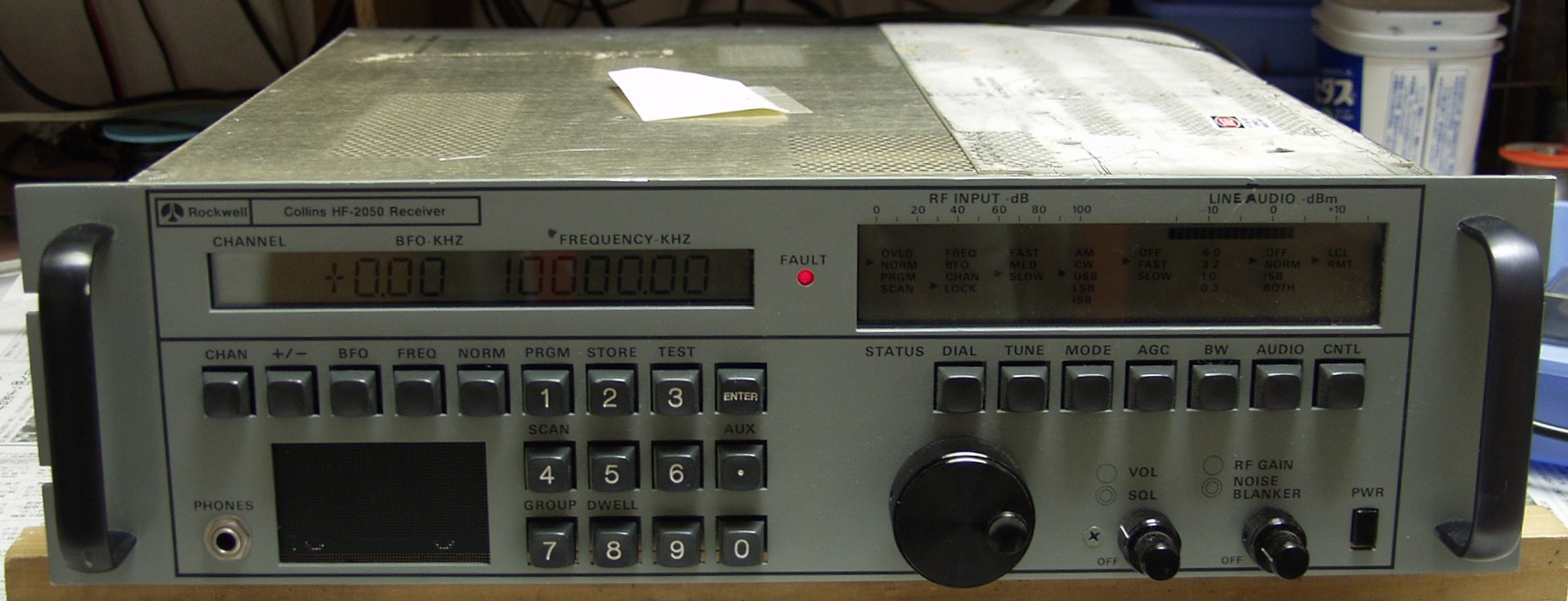

| １－Ａ． 前から見る |
 |

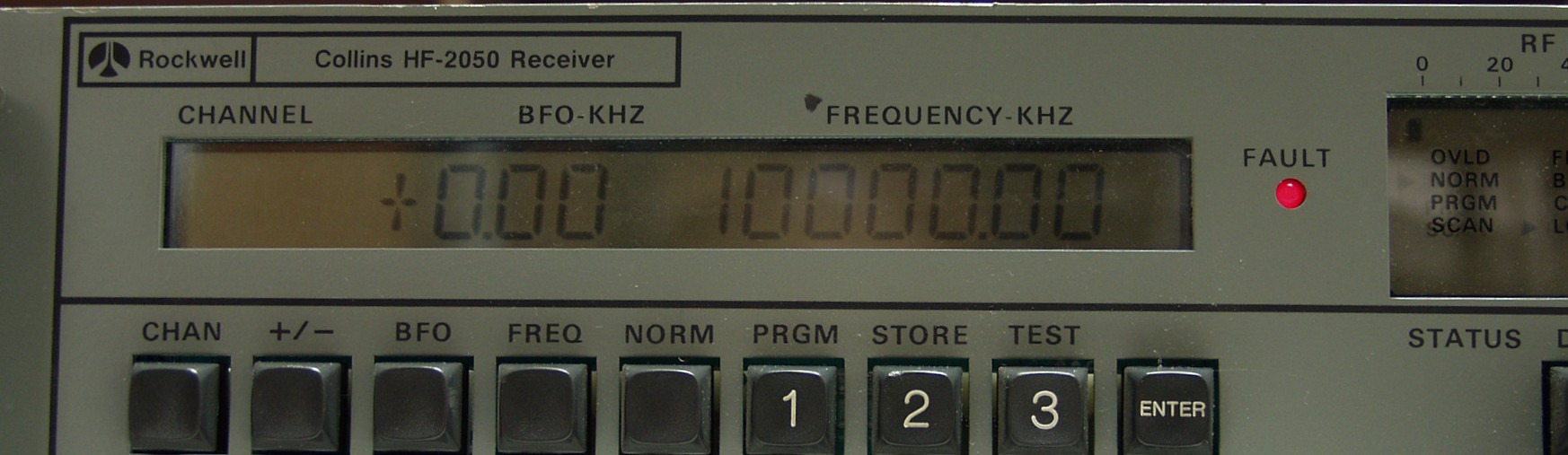

| １－Ｂ． ＦＡＵＬＴが付いている ＰＬＬが負動作（ロック外れ） |
 |
| １－Ｃ． 出力の１００ＫＨＺは出ている |
 |

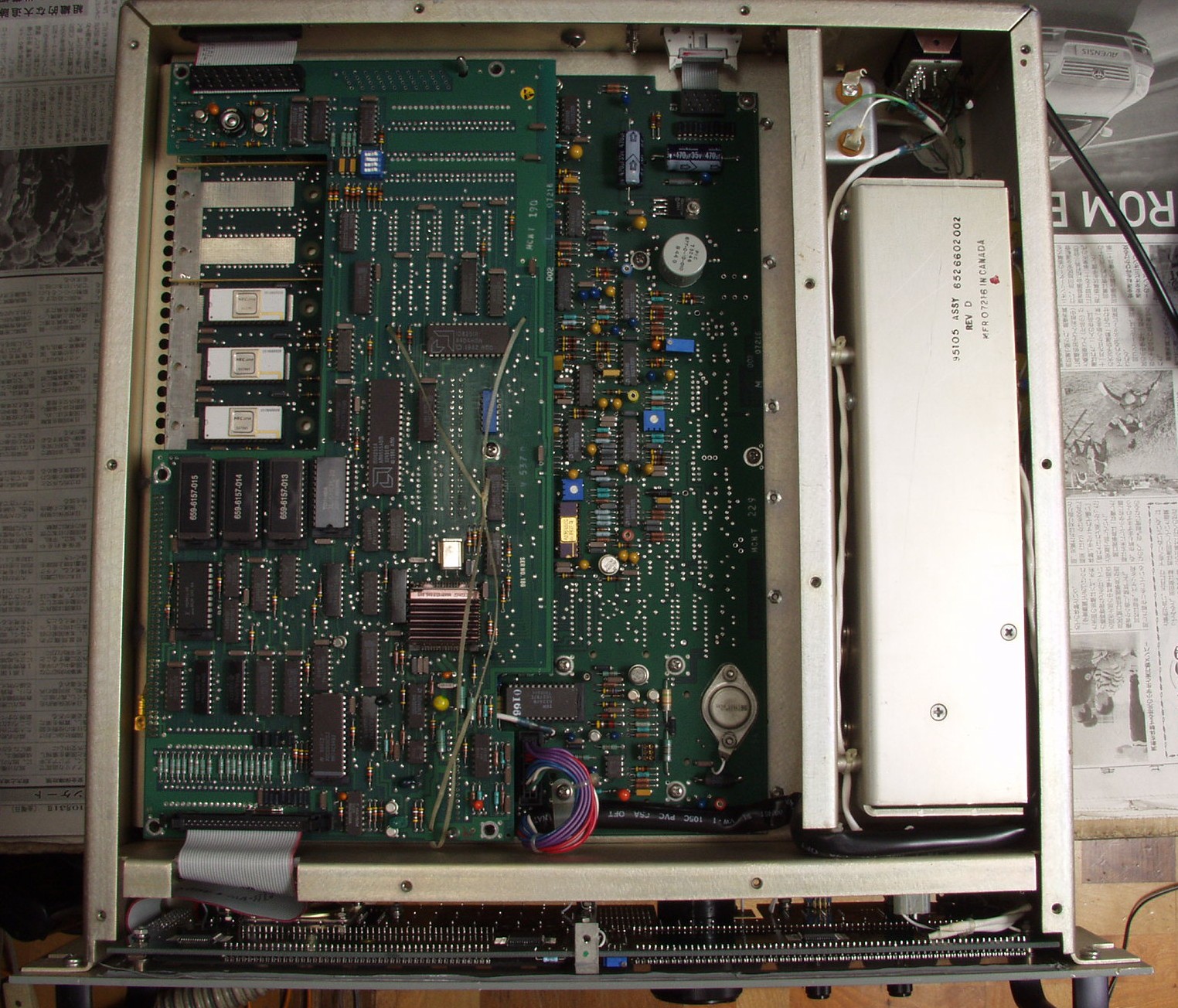

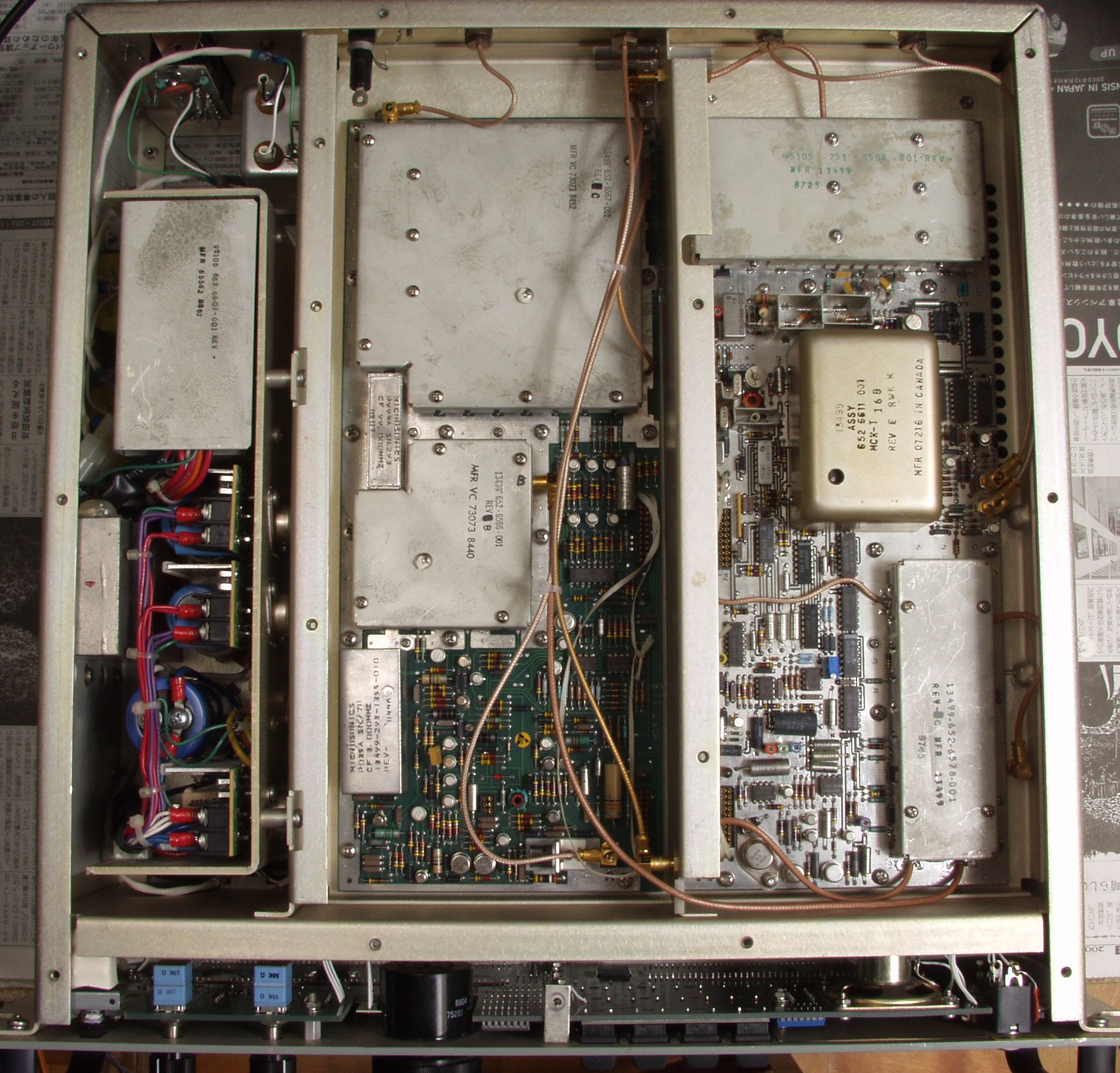

| ２－Ａ． 上から見る |
 |
| ２－Ｂ． 下から見る |
 |

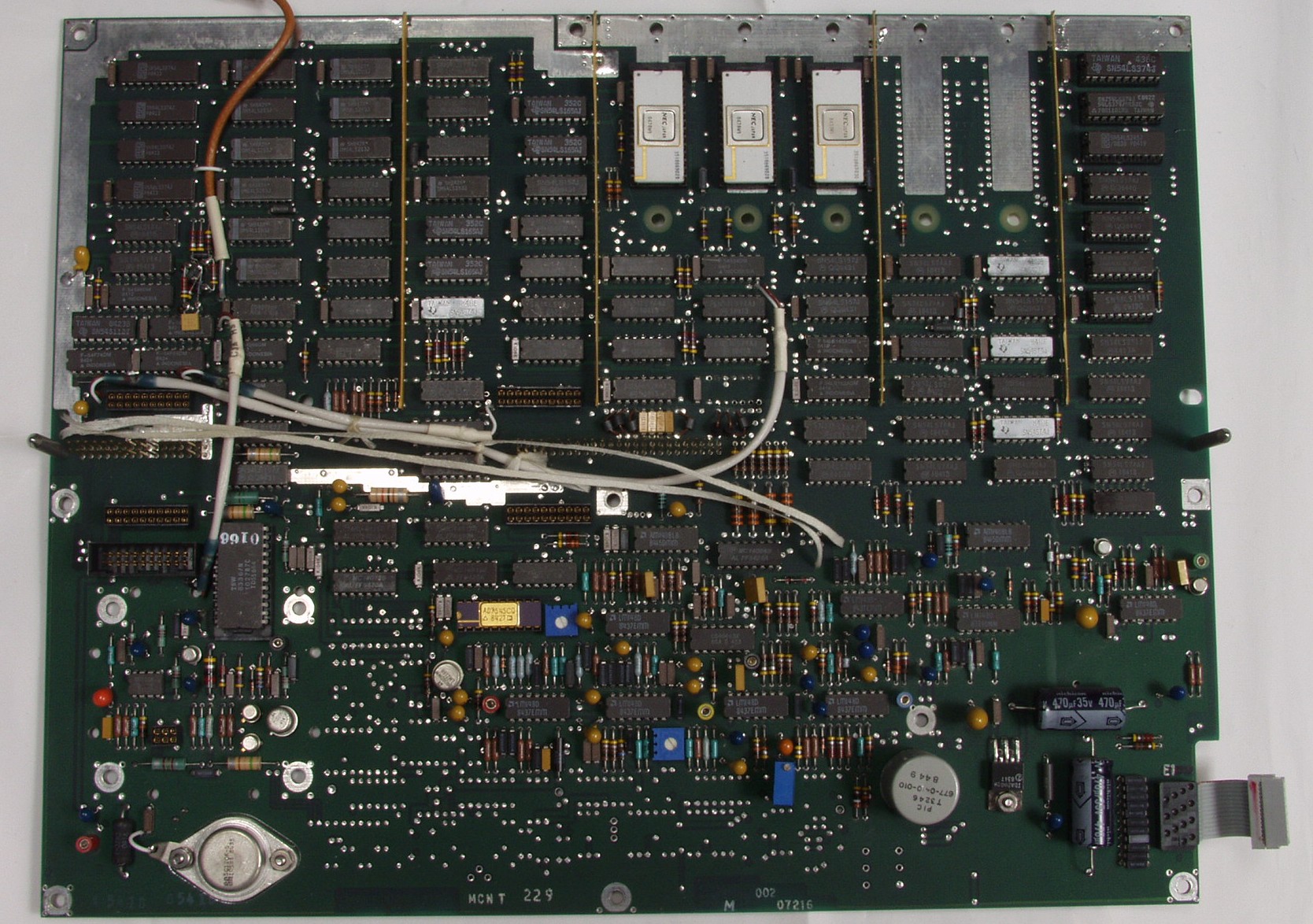

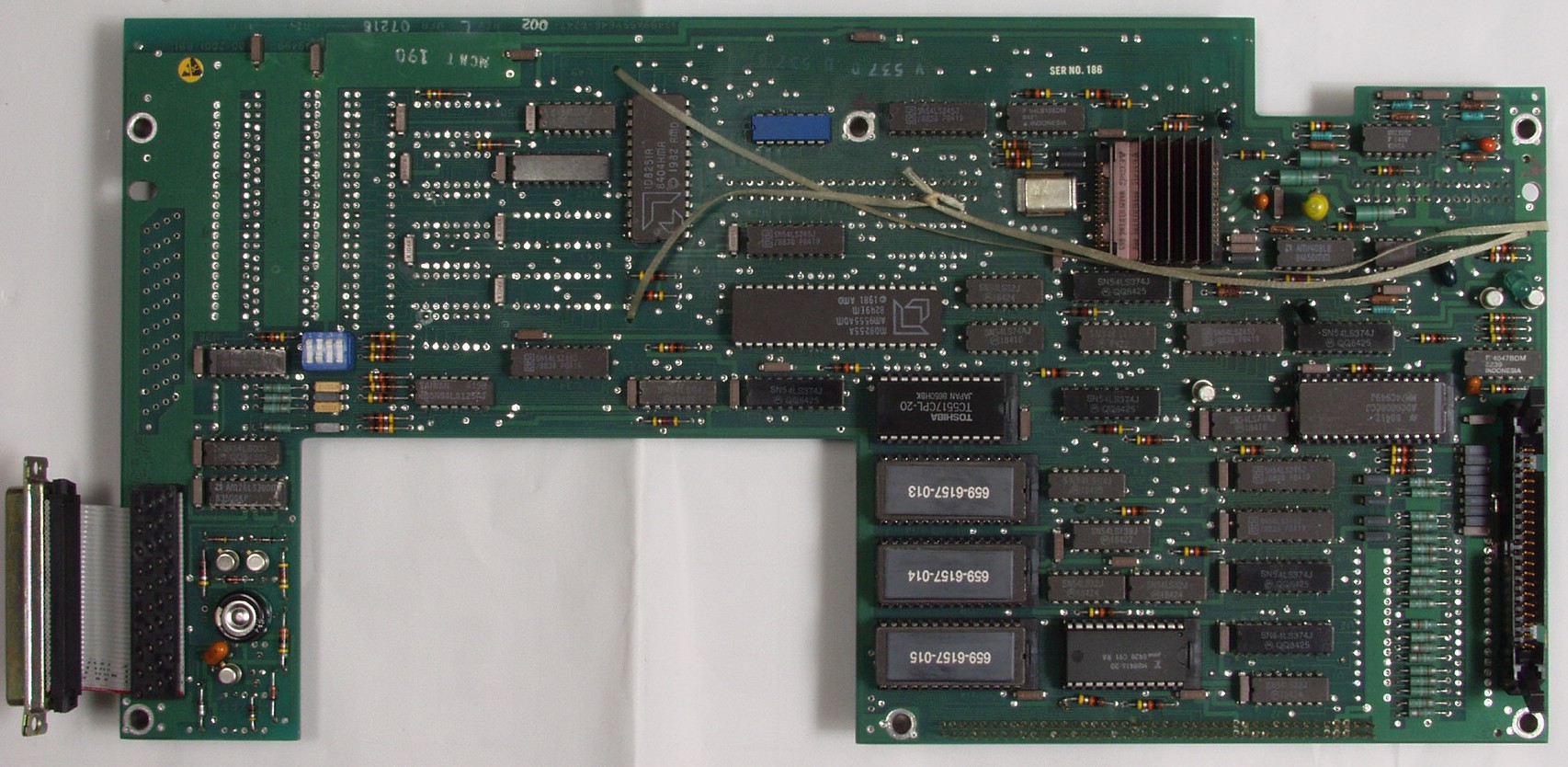

| ３－Ａ． ＣｏｎｔｒｏｌＡ２基盤 |
 |

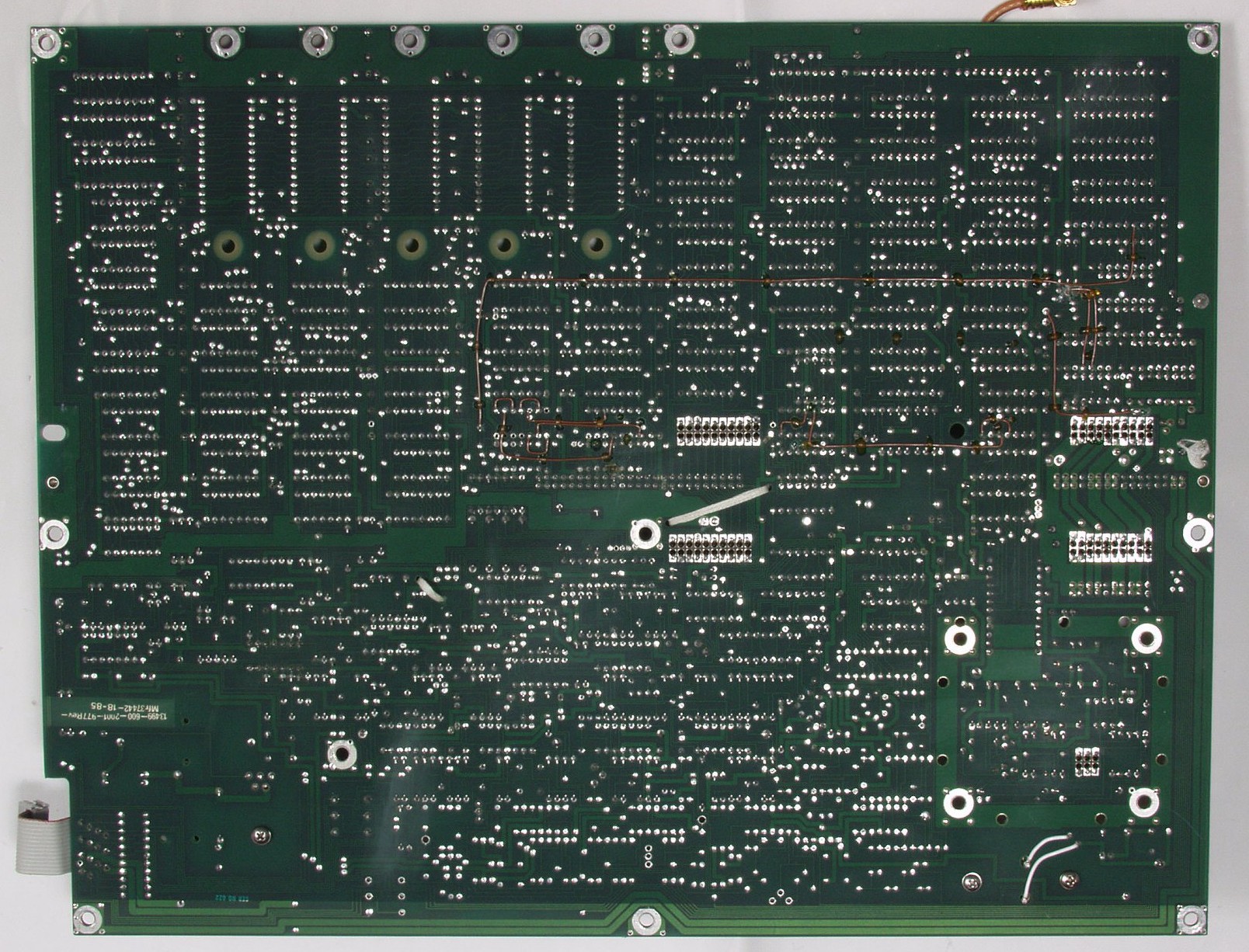

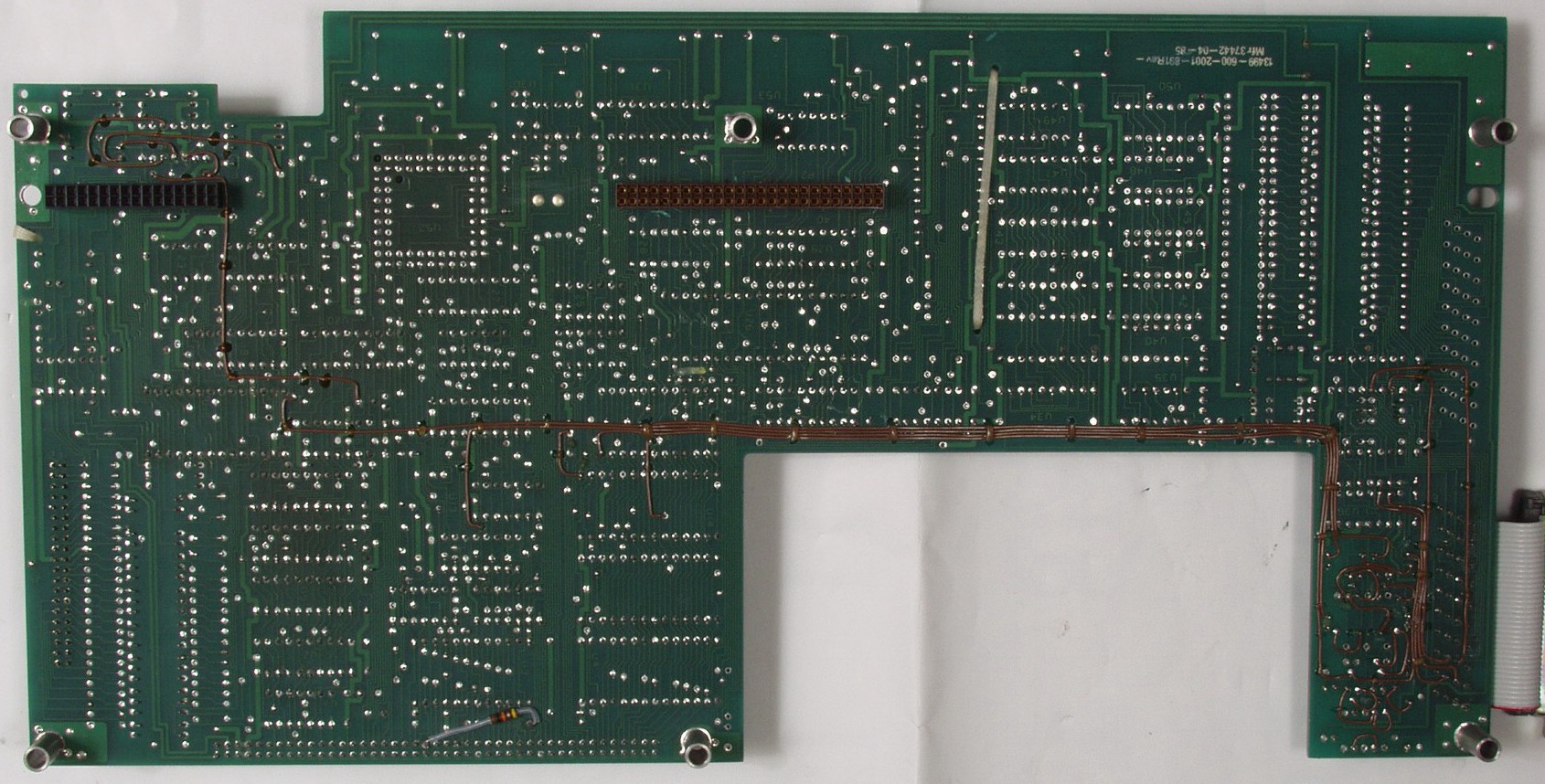

| ３－Ｂ． ＣｏｎｔｒｏＡ２基盤 裏 |
 |
| ３－Ｃ． ＩＦ・ＡｕｄｉｏＡ３基盤 |
 |
| ３－Ｄ． ＩＦ・ＡｕｄｉｏＡ３基盤 裏 |
 |

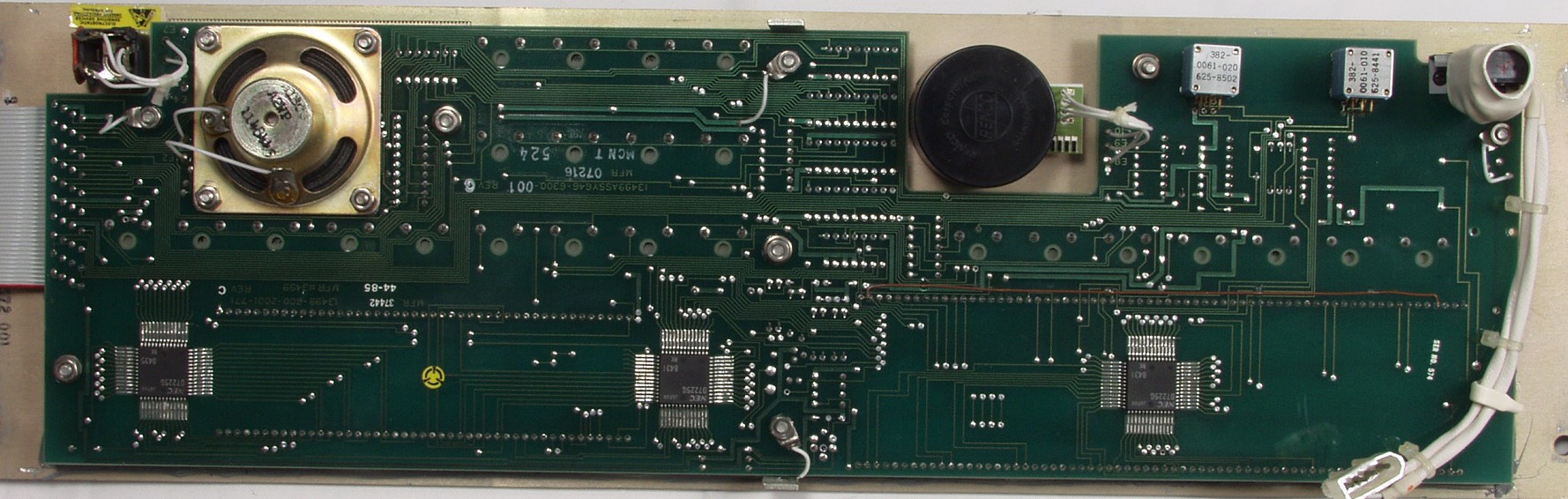

| ４． ＦｒｏｎｔＰａｎｅｌＡ１基盤 |
 |

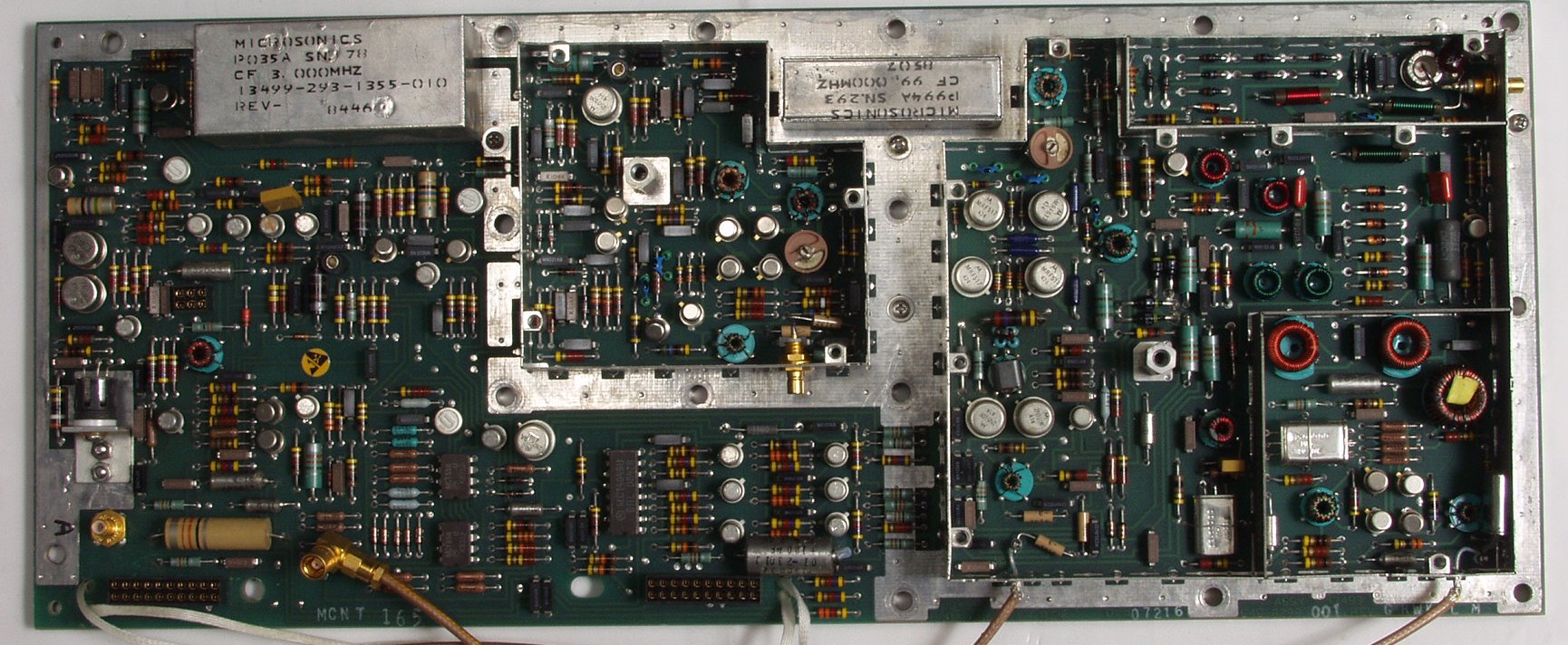

| ５－Ａ． ＴｒａｎｓｌａｔｏｒＡ６基盤 右上がＲＦ |
 |

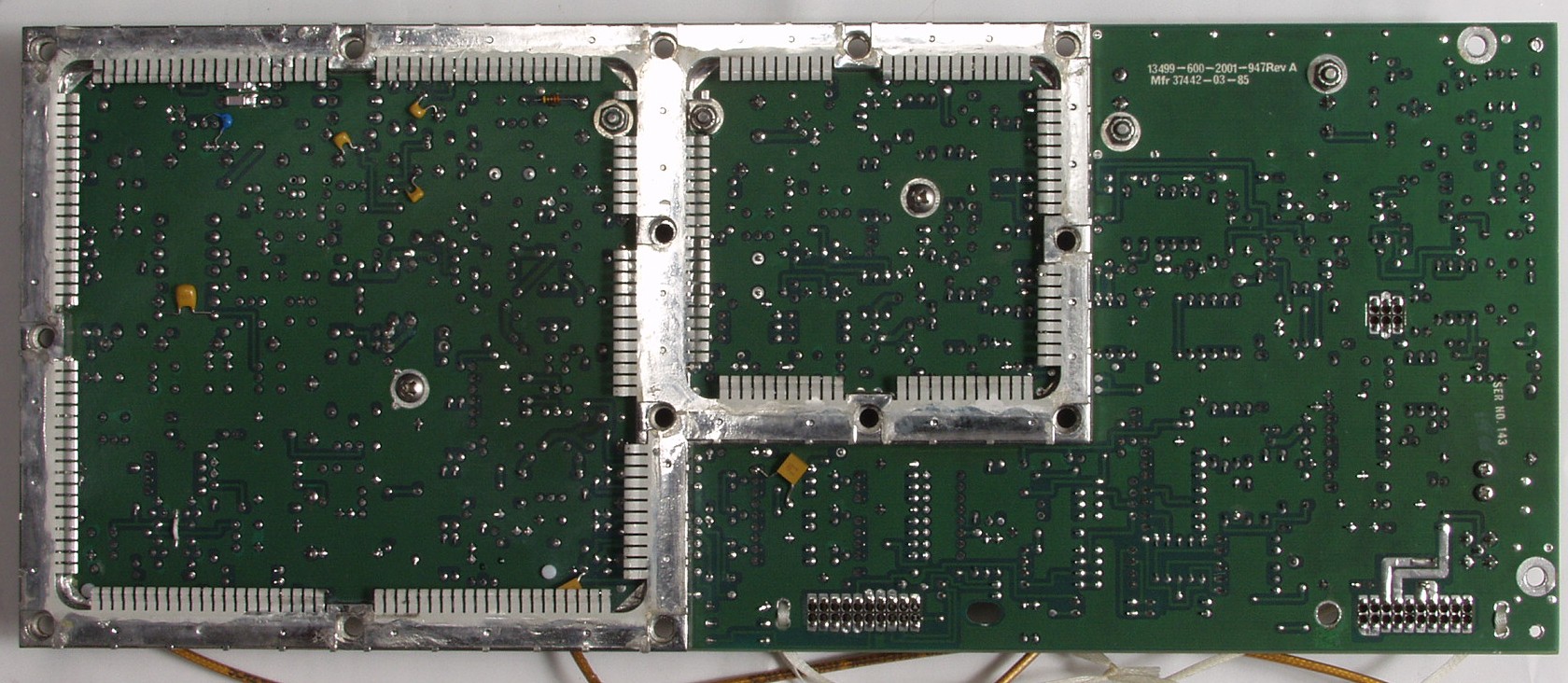

| ５－Ｂ． ＴｒａｎｓｌａｔｏｒＡ６基盤 裏 |
 |

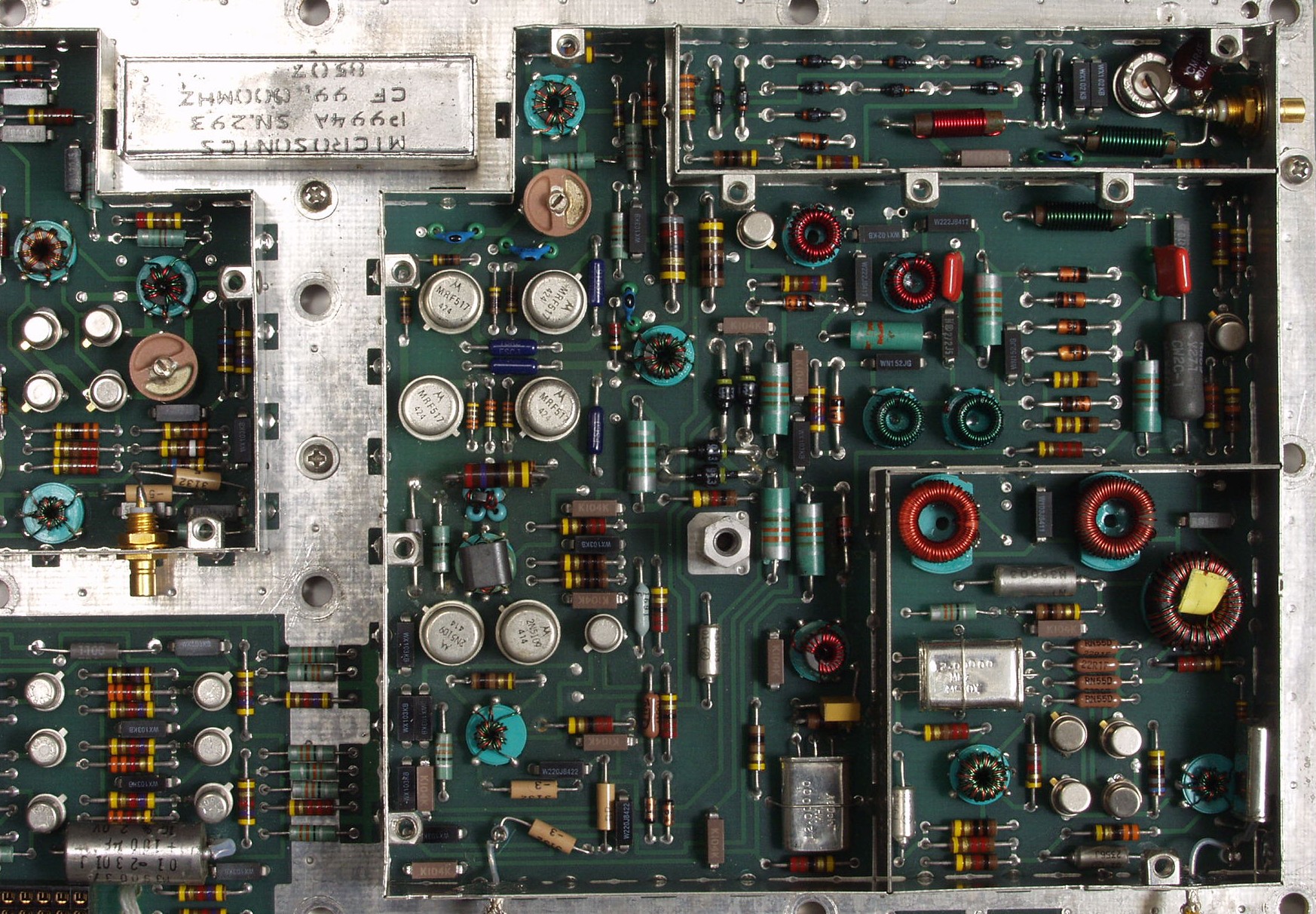

| ５－Ｃ． ＴｒａｎｓｌａｔｏｒＡ６基盤 右上が１ｓｔ-ＭＩＸ その左が１ｓｔＩＦ（９９ＭＨＺ）フイルター |
 |

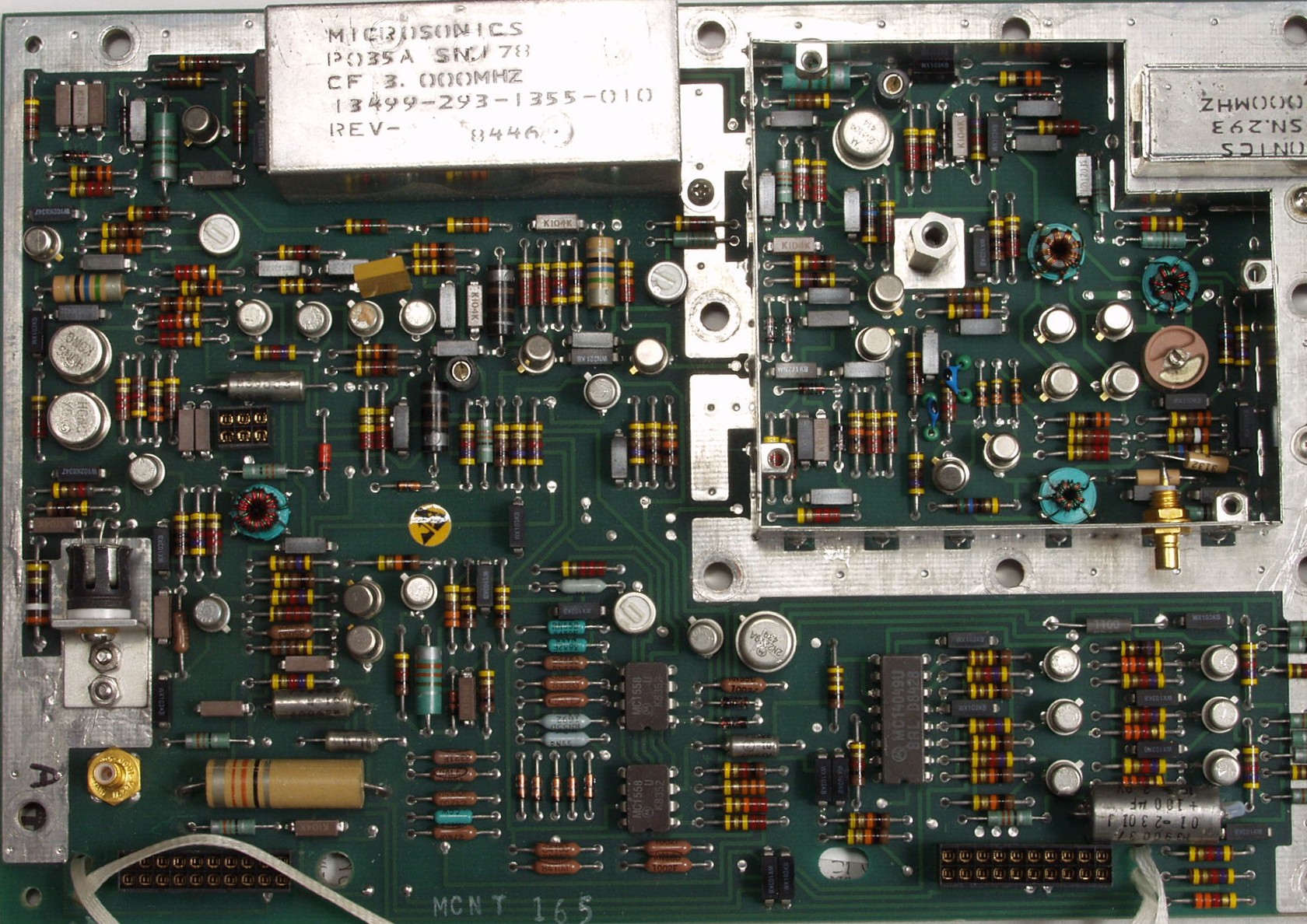

| ５－Ｄ． ＴｒａｎｓｌａｔｏｒＡ６基盤 左上が２ｓｔＩＦ（３ＭＨＺ）フイルター |
 |

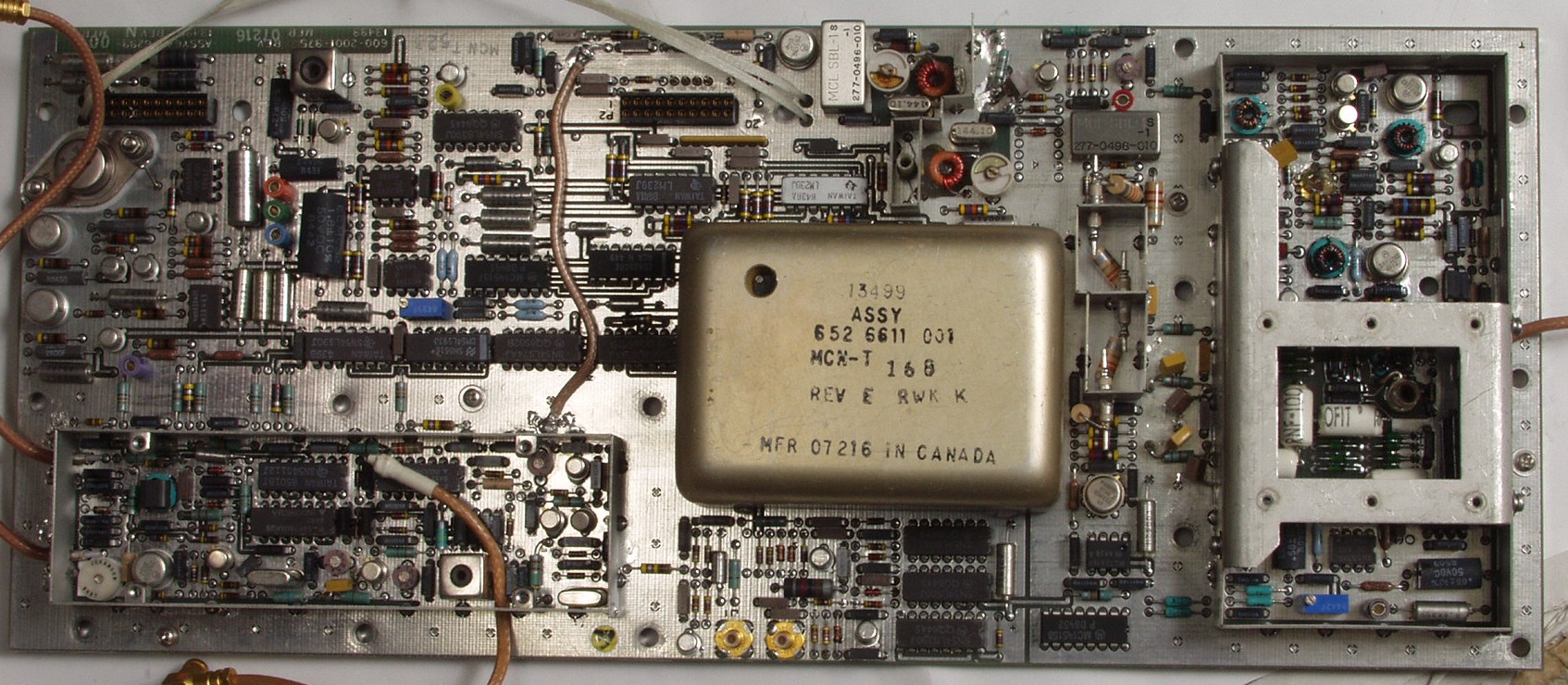

| ６－Ａ． ＳｙｎｔｈｅｓｉｚｅｒＡ５基盤 |
 |

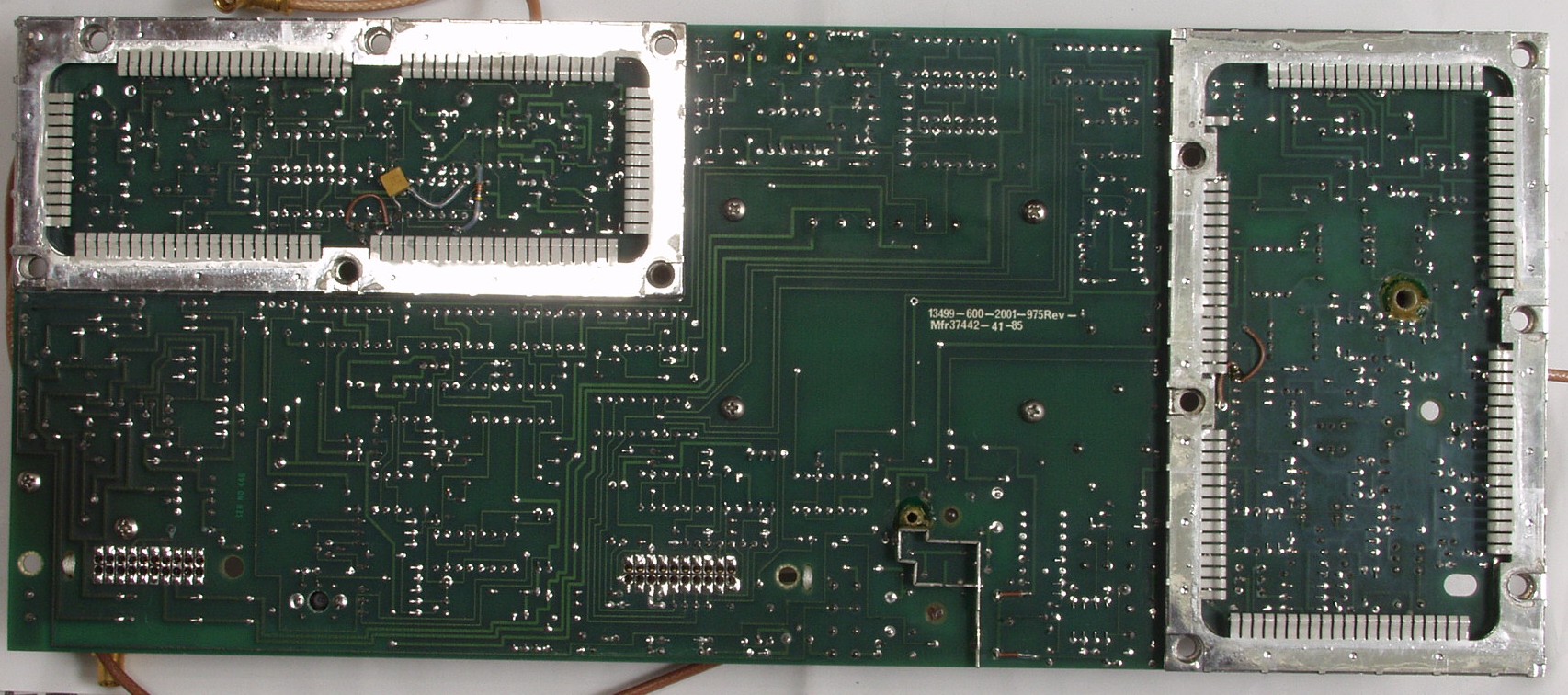

| ６－Ｂ． ＳｙｎｔｈｅｓｉｚｅｒＡ５基盤 裏 |
 |

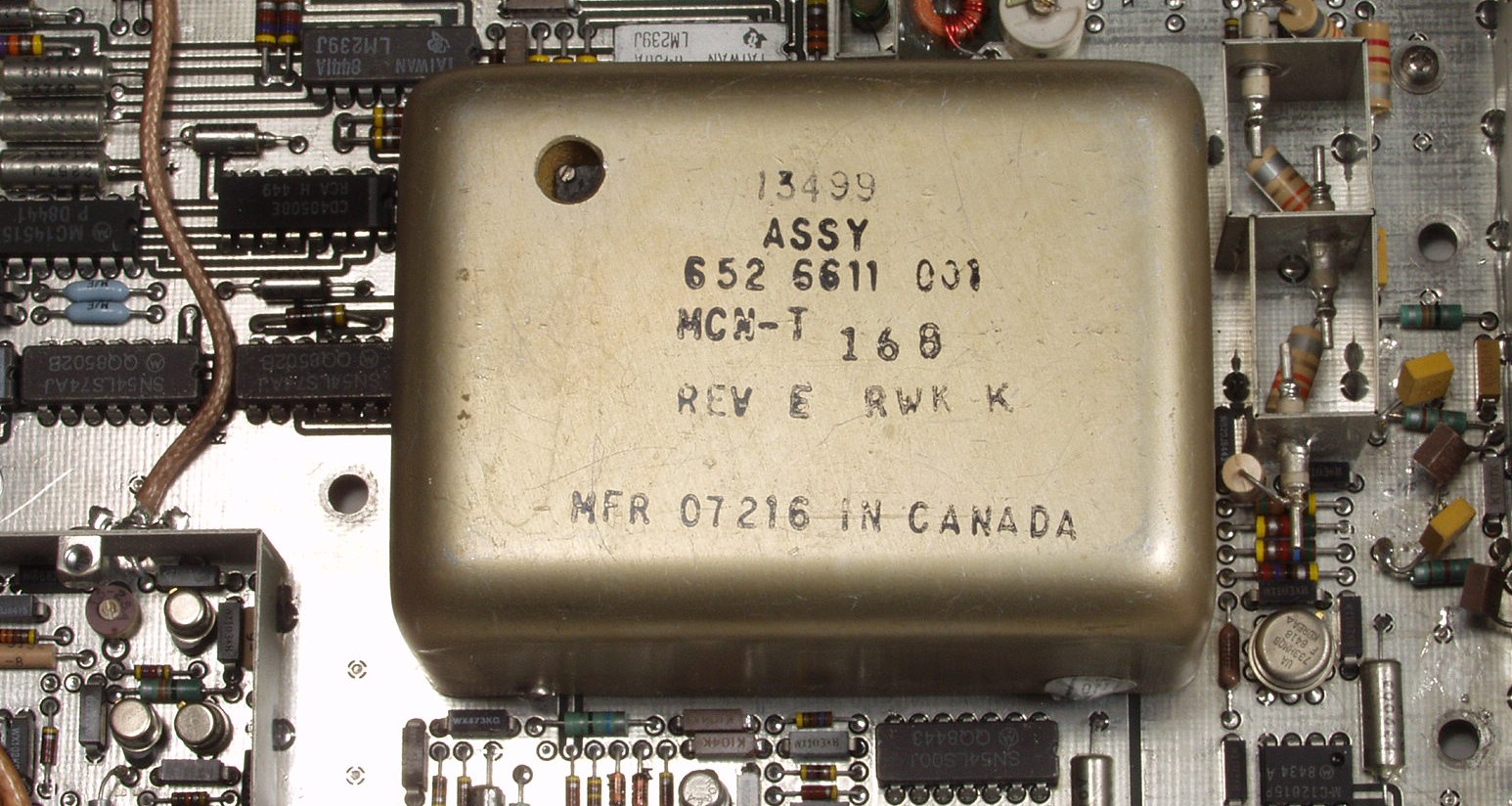

| ６－Ｃ． ＳｙｎｔｈｅｓｉｚｅｒＡ５基盤 ＦｒｅｑｕｅｎｃｙＳｔａｎｄａｒａｄ＝Ｏｖｅｎ １０ＭＨＺ発振 |
 |

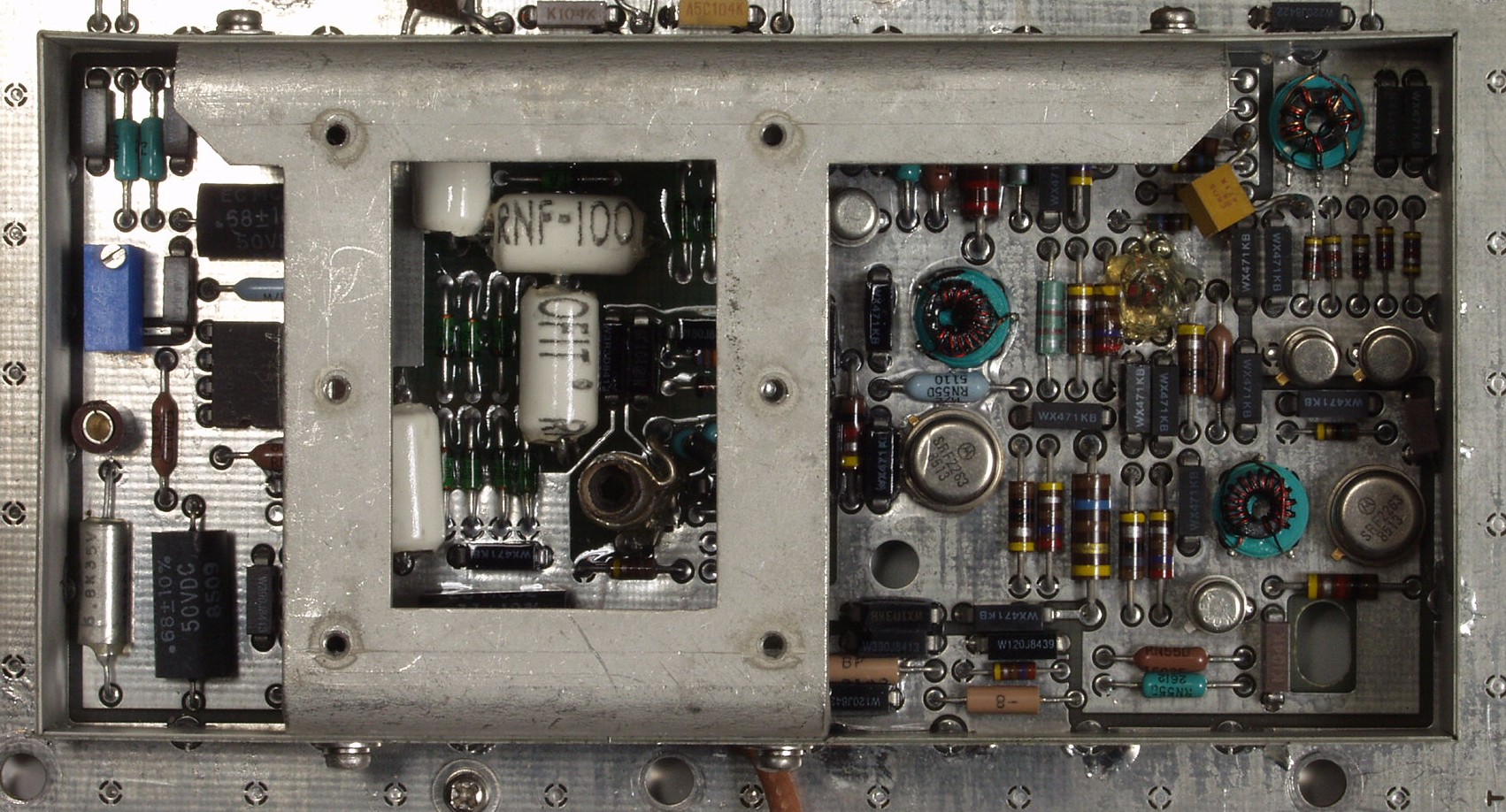

| ６－D． Ｓｙｎｔｈｅｓｉｚｅｒ基盤Ａ５ ＬｏｗＮｏｉｓｅＶＣＯ ９９．５～１２８．９９９ＭＨＺ発振 |
 |

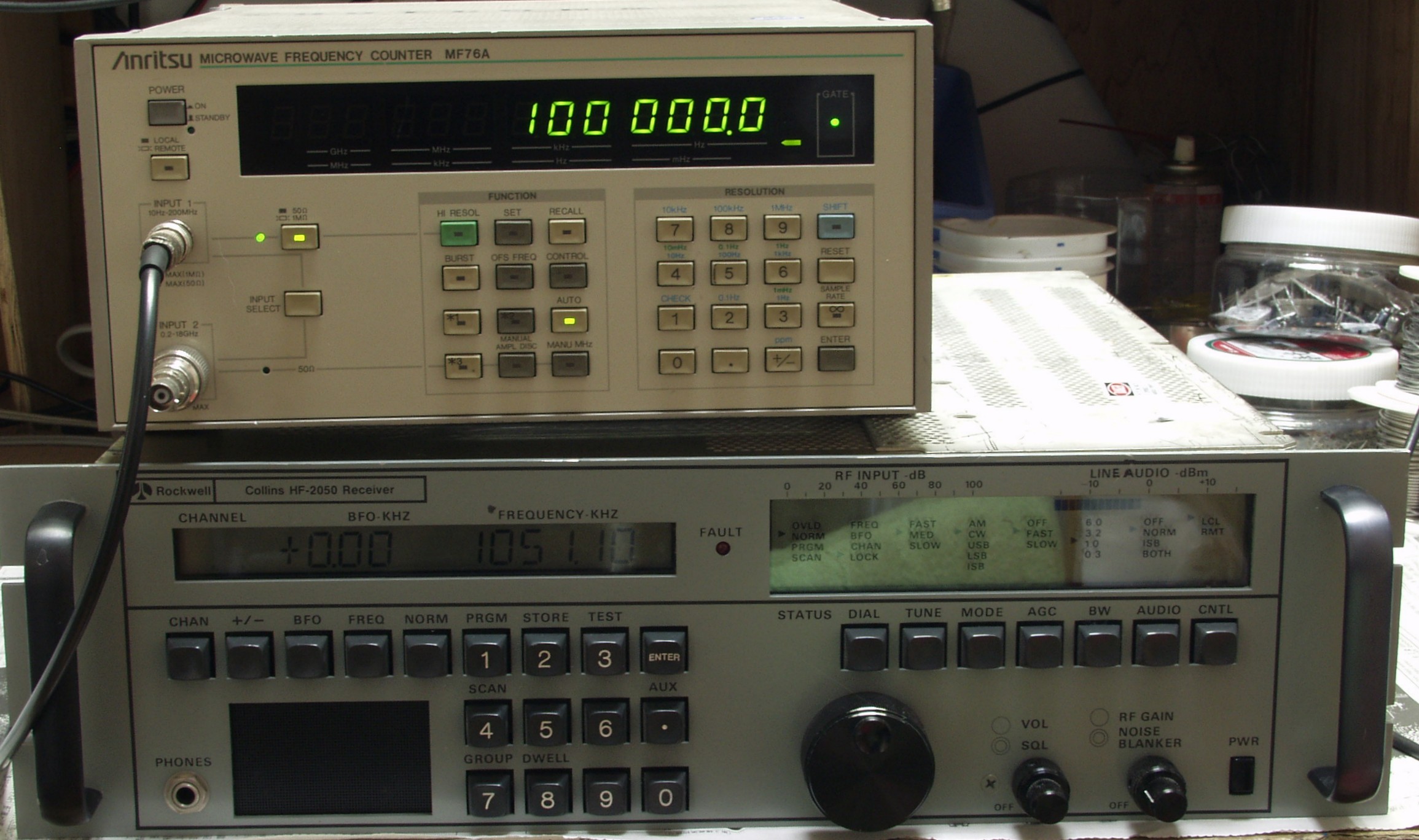

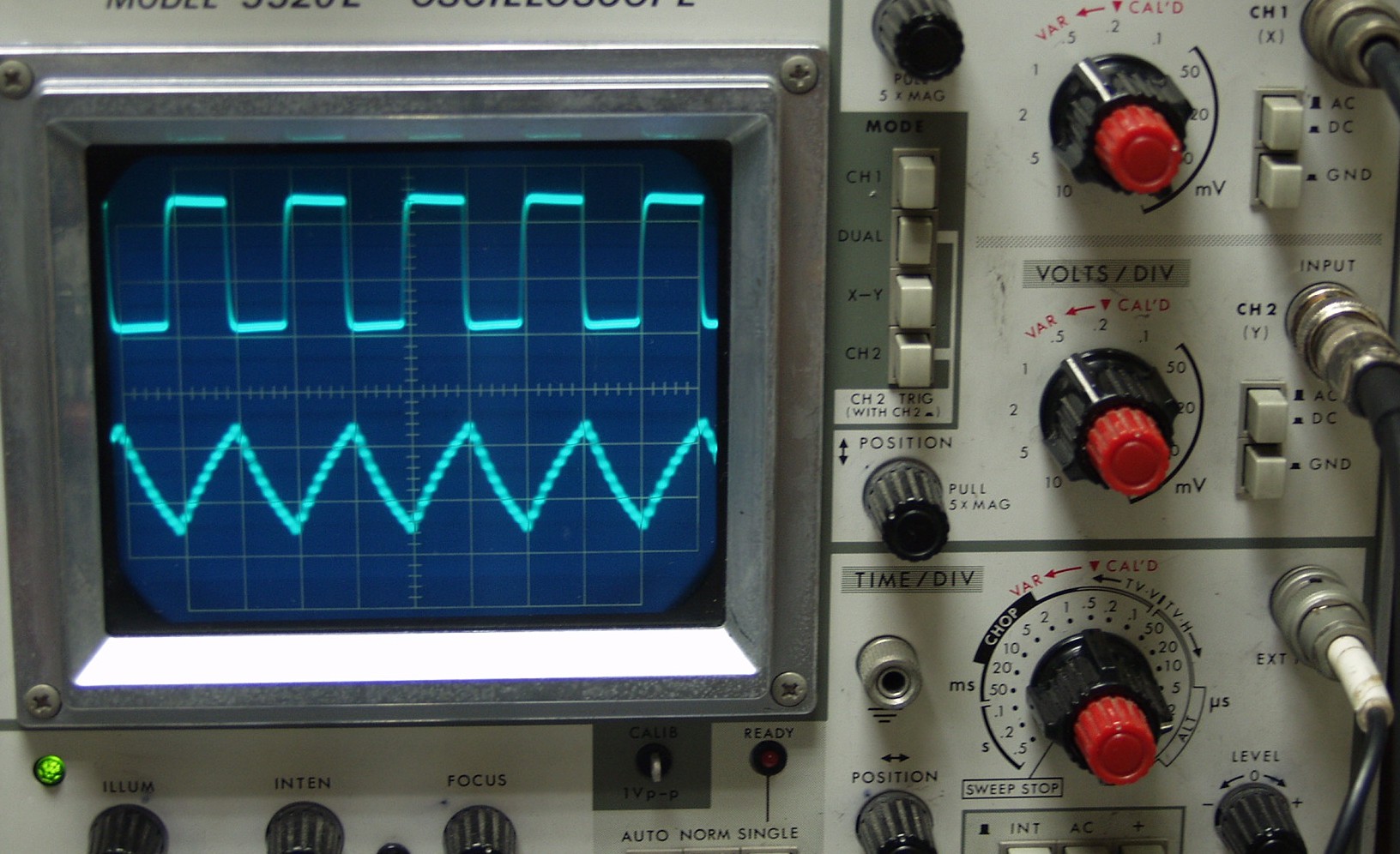

| 測定・調整 １－Ａ． 基準出力＝１００ＨＺの測定 |
 |

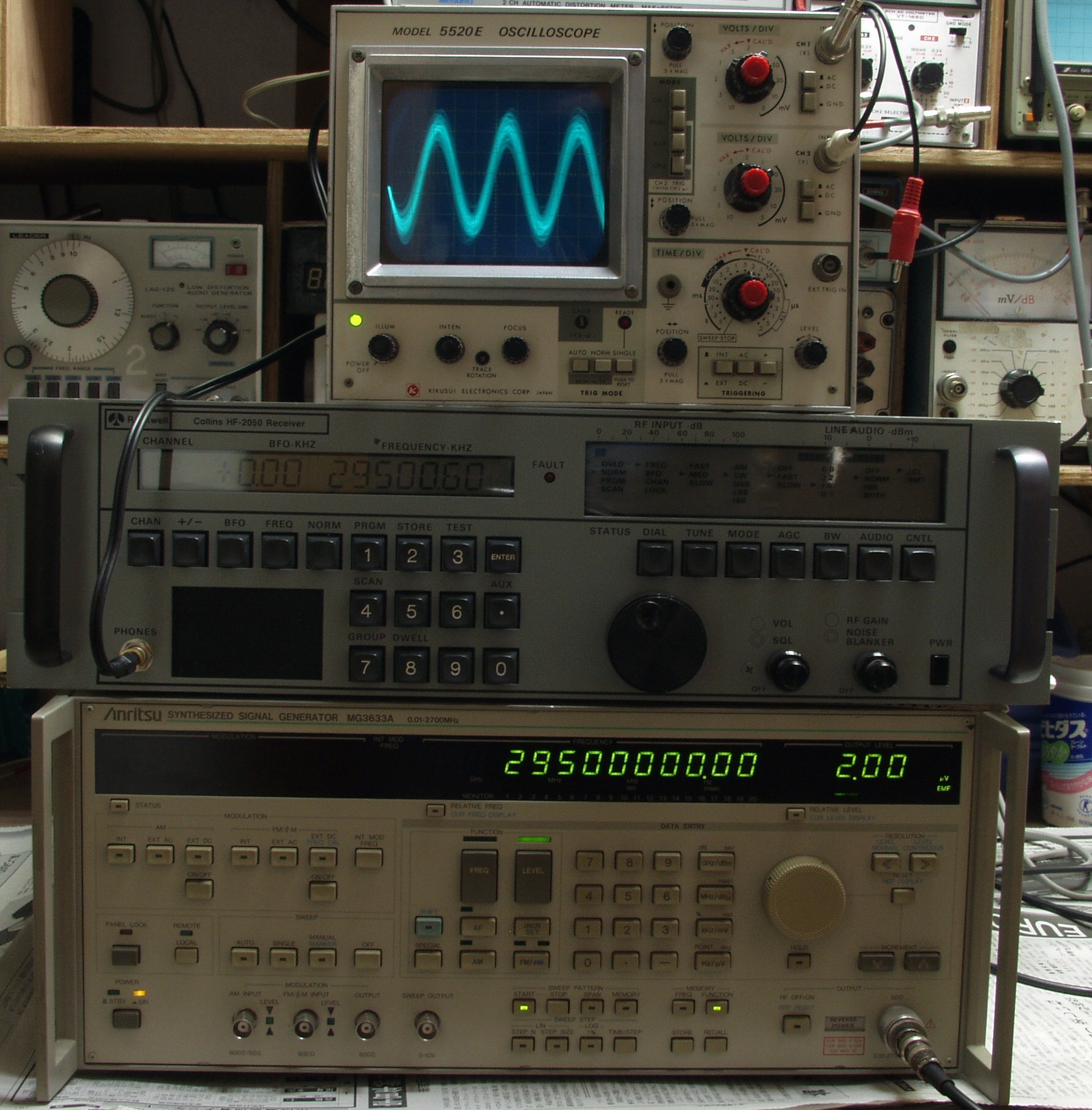

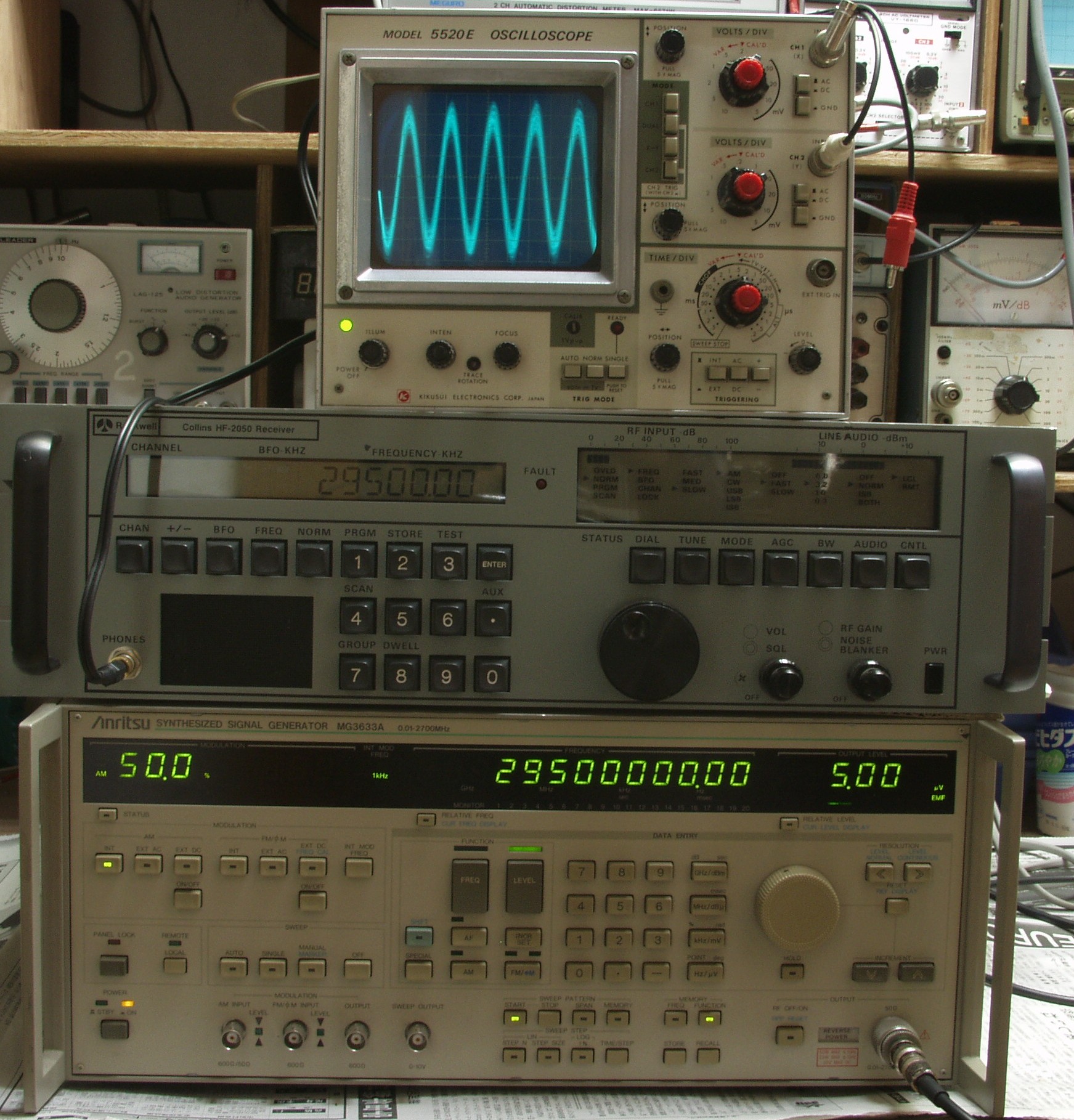

| ２－Ａ． ２９．５ＭＨＺ ＡＭ受信 ＡＮＴ入力５μＶ オシロはＳＰ出力 |
 |
| ２－B． ２９．５ＭＨＺ ＳＳＢ受信 ＡＮＴ入力２μＶ オシロはＳＰ出力 |
 |

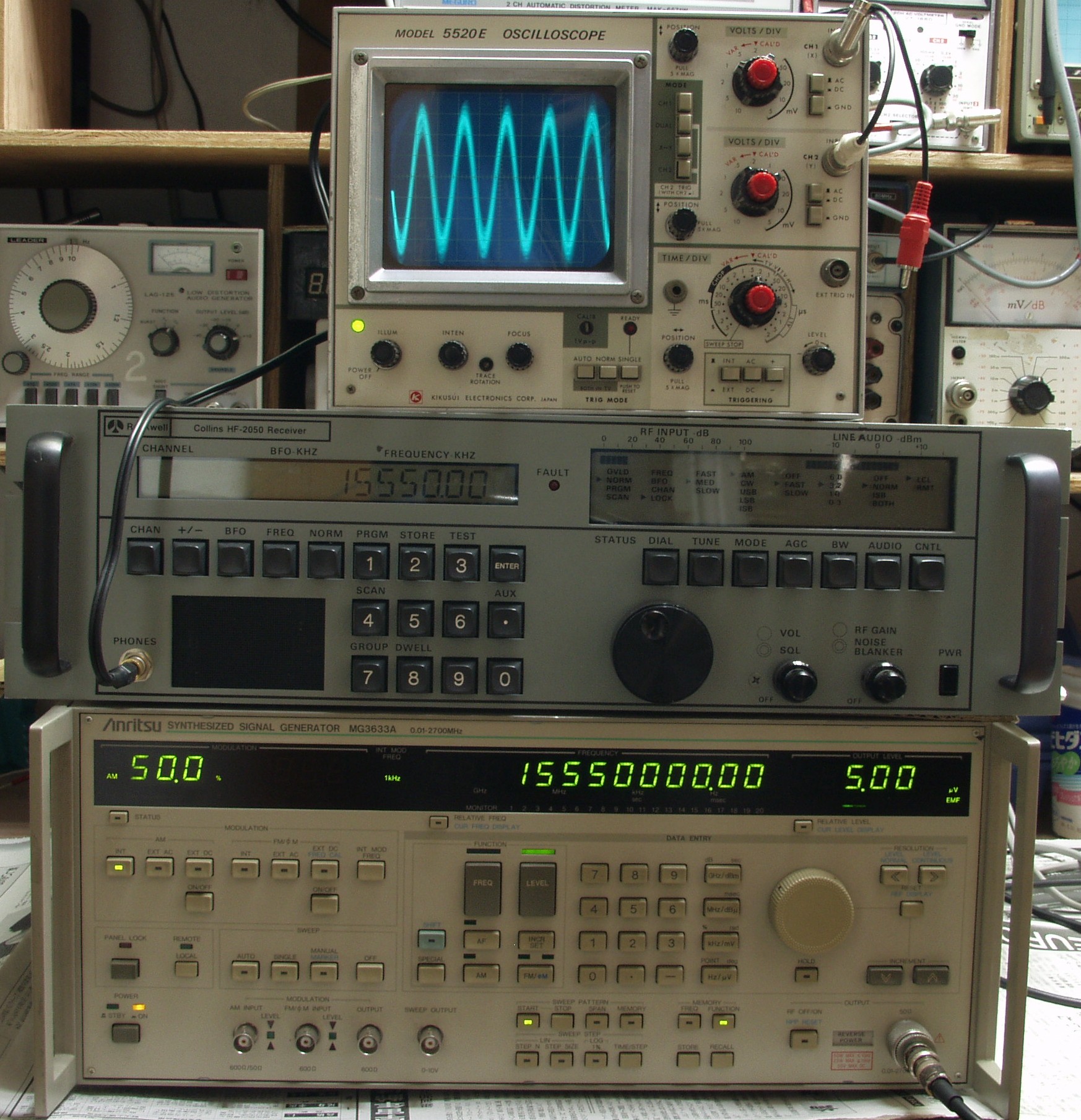

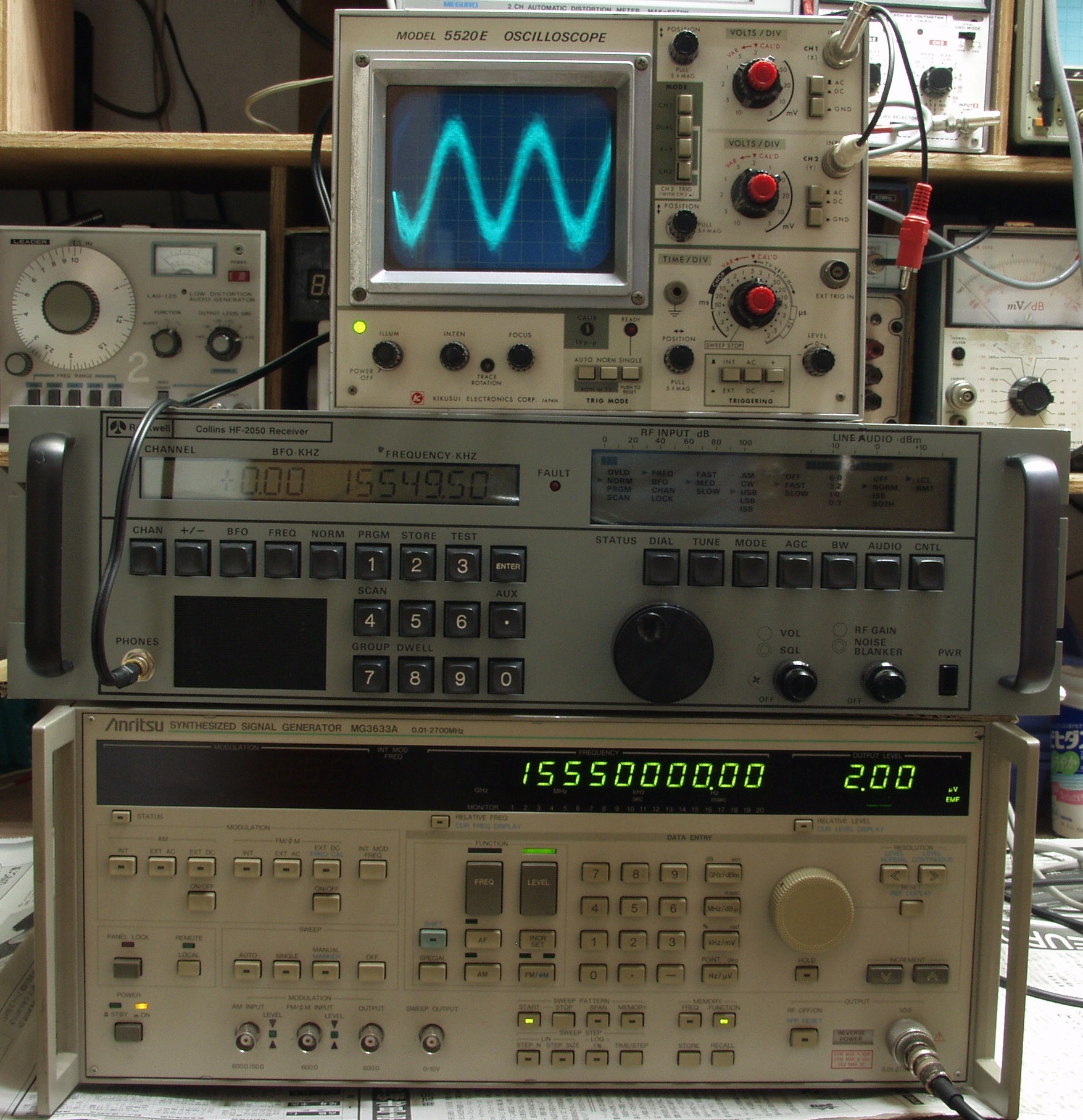

| ３－Ａ． １５．５ＭＨＺ ＡＭ受信 ＡＮＴ入力５μＶ オシロはＳＰ出力 |
 |
| ３－B． １５．５ＭＨＺ ＳＳＢ受信 ＡＮＴな入力２μＶ オシロはＳＰ出力 |
 |

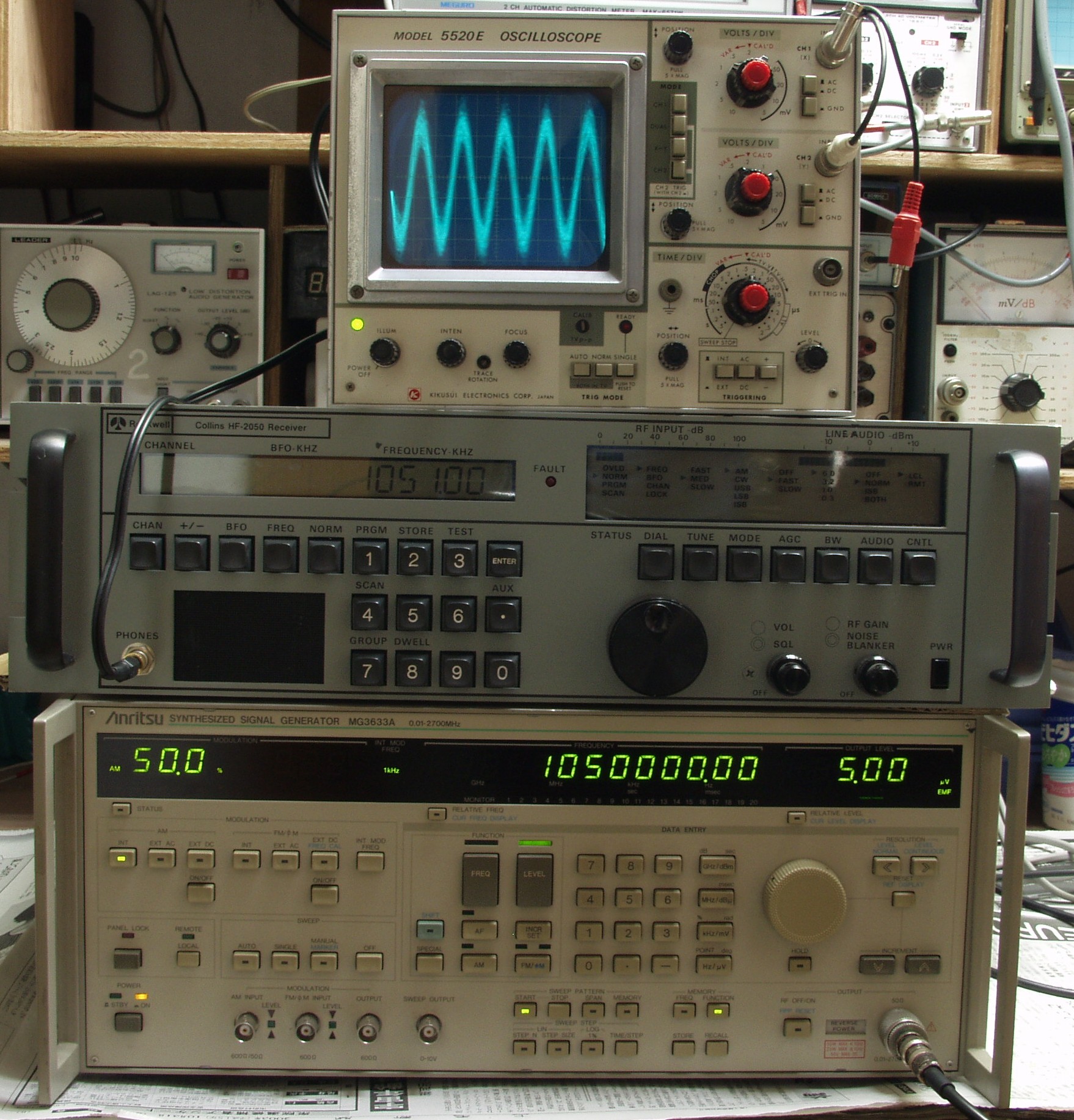

| ４－Ａ． １０５０ＫＨＺ ＡＭ受信 ＡＮＴ入力５μＶ オシロはＳＰ出力 |
 |

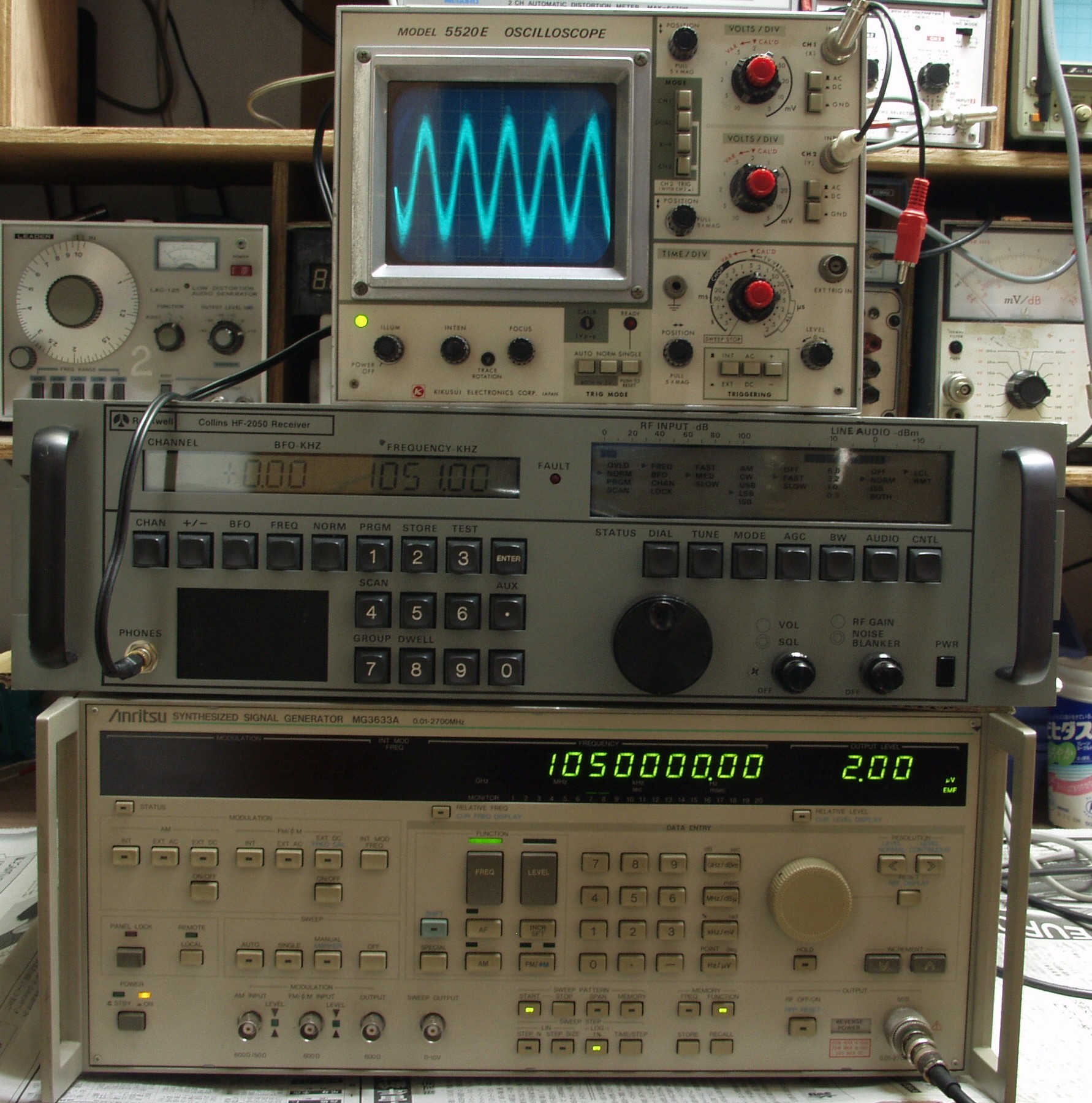

| ４－B． １０５０ＫＨＺ ＳＳＢ受信 ＡＮＴな入力２μＶ オシロはＳＰ出力 |
 |
