Vacuum Tube Tester Hickok TV-2B/Uで
１２ＡＴ７、ＥＣＣ８１、１２ＡＺ７　Ｇｍ、Ip測定
Ａ．チューブテスター (AMPLITREX AT1000) にて測定済ＲＣＡ他　１２ＡＴ７　中古５本測定。
  • １本目　１２ＡＴ７　測定。　ユニット１　Ｇｍ測定＝６０００μmho、ＩＰ＝１０．６７ｍＡ。
    　　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝６０００μmho、ＩＰ＝１１．０５ｍＡ。
    ２本目　１２ＡＴ７　測定。　ユニット１　Ｇｍ測定＝５５００μmho、ＩＰ＝１０．１０ｍＡ。
    　　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝５７５０μmho、ＩＰ＝１０．０８ｍＡ。
    ３本目　１２ＡＴ７　測定。　ユニット１　Ｇｍ測定＝６０００μmho、ＩＰ＝１０．２３ｍＡ。
    　　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝６０００μmho、ＩＰ＝１１．３６ｍＡ。
    ４本目　１２ＡＴ７　測定。　ユニット１　Ｇｍ測定＝６０００μmho、ＩＰ＝１１．８８ｍＡ。
    　　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝６０００μmho、ＩＰ＝１０．１７ｍＡ。
    ５本目　１２ＡＴ７　測定。　ユニット１　Ｇｍ測定＝６５００μmho、ＩＰ＝１２．５６ｍＡ。
    　　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝６５００μmho、ＩＰ＝１１．９０ｍＡ。
Ｂ．Gold　Ｌｉｏｎ　ＥＣＣ８１　２本測定。
  • １本目　ＥＣＣ８１測定。　ユニット１　Ｇｍ測定＝５７５０μmho、ＩＰ＝１０．９６ｍＡ。
    　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝５７５０μmho、ＩＰ＝１１．１８ｍＡ。
    ２本目　ＥＣＣ８１測定。　ユニット１　Ｇｍ測定＝５７５０μmho、ＩＰ＝１１．００ｍＡ。
    　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝５７５０μmho、ＩＰ＝１１．０７ｍＡ。
Ｃ．Ｅｌｅｃｔｒｏ　Ｈａｒｍｏｎｉｘ　１２ＡＴ７　４本測定。　
  • １本目　１２ＡＴ７　測定。　ユニット１　Ｇｍ測定＝３０００μmho、ＩＰ＝４．３２ｍＡ。
    　　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝３０００μmho、ＩＰ＝４．３７ｍＡ。
    ２本目　１２ＡＴ７　測定。　ユニット１　Ｇｍ測定＝５０００μmho、ＩＰ＝９．４９ｍＡ。
    　　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝５５００μmho、ＩＰ＝１０．５２ｍＡ。
    ３本目　１２ＡＴ７　測定。　ユニット１　Ｇｍ測定＝５７５０μmho、ＩＰ＝１０．８８ｍＡ。
    　　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝５７５０μmho、ＩＰ＝１０．７２ｍＡ。
    ４本目　１２ＡＴ７　測定。　ユニット１　Ｇｍ測定＝６０００μmho、ＩＰ＝１１．７２ｍＡ。
    　　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝５８５０μmho、ＩＰ＝１１．３８ｍＡ。
Ｄ． １２ＡＺ７　３本目測定。
  • １本目　１２ＡＺ７　測定。　ユニット１　Ｇｍ測定＝２７２０μmho、ＩＰ＝１１．４４ｍＡ。
    　　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝２８００μmho、ＩＰ＝１０．３７ｍＡ。
    ２本目　１２ＡＺ７　測定。　ユニット１　Ｇｍ測定＝２８００μmho、ＩＰ＝１０．９５ｍＡ。
    　　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝２６００μmho、ＩＰ＝１０．１５ｍＡ。
    ３本目　１２ＡＺ７　測定。　ユニット１　Ｇｍ測定＝２７５０μmho、ＩＰ＝１１．３７ｍＡ。
    　　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝２６００μmho、ＩＰ＝１０．３０ｍＡ。
　
Ａ．　ＲＣＡ他　１２ＡＴ７　測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
　　　真空管ハンドブック（規格表）の　１２ＡＴ７、ＥＣＣ８１　相互コンダクタンス＝５５００μmho
　　　　　　　「Ｅｐ＝２５０Ｖ、Ｒｋ＝２００Ω（Ｅｇ１＝−２Ｖ）、Ｉｐ＝１０ｍＡ」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

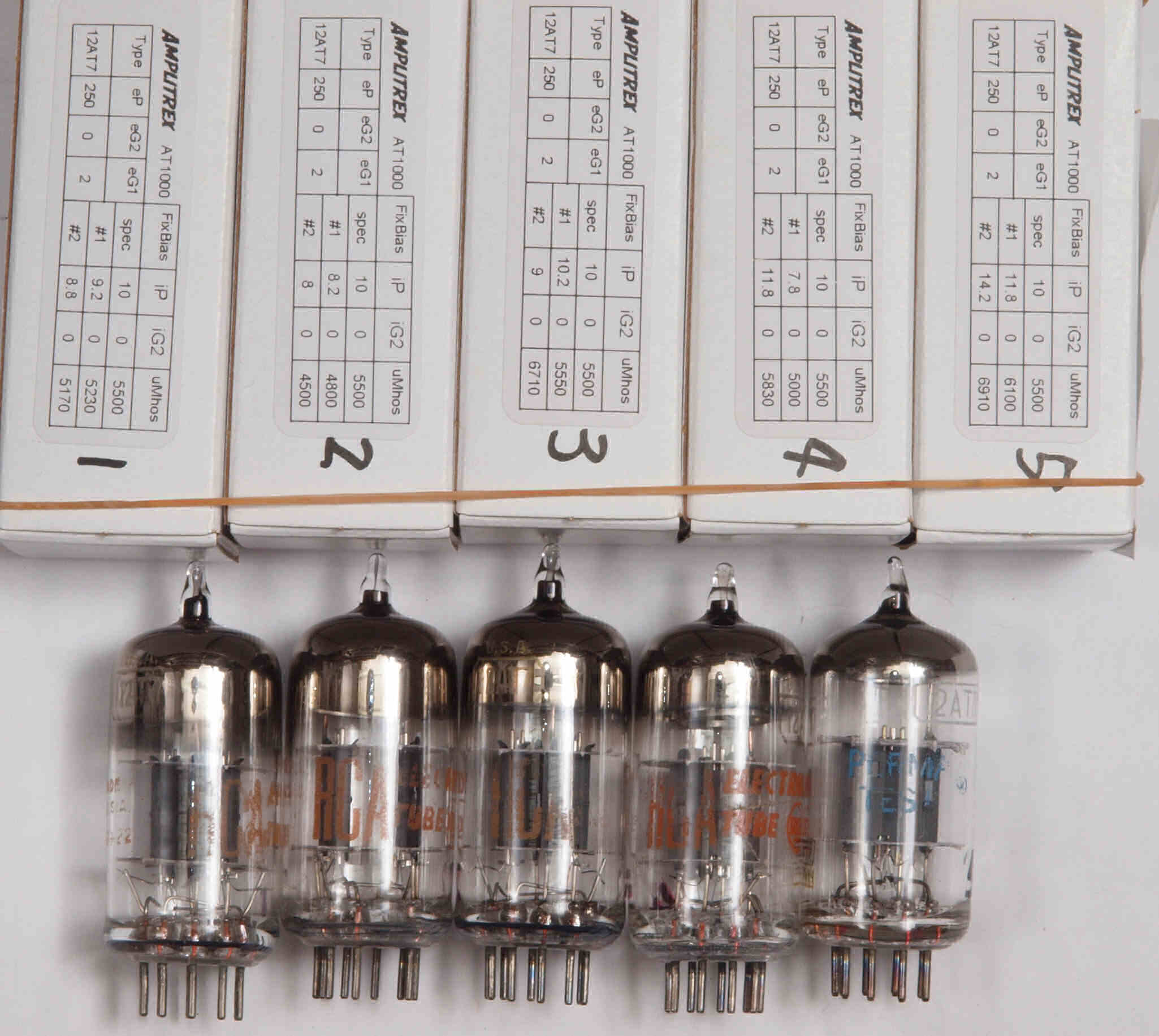

左から１本目、２本目、、、５本目。
  • １本目　１２ＡＴ７　測定。　ユニット１　Ｇｍ測定＝６０００μmho、ＩＰ＝１０．６７ｍＡ。
    　　　　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝６０００μmho、ＩＰ＝１１．０５ｍＡ。
    ２本目　１２ＡＴ７　測定。　ユニット１　Ｇｍ測定＝５５００μmho、ＩＰ＝１０．１０ｍＡ。
    　　　　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝５７５０μmho、ＩＰ＝１０．０８ｍＡ。
    ３本目　１２ＡＴ７　測定。　ユニット１　Ｇｍ測定＝６０００μmho、ＩＰ＝１０．２３ｍＡ。
    　　　　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝６０００μmho、ＩＰ＝１１．３６ｍＡ。
    ４本目　１２ＡＴ７　測定。　ユニット１　Ｇｍ測定＝６０００μmho、ＩＰ＝１１．８８ｍＡ。
    　　　　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝６０００μmho、ＩＰ＝１０．１７ｍＡ。
    ５本目　１２ＡＴ７　測定。　ユニット１　Ｇｍ測定＝６５００μmho、ＩＰ＝１２．５６ｍＡ。
    　　　　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝６５００μmho、ＩＰ＝１１．９０ｍＡ。

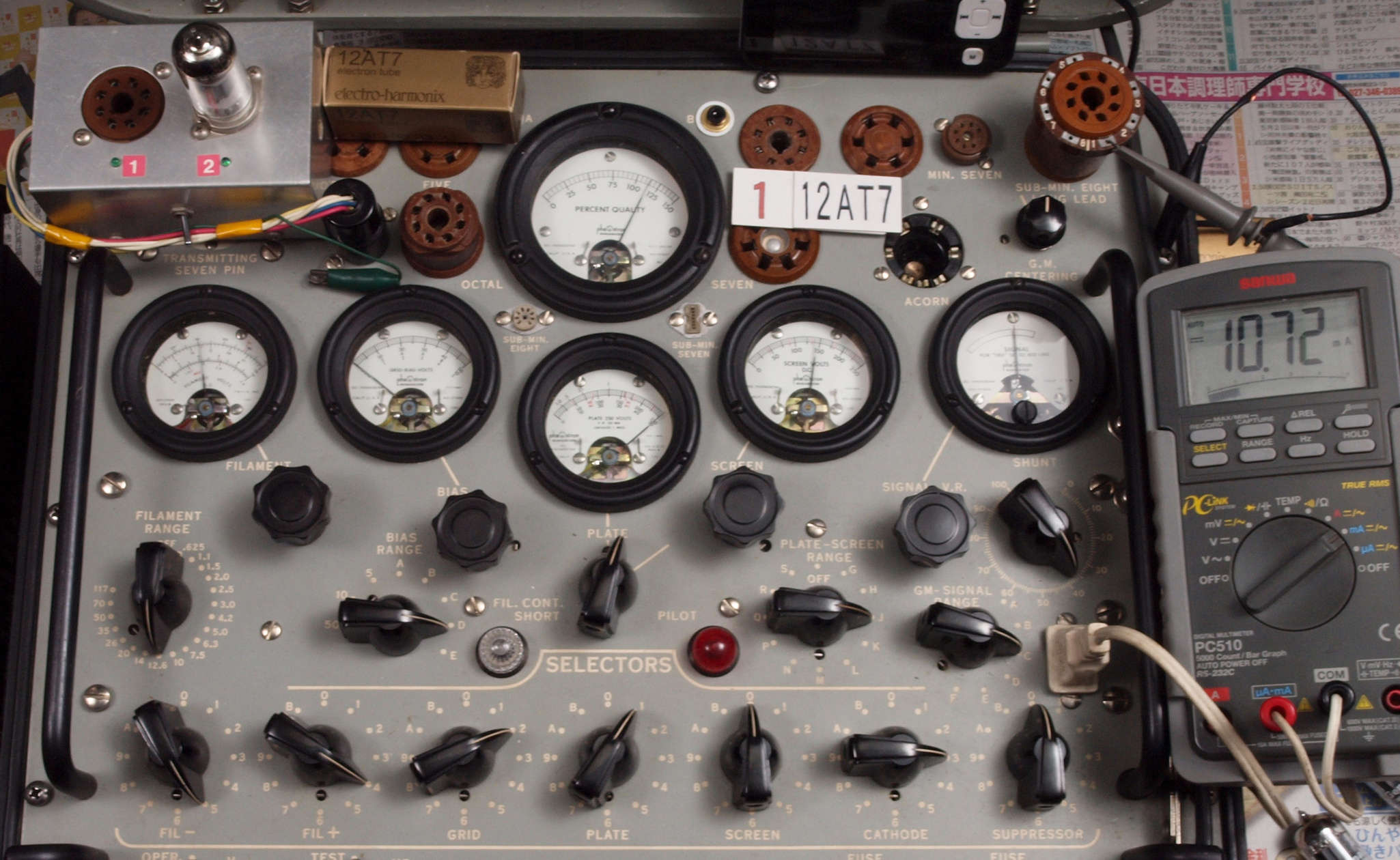

Ａ１１．　１本目　１２ＡＴ７　ユニット１測定。　Ｇｍ測定＝６０００μmho、ＩＰ＝１0．67ｍＡ。
　　　　　　　　測定条件「２５０Ｖ、Ｒｋ＝２００Ω」。　Ｂレンジ＝７５００μmhoレンジでの測定。

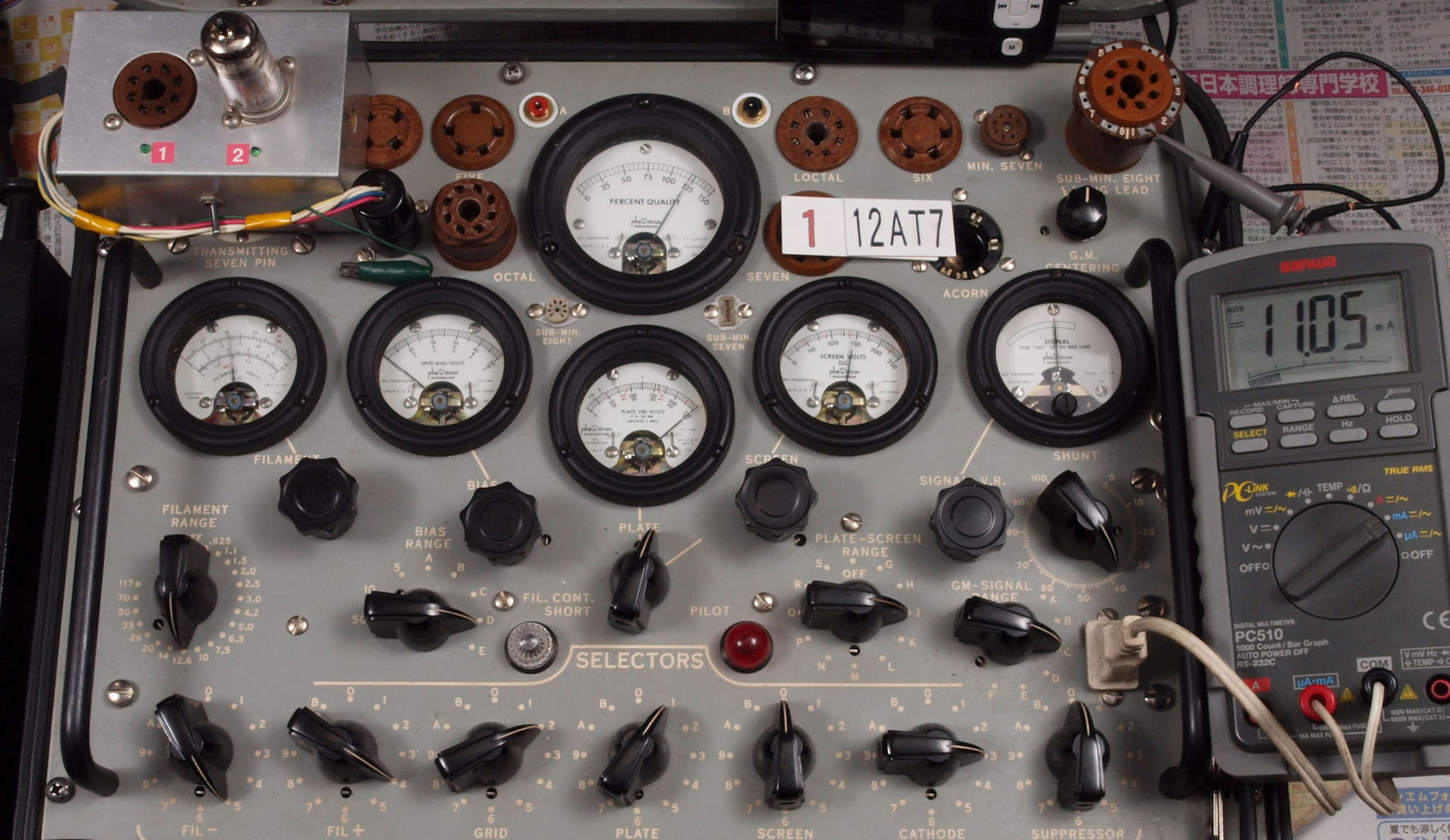

Ａ１２．　１本目　１２ＡＴ７　ユニット２測定。　Ｇｍ測定＝６０００μmho、ＩＰ＝１１．０５ｍＡ。

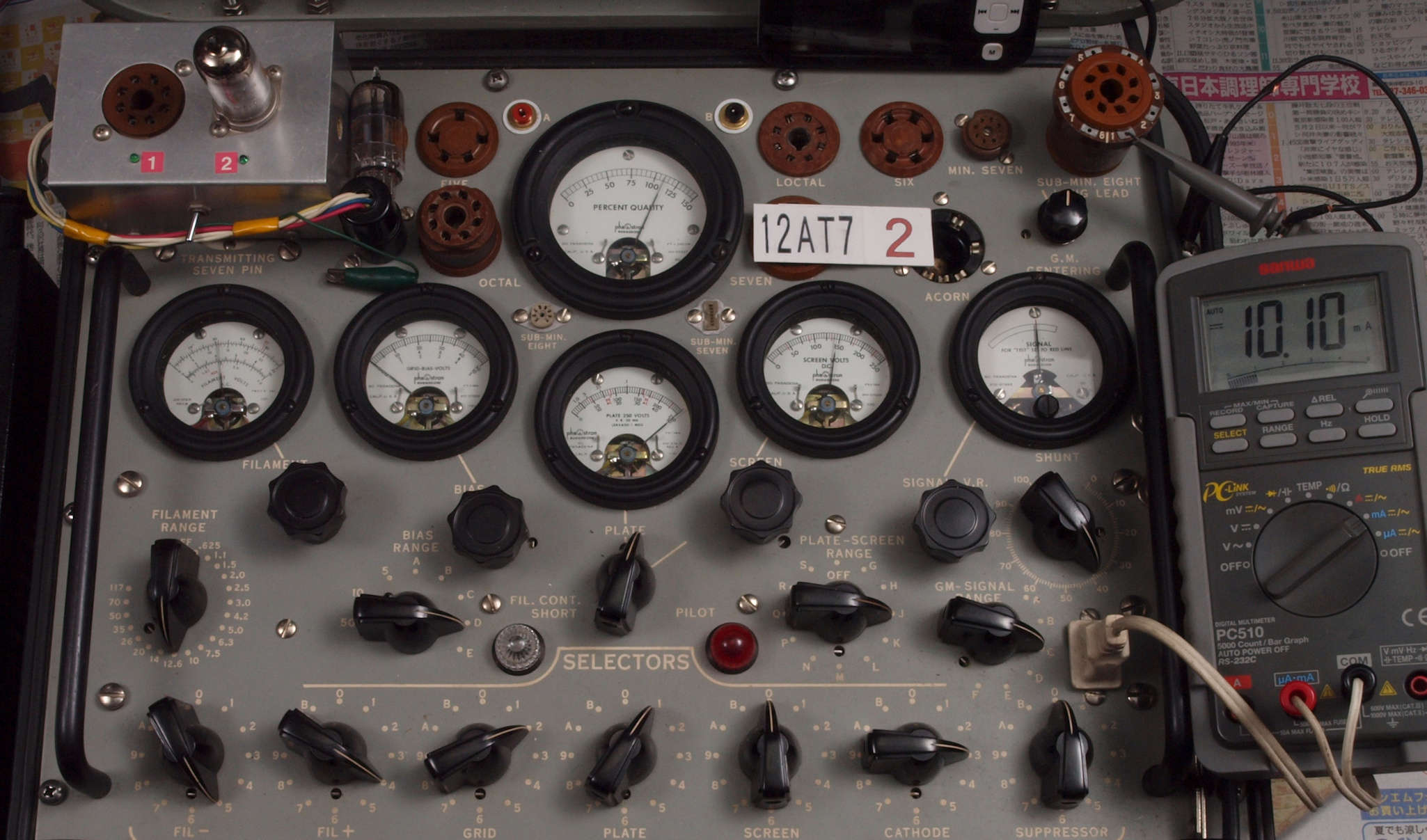

Ａ２１．　２本目　１２ＡＴ７　ユニット１測定。　Ｇｍ測定＝５５００μmho、ＩＰ＝１０．１０ｍＡ。

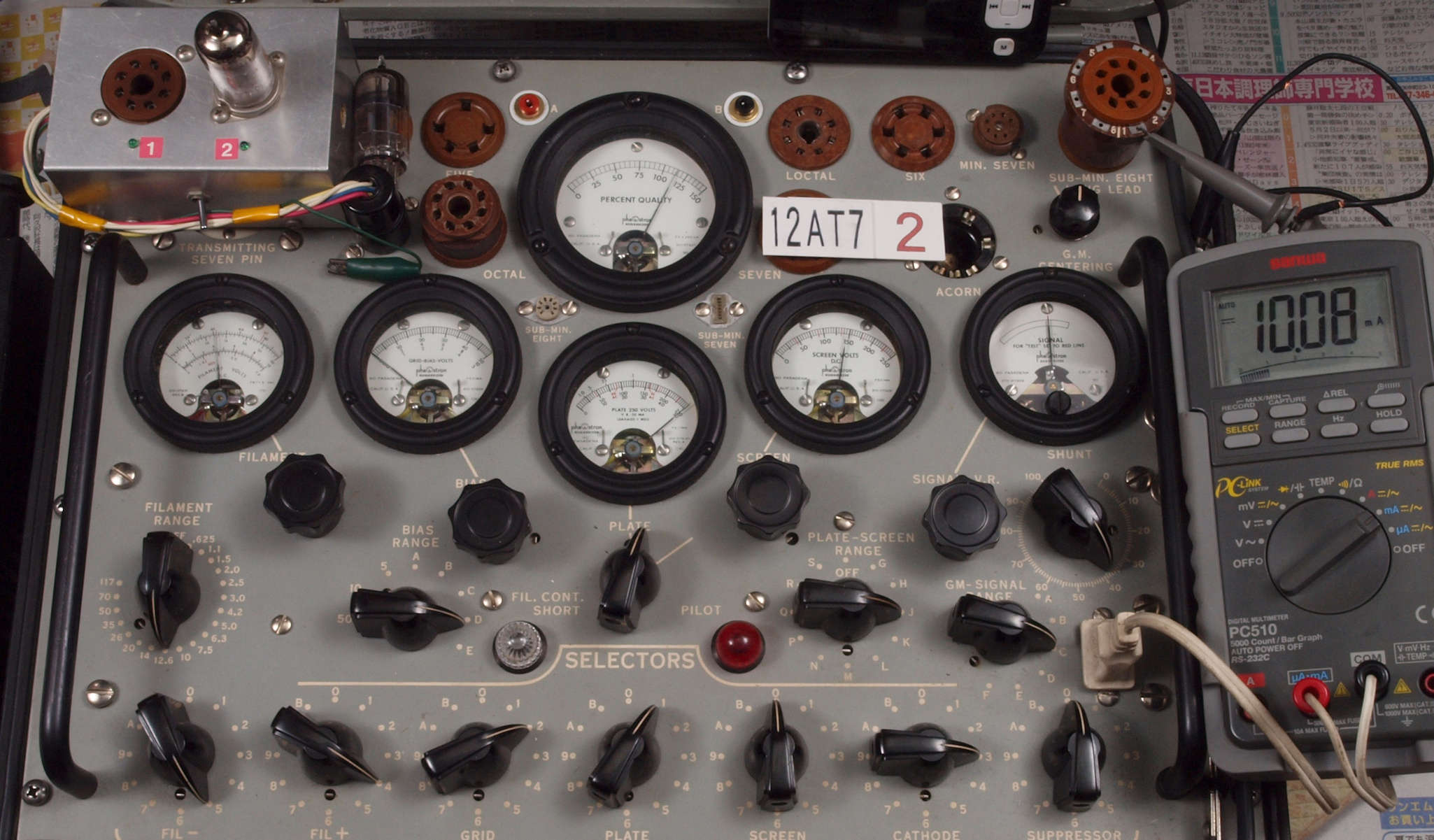

Ａ２２．　２本目　１２ＡＴ７　ユニット２測定。　Ｇｍ測定＝５７５０μmho、ＩＰ＝１０．０８ｍＡ。
Ａ３１．　３本目　１２ＡＴ７　ユニット１測定。　Ｇｍ測定＝６０００μmho、ＩＰ＝１０．２３ｍＡ。
　　　　　　　　測定条件「２５０Ｖ、Ｒｋ＝２００Ω」。　Ｂレンジ＝７５００μmhoレンジでの測定。

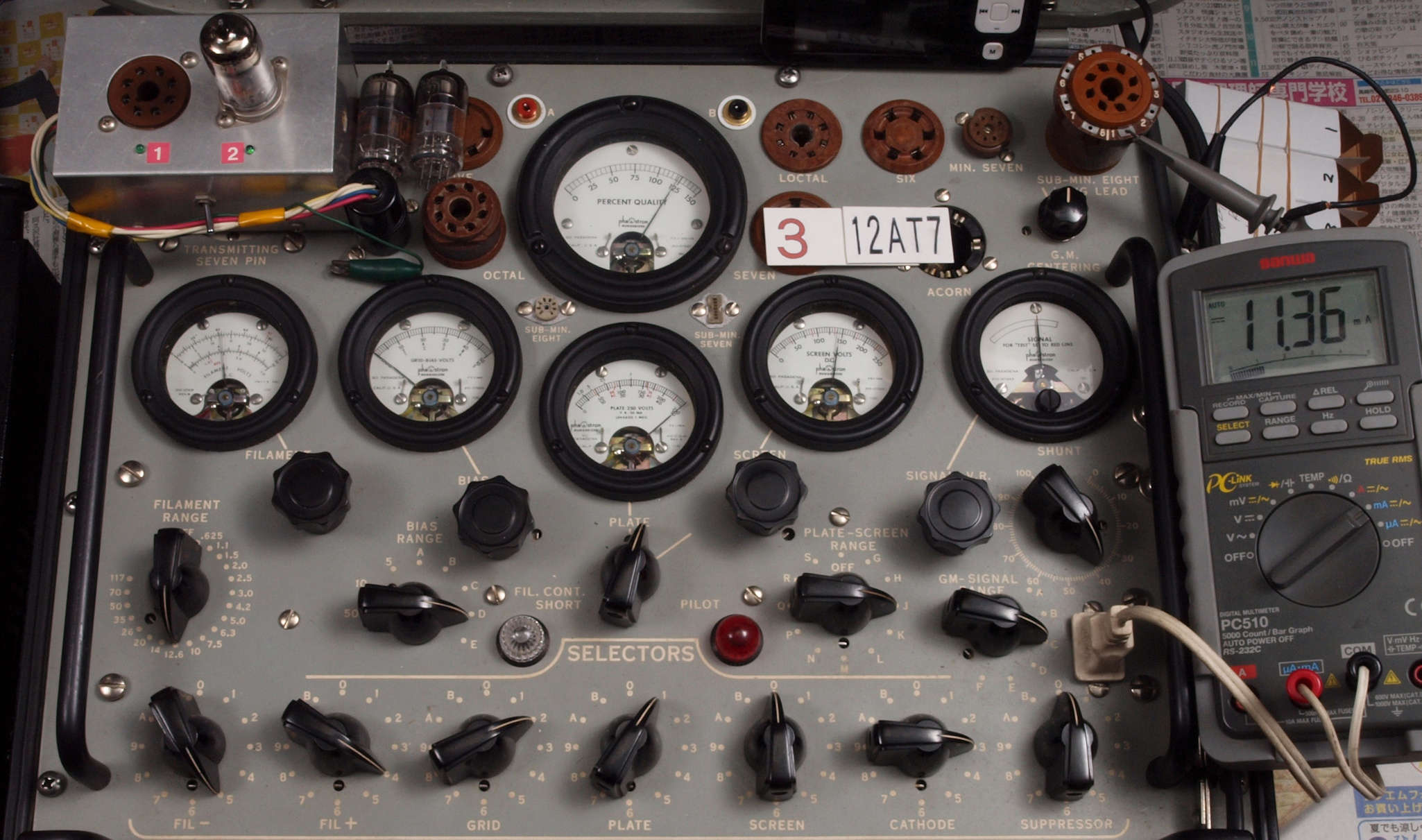

Ａ３２．　３本目　１２ＡＴ７　ユニット２測定。　Ｇｍ測定＝６０００μmho、ＩＰ＝１１．３６ｍＡ。

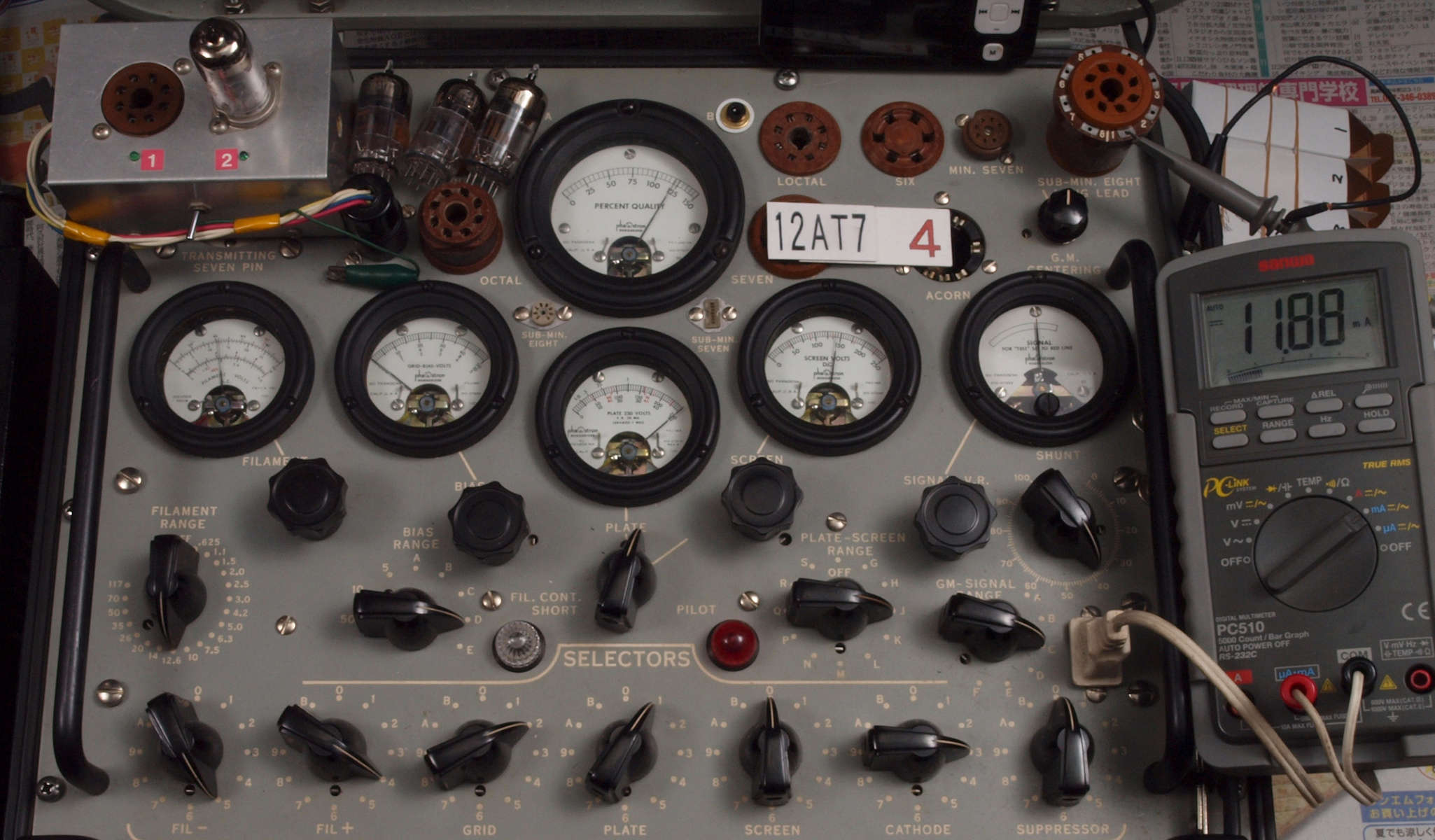

Ａ４１．　４本目　１２ＡＴ７　ユニット１測定。　Ｇｍ測定＝６０００μmho、ＩＰ＝１１．８８ｍＡ。

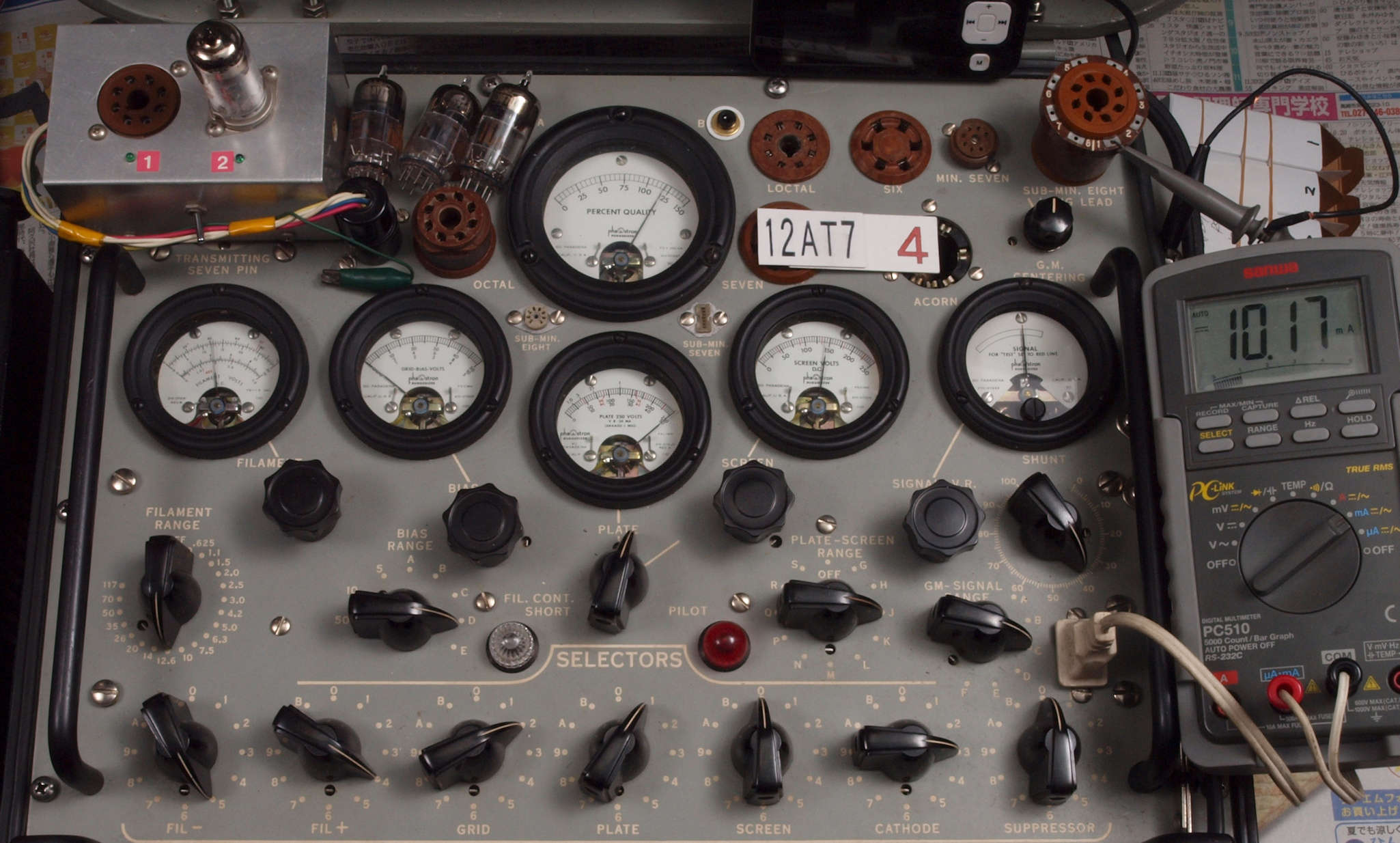

Ａ４２．　４本目　１２ＡＴ７　ユニット２測定。　Ｇｍ測定＝６０００μmho、ＩＰ＝１０．１７ｍＡ。

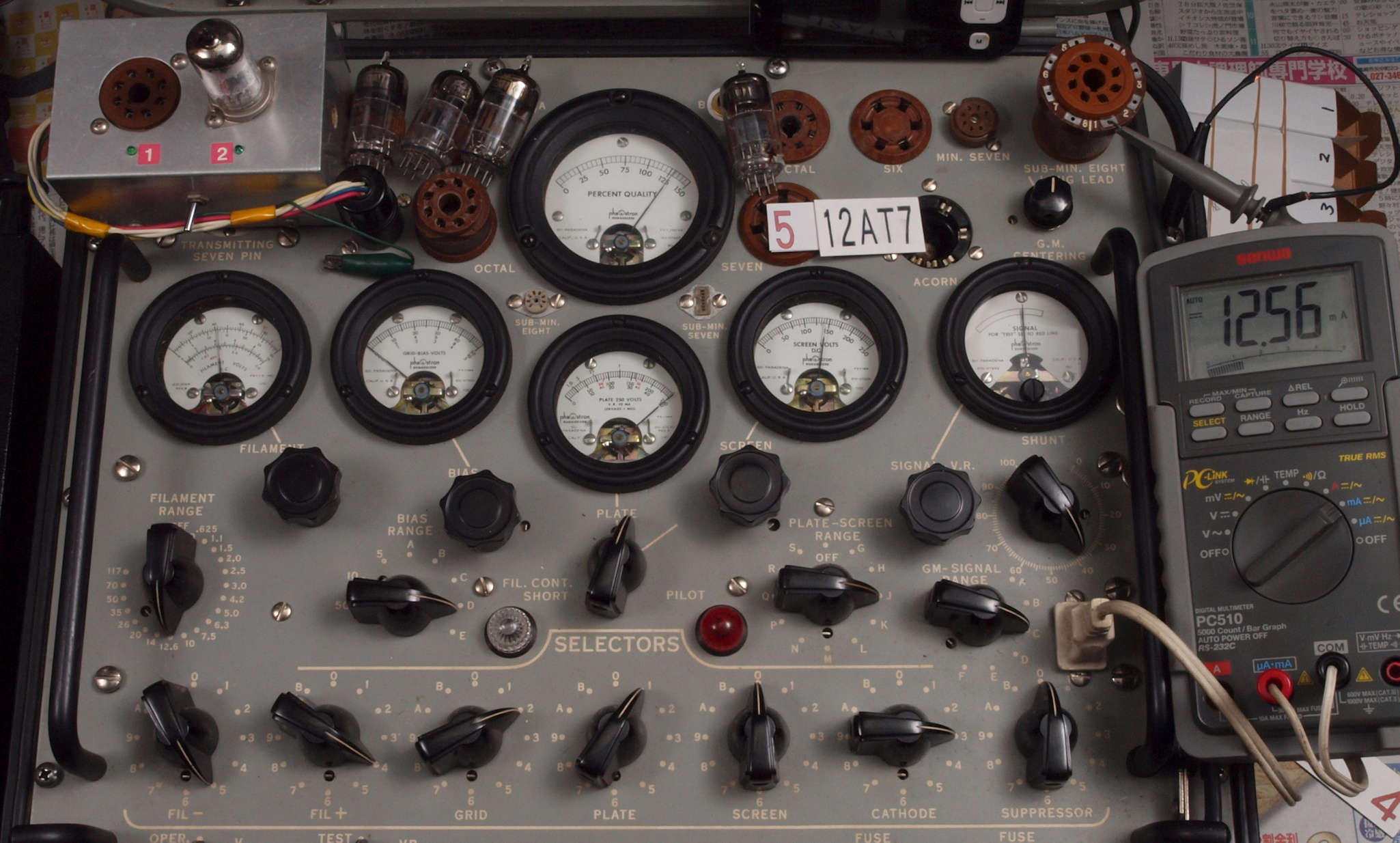

Ａ５１．　５本目　１２ＡＴ７　ユニット１測定。　Ｇｍ測定＝６５００μmho、ＩＰ＝１２．５６ｍＡ。
　　　　　　　　測定条件「Ｅｐ＝２５０Ｖ、Ｒｋ＝２００Ω」。　Ｂレンジ＝７５００μmhoレンジでの測定。
Ａ５２．　５本目　１２ＡＴ７　ユニット２測定。　Ｇｍ測定＝６５００μmho、ＩＰ＝１１．９０ｍＡ。

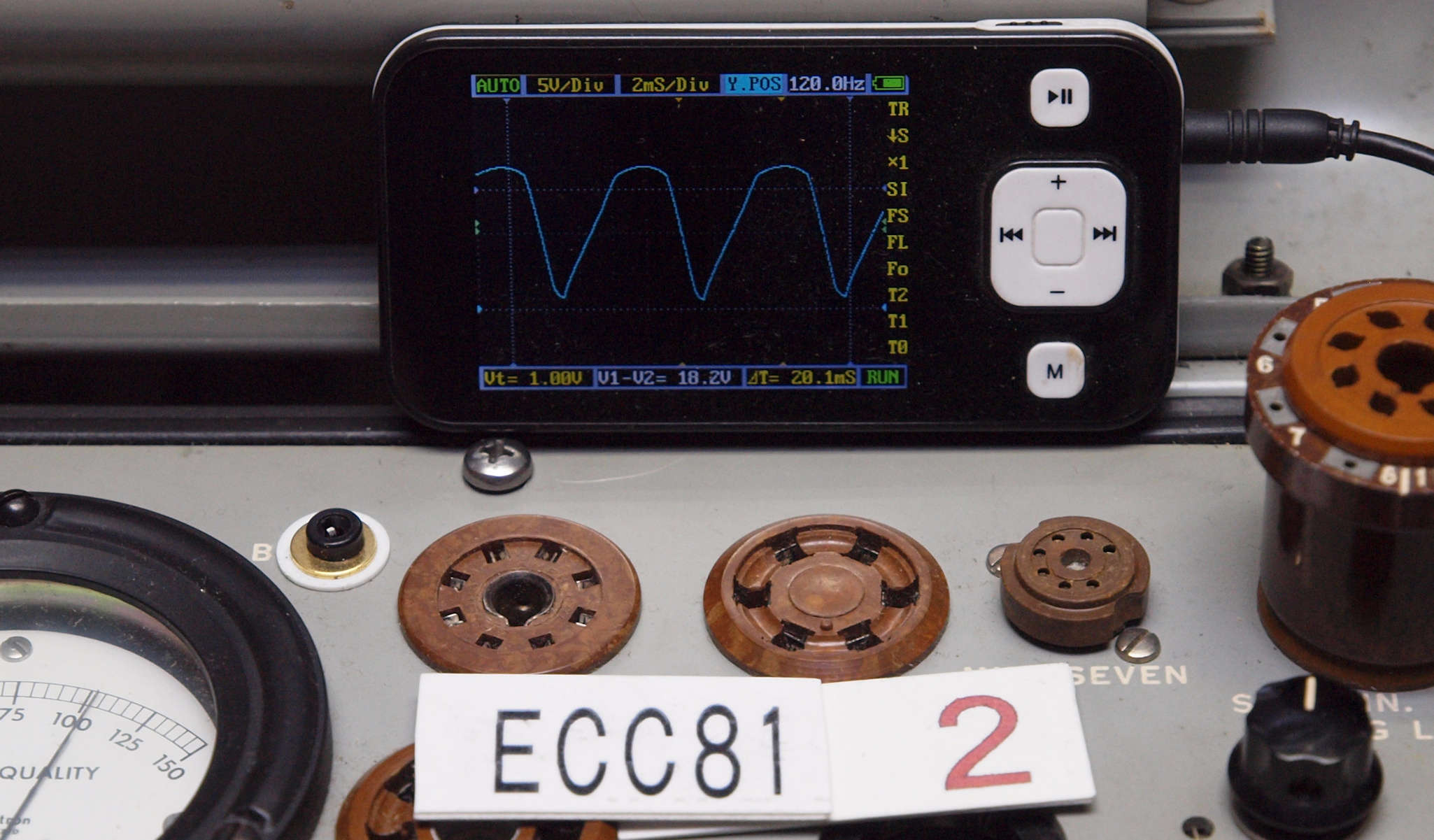

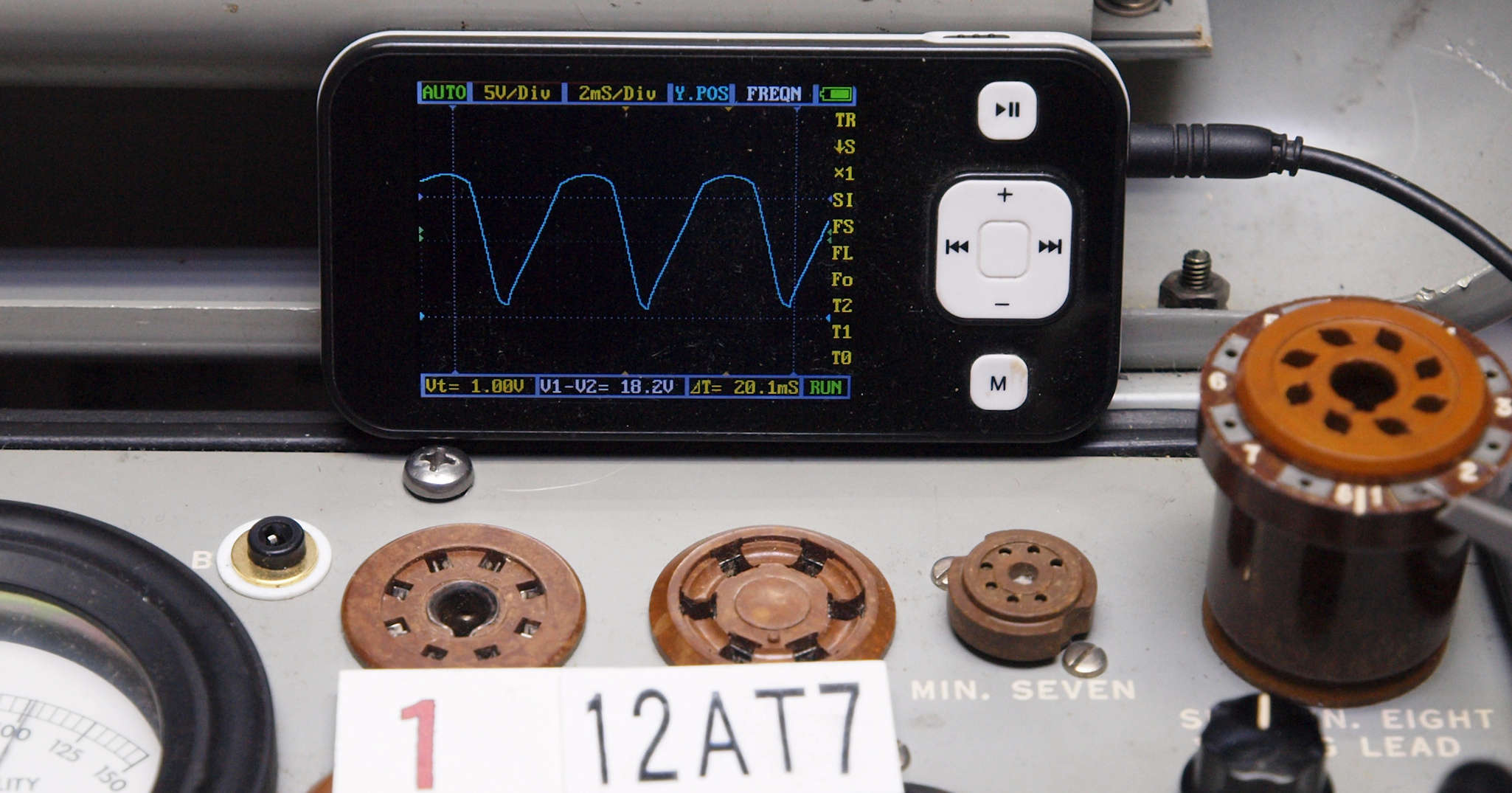

Ａ６．　プレート電圧波形を観測しながら測定する。
Ｂ．Gold　Ｌｉｏｎ　ＥＣＣ８１　２本測定。

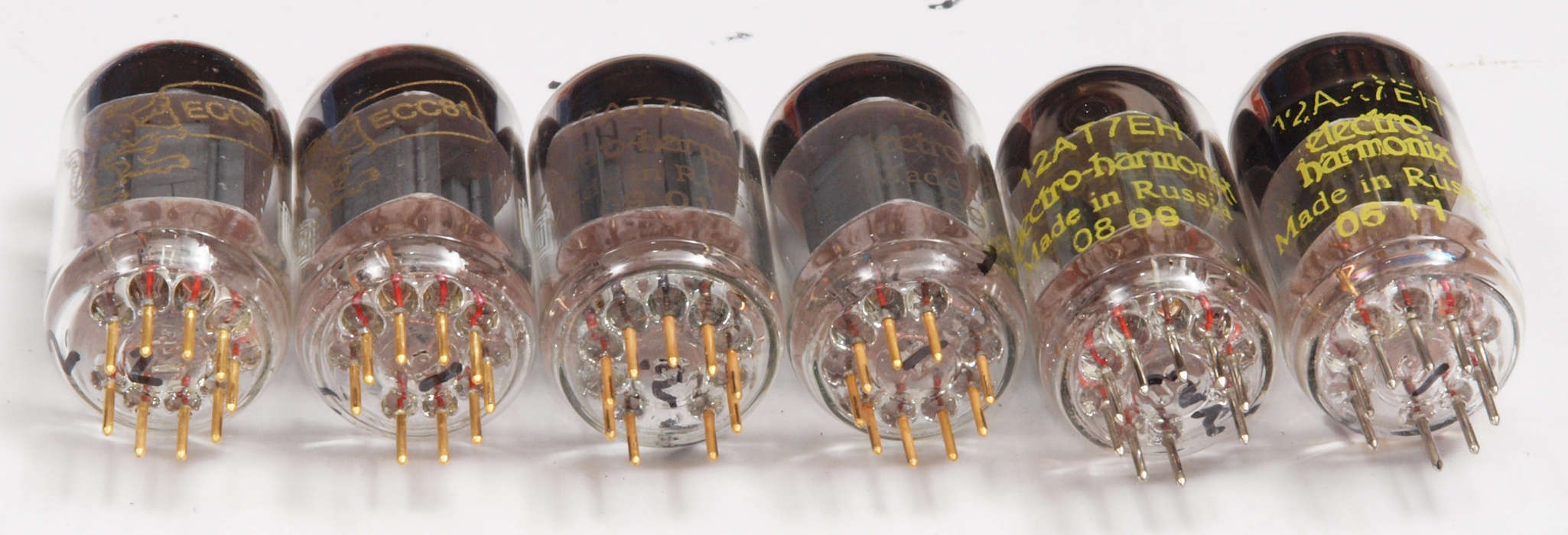

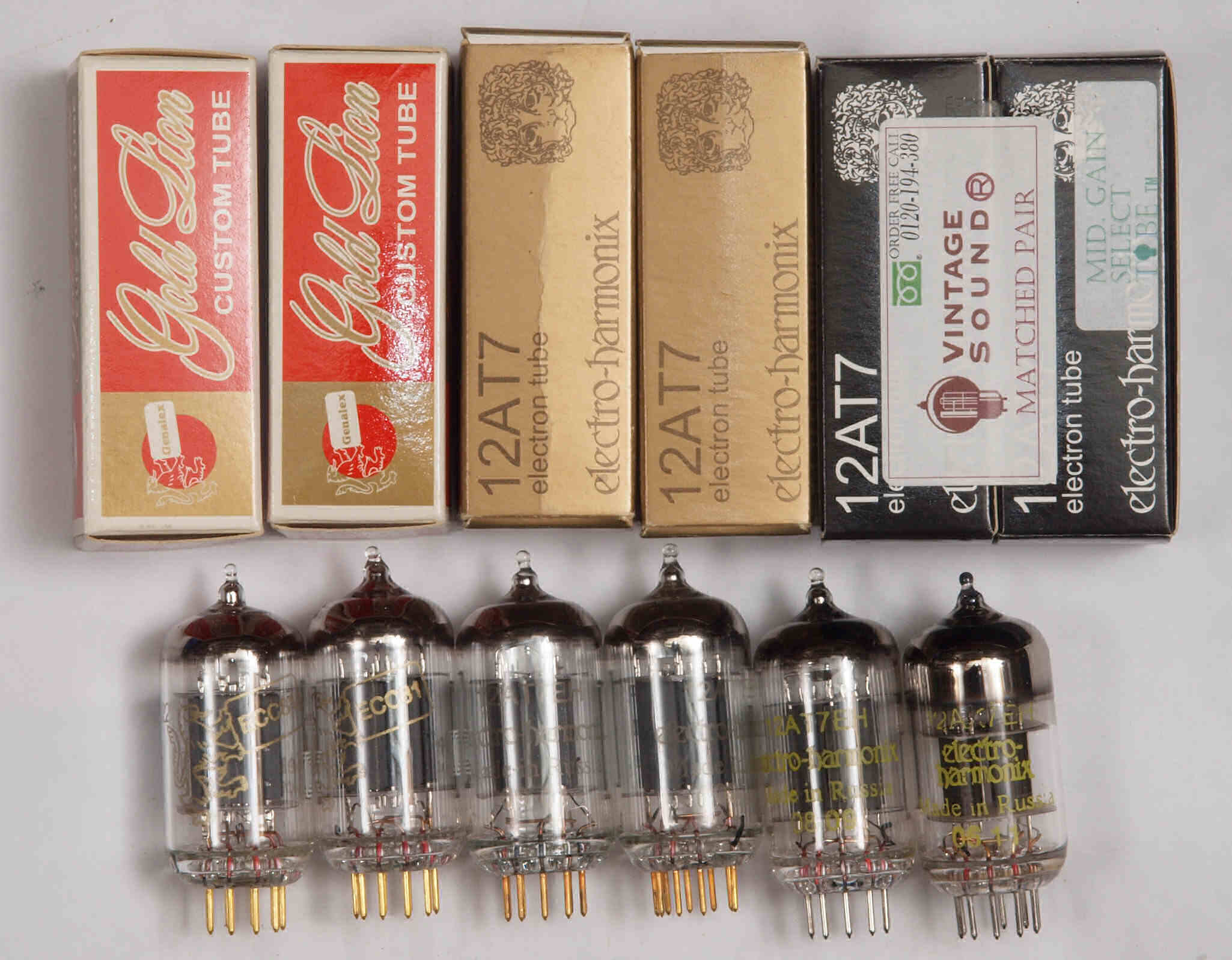

左から１本目、２本目。
  • １本目　ＥＣＣ８１測定。　ユニット１　Ｇｍ測定＝５７５０μmho、ＩＰ＝１０．９６ｍＡ。
    　　　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝５７５０μmho、ＩＰ＝１１．１８ｍＡ。
    ２本目　ＥＣＣ８１測定。　ユニット１　Ｇｍ測定＝５７５０μmho、ＩＰ＝１１．００ｍＡ。
    　　　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝５７５０μmho、ＩＰ＝１１．０７ｍＡ。

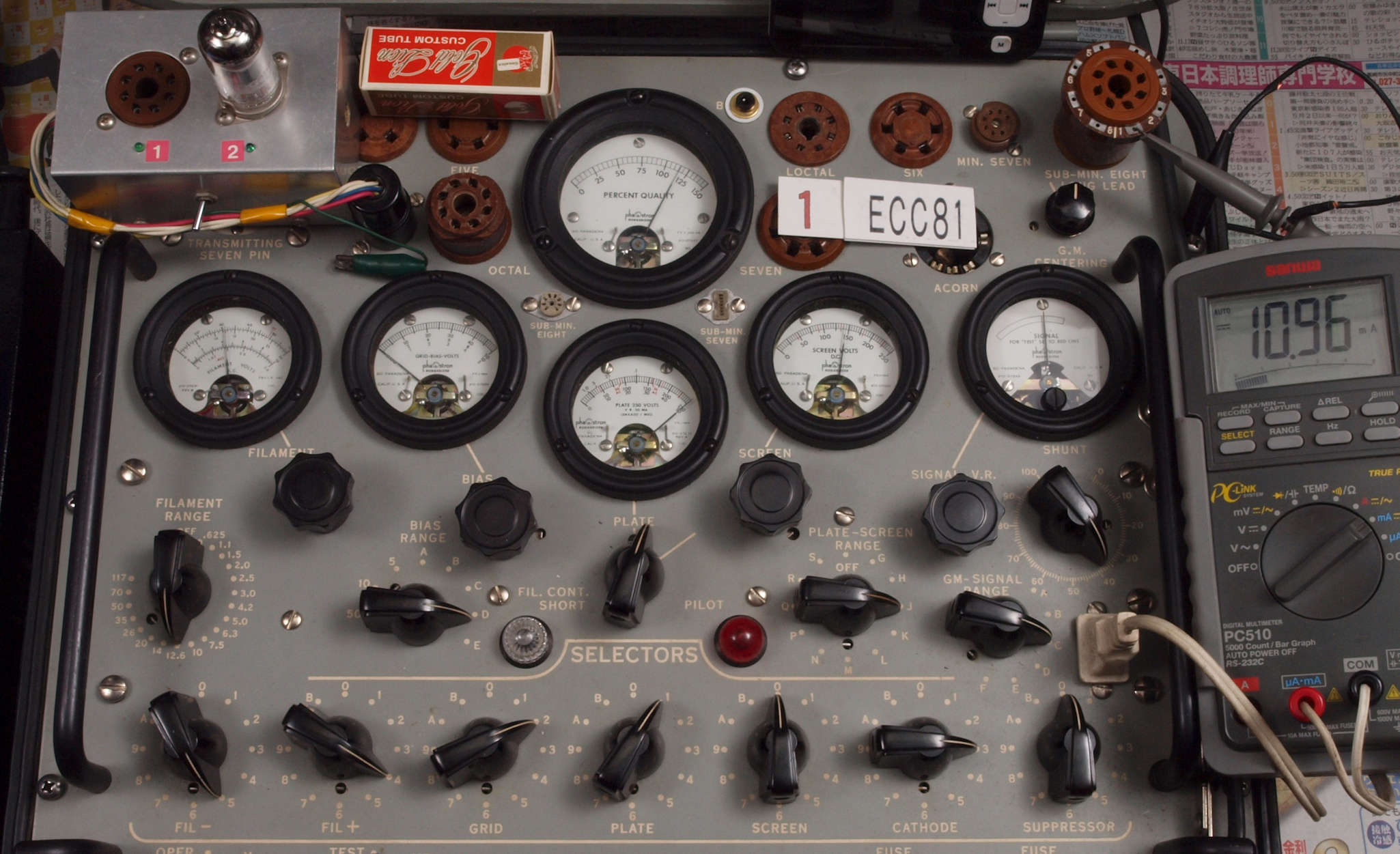

Ｂ１１．　１本目　ＥＣＣ８１　ユニット１測定。　Ｇｍ測定＝５７５０μmho、ＩＰ＝１０．９６ｍＡ。
　　　　　　　　測定条件「２５０Ｖ、Ｒｋ＝２００Ω」。　Ｂレンジ＝７５００μmhoレンジでの測定。

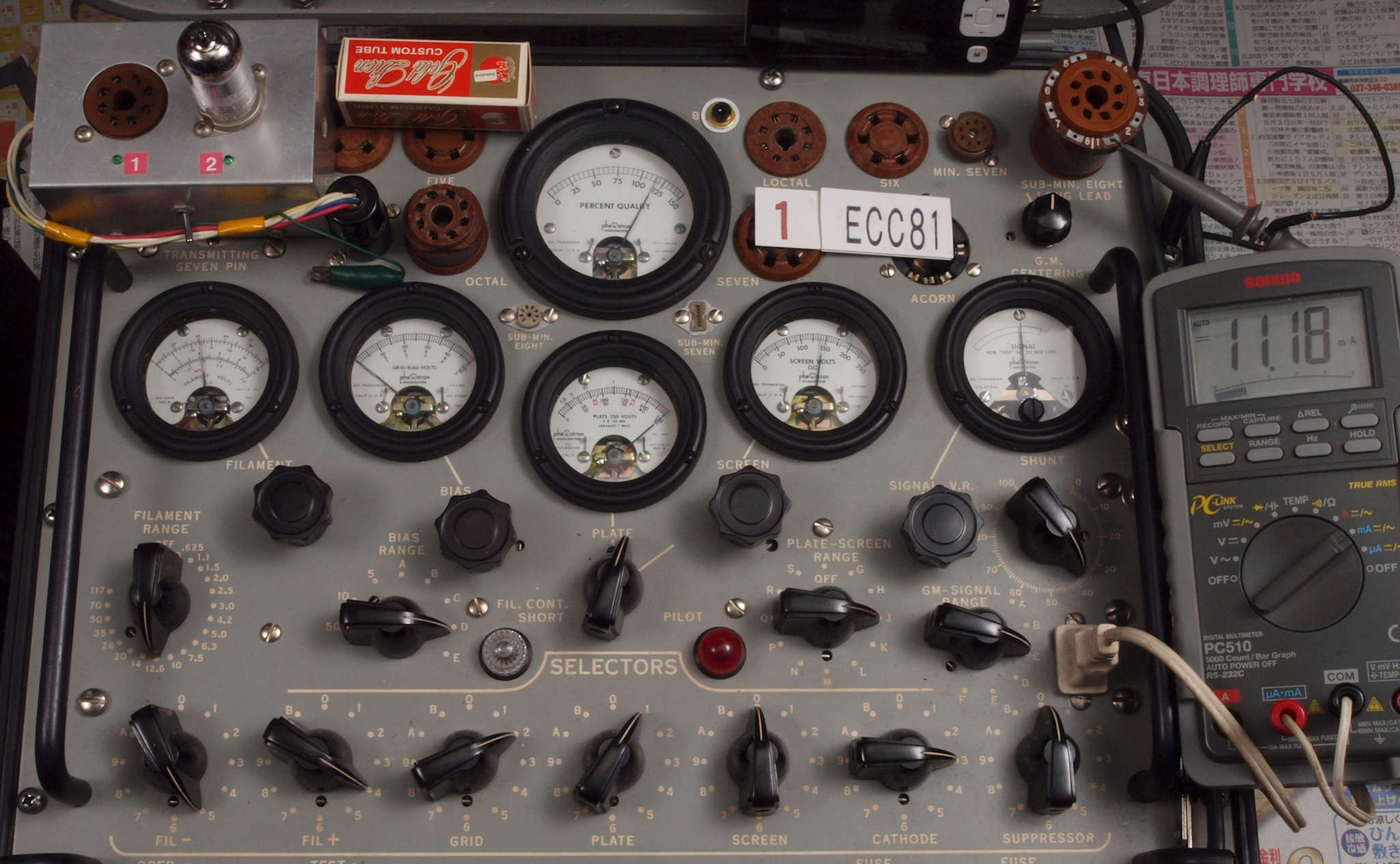

Ｂ１２．　１本目　ＥＣＣ８１　ユニット２測定。　Ｇｍ測定＝５７５０μmho、ＩＰ＝１１．１８ｍＡ。

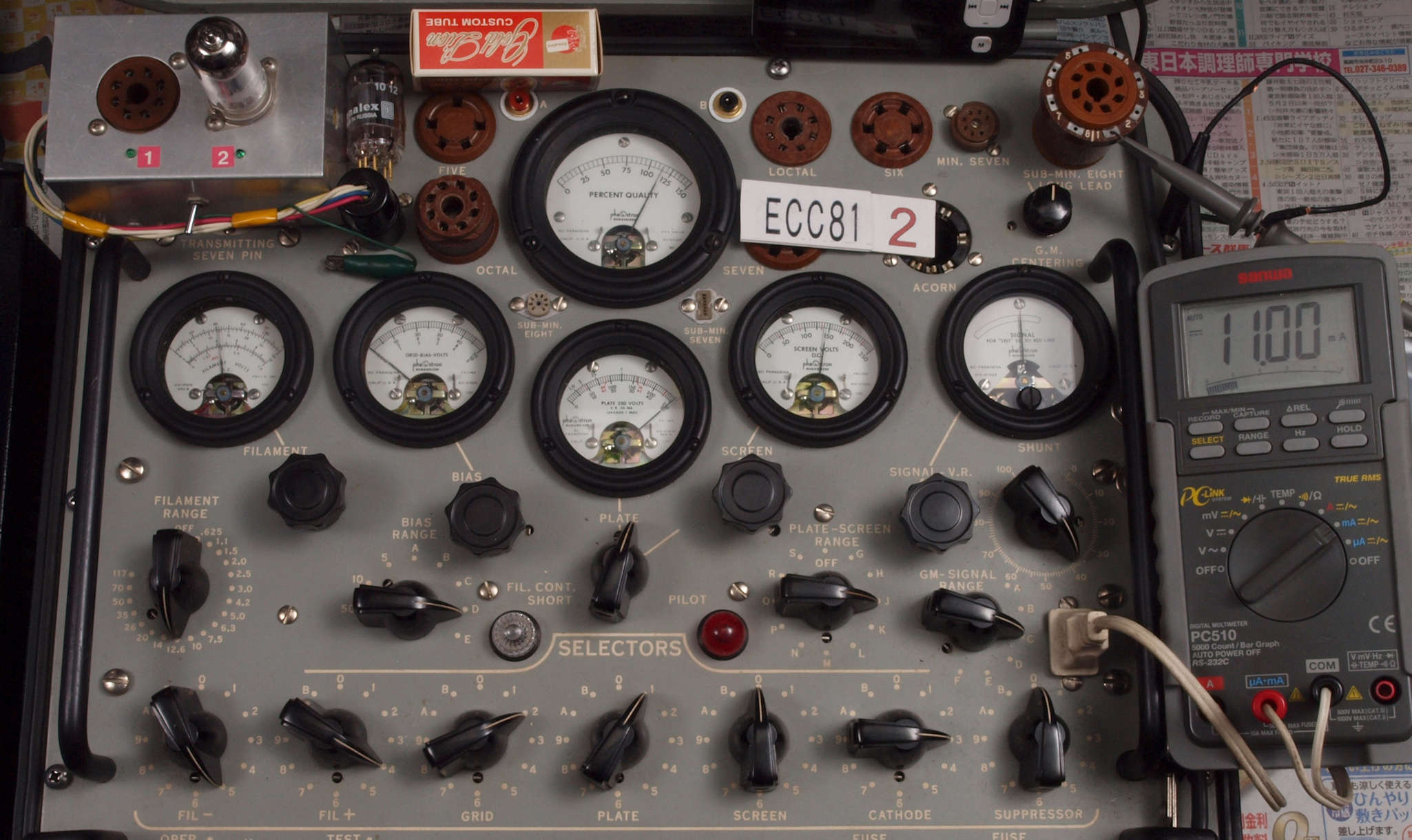

Ｂ２１．　２本目　ＥＣＣ８１　ユニット１測定。　Ｇｍ測定＝５７５０μmho、ＩＰ＝１１．００ｍＡ。
Ｂ２２．　２本目　ＥＣＣ８１　ユニット２測定。　Ｇｍ測定＝５７５０μmho、ＩＰ＝１１．０７ｍＡ。
Ｃ．Ｅｌｅｃｔｒｏ　Ｈａｒｍｏｎｉｘ　１２ＡＴ７　４本測定。　
左から３本目より、1本目、２本目、、4本目。
  • １本目　１２ＡＴ７　測定。　ユニット１　Ｇｍ測定＝３０００μmho、ＩＰ＝４．３２ｍＡ。
    　　　　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝３０００μmho、ＩＰ＝４．３７ｍＡ。
    ２本目　１２ＡＴ７　測定。　ユニット１　Ｇｍ測定＝５０００μmho、ＩＰ＝９．４９ｍＡ。
    　　　　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝５５００μmho、ＩＰ＝１０．５２ｍＡ。
    ３本目　１２ＡＴ７　測定。　ユニット１　Ｇｍ測定＝５７５０μmho、ＩＰ＝１０．８８ｍＡ。
    　　　　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝５７５０μmho、ＩＰ＝１０．７２ｍＡ。
    ４本目　１２ＡＴ７　測定。　ユニット１　Ｇｍ測定＝６０００μmho、ＩＰ＝１１．７２ｍＡ。
    　　　　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝５８５０μmho、ＩＰ＝１１．３８ｍＡ。

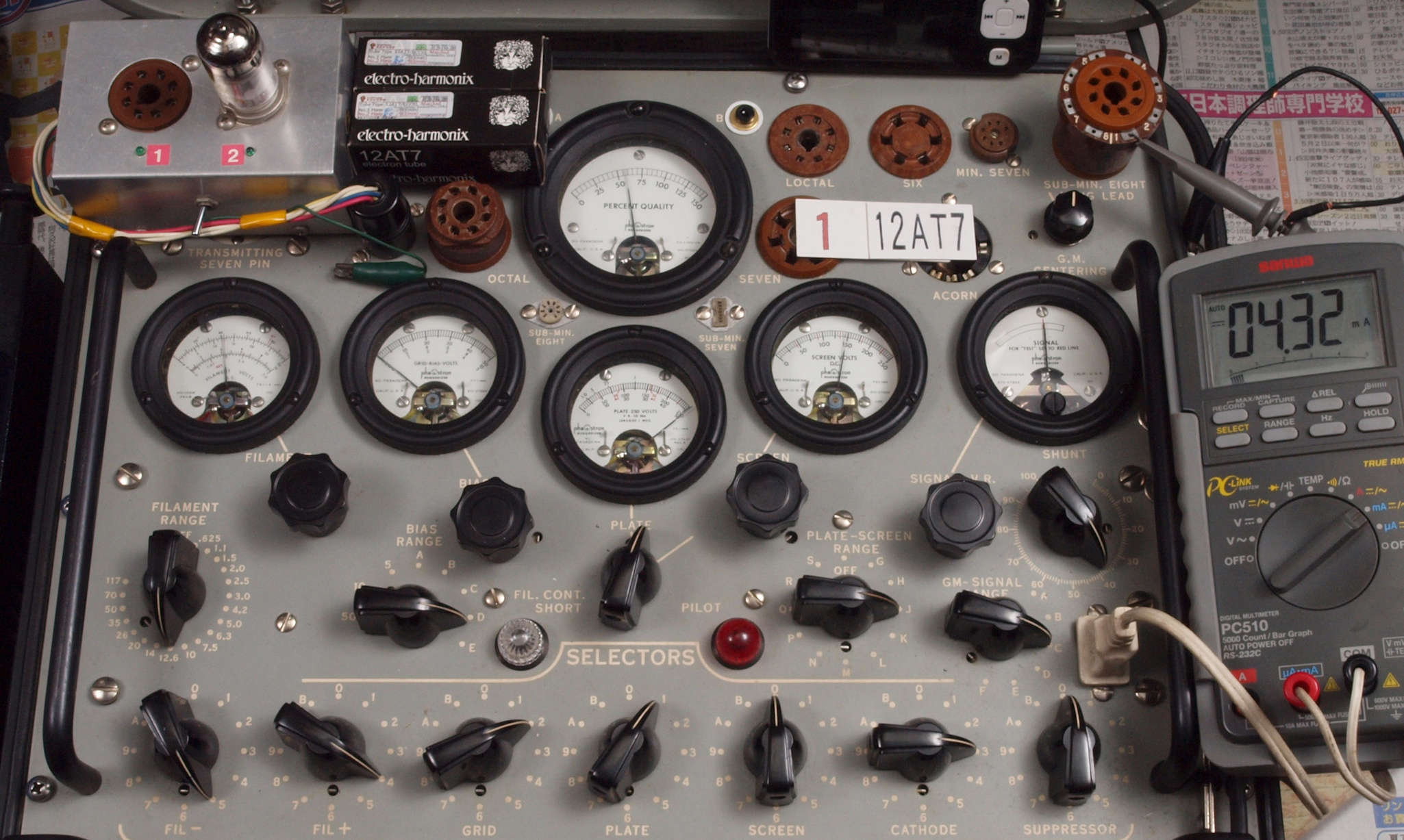

Ｃ１１．　１本目　１２ＡＴ７　ユニット１測定。　Ｇｍ測定＝３０００μmho、ＩＰ＝４．３２ｍＡ。
　　　　　　　　測定条件「２５０Ｖ、Ｒｋ＝２００Ω」。　Ｂレンジ＝７５００μmhoレンジでの測定。

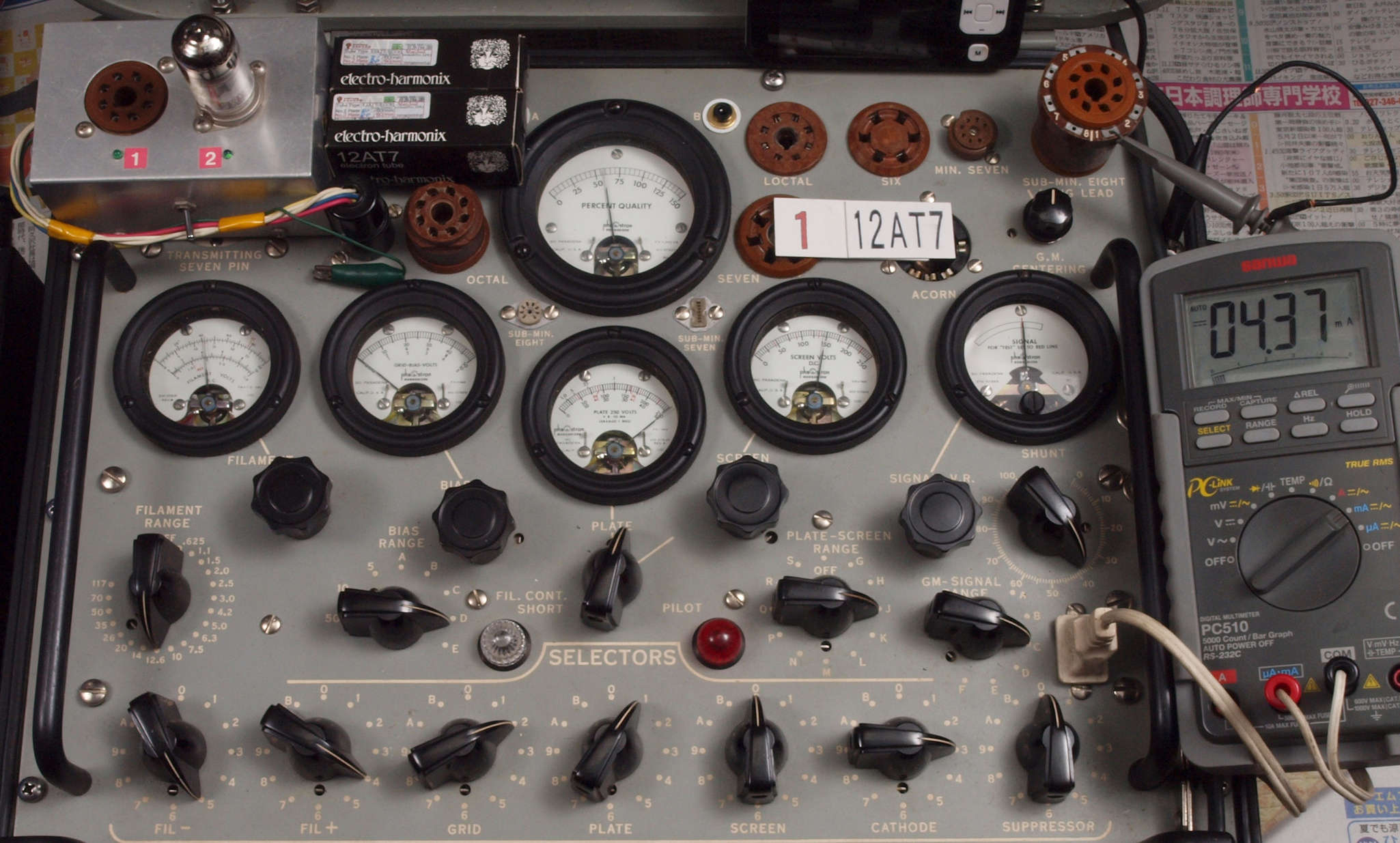

Ｃ１２．　１本目　１２ＡＴ７　ユニット２測定。　Ｇｍ測定＝３０００μmho、ＩＰ＝４．３７ｍＡ。

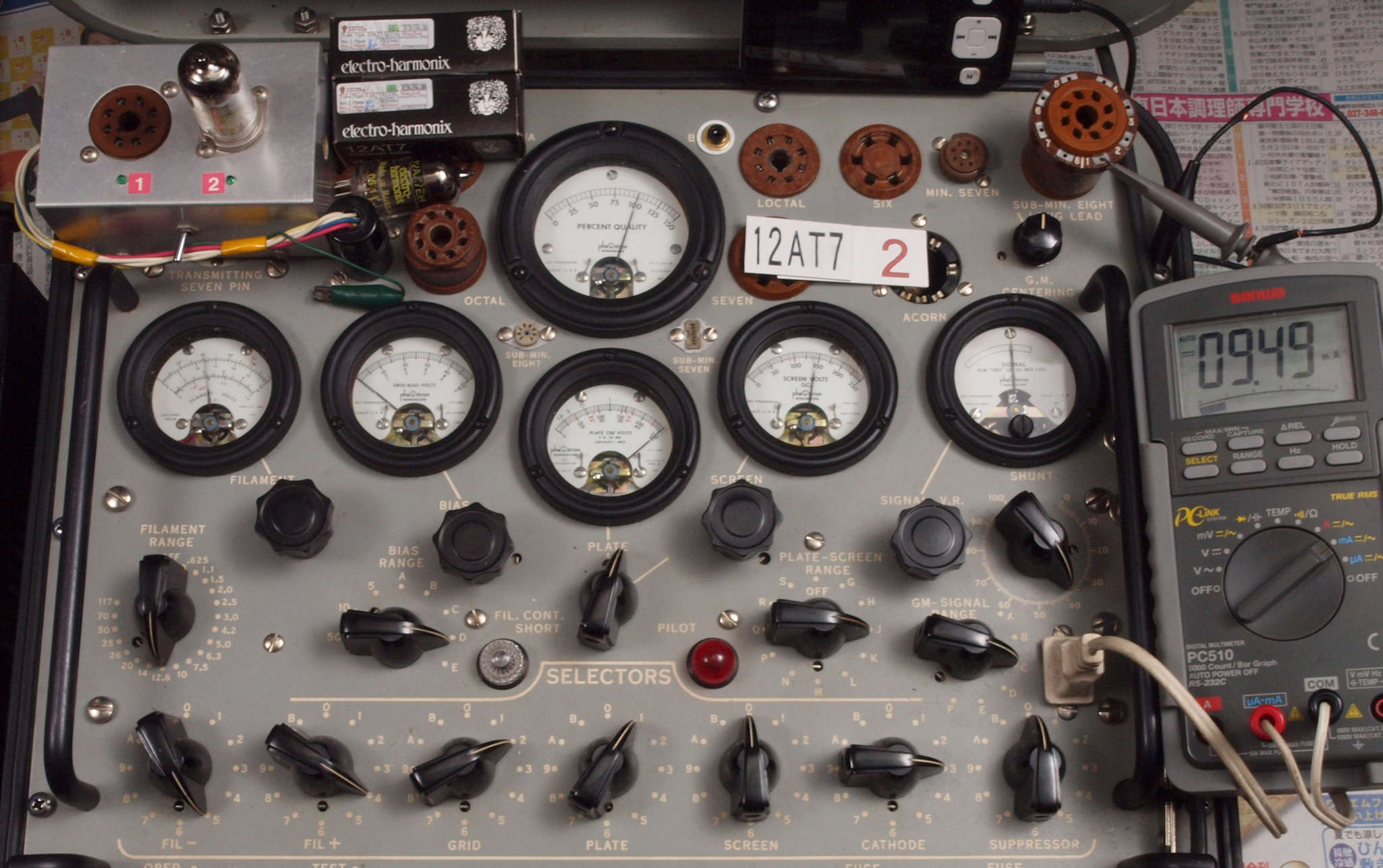

Ｃ２１．　２本目　１２ＡＴ７　ユニット１測定。　Ｇｍ測定＝５０００μmho、ＩＰ＝９．４９ｍＡ。

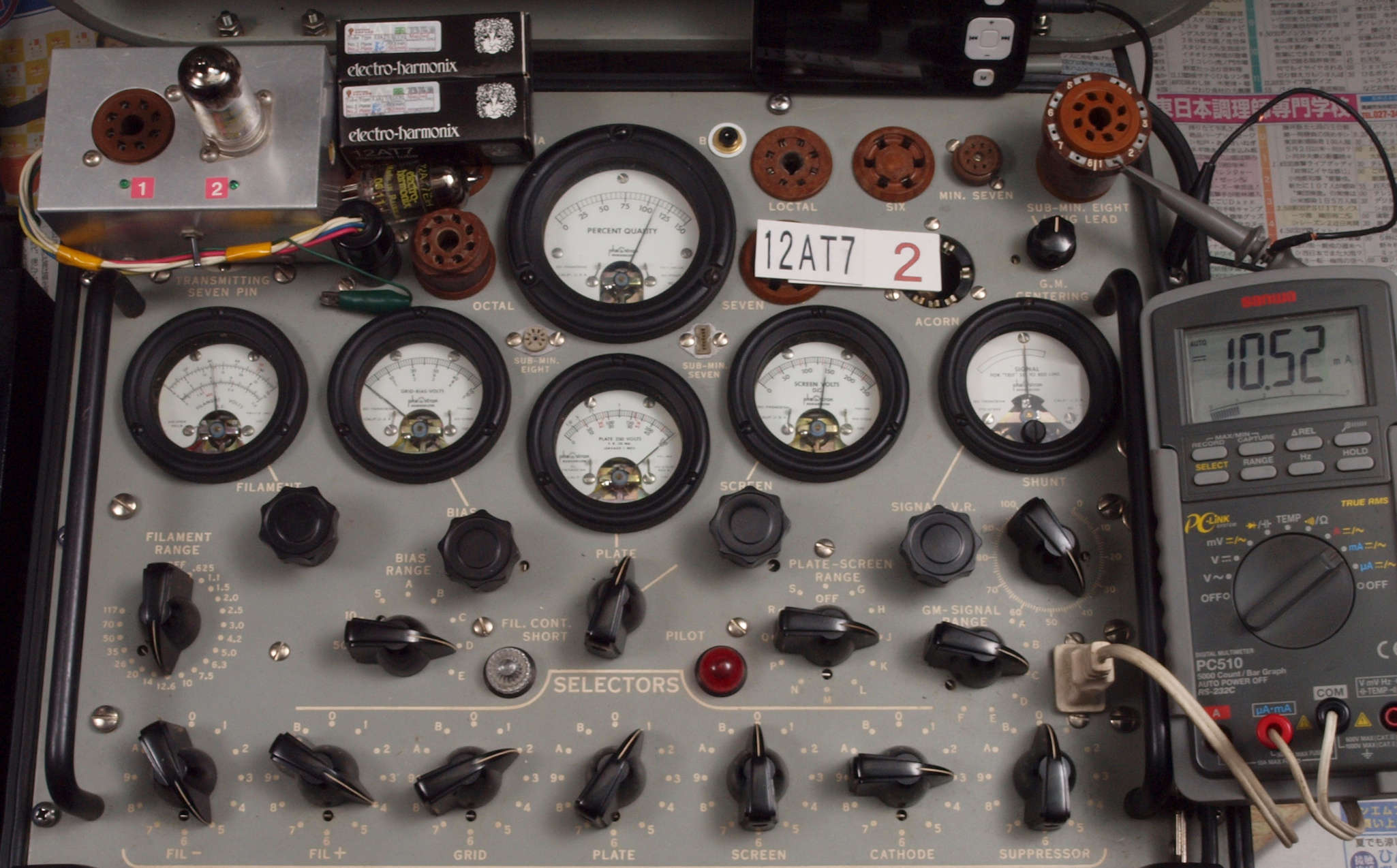

Ｃ２２．　２本目　１２ＡＴ７　ユニット２測定。　Ｇｍ測定＝５５００μmho、ＩＰ＝１０．５２ｍＡ。

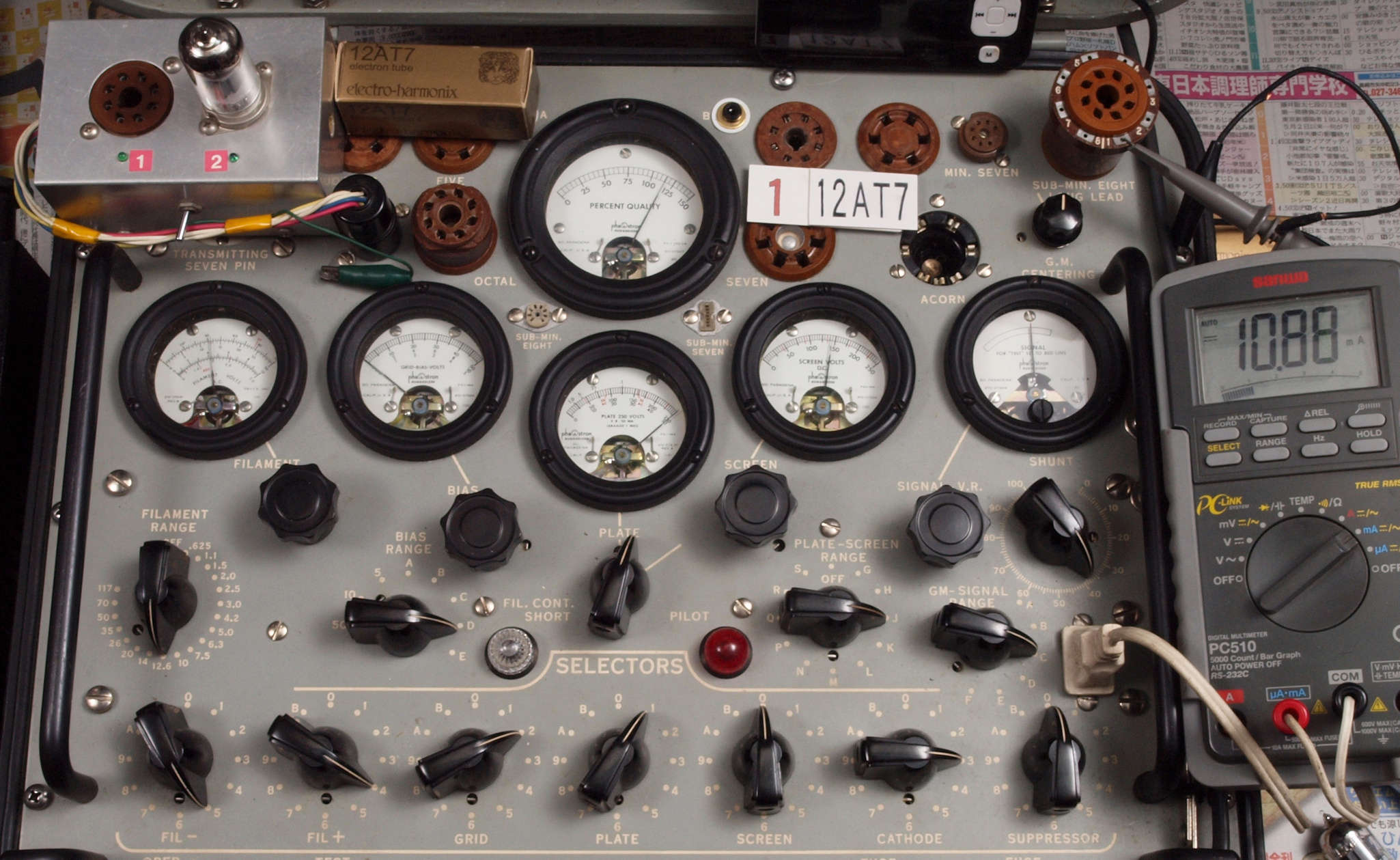

Ｃ３１．　３本目　１２ＡＴ７　ユニット１測定。　Ｇｍ測定＝５７５０μmho、ＩＰ＝１０．８８ｍＡ。
　　　　　　　　測定条件「２５０Ｖ、Ｒｋ＝２００Ω」。　Ｂレンジ＝７５００μmhoレンジでの測定。
Ｃ３２．　３本目　１２ＡＴ７　ユニット２測定。　Ｇｍ測定＝５７５０μmho、ＩＰ＝１０．７２ｍＡ。

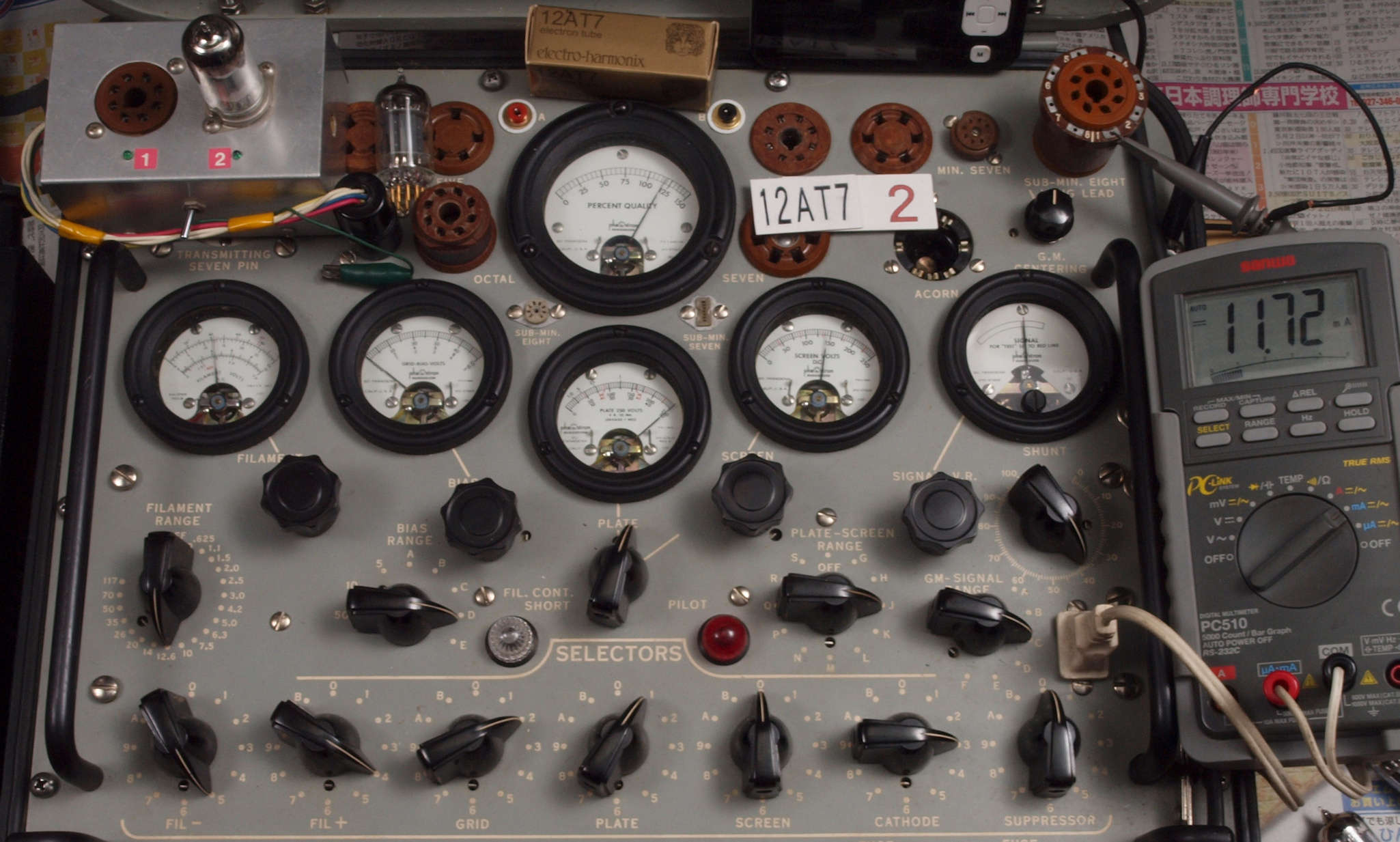

Ｃ４１．　４本目　１２ＡＴ７　ユニット１測定。　Ｇｍ測定＝６０００μmho、ＩＰ＝１１．７２ｍＡ。

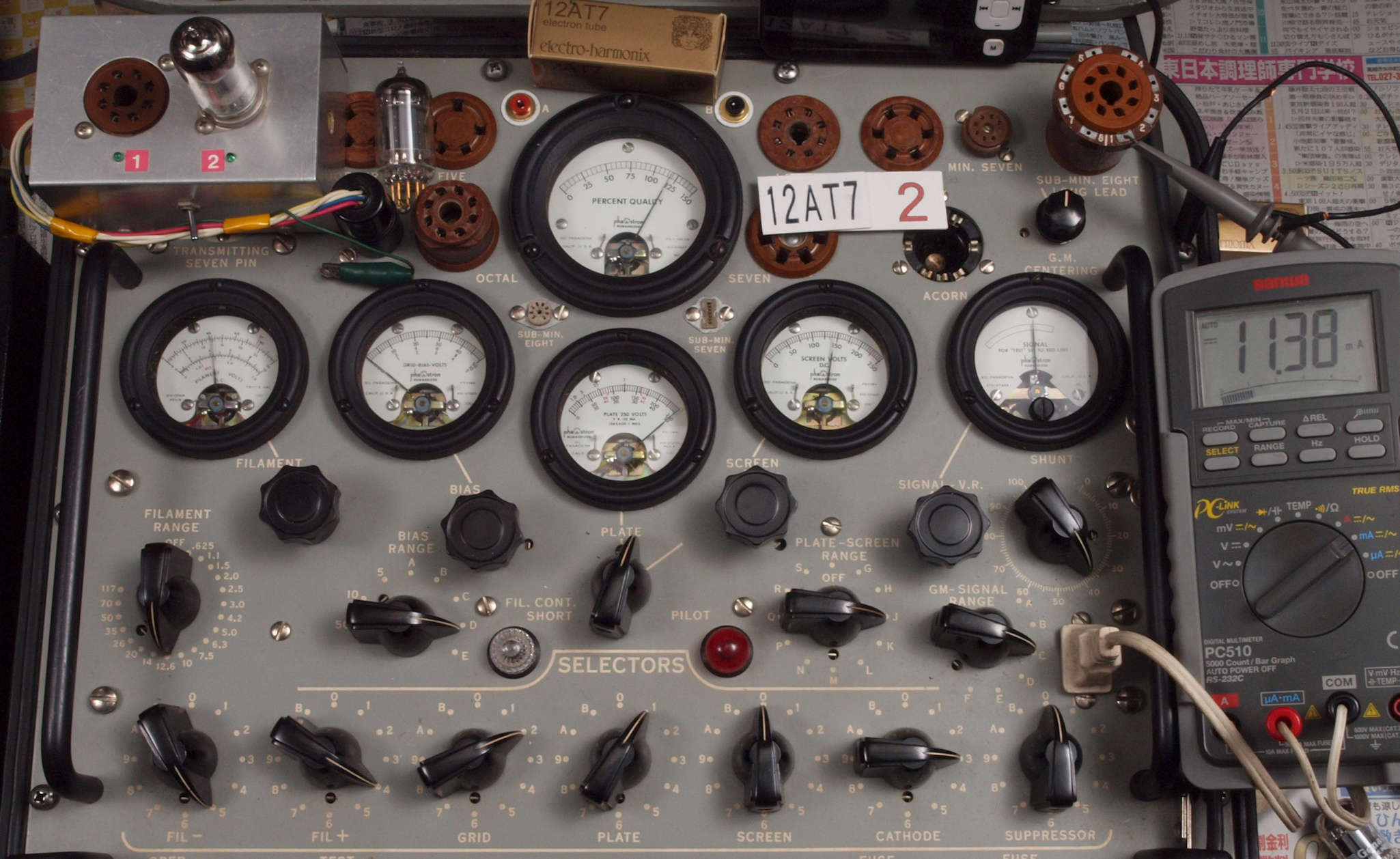

Ｃ４２．　４本目　１２ＡＴ７　ユニット２測定。　Ｇｍ測定＝５８５０μmho、ＩＰ＝１１．３８ｍＡ。
Ｃ５．　プレート電圧波形を観測しながら測定する。
Ｄ． 左から、１２ＡＺ７−１本目，２本目、３本目。　ＥＣＣ８２−１本目、２本目、３本目。
  • １本目　１２ＡＺ７　測定。　ユニット１　Ｇｍ測定＝２７２０μmho、ＩＰ＝１１．４４ｍＡ。
    　　　　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝２８００μmho、ＩＰ＝１０．３７ｍＡ。
    ２本目　１２ＡＺ７　測定。　ユニット１　Ｇｍ測定＝２８００μmho、ＩＰ＝１０．９５ｍＡ。
    　　　　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝２６００μmho、ＩＰ＝１０．１５ｍＡ。
    ３本目　１２ＡＺ７　測定。　ユニット１　Ｇｍ測定＝２７５０μmho、ＩＰ＝１１．３７ｍＡ。
    　　　　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝２６００μmho、ＩＰ＝１０．３０ｍＡ。
Ｄ１１．　１本目１２ＡＺ７ユニット１。　Gm測定＝２７２０μmho、Ｉｐ＝１１．４４ｍＡ。
　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｒｋ＝２００Ω」、　Ｃレンジ＝６０００μmhoレンジでの測定。
Ｄ１２．　１本目１２ＡＺ７（ＥＣＣ８１）ユニット２。　Gm測定＝２８００μmho、Ｉｐ＝１０．３７ｍＡ。
Ｄ２１．　２本目１２ＡＺ７（ＥＣＣ８１）ユニット１。　Gm測定＝２８００μmho、Ｉｐ＝１０．９５ｍＡ。
　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｒｋ＝２００Ω」、　Ｃレンジ＝６０００μmhoレンジでの測定。
Ｄ２２．　２本目１２ＡＺ７（ＥＣＣ８１）ユニット２。　Gm測定＝２６００μmho、Ｉｐ＝１０．１５ｍＡ。
Ｄ３１．　３本目１２ＡＺ７（ＥＣＣ８１）ユニット１。　Gm測定＝２７５０μmho、Ｉｐ＝１１．３７ｍＡ。
　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｒｋ＝２００Ω」、　Ｃレンジ＝６０００μmhoレンジでの測定。
Ｄ３２．　３本目１２ＡＺ７（ＥＣＣ８１）ユニット２。　Gm測定＝２６００μmho、Ｉｐ＝１０．３０ｍＡ。
電源は安定化（電圧・周波数）電源を使用し、ＡＣ１１５Ｖ　６０Ｈｚで行う。
