Ｔｅｃｈｎｉｃｓ　ＳＰ−１０MK�Uａ．　８台目修理記録

梱包はこちらを参考　　平成２３年８月３日持込　　８月１２日完成

寸評　Ｔｅｃｈｎｉｃｓ　ＳＰ−１０MK�UａはカスタムＩＣ使用。 　　　　現在工房手持在庫３組（２０２５／９／１６．現在）。　 　　　　機械的な消耗品は軸ですので、注油を忘れずにする事。

Ａ．　修理前の状況 回転制御不能で高速回転。 C-MOS　カスタムIC交換。 Ｂ．　原因 経年変化 モーター回転数感知巻き線（FGコイル）断線。 Ｃ．　修理状況 電解コンデンサー交換（オーディオコンデンサー使用）。 半固定ＶＲ交換。 各種注油。 ストロボ分解清掃。 モーター分解・清掃・修理・給油。 C-MOS　カスタムIC交換。 Ｄ．　使用部品 半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　　　　個 フイルム・コンデンサー　　　　　　　　　　　　　　　　　　　個 電解コンデンサー　　　　　　　　　　　　　　　　　　　　　個 Ｅ．　調整・測定 Ｆ．　修理費　　　９０，０００円　オーバーホール修理。 Ｍ．　モーター修理 Ｓ．　Ｔｅｃｈｎｉｃｓ　ＳＰ−１０ｍｋ�U　の仕様（マニアルより）

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　点検中　上から見る。

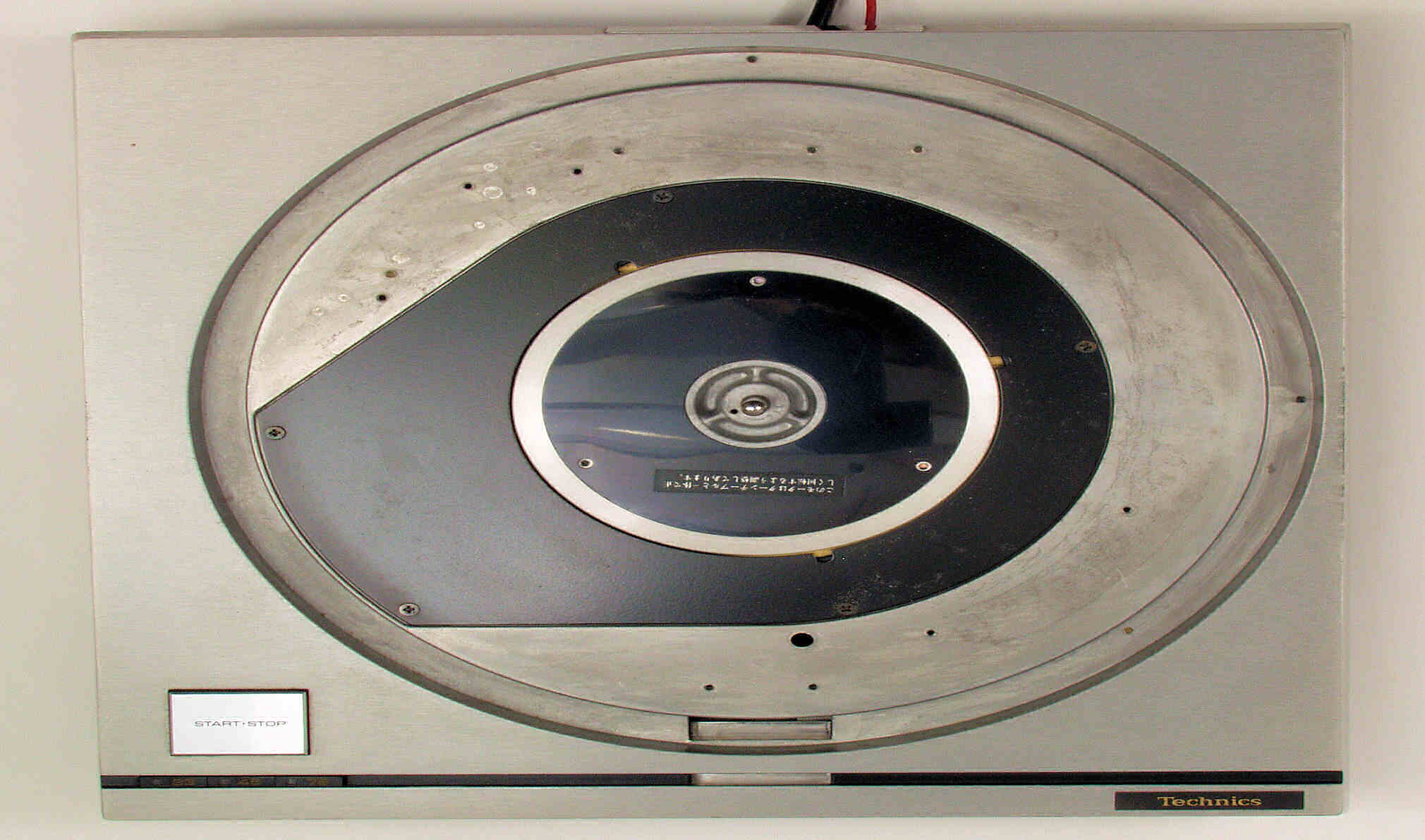

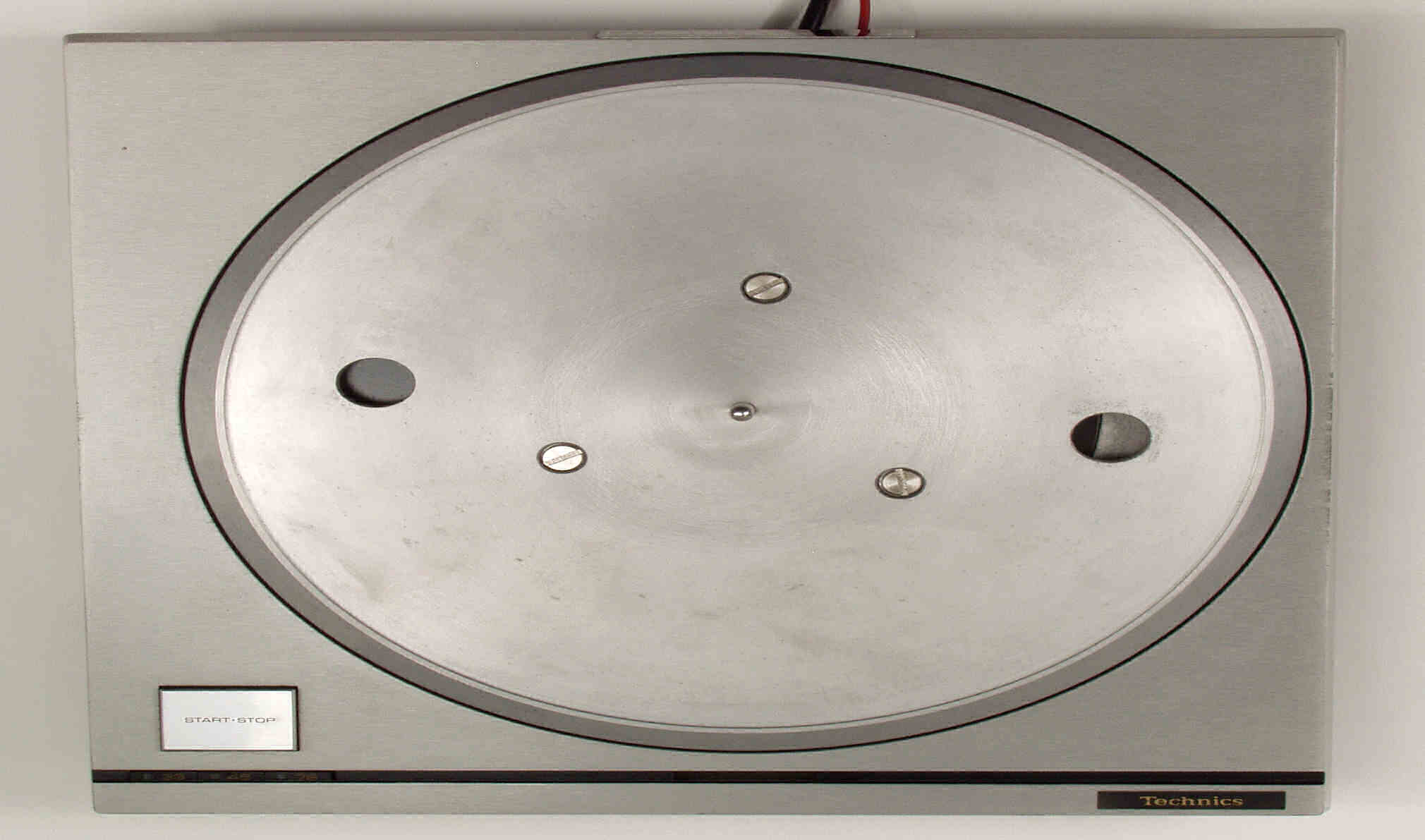

Ａ２２．　点検中　ターンテーブルを外し、上から見る

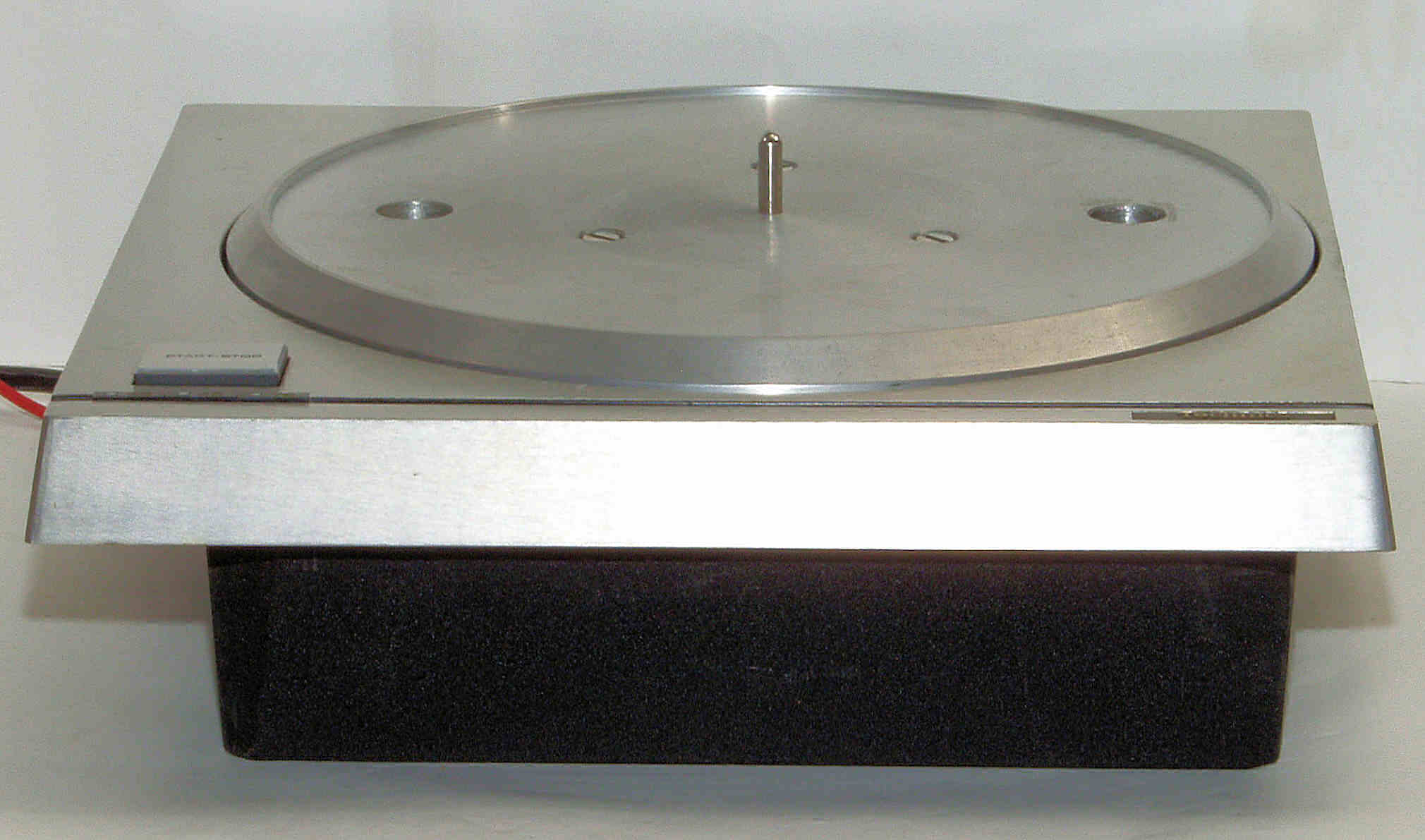

Ａ２３．　点検中　前から見る

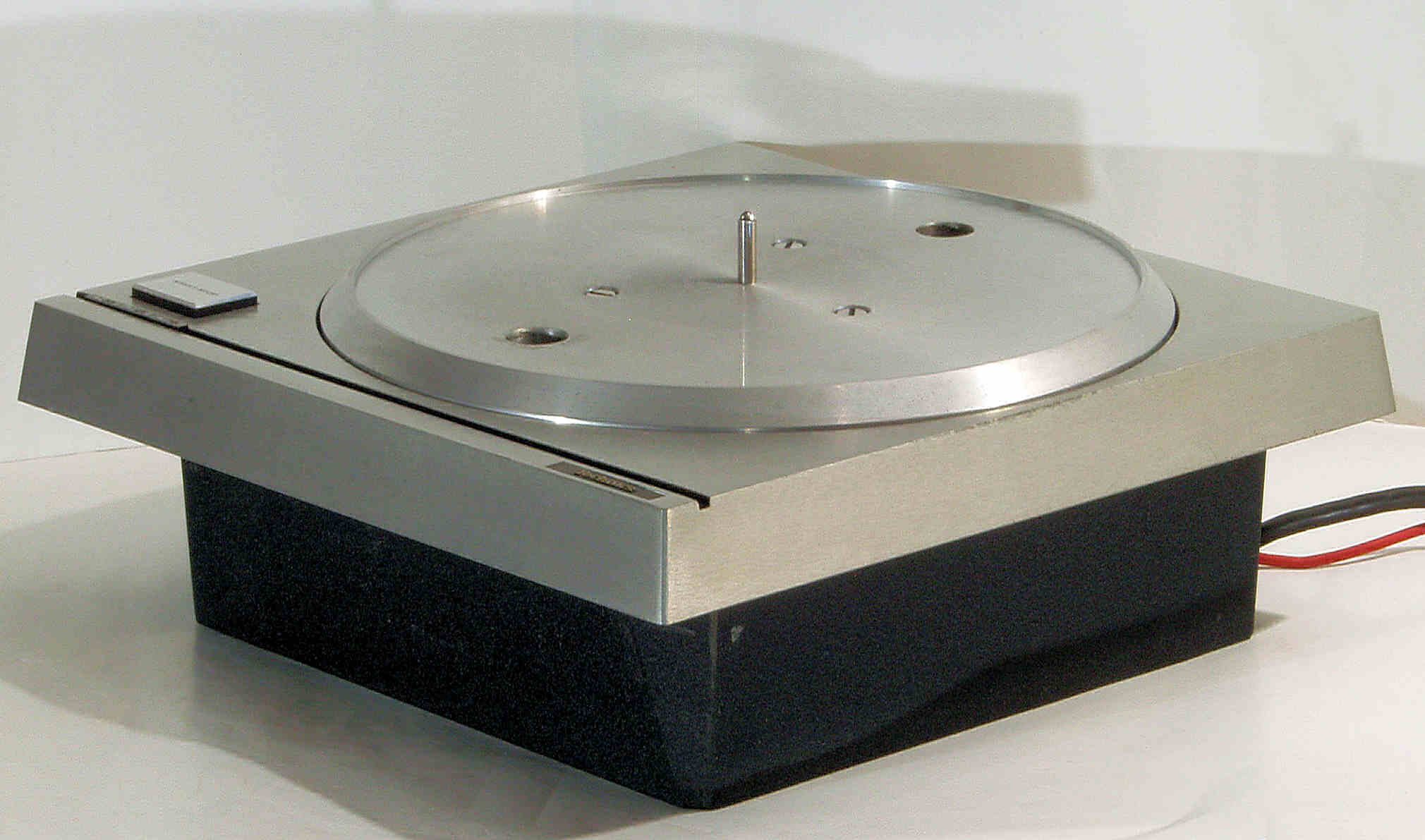

Ａ２４．　点検中　前右から見る

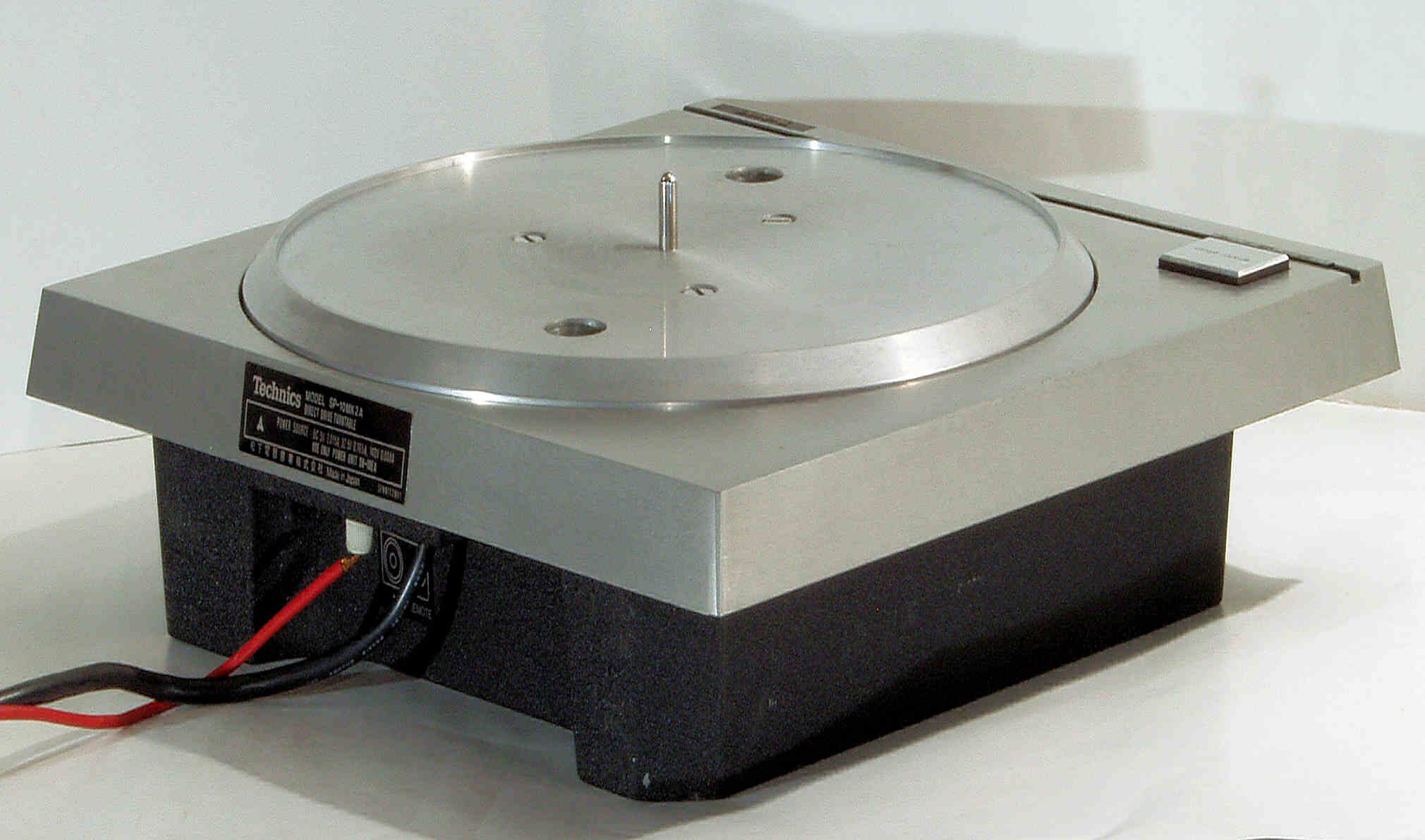

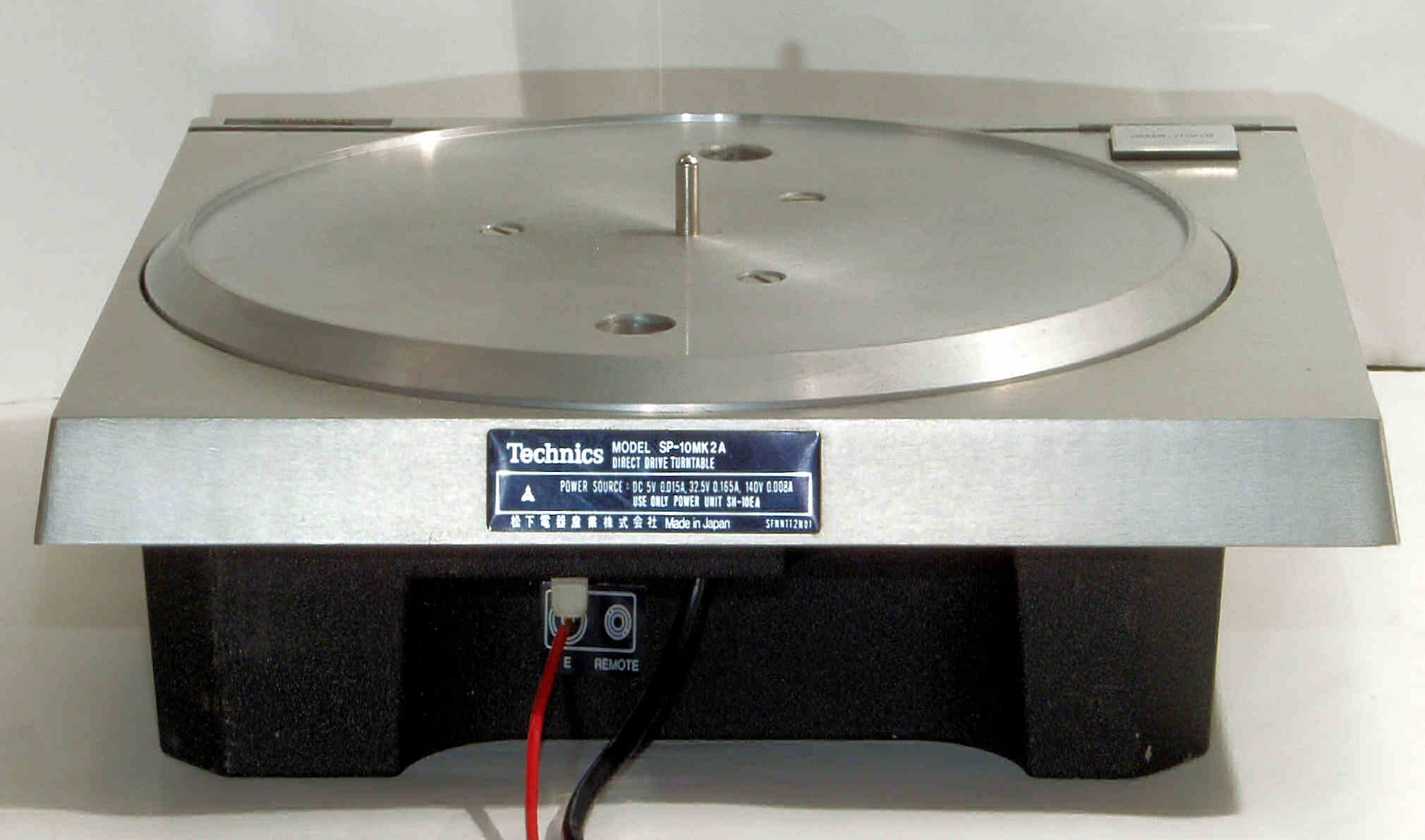

Ａ２５．　点検中　後から見る

Ａ２６．　点検中　後左から見る

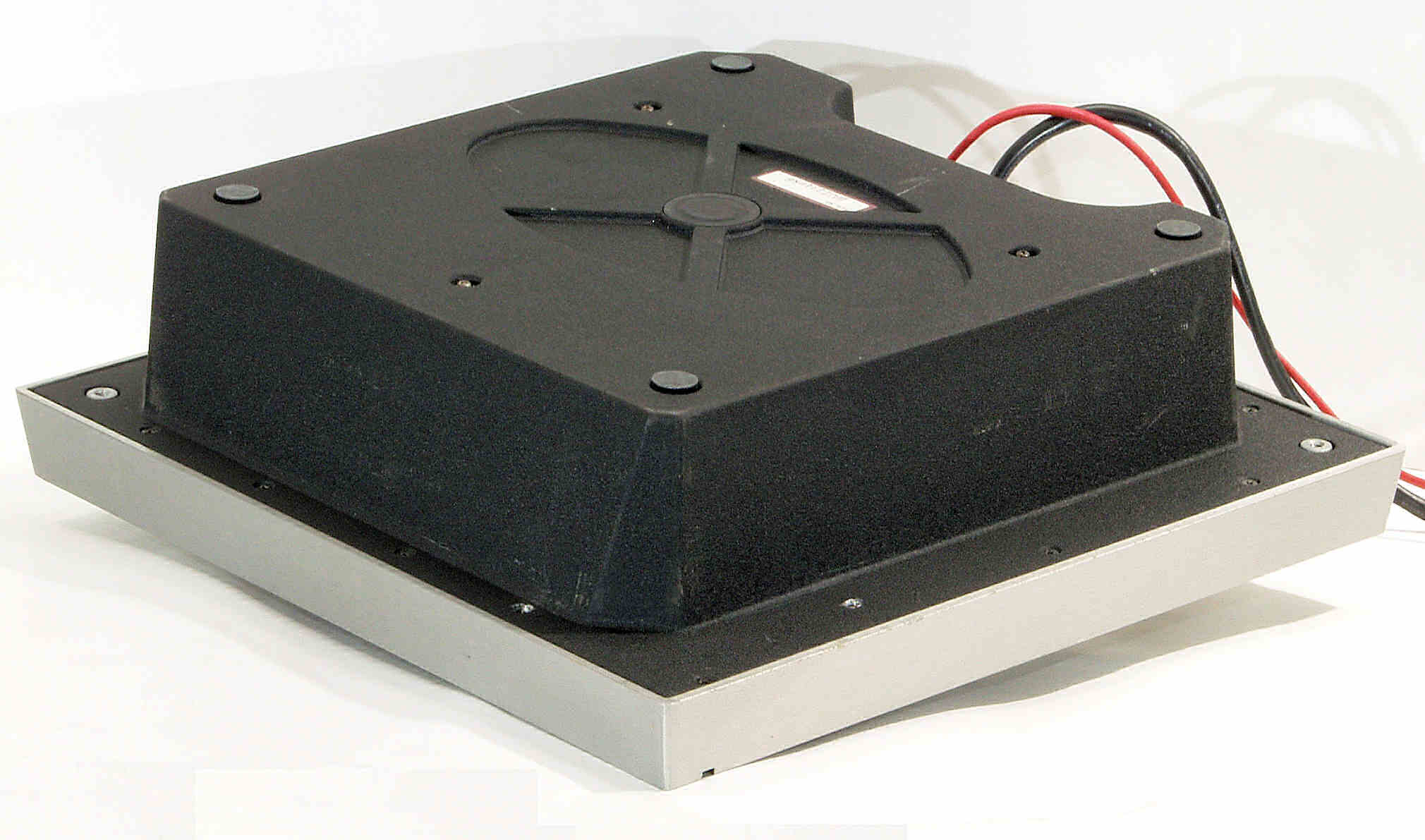

Ａ３１．　点検中　下から見る

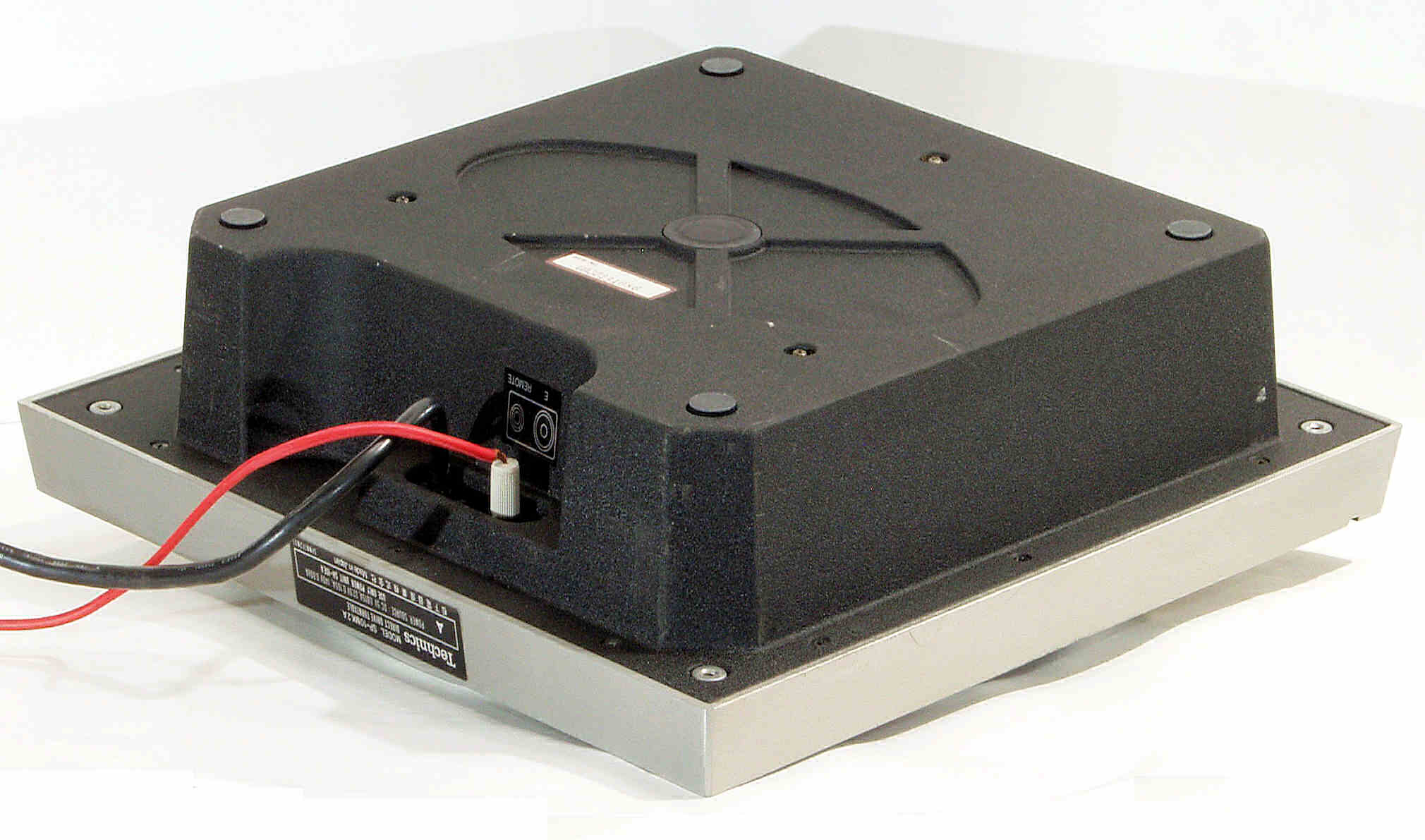

Ａ３２．　点検中　下前から見る

Ａ３３．　点検中　下前左から見る

Ａ３４．　点検中　下後から見る

Ａ３５．　点検中　下後右から見る

Ａ４１．　点検中　ターンテーブル。

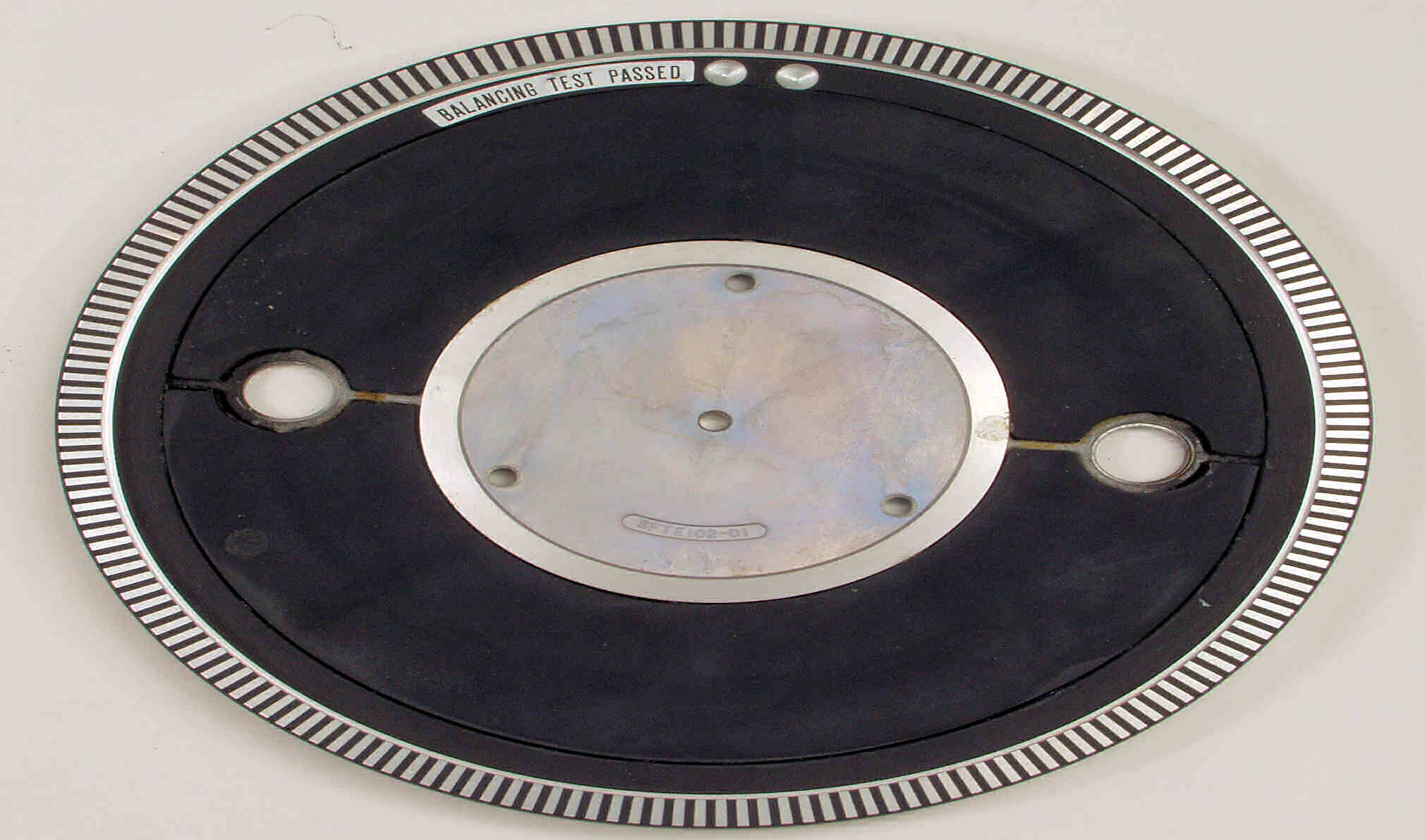

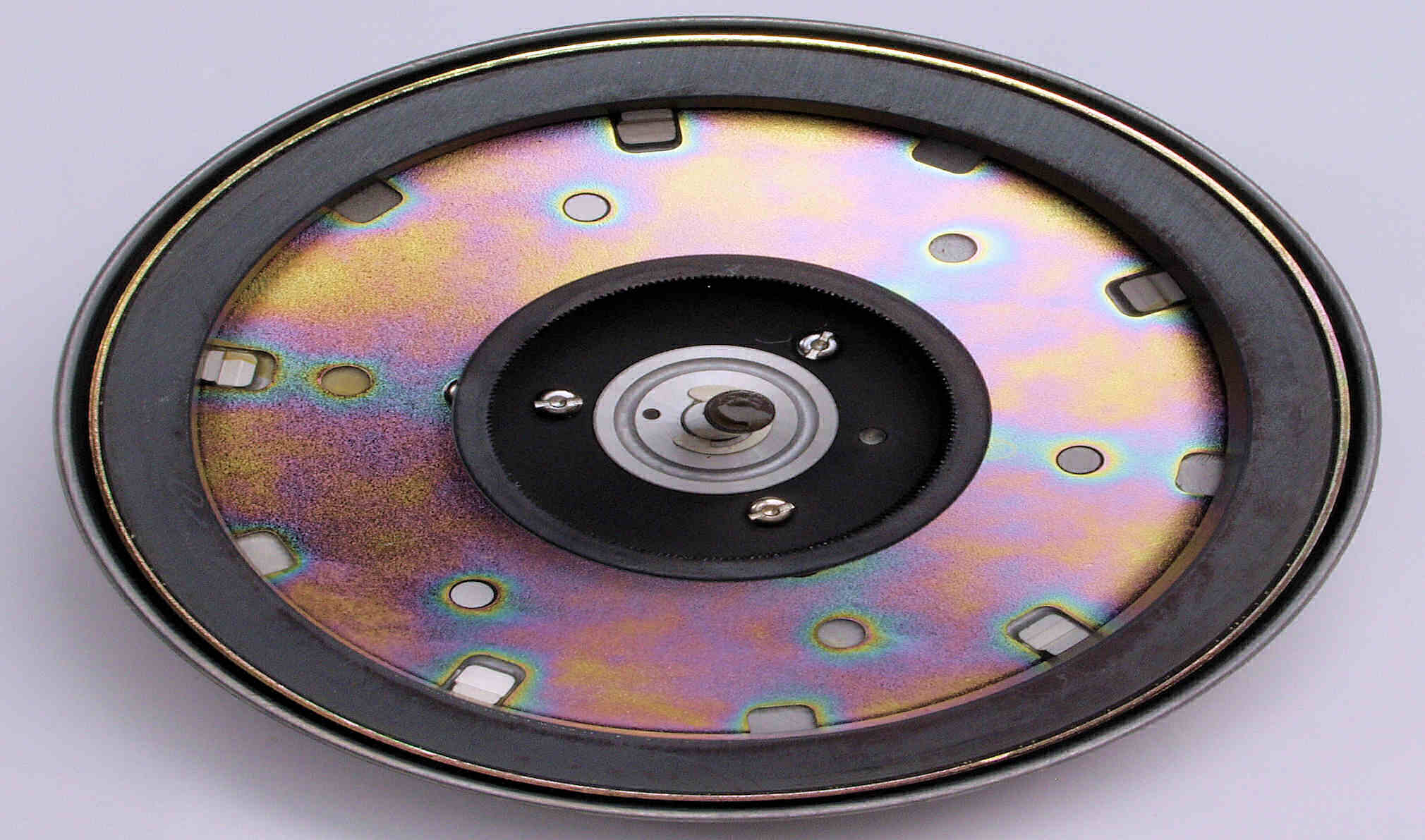

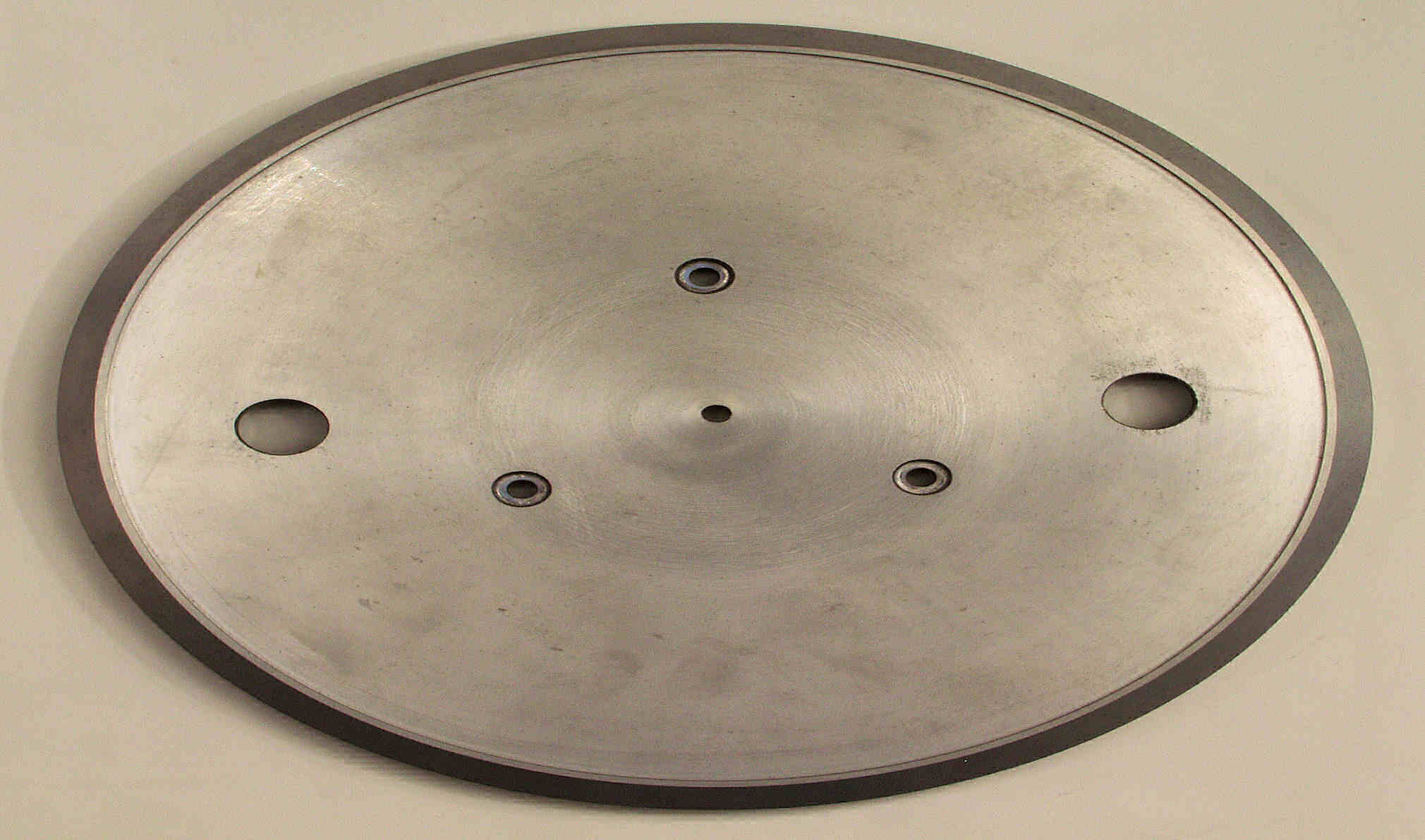

Ａ４２．　点検中　ターンテーブル裏。

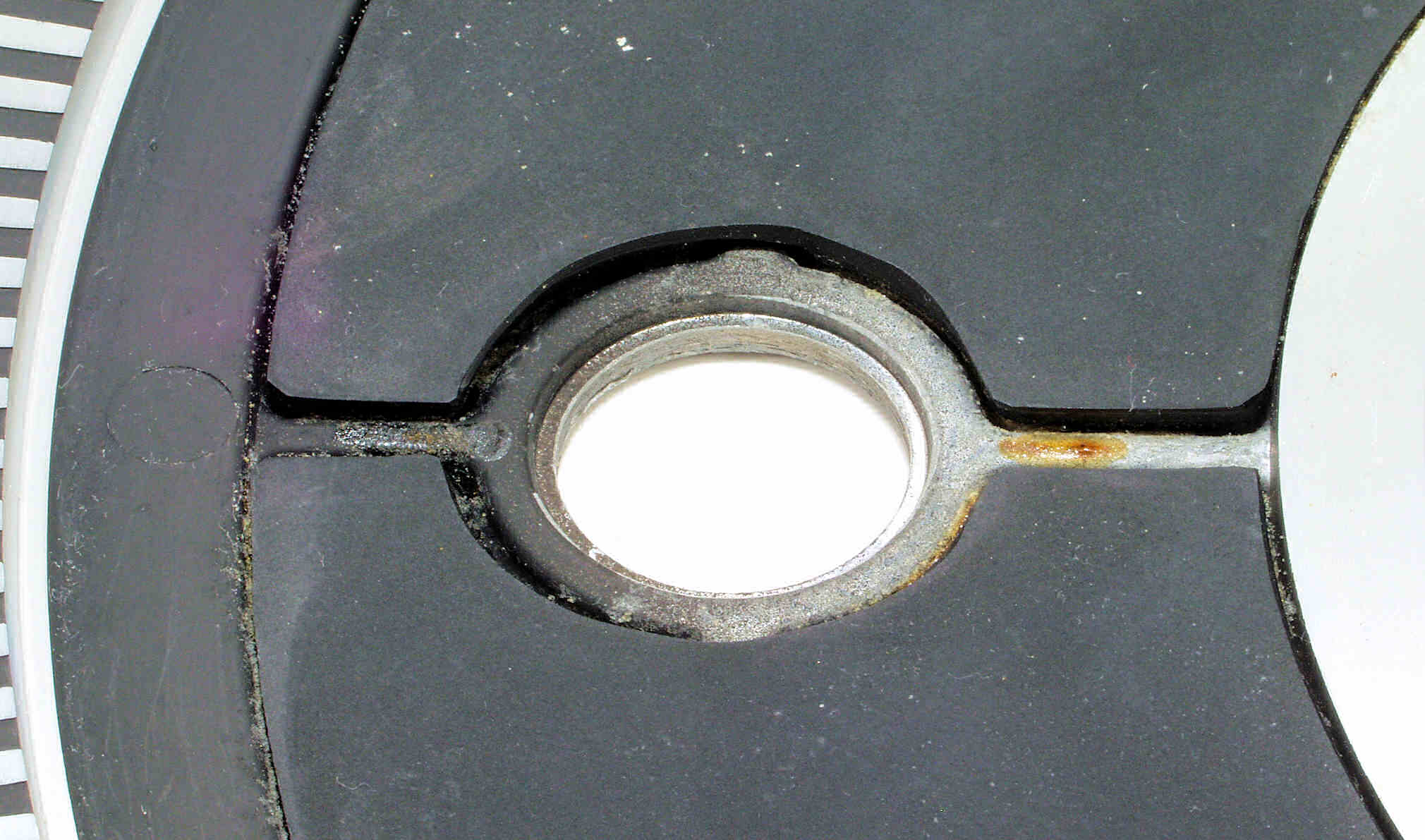

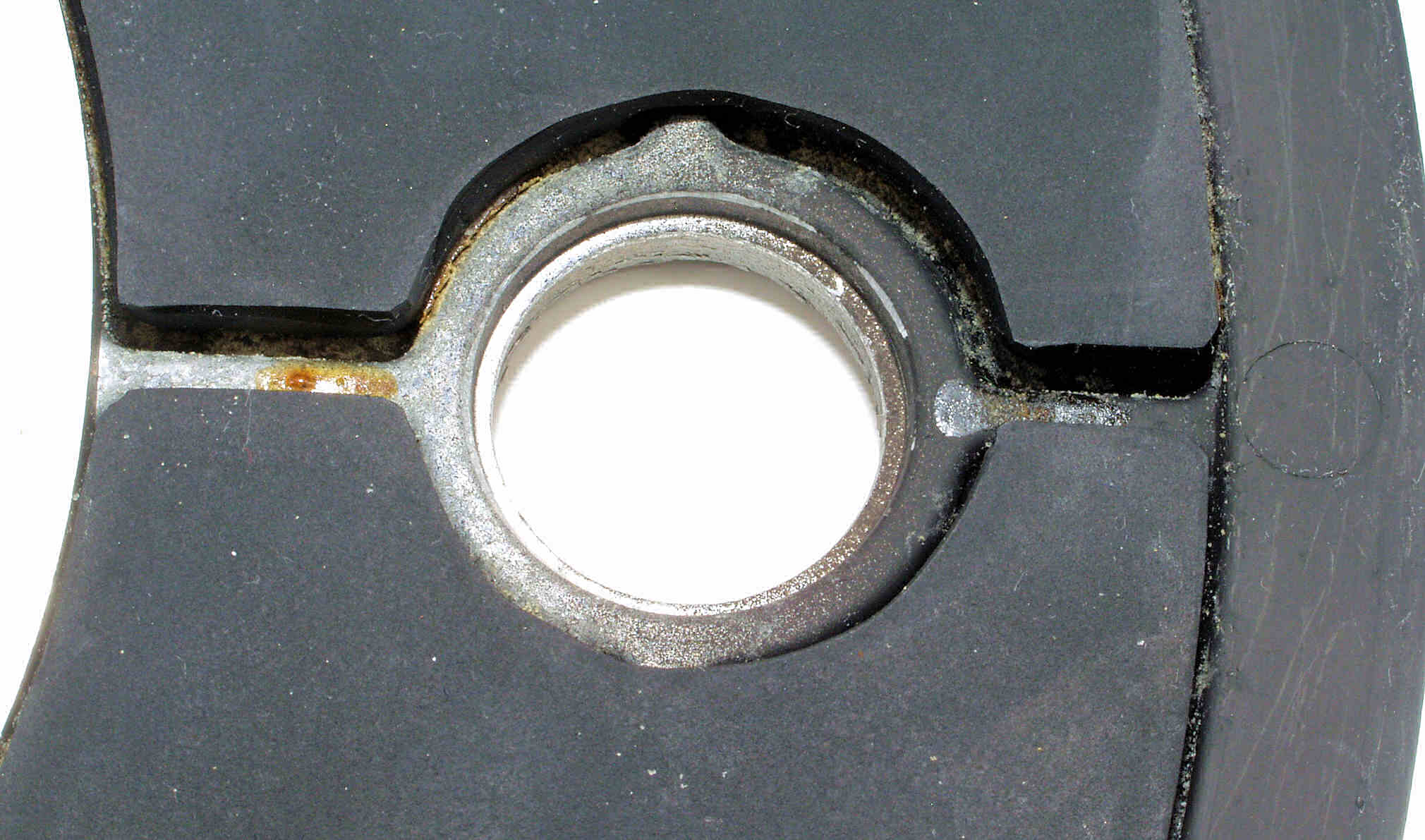

Ａ４３．　点検中　ターンテーブル裏　ゴムの接着材まわりで、腐食が始まる。

Ａ４４．　点検中　ターンテーブル裏　ゴムの接着材まわりで、腐食が始まる。

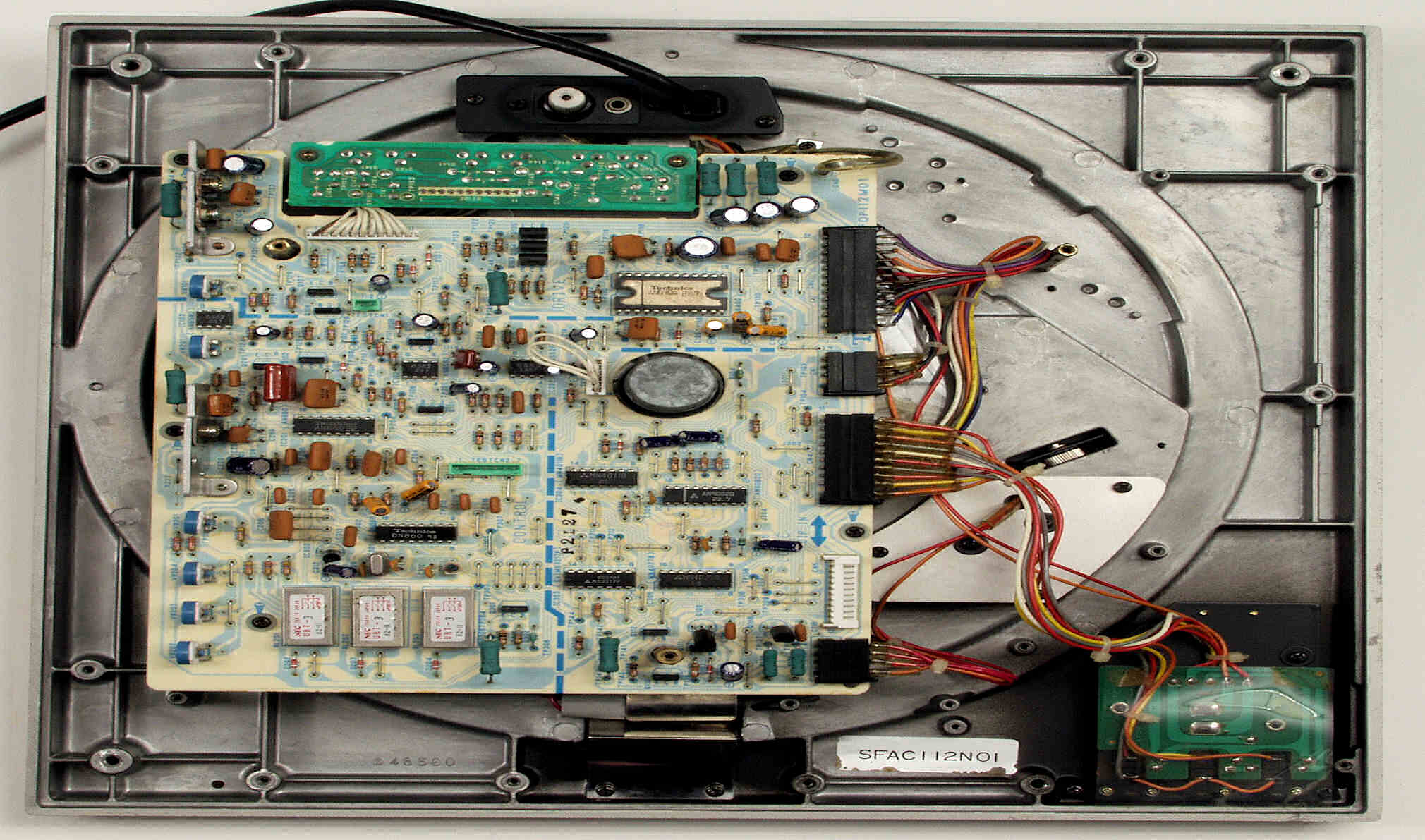

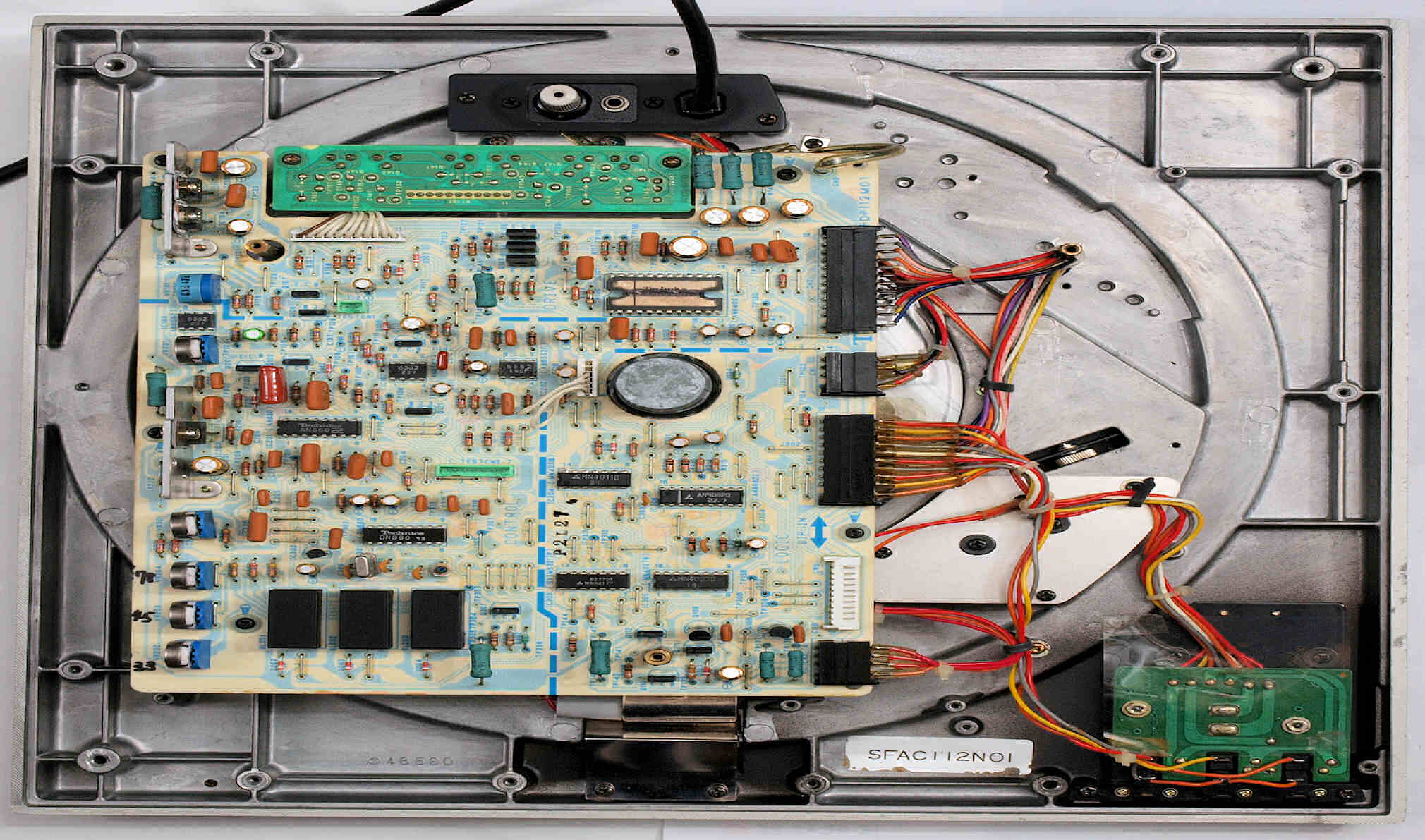

Ａ５１．　点検中　下蓋を取り、下から見る、　新しいバージョン。

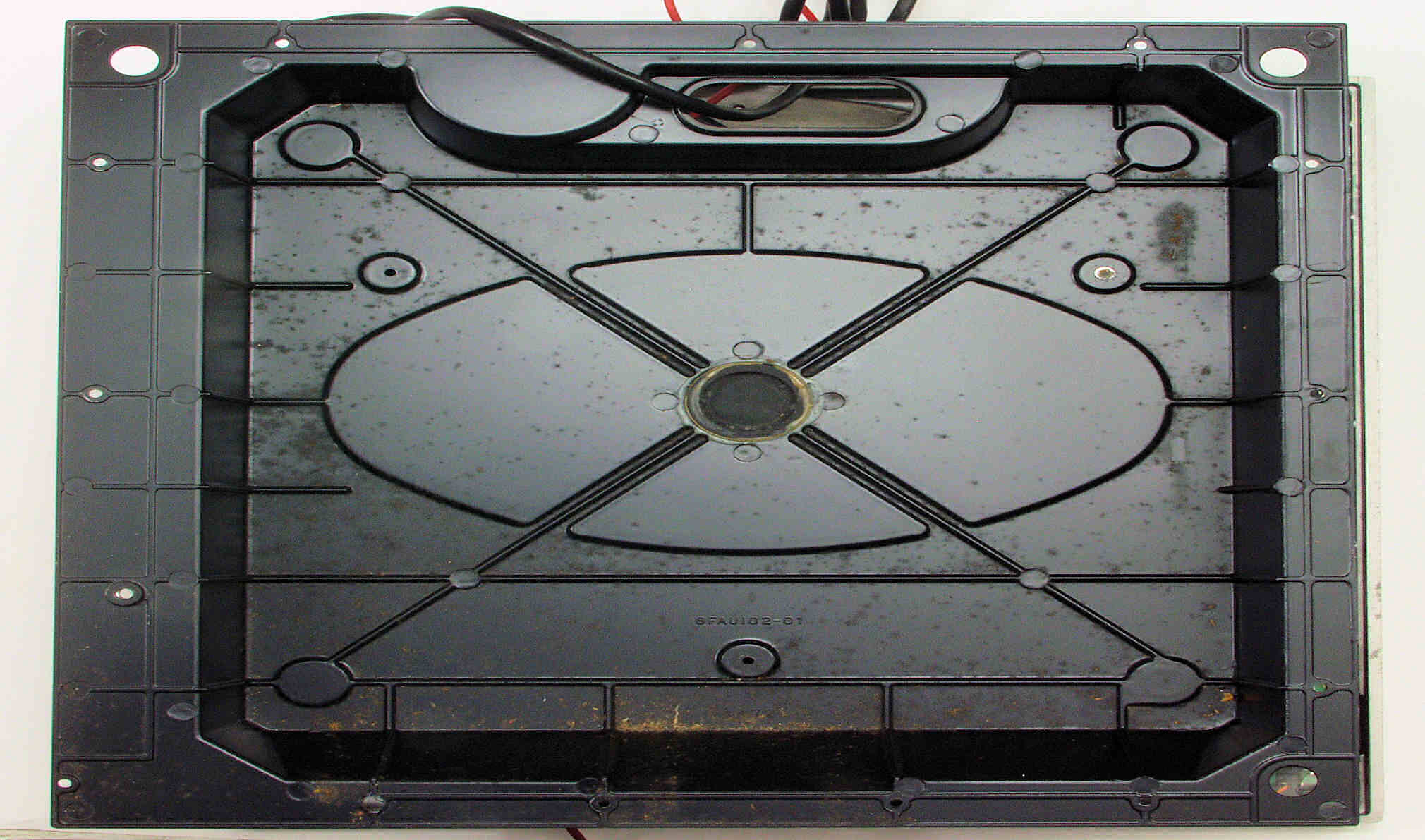

Ａ５２．　点検中　下蓋裏の埃等。

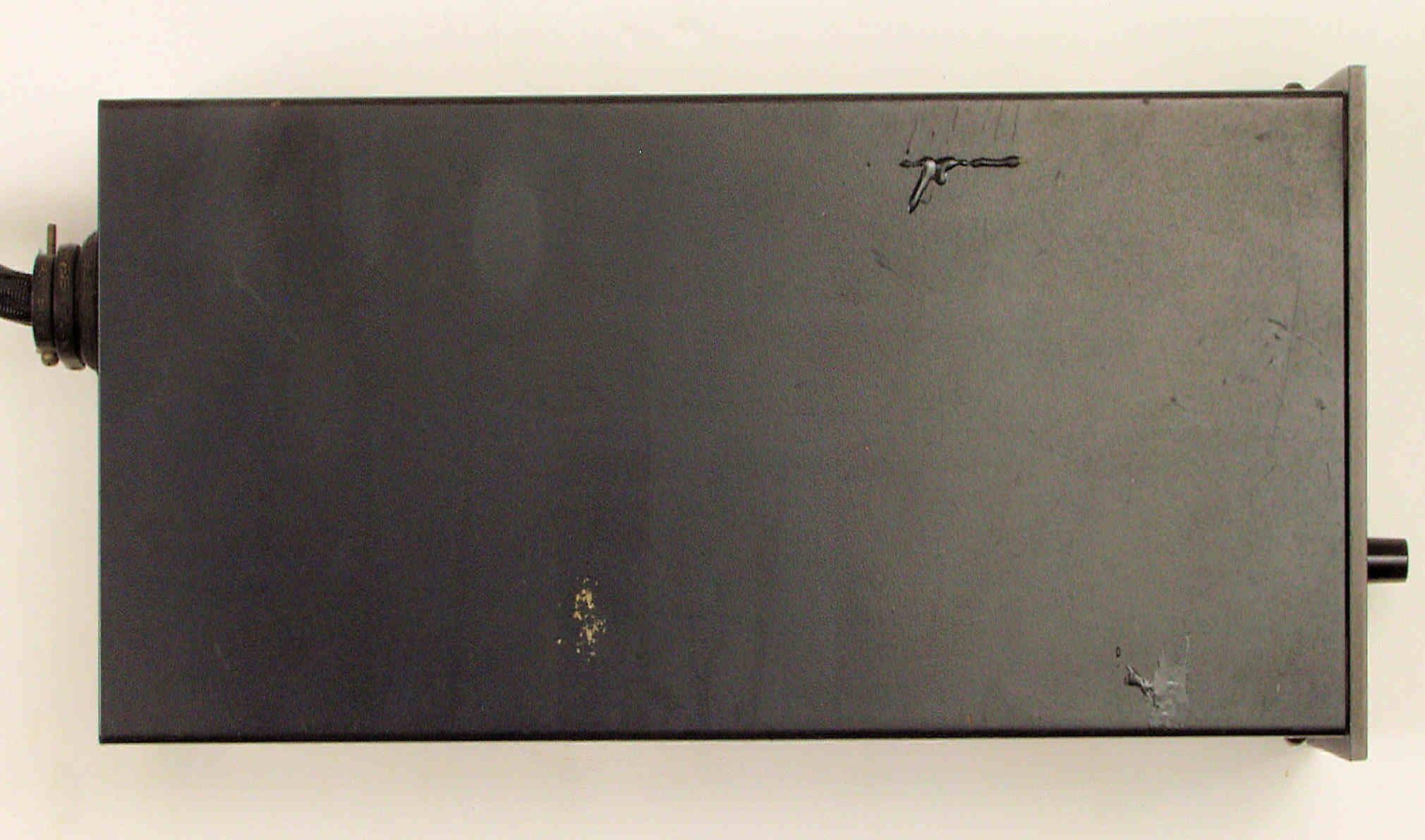

Ａ６１．　点検中　電源部　上から見る

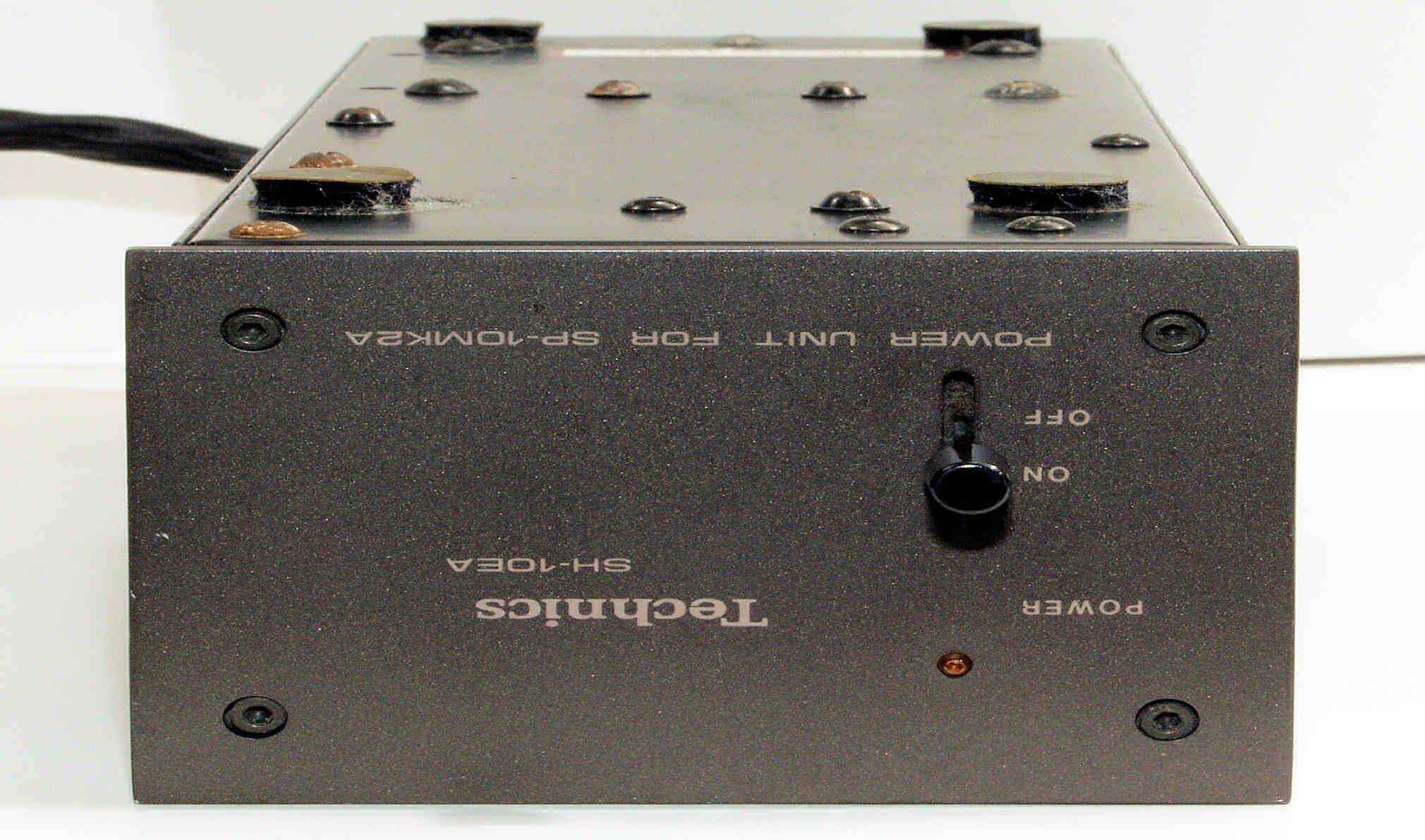

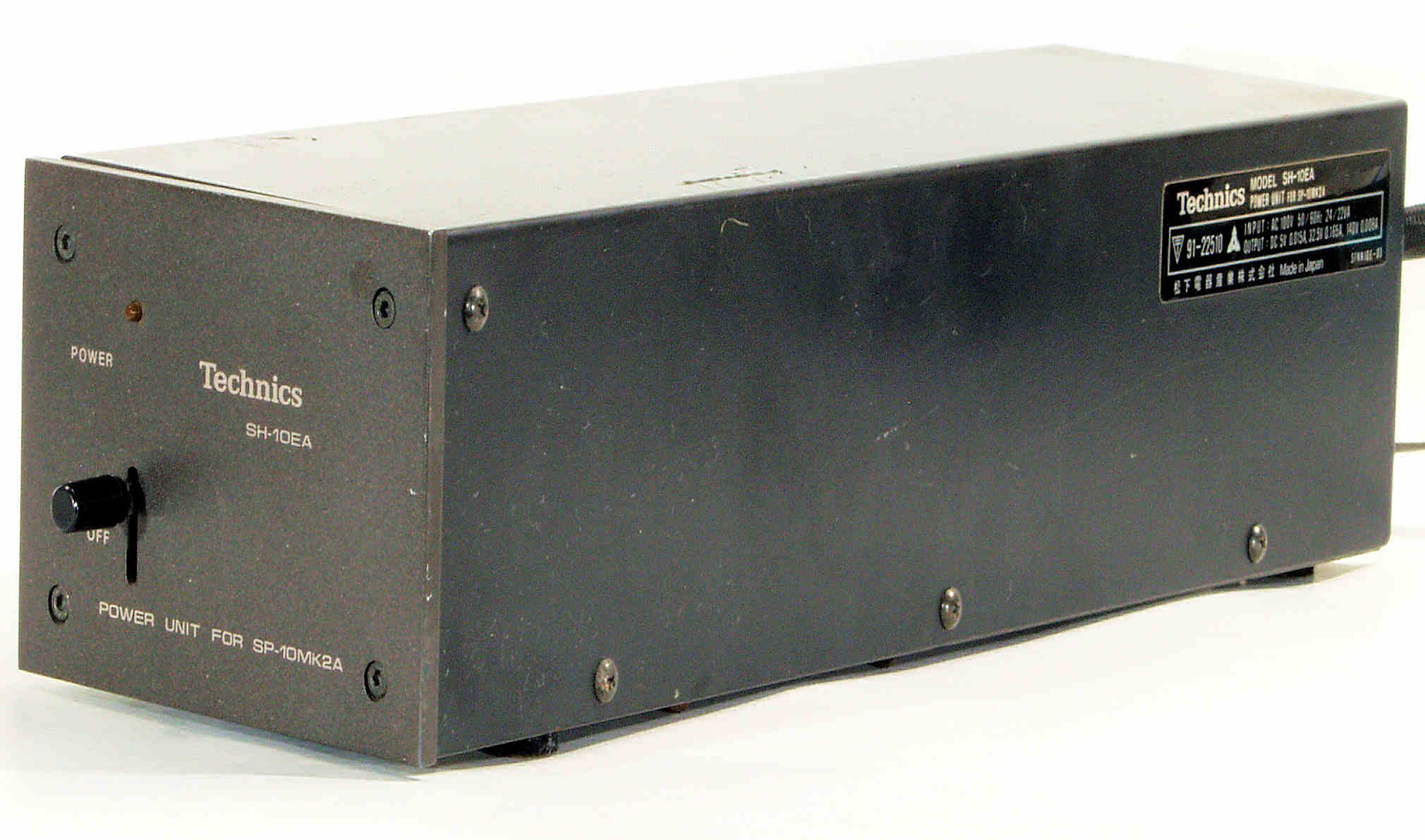

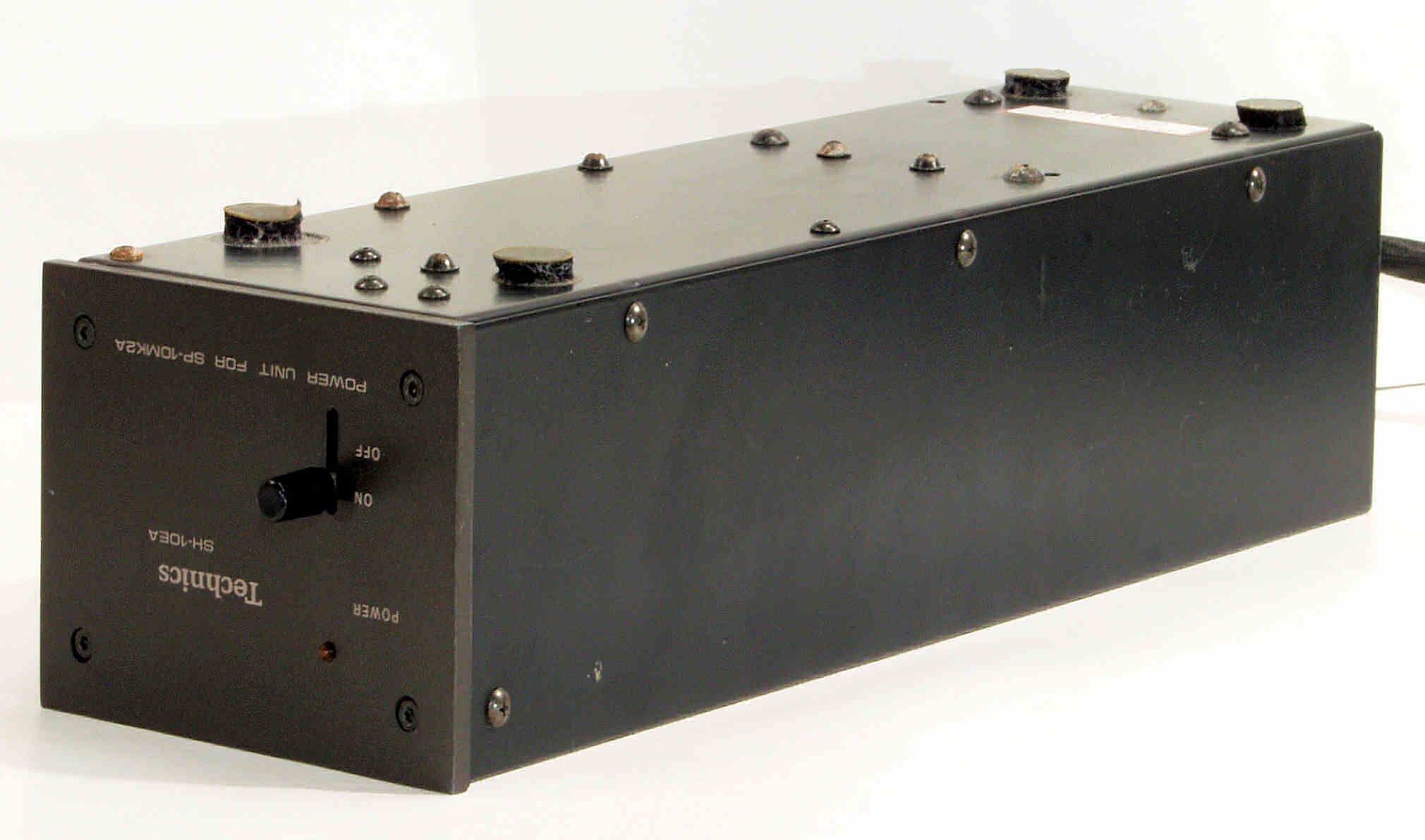

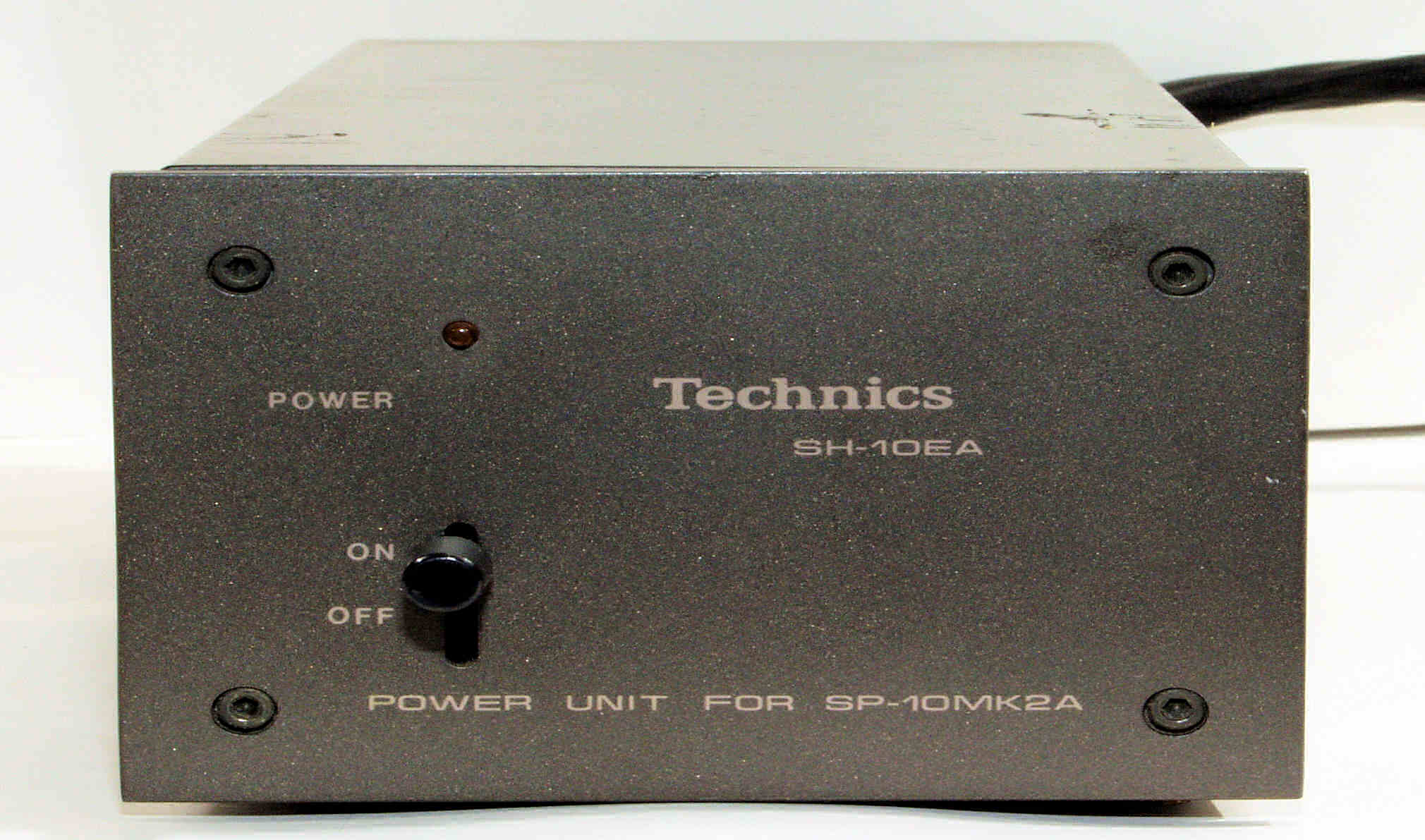

Ａ６２．　点検中　電源部　前から見る

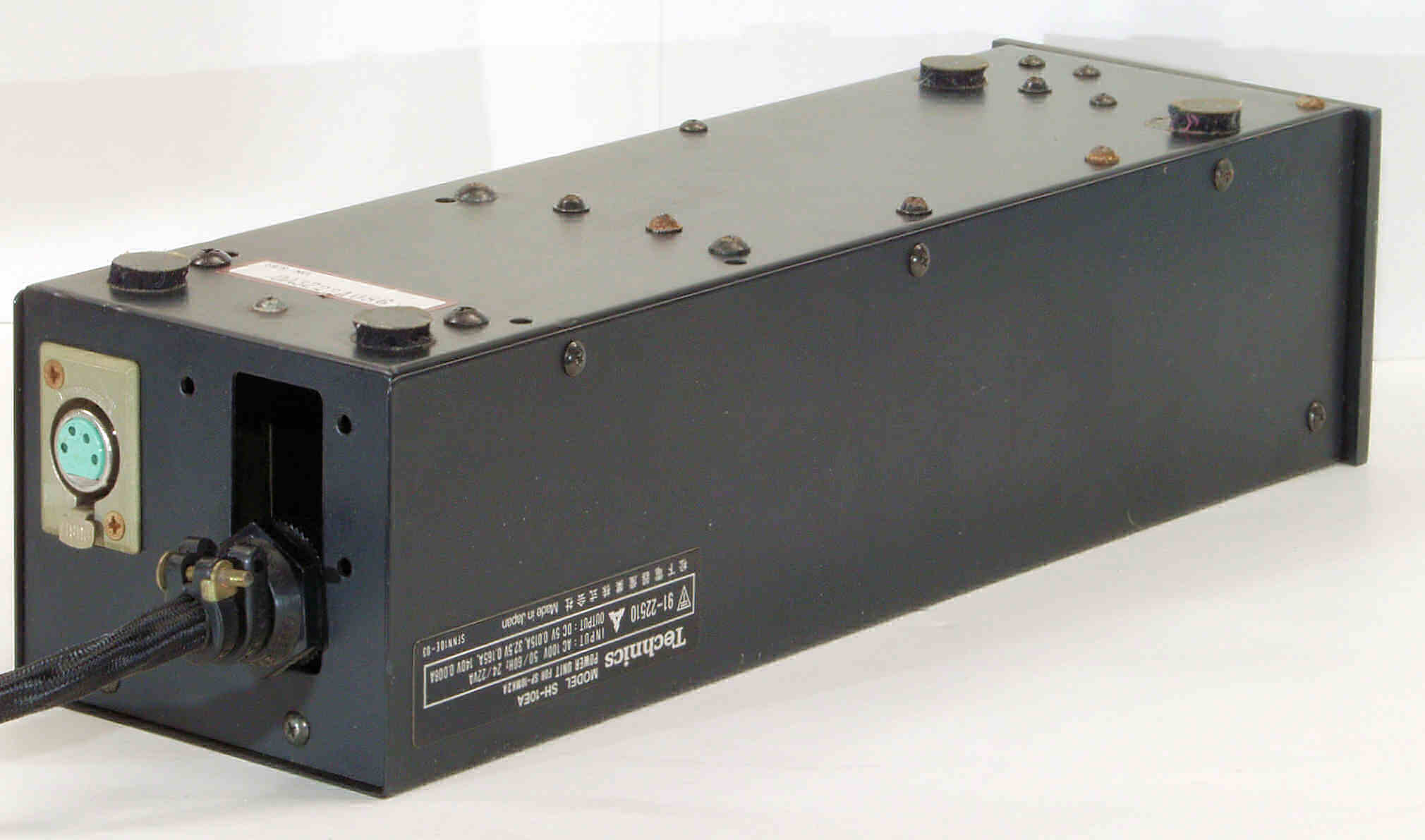

Ａ６３．　点検中　電源部　前右から見る

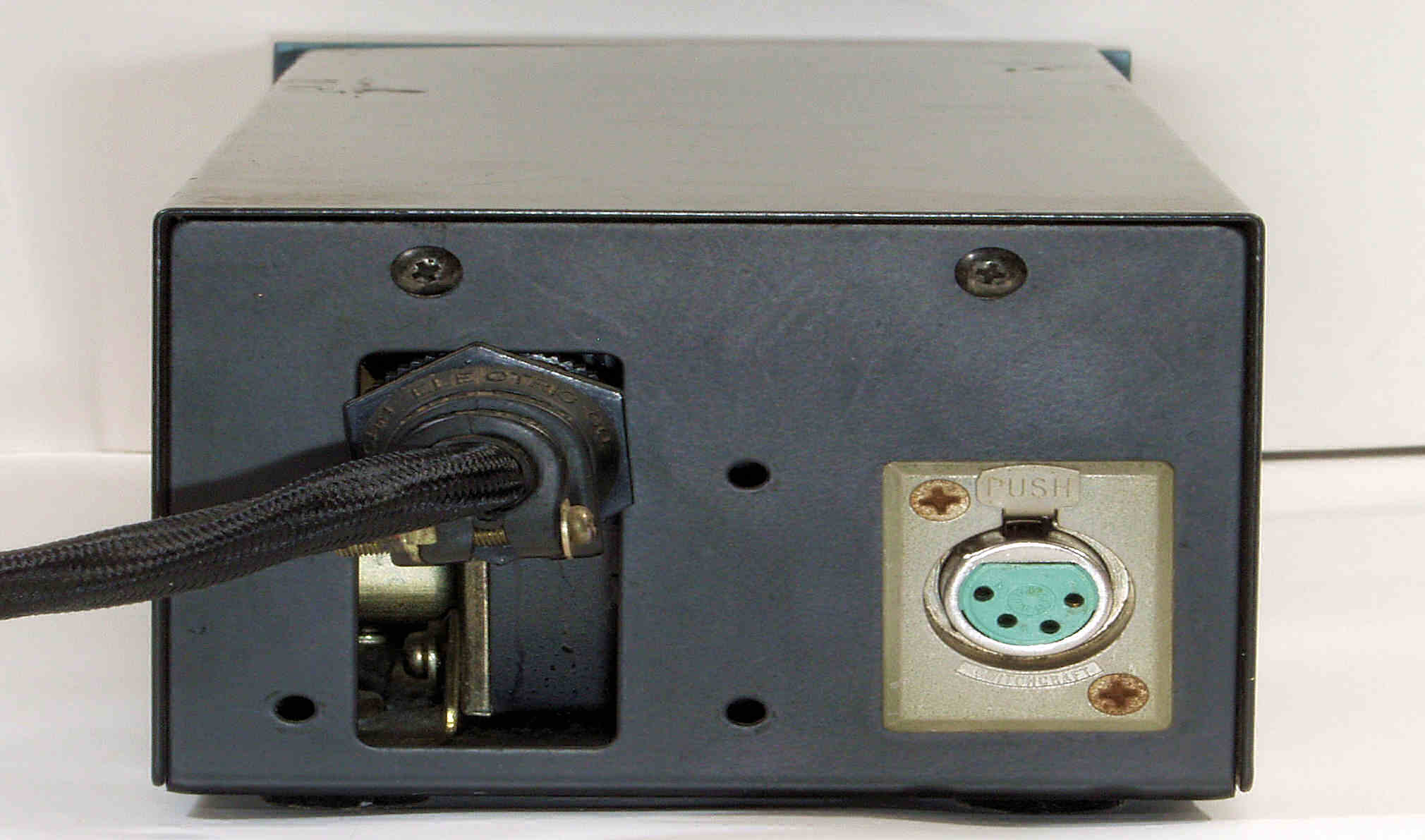

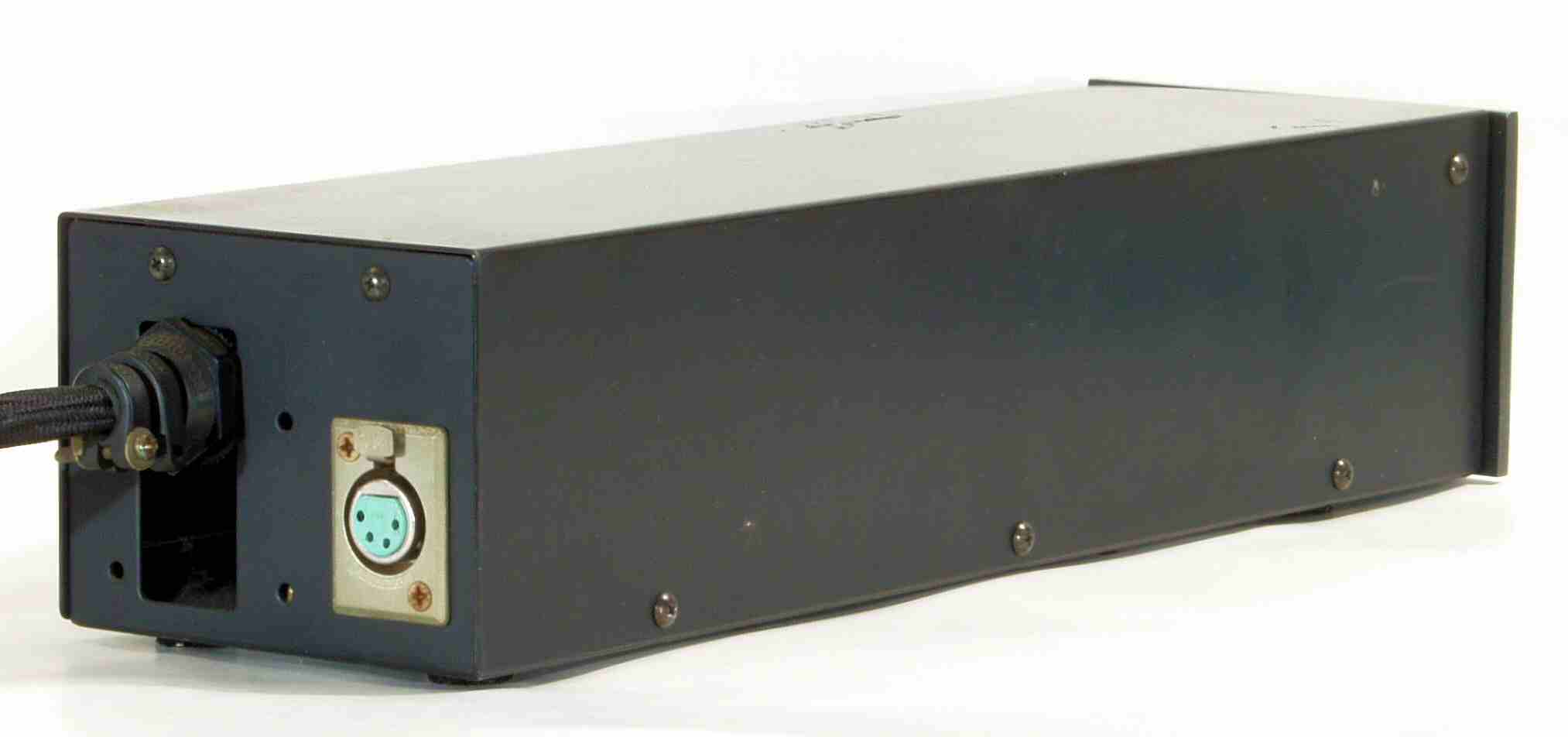

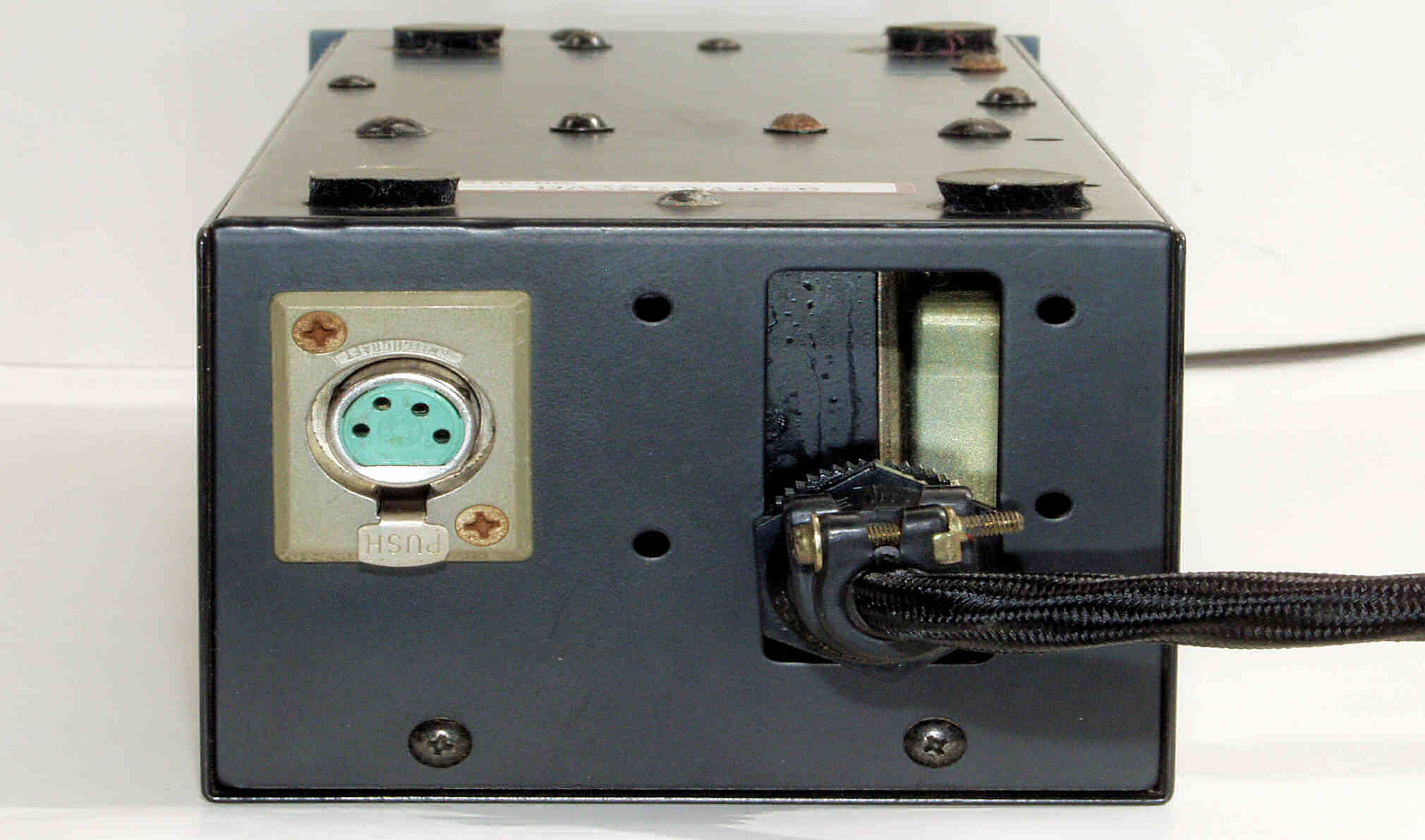

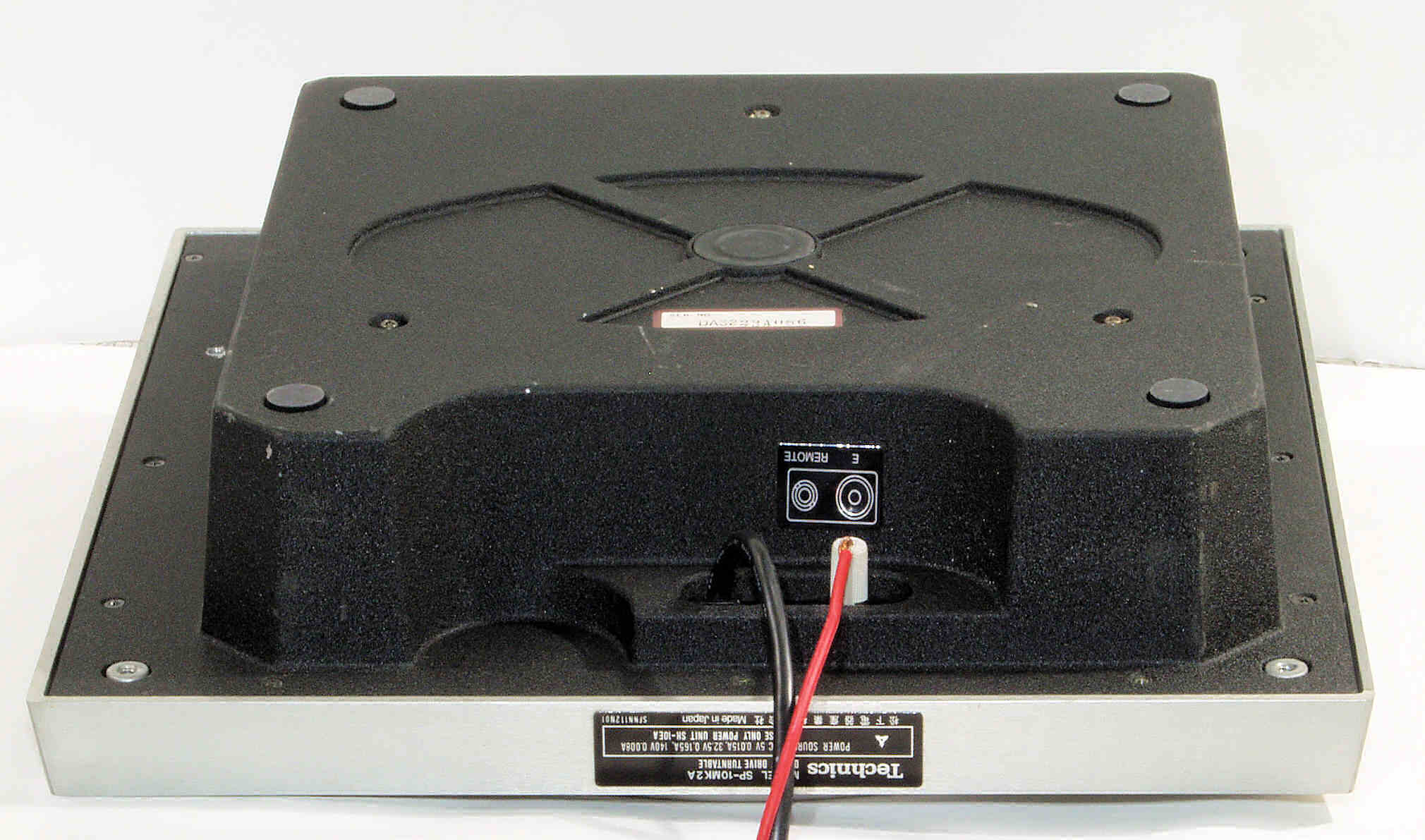

Ａ６４．　点検中　電源部　後から見る

Ａ６５．　点検中　電源部　後左から見る

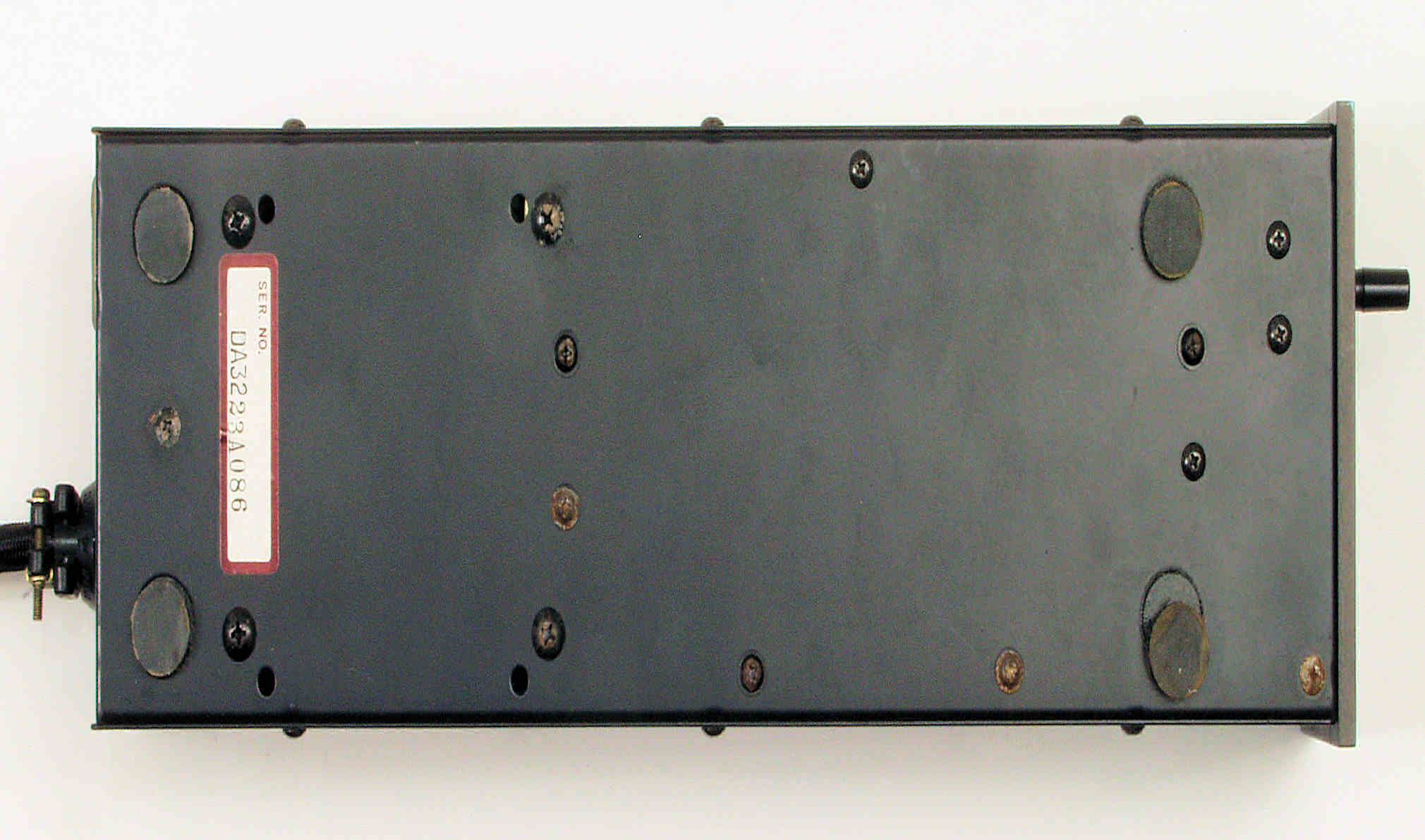

Ａ７１．　点検中　電源部　下から見る

Ａ７２．　点検中　電源部　下前から見る

Ａ７３．　点検中　電源部　下前左から見る

Ａ７４．　点検中　電源部　下後から見る

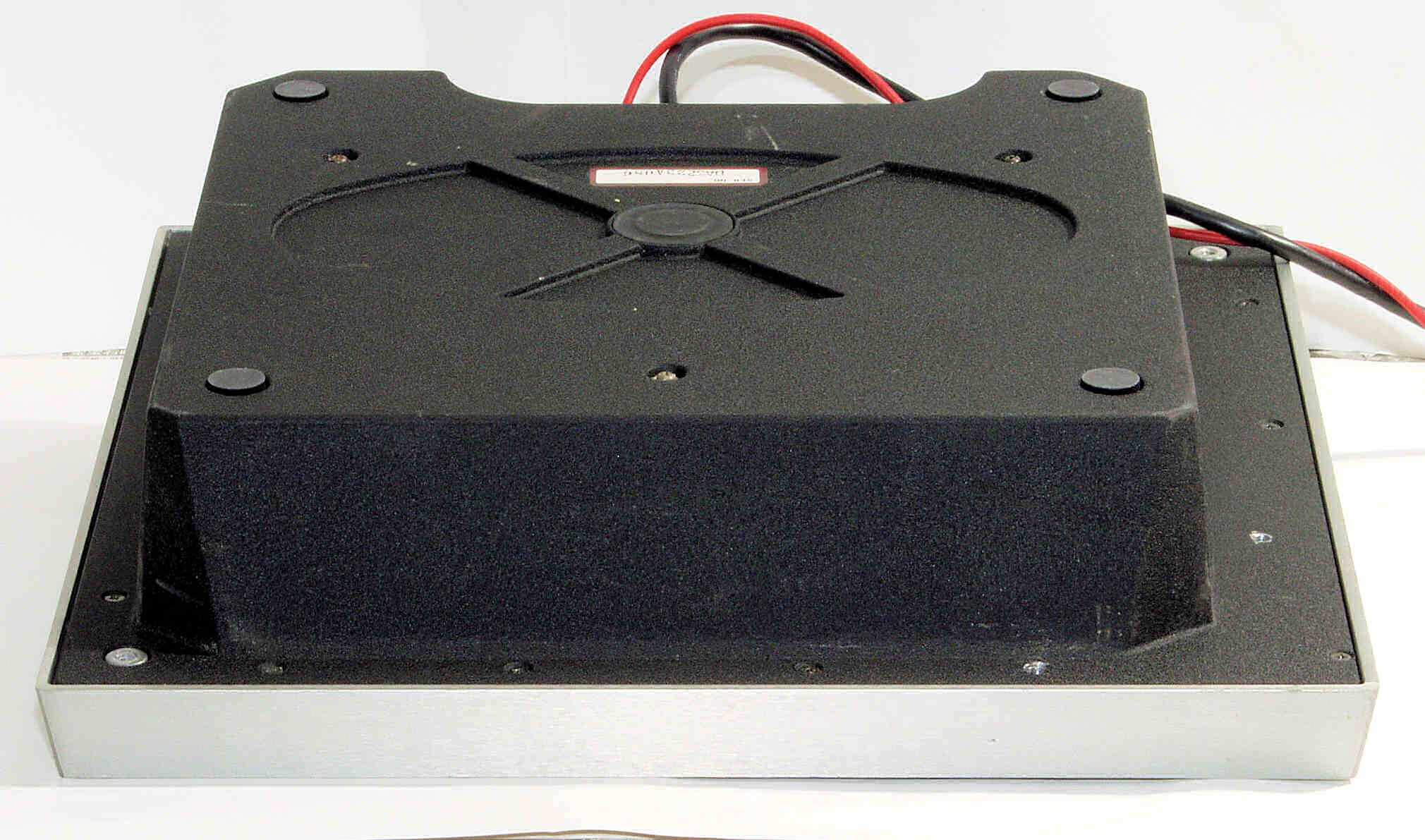

Ａ７５．　点検中　電源部　下後右から見る

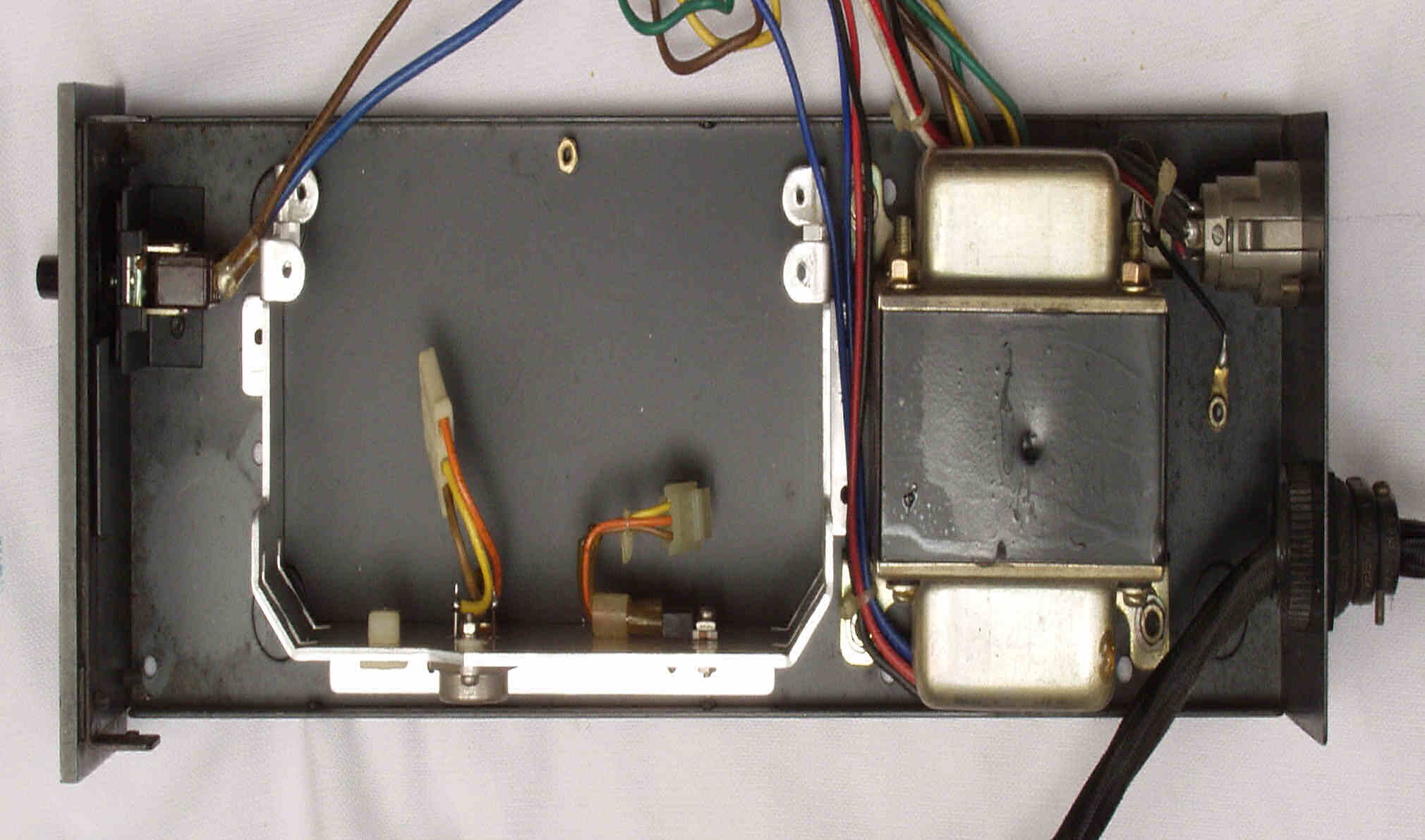

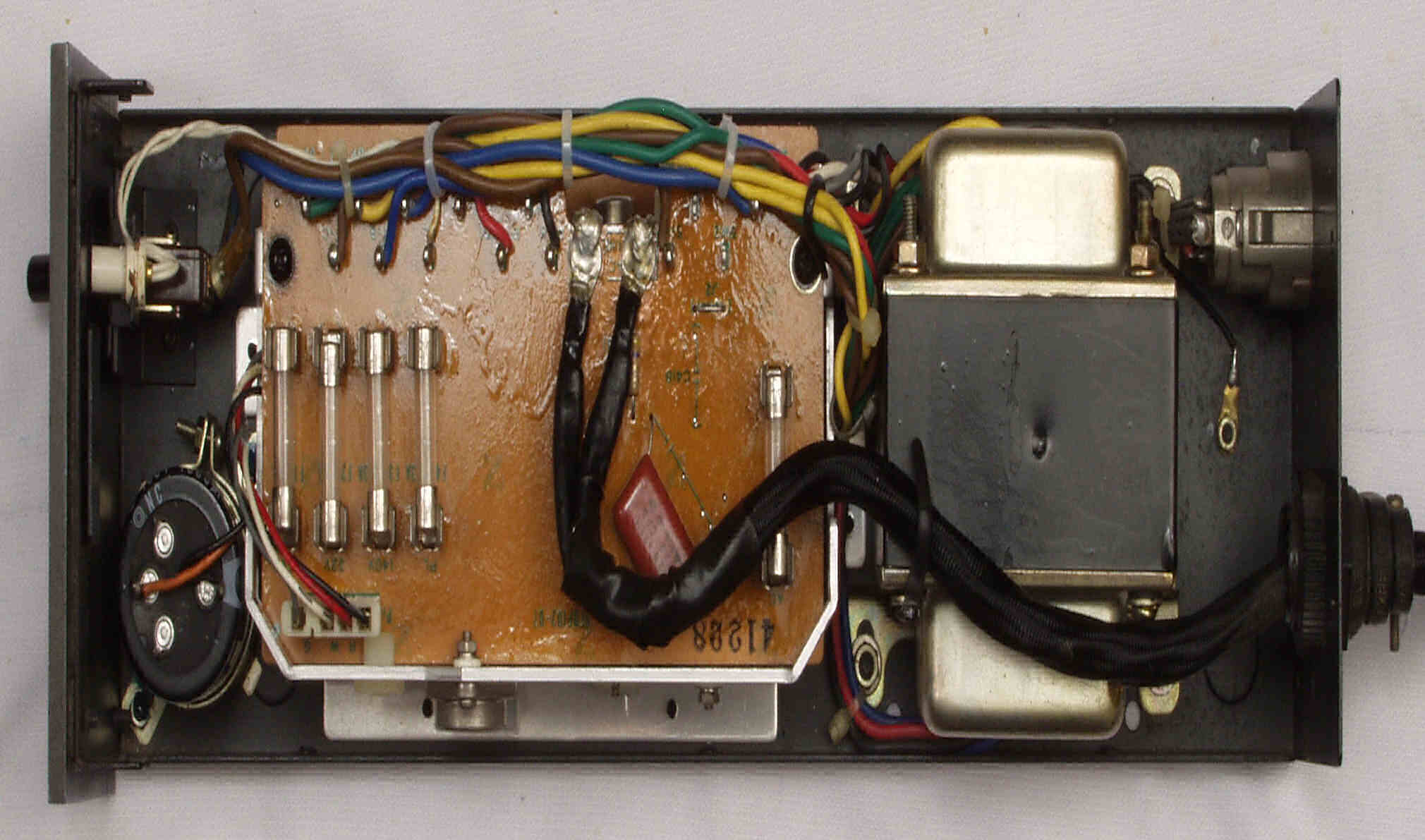

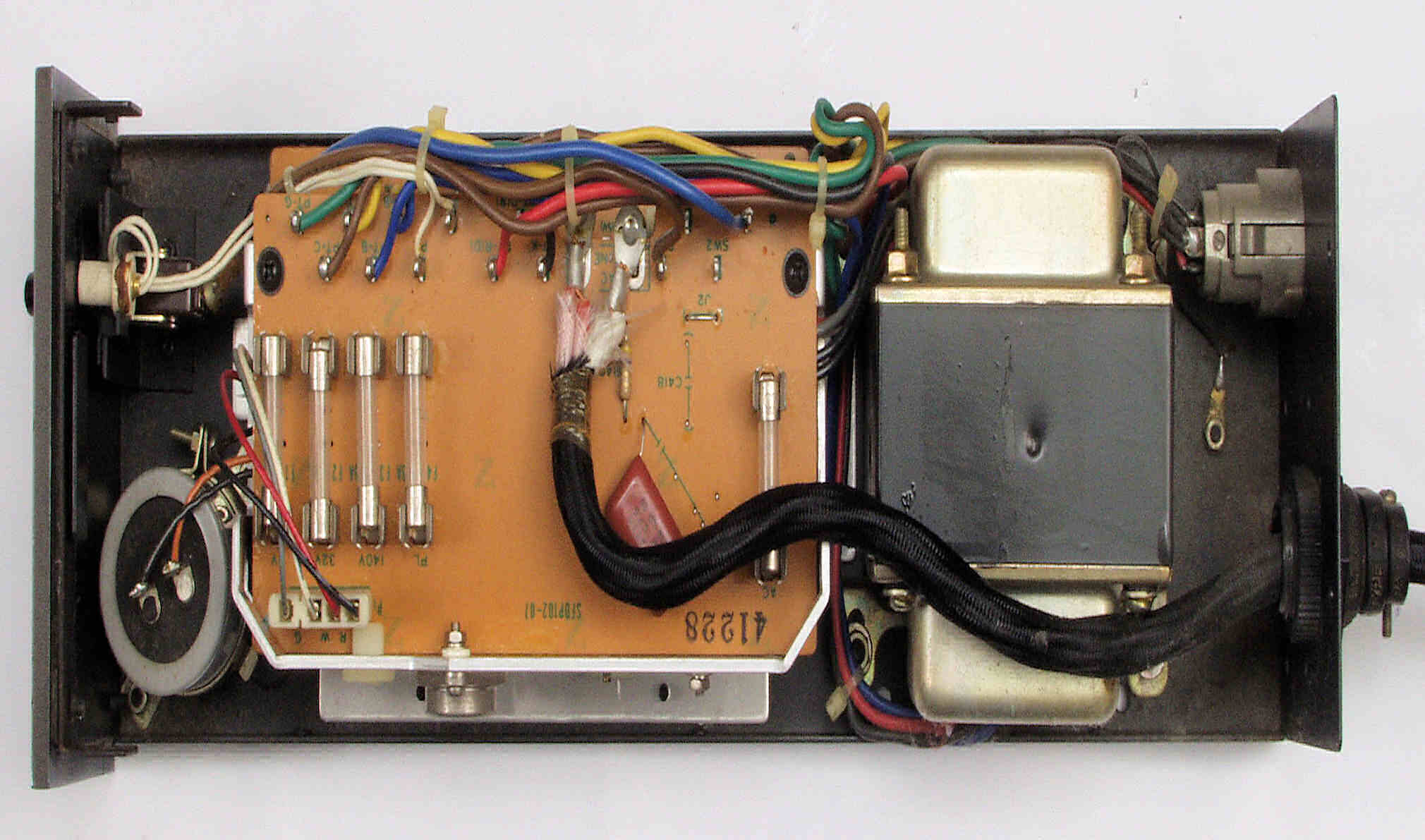

Ａ８１．　点検中　電源部、　ケースを取り、上から見る

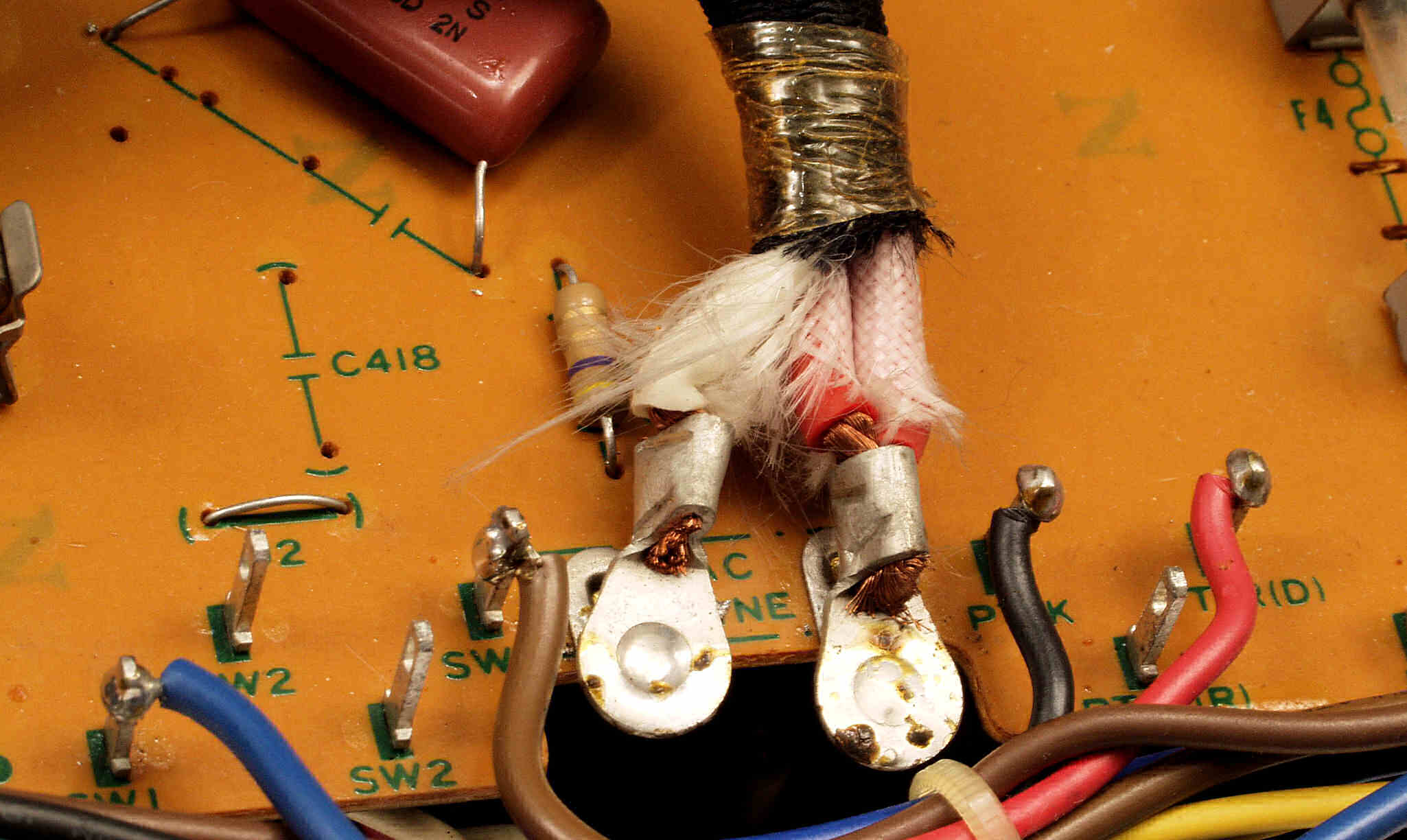

Ａ８２．　点検中　電源部、　電源ケーブル半田付け。

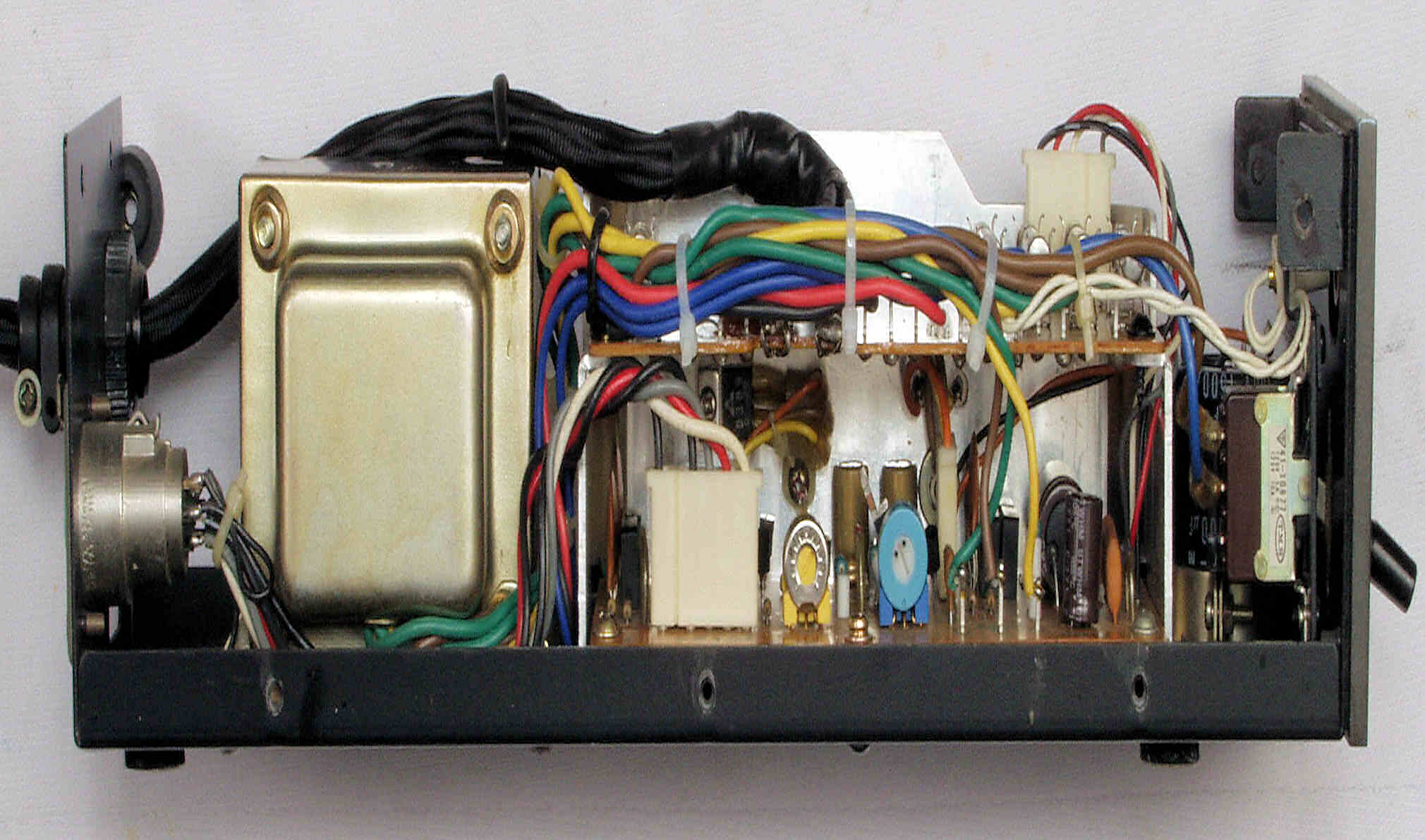

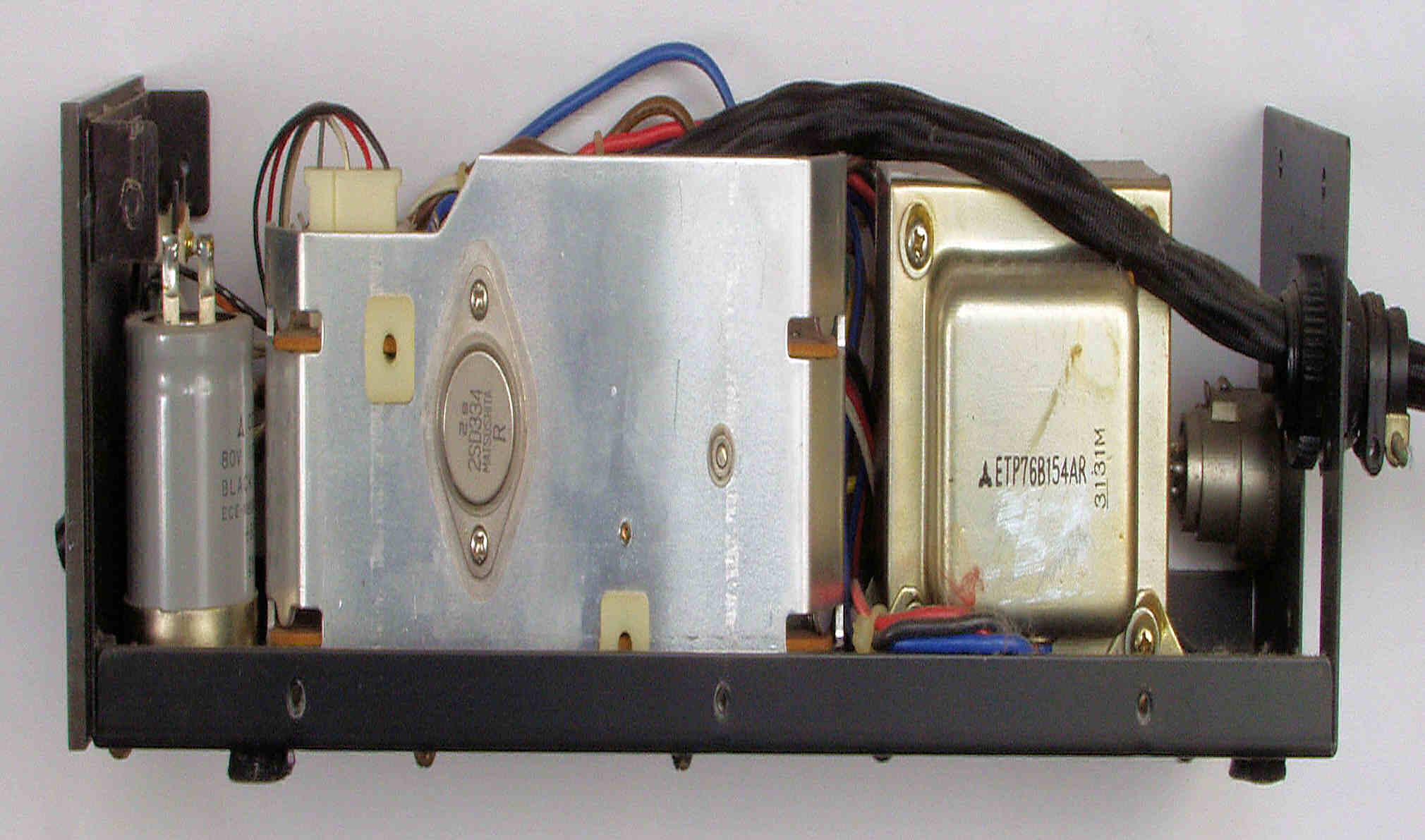

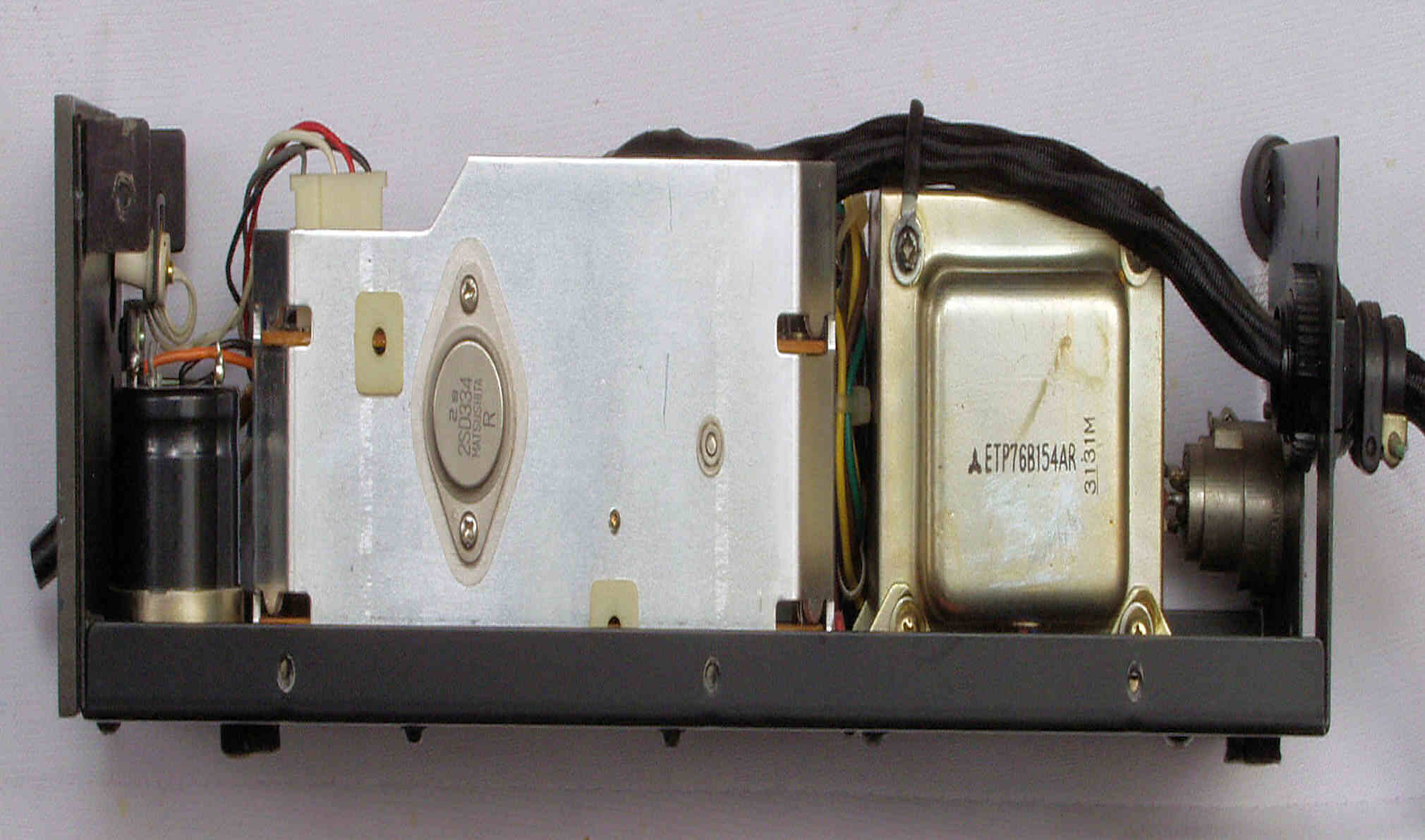

Ａ８３．　点検中　電源部、　ケースを取り、右から見る

Ａ８４．　点検中　電源部、　ケースを取り、左から見る

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１．　修理中　電源、基板を取り外したところ。

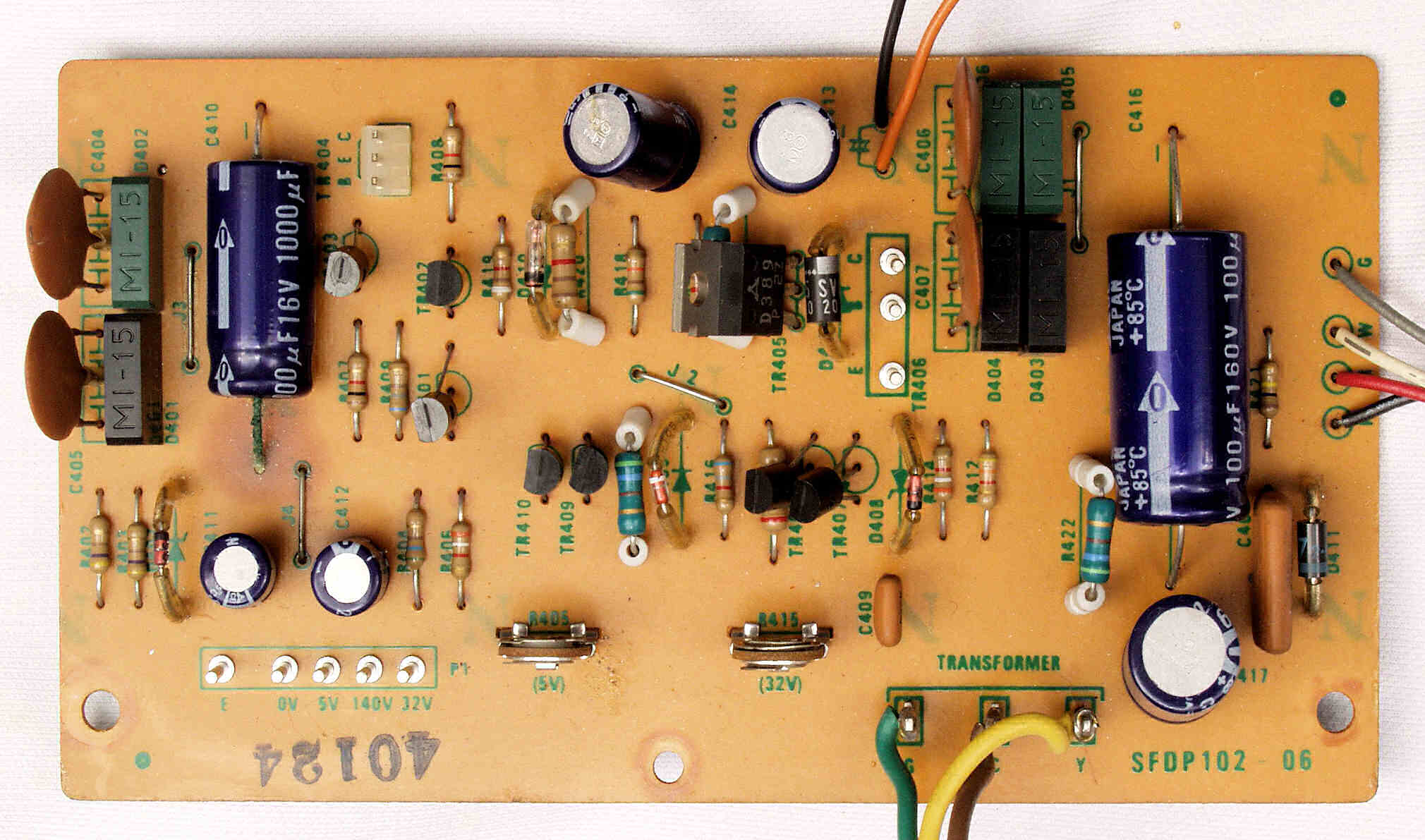

Ｃ１１．　修理前　電源定電圧基板

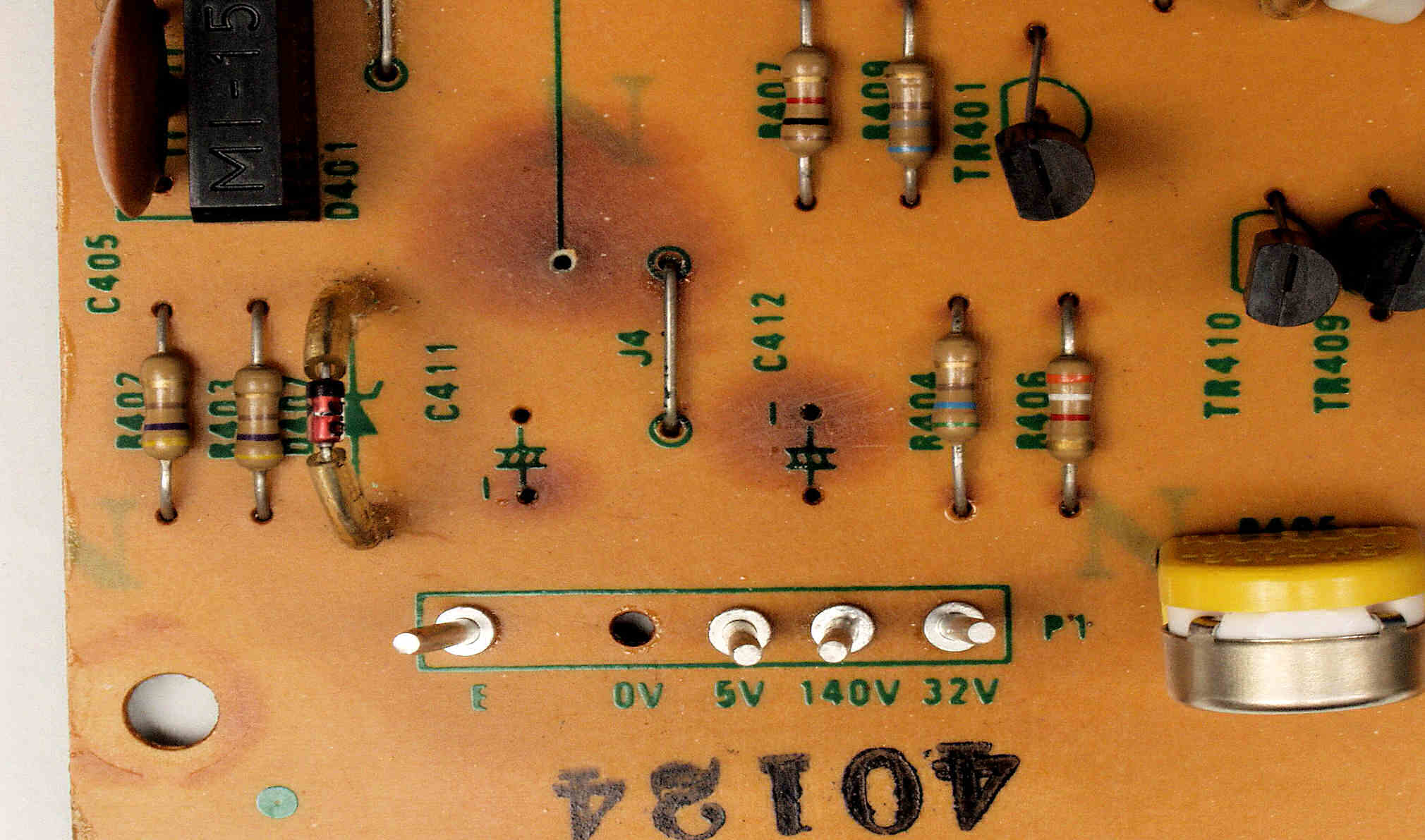

Ｃ１１２．　修理前　電源定電圧基板、電解コンデンサーの液漏れ跡

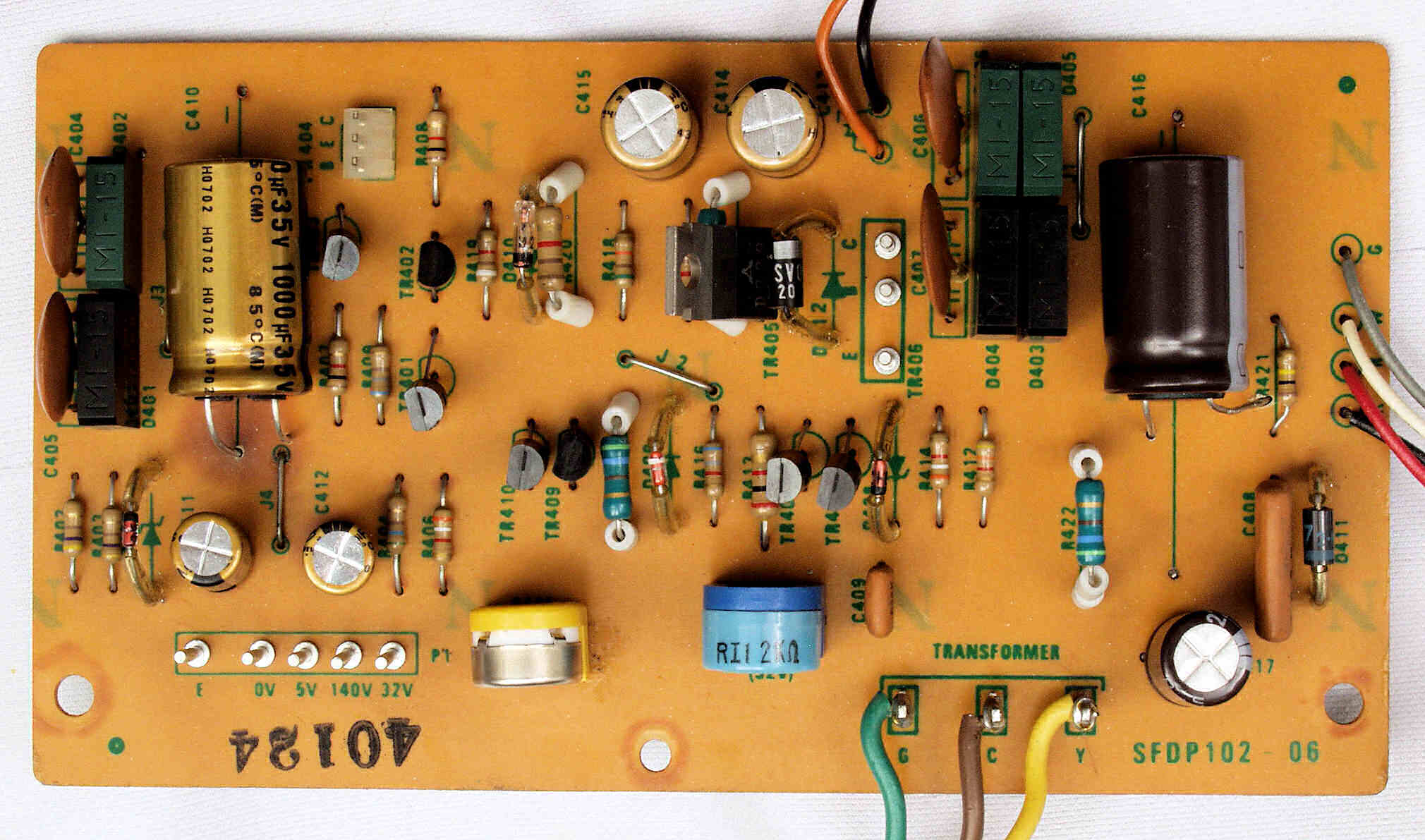

Ｃ１２．　修理後　電源定電圧基板　電解コンデンサー７個、半固定ＶＲ２個交換

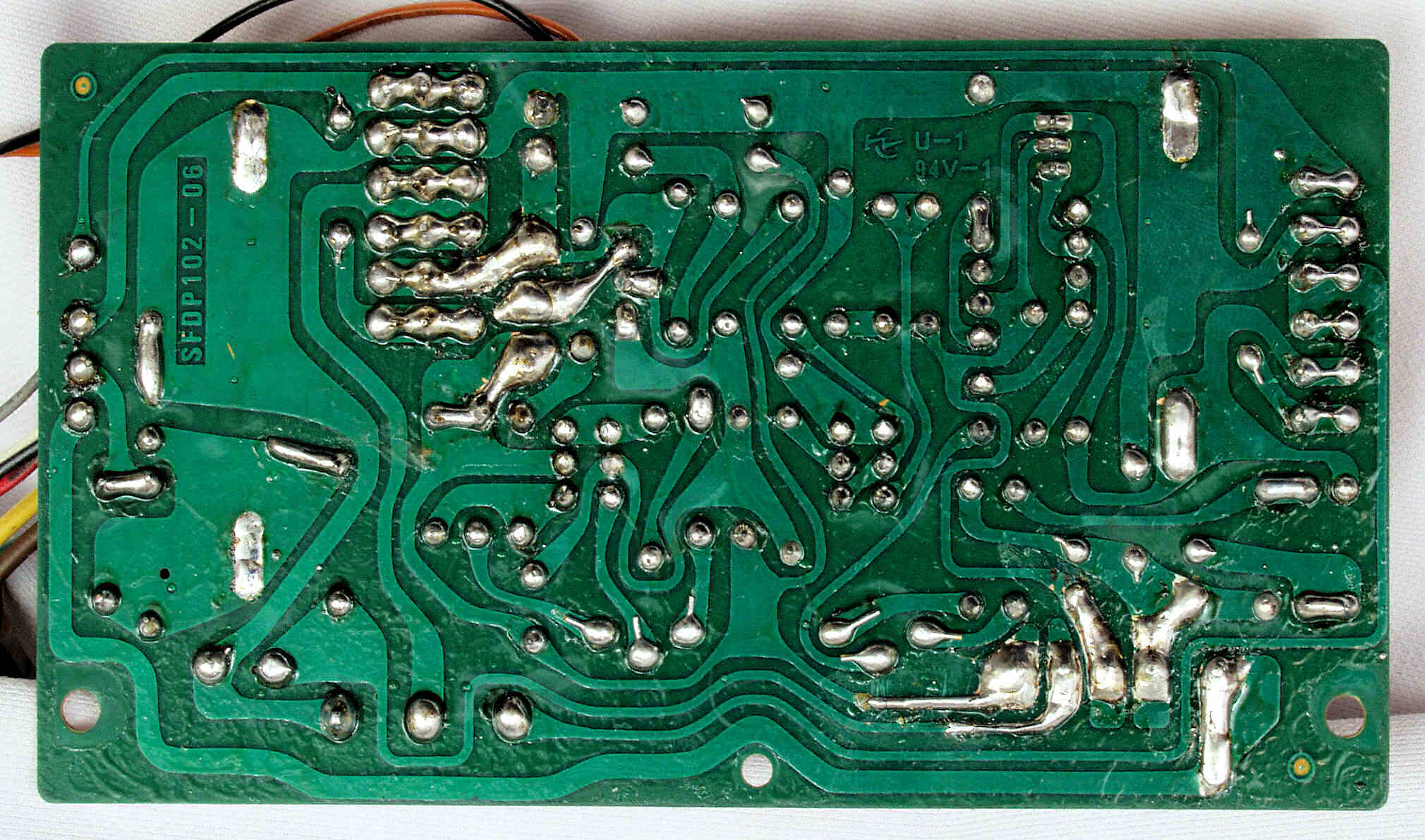

Ｃ１３．　修理前　電源定電圧基板裏

Ｃ１３２．　修理前　電源定電圧基板裏、端子ピンの補強。

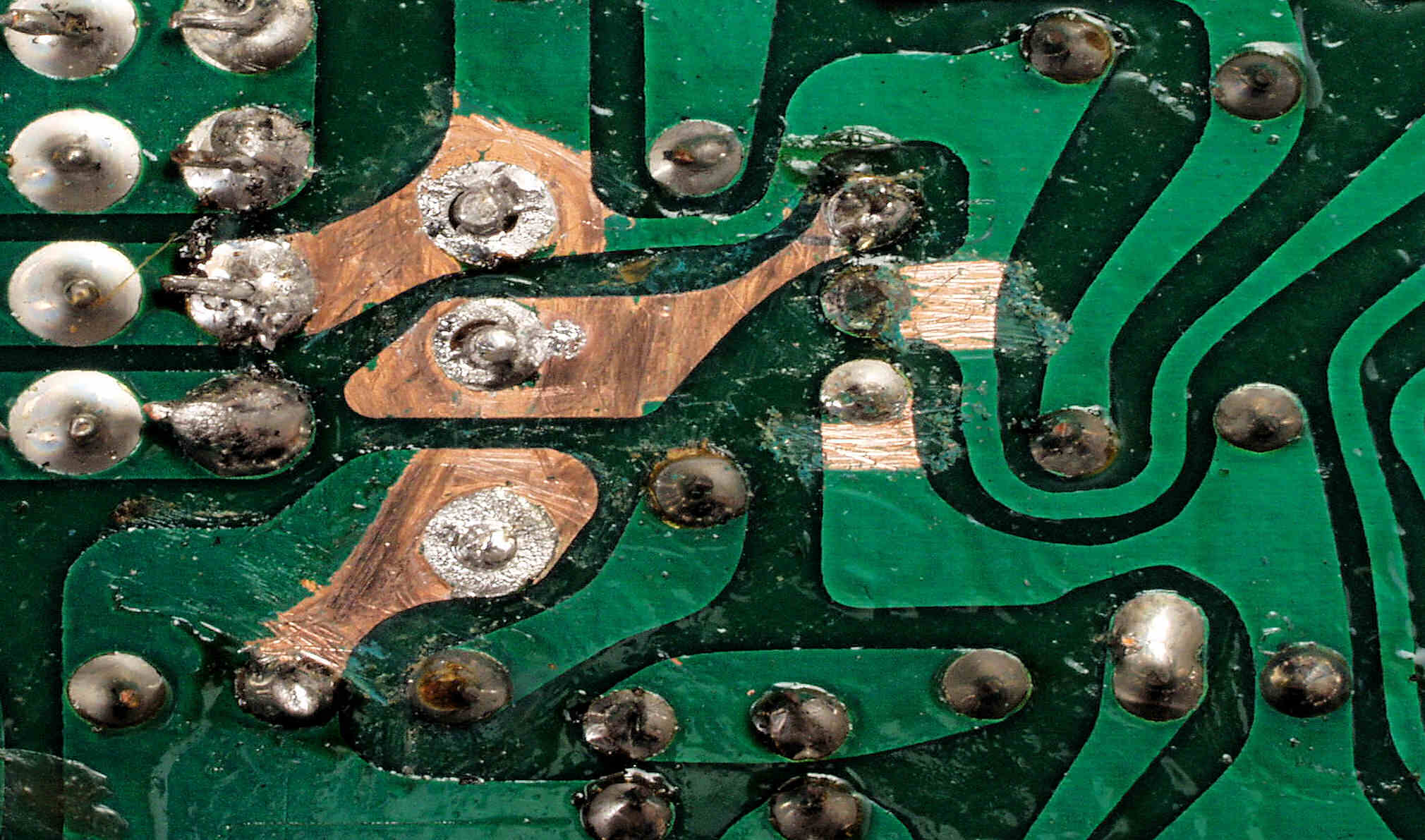

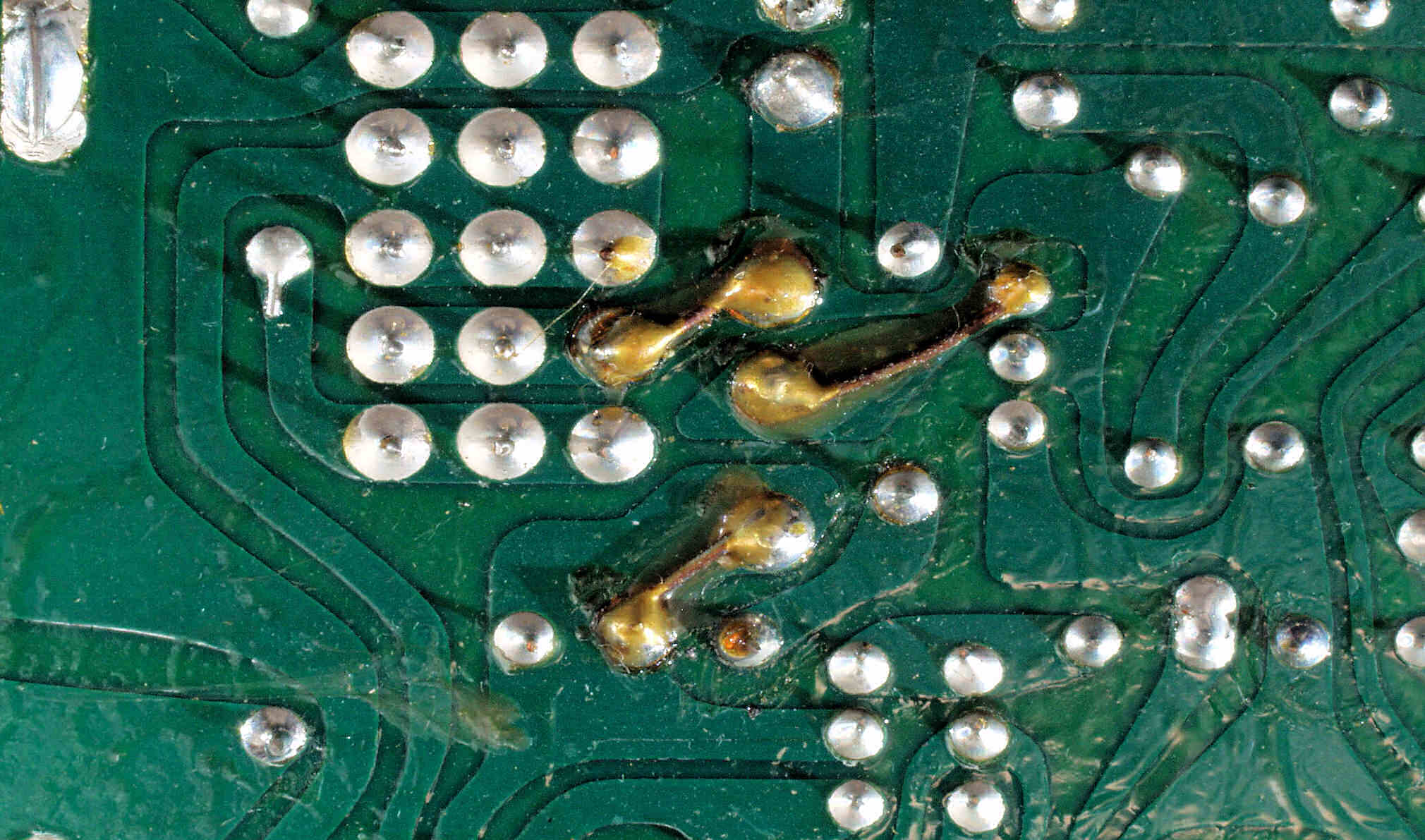

Ｃ１３３．　修理中　電源定電圧基板裏、端子ピンの補強、銅箔を広げ、半田面積を増加。

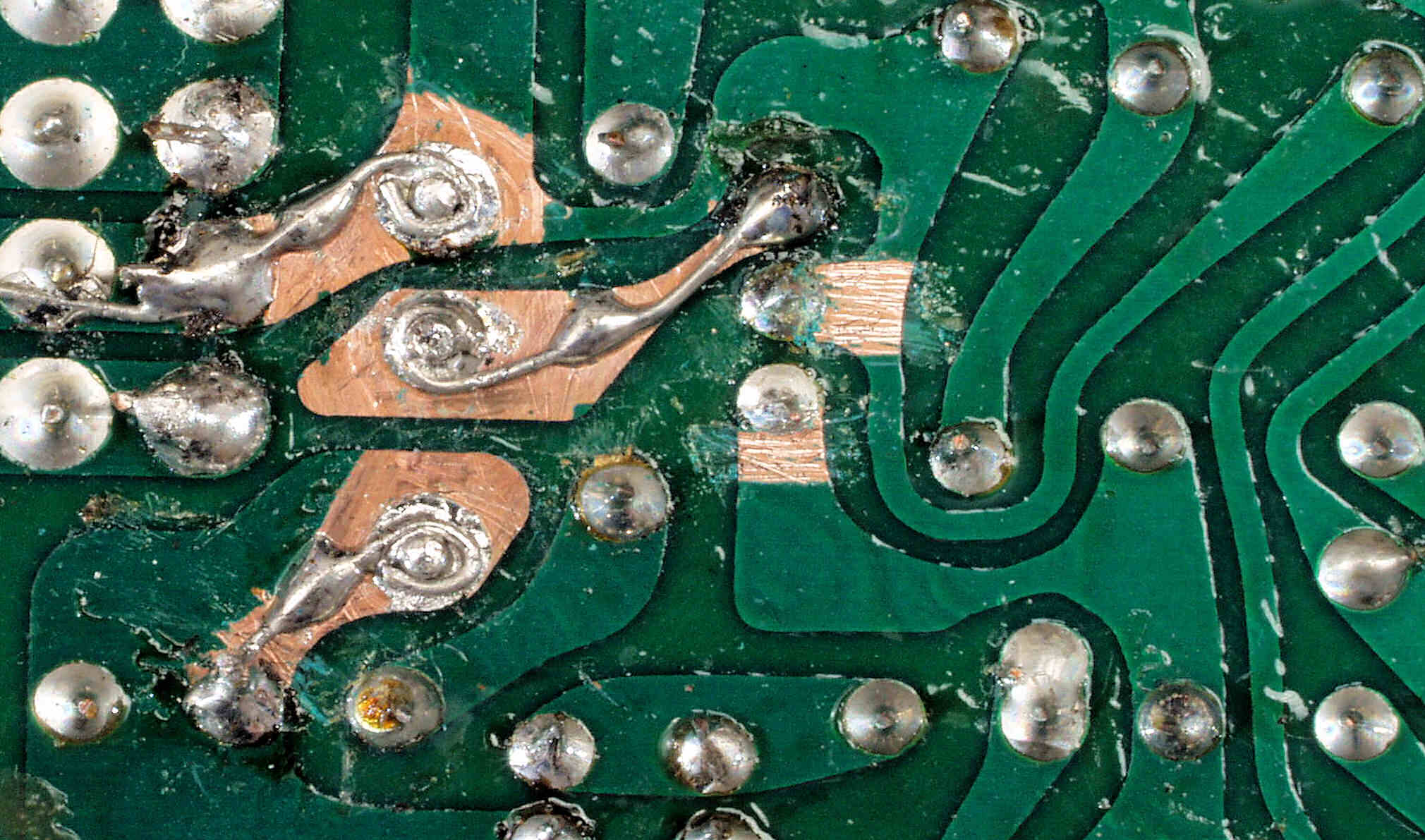

Ｃ１３４．　修理中　電源定電圧基板裏、端子ピンの補強、半田だけではなく、錫メッキ線でからげて固定する。

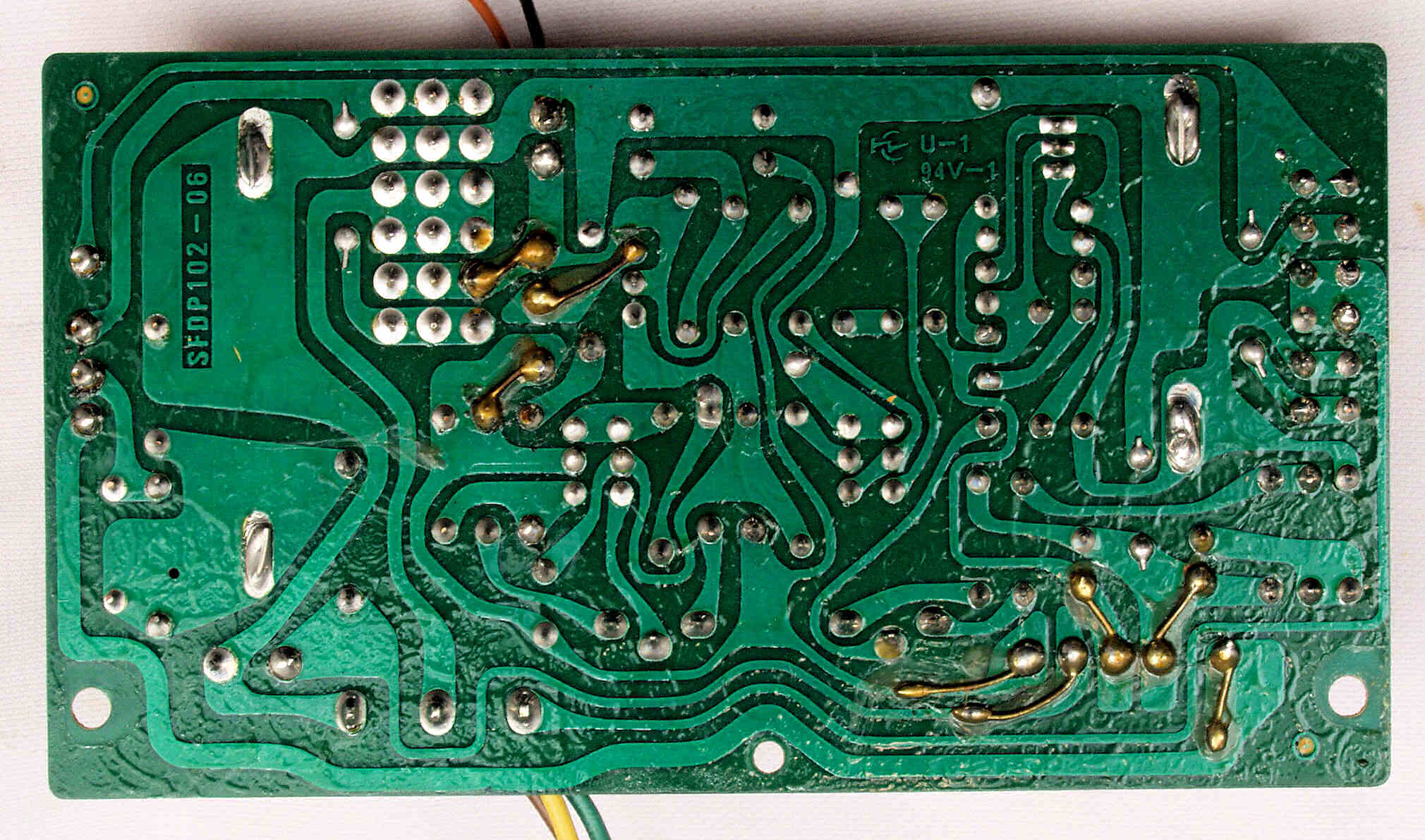

Ｃ１３５．　修理前　電源定電圧基板裏、端子ピンの補強２。

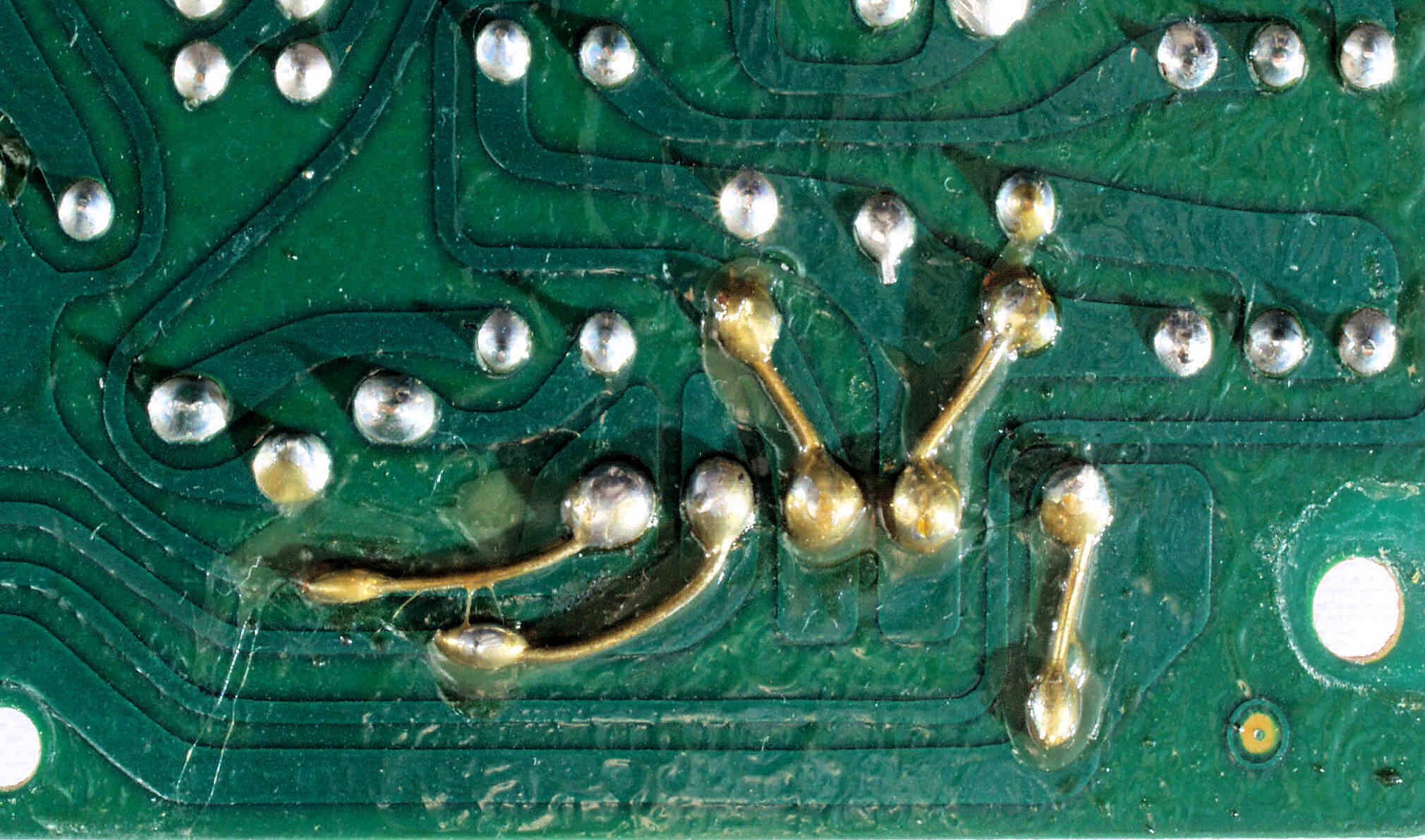

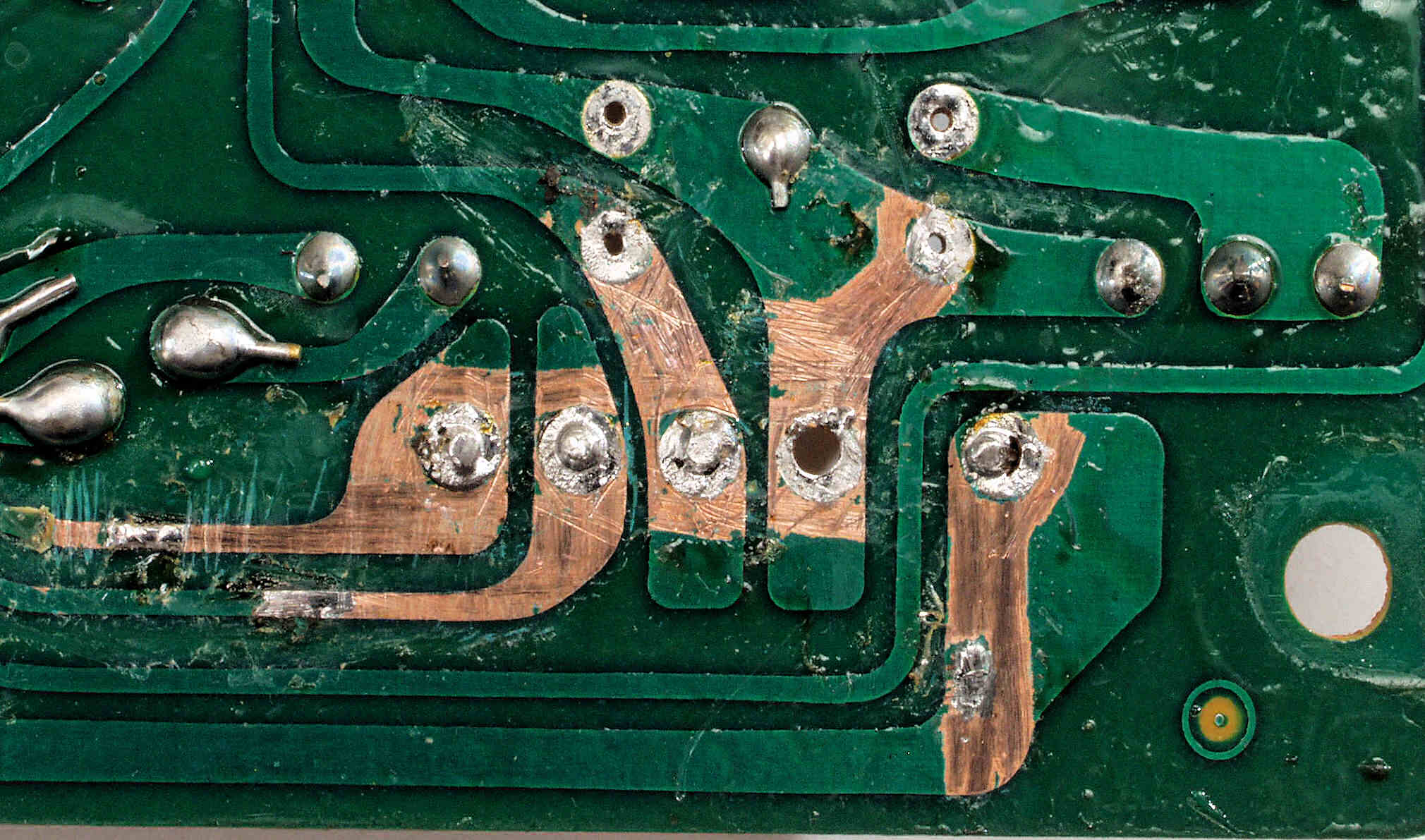

Ｃ１３６．　修理中　電源定電圧基板裏２、端子ピンの補強、銅箔を広げ、半田面積を増加。

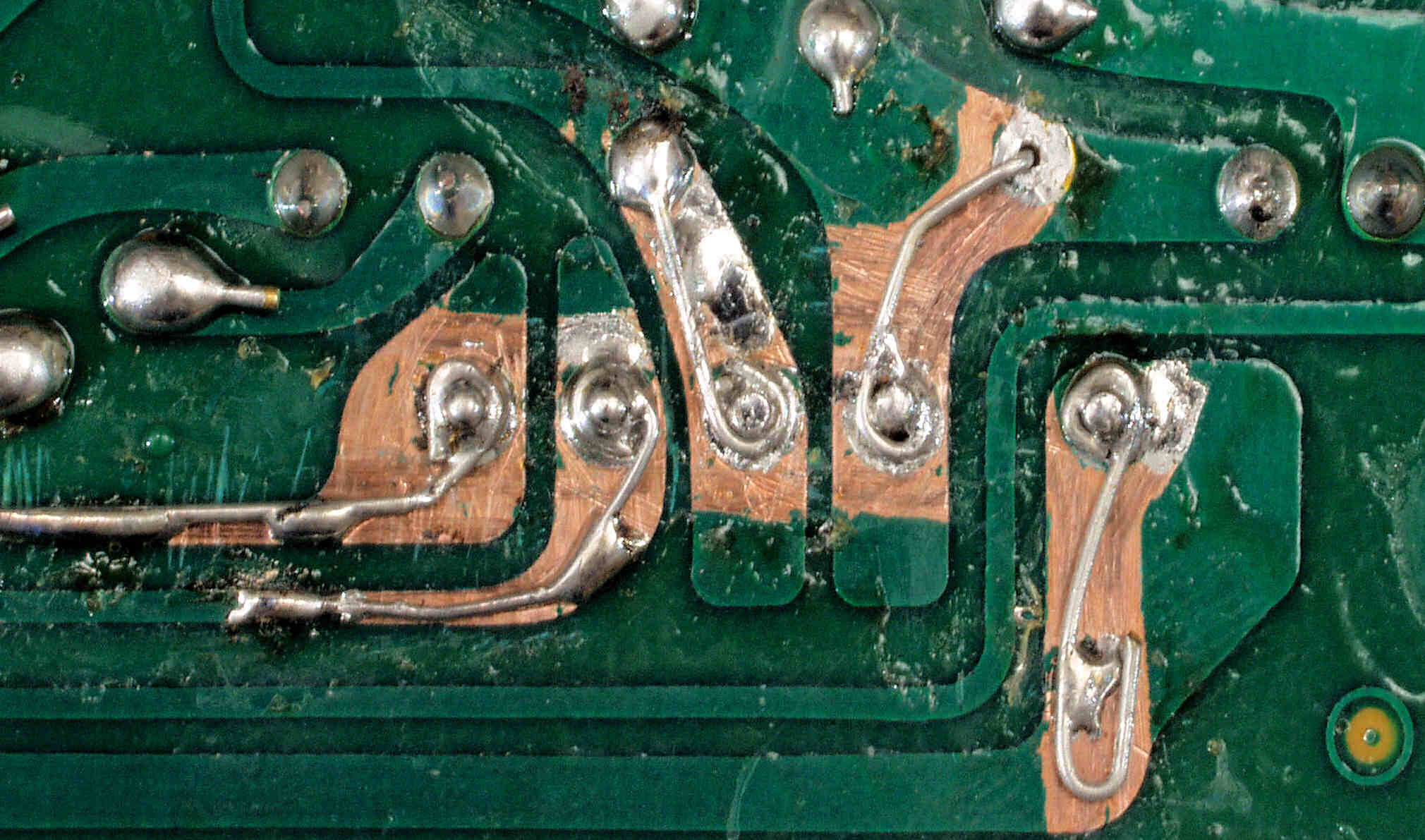

Ｃ１３７．　修理中　電源定電圧基板裏２、端子ピンの補強、半田だけではなく、錫メッキ線でからげて固定する。

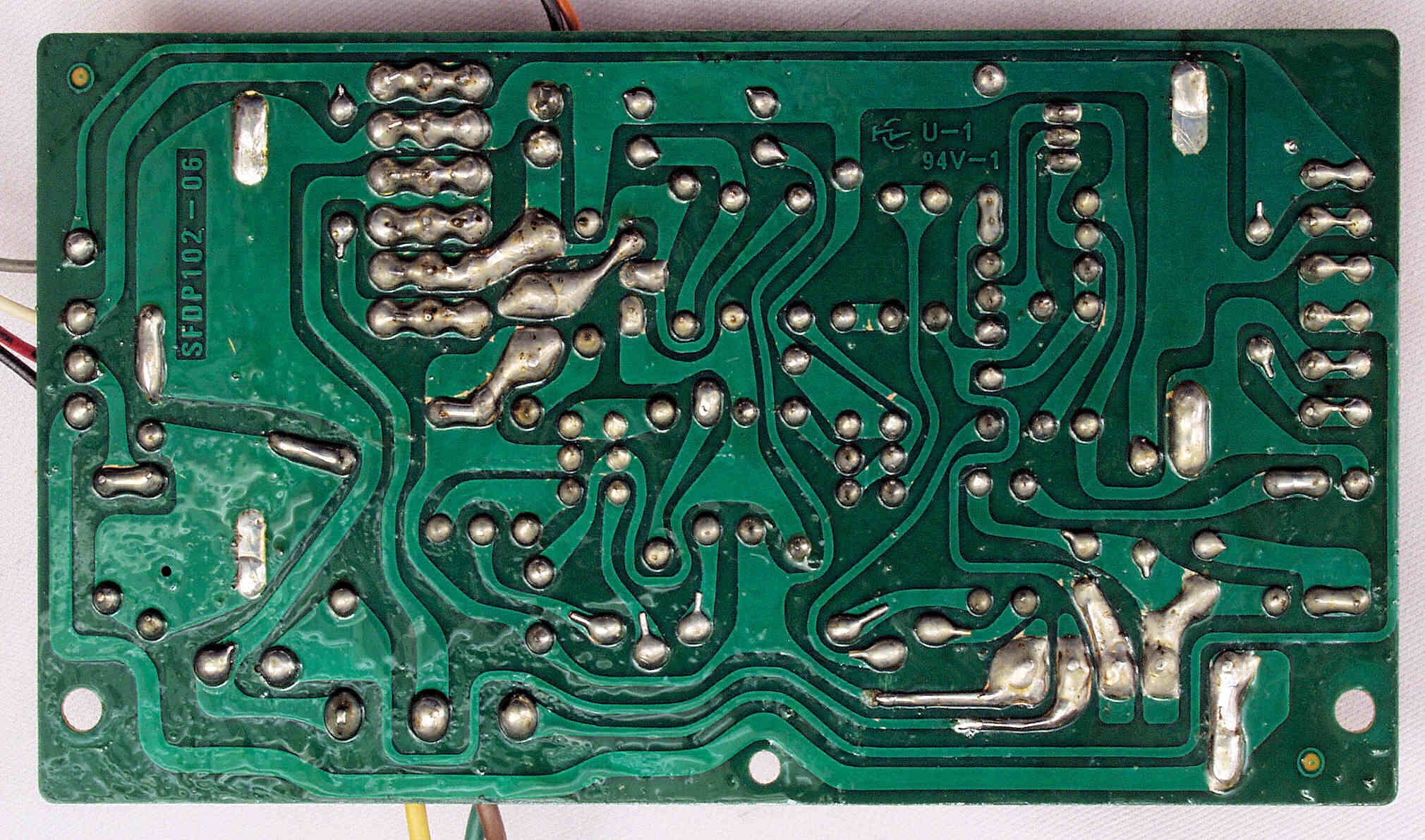

Ｃ１４．　修理（半田補正）後　電源定電圧基板裏。全ハンダをやり直す。

Ｃ１６．　完成電源定電圧基板裏。　余分なフラックスを落として洗浄し、コート液を塗る。

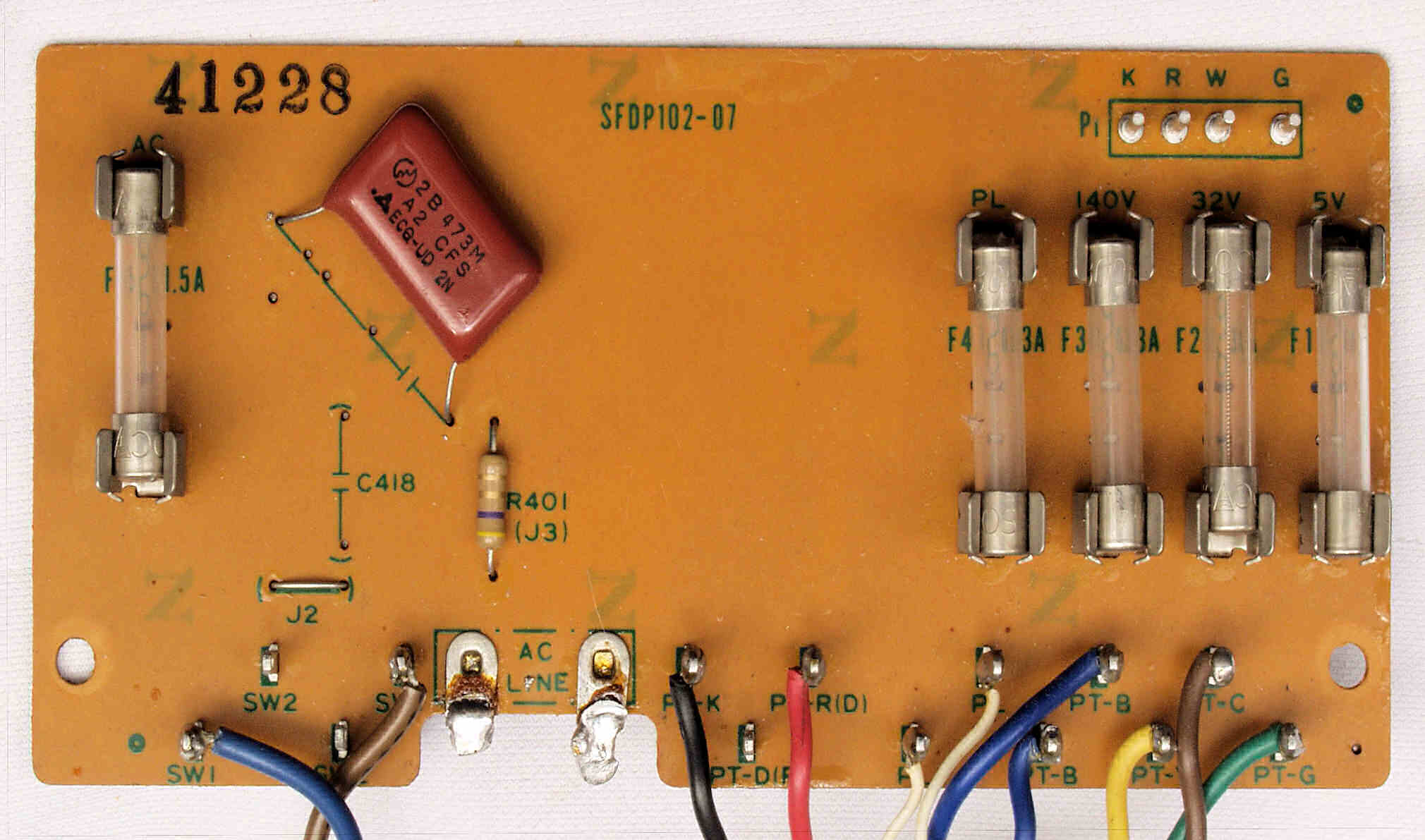

Ｃ２１．　修理後　電源ヒューズ基板

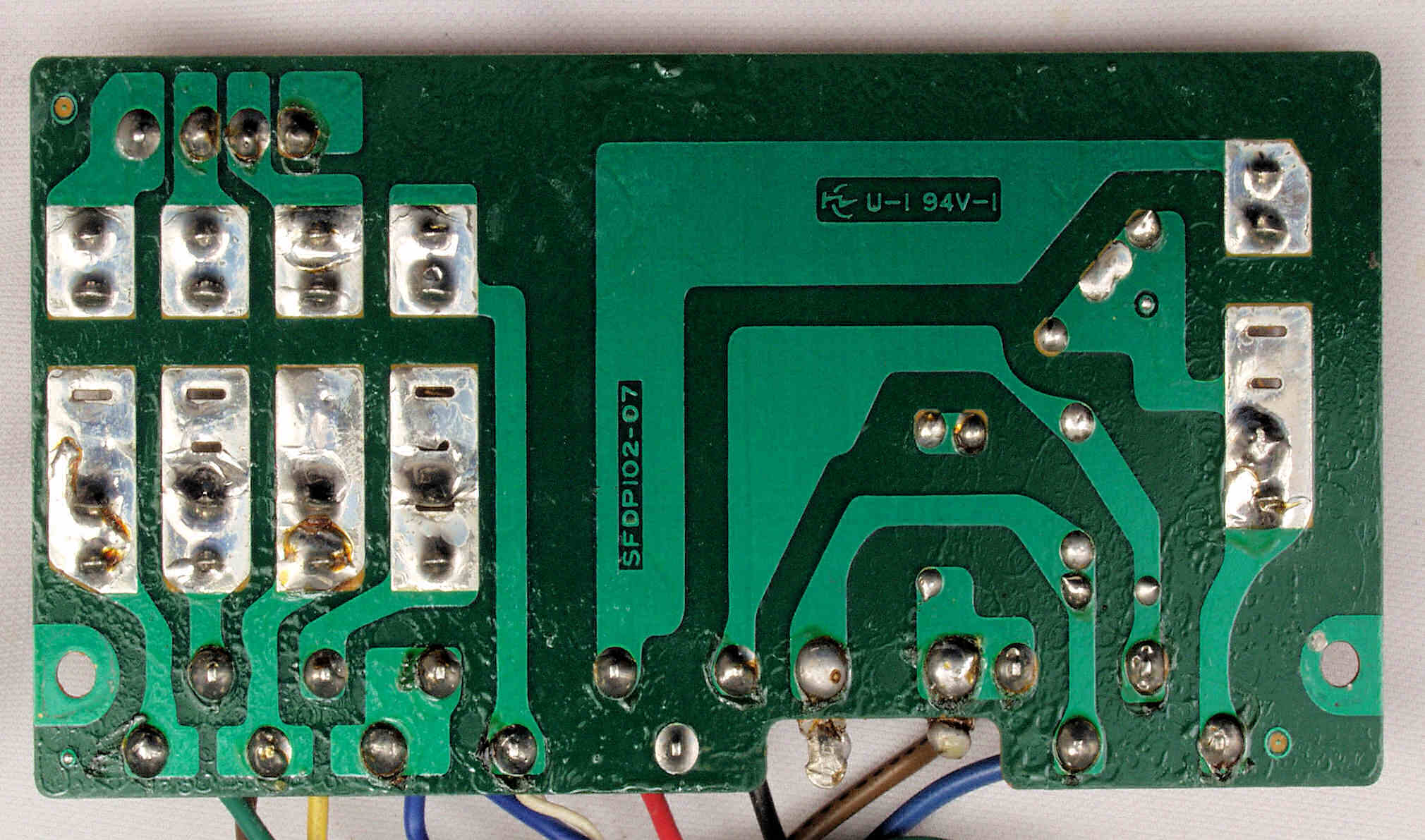

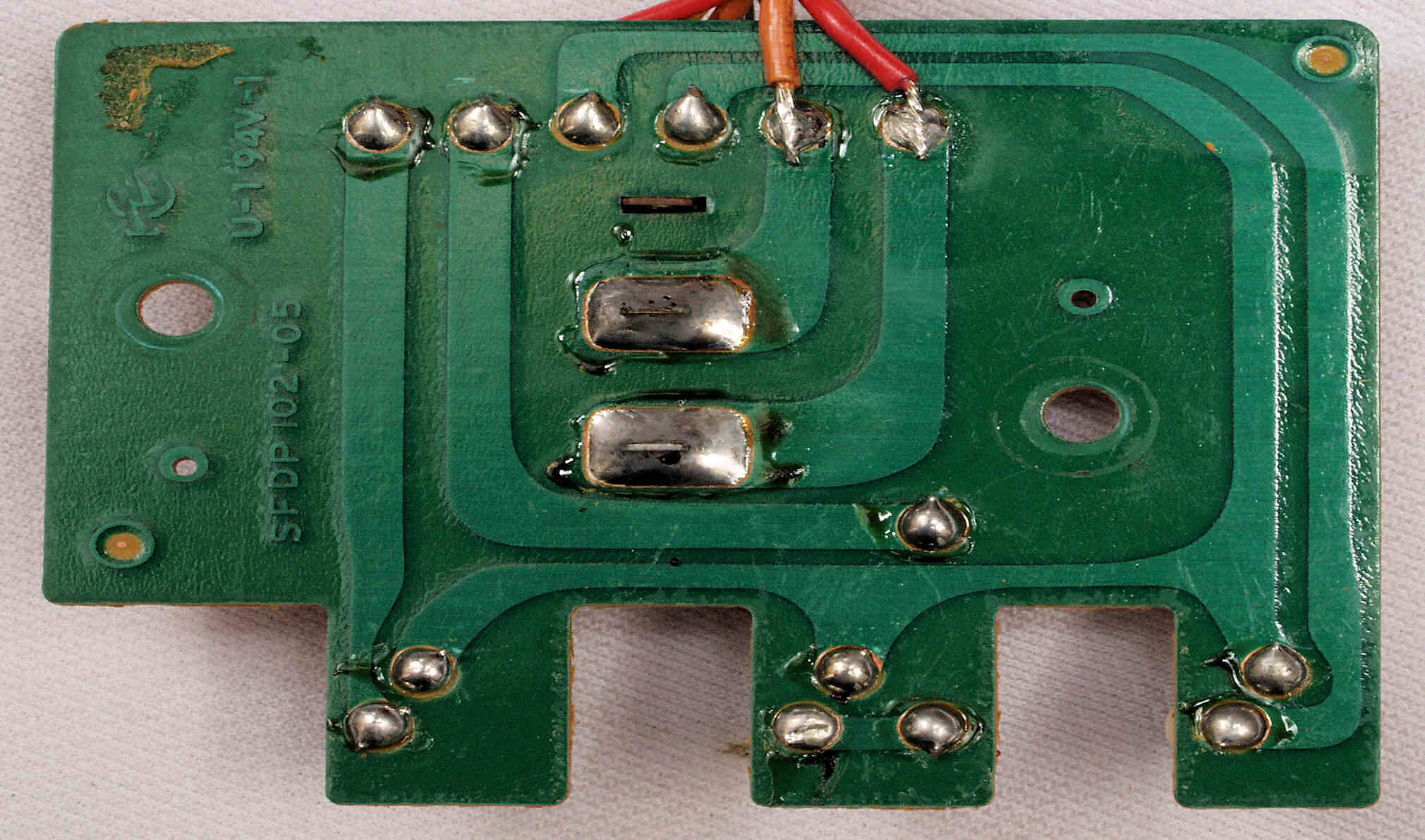

Ｃ２２．　修理前　電源ヒューズ基板裏

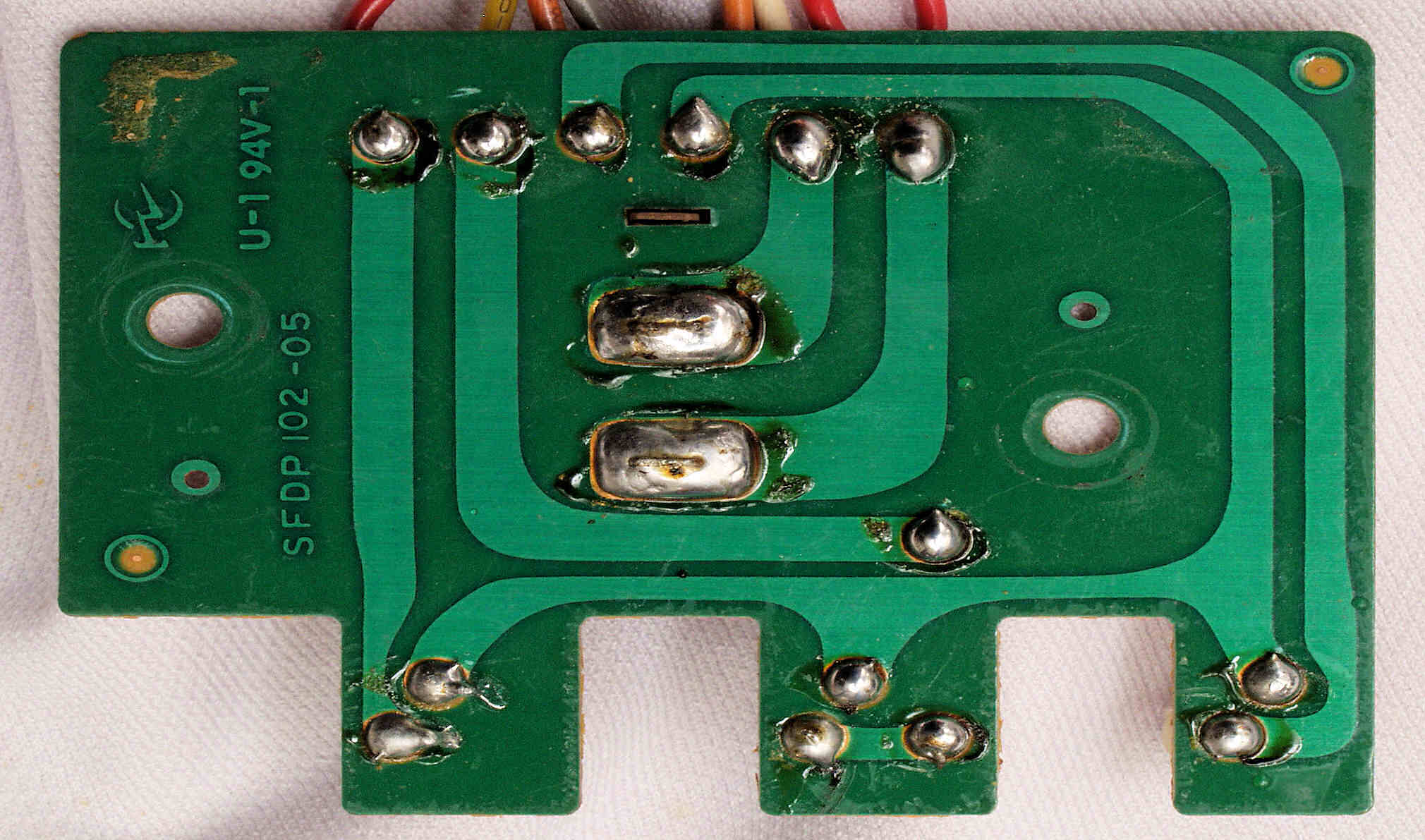

Ｃ２３．　修理（半田補正）後　電源ヒューズ基板裏。全ハンダをやり直す。

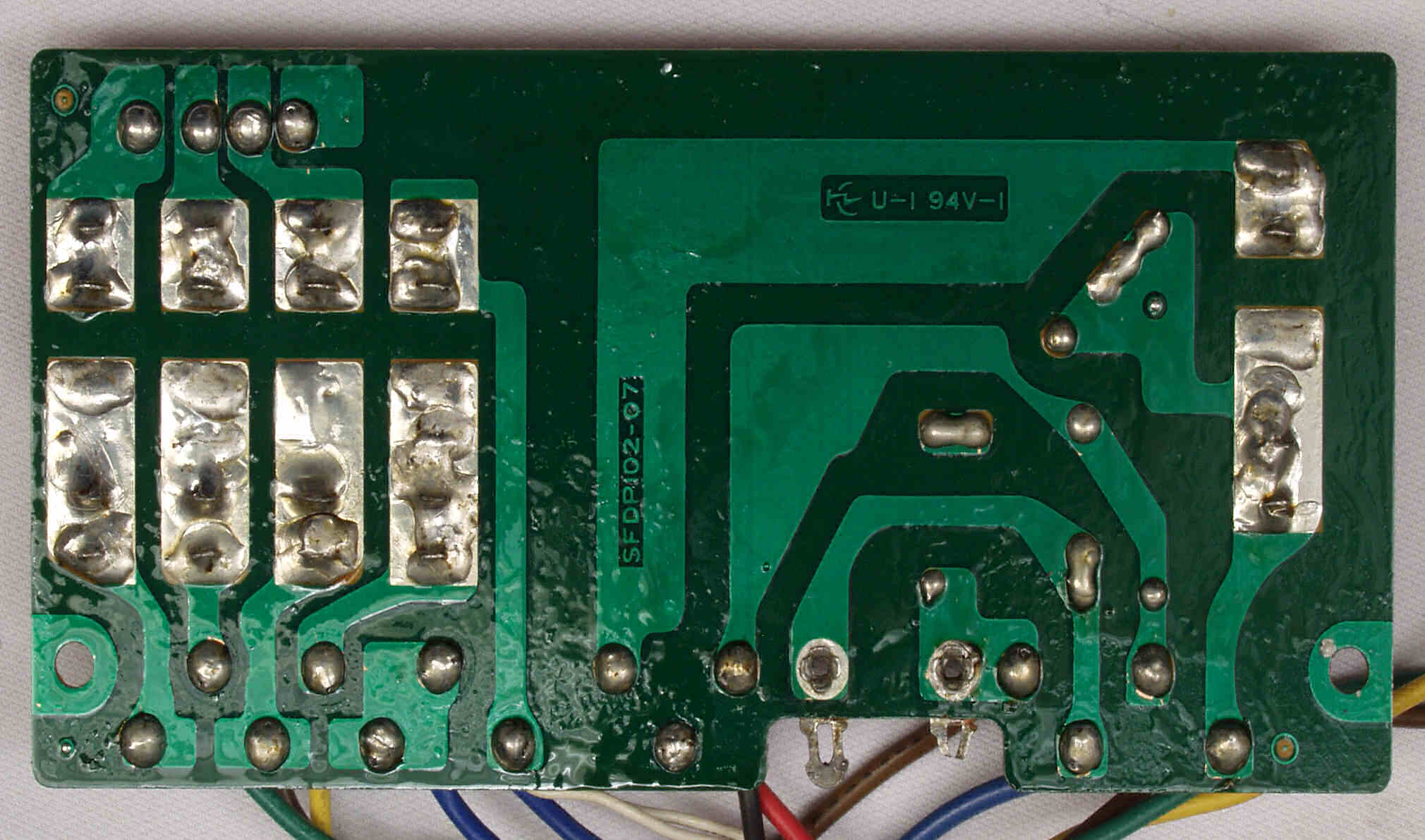

Ｃ２４．　完成電源ヒューズ基板裏。　余分なフラックスを落として洗浄し、コート液を塗る。

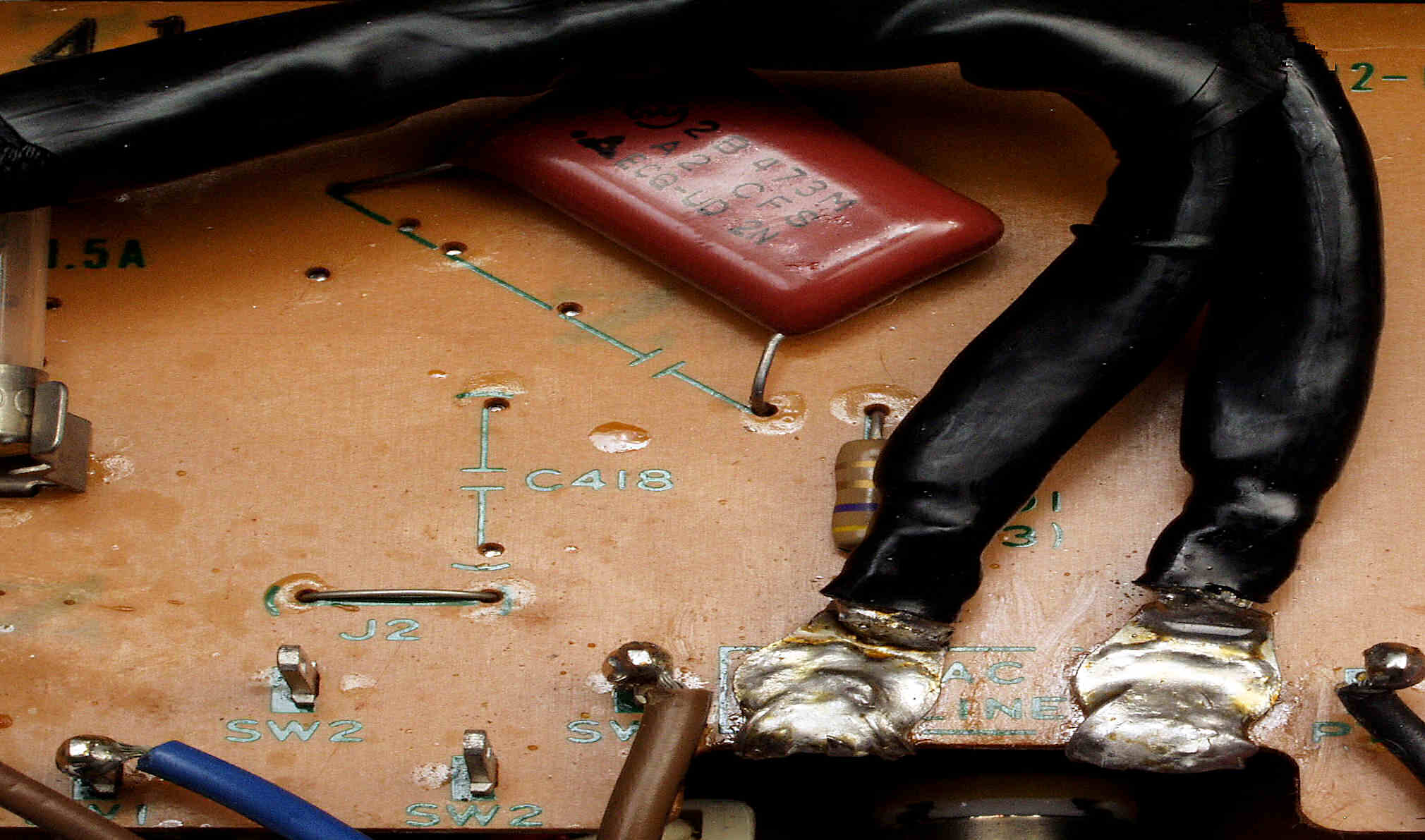

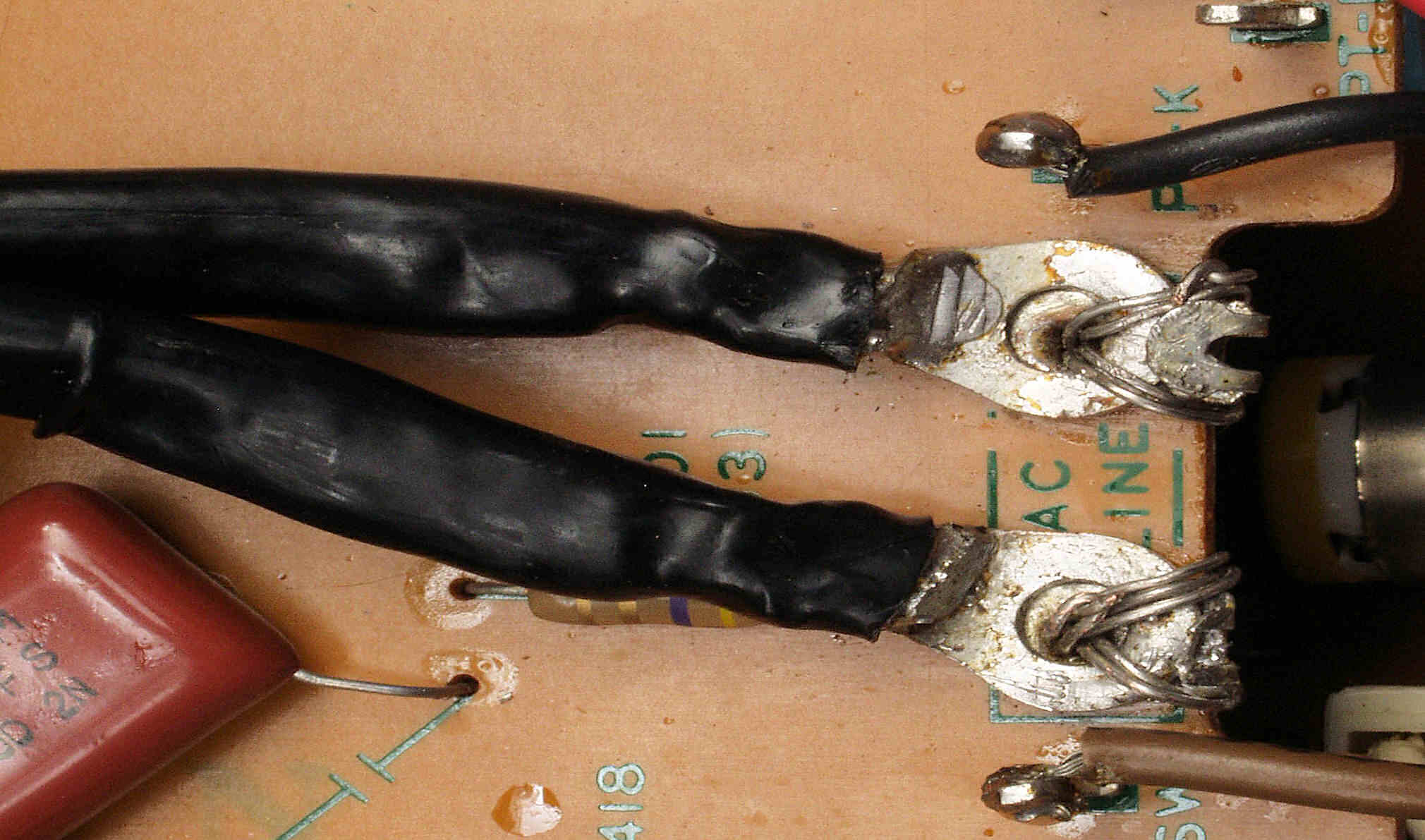

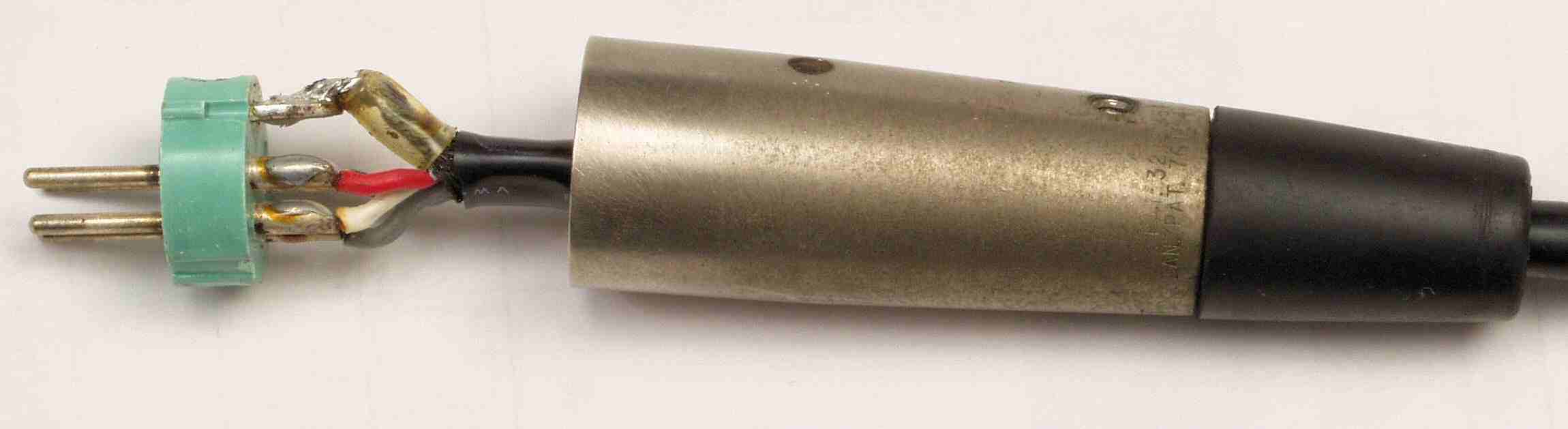

Ｃ２５．　修理前　電源部の電源ケーブル半田付け。

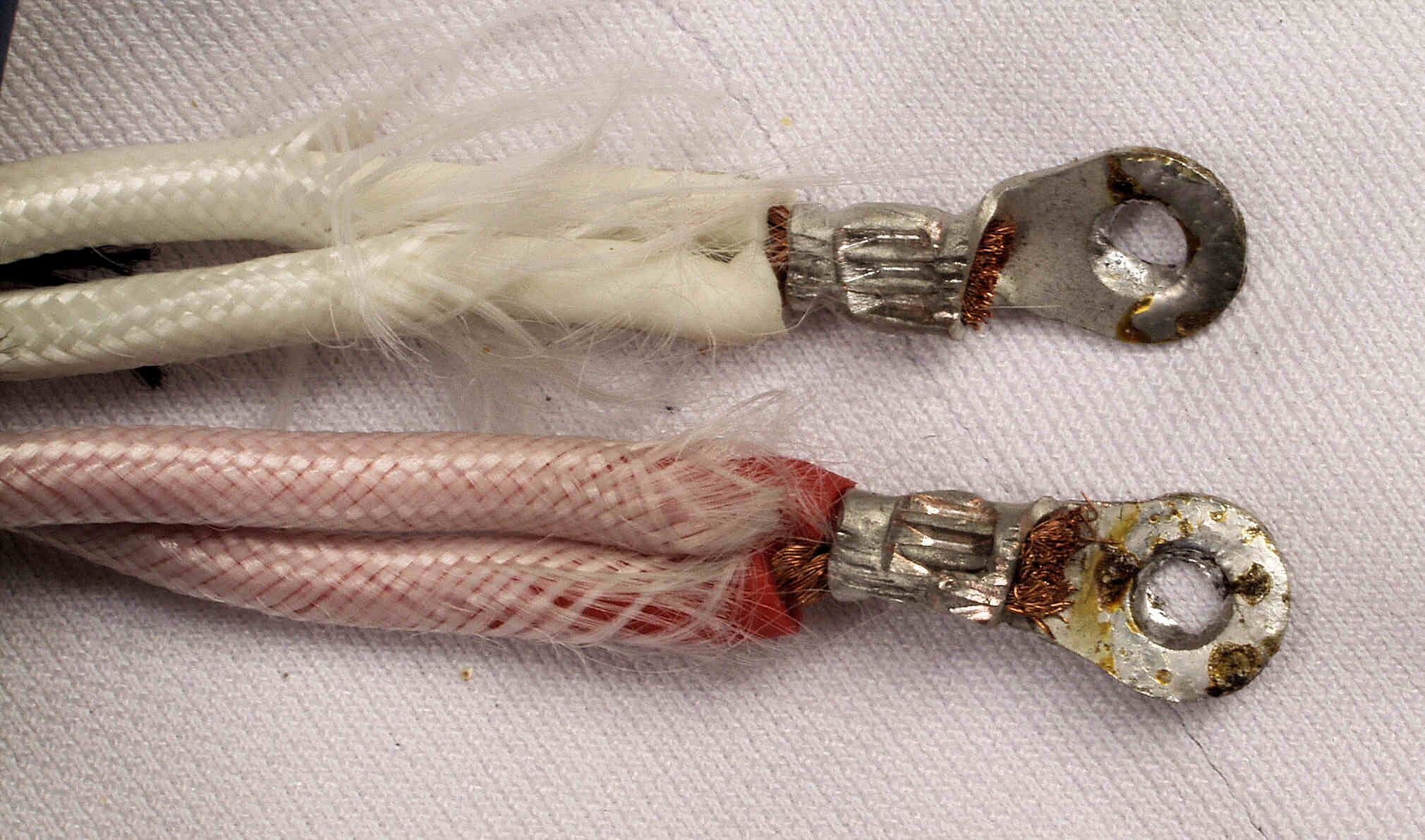

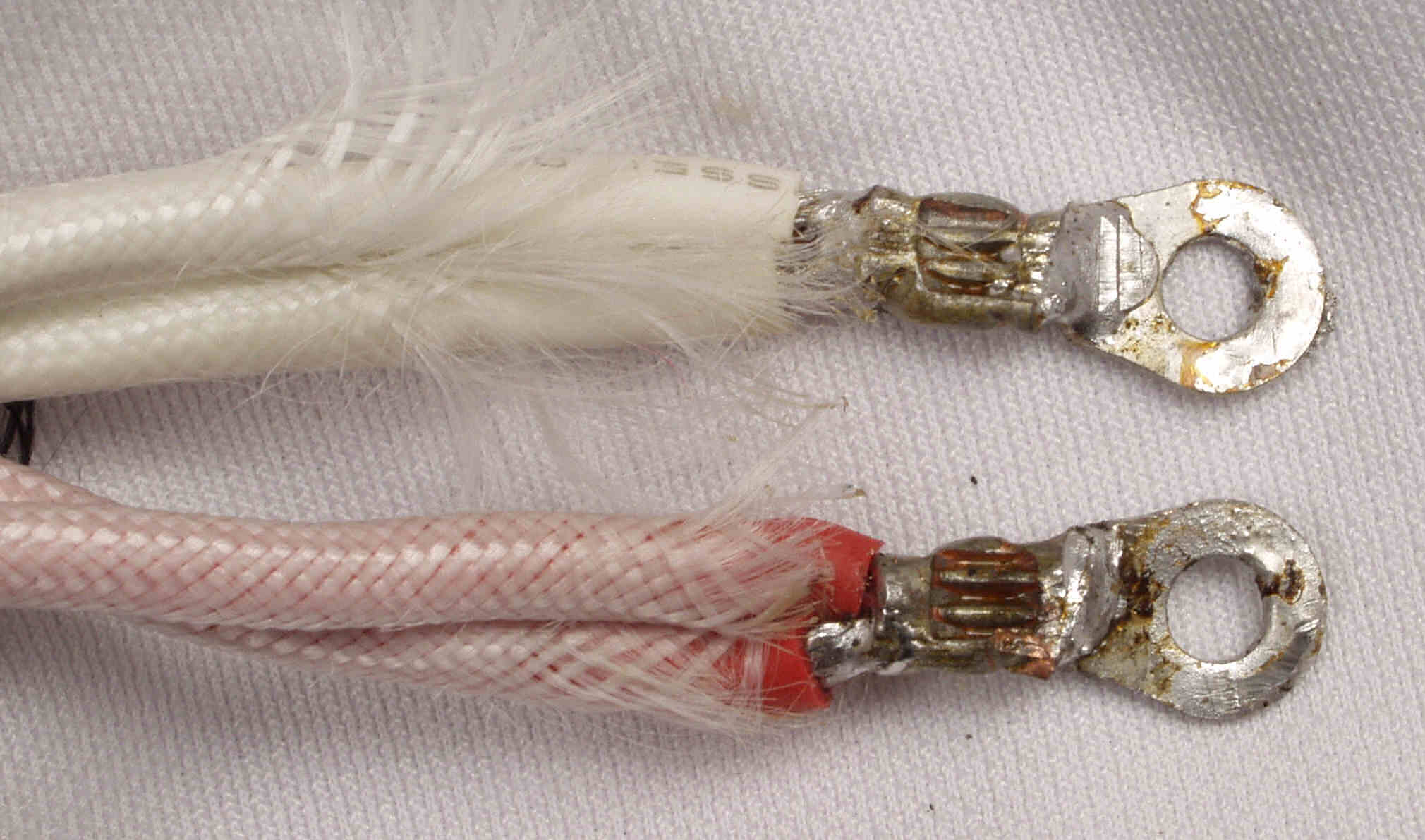

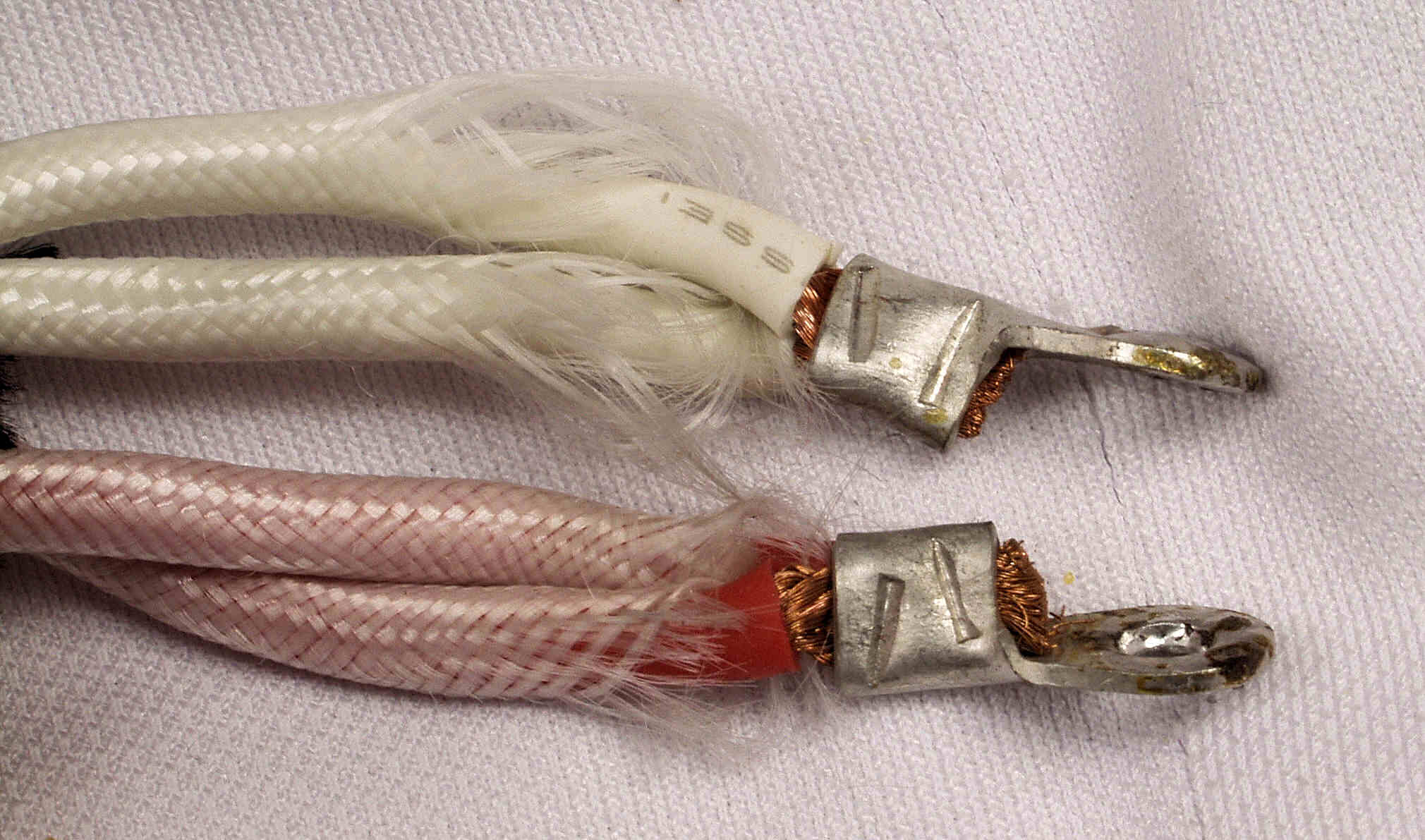

Ｃ２６．　修理中　電源ケーブルを見る、　圧着器が無いのか、ペンチでカシメ？

Ｃ２７．　修理中　電源ケーブル、　圧着する。

Ｃ２８．　修理中　電源ケーブル、　さらに半田を染みこませる。

Ｃ２９．　修理中　電源ケーブルを取り付ける。錫メッキ線で固定する。

Ｃ２Ａ．　修理後　電源ケーブル、　さらに半田で固定する。

Ｃ３１．　修理中　電源コネクター、点検・補修

Ｃ４１．　修理前　基板

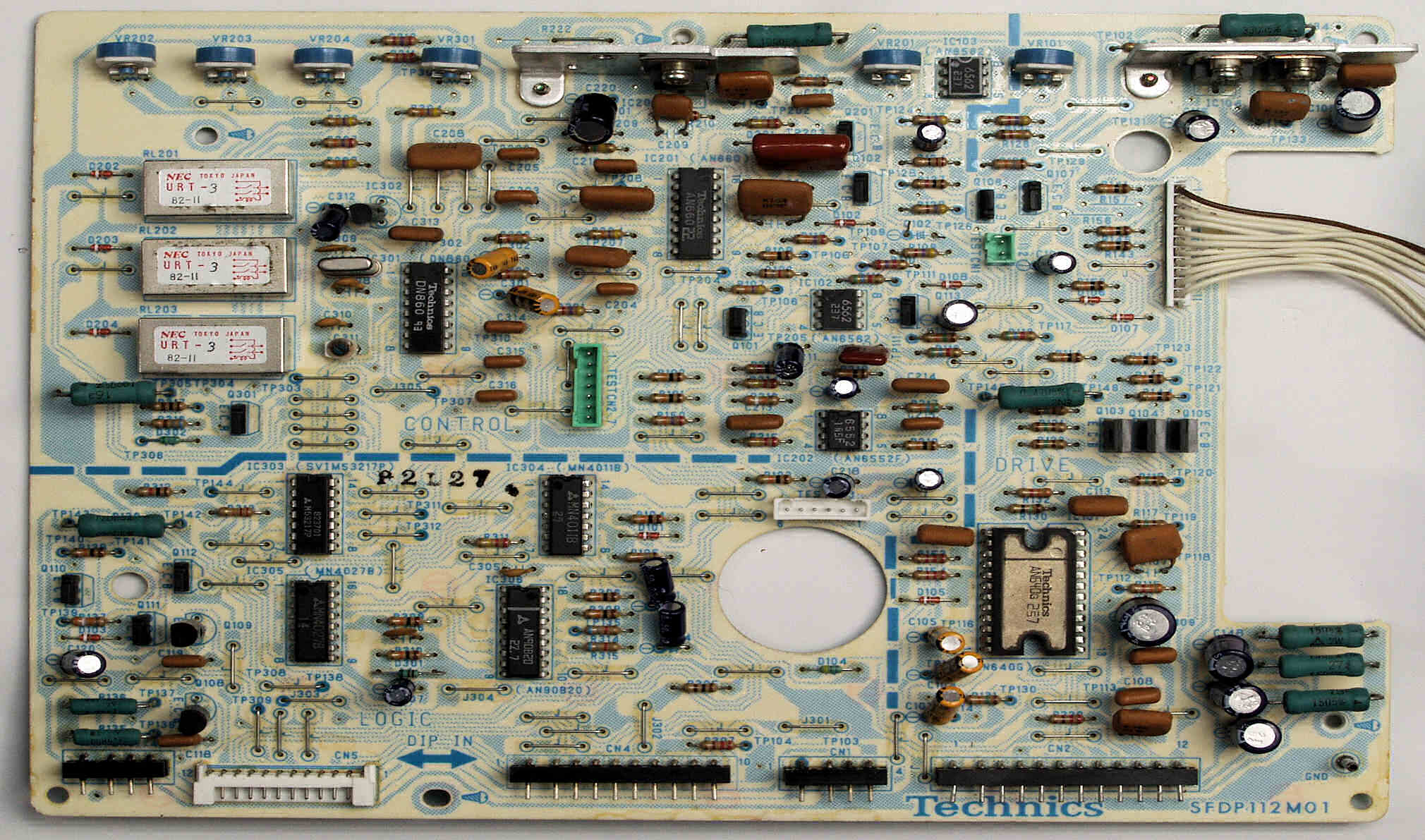

Ｃ４２．　修理後　基板　電解コンデンサー個、リードリレー３個、半固定ＶＲ６個、カスタマＩＣ１個交換

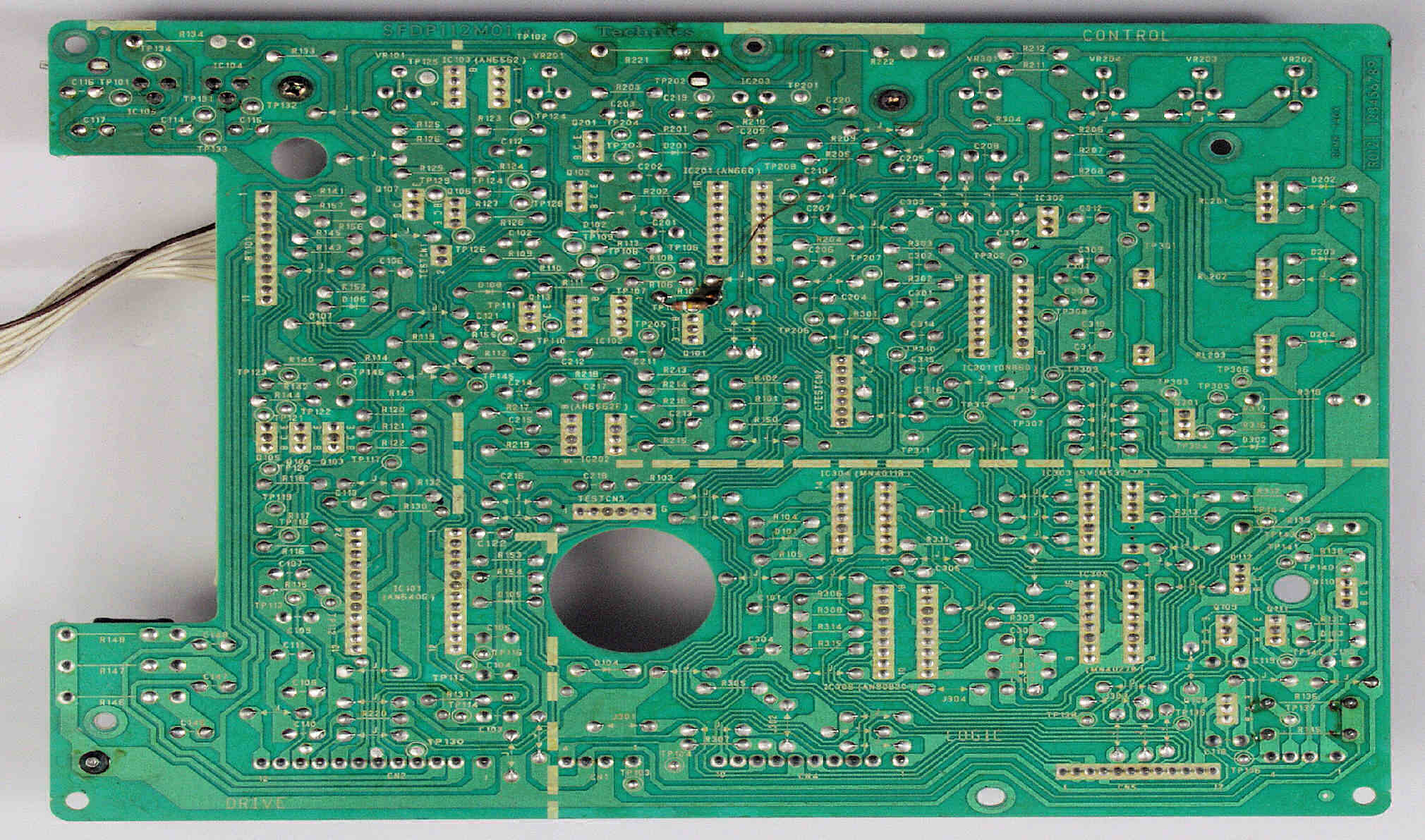

Ｃ４４．　修理前　基板裏

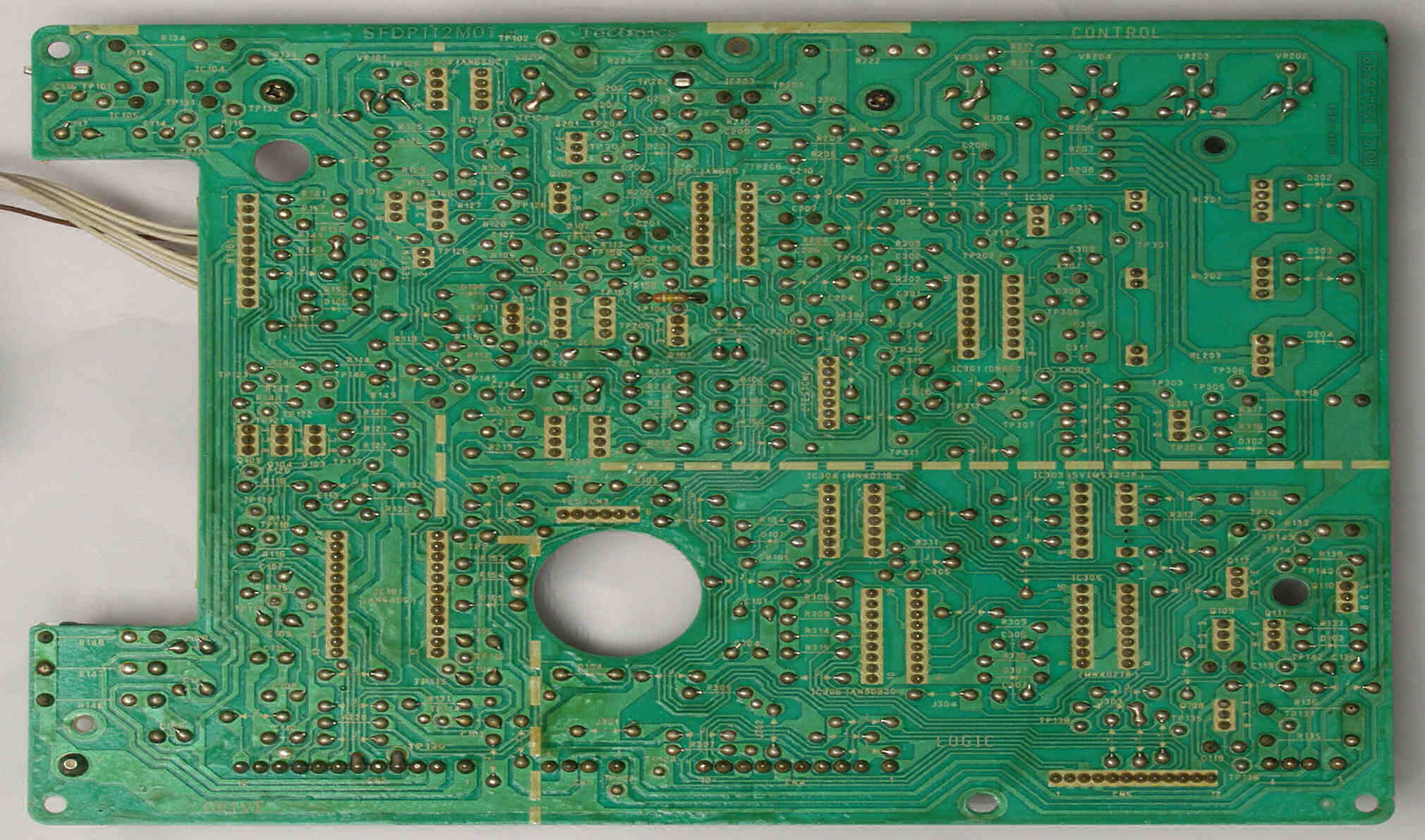

Ｃ４５．　修理（半田補正）後　基板裏。全ハンダをやり直す。

Ｃ４６．　完成基板裏。　余分なフラックスを落として洗浄し、コート液を塗る。

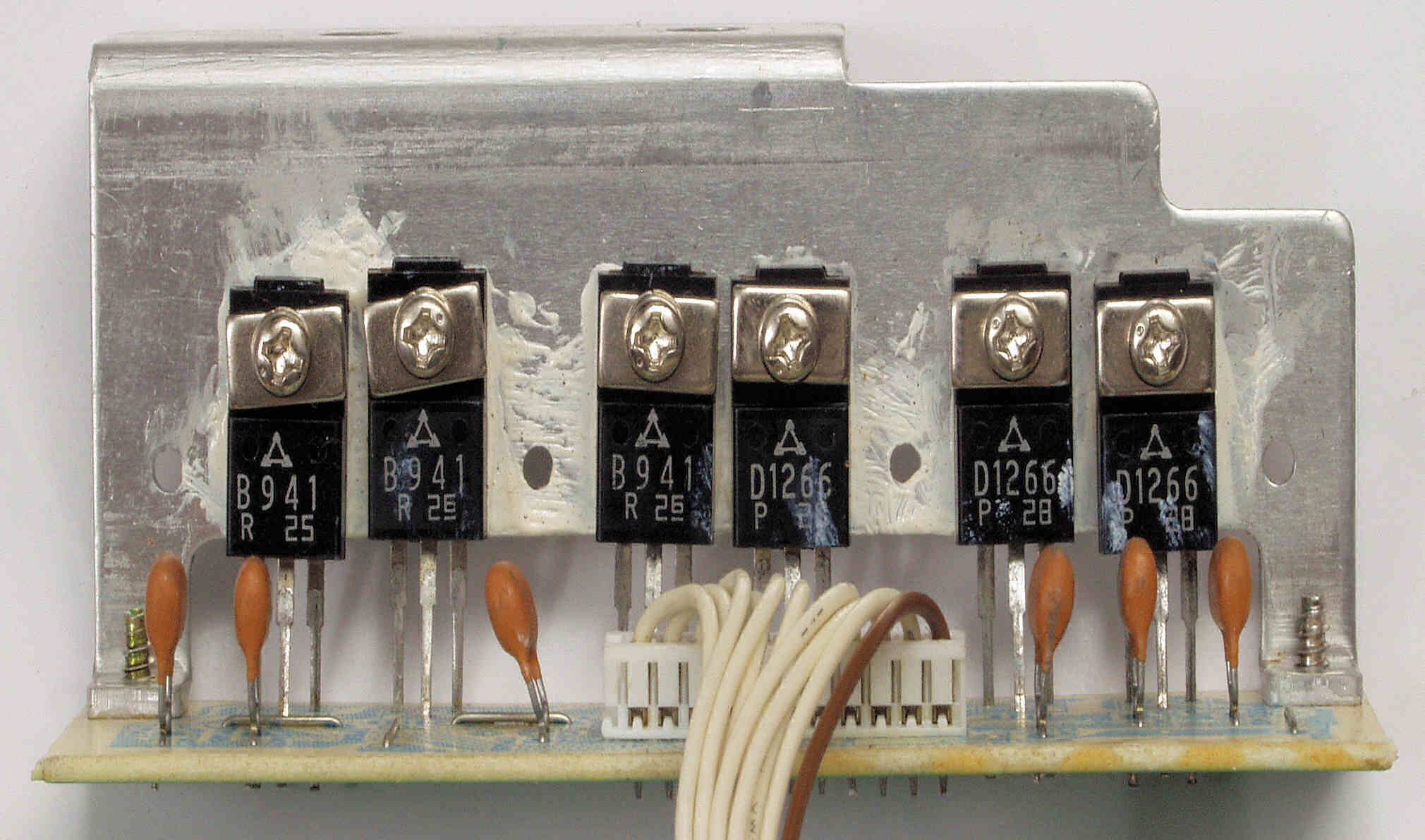

Ｃ５１．　修理前　駆動ＴＲ（トランジスター）基板

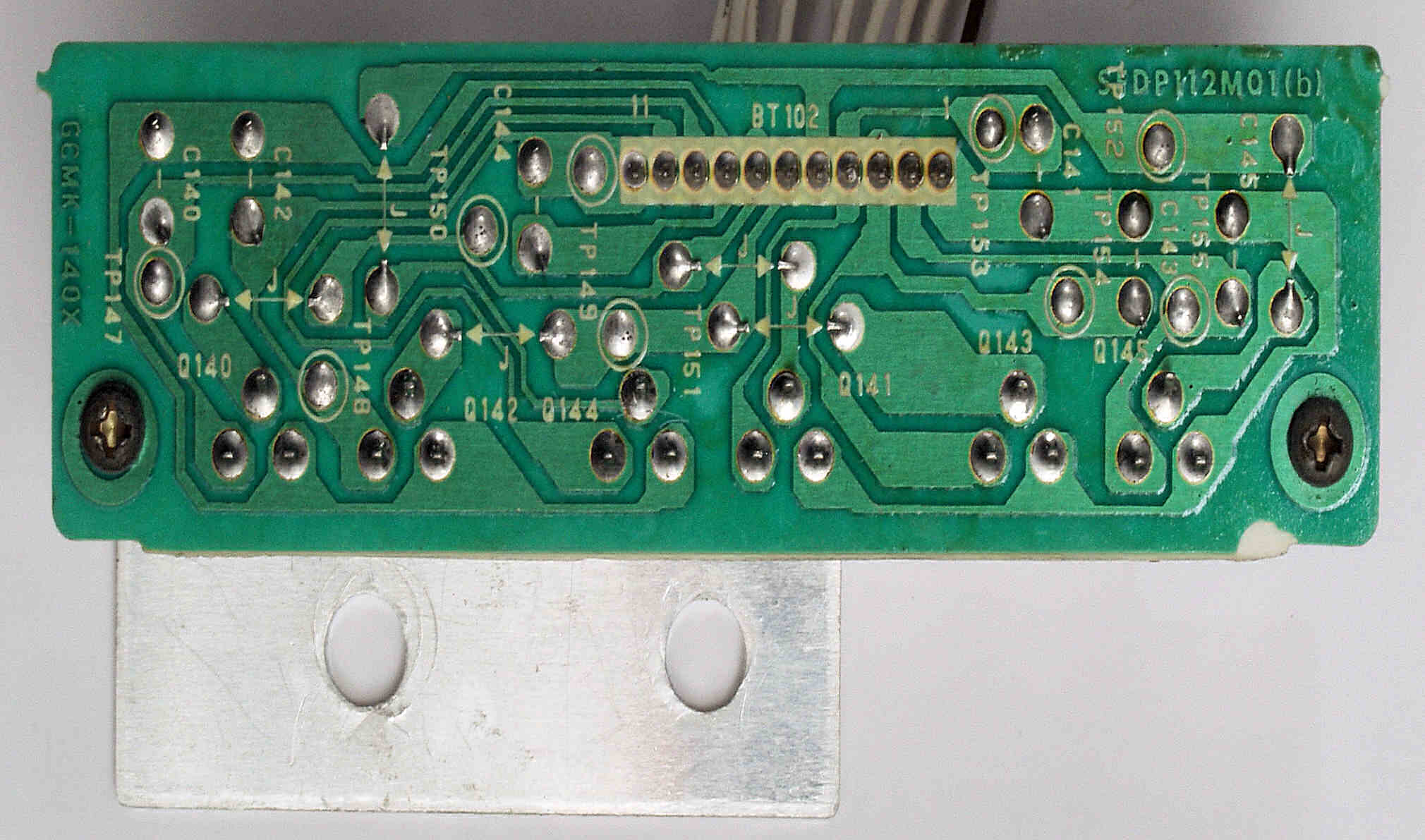

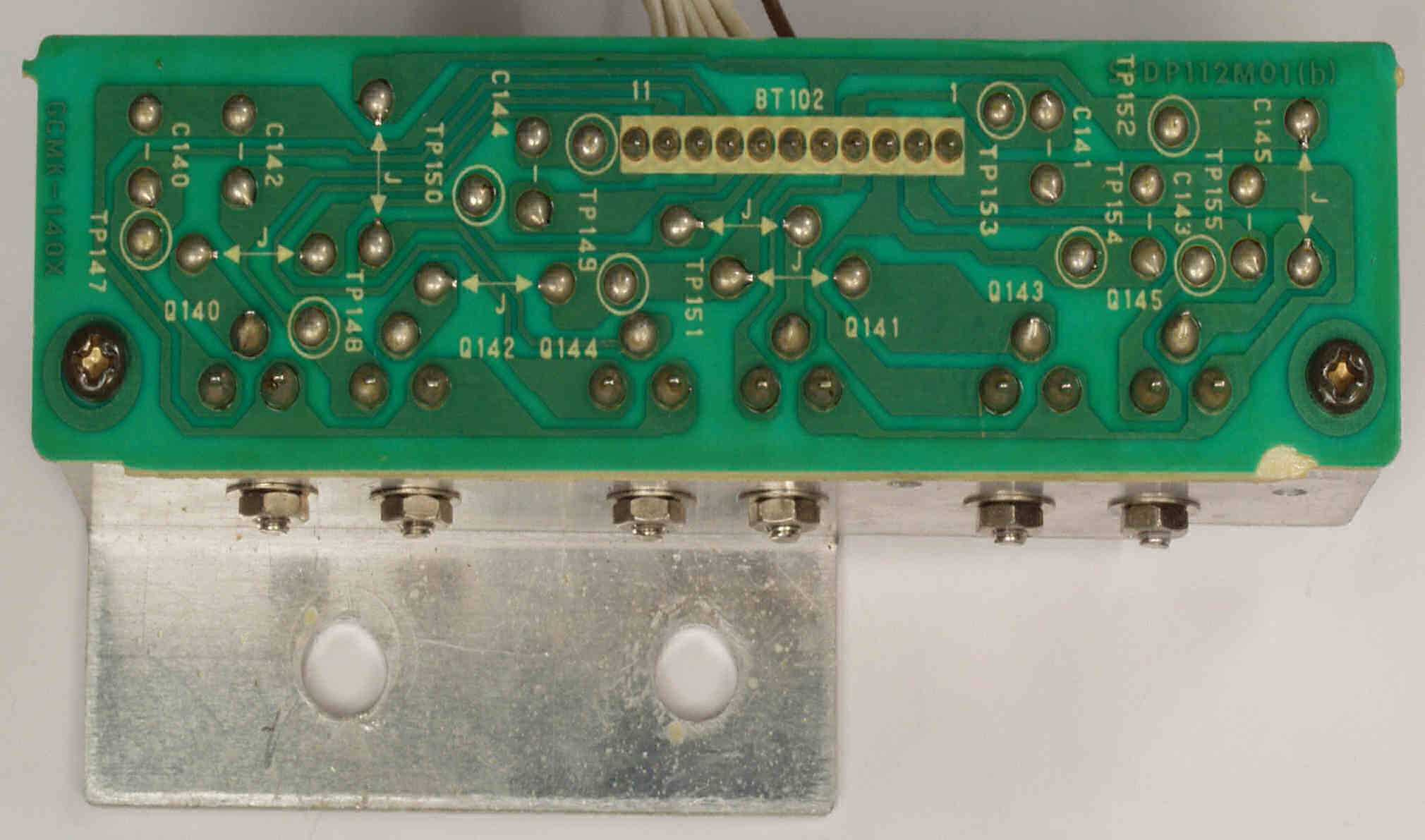

Ｃ５４．　修理前　駆動ＴＲ（トランジスター）基板裏

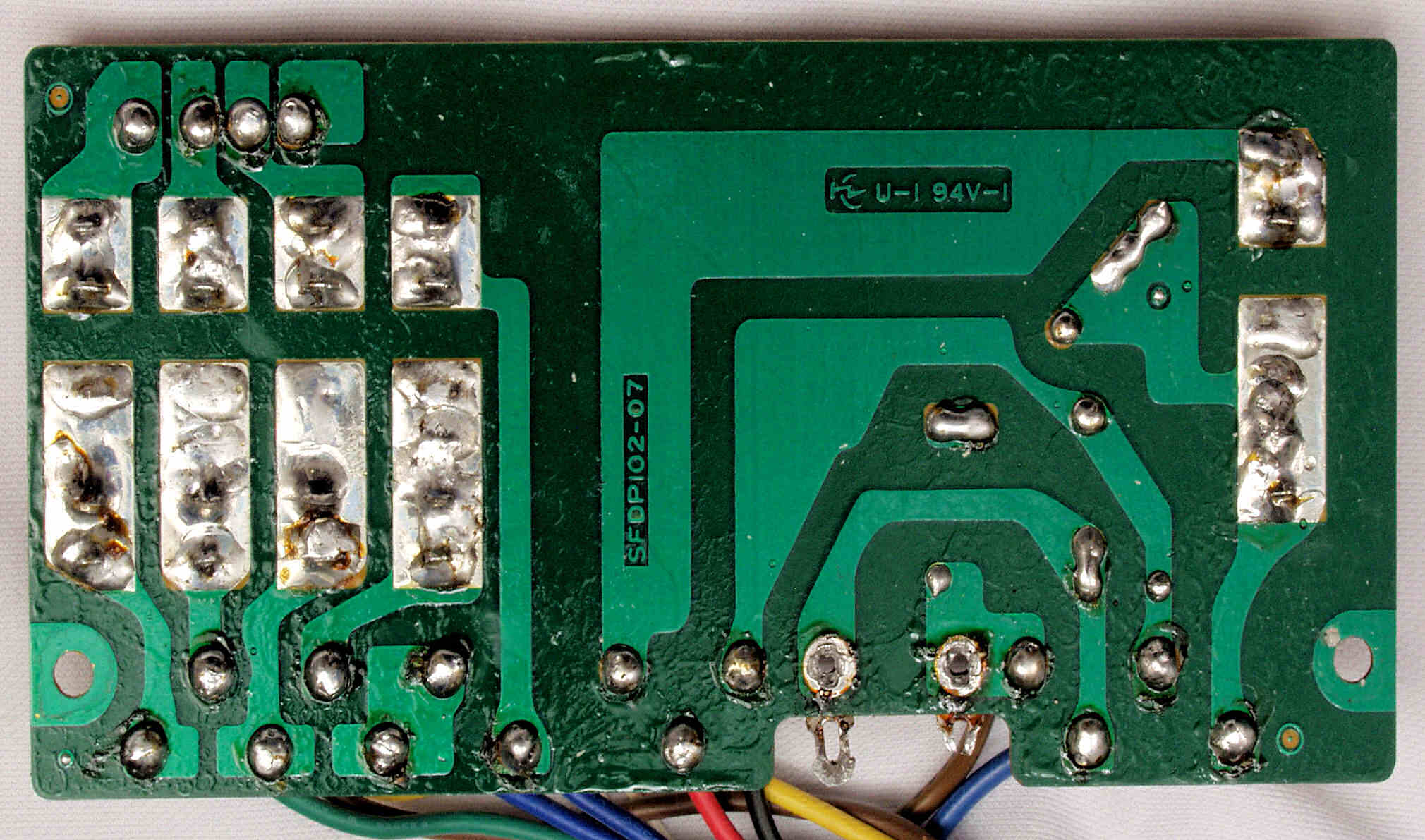

Ｃ５５．　修理（半田補正）後　駆動ＴＲ（トランジスター）基板裏。全ハンダをやり直す。

Ｃ５６．　完成駆動ＴＲ（トランジスター）基板裏。　余分なフラックスを落として洗浄し、コート液を塗る。

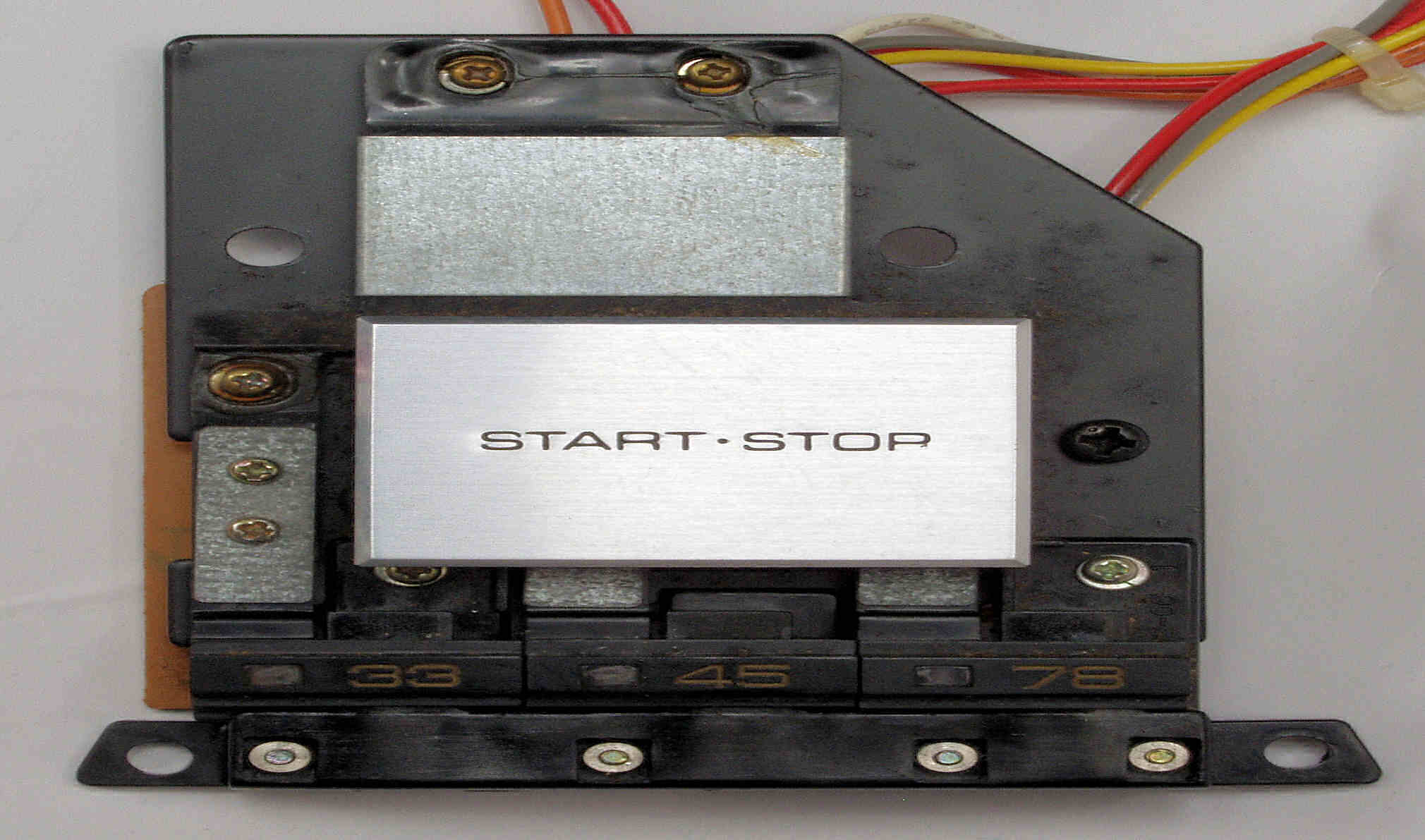

Ｃ６１．　修理中　操作ＳＷ

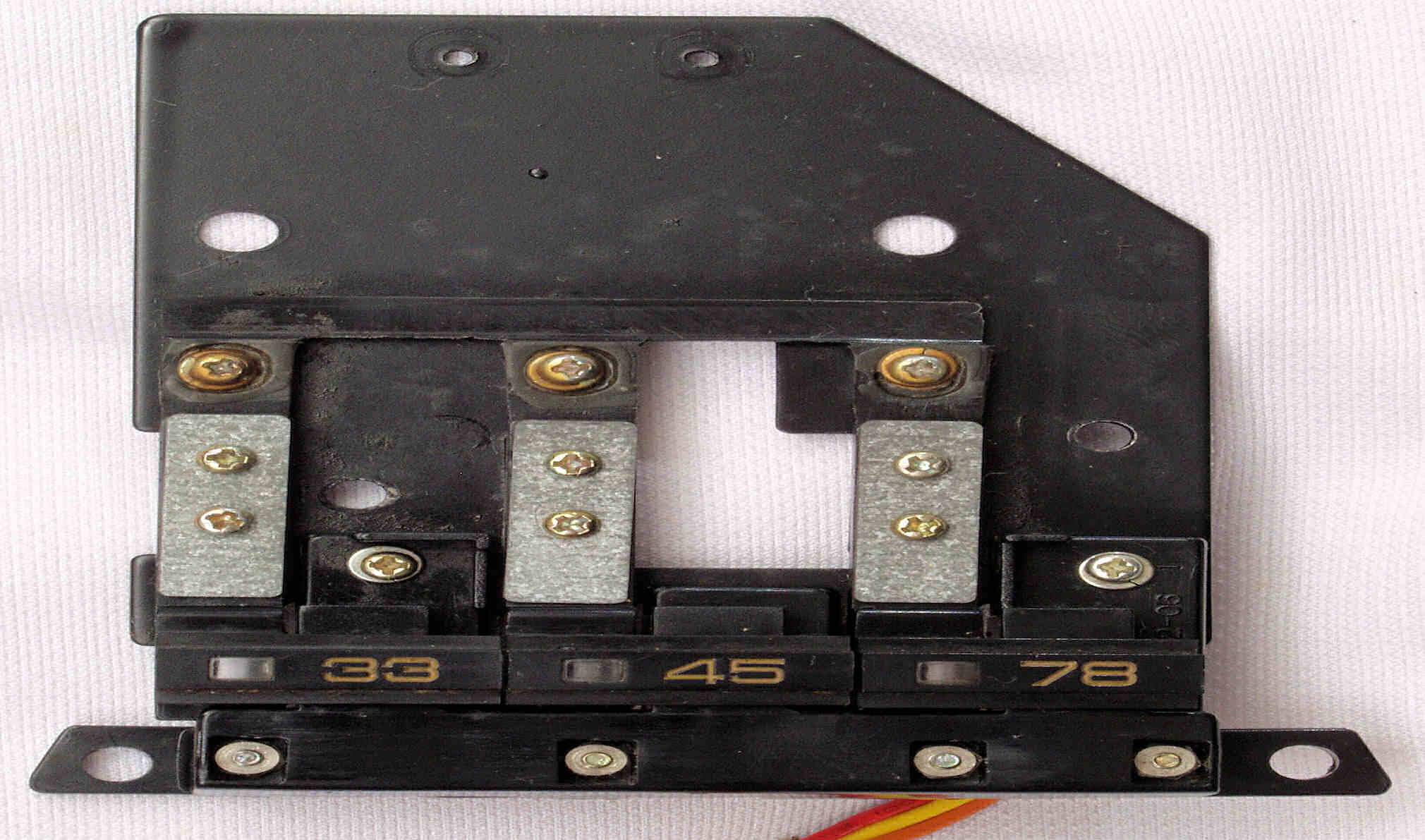

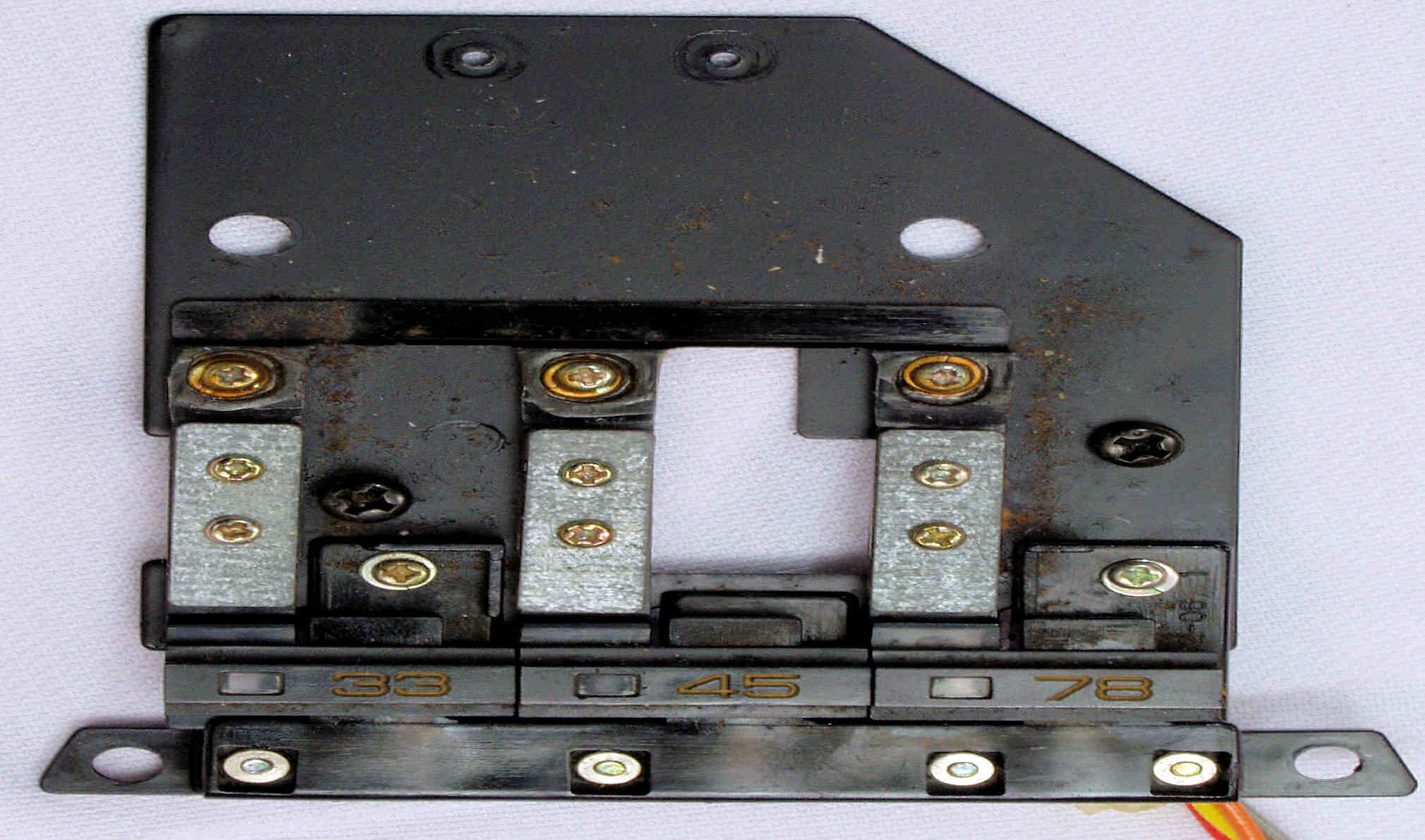

Ｃ６２．　修理（清掃）前　操作ＳＷの速度切換部

Ｃ６３．　修理（清掃）後　操作ＳＷの速度切換部

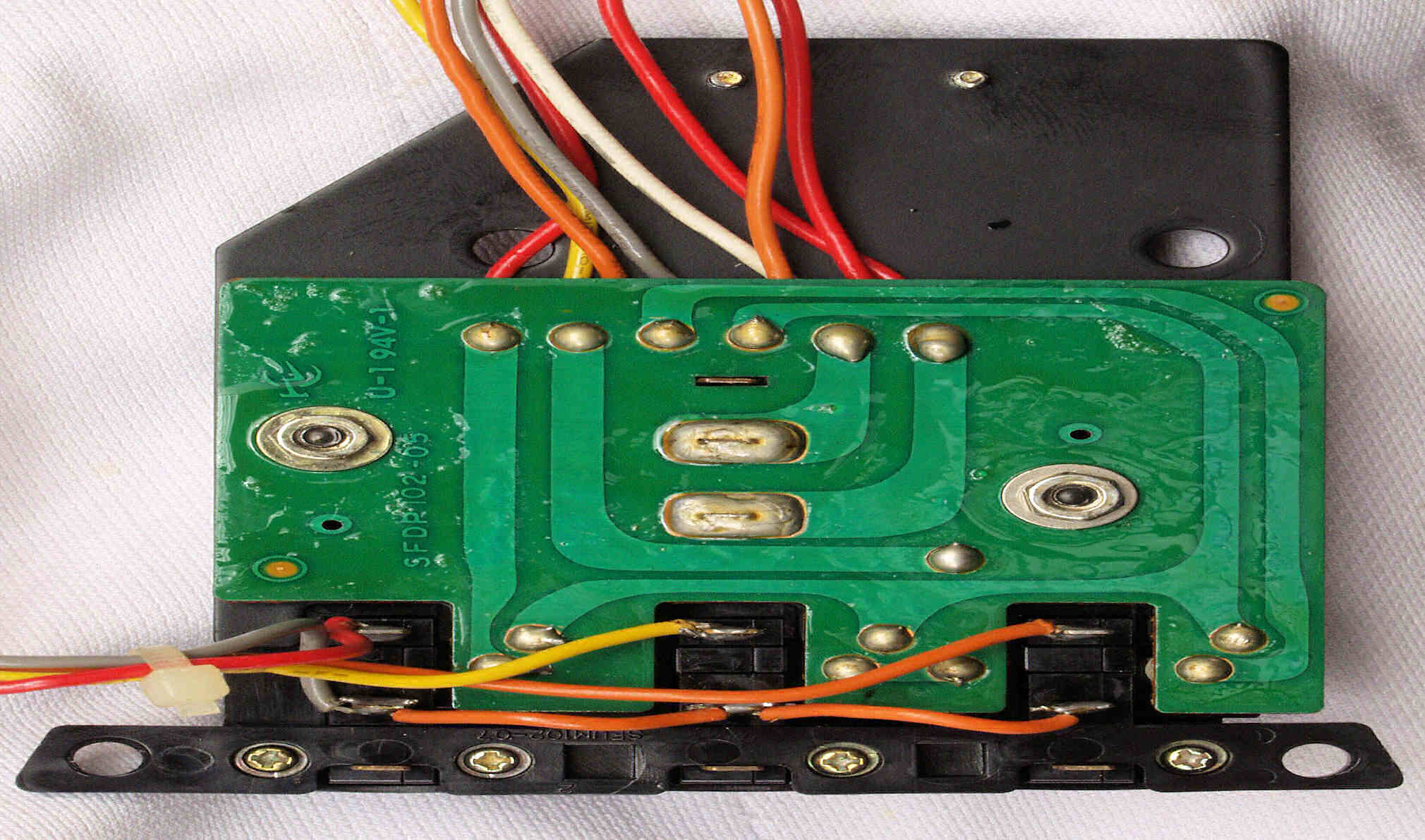

Ｃ６４．　修理前　操作ＳＷ裏側

Ｃ６５．　修理後　操作ＳＷ裏側。全ハンダをやり直し、余分なフラックスを落として洗浄し、コート液を塗る。

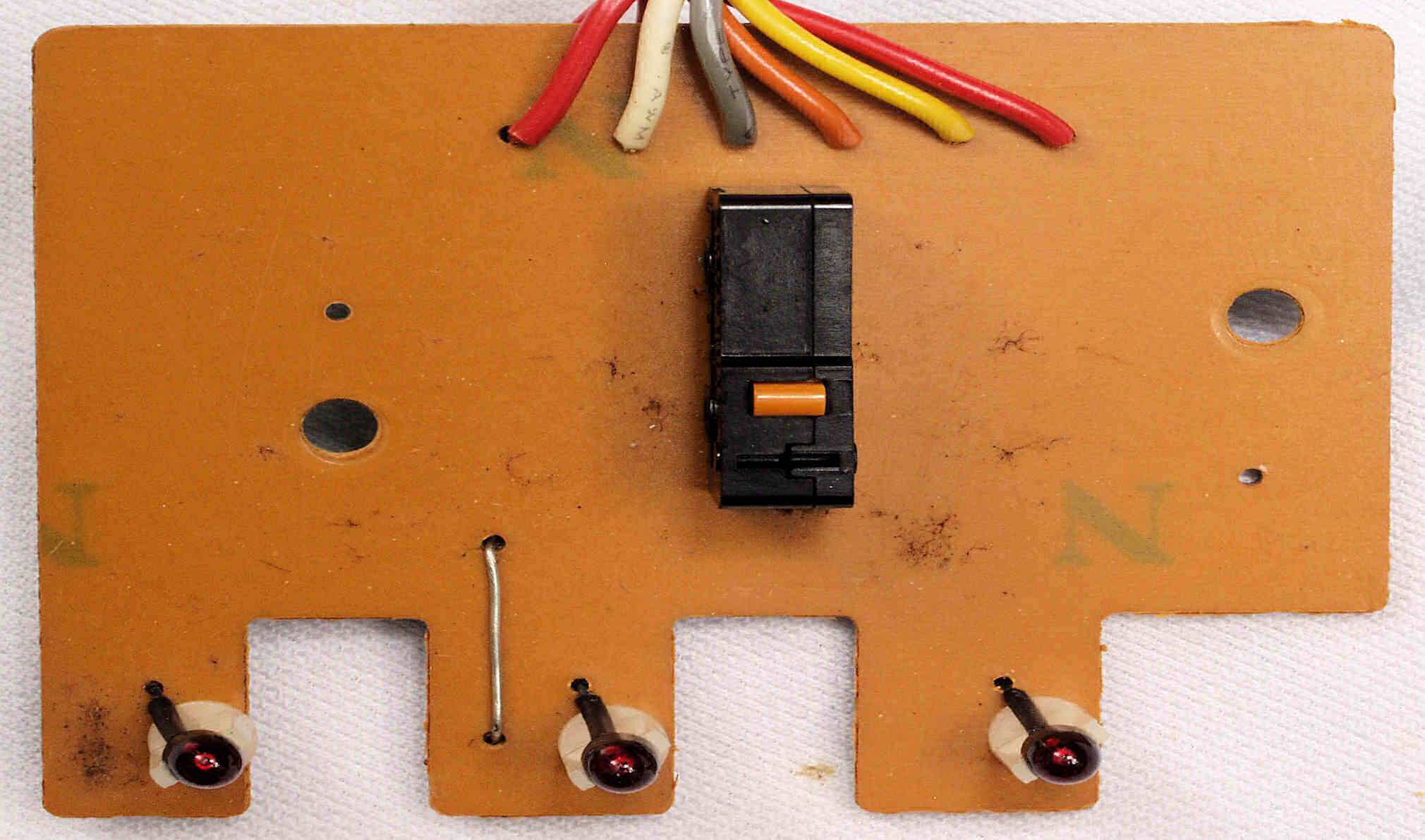

Ｃ６６．　修理前　ＳＷ基板

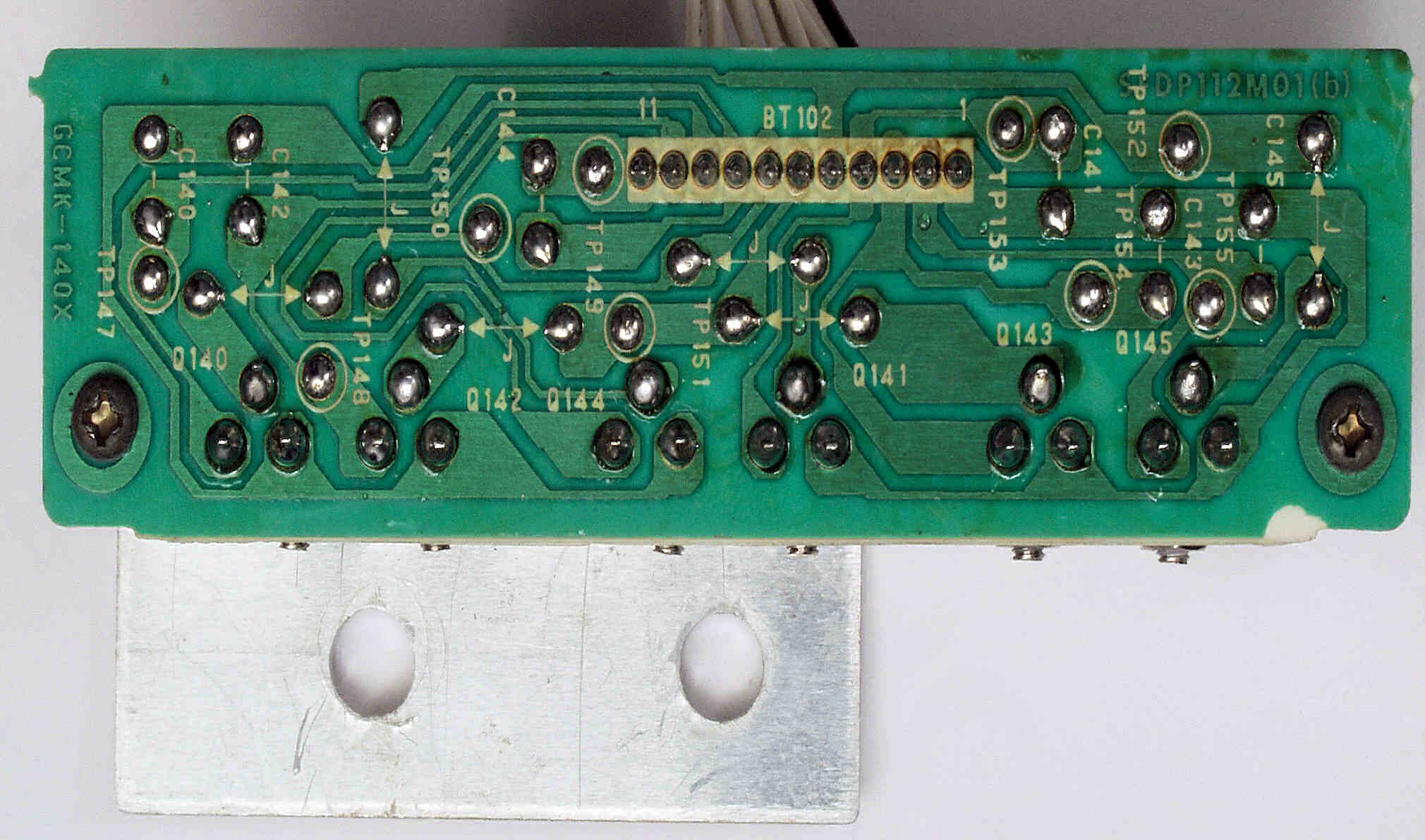

Ｃ６７．　修理前　ＳＷ基板裏

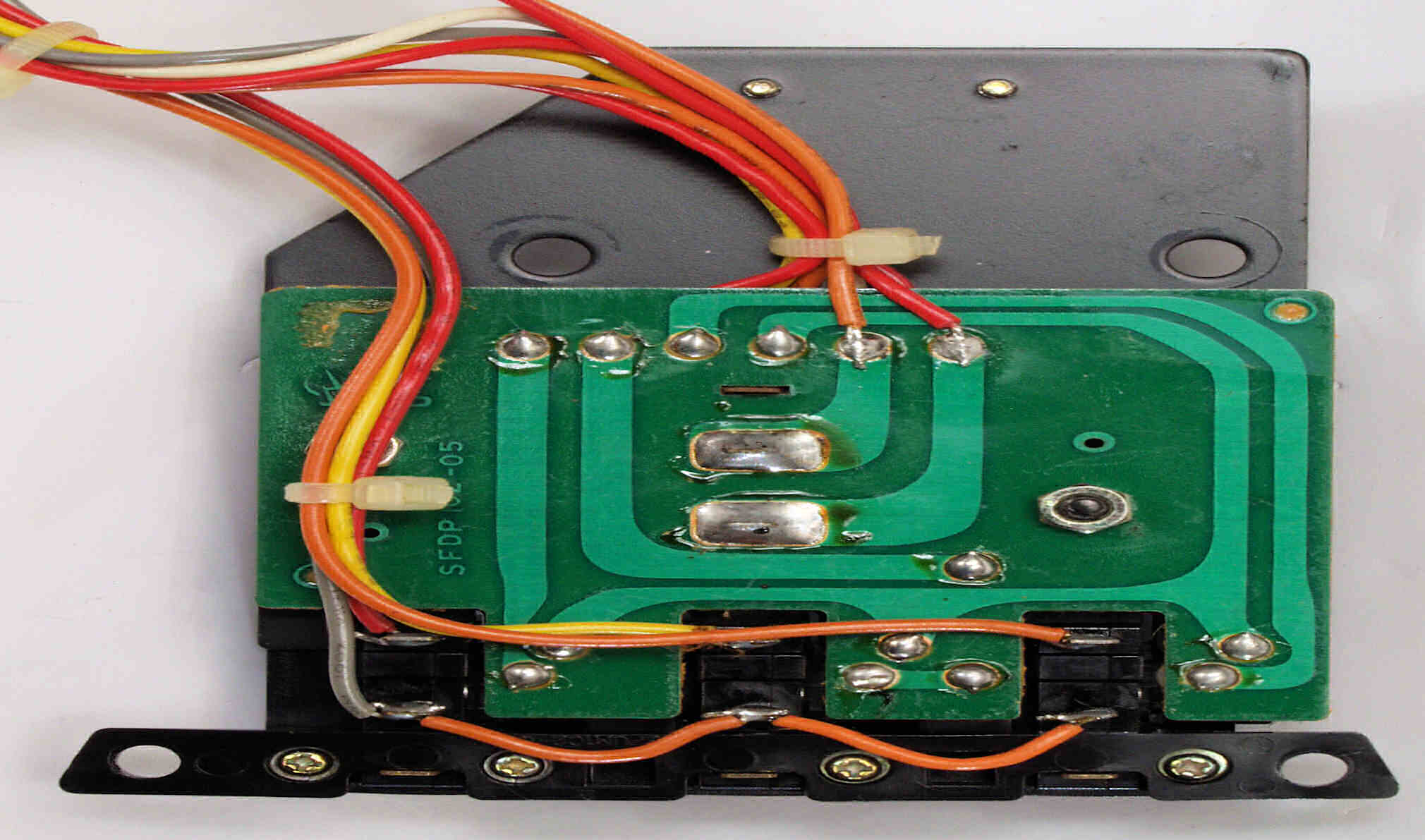

Ｃ６８．　修理（半田補正）後　　ＳＷ基板裏。全ハンダをやり直す。

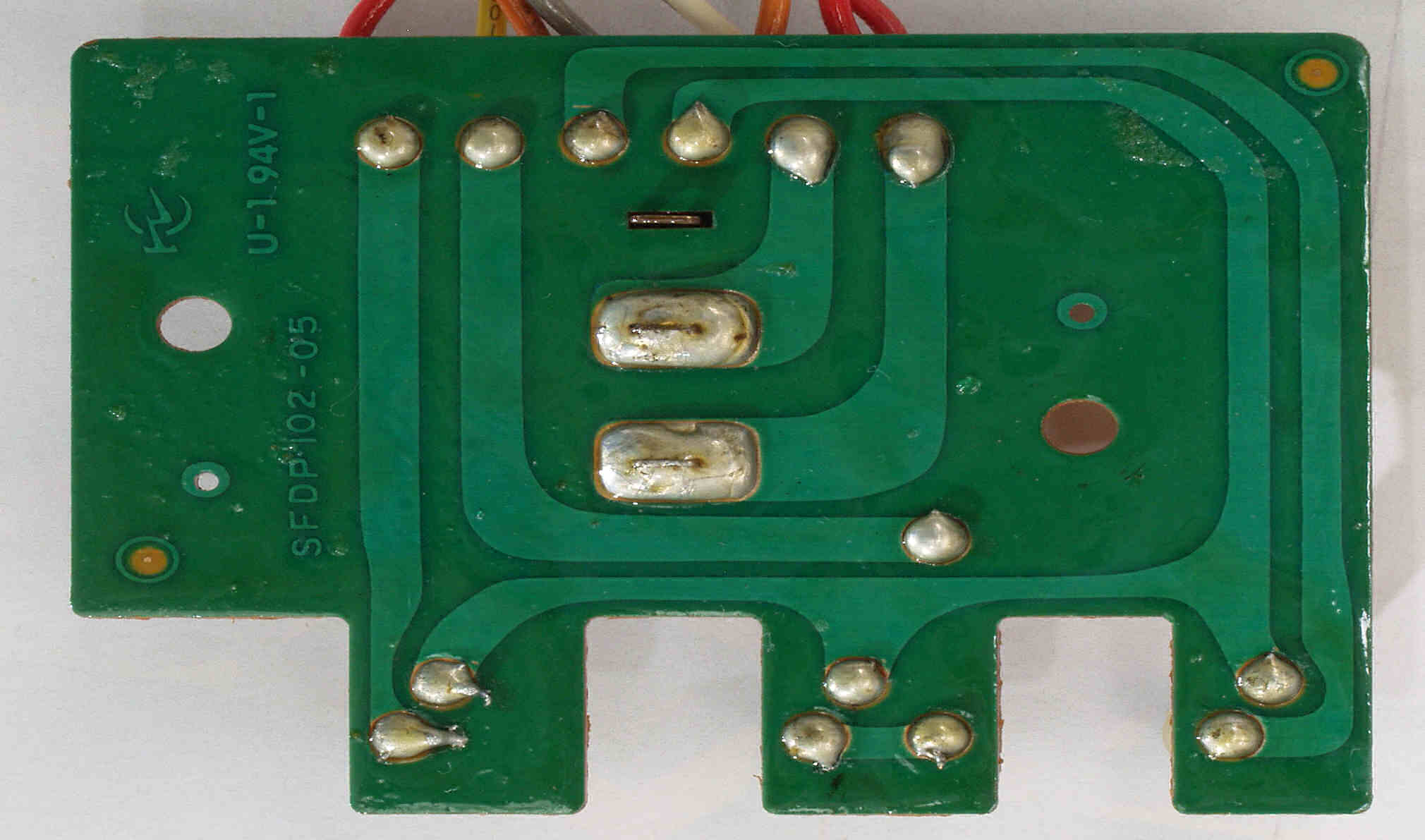

Ｃ６９．　完成ＳＷ基板裏。　余分なフラックスを落として洗浄し、コート液を塗る。

Ｃ７１．　修理（清掃）中 　ストロボ部分解・点検・清掃。

Ｃ７２．　修理（清掃）後 　ストロボ部分、　ストロボ発光管（ネオン管）はまだ十分綺麗。

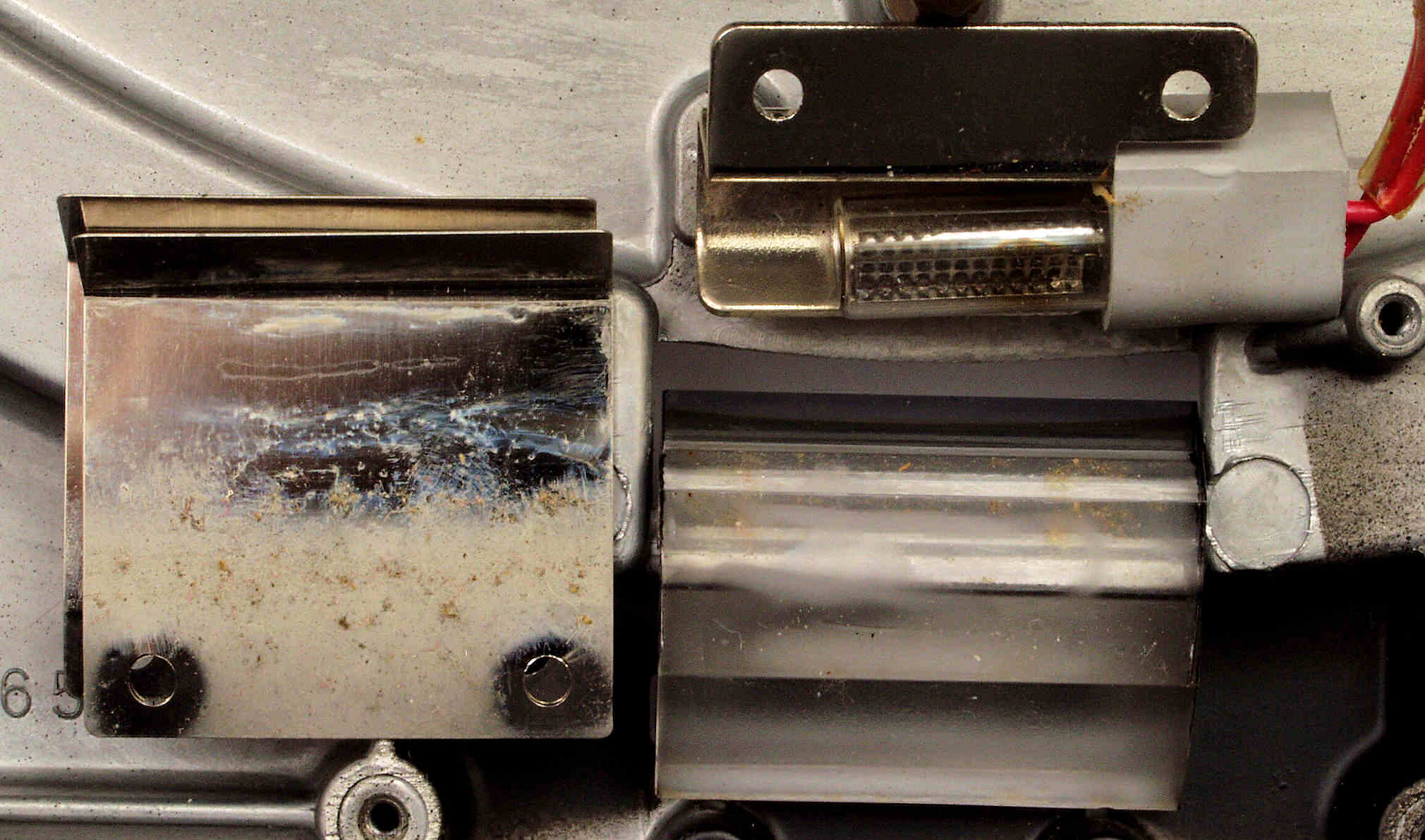

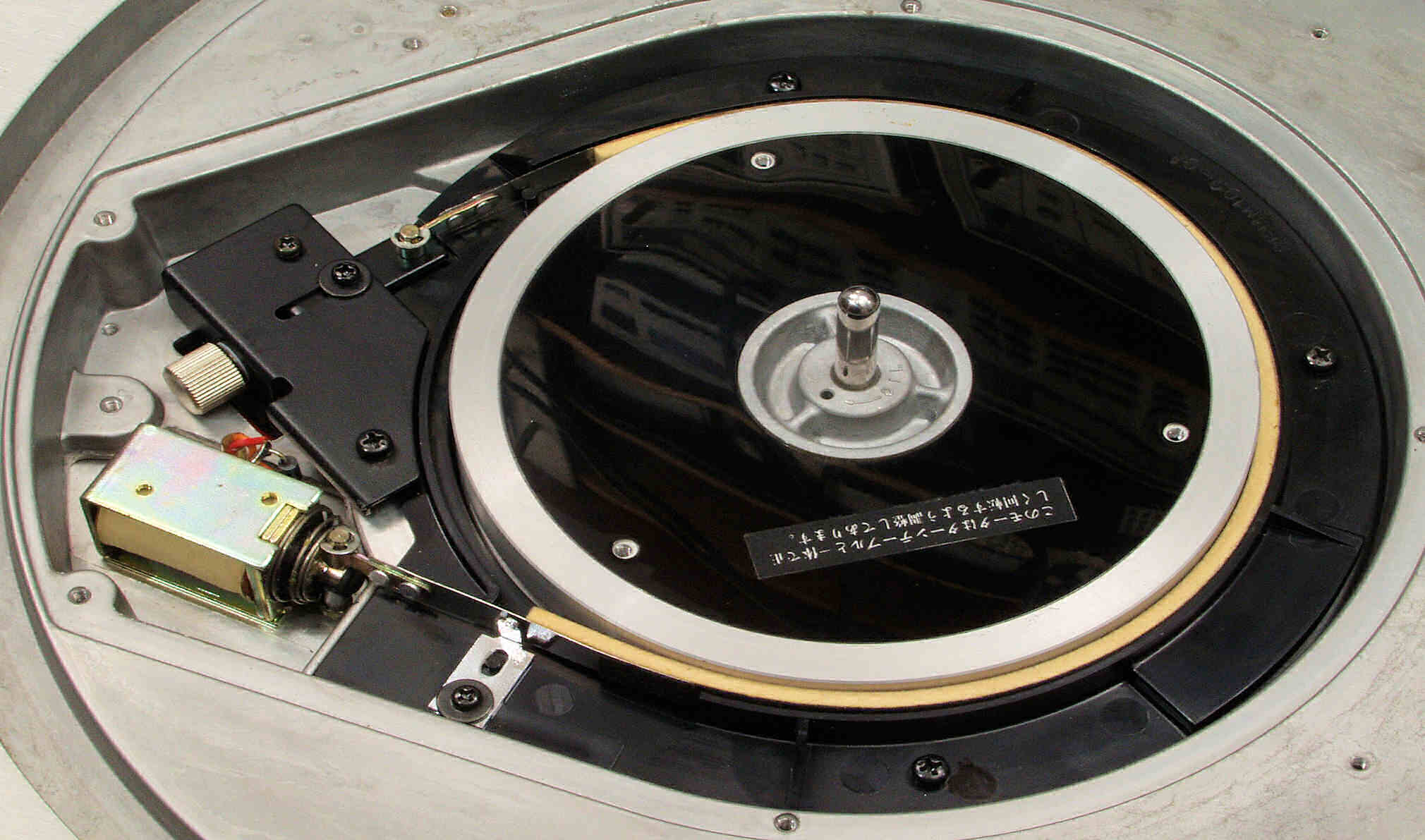

Ｃ８１．　修理中　メカニカルブレーキ。　メカ部を長持ちさせる為に、弱めに設定。

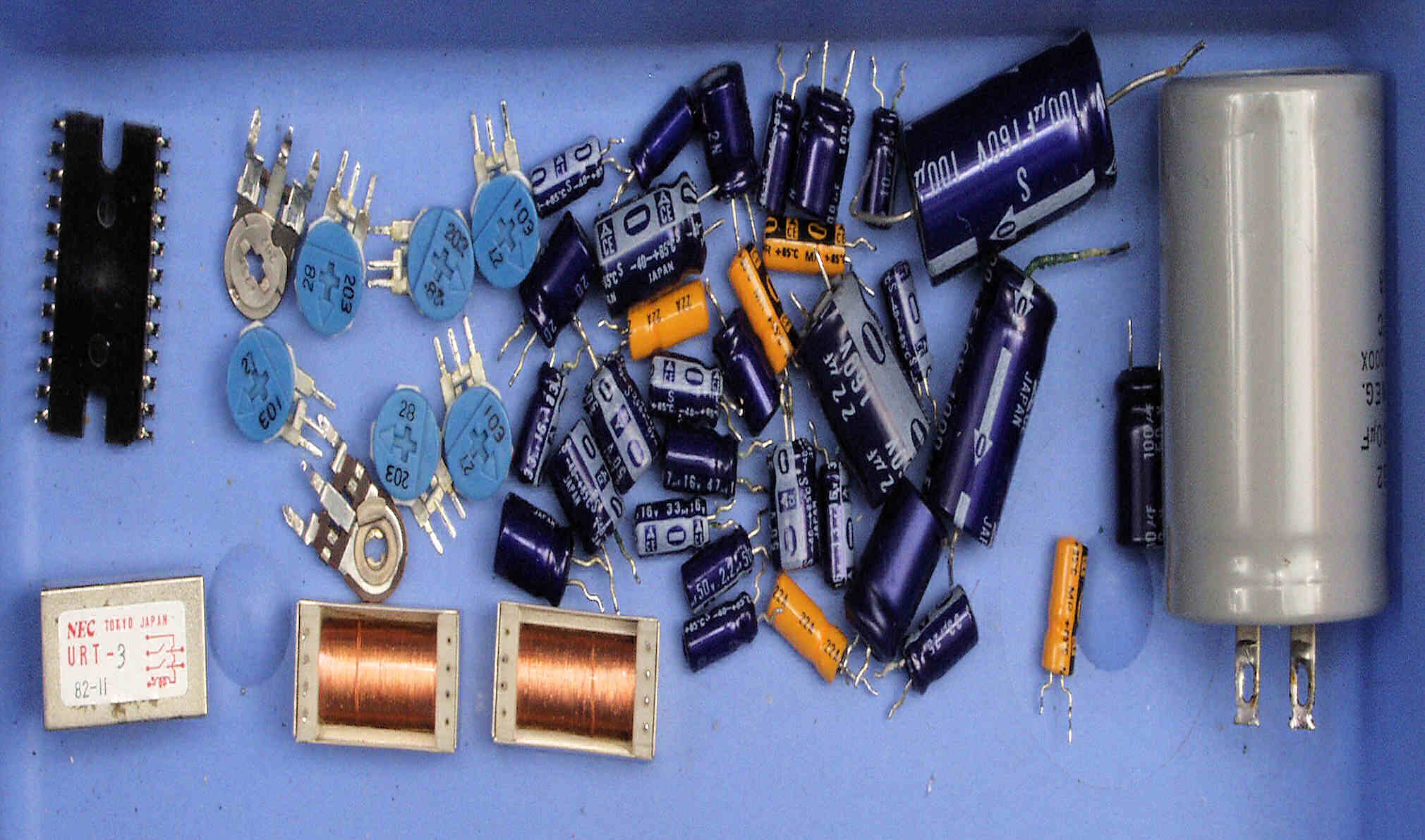

Ｃ９１．　交換部品

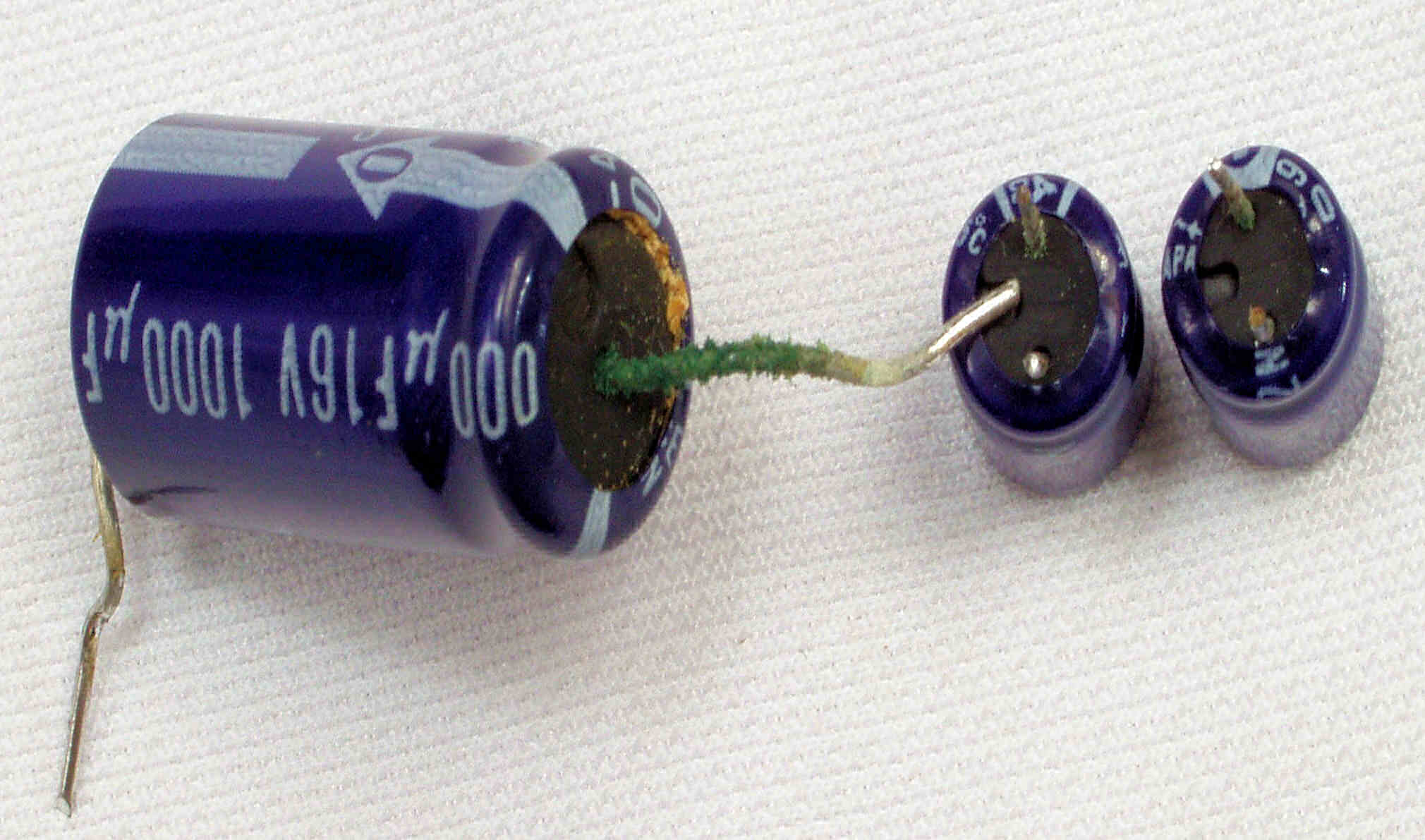

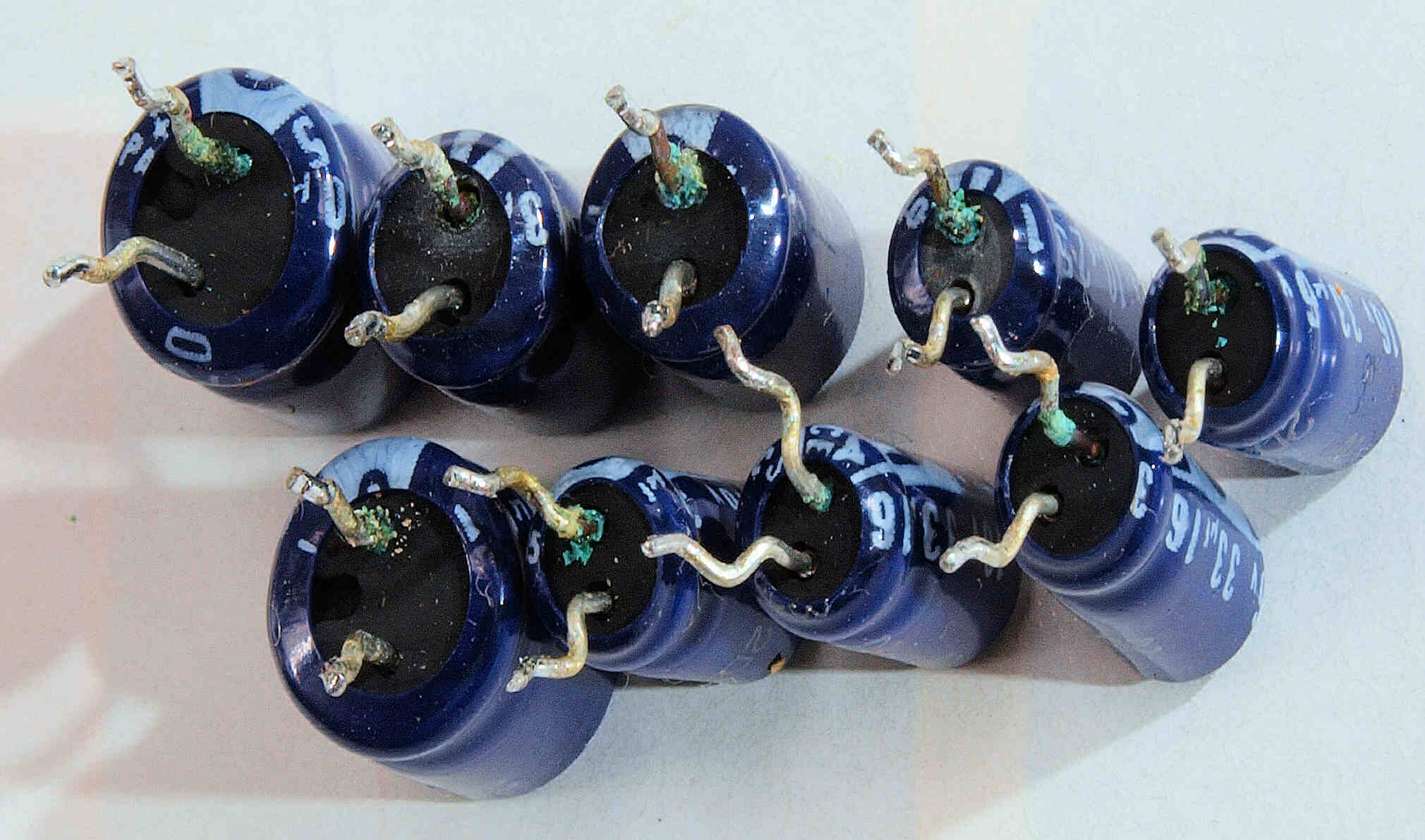

Ｃ９２．　交換部品、　液漏れ電解コンデンサー

Ｃ９３．　交換部品、　液漏れ電解コンデンサー２

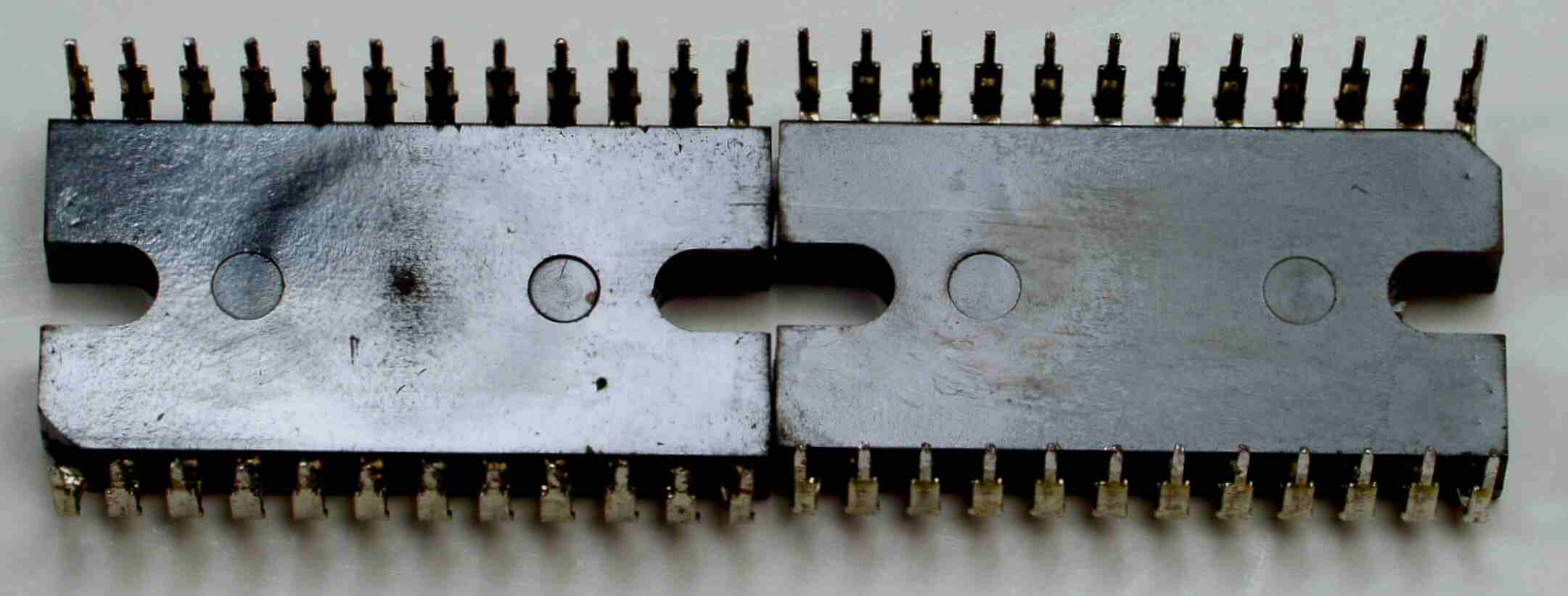

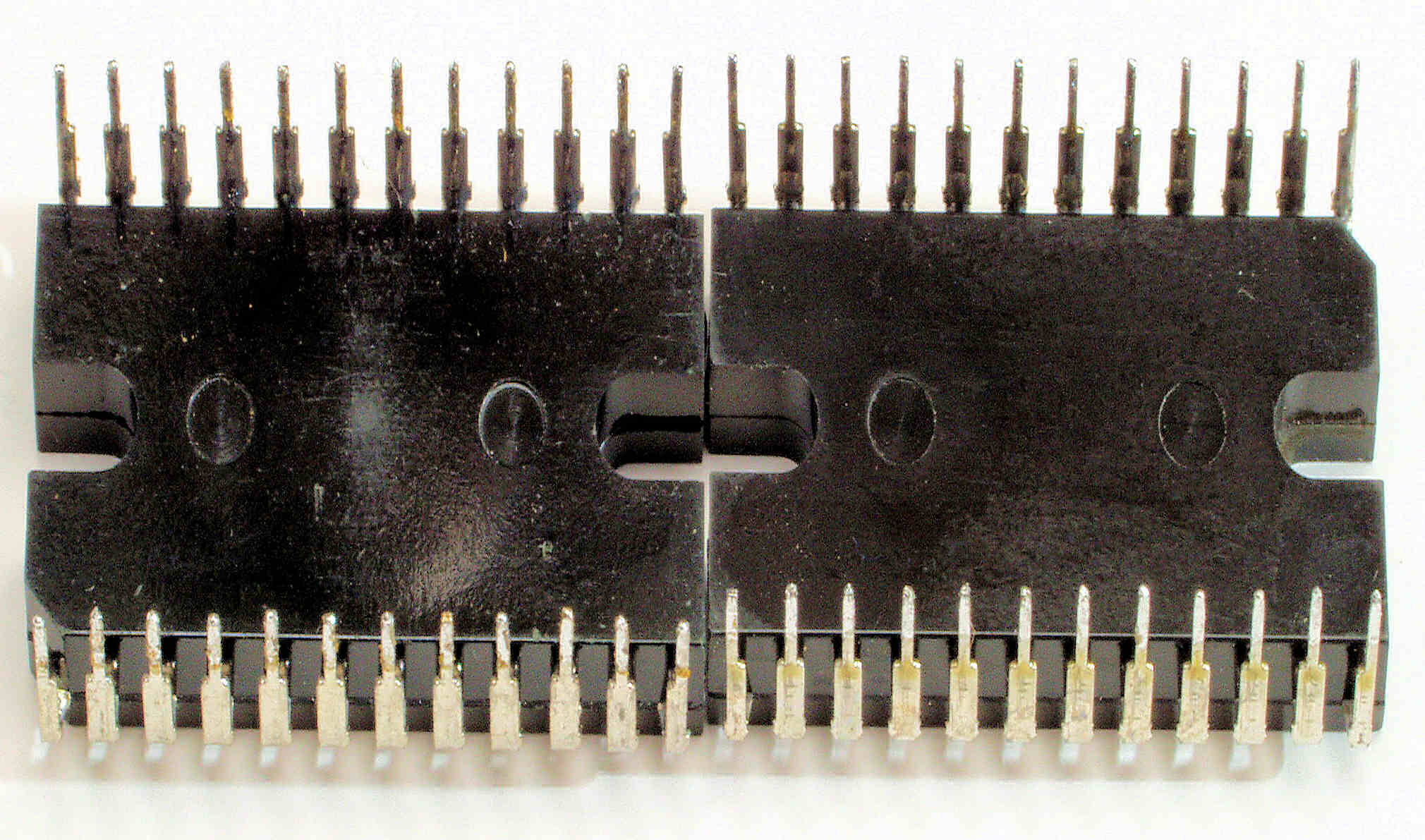

Ｃ９４．　交換部品、　カスタマＩＣ　「ＡＮ６４０」。　左＝焼けて膨れた付いていた物、　右＝交換する物。

Ｃ９５．　交換部品、　カスタマＩＣ　「ＡＮ６４０」輝度を変えて表示。　左＝焼けて膨れた付いていた物、　右＝交換する物。

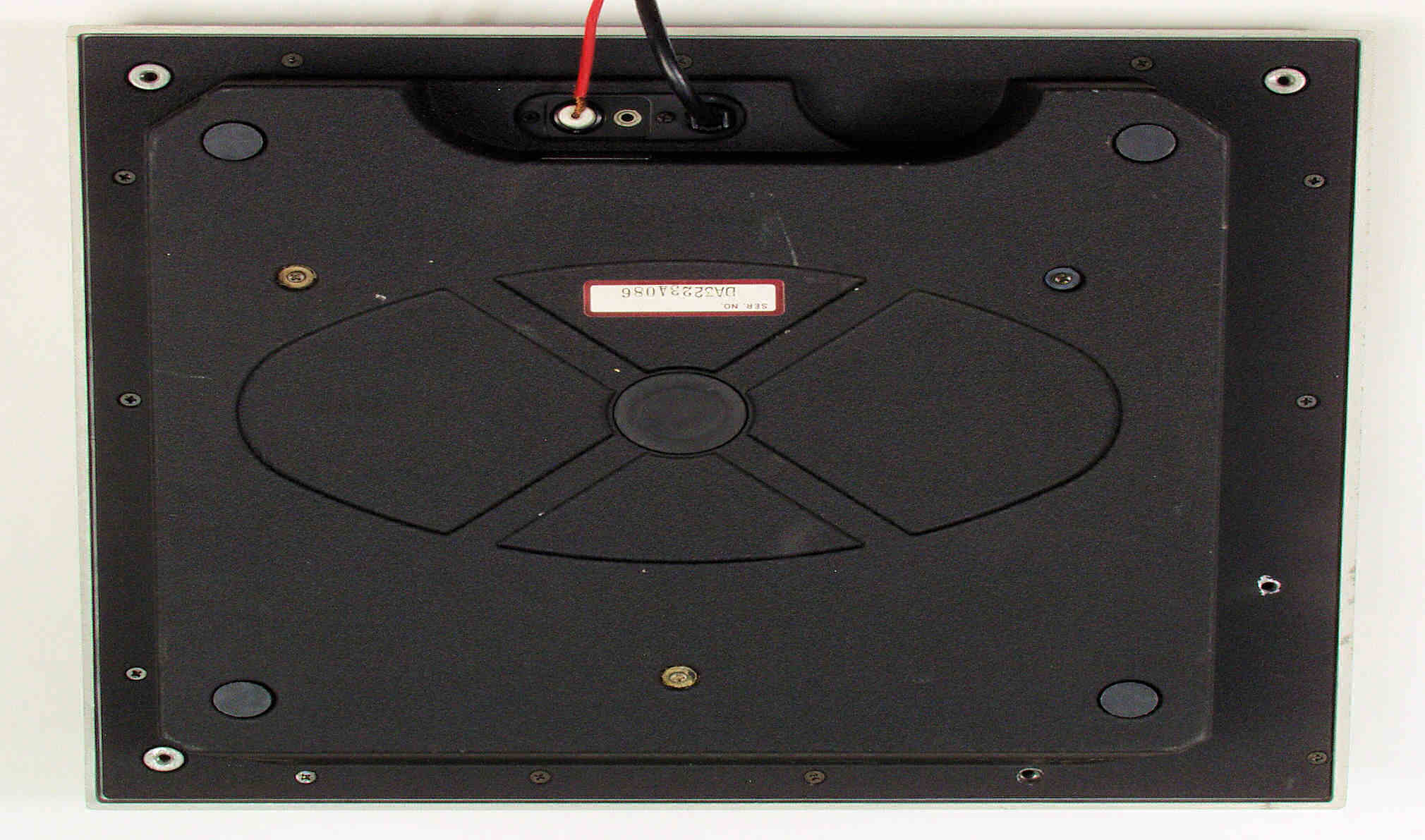

ＣＡ１．　修理前　下から見る

ＣＡ２．　修理後　下から見る

ＣＡ３．　修理前　電源部

ＣＡ４．　修理後　電源部

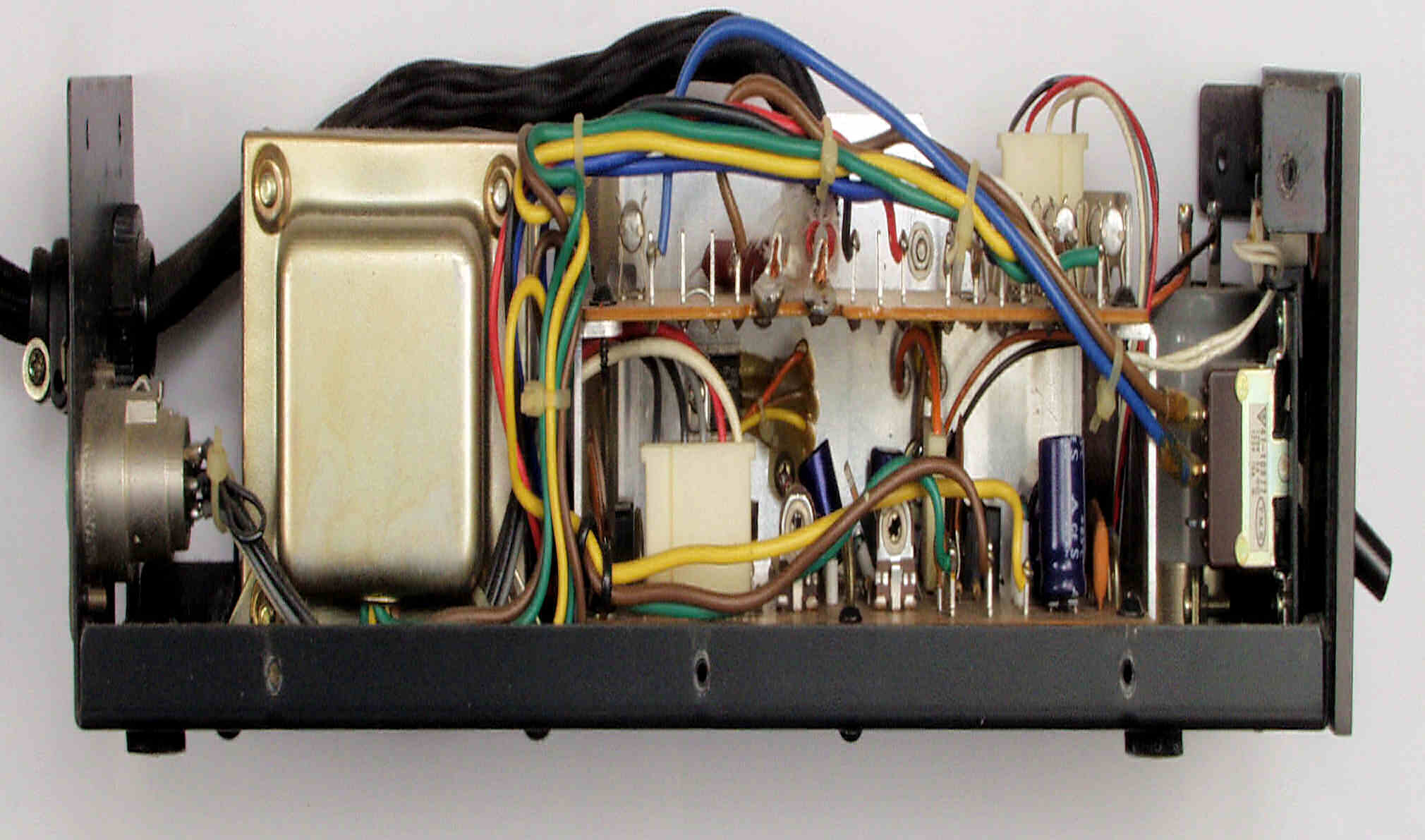

ＣＡ５．　修理前　電源部を右から見る

ＣＡ６．　修理後　電源部を右から見る

ＣＡ７．　修理前　電源部を左から見る

ＣＡ８．　修理後　電源部を左から見る

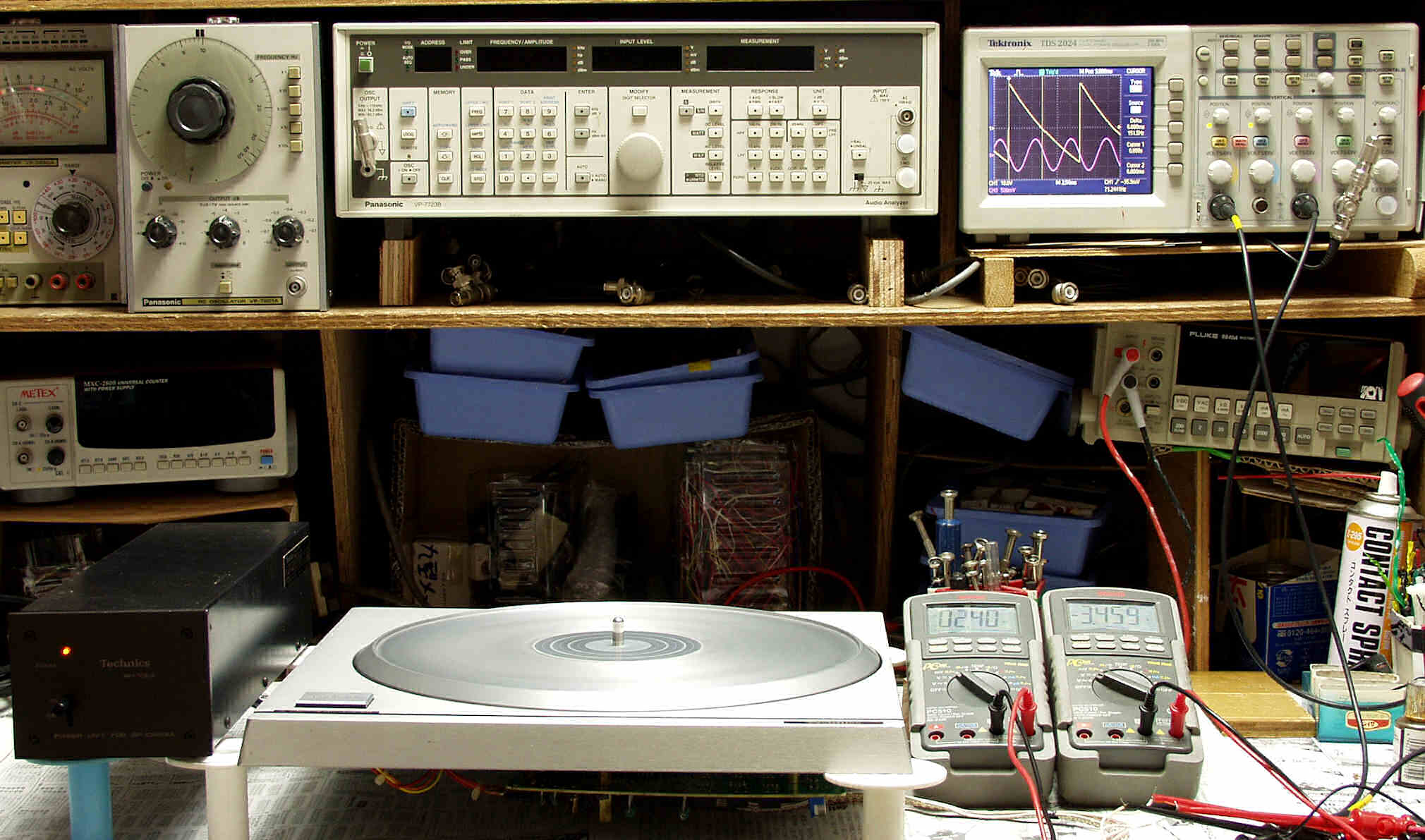

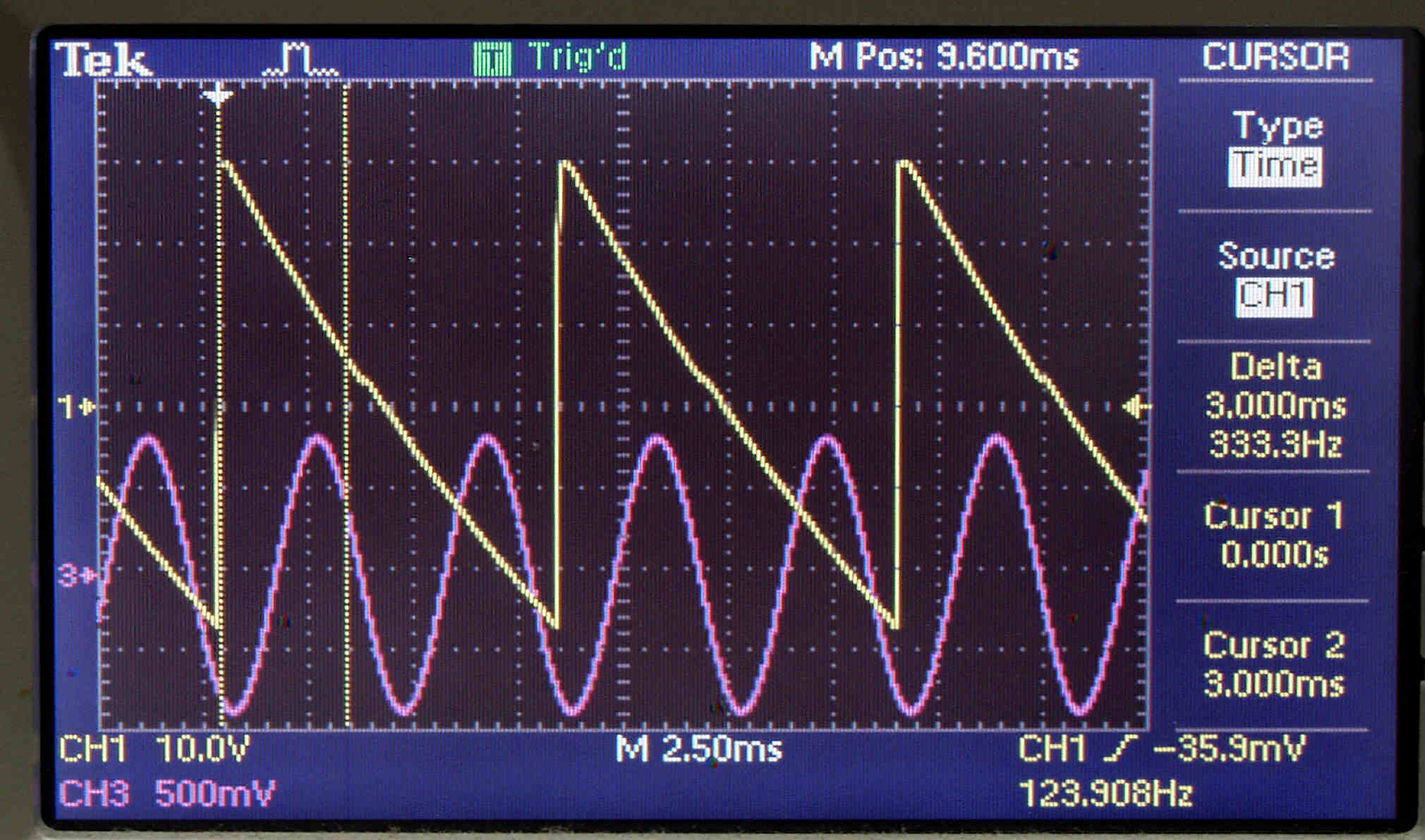

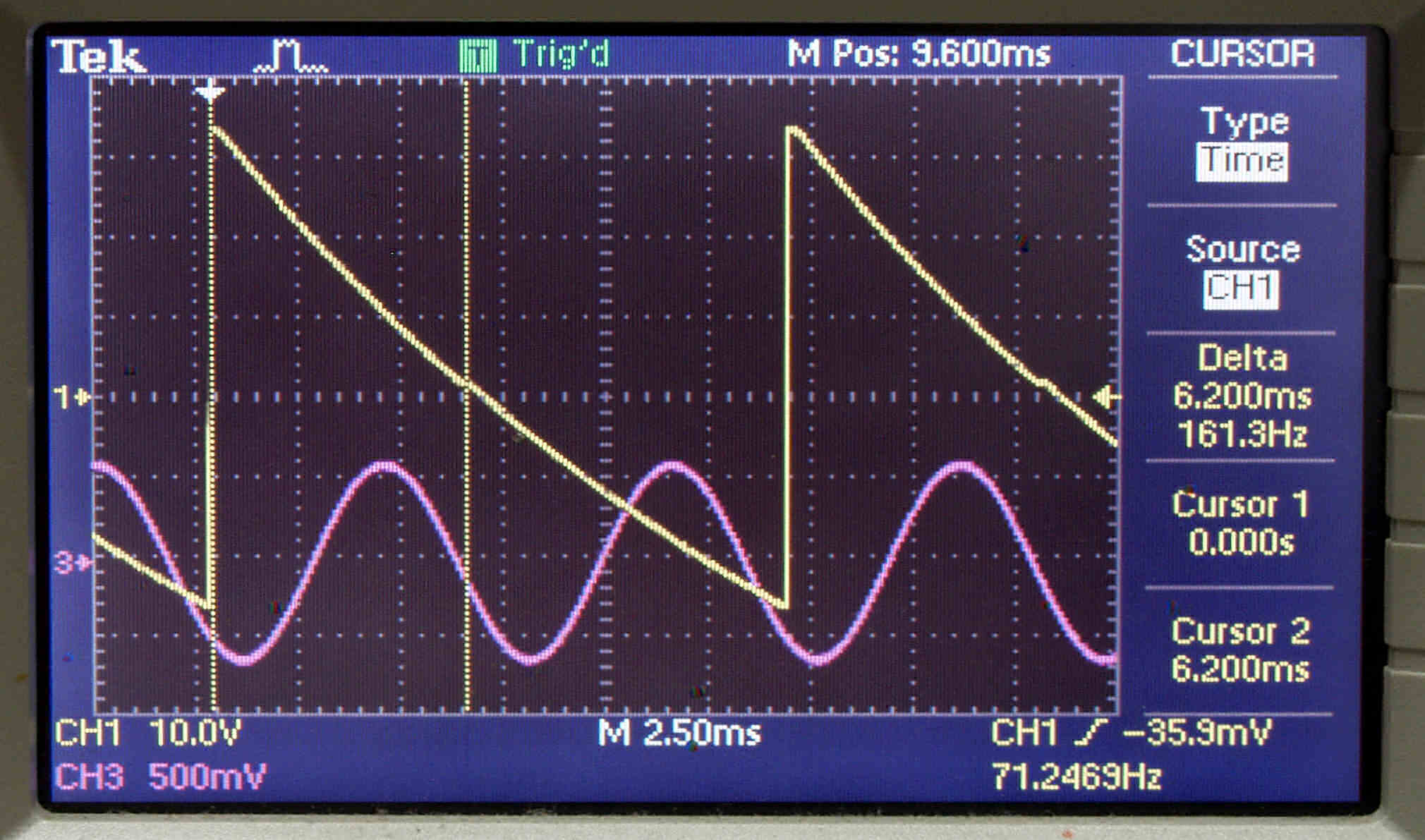

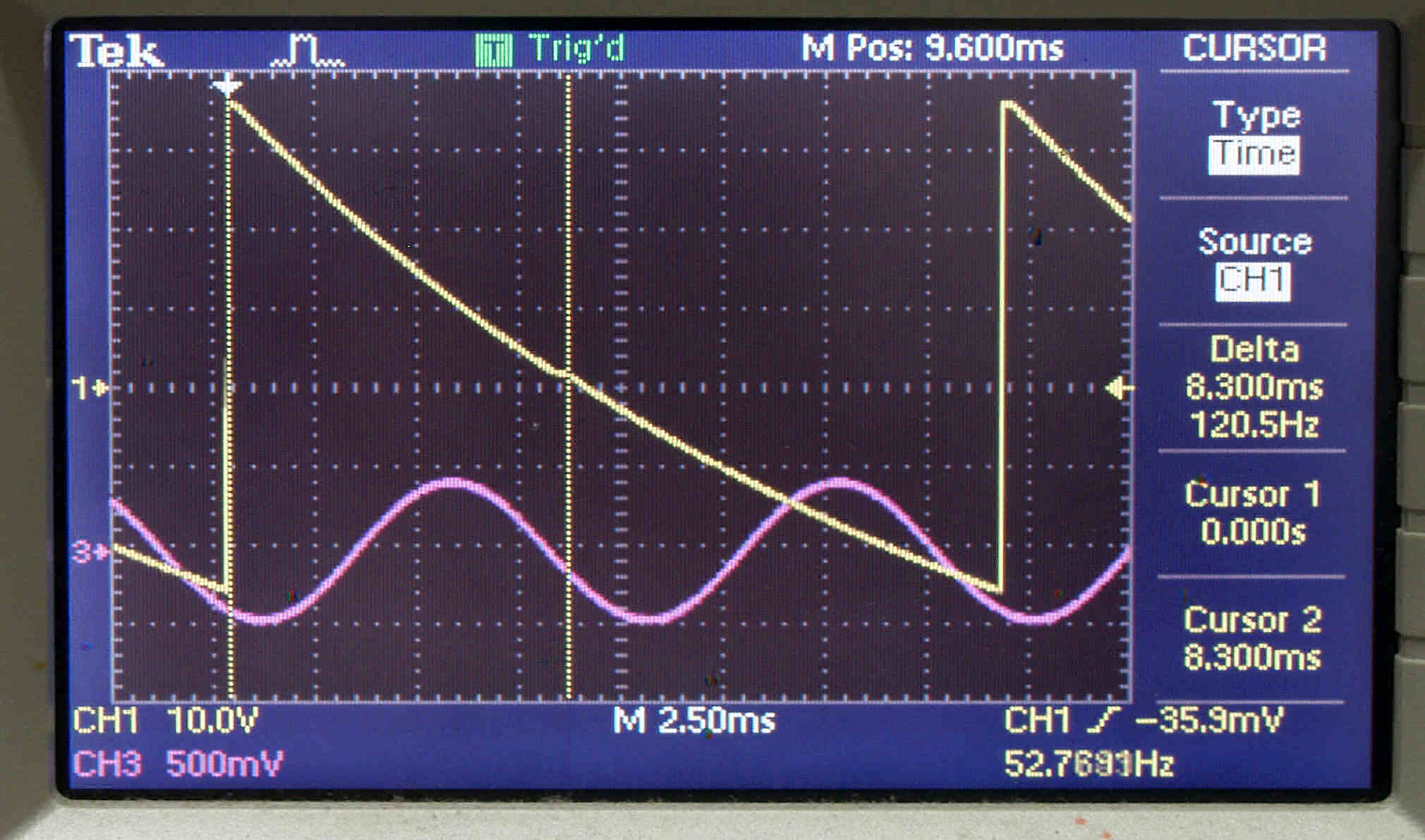

Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ１．　測定・調整

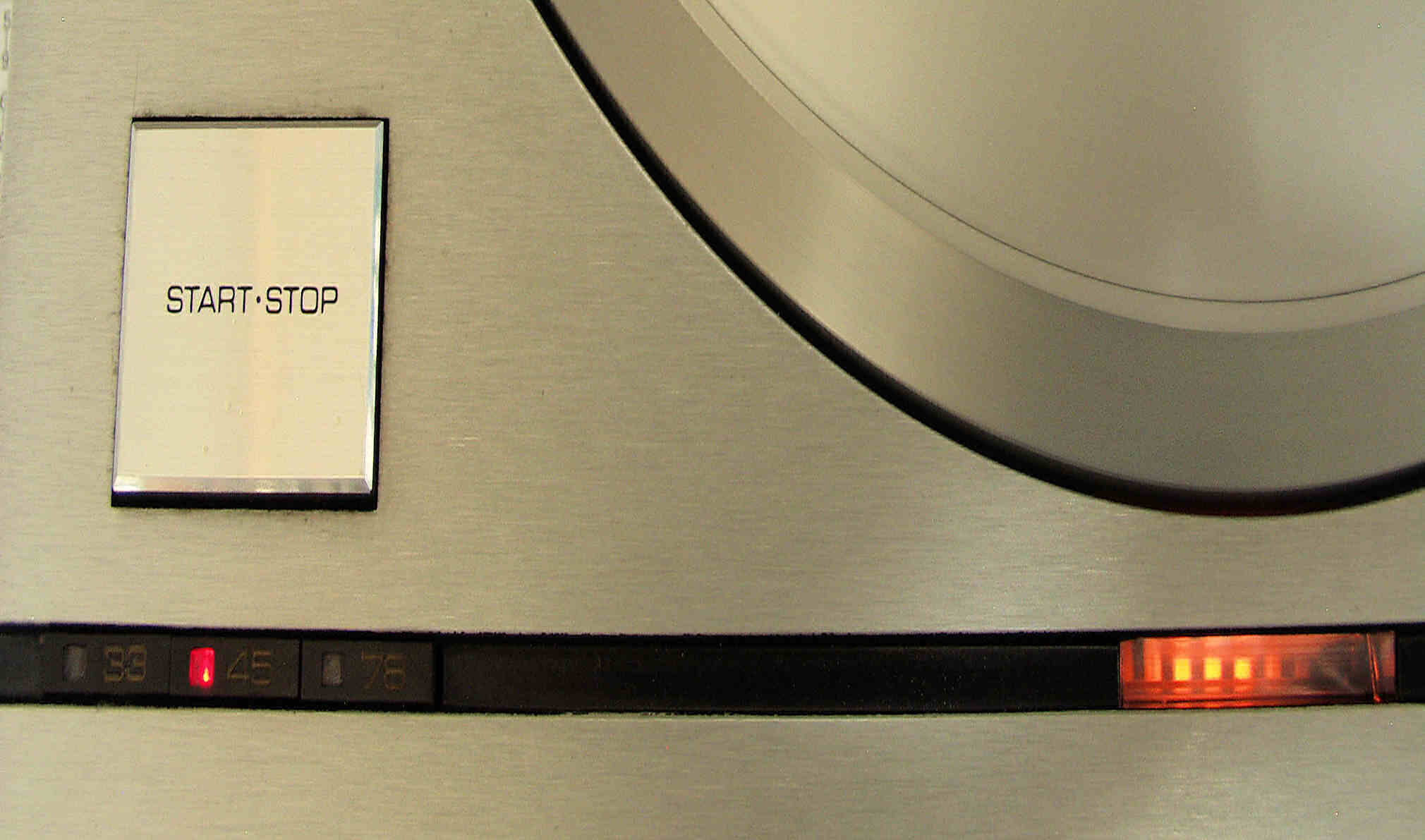

Ｅ２１．　ＰＬＬ−３３回転（ロック）。

Ｅ２２．　ＰＬＬ−４５回転（ロック）。

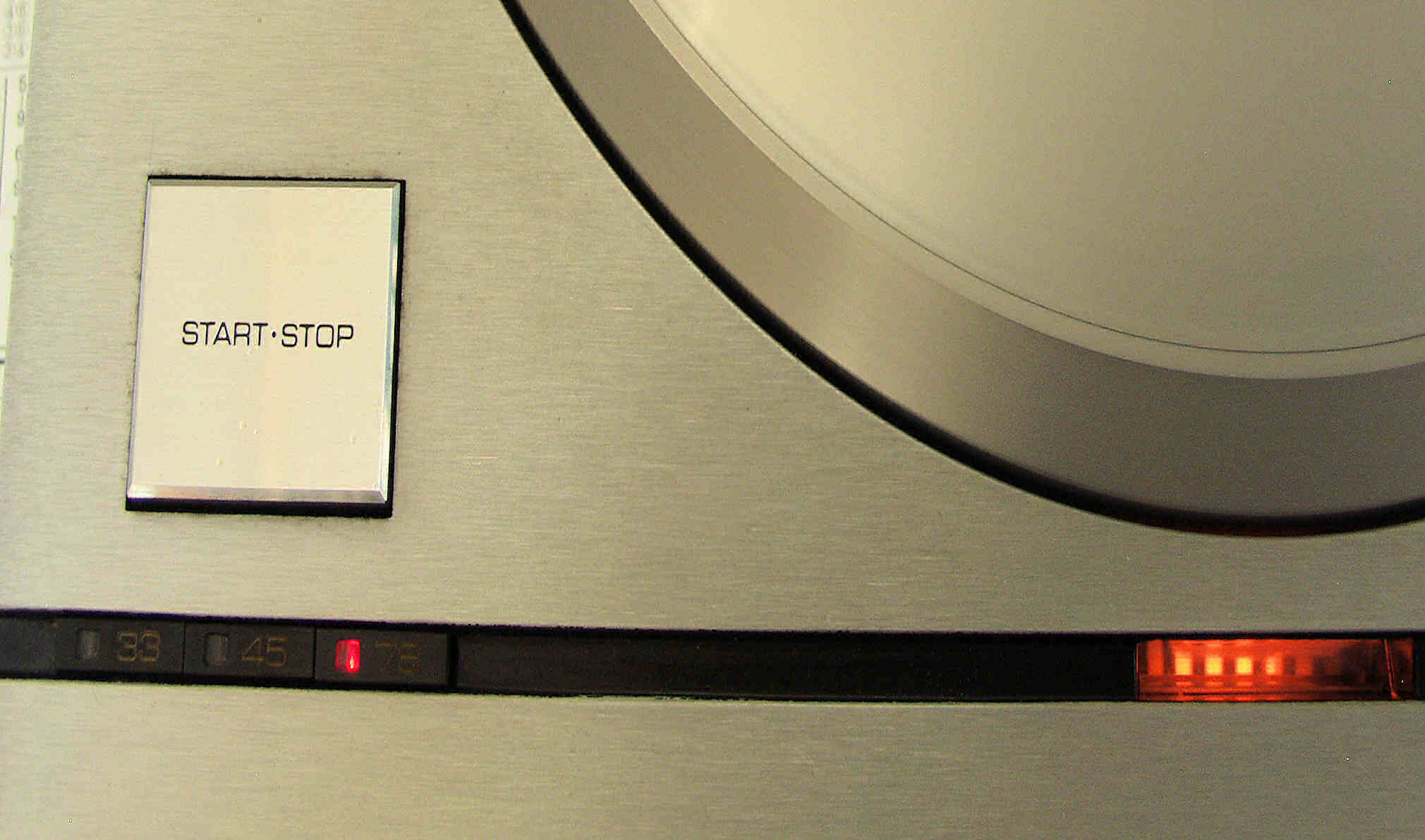

Ｅ２３．　ＰＬＬ−７８回転（ロック）。

Ｅ３１．　３３回転。

Ｅ３２．　４５回転。

Ｅ３３．　７８回転。

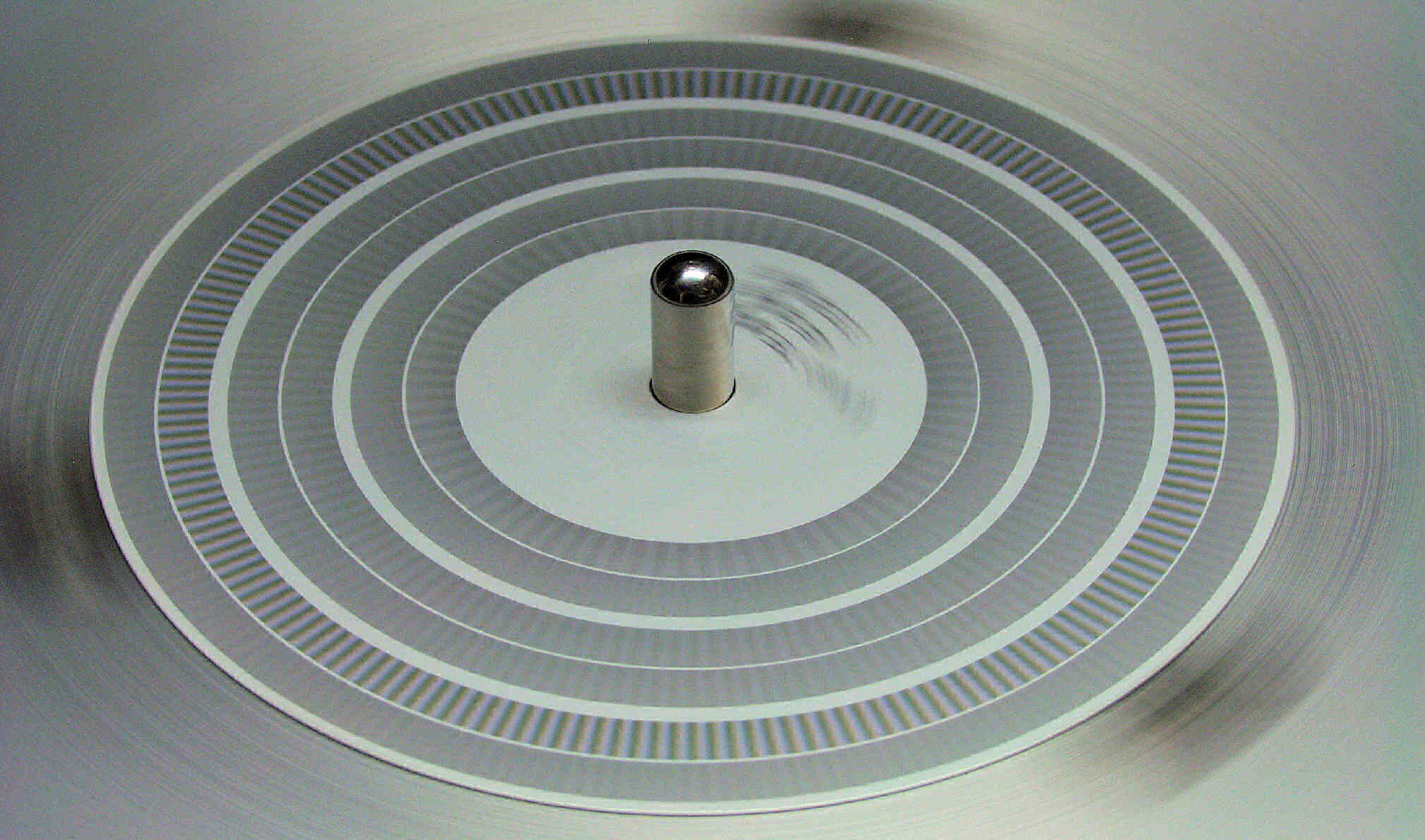

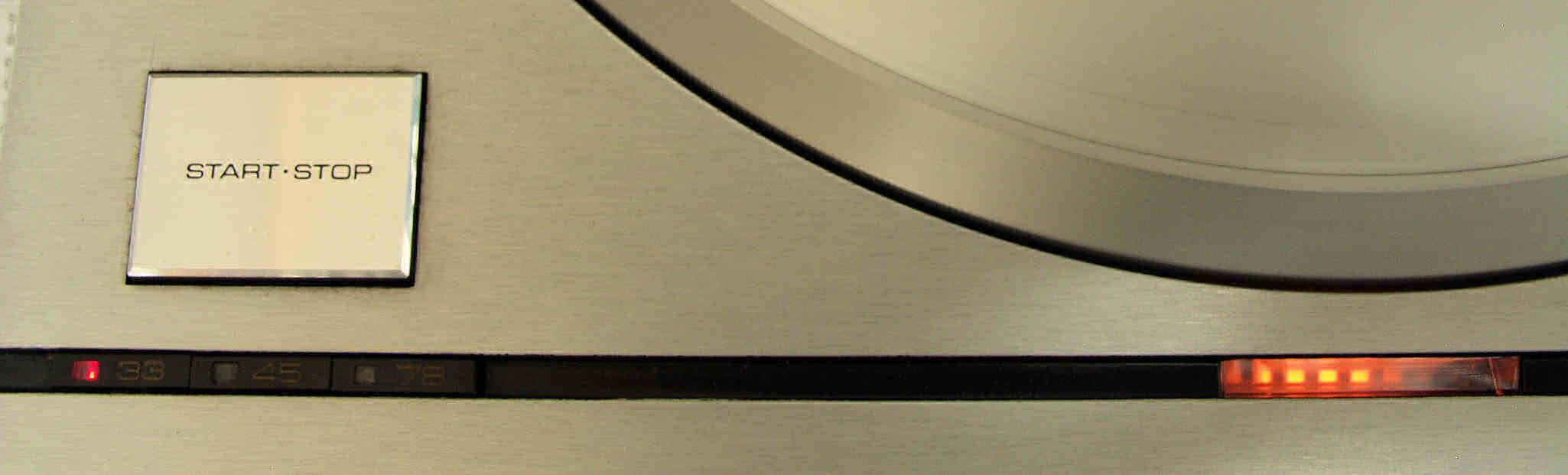

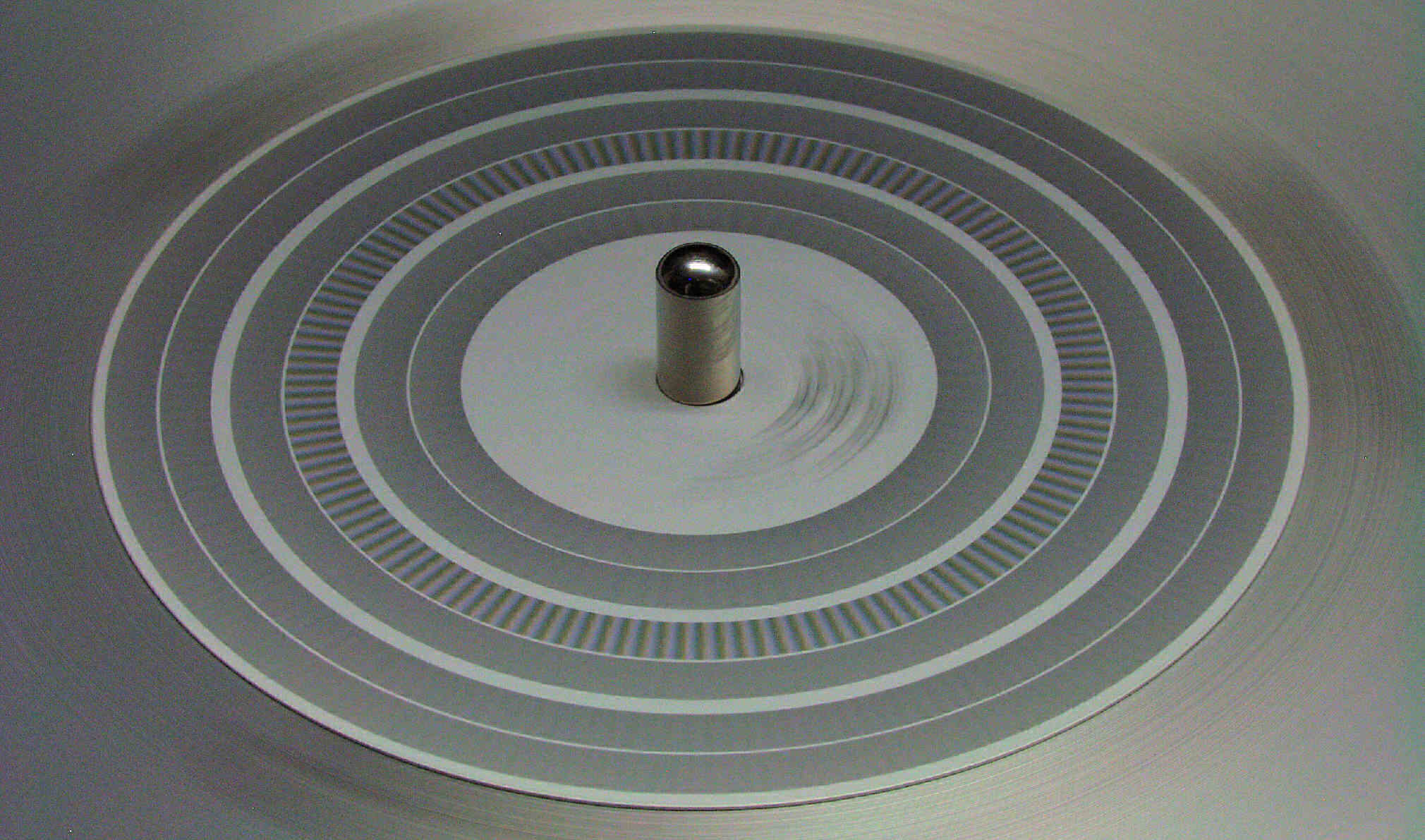

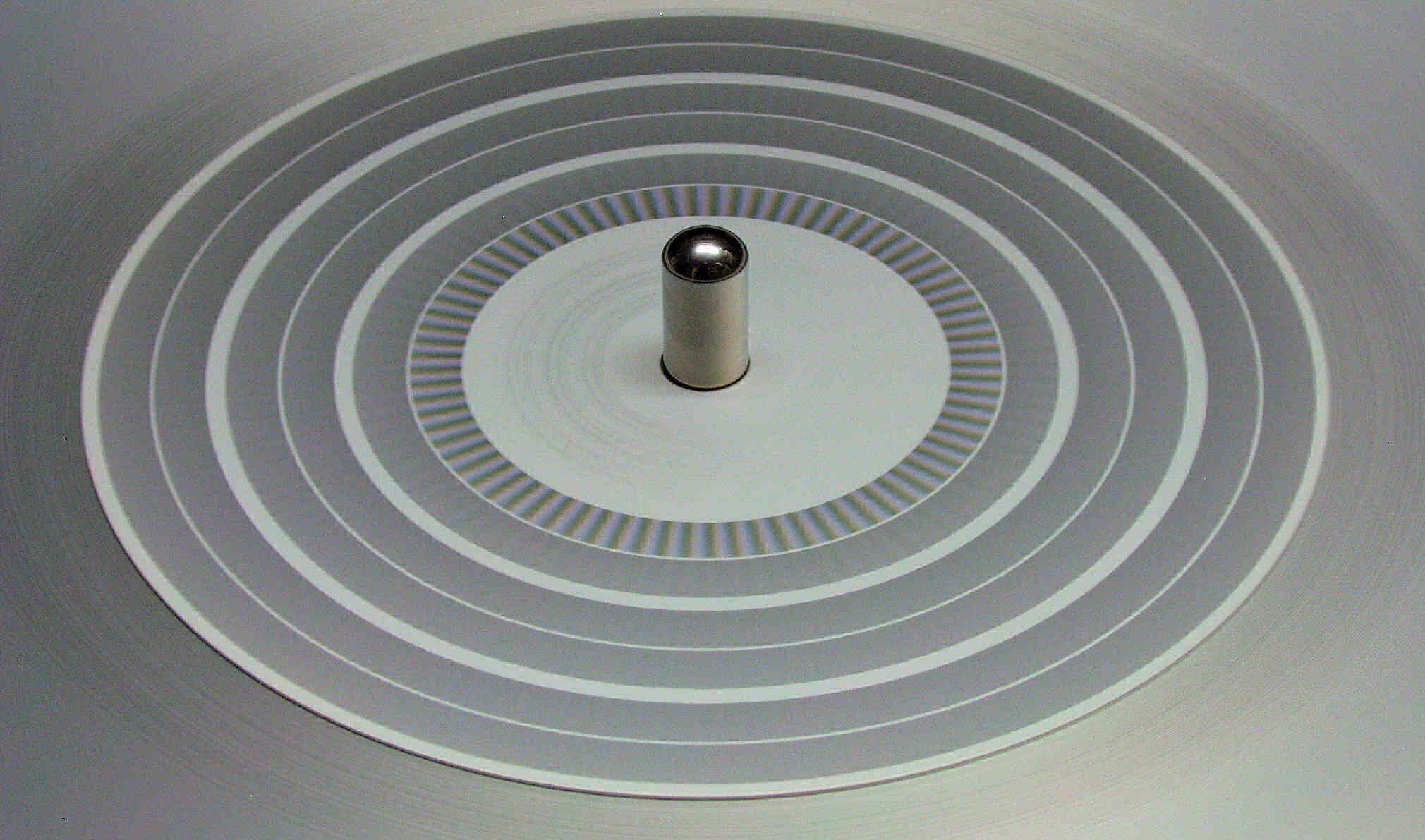

Ｅ４１．　ストロボで点検、３３回転。

Ｅ４２．　ストロボで点検、４５回転。

Ｅ４３．　ストロボで点検、７８回転。

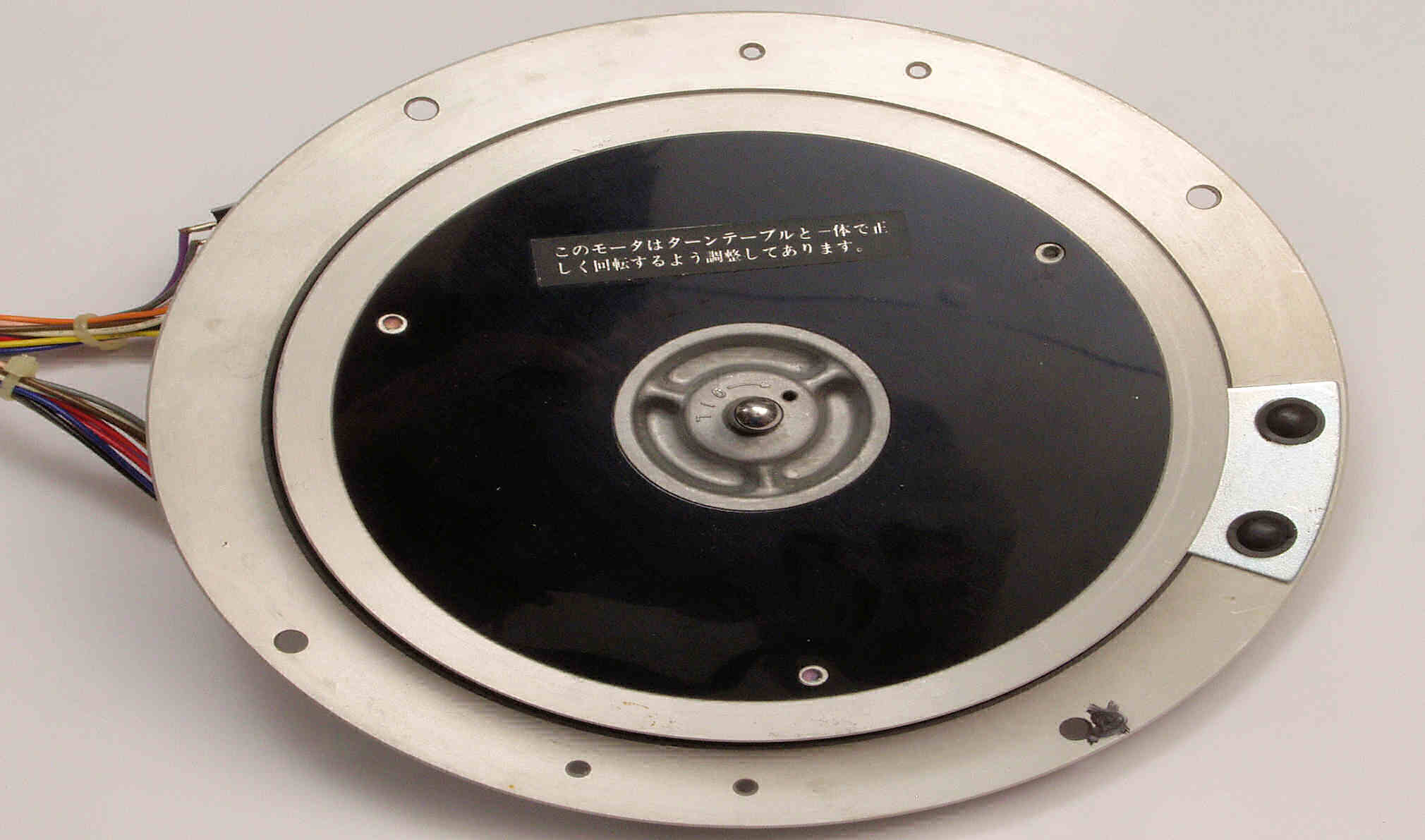

Ｍ．　モーター修理。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｍ１０．　修理前　モータを取出す。

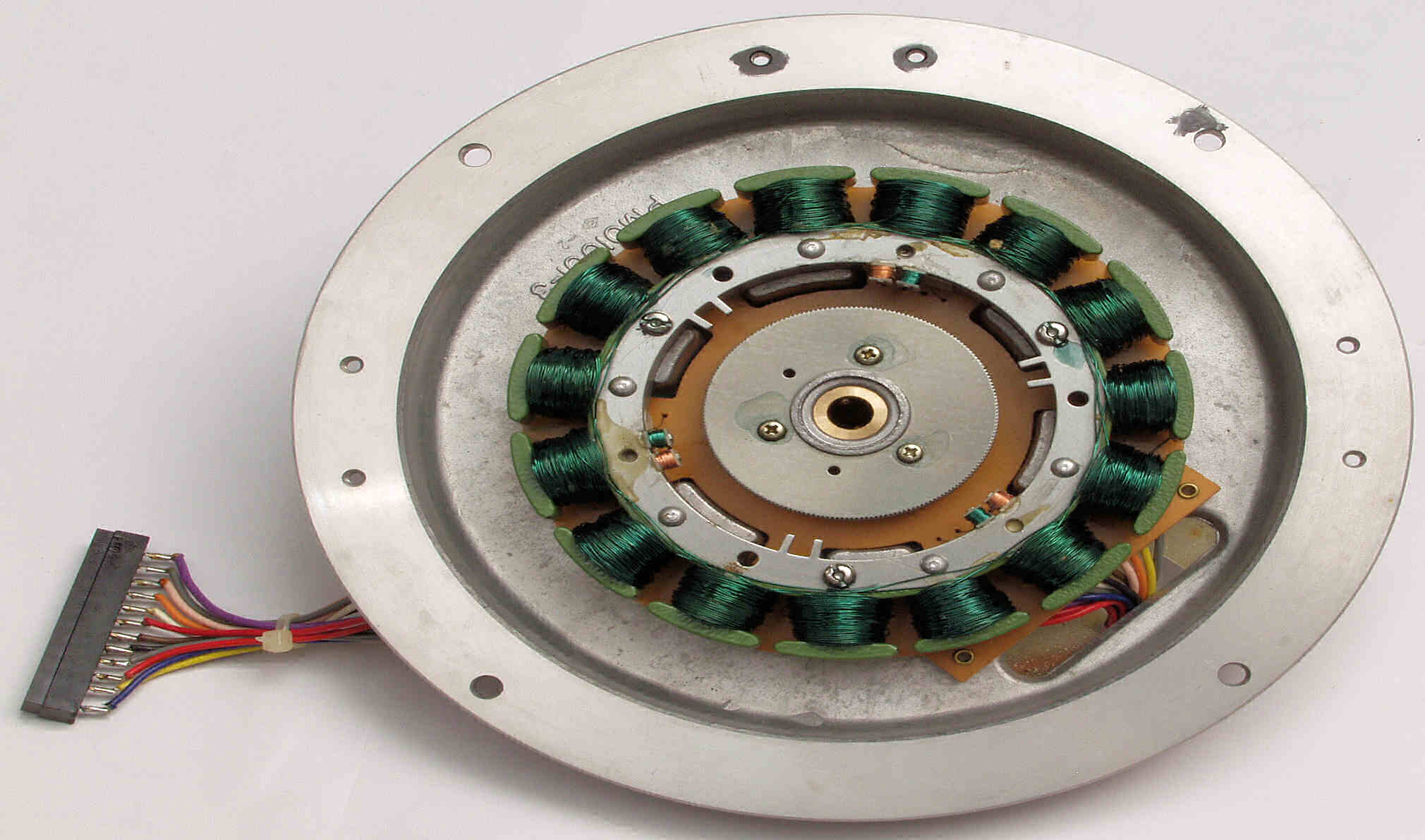

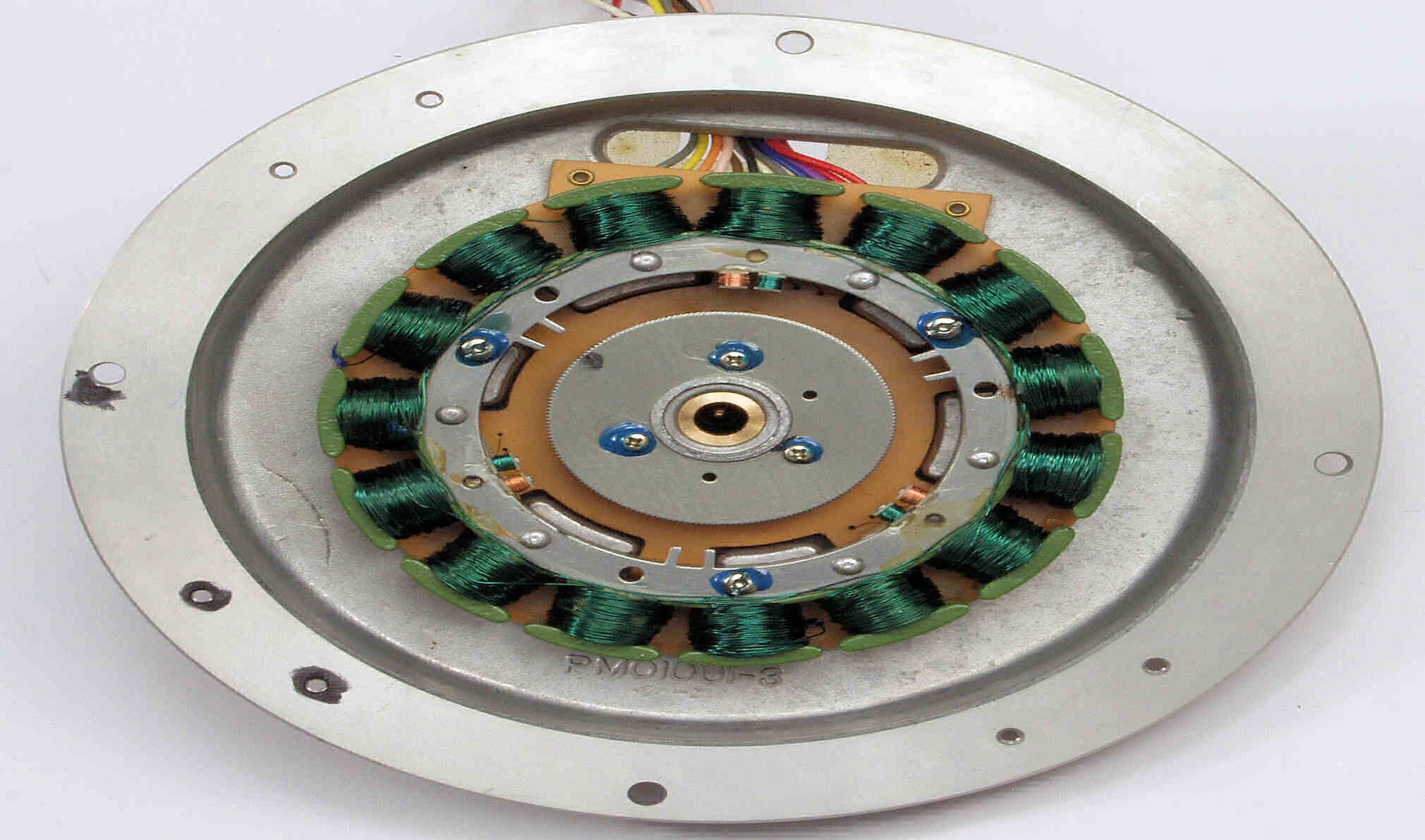

Ｍ１１．　修理前　モータ固定子。

Ｍ１２．　修理前　モータ固定子裏側。

Ｍ１３．　修理後　固定子、「ＦＧ−コイル」と「固定子巻線基板裏」を修理後。

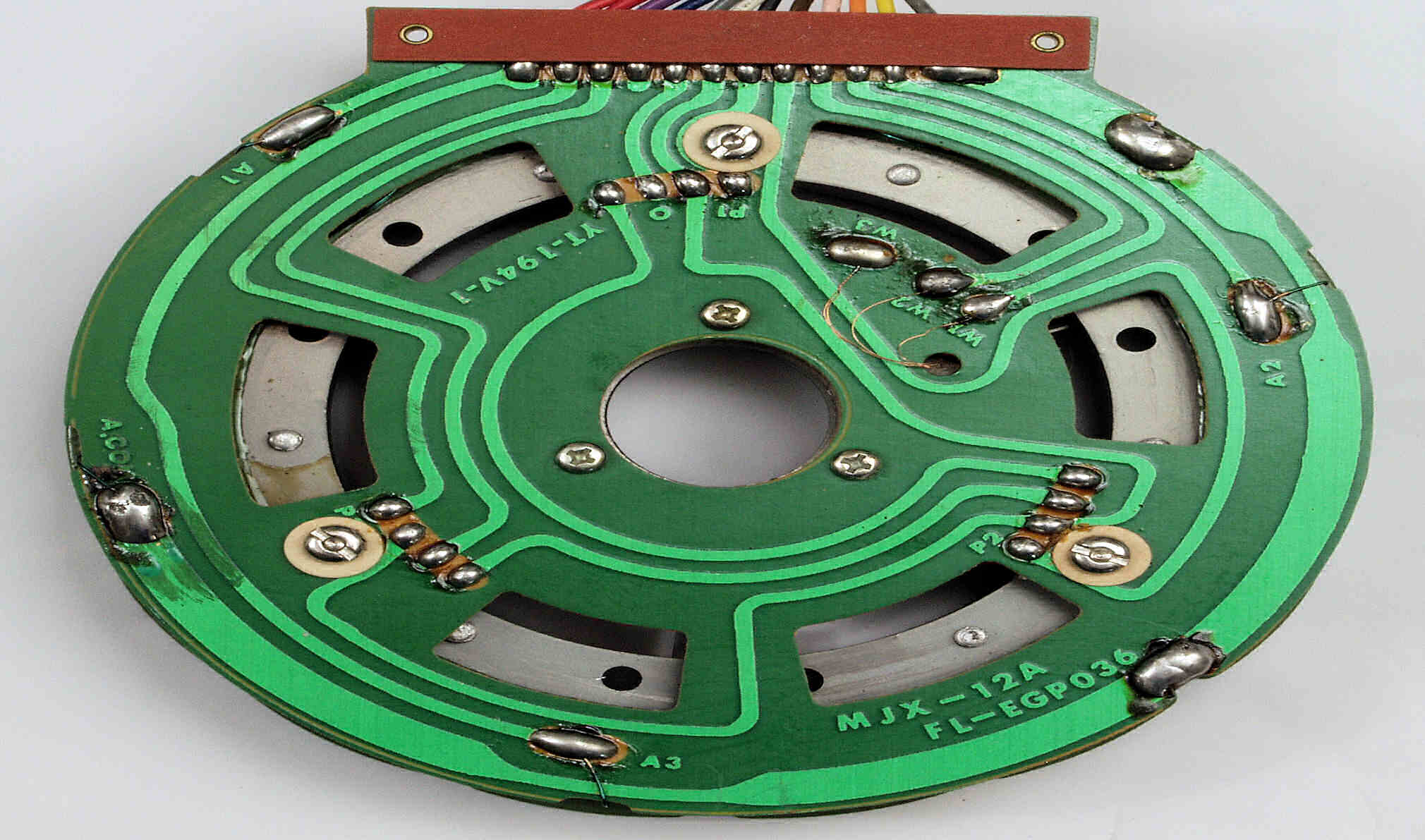

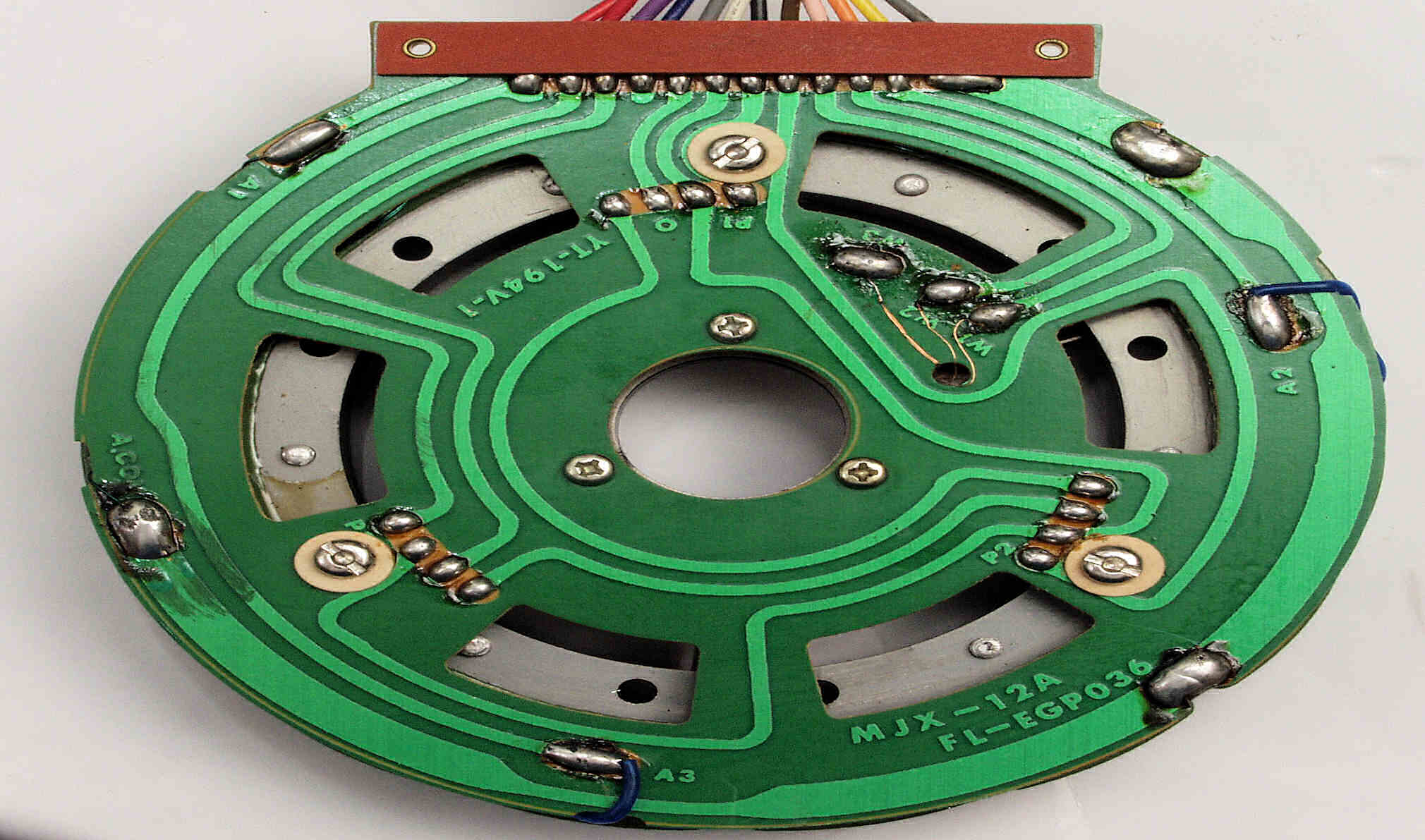

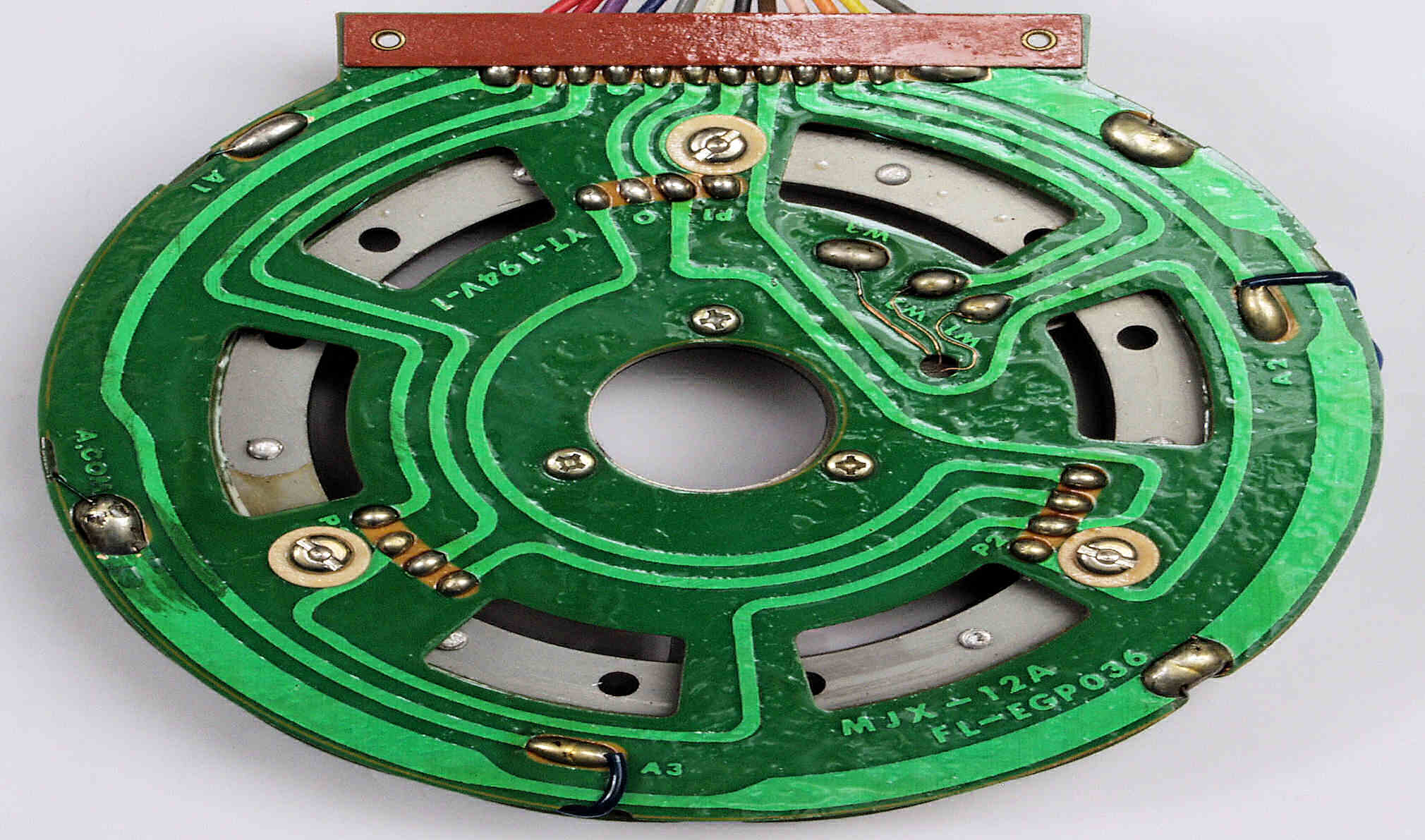

Ｍ２１．　修理前　固定子巻線基板裏。

Ｍ２２．　修理後　固定子巻線基板裏。

Ｍ２３．　完成固定子巻線基板裏。　余分なフラックスを落として洗浄し、コート液を塗る。

Ｍ３１．　修理前　アマチュアコイルの引き出し線Ａ２、　エナメル線の絶縁＋レジスト液のみで！。

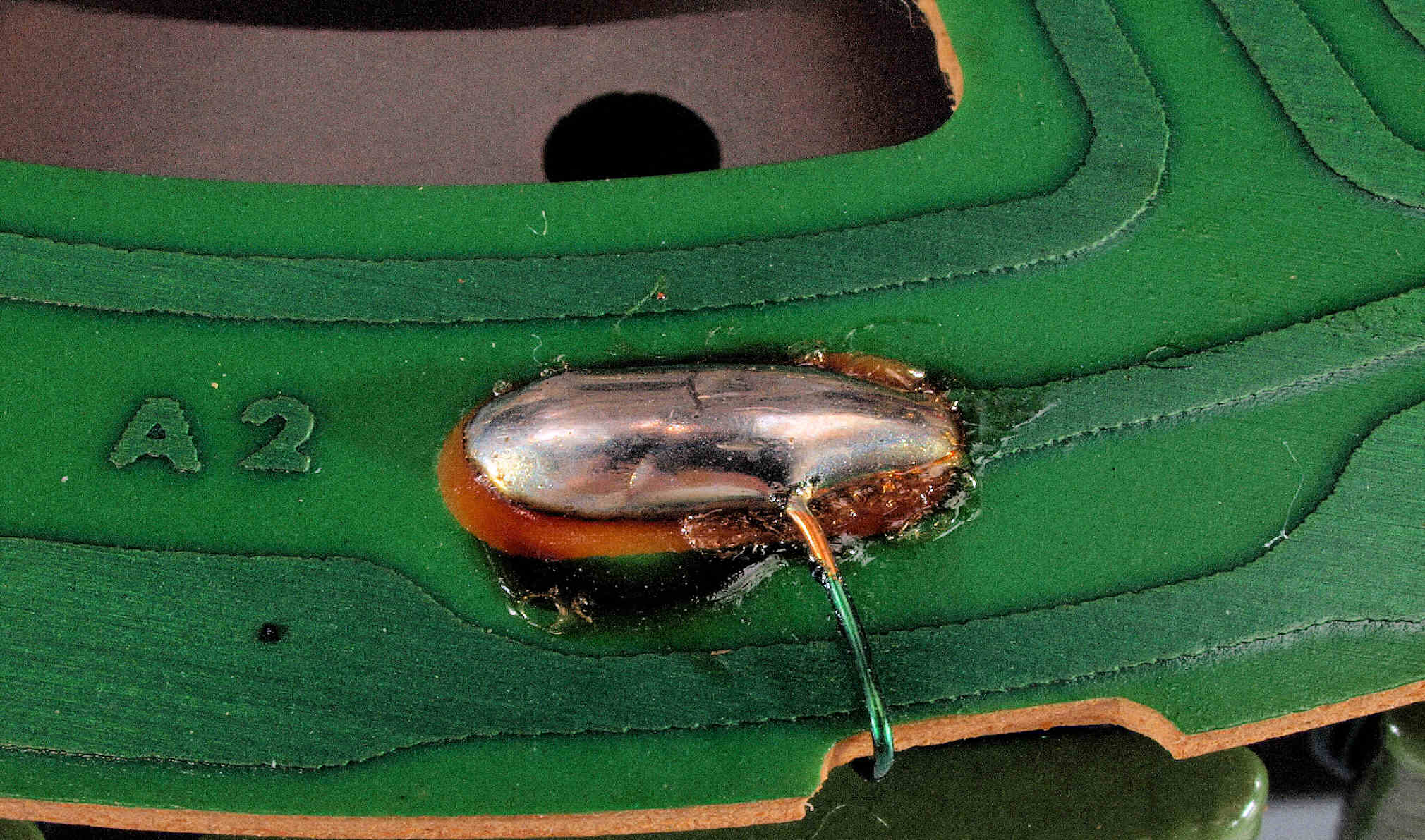

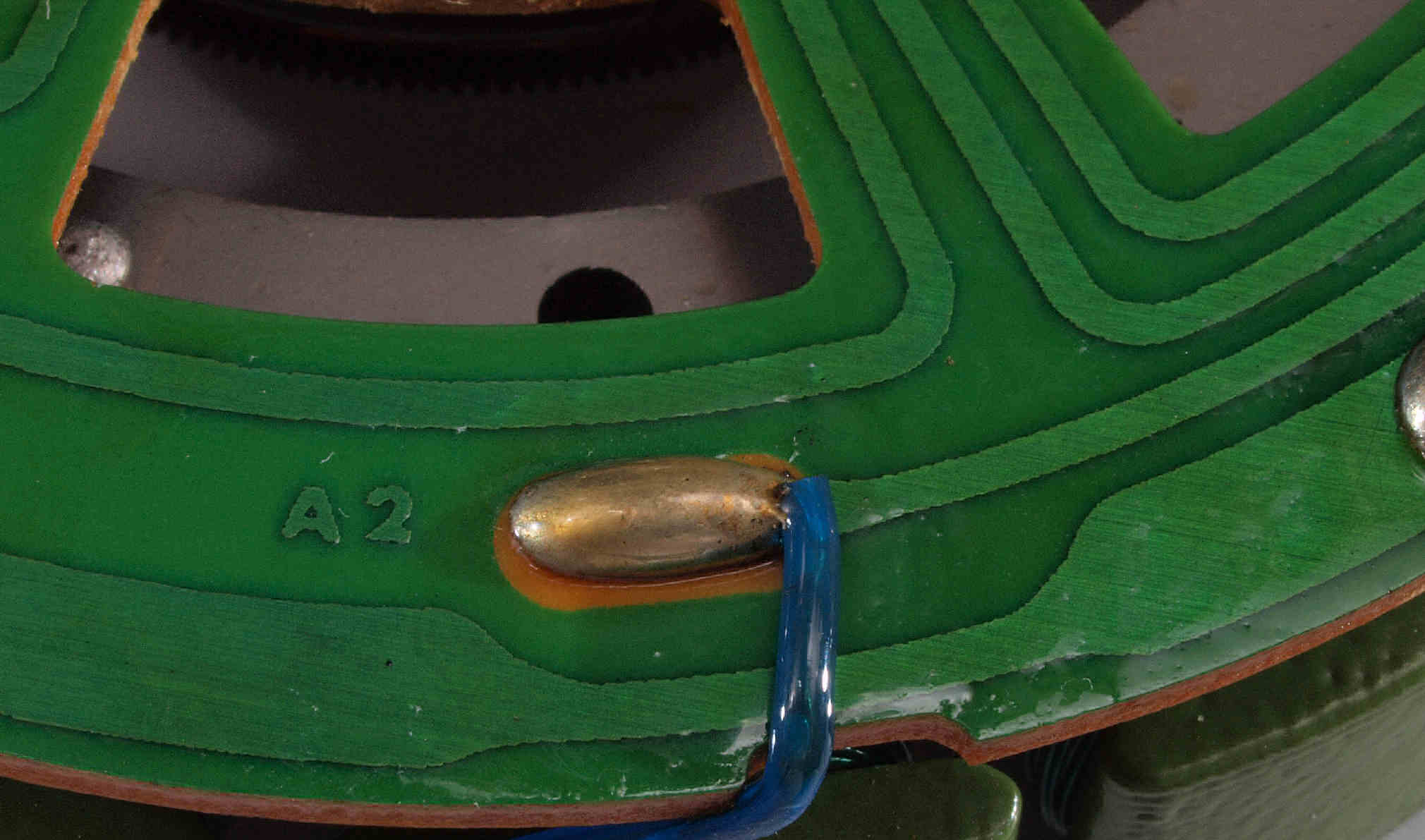

Ｍ３２．　修理後　アマチュアコイルの引き出し線Ａ２、拡大。

Ｍ３３．　修理前　アマチュアコイルの引き出し線Ａ３、　エナメル線の絶縁＋レジスト液のみで！

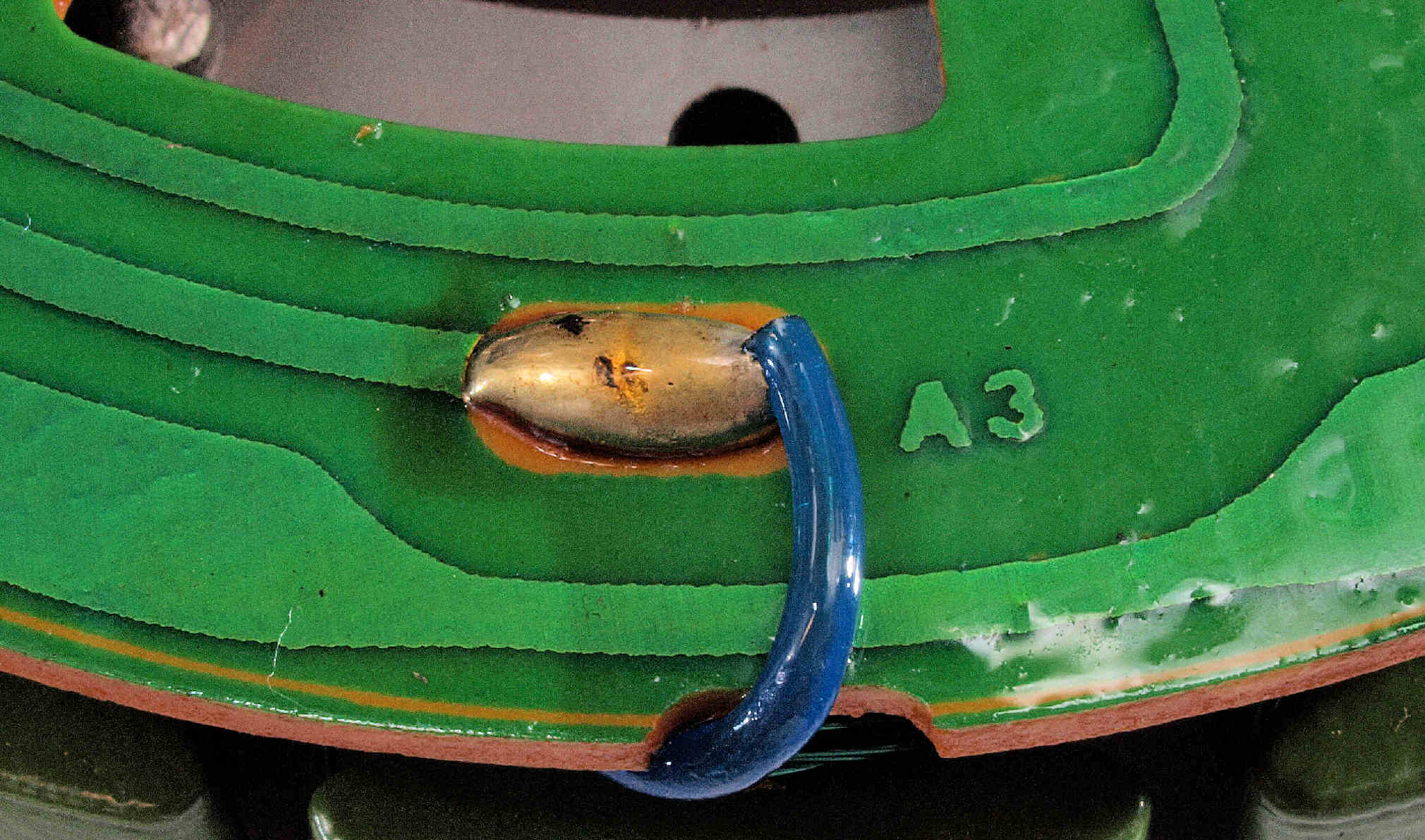

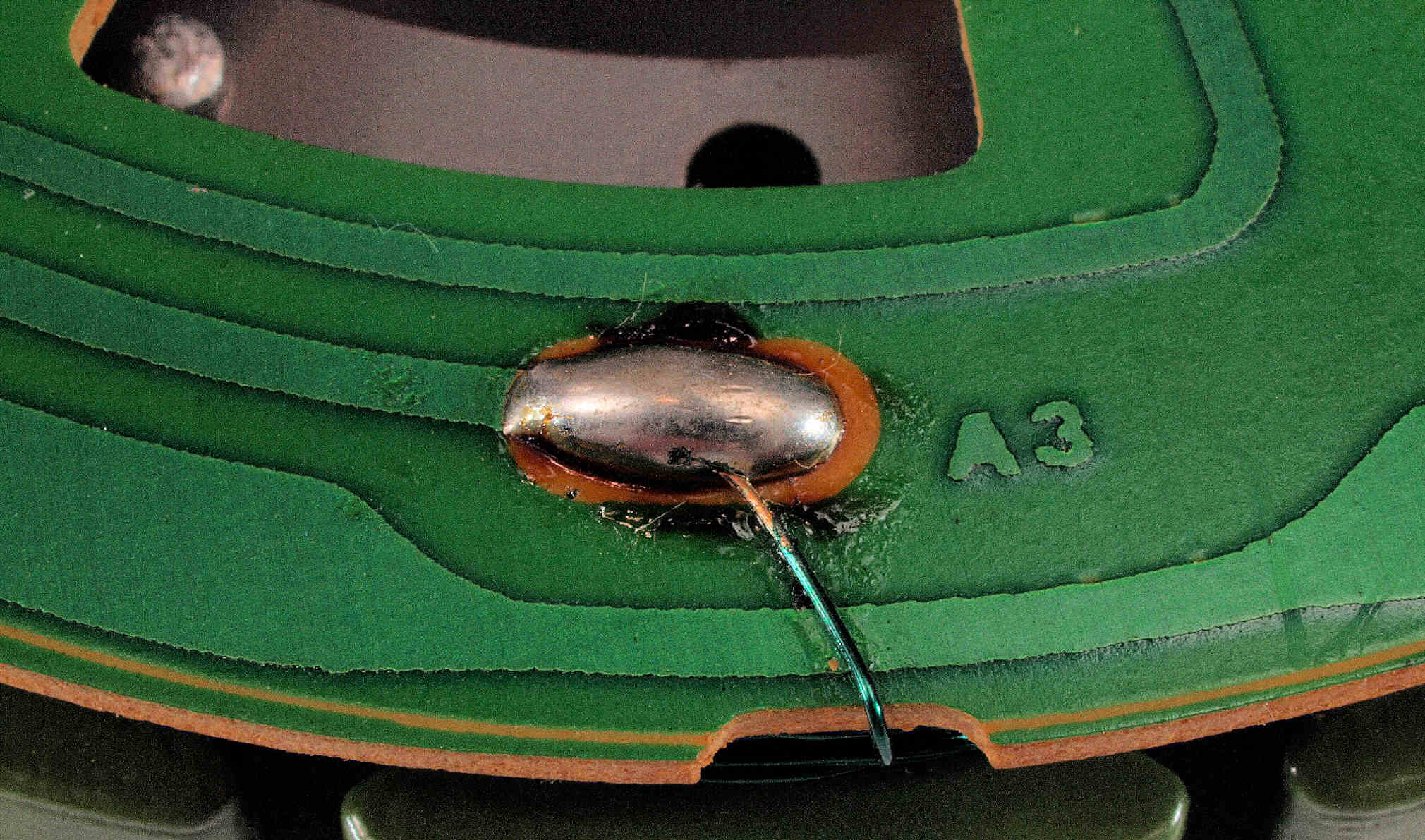

Ｍ３４．　修理後　アマチュアコイルの引き出し線Ａ３、拡大。

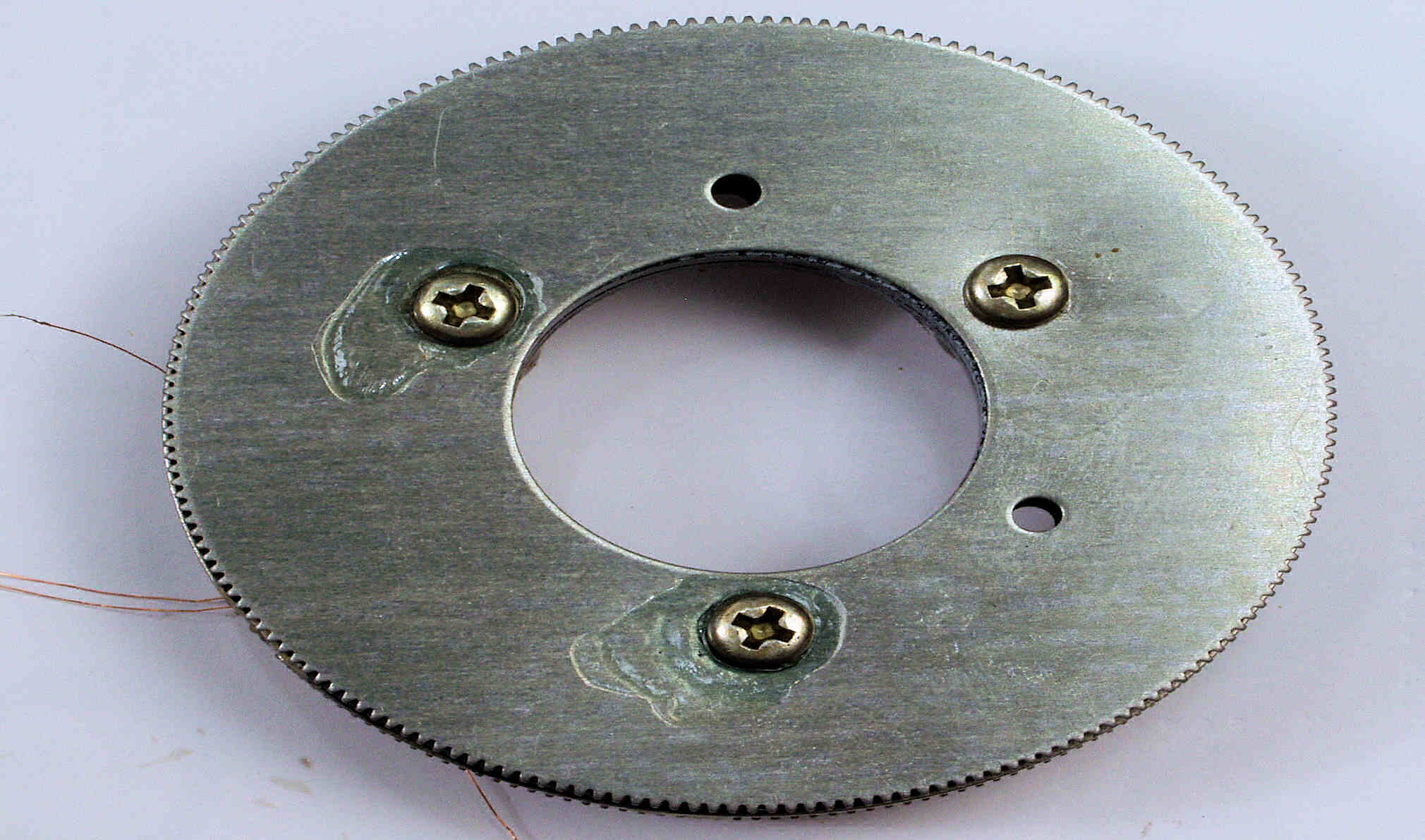

Ｍ４１．　修理中、　「ＦＧ−コイル」を取り出す。

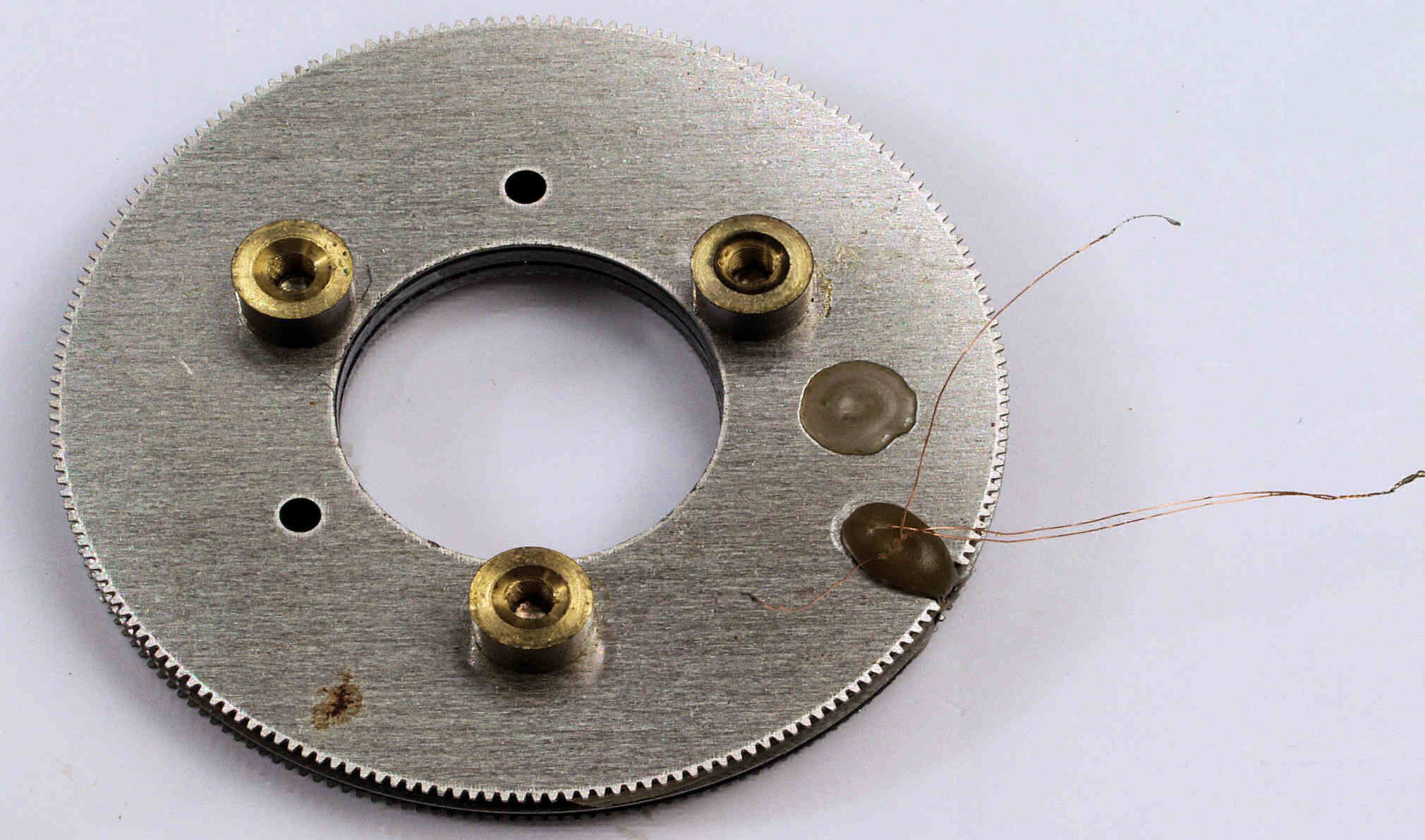

Ｍ４２．　修理中、　「ＦＧ−コイル」裏を見る。

Ｍ４３．　「ＦＧ−コイル」修理中。　過度の注油で、ここまでオイルが浸透！外側の黒いのが「ＦＧ−コイル」

Ｍ４４．　「ＦＧ−コイル」修理中。　フエライトコアにヒビが入っているが、コントロールには差し支え無い。

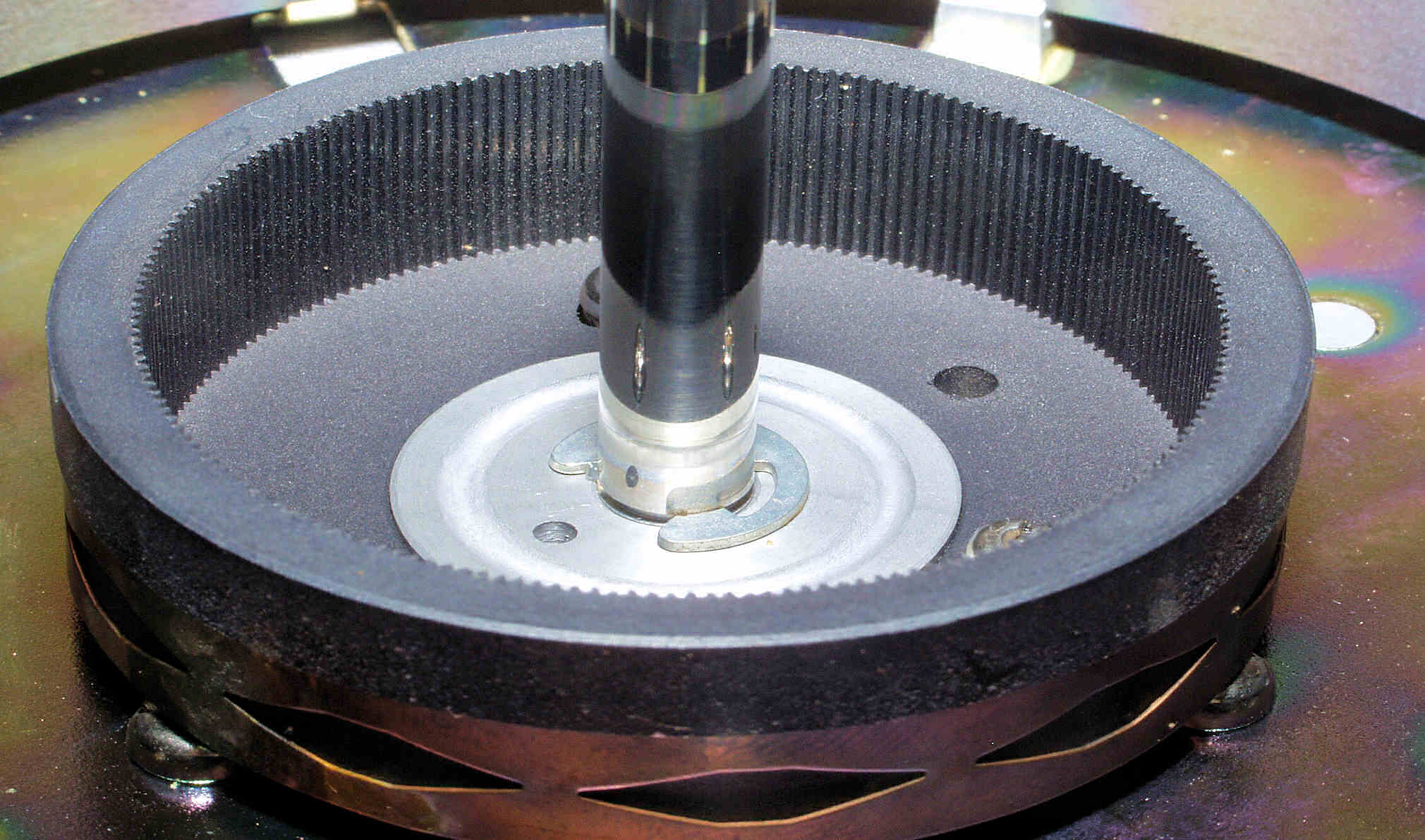

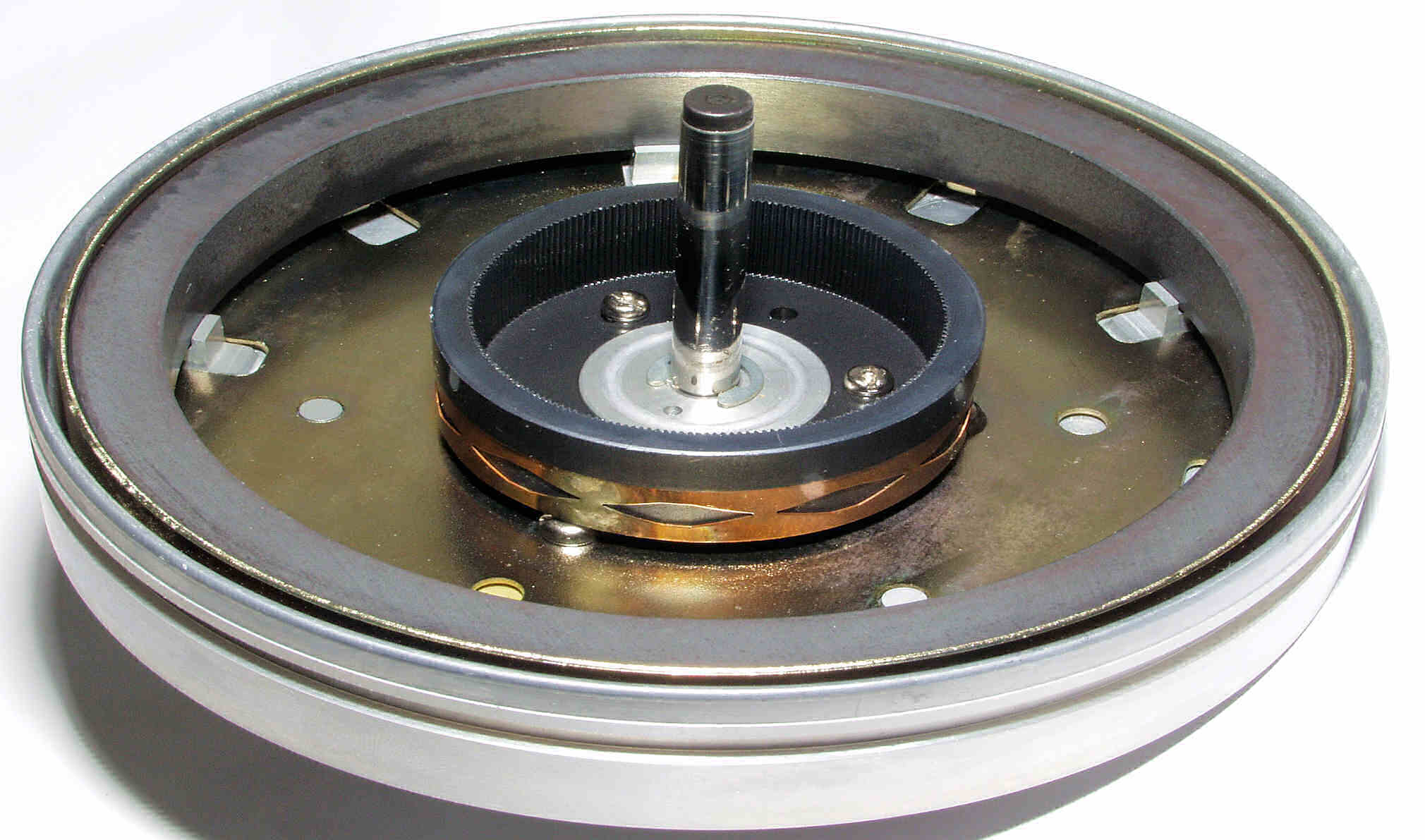

Ｍ５１．　修理前　モータ回転子裏。

Ｍ５２．　修理後　回転子裏。　今後の為、錆止めを軽く塗布する。

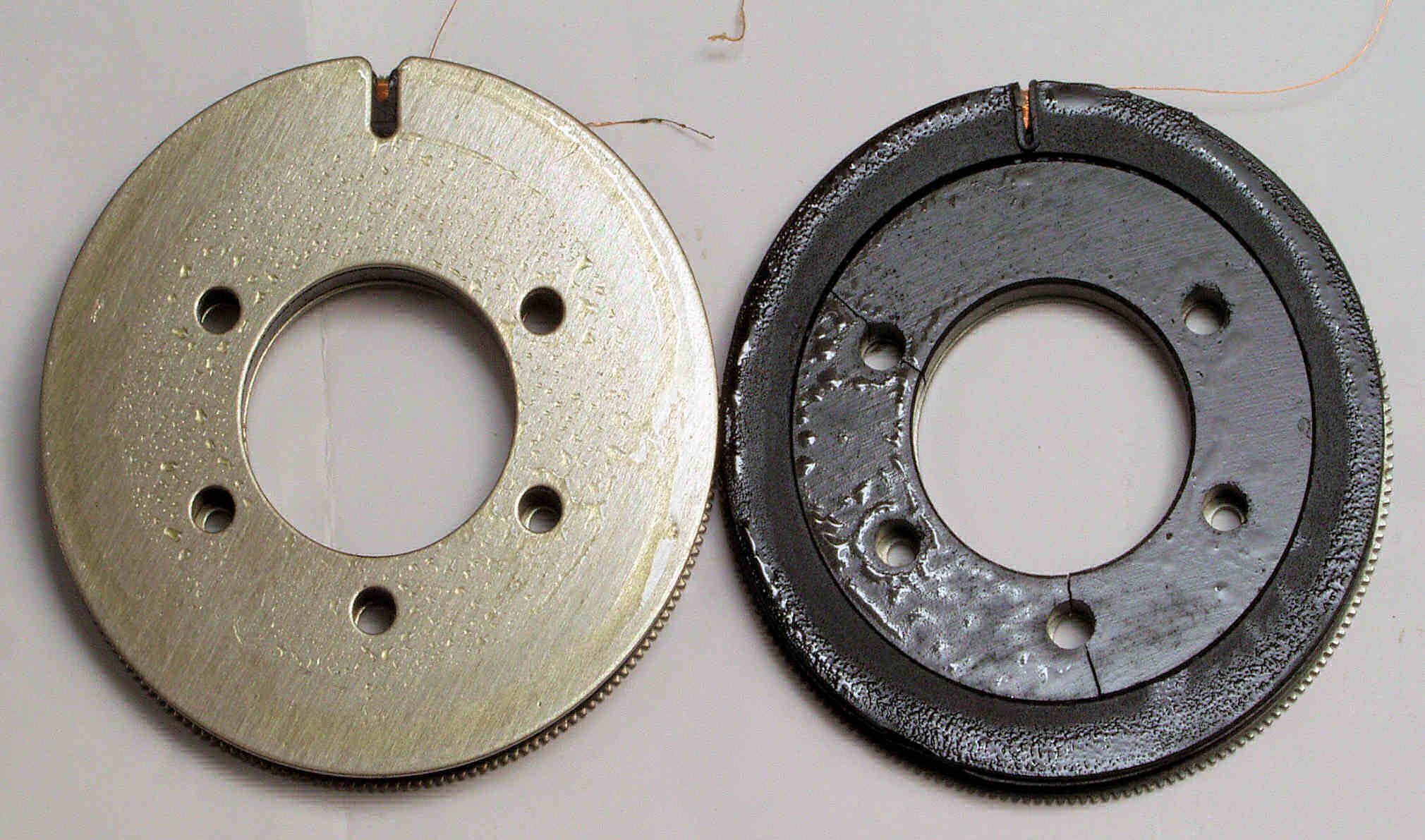

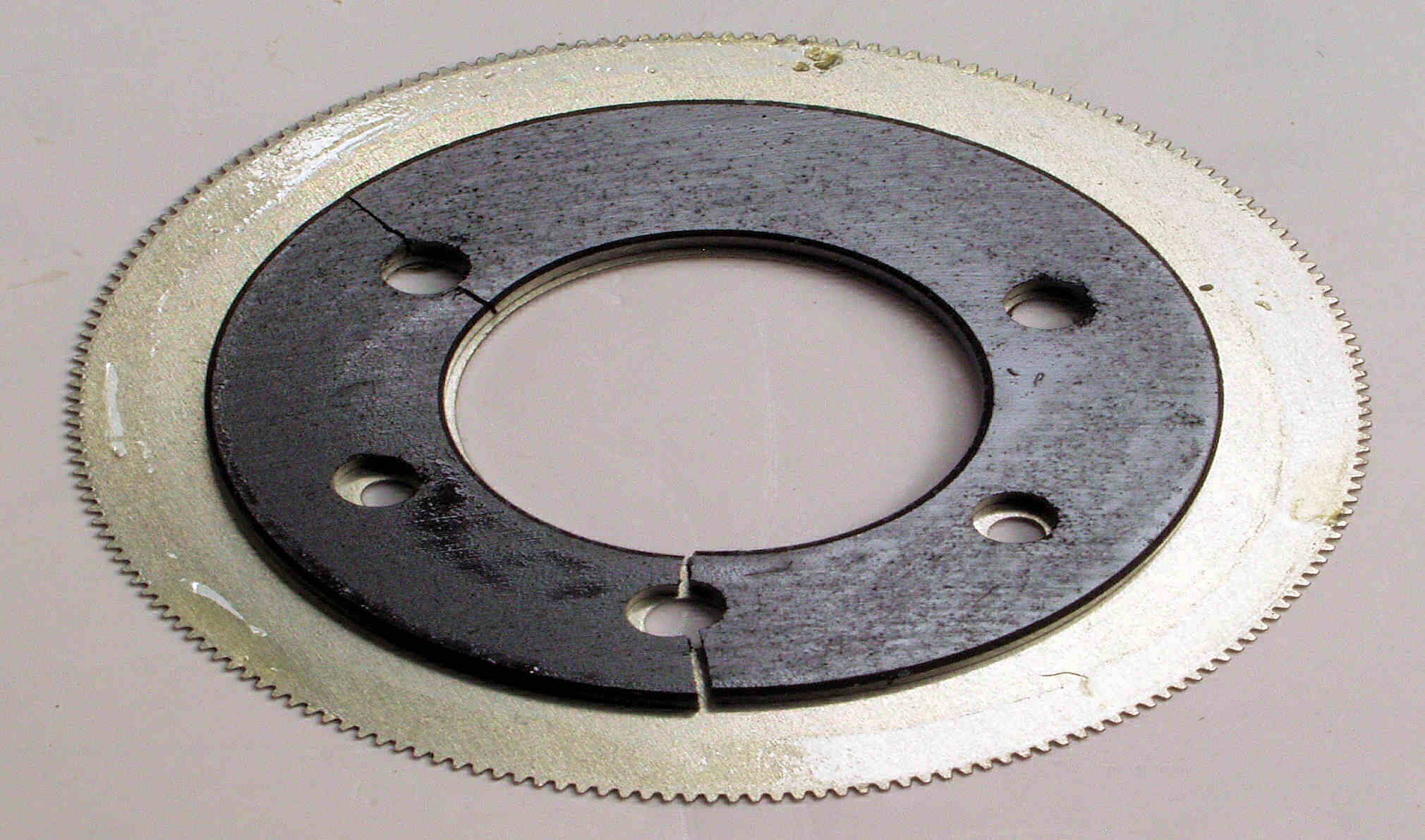

Ｍ５３．　修理中　「ＦＧ−コア」　錆も無く綺麗

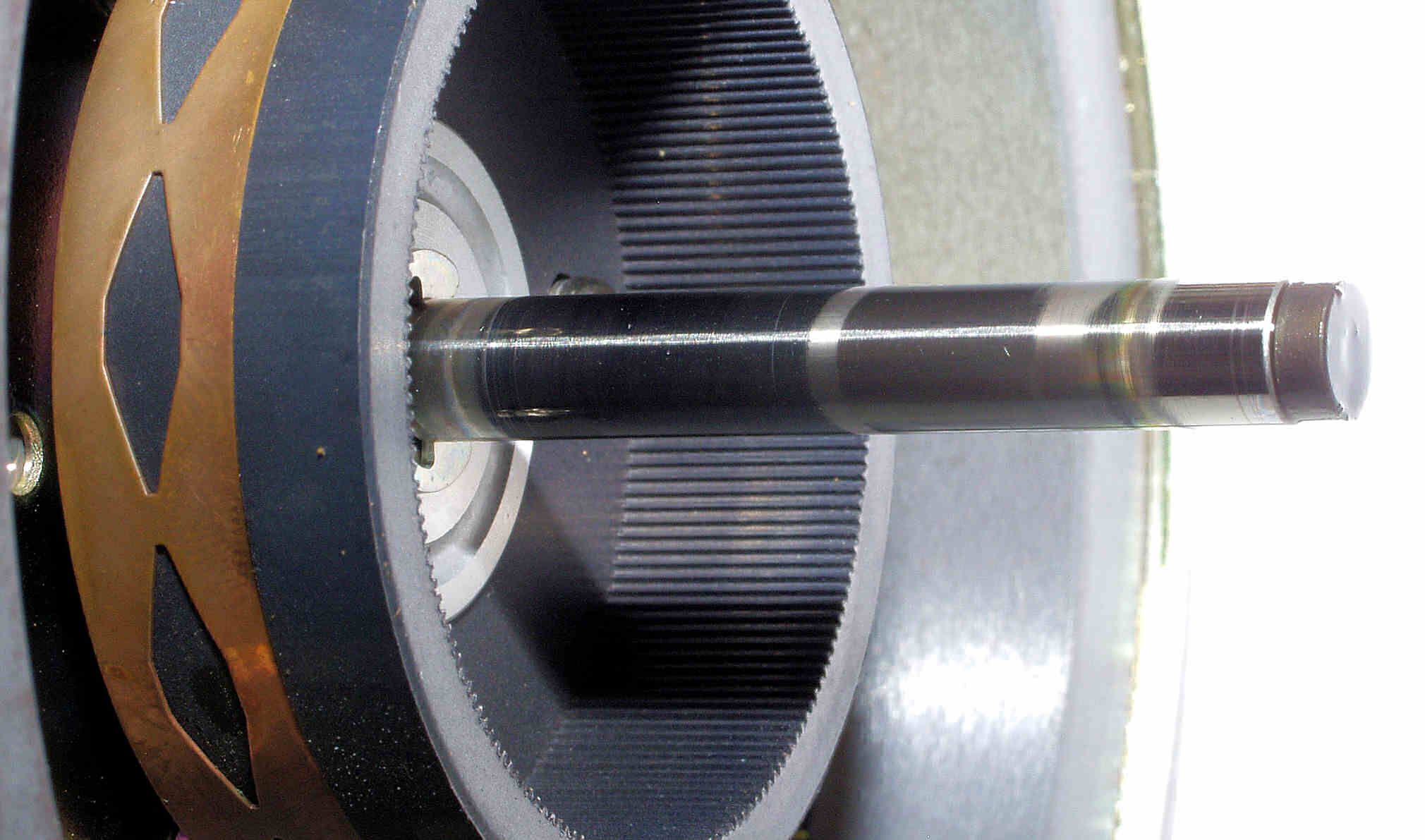

Ｍ５４．　修理中　回転子軸、　すこし擦れ跡があるが綺麗。

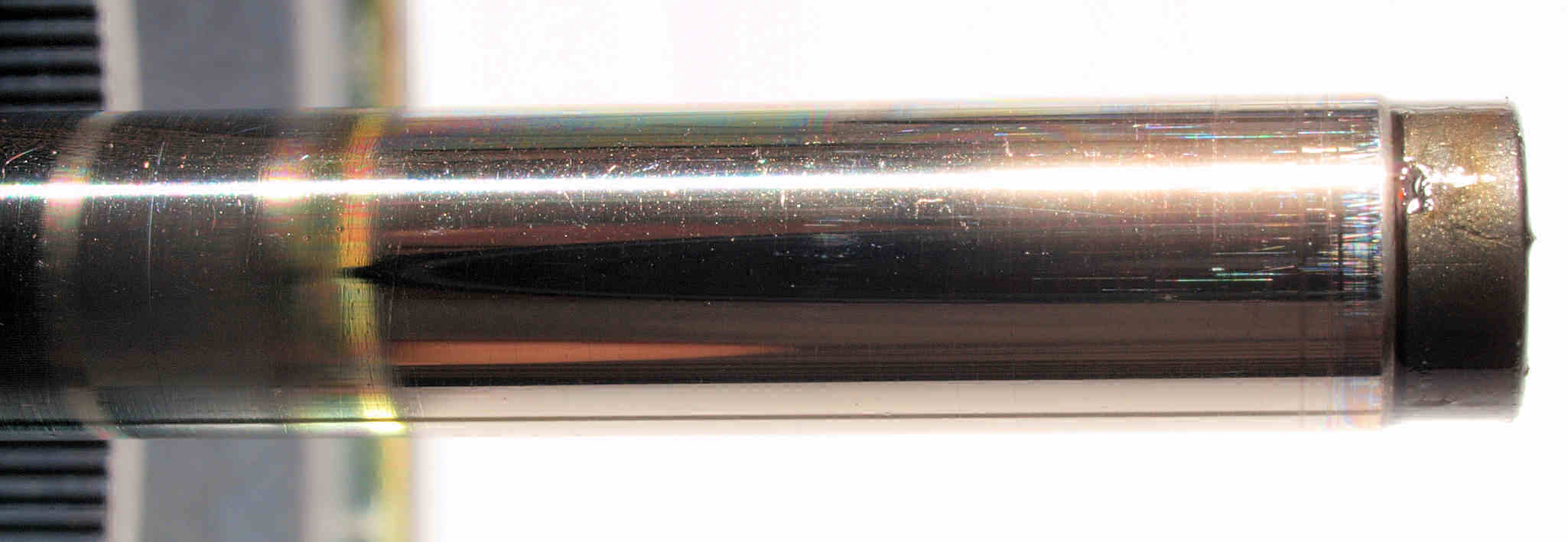

Ｍ５５．　修理中　回転子軸拡大して見る、　すこし擦れ跡があるが綺麗。

Ｓ．Ｔｅｃｈｎｉｃｓ　ＳＰ−１０ｍｋ�U　の仕様（マニアルより）

型式 ダイレクトドライブターンテーブル ＳＰ−１０ｍｋ�U 駆動形式 ダイレクトドライブ 駆動モーター ブラシレスＤＣモーター 制御方式 クォーツフェイズロックドコントロ−ル ターンテーブル アルミダイカスト製　直径３２．０cm，重量３．０ｋｇ 回転数 ３３　1/3，４５，７８.２６rpm 起動トルク ６ｋｇ・cm 起動特性 ０．２５秒で定速回転（３３1/3rpm時） 負荷変動 ５ｋｇ・cm以内、　０％ 回転数偏差 ±０．００２％以内 ワウ・フラッター ０．０２５％ＷＲＭＳ（ＪＩＳ　Ｃ５５２１） ＳＮ比 ７８dB（ＩＥＣ９８Ａ weighted） 電源 ＡＣ１００Ｖ　５０／６０Ｈｚ 消費電力 １６Ｗ 外形寸法 （本体）　　 幅３８６．５×高さ１０２．５×奥行３６８．５mm （電源部）　幅１１０×高さ８３．５×奥行３７０mm 重量 （本体）９．５ｋｇ。　　（電源部）３．８ｋｇ 備考 プラグを差し込んだ状態ではさらに奥行85mmが必要 価格 ￥150,000(1976年頃)

10mk2-837
