ＭＩＣＲＯＳＥＩＫＩ　ＲＹ−５５００�U． １６台目修理記録

２０２２／５／２７．持込　　　　７／３完成

Ａ．　修理前の状況 以前、ポンプの修理をお願いしました。 本体、モーター修理を御願いします。 Ｂ．　原因 本体のターンテーブル軸のオイルの固着等でモータに過負荷がかかり、駆動ＡＭＰ−ＩＣ等焼損（製造中止品）。 各部経年劣化多し。 Ｃ．　修理状況 全電解コンデンサー交換。 モーター駆動ＡＭＰ−ＩＣ交換。 半固定VR交換。 １部フイルムコンデンサー追加・交換。 定電圧ＩＣ交換。 リレー交換、製造中止で入手困難で高価品。 １部ＴＲ（トランジスター）交換。 Ｄ．　使用部品 電解コンデンサー　　　　　　　　２２個。 モーター駆動ＡＭＰ−ＩＣ　　　　２個。 半固定VR　　　　　　　　　　　　３個。 フイルムコンデンサー　　　 　　５個。 定電圧ＩＣ　　　　　　　　　　２個。 リレー　　　　　　　　　　　　　５個。 ＴＲ（トランジスター）　　　　１個。 Ｅ．　調整・測定 Ｆ．　修理費　　８５，０００円　　オーバーホール修理。 Ｙ．　ユーザー宅の設置状況 Ｓ．　MICRO SEIKI　ＲＹ−５５００�U　の仕様（マニアルより）

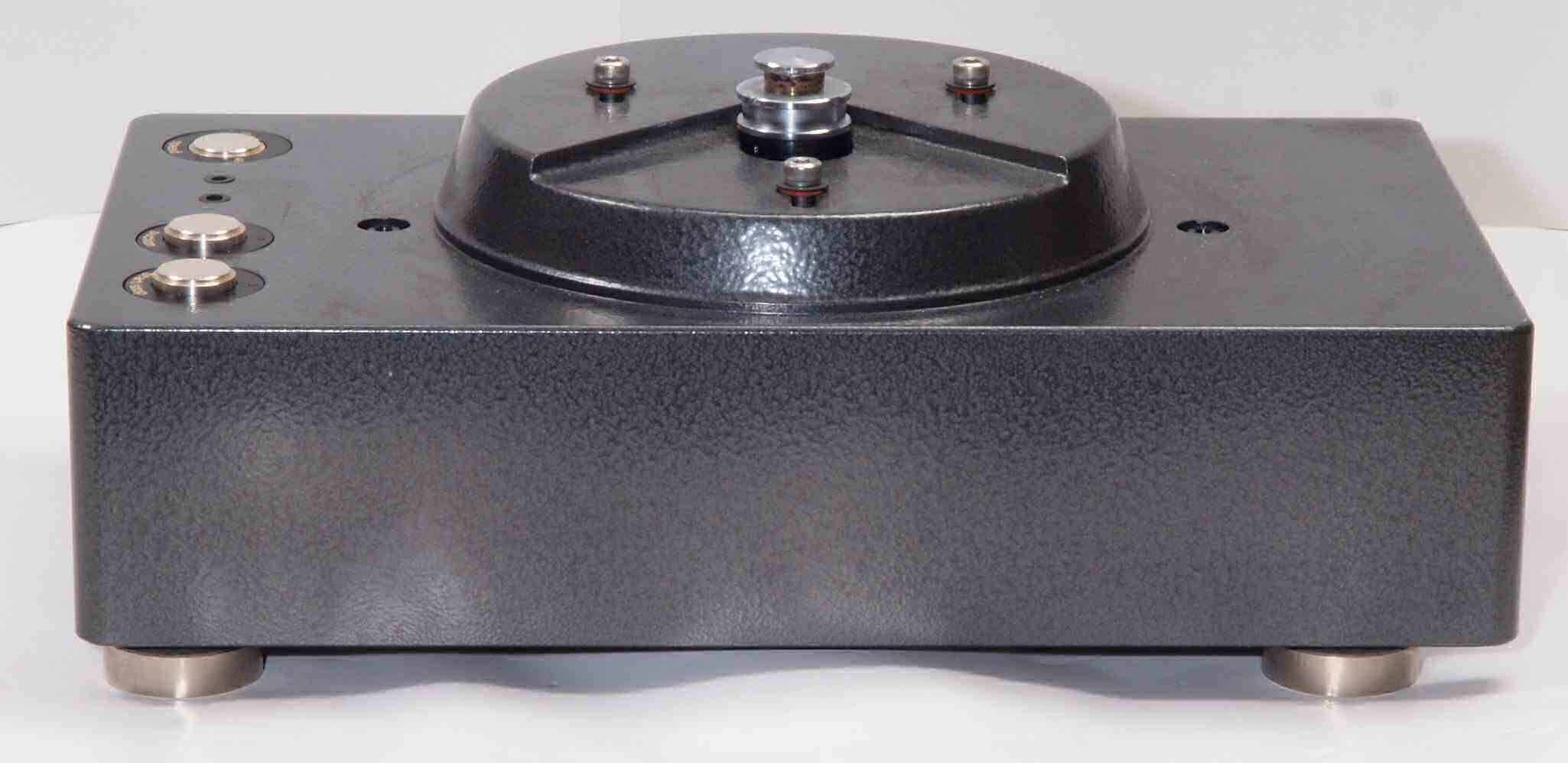

Ａ．　修理前の点検状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中、　前から見る。

Ａ１２．　点検中、　前右から見る。

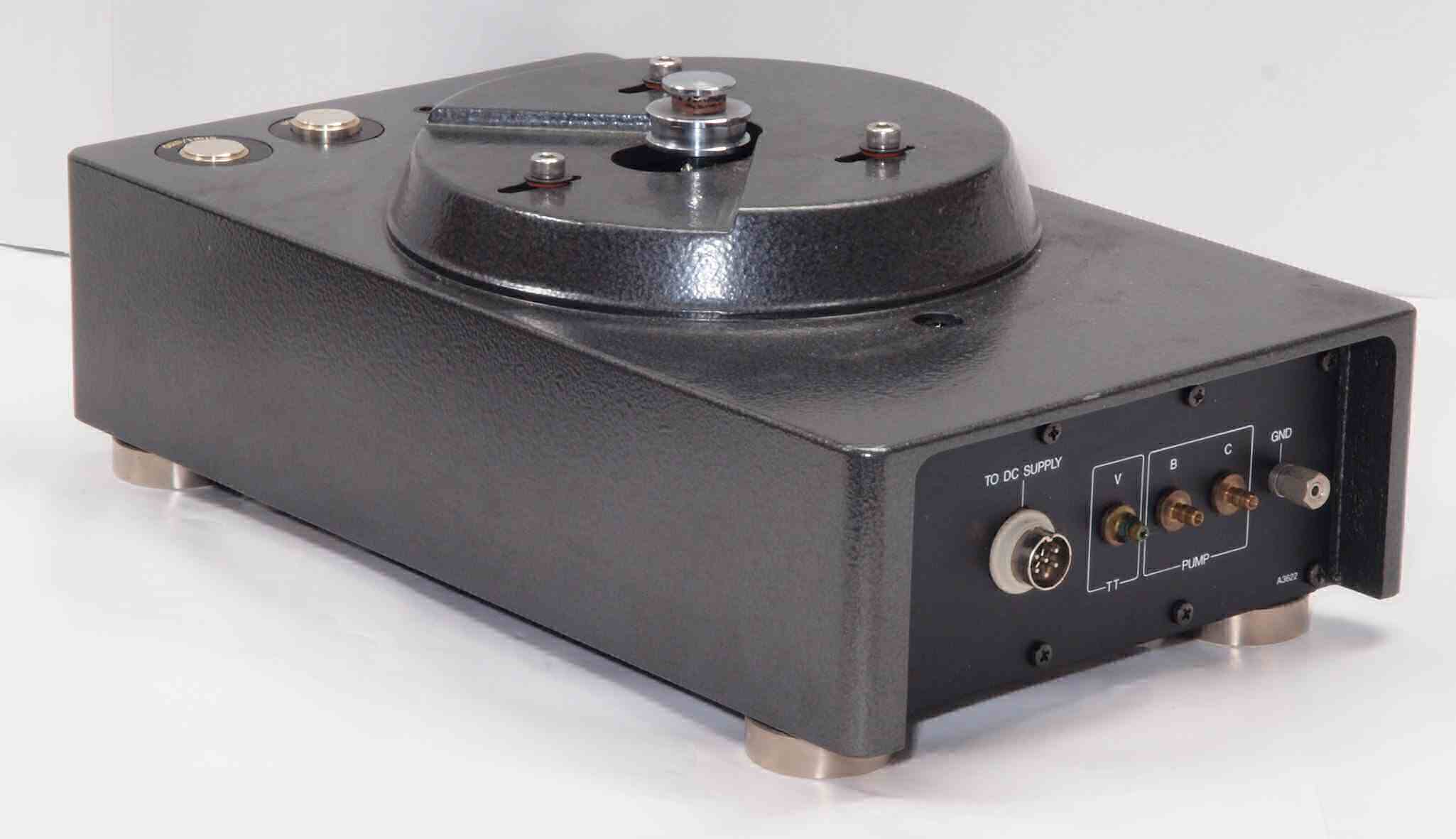

Ａ１３．　点検中、　後から見る。

Ａ１４．　点検中、　後左から見る。

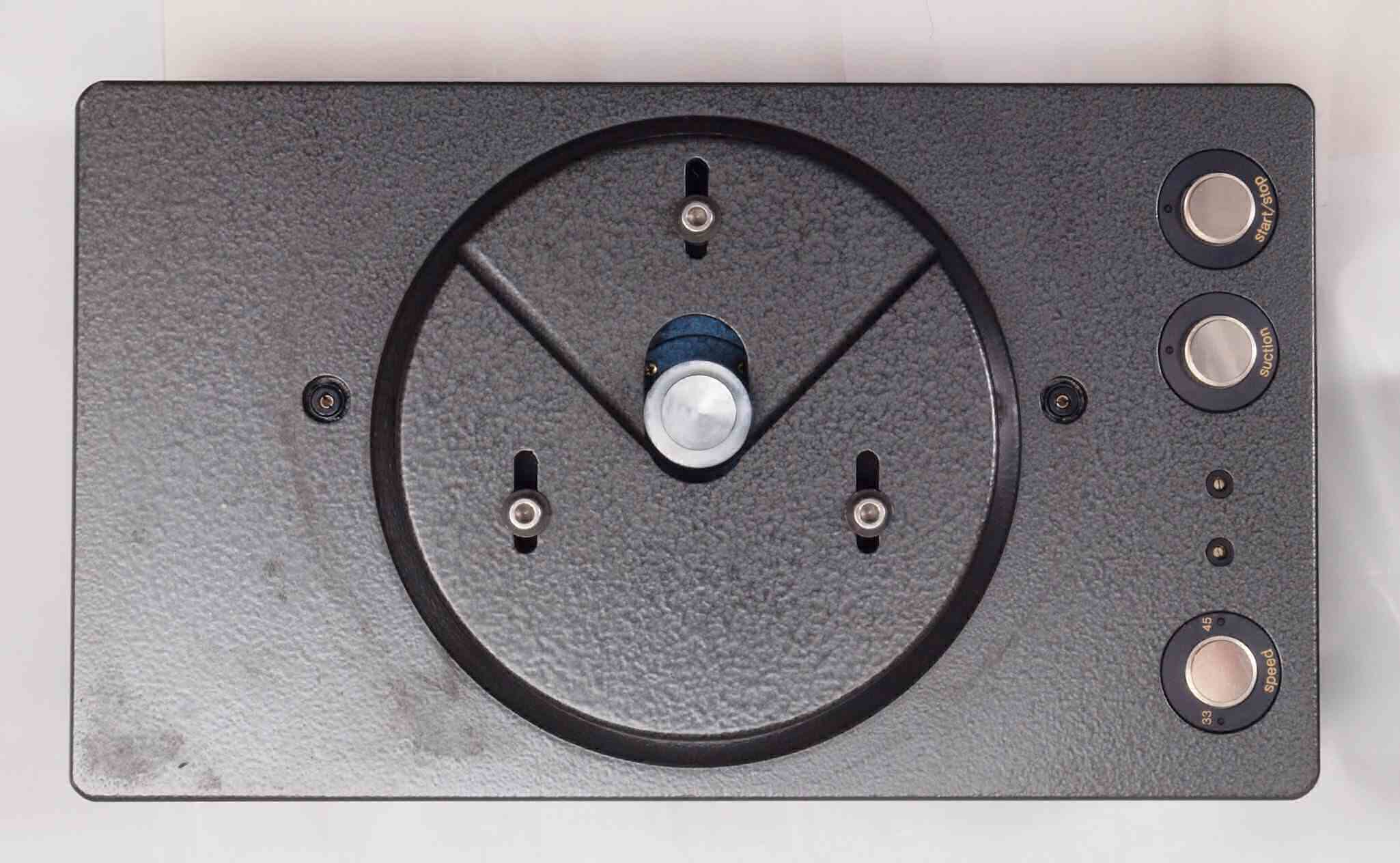

Ａ１５．　点検中、　上から見る。

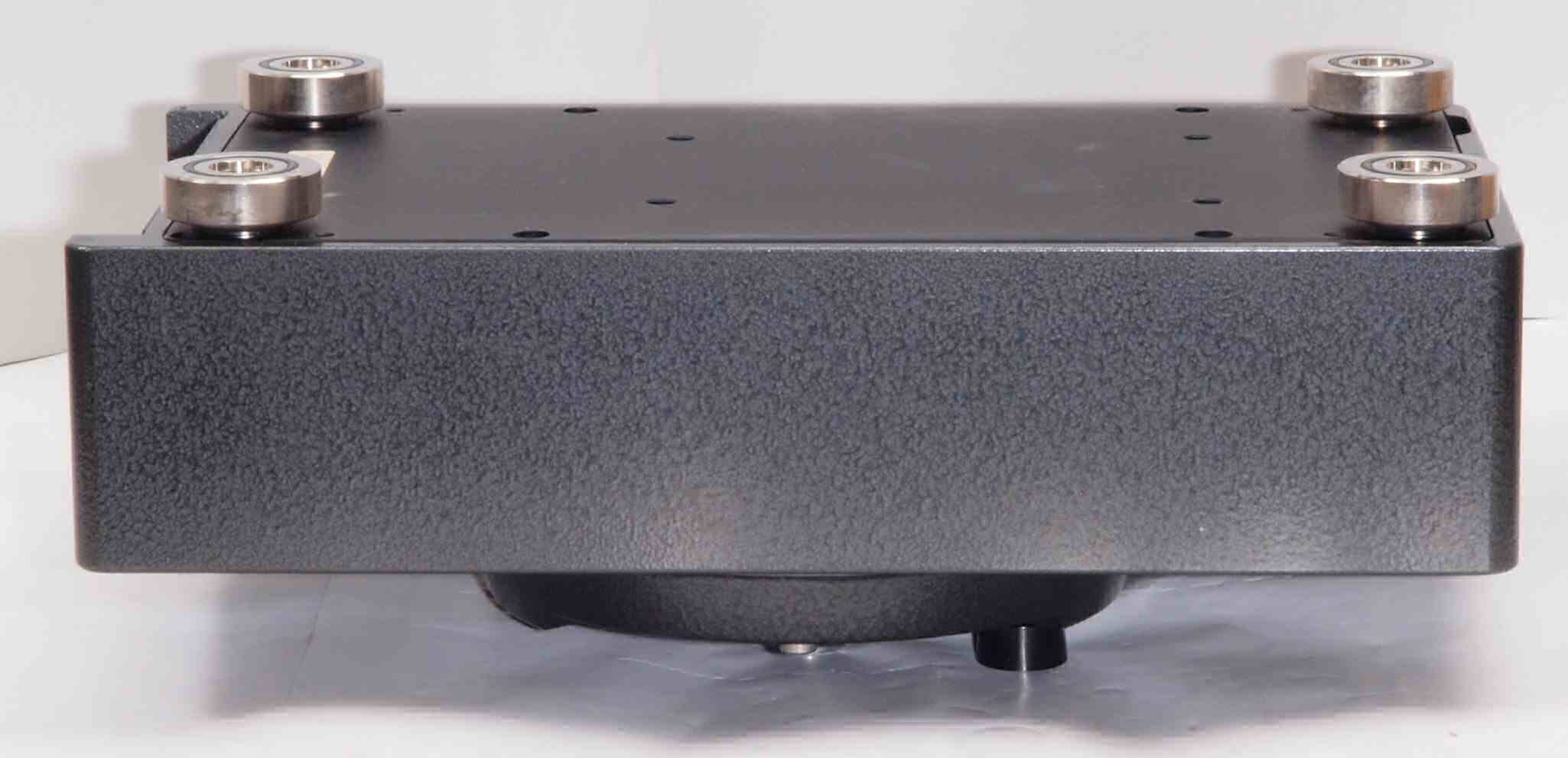

Ａ２１．　点検中、　下前から見る。

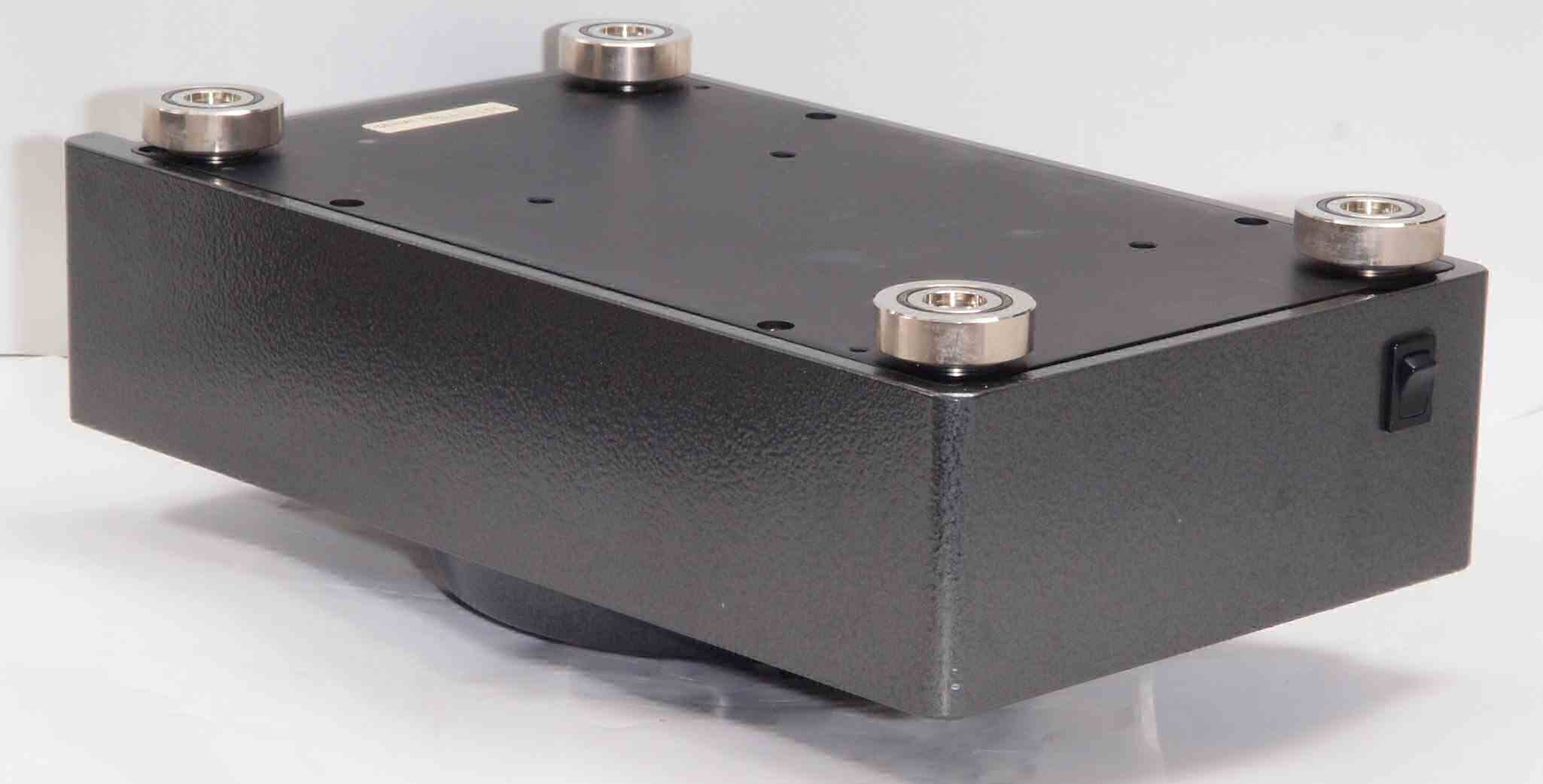

Ａ２２．　点検中、　下前左から見る。

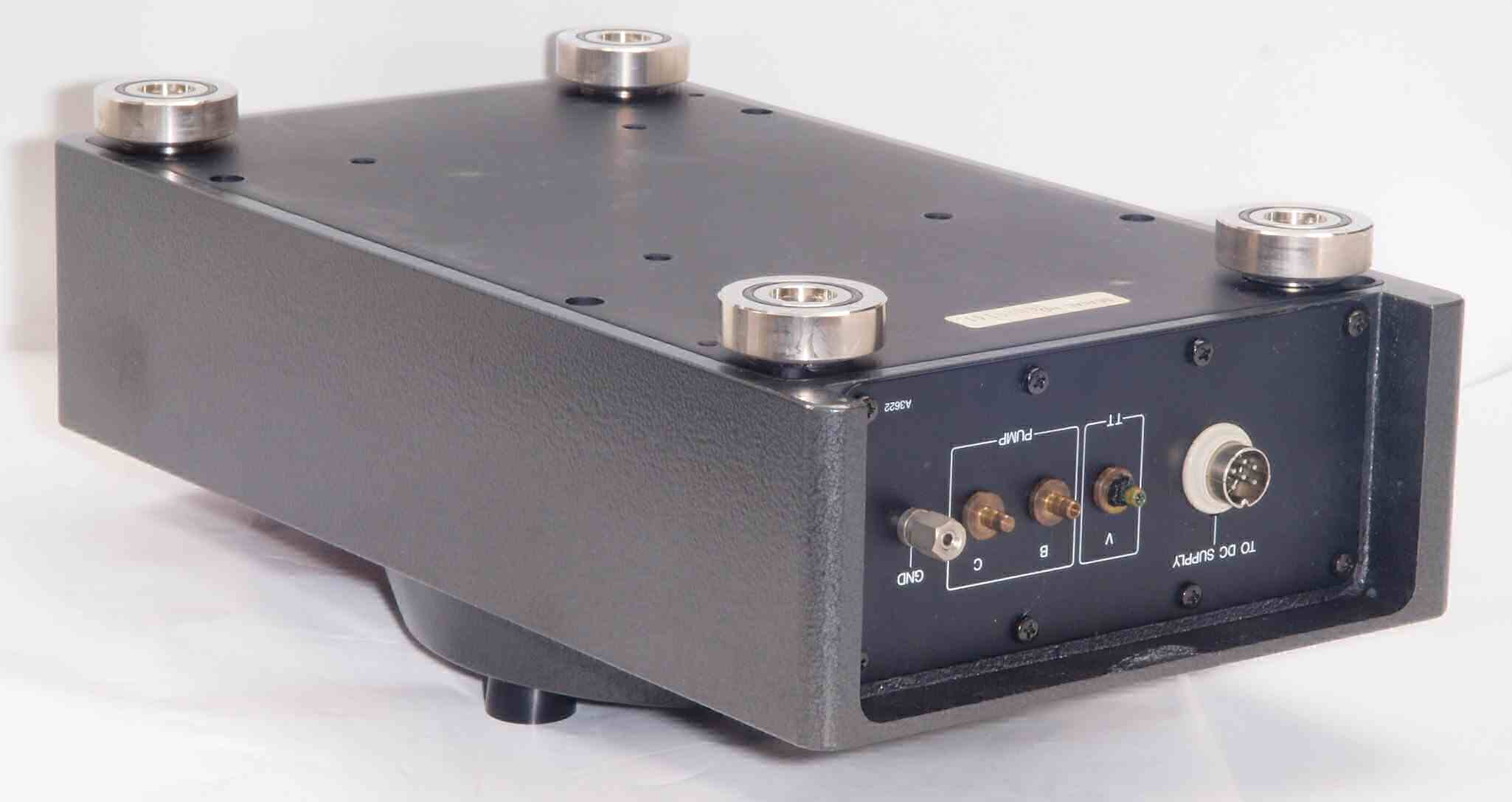

Ａ２３．　点検中、　下後から見る。

Ａ２４．　点検中、　下後右から見る。

Ａ３１．　点検中、　下から見る。

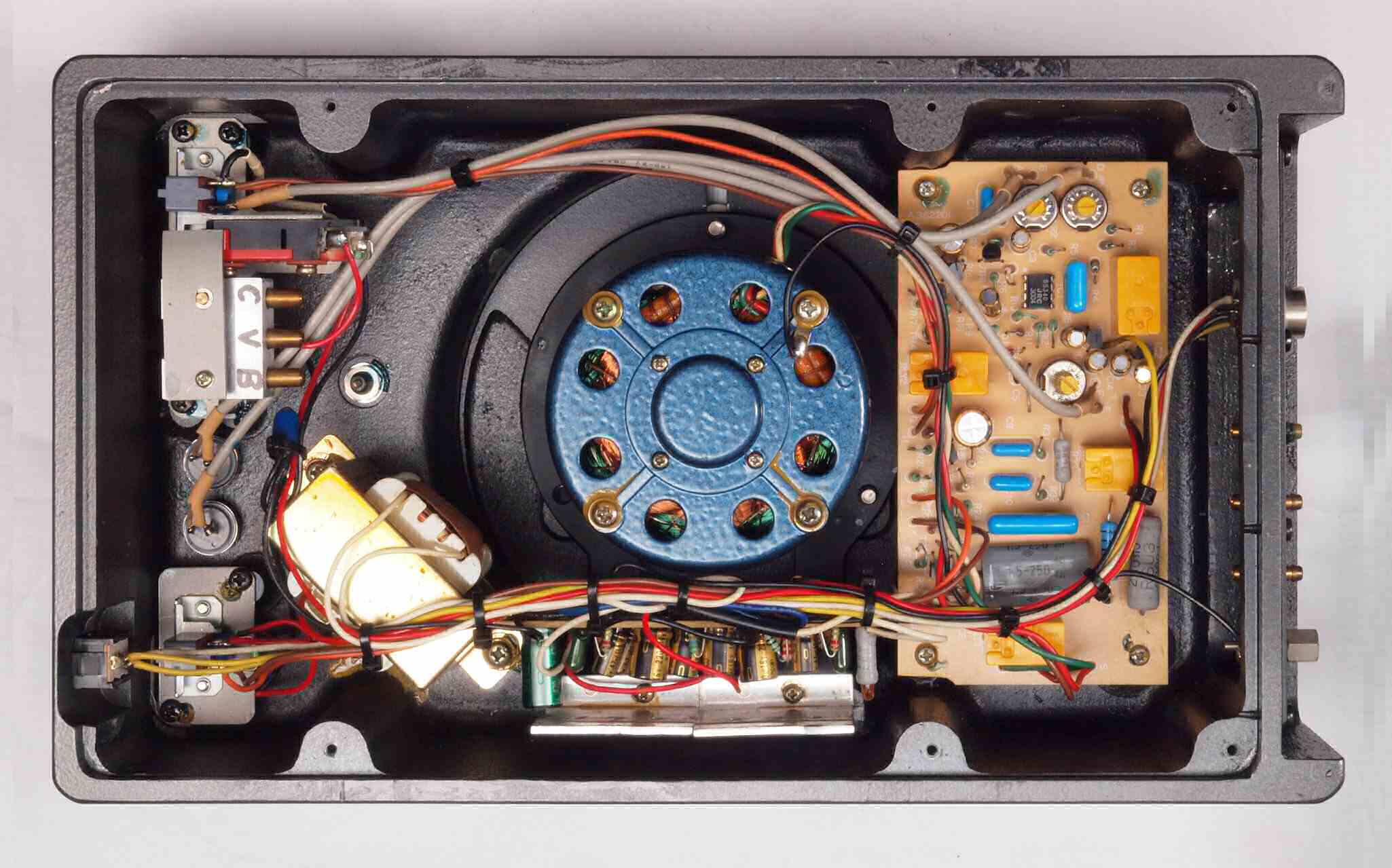

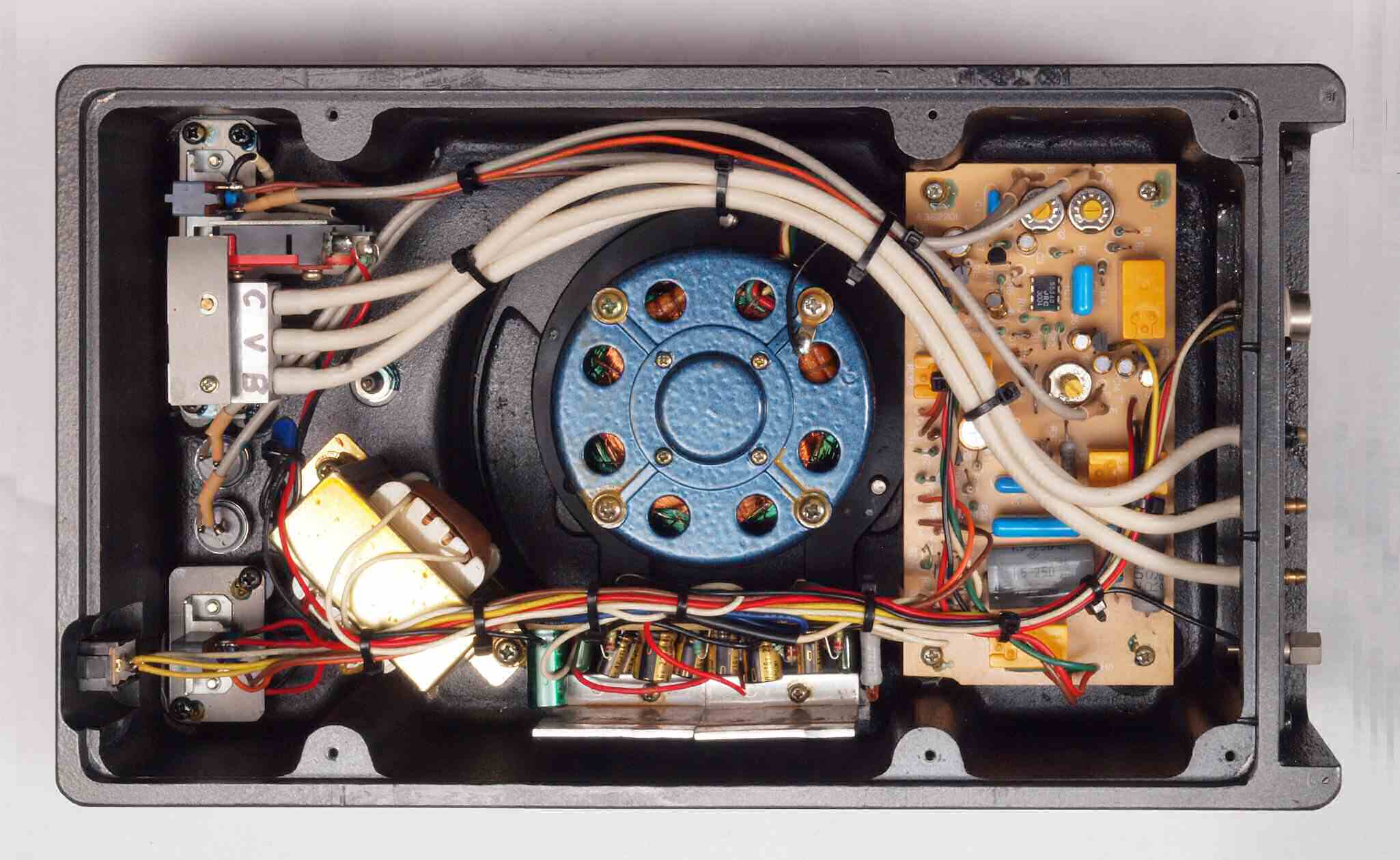

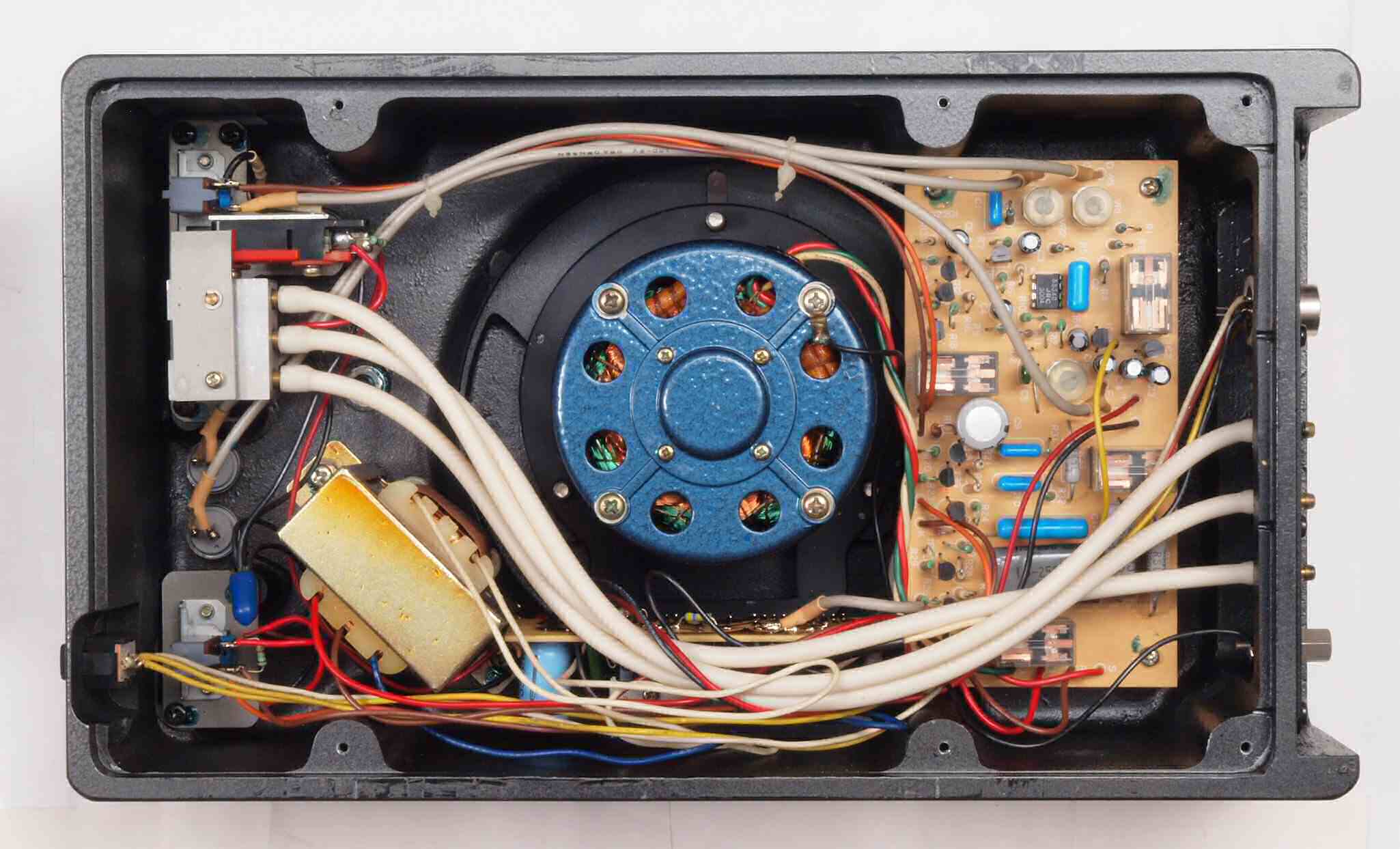

Ａ３２．　点検中、　下蓋を取り下から見る。

Ａ３３．　点検中、　配管接続コネクターの「Ｖ」が詰まっている。

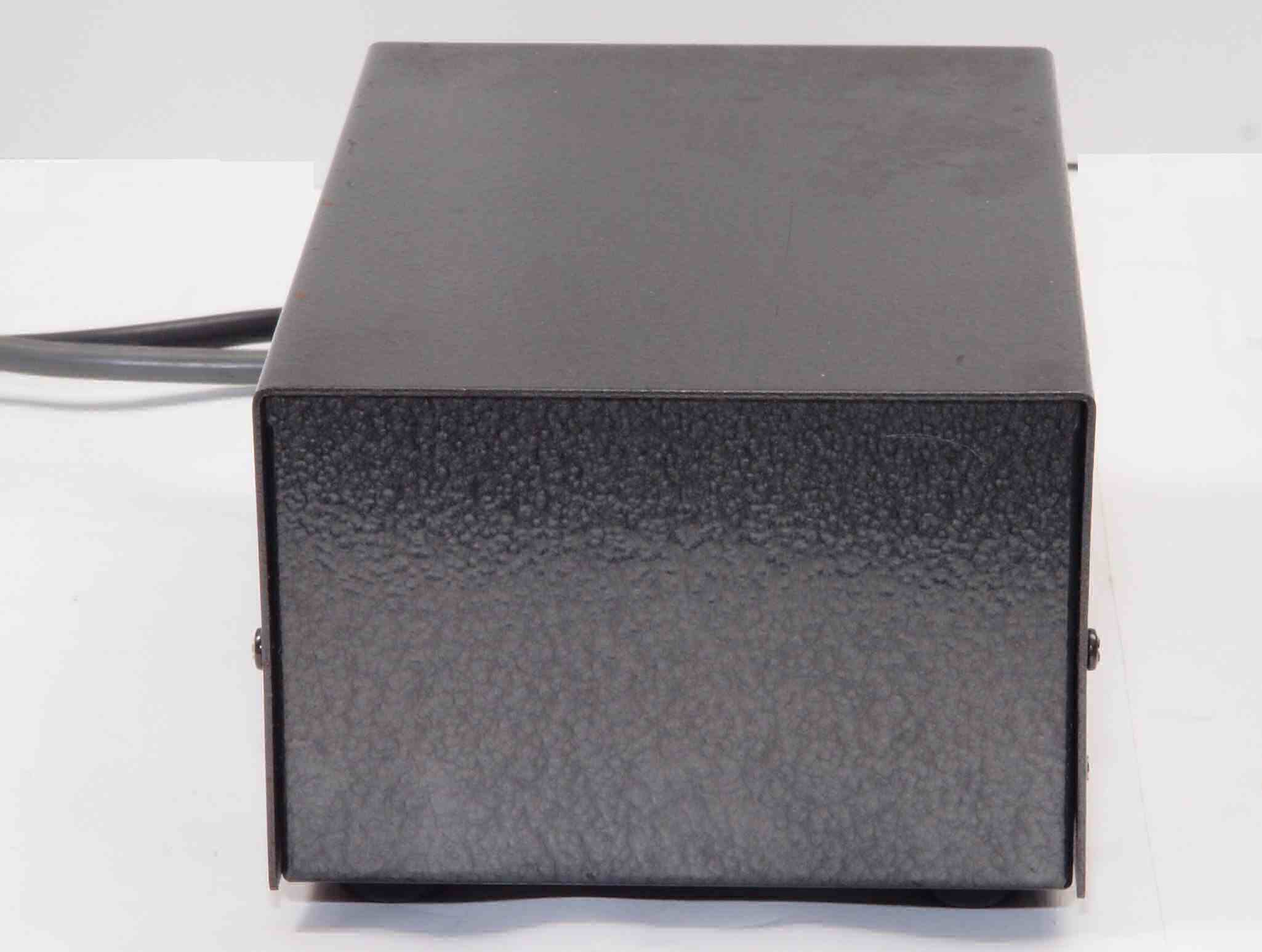

Ａ５１．　電源部点検中、　前から見る。

Ａ５２．　電源部点検中、　前左から見る。

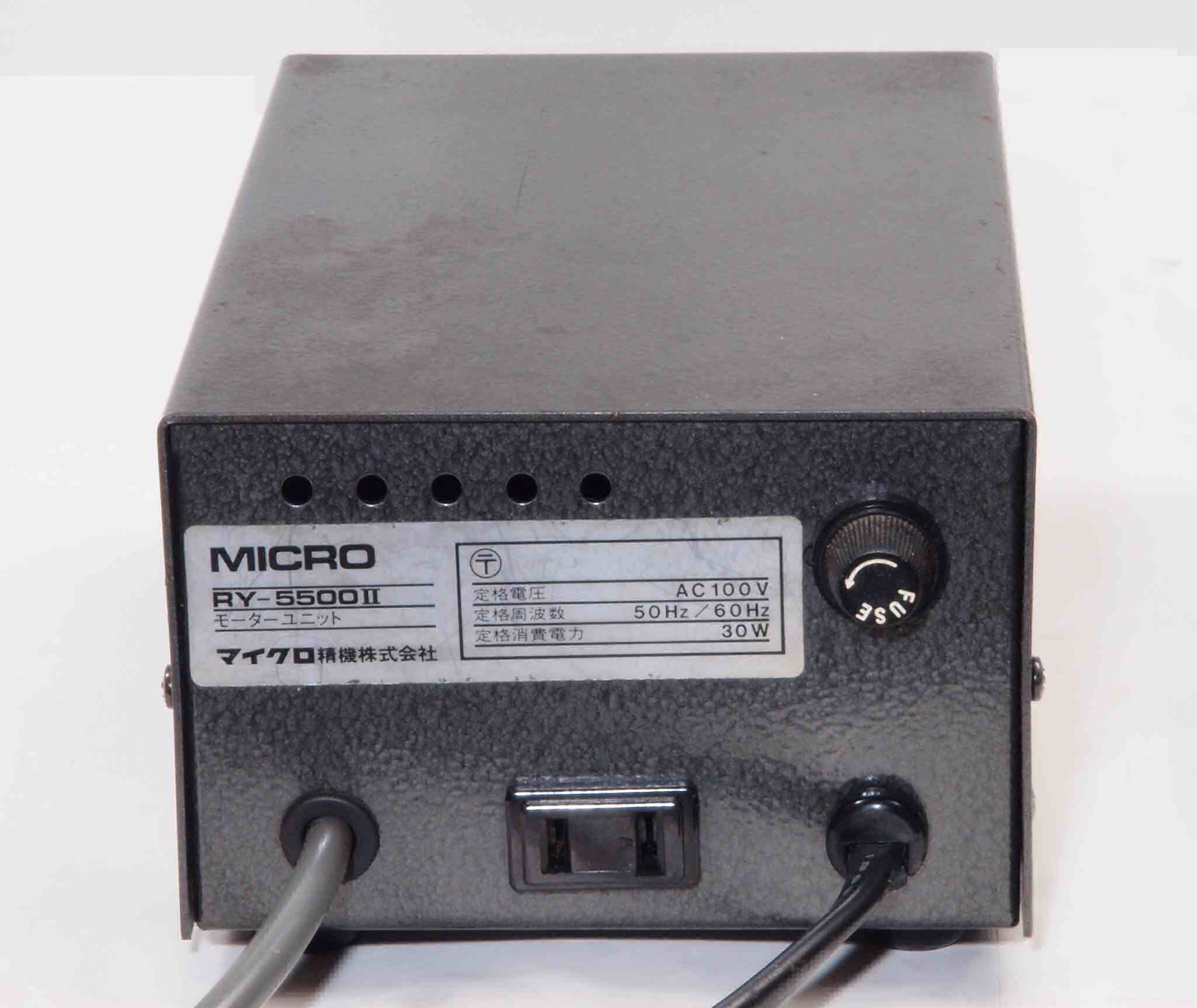

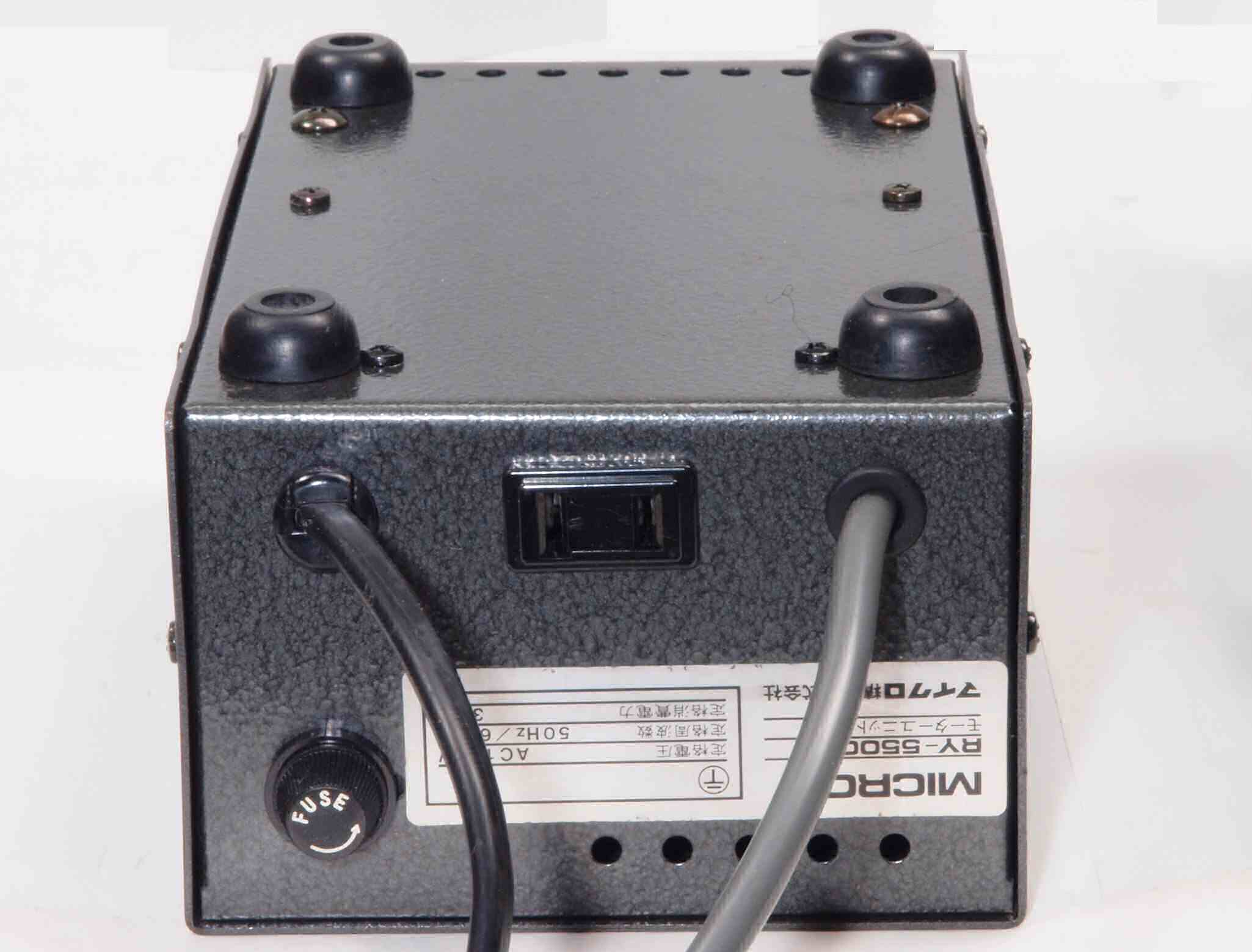

Ａ５３．　電源部点検中、　後から見る。

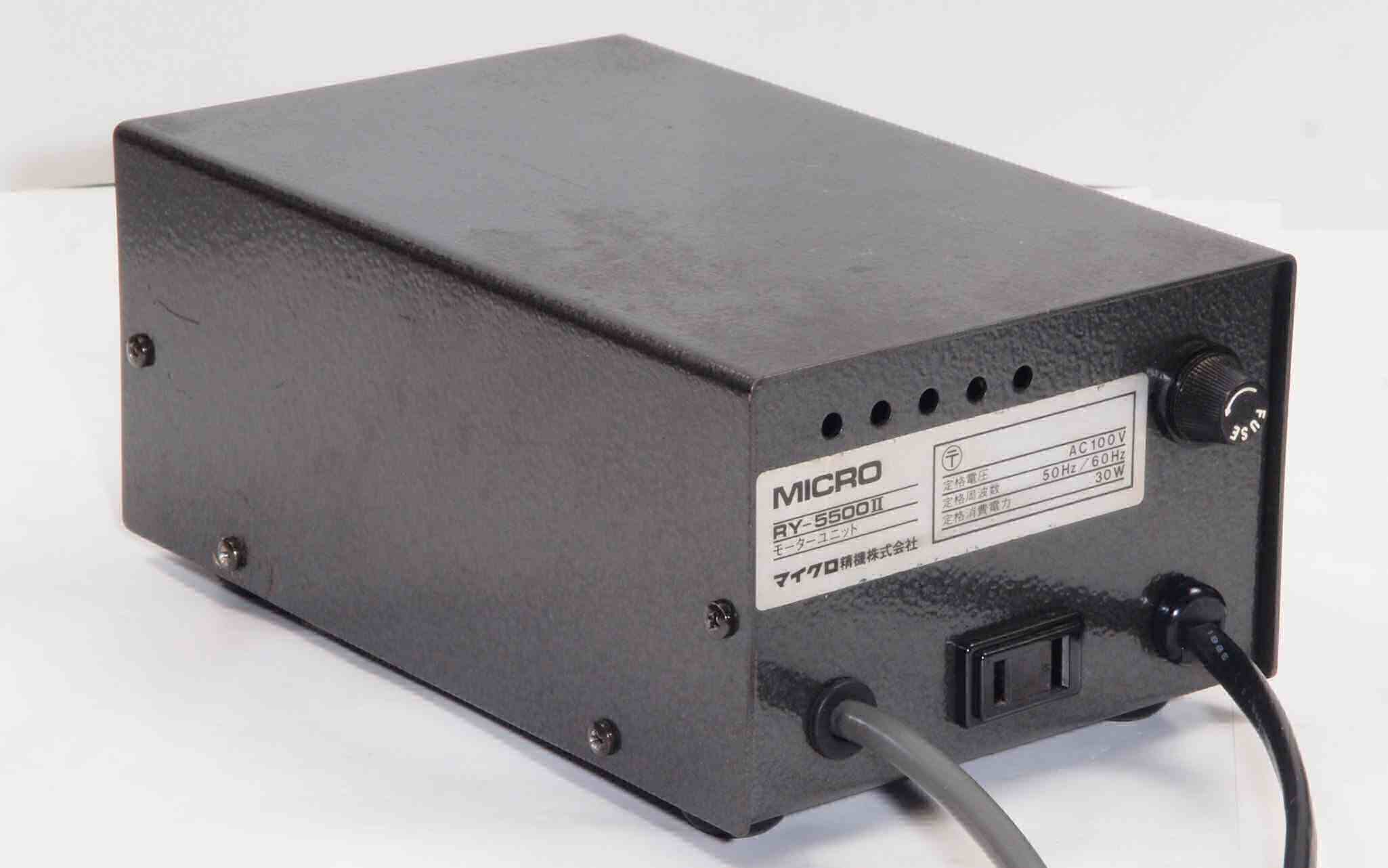

Ａ５４．　電源部点検中、　後右から見る。

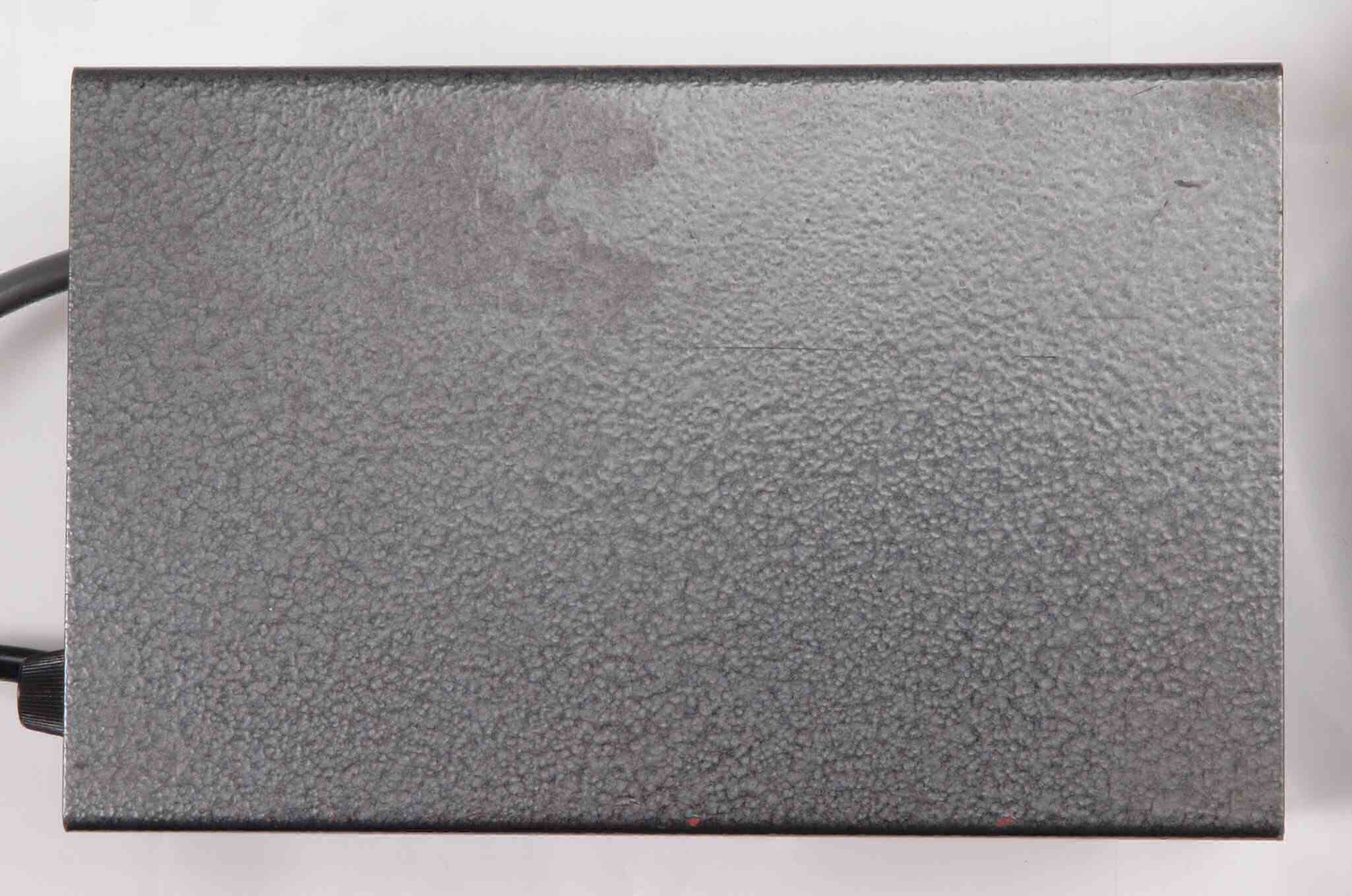

Ａ５５．　電源部点検中、　上から見る。

Ａ５６．　電源部点検中、　上蓋を取り上から見る。

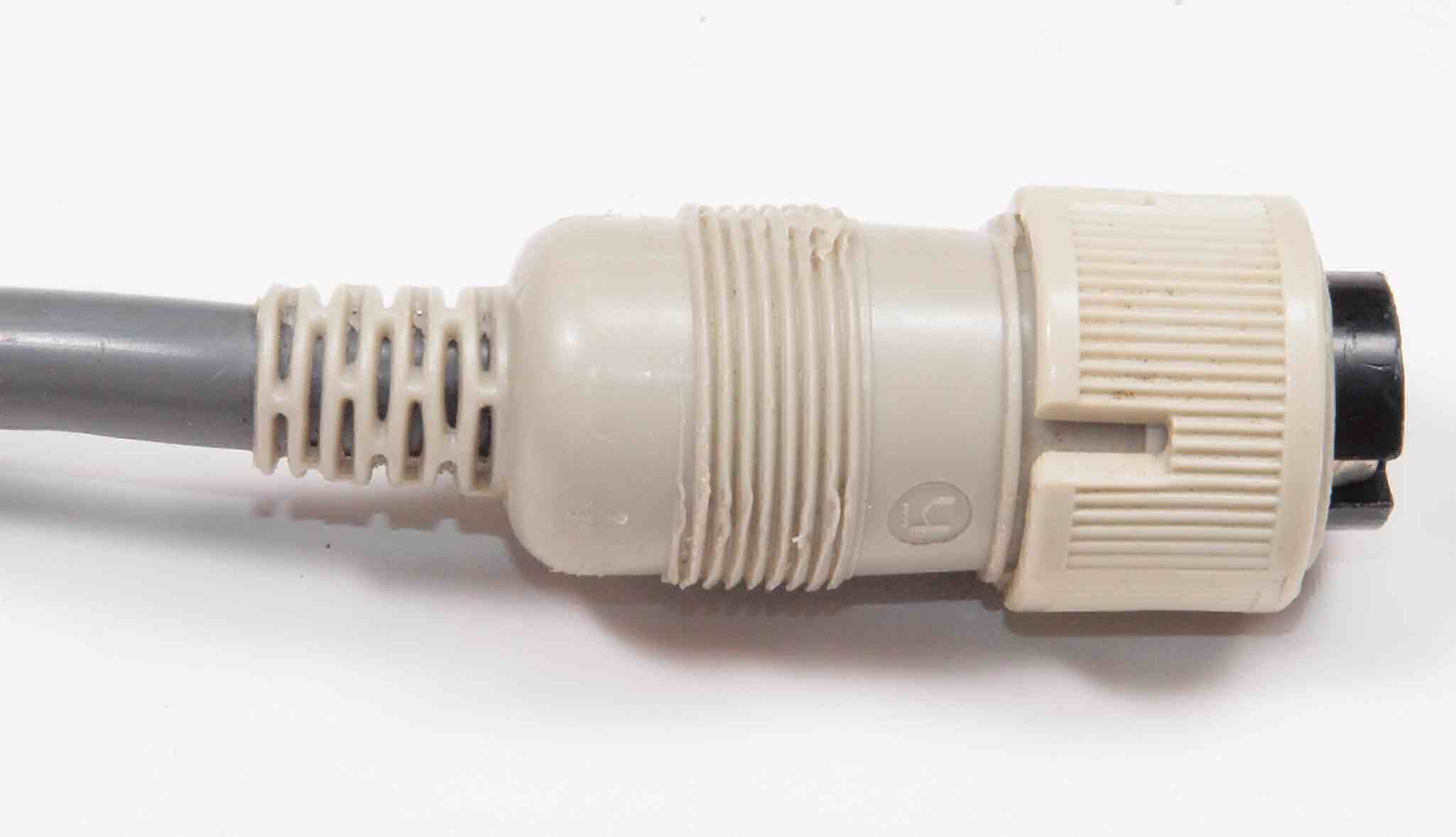

Ａ５７．　電源部点検中　ケーブルコネクター点検

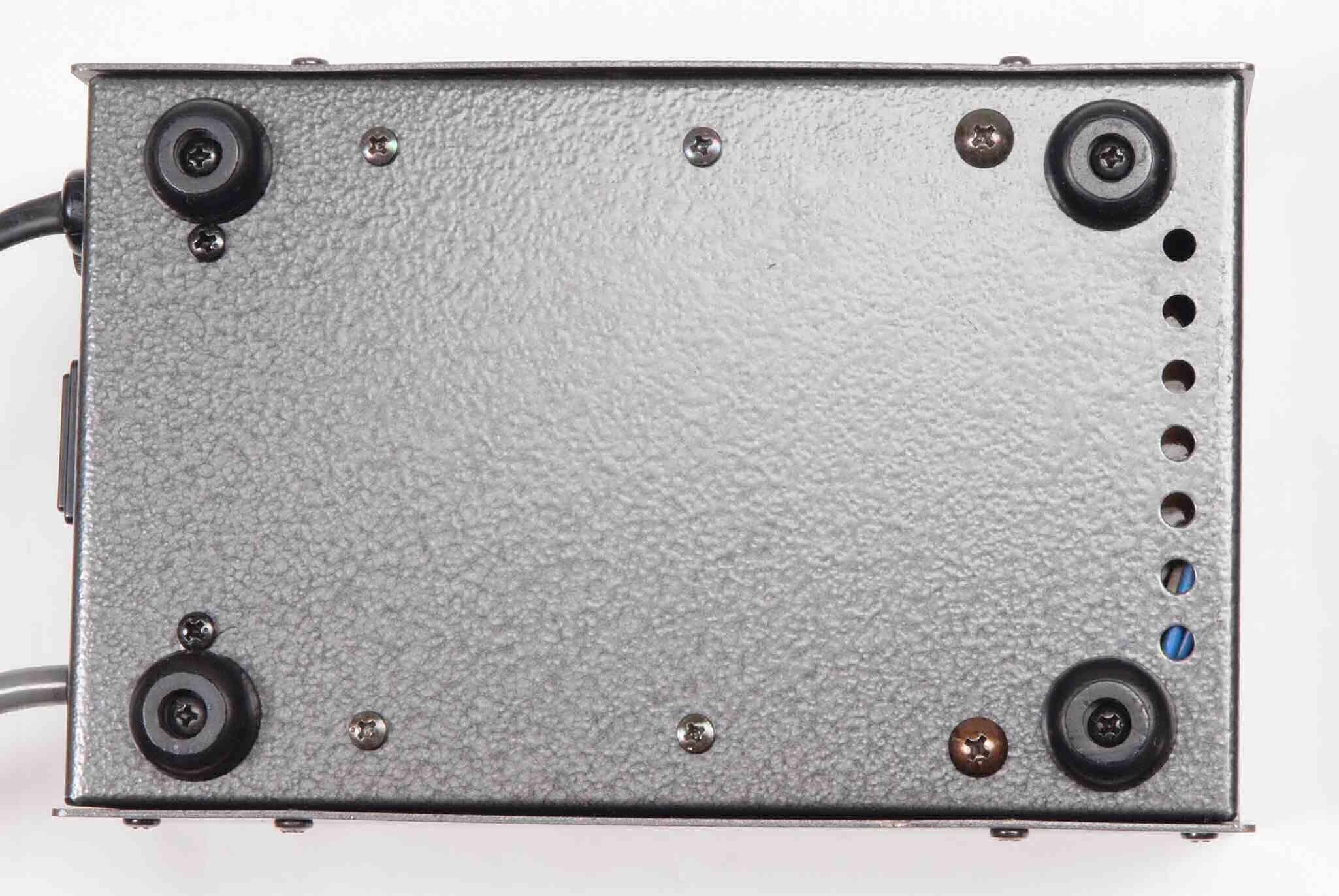

Ａ６１．　電源部点検中、　下から見る。

Ａ６２．　電源部点検中、　下前から見る。

Ａ６３．　電源部点検中、　下前右から見る。

Ａ６４．　電源部点検中、　下後から見る。

Ａ６５．　電源部点検中、　下後左から見る。

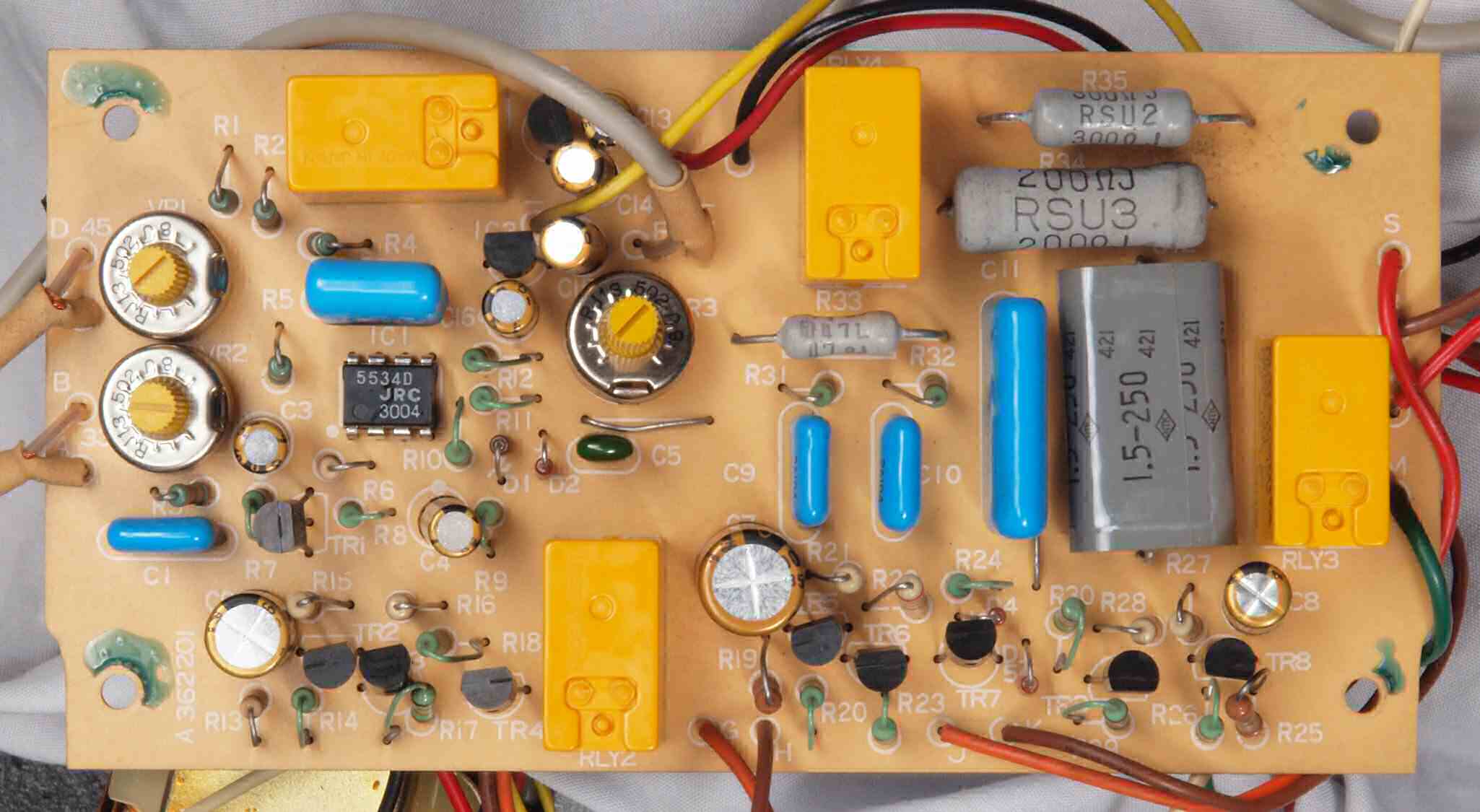

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　修理前　モーター部コントロール基板

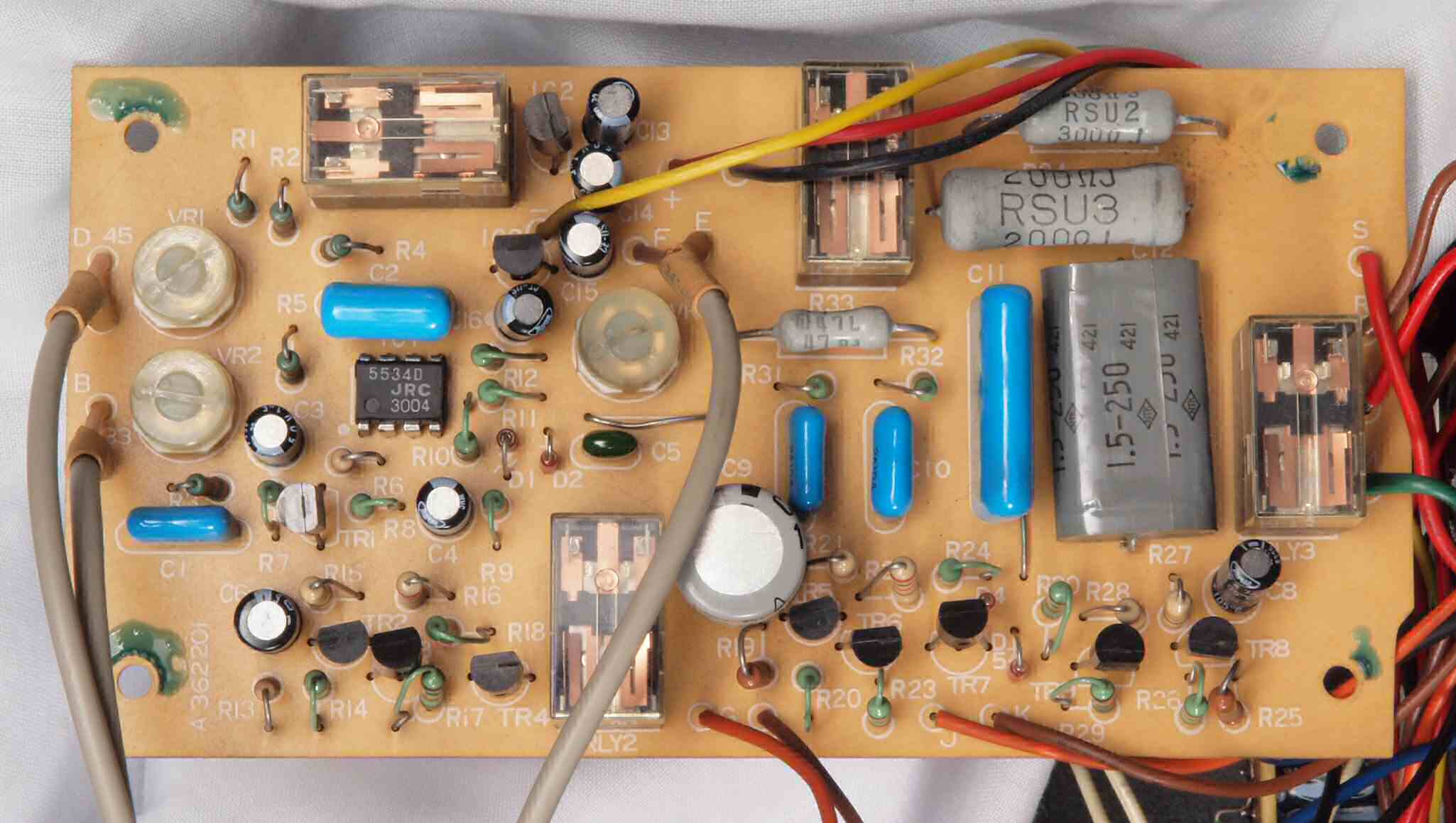

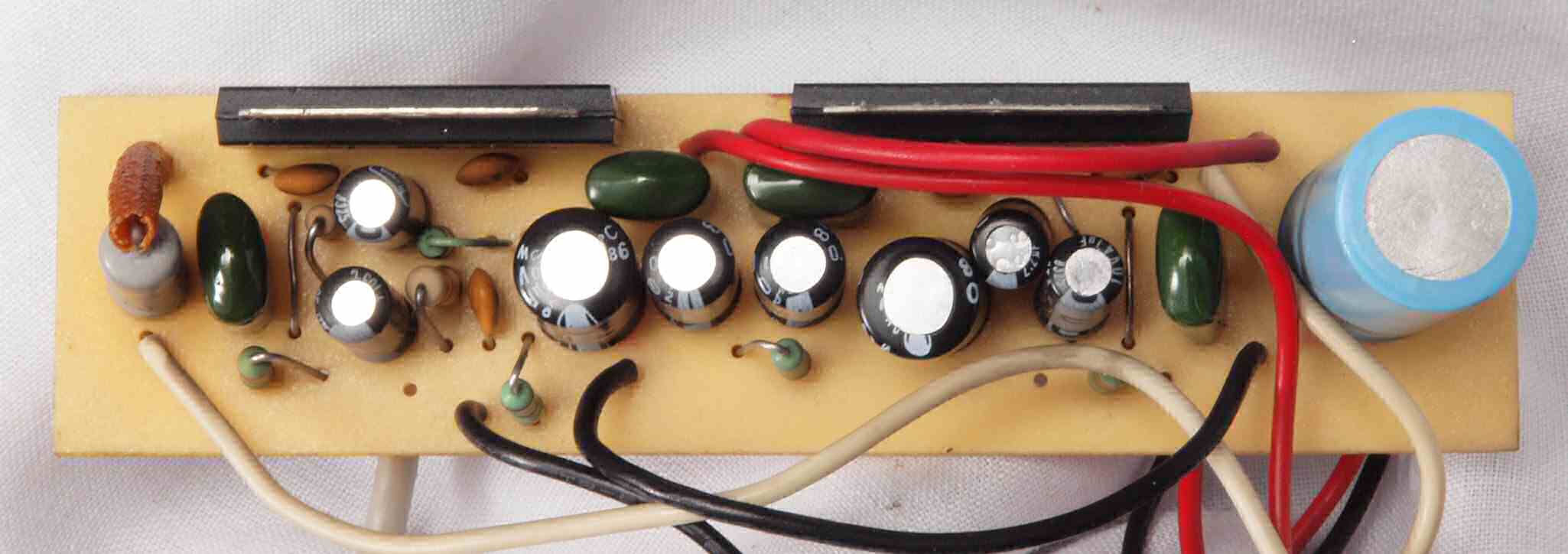

Ｃ１２．　修理後　モーター部コントロール基板、半固定ＶＲ３個、電解コンデンサー８個、リレー４個交換

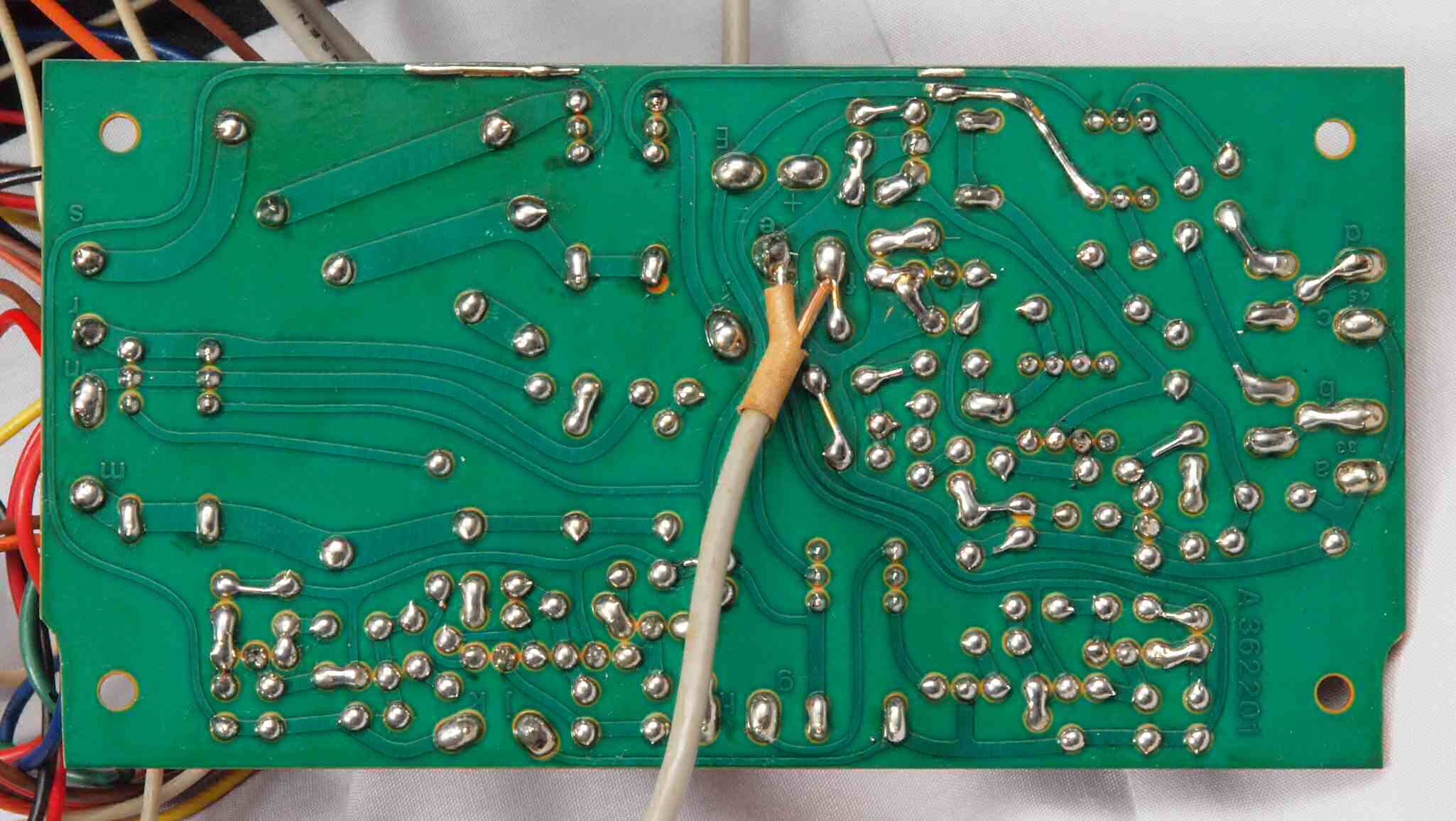

Ｃ１３．　修理前　モーター部コントロール基板裏

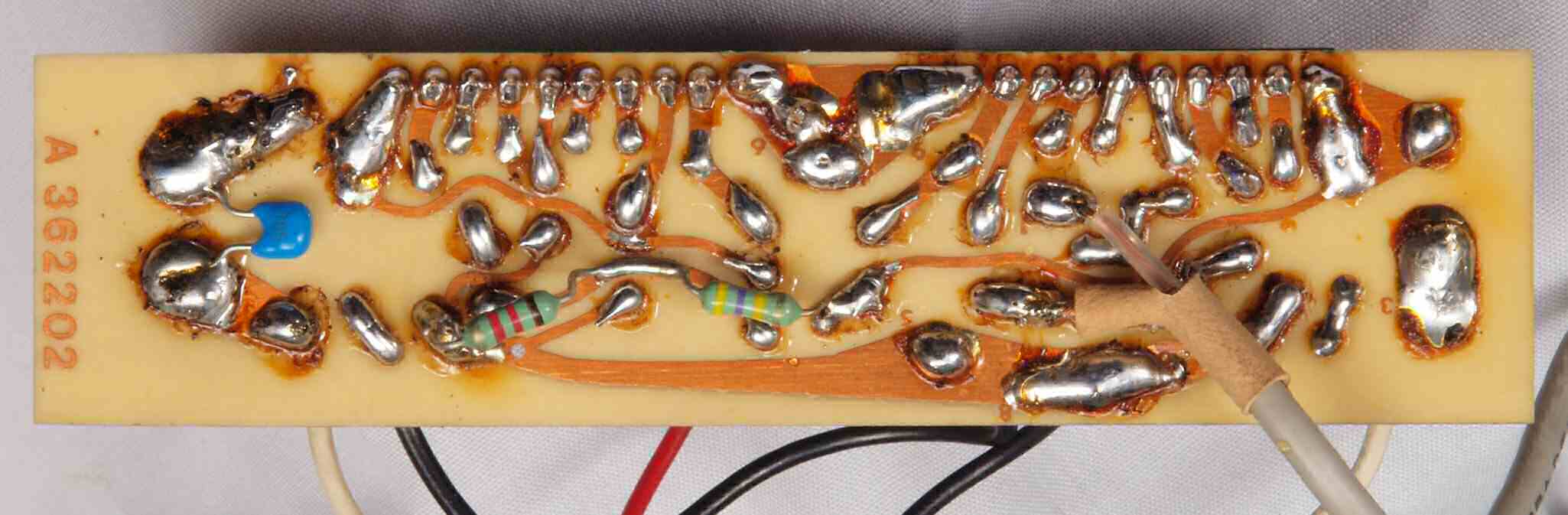

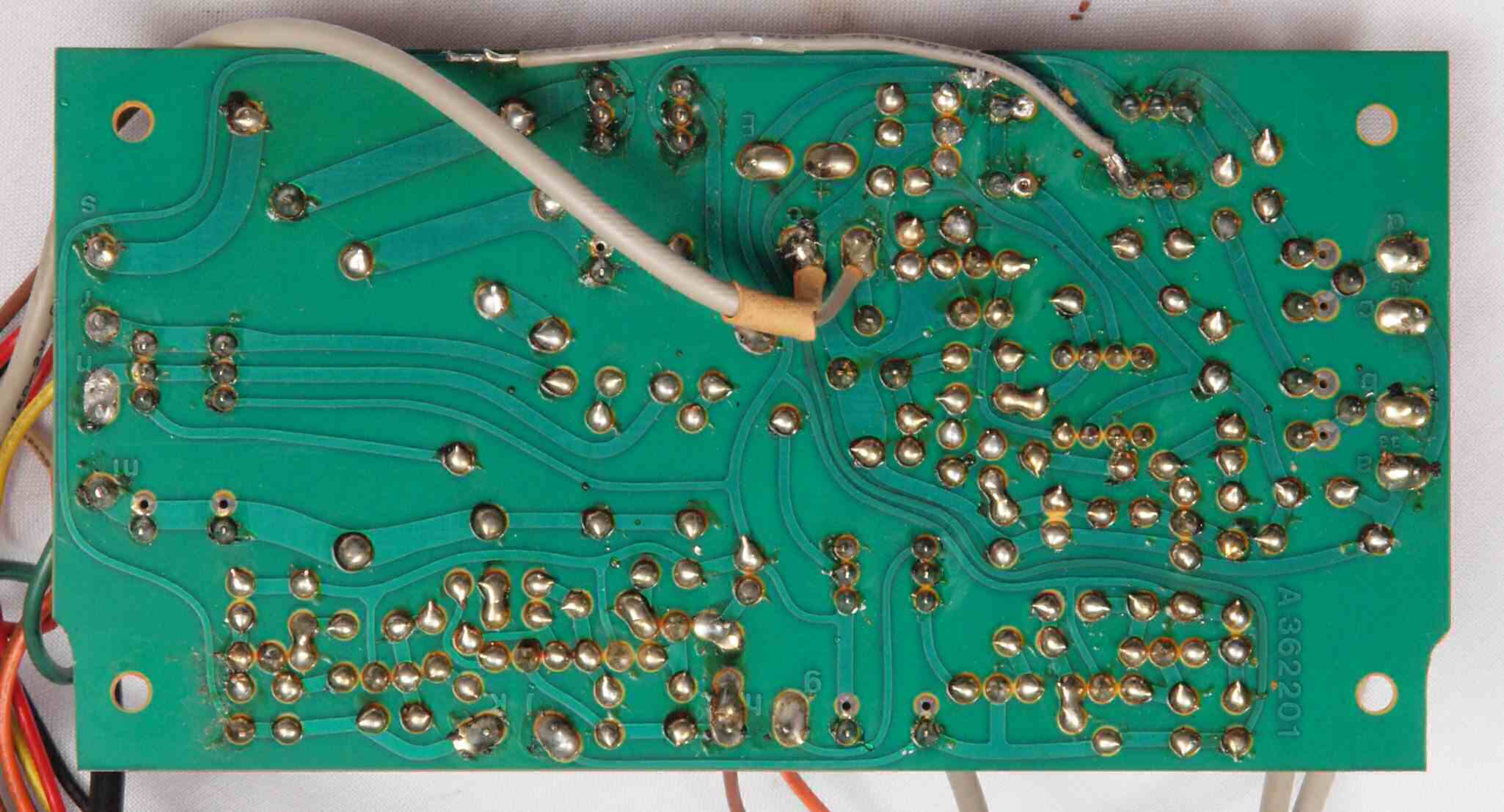

Ｃ１４．　修理（半田補正）後　モーター部コントロール基板裏

Ｃ１５．　完成モーター部コントロール基板裏。余分なフラックスを落として、コート液を塗る。

Ｃ２１．　修理前　モーター部ＡＭＰ基板、モーター駆動ＡＭＰ−ＩＣ２個焼損

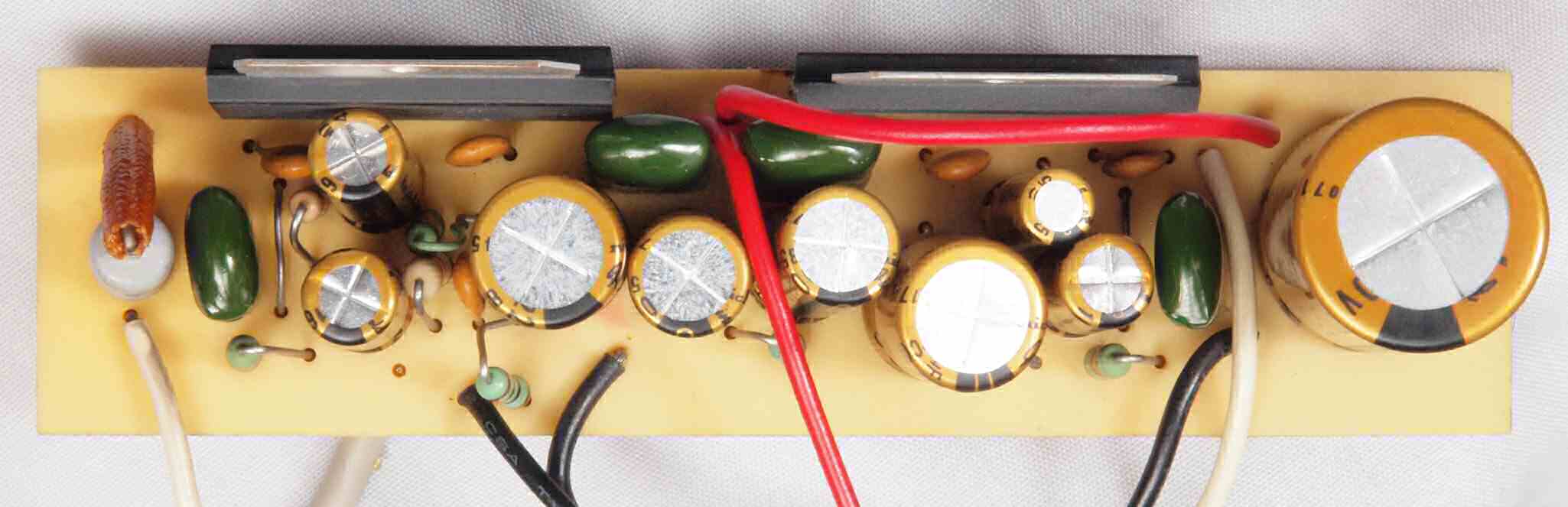

Ｃ２２．　修理後　モーター部ＡＭＰ基板、電解コンデンサー９個、モーター駆動AMP−IC２個交換

Ｃ２３．　修理前　モーター部ＡＭＰ基板裏

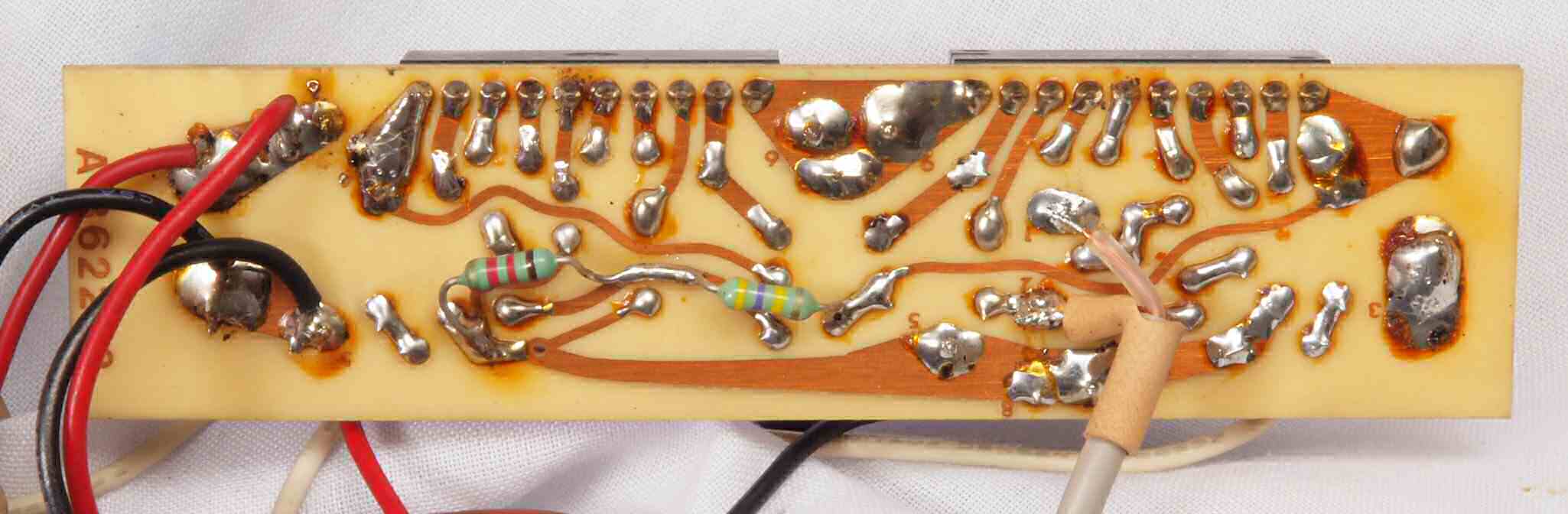

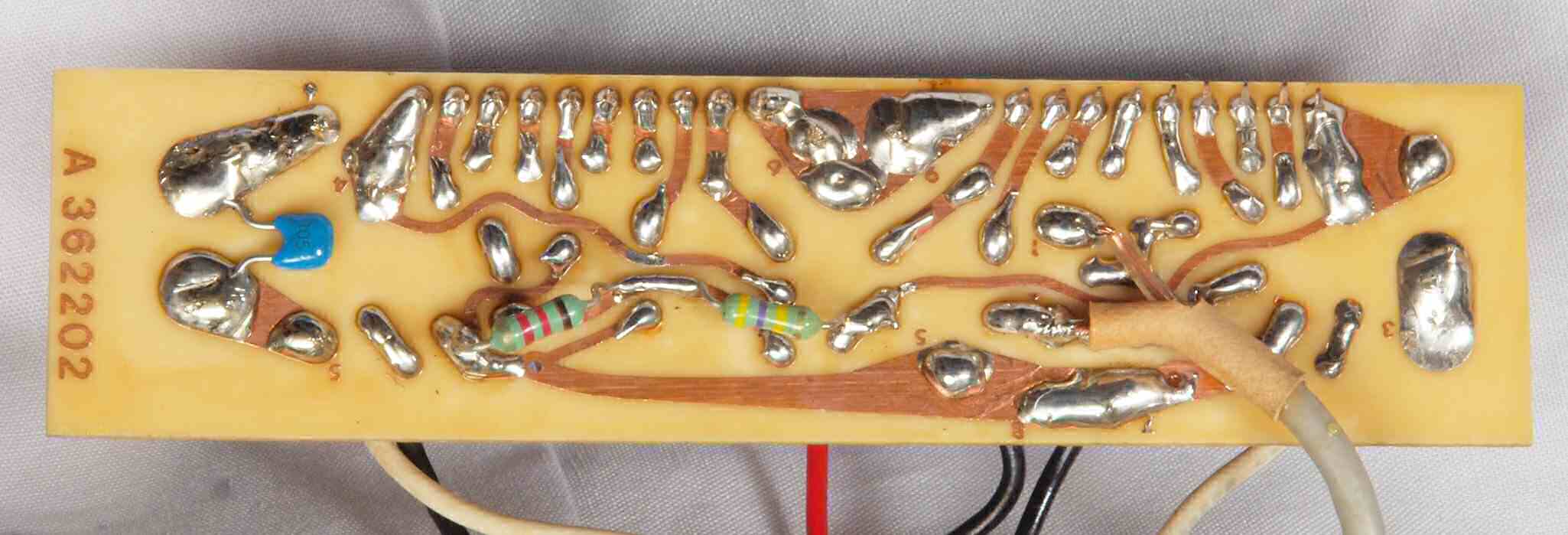

Ｃ２４．　修理（半田補正）後　モーター部ＡＭＰ基板裏。フイルムコンデンサー１個追加。

Ｃ２５．　完成モーター部ＡＭＰ基板裏。余分なフラックスを落として、コート液を塗る。

Ｃ３１．　修理中　モーター取り出し、修理履歴有り。

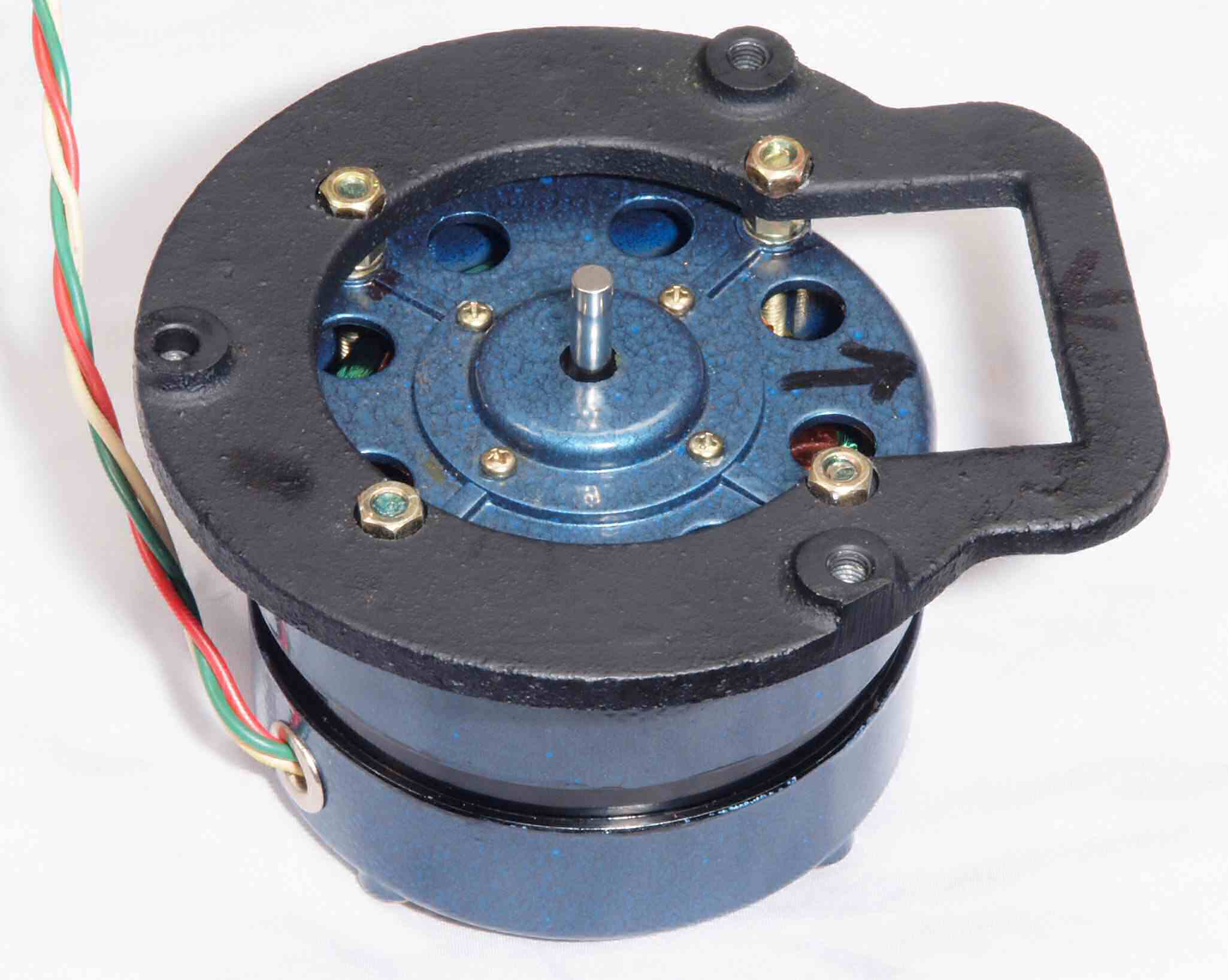

Ｃ３２．　修理中　モーター取り出し、固定金具を取る。

Ｃ３３．　修理中　モーター取り出し、下から見る。

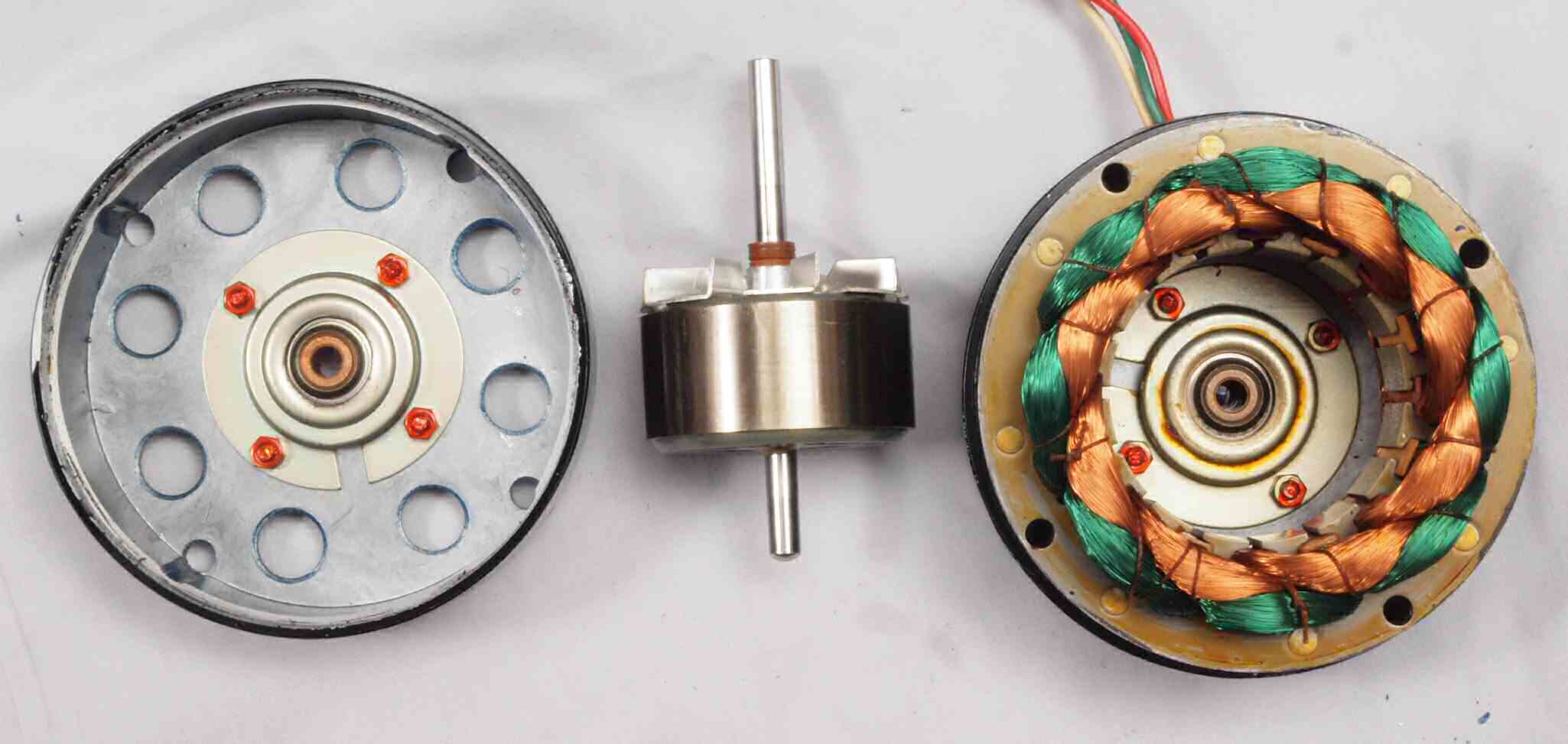

Ｃ３４．　修理中　モーター分解、　点検・注油

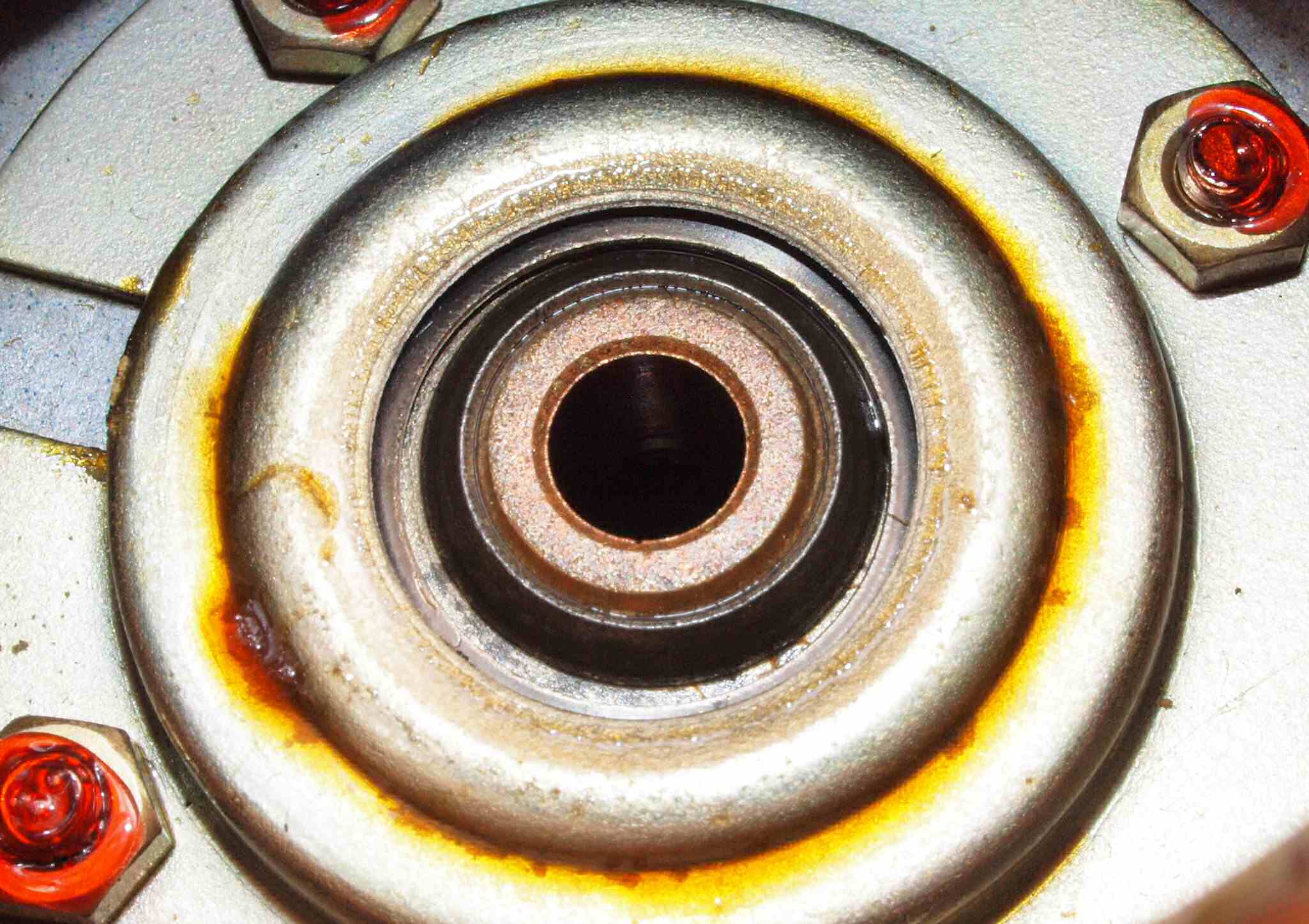

Ｃ３５．　修理中　上軸受けのベアリング。

Ｃ３６．　修理中　下軸受けのベアリング。

Ｃ３７．　修理中　下軸受けのベアリング。中のオイルに緑青発生？

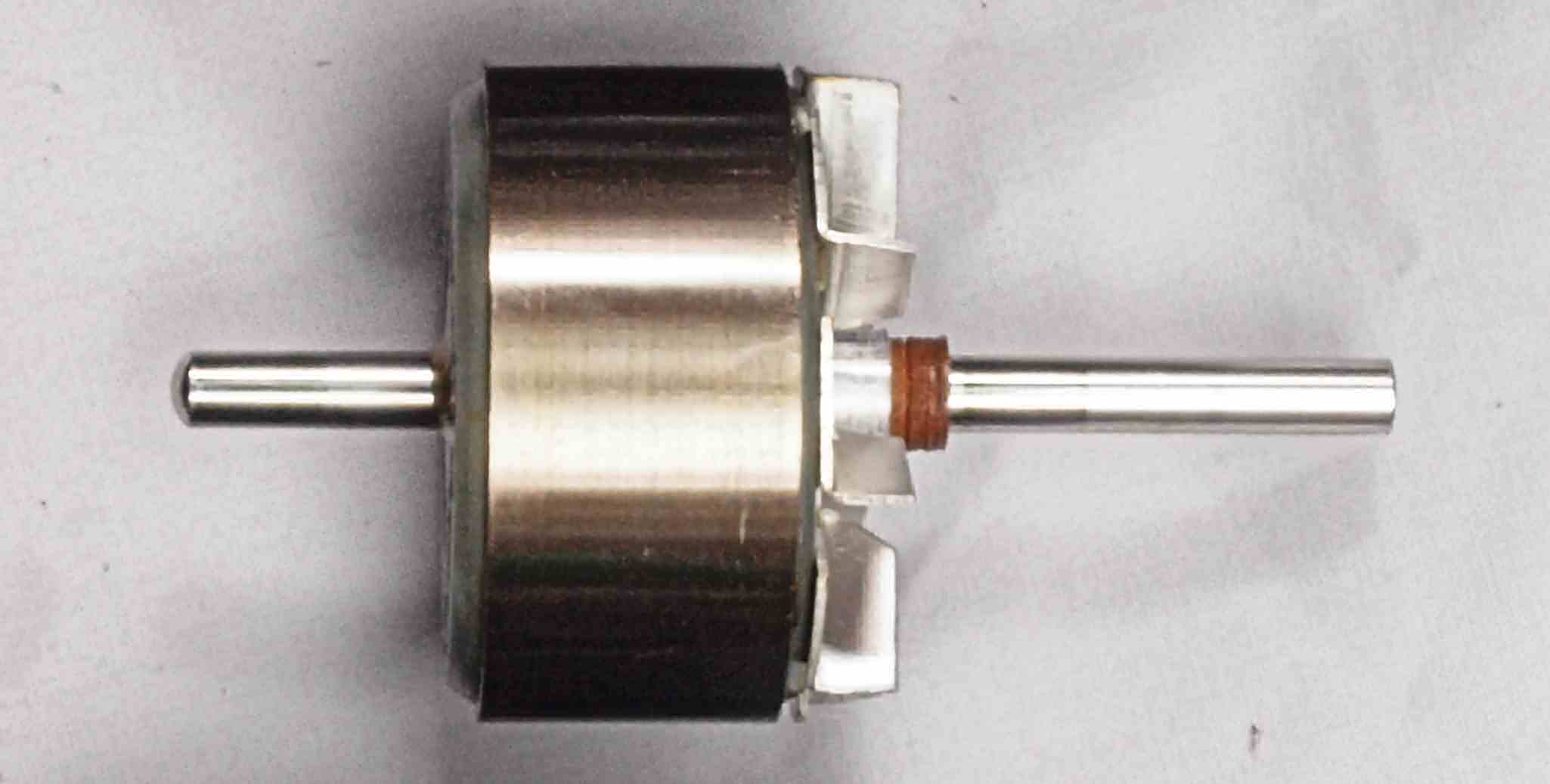

Ｃ３８．　修理中　モーター回転子

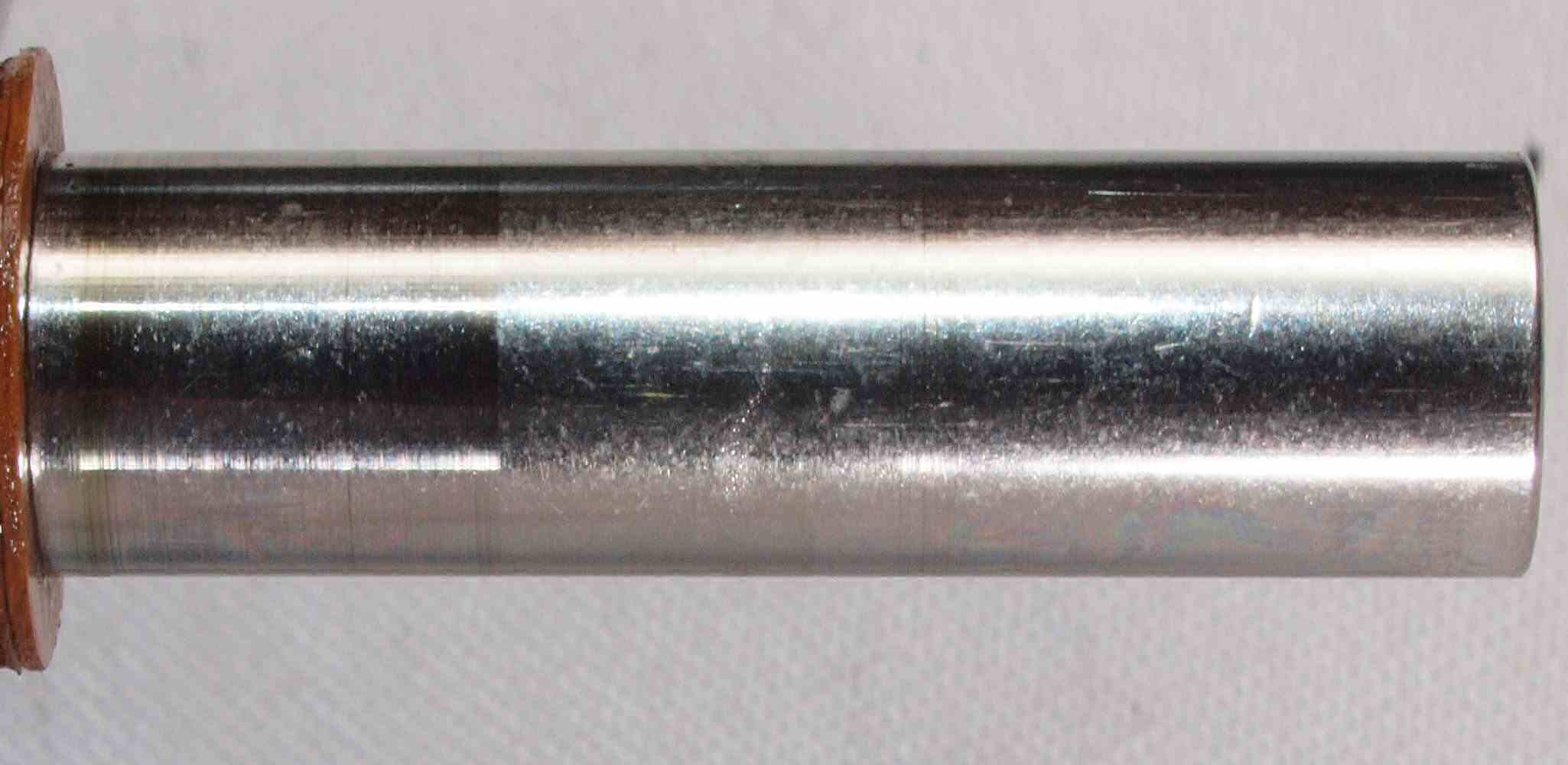

Ｃ３９．　修理中　モーター回転子（アマチュア）の軸、上側。オイル切れで焼けた跡が見える。

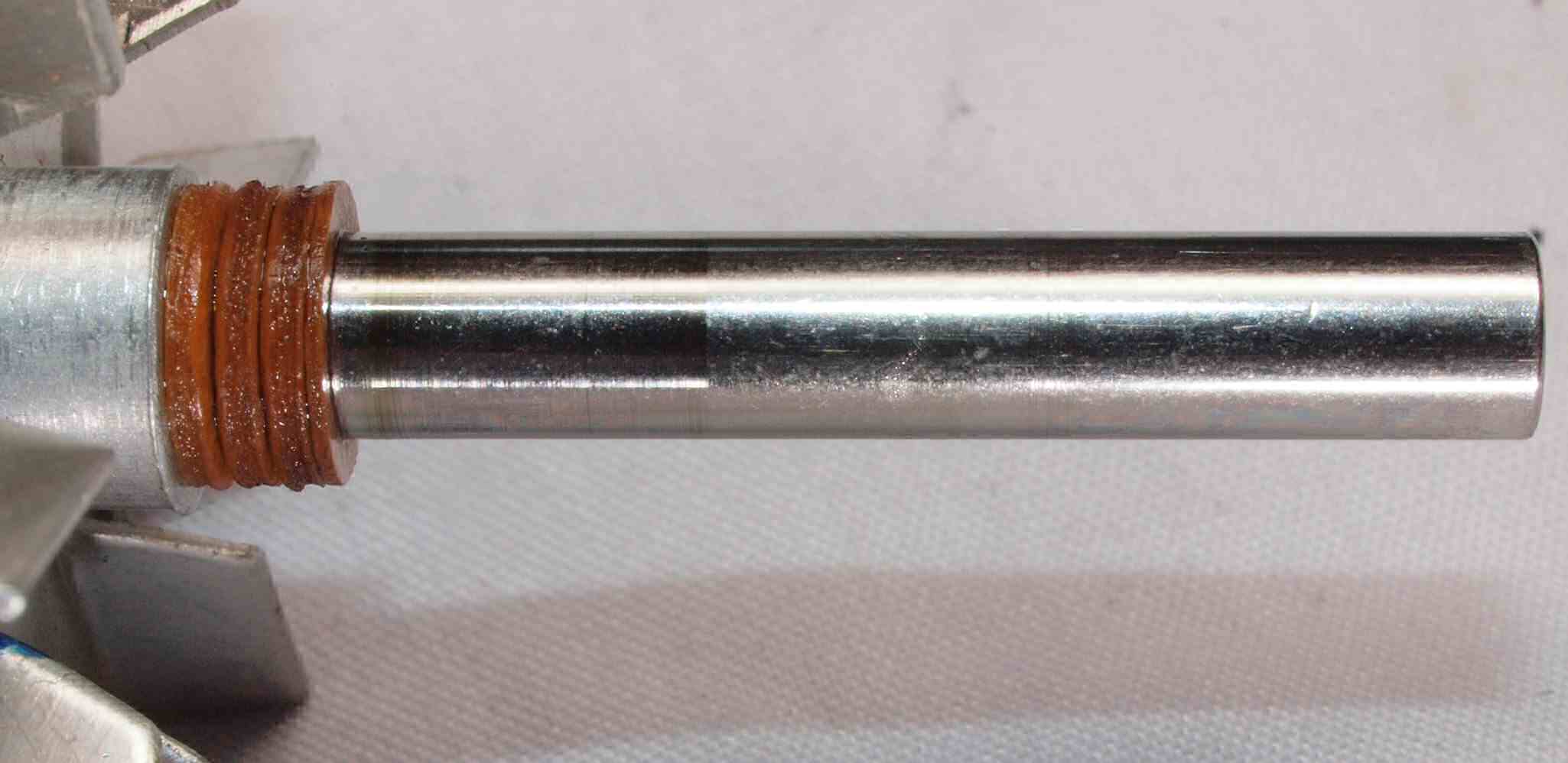

Ｃ３Ａ．　修理中　モーター回転子（アマチュア）の軸拡大。縦横比変えて有ります。

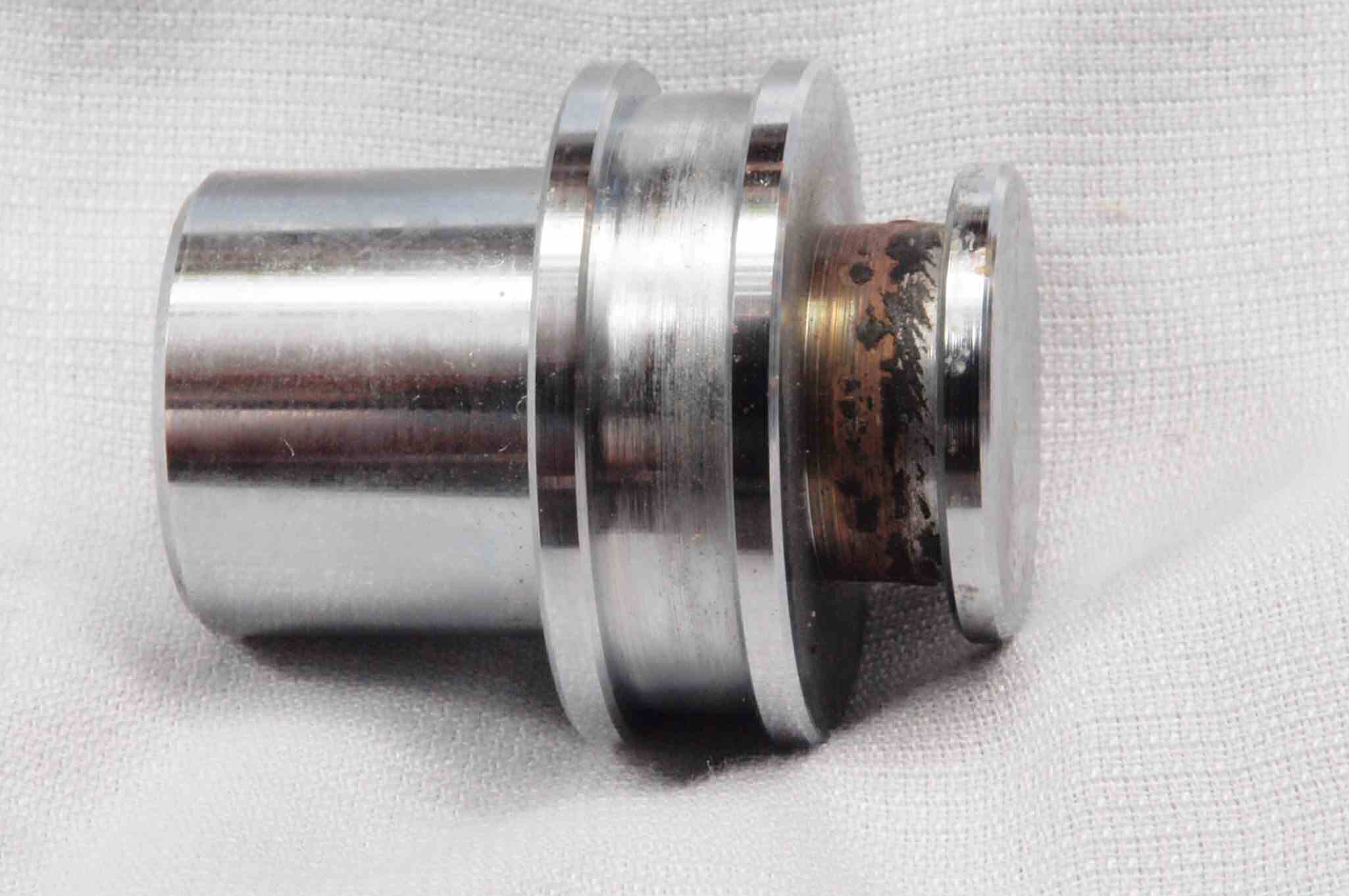

Ｃ３Ｂ．　修理中　モータープリー汚れ、ベルトの固着？

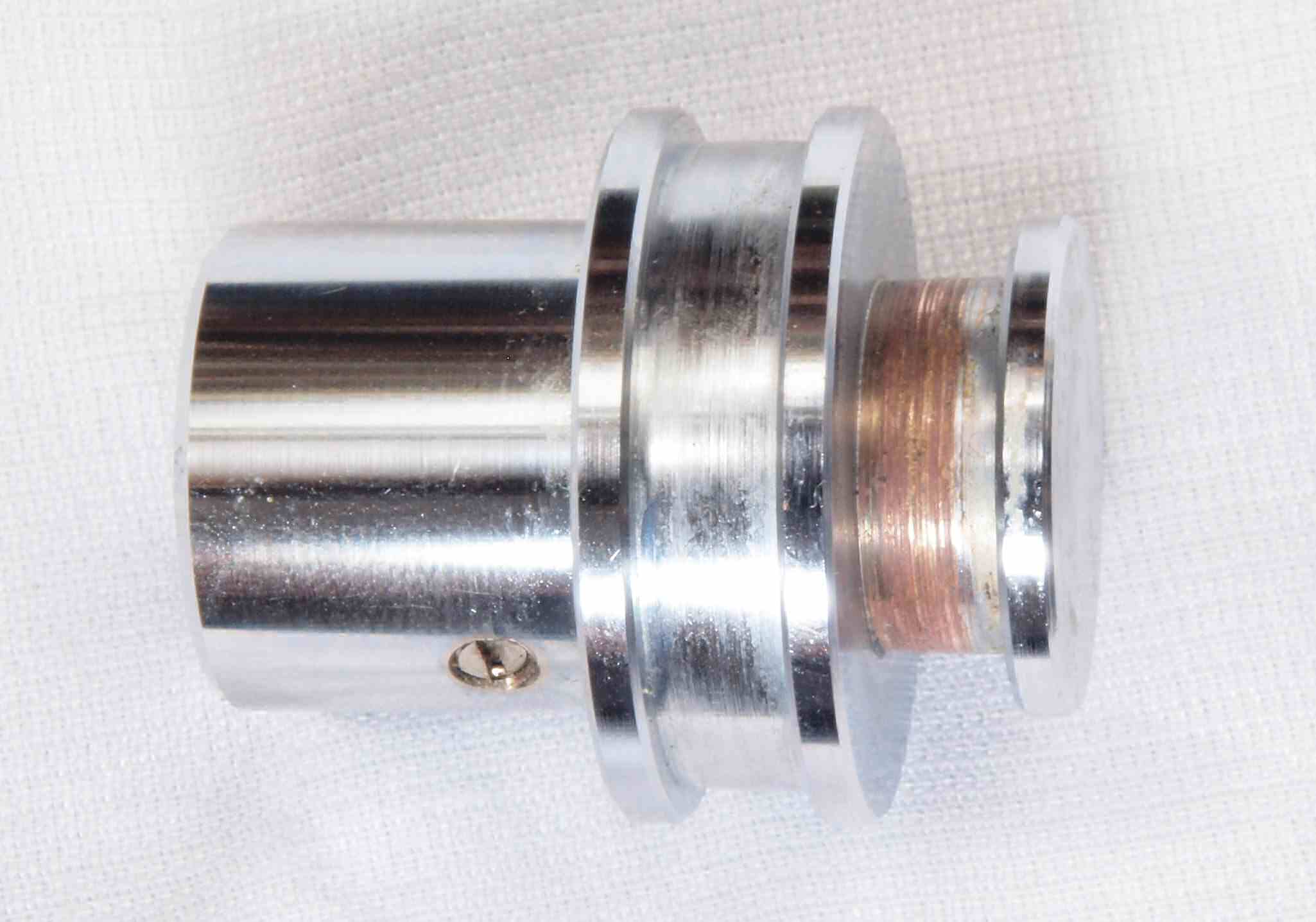

Ｃ３Ｃ．　修理（清掃）後　モータープリー汚れ。

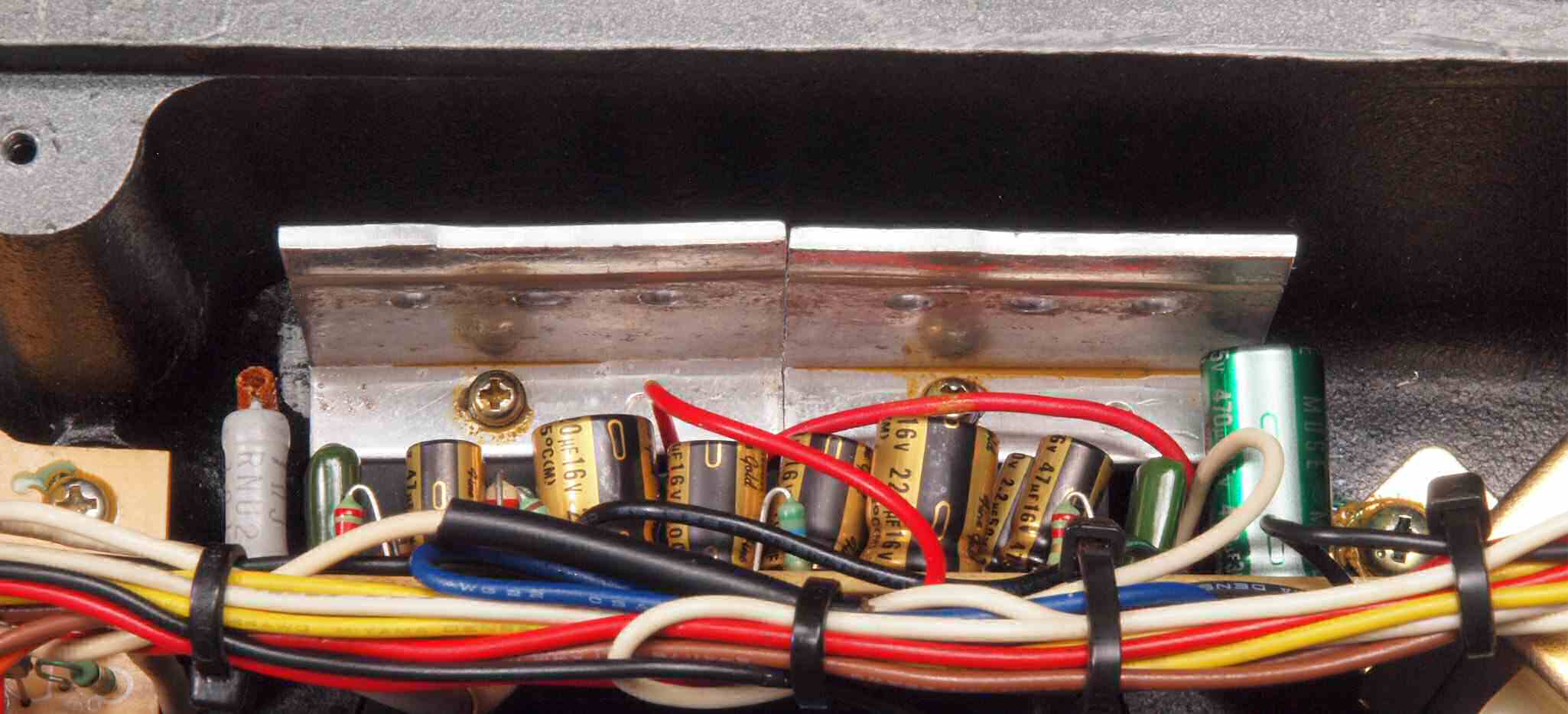

Ｃ４１．　修理後　下から見る。　ケースが鉄製なので、ICの放熱を助ける為、アルミ板を取り付ける。

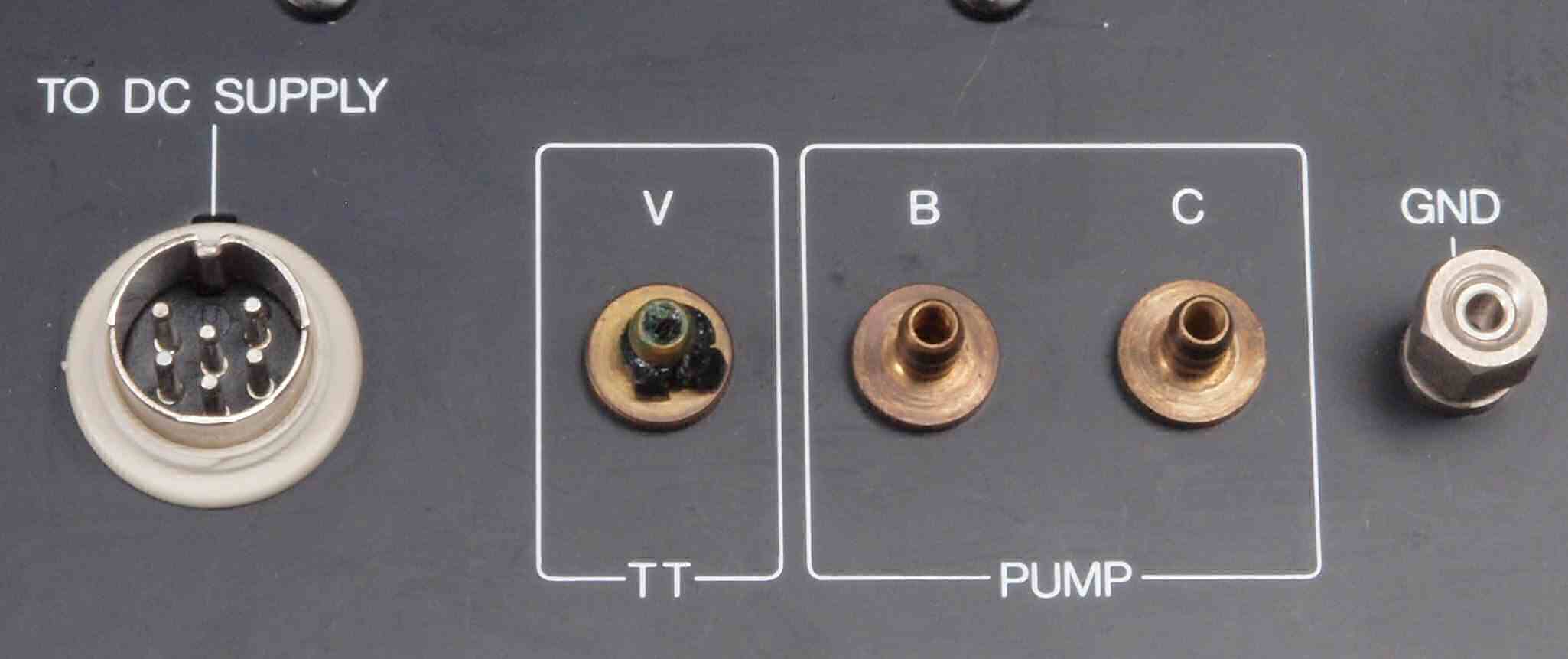

Ｃ４２．　修理前、　配管接続コネクターの「Ｖ」が詰まっている。

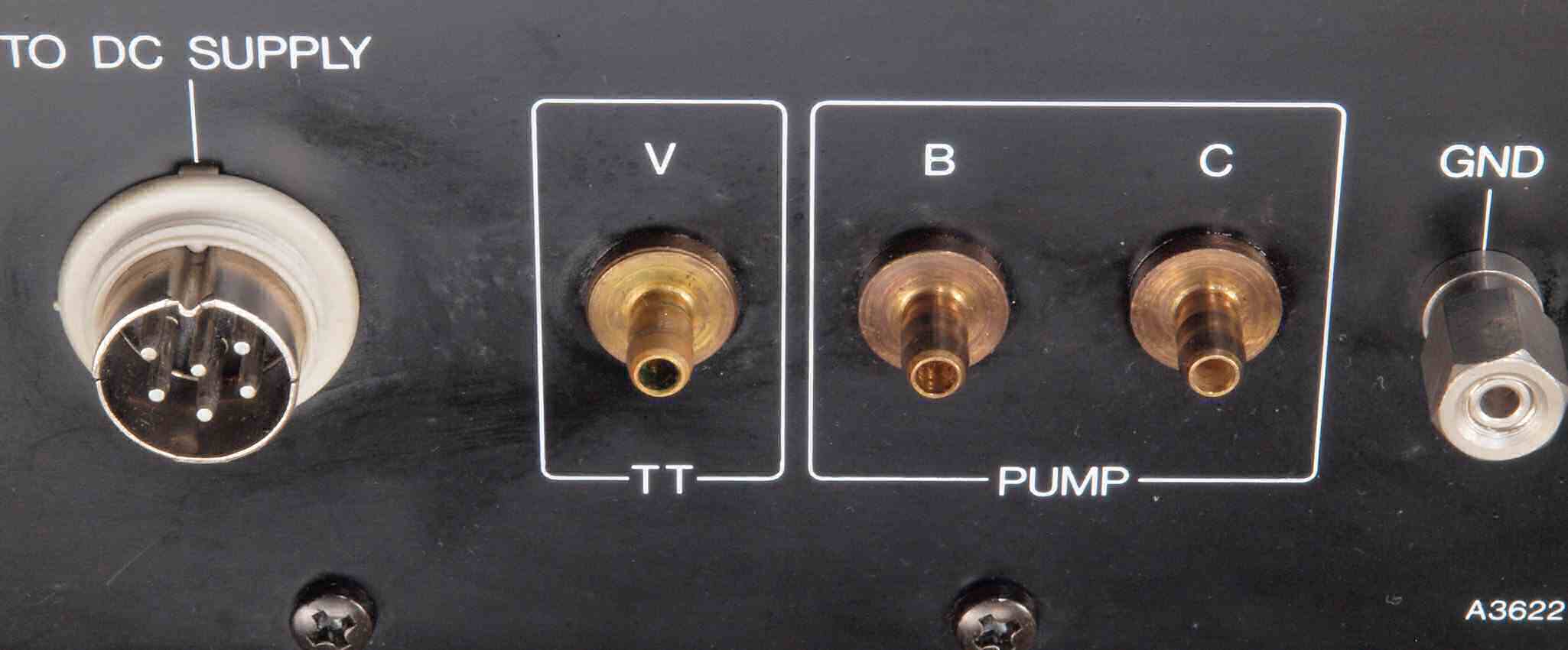

Ｃ４３．　修理（清掃）後、　配管接続コネクターの「Ｖ」。

Ｃ５１．　修理前　下から見る。

Ｃ５２．　修理後　下から見る、配管前。

Ｃ５２．　修理後　下から見る、配管は駆動ＩＣの放熱を良くする為反対側に移動。

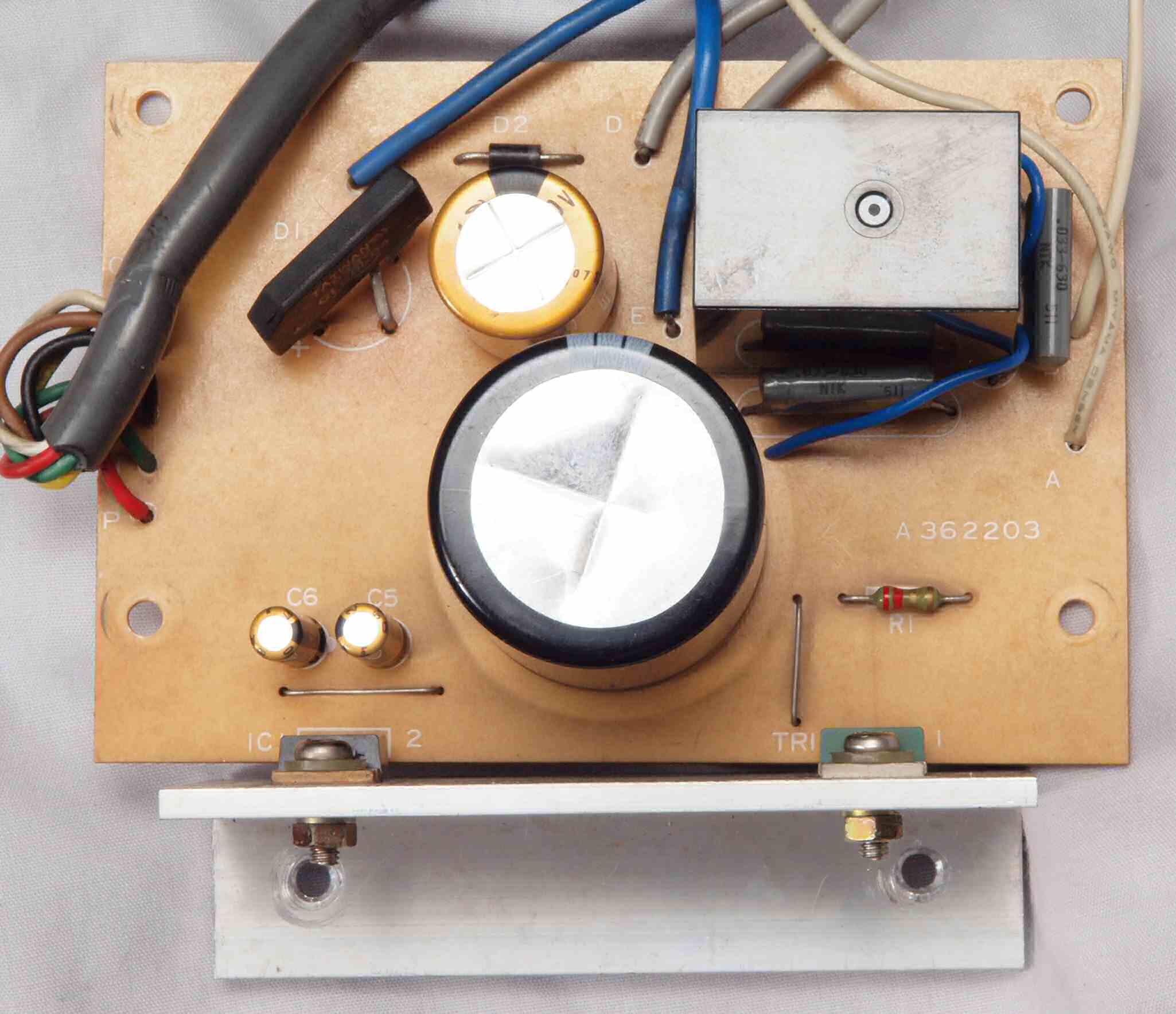

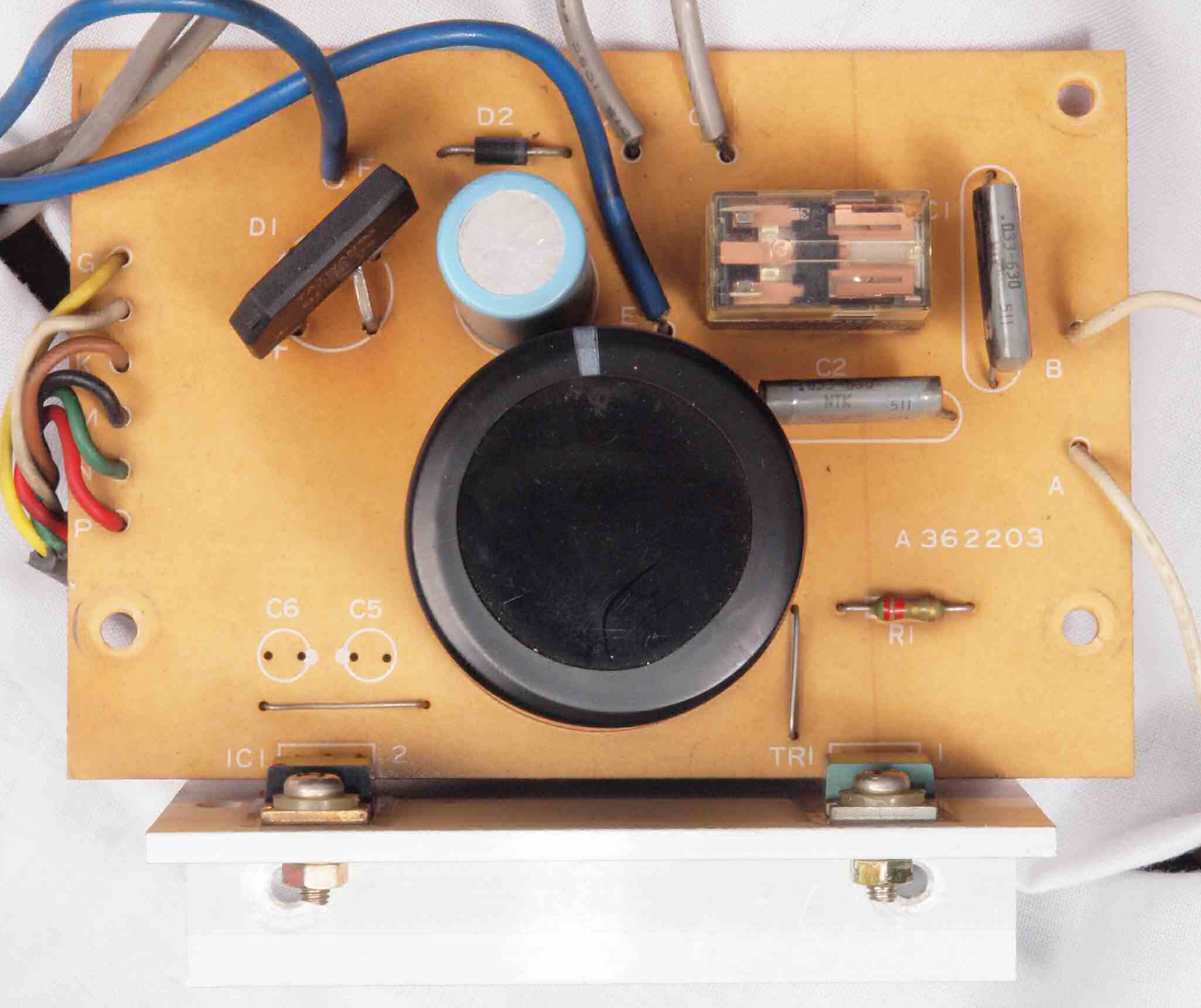

Ｃ６１．　修理前　電源部整流基板

Ｃ６２　．修理後　電源部整流基板、 　電解コンデンサー４個、リレー１個、定電圧ＩＣ１個、ＴＲ（トランジスター）１個交換。

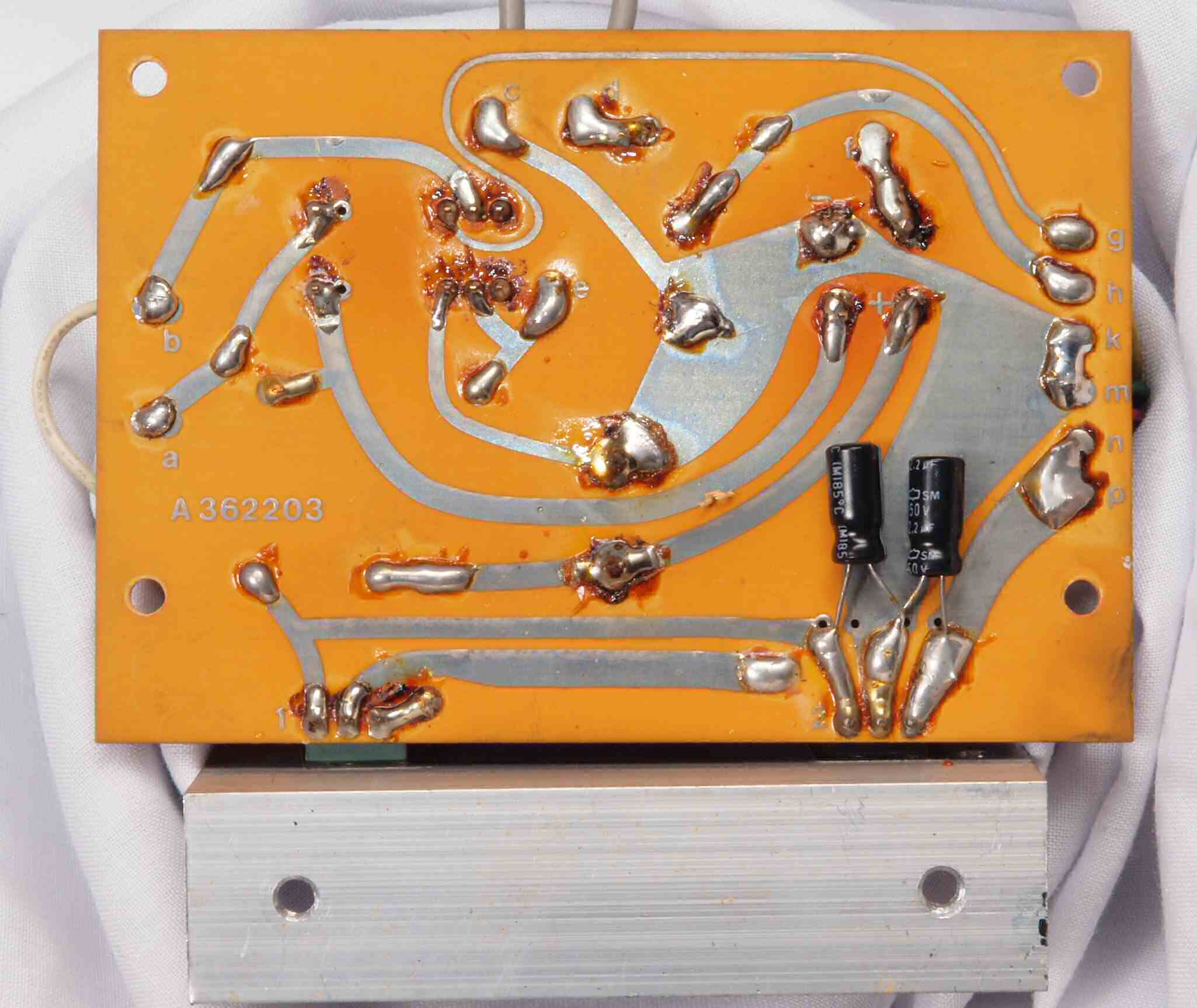

Ｃ６３．　修理前　電源部整流基板裏

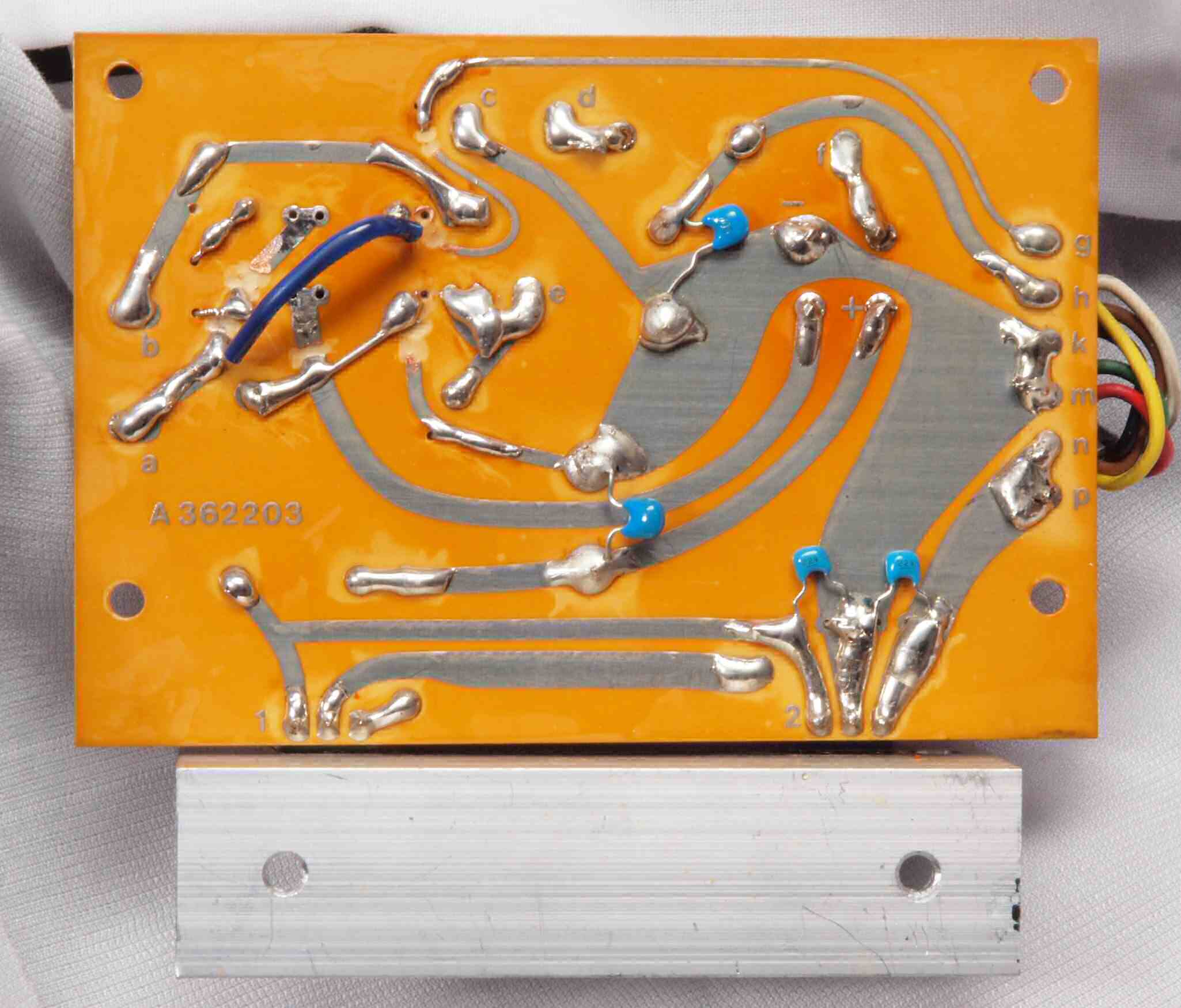

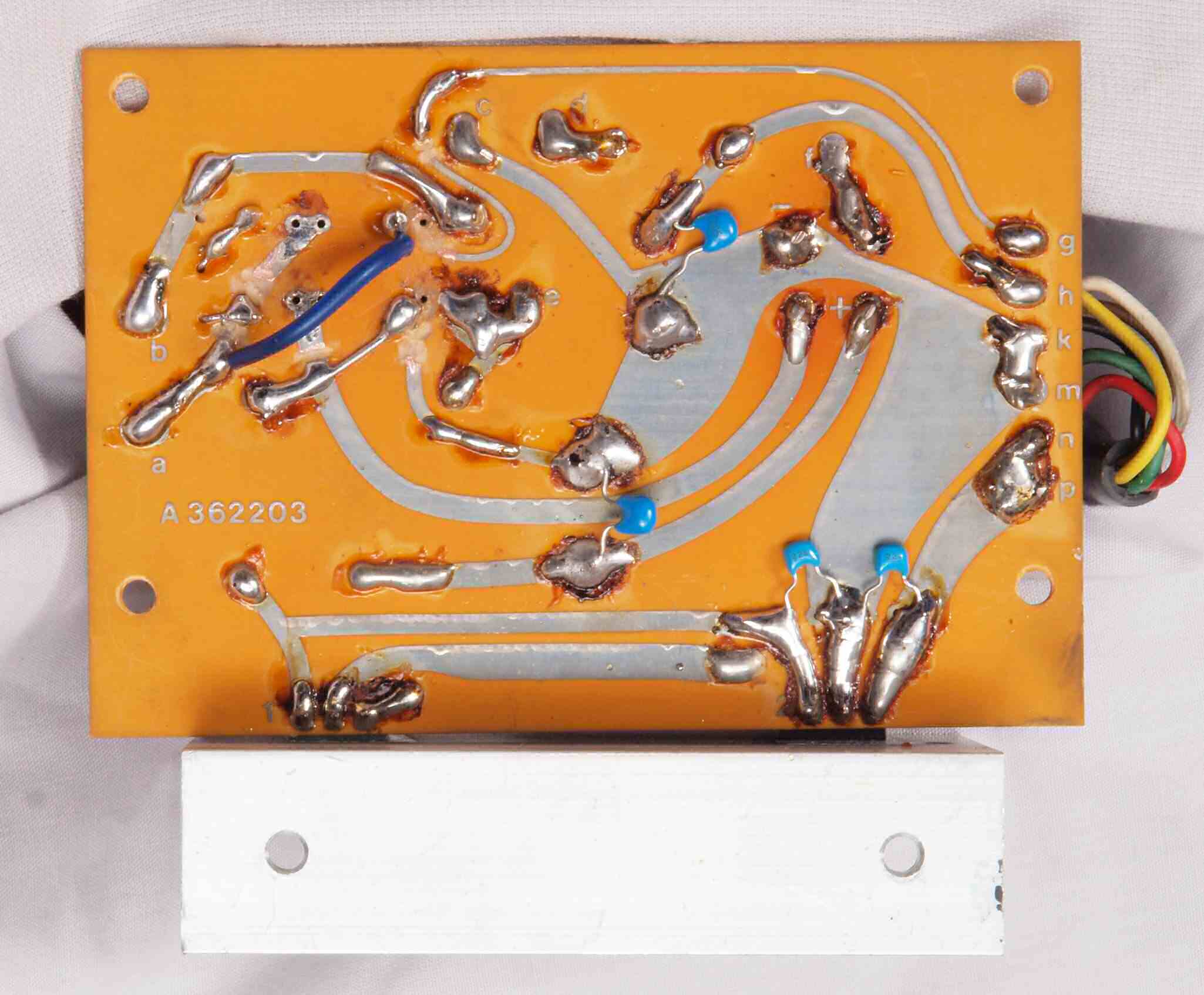

Ｃ６４．　修理（半田補正）後　電源部整流基板裏、フイルムコンデンサー４個追加。

Ｃ６５．　完成電源部整流基板裏。余分なフラックスを落として、コート液を塗る。

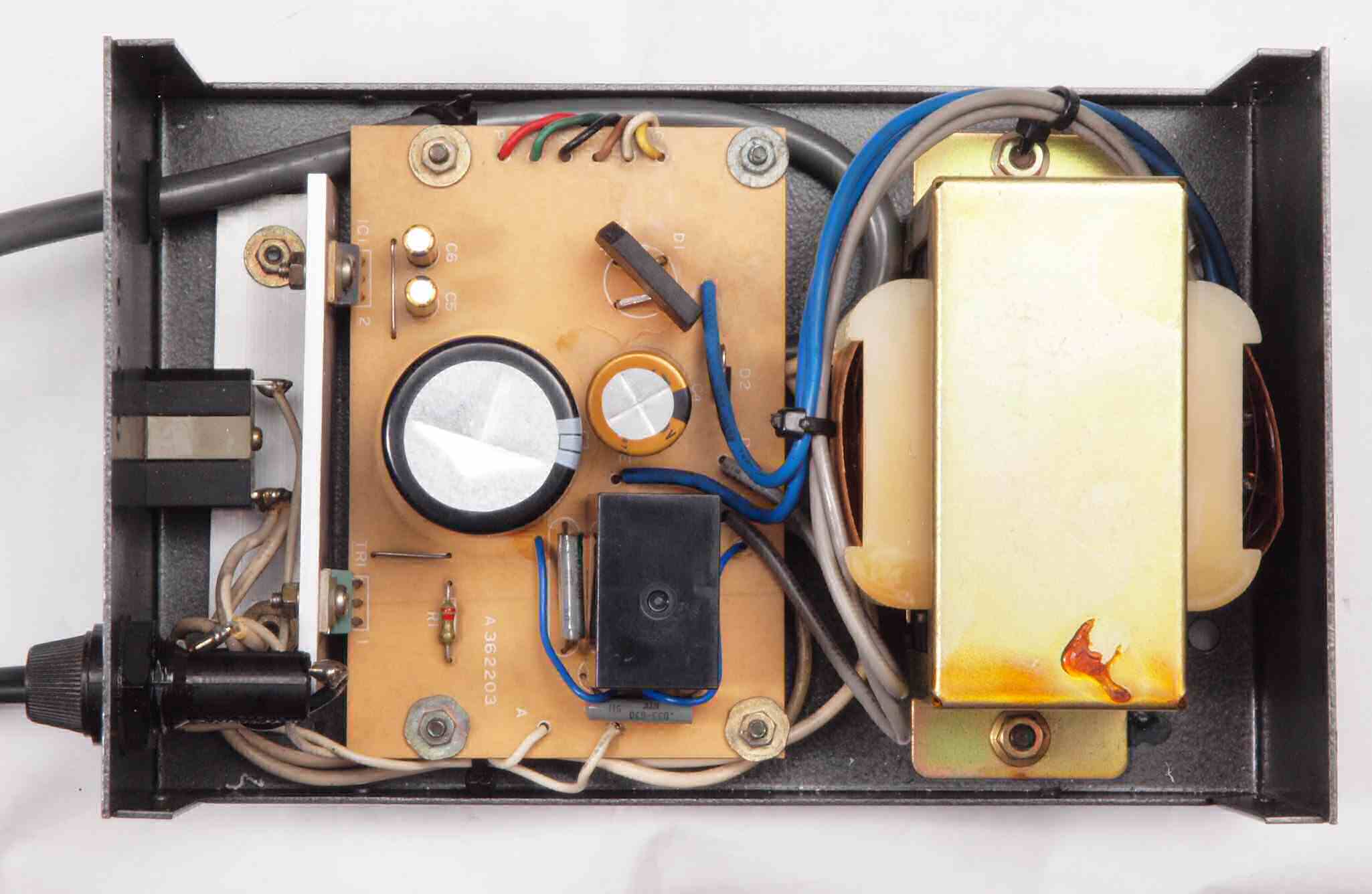

Ｃ７１．　修理前　電源部を上から見る

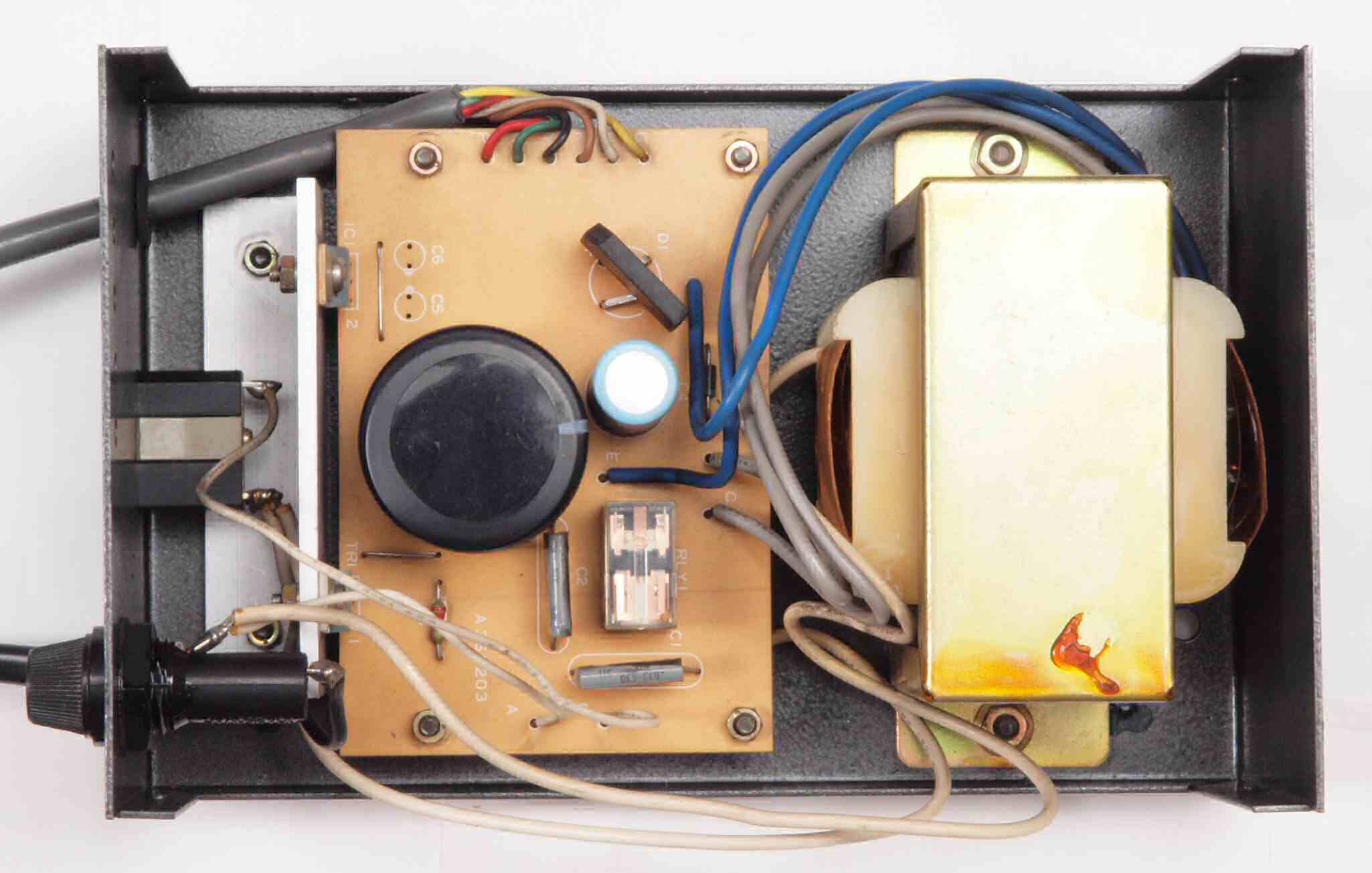

Ｃ７２．　修理後　電源部を上から見る

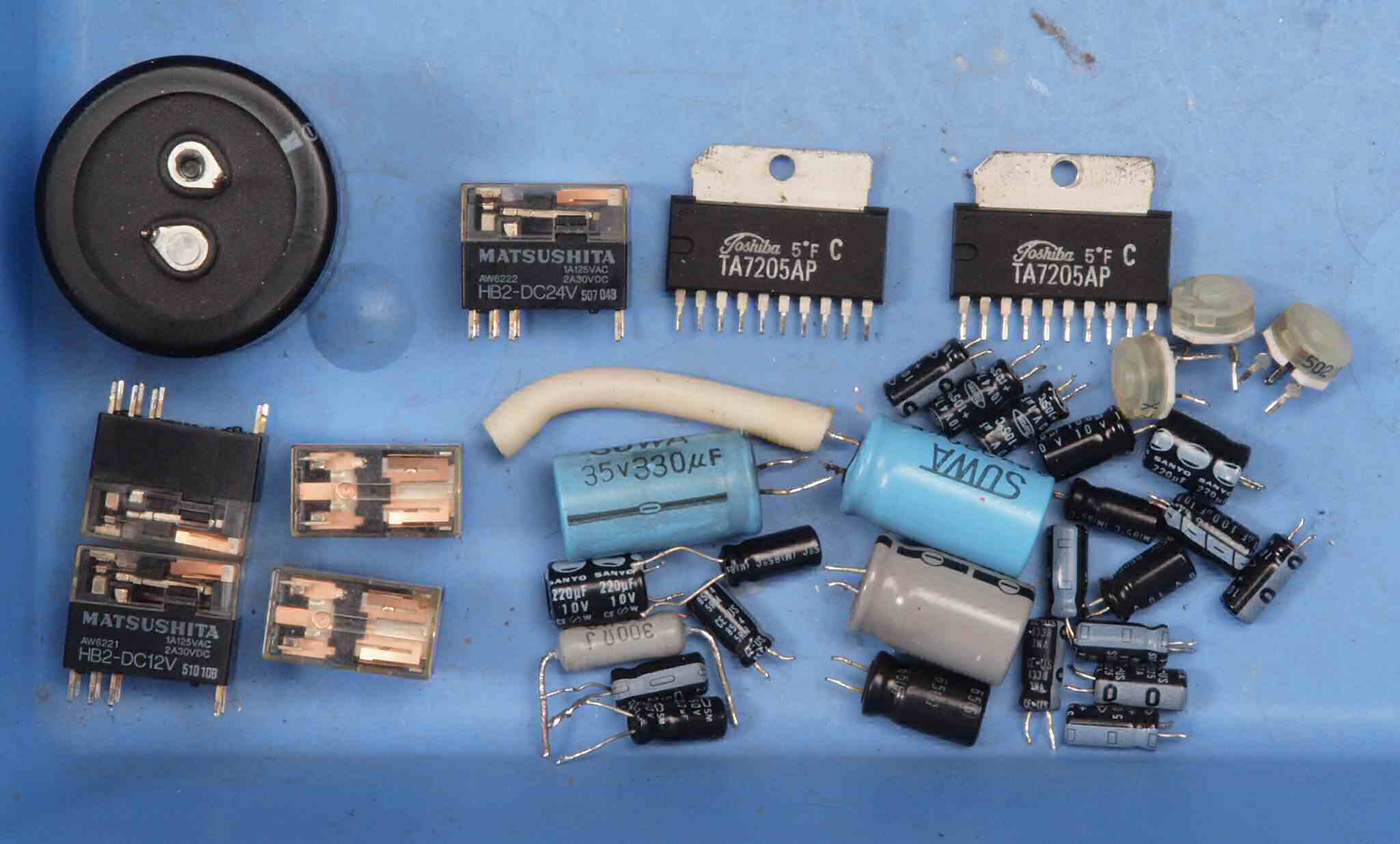

Ｃ８１．　交換部品

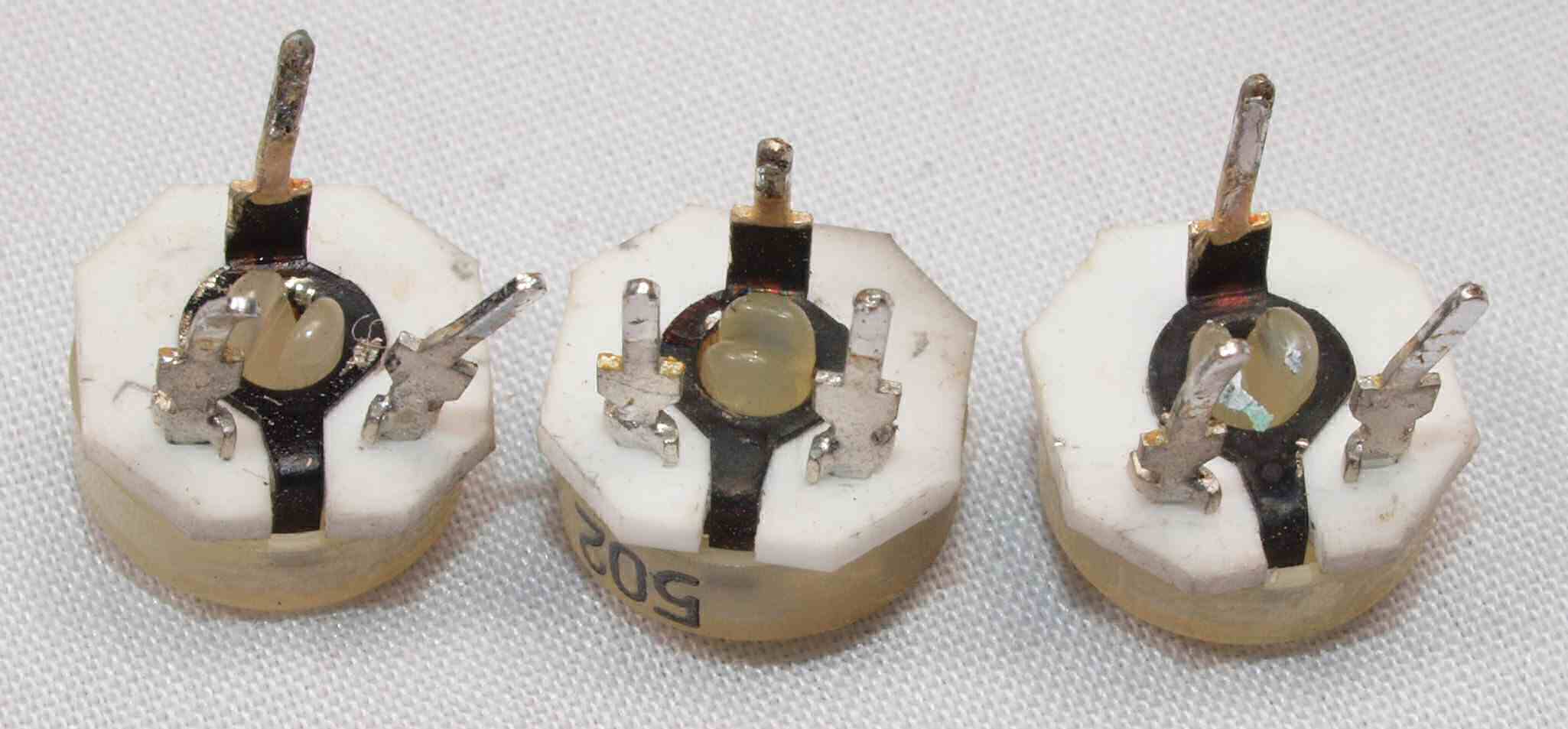

Ｃ８２．　交換部品、酸化して端子が真黒な半固定ＶＲ。

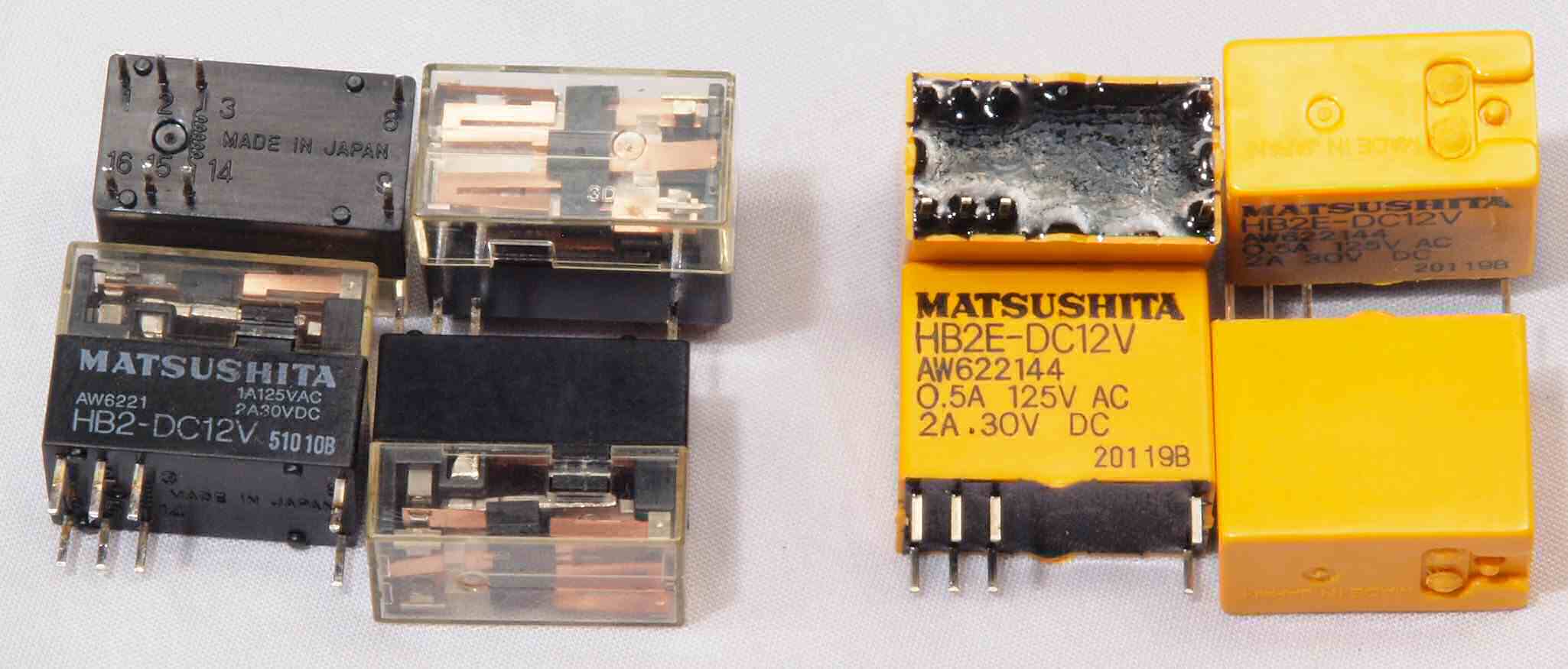

Ｃ８２．　交換部品、制御リレー。　左＝付いていた物、右＝交換した後発の密閉型、品薄で高価。

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ１．　調整中。

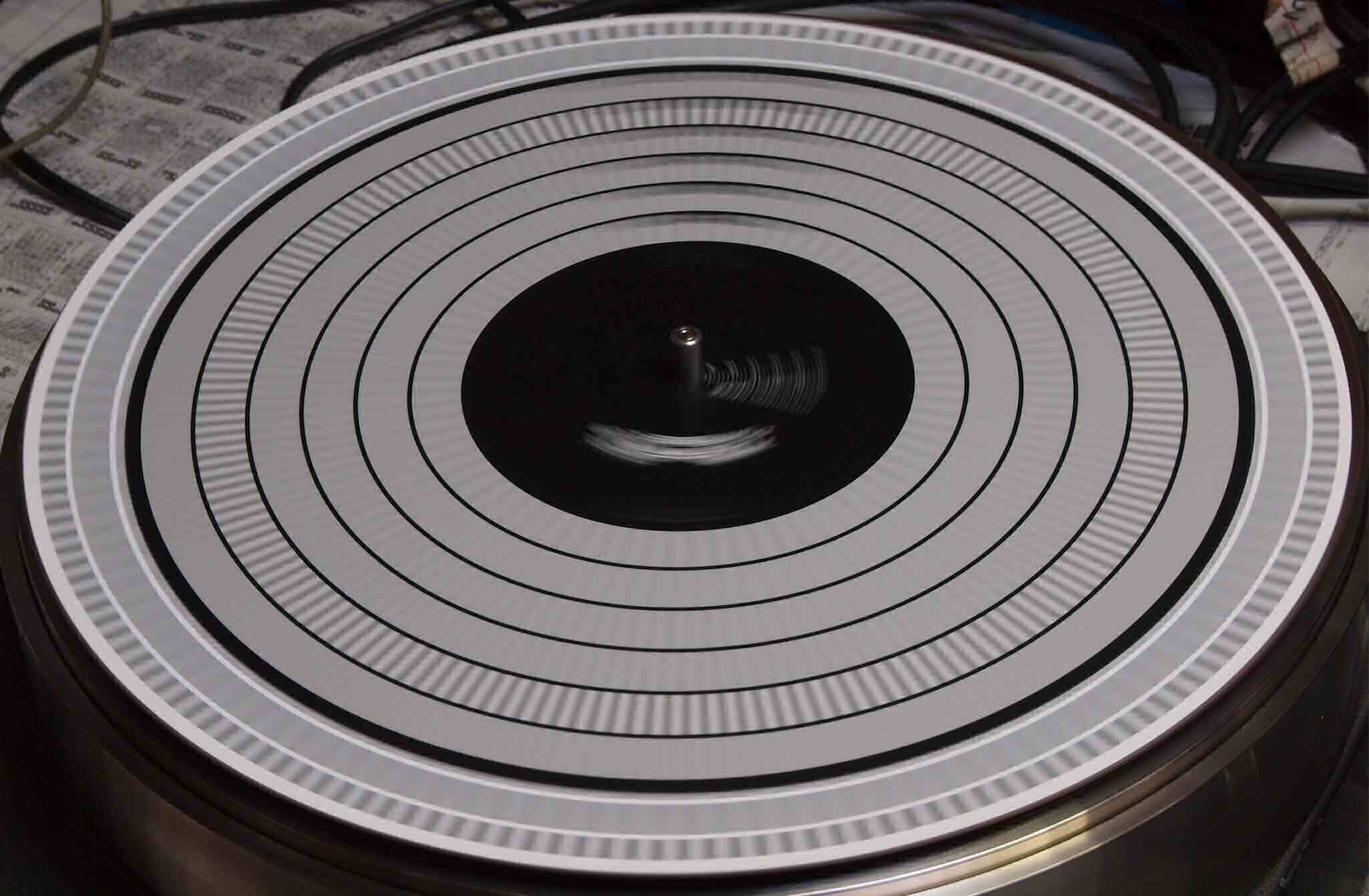

Ｅ２．　３３回転ストロボ測定

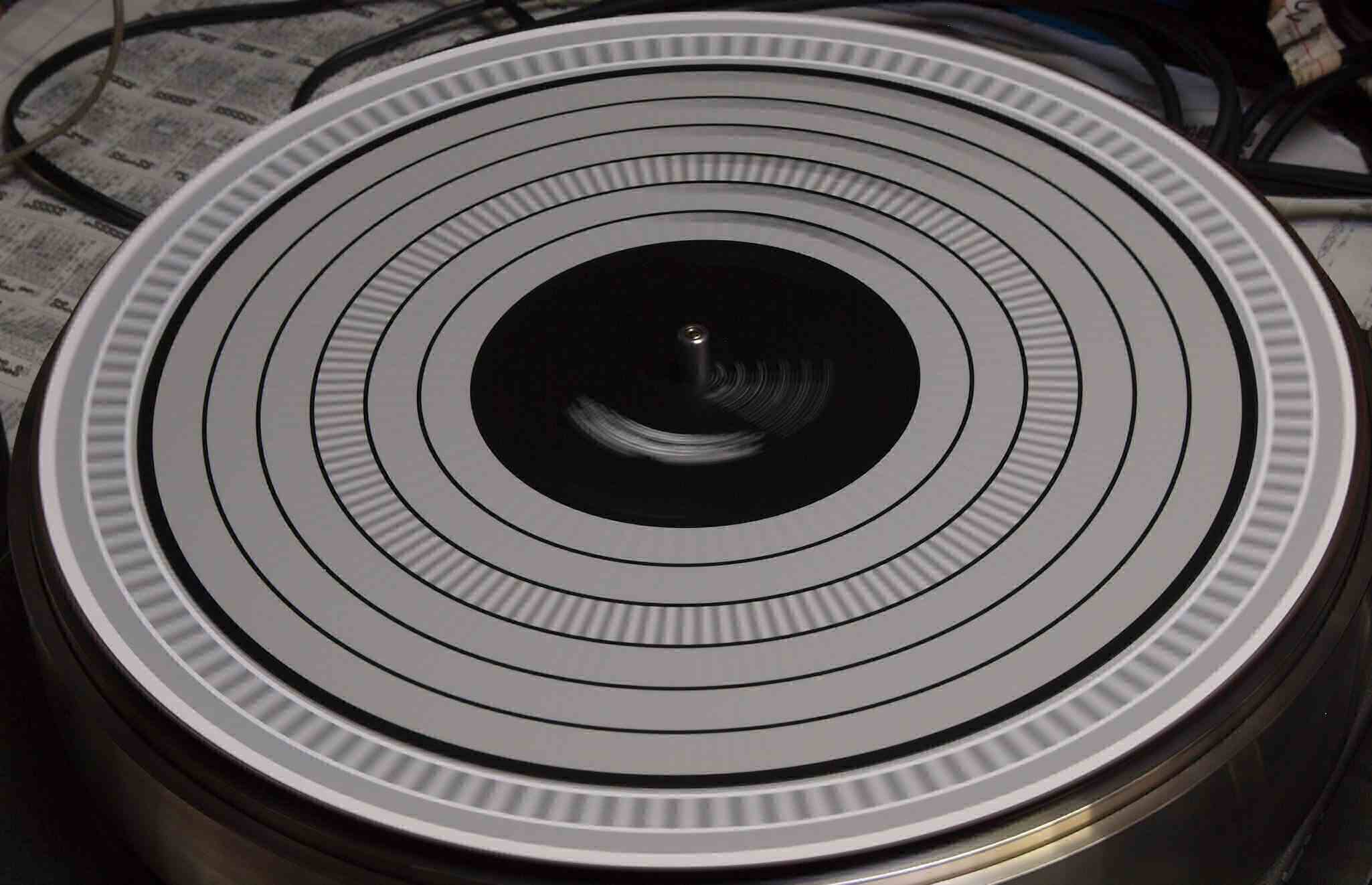

Ｅ４．　４５回転ストロボ測定

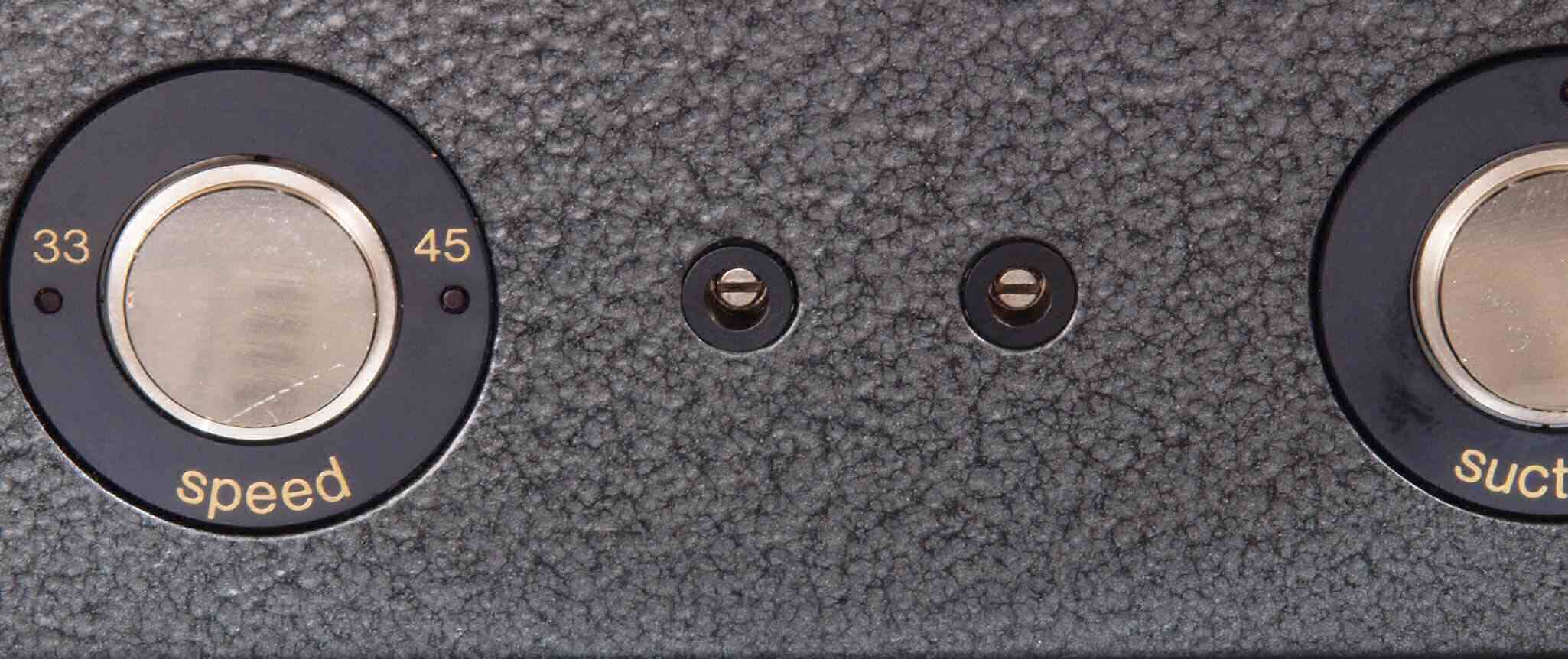

Ｅ５．　調整中　回転調整ツマミはセンター位置。

Ｅ６．　調整中　水糸で調整する、付属品のベルトより回転効率良い？

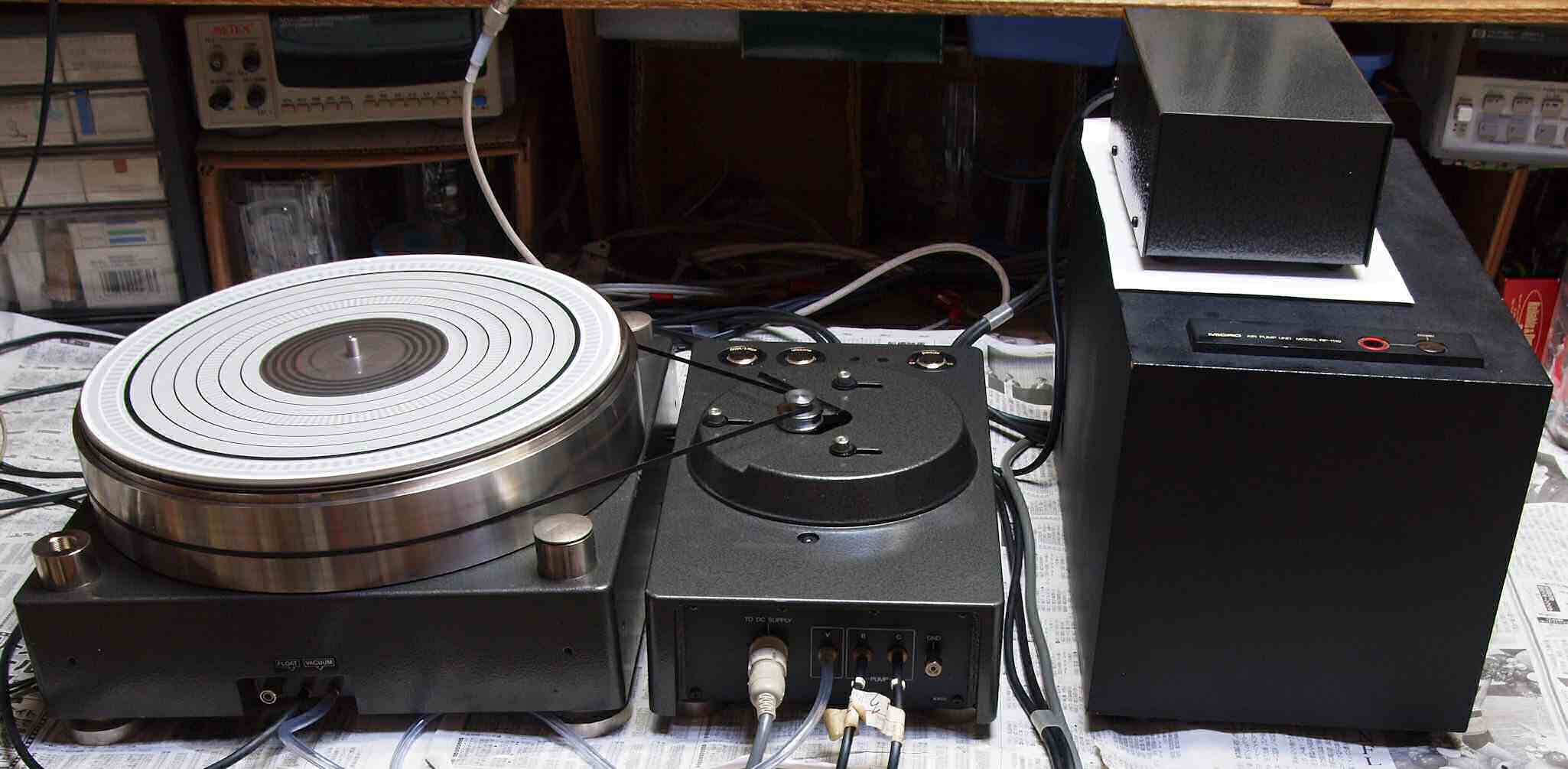

Ｅ７．　　完成２４時間エージング。　左は　CR DEVELOPMENTS WOODHAM 2.0

Ｙ．　ユーザー宅の設置状況 Ｙ１．　設置状況、　正面から見る。

Ｓ．　MICRO SEIKI　ＲＹ−５５００�U　の仕様（カタログ・マニアルより）

駆動モーター ８極ヒステリシス・シンクロナスモーター モーター駆動方式 ＣＲ発振器，ＢＴＬアンプ駆動 モーター駆動電圧 起動時１００Ｖ，１５秒後５０Ｖ自動切替 モーター回転数 ３３1/3・４５rpm切替（微調整可能）±４％  ７８rpm（プーリー切替） 回転数調整範囲 ±４％ 電源 AC100V、50Hz/60Hz 消費電力 ２７ワット（起動時），１０ワット（定常時） 付属 定電圧電源ユニット 外形寸法 １８０（Ｗ）×３１２（Ｄ）×１３６（Ｈ）mm 重量 14kg 価格 \198,000 　　その他 付属 ドライブ糸 K-5 別売 ドライブ糸 5M（\1,000） アームマウント AX-1G〜6G、AX-8G（\12,000） アームマウント AX-7G（\38,000） アームレスト用ベース RX-1（\500） 備考　アームマウント AX-1G Micro MA-505X、505S、707X、 ADC LMF-1、LMF-2、EMT 929 Ortofon RS-212、RMG-212、SMG-212II、 Audio-Technica AT-1005II Audio Craft AC-300C、A Denon DA-303、305、307、309、401 FR FR-54、24mkII、14 SAEC WE-308N、308SX、407/23 Grace G-545F、707、840FB、940、945S Technics EPA-101S、L、121S、L、99 Pioneer PA-1000 AX-2G SME 3009SII、SIII AX-3G Micro MA-505LX、505LS EMT 997 Ortofon RF297、RMG309 Audio Craft AC-300A、400A、C、400mkII Denon DA-302、304、308 Grace G-565F、860FB、960 SAEC WE-308L AX-4G SME 3012 AX-5G Audio-Technica：AT-1503II、1503III FR FR-64、64S AX-6G Micro MAX-282 Luster GST801 Audio Craft AC-4000MC Audio-Technica AT-1501II、AT-1501III FR FR-66S SAEC WE-506/30 Victor UA-7082、7045 Technics EPA-100 Grace G660P AX-7G： Micro MAX-282 Audio Craft AC-4000MC ※RX-5000のみ取付可能 AX-8G： Micro MA-505XII、SII、808X SAEC WE-308N、308SX、407/23 Audio Craft AC-300mkII、3000MC
