ＬＵＸＭＡＮ　ＰＤ１２１修理記録

平成２６年６月３０日到着　　７月８日完成

Ａ．　修理前の状況 オーバーホール修理依頼。 Ｂ．　原因 。 Ｃ．　修理状況 電解コンデンサー交換。 リレー交換。 半固定ＶＲ交換。 モーターＦＧコイル修理・清掃・コート塗布。 モーターをオーバーホール（修理・清掃・給油） スピード切り換えSW交換。 テーブル足修理。 Ｄ．　使用部品 電解コンデンサー　　　　　　　　　　　　１３個。 リレー　　　　　　　　　　　　　　　　　　　　１個。 半固定ＶＲ　　　　　　　　　　　　　　　　　３個。 フイルムコンデンサー　　　　　　　　　　２個。 スピード切り換えSW　　　　　　　　　　　１個。 Ｅ．　調整・測定 Ｆ．　修理費　　７５，０００円　　オーバーホール修理。 　　　　　　　　　　　　　　　　　　　３台目からの、お馴染みさん価格。 Ｓ．　ＬＵＸＭＡＮ　ＰＤ１２１　の仕様（マニアル・カタログより）

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る。

Ａ１２．　点検中　前右から見る。

Ａ１３．　点検中　後から見る。

Ａ１４．　点検中　後左から見る。

Ａ１５．　点検中　上から見る。

Ａ１６．　点検中　ターンテーブルを外し、上から見る。

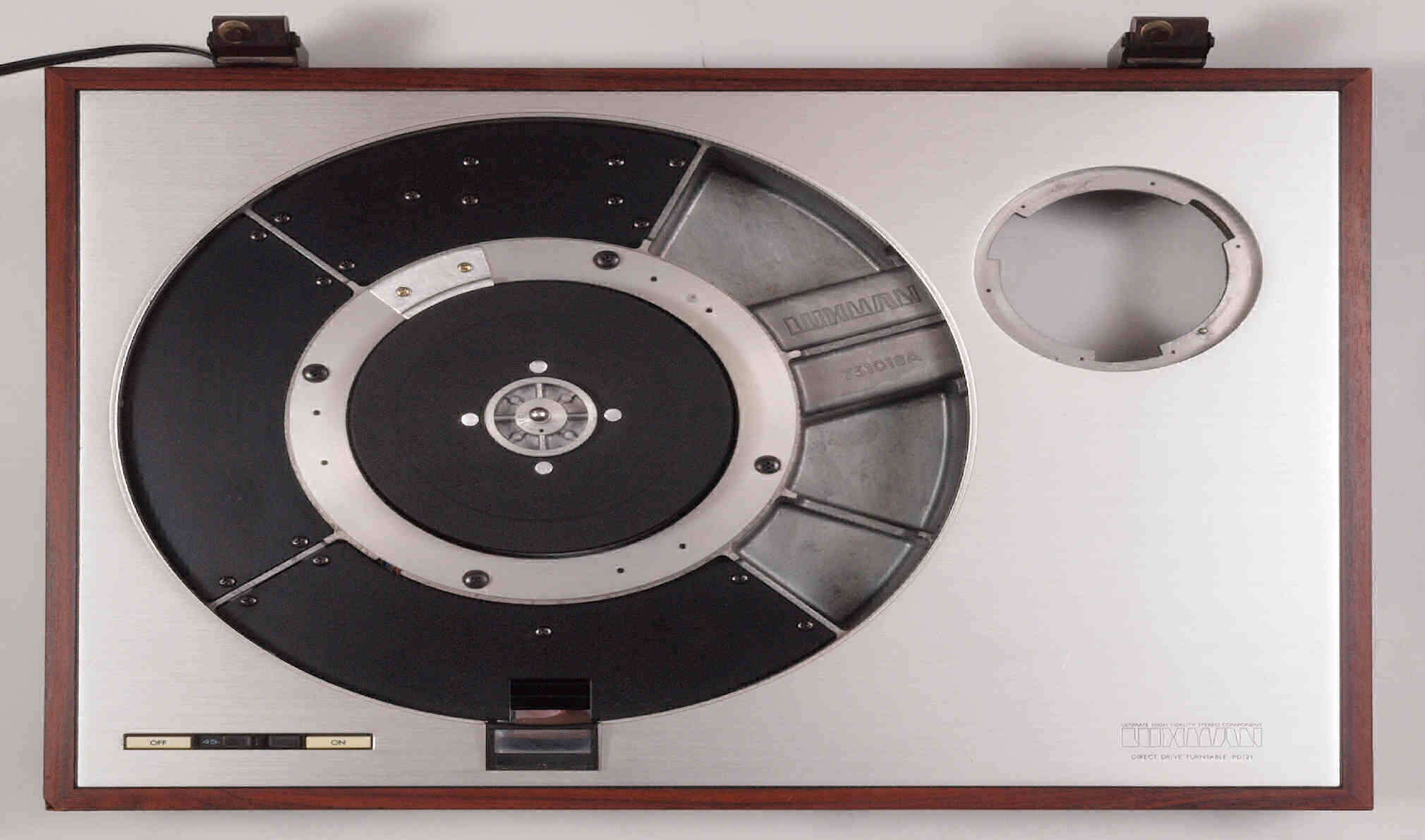

Ａ１７．　点検中　ターンテーブル・上カバーを外し、上から見る。

Ａ１８．　点検中　　ターンテーブル・シールドを外し、上から見る。

Ａ２０．　点検中　下から見る。

Ａ２１．　点検中　下から見る。　輸送中のトランス固定ビス。

Ａ２２．　点検中　モーターカバーを外し、下から見る。

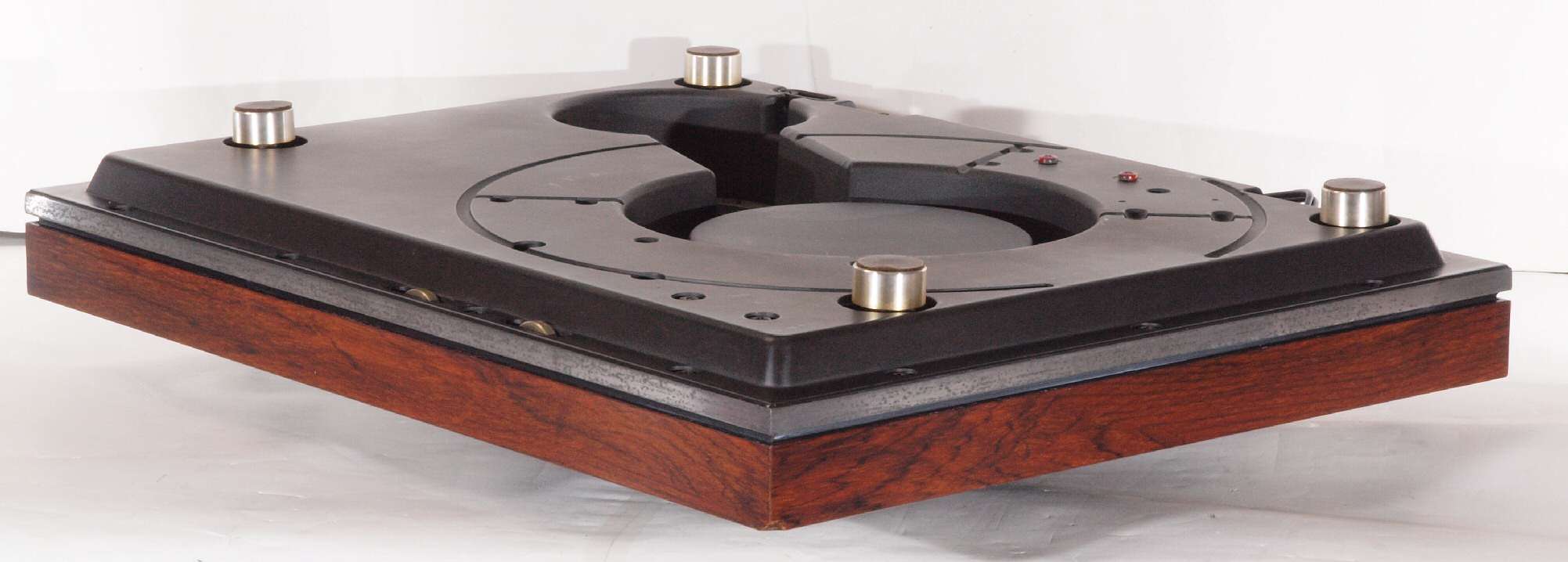

Ａ３１．　点検中　下前から見る。

Ａ３２．　点検中　下前左から見る。

Ａ３３．　点検中　下後から見る。

Ａ３４．　点検中　下後右から見る。

Ａ４１．　点検中　タンテーブルを裏側から見る。

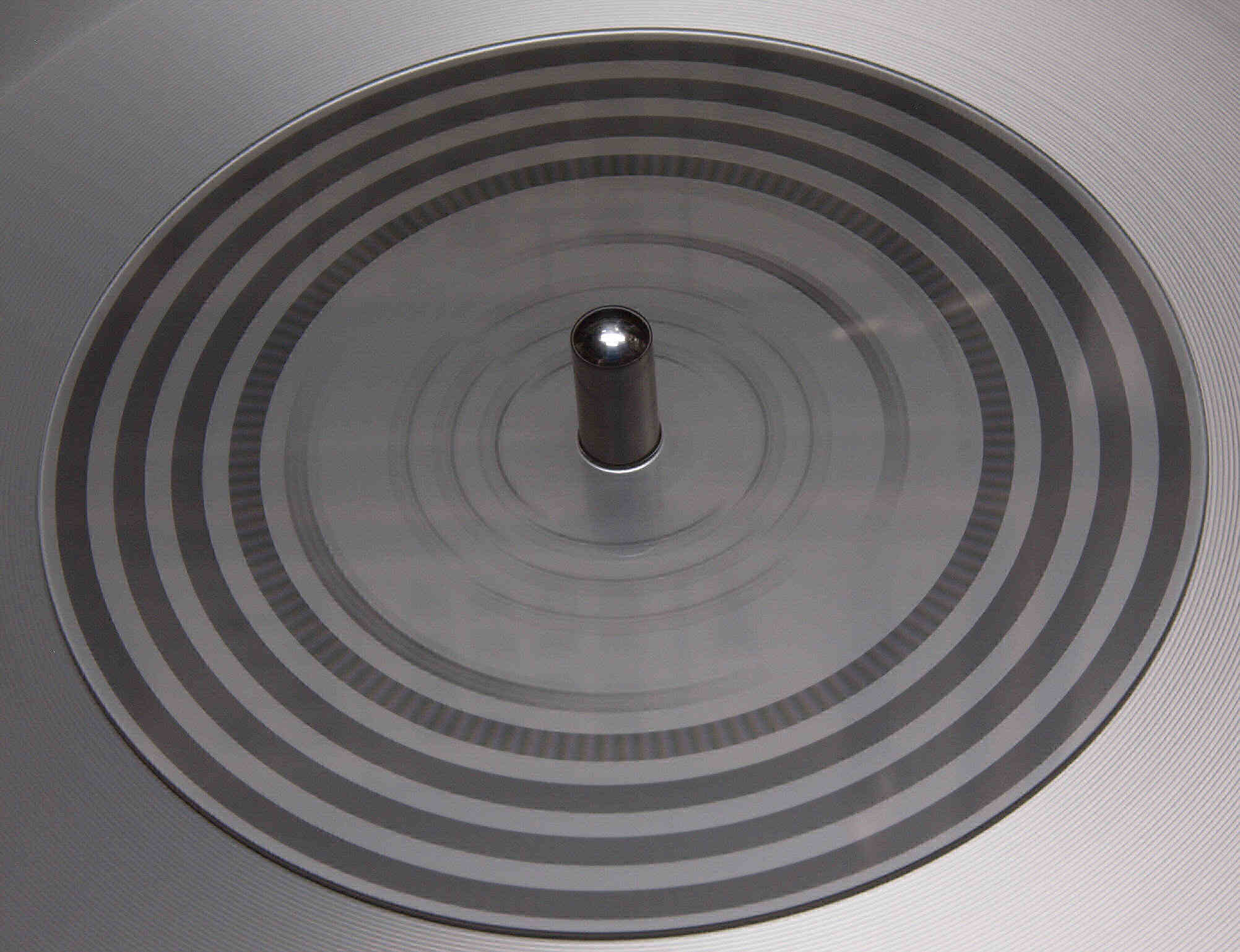

Ａ４２．　点検中　　タンテーブルを裏側から見る。　ストロボのバーでは無く回転数時。

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　修理前　定電圧基板

Ｃ１２．　修理後　定電圧基板　電解コンデンサー２個、半固定VR１個交換、フイルムコンデンサー１個追加

Ｃ１３．　修理前　定電圧基板裏

Ｃ１４．　修理（半田補正）後　定電圧基板裏。　半田を全部やり直す。

Ｃ１５．　修理後　定電圧基板裏、不要なフラックス等を洗浄後。このままの方が見た目は良いが、腐食に弱い。

Ｃ１６．　完成定電圧基板裏、　防湿材を塗る。

Ｃ２１．　修理前　回転表示基板

Ｃ２２．　修理後　回転表示基板　電解コンデンサー１個交換、フイルムコンデンサー１個追加

Ｃ２３．　修理前　回転表示基板裏

Ｃ２４．　修理（半田補正）後　回転表示裏。　半田を全部やり直す。

Ｃ２５．　修理後　回転表示裏、不要なフラックス等を洗浄後。このままの方が見た目は良いが、腐食に弱い。

Ｃ２６．　完成回転表示裏。 コート液を塗る。

Ｃ３１．　修理前　ドライブ基板

Ｃ３２．　修理後　ドライブ基板　電解コンデンサー３個交換

Ｃ３３．　修理前　ドライブ基板裏

Ｃ３４．　修理（半田補正）後　ドライブ基板裏。　半田を全部やり直す。

Ｃ３５．　修理後　ドライブ電源基板裏。不要なフラックス等を洗浄後。このままの方が見た目は良いが、腐食に弱い。

Ｃ３６．　完成ドライブ基板裏。　コート液を塗る。

Ｃ４１．　修理前　照明、 ３３／４５切換SW基板

Ｃ４２．　修理後　照明、 ３３／４５切換SW基板。ランプ交換

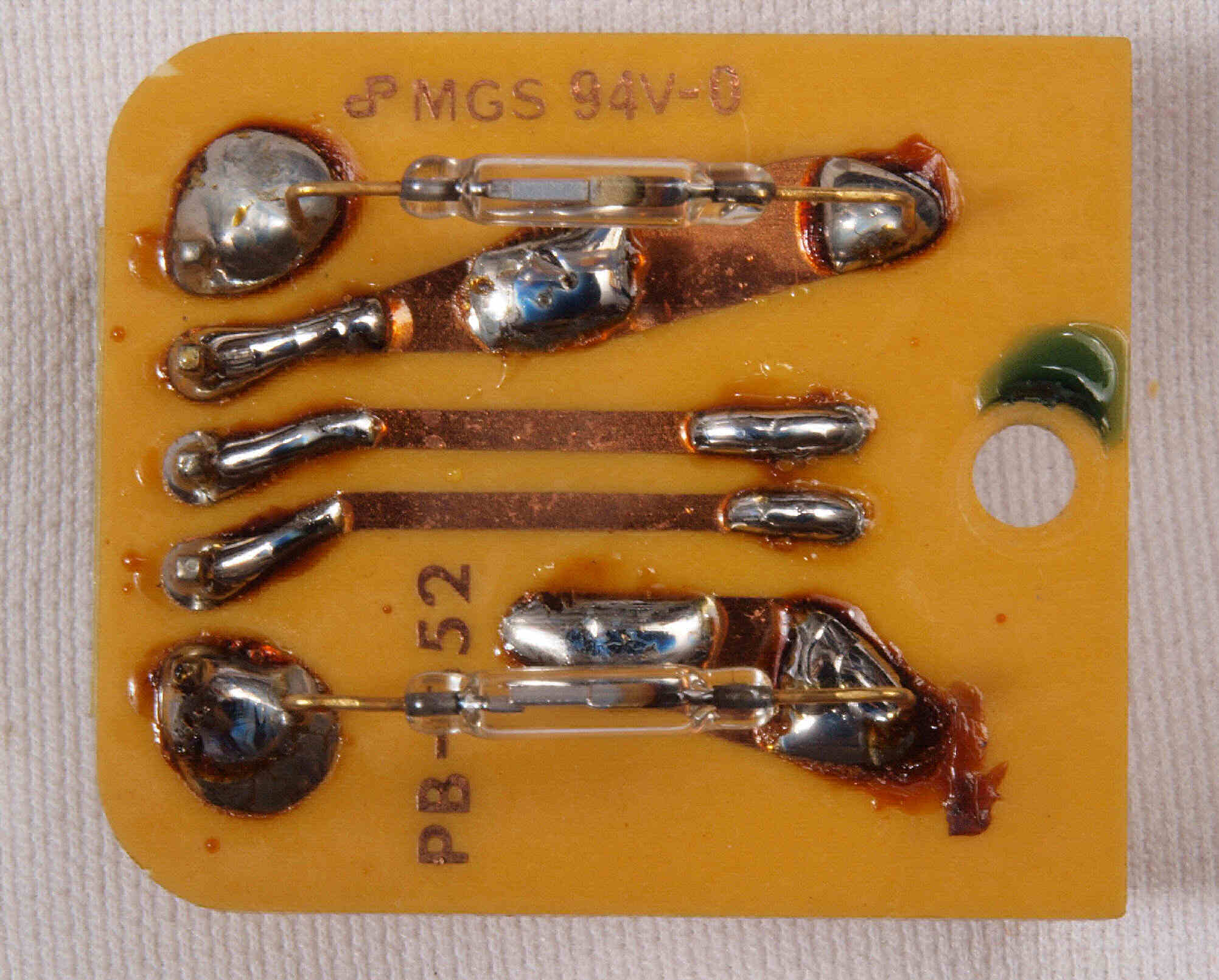

Ｃ4３．　修理前　照明、 ３３／４５切換SW基板裏

Ｃ４４．　修理（半田補正）後　照明、 ３３／４５切換SW基板裏。　半田を全部やり直す。

Ｃ４５．　修理後　照明、 ３３／４５切換SW基板裏。 　　　　　　　　　　　　　　　　　　　　不要なフラックス等を洗浄後。このままの方が見た目は良いが、腐食に弱い。

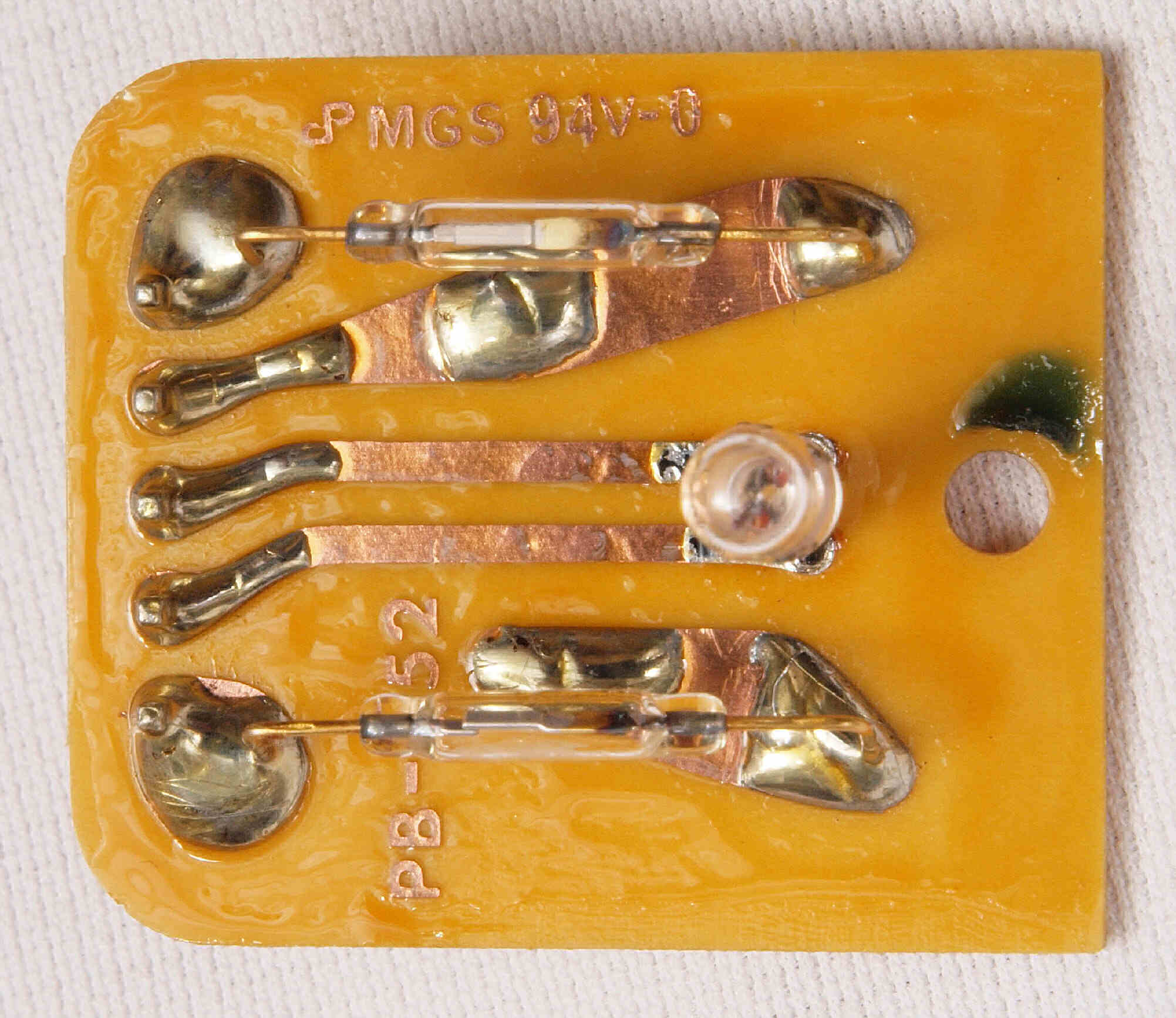

Ｃ４６．　完成照明、 ３３／４５切換SW基板裏。　コート液を塗る。

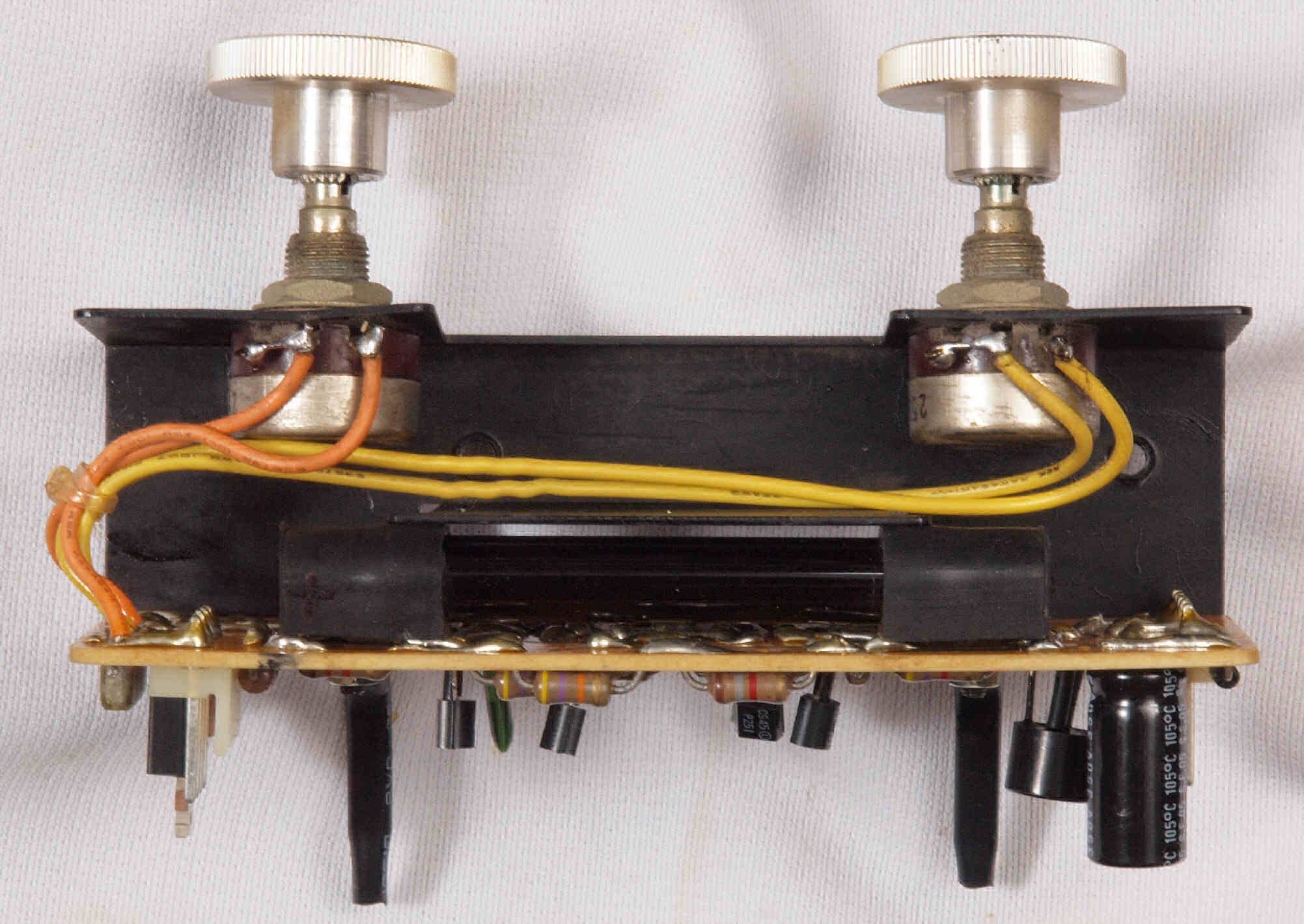

Ｃ５１．　修理前　 ３３／４５回転数調整VR。

Ｃ５２．　修理後　　 ３３／４５回転数調整VR。　VRにガリが生じても　被害が少ないよう対処する。

Ｃ６１．　修理前　固定子の回転数感知基板。

Ｃ６２．　完成固定子の回転数感知基板。　半田を全部やり直し、不要なフラックス等を洗浄し、コート液を塗る。

Ｃ７１．　修理前　モーター基板

Ｃ７２．　修理後　モーター基板。　半固定ＶＲ２個、電解コンデンサー４個、フイルムコンデンサー５個交換

Ｃ７３．　修理前　モーター基板裏

Ｃ７４．　修理（半田補正）後　モーター基板裏。　半田を全部やり直す。

Ｃ７５．　修理後　モーター基板裏、不要なフラックス等を洗浄後。このままの方が見た目は良いが、腐食に弱い。

Ｃ７６．　完成モーター基板裏、　コート液を塗る。

Ｃ８１．　修理中　モーター軸。　大きいキズは無。

Ｃ９１．　修理前　モーター回転子。

Ｃ９２．　修理後　モーター回転子。　ＣＲＣで洗浄し、鉱物油を軽く塗布。

ＣA１．　交換部品

ＣＢ１．　修理前　　上から見る

ＣＢ２．　修理前　　上から見る

ＣＢ３．　修理前　　下から見る

ＣＢ４．　修理後　　下から見る。

Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ１．　　３３回転、ストロボで測定。

Ｅ２．　　３３回転、内蔵ストロボで測定。　黄色表示＝５０ＨＺ、緑色表示＝６０ＨＺ。

Ｅ３．　　４５回転、ストロボで測定。

Ｅ４．　　４５回転、内蔵ストロボで測定。

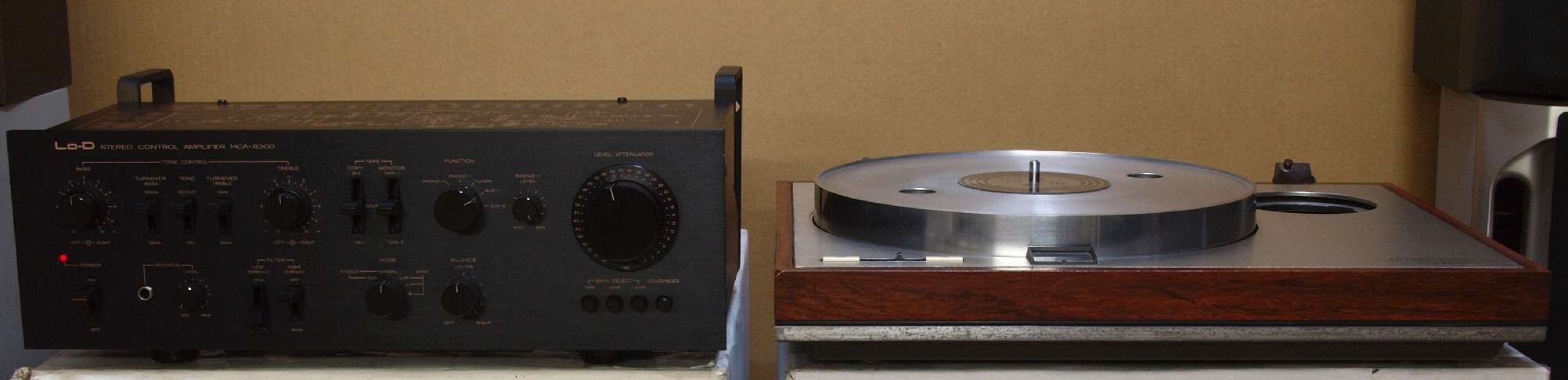

Ｅ５．　完成　引き続き２４時間エージング。　左はＨＩＴＡＣＨＩ　Lo-D　ＨＣＡ−８３００．　２台目。

Ｓ．　ＬＵＸＭＡＮ　ＰＤ１２１　の仕様（カタログ・マニアルより）

型式 レコードプレイヤー　ＰＤ１２１ ターンテーブル部 駆動方式 ダイレクト・ドライブ方式 モーター 20極60スロット・ブラシレスDCサーボモーター ターンテーブル 30cmアルミダイキャスト製、重量=2.5kg 回転数 33 1/3rpm、45rpm 回転数調整範囲 ±4％、各回転数独立調整可能 SN比 60dB以上 ワウフラッター 0.03％以下（WRMS） 付属装置 アクリルカバー 4mm厚板貼り合わせ、脱着可能、フリーストップヒンジ付 インシュレーター スプリング、ゴム、グリスによる3重構造、高さ調整範囲：10mm ミラー式ストロボ ブラックライト採用による速度表示式 60Hz=黄色、50Hz=黄緑色 総合 電源 AC100V、50Hz/60Hz 消費電力 常時=6W、　起動時=20W 外形寸法 幅472×高さ160×奥行372mm、（ヒンジ部：17mm） 重量 14kg 価格 \135,000（1975年8月発売）
