ＫＥＮＷＯＯＤ　Ｌ−０７Ｄ．　５台目修理記録

梱包はこちらを参考　　２０２０／１２／１持込　　　２０２１／１／７完成

Ａ．　修理前の状況 L-07Dが突然不具合を生じました。 電源を入れスタートボタンを押下してもターンテーブルが回らない。 電源をOFFにし再度ONにした後に再スタートすると回るものの回転が安定せず33回転の表示が明滅し再生される音声もグチャグチャな感じ。 今回の症状とは関係ありませんが正面向かって右側のインシュレーターがロックがかかったようになり回転せず高さの調整がやりにくいです。 当方、横浜在住なので持ち込み可能です。 L-07D修理実績があるSP１０＊＊では断られました。 Ｂ．　原因 メカニカルブレーキの効きが悪い。 停止時、回路が発振気味。 電気ブレーキは動作弱い。 Ｋ．　木部架台修理状況 Ｃ．　電源部修理状況 電解コンデンサー交換（オーディオコンデンサー使用）。 半固定ＶＲ交換。 ＯＰ−ＡＭＰ交換。 Ｃ−ＭＯＳ−ＩＣ交換。 ＰＬＬ＿ＩＣ交換。 整流ダイオード交換。 電源コードを取り３Pインレットに交換。 電源トランス塗装。 Ｄ．　本体修理状況 電解コンデンサー交換（オーディオコンデンサー使用）。 メカニカルブレーキ修理。 ４本の足、分解清掃・注油。 モーター分解清掃・注油。 回転数表示赤ＬＥＤ交換。 操作ＳＷの分解・点検・清掃・給油。 E．　使用部品 半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　　　　７個。 電解コンデンサー　　　　　　　　　　　　　　　　　　　　　１７個。 ＯＰ−ＡＭＰ　　　　　　　　　　　　　　　　　　　　　　　　　　５個。 Ｃ−ＭＯＳ−ＩＣ　　　　　　　　　　　　　　　　　　　　　　　　６個。 ＰＬＬ＿ＩＣ（ＭＳＭ５８９１）　　　　　　　　　　　　　　　　　　１個。 整流ダイオード　　　　　　　　　　　　　　　　　　　　　　　　４個。 ３Pインレット　　　　　　　　　　　　　　　　　　　　　　　　　　１個。 赤ＬＥＤ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個。 　　　 Ｆ．　調整・測定 Ｇ．　修理費　　　　　　　　　１６５，０００円　　「オーバーホール修理」 Ｙ．　ユーザー宅の設置状況 Ｓ．　ＫＥＮＷＯＯＤ　Ｌ−０７Ｄ　の仕様（カタログ・マニアルより）

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る。

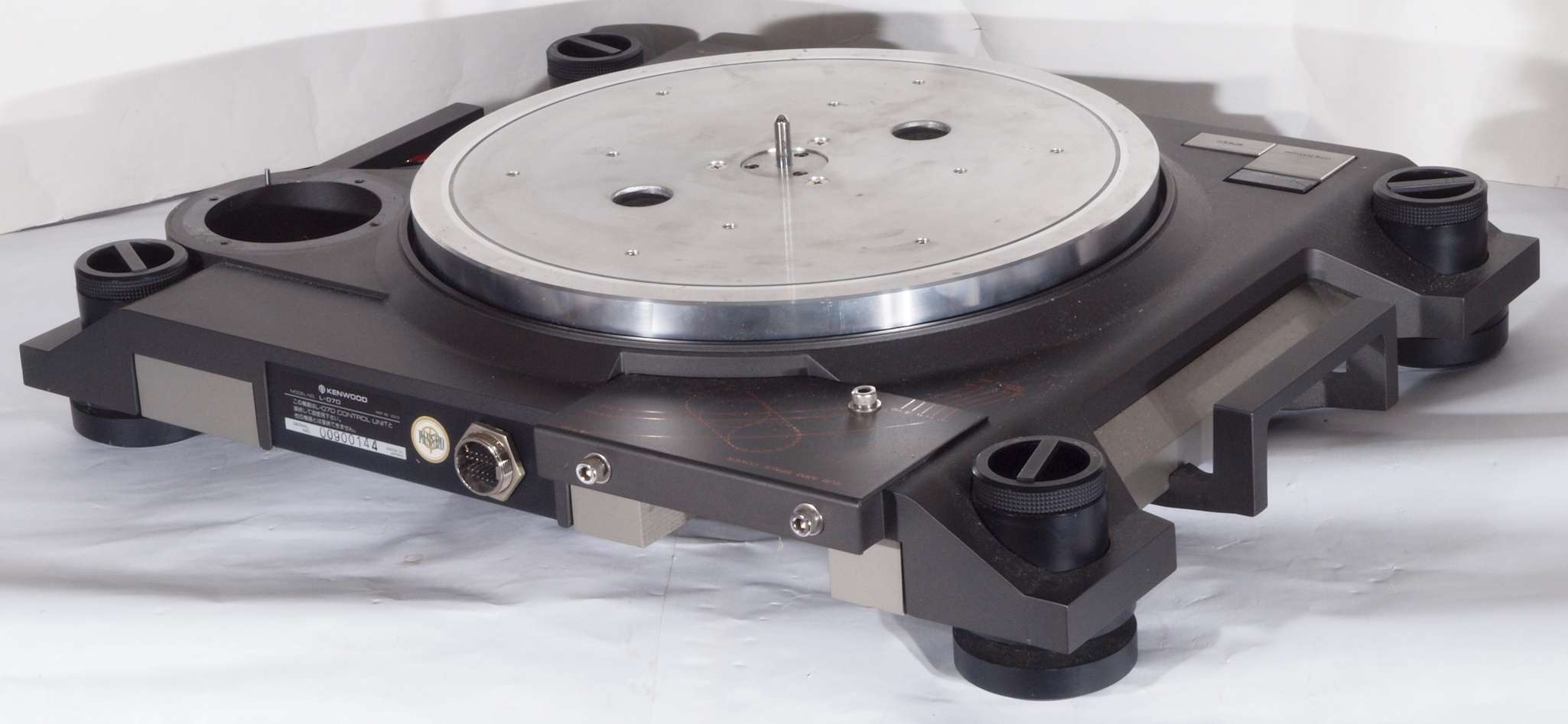

Ａ１２．　点検中　前右から見る

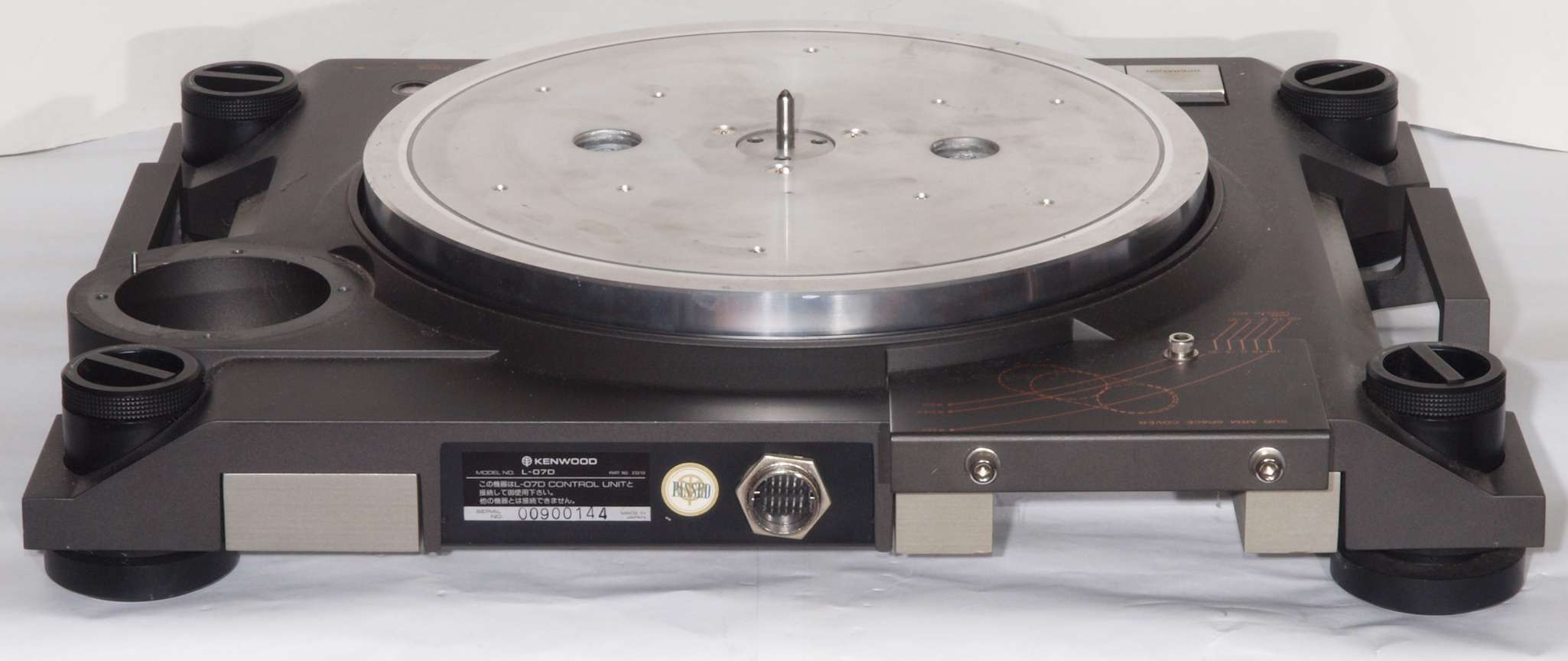

Ａ１３．　点検中　後から見る

Ａ１４．　点検中　後左から見る

Ａ２０．　点検中　上から見る

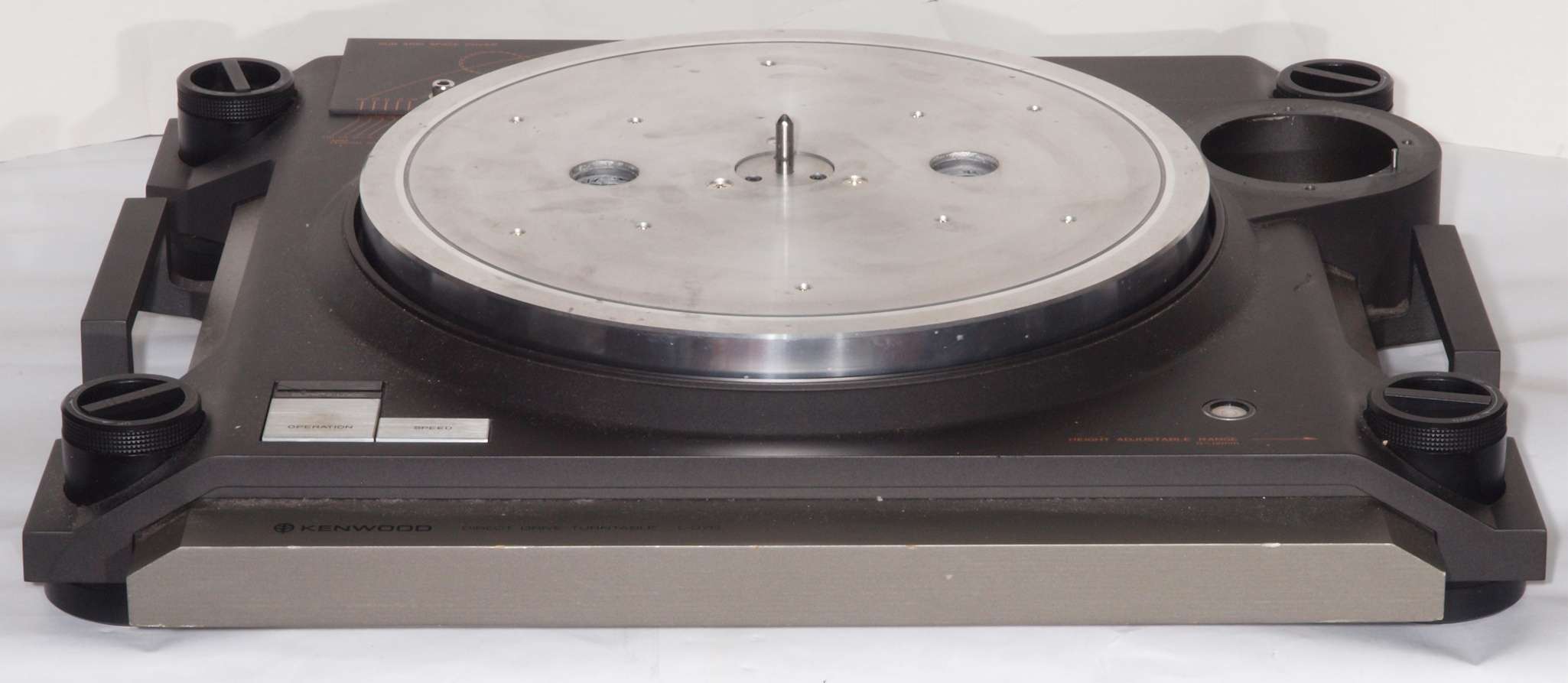

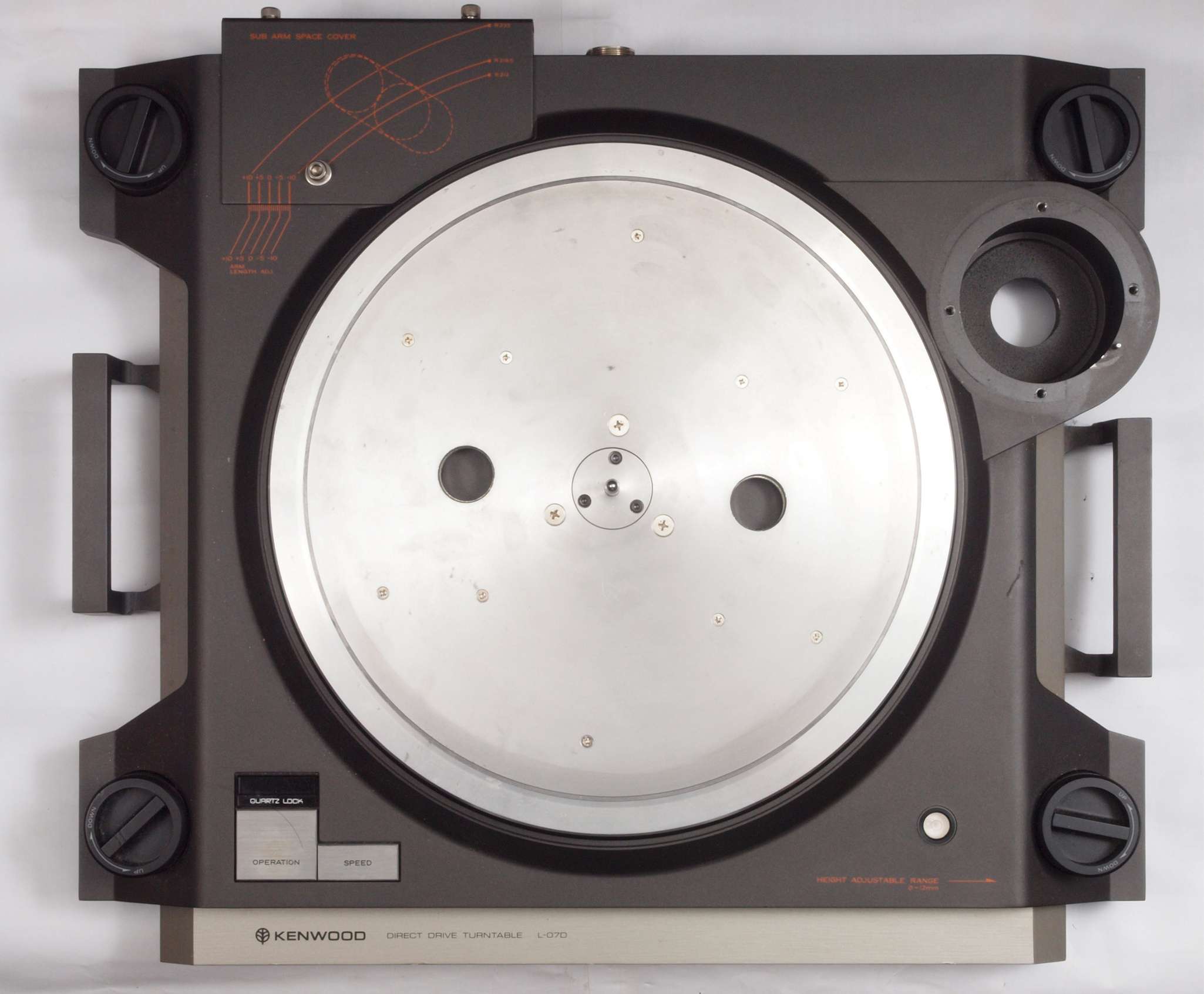

Ａ２１．　点検中　タンテーブルを外し、上から見る。

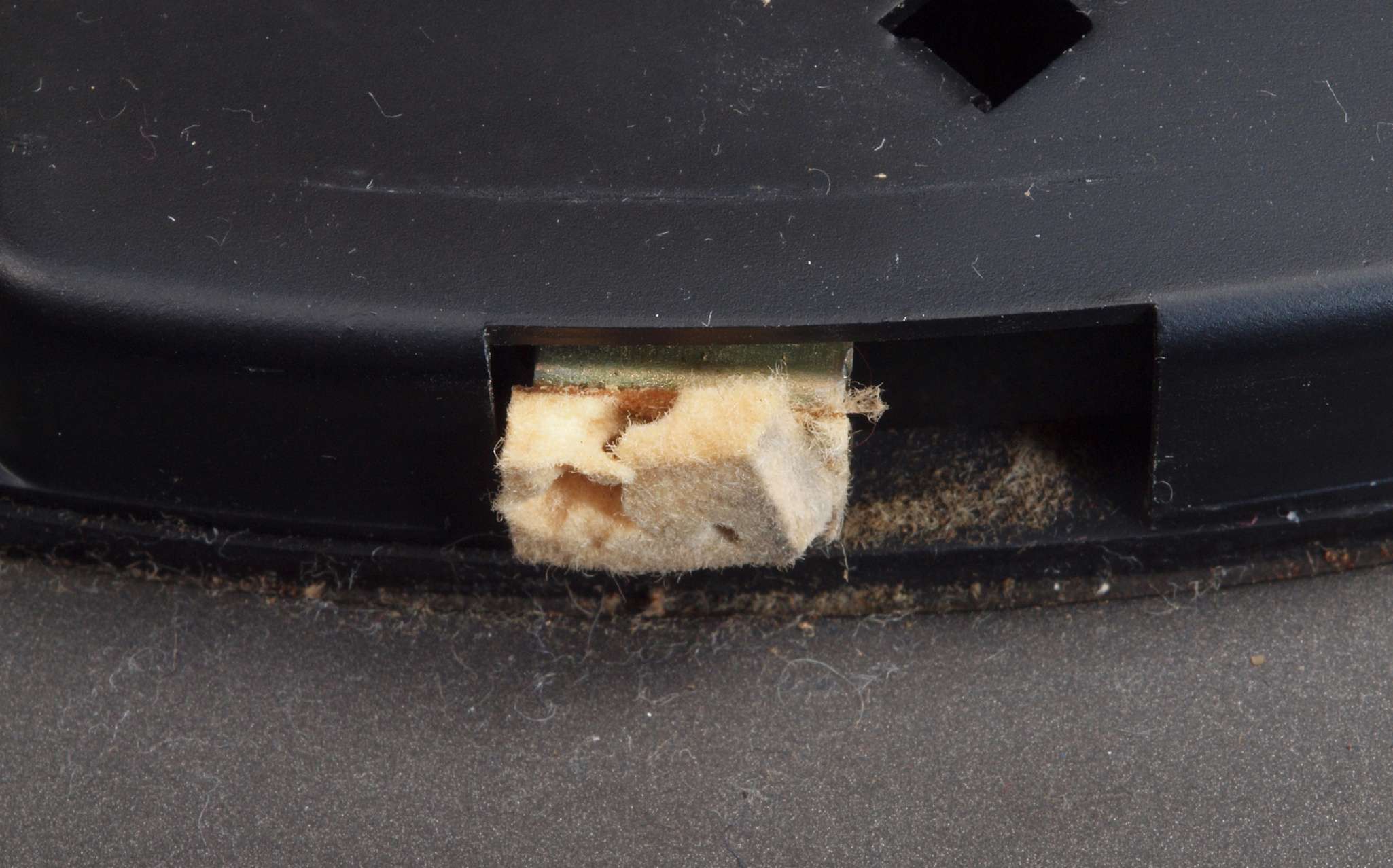

Ａ２２．　点検中　メカニカルブレーキ。　ブレーキパッドがボロボロ！

Ａ３１．　点検中　タンテーブル。

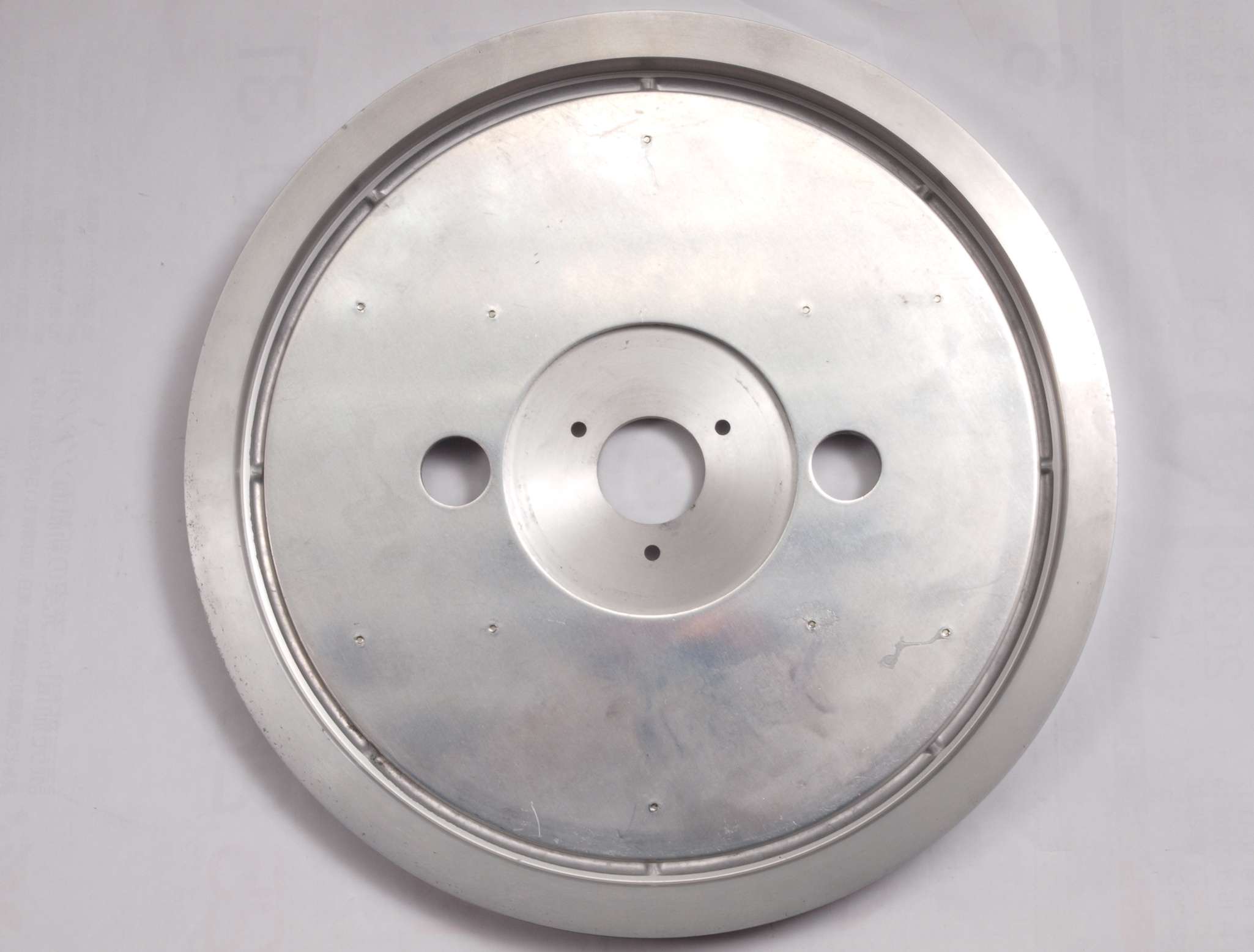

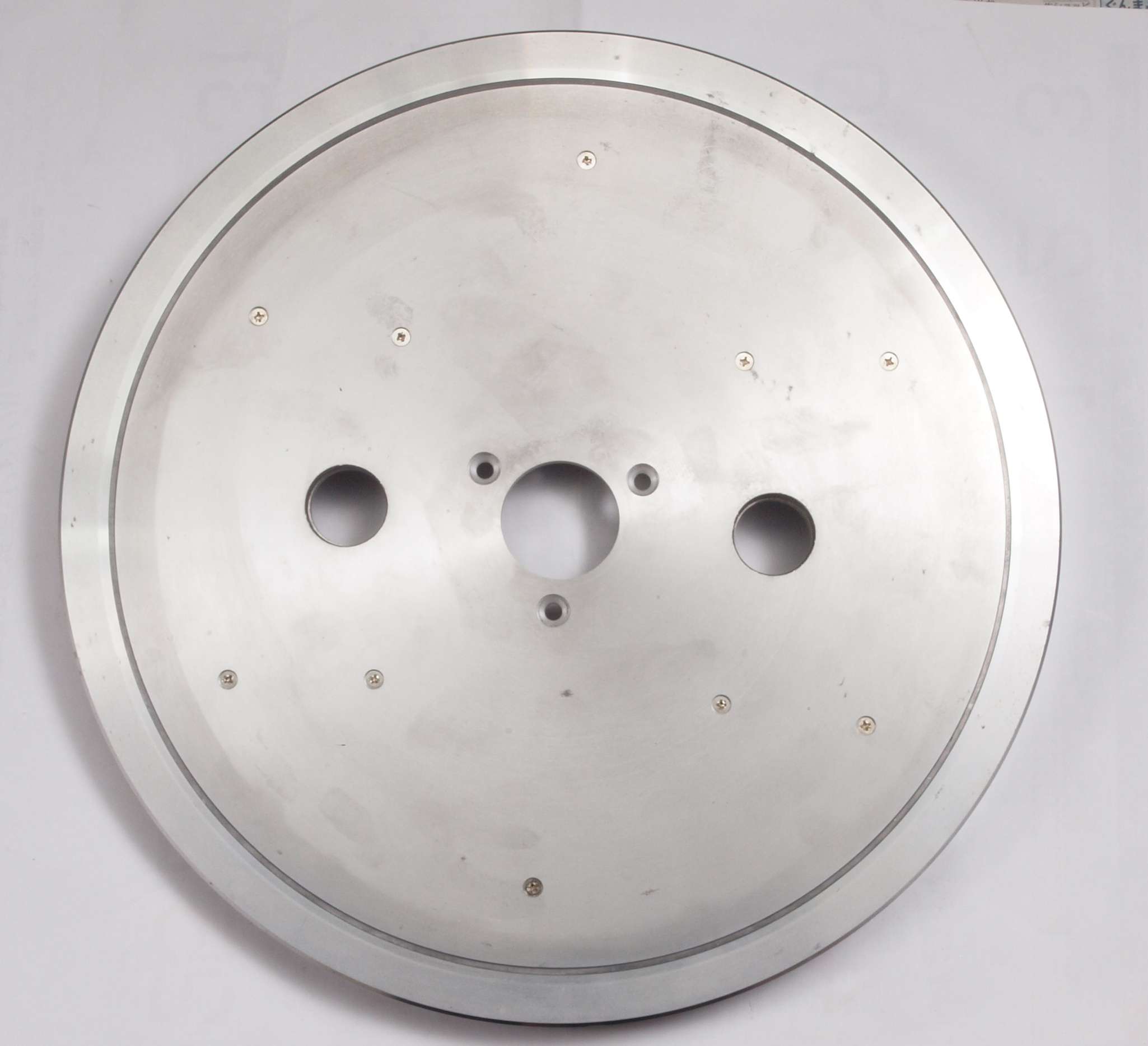

Ａ３２．　点検中　タンテーブル裏。

Ａ４１．　点検中　下前から見る

Ａ４２．　点検中　下前左から見る

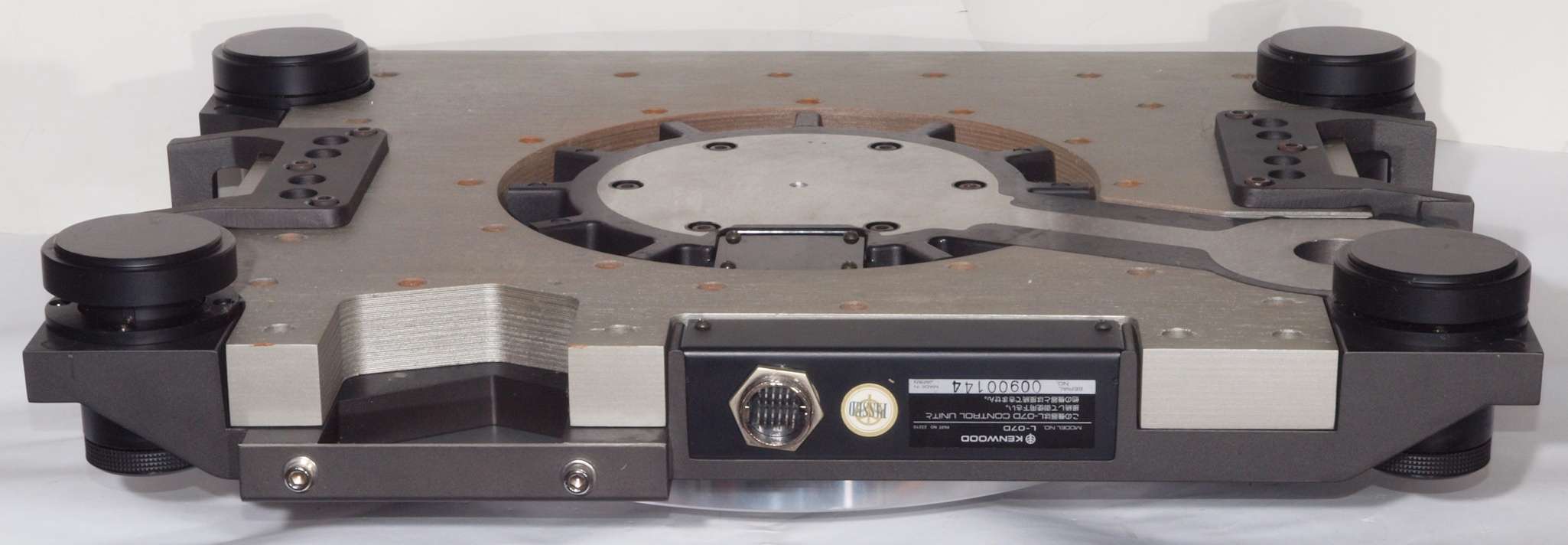

Ａ４３．　点検中　下後から見る

Ａ４４．　点検中　下後左から見る

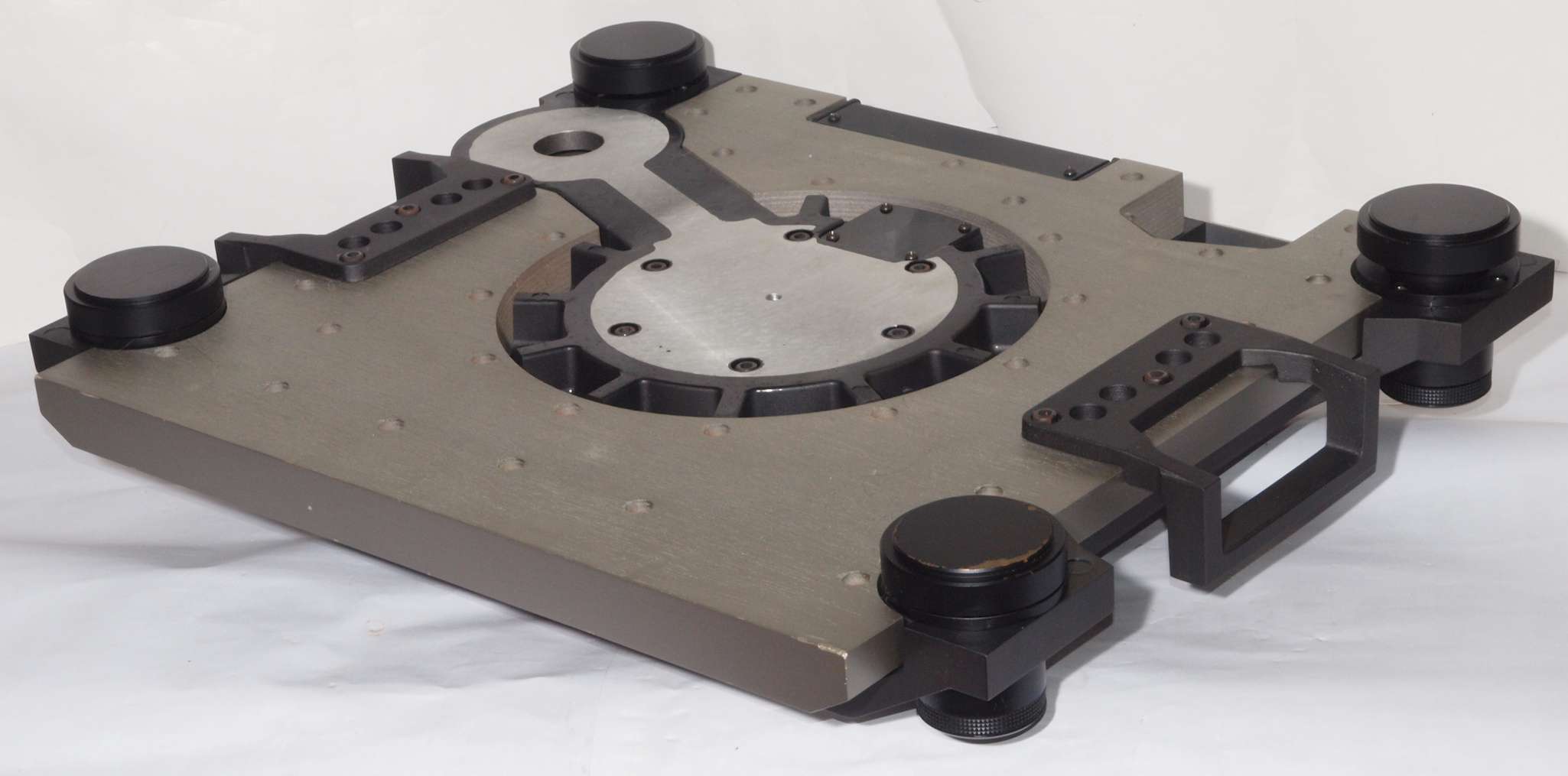

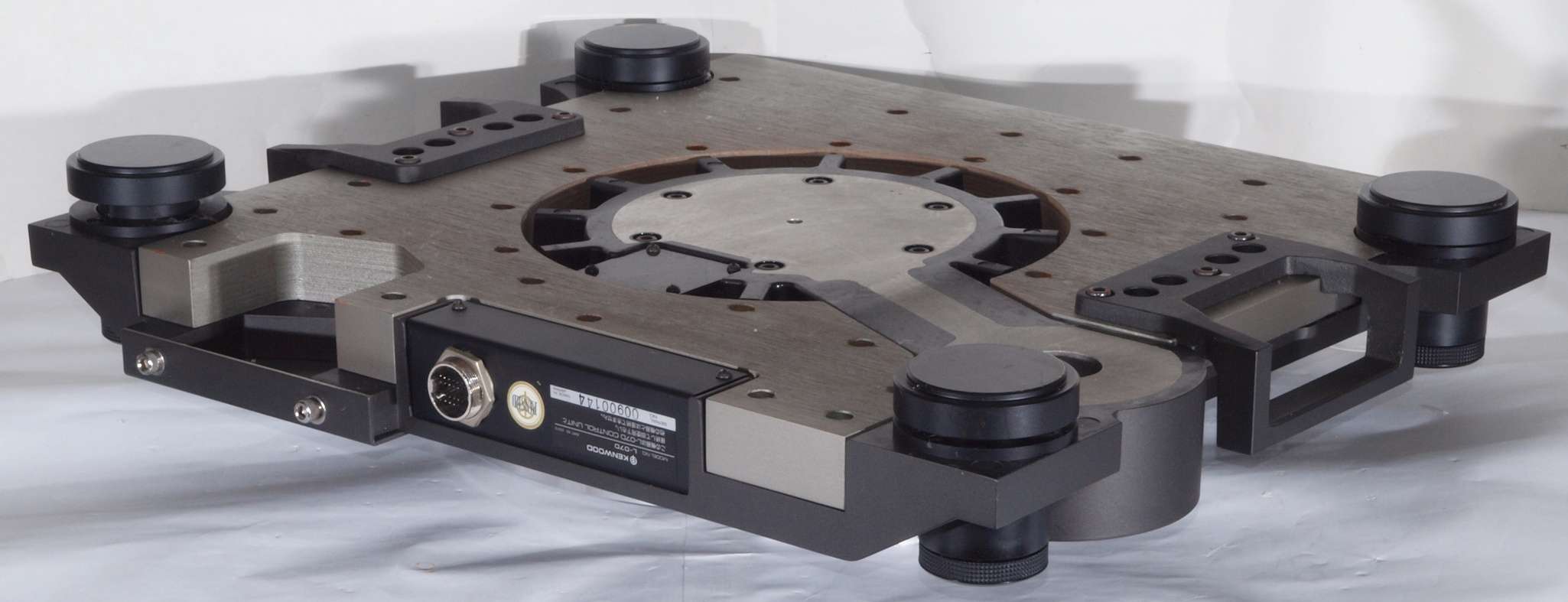

Ａ４５．　点検中　下から見る。

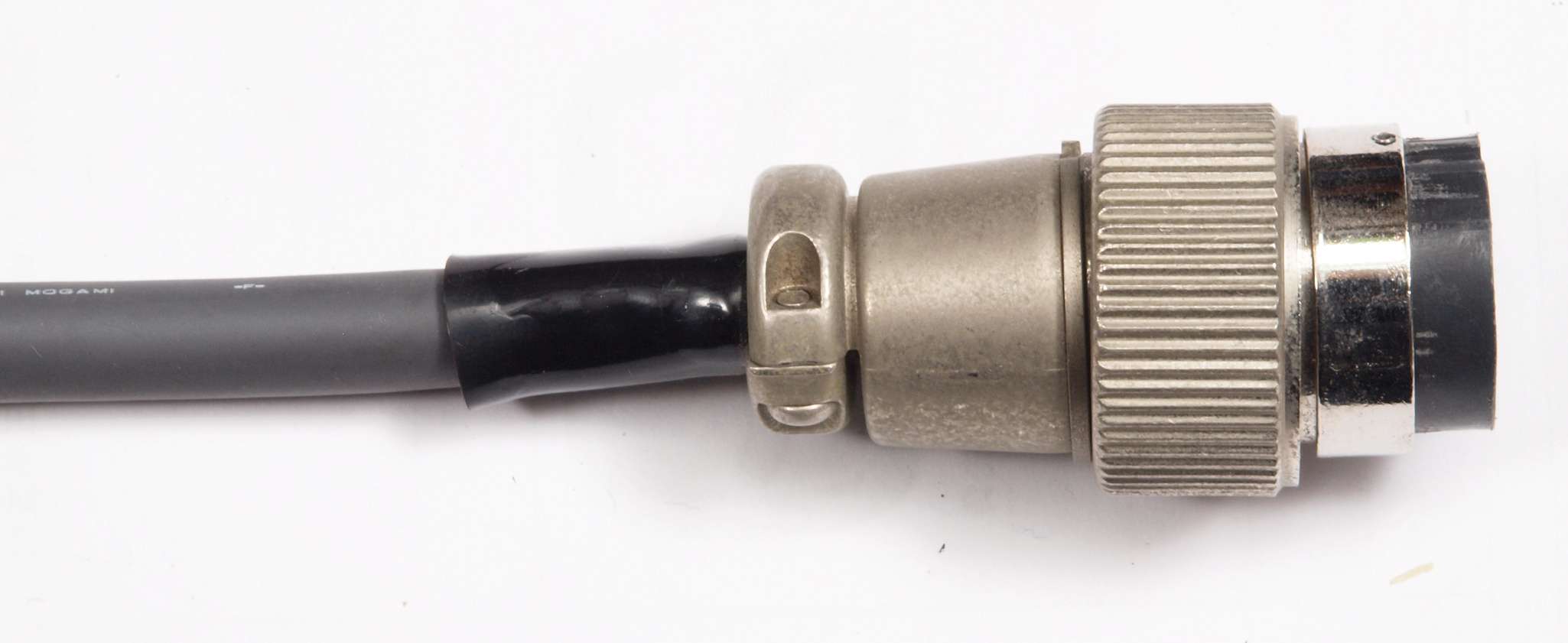

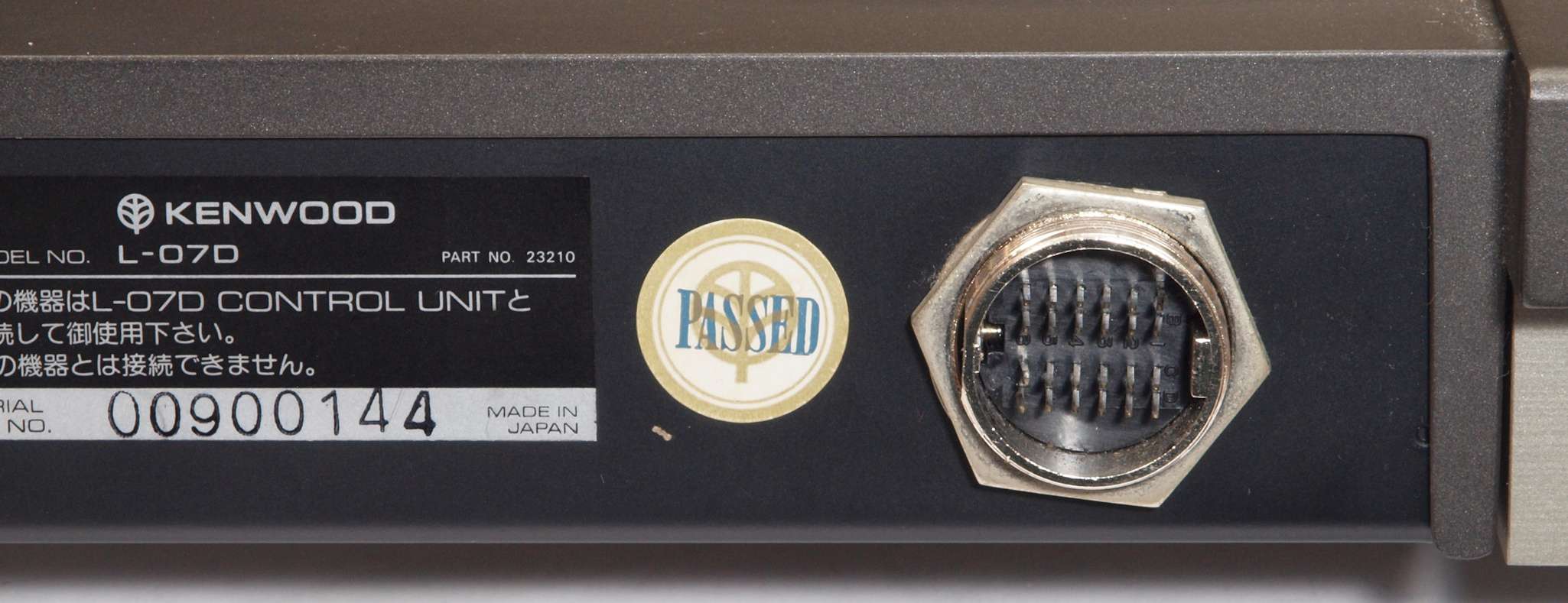

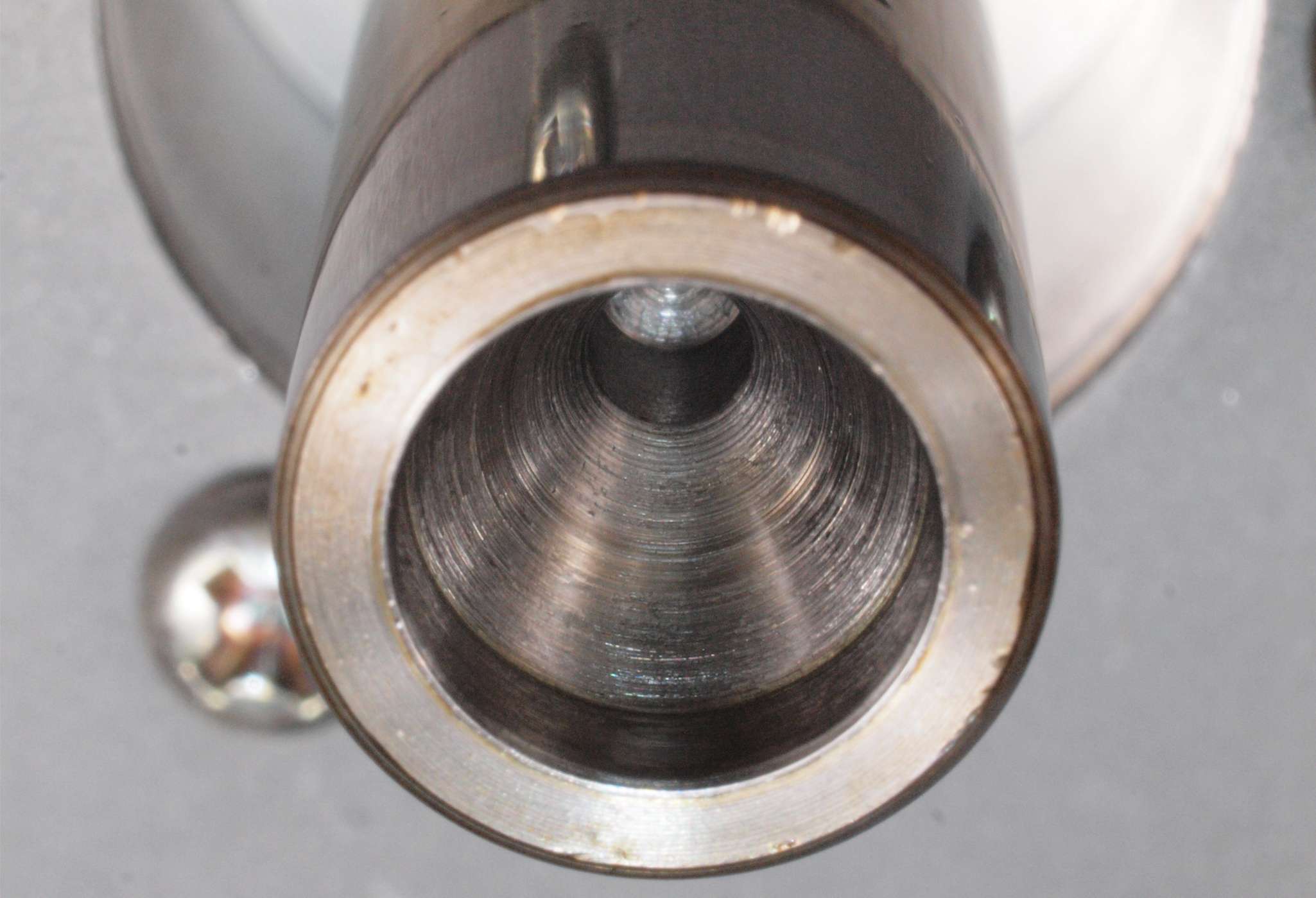

Ａ５１．　点検中　本体コネクター形状。締結したのか、少し傾いている。

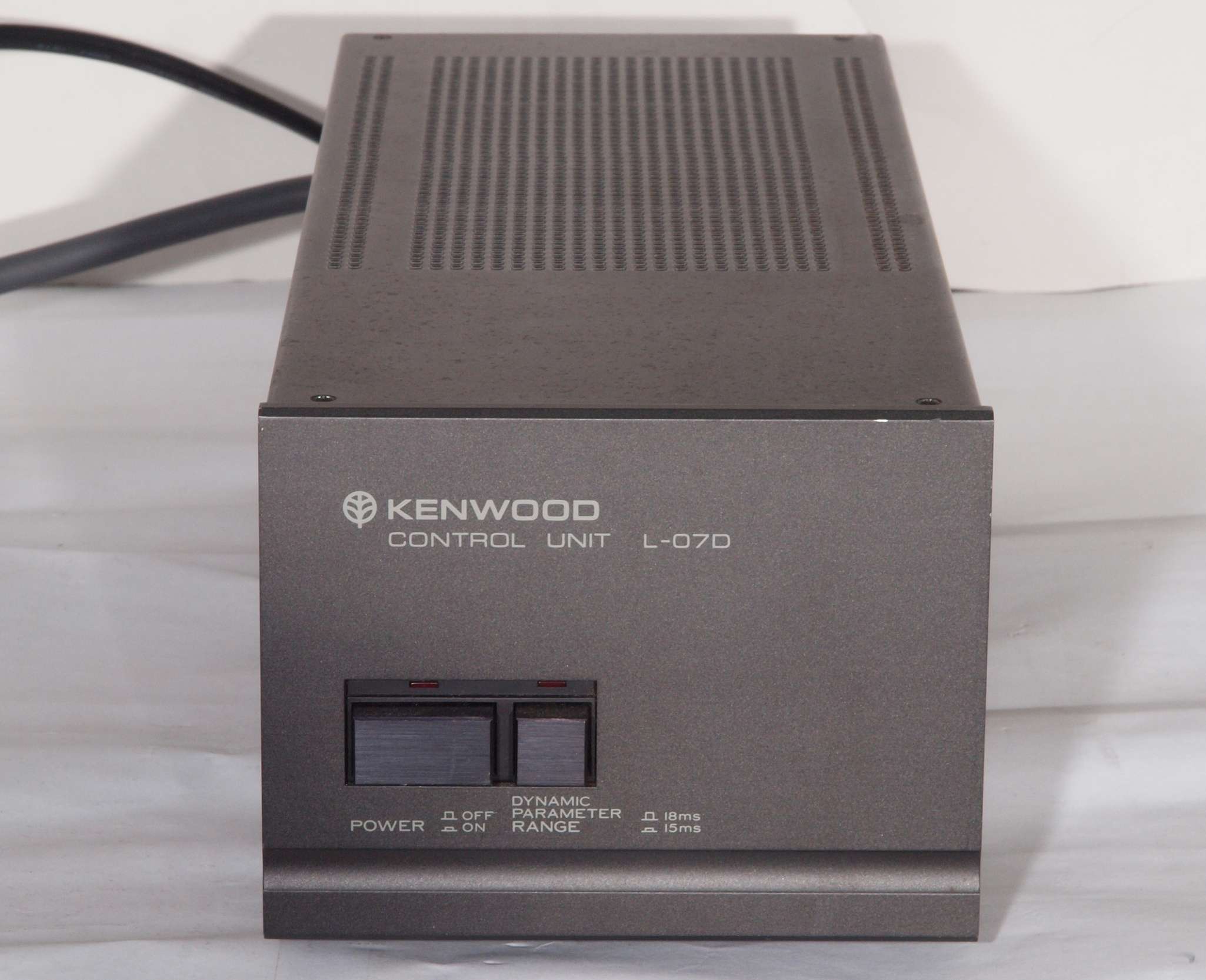

Ａ６１．　点検中　電源・制御部、　前から見る

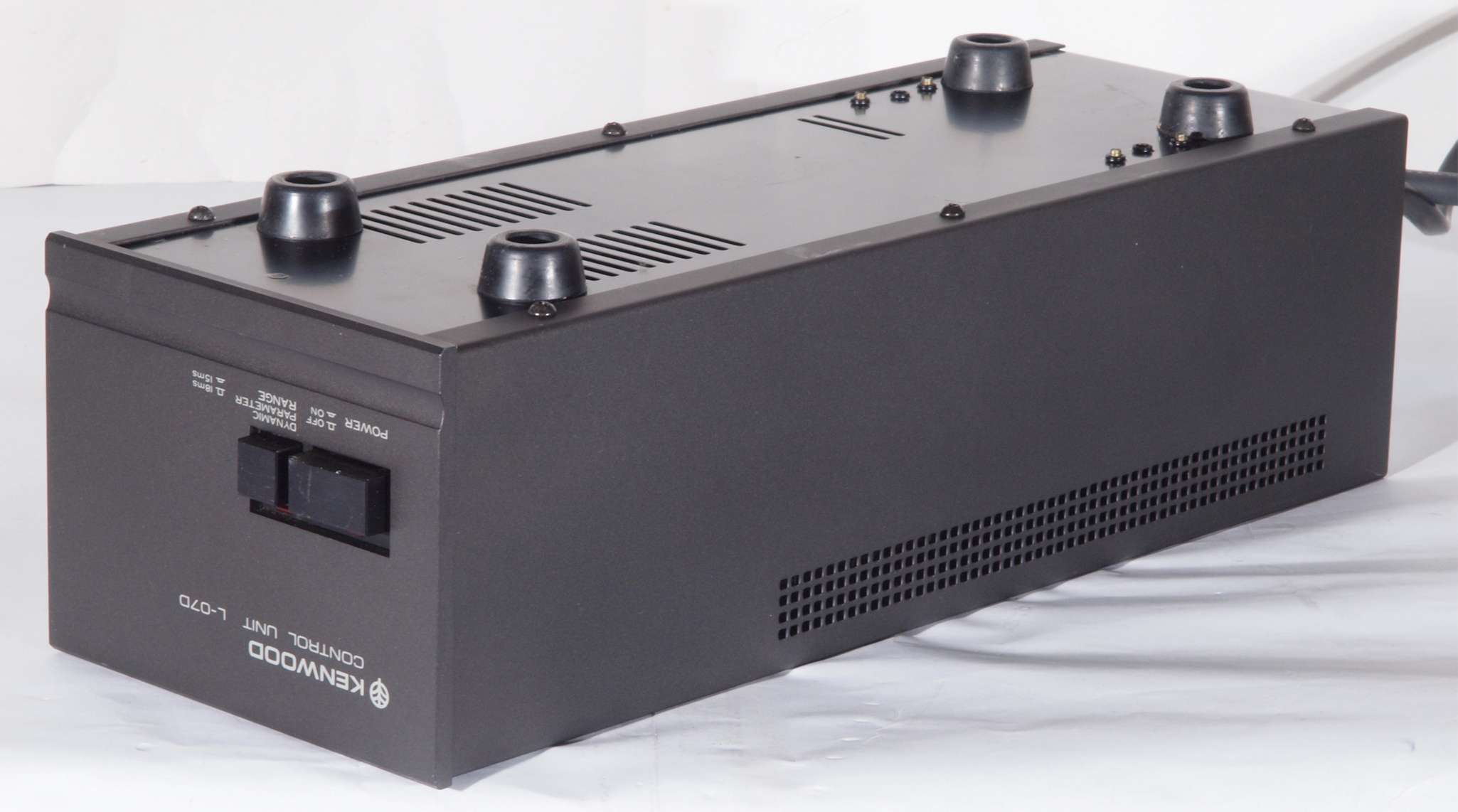

Ａ６２．　点検中　電源・制御部、　前右から見る

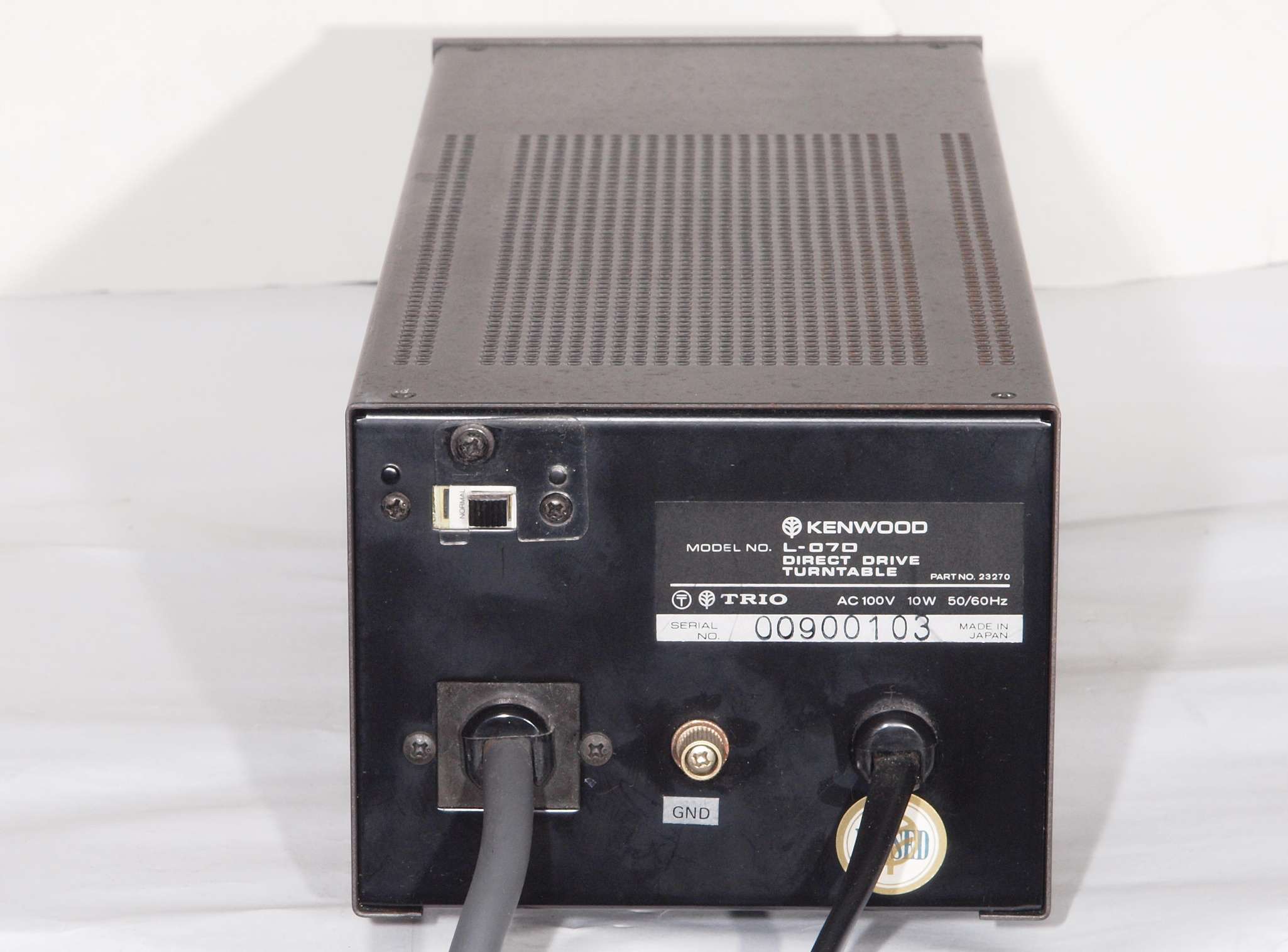

Ａ６３．　点検中　電源・制御部、　後から見る

Ａ６３２．　点検中　電源・制御部、　後から見る。　電源コード取り付け。

Ａ６３３．　点検中　電源・制御部、　後から見る。　３Pインレットに交換可能。　FURUTECH　FI-10(R) ロジウムメッキ。

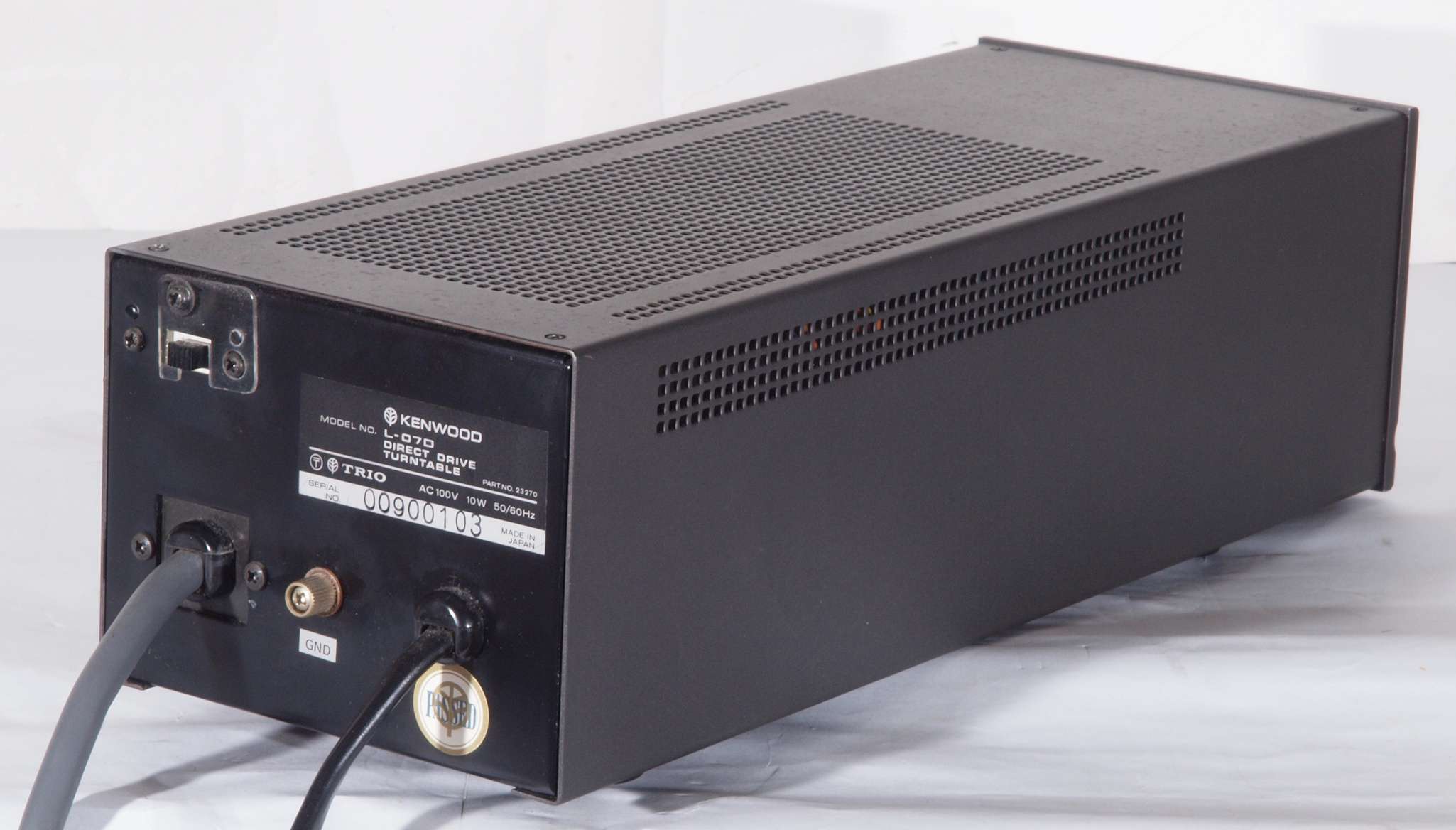

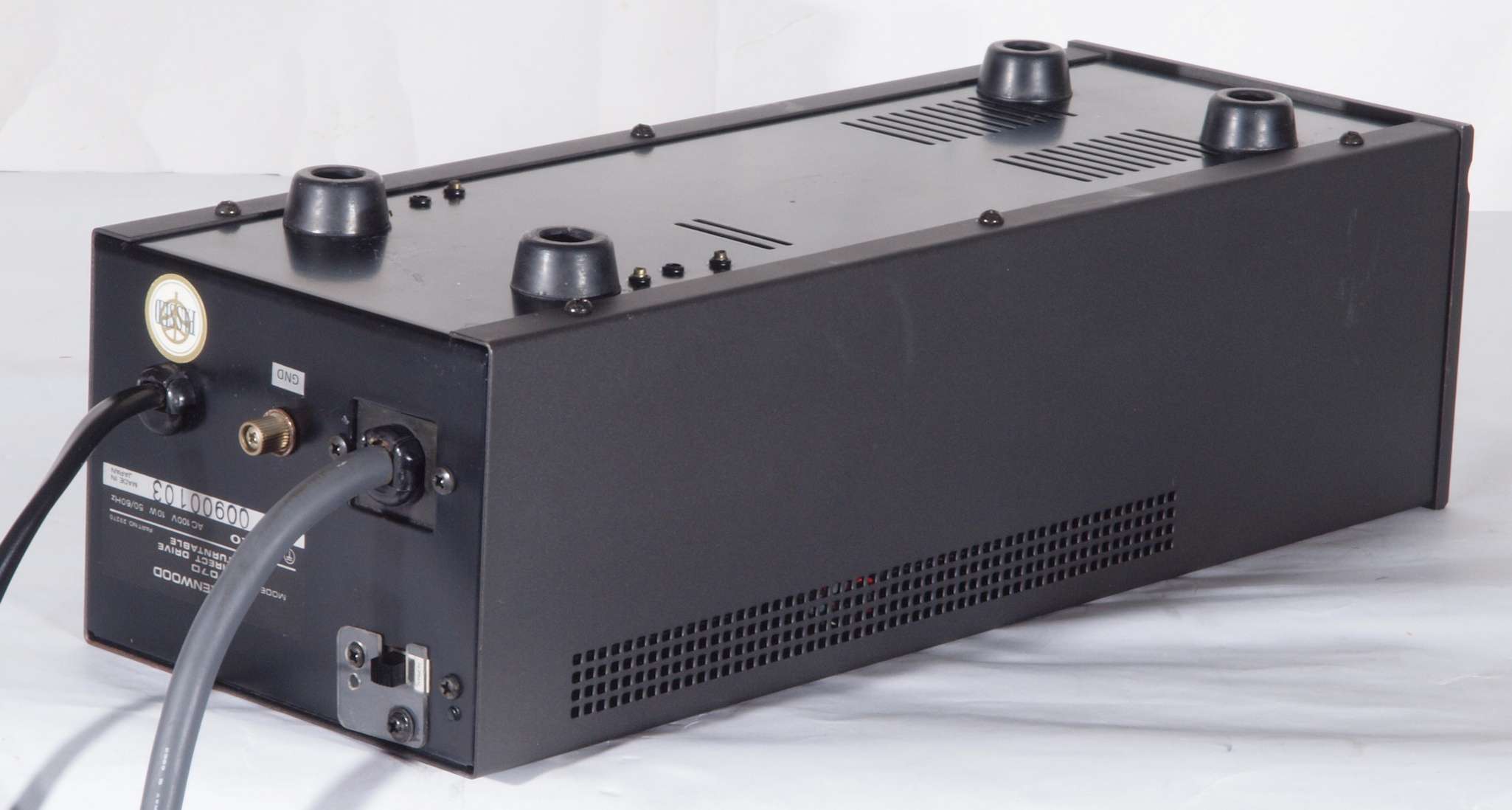

Ａ６４．　点検中　電源・制御部、　後左から見る

Ａ６５．　点検中　電源・制御部、　上から見る

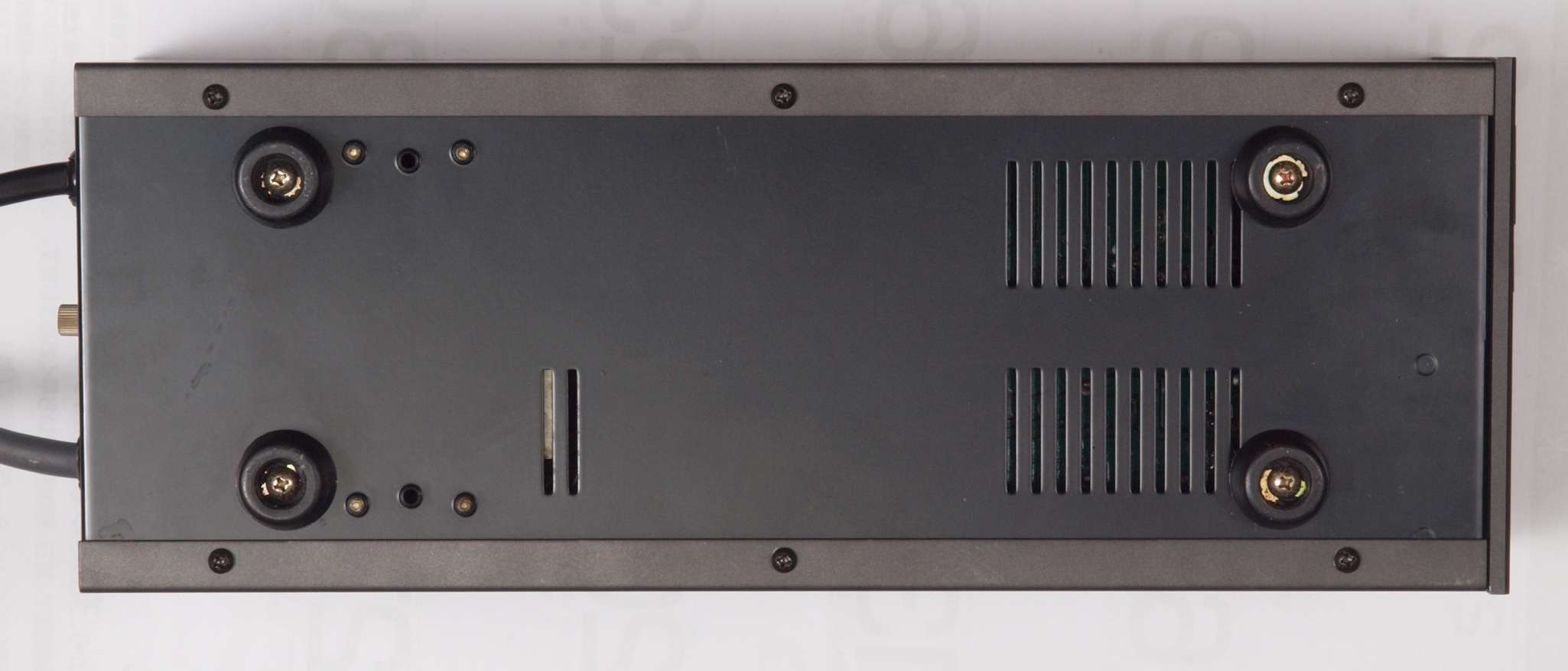

Ａ６６．　点検中　電源・制御部、　下から見る

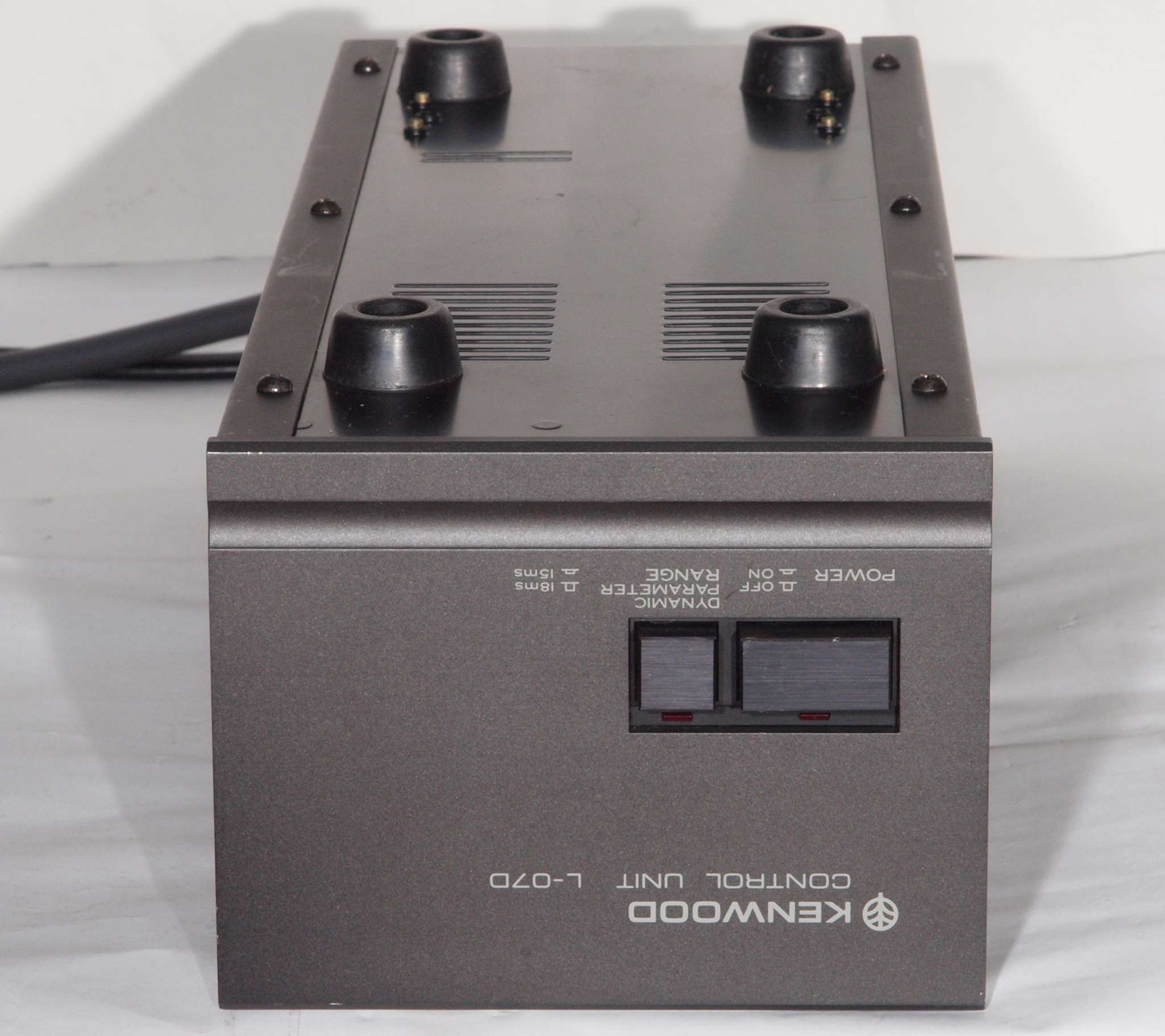

Ａ６７．　点検中　電源・制御部、　下前から見る

Ａ６８．　点検中　電源・制御部、　下前左から見る

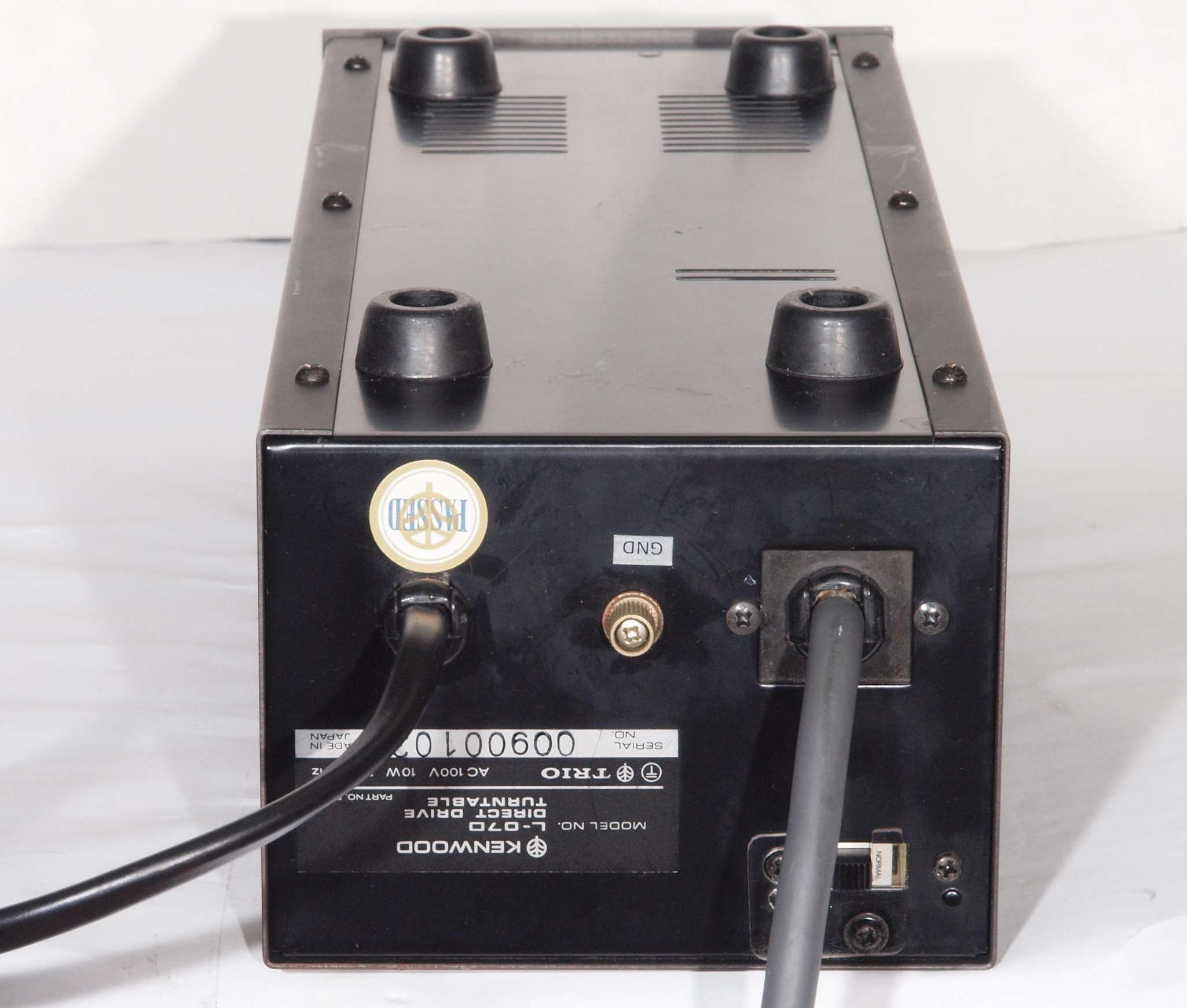

Ａ６９．　点検中　電源・制御部、　下後から見る

Ａ６A．　点検中　電源・制御部、　下後右から見る

Ａ６B．　点検中　電源・制御部、　コード類。

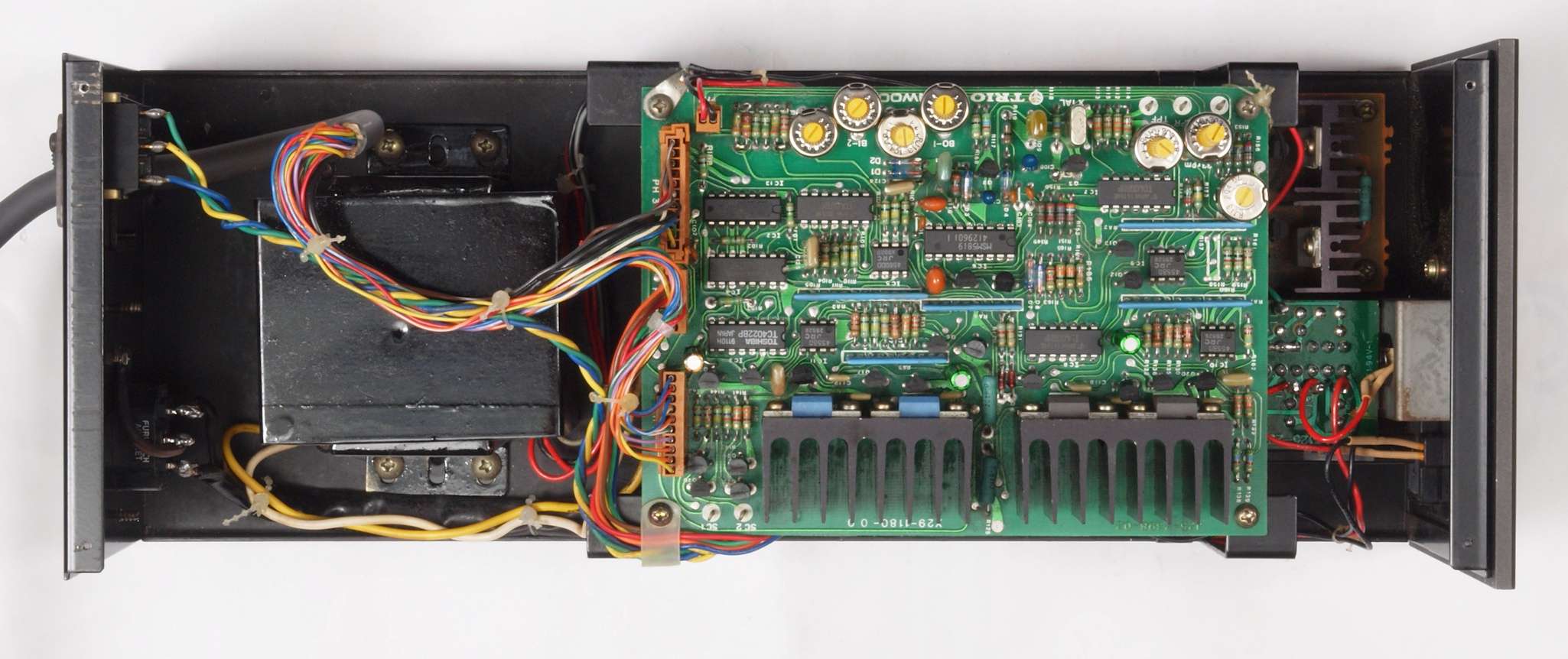

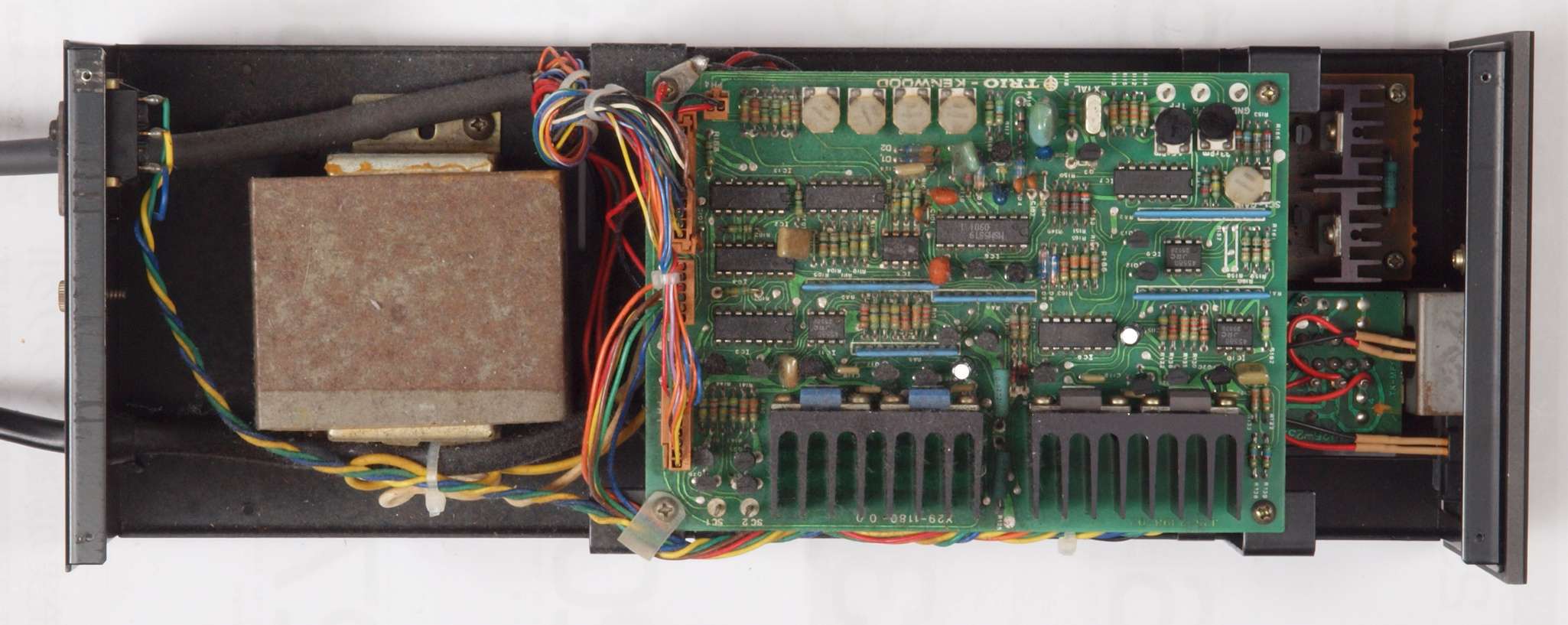

Ａ７１．　点検中　電源・制御部、　ケースを取り、上から見る。

Ａ７２．　点検中　電源・制御部、　ケースを取り　清掃後、上から見る。

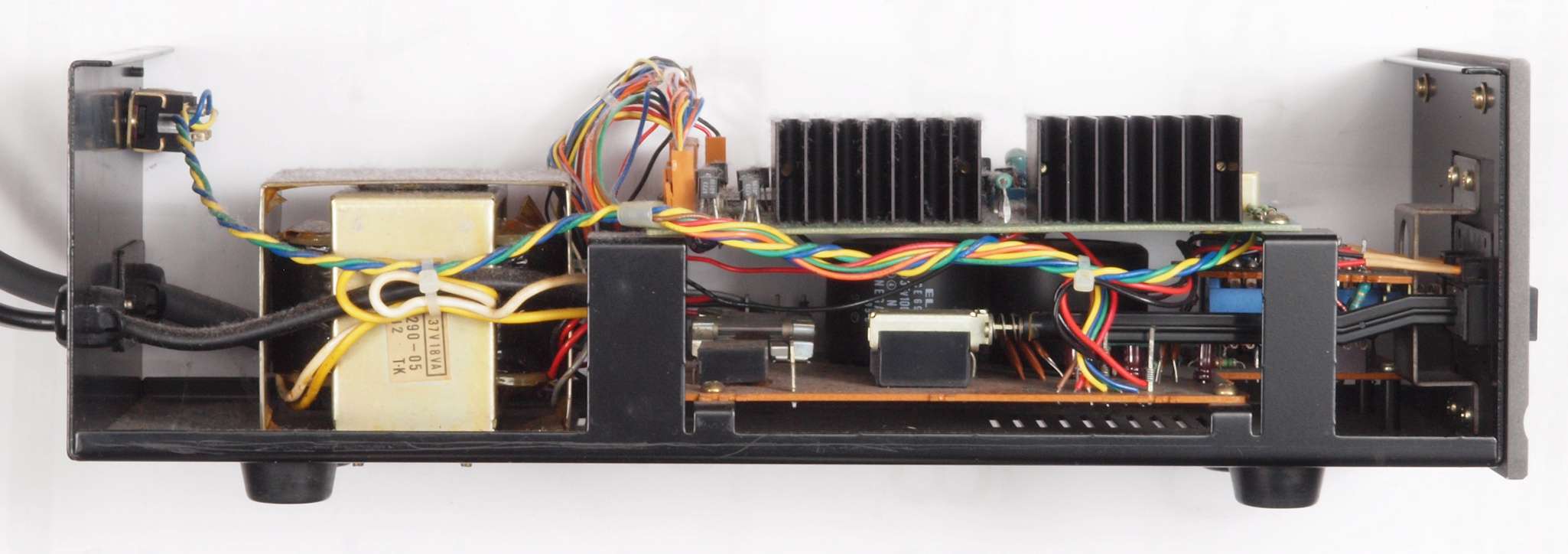

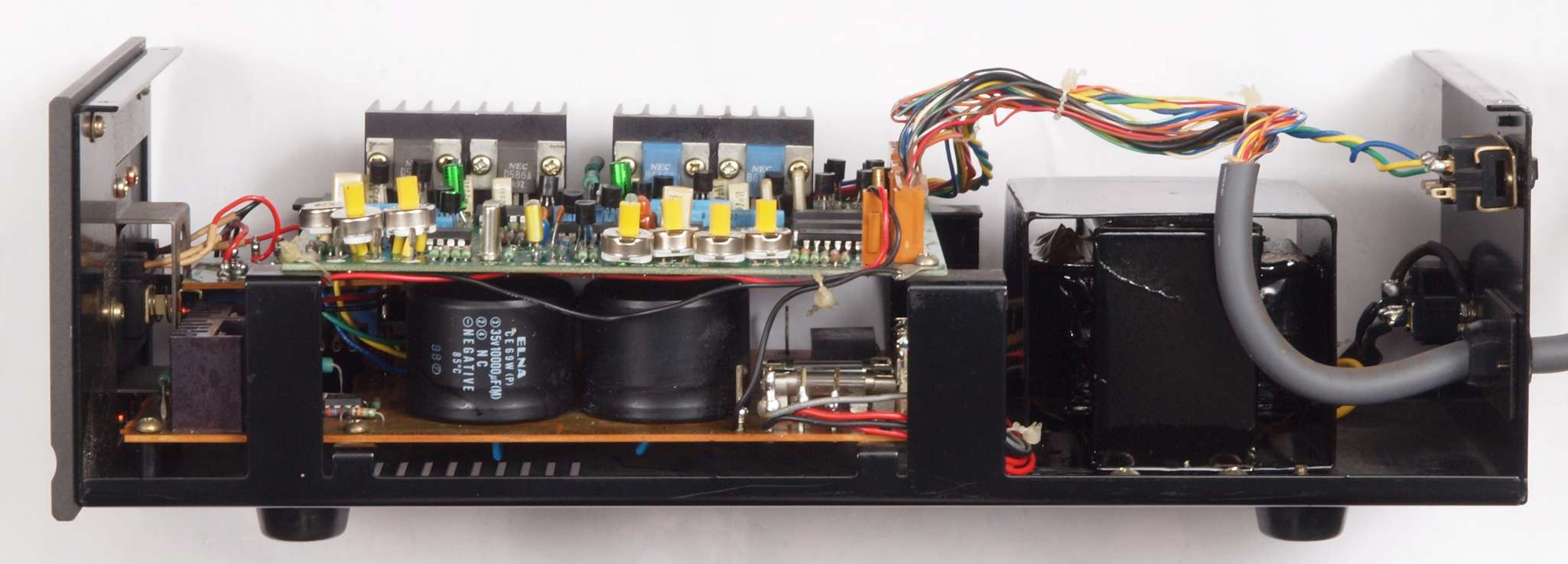

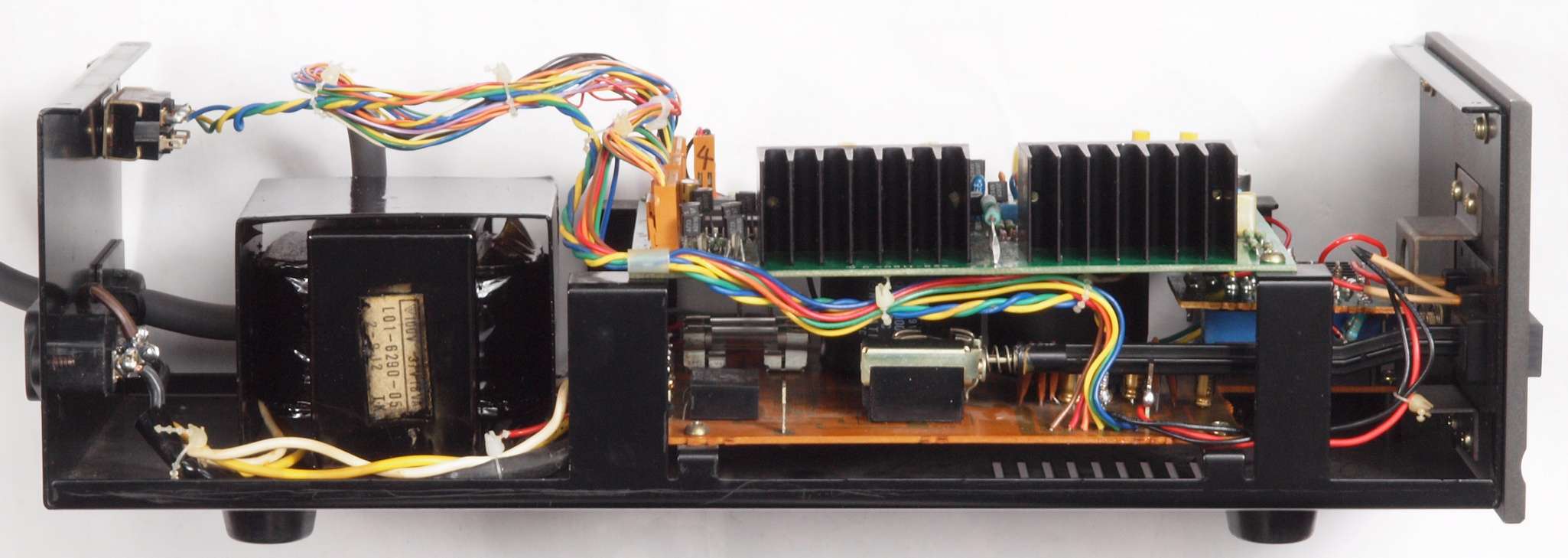

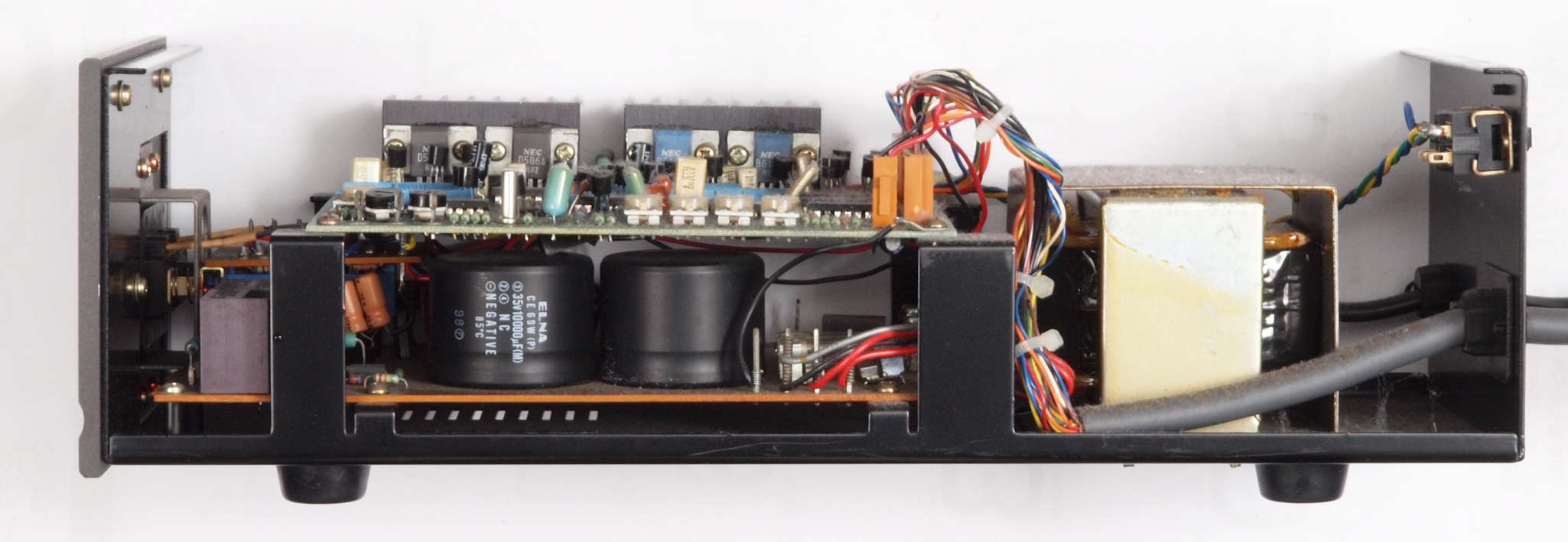

Ａ７３．　点検中　電源・制御部、　右から見る

Ａ７４．　点検中　電源・制御部、　左から見る

Ｃ．　電源部修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ０．　修理中　電源トランス、基板等を取り外したシャーシ。

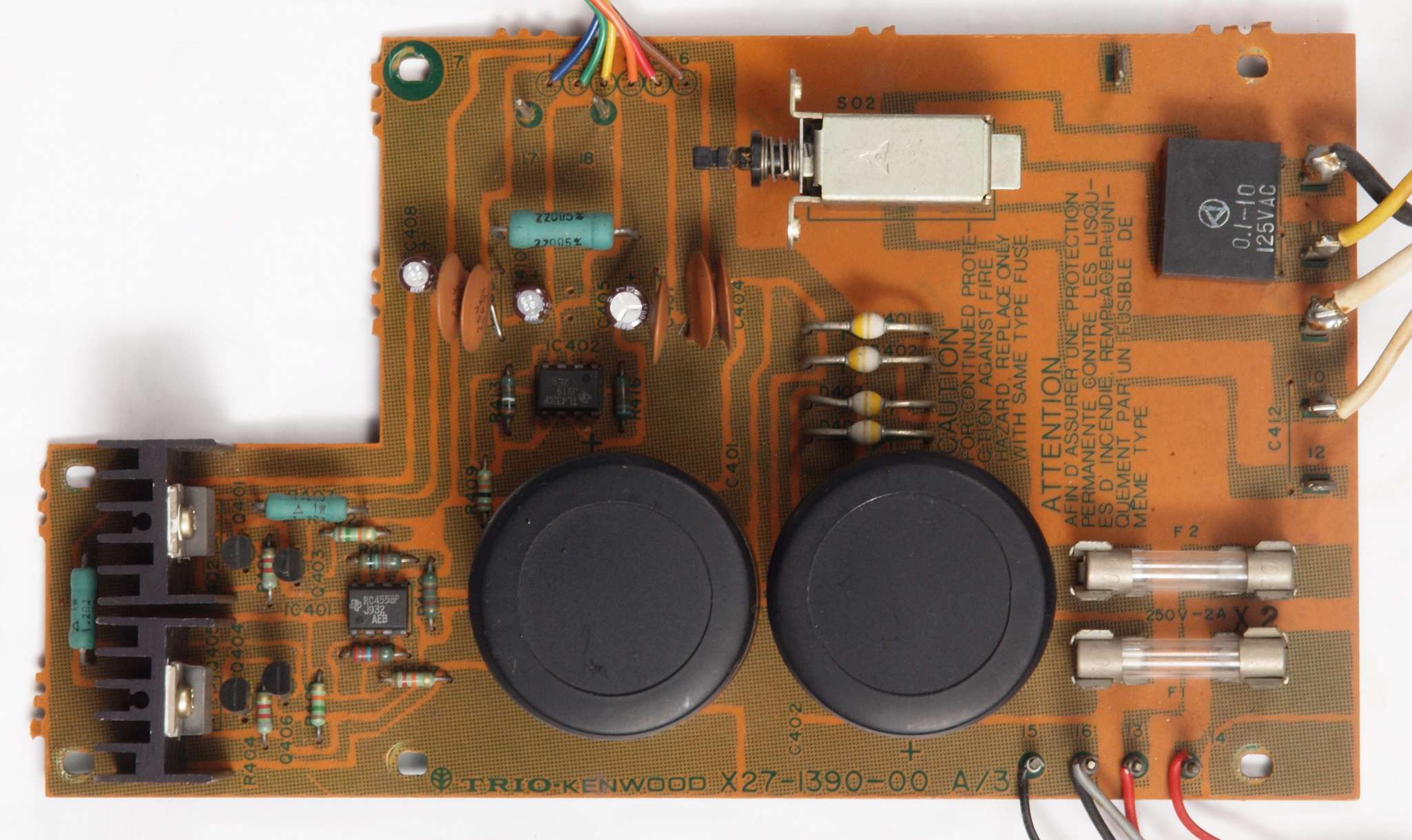

Ｃ１１．　修理前　電源定電圧基板

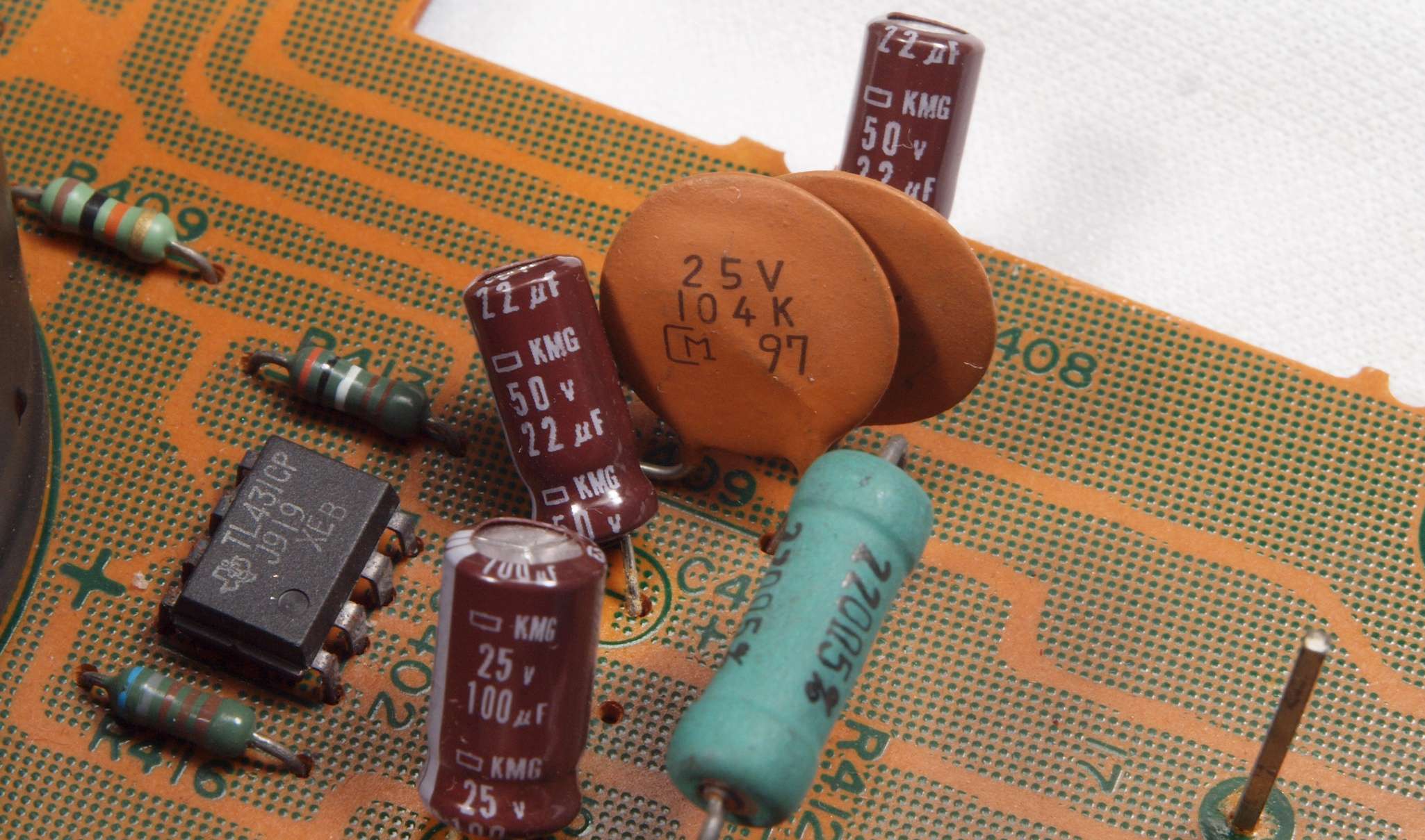

Ｃ１１２．　修理中　電源定電圧基板。　前回の修理で交換された電解コンデンサー。 　　　　　　　　　　　　交換した電解コンデンサーは使用電圧が２倍でＥＳＲが異なる。 　　　　　　　　　　　　　　　ＥＳＲに付いてはmuRata、Nichicon、ルビコン、Panasonic参照。 　　　　　　　　　　　　　　　付いているのは２２μ／５０WＶ、　本来は２２μ／１６WＶ

Ｃ１２．　修理後　電源定電圧基板　電解コンデンサー３個、整流ダイオード４個、ＯＰ−ＡＭＰ１個交換

Ｃ１３．　修理前　電源定電圧基板裏

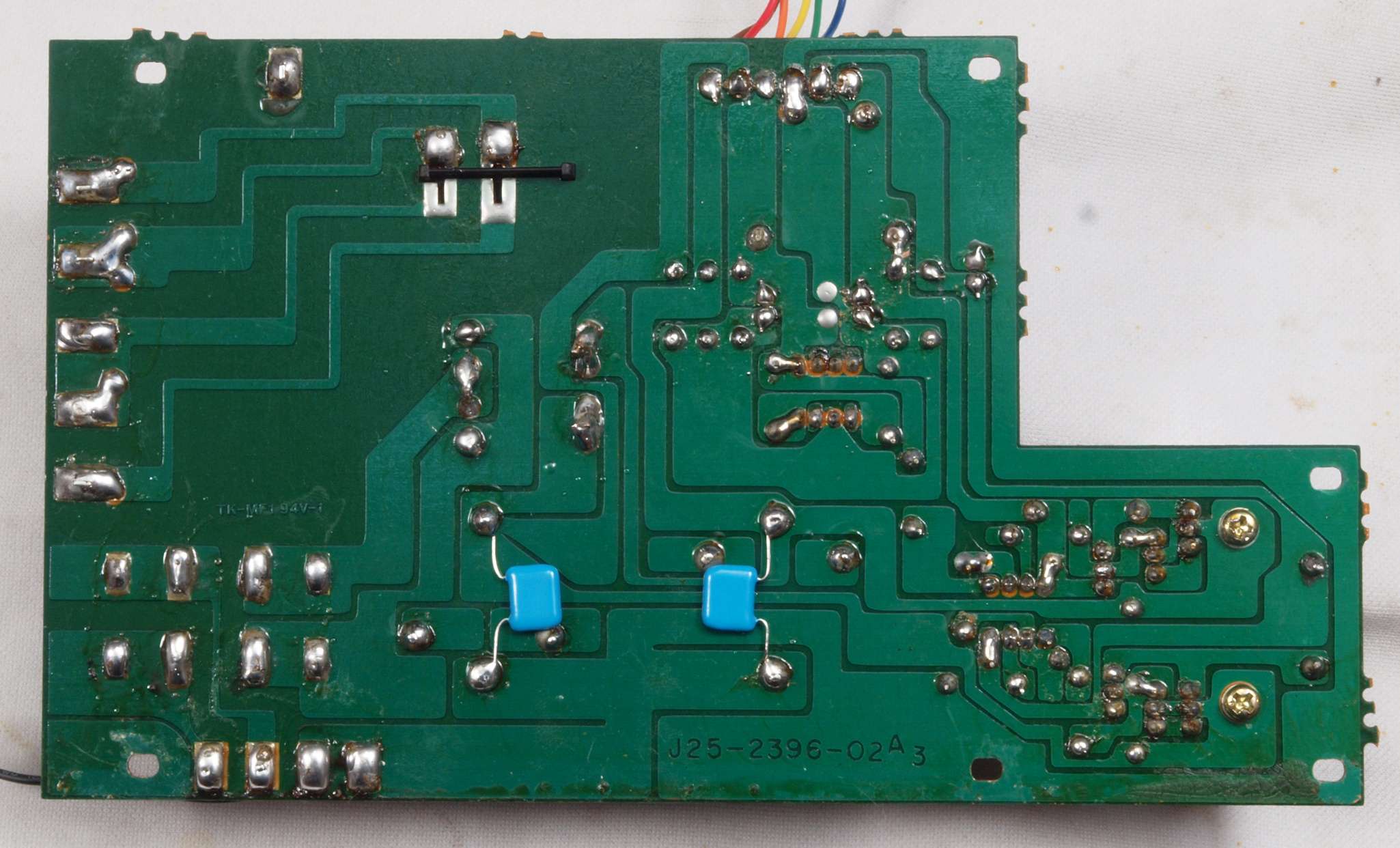

Ｃ１４．　修理（半田補正）後　電源定電圧基板裏。　フイルムコンデンサー２個追加。

Ｃ１５．　完成電源定電圧基板裏。余分なフラックスを落として、コート液を塗る。

Ｃ１６．　修理前　電源定電圧基板、　ラッピング

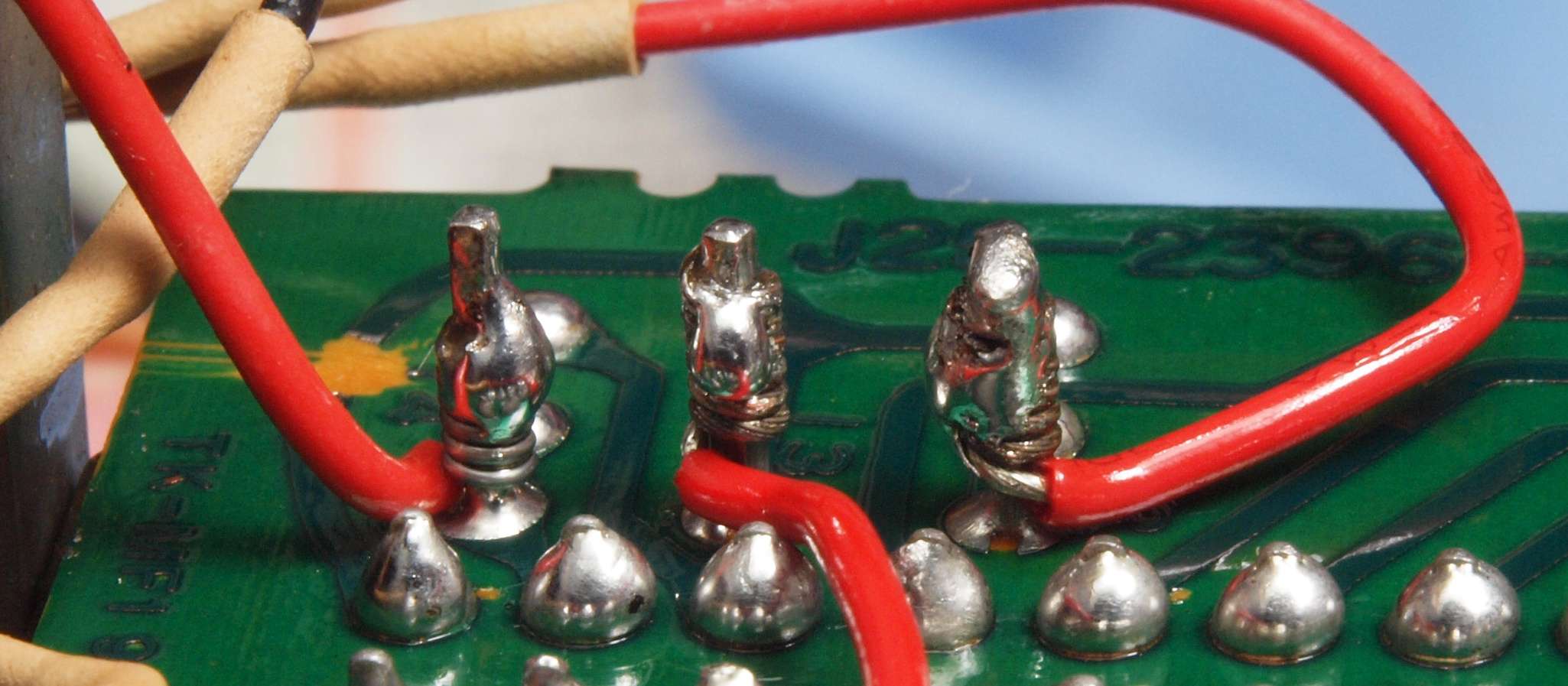

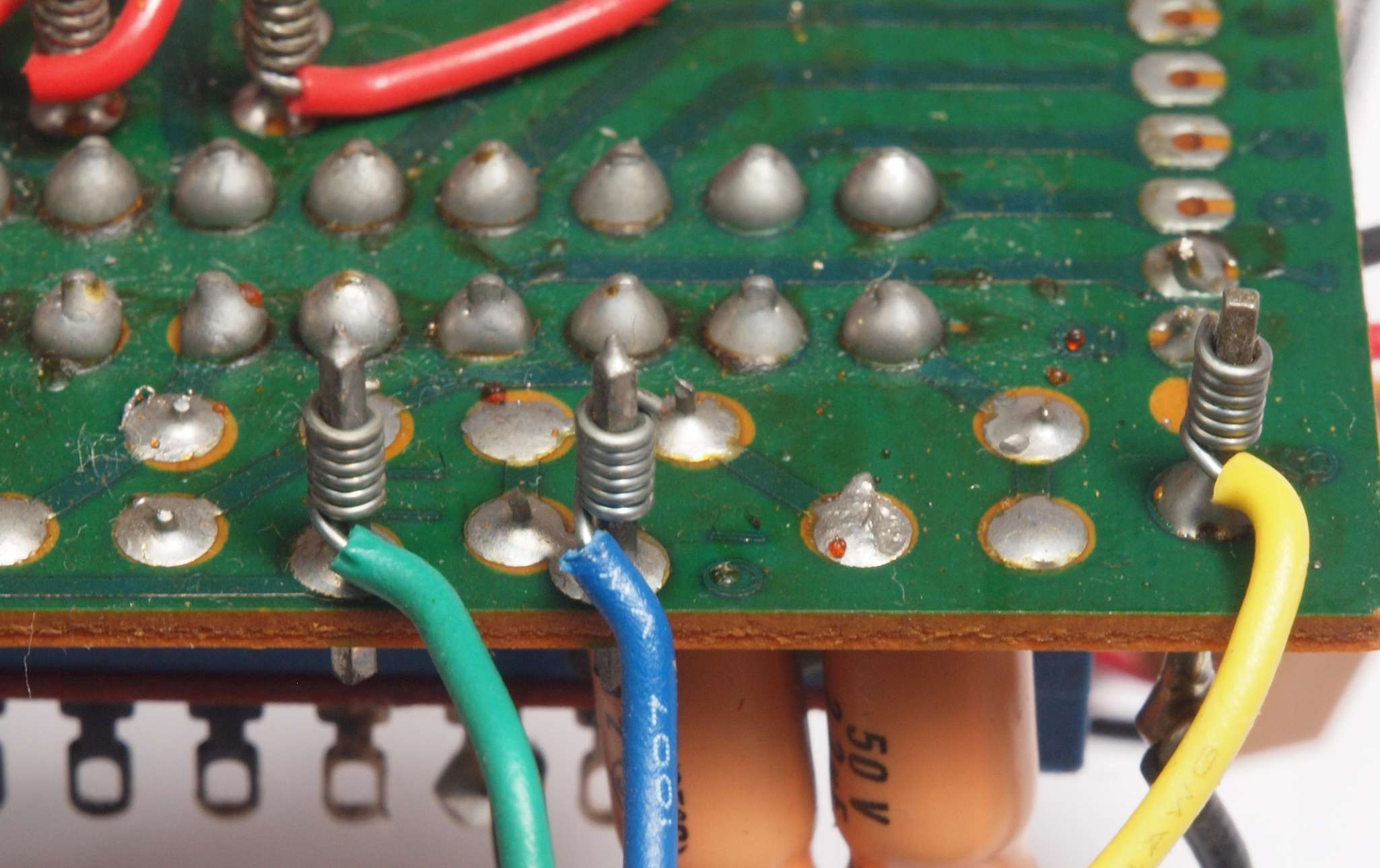

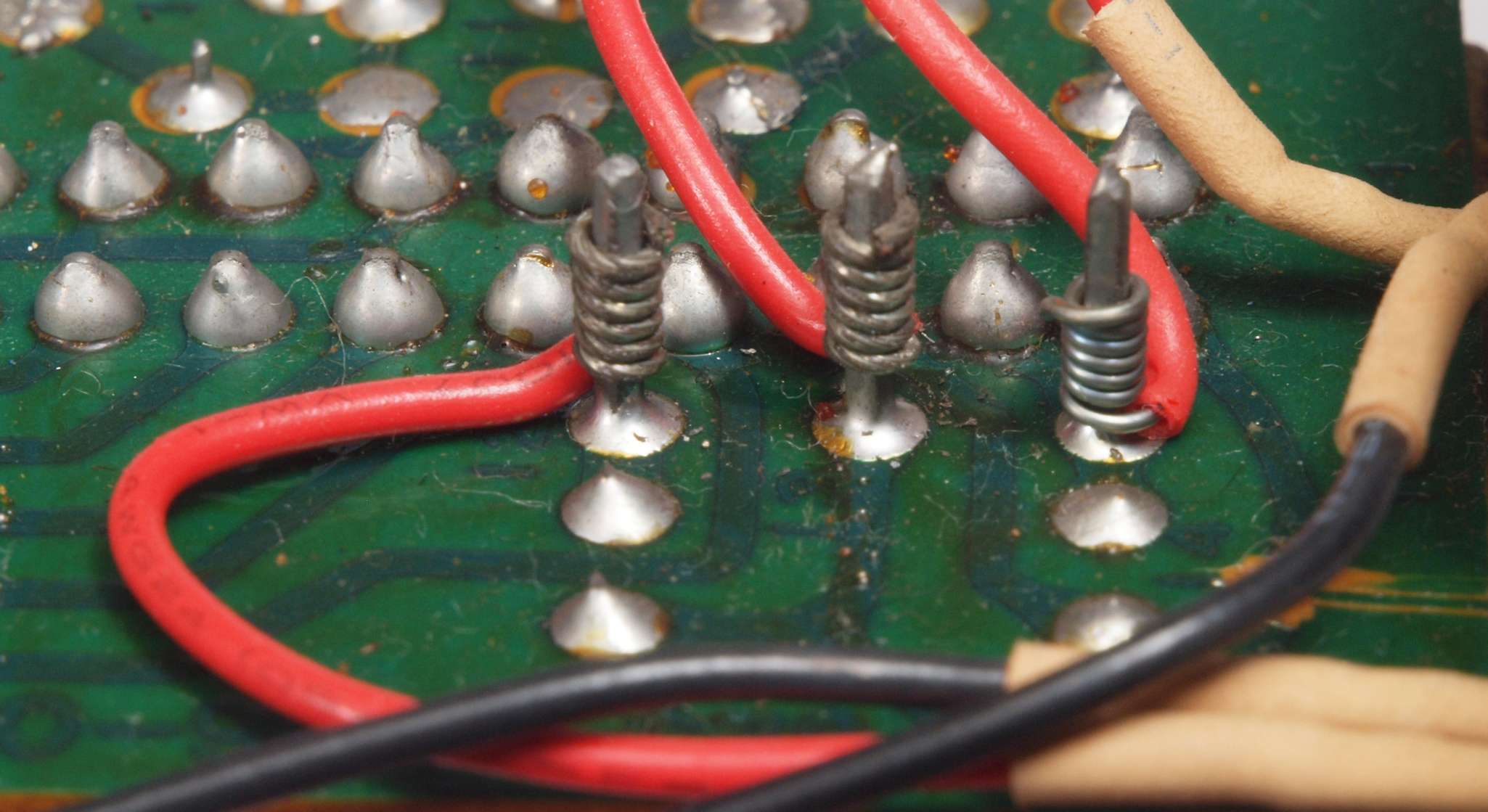

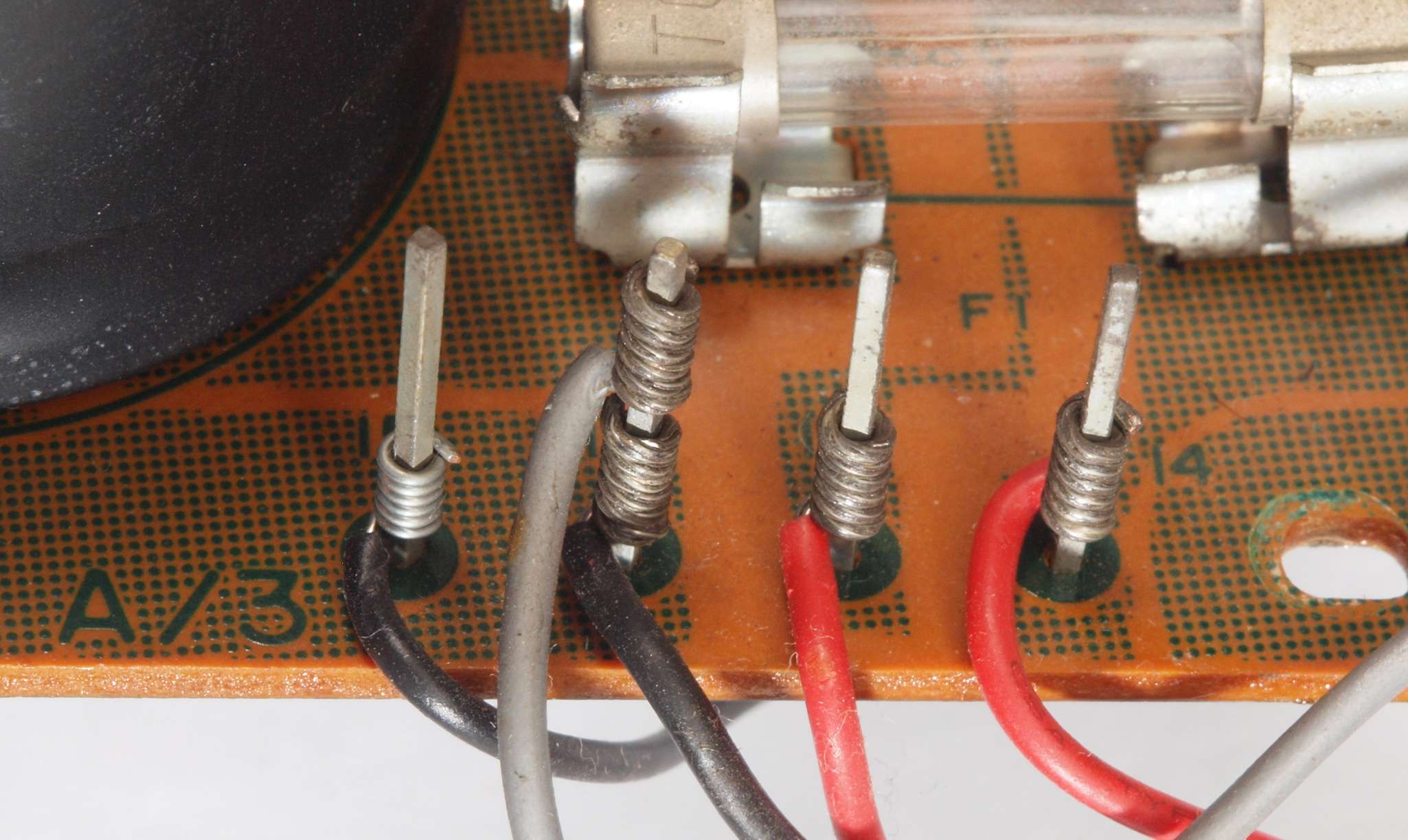

Ｃ１７．　修理（半田補正）後　電源定電圧基板、　ラッピングに半田をしみこませる。

Ｃ１８．　修理前　電源定電圧基板、　ラッピング２

Ｃ１９．　修理（半田補正）後　電源定電圧基板、　ラッピング２に半田をしみこませる。

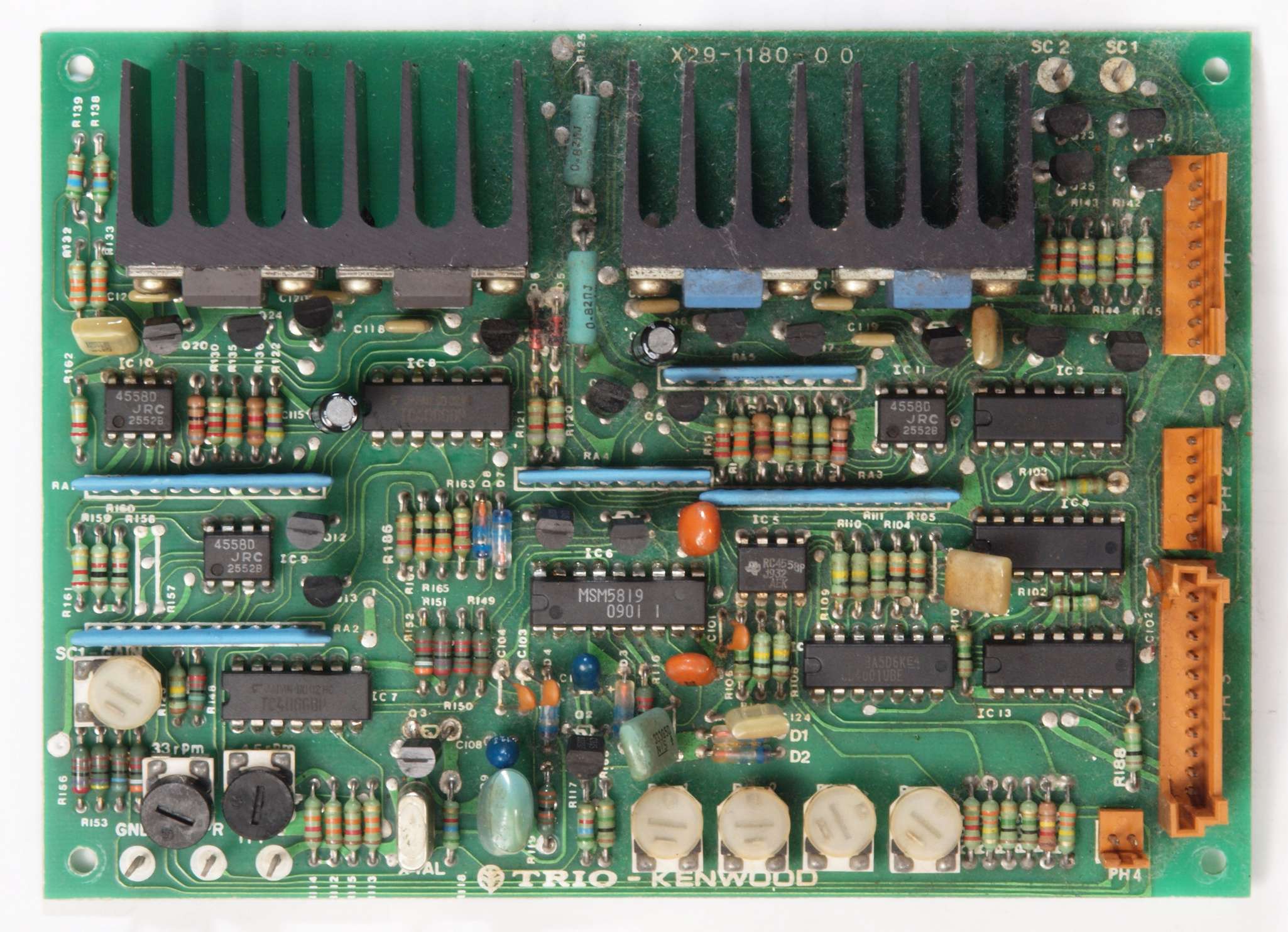

Ｃ２１．　修理前　制御基板

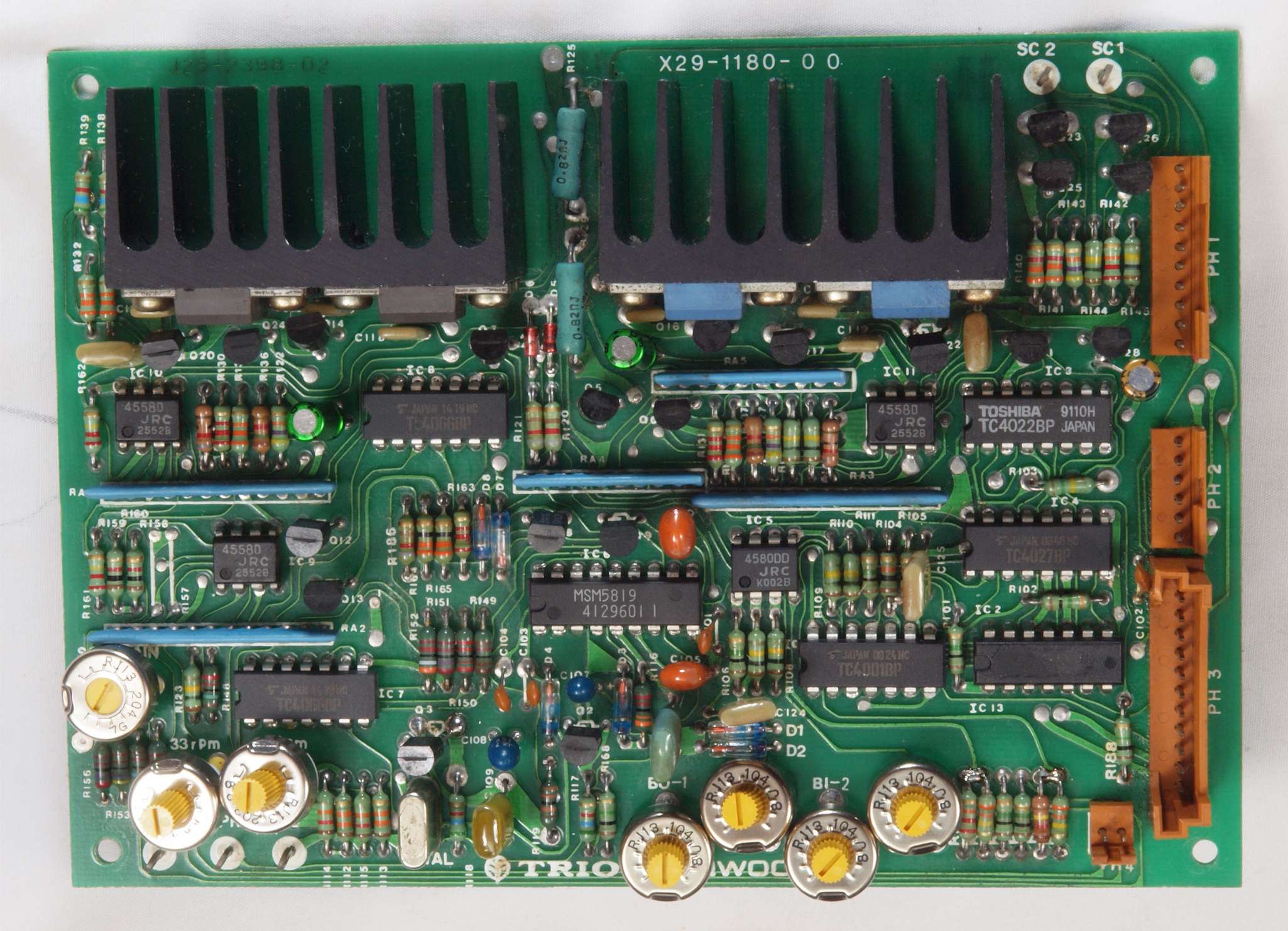

Ｃ２２．　修理後　制御基板 　　　　　　　　　ＰＬＬ＿ＩＣ１個、ＣＭＯＳ−ＩＣ個５、ＡＭＰ１個、半固定VR７個、電解コンデンサー５個、フイルムコンデンサー１個交換

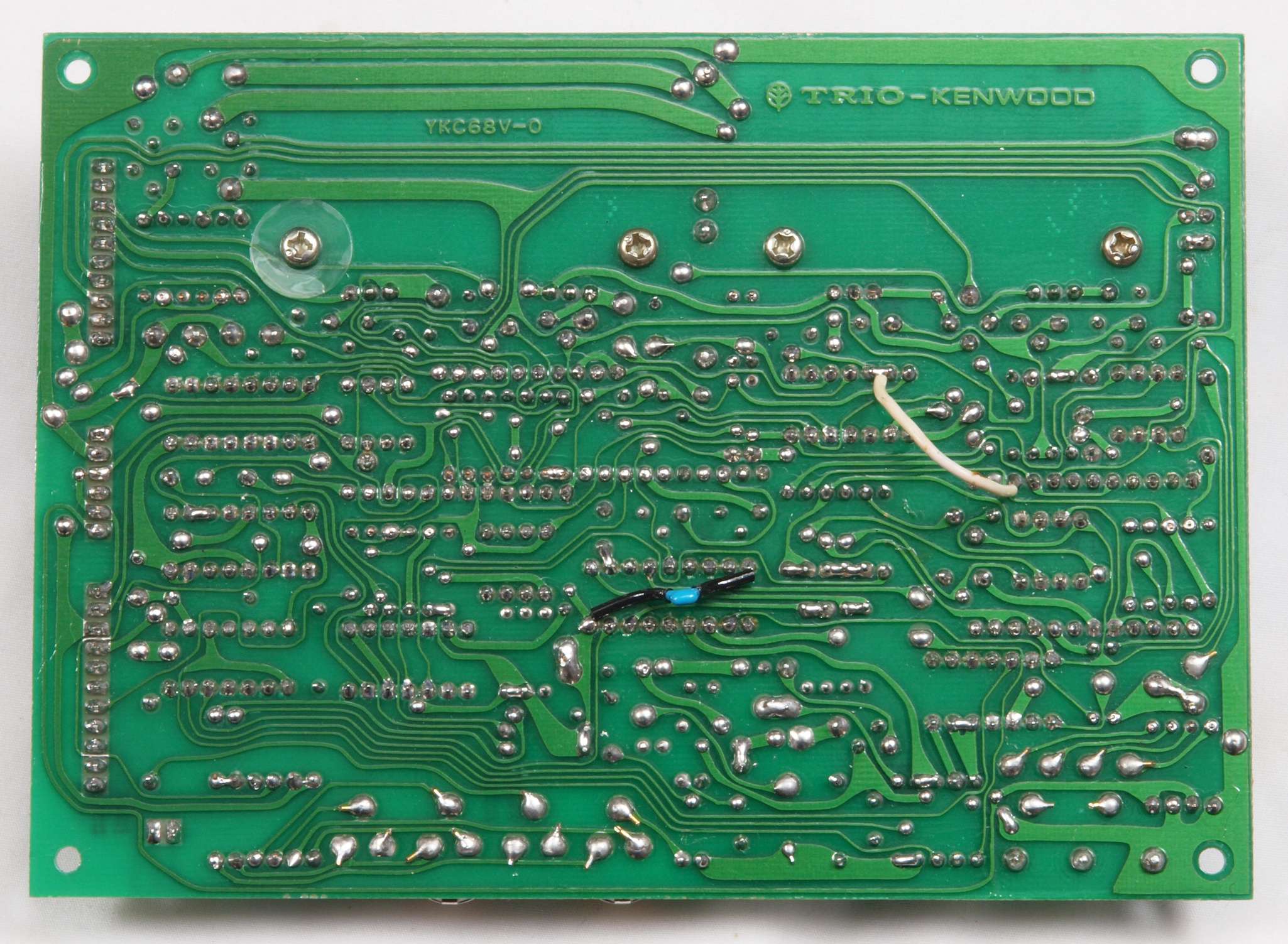

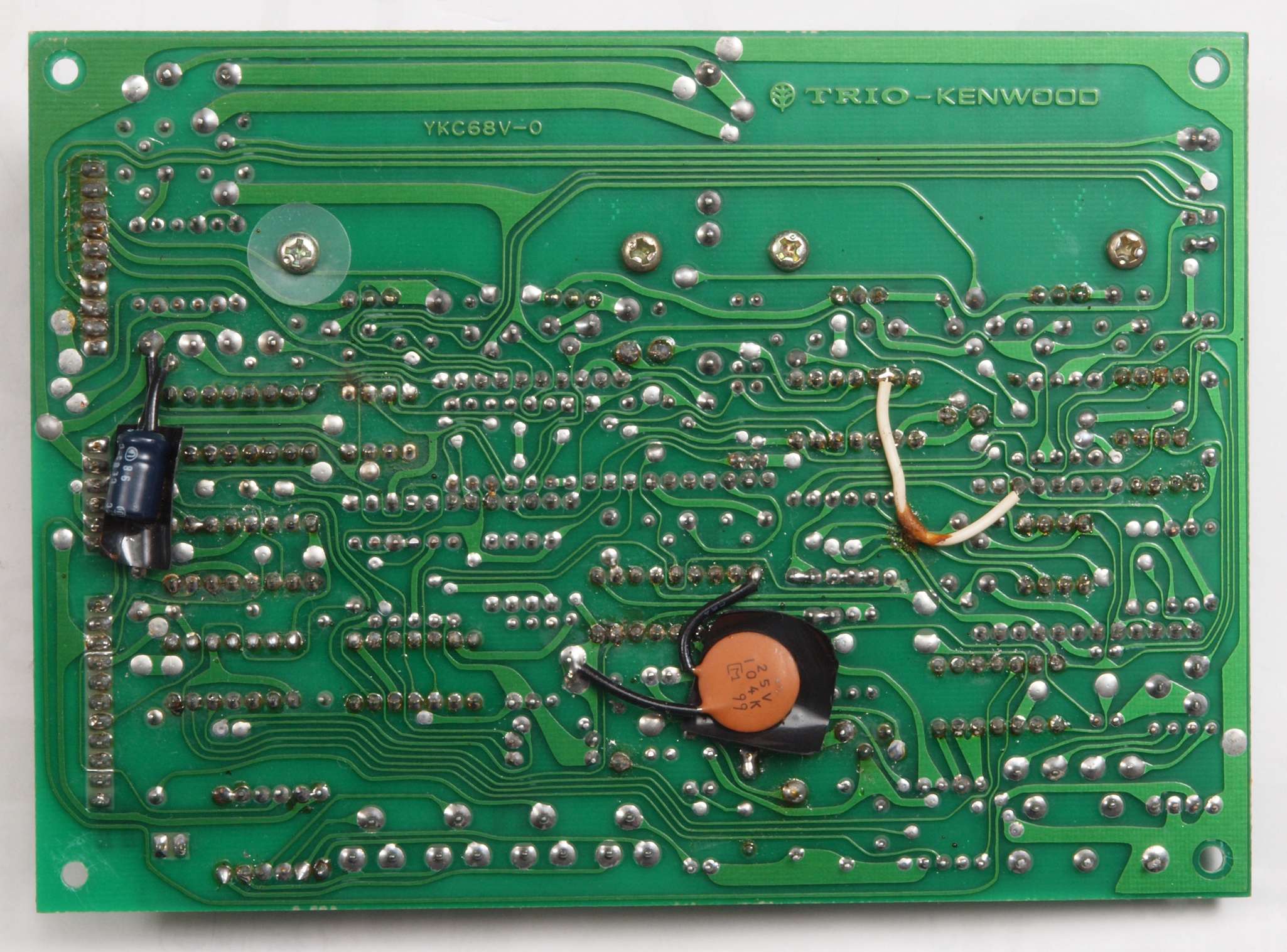

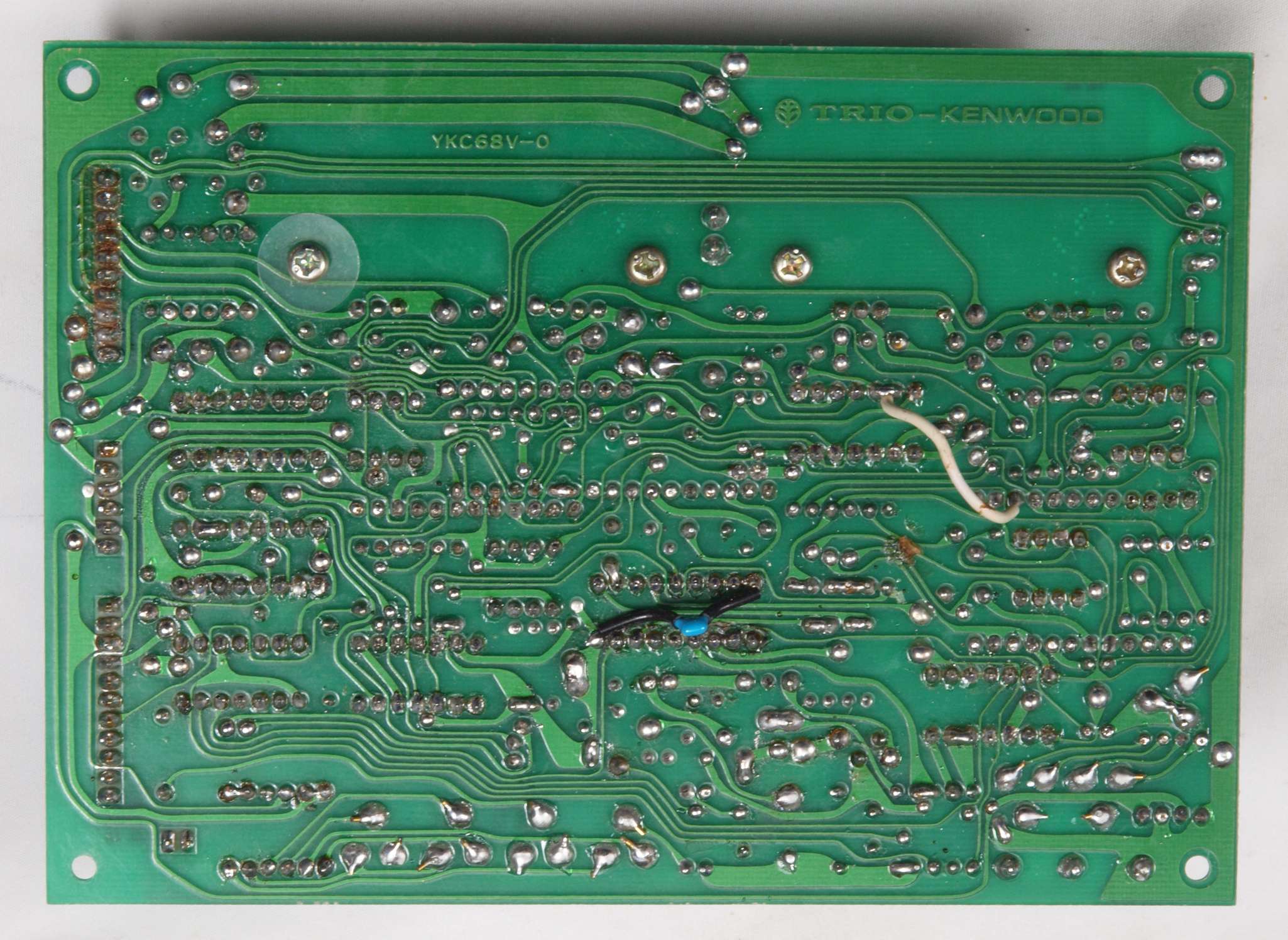

Ｃ２３．　修理前　制御基板裏

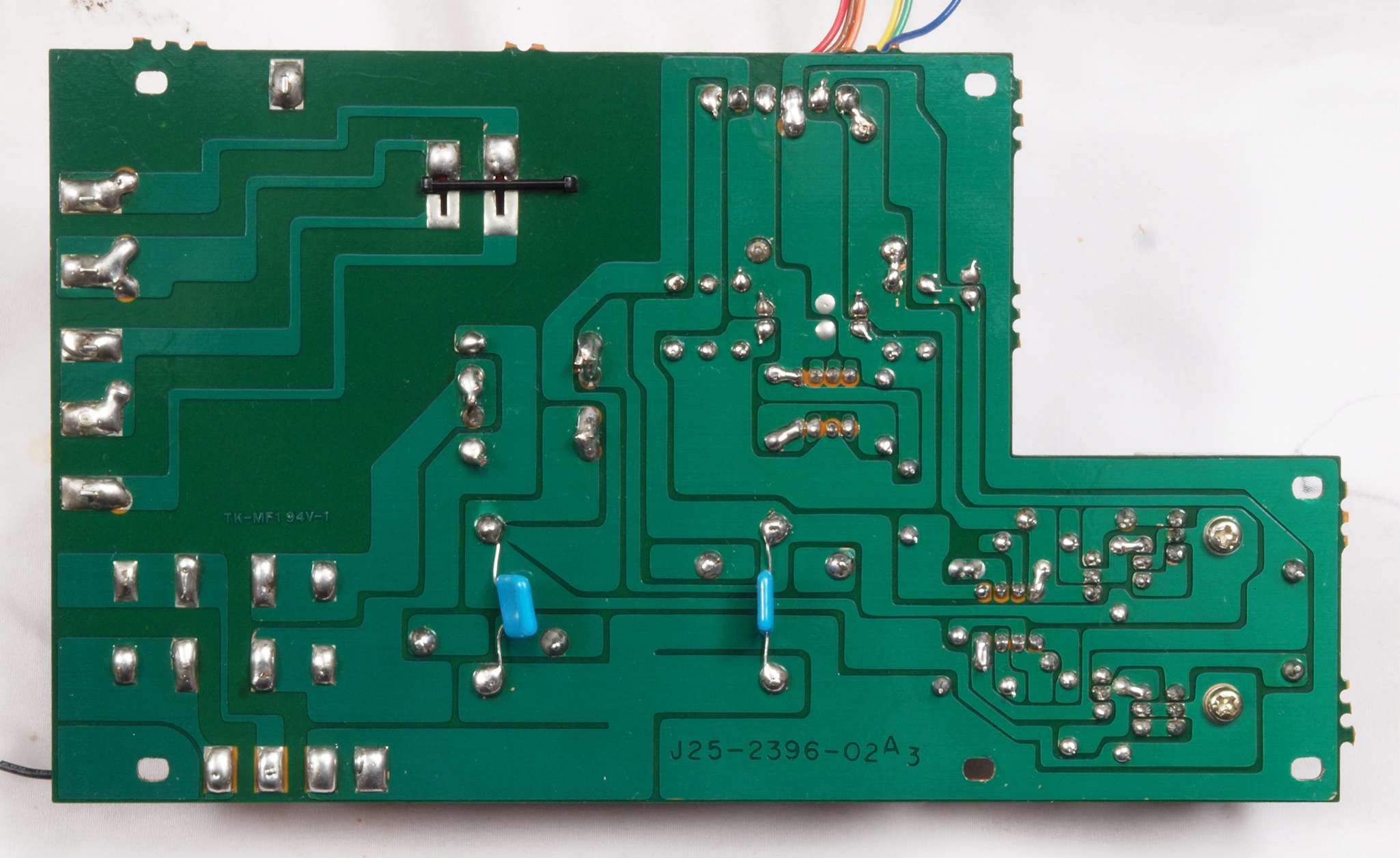

Ｃ２４．　修理（半田補正）後　制御基板裏

Ｃ２５．　完成制御基板裏。余分なフラックスを落として、コート液を塗る。

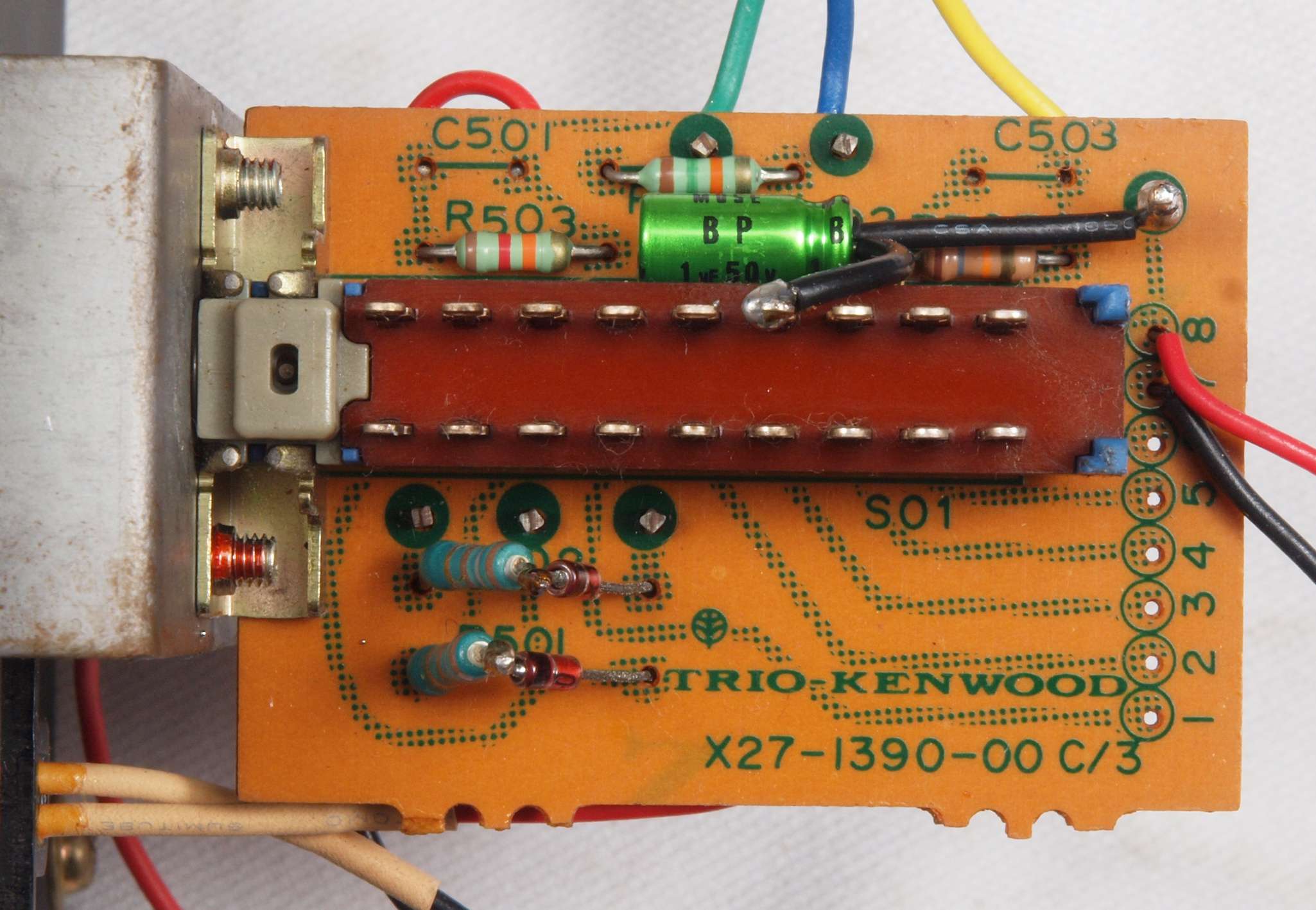

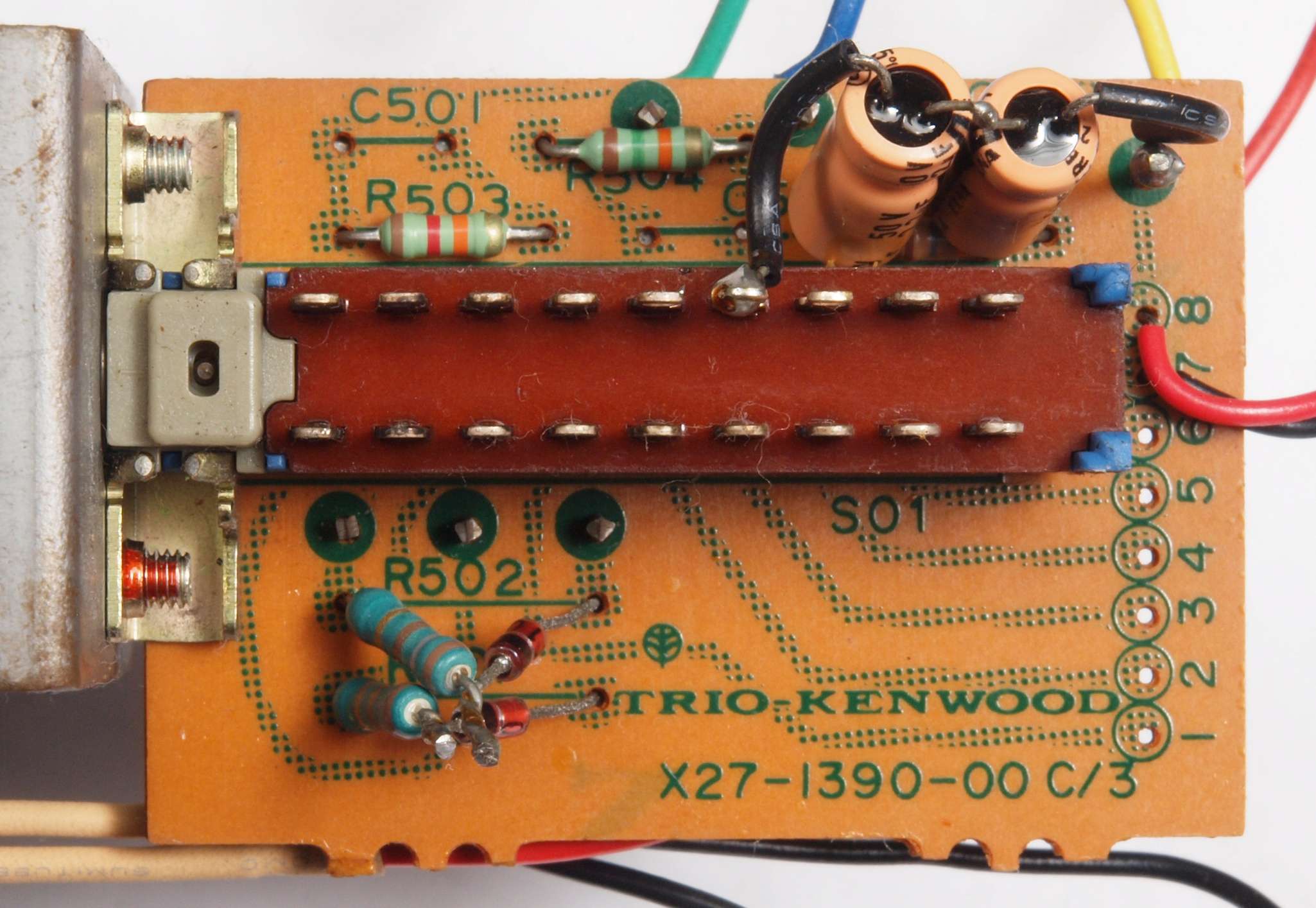

Ｃ３１．　修理前　ＳＷ基板

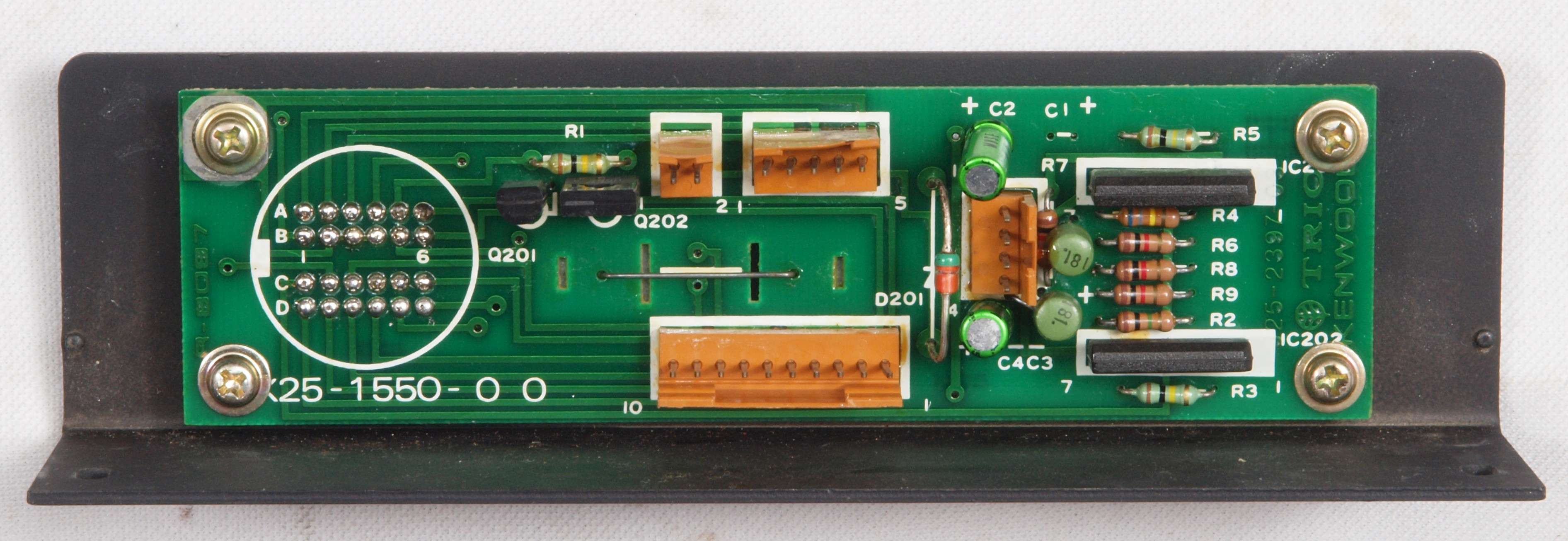

Ｃ３２．　修理後　ＳＷ基板、電解コンデンサー２個交換

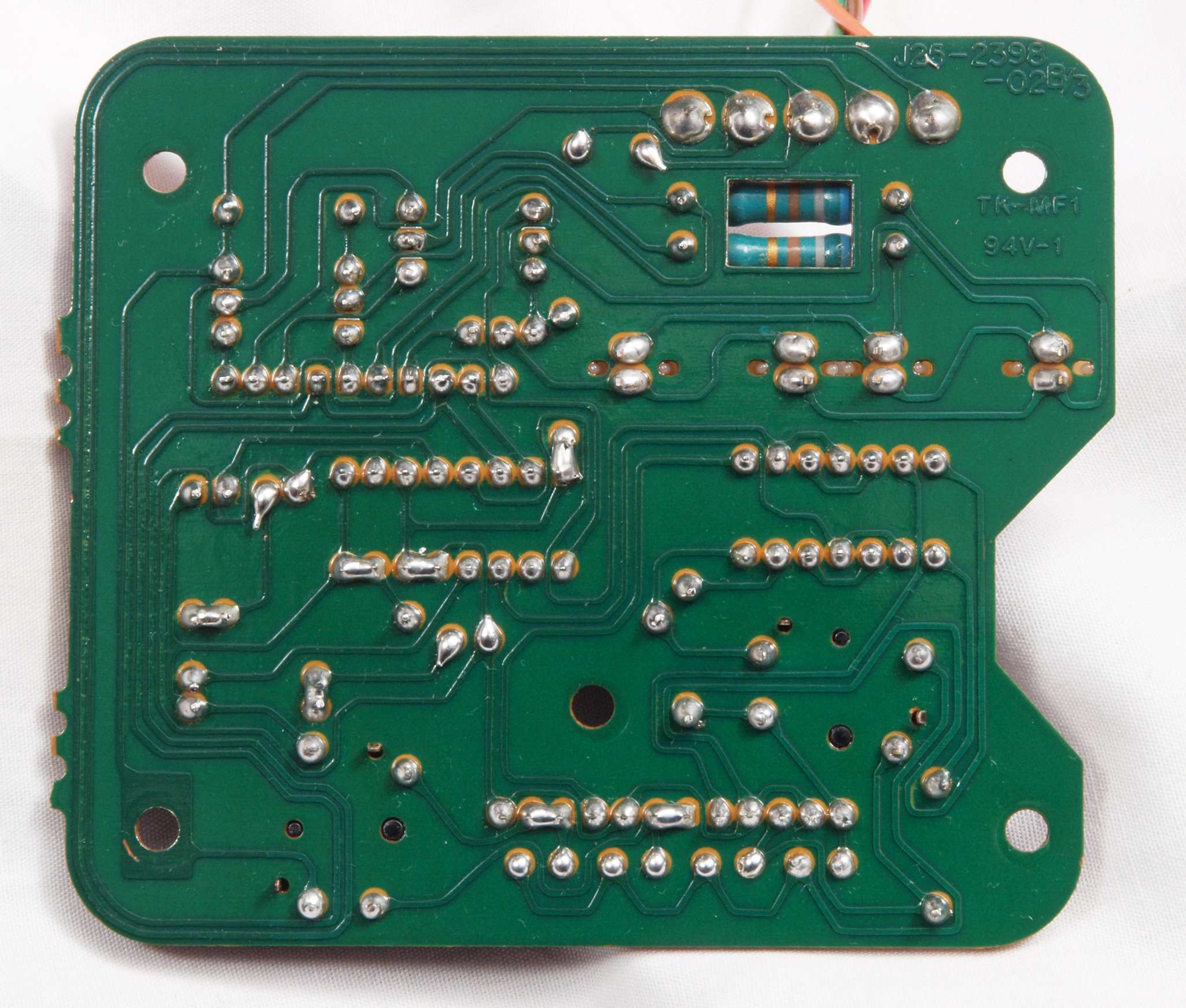

Ｃ３３．　修理前　ＳＷ基板裏

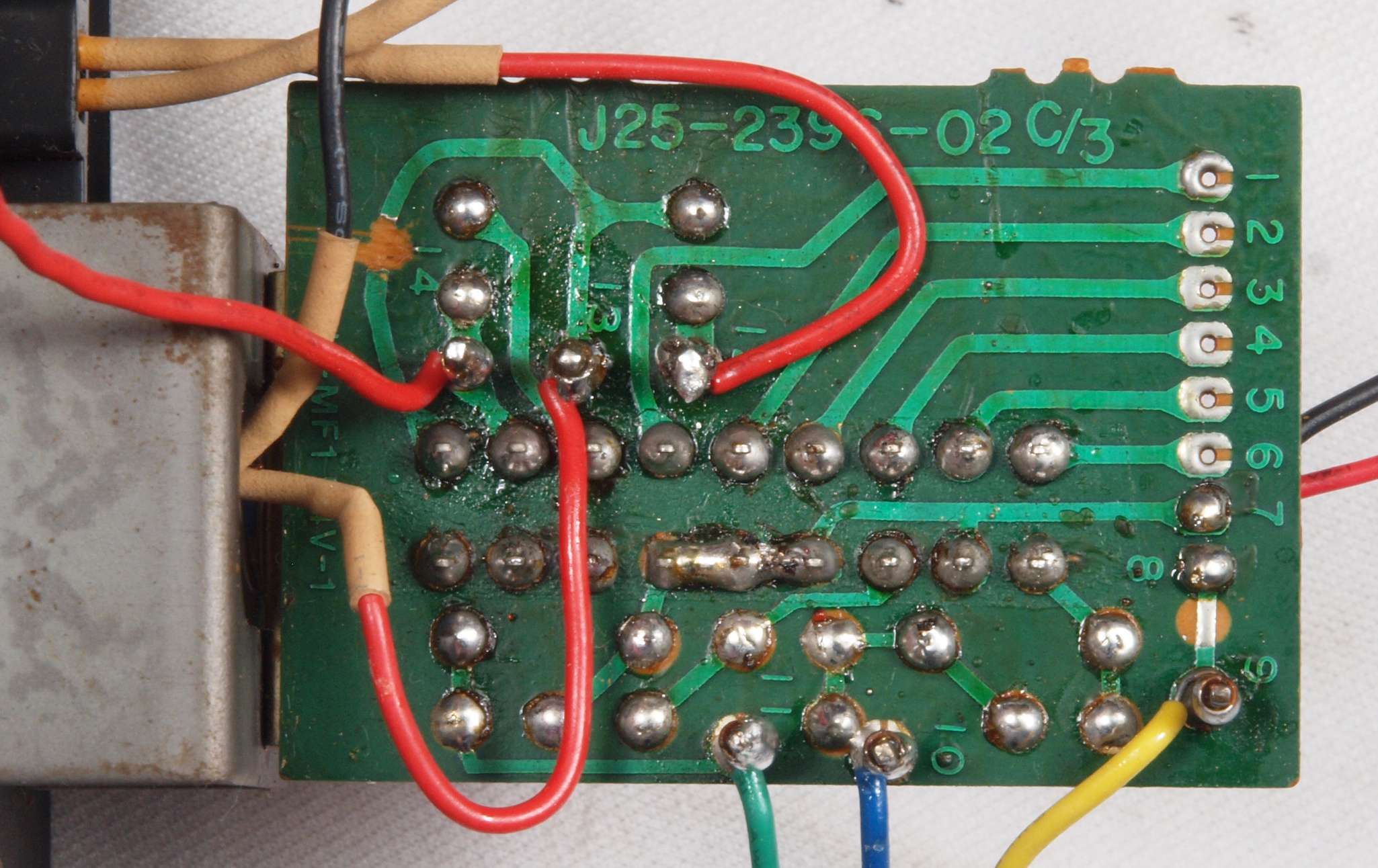

Ｃ３４．　修理（半田補正）後　ＳＷ基板裏

Ｃ３５．　完成ＳＷ基板裏。余分なフラックスを落として、コート液を塗る。

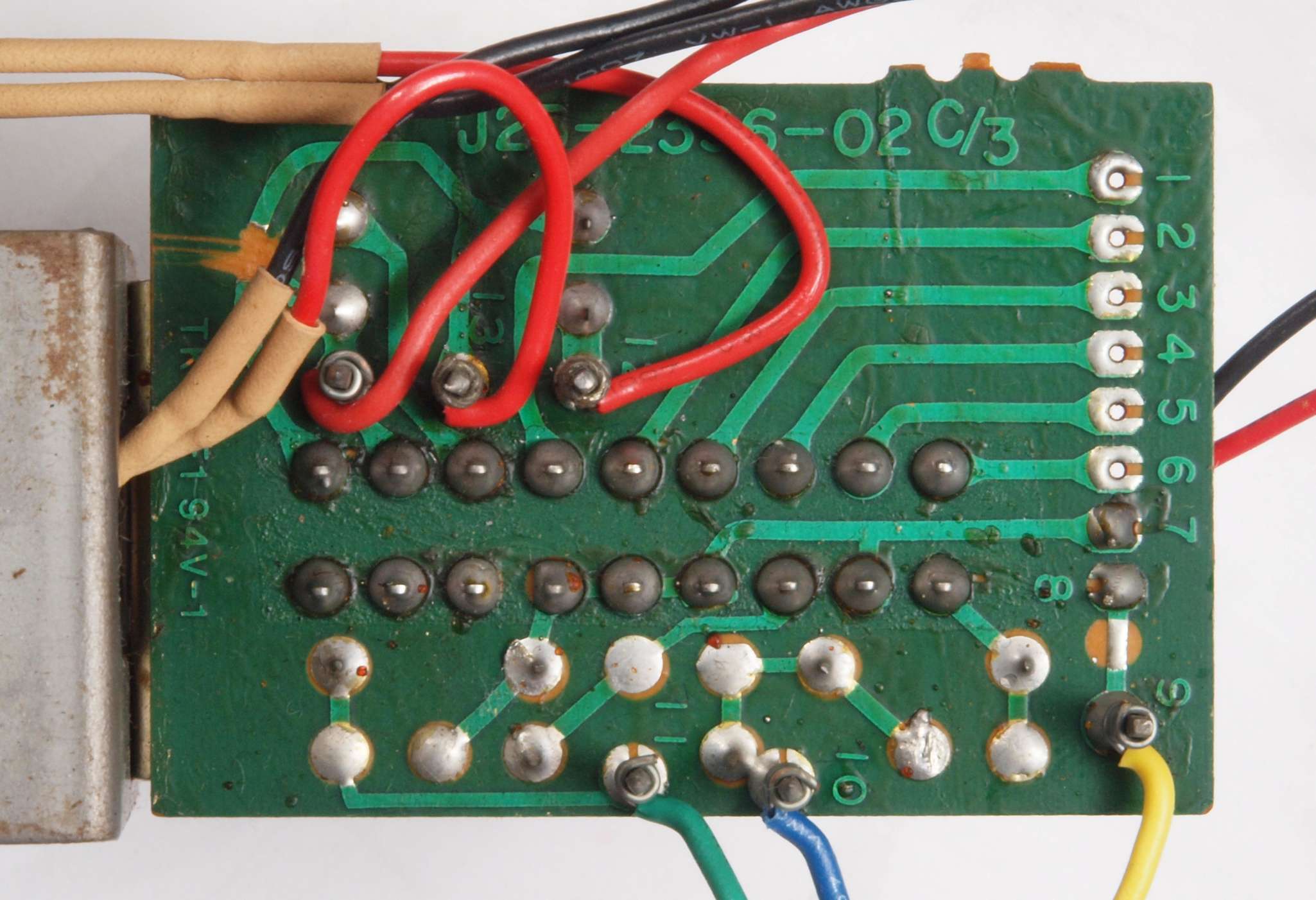

Ｃ３６．　修理前　ＳＷ基板裏、　ラッピング

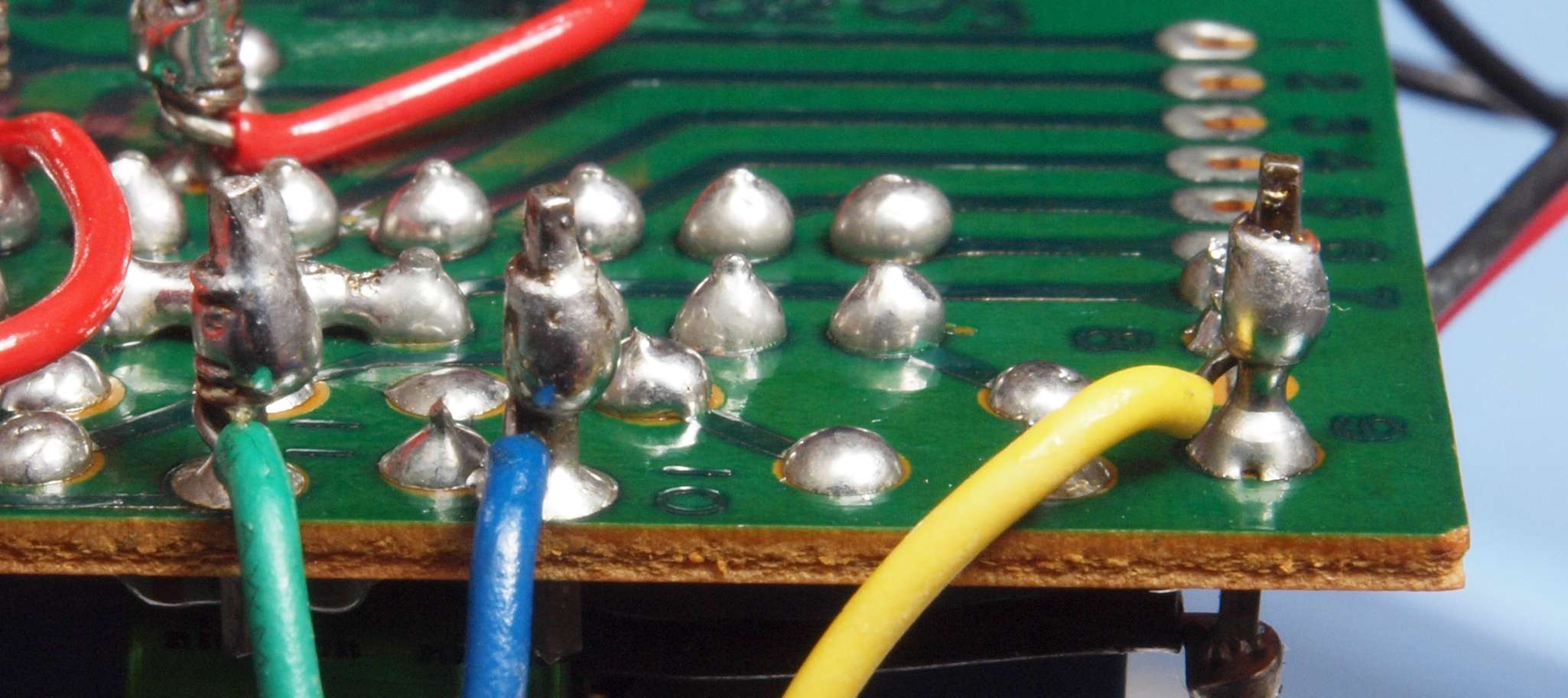

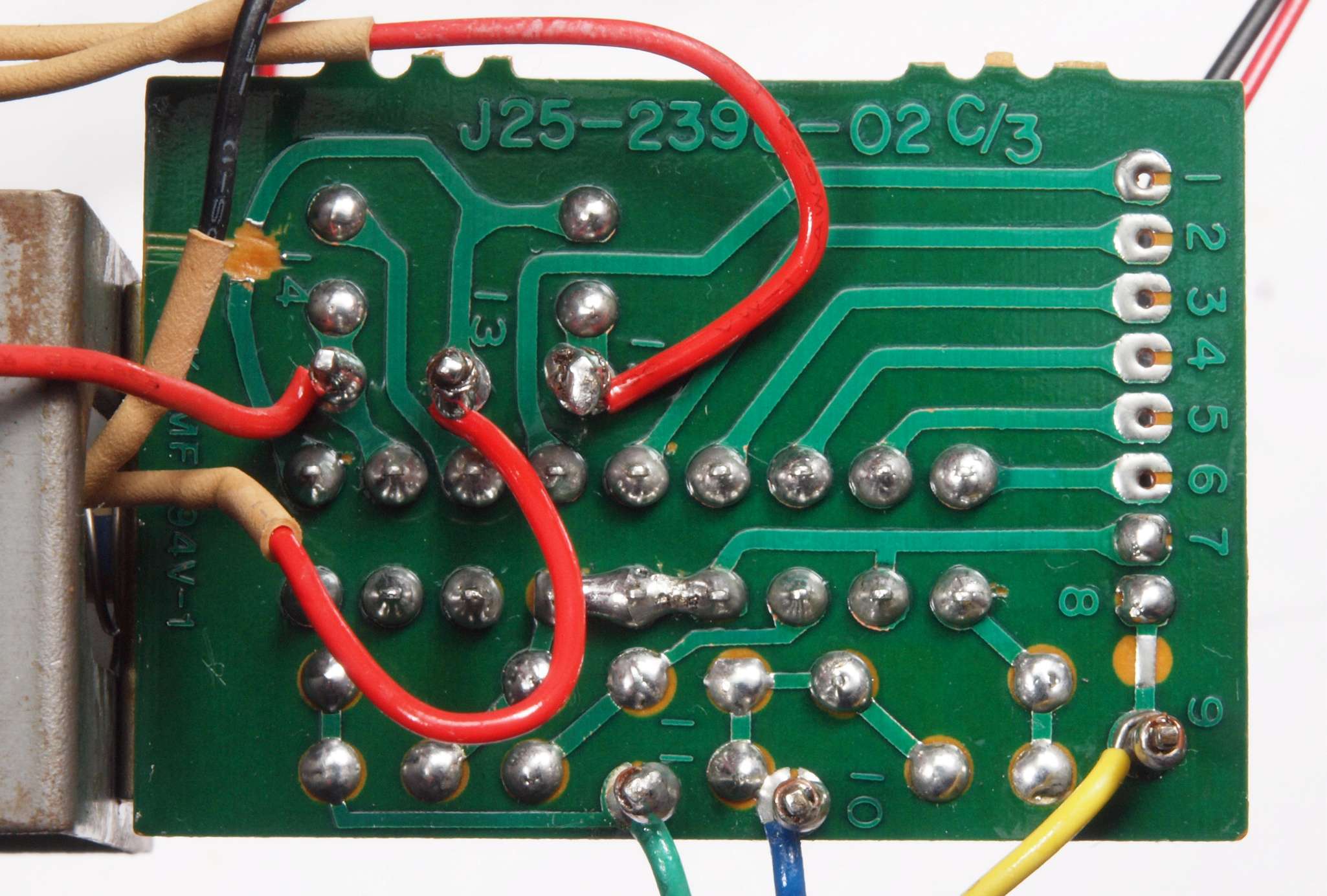

Ｃ３７．　修理（半田補正）後　ＳＷ基板裏、　ラッピングに半田をしみこませる。

Ｃ３８．　修理前　ＳＷ基板裏、　ラッピング２

Ｃ３９．　修理（半田補正）後　ＳＷ基板裏、　ラッピング２に半田をしみこませる。

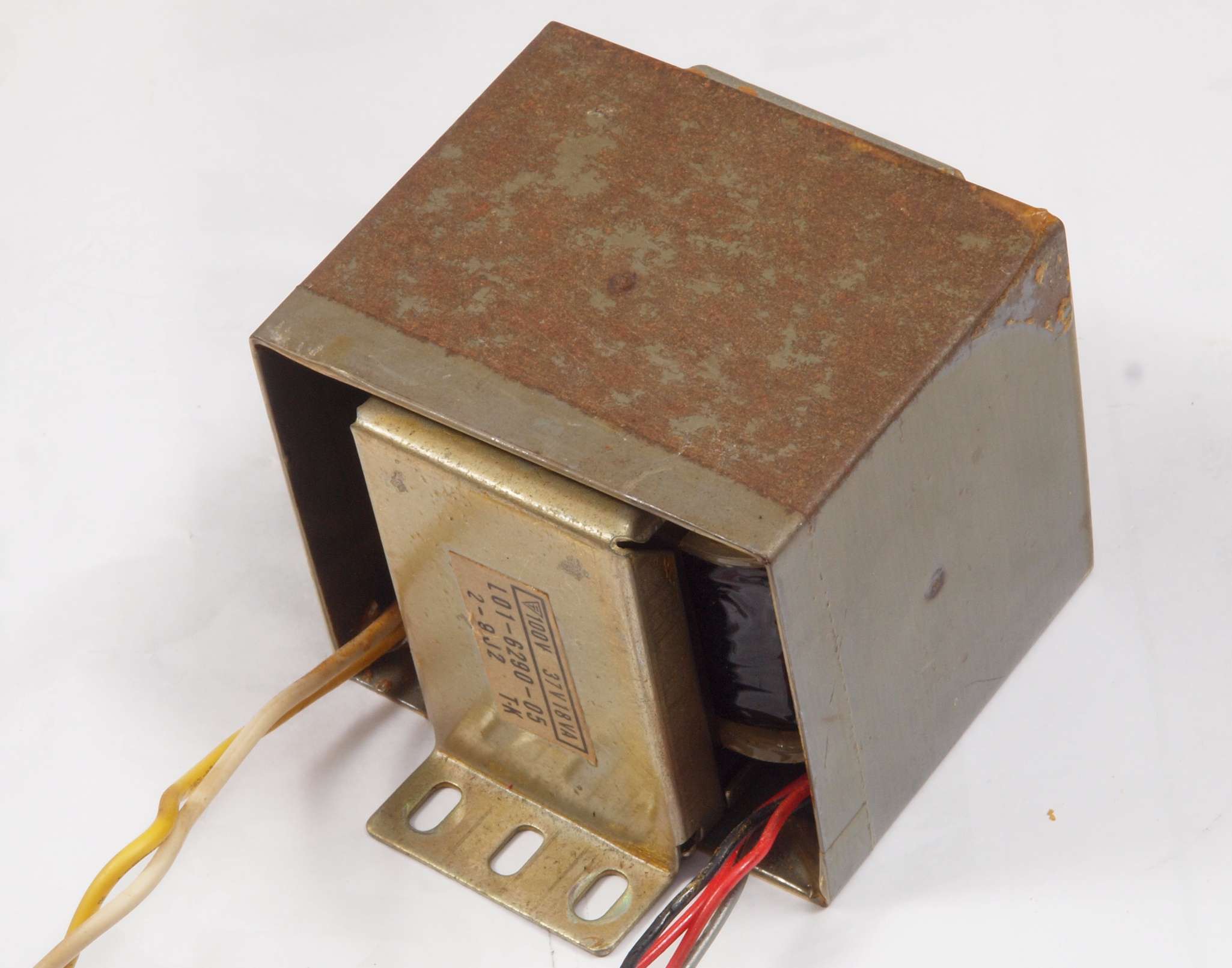

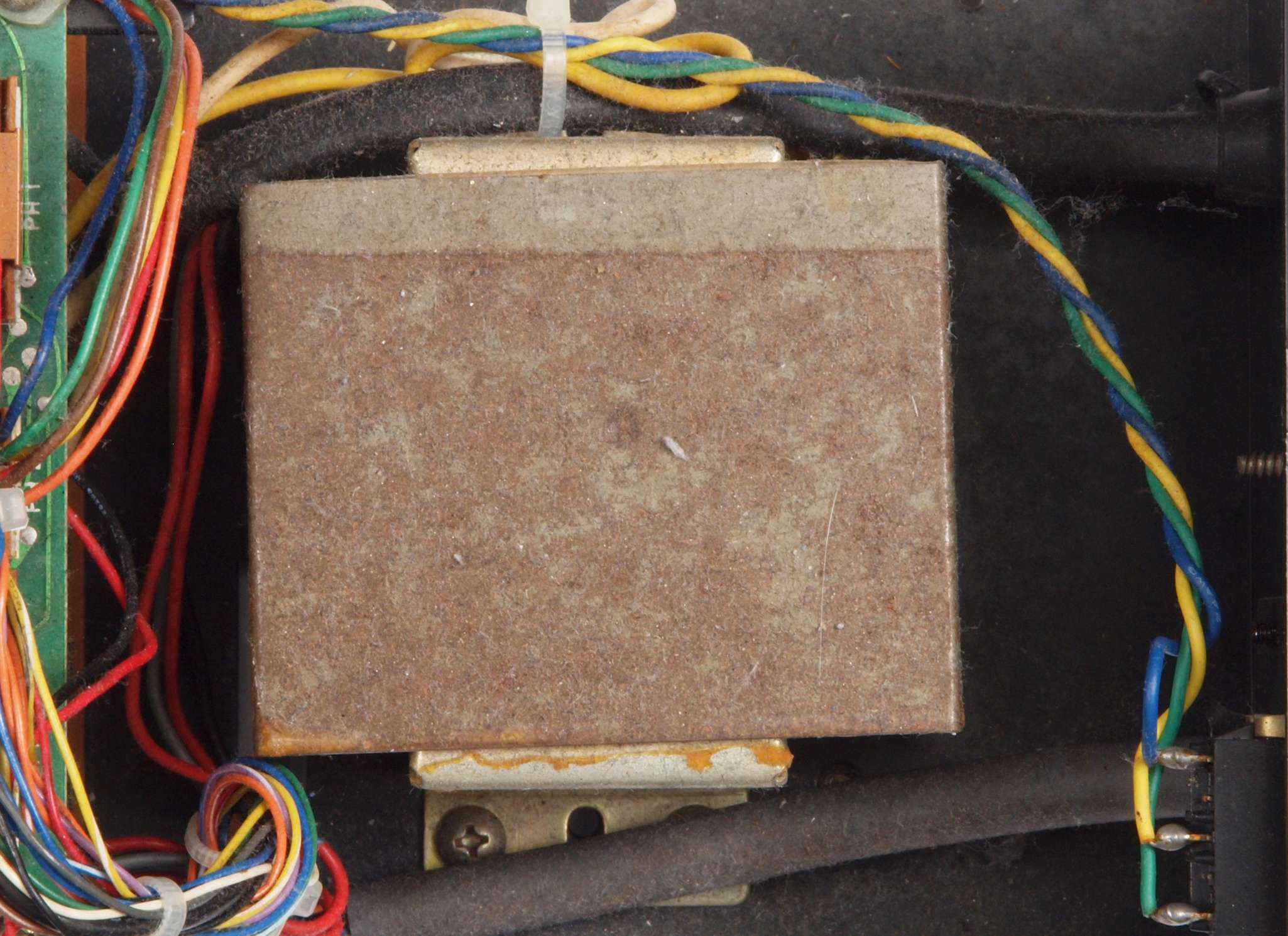

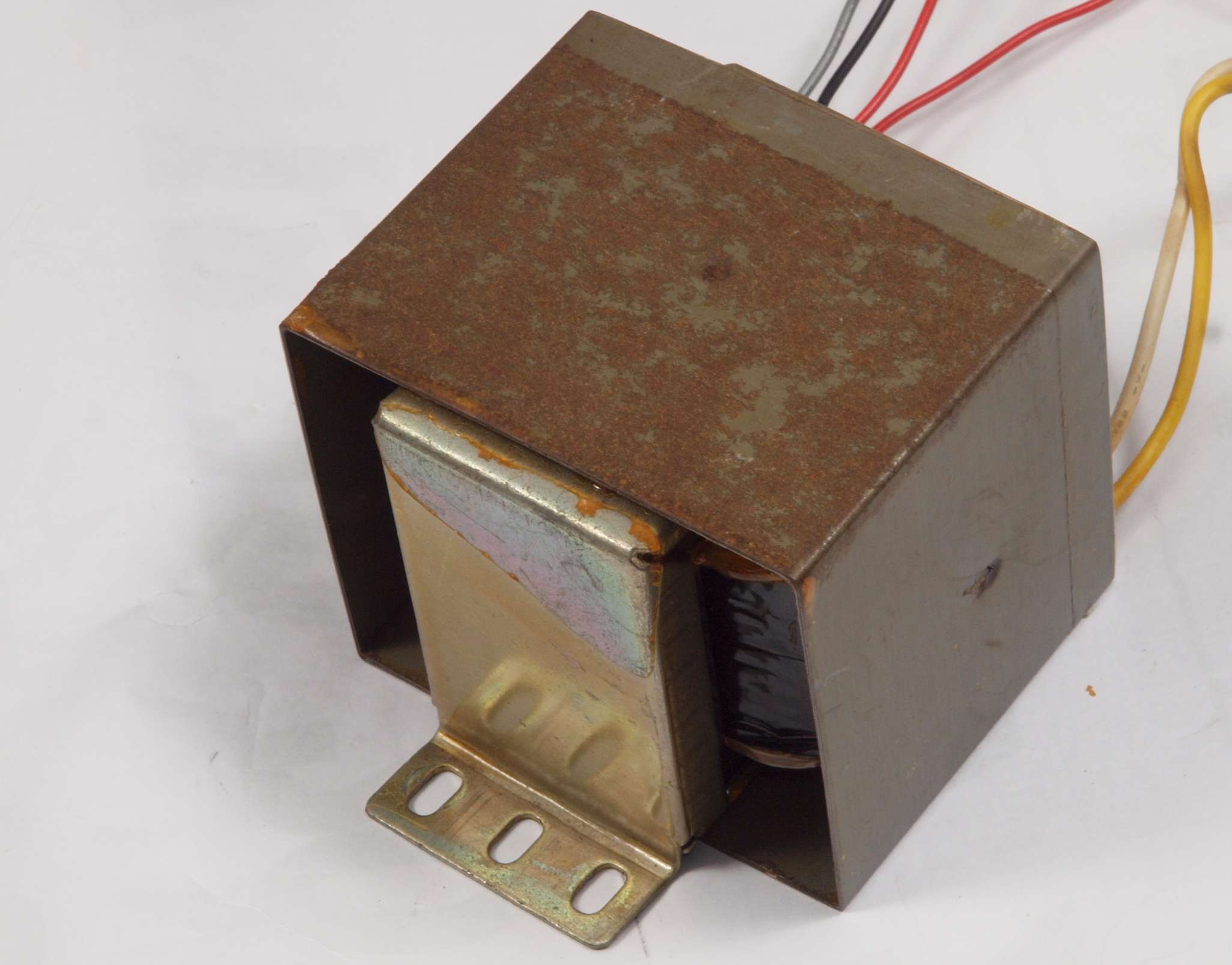

Ｃ４１．　修理前　電源トランス。　錆が多い。

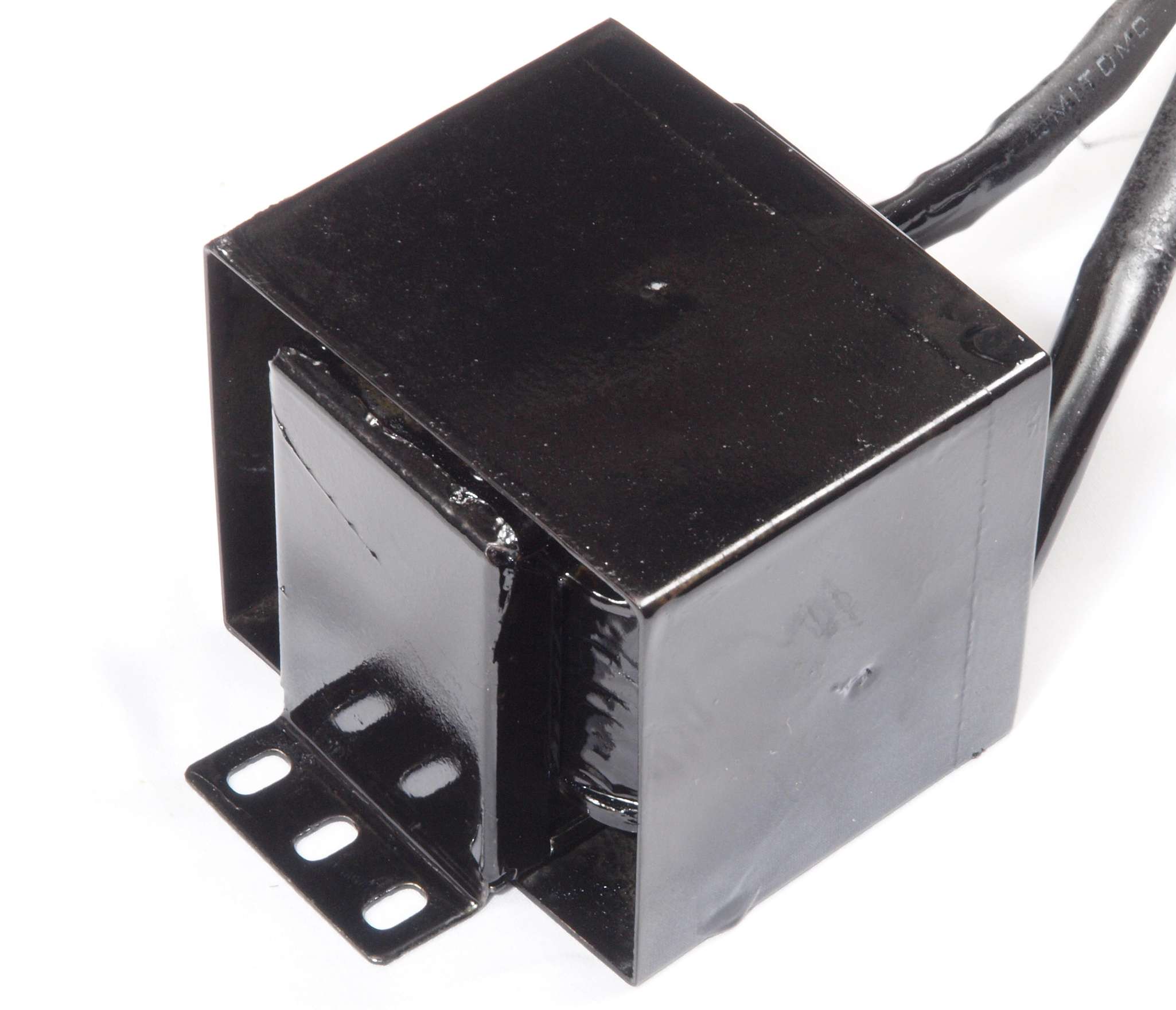

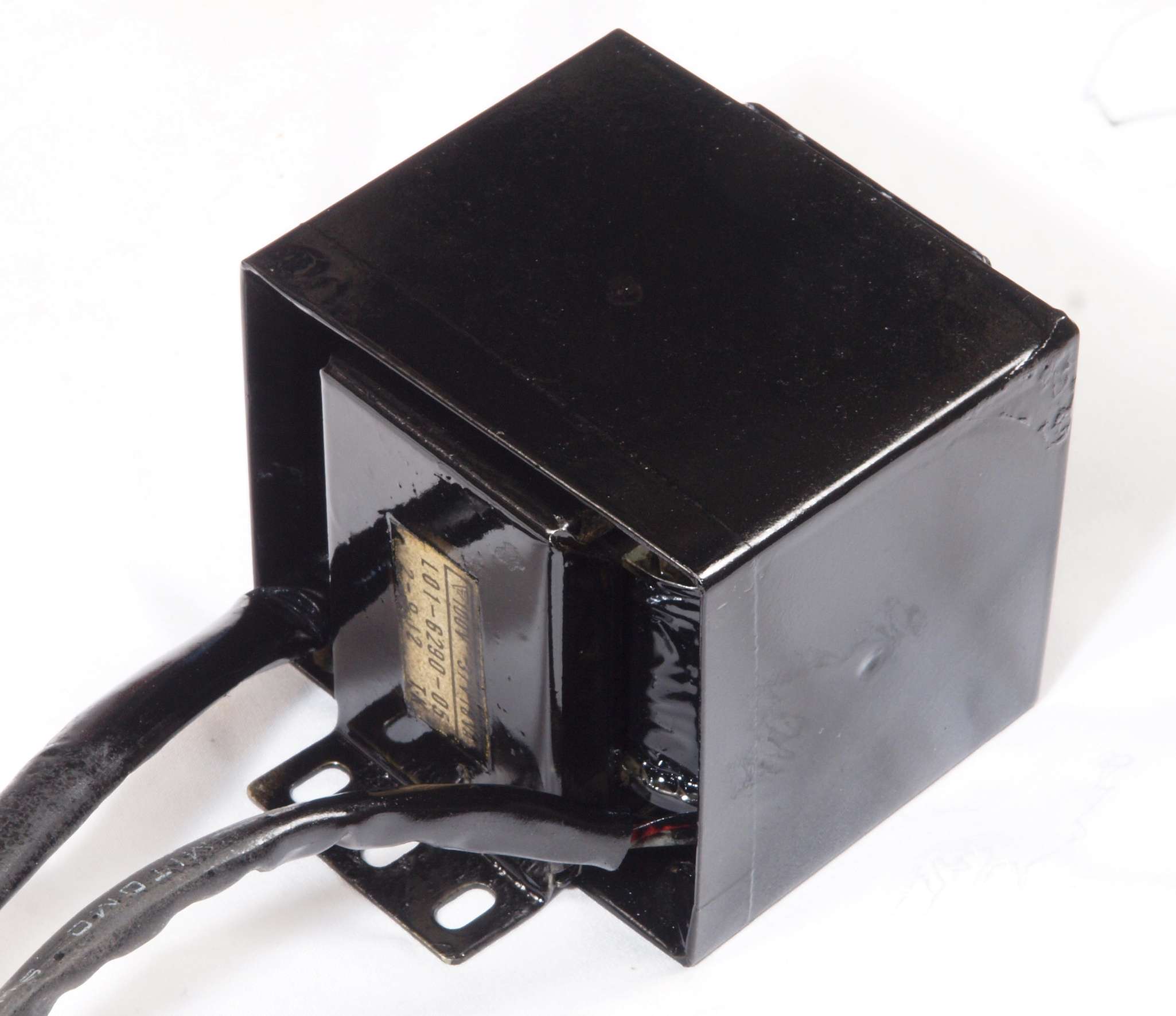

Ｃ４２．　修理（塗装）後　電源トランス。　錆を落とし、ラッカーを噴く。

Ｃ４３．　修理前　電源トランス反対側。　錆が多い。

Ｃ４４．　修理（塗装）後　電源トランス反対側。　錆を落とし、ラッカーを噴く。

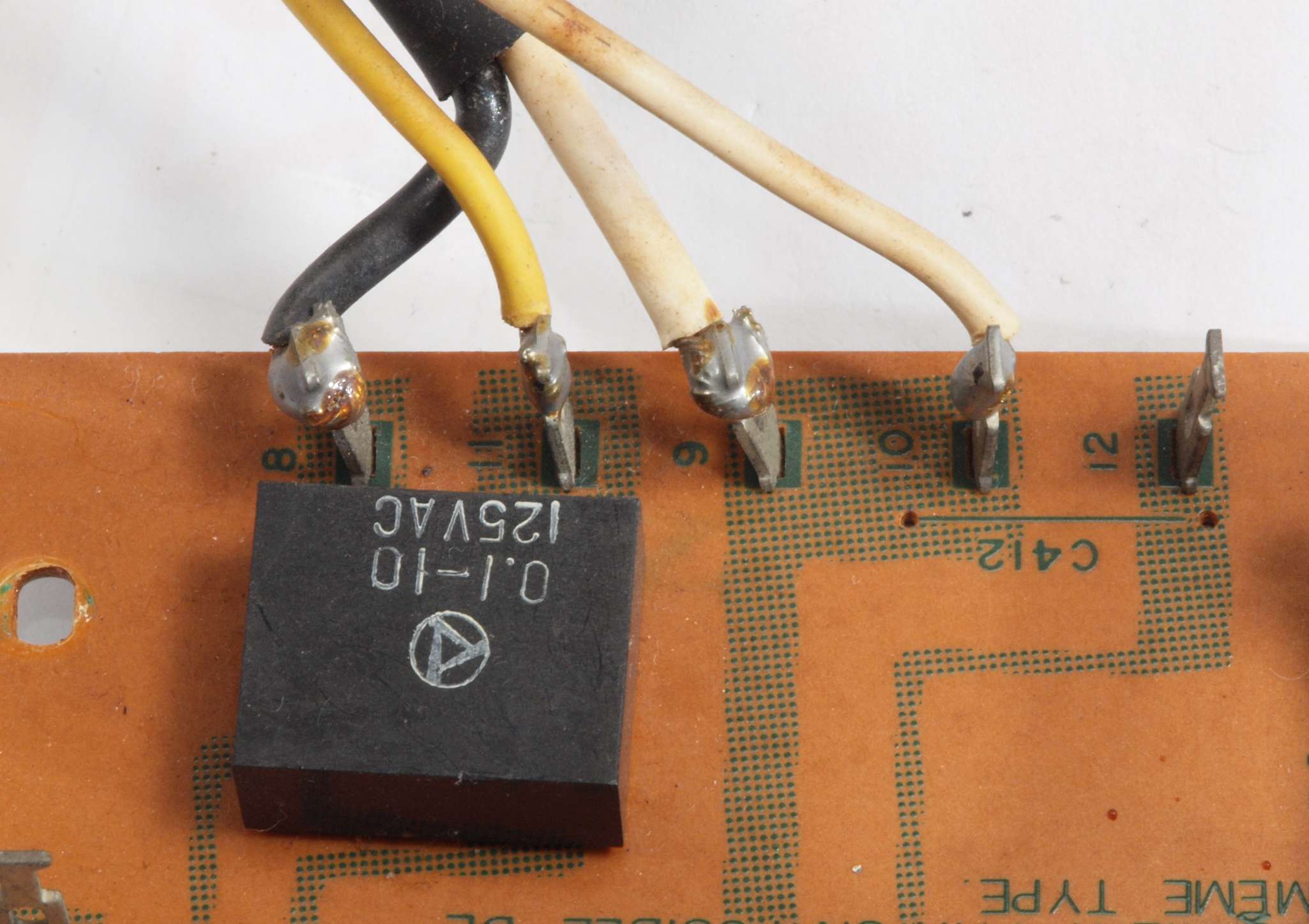

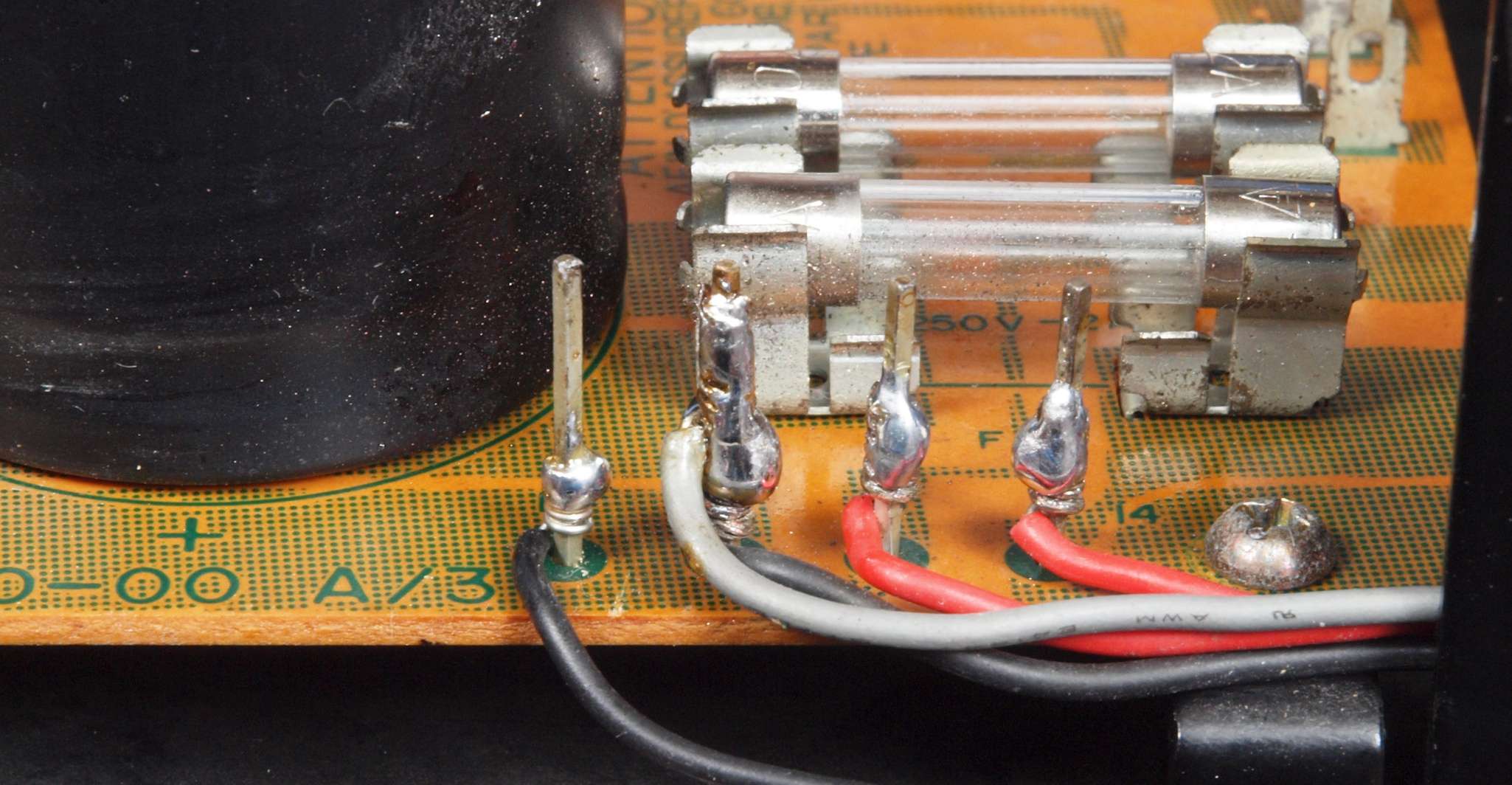

Ｃ５１．　電源コード取り付け部。

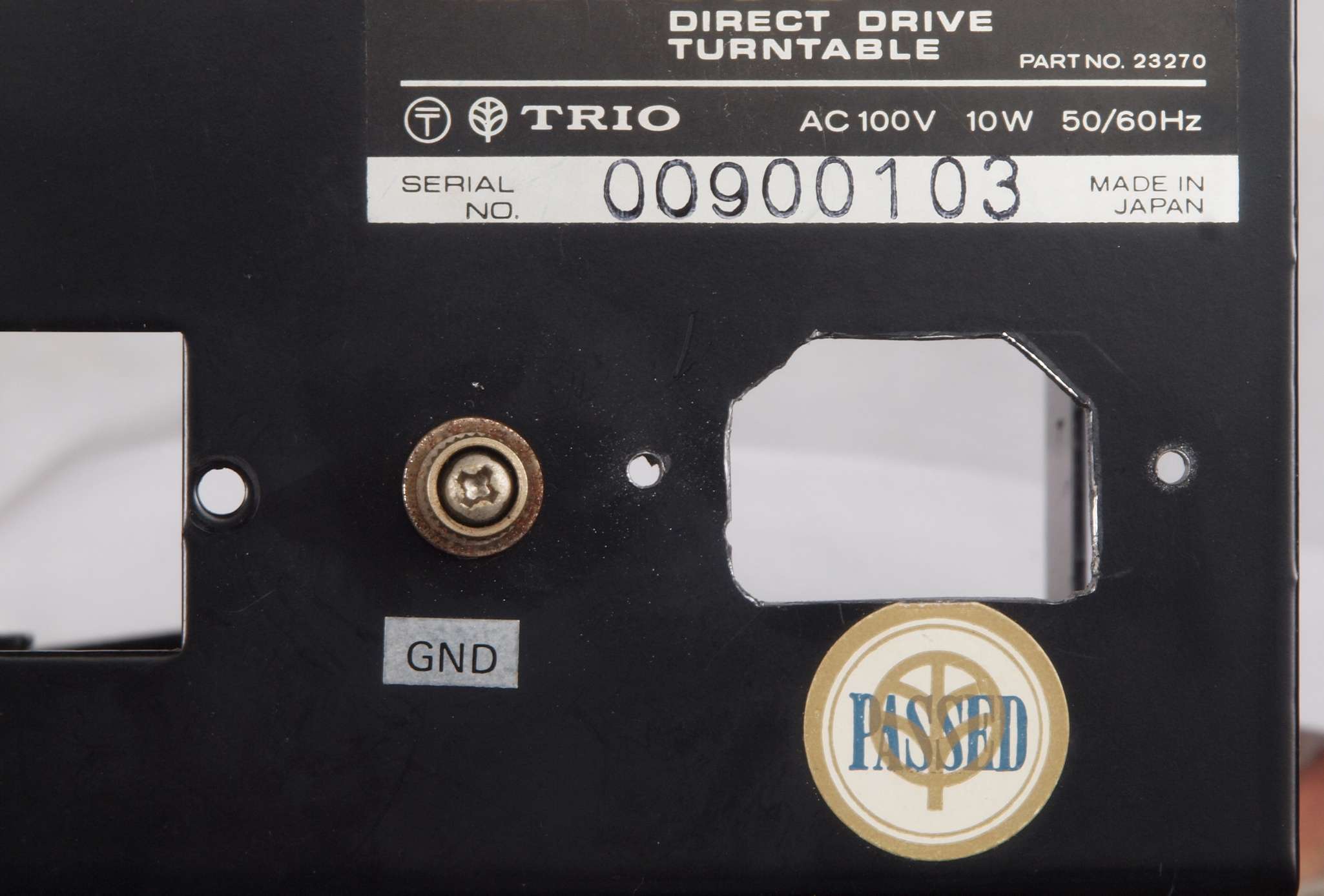

Ｃ５２．　修理（加工）中　電源ケーブル挿入部、３Ｐインレット取り付け穴を開ける。

Ｃ５３．　修理（加工）中　電源ケーブル挿入部、３Ｐインレット取り付け穴を開ける、ハンドツールなので時間がかかる。

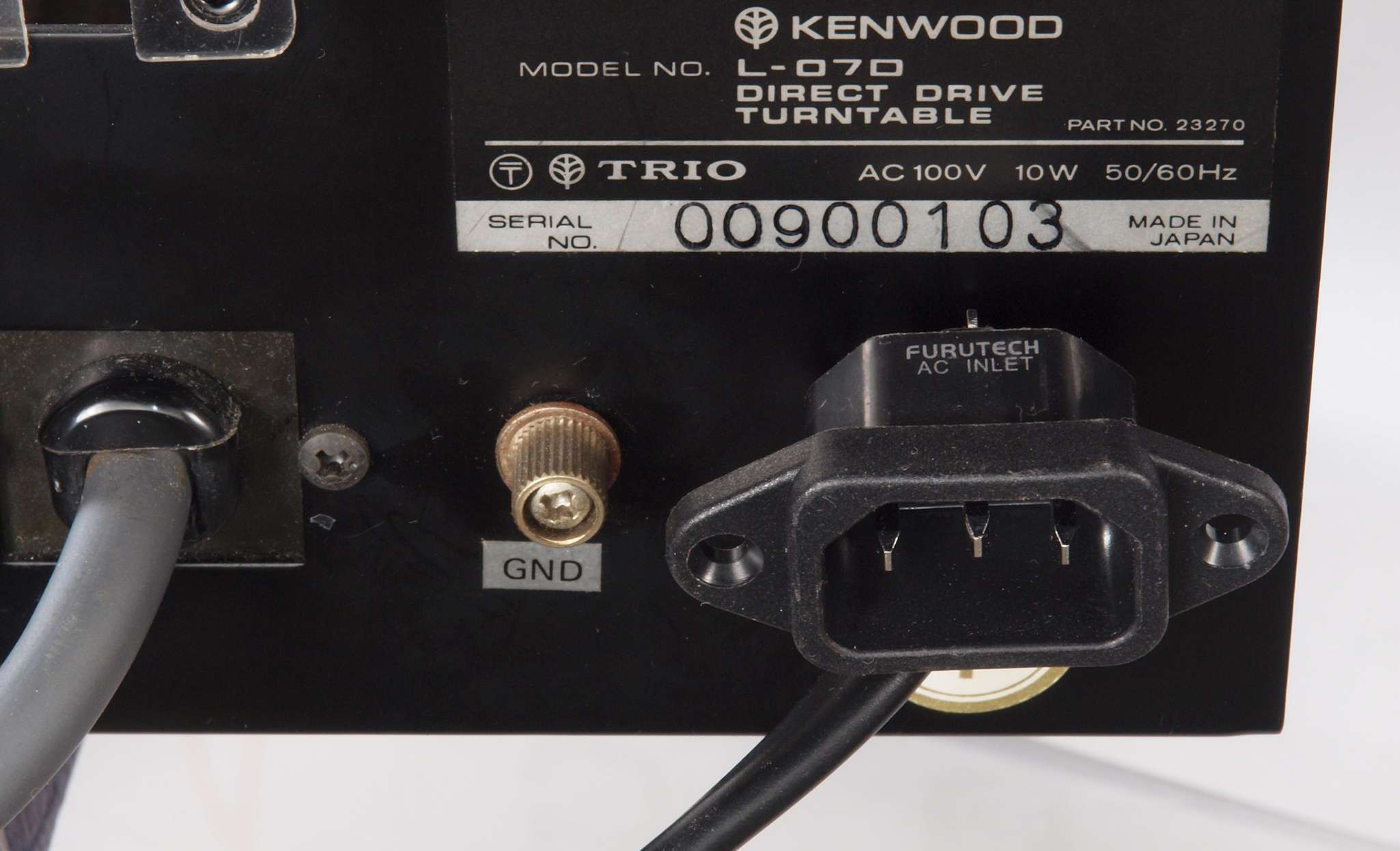

Ｃ５４．　修理（交換）後　３Pインレットに交換。　FURUTECH　FI-10(R) ロジウムメッキ。

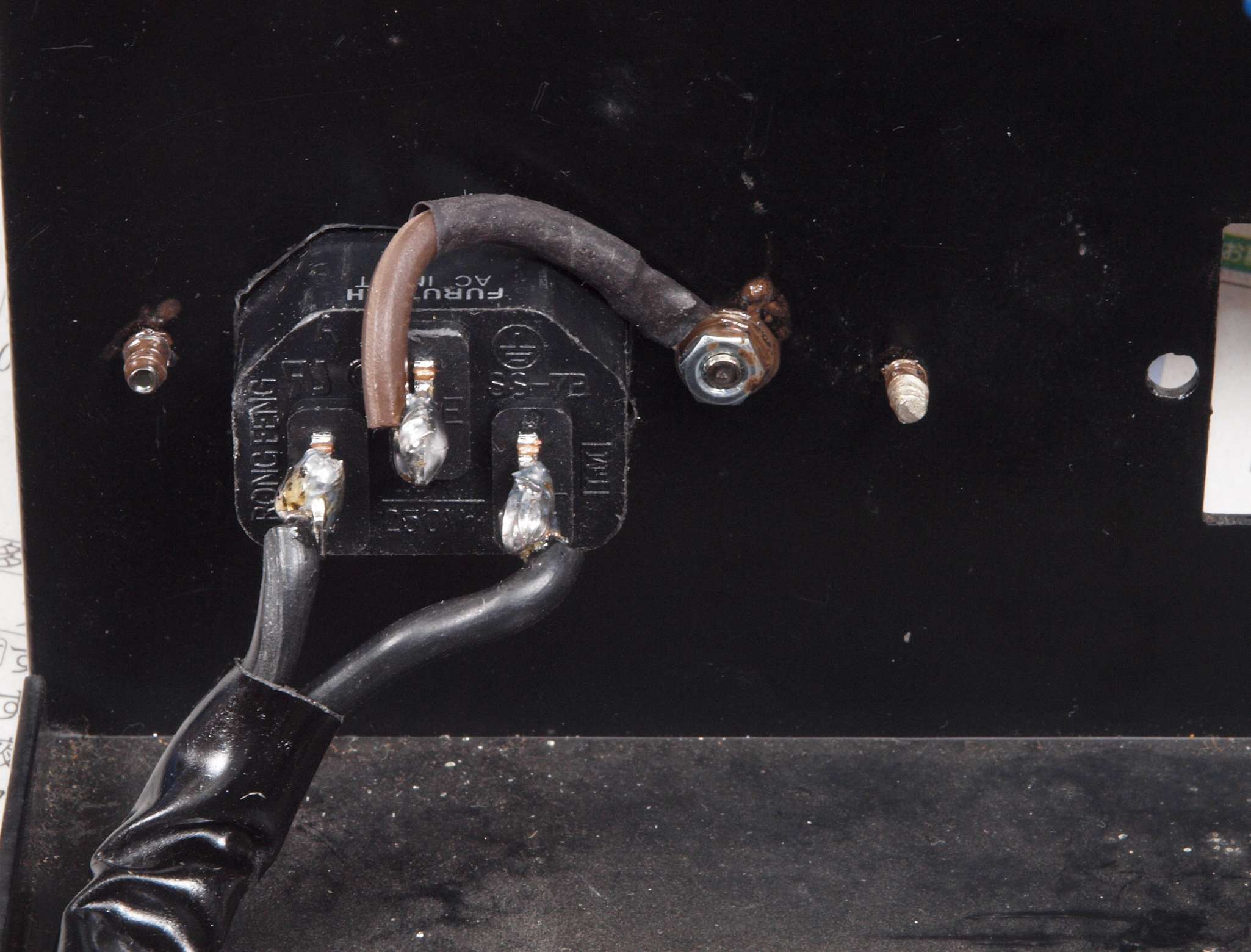

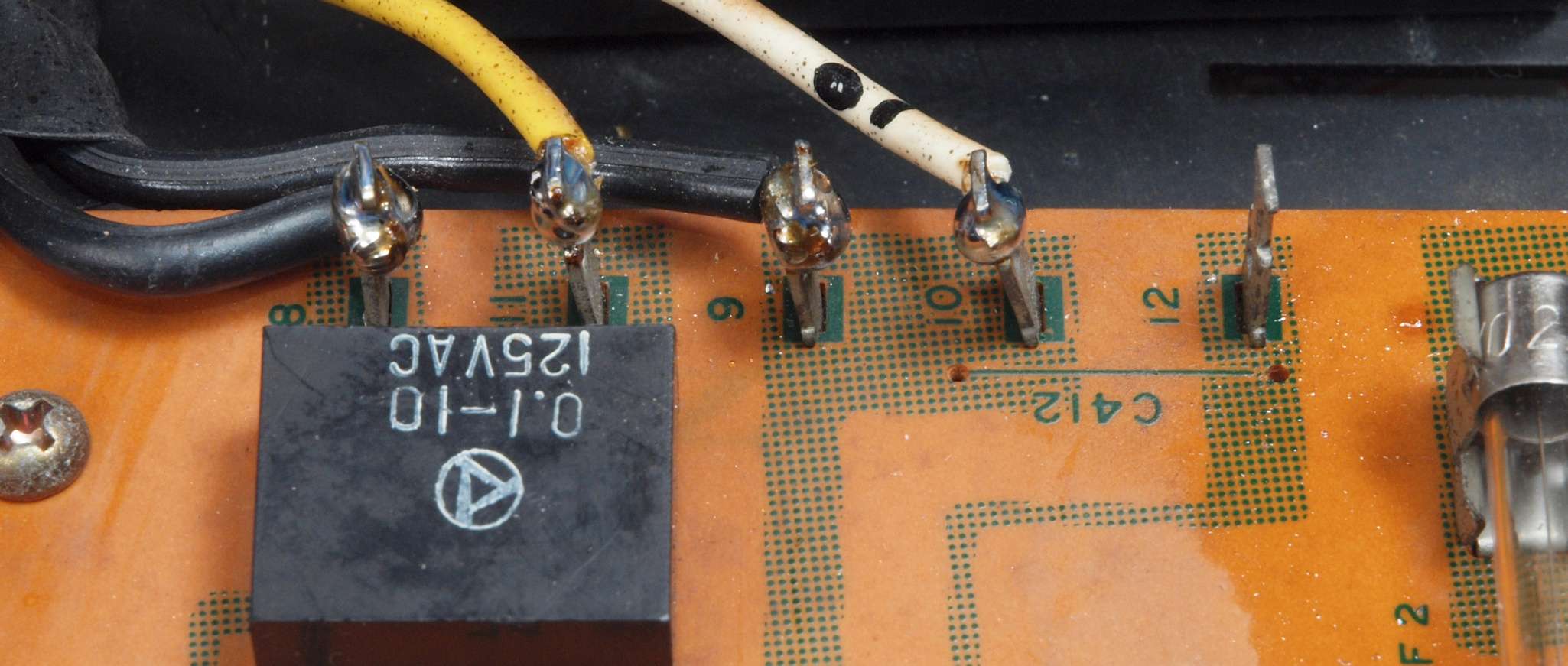

Ｃ５５．　修理後　３Pインレット交換後の裏配線。　アースはしっかりと取る。

Ｃ６１．　修理前　電源・制御部

Ｃ６２．　修理後　電源・制御部

Ｃ６３．　修理前　電源・制御部、　右から見る

Ｃ６４．　修理後　電源・制御部、　右から見る

Ｃ６５．　修理前　電源・制御部、　左から見る

Ｃ６６．　修理後　電源・制御部、　左から見る

Ｄ．　本体修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｄ１１．　修理中　足、モータを取る

Ｄ１２．　修理中　足、モータを取る

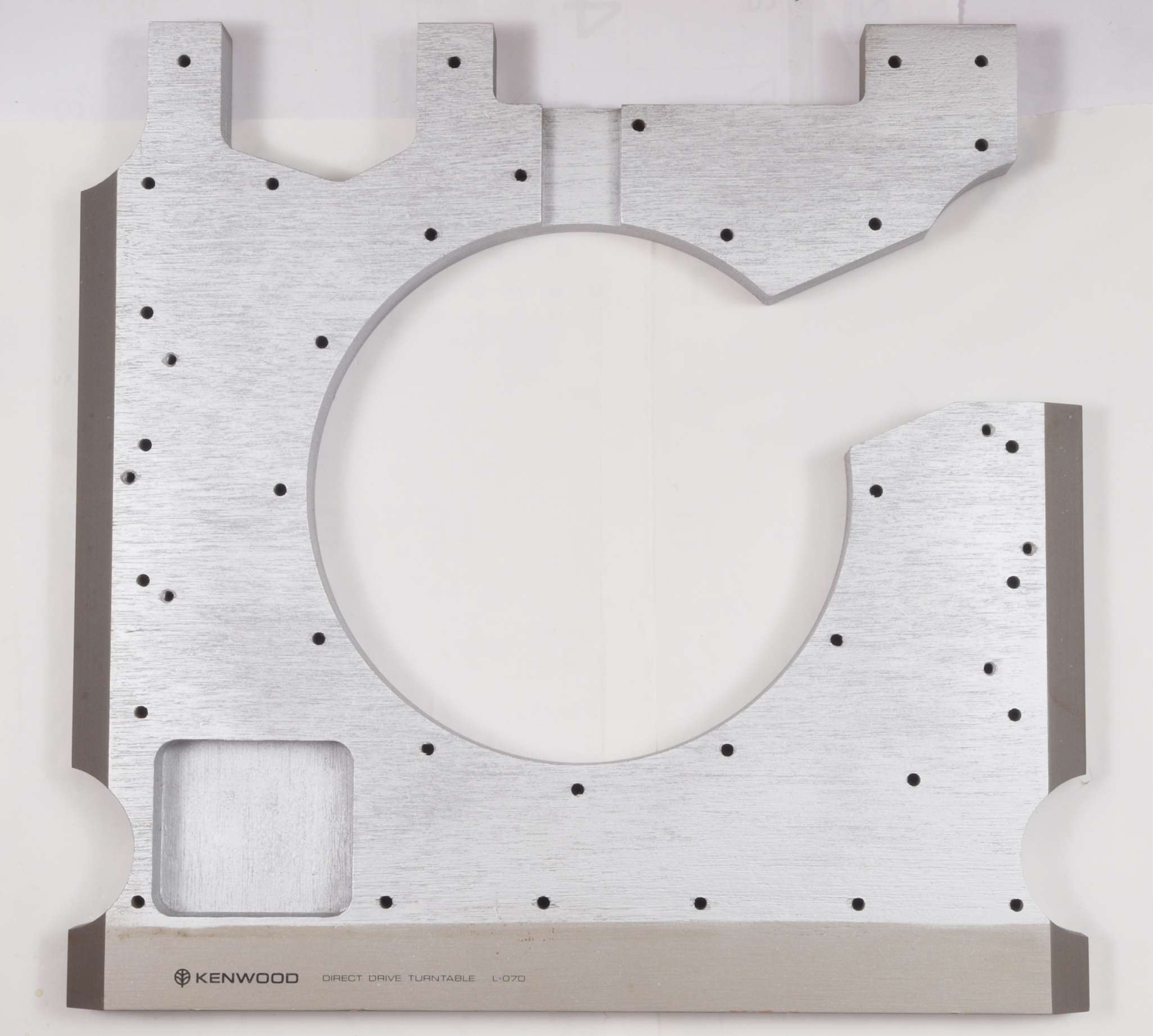

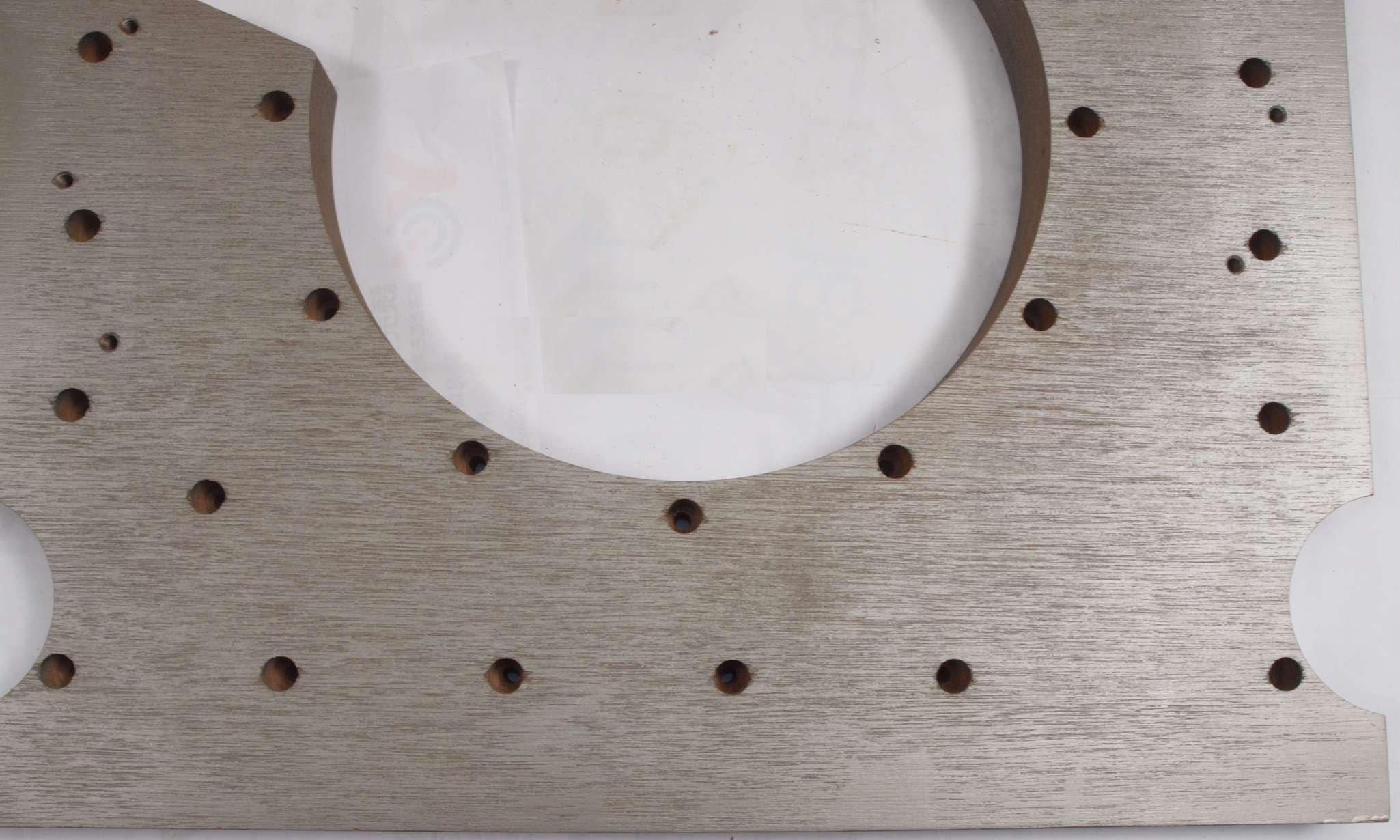

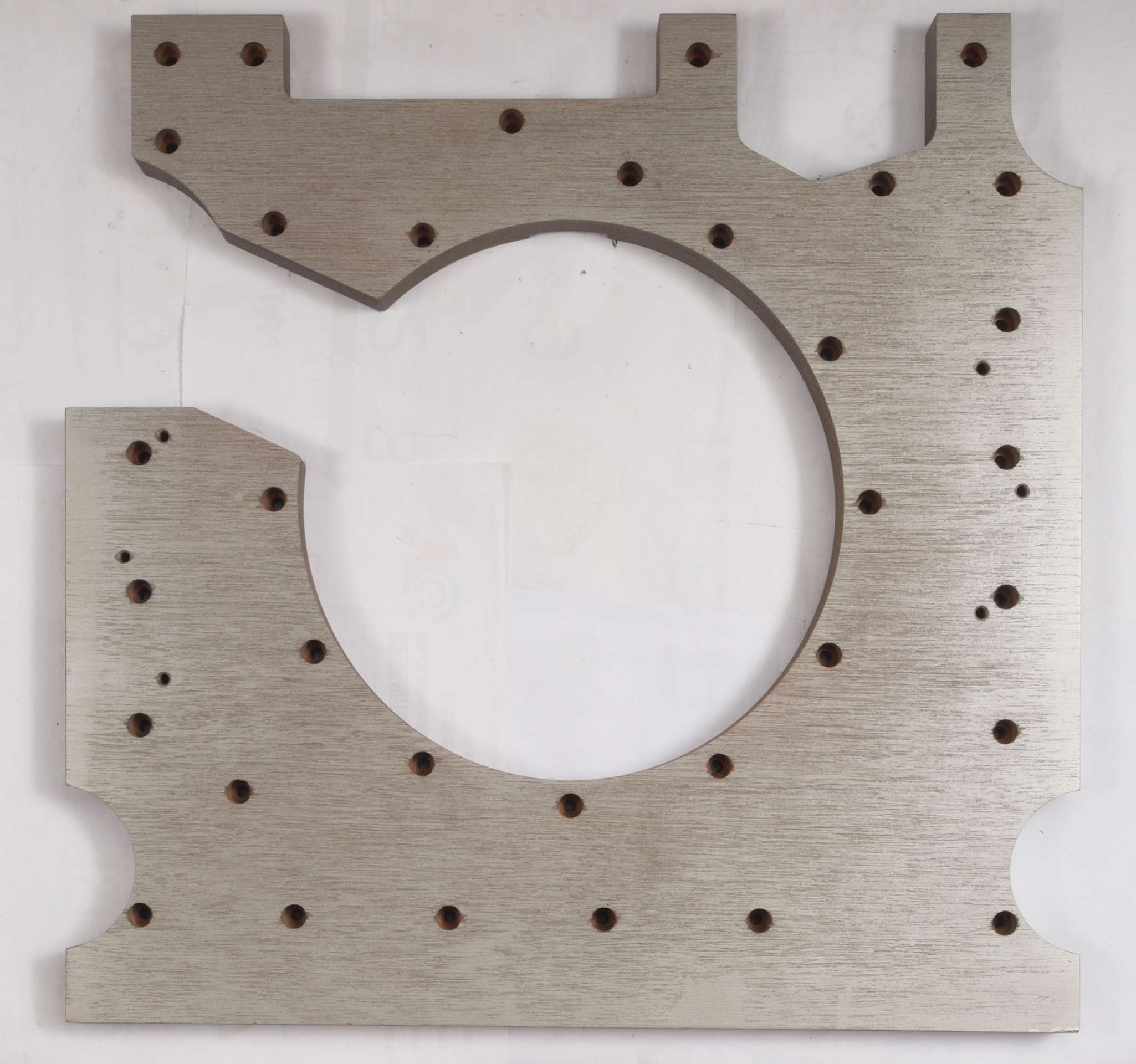

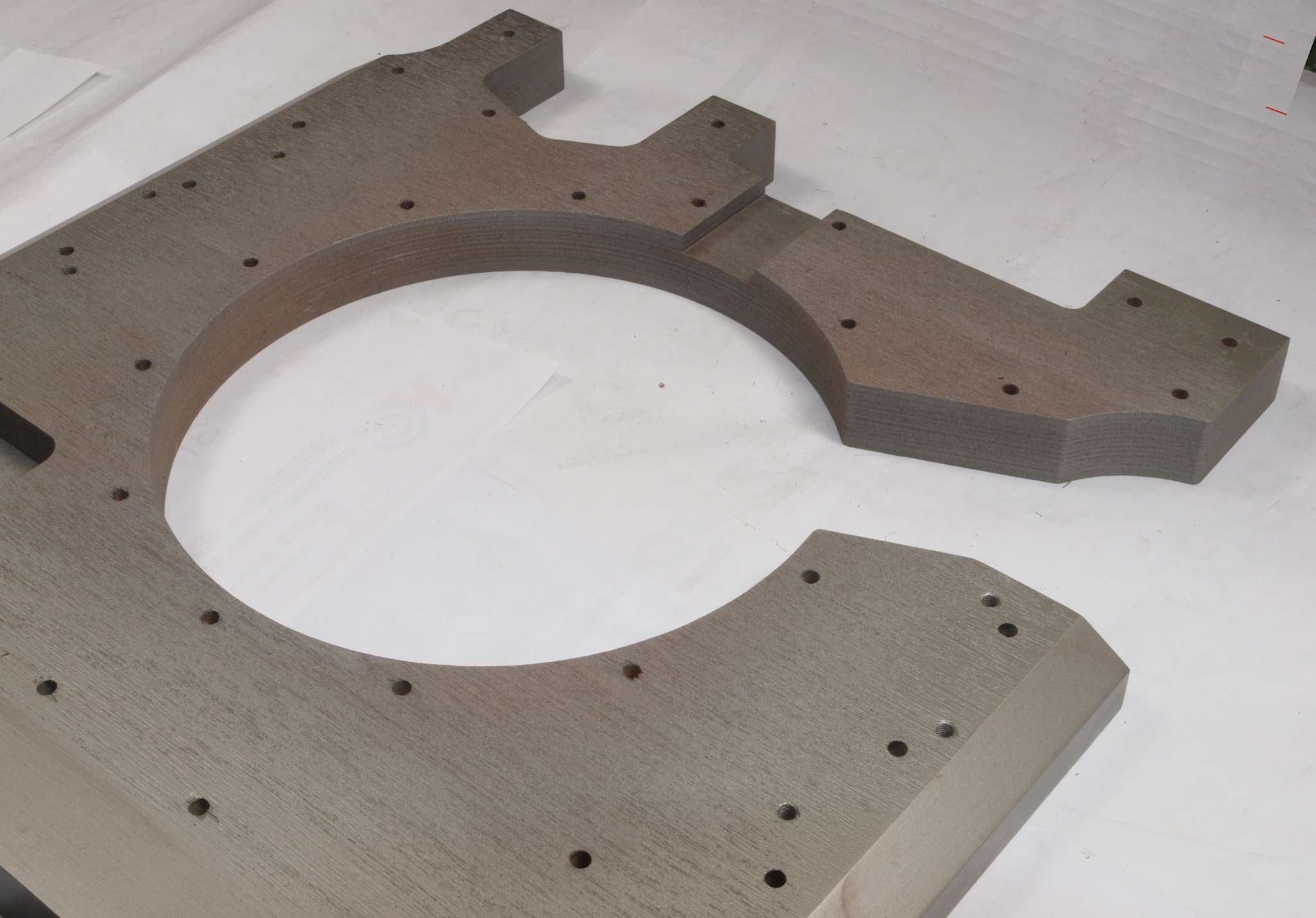

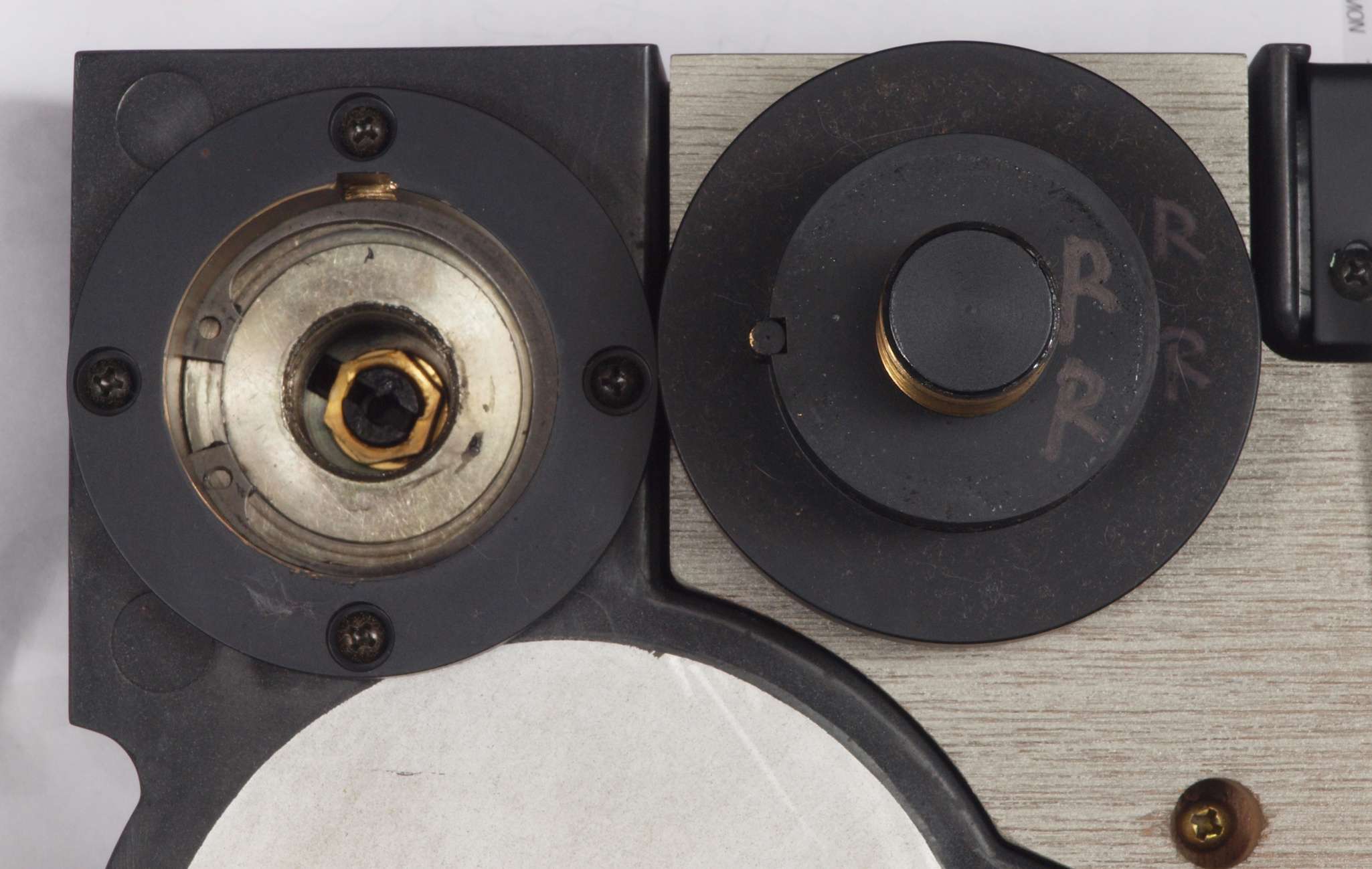

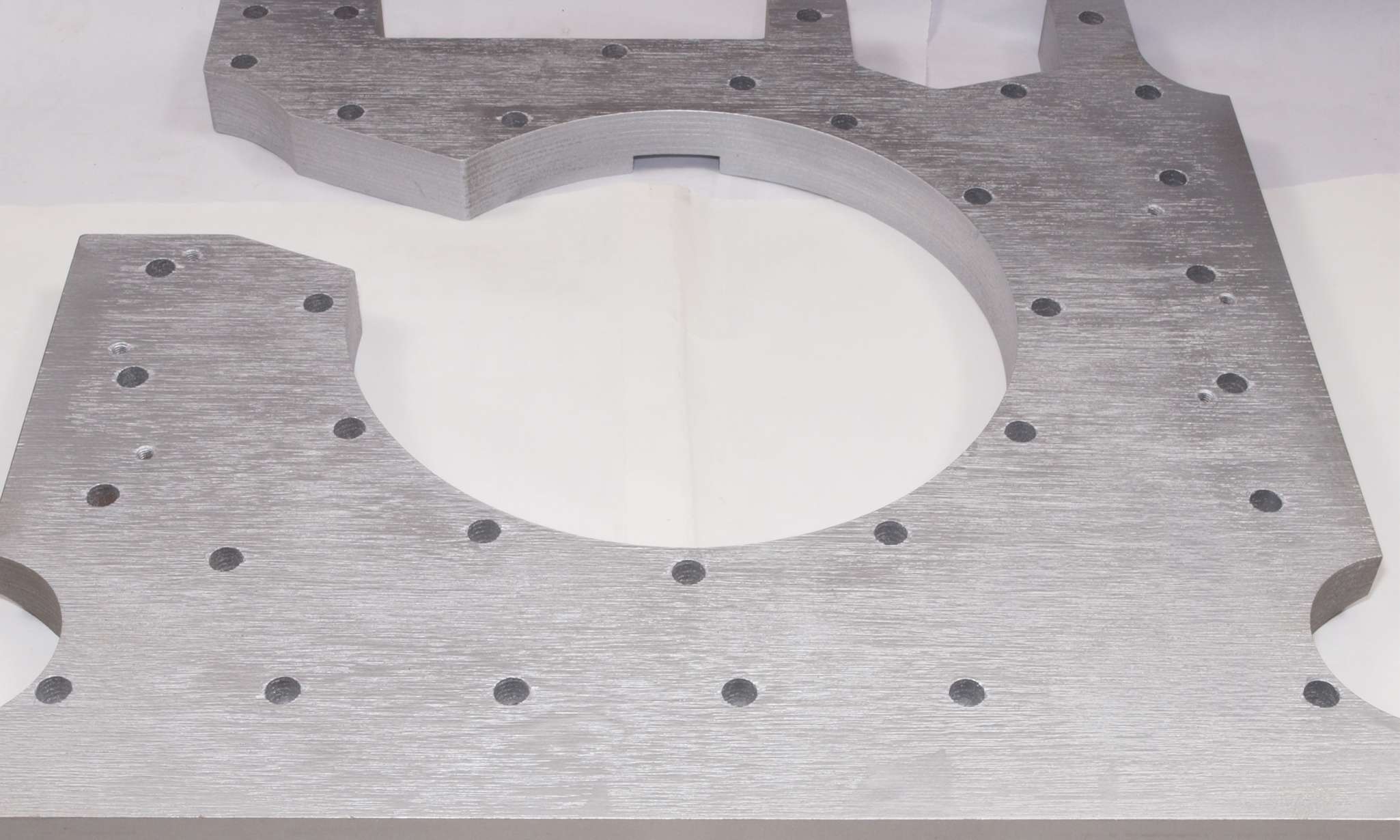

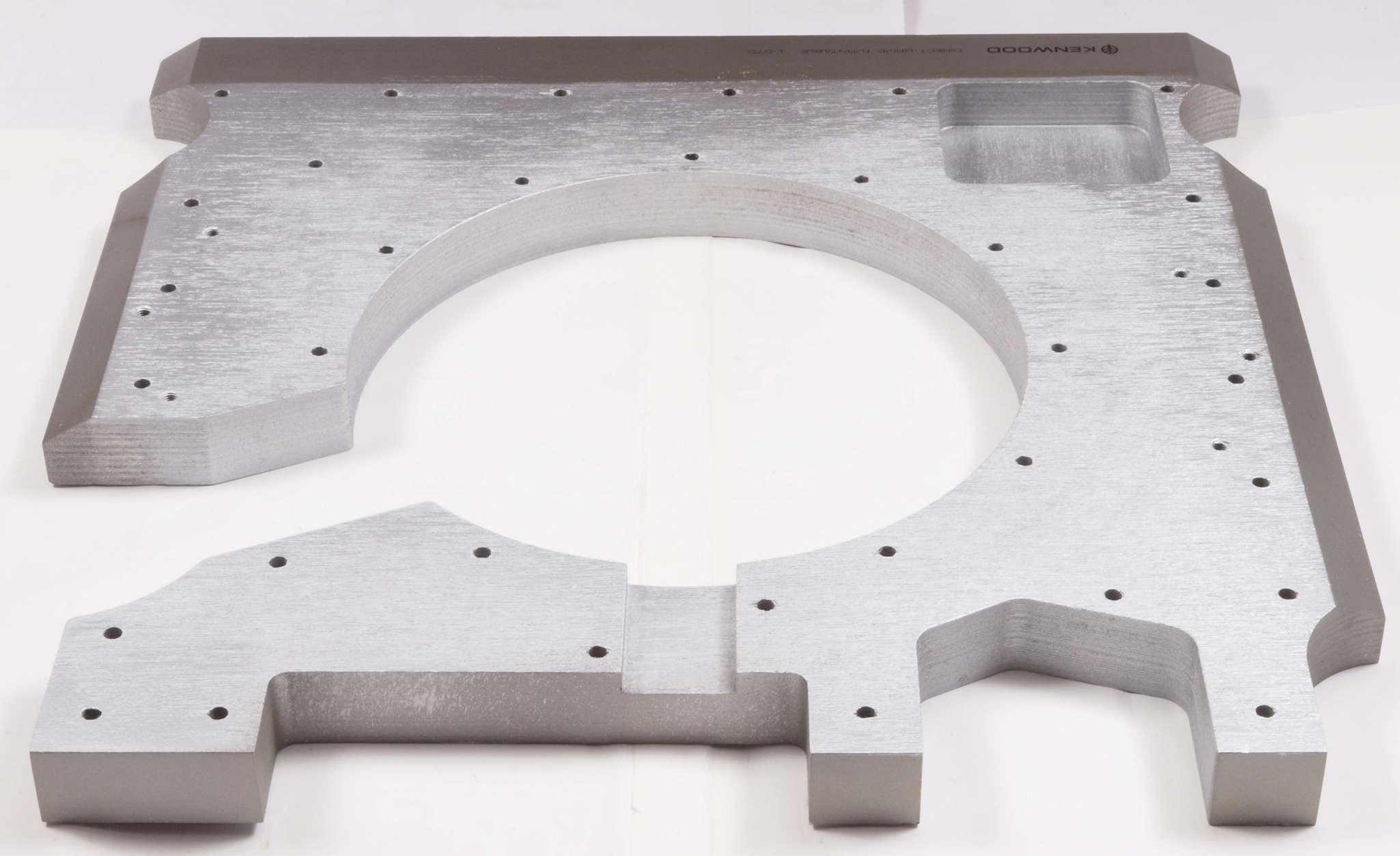

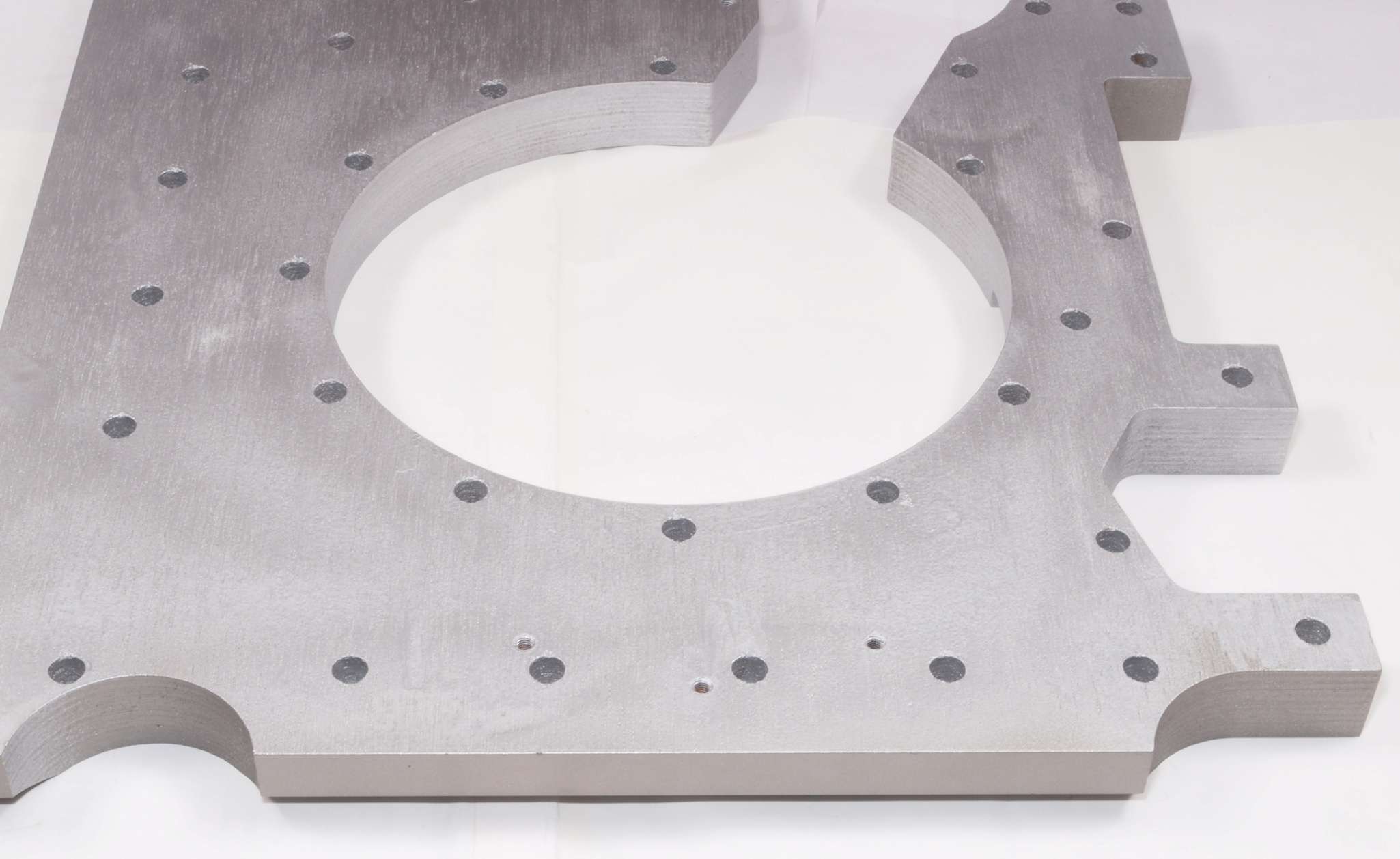

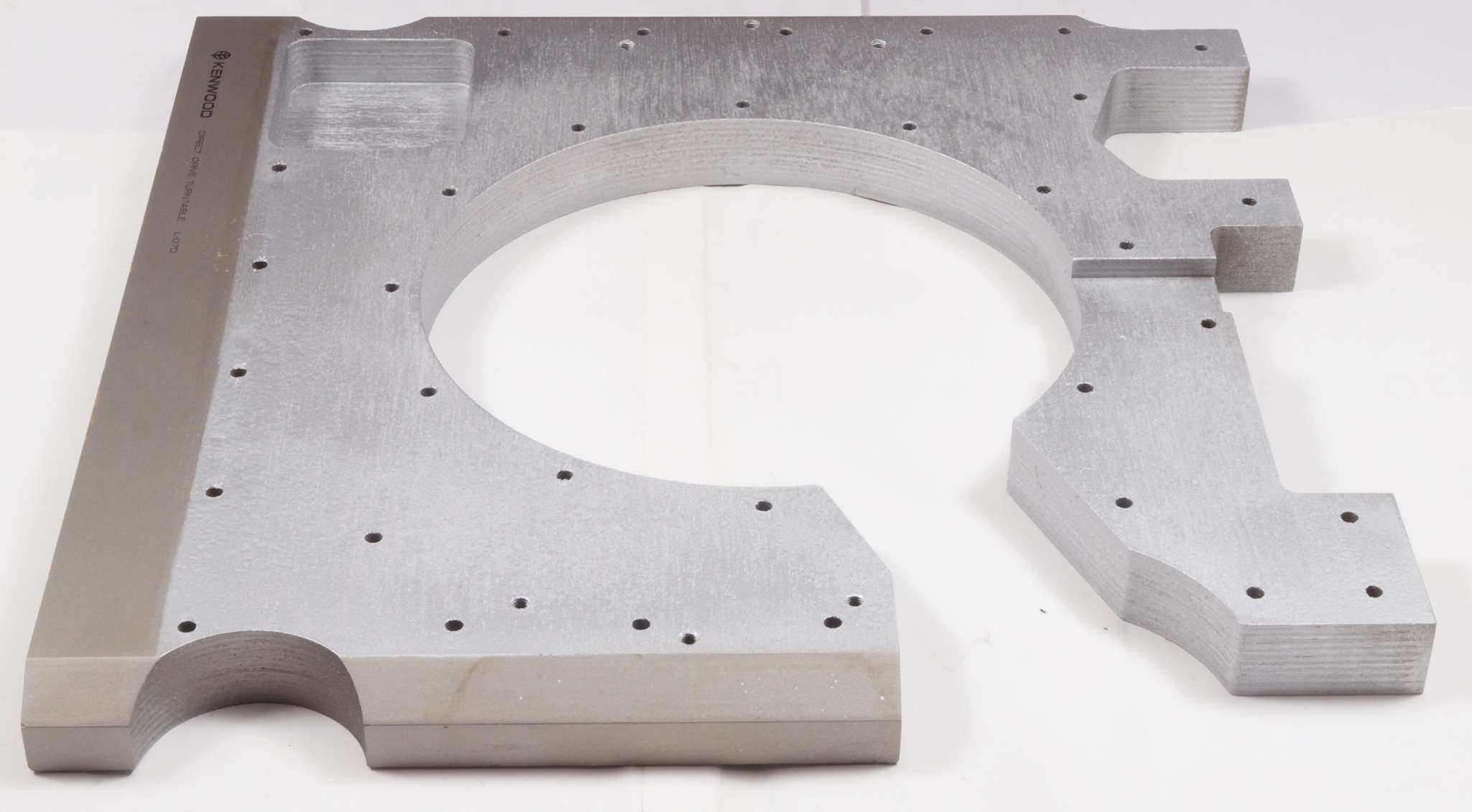

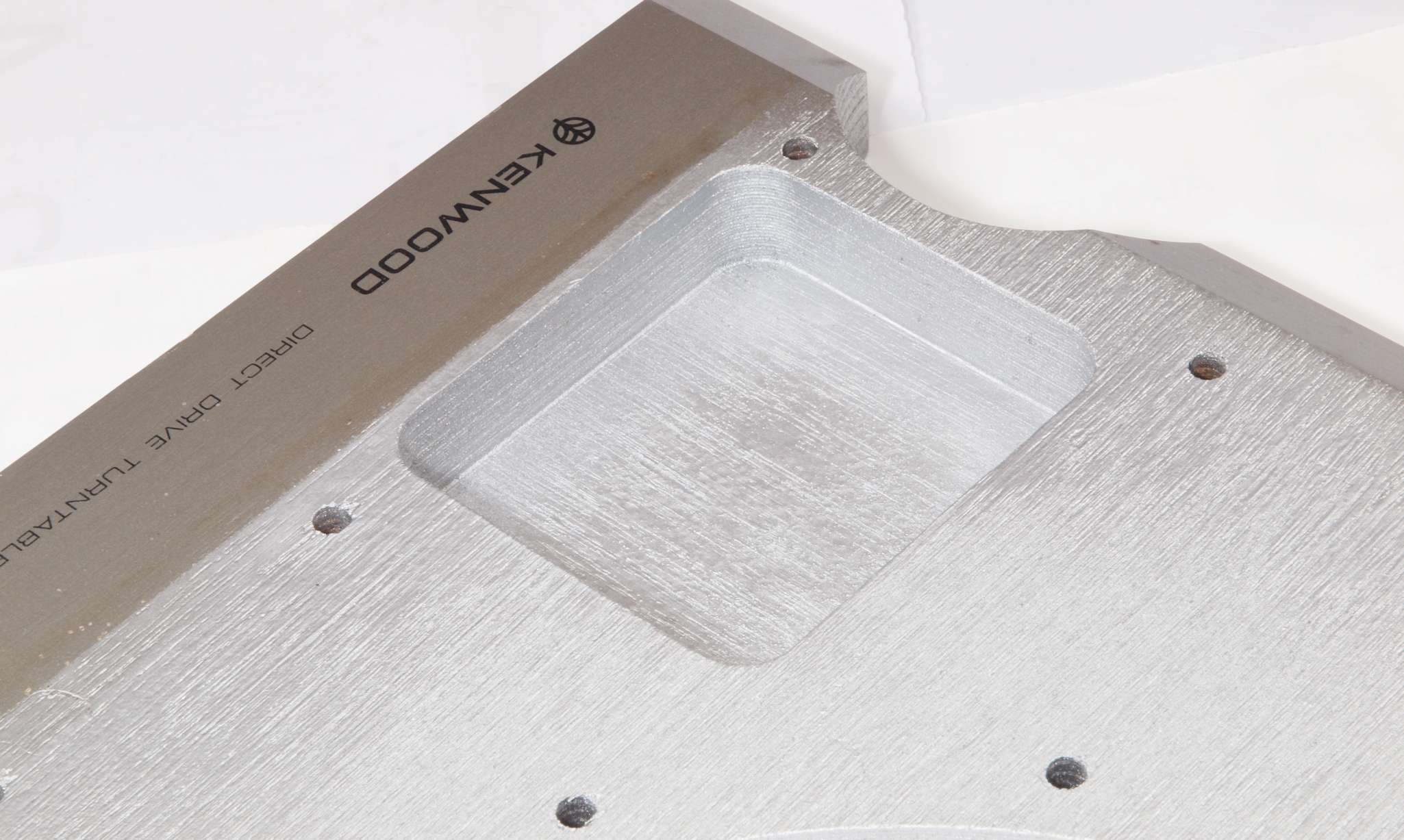

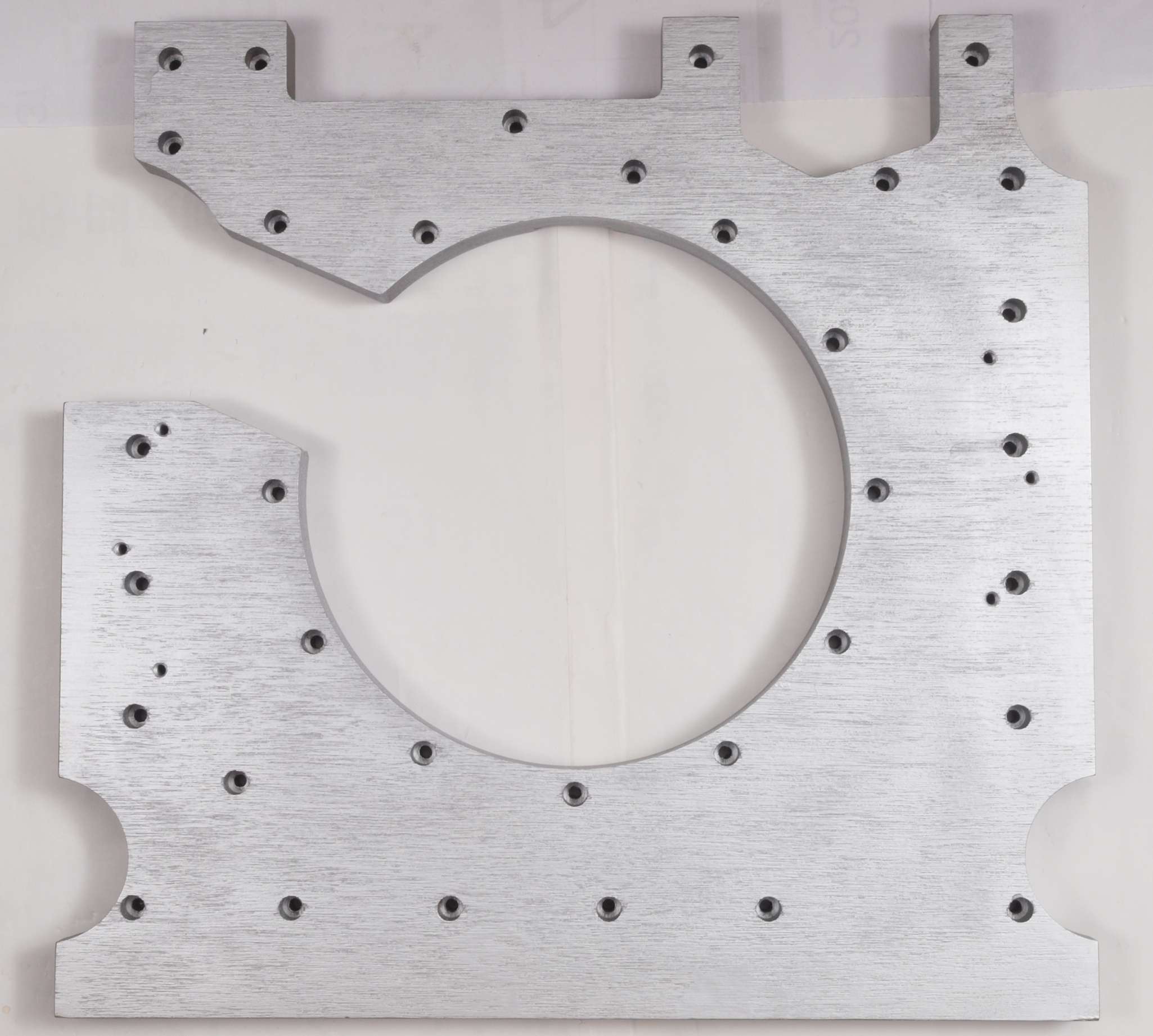

Ｄ１３．　修理中　基板、足、モータ、木製架台を取る

Ｄ２１．　修理前　ＡＭＰ・コネクター基板取り付け部

Ｄ２２．　修理前　ＡＭＰ・コネクター基板を取り出す

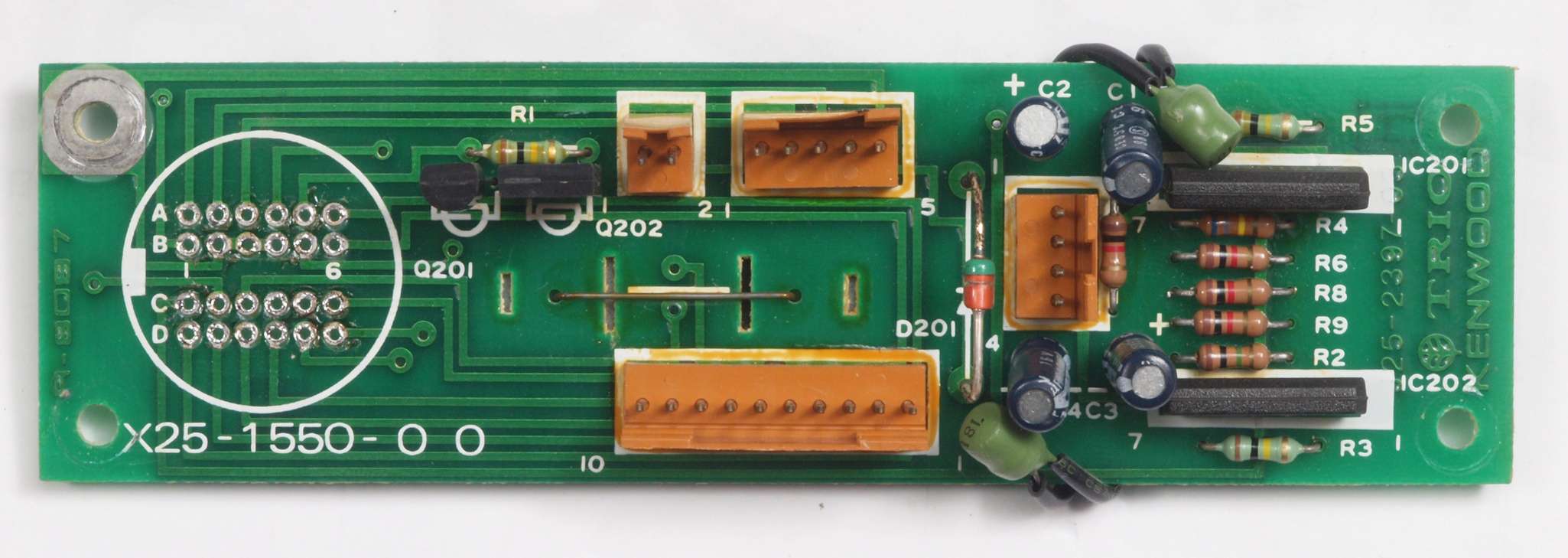

Ｄ２３．　修理後　ＡＭＰ・コネクター基板。　電解コンデンサー４個交換。

Ｄ２４．　完成ＡＭＰ・コネクター基板。余分なフラックスを落として、コート液を塗る。

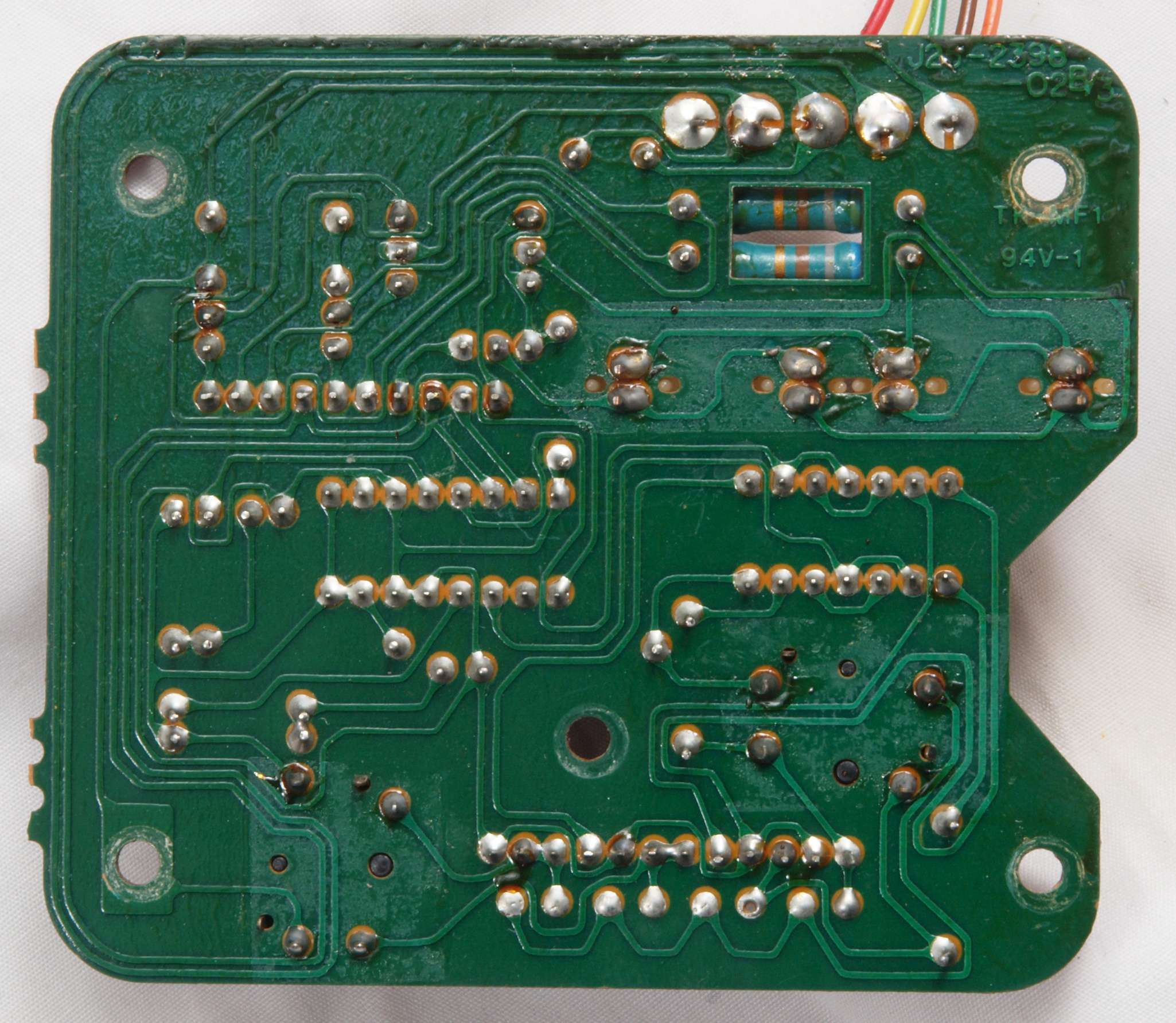

Ｄ２５．　修理前　ＡＭＰ・コネクター基板裏

Ｄ２６．　修理（半田補正）後　ＡＭＰ・コネクター基板裏。　セラミックコンデンサー２個交換。

Ｄ２７．　完成ＡＭＰ・コネクター基板裏。余分なフラックスを落として、コート液を塗る。

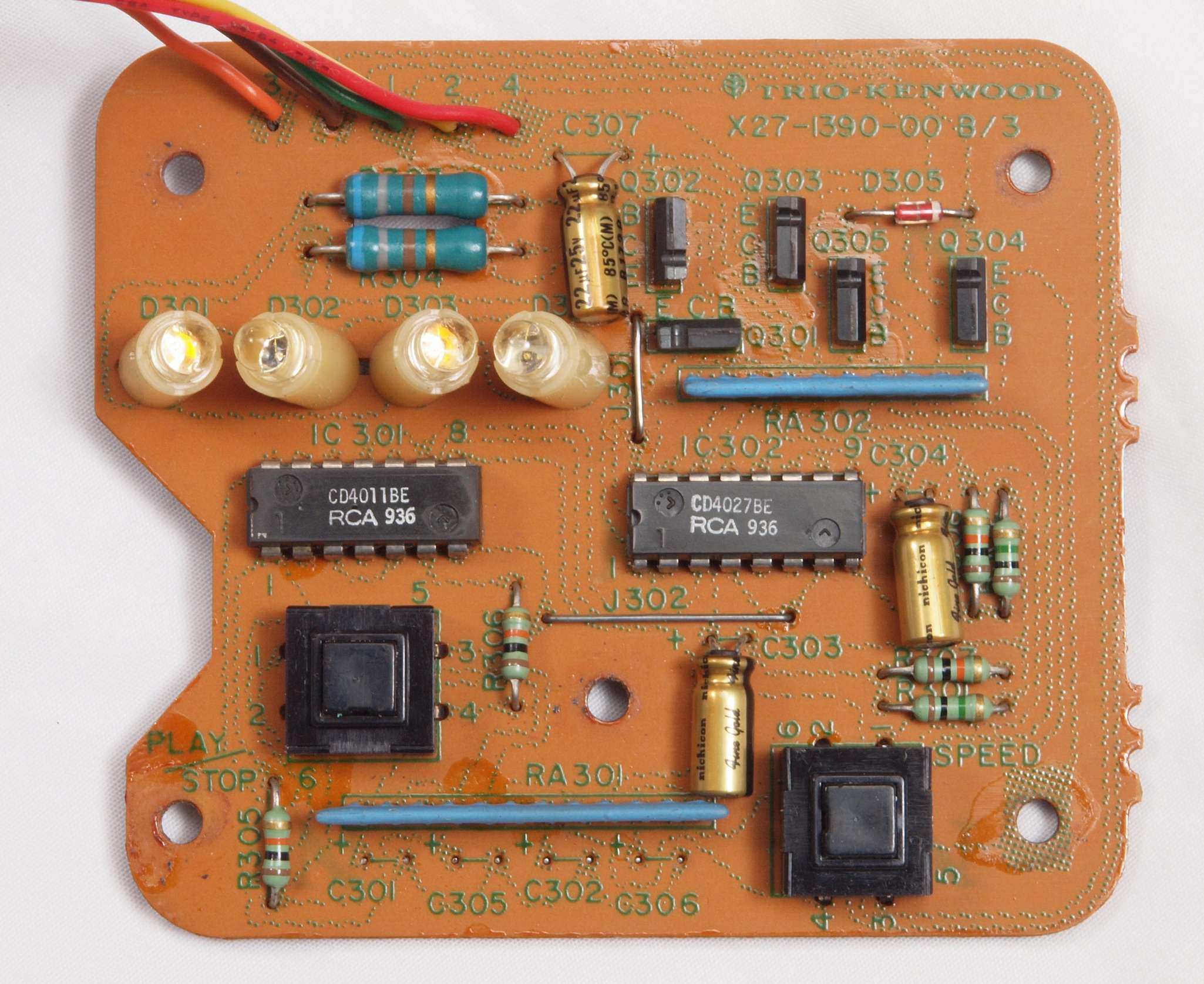

Ｄ３１．　修理前　操作基板

Ｄ３２．　修理後　操作基板。　電解コンデンサー３個交換。

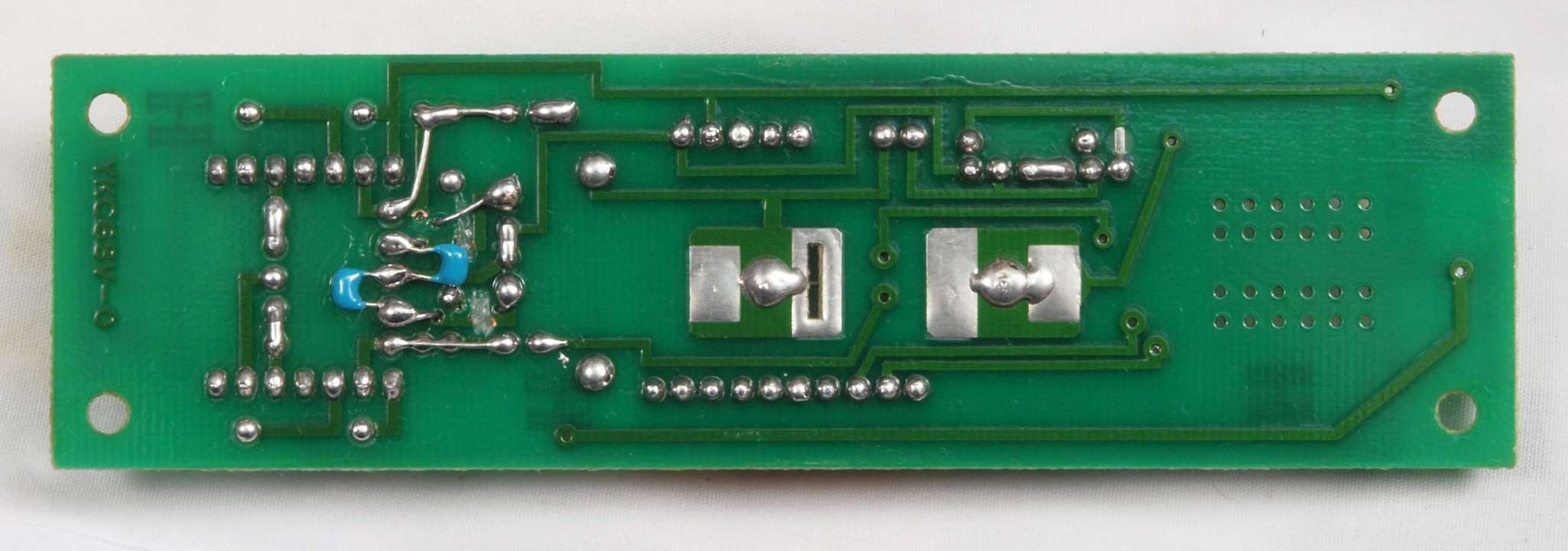

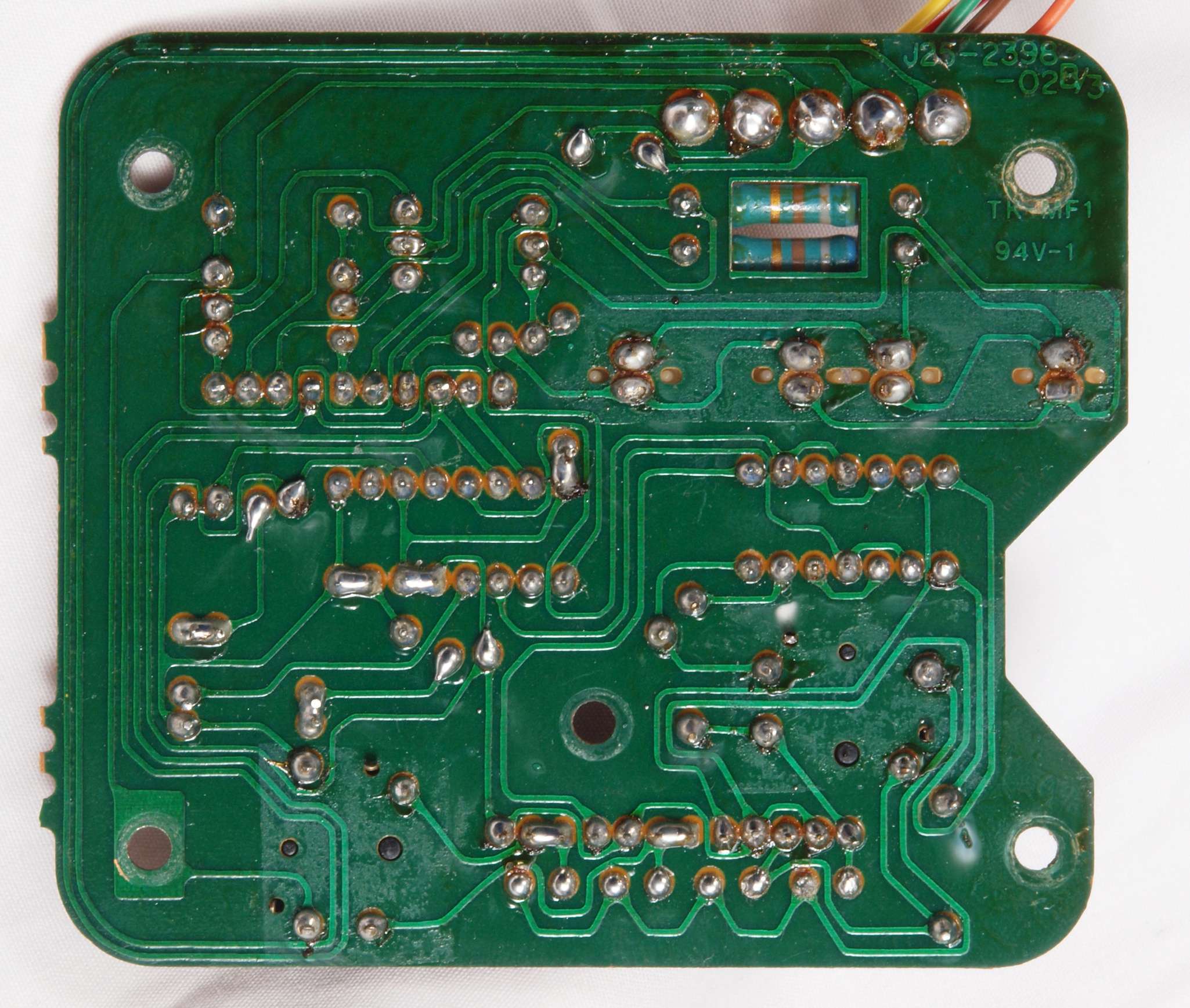

Ｄ３３．　修理前　操作基板裏

Ｄ３４．　修理（半田補正）後　操作基板裏

Ｄ３５．　完成操作基板裏。余分なフラックスを落として、コート液を塗る。

Ｄ３６．　修理中　３３回転正常緑ＬＥＤ表示。交換したいがＭＣカートリッジ使用時のノイズ発生の危険があるので現状。

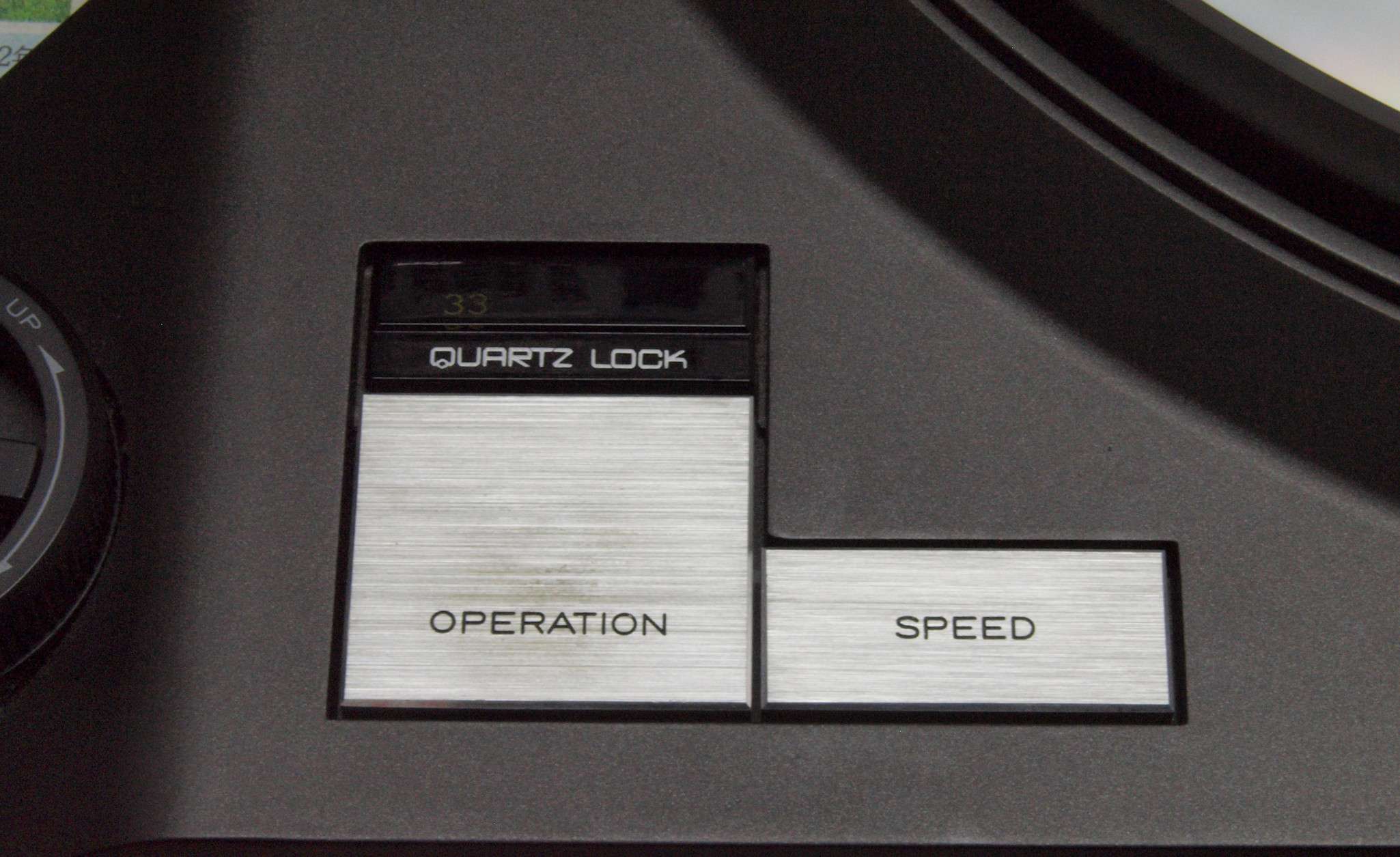

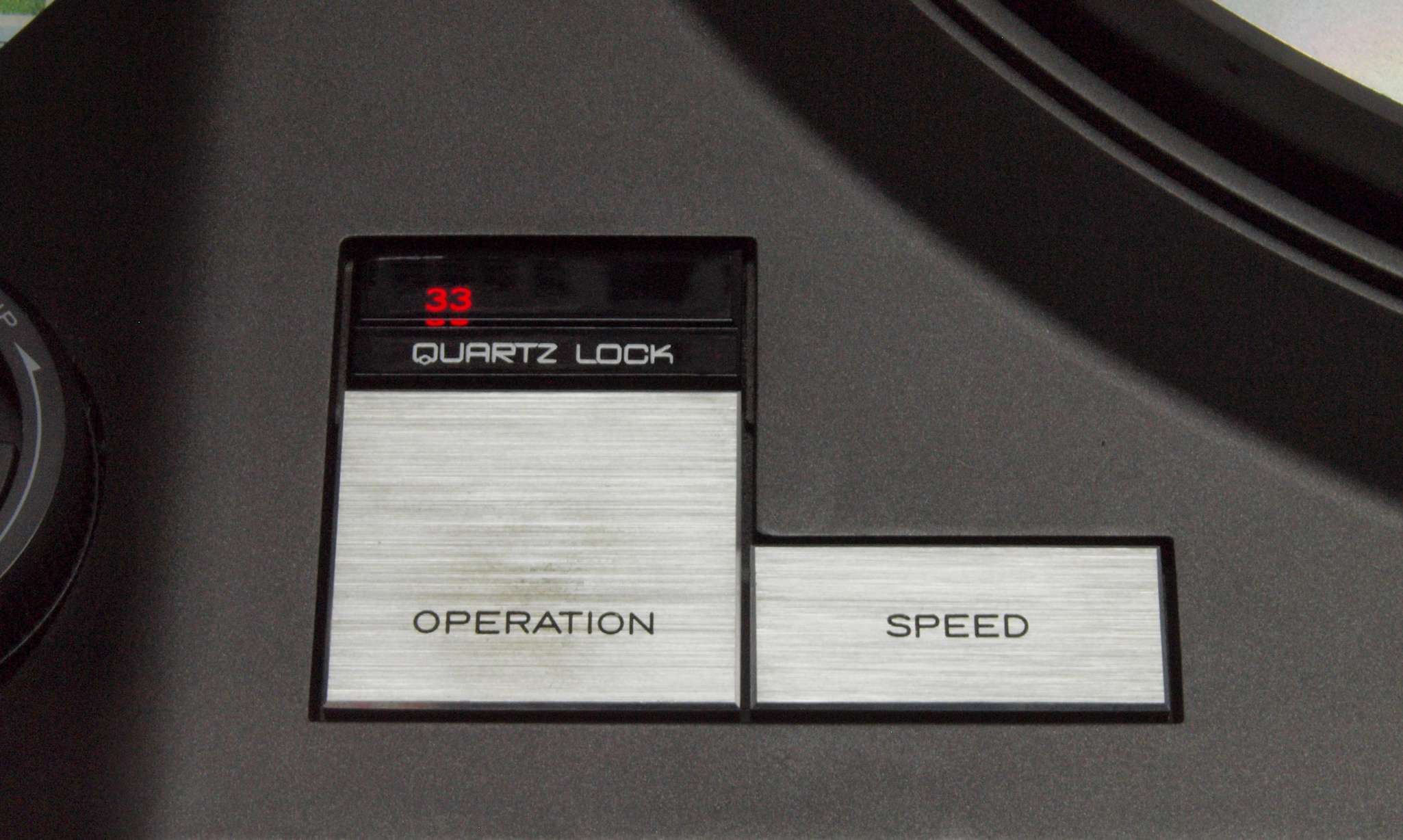

Ｄ３７．　修理（交換）後　３３回転起動及び異常赤ＬＥＤ表示。

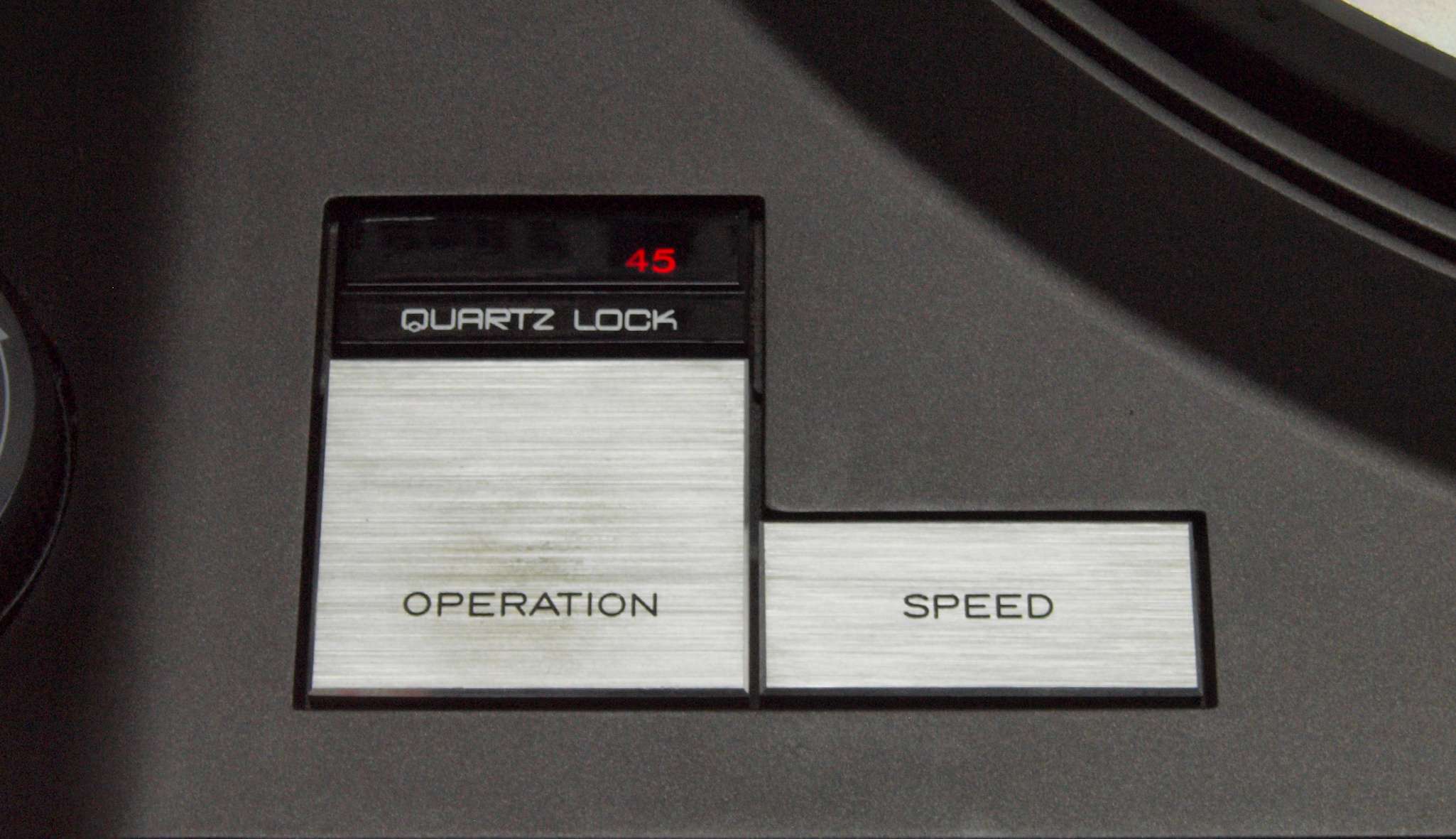

Ｄ３８．　修理（交換）後　４５回転起動及び異常赤ＬＥＤ表示。

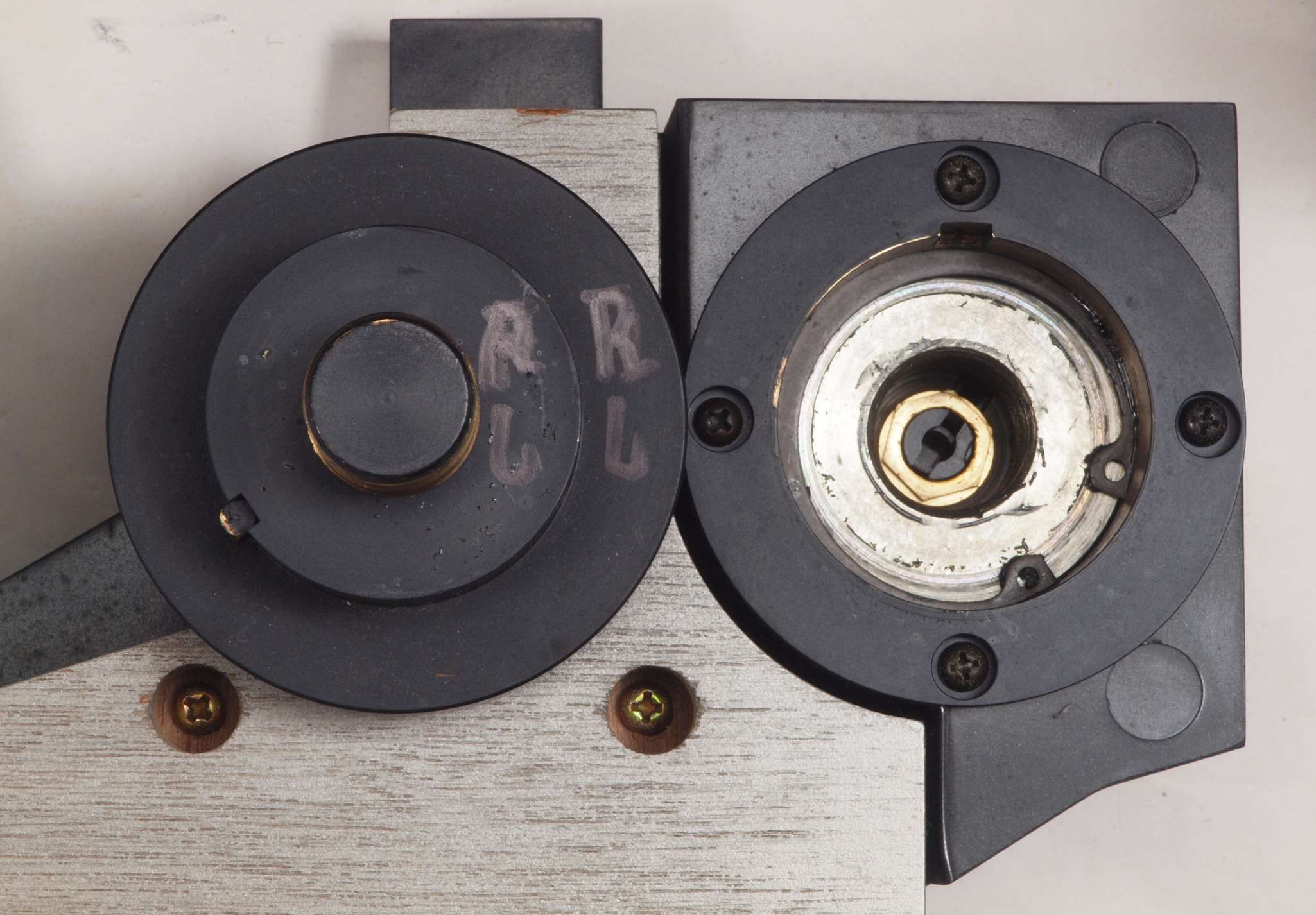

Ｄ４１．　修理前　メカニカル・ブレーキ分解・点検・清掃・給油

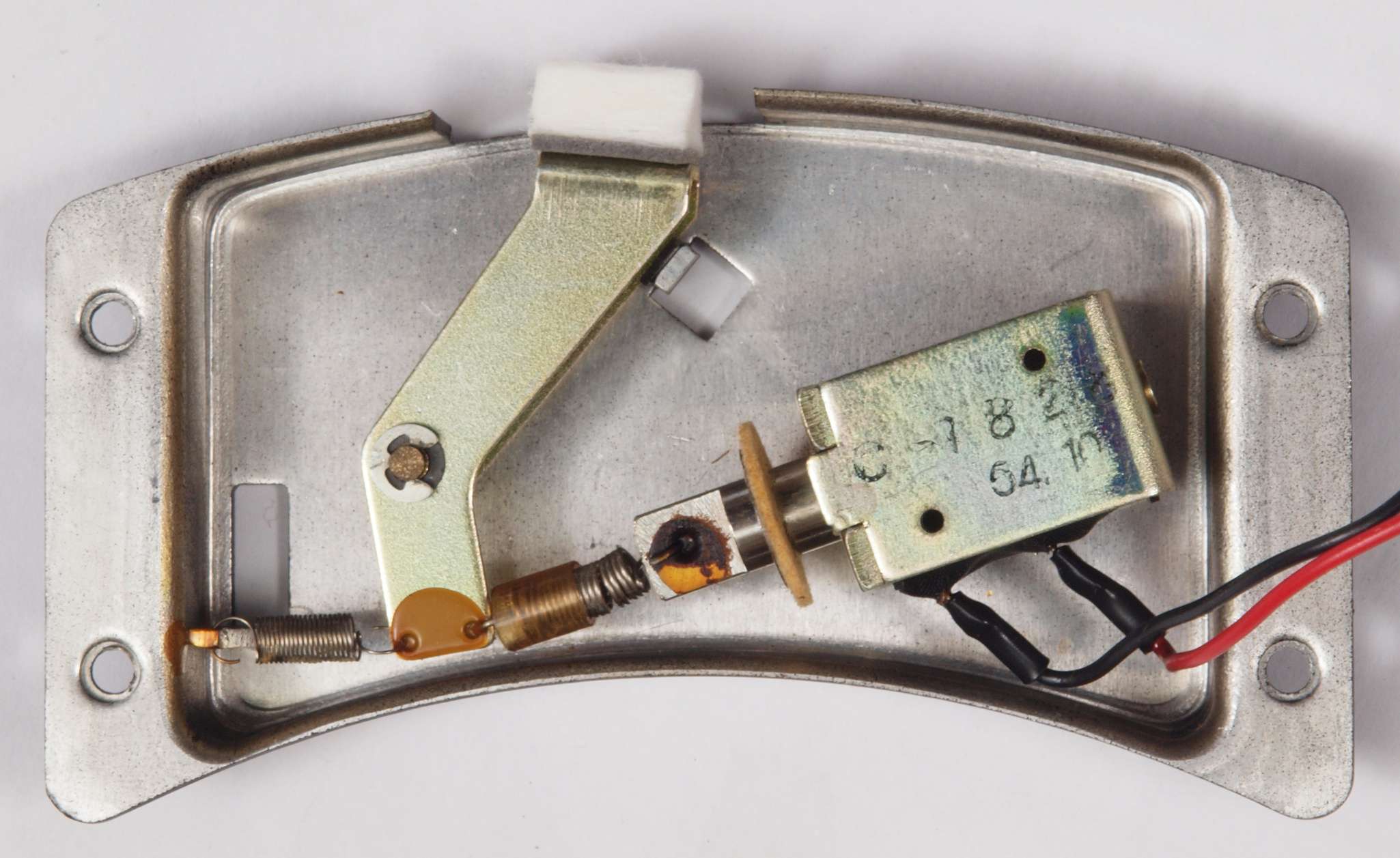

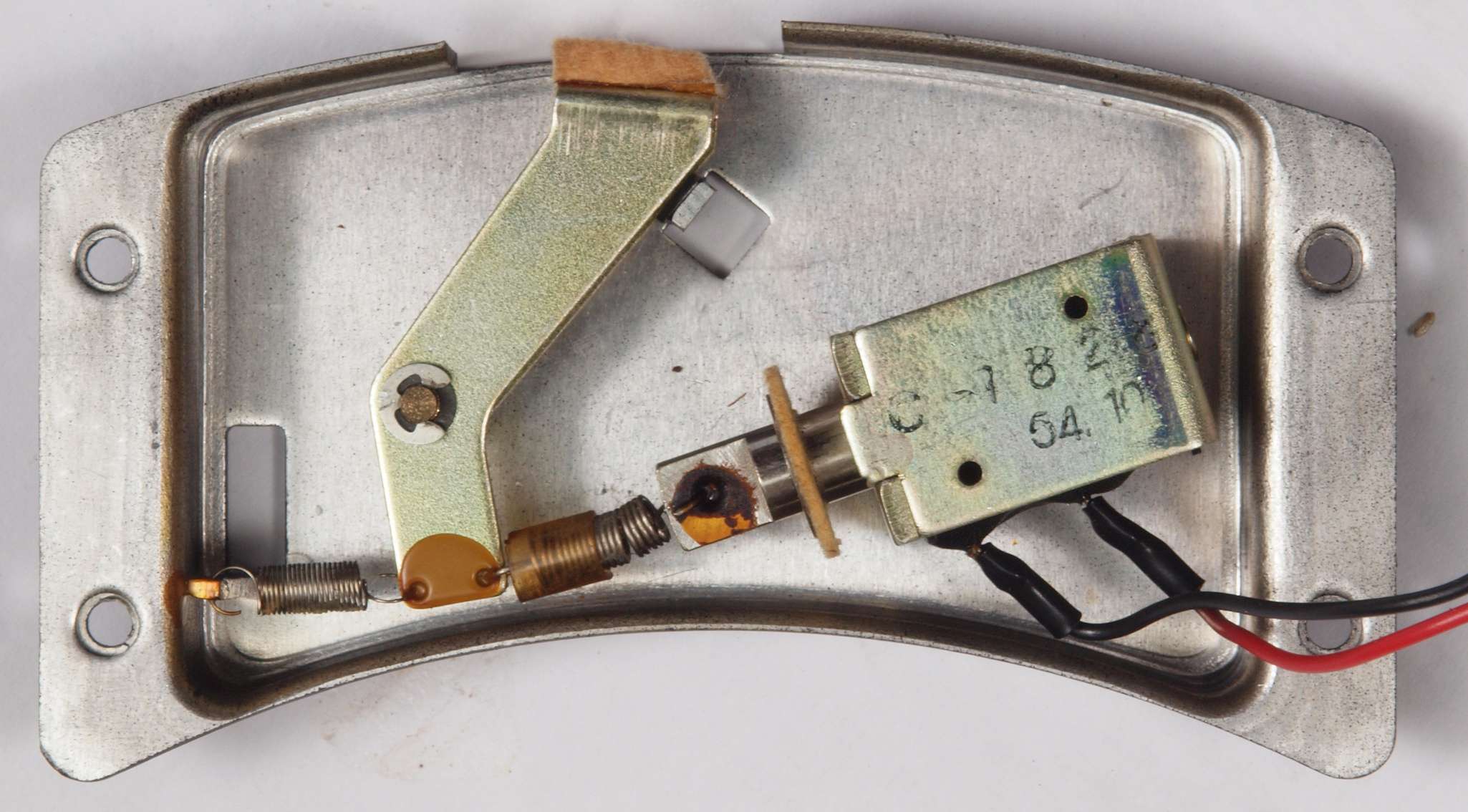

Ｄ４２．　修理後　メカニカル・ブレーキ分解・点検・清掃・給油、パッド交換

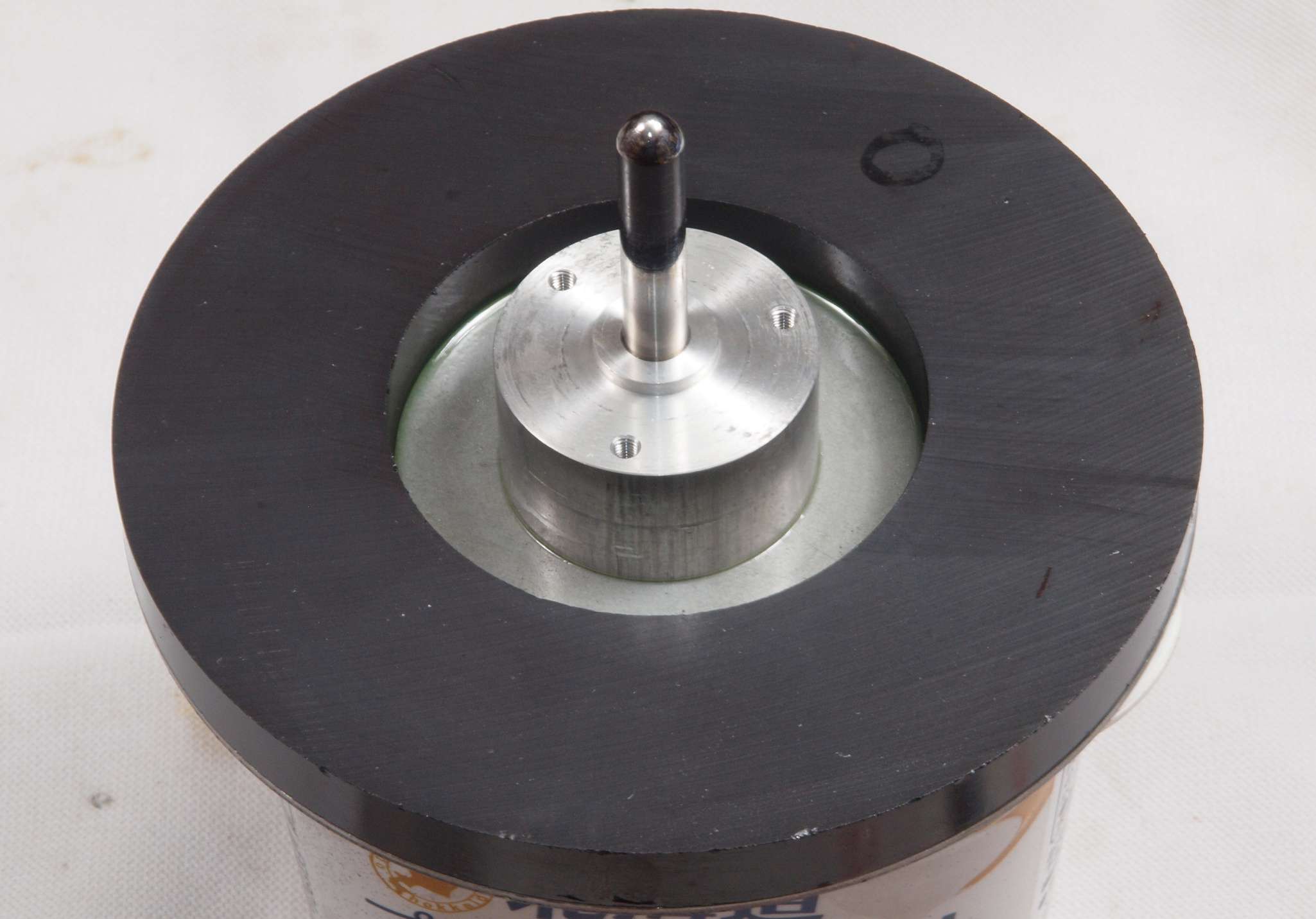

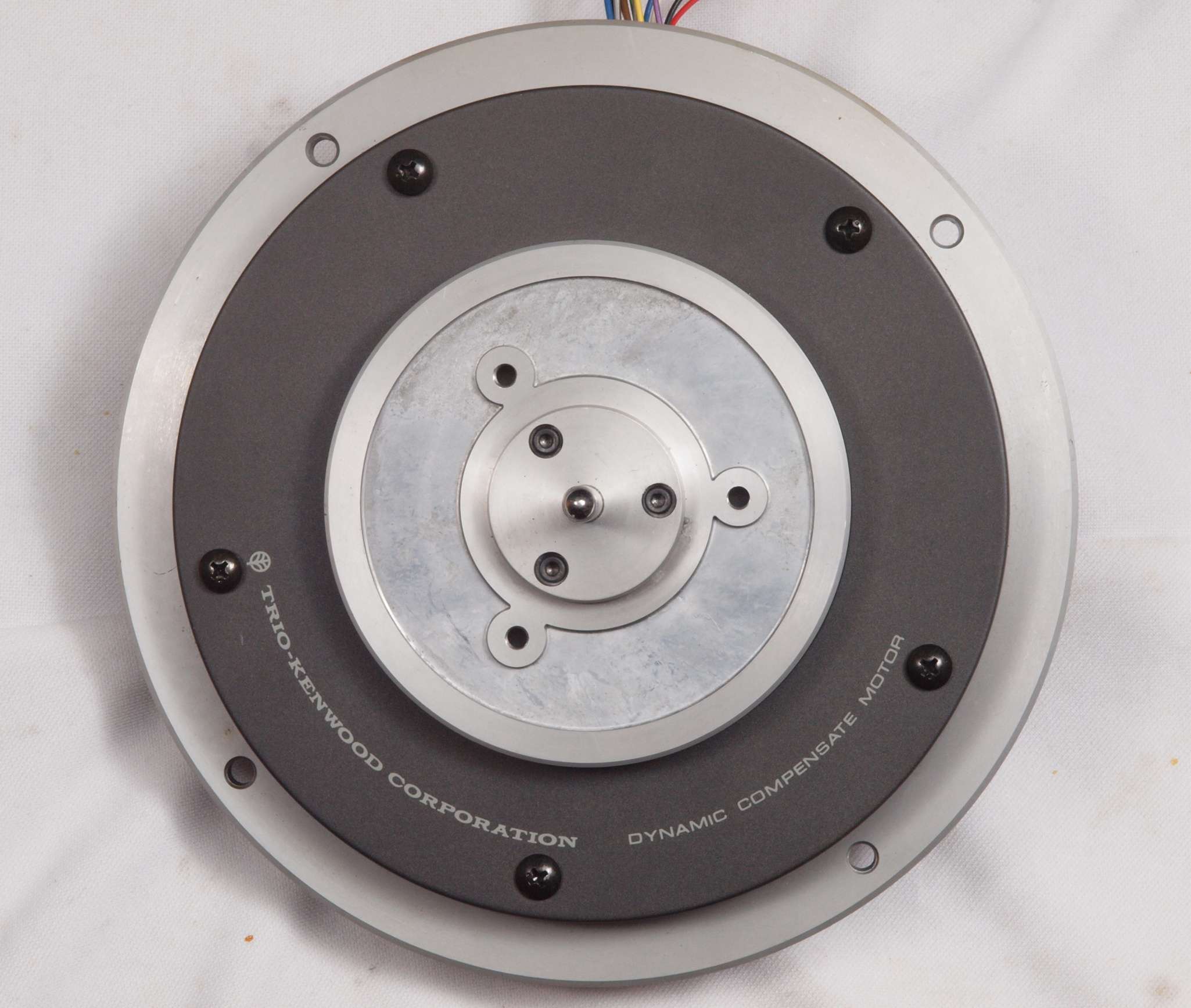

Ｄ５１．　修理中　モーター上から見る

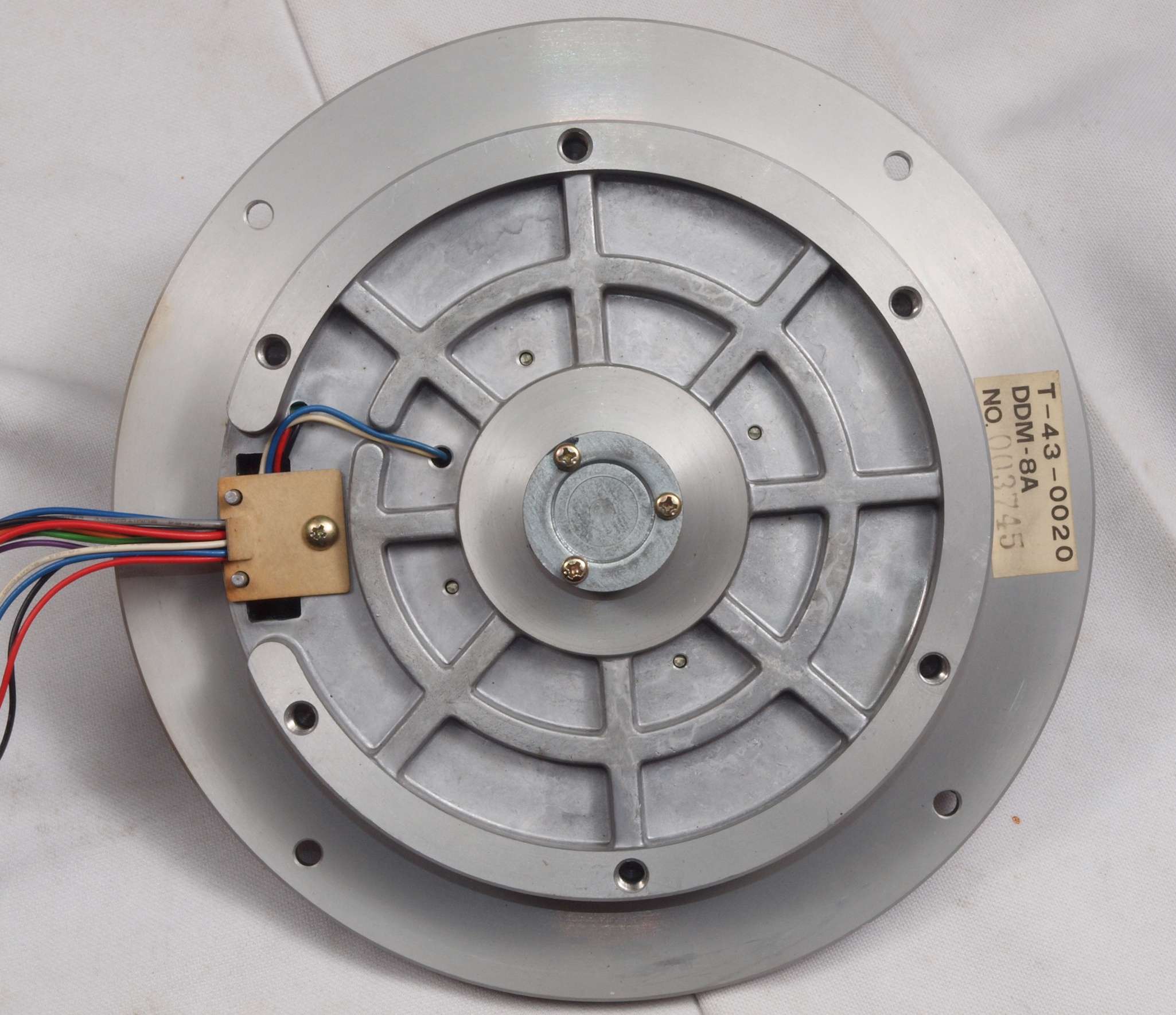

Ｄ５２．　修理中　モーター下から見る

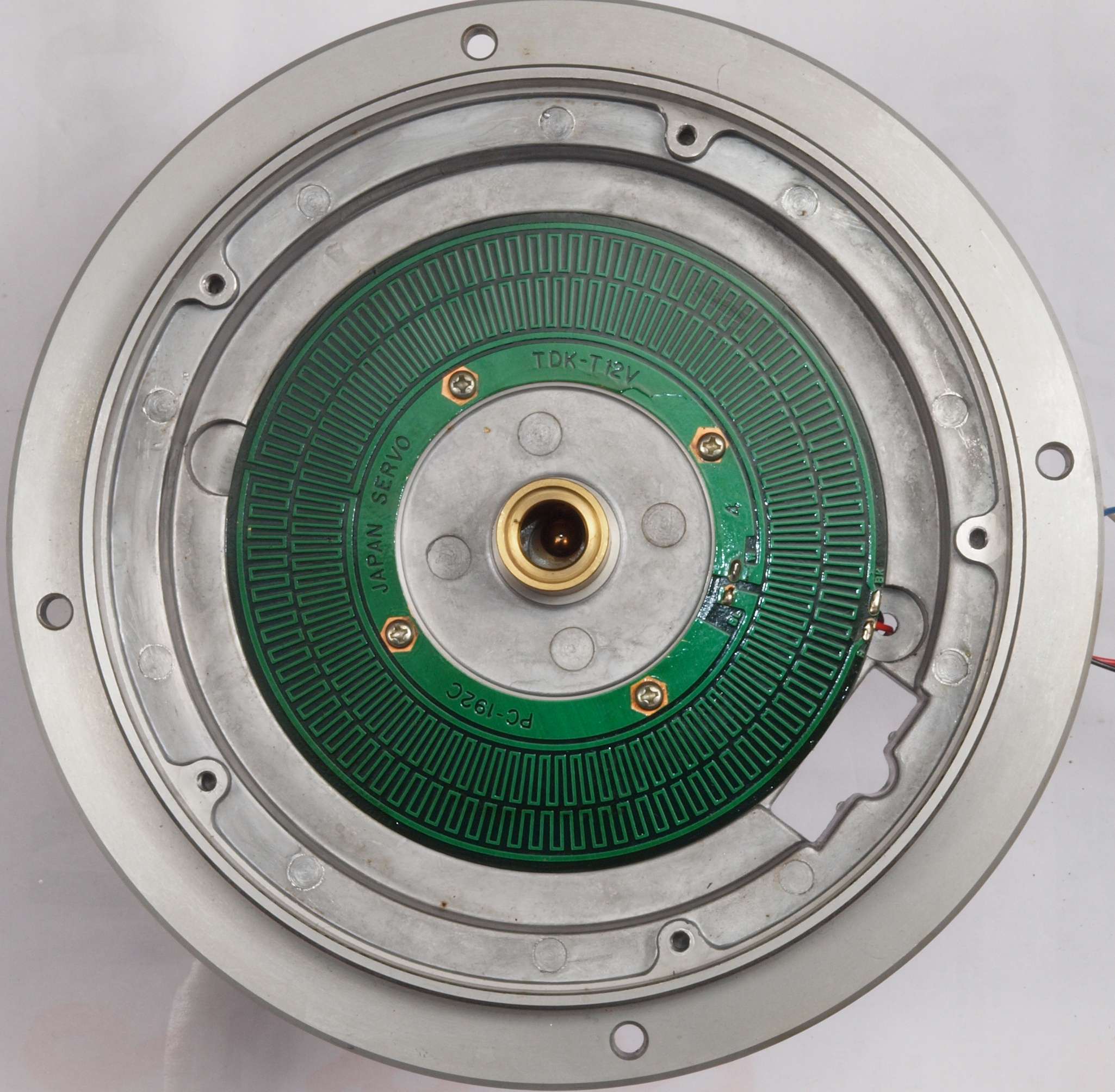

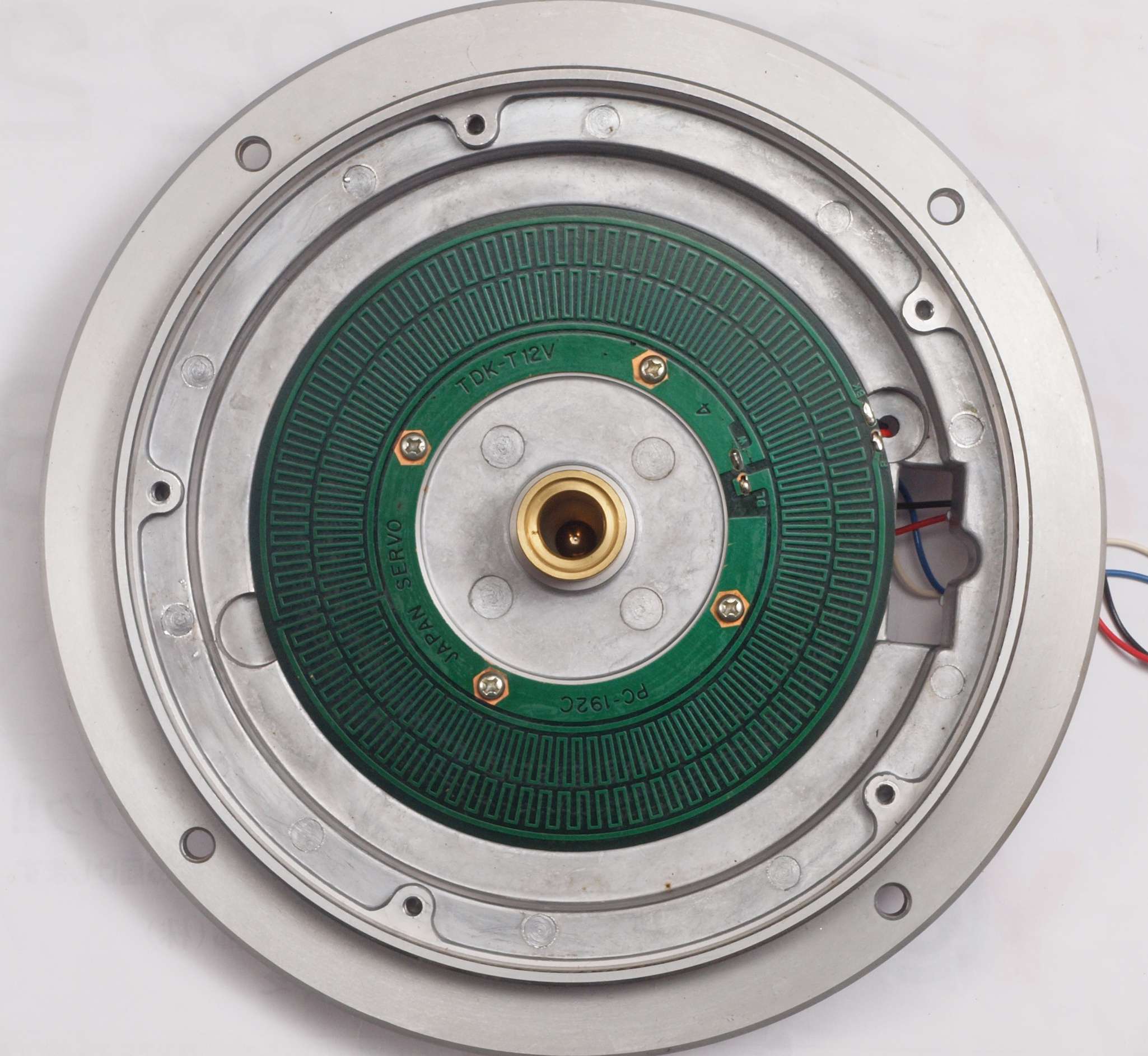

Ｄ６１．　修理中　回転センサー（発電機）＝ＦＧコイル。

Ｄ６２．　修理後　回転センサー（発電機）＝ＦＧコイルに絶縁コートを塗る。

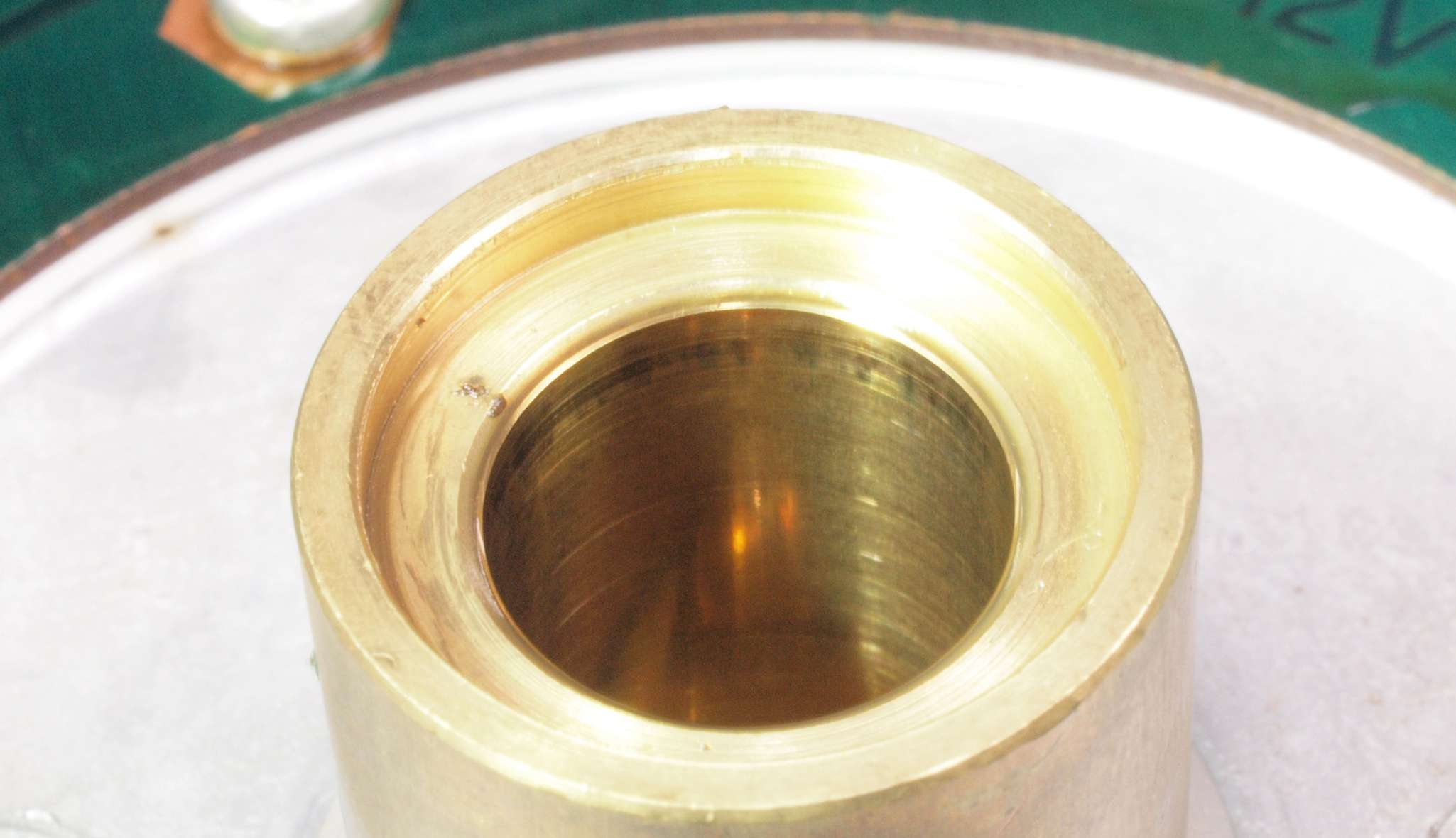

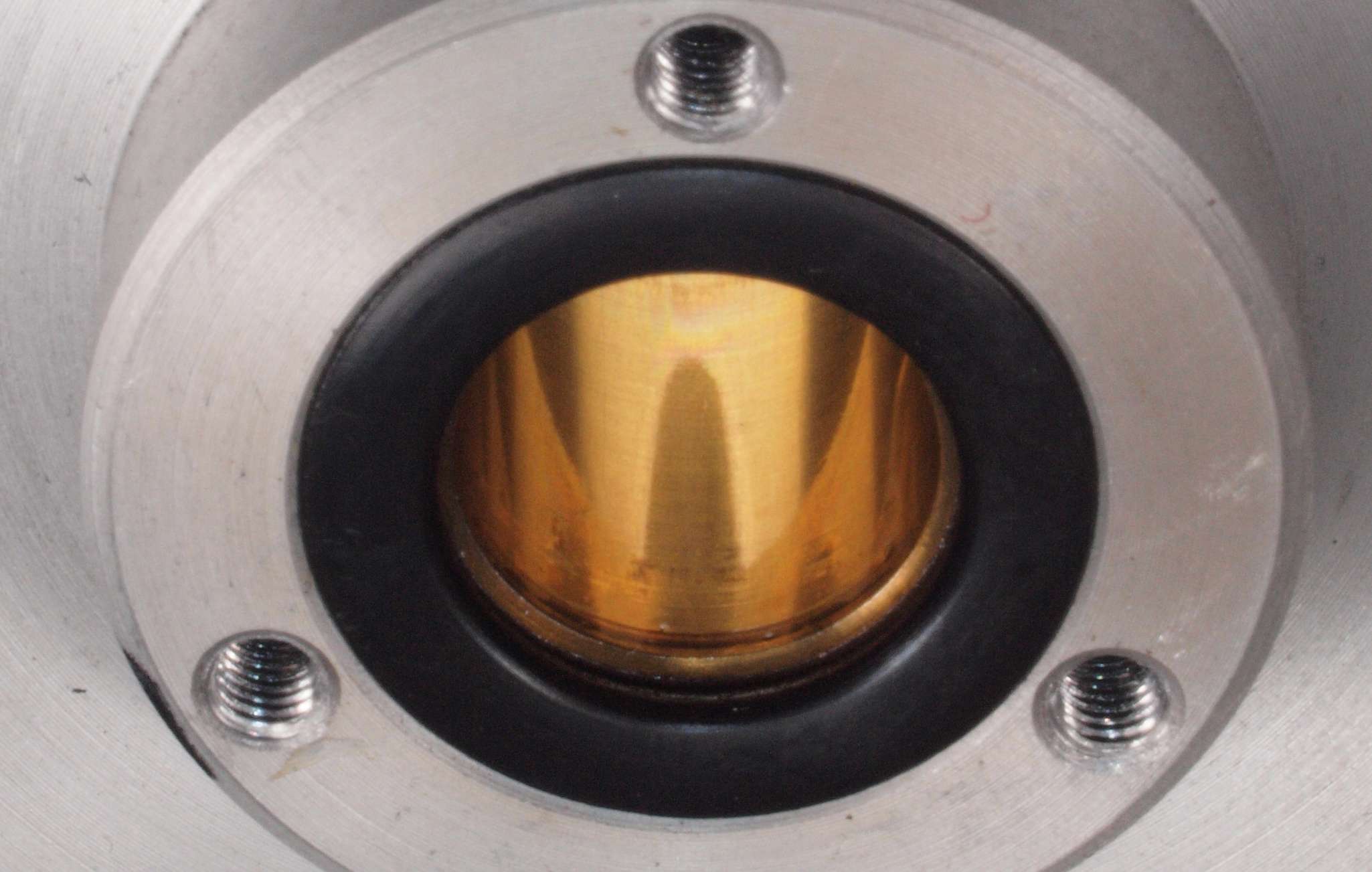

Ｄ６３．　修理中　モータ軸受け、上。少し細かいキズ有り。

Ｄ６４．　修理中　モータ軸受け、上。反対側。少し細かいキズ有り。

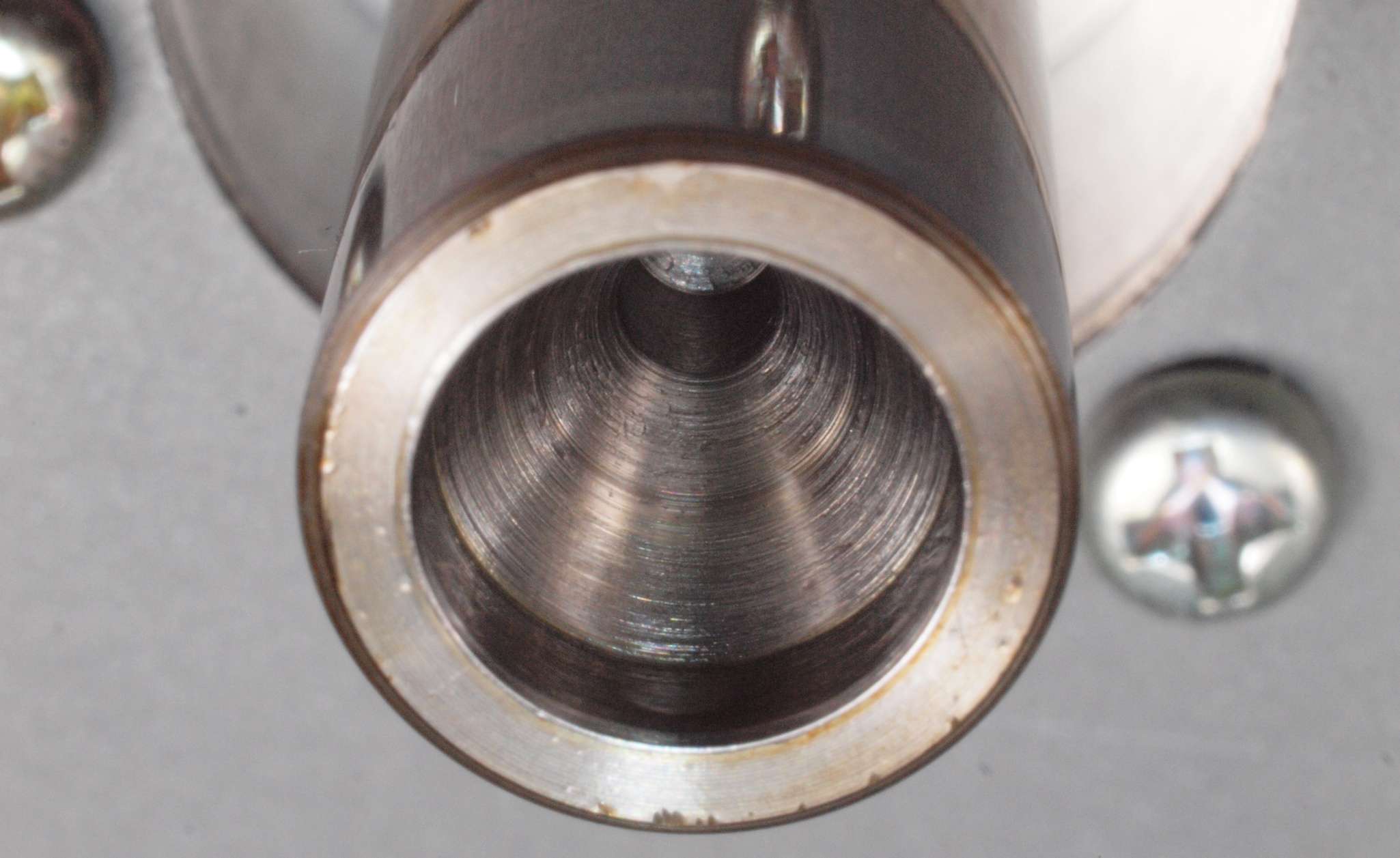

Ｄ６５．　修理中　モータ軸受け、下。オイルは殆ど無し。

Ｄ６６．　修理中　モータ軸受け、下。反対側。オイルは殆ど無し。

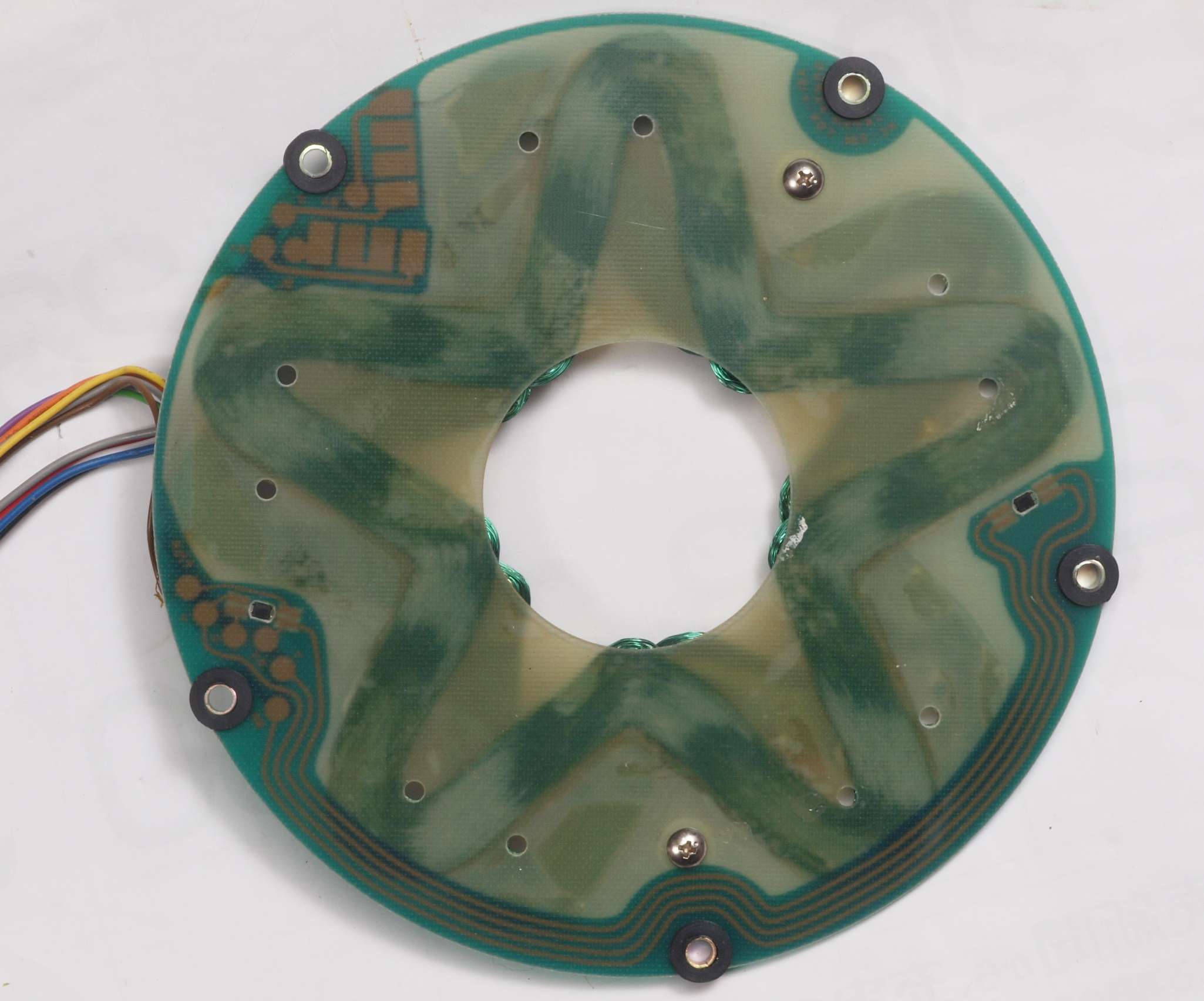

Ｄ７１．　修理前　フィールドコイル裏。

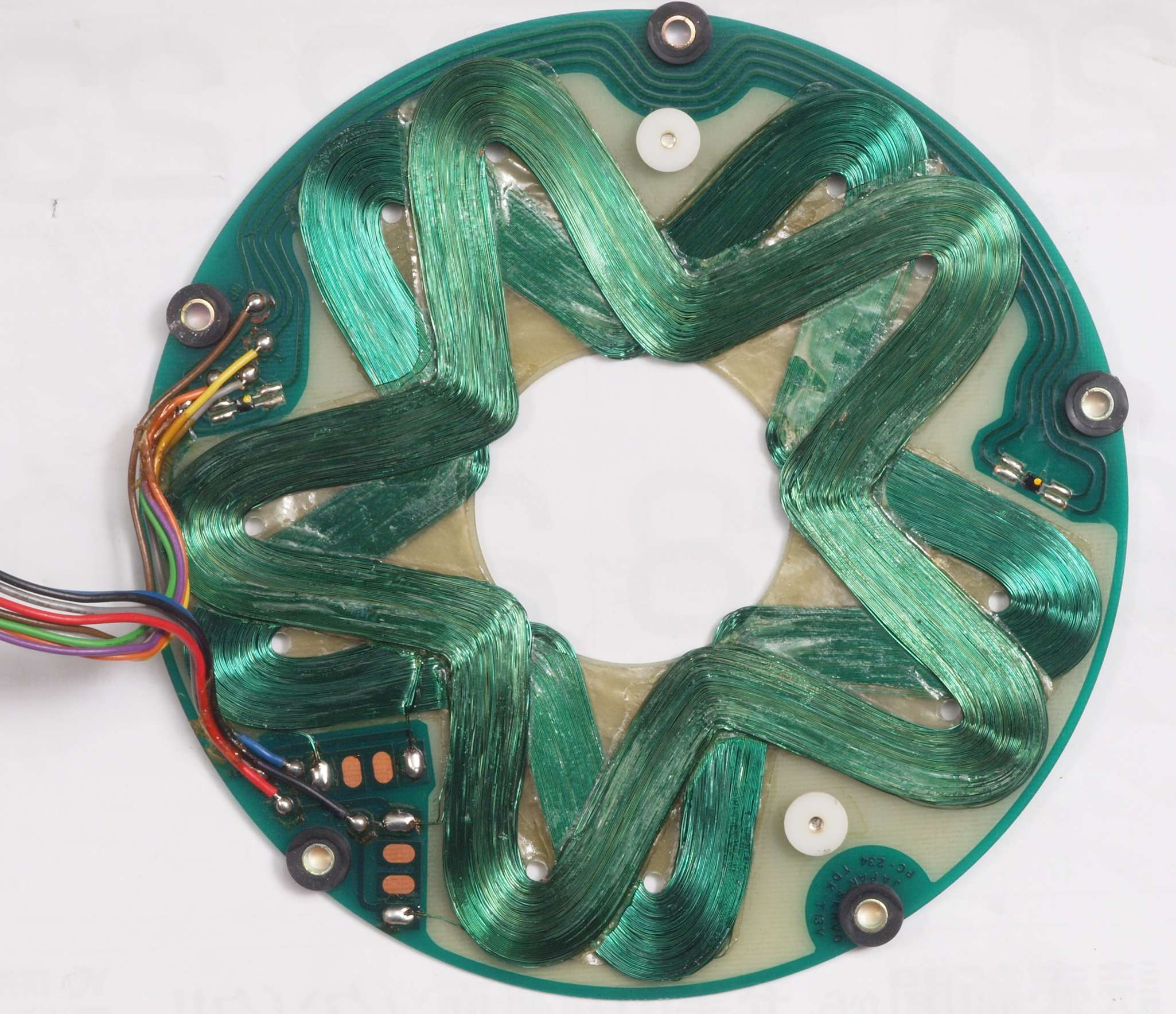

Ｄ７２．　修理前　フィールドコイル。

Ｄ７３．　修理後　フィールドコイル、絶縁コーテイングで押さえる。

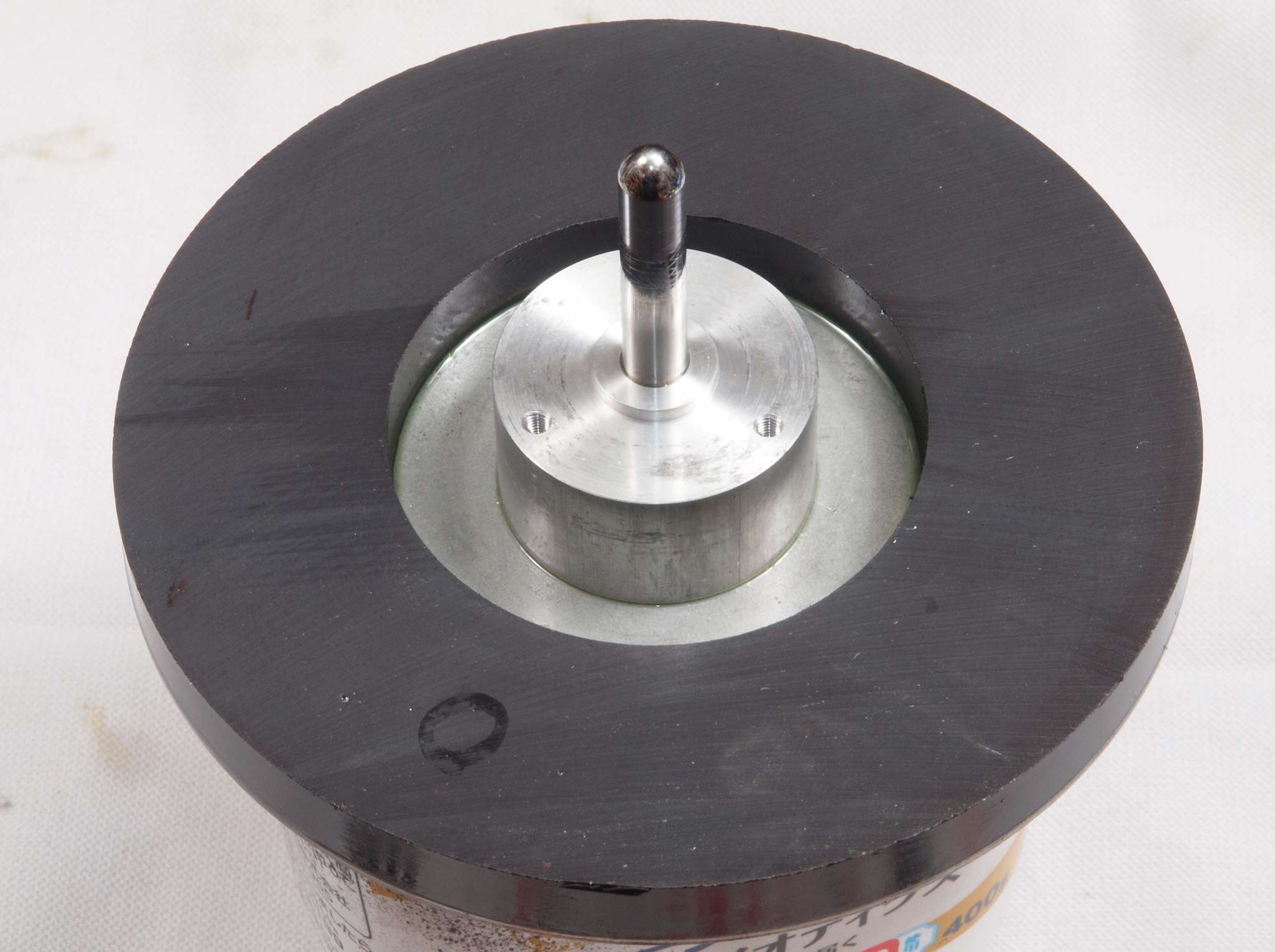

Ｄ８１．　修理中　回転子上磁石。

Ｄ８２．　修理後　回転子上磁石。錆防止の為、軽くＣＲＣを塗布

Ｄ８３．　修理後　回転子上磁石、反対側。錆防止の為、軽くＣＲＣを塗布

Ｄ９１．　修理中　回転子軸。細かいキズ有り。

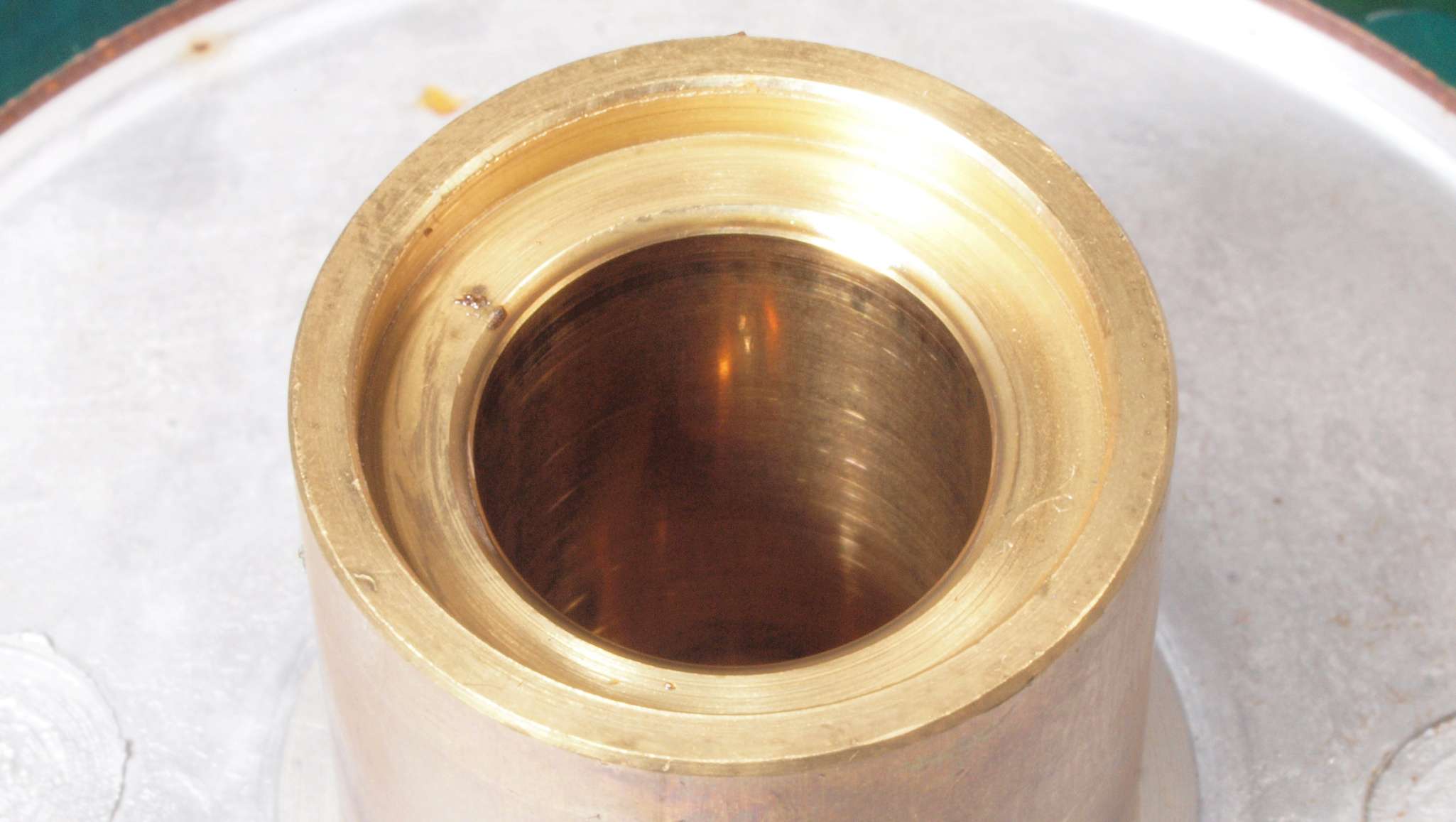

Ｄ９２．　修理中　軸受け、グリス（オイル）が殆ど無く、キズが発生！

Ｄ９３．　修理中　軸受、グリス（オイル）が殆ど無くキズが発生！反対側。

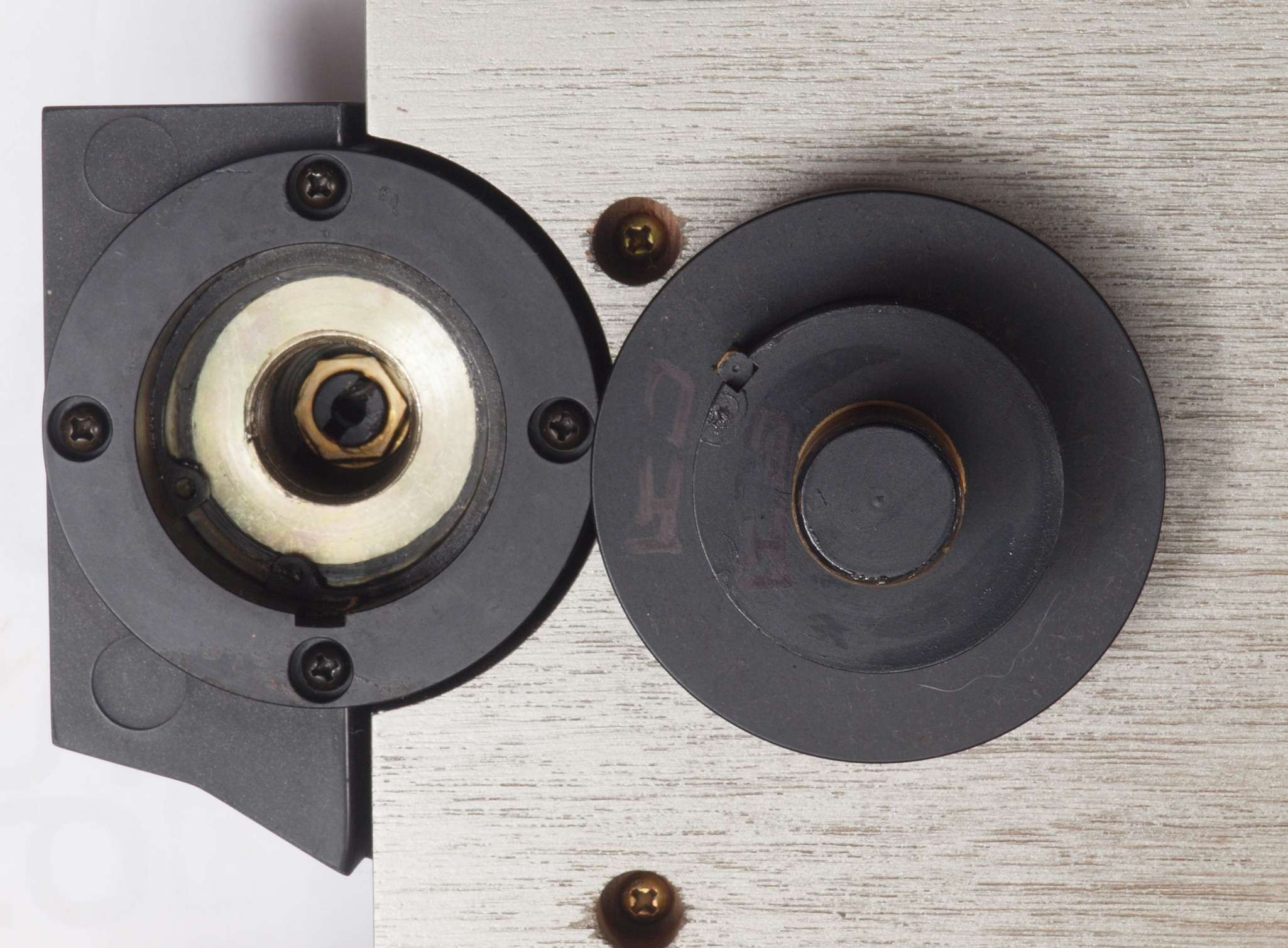

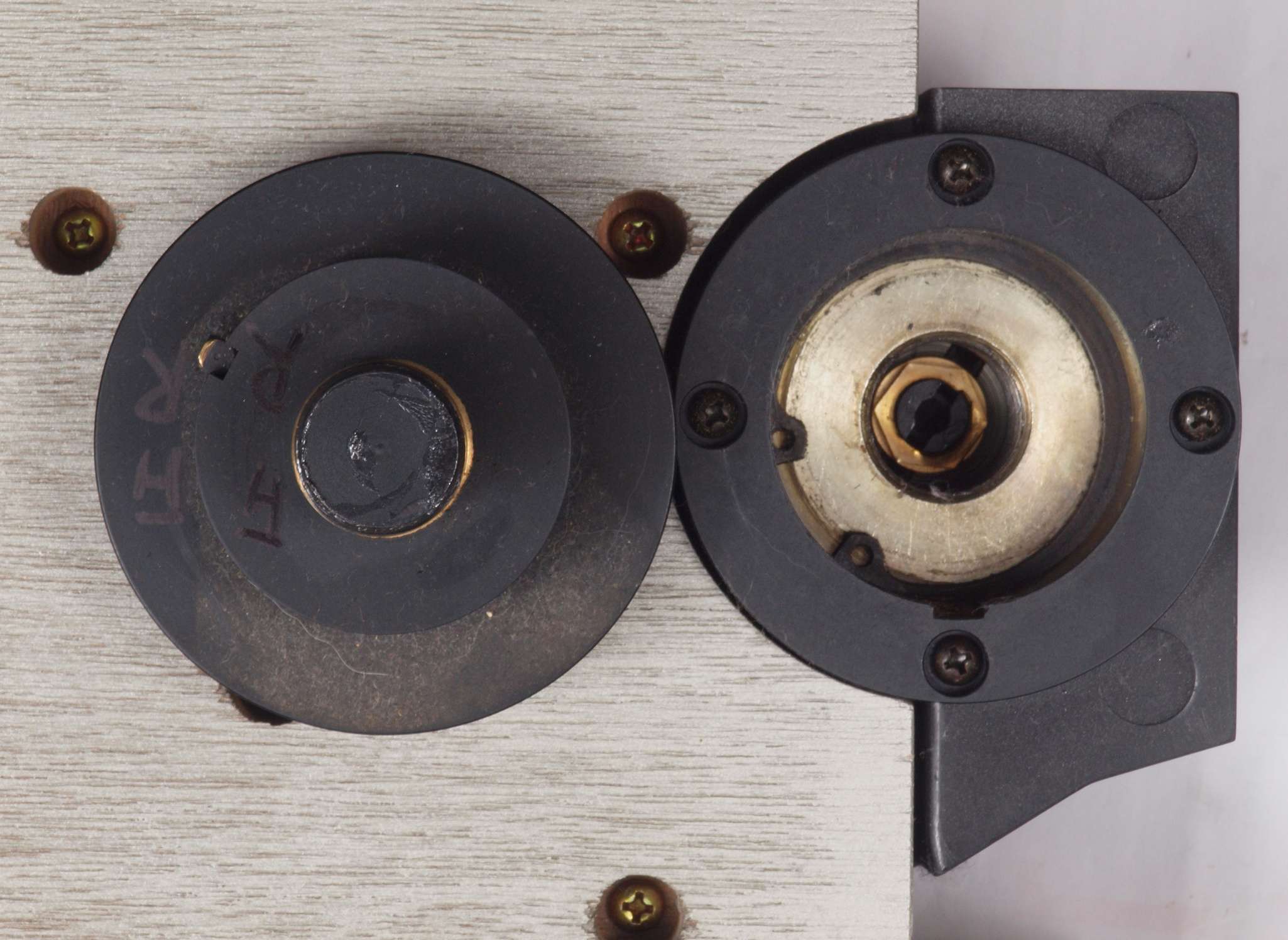

ＤＡ１．　修理中　前右足の点検・清掃・給油

ＤＡ２．　修理中　前左足の点検・清掃・給油

ＤＡ３．　修理中　後右足の点検・清掃・給油

ＤＡ４．　修理中　後左足の点検・清掃・給油

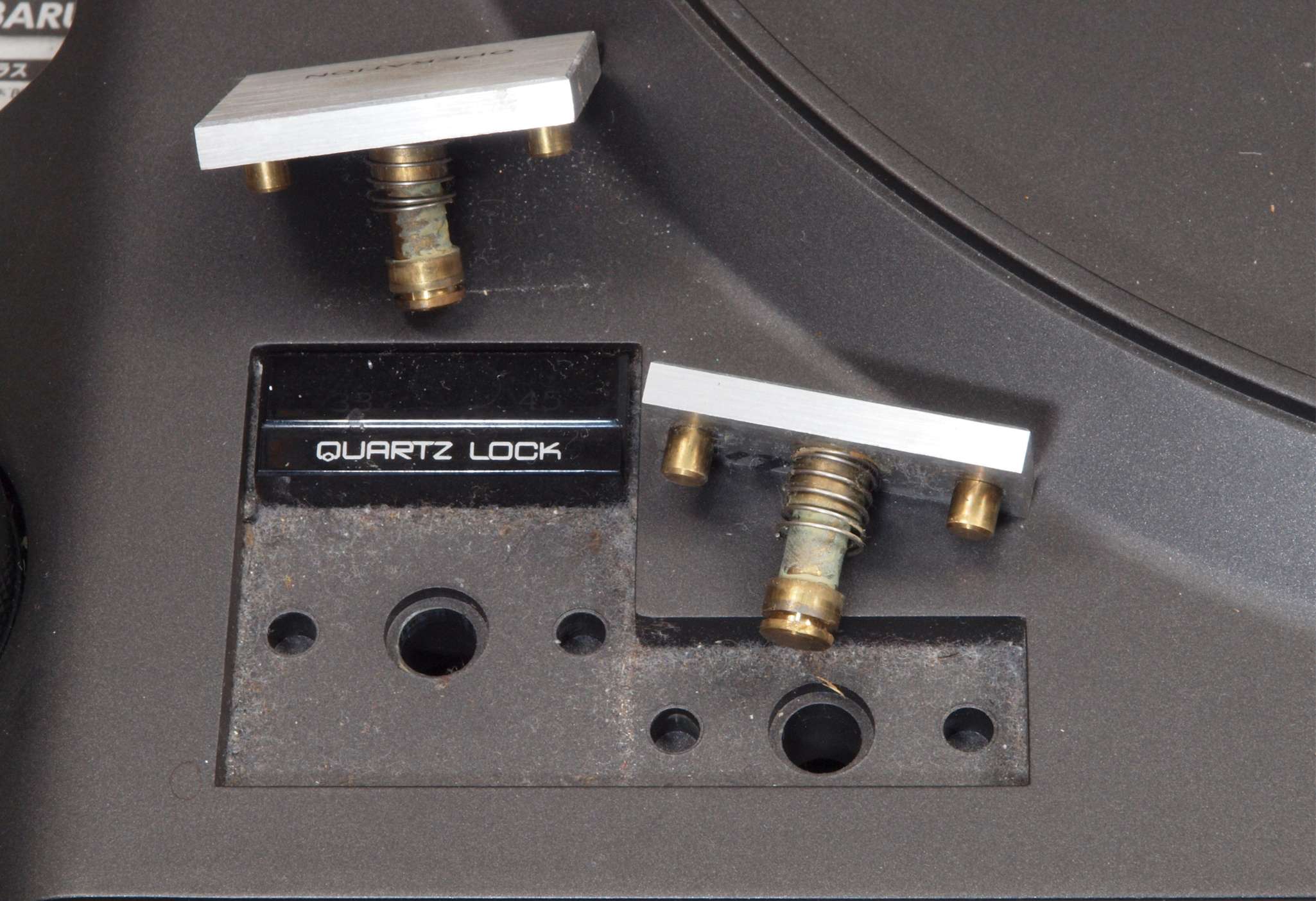

ＤＢ１．　修理中　操作ＳＷの分解・点検・清掃・給油。戻りが弱いので、分解修理。

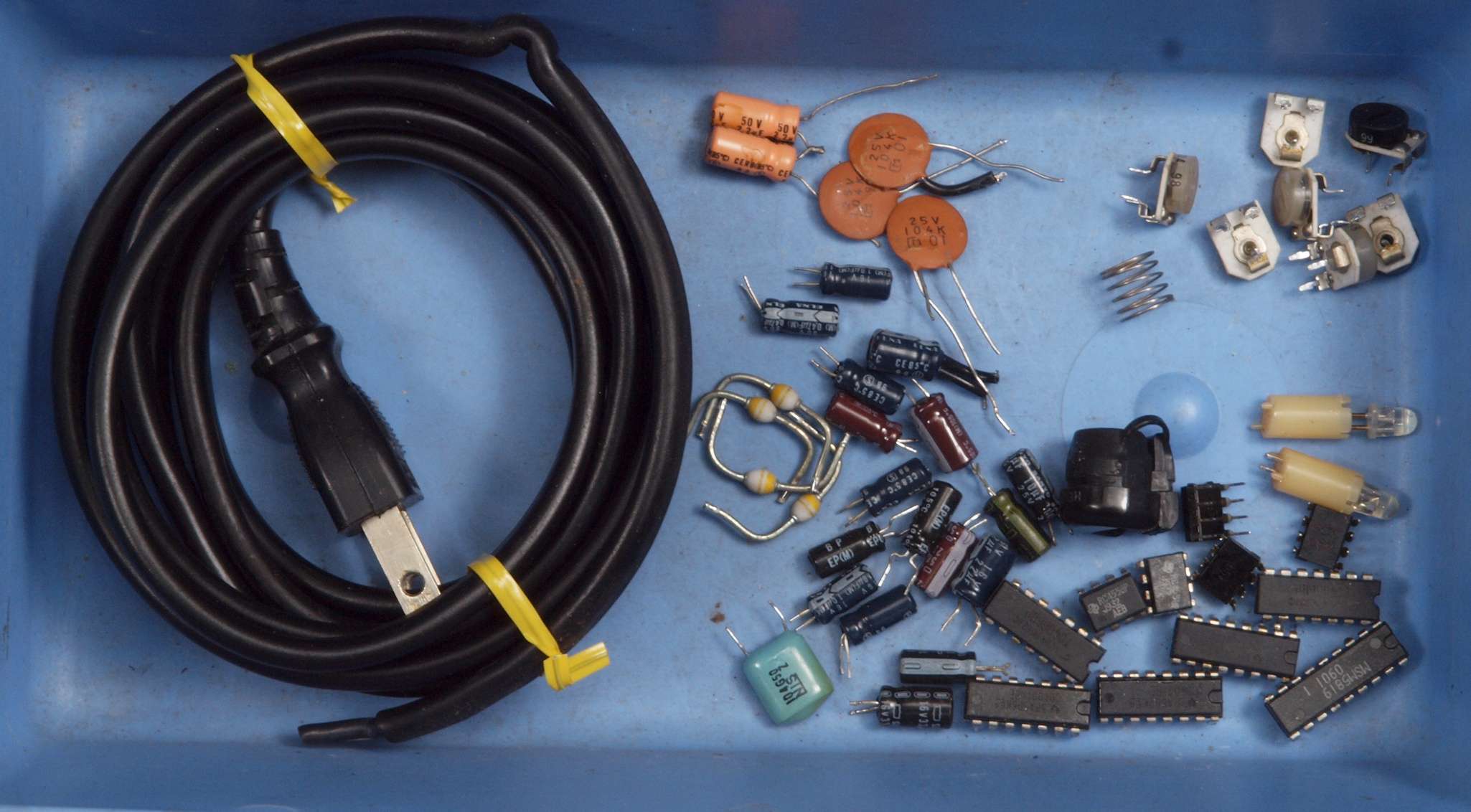

ＤＣ１．　全ての修理交換部品

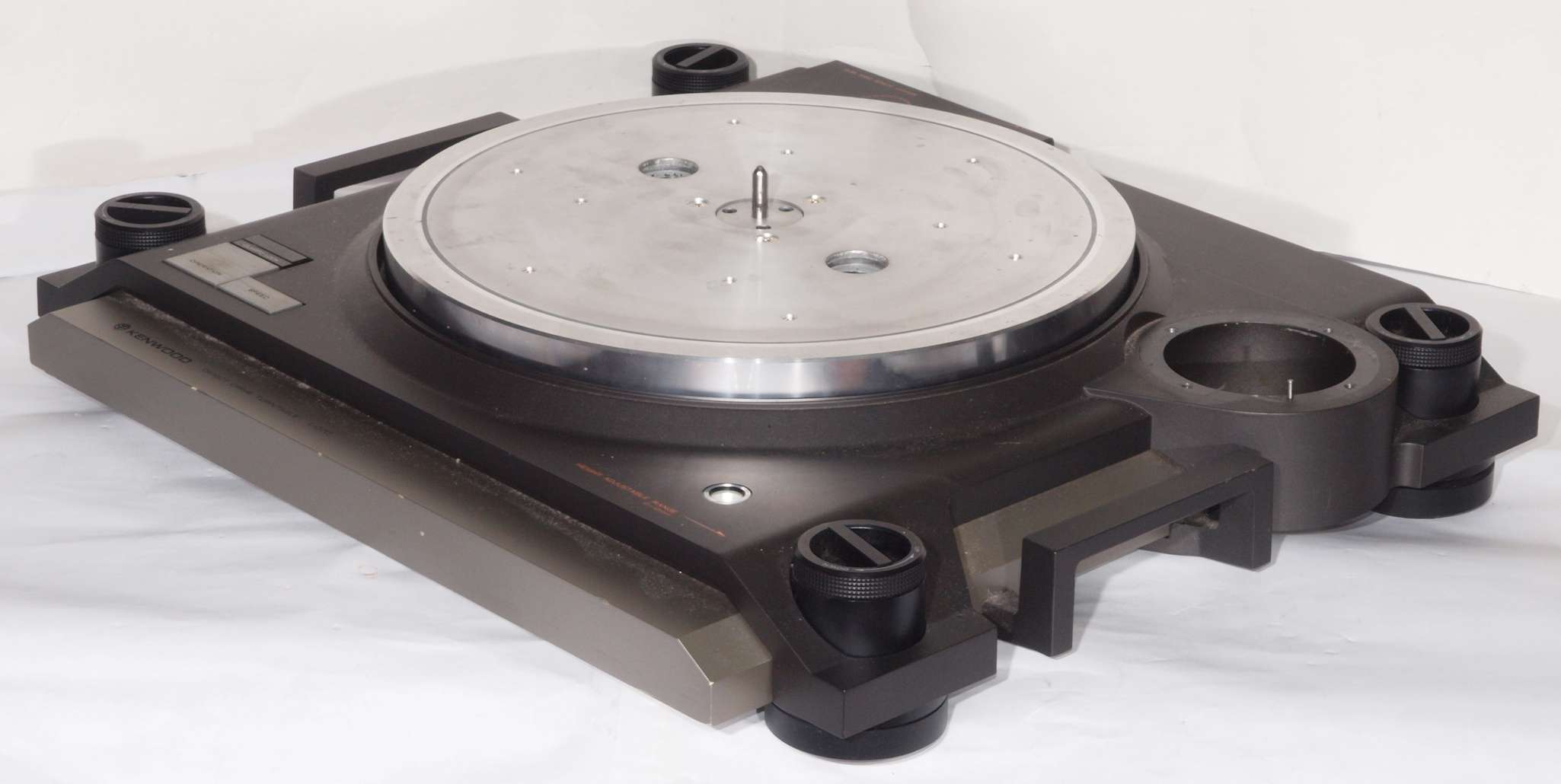

ＤＤ１．　修理前　上から見る

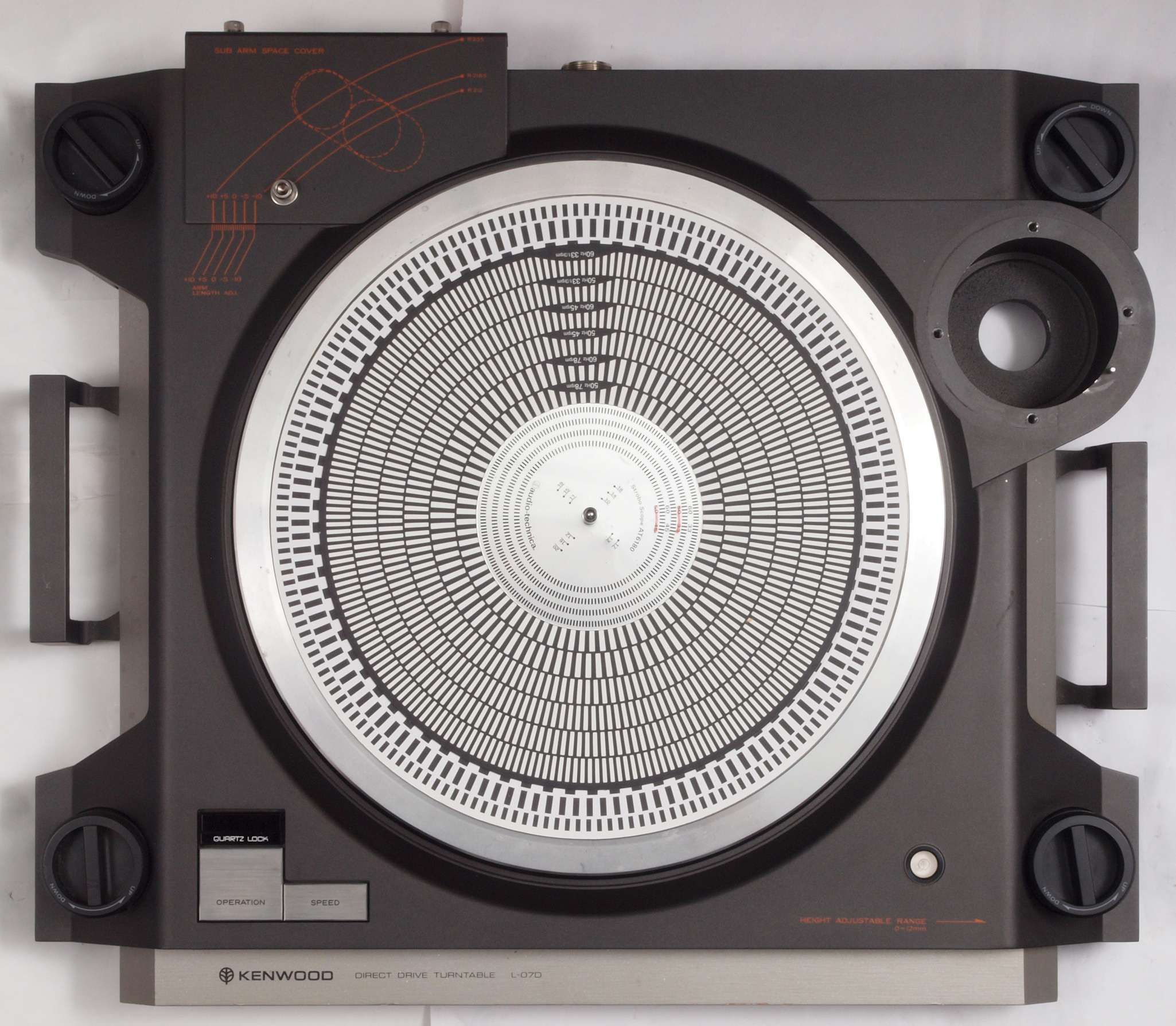

ＤＤ２．　修理後　上から見る

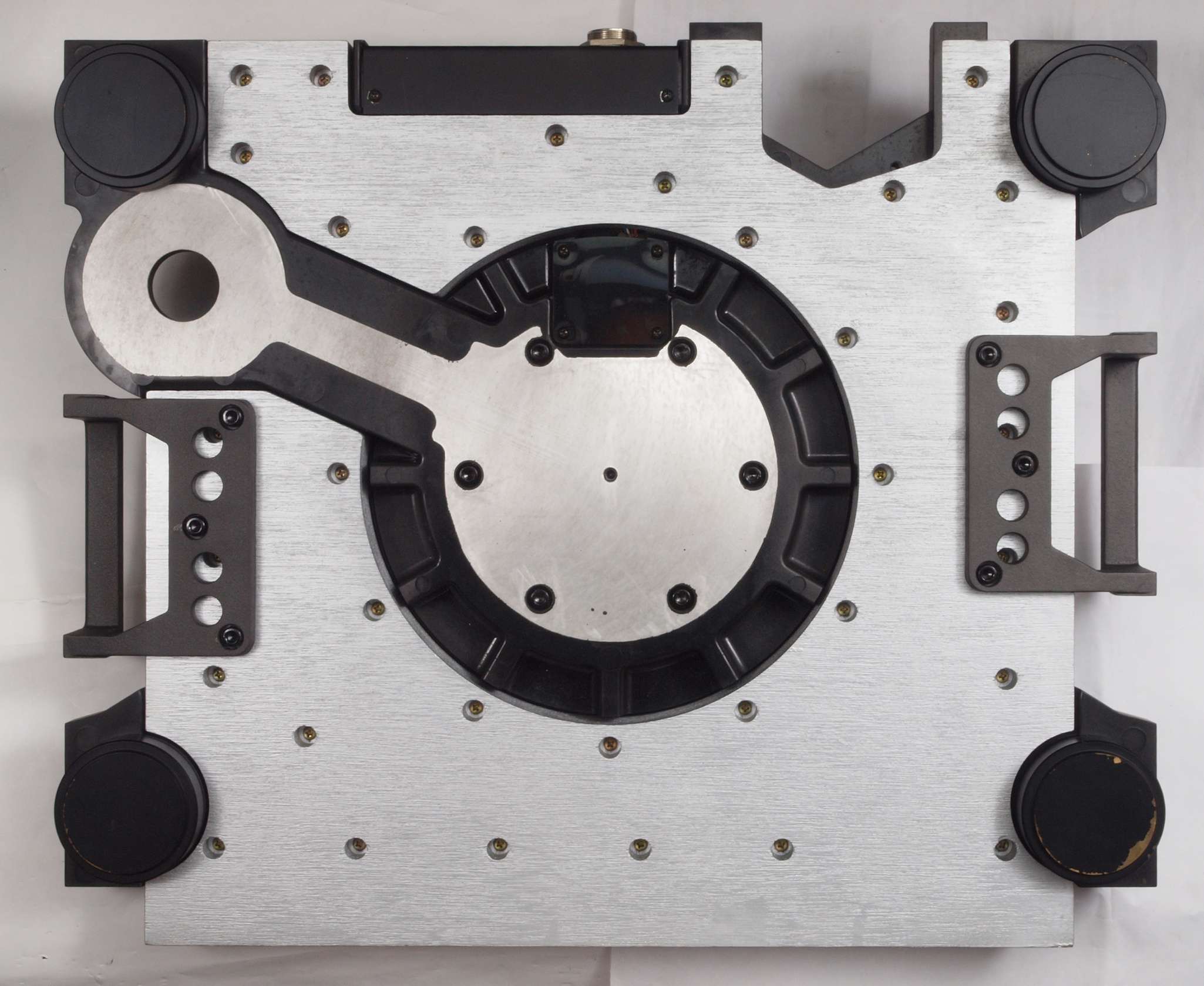

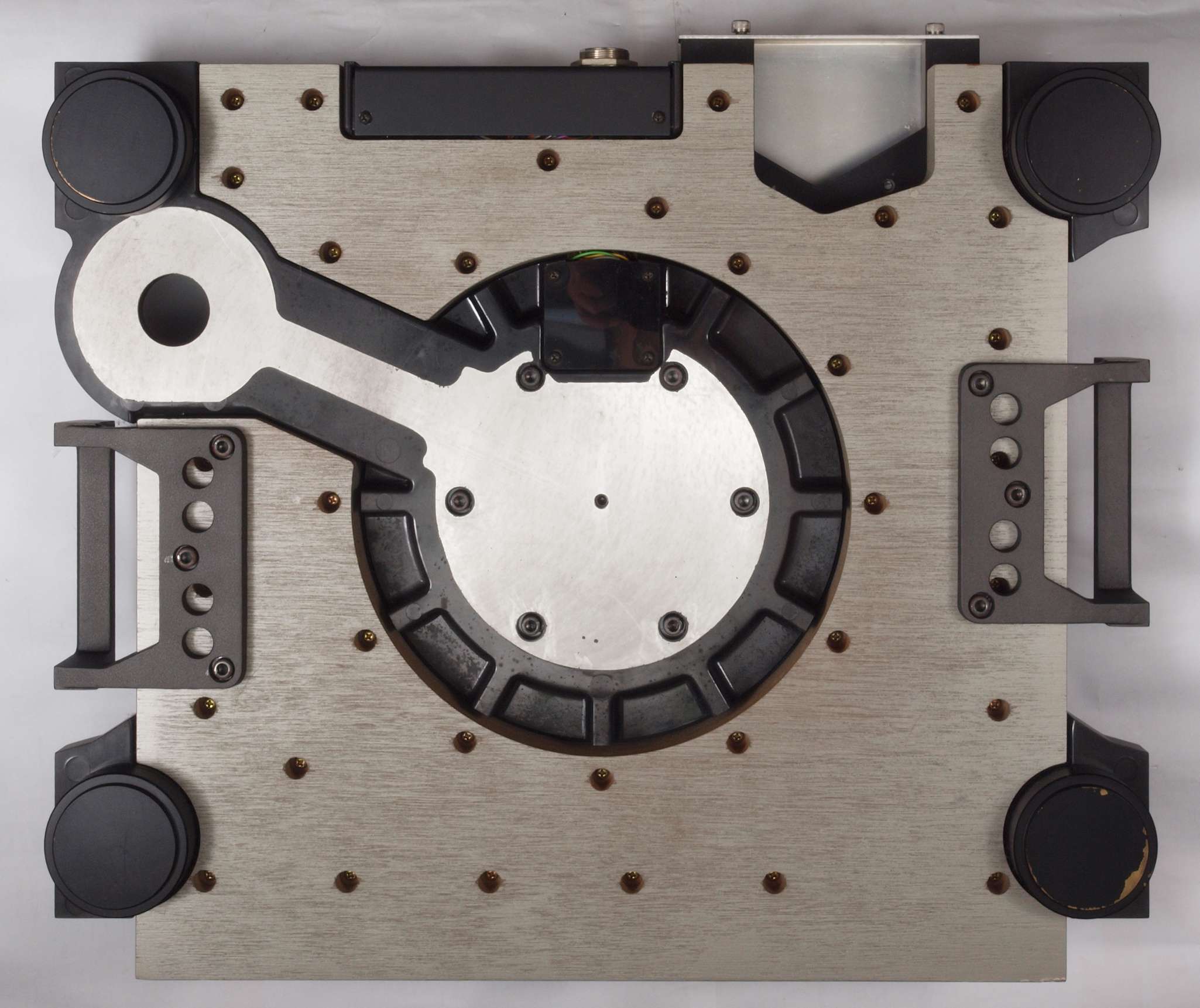

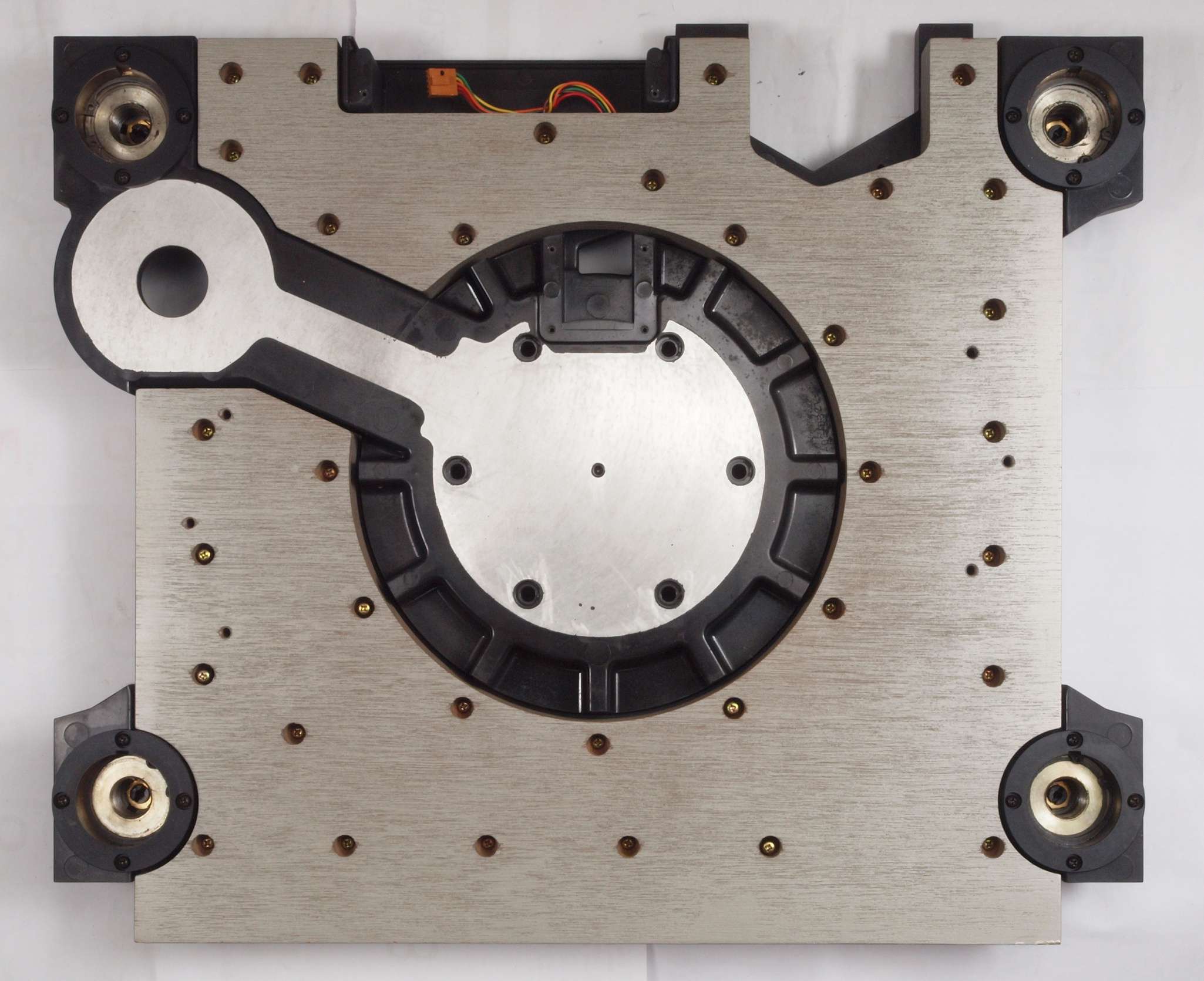

ＤＤ３．　修理前　下から見る

ＤＤ４．　修理後　下から見る

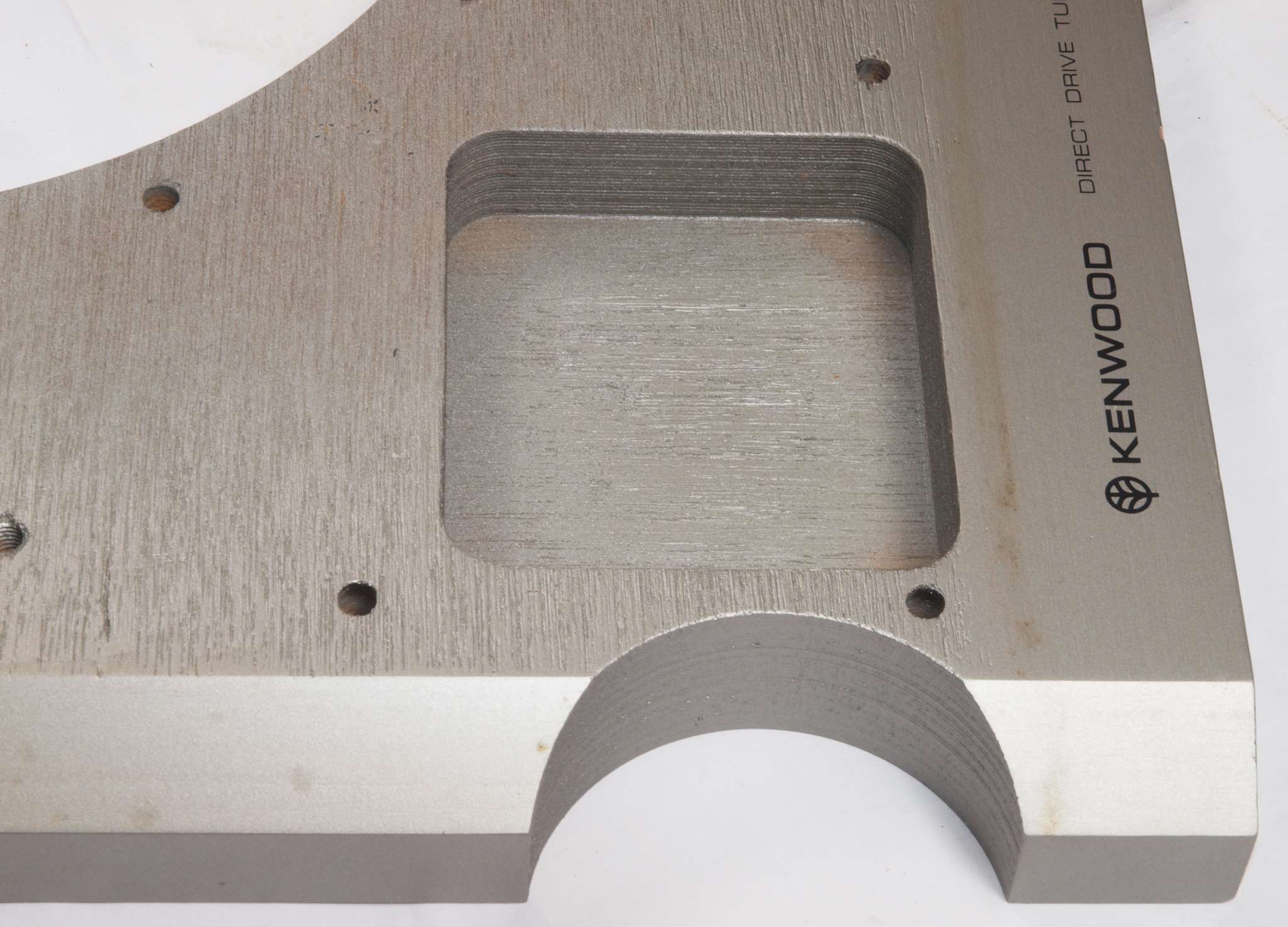

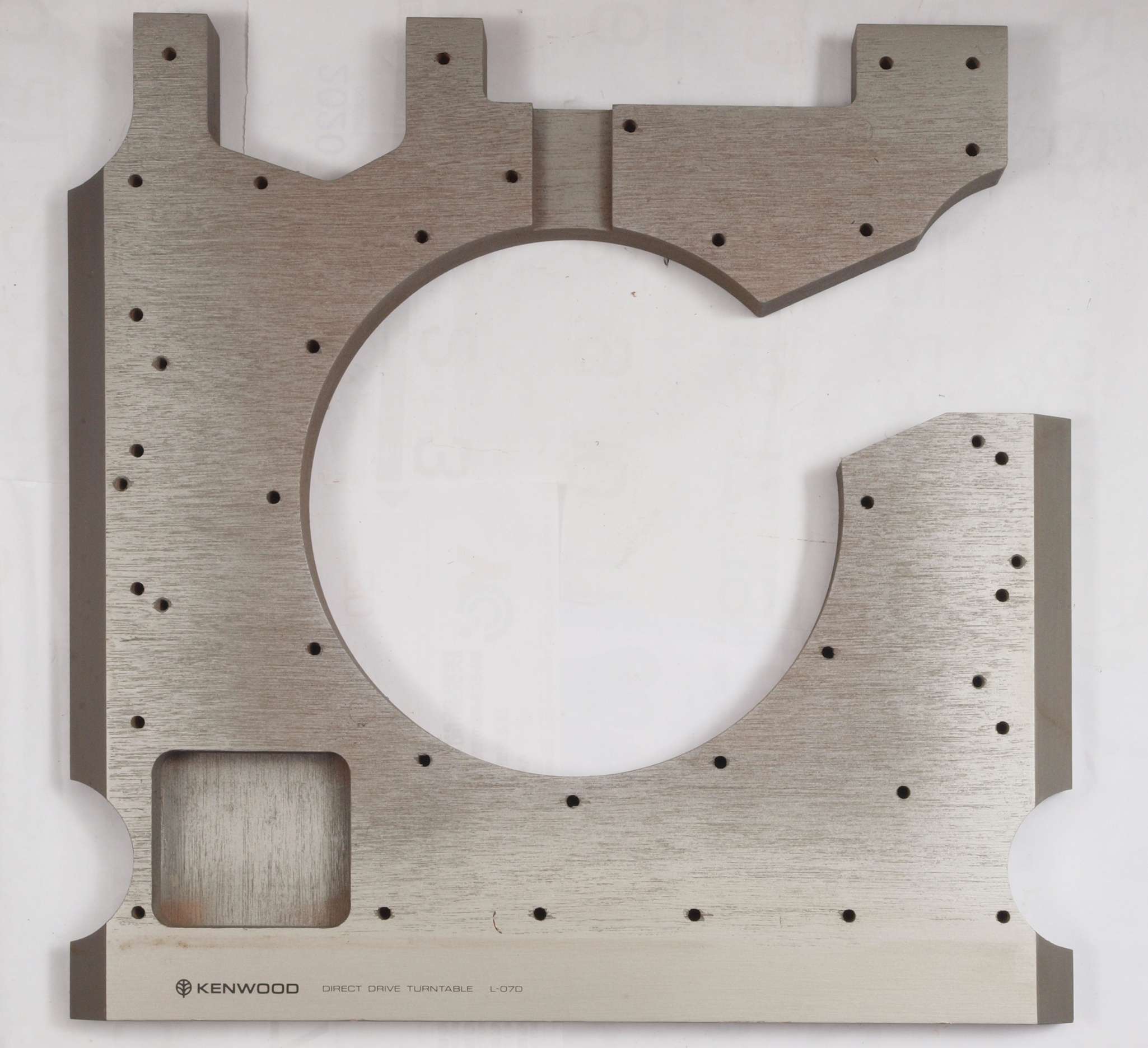

Ｋ．　木部架台修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｋ１１．　修理前　木製架台表

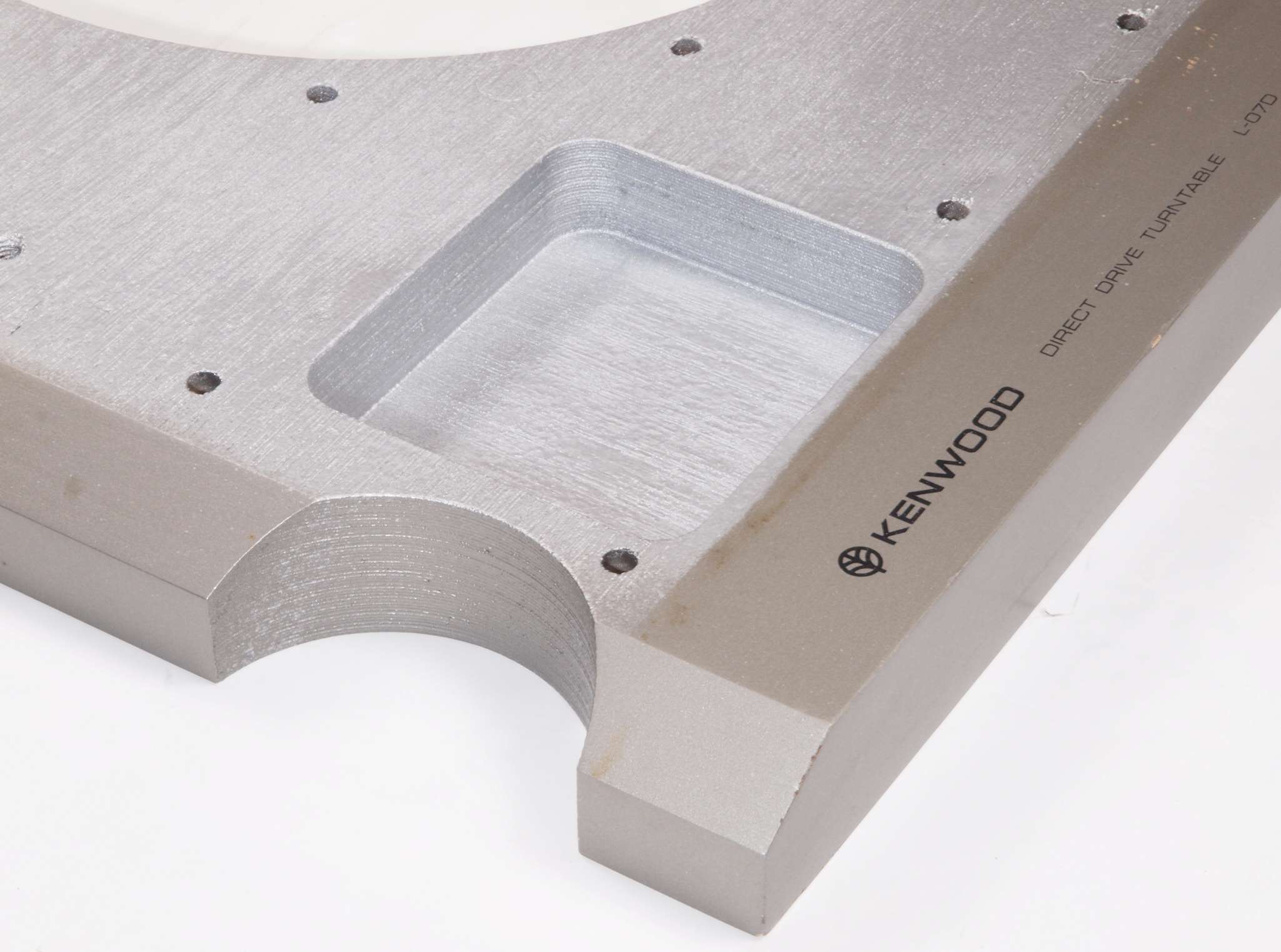

Ｋ１２．　修理（塗装）後　木製架台表。数回ラッカーを吹く。

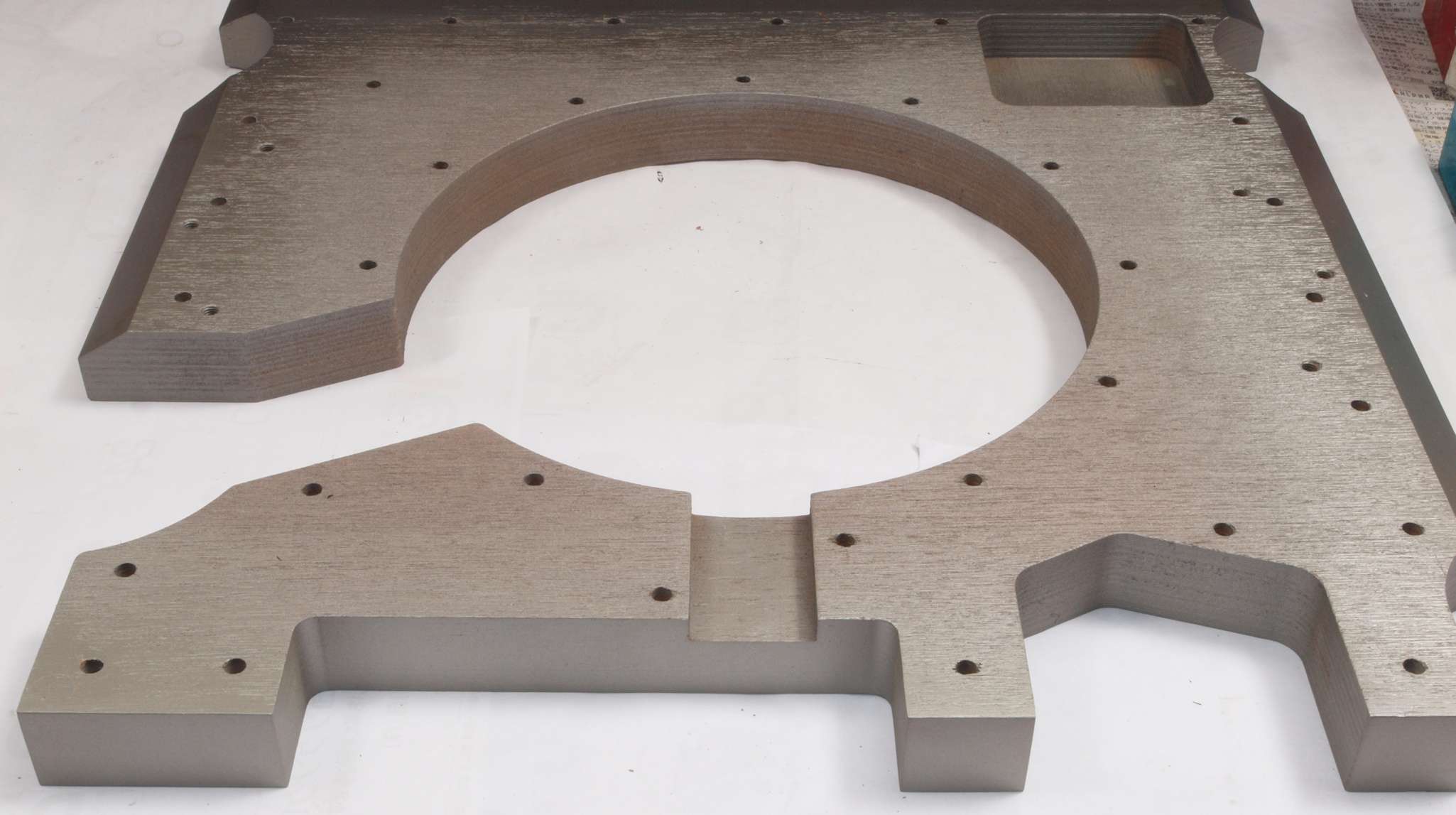

Ｋ２１．　修理前　木製架台表、後から。　見えない所はペイントが少ない。

Ｋ２２．　修理（塗装）後　木製架台表、後から。塗装する。

Ｋ２３．　修理前　木製架台表、右から。　見えない所はペイントが少ない。

Ｋ２４．　修理（塗装）後　木製架台表、右から。　塗装する。

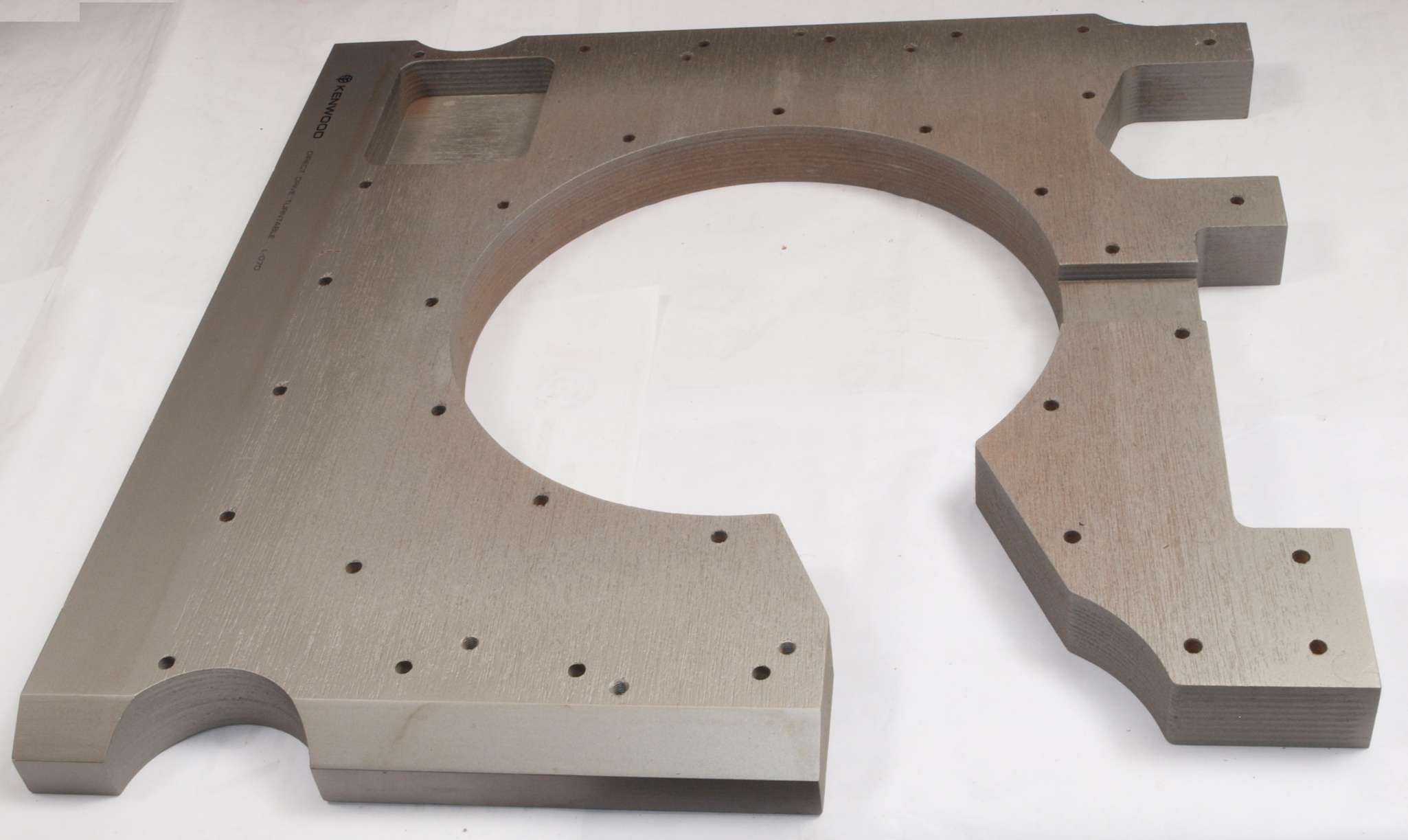

Ｋ２５．　修理前　木製架台表、前左から。　見えない所はペイントが少ない。

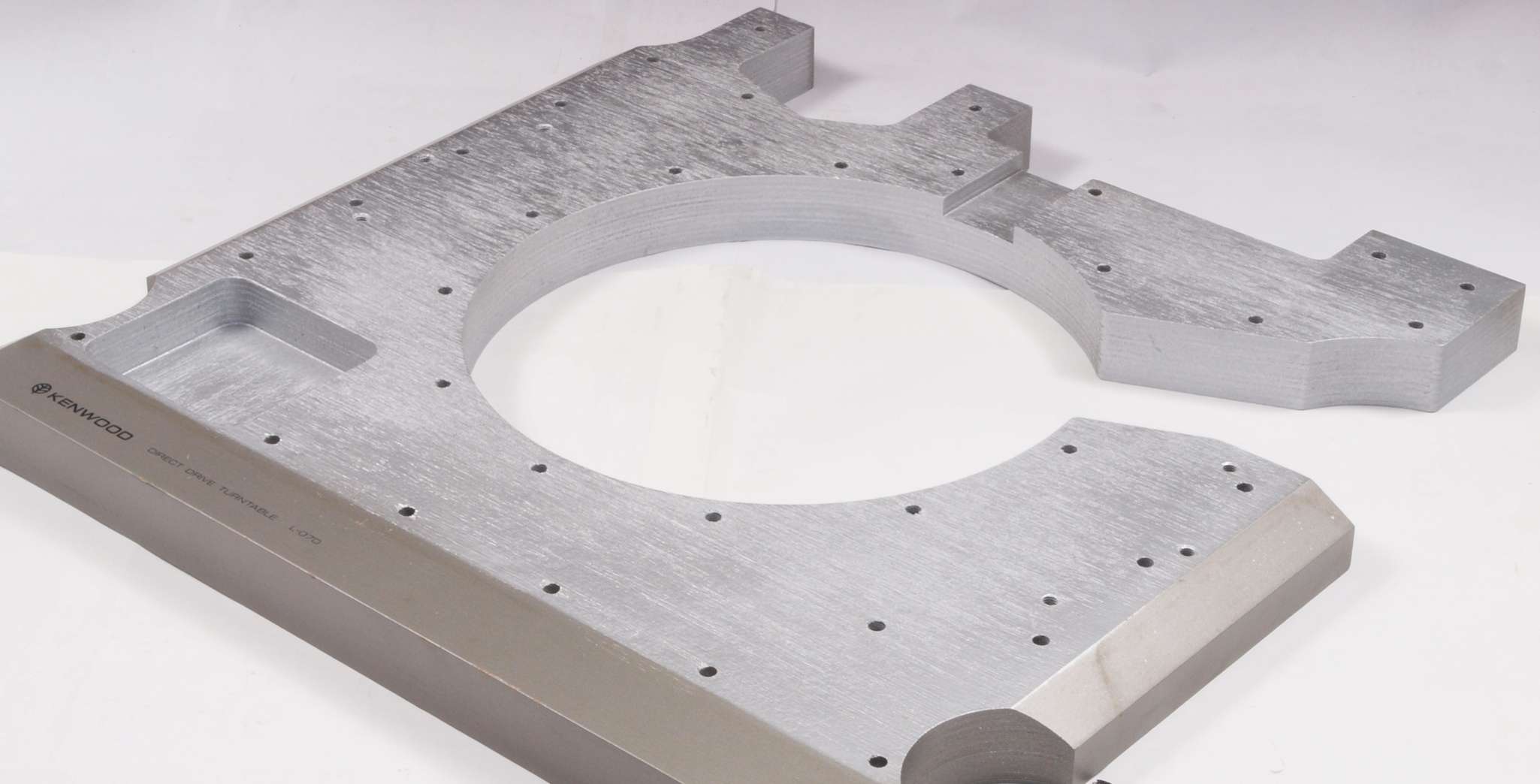

Ｋ２６．　修理（塗装）後　木製架台表、前左から。　塗装する。

Ｋ２７．　修理前　木製架台表、操作ＳＷ挿入部。　見えない所はペイントが少ない。

Ｋ２８．　修理（塗装）後　木製架台表、操作ＳＷ挿入部。　塗装する。

Ｋ２９．　修理（塗装）後　木製架台表、操作ＳＷ挿入部、反対側。　塗装する。

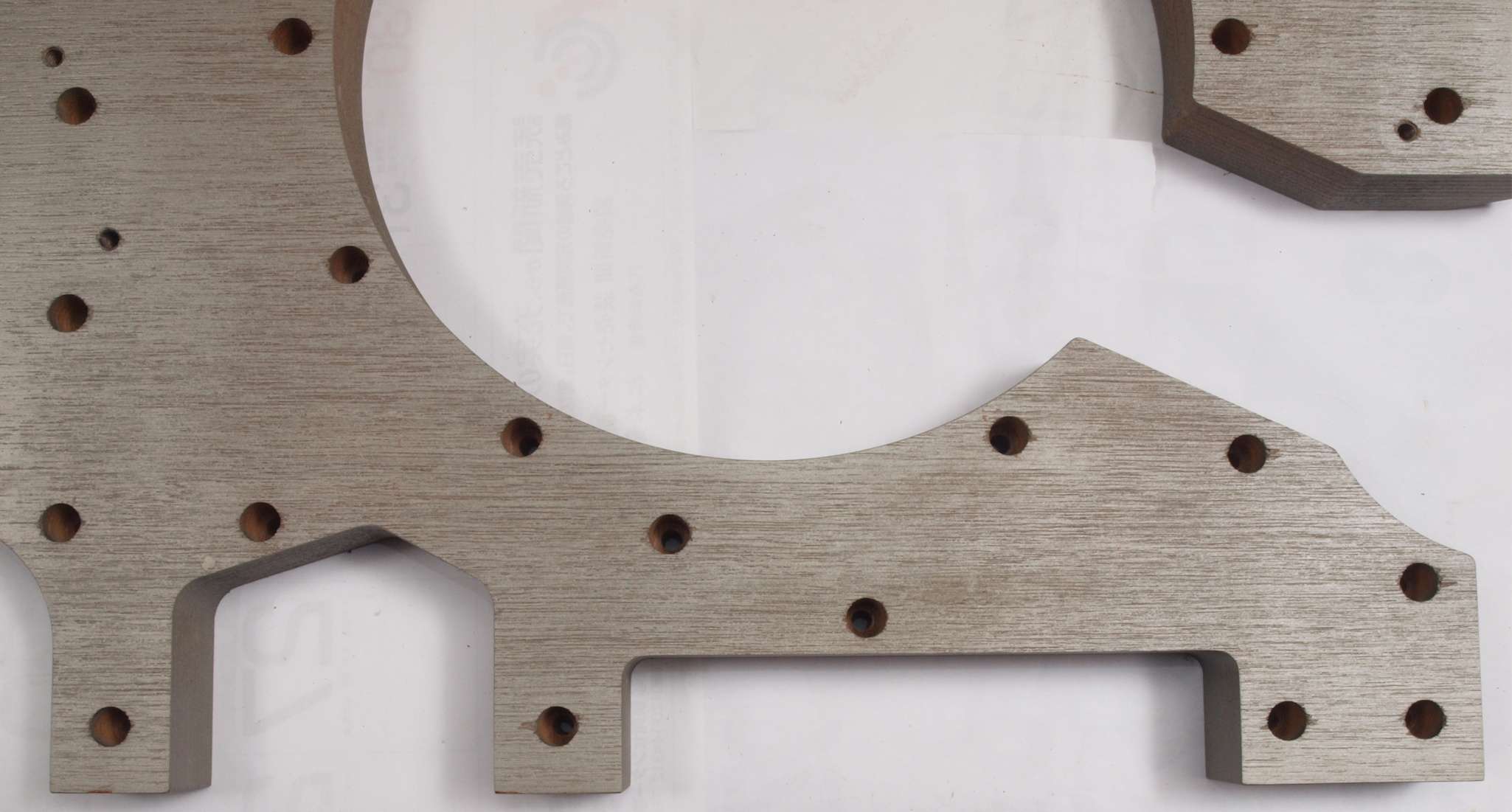

Ｋ３１．　修理前　木製架台裏

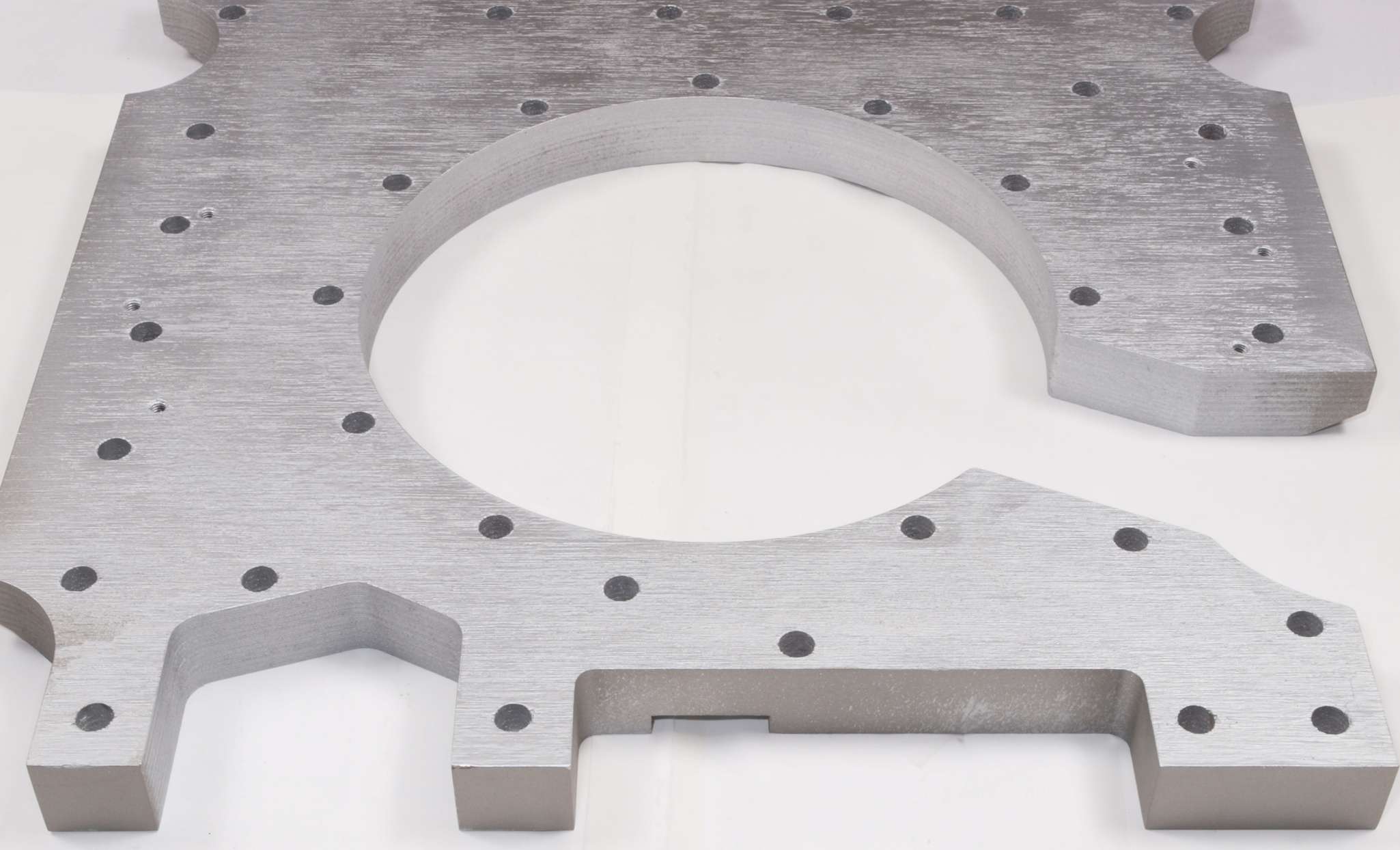

Ｋ３２．　修理（塗装）後　木製架台裏。　塗装する。

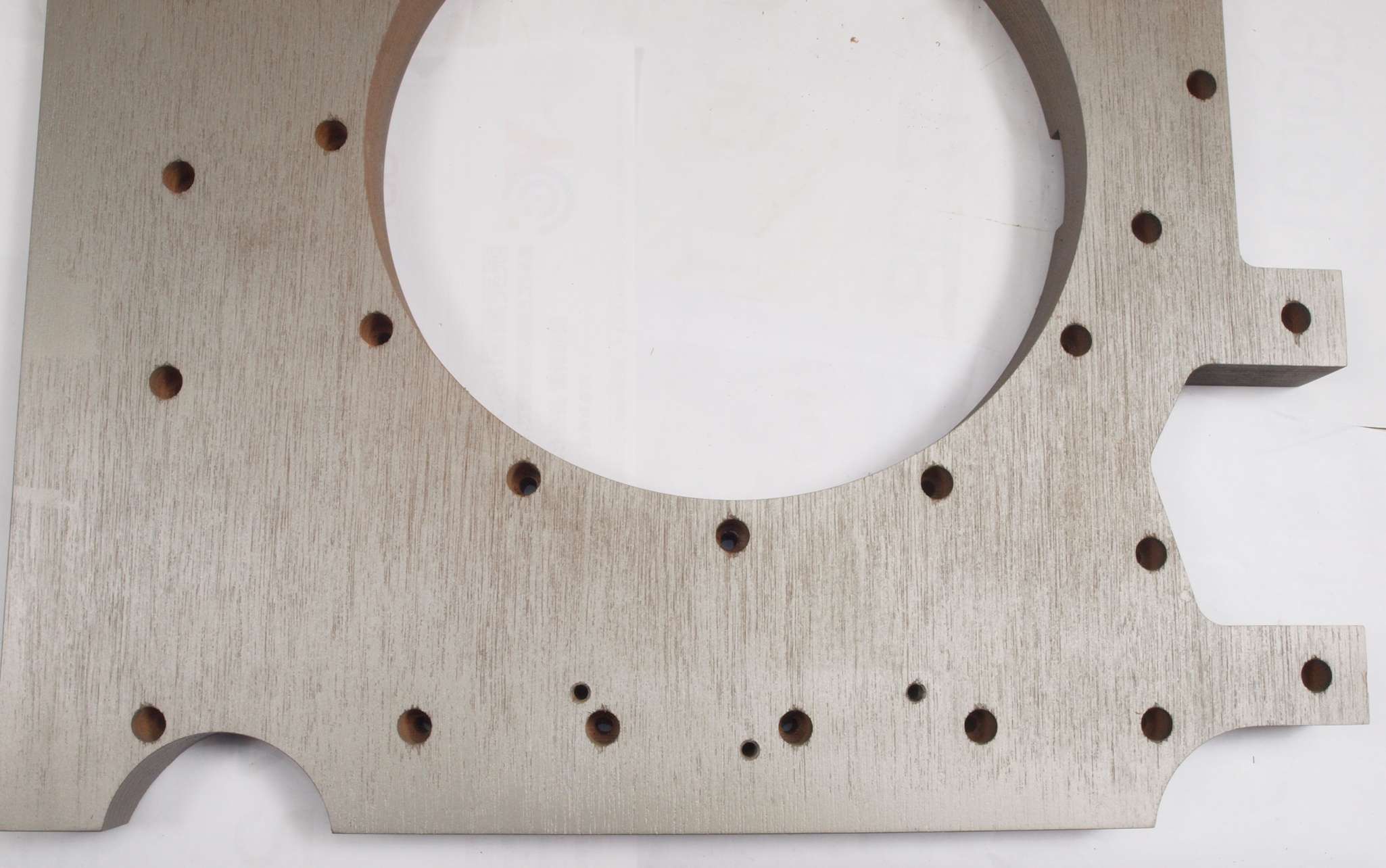

Ｋ４１．　修理前　木製架台裏、止めビス穴。

Ｋ４２．　修理（塗装）後　木製架台裏、止めビス穴。塗装する。

Ｋ４３．　修理前　木製架台裏、止めビス穴２。

Ｋ４４．　修理（塗装）後　木製架台裏、止めビス穴２。　塗装する。

Ｋ４５．　修理前　木製架台裏、止めビス穴３。

Ｋ４６．　修理（塗装）後　木製架台裏、止めビス穴３。　塗装する。

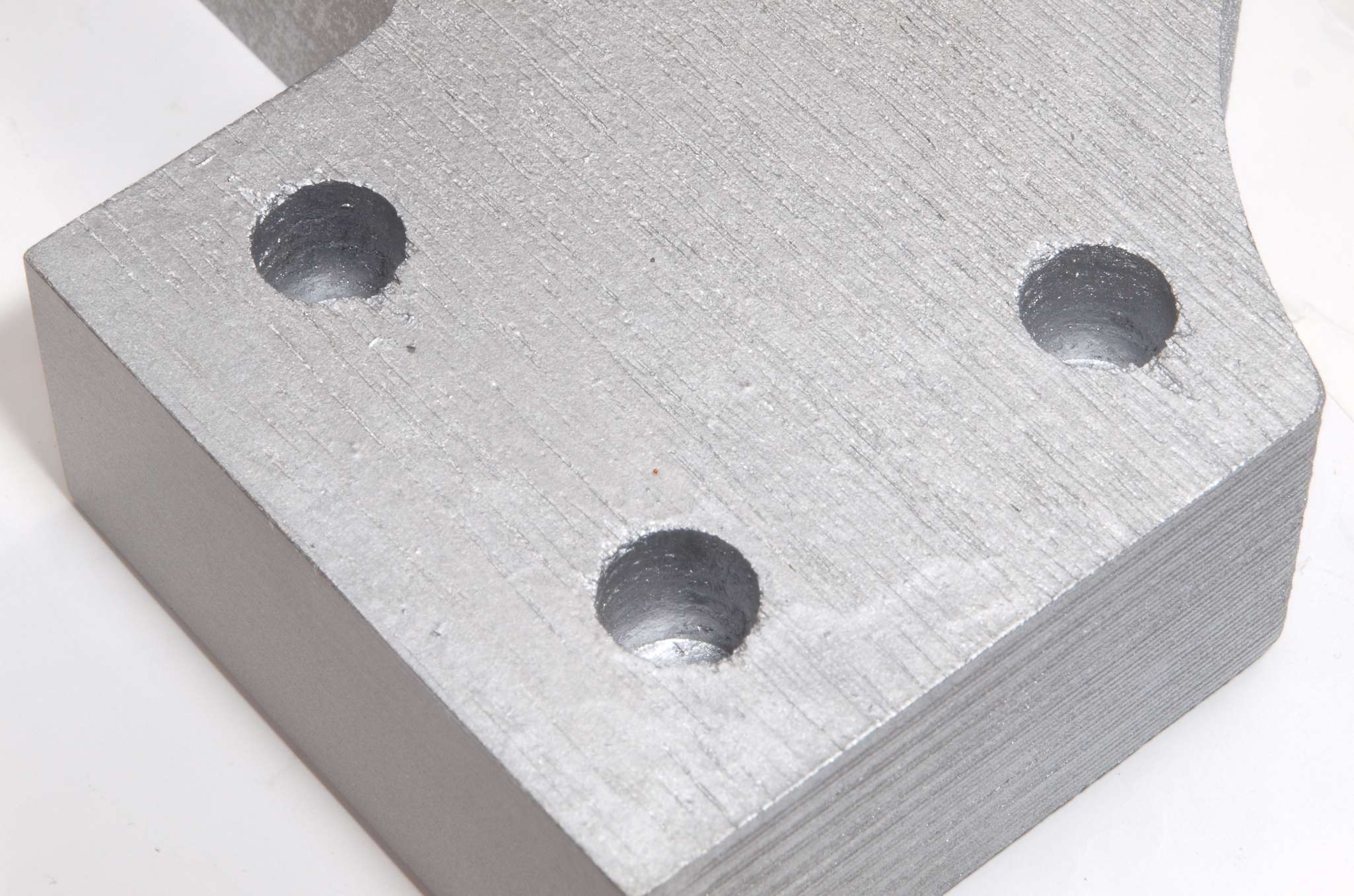

Ｋ４７．　修理（塗装）後　木製架台裏、止めビス穴を拡大する。　しっかりと塗装する。

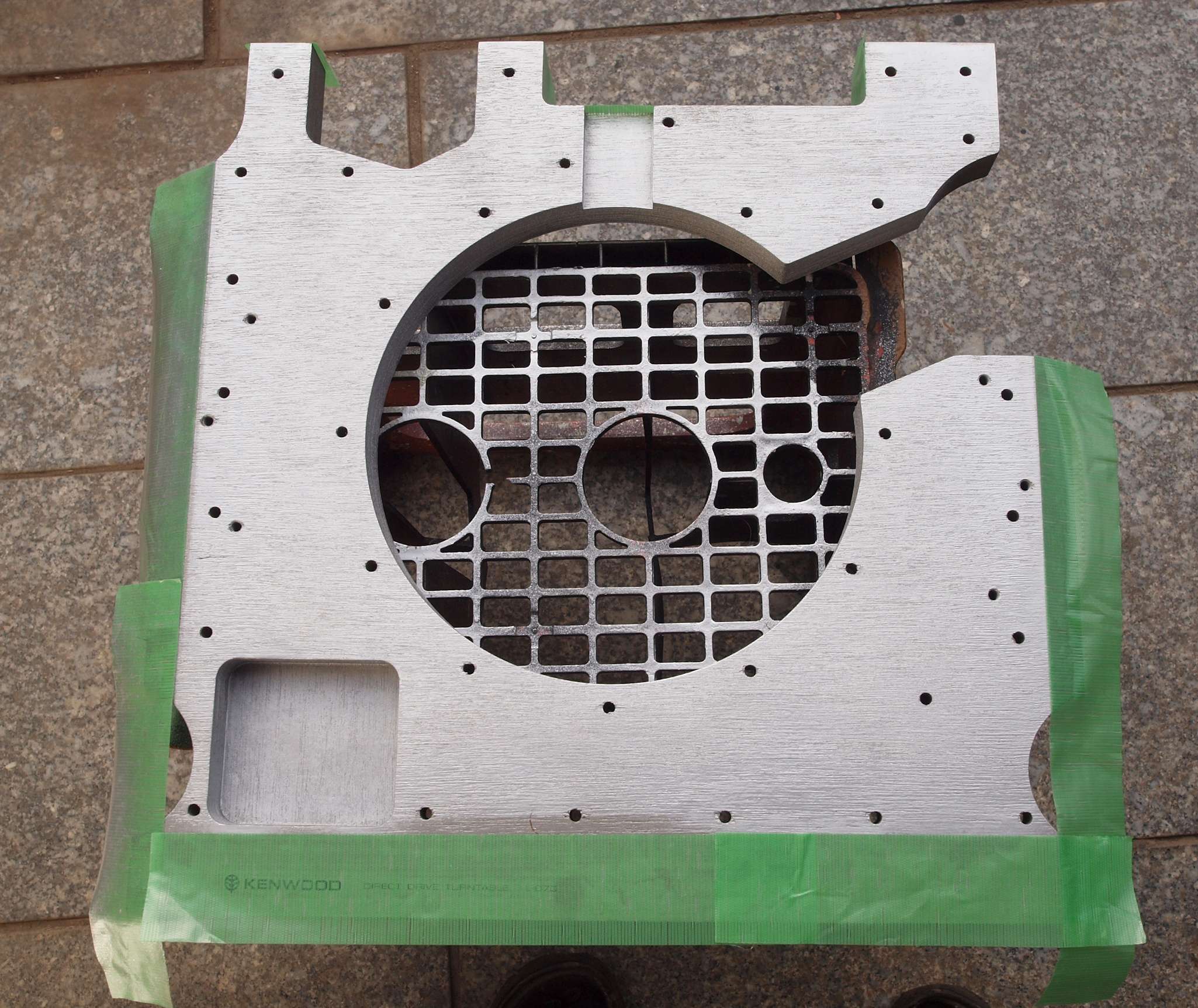

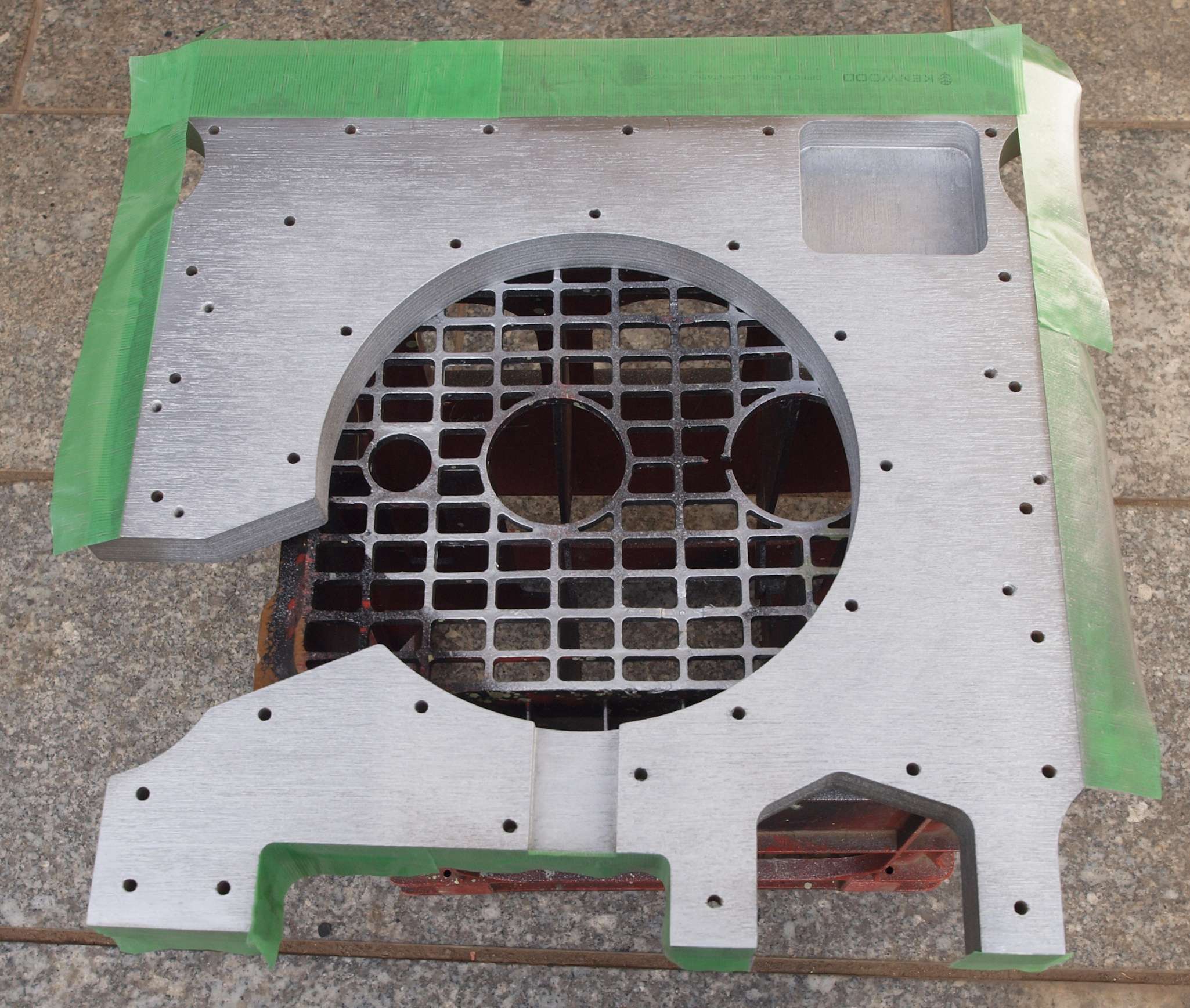

Ｋ５１．　修理中　養生して２回目の塗装する。

Ｋ５２．　修理中　養生して２回目の塗装する、反対側。

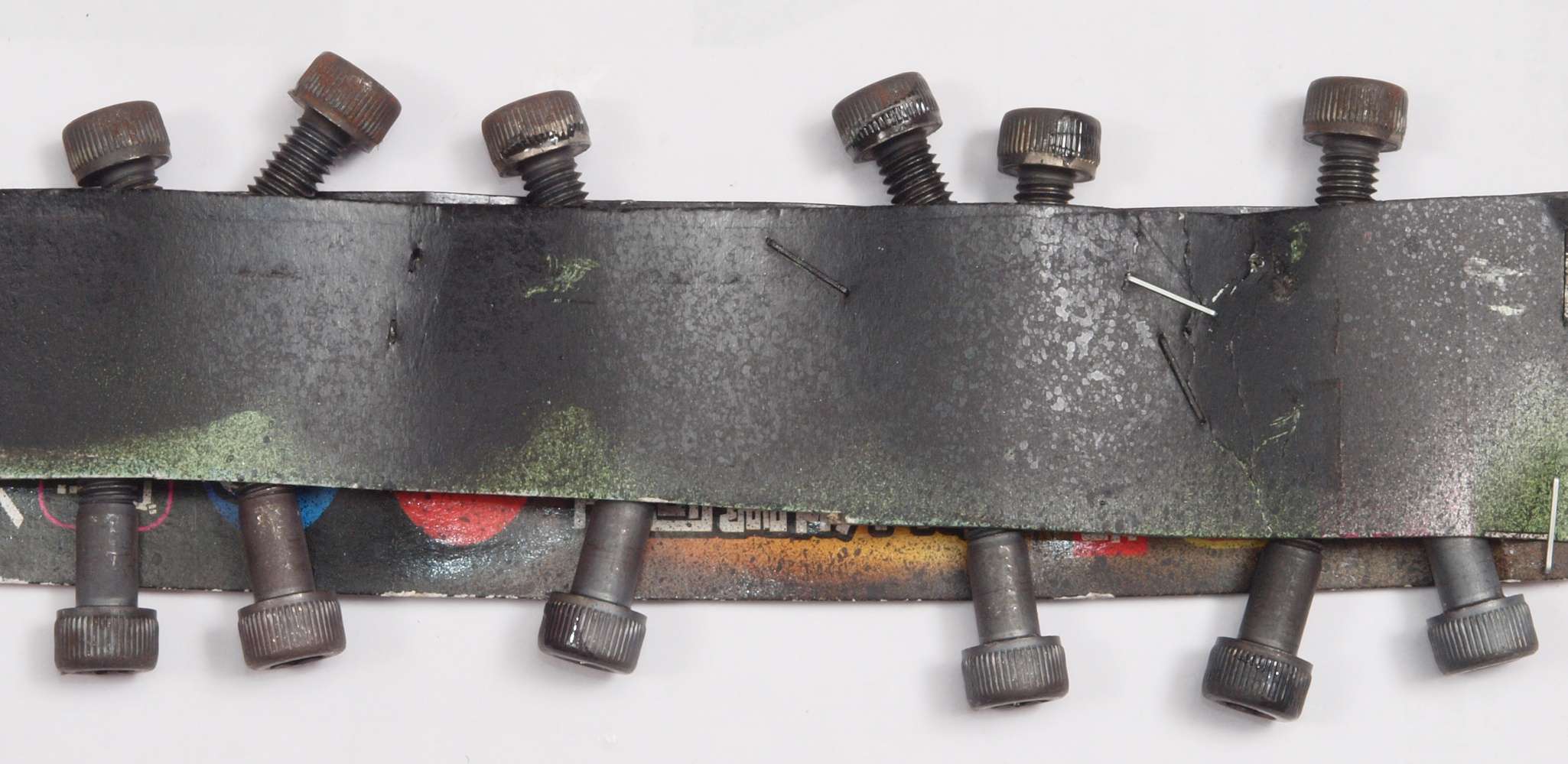

Ｋ６１．　修理前　取っ手やモータ取り付けビス。　錆が発生している。

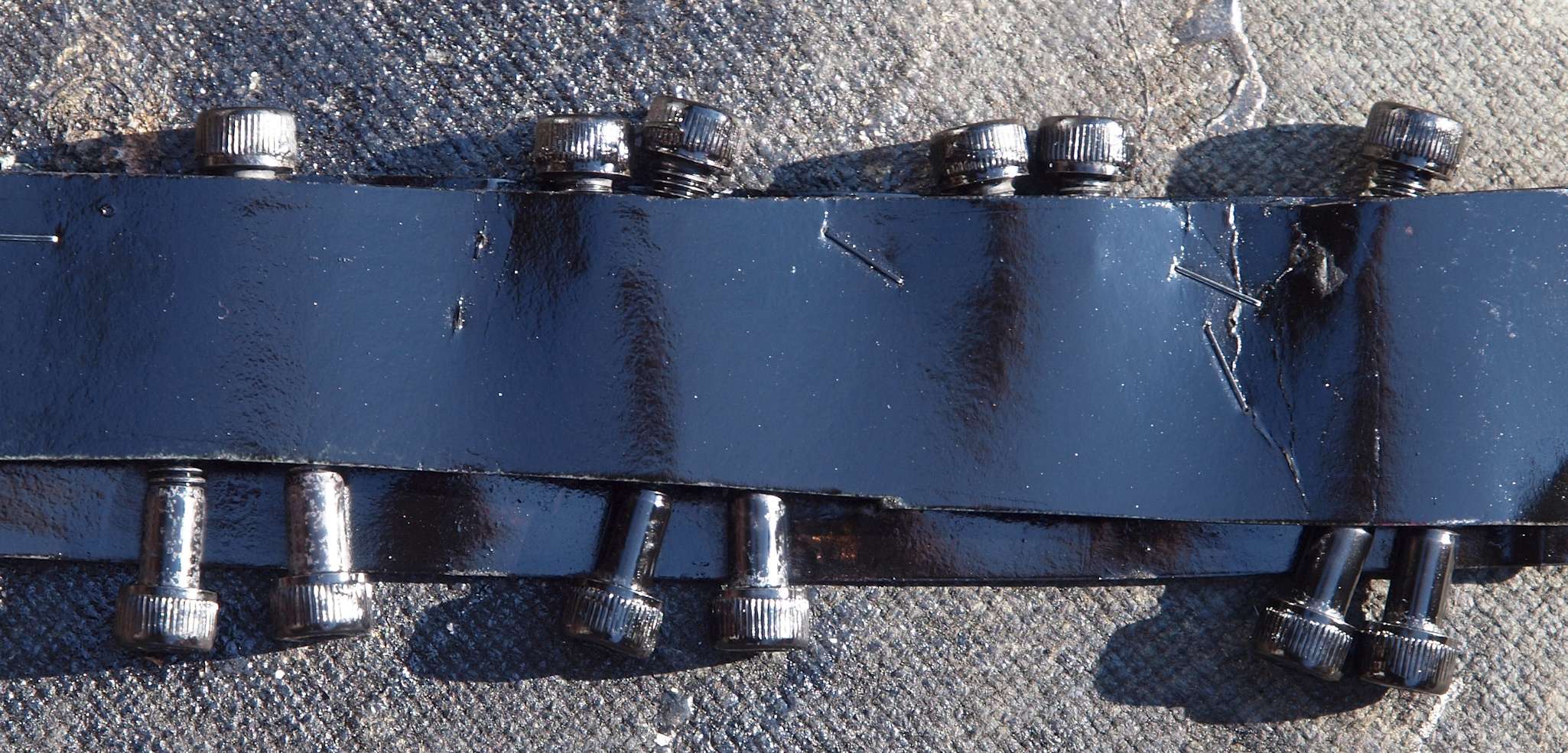

Ｋ６２．　修理（塗装）中　取っ手やモータ取り付けビス。　錆防止の為塗装する。

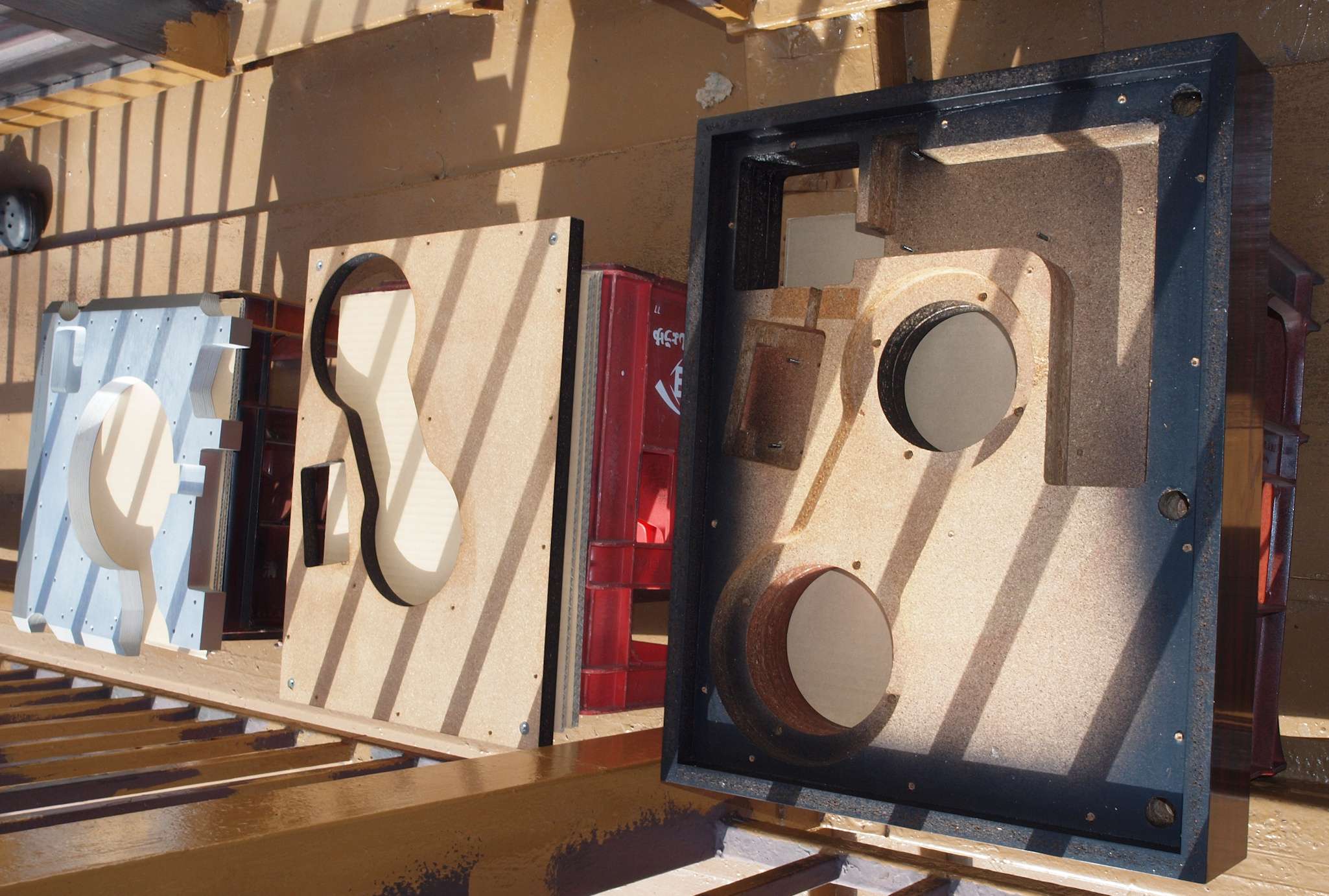

Ｋ７１．　修理（乾燥）中　反りに注意し、天日にさらし、十分乾燥する。　右側はマイクロ　BL−１１１．　１０台目

Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　調整・測定

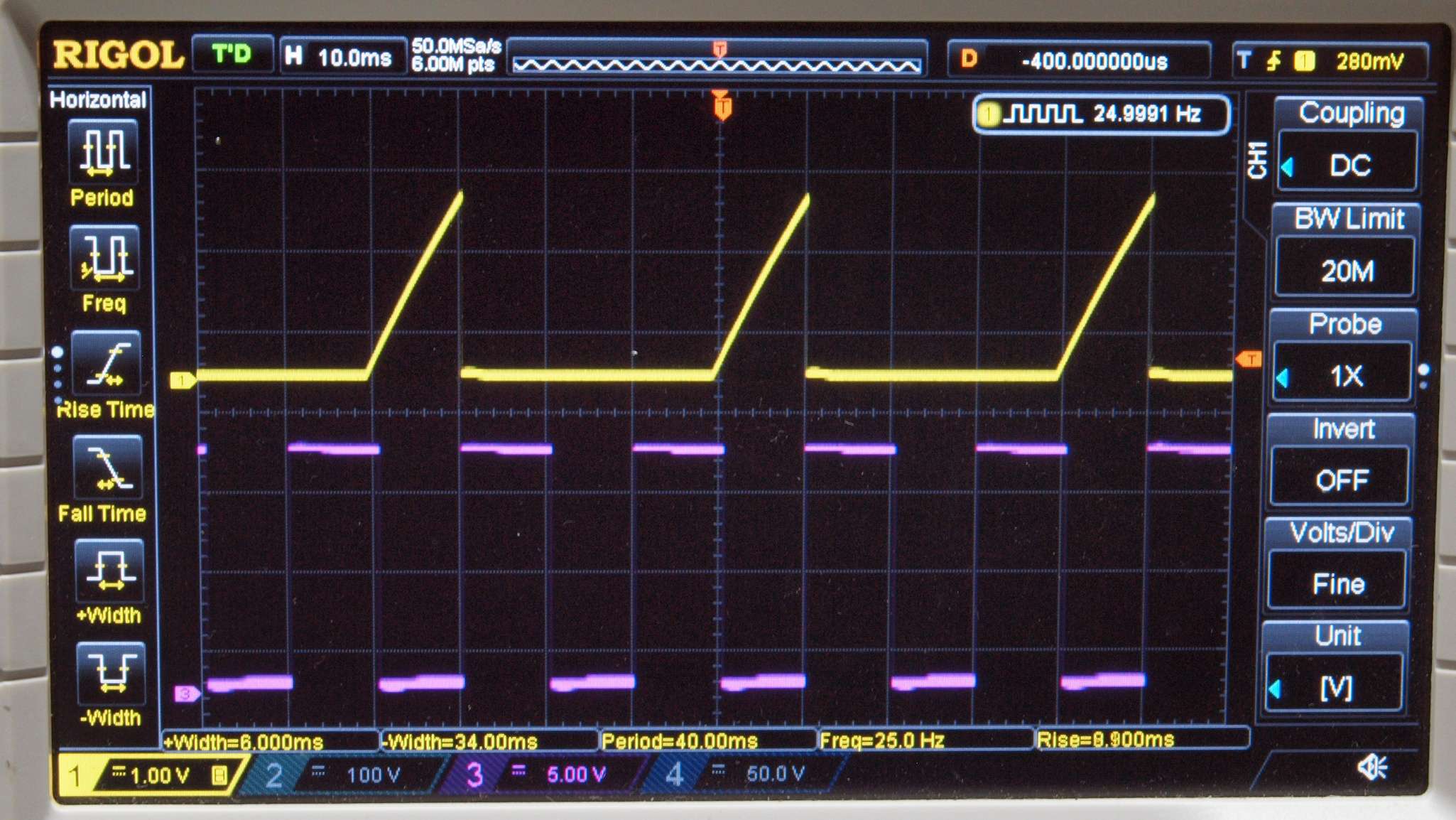

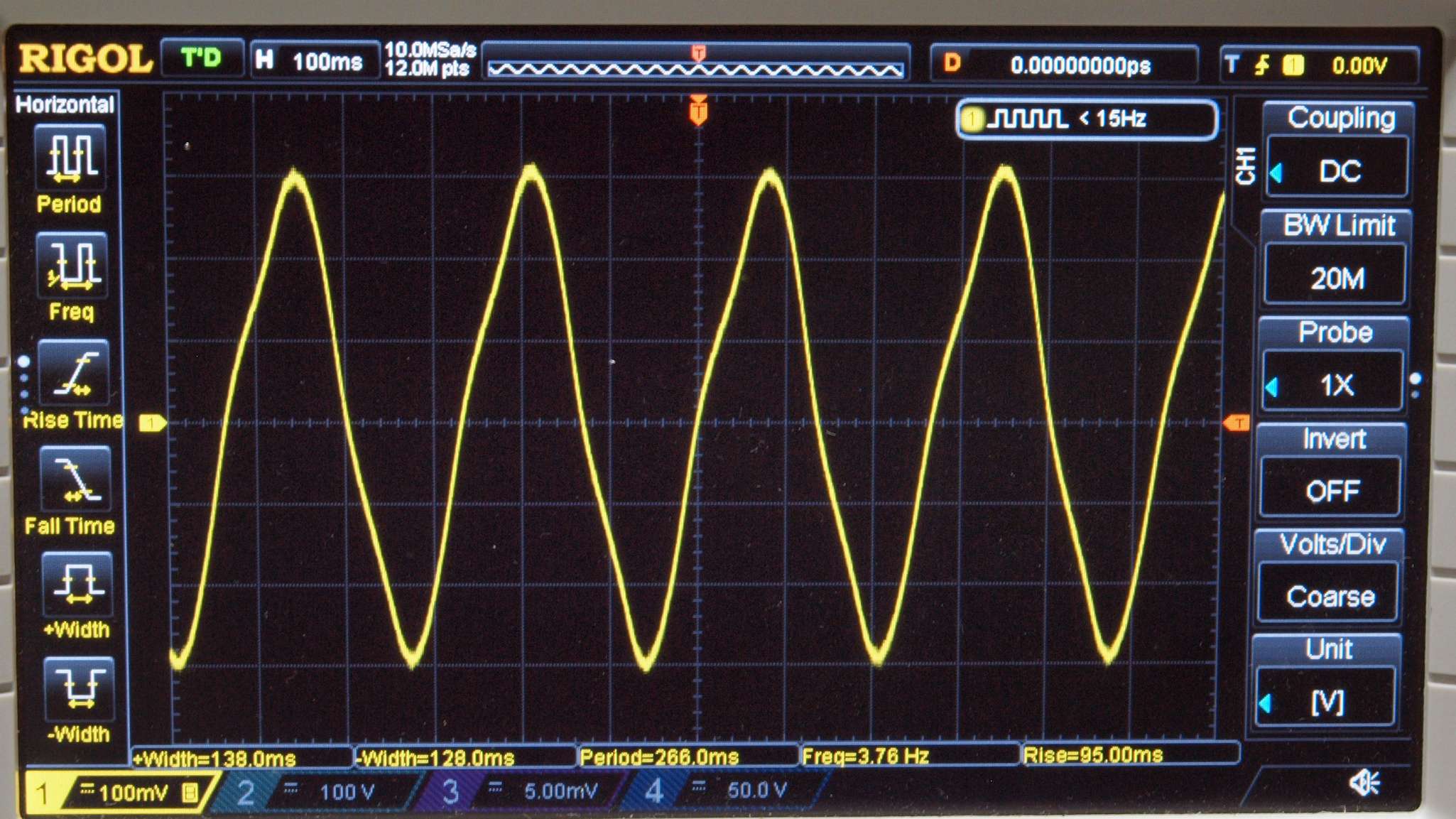

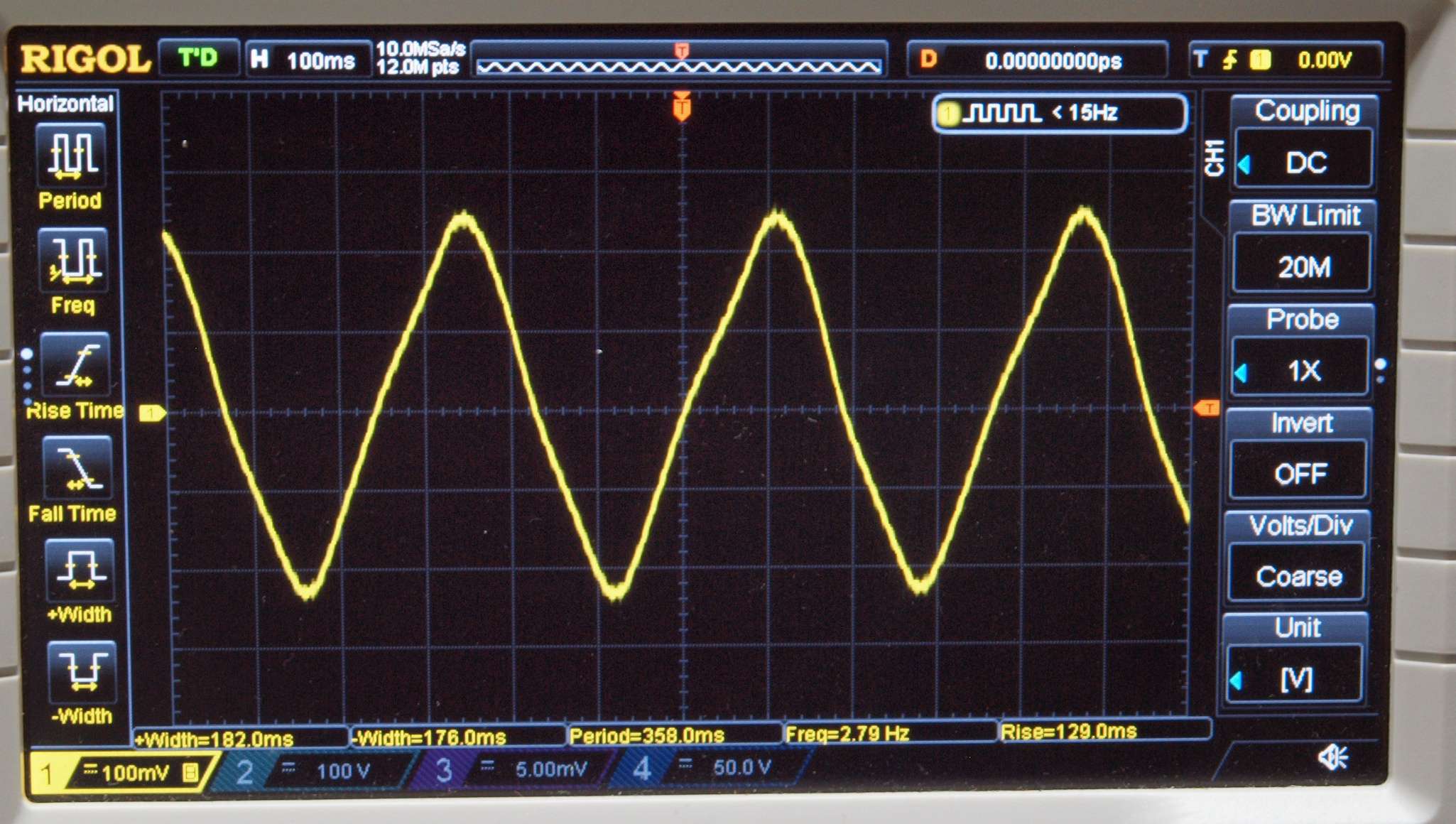

Ｅ１．　３３回転ＰＬＬ制御波形

Ｅ２．　４５回転ＰＬＬ制御波形

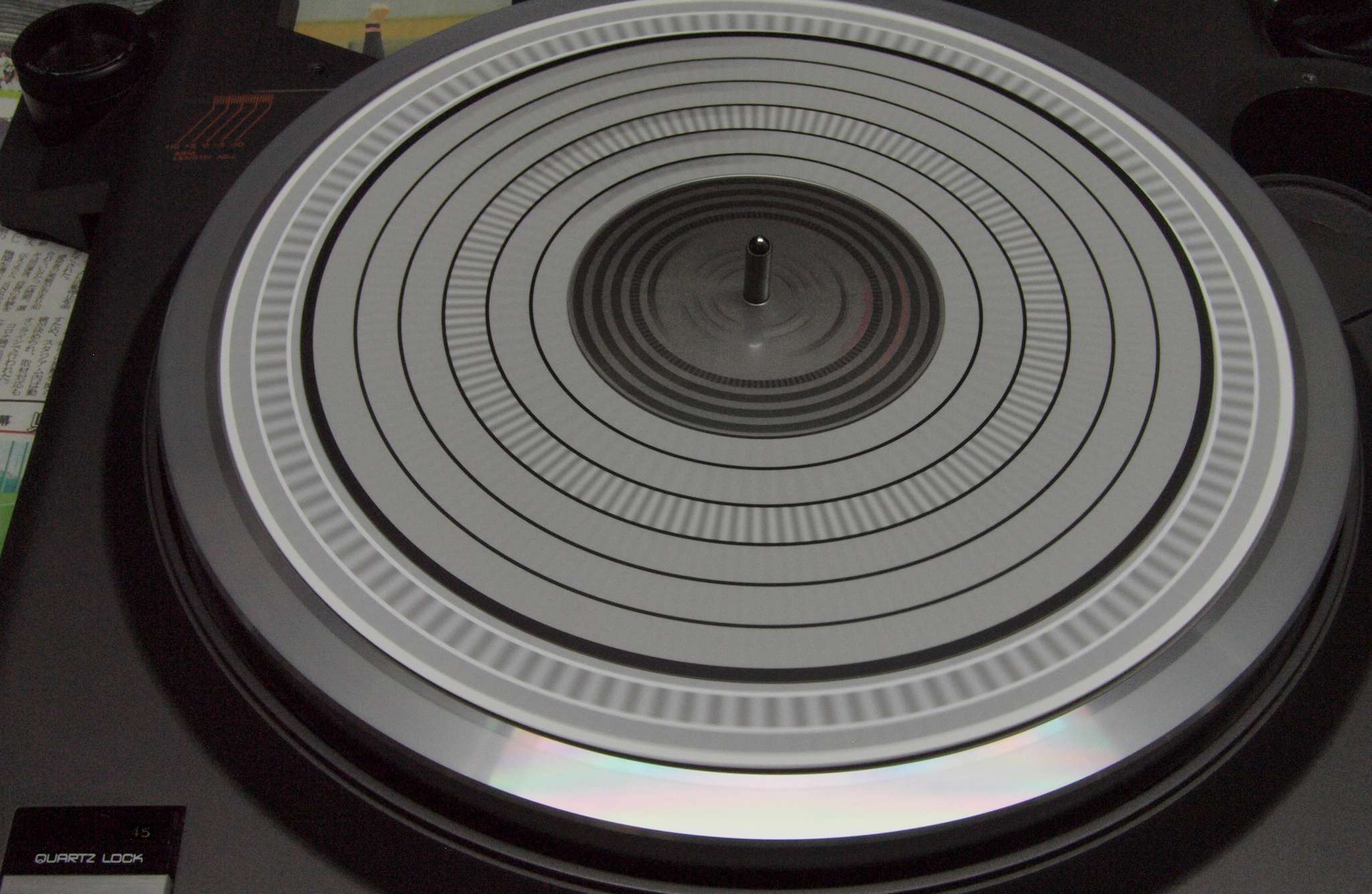

Ｅ３．　３３回転ストロボ測定

Ｅ４．　４５回転ストロボ測定

Ｅ５．　３３回転駆動電流波形

Ｅ６．　４５回転駆動電流波形

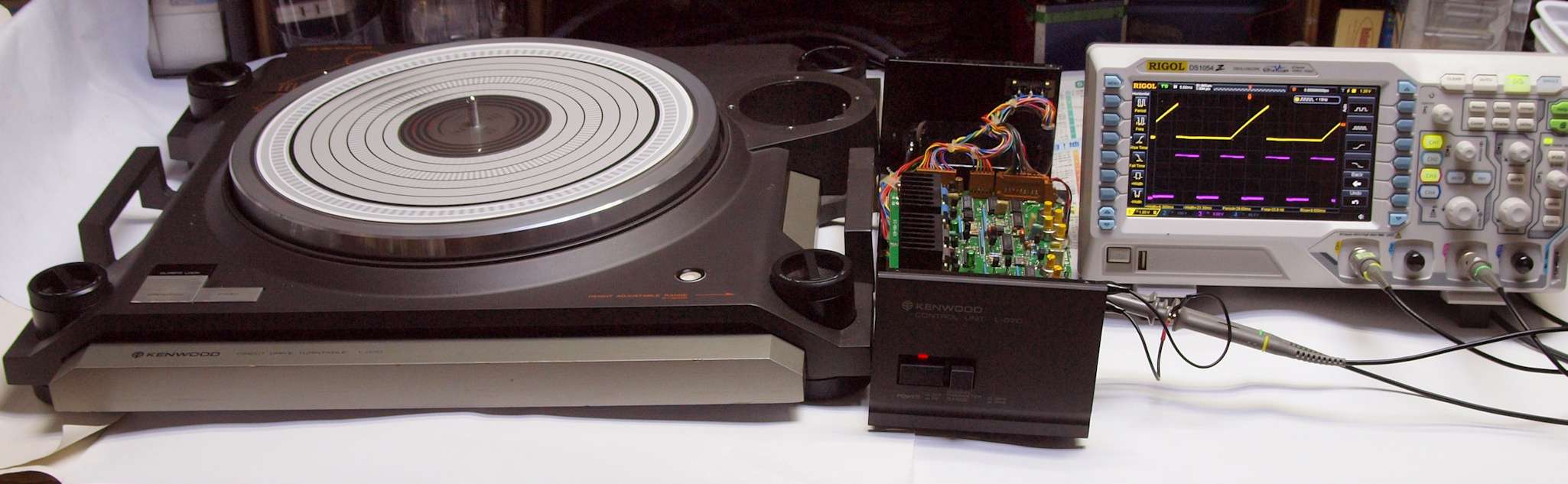

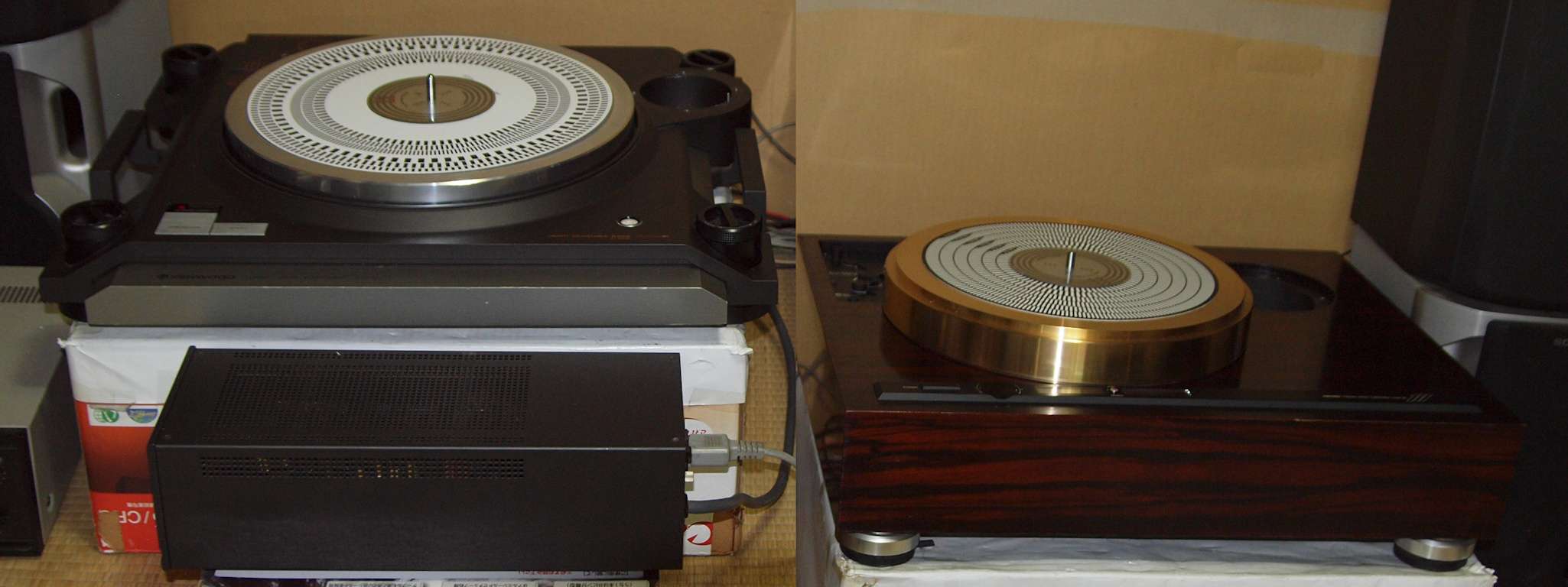

Ｅ７．　完成　　２４時間エージング、　右はMICRO　BL−１１１．　１０台目。

Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況、　全体正面から見る。

Ｓ．　ＫＥＮＷＯＯＤ　Ｌ−０７Ｄ　の仕様（マニアルより）

型式 ダイレクトドライブターンテーブル　Ｌ−０７Ｄ フォノモーター部 駆動方式 ダイレクトドライブ モーター クォーツPLLリバーシブルサーボスロットレスDCモーター 最大トルク 2.5kg・cm以上（電子ブレーキ内蔵） ターンテーブル 直径33cmアルミダイキャスト＋ジュラルミン複合構造、重量2.9kg ターンテーブルシート 非磁性体（サス303）ステンレス2.6kg 慣性モーメント 1.025ton・cm2（ターンテーブルシート含む） 回転数 33 1/3、45rpm ワウフラッター 0.01％以下（ロータリーエンコーダー） 0.004％以下（FG直読法） 0.016％以下（WRMS） SN比 94dB（DIN-B） 65dB（JIS） トランジェント負荷特性 0.00015％以下（400Hz、33 1/3、20g・cm負荷） 0.00008％以下（1kHz、33 1/3、20g・cm負荷） 定常負荷特性 0％（針圧120gまで） 起動特性/停止特性 2.5秒以内 回転数偏差 0％（測定限界外） 時間ドリフト 0％（測定限界外） 温度ドリフト 0％（測定限界外） 電源電圧特性 ０％（±10V） トーンアーム部 型式 スタティックバランスユニバーサルタイプJ字型アーム アーム実効長 245mm オーバーハング 15mm トラッキングエラー +2゜26'〜、-1゜11'〜、+1゜48'（センターから50mm〜150mm） 針圧可変範囲 0〜2.0g（0.1gステップ） 適用カートリッジ重量 0〜9g（付属シェル使用時） 9g〜22g（サブウェイト使用時） 適用カートリッジ重量 10g〜34g 付属シェル カーボンファイバー積層ヘッドシェル12g アーム高さ調整 6mm 総合特性 付属機構 スタティック型アンチスケーティング ヘリコイド方式アーム高さ調整 コレットチャック方式アームロック 大型アームコネクター（ロックナットつき） リッツ2芯シールドオーディオコード 無反動オイル式アームエレベーション 電源 AC100V、50Hz/60Hz 消費電力 10W（電気用品取締法） 寸法／重量／価格 外形寸法 本体=幅555×高さ160×奥行470mm 　　　　幅555×高さ160×奥行489mm（最大外形寸法、1982年記載） 電源、コントロールユニット=130（幅）×110（高さ）×356（奥行）mm 重量 本体=33kg 　　　　33.8kg（最大外形寸法、1982年記載） 電源、コントロールユニット=4.1kg 価格 \380,000（1979年発売） \450,000（1982年頃）
