KENWOOD L−07D. 4台目修理記録その2 |
梱包はこちらを参考 平成26年8月2日到着 9月16日完成 |
A. 修理前の状況 K. 木部架台修理状況 C. PUケーブル修理状況 M. アーム修理状況 C. 電源部修理状況 別ファイルが開きます D. 本体修理状況 別ファイルが開きます F. 調整・測定 別ファイルが開きます S. KENWOOD L−07D の仕様(カタログ・マニアルより) |

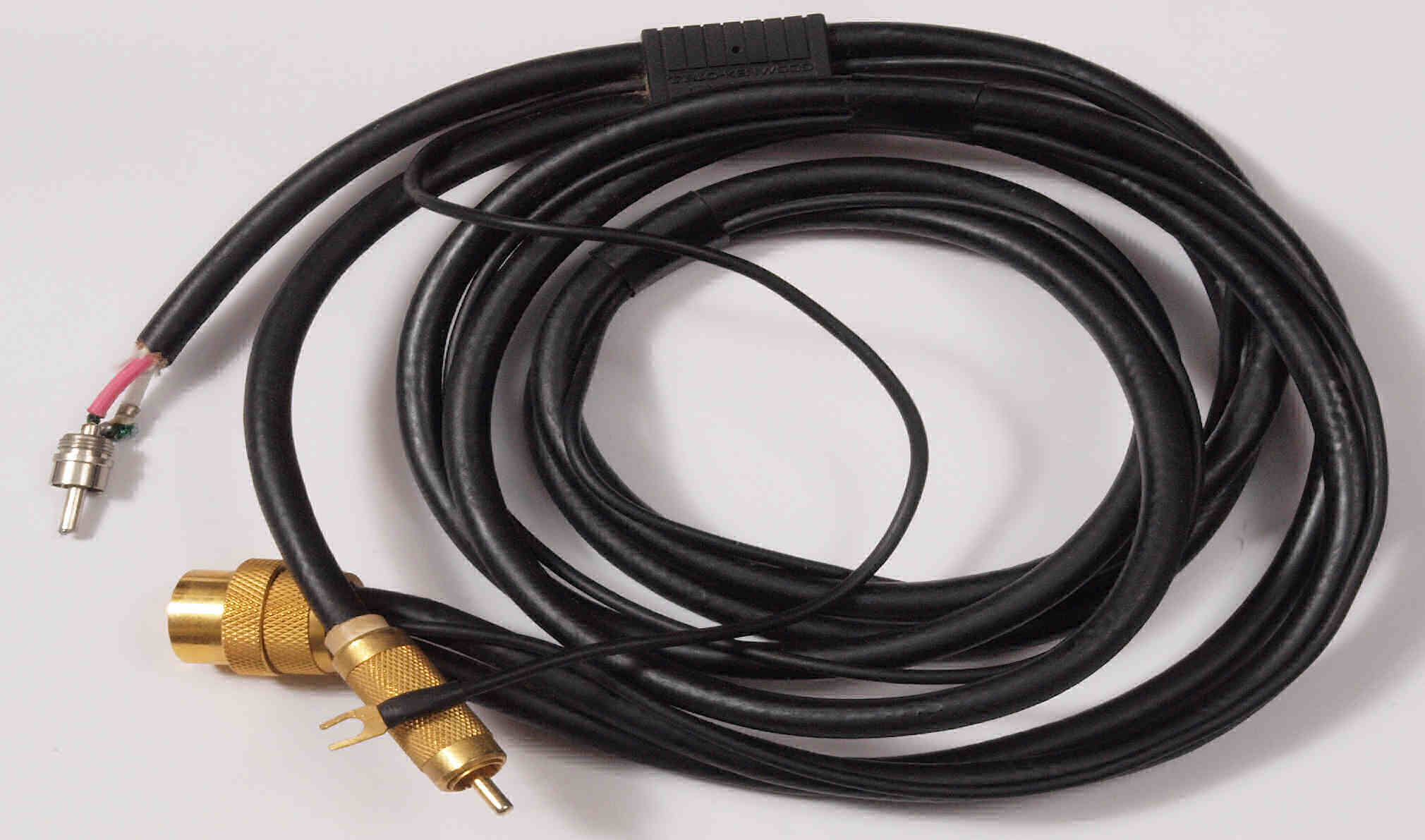

A. 修理前の状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。 A51. 点検中 付属出力RCA(PU)ケーブル。 |
A52. 点検中 付属出力RCA(PU)ケーブル、端子拡大。 |

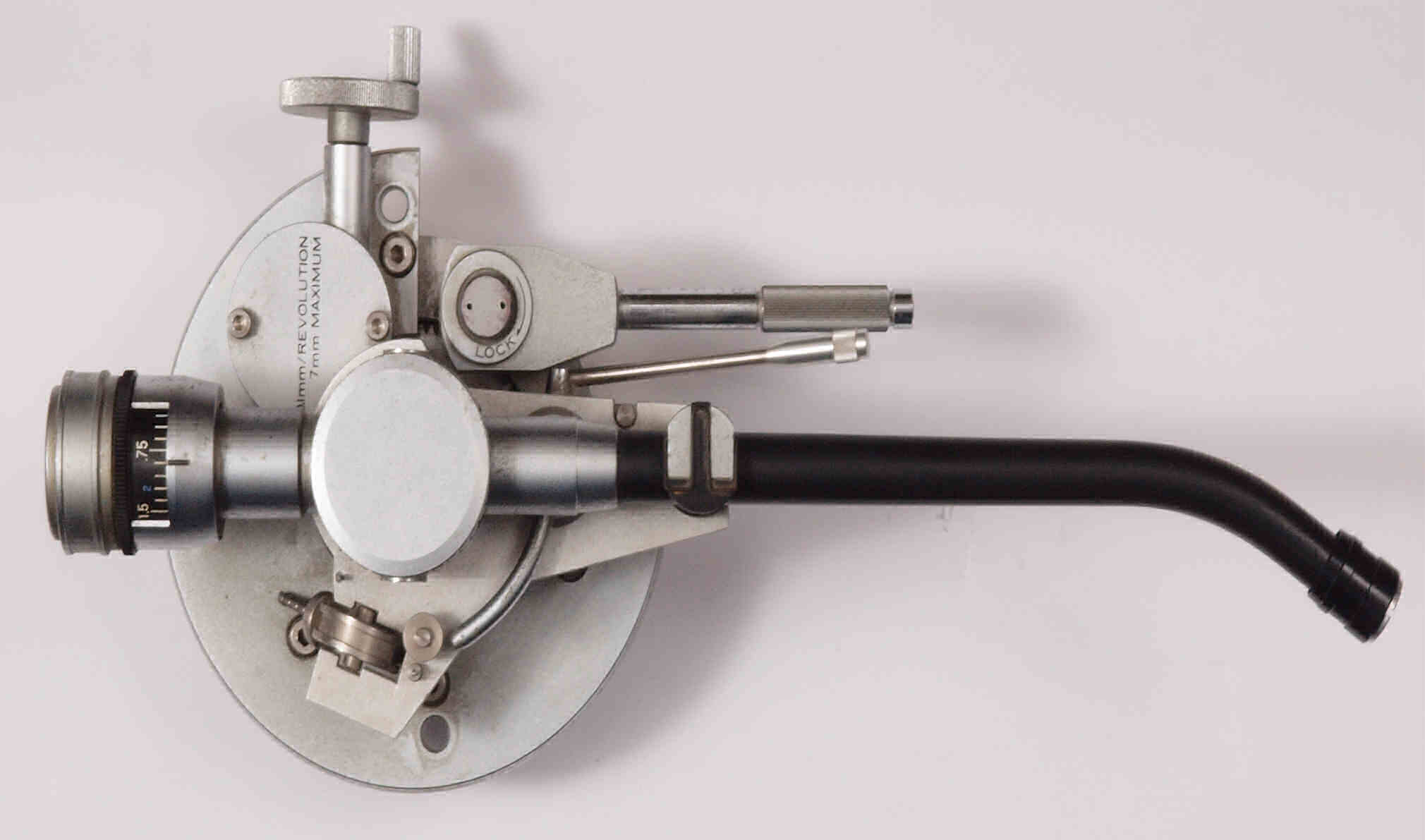

A61. 点検中 アーム。 上から見る。 |

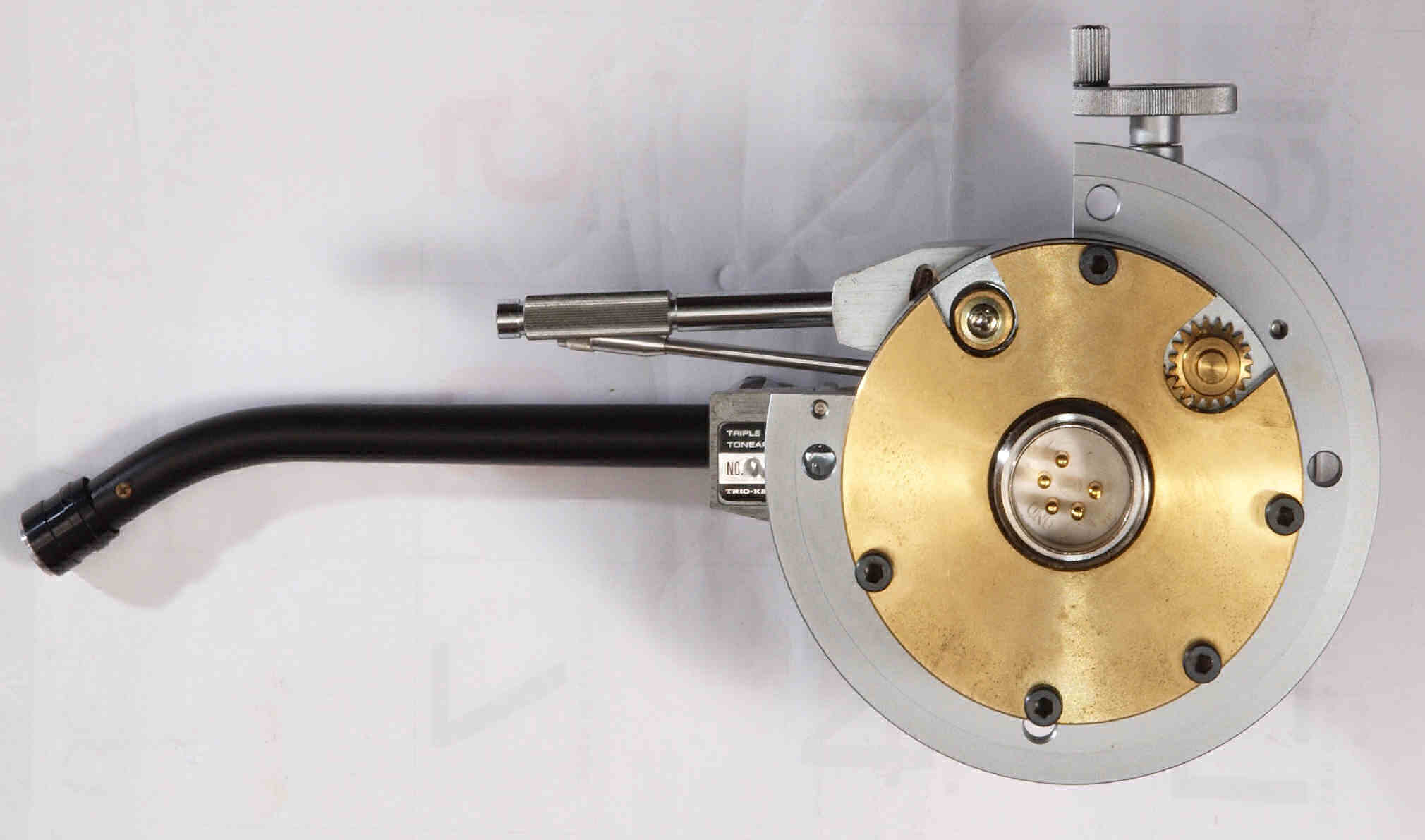

A62. 点検中 アーム。 右から見る。 |
A63. 点検中 アーム。 右から見る、拡大。 |
A64. 点検中 アーム。 左から見る。 |
A65. 点検中 アーム。 左から見る、拡大。 |

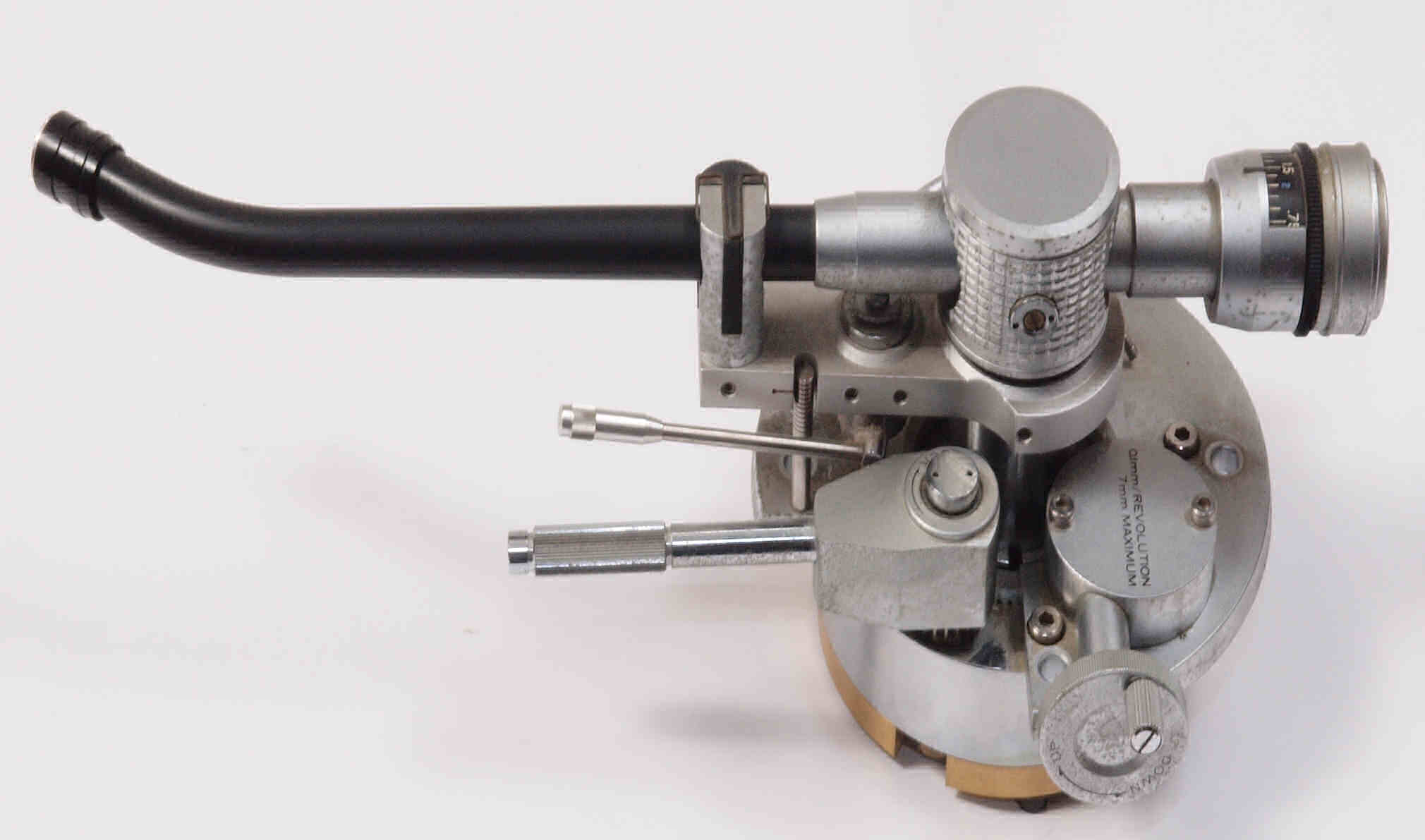

A65. 点検中 アーム。 下から見る。 |

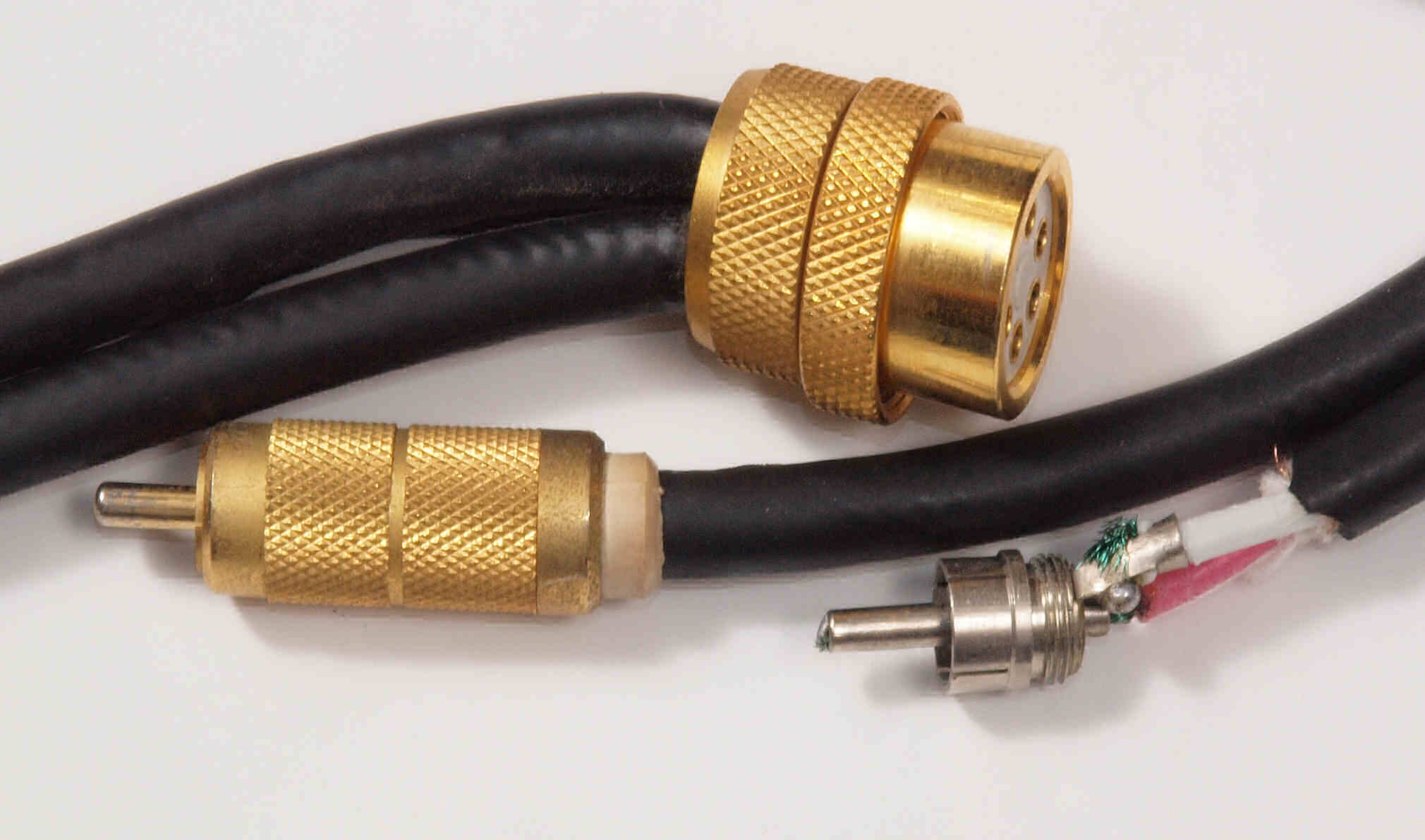

C. PUケーブル修理状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。 C51. 修理前 付属出力RCA(PU)ケーブルRCA端子。 |

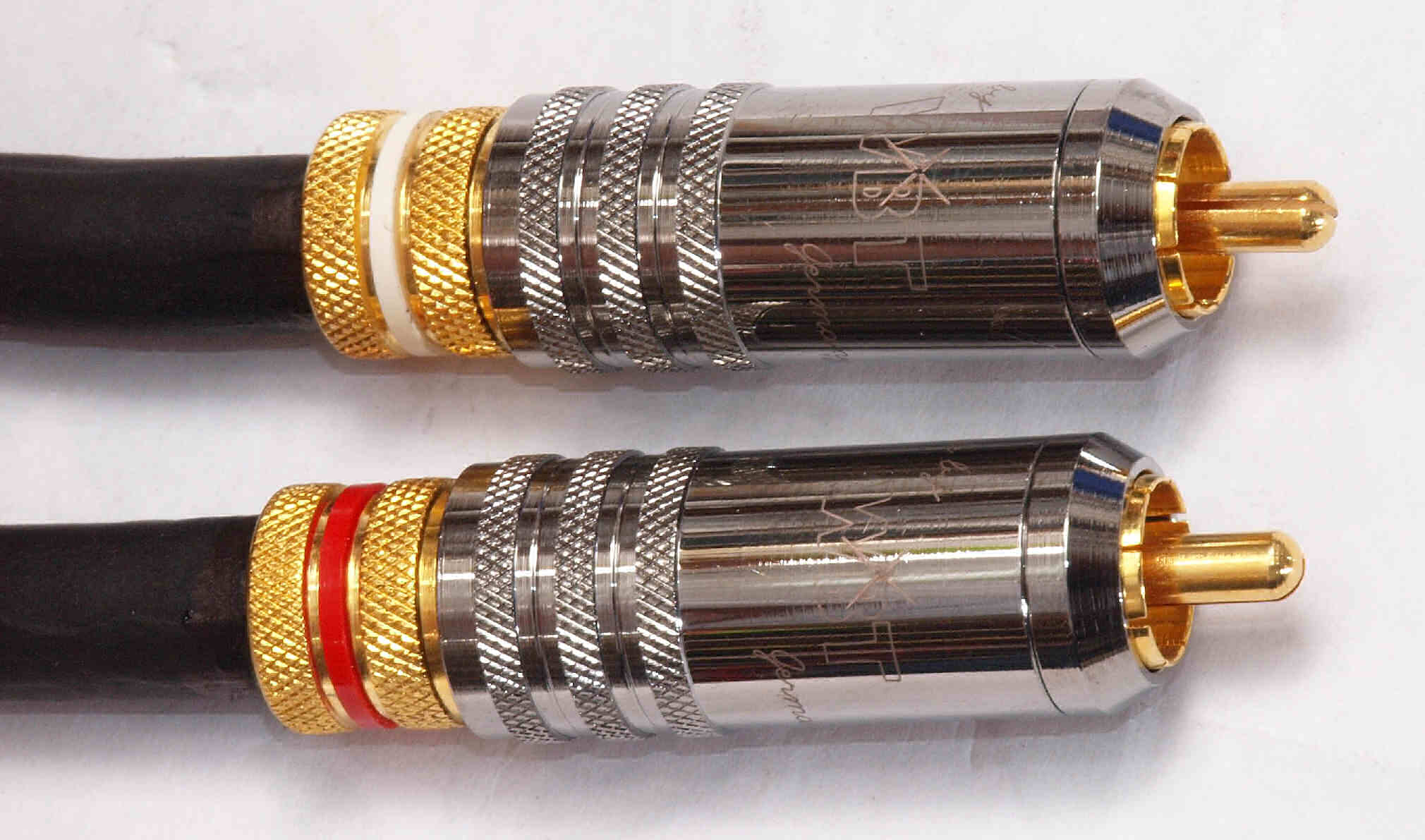

C52. 修理後 RCA(PU)ケーブルRCA端子。(WBT0101使用) |

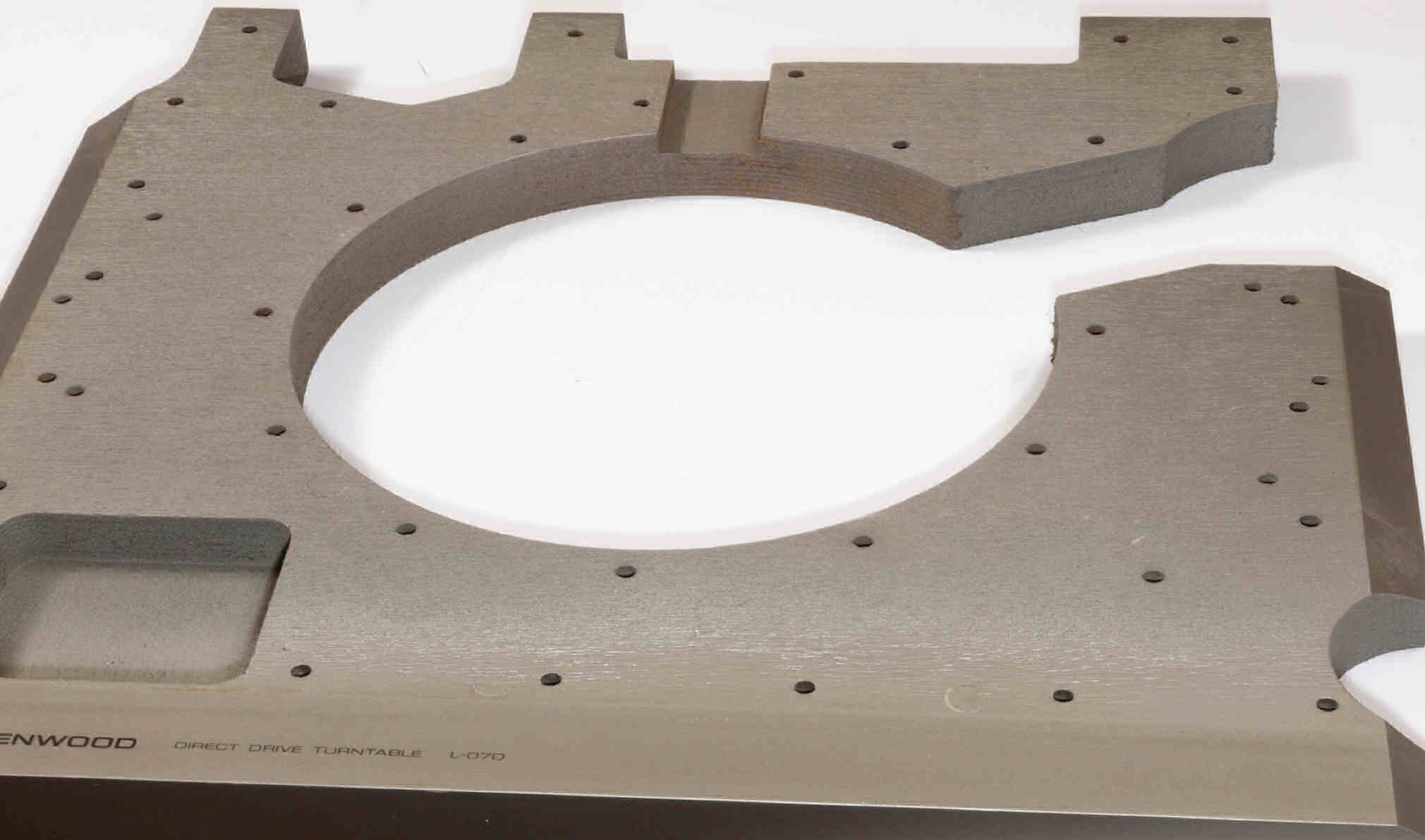

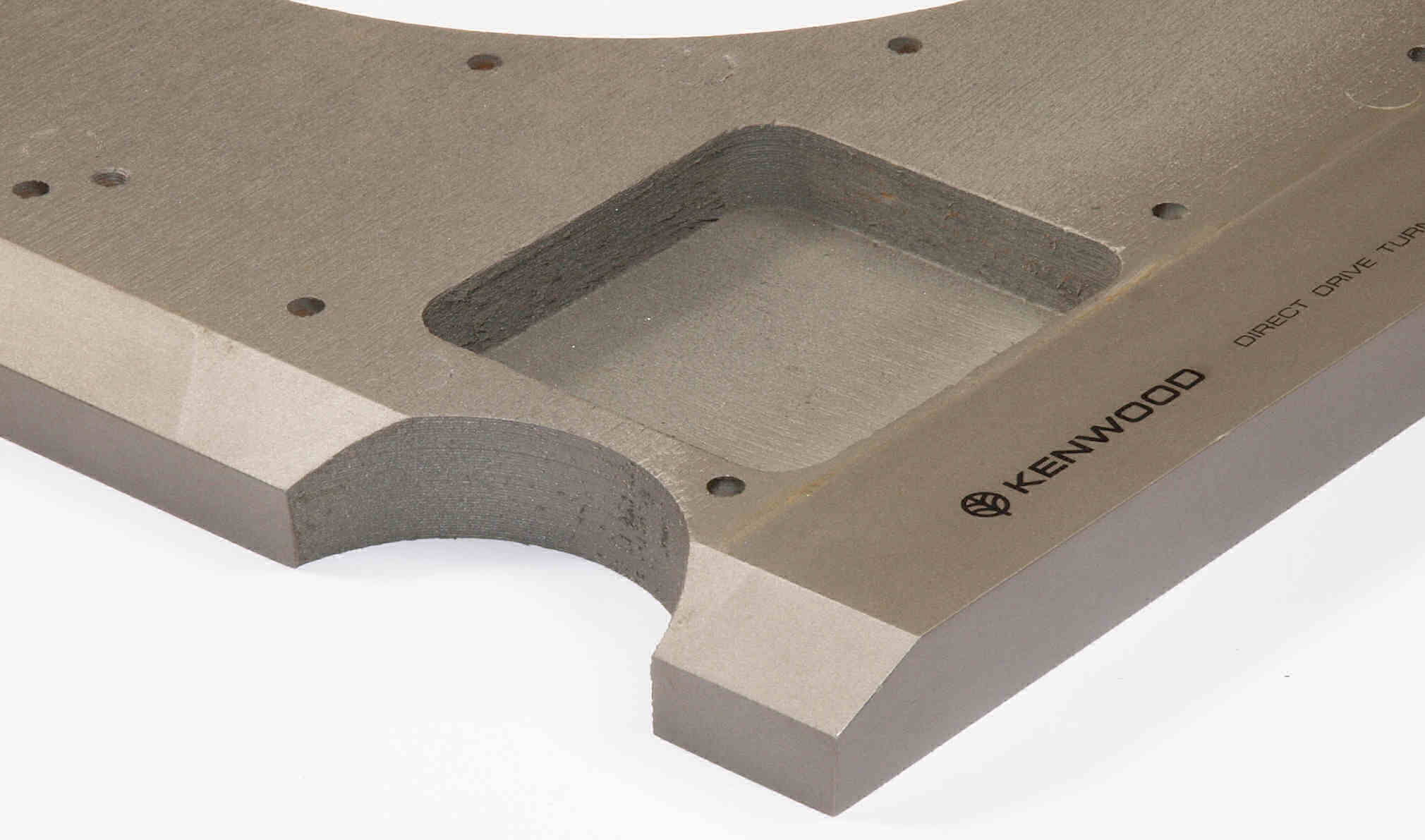

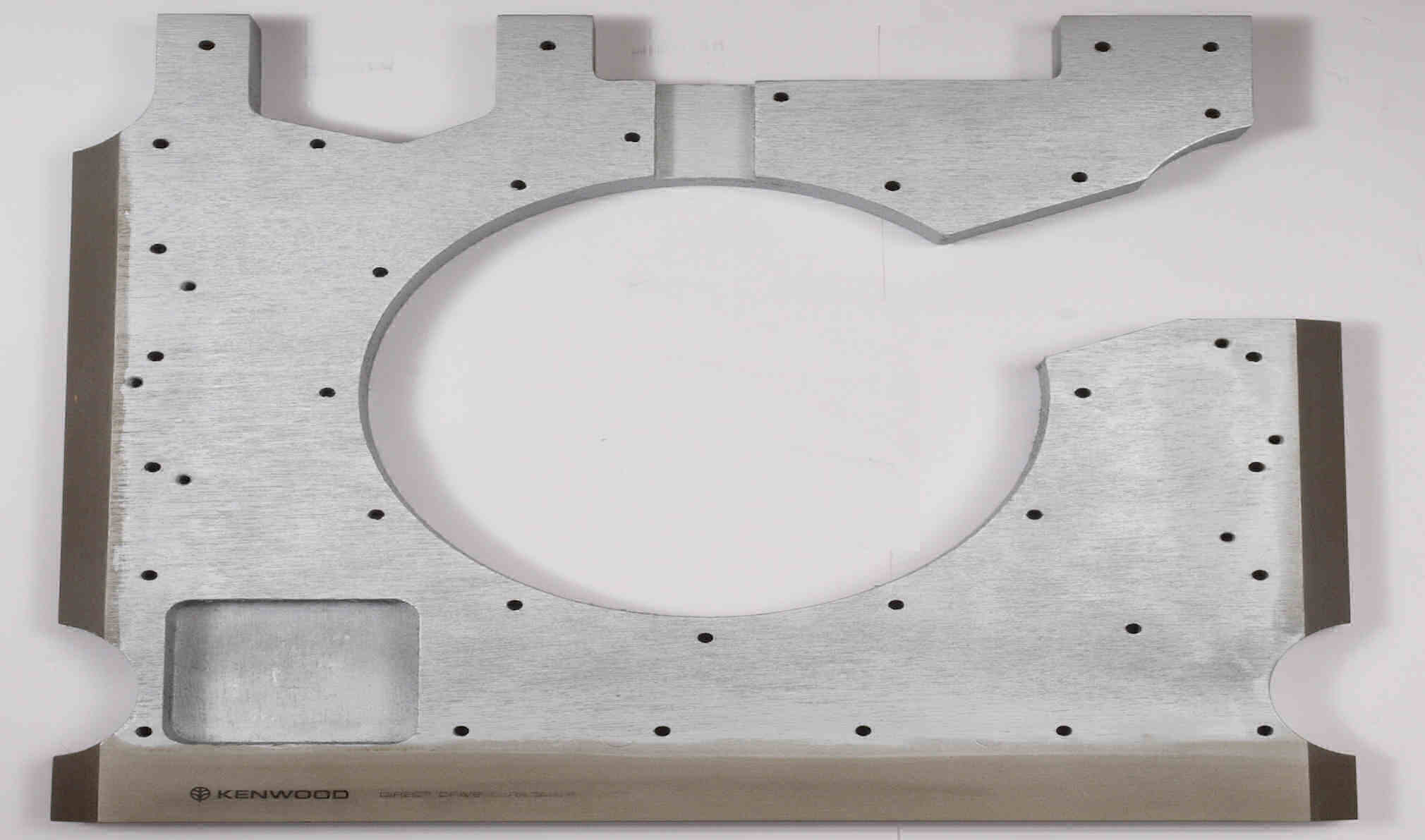

K. 木部架台修理状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。 K11. 修理前 木製架台表 |

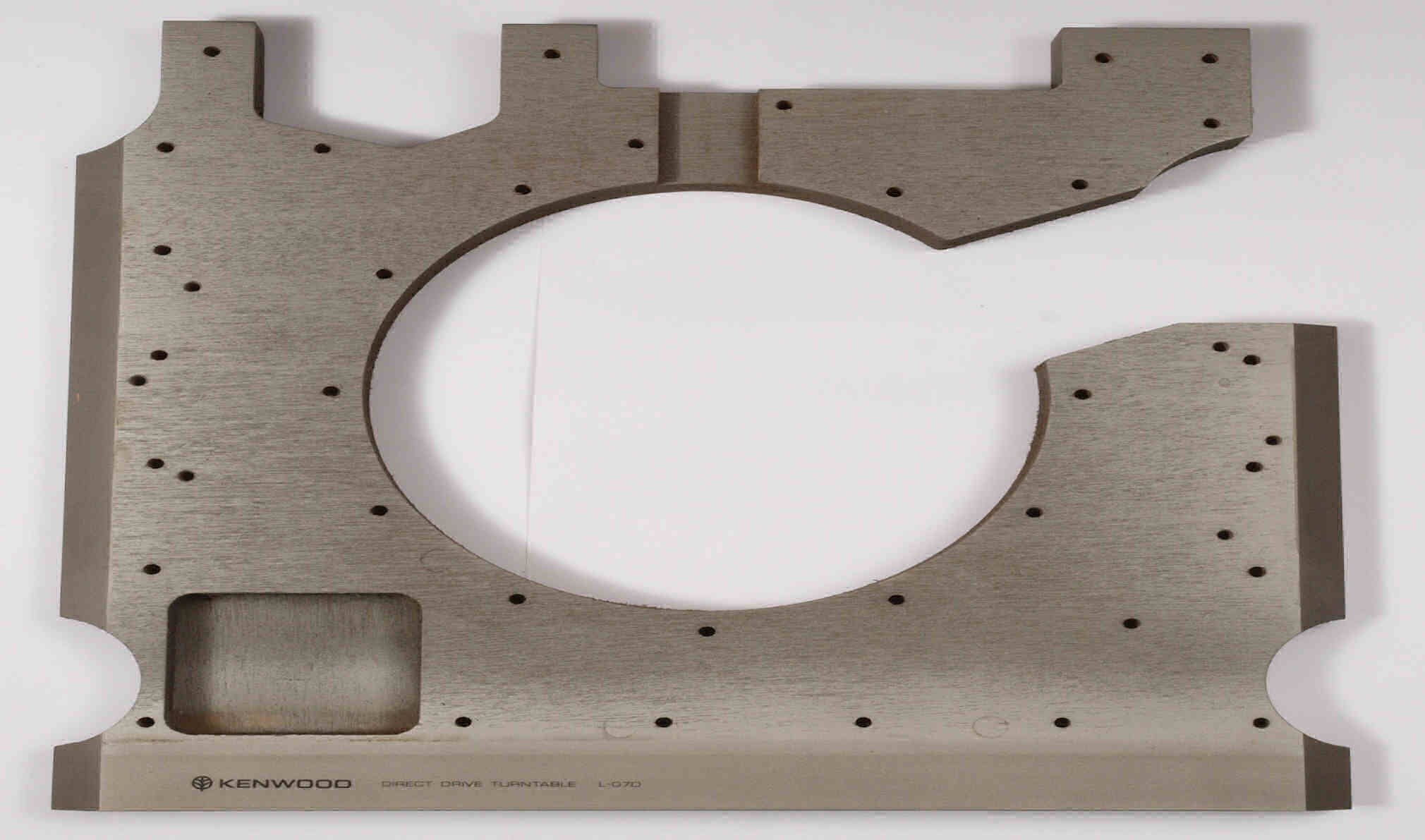

K12. 修理(塗装)後 木製架台表 |

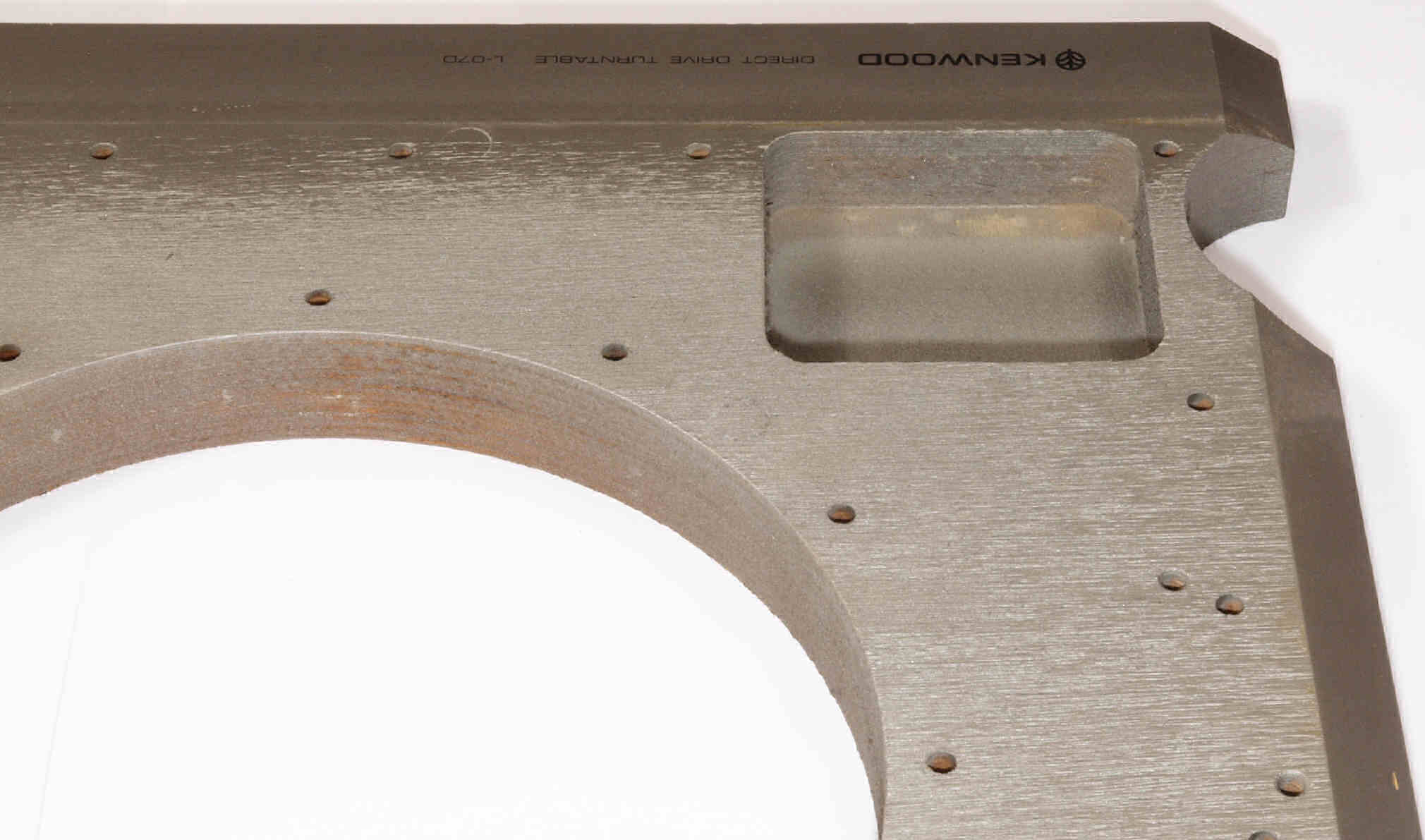

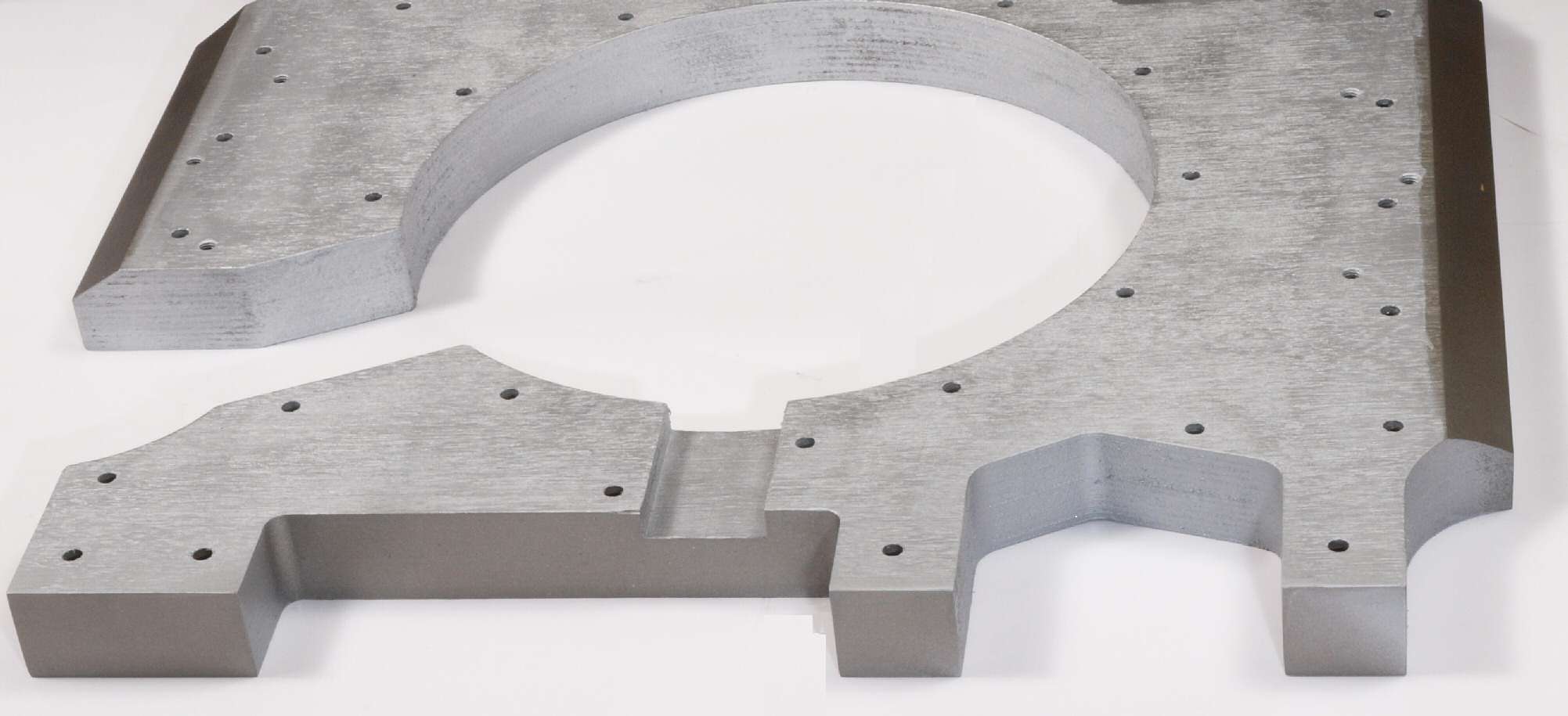

K21. 修理前 木製架台表、モータ挿入部。 見えない所はペイントが少ない。 |
K22. 修理(塗装)後 木製架台表、モータ挿入部。 遠く離れた異国に行くので、塗装する。 |
K23. 修理前 木製架台表、モータ挿入部、反対側。 見えない所はペイントが少ない。 |
K24. 修理(塗装)後 木製架台表、モータ挿入部、反対側。 遠く離れた異国に行くので、塗装する。 |

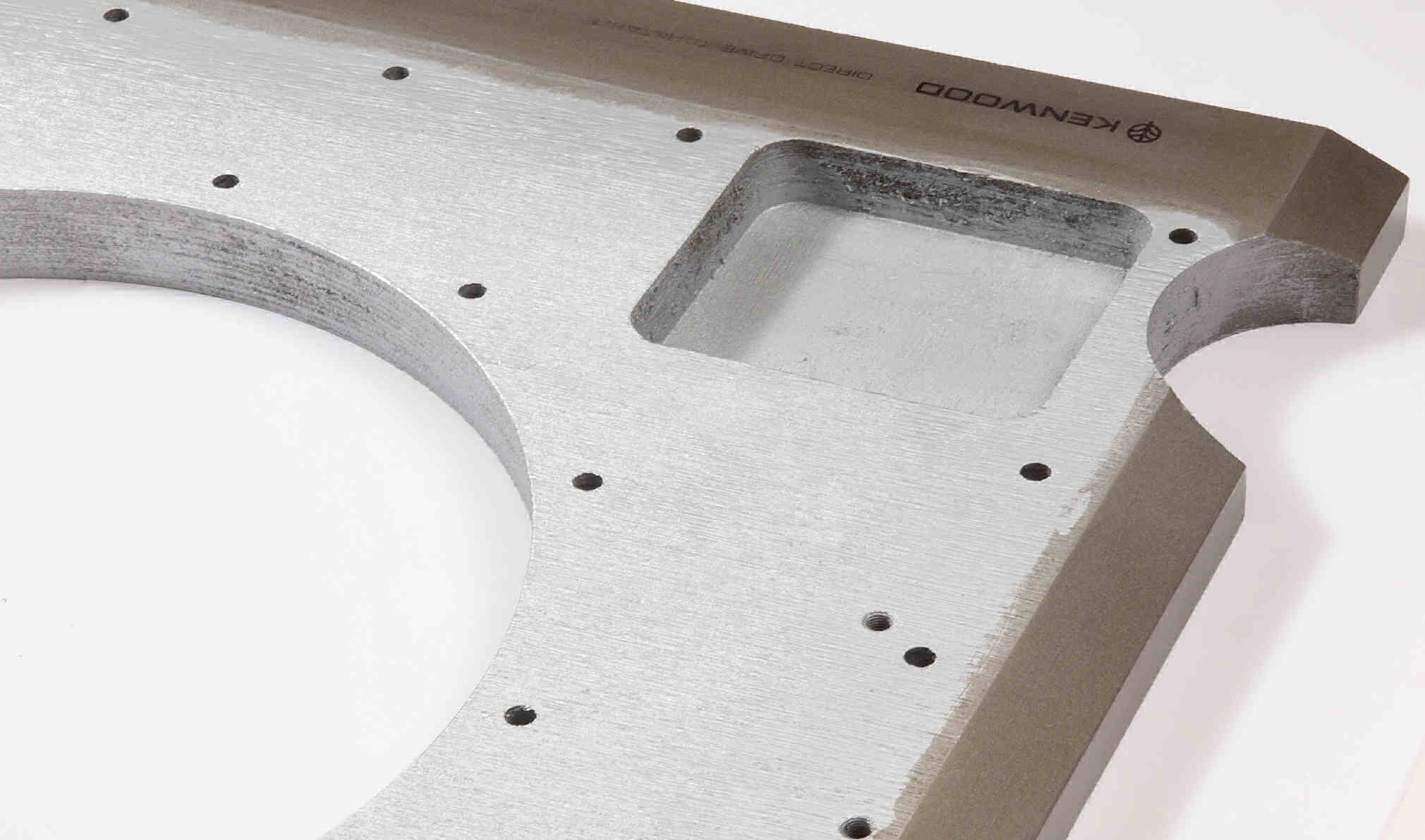

K25. 修理前 木製架台表、操作SW挿入部。 見えない所はペイントが少ない。 |
K26. 修理(塗装)後 木製架台表、操作SW挿入部。 遠く離れた異国に行くので、塗装する。 |
K27. 修理前 木製架台表、操作SW挿入部、反対側。 見えない所はペイントが少ない。 |
K28. 修理(塗装)後 木製架台表、操作SW挿入部、反対側。 遠く離れた異国に行くので、塗装する。 |

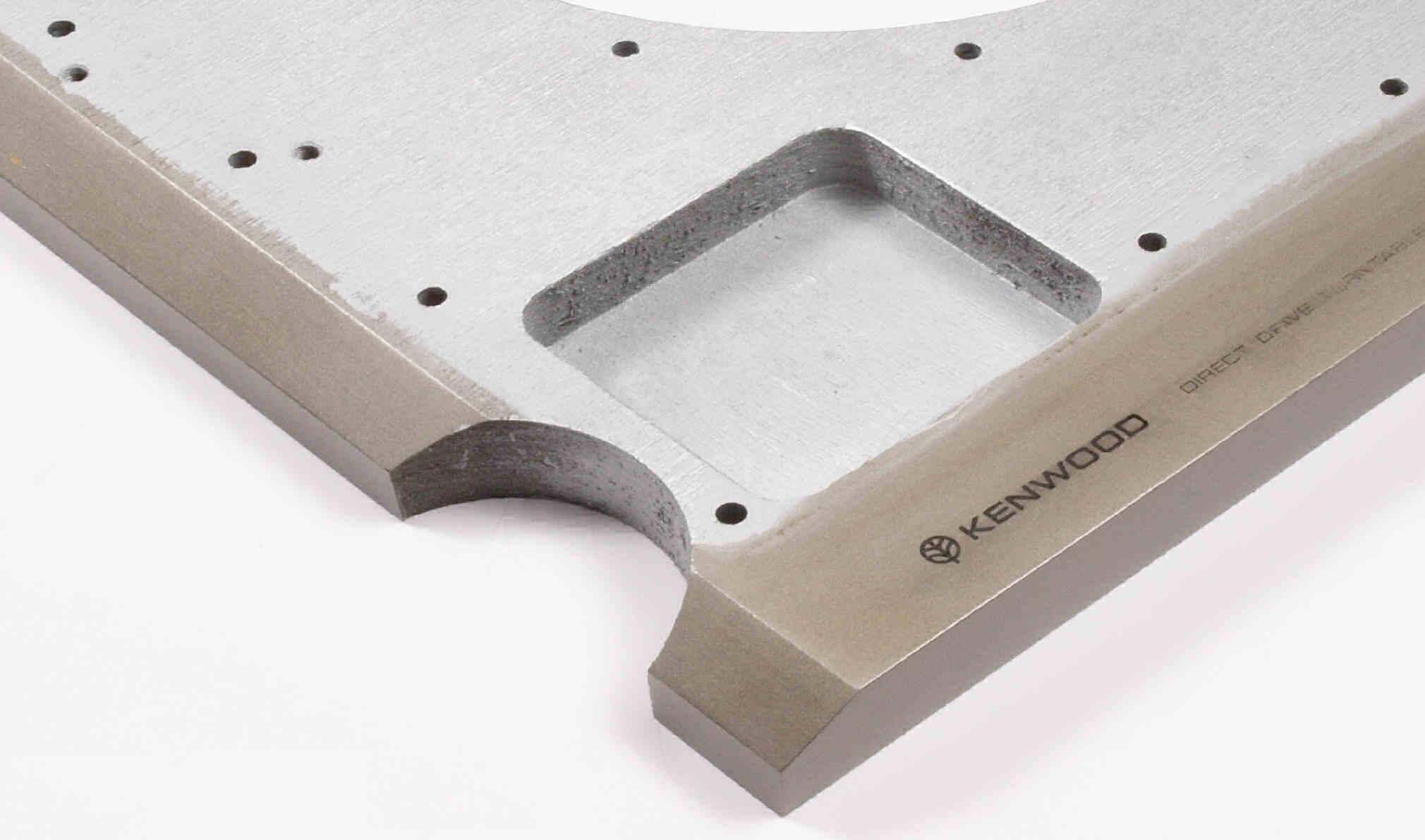

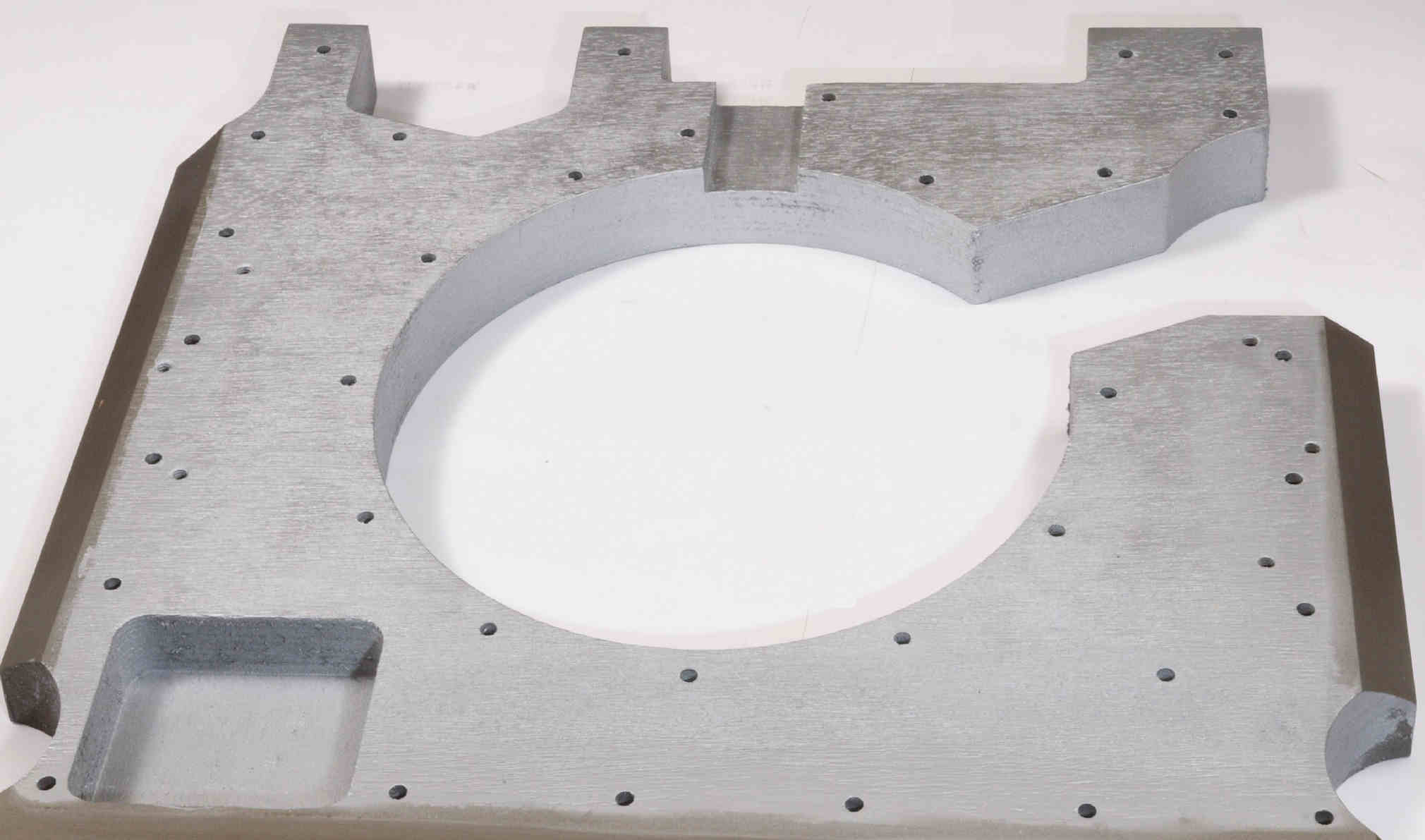

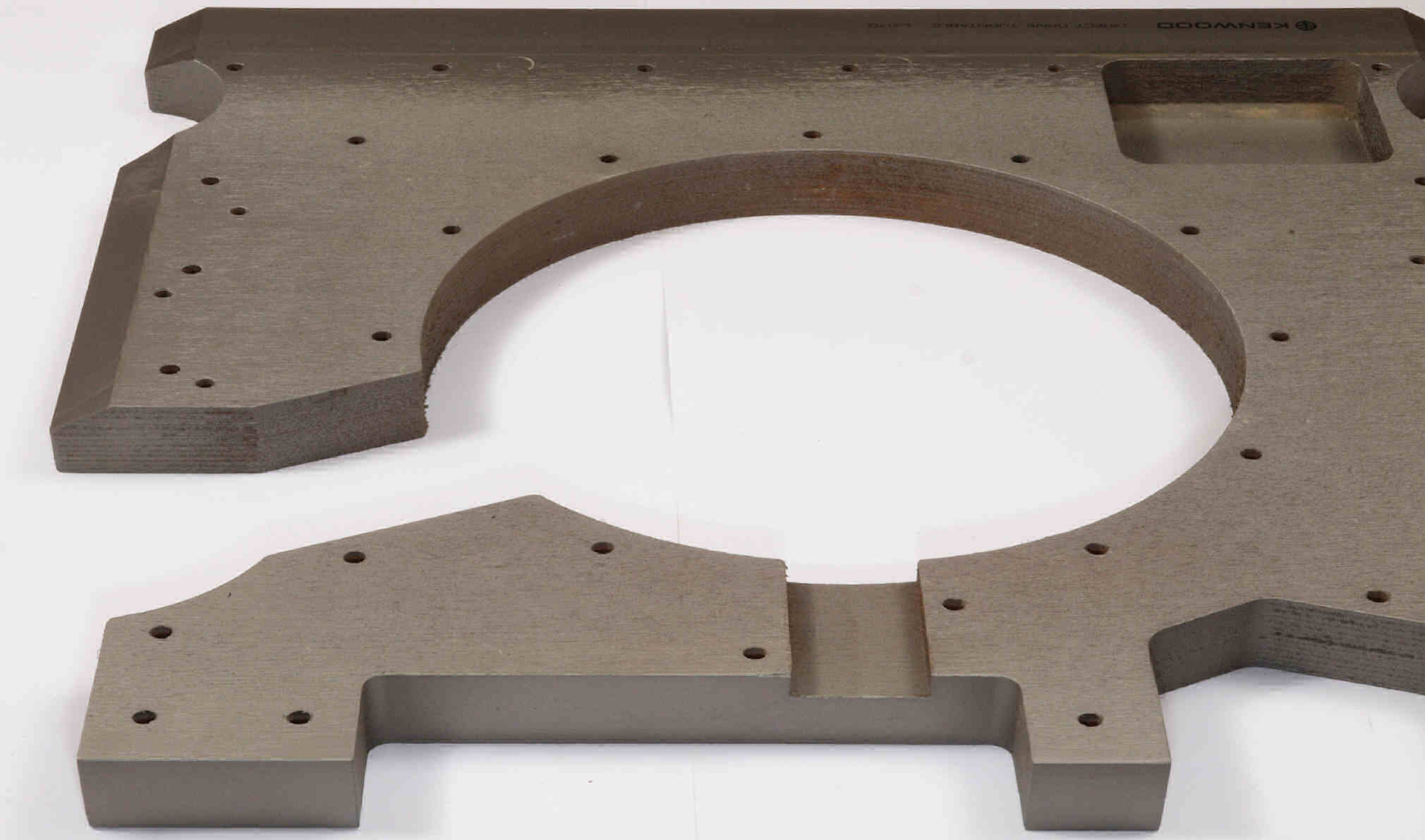

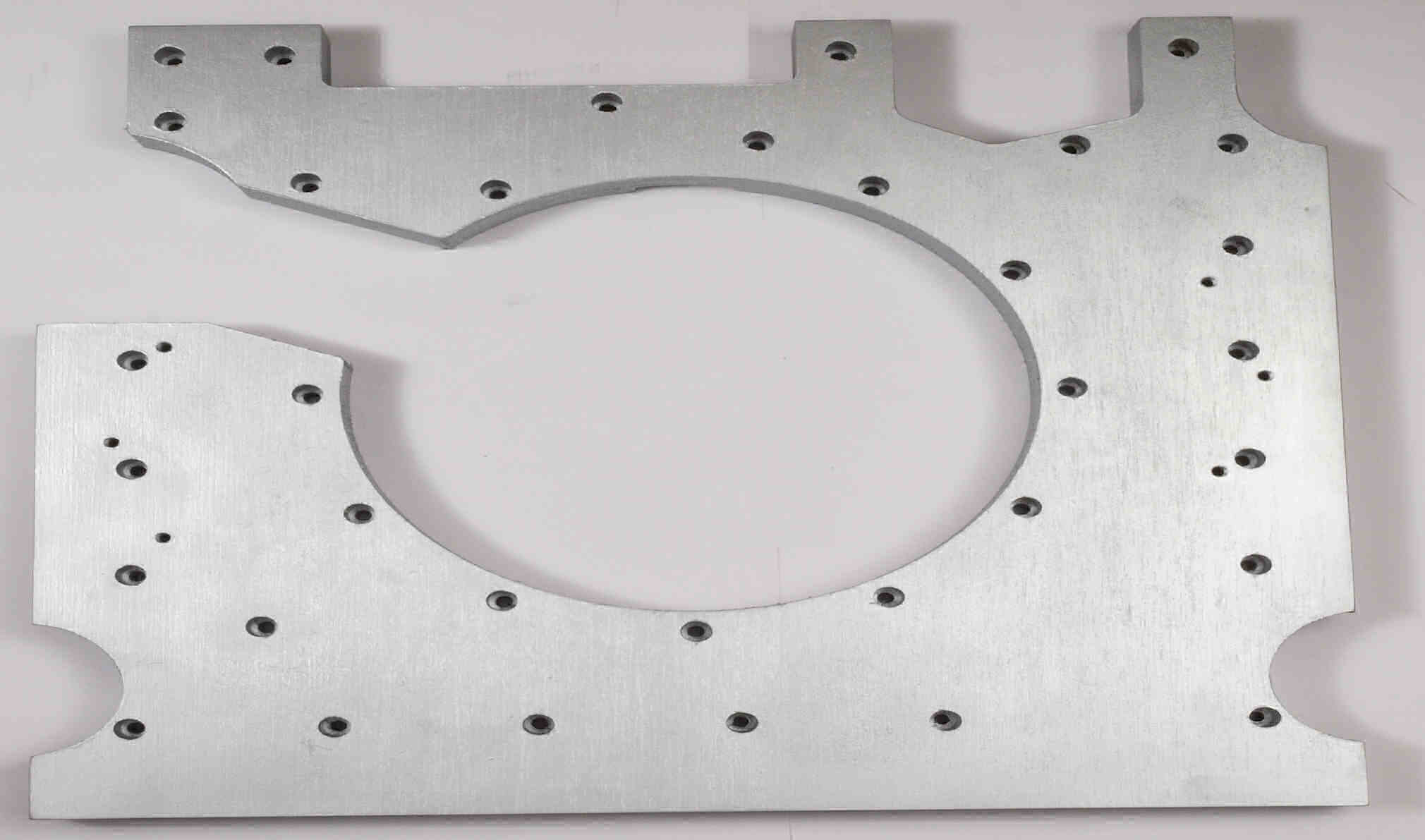

K31. 修理前 木製架台裏 |

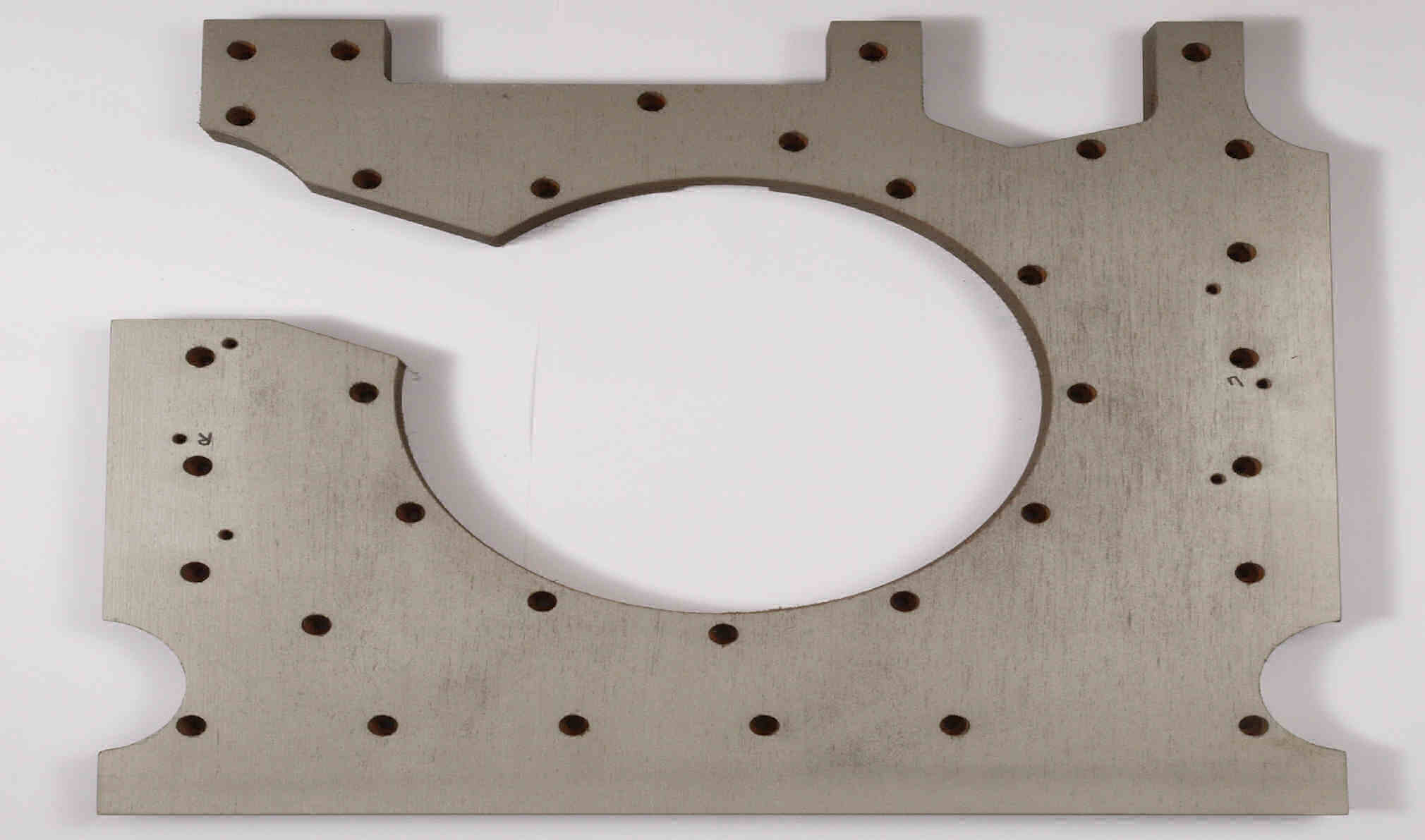

K32. 修理(塗装)後 木製架台裏。 遠く離れた異国に行くので、塗装する。 |

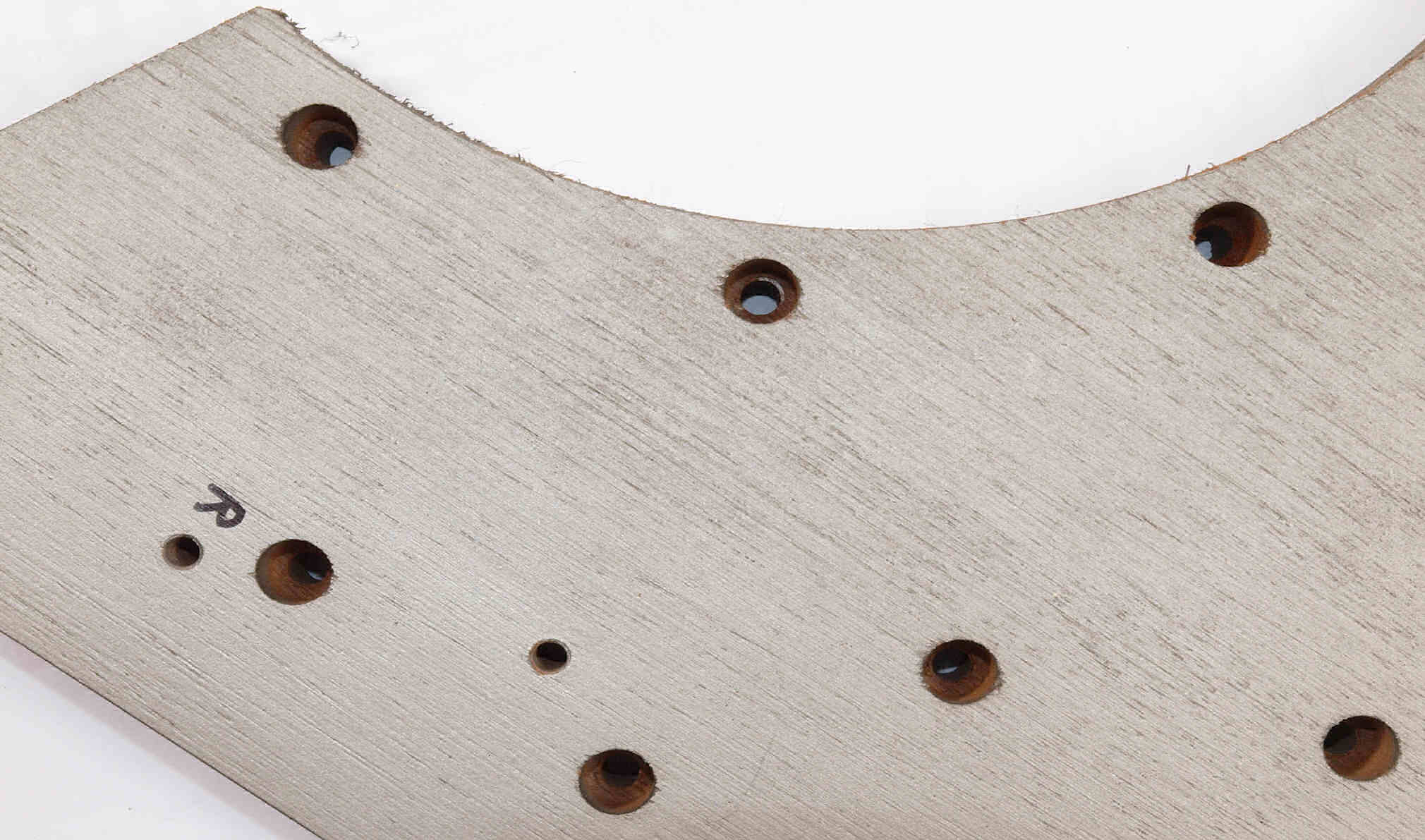

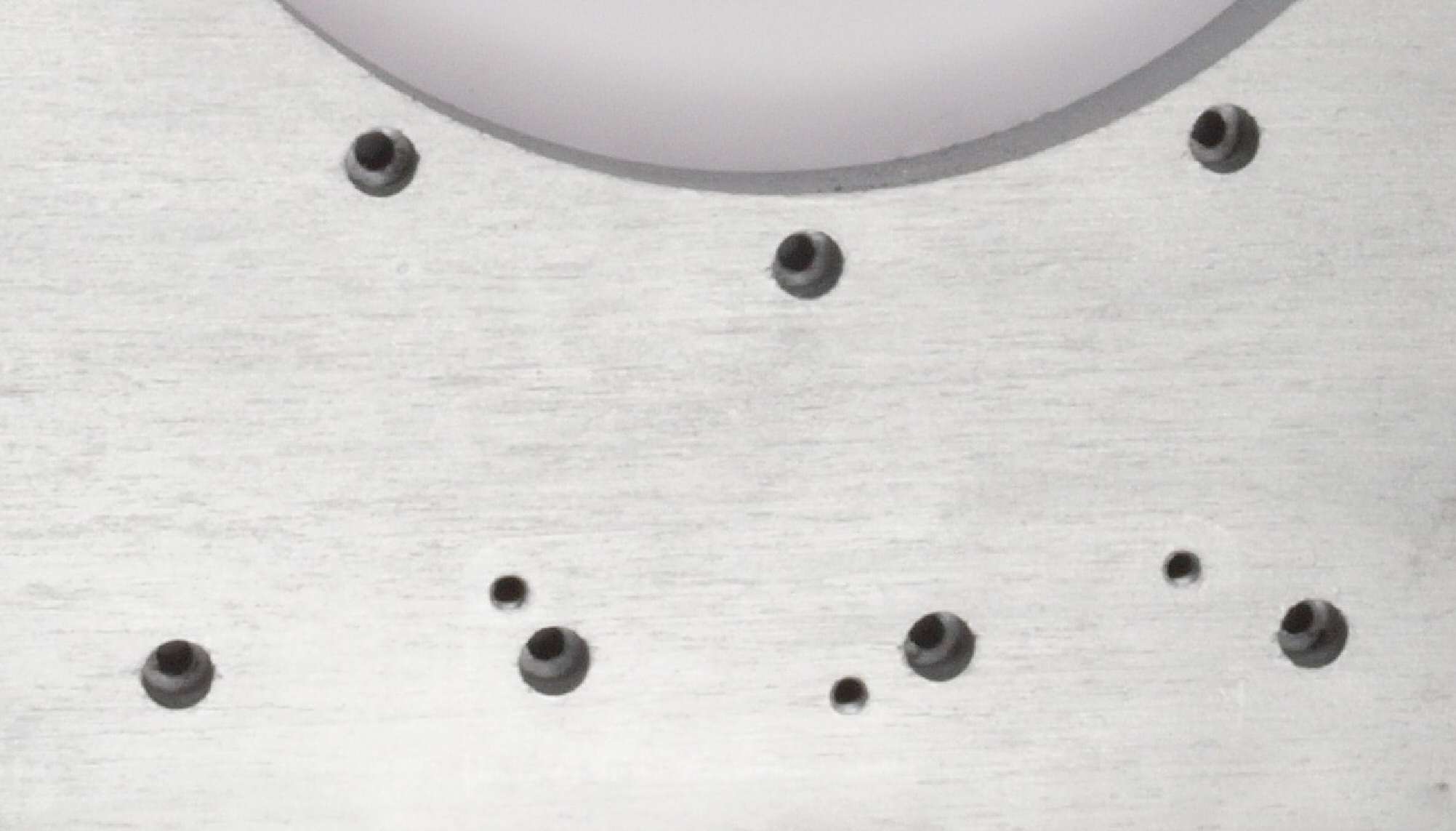

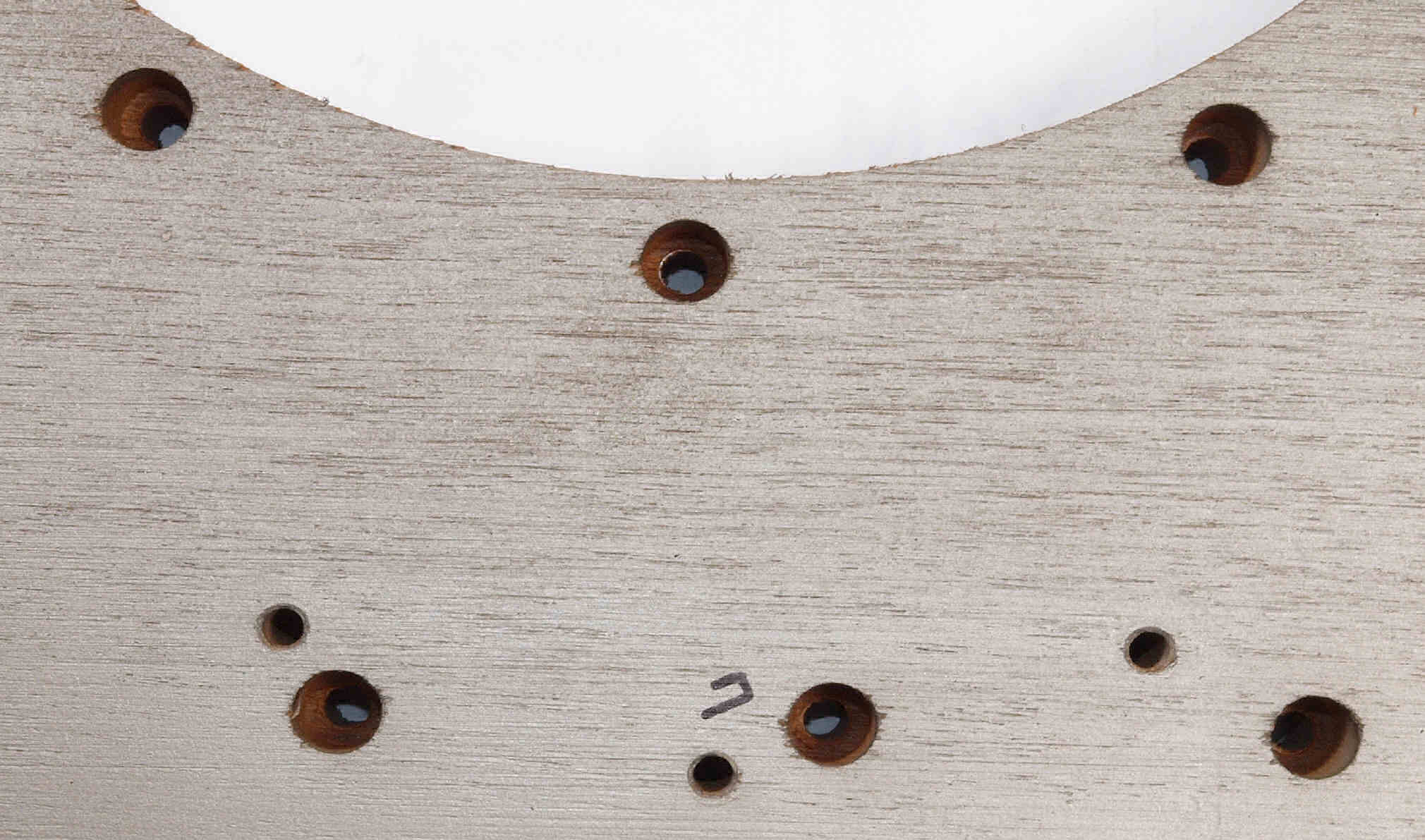

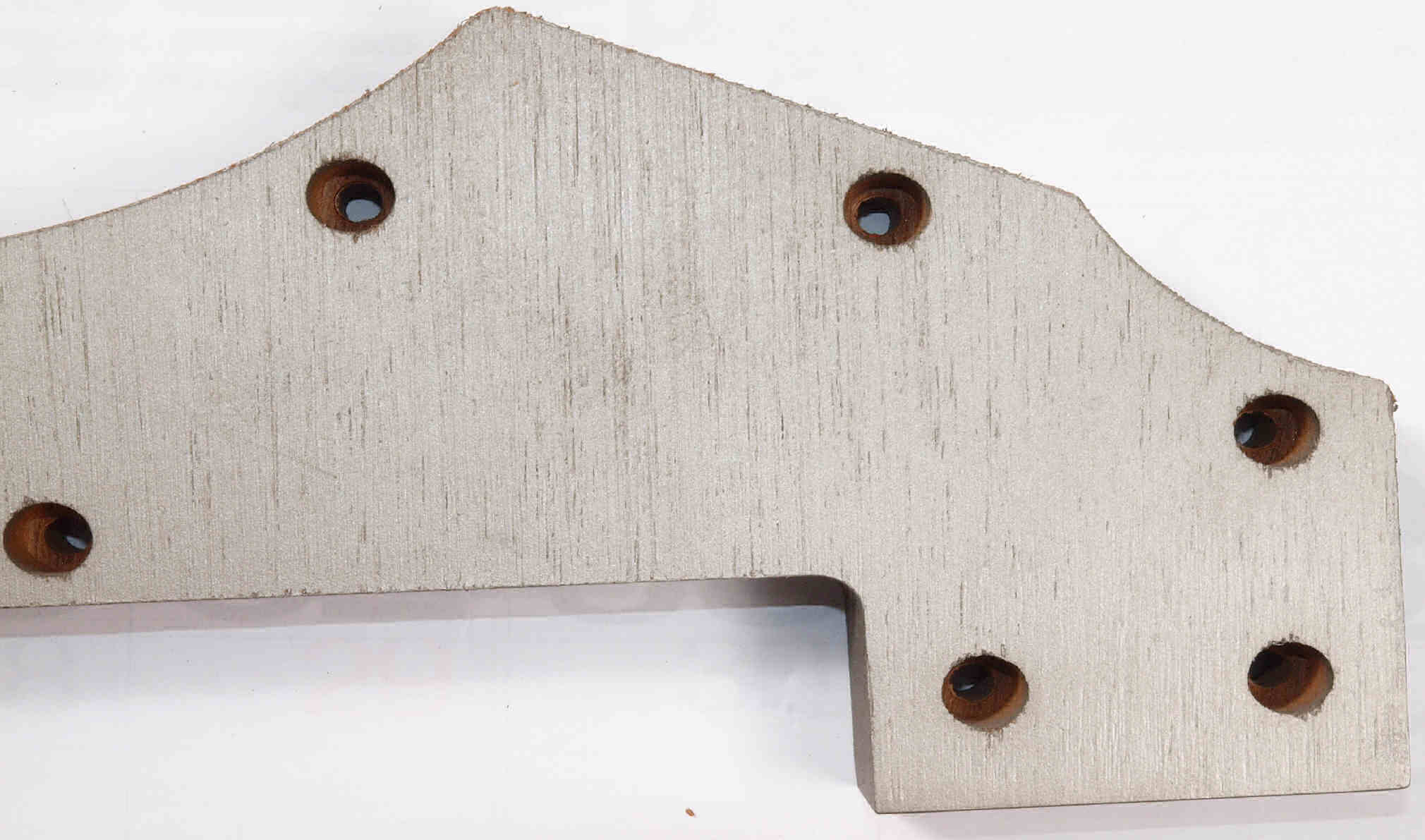

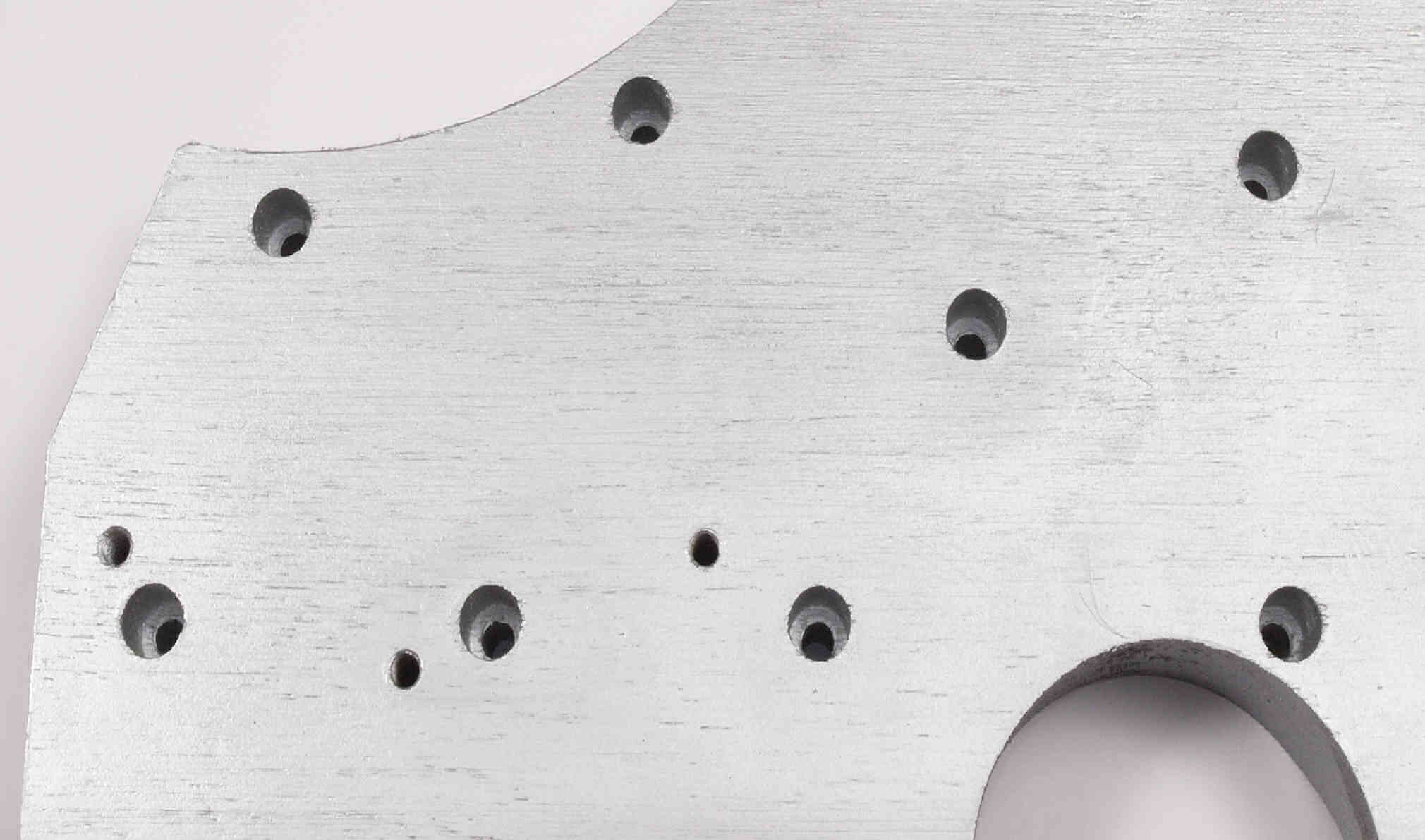

K41. 修理前 木製架台裏、止めビス穴。 |
K42. 修理(塗装)後 木製架台裏、止めビス穴。 遠く離れた異国に行くので、塗装する。 |

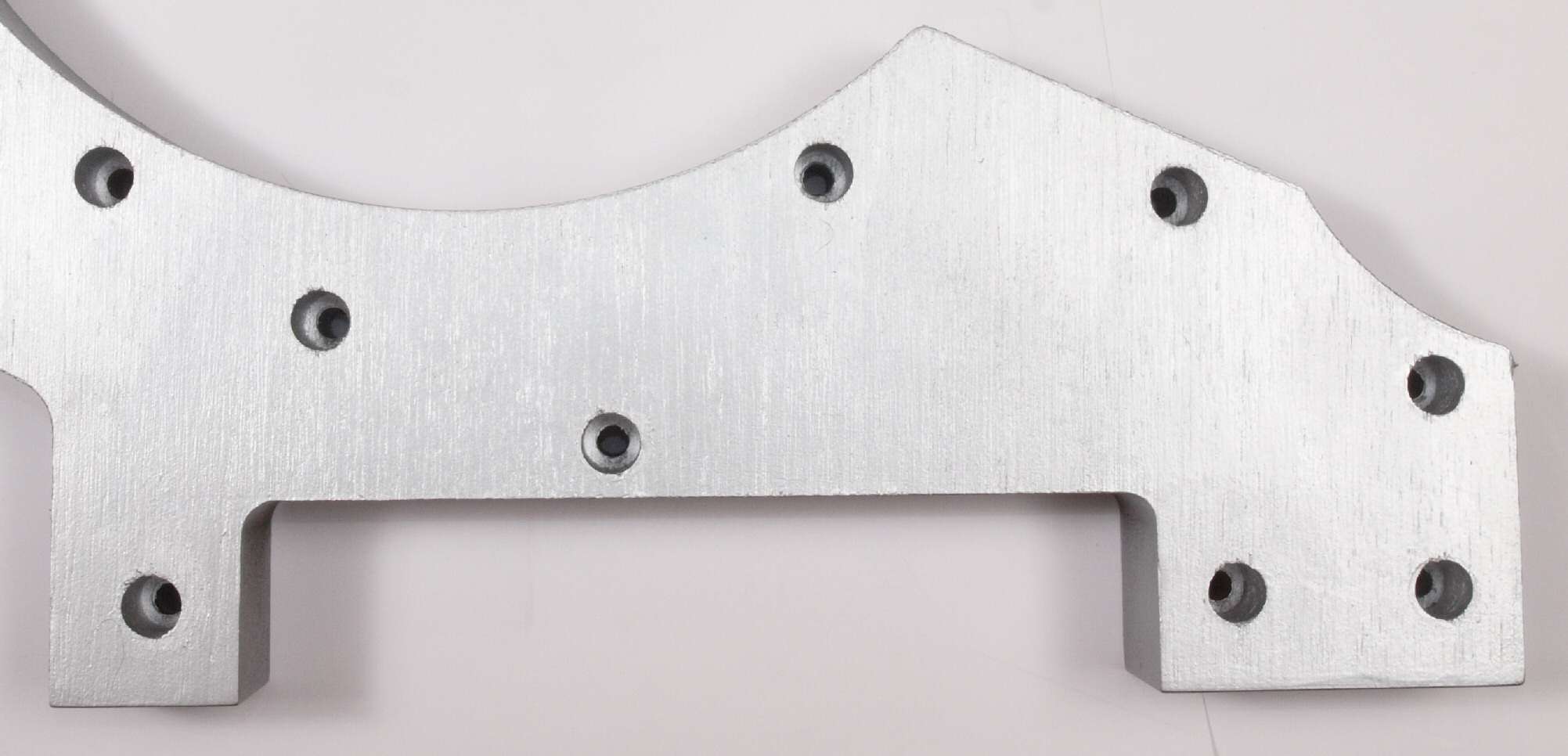

K43. 修理前 木製架台裏、止めビス穴2。 |
K44. 修理(塗装)後 木製架台裏、止めビス穴2。 遠く離れた異国に行くので、塗装する。 |
K45. 修理前 木製架台裏、止めビス穴3。 |
K46. 修理(塗装)後 木製架台裏、止めビス穴3。 遠く離れた異国に行くので、塗装する。 |

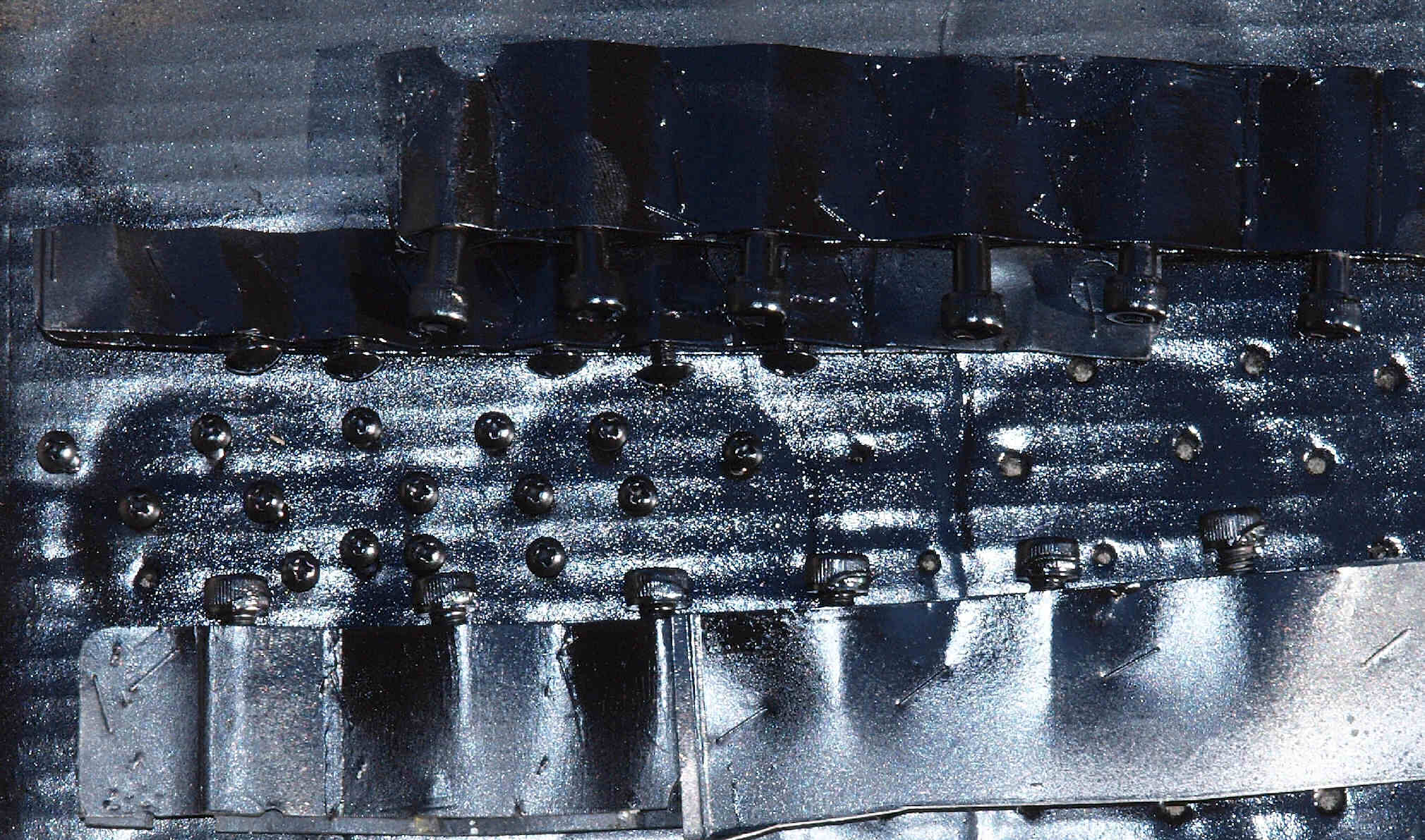

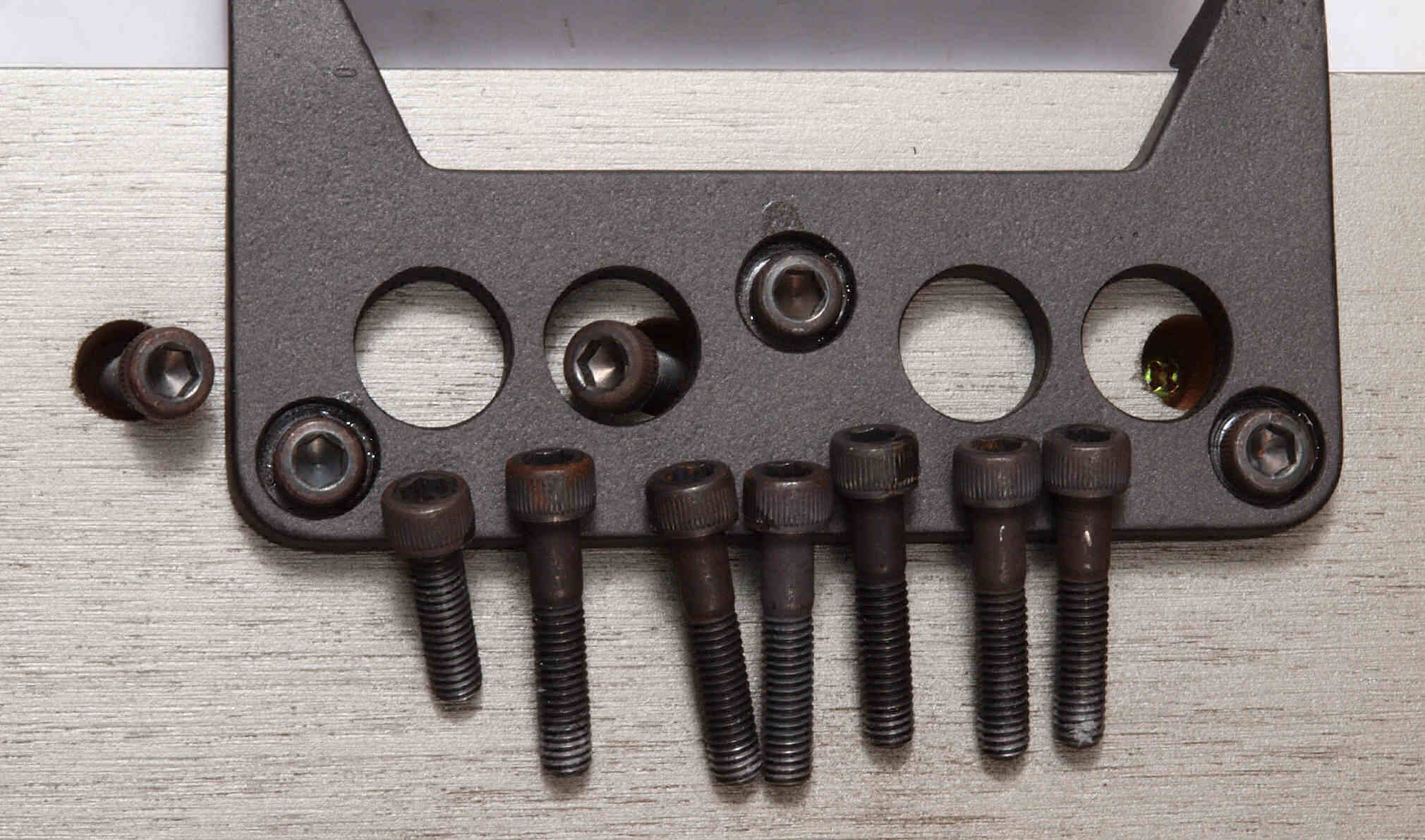

K51. 修理前 取っ手やモータ取り付けビス。 錆が発生している。 |
K52. 修理中 取っ手やモータ取り付けビス。 錆防止の為塗装する。 |

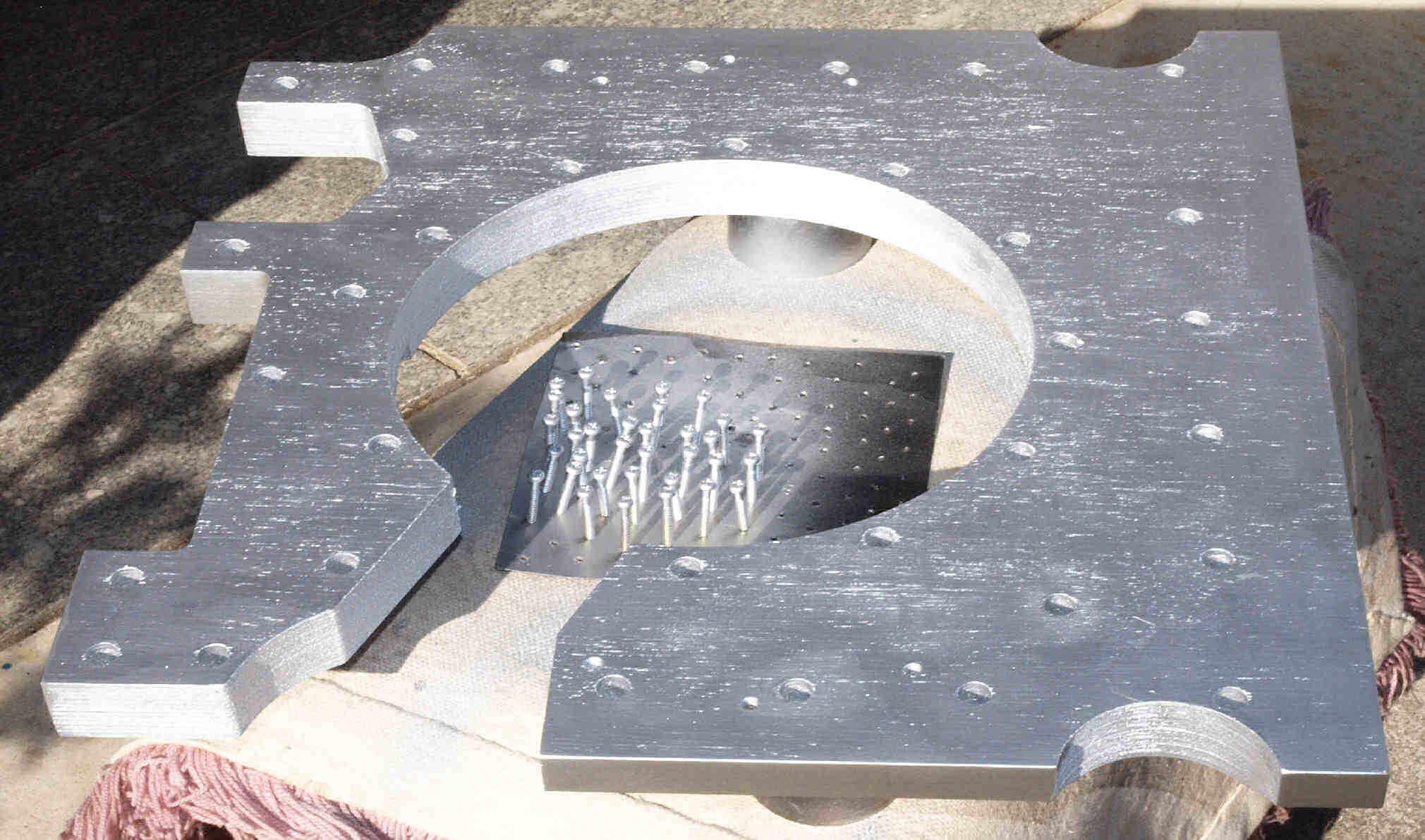

K53. 修理中 反りに注意し、炎天下にさらし十分乾燥する。取り付けビスも塗装する。 |

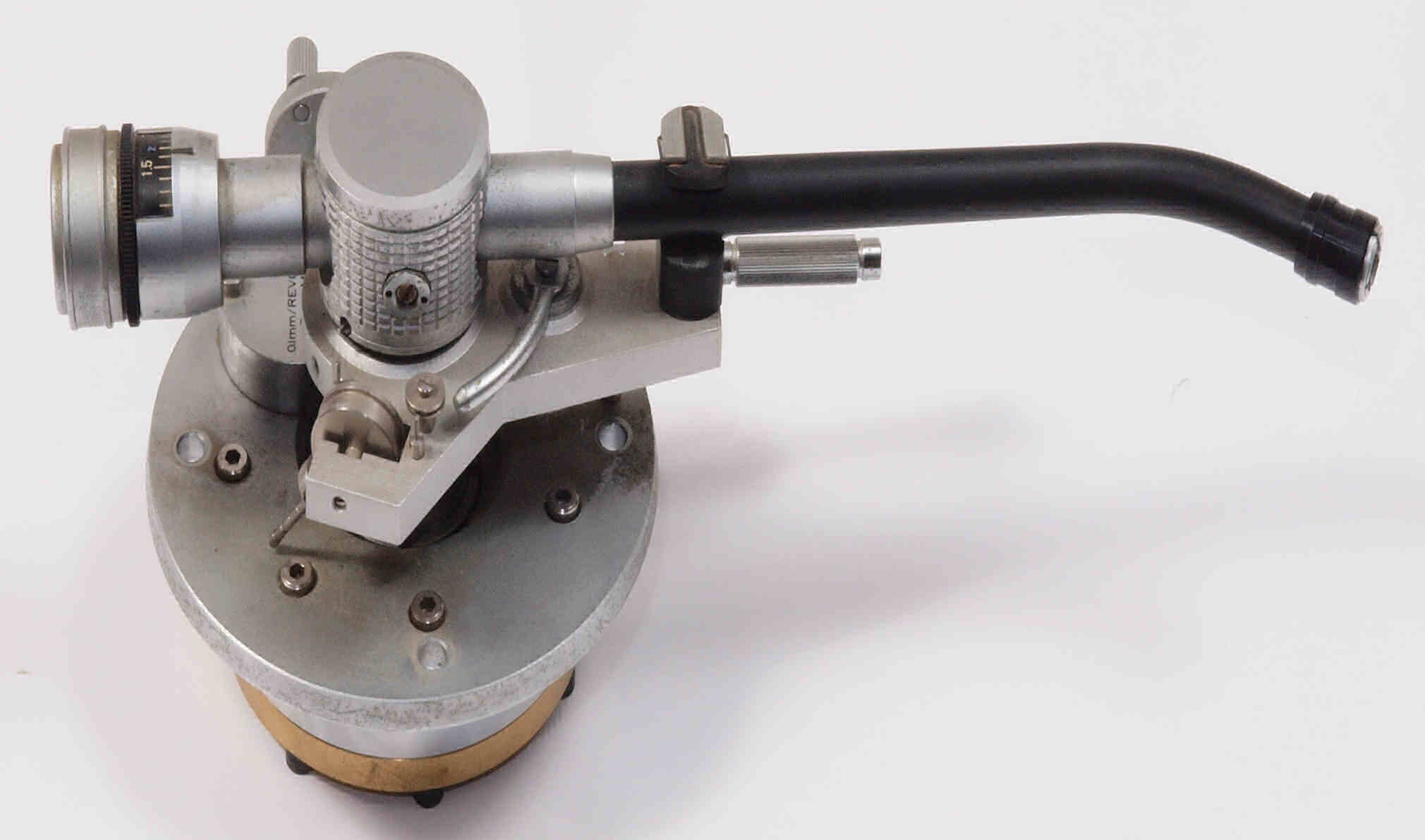

M. アーム修理状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。 M11. 修理前 右から見る。 |
M12. 修理前 左から見る。 |

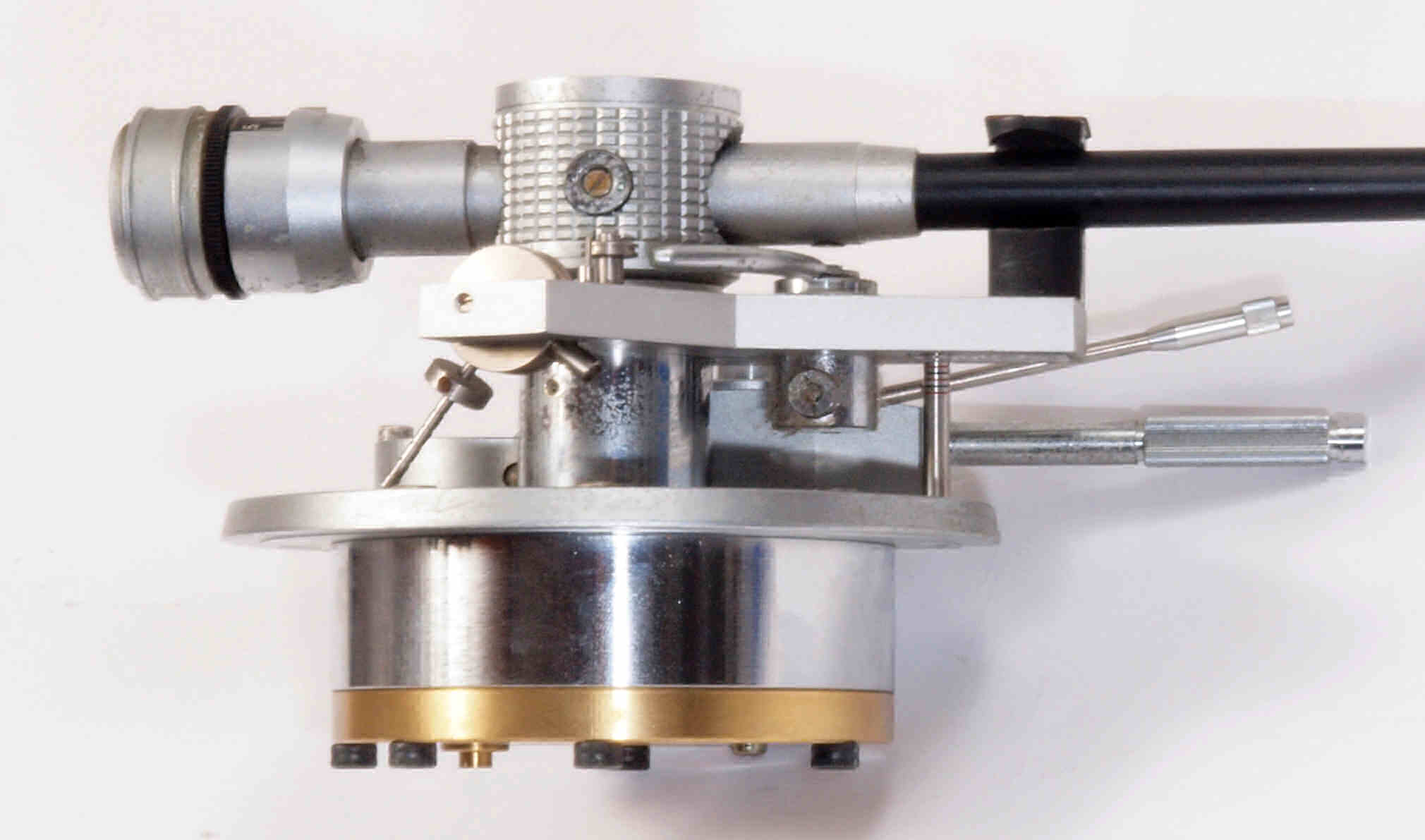

M21. アームエレベータ・ロック機構取り出し、上から見る。 |
M22. アームエレベータ・ロック機構取り出し、横から見る。 |
M23. アームエレベータ取り出し、下から見る。 |

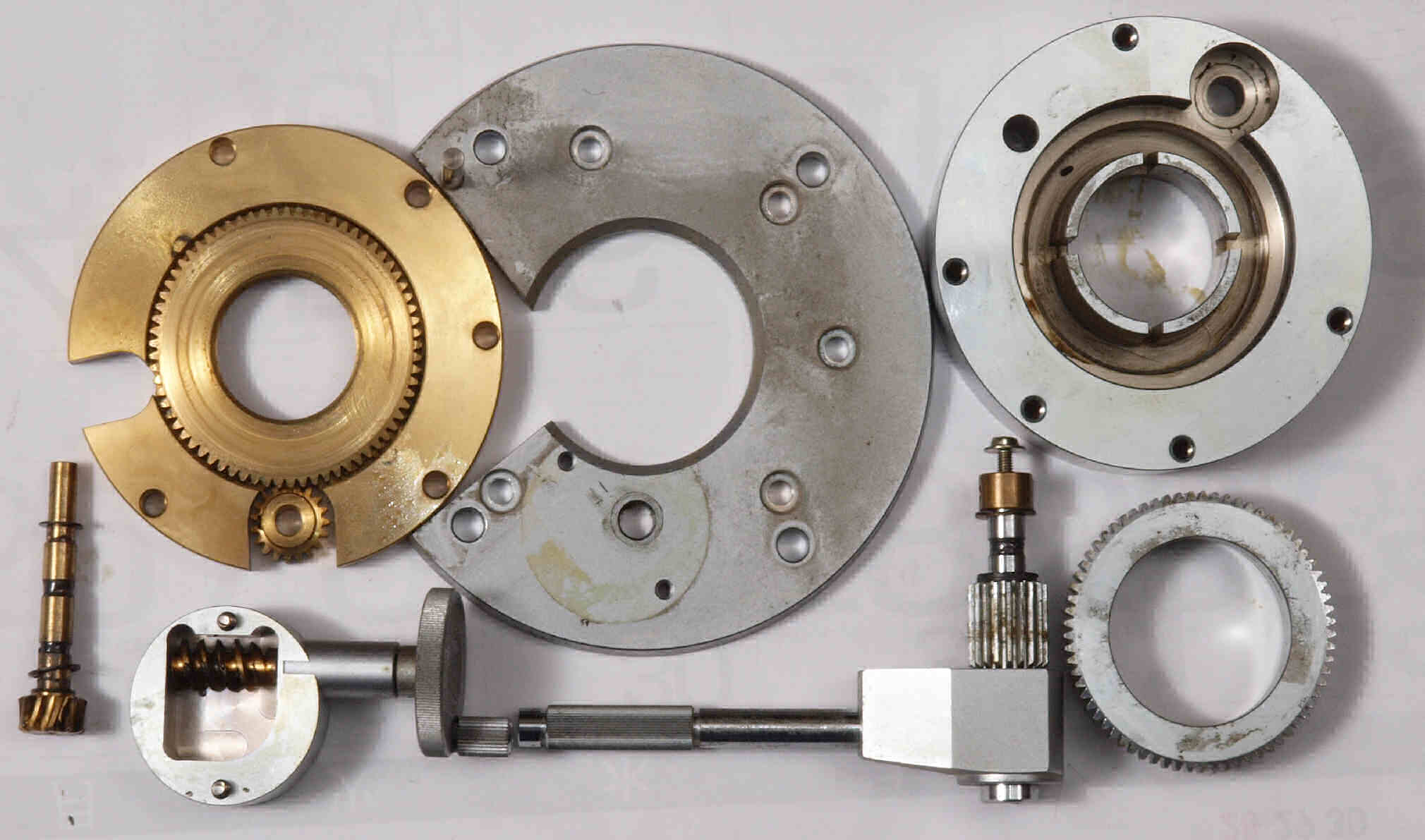

M31. アームエレベータ分解・清掃・給油。 |

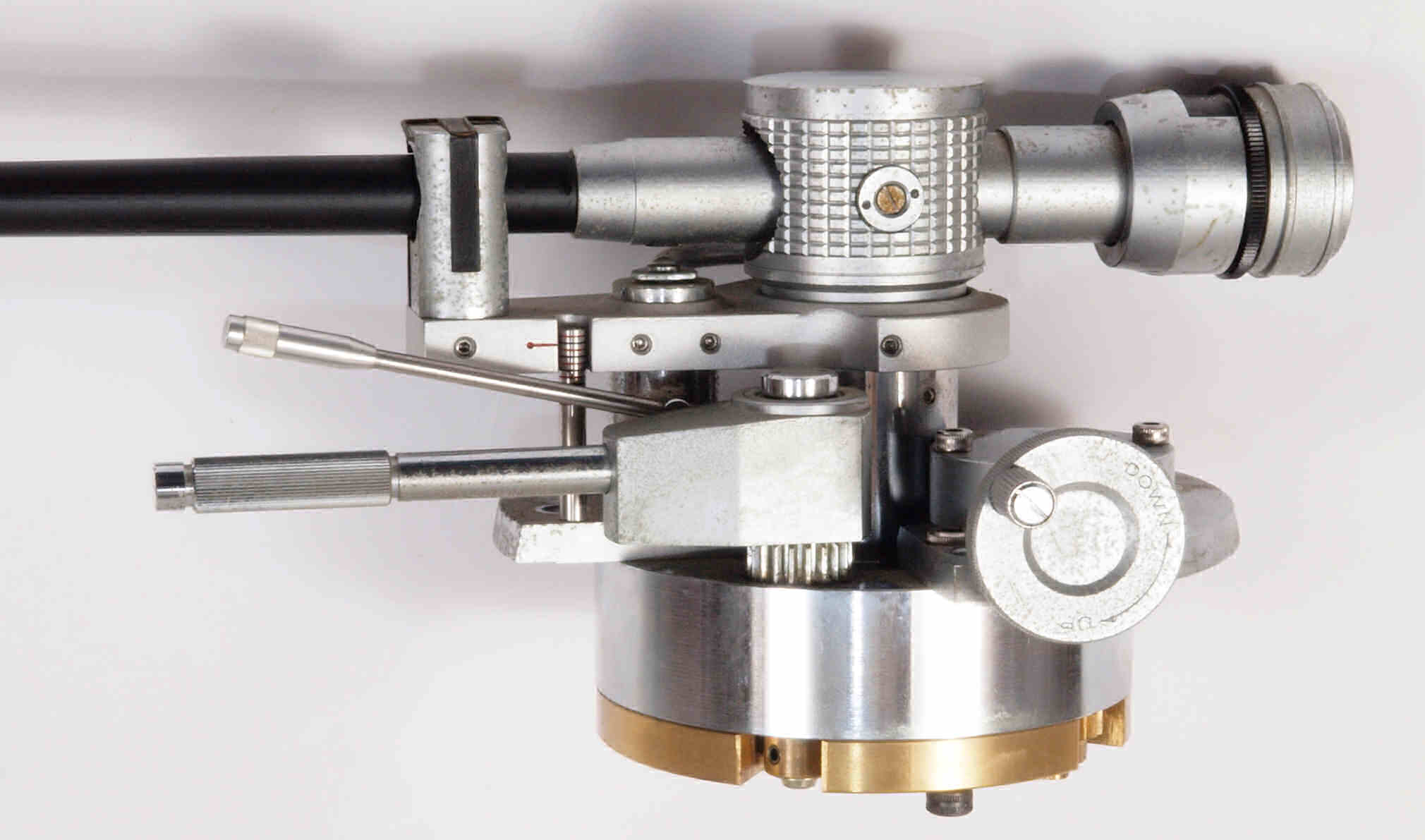

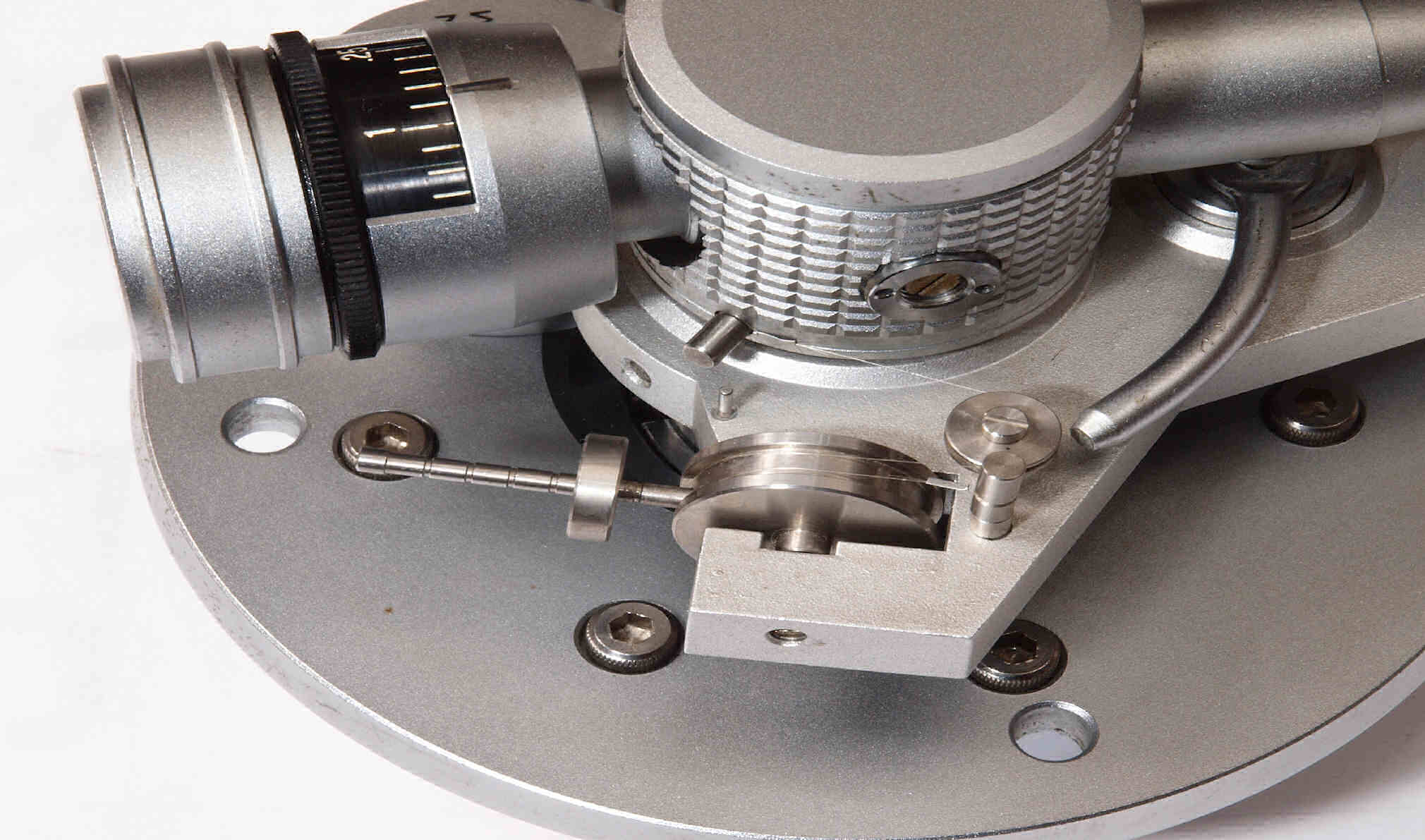

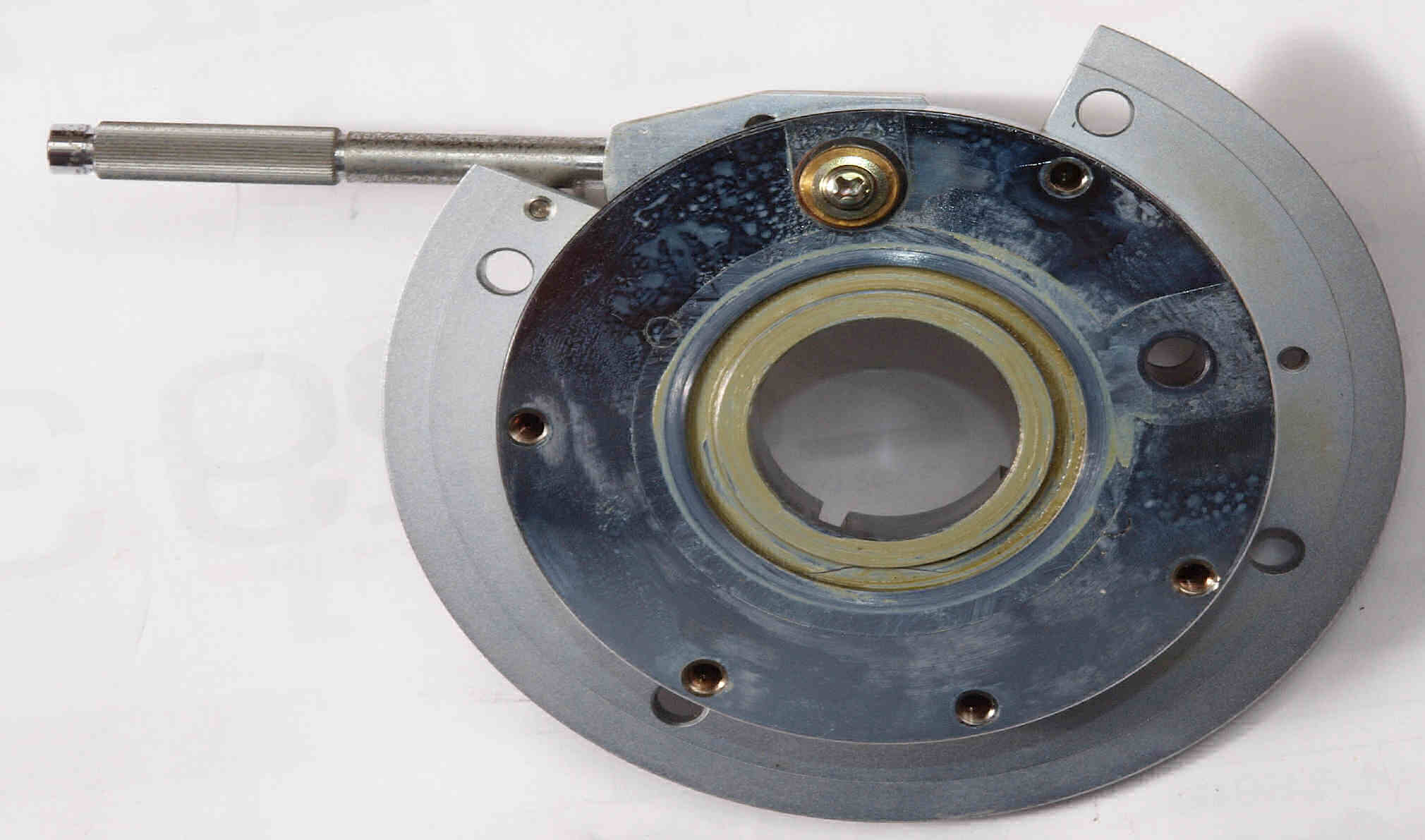

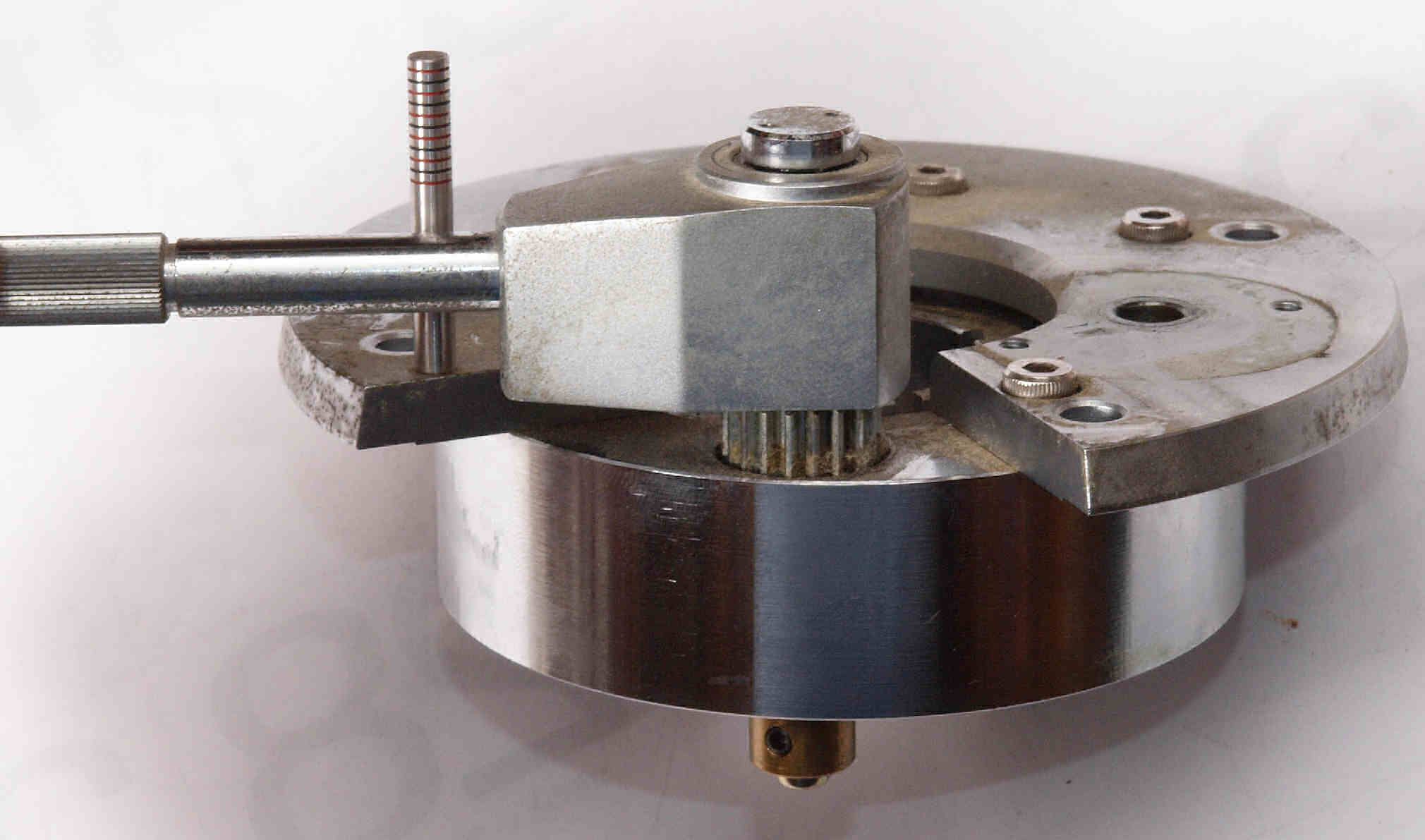

M41. アーム固定部取り出し、清掃・給油。 |
M51. 修理前 上から見る |

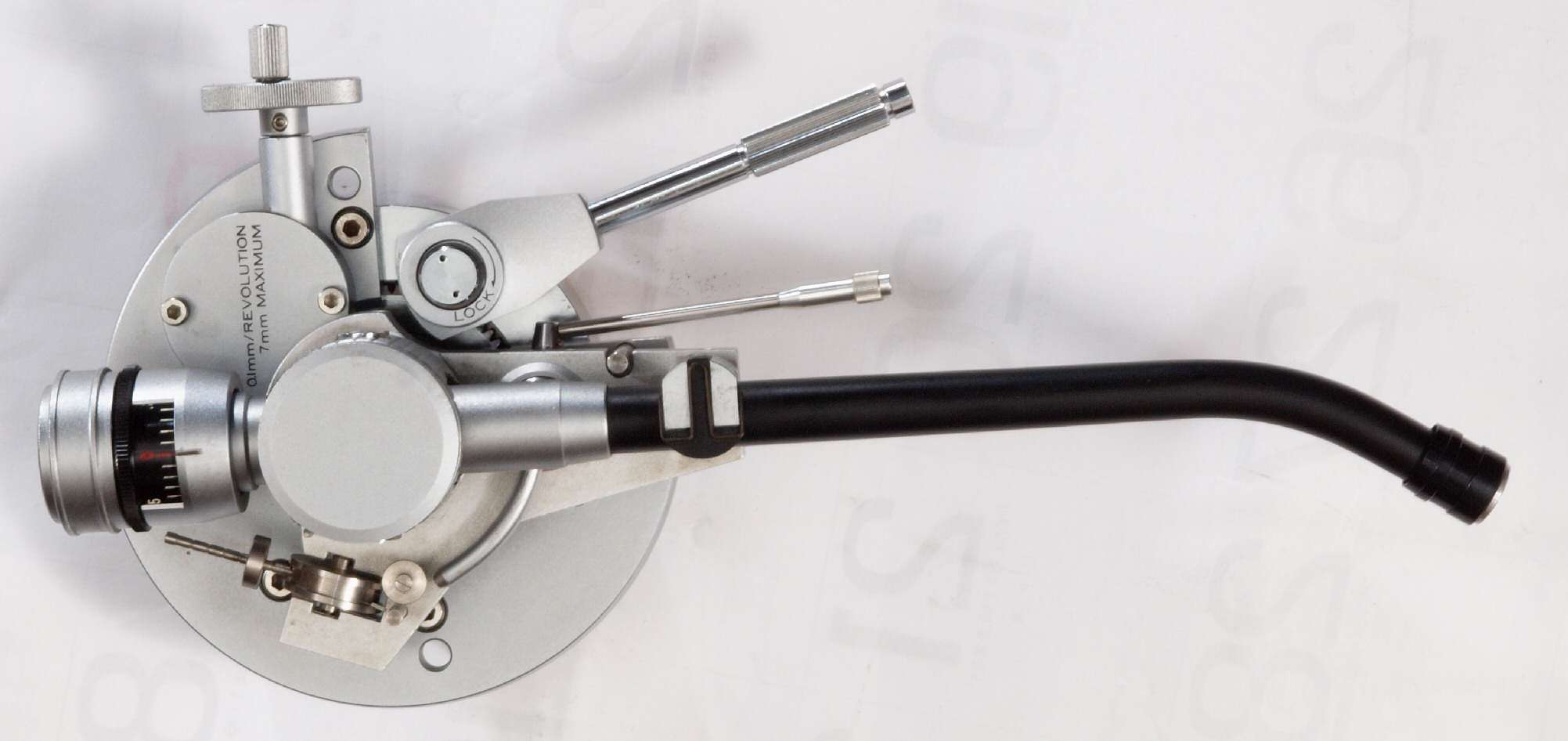

M52. 修理後 上から見る |

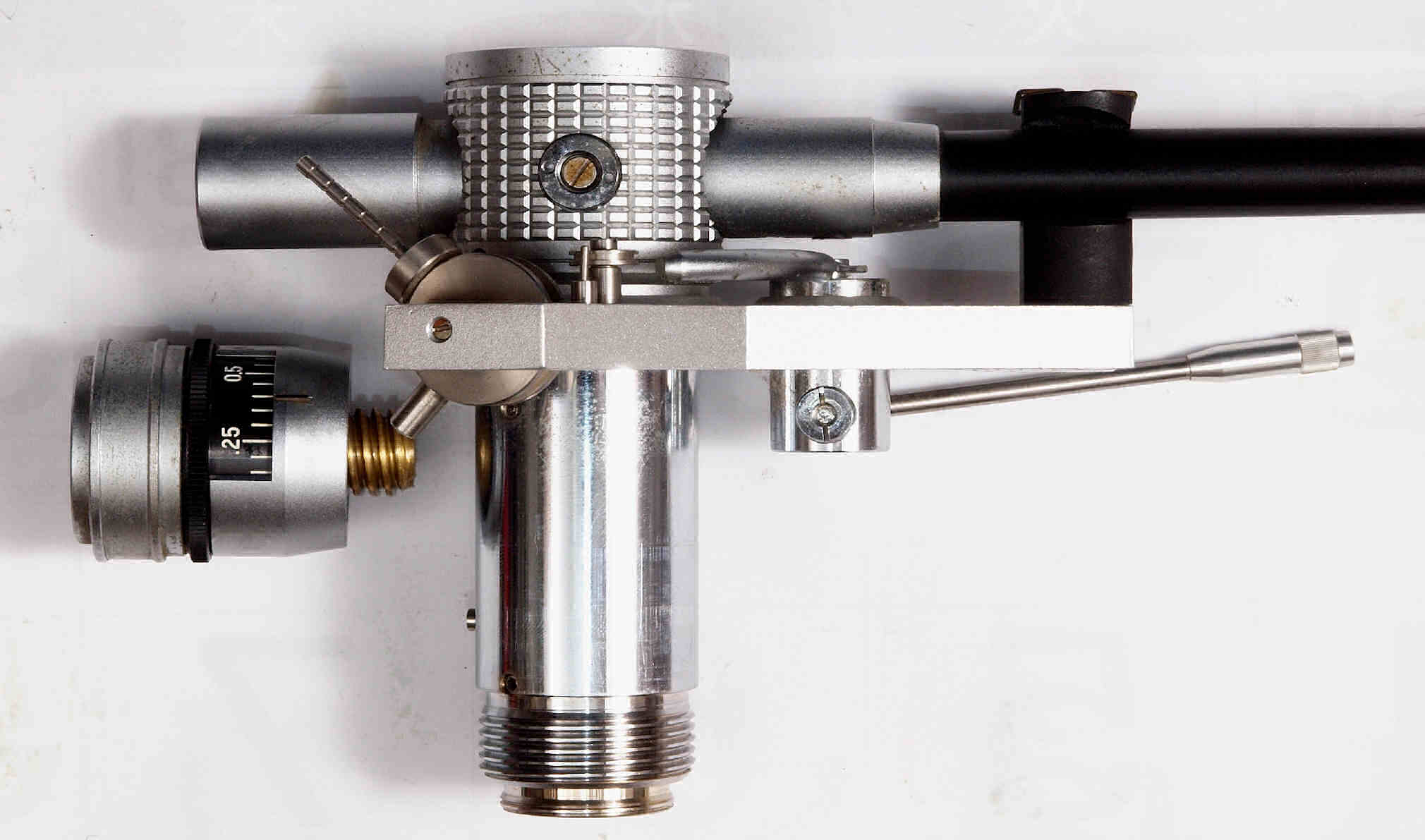

M53. 修理前 右から見る |
M54. 修理後 右から見る |
M55. 修理前 左から見る |
M56. 修理後 左から見る |

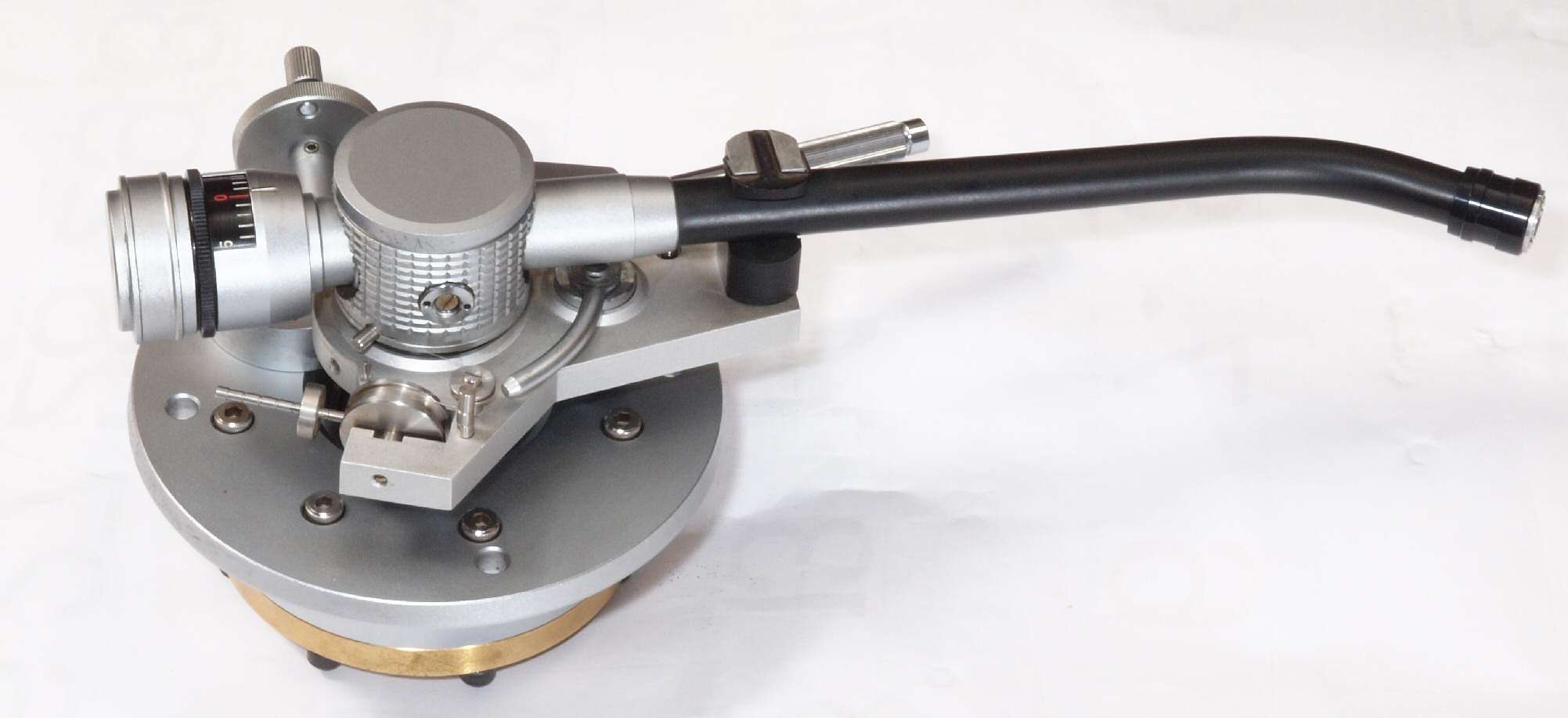

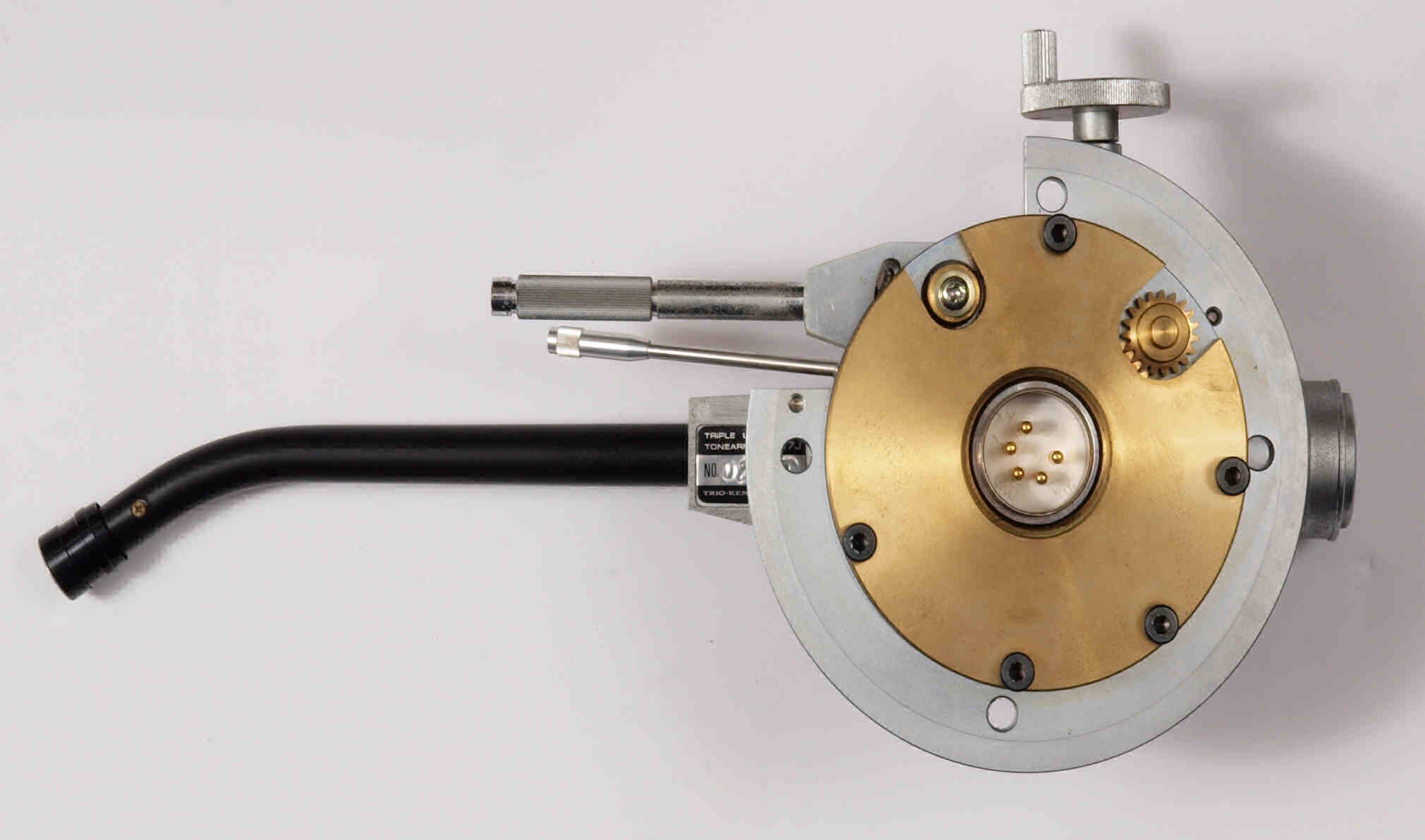

M57. 修理前 下から見る |
M58. 修理後 下から見る |

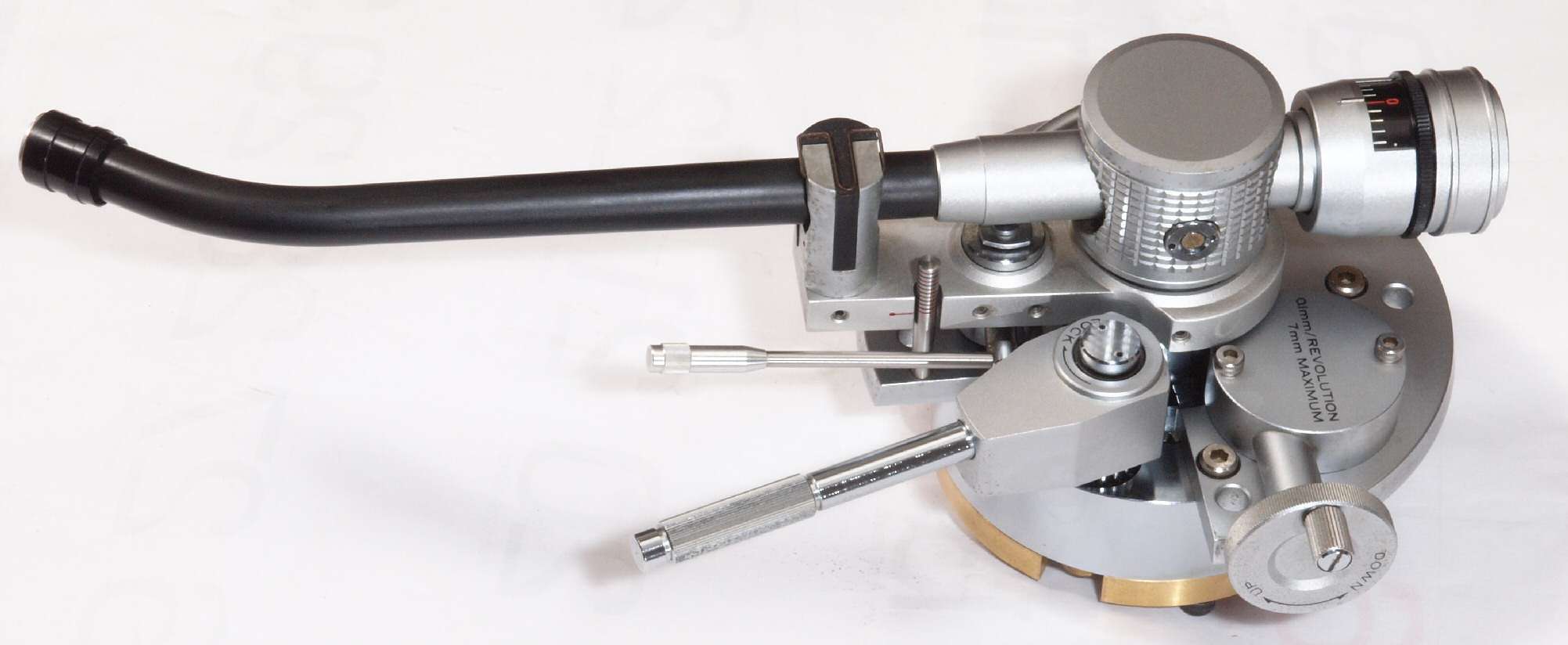

M61. 修理後 アンチ・スケーティングの糸かけ方法 |
