ＣＳＥ　交流電源　ＴＸ−２０００ＸＮ　修理記録

ＭＢ３０４５．１台目、ＭＢ３０４５．２台目、ＭＢ３０４５．３台目、ＭＢ３０４５．４台目、ＭＢ３０４５．５台目ユーザー 　２０２６／２／６到着　　　／完成

Ａ．　修理前の状況 100V仕様に200Vをつないでしまった。 煙が上がったが現在通電は可、出力も可。 煙の上がった基盤の修理を依頼です。 B．　原因 抵抗焼損。 Ｃ．　修理状況 フイルムコンデンサー追加・交換。 電解コンデンサー交換（オーディオコンデンサー使用） 配線手直し、補強。 放熱（絶縁）シートをマイカーからテフロンに交換。 Ｄ．　使用部品 電解コンデンサー　　　　　個 。 フイルムコンデンサー　　個。 抵抗　　　　　　　　　　　　　本。 Ｅ．　調整・測定 Ｇ．　修理費　　　　　，０００円　通常修理 Ｓ．　ＣＳＥ　ＴＸ−２０００ＸＮ 仕様（カタログ・マニアルより）

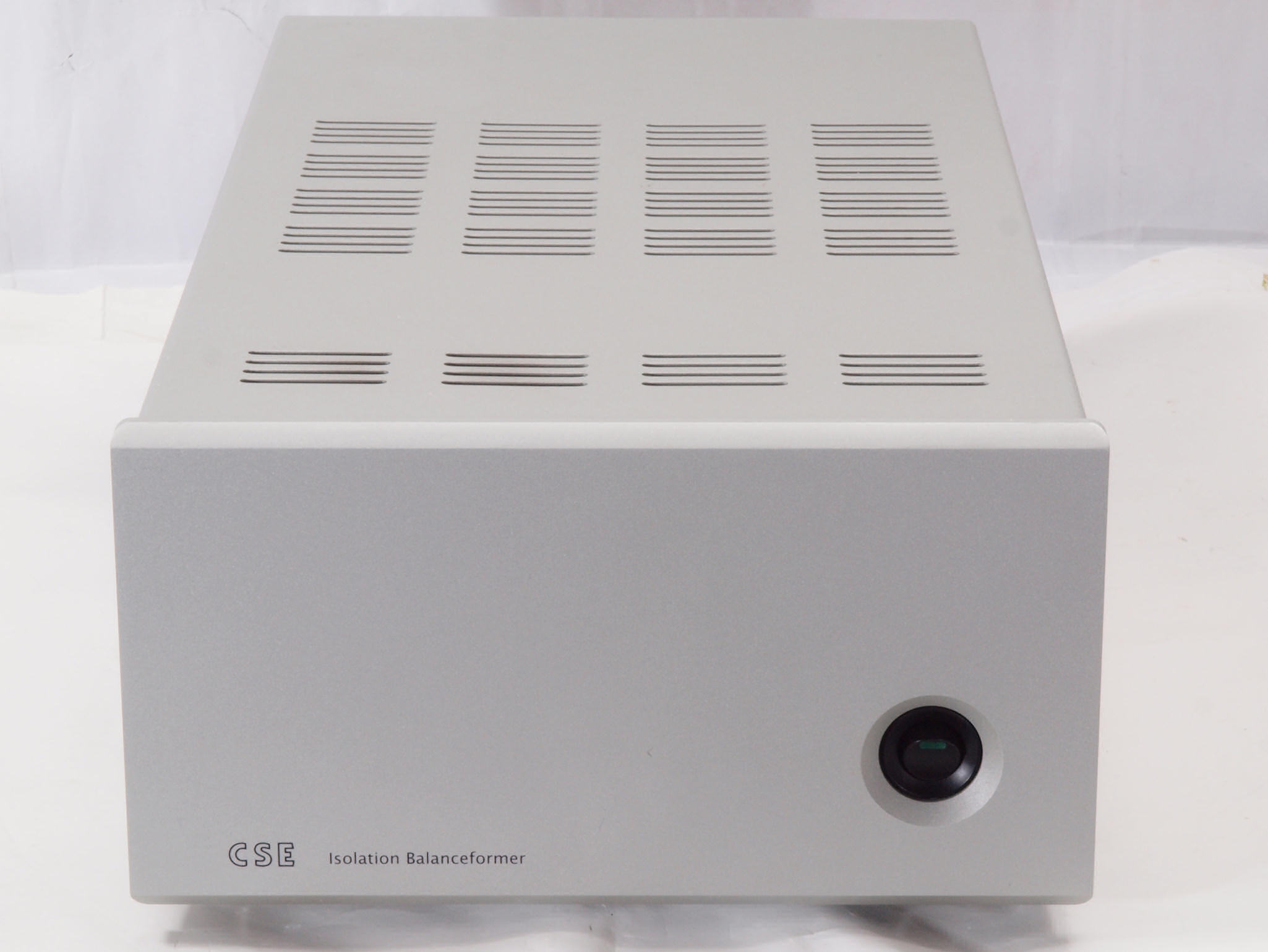

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る

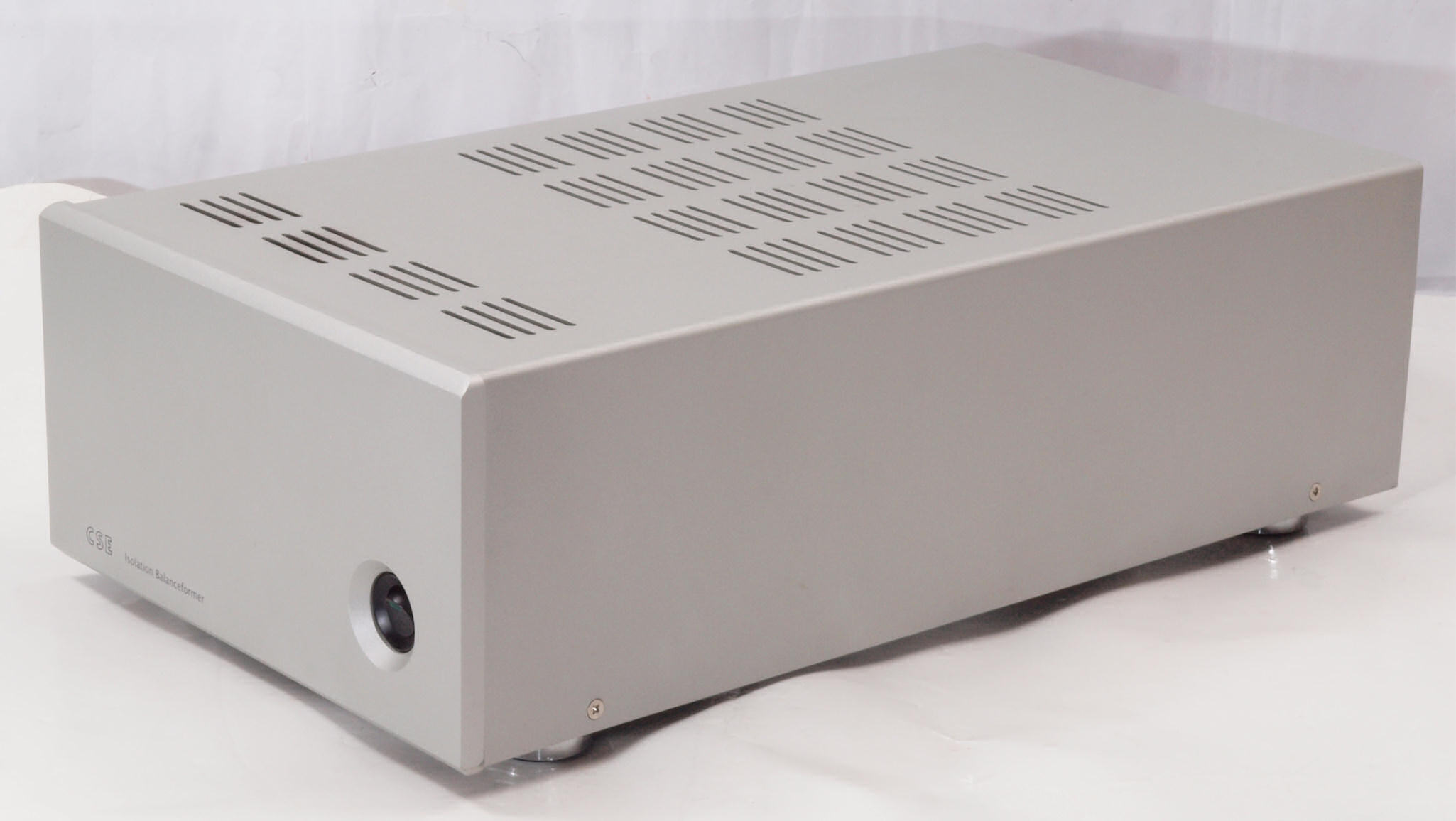

Ａ１２．　点検中　前右から見る

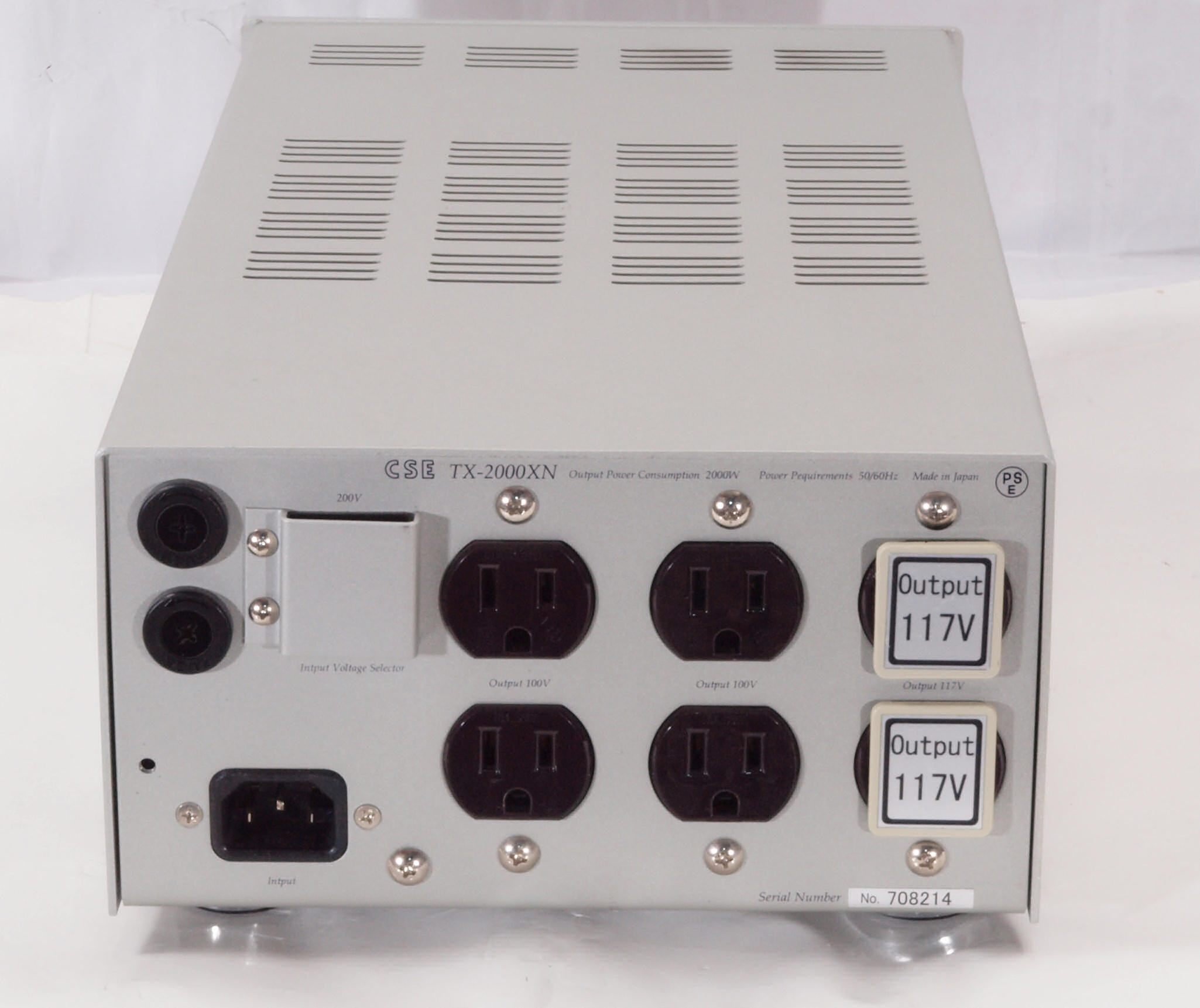

Ａ１３．　点検中　後から見る

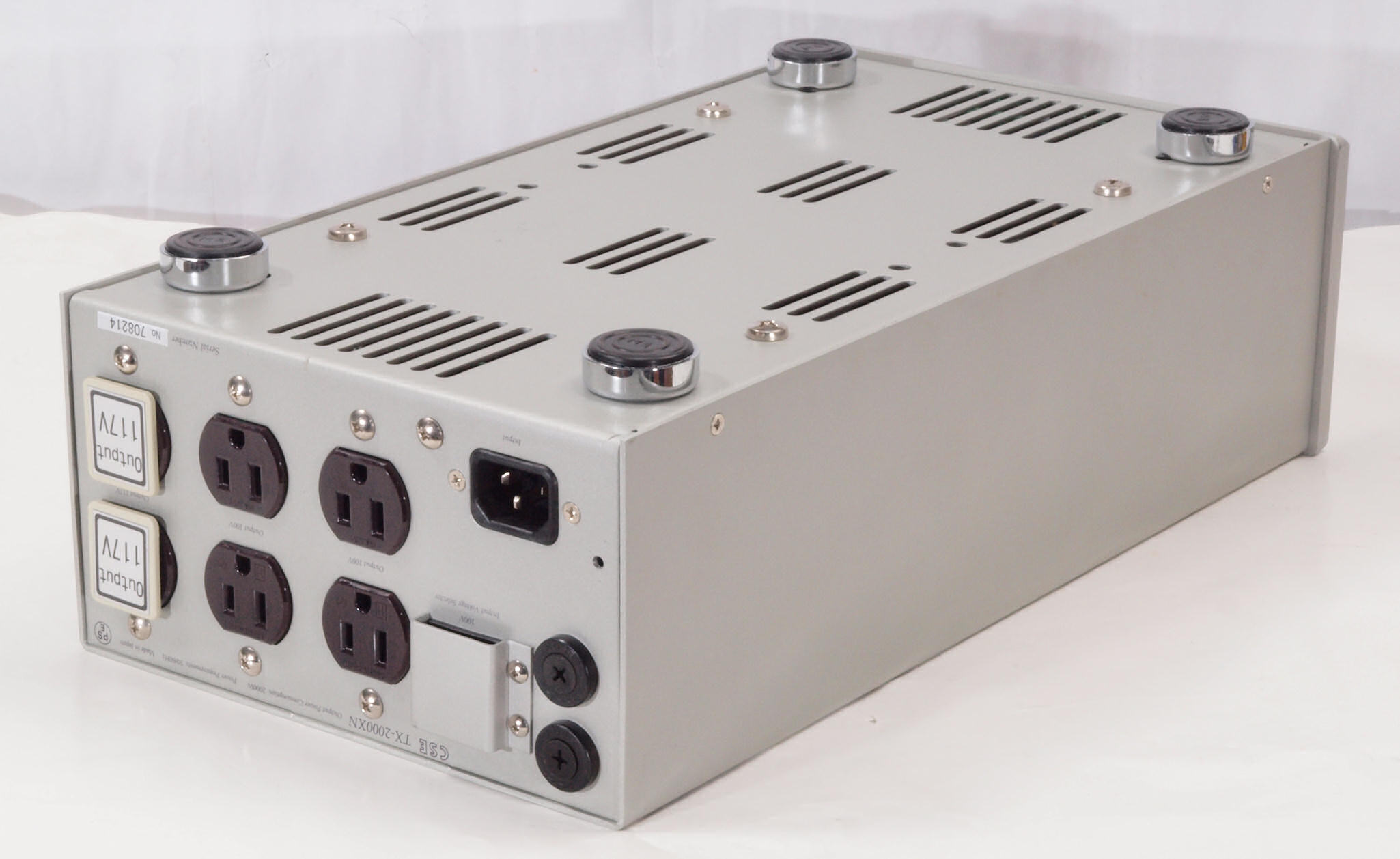

Ａ１４．　点検中　後左から見る

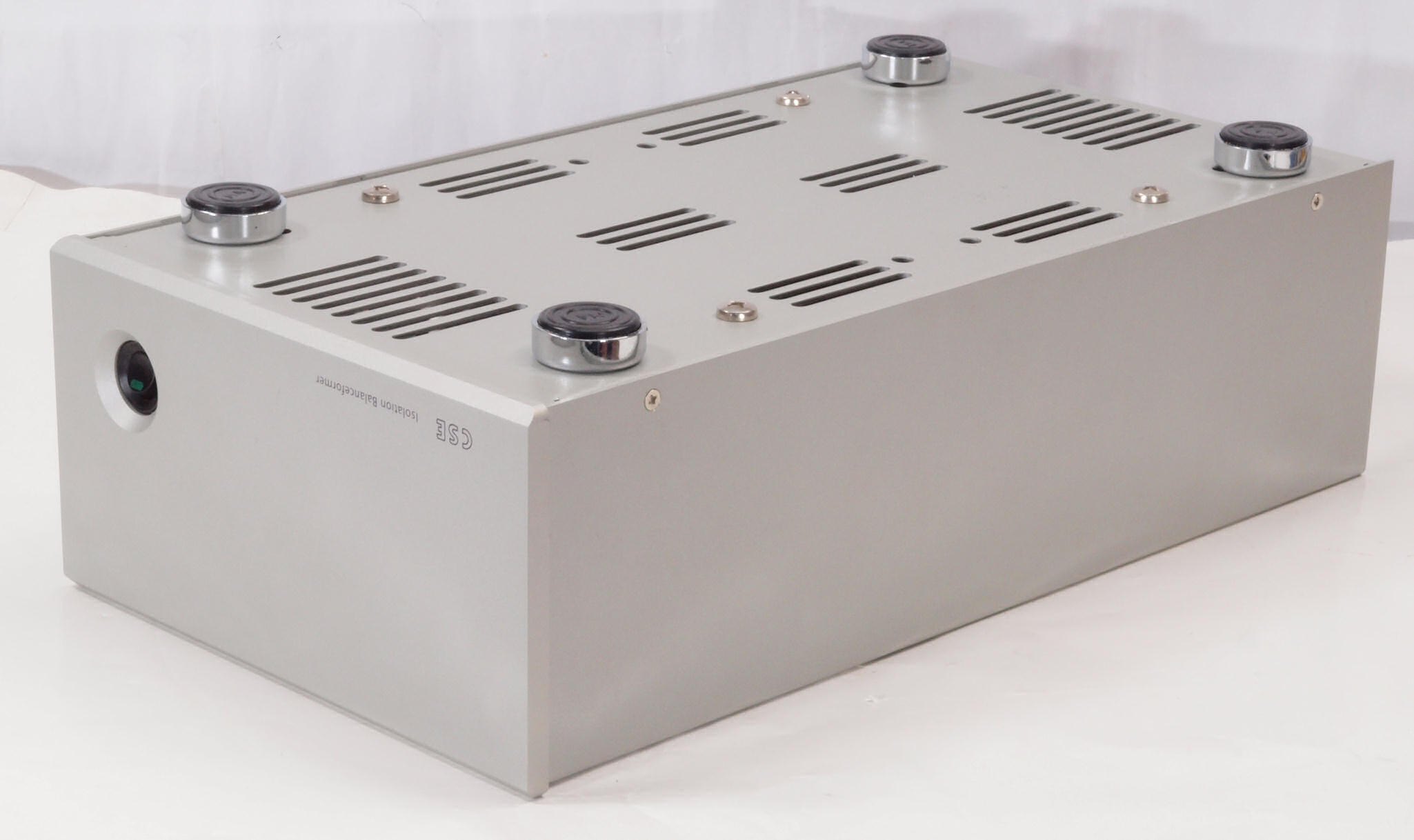

Ａ２１．　点検中　下前左から見る

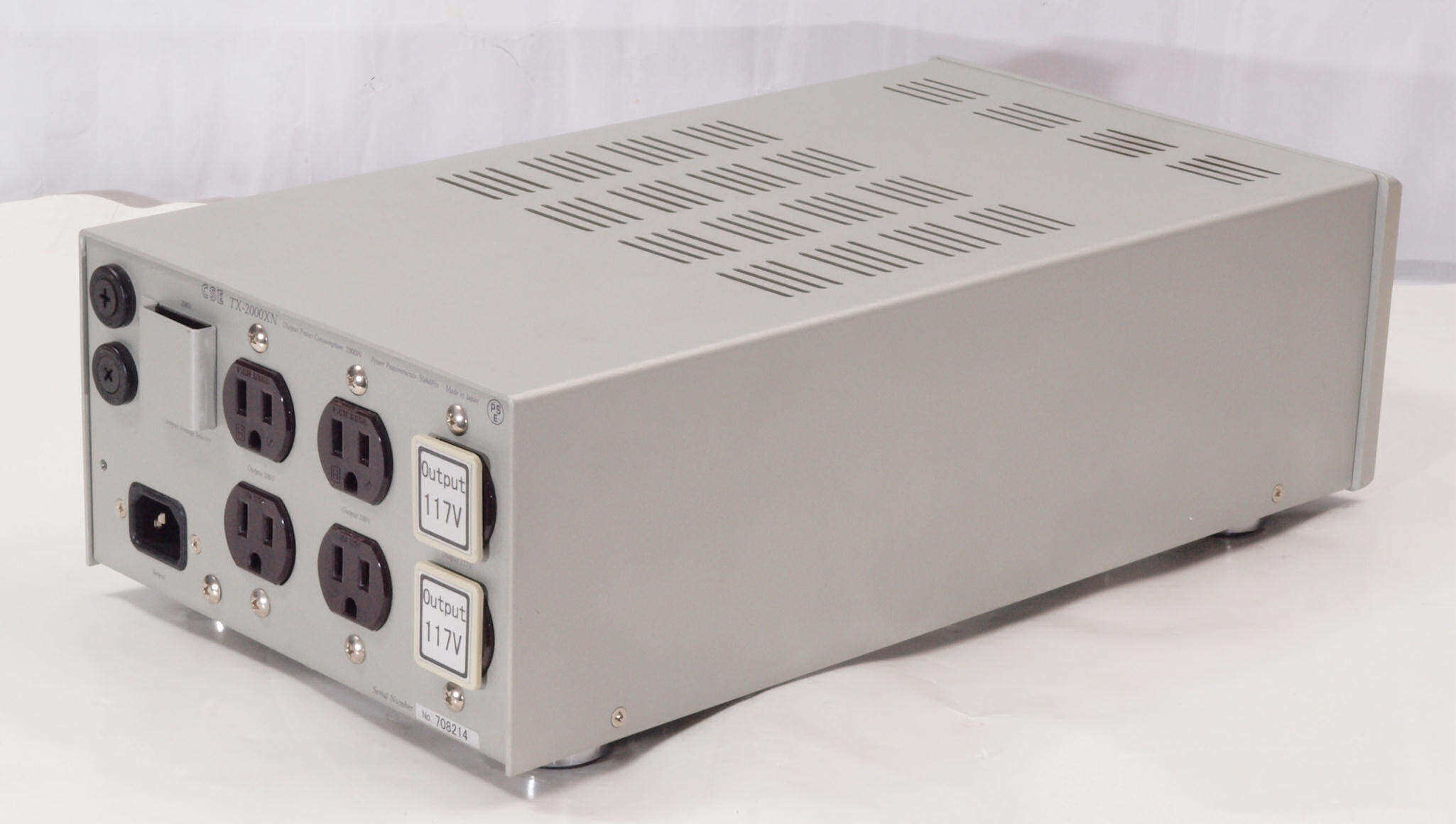

Ａ２２．　点検中　下後右から見る

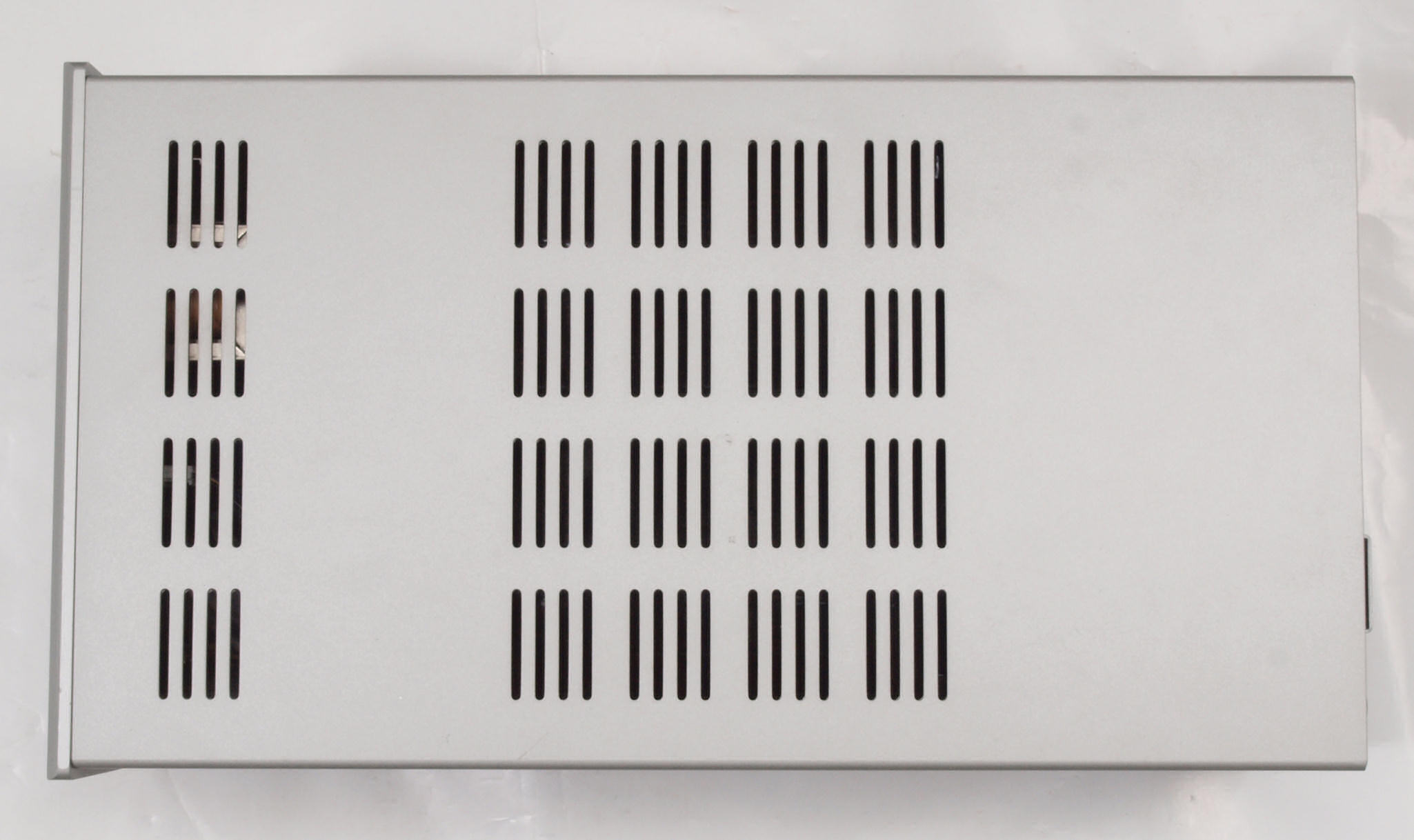

Ａ３１．　点検中　上から見る。

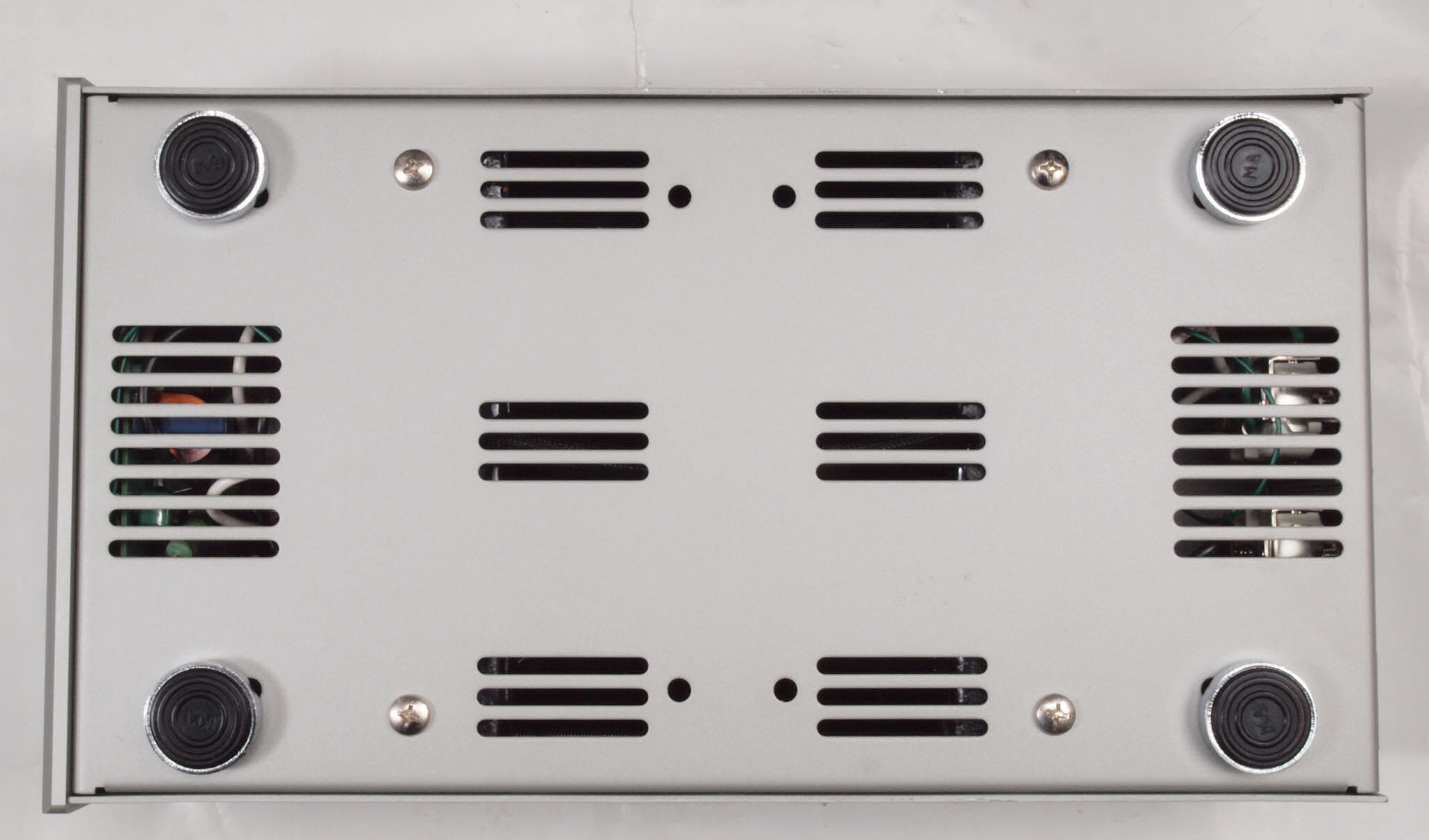

Ａ３２．　点検中　下から見る。

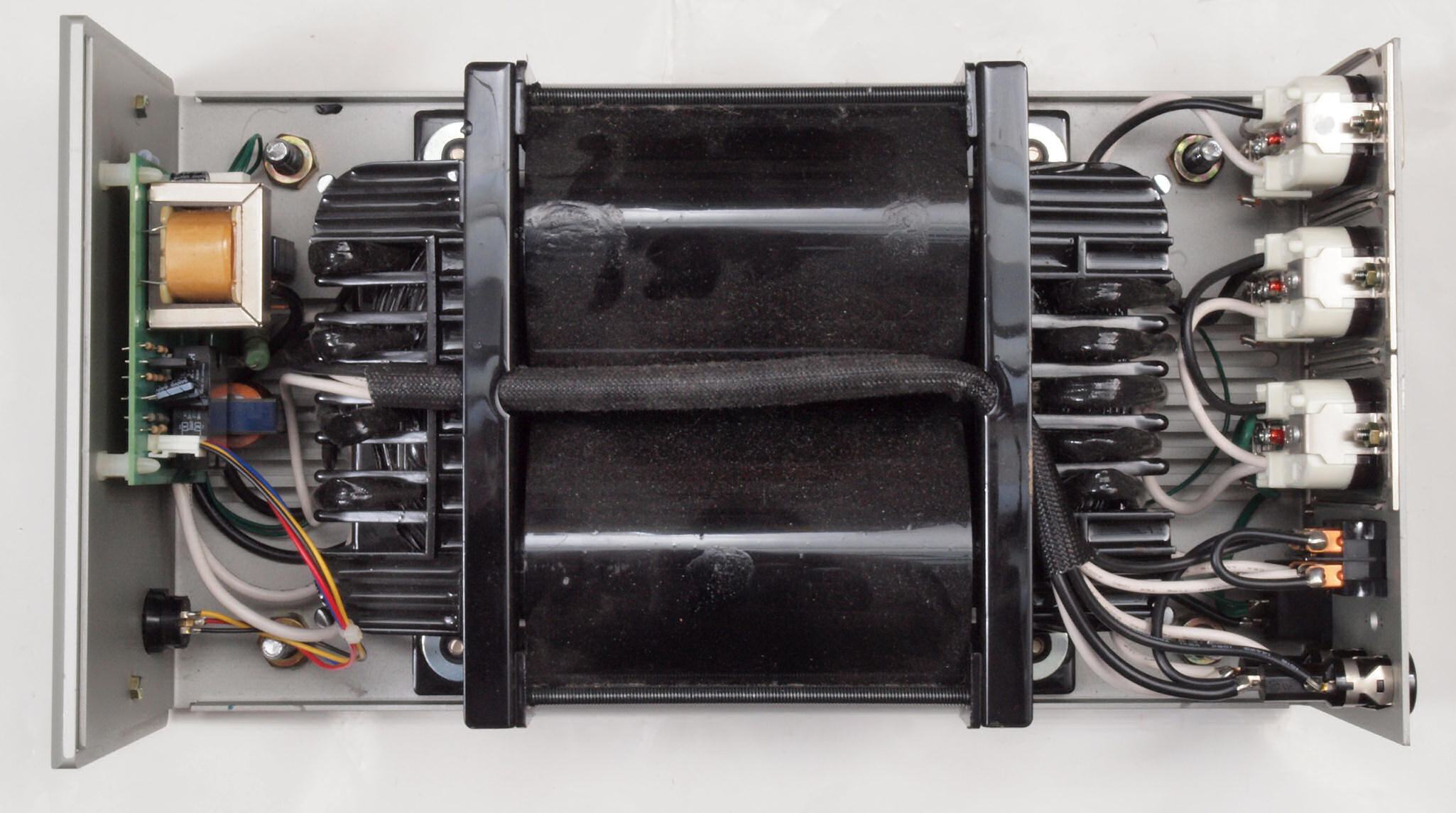

Ａ４１．　点検中　ケースを取り上から見る。

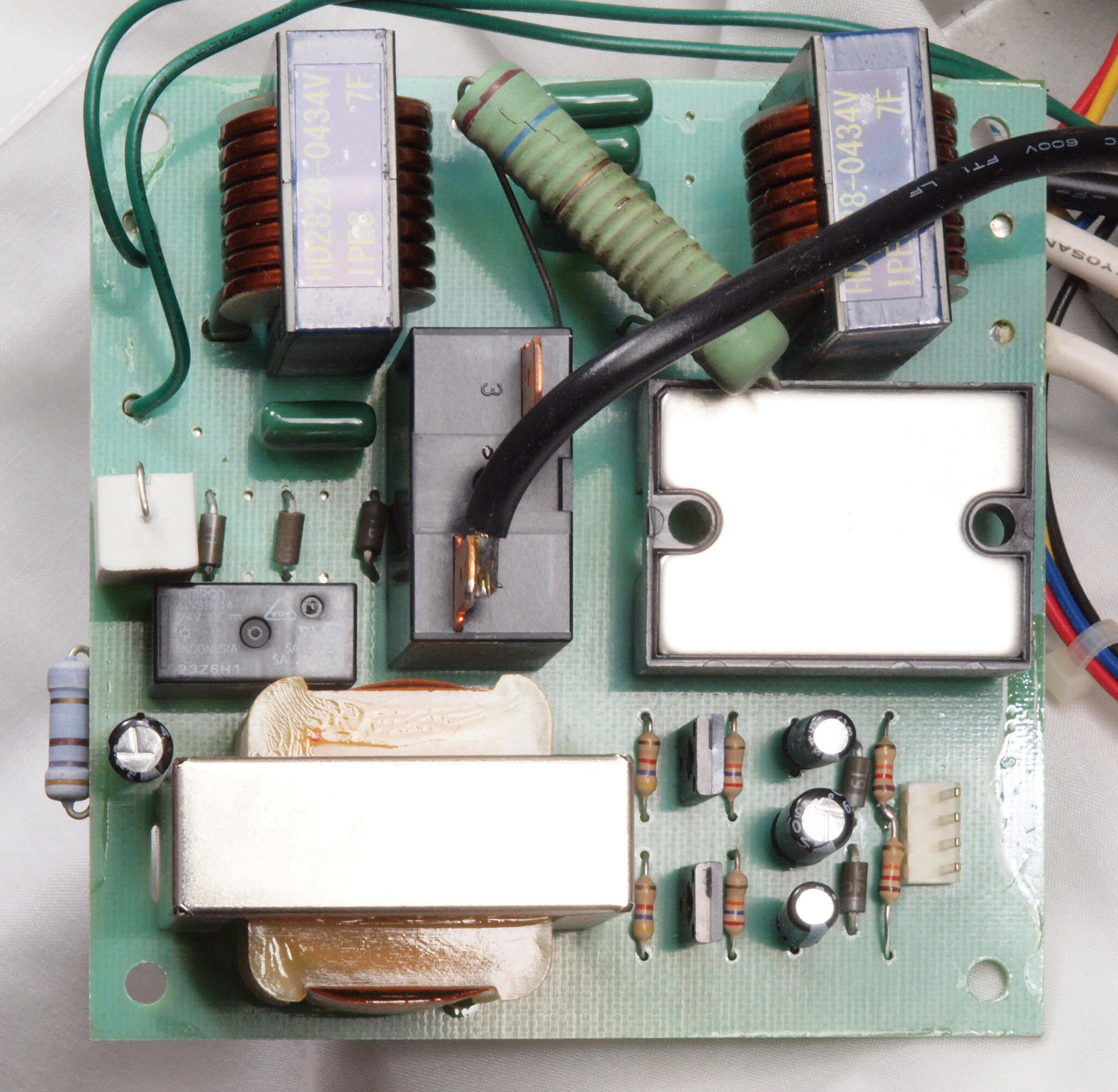

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１．　修理前　メイン基板。

Ｃ２．　修理後　メイン基板。　電解コンデンサー個、フイルムコンデンサー個、抵抗個交換

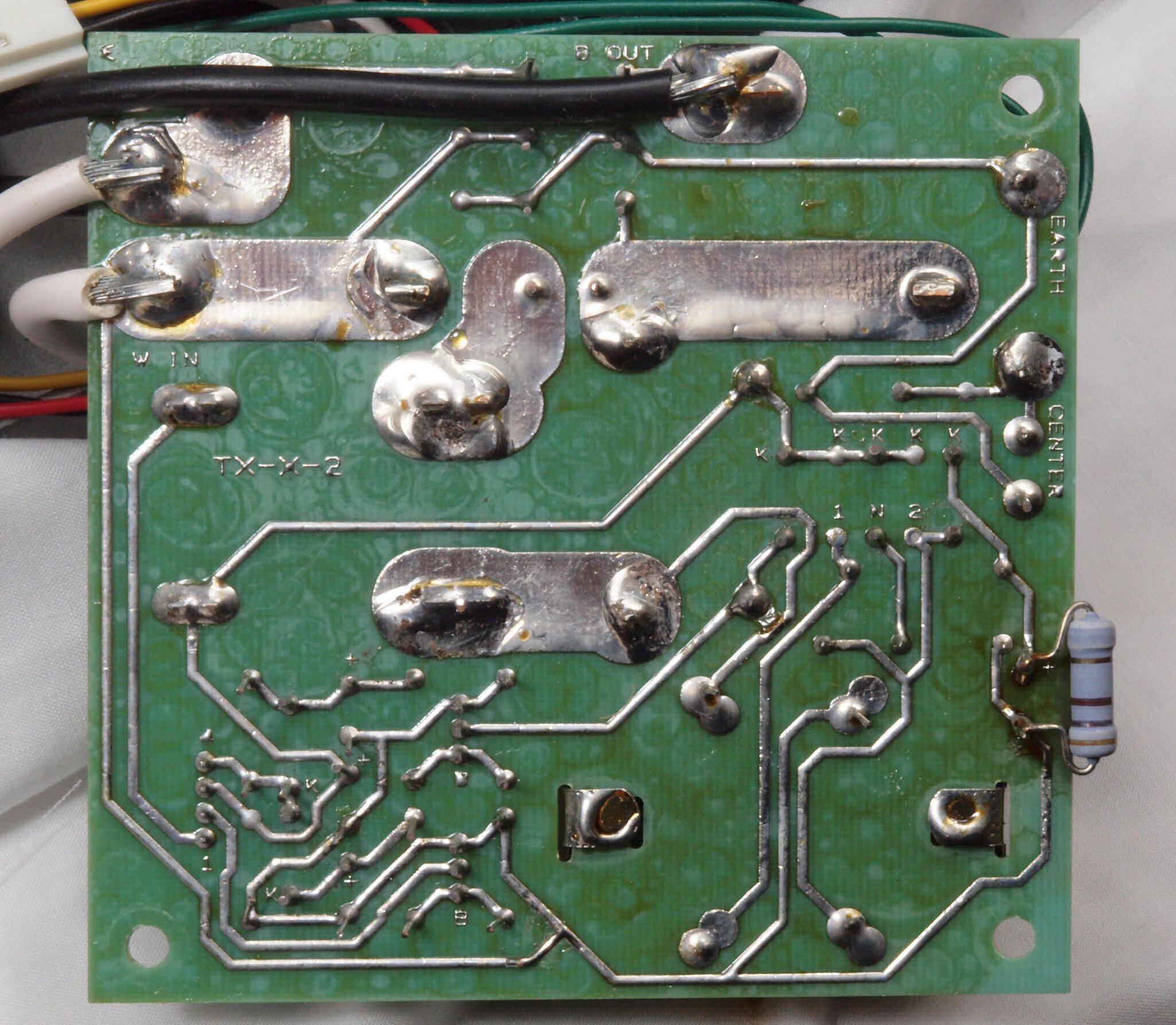

Ｃ３．　修理前　メイン基板裏

Ｃ４．　修理（半田補正）後　メイン基板裏　半田を全部やり直す。　フイルムコンデンサー２個、セラミックコンデンサー２個追加。

Ｃ５．　完成メイン基板裏　　洗浄後防湿材を塗る。

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ１．　１００Ｖ入力、１００Ｖ／４００Ｗ出力負荷

Ｅ２．　２００Ｖ入力、１００Ｖ／４００Ｗ出力負荷

Ｓ．　ＴＸ−２０００ＸＮ　の仕様（カタログ・マニアルより）

型式 クリーン電源、アイソレーション・バランスフォーマー 出力電圧 100/117V 入力方式 IEC規格ACインレット 定格出力 2000W 出力コンセント数 出力コンセント×6（100V×4、117V×2）3Pアース付 外形寸法 W(幅) : 217 mm、　H(高さ) : 120 mm、　D(奥行) : 380 mm 重量 18kg メーカー小売価格 ￥280,000-(税込)

tx2000xn-b
